Greenworks STBA80L210 User Manual

STB405

EN OPERATOR MANUAL

FR MANUEL DE L’UTILISATEUR

STRING TRIMMER

COUPE-HERBE

ES MANUAL DEL OPERADOR

www.greenworkstools.com

CORTABORDES

ST80L00

P0802134-02 Rev B

1 Description.........................................4

1.1 Purpose.............................................................. 4

1.2 Overview........................................................... 4

1.3 Packing list........................................................ 4

2 Important safety instructions...........4

3 Symbols on the machine................... 5

4 Risk levels...........................................5

5 Service................................................ 6

6 Environmentally safe battery

disposal...............................................6

7 Proposition 65....................................6

8 Installation......................................... 6

8.1 Unpack the machine.......................................... 6

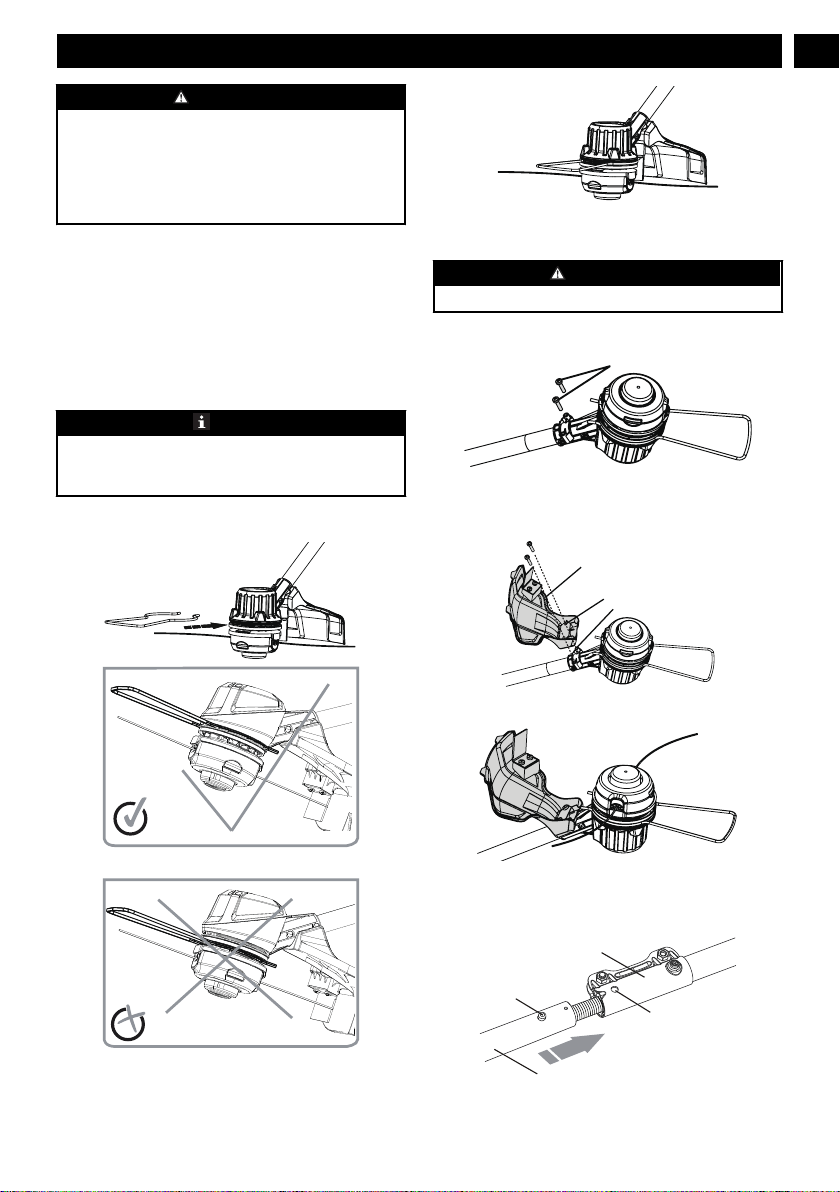

8.2 Attach the edge guide........................................ 7

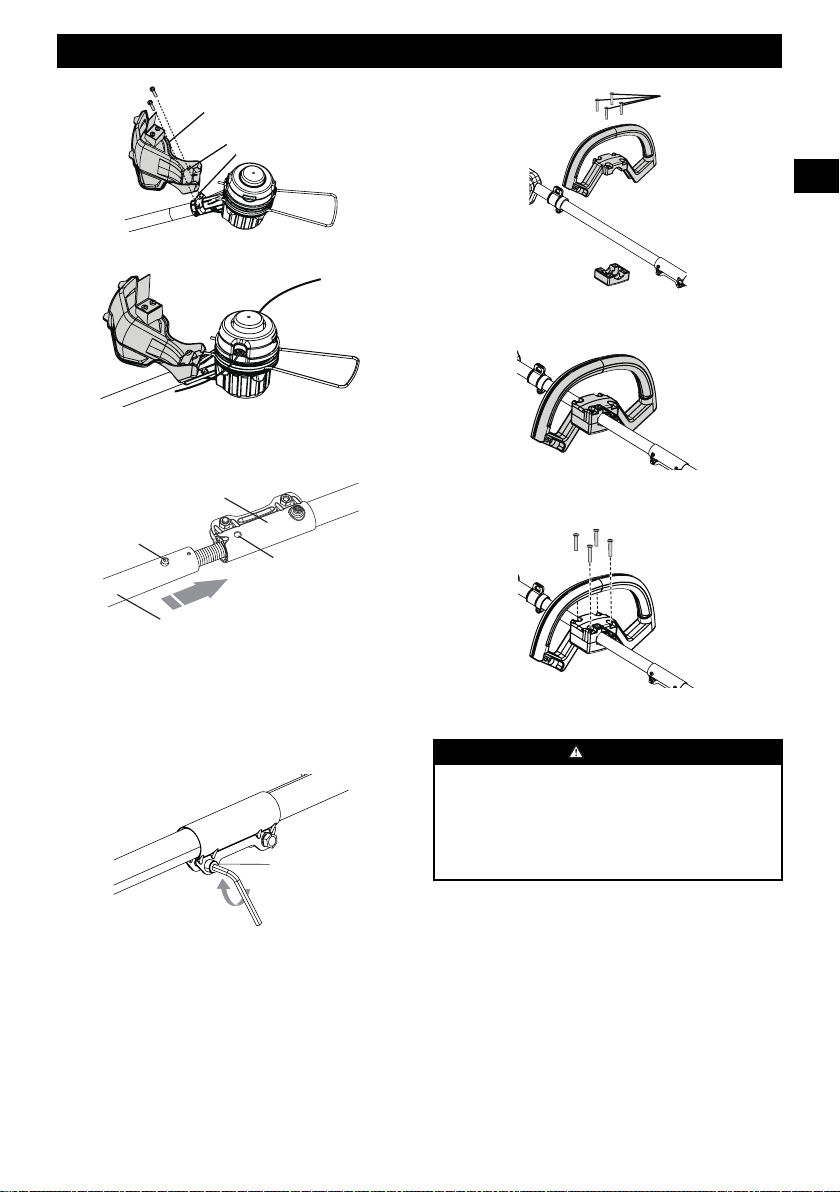

8.3 Attach the guard.................................................7

8.4 Assemble the shaft.............................................7

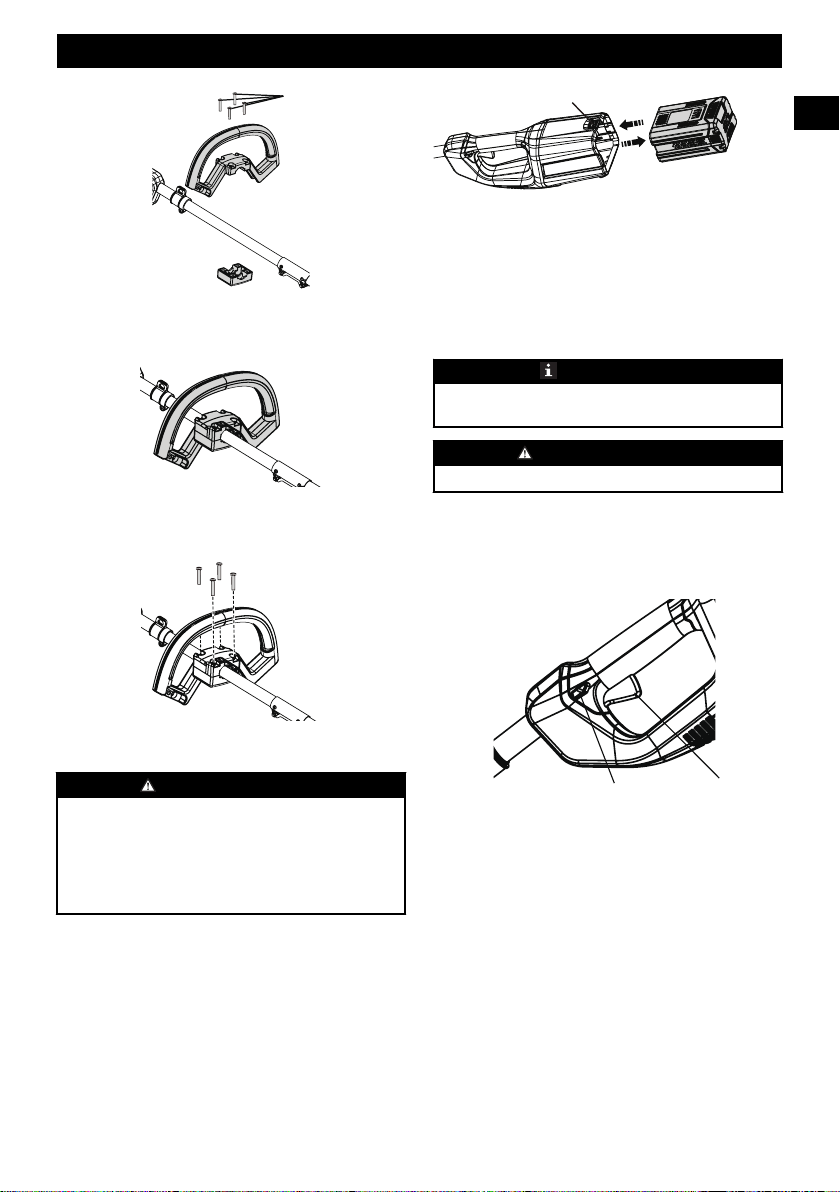

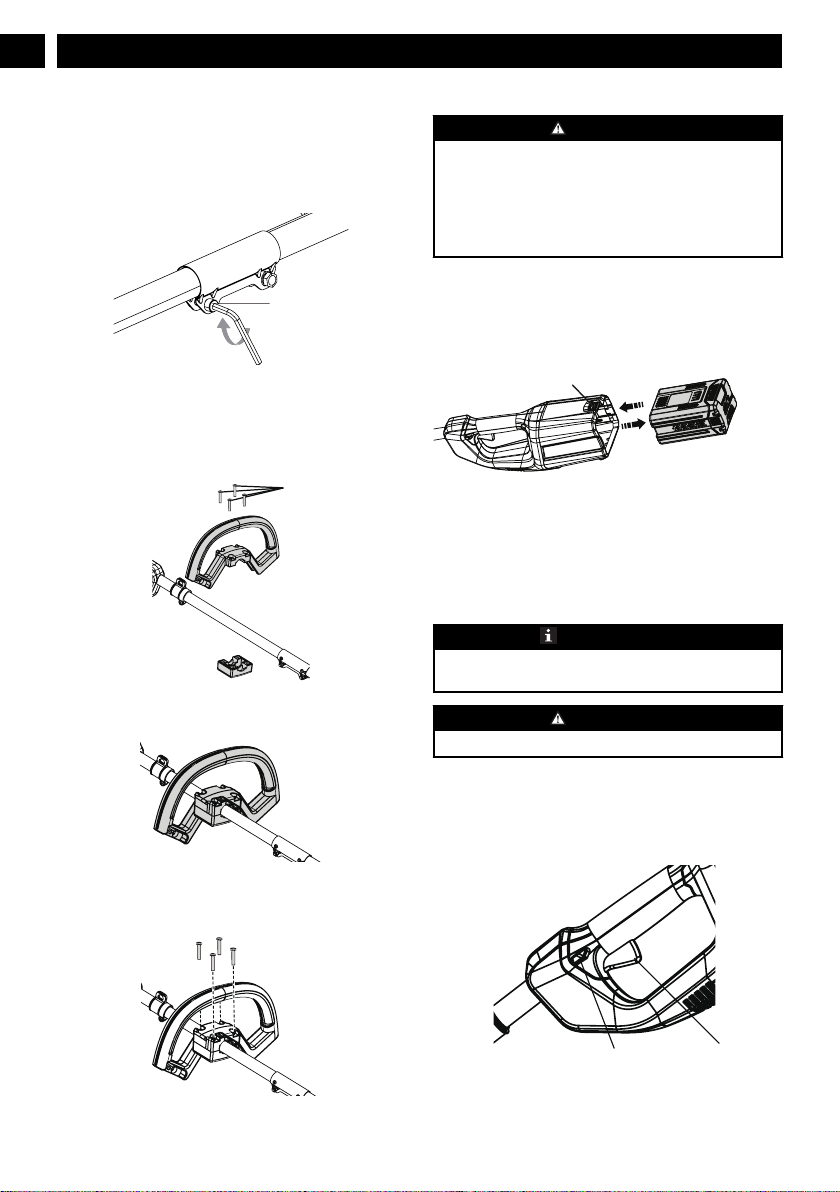

8.5 Attach the auxiliary handle................................8

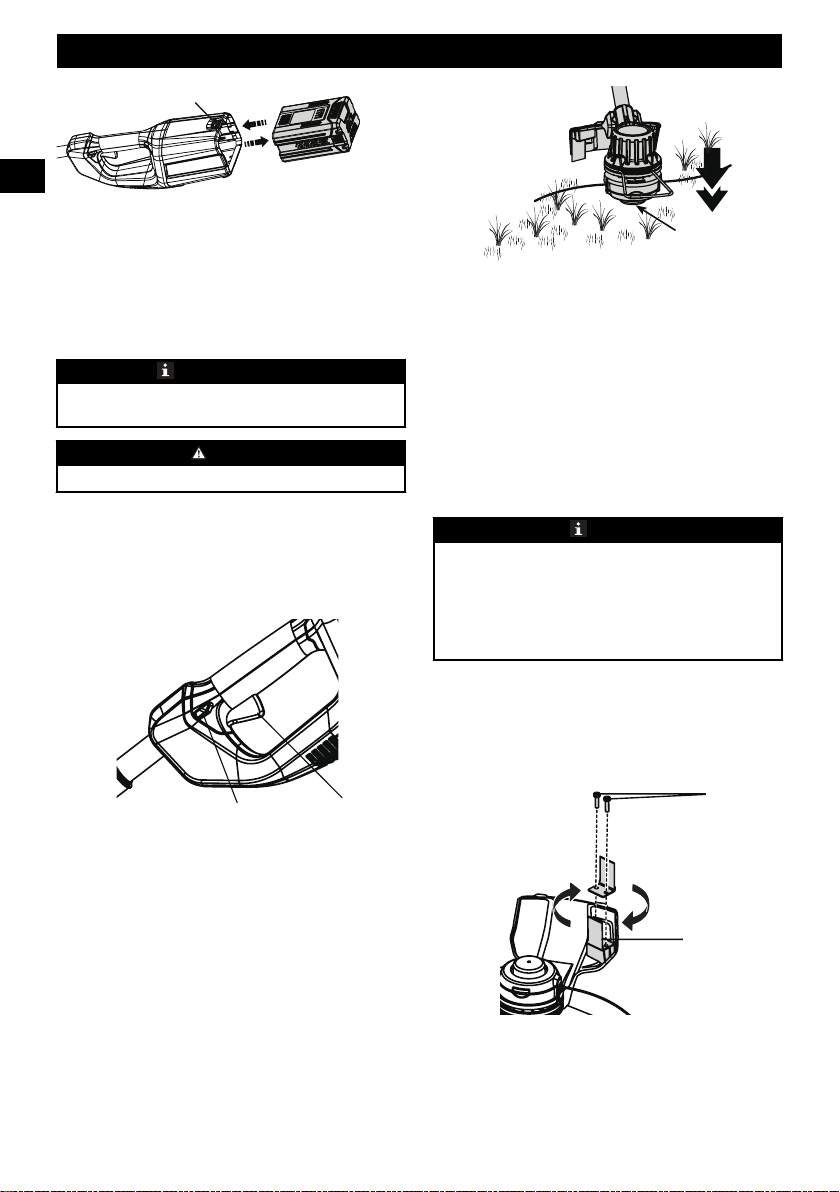

8.6 Install the battery pack.......................................8

8.7 Remove the battery pack................................... 8

9 Operation........................................... 8

9.1 Start the machine............................................... 8

9.2 Stop the machine............................................... 9

9.3 Adjust the length of the cutting line.................. 9

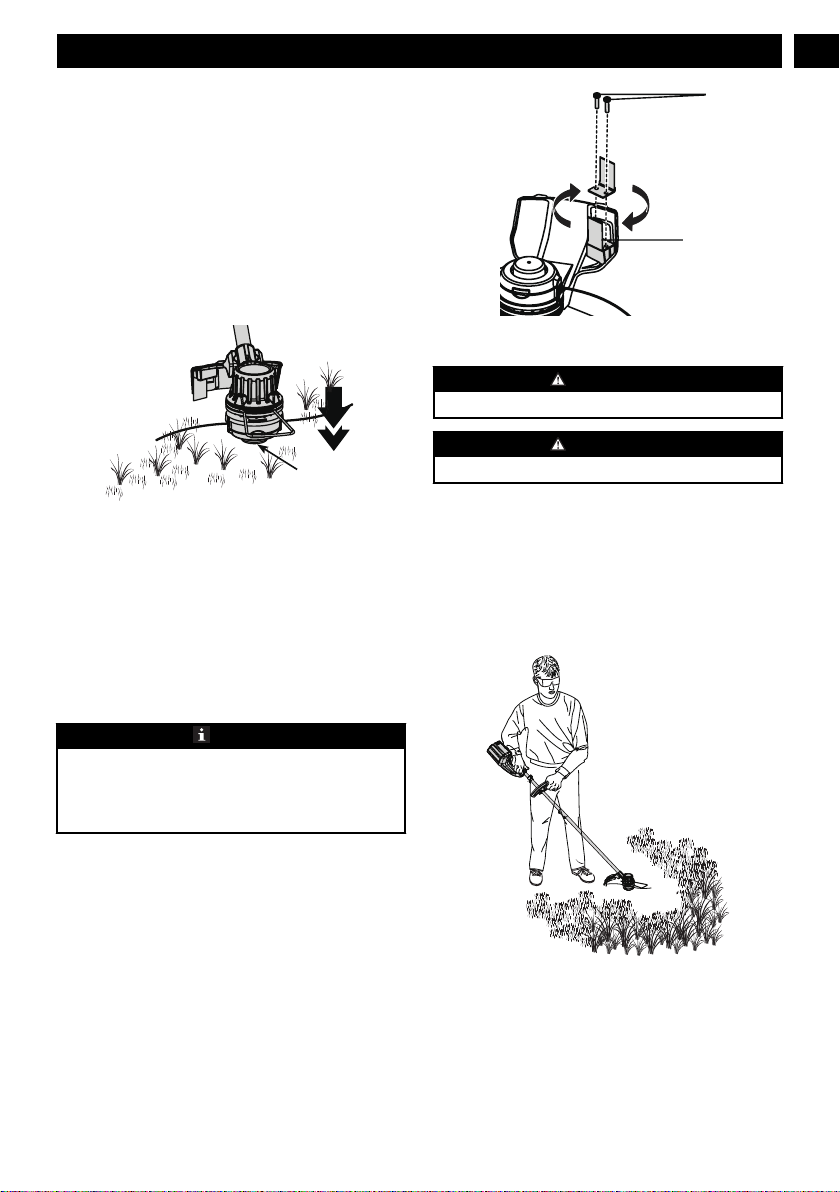

9.4 Line cut-off blade.............................................. 9

9.5 Adjust the cutting diameter................................9

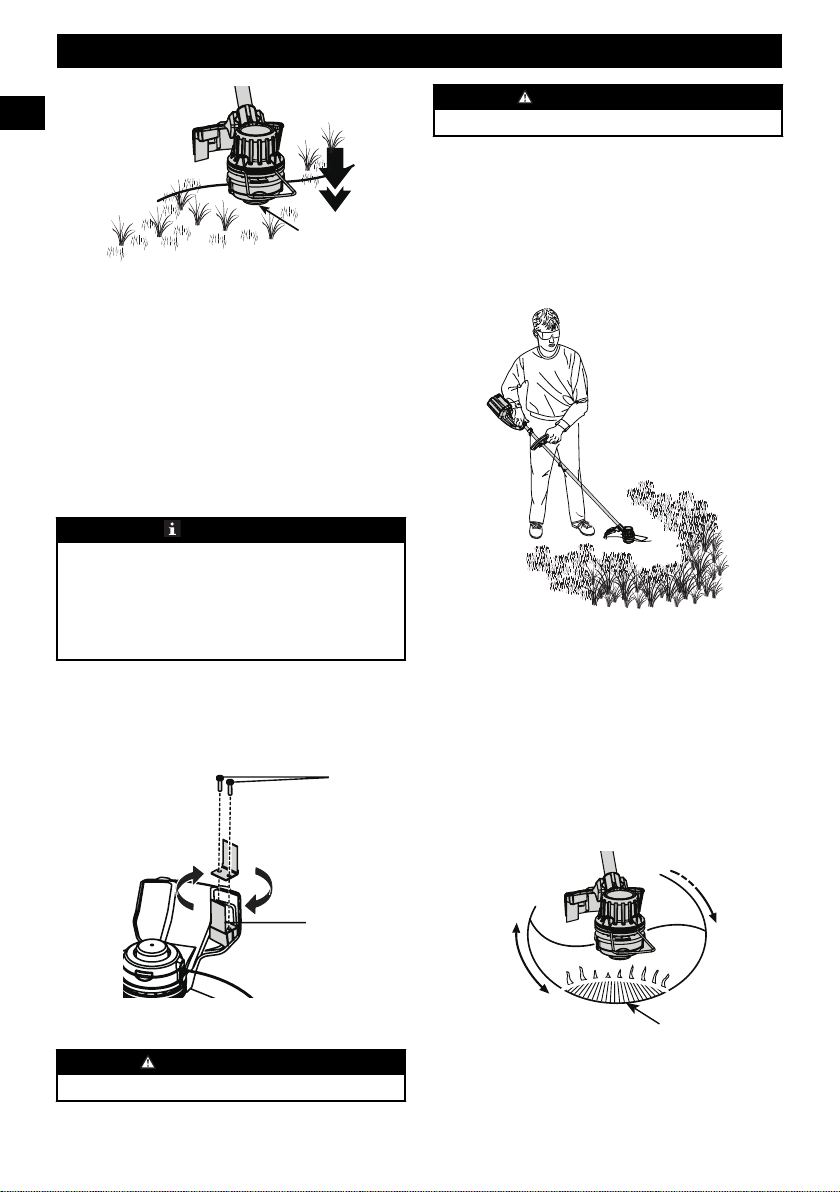

9.6 Operation tips.................................................... 9

9.7 Cutting tips ....................................................... 9

10 Maintenance.....................................10

10.1 General information.........................................10

10.2 Clean the machine........................................... 10

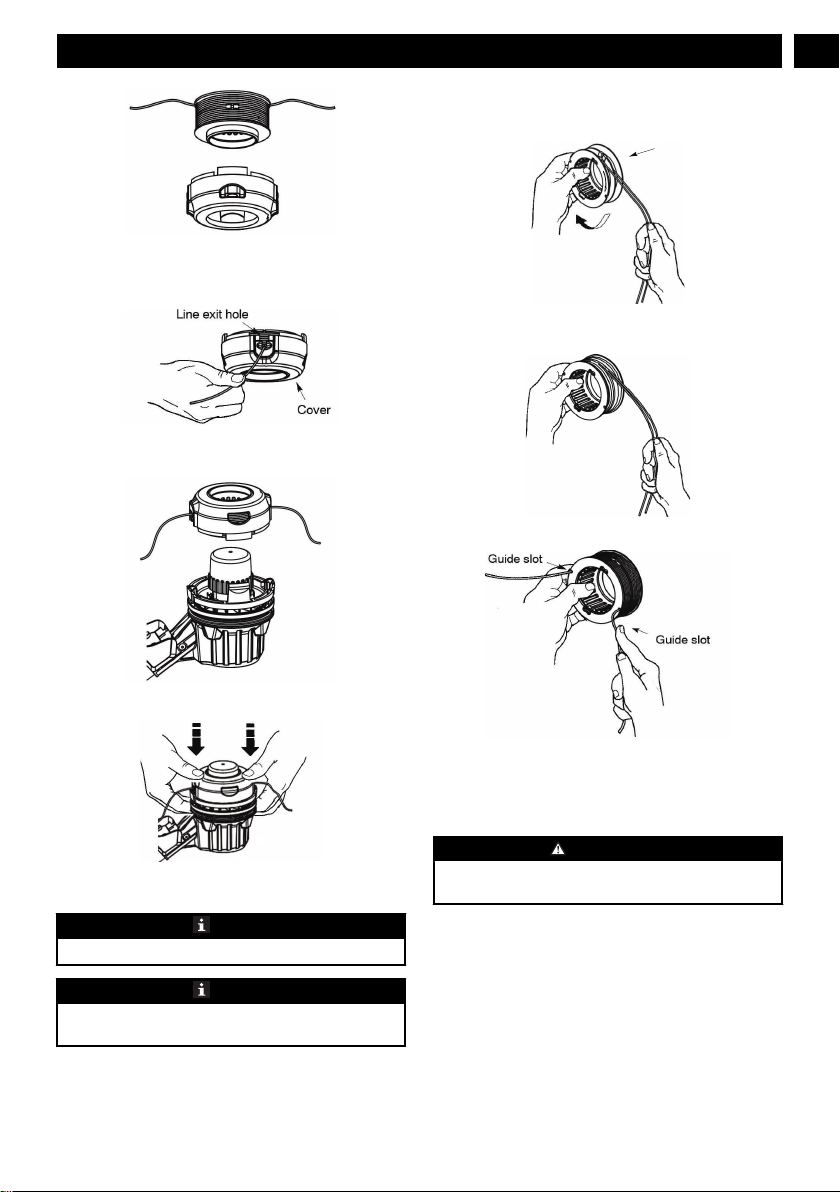

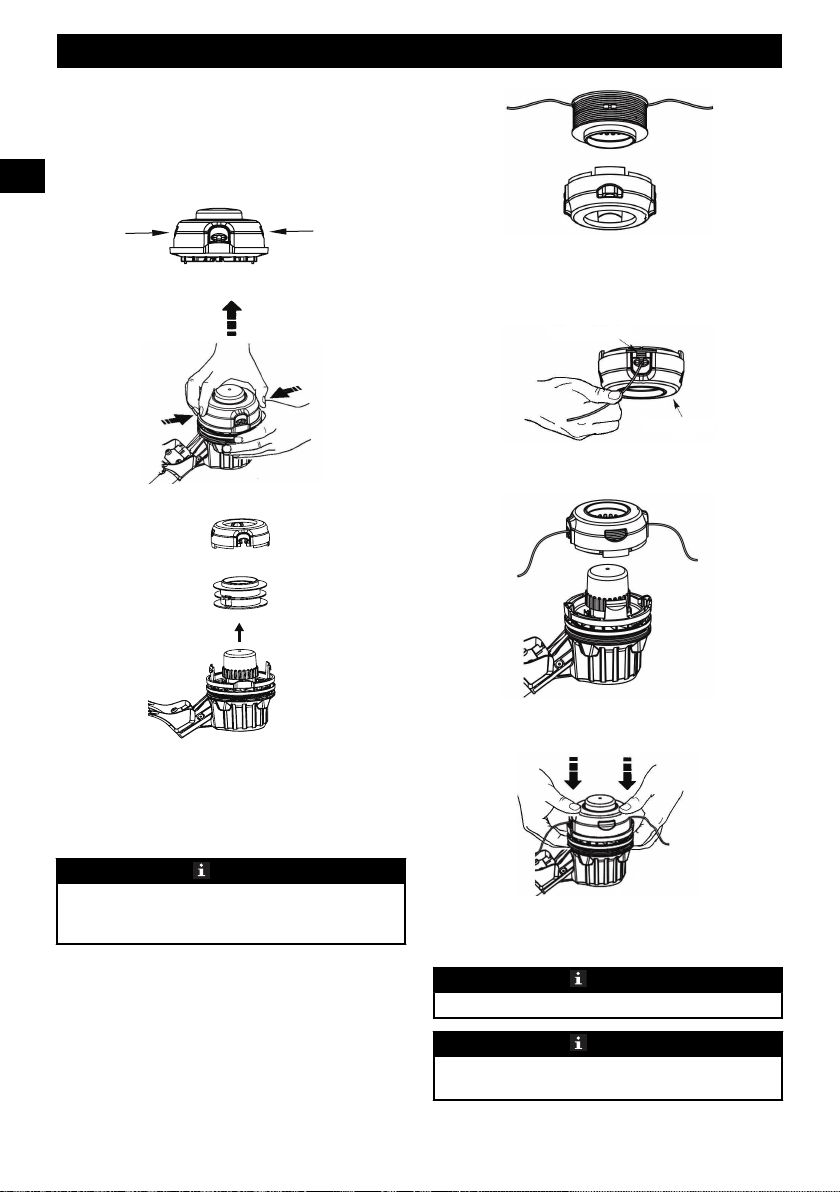

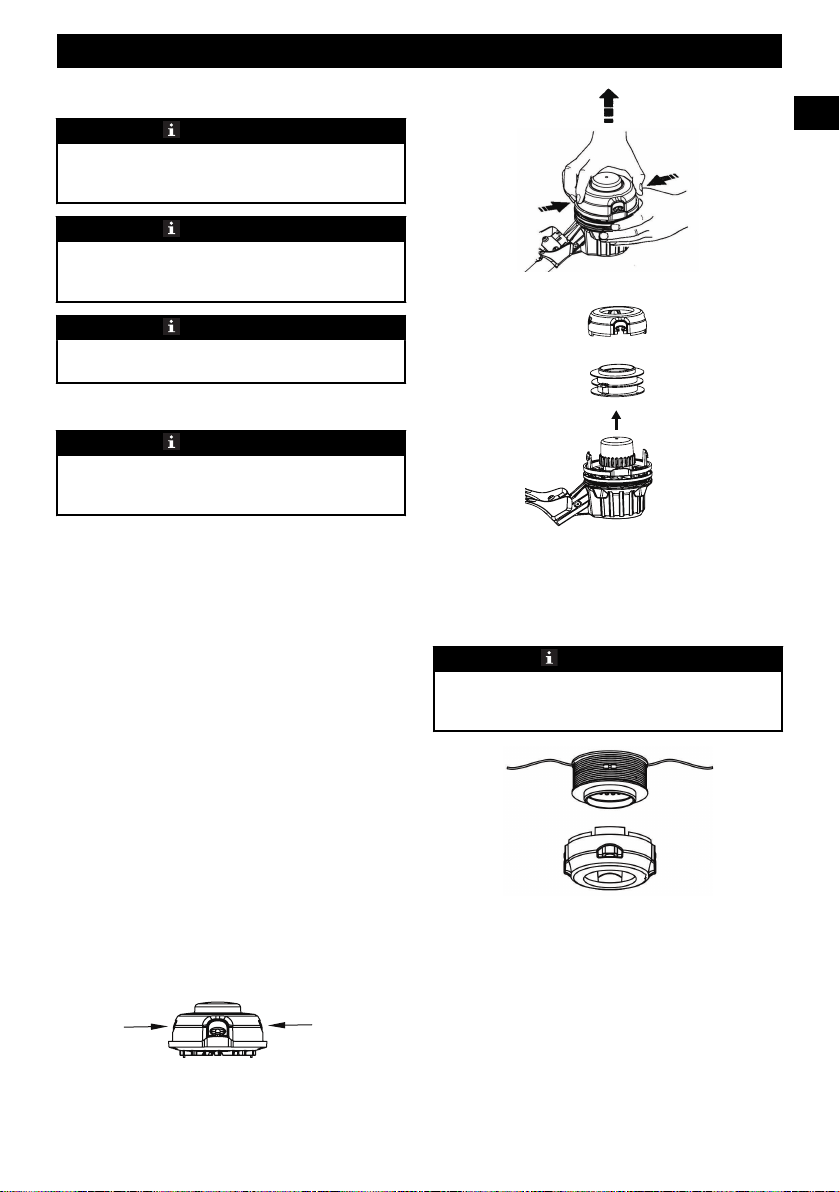

10.3 Replace the spool.............................................10

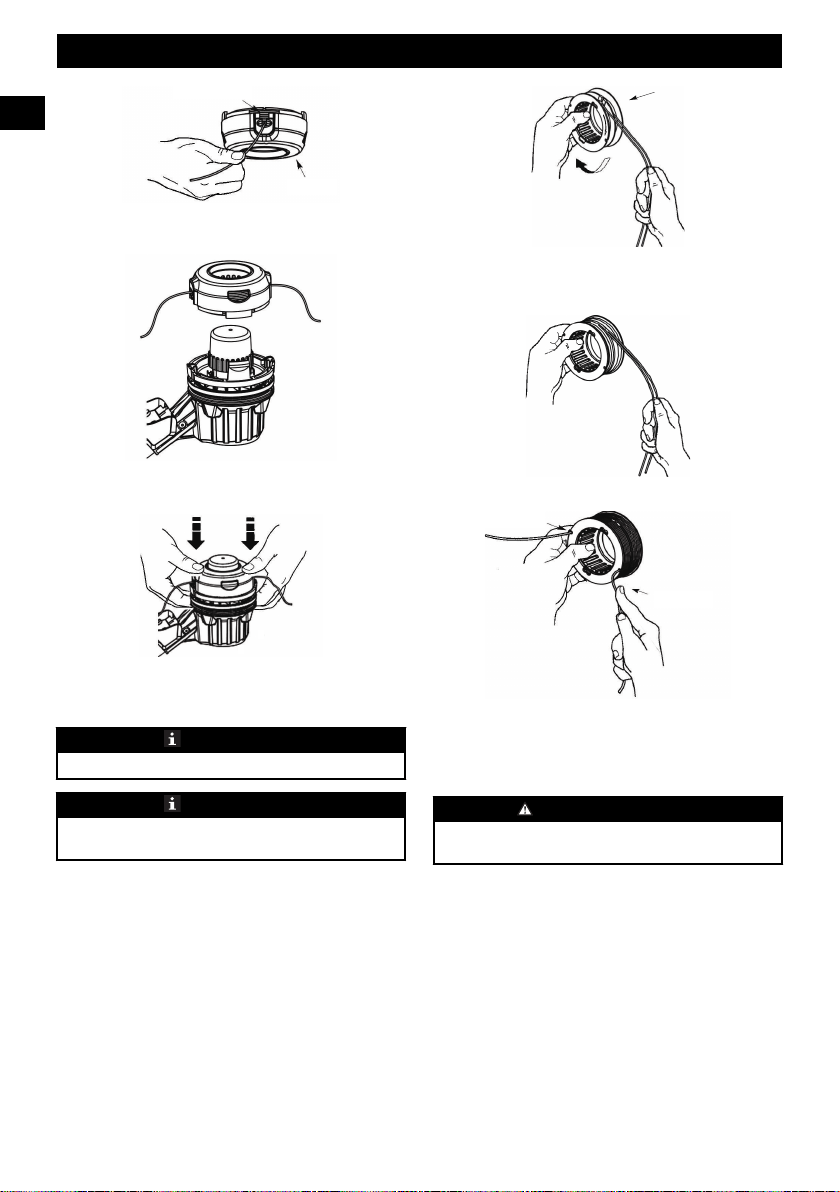

10.4 Replace the cutting line....................................11

11 Transportation and storage............ 11

11.1 Move the machine............................................11

11.2 Store the machine.............................................11

12 Troubleshooting...............................12

13 Technical data..................................13

14 Limited warranty............................ 13

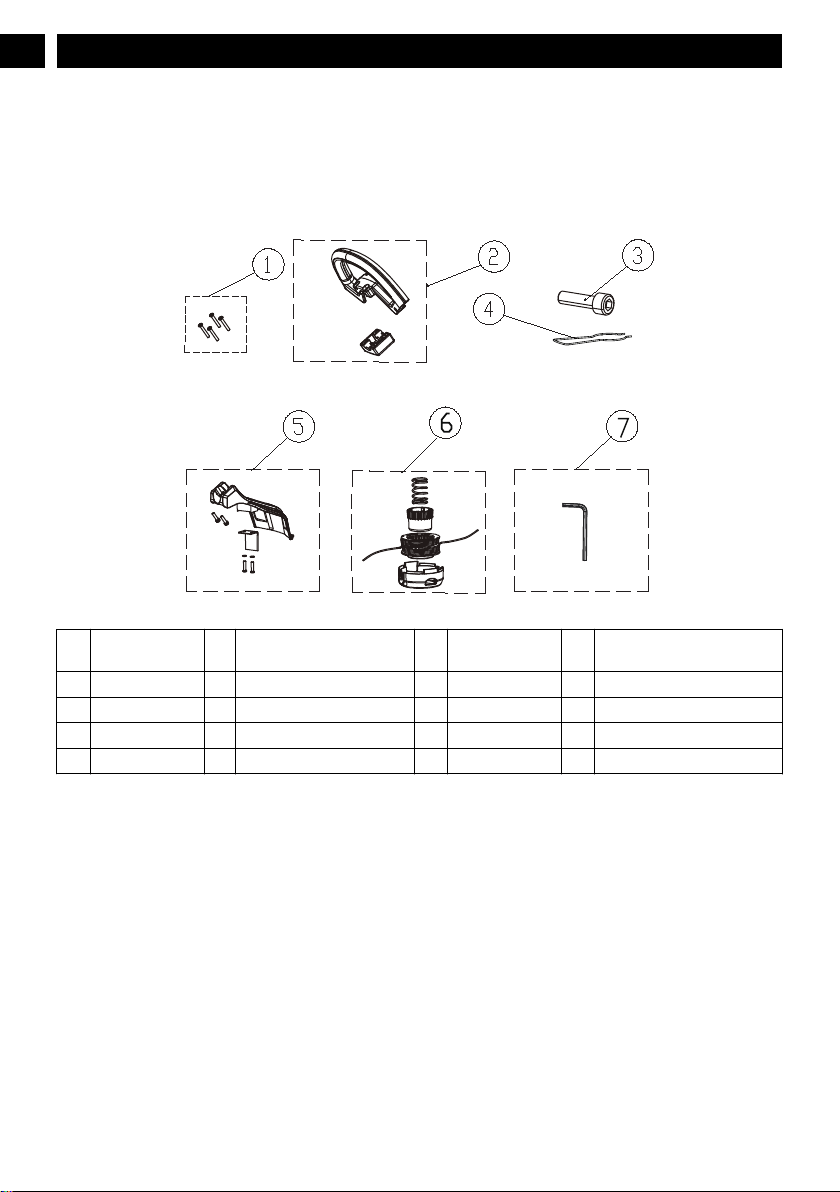

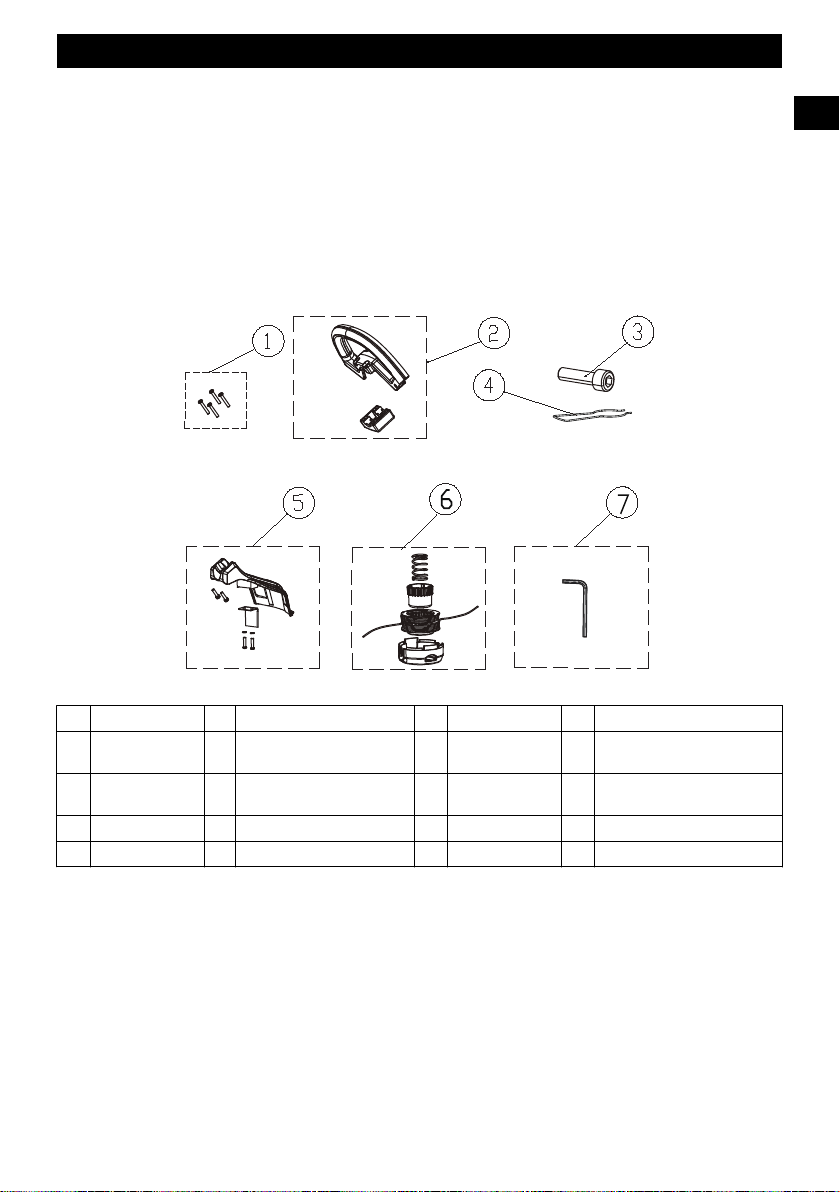

15 Exploded view..................................14

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used to cut grass, light weeds, and other

similar vegetation at or around ground level. The cutting

plane must be approximately parallel to the ground surface.

You cannot use the machine to cut or chop hedges, shrubs,

bushes, flowers and compost.

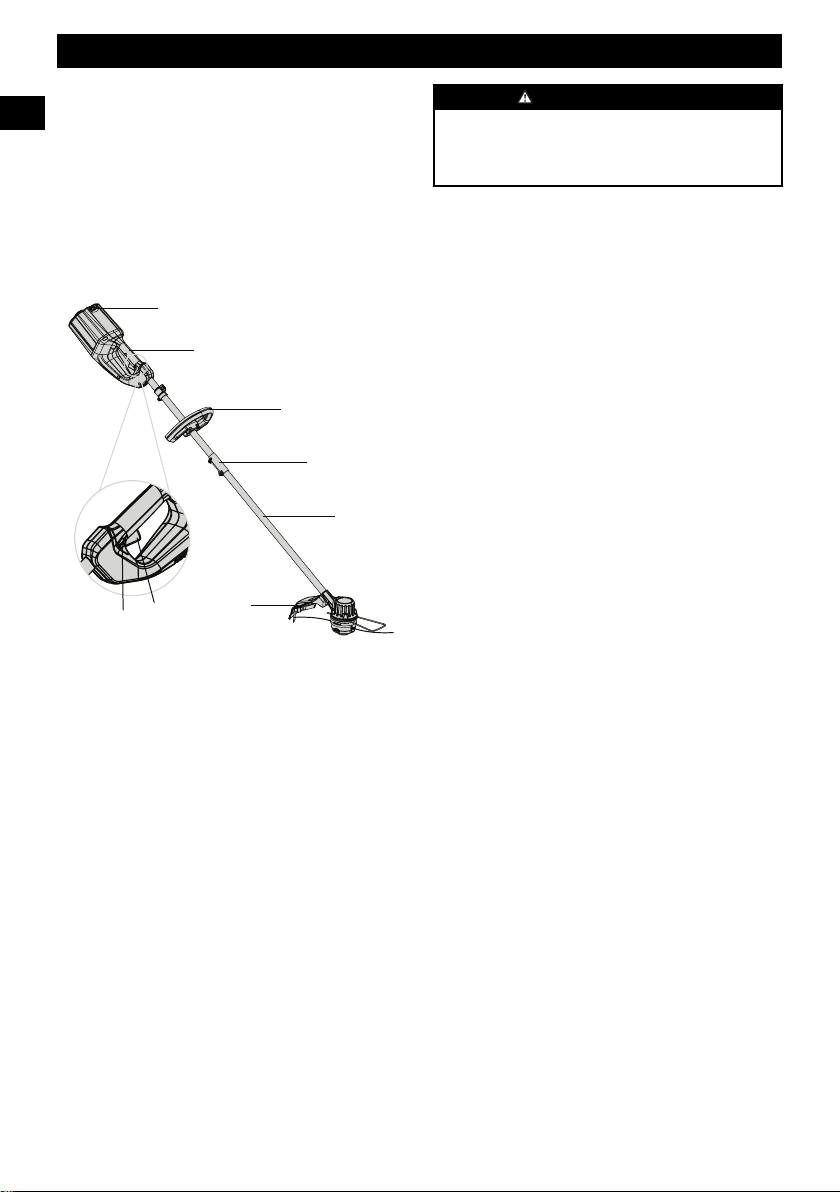

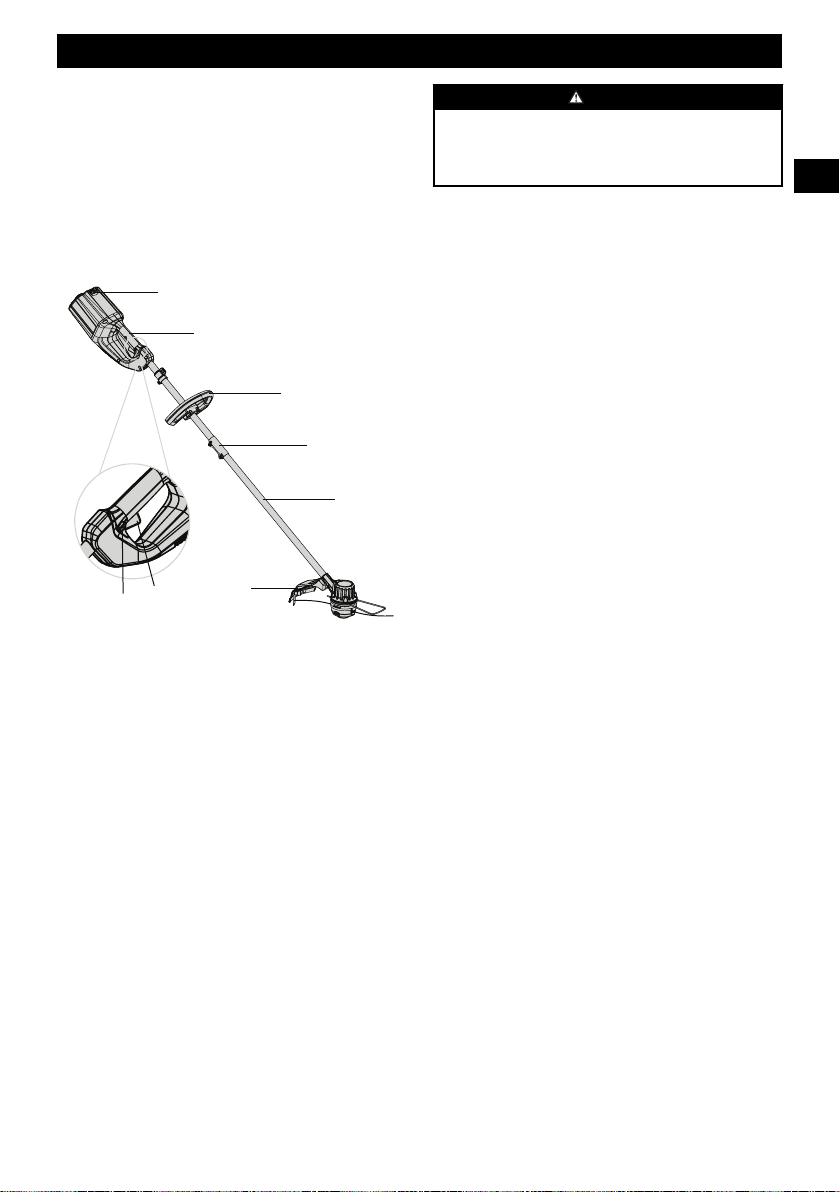

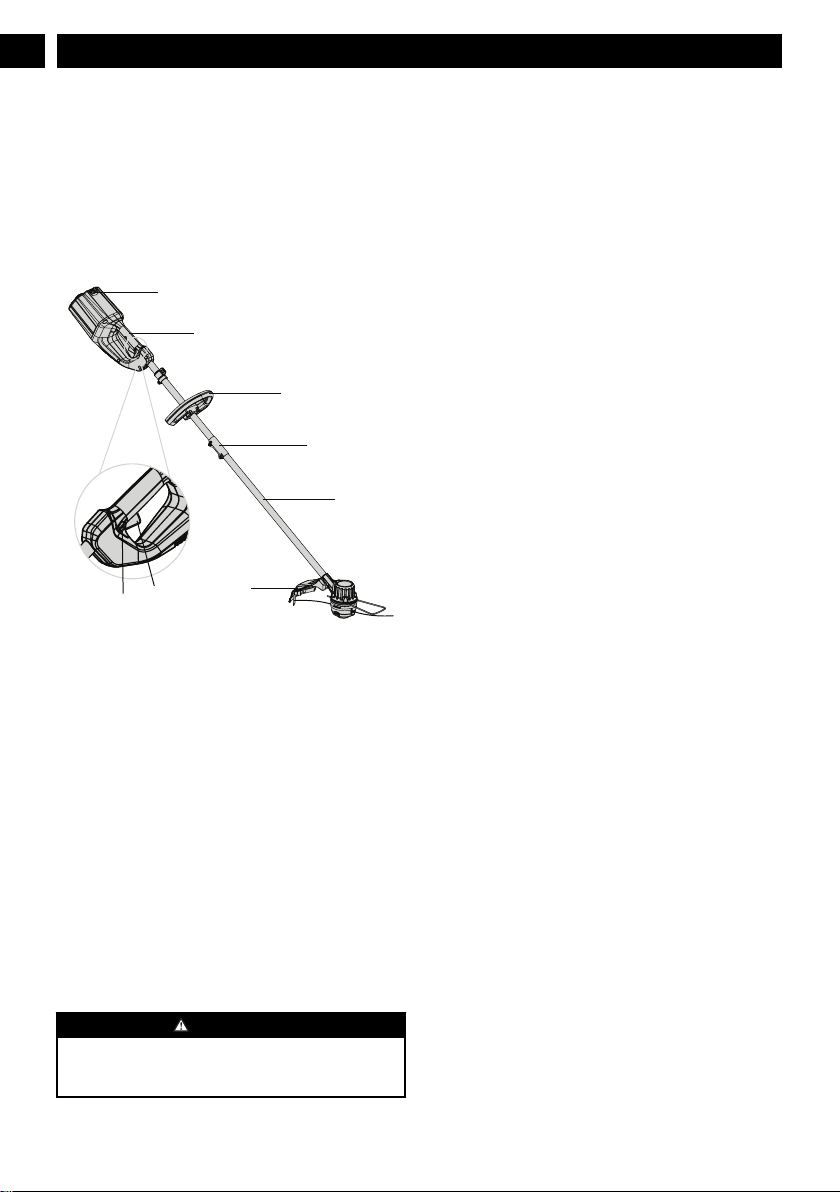

1.2 OVERVIEW

Battery release button

Rear handle

Auxiliary handle

Coupler

Trimmer shaft

Guard

Lock-out button

Trigger

1.3 PACKING LIST

String trimmer

Auxiliary handle

Guard

Allen key

Operator manual

2 IMPORTANT SAFETY

INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING (THIS

POWER TOOL)

WARNING

Read and understand all instructions before using this

product. Failure to follow all instructions listed below may

result in electric shock, fire, and/or serious personal injury.

• Use only identical manufacturer’s replacement parts and

accessories. Use of any other parts may create a hazard or

cause product damage.

• Always wear safety glasses with side shields marked to

comply with ANSI Z87.1. Everyday glasses have only

impact resistant lenses. They are NOT safety glasses.

Following this rule will reduce the risk of eye injury. Use

face mask if operating in dusty work spaces.

• Avoid Dangerous Environment – Don’t expose power

tools to damp or wet conditions. Water entering a power

tool will increase the risk of electric shock.

• Don’t use in rain.

• Keep all bystanders, children, and pets at least 50 ft.

away.

• Dress Properly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves

and substantial footwear is recommended when working

outdoors. Wear protective hair covering to contain long

hair.

• Use right Appliance. Do not use appliance for any job

except that for which it is intended.

• Avoid Unintentional Starting – Don’t carry appliance

with finger on switch. Be sure switch is off when battery

is plugged in.

• Don’t Force Appliance – It will do the job better and with

less likelihood of a risk of injury at the rate for which it

was designed.

• Don’t overreach – Keep proper footing and balance at all

times.

• Stay alert – Watch what you are doing. Use common

sense. Do not operate this unit when you are tired, ill or

under the influence of alcohol, drugs or medication.

• Always store idle power tools indoors – When not in use,

power tools should be stored indoors in a dry and high or

locked-up place, out of reach of children.

• The machine is not intended for use by persons (including

children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction

concerning use of the machine by a person responsible

for their safety. Children should be supervised to ensure

that they do not play with the machine.

• Maintain Appliance With Care – Replace string head if

cracked, chipped, or damaged in any way. Be sure the

string head is properly installed and securely fastened.

Keep cutting edge sharp and clean for best performance

and to reduce the risk of injury. Follow instructions for

lubricating and changing accessories. Inspect appliance

cord periodically, and if damaged, have it repaired by an

authorized service facility. Inspect extension cords

periodically and replace if damaged. Keep handles dry,

clean, and free from oil and grease. Failure to do so can

cause serious injury.

• Check damaged parts before using the appliance, a guard

or other part that is damaged should be carefully checked

to determine that it will operate properly and perform its

intended function. Check for alignment of moving parts,

binding of moving parts, breakage of parts, damaged

English

mountings, and any other condition that may affect its

operation. A guard or other part that is damaged should

be properly repaired or replaced by an authorized service

center unless indicated elsewhere in this manual.

• Remove or disconnect battery before servicing, cleaning

or removing material from the gardening appliance.

• Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructions for use and care. Use appliances only with

speciﬁcally designated battery packs. Use of any other

battery packs may create a risk of injury and ﬁre. Use

only with Greenworks BAB726 battery or other BAB

series.

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with

another battery pack. Use only with Greenworks 2901402

charger or other CAB series.

• When battery pack is not in use, keep it away from other

metal objects, like paper clips, coins, keys, nails, screws

or other small metal objects, that can make a connection

from one terminal to another. Shorting the battery

terminals together may cause a fire.

• Under abusive conditions, liquid may be ejected from the

battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause

irritation or burns.

• Do not use a battery pack or appliance that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

of injury.

• Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above 265 °F (130 °C) may cause an explosion.

• Do not dispose of the batteries in a fire. The cells may

explode. Check with local codes for possible special

disposal instructions.

• Do not open or mutilate the batteries. Released electrolyte

is corrosive and may cause damage to the eyes or skin. It

may be toxic if swallowed.

• Exercise care in handling batteries in order not to short

the battery with conducting materials such as rings,

bracelets, and keys. The battery or conductor may

overheat and cause burns.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature range

specified in the instructions. Charging improperly or at

temperatures outside of the specified range may damage

the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person

using only identical replacement parts. This will ensure

that the safety of the product is maintained.

• Keep guards in place and in working order.

• Keep hands and feet away from cutting area.

• Disconnect the battery pack from the appliance before

making any adjustments, changing accessories, or storing

appliance. Such preventive safety measures reduce the

risk of starting the appliance accidentally.

• Use only with the nylon cutting line of 0.080" (2 mm)

diameter. Do not use heavier lines than recommended by

the manufacturer and line materials of other types – for

example, metal wire, rope, and the like.

SAVE THESE INSTRUCTIONS

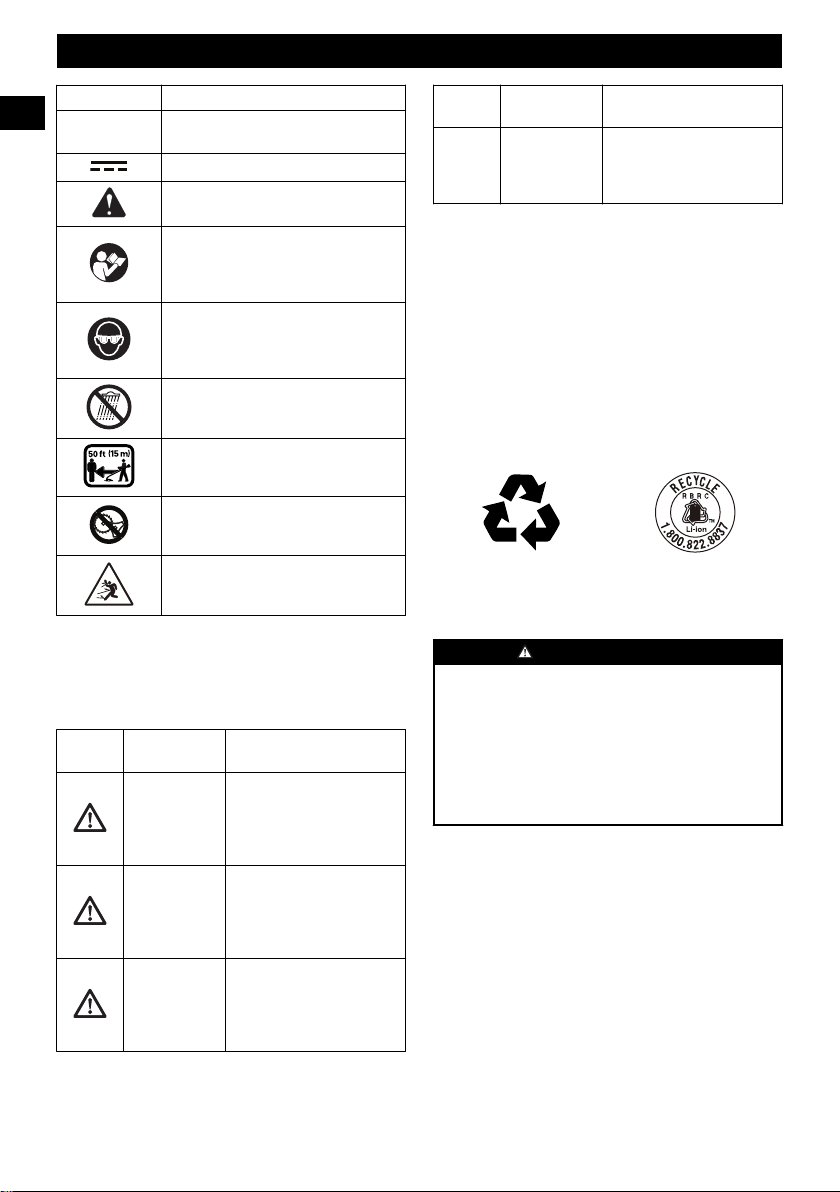

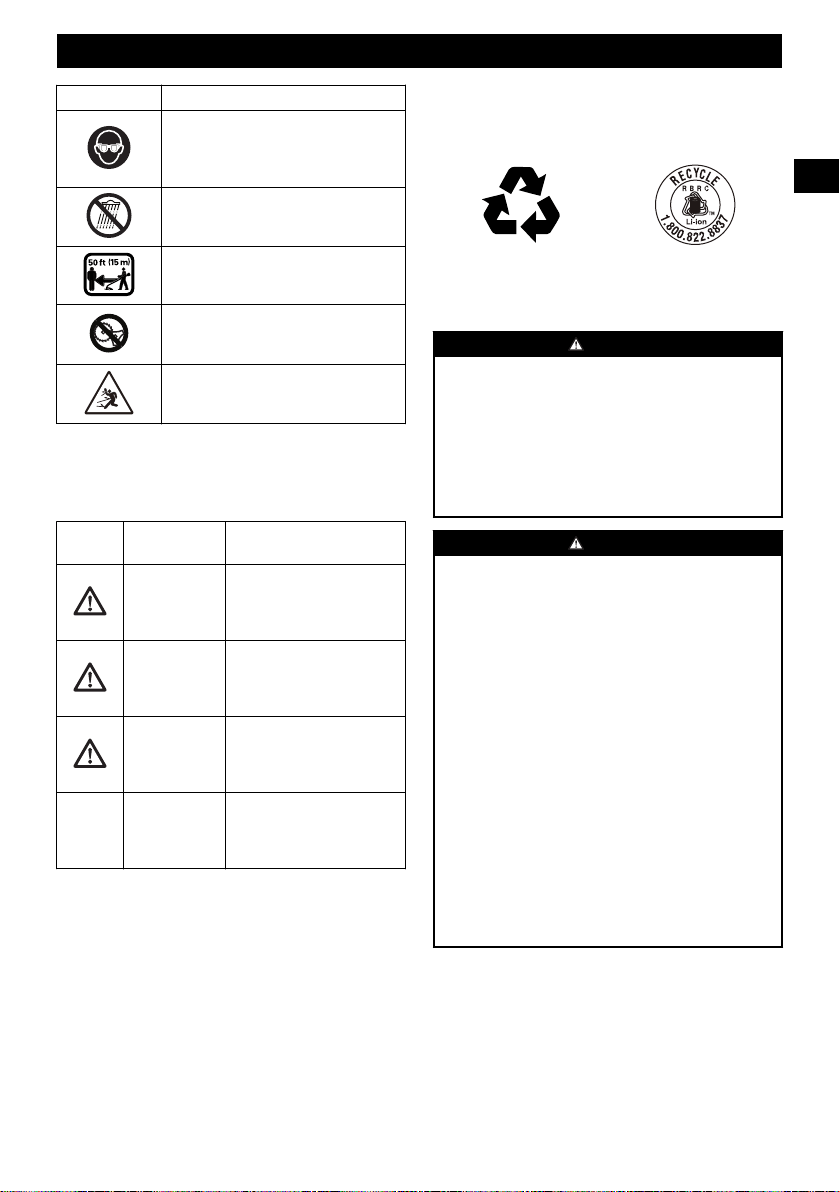

3 SYMBOLS ON THE MACHINE

Some of the following symbols can be used on this machine.

Please study them and learn their definition. Proper

interpretation of these symbols will let you operate the tool

better and safer.

Symbol Explanation

V Voltage

A Current

Hz Frequency (cycles per second)

W Power

min Time

/min

Revolutions, strokes, surface speed, or-

bits etc., per minute

Direct current

Precautions that involve your safety.

Read and understand all instructions be-

fore you operate the machine, and follow

all warnings and safety instructions.

Always wear safety glasses with side

shields marked to comply with ANSI

Z87.1 when you operate this machine.

Do not expose the machine to rain or

moist conditions.

Keep all bystanders at least 15m away.

Do not install or use any type of blade on

the machine or displaying this symbol.

Thrown objects can ricochet and result in

personal injury or property damage.

4 RISK LEVELS

The following signal words and meanings are intended to

explain the levels of risk associated with this product.

English

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently haz-

ardous situation, which, if not

avoided, will result in death

or serious injury.

WARNING Indicates a potentially hazard-

ous situation, which, if not

avoided, could result in death

or serious injury.

CAUTION Indicates a potentially hazard-

ous situation, which, if not

avoided, may result in minor

or moderate injury.

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation that

may result in property dam-

age.

5 SERVICE

Servicing requires extreme care and knowledge and must be

performed only by a qualified service technician. For service

we suggest you return the machine to your nearest

AUTHORIZED SERVICE CENTER for repair. Use only

identical manufacturer’s replacement parts and accessories.

6 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the batteries

used in this machine: Lithium-Ion, a toxic material.

WARNING

Discard all toxic materials in a specified manner to prevent

contamination of the environment. Before discarding

damaged or worn out Li-ion battery, contact your local

waste disposal agency, or the local Environmental

Protection Agency for information and specific instructions.

Take the batteries to a local recycling and/or disposal center,

certified for lithium-ion disposal.

WARNING

If the battery pack cracks or breaks, with or without leaks,

do not recharge it and do not use. Discard it and replace

with a new battery pack. DO NOT TRY TO REPAIR IT! To

prevent injury and risk of fire, explosion, or electric shock,

and to avoid damage to the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the battery

pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular household

trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of any

waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal center.

7 PROPOSITION 65

WARNING

This product contains a chemical known to the state of

California to cause cancer, birth defects or other

reproductive harm. Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals

are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated lumber.

Your risk of exposure to these chemicals varies depending

on how often you do this type of work. To reduce your

exposure to these chemicals, work in a well-ventilated area,

and work with approved safety equipment, such as dust

masks that are specially designed to filter out microscopic

particles.

8 INSTALLATION

8.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before

use.

English

WARNING

• If parts of the machine are damaged, do not use the

machine.

• If you do not have all the parts, do not operate the

machine.

• If parts are damaged or missing, contact the service

center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance with

local regulations.

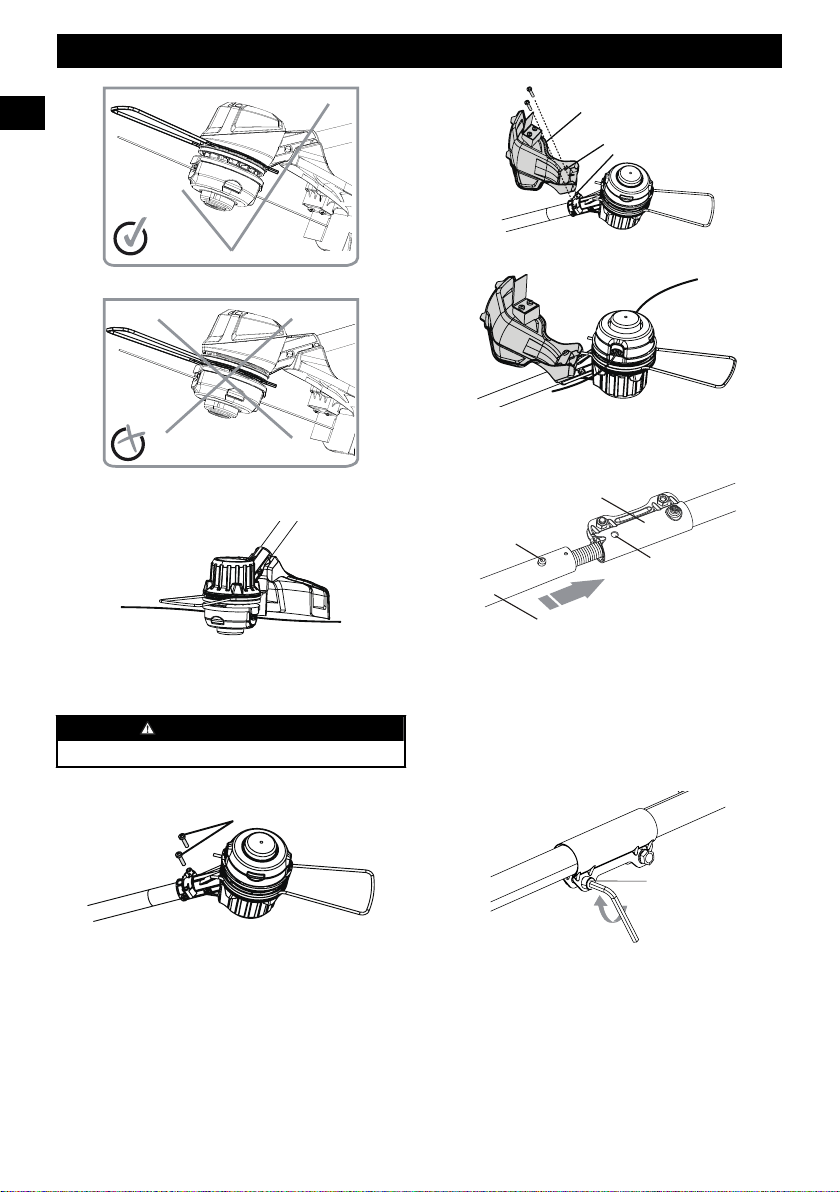

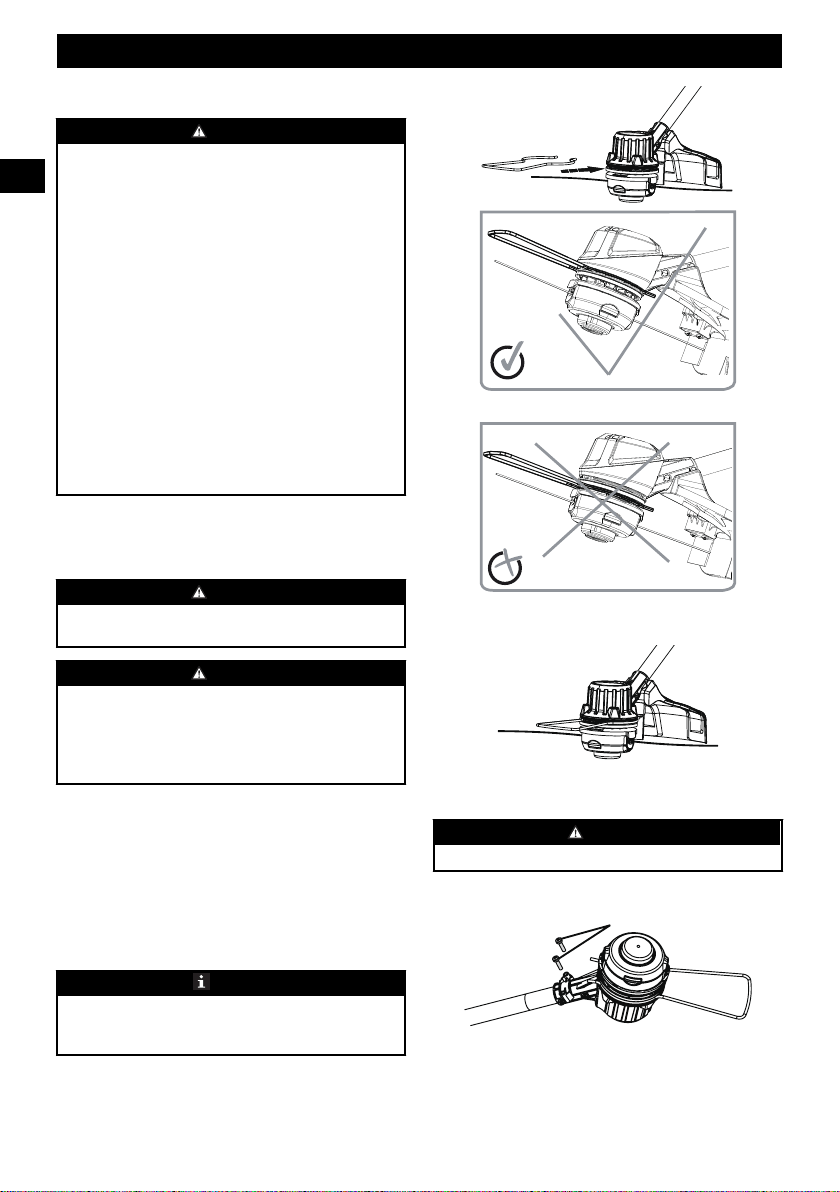

8.2 ATTACH THE EDGE GUIDE

NOTE

The edge guide can limit the cutting range of the machine

and decrease the risk of the damage caused by the rotating

cutting line.

1. Push the edge guide onto the trimmer head until it

engages in the slots.

2. The edge guide can be flipped to the side for storage.

8.3 ATTACH THE GUARD

WARNING

Do not touch the cut-off blade.

1. Remove the screws (1) from the trimmer head with a

Phillips head screwdriver (not included).

2. Put the guard (2) onto the trimmer head.

3. Align the screw holes on the guard (3) with the screw

holes on the trimmer head (4).

4. Tighten the screws.

8.4 ASSEMBLE THE SHAFT

1. Loosen the screw (1) on the coupler (2).

English

2. Push in the release button on the lower shaft (5).

3. Align the release button (3) with the positioning hole (4)

and slide the two shafts together.

4. Turn the lower shaft until the button locks into the

positioning hole.

5. Tighten the screw (1) with the Allen key .

8.5 ATTACH THE AUXILIARY

HANDLE

1. Remove the screws from the handle with a Phillips

screwdriver (not provided).

2. Attach the auxiliary handle and lower clamp on the shaft.

3. Set the auxiliary handle in the most comfortable in use

position.

4. Tighten the screws.

8.6 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace the

battery pack or the charger.

• Stop the machine and wait until the motor stops before

you install or remove the battery pack.

• Read and understand the instructions in the battery and

charger manual.

1. Align the lift ribs on the battery pack with the grooves in

the battery compartment.

2. Push the battery pack into the battery compartment until

the battery pack locks into place.

3. When you hear a click, the battery pack is installed.

8.7 REMOVE THE BATTERY PACK

1. Push and hold the battery release button (1).

2. Remove the battery pack from the machine.

9 OPERATION

IMPORTANT

Before you operate the machine, read and understand the

safety regulations and the operation instructions.

WARNING

Be careful when you operate the machine.

9.1 START THE MACHINE

1. Push the lock-out button (2) and pull the trigger (1). Once

the machine is running you can release the lock-out

button.

English

9.2 STOP THE MACHINE

1. Release the trigger to stop the machine.

9.3 ADJUST THE LENGTH OF THE

CUTTING LINE

While you operate the machine, the cutting line gets worn

shorter. You can adjust the length of the cutting line.

1. Hit the trimmer head against the ground while you

operate the machine.

2. Line is automatically released and the cut-off blade cuts

the excess length.

Bump knob

9.4 LINE CUT-OFF BLADE

This trimmer is equipped with a line cut-off blade (1) on the

guard. The line cut off blade continuously trims the line to

ensure a consistent and efficient cut diameter. Advance line

whenever you hear the motor running faster than normal, or

when trimming efficiency diminishes. This will maintain best

performance and keep line long enough to advance properly.

9.5 ADJUST THE CUTTING

DIAMETER

NOTE

The machine is set at a 14 in. (35.6 cm) cutting diameter.

You can adjust to a 16 in. (40.6 cm) cutting diameter.

Set the cutting diameter to 14 in. (35.6 cm) for greater

runtime and 16 in. (40.6 cm)for a larger cutting area.

1. Remove the battery pack.

2. Remove the blade screws (2) from the cut-off blade (1).

3. Turn the cut-off blade 180°.

4. Tighten the blade screws.

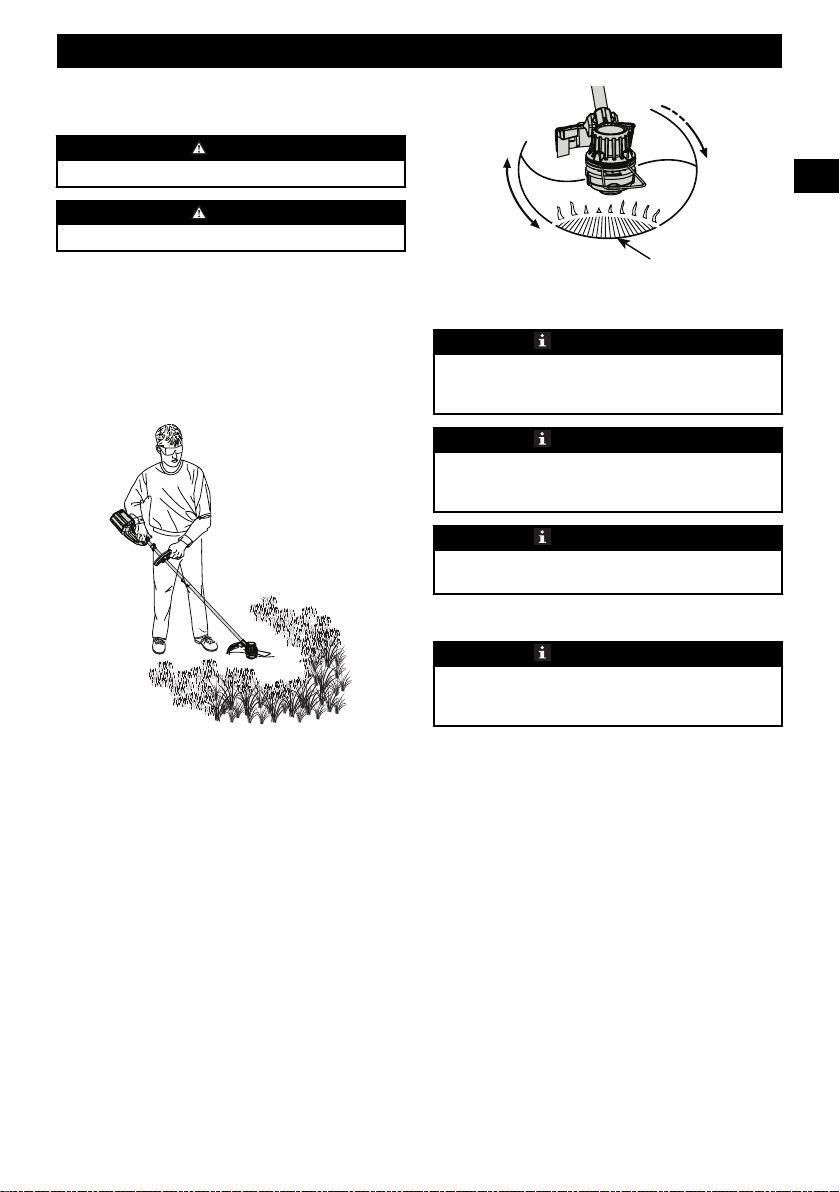

9.6 OPERATION TIPS

WARNING

Keep clearance between the body and the machine.

WARNING

Do not operate the machine without guard in place.

Do these tips when you use the machine

• Keep a firm hold with the two hands on the machine

while you operate the machine.

• Cut tall grass from the top down.

If grass winds around the trimmer head:

• Remove the battery pack.

• Remove the grass.

9.7 CUTTING TIPS

• Tilt the machine toward the area to be cut. Use the tip of

the cutting line to cut grass.

• Move the machine from right to left to prevent thrown

debris from hitting the operator.

• Do not cut in the danger area.

English

• Do not force the trimmer head into uncut grass.

• Wire and picket fences cause cutting line wear and

breakage. Stone and brick walls, curbs, and wood can

wear the cutting line quickly.

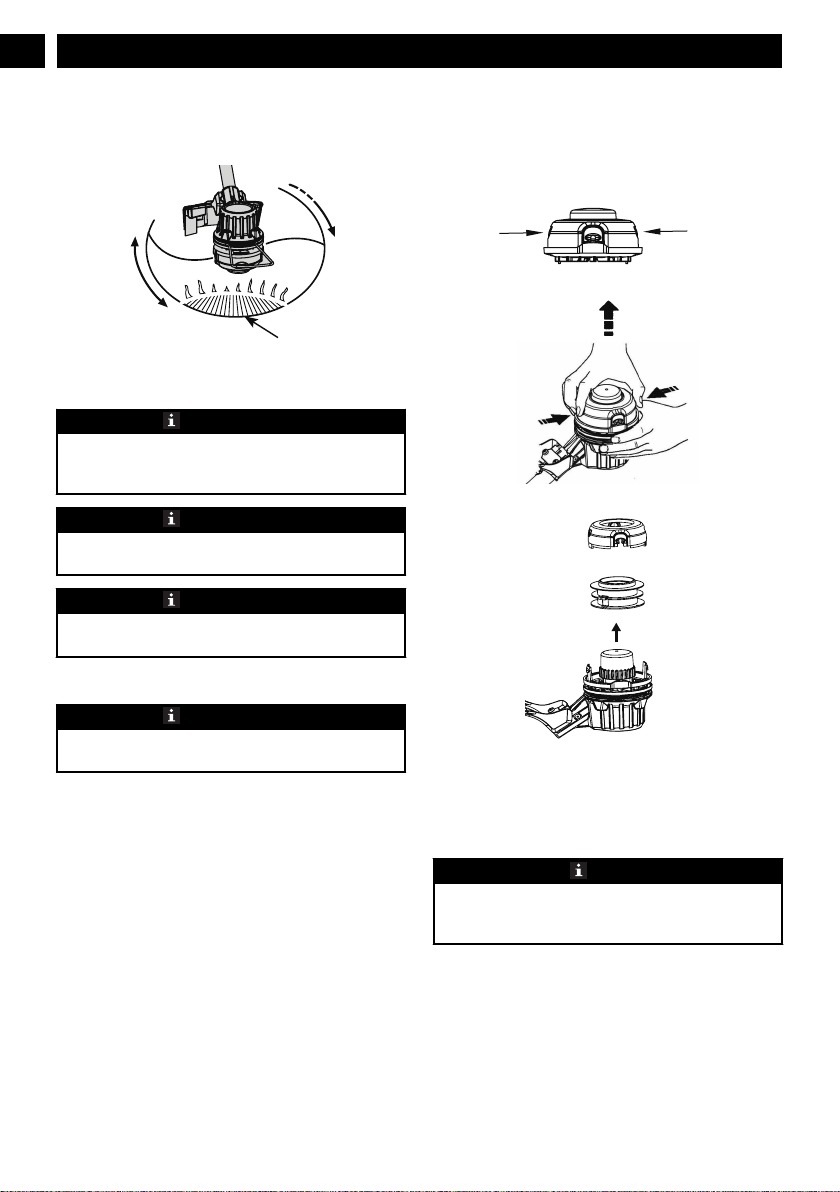

DANGER AREA

BEST CUTTING AREA

DIRECTION OF

ROTATION

10 MAINTENANCE

IMPORTANT

Read and understand the safety regulations and the

maintenance instructions before you clean, repair or do the

maintenance work on the machine.

IMPORTANT

Make sure that all nuts, bolts and screws are tight. Examine

regularly that you install the handles tightly.

IMPORTANT

Use only the replacement parts and accessories of the initial

manufacturer.

10.1 GENERAL INFORMATION

IMPORTANT

Only your dealer or approved service center can do the

maintenance that is not given in this manual.

Before the maintenance operations:

• Stop the machine.

• Remove the battery pack.

• Cool the motor.

• Store the machine in cool and dry place.

• Use correct clothing, protective gloves and safety glasses.

10.2 CLEAN THE MACHINE

• Clean the machine after use with a moist cloth dipped in

neutral detergent.

• Do not use aggressive detergents or solvents to clean the

plastic parts or handles.

• Keep the trimmer head free of grass, leaves, or excessive

grease.

• Keep the air vents clean and free of debris to avoid

overheating and damage to the motor or the battery.

• Do not spray water onto the motor and electrical

components.

10.3 REPLACE THE SPOOL

1. Push the tabs on the sides of the trimmer head at the same

time.

Tab

2. Pull and remove the spool cover.

3. Remove the remaining spool.

Cover

Spool

4. Clean dirt and debris from all parts. Replace spool if it is

worn or damaged.

5. Replace with a pre-wound spool, or replace the cutting

line.

6. Put the new spool in the spool cover.

NOTE

Make sure that you put the cutting line in the slot on the

new spool and extend the line approximately 15 cm before

you install the new spool.

English

7. Put the ends of the cutting lines through the holes.

8. Extend the cutting line to release it from the guide slot in

the spool.

9. Push the tabs and install the spool cover onto the spool

housing.

10. Push the spool cover until it clicks into position.

10.4 REPLACE THE CUTTING LINE

NOTE

Remove the remaining cutting line on the spool.

NOTE

Use only with the nylon cutting line of 0.080" (2 mm)

diameter.

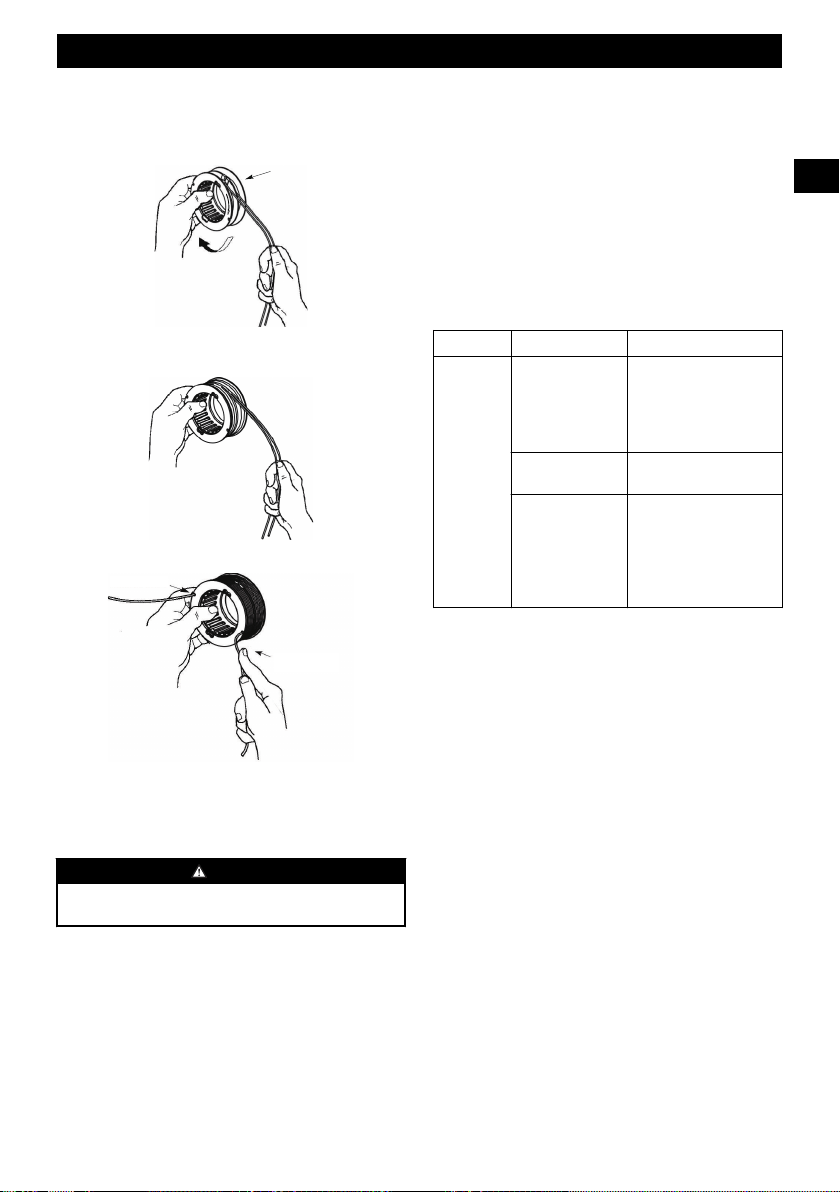

1. Cut a piece of cutting line approximately 3m long.

2. Bend the line at the midpoint and hook the loop into the

slot in the center rim of the spool. Make sure that the line

snaps into position in the slot.

Slot

3. With your finger between the lines, wind the lines equally

and tightly around the spool in the indicated direction.

4. Put the lines in the guide slots.

5. Do not wind the lines beyond the edge of the spool.

11 TRANSPORTATION AND

STORAGE

WARNING

Remove the battery pack from the machine before

transportation and storage.

11.1 MOVE THE MACHINE

When you move the machine, you must:

• Stop the machine.

• Remove the battery pack.

11.2 STORE THE MACHINE

• Remove the battery pack from the machine.

• Make sure that children cannot come near the machine.

English

• Keep the machine away from corrosive agents such as

garden chemicals and de-icing salts.

• Secure the machine during transportion to prevent

damage or injury. Clean and examine the machine for any

damage.

12 TROUBLESHOOTING

Problem Possible Cause Solution

The ma-

chine does

not start

when you

push the

trigger.

No electrical con-

tact between the

machine and the

battery pack.

1. Remove battery pack.

2. Check contact and in-

stall the battery pack

again.

The battery pack is

depleted.

Charge the battery pack.

The lock-out but-

ton and trigger are

not pushed at the

same time.

1. Pull the lock-out but-

ton and hold it.

2. Pull the trigger to start

the machine.

Problem Possible Cause Solution

The ma-

chine stops

when you

cut.

The guard is not

attached to the ma-

chine.

Remove the battery pack

and attach the guard to

the machine.

Heavy cutting line

is used.

Use only with the nylon

cutting line of 0.080" (2

mm) diameter.

The grass winds

around the motor

shaft or the trim-

mer head.

1. Stop the machine.

2. Remove the battery

pack.

3. Remove the grass from

the motor shaft and trim-

mer head.

The motor is over-

loaded.

1. Remove the trimmer

head from the grass.

2. The motor will recover

to work as soon as the

load is removed.

3. When you cut, move

the trimmer head in and

out of the grass to be cut

and remove no more than

8" in pass.

The battery pack

or machine is too

hot.

1. Cool the battery pack

until its function returns

to normal.

2. Cool the machine for

approximately 10 mi-

nutes.

The battery pack is

disconnected from

the tool.

Install the battery pack

again.

The battery pack is

depleted.

Charge the battery pack.

The line

does not ad-

vance.

Lines are welded

to themselves.

Lubricate with silicone

spray.

Not enough line

on spool.

Install more line.

Lines are worn too

short.

Advance the cutting line.

Lines are tangled

on spool.

1. Remove the lines from

the spool.

2. Wind the lines.

English

Problem Possible Cause Solution

The line

keeps

breaking.

The machine is

used incorrectly.

1. Cut with the tip of the

line, avoid stones, walls

and other hard objects.

2. Advance the cutting

line regularly to keep full

cutting width.

The grass

winds

around the

trimmer

head and

motor hous-

ing.

Cut tall grass at

ground level.

1. Cut tall grass from the

top down.

2. Remove no more than

8" in each pass to prevent

wrapping.

The line

does not cut

well.

The cut-off blade

becomes dull.

Sharpen the cut-off blade

with a file or replace it.

Vibration

increases

obviously.

The line is worn

down at one side

and not advanced

in time.

Make sure that the line on

both sides is normal. Ad-

vance the line.

13 TECHNICAL DATA

Type Cordless, battery powered

Motor 80V

No load speed 6200 (±10%) RPM

Cutting line diameter 0.080" (2 mm)

Cutting path diameter 14 in. /16 in. (35.6 cm / 40.6

cm)

Feed Type Bump Feed

Weight (without battery

pack)

7.1 lbs (3.2 kg)

Battery model BAB726 and other BAB ser-

ies

Charger model 2901402 and other CAB ser-

ies

The recommended ambient temperature range:

Item

Temperature

String trimmer storage tem-

perature range

32°F (0°C) - 113°F (45°C)

String trimmer operation

temperature range

32°F (0°C) - 113°F (45°C)

Battery charging temperature

range

39°F (4°C) - 104°F (40°C)

Item Temperature

Charger operation tempera-

ture range

39°F (4°C) - 104°F (40°C)

Battery storage temperature

range

32°F (0°C) - 113°F (45°C)

Battery discharging tempera-

ture range

32°F (0°C) - 113°F (45°C)

14 LIMITED WARRANTY

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks hereby warranties this product, to the original

purchaser with proof of purchase, for a period of four (4)

years against defects in materials, parts or workmanship.

Greenworks, at its own discretion will repair or replace any

and all parts found to be defective, through normal use, free

of charge to the customer. This warranty is valid only for

units which have been used for personal use that have not

been hired or rented for industrial/commercial use, and that

have been maintained in accordance with the instructions in

the owners’ manual supplied with the product from new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to misuse,

commercial use, abuse, neglect, accident, improper

maintenance, or alteration; or

2. The unit, if it has not been operated and/or maintained in

accordance with the owner's manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants, blade

sharpening;

5. Normal deterioration of the exterior finish due to use or

exposure.

HELPLINE:

Warranty service is available by calling our toll-free helpline,

at 1-855-345-3934.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of the

purchaser. It is the purchaser’s responsibility to pay

transportation charges for any part submitted for replacement

under this warranty unless such return is requested in writing

by Greenworks.

English

USA address: Canadian address:

Greenworks Tools Greenworks Tools Canada Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

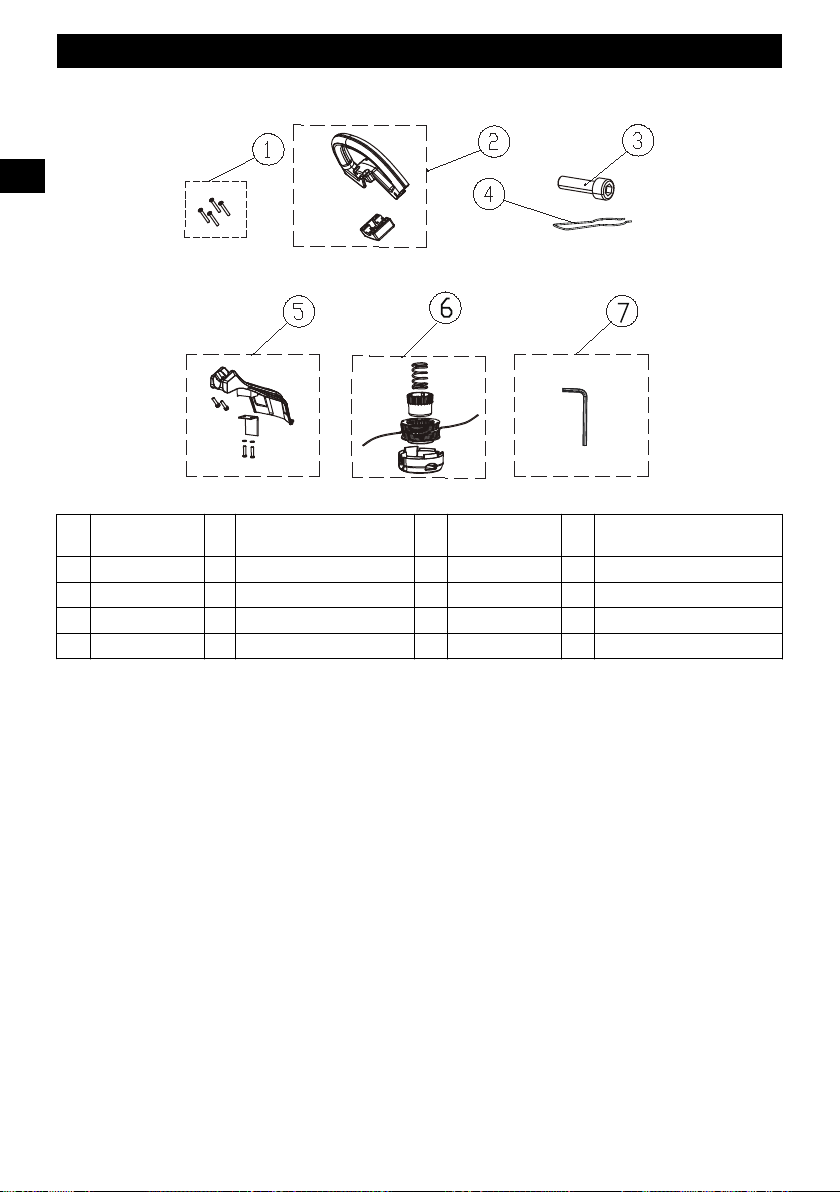

15 EXPLODED VIEW

No. Part No. Qt

Description No. Part No. Qty Description

1 R0201167-00 4 Screw 5 R0201170-00 1 Guard assembly

2 R0201168-00 1 Auxiliary handle assembly 6 R0200179-00 1 String head assembly

3 R0201886-00 1 Coupler bolt 7 R0201770-00 1 Allen key

4 R0201171-00 1 Edge guide

English

1 Description.......................................16

1.1 But................................................................... 16

1.2 Aperçu............................................................. 16

1.3 Liste du contenu de l’emballage......................16

2 Instructions importantes sur la

sécurité............................................. 16

3 Symboles figurant sur la

machine............................................ 17

4 Niveaux de risques...........................18

5 Service.............................................. 18

6 Élimination des batteries sans

danger pour l'environnement.........18

7 Proposition 65..................................19

8 Installation....................................... 19

8.1 Déballer la machine.........................................19

8.2 Posez le guidage du bord.................................19

8.3 Attachez la garde protectrice........................... 20

8.4 Assemblez l'arbre.............................................20

8.5 Attachez la poignée auxiliaire......................... 20

8.6 Installer le bloc-batterie...................................21

8.7 Retirer le bloc-batterie.....................................21

9 Utilisation.........................................21

9.1 Démarrer la machine....................................... 21

9.2 Arrêter la machine........................................... 21

9.3 Réglez la longueur de la ligne de coupe..........21

9.4 Lame de coupe de la ligne............................... 22

9.5 Réglez le diamètre de coupe............................22

9.6 Conseils sur l'utilisation...................................22

9.7 Conseils de coupe ........................................... 22

10 Entretien...........................................23

10.1 Informations générales.................................... 23

10.2 Nettoyez la machine........................................ 23

10.3 Remplacez la bobine........................................23

10.4 Remplacez la ligne de coupe........................... 24

11 Transport et entreposage................ 24

11.1 Déplacez la machine........................................24

11.2 Entreposez la machine.....................................24

12 Dépannage........................................25

13 Données techniques......................... 26

14 Garantie limitée...............................26

15 VUE ÉCLATÉES............................ 27

Français

1 DESCRIPTION

1.1 BUT

Cette machine est utilisée pour couper l'herbe, les mauvaises

herbes légères et d'autres végétaux similaires au niveau du sol

ou à proximité. La surface de coupe doit être

approximativement parallèle à la surface du sol. Vous ne

pouvez pas utiliser la machine pour couper ou hacher des

haies, des arbustes, des buissons, des fleurs et du compost.

1.2 APERÇU

Bouton d’éjection de la batterie

Poignée arrière

Poignée auxiliaire

Coupleur

Arbre de coupe-herbe

Garde protectrice

Bouton de verrouillage

Gâchette

1.3 LISTE DU CONTENU DE

L’EMBALLAGE

Coupe-herbe

Poignée auxiliaire

Garde protectrice

Clé Allen

Manuel de l'utilisateur

2 INSTRUCTIONS

IMPORTANTES SUR LA

SÉCURITÉ

LISEZ TOUTES LES INSTRUCTIONS AVANT

L'UTILISATION (CET OUTIL ÉLECTRIQUE)

AVERTISSEMENT

Lisez et comprenez toutes les instructions avant

d'utiliser ce produit. Le non-respect de ces avertissements

et de ces instructions peut entraîner un choc électrique, un

incendie et/ou des blessures graves.

• Utilisez uniquement des pièces de rechange et des

accessoires identiques du fabricant. L'utilisation d'autres

pièces peut créer un danger ou endommager le produit.

• Portez toujours des lunettes de sécurité dont les écrans

latéraux sont conformes à la norme ANSI Z87.1. Les

lunettes ordinaires sont dotées de verres résistants aux

impacts seulement. Ce ne sont PAS des lunettes de

sécurité. Le respect de cette règle réduira le risque de

blessures aux yeux. Utilisez un masque facial si vous

travaillez dans des endroits poussiéreux.

• Évitez les endroits dangereux – N'exposez pas les outils

électriques à des conditions humides ou mouillées. L'eau

qui pénètre dans un outil électrique augmente le risque de

choc électrique.

• N'utilisez pas sous la pluie.

• Tenez tous les curieux, les enfants et les animaux

domestiques à une distance d'au moins 15 m.

• Habillez-vous correctement – Ne portez pas de vêtements

amples ou de bijoux. Ils pourraient se coincer dans les

pièces en mouvement. Le port de gants en caoutchouc et

de chaussures adaptées est recommandé pour travailler à

l'extérieur. Portez un couvre-chef protecteur pour contenir

les cheveux longs.

• Utilisez le bon appareil. N'utilisez l’appareil que pour les

travaux auxquels il est destiné.

• Évitez tout démarrage accidentel – Ne transportez pas

l’appareil avec un doigt sur l’interrupteur. Assurez-vous

que l'interrupteur est éteint lorsque vous branchez la

batterie.

• Ne forcez pas l’appareil – Il fera mieux le travail et avec

moins de risque de blessure à la vitesse pour laquelle il a

été conçu.

• Ne vous penchez pas trop en avant – Gardez un bon

équilibre en tout temps.

• Soyez vigilant – Faites attention à ce que vous faites.

Faites appel à votre bon sens. N'utilisez pas cet appareil si

vous êtes fatigué, malade ou sous l'influence de l'alcool,

de drogues ou de médicaments.

• Rangez toujours les outils électriques inutilisés à

l'intérieur – Lorsqu'ils ne sont pas utilisés, entreposez-les

à l'intérieur dans un endroit sec, hors de portée des

enfants.

• Cette machine n’est pas conçue pour être utilisée par des

personnes (y compris les enfants) dont les capacités

physiques, sensorielles ou mentales sont réduites, ou des

personnes dénuées d’expérience ou de connaissance, sauf

si elles ont pu bénéficier, par l’intermédiaire d’une

personne responsable de leur sécurité, d’une surveillance

ou d’instructions préalables concernant l’utilisation de la

machine. Il convient de surveiller les enfants pour

s’assurer qu’ils ne jouent pas avec la machine.

Français

• Entretenez soigneusement l’appareil – Remplacez la tête

de coupe si elle est fissurée, ébréchée ou endommagée de

quelque façon que ce soit. Assurez-vous que la tête de

coupe est correctement installée et solidement fixée.

Gardez le bord des dents bien aiguisé et propre pour une

meilleure performance et pour réduire les risques de

blessures. Suivez les instructions pour lubrifier et changer

les accessoires. Inspectez périodiquement le cordon de

l'appareil. S'il est endommagé, faites-le réparer par un

réparateur agréé. Inspectez périodiquement les rallonges

électriques et remplacez-les si elles sont endommagées.

Veillez à ce que les poignées restent propres, sèches et

exemptes d’huile et de graisse. Le non-respect de cette

consigne peut entraîner des blessures corporelles graves.

• Vérifier les pièces endommagées avant d’utiliser

l’appareil. Il convient de vérifier soigneusement la garde

protectrice ou toute autre pièce endommagée pour

s'assurer qu'il fonctionnera correctement comme prévu.

Vérifiez l'alignement des pièces mobiles, la fixation des

pièces mobiles, la cassure des pièces, les fixations

endommagées et toute autre condition qui pourrait

affecter leur fonctionnement. Une garde protectrice ou

toute autre pièce endommagée doit être correctement

réparée ou remplacée par un centre de service agréé, sauf

en cas d'indication contraire dans ce manuel.

• Retirez ou débranchez la batterie avant d'entretenir, de

nettoyer ou d'enlever des matériaux de l’appareil de

jardinage.

• Ne modifiez pas ou n'essayez pas de réparer l'appareil ou

la batterie (selon le cas) sauf en conformité avec les

instructions d'utilisation et d'entretien indiquées dans ce

manuel. Utilisez les appareils uniquement avec des

batteries spécialement conçues à cet effet. L'utilisation de

toutes autres batteries peut créer un risque de blessure et

d'incendie. Utilisez uniquement la batterie BAB726

Greenworks ou d’autres séries BAB.

• Rechargez uniquement avec le chargeur spécifié par le

fabricant. Un chargeur adapté à un type de batterie peut

créer un risque d'incendie lorsqu'il est utilisé avec une

autre batterie. Utilisez uniquement le chargeur 2901402

Greenworks ou d’autres séries CAB.

• Lorsque la batterie n'est pas utilisée, éloignez-la des

autres objets métalliques tels qu’attaches trombones,

pièces de monnaie, clés, clous, vis ou autres petits objets

métalliques qui peuvent établir une connexion d'une

borne à une autre. Le court-circuitage des bornes de la

batterie peut provoquer un incendie.

• Dans des conditions abusives, du liquide peut être éjecté

de la batterie ; évitez tout contact. En cas de contact

accidentel, rincez avec de l’eau. En cas de contact avec

les yeux, consultez également un médecin. Le liquide

s'échappant des batteries peut causer des irritations ou des

brûlures.

• N'utilisez pas une batterie ou un appareil endommagé ou

modifié. Les batteries endommagées ou modifiées

peuvent présenter un fonctionnement imprévisible et

provoquer un incendie, une explosion ou un risque de

blessure.

• N'exposez pas une batterie ou un appareil à un feu ou à

une température excessive. L'exposition au feu ou une

température supérieure à 130 °C (265 °F) peut provoquer

une explosion.

• Ne jetez pas les batteries au feu. Les cellules peuvent

exploser. Consultez les règlements locaux pour connaître

les instructions d'élimination spéciales.

• Ne tentez pas d'ouvrir ni d'abîmer la batterie. Les

électrolytes rejetés sont corrosifs et peuvent causer des

dommages aux yeux ou à la peau. L'électrolyte peut être

toxique lorsqu'elle est avalée.

• Manipulez les batteries avec précaution afin de ne pas

court-circuiter la batterie avec des matériaux conducteurs

tels que les bagues, les bracelets et les clés. La batterie ou

le conducteur peut surchauffer et provoquer des brûlures.

• Suivez toutes les instructions de recharge et ne rechargez

pas la batterie ou l'appareil en dehors de la plage de

température spécifiée dans ces instructions. Un

rechargement incorrect ou à des températures en dehors

de la plage spécifiée peut endommager la batterie et

augmenter le risque d'incendie.

• Faites effectuer l'entretien par un réparateur qualifié en

n'utilisant que des pièces de rechange identiques. Cela

garantira le maintien de la sécurité du produit.

• Gardez les gardes protectrices en place et en bon état de

fonctionnement.

• Gardez les mains et les pieds éloignés de la zone de

coupe.

• Retirez la batterie de l'outil électrique avant d'effectuer

des réglages, de changer des accessoires ou de ranger la

machine. De telles mesures de sécurité préventives

réduisent le risque d'un démarrage accidentel de la

machine.

• Utilisez uniquement avec la ligne de coupe en nylon de

0.080" (2 mm) diamètre. N'utilisez pas de lignes plus

lourdes que celles recommandées par le fabricant et

d'autres types de lignes. – par exemple, du fil métallique,

de la corde, etc.

CONSERVEZ CES INSTRUCTIONS

3 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés sur cette

machine. Veuillez les étudier et apprendre leur signification.

Une bonne interprétation de ces symboles vous permettra de

mieux utiliser l'outil et de manière plus sécuritaire.

Symbole

Explication

V Voltage

A Courant

Hz Fréquence (cycles par seconde)

W Puissance

min Heure

Français

Symbole Explication

/min

Tours, coups, vitesse périphérique, or-

bites, etc., par minute

Courant direct

Précautions destinées à assurer la sécur-

ité.

Lisez et comprenez toutes les instructions

avant d'utiliser cette machine, et suivez

tous les avertissements et les consignes

de sécurité.

Portez toujours des lunettes de sécurité

dont les écrans latéraux sont conformes à

la norme ANSI Z87.1. lorsque vous uti-

lisez cette machine.

Ne pas exposer la machine à la pluie ou à

l'humidité.

Tenez tous les curieux à une distance d'au

moins 15 m (50 pi).

N'installez ou n'utilisez aucun type de

lame sur une machine qui affiche ce sym-

bole.

Les objets projetés peuvent ricocher et

causer des blessures corporelles ou des

dommages matériels.

4 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur signification ont

pour but d'expliquer les niveaux de risques associés à

l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation danger-

euse imminente qui, si elle

n’est pas évitée, peut entraîner

la mort ou des blessures

graves.

AVERTISSE-

MENT

Indique une situation poten-

tiellement dangereuse qui, si

elle n’est pas évitée, peut en-

traîner la mort ou des bles-

sures graves.

MISE EN

GARDE

Indique une situation poten-

tiellement dangereuse qui, si

elle n'est pas évitée, pourrait

causer des blessures mineures

ou modérées.

SYM-

BOLE

SIGNAL SIGNIFICATION

MISE EN

GARDE

(Sans symbole d’alerte de sé-

curité) indique une situation

pouvant entraîner des dom-

mages matériels.

5 SERVICE

L'entretien nécessite un soin extrême et une connaissance

approfondie du système, et ne doit être effectué que par un

technicien qualifié. Pour l'entretien, nous vous suggérons de

retourner la machine à votre CENTRE DE SERVICE

AUTORISÉ le plus proche pour réparation. Utilisez

uniquement des pièces de rechange et des accessoires

identiques du fabricant.

6 ÉLIMINATION DES

BATTERIES SANS DANGER

POUR L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se trouvent

dans les batteries utilisées dans cette machine : Lithium-ion,

une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une manière

spécifiée afin de prévenir la contamination de

l'environnement. Avant de jeter une batterie au lithium-ion

endommagée ou usée, contactez votre agence locale

d'élimination des déchets ou l'agence locale de protection de

l'environnement pour obtenir des informations et des

instructions spécifiques. Apportez les batteries à un centre

local de recyclage ou d'élimination certifié pour

l'élimination de batteries au lithium-ion.

Français

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans fuites, ne la

rechargez pas et ne l'utilisez pas. Jetez-la et remplacez-la

par une nouvelle batterie. N'ESSAYEZ PAS DE LA

RÉPARER ! Pour prévenir les blessures et les risques

d'incendie, d'explosion ou de décharge électrique, et pour

éviter tout dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban adhésif

résistant.

• NE PAS essayer d'enlever ou de détruire les composants

de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont corrosifs et

toxiques. NE laissez PAS entrer la solution dans les

yeux ou en contact avec la peau et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre poubelle

à ordures ménagères.

• N’incinérez PAS les batteries.

• NE LES Mettez PAS dans un endroit où ils feront partie

d'un site d'enfouissement de déchets ou d'un flux de

déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

7 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans l'état

de Californie comme étant une cause de cancer, de

malformations congénitales ou d'autres problèmes de

reproduction. Certaines poussières produites par le ponçage

mécanique, le sciage, le meulage, le perçage et d'autres

activités de construction contiennent des produits chimiques

connus pour causer le cancer, des malformations

congénitales ou d'autres problèmes de reproduction. Voici

quelques exemples de ces produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques varie

selon la fréquence à laquelle vous faites ce type de travail.

Pour réduire votre exposition à ces produits chimiques,

travaillez dans un endroit bien ventilé et utilisez un

équipement de sécurité approuvé, comme des masques anti-

poussière spécialement conçus pour filtrer les particules

microscopiques.

8 INSTALLATION

8.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant de

l'utiliser.

AVERTISSEMENT

• Si les pièces de la machine sont endommagées, ne

l’utilisez pas.

• Si vous n'avez pas toutes les pièces, n'utilisez pas la

machine.

• Si des pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l’emballage conformément aux

règlements locaux.

8.2 POSEZ LE GUIDAGE DU BORD

REMARQUE

Le guidage de bord peut limiter la plage de coupe de la

machine et diminuer le risque de dommages causés par la

ligne de coupe rotative.

1. Poussez le guidage de bord sur la tête de coupe jusqu'à ce

qu'il s'enclenche dans les fentes.

Français

2. Le guidage de bord peut être rabattu vers le côté pour

l’entreposage.

8.3 ATTACHEZ LA GARDE

PROTECTRICE

AVERTISSEMENT

Ne touchez pas la lame de coupe.

1. Retirez les vis (1) de la tête de coupe à l'aide d'un

tournevis cruciforme (non fourni).

2. Placez la garde protectrice (2) sur la tête de coupe.

3. Alignez les trous de vis sur la garde protectrice (3) avec

les trous de vis sur la tête de coupe (4).

4. Serrez les vis.

8.4 ASSEMBLEZ L'ARBRE

1. Desserrez la vis (1) sur le coupleur (2).

2. Enfoncez le bouton de déclenchement sur l’arbre

inférieur (5).

3. Alignez le bouton de déclenchement (3) avec le trou de

positionnement (4) et déplacez les deux arbres.

4. Tournez l'arbre inférieur jusqu'à ce que le bouton

s'enclenche dans le trou de positionnement.

5. Serrez la vis (1) avec une clé hexagonale.

8.5 ATTACHEZ LA POIGNÉE

AUXILIAIRE

1. Dévissez les vis de la poignée à l'aide d'un tournevis

cruciforme (non fourni).

Français

2. Attachez la poignée auxiliaire et abaissez la bride sur

l'arbre.

3. Placez la poignée auxiliaire dans la position la plus

confortable pour l’utilisation.

4. Serrez les vis.

8.6 INSTALLER LE BLOC-BATTERIE

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur s'arrête

avant d'installer ou de retirer le bloc-batterie.

• Lisez et comprenez les instructions du manuel du bloc-

batterie et du chargeur.

1. Alignez les languettes du bloc-batterie avec les rainures

du compartiment de batterie.

2. Poussez le bloc-batterie dans le compartiment de batterie

jusqu'à ce qu'il soit bien encliqueté.

3. Vous devriez entendre un clic lorsque le bloc-batterie sera

inséré correctement.

8.7 RETIRER LE BLOC-BATTERIE

1. Poussez et maintenez enfoncé le bouton de déblocage de

la batterie (1).

2. Retirez le bloc-batterie de la machine.

9 UTILISATION

IMPORTANT

Avant d'utiliser la machine, lisez et comprenez les consignes

de sécurité et les instructions d'utilisation.

AVERTISSEMENT

Soyez prudent lorsque vous utilisez la machine.

9.1 DÉMARRER LA MACHINE

1. Appuyez sur le bouton de verrouillage (2) et tirez la

gâchette (1). Une fois la machine en marche, vous pouvez

relâcher le bouton de verrouillage.

9.2 ARRÊTER LA MACHINE

1. Lâchez la gâchette pour arrêter la machine.

9.3 RÉGLEZ LA LONGUEUR DE LA

LIGNE DE COUPE

Lorsque vous utilisez la machine, la ligne de coupe s'use plus

rapidement. Vous pouvez régler la longueur de la ligne de

coupe.

1. Frappez la tête de coupe contre le sol pendant que vous

utilisez la machine.

2. La ligne est automatiquement débloquée et la lame de

coupe la longueur excédentaire.

Français

Bouton de

réglage

9.4 LAME DE COUPE DE LA LIGNE

Ce coupe-herbe est équipé d'une lame de coupe (1) sur la

garde protectrice. La lame de coupe de la ligne coupe en

continu la ligne pour assurer un diamètre de coupe constant et

efficace. Avancez la ligne chaque fois que vous entendez le

moteur tourner plus vite que d'habitude, ou lorsque l'efficacité

du réglage diminue. Cela permettra de maintenir une

meilleure performance et de garder la ligne assez longue pour

couper correctement.

9.5 RÉGLEZ LE DIAMÈTRE DE

COUPE

REMARQUE

La machine est réglée sur un 14 in. (35.6 cm) diamètre de

coupe. Vous pouvez régler un 16 in. (40.6 cm) diamètre de

coupe.

Réglez le diamètre de coupe à 14 in. (35.6 cm) pour un

temps de fonctionnement plus long et à 16 in. (40.6 cm)

pour une plus grande surface de coupe.

1. Retirez le bloc-batterie.

2. Retirez les vis de la lame (2) de la lame de coupe (1).

3. Tournez la lame de coupe de 180°.

4. Serrez les vis de la lame.

9.6 CONSEILS SUR L'UTILISATION

AVERTISSEMENT

Respectez l'espace libre entre le corps et la machine.

AVERTISSEMENT

N'utilisez pas la machine sans la garde protectrice en place.

Voici quelques conseils pour l'utilisation de la machine

• Tenez fermement la machine avec les deux mains pendant

son utilisation.

• Coupez l'herbe haute du haut vers le bas.

Si de l'herbe s'enroule autour de la tête de coupe :

• Retirez le bloc-batterie.

• Retirez l’herbe.

9.7 CONSEILS DE COUPE

• Inclinez la machine vers la zone à couper. Utilisez

l'extrémité de la ligne de coupe pour couper l'herbe.

• Déplacez la machine de la droite vers la gauche pour

éviter que des débris ne frappent l'opérateur.

• Ne coupez pas dans la zone dangereuse.

• Ne forcez pas la tête de coupe dans l'herbe non coupée.

• Les fils de fer et les clôtures de piquets causent l'usure et

la rupture de la ligne de coupe. Les pierres et les murs de

brique, les bordures et le bois peuvent user rapidement la

ligne de coupe.

Zone

dangereuse

Meilleure zone de coupe

Sens de

rotation

Français

10 ENTRETIEN

IMPORTANT

Lisez et comprenez les consignes de sécurité et les

instructions d'entretien avant de nettoyer, de réparer ou

d'effectuer des travaux d'entretien sur la machine.

IMPORTANT

Assurez-vous que tous les écrous, les boulons et les vis sont

bien serrés. Vérifiez régulièrement que les poignées sont

bien serrées.

IMPORTANT

Utilisez uniquement les pièces de rechange et les

accessoires du fabricant initial.

10.1 INFORMATIONS GÉNÉRALES

IMPORTANT

Seul votre concessionnaire ou un centre de service agréé

peut effectuer l'entretien qui n'est pas indiqué dans ce

manuel.

Avant les opérations d'entretien :

• Arrêtez la machine.

• Retirez le bloc-batterie.

• Laissez le moteur se refroidir.

• Entreposez la machine dans un endroit frais et sec.

• Portez des vêtements, des gants de protection et des

lunettes de sécurité appropriés.

10.2 NETTOYEZ LA MACHINE

• Nettoyez la machine après utilisation avec un chiffon

humide trempé dans un détergent neutre.

• N'utilisez pas de détergents ou de solvants agressifs pour

nettoyer les pièces en plastique ou les poignées.

• Gardez la tête de coupe exempte d'herbe, de feuilles ou de

graisse excessive.

• Gardez les évents d'aération propres et exempts de débris

pour éviter la surchauffe et les dommages au moteur ou à

la batterie.

• Ne pulvérisez pas de l'eau sur le moteur et les composants

électriques.

10.3 REMPLACEZ LA BOBINE

1. Poussez les languettes sur les côtés de la tête de coupe en

même temps.

Languette

2. Tirez et démontez le couvercle de la bobine.

3. Retirez la bobine restante.

Couvercle

Bobine

4. Enlevez la saleté et les débris sur toutes les pièces.

Remplacez la bobine si elle usée ou endommagée.

5. Remplacez la bobine par une bobine pré-enroulée ou

remplacez la ligne de coupe.

6. Insérez la nouvelle bobine dans le couvercle de la bobine.

REMARQUE

Assurez-vous que vous avez mis la ligne de coupe dans la

fente de la nouvelle bobine et qu'elle est sortie d'environ 15

cm avant d'installer la nouvelle bobine.

7. Passez les extrémités des lignes de coupe à travers les

trous.

8. Rallongez la ligne de coupe pour la dégager de la fente de

guidage de la bobine.

Français

Couvercle

Trou de sortie de ligne

9. Poussez les languettes et installez le couvercle de la

bobine sur le boîtier de la bobine.

10. Poussez le couvercle de la bobine jusqu'à ce qu'il

s'enclenche en position.

10.4 REMPLACEZ LA LIGNE DE

COUPE

REMARQUE

Retirez la ligne de coupe restante sur la bobine.

REMARQUE

Utilisez uniquement avec la ligne de coupe en nylon de

0.080" (2 mm) diamètre.

1. Couper un morceau de ligne de coupe d'environ 3 m de

long.

2. Pliez la ligne au milieu et accrochez la boucle dans la

fente du bord central de la bobine. Veillez à ce que la

ligne s'enclenche dans la fente.

Fente

3. Avec votre doigt entre les lignes, enroulez les lignes de

façon égale et serrée autour de la bobine dans la direction

indiquée.

4. Placez les lignes dans les fentes de guidage.

Fente de

guidage

Fente de

guidage

5. N'enroulez pas les lignes au-delà du bord de la bobine.

11 TRANSPORT ET

ENTREPOSAGE

AVERTISSEMENT

Retirez la batterie de la machine avant de la transporter et

de l’entreposer.

11.1 DÉPLACEZ LA MACHINE

Lorsque vous déplacez la machine, il faut toujours faire ce

qui suit :

• Arrêtez la machine.

• Retirez le bloc-batterie.

11.2 ENTREPOSEZ LA MACHINE

• Retirez le bloc-batterie de la machine.

• Assurez-vous que les enfants ne peuvent pas s'approcher

de la machine.

Français

• Gardez la machine loin des agents corrosifs, tels que les

produits chimiques de jardin et les sels de déglaçage.

• Protégez la machine pendant le transport pour éviter tout

dommage ou blessure. Nettoyez la machine et vérifiez

qu'elle n'est pas endommagée.

12 DÉPANNAGE

Problème Cause possible Solution

Le moteur

ne démarre

pas lorsque

vous ap-

puyez sur la

gâchette.

Pas de contact

électrique entre la

machine et la batt-

erie.

1. Retirez la batterie.

2. Vérifiez le contact et

réinstallez la batterie.

La batterie est dé-

chargée.

Rechargez le bloc-batter-

ie.

Le bouton de ver-

rouillage et la

gâchette ne sont

pas enfoncés en

même temps.

1. Appuyez sur le bouton

de verrouillage et mainte-

nez-le enfoncé.

2. Appuyez sur la gâch-

ette pour démarrer la ma-

chine.

Problème Cause possible Solution

La machine

s’arrête

lorsque

vous couper

l’herbe.

La garde protec-

trice n’est pas atta-

chée à la machine.

Retirez la batterie et in-

stallez la garde protec-

trice à la machine.

Une ligne de

coupe lourde est

utilisée.

Utilisez uniquement avec

la ligne de coupe en ny-

lon de 0.080" (2 mm) dia-

mètre.

L'herbe s'enroule

autour de l’arbre

du moteur ou de la

tête de coupe.

1. Arrêtez la machine.

2. Retirez le bloc-batterie.

3. Enlevez l'herbe de l'ar-

bre du moteur et de la

tête de coupe.

Le moteur est sur-

chargé.

1. Retirez la tête de coupe

de l'herbe.

2. Le moteur se remet en

marche dès que la charge

est retirée.

3. Lorsque vous coupez,

déplacez la tête de coupe

dans le gazon à couper et

hors de celui-ci et n'enle-

vez pas plus de 8" en un

passage.

La batterie ou la

machine est trop

chaude.

1. Laissez refroidir la

batterie jusqu'à ce que

son fonctionnement revi-

enne à la normale.

2. Laissez refroidir la ma-

chine pendant environ 10

minutes.

La batterie est dé-

connectée de l'ou-

til.

Réinstallez la batterie.

La batterie est dé-

chargée.

Rechargez le bloc-batter-

ie.

La ligne

n'avance

pas.

Les lignes sont

soudées entre el-

les.

Lubrifiez avec du silicone

en vaporisateur.

Pas assez de lignes

sur la bobine.

Installez plus de lignes.

Les lignes sont de-

venues trop

courtes.

Avancez la ligne de

coupe.

Les lignes sont

emmêlées sur la

bobine.

1. Retirez les lignes de la

bobine.

2. Enroulez les lignes.

Français

Problème Cause possible Solution

La ligne ne

cesse de se

briser.

La machine n’est

pas utilisée cor-

rectement.

1. Coupez avec le bout de

la ligne, évitez les

pierres, les murs et autres

objets durs.

2. Avancez régulièrement

la ligne de coupe pour

conserver toute la largeur

de coupe.

L'herbe

s'enroule

autour de la

tête de

coupe et du

boîtier du

moteur.

Coupez l'herbe

haute au niveau du

sol.

1. Coupez l'herbe haute

du haut vers le bas.

2. N'enlevez pas plus de

8" à chaque passage pour

éviter l'enroulement.

La ligne ne

coupe pas

bien.

La lame de coupe

s’est émoussée.

Affûtez la lame de coupe

avec une lime ou rempla-

cez-la.

Les vibra-

tions aug-

mentent

visible-

ment.

La ligne est usée

d'un côté et n'est

pas avancée à

temps.

Assurez-vous que la ligne

des deux côtés est nor-

male. Avancez la ligne.

13 DONNÉES TECHNIQUES

Type Sans fil, à batterie

Moteur 80V

Vitesse à vide 6200 (±10%) tr/min

Diamètre de la ligne de

coupe

0.080" (2 mm)

Diamètre de coupe 14 in. /16 in. (35.6 cm / 40.6

cm)

Type d'avance du fil Avance par coups

Poids (sans batterie) 7.1 lbs (3.2 kg)

Batterie (modèle) BAB726 et autres séries

BAB

Chargeur (modèle) 2901402 et autres séries

CAB

La plage de température ambiante recommandée :

Article

Température

Plage de température d’en-

treposage du coupe-herbe

32°F (0°C) - 113°F (45°C)

Plage de température de

fonctionnement du coupe-

herbe

32°F (0°C) - 113°F (45°C)

Article Température

Plage de température de re-

chargement de la batterie

39°F (4°C) - 104°F (40°C)

Plage de température de

fonctionnement du chargeur

39°F (4°C) - 104°F (40°C)

Plage de température d’en-

treposage de la batterie

32°F (0°C) - 113°F (45°C)

Plage de température de dé-

chargement de la batterie

32°F (0°C) - 113°F (45°C)

14 GARANTIE LIMITÉE

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Greenworks garantit par la présente ce produit, à l'acheteur

original avec preuve d'achat, pour une période de quatre (4)

ans contre tout défaut de matériaux, de pièces ou de main-

d'œuvre. Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans des conditions

normales d'utilisation, sans frais pour le client. Cette garantie

n'est valable que pour les appareils qui ont été utilisés à des

fins personnelles, qui n'ont pas été loués à des fins

industrielles ou commerciales et qui ont été entretenus

conformément aux instructions du manuel du propriétaire

fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en raison d'une

mauvaise utilisation, d'une utilisation commerciale, d'un

abus, d'une négligence, d'un accident, d'un entretien

inapproprié ou d'une modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants, affûtage

des lames;

5. Détérioration normale du fini extérieur due à l'utilisation

ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est disponible en appelant notre ligne

d'assistance téléphonique sans frais, au 1-855-345-3934.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout équipement

motorisé ou accessoire sont à la charge de l'acheteur. Il

Français

incombe à l'acheteur de payer les frais de transport pour toute

pièce retournée pour remplacement en vertu de la présente

garantie, à moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis : Adresse au Canada :

Greenworks Tools Greenworks Tools Canada Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

15 VUE ÉCLATÉES

No No de pièce Qté Description No No de pièce Qté Description

1 R0201167-00 4 Vis 5 R0201170-00 1 Ensemble de la garde protec-

trice

2 R0201168-00 1 Ensemble de la poignée aux-

iliaire

6 R0200179-00 1 Ensemble de la tête de coupe

3 R0201886-00 1 Coupler bolt 7 R0201770-00 1 Clé Allen

4 R0201171-00 1 Guidage du bord

Français

1 Descripción.......................................29

1.1 Finalidad.......................................................... 29

1.2 Perspectiva general..........................................29

1.3 Lista de embalaje.............................................29

2 Instrucciones importantes de

seguridad..........................................29

3 Símbolos en la máquina..................30

4 Niveles de riesgo.............................. 31

5 Servicio.............................................31

6 Eliminación de batería segura

para el medio ambiente...................31

7 Propuesta 65.....................................32

8 Instalación........................................32

8.1 Desembalaje de la máquina............................. 32

8.2 Fijación de la guía de borde.............................32

8.3 Fijación de la protección..................................32

8.4 Montaje del eje................................................ 33

8.5 Fijación del asa auxiliar...................................33

8.6 Instalación de la batería................................... 33

8.7 Retirada de la batería....................................... 34

9 Funcionamiento...............................34

9.1 Puesta en marcha de la máquina......................34

9.2 Detención de la máquina................................. 34

9.3 Ajuste de la longitud del hilo de corte.............34

9.4 Cuchilla de corte de hilo..................................34

9.5 Ajuste del diámetro de corte............................34

9.6 Consejos de funcionamiento............................35

9.7 Consejos de corte ............................................35

10 Mantenimiento.................................35

10.1 Información general.........................................35

10.2 Limpieza de la máquina...................................35

10.3 Sustitución del carrete..................................... 36

10.4 Sustitución del hilo de corte............................ 36

11 Transporte y almacenamiento........37

11.1 Traslado de la máquina....................................37

11.2 Almacenamiento de la máquina...................... 37

12 Solución de problemas.................... 37

13 Datos técnicos.................................. 38

14 Garantía limitada............................39

15 VISTA DESPIEZADA.................... 40

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para cortar hierba, maleza ligera y

otra vegetación similar a nivel del suelo. El plano de corte

debe estar aproximadamente paralelo a la superficie del suelo.

No puede utilizar la máquina para cortar o podar setos,

arbustos, matorrales, flores y compost.

1.2 PERSPECTIVA GENERAL

Botón de desbloqueo de la batería

Asa posterior

Asa auxiliar

Acoplamiento

Eje de corte

Protección

Botón de desbloqueo

Gatillo

1.3 LISTA DE EMBALAJE

Cortabordes

Asa auxiliar

Protección

Llave allen

Manual del operador

2 INSTRUCCIONES

IMPORTANTES DE

SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DEL USO

(DE ESTA HERRAMIENTA ELÉCTRICA)

AVISO

Debe leer y entender todas las instrucciones antes de

utilizar este producto. El incumplimiento de las

instrucciones indicadas a continuación puede provocar

descargas eléctricas, incendios o lesiones personales graves.

• Utilice únicamente accesorios y piezas de repuesto

idénticos del fabricante. El uso de cualquier otra pieza

puede generar un riesgo o producir daños en el producto.

• Lleve siempre gafas de seguridad con protectores

laterales marcadas para cumplir la ANSI Z87.1. Las gafas

normales solo tienen lentes resistentes a impactos. NO

son gafas de seguridad. Si sigue esta regla reducirá el

riesgo de lesiones oculares. Utilice máscara facial si

trabaja en espacios de trabajo con polvo.

• Evite los entornos peligrosos – No exponga las

herramientas eléctricas a condiciones de humedad. Si

penetra agua en una herramienta eléctrica, aumentará el

riesgo de descarga eléctrica.

• No utilice bajo la lluvia.

• Mantenga a todos los transeúntes, niños y mascotas al

menos a 15 m.

• Lleve indumentaria adecuada – No lleve ropa ni joyas

sueltas. Pueden quedar atrapadas en las piezas móviles.

Se recomienda el uso de guantes de goma y calzado

resistente cuando se trabaje en el exterior. Lleve una

protección capilar para sujetar el cabello largo.

• Utilice el aparato adecuado. No utilice el aparato para

trabajos distintos del previsto.

• Evite la puesta en marcha accidental – No transporte un

aparato enchufado con el dedo sobre el interruptor.

Asegúrese de que el interruptor esté desactivado al

conectar la batería.

• No fuerce el aparato – Hará el trabajo mejor y con menos

probabilidades de sufrir lesiones a la velocidad para la

que se diseñó.

• No se estire – Mantenga en todo momento una postura

adecuada y el equilibrio.

• Manténgase alerta – Observe lo que está haciendo. Utilice

el sentido común. No utilice esta unidad cuando esté

cansado, enfermo o bajo la influencia de alcohol, drogas

o medicamentos.

• Almacene siempre las herramientas eléctricas inactivas en

interior – Cuando no estén en uso, las herramientas

eléctricas deben almacenarse en interior, en un lugar seco,

fuera del alcance de los niños.

• Esta herramienta no ha sido concebida para ser utilizar

por personas (incluidos niños) con discapacidades físicas,

sensoriales o mentales, o sin experiencia ni conocimiento

del producto, a menos que estén bajo supervisión o hayan

recibido instrucciones sobre el uso del aparato por parte

de una persona responsable de su seguridad. Los niños

deben estar bajo vigilancia para asegurarse de que no

juegan con el aparato.

• Mantenga el aparato con cuidado – Sustituya el cabezal

de hilo si está agrietado, astillado o dañado de alguna

manera. Asegúrese de que el cabezal de hilo esté

Español

correctamente instalado y bien fijado. Mantenga el filo

afilado y limpio para un mejor rendimiento y para reducir

el riesgo de lesiones. Siga las instrucciones para la

lubricación y el cambio de accesorios. Inspeccione

periódicamente el cable del aparato, y si está dañado,

haga que lo repare un centro de servicio técnico

autorizado. Inspeccione periódicamente los cables

alargadores y sustitúyalos si están dañados. Mantenga las

asas secas, limpias y sin restos de aceite y grasa. De no

hacerlo podrían producirse lesiones graves.

• Compruebe las piezas dañadas antes de utilizar el aparato,

una protección u otra pieza dañada debe comprobarse

detenidamente para determinar si funcionará

correctamente y cumplirá su función prevista. Compruebe

la alineación de las piezas móviles, la unión de las partes

móviles, la rotura de piezas, los montajes dañados y

cualquier otra condición que pueda afectar a su

funcionamiento. Una protección u otra pieza que esté

dañada debe ser reparada o sustituida debidamente por un

centro de servicio autorizado, a menos que se indique lo

contrario en este manual.

• Retire o desconecte la batería antes de reparar, limpiar o

retirar material del aparato de jardinería.

• No modifique ni intente reparar el aparato o la batería

(según corresponda), excepto lo indicado en las

instrucciones de uso y cuidado. Utilice los aparatos

únicamente con las baterías designadas específicamente.

El uso de cualquier otra batería puede dar lugar a un

riesgo de lesiones e incendio. Utilice únicamente con la

batería Greenworks BAB726 u otra serie BAB.

• Recargue solo con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de batería

puede dar lugar a un riesgo de incendio cuando se usa con

otra batería. Utilice únicamente con el cargador

Greenworks 2901402 u otra serie CAB.

• Cuando la batería no esté en uso, manténgala alejada de

otros objetos metálicos como clips, monedas, llaves,

clavos, tornillos u otros objetos metálicos pequeños que

puedan hacer una conexión entre los terminales. El

cortocircuito de los terminales de la batería puede

provocar un incendio.

• Bajo condiciones abusivas, es posible que salga líquido

despedido de la batería; evite el contacto. Si se produce

un contacto accidental, aclare con agua. Si el líquido

entra en contacto con los ojos, acuda también al médico.

El líquido despedido de la batería puede provocar

irritación o quemaduras.

• No utilice una batería o un aparato que haya sufrido

daños o modificaciones. Las baterías dañadas o

modificadas pueden exhibir un comportamiento

impredecible que puede dar lugar a un incendio, una

explosión o un riesgo de lesiones.

• No exponga una batería o un aparato al fuego ni a

temperaturas excesivas. La exposición al fuego o a una

temperatura superior a 265 °F (130 °C) puede provocar

una explosión.

• No deseche las baterías en el fuego. Las celdas pueden

explotar. Compruebe los códigos locales para conocer las

posibles instrucciones especiales de eliminación.

• No abra ni desguace las baterías. El electrolito liberado es

corrosivo y puede producir daños a los ojos o la piel.

Puede ser tóxico en caso de ingestión.

• Tenga cuidado al manipular las baterías para no

cortocircuitarlas con materiales conductores como anillos,

pulseras y llaves. La batería o el conductor puede

sobrecalentarse y producir quemaduras.

• Siga todas las instrucciones de carga y no cargue la

batería o el aparato fuera del intervalo de temperatura

especificado en las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede dañar

la batería y aumentar el riesgo de incendio.

• Solicite a un técnico de reparación cualificado que realice

las tareas de servicio utilizando únicamente piezas de

repuesto idénticas. Esto garantizará el mantenimiento de

la seguridad del producto.

• Mantenga las protecciones en su posición y en estado de

funcionamiento.

• Mantenga las manos y los pies alejados de la zona de

corte.

• Desconecte la batería del aparato antes de realizar ajustes,

cambiar accesorios o almacenarlo. Estas medidas de

seguridad preventivas reducen el riesgo de que el aparato

se ponga en marcha accidentalmente.

• Utilice únicamente con el hilo de corte de nylon de

0.080" (2 mm) de diámetro. No utilice hilos más fuertes

de lo recomendado por el fabricante ni materiales de hilo

de otros tipos – por ejemplo, alambre, cuerda y similar.

CONSERVE ESTAS INSTRUCCIONES

3 SÍMBOLOS EN LA MÁQUINA

En esta máquina pueden utilizarse algunos de los siguientes

símbolos. Le rogamos que los estudie y aprenda sus

definiciones. La interpretación correcta de estos símbolos le

permitirá manejar la herramienta mejor y de manera más

segura.

Símbolo

Explicación

V Tensión

A Corriente

Hz Frecuencia (ciclos por segundo)

W Potencia

min Tiempo

/min

Revoluciones, carreras, velocidad de su-

perficie, órbitas, etc., por minuto

Corriente continua

Precauciones que afectan a su seguridad.

Debe leer y entender todas las instruc-

ciones antes de manejar la máquina, así

como seguir todas las advertencias e in-

strucciones de seguridad.

Español

Símbolo Explicación

Lleve siempre gafas de seguridad con

protectores laterales marcada para cum-

plir la ANSI Z87.1 cuando utilice esta

máquina.

No exponga la máquina a la lluvia o a

condiciones de humedad.

Mantenga a los transeúntes al menos a

15 metros.

No instale ni utilice ningún tipo de cu-

chilla en la máquina o que muestre este

símbolo.

Los objetos proyectados pueden rebotar y

provocar lesiones personales o daños ma-

teriales.

4 NIVELES DE RIESGO

Las siguientes indicaciones y significados tienen como fin

explicar los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de peli-

gro inminente que, de no evi-

tarse, provocará lesiones

graves o incluso la muerte.

ADVERTEN-

CIA

Indica una situación de peli-

gro potencial que, de no evita-

rse, podría provocar lesiones

graves o incluso la muerte.

PRECAUCIÓN Indica una situación de peli-

gro potencial que, de no evita-

rse, puede provocar lesiones

leves o moderadas.

PRECAUCIÓN (Sin símbolo de alerta sobre

seguridad) Indica una situa-

ción que puede provocar da-

ños materiales.

5 SERVICIO

Las tareas de servicio exigen un cuidado extremo así como

conocimientos y deben ser realizadas únicamente por un

técnico de servicio cualificado. Para cuestiones de servicio, le

recomendamos que devuelva la máquina al CENTRO DE

SERVICIO AUTORIZADO más cercano para su reparación.

Utilice únicamente accesorios y piezas de repuesto idénticos

del fabricante.

6 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas en esta

máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de ion de litio

dañada o agotada, contacte con la agencia local de

eliminación de residuos o con la agencia de protección

ambiental local para obtener información e instrucciones

específicas. Lleve las baterías a un centro de reciclaje o

eliminación local, certificado para la eliminación de ion de

litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas, no la

recargue ni la utilice. Deséchela y sustitúyala por una

batería nueva. ¡NO INTENTE REPARARLA! Para evitar

lesiones y riesgos de incendio, explosión o descarga

eléctrica, y para evitar daños al medio ambiente:

• Cubra los terminales de la batería con cinta adhesiva

resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados son

corrosivos y tóxicos. NO deje que la solución entre en

contacto con los ojos o la piel, y no la ingiera.

• NO deseche estas baterías con la basura doméstica

normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán parte de

vertederos de residuos o flujos de residuos sólidos

urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

Español

7 PROPUESTA 65

AVISO

Este producto contiene una sustancia química conocida en

el estado de California como causante de cáncer, defectos

de nacimiento u otros daños reproductivos. El polvo

generado por el lijado eléctrico, el serrado, el esmerilado, la

perforación y otras actividades de construcción contiene

sustancias químicas que se sabe que son causantes de

cáncer, defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros productos

de albañilería;

• Arsénico y cromo de la madera tratada químicamente.

El riesgo de exposición a estas sustancias químicas varía

según la frecuencia con la que realice este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas,

trabaje en una zona bien ventilada y trabaje con equipos de

seguridad aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

8 INSTALACIÓN

8.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del

uso.

AVISO

• Si las piezas de la máquina presentan daños, no utilice

la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, contacte con el

centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se proporciona en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de conformidad

con los reglamentos locales.

8.2 FIJACIÓN DE LA GUÍA DE BORDE

NOTA

La guía de borde puede limitar el alcance de corte de la

máquina y disminuir el riesgo de daños debidos al hilo de

corte giratorio.

1. Introduzca la guía de borde en el cabezal de corte hasta

que encaje en las ranuras.

2. La guía de borde puede abatirse a un lateral para su

almacenamiento.

8.3 FIJACIÓN DE LA PROTECCIÓN

AVISO

No toque la cuchilla de corte.

1. Retire los tornillos (1) del cabezal de corte con un

destornillador Phillips (no incluido).

2. Ponga la protección (2) sobre el cabezal de corte.

3. Alinee los orificios de tornillo de la protección (3) con los

orificios de tornillo del cabezal de corte (4).

Español

4. Apriete los tornillos.

8.4 MONTAJE DEL EJE

1. Afloje el tornillo (1) del acoplamiento (2).

2. Pulse el botón de desbloqueo del eje inferior (5).

3. Alinee el botón de desbloqueo (3) con el orificio de

posicionamiento (4) y deslice los dos ejes juntos.

4. Gire el eje inferior hasta que el botón se bloquee en el

orificio de posicionamiento.

5. Apriete el tornillo (1) con la llave Allen.

8.5 FIJACIÓN DEL ASA AUXILIAR

1. Retire los tornillos del asa con un destornillador Phillips

(no suministrado).

2. Fije el asa auxiliar y la abrazadera inferior en el eje.

3. Sitúe el asa auxiliar en la posición de uso más cómoda.

4. Apriete los tornillos.

8.6 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la

batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare

antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual de la

batería y el cargador.

1. Alinee las nervaduras de elevación de la batería con las

ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la batería

hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

Español

8.7 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de desbloqueo de la

batería (1).

2. Retire la batería de la máquina.

9 FUNCIONAMIENTO

IMPORTANTE

Antes de utilizar la máquina, debe leer y entender las

normas de seguridad y las instrucciones de funcionamiento.

AVISO

Tenga cuidado cuando utilice la máquina.

9.1 PUESTA EN MARCHA DE LA

MÁQUINA

1. Pulse el botón de desbloqueo (2) y apriete el gatillo (1).

Una vez que la máquina esté funcionando, puede soltar el

botón de desbloqueo.

9.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para detener la máquina.

9.3 AJUSTE DE LA LONGITUD DEL

HILO DE CORTE

Mientras utiliza la máquina, el hilo de corte se desgasta y se

acorta. Puede ajustar la longitud del hilo de corte.

1. Golpee el cabezal de corte contra el suelo mientras utiliza

la máquina.

2. El hilo se libera automáticamente y la cuchilla de corte

corta la longitud sobrante.

Mando de

avance

9.4 CUCHILLA DE CORTE DE HILO

Este cortabordes está equipado con una cuchilla de corte de

hilo (1) en la protección. La cuchilla de corte de hilo recorta

continuamente el hilo para garantizar un diámetro de corte

uniforme y eficaz. Avance el hilo cada vez que escuche que el

motor funciona más rápido de lo normal, o cuando la

eficiencia del corte disminuya. Esto mantendrá el mejor

rendimiento y mantendrá el hilo el tiempo suficiente para

avanzar adecuadamente.

9.5 AJUSTE DEL DIÁMETRO DE

CORTE

NOTA

La máquina está ajustada a un diámetro de corte de 14 in.

(35.6 cm). Puede ajustarla a un diámetro de corte de 16 in.

(40.6 cm).

Ajuste el diámetro de corte a 14 in. (35.6 cm) para un

tiempo de funcionamiento mayor y a 16 in. (40.6 cm) para

una zona de corte más extensa.

1. Retire la batería.

2. Retire los tornillos de la cuchilla (2) de la cuchilla de

corte (1).

3. Gire la cuchilla de corte 180°.

4. Apriete los tornillos de la cuchilla.

Español

9.6 CONSEJOS DE

FUNCIONAMIENTO

AVISO

Mantenga un espacio entre el cuerpo y la máquina.

AVISO

No utilice la máquina sin la protección en su posición.

Le sugerimos lo siguiente cuando utilice la máquina

• Mantenga una posición firme con las dos manos en la

máquina mientras la utiliza.

• Corte la hierba alta de arriba a abajo.

Si se enrolla hierba alrededor del cabezal de corte:

• Retire la batería.

• Quite la hierba.

9.7 CONSEJOS DE CORTE

• Incline la máquina hacia la zona que va a cortar. Utilice la

punta del hilo de corte para cortar hierba.

• Mueva la máquina de derecha a izquierda para evitar que

los residuos despedidos golpeen al operario.

• No corte en la zona peligrosa.

• No fuerce el cabezal de corte en hierba sin cortar.

• Las cercas de alambres y estacas provocan el desgaste y

la rotura del hilo de corte. Las paredes de piedra y de

ladrillo, los bordillos y la madera pueden desgastar

rápidamente el hilo de corte.

Zona

peligrosa

Mejor zona de corte

Dirección de

rotación

10 MANTENIMIENTO

IMPORTANTE

Debe leer y entender los reglamentos de seguridad y las

instrucciones de mantenimiento antes de limpiar, reparar o

realizar tareas de mantenimiento en la máquina.

IMPORTANTE

Asegúrese de que todas las tuercas, los pernos y los tornillos

estén apretados. Examine periódicamente que las asas estén

bien instaladas.

IMPORTANTE

Utilice únicamente las piezas de repuesto y los accesorios

del fabricante original.

10.1 INFORMACIÓN GENERAL

IMPORTANTE

Únicamente un distribuidor o un centro de servicio

autorizado puede realizar el mantenimiento que no se indica

en este manual.

Antes de las operaciones de mantenimiento:

• Detenga la máquina.

• Retire la batería.

• Deje que se enfríe el motor.

• Almacene la máquina en un lugar fresco y seco.

• Utilice ropa adecuada, guantes protectores y gafas de

seguridad.

10.2 LIMPIEZA DE LA MÁQUINA

• Limpie la máquina después de utilizarla con un paño

húmedo humedecido en detergente neutro.

• No utilice detergentes o disolventes agresivos para

limpiar las piezas de plástico o las asas.

• Mantenga el cabezal de corte libre de hierba, hojas o

grasa excesiva.

• Mantenga los respiraderos limpios y libres de residuos

para evitar el sobrecalentamiento y daños al motor o la

batería.

Español

• No pulverice agua sobre el motor ni los componentes

eléctricos.

10.3 SUSTITUCIÓN DEL CARRETE

1. Presione las pestañas de los laterales del cabezal de corte

al mismo tiempo.

Pestaña

2. Tire para retirar la cubierta del carrete.

3. Retire el carrete restante.

Cubierta

Carrete

4. Limpie la suciedad y los residuos de todas las piezas.

Sustituya el carrete si está desgastado o dañado.

5. Sustituya por un carrete prebobinado o sustituya el hilo

de corte.

6. Ponga el carrete nuevo en la cubierta del carrete.

NOTA

Asegúrese de poner el hilo de corte en la ranura sobre el

carrete nuevo y de extender el hilo aproximadamente 15 cm

antes de instalar el carrete nuevo.

7. Introduzca los extremos de los hilos de corte por los

orificios.

8. Extienda el hilo de corte para soltarlo de la ranura de guía

en el carrete.

Cubierta

Oriﬁcio de salida de hilo

9. Presione las pestañas e instale la cubierta del carrete en la

carcasa del carrete.

10. Introduzca la cubierta del carrete hasta que encaje en su

posición.

10.4 SUSTITUCIÓN DEL HILO DE

CORTE

NOTA

Retire el hilo de corte restante del carrete.

NOTA

Utilice únicamente con el hilo de corte de nylon de 0.080"

(2 mm) de diámetro.

Español

1. Corte un trozo de hilo de corte de aproximadamente 3m.

2. Doble el hilo en el punto medio y enganche el bucle en la

ranura en el borde central del carrete. Asegúrese de que el

hilo encaje en su posición en la ranura.

Ranura

3. Con el dedo entre los hilos, enrolle estos por igual y con

fuerza alrededor del carrete en la dirección indicada.

4. Introduzca los hilos en las ranuras de guía.

Ranura

de guía

Ranura

de guía

5. No enrolle los hilos más allá del borde del carrete.

11 TRANSPORTE Y

ALMACENAMIENTO

AVISO

Retire la batería de la máquina antes del transporte y el

almacenamiento.

11.1 TRASLADO DE LA MÁQUINA

Cuando mueva la máquina debe:

• Detener la máquina.

• Retirar la batería.

11.2 ALMACENAMIENTO DE LA

MÁQUINA

• Retire la batería de la máquina.

• Asegúrese de que los niños no puedan acercarse a la

máquina.

• Mantenga la máquina alejada de agentes corrosivos,

como sustancias químicas para jardín y sales para

descongelación.

• Fije la máquina durante el transporte para evitar daños o

lesiones. Limpie y examine si hay daños en la máquina.

12 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La máquina

no se pone

en marcha

cuando

aprieta el

gatillo.

No hay contacto

eléctrico entre la

máquina y la bate-

ría.

1. Retire la batería.

2. Compruebe el contacto

e instale de nuevo la bate-

ría.

La batería se ha

agotado.

Cargue la batería.

El botón de des-

bloqueo y el gatil-

lo no se presionan

al mismo tiempo.

1. Apriete el botón de

desbloqueo y sujételo.

2. Apriete el gatillo para

poner en marcha la má-

quina.

Español

Problema Posible causa Solución

La máquina

se detiene

cuando cor-

ta.

La protección no

está fijada a la má-

quina.

Retire la batería y fije la

protección a la máquina.

Se utiliza un hilo

de corte pesado.

Utilice únicamente con el

hilo de corte de nylon de

0.080" (2 mm) de diáme-

tro.

La hierba se enrol-

la alrededor del eje

del motor o del ca-

bezal de corte.

1. Detenga la máquina.

2. Retire la batería.

3. Retire la hierba del eje

del motor y del cabezal

de corte.

El motor se ha so-

brecargado.

1. Retire el cabezal de

corte de la hierba.

2. El motor se recuperará

para funcionar en cuanto

se retire la carga.

3. Cuando corte, mueva

el cabezal de corte hacia

dentro y fuera de la hier-

ba que va a cortar y quite

no más de 8" (20 cm) en

cada pasada.

La batería o la má-

quina está dema-

siado caliente.

1. Deje enfriar la batería

hasta que el funciona-

miento vuelva a la nor-

malidad.

2. Deje enfriar la máqui-

na durante aproximada-

mente 10 minutos.

La batería se ha

desconectado de la

herramienta.

Instale de nuevo la bate-

ría.

La batería se ha

agotado.

Cargue la batería.

El hilo no

avanza.

Los hilos se han

quedado soldados.

Lubrique con espray de

silicona.

No ha suficiente

hilo en el carrete.

Instale más hilo.

Los hilos se desga-

stan y son dema-

siado cortos.

Avance el hilo de corte.

Los hilos están en-

redados en el car-

rete.

1. Retire los hilos del car-

rete.

2. Enrolle los hilos.

Problema Posible causa Solución

El hilo se

rompe con-

tinuamente.

La máquina se está

utilizando incor-

rectamente.

1. Corte con la punta del

hilo, evite piedras, par-

edes y otros objetos

duros.

2. Avance el hilo de corte

periódicamente para

mantener el ancho de

corte completo.

La hierba se

enrolla alre-

dedor del

cabezal de

corte y de

la carcasa

del motor.

Corte la hierba alta

al nivel del suelo.

1. Corte la hierba alta de

arriba a abajo.

2. No quite más de 8" (20

cm) en cada pasada para

evitar que se enrolle.

El hilo no

corta bien.

La cuchilla de

corte se ha desafi-

lado.

Afile la cuchilla de corte

con una lima o sustitúya-

la.

Las vibra-

ciones au-

mentan no-

tablemente.

El hilo está gasta-

do en un lado y no

se ha avanzado a

tiempo.

Asegúrese de que el hilo

a ambos lados esté nor-

mal. Avance el hilo.

13 DATOS TÉCNICOS

Tipo Inalámbrico, con funciona-

miento a batería

Motor 80V

Velocidad sin carga 6200 (±10%) RPM

Diámetro de hilo de corte 0.080" (2 mm)

Diámetro de recorrido de

corte

14 in. /16 in. (35.6 cm / 40.6

cm)

Tipo de alimentación Avance por sacudida

Peso (sin batería) 7.1 lbs (3.2 kg)

Modelo de batería BAB726 y otras series BAB

Modelo de cargador 2901402 y otras series CAB

El intervalo de temperatura ambiente recomendado:

Elemento

Temperatura

Intervalo de temperatura de

almacenamiento del corta-

bordes

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

funcionamiento del corta-

bordes

32°F (0°C) - 113°F (45°C)

Español

Elemento Temperatura

Intervalo de temperatura de

carga de la batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de

funcionamiento del cargador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de

almacenamiento de la batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

descarga de la batería

32°F (0°C) - 113°F (45°C)

14 GARANTÍA LIMITADA

•

GARANTIE OUTIL &

BATTERIE • GARANTÍA PARA

HERRAMIENTAS Y BATERÍAS

Por la presente Greenworks garantiza este producto, al

comprador original con el comprobante de compra, durante

un periodo de cuatro (4) años frente a defectos en materiales,

piezas o mano de obra. A su entera discreción Greenworks

reparará o sustituirá cualquiera y todas las piezas que resulten

ser defectuosas, con un uso normal, sin coste alguno para el

cliente. Esta garantía es válida únicamente para unidades que

se hayan utilizado para uso personal que no han sido

arrendadas o alquiladas para uso industrial/comercial y cuyo

mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado con el

producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal uso, uso

comercial, abuso, negligencia, accidente, mantenimiento

inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de acuerdo

con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso o la

exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando a

nuestra línea de asistencia telefónica gratuita, a

1-855-345-3934.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de cualquier

unidad o accesorio de equipos eléctricos son responsabilidad

del comprador. Es responsabilidad del comprador pagar los

costes de transporte de cualquier pieza enviada para su

sustitución bajo esta garantía, a menos que dicha devolución

sea solicitada por escrito por Greenworks.

Dirección en EE.UU.: Dirección en Canadá:

Greenworks Tools Greenworks Tools Canada Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

Español

15 VISTA DESPIEZADA

Nº Nº pieza Ca

nt.

Descripción Nº Nº pieza Ca

nt.

Descripción

1 R0201167-00 4 Tornillo 5 R0201170-00 1 Conjunto de protección

2 R0201168-00 1 Conjunto de asa auxiliar 6 R0200179-00 1 Conjunto de cabezal de corte

3 R0201886-00 1 Coupler bolt 7 R0201770-00 1 Llave Allen

4 R0201171-00 1 Guía de borde

Español

Greenworks STBA80L210

Product's Documents

Owner Manuals

Specifications

Greenworks STBA80L210 Questions and Answers
