Greenworks GPW2101A 2100 PSI SGS Certified 1.2 GPM 13Amp User Manual

PWA124

EN OPERATOR MANUAL

FR MANUEL DE L’UTILISATEUR

www.greenworkstools.com

PRESSURE WASHER

LAVEUSE À PRESSION

GPW2101A

ES MANUAL DEL OPERADOR

LAVADORA A PRESIÓN

1 Description............................. 4

1.1 Intended use................................... 4

1.2 Overview.........................................4

2 Safety...................................... 4

2.1 Safety definitions............................ 4

2.2 Inspect safety features....................5

2.3 Safety instructions for

maintenance................................... 5

2.4 Symbols on the product.................. 6

2.5 Proposition 65.................................6

2.6 Risk levels.......................................6

3 Installation.............................. 7

3.1 Unpack the product.........................7

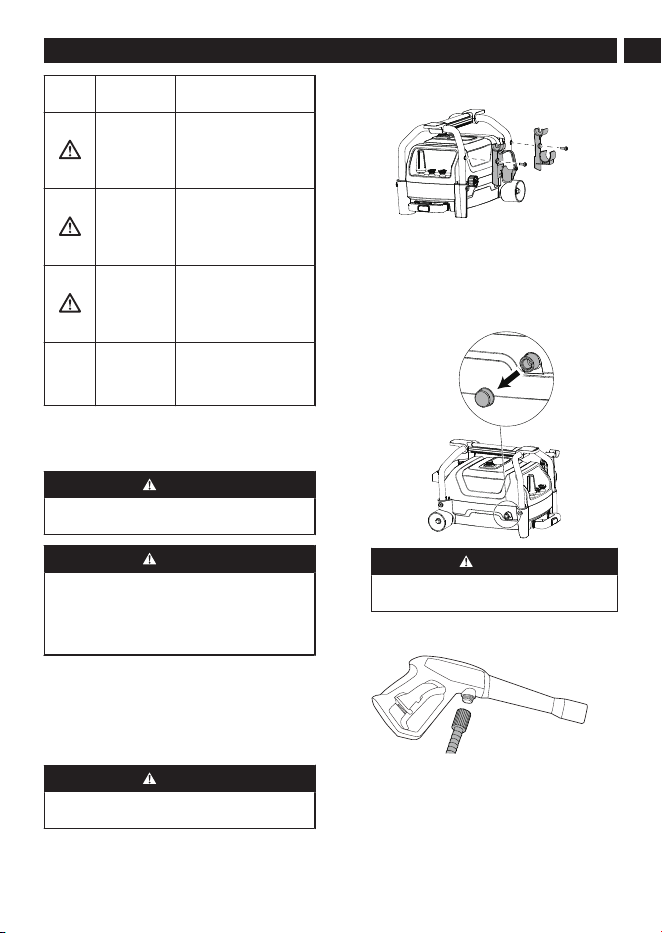

3.2 Install the spray gun holder.............7

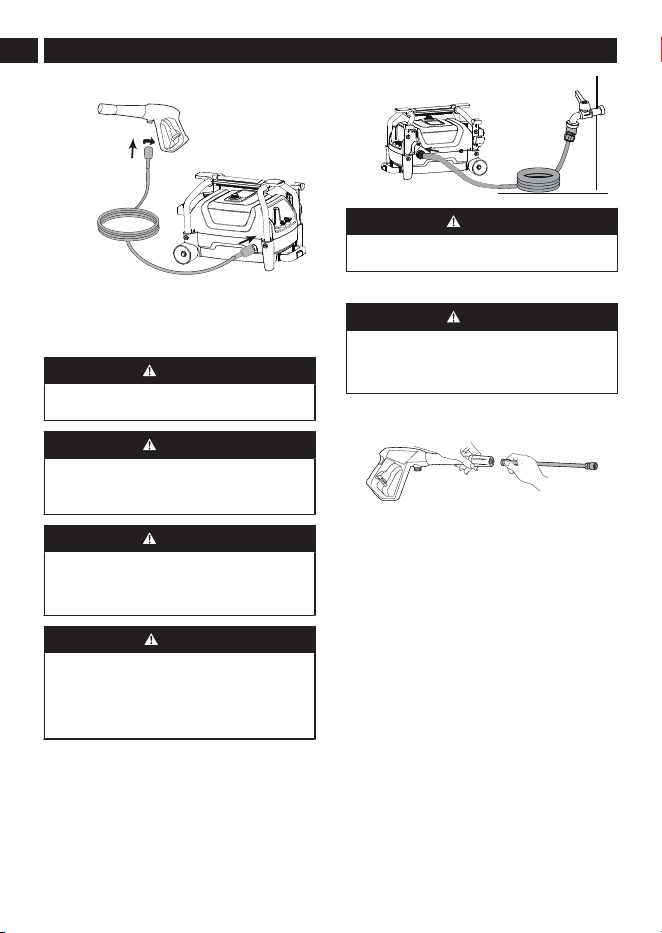

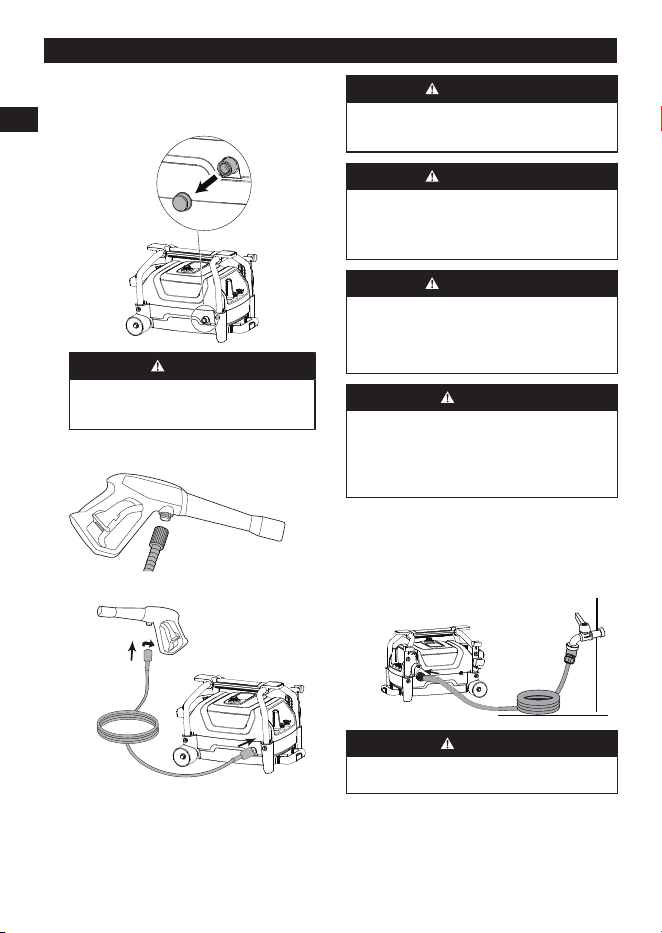

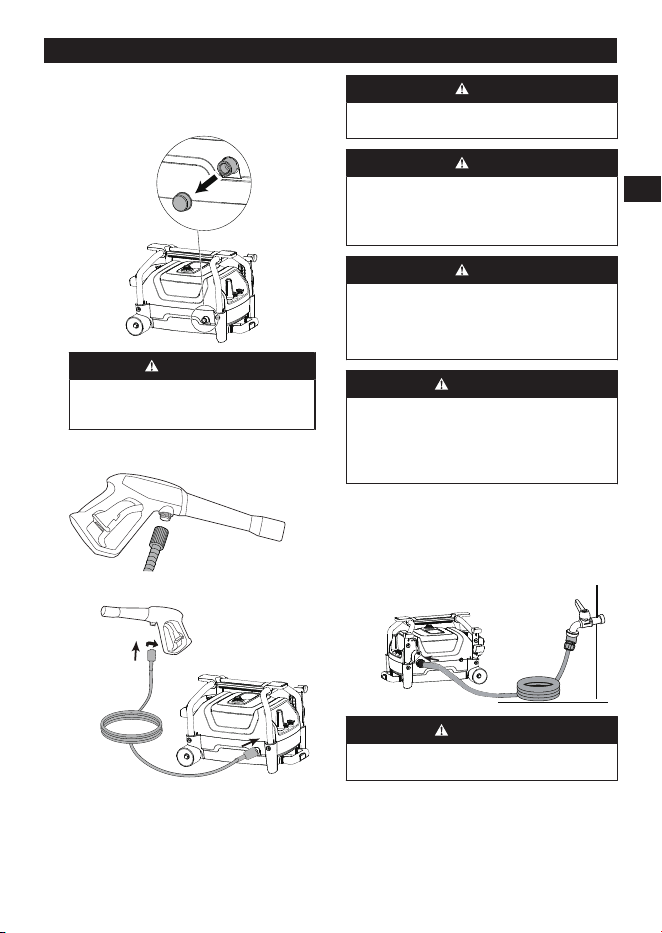

3.3 Install the high pressure hose.........7

3.4 Connect the water supply to

the product......................................8

3.5 Install the spray wand..................... 8

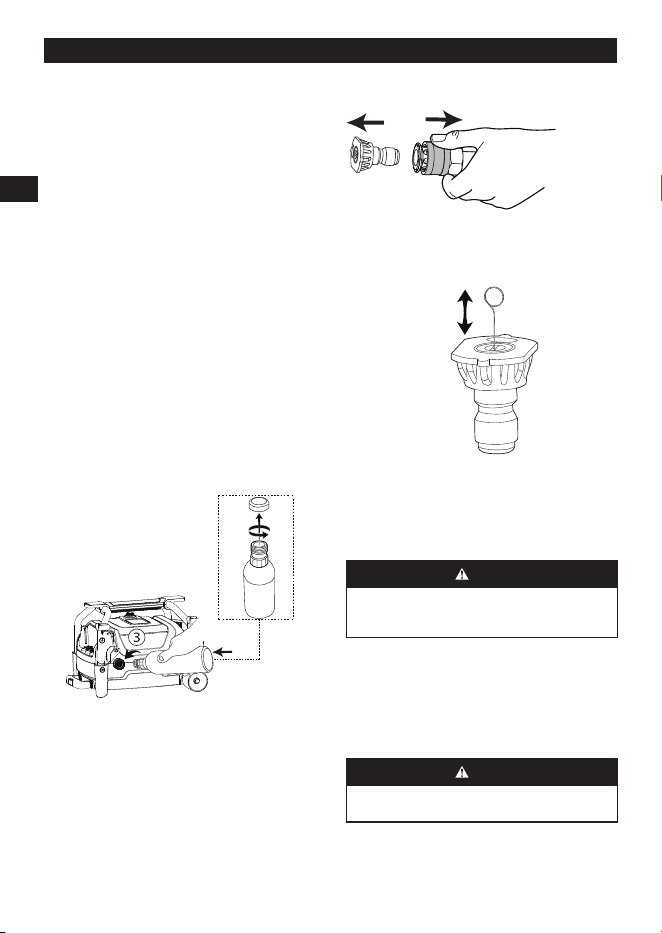

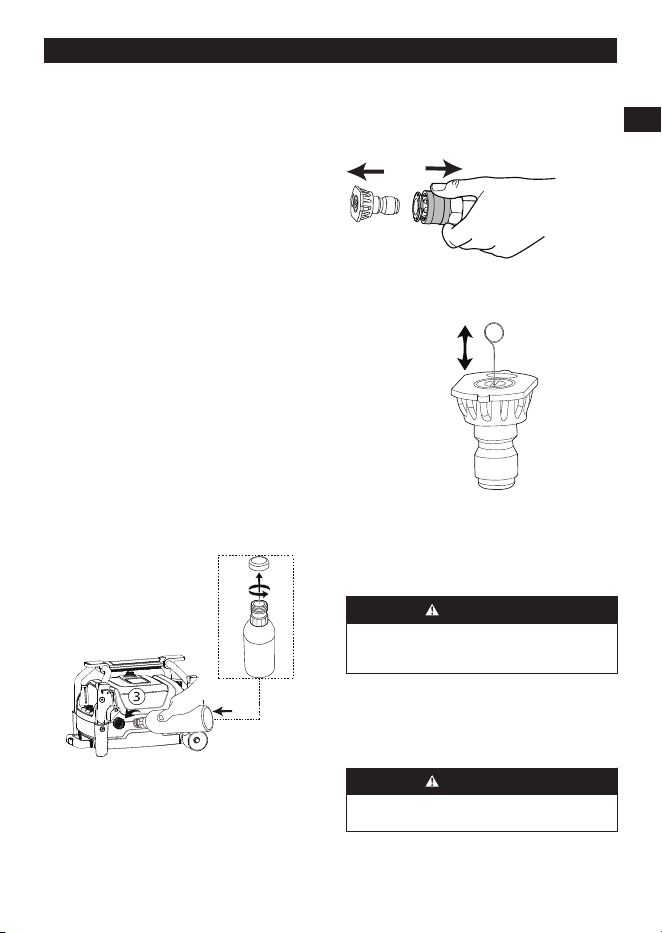

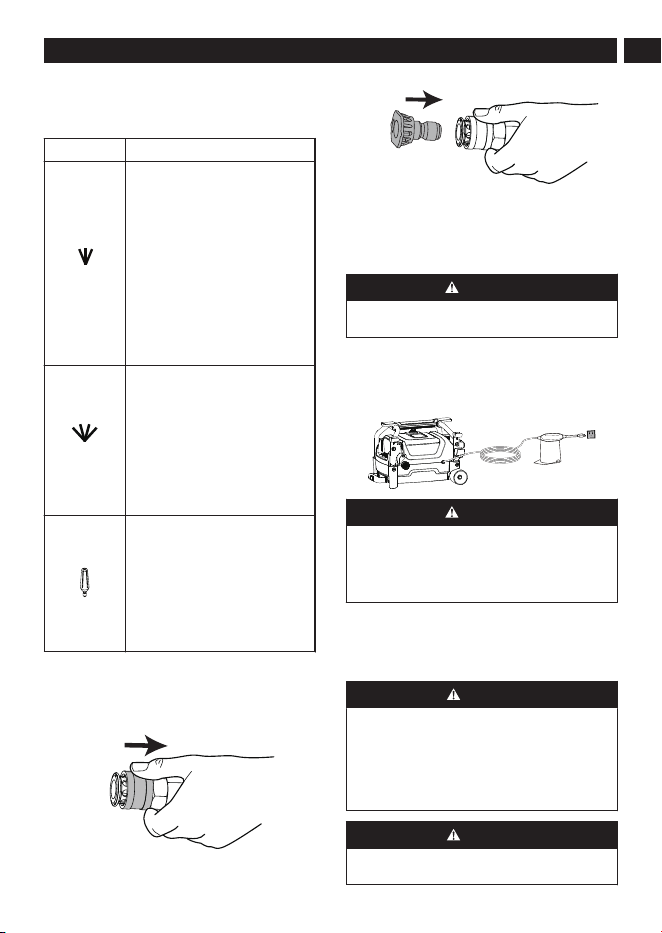

3.6 Spray tips and nozzle..................... 9

4 Operation................................ 9

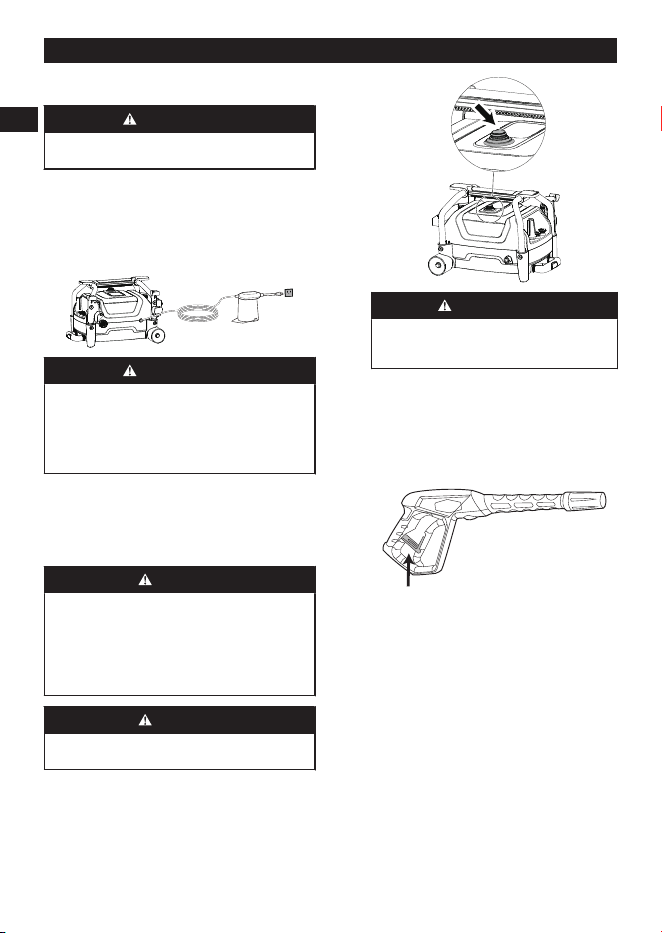

4.1 Prepare a drip loop......................... 9

4.2 Start the product............................. 9

4.3 Stop the product........................... 10

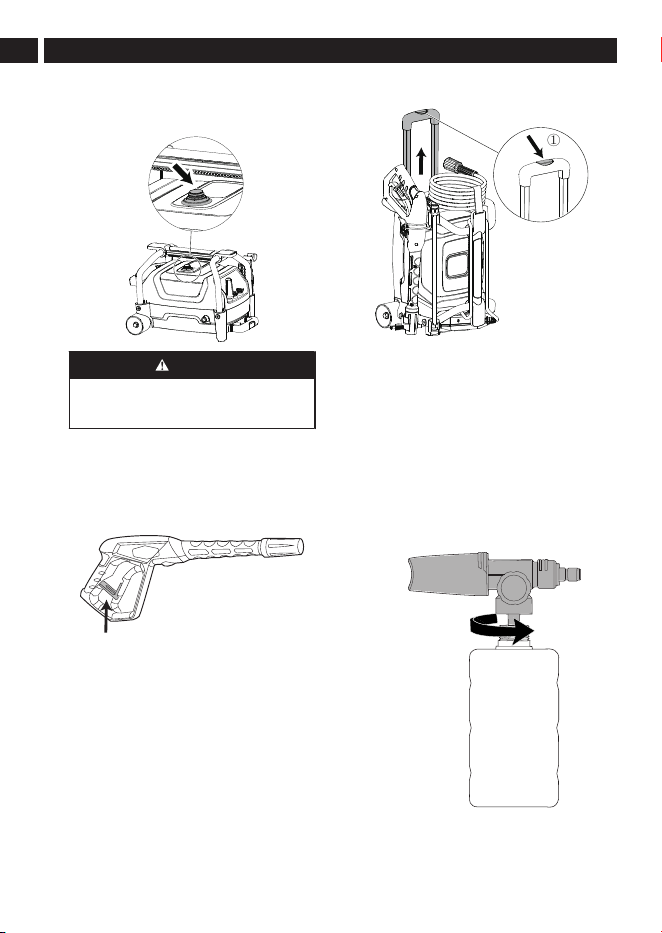

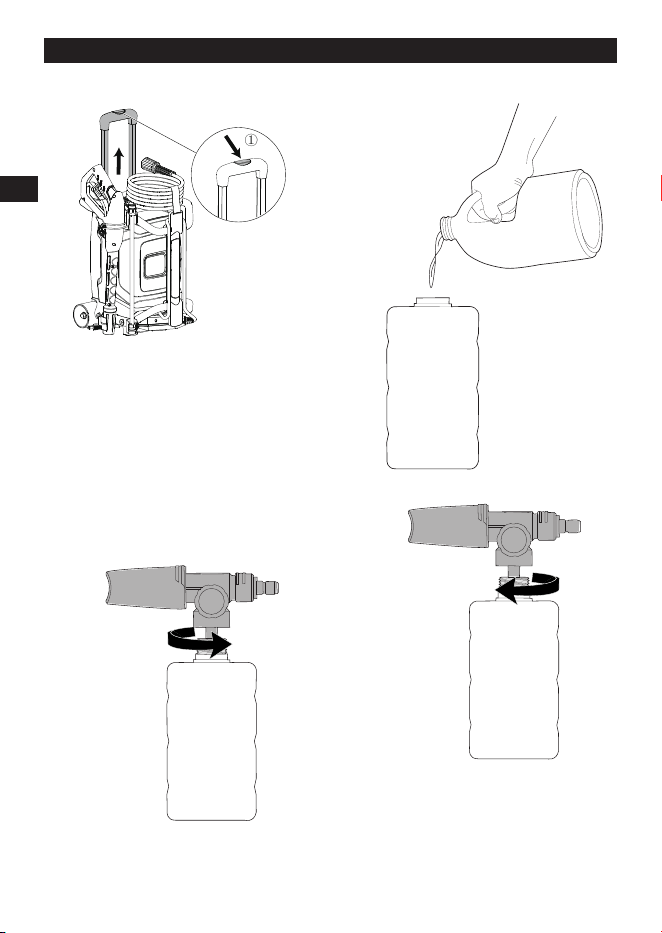

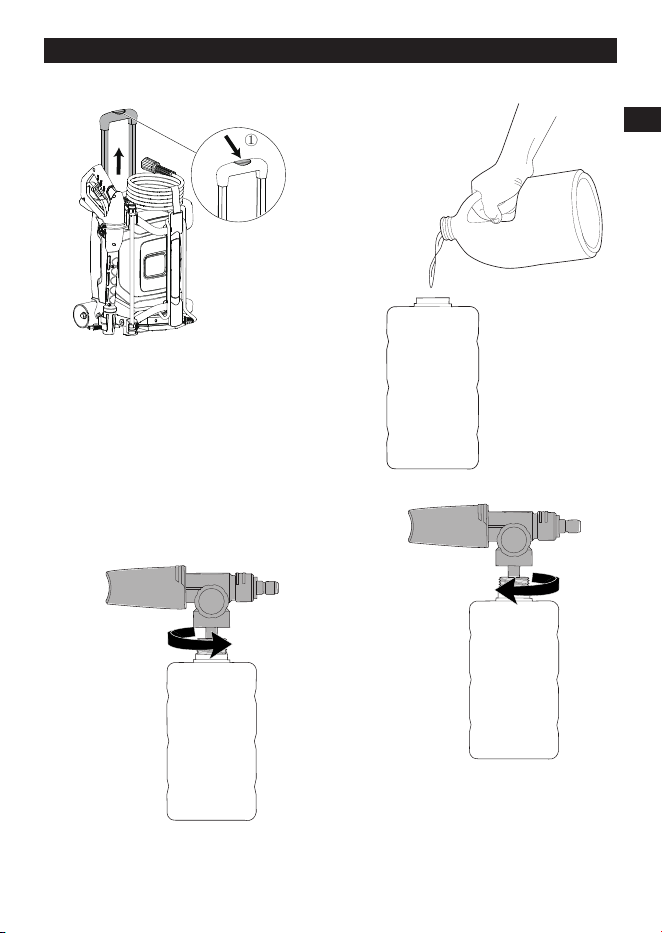

4.4 Use the telescopic handle.............10

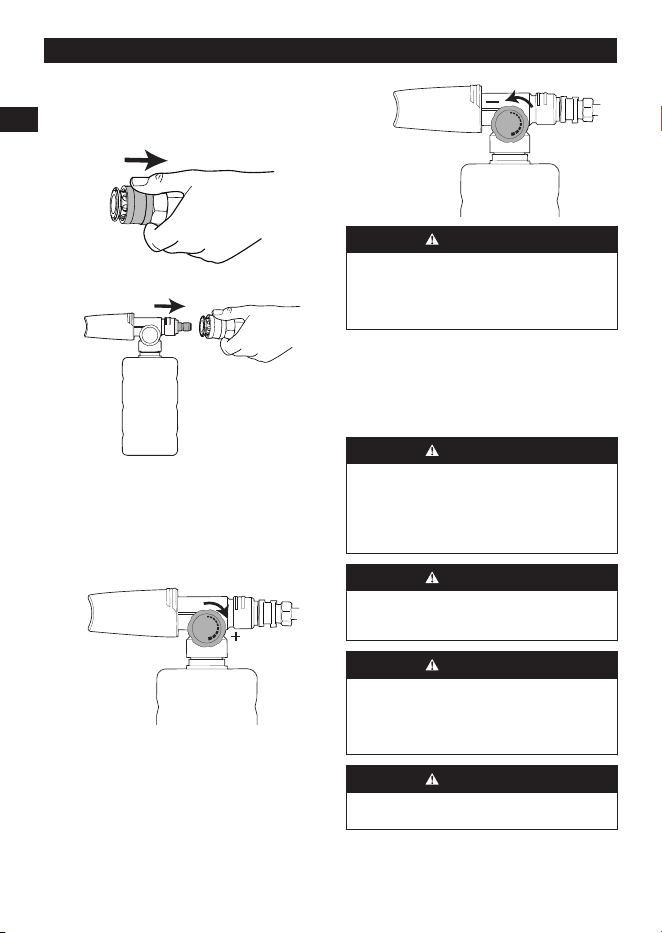

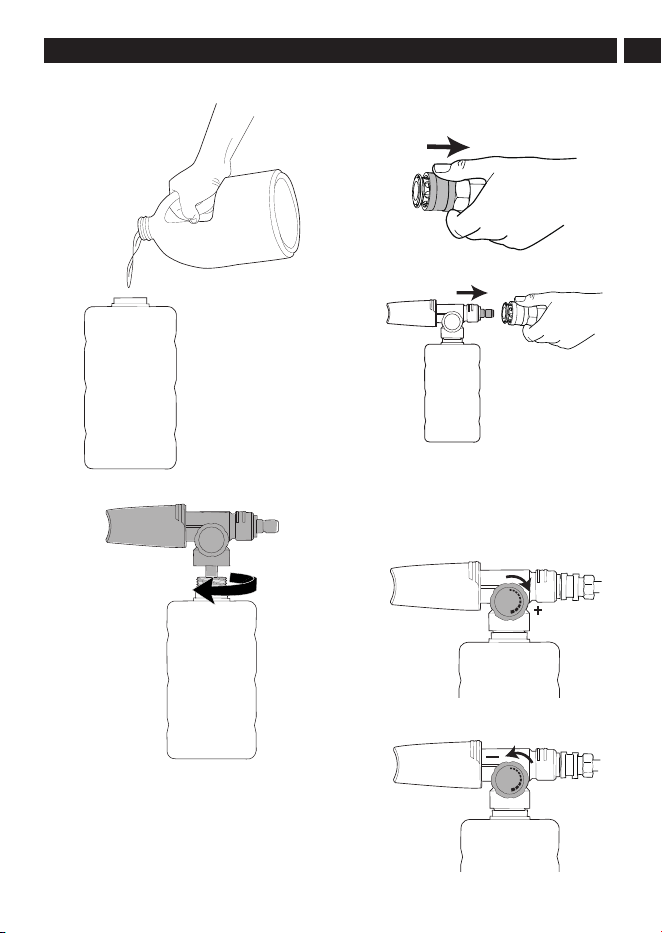

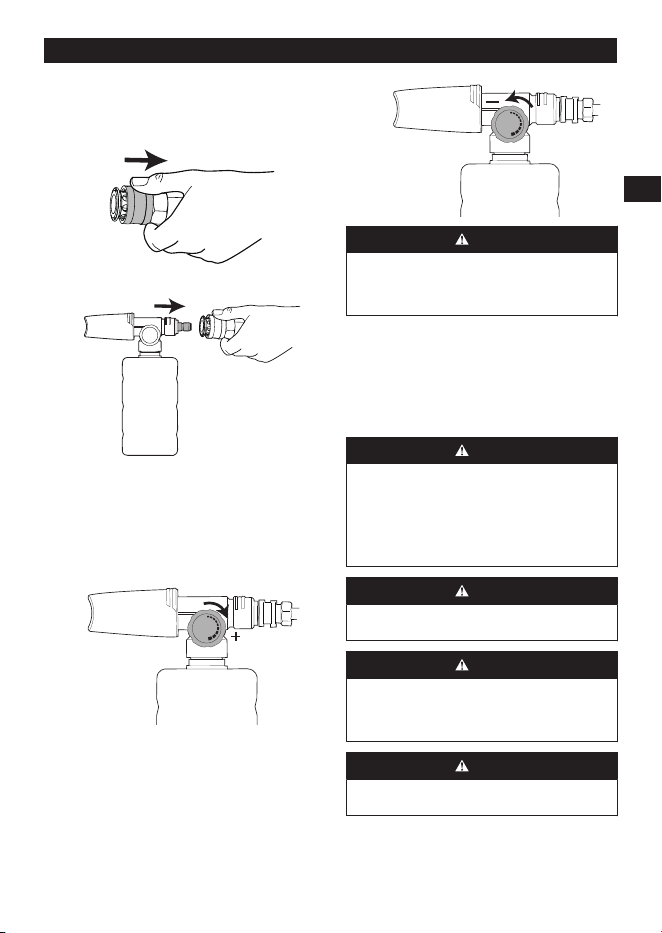

4.5 Use the high-pressure soap

applicator...................................... 10

5 Maintenance......................... 12

5.1 Protect the pump.......................... 12

5.2 Spray tip maintenance.................. 12

6 Transportation and

storage..................................13

6.1 Move the product.......................... 13

6.2 Store the product.......................... 13

7 Troubleshooting...................14

8 Technical data...................... 15

9 Limited warranty.................. 15

9.1 Items not covered by warranty......15

9.2 Helpline.........................................15

9.3 Shipping........................................15

English

1 DESCRIPTION

1.1 INTENDED USE

The product is used to clean vehicles, boats, buildings,

porches, decks, patios, and driveways.

For residential use only, not for professional

use.Operate the product at temperature above 32°F

(0°C).

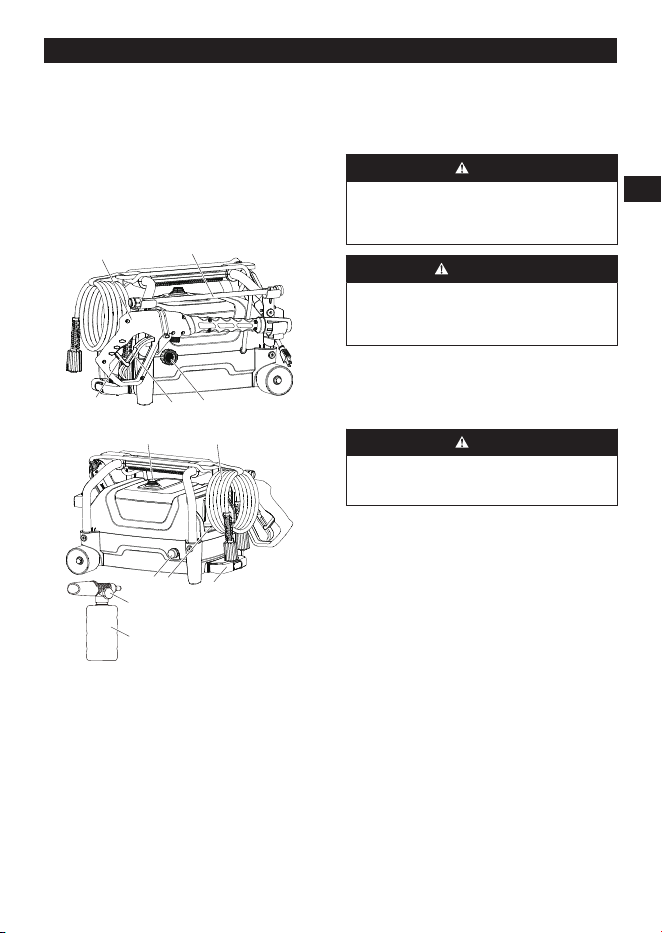

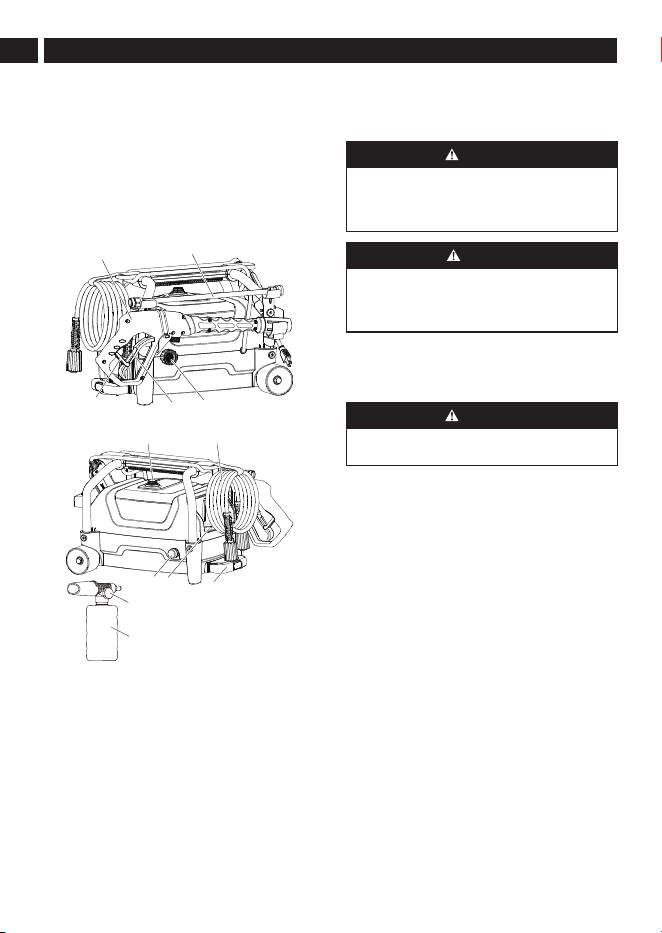

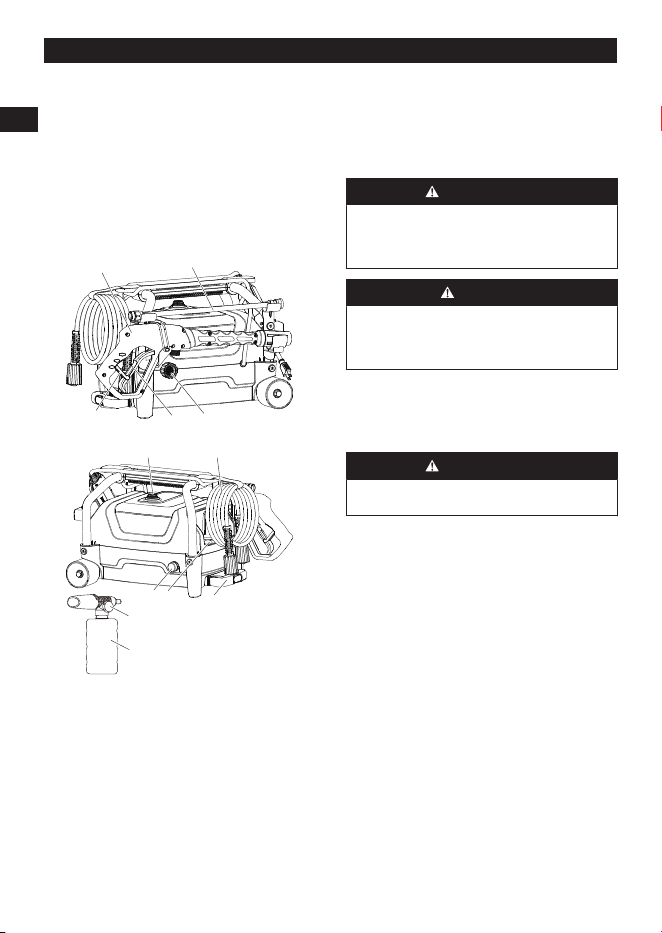

1.2 OVERVIEW

Spray gun

Spray wand

Trigger safety

latch

Spray gun

trigger

Water inlet

Power switch

High pressure

hose

Water outlet

Spray tip

Telescopic

handle

Detergent flow

knob

Soap applicator

2 SAFETY

2.1 SAFETY DEFINITIONS

Warnings, cautions, and notes are used to point out

especially important parts of the manual.

WARNING

THERE IS A RISK OF INJURY OR DEATH FOR

THE OPERATOR OR BYSTANDERS, IF THE

INSTRUCTIONS IN THE MANUAL ARE NOT

OBEYED.

CAUTION

THERE IS A RISK OF DAMAGE TO THE

PRODUCT, OTHER MATERIALS, OR THE

ADJACENT AREA, IF THE INSTRUCTIONS IN

THE MANUAL ARE NOT OBEYED.

Note: Used to give more information that is necessary

in a given situation.

2.1.1 IMPORTANT SAFETY INSTRUCTIONS

WARNING

When using this product basic precautions should

always be followed, including the following:

1. Read all the instructions before using the product.

2. To reduce the risk of injury, close supervision is

necessary when a product is used near children.

3. Know how to stop the product and bleed

pressures quickly. Be thoroughly familiar with the

controls.

4. Stay alert – watch what you are doing.

5. Do not operate the product when fatigued or

under the influence of alcohol or drugs.

6. Keep operating area clear of all persons.

7. Do not overreach or stand on unstable support.

Keep good footing and balance at all times.

8. Follow the maintenance instructions specified in

the manual.

9. WARNING – Risk of Injection or Injury– Do Not

Direct Discharge Stream At Persons.

2.1.2 GROUNDING FAULT CIRCUIT

INTERRUPTER PROTECTION

• The product is equipped with a ground fault circuit

interrupter (GFCI) built into the power cord plug.

• The GFCI provides additional protection from the

risk of electric shock.

• If you need to replace the plug or cord, ensure that

you only use identical replacement parts that include

GFCI protection.

English

2.1.3 SERVICING OF A DOUBLE INSULATED

APPLIANCE

• In a double-insulated product, two systems of

insulation are provided instead of grounding.

• A double-insulated product does not have a

grounding mechanism included, nor should any

means for grounding be added to the product.

• Servicing a double-insulated product requires

extreme care and knowledge of the system, and

should be done only by qualified service personnel.

• Replacement parts for a double-insulated product

must be identical to the parts they replace.

2.1.4 EXTENSION CORD(S)

• Use only extension cord(s) that are intended for

outdoor use.

• These extension cord(s) are identified by a marking

“Acceptable for use with outdoor appliances; store

indoors while not in use.”

• Use only extension cord(s) marked with an electrical

rating not less than the rating of the product.

• Do not use damaged extension cord(s).

• Examine extension cord(s) before using and replace

if damaged.

• Do not abuse extension cord(s) and do not yank on

any cord(s) to disconnect.

• Keep cord(s) away from heat and sharp edges.

• Always disconnect the extension cord(s) from the

power strip before disconnecting the product from

the extension cord(s).

• WARNING – To reduce the risk of electrocution,

keep all connections dry and raised above the

ground.

• Do not touch electric plug with wet hands.

2.2 INSPECT SAFETY FEATURES

2.2.1 CHECK THE SPRAY GUN

• If the spray gun trigger depresses without pressing

safety lock or if the spray gun remains depressed

when released, replace the spray gun immediately.

2.2.2 CHECK THE HIGH-PRESSURE HOSE

• If the high-pressure hose is damaged, replace

immediately.

2.2.3 CHECK THE WATER INLET SCREEN

Inspect the inlet screen. Remove debris or replace if

damaged.

2.3 SAFETY INSTRUCTIONS FOR

MAINTENANCE

WARNING

Read the warning instructions that follow before you

do maintenance on the product.

• Before inspecting, cleaning, or servicing the product,

shut off the product, wait for all moving parts to

stop, disconnect the product from the power supply,

and squeeze the spray gun trigger to release water

pressure. Failure to follow these instructions can

result in serious personal injury or property damage.

• When servicing, use only identical replacement

parts. Use of any other parts could create a hazard

or cause product damage.

• Periodically inspect the entire product for damaged,

missing, or loose parts such as screws, nuts, bolts,

caps, etc. Securely tighten all fasteners and caps

and do not operate this product until all missing or

damaged parts are replaced. Please call customer

service or contact an authorized service center for

assistance.

• Avoid using solvents when cleaning plastic parts.

Most plastics are susceptible to damage from

various types of commercial solvents and may be

damaged by their use. Use clean cloths to remove

dirt, dust, oil, grease, etc.

• Do not at any time let brake fluids, gasoline,

petroleum-based products, penetrating oils, etc.,

come in contact with plastic parts. Chemicals can

damage, weaken, or destroy plastic which could

result in serious personal injury.

• Neglecting regular maintenance decreases the life

cycle of the product and increases the risk of

accidents.

• Special training is necessary for all servicing and

repair work, especially for the safety features on

the product. If not all checks in this operator's

manual are approved after maintenance, speak to

your servicing dealer. We guarantee that there are

professional repairs and servicing available for your

product.

SAVE THESE INSTRUCTIONS

English

2.4 SYMBOLS ON THE PRODUCT

Symbol Explanation

Carefully read and understand

instructions before operating the

product and follow all warnings

and safety instructions.

Do not expose the product to

rain or moist conditions.

Always wear safety goggles or

safety glasses with side shields

and, as necessary, a full-face

shield when operating this prod-

uct.

To reduce the risk of high-pres-

sure injection or injury, never

direct a water stream towards

people or pets or place any body

part in the stream. Leaking ho-

ses and fittings can also cause

injury. Do not place hands near

high-pressure stream.

To reduce the risk of injury from

kickback, hold the spray gun se-

curely with both hands when the

product is on.

Failure to operate in dry condi-

tions and neglecting safe practi-

ces can increase risk of electric

shock.

Burst hazard.

Warning! Never aim the spray

gun at humans, animals, the

product, power supply, or any

electrical appliances.

The product is not suitable for

connection to the drinking water

mains without backflow prevent-

er.

Only set product on flat, horizon-

tal surfaces. Never lift product

during operation.

Keep hands and feet away from

the cleaning area while the prod-

uct is running.

Correct operating position.

Symbol Explanation

Do not use in vertical position.

Double insulation.

2.5 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

Save these instructions.

2.6 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this

product.

English

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminent-

ly hazardous situation,

which, if not avoided, will

result in death or serious

injury.

WARNING Indicates a potential-

ly hazardous situation,

which, if not avoided,

could result in death or

serious injury.

CAUTION Indicates a potential-

ly hazardous situation,

which, if not avoided, may

result in minor or moder-

ate injury.

CAUTION (Without Safety Alert

Symbol) Indicates a situa-

tion that may result in

property damage.

3 INSTALLATION

3.1 UNPACK THE PRODUCT

WARNING

Make sure that you correctly assemble the product

before use.

WARNING

• If parts of the product are damaged, do not use

the product.

• If parts are missing, do not operate the product.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the product from the box.

5. Discard the box and packing material in

compliance with local regulations.

WARNING

For your personal safety, do not power on before the

product is assembled completely.

3.2 INSTALL THE SPRAY GUN HOLDER

1. Align the screws, the sprayer gun holders, and

the screw holes on the handle.

2. Tighten them with a Phillips screwdriver (not

included).

3.3 INSTALL THE HIGH PRESSURE HOSE

1. Remove the dust cover by hand.

CAUTION

Preserve the dust cover. When the product is

not in use, please put on the dust cover.

2. Uncoil the high pressure hose and attach the end

of the high pressure hose to the base of spray

gun. Tighten by hand.

English

3. Attach the other end of the high pressure

hose to the water outlet. Tighten by

hand.

3.4 CONNECT THE WATER SUPPLY TO THE

PRODUCT

For easy operation, please use a self-coiling garden

hose (not provided).

WARNING

When you operate the self-coiling hose, make sure

that the hose has no blockage.

WARNING

• The water supply must come from the water main.

• Do not use hot water.

• Do not use water from ponds or lakes.

WARNING

Follow the local regulations when you connect the

garden hose to the water supply. Direct connection

through a receiver tank or backflow preventer is

usually permitted.

CAUTION

Inspect the filter in the water inlet connector before

you connect the garden hose

• If the filter is damaged, do not use the product

until the filter is replaced.

• If the filter is dirty, clean the filter.

1. Uncoil the garden hose.

2. Let the water flow through the garden hose for 30

seconds.

3. Turn the water supply off.

4. Install and tighten the end of the garden hose to

the water inlet connector.

CAUTION

There must be a minimum of 3 m of free hose

between the water inlet and the water supply.

3.5 INSTALL THE SPRAY WAND

CAUTION

Before connecting the spray wand, you should turn

on water, point spray gun in safe direction, unlock

and press trigger to purge pump system of air and

impurities.

Attach the spray wand to the spray gun. Tighten by

hand.

English

3.6 SPRAY TIPS AND NOZZLE

3.6.1 NOZZLE TYPE

SPRAY TIP APPLICATION

Green - Narrow fan tip (25° )

• The green pressure washer tip

provides high versatility with its

25 degree angle tip. Referred to

as the washing tip, because it

provides adequate pressure to re-

move dirt from surfaces, but is

designed to not damage many

surfaces. This pressure washer

tip is designed for “sweeping” fo-

liage or debris given its wide an-

gle. This tip is versatile due to its

wide area of cleaning and strong

pressure application.

White - Wide fan tip (40° )

• The white 40 degree tip, referred

to as the “fan” tip creates the

widest area of cleaning with rela-

tively low pressure. This pressure

washer tip is best used for light or

delicate cleaning applications. It

is recommended for light cleaning

on wood decks and other soft or

delicate surfaces.

Turbo Nozzle Tip

• The nozzle rotates in a zero to

15 degree spray pattern in a cir-

cular motion to break down tough

dirt and grime. The spray pattern

can cover area of 4 to 8 inches

wide, depending on a distance

between the tip and the surface

being cleaned.

3.6.2 INSTALL THE SPRAY TIP

1. Pull back and hold the quick-connect collar on the

spray wand.

2. Insert the spray tip onto the spray wand.

3. Release the quick-connect collar to attach the

spray tip.

Note: Pull on spray tip to ensure it is properly

installed and does not pull out.

4 OPERATION

WARNING

Make sure that all the connections are tight and have

no leakage before operation.

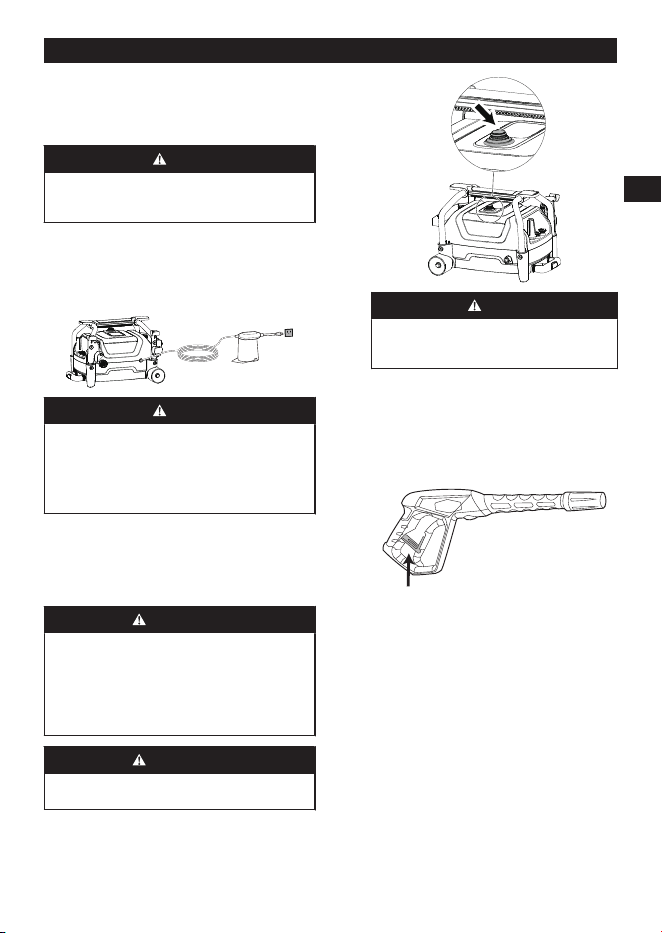

4.1 PREPARE A DRIP LOOP

Recommend the use of a drip loop as below so the

water can not run along the power cord even possibly

reach the electrical outlet and plug.

WARNING

Keep the extension cord clear of the working area.

Position the cord so that it will not get caught on

lumber, tools, or other obstructions while you are

working with a power tool. Failure to do so can result

in serious personal injury.

4.2 START THE PRODUCT

Note : The product should be connected to a power

supply. A considerable voltage drop will cause a loss

of power and the motor will be overheated.

CAUTION

Before you start the product:

1. Turn the water supply on.

2. Pull the spray gun trigger to release air

pressure.

3. If a stable stream of water come into view,

release the spray gun trigger.

CAUTION

DO NOT start the product without the water supply

connected and turned on.

English

1. Turn the water supply on.

2. Connect the electrical power with plug to a

suitable outlet.

3. Set the power switch to the “ON” position.

WARNING

Do not use the product in vertical position.

As shown in the figure, use the product in

horizontal position.

4. Push the trigger safety latch up and pull the spray

gun trigger to start the spray gun.

4.3 STOP THE PRODUCT

1. Release the spray gun trigger.

2. Pull down the trigger safety lock until it clicks into

the slot.

3. Push the power button to stop the product.

4. Turn off the water supply.

5. Disconnect the power cord from the outlet.

Note: If you do not use the product, point the spray

gun in a safe direction, and squeeze the trigger to

relieve built-up pressure in the product.

4.4 USE THE TELESCOPIC HANDLE

①

②

Note: The telescopic handle can help you easily move

the product.

1. Press the button on the handle.

2. Pull up the handle to the appropriate height.

4.5 USE THE HIGH-PRESSURE SOAP

APPLICATOR

4.5.1 ADD DETERGENT

Note: The Greenworks high pressure soap applicator

allows you to use detergent while using your pressure

washer for high-pressure cleaning.

1. Turn the attachment head counter clockwise to

access the detergent container.

English

2. Hold detergent container with firm grip, and add

detergent.

3. Once full, install the attachment head, and

securely tighten.

4.5.2 INSTALL THE HIGH-PRESSURE SOAP

APPLICATOR

1. Pull back and hold the quick-connect collar.

2. Push the soap applicator into the quick-connect

collar.

3. Release the quick-connect collar to attach the

machine.

4.5.3 ADJUST THE FLOW KNOB

Note: The amount of detergent in the spray is

controlled by the detergent flow knob.

1. Turn the knob clockwise for more soap.

Min

Max

2. Turn the knob counterclockwise for less soap until

spray water only.

Min

Max

English

WARNING

Do not make adjustments while using the pressure

washer. Stop spraying and lock out the trigger before

making adjustments. Keep hands away from nozzle

tip when spraying.

Note: When pointing the spray wand upward, water

may discharge from the sides of the spray wand

nozzle. To stop this discharge, point the spray wand

downward for five seconds and then resume normal

operation.

5 MAINTENANCE

WARNING

Before maintenance, make sure that you

• Stop the product.

• Wait until all the moving parts stop.

• Disconnect the plug from the power source.

WARNING

Do not use strong solvents or detergents on the

plastic housing or components.

WARNING

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

WARNING

Replace the power cord by an approved service

center.

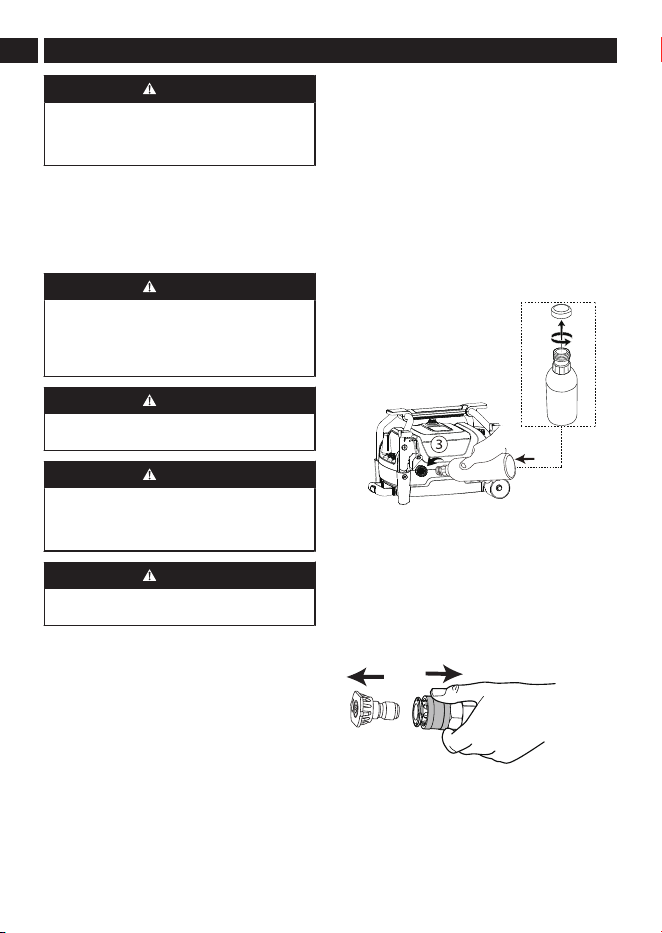

5.1 PROTECT THE PUMP

• Regular use of pump protector (not included) can

prolong the life of the product by removing hard

water mineral deposits, lubricating pump seals and

pistons, and preventing freeze damage.

• To maintain the best performance from the product,

pump protector should be added to the product after

every use and before long term storage.

Note: The following steps are typical for adding pump

protector to the product. Always read the specific

instructions provided by the manufacturer of the pump

protector used before starting.

1. Turn the water tap off and set the ON/OFF switch

to OFF.

2. Press the trigger for approximately 1 minute or

until no more water escapes from the connected

accessory.

3. Disconnect the power cord with plug from the

outlet.

4. Disconnect the hose from the water inlet.

5. Remove the lid from pump protector bottle and

then insert the pump protector bottle into the

water inlet.

6. Tighten the water inlet sleeve by hand to secure

the connection.

7. Squeeze the pump protector bottle to inject

protector fluid into product.

8. The product is protected when the protector fluid

exits the water outlet.

①

②

5.2 SPRAY TIP MAINTENANCE

If there is too much pump pressure, the spray tip can

become clogged. You can feel a pulsing sensation

while you pull the spray gun trigger.

5.2.1 REMOVE THE SPRAY TIP

1. Pull back and hold the quick-connect collar on the

spray wand.

2. Remove the spray tip from the spray wand.

5.2.2 CLEAN THE SPRAY TIP

1. Use a straight paper clip or cleaning tool to clean

the spray tip.

English

2. Flush and clean the unwanted materials out of

the spray tip with the garden hose.

3. Install the clean spray tip to the spray wand.

6 TRANSPORTATION AND STORAGE

WARNING

Disconnect the power cord and water supply hose

before transportation and storage.

6.1 MOVE THE PRODUCT

• Point the spray wand in a safe direction.

• Only hold the product with the handgrip.

6.2 STORE THE PRODUCT

WARNING

Make sure that the spray gun, the high-pressure

hose and the product are dry.

WARNING

Make sure the product is out of the reach of children.

• Disconnect the garden hose from product.

• Wind the power cord and the high-pressure hose.

• Clean housing and the plastic components with a

moist and soft cloth.

• Make sure that the product does not have loose or

damaged parts. If it is necessary, follow these steps/

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• If needed, call the customer service phone

number for servicing instructions.

• Store the product in a dry, isolated and frost-free

area.

English

7 TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The motor does not start. The power button is in the "OFF" (O)

position.

Set the power switch to the “ON” ( | )

position.

The power cord is not plugged in. Connect the power cord to the pow-

er supply.

Electrical outlet does not supply suf-

ficient power.

Try another electrical outlet.

The circuit breaker is tripped. Let it cool, and start the product

again.

The power switch is on, but you do

not pull the spray gun trigger.

Pull the spray gun trigger.

The product does not reach high

pressure.

The diameter of garden hose is too

small.

Replace with a 1” (25 mm) or 5/8”

(16 mm) garden hose.

Water supply is restricted. Check garden hose for kinks, leaks,

and blockage.

The water supply is not sufficient. Turn on the water supply fully.

Spray tip has not be installed onto

the spray wand properly.

Install desired spray tip to end of

wand.

The water intake filter is clogged. Remove filter and rinse in warm wa-

ter.

The output pressure varies high and

low.

The water supply is not sufficient. Turn on the water supply fully.

Check garden hose for kinks, leaks,

or blockage.

The pump is drawing in air. 1. Make sure that the hoses and

fitting are airtight.

2. Turn "OFF" product.

3. Purge pump by squeezing trig-

ger gun until a steady flow of

water comes out the spray tip.

The water intake filter is clogged. Remove the filter and rinse in warm

water.

The supply voltage is low. Make sure that only the pressure

washer is running on the circuit.

The gun, hose or nozzle are calci-

fied.

Run distilled vinegar through deter-

gent tank.

The motor buzzes, but the product

does not start.

The supply voltage is low. Make sure that only the pressure

washer is running on the circuit.

The pump system has residual pres-

sure.

1. Turn "OFF" the product.

2. Pull the spray gun trigger on

spray wand to release pres-

sure.

3. Turn the product "ON".

English

PROBLEM POSSIBLE CAUSE SOLUTION

Voltage loss due to use of an im-

proper extension cord.

Disconnect the extension cord, and

connect the product directly into the

outlet.

Pressure washer not used for long

periods.

Call customer service.

Residual friction among compo-

nents. product might emit a hum-

ming noise.

1. Disconnect the water supply.

2. Power "ON" the product for 2 to

3 seconds.

3. Repeat the above step a cou-

ple of times or until the motor

starts.

There is no water. The water supply is off. Turn the water supply on.

The garden hose is kinked. Remove kink in garden hose.

8 TECHNICAL DATA

Voltage 120V 60HZ 13A

Max. Pounds Per Square

Inch Pressure

2100 PSI

Max. Gallons Per Minute 1.2 GPM

Rated Gallons Per Minute 1.2 GPM

Maximum Inlet Water Tem-

perature

104 °F (40 °C)

Cleaning Units 2520 C.U.

Double-insulated con-

struction.

9 LIMITED WARRANTY

Greenworks products and batteries are protected

against all defects in materials, parts, or workmanship

under normal use for a period of 3 years from the

shipping date or in-store purchase date.

At its own discretion, Greenworks can opt to repair,

replace, substitute with a comparable item, or issue a

refund for products that are determined to be defective

through normal use or that have been damaged during

shipment. Proof of purchase and product registration

is required. Replacement of products or parts subject

to normal wear and tear is the responsibility of the

customer.

This warranty is valid only for units which have been

maintained in accordance with the instructions found

in the operator manual supplied with the product; and

for units which have been registered in one of the

following ways:

Online: www.greenworkstools.com

Phone – 1-888-909-6757

If Greenworks accepts a return under warranty, you

can return the defective or damaged product only

after you call our Customer Care team and receive a

Return Authorization from Greenworks. You will also

receive a refund for your original shipping charges,

and Greenworks will arrange and pay for your return

shipping charges. To request a Return Authorization,

please contact us at 1-888-909-6757.

9.1 ITEMS NOT COVERED BY WARRANTY

• Any part that has become inoperative due to

misuse, commercial use, abuse, neglect, accident,

improper maintenance, or alteration.

• The unit, if it has not been operated and/or

maintained in accordance with the operator manual.

• Normal wear, except as noted below:

• Routine maintenance items such as lubricants.

• Normal deterioration of the exterior finish due to

use or exposure.

• Any part/product, that has become inoperable

due to use with any non-Greenworks-branded

parts or batteries/chargers.

9.2 HELPLINE

Warranty service is available by calling our toll-free

helpline at: 1-888-909-6757.

9.3 SHIPPING

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

English

9.3.1 ADDRESS

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canada address:

Greenworks Tools Canada, Inc.

67 Toll Rd., Holland Landing, ON L9N 1H2

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

English

1 Description........................... 18

1.1 Utilisation prévue.......................... 18

1.2 Description générale.....................18

2 Sécurité.................................18

2.1 Définitions de sécurité.................. 18

2.2 Inspection des fonctionnalités

de sécurité.................................... 19

2.3 Instructions de sécurité pour

la maintenance............................. 19

2.4 Symboles sur le produit................ 20

2.5 Proposition 65...............................21

2.6 Niveaux de risques....................... 21

3 Installation............................21

3.1 Déballage du produit.....................21

3.2 Installer le support du pistolet

pulvérisateur................................. 21

3.3 Installation du tuyau à haute

pression........................................ 22

3.4 Connexion de l'alimentation

en eau au produit..........................22

3.5 Installation de la lance.................. 23

3.6 Embouts de pulvérisation et

buse.............................................. 23

4 Utilisation..............................24

4.1 Préparation d’une boucle

d’égouttement............................... 24

4.2 Démarrage du produit...................24

4.3 Arrêt du produit............................. 24

4.4 Utiliser le manche télescopique.... 25

4.5 Utilisation de l'applicateur de

savon haute pression....................25

5 Entretien............................... 26

5.1 Protéger la pompe........................ 27

5.2 Entretien de la buse de

pulvérisation..................................27

6 Transport et entreposage....27

6.1 Déplacer le produit........................27

6.2 Entreposage du produit................ 27

7 Dépannage............................29

8 Données techniques............30

9 Garantie limitée....................30

9.1 Articles non couverts par la

garantie.........................................31

9.2 Ligne d’assistance téléphonique...31

9.3 Expédition..................................... 31

Français

1 DESCRIPTION

1.1 UTILISATION PRÉVUE

Le produit est utilisé pour nettoyer les véhicules, les

bateaux, les bâtiments, les porches, les terrasses, les

patios et les allées.

Pour un usage résidentiel uniquement, pas pour

un usage professionnel. Utilisez le produit à une

température supérieure à 32°F (0°C).

1.2 DESCRIPTION GÉNÉRALE

Pistolet

pulvérisateur

Pulvérisateur

Loquet de

sécurité de

gâchette

Gâchette du

pistolet

pulvérisateur

Arrivée d’eau

Interrupteur

d'alimentation

Tuyau de haute

pression

Sortie d’eau

Buse de

pulvérisation

Manche

télescopique

Bouton de débit

du détergent

Applicateur de

savon

2 SÉCURITÉ

2.1 DÉFINITIONS DE SÉCURITÉ

Les avertissements, précautions et notes mettent

l'accent sur des parties spécialement importantes du

manuel.

AVERTISSEMENT

L’OPÉRATEUR OU LES BADAUDS SONT

EXPOSÉS À UN RISQUE DE BLESSURES,

PARFOIS MORTELLES, SI LES INSTRUCTIONS

DU MANUEL NE SONT PAS RESPECTÉES.

ATTENTION

LE PRODUIT, LE RESTE DU MATÉRIEL OU LA

ZONE ADJACENTE EST EXPOSÉ À UN RISQUE

DE DOMMAGES SI LES INSTRUCTIONS DU

MANUEL NE SONT PAS RESPECTÉES.

Note : Pour un complément d’information nécessaire

dans une situation donnée.

2.1.1 INSTRUCTIONS IMPORTANTES SUR LA

SÉCURITÉ

AVERTISSEMENT

Prenez toujours les précautions de base suivantes

lorsque vous utilisez ce produit :

1. Lisez toutes les instructions avant d’utiliser le

produit.

2. Afin de réduire les risques de blessure, une

surveillance étroite est essentielle lorsqu’un

produit est utilisé en présence d’enfants.

3. Apprenez comment éteindre le produit et

abaisser la pression rapidement. Familiarisez-

vous avec les commandes.

4. Soyez vigilant et faites attention à ce que vous

faites.

5. N’utilisez pas le produit si vous êtes fatigué ou

sous l’influence de l’alcool ou de drogues.

6. Gardez toute personne à l’écart de la zone de

travail.

7. Ne vous penchez pas trop en avant et ne vous

tenez pas sur un support instable. Gardez une

position stable et un bon équilibre en tout temps.

8. Suivez les instructions d’entretien spécifiées dans

le manuel.

9. AVERTISSEMENT– Risque d’injection ou de

blessure - Ne dirigez pas de vapeur sur les

personnes.

Français

2.1.2 PROTECTION PAR DISJONCTEUR

DIFFÉRENTIEL DE FUITE À LA TERRE

• Ce produit intègre un disjoncteur différentiel de

fuite à la terre (DDFT) dans la fiche de cordon

d’alimentation.

• Le DDFT offre une protection supplémentaire contre

le risque de décharge électrique.

• Si vous devez remplacer la fiche ou le cordon,

assurez-vous d’utiliser uniquement des pièces de

rechange identiques incluant une protection DDFT.

2.1.3 ENTRETIEN D’UN APPAREIL À DOUBLE

ISOLATION

• Dans un produit à double isolation, deux systèmes

d’isolation sont fournis au lieu de la mise à la terre.

• Un produit à double isolation n’inclut pas de

mécanisme de mise à la terre et aucun moyen de

mise à la terre ne devrait d’ailleurs être ajouté au

produit.

• L'entretien d'une machine à double isolation

nécessite une attention extrême et une

connaissance du système, et ne doit être effectué

que par un technicien d'entretien qualifié.

• Les pièces de rechange d'un produit à double

isolation doivent être identiques aux pièces qu'elles

remplacent.

2.1.4 RALLONGES ÉLECTRIQUES

• Utilisez uniquement une ou des rallonges

électriques destinées à un usage extérieur.

• Cette ou ces rallonges électriques sont

accompagnées de la mention "Acceptable pour un

usage avec des appareils d'extérieur ; rangez à

l’intérieur en l’absence d’usage",

• Utilisez uniquement une ou des rallonges

électriques dont la puissance électrique nominale

n’est pas inférieure à celle du produit.

• N’utilisez pas une ou des rallonges électriques

endommagées.

• Examinez la ou les rallonges électriques avant

l'utilisation et remplacez-les en cas de dommages.

• N’abusez pas de la ou des rallonges électriques

et ne tirez jamais sur un ou des cordons pour les

débrancher.

• Éloignez le ou les cordons de la chaleur et des

bords tranchants.

• Débranchez systématiquement la ou les rallonges

électriques de la multiprise avant de déconnecter le

produit de la ou des rallonges électriques.

• AVERTISSEMENT– Pour réduire le risque

d'électrocution, maintenez toutes les connexions

sèches et surélevées par rapport au sol.

• Ne touchez pas la fiche électrique avec les mains

mouillées.

2.2 INSPECTION DES FONCTIONNALITÉS DE

SÉCURITÉ

2.2.1 VÉRIFICATION DU PISTOLET

PULVÉRISATEUR

• En cas d'actionnement du pistolet pulvérisateur

sans appuyer sur le verrou de sécurité ou si le

pistolet pulvérisateur reste actionné même une

fois relâché, remplacez immédiatement le pistolet

pulvérisateur.

2.2.2 VÉRIFICATION DU TUYAU HAUTE

PRESSION

• Si le tuyau haute pression est endommagé,

remplacez immédiatement.

2.2.3 VÉRIFICATION DE LA CRÉPINE D’ENTRÉE

D'EAU

Inspectez la crépine d’entrée. Retirez les débris ou

remplacez en cas de dommage.

2.3 INSTRUCTIONS DE SÉCURITÉ POUR LA

MAINTENANCE

AVERTISSEMENT

Lisez les instructions d’avertissement suivantes

avant d’effectuer la maintenance du produit.

• Avant l’inspection, le nettoyage ou l’entretien du

produit, éteignez le produit, attendez que toutes les

pièces mobiles s'arrêtent, déconnectez le produit

de l’alimentation électrique et serrez la gâchette

du pistolet pulvérisateur pour décharger la pression

d’eau. Le non-respect de ces instructions peut

entraîner des blessures graves ou des dégâts

matériels.

• N'utilisez que des pièces de rechange identiques

lors de l'entretien. L’utilisation de toute autre pièce

peut créer un danger ou endommager le produit.

• Inspectez périodiquement l'ensemble du produit

pour vérifier qu’il ne comporte pas de pièces

endommagées, manquantes ou desserrées,

notamment les vis, écrous, boulons, capuchons,

etc. Serrez fermement toutes les fixations et

tous les capuchons et abstenez-vous d’utiliser ce

produit tant que toutes les pièces manquantes ou

endommagées n'ont pas été remplacées. Veuillez

appeler le service clientèle ou contacter un centre

d'entretien agréé pour vous faire aider.

• Évitez d'utiliser des solvants pour nettoyer les

pièces en plastique. La plupart des plastiques sont

susceptibles d'être endommagés par divers types

de solvants commerciaux et peuvent l'être par leur

utilisation. Utilisez des chiffons propres pour enlever

la saleté, la poussière, l’huile, la graisse, etc.

Français

• Ne laissez à aucun moment les liquides de frein,

l’essence, les produits à base de pétrole, les

huiles pénétrantes, etc. entrer en contact avec les

pièces en plastique. Les produits chimiques peuvent

endommager, affaiblir ou détruire le plastique,

entraînant un risque de blessure grave.

• La négligence d’une maintenance régulière réduit la

vie utile du produit et accroît le risque d’accidents.

• Une formation spécialisée est nécessaire pour

tous les travaux d’entretien et de réparation,

spécialement pour les fonctionnalités de sécurité

sur le produit. Si tous les contrôles de ce manuel

de l'opérateur ne sont pas approuvés après

la maintenance, contactez votre spécialiste de

l’entretien. Nous garantissons que des réparations

et un entretien professionnels sont disponibles pour

votre produit.

CONSERVEZ CES INSTRUCTIONS

2.4 SYMBOLES SUR LE PRODUIT

Symbole Explication

Lisez attentivement les instruc-

tions avant d'utiliser le produit et

notamment les avertissements

et les consignes de sécurité.

Cet outil ne doit pas être exposé

à la pluie ou à un environnement

humide.

Portez toujours des lunettes de

protection ou de sécurité avec

écrans latéraux et, au besoin,

un masque intégral lorsque vous

utilisez ce produit.

Pour diminuer le risque d'injec-

tion ou de blessure, ne dirigez

jamais le jet d'eau vers des per-

sonnes ou des animaux domes-

tiques et ne touchez aucune par-

tie du corps avec le jet. Les

tuyaux et les raccords qui fuient

peuvent également provoquer

des blessures par injection. Ne

touchez pas les tuyaux ou les

raccords.

Pour réduire le risque de bles-

sure par contrecoup, tenez

fermement le pistolet pulvérisa-

teur avec les deux mains lors-

que le produit allumé.

Symbole Explication

Le non-respect des règles dans

des conditions sèches et la nég-

ligence des pratiques de sécur-

ité peuvent augmenter le risque

de décharge électrique.

Danger d’éclatement.

Ne pointez jamais le pistolet pul-

vérisateur sur des humains, des

animaux, des produits, l'alimen-

tation électrique ou un quelcon-

que appareil électrique.

Le produit est inadapté pour une

connexion au réseau d'eau pota-

ble sans disconnecteur hydrauli-

que.

Placez le produit uniquement sur

des surfaces planes et horizon-

tales. Ne jamais soulevez le pro-

duit pendant l'opération.

Maintenez les mains et les pieds

à l'écart de la zone de nettoyage

si le produit est en marche.

Position de fonctionnement cor-

recte.

Ne pas utiliser en position verti-

cale.

Double isolation.

Français

2.5 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de

cancer, de malformations congénitales ou d'autres

problèmes de reproduction. Certaines poussières

produites par le ponçage mécanique, le sciage,

le meulage, le perçage et d'autres activités de

construction contiennent des produits chimiques

connus pour causer le cancer, des malformations

congénitales ou d'autres problèmes de reproduction.

Voici quelques exemples de ces produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment

et d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à

ces produits chimiques, travaillez dans un endroit

bien ventilé et utilisez un équipement de sécurité

approuvé, comme des masques anti-poussière

spécialement conçus pour filtrer les particules

microscopiques.

Conservez ces instructions.

2.6 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évit-

ée, peut entraîner la mort

ou des blessures graves.

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évit-

ée, pourrait causer des

blessures mineures ou

modérées.

SYM-

BOLE

SIGNAL SIGNIFICATION

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une sit-

uation pouvant entraîner

des dommages matériels.

3 INSTALLATION

3.1 DÉBALLAGE DU PRODUIT

AVERTISSEMENT

Assurez-vous d’assembler correctement le produit

avant de l’utiliser.

AVERTISSEMENT

• Si des pièces du produit sont endommagées, ne

l’utilisez pas.

• Si des pièces sont manquantes, ne faites pas

fonctionner le produit.

• Si des pièces sont endommagées ou

manquantes, contactez le centre de service.

1. Ouvrez le carton d'emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez le produit de sa boîte.

5. Jetez le carton et le matériel d'emballage

conformément aux réglementations locales.

AVERTISSEMENT

Pour votre sécurité personnelle, ne mettez pas

le produit sous tension avant qu'il ne soit

complètement assemblé.

3.2 INSTALLER LE SUPPORT DU PISTOLET

PULVÉRISATEUR

1. Alignez les vis, les supports du pistolet

pulvérisateur et les trous de vis sur la poignée.

2. Serrez-les avec un tournevis cruciforme (non

inclus).

Français

3.3 INSTALLATION DU TUYAU À HAUTE

PRESSION

1. Retirez le cache-poussière à la main.

ATTENTION

Conservez le cache-poussière. Lorsque le

produit n'est pas utilisé, veuillez mettre le

cache-poussière.

2. Déroulez le tuyau haute pression et fixez

l'extrémité du tuyau haute pression à la base du

pistolet de pulvérisation. Serrez à la main.

3. Fixez l'autre extrémité du tuyau haute

pression à la sortie d'eau. Serrez à la

main.

3.4 CONNEXION DE L'ALIMENTATION EN EAU

AU PRODUIT

Pour faciliter l'utilisation, veuillez utiliser un tuyau

d'arrosage à enroulement automatique (non fourni).

AVERTISSEMENT

Lorsque vous utilisez le tuyau à enroulement

automatique, assurez-vous que le tuyau n’est pas

bouché.

AVERTISSEMENT

• L'alimentation en eau doit provenir de la conduite

d'eau principale.

• N’utilisez pas d’eau chaude.

• N’utilisez d'eau provenant d’étangs ou de lacs.

AVERTISSEMENT

Respectez les réglementations locales lorsque vous

raccordez le tuyau d'arrosage à l'alimentation en

eau. Le raccordement direct par un réservoir de

réception ou un disconnecteur est généralement

autorisé.

ATTENTION

Inspectez le filtre dans le raccord d'entrée d'eau

avant de brancher le tuyau d'arrosage

• Si le filtre est endommagé, n'utilisez pas le produit

avant de l'avoir remplacé.

• Si le filtre est sale, nettoyez le filtre.

1. Déroulez le tuyau d’arrosage.

2. Laissez l'eau couler dans le tuyau d'arrosage

pendant 30 secondes.

3. Fermez le robinet d'eau.

4. Installez et serrez l'extrémité du tuyau d'arrosage

sur le raccord d'entrée d'eau.

ATTENTION

Il doit y avoir au minimum 3 m de flexible libre entre

l'entrée d'eau et l'alimentation en eau.

Français

3.5 INSTALLATION DE LA LANCE

ATTENTION

Avant la connexion de la lance, vous devriez ouvrir

l’eau, pointer le pistolet pulvérisateur dans une

direction sans danger puis déverrouiller et actionner

la gâchette afin de purger le système de pompe de

l’air et des impuretés.

Fixez la lance sur le pistolet pulvérisateur. Serrez à la

main.

3.6 EMBOUTS DE PULVÉRISATION ET BUSE

3.6.1 TYPE DE BUSE

BUSE DE

PULVÉRISA-

TION

APPLICATION

Verte - Buse à angle étroit (25°)

• La buse verte pour nettoyeur

haute pression offre une grande

polyvalence grâce à son angle de

25 degrés. On l'appelle la buse

de lavage parce qu'elle fournit

une pression suffisante pour en-

lever la saleté des surfaces, mais

elle est conçue pour ne pas en-

dommager de nombreuses sur-

faces. Cette buse de nettoyeur

haute pression est conçue pour

« balayer » le feuillage ou les

débris grâce à son angle large.

Cette buse est polyvalente en rai-

son de sa large zone de nettoy-

age et de la forte pression qu'elle

exerce.

BUSE DE

PULVÉRISA-

TION

APPLICATION

Blanche - Buse à grand angle

(40°)

• La buse blanche à 40 degrés, ap-

pelée la buse « éventail », crée la

zone de nettoyage la plus large

avec une pression relativement

faible. Cette buse de nettoyeur

haute pression est mieux utilisée

pour les applications de nettoy-

age légères ou délicates. Il est

recommandé pour un nettoyage

léger des terrasses en bois et

autres surfaces souples ou déli-

cates.

Buse Turbo

• La buse tourne selon un motif de

pulvérisation de 15 degrés dans

un mouvement circulaire pour éli-

miner la saleté et la crasse tena-

ces. Le jet peut couvrir une sur-

face de 4 à 8 pouces de large,

en fonction de la distance entre la

buse et la surface à nettoyer.

3.6.2 INSTALLEZ LA BUSE DE LA LANCE

1. Tirez vers l'arrière sans le relâcher le collier à

raccord rapide de la lance.

2. Insérez la buse dans la lance.

3. Relâchez le collier à raccord rapide pour fixer la

buse de pulvérisation.

Note : Tirez sur la buse de pulvérisation pour

vous assurer qu’elle est bien installée et qu’elle

ne se détache pas.

Français

4 UTILISATION

AVERTISSEMENT

Assurez-vous que tous les raccords sont bien serrés

et qu'il n'y a pas de fuite avant de les utiliser.

4.1 PRÉPARATION D’UNE BOUCLE

D’ÉGOUTTEMENT

Recommandez l’utilisation d’une boucle d’égouttement

comme indiqué ci-dessous afin d’éviter que l’eau ne

puisse pas couler le long du cordon d’alimentation et

jusqu’à atteindre même la prise de courant et la fiche.

AVERTISSEMENT

Gardez la rallonge électrique à l'écart de la zone de

travail. Placez le cordon de manière à ce qu'il ne

se coince pas dans le bois, les outils ou d'autres

obstructions lorsque vous travaillez avec un outil

électrique. Le non-respect de cette consigne peut

entraîner des blessures corporelles.

4.2 DÉMARRAGE DU PRODUIT

Remarque : Le produit doit être connecté à

une source d'alimentation. Une chute de tension

importante entraînera une perte de puissance et le

moteur surchauffera.

ATTENTION

Avant de démarrer l'appareil :

1. Ouvrez l'alimentation en eau.

2. Appuyez sur la gâchette du pistolet

pulvérisateur pour relâcher la pression d’air.

3. Si un jet d'eau stable apparaît, relâchez la

gâchette du pistolet.

ATTENTION

NE DÉMARREZ PAS le produit tant que

l’alimentation en eau n’est pas connectée et ouverte.

1. Ouvrez l'alimentation en eau.

2. Connectez l’alimentation électrique avec une

fiche dans une prise appropriée.

3. Réglez l'interrupteur d'alimentation sur la position

"ON" (MARCHE).

AVERTISSEMENT

Ne pas utiliser le produit en position verticale.

Comme le montre la figure, utilisez le produit en

position horizontale.

4. Appuyez sur le loquet de sécurité de gâchette

puis tirez sur la gâchette du pistolet pulvérisateur

pour démarrer le pistolet pulvérisateur.

4.3 ARRÊT DU PRODUIT

1. Relâchez la gâchette du pistolet pulvérisateur.

2. Tirez le verrou de sécurité de gâchette vers le

bas jusqu'à ce qu'il s'enclenche dans la fente.

3. Appuyez sur le bouton d’alimentation pour arrêter

le produit.

4. Coupez l’alimentation en eau.

5. Débranchez le cordon d’alimentation de la prise.

Note : Si vous n'utilisez pas le produit, pointez le

pistolet pulvérisateur dans une direction sans danger

et serrez la gâchette pour dissiper la pression

accumulée dans le produit.

Français

4.4 UTILISER LE MANCHE TÉLESCOPIQUE

①

②

Remarque : La poignée télescopique permet de

déplacer facilement le produit.

1. Appuyez sur le bouton de la poignée.

2. Tirez la poignée jusqu'à la hauteur appropriée.

4.5 UTILISATION DE L'APPLICATEUR DE

SAVON HAUTE PRESSION

4.5.1 AJOUTEZ DU DÉTERGENT

Remarque: Le distributeur de savon haute pression

de GreenWorks vous permet d’appliquer du détergent

tout en pulvérisant avec un nettoyeur à haute pression.

1. Tournez la partie supérieure de l’accessoire dans

le sens anti horaire pour retirer le récipient du

détergent.

2. Tenez fermement le récipient de détergent, puis

versez du détergent à l’intérieur de celui-ci.

3. Une fois rempli, installez la partie supérieure de

l’accessoire puis serrez-la fermement.

Français

4.5.2 INSTALLER L'APPLICATEUR DE SAVON À

HAUTE PRESSION

1. Tirez en arrière le collier à raccord rapide sans le

relâcher.

2. Poussez l’applicateur de savon dans le collier à

raccord rapide.

3. Relâchez le collier à raccord rapide pour fixer la

machine.

4.5.3 AJUSTEMENT DE LA MOLETTE DE DÉBIT

Note : La quantité de détergent dans la pulvérisation

est gérée avec la molette de débit de détergent.

1. Tournez la molette dans le sens horaire pour

davantage de savon.

Min

Max

2. Tournez la molette dans le sens antihoraire pour

moins de savon jusqu'à pulvériser uniquement de

l’eau.

Min

Max

AVERTISSEMENT

N’apportez aucun ajustement pendant l’utilisation

du nettoyeur à pression. Cessez la pulvérisation

et verrouillez la gâchette avant d’apporter des

ajustements. Maintenez les mains à l'écart de

l’embout de buse durant la pulvérisation.

Note : Lorsque vous pointez la lance vers le haut,

l’eau risque de se décharger par les côtés de la

buse de la lance. Pour interrompre cette décharge,

pointez la lance vers le bas pendant cinq secondes

puis reprenez le fonctionnement normal.

5 ENTRETIEN

AVERTISSEMENT

Avant d'effectuer l'entretien, assurez-vous que

• Arrêtez le produit.

• Attendez que toutes les pièces se soient

immobilisées.

• Déconnectez la fiche de la source d'alimentation.

AVERTISSEMENT

N'utilisez pas de solvants ou de détergents

puissants sur le boîtier ou les composants en

plastique.

AVERTISSEMENT

Évitez que les liquides de freins, l'essence et les

matériaux à base de pétrole ne viennent en contact

avec les pièces en plastique. Les produits chimiques

peuvent endommager le plastique et le rendre

inutilisable.

AVERTISSEMENT

Faites remplacer le cordon d’alimentation par un

centre de service certifié.

Français

5.1 PROTÉGER LA POMPE

• L’utilisation régulière d’un protecteur de pompe (non

fourni) peut prolonger la vie utile du produit en

éliminant les dépôts minéraux de l’eau dure, en

lubrifiant les joints et les pistons de la pompe et en

évitant les dommages causés par le gel.

• Pour préserver le summum des performances

du produit, un protecteur de pompe devrait être

ajouté au produit après chaque usage et avant un

entreposage prolongé.

Note : Procédez typiquement comme suit pour

ajouter un protecteur de pompe au produit. Lisez

systématiquement les instructions spécifiques fournies

par le fabricant du protecteur de pompe employé avant

le démarrage.

1. Fermez le robinet d'eau et réglez l’interrupteur

marche/arrêt sur arrêt.

2. Appuyez sur la gâchette environ 1 minute ou

jusqu'à ce que l’eau cesse de s’écouler de

l'accessoire connecté.

3. Déconnectez le cordon d’alimentation avec la

fiche de la prise.

4. Déconnectez le flexible de l’entrée d’eau.

5. Retirez le bouchon du flacon de protecteur de

pompe et insérez le flacon dans l’entrée d'eau.

6. Serrez le manchon de l’entrée d'eau à la main

pour fixer la connexion.

7. Serrez le flacon de protecteur de pompe pour en

injecter le fluide dans le produit.

8. Le produit est protégé lorsque le fluide protecteur

sort de la sortie d’eau.

①

②

5.2 ENTRETIEN DE LA BUSE DE

PULVÉRISATION

Si la pression de la pompe est excessive, la buse

de pulvérisation peut se boucher. Vous ressentez une

sensation de pulsation en tirant sur la gâchette du

pistolet pulvérisateur.

5.2.1 RETIREZ LA BUSE DE PULVÉRISATION

1. Tirez vers l'arrière sans le relâcher le collier à

raccord rapide de la lance.

2. Retirez la buse de pulvérisation de la lance.

5.2.2 NETTOYER LA BUSE DE PULVÉRISATION

1. Utilisez un trombone droit ou un outil de

nettoyage pour nettoyer la buse de pulvérisation.

2. Rincez et éliminez les matières indésirables hors

de la buse de pulvérisation avec le tuyau de

jardin.

3. Remettez la buse de pulvérisation propre dans la

lance.

6 TRANSPORT ET ENTREPOSAGE

AVERTISSEMENT

Débranchez le cordon d’alimentation et le

tuyau d’alimentation d’eau avant le transport et

l’entreposage.

6.1 DÉPLACER LE PRODUIT

• Pointez la lance dans une direction sans danger.

• Tenez le produit uniquement avec la poignée.

6.2 ENTREPOSAGE DU PRODUIT

AVERTISSEMENT

Assurez-vous que le pistolet pulvérisateur, le flexible

haute pression et le produit sont secs.

Français

AVERTISSEMENT

Assurez-vous que le produit est hors de la portée

des enfants.

• Déconnectez le tuyau d'arrosage du produit.

• Enroulez le cordon d'alimentation et le flexible haute

pression.

• Nettoyez le boîtier et les composants en plastique

avec un chiffon doux et humide.

• Assurez-vous que le produit n'a pas de pièces

desserrées ou endommagées. Au besoin, suivez

ces étapes/instructions :

• Remplacez les pièces endommagées.

• Serrez les boulon.

• Au besoin, appelez le service à la clientèle pour

obtenir des instructions d’entretien.

• Entreposez le produit dans un endroit sec, isolé et à

l'abri du gel.

Français

7 DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur ne démarre pas. Le bouton de mise marche est en

position ARRÊT (O).

Mettez l'interrupteur d'alimentation

sur la position « ON » ( | ).

Le cordon d’alimentation n’est pas

branché.

Connectez le cordon d’alimentation

à l'alimentation électrique.

La prise électrique ne fournit pas

suffisamment d'énergie.

Essayez une autre prise électrique.

Le disjoncteur est déclenché. Laissez refroidir et redémarrez le

produit.

L'interrupteur d'alimentation est en

marche, mais vous n’avez pas ap-

puyé sur la gâchette du pistolet pul-

vérisateur.

Verrouillez la gâchette du pistolet

pulvérisateur.

Le produit n’atteint pas une pression

élevée.

Le diamètre du tuyau d’arrosage est

trop petit.

Remplacez-le par un tuyau d'arros-

age de 25 mm (1") ou 16 mm (5/8").

La conduite d'alimentation est fer-

mée.

Vérifiez que le tuyau d'arrosage

n'est pas plié, qu'il ne coule pas et

qu'il n'est pas bouché.

L’alimentation d’eau n’est pas suffi-

sante.

Ouvrez l’alimentation en eau à fond.

La buse de pulvérisation n’a pas été

correctement installée sur la lance.

Installez la buse de pulvérisation dé-

sirée au bout de la lance.

Le filtre d’entrée d’eau est bouché. Retirez le filtre et rincez-le dans de

l’eau chaude.

La pression de sortie varie entre

haute et basse.

L’alimentation d’eau n’est pas suffi-

sante.

Ouvrez l’alimentation en eau à fond.

Vérifiez que le tuyau d'arrosage

n'est pas plié, qu'il ne coule pas ou

qu'il n'est pas bouché.

La pompe aspire de l'air. 1. Assurez-vous que les tuyaux et

les raccords sont étanches à

l'air.

2. Arrêtez le produit.

3. Purgez la pompe en serrant

la gâchette du pistolet jusqu'à

ce qu'un débit d'eau constant

sorte de l’embout de pulvérisa-

tion.

Le filtre d’entrée d’eau est bouché. Retirez le filtre et rincez-le à l’eau

chaude.

La tension d'alimentation est basse. Assurez-vous que seul le pulvérisa-

teur puissant fonctionne sur le cir-

cuit.

Le pistolet, le tuyau ou la buse sont

calcifiés.

Faites circuler un peu de vinaigre

distillé dans le réservoir de déter-

gent.

Français

PROBLÈME CAUSE POSSIBLE SOLUTION

Le moteur vibre mais le produit ne

démarre pas.

La tension d'alimentation est basse. Assurez-vous que seul le pulvérisa-

teur puissant fonctionne sur le cir-

cuit.

Le système de pompe a une press-

ion résiduelle.

1. Arrêtez le produit.

2. Appuyez sur la gâchette du pis-

tolet sur la lance pour relâcher

la pression.

3. Démarrez le produit.

Perte de tension due à l'utilisation

d'une rallonge inappropriée.

Déconnectez la rallonge et connec-

tez le produit directement à la prise

de courant.

Pulvérisateur puissant non-utilisé

pendant une longue période.

Appelez le service à la clientèle.

Frottement résiduel entre les com-

posants. le produit peut émettre un

bourdonnement.

1. Déconnectez la conduite d’ali-

mentation.

2. Mettez le produit sous tension

pendant 2 à 3 secondes.

3. Répétez l'étape ci-dessus plu-

sieurs fois ou jusqu'à ce que le

moteur démarre.

Il n’y a d’eau. La conduite d'alimentation est fer-

mée.

Ouvrez le robinet de la conduite

d'alimentation.

Le tuyau d’arrosage est plié. Enlevez le coude du tuyau d'arros-

age.

8 DONNÉES TECHNIQUES

Voltage 120V 60HZ 13A

Pression maximale en li-

vres par pouce carré

2100 PSI

Gallons max. par minute 1.2 GPM

Gallons évalués par mi-

nute

1.2 GPM

Température maximale de

l’eau à l’entrée

104 ° F (40 ° C)

Appareils de nettoyage 2520 C.U.

Conception à double

isolation.

9 GARANTIE LIMITÉE

Greenworks Les produits et batteries sont couverts

contre les défauts de matériaux, de pièces et de main-

d’œuvre pour un usage normal sur une période de 3

ans à compter de la date d'expédition ou de la date

d'achat en magasin.

À son entière discrétion, Greenworks peut choisir

de réparer, de remplacer, de substituer par un article

comparable ou d’émettre un remboursement pour

les produits déterminés comme défectueux dans le

cadre d’un usage normal ou endommagés durant

l’expédition. Une preuve d’achat et d’enregistrement

du produit est nécessaire. Le remplacement des

produits ou pièces soumis à une usure et un

vieillissement normaux incombe au client.

Cette garantie est valide uniquement pour les

unités ayant bénéficié d’un entretien conforme aux

instructions du manuel opérateur accompagnant le

produit et pour les unités dûment enregistrées selon

l’une des méthodes suivantes :

En ligne : www.greenworkstools.com

Téléphone - 1-888-909-6757

Si Greenworks accepte un retour sous garantie,

vous ne pouvez renvoyer le produit défectueux ou

endommagé qu'après avoir appelé notre service

clientèle et reçu une autorisation de retour de la

part de Greenworks. Vous recevrez également un

remboursement de vos frais d'expédition initiaux, et

Greenworks organisera et paiera les frais de retour.

Pour demander une autorisation de retour, veuillez

nous contacter à l'adresse suivante 1-888-909-6757.

Français

9.1 ARTICLES NON COUVERTS PAR LA

GARANTIE

• Toute pièce devenue inopérante en raison d'une

mauvaise utilisation, d'une utilisation commerciale,

d'un abus, d'une négligence, d'un accident, d'un

entretien inapproprié ou d'une altération.

• L'unité si elle n'a pas été utilisée ou entretenue

conformément au manuel de l’opérateur.

• Usure normale, sauf comme indiqué ci-dessous :

• Articles d'entretien de routine comme les

lubrifiants.

• Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

• Tout produit/pièce devenu inopérant du fait de

l’usage de pièces ou batteries/chargeurs qui ne

seraient pas de marque Greenworks.

9.2 LIGNE D’ASSISTANCE TÉLÉPHONIQUE

Le service de garantie est accessible en appelant

notre ligne d'assistance téléphonique sans frais, au :

1-888-909-6757.

9.3 EXPÉDITION

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge

de l'acheteur. Il incombe à l'acheteur de payer les

frais de transport pour toute pièce retournée pour

remplacement en vertu de la présente garantie, à

moins qu'un tel retour ne soit demandé par écrit par

Greenworks.

9.3.1 ADRESSE

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

67 Toll Rd., Holland Landing, ON L9N 1H2

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Français

1 Descripción.......................... 33

1.1 Uso previsto..................................33

1.2 Vista general.................................33

2 Seguridad............................. 33

2.1 Definiciones de seguridad............ 33

2.2 Inspección de las funciones

de seguridad................................. 34

2.3 Instrucciones de seguridad

para el mantenimiento.................. 34

2.4 Símbolos en el producto............... 35

2.5 Propuesta 65................................ 36

2.6 Niveles de riesgo.......................... 36

3 Instalación............................ 36

3.1 Desembalaje del producto............ 36

3.2 Instalación del soporte de la

pistola pulverizadora.....................36

3.3 Instale la manguera de alta

presión.......................................... 37

3.4 Conexión del suministro de

agua al producto........................... 37

3.5 Instalación de la varilla

pulverizadora................................ 38

3.6 Puntas de pulverización y

boquilla......................................... 38

4 Funcionamiento................... 39

4.1 Preparación de un bucle de

goteo.............................................39

4.2 Ponga el producto en marcha.......39

4.3 Parada del producto..................... 39

4.4 Utilice el mango telescópico......... 40

4.5 Utilice el aplicador de jabón

de alta presión.............................. 40

5 Mantenimiento......................41

5.1 Protección de la bomba................ 41

5.2 Mantenimiento de la punta de

pulverización.................................42

6 Transporte y

almacenamiento...................42

6.1 Desplazamiento del producto....... 42

6.2 Almacenamiento del producto...... 42

7 Solución de problemas....... 44

8 Datos técnicos..................... 45

9 Garantía limitada..................45

9.1 Artículos no cubiertos por la

garantía.........................................46

9.2 Línea de asistencia telefónica...... 46

9.3 Envío.............................................46

Español

1 DESCRIPCIÓN

1.1 USO PREVISTO

El producto se utiliza para limpiar vehículos, barcos,

edificios, porches, terrazas, patios y calzadas.

Solo para uso residencial, no para uso profesional.

Utilizar el producto a una temperatura superior a 32 °F

(0 °C).

1.2 VISTA GENERAL

Pistola rociadora

Varilla rociadora

Cierre de

seguridad del

gatillo

Gatillo de pistola

pulverizadora

Entrada de agua

Interruptor de

encendido

Manguera de

alta presión

Salida de agua

Consejos para

la pulverización

Mango

telescópico

Perilla de flujo

de detergente

Aplicador de

jabón

2 SEGURIDAD

2.1 DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan

para señalar partes especialmente importantes del

manual.

AVISO

EXISTE UN RIESGO DE LESIONES O MUERTE

PARA EL OPERARIO O PARA OTRAS

PERSONAS SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

PRECAUCIÓN

EXISTE UN RIESGO DE DAÑOS AL PRODUCTO,

OTROS DAÑOS MATERIALES O EN LA ZONA

ADYACENTE SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

Nota: Se utiliza para ofrecer más información de la

necesaria en una situación determinada.

2.1.1 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

AVISO

Cuando utilice este producto, deben seguirse

siempre precauciones básicas, incluidas las

siguientes:

1. Lea todas las instrucciones antes de utilizar el

producto.

2. Para reducir el riesgo de lesiones, es necesaria

una supervisión estrecha cuando se utiliza un

producto cerca de niños.

3. Debe saber cómo detener el producto y purgar

las presiones rápidamente. Familiarícese bien

con los controles.

4. Permanezca atento – observe lo que está

haciendo.

5. No utilice el producto cuando esté cansado o

bajo la influencia de alcohol o drogas.

6. Mantenga alejadas a las personas de la

superficie de trabajo.

7. No se estire ni se suba sobre un soporte

inestable. Mantenga en todo momento una buena

postura y el equilibrio.

8. Siga las instrucciones de mantenimiento

especificadas en el manual.

9. ADVERTENCIA – Riesgo de inyección o lesión –

No dirija el chorro de descarga a las personas.

Español

2.1.2 PROTECCIÓN MEDIANTE INTERRUPTOR

DE CIRCUITO DE FALLO A TIERRA

• El producto está equipado con un interruptor de

circuito de fallo a tierra (GFCI) integrado en el

enchufe del cable de alimentación.

• El GFCI proporciona protección adicional contra el

riesgo de descarga eléctrica.

• Si necesita sustituir el enchufe o el cable,

asegúrese de utilizar únicamente piezas de

repuesto idénticas que incluyan protección GFCI.

2.1.3 TAREAS DE SERVICIO DE UN APARATO

CON DOBLE AISLAMIENTO

• En un producto con doble aislamiento, se

proporcionan dos sistemas de aislamiento en vez

de toma de tierra.

• Un producto con doble aislamiento no incluye un

mecanismo de conexión a tierra, ni debe añadirse al

producto ningún medio para la conexión a tierra.

• Las tareas de servicio en un producto con doble

aislamiento exigen un cuidado extremo y un

buen conocimiento del sistema y únicamente debe

realizarlas personal de servicio cualificado.

• Las piezas de repuesto para un producto con doble

aislamiento deben ser idénticas a las piezas que se

sustituyen.

2.1.4 CABLES ALARGADORES

• Utilice únicamente cables alargadores que se hayan

diseñado para su uso en exteriores.

• Estos cables alargadores se identifican con

el marcado "Aceptable para su utilización con

aparatos de exterior; almacenar en el interior

mientras no esté en uso".

• Utilice únicamente cables alargadores con una

potencia eléctrica no inferior a la potencia nominal

del producto.

• No utilice cables alargadores dañados.

• Examine los cables alargadores antes del uso y

sustitúyalos si están dañados.

• No abuse del cable alargador y no tire de ningún

cable para desconectarlo.

• Mantenga el cable alejado del calor y de los bordes

afilados.

• Desconecte siempre el cable alargador de la toma

múltiple antes de desconectar el producto del cable

alargador.

• ADVERTENCIA – Para reducir el riesgo de

electrocución, mantenga todas las conexiones

secas y elevadas del suelo.

• No toque el cable eléctrico con las manos mojadas.

2.2 INSPECCIÓN DE LAS FUNCIONES DE

SEGURIDAD

2.2.1 COMPROBACIÓN DE LA PISTOLA

PULVERIZADORA

• Si el gatillo de la pistola pulverizadora se oprime sin

presionar el bloqueo de seguridad o si permanece

oprimido al soltarlo, sustituya inmediatamente la

pistola pulverizadora.

2.2.2 COMPROBACIÓN DE LA MANGUERA DE

ALTA PRESIÓN

• Si la manguera de alta presión está dañada,

sustitúyala inmediatamente.

2.2.3 COMPROBACIÓN DE LA CRIBA DE

ENTRADA DE AGUA

Inspeccione la criba de entrada. Elimine los residuos o

sustituya si ha sufrido daños.

2.3 INSTRUCCIONES DE SEGURIDAD PARA

EL MANTENIMIENTO

AVISO

Lea atentamente las instrucciones de advertencia

que siguen antes de realizar tareas de

mantenimiento en el producto.

• Antes de inspeccionar, limpiar o realizar tareas de

servicio en el producto, apáguelo, espere a que se

detengan todas las piezas móviles, desconéctelo

de la fuente de alimentación y apriete el gatillo

de la pistola pulverizadora para liberar la presión

del agua. El incumplimiento de estas instrucciones

puede provocar lesiones personales graves o daños

materiales.

• Cuando realice tareas de servicio, utilice

únicamente piezas de repuesto idénticas. El uso

de cualquier otra pieza puede generar un riesgo o

producir daños en el producto.

• Inspeccione periódicamente todo el producto en

busca de piezas dañadas, ausentes o sueltas,

como tornillos, tuercas, pernos, tapas, etc. Apriete

todos los elementos de fijación y las tapas y no

utilice este producto hasta que todas las piezas

ausentes o dañadas se hayan sustituido. Llame

al servicio de atención al cliente o póngase en

contacto con un centro de servicio autorizado para

obtener asistencia.

• Evite utilizar disolventes al limpiar piezas de

plástico. La mayoría de los plásticos son

susceptibles a sufrir daños por distintos tipos de

solventes comerciales y pueden resultar dañados

por su uso. Utilice paños limpios para eliminar la

suciedad, el polvo, el aceite, la grasa, etc.

• No permita en ningún momento que entren en

contacto con las piezas de plástico líquidos de

frenos, gasolina, productos a base de petróleo,

aceites penetrantes, etc. Los productos químicos

Español

pueden dañar, debilitar o destruir el plástico, lo que

podría provocar lesiones personales graves.

• El descuido del mantenimiento periódico disminuye

la vida útil del producto y aumenta el riesgo de

accidentes.

• Es necesaria una formación especial para todos

los trabajos de mantenimiento y reparación, en

especial para las funciones de seguridad del

producto. Si después del mantenimiento no se

superan todas las comprobaciones indicadas en

este manual del operario, hable con el distribuidor

de servicio técnico. Le garantizamos que existen

reparaciones y servicios profesionales disponibles

para su producto.

CONSERVE ESTAS INSTRUCCIONES

2.4 SÍMBOLOS EN EL PRODUCTO

Símbolo Significado

Lea atentamente y comprenda

las instrucciones antes de uti-

lizar el producto y siga todas las

advertencias e instrucciones de

seguridad.

No deje el producto expuesto a

la lluvia o la humedad.

Lleve siempre gafas de segur-

idad o anteojos de seguridad

con protectores laterales y, en

caso necesario, un protector fa-

cial completo cuando utilice este

producto.

Para reducir el riesgo de inyec-

ción a alta presión o de lesiones,

nunca dirija un chorro de agua

hacia personas o mascotas ni

coloque ninguna parte del cuer-

po en el chorro. Las mangueras

y accesorios con fugas también

pueden causar lesiones. No co-

loque las manos cerca de una

corriente de alta presión.

Para reducir el riesgo de le-

siones por retroceso, sujete fir-

memente la pistola rociadora

con ambas manos cuando el

producto esté encendido.

Si no se utiliza en condiciones

secas y se descuidan las prác-

ticas de seguridad, puede au-

mentar el riesgo de descarga

eléctrica.

Símbolo Significado

Riesgo de explosión.

¡Advertencia! Nunca apunte

la pistola rociadora hacia per-

sonas, animales, el producto, la

fuente de alimentación o cualqu-

ier aparato eléctrico.

El producto no es adecuado

para la conexión a la red de

agua potable sin un dispositivo

de prevención de reflujo.

Coloque el producto únicamente

sobre superficies planas y hori-

zontales. Nunca levante el pro-

ducto durante el funcionamiento.

Mantenga las manos y los pies

alejados de la zona de limpie-

za mientras el producto esté en

funcionamiento.

Posición de funcionamiento cor-

recta.

No utilizar en posición vertical.

Doble aislamiento.

Español

2.5 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como

causante de cáncer, defectos de nacimiento u

otros daños reproductivos. El polvo generado por

el lijado eléctrico, el serrado, el esmerilado, la

perforación y otras actividades de construcción

contiene sustancias químicas que se sabe que son

causantes de cáncer, defectos de nacimiento u otros

daños reproductivos. Algunos ejemplos de estas

sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

Conserve estas instrucciones.

2.6 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de

peligro potencial que, de

no evitarse, podría provo-

car lesiones graves o in-

cluso la muerte.

PRECAU-

CIÓN

Indica una situación de

peligro potencial que, de

no evitarse, puede provo-

car lesiones leves o mod-

eradas.

SÍMBO-

INDICACIÓN SIGNIFICADO

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede pro-

vocar daños materiales.

3 INSTALACIÓN

3.1 DESEMBALAJE DEL PRODUCTO

AVISO

Asegúrese de montar correctamente el producto

antes del uso.

AVISO

• Si las piezas del producto presentan daños, no lo

utilice.

• Si faltan piezas, no haga funcionar el producto.

• Si faltan piezas o hay piezas dañadas, contacte el

centro de servicio.

1. Abra el envase.

2. Lea la documentación que se encuentra en la

caja.

3. Extraiga todas las pieza desmontadas de la caja.

4. Retire el producto de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

AVISO

Por su seguridad personal, no lo encienda antes de

que el producto esté completamente ensamblado.

3.2 INSTALACIÓN DEL SOPORTE DE LA

PISTOLA PULVERIZADORA

1. Alinee los tornillos, los soportes de la pistola

pulverizadora y los orificios de los tornillos en el

mango.

2. Apriete los tornillos con un destornillador Phillips

(no incluido).

Español

3.3 INSTALE LA MANGUERA DE ALTA

PRESIÓN

1. Retire la cubierta antipolvo con la mano.

PRECAUCIÓN

Conserve la cubierta antipolvo. Cuando

no utilice el producto, coloque la cubierta

antipolvo.

2. Desenrolle la manguera de alta presión y conecte

el extremo de la misma a la base de la pistola

pulverizadora. Apriete con la mano.

3. Conecte el otro extremo de la manguera de

alta presión a la salida de agua. Apriete con la

mano.

3.4 CONEXIÓN DEL SUMINISTRO DE AGUA

AL PRODUCTO

Para facilitar su funcionamiento, utilice una manguera

de jardín autoenrollable (no suministrada).

AVISO

Cuando utilice una manguera autoenrollable,

asegúrese de que la manguera no está atascada.

AVISO

• El suministro de agua debe provenir de la red de

abastecimiento de agua.

• No utilice agua caliente.

• No utilice agua de estanques o lagos.

AVISO

Siga las regulaciones locales cuando conecte

la manguera de jardín al suministro de agua.

Generalmente se permite la conexión directa a

través de un tanque receptor o un dispositivo de

prevención de reflujo.

PRECAUCIÓN

Inspeccione el filtro en el conector de entrada de

agua antes de conectar la manguera de jardín.

• Si el filtro está dañado, no utilice el producto

hasta que sustituya el filtro.

• El filtro está sucio, limpie el filtro.

1. Desenrolle la manguera de jardín.

2. Deje que salga agua por la manguera durante 30

segundos.

3. Cierre el suministro de agua.

4. Instale y apriete el extremo de la manguera de

jardín en el conector de entrada de agua.

PRECAUCIÓN

Debe haber un mínimo de 3 m de manguera libre

entre la entrada de agua y el suministro de agua.

Español

3.5 INSTALACIÓN DE LA VARILLA

PULVERIZADORA

PRECAUCIÓN

Antes de conectar la varilla pulverizadora, debe abrir

el agua, apuntar la pistola pulverizadora en una

dirección segura, desbloquear y pulsar el gatillo para

purgar el sistema de la bomba de aire e impurezas.

Conecte la varilla pulverizadora a la pistola

pulverizadora. Apriete a mano.

3.6 PUNTAS DE PULVERIZACIÓN Y

BOQUILLA

3.6.1 TIPO DE BOQUILLA

CONSEJOS

SOBRE LA

PULVERIZA-

CIÓN

APLICACIÓN

Verde - Punta estrecha de abani-

co (25º)

• La punta verde de la hidrolimpia-

dora a presión proporciona una

gran versatilidad con su punta

en ángulo de 25 grados. Se con-

oce como punta de lavado por-

que proporciona la presión ade-

cuada para eliminar la suciedad

de las superficies, pero está dis-

eñada para no dañar muchas su-

perficies. Esta punta de la hidro-

limpiadora a presión está diseña-

da para «barrer» follaje o escom-

bros debido a su gran ángulo. Es-

ta punta es versátil gracias a su

amplia área de limpieza y fuerte

aplicación de presión.

CONSEJOS

SOBRE LA

PULVERIZA-

CIÓN

APLICACIÓN

Blanca - Punta en abanico ancha

(40°)

• La punta blanca de 40 grados,

conocida como la punta en «aba-

nico», crea el área de limpieza

más amplia con una presión rela-

tivamente baja. Esta punta de la

hidrolimpiadora es más adecuada

para aplicaciones de limpieza li-

geras o delicadas. Se recomien-

da para la limpieza ligera en ter-

razas de madera y otras superfi-

cies suaves o delicadas.

Punta de boquilla turbo

• La boquilla gira en un patrón de

rociado de cero a 15 grados con

un movimiento circular para elim-

inar la suciedad y la mugre difí-

ciles. El patrón de rociado puede

cubrir un área de 4 a 8 pulgadas

de ancho, según la distancia en-

tre la punta y la superficie que se

esté limpiando.

3.6.2 INSTALACIÓN DE LA PUNTA DE

PULVERIZACIÓN

1. Tire hacia atrás y sostenga el collarín de

conexión rápida de la varilla pulverizadora.

2. Inserte la punta de pulverización en la varilla

pulverizadora.

3. Suelte el collarín de conexión rápida para fijar la

punta de pulverización.

Español

Nota: Tire de la punta de pulverización para

asegurarse de que esté instalada correctamente

y no se salga.

4 FUNCIONAMIENTO

AVISO

Asegúrese de que todas las conexiones estén

apretadas y no tengan fugas antes del

funcionamiento.

4.1 PREPARACIÓN DE UN BUCLE DE GOTEO

Recomendamos la utilización de un bucle de goteo

como se muestra a continuación para que el agua

no corra a lo largo del cable de alimentación, ya que

incluso podría llegar a la toma eléctrica y al enchufe.

AVISO

Mantenga el cable alargador alejado de la superficie

de trabajo. Coloque el cable de manera que no

quede atrapado en madera, herramientas u otras

obstrucciones mientras trabaja con una herramienta

eléctrica. De no hacerlo podrían producirse lesiones

personales graves.

4.2 PONGA EL PRODUCTO EN MARCHA

Nota : El producto debe estar conectado a una fuente

de alimentación. Una caída de tensión considerable

provocará una pérdida de potencia y el motor se

sobrecalentará.

PRECAUCIÓN

Antes de poner en funcionamiento el producto:

1. Abra el grifo de agua.

2. Apriete el gatillo de la pistola rociadora para

liberar la presión de aire.

3. Si aparece un chorro de agua estable, suelte el

gatillo de la pistola rociadora.

PRECAUCIÓN

NO ponga en marcha el producto sin que el

suministro de agua esté conectado y encendido.

1. Abra el grifo de agua.

2. Conecte la alimentación eléctrica con el enchufe

en una toma adecuada.

3. Sitúe el interruptor en la posición de encendido.

AVISO

No utilice el producto en posición vertical.

Como se muestra en la figura, utilice el

producto en posición horizontal.

4. Empuje el cierre de seguridad del gatillo hacia

arriba y tire del gatillo de la pistola pulverizadora

para ponerla en marcha.

4.3 PARADA DEL PRODUCTO

1. Suelte el gatillo de la pistola pulverizadora.

2. Tire hacia abajo del bloqueo de seguridad del

gatillo hasta que encaje en la ranura.

3. Pulse el botón de encendido para detener el

producto.

4. Desconecte el suministro de agua.

5. Desconecte el cable de alimentación de la toma

de pared.

Nota: Si no utiliza el producto, apunte la pistola

pulverizadora en una dirección segura y apriete el

gatillo para descargar la presión acumulada en el

producto.

Español

4.4 UTILICE EL MANGO TELESCÓPICO

①

②

Nota: El mango telescópico puede ayudarle a mover

el producto fácilmente.

1. Presione el botón en el mango.

2. Levante el mango hasta la altura adecuada.

4.5 UTILICE EL APLICADOR DE JABÓN DE

ALTA PRESIÓN

4.5.1 ADICIÓN DE DETERGENTE

Nota: El aplicador de jabón alta presión Greenworks

permite el uso de detergente durante el uso de su

lavadora a presión para la limpieza de alta presión.

1. Gire el accesorio contra la cabeza hacia

la derecha para acceder al contenedor de

detergente.

2. Sostenga el envase de detergente con agarre

firme, y añada detergente.

3. Una vez completo, instale el cabezal adjunto, y

apriete firmemente.

Español

4.5.2 INSTALACIÓN DEL APLICADOR DE

JABÓN A ALTA PRESIÓN

1. Lleve hacia atrás y sostenga el collarín de

conexión rápida.

2. Introduzca el aplicador de jabón en el collarín de

conexión rápida.

3. Suelte el collarín de conexión rápida para fijar la

máquina.

4.5.3 AJUSTE DEL MANDO DE CAUDAL

Nota: la cantidad de detergente en la pulverización se

controla mediante el mando de caudal de detergente.

1. Gire el mando en sentido horario para tener más

jabón.

Min

Max

2. Gire el mando en sentido antihorario para tener

menos jabón hasta pulverizar solo agua.

Min

Max

AVISO

No realice ajustes mientras utiliza el limpiador a

presión. Deje de pulverizar y bloquee el gatillo antes

de realizar ajustes. Mantenga las manos alejadas de

la punta de la boquilla cuando pulverice.

Nota: cuando apunte la varilla pulverizadora hacia

arriba, es posible que salga agua por los laterales de

la boquilla de la varilla pulverizadora. Para detener

esta descarga, apunte la varilla pulverizadora hacia

abajo durante cinco segundos y, posteriormente,

reanude el funcionamiento normal.

5 MANTENIMIENTO

AVISO

Antes del mantenimiento, asegúrese de

• Detener el producto.

• Esperar hasta que se detengan todas las piezas

móviles.

• Desconectar el enchufe de la fuente de

alimentación.

AVISO

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

AVISO

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

AVISO

El cable de alimentación debe ser sustituido por un

centro de servicio autorizado.

5.1 PROTECCIÓN DE LA BOMBA

• El uso periódico de un protector para bombas (no

se incluye) puede prolongar la vida útil del producto,

Español

ya que elimina los depósitos minerales de agua

dura, lubrica las juntas y los pistones de la bomba y

evita los daños por congelación.

• Para mantener el mejor rendimiento del producto,

debe añadirse protector para bombas a este tras

cada uso y antes del almacenamiento prolongado.

Nota: Los siguientes pasos son típicos para añadir

protector para bombas al producto. Lea siempre

las instrucciones específicas proporcionadas por el

fabricante del protector para bombas utilizado antes

de empezar.

1. Cierre el grifo de agua y sitúe el interruptor de

encendido/apagado en la posición de apagado.

2. Apriete el gatillo durante aproximadamente 1

minuto o hasta que no salga más agua del

accesorio conectado.

3. Desconecte el cable de alimentación con enchufe

de la toma.

4. Desconecte la manguera de la entrada de agua.

5. Retire la tapa de la botella del protector para

bombas y, a continuación, inserte la botella del

protector para bombas en la entrada de agua.

6. Apriete el manguito de la entrada de agua a

mano para fijar la conexión.

7. Apriete la botella del protector para bombas para

inyectar líquido protector en el producto.

8. El producto está protegido cuando el líquido

protector sale por la salida de agua.

①

②

5.2 MANTENIMIENTO DE LA PUNTA DE

PULVERIZACIÓN

Si hay demasiada presión en la bomba, la punta

de pulverización puede obstruirse. Puede notar una

sensación pulsante al apretar el gatillo de la pistola

pulverizadora.

5.2.1 RETIRADA DE LA PUNTA DE

PULVERIZACIÓN

1. Tire hacia atrás y sostenga el collarín de

conexión rápida de la varilla pulverizadora.

2. Retire la punta de pulverización de la varilla

pulverizadora.

5.2.2 LIMPIEZA DE LA PUNTA DE

PULVERIZACIÓN

1. Utilice un clip de papel recto o la herramienta de

limpieza para limpiar la punta de pulverización.

2. Elimine y limpie los materiales no deseados de

la punta de pulverización con la manguera de

jardín.

3. Instale la punta de pulverización limpia en la

varilla pulverizadora.

6 TRANSPORTE Y ALMACENAMIENTO

AVISO

Desconecte el cable de alimentación y la manguera

de suministro de agua antes del transporte y el

almacenamiento.

6.1 DESPLAZAMIENTO DEL PRODUCTO

• Apunte la varilla pulverizadora en una dirección

segura.

• Sostenga el producto únicamente por la

empuñadura.

6.2 ALMACENAMIENTO DEL PRODUCTO

AVISO

Asegúrese de que la pistola pulverizadora, la

manguera de alta presión y el producto estén secos.

Español

AVISO

Asegúrese de que el producto esté fuera del alcance

de los niños.

• Desconecte la manguera de jardín del producto.

• Enrolle el cable de alimentación y la manguera de

alta presión.

• Limpie la carcasa y los componentes de plástico

con un paño húmedo y suave.

• Asegúrese de que el producto no tenga piezas

sueltas o dañadas. Si es necesario, siga estos

pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Si es necesario, llame al número de teléfono

del servicio de atención al cliente para obtener

instrucciones de servicio.

• Almacene el producto en un lugar seco, aislado y

donde no hiele.

Español

7 SOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El motor no se pone en marcha. El botón de encendido está en la

posición de apagado (O).

Sitúe el interruptor de encendido en

la posición de encendido ( | ).

El cable de alimentación no se ha

enchufado.

Conecte el cable al suministro de

alimentación.

La toma eléctrica no tiene suficiente

potencia.

Intente otra toma eléctrica.

El disyuntor del circuito ha saltado. Deje que se enfríe y vuelva a poner

en marcha el producto.

El interruptor de encendido está ac-

tivado, pero no ha apretado el gatillo

de la pistola pulverizadora.

Apriete el gatillo de la pistola pulveri-

zadora.

El producto no alcanza alta presión. El diámetro de la manguera de jar-

dín es demasiado pequeño.

Sustituya por una manguera de jar-

dín de 25 mm (1") o 16 mm (5/8").

El suministro de agua está obstrui-

do.

Compruebe si la manguera de jar-

dín tiene dobleces, fugas o algún

bloqueo.

El suministro de agua es insufi-

ciente.

Abra el suministro de agua por com-

pleto.

La punta de pulverización no se ha

instalado correctamente en la varilla

pulverizadora.

Instale la punta de pulverización de-

seada en el extremo de la varilla.

El filtro de admisión de agua está

atascado.

Retire el filtro y lávelo con agua tem-

plada.

La presión de salida varía entre alta

y baja.

El suministro de agua es insufi-

ciente.

Abra el suministro de agua por com-

pleto. Compruebe si la manguera de

jardín tiene dobleces, fugas o algún

bloqueo.

La bomba está aspirando aire. 1. Asegúrese de que las mangue-

ras y los racores sean estan-

cos.

2. Apague el producto.

3. Purgue la bomba apretando el

gatillo de la pistola hasta que

salga un flujo constante de

agua por la punta de pulveriza-

ción.

El filtro de admisión de agua está

atascado.

Retire el filtro y lávelo con agua tem-

plada.

La tensión de suministro es baja. Asegúrese de que solo el limpiador

a presión esté funcionando en el cir-

cuito.

La pistola, la manguera o la boquilla

están calcificadas.

Haga pasar vinagre destilado por el

depósito de detergente.

Español

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El motor zumba, pero el producto no

se pone en marcha.

La tensión de suministro es baja. Asegúrese de que solo el limpiador

a presión esté funcionando en el cir-

cuito.

El sistema de bombeo tiene presión

residual.

1. Apague el producto.

2. Apriete el gatillo de la pistola

pulverizadora en la varilla pul-

verizadora para liberar la pre-

sión.

3. Encienda el producto.

Pérdida de tensión debido al uso de

un cable alargador incorrecto.

Desconecte el cable alargador y

conecte el producto directamente en

la toma de corriente.

El limpiador a presión no se utiliza

durante periodos prolongados.

Avise al servicio de atención al cli-

ente.

Fricción residual entre los compo-

nentes. El producto puede emitir un

zumbido.

1. Desconecte el suministro de

agua.

2. Encienda el producto durante 2

o 3 segundos.

3. Repita el paso anterior un par

de veces o hasta que arranque

el motor.

No hay agua. El suministro de agua está desco-

nectado.

Conecte el suministro de agua.

La manguera de jardín está dobla-

da.

Elimine el doblez de la manguera de

jardín.

8 DATOS TÉCNICOS

Tensión 120V 60HZ 13A

Máx. presión libras por

pulgada al cuadrado

2100 PSI

Galones máx. por minuto 1.2 GPM

Galones nominales por

minuto

1.2 GPM

Temperatura máxima de

agua de entrada

104 °F (40 °C)

Unidades de limpieza 2520 C.U.

Estructura con doble ai-

slamiento.

9 GARANTÍA LIMITADA

Greenworks los productos y las baterías están

protegidos contra cualquier defecto de materiales,

piezas o mano de obra en condiciones normales de

uso durante un periodo de 3 años a partir de la fecha

de envío o de compra en la tienda.

A su entera discreción Greenworks puede optar

por reparar, reemplazar, sustituir por un artículo

comparable o reembolsar los productos que se

consideren defectuosos por su uso normal o que

hayan sufrido daños durante el envío. Se requiere

prueba de compra y registro del producto. La

sustitución de productos o piezas sujetas a desgaste

normal es responsabilidad del cliente.

Esta garantía solo es válida para las unidades

que hayan sido mantenidas de acuerdo con las

instrucciones que se encuentran en el manual del

operario suministrado con el producto; y para las

unidades que hayan sido registradas mediante una de

las siguientes maneras:

En línea: www.greenworkstools.com

Teléfono – 1-888-909-6757

Si Greenworks acepta una devolución en garantía,

puede devolver el producto defectuoso o dañado solo

después de llamar a nuestro equipo de Atención al

Cliente y recibir una Autorización de Devolución de

Greenworks. También recibirá un reembolso por sus

Español

gastos de envío originales, y Greenworks organizará

y pagará los gastos de envío de su devolución. Para

solicitar una Autorización de Devolución, póngase en

contacto con nosotros en 1-888-909-6757.

9.1 ARTÍCULOS NO CUBIERTOS POR LA

GARANTÍA

• Cualquier pieza que no funcione debido a mal

uso, uso comercial, abuso, negligencia, accidente,

mantenimiento inadecuado o alteración.

• La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del operario.

• Desgaste normal, excepto en lo indicado a

continuación:

• Artículos de mantenimiento de rutina tales como

lubricantes.

• Deterioro normal del acabado exterior debido al

uso o la exposición.

• Cualquier pieza/producto que no funcione debido

a su uso con piezas o baterías/cargadores que

no sean de la marca Greenworks.

9.2 LÍNEA DE ASISTENCIA TELEFÓNICA

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita a:

1-888-909-6757.

9.3 ENVÍO

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

9.3.1 DIRECCIÓN

Dirección de EE. UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección de Canadá:

Greenworks Tools Canada, Inc.

67 Toll Rd., Holland Landing, ON L9N 1H2

Dirección en México:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

www.greenworkstools.com

P0806211-00 Rev B

Greenworks GPW2101A 2100 PSI SGS Certified 1.2 GPM 13Amp Compact Electric Pressure Washer Telescoping Handle Power Washer for Cars, Driveways, Patios, Patio Furniture & Around Pools

Product's Documents

User Manual

Specifications

Greenworks GPW2101A Questions and Answers

Related Products

Greenworks GPW2100 Electric Pressure Washer 2100 PSI 1.2 GPM

Greenworks GPW1804TN Electric Pressure Washer

Greenworks GPW2100 Electric Pressure Washer 2100 PSI 1.2 GPM

Greenworks G70 Electric pressure washer

Greenworks PW3000HYB25 Corded Electric Pressure Washer 3000-PSI 2.0 GPM

Greenworks GPW2301 Pro Electric Pressure Washer 2300 PSI 1.2 GPM
