Sun Joe 24V-X2-LS6T-CT 48-Volt Cordless Hydraulic Log User Manual

Original instructions.

A Division of Snow Joe, LLC Model 24V-X2-LS6T-CT Form No. SJ-24V-X2-LS6T-CT-880E-MR1

OPERATOR’S MANUAL

CORDLESS HYDRAULIC LOG SPLITTER

– TOOL ONLY

48V MAX* | 20.5" x 10" MAX LOG SIZE

*Generates 48V max with two 24V lithium-ion batteries. Initial no-load voltage,

when fully charged, peaks at 24V; nominal voltage under typical load is 21.6V.

SAVE THESE INSTRUCTIONS

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Always follow these safety guidelines. Failure to do so may

result in serious bodily injury or death.

General Safety

mWARNING! This machine is not intended for use

by children or by unassisted, unsupervised persons whose

physical, sensory or mental capabilities prevent them from

using it safely. Children should be supervised to ensure that

they do not play with the machine.

Before starting up your log splitter, please check it carefully

for any defects. If you find any, do not start up your machine.

Instead, contact your authorized Snow Joe

+ Sun Joe

dealer

or call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

mWARNING! When using the log splitter, basic safety

precautions should always be followed to reduce the risk of

fire, electric shock, and personal injury. These include:

• Stay alert – Watch what you are doing. Use common

sense. Do not operate the machine when you are tired or

under the influence of drugs, alcohol, or other medication.

Never leave a running machine unattended.

• Know your machine – Know how to start and stop the

machine. Make sure that all controls and safety features

are in place and functioning properly. Only use your hands

to operate the controls.

• Avoid unintentional starting – Ensure the power button

is in the off-position (not pressed) before installing the

battery packs, or picking up or carrying the machine.

Transporting the machine with your finger on the power

button or energizing the machine while the power button

is pressed may lead to accidents.

• Usage – Do not use this log splitter for any job except for

what it’s intended for.

• Moving parts – Keep hands and feet away from moving

parts and partially split logs during operation. Contact with

moving parts may result in injury.

• Personal protective equipment – Always wear safety

glasses and gloves while operating the machine.

• Dress properly – Do not wear loose clothing or jewelry as

such articles can become caught in moving parts. Tie up

long hair.

• Avoid slipping – Maintain proper footing and balance

at all times to avoid slipping or falling. Wear non-slip

footwear to improve your footing on slippery surfaces.

• Avoid water – Do not use the log splitter in rain or in

damp or wet locations. Do not allow water or any other

liquids to get on the machine.

• Noise and vibrations – If the log splitter should start

to vibrate abnormally, stop the machine and inspect it

thoroughly for damage.

• One-person operation – Only one person should operate,

load or unload the log splitter at any given time.

Log Splitting

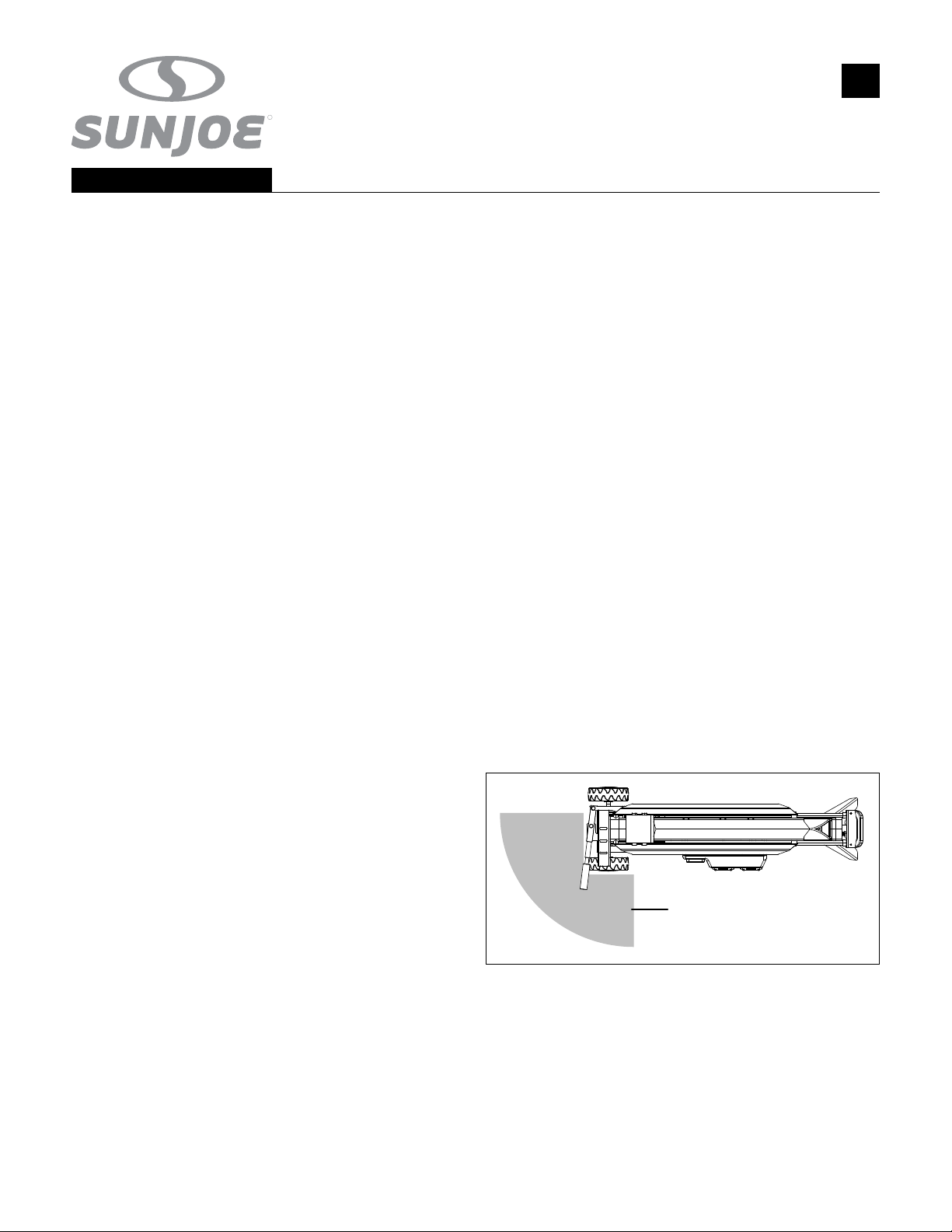

• Operator zone – Operate the log splitter from the

operator zone to reduce the risk of injury (Fig. A).

• Logs – Do not split oversized logs. Always split in the

direction of the grain. Ensure that the logs are cut as

square as possible and are free of protruding limbs.

• Splitting non-squared-off logs – When splitting logs that

were not cut square, place the tapered end towards the

splitting wedge and rotate the log so that the tip of the

tapered end faces down before attempting to split it.

• Foreign objects – Do not split logs that may contain

foreign objects such as nails, wires or bullets.

• Overload – Do not overload the log splitter or attempt to

split more than one log at a time, unless the log pusher

has been fully extended and a second log is needed to

complete the separation of the first log. If a log has not

split after 5 seconds, stop the machine and remove the

log.

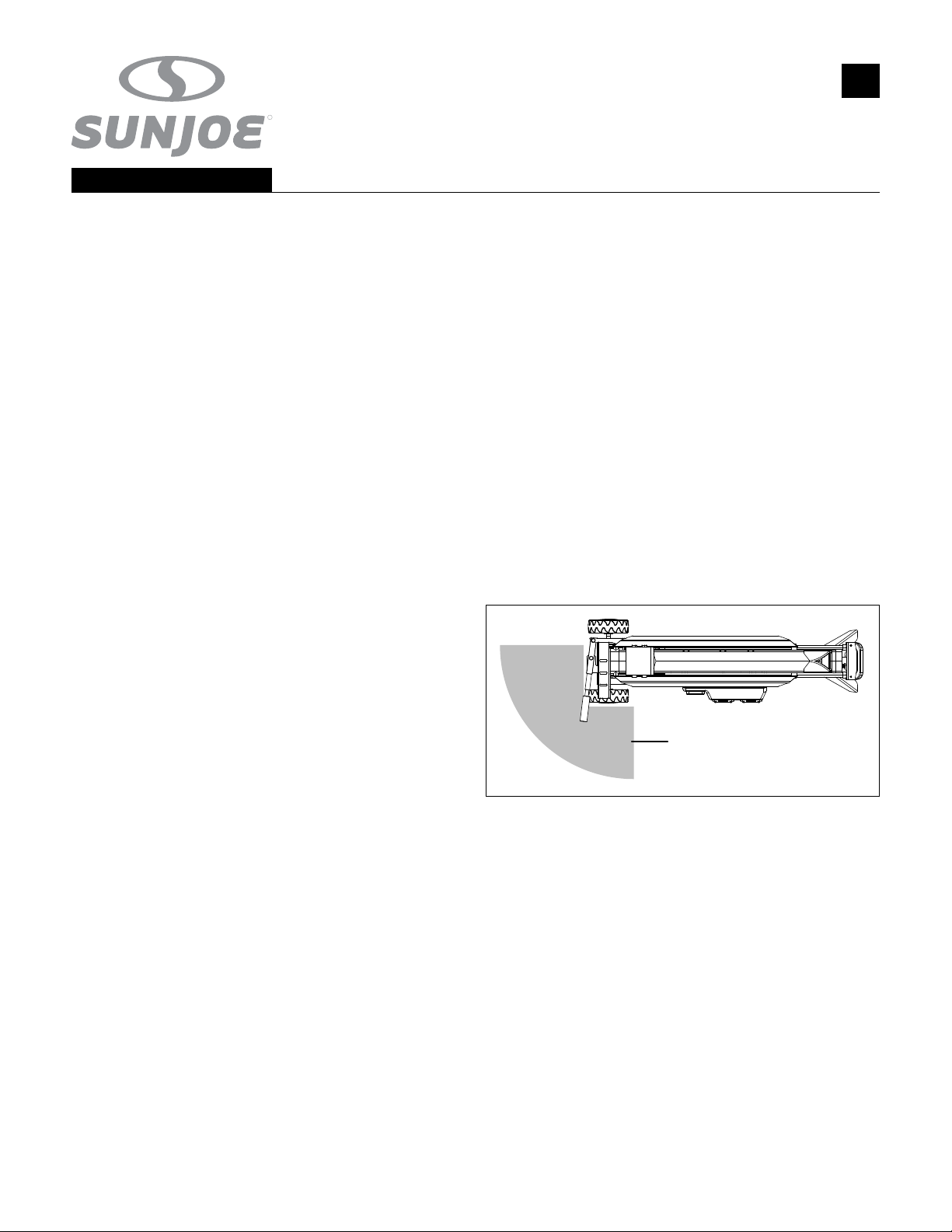

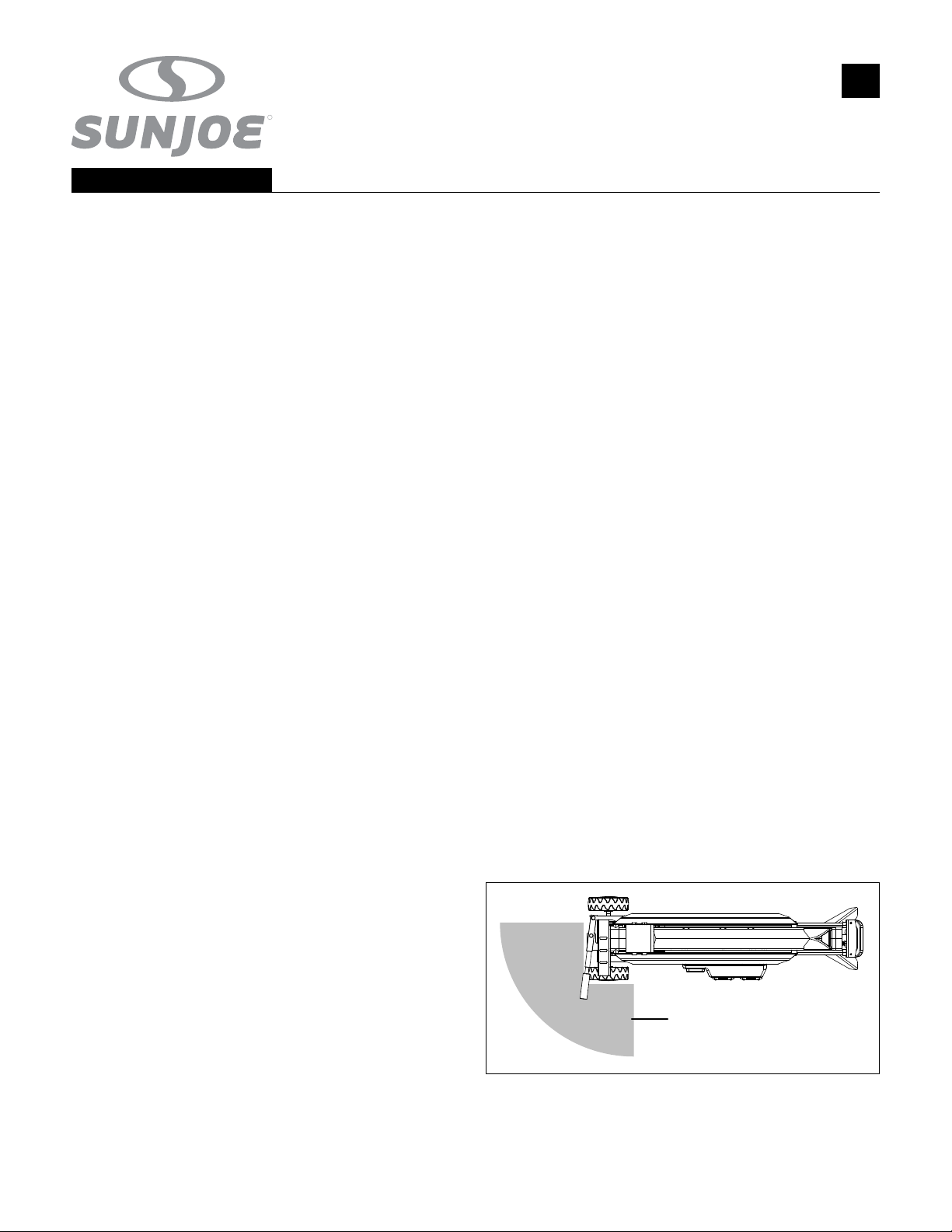

Fig. A

Operator zone

• Operation – Do not force the log into the splitting wedge;

allow the log splitter to do the work and only split one log

at a time.

• Loading – When loading a log, place your hands on the

sides of the log, not on the ends. Never place your hands

or any part of your body between the log and any part of

the log splitter. When the log pusher is moving, do not

attempt to load or secure a log with your hands.

• Jam – If a log becomes jammed, release the power button

and control lever. Wait until the log pusher has stopped

moving before clearing jammed material.

High-Pressure Hydraulics

High uid pressures are developed in hydraulic log splitters.

Pressurized hydraulic uid escaping through a pin hole

opening can puncture skin and cause severe blood poisoning.

Heed the following instructions at all times.

• Do not operate a log splitter with frayed, kinked, cracked

or damaged hoses, fittings, or tubing.

• Remove the batteries and relieve the hydraulic pressure

before changing or adjusting fittings, hoses, tubing, or

other system components.

• Do not adjust the pressure settings of the pump or valve.

• Do not check for leaks with your hand. Leaks can be

located by passing cardboard or wood over the suspected

area and looking for discoloration. If injured by discharged

hydraulic fluid, see a doctor immediately. A serious

infection or reaction may develop without proper medical

treatment.

Work Area Safety

• Work area – Always inspect the area where the machine

is to be used and operate it in a well-lit environment. Keep

the work area clear of debris for safe, secure footing.

Make sure the log splitter is on a flat, level surface. Chock

the wheels to prevent unintended movement.

• Avoid dangerous environments – Do not operate the

machine in gaseous or explosive environments or use it

near flammable or combustible materials.

• Keep children, bystanders, and pets away –

All bystanders, including pets, should be kept at least 16.5

ft (5 m) from the log splitter while it is in operation.

Maintenance + Storage

mWARNING! Do not use detergents, acids, alkaline

solutions, bleaches or solvents such as acetone to clean your

log splitter. These substances may damage the plastic parts of

the machine.

• Inspect before use – Visually inspect for any loose

fasteners or worn, missing or damaged parts. Make sure

all nuts and bolts are tight to assure the equipment is in

safe working condition.

• Replacement parts – When servicing, use only identical

replacement parts. Replace or repair damaged parts

immediately. Contact the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563) for

assistance.

• Store indoors – When not in use, the machine should be

stored indoors in a dry place inaccessible by children.

• Manual – Refer to the manual for important details if the

machine is to be stored for an extended period of time.

Battery & Charger

Safety Instructions

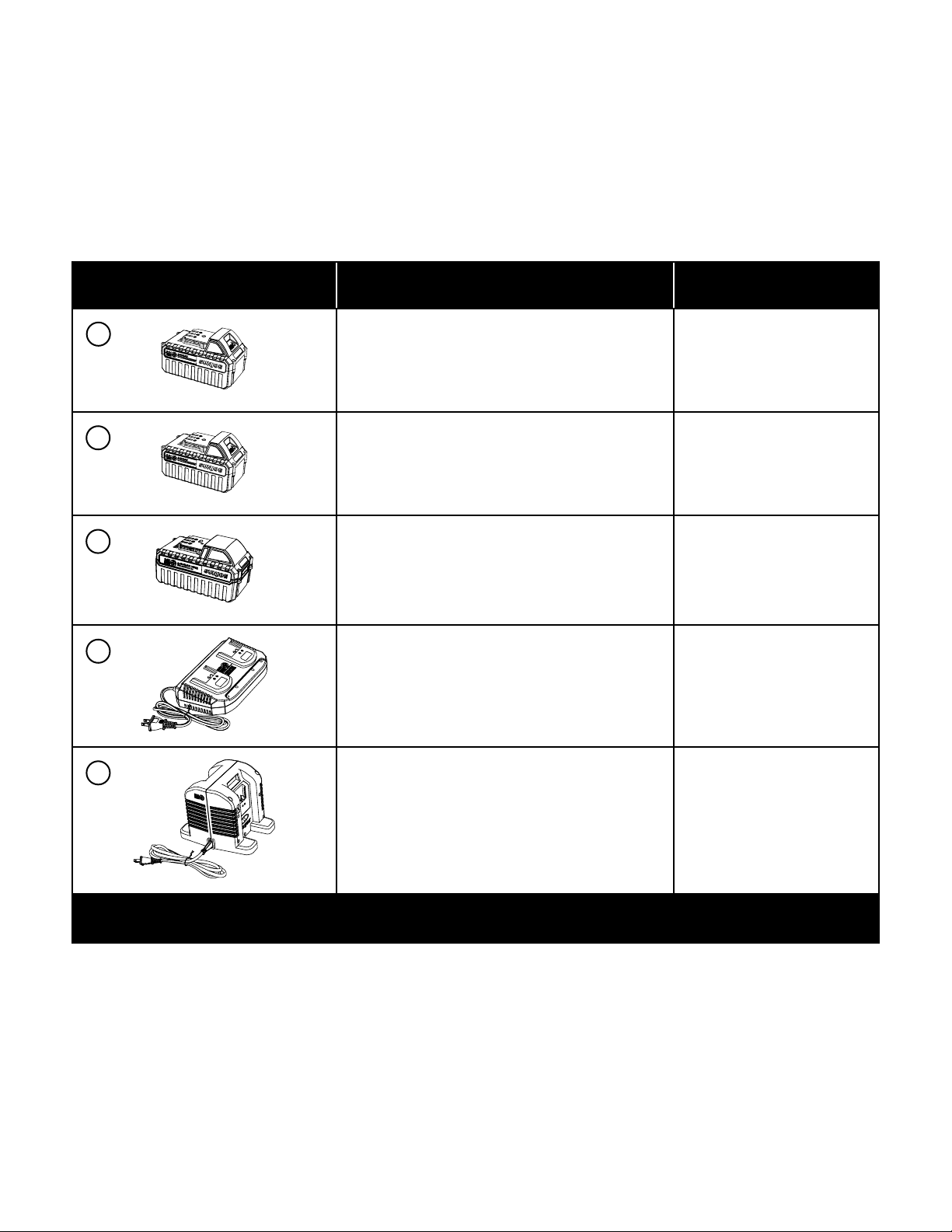

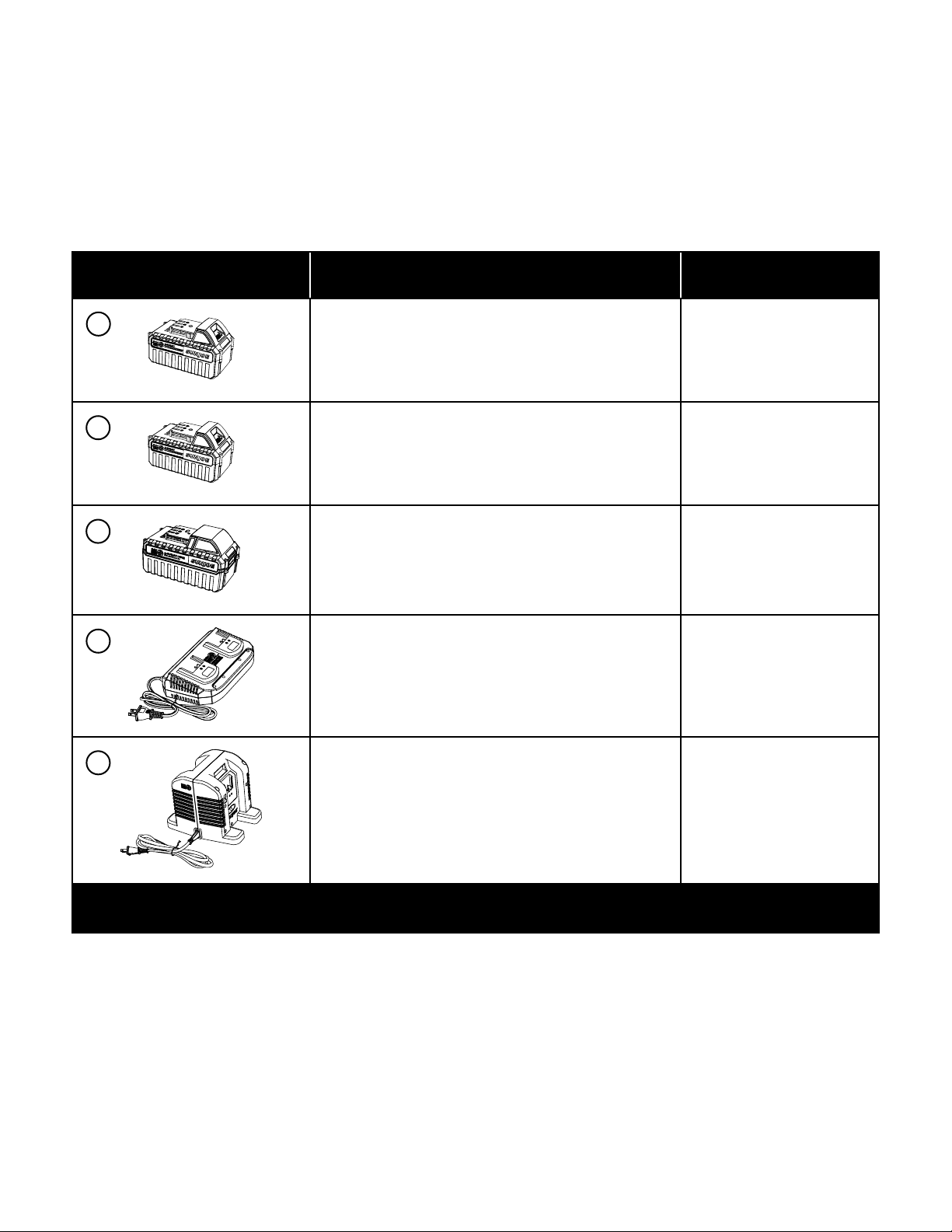

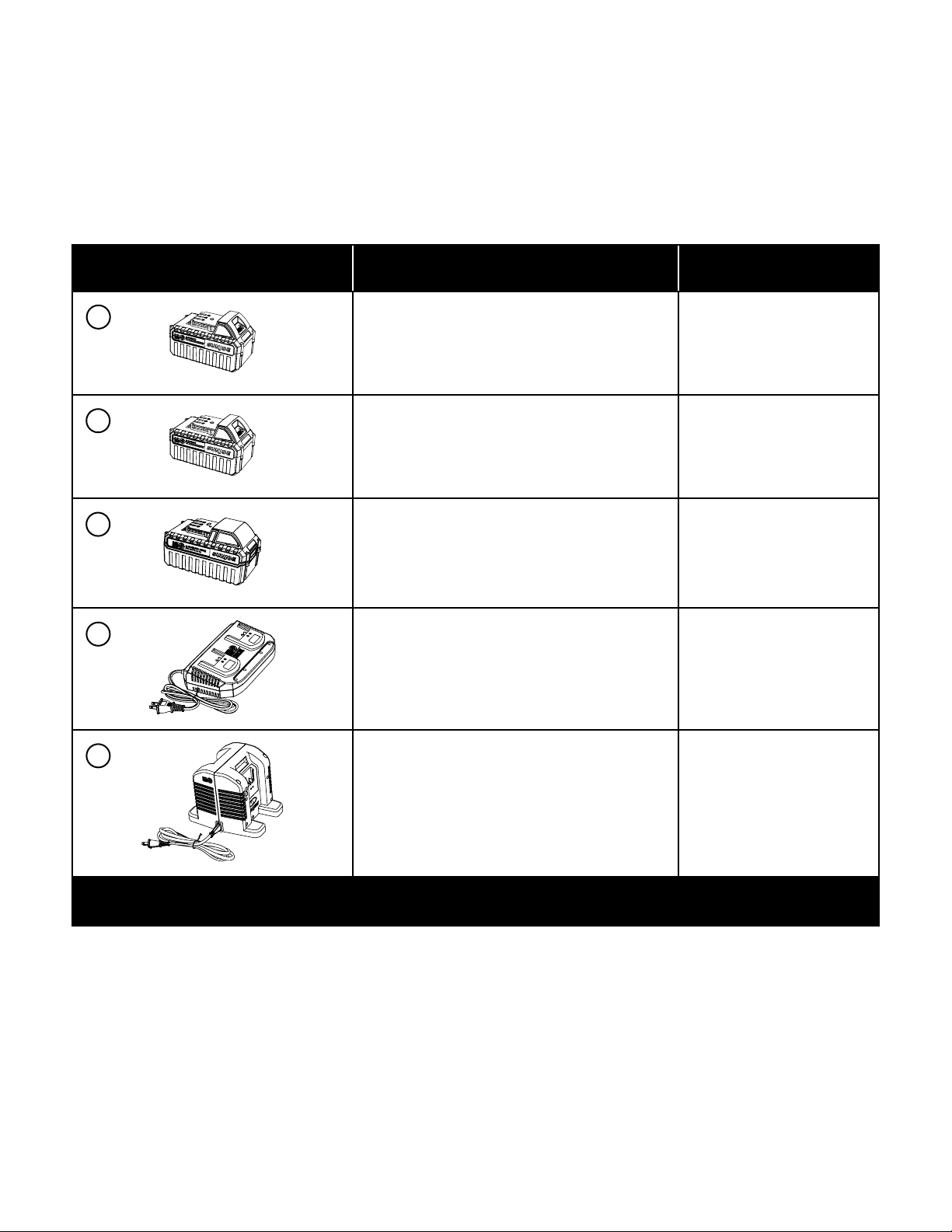

NOTE: This unit is the tool only. The batteries and charger

are not included. They must be purchased separately. Model

24V-X2-LS6T-CT is compatible with 24V iON+ System

batteries and chargers. See page 12 for more information.

We pay a great deal of attention to the design of every battery

pack to ensure that we supply you with batteries that are safe,

durable and have a high energy density. The battery cells have

a wide range of safety devices. Each individual cell is initially

formatted and its electrical characteristic curves are recorded.

This data is then used exclusively to assemble the best

possible battery packs.

Despite all the safety precautions, caution must always be

exercised when handling batteries. The following points must

be obeyed at all times to ensure safe use. Safe use can only

be guaranteed if undamaged cells are used. Incorrect handling

of the battery packs can cause cell damage.

IMPORTANT! Analyses conrm that incorrect use and poor

care of high-performance batteries are the main factors

responsible for product damage and/or personal injury.

mWARNING! Use only approved replacement batteries;

other batteries may damage the machine and cause it to

malfunction, which can lead to serious personal injury.

mWARNING! Do not use a battery pack or machine that

is damaged or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire, explosion or risk

of injury.

Have your battery packs serviced by a qualied repair person

using only identical replacement parts. This will ensure that the

safety of the battery packs is maintained.

mCAUTION! To reduce the risk of injury, use only official

24V iON+ designated chargers with the 24V iON+ battery

packs. The use of other batteries or chargers poses a risk of

fire, personal injury and damage. Do not modify or attempt to

repair the machine or the battery packs except as indicated in

the instructions for use and care. Do not wire a battery pack

to a power supply or car cigarette lighter, as such misuse will

permanently disable or damage the battery packs.

mWARNING! To reduce the risk of electric shock,

always unplug the charger before performing any cleaning

or maintenance. Do not allow water to flow into the charger.

Use a Ground Fault Circuit Interrupter (GFCI) to reduce shock

hazards.

• Remove the batteries – To reduce the risk of fire, turn

off the log splitter and remove the batteries when not

in use, when clearing jammed material, before making

adjustments, before changing accessories, before storing,

or before performing any maintenance.

• Avoid dangerous environments – Do not charge the

battery packs in rain, snow or in damp or wet locations.

Do not use the battery packs or charger in the presence

of explosive atmospheres (gaseous fumes, dust or

flammable materials) because sparks may be generated

when inserting or removing the battery packs, which could

lead to a fire.

• Charge in a well-ventilated area – Do not block the

charger vents. Keep them clear to allow for proper

ventilation. Do not allow smoking or open flames near a

charging battery pack. Vented gases may explode.

NOTE: The safe temperature range for the batteries are

41°F (5°C) to 105°F (40.5°C). Do not charge the batteries

outside in freezing weather; charge them at room

temperature.

• Maintain charger cord – When unplugging the charger,

pull the plug, not the cord from the receptacle to reduce

the risk of damage to the power cord. Never carry the

charger by its cord. Keep the cord away from heat, oil and

sharp edges. Make sure the cord will not be stepped on,

tripped over or subjected to damage or stress when the

charger is in use. Do not use a charger with a damaged

cord or plug. Replace a damaged charger immediately.

• Do not use an extension cord unless it is absolutely

necessary – Using the wrong, damaged or improperly

wired extension cord poses a risk of fire and electric

shock. If an extension cord must be used, plug the

charger into a properly wired 16 gauge or larger extension

cord with the female plug matching the male plug on the

charger. Make sure that the extension cord is in good

electrical condition.

• Do not expose the machine or battery packs to fire –

Exposure to fire or temperatures above 265°F (130°C)

may cause the battery packs to explode, causing personal

injury or damage. Toxic fumes and materials are created

when battery packs are ignited.

• Do not crush, drop or damage battery packs –

Do not use the battery packs or charger if they have

sustained a sharp blow, been dropped from a height

of more than 3 feet (1 meter), run over or have been

damaged in any way. Even if the housing of a battery

pack appears to be undamaged, the battery cells inside

the battery may have suffered serious damage. In such

instances, please read the waste disposal information for

proper battery disposal.

• Do not disassemble – Incorrect reassembly may pose

a serious risk of electric shock, fire or exposure to toxic

battery chemicals. If the batteries or charger are damaged,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

• Battery chemicals cause serious burns – If damaged,

battery chemicals may be discharged from the battery.

Battery chemicals from a lithium-ion battery will react

violently with air; avoid contact. If skin is exposed to

battery chemicals, wash the affected area with soap

and water. If eyes are exposed to battery chemicals,

immediately flush with water for 20 minutes and seek

medical attention. Remove and dispose of contaminated

clothing.

• Risk of short circuit – A battery pack will short circuit if

a metal object makes a connection between the positive

and negative contacts on the battery pack. Do not place a

battery pack near anything that may cause a short circuit,

such as paperclips, coins, keys, screws, nails and other

metallic objects. A short-circuited battery pack poses a

risk of fire and severe personal injury.

• Store your battery packs and charger in a cool, dry

place – Ideally, store the battery packs at 59°F (15°C) and

charged to at least 40%. Do not store the battery packs or

charger where temperatures may exceed 105ºF (40.5ºC),

such as in direct sunlight or inside a vehicle, or where

temperatures may drop below 41°F (5°C).

NOTE: Prevent the battery packs from freezing. Battery

packs that were stored below 32°F (0°C) for more than 60

minutes must be discarded.

• Charge before use – The battery packs supplied with

your machine are only partially charged. The battery packs

have to be fully charged before using the log splitter for

the first time.

• Battery Aging – Lithium-ion batteries are subject to a

natural aging process. A battery pack must be replaced at

the latest when its capacity falls to just 80% of its capacity

when new. Weakened cells in an aged battery pack are no

longer capable of meeting the high power requirements

needed for the proper operation of your machine, and

therefore pose a safety risk.

• Do not exhaustively discharge battery packs –

A complete discharge will damage the battery cells. The

most common cause of exhaustive discharge is lengthy

storage. Stop working as soon as the performance of a

battery falls noticeably or the electronic protection system

triggers. For optimum battery performance, charge the

battery packs frequently. Place the battery packs in

storage only after they have been fully charged.

• Do not overload battery packs – Protect the log splitter

and batteries from overloading. Overloads will quickly

result in overheating and cell damage inside the battery

housing even if it is not apparent externally. For safety

reasons, the integrated protective cutoff will activate

to switch off the equipment. After regular use, allow

the battery packs to cool to room temperature before

recharging them.

IMPORTANT! Do not attempt to turn on the machine if the

protective cutoff has been activated. This may damage

the battery packs.

• Outlet voltage – Please check the data marked on the

rating label of the battery charger. Be sure that the voltage

of the power supply matches that marked on the rating

label. Never connect it to a different mains voltage.

• Charger use – Do not use the supplied battery charger to

charge other types of battery packs or tools.

• Do not overcharge battery packs – Do not exceed the

maximum charging times. Frequently overcharging the

battery packs will result in cell damage. Do not leave

batteries in the charger for days on end.

• Battery pack abnormalities – Do not use batteries that

have suffered swelling or deformation or those that exhibit

other atypical symptoms (gassing, hissing, cracking, etc.).

• Electrostatic discharge – When handling batteries, be

wary of electrostatic charge. Electrostatic discharges can

damage the electronic protection system and the battery

cells. To avoid electrostatic discharges, never touch the

battery terminals.

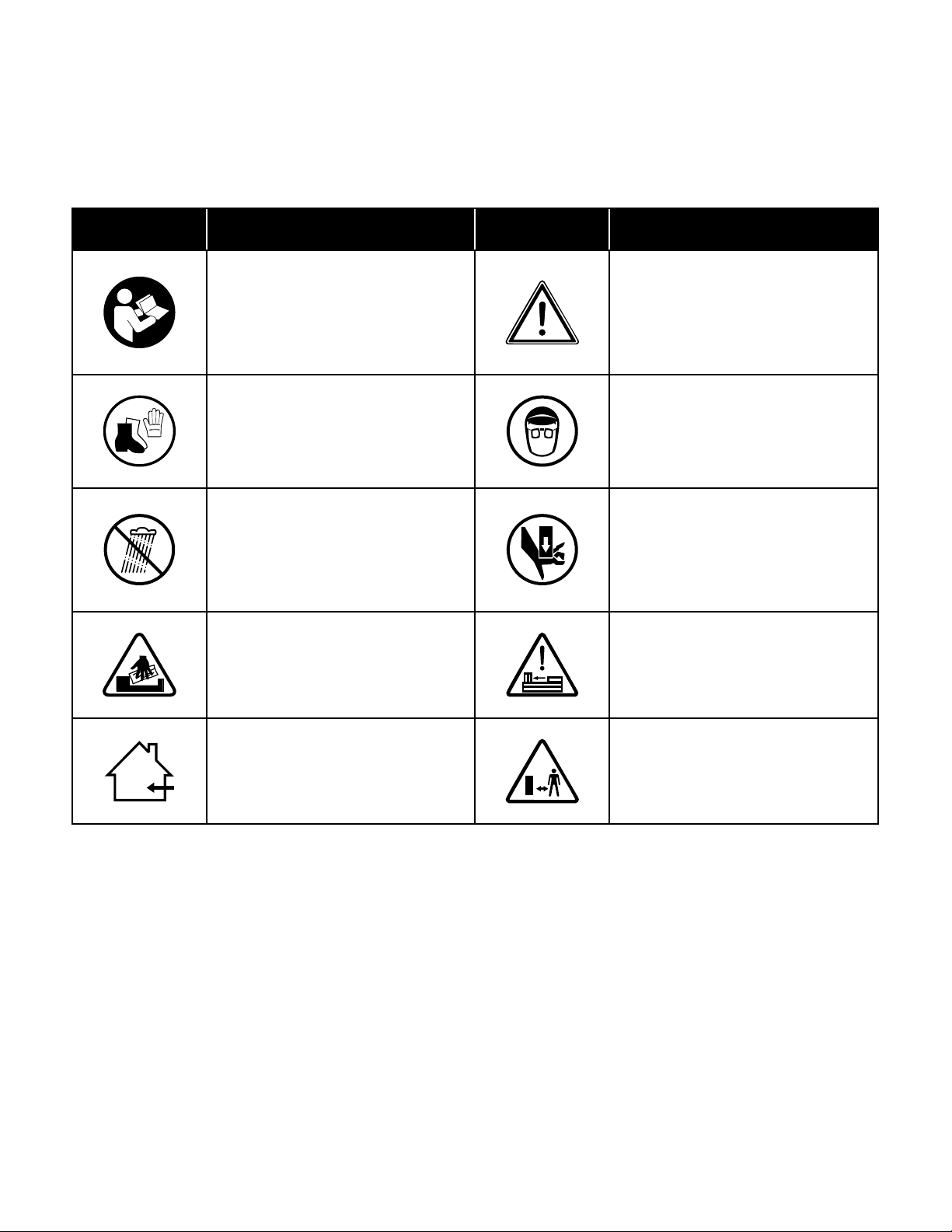

Safety Symbols

The following table depicts and describes safety symbols that may appear on this machine. Read, understand, and follow all

instructions on the product before attempting to assemble and operate.

Symbols Descriptions Symbols Descriptions

READ THE OPERATOR'S

MANUAL – Read, understand,

and follow all instructions in the

user manual before attempting to

assemble and operate.

SAFETY ALERT – Indicates a

precaution, a warning, or a danger.

Wear protective gloves and

footwear when using the machine

and handling debris.

For protection against injury, wear

eye protection.

WARNING! Do not expose the unit

to rain or wet conditions. Keep dry.

Moving parts can crush and cut

hands and ngers. Keep hands

clear of the log pusher, splitting

wedge, and logs while splitting.

Keep your hands away from splits

and cracks which may open in the

log. Do not remove jammed logs

with your hands

WARNING! Always be aware of the

movement of the log splitter.

Store indoors. Never store the log

splitter outdoors.

Keep bystanders and children a

safe distance away.

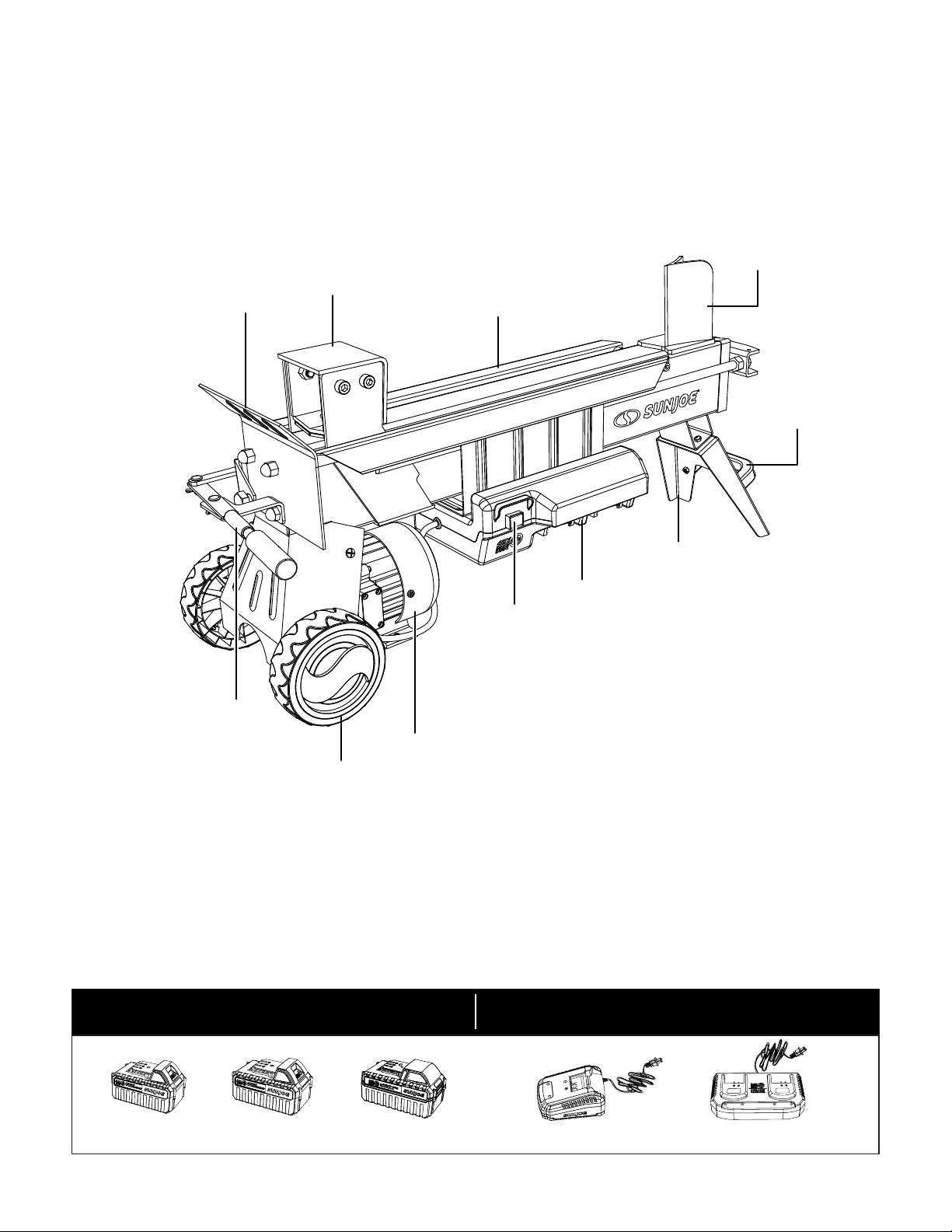

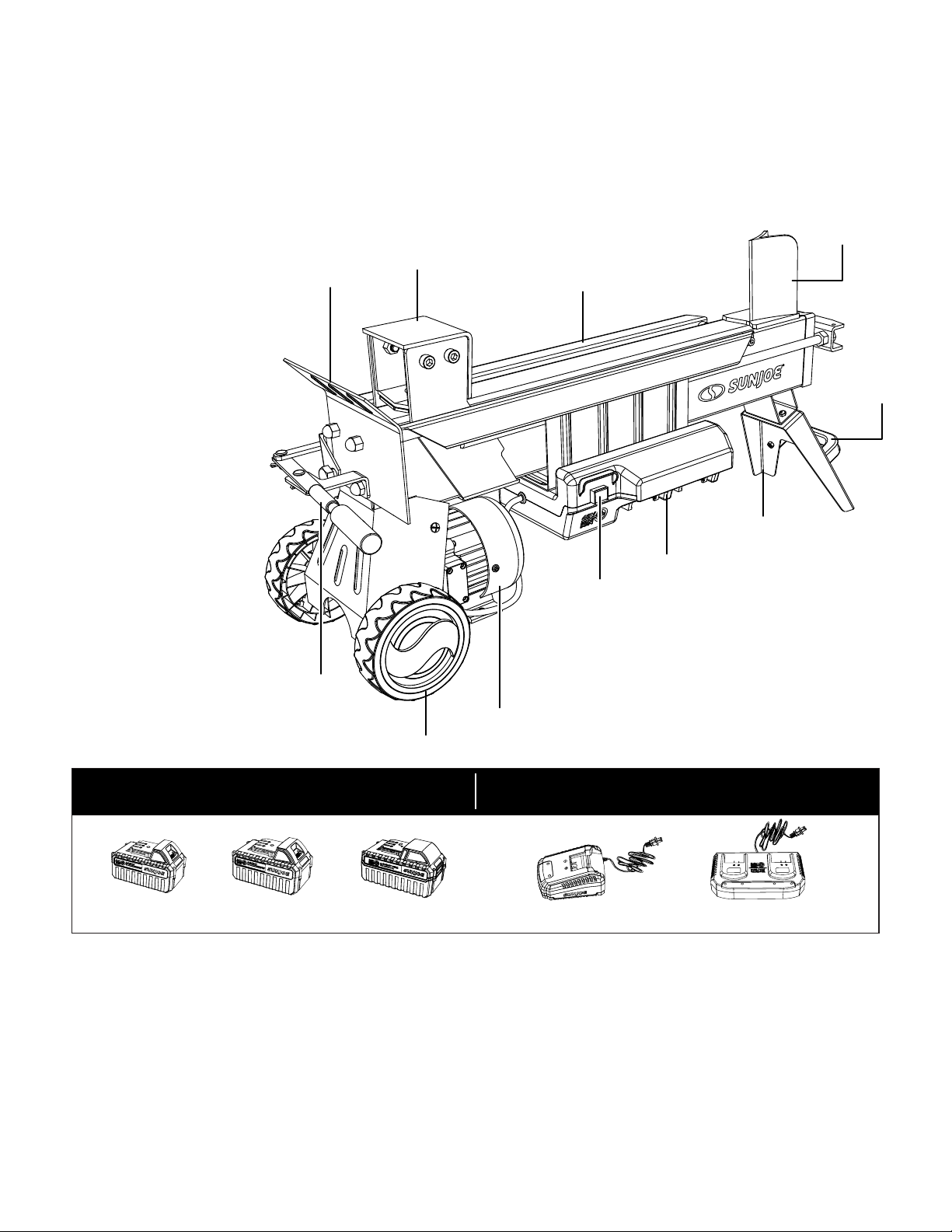

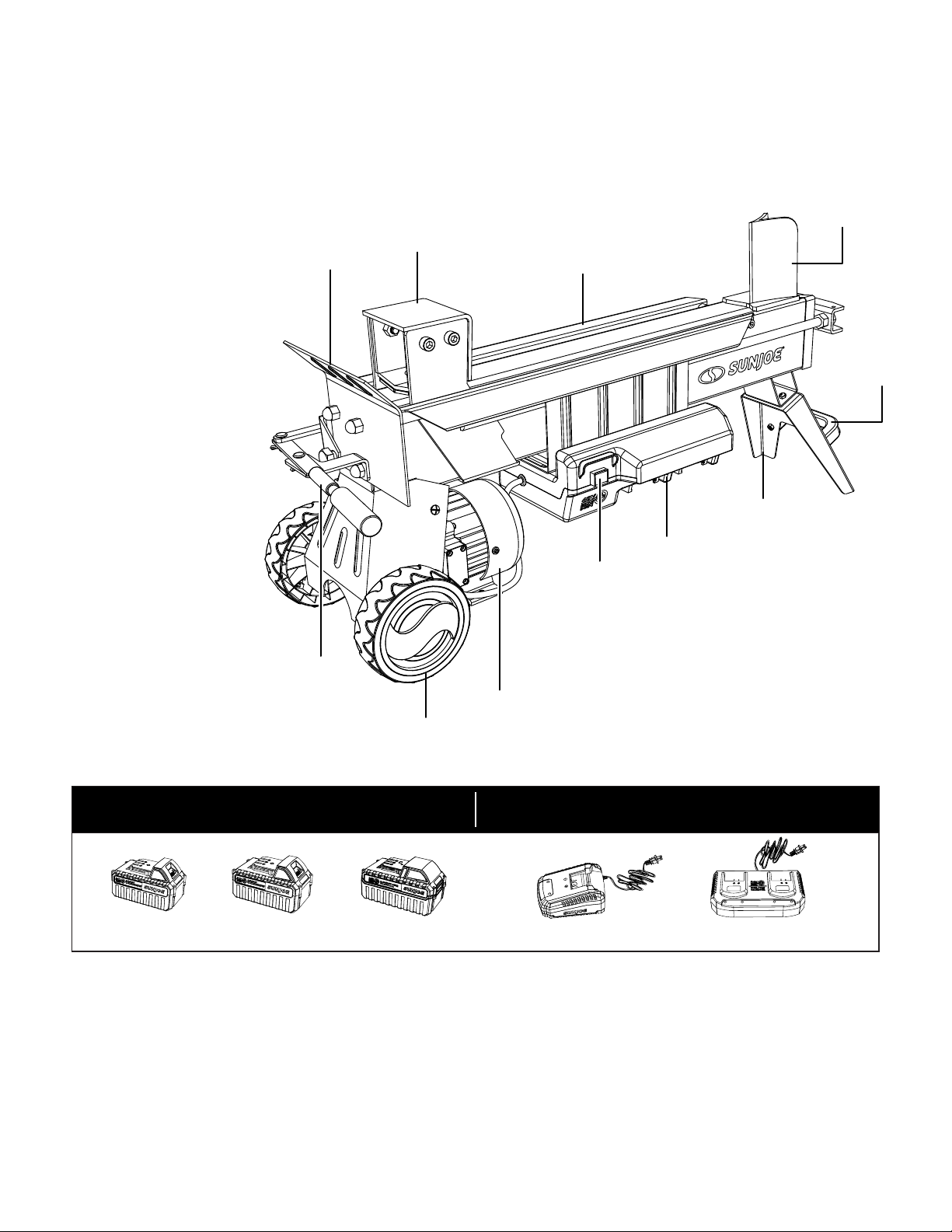

Know Your Cordless Hydraulic Log Splitter

Read the owner’s manual and safety instructions carefully before operating the log splitter. Compare the illustration below to

the product in order to become familiar with the location of the various controls and adjustments. Save this manual for future

reference.

1. Splitting wedge

2. Log rail

3. Log pusher

4. Control lever guard

5. Control lever

6. Wheel

7. Motor

8. Power button

9. Battery compartment

10. Front stand

11. Handle

Technical Data

Brushless Motor ............................................................. 1800 W

Duty Cycle (S3) ........................................... 5 min on | 10 min o

Max Log Size ........................ 10 in. (Diameter) | 20.5 in. (Length)

25.4 cm (Diameter) | 52 cm (Length)

Splitting Force .................................................................. 6 Tons

Hydraulic Tank Capacity .................................1.1 Gallons (4.2 L)

Hydraulic Pressure ....................................... 2900 PSI (20 MPa)

Max Battery Voltage* ...................................................... 24V DC

Net Weight ...................................................... 82.2 lbs (37.3 kg)

*Generates 48V max with two 24V lithium-ion batteries. Initial no-load voltage, when fully charged, peaks at 24V; nominal voltage under typical load is 21.6V.

SOLD SEPARATELY

Battery + Charger options available at sunjoe.com

24VCHRG-QC

24VBAT-XR824VBAT-XR

24VCHRG-DPC

24VBAT

Unpacking

Carton Contents

• Log splitter

• Handle

• Grip

• Control lever

• Hinge

• Cotter pin

• M6 socket head screw (x2)

• Washer (x2)

• Lock nut (x2)

• Manual with registration card

NOTE: In order to operate this cordless log splitter, you

will need two batteries and one charger from the 24V iON+

System. See page 12 for battery and charger options and

specications, or visit snowjoe.com.

1. Carefully remove the log splitter and check to see that all

of the above items are supplied.

2. Inspect the product carefully to make sure no breakage

or damage occurred during shipping. If you find damaged

or missing parts, DO NOT return the unit to the store.

Instead, please call the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use the log splitter. The

packaging is made of recyclable materials. Properly

dispose of these materials in accordance with local

regulations or save the packaging for long-term product

storage.

IMPORTANT! The equipment and packaging material are not

toys. Do not let children play with plastic bags, foils, or small

parts. These items can be swallowed and pose a suocation

risk!

Battery Pack Operation

The equipment is powered by two lithium-ion batteries. The

battery packs are completely sealed and maintenance free.

In order to operate this cordless log splitter, you will

need two batteries and one charger from the 24V iON+

System. See page 12 for battery and charger options and

specications, or visit snowjoe.com.

TOOL ONLY

BATTERY + CHARGER SOLD SEPARATELY

Battery Charge Level Indicator

Each battery pack is equipped with a push button for checking

the charge level. Simply press the push button to read o the

battery charge level from the LEDs of the battery indicator:

Lights Light Indicators

Charge level button

The battery is at 30% capacity

The battery is at 60% capacity

The battery is fully charged

NOTE: If the battery indicator button does not appear to be

working, charge the battery.

NOTE: Immediately after using the battery pack, the battery

indicator button may display a lower charge than it will if

checked a few minutes later. The battery cells “recover” some

of their charge after resting.

Charger Operation

mWARNING! Only charge Sun Joe

24V lithium-ion

battery packs with compatible Sun Joe

24V lithium-ion

chargers. Other types of chargers may cause personal injury

and damage.

To reduce the risk of electric shock, do not allow water to enter

into the charger.

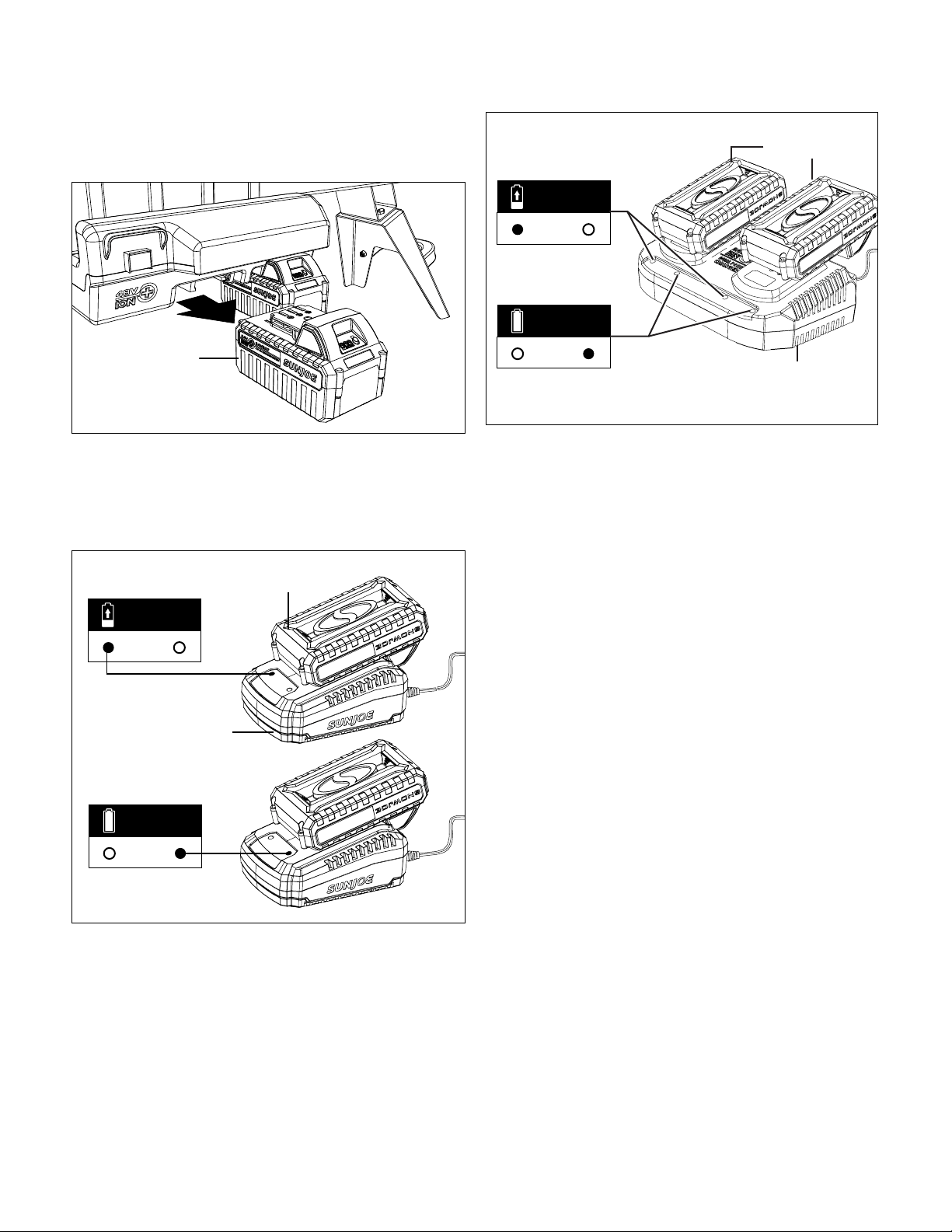

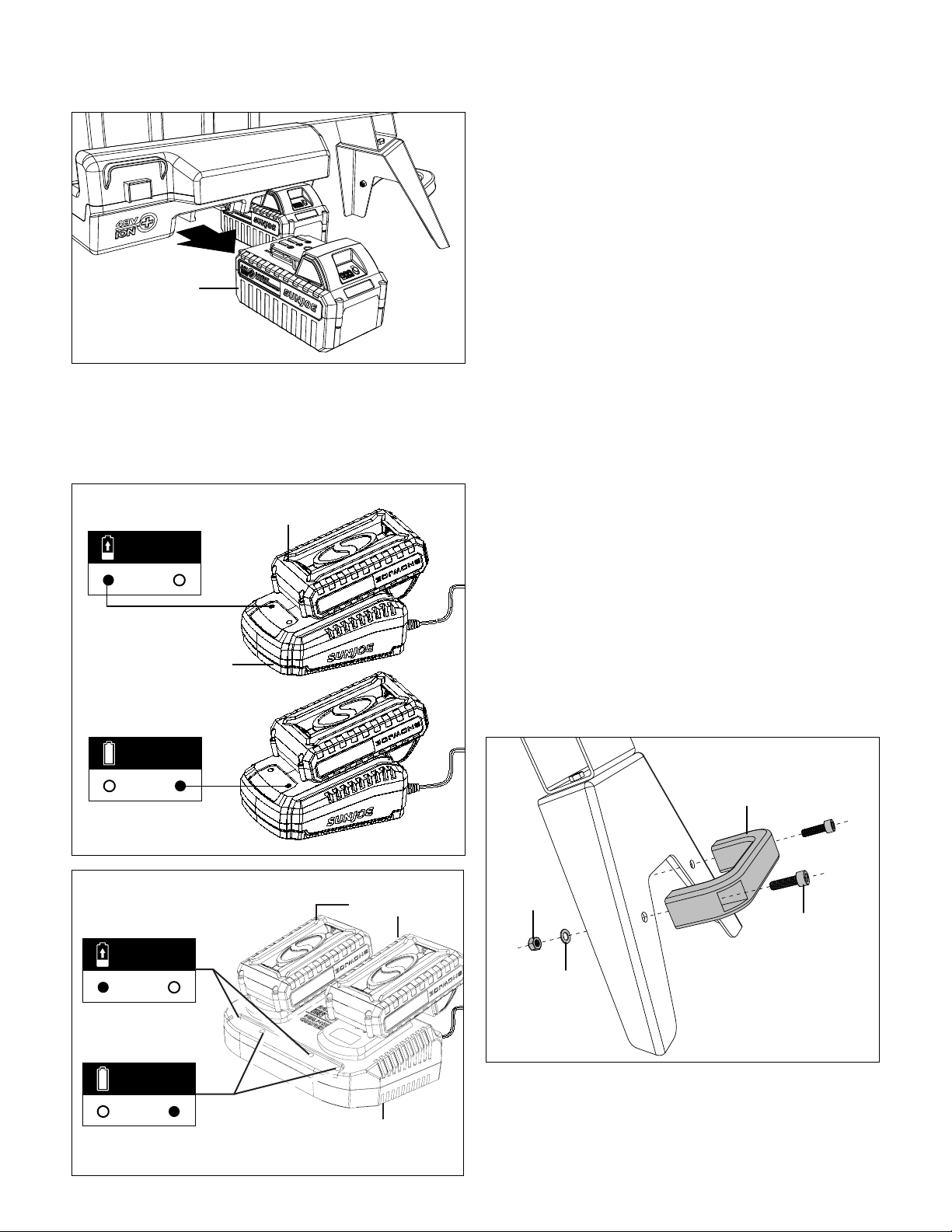

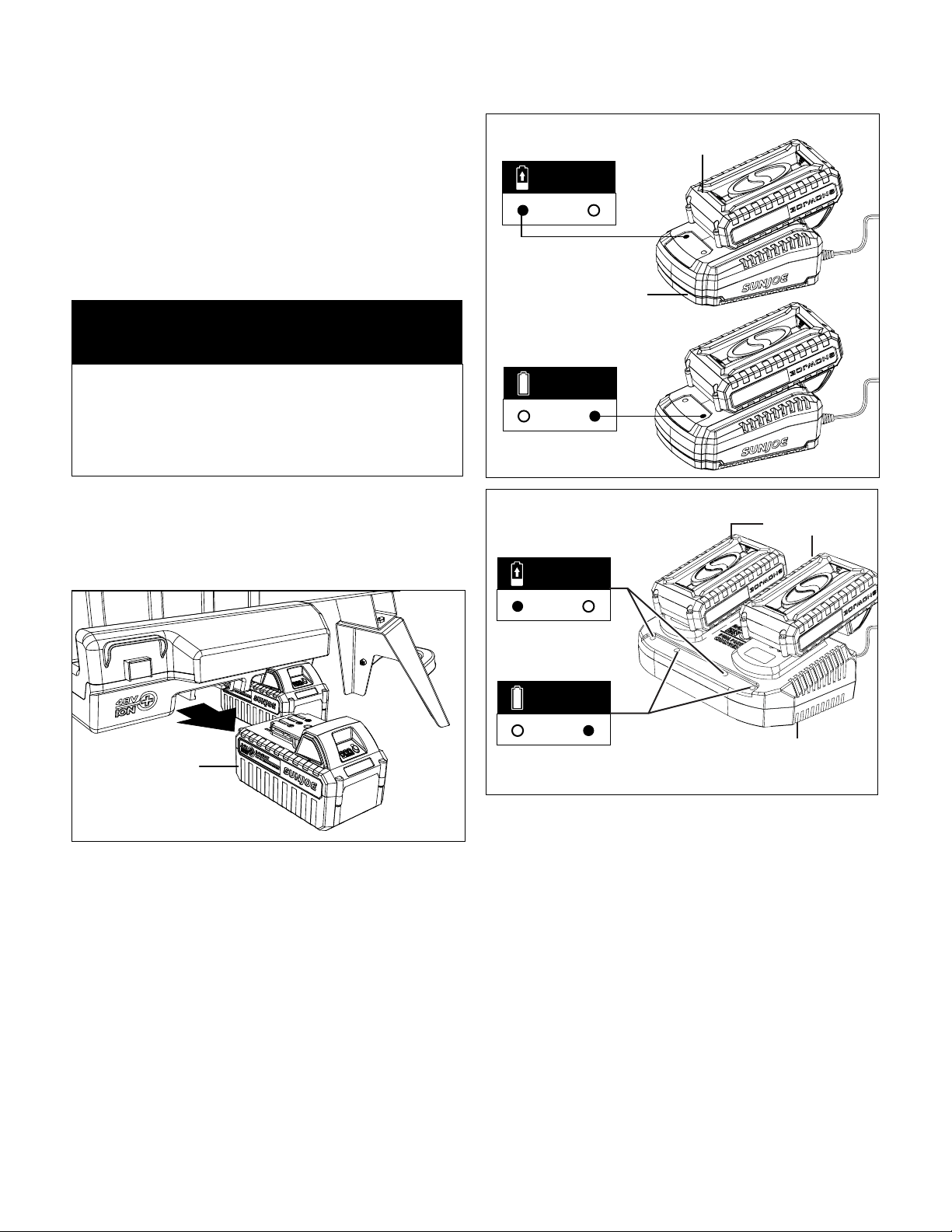

Charging the Battery

1. Push the push lock buttons on the battery to pull the

battery pack out from the battery compartment (Fig. 1).

In order to operate this cordless log splitter, you will

need two batteries and one charger from the 24V iON+

System. See page 12 for battery and charger options and

specications, or visit snowjoe.com.

TOOL ONLY

BATTERY + CHARGER SOLD SEPARATELY

Fig. 1

Battery

2. Depending on your Snow Joe

+ Sun Joe

charger

model, how to recharge your lithium-ion battery will vary.

You may either insert your 24-volt battery into the

24VCHRG-QC Quick Charger (sold separately) or the

24VCHRG-DPC Dual-Port Charger (sold separately)

(Figs. 2 – 3).

Fig. 2

Battery pack

24VCHRG-QC

Quick Charger

(sold separately)

red

Charging

green

Fully

Charged

Fig. 3

Battery pack

24VCHRG-DPC

Dual-Port Charger

(sold separately)

red

Charging

green

Fully

Charged

3. The battery indicator LEDs will illuminate one by one

during the charging process. Unplug the charger

immediately when the 3 LEDs are all illuminated.

4. The 24VCHRG-QC Quick Charger (sold separately) and

the 24VCHRG-DPC Dual-Port Charger (sold separately)

are also equipped with additional charging indicating

lights that will indicate the charging status (Figs. 2 – 3).

mCAUTION! FIRE HAZARD. When disconnecting the

charger from the battery, be sure to unplug the charger from

the outlet rst, then disconnect the charger from the battery.

mWARNING! This charger does not automatically turn o

when the battery is fully charged. Please take care not to leave

the battery plugged into the charger. Switch o or unplug the

charger at the mains when charging is complete.

5. Timely recharging of the battery will help prolong the

battery’s life. You must recharge the battery pack when

you notice a drop in the equipment’s power.

IMPORTANT! Never allow the battery pack to become fully

discharged as this will cause irreversible damage to the

battery.

6. When charging is complete, remove the battery from the

charger by pulling the push lock button and sliding the

battery backward to unlock it from the charger.

Assembly

mWARNING! Accidental starting may result in serious

personal injury; always remove the battery packs from the tool

before assembly.

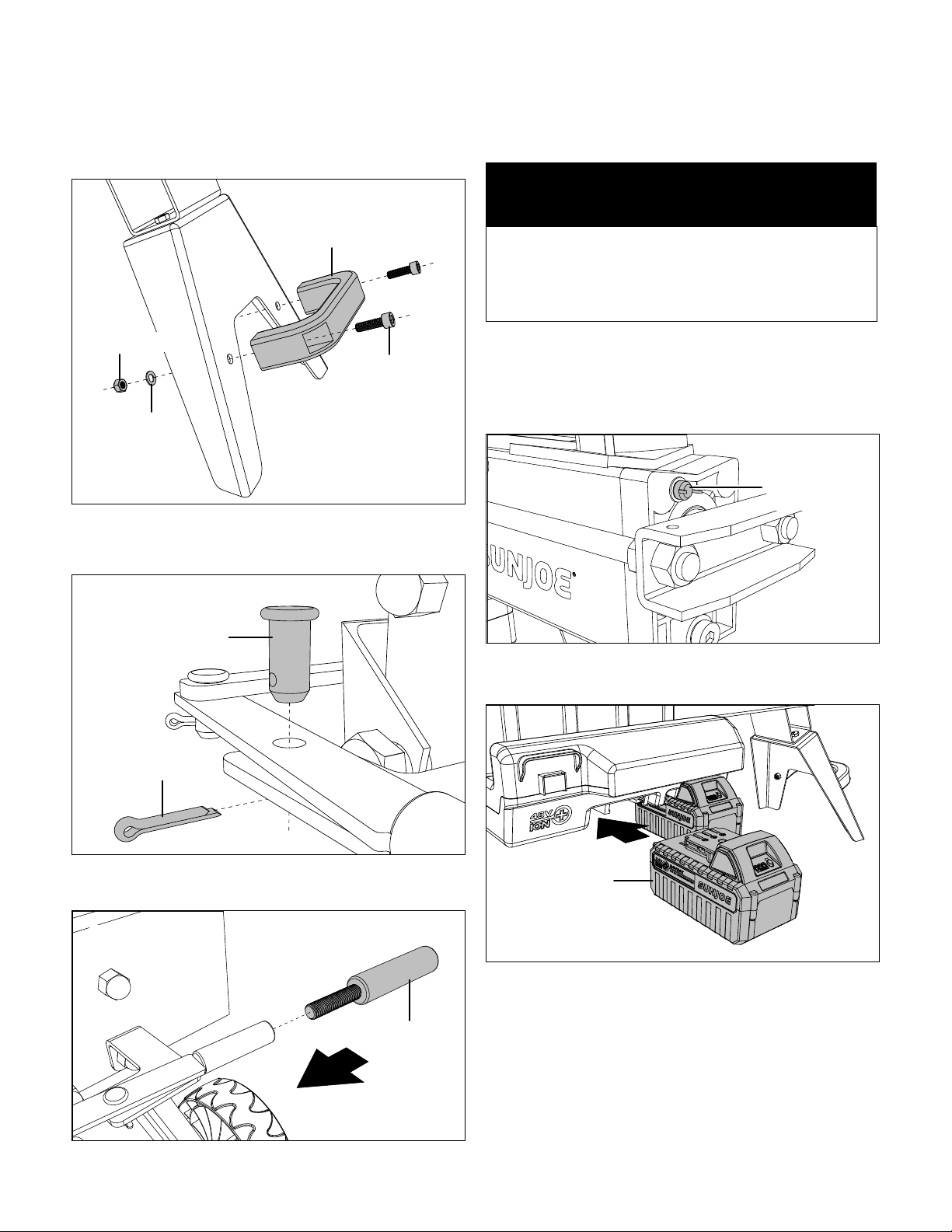

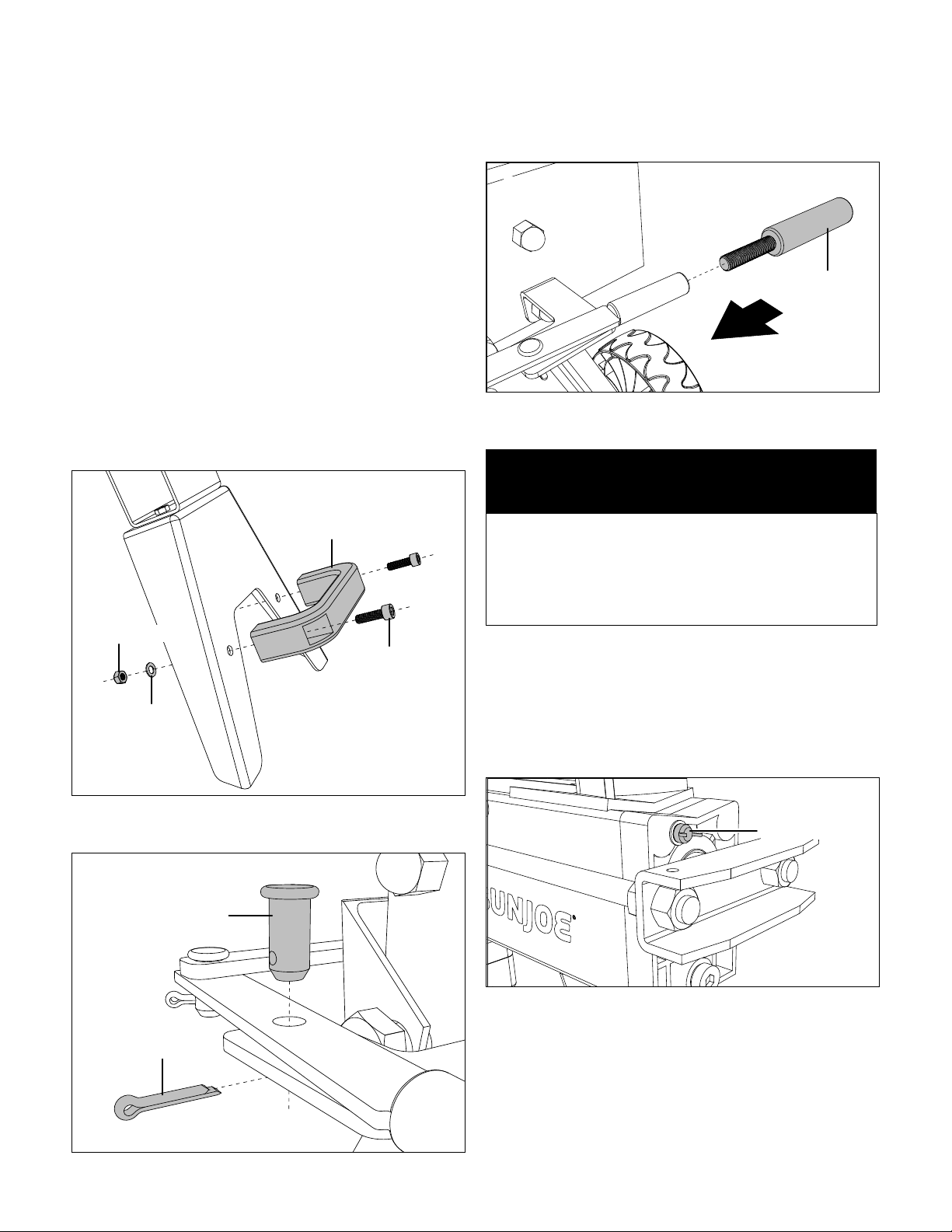

1. Install the handle onto the front stand using the included

set of socket head screws, washers and lock nuts (Fig. 4)

Fig. 4

Handle

Socket

head

screw

Washer

Lock

nut

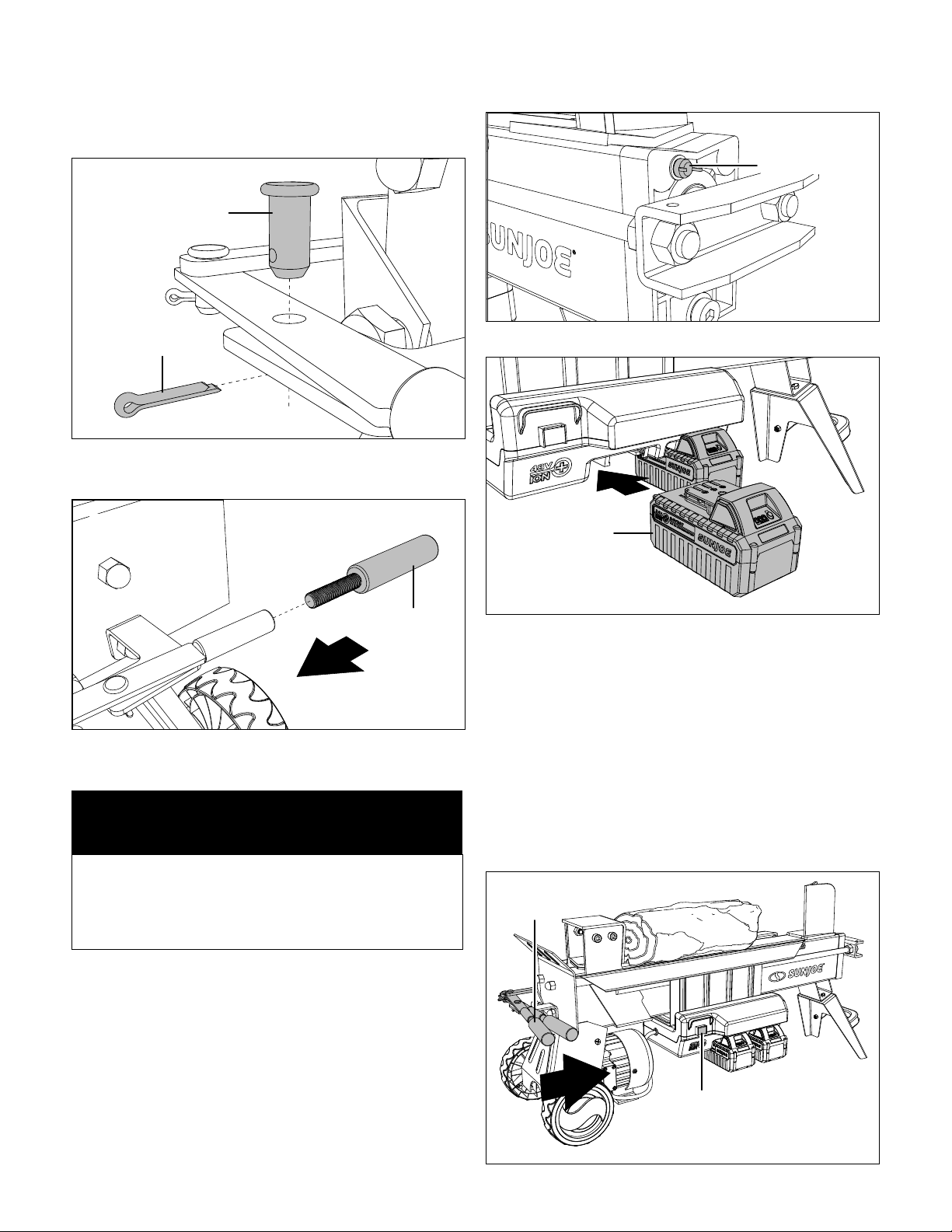

2. Assemble the control lever using the hinge and cotter pin

(Fig. 5)

3. Screw the grip into the control lever at the back of the log

splitter (Fig. 6).

Operation

In order to operate this cordless log splitter, you will

need two batteries and one charger from the 24V iON+

System. See page 12 for battery and charger options and

specications, or visit snowjoe.com.

TOOL ONLY

BATTERY + CHARGER SOLD SEPARATELY

1. Before using the log splitter, loosen the bleed screw three

or four turns counter-clockwise to allow air to bleed out of

the hydraulic system (Fig. 7).

NOTE: To avoid hydraulic oil leaking, tighten the bleed

screw before transporting the machine.

Fig. 5

Cotter pin

Hinge

Fig. 6

Grip

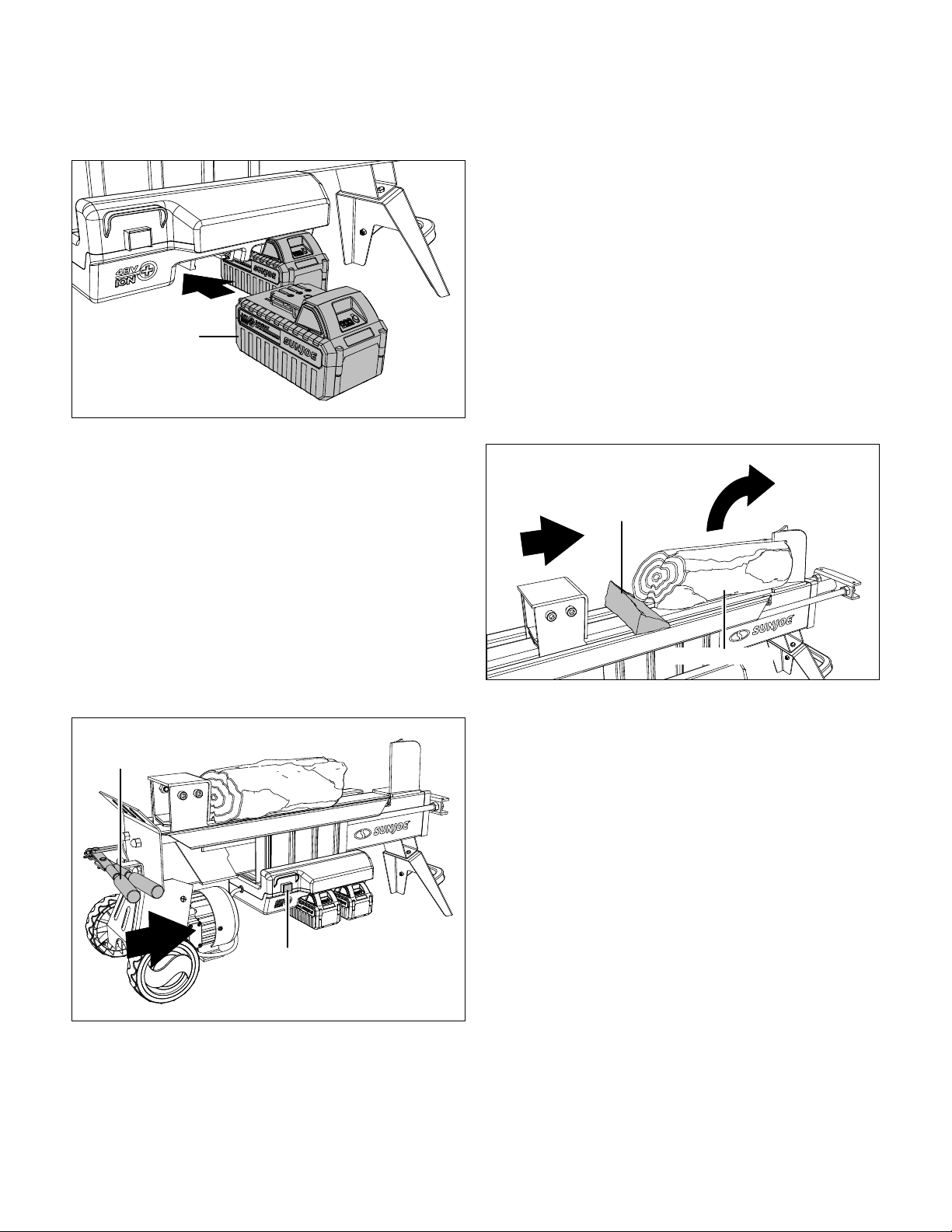

2. Slide both batteries into the battery compartment (Fig. 8).

3. Load a single log lengthwise onto the log rail. Always split

along the grain of the wood and not against.

NOTE: Do not exceed the maximum log diameter of 10 in.

(25.4 cm) or the maximum log length of 20.5 in. (52 cm).

mWARNING! Never load or unload logs while the log

pusher is moving.

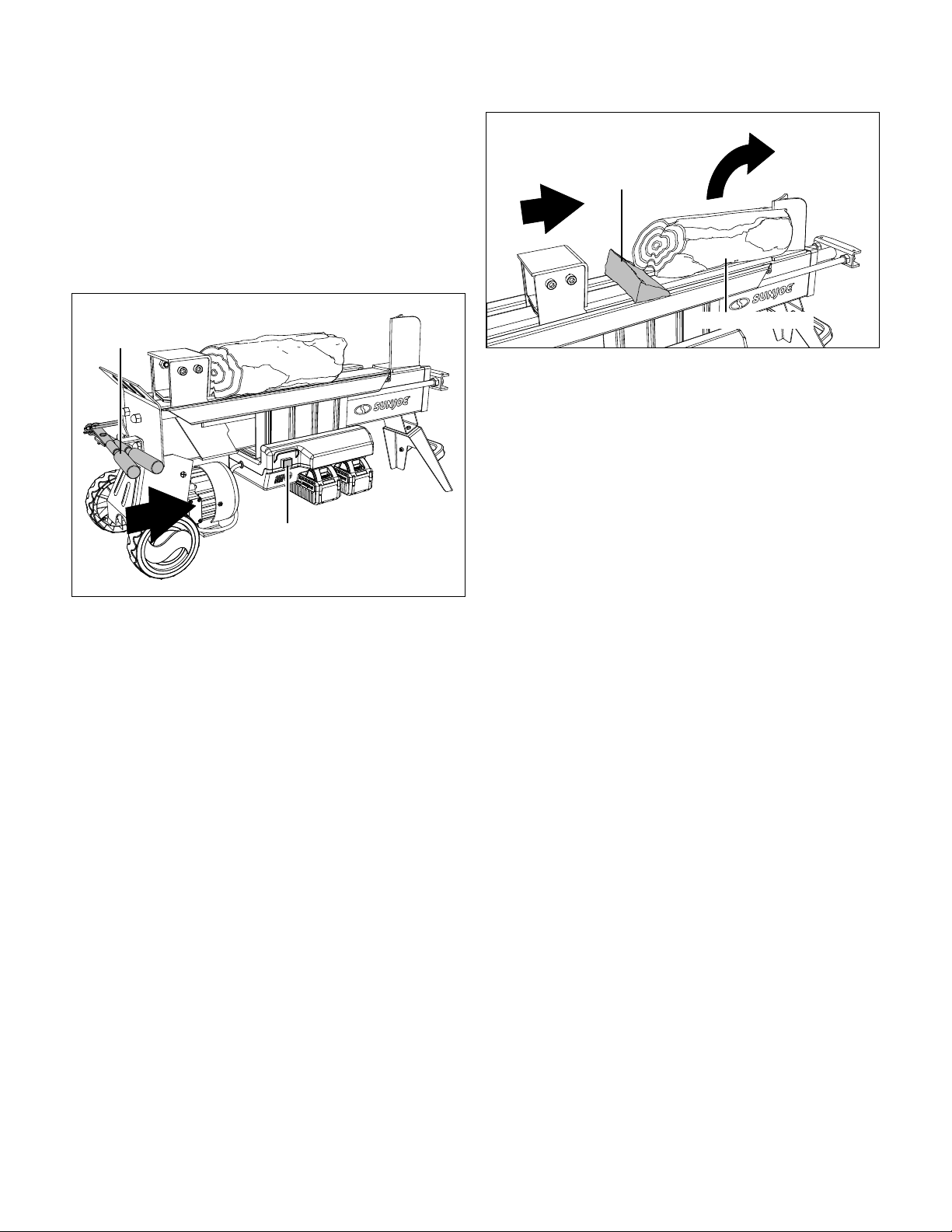

4. To start splitting, push the power button with your

right hand and pull the control lever with your left hand

simultaneously (Fig. 9).

NOTE: Knots, green woods or hard woods may present

additional resistance for the log splitter. Do not force the

machine if the log does not split on the first attempt.

Fig. 7

Bleed screw

Fig. 8

Battery

Fig. 9

Power

button

Control

lever

5. The log pusher will move forward and force the log into

the splitting wedge.

6. Release both the power button and the control lever.

Wait until the log pusher has completely returned to its

original position and stopped moving before removing any

material.

7. To split a log further, place the piece of wood onto the log

rail and repeat steps 4

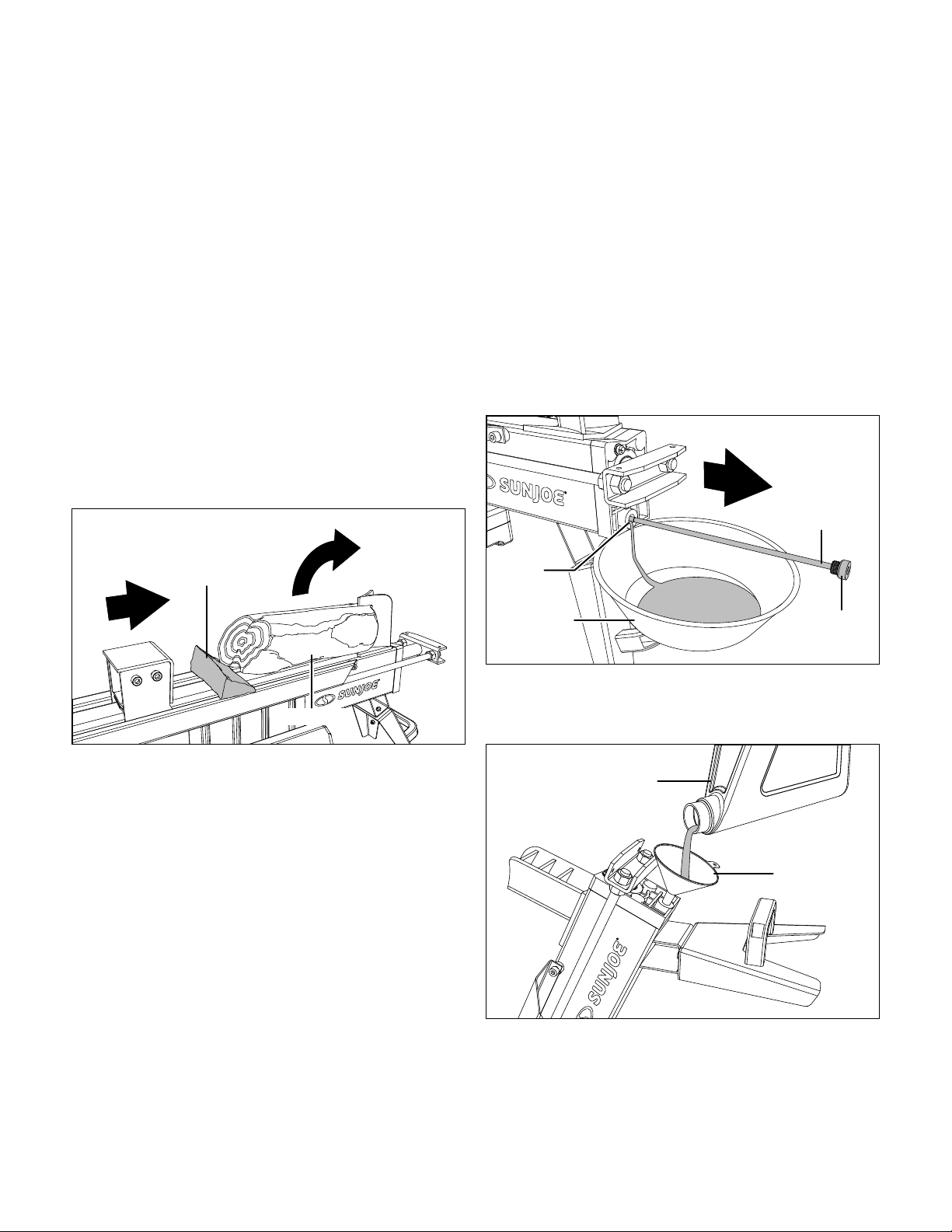

Removing a Jammed Log

If a log becomes stuck on the splitting wedge and will not

completely split, follow the directions below to remove the log.

mWARNING! Do not attempt to remove the jammed log

with your hands or knock it out of the splitting wedge. This

may cause serious injury or damage to the machine.

1. Release both the power button and the control lever. Wait

until the log pusher has completely returned to its original

position and stopped moving.

2. Insert a wooden wedge under the jammed log (Fig. 10).

3. Push the power button and pull the control lever

simultaneously to start the log splitter. Allow it to push the

wooden wedge completely under the jammed log.

4. Repeat steps 2

3 using progressively larger wedges until

the jammed log is free.

Care + Maintenance

mWARNING! Always remove the batteries and ensure all

built-up pressure has dissipated before inspecting, cleaning, or

performing any other maintenance task.

mWARNING! Only perform the repairs and maintenance

work described in this manual. Any other work must be

performed by a qualified technician.

• Periodically apply a light coat of rust-resistant oil, such as

3-in-1 oil or WD-40, to the springs to keep them in proper

working order.

• Periodically check for any loose fasteners or worn,

missing or damaged parts.

Fig. 10

Wooden

wedge

Jammed log

• Periodically clean and lubricate parts.

• Sharpen the splitting wedge as needed. Use a flat file or

angle grinder, take off burrs and smooth rough sections of

the cutting edge.

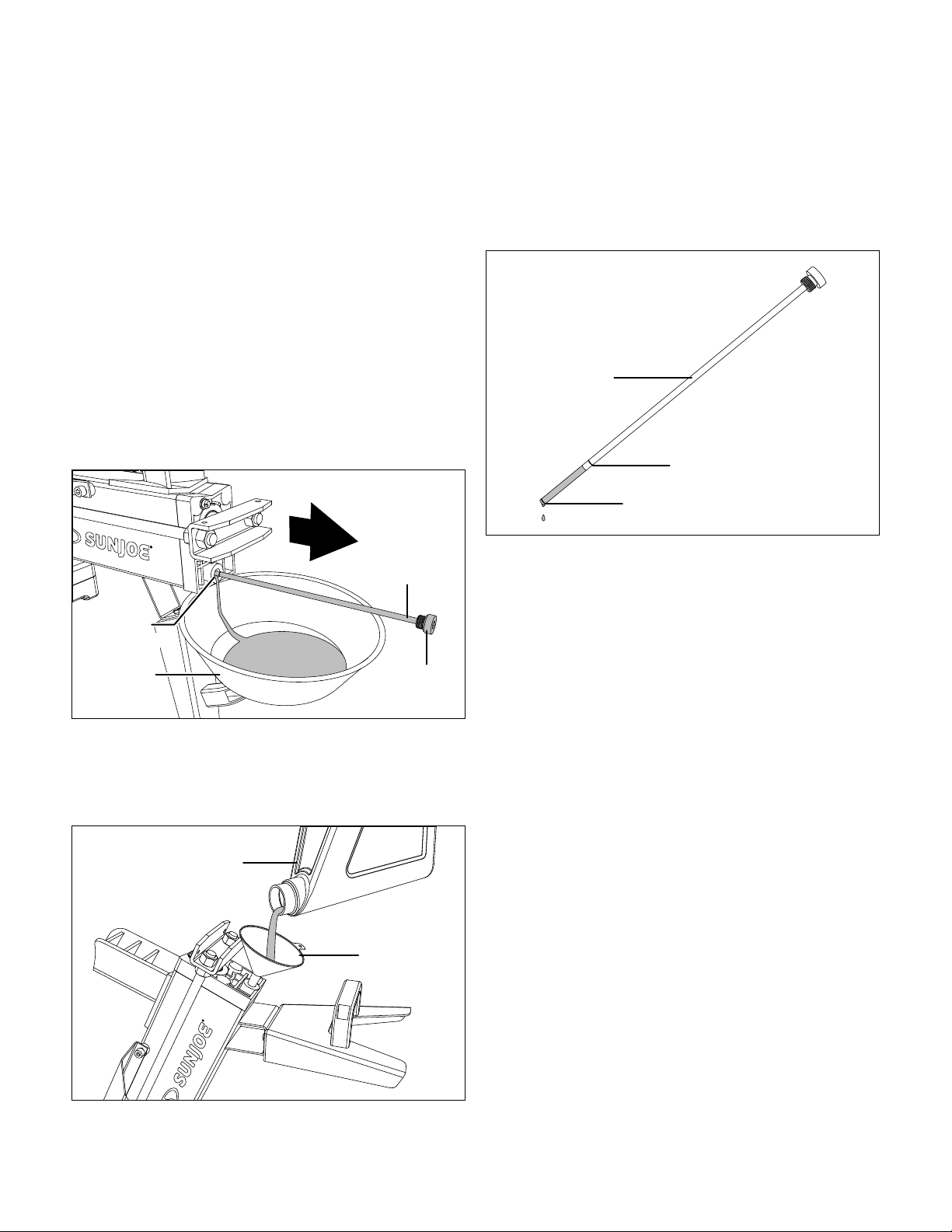

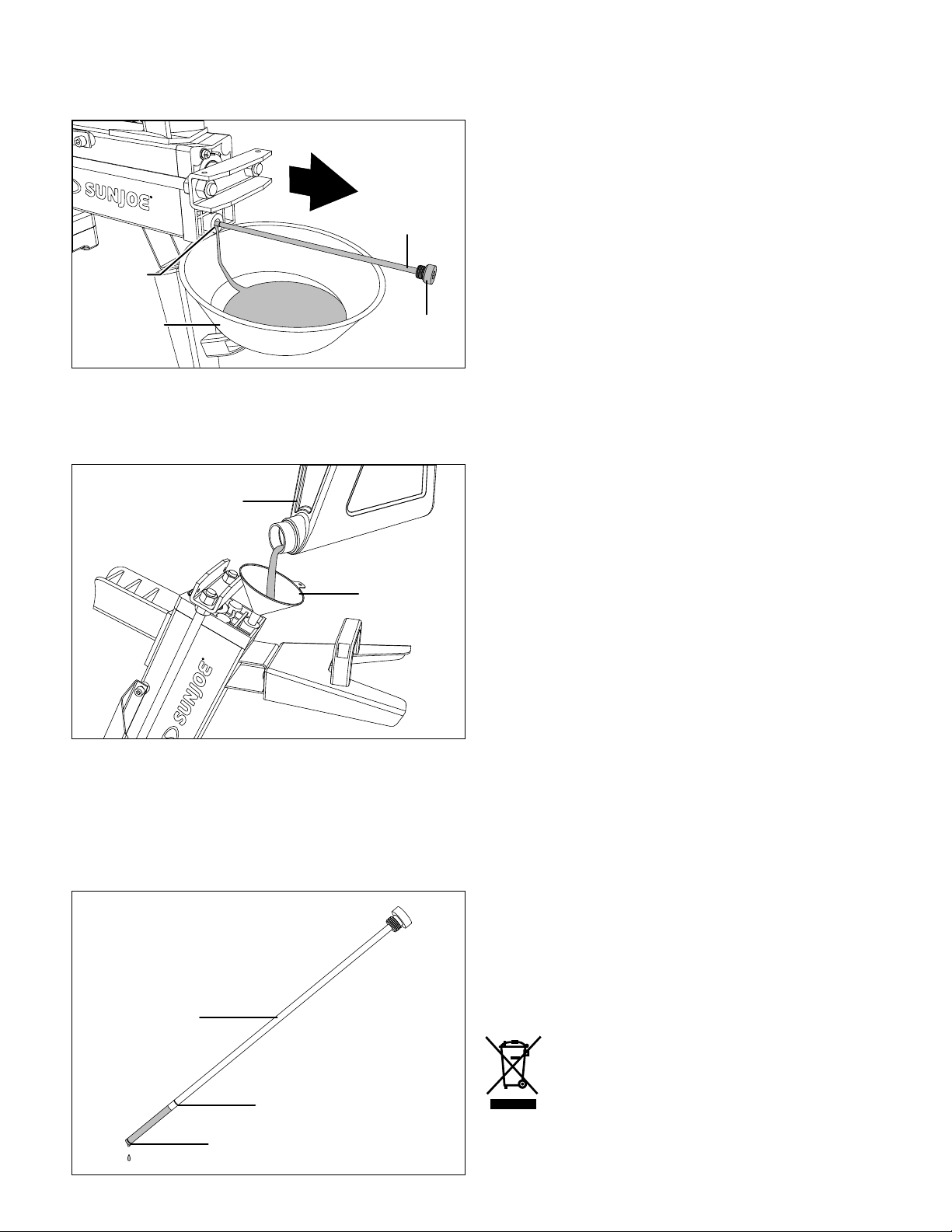

Replacing the Hydraulic Oil

After every 150 hours of use, the hydraulic oil needs to be

replaced with AW32 anti-wear hydraulic oil. To replace the

hydraulic oil, follow the instructions below.

1. Make sure all moving parts have come to a complete stop

before removing the batteries from the log splitter.

2. Place a container under the drain hole. Then, using a 5/16

in. (8 mm) hex key, unscrew the oil cap (with the dipstick

attached) and tilt the log splitter forwards to allow the oil

to drain from the tank (Fig. 11).

3. Tilt the log splitter up vertically and place a funnel into the

drain hole. Then fill the hydraulic tank with new AW32

anti-wear hydraulic oil (Fig. 12).

4. To check the oil level, wipe the dipstick with a cloth, and

with the log splitter tilted vertically, insert the dipstick fully

into the drain plug, then pull it back out. The oil residue

should sit between the top notch indicating full oil level,

and the bottom notch indicating low oil level (Fig. 13).

Fig. 11

Oil cap

Container

Dipstick

Drain

plug

Fig. 12

Hydraulic oil

Funnel

Storage

• Remove the batteries from the tool before storing.

• Store the tool and its accessories in a dry, frost-free, and

well-ventilated place out of the reach of children.

• The ideal storage temperature is between 50ºF (10°C) and

86ºF (30°C).

Battery + Charger Storage

• Store the battery packs and charger at room temperature

and away from moisture. Do not store in damp locations

where corrosion of terminals may occur.

• Permanent damage may occur if the battery packs are

stored for extended periods of time at high temperatures

(over 105ºF/40.5ºC).

• Unplug the battery charger and battery packs when not in

use. Recharge the battery packs every 6 months to 50%

capacity to maintain optimal battery performance.

Battery Caution + Disposal

Always dispose of your battery packs according to federal,

state, and local regulations. Contact a recycling agency in your

area for recycling locations.

mCAUTION! Even discharged battery packs contain

some energy. Before disposing, use electrical tape to cover the

terminals to prevent the battery pack from shorting, which may

cause a fire or explosion.

mWARNING! To reduce the risk of injury or explosion,

never burn or incinerate a battery pack even if it is damaged,

dead, or completely discharged. When burned, toxic fumes

and materials are emitted into the surrounding environment.

Fig. 13

Dipstick

Full oil level

Low oil level

Recycling + Disposal

The product comes in a package that protects it against

damage during shipping. Keep the package until you are

sure that all parts have been delivered and the product is

functioning properly. Recycle the package afterwards or keep

it for long-term storage.

WEEE symbol. Waste electrical products should not

be disposed of with household waste. Please

recycle where facilities exist. Check with your local

authority or local store for recycling regulations.

Service + Support

If your Sun Joe

24V-X2-LS6T-CT Cordless Hydraulic

Log Splitter requires service or maintenance, please call

1-866-SNOWJOE (1-866-766-9563) for assistance.

Model + Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

Record the following numbers from the housing or

registration card of your new product:

Model #:

Serial #:

2 4 V - X 2 - L S 6 T - C T

Optional Accessories

mWARNING! Only use authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use replacement

parts or accessories that are not intended for use with this log splitter. Contact Snow Joe

+ Sun Joe

if you are unsure whether

it is safe to use a particular replacement part or accessory with your log splitter. The use of any other attachment or accessory

can be dangerous and could cause injury or mechanical damage.

Accessories Item Model

24V iON+ 4.0 Ah Lithium-Ion Battery 24VBAT

24V iON+ 5.0 Ah Lithium-Ion Battery 24VBAT-XR

24V iON+ 8.0 Ah Lithium-Ion Battery 24VBAT-XR8

24V iON+ Lithium-ion Dual-Port

Battery Charger

24VCHRG-DPC

24V iON+ Lithium-ion High Speed

Dual-Port Battery Charger

24VCHRG-HS-DPC

Visit sunjoe.com for more options

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

. Accessories can be

ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no charge,

or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty rights.

However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased at

snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

Instrucciones originales.

Una división de Snow Joe, LLC

MANUAL DEL OPERADOR

Modelo 24V-X2-LS6T-CT Forma№SJ-24V-X2-LS6T-CT-880S-MR1

PARTIDOR DE TRONCOS HIDRÁULICO

INALÁMBRICO – SOLO HERRAMIENTA

48 V MÁX.* | MÁX. TAMAÑO DE TRONCO: 52 CM x 25.4 CM

*Genera un máximo de 48 V con dos baterías de iones de litio de 24 V. El

voltaje inicial sin carga, para cada batería completamente cargada, alcanza

un máximo de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

GUARDEESTASINSTRUCCIONES

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Siempre obedezca estas normas de seguridad. No hacerlo

podría causar lesiones personales severas o incluso la muerte.

Seguridad general

m ¡ADVERTENCIA! Esta máquina no está destinada

para su uso por niños ni por otras personas sin asistencia o

supervisión cuyas habilidades físicas, sensoriales o mentales

les impidan usarla de forma segura. Los niños deben estar

bajo supervisión para garantizar que no jueguen con esta

máquina.

Antes de encender su partidor de troncos, inspecciónelo

cuidadosamente para cerciorarse de que no tenga defectos.

Si encuentra algún defecto, no lo encienda. Más bien contacte

a un concesionario autorizado Snow Joe

+ Sun Joe

comuníquese con la central de servicio al cliente Snow Joe

Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

m ¡ADVERTENCIA! Se deben tomar precauciones

básicas de seguridad siempre que se use el partidor de

troncos para reducir riesgos de incendio, choque eléctrico y

lesiones personales. Estas incluyen:

• Manténgase alerta: vea lo que está haciendo. Use su

sentido común. No opere la máquina si siente cansancio

o está bajo la influencia de las drogas, alcohol u otros

medicamentos. Nunca deje sin atender una máquina

encendida.

• Conozca su máquina: sepa cómo arrancarla y detenerla.

Asegúrese de que todos los controles y funciones de

seguridad estén instalados y funcionando correctamente.

Solo use sus manos para operar los controles.

• Evite encendidos accidentales: asegúrese de que el

botón de encendido esté en la posición de apagado (no

presionado) antes de instalar las baterías, levantar la

máquina o transportarla. Transportar el partidor de troncos

con su dedo sobre el botón de encendido, o energizar la

máquina mientras el botón de encendido esté presionado,

puede causar accidentes.

• Uso: no use este partidor de tronco para ningún otro

trabajo excepto para el cual ha sido diseñado.

• Partes móviles: mantenga las manos y pies alejados de

las partes móviles y de los troncos parcialmente partidos

durante la operación. El contacto con las partes móviles

puede causar lesiones.

• Equipos de protección personal: use siempre gafas de

seguridad y guantes al operar esta máquina.

• Vístase apropiadamente: no use ropa holgada o joyas ya

que pueden engancharse en las partes móviles. Átese el

cabello largo.

• Evite resbalos: mantenga con sus pies una posición y

un equilibrio adecuados en todo momento para evitar

resbalar o caer. Use calzado antideslizante para mejorar

su posición de pie en superficies resbaladizas.

• Evite el agua: no use el partidor de troncos bajo la lluvia o

en lugares húmedos o mojados. No permita que el agua o

cualquier otro líquido entre a la máquina.

• Ruido y vibraciones: si el partidor de troncos para

tarimas empieza a vibrar de forma anormal, deténgalo e

inspecciónelo a fondo en busca de daños.

• Operación de una sola persona: solo una persona debe

operar, cargar o descargar el partidor de troncos en todo

momento.

Partición de troncos

• Zona de operador: opere el partidor de troncos desde

la zona del operador para reducir el riesgo de lesiones

(Fig. A).

• Troncos: no parta troncos demasiado grandes. Siempre

parta un tronco siguiendo la dirección de la fibra.

Asegúrese de que el tronco esté cortado de la forma más

recta posible y esté libre de ramas protuberantes.

Fig. A

Zona de operador

• Partido de troncos no cortados de forma recta: al partir

troncos que no han sido cortados de forma recta, coloque

el extremo de grosor decreciente contra la cuña partidora

y rote el tronco de manera que la punta del extremo de

grosor decreciente encare hacia abajo antes de intentar

partirlo.

• Objetos extraños: no parta troncos que puedan contener

objetos extraños tales como clavos, alambres o balas.

• Carga excesiva de troncos: no sobrecargue el partidor

de troncos ni intente partir más de un tronco a la vez, a

menos que el empujador de troncos se haya extendido

por completo y se necesite un segundo tronco para

completar la separación del primer tronco. Si un tronco no

se ha partido después de cinco (5) segundos, apague la

máquina y retire el tronco.

• Operación: no fuerce el tronco dentro de la cuña

partidora. Permita que el partidor de troncos haga su

trabajo y solo parta un tronco a la vez.

• Carga: al cargar un tronco, coloque sus manos en los

lados del tronco, no en los extremos. Nunca coloque sus

manos o cualquier parte de su cuerpo entre el tronco y

cualquier parte del partidor de troncos. Cuando el partidor

de troncos esté moviéndose, no intente cargar o sujetar

un tronco con sus manos.

• Atascamiento: si un tronco se atasca, suelte el botón

de encendido y palanca de control. Espere a que el

empujador de troncos se haya detenido antes de sacar

material atascado.

Hidráulica de alta presión

Altas presiones de uido se generan dentro de los partidores

hidráulicos de troncos. Un líquido hidráulico presurizado,

escapando de un agujero, puede penetrar la piel y causar

una grave intoxicación sanguínea. Obedezca las siguientes

instrucciones en todo momento:

• No opere un partidor de troncos con mangueras,

conexiones o tuberías deshilachadas, torcidas, agrietadas

o dañadas.

• Retire las baterías y alivie la presión hidráulica antes de

cambiar o ajustar conexiones, mangueras, tuberías u

otros componentes del sistema.

• No modifique los parámetros de presión de la bomba o

válvula.

• No inspeccione fugas con su mano. Las fugas pueden ser

localizadas pasando un cartón o madera por sobre el área

sospechosa y buscando descoloración. Si se lesiona a

causa de un fluido hidráulico descargado, vea a un doctor

inmediatamente. Una infección o reacción severa puede

ocurrir sin atención médica adecuada.

Seguridad en el área de trabajo

• Área de trabajo: el área donde se usará la máquina

deberá ser inspeccionada. Opere su máquina en un

entorno bien iluminado. Mantenga el área de trabajo libre

de residuos para una posición de pie segura. Asegúrese

de que el partidor de troncos esté en una superficie

plana y nivelada. Coloque calzos a las ruedas para evitar

movimientos imprevistos.

• Evite entornos peligrosos: no opere la máquina en

atmósferas gaseosas o explosivas, ni la use cerca de

materiales combustibles o inflamables.

• Mantenga alejados a los niños, espectadores y

mascotas: todos los espectadores, incluyendo las

mascotas, deberán estar al menos a cinco (5) metros del

partidor de troncos durante su operación.

Mantenimiento y almacenamiento

m ¡ADVERTENCIA! No use detergentes, ácidos,

soluciones alcalinas, productos a base de lejía o solventes

tales como acetona para limpiar su partidor de troncos. Estas

sustancias pueden dañar las partes de plástico de la máquina.

• Inspeccione antes del uso: inspeccione visualmente

la máquina en busca de ajustadores sueltos, o partes

gastadas, dañadas o faltantes. Mantenga ajustados todos

los pernos y tornillos para garantizar que el equipo esté en

una condición segura de funcionamiento.

• Partes de repuesto: al reparar la máquina, utilice

solamente partes de repuesto idénticas. Reemplace o

repare las partes dañadas inmediatamente. Comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para

obtener asistencia.

• Guárdela en interiores: cuando no esté siendo usada,

esta máquina deberá ser guardada en interiores, en un

lugar seco lejos del alcance de los niños.

• Manual: consulte el manual para información importante

si la máquina será guardada por un periodo prolongado

de tiempo.

Instrucciones de seguridad

para las baterías y el

cargador

NOTA: el paquete solo trae el partidor de troncos. La batería

y el cargador no están incluidos, y deberán ser adquiridos por

separado. El modelo 24V-X2-LS6T-CT es compatible con las

baterías y cargadores del sistema iON+ de 24 V. Vea la página

27 para más información.

Prestamos mucha atención al diseño de cada batería para

garantizar la producción de baterías seguras y durables, con

una alta densidad de energía. Las celdas de las baterías tienen

varios dispositivos de seguridad. Cada celda individual es

inicialmente formateada y sus curvas eléctricas características

son registradas. Estos datos son luego usados exclusivamente

para ensamblar las mejores baterías posibles.

Independientemente de todas las precauciones de seguridad,

se debe tener mucho cuidado al manipular las baterías.

Las siguientes instrucciones deben ser obedecidas en todo

momento para garantizar un uso seguro. Un uso seguro solo

puede ser garantizado si se usan celdas libres de daños. Una

manipulación incorrecta de la batería puede causar daños en

sus celdas.

¡IMPORTANTE! Los análisis han conrmado que el uso

incorrecto y el cuidado deciente de baterías de alto

rendimiento son las causas principales de daños al producto

y/o lesiones personales.

m ¡ADVERTENCIA! Use solo baterías de repuesto

aprobadas. Otras baterías pueden dañar la máquina

y provocar un desperfecto que pueda causar lesiones

personales severas.

m ¡ADVERTENCIA! No use baterías o una máquina que

hayan sido dañadas o modificadas. Las baterías dañadas o

modificadas pueden reaccionar impredeciblemente, causando

un incendio, explosión o lesiones personales.

Sus baterías deberán ser reparadas por una persona calicada

usando únicamente partes de repuesto originales. Esto

garantizará la seguridad de las baterías.

m ¡PRECAUCIÓN! Para reducir el riesgo de lesiones,

use solo cargadores originales iON+ de 24 V diseñados

para las baterías iON+ de 24 V. El uso de otras baterías o

cargadores representa un riesgo de incendio, daños y lesiones

personales. No modifique ni intente reparar la máquina o

las baterías, a menos que lo haga según lo indicado en las

instrucciones de uso y cuidado. No conecte una batería a un

tomacorriente doméstico o encendedor de cigarrillos en un

vehículo, ya que dicho uso indebido dañará o deshabilitará

permanentemente la batería.

m ¡ADVERTENCIA! Para reducir el riesgo de un choque

eléctrico, desenchufe siempre el cargador antes de llevar a

cabo cualquier tarea de limpieza o mantenimiento. No permita

que entre agua dentro del cargador. Use un interruptor de

circuito por falla a tierra (GFCI) para reducir el riesgo de un

choque eléctrico.

• Retire las baterías: para reducir el riesgo de un incendio,

apague el partidor de troncos y retírele las baterías

cuando no esté siendo usado, al quitar material atascado,

antes de hacer ajustes, antes de cambiarle accesorios,

antes de guardarlo, o antes de realizarle cualquier tarea de

mantenimiento.

• Evite entornos peligrosos: no cargue las baterías bajo

la lluvia o nieve, ni en lugares húmedos o mojados. No

use las baterías ni el cargador en atmósferas explosivas

(gases, polvo o materiales inflamables) ya que al insertar o

retirar las baterías se pueden generar chispas que causen

un incendio.

• Cargue en un área bien ventilada: no bloquee los

conductos de ventilación. Manténgalos despejados para

permitir una ventilación adecuada. No permita que se

fume o haya fuego abierto cerca de una batería siendo

cargada. Los gases presentes pueden explotar.

NOTA: el rango seguro de temperatura para las baterías

es de 41°F (5°C) a 105°F (40.5°C). No cargue las baterías

en exteriores a temperaturas congelantes. Cárguelas a

temperatura ambiente en interiores.

• Cuide el cable de alimentación del cargador: al

desenchufar el cargador tire del enchufe, no del cable

de alimentación, para desconectarlo del tomacorriente y

así evitar daños al cable de alimentación. Nunca levante

el cargador por su cable. Mantenga el cable alejado

del calor, grasas y bordes afilados. Asegúrese de que

el cable no sea pisado, que la gente no se tropiece con

éste, ni que esté sujeto a daños o tensiones mientras el

cargador esté siendo usado. No use un cargador con un

cable o enchufe dañado. Reemplace un cargador dañado

inmediatamente.

• No use un cable de extensión a menos que sea

absolutamente necesario: usar un cable de extensión

incorrecto, dañado, o conectado de forma inapropiada

puede causar un incendio o choque eléctrico. Si se

debe usar un cable de extensión, conecte el cargador a

un cable de extensión de calibre 16 (o más grueso) de

alambrado adecuado, con el enchufe macho del cargador

encajando perfectamente en el enchufe hembra del cable

de extensión. Verifique que el cable de extensión esté en

buenas condiciones.

• No exponga la máquina o sus baterías al fuego: una

exposición al fuego o a temperaturas por encima de los

265°F (130°C) puede hacer que las baterías exploten,

causando lesiones personales o daños. Las baterías

generan sustancias y humos tóxicos al ser quemadas.

• No triture, deje caer ni dañe las baterías: no use

las baterías ni el cargador si han sido severamente

golpeados, se han dejado caer desde una altura mayor de

1 metro, se han aplastado, o se han dañado de cualquier

forma. Incluso si la carcasa de una batería no aparente

tener daños, las celdas dentro de la batería pueden haber

sufrido daños severos. En dichos casos, lea la información

sobre eliminación para deshacerse apropiadamente de la

batería.

• No desarme las baterías ni el cargador: un

reensamblado incorrecto puede presentar un riesgo

severo de choque eléctrico, fuego o exposición a

químicos tóxicos de batería. Si las baterías o el cargador

están dañados, contacte a un concesionario autorizado

Snow Joe

+ Sun Joe

o comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

• Los químicos de las baterías causan quemaduras

graves: si una batería está dañada, sustancias químicas

pueden salir de la batería. Los químicos de una batería

de iones de litio reaccionarán violentamente con el aire.

Evite el contacto con éstos. Si la piel es expuesta a las

sustancias químicas de la batería, lave el área afectada

con agua y jabón. Si los ojos son expuestos a las

sustancias químicas, inmediatamente enjuáguelos con

agua durante 20 minutos y busque atención médica.

Quítese y deshágase de las vestimentas contaminadas.

• Riesgo de cortocircuito: una batería puede hacer

cortocircuito si un objeto metálico hace conexión entre

los contactos positivo y negativo de la batería. No

coloque una batería cerca de objetos que puedan causar

un cortocircuito tales como monedas, sujetapapeles,

tornillos, clavos, llaves u otros objetos metálicos. Una

batería cortocircuitada puede causar un incendio o

lesiones personales graves.

• Guarde sus baterías y cargador en un lugar fresco

y seco: idealmente, guarde las baterías a 59°F (15°C) y

cargadas al menos a un 40%. No guarde las baterías ni el

cargador donde la temperatura pueda exceder los 105ºF

(40.5ºC), como bajo la luz directa del sol o dentro de un

vehículo, o donde la temperatura pueda caer por debajo

de los 41°F (5°C).

NOTA: evite que las baterías se congelen. Las baterías

almacenadas a temperaturas menores de 32°F (0°C) por

más de una hora deberán ser desechadas.

• Cargue antes del uso: las baterías suministradas con

su máquina están cargadas solo de forma parcial. Las

baterías tienen que estar completamente cargadas antes

de que usted use este partidor de troncos por primera

vez.

• Desgaste de las baterías: las baterías de iones de litio

están sujetas a un proceso natural de desgaste. Una

batería debe ser reemplazada a más tardar cuando

su capacidad caiga a un 80% de su capacidad inicial,

cuando estaba nueva. Las celdas debilitadas en una

batería gastada no son capaces de cumplir con los

requisitos de alta potencia necesarios para la operación

adecuada de su máquina, y por tanto representan un

riesgo de seguridad.

• No descargue las baterías de forma exhaustiva: una

descarga completa dañará las celdas de la batería.

La causa más común de descarga exhaustiva es un

almacenamiento prolongado. Deje de trabajar tan

pronto como el rendimiento de una batería caiga

considerablemente o se active el sistema de protección

electrónico. Para un rendimiento óptimo de las baterías,

cárguelas de forma frecuente. Almacene las baterías

únicamente luego de haberlas cargado por completo.

• No sobrecargue las baterías: proteja el producto y

las baterías contra las sobrecargas. Las sobrecargas

causarán rápidamente un sobrecalentamiento y daños a

las celdas dentro de la batería, incluso si por fuera estos

daños no son aparentes. Por motivos de seguridad, el

sistema interruptor de corte de protección se activará

para apagar el equipo. Después de un uso regular, permita

que las baterías se enfríen a temperatura ambiente antes

de recargarlas.

¡IMPORTANTE! No intente encender la máquina si el

sistema interruptor de corte de protección se ha activado.

Esto puede dañar las baterías.

• Voltaje de tomacorriente: verifique la información

indicada en la placa de especificaciones del cargador

de baterías. Asegúrese de que el voltaje de la fuente

de alimentación concuerde con el indicado en la placa

de especificaciones. Nunca lo conecte a una fuente de

alimentación con un voltaje distinto al indicado.

• Uso del cargador: no use el cargador de baterías

suministrado para cargar otros tipos de baterías o

herramientas.

• No sobrecargue las baterías: no exceda los tiempos

máximos de carga. Una sobrecarga frecuente de las

baterías causará daños a las celdas de las baterías. No

deje las baterías en el cargador por días enteros.

• Anormalidades de la batería: no use baterías que se

hayan deformado o hinchado, o aquellas que muestren

otros síntomas atípicos tales como liberación de gases,

zumbidos, grietas, etc.

• Descarga electrostática: al manipular una batería, tenga

cuidado con las descargas electrostáticas. Las descargas

electrostáticas pueden dañar el sistema electrónico

de protección y las celdas de la batería. Para evitar las

descargas electrostáticas, nunca toque los terminales de

la batería.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en esta máquina. Lea, comprenda y siga

todas las instrucciones relacionadas con este producto antes de intentar ensamblarlo y operarlo.

Símbolo Descripción Símbolo Descripción

LEA EL MANUAL DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en el

manual antes de intentar ensamblar

y operar esta unidad.

ALERTA DE SEGURIDAD:

indica una precaución, una

advertencia o un peligro.

Use guantes y calzado de

protección al emplear la máquina y

al manipular desechos.

Para una protección contra

lesiones, use protección ocular.

¡ADVERTENCIA! No exponga la

unidad a la lluvia ni a entornos

mojados. Manténgala seca.

Las partes móviles pueden triturar

y cortar manos y dedos. Mantenga

las manos alejadas del empujador

de troncos, cuña partidora y

troncos durante la partición.

Mantenga sus manos alejadas de

grietas y aberturas que puedan

aparecer en el tronco. No retire

troncos atascados con sus manos.

¡ADVERTENCIA! Siempre esté

atento al movimiento del partidor de

troncos.

Guarde el partidor de troncos en

interiores. Nunca lo guarde en

exteriores.

Mantenga a los visitantes y niños

alejados a una distancia segura.

Conozca su partidor de troncos hidráulico inalámbrico

Lea detenidamente el manual del operador y las instrucciones de seguridad antes de operar el partidor de troncos. Compare

la ilustración debajo con el producto para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este

manual para futuras referencias.

1. Cuña partidora

2. Riel para tronco

3. Empujador de troncos

4. Guarda de palanca

de control

5. Palanca de control

6. Rueda

7. Motor

8. Botón de encendido

9. Compartimiento

de batería

10. Soporte frontal

11. Mango

Datos técnicos

Motor sin escobillas ...................................................... 1,800 W

Ciclo de trabajo (S3) ............5 min encendido | 10 min apagado

Máx. tamaño de tronco .... 10 plg (diámetro) | 20.5 plg (longitud)

25.4 cm (diámetro) | 52 cm (longitud)

Fuerza de partición ........................................................... 5.4 tm

Capacidad de tanque hidráulico ....................1.1 galones (4.2 L)

Presión hidráulica .........................................2,900 PSI (20 MPa)

Voltaje máximo de batería* ............................................ 24 V CC

Peso neto .........................................................82.2 lb (37.3 kg)

*Genera un máximo de 48 V con dos baterías de iones de litio de 24 V. El voltaje inicial sin carga, para cada batería completamente cargada, alcanza un máximo de 24 V.

El voltaje nominal bajo una carga típica es de 21.6 V.

DE VENTA POR SEPARADO

Opciones de baterías y cargadores disponibles en sunjoe.com

24VCHRG-QC

24VBAT-XR824VBAT-XR

24VCHRG-DPC

24VBAT

Desembalaje

Contenido del paquete:

• Partidor de troncos

• Mango

• Manillar

• Palanca de control

• Bisagra

• Pasador

• Pernos hexagonales M6 (×2)

• Arandelas (×2)

• Contratuercas (×2)

• Manual y tarjeta de registro

NOTA: para operar su quitanieve inalámbrico usted necesitará

dos baterías y un cargador del sistema iON+ de 24 V. Vea la

página 27 para las opciones y especicaciones de batería y

cargado visite snowjoe.com.

1. Retire cuidadosamente el partidor de troncos y

compruebe que todos los artículos anteriores estén

suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante el

transporte. Si alguna parte está dañada o extraviada, NO

DEVUELVA el producto a la tienda. Más bien comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni de los

materiales de embalaje hasta que usted esté listo para

usar su partidor de troncos. El empaquetado está hecho

de materiales reciclables. Deshágase apropiadamente de

estos materiales según los reglamentos locales, o guarde

el empaquetado para un almacenamiento del producto a

largo plazo.

¡IMPORTANTE! Este artefacto y sus materiales de embalaje

no son juguetes. No permita que los niños jueguen con bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y causar asxia!

Operación de la batería

La unidad es alimentada con dos baterías de iones de litio.

Las baterías están completamente selladas y no requieren de

mantenimiento.

Para operar su quitanieve inalámbrico usted necesitará dos

baterías y un cargador del sistema iON+ de 24 V. Vea la

página 27 para las opciones y especicaciones de batería

y cargado visite snowjoe.com.

SOLO HERRAMIENTA

BATERÍA Y CARGADOR DE VENTA POR SEPARADO

Indicador de nivel de carga de batería

Cada batería tiene un botón para comprobar su nivel de carga.

Simplemente presione el botón para leer el nivel de carga de la

batería en los LED indicadores:

Luces Significado

Botón indicador de nivel de carga.

La batería está cargada a un 30%.

La batería está cargada a un 60%.

La batería está cargada por completo.

NOTA: si el botón indicador de batería no parece estar

funcionando, cargue la batería.

NOTA: inmediatamente luego del uso de la batería, el botón

indicador de batería puede mostrar una carga más baja que la

que se mostrará algunos minutos después. Las celdas de una

batería “recuperan” parte de su carga luego de que la batería

haya estado inactiva.

Operación del cargador

m ¡ADVERTENCIA! Cargue la batería de iones de litio

iON+ de 24 V Sun Joe

solo con un cargador de baterías

de iones de litio iON+ de 24 V Sun Joe

. Otros tipos de

cargadores pueden causar lesiones personales y daños.

Para reducir el riesgo de un choque eléctrico, no permita que

entre agua al cargador.

Para operar su quitanieve inalámbrico usted necesitará dos

baterías y un cargador del sistema iON+ de 24 V. Vea la

página 27 para las opciones y especicaciones de batería

y cargado visite snowjoe.com.

SOLO HERRAMIENTA

BATERÍA Y CARGADOR DE VENTA POR SEPARADO

Carga de la batería

1. Presione los botones de trabado en ambos lados de la

batería para sacarla de su compartimiento (Fig. 1).

2. Dependiendo de su modelo de cargador Snow Joe

Sun Joe

, variará la forma de cargar su batería de iones

de litio. Usted puede insertar su batería de 24 V en el

cargador rápido 24VCHRG-QC (de venta por separado) o

en el cargador de doble puerto 24VCHRG-DPC (de venta

por separado) (Figs. 2 y 3).

Fig. 1

Batería

Fig. 2

Batería

Cargador rápido

24VCHRG-QC (de venta

por separado)

Rojo

Cargando

Verde

Carga

completa

3. Las luces LED indicadoras de la batería se iluminarán

una a una durante el proceso de carga. Desconecte el

cargador inmediatamente cuando las tres luces LED estén

encendidas.

4. El cargador rápido 24VCHRG-QC (de venta por separado)

y el cargador de doble puerto 24VCHRG-DPC (de venta

por separado) están también equipados con luces que

indicarán el estado de carga (Figs. 2 y 3).

m ¡PRECAUCIÓN! PELIGRO DE INCENDIO. Al

desconectar el cargador de baterías, asegúrese de primero

desconectar el cargador del tomacorriente, y luego

desconectar el cargador de la batería.

m ¡ADVERTENCIA! Este cargador no se apaga

de forma automática cuando la batería está cargada por

completo. No deje la batería conectada al cargador. Apague

o desenchufe el cargador del tomacorriente cuando la carga

haya sido completada.

5. Una recarga oportuna de la batería ayudará a prolongar su

ciclo de vida útil. Usted debe recargar la batería cuando

note una caída en la potencia del equipo.

¡IMPORTANTE! Nunca permita que la batería se descargue

por completo ya que esto le causará un daño irreversible.

6. Cuando se haya completado la carga, retire la batería del

cargador presionando su botón de trabado y deslizando la

batería hacia atrás para destrabarla del cargador.

Ensamblado

m ¡ADVERTENCIA! Un encendido accidental puede

resultar en severas lesiones personales. Siempre retire la

batería de la herramienta antes de su ensamblado.

Fig. 3

Batería

Cargador de doble

puerto 24VCHRG-DPC

(de venta por separado)

Rojo

Cargando

Verde

Carga

completa

1. Instale el mango en el soporte frontal usando el juego

incluido de pernos hexagonales, arandelas y tuercas

(Fig. 4).

2. Ensamble la palanca de control usando la bisagra y

pasador (Fig. 5).

3. Enrosque el manillar dentro de la palanca de control en la

parte posterior del partidor de troncos (Fig. 6).

Fig. 4

Mango

Perno

hexagonal

Arandela

Contratuerca

Fig. 5

Pasador

Bisagra

Fig. 6

Manillar

Operación

1. Antes de usar el partidor de troncos, afloje el tornillo de

purgado tres o cuatro vueltas en sentido antihorario para

permitir que el aire salga del sistema hidráulico (Fig. 7).

NOTA: para evitar fuga de aceite hidráulico, apriete el

tornillo de purgado antes de transportar la máquina.

2. Deslice ambas baterías dentro del compartimiento de

baterías (Fig. 8).

3. Cargue un solo tronco a lo largo del riel para tronco.

Siempre parta el tronco siguiendo la dirección de la fibra,

nunca en contra.

NOTA: no exceda el máximo diámetro de tronco de 10 plg

(25.4 cm) o la máxima longitud de tronco de 20.5 plg

(52 cm).

Para operar su quitanieve inalámbrico usted necesitará dos

baterías y un cargador del sistema iON+ de 24 V. Vea la

página 27 para las opciones y especicaciones de batería

y cargado visite snowjoe.com.

SOLO HERRAMIENTA

BATERÍA Y CARGADOR DE VENTA POR SEPARADO

Fig. 7

Tornillo de

purgado

Fig. 8

Batería

m ¡ADVERTENCIA! Nunca cargue o descargue troncos

mientras el empujador de troncos esté en movimiento.

4. Para empezar a partir, presione el botón de encendido

con su mano derecha y simultáneamente jale la palanca

de control con su mano izquierda (Fig. 9).

NOTA: los nudos, madera dura o madera viva pueden

mostrar una resistencia adicional al partidor de troncos.

No fuerce el partidor de troncos si el tronco no se parte al

primer intento.

5. El empujador de tronco se moverá hacia adelante y

forzará al tronco contra la cuña partidora.

6. Suelte el botón de encendido y la palanca de control.

Espere a que el empujador de troncos haya regresado por

completo a su posición original y se haya detenido antes

de retirar cualquier material.

7. Para continuar partiendo el tronco, coloque el pedazo de

madera sobre el riel para tronco y repita los pasos 4, 5 y

Retiro de un tronco atascado

Si un tronco se atasca en la cuña partidora y no se parte por

completo, siga las instrucciones a continuación para retirar el

tronco.

m ¡ADVERTENCIA! No intente retirar el tronco atascado

con sus manos, ni lo golpee tratándolo de sacar de la cuña

partidora. Esto puede causarle lesiones graves a usted o

daños a la máquina.

1. Suelte el botón de encendido y la palanca de control.

Espere a que el empujador de troncos haya regresado a

su posición original y se haya detenido por completo.

2. Inserte una cuña de madera debajo del tronco atascado

(Fig. 10).

Fig. 9

Botón de

encendido

Palanca

de control

3. Simultáneamente presione el botón de encendido y jale

la palanca para encender el partidor de troncos. Permita

que el partidor empuje la cuña de madera por completo

debajo del tronco atascado.

4. Repita los pasos 2 y 3 usando cuñas progresivamente

más grandes hasta que el tronco atascado se haya

soltado.

Cuidado y mantenimiento

m ¡ADVERTENCIA! Siempre retire las baterías y

asegúrese de que toda la presión acumulada se haya disipado

antes de inspeccionar, limpiar o realizar cualquier otra tarea de

mantenimiento en el partidor de troncos.

m ¡ADVERTENCIA! Solo realice las tareas de reparación

y mantenimiento descritas en este manual. Cualquier otro

trabajo deberá ser realizado por un técnico calificado.

• Aplique de forma periódica a los resortes una capa ligera

de aceite contra el óxido, tal como 3-in-1 o WD-40, con el

fin de mantenerlos en buenas condiciones de operación.

• Inspeccione la unidad de forma periódica en busca de

cualquier ajustador suelto o partes gastadas, dañadas o

faltantes.

• Limpie y lubrique las partes de forma periódica.

• Afile la cuña partidora de ser necesario. Use una lima

plana o esmeriladora angular, retire las asperezas y

suavice las secciones rugosas del borde de corte.

Reemplazo del aceite hidráulico

Después de cada 150 horas de uso, el aceite hidráulico

necesita ser reemplazado con aceite hidráulico AW23

anti-desgaste. Para cambiar el aceite hidráulico, siga las

instrucciones a continuación.

1. Asegúrese de que todas las partes móviles se hayan

detenido por completo antes de retirar las baterías del

partidor de troncos.

2. Coloque un contenedor debajo del orificio de drenaje.

Luego, usando una llave hexagonal de 5/16 plg (8 mm),

desenrosque la tapa de aceite (que tiene la vara medidora

conectada) e incline el partidor de troncos hacia adelante

para permitir que el aceite se drene del tanque (Fig. 11).

Fig. 10

Cuña de

madera

Tronco atascado

3. Incline el partidor de troncos hacia arriba y coloque un

embudo dentro del orificio de drenaje. Luego llene el

tanque hidráulico con el nuevo aceite hidráulico anti-

desgaste AW32 (Fig. 12).

4. Para comprobar el nivel de aceite, limpie la vara medidora

con un paño, y con el partidor de troncos inclinado

verticalmente, inserte la vara medidora por completo

dentro del orificio de drenaje, y luego sáquela. El residuo

de aceite debe ubicarse entre la muesca superior, que

indica el nivel máximo de aceite, y la muesca inferior, que

indica el nivel más bajo de aceite (Fig. 13).

Fig. 11

Tapa de

aceite

Contenedor

Vara

medidora

Tapón de

drenaje

Fig. 12

Aceite

hidráulico

Embudo

Fig. 13

Vara

medidora

Nivel máximo de aceite

Nivel más bajo de aceite

Almacenamiento

• Retire las baterías del producto antes de almacenarlo.

• Guarde el producto y sus accesorios en un lugar seco,

bien ventilado y libre de escarcha, lejos del alcance de los

niños.

• La temperatura ideal de almacenamiento es de entre 50ºF

(10°C) y 86ºF (30°C).

Almacenamiento de las baterías y el

cargador

• Guarde las baterías y el cargador a temperatura ambiente,

lejos de la humedad. No los guarde en lugares húmedos

donde los terminales se puedan corroer.

• Pueden ocurrir daños permanentes si las baterías son

guardadas por periodos prolongados de tiempo a

temperaturas mayores de 105ºF (40.5ºC).

• Desconecte las baterías del cargador, y desenchufe el

cargador, cuando no estén siendo usados. Recargue las

baterías cada seis meses a un 50% de su capacidad para

mantener un óptimo rendimiento.

Precaución y eliminación de

las baterías

Deshágase de sus baterías de acuerdo con los reglamentos

federales, estatales y locales. Para encontrar lugares de

reciclaje, comuníquese con un servicio de reciclaje en su

localidad.

m ¡PRECAUCIÓN! Incluso las baterías descargadas

contienen algo de energía. Antes de deshacerse de estas, use

cinta aislante para cubrir los terminales de las baterías y evitar

que hagan cortocircuito, lo cual puede causar una explosión o

incendio.

m ¡ADVERTENCIA! Para reducir el riesgo de lesiones

personales o una explosión, nunca queme ni incinere una

batería incluso si está dañada, inservible o completamente

descargada. Al ser quemada, los humos y materiales tóxicos

son lanzados al medioambiente.

Reciclaje y eliminación

El producto viene en un empaquetado que lo protege contra

daños durante el transporte. Conserve el empaquetado hasta

que usted esté seguro de que todas las partes hayan venido

en este y que el producto esté funcionando adecuadamente.

Luego, recicle el empaquetado o consérvelo para un

almacenamiento a largo plazo.

Símbolo WEEE. Los productos eléctricos no deben

ser desechados en la basura doméstica. Recíclelos

donde haya instalaciones adecuadas. Consulte con

las autoridades locales o tienda local para saber

sobre las normas de reciclaje.

Servicio y soporte

Si su partidor de troncos hidráulico inalámbrico

24V-X2-LS6T-CT de Sun Joe

requiere servicio o

mantenimiento, llame al 1-866-SNOWJOE

(1-866-766-9563) para obtener asistencia.

Modelo y número de serie

Al comunicarse con la empresa, ordenar partes de repuesto

o programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de

la unidad. Copie estos números en el espacio proporcionado a

continuación.

Registre los siguientes números que se encuentran en la

carcasa o tarjeta de registro de su nuevo producto:

Modelo:

№ de serie:

2 4 V - X 2 - L S 6 T - C T

Accesorios opcionales

m ¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con este partidor de troncos. Comuníquese con Snow Joe

+ Sun

Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su partidor de troncos. El uso de

cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos.

Accesorio Descripción Modelo

Batería de iones de litio iON+ de 24V y 4.0 Ah 24VBAT

Batería de iones de litio iON+ de 24V y 5.0 Ah 24VBAT-XR

Batería de iones de litio iON+ de 24 V y 8.0 Ah 24VBAT-XR8

Cargador de doble puerto para baterías de

iones de litio iON+ de 24 V

24VCHRG-DPC

Cargador rápido de doble puerto de baterías

de iones de litio iON+ de 24 V

24VCHRG-HS-DPC

Visite sunjoe.com para más opciones

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

. Los accesorios

pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al cliente Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

R4_01282020

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Puede registrar su producto en línea visitando snowjoe.com/register,

imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio

al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [email protected]. Si usted no registra su Producto, sus

derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene

alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su

experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

, o Aqua Joe

(el

“Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa

que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

Instructions d’origine.

Une division de Snow Joe, LLC Modèle 24V-X2-LS6T-CT Formulaire n° SJ-24V-X2-LS6T-CT-880F-MR1

MANUEL D’UTILISATION

FENDEUSE DE BÛCHES HYDRAULIQUE

SANS CORDON – OUTIL SEUL

48 V MAX.* | TAILLE MAX. DE BÛCHE : 25,4 cm x 52 cm

*Génère 48 V max. grâce à deux batteries au lithium-ion de 24 V.

Tension initiale à vide; grimpe à 24 volts une fois complètement

chargée; la tension nominale sous charge typique est de 21,6 volts.

CONSERVER CES INSTRUCTIONS

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant utilisation

Suivez toujours ces consignes de sécurité. Ne pas s’y

conformer peut entraîner de graves blessures pouvant même

être fatales.

Sécurité générale

mAVERTISSEMENT! Cette machine n’est pas destinée

à être utilisée par des enfants ou par des personnes qui

ne sont ni assistées ni supervisées et dont les capacités

physiques, sensorielles ou mentales les empêchent de

l’utiliser sans danger. Les enfants doivent être supervisés pour

s’assurer qu’ils ne jouent pas avec la machine.

Avant de démarrer votre fendeuse de bûches, veuillez

l’inspecter soigneusement pour vérifier si elle présente

d’éventuels défauts. En cas de constatation d’un défaut, ne

démarrez pas votre machine. Communiquez plutôt avec votre

revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service

à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

mAVERTISSEMENT! Lors de l’utilisation de la fendeuse

de bûches, les précautions de sécurité élémentaires doivent

toujours être suivies afin de réduire le risque d’incendie, de

secousse électrique ou de dommages corporels. Il s’agit des

précautions suivantes :

• Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N’utilisez pas la machine si vous êtes

fatigué, si vous êtes sous l’emprise de l’alcool ou de la

drogue ou si vous avez pris des médicaments. Ne laissez

jamais sans surveillance une machine.

• Bien connaître sa machine – Sachez comment démarrer

et arrêter la machine. Assurez-vous que les commandes

et les dispositifs de sécurité sont tous en place et

fonctionnent correctement. Utilisez uniquement les mains

pour manœuvrer les commandes.

• Prévenir les démarrages accidentels – Avant d’insérer

les blocs-piles, de saisir la machine ou de la transporter,

assurez-vous que l’interrupteur est à la position d’arrêt

(non enfoncé). Le transport de la machine en ayant un

doigt sur le bouton marche/arrêt ou la mise sous tension

de la machine quand le bouton marche/arrêt est enfoncé

peut entraîner un accident.

• Utilisation – N’utilisez pas cette fendeuse de bûches pour

des travaux différents de ceux auxquels elle est destinée.

• Pièces mobiles – Pendant l’utilisation de la machine,

gardez les mains et les pieds à l’écart des pièces mobiles

et des bûches partiellement fendues. Tout contact avec

une pièce mobile peut occasionner des blessures.

• Équipement de protection individuelle – Portez toujours

des lunettes de sécurité et des gants avant d’utiliser la

machine.

• S’habiller en conséquence – Ne portez ni vêtements

amples ni bijoux, ceux-ci pouvant se prendre dans les

pièces mobiles. Nouez les cheveux longs.

• Éviter de glisser – Restez en permanence sur les

deux pieds pour ne pas perdre l’équilibre et éviter de

glisser ou de tomber. Portez des chaussures à semelle

antidérapante pour avoir une meilleure prise sur les

revêtements glissants.

• Éviter l’eau – N’utilisez pas la fendeuse de bûches sous

la pluie ou dans des endroits humides ou mouillés. Ne

laissez pas d’eau ou tout autre liquide se déposer sur la

machine.

• Bruit et vibrations – Si la fendeuse de bûches se

met à vibrer anormalement, éteignez-la et inspectez-

la minutieusement pour vérifier qu’elle n’est pas

endommagée.

• Une seule personne suffit – Une seule personne à la

fois est nécessaire pour utiliser la fendeuse de bûches, la

charger ou la décharger.

Fendage de bûches

• Zone de manœuvre – Pour réduire le risque de se

blesser, l’utilisateur doit commander la fendeuse de

bûches en restant dans la zone de manœuvre (Fig. A).

Fig. A

Zone de

manœuvre

• Bûches – N’essayez pas de fendre de trop grosses

bûches. Fendez toujours le bois dans la direction du grain.

Autant que possible, veillez à ce que les bûches soient

sciées à angles droits et exemptes de branches saillantes.

• Fendage des bûches non sciées à angles droits –

Lorsque vous devez fendre une bûche qui n’a pas été

sciée à angles droits, avant de la fendre, placez son

extrémité biseautée vers le coin fendeur et tournez-la de

façon que le bout de l’extrémité biseautée soit face contre

terre.

• Corps étrangers – Ne fendez pas les bûches dans

lesquelles peuvent se trouver des corps étrangers, par

exemple des clous, du fil électrique ou des balles.

• Surcharge – Ne surchargez pas la fendeuse de bûches

et n’essayez pas de fendre plus d’une bûche à la fois,

à moins que le poussoir du vérin ne soit complètement

déployé et qu’une seconde bûche soit nécessaire pour

achever la séparation de la première bûche. Si la bûche

n’est pas fendue au bout de cinq secondes, éteignez la

machine et retirez la bûche.

• Utilisation – Ne forcez pas la bûche dans le coin fendeur,

laissez la fendeuse de bûches faire son travail et ne

fendez qu’une bûche à la fois.

• Chargement – Lors du chargement d’une bûche,

placez les mains sur les côtés de la bûche et non sur

les extrémités. Ne placez jamais les mains ou une partie

quelconque du corps entre la bûche et une partie ou une

autre de la fendeuse. Lorsque le poussoir du vérin se

déplace, n’essayez pas de charger une bûche ou d’en

tenir une à l’aide des mains.

• Blocage – Si une bûche se coince, relâchez le bouton

marche/arrêt et le levier de commande. Avant de retirer ce

qui bloque, patientez jusqu’à ce que le poussoir du vérin

arrête de se déplacer.

Hydraulique à haute pression

Des pressions hydrostatiques élevées s’exercent à l’intérieur

d’une fendeuse hydraulique de bûches. Le uide hydraulique

sous pression s’échappant par une ouverture de la taille d’un

trou d’épingle peut percer la peau et provoquer une septicémie

grave. Tenez compte en permanence des instructions

suivantes.

• N’utilisez pas une fendeuse de bûches dont les tuyaux

flexibles, les raccords ou les canalisations sont décrépis,

tordus, fissurés ou endommagés

• Avant de changer ou de régler un raccord, un tuyau

flexible, une canalisation ou un autre organe du système,

retirez les batteries et relâchez la pression hydraulique.

• Ne touchez pas aux réglages de la pompe ou de la

soupape.

• N’essayez pas de détecter une fuite à l’aide de la main.

Vous pouvez repérer une fuite en passant un carton

ou du bois sur la zone soupçonnée et constater leur

décoloration. Si vous êtes blessé par une projection de

fluide hydraulique, consultez immédiatement un médecin.

Sans traitement médical approprié, une infection ou une

réaction grave peut se développer.

Sécurité de la zone de travail

• Zone de travail – Inspectez toujours la zone dans laquelle

la machine sera utilisée et assurez-vous qu’elle est bien

éclairée. Pour pouvoir se déplacer sans danger dans la

zone de travail, celle-ci doit toujours être exempte de

débris. Assurez-vous que la fendeuse de bûches repose

sur une surface plate et de niveau. Calez les roues pour

empêcher tout déplacement imprévisible de la machine.

• Éviter les endroits dangereux – N’utilisez pas la machine

quand il y a du gaz dans l’air, quand l’atmosphère

est explosive ou près de liquides inflammables ou

combustibles.

• Maintenir à l’écart les enfants, les spectateurs et les

animaux familiers – Tous les spectateurs, y compris les

animaux familiers, doivent être maintenus à une distance

d’au moins 5 m de la fendeuse de bûches quand elle est

en marche.

Entretien et remisage

mAVERTISSEMENT! N’utiliser ni détergents, ni acides,

ni solutions alcalines, ni eau de Javel, ni solvants, par exemple

de l’acétone, pour nettoyer votre fendeuse de bûches. Ces

substances peuvent endommager les pièces en plastique de la

machine.

• Inspecter avant utilisation – Examinez visuellement la

machine pour vérifier qu’il n’y a ni attaches desserrées

ni pièces usées, manquantes ou endommagées. Pour

assurer que le matériel est en bon état de marche et peut

être utilisé sans danger, maintenez serrés tous les écrous

et boulons.

• Pièces de rechange – Pour les réparations, utilisez

uniquement des pièces de rechange identiques.

Remplacez ou réparez immédiatement les pièces

endommagées. Communiquez avec le service à

la clientèle Snow Joe

+ Sun Joe

en appelant le

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

• Remiser à l’intérieur – Lorsque vous ne l’utilisez pas, la

machine doit être remisée à l’intérieur dans un endroit sec

et inaccessible aux enfants.

• Manuel – Consultez le manuel qui contient des détails

importants si la machine doit être remisée pour une

longue période.

Consignes de sécurité

concernant les batteries

et le chargeur

REMARQUE : ce produit est un outil seul. Les batteries

et le chargeur ne sont pas inclus. Ils doivent être achetés

séparément. Le modèle 24V-X2-LS6T-CT est compatible avec

les batteries et chargeurs du système iON+ de 24 V. Pour plus

de renseignements, voir la page 43.

Nous avons consacré beaucoup de temps à la conception de

chaque bloc-piles afin de nous assurer de vous fournir des

batteries qui peuvent être utilisées sans danger, sont robustes

et ont une énergie volumique élevée. Les cellules de batterie

sont munies d’un large éventail de dispositifs de sécurité.

Chaque cellule individuelle est initialement formatée et ses

courbes électriques caractéristiques sont enregistrées. Ces

données sont ensuite utilisées exclusivement pour assembler

les meilleurs blocs-piles possibles.

Malgré toutes ces mesures de précaution, il faut toujours faire

preuve de prudence lors de la manipulation de batteries. Pour

utiliser sans danger les batteries, les points suivants doivent

être observés en permanence. L’utilisation sans danger peut

uniquement être garantie si les cellules sont intactes. Toute

manipulation inappropriée des blocs-piles peut endommager

les cellules.

IMPORTANT! Les analyses conrment que la mauvaise

utilisation de batteries à haut rendement et un entretien

laissant à désirer sont les principaux facteurs responsables de

dommages corporels et/ou des produits.

mAVERTISSEMENT! Utiliser uniquement des batteries

de rechange homologuées. D’autres types de batteries

peuvent endommager la machine et empêcher son bon

fonctionnement, ce qui peut entraîner de graves dommages

corporels.

mAVERTISSEMENT! Ne pas utiliser de blocs-piles

ou une machine endommagés ou modifiés. Les batteries

endommagées ou modifiées peuvent se comporter de manière

imprévisible et être la cause d’un incendie, d’une explosion ou

de dommages corporels.

Faites réparer ou entretenir vos blocs-piles par un réparateur

qualié utilisant uniquement des pièces de rechange

identiques. C’est à ce prix que la sécurité des blocs-piles sera

préservée.

mMISE EN GARDE! Pour réduire le risque de

dommages corporels, utiliser uniquement le chargeur iON+

de 24 V d’origine désigné pour les blocs-piles iON+ de 24 V.

L’utilisation d’autres types de batteries ou de chargeurs

présente des risques d’incendie et de dommages corporels

et matériels. Ne modifiez pas la machine ou les blocs-piles

ou n’essayez pas de les réparer, sauf précisions contraires

concernant leur utilisation ou leur entretien. Ne brancher

aucun bloc-piles sur le secteur ou l’allume-cigare d’une

voiture, car une mauvaise utilisation de ce type désactivera et

endommagera irrémédiablement le bloc-piles.

mAVERTISSEMENT! Pour réduire le risque de

secousse électrique, toujours débrancher le chargeur avant

d’effectuer un nettoyage ou un entretien. Ne pas laisser d’eau

couler dans le chargeur. Pour réduire le risque de secousse

électrique, utiliser un disjoncteur différentiel de fuite de terre

(DDFT).

• Retirer les batteries – Pour réduire le risque d’incendie,

éteignez la fendeuse de bûches et retirez les batteries si

vous ne l’utilisez pas, lorsque vous retirez ce qui la bloque,

avant d’effectuer des réglages, de changer d’accessoire,

de la remiser ou de procéder à un entretien.

• Éviter les endroits dangereux – Ne chargez pas les

blocs-piles sous la pluie, sous la neige ou dans les

endroits humides ou mouillés. N’utilisez pas les blocs-

piles ou le chargeur lorsque l’atmosphère est explosive

(vapeurs d’essence, poussière ou matières inflammables),

des étincelles pouvant se produire lors de l’insertion ou

le retrait des blocs-piles, ce qui pourrait provoquer un

incendie.

• Charger dans un endroit bien ventilé – N’obstruez pas

les fentes d’aération du chargeur. Dégagez le voisinage

immédiat du chargeur pour qu’il soit bien ventilé.

Interdisez de fumer et n’autorisez la présence d’aucune

flamme nue à proximité d’un bloc-piles se chargeant. Les

gaz dégagés dans l’atmosphère peuvent exploser.

REMARQUE : la zone de température de sécurité pour les

batteries est comprise entre 5 °C et 40,5 °C. Ne chargez

pas les batteries à l’extérieur lorsqu’il gèle; chargez-les à

température ambiante.

• Prendre soin du cordon du chargeur – Lorsque vous

débranchez le chargeur, afin d’éviter d’endommager la

fiche électrique et le cordon, tirez sur la fiche dans la prise

et non sur le cordon. Ne transportez jamais le chargeur

par son cordon. Maintenez le cordon à l’écart de la

chaleur, de l’huile et des arêtes vives. Pendant l’utilisation

du chargeur, assurez-vous que personne ne marche sur

le cordon, ne trébuche dessus et qu’il ne peut être ni

endommagé ni soumis à des tensions ou des pressions.

N’utilisez pas un chargeur dont le cordon ou sa fiche sont

endommagés. Remplacez immédiatement tout chargeur

endommagé.

• Ne pas utiliser de rallonge électrique, sauf nécessité

absolue – L’utilisation d’une rallonge électrique mal

adaptée, endommagée ou mal branchée présente des

risques d’incendie et de secousse électrique. S’il s’avère

nécessaire d’utiliser une rallonge électrique, branchez le

chargeur dans une rallonge électrique de calibre 16 ou

plus gros, la fiche femelle correspondant à la fiche mâle

sur le chargeur. Vérifiez que la rallonge électrique est en

bon état.

• Ne pas exposer la machine ou les blocs-piles au feu –

Une exposition à un feu ou une température supérieure

à 130 °C peut déclencher l’explosion des blocs-piles et

entraîner des dommages corporels et matériels. Des gaz

et des particules toxiques se dégagent de blocs-piles qui

brûlent.

• Ne pas écraser, faire tomber ou endommager

les blocs-piles – N’utilisez pas les blocs-piles ou le

chargeur s’ils ont reçu un coup brutal, s’ils sont tombés

de plus d’un mètre de hauteur, s’ils ont été écrasés ou

endommagés d’une façon ou d’une autre. Même si le

boîtier d’un bloc-piles ne semble pas être endommagé,

les cellules à l’intérieur de la batterie peuvent avoir été

gravement endommagées. Dans ce cas, veuillez lire les

renseignements sur l’élimination des déchets en ce qui

concerne les batteries.

• Ne rien démonter – Un remontage mal effectué peut

poser un risque important de secousse électrique,

d’incendie ou d’exposition aux produits chimiques

toxiques de la batterie. Si les batteries ou le chargeur

sont endommagés, veuillez communiquer avec un

revendeur Snow Joe

+ Sun Joe

agréé ou appeler

le service à la clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

• Les produits chimiques d’une batterie peuvent

occasionner de graves brûlures – Si une batterie est

endommagée, des produits chimiques peuvent s’en

échapper. Les produits chimiques d’une batterie au

lithium-ion réagiront violemment avec l’air; évitez tout

contact avec. Si la peau est entrée en contact avec les

produits chimiques d’une batterie, lavez la zone affectée

à l’eau et au savon. Si les yeux sont entrés en contact

avec les produits chimiques d’une batterie, rincez

immédiatement à grande eau pendant 20 minutes et

consultez un médecin. Retirez les vêtements contaminés

et jetez-les.

• Risque de court-circuit – Un court-circuit se produira

si un objet en métal relie les contacts positif et négatif

d’un bloc-piles. Ne placez aucun bloc-piles près de tout

ce qui peut provoquer un court-circuit, par exemple un

trombone, une pièce de monnaie, une clé, une vis, un

clou ou tout autre objet métallique. Un bloc-piles en

court-circuit présente un risque d’incendie et peut blesser

gravement.

• Ranger les blocs-piles et le chargeur dans un endroit

frais et sec – Idéalement, rangez les blocs-piles à 15 °C

et chargez-les au moins à 40 %. Ne rangez pas les blocs-

piles ou le chargeur dans un endroit où la température

peut être supérieure à 40,5 °C, par exemple directement

sous les rayons du soleil ou à l’intérieur d’un véhicule, ou

lorsqu’elle peut descendre en dessous de 5 °C.

REMARQUE : veillez à ce que les blocs-piles ne gèlent

pas. Les blocs-piles qui ont été entreposés à une

température inférieure à 0 °C pendant plus de 60 minutes

doivent être éliminés.

• Charger avant utilisation – Les blocs-piles fournis avec

votre machine ne sont que partiellement chargés. Les

blocs-piles doivent être à charge complète avant d’utiliser

la fendeuse de bûches pour la première fois.

• Vieillissement des batteries – Les batteries au lithium-

ion s’usent naturellement avec le temps. Un bloc-piles

doit être remplacé au plus tard lorsque sa capacité

chute à 80 % de sa capacité d’origine, neuf. Les cellules

affaiblies d’un bloc-piles usé ne peuvent plus produire la

forte intensité exigée pour que votre machine fonctionne

normalement, ce qui présente un risque pour la sécurité.

• Ne jamais décharger complètement les blocs-piles –

La décharge totale d’une batterie endommagera ses

cellules. Le rangement prolongé d’une batterie est la

cause la plus commune d’une décharge poussée. Arrêtez

votre travail dès que vous remarquez que la puissance

d’une batterie chute ou dès que le système de protection

électronique se déclenche. Pour un rendement optimal

des blocs-piles, chargez-les fréquemment. Rangez les

blocs-piles pour une longue période uniquement s’ils sont

à charge complète.

• Ne pas surcharger les blocs-piles – Empêchez la

fendeuse de bûches et les blocs-piles d’être surchargés.

Les surcharges donneront rapidement lieu à une

surchauffe et endommageront les cellules à l’intérieur

du boîtier de batterie, même si cette surchauffe n’est

pas visible de l’extérieur. Par mesure de sécurité, le

coupe-circuit de protection intégré coupera l’alimentation

électrique de la machine. Après une utilisation normale et

avant de recharger les blocs-piles, laissez-les se refroidir à

la température ambiante.

IMPORTANT! N’essayez pas d’allumer la machine si le

coupe-circuit de protection a été activé. Vous pourriez

endommager les blocs-piles.

• Tension de sortie – Veuillez vérifier les données marquées

sur l’étiquette signalétique du chargeur de batteries.

Assurez-vous que la tension de l’alimentation électrique

correspond à celle marquée sur l’étiquette signalétique.

Ne les branchez jamais dans une prise de secteur de

tension différente.

• Utilisation du chargeur – N’utilisez pas le chargeur de

batteries qui est fourni pour charger d’autres types de

blocs-piles ou d’outils.

• Ne pas charger les blocs-piles de façon excessive – Ne

dépassez pas le temps maximal de charge. En chargeant

de façon excessive les blocs-piles, vous endommagerez

leurs cellules. Ne laissez pas les batteries dans le chargeur

pendant plusieurs jours consécutifs.

• Anormalités de bloc-piles – N’utilisez ni batterie qui

a enflé ou subi des déformations ni batterie présentant

d’autres symptômes atypiques (dégagement de gaz,

sifflement, fissures, etc.).

• Décharge électrostatique – Lorsque vous manipulez une

batterie, prenez garde aux décharges électrostatiques,

car elles peuvent endommager le système de protection

électronique et les cellules de la batterie. Pour éviter de

produire des décharges électrostatiques, ne touchez

jamais les bornes d’une batterie.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Avant d’essayer de

procéder à son assemblage et de l’utiliser, lisez, comprenez et suivez toutes les instructions sur le produit.

Symboles Descriptions Symboles Descriptions

LIRE LE MANUEL D’UTILISATION

- Lire, comprendre et suivre

toutes les instructions du manuel

d’utilisation avant d’essayer

d’assembler et d’utiliser la machine.

ALERTE DE SÉCURITÉ - Indique

une précaution, un avertissement

ou un danger.

Porter des gants de protection

et des chaussures pour utiliser la

machine et manipuler les débris.

Pour éviter de se blesser, porter des

lunettes de sécurité.

AVERTISSEMENT! Ne pas exposer

la machine à la pluie ou une forte

humidité. Maintenir au sec.

Les pièces mobiles peuvent écraser

et couper les mains et les doigts.

Tenir les mains à l’écart du poussoir

du vérin, du coin fendeur et de la

bûche pendant le fendage.

Tenir les mains à l’écart des fentes

et des ssures pouvant s’ouvrir

dans la bûche. Ne pas retirer à la

main une bûche coincée.

AVERTISSEMENT! Ne jamais

perdre de vue le mouvement de la

fendeuse de bûches.

Remiser à l’intérieur. Ne jamais

remiser la fendeuse de bûches à

l’extérieur.

Maintenir les spectateurs et les

enfants à une distance de sécurité.

VENDUS SÉPARÉMENT

Un choix de batteries et de chargeurs est oert sur le site sunjoe.com

24VCHRG-QC

24VBAT-XR824VBAT-XR

24VCHRG-DPC

24VBAT

Apprenez à mieux connaître votre fendeuse de bûches

hydraulique sans cordon

Avant d’utiliser la fendeuse de bûches, lisez attentivement le manuel d’utilisation et les consignes de sécurité. Pour vous

familiariser avec l’emplacement des diérents réglages et commandes, comparez l’illustration ci-dessous avec votre produit.

Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Coin fendeur

2. Rail de guidage

3. Poussoir du vérin

4. Protège-levier

de commande

5. Levier de

commande

6. Roue

7. Moteur

8. Bouton marche/arrêt

9. Compartiment à batteries

10. Béquille-support

11. Poignée

Données techniques

Moteur sans balais ........................................................ 1 800 W

Cycle d’utilisation (S3) ........... 5 min en marche | 10 min à l’arrêt

Taille max. de bûche ..................................... 25,4 cm (diamètre)

52 cm (longueur)

Force de fendage ......................................5,4 tonnes métriques

Capacité du réservoir hydraulique ................................ 4,2 litres

Pression hydraulique .................................... 2 900 psi (20 MPa)

Tension max.* des batteries ........................................... 24 VCC

Poids net ........................................................................ 37,3 kg

*Génère 48 V max. grâce à deux batteries au lithium-ion de 24 V. Tension initiale à

vide; grimpe à 24 volts une fois complètement chargée; la tension nominale sous

charge typique est de 21,6 volts.

Déballage

Contenu de la caisse

• Fendeuse de bûches

• Poignée

• Manivelle

• Levier de commande

• Articulation

• Goupille fendue

• Vis à tête creuse M6 (2)

• Rondelle (2)

• Contre-écrou (2)

• Manuel et carte d’enregistrement

REMARQUE : pour utiliser cette fendeuse de bûches sans

cordon, il vous faut deux batteries et un chargeur du système

iON+ de 24 V. Pour les options et spécications de batteries et

de chargeurs, veuillez consulter la page 43 ou vous rendre sur

le site snowjoe.com pour plus de renseignements.

1. Retirez soigneusement la fendeuse de bûches de la

caisse et inspectez-la pour vérifier que tous les éléments

énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu afin de vous assurer

qu’aucun élément ne s’est cassé ou n’a été endommagé

pendant l’expédition. Si vous constatez que des pièces

manquent ou sont endommagées, NE PAS retourner le

produit au magasin. Veuillez plutôt appeler le service à

la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE : ne jetez pas la caisse d’expédition et

l’emballage tant que vous n’êtes pas prêt à utiliser la

fendeuse de bûches. L’emballage est fabriqué dans des

matériaux recyclables. Éliminez ces matériaux de façon

appropriée et conformément à la réglementation ou

conservez l’emballage pour le remisage de longue durée

du produit.

IMPORTANT! Le matériel et l’emballage ne sont pas des

jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et risquent de provoquer une

suocation!

Utilisation du bloc-piles

Cette machine est alimentée par deux batteries au lithium-ion.

Les blocs-piles sont entièrement scellés et ne nécessitent

aucun entretien.

Témoin de charge de batterie

Chaque bloc-piles est équipé d’un bouton-poussoir pour

vérier le niveau de charge. Appuyez simplement sur le

bouton-poussoir pour lire le niveau de charge de la batterie à

l’aide des témoins de charge :

Témoins Indications

Bouton de niveau de charge

La batterie est à 30 % de sa capacité

La batterie est à 60 % de sa capacité

La batterie est à charge complète.

REMARQUE : si le bouton de niveau de charge ne semble pas

fonctionner, chargez la batterie.

REMARQUE : immédiatement après avoir utilisé le bloc-piles,

le bouton de niveau de charge peut acher une charge plus

faible que si la vérication avait eu lieu quelques minutes plus

tard. Les cellules des batteries « récupèrent » une partie de

leur charge après une période de repos.

Pour utiliser cette fendeuse de bûches sans cordon, il vous

faut deux batteries et un chargeur du système iON+ de

24 V. Pour les options et spécications de batteries et de

chargeurs, veuillez consulter la page 43 ou vous rendre sur

le site snowjoe.com pour plus de renseignements.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Utilisation des blocs-piles

mAVERTISSEMENT! Charger uniquement les blocs-

piles au lithium-ion iON+ de 24 V Sun Joe

dans un chargeur

au lithium-ion iON+ de 24 V Sun Joe

compatible. Tout autre

type de chargeurs peut être à l’origine de dommages corporels

et matériels.

Pour réduire le risque de secousse électrique, ne laissez pas

d’eau couler dans le chargeur.

Comment charger une batterie

1. Pour retirer un bloc-piles de son compartiment, appuyez

sur les boutons-poussoirs de verrouillage de chaque côté

de la batterie (Fig. 1).

2. La façon de recharger votre batterie au lithium-ion

dépend de votre modèle de chargeur Snow Joe

Sun Joe

. Vous pouvez insérer votre batterie de

24 V dans le chargeur rapide 24VCHRG-QC (vendu

séparément) ou dans le double chargeur 24VCHRG-DPC

(vendu séparément) (Fig. 2 et 3).

Pour utiliser cette fendeuse de bûches sans cordon, il vous

faut deux batteries et un chargeur du système iON+ de

24 V. Pour les options et spécications de batteries et de

chargeurs, veuillez consulter la page 43 ou vous rendre sur

le site snowjoe.com pour plus de renseignements.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Fig. 1

Batterie

3. Les témoins de charge de batterie s’allumeront un

par un pendant le processus de charge. Débranchez

immédiatement le chargeur lorsque les témoins de charge

sont tous les trois allumés.

4. Le chargeur rapide 24VCHRG-QC (vendu séparément)

et le double chargeur 24VCHRG-DPC (vendu

séparément) sont également dotés de témoins de charge

supplémentaires qui indiquent le statut de charge

(Fig. 2 et 3).

mMISE EN GARDE! RISQUE D’INCENDIE.

Pour déconnecter le chargeur de la batterie, s’assurer de

débrancher d’abord le chargeur de la prise, puis de retirer la

batterie du chargeur.

mAVERTISSEMENT! Les chargeurs ne s’éteignent pas

automatiquement lorsque la batterie est à charge complète.

Veiller à ne pas laisser la batterie dans le chargeur. Éteindre le

chargeur ou le débrancher du secteur une fois que la batterie

est à charge complète.

Fig. 2

Bloc-piles

Chargeur rapide

24VCHRG-QC

(vendu séparément)

rouge

Charge

en cours

vert

À charge

complète

Fig. 3

Blocs-piles

Double chargeur

24VCHRG-DPC

(vendu séparément)

rouge

Charge

en cours

vert

À charge

complète

5. Recharger la batterie au moment opportun prolongera sa

durée de vie. Vous devez recharger le bloc-piles lorsque

vous remarquez une chute de puissance de l’outil.

IMPORTANT! Ne laissez jamais le bloc-piles se décharger

complètement, car ceci l’endommagerait irrémédiablement.

6. Une fois que le bloc-piles est à charge complète, retirez-le

du chargeur en tirant le bouton-poussoir de verrouillage

et en le faisant glisser vers l’arrière pour le dégager du

chargeur.

Assemblage

mAVERTISSEMENT! Pour empêcher tout démarrage

accidentel pouvant être à l’origine de graves dommages

corporels, toujours retirer les blocs-piles de la machine avant

l’assemblage.

1. Posez la poignée sur la béquille-support en l’attachant

à l’aide du jeu de vis à tête creuse, rondelles et contre-

écrous qui est inclus (Fig.

4).

2. Assemblez le levier de commande à l’aide de l’articulation

et de la goupille fendue (Fig. 3).

Fig. 4

Poignée

Vis à tête

creuse

Rondelle

Contre-écrou

Fig. 5

Goupille

fendue

Articulation

3. Vissez la manivelle dans le levier de commande à l’arrière

de la fendeuse de bûches (Fig. 6).

Utilisation

Pour utiliser cette fendeuse de bûches sans cordon, il vous

faut deux batteries et un chargeur du système iON+ de

24 V. Pour les options et spécications de batteries et de

chargeurs, veuillez consulter la page 43 ou vous rendre sur

le site snowjoe.com pour plus de renseignements.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

1. Avant d’utiliser la fendeuse de bûches, desserrez la vis

d’évacuation d’air de trois ou quatre tours dans le sens

antihoraire pour permettre à l’air du circuit hydraulique

d’être purgé (Fig. 7).

REMARQUE : pour empêcher toute fuite d’huile

hydraulique, serrez la vis d’évacuation d’air avant de

transporter la machine.

Fig. 6

Manivelle

Fig. 7

Vis de purge

2. Faites glisser les deux batteries dans le compartiment à

batteries (Fig. 8).

3. Chargez une bûche et une seule sur le rail de guidage,

dans le sens de la longueur. Fendez toujours dans le sens

du grain du bois et non à rebours.

REMARQUE : ne fendez jamais de bûches de plus de

25,4 cm de diamètre ou 52 cm de longueur.

mAVERTISSEMENT!

Ne jamais charger ou décharger

une bûche quand le poussoir du vérin se déplace.

4. Pour commencer à fendre, appuyez sur le bouton marche/

arrêt de la main droite et tirez simultanément le levier de

commande de la main gauche (Fig. 9).

REMARQUE : les nœuds, le bois vert ou le bois de feuillus

peuvent présenter une résistance supplémentaire pour la

fendeuse de bûches. Ne forcez pas la machine si vous ne

parvenez pas à fendre la bûche dès le premier essai.

5. Le poussoir du vérin se déplacera vers l’avant en forçant

la bûche dans le coin fendeur.

6. Relâchez le bouton marche/arrêt et le levier de

commande. Avant de retirer quoi que ce soit de la

machine, patientez jusqu’à ce que le poussoir du vérin

soit complètement retourné à sa position d’origine et ne

se déplace plus.

Fig. 8

Batterie

Fig. 9

Bouton

marche/arrêt

Levier de

commande

7. Pour fendre davantage une bûche, placez la pièce de bois

sur le rail de guidage et répétez les étapes 4

Retrait d’une bûche coincée

Si la bûche se coince sur le coin fendeur et ne veut pas se

fendre complètement, suivez les instructions ci-dessous pour

retirer la bûche.

mAVERTISSEMENT! Ne pas essayer de retirer la bûche

coincée à l’aide des mains ou de la cogner pour qu’elle se

dégage du coin fendeur. Ceci pourrait provoquer de graves

dommages corporels ou endommager la machine.

1. Relâchez le bouton marche/arrêt et le levier de

commande. Patientez jusqu’à ce que le poussoir du vérin

soit complètement retourné à sa position d’origine et ne

se déplace plus.

2. Insérez un coin de bois sous la bûche coincée (Fig.

10).

3. Appuyez sur le bouton marche/arrêt et tirez simultanément

le levier de commande pour démarrer la fendeuse de

bûches. Laissez-la pousser complètement le coin de bois

sous la bûche coincée.

4. Répétez les étapes 2

3 en utilisant progressivement des

coins de plus en plus gros jusqu’à ce que la bûche se

décoince.

Soin et entretien

mAVERTISSEMENT! Avant d’inspecter, de nettoyer ou

d’effectuer toute autre tâche d’entretien, toujours retirer les

batteries et s’assurer que toute la pression emmagasinée se

soit dissipée.

mAVERTISSEMENT! Effectuer uniquement les

réparations et le travail d’entretien décrits dans ce manuel.

Tout autre travail doit être effectué par un technicien qualifié.

• Appliquez périodiquement une légère couche d’huile

antirouille, par exemple de l’huile 3 en 1 ou WD-40, sur les

ressorts pour les maintenir en bon ordre de marche.

• Inspectez périodiquement la machine pour vérifier qu’il n’y

a ni attaches desserrées ni pièces usées, manquantes ou

endommagées.

Fig. 10

Coin de bois

Bûche coincée

• Nettoyez et lubrifiez périodiquement les pièces.

• Le cas échéant, affutez le coin fendeur. Utilisez une lime

plate ou une meuleuse d’angle pour éliminer les bavures

et supprimer les aspérités de l’arête de coupe.

Remplacement de l’huile hydraulique

Toutes les 150 heures d’utilisation, l’huile hydraulique doit

être remplacée par de l’huile hydraulique anti-usure AW32.

Pour remplacer l’huile hydraulique, suivez les instructions ci-

dessous.

1. Avant de retirer les batteries de la fendeuse de bûches,

assurez-vous que toutes les pièces mobiles sont à l’arrêt

complet.

2. Placez un récipient sous l’orifice de vidange. Puis, à l’aide

d’une clé hexagonale de 8 mm, dévissez le bouchon

d’huile (auquel est attaché la jauge d’huile) et basculez la

fendeuse de bûches vers l’avant pour permettre à l’huile

de se vider du réservoir (Fig.

11).

3. Basculez la fendeuse de bûches à la verticale et placez un

entonnoir dans l’orifice de vidange. Remplissez ensuite le

réservoir hydraulique d’huile hydraulique anti-usure AW32

(Fig.

12).

Fig. 11

Bouchon

d’huile

Récipient

Jauge

d’huile

Bouchon

de vidange

Fig. 12

Huile

hydraulique

Entonnoir

4. Pour vérifier le niveau d’huile, essuyez la jauge d’huile

à l’aide d’un chiffon et, la fendeuse de bûches étant

basculée à la verticale, insérez complètement la jauge

d’huile dans le bouchon de vidange, puis retirez-la.

La marque du résidu d’huile doit être entre l’encoche

supérieure (niveau de plein d’huile) et l’encoche inférieure

(niveau d’huile bas) (Fig. 13).

Remisage

• Retirez les batteries de la machine avant de la remiser.

• Remisez la machine et ses accessoires dans un endroit

sec, à l’abri du gel, bien ventilé et hors de portée des

enfants.

• La température idéale pour remiser la fendeuse de bûches

est comprise entre 10 ºC et 30 ºC.

Rangement des batteries et du chargeur

• Rangez les blocs-piles et le chargeur à température

ambiante et à l’abri de l’humidité. Ne les rangez pas dans

un endroit humide où les bornes pourraient se corroder.

• Les blocs-piles peuvent être irrémédiablement

endommagés s’ils sont rangés pendant une longue

période à une température élevée (supérieure à 40,5 °C).

• Débranchez le chargeur de batteries et les blocs-piles si

vous ne les utilisez pas. Pour maintenir leur rendement

optimal, rechargez les blocs-piles tous les six mois jusqu’à

50 % de leur capacité.

Mise en garde concernant

les batteries et informations

sur leur élimination

Éliminez toujours vos blocs-piles en vous conformant aux

réglementations fédérales, provinciales ou territoriales

et locales. Pour obtenir la liste des sites de recyclage,

communiquez avec un organisme de recyclage de votre

région.

Fig. 13

Jauge d’huile

Niveau de plein d’huile

Niveau d’huile bas

mMISE EN GARDE! Même déchargés, les blocs-piles

emmagasinent une certaine énergie. Avant de les éliminer,

utiliser du ruban isolant pour couvrir les bornes et empêcher

ainsi les blocs-piles de provoquer un court-circuit, ce qui peut

déclencher un incendie ou une explosion.

mAVERTISSEMENT! Pour réduire le risque de

dommages corporels ou d’explosion, ne jamais brûler ou

incinérer un bloc-piles, même s’il est endommagé, à plat ou

complètement déchargé. En brûlant, des gaz et des matières

toxiques sont émis dans l’environnement immédiat.

Recyclage et élimination

Le produit est livré dans un emballage qui l’empêche d’être

endommagé pendant son expédition. Conservez l’emballage

jusqu’à ce que vous soyez sûr que toutes les pièces ont été

livrées et que le produit fonctionne correctement. Ensuite,

recyclez l’emballage ou conservez-le pour un rangement de

longue durée.

Symbole DEEE. Les déchets d’équipements

électriques ne doivent pas être jetés avec les

déchets ménagers. Veuillez les recycler dans les

installations prévues à cet eet. Pour les

réglementations de recyclage, communiquez avec

les services publics locaux ou avec votre revendeur.

Entretien, réparation et

assistance technique

Si votre fendeuse de bûches hydraulique sans cordon

Sun Joe

24V-X2-LS6T-CT

nécessite une intervention

technique ou un entretien, veuillez appeler le

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

Numéros de modèle

et de série

Lorsque vous communiquez avec l’entreprise pour

commander des pièces ou prendre rendez-vous pour une

réparation ou un entretien chez un revendeur agréé, vous

devez fournir les numéros de modèle et de série qui se

trouvent sur l’étiquette autocollante apposée sur le caisson

de la machine. Copiez ces numéros dans l’espace réservé

ci-dessous.

Veuillez noter les numéros suivants apposés sur votre

nouveau produit ou sa carte d’enregistrement :

N° de modèle :

N° de série :

2 4 V - X 2 - L S 6 T - C T

Accessoires en option

mAVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec cette fendeuse de

bûches. Communiquez avec Snow Joe

+ Sun Joe

si vous n’êtes pas sûr que l’utilisation d’une pièce de rechange ou d’un

accessoire particulier avec votre fendeuse de bûches soit sans danger. L’utilisation de tout autre accessoire ou de toute autre

pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou des détériorations d’origine mécanique.

Accessoires Description Modèle

Batterie au lithium-ion iON+ de 4,0 Ah

et 24 V

24VBAT

Batterie au lithium-ion iON+ de 5,0 Ah

et 24 V

24VBAT-XR

Batterie au lithium-ion iON+ de 8,0 Ah

et 24 V

24VBAT-XR8

Double chargeur de batteries

au lithium-ion iON+ de 24 V

24VCHRG-DPC

Double chargeur de batteries au

lithium-ion ultra rapide iON+ de 24 V

24VCHRG-HS-DPC

Visitez sunjoe.com pour plus d'options

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe 24V-X2-LS6T-CT 48-Volt Cordless Hydraulic Log Splitter 1800 Watts & 2900 PSI 6 Ton Splitting Force Tool Only

Product's Documents

OPERATOR’S MANUAL

Specifications

Sun Joe 24V-X2-LS6T-CT Questions and Answers
