Sun Joe 24V-CTC-CT 24-Volt IONMAX Cordless Weed Sweeper User Manual

A Division of Snow Joe, LLC

Model 24V-CTC-CT

Form No. SJ-24V-CTC-CT-880E-M-FTY

OPERATOR’S MANUAL

CORDLESS WEED SWEEPER – TOOL ONLY

150 W | 1100 RPM

Original instructions.

SAVE THESE INSTRUCTIONS

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Always follow these safety guidelines. Failure to do so may result

in serious bodily injury or death.

General Safety

mWARNING! This power tool is not intended for use

by children or by unassisted, unsupervised persons whose

physical, sensory or mental capabilities prevent them from using

it safely. Children should be supervised to ensure that they do

not play with the appliance.

Before starting up your power tool, please check it carefully

for any defects. If you find any, do not start up your machine.

Contact your authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

mWARNING! When using the power tool, basic safety

precautions should always be followed to reduce the risk of fire,

electric shock, and personal injury. These include:

1. Keep work area clean and well-lit – Cluttered, dark areas

invite accidents. Always inspect the area where the weed

sweeper is to be used. Remove all objects (i.e. stones,

sticks, and other foreign materials) that could be thrown by

the brush or cause the operator to trip.

2. Replacement parts – Inspect the weed sweeper for worn,

missing, or damaged parts. When servicing this unit,

use only identical replacement parts. Replace or repair

damaged parts immediately.

3. Keep children, bystanders, and pets away –

All spectators, including pets, should be kept a safe

distance away from the work area. Never leave the machine

running when unattended.

4. Know your product – Know how to start and stop the

machine. Be thoroughly familiar with the controls and

ensure they are functioning properly.

5. Use the right tool – Do not use this machine for any job

except that for which it was intended.

6. Transporting – Allow the brush to completely stop rotating

before transporting the unit. Do not carry the cordless weed

sweeper with your finger on the trigger.

mCAUTION! Moving parts will continue to run for several

seconds after turning off the machine.

7. Moving parts – Keep hands and feet away from moving

parts. Keep guards in place and in proper working order.

8. Do not force the tool – It will perform better with less

likelihood of personal or mechanical injury if it is used at

the rate for which it was designed.

9. Do not run – Never run while operating the tool.

10. Use two hands – Keep a firm grip on both handles to avoid

loss of control.

11. Foreign object – Look for hidden obstacles or hazards. If

the cordless weed sweeper strikes a foreign object, follow

these steps:

• Stop the weed sweeper.

• Inspect for damage.

• Repair any damage before restarting the tool.

12. Dress properly – Do not wear loose clothing or jewelry as

such articles can become caught in moving parts. Wear

protective rubber gloves, hearing protection and protective

covering to contain long hair.

13. Avoid slipping – Maintain proper footing and balance at all

times to avoid slipping or falling. Wear protective non-slip

footwear that will protect your feet and improve your footing

on slippery surfaces. Exercise caution when changing

direction and operating the tool on slopes.

14. Use safety glasses – Thrown objects can cause serious

injury to the eyes. Always wear safety glasses or eye

shields during operation and while making any adjustments

or repairs.

15. Remove the battery – Stop the weed sweeper and remove

the battery when it is not in use, before servicing it, when

changing accessories, and when performing any other

maintenance. Wait until the brush has come to a complete

stop and the housing has cooled down.

16. Store indoors – When not in use, the cordless weed

sweeper should be stored indoors in a dry and high or

locked-up place out of the reach of children.

17. Maintain the cordless weed sweeper with care –

Keep the brushes clean for optimal performance and to

reduce the risk of injury. Keep the handles dry, clean,

and free from oil and grease. Follow the additional

recommendations described in the maintenance section of

this manual.

18. Avoid dangerous environments – Do not use the weed

sweeper in rain or in damp or wet locations. Do not operate

the weed sweeper in gaseous or explosive atmospheres

or use the weed sweeper near flammable or combustible

liquids. The motor or brushes may spark, and the sparks

might ignite fumes.

19. Stay alert – Watch what you are doing. Use common

sense. Do not operate the cordless weed sweeper when

you are tired or under the influence of drugs, alcohol, or

other medication.

20. Check for damaged parts – Before further use of the

appliance, a guard or other part that is damaged should be

carefully checked to determine that it will operate properly

and perform its intended function. Check for alignment of

moving parts, binding of moving parts, breakage of parts,

mounting, and any other condition that may affect its

operation. A guard or other part that is damaged should

be properly repaired or replaced. Contact the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563) for assistance.

21. Noise and vibrations – Observe any noise-prevention

regulations. If the cordless weed sweeper should start

to vibrate abnormally, stop the machine and inspect it

thoroughly for damage.

Maintenance + Storage

mWARNING! Do not use detergents, acids, alkaline

solutions, bleaches or solvents such as acetone to clean your

weed sweeper. These substances may damage the plastic

housing of the machine.

Regularly check the following:

• Brushes are clear and can spin freely – Accumulation

of debris around the brush could impair performance or

damage the motor. Inspect and clean the area around the

brush before every use.

• Safety devices are operating properly –

Do not tamper with or adjust safety devices.

• Bolts and screws are properly tightened –

Visually inspect the machine for any damage and ensure

that the cordless weed sweeper is in safe working

condition.

• Use only identical replacement parts –

Always replace damaged parts with original equipment

manufacturer’s (OEM) parts only. Replacement parts that

do not meet the original equipment specifications may lead

to improper performance and compromise safety.

Battery & Charger

Safety Instructions

NOTE: This unit is the tool only. The battery and the charger

are not included. They must be purchased separately. Model

24V-CTC-CT is compatible with the 24V iON+ System batteries

and chargers. See page 12 for more information.

We pay a great deal of attention to the design of every battery

pack to ensure that we supply you with batteries that are safe,

durable and have a high energy density. The battery cells have

a wide range of safety devices. Each individual cell is initially

formatted and its electrical characteristic curves are recorded.

This data is then used exclusively to be able to assemble the

best possible battery packs.

Despite all the safety precautions, caution must always be

exercised when handling batteries. The following points must

be obeyed at all times to ensure safe use. Safe use can only be

guaranteed if undamaged cells are used. Incorrect handling of

the battery pack can cause cell damage.

IMPORTANT! Analyses conﬁrm that incorrect use and poor care

of high-performance batteries are the main factors responsible

for product damage and/or personal injury.

mWARNING! Use only approved replacement batteries;

other batteries may damage the power tool and cause it to

malfunction, which can lead to serious personal injury.

mWARNING! Do not use a battery pack or appliance that

is damaged or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire, explosion or risk

of injury.

Do not modify or attempt to repair the appliance or the battery

pack except as indicated in the instructions for use and care.

Have your battery pack serviced by a qualiﬁed repair person

using only identical replacement parts. This will ensure that the

safety of the battery pack is maintained.

mCAUTION! To reduce the risk of injury, use only official

iON+ 24V designated chargers with the iON+ 24V battery pack.

The use of other batteries or chargers poses a risk of fire,

personal injury and damage. Do not wire a battery pack to a

power supply plug or car cigarette lighter, as such misuse will

permanently disable or damage the battery pack.

mWARNING! To reduce the risk of electric shock,

always unplug the charger before performing any cleaning or

maintenance. Do not allow water to flow into the charger. Use a

Ground Fault Circuit Interrupter (GFCI) to reduce shock hazards.

1. Prevent unintentional starting – Ensure the trigger is not

pressed before connecting the battery pack, picking up or

carrying the power tool. Carrying the weed sweeper with

your finger on the trigger may result in an accident.

2. Avoid dangerous environments – Do not charge the

battery pack in rain, snow or in damp or wet locations.

Do not use the battery pack or charger in the presence of

explosive atmospheres (gaseous fumes, dust or flammable

materials) because sparks may be generated when inserting

or removing the battery pack, which could lead to a fire.

3. Charge in a well-ventilated area – Do not block the

charger vents. Keep them clear to allow for proper

ventilation. Do not allow smoking or open flames near a

charging battery pack. Vented gases may explode.

NOTE: The safe temperature range for the battery is

41°F (5°C) to 105°F (40.5°C). Do not charge the battery

outside in freezing weather; charge it at room temperature.

4. Maintain charger cord – When unplugging the charger,

pull the plug, not the cord from the receptacle to reduce the

risk of damage to the power cord. Never carry the charger

by its cord. Keep the cord away from heat, oil and sharp

edges. Make sure the cord will not be stepped on, tripped

over or subjected to damage or stress when the charger is

in use. Do not use a charger with a damaged cord or plug.

Replace a damaged charger immediately.

5. Do not use an extension cord unless it is absolutely

necessary – Using the wrong, damaged or improperly

wired extension cord poses a risk of fire and electric shock.

If an extension cord must be used, plug the charger into a

properly wired 16 gauge or larger extension cord with the

female plug matching the male plug on the charger. Make

sure that the extension cord is in good electrical condition.

6. Unplug charger when not in use – Make sure to remove

battery packs from unplugged chargers.

7. Do not burn or incinerate battery packs – Battery packs

may explode, causing personal injury or damage. Toxic

fumes and materials are created when battery packs are

burned.

8. Do not crush, drop or damage battery packs – Do not

use the battery pack or charger if they have sustained

a sharp blow, been dropped from a height of more than

3 feet (1 meter), run over or have been damaged in any

way. Even if the housing of the battery pack appears to be

undamaged, the battery cells inside the battery may have

suffered serious damage. In such instances, please read

the waste disposal information for proper battery disposal.

9. Do not disassemble – Incorrect reassembly may pose

a serious risk of electric shock, fire or exposure to toxic

battery chemicals. If the battery or charger is damaged,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

10. Battery chemicals cause serious burns – Never let a

damaged battery pack contact the skin, eyes or mouth. If

damaged, battery chemicals will react violently with air; use

rubber or neoprene gloves to safely dispose of it. If skin is

exposed to battery chemicals, wash the affected area with

soap and water. If eyes are exposed to battery chemicals,

immediately flush with water for 20 minutes and seek

medical attention. Remove and dispose of contaminated

clothing.

11. Risk of short circuit – A battery pack will short circuit if

a metal object makes a connection between the positive

and negative contacts on the battery pack. Do not place a

battery pack near anything that may cause a short circuit,

such as paperclips, coins, keys, screws, nails and other

metallic objects. A short-circuited battery pack poses a risk

of fire and severe personal injury.

12. Store your battery pack and charger in a cool, dry

place – Ideally, store the battery pack at 59°F (15°C) and

charged to at least 40%. Do not store the battery pack or

charger where temperatures may exceed 105°F (40.5°C),

such as in direct sunlight or inside a vehicle, or where

temperatures may drop below 41°F (5°C).

NOTE: Prevent the battery pack from freezing. Battery

packs that were stored below 32°F (0°C) for more than 60

minutes must be discarded.

13. Charge before use – The battery pack supplied with your

cordless power tool is only partially charged. The battery

pack has to be fully charged before using the tool for the

first time.

14. Battery Aging – Lithium-ion batteries are subject to a

natural aging process. The battery pack must be replaced

at the latest when its capacity falls to just 80% of its

capacity when new. Weakened cells in an aged battery

pack are no longer capable of meeting the high power

requirements needed for the proper operation of your

cordless weed sweeper, and therefore pose a safety risk.

15. Do not exhaustively discharge battery packs –

A complete discharge will damage the battery cells. The

most common cause of exhaustive discharge is lengthy

storage. Stop working as soon as the performance of the

battery falls noticeably or the electronic protection system

triggers. For optimum battery performance, charge the

battery pack frequently. Place the battery pack in storage

only after it has been fully charged.

16. Do not overload battery packs – Protect the tool and

batteries from overloading. Overloads will quickly result in

overheating and cell damage inside the battery housing

even if it is not apparent externally. For safety reasons, the

integrated protective cutoff will activate to switch off the

equipment. After regular use, allow the battery pack to cool

to room temperature before plugging it into the charger to

recharge.

IMPORTANT! Do not attempt to turn on the tool if the

protective cutoff has been activated. This may damage the

battery pack.

17. Outlet voltage – Please check the data marked on the

rating plate of the battery charger. Be sure to connect the

battery charger to a power supply with the voltage marked

on the rating plate. Never connect it to a different mains

voltage.

18. Charger use – Do not use the supplied battery charger to

charge other types of battery packs or tools.

19. Do not overcharge battery packs – Do not exceed

the maximum charging times. Frequently overcharging

the battery pack will result in cell damage. Do not leave

batteries plugged in the charger for days on end.

20. Battery pack abnormalities – Do not use batteries that

have suffered swelling or deformation or those that exhibit

other atypical symptoms (gassing, hissing, cracking, etc.).

21. Electrostatic discharge – When handling batteries, be

wary of electrostatic charge. Electrostatic discharges can

damage the electronic protection system and the battery

cells. To avoid electrostatic discharges, never touch the

battery terminals.

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all

instructions on the machine before attempting to assemble and operate.

Symbols Descriptions Symbols Descriptions

READ THE OPERATOR'S MANUAL

– Read, understand, and follow

all instructions in the user manual

before attempting to assemble and

operate.

SAFETY ALERT – Indicates a

precaution, a warning, or a danger.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

WARNING! Do not expose the unit to

rain or wet conditions. Keep dry.

Wear protective gloves and non-slip

footwear when using the machine

and handling debris.

WARNING! Rotating parts may cause

serious injury. Make sure the brush

comes to a complete stop before

transporting the machine or before

inspecting, cleaning, or conducting

any other maintenance.

The moving part will continuously run

for several seconds after you turn oﬀ

the machine.

Thrown objects and rotating brush

can cause severe injury.

Only use the battery

charger indoors.

Keep bystanders a minimum

distance of 50 ft (15 m) away from

the work area.

Know Your Cordless Weed Sweeper

Read the owner’s manual and safety instructions carefully before operating the Cordless Weed Sweeper. Compare the illustration

below to the Cordless Weed Sweeper in order to familiarize yourself with the location of the various controls and adjustments. Save

this manual for future reference.

1. Handle

2. Safety lock

3. Handle knob

4. Auxiliary handle

5. Locking collar

6. Telescoping pole

7. Sweeper head

8. Wheel

9. Nylon brush

10. Wing nut

11. Guard

12. Cam lock

13. Wire brush

14. Tightening rod

15. Battery compartment

16. Trigger

Technical Data

Motor ...............................................................................................150 W

No Load Speed ....................................................................... 1100 rpm

Battery Voltage Max* ............................................................. 24V D.C.

Brush Diameter .............................................................. 4 in. (100 mm)

Brushes ......................................................................Nylon/Steel Wire

Telescoping Lengths ...................................................... 49 in. – 37 in.

(124 cm – 94 cm)

Net Weight .................................................................... 4.2 lbs (1.9 kg)

*Initial no-load voltage, when fully charged, peaks at 24 volts; nominal voltage under typical load is 21.6 volts.

1245678

9 1110 13 1412 1615

SOLD SEPARATELY

Battery + Charger options available at sunjoe.com

24VBAT24VBAT-LTE 24VBAT-LT 24VBAT-XR 24VCHRG-QC 24VCHRG-DPC24VBAT-XR8

Unpacking

Carton Contents

• Sweeper head + wheel

• Handle + pole assembly

• Auxiliary handle

• Handle knob

• Bolt

• Guard

• Thread forming screws (x2)

• Nylon brush

• Wire brush

• Wing nut

• Big washer

• Small washer

• Tightening rod

• Manual with registration card

NOTE: In order to operate this cordless sweeper, you will

need 24V iON+ System batteries and chargers. See page 12 for

battery options and speciﬁcations, or visit sunjoe.com.

1. Carefully remove the cordless weed sweeper and check to

see that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you find damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

materials until you are ready to use the cordless weed

sweeper. The packaging is made of recyclable materials.

Properly dispose of these materials in accordance with

local regulations or save the packaging for long-term

product storage.

IMPORTANT! The equipment and packaging materials are not

toys. Do not let children play with plastic bags, foils, or small

parts. These items can be swallowed and pose a suﬀocation

risk!

Battery Pack Operation

The equipment is powered by a lithium-ion battery. The battery

pack is completely sealed and maintenance free.

In order to operate this cordless sweeper, you will need

a 24V iON+ System battery and charger. See page 12 for

battery and charger options and speciﬁcations, or visit

sunjoe.com for more information.

TOOL ONLY

BATTERY + CHARGER SOLD SEPARATELY

Battery Charge Level Indicator

The battery pack is equipped with a push button for checking

the charge level. Simply press the push button to read oﬀ the

battery charge level from the LEDs of the battery indicator:

Lights Light Indicators

Charge level button

The battery is at 30% capacity

The battery is at 60% capacity

The battery is fully charged

NOTE: If the battery indicator button does not appear to be

working, charge the battery.

NOTE: Immediately after using the battery pack, the battery

indicator button may display a lower charge than it will if

checked a few minutes later. The battery cells “recover” some of

their charge after resting.

Charger Operation

mWARNING! Only charge Sun Joe

24V lithium-ion battery

pack with compatible Sun Joe

24V lithium-ion chargers. Other

types of chargers may cause personal injury and damage.

To reduce the risk of electric shock, do not allow water to enter

into the charger.

Charging the Battery

1. Push the push lock buttons on either side of the battery

pack to pull it out from the battery compartment (Fig. 1).

In order to operate this cordless sweeper, you will need

a 24V iON+ System battery and charger. See page 12 for

battery and charger options and speciﬁcations, or visit

sunjoe.com for more information.

TOOL ONLY

BATTERY + CHARGER SOLD SEPARATELY

2. Depending on your Snow Joe

+ Sun Joe

charger model,

how to recharge your lithium-ion battery will vary. You may

either insert your 24-volt battery into the 24VCHRG-QC

Quick Charger (sold separately) or the 24VCHRG-DPC

Dual-Port Charger (sold separately) (Figs. 2 – 3).

Fig. 1

Push lock button

Fig. 2

Battery pack

24VCHRG-QC

Quick Charger

(sold separately)

red

Charging

green

Fully

Charged

Fig. 3

Battery pack

24VCHRG-DPC

Dual Port Charger

(sold separately)

red

Charging

green

Fully

Charged

1. The battery indicator LEDs will illuminate one by one during

the charging process. Unplug the charger immediately

when the 3 LEDs are all illuminated.

2. The 24VCHRG-QC Quick Charger (sold separately) and the

24VCHRG-DPC Dual-Port Charger (sold separately) are also

equipped with additional charging indicating lights that will

indicate the charging status (Figs. 2 – 3).

mCAUTION! FIRE HAZARD. When disconnecting the

charger from the battery, be sure to unplug the charger from the

outlet ﬁrst, then disconnect the charger from the battery.

mWARNING! This charger does not automatically turn off

when the battery is fully charged. Please take care not to leave

the battery plugged into the charger. Switch off or unplug the

charger at the mains when charging is complete.

3. Timely recharging of the battery will help prolong the

battery’s life. You must recharge the battery pack when you

notice a drop in the equipment’s power.

IMPORTANT! Never allow the battery pack to become fully

discharged, as this will cause irreversible damage to the battery.

4. When charging is complete, remove the battery from the

charger by pulling the push lock button and sliding the

battery backward to unlock it from the charger.

Assembly

mWARNING! Do not insert the battery until assembly is

complete. Failure to comply could result in accidental starting

and serious personal injury.

mWARNING! The product must be fully assembled before

operation. Do not use a product that is only partially assembled

or assembled with damaged parts.

Follow the assembly instructions step-by-step and use the

ﬁgures provided as a visual guide to assemble the product.

Sweeper Head Assembly

1. Snap the guard onto the sweeper head, then secure using

the two included thread forming screws (Fig. 4).

Fig. 4

Guard

Thread

forming

screw

2. To attach a brush, first insert the tightening rod through the

hole in the spindle to lock it in place (Fig. 5).

3. Insert the small washer over the spindle. Then place either

the nylon or wire brush followed by the big washer over

the spindle as well. Using the wing nut, tighten counter-

clockwise by hand until the components are secured. Once

tightened, remove the tightening rod to allow the spindle to

rotate freely (Fig. 6).

Pole Assembly

1. With the cam lock open, insert the end of the sweeper head

into the bottom of the pole assembly. They should snap

together with an audible “click” (Fig. 7).

Fig. 5

Spindle

Tightening rod

Fig. 6

Brush

Big

Washer

Wing nut

Small

washer

Spindle

Fig. 7

Sweeper head

Pole assembly

Cam lock

2. Close the cam lock to secure the sweeper head in place

(Fig. 8).

3. To adjust the length of the pole, loosen the locking collar

by turning clockwise. Then extend the pole to your desired

length (Fig. 9).

4. To secure the pole in place, twist the locking collar counter-

clockwise until it is tight.

5. Attach the auxiliary handle onto its mounting point on the

pole using the included bolt and handle knob (Fig. 10).

Fig. 8

Cam lock

Fig. 9

Locking collar

Fig. 10

Auxiliary handle

Handle knob

Bolt

6. Adjust the auxiliary handle to your desired angle before

locking it in place by tightening the handle knob (Fig. 11).

NOTE: The auxiliary handle can also be flipped down.

However, it is recommended to use the auxiliary handle

during operation.

7. To disassemble the weed sweeper, open the cam lock

(Fig. 8). Press the locking tabs on either side of the pole

and pull the sweeper head out from the pole assembly

(Fig. 12).

Operation

Intended Use

The 24V-CTC-CT is designed to clean moss, lichen, weeds and

unwanted debris from path edges, patios, blocks and between

paving slabs. Use the nylon brush for more delicate surfaces

such as wood and the wire brush for tougher surfaces such as

stone or concrete.

Fig. 11

Auxiliary handle

Handle knob

Fig. 12

Locking tabs (x2)

In order to operate this cordless sweeper, you will need

a 24V iON+ System battery and charger. See page 12 for

battery and charger options and speciﬁcations, or visit

sunjoe.com for more information.

TOOL ONLY

BATTERY + CHARGER SOLD SEPARATELY

Do not use this product in rain or wet conditions.

For safety reasons, read the entire instruction manual before

using the tool and to observe all the instructions contained

within this manual.

This product is intended for domestic use only. It is not intended

for commercial use. It must not be used for any purposes other

than those described.

Starting + Stopping

mWARNING! The rotating brush may cause serious injury.

The brush will continue to spin for a few seconds after the

tool has been switched OFF. Do not touch the spinning brush.

Contact with hot components (i.e. motor housing, gear box, etc.)

on the machine may cause burns. Allow the machine to cool

before handling.

1. Slide the battery pack into the battery compartment on the

handle of the weed sweeper until it clicks into place

(Fig. 13).

2. To turn on the tool, push the safety lock forward with your

thumb, then squeeze the trigger. Once the tool is running,

release the safety lock (Fig. 14).

Fig. 13

Battery compartment

Fig. 14

Trigger

Safety lock

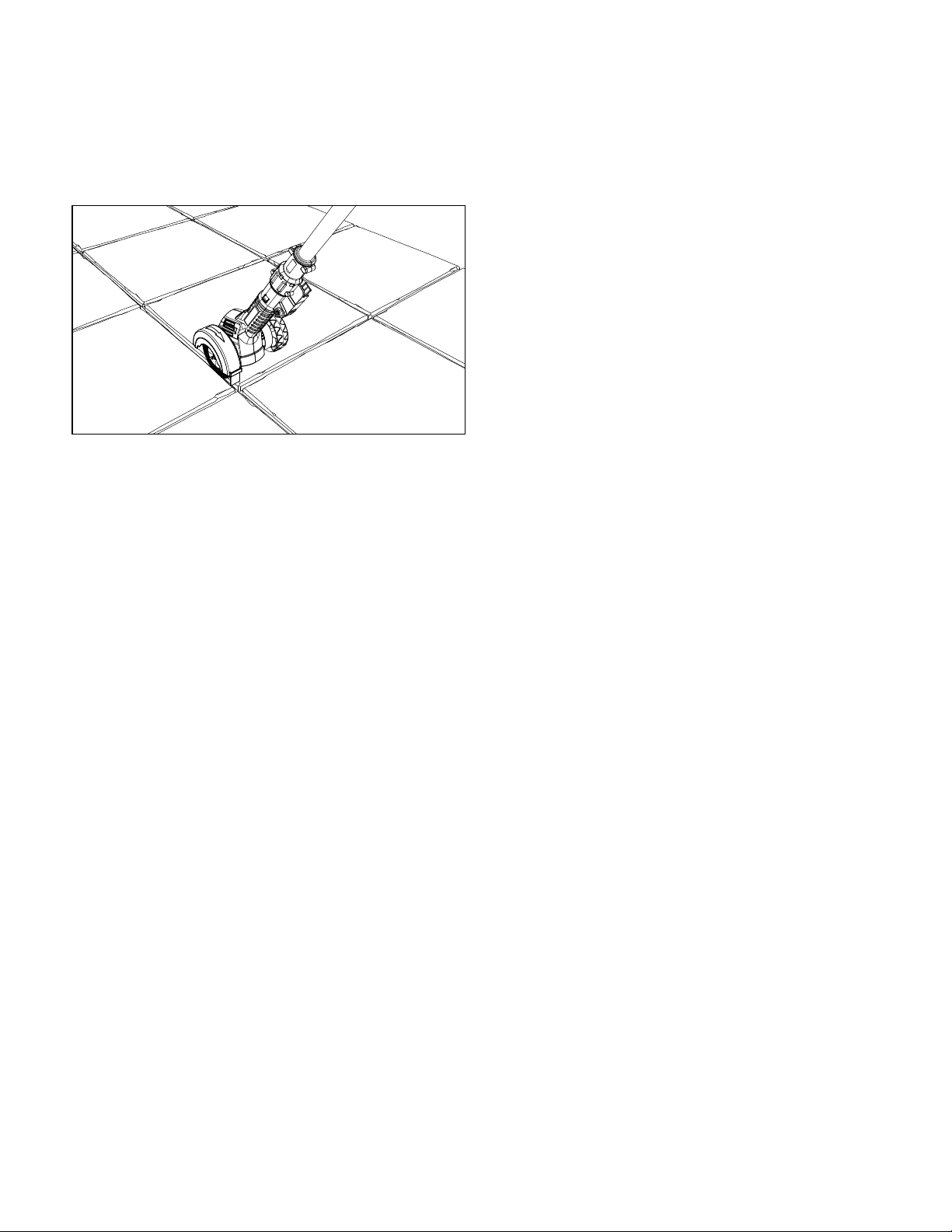

3. Use your cordless weed sweeper to clear moss, weeds and

other debris on or between various surfaces such as paving

tiles as shown below (Fig. 15). Sweep away from yourself

in small, steady strokes and let the tool do the work. Do not

apply excessive force.

4. Release the trigger to turn off the tool (Fig. 14).

Care + Maintenance

mWARNING! Always switch the product off, remove the

battery, and let the product cool completely before inspecting,

cleaning, or performing any other maintenance task.

mWARNING! Wear gloves when working on or near the

power tool as parts such as the wire brush are pretty prickly.

Use appropriate tools when necessary; never use your bare

hands!

mWARNING! Only perform the repairs and maintenance

work described in this manual. Any other work must be

performed by a qualified technician.

General Cleaning

Keep the product clean. Remove any debris after each use and

before storage. Regular and proper cleaning will help ensure

safe use and prolong the life of the product.

• Clean the product with a dry cloth. Use a brush for areas

that are hard to reach.

NOTE: Do not use detergents, acids, alkaline solutions,

bleaches or solvents such as acetone to clean your weed

sweeper, battery pack or charger. These substances may

damage the machine.

NOTE: Do not clean or immerse the weed sweeper, battery

pack or charger in water. Water entering the tool may result

in a short circuit.

• Be sure to clean the air vents after every use with a brush

or compressed air.

Fig. 15

General Maintenance

• Check for worn or damaged parts. Replace worn parts as

necessary or contact the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563) for

repair before using the product again.

• Periodically check that all nuts and bolts are tight before

operation.

• After prolonged use, the brushes will become worn and lose

some of their original effectiveness and should be replaced.

Storage

• Remove the battery from the cordless weed sweeper before

storing.

• Clean the product as described above.

• Store the product and its accessories in a dark, dry,

frost-free, and well-ventilated place.

• Always store the product in a place that is inaccessible to

children.

• The ideal storage temperature is between 50°F (10°C) and

86°F (30°C).

• We recommend using the original packaging or covering

the product with a cloth for storage to protect it against

excessive dust build-up.

Battery + Charger Storage

• Store the battery pack and charger at room temperature

and away from moisture. Do not store in damp locations

where corrosion of terminals may occur.

• Permanent capacity loss may result if the pack is stored

for extended periods of time at high temperatures (over

120°F/49°C).

• Unplug the battery charger and battery pack when not in

use. Recharge the battery pack every 6 months to 50%

capacity during off-season storage to maintain optimal

battery performance.

Battery Caution + Disposal

Always dispose of your battery pack according to federal, state,

and local regulations. Contact a recycling agency in your area

for recycling locations.

mCAUTION! Even discharged battery packs contain

some energy. Before disposing, use electrical tape to cover the

terminals to prevent the battery pack from shorting, which could

cause a fire or explosion.

mWARNING! To reduce the risk of injury or explosion,

never burn or incinerate a battery pack even if it is damaged,

dead, or completely discharged. When burned, toxic fumes and

materials are emitted into the surrounding environment.

• Batteries vary according to device. Consult your manual for

specific information.

• Install only new batteries of the same type in your product

(where applicable).

• Failure to insert batteries in the correct polarity, as

indicated in the battery compartment or manual, may

shorten the life of the batteries or cause batteries to leak.

• Do not mix old and new batteries.

• Do not mix Alkaline, Standard (Carbon-Zinc), or

Rechargeable (Nickel Cadmium, Nickel Metal Hydride, or

Lithium-Ion) batteries.

• Do not dispose of batteries in fire.

• Batteries should be recycled or disposed of as per state

and local guidelines.

Recycling + Disposal

The product comes in a package that protects it against damage

during shipping. Keep the package until you are sure that

all parts have been delivered and the product is functioning

properly. Recycle the package afterwards or keep it for long-

term storage.

WEEE symbol. Waste electrical products should not

be disposed of with household waste. Please recycle

where facilities exist. Check with your local authority

or local store for recycling regulations.

Service + Support

If your Sun Joe

24V-CTC-CT cordless weed sweeper requires

service or maintenance, please call 1-866-SNOWJOE

(1-866-766-9563) for assistance.

Model + Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into the

space provided below.

Record the following numbers from the housing or handle

of your new product:

Model #:

Serial #:

4 V - C T C

- C T

Optional Accessories

mWARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use replacement

parts or accessories that are not intended for use with this cordless weed sweeper. Contact Snow Joe

+ Sun Joe

if you are

unsure whether it is safe to use a particular replacement part or accessory with your cordless weed sweeper. The use of any other

attachment or accessory can be dangerous and could cause injury or mechanical damage.

Accessories Item Model

iON+ 24V 2.0 Ah Lithium-Ion Battery 24VBAT-LTE

iON+ 24V 2.5 Ah Lithium-Ion Battery 24VBAT-LT

iON+ 24V 4.0 Ah Lithium-Ion Battery 24VBAT

iON+ 24V 5.0 Ah Lithium-Ion Battery 24VBAT-XR

iON+ 24V Lithium-ion Battery Quick Charger 24VCHRG-QC

iON+ 24V Lithium-ion Dual-port

Battery Charger

24VCHRG-DPC

Sun Joe

4-inch Wire Brush 24V-CTC-WIREBRSH

Sun Joe

4-inch Nylon Brush 24V-CTC-NYLONBRSH

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

. Accessories can be ordered online at

sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE (1-866-766-9563).

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used for

ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased from Snow

Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality of its Products

sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from unauthorized

sellers. If your Product does not work or there’s an issue with a speciﬁc part that is covered by the terms of this Warranty, Snow Joe will

elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no charge, or (3) repair

the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aﬀect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased at

snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

Una división de Snow Joe, LLC

Modelo 24V-CTC-CT

Forma

SJ-24V-CTC-CT-880S-M-FTY

MANUAL DEL OPERADOR

BARREDORA DE MALEZA INALÁMBRICA

– SOLO HERRAMIENTA

150 W | 1,100 RPM

Instrucciones originales.

*El voltaje inicial sin carga, cuando la batería está cargada por completo, alcanza un

máximo de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

GUARDE ESTAS INSTRUCCIONES

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Siempre obedezca estas normas de seguridad. No hacerlo

podría causar lesiones personales severas o incluso la muerte.

Seguridad general

m ¡ADVERTENCIA! Esta herramienta no está destinada

para su uso por niños o por otras personas sin asistencia o

supervisión cuyas habilidades físicas, sensoriales o mentales

les impidan usarla de forma segura. Los niños deben ser

supervisados para garantizar que no jueguen con este artefacto.

Antes de encender su herramienta motorizada, inspecciónela

cuidadosamente para asegurarse de que no tenga defectos.

Si encuentra algún defecto, no la encienda. Contacte a un

concesionario autorizado Snow Joe

+ Sun Joe

o comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

m ¡ADVERTENCIA! Al usar este artefacto, se deberán

tomar siempre precauciones básicas de seguridad para reducir

riesgos de incendio, choque eléctrico y lesiones personales.

Estas incluyen:

1. Mantenga el área de trabajo limpia y bien iluminada:

las áreas de trabajo abarrotadas u oscuras pueden

provocar accidentes. Inspeccione siempre el área donde

la barredora de maleza inalámbrica va a ser usada. Retire

todos los objetos (p. ej., piedras, palos y demás materiales

extraños) que puedan ser arrojados por el cepillo o hagan

tropezar al operador.

2. Partes de repuesto: inspeccione la barredora de maleza

en busca de partes gastadas, dañadas o faltantes. Al

reparar esta unidad, utilice solamente partes de repuesto

idénticas. Reemplace o repare inmediatamente las partes

dañadas.

3. Mantenga alejados a los niños, espectadores y

mascotas: todos los espectadores y mascotas deberán

estar a una distancia segura del área de trabajo. Nunca

deje una máquina encendida sin atender.

4. Conozca su producto: sepa cómo arrancar y detener

esta máquina. Familiarícese a fondo con los controles, y

asegúrese de que funcionen correctamente.

5. Use la herramienta adecuada: no utilice esta máquina

para ningún otro trabajo excepto para el cual ha sido

diseñada.

6. Transporte: permita que el cepillo deje de girar por

completo antes de transportar la unidad. No lleve la

barredora de maleza inalámbrica con su dedo sobre el

gatillo.

m ¡PRECAUCIÓN! Las partes móviles continuarán

moviéndose por varios segundos luego de haber apagado la

máquina.

7. Partes móviles: mantenga los pies y manos alejados de las

partes móviles. Mantenga los protectores de la máquina en

su lugar y funcionando apropiadamente.

8. No fuerce la herramienta motorizada: tendrá un mejor

funcionamiento con menos probabilidades de lesiones

personales o fallas mecánicas si es usada con la intensidad

para la cual fue diseñada.

9. No corra: nunca corra mientras opere esta herramienta

motorizada.

10. Use ambas manos: mantenga una sujeción firme en ambos

mangos para evitar una pérdida de control.

11. Objetos extraños: identifique y evite obstáculos o peligros

ocultos. Si la barredora de maleza inalámbrica golpea un

objeto extraño, siga estas instrucciones:

• Detenga la barredora;

• Inspecciónela en busca de daños; y

• Repare cualquier daño antes de volverla a encender.

12. Vístase apropiadamente: no use ropa holgada ni joyas

ya que pueden engancharse en las partes móviles. Use

guantes de goma protectores, protección auditiva y

cubiertas protectoras para contener el cabello largo.

13. Evite resbalos: mantenga con sus pies una posición y un

equilibrio adecuados en todo momento para evitar resbalar

o caer. Use calzado antideslizante que proteja sus pies

y mejore su posición de pie en superficies resbaladizas.

Tenga cuidado al cambiar de dirección y operar la

herramienta motorizada en pendientes.

14. Use gafas de seguridad: los materiales arrojados pueden

causar daños graves a los ojos. Use siempre gafas de

seguridad o protección ocular durante la operación y al

realizar cualquier tarea de ajuste o reparación.

15. Retire la batería: detenga la barredora de maleza

inalámbrica y quítele la batería cuando no esté siendo

usada, antes de repararla, al cambiarle accesorios, o al

realizarle cualquier otra tarea de mantenimiento. Espere

a que el cepillo se haya detenido por completo y que la

carcasa se haya enfriado.

16. Guarde la barredora de maleza inalámbrica: cuando no

esté en uso, esta barredora de maleza inalámbrica debe ser

almacenada bajo techo, en un lugar seco, alto o bajo llave,

lejos del alcance de los niños.

17. Cuide su barredora de maleza inalámbrica: mantenga

el cepillo limpio para un óptimo rendimiento y para

reducir el riesgo de lesiones personales. Mantenga los

mangos secos, limpios y sin aceite ni grasa. Siga las

recomendaciones adicionales descritas en la sección de

mantenimiento de este manual.

18. Evite entornos peligrosos: no use esta barredora de

maleza inalámbrica bajo la lluvia o en entornos húmedos o

mojados. No opere la barredora en atmósferas gaseosas

o explosivas, ni la use cerca de líquidos inflamables o

combustibles. El motor o los cepillos pueden echar chispas

que enciendan gases inflamables.

19. Manténgase alerta: vea lo que está haciendo. Use

su sentido común. No opere la barredora de maleza

inalámbrica si usted siente cansancio o se encuentra bajo

la influencia de las drogas, alcohol u otros medicamentos.

20. Verifique si hay partes dañadas: antes de seguir utilizando

el artefacto, cualquier protector u otro componente que

esté dañado deberá ser cuidadosamente examinado para

determinar si funcionará correctamente o no. Inspeccione

el alineamiento de las partes móviles, las junturas de las

partes móviles, roturas de partes, monturas y cualquier

otra condición que pueda afectar su funcionamiento. Un

protector o cualquier otro componente dañado deberá ser

correctamente reparado o reemplazado. Comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para

obtener asistencia.

21. Ruido y vibraciones: obedezca todas las normas de

prevención de ruido. Si la barredora de maleza inalámbrica

empieza a vibrar de manera anormal, deténgala e

inspecciónela a fondo en busca de daños.

Mantenimiento y almacenamiento

m ¡ADVERTENCIA! Para limpiar su barredora de maleza

inalámbrica, no use detergentes, ácidos, soluciones alcalinas,

productos a base de lejía o solventes tales como acetona. Estas

sustancias pueden dañar la carcasa de plástico de la máquina.

Veriﬁque regularmente que:

• El cepillo esté limpio y pueda girar libremente: la

acumulación de residuos alrededor del cepillo puede

perjudicar el rendimiento o dañar el motor. Inspeccione y

limpie el área alrededor del cepillo antes de cada uso.

• Los dispositivos de seguridad funcionen

apropiadamente: no manipule indebidamente ni altere los

dispositivos de seguridad.

• Los pernos y tornillos estén ajustados apropiadamente:

inspeccione visualmente la barredora de maleza

inalámbrica en busca de cualquier daño y asegúrese de

que esté en condiciones seguras de funcionamiento.

• Solo se usen partes de repuesto idénticas: reemplace

siempre las partes dañadas solo con partes genuinas

del fabricante de equipo original (OEM por sus siglas

en inglés). Las partes de repuesto que no cumplan

con las especificaciones del OEM pueden provocar un

funcionamiento incorrecto y comprometer la seguridad.

Instrucciones de seguridad

para la batería y el cargador

NOTA: este paquete solo trae la unidad. La batería y el cargador

no están incluidos. Deben ser adquiridos por separado.

El modelo 24V-CTC-CT es compatible con las baterías y

cargadores del sistema iON+ de 24V. Vea la página 27 para

más información.

Prestamos mucha atención al diseño de cada batería para

garantizar la producción de baterías seguras y durables, con

alta densidad de energía. Las celdas de las baterías tienen

varios dispositivos de seguridad. Cada celda individual es

inicialmente formateada y sus curvas eléctricas características

son registradas. Estos datos son luego usados exclusivamente

para ensamblar las mejores baterías posibles.

Independientemente de todas las precauciones de seguridad,

se debe tener mucho cuidado al manipular la batería. Las

siguientes instrucciones deben ser obedecidas en todo

momento para garantizar un uso seguro. Un uso seguro solo

puede ser garantizado si se usan celdas libres de daños. Una

manipulación incorrecta de la batería puede causar daños en

sus celdas.

¡IMPORTANTE! Los análisis han conﬁrmado que el uso

incorrecto y el cuidado deﬁciente de baterías de alto

rendimiento son las causas principales de daños al producto

y/o lesiones personales.

m ¡ADVERTENCIA! Use solo una batería de repuesto

aprobada. Otras baterías pueden dañar esta barredora

inalámbrica y provocar un desperfecto que pueda causar

lesiones personales severas.

m ¡ADVERTENCIA! No use baterías o herramientas

motorizadas que hayan sido dañadas o modificadas.

Las baterías dañadas o modificadas pueden reaccionar

impredeciblemente, causando un incendio, explosión o lesiones

personales.

No modiﬁque ni intente reparar el artefacto o la batería, a menos

que lo haga según lo indicado en las instrucciones de uso y

cuidado.

Su batería deberá ser reparada por una persona caliﬁcada

usando únicamente partes de repuesto originales. Esto

mantendrá la seguridad de la batería.

m ¡PRECAUCIÓN! Para reducir el riesgo de lesiones,

use solo cargadores originales iON+ de 24 V diseñados para

la batería iON+ de 24 V. El uso de otras baterías o cargadores

representa un riesgo de incendio, daños y lesiones personales.

No conecte una batería a un tomacorriente doméstico o

encendedor de cigarrillos. Dicho uso indebido dañará o

deshabilitará permanentemente la batería.

m ¡ADVERTENCIA! Para reducir el riesgo de un choque

eléctrico, desenchufe siempre el cargador antes de llevar a

cabo cualquier tarea de limpieza o mantenimiento. No permita

que entre agua al cargador. Use un interruptor de circuito

por falla a tierra (GFCI) para reducir el riesgo de un choque

eléctrico.

1. Evite encendidos accidentales: asegúrese de que el

gatillo no esté presionado antes de conectar la batería,

levantar la barredora o transportarla. Llevar la barredora

de maleza inalámbrica con su dedo sobre el gatillo puede

causar un accidente.

2. Evite entornos peligrosos: no cargue la batería bajo la

lluvia o nieve, ni en lugares húmedos o mojados. No use

la batería ni el cargador en atmósferas explosivas (gases,

polvo o materiales inflamables) ya que al insertar o retirar la

batería se pueden generar chispas que causen un incendio.

3. Cargue en un área bien ventilada: no bloquee los

conductos de ventilación. Manténgalos despejados para

permitir una ventilación adecuada. No permita que se fume

o haya fuego abierto cerca de una batería siendo cargada.

Los gases presentes pueden explotar.

NOTA: el rango seguro de temperaturas para la batería

es de 41°F (5°C) a 105°F (40.5°C). No cargue la batería

en exteriores a temperaturas congelantes; cárguela a

temperatura ambiente en interiores.

4. Cuide el cable de alimentación del cargador: al

desenchufar el cargador tire del enchufe, no del cable

de alimentación, para desconectarlo del tomacorriente y

así evitar daños al cable de alimentación. Nunca levante

el cargador por el cable. Mantenga el cable alejado del

calor, grasas y bordes afilados. Asegúrese de que la

gente no pise ni se tropiece con el cable, ni que el cable

esté sujeto a daños o tensiones mientras el cargador esté

siendo usado. No use un cargador con un cable o enchufe

dañado. Reemplace un cargador dañado inmediatamente.

5. No use un cable de extensión a menos que sea

absolutamente necesario: usar un cable de extensión

incorrecto, dañado, o conectado de forma inapropiada

puede causar un incendio o choque eléctrico. Si se debe

usar un cable de extensión, conecte el cargador a un cable

de extensión de calibre 16 (o más grueso) de alambrado

adecuado, con el enchufe macho del cargador encajando

perfectamente en el enchufe hembra del cable de

extensión. Verifique que el cable de extensión se encuentre

en buenas condiciones.

6. Desenchufe el cargador cuando no esté siendo usado:

asegúrese de retirar la batería del cargador desenchufado.

7. No queme ni incinere baterías: las baterías pueden

explotar, causando lesiones personales o daños. Las

baterías generan sustancias y humos tóxicos al ser

quemadas.

8. No triture, deje caer ni dañe la batería: no use la batería

ni el cargador si han sido severamente golpeados, se

han dejado caer desde una altura mayor de 3 pies (1 m),

se han aplastado, o se han dañado de cualquier forma.

Incluso si la carcasa de la batería no parezca estar

dañada, las celdas dentro de la batería pueden haber

sufrido daños severos. En dichos casos, lea la información

sobre eliminación para deshacerse apropiadamente de la

batería.

9. No desarme las baterías ni el cargador: un re-

ensamblado incorrecto puede presentar un riesgo severo

de choque eléctrico, fuego o exposición a químicos tóxicos

de batería. Si la batería o el cargador están dañados,

contacte a un concesionario autorizado Snow Joe

Sun Joe

o comuníquese con la central de servicio

al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

10. Los químicos de las baterías causan quemaduras

graves: nunca deje que una batería dañada haga contacto

con la piel, ojos o boca. Si la batería está dañada, los

químicos que escapen de ésta reaccionarán violentamente

con el aire. Use guantes de hule o neopreno para

deshacerse de la batería de forma segura. Si la piel es

expuesta a las sustancias químicas de la batería, lave el

área afectada con agua y jabón. Si los ojos son expuestos

a las sustancias químicas, inmediatamente enjuáguelos

con agua durante 20 minutos y busque atención médica.

Quítese y deshágase de las vestimentas contaminadas.

11. Riesgo de cortocircuito: una batería puede hacer

cortocircuito si un objeto metálico hace conexión entre

los contactos positivo y negativo de la batería. No coloque

una batería cerca de objetos que puedan causar un

cortocircuito tales como monedas, sujetapapeles, tornillos,

clavos, llaves u otros objetos metálicos. Una batería

cortocircuitada puede causar un incendio o lesiones

personales graves.

12. Guarde su batería y cargador en un lugar fresco y seco:

idealmente, guarde la batería a 59°F (15°C) y cargada

al menos a un 40%. No guarde la batería ni el cargador

donde la temperatura pueda exceder los 105ºF (40.5°C),

como bajo la luz directa del sol o dentro de un vehículo, o

donde la temperatura pueda caer por debajo de los 41°F

(5°C).

NOTA: evite que la batería se congele. Una batería

almacenada a temperaturas menores de 32°F (0°C) por

más de una hora deberá ser desechada.

13. Cargue antes del uso: la batería suministrada con su

barredora de maleza inalámbrica está cargada solo

de forma parcial. La batería tiene que ser cargada por

completo antes de usar la barredora por primera vez.

14. Desgaste de la batería: las baterías de iones de litio están

sujetas a un proceso natural de desgaste. Una batería

debe ser reemplazada a más tardar cuando su capacidad

caiga a un 80% de su capacidad inicial, cuando estaba

nueva. Las celdas debilitadas en una batería gastada no

son capaces de cumplir con los requisitos de alta potencia

necesarios para la operación adecuada de su barredora de

maleza inalámbrica, y por tanto representan un riesgo de

seguridad.

15. No descargue las baterías de forma exhaustiva: una

descarga completa dañará las celdas de la batería.

La causa más común de descarga exhaustiva es un

almacenamiento prolongado. Deje de trabajar tan pronto

como el rendimiento de la batería caiga considerablemente

o se active el sistema de protección electrónico. Para

un rendimiento óptimo de la batería, cárguela de forma

frecuente. Almacene la batería únicamente luego de haberla

cargado por completo.

16. No sobrecargue la batería: proteja la barredora

inalámbrica y su batería contra las sobrecargas. Las

sobrecargas causarán rápidamente un sobrecalentamiento

y daños a las celdas dentro de la batería, incluso si por

fuera dichos daños no son aparentes. Por motivos de

seguridad el sistema interruptor de corte de protección se

activará para apagar el equipo. Después de un uso regular,

permita que la batería se enfríe a temperatura ambiente

antes de conectarla al cargador para su recarga.

¡IMPORTANTE! No intente encender la barredora

inalámbrica si el sistema interruptor de corte de protección

ha sido activado. Esto puede dañar la batería.

17. Voltaje de tomacorriente: verifique la información indicada

en la placa de especificaciones del cargador de baterías.

Asegúrese de conectar el cargador de baterías a una

fuente de alimentación que tenga el voltaje indicado en su

placa de especificaciones. Nunca lo conecte a una fuente

de alimentación con un voltaje distinto al indicado.

18. Uso del cargador: no use el cargador de baterías

suministrado para cargar otros tipos de baterías o

dispositivos.

19. No sobrecargue la batería: no exceda los tiempos

máximos de carga. Una carga excesiva y frecuente de la

batería causará daños a sus celdas. No deje la batería

conectada al por días enteros.

20. Anormalidades de la batería: no use una batería que se

haya deformado o hinchado, o que presente otros síntomas

atípicos tales como liberación de gases, zumbidos, grietas,

etc.

21. Descargas electrostáticas: al manipular una batería, tenga

cuidado con las descargas electrostáticas. Las descargas

electrostáticas pueden dañar el sistema electrónico de

protección y las celdas de la batería. Para evitar descargas

electrostáticas, nunca toque los terminales de la batería.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones relacionadas con esta máquina antes de intentar ensamblarla y operarla.

Símbolo Descripción Símbolo Descripción

LEA EL MANUAL DEL OPERADOR:

lea, comprenda y siga todas las

instrucciones en el manual antes

de intentar ensamblar y operar esta

unidad.

ALERTA DE SEGURIDAD: indica una

precaución, advertencia o peligro.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para evitar lesiones

personales, use protección auditiva y

gafas protectoras.

¡ADVERTENCIA! No exponga la

unidad a la lluvia ni a entornos

mojados. Manténgala seca.

Use guantes protectores y calzado

no deslizante al operar esta máquina

y al manipular desechos.

¡ADVERTENCIA! Las partes

giratorias pueden causar lesiones

personales severas. Asegúrese

de que el cepillo se haya detenido

por completo antes de transportar,

inspeccionar, limpiar o realizar

cualquier tarea de mantenimiento en

la máquina.

La parte móvil seguirá moviéndose

durante varios segundos después de

que usted haya apagado la máquina.

Los objetos arrojados y el cepillo

giratorio pueden causar lesiones

personales severas.

Utilice el cargador de baterías

solamente en interiores.

Mantenga a los espectadores a una

distancia mínima de 50 pies (15 m)

del área de trabajo.

Conozca su barredora de maleza inalámbrica

Lea detenidamente el manual del operador y las instrucciones de seguridad antes de operar su barredora de maleza inalámbrica.

Compare la ilustración debajo con la barredora para familiarizarse con las ubicaciones de los diversos controles y ajustes.

Conserve este manual para futuras referencias.

1. Mango

2. Traba de seguridad

3. Perilla

4. Mango auxiliar

5. Collar de trabado

6. Tubo telescópico

7. Cabezal de

barredora

8. Rueda

9. Cepillo de nylon

10. Tuerca de mariposa

11. Protector

12. Seguro de leva

13. Cepillo de alambre

de acero

14. Vara de fijación

15. Compartimiento

de batería

16. Gatillo

Datos técnicos

Potencia del motor .......................................................................150 W

Velocidad sin carga .............................................................1,100 RPM

Voltaje máximo de batería* ..................................................... 24 V CC

Diámetro de cepillos ....................................................4 plg (100 mm)

Cepillos .............................................. De nylon/ de alambre de acero

Longitudes telescópicas ..................................... De 37 plg a 49 plg

(de 94 cm a 124 cm)

Peso neto ......................................................................... 4.2 lb (1.9 kg)

*El voltaje inicial sin carga, cuando la batería está cargada por completo, alcanza un máximo de 24 V. El voltaje nominal bajo una carga típica es de 21.6 V.

DE VENTA POR SEPARADO

Opciones de baterías y cargadores disponibles en sunjoe.com

24VBAT24VBAT-LTE 24VBAT-LT 24VBAT-XR 24VCHRG-QC 24VCHRG-DPC24VBAT-XR8

1245678

9 1110 13 1412 1615

Desembalaje

Contenido del paquete:

• Cabezal de barredora y rueda

• Mango y ensamblado de tubo

• Mango auxiliar

• Perilla

• Perno

• Protector

• Tornillos auto-roscantes (x2)

• Cepillo de nylon

• Cepillo de alambre de acero

• Tuerca de mariposa

• Arandela grande

• Arandela pequeña

• Vara de fijación

• Manual y tarjeta de registro

NOTA: para operar esta barredora inalámbrica usted necesitará

una batería y un cargador del sistema iON+ de 24 V. Vea la

página 27 para las opciones y especiﬁcaciones de baterías,

o visite sunjoe.com.

1. Retire cuidadosamente la barredora de maleza inalámbrica

y compruebe que todos los artículos anteriores estén

suministrados.

2. Inspeccione cuidadosamente la barredora para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

el transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA la barredora a la tienda. Comuníquese

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni de los

materiales de embalaje hasta que usted esté listo para

usar su barredora de maleza inalámbrica. El empaquetado

está hecho de materiales reciclables. Deshágase

apropiadamente de estos materiales según los reglamentos

de su localidad, o guarde el empaquetado para un

almacenamiento del producto a largo plazo.

¡IMPORTANTE! Este artefacto y sus materiales de embalaje

no son juguetes. No permita que los niños jueguen con bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden ser

tragados y causar asﬁxia!

Operación de la batería

La unidad es alimentada por una batería de iones de litio.

La batería está completamente sellada y no requiere de

mantenimiento.

Para operar esta barredora de maleza inalámbrica usted

necesitará una batería y un cargador del sistema iON+ de 24 V.

Vea la página 27 para las opciones y especiﬁcaciones de batería

y cargador, o visite sunjoe.com para más información.

SOLO HERRAMIENTA

BATERÍA Y CARGADOR DE VENTA POR SEPARADO

Indicador de nivel de carga de batería

La batería tiene un botón para comprobar su nivel de carga.

Simplemente presione el botón para leer el nivel de carga de la

batería en los LED indicadores:

Luces Significado

Botón indicador de nivel de carga.

La batería está cargada a un 30%.

La batería está cargada a un 60%.

La batería está cargada por completo.

NOTA: si el botón indicador de batería no parece estar

funcionando, cargue la batería.

NOTA: inmediatamente luego del uso de la batería, el botón

indicador de batería puede mostrar una carga más baja que la

que se mostrará algunos minutos después. Las celdas de una

batería “recuperan” parte de su carga luego de que la batería

haya estado inactiva.

Operación del cargador

m ¡ADVERTENCIA! Cargue la batería de iones de litio de

24 V Sun Joe

solo con un cargador de baterías de iones de

litio de 24 V Sun Joe

compatible. Otros tipos de cargadores

pueden causar lesiones personales y daños.

Para reducir el riesgo de un choque eléctrico, no permita que

entre agua al cargador.

Para operar esta barredora de maleza inalámbrica usted

necesitará una batería y un cargador del sistema iON+ de 24 V.

Vea la página 27 para las opciones y especiﬁcaciones de batería

y cargador, o visite sunjoe.com para más información.

SOLO HERRAMIENTA

BATERÍA Y CARGADOR DE VENTA POR SEPARADO

Carga de la batería

1. Presione los botones de trabado en ambos lados de la

batería para sacarla de su compartimiento (Fig. 1).

2. Dependiendo de su modelo de cargador Snow Joe

Sun Joe

, variará la forma de cargar su batería de iones de

litio. Usted puede insertar su batería de 24 V en el cargador

rápido 24VCHRG-QC (de venta por separado) o en el

cargador de doble puerto 24VCHRG-DPC (de venta por

separado) (Figs. 2 y 3).

Fig. 1

Botón de trabado

Fig. 2

Batería

Cargador rápido

24VCHRG-QC (de venta

por separado)

Rojo

Cargando

Verde

Carga

completa

3. Las luces LED indicadoras de la batería se iluminarán

una a una durante el proceso de carga. Desconecte el

cargador inmediatamente cuando las tres luces LED estén

encendidas.

4. El cargador rápido 24VCHRG-QC (de venta por separado)

y el cargador de doble puerto 24VCHRG-DPC (de venta

por separado) están también equipados con luces que

indicarán el estado de carga (Figs. 2 y 3).

m ¡PRECAUCIÓN! PELIGRO DE INCENDIO. Al

desconectar el cargador de baterías, asegúrese de primero

desconectar el cargador del tomacorriente, y luego desconectar

el cargador de la batería.

Ensamblado

m ¡ADVERTENCIA! No inserte la batería hasta que el

ensamblado haya sido completado. El incumplimiento de esta

advertencia puede resultar en un encendido accidental que

cause severas lesiones personales.

m ¡ADVERTENCIA! Este producto debe estar

completamente ensamblado antes de su operación. No use un

producto que esté parcialmente ensamblado, o ensamblado con

partes dañadas.

Siga las instrucciones de ensamblado paso a paso y use las

ﬁguras proporcionadas como guía visual para el ensamblado

del producto.

Fig. 3

Batería

Cargador de doble

puerto 24VCHRG-DPC

(de venta por separado)

Rojo

Cargando

Verde

Carga

completa

Ensamblado del cabezal de barredora

1. Instale el protector sobre el cabezal de barredora,

asegurándolo con los dos tornillos auto-roscantes (Fig. 4).

2. Para instalar un cepillo, primero inserte la vara de fijación

a través del orificio en el husillo para trabarlo en su lugar

(Fig. 5).

3. Inserte la arandela pequeña sobre el husillo. Luego

coloque sobre el husillo el cepillo de nylon o de alambre

de acero, seguido de la arandela grande. Usando la tuerca

de mariposa, apriete en sentido anti-horario con la mano

hasta que los componentes estén asegurados. Una vez que

haya apretado, retire la vara de fijación para permitir que el

husillo gire libremente (Fig. 6).

Fig. 4

Protector

Tornillo

auto-

roscante

Fig. 5

Husillo

Vara de ﬁjación

Fig. 6

Cepillo

Arandela

grande

Tuerca de

mariposa

Arandela

pequeña

Husillo

Conexión de ensamblado de tubo

1. Con el seguro de leva abierto, inserte el extremo del

cabezal de barredora dentro de la parte inferior del

ensamblado de tubo. Deberán conectarse con un “clic”

audible (Fig. 7).

2. Cierre el seguro de leva para trabar el cabezal de

barredora (Fig.8).

3. Para ajustar la longitud del tubo, afloje el collar de trabado

girándolo en sentido horario, luego extienda el tubo a la

longitud deseada (Fig. 9).

Fig. 7

Cabezal de

barredora

Ensamblado

de tubo

Seguro

de leva

Fig. 8

Seguro de

leva

Fig. 9

Collar de trabado

4. Para asegurar el tubo en su lugar, gire el collar de trabado

en sentido anti-horario hasta que esté apretado.

5. Instale el mango auxiliar sobre su punto de instalación en el

tubo usando el perno y perilla incluidos (Fig. 10).

6. Apretando la perilla, ajuste el mango auxiliar al ángulo

deseado antes de trabarlo en su lugar (Fig. 11).

NOTA: el mango auxiliar puede también ser plegado hacia

abajo, sin embargo se recomienda su uso durante la

operación.

7. Para desarmar la barredora de maleza inalámbrica, abra el

seguro de leva (Fig. 8). Presione las lengüetas de trabado

en ambos lados del ensamblado de tubo y retire el cabezal

de barredora del ensamblado de tubo (Fig. 12).

Fig. 10

Mango

auxiliar

Perilla

Perno

Fig. 11

Mango auxiliar

Perilla

Fig. 12

Lengüetas de

trabado (x2)

Operación

Uso indicado

La barredora de maleza inalámbrica 24V-CTC-CT ha sido

diseñada para retirar musgo, liquen, maleza y material no

deseado de bordes de caminos, patios, cuadras, y entre losas

de pavimento. Use el cepillo de nylon para superﬁcies más

delicadas como madera, y el cepillo de alambre de acero para

superﬁcies más duras como piedra o concreto.

No use esta máquina bajo la lluvia o en entornos mojados.

Por motivos de seguridad, lea todo este manual de instrucciones

antes de usar la herramienta para entenderla por completo.

Este producto está destinado solo para uso doméstico. No está

destinado para uso comercial. No debe ser usado para ningún

propósito distinto a aquellos descritos en este manual.

Arranque y parada

m ¡ADVERTENCIA! El cepillo giratorio puede causar

lesiones personales graves. El cepillo continuará girando

durante algunos segundos después de que la herramienta se

haya apagado. No toque el cepillo giratorio. El contacto con

las partes calientes de la máquina (carcasa de motor, caja

de engranajes, etc.) puede causar quemaduras. Deje que la

máquina se enfríe antes de manipularla.

1. Deslice la batería dentro de su compartimiento en el mango

de la barredora de maleza inalámbrica hasta que haga

“clic” en su lugar (Fig. 13).

Para operar esta barredora de maleza inalámbrica usted

necesitará una batería y un cargador del sistema iON+ de 24 V.

Vea la página 27 para las opciones y especiﬁcaciones de batería

y cargador, o visite sunjoe.com para más información.

SOLO HERRAMIENTA

BATERÍA Y CARGADOR DE VENTA POR SEPARADO

Fig. 13

Compartimiento de batería

2. Para encender la herramienta, empuje la traba de

seguridad hacia adelante con su pulgar, y luego apriete el

gatillo. Una vez que la herramienta esté funcionando, suelte

la traba de seguridad (Fig. 14).

3. Use su barredora de maleza inalámbrica para retirar musgo,

maleza y otros residuos sobre o entre diversas superficies

tales como losas de pavimento tal como se muestra debajo

(Fig. 15). Barra hacia fuera de usted en pasadas pequeñas

y constantes, y deje que la barredora haga su trabajo. No

aplique una fuerza excesiva.

4. Suelte el gatillo para apagar la barredora inalámbrica (Fig. 14).

Cuidado y mantenimiento

m ¡ADVERTENCIA! Siempre apague el producto, retire la

batería y deje que el producto se enfríe por completo antes de

inspeccionarlo, limpiarlo o realizar en este cualquier otra tarea

de mantenimiento.

m ¡ADVERTENCIA! Use guantes al trabajar con o cerca

de la barredora de maleza inalámbrica, ya que partes como

el cepillo de alambre de acero son bastante puntiagudas. Use

herramientas apropiadas cuando sea necesario, ¡nunca use sus

manos descubiertas!

Fig. 14

Gatillo

Traba de seguridad

Fig. 15

m ¡ADVERTENCIA! Solo realice las tareas de reparación

y mantenimiento descritas en este manual. Cualquier otro

trabajo deberá ser realizado por un técnico calificado.

Limpieza general

Mantenga limpio su producto. Retire toda suciedad luego de

cada uso y antes del almacenamiento. Una limpieza regular y

apropiada ayudará a garantizar un uso seguro y prolongará el

ciclo de vida útil del producto.

• Limpie el producto con un paño seco. Utilice un cepillo

para áreas difíciles de alcanzar.

NOTA: para limpiar su barredora de maleza inalámbrica,

batería o cargador, no use detergentes, ácidos, soluciones

alcalinas, productos a base de lejía o solventes como

acetona ya que pueden causar daños.

NOTA: no limpie con ni sumerja la barredora de maleza

inalámbrica, batería o cargador dentro del agua. El agua

que entre puede causar un cortocircuito.

• Asegúrese de limpiar los conductos de aire después de

cada uso con un cepillo o aire comprimido.

Mantenimiento general

• Verifique que no haya partes gastadas o dañadas.

Reemplace las partes gastadas según sea necesario. Para

reparaciones, comuníquese con la central de servicio al

cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) antes de volver a usar este producto.

• Periódicamente inspeccione todas las tuercas y pernos

para que estén ajustados antes de cada operación.

• Después de un uso prolongado, los cepillos se gastarán

y perderán algo de su eficiencia original, debiendo ser

reemplazados.

Almacenamiento

• Retire la batería de la barredora de maleza inalámbrica

antes de almacenarla.

• Limpie el producto tal como se describe anteriormente.

• Guarde el producto y sus accesorios en un lugar oscuro

y seco, donde no se forme escarcha y haya buena

ventilación.

• Guarde siempre el producto en un lugar al cual los niños

no puedan acceder.

• La temperatura ideal de almacenamiento es de entre 50°F

(10°C) y 86°F (30°C).

Reciclaje y eliminación

El producto viene en un empaquetado que lo protege contra

daños durante el transporte. Conserve el empaquetado hasta

que usted esté seguro de que todas las partes hayan venido

en este y que el producto esté funcionando adecuadamente.

Luego, recicle el empaquetado o consérvelo para un

almacenamiento a largo plazo.

Símbolo WEEE. Los productos eléctricos no deben

ser desechados en la basura doméstica. Recíclelos

donde haya instalaciones adecuadas. Consulte con

las autoridades locales o tienda local para saber

sobre las normas de reciclaje.

Servicio y soporte

Si su barredora de maleza inalámbrica 24V-CTC-CT de

Sun Joe

requiere servicio o mantenimiento, llame al

1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

Modelo y número de serie

Al comunicarse con la empresa, ordenar partes de repuesto

o programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de la

unidad. Copie estos números en el espacio proporcionado

a continuación.

Registre los siguientes números que se encuentran en la

carcasa o mango de su nuevo producto:

Modelo:

de serie:

2 4 V - C T C - C T

• Para almacenar el producto, recomendamos usar el

empaquetado original o cubrir el producto con una manta

para protegerlo contra una acumulación excesiva de polvo.

Almacenamiento de la batería y el

cargador

• Guarde la batería y el cargador a temperatura ambiente,

lejos de la humedad. No los guarde en lugares húmedos

donde los terminales se puedan corroer.

• Puede ocurrir una pérdida permanente de capacidad

si la batería es guardada por periodos prolongados a

temperaturas mayores de 120ºF (49ºC).

• Desconecte la batería del cargador y desenchufe el

cargador cuando no estén siendo usados. Recargue la

batería cada seis meses al 50% de su capacidad durante

el almacenamiento fuera de temporada para mantener un

rendimiento óptimo de la batería.

Precaución y eliminación

de la batería

Deshágase de su batería de acuerdo con los reglamentos

federales, estatales y locales. Para encontrar lugares de

reciclaje, comuníquese con un servicio de reciclaje en su

localidad.

m ¡PRECAUCIÓN! Incluso las baterías descargadas

contienen algo de energía. Antes de deshacerse de la batería,

use cinta aislante para cubrir los terminales de la batería y evitar

que haga cortocircuito, lo cual puede causar una explosión o

incendio.

m ¡ADVERTENCIA! Para reducir el riesgo de lesiones

personales o una explosión, nunca queme ni incinere una

batería incluso si está dañada, inservible o completamente

descargada. Al ser quemada, los humos y materiales tóxicos

son lanzados al medioambiente.

• Las baterías varían de acuerdo al dispositivo. Consulte su

manual para obtener la información específica.

• Instale solo nuevas baterías del mismo tipo en su producto

(donde corresponda).

• No insertar la batería con la polaridad correcta, tal como

se indica en el compartimiento de la batería o en el manual,

puede reducir el ciclo de vida útil de la batería o causar

una fuga en ésta.

• No combine baterías nuevas con antiguas.

• No combine baterías alcalinas, estándar (de zinc-carbono)

o recargables (de níquel-cadmio, de níquel-hidruro metálico

o de iones de litio).

• No arroje la batería al fuego.

• La batería deberá ser reciclada o desechada según los

reglamentos locales y estatales.

Accesorios opcionales

m ¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con esta barredora de maleza inalámbrica. Comuníquese con

Snow Joe

+ Sun Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su barredora.

El uso de cualquier otro accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos.

Accesorio Descripción Modelo

Batería de iones de litio iON+ de 24 V y 2 Ah 24VBAT-LTE

Batería de iones de litio iON+ de 24 V y 2.5 Ah 24VBAT-LT

Batería de iones de litio iON+ de 24 V y 4.0 Ah 24VBAT

Batería de iones de litio iON+ de 24 V y 5.0 Ah 24VBAT-XR

Cargador rápido de batería de iones de litio iON+

de 24 V

24VCHRG-QC

Cargador de doble puerto de baterías de iones de

litio iON+ de 24 V

24VCHRG-DPC

Cepillo de alambre de acero de 4 plg Sun Joe

24V-CTC-WBRUSH

Cepillo de nylon de 4 plg Sun Joe

24V-CTC-NBRUSH

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de

Snow Joe

+ Sun Joe

de notiﬁcar sobre dichos cambios.

Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al cliente

Snow Joe

Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano

de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del

comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha

obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no

autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su

Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá

entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el

Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que

no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía,

y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

Modèle24V-CTC-CT

MANUEL D’UTILISATION

BALAI DÉSHERBANT

SANS CORDON – OUTIL SEUL

150W | 1100tr/min

Instructions d’origine.

*Tension initiale à vide; grimpe à 24volts une fois complètement chargée;

la tension nominale sous charge typique est de 21,6volts.

CONSERVER CES INSTRUCTIONS

Formulaire n°SJ-24V-CTC-CT-880F-M-FTYUne division de Snow Joe, LLC

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire ces

instructions avant utilisation

Suivez toujours ces consignes de sécurité. Ne pas s’y

conformer peut entraîner de graves blessures pouvant même

être fatales.

Sécurité générale

mAVERTISSEMENT! Cet outil électrique n’est pas

destiné à être utilisé par des enfants ou par des personnes

qui ne sont ni assistées ni supervisées et dont les capacités

physiques, sensorielles ou mentales les empêchent de l’utiliser

sans danger. Les enfants doivent être supervisés pour s’assurer

qu’ils ne jouent pas avec cet outil.

Avant de démarrer votre outil électrique, veuillez l’inspecter

soigneusement pour vérifier s’il présente d’éventuels défauts.

En cas de constatation d’un défaut, ne démarrez pas votre outil.

Communiquez avec votre revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service à la clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

mAVERTISSEMENT! Lors de l’utilisation de cet outil

électrique, les mesures de sécurité élémentaires doivent

toujours être suivies afin de réduire le risque d’incendie, de

secousse électrique ou de dommages corporels. Il s’agit des

précautions suivantes:

1. Maintenir la zone de travail propre et bien éclairée –

Les endroits encombrés et sombres sont propices aux

accidents. Inspectez toujours la zone où l’outil doit être

utilisé. Retirez tout ce qui pourrait être rejeté par la brosse

ou faire trébucher l’utilisateur, par exemple des pierres,

des bouts de bois, des fils métalliques ou tout autre corps

étranger.

2. Pièces de rechange – Inspectez le balai désherbant pour

vérifier qu’aucune pièce n’est usée, ne manque ou n’est

endommagée. Pour réparer cet outil, utilisez uniquement

des pièces de rechange identiques. Remplacez ou réparez

immédiatement les pièces endommagées.

3. Maintenir à l’écart les enfants, les spectateurs et les

animaux familiers – Tous les spectateurs, notamment les

animaux familiers, doivent être maintenus à une distance de

sécurité de la zone de travail. Ne laissez jamais le moteur

tourner lorsque l’outil est sans surveillance.

4. Apprendre à bien connaître l’outil – Sachez comment

démarrer et arrêter l’outil. Familiarisez-vous bien avec

les commandes et assurez-vous qu’elles fonctionnent

correctement.

5. Utiliser le bon outil – N’utilisez pas cet outil pour des

travaux différents de ceux auxquels il est destiné.

6. Transport – Avant de transporter l’outil, laissez la brosse

s’arrêter complètement. Ne transportez pas le balai

désherbant sans cordon en maintenant le doigt sur la

gâchette.

mMISE EN GARDE! Les pièces mobiles continueront de

tourner plusieurs secondes après avoir arrêté l’outil.

7. Pièces mobiles – Maintenez les mains et les pieds à l’écart

des pièces mobiles. Maintenez les dispositifs de protection

en place et en bon ordre de marche.

8. Ne pas forcer l’outil – Il fonctionnera mieux, sera moins

dangereux et moins susceptible de tomber en panne s’il est

utilisé au régime du moteur pour lequel il a été conçu.

9. Ne pas courir – Ne courez jamais lorsque vous utilisez

l’outil.

10. Utiliser les deux mains – Pour éviter de perdre le contrôle

de l’outil, tenez fermement les deux poignées.

11. Corps étrangers – Soyez à l’affut des obstacles ou des

dangers cachés. Si le balai désherbant sans cordon heurte

quoi que ce soit, suivez ces étapes :

• Arrêter le balai désherbant

• L’inspecter pour vériﬁer qu’il n’est pas endommagé

• Réparer l’outil endommagé avant de le redémarrer

12. S’habiller en conséquence – Ne portez ni vêtements

amples ni bijoux, ceux-ci pouvant se prendre dans

les pièces mobiles. Portez des gants de protection en

caoutchouc, des protecteurs d’oreille et ramassez les

cheveux longs sous un couvre-chef.

13. Éviter de glisser – Restez en permanence sur les deux

pieds pour ne pas perdre l’équilibre et éviter de glisser ou

de tomber. Portez des chaussures de sécurité à semelle

antidérapante pour protéger vos pieds et avoir une

meilleure prise sur les revêtements glissants. Faites très

attention lorsque vous changez de direction ou utilisez

l’outil sur une pente.

14. Porter des lunettes de sécurité – Tout ce qui est rejeté

par l’outil peut blesser gravement les yeux. Portez toujours

des lunettes de sécurité ou un écran protecteur pendant

l’utilisation et lors d’un réglage ou d’une réparation.

15. Retirer la batterie – Arrêtez le balai désherbant et retirez la

batterie lorsque vous n’utilisez pas l’outil, avant d’intervenir

dessus, lorsque vous changez d’accessoire ou lorsque

vous effectuez toute autre tâche d’entretien. Patientez

jusqu’à l’arrêt complet de la brosse et le refroidissement du

caisson.

16. Remiser à l’intérieur – Si vous ne l’utilisez pas, le balai

désherbant sans cordon doit être remisé à l’intérieur dans

un endroit sec, surélevé ou sous clé, hors de portée des

enfants.

17. Entretenir avec soin le balai désherbant sans cordon –

Pour un rendement optimal et pour réduire les risques

de dommages corporels, maintenez les brosses propres.

Maintenez les poignées sèches, propres et exemptes

d’huile et de graisse. Suivez les recommandations

complémentaires décrites dans la section Entretien de ce

manuel.

18. Éviter les endroits dangereux – N’utilisez pas le balai

désherbant sous la pluie ou dans des endroits humides ou

mouillés. Ne l’utilisez pas non plus quand il y a du gaz dans

l’air, quand l’atmosphère est explosive ou près de liquides

inflammables ou combustibles. Le moteur ou les brosses

peuvent produire des étincelles qui pourraient enflammer

les émanations.

19. Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N’utilisez pas le balai désherbant sans

cordon si vous êtes fatigué, si vous êtes sous l’emprise

de l’alcool ou de la drogue ou si vous avez pris des

médicaments.

20. Vérifier s’il y a des pièces endommagées – Avant

d’utiliser l’outil, inspectez-le soigneusement pour vérifier

que les dispositifs de protection ou toute autre pièce ne

sont pas endommagés et vous assurer qu’il fonctionne

correctement pour l’utilisation à laquelle il est destiné.

Vérifiez l’alignement des pièces mobiles, l’absence de

grippage, de rupture de pièce, le montage et tout autre

problème susceptible d’entraver le bon fonctionnement

de l’outil. Tout dispositif de protection ou autre pièce

endommagés doivent être réparés ou remplacés de

façon appropriée. Communiquez avec le service à

la clientèleSnow Joe

+ Sun Joe

en appelant le

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

21. Bruit et vibrations – Observez toutes les réglementations

de lutte contre le bruit. Si le balai désherbant sans cordon

se met à vibrer anormalement, arrêtez-le et inspectez-le

minutieusement pour vérifier qu’il n’est pas endommagé.

Entretien et remisage

mAVERTISSEMENT! N’utiliser ni détergents, ni acides, ni

solutions alcalines, ni eau de Javel, ni solvants, par exemple de

l’acétone, pour nettoyer ce balai désherbant. Ces substances

peuvent endommager le caisson en plastique de l’outil.

Vériﬁez régulièrement ce qui suit:

• Les brosses peuvent tourner librement – Toute

accumulation de débris autour de la brosse pourrait réduire

le rendement du moteur ou l’endommager. Inspectez

et nettoyez la zone autour de la brosse avant chaque

utilisation.

• Les dispositifs de sécurité fonctionnent normalement –

Ne trafiquez pas les dispositifs de sécurité et ne cherchez

pas à les régler.

• Les boulons et les vis sont bien serrés – Inspectez

visuellement le balai désherbant sans cordon pour vérifier

qu’il n’est pas endommagé et vous assurer qu’il est en bon

état de marche.

• Utilisez uniquement des pièces de rechange identiques

– Remplacez toujours les pièces endommagées uniquement

par des pièces du fabricant d’équipement d’origine.

Les pièces de rechange qui ne répondent pas aux

spécifications des pièces d’origine peuvent être la cause

d’un rendement anormal et compromettre la sécurité.

Consignes de sécurité

concernant la batterie

et le chargeur

REMARQUE: ce produit est un outil seul. La batterie et

le chargeur ne sont pas inclus. Ils doivent être achetés

séparément. Le modèle 24V-CTC-CT est compatible avec les

batteries et chargeurs du système iON+ de 24 V. Pour plus de

renseignements, voir la page 43.

Nous avons consacré beaucoup de temps à la conception de

chaque bloc-piles afin de nous assurer de vous fournir des

batteries qui peuvent être utilisées sans danger, sont robustes et

ont une énergie volumique élevée. Les cellules de batterie sont

munies d’un large éventail de dispositifs de sécurité. Chaque

cellule individuelle est initialement formatée et ses courbes

électriques caractéristiques sont enregistrées. Ces données

sont ensuite utilisées exclusivement pour pouvoir assembler les

meilleurs blocs-piles possibles.

Malgré toutes ces mesures de précaution, il faut toujours faire

preuve de prudence lors de la manipulation de batteries. Pour

utiliser sans danger les batteries, les points suivants doivent

être observés en permanence. L’utilisation sans danger peut

uniquement être garantie si les cellules sont intactes. Toute

manipulation inappropriée d’un bloc-piles peut endommager les

cellules.

IMPORTANT! Les analyses conﬁrment que la mauvaise

utilisation de batteries à haut rendement et un entretien

laissant à désirer sont les principaux facteurs responsables de

dommages corporels et/ou des produits.

mAVERTISSEMENT! Utiliser uniquement des batteries

de rechange homologuées. D’autres types de batteries

peuvent endommager l’outil électrique et empêcher son bon

fonctionnement, ce qui peut entraîner de graves dommages

corporels.

mAVERTISSEMENT! Ne pas utiliser un bloc-piles ou un

chargeur endommagé ou modifié. Les batteries endommagées

ou modifiées peuvent se comporter de manière imprévisible et

être la cause d’un incendie, d’une explosion ou de dommages

corporels.

Ne pas modiﬁer le chargeur ou le bloc-piles ou ne pas essayer

de les réparer, sauf précisions contraires concernant leur

utilisation ou leur entretien.

Faire réparer ou entretenir le bloc-piles par un réparateur

qualiﬁé utilisant uniquement des pièces de rechange identiques.

C’est à ce prix que la sécurité du bloc-piles sera préservée.

mMISE EN GARDE! Pour réduire le risque de dommages

corporels, utiliser uniquement les chargeursiON+ de 24V

d’origine désignés pour le bloc-pilesiON+ de 24V. L’utilisation

d’autres types de batteries ou de chargeurs présente des

risques d’incendie et de dommages corporels et matériels. Ne

brancher aucun bloc-piles sur le secteur ou l’allume-cigare

d’une voiture; une mauvaise utilisation de ce type désactivera et

endommagera irrémédiablement le bloc-piles.

mAVERTISSEMENT! Pour réduire le risque de secousse

électrique, toujours débrancher les chargeurs avant d’effectuer

un nettoyage ou un entretien. Ne pas laisser d’eau couler dans

le chargeur. Pour réduire le risque de secousse électrique,

utiliser un disjoncteur différentiel de fuite de terre (DDFT).

1. Prévenir les démarrages accidentels – Avant d’insérer

le bloc-piles, de saisir l’outil ou de le transporter, assurez-

vous de ne pas enfoncer la gâchette. Le transport du balai

désherbant en maintenant le doigt sur la gâchette peut

créer une situation propice aux accidents.

2. Éviter les endroits dangereux – Ne chargez pas le bloc-

piles sous la pluie, sous la neige ou dans les endroits

humides ou mouillés. N’utilisez pas le bloc-piles ou le

chargeur lorsque l’atmosphère est explosive (effluents

gazeux, poussière ou matières inflammables), des étincelles

pouvant se produire lors de l’insertion ou le retrait des

blocs-piles, ce qui pourrait provoquer un incendie.

3. Charger dans un endroit bien ventilé – N’obstruez pas

les fentes d’aération du chargeur. Dégagez le voisinage

immédiat du chargeur pour qu’il soit bien ventilé. Interdisez

de fumer et n’autorisez la présence d’aucune flamme nue

à proximité d’un bloc-piles se chargeant. Les gaz dégagés

dans l’atmosphère peuvent exploser.

REMARQUE: la zone de température de sécurité pour la

batterie est comprise entre 5°C et 40,5°C. Ne chargez

pas la batterie à l’extérieur lorsqu’il gèle, chargez-la à

température ambiante.

4. Prendre soin du cordon du chargeur – Lorsque vous

débranchez le chargeur, afin d’éviter d’endommager la fiche

électrique et le cordon, tirez sur la fiche dans la prise et

non sur le cordon. Ne transportez jamais le chargeur par

son cordon. Maintenez le cordon à l’écart de la chaleur,

de l’huile et des arêtes vives. Pendant l’utilisation d’un

chargeur, assurez-vous que personne ne marche sur

le cordon, ne trébuche dessus et qu’il ne peut être ni

endommagé ni soumis à des tensions ou des pressions.

N’utilisez pas un chargeur dont le cordon ou sa fiche sont

endommagés. Remplacez immédiatement tout chargeur

endommagé.

5. Ne pas utiliser de rallonge électrique, sauf nécessité

absolue – L’utilisation d’une rallonge électrique mal

adaptée, endommagée ou mal branchée présente des

risques d’incendie et de secousse électrique. S’il s’avère

nécessaire d’utiliser une rallonge électrique, branchez le

chargeur dans une rallonge électrique de calibre16 ou

plus gros, la fiche femelle correspondant à la fiche mâle

sur le chargeur. Vérifiez que la rallonge électrique est en

bon état.

6. Débrancher le chargeur s’il n’est pas utilisé – Assurez-

vous de retirer le bloc-piles lorsque le chargeur est

débranché.

7. Ne pas brûler ou incinérer les blocs-piles – Les blocs-

piles peuvent exploser et entraîner des dommages

corporels ou matériels. Des gaz et des particules toxiques

se dégagent d’un bloc-piles qui brûle.

8. Ne pas écraser, faire tomber ou endommager le bloc-

piles – N’utilisez pas le bloc-piles ou le chargeur s’il a

reçu un coup brutal, s’il est tombé de plus d’un mètre de

hauteur, s’il a été écrasé ou endommagé d’une façon ou

d’une autre. Même si le boîtier du bloc-piles ne semble

pas être endommagé, les cellules à l’intérieur de la batterie

peuvent avoir été gravement endommagées. Dans ce

cas, veuillez lire les renseignements sur l’élimination des

déchets en ce qui concerne les batteries.

9. Ne rien démonter – Un remontage mal effectué peut poser

un risque important de secousse électrique, d’incendie ou

d’exposition aux produits chimiques toxiques de la batterie.

Si la batterie ou le chargeur sont endommagés, veuillez

communiquer avec un revendeurSnow Joe

+ Sun Joe

agréé ou appeler le service à la clientèleSnow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563) pour

de l’aide.

10. Les produits chimiques d’une batterie peuvent

occasionner de graves brûlures – Ne laissez jamais un

bloc-piles endommagé entrer en contact avec la peau,

les yeux ou la bouche. Si un bloc-piles est endommagé,

les produits chimiques de la batterie réagiront violemment

au contact de l’air; utilisez des gants en caoutchouc ou

en néoprène pour les éliminer sans danger. Si la peau

est entrée en contact avec les produits chimiques d’une

batterie, lavez la zone affectée à l’eau et au savon. Si les

yeux sont entrés en contact avec les produits chimiques

d’une batterie, rincez immédiatement à grande eau pendant

20minutes et consultez un médecin. Retirez les vêtements

contaminés et jetez-les.

11. Risque de court-circuit – Un court-circuit se produira si un

objet en métal relie les contacts positif et négatif d’un bloc-

piles. Ne placez aucun bloc-piles près de tout ce qui peut

provoquer un court-circuit, par exemple un trombone, une

pièce de monnaie, une clé, une vis, un clou ou tout autre

objet métallique. Un bloc-piles en court-circuit présente un

risque d’incendie et peut blesser gravement.

12. Ranger le bloc-piles et son chargeur dans un endroit

frais et sec – Idéalement, rangez le bloc-piles à 15°C et

chargez-le au moins à 40%. Ne rangez pas le bloc-piles ou

le chargeur lorsque la température peut être supérieure à

40,5°C, par exemple directement sous les rayons du soleil

ou à l’intérieur d’un véhicule, ou lorsqu’elle peut descendre

en dessous de 5°C.

REMARQUE: veillez à ce que le bloc-piles ne gèle pas.

Les blocs-piles qui ont été entreposés à une température

inférieure à 0°C pendant plus de 60minutes doivent être

éliminés.

13. Charger avant utilisation – Le bloc-piles fourni avec votre

outil électrique sans cordon n’est que partiellement chargé.

Le bloc-piles doit être à charge complète avant d’utiliser

l’outil pour la première fois.

14. Vieillissement des batteries – Les batteries au lithium-ion

s’usent naturellement avec le temps. Le bloc-piles doit être

remplacé au plus tard lorsque sa capacité chute à 80% de

sa capacité d’origine, neuf. Les cellules affaiblies dans un

bloc-piles usé ne peuvent plus produire la forte intensité

exigée pour que votre balai désherbant sans cordon

fonctionne normalement, ce qui pose un risque pour la

sécurité.

15. Ne jamais décharger complètement les blocs-piles –

La décharge totale des batteries endommagera leurs

cellules. Le rangement prolongé d’une batterie est la

cause la plus commune d’une décharge poussée. Arrêtez

votre travail dès que vous remarquez que la puissance

de la batterie chute ou dès que le système de protection

électronique se déclenche. Pour un rendement optimal du

bloc-piles, chargez-le fréquemment. Rangez le bloc-piles

uniquement s’il est à charge complète.

16. Ne pas surcharger le bloc-piles – Évitez de surcharger

l’outil et la batterie. Les surcharges donneront rapidement

lieu à une surchauffe et endommageront les cellules à

l’intérieur du boîtier de batterie, même si cette surchauffe

n’est pas visible de l’extérieur. Par mesure de sécurité, le

coupe-circuit de protection intégré coupera l’alimentation

électrique de l’outil. Après une utilisation régulière, laissez

le bloc-piles se refroidir à la température ambiante avant de

le brancher dans le chargeur pour le recharger.

IMPORTANT! N’essayez pas d’allumer l’outil si le coupe-

circuit de protection a été activé. Ceci pourrait endommager

le bloc-piles.

17. Tension de sortie – Veuillez vérifier les données marquées

sur la plaque signalétique du chargeur de batterie.

Assurez-vous de brancher le chargeur de batterie dans une

source d’alimentation correspondant à la tension indiquée

sur la plaque signalétique. Ne le branchez jamais sur une

tension de secteur différente.

18. Utilisation du chargeur – N’utilisez pas le chargeur de

batterie qui est fourni pour charger d’autres types de

blocs-piles ou d’outils.

19. Ne pas charger le bloc-piles de façon excessive – Ne

dépassez pas le temps maximal de charge. En chargeant

de façon excessive le bloc-piles, vous endommagerez

les cellules. Ne laissez pas la batterie branchée dans le

chargeur pendant plusieurs jours consécutifs.

20. Anormalités de bloc-piles – N’utilisez ni batterie qui

a enflé ou subi des déformations ni batterie présentant

d’autres symptômes atypiques (dégagement de gaz,

sifflement, fissures, etc.).

21. Décharge électrostatique – Lorsque vous manipulez une

batterie, prenez garde aux décharges électrostatiques,

car elles peuvent endommager le système de protection

électronique et les cellules de la batterie. Pour éviter de

produire des décharges électrostatiques, ne touchez jamais

les bornes d’une batterie.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur ce produit. Avant d’essayer de procéder à

son assemblage et de l’utiliser, lisez, comprenez et suivez toutes les instructions sur l’outil.

Symboles Descriptions Symboles Descriptions

LIRE LE MANUEL D’UTILISATION

– Lire, comprendre et suivre toutes

les instructions du manuel avant

d’essayer d’assembler et d’utiliser

l’outil.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement ou

un danger.

PORT OBLIGATOIRE DE

PROTECTIONS DES YEUX ET DE

L’OUÏE – Pour éviter de se blesser,

porter des protecteurs d’oreille et

des lunettes de sécurité.

AVERTISSEMENT! Ne pas exposer

l’outil à la pluie ou à une forte

humidité. Maintenir au sec.

Porter des gants de protection et des

chaussures à semelle antidérapantes

pour utiliser l’outil et manipuler les

débris.

AVERTISSEMENT! Les pièces

tournantes peuvent blesser

gravement. Avant de transporter

l’outil ou de l’inspecter, de le

nettoyer ou d’eﬀectuer un entretien,

quel qu’il soit, s’assurer que la

brosse est complètement arrêtée.

La pièce mobile continuera de

tourner plusieurs secondes après

avoir éteint l’outil.

La projection d’objets et la brosse

rotative peuvent provoquer de graves

dommages corporels.

Utiliser uniquement le chargeur

de batterie à l’intérieur.

Maintenir les spectateurs à une

distance minimale de 15m de la

zone de travail.

Apprenez à mieux connaître votre balai désherbant sans cordon

Avant d’utiliser le balai désherbant sans cordon, lisez attentivement le manuel d’utilisation et les consignes de sécurité. Pour vous

familiariser avec l’emplacement des diﬀérents réglages et commandes, comparez l’illustration ci-dessous avec votre balai désherbant

sans cordon. Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Poignée

2. Bouton-poussoir

de sécurité

3. Bouton de

poignée

4. Poignée auxiliaire

5. Bague de

blocage

6. Manche

télescopique

7. Tête de balai

8. Roue

9. Brosse nylon

10. Écrou à oreilles

11. Dispositif de

protection

12. Came de serrage

13. Brosse métallique

14. Tige de serrage

15. Compartiment à batterie

16. Gâchette

Données techniques

Moteur ............................................................................................. 150W

Régime à vide .....................................................................1100tr/min

Tension max.* de batterie ....................................................... 24VCC

Diamètre de la brosse ................................................................ 10cm

Brosses .............................................................................. Nylon/acier

Longueur du manche télescopique ....................... 124cm — 94cm

Poids net ........................................................................................1,9kg

*Tension initiale à vide; grimpe à 24volts une fois complètement chargée; la tension nominale sous charge typique est de 21,6volts.

1245678

9 1110 13 1412 1615

VENDUS SÉPARÉMENT

Un choix de batteries et de chargeurs est oﬀert sur le site sunjoe.com

24VBAT24VBAT-LTE 24VBAT-LT 24VBAT-XR 24VCHRG-QC 24VCHRG-DPC24VBAT-XR8

Déballage

Contenu de la caisse

• Tête de balai + roue

• Ensemble poignée + manche

• Poignée auxiliaire

• Bouton de poignée

• Boulon

• Dispositif de protection

• Vis à formage de filet (2)

• Brosse nylon

• Brosse métallique

• Écrou à oreilles

• Grosse rondelle

• Petite rondelle

• Tige de serrage

• Manuel et carte d’enregistrement

REMARQUE : pour utiliser ce balai désherbant sans cordon, il

vous faut une batterie et un chargeur du système iON+ de 24 V.

Pour les options et spéciﬁcations de batteries, veuillez consulter

la page 43 ou vous rendre sur le site sunjoe.com.

1. Retirez soigneusement le balai désherbant sans cordon de

la caisse et inspectez-le pour vérifier que tous les éléments

énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu afin de vous assurer

qu’aucun élément ne s’est cassé ou n’a été endommagé

pendant l’expédition. Si vous constatez que des pièces

manquent ou sont endommagées, NE PAS retourner

le produit au magasin. Veuillez appeler le service à la

clientèleSnow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE: ne jetez pas la caisse d’expédition et

l’emballage tant que vous n’êtes pas prêt à utiliser le balai

désherbant sans cordon. L’emballage est fabriqué dans

des matériaux recyclables. Éliminez ces matériaux de

façon appropriée et conformément à la réglementation ou

conservez l’emballage pour le remisage de longue durée du

produit.

IMPORTANT! Le produit et son emballage ne sont pas des

jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et risquent de provoquer une

suﬀocation!

Utilisation du bloc-piles

L’outil est alimenté par une batterie au lithium-ion. Le bloc-piles

est entièrement scellé et ne nécessite aucun entretien.

Pour utiliser ce balai désherbant sans cordon, il vous faut une

batterie et un chargeur du système iON+ de 24 V. Pour les

options et spéciﬁcations de batteries et de chargeurs, veuillez

consulter la page 43 ou vous rendre sur le site sunjoe.com

pour plus de renseignements.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Témoin de charge de batterie

Le bloc-piles est équipé d’un bouton-poussoir pour vériﬁer le

niveau de charge. Appuyez simplement sur le bouton-poussoir

pour lire le niveau de charge de la batterie à l’aide des témoins

de charge:

Témoins Indications

Bouton de niveau de charge

La batterie est à 30% de sa capacité

La batterie est à 60% de sa capacité

La batterie est à charge complète.

REMARQUE: si le bouton de niveau de charge ne semble pas

fonctionner, chargez la batterie.

REMARQUE: immédiatement après avoir utilisé le bloc-piles,

le bouton de niveau de charge peut aﬃcher une charge plus

faible que si la vériﬁcation avait eu lieu quelques minutes plus

tard. Les cellules des batteries «récupèrent» une partie de leur

charge après une période de repos.

Utilisation du chargeur

mAVERTISSEMENT! Charger uniquement un bloc-piles

au lithium-ion de 24VSun Joe

dans un chargeur de batterie

au lithium-ion de 24V Sun Joe

compatible. Tout autre type

de chargeurs peut être à l’origine de dommages corporels et

matériels.

Pour réduire le risque de secousse électrique, ne laissez pas

d’eau couler dans le chargeur.

Pour utiliser ce balai désherbant sans cordon, il vous faut une

batterie et un chargeur du système iON+ de 24 V. Pour les

options et spéciﬁcations de batteries et de chargeurs, veuillez

consulter la page 43 ou vous rendre sur le site sunjoe.com

pour plus de renseignements.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Comment charger la batterie

1. Pour retirer le bloc-piles de son compartiment, appuyez sur

les boutons-poussoirs de verrouillage de chaque côté de la

batterie (Fig.1).

2. La façon de recharger votre batterie au lithium-ion

dépend de votre modèle de chargeur Snow Joe

Sun Joe

. Vous pouvez insérer votre batterie de 24 V

dans le chargeur rapide 24VCHRG-QC (vendu séparément)

ou dans le double chargeur 24VCHRG-DPC (vendu

séparément) (Fig. 2 et 3).

Fig.1

Bouton-poussoir

de verrouillage

Fig. 2

Bloc-piles

Chargeur rapide

24VCHRG-QC

(vendu séparément)

rouge

Charge en

cours

vert

À charge

complète

3. Les témoins de charge de batterie s’allumeront un

par un pendant le processus de charge. Débranchez

immédiatement le chargeur lorsque les témoins de charge

sont tous les trois allumés.

4. Le chargeur rapide 24VCHRG-QC (vendu séparément) et le

double chargeur 24VCHRG-DPC (vendu séparément) sont

également dotés de témoins de charge supplémentaires qui

indiquent le statut de charge

(Fig. 2 et 3).

mMISE EN GARDE! RISQUE D’INCENDIE.

Pour déconnecter le chargeur de la batterie, s’assurer de

débrancher d’abord le chargeur de la prise, puis de retirer la

batterie du chargeur.

mAVERTISSEMENT! Ce chargeur ne s’éteint pas

automatiquement lorsque la batterie est à charge complète.

Veiller à ne pas laisser la batterie branchée dans le chargeur.

Éteindre le chargeur ou le débrancher du secteur une fois que

la batterie est à charge complète.

5. Recharger la batterie au moment opportun prolongera la

durée de vie de la batterie. Vous devez recharger le bloc-

piles lorsque vous remarquez une chute de puissance de

l’outil.

IMPORTANT! Ne laissez jamais le bloc-piles se décharger

complètement, car ceci l’endommagerait irrémédiablement.

Assemblage

mAVERTISSEMENT! Ne pas insérer la batterie tant que

l’assemblage n’est pas terminé. Ne pas tenir compte de cet

avertissement peut entraîner un démarrage accidentel et de

graves dommages corporels.

mAVERTISSEMENT! L’outil doit être complètement

assemblé avant de pouvoir l’utiliser. Ne pas utiliser l’outil s’il

n’est que partiellement assemblé ou assemblé avec des pièces

endommagées.

Pour assembler facilement l’outil, suivez pas à pas les

instructions d’assemblage et utilisez les illustrations fournies

comme aide visuelle.

Fig. 3

Blocs-piles

Double chargeur

24VCHRG-DPC (vendu

séparément)

rouge

Charge en

cours

vert

À charge

complète

Assemblage de la tête de balai

1. Encliquetez le dispositif de protection sur la tête de balai,

puis attachez-les ensemble à l’aide des deux vis à formage

de filet incluses (Fig.4).

2. Pour attacher une brosse et la verrouiller une fois en place,

insérez d’abord la tige de serrage à travers le trou pratiqué

dans l’arbre (Fig.5).

3. Enfilez la petite rondelle sur l’arbre. Placez ensuite la

brosse nylon ou la brosse métallique, puis la grosse

rondelle sur l’arbre. À l’aide de l’écrou à oreilles, serrez à

la main dans le sens antihoraire jusqu’à ce que tous les

composants soient solidement attachés. Après le serrage,

retirez la tige de serrage pour permettre à l’arbre de tourner

librement (Fig.6).

Fig.4

Dispositif

protection

Vis à

formage

de ﬁlet

Fig.5

Arbre

Tige de serrage

Fig.6

Brosse

Grosse

rondelle

Écrou à oreilles

Petite

rondelle

Arbre

Assemblage du manche

1. La came de serrage étant ouverte, insérez l’extrémité de

la tête de balai dans la partie inférieure de l’ensemble

manche. Les deux ensembles devraient s’insérer l’un

dans l’autre et se mettre en place en produisant un «clic»

(Fig.7).

2. Pour verrouiller la tête de balai une fois en place, rabattez la

came de serrage (Fig.8).

3. Pour régler la longueur du manche, desserrez la bague

de blocage en la tournant dans le sens horaire. Déployez

ensuite le manche à la longueur voulue (Fig.9).

Fig.7

Tête de balai

Ensemble manche

Came de serrage

Fig.8

Came de

serrage

Fig.9

Bague de blocage

4. Pour attacher le manche en place, tournez la bague de

blocage dans le sens antihoraire jusqu’à ce qu’elle soit bien

serrée.

5. Attachez la poignée auxiliaire sur sa monture sur le manche

à l’aide du boulon et du bouton de poignée inclus (Fig.10).

6. Réglez la poignée auxiliaire à l’angle voulu avant de la

verrouiller en place en serrant le bouton de poignée

(Fig.11).

REMARQUE: la poignée auxiliaire peut également se

rabattre. Il est toutefois recommandé d’utiliser la poignée

auxiliaire pendant l’utilisation du balai.

7. Pour démonter le balai désherbant, ouvrez la came de

serrage (Fig.8). Appuyez sur les languettes de blocage

de chaque côté du manche et tirez la tête de balai pour la

retirer de l’ensemble manche (Fig.12).

Fig.10

Poignée

auxiliaire

Bouton de

poignée

Boulon

Fig.11

Poignée

auxiliaire

Bouton de

poignée

Fig.12

Languettes de

blocage (2)

Utilisation

Utilisation prévue

Le balai désherbant24V-CTC-CT est conçu pour éliminer

la mousse, le lichen, les mauvaises herbes et les débris

envahissants les bords d’une allée, une terrasse, des dalles, ou

incrustés entre des pavés. Pour les revêtements les plus fragiles

tels que le bois, utilisez la brosse nylon; la brosse métallique

convient mieux aux revêtements plus durs comme la pierre ou le

béton.

N’utilisez pas cet outil sous la pluie ou par forte humidité.

Par mesure de sécurité, lisez intégralement le manuel

d’instructions avant d’utiliser l’outil et observez toutes les

consignes contenues dans ce manuel.

Cet outil est uniquement destiné à une utilisation domestique.

Il n’est pas destiné à une utilisation commerciale. Il ne doit pas

être utilisé à des ﬁns autres que celles décrites ici.

Démarrage et arrêt

mAVERTISSEMENT! La brosse rotative peut blesser

gravement. La brosse continuera à tourner pendant quelques

secondes après avoir éteint l’outil. Ne pas toucher la brosse

rotative. Tout contact avec des composants chauds (c.-à-d., le

caisson moteur, la boîte d’engrenages, etc.) sur l’outil peut être

à l’origine de brûlures. Laisser l’outil se refroidir avant de le

manipuler.

1. Faites glisser le bloc-piles dans le compartiment à batterie

sur la poignée du balai désherbant jusqu’à ce qu’il se mette

en place en s’encliquetant (Fig.13).

Pour utiliser ce balai désherbant sans cordon, il vous faut une

batterie et un chargeur du système iON+ de 24 V. Pour les

options et spéciﬁcations de batteries et de chargeurs, veuillez

consulter la page 43 ou vous rendre sur le site sunjoe.com

pour plus de renseignements.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Fig.13

Compartiment à batterie

2. Pour allumer l’outil, enfoncez le bouton-poussoir de sécurité

à l’aide du pouce et pressez ensuite la gâchette. Une fois

que l’outil est en marche, vous pouvez relâcher le bouton-

poussoir de sécurité (Fig.14).

3. Utilisez votre balai désherbant sans cordon pour éliminer

la mousse, les mauvaises herbes et autres débris sur

différents types de revêtements, par exemple des dalles

carrelées, ou incrustés entre, comme l’indique l’illustration

ci-dessous (Fig.15). Balayez devant vous en imprimant à

l’outil de petits mouvements réguliers et laissez lui faire le

travail. N’exercez aucune force excessive.

4. Pour éteindre l’outil, relâchez la gâchette (Fig.14).

Soin et entretien

mAVERTISSEMENT! Toujours éteindre l’outil, retirer la

batterie et le laisser se refroidir complètement avant d’inspecter,

de nettoyer ou d’effectuer toute autre tâche d’entretien.

mAVERTISSEMENT! Pour toute intervention sur l’outil

électrique ou à proximité, porter des gants, car les pièces

comme la brosse métallique sont hérissées de pointes touffues.

Utiliser au besoin des outils appropriés; ne jamais travailler les

mains nues!

Fig.14

Gâchette

Bouton-poussoir

de sécurité

Fig.15

mAVERTISSEMENT! Effectuer uniquement les

réparations et le travail d’entretien décrits dans ce manuel. Tout

autre travail doit être effectué par un technicien qualifié.

Nettoyage général

Maintenez l’outil propre. Retirez tous les débris après chaque

utilisation et avant remisage. Le nettoyage régulier et approprié

de l’outil augmentera la sécurité de son utilisation et prolongera

sa durée de vie.

• Nettoyez l’outil à l’aide d’un chiffon sec. Utilisez une brosse

pour les endroits difficilement accessibles

REMARQUE: pour nettoyer votre balai désherbant, le bloc-

piles ou le chargeur, n’utilisez ni détergents, ni acides, ni

solutions alcalines, ni eau de Javel, ni solvants, par exemple

de l’acétone. Ces substances peuvent endommager l’outil.

REMARQUE: ne plongez pas dans de l’eau le balai

désherbant, le bloc-piles ou le chargeur pour les nettoyer.

En pénétrant dans l’outil, l’eau peut provoquer un court-

circuit.

• Après chaque utilisation, assurez-vous de nettoyer les

ouvertures d’aération à l’aide d’une brosse ou d’air

comprimé.

Entretien général

• Vérifiez que les pièces ne sont ni usées ni endommagées.

Avant de continuer à utiliser à nouveau l’outil, remplacez

au besoin les pièces usées ou communiquez avec le

service à la clientèleSnow Joe

+ Sun Joe

en appelant le

1-866-SNOWJOE (1-866-766-9563).

• Vérifiez périodiquement avant utilisation que tous les écrous

et vis sont bien serrés.

• Après une utilisation prolongée, les brosses commencent

à s’user et à perdre leur efficacité d’origine; il faut alors les

remplacer.

Remisage

• Retirez la batterie du balai désherbant sans cordon avant

de le remiser.

• Nettoyez l’outil comme décrit ci-dessus.

• Remisez l’outil et ses accessoires dans un endroit sombre,

sec, à l’abri du gel et bien ventilé.

• Remisez toujours l’outil dans un endroit inaccessible pour

les enfants.

• La température idéale pour remiser l’outil est comprise

entre 10°C et 30°C.

• Nous vous recommandons d’utiliser l’emballage d’origine

ou de recouvrir l’outil d’une housse pour le protéger contre

une accumulation excessive de poussière.

Recyclage et élimination

Le produit est livré dans un emballage qui l’empêche d’être

endommagé pendant son expédition. Conservez l’emballage

jusqu’à ce que vous soyez sûr que toutes les pièces ont été

livrées et que le produit fonctionne correctement. Ensuite,

recyclez l’emballage ou conservez-le pour un rangement de

longue durée.

Symbole DEEE. Les déchets d’équipements

électriques ne doivent pas être jetés avec les déchets

ménagers. Veuillez les recycler dans les installations

prévues à cet eﬀet. Pour les réglementations de

recyclage, communiquez avec les services publics

locaux ou avec votre revendeur.

Entretien, réparation et

assistance technique

Si votre balai désherbant sans cordonSun Joe

24V-CTC-CT

nécessite une intervention technique ou un entretien, veuillez

appeler le 1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

Numéros de modèle

et de série

Lorsque vous communiquez avec l’entreprise pour commander

des pièces ou prendre rendez-vous pour une réparation ou

un entretien chez un revendeur agréé, vous devez fournir les

numéros de modèle et de série qui se trouvent sur l’étiquette

autocollante apposée sur le caisson ou la poignée de l’outil.

Copiez ces numéros dans l’espace réservé ci-dessous.

Veuillez noter les numéros suivants apposés sur le caisson

ou la poignée de votre nouveau produit:

N° de modèle:

N° de série:

4 V - C T C

- C T

Rangement de la batterie et du chargeur

• Rangez le bloc-piles et le chargeur à température ambiante

et à l’abri de l’humidité. Ne les rangez pas dans un endroit

humide où les bornes pourraient se corroder.

• Le bloc-piles peut irrémédiablement perdre sa capacité s’il

est rangé pendant une longue période à une température

élevée (supérieure à 49°C).

• Débranchez le chargeur de batterie et le bloc-piles si vous

ne les utilisez pas. Hors saison, avant de le ranger et pour

maintenir son rendement optimal, rechargez le bloc-piles

tous les six mois jusqu’à 50% de sa capacité.

Mise en garde concernant les

batteries et informations sur

leur élimination

Éliminez toujours vos blocs-piles en vous conformant aux

réglementations fédérales, provinciales ou territoriales et locales.

Pour obtenir la liste des sites de recyclage, communiquez avec

un organisme de recyclage de votre région.

mMISE EN GARDE! Même déchargés, les blocs-piles

emmagasinent une certaine énergie. Avant de les éliminer,

utiliser du ruban isolant pour couvrir les bornes et empêcher

ainsi les blocs-piles de provoquer un court-circuit, ce qui

pourrait déclencher un incendie ou une explosion.

mAVERTISSEMENT! Pour réduire le risque de dommages

corporels ou d’explosion, ne jamais brûler ou incinérer un

bloc-piles, même s’il est endommagé, à plat ou complètement

déchargé. En brûlant, des gaz et des matières toxiques sont

émis dans l’environnement immédiat.

• Les batteries varient selon le type de machines, d’appareils

ou d’outils. Consultez le manuel pour des renseignements

spécifiques.

• S’il en faut plusieurs, insérez uniquement des batteries

neuves de même type dans votre outil, appareil ou machine.

• Si, en les insérant, la polarité des blocs-piles n’est pas

respectée, comme indiqué dans le compartiment à batteries

ou dans le manuel, leur durée de vie pourrait être réduite

ou ils pourraient fuir.

• Ne mélangez pas des batteries anciennes et des neuves.

• Ne mélangez pas des batteries alcalines, standard

(carbone/zinc) ou rechargeables (au nickel-cadmium, au

nickel-métal-hydrure ou au lithium-ion).

• Ne jetez pas les blocs-piles au feu.

• Les blocs-piles doivent être recyclés ou éliminés en

observant les directives provinciales, territoriales ou locales.

Accessoires en option

AVERTISSEMENT!

TOUJOURS utiliser des pièces de rechange et des accessoiresSnow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec ce balai désherbant.

Communiquez avec Snow Joe

+ Sun Joe

si vous n’êtes pas sûr que l’utilisation d’une pièce de rechange ou d’un accessoire

particulier avec votre outil soit sans danger. L’utilisation de tout autre accessoire ou pièce détachée peut être dangereuse et pourrait

être la cause de dommages corporels ou de détériorations d’origine mécanique.

Accessoires Description Modèle

Batterie au lithium-ioniON+ de 2,0Ah et 24V 24VBAT-LTE

Batterie au lithium-ioniON+ de 2,5Ah et 24V 24VBAT-LT

Batterie au lithium-ioniON+ de 4,0Ah et 24V 24VBAT

Batterie au lithium-ioniON+ de 5,0Ah et 24V 24VBAT-XR

Chargeur rapide de batterie au lithium-

ioniON+ de 24V

24VCHRG-QC

Double chargeur de batteries au lithium-

ioniON+ de 24V

24VCHRG-DPC

Brosse métallique de 10cmSun Joe

24V-CTC-WBRUSH

Brosse nylon de 10cmSun Joe

24V-CTC-NBRUSH

REMARQUE: les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue de donner un préavis desdits

changements. Les accessoires peuvent être commandés en ligne sur le sitesunjoe.com ou par téléphone en appelant le service à la clientèleSnow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE:

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou de

fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à

compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe, preuve

d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf

stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si votre Produit

ne fonctionne pas ou si une pièce spéciﬁque couverte par les modalités de la présente Garantie fait l’objet d’un problème quelconque,

Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable,

gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT:

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oﬀerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse[email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant la

garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir

en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’ESTCE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aﬀectent pas le rendement. Les pièces d’usure comme les courroies,

les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site

snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eﬀorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe («Produit») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe 24V-CTC-CT 24-Volt IONMAX Cordless Weed Sweeper

Product's Documents

OPERATOR’S MANUAL

Specifications

Sun Joe 24V-CTC-CT Questions and Answers
