T9 THERMOSTAT
Installation Guide
Online Guides
honeywellhome.com
2
Read before installing.

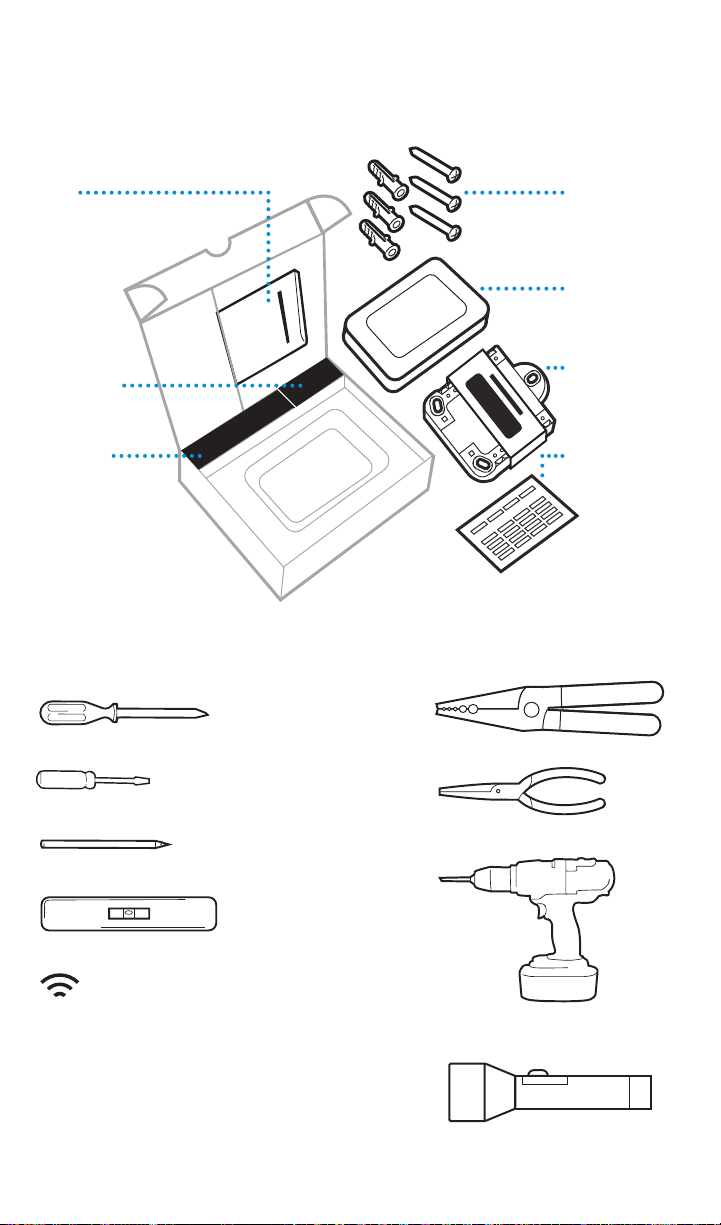

Included in your box:
Tools you will need: You may need:
Installation Guide Screws and
anchors
Phillips screwdriver Wire Stripper
Home WiFi Password
Wireless
room sensor
T9 WiFi
Thermostat
Small flat head screwdriver
Needle-nose pliers
CWire
Adapter
(optional)
UWP
Wallplate
Pencil
Drill and drill bit (7/32in)
Wire labels
Level
Flashlight
3
Compatibility Section
For help, see:
ONLINE GUIDES AND SUPPORT VIDEOS AT: honeywellhome.com/support
SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home
Or contact:
EMAIL honeywellhomessupport@honeywell.com
PHONE 1-800-633-3991
Electrical Specifications
INPUT: 24V~@60Hz, 0.2A
• REQUIRED: A CWire (common wire) is needed for 24 VAC power. If you do not
have a CWire, then a CWire Adapter is provided.
This guide will help you determine if you have a CWire or will need to use the
included CWire Adapter (Step 10). The CWire is a wire that originates from your
heating and cooling system and needs to be connected to the C terminal on your
thermostat. There is no universal color used to designate this type of wire.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before beginning installation.
CAUTION: EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment damage, avoid cycling the
compressor quickly.
CAUTION: MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not place the old control
in the trash. Contact your local waste management authority for instructions regarding recycling and
proper disposal.
• Compatible with most heating, cooling, and heat pump systems
• Does not work with electric baseboard heat (120240V)
• Does not work with millivolt systems
• Does not support S terminals for indoor and outdoor sensors
• Android or iOS smartphone, tablet, or device
C
C
U
GY
GY
A
OR
CWire CWire Adapter
4
Removing your old thermostat
You will need: Screwdriver, needle-nose pliers
OFF
ON
75
1
2
3

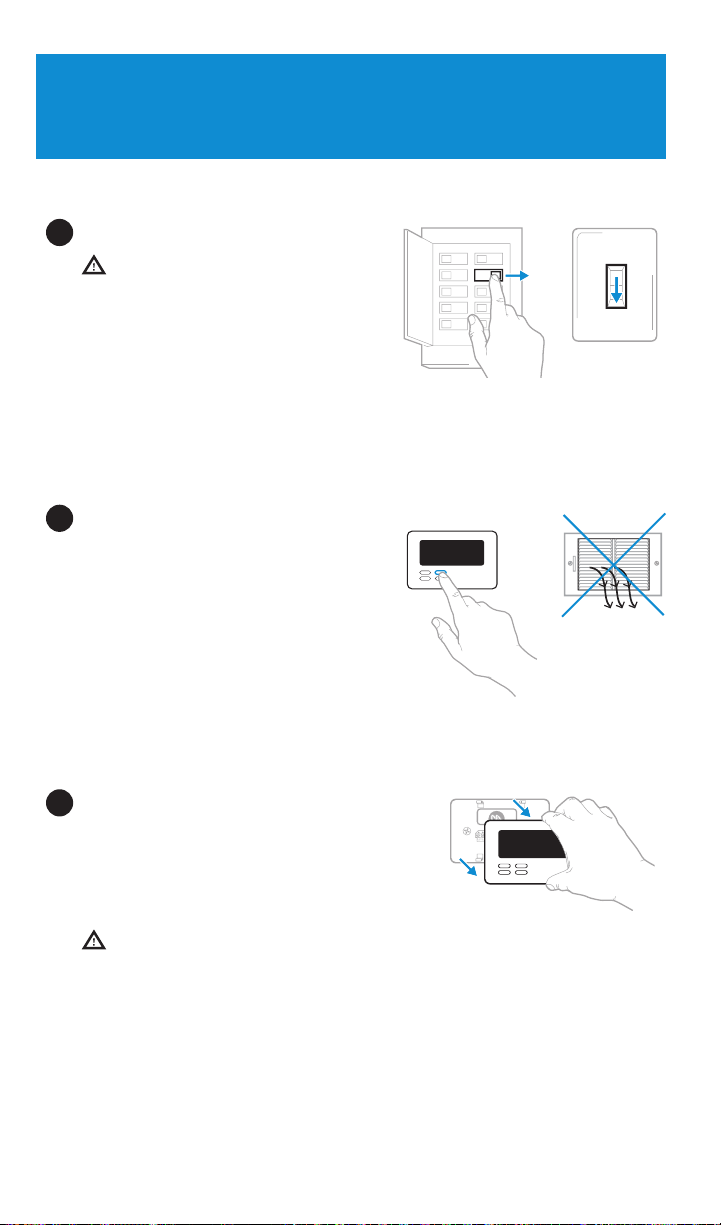

Turn off power
To protect your equipment, turn off
the power at the breaker box or switch
that controls you heating and cooling
equipment.
Note: The thermostat off switch
will not turn off the power to the
equipment.
Check that your system is off
Change the temperature on your old
thermostat so that your system starts
heating or cooling.
If you don’t hear or feel the system turn
on within 5 minutes, the power is off.
Note: If you have a digital thermostat that
has a blank display, skip this step.
Remove your existing thermostat from
the wall plate
On most thermostats, you can take off
the thermostat by grasping and gently
pulling. Some thermostats may have
screws, buttons, or clasps.
Do not remove any wires from your
thermostat at this time!
OR
OFF
Breaker box
Switch
5
5
6
7
4
Take a picture of your existing wall
plate’s wiring
In order to capture all of the letters next
to the terminals, be sure to take multiple
pictures from different angles.
You may need to reference this image
later.
Remove any jumpers
A jumper is used to connect two
terminals. It may look like a small
staple or a colored wire.
Do not discard.
Keep jumpers with your old wallplate.
Label the wires
Use the stickers provided with your new
thermostat to label each wire on your
existing wall plate.
Do not label jumpers. Your new
thermostat does not need jumpers.
Do you have a line voltage system?
Line voltage systems have thick black
wires with wire nuts or are labeled high
voltage (120V or higher).
Your system is not compatible. Call
18557335465 to find a pro-
installer in your area.
Continue to the next step.
Wire nut
Thick black wire
Example
of a jumper
Terminals
Compatibility Check
YES
NO
Y
RRC
6
10
Do you have a CWire?
Look at the thermostat wiring
checklist from Step 8, or the photo
you took. Is the CTerminal checked?
This means you will not need
to install the included CWire
Adapter. Skip to Installing Your
New Thermostat (page 9).
This means you don’t have
a C-wire connected to your
thermostat. Continue to next
step.
Compatibility Check
YES
NO
9
8
Disconnect the wires and remove
the old wall plate
You may need a screwdriver to
release wires from terminals.
Tip: Wrap the wires around a pencil
to prevent them from falling in the
wall.
Write down the colors of the wires
Check the boxes and write down the color of the wires connected to terminals
that are coming from the wall. Check all that apply (not all will apply).
Terminal Wire Color Terminal Wire Color
¨
A or L/A
¨
R
¨
C Required*
¨
Rc
¨
E
¨
Rh
¨
G
¨
W
¨
K
¨
W2 or Aux
¨
O/B
¨
Y
¨
U (1 or 2)
¨
Y2
*A C-wire or CWire Power Adapter (included) is required.
If there are wires in terminals that are not listed, you will need additional
wiring support. Visit honeywellhome.com/support to find out more.
C
C
U
GY
GY
A
7
11
12
13
Do you have a zoning panel?
You have a zoning panel if you
have multiple thermostats and one
furnace or heating system.
CWire Adapter installation is
more complicated on zoned
systems. Call 18557335465
to find a pro-installer.
Proceed to the next step.
Do you have an unused wire?
Look at the bundle of wires coming from the
wall.
Note: You may have to pull the bundle of wires
out from the wall to find the unused wire.
Continue to Step 13.
Open the included CWire Adapter box and
follow the instruction guide.
Label unused wire
Label your unused wire with the
provided “C” sticker label. You may need
to use a wire stripper to expose at least
1/4 inch of the wire.
Note: If you have multiple unused wires,
then label only one wire and make note
of the color here:
Compatibility Check
YES
YES
NO
NO
Only complete this section if you answered No to Step 10
Connecting Your Unused CWire
You will need: Screwdriver, flashlight, wire strippers
Thermostat
Furnace
Example of unused C-wire
Zoning
Panel
-
Go to your furnace or heating system
This system is often located in your basement, attic or garage.
Bring a flashlight and screwdriver.
8
14
16
15
17

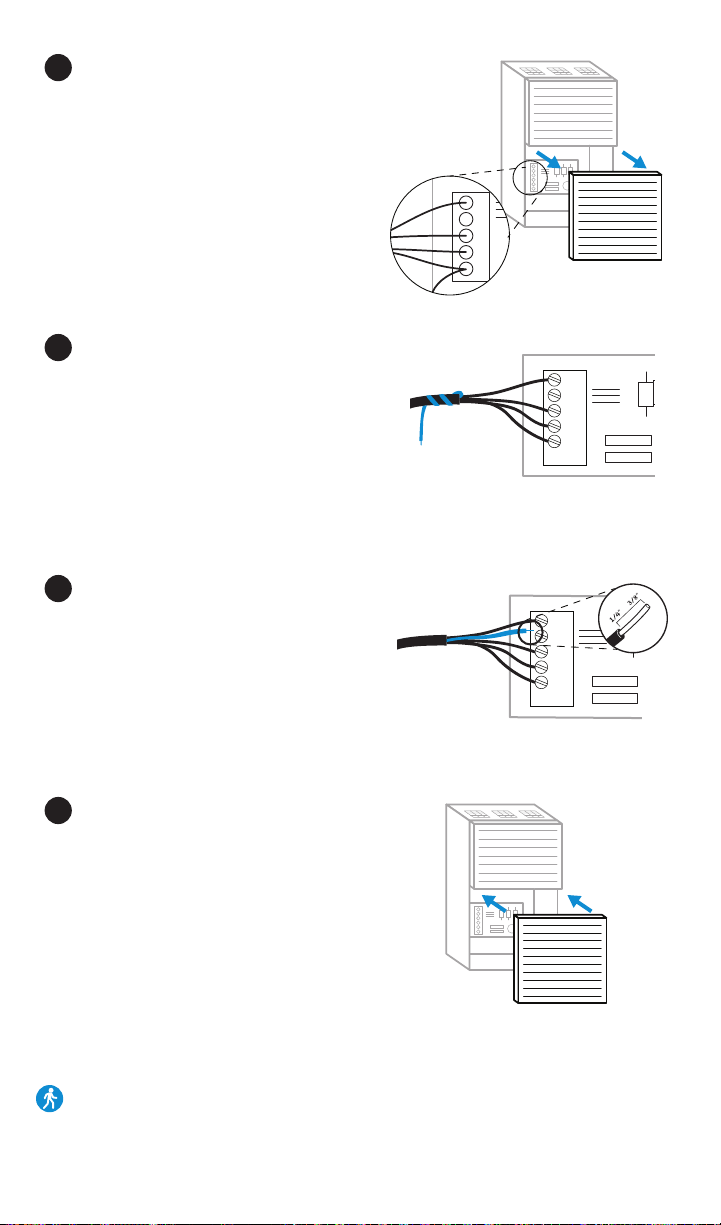

Remove cover from furnace or heating
system
Open the heating and cooling system’s
cover to find the control board. You
should see the same terminal labels that
are on your thermostat.
Note: You may need to unscrew the cover.
The control board may be at the top or
bottom.
Connect the unused wire to the
C-terminal
Note: If there are existing wires in the
C-terminal, make sure they are still
connected to the C-terminal after
connecting this wire.
Find the other end of the unused wire
Locate the bundle of wires that are the
same as the ones at your thermostat.
The unused wire should be the same
color as the one near your existing
thermostat. See Step 13 for the color you
wrote down.
Close the cover to the furnace or
heating system
Be sure the cover is completely closed.
Some systems will not power up if the
cover isn’t fully closed.
You’ve connected the C-wire.
You will NOT need to use the included
CWire Adapter.
G
C
R
W
Y
G
C
R
W
Y
G
C
R
W
Y
-
Go back to the wall where you are installing your thermostat and continue
to “Installing Your New Thermostat” on the next page.
9
Installing Your New Thermostat
You will need: Level, pencil, drill and a 7/32in drill bit
Thermostat Screws UWP
wallplate
WallAnchors
10
18
19

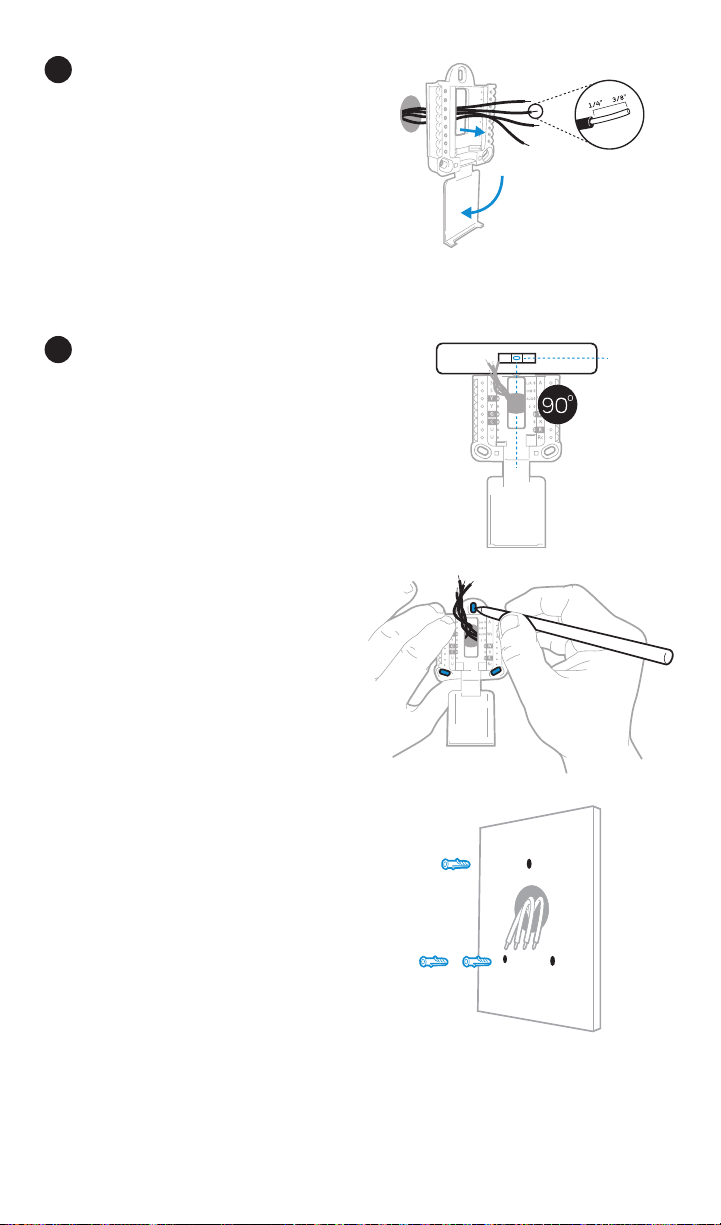

Position wall plate
Pull open the wall plate that was included
with your new thermostat. Insert the
bundle of wires through the back of the
wall plate.
Make sure at least 1/4-inch of each wire
is exposed for easy insertion into the wire
terminals.
Insert recommended wall anchors
It is recommended that you use the
wall anchors included in the box to
mount your thermostat.
You can use the wall plate to mark
where you want to place the wall
anchors.
a) Level the wall plate
b) Mark the location of the wall
anchors using a pencil
c) Remove the wall plate
d) Drill the holes using a 7/32” drill
bit
e) Insert the wall anchors
f) Make sure the anchors are flush
with the wall
g) Reposition the wall plate on wall
-
UWP
Anchors Wall
11
21
Connect remaining wires from Step 8
Push down on the tabs to put the
wires into the inner holes of their
corresponding terminals on the wall plate
(one wire per terminal) until it is firmly in
place.
Gently tug on the wires to verify they are
secure.
Tip: If you need to release the wires again,
push down the terminal tabs on the sides
of the wall plate.
1. Ensure the
right R-switch
is in the up
position.
1. Set right
R-switch to the
down position.
20

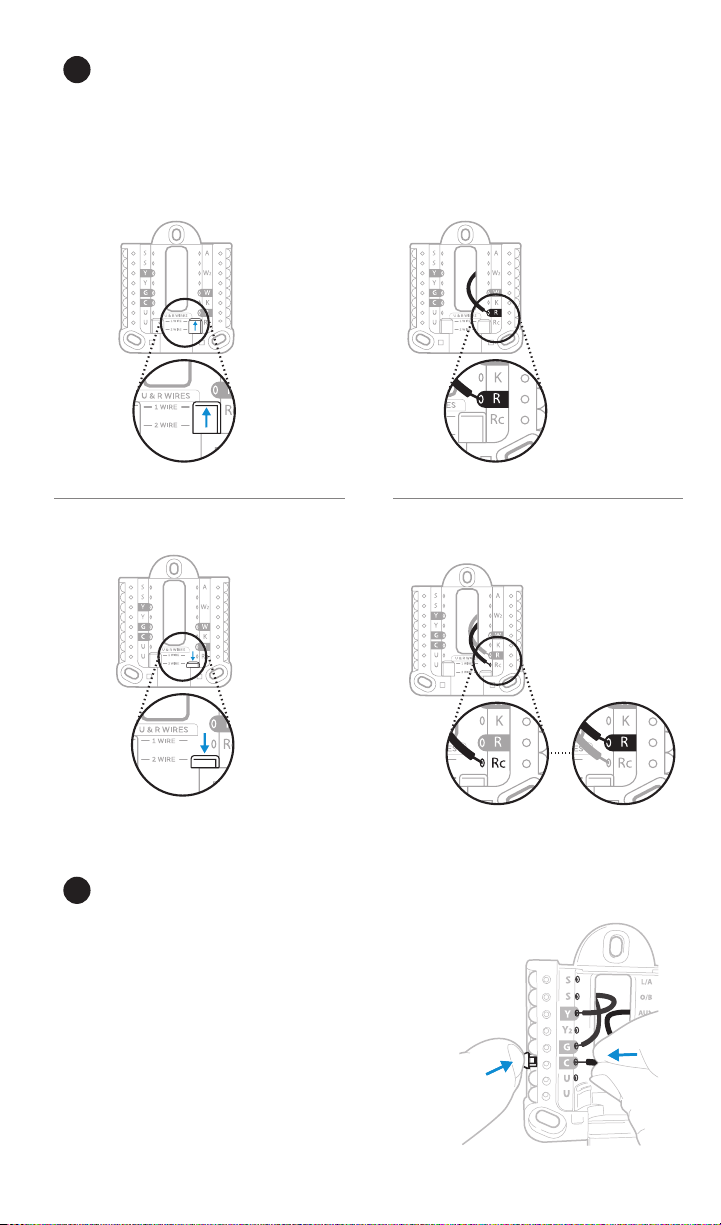

Determine Correct RSwitch Position and Insert R-wire or wires
Set the R-switch up or down based on your wiring notes in Step 8. Insert wires
into the inner holes of the terminals on the wall plate. The tabs will stay down
once the wire is inserted.
If you have 1 RWire (R, RC, RH):
If you have 2 RWires (R, RC, RH):
2. Insert your
R-wire (R, Rh
or Rc) into
R-terminal.
2. Insert your Rc
wire into Rc-
terminal.
3. Insert your R
or Rh wire into
R-terminal.
OR
This wiring is just an example,
actual wiring may vary.
12
22
23
24
25

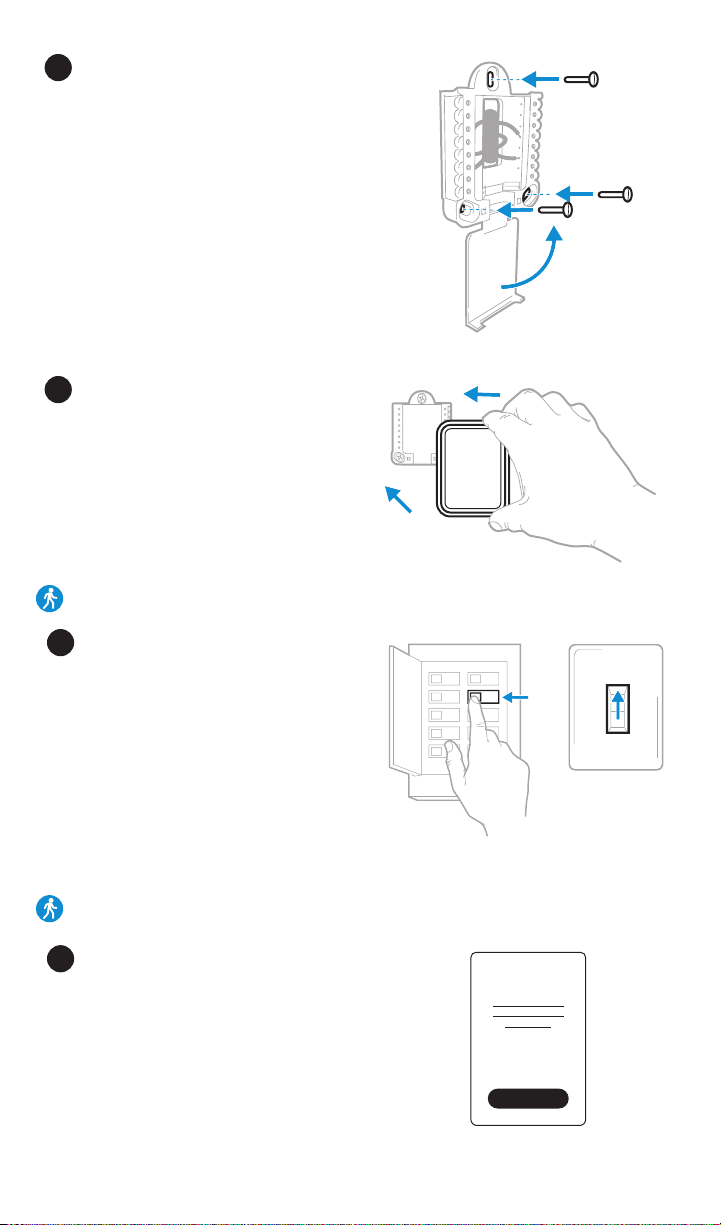

Close the door and mount the wall plate
Mount the wall plate using the provided
screws. Install all three screws for a
secure fit on your wall.
Tip: Prior to tightening the screws, use a
level to ensure the wall plate is level.
Attach your thermostat
Align the thermostat on the wall plate
and firmly snap into place.
Turn power back on
Turn on the switch that controls your
heating and cooling system.
Complete setup on the thermostat
Remove the protective film and confirm
that your thermostat reads “Welcome.”
If you do not see this, visit
honeywellhome.com/support or
call 18557335465 for more help.
Go back to your circuit breaker box.
Go back to your thermostat.
OFF
ON
ON
Breaker box
Switch
Welcome!
13
Getting the most from the T9 WiFi Thermostat
Prioritize Rooms
Prioritize a specific room or multiple rooms, or let comfort follow your move using
built-in motion detection.
Control on the Go
Adjust your thermostat from anywhere using your tablet or smartphone.
Save Energy
With geofencing, you can save money on the most expensive part of your energy bill
while you’re away.
Simple Installation
The thermostat automatically programs itself. Just answer a few simple questions
and you’ll be up and running in no time.
WholeHome Range
With up to a 200-foot* range, 20 sensors with temperature, humidity, and occupancy
detection can connect to your thermostat from throughout your home.
*Range can vary based on home construction, wireless interference, and other
factors.
Know Your Home Is Safe
Get customizable alerts on your mobile device such as when the basement is so cold
a pipe could burst, or if the baby’s room is getting too hot.
14
Using your thermostat
The screen will wake up by pressing the center area of the displayed temperature.
74
2
18%
Indoor Temperature
Displays the current
indoor temperature.
Adjust Temperature
Touch the up and down
arrows to set your desired
temperature.
Current Priority
Displays the type of priority and
number of rooms being prioritized.
Extend your thermostat’s reach with
additional Wireless Room Sensors.
Menu
Contains features such
as mode, fan, schedule,
priority, and other
thermostat settings.
Indoor Humidity
Displays the current
indoor humidity.
Desired Temperature
Displays the desired
temperature.
15
Using Priority
Priority creates an average temperature in your home based on specific rooms. This
allows you to prioritize comfort where you want it.
Selected Rooms
Rooms you manually select create an average
temperature in your home.
Unselected Room
Will not contribute to the average temperature.
Selected Room
Will contribute to the average temperature.
72 72
72 72
72 72
72 72
Active Rooms
Rooms with detected motion are automatically
selected to create an average temperature in
your home.
Room without Activity
No motion is detected. Will not contribute to
the average temperature.
Room with Activity
Motion is detected. Will contribute to the
average temperature.
16
Troubleshooting
If you have difficulty with your thermostat, please try the following suggestions. Most
problems can be corrected quickly and easily.
Display is blank • Check circuit breaker and reset if necessary.
• Make sure power switch for heating & cooling system is on.
• Make sure furnace door is closed securely.
• Make sure the C wire is connected.
Heating or
cooling system
does not
respond
• Press Menu > System Mode > Heat > Done to set the system
to Heat mode. Make sure the desired temperature is higher
than the indoor temperature.
• Press Menu > System Mode > Cool > Done to set the system
to Cool mode. Make sure the desired temperature is lower
than the indoor temperature.
• Check circuit breaker and reset if necessary.
• Make sure power switch for heating & cooling system is on.
• Make sure furnace door is closed securely.
• Wait 5 minutes for the system to respond.
Temperature
settings do not
change
Make sure desired temperature is within acceptable ranges:
• Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C)
• Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C)
Aux heat runs in
cooling
• For heat pump systems, verify there is not a wire attached to
W on the UWP.
Cool runs with a
call for heat
• For heat pump systems, verify there is not a wire attached to
W the UWP.
Sensor will not
connect
• Press and hold Connect on the wireless sensor for 15
seconds. The LED will turn Amber. Return to the thermostat
menu and press Menu > Devices and Sensors. Follow the on-
screen instructions to add the sensor.
The product should not be disposed of with other household waste. Check
for the nearest authorized collection centers or authorized recyclers.
The correct disposal of end-of-life equipment will help prevent potential
negative consequences for the environment and human health.
17
Resideo warrants this product, excluding battery, to be free from defects in workmanship or materials, under
normal use and service, for a period of two (2) years from the date of first purchase by the original purchaser. If at
any time during the warranty period the product is determined to be defective due to workmanship or materials,
Resideo shall repair or replace it (at Resideo’s option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or
(ii) call Resideo Customer Care at 18006333991. Customer Care will make the determination whether the
product should be returned to the following address: Resideo Return Goods, Dock 4 MN103860, 1885 Douglas
Dr. N., Golden Valley, MN 55422, or whether a replacement product can be sent to you.
This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Resideo
that the defect was caused by damage which occurred while the product was in the possession of a consumer.
Resideo’s sole responsibility shall be to repair or replace the product within the terms stated above. RESIDEO
SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,
EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so this limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY RESIDEO MAKES ON THIS PRODUCT. THE DURATION
OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE TWO YEAR DURATION OF THIS WARRANTY. Some states
do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may have other rights which vary from state to state. If you
have any questions concerning this warranty, please write Resideo Customer Care, 1985 Douglas Dr, Golden
Valley, MN 55422 or call 18006333991.
2-year limited warranty
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
www.resideo.com
©2018 Resideo Technologies, Inc.
All rights reserved. The Honeywell Home trademark is used under
license from Honeywell International Inc.
33-00421EF—01 M.S. 11-18
Printed in U.S.A.
33-00421EF-01
Guides en ligne
honeywellhome.com
THERMOSTAT T9
Guide d’installation
2
Lire avant l’installation.
Contenu de l’emballage :
Outils nécessaires : Vous pourriez avoir besoin de ces outils :
Guide
d’installation
Vis et
ancrages
Tournevis cruciforme Pinces à dénuder
Mot de passe WiFi du
réseau domestique
Détecteur de
pièce sans fil
Thermostat
WiFi T9
Petit tournevis à tête plate
Pinces à bec long
Adaptateur
pour fil C
(en option)
Plaque murale
UWP
Crayon
Perceuse et mèches (7/32 po)
Étiquettes
pour fils
Niveau à bulle
Lampe de poche
3
Section sur la compatibilité
Pour obtenir de l’aide, consultez :
GUIDES EN LIGNE ET VIDÉOS DE SOUTIEN À L’ADRESSE : honeywellhome.com/support
RÉSEAUX SOCIAUX Twitter: @Honeywell_Home, Facebook: Honeywell Home
Ou contactez :
COURRIEL honeywellhomessupport@honeywell.com
TÉLÉPHONE 1-800-633-3991
• REQUIS : Un fil C (fil neutre) est requis pour l’alimentation 24 V c.a. Si vous
n’avez pas de fil C, un adaptateur pour fil C est fourni.
Ce guide vous aider à déterminer si vous disposez d’un fil C ou si vous devez
utiliser l’adaptateur pour fil C (étape 10). Le fil C provient de votre système
de chauffage et de climatisation et il doit être raccordé à la borne C de votre
thermostat. Il n’y a aucune couleur universelle pour désigner ce type de fil.
ATTENTION : RISQUE ÉLECTRIQUE
Peut provoquer une décharge électrique ou endommager l’équipement. Coupez l’alimentation avant de
commencer l’installation.
ATTENTION : RISQUE D’ENDOMMAGEMENT DE L’ÉQUIPEMENT
La protection du compresseur est contournée lors du test. Pour empêcher tout dommage causé à
l’équipement, évitez des cycles trop rapprochés du compresseur.
ATTENTION : AVIS RELATIF AU MERCURE
Si ce produit remplace un thermostat contenant du mercure dans un tube scellé, ne jetez pas l’ancien
thermostat aux ordures. Veuillez communiquer avec vos autorités locales de gestion des déchets pour
connaître les instructions d’élimination adéquates.
• Compatible avec la plupart des systèmes de chauffage et de climatisation et les
thermopompes.
• Ne fonctionne pas avec une plinthe électrique (120240 V)
• Ne fonctionne pas avec des systèmes à millivolts
• Ne prend pas en charge les bornes S pour les détecteurs intérieurs et extérieurs.
• Téléphone intelligent, tablette ou appareil Android ou iOS
C
C
U
GY
GY
A
OU
Fil C Adaptateur pour fil C
Spécifications électriques
ENTRÉE : 24 V à 60 Hz, 0,2 A
4
Comment retirer votre ancien thermostat
Matériel nécessaire : Tournevis, pince à bec long
OFF
ON
75
1
2
3
Mettez l’alimentation hors tension.
Pour protéger votre équipement,
coupez l’alimentation au disjoncteur
ou à l’interrupteur qui contrôle
votre système de chauffage et de
climatisation.
Remarque : L’interrupteur de
marche/arrêt du thermostat ne coupe
pas l’alimentation à l’équipement.
Assurez-vous que votre système est
éteint.
Modifiez la température de votre ancien
thermostat pour activer votre système en
mode chauffage ou climatisation.
Si vous n’entendez pas ou ne sentez pas
le système s’allumer après cinq minutes,
celui ci est hors tension.
Remarque : Si votre thermostat est
numérique et que l’écran est éteint,
sautez cette étape.
Retirez l’ancien thermostat de la plaque
murale.
Vous pouvez retirer la plupart des
thermostats en les tirant délicatement.
Certains thermostats peuvent être munis
de vis, de boutons ou de fermoirs.
Ne retirez aucun fil du thermostat
pour le moment!
OU
OFF
Panneau de disjoncteurs
Interrupteur
5
5
6
7
4
Prenez une photo du câblage de votre
plaque murale existante.
Afin de capter toutes les lettres
adjacentes aux bornes, prenez plusieurs
photos à différents angles.
Vous devrez peut-être vous y reporter.
Retirez tout cavalier.
Un cavalier est utilisé pour relier
deux bornes. Il peut ressembler
à une petite broche ou à un fil de
couleur.
Ne le jetez pas.
Gardez les cavaliers avec votre
ancienne plaque murale.
Étiquetez les fils.
Utilisez les autocollants fournis avec
votre thermostat neuf pour étiqueter
chaque fil de votre plaque murale
existante.
N’étiquetez pas les cavaliers. Votre
thermostat neuf ne requiert aucun
cavalier.
Exemple d’un
cavalier
Bornes
Vérification de compatibilité
Y
RRC
Le thermostat est-il alimenté par la
tension secteur?
Les systèmes à tension secteur sont
dotés de gros fils noirs avec capuchons
de connexion ou munis d’une étiquette
haute tension (120 V ou plus).
Votre système n’est pas compatible.
Composez le 1 855 7335465
pour trouver un installateur
professionnel dans votre région.
Passez à l’étape suivante.
OUI
NON
Capuchon de
connexion
Fil noir épais
6
10
Disposez-vous d’un fil C?
Vérifiez la liste de vérification de
câblage du thermostat à l’étape 8
ou consultez la photo que vous avez
prise. La borne C est-elle cochée?
Cela signifie que vous n’aurez
pas à installer l’adaptateur
d’alimentation de fil C compris.
Passez à la section Installation
de votre thermostat neuf
(page 9).
Cela signifie qu’aucun fil C n’est
raccordé à votre thermostat.
Passez à l’étape suivante.
Vérification de compatibilité
OUI
NON
9
8
Débranchez les fils et retirez
l’ancienne plaque murale.
Vous pourriez avoir besoin d’un
tournevis pour libérer les fils des
bornes.
Astuce : Enroulez les fils autour d’un
crayon pour éviter qu’ils ne tombent
dans le mur.
Inscrivez la couleur des fils.
Cochez les cases et écrivez la couleur des fils raccordés aux bornes provenant
du mur. Cochez toute les cases applicables (certaines ne sont pas utilisées).
Borne Couleur du fil Borne Couleur du fil
¨
A ou L/A
¨
R
¨
C Requis*
¨
Rc
¨
E
¨
Rh
¨
G
¨
W
¨
K
¨
W2 ou Aux
¨
O/B
¨
Y
¨
U (1 ou 2)
¨
Y2
* Un fil C ou un adaptateur d’alimentation de fil C (compris) est requis.
Si des fils dans les bornes ne sont pas énumérés, vous aurez besoin
d’indications supplémentaires pour les branchements. Pour en savoir plus,
visitez honeywellhome.com/support
C
C
U
GY
GY
A
7
11
12
13
Disposez-vous d’un panneau de zonage?
Disposez-vous d’un fil inutilisé?
Vérifiez le groupe de fils provenant du mur.
Remarque : Vous devrez peut-être tirer sur le
groupe de fils pour le sortir du mur et trouver
le fil inutilisé.
Passez à l’étape 13.
Ouvrez la boîte de l’adaptateur de fil C
compris et suivez les instructions du
guide.
Étiquetez le fil inutilisé.
Étiquetez le fil inutilisé avec l’étiquette
« C » fournie. Vous aurez peut-être
besoin d’une pince à dénuder pour
exposer au moins 6 mm (1/4 po) de fil.
Remarque : S’il y a plusieurs fils
inutilisés, n’étiquetez qu’un seul fil et
indiquez sa couleur ici :
Vérification de compatibilité
OUI
OUI
NON
Ne suivez cette section que si vous avez répondu Non à l’étape 10
Raccordement de votre fil C inutilisé
Matériel nécessaire : Tournevis, lampe de poche, pince à dénuder
Thermostat
Chaudière
Exemple de fil C inutilisé
Tableau de
commande
de zonage
-
Rendez-vous à votre chaudière ou système de chauffage
Ce système est souvent situé dans votre sous-sol, votre grenier ou votre
garage. Apportez un tournevis et une lampe de poche.
Vous disposez d’un panneau de zonage
si vous avez plusieurs thermostats
et un seul système de chauffage (ou
chaudière).
L’installation de l’adaptateur pour fil C
est plus compliquée sur les systèmes
zonés. Composez le 1 855 733
5465 pour trouver un installateur
professionnel.
Passez à l’étape suivante.
NON
8
14
16
15
17
Retirez le couvercle du compartiment
de la chaudière ou du système de
chauffage.
Ouvrez le compartiment du système de
chauffage et de climatisation pour révéler
le panneau de commande. Vous devriez y
retrouver les mêmes étiquettes de borne
que celles de votre thermostat.
Remarque : Vous devrez peut-être utiliser
un tournevis pour retirer le couvercle du
compartiment. Le tableau de commande
peut se trouver dans la partie supérieure
ou inférieure.
Raccordez le fil inutilisé à la borne C.
Remarque : Si des fils existants sont
déjà raccordés à la borne C, assurez-
vous qu’ils le sont toujours après avoir
raccordé le fil C à cette borne.
Trouvez l’autre extrémité du fil inutilisé.
Situez le groupe de fils identique à celui
de votre thermostat.
Le fil inutilisé devrait être de la même
couleur que celui près de votre
thermostat existant. Reportez-vous à
l’étape 13 pour voir la couleur notée.
Fermez le couvercle du compartiment
de la chaudière ou du système de
chauffage.
Assurez-vous que le couvercle est
complètement fermé. Certains systèmes
ne peuvent être mis sous tension si le
couvercle n’est pas complètement fermé.
Vous avez raccordé le fil C. Vous n’aurez
PAS à utiliser l’adaptateur d’alimentation
de fil C compris.
G
C
R
W
Y
G
C
R
W
Y
G
C
R
W
Y
-
Revenez au mur où vous installez le thermostat et continuez à la section
« Installation de votre thermostat neuf » à la page suivante.
9
Installation de votre thermostat neuf
Matériel nécessaire : Niveau, crayon, perceuse et mèche 7/32 po
Thermostat Vis Plaque
murale
UWP
MurAncrages
10
18
19
Placez la plaque murale
Ouvrez la plaque murale comprise avec
votre thermostat neuf. Insérez le groupe
de fils depuis l’arrière de la plaque
murale.
Assurez vous de dégager au moins 6 mm
(1/4 po) de chaque fil pour pouvoir les
insérer facilement dans les bornes.
Insérez les ancrages
recommandés.
Nous vous recommandons d’utiliser
les ancrages inclus dans l’emballage
pour installer votre thermostat.
Vous pouvez utiliser la plaque
murale pour marquer l’emplacement
des ancrages.
a) Mettez la plaque murale au
niveau.
b) Marquez l’emplacement des
ancrages avec un crayon.
c) Retirez la plaque murale.
d) Percez des trous avec la mèche
de 7/32 po
e) Insérez les ancrages.
f) Assurez vous que les ancrages
sont bien encastrés dans le mur.
g) Replacez la plaque murale sur
le mur.
-
UWP
Ancrages Mur
11
21
Branchez les fils restants de l’étape 8.
Appuyez sur les languettes pour insérer
les fils dans le trou intérieur de chaque
borne correspondante de la plaque
murale (un fil par borne) jusqu’à ce qu’ils
soient solidement raccordés.
Tirez légèrement sur les fils pour vérifier
leur solidité.
Astuce : Si vous devez débrancher les
fils, appuyez sur la languette de la borne
correspondante sur le côté de la plaque
murale.
1. Assurez-
vous que
l’interrupteur
R de droite est
en position
relevée.
1. Positionnez
l’interrupteur R
de droite vers
le bas.
20
Déterminez la position de l’interrupteur R et insérez le ou les fils R.
Positionnez l’interrupteur R vers le haut ou vers le bas d’après les notes de
branchement prises à l’étape 8. Insérez les fils dans les trous internes des
bornes de la plaque murale. Les languettes resteront abaissées une fois le fil
inséré.
Si vous avez un (1) fil R (R, Rc ou Rh) :
Si vous avez deux (2) fils R (R, Rc, Rh) :
2. Insérez votre
fil R (R, Rh
ou Rc) dans
la borne R.
2. Insérez votre
fil Rc dans la
borne Rc.
3. Insérez votre fil
R ou Rh dans la
borne R.
OU
Ce câblage est montré à titre
d’exemple. Le vôtre pourrait être
différent.
12
22
23
24
25
Fermez le cache et posez la plaque
murale.
À l’aide des vis fournies, posez la plaque
murale. Pour assurer la solidité du
montage au mur, posez les trois vis.
Astuce : Avant de serrer les vis, utilisez un
niveau pour vous assurer que la plaque
murale est bien de niveau.
Fixez votre thermostat.
Alignez le thermostat sur la plaque
murale et enclenchez le fermement
en place.
Mettez l’alimentation sous tension.
Mettez sous tension le disjoncteur ou
l’interrupteur qui contrôle votre système
de chauffage ou de climatisation.
Terminez l’installation au thermostat.
Retirez la pellicule protectrice, puis
confirmez que votre thermostat affiche
« Welcome! ».
Si ce n’est pas le cas, visitez
honeywellhome.com/support ou
composez le 1 855 7335465 pour
obtenir de l’aide.
Revenez à votre boîte de disjoncteurs.
Retournez à votre thermostat.
OFF
ON
ON
Panneau de disjoncteurs
Interrupteur
Welcome!
13
Tirer le maximum du thermostat WiFi T9
Prioriser les pièces
Priorisez une ou plusieurs pièces, ou laissez le soin au système d’assurer votre
confort grâce à la détection de mouvement intégrée.
Contrôle à distance
Réglez votre thermostat depuis n’importe où à l’aide de votre tablette ou téléphone
intelligent.
Économies d’énergie
Avec la fonction Geofencing, vous pouvez économiser de l’argent sur votre facture
énergétique lorsque vous êtes absent.
Installation simple
Le thermostat se programme lui-même automatiquement. Répondez à quelques
questions faciles et le tour est joué.
Couvre toute la maison
Avec une portée pouvant atteindre 61 m (200 pi), 20 détecteurs d’humidité, de
température et de présence dispersés dans la maison peuvent être connectés à votre
thermostat.
* La portée peut varier selon la construction de votre maison, les interférences sans fil
et d’autres facteurs.
Savoir que votre domicile est en sécurité
Obtenez des alertes personnalisables sur votre appareil mobile, comme lorsqu’il
fait si froid au sous-sol qu’un tuyau pourrait éclater ou qu’il fait trop chaud dans la
chambre du bébé.
14
Utilisation de votre thermostat
L’écran s’allume lorsque vous appuyez au centre de la zone de température affichée.
74
2
18%
Température intérieure
Affiche la température
intérieure actuelle.
Régler la température
Utilisez les flèches vers le
haut et vers le bas pour
sélectionner la température
souhaitée.
Priorité actuelle
Affiche le type de priorité et le
nombre de pièces qui en font
l’objet. Étendez la portée de votre
thermostat au moyen de détecteurs
de pièce sans fil supplémentaires.
Menu
Comprend des
caractéristiques, comme
le mode, le ventilateur,
l’horaire, la priorité et
d’autres réglages du
thermostat.
Humidité intérieure
Affiche le taux d’humidité
intérieur actuel
Température souhaitée
Affiche la température
souhaitée.
15
Utilisation de la fonction Priorité.
La fonction Priorité crée une température moyenne dans votre maison en se basant
sur des pièces précises. Ceci vous permet de prioriser le confort là où vous le voulez.
72 72
72 72
72 72
72 72
Pièces actives
Les pièces dans lesquelles un mouvement est
détecté sont automatiquement sélectionnées
pour créer une température moyenne dans
votre maison.
Pièce sans activité
Aucun mouvement n’est détecté. Cette pièce
ne contribue pas au calcul de la température
moyenne.
Pièce avec activité
Du mouvement est détecté. Cette pièce
contribue au calcul de la température moyenne.
Pièces sélectionnées
Les pièces que vous sélectionnez manuellement créent
une température moyenne dans votre maison.
Pièces non sélectionnées
Ces pièces ne contribuent pas au calcul de la
température moyenne.
Pièce sélectionnée
Cette pièce contribue au calcul de la température
moyenne.
16
Dépannage
Si vous rencontrez des difficultés avec votre thermostat, veuillez essayer les suggestions
suivantes. La plupart des problèmes peuvent être corrigés rapidement et simplement.
L’écran est vide • Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
• Veillez à ce que l’interrupteur du système de chauffage et de
climatisation soit en position de marche.
• Assurez-vous que la porte de l’appareil de chauffage est
correctement fermée.
• Assurez-vous d’avoir raccordé le fil C.
Le système de
chauffage ou de
climatisation ne
répond pas.
• Appuyez sur Menu > Mode système > Chauffage > Terminé
pour régler le système en mode de chauffage. Assurez-vous
que la température réglée est supérieure à la température
intérieure.
• Appuyez sur Menu > Mode système > Climatisation >
Terminé pour régler le système en mode de climatisation.
Assurez-vous que la température réglée est inférieure à la
température intérieure.
• Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
• Veillez à ce que l’interrupteur du système de chauffage et de
climatisation soit en position de marche.
• Assurez-vous que la porte de l’appareil de chauffage est
correctement fermée.
• Attendez 5 minutes que le système réponde.
Impossible de
modifier les réglages
de la température
Assurez-vous que la température souhaitée est réglée à une plage
acceptable :
• Chauffage : 4,5 à 32 °C (40 à 90 °F)
• Climatisation : 10,0 à 37,0 °C (50 à 99 °F)
Le chauffage
auxiliaire fonctionne
en mode de
climatisation
• Pour les thermopompes, assurez-vous qu’aucun fil n’est
raccordé à la borne W de la plaque UWP.
La climatisation
fonctionne avec
une demande de
chauffage.
• Pour les thermopompes, assurez-vous qu’aucun fil n’est
raccordé à la borne W de la plaque UWP.
Le détecteur ne se
connecte pas.
• Maintenez enfoncé le bouton Connect du détecteur sans fil
pendant 15 secondes. Le voyant DEL devient ambre. Revenez
au menu du thermostat, puis appuyez sur Menu > Appareils
et détecteurs. Suivez ensuite les instructions à l’écran pour
ajouter le détecteur.
Le produit ne devrait pas être jeté aux ordures ménagères. Adressez-vous
au centre de collecte ou de récupération autorisé le plus près. L’élimination
appropriée de l’équipement en fin de vie aidera à prévenir les conséquences
négatives potentielles sur l’environnement et la santé.
17
Resideo garantit ce produit, à l’exception des piles, contre tout défaut de pièce ou de main-d’œuvre, durant une
période pour deux (2) ans à partir de la date d’achat par le consommateur d’origine si le produit est utilisé et
entretenu convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie,
Resideo remplacera ou réparera le produit, à sa discrétion.
Si le produit est défectueux
(i) renvoyez-le avec la facture ou une autre preuve d’achat date au lieu d’achat; ou
(ii) appelez le service à la clientèle de Resideo en composant le 18006333991. Le service à la clientèle
déterminera si le produit doit être retourné à l’adresse suivante : Resideo Return Goods, Dock 4MN103860,
1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être expédié.
La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’applique pas
s’il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont dus à un endommagement
du produit alors que le consommateur l’avait en sa possession.
La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément aux modalités
susmentionnées. RESIDEO N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS
LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE
VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT,
OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion
ou la restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas
s’appliquer.
CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE
TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE
UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE À DEUX ANS DE LA PRÉSENTE
GARANTIE. Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la
présente limitation peut ne pas s’appliquer.
La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui peuvent varier
d’une province à l’autre.
Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Resideo à
l’adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 ou composer le
18006333991.
Garantie limitée à deux ans
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
www.resideo.com
33-00421EF-01
©2018 Resideo Technologies, Inc.
Tous droits réservés. La marque de commerce Honeywell Home est
utilisée sous licence avec l’autorisation d’Honeywell International Inc.
33-00421EF—01 M.S. 11-18
Imprimé aux États-Unis
