Karcher 11860500 KM 105/180 R Bp Classic ride-on floor User Manual

your product

www.kaercher.com/welcome

KM 105/180 R Bp

KM 105/180 R Bp Pack

001

59691420 06/20

Deutsch 5

English 17

Français 41

Italiano 53

Nederlands 65

Español 77

Português 89

Dansk 101

Norsk 113

Svenska 125

Suomi 137

Ελληνικά 149

Türkçe 162

Русский 174

Magyar 188

Čeština 200

Slovenščina 212

Polski 224

Româneşte 236

Slovenčina 248

Hrvatski 260

Srpski 272

Български 284

Eesti 297

Latviešu 309

Lietuviškai 321

Українська 333

中文 346

ﺔﯾﺒﺮﻌﻠا

365

- 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Wenn Sie beim Auspacken einen Trans-

portschaden feststellen, dann benachrichti-

gen Sie Ihr Verkaufshaus.

– Die an dem Gerät angebrachten Warn-

und Hinweisschilder geben wichtige

Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Betriebs-

anleitung müssen die allgemeinen Si-

cherheits- und Unfallverhütungsvor-

schriften des Gesetzgebers berück-

sichtigt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

 GEFAHR

Um Gefährdungen zu vermeiden, dürfen

Reparaturen und der Einbau von Ersatztei-

len nur vom autorisierten Kundendienst

durchgeführt werden.

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

 GEFAHR

Warnt vor einer unmittelbar drohenden Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Warnt vor einer möglicherweise gefährli-

chen Situation, die zu schweren Körperver-

letzungen oder zum Tod führen könnte.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

oder zu Sachschäden führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Allgemeine Hinweise . . . . . . . . DE 1

Umweltschutz. . . . . . . . . DE 1

Garantie . . . . . . . . . . . . . DE 1

Zubehör und Ersatzteile. DE 1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . DE 1

Symbole auf dem Gerät. DE 1

Bestimmungsgemäße Verwen-

dung. . . . . . . . . . . . . . . . . . . . . DE 2

Vorhersehbarer Fehlge-

brauch . . . . . . . . . . . . . . DE 2

Geeignete Beläge . . . . . DE 2

Sicherheitshinweise. . . . . . . . . DE 2

Sicherheitshinweise zur Be-

dienung . . . . . . . . . . . . . DE 2

Sicherheitshinweise zum

Fahrbetrieb. . . . . . . . . . . DE 2

Sicherheitshinweise zu batte-

riebetriebenen Geräten . DE 3

Geräte mit Hochentleerung DE 3

Geräte mit Fahrerschutzdach DE 3

Sicherheitshinweise zum

Transport des Gerätes. . DE 3

Sicherheitshinweise zu Pflege

und Wartung . . . . . . . . . DE 3

Funktion. . . . . . . . . . . . . . . . . . DE 3

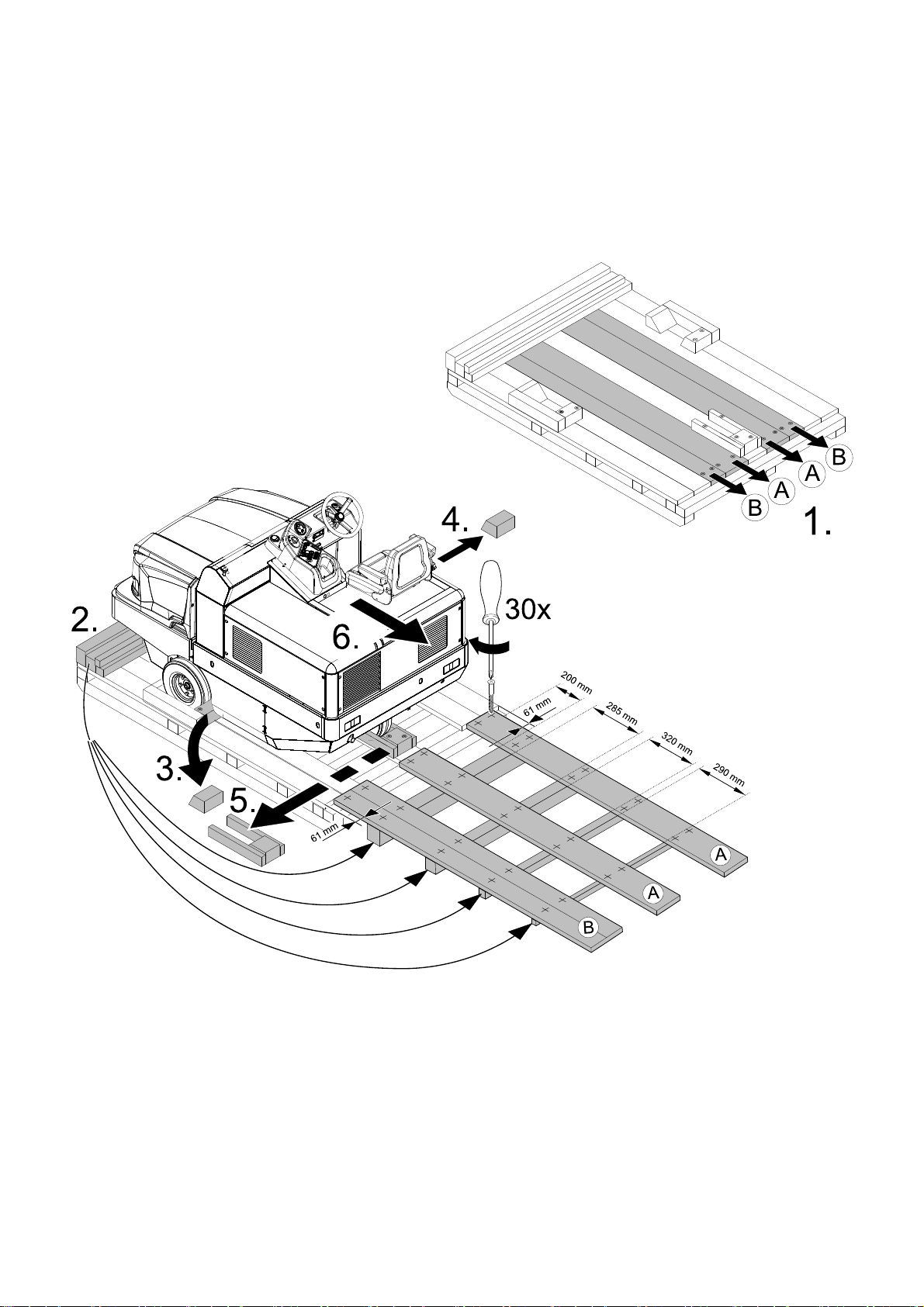

Abladehinweise . . . . . . . . . . . . DE 3

Bedien- und Funktionselemente DE 4

Abbildung Kehrmaschine DE 4

Bedienelemente. . . . . . . DE 4

Vor Inbetriebnahme. . . . . . . . . DE 5

Feststellbremse arretieren/lö-

sen . . . . . . . . . . . . . . . . . DE 5

Inbetriebnahme . . . . . . . . . . . . DE 5

Allgemeine Hinweise . . . DE 5

Prüf- und Wartungsarbeiten DE 5

Sicherheitshinweise BatterienDE 5

Batterien laden. . . . . . . . DE 5

Betrieb . . . . . . . . . . . . . . . . . . . DE 6

Fahrersitz einstellen. . . . DE 6

Gerät starten . . . . . . . . . DE 6

Gerät

fahren. . . . . . . . . . DE 6

Kehrbetrieb . . . . . . . . . . DE 6

Kehrgutbehälter entleeren DE 7

Gerät ausschalten . . . . . DE 7

Transport . . . . . . . . . . . . . . . . . DE 7

Lagerung / Stilllegung . . . . . . . DE 7

Pflege und Wartung. . . . . . . . . DE 7

Allgemeine Hinweise . . . DE 7

Reinigung. . . . . . . . . . . . DE 7

Wartungsintervalle . . . . . DE 7

Wartungsarbeiten. . . . . . DE 8

EU-Konformitätserklärung . . . . DE 10

Hilfe bei Störungen . . . . . . . . . DE 11

Technische Daten . . . . . . . . . . DE 11

Allgemeine Hinweise

Umweltschutz

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die

Verpackungen nicht in den Haus-

müll, sondern führen Sie diese ei-

ner Wiederverwertung zu.

Altgeräte enthalten wertvolle re-

cyclingfähige Materialien, die ei-

ner Verwertung zugeführt werden

sollten. Bitte entsorgen Sie Altge-

räte deshalb über geeignete

Sammelsysteme.

Batterien, Öl, Kraftstoffe und ähnliche

Stoffe dürfen nicht in die Umwelt gelan-

gen. Diese Stoffe bitte über geeignete

Sammelsysteme entsorgen.

Garantie

Zubehör und Ersatzteile

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Verbrennungsgefahr

durch heiße Oberflächen!

Vor Arbeiten am Gerät,

Auspuffanlage ausrei-

chend abkühlen lassen.

Arbeiten am Gerät immer

mit geeigneten Hand-

schuhen durchführen.

Quetschgefahr durch Ein-

klemmen zwischen be-

weglichen Fahrzeugteilen

Verletzungsgefahr durch

bewegte Teile. Nicht hin-

einfassen.

Brandgefahr. Keine bren-

nenden oder glimmenden

Gegenstände aufsaugen.

Kettenaufnahme / Kran-

punkt

Aufnahmepunkte für Wa-

genheber

Maximale Neigung des

Untergrundes bei Fahrten

mit gehobenem Kehrgut-

behälter.

In Fahrtrichtung nur Stei-

gungen bis zu 14 % be-

fahren.

Achtung drehende Bürste

(Drehrichtung beachten).

5DE

- 2

Die Kehrmaschine ist zur Reinigung von

Bodenflächen für den gewerblichen Ein-

satz und z. B. für folgende Einsatzgebiete

vorgesehen:

 Parkplätze

 Produktionsanlagen

 Logistikbereiche

 Hotel

 Einzelhandel

 Lagerbereiche

 Gehwege

– Diese Kehrmaschine ist zum Kehren

von verschmutzten Flächen im Innen-

und Außenbereich bestimmt.

– Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

– Verwenden Sie diese Kehrmaschine

ausschließlich gemäß den Angaben in

dieser Betriebsanleitung.

– An dem Gerät dürfen keine Verände-

rungen vorgenommen werden.

– Das Gerät ist nur für die in der Betriebs-

anleitung ausgewiesenen Beläge ge-

eignet.

– Es dürfen nur die vom Unternehmer

oder dessen Beauftragten für den Ma-

schineneinsatz freigegebenen Flächen

befahren werden.

– Generell gilt: Leichtentzündliche Stoffe

von dem Gerät fernhalten (Explosions-/

Brandgefahr).

 Niemals explosive Flüssigkeiten,

brennbare Gase sowie unverdünnte

Säuren und Lösungsmittel aufkehren/

aufsaugen! Dazu zählen Benzin, Farb-

verdünner oder Heizöl, die durch Ver-

wirbelung mit der Saugluft explosive

Dämpfe oder Gemische bilden können,

ferner Aceton, unverdünnte Säuren und

Lösungsmittel, da sie die am Gerät ver-

wendeten Materialien angreifen.

 Niemals reaktive Metallstäube (z.B.

Aluminium, Magnesium, Zink) aufkeh-

ren/aufsaugen, sie bilden in Verbin-

dung mit stark alkalischen oder sauren

Reinigungsmitteln explosive Gase.

 Keine brennenden oder glimmenden

Gegenstände aufkehren/aufsaugen.

 Das Gerät ist nicht zum Aufkehren von

gesundheitsgefährdenden Stoffen ge-

eignet.

 Der Aufenthalt im Gefahrenbereich ist

verboten. Der Betrieb in explosionsge-

fährdeten Räumen ist untersagt.

 Die Mitnahme von Begleitpersonen ist

nicht zulässig.

 Das Schieben/Ziehen oder Transportie-

ren von Gegenständen ist mit diesem

Gerät nicht erlaubt.

– Asphalt

– Industrieboden

–Estrich

– Beton

– Pflastersteine

 Zur Einhaltung der Luft und Kriechstre-

cken darf das Gerät nicht in einer Höhe

über 2000 Meter über Normal Null be-

trieben werden.

 (Nur gültig für Finnland) Sollte das Ge-

rät mit einer PVC-Schlauchleitung aus-

gerüstet sein, darf das Gerät nicht bei

tiefen Umge

bungstemperaturen (unter

0°C) eingesetzt werden. Bei Fragen zu

ihrem Gerät bitte Kärcher kontaktieren.

 Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z. B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten. Der Betrieb in explosions-

gefährdeten Räumen ist untersagt.

 GEFAHR

Verletzungsgefahr!

 Das Gerät nicht ohne Schutzdach ge-

gen herabfallende Gegenstände in Be-

reichen benutzen, wo die Möglichkeit

besteht, dass die Bedienungsperson

von herabfallenden Gegenständen ge-

troffen werden kann.

 Die Bedienperson hat das Gerät be-

stimmungsgemäß zu verwenden. Sie

hat die örtlichen Gegebenheiten zu be-

rücksichtigen und beim Arbeiten mit

dem Gerät auf Dritte, insbesondere

Kinder, zu achten.

 Es müssen grundsätzlich die Vor-

schriftsmaßnahmen, Regeln und Ver-

ordnungen beachtet werden, die für

Kraftfahrzeuge gelten.

 Vor Arbeitsbeginn muss sich die Bedi-

enperson vergewissern, dass alle

Schutzeinrichtungen ordnungsgemäß

angebracht sind und funktionieren.

 Die Bedienperson des Gerätes ist für

Unfälle mit anderen Personen oder de-

ren Eigentum verantwortlich.

 Auf eng anliegende Bekleidung der Be-

dienperson achten. Festes Schuhwerk

tragen und locker getragene Kleidung

vermeiden.

 Vor dem Anfahren den Nahbereich

kontrollieren (z.B. Kinder). Auf ausrei-

chende Sicht achten!

 Das Gerät darf niemals unbeaufsichtigt

gelassen werden, solange der Motor in

Betrieb ist. Die Bedienperson darf das

Gerät erst verlassen, wenn der Motor

stillgesetzt, das Gerät gegen unbeab-

sichtigte Bewegungen gesichert und

der Schlüssel abgezogen ist.

 Um unbefugtes Benutzen des Gerätes

zu verhindern, Schlüssel abziehen.

 Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung

unterwiesen sind oder ihre Fähigkeiten

zum Bedienen nachgewiesen haben

und ausdrücklich mit der Benutzung be-

auftragt sind.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder man-

gels Wissen benutzt zu werden, es sei

denn, sie werden durch eine für ihre Si-

cherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist.

 Kinder sollen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

VORSICHT

Beschädigungsgefahr! Keine Bänder,

Schnüre oder Drähte einkehren, weil diese

sich um die Kehrwalze wickeln können.

 GEFAHR

Verletzungsgefahr! Tragfähigkeit des Un-

tergrundes vor dem Befahren prüfen.

 GEFAHR

Unfallgefahr, Verletzungsgefahr!

Kippgefahr bei zu großen Steigungen.

– In Fahrtrichtung nur Steigungen bis zu

14 % befahren.

Kippgefahr bei schneller Kurvenfahrt (ins-

besondere bei Linkskurven).

– In Kurven langsam fahren.

Kippgefahr bei instabilem Untergrund.

– Das Gerät ausschließlich auf befestig-

tem Untergrund bewegen.

Warnung vor gefährlicher

lektrischer Spannung!

Hinweis beachten!

Langsam lenken!

Betriebsanleitung bitte le-

sen und danach handeln!

Beschädigungsgefahr!

Den Feinstaubfilter nicht

auswaschen.

Bestimmungsgemäße

Verwendung

Vorhersehbarer Fehlgebrauch

Geeignete Beläge

Sicherheitshinweise

Sicherheitshinweise zur Bedienung

Sicherheitshinweise zum

Fahrbetrieb

6 DE

- 3

Kippgefahr bei zu großer seitlicher Nei-

gung.

– Quer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

Hinweis: Nur wenn Sie die von Kärcher

empfohlenen Batterien und Ladegeräte be-

nutzen, besteht Garantieanspruch.

– Die Betriebsanweisungen des Batterie-

Herstellers und des Ladegeräteherstel-

lers sind unbedingt zu beachten. Be-

achten Sie die Empfehlungen des Ge-

setzgebers im Umgang mit Batterien.

– Batterien niemals in entladenem Zu-

stand stehen lassen, sondern möglichst

bald wieder aufladen.

– Zur Vermeidung von Kriechströmen die

Batterien stets sauber und trocken hal-

ten. Vor Verunreinigungen, zum Bei-

spiel durch Metallstaub, schützen.

– Keine Werkzeuge oder ähnliches auf

die Batterie legen. Kurzschluss und Ex-

plosionsgefahr.

– Keinesfalls in der Nähe einer Batterie

oder in einem Batterieladeraum mit of-

fener Flamme hantieren, Funken er-

zeugen oder rauchen. Explosionsge-

fahr.

– Heiße Teile, zum Beispiel Antriebsmo-

tor, nicht berühren (Verbrennungsge-

fahr).

– Vorsicht beim Umgang mit Batteriesäu-

re. Beachten Sie die entsprechenden

Sicherheitsvorschriften!

– Verbrauchte Batterien sind, entspre-

chend der EG-Richtlinie 91/ 157 EWG,

umweltgerecht zu entsorgen.

 GEFAHR

Verletzungsgefahr!

 Bei Arbeiten an der Hochentleerung,

den Kehrgutbehälter ganz anheben

und sichern.

 Die Sicherung nur von außerhalb des

Gefahrenbereichs vornehmen.

HINWEIS

Das Fahrerschutzdach (optional) bietet

Schutz gegen größere herabfallende Teile.

Sie bieten aber keinen Überrollschutz!

 Schutzdach täglich auf Beschädigung

prüfen.

 Bei Beschädigung des Schutzdachs,

auch einzelner Elemente, ist das kom-

plette Schutzdach auszutauschen.

 Jegliche Modifikation des Schutzdachs

sowie das Anbringen von anderen als

von Kärcher freigegebenen Elemente,

Bauteilen und Baugruppen ist nicht zu-

lässig und schränkt unter Umständen

die Funktion des Schutzdachs ein.

 Leergewicht (Transportgewicht) des

Gerätes beim Transportieren auf Hän-

gern oder Fahrzeugen beachten.

 Zum Transport des Gerätes, Batterie-

stecker abziehen und das Gerät sicher

befestigen.

 Vor dem Reinigen und Warten des Ge-

rätes, dem Auswechseln von Teilen

oder der Umstellung auf eine andere

Funktion ist das Gerät auszuschalten

und der Schlüssel abzuziehen.

 Bei Geräten mit einer Traktionsbatterie

ist bei allen Wartungs- und Instandhal-

tungsarbeiten die Batterie über die Bat-

terietrennstelle (Batteriestecker) vom

elektrischen System des Gerätes zu

trennen.

 Bei Arbeiten an der elektrischen Anlage

ist die Batterie abzuklemmen.

Hierzu zuerst den Minuspol, dann den

Pluspol abklemmen.

Der Wiederanschluss erfolgt in umge-

kehrter Reihenfolge. Erst den Pluspol

dann den Minuspol anschließen.

 Die Reinigung des Gerätes darf nicht

mit Schlauch- oder Hochdruckwasser-

strahl erfolgen (Gefahr von Kurzschlüs-

sen oder anderer Schäden).

 Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

 Sicherheitsüberprüfung nach den ört-

lich geltenden Vorschriften für ortsver-

änderliche gewerblich genutzte Geräte

beachten.

 Arbei

ten am Gerät immer mit geeigne-

ten Handschuhen durchführen.

Die Kehrmaschine arbeitet nach dem Kehr-

schaufelprinzip.

– Die rotierende Kehrwalze befördert den

Schmutz direkt in den Kehrgutbehälter.

– Der Seitenbesen reinigt Ecken und

Kanten der Kehrfläche und befördert

den Schmutz in die Bahn der Kehrwal-

ze.

– Der Feinstaub wird über den Staubfilter

durch das Sauggebläse abgesaugt.

 Gefahr

Verletzungsgefahr, Beschädigungsgefahr!

Gewicht des Gerätes beim Verladen be-

achten!

 Keine Gabelstapler verwenden.

 Beim Verladen des Gerätes ist eine ge-

eignete Rampe oder ein Kran zu ver-

wenden!

 Bei der Verwendung einer Rampe be-

achten:

Bodenfreiheit 70mm.

 Wird das Gerät auf einer Palette gelie-

fert, muss mit den beiliegenden Bret-

tern eine Abfahrrampe gebaut werden.

Die Anleitung dazu findet sich auf Seite

2 (Umschlaginnenseite).

Wichtiger Hinweis: jedes Brett muss

jeweils mit 2 Schrauben festgeschraubt

werden.

Sicherheitshinweise zu

batteriebetriebenen Geräten

Geräte mit Hochentleerung

Geräte mit Fahrerschutzdach

Sicherheitshinweise zum Transport

des Gerätes

Sicherheitshinweise zu Pflege und

Wartung

Funktion

Abladehinweise

Gewicht (ohne Batterien) 560 kg*

Gewicht (mit Batterien) 860 kg*

* Sind Anbausätze montiert liegt das Ge-

wicht entsprechend höher.

7DE

- 4

Abbildung

1 Typenschild

2 Sitz (mit Sitzkontaktschalter)

3Lenkrad

4 Blue Spot (Option)

5 Griff mit Verriegelungsknopf

6 Gerätehaube

7 Seitenbesen, rechts

8 Vorderrad

9 Zugang Kehrwalze

10 Festzurrpunkt

11 Batteriesatz

(nur bei KM 105/180 R Bp Pack im Lie-

ferumfang)

12 Motorhaube

13 Rundumwarnleuchte

14 Blinker (Option)

15 Rückleuchten (Option)

16 Antriebsrad

17 Schauglas Hydrauliköl

Abbildung

1 Bedienhebel Kehrwalze und Seitenbe-

sen

Hebel nach vorne: Kehrwalze ein und

Seitenbesen absenken und ein.

Hebel nach hinten: Kehrwalze ein

2 Bedienhebel Kehrgutbehälter

Kehrgutbehälter anheben/absenken

3 Bedienhebel Kehrwalze

Kehrwalze heben und senken

4 Bedienhebel Behälterklappe

Behälterklappe öffnen / schließen

5 Kontrollleuchten und Display

6 Schalter Beleuchtung (Option)

7 Schalter Gebläse und Filterabreinigung

Stellung mittig: Filterabreinigung und

Gebläse aus

Stellung vorne: Gebläse ein

Stellung hinten: Filterabreinigung ein

8 Schalter Hupe

9 Sicherungen

10 Bremspedal

11 Fahrpedal Vor- / Rückwärts

12 Verschleißnachstellung / Kehrspiege-

leinstellung Kehrwalze

13 Blinkerschalter (Option)

14 Zündschloss

Stellung 0: Motor ausschalten

Stellung 1: Zündung ein

Stellung 2: Motor starten

15 Batteriestecker

16 Feststellbremse

17 Hebel Sitzverstellung

18 Schlüssel Kehrwalzenzugang

Abbildung

1 Displayanzeige (Batteriekapazität)

2 Batterieladekontrolle

3 Kontrollleuchte Arbeitsbeleuchtung

4 Kontrollleuchte Blinker

5 Kontrollleuchte Klappe Kehrgutbehälter

offen

6 Warnleuchte Klappe Kehrgutbehälter

geschlossen

7 nicht belegt

8 Anzeige Filterabreinigung aktiv

9 nicht belegt

Bedien- und Funktionselemente

Abbildung Kehrmaschine Bedienelemente

Kontrollleuchten und Display

8 DE

- 5

 Feststellbremse lösen, dabei Bremspe-

dal drücken.

 Feststellbremse arretieren, dabei

Bremspedal drücken.

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel abziehen.

 Feststellbremse arretieren.

 Batterieladezustand prüfen, bei Bedarf

Batterien laden (siehe Kapitel „Batteri-

en laden“).

 Kehrwalze und Seitenbesen auf Ver-

schleiß und eingewickelte Bänder prü-

fen.

 Räder auf eingewickelte Bänder prüfen.

 Funktion aller Bedienelemente prüfen.

 Gerät auf Beschädigungen untersu-

chen.

Hinweis: Beschreibung siehe Kapitel Pfle-

ge und Wartung.

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:

 Gefahr

Explosionsgefahr! Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.

 Gefahr

Verletzungsgefahr! Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.

 GEFAHR

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verbo-

ten.

– Räume in denen Batterien geladen

werden, müssen gut durchlüftet sein,

da beim Laden hochexplosives Gas

entsteht.

 Gefahr

Verätzungsgefahr!

– Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus- bezie-

hungsweise abspülen.

– Danach unverzüglich Arzt aufsuchen.

– Verunreinigte Kleidung mit Wasser

auswaschen.

VORSICHT

Vor Inbetriebnahme des Gerätes Batterien

aufladen.

 GEFAHR

Verletzungsgefahr! Sicherheitsvorschrif-

ten beim Umgang mit Batterien beachten.

Gebrauchsanweisung des Ladegeräther-

stellers beachten.

Beiliegende Gebrauchsanleitung des Bat-

terieherstellers unbedingt beachten und

danach handeln.

Batterien nur mit geeignetem Ladegerät la-

den.

 GEFAHR

Verätzungsgefahr. Nachfüllen von Wasser

im entladenen Zustand der Batterie kann

zu Säureaustritt führen! Beim Umgang mit

Batteriesäure Schutzbrille benutzen und

Vorschriften beachten, um Verletzungen

und die Zerstörung von Kleidung zu verhin-

dern. Eventuelle Säurespritzer auf Haut

oder Kleidung sofort mit viel Wasser aus-

spülen.

VORSICHT

Beschädigungsgefahr. Zum Nachfüllen der

Batterien nur destilliertes oder entsalztes

Wasser (VDE 0510) verwenden. Keine

Fremdzusätze (so genannte Aufbesse-

rungsmittel) verwenden, sonst erlischt jede

Garantie.

 Gerät in trockenen Räumen bei ausrei-

chender Belüftung sicher abstellen.

 Motorhaube öffnen.

Hinweis: Haube muss während des

Ladens offen bleiben.

 Batteriestecker an der Maschine abzie-

hen und mit dem Stecker des Ladege-

rätes verbinden.

 Stecker des Ladegerätes in eine ord-

nungsgemäße Steckdose von 16 A ein-

stecken, Ladegerät lädt selbstständig.

 La

devorgang nach den Angaben in der

Betriebsanleitung des Ladegerätes

ausführen.

Die empfohlenen Ladegeräte (passend

zu den jeweils eingesetzten Batterien)

sind elektronisch geregelt und beenden

den Ladevorgang selbstständig.

 Hinweis: Wenn die Batterien aufgela-

den sind, Ladegerät zuerst vom Netz

und dann von den Batterien trennen.

Hinweis

Die KM 105/180 R Bp Pack Variante

(1.186-051.0) wird bereits mit Batterien und

Ladegerät ausgeliefert.

Die KM 105/180 R Bp Variante (1.186-

050.0) wird ohne Batterien und Ladegerät

ausgeliefert.

Wir empfehlen folgende Batterien und La-

degeräte:

Die Verwendung anderer Batterien und La-

degeräte wird nicht empfohlen, und darf

nur nach Rücksprache mit dem KÄR-

CHER-Kundendienst erfolgen.

VORSICHT

Hinweise des Batterieherstellers unbedingt

beachten und danach handeln.

Der Ladezustand der Batterie wird im Dis-

play der Kehrmaschine angezeigt.

Leuchtet die Batterieladekontrollleuchte

rot:

 Batterie ist entladen. Der Kehrbetrieb

wird automatisch beendet (Wiederinbe-

triebnahme der Kehraggregate nur

nach Ladung der Batterie möglich).

 Gerät direkt zur Ladestation fahren, da-

bei Steigungen vermeiden.

 Batterie laden.

Vor Inbetriebnahme

Feststellbremse arretieren/lösen

Inbetriebnahme

Allgemeine Hinweise

Prüf- und Wartungsarbeiten

Täglich vor Betriebsbeginn

Sicherheitshinweise Batterien

Hinweise auf der Batterie, in

der Gebrauchsanweisung und

in der Fahrzeugbetriebsanlei-

tung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien

fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht

und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne wer-

fen!

Warnung vor gefährlicher elek-

trischer Spannung!

Batterien laden

Empfohlene Batterien, Ladegeräte

Bestellnummer

Batteriepack 36 V,

240 Ah, (im Trog, war-

tungsarm) *

6.981-067.0

Ladegerät 36 V, 40 A 6.981-066.0

* Gerät benötigt 1 Batteriepack

Flüssigkeitsstand der Batterie prüfen

und korrigieren

Ladezustand der Batterie prüfen

9DE

- 6

1 Hebel Sitzverstellung

2 Fahrersitz

 Hebel Sitzverstellung nach außen zie-

hen.

 Sitz verschieben, Hebel loslassen und

einrasten.

 Durch Vor- und Zurückbewegen des

Sitzes prüfen, ob er arretiert ist.

Hinweis: Das Gerät ist mit einem Sitzkon-

taktschalter ausgestattet. Beim Verlassen

des Fahrersitzes wird das Gerät ausge-

schaltet.

Hinweis: Der Feinstaubfilter wird beim

Starten des Geräts automatisch abgerei-

nigt.

 Auf dem Fahrersitz Platz nehmen.

 Feststellbremse arretieren.

 Zündschlüssel in das Zündschloss ste-

cken.

 Zündschlüssel auf Stellung „I“ drehen.

Gerät ist betriebsbereit.

 Zündschlüssel auf Stellung „II“ drehen.

Gerät ist fahrbereit.

Hinweis: Anzeige Batteriekapazität

zeigt nach ca. 10 Sekunden den tat-

sächlichen Ladezustand an.

 Bremspedal drücken und gedrückt hal-

ten.

 Feststellbremse lösen.

 Fahrpedal langsam nach vorne drü-

cken.

 Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren

darf keine Gefahr für Dritte bestehen, ge-

gebenenfalls einweisen lassen.

 Fahrpedal langsam nach hinten drü-

cken.

 Mit dem Fahrpedal kann die Fahrge-

schwindigkeit stufenlos geregelt wer-

den.

 Vermeiden Sie ruckartiges Betätigen

des Pedals.

 Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Hinweis: Die Bremswirkung kann durch

Drücken des Bremspedals unterstützt wer-

den.

Feststehende Hindernisse bis 70 mm über-

fahren:

 Langsam und vorsichtig vorwärts über-

fahren.

Feststehende Hindernisse über 70 mm

überfahren:

 Hindernisse dürfen nur mit einer geeig-

neten Rampe überfahren werden.

ACHTUNG

Keine Packbänder, Drähte oder ähnliches

einkehren, dies kann zur Beschädigung der

Kehrmechanik führen.

Hinweis: Um ein optimales Reinigungser-

gebnis zu erzielen, sollte die Fahrge-

schwindigkeit den Gegebenheiten ange-

passt werden.

Hinweis: Während des Betriebes wird der

Feinstaubfilter alle 10 Minuten automatisch

abgereinigt.

Hinweis: Bei vermehrtem Arbeiten im

Feinstaubbereich muss der Filter zusätz-

lich durch Betätigung des Schalters Filter-

abreinigung abgereinigt werden.

 Feinstaubfilter mit der Taste Filterabrei-

nigung abreinigen.

1 Bedienhebel Kehrwalze und Seitenbe-

sen

Bedienhebel Kehrgutbehälter

3 Bedienhebel Kehrwalze

4 Bedienhebel Behälterklappe

Bedienhebel Kehrwalze und Seitenbe-

sen

 Bedienhebel (1) nach vorne: Kehrwalze

ein und Seitenbesen absenken und ein.

 Bedienhebel (1) nach hinten: Kehrwal-

ze ein.

Bedienhebel Kehrgutbehälter

 Bedienhebel Kehrgutbehälter (2) nach

vorne: Kehrgutbehälter senkt sich.

 Bedienhebel Kehrgutbehälter (2) nach

hinten: Kehrgutbehälter hebt sich.

Bedienhebel Kehrwalze

 Bedienhebel Kehrwalze (3) nach vorne:

Kehrwalze hebt sich.

 Bedienhebel Kehrwalze (3) nach hin-

ten: Kehrwalze senkt sich.

Bedienhebel Behälterklappe

 Bedienhebel Behälterklappe (4) nach

vorne: Behälterklappe vom Kehrgutbe-

hälter öffnet sich.

Hinweis: Die grüne Anzeigelampe

muss leuchten.

 Bedienhebel Behälterklappe (4) nach

hinten: Behälterklappe vom Kehrgutbe-

hälter schließt sich.

Hinweis: Die rote Anzeigelampe muss

leuchten.

 Gebläse einschalten.

 Bei Flächenreinigung:

Bedienhebel Kehrwalze und Seitenbe-

sen (1) nach hinten: Kehrwalze ein.

Bedienhebel Kehrwalze (3) nach hin-

ten: Kehrwalze senkt sich.

 Bedienhebel Behälterklappe (4) nach

vorne: Behälterklappe öffnet sich.

Hinweis: Die grüne Anzeigelampe

muss leuchten.

 Bei Reinigung von Seitenrändern:

Bedienhebel Kehrwalze und Seitenbe-

sen (1) nach vorne: Kehrwalze ein, Sei-

tenbesen ein und senkt sich.

Bedienhebel Kehrwalze (3) nach hin-

ten: Kehrwalze senkt sich.

 Gebläse ausschalten.

 Bei Flächenreinigung:

Bedienhebel Kehrwalze und Seitenbe-

sen (1) nach hinten: Kehrwalze ein.

Bedienhebel Kehrwalze (3) nach hin-

ten: Kehrwalze senkt sich.

 Bedienhebel Behälterklappe (4) nach

vorne: Behälterklappe öffnet sich.

Hinweis: Die grüne Anzeigelampe

muss leuchten.

 Bei Reinigung von Seitenrändern:

Bedienhebel Kehrwalze und Seitenbe-

sen (1) nach vorne: Kehrwalze ein, Sei-

tenbesen ein und senkt sich.

Bedienhebel Kehrwalze (3) nach hin-

ten: Kehrwalze senkt sich.

Betrieb

Fahrersitz einstellen

Gerät starten

Gerät fahren

Vorwärts fahren

Rückwärts fahren

Fahrverhalten

Bremsen

Hindernisse überfahren

Kehrbetrieb

Feinstaubfilter manuell abreinigen

Bedienhebel

Trockenen Boden kehren

Feuchten oder nassen Boden kehren

10 DE

- 7

 GEFAHR

Verletzungsgefahr!

 Während des Entleerungsvorganges

dürfen sich keine Personen und Tiere

im Schwenkbereich des Kehrgutbehäl-

ters aufhalten.

Kippgefahr!

 Gerät während des Entleerungsvorgan-

ges auf einer ebenen Fläche abstellen.

몇 WARNUNG

Quetschgefahr!

 Niemals in das Gestänge der Entlee-

rungsmechanik fassen. Nicht unter

dem angehobenen Behälter aufhalten.

ACHTUNG

Verletzungs- und Beschädigungsgefahr!

 Weggeschleudertes Material der dre-

henden Kehrwalze während des Ent-

leerungsvorgangs möglich. Genügend

Abstand einhalten.

 Kehrwalze und Seitenbesen mit Be-

dienhebeln anheben: Bedienhebel (1)

in die Mitte und Bedienhebel (3) nach

vorne.

 Behälterklappe schließen, dazu Be-

dienhebel (4) nach hinten.

Hinweis: Die grüne Anzeigelampe

muss leuchten.

 Kehrgutbehälter anheben, dazu Be-

dienhebel Kehrgutbehälter (2) nach

hinten.

 Langsam an den Sammelbehälter her-

anfahren.

 Feststellbremse arretieren.

 Behälterklappe öffnen, dazu Bedienhe-

bel Behälterklappe (4) nach vorne drü-

cken und Kehrgutbehälter entleeren.

Hinweis: Die rote Anzeigelampe muss

leuchten.

 Behälterklappe schließen, dazu Be-

dienhebel Behälterklappe (4) nach hin-

ten ziehen bis in Endstellung eingekippt

ist.

Hinweis: Die grüne Anzeigelampe

muss leuchten.

 Feststellbremse lösen.

 Langsam vom Sammelbehälter weg-

fahren.

 Kehrgutbehälter absenken in Endstel-

lung, dazu Bedienhebel Kehrgutbehäl-

ter (2) nach vorne

 Bremspedal drücken und gedrückt hal-

ten.

 Feststellbremse arretieren.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 GEFAHR

Transportschäden!

 Leergewicht (Transportgewicht) des

Gerätes beim Transportieren auf Hän-

gern oder Fahrzeugen beachten.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 Gerät an den Festzurrpunkten (4x) mit

Spanngurten, Seilen oder Ketten si-

chern.

 Gerät an den Rädern mit Keilen si-

chern.

 Beim Transport der Kehrmaschine die

Batterie abklemmen.

 GEFAHR

Verletzun

gs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

 Kehrmaschine auf ebener Fläche in tro-

ckener, frostfreier Umgebung abstellen.

Mit Abdeckmaterial gegen Staub schüt-

zen.

 Kehrwalze und Seitenbesen anheben,

um die Borsten nicht zu beschädigen.

 Behälterklappe schließen.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 Kehrmaschine gegen Wegrollen si-

chern.

Wird die Kehrmaschine über längere Zeit

nicht genutzt, zusätzlich beachten:

 Kehrmaschine innen und außen reini-

gen.

 Batteriestecker an der Maschine abzie-

hen.

 Batterie laden und im Abstand von ca. 2

Monaten nachladen.

몇 VORSICHT

Beschädigungsgefahr durch Kurzschluss!

 Bei Arbeiten an der elektrischen Anlage

oder vor dem Öffnen von elektrischen

Abdeckungen ist die Batterie abzu-

klemmen, bzw. der Batteriestecker ab-

zuziehen.

ACHTUNG

Beschädigungsgefahr!

 Den Feinstaubfilter nicht auswaschen.

 Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

 Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheits-

überprüfung nach VDE 0701.

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

VORSICHT

Beschädigungsgefahr!

 Die Reinigung des Gerätes darf nicht

mit Schlauch- oder Hochdruckwasser-

strahl erfolgen (Gefahr von Kurzschlüs-

sen oder anderer Schäden).

 GEFAHR

Verletzungsgefahr!

 Staubschutzmaske und Schutzbrille

tragen.

 Gerät mit einem Lappen reinigen.

 Gerät mit Druckluft ausblasen.

 Gerät mit einem feuchten, in milder

Waschlauge getränktem Lappen reini-

gen.

Hinweis: Keine aggressiven Reinigungs-

mittel verwenden.

Hinweis: Der Betriebsstundenzähler gibt

den Zeitpunkt der Wartungsintervalle an.

Hinweis: Alle Service- und Wartungsarbei-

ten bei Wartung durch den Kunden, müs-

sen von einer qualifizierten Fachkraft aus-

geführt werden. Bei Bedarf kann jederzeit

ein Kärcher-Fachhändler hinzugezogen

werden.

Wartung täglich:

 Batterieladezustand prüfen, bei Bedarf

Batterien laden (siehe Kapitel „Batteri-

en laden“).



Kehrwalze und Seitenbesen auf Ver-

schle

iß und eingewickelte Bänder prü-

fen.

 Räder auf eingewickelte Bänder prüfen.

 Funktion aller Bedienelemente prüfen.

 Gerät auf Beschädigungen untersu-

chen.

 Staubfilter mit der Taste Filterabreini-

gung abreinigen.

Wartung wöchentlich:

 Hydraulikanlage prüfen.

 Hydraulikölstand prüfen.

 Bremsflüssigkeitstand prüfen.

 Dichtleisten auf Verschleiß prüfen, bei

Bedarf austauschen

 Behälterklappe prüfen und schmieren.

Wartung nach Verschleiß:

 Dichtleisten wechseln.

 Seitliche Dichtungen nachstellen bzw.

wechseln.

 Kehrwalze wechseln.

 Seitenbesen wechseln.

Kehrgutbehälter entleeren

Gerät ausschalten

Transport

Lagerung / Stilllegung

Pflege und Wartung

Allgemeine Hinweise

Reinigung

Innenreinigung des Gerätes

Außenreinigung des Gerätes

Wartungsintervalle

Wartung durch den Kunden

11DE

- 8

Hinweis: Beschreibung siehe Kapitel War-

tungsarbeiten.

Wartung nach 50 Betriebsstunden:

 Erste Wartung gemäß Inspektions-

checkliste vom Kundendienst durchfüh-

ren lassen.

Wartung nach 250 Betriebsstunden:

 Wartung gemäß Inspektionscheckliste

vom Kundendienst durchführen lassen.

Um Garantieansprüche zu wahren, müs-

sen während der Garantielaufzeit alle Ser-

vice- und Wartungsarbeiten vom autorisier-

ten Kärcher-Kundendienst gemäß Inspekti-

onscheckliste durchgeführt werden.

Vorbereitung:

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 GEFAHR

Verletzungsgefahr! Sicherungsstange bei

angehobenem Kehrgutbehälter immer ein-

setzen.

Die Sicherung nur von außerhalb des Ge-

fahrenbereichs vornehmen.

1 Halter Sicherungsstange

2 Sicherungsstange

 Sicherungsstange für Hochentleerung

nach oben klappen und in den Halter

stecken (gesichert).

ACHTUNG

Beim Einbau der Batterien die Orientierung

der Batteriepole beachten. Einbau der Pole

ist in Fahrtrichtung links.

Die Batterien können nur im Satz ausge-

tauscht werden. Der Austausch darf nur

durch eine qualifizierte Fachkraft erfolgen.

 Bedingt durch das hohe Gewicht

(300 kg) muss der Austausch mit einem

Kran erfolgen.

Batteriepole - in Fahrtrichtung links

1 Minuspol

2Pluspol

 Beim Ausbau der Batterie zuerst die Mi-

nuspol-Leitung abklemmen.

 Hebezeug an den 4 Batterietrogösen

befestigen und Batterien vorsichtig her-

ausheben.

HINWEIS

Der Kehrgutbehälter darf nicht angehoben

sein.

 Motorhaube öffnen.

1 Schauglas

2 Verschlussdeckel, Öleinfüllöffnung

3 Behälter (ohne Funktion)

 Hydraulikölstand im Schauglas prüfen.

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Hydrauliköl nachfüllen.

 Verschlussdeckel der Öleinfüllöffnung

abschrauben.

 Einfüllbereich reinigen.

 Hydrauliköl nachfüllen.

Ölsorte: siehe Technische Daten

 Verschlussdeckel der Öleinfüllöffnung

aufschrauben.

 Feststellbremse arretieren.

 Motor starten.

Wartung der Hydraulikanlage nur durch

den autorisierten Kundendienst.

 Sämtliche Hydraulikschläuche und An-

schlüsse auf Dichtheit überprüfen.

 GEFAHR

Verletzungsgefahr! Sicherungsstange bei

angehobenem Kehrgutbehälter immer ein-

setzen.

Die Sicherung nur von außerhalb des Ge-

fahrenbereichs vornehmen.

1 Kehrgutbehälter

2 Sicherungsstange

3 Kehrwalze

 G

erät abstellen.

 Entleerten Kehrgutbehälter bis Endstel-

lung anheben. Die Kehrwalze wird

sichtbar.

Kehrgutbehälter sichern. Siehe Kapitel

„Angehobenen Kehrgutbehälter si-

chern“.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Die Kehrwalze auf Beschädigung prü-

fen, eingewickelte Bänder oder Schnü-

re entfernen.

 Sicherungsstange nach unten in die

Aufnahme klappen (angehobener

Kehrgutbehälter ist ungesichert).

 Kehrgutbehälter bis Endstellung absen-

ken.

1 Seitenverkleidung, rechts

2 Schlüssel Kehrwalzenzugang

 Entleerten Kehrgutbehälter bis Endstel-

lung anheben.

Kehrgutbehälter sichern. Siehe Kapitel

„Angehobenen Kehrgutbehälter si-

chern“.

 Seitenverkleidung mit Schlüssel öffnen.

1 Haltebügel

2 Flügelmutter

3 Seitliche Dichtung

 Flügelmuttern abschrauben.

 Haltebügel abnehmen.

 Seitliche Dichtung nach außen klap-

pen.

 Befestigungsschraube Kehrwalzenauf-

nahme herausschrauben und Aufnah-

me nach außen schwenken.

 Kehrwalze herausnehmen.

Wartung durch den Kundendienst

Wartungsarbeiten

Angehobenen Kehrgutbehälter sichern

Batterien austauschen

Hydraulikölstand prüfen und

Hydrauliköl nachfüllen

Hydraulikanlage prüfen

Kehrwalze prüfen

Kehrwalze auswechseln

12 DE

- 9

Einbaulage der Kehrwalze in Fahrtrichtung

(Draufsicht)

Hinweis: Beim Einbau der neuen Kehrwal-

ze auf die Lage des Borstensatzes achten.

 Neue Kehrwalze einbauen. Die Nuten

der Kehrwalze müssen auf die Nocken

der gegenüberliegenden Schwinge ge-

steckt werden.

Hinweis: Nach dem Einbau der neuen

Kehrwalze muss der Kehrspiegel neu ein-

gestellt werden.

Hinweis: Der Kehrspiegel ist ab Werk auf

80 mm eingestellt, er lässt sich bei Abnut-

zung der Kehrwalze stufenlos nachstellen.

 Sauggebläse ausschalten.

 Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar

mit Staub oder Kreide bedeckt ist.

 Bedienhebel Kehrwalze und Seitenbe-

sen (1) nach hinten: Kehrwalze ein.

Bedienhebel Kehrwalze (3) nach hin-

ten: Kehrwalze senkt sich.

 Kehrwalze für ca. 10 Sekunden laufen

lassen.

 Bedienhebel Kehrwalze und Seitenbe-

sen (1) in die Mitte.

Bedienhebel Kehrwalze (3) nach vorne:

Kehrwalze hebt sich.

 Kehrgutbehälter anheben.

 Gerät rückwärts wegfahren.

 Kehrspiegel prüfen.

Die Form des Kehrspiegels soll ein gleich-

mäßiges Rechteck von 80-85 mm Breite

bilden.

 Anschlagschraube der Verschleißnach-

stellung (12) öffnen und einstellen.

Anschlag nach oben: schmalerer Kehr-

spiegel.

Anschlag nach unten: breiterer Kehr-

spiegel.

 Anschlagschraube wieder festziehen.

 Kehrspiegel der Kehrwalze erneut wie

bereits beschrieben prüfen.

 Seitenbesen anheben.

 Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar

mit Staub oder Kreide bedeckt ist.

 Seitenbesen mit Bedienhebel absen-

ken und ca. 10 Sekunden laufen las-

sen.

 Seitenbesen anheben.

 Gerät rückwärts wegfahren.

 Kehrspiegel prüfen.

Die Breite des Kehrspiegels sollte zwi-

schen 40-50 mm sein.

 Kehrspiegel mit den zwei Einstell-

schrauben korrigieren.

 Kehrspiegel prüfen.

 GEFAHR

Verletzungsgefahr! Sicherungsstange bei

angehobenem Kehrgutbehälter immer ein-

setzen.

 Entleerten Kehrgutbehälter bis Endstel-

lung anheben.

Kehrgutbehälter sichern. Siehe Kapitel

„Angehobenen Kehrgutbehälter si-

chern“.

 Seitenverkleidung öffnen wie unter Ka-

pitel „Kehrwalze wechseln“ beschrie-

ben.

 6 Flügelmuttern am seitlichen Halte-

blech lösen.

 3 Mutte

rn (SW 13) am vorderen Halte-

blech lösen.

 Seitliche Dichtung soweit nach unten

drücken (Langloch) bis sie einen Ab-

stand von 1 - 3 mm zum Boden auf-

weist.

 Haltebleche festschrauben.

 Den Vorgang auf der anderen Geräte-

seite wiederholen.

몇 WARNUNG

Verletzungsgefahr!

 Bei Arbeiten an der Filteranlage Staub-

schutzmaske tragen. Sicherheitsvor-

schriften über den Umgang mit Fein-

stäuben beachten.

 Feinstaubfilter mit der Taste Filterabrei-

nigung abreinigen.

 Kehrgutbehälter entleeren.

1 Gerätehaube

2 Filterabdeckung (Rüttlersystem)

3 Verschluss, Filterabdeckung (2x)

 Gerätehaube nach vorne klappen.

1 Gerätehaube

2 Feinstaubfilter

3 Querstreben

 Verschluss öffnen.

 Filterabdeckung öffnen.

 Feinstaubfilter prüfen, bei Bedarf reini-

gen oder austauschen.

Hinweis

Der Austausch des Feinstaubfilters darf

nur durch den Kärcher-Kundendienst

erfolgen.

 Filterabdeckung aufsetzen und verrie-

geln.

Kehrspiegel der Kehrwalze prüfen und

einstellen

Kehrspiegel des Seitenbesens prüfen

und einstellen

Seitliche Dichtungen einstellen

Feinstaubfilter prüfen / wechseln

13DE

- 10

몇 VORSICHT

Beschädigungsgefahr!

 Achten Sie darauf, dass die Deckel der

Sicherungskästen nicht vertauscht auf-

gesetzt werden.

ACHTUNG

Nur Sicherungen mit gleichem Sicherungs-

wert verwenden.

1 Sicherungskasten A

2 Sicherungskasten B

3 Rändelmutter

 Rändelmutter herausdrehen.

 Deckel am Sicherungskasten öffnen.

 Sicherungen prüfen.

 Defekte Sicherungen erneuern.

Sicherungskasten A

Sicherungskasten B

Sicherung Hauptrelais

* Diese Sicherungen dürfen nur vom Kun-

dendienst gewechselt werden, da eine

Überprüfung auf etwaige Fehler des Geräts

notwendig wird.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Sicherungen auswechseln

FU01 Sicherheitsrelais

Start

5 A

FU02 Freigabe DC/DC 10 A

FU03 Rundumwarnleuchte

Hupe

10 A

FU04 Sauggebläse 20 A

FU05 Rüttlersystem 15 A

FU06 Eingang DC/DC 20 A

FU07 Multifunktionsanzeige 5 A

FU08 Rückfahrwarner

Klappenindikator

7.5 A

FU09 Sicherheitsrelais

Sauggebläse

Rüttlersystem

5 A

FU10 Wasserpumpe (Opti-

on)

10 A

FU11 Beleuchtungsanlage

(Option)

Blinker (Option)

Blue Spot (Option)

10 A

FU12 Rüttelsystem Flachfal-

tenfilter und Rundfilter

(Option)

15 A

FU 13* Hauptrelais 125 A

EU-Konformitätserklärung

Produkt: Kehrsaugmaschine Aufsitz-

gerät

Typ: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Angewandtes Konformitätsbewer-

tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 90

Garantiert: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

14 DE

- 11

Hilfe bei Störungen

Störung Behebung

Gerät fährt nicht oder nur langsam Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert

Sicherung Fahrmotor FU 13 vom Kundendienst prüfen lassen

Batterie laden oder auswechseln

Feststellbremse lösen

Auf eingewickelte Bänder und Schnüre prüfen.

Kärcher-Kundendienst benachrichtigen

Pfeifendes Geräusch in der Hyd-

raulik

Hydraulikflüssigkeit nachfüllen

Kärcher-Kundendienst benachrichtigen

Bürsten drehen sich nur langsam

oder gar nicht

Auf eingewickelte Bänder und Schnüre prüfen.

Kärcher-Kundendienst benachrichtigen

Wenig oder keine Saugkraft im

Bürstenbereich

Staubfilter reinigen

Kärcher-Kundendienst benachrichtigen

Gerät staubt Seitliche Dichtungen einstellen

Gebläse einschalten

Staubfilter reinigen

Filterdichtungen auswechseln

Kärcher-Kundendienst benachrichtigen

Kehreinheit lässt Kehrgut liegen Kehrgutbehälter leeren

Staubfilter reinigen

Kehrwalze auswechseln

Kehrspiegel einstellen

Dichtstreifen des Kehrgutbehälters auswechseln

Blockierung der Kehrwalze beseitigen

Kärcher-Kundendienst benachrichtigen

Kehrgutbehälter hebt oder senkt

sich nicht

Sicherungen prüfen.

Sicherungsstütze vom Kehrgutbehälter entfernen

Kärcher-Kundendienst benachrichtigen

Kehrgutbehälter dreht sich zu lang-

sam oder gar nicht

Kärcher-Kundendienst benachrichtigen

Betriebsstörungen mit hydraulisch

bewegten Teilen

Kärcher-Kundendienst benachrichtigen

Technische Daten

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Gerätedaten

Fahrgeschwindigkeit, vorwärts km/h 6 6

Fahrgeschwindigkeit, rückwärts km/h 3 3

Steigfähigkeit (max.) -- 14% 14%

Flächenleistung ohne Seitenbesen m

/h 4680 4680

Flächenleistung mit 1 Seitenbesen m

/h 6300 6300

Arbeitsbreite ohne Seitenbesen mm 780 780

Arbeitsbreite mit 1 Seitenbesen mm 1050 1050

Schutzart tropfwassergeschützt -- IPX 3 IPX 3

Einsatzdauer bei voll geladener Batterie h 2,5 2,5

Elektrische Anlage

Batteriekapazität V, Ah --- 36, 240

Batteriesatz kg --- 300

Hydraulische Anlage

Hydrauliköl-Typ -- HV 46 HV 46

Kehrgutbehälter

Max. Entladehöhe mm 1340 1340

Volumen des Kehrgutbehälters l 180 180

Kehrwalze

15DE

- 12

Kehrwalzen-Durchmesser mm 280 280

Kehrwalzen-Breite mm 780 780

Drehzahl 1/min 360 360

Kehrspiegel mm 80 80

Seitenbesen

Seitenbesen-Durchmesser mm 580 580

Drehzahl 1/min 80 80

Vollgummibereifung

Größe vorne -- 4.00-6 4.00-6

Größe hinten -- 300 x 145 – 6 300 x 145 – 6

Bremse

Vorderräder -- mechanisch mechanisch

Hinterrad -- Elektrisch Elektrisch

Filter- und Saugsystem

Bauart -- Taschenfilter

Optional erhältlich: Flachfal-

tenfilter und Rundfilter

Taschenfilter

Optional erhältlich: Flachfal-

tenfilter und Rundfilter

Drehzahl 1/min 2600 2600

Filterfläche Feinstaubfilter m

5,2 5,2

Nennunterdruck Saugsystem mbar 6 6

Nennvolumenstrom Saugsystem m

/h 600 600

Rüttlersystem -- Elektromotor Elektromotor

Umgebungsbedingungen

Temperatur °C -5 bis +40 -5 bis +40

Luftfeuchtigkeit, nicht betauend % 0 - 90 0 - 90

Ermittelte Werte gemäß EN 60335-2-72

Geräuschemission

Schalldruckpegel L

dB(A) 70 70

Unsicherheit K

dB(A) 3 3

Schallleistungspegel L

+ Unsicherheit K

dB(A) 93 93

Gerätevibrationen

Hand-Arm Vibrationswert m/s

0,7 0,7

Sitz m/s

0,5 0,5

Unsicherheit K m/s

0,1 0,1

Maße und Gewichte

Länge x Breite x Höhe mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Wenderadius rechts mm 2470 2470

Wenderadius links mm 2470 2470

Leergewicht (ohne/mit Batterie) kg 560/860 560/860

Zulässiges Gesamtgewicht kg 1224 1224

Zulässige Achslast vorne kg 734 734

Zulässige Achslast hinten kg 490 490

Technische Änderungen vorbehalten!

16 DE

- 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

Your sales outlet should be informed about

any transit damage noted when unpacking

the product.

– Warning and information plates on the

machine provide important directions

for safe operation.

– In addition to the information contained

in the operating instructions, all statuto-

ry safety and accident prevention regu-

lations must be observed.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

 DANGER

To avoid risks, all repairs and replacement

of spare parts may only be carried out by

authorized customer service personnel.

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

 DANGER

Warns about immediate danger which can

lead to severe injuries or death.

몇 WARNING

Warns about possible danger which could

lead to severe injuries or death.

몇 CAUTION

Points out a possibly dangerous situation

which can lead to light injuries or property

damage.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

General notes . . . . . . . . . . . . . EN 1

Environmental protection EN 1

Warranty . . . . . . . . . . . . EN 1

Accessories and Spare

Parts. . . . . . . . . . . . . . . . EN 1

Symbols in the operating in-

structions . . . . . . . . . . . . EN 1

Symbols on the machine EN 1

Proper use. . . . . . . . . . . . . . . . EN 2

Foreseeable misuse. . . . EN 2

Suitable surfaces . . . . . . EN 2

Safety instructions . . . . . . . . . . EN 2

Safety instructions concern-

ing the operation . . . . . . EN 2

Safety information concern-

ing the driving operation. EN 2

Safety instructions for bat-

tery-operated devices . . EN 3

Appliances with high empty-

ing system . . . . . . . . . . . EN 3

Devices with overhead

guard . . . . . . . . . . . . . . . EN 3

Safety information concern-

ing the transport of the appli-

ance . . . . . . . . . . . . . . . . EN 3

Safety information concern-

ing maintenance and care EN 3

Function. . . . . . . . . . . . . . . . . . EN 3

Unloading tips . . . . . . . . . . . . . EN 3

Operating and Functional Ele-

ments. . . . . . . . . . . . . . . . . . . . EN 4

Illustration of sweeper . . EN 4

Operating elements . . . . EN 4

Before Startup . . . . . . . . . . . . . EN 5

Lock/ release parking brake EN 5

Start up . . . . . . . . . . . . . . . . . . EN 5

General notes . . . . . . . . EN 5

Inspection and maintenance

work . . . . . . . . . . . . . . . . EN 5

Safety n

otes regarding the

batteries . . . . . . . . . . . . . EN 5

Charge the batteries . . . EN 5

Operation. . . . . . . . . . . . . . . . . EN 6

Adjusting driver's seat . . EN 6

Starting the machine . . . EN 6

Drive the machine . . . . . EN 6

Sweeping mode . . . . . . . EN 6

Emptying waste container EN 7

Turn off the appliance . . EN 7

Transport . . . . . . . . . . . . . . . . . EN 7

Storage/decommissioning . . . . EN 7

Care and maintenance . . . . . . EN 7

General notes . . . . . . . . EN 7

Cleaning. . . . . . . . . . . . . EN 7

Maintenance intervals . . EN 7

Maintenance Works . . . . EN 8

EU Declaration of Conformity . EN 10

Troubleshooting. . . . . . . . . . . . EN 11

Technical specifications. . . . . . EN 11

General notes

Environmental protection

The packaging material can be

recycled. Please do not throw the

packaging material into house-

hold waste; please send it for re-

cycling.

Old appliances contain valuable

materials that can be recycled.

Please arrange for the proper re-

cycling of old appliances. Please

dispose your old appliances us-

ing appropriate collection sys-

tems.

Batteries, oil, fuels and similar substances

must not be released into the environ-

ment. Please dispose of these substances

via suitable collection systems.

Warranty

Accessories and Spare Parts

Symbols in the operating

instructions

Symbols on the machine

Risk of burns on account

of hot surfaces! Allow the

exhaust to cool down suf-

ficiently before starting

work on the machine.

Always use appropriate

gloves while working on

the device.

Risk of getting squeezed

on account of getting

jammed between vehicle

parts.

Risk of injury on account

of moving parts. Do not

reach in.

Risk of fire. Do not vacu-

um up any burning or

glowing objects.

Chain pick-up / crane

point

Intake points for the jack

Maximum decline of

ground when driving with

the waste container

raised.

The gradient in the direc-

tion of travel should not

exceed 14 %.

Caution! Rotating brush

(watch for rotation direc-

tion).

17EN

- 2

The sweeper is intended for cleaning floor

surfaces for commercial use and e.g. for

the following fields of application:

 Car parks

 Production facilities

 Logistics areas

 Hotel

 Retail industry

 Storage areas

 Walkways

– This sweeper has been designed to

sweep dirt and debris from indoor as

well as outdoor surfaces.

– The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

– Use this sweeper only as directed in

these operating instructions.

– The machine may not be modified.

– The machine is only suitable for use on

the types of surfaces specified in the

operating instructions.

– The machine may only be operated on

the surfaces approved by the company

or its authorised representatives.

– The following applies in general: Keep

highly-flammable substances away

from the appliance (danger of explo-

sion/fire).

 Never vacuum up explosive liquids,

combustible gases or undiluted acids

and solvents. This includes petrol, paint

thinner or heating oil which can gener-

ate explosive fumes or mixtures upon

contact with the suction air. Acetone,

undiluted acids and solvents must also

be avoided as they can harm the mate-

rials on the machine.

 Never sweep/vacuum up reactive metal

dusts (e.g. aluminium, magnesium,

zinc), as they form explosive gases

when they come in contact with highly

alkaline or acidic detergents.

 Do not sweep/vacuum up any burning

or glowing objects.

 The appliance is not suitable for sweep-

ing off hazardous substances.

 The machine may not be used or stored

in hazardous areas. It is not allowed to

use the appliance in hazardous loca-

tions.

 It is strictly prohibited to take co-pas-

sengers.

 Pushing/pulling or transporting objects

by means of this appliance is prohibit-

ed.

– Asphalt

– Industrial floor

– Screed

– Concrete

– Paving stones

 In order to maintain clearance and

creepage distances, the device may not

be operated over 2000 metres above

sea level.

 (Applicable for Finland only) The device

may not be used at low ambient tem-

peratures (below 0°C) if it is equipped

with a PVC hose line. Contact Kärcher

if should have questions regarding your

device.

 The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be ob-

served. It is not allowed to use the ap-

pliance in hazardous locations.

 DANGER

Risk of

injury!

 Do not use the appliance without an

overhead guard in areas where the op-

erator might get hit by falling objects.

 The operator must use the appliance

properly. The person must consider the

local conditions and must pay attention

to third parties, in particular children,

when working with the appliance.

 It is important to follow all safety instruc-

tions, rules and regulations applicable

for driving motor vehicles.

 Prior to starting work, the operator must

ensure that all protective devices are

properly installed and function correct-

ly.

 The operator of the appliance is liable

for accidents with other individuals or

their property.

 Ensure that the operator wears tight-fit-

ting clothes. Wear sturdy shoes and

avoid wearing loose-fitting clothes.

 Check the immediate vicinity prior to

starting (e.g. children). Ensure suffi-

cient visibility!

 Never leave the machine unattended

so long as the engine is running. The

operator may leave the appliance only

when the engine has come to a stand-

still, the appliance has been protected

against accidental movement, and the

key has been removed.

 Please remove the key, when not in

use, to avoid unauthorised use of the

appliance.

 The appliance may only be used by per-

sons who have been instructed in han-

dling the appliance or have proven

qualification and expertise in operating

the appliance or have been explicitly

assigned the task of handling the appli-

ance.

 This appliance is not intended for use

by persons (including children) with lim-

ited physical, sensoric or mental capac-

ities or lack of experience and/or skills,

unless such persons are accompanied

and supervised by a person in charge of

their safety or if they received precise

instructions on the use of this appli-

ance.

 Children should be supervised to pre-

vent them from playing with the appli-

ance.

CAUTION

Risk of damage! Do not sweep up straps,

strings or wires as these may wrap around

the brush roller.

 DANGER

Risk of injury! Verify the stability of the

ground prior to driving on it.

 DANGER

Risk of accident, risk of injury!

Danger of tipping if gradient is too high.

– The gradient in the direction of travel

should not exceed 14 %.

Danger of tipping over when taking bends

at high speed (particularly left-hand bends).

– Drive slowly when cornering.

Danger of tipping on unstable ground.

– Only use the machine on sound surfac-

es.

Danger of tipping with excessive sideways

tilt.

– The gradient perpendicular to the direc-

tion of travel should not exceed 10%.

Beware of dangerous

electrical current!

Pay attention to the in-

struction.

Steer slowly!

Please read the operating

instructions and act ac-

cordingly!

Risk of damage!

not wash the fine dust

filter.

Proper use

Foreseeable misuse

Suitable surfaces

Safety instructions

Safety instructions concerning the

operation

Safety information concerning the

driving operation

18 EN

- 3

Note: Warranty claims will be entertained

only if you use batteries and chargers rec-

ommended by Kärcher.

– Always follow the instructions of the

battery manufacturer and the charger

manufacturer. Please follow the statu-

tory requirements for handling and dis-

posing batteries.

– Never leave the batteries in a dis-

charged state; recharge them as soon

as possible.

– Always keep the batteries clean and dry

to avoid creep currents. Protect the bat-

teries and avoid contact with impurities

such as metal dust.

– Do not place tools or similar items on

the battery. Risk of short-circuit and ex-

plosion.

– Do not work with open flames, generate

sparks or smoke in the vicinity of a bat-

tery or a battery charging room. Danger

of explosion.

– Do not touch hot parts of the machine

such as the drive motor (risk of burns).

– Be careful while handling battery acid.

Follow the respective safety instruc-

tions!

– Used batteries are to be disposed ac-

cording to the EC guideline 91/ 157

EWG in an environment-friendly man-

ner.

 DANGER

Risk of injury!

 When working on the high emptying

system, completely lift and secure the

waste container.

 Perform the safeguarding only from

outside the hazard zone.

NOTICE

The overhead guard (optional) protects the

driver against larger falling objects. Howev-

er, it does not provide rollover protection!

 Check the overhead guard for damage

daily.

 If the overhead guard, as well as indi-

vidual elements, should be damaged,

replace the entire overhead guard.

 Any modification of the overhead guard

and installation of elements, compo-

nents and assemblies other than those

approved by Kärcher is not permitted

and may limit the function of the over-

head guard.

 Observe the net weight (transport

weight) of the device during transport

on trailers or vehicles.

 To transport the device, unplug the bat-

tery plug and securely fasten the de-

vice.

 First switch off the appliance and re-

move the key before performing any

cleaning or maintenance tasks on the

appliance, replacing parts or switching

over to another function.

 When performing any service and

maintenance work on devices with a

traction battery, the battery must be dis-

connected from the electrical system of

the device via the battery isolation point

(battery plug).

 Always disconnect the battery when

working on the electrics.

To do this, first disconnect the negative

terminal and then the positive terminal.

Reconnection is performed in reverse

sequence. Connect the positive termi-

nal first, then connect the negative ter-

minal.

 Do not clean the appliance with a water

hose or high-pressure water jet (danger

of short circuits or other damage).

 Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety regula-

tions.

 Plea

se observe the local safety regula-

tions regarding portable commercially

used appliances.

 Always use appropriate gloves while

working on the device.

The sweeper operates using the sweep-

shovel principle.

– The rotating roller brush moves the dirt

directly into the waste container.

– The side brush cleans the corners and

edges of the surface and moves dirt

and debris into the path of the roller

brush.

– The fine dust is sucked in via the dust

filter through the suction blower.

 Danger

Risk of injury, risk of damage!

Observe the weight of the appliance when

you load it!

 Do not use a forklift.

 Use a suitable ramp or a crane to load

the appliance!

 Observe when using a ramp:

Ground clearance 70 mm.

 If the machine is delivered on a pallet,

you must create an unloading ramp us-

ing the boards provided.

You will find the instructions for this pro-

cedure on page 2 (inside of cover).

Important instruction: every board

must be attached with at least 2 screws.

Safety instructions for battery-

operated devices

Appliances with high emptying

system

Devices with overhead guard

Safety information concerning the

transport of the appliance

Safety information concerning

maintenance and care

Function

Unloading tips

Weight (without batteries) 560 kg*

Weight (with batteries) 860 kg*

* If upgrade kits are installed, the weight is

respectively higher.

19EN

- 4

Illustration

1 Nameplate

2 Seat (with seat contact switch)

3 Steering wheel

4 Blue Spot (option)

5 Handle with locking button

6 Cover

7 Side brush, right

8 Front wheel

9 Roller brush access

10 Lashing point

11 Battery set

(only included with the scope of delivery

for the KM 105/180 R Bp Pack)

12 Engine bonnet

13 Beacon lamp

14 Blinker (option)

15 Taillights (option)

16 Drive wheel

17 Sight glass hydraulic oil

Illustration

1 Roller brush and side brush control le-

ver

Lever forwards: Switches the roller

brush on and lowers and switches the

side brushes on.

Lever backwards: Switches the roller

brush on

2 Control lever waste container

Raise/lower waste container

3 Roller brush control lever

Raises and lowers the roller brush

4 Control lever container flap

Open/close container lid

5 Indicator lamps and display

6 Switch for lights (option)

7 Switch blower and filter cleaning

Position centred: Filter cleaning and

blower off

Front position: Blower on

Rear position: Filter cleaning on

8 Horn switch

9 Fuses

10 Brake pedal

11 Accelerator pedal forward / reverse

12 Roller brush wear adjustment / sweep-

ing area setting

13 Turn signal switch (option)

14 Ignition lock

Position 0: Switch off engine

Position 1: Ignition on

Position 2: Start the engine

15 Battery socket

16 Parking brake

17 Lever for seat adjustment

18 Key for roller brush access

Illustration

1 Display (battery capacity)

2 Battery charger control

3 Working light indicator light

4 Indicator lamp for direction indicator

5 Indicator light flap waste container open

6 Warning light flap waste container

closed

7 not assigned

8 Filter cleaning display active

9 not assigned

Operating and Functional Elements

Illustration of sweeper Operating elements

Indicator lamps and display

20 EN

- 5

 Loosen parking brake; press brake

pedal at the same time.

 Activate the parking brake; press brake

pedal at the same time.

 Park the sweeper on an even surface.

 Remove ignition key.

 Lock parking brake.

 Check battery charging status; charge

batteries it if required (see Chapter

"Charging the batteries").

 Check the sweeping roller and the side

brush for wear and wrapped belts.

 Check the wheels for tied up belts.

 Check function of all operator control el-

ements.

 Check appliance for damages.

Note: For description, see section on Care

and maintenance.

Please observe the following warning notes

when handling batteries:

 Danger

Risk of explosion! Do not put tools or similar

on the battery, i.e. on the terminal poles

and cell connectors.

 Danger

Risk of injury! Ensure that wounds never

come into contact with lead. Always clean

your hands after having worked with batter-

ies.

 DANGER

Risk of fire and explosion!

– Smoking and naked flames are strictly

prohibited.

– Rooms where batteries are charged

must have good ventilation because

highly explosive gas is emitted during

charging.

 Danger

Danger of causticization!

– Rinse thoroughly with lots of clear water

if acid gets into the eye or comes in con-

tact with the skin.

– Then consult a doctor immediately.

– Wash off the acid If it comes in contact

with the clothes.

CAUTION

Charge the batteries before commissioning

the machine.

 DANGER

Risk of injury! Observe the safety instruc-

tions on the handling of batteries. Follow

the instructions of the charger manufactur-

er.

Please read and follow the included operat-

ing instructions by the battery manufacturer

and follow them.

Charge the battery only with an appropriate

charger.

 DANGER

Risk of acid burns. Refilling water when the

battery is in the discharged state can lead

to acid leakage! When handling battery ac-

id, use safety goggles and observe regula-

tions to prevent injury and destruction of

clothing. Immediately rinse off any

splashed acid from the skin or clothing us-

ing copious amounts of water.

CAUTION

Risk of damage. Use only distilled or desal-

inated water (VDE 0510) for filling the bat-

tery. Do not add any substances (so-called

performance improving agents), else war-

ranty claims will not be entertained.

 Park the device safely in dry rooms with

adequate ventilation.

 Open the engine hood.

Note: The cover must remain open dur-

ing the charging process.

 Pull the battery plug from the machine

and connect it to the plug of the charg-

er.

 Connect the plug of the charger to a

proper socket of 16 A, the charger will

charge automatically.

 Execute th

e charging process accord-

ing to the information in the operating

instructions of the charger.

The recommended chargers (suitable

for the batteries used) are regulated

electronically and will automatically ter-

minate the charging process.

 Note: When the batteries are charged,

first remove the charger from the mains

and then disconnect it from the batter-

ies.

Note

The 105/180 R Bp Pack sweeper variant

(1.186-051.0) is already supplied with bat-

teries and charger.

The 105/180 R Bp sweeper variant (1.186-

050.0) is supplied without batteries and

charger.

We recommend the following batteries and

chargers:

The use of other batteries and chargers is

not recommended and should be dis-

cussed with Kärcher customer service.

CAUTION

Be sure to observe the battery manufactur-

er’s instructions and then act accordingly.

The charging state of the battery is shown

on the sweeper display.

If the battery charge indicator light is red:

 Battery is discharged. The sweeping

mode will be terminated automatically

(the sweeping aggregates cannot be

taken into operation until the battery is

charged).

 Drive the machine directly to the charg-

ing station; avoid any steep gradients in

the process.

 Charge battery.

Before Startup

Lock/ release parking brake

Start up

General notes

Inspection and maintenance work

Daily before starting operations

Safety notes regarding the batteries

Observe the directions on the

battery, in the instructions for

use and in the vehicle operat-

ing instructions!

Wear an eye shield!

Keep away children from acid

and batteries!

Risk of explosion!

Fire, sparks, open light, and

smoking not allowed!

Danger of causticization!

First aid!

Warning note!

Disposal!

Do not throw the battery in the

dustbin!

Beware of dangerous electrical

current!

Charge the batteries

Recommended batteries, chargers

Order number

Battery pack 36 V, 240

Ah, (in the trough, low

maintenance) *

6,981-067.0

Charger 36 V, 40 A 6,981-066.0

* Appliance requires 1 battery pack

Check fluid level in the battery and

adjust if required

Check charging status of battery

21EN

- 6

1 Lever for seat adjustment

2 Driver seat

 Pull seat adjustment lever outwards.

 Slide seat, release lever and lock in

place.

 Check that the seat is properly locked in

position by attempting to move it back-

wards and forwards.

Note: The machine is equipped with a seat

contact switch If the driver's seat is vacat-

ed, the machine is switched off.

Note: The fine dust filter is automatically

cleaned when the device is started.

 Sit on the driver's seat.

 Lock parking brake.

 Insert the ignition key into the ignition

switch.

 Turn the ignition key to position "I".

The appliance is now ready for opera-

tion.

 Turn the ignition key to position "II".

The appliance can now be driven.

Note: The display of the battery capac-

ity will show the actual charge status af-

ter about 10 seconds.

 Press brake pedal and keep it de-

pressed.

 Release parking brake.

 Slowly press the accelerator pedal to

the front.

 Danger

Risk of injury! While reversing, ensure that

there is nobody in the way, ask them to

move if somebody is around.

 Slowly press the accelerator pedal

backwards.

 The accelerator pedal can be used to

vary the driving speed infinitely.

 Avoid jerking the pedal.

 Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Note: The braking effect can be supported

by pressing the brake pedal.

Driving over fixed obstacles which are 70

mm high or less:

 Drive forwards slowly and carefully.

Driving over fixed obstacles which are

more than 70 mm high:

 Only drive over these obstacles using a

suitable ramp.

ATTENTION

Do not sweep up packing strips, wire or

similar objects as this may damage the

sweeping mechanism.

Note: To achieve an optimum cleaning re-

sult, the driving speed should be adjusted

to take specific situations into account.

Note: The fine dust filter is automatically

cleaned every 10 minutes during operation.

Note: For increased work in the fine dust

area, the filter must also be cleaned by

pressing the filter cleaning switch.

 Clean the fine dust filter with the filter

cleaning button.

1 Roller brush and side brush control le-

ver

2 Control lever waste container

Roller brush control lever

4 Control lever container flap

Roller brush and side brush control le-

ver

 Control lever (1) forwards: Switches the

roller brush on and lowers and switches

the side brushes on.

 Control lever (1) backwards: Switches

the roller brush on.

Control lever waste container

 Control lever waste container (2) to the

front: Waste container is lowered.

 Control lever waste container (2) to the

back: Waste container is raised.

Control lever roller brush

 Roller brush control lever (3) forwards:

Raises the roller brush.

 Roller brush control lever (3) back-

wards: Lowers the roller brush.

Control lever container flap

 Control lever container flap (4) to the

front: The container flap of the waste

container opens.

Note: The green indicator lamp must

light up.

 Control lever container flap (4) to the

back: The container flap of the waste

container closes.

Note: The red indicator lamp must light

up.

 Switch on the blower.

 With surface cleaning:

Roller brush and side brush control le-

ver (1) backwards: Switches the roller

brush on.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Control lever container flap (4) to the

front: Container flap opens.

Note: The green indicator lamp must

light up.

 With cleaning of side edges:

Roller brush and side brush control le-

ver (1) forwards: Switches the roller

brush on, switches the side brushes on

and lowers them.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Switch off the blower.

 With surface cleaning:

Roller brush and side brush control le-

ver (1) backwards: Switches the roller

brush on.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Control lever container flap (4) to the

front: Container flap opens.

Note: The green indicator lamp must

light up.

 With cleaning of side edges:

Roller brush and side brush control le-

ver (1) forwards: Switches the roller

brush on, switches the side brushes on

and lowers them.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

Operation

Adjusting driver's seat

Starting the machine

Drive the machine

Drive forward

Reverse drive

Driving method

Brakes

Driving over obstacles

Sweeping mode

Cleaning the fine dust filter manually

Control lever

Sweeping dry floors

Sweeping damp or wet floors

22 EN

- 7

 DANGER

Risk of injury!

 During the emptying process, persons

and animals must not stay within the

swivelling range of the waste container.

Danger of tipping!

 Place the device on an even surface

during the emptying process.

몇 WARNING

Risk of crushing!

 Never reach into the rod assembly for

the drainage mechanism. Do not stay

under the raised container.

ATTENTION

Risk of personal injury or damage!

 Material of the rotating roller brush may

be catapulted off during the emptying

process. Keep an appropriate distance.

 Raise the roller brush and side brushes

using the control levers: Control lever 1

to middle position and control lever 3

forwards.

 Close the container flap, in order to do

so, move the control lever (4) to the

back:

Note: The green indicator lamp must

light up.

 Raise the container flap, in order to do

so, move the waste container control le-

ver (2) to the back:

 Slowly drive towards the collection con-

tainer.

 Lock parking brake.

 Open the container flap, in order to do

so, push the container flap operating le-

ver (4) to the front and empty the waste

container.

Note: The red indicator lamp must light

up.

 Close the container flap, in order to do

so, push the container flap operating le-

ver (4) to the back until it is tipped in-

wards in the end position.

Note: The green indicator lamp must

light up.

 Release parking brake.

 Drive away the collection container

slowly.

 Lower the waste container into the end

position, in order to do so, move the

waste container control lever (2) to the

front

 Press brake pedal and keep it de-

pressed.

 Lock parking brake.

 Turn ignition key to "0" and remove it.

 DANGER

Transport damage!

 Observe the net weight (transport

weight) of the device during transport

on trailers or vehicles.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Secure the appliance at the lashing

points (4x) using tension belts, ropes or

chains.



Secure the wheels of the machine with

wheel chocks.

 Discon

nect the battery of the sweeper

during transport.

 DANGER

Risk of injury and damage! Note the weight

of the appliance in case of storage.

 Park the sweeper on a level surface in

a dry, frost protected area. Protect it

against dust by means of covering ma-

terial.

 Raise the roller brush and the side-

brushes to prevent the bristles from be-

ing damaged.

 Close the container flap.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Lock the sweeper to ensure that it does

not roll off.

Additionally observe the following points if

the sweeper is not used over a longer peri-

od of time:

 Clean the inside and outside of the

sweeper.

 Remove the battery plug from machine.

 Charge battery and recharge it approx.

every 2 months.

몇 CAUTION

Risk of damage due to short circuit!

 When working on the electrical system

or before opening electrical covers, the

battery must be disconnected or the

battery connector disconnected.

ATTENTION

Risk of damage!

 Do not wash the fine dust filter.

 Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety regula-

tions.

 Mobile appliances used for commercial

purposes are subject to safety inspec-

tions according to VDE 0701.

 Park the sweeper on an even surface.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

CAUTION

Risk of damage!

 Do not clean the appliance with a water

hose or high-pressure water jet (danger

of short circuits or other damage).

 DANGER

Risk of injury!

 Wear dust mask and protective gog-

gles.

 Clean machine with a cloth.

 Blow through machine with com-

pressed air.

 Clean the machine with a damp cloth

which has been soaked in mild deter-

gent.

Note: Do not use aggressive cleaning

agents.

Note: The elapsed-time counter shows the

timing of the maintenance intervals.

Note: Where maintenance is carried out by

the customer, all service and maintenance

work must be undertaken by a qualified

specialist. If required, a specialised Kärch-

er deal

er may be contacted at any time.

Daily maintenance:

 Check battery charging status; charge

batteries it if required (see Chapter

"Charging the batteries").

 Check the sweeping roller and the side

brush for wear and wrapped belts.

 Check the wheels for tied up belts.

 Check function of all operator control el-

ements.

 Check appliance for damages.

 Clean the dust filter with the filter clean-

ing button.

Weekly maintenance:

 Check hydraulic unit.

 Check the hydraulic oil level.

 Check brake fluid status.

 Check the pad for wear, replace if re-

quired.

 Check the container lid and lubricate it.

Maintenance following wear:

 Replace sealing strips.

 Readjust the side seals or replace

them.

 Replace roller brush.

 Replace side brush.

Note: For description, see section on Main-

tenance work.

Emptying waste container

Turn off the appliance

Transport

Storage/decommissioning

Care and maintenance

General notes

Cleaning

Cleaning the inside of the machine

External cleaning of the appliance

Maintenance intervals

Maintenance by the customer

23EN

- 8

Maintenance to be carried out after 50

operating hours:

 Have the first maintenance performed

by the customer service in accordance

with the inspection check list.

Maintenance to be carried out after 250

operating hours:

 Have the maintenance performed by

the customer service in accordance

with the inspection check list.

In order to safeguard warranty claims, all

service and maintenance work during the

warranty period must be carried out by the

authorised Kärcher Customer Service in

accordance with the maintenance booklet.

Preparation:

 Park the sweeper on an even surface.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 DANGER

Risk of injury! Always apply the safety bar

when the waste container is raised.

Perform the safeguarding only from outside

the hazard zone.

1 Holder of safety rod

2 Safety rod

 Fold the safety rod for the high empty-

ing up and insert it into the holder (se-

cured).

ATTENTION

Observe the orientation of the battery ter-

minals when installing the batteries. Battery

terminals are installed on the left in the di-

rection of travel.

The batteries can only be exchanged as a

set. The exchange has to be performed by

trained personnel.

 Due to the heavy weight (300 kg), the

batteries must be exchanged using a

crane.

Battery terminals - travel direction left

1 Negative terminal

2 Positive terminal

 When removing the battery, disconnect

the negative terminal wire first.

 Fasten the crane chains in the four eye-

lets of the battery set and carefully lift

out the batteries.

NOTICE

The waste container must not be raised.

 Open the engine hood.

1 Looking glass

2 Screw cap, oil fill opening

3 Container (without function)

 Check hydraulic oil level in the looking

glass.

– The oil level must lie between “MIN“

and “MAX“ marking.

– Add hydraulic oil if the oil level is below

the "MIN" marking.

 Loosen the closing cap of the oil filling

opening.

 Clean the filling area.

 Refill hydraulic oil.

Oil grade: see Technical Data

 Replace and tighten the closing cap of

the oil filling opening.

 Lock parking brake.

 Start the motor.

Only the authorised customer service is

permitted to carry out maintenance tasks

on the hydraulic unit.

 Check all hydraulic hoses and connec-

tions and ensure that they are leak-

proof.

 DANGER

Risk of injury! Always apply the safety bar

hen the waste container is raised.

Perform the safeguarding only from outside

the hazard zone.

1 Waste container

2 Safety rod

3 Roller brush

 Switch off device.

 Lift the emptied waste container to the

end position. The roller brush is visible.

Secure the waste container. See chap-

ter "Securing the raised waste contain-

er".

 Turn ignition key to "0" and remove it.

 Check the roller brush for damage, re-

move wrapped tapes or cords.

 Fold the safety rod down into the recep-

tacle (raised waste container is unse-

cured).

 Lower the waste container up to the

end-position.

1 Side panel, right

2 Key for roller brush access

 Lift the emptied waste container to the

end position.

Secure the waste container. See chap-

ter "Securing the raised waste contain-

er".

 Open the side covers using a key.

1 Holding bow

2 Wing nut

3Side seal

 Unscrew the wing nuts.

 Remove the retaining clamp.

 Flip the side seal out.

 Uncscrew the retaining screw of the

roller brush intake, and swing the intake

to the outside.

 Pull out roller brush.

Maintenance by Customer Service

Maintenance Works

Securing the raised waste container

Replace batteries

Check hydraulic oil level and refill

hydraulic oil

Check hydraulic unit

Checking roller brush

Replacing roller brush

24 EN

- 9

Installation position of roller brush in direc-

tion of travel (top view)

Note: When installing the new roller brush,

ensure correct positioning of the bristle as-

sembly.

 Install new roller brush. The nuts of the

roller brush must be inserted on the

notches of the opposite crank.

Note: Once the new roller brush has been

installed, the sweeping track must readjust-

ed.

Note: The sweeping track is factory-set to

80 mm; it is steplessly adjustable if the

brush roller wears down.

 Switch off suction blower.

 Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.

 Roller brush and side brush control le-

ver (1) backwards: Switches the roller

brush on.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Allow the roller brush to run for approx.

10 seconds.

 Roller brush and side brush control le-

ver (1) to middle position.

Roller brush control lever (3) forwards:

Raises the roller brush.

 Raise waste container.

 Drive machine backwards.

 Check sweeping mirror.

The sweeping track should have an even

rectangular shape which is 80-85 mm wide.

 Undo and adjust the stop screw for

wear adjustment (12).

Stop screw at the top: narrow sweeping

area.

Stop screw at the bottom: broad sweep-

ing area.

 Tighten the stop screw again.

 Check the sweeping area of the roller

brush again as described.

 The side-brushes lift up.

 Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.

 Lower the side brushes using the con-

trol lever and allow them to run for ap-

prox. 10 seconds.

 The side-brushes lift up.

 Drive machine backwards.

 Check sweeping mirror.

The width of the sweeping track should lie

between 40-50 mm.

 Set the sweeping track using the two

adjusting screws.

 Check sweeping mirror.

 DANGER

Risk of injury! Always apply the safety bar

when the waste container is raised.

 Lift the emptied waste container to the

end position.

Secure the waste container. See chap-

ter "Securing the raised waste contain-

er".

 Open the side cover as described in

Chapter "Replace brush roller".

 Rel

ease the 6 wing nuts on the side

holding plate.

 Loosen 3 nuts (SW 13) on the front

holding plate.

 Press the side seal down (elongated

hole) until it is about 1 to 3 mm to the

floor.

 Screw in the holding plates.

 Repeat the procedure on the other side

of the appliance.

몇 WARNING

Risk of injury!

 Wear a dust mask when working

around the dust filter. Observe safety

regulations on the handling of fine parti-

cles.

 Clean the fine dust filter with the filter

cleaning button.

 Empty waste container.

1Cover

2 Filter cover (vibrator system)

3 Lock, filter cover (2x)

 Fold cover forwards.

1Cover

2 Fine dust filter

3 Cross struts

 Open the lock.

 Open filter cap.

 Check the fine dust filter, clean or re-

place if necessary.

Note

Exchanging the fine dust filter may only

be done by Kärcher Customer Service.

 Insert and lock the filter cover.

Check and adjust roller brush sweeping

track

Check and adjust sweeping track of the

side-brush

Adjust the side seals

Checking/changing the fine dust filter

25EN

- 10

몇 CAUTION

Risk of damage!

 Make sure that the covers of the fuse

boxes are not interchanged.

ATTENTION

Only use fuses with identical safety ratings.

1 Fuse box A

2 Fuse box B

3Lock nut

 Unscrew the knurled nut.

 Open the cover on the fuse box.

 Check the fuses.

 Replace defective fuses.

Fuse box A

Fuse box B

Main relay fuse

* These fuses may only be changed by

Customer Service, as it is necessary to

check the device for potential faults.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Replacing fuses

FU01 Safety relay

Start up

5 A

FU02 Enable DC / DC 10 A

FU03 Beacon lamp

Horn

10 A

FU04 Suction blower 20 A

FU05 Vibrator system 15 A

FU06 DC / DC input 20 A

FU07 Multifunction display 5 A

FU08 Reverse warning sig-

nal

Flap indicator

7.5 A

FU09 Safety relay

Suction blower

Vibrator system

5 A

FU10 Water pump (option) 10 A

FU11 Lighting system (op-

tional)

Blinker (option)

Blue Spot (option)

10 A

FU12 Shaking system flat

fold filter and round fil-

ter (option)

15 A

FU 13* Main relay 125 A

EU Declaration of Conformity

Product: Ride-on vacuum sweeper

Type: KM 105/180 R Bp

1,186-050.0

KM 105/180 R Bp Pack

1,186-051.0

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/EC

Applied harmonized standards

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 90

Guaranteed: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

26 EN

- 11

Troubleshooting

Fault Remedy

Device does not drive or drives

only slowly

Sit on the driver seat, the seat contact switch gets activated.

Have the drive motor fuse, FU 13, checked by Customer Service

Charging or replacing battery

Release parking brake

Check for trapped ribbons and strings.

Inform Kärcher Customer Service.

Whistling sound in the hydraulic

system

Refill hydraulic fluid

Inform Kärcher Customer Service.

Brushes are rotating slowly or not

at all

Check for trapped ribbons and strings.

Inform Kärcher Customer Service.

Too little or no suction power in the

brush area

Clean dust filter

Inform Kärcher Customer Service.

Dust gathers in the machine Adjust the side seals

Switch on blower

Clean dust filter

Replace filter washers

Inform Kärcher Customer Service.

Sweeping unit does not pick up

waste

Empty waste container

Clean dust filter

Replacing roller brush

Adjust sweeping track

Replace sealing strips of the waste container

Remove the blocking of the brush roller

Inform Kärcher Customer Service.

Waste container does not raise or

lower

Check the fuses.

Remove the locking support from the waste container

Inform Kärcher Customer Service.

Waste container is rotating slowly

or not at all

Inform Kärcher Customer Service.

Operation problems with hydraulic

movement parts

Inform Kärcher Customer Service.

Technical specifications

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Machine data

Drive speed, forward km/h 6 6

Drive speed, reverse km/h 3 3

Climbing capability (max.) -- 14% 14%

Surface cleaning performance without side brushes m

/h 4680 4680

Surface cleaning performance with 1 side brushes m

/h 6300 6300

Working width without side brushes mm 780 780

Working width with 1 side brushes mm 1050 1050

Protection type, drip-proof -- IPX 3 IPX 3

Usage duration with battery fully charged h 2.5 2.5

Electrical system

Battery capacity V, Ah --- 36, 240

Battery set kg --- 300

Hydraulic system

Hydraulic oil type -- HV 46 HV 46

Waste container

Max. unloading height mm 1340 1340

Volume of waste container l 180 180

27EN

- 12

Roller brush

Roller brush diameter mm 280 280

Roller brush width mm 780 780

Speed 1/min 360 360

Sweeping track mm 80 80

Side brushes

Side brush diameter mm 580 580

Speed 1/min 80 80

Solid rubber tyres

Size, front -- 4.00-6 4.00-6

Size, rear -- 300 x 145 – 6 300 x 145 – 6

Brake

Front wheels -- mechanical mechanical

Rear wheel -- Electrical Electrical

Filter and vacuum system

Type -- Pocket filter

Optionally available: Flat fold

filters and round filters

Pocket filter

Optionally available: Flat fold

filters and round filters

Speed 1/min 2600 2600

Filter surface area, fine dust filter m

5.2 5.2

Nominal vacuum, suction system mbar 6 6

Nominal volume flow, suction system m

/h 600 600

Vibrator system -- Electric motor Electric motor

Working conditions

Temperature °C -5 and +40 -5 and +40

Air humidity, non-condensing % 0 - 90 0 - 90

Values determined as per EN 60335-2-72

Noise emission

Sound pressure level L

dB(A) 70 70

Uncertainty K

dB(A) 3 3

Sound power level L

+ Uncertainty K

dB(A) 93 93

Machine vibrations

Hand-arm vibration value m/s

0.7 0.7

Seat m/s

0.5 0.5

Uncertainty K m/s

0.1 0.1

Dimensions and weights

Length x width x height mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Right turning radius mm 2470 2470

Left turning radius mm 2470 2470

Unladen weight (with/ without battery) kg 560/860 560/860

Permissible overall weight kg 1224 1224

Permissible front axle load kg 734 734

Permissible rear axle load kg 490 490

Subject to technical modifications!

28 EN

- 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

Your sales outlet should be informed about

any transit damage noted when unpacking

the product.

– Warning and information plates on the

machine provide important directions

for safe operation.

– In addition to the information contained

in the operating instructions, all statuto-

ry safety and accident prevention regu-

lations must be observed.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service center.

Please submit the proof of purchase.

 DANGER

To avoid risks, all repairs and replacement

of spare parts may only be carried out by

authorized customer service personnel.

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

 DANGER

Warns about immediate danger which can

lead to severe injuries or death.

몇 WARNING

Warns about possible danger which could

lead to severe injuries or death.

몇 CAUTION

Points out a possibly dangerous situation

which can lead to light injuries or property

damage.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

General notes . . . . . . . . . . . . . EN 1

Environmental protection EN 1

Warranty . . . . . . . . . . . . EN 1

Accessories and Spare

Parts. . . . . . . . . . . . . . . . EN 1

Symbols in the operating in-

structions . . . . . . . . . . . . EN 1

Symbols on the machine EN 1

Proper use. . . . . . . . . . . . . . . . EN 2

Foreseeable misuse. . . . EN 2

Suitable surfaces . . . . . . EN 2

Safety instructions . . . . . . . . . . EN 2

Safety instructions concern-

ing the operation . . . . . . EN 2

Safety information concern-

ing the driving operation. EN 2

Safety instructions for bat-

tery-operated devices . . EN 3

Appliances with high empty-

ing system . . . . . . . . . . . EN 3

Devices with overhead

guard . . . . . . . . . . . . . . . EN 3

Safety information concern-

ing the transport of the appli-

ance . . . . . . . . . . . . . . . . EN 3

Safety information concern-

ing maintenance and care EN 3

Function. . . . . . . . . . . . . . . . . . EN 3

Unloading tips . . . . . . . . . . . . . EN 3

Operating and Functional Ele-

ments. . . . . . . . . . . . . . . . . . . . EN 4

Illustration of sweeper . . EN 4

Operating elements . . . . EN 4

Before Startup . . . . . . . . . . . . . EN 5

Lock/ release parking brake EN 5

Start up . . . . . . . . . . . . . . . . . . EN 5

General notes . . . . . . . . EN 5

Inspectio

n and maintenance

work . . . . . . . . . . . . . . . . EN 5

Safety notes regarding the

batteries . . . . . . . . . . . . . EN 5

Charge the batteries . . . EN 5

Operation. . . . . . . . . . . . . . . . . EN 6

Adjusting driver's seat . . EN 6

Starting the machine . . . EN 6

Drive the machine . . . . . EN 6

Sweeping mode . . . . . . . EN 6

Emptying waste container EN 7

Turn off the appliance . . EN 7

Transport . . . . . . . . . . . . . . . . . EN 7

Storage/decommissioning . . . . EN 7

Care and maintenance . . . . . . EN 7

General notes . . . . . . . . EN 7

Cleaning. . . . . . . . . . . . . EN 7

Maintenance intervals . . EN 7

Maintenance Works . . . . EN 8

EU Declaration of Conformity . EN 10

Troubleshooting. . . . . . . . . . . . EN 11

Technical specifications. . . . . . EN 11

General notes

Environmental protection

The packaging material can be

recycled. Please do not throw the

packaging material into house-

hold waste; please send it for re-

cycling.

Old appliances contain valuable

materials that can be recycled.

Please arrange for the proper re-

cycling of old appliances. Please

dispose your old appliances us-

ing appropriate collection sys-

tems.

Batteries, oil, fuels and similar substances

must not be released into the environ-

ment. Please dispose of these substances

via suitable collection systems.

Warranty

Accessories and Spare Parts

Symbols in the operating

instructions

Symbols on the machine

Risk of burns on account

of hot surfaces! Allow the

exhaust to cool down suf-

ficiently before starting

work on the machine.

Always use appropriate

gloves while working on

the device.

Risk of getting squeezed

on account of getting

jammed between vehicle

parts.

Risk of injury on account

of moving parts. Do not

reach in.

Risk of fire. Do not vacu-

um up any burning or

glowing objects.

Chain pick-up / crane

point

Intake points for the jack

Maximum decline of

ground when driving with

the waste container

raised.

The gradient in the direc-

tion of travel should not

exceed 14 %.

Caution! Rotating brush

(watch for rotation direc-

tion).

29EN

- 2

The sweeper is intended for cleaning floor

surfaces for commercial use and e.g. for

the following fields of application:

 Car parks

 Production facilities

 Logistics areas

 Hotel

 Retail industry

 Storage areas

 Walkways

– This sweeper has been designed to

sweep dirt and debris from indoor as

well as outdoor surfaces.

– The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

– Use this sweeper only as directed in

these operating instructions.

– The machine may not be modified.

– The machine is only suitable for use on

the types of surfaces specified in the

operating instructions.

– The machine may only be operated on

the surfaces approved by the company

or its authorised representatives.

– The following applies in general: Keep

highly-flammable substances away

from the appliance (danger of explo-

sion/fire).

 Never vacuum up explosive liquids,

combustible gases or undiluted acids

and solvents. This includes petrol, paint

thinner or heating oil which can gener-

ate explosive fumes or mixtures upon

contact with the suction air. Acetone,

undiluted acids and solvents must also

be avoided as they can harm the mate-

rials on the machine.

 Never sweep/vacuum up reactive metal

dusts (e.g. aluminium, magnesium,

zinc), as they form explosive gases

when they come in contact with highly

alkaline or acidic detergents.

 Do not sweep/vacuum up any burning

or glowing objects.

 The appliance is not suitable for sweep-

ing off hazardous substances.

 The machine may not be used or stored

in hazardous areas. It is not allowed to

use the appliance in hazardous loca-

tions.

 It is strictly prohibited to take co-pas-

sengers.

 Pushing/pulling or transporting objects

by means of this appliance is prohibit-

ed.

– Asphalt

– Industrial floor

– Screed

– Concrete

– Paving stones

 In order to maintain clearance and

creepage distances, the device may not

be operated over 2000 metres above

sea level.

 (Applicable for Finland only) The device

may not be used at low ambient tem-

peratures (below 0°C) if it is equipped

with a PVC hose line. Contact Kärcher

if should have questions regarding your

device.

 The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be ob-

served. It is not allowed to use the ap-

pliance in hazardous locations.

 DANGER

Risk of

injury!

 Do not use the appliance without an

overhead guard in areas where the op-

erator might get hit by falling objects.

 The operator must use the appliance

properly. The person must consider the

local conditions and must pay attention

to third parties, in particular children,

when working with the appliance.

 It is important to follow all safety instruc-

tions, rules and regulations applicable

for driving motor vehicles.

 Prior to starting work, the operator must

ensure that all protective devices are

properly installed and function correct-

ly.

 The operator of the appliance is liable

for accidents with other individuals or

their property.

 Ensure that the operator wears tight-fit-

ting clothes. Wear sturdy shoes and

avoid wearing loose-fitting clothes.

 Check the immediate vicinity prior to

starting (e.g. children). Ensure suffi-

cient visibility!

 Never leave the machine unattended

so long as the engine is running. The

operator may leave the appliance only

when the engine has come to a stand-

still, the appliance has been protected

against accidental movement, and the

key has been removed.

 Please remove the key, when not in

use, to avoid unauthorised use of the

appliance.

 The appliance may only be used by per-

sons who have been instructed in han-

dling the appliance or have proven

qualification and expertise in operating

the appliance or have been explicitly

assigned the task of handling the appli-

ance.

 This appliance is not intended for use

by persons (including children) with lim-

ited physical, sensoric or mental capac-

ities or lack of experience and/or skills,

unless such persons are accompanied

and supervised by a person in charge of

their safety or if they received precise

instructions on the use of this appli-

ance.

 Children should be supervised to pre-

vent them from playing with the appli-

ance.

CAUTION

Risk of damage! Do not sweep up straps,

strings or wires as these may wrap around

the brush roller.

 DANGER

Risk of injury! Verify the stability of the

ground prior to driving on it.

 DANGER

Risk of accident, risk of injury!

Danger of tipping if gradient is too high.

– The gradient in the direction of travel

should not exceed 14 %.

Danger of tipping over when taking bends

at high speed (particularly left-hand bends).

– Drive slowly when cornering.

Danger of tipping on unstable ground.

– Only use the machine on sound surfac-

es.

Danger of tipping with excessive sideways

tilt.

– The gradient perpendicular to the direc-

tion of travel should not exceed 10%.

Beware of dangerous

electrical current!

Pay attention to the in-

struction.

Steer slowly!

Please read the operating

instructions and act ac-

cordingly!

Risk of damage!

not wash the fine dust

filter.

Proper use

Foreseeable misuse

Suitable surfaces

Safety instructions

Safety instructions concerning the

operation

Safety information concerning the

driving operation

30 EN

- 3

Note: Warranty claims will be entertained

only if you use batteries and chargers rec-

ommended by Kärcher.

– Always follow the instructions of the

battery manufacturer and the charger

manufacturer. Please follow the statu-

tory requirements for handling and dis-

posing batteries.

– Never leave the batteries in a dis-

charged state; recharge them as soon

as possible.

– Always keep the batteries clean and dry

to avoid creep currents. Protect the bat-

teries and avoid contact with impurities

such as metal dust.

– Do not place tools or similar items on

the battery. Risk of short-circuit and ex-

plosion.

– Do not work with open flames, generate

sparks or smoke in the vicinity of a bat-

tery or a battery charging room. Danger

of explosion.

– Do not touch hot parts of the machine

such as the drive motor (risk of burns).

– Be careful while handling battery acid.

Follow the respective safety instruc-

tions!

– Used batteries are to be disposed ac-

cording to the EC guideline 91/ 157

EWG in an environment-friendly man-

ner.

 DANGER

Risk of injury!

 When working on the high emptying

system, completely lift and secure the

waste container.

 Perform the safeguarding only from

outside the hazard zone.

NOTICE

The overhead guard (optional) protects the

driver against larger falling objects. Howev-

er, it does not provide rollover protection!

 Check the overhead guard for damage

daily.

 If the overhead guard, as well as indi-

vidual elements, should be damaged,

replace the entire overhead guard.

 Any modification of the overhead guard

and installation of elements, compo-

nents and assemblies other than those

approved by Kärcher is not permitted

and may limit the function of the over-

head guard.

 Observe the net weight (transport

weight) of the device during transport

on trailers or vehicles.

 To transport the device, unplug the bat-

tery plug and securely fasten the de-

vice.

 First switch off the appliance and re-

move the key before performing any

cleaning or maintenance tasks on the

appliance, replacing parts or switching

over to another function.

 When performing any service and

maintenance work on devices with a

traction battery, the battery must be dis-

connected from the electrical system of

the device via the battery isolation point

(battery plug).

 Always disconnect the battery when

working on the electrics.

To do this, first disconnect the negative

terminal and then the positive terminal.

Reconnection is performed in reverse

sequence. Connect the positive termi-

nal first, then connect the negative ter-

minal.

 Do not clean the appliance with a water

hose or high-pressure water jet (danger

of short circuits or other damage).

 Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety regula-

tions.

 Plea

se observe the local safety regula-

tions regarding portable commercially

used appliances.

 Always use appropriate gloves while

working on the device.

The sweeper operates using the sweep-

shovel principle.

– The rotating roller brush moves the dirt

directly into the waste container.

– The side brush cleans the corners and

edges of the surface and moves dirt

and debris into the path of the roller

brush.

– The fine dust is sucked in via the dust

filter through the suction blower.

 Danger

Risk of injury, risk of damage!

Observe the weight of the appliance when

you load it!

 Do not use a forklift.

 Use a suitable ramp or a crane to load

the appliance!

 Observe when using a ramp:

Ground clearance 70 mm.

 If the machine is delivered on a pallet,

you must create an unloading ramp us-

ing the boards provided.

You will find the instructions for this pro-

cedure on page 2 (inside of cover).

Important instruction: every board

must be attached with at least 2 screws.

Safety instructions for battery-

operated devices

Appliances with high emptying

system

Devices with overhead guard

Safety information concerning the

transport of the appliance

Safety information concerning

maintenance and care

Function

Unloading tips

Weight (without batteries) 560 kg*

Weight (with batteries) 860 kg*

* If upgrade kits are installed, the weight is

respectively higher.

31EN

- 4

Illustration

1 Nameplate

2 Seat (with seat contact switch)

3 Steering wheel

4 Blue Spot (option)

5 Handle with locking button

6 Cover

7 Side brush, right

8 Front wheel

9 Roller brush access

10 Lashing point

11 Battery set

(only included with the scope of delivery

for the KM 105/180 R Bp Pack)

12 Engine bonnet

13 Beacon lamp

14 Blinker (option)

15 Taillights (option)

16 Drive wheel

17 Sight glass hydraulic oil

Illustration

1 Roller brush and side brush control le-

ver

Lever forwards: Switches the roller

brush on and lowers and switches the

side brushes on.

Lever backwards: Switches the roller

brush on

2 Control lever waste container

Raise/lower waste container

3 Roller brush control lever

Raises and lowers the roller brush

4 Control lever container flap

Open/close container lid

5 Indicator lamps and display

6 Switch for lights (option)

7 Switch blower and filter cleaning

Position centred: Filter cleaning and

blower off

Front position: Blower on

Rear position: Filter cleaning on

8 Horn switch

9 Fuses

10 Brake pedal

11 Accelerator pedal forward / reverse

12 Roller brush wear adjustment / sweep-

ing area setting

13 Turn signal switch (option)

14 Ignition lock

Position 0: Switch off engine

Position 1: Ignition on

Position 2: Start the engine

15 Battery socket

16 Parking brake

17 Lever for seat adjustment

18 Key for roller brush access

Illustration

1 Display (battery capacity)

2 Battery charger control

3 Working light indicator light

4 Indicator lamp for direction indicator

5 Indicator light flap waste container open

6 Warning light flap waste container

closed

7 not assigned

8 Filter cleaning display active

9 not assigned

Operating and Functional Elements

Illustration of sweeper Operating elements

Indicator lamps and display

32 EN

- 5

 Loosen parking brake; press brake

pedal at the same time.

 Activate the parking brake; press brake

pedal at the same time.

 Park the sweeper on an even surface.

 Remove ignition key.

 Lock parking brake.

 Check battery charging status; charge

batteries it if required (see Chapter

"Charging the batteries").

 Check the sweeping roller and the side

brush for wear and wrapped belts.

 Check the wheels for tied up belts.

 Check function of all operator control el-

ements.

 Check appliance for damages.

Note: For description, see section on Care

and maintenance.

Please observe the following warning notes

when handling batteries:

 Danger

Risk of explosion! Do not put tools or similar

on the battery, i.e. on the terminal poles

and cell connectors.

 Danger

Risk of injury! Ensure that wounds never

come into contact with lead. Always clean

your hands after having worked with batter-

ies.

 DANGER

Risk of fire and explosion!

– Smoking and naked flames are strictly

prohibited.

– Rooms where batteries are charged

must have good ventilation because

highly explosive gas is emitted during

charging.

 Danger

Danger of causticization!

– Rinse thoroughly with lots of clear water

if acid gets into the eye or comes in con-

tact with the skin.

– Then consult a doctor immediately.

– Wash off the acid If it comes in contact

with the clothes.

CAUTION

Charge the batteries before commissioning

the machine.

 DANGER

Risk of injury! Observe the safety instruc-

tions on the handling of batteries. Follow

the instructions of the charger manufactur-

er.

Please read and follow the included operat-

ing instructions by the battery manufacturer

and follow them.

Charge the battery only with an appropriate

charger.

 DANGER

Risk of acid burns. Refilling water when the

battery is in the discharged state can lead

to acid leakage! When handling battery ac-

id, use safety goggles and observe regula-

tions to prevent injury and destruction of

clothing. Immediately rinse off any

splashed acid from the skin or clothing us-

ing copious amounts of water.

CAUTION

Risk of damage. Use only distilled or desal-

inated water (VDE 0510) for filling the bat-

tery. Do not add any substances (so-called

performance improving agents), else war-

ranty claims will not be entertained.

 Park the device safely in dry rooms with

adequate ventilation.

 Open the engine hood.

Note: The cover must remain open dur-

ing the charging process.

 Pull the battery plug from the machine

and connect it to the plug of the charg-

er.

 Connect the plug of the charger to a

proper socket of 16 A, the charger will

charge automatically.

 Execute th

e charging process accord-

ing to the information in the operating

instructions of the charger.

The recommended chargers (suitable

for the batteries used) are regulated

electronically and will automatically ter-

minate the charging process.

 Note: When the batteries are charged,

first remove the charger from the mains

and then disconnect it from the batter-

ies.

Note

The 105/180 R Bp Pack sweeper variant

(1.186-051.0) is already supplied with bat-

teries and charger.

The 105/180 R Bp sweeper variant (1.186-

050.0) is supplied without batteries and

charger.

We recommend the following batteries and

chargers:

The use of other batteries and chargers is

not recommended and should be dis-

cussed with Kärcher customer service.

CAUTION

Be sure to observe the battery manufactur-

er’s instructions and then act accordingly.

The charging state of the battery is shown

on the sweeper display.

If the battery charge indicator light is red:

 Battery is discharged. The sweeping

mode will be terminated automatically

(the sweeping aggregates cannot be

taken into operation until the battery is

charged).

 Drive the machine directly to the charg-

ing station; avoid any steep gradients in

the process.

 Charge battery.

Before Startup

Lock/ release parking brake

Start up

General notes

Inspection and maintenance work

Daily before starting operations

Safety notes regarding the batteries

Observe the directions on the

battery, in the instructions for

use and in the vehicle operat-

ing instructions!

Wear an eye shield!

Keep away children from acid

and batteries!

Risk of explosion!

Fire, sparks, open light, and

smoking not allowed!

Danger of causticization!

First aid!

Warning note!

Disposal!

Do not throw the battery in the

dustbin!

Beware of dangerous electrical

current!

Charge the batteries

Recommended batteries, chargers

Order number

Battery pack 36 V, 240

Ah, (in the trough, low

maintenance) *

6.981-067.0

Charger 36 V, 40 A 6.981-066.0

* Appliance requires 1 battery pack

Check fluid level in the battery and

adjust if required

Check charging status of battery

33EN

- 6

1 Lever for seat adjustment

2 Driver seat

 Pull seat adjustment lever outwards.

 Slide seat, release lever and lock in

place.

 Check that the seat is properly locked in

position by attempting to move it back-

wards and forwards.

Note: The machine is equipped with a seat

contact switch If the driver's seat is vacat-

ed, the machine is switched off.

Note: The fine dust filter is automatically

cleaned when the device is started.

 Sit on the driver's seat.

 Lock parking brake.

 Insert the ignition key into the ignition

switch.

 Turn the ignition key to position "I".

The appliance is now ready for opera-

tion.

 Turn the ignition key to position "II".

The appliance can now be driven.

Note: The display of the battery capac-

ity will show the actual charge status af-

ter about 10 seconds.

 Press brake pedal and keep it de-

pressed.

 Release parking brake.

 Slowly press the accelerator pedal to

the front.

 Danger

Risk of injury! While reversing, ensure that

there is nobody in the way, ask them to

move if somebody is around.

 Slowly press the accelerator pedal

backwards.

 The accelerator pedal can be used to

vary the driving speed infinitely.

 Avoid jerking the pedal.

 Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Note: The braking effect can be supported

by pressing the brake pedal.

Driving over fixed obstacles which are 70

mm high or less:

 Drive forwards slowly and carefully.

Driving over fixed obstacles which are

more than 70 mm high:

 Only drive over these obstacles using a

suitable ramp.

ATTENTION

Do not sweep up packing strips, wire or

similar objects as this may damage the

sweeping mechanism.

Note: To achieve an optimum cleaning re-

sult, the driving speed should be adjusted

to take specific situations into account.

Note: The fine dust filter is automatically

cleaned every 10 minutes during operation.

Note: For increased work in the fine dust

area, the filter must also be cleaned by

pressing the filter cleaning switch.

 Clean the fine dust filter with the filter

cleaning button.

1 Roller brush and side brush

control le-

ver

2 Control lever waste container

3 Roller brush control lever

4 Control lever container flap

Roller brush and side brush control le-

ver

 Control lever (1) forwards: Switches the

roller brush on and lowers and switches

the side brushes on.

 Control lever (1) backwards: Switches

the roller brush on.

Control lever waste container

 Control lever waste container (2) to the

front: Waste container is lowered.

 Control lever waste container (2) to the

back: Waste container is raised.

Control lever roller brush

 Roller brush control lever (3) forwards:

Raises the roller brush.

 Roller brush control lever (3) back-

wards: Lowers the roller brush.

Control lever container flap

 Control lever container flap (4) to the

front: The container flap of the waste

container opens.

Note: The green indicator lamp must

light up.

 Control lever container flap (4) to the

back: The container flap of the waste

container closes.

Note: The red indicator lamp must light

up.

 Switch on the blower.

 With surface cleaning:

Roller brush and side brush control le-

ver (1) backwards: Switches the roller

brush on.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Control lever container flap (4) to the

front: Container flap opens.

Note: The green indicator lamp must

light up.

 With cleaning of side edges:

Roller brush and side brush control le-

ver (1) forwards: Switches the roller

brush on, switches the side brushes on

and lowers them.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Switch off the blower.

 With surface cleaning:

Roller brush and side brush control le-

ver (1) backwards: Switches the roller

brush on.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Control lever container flap (4) to the

front: Container flap opens.

Note: The green indicator lamp must

light up.

 With cleaning of side edges:

Roller brush and side brush control le-

ver (1) forwards: Switches the roller

brush on, switches the side brushes on

and lowers them.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

Operation

Adjusting driver's seat

Starting the machine

Drive the machine

Drive forward

Reverse drive

Driving method

Brakes

Driving over obstacles

Sweeping mode

Cleaning the fine dust filter manually

Control lever

Sweeping dry floors

Sweeping damp or wet floors

34 EN

- 7

 DANGER

Risk of injury!

 During the emptying process, persons

and animals must not stay within the

swivelling range of the waste container.

Danger of tipping!

 Place the device on an even surface

during the emptying process.

몇 WARNING

Risk of crushing!

 Never reach into the rod assembly for

the drainage mechanism. Do not stay

under the raised container.

ATTENTION

Risk of personal injury or damage!

 Material of the rotating roller brush may

be catapulted off during the emptying

process. Keep an appropriate distance.

 Raise the roller brush and side brushes

using the control levers: Control lever 1

to middle position and control lever 3

forwards.

 Close the container flap, in order to do

so, move the control lever (4) to the

back:

Note: The green indicator lamp must

light up.

 Raise the container flap, in order to do

so, move the waste container control le-

ver (2) to the back:

 Slowly drive towards the collection con-

tainer.

 Lock parking brake.

 Open the container flap, in order to do

so, push the container flap operating le-

ver (4) to the front and empty the waste

container.

Note: The red indicator lamp must light

up.

 Close the container flap, in order to do

so, push the container flap operating le-

ver (4) to the back until it is tipped in-

wards in the end position.

Note: The green indicator lamp must

light up.

 Release parking brake.

 Drive away the collection container

slowly.

 Lower the waste container into the end

position, in order to do so, move the

waste container control lever (2) to the

front

 Press brake pedal and keep it de-

pressed.

 Lock parking brake.

 Turn ignition key to "0" and remove it.

 DANGER

Transport damage!

 Observe the net weight (transport

weight) of the device during transport

on trailers or vehicles.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Secure the appliance at the lashing

points (4x) using tension belts, ropes or

chains.



Secure the wheels of the machine with

wheel chocks.

 Discon

nect the battery of the sweeper

during transport.

 DANGER

Risk of injury and damage! Note the weight

of the appliance in case of storage.

 Park the sweeper on a level surface in

a dry, frost protected area. Protect it

against dust by means of covering ma-

terial.

 Raise the roller brush and the side-

brushes to prevent the bristles from be-

ing damaged.

 Close the container flap.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 Lock the sweeper to ensure that it does

not roll off.

Additionally observe the following points if

the sweeper is not used over a longer peri-

od of time:

 Clean the inside and outside of the

sweeper.

 Remove the battery plug from machine.

 Charge battery and recharge it approx.

every 2 months.

몇 CAUTION

Risk of damage due to short circuit!

 When working on the electrical system

or before opening electrical covers, the

battery must be disconnected or the

battery connector disconnected.

ATTENTION

Risk of damage!

 Do not wash the fine dust filter.

 Maintenance work may only be carried

out by approved customer service out-

lets or experts in this field who are famil-

iar with the respective safety regula-

tions.

 Mobile appliances used for commercial

purposes are subject to safety inspec-

tions according to VDE 0701.

 Park the sweeper on an even surface.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

CAUTION

Risk of damage!

 Do not clean the appliance with a water

hose or high-pressure water jet (danger

of short circuits or other damage).

 DANGER

Risk of injury!

 Wear dust mask and protective gog-

gles.

 Clean machine with a cloth.

 Blow through machine with com-

pressed air.

 Clean the machine with a damp cloth

which has been soaked in mild deter-

gent.

Note: Do not use aggressive cleaning

agents.

Note: The elapsed-time counter shows the

timing of the maintenance intervals.

Note: Where maintenance is carried out by

the customer, all service and maintenance

work must be undertaken by a qualified

specialist. If required, a specialised Kärch-

er deal

er may be contacted at any time.

Daily maintenance:

 Check battery charging status; charge

batteries it if required (see Chapter

"Charging the batteries").

 Check the sweeping roller and the side

brush for wear and wrapped belts.

 Check the wheels for tied up belts.

 Check function of all operator control el-

ements.

 Check appliance for damages.

 Clean the dust filter with the filter clean-

ing button.

Weekly maintenance:

 Check hydraulic unit.

 Check the hydraulic oil level.

 Check brake fluid status.

 Check the pad for wear, replace if re-

quired.

 Check the container lid and lubricate it.

Maintenance following wear:

 Replace sealing strips.

 Readjust the side seals or replace

them.

 Replace roller brush.

 Replace side brush.

Note: For description, see section on Main-

tenance work.

Emptying waste container

Turn off the appliance

Transport

Storage/decommissioning

Care and maintenance

General notes

Cleaning

Cleaning the inside of the machine

External cleaning of the appliance

Maintenance intervals

Maintenance by the customer

35EN

- 8

Maintenance to be carried out after 50

operating hours:

 Have the first maintenance performed

by the customer service in accordance

with the inspection check list.

Maintenance to be carried out after 250

operating hours:

 Have the maintenance performed by

the customer service in accordance

with the inspection check list.

In order to safeguard warranty claims, all

service and maintenance work during the

warranty period must be carried out by the

authorised Kärcher Customer Service in

accordance with the maintenance booklet.

Preparation:

 Park the sweeper on an even surface.

 Turn ignition key to "0" and remove it.

 Lock parking brake.

 DANGER

Risk of injury! Always apply the safety bar

when the waste container is raised.

Perform the safeguarding only from outside

the hazard zone.

1 Holder of safety rod

2 Safety rod

 Fold the safety rod for the high empty-

ing up and insert it into the holder (se-

cured).

ATTENTION

Observe the orientation of the battery ter-

minals when installing the batteries. Battery

terminals are installed on the left in the di-

rection of travel.

The batteries can only be exchanged as a

set. The exchange has to be performed by

trained personnel.

 Due to the heavy weight (300 kg), the

batteries must be exchanged using a

crane.

Battery terminals - travel direction left

1 Negative terminal

2 Positive terminal

 When removing the battery, disconnect

the negative terminal wire first.

 Fasten the crane chains in the four eye-

lets of the battery set and carefully lift

out the batteries.

NOTICE

The waste container must not be raised.

 Open the engine hood.

1 Looking glass

2 Screw cap, oil fill opening

3 Container (without function)

 Check hydraulic oil level in the looking

glass.

– The oil level must lie between “MIN“

and “MAX“ marking.

– Add hydraulic oil if the oil level is below

the "MIN" marking.

 Loosen the closing cap of the oil filling

opening.

 Clean the filling area.

 Refill hydraulic oil.

Oil grade: see Technical Data

 Replace and tighten the closing cap of

the oil filling opening.

 Lock parking brake.

 Start the motor.

Only the authorised customer service is

permitted to carry out maintenance tasks

on the hydraulic unit.

 Check all hydraulic hoses and connec-

tions and ensure that they are leak-

proof.

 DANGER

Risk of injury! Always apply the safety bar

hen the waste container is raised.

Perform the safeguarding only from outside

the hazard zone.

1 Waste container

2 Safety rod

3 Roller brush

 Switch off device.

 Lift the emptied waste container to the

end position. The roller brush is visible.

Secure the waste container. See chap-

ter "Securing the raised waste contain-

er".

 Turn ignition key to "0" and remove it.

 Check the roller brush for damage, re-

move wrapped tapes or cords.

 Fold the safety rod down into the recep-

tacle (raised waste container is unse-

cured).

 Lower the waste container up to the

end-position.

1 Side panel, right

2 Key for roller brush access

 Lift the emptied waste container to the

end position.

Secure the waste container. See chap-

ter "Securing the raised waste contain-

er".

 Open the side covers using a key.

1 Holding bow

2 Wing nut

3Side seal

 Unscrew the wing nuts.

 Remove the retaining clamp.

 Flip the side seal out.

 Uncscrew the retaining screw of the

roller brush intake, and swing the intake

to the outside.

 Pull out roller brush.

Maintenance by Customer Service

Maintenance Works

Securing the raised waste container

Replace batteries

Check hydraulic oil level and refill

hydraulic oil

Check hydraulic unit

Checking roller brush

Replacing roller brush

36 EN

- 9

Installation position of roller brush in direc-

tion of travel (top view)

Note: When installing the new roller brush,

ensure correct positioning of the bristle as-

sembly.

 Install new roller brush. The nuts of the

roller brush must be inserted on the

notches of the opposite crank.

Note: Once the new roller brush has been

installed, the sweeping track must readjust-

ed.

Note: The sweeping track is factory-set to

80 mm; it is steplessly adjustable if the

brush roller wears down.

 Switch off suction blower.

 Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.

 Roller brush and side brush control le-

ver (1) backwards: Switches the roller

brush on.

Roller brush control lever (3) back-

wards: Lowers the roller brush.

 Allow the roller brush to run for approx.

10 seconds.

 Roller brush and side brush control le-

ver (1) to middle position.

Roller brush control lever (3) forwards:

Raises the roller brush.

 Raise waste container.

 Drive machine backwards.

 Check sweeping mirror.

The sweeping track should have an even

rectangular shape which is 80-85 mm wide.

 Undo and adjust the stop screw for

wear adjustment (12).

Stop screw at the top: narrow sweeping

area.

Stop screw at the bottom: broad sweep-

ing area.

 Tighten the stop screw again.

 Check the sweeping area of the roller

brush again as described.

 The side-brushes lift up.

 Drive sweeper on to a smooth, even

surface covered with a visible layer of

dust or chalk.

 Lower the side brushes using the con-

trol lever and allow them to run for ap-

prox. 10 seconds.

 The side-brushes lift up.

 Drive machine backwards.

 Check sweeping mirror.

The width of the sweeping track should lie

between 40-50 mm.

 Set the sweeping track using the two

adjusting screws.

 Check sweeping mirror.

 DANGER

Risk of injury! Always apply the safety bar

when the waste container is raised.

 Lift the emptied waste container to the

end position.

Secure the waste container. See chap-

ter "Securing the raised waste contain-

er".

 Open the side cover as described in

Chapter "Replace brush roller".

 Rel

ease the 6 wing nuts on the side

holding plate.

 Loosen 3 nuts (SW 13) on the front

holding plate.

 Press the side seal down (elongated

hole) until it is about 1 to 3 mm to the

floor.

 Screw in the holding plates.

 Repeat the procedure on the other side

of the appliance.

몇 WARNING

Risk of injury!

 Wear a dust mask when working

around the dust filter. Observe safety

regulations on the handling of fine parti-

cles.

 Clean the fine dust filter with the filter

cleaning button.

 Empty waste container.

1Cover

2 Filter cover (vibrator system)

3 Lock, filter cover (2x)

 Fold cover forwards.

1Cover

2 Fine dust filter

3 Cross struts

 Open the lock.

 Open filter cap.

 Check the fine dust filter, clean or re-

place if necessary.

Note

Exchanging the fine dust filter may only

be done by Kärcher Customer Service.

 Insert and lock the filter cover.

Check and adjust roller brush sweeping

track

Check and adjust sweeping track of the

side-brush

Adjust the side seals

Checking/changing the fine dust filter

37EN

- 10

몇 CAUTION

Risk of damage!

 Make sure that the covers of the fuse

boxes are not interchanged.

ATTENTION

Only use fuses with identical safety ratings.

1 Fuse box A

2 Fuse box B

3Lock nut

 Unscrew the knurled nut.

 Open the cover on the fuse box.

 Check the fuses.

 Replace defective fuses.

Fuse box A

Fuse box B

Main relay fuse

* These fuses may only be changed by

Customer Service, as it is necessary to

check the device for potential faults.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Replacing fuses

FU01 Safety relay

Start up

5 A

FU02 Enable DC / DC 10 A

FU03 Beacon lamp

Horn

10 A

FU04 Suction blower 20 A

FU05 Vibrator system 15 A

FU06 DC / DC input 20 A

FU07 Multifunction display 5 A

FU08 Reverse warning sig-

nal

Flap indicator

7.5 A

FU09 Safety relay

Suction blower

Vibrator system

5 A

FU10 Water pump (option) 10 A

FU11 Lighting system (op-

tional)

Blinker (option)

Blue Spot (option)

10 A

FU12 Shaking system flat

fold filter and round fil-

ter (option)

15 A

FU 13* Main relay 125 A

EU Declaration of Conformity

Product: Ride-on vacuum sweeper

Type: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/EC

Applied harmonized standards

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 90

Guaranteed: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

38 EN

- 11

Troubleshooting

Fault Remedy

Device does not drive or drives

only slowly

Sit on the driver seat, the seat contact switch gets activated.

Have the drive motor fuse, FU 13, checked by Customer Service

Charging or replacing battery

Release parking brake

Check for trapped ribbons and strings.

Inform Kärcher Customer Service.

Whistling sound in the hydraulic

system

Refill hydraulic fluid

Inform Kärcher Customer Service.

Brushes are rotating slowly or not

at all

Check for trapped ribbons and strings.

Inform Kärcher Customer Service.

Too little or no suction power in the

brush area

Clean dust filter

Inform Kärcher Customer Service.

Dust gathers in the machine Adjust the side seals

Switch on blower

Clean dust filter

Replace filter washers

Inform Kärcher Customer Service.

Sweeping unit does not pick up

waste

Empty waste container

Clean dust filter

Replacing roller brush

Adjust sweeping track

Replace sealing strips of the waste container

Remove the blocking of the brush roller

Inform Kärcher Customer Service.

Waste container does not raise or

lower

Check the fuses.

Remove the locking support from the waste container

Inform Kärcher Customer Service.

Waste container is rotating slowly

or not at all

Inform Kärcher Customer Service.

Operation problems with hydraulic

movement parts

Inform Kärcher Customer Service.

Technical specifications

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Machine data

Drive speed, forward km/h 6 6

Drive speed, reverse km/h 3 3

Climbing capability (max.) -- 14% 14%

Surface cleaning performance without side brushes m

/h 4680 4680

Surface cleaning performance with 1 side brushes m

/h 6300 6300

Working width without side brushes mm 780 780

Working width with 1 side brushes mm 1050 1050

Protection type, drip-proof -- IPX 3 IPX 3

Usage duration with battery fully charged h 2.5 2.5

Electrical system

Battery capacity V, Ah --- 36, 240

Battery set kg --- 300

Hydraulic system

Hydraulic oil type -- HV 46 HV 46

Waste container

Max. unloading height mm 1340 1340

Volume of waste container l 180 180

Roller brush

39EN

- 12

Roller brush diameter mm 280 280

Roller brush width mm 780 780

Speed 1/min 360 360

Sweeping track mm 80 80

Side brushes

Side brush diameter mm 580 580

Speed 1/min 80 80

Solid rubber tyres

Size, front -- 4.00-6 4.00-6

Size, rear -- 300 x 145 – 6 300 x 145 – 6

Brake

Front wheels -- mechanical mechanical

Rear wheel -- Electrical Electrical

Filter and vacuum system

Type -- Pocket filter

Optionally available: Flat fold

filters and round filters

Pocket filter

Optionally available: Flat fold

filters and round filters

Speed 1/min 2600 2600

Filter surface area, fine dust filter m

5.2 5.2

Nominal vacuum, suction system mbar 6 6

Nominal volume flow, suction system m

/h 600 600

Vibrator system -- Electric motor Electric motor

Working conditions

Temperature °C -5 and +40 -5 and +40

Air humidity, non-condensing % 0 - 90 0 - 90

Values determined as per EN 60335-2-72

Noise emission

Sound pressure level L

dB(A) 70 70

Uncertainty K

dB(A) 3 3

Sound power level L

+ Uncertainty K

dB(A) 93 93

Machine vibrations

Hand-arm vibration value m/s

0.7 0.7

Seat m/s

0.5 0.5

Uncertainty K m/s

0.1 0.1

Dimensions and weights

Length x width x height mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Right turning radius mm 2470 2470

Left turning radius mm 2470 2470

Unladen weight (with/ without battery) kg 560/860 560/860

Permissible overall weight kg 1224 1224

Permissible front axle load kg 734 734

Permissible rear axle load kg 490 490

Subject to technical modifications!

40 EN

- 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

Contacter le revendeur en cas de constata-

tion d'une avarie de transport lors du débal-

lage de l'appareil.

– Afin d'assurer un fonctionnement sans

danger, observez les avertissements et

consignes placés sur l'appareil.

– Outre les instructions figurant dans le

mode d'emploi, il est important de

prendre en considération les consignes

générales de sécurité et de prévention

contre les accidents imposées par la loi.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

 DANGER

Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effectuer

des réparations ou à monter des pièces de

rechanger sur l'appareil.

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garan-

tissent un fonctionnement sûr et parfait

de l’appareil.

– Vous trouverez plus d'informations sur

les pièces de rechange dans le menu

Service du site www.kaercher.com.

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des blessures légères ou des dommages

matériels.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

Consignes générales. . . . . . . . FR 1

Protection de l’environne-

ment. . . . . . . . . . . . . . . . FR 1

Garantie . . . . . . . . . . . . . FR 1

Accessoires et pièces de re-

change . . . . . . . . . . . . . . FR 1

Symboles utilisés dans le

mode d'emploi . . . . . . . . FR 1

Symboles utilisés sur l'appa-

reil . . . . . . . . . . . . . . . . . FR 1

Utilisation conforme. . . . . . . . . FR 2

Mauvaise utilisation prévi-

sible . . . . . . . . . . . . . . . . FR 2

Revêtements appropriés FR 2

Consignes de sécurité. . . . . . . FR 2

Consignes de sécurité rela-

tives à la commande . . . FR 2

Consignes de sécurité rela-

tives au mode de déplace-

ment. . . . . . . . . . . . . . . . FR 2

Consignes de sécurité pour

les appareils fonctionnant

sur batterie. . . . . . . . . . . FR 3

Appareils avec vidage par le

haut . . . . . . . . . . . . . . . . FR 3

Appareils avec toit de pro-

tection du conducteur. . . FR 3

Consignes de sécurité rela-

tives au transport de l'appa-

reil

. . . . . . . . . . . . . . . . . FR 3

Consignes de sécurité rela-

tives à l'entretien et à la

maintenance . . . . . . . . . FR 3

Fonction. . . . . . . . . . . . . . . . . . FR 3

Consignes de déchargement. . FR 3

Eléments de commande et de

fonction . . . . . . . . . . . . . . . . . . FR 4

Illustration de la balayeuse FR 4

Eléments de commande FR 4

Avant la mise en service . . . . . FR 5

Serrer/desserrer le frein de

stationnement . . . . . . . . FR 5

Mise en service . . . . . . . . . . . . FR 5

Consignes générales . . . FR 5

Travaux de contrôle et de

maintenance . . . . . . . . . FR 5

Consignes de sécurité . . FR 5

Charger les batteries . . . FR 5

Fonctionnement. . . . . . . . . . . . FR 6

Réglage du siège du

conducteur . . . . . . . . . . . FR 6

Démarrage de la machine FR 6

Déplacer la balayeuse . . FR 6

Balayage . . . . . . . . . . . . FR 6

Vider le bac à poussières FR 7

Mise hors service de l'appa-

reil . . . . . . . . . . . . . . . . . FR 7

Transport . . . . . . . . . . . . . . . . . FR 7

Stockage / arrêt . . . . . . . . . . . . FR 7

Entretien et maintenance. . . . . FR 8

Consignes générales . . . FR 8

Nettoyage. . . . . . . . . . . . FR 8

Fréquence de maintenance FR 8

Travaux de maintenance FR 8

Déclaration UE de conformité . FR 10

Assistance en cas de panne . . FR 11

Caractéristiques techniques . . FR 11

Consignes générales

Protection de l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables. Ne

pas jeter les emballages dans les

ordures ménagères, mais les re-

mettre à un système de recy-

clage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être ap-

portés à un système de recy-

clage. Pour cette raison, utilisez

des systèmes de collecte adé-

quats afin d'éliminer les appareils

usés.

Il est interdit de jeter les batteries, l'huile et

des substances similaires dans l'environ-

nement. Recourir à des systèmes adé-

quats de collecte pour éliminer ces subs-

tances.

Garantie

Accessoires et pièces de rechange

Symboles utilisés dans le mode

d'emploi

Symboles utilisés sur l'appareil

Surfaces brûlantes,

risque de brûlure! Avant

d'effectuer toute opération

sur l'appareil, laisser re-

froidir suffisamment le

système d'échappement.

Effectuer les travaux à

l'appareil toujours avec

des gants appropriées.

Risque d'écrasement par

coincement entre les élé-

ments mobiles du véhi-

cule

Risque de blessure par

les pièces en mouvement.

Ne pas y mettre les

mains.

Risque d'incendie. N’aspi-

rer aucun objet enflammé

ou incandescent.

Fixation de chaîne / fixa-

tion à la grue

Points de réception pour

le cric

Inclinaison maxi de la

base pour déplacements

avec brosse de balayage

levée.

Dans le sens de la

marche, ne pas monter

des pentes supérieures à

14 %.

41FR

- 2

La balayeuse est prévue pour le nettoyage

de surfaces au sol pour une utilisation in-

dustrielle et par ex. pour les domaines d'uti-

lisation suivants :

 parkings

 installations de production

 services logistiques

 hôtel

 commerce de détail

 zones d'entreposage

 trottoirs

– Cette balayeuse est conçue pour le ba-

layage de surfaces encrassées en inté-

rieur et en extérieur.

– Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'est pas irréprochable.

– La présente balayeuse ne doit être utili-

sée qu'en conformité avec les

consignes des présentes instructions

de service.

– Aucune transformation ne doit être ef-

fectuée sur la machine.

– Cet appareil convient uniquement pour

les revêtements de sol mentionnés

dans le mode d'emploi.

– Il doit exclusivement être utilisé sur des

surfaces autorisées par l'entrepreneur

ou son représentant.

– En règle générale, il convient : d'éloi-

gner les matériaux facilement inflam-

mables de la machine (risque d'explo-

sion ou d'incendie).

 Ne jamais aspirer ni balayer de liquides

explosifs, de gaz inflammables, ni

d'acides ou de solvants non dilués ! Il

s'agit notamment de substances telles

que l'essence, les diluants pour pein-

tures, ou le fuel, qui, en tourbillonnant

avec l'air aspiré, risqueraient de pro-

duire des vapeurs ou des mélanges, ou

de substances telles que l'acétone, les

acides ou les solvants non dilués, qui

pourraient altérer les matériaux consti-

tutifs de l'appareil.

 Ne jamais balayer/aspirer de pous-

sières réactives de métal (par ex. alumi-

nium, magnésium, zinc) ; elles forment

des gaz explosifs en combinaison avec

des détergents alcalins et acides.

 N’aspirer ou ne balayer aucun objet en

flamme ou incandescent.

 L’appareil n'est pas approprié pour ba-

layer des substances qui présentant un

danger pour la santé.

 L'appareil ne doit pas être utilisé ou

stocké dans des zones dangereuses. Il

est interdit d’exploiter l’appareil dans

des pièces présentant des risques d’ex-

plosion.

 La prise de tierce personnes est inter-

dit.

 Le déplacement ou le transport d'objets

n'est pas permis avec cet appareil.

– Asphalte

– Sol industriel

– Chape coulée

– Béton

–Pavé

 Pour maintenir l’air et les lignes de fuite,

l’appareil ne doit jamais être utilisé à

une hauteur de plus de 2000 mètres au-

dessus du niveau de la mer.

 (Valable uniquement pour la Finlande)

Dans le cas où l’appareil est équipé

d’un flexible en PVC, l’appareil ne doit

pas être utilisé à une température am-

biante basse (inférieure à 0 °C). En cas

de question concernant votre appareil,

veuillez contacter Kärcher.

 Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'

est pas irréprochable.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes. Il est interdit d’exploiter l’appa-

reil dans des pièces présentant des

risques d’explosion.

 DANGER

Risque de blessure !

 Ne pas utiliser l'appareil sans toit de

protection contre la chute d'objets dans

les endroits où il est possible que l'opé-

rateur risque d'être atteint par des ob-

jets chutant.

 L’utilisateur doit utiliser l’appareil de fa-

çon conforme. Il doit prendre en consi-

dération les données locales et lors du

maniement de l’appareil, il doit prendre

garde aux tierces personnes, et en par-

ticulier aux enfants.

 Doivent être respectées les mesures de

règlement, les règles et les décrets qui

sont valables pour les automobiles.

 Avant de commencer le travail, l'opéra-

teur doit s'assurer que tous les disposi-

tifs de sécurité sont correctement po-

sés et qu'ils fonctionnent.

 L'opérateur de l'appareil est respon-

sable des accidents sur d'autres per-

sonnes.

 L'opérateur doit porter des vêtements

étroits. Porter des chaussures qui

tiennent bien aux pieds et éviter des vê-

tements amples.

 Avant de mettre en route l'appareil,

contrôler la présence éventuelle de per-

sonnes aux alentours (par ex. enfants).

Avoir une bonne visibilité !

 L'appareil ne doit pas rester sans sur-

veillance pendant tout le temps où le

moteur fonctionne. L'opérateur ne peut

sortir de l'appareil que lorsque le mo-

teur est arrêté, l'appareil assuré contre

des mouvements involontaires et la clé

retirée.

 Pour éviter une utilisation non autorisée

de l'appareil, la clé de contact doit être

retirée.

 L'appareil doit uniquement être utilisée

par des spécialistes qui sont instruits

dans la manoeuvre ou par des per-

sonnes qui peuvent justifiée leur apti-

tude d'utilisation et qui sont explicite-

ment mandatées pour l'utilisation.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes (y compris des

enfants) avec des capacités physiques,

sensorielles ou mentales réduites ou

manquant d'expérience et/ou de

connaissances, sauf si ces mêmes per-

sonnes sont sous la supervision d'une

personne responsable de leur sécurité

ou ont été formées quand à l'utilisation

de l'appareil.

 Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

PRÉCAUTION

Risque d'endommagement ! Ne balayer ni

bandes, ni cordons, ni fils qui risqueraient

de s'enrouler autour de la brosse ba-

layeuse.

 DANGER

Risque de blessure! Vérifier la portée du

sol, avant de rouler.

 DANGER

Risque d'accident, risque de blessure !

Risque de basculement en cas de pente

trop forte.

Attention brosse rotative

(observer le sens de rota-

tion).

Avertissement de la pré-

sence d’une tension

dangereuse !

Tenir compte de la

remarque !

Conduire lentement !

Veuillez lire et appliquer le

manuel d'utilisation !

Risque d'endommage-

ment!

Ne pas laver le filtre pour

poussières fines.

Utilisation conforme

Mauvaise utilisation prévisible

Revêtements appropriés

Consignes de sécurité

Consignes de sécurité relatives à la

commande

Consignes de sécurité relatives au

mode de déplacement

42 FR

- 3

– Dans le sens de la marche, ne pas

monter des pentes supérieures à 14 %.

Risque de renversement en cas de virage

rapide (en particulier pour les virages à

gauche).

– Roulez lentement dans les virages.

Risque de basculement en cas de sol ins-

table.

– N'utilisez la machine que sur des sols

stabilisés.

Risque de basculement en cas de pente la-

térale trop importante.

– N'empruntez aucunes pentes supé-

rieures à 10% dans le sens perpendicu-

laire au sens de la marche.

Remarque :Tout droit de recours en ga-

rantie n'est valide qu'en cas d'utilisation

des batteries et chargeurs recommandés

par Kärcher.

– Il est impératif de respecter les instruc-

tions de service du fabricant de batterie

et du fabricant du chargeur. Il convient

également d'observer la législation en

vigueur en matière d'utilisation des bat-

teries.

– Ne jamais laisser les batteries déchar-

gées. Les recharger le plus tôt possible.

– Pour éviter les fuites de courants, les

batteries doivent toujours être propres

et sèches. Protéger les batteries contre

l'encrassement, par exemple contre les

poussières métalliques.

– Ne pas poser d'outils ou d'objets simi-

laires sur la batterie. Risque de court-

circuit et d'explosion.

– Ne jamais approcher une flamme,

émettre d'étincelles ou fumer à proximi-

té d'une batterie ou d'une station de

charge pour batteries. Risque d'explo-

sion.

– Ne toucher aucune pièce chaude, telle

que le moteur (risque de brûlure).

– Prendre garde lors de la manipulation

de l'acide de batterie. Respecter les

consignes de sécurité qui s'appliquent !

– Toute batterie usée doit être éliminée

conformément à la directive CE 91/ 157

CEE relative à la de protection de l'en-

vironnement.

 DANGER

Risque de blessure !

 Pour les travaux sur un vidage en hau-

teur, soulever entièrement la cuve à

poussière et la fixer.

 Procéder aux mesures de sécurité uni-

quement en-dehors de la zone.

REMARQUE

Le toit de protection du conducteur (en op-

tion) offre une protection contre la chute de

grandes pièces. Il n'offre cependant pas

une protection contre les tonneaux !

 Vérifier tous les jours que le toit de pro-

tection n’est pas endommagé.

 En cas de dommage sur le toit de pro-

tection, même de simples éléments,

remplacer le toit de protection complet.

 Toute modification du toit de protection

ainsi que le montage d’autres élé-

ments, sous-ensembles et modules

que ceux autorisés par Kärcher, ne sont

pas autorisés et peuvent, dans cer-

taines conditions, limiter la fonction du

toit de protection.

 Respecter le poids à vide (poids de

transport) de l'appareil en cas de trans-

port sur une remorque ou sur un véhi-

cule.

 Avant le transport de l'appareil, débran-

cher la fiche de la batterie et attacher

l'appareil de manière sûre.

 Avant de nettoyer ou d'entretenir l'ap-

pareil, de changer des pièces ou le bas-

culer sur une autre fonction, l'appareil

doit être arrêté et la clé retirée.

 Sur les appareils dotés d’une batterie

de traction, débrancher la batterie via

l’interface de la batterie (fiche de la bat-

terie) du système électrique de l’appa-

reil, avant tous les travaux de mainte-

nance et d’entretien.



Couper la batterie avant d'effectuer des

travaux sur l'i

nstallation électrique.

Pour ce faire, débrancher d’abord le

pôle moins, puis le pôle plus.

Le nouveau branchement est réalisé

dans l’ordre inverse. Raccorder d’abord

le pôle plus, puis le pôle moins.

 L’appareil ne peut être nettoyé à l'eau

avec un flexible ou au jet haute pres-

sion (Danger de court-circuits ou autres

dégâts).

 Les maintenances doivent être unique-

ment effectuées par des services d'as-

sistances au client autorisés ou par des

spécialistes.

 Respecter le contrôle de la sécurité se-

lon les directives en vigueur localement

pour les appareils d'utilisation profes-

sionnelle modifiables sur site.

 Effectuer les travaux à l'appareil tou-

jours avec des gants appropriées.

La balayeuse fonctionne selon le principe

de la pelle de balayage.

– La brosse rotative dirige directement la

saleté dans le collecteur de déchets.

– Le balai latéral nettoie les angles et les

bordures de la surface à balayer et

achemine les déchets dans la zone

d'action de la brosse rotative.

– La poussière fine est aspirée par le filtre

à poussières par la soufflante d'aspira-

tion.

 Danger

Risque de blessure, de dommage !

Respecter le poids de l'appareil lors du

transport !

 Ne pas utiliser de chariot élévateur.

 Pour le chargement de l'appareil, utili-

ser une rampe appropriée ou une grue !

 Lors de l'utilisation d'une rampe, res-

pecter ce qui suit :

Garde au sol 70 mm.

 Si l'appareil est livré sur une palette,

une rampe doit être créée à l'aide des

planches fournies.

Le montage de cette rampe se trouve

en page 2 (page intérieure de couver-

ture).

Remarque importante : chaque

planche doit être fermement fixée par 2

vis.

Consignes de sécurité pour les

appareils fonctionnant sur batterie

Appareils avec vidage par le haut

Appareils avec toit de protection du

conducteur

Consignes de sécurité relatives au

transport de l'appareil

Consignes de sécurité relatives à

l'entretien et à la maintenance

Fonction

Consignes de déchargement

Poids (sans batteries) 560 kg*

Poids (avec batteries) 860 kg*

* Si des jeux de montage sont montés, le

poids est augmenté en conséquence.

43FR

- 4

Illustration

1 Plaque signalétique

2 Siège (avec contacteur de siège)

3 Volant

4 Blue Spot (option)

5 Poignée avec bouton de verrouillage

6 Capot

7 Balai latéral, droite

8 Roue avant

9 Accès à la brosse-rouleau

10 Point d'arrimage

11 Kit de batterie

(uniquement dans l’étendue de livrai-

son du KM 105/180 R Bp Pack)

12 Capot moteur

13 Gyrophare

14 Clignotant (option)

15 Feux arrière (option)

16 Pignon d'entraînement

17 Regard pour huile hydraulique

Illustration

1 Levier de commande brosse-rouleau et

balai latéral

Levier vers l’avant : Abaisser la brosse-

rouleau et le balai latéral, puis mettre en

marche.

Levier vers l’arrière : Brosse-rouleau en

marche

2 Levier de commande de la cuve à pous-

sière

Interrupteur d'actionnement du bac à

poussières (relever/abaisser)

3 Levier de commande de la brosse-rou-

leau

Lever et baisser la brosse-rouleau

4 Levier de commande du volet du collec-

teur

Ouverture/fermeture du volet du collec-

teur

5 Témoins de contrôle et écran

6 Interrupteur d'éclairage (en option)

7 Interrupteur de la soufflerie et du net-

toyage du filtre

Position intermédiaire : nettoyage du

filtre et soufflerie désactivée

Position avant : Soufflerie en marche

Position arrière : Nettoyage du filtre ac-

tivé

8 Sélecteur de l'avertisseur sonore

9 Fusibles

10 Pédale de frein

11 Accélérateur Marche avant/arrière

12 Réglage ultérieur d’usure / Réglage de

la trace de balayage de la brosse-rou-

leau

13 Commutateur de clignotant (en option)

14 Clé de contact

Position 0: Mettre le moteur en route

Position 1 : allumage mis

Position 2 : Lancer le moteur

15 Connecteurs de la batterie

16 Frein d'immobilisation

17 Levier de réglage du siège

18 Clé d’accès aux brosses-rouleaux

Illustration

1 Affichage (capacité de la batterie)

2 Contrôle de charge de la batterie

3 Témoin de contrôle d'éclairage de tra-

vail

4 Témoin de contrôle clignotant

Eléments de commande et de fonction

Illustration de la balayeuse Eléments de commande

Témoins de contrôle et écran

44 FR

- 5

5 Témoin de contrôle de clapet de cuve à

poussière

6 Feu de détresse du clapet de cuve à

poussière fermé

7 non affecté

8 Affichage de nettoyage du filtre actif

9 non affecté

 Desserrer le frein de stationnement tout

en appuyant sur la pédale de frein.

 Serrer le frein de stationnement tout en

appuyant sur la pédale de frein.

 Garer la balayeuse sur une surface

plane.

 Retirer la clé de contact.

 Serrer le frein de stationnement.

 Contrôler l'état de chargement de la

batterie ; en cas de besoin, charger la

batterie (cf. chapitre « Charger la

batterie »).

 Contrôler le degré d'usure du balai-

brosse et de la balayeuse latérale et vé-

rifier l'enroulement des bandes.

 Vérifier si des bandes entourent les

roues.

 Vérifier le fonctionnement de tous les

éléments de commande.

 Examiner l'appareil pour détecter tout

endommagement.

Remarque : Voir la description au chapitre

Entretien et maintenance.

Respecter impérativement ces consignes

en cas de manipulation des batteries :

 Danger

Risque d'explosion ! Ne jamais déposer

d'outils ou d'objets similaires sur les bornes

et les barrettes de connexion de la batterie.

 Danger

Risque de blessure ! Ne jamais mettre en

contact des plaies avec le plomb. Prendre

soin de toujours se laver les mains après

avoir manipulé la batterie.

 DANGER

Risque d'incendie et d'explosion!

– Il est interdit de fumer ou de faire brûler

des objets.

– Les espaces dans lesquelles sont char-

gé les batteries doivent être bien aère,

puisque au chargement peut apparaître

du gaz très explosif.

 Danger

Risque de brûlure!

– Des éclaboussures d'acide dans l'oeil

ou sur la peau laver avec l'eau.

– Après voir immédiatement le médecin.

– Laver les vêtements salés avec l'eau.

PRÉCAUTION

Charger les batteries avant de mettre l'ap-

pareil en service.

 DANGER

Risque de blessures ! Observer les

consignes de sécurité en relation avec les

batteries. Observer les instructions d’utili-

sation du fabricant de chargeur.

Respecter impérativement la notice d'utili-

sation fournie par le constructeur de la bat-

terie et la manipuler en conséquence.

Charger les batteries uniquement avec un

chargeur approprié.

 DANGER

Risque de brûlure chimique. Le remplis-

sage d'eau lorsque la batterie est déchar-

gée peut entraîner des fuites d'acide ! Utili-

ser des lunettes de protection lors de la ma-

nipulation de l'acide de batterie et respecter

les directives pour éviter les blessures et la

destruction des vêtements. Rincer immé-

diatement les éventuelles éclaboussures

d'acide sur la peau ou les vêtements abon-

damment à l'eau.

PRÉCAUTION

Risque d'endommagement. Pour remplir la

batterie, utiliser uniquement de l'eau distil-

lée ou désalée (spécification VDE 0510).

N'employer aucun additif (produit dit

d'amélioration) sous peine d'annulation de

toute garantie.

 Stati

onner l'appareil en sécurité dans

des pièces sèches avec une ventilation

adéquate.

 Ouvrir le capot du moteur.

Remarque: Le capot doit rester ouvert

pendant la charge.

 Débrancher les connecteurs de batterie

au niveau de la machine et les relier

avec la fiche du chargeur.

 Enficher la fiche du chargeur dans une

fiche secteur réglementaire de 16 A ; le

chargeur charge de manière autonome.

 Effectuer le cycle de charge selon les

données contenues dans le manuel

d'utilisation du chargeur.

Les chargeurs recommandés (adap-

tables à toutes les batteries) disposent

d'une réglage électronique et mettent

fin automatiquement à la procédure de

charge.

 Remarque : Lorsque les batteries sont

chargées, débrancher en premier le

chargeur du réseau, puis le séparer de

la batterie.

Remarque

La variante KM 105/180 R Bp Pack (1.186-

051.0) est livrée avec des batteries et un

chargeur.

La variante KM 105/180 R Bp Pack (1.186-

050.0) est livrée avec des batteries et un

chargeur.

Nous recommandons les batteries et char-

geurs suivants :

L'utilisation d'autres batteries et d'autres

chargeurs n'est pas recommandée et doit

se faire uniquement après consultation du

service après-vente KÄRCHER.

PRÉCAUTION

Obligatoirement observer les remarques

du fabricant de batterie et agir en consé-

quence.

L'état de charge de la batterie est affiché

sur l'écran de la balayeuse.

Avant la mise en service

Serrer/desserrer le frein de

stationnement

Mise en service

Consignes générales

Travaux de contrôle et de

maintenance

Une fois par jour, avant de commencer

le travail

Consignes de sécurité

Respecter les consignes si-

tuées sur la batterie, dans les

instructions de service et dans

le mode d'emploi du véhicule !

Porter des lunettes de

protection !

Tenir les enfants à l'écart des

acides et des batteries !

Risque d'explosion !

Toute flamme, matière incan-

descente, étincelle ou cigarette

est interdite à proximité de la

batterie !

Risque de brûlure!

Premiers soins !

Attention !

Mise au rebut !

Ne pas mettre la batterie au re-

but dans le vide-ordures !

Avertissement de la présence

d’une tension dangereuse !

Charger les batteries

Batteries et chargeurs recommandés

N° de com-

mande

Bloc-batterie 36 V,

240 Ah, (dans le bac,

faible maintenance) *

6 981-067.0

Chargeur 36 V, 40 A 6 981-066.0

* L'appareil nécessite 1 pack de batterie

Vérifier le niveau de remplissage de la

batterie et faire l'appoint

Vérifier le niveau de charge de la batterie

45FR

- 6

Si le voyant de charge de la batterie est

rouge :

 La batterie est déchargée. Le mode Ba-

layage est automatiquement terminé

(remise en service des blocs de ba-

layage uniquement possible après

avoir chargé la batterie).

 Amener immédiatement l'appareil à la

station de charge en évitant les pentes.

 Recharger la batterie.

1 Levier de réglage du siège

2 Siège de conducteur

 Tirer le levier de réglage du siège vers

l'extérieur.

 Déplacer le siège, relâcher le levier et

enclencher le siège.

 Essayer de pousser le siège vers

l'avant ou vers l'arrière afin de vérifier

qu'il est bien enclenché.

Remarque :l'appareil est équipé d'un siège

avec contact de sécurité. Lorsque le

conducteur quitte son siège, la machine

s'arrête.

Remarque: Le filtre pour poussières fines

est automatiquement nettoyé au démar-

rage de l'appareil.

 Prendre place sur le siège du conduc-

teur.

 Serrer le frein de stationnement.

 Placer la clef de démarrage dans la ser-

rure d'allumage.

 Tourner la clé de contact sur la position

"I".

L'appareil est opérationnel.

 Tourner la clé de contact sur la position

"II".

L'appareil peut être conduit.

Remarque : L'affichage de la capacité

de batterie affiche au bout de 10 se-

condes environ l'état de chargement

réel.

 Appuyer sur la pédale de frein et main-

tenir la pression.

 Desserrer le frein.

 Pousser l'accélérateur lentement vers

l'avant.

 Danger

Risque de blessure ! En reculant, aucun

danger ne peut exister pour des troisièmes,

le cas échéant laisser vous guidez.

 Enfoncer lentement la pédale d'accélé-

rateur en arrière.

 Le pédale d'accélérateur permet de ré-

gler la vitesse de déplacement de façon

continue.

 Éviter les à-coups sur la pédale.

 La machine freine automatiquement et

s'immobilise lorsque la pédale d'accélé-

rateur avant est relâchée.

Remarque :L'effet de freinage peut être

soutenu par la pression de la pédale de

frein.

Franchir des obstacles fixes jusqu'à 70 mm

de hauteur :

 Franchir l'obstacle avec précaution en

avançant lentement.

Franchir des obstacles fixes de plus de 70

mm de hauteur :

 Le véhicule ne peut franchir ces obs-

tacles qu'avec une rampe appropriée.

ATTENTION

Ne balayer ni bandes adhésives, ni fils de

fer ou autres matériaux risquant de détério-

rer le mécanisme de balayage.

Remarque : Adapter la vitesse du véhicule

aux conditions locales pour obtenir un ré-

sultat de nettoyage optimal.

Rema

rque : Le filtre pour poussières fines

est automatiquement nettoyé toutes les

10 minutes pendant le fonctionnement.

Remarque: En cas d'intervention dans la

zone de poussières fines, le filtre doit éga-

lement être nettoyé en appuyant sur l'inter-

rupteur de nettoyage du filtre.

 Nettoyer le filtre pour poussières fines

avec la touche de nettoyage du filtre.

1 Levier de commande brosse-rouleau et

balai latéral

2 Levier de commande de la cuve à pous-

sière

3 Levier de commande de la brosse-rou-

leau

4 Levier de commande du volet du collec-

teur

Levier de commande brosse-rouleau et

balai latéral

 Levier de commande (1) vers l’avant :

Abaisser la brosse-rouleau et le balai

latéral, puis mettre en marche.

 Levier de commande (1) vers l'arrière :

Brosse-rouleau en marche.

Levier de commande de la cuve à pous-

sière

 Levier de commande de la cuve à pous-

sière (2) vers l'avant : la cuve à pous-

sière s'abaisse.

 Levier de commande de la cuve à pous-

sière (2) vers l'arrière : la cuve à pous-

sière se soulève.

Levier de commande de la brosse-rou-

leau

 Levier de commande de la brosse-rou-

leau (3) vers l’avant : La brosse-rouleau

est soulevée.

 Levier de commande de la brosse-rou-

leau (3) vers l’arrière : La brosse-rou-

leau est abaissée.

Levier de commande du volet du collec-

teur

 Levier de commande du volet du collec-

teur (4) vers l'avant : le volet du collec-

teur de la cuve à poussière s'ouvre.

Remarque: Le voyant vert doit s'allu-

mer.

 Levier de commande du volet du collec-

teur (4) vers l'arrière : le volet du collec-

teur de la cuve à poussière se ferme.

Remarque: Le voyant d’affichage

rouge doit s'allumer.

 Mettre le ventilateur en service.

Fonctionnement

Réglage du siège du conducteur

Démarrage de la machine

Déplacer la balayeuse

Avancer

Reculer

Pour la conduite

Freinage

Franchissement des obstacles

Balayage

Nettoyer le filtre pour poussières fines

manuellement

Levier de commande

Balayage de sols secs

46 FR

- 7

 Pour un nettoyage de surface :

Levier de commande de la brosse-rou-

leau et du balai latéral (1) vers l’arrière :

Brosse-rouleau en marche.

Levier de commande de la brosse-rou-

leau (3) vers l’arrière : La brosse-rou-

leau est abaissée.

 Levier de commande du volet du collec-

teur (4) vers l'avant : le volet du collec-

teur s'ouvre.

Remarque: Le voyant vert doit s'allu-

mer.

 Pour le nettoyage de bordures :

Levier de commande de la brosse-rou-

leau et du balai latéral (1) vers l’avant :

Brosse-rouleau en marche, le balai la-

téral se met en marche et est abaissé.

Levier de commande de la brosse-rou-

leau (3) vers l’arrière : La brosse-rou-

leau est abaissée.

 Mettre le ventilateur hors service.

 Pour un nettoyage de surface :

Levier de commande de la brosse-rou-

leau et du balai latéral (1) vers l’arrière :

Brosse-rouleau en marche.

Levier de commande de la brosse-rou-

leau (3) vers l’arrière : La brosse-rou-

leau est abaissée.

 Levier de commande du volet du collec-

teur (4) vers l'avant : le volet du collec-

teur s'ouvre.

Remarque: Le voyant vert doit s'allu-

mer.

 Pour le nettoyage de bordures :

Levier de commande de la brosse-rou-

leau et du balai latéral (1) vers l’avant :

Brosse-rouleau en marche, le balai la-

téral se met en marche et est abaissé.

Levier de commande de la brosse-rou-

leau (3) vers l’arrière : La brosse-rou-

leau est abaissée.

 DANGER

Risque de blessure !

 Veiller à ce qu'aucune personne ni au-

cun animal ne se trouve dans la zone

de basculement pendant le vidage du

bac à poussières.

Risque de basculement !

 Pour le processus de vidage du bac,

veiller à garer le véhicule sur une sur-

face plane.

몇 AVERTISSEMENT

Risque d'écrasement !

 Ne jamais approcher les mains du mé-

canisme de vidage. Ne jamais rester

sous le bac lorsqu'il est relevé.

ATTENTION

Risque de blessure et d'endommagement !

 Possibilité de matériaux éjectés par la

brosse-rouleau rotative pendant le pro-

cessus de vidage. Respecter un écarte-

ment suffisant.

 Soulever la brosse-rouleau et le balai

latéral à l’aide des leviers de

commande : Levier de commande 1 au

centre et levier de commande 3 vers

l’avant.

 Fermer le volet du collecteur ; pour ce-

la, tirer le levier de commande (4) vers

l'arrière.

Remarque: Le voyant vert doit s'allu-

mer.

 Soulever la cuve à poussière ; pour ce-

la, tirer le levier de commande de la

cuve à poussière (2) vers l'arrière.

 S'approcher lentement du collecteur de

poussières.

 Serrer le frein de stationnement.

 Ouvrir le volet du collecteur ; pour cela,

pousser le levier de commande du volet

du collecteur (4) vers l'avant et vider la

cuve à poussière.

Remarque: Le voyant d’affichage

rouge doit s'allumer.

 Fermer le volet du collecteur ; pour ce-

la, tirer le levier de commande du volet

du collecteur (4) vers l'arrière jusqu'à ce

qu'il s'enclenche en position finale.

Remarque

: Le voyant vert doit s'allu-

mer.

 Desserre

r le frein.

 S'éloigner lentement du collecteur à

poussières.

 Abaisser la cuve à poussière en posi-

tion finale ; pour cela, pousser le levier

de commande de la cuve à poussière

(2) vers l'avant

 Appuyer sur la pédale de frein et main-

tenir la pression.

 Serrer le frein de stationnement.

 Tourner la clé de contact sur "0" et la re-

tirer.

 DANGER

Dommage dû au transport !

 Respecter le poids à vide (poids de

transport) de l'appareil en cas de trans-

port sur une remorque ou sur un véhi-

cule.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

 Sécuriser l'appareil au niveau des

points d'arrimage (4x) avec des sangles

de serrage, des cordes ou des chaînes.

 Sécuriser le véhicule à l'aide de cales

sous les roues.

 Débrancher la batterie lors du transport

de la balayeuse.

 DANGER

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

 Placer la balayeuse sur une surface

plane dans un environnement sec et à

l'abri du gel. Protéger de la poussière

avec un matériau de revêtement.

 Lever les balais latéraux et la brosse ro-

tative pour ne pas endommager les

crins.

 Fermer le volet du collecteur.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

 Sécuriser la balayeuse afin qu'elle ne

puisse rouler librement.

Respecter également ce qui suit si la ba-

layeuse doit rester inutilisée pendant un

certain temps :

 Nettoyer l'intérieur et l'extérieur de la

balayeuse.

 Débrancher le connecteur de la batterie

au niveau de la machine.

 Charger la batterie tous les 2 mois envi-

ron.

Balayage de sols humides ou mouillés

Vider le bac à poussières

Mise hors service de l'appareil

Transport

Stockage / arrêt

47FR

- 8

몇 PRÉCAUTION

Risque d'endommagement dû à un court-

circuit !

 Lorsque vous travaillez sur l'installation

électrique ou avant d'ouvrir les caches

électriques, la batterie ou la fiche de la

batterie doit être débranchée.

ATTENTION

Risque d'endommagement!

 Ne pas laver le filtre pour poussières

fines.

 Les maintenances doivent être unique-

ment effectuées par des services d'as-

sistances au client autorisés ou par des

spécialistes.

 Les appareils utilisés industriellement à

des locaux différents doivent être avoir

effectués une révision de protection se-

lon VDE 0701.

 Garer la balayeuse sur une surface

plane.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

PRÉCAUTION

Risque d'endommagement!

 L’appareil ne peut être nettoyé à l'eau

avec un flexible ou au jet haute pres-

sion (Danger de court-circuits ou autres

dégâts).

 DANGER

Risque de blessure !

 Porter un masque et des lunettes de

protection.

 Essuyer le véhicule avec un chiffon.

 Nettoyer le véhicule à l'air comprimé.

 Nettoyer l'extérieur du véhicule avec un

chiffon humide et un détergent doux.

Remarque : n'utiliser aucun détergent

agressif.

Remarque : le compteur d'heures de ser-

vice indique l'échéance des périodicités de

maintenance.

Remarque : tous les travaux d'entretien et

de maintenance devant être faits par le

client doivent être effectués par une per-

sonne qualifiée. Il est possible à tout mo-

ment de faire appel à un spécialiste Kär-

cher.

Maintenance quotidienne :

 Contrôler l'état de chargement de la

batterie ; en cas de besoin, charger la

batterie (cf. chapitre « Charger la

batterie »).

 Contrôler le degré d'usure du balai-

brosse et de la balayeuse latérale et vé-

rifier l'enroulement des bandes.

 Vérifier si des bandes entourent les

roues.

 Vérifier le fonctionnement de tous les

éléments de commande.

 Examiner l'appareil pour détecter tout

endommagement.

 Nettoyer le filtre de poussières avec la

touche de nettoyage de filtre.

Maintenance hebdomadaire :

 Contrôler l'installation hydraulique.

 Contrôler le niveau de l'huile hydrau-

lique.

 Contrôler le niveau de liquide de frein.

 Contrôler le degré d'usure des couteau

d'étanchéité et le cas

échéant, les rem-

placer.

 Vérifier et lubrifier le volet du collecteur.

Maintenance en fonction de l'usure :

 Changer les baguettes d'étanchéité.

 Remettre les joints latéraux correcte-

ment en place ou les remplacer.

 Changer la brosse rotative.

 Changer les balais latéraux.

Remarque : pour la description, voir le

chapitre Travaux de maintenance.

Maintenance après 50 heures de

service :

 Faire effectuer la première mainte-

nance par le service après-vente

conformément à la liste de contrôle.

Maintenance après 250 heures de

service :

 Faire effectuer la maintenance par le

service après-vente conformément à la

liste de contrôle.

Pour éviter de perdre le bénéfice de la ga-

rantie, veuillez confier au service après-

vente Kärcher agréé tous les travaux de

maintenance et d'entretien pendant la du-

rée de la garantie.

Préparation :

 Garer la balayeuse sur une surface

plane.

 Tourner la clé de contact sur "0" et la re-

tirer.

 Serrer le frein de stationnement.

 DANGER

Risque de blessure ! Toujours mettre la

barre de sécurité en place lorsque le bac à

poussières est levé.

Procéder aux mesures de sécurité unique-

ment en-dehors de la zone.

1 Support de la barre de sécurité

2 Barre de sécurité

 Relever la barre de sécurité et l'insérer

dans le support (protection).

ATTENTION

Lors du montage des batteries, veiller à

l’orientation des pôles de la batterie. Mon-

tage des pôles à gauche dans le sens de la

marche.

Les batteries peuvent uniquement être

échangées en kit. Le remplacement doit

uniquement être effectué par du personnel

qualifié.

 Le remplacement doit être réalisé à

l’aide d’une grue de par le poids élevé

(300 kg).

Pôles de batterie - à gauche dans le sens

de la marche

1 Pôle négatif

2 Pôle plus

 Lors du démontage de la batterie, dé-

brancher tout d'abord le câble du pôle

négatif.

 Fixer les câbles pour grues aux 4 œil-

lets du kit de batterie et détacher les

batteries avec précaution.

REMARQUE

Le collecteur de balayage ne doit pas être

levé.

 Ouvrir le capot du moteur.

1 Vitre de surveillance

2 Couvercle de fermeture. orifice de rem-

plissage d'huile

3 Cuve (sans fonction)

 Contrôler le niveau d'huile hydraulique

dans le regard.

– Le niveau d'huile doit se trouver entre

les repères "MIN" et "MAX".

– Si le niveau d'huile se trouve sous le re-

père "MIN", remplir l'huile hydraulique.

 Dévisser le couvercle de verrouillage

de l'orifice de remplissage d'huile.



Nettoyer le secteur de remplissage.

 Rempl

ir l'huile hydraulique.

Types d'huile : voir Caractéristiques

techniques

 Visser le couvercle de verrouillage de

l'orifice de remplissage d'huile.

Entretien et maintenance

Consignes générales

Nettoyage

Nettoyage intérieur du véhicule.

Nettoyage extérieur de l'appareil

Fréquence de maintenance

Maintenance par le client

Maintenance par le service après-vente

Travaux de maintenance

Sécuriser la cuve à poussière en

position soulevée

Remplacement des batteries

Contrôler le niveau d'huile hydraulique

et remplir huile hydraulique.

48 FR

- 9

 Serrer le frein de stationnement.

 Lancer le moteur.

La maintenance de l'installation hydrau-

lique ne peut être effectuée que par le ser-

vice après-vente agréé.

 Vérifier tous les flexibles hydrauliques

et les raccordement s'ils sont étanches.

 DANGER

Risque de blessure ! Toujours mettre la

barre de sécurité en place lorsque le bac à

poussières est levé.

Procéder aux mesures de sécurité unique-

ment en-dehors de la zone.

1 Bac à poussières

2 Barre de sécurité

3 Brosse rotative

 Mettre l'appareil hors tension.

 Soulever la cuve à poussière vidée en

position finale. La brosse-rouleau est

visible.

Bloquer la cuve à poussière. Voir le

chapitre « Sécuriser la cuve à pous-

sière en position soulevée ».

 Tourner la clé de contact sur "0" et la re-

tirer.

 Contrôler que la brosse-rouleau n'est

pas endommagée, retirer les sangles

ou cordons enroulés.

 Rabattre la tige de sécurité vers le bas

dans le logement (la cuve à poussière

surélevée n'est pas sécurisée).

 Abaisser le bac à poussières jusqu'à la

position finale.

1 Habillage latéral, droit

2 Clé d’accès aux brosses-rouleaux

 Soulever la cuve à poussière vidée en

position finale.

Bloquer la cuve à poussière. Voir le

chapitre « Sécuriser la cuve à pous-

sière en position soulevée ».

 Ouvrir l'habillage latéral à l'aide de la

clé.

1 Étirer de retenue

2 Ecrou papillon

3 Joint latéral

 Dévisser l'écrou à ailettes.

 Retirer l'étrier de maintien.

 Rabattre le joint latéral vers l'extérieur.

 Dévisser la vis de fixation du logement

de la brosse-rouleau et basculer le lo-

gement vers l'extérieur.

 Extraire la brosse rotative.

Position de la brosse de balayage dans le

sens de la marche (vue d'en haut).

Remarque : veiller au bon positionnement

de la brosse lors du montage d'une nou-

velle brosse rotative.

 Monter la nouvelle brosse rotative. Les

rainures de la brosse rotative doivent

être enfichées dans les cames du pivot

opposé.

Remarque : Après le montage de la nou-

velle brosse rotative, il convient de régler

de nouveau la trace de balayage.

Remarque : La trace de balayage est réglé

d'usine sur 80 mm ; son réglage peut être

parfait de manière continue en cas d'usure

de la brosse rotative.

 Mettre le ventilateur d'aspiration hors

service.

 Déplacer la balayeuse sur un sol plan et

lisse, recouvert de poussière ou de

craie.

 Levier de commande de la brosse-rou-

leau et du balai latéral (1) vers l’arrière :

Brosse-rouleau en marche.

Levier de commande de la brosse-rou-

leau (3) vers l’arrière : La brosse-rou-

leau est abaissée.

 Laisser tourner la brosse-rouleau pen-

dant env. 10 secondes.

 Le

vier de commande de la brosse-rou-

leau et du balai latéral (1) au centre.

Levier de commande de la brosse-rou-

leau (3) vers l’avant : La brosse-rouleau

est soulevée.

 Relever le bac à poussières.

 Déplacer le véhicule en marche arrière.

 Contrôler la surface de balayage.

La trace de balayage doit avoir la forme

d'un rectangle régulier de 80 à 85 mm de

large.

 Ouvrir et régler la vis de butée du ré-

glage ultérieur d’usure (12).

Butée vers le haut : trace de balayage

plus étroite.

Butée vers le bas : trace de balayage

plus large.

 Resserrer la vis de butée.

 Vérifier de nouveau la trace de ba-

layage de la brosse-rouleau comme dé-

crit au préalable.

 Lever les balais latéraux.

 Déplacer la balayeuse sur un sol plan et

lisse, recouvert de poussière ou de

craie.

 Abaisser le balai latéral et le laisser

tourner env. 10 secondes.

 Lever les balais latéraux.

 Déplacer le véhicule en marche arrière.

 Contrôler la surface de balayage.

La largeur de la trace de balayage doit être

entre 40 et 50 mm.

Contrôler l'installation hydraulique

Contrôler la brosse rotative

Changer la brosse rotative

Contrôler et régler la trace de balayage

du balai latéral

49FR

- 10

 Corriger la trace de balayage à l'aide

des deux vis de réglage.

 Contrôler la surface de balayage.

 DANGER

Risque de blessure ! Toujours mettre la

barre de sécurité en place lorsque le bac à

poussières est levé.

 Soulever la cuve à poussière vidée en

position finale.

Bloquer la cuve à poussière. Voir le

chapitre « Sécuriser la cuve à pous-

sière en position soulevée ».

 Ouvrir l'habillage latéral, comme décrit

au chapitre « remplacement de la

brosse rotative ».

 Desserrer 6 écrous à ailettes sur la tôle

de retenue latérale.

 Desserrer 3 écrous (écartement de 13)

sur la tôle de retenue avant.

 Presser le joint latéral vers le bas (trou

oblong), jusqu'à ce qu'il se trouve à 1 -

3 mm du sol.

 Serrer les tôles de retenue à fond.

 Répéter l'opération de l'autre côté de

l'appareil.

몇 AVERTISSEMENT

Risque de blessure !

 Porter un masque de protection pour ef-

fectuer des travaux de maintenance sur

le système de filtration. Respecter les

consignes de sécurité concernant la

manipulation de fines poussières.

 Nettoyer le filtre pour poussières fines

avec la touche de nettoyage du filtre.

 Vider le bac à poussières.

1 Capot

2 Cache de filtre (système à vibrations)

3 Fermeture, cache de filtre (2x)

 Rabattre le capot vers l'avant.

1 Capot

2 Filtre à poussière fine

3 Tirants transversaux

 Ouvrir l'orifice.

 Ouvrir le recouvrement du filtre.

 Contrôler le filtre pour poussières fines,

nettoyer ou remplacer si nécessaire.

Remarque

Le remplacement du filtre pour pous-

sières fines doit uniquement être réali-

sé par le service après-vente Kärcher.

 Positionner le recouvrement du filtre et

le verrouiller.

몇 PRÉCAUTION

Risque d'endommagement !

 Veillez à ce que les caches des coffrets

de fusibles ne soient pas interchangés

au moment d’être remis en place.

ATTENTION

N'utiliser que des fusibles du même ampé-

rage.

1 Coffret de fusibles A

2 Coffret de fusibles B

3 Ecrou moleté

 Dévisser l'écrou moleté.

 Ouvrir le couvercle sur la boîte à fu-

sibles.

 Contrôler les fusibles.

 Remplacer les fusibles défectueux.

Coffret de fusibles A

Coffret de fusibles B

Fusible du relais principal

* Seul le service après-vente est autorisé à

remplacer ces fusibles car il est nécessaire

de vérifier les éventuels défauts de l’appa-

reil.

Nous certifions par la présente que la ma-

chine

spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives euro-

péennes en vigueur. Toute modification ap-

portée à la machine sans notre accord rend

cette déclaration invalide.

Les signataires agissent sous ordre et avec

le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Réglage des joints latéraux

Contrôler/changer le filtre pour

poussières fines

Remplacer les fusibles

FU01 Relais de sécurité

démarrage

5 A

FU02 Activation CC / CC 10 A

FU03 Gyrophare

Avertisseur sonore

10 A

FU04 Ventilateur d'aspira-

tion

20 A

FU05 Système vibrateur 15 A

FU06 Entrée CC / CC 20 A

FU07 Affichage multifonction 5 A

FU08 Avertisseur de recul

Indicateur de clapet

7.5 A

FU09 Relais de sécurité

Ventilateur d'aspiration

Système vibrateur

5 A

FU10 Pompe à eau (option) 10 A

FU11 Système d'éclairage (option)

Clignotant (option)

Blue Spot (option)

10 A

FU12 Système à vibrations de filtre

plat plissé et de filtre rond

(en option)

15 A

FU 13* Relais principal 125 A

Déclaration UE de conformité

Produit : Machine d'aspiration ren-

versée, appareil d'accro-

chage

Type : KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Normes harmonisées appliquées :

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procédures d'évaluation de la confor-

mité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 90

Garanti: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

50 FR

- 11

Assistance en cas de panne

Panne Remède

L'appareil n'avance pas ou seule-

ment lentement

S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé

Faire vérifier le fusible du moteur de traction FU 13 par le service après-vente

Charger ou changer la batterie

Desserrer le frein

Vérifier l'enroulement des bandes et des fils.

Contacter le service après-vente Kärcher

Bruit sifflant dans l'hydraulique Remettre le fluide hydraulique à niveau

Contacter le service après-vente Kärcher

Les brosses tournent lentement ou

pas du tout

Vérifier l'enroulement des bandes et des fils.

Contacter le service après-vente Kärcher

Peu ou pas de puissance d'aspira-

tion dans la zone des brosses

Nettoyer le filtre à poussières

Contacter le service après-vente Kärcher

De la poussière s'échappe de l'ap-

pareil

Réglage des joints latéraux

Mettre le ventilateur en service

Nettoyer le filtre à poussières

Remplacer les joints du filtre

Contacter le service après-vente Kärcher

L'unité de balayage n'absorbe pas

la poussière

Vider le bac à poussières

Nettoyer le filtre à poussières

Changer la brosse rotative

Régler la trace de balayage

Remplacer les baguettes d'étanchéité du bac à poussières

Éliminer le blocage de la brosse rotative

Contacter le service après-vente Kärcher

Le bac à poussière ne se lever ou

s'abaisse pas

Contrôler les fusibles.

Retirer le levier de sécurité de la cuve à poussière

Contacter le service après-vente Kärcher

Le bac à poussières tourne lente-

ment ou pas du tout

Contacter le service après-vente Kärcher

Perturbations de fonctionnement

des pièces hydrauliques mobiles

Contacter le service après-vente Kärcher

Caractéristiques techniques

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Caractéristiques de la machine

Vitesse d'avancement, en avant km/h 6 6

Vitesse d'avancement, en arrière km/h 3 3

Pente (max.) -- 14% 14%

Capacité de balayage sans brosses latérales m

/h 4680 4680

Capacité de balayage avec 1 balai latéral m

/h 6300 6300

Largeur de balayage sans balais latéraux mm 780 780

Largeur de balayage avec 1 balais latéraux mm 1050 1050

Type de protection contre la pluie -- IPX 3 IPX 3

Durée d'utilisation en cas de batterie pleinement chargée h 2,5 2,5

Installation électrique

Capacité de la batterie V, Ah --- 36, 240

Kit de batterie kg --- 300

Installation hydraulique

Type d'huile hydraulique -- HV 46 HV 46

Bac à poussières

Hauteur maximale de déchargement mm 1340 1340

Volume du bac à poussières l 180 180

51FR

- 12

Brosse rotative

Diamètre de la brosse rotative mm 280 280

Largeur de la brosse rotative mm 780 780

Vitesse de rotation 1/min 360 360

Trace de balayage mm 80 80

Balai latéral

Diamètre des balais latéraux mm 580 580

Vitesse de rotation 1/min 80 80

Trains de pneus tout caoutchouc

Dimensions, avant -- 04:00-6 4.00-6

Dimensions, arrière -- 300 x 145 – 6 300 x 145 – 6

Frein

Roues avant -- mécanique mécanique

Roue arrière -- Electrique Electrique

Système de filtration et d'aspiration

Conception -- Filtre à poches

Disponible en option : Filtres

plats plissés et filtres ronds

Filtre à poches

Disponible en option : Filtres

plats plissés et filtres ronds

Vitesse de rotation 1/min 2600 2600

Surface de filtrage pour poussières fines m

5,2 5,2

Dépression nominale du système d'aspiration mbar 6 6

Débit volumique nominal du système d'aspiration m

/h 600 600

Système vibrateur -- Moteur électrique Moteur électrique

Conditions environnement

Température °C -5 à +40 -5 à +40

Hygrométrie, non-condensée % 0 - 90 0 - 90

Valeurs déterminées selon EN 60335-2-72

Émission sonore

Niveau de pression acoustique L

dB(A) 70 70

Incertitude K

dB(A) 3 3

Niveau de pression acoustique L

+ incertitude K

dB(A) 93 93

Vibrations de l'appareil

Valeur de vibrations bras-main m/s

0,7 0,7

Sìège m/s

0,5 0,5

Incertitude K m/s

0,1 0,1

Dimensions et poids

Longueur x largeur x hauteur mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Rayon de braquage à droite mm 2470 2470

Rayon de braquage à gauche mm 2470 2470

Poids vide (avec/sans batterie) kg 560/860 560/860

Poids total admissible kg 1224 1224

Charge d'essieu avant admissible kg 734 734

Charge d'essieu arrière admissible kg 490 490

Sous réserve de modifications techniques !

52 FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Si dovessero verificare danni dovuti al tra-

sporto al momento del disimballo, informa-

re immediatamente il proprio rivenditore.

– Le targhette di avvertimento sull'appa-

recchio forniscono importanti indicazio-

ni per un uso sicuro.

– Oltre alle indicazioni contenute nel ma-

nuale d’uso è necessario osservare le

norme di sicurezza e antinfortunistiche

generali vigenti.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparec-

chio, se causati da difetto di materiale o di

produzione. Nei casi previsti dalla garanzia

si prega di rivolgersi al proprio rivenditore,

oppure al più vicino centro di assistenza

autorizzato, esibendo lo scontrino di acqui-

sto.

 PERICOLO

Per escludere qualsiasi rischio, gli interven-

ti di riparazione e il montaggio dei pezzi di

ricambio vanno effettuati esclusivamente

dal servizio assistenza autorizzato.

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzio-

ni.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

 PERICOLO

Avverte da un rischio imminente che deter-

mina lesioni corporee gravi o la morte.

몇 AVVERTIMENTO

Avverte da una probabile situazione perico-

losa che potrebbe determinare lesioni cor-

poree gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe determinare danni leggeri a

persone o danni alle cose.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Avvertenze generali. . . . . . . . . IT 1

Protezione dell’ambiente IT 1

Garanzia . . . . . . . . . . . . IT 1

Accessori e ricambi . . . . IT 1

Simboli riportati nel manuale

d'uso . . . . . . . . . . . . . . . IT 1

Simboli riportati sull'appa-

recchio . . . . . . . . . . . . . . IT 1

Uso conforme a destinazione . IT 2

Uso errato prevedibile . . IT 2

Pavimentazioni adatte . . IT 2

Norme di sicurezza . . . . . . . . . IT 2

Avvertenze di sicurezza ri-

guardo all'uso. . . . . . . . . IT 2

Avvertenze di sicurezza ri-

guardo alla marcia . . . . . IT 2

Avvertenze di sicurezza per

apparecchi alimentati a bat-

teria . . . . . . . . . . . . . . . . IT 3

Apparecchi con svuotamen-

to in alto . . . . . . . . . . . . . IT 3

Apparecchi con tetto di pro-

tezione conducente . . . . IT 3

Avvertenze di sicurezza ri-

guardo al trasporto dell'at-

trezzo . . . . . . . . . . . . . . . IT 3

Avvertenze di sicurezza ri-

guardo alla cura e la manu-

tenzione . . . . . . . . . . . . . IT 3

Funzione . . . . . . . . . . . . . . . . . IT 3

Indicazioni per lo scarico . . . . . IT 3

Elementi di comando e di funzio-

ne. . . . . . . . . . . . . . . . . . . . . . . IT 4

Figura Spazzatrice. . . . . IT 4

Dispositivi di comando . . IT 4

Prima della messa in funzione. IT 5

Blocco/sblocco del freno di

stazionamento . . . . . . . . IT 5

Messa in funzione . . . . . . . . . . IT 5

Avvertenze generali . . . . IT 5

Interventi di controllo e di

manutenzione . . . . . . . . IT 5

Norme di sicurezza per l'uso

di batterie . . . . . . . . . . . . IT 5

Car

icare le batterie. . . . . IT 5

Funzionamento . . . . . . . . . . . . IT 6

Regolazione del sedile di

guida . . . . . . . . . . . . . . . IT 6

Avviare l'apparecchio. . . IT 6

Guida . . . . . . . . . . . . . . . IT 6

Operazioni di spazzamento IT 6

Svuotamento del vano rac-

colta . . . . . . . . . . . . . . . . IT 7

Spegnere l’apparecchio . IT 7

Trasporto . . . . . . . . . . . . . . . . . IT 7

Tenuta a magazzino/Messa fuo-

ri servizio . . . . . . . . . . . . . . . . . IT 7

Cura e manutenzione . . . . . . . IT 7

Avvertenze generali . . . . IT 7

Pulizia . . . . . . . . . . . . . . IT 7

Intervalli di manutenzione IT 7

Interventi di manutenzione IT 8

Dichiarazione di conformità UE IT 10

Guida alla risoluzione dei guastiIT 11

Dati tecnici. . . . . . . . . . . . . . . . IT 11

Avvertenze generali

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili.

Gli imballaggi non vanno gettati

nei rifiuti domestici, ma conse-

gnati ai relativi centri di raccolta.

Gli apparecchi dismessi conten-

gono materiali riciclabili preziosi e

vanno perciò consegnati ai relati-

vi centri di raccolta. Si prega quin-

di di smaltire gli apparecchi di-

smessi mediante i sistemi di rac-

colta differenziata.

Batterie, olio e carburanti non devono es-

sere dispersi nell'ambiente. Smaltire que-

ste sostanze attraverso sistemi di raccolta

idonei.

Garanzia

Accessori e ricambi

Simboli riportati nel manuale d'uso

Simboli riportati sull'apparecchio

Pericolo di scottature cau-

sate da superfici calde!

Prima di effettuare qualsi-

asi intervento sull'appa-

recchio lasciare raffredda-

re sufficientemente l'im-

pianto di scarico.

Lavorare sull'apparec-

chio indossando sempre

guanti protettivi idonei.

Pericolo di contusioni do-

vuto incastrandosi tra par-

ti mobili del veicolo

Rischio di lesioni a causa

delle parti mobili. Non af-

ferrare dentro con le mani.

Pericolo d'incendio. Non

aspirare oggetti brucianti

o ardenti.

Alloggio catene / punto

della gru

Punti di appoggio del cric

Inclinazione massima del

fondo durante la marcia

con vano raccolta solleva-

to.

Non percorrere pendenze

superiori al 14 % in senso

di marcia.

Attenzione, spazzola ro-

tante (osservare il senso

di rotazione).

53IT

- 2

La spazzatrice è prevista per la pulizia di

pavimentazioni nell'impiego industriale e

ad esempio per i campi di applicazione se-

guenti:

 Parcheggi

 Impianti di produzione

 Aree logistiche

 Alberghi

 Commercio al dettaglio

 Magazzini

 Marciapiedi

– Questa spazzatrice è destinata a spaz-

zare superfici sporche in ambienti inter-

ni ed esterni.

– Prima dell'uso assicurarsi del perfetto

stato e del funzionamento sicuro

dell'apparecchio e delle attrezzature di

lavoro. In caso contrario è vietato usar-

lo.

– Utilizzate la presente spazzolatrice

solo conformemente alle indicazioni

fornite da questo manuale d'uso.

– È vietato apportare modifiche all'appa-

recchio.

– L'apparecchio è idoneo soltanto all'uso

su pavimentazioni indicate nel presente

manuale.

– È consentito percorrere sole quelle su-

perfici adibite all'uso della macchina da

parte dell'imprenditore o dei suoi incari-

cati.

– Regola generale da rispettare: tenere

lontana dall'apparecchio qualsiasi so-

stanza facilmente infiammabile (perico-

lo d'esplosione/d'incendio).

 Non spazzare/aspirare mai liquidi

esplosivi, gas infiammabili o acidi e sol-

venti allo stato puro! Ne fanno parte

benzina, diluenti per vernici o gasolio

che, insieme all'aria di aspirazione,

possono formare vapori o miscele

esplosivi, nonché acetone, acidi e sol-

venti allo stato puro che corrodono i

materiali dell'apparecchio.

 Non spazzare/aspirare mai polveri di

metallo reattive (ad es. alluminio, ma-

gnesio, zinco), insieme a detergenti for-

temente alcalini ed acidi esse generano

gas esplosivi.

 Non spazzare/aspirare oggetti ardenti o

incandescenti.

 L'apparecchio non è indicato per spaz-

zare sostanze pericolose per la salute.

 È vietato sostare in aree di pericolo. È

vietato usare l'apparecchio in ambienti

a rischio di esplosione.

 Non è consentito trasportare altre per-

sone.

 È vietato spingere o trasportare oggetti

con questo apparecchio.

–Asfalto

– Pavimenti industriali

– Massetto

–Cemento

– Pietre da pavimentazioni

 Per il mantenimento dell'aria e delle vie

di dispersione, l'apparecchio non può

essere utilizzato ad un'altezza superio-

re ai 2000 metri sul livello del mare.

 (Valido soltanto per la Finlandia) Nel

caso in cui l'apparecchio dovesse esse-

re dotato di cavo flessibile in PVC, esso

non può essere utilizzato a temperature

ambientali basse (al di sotto di 0°C). In

caso di domande riguardo al vostro ap-

parecchio, vi preghiamo di contattare

Kärcher.

 Prima dell'uso assicurarsi del perfetto

stato e del funzionamento sicuro

dell'apparecchio e delle attrezzature di

lavoro. In caso contrario è vietato usar-

lo.

 In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza. È vietato usa-

re l'a

pparecchio in ambienti a rischio di

esplosione.

 PERICOLO

Rischio di lesioni!

 Non utilizzare l'apparecchio senza tetto

di protezione contro eventuali cadute di

oggetti in luoghi in cui è possibile che

l'operatore venga colpito da oggetti che

possono cadere.

 Utilizzare sempre l’apparecchio confor-

memente alla destinazione d’uso te-

nendo in considerazione le condizioni

locali e prestando attenzione durante il

lavoro all’eventuale presenza di terzi,

soprattutto bambini.

 Rispettare in linea di principio le norme,

i regolamenti e le disposizioni che val-

gono per gli autoveicoli.

 Prima di iniziare i lavori, l'operatore

deve accertarsi che tutti i dispositivi di

protezione siano regolarmente collocati

e funzionanti.

 L'operatore dell'apparecchio è respon-

sabile per incidenti con altre persone o

con proprietà di queste.

 L'operatore deve indossare indumeti

aderenti. Indossare scarpe stabili e evi-

tare di indossare indumenti sciolti e al-

lentati.

 Prima dell'avviamento, controllare

l'area adiacente (p. es. bambini). Fare

attenzione che ci sia una sufficiente vi-

sibilità!

 Non lasciare mai l’apparecchio incusto-

dito quando è in funzione il motore.

L'operatore deve lasciare l'apparecchio

solo dopo aver spento il motore, averlo

bloccato contro eventuali movimenti ed

estratto la chiave.

 Per evitare che l'apparecchio venga uti-

lizzato da persone non autorizzate, to-

gliere la chiave.

 L'apparecchio deve essere utilizzato

solo da persone istruite sul rispettivo

uso o che hanno dato prova di sapere

utilizzare l'apparecchio ed espressa-

mente incaricate dell'uso.

 Questo apparecchio non è indicato per

essere usato da persone (inclusi bam-

bini) con delle limitate capacità fisiche,

sensoriali o mentali e da persone che

abbiano poca esperienza e/o cono-

scenza dello strumento a meno che non

vengano supervisionati per la loro sicu-

rezza da una persona incaricata o che

abbiano da questa ricevuto istruzioni su

come usare l'apparecchio.

 I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

PRUDENZA

Rischio di danneggiamento! Non spazzare

nastri, corde o fili perché questi possono

avvolgersi al rullospazzola.

 PERICOLO

Rischio di lesioni! Controllare la portata del

fondo prima di passare sopra.

 PERICOLO

Pericolo di incidenti, pericolo di lesioni!

Rischio di ribaltamento in forte pendenza.

– Non percorrere pendenze superiori al

14 % in senso di marcia.

Pericolo di ribaltamento in curva veloce (in

particolare nelle curve a sinistra).

– Percorrere le curve a velocità ridotta.

Rischio di ribaltamento su terreni instabili.

– Condurre l'apparecchio solo su pavi-

mentazioni stabili.

Rischio di ribaltamento in caso di inclina-

zione laterale eccessiva.

Avvertimento da tensione

elettrica pericolosa!

Osservare la nota!

Sterzare lentamente!

Leggere le istruzioni per

l'uso e agire corrispon-

dentemente!

Rischio di danneggiamen-

to!

n lavare il filtro per pol-

veri sottili.

Uso conforme a destinazione

Uso errato prevedibile

Pavimentazioni adatte

Norme di sicurezza

Avvertenze di sicurezza riguardo

all'uso

Avvertenze di sicurezza riguardo

alla marcia

54 IT

- 3

– Percorrere diagonalmente al senso di

marcia pendenze non superiori al 10%.

Avviso: Il diritto di garanzia esiste soltanto,

se si usano batterie e caricabatterie racco-

mandati dalla Kärcher.

– Osservare assolutamente le istruzioni

d'uso del produttore della batteria e del

caricabatterie. Osservare le raccoman-

dazioni del legislatore riguardanti l'uti-

lizzo di batterie.

– Le batterie scariche devono essere ca-

ricate al più presto possibile.

– Per evitare correnti di dispersione,

mantenere le batterie pulite e asciutte.

Proteggere le batterie da impurità (p.es.

polveri di metallo).

– Non depositare utensili o altri oggetti si-

mili sulla batteria. Pericolo di corto cir-

cuito e di esplosione.

– Non lavorare assolutamente con fiam-

me aperte nelle vicinanze della batteria

o nell'apposito locale caricabatteria.

Non produrre scintille e non fumare. Ri-

schio di esplosioni.

– Non toccare componenti molto caldi

quali ad esempio il motore trazione (Pe-

ricolo di ustione).

– Prudenza con l'acido batteria! Osserva-

re le relative norme di sicurezza!

– Le batterie dismesse devono essere

smaltite conformemente alle norme

ambientali (direttiva UE 91/157 CEE).

 PERICOLO

Rischio di lesioni!

 In caso di interventi sullo svuotamento

in alto, sollevare completamente e bloc-

care il contenitore della spazzatura.

 Eseguire la protezione solo all’esterno

della zona di pericolo.

NOTA

Il tetto di protezione conducente (opziona-

le) offre protezione contro oggetti più gran-

di che cadono. Non offrono però una prote-

zione contro essere passati sopra!

 Controllare quotidianamente che la tet-

toia non sia danneggiata.

 In caso di danneggiamento della tetto-

ia, anche di un solo elemento, essa

deve essere sostituita completamente.

 Ogni modifica della tettoia, nonché il

montaggio di elementi, componenti e

insieme di componenti autorizzati da

costruttori diversi da Kärcher non sono

autorizzati e limitano eventualmente la

funzione della tettoria.

 Osservare il peso a vuoto (peso di tra-

sporto) dell’apparecchio durante il tra-

sporto su rimorchi o veicoli.

 Durante il trasporto dell'apparecchio,

togliere la spina della batteria e fissare

in modo sicuro l'apparecchio.

 Prima di pulire, manutenzionare l'appa-

recchio, sostituire componenti o passa-

re ad un'altra modalità di funzionamen-

to, spegnere l'apparecchio e togliere la

chiave.

 Negli apparecchi con batteria di trazio-

ne, durante tutti i lavori di rimessaggio e

manutenzione, disconnettere la batteria

dal sistema elettrico attraverso il punto

di separazione della batteria (la spina).

 Durante i lavori sull'impianto elettrico

scollegare la batteria.

A tal proposito, disconnettere prima il

polo negativo e poi il polo positivo.

Il ricollegamento avviene secondo la

sequenza opposta. Collegare prima il

polo positivo e poi quello negativo.

 Non pulire l’apparecchio con un tubo

flessibile o un getto d’acqua ad alta

pressione (rischio di cortocircuito o di

altri guasti di tipo elettrico).

 Le riparazioni devono essere eseguite

esclusivamente da centri di assistenza

autorizzati o da personale esperto in

questo settore che abbia familiarità con

tutte le norme di sicurezza vigenti

materia.

 Rispettare il controllo di sicurezza se-

condo le disposizioni locali per appa-

recchi ad uso commerciale.

 Lavorare sull'apparecchio indossando

sempre guanti protettivi idonei.

La spazzatrice funziona secondo il seguen-

te principio.

– Il rullospazzola rotante convoglia lo

sporco direttamente nel vano raccolta.

– La scopa laterale pulisce gli angoli e i

bordi della superficie da pulire e convo-

glia lo sporco nella carreggiata del rullo-

spazzola.

– La polvere fine viene aspirata per mez-

zo del filtro della polvere attraverso

l'aspiratore-raccoglitore.

 Pericolo

Rischio di lesioni, rischio di danneggiamen-

ti!

Osservare il peso dell'apparecchio al cari-

camento!

 Non utilizzare un carrello elevatore.

 Per il caricamento dell'apparecchio, uti-

lizzare una rampa idonea o una gru!

 Da osservare all'utilizzo di una rampa:

spazio libero dal pavimento 70 mm.

 Se l'apparecchio viene fornito su un

pallet, allora con le tavole allegate biso-

gna creare una rampa di discesa.

Le istruzioni a ciò le trovate a Pagina 2

(pagina interna della copertina).

Avviso importante: ogni tavola deve

essere avvitata forte con 2 viti.

Avvertenze di sicurezza per

apparecchi alimentati a batteria

Apparecchi con svuotamento in alto

Apparecchi con tetto di protezione

conducente

Avvertenze di sicurezza riguardo al

trasporto dell'attrezzo

Avvertenze di sicurezza riguardo

alla cura e la manutenzione

Funzione

Indicazioni per lo scarico

Peso (senza batterie) 560 kg*

Peso (con batterie) 860 kg*

* Se sono installati kit di montaggio, il peso

è rispettivamente maggiore.

55IT

- 4

Figura

1 Targhetta

2 Sedile (con interruttore contatto sedile)

3 Volante

4 Blue Spot (opzione)

5 Maniglia con manopola di bloccaggio

6Cofano

7 Spazzola laterale, destra

8 Ruota anteriore

9 Accesso al rullospazzola

10 Punto fisso di fissaggio

11 Kit Batteria

(In dotazione solo con KM 105/180 R

Bp Pack)

12 Cofano motore

13 Proiettore rotante lampeggiante

14 Indicatore di direzione (opzione)

15 Fanali posteriori (opzione)

16 ruota motrice

17 Vetro d'ispezione olio idraulico

Figura

1 Leva di comando rullospazzola e spaz-

zole laterali

Leva in avanti: Rullospazzola in funzio-

ne e spazzole laterali abbassate e in

funzione.

Leva indietro: Rullospazzola in funzio-

2 Leva di comando contenitore spazzatu-

Sollevamento/abbassamento del vano

raccolta

3 Leva di comando del rullospazzola

Sollevare e abbassare il rullospazzola

4 Leva di comando sportello contenitore

Apertura / Chiusura sportello contenito-

5 Spie di controllo e display

6 Interruttore illuminazione (opzione)

7 Interruttore ventola e pulizia filtro

Posizione centrale: pulizia filtro e vento-

la OFF

Posizione avanti: Ventilatore acceso

Posizione indietro: Pulizia filtro attiva

8 Interruttore clacson

9 Fusibili

10 Pedale del freno

11 Pedale acceleratore avanti / indietro

12 Aggiustamento dell'usura / regolazione

specchio di spazzatura del rullospazzo-

13 Interruttore indicatori di direzione (op-

zione)

14 Chiave di accensione

Posizione 0: Disattivare il motore

Posizione 1: Accensione inserita

Posizione 2: Avviare il motore

15 Spina della batteria

16 Freno di stazionamento

17 Leva di regolazione del sedile

18 Chiave accesso rullospazzola

Figura

1 Display (capacità della batteria)

2 Controllo ricarica batteria

3 Spia illuminazione di lavoro

4 Spia di controllo indicatore di direzione

5 Spia sportello vano raccolta aperto

6 Spia sportello vano raccolta chiuso

7 non occupato

8 Display pulizia filtro attiva

9 non occupato

Elementi di comando e di funzione

Figura Spazzatrice Dispositivi di comando

Spie di controllo e display

56 IT

- 5

 Sbloccare il freno di stazionamento e

premere il pedale del freno.

 Tirare il freno di stazionamento e pre-

mere il pedale del freno.

 Depositare la spazzatrice su una super-

ficie piana.

 Estrarre la chiave di accensione.

 Bloccare il freno di stazionamento.

 Verificare lo stato di carica della batte-

ria, se necessario ricaricare la batteria

(vedi il capitolo „Caricare le batterie“).

 Verificare l'usura e l'eventuale presen-

za di nastri impigliati nel rullospazzola e

nelle scope laterali.

 Controllare le ruote se impigliate da na-

stri.

 Verificare il funzionamento di tutti gli

elementi di comando.

 Verificare l'eventuale presenza di danni

sull'apparecchio.

Avviso: Descrizione al capitolo Cura e ma-

nutenzione.

Durante l'utilizzo di batterie osservare as-

solutamente le seguenti indicazioni di peri-

colo:

 Pericolo

Rischio di esplosione! Non appoggiare

utensili o simili sulla batteria, sui poli termi-

nali e sui collegamenti delle celle della bat-

teria.

 Pericolo

Rischio di lesioni! Non portare mai even-

tuali ferite a contatto con il piombo. Lavare

sempre le mani dopo aver effettuato inter-

venti sulla batteria.

 PERICOLO

Pericolo di incendio e di esplosione.

– È vietato fumare e usare fiamme libere.

– Areare bene i locali in cui vengono cari-

cate le batterie in quanto sussiste il pe-

ricolo di formazione di gas altamente

esplosivi.

 Pericolo

Pericolo di ustioni chimiche!

– Sciacquare con abbondante acqua pu-

lita eventuali schizzi di acido negli occhi

o sulla cute.

– Quindi, contattare immediatamente un

medico.

– Lavare i vestiti sporchi con acqua.

PRUDENZA

Caricare le batterie prima dell'accensione

dell'apparecchio.

 PERICOLO

Pericolo di lesioni! Osservare le disposizio-

ni di sicurezza riguardanti l'utilizzo di batte-

rie. Osservare le istruzioni d'uso dei produt-

tori dei caricabatterie.

Osservare assolutamente le istruzioni per

l'uso del produttore di batterie e rispettarle.

Caricare le batterie solo con apposito cari-

cabatterie.

 PERICOLO

Pericolo di corrosione. Il rabbocco dell’ac-

qua a batteria scarica può causare la fuo-

riuscita degli acidi! Usare occhiali protettivi

quando si maneggia l'acido della batteria e

osservare le norme per prevenire lesioni e

la distruzione degli indumenti. Risciacqua-

re immediatamente con acqua abbondante

eventuali schizzi di acido sulla pelle o sugli

indumenti.

PRUDENZA

Rischio di danneggiamento. Utilizzare solo

acqua distillata o desalinizzata (VDE 0510)

per rabboccare la batteria. Non utilizzare

additivi estranei (cosiddetti agenti di miglio-

ramento), in quanto decadrebbe ogni ga-

ranzia.

 Riporre l'apparecchio in modo sicuro in

ambienti asciutti con adeguata ventila-

zione.

 Aprire il cofano motore.

Nota: Il cofano deve essere aperto du-

rante la ricarica.

 Staccare la spin

a della batteria dalla

macchina e collegarla alla presa del ca-

ricabatterie.

 Infilare la spina del caricabatterie in una

presa regolare di 16 A, il caricabatterie

viene automaticamente caricato.

 Eseguire il caricamento secondo le indi-

cazioni riportate nel manuale d'uso del

caricabatterie.

I caricabatterie raccomandati dalla Kär-

cher (adatti alle rispettive batterie utiliz-

zate) sono regolati elettronicamente e

terminano autonomamente la procedu-

ra di ricarica.

 Avviso: Quando le batterie sono cari-

ca, scollegare il caricabatterie dalla rete

e poi dalle batterie.

Nota

La variante KM 105/180 R Bp Pack (1.186-

051.0) è già equipaggiata con batterie e ca-

ricabatterie.

La variante KM 105/180 R Bp (1.186-

050.0) è fornita senza batterie e caricabat-

terie.

Consigliamo le seguenti batterie e i se-

guenti caricabatterie:

Non è consigliato l'impiego di altre batterie

e caricabatterie e può essere fatto solo

dopo aver consultato il servizio di assisten-

za della KÄRCHER.

PRUDENZA

Osservare e seguire assolutamente le av-

vertenze del costruttore di batterie.

Lo stato di carica della batteria viene visua-

lizzato sul display della spazzatrice.

Prima della messa in funzione

Blocco/sblocco del freno di

stazionamento

Messa in funzione

Avvertenze generali

Interventi di controllo e di

manutenzione

Ogni giorno prima della messa in

funzione

Norme di sicurezza per l'uso di

batterie

Rispettare le indicazioni ripor-

tate sulla batteria, nelle istru-

zioni per l'uso e nel manuale

d'uso del veicolo.

Indossare una protezione per

gli occhi.

Tenere l'acido e le batterie fuori

dalla portata dei bambini.

Rischio di esplosione!

Vietato accendere fuochi, pro-

durre scintille, usare luci libere

e fumare.

Pericolo di ustioni chimiche!

Pronto soccorso.

Avviso di pericolo.

Smaltimento.

Non gettare la batteria nei rifiuti

domestici.

Avvertimento da tensione elet-

trica pericolosa!

Caricare le batterie

Batterie consigliate, caricabatterie

Codice d’ordina-

zione

Batteria 36 V, 240 Ah,

(in vasca, bassa manu-

tenzione) *

6.981-067.0

Caricabatterie 36 V, 40

6.981-066.0

* L'apparecchio necessita di 1 pacco bat-

terie

Controllare ed eventualmente

correggere il livello del liquido della

batteria

Controllare lo stato di carica della

batteria

57IT

- 6

Se la spia di carica della batteria è rossa:

 Batteria scarica. Interruzione automati-

ca dello spazzamento (rimessa in fun-

zione dei gruppi di spazzolamento pos-

sibile solo dopo la ricarica della batte-

ria).

 Guidare l'apparecchio direttamente alla

stazione di carica evitando le penden-

ze.

 Caricare la batteria.

1 Leva di regolazione del sedile

2 Sedile di guida

 Tirare la leva di regolazione del sedile

verso l'esterno.

 Spostare la leva, rilasciare la leva e far-

la innestare.

 Verificare se il sedile è bloccato cercan-

do di spostarlo in avanti ed indietro.

Avviso: L’apparecchio è dotato di un inter-

ruttore di contatto del sedile. Quando il con-

ducente si alza dal sedile, l'apparecchio

viene disinserito automaticamente.

Nota: Il filtro per polveri sottili viene pulito

automaticamente all'avvio dell'apparec-

chio.

 Sedersi sul sedile di guida.

 Bloccare il freno di stazionamento.

 Inserire la chiave d'accensione nel

blocchetto dell'accensione.

 Ruotare la chiave di accensione su "I".

L'apparecchio è pronto per l'uso.

 Ruotare la chiave di accensione su "II".

L'apparecchio è pronto all'uso.

Nota: l'indicatore della capacità batteria

visualizza dopo circa 10 secondi lo sta-

to di carica effettivo.

 Premere e tenere premuto il pedale del

freno.

 Sbloccare il freno di stazionamento.

 Premere lentamente l'acceleratore in

avanti.

 Pericolo

Rischio di lesioni! Durante la retromarcia

non deve sussistere alcun pericolo per ter-

zi. In caso contrario, farsi guidare da un'al-

tra persona.

 Premere lentamente il pedale dell'acce-

leratore indietro.

 Attraverso l'acceleratore è possibile im-

postare la velocità di marcia a regola-

zione continua.

 Evitare di azionare il pedale in modo

brusco.

 Rilasciare il pedale. L'apparecchio fre-

na automaticamente e si ferma.

Avviso: L'effetto frenante può essere sup-

portato dal pedale del freno.

Per superare ostacoli fissi fino a 70 mm:

 Avanzare lentamente e superare l'osta-

colo con cautela.

Per superare ostacoli fissi superiori a 70

mm:

 Ostacoli simili vanno superati esclusi-

vamente con una rampa idonea.

ATTENZIONE

Non spazzare nastri da imballo, fili di ferro

o simili in quanto possono causare il dan-

neggiamento del sistema spazzante.

Avviso: Al fine di ottenere un risultato otti-

male, si consiglia di adeguare la velocità di

marcia alle condizioni presenti in loco.

Nota:

Durante il funzionamento il filtro per

pol

veri sottili viene pulito automaticamente

ogni 10 minuti.

Nota: Quando si lavora in un'area con pol-

veri fini, è necessario pulire il filtro anche

premendo l'interruttore di pulizia del filtro.

 Pulire il filtro per polveri sottili con il pul-

sante di pulizia del filtro.

1 Leva di comando rullospazzola e spaz-

zole laterali

2 Leva di comando contenitore spazzatu-

3 Leva di comando del rullospazzola

4 Leva di comando sportello contenitore

Leva di comando rullospazzola e spaz-

zole laterali

 Leva di comando (1) in avanti: Rullo-

spazzola in funzione e spazzole laterali

abbassate e in funzione.

 Leva di comando (1) indietro: Rullo-

spazzola in funzione.

Leva di comando contenitore spazzatu-

 Leva di comando contenitore spazzatu-

ra (2) in avanti: il contenitore spazzatu-

ra si abbassa.

 Leva di comando contenitore spazzatu-

ra (2) indietro: contenitore spazzatura si

solleva.

Leva di comando rullospazzola

 Leva di comando del rullospazzola (3)

in avanti: Il rullospazzola si solleva.

 Leva di comando del rullospazzola (3)

indietro: Il rullospazzola si abbassa.

Leva di comando sportello contenitore

 Leva di comando sportello contenitore

(4) in avanti: lo sportello del contenitore

spazzatura si apre.

Nota: La spia verde deve essere acce-

sa.

 Leva di comando sportello contenitore

(4) indietro: lo sportello del contenitore

spazzatura si chiude.

Nota: La spia rossa deve essere acce-

sa.

 Accendere la ventola.

 Alla pulitura di superfici:

Leva di comando del rullospazzola e

spazzole laterali (1) indietro: Rullospaz-

zola in funzione.

Leva di comando del rullospazzola (3)

indietro: Il rullospazzola si abbassa.

 Leva di comando sportello contenitore

(4) in avanti: lo sportello del contenitore

si apre.

Nota: La spia verde deve essere acce-

sa.

 Alla pulitura di bordi laterali:

Leva di comando del rullospazzola e

spazzole laterali (1) in avanti: Rullo-

spazzola in funzione, spazzole laterali

in funzione e abbassate.

Leva di comando del rullospazzola (3)

indietro: Il rullospazzola si abbassa.

 Disattivare la ventola.

 Alla pulitura di superfici:

Leva di comando del rullospazzola e

spazzole laterali (1) indietro: Rullospaz-

zola in funzione.

Leva di comando del rullospazzola (3)

indietro: Il rullospazzola si abbassa.

Funzionamento

Regolazione del sedile di guida

Avviare l'apparecchio

Guida

Avanzare

Fare retromarcia

Comportamento di guida

Frenatura

Superare ostacoli

Operazioni di spazzamento

Pulire manualmente il filtro per polveri

sottili

Leva di comando

Spazzare pavimenti asciutti

Spazzare pavimenti umidi o bagnati

58 IT

- 7

 Leva di comando sportello contenitore

(4) in avanti: lo sportello del contenitore

si apre.

Nota: La spia verde deve essere acce-

sa.

 Alla pulitura di bordi laterali:

Leva di comando del rullospazzola e

spazzole laterali (1) in avanti: Rullo-

spazzola in funzione, spazzole laterali

in funzione e abbassate.

Leva di comando del rullospazzola (3)

indietro: Il rullospazzola si abbassa.

 PERICOLO

Rischio di lesioni!

 Durante l'operazione di svuotamento

non vi devono essere persone o animali

nell'area di movimentazione del conte-

nitore della spazzatura.

Pericolo di ribaltamento!

 Appoggiare l'apparecchio su una su-

perficie piana durante l'operazione di

svuotamento.

몇 AVVERTIMENTO

Pericolo di schiacciamento!

 Non inserire mai le mani nella tiranteria

del sistema di svuotamento. Non sosta-

re sotto al contenitore sollevato.

ATTENZIONE

Pericolo di lesioni e di danneggiamento!

 Possibile che durante l’operazione di

svuotamento il materiale schizza vie a

causa del rullospazzola che ruota.

Mantenere una distanza sufficiente.

 Sollevare il rullospazzola e le spazzole

laterali con la leva di comando: Leva di

comando 1 al centro e leva di comando

3 in avanti.

 Chiudere lo sportello del contenitore ti-

rando indietro la leva di comando (4).

Nota: La spia verde deve essere acce-

sa.

 Sollevare il contenitore della spazzatu-

ra tirando indietro la leva di comando

(2).

 Avvicinarsi lentamente al serbatoio di

raccolta.

 Bloccare il freno di stazionamento.

 Aprire lo sportello del contenitore pre-

mendo in avanti la leva di comando (4)

e svuotare il contenitore spazzatura.

Nota: La spia rossa deve essere acce-

sa.

 Chiudere lo sportello del contenitore ti-

rando indietro la leva di comando (4)

finché nella posizione finale è rientrato

chiudendo.

Nota: La spia verde deve essere acce-

sa.

 Sbloccare il freno di stazionamento.

 Allontanarsi lentamente dal serbatoio di

raccolta.

 Abbassare il contenitore della spazza-

tura alla posizione finale spingendo la

leva di comando (2) in avanti.

 Premere e tenere premuto il pedale del

freno.

 Bloccare il freno di stazionamento.

 Girare la chiave di accensione su "0" ed

estrarla.

 PERICOLO

Danni dovuto dal trasporto!

 Osservare il peso a vuoto (peso di tra-

sporto) dell’apparecchio durante il tra-

sporto su rimorchi o veicoli.



Per il trasporto in veicoli, assicurare

apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

 Assicurare l'apparecchio ai punti fissi di

fissaggio (4x) con cinghie di serraggio,

funi o catene.

 Bloccare l'apparecchio con dei cunei ai

bordi.

 Scollegare dai morsetti la batteria

quando la si trasporta.

 PERICOLO

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

 Appoggiare la spazzatrice su superficie

piana in un luogo asciutto e protetto dal

gelo. Ricoprirla con apposito materiale

proteggendola dalla polvere.

 Sollevare il rullospazzola e le spazzole

laterali per non danneggiare le setole.

 Chiudere lo sportello del contenitore.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

 Bloccare la spazzatrice in modo tale

che non possa spostarsi accidental-

mente.

Se la spazzatrice non viene utilizzata per

un lungo periodo, osservare anche quanto

segue:

 Pulire la spazzatrice all'interno e

all'esterno.

 Staccare la spina della batteria dalla

macchina.

 Caricare la batteria e ricaricarla ogni 2

mesi circa.

몇 PRUDENZA

Pericolo di danneggiamento dovuto a cor-

tocircuito!

 Duranti i lavori sull'impianto elettrico o

prima dell’apertura delle coperture elet-

triche, è necessario scollegare la batte-

ria staccando la spina della batteria.

ATTENZIONE

Rischio di danneggiamento!

 Non lavare il filtro per polveri sottili.

 Le riparazioni devono essere eseguite

esclusivamente da centri di assistenza

autorizzati o da personale esperto in

questo settore che abbia familiarità con

tutte le norme di sicurezza vigenti in

materia.

 Gli apparecchi ad uso mobile impiegati

nel settore industriale sono soggetti al

controllo di sicurezza secondo la norma

VDE 0701.

 Depositare la spazzatrice su una super-

ficie piana.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

PRUDENZA

Rischio di danneggiamento!

 Non pulire l’apparecchio con un tubo

flessibile o un getto d’acqua ad alta

pressione (rischio di cortocircuito o di

altri guasti di tipo elettrico).

 PERICOLO

Rischio di lesioni!

 Indossare una mascherina antipolvere

e occhiali di protezione.



Pulire l'apparecchio con un panno.

 Puli

re l'apparecchio con aria compres-

sa.

 Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Avviso: Non utilizzare detergenti aggressi-

vi.

Avviso: Il contatore ore di funzionamento

indica quali sono gli intervalli di manuten-

zione.

Avviso: Tutti gli interventi di assistenza e

di manutenzione da effettuare da parte del

cliente devono essere eseguiti da un tecni-

co qualificato. Se necessario, ci si può ri-

volgere in qualsiasi momento al rivenditore

specializzato Kärcher.

Manutenzione giornaliera:

 Verificare lo stato di carica della batte-

ria, se necessario ricaricare la batteria

(vedi il capitolo „Caricare le batterie“).

Svuotamento del vano raccolta

Spegnere l’apparecchio

Trasporto

Tenuta a magazzino/Messa

fuori servizio

Cura e manutenzione

Avvertenze generali

Pulizia

Pulizia interna dell'apparecchio

Pulizia esterna dell'apparecchio

Intervalli di manutenzione

Interventi di manutenzione da effettuare

da parte del cliente

59IT

- 8

 Verificare l'usura e l'eventuale presen-

za di nastri impigliati nel rullospazzola e

nelle scope laterali.

 Controllare le ruote se impigliate da na-

stri.

 Verificare il funzionamento di tutti gli

elementi di comando.

 Verificare l'eventuale presenza di danni

sull'apparecchio.

 Pulire il filtro polvere con il tasto prodot-

to per la pulizia del filtro.

Manutenzione settimanale:

 Controllare l'impianto idraulico.

 Controllare il livello dell'olio idraulico.

 Controllare il livello del liquido del freno.

 Verificare l'usura dei listelli di tenuta,

eventualmente sostituirli.

 Controllare e ingrassare lo sportello

contenitore.

Interventi di manutenzione in caso di

usura:

 Sostituire i listelli di tenuta.

 Aggiustare le guarnizioni laterali risp.

sostituirle.

 Sostituire il rullospazzola.

 Sostituire le scope laterali.

Avviso: Descrizione al capitolo Interventi

di manutenzione.

Manutenzione dopo 50 ore di funziona-

mento:

 Fare eseguire la prima manutenzione

dal servizio di assistenza clienti in base

alla lista di controllo di ispezione.

Manutenzione dopo 250 ore di funziona-

mento:

 Fare eseguire la manutenzione dal ser-

vizio di assistenza clienti in base alla li-

sta di controllo di ispezione.

Ai fini della garanzia è necessario far ese-

guire, durante il periodo di garanzia, tutti gli

interventi di assistenza e di manutenzione

dal servizio assistenza clienti autorizzato

Kärcher come indicato nel libretto di manu-

tenzione.

Preparazione:

 Depositare la spazzatrice su una super-

ficie piana.

 Girare la chiave di accensione su "0" ed

estrarla.

 Bloccare il freno di stazionamento.

 PERICOLO

Rischio di lesioni! Introdurre la barra di si-

curezza sempre con il vano raccolta solle-

vato.

Eseguire la protezione solo all’esterno del-

la zona di pericolo.

1 Supporto barra di sicurezza

2 Barra di sicurezza

 Ribaltare in su la barra di sicurezza per

lo scarico in altezza e infilarla nel sup-

porto (bloccata).

ATTENZIONE

Durante il montaggio delle batterie prestare

attenzione all’orientamento dei poli della

batteria. Il montaggio dei poli è a sinistra in

direzione di marcia.

Le batterie possono essere sostituite solo

tutte. La sostituzione deve avvenire solo

tramite tecnico qualificato.

 A causa del peso elevato (300 kg),

deve essere effettuata la sostituzione

con una gru.

Poli della batteria - a sinistra in direzione di

marcia

polo negativo

2 polo positivo

 Prima di smontare la batteria staccare il

cavo del polo negativo.

 Fissare le funi della gru ai 4 occhielli del

gruppo batterie e sollevare fuori cauta-

mente le batterie.

NOTA

Il contenitore del vano raccolta non deve

essere sollevato.

 Aprire il cofano motore.

1 Vetro d'ispezione

2 Tappo di chiusura, apertura di riempi-

mento olio

3 Contenitore (senza funzione)

 Controllare il livello dell'olio idraulico dal

vetro d'ispezione.

– Il livello dell'olio deve essere compreso

fra le tacche “MIN“ e “MAX“.

– Se il livello dell'olio è al di sotto della

tacca di MIN, aggiungere olio idraulico.

 Svitare il coperchio di chiusura del foro

di rabbocco dell'olio.

 pulire l'area di introduzione.

 Rabboccare con olio idraulico.

Tipo di olio: vedi Dati tecnici

 Svitare il coperchio di chiusura del foro

di rabbocco dell'olio.

 Bloccare il freno di stazionamento.

 Avviare il motore.

Fare eseguire la manutenzione dell'impian-

to idraulico solo dal servizio assistenza

clienti autorizzato.

 Controllare la tenuta dei tubi flessibili

idraulici e dei collegamenti.

 PERICOLO

Rischio di lesioni! Introdurre la barra di si-

curezza sempre con il vano raccolta solle-

vato.

Eseguire la protezione solo all’esterno del-

la zona di pericolo.

1 Vano raccolta

2 Barra di sicurezza

3 Rullospazzola

 Spegnere l'apparecchio.

 Sollevare il vano raccolta svuotato fino

alla posizione finale. Il rullospazzola è

visibile.

Mettere in sicurezza il vano raccolta.

Vedere il capitolo "Mettere in sicurezza

il vano raccolta sollevato".

 Girare la chiave di accensione su "0" ed

estrarla.

 Controllare che il rullospazzola non sia

danneggiato, rimuovere i nastri o i cavi

avvolti.

 Ripiegare l'asta di sicurezza nell’allog-

giamento (il vano raccolta sollevato non

è fissato).

 Abbassare fino alla posizione finale il

vano raccolta.

Interventi di manutenzione da effettuare

dal servizio assistenza clienti

Interventi di manutenzione

Mettere in sicurezza il vano raccolta

sollevato

Sostituire le batterie

Controllare il livello dell'olio idraulico e

aggiungere olio idraulico

Controllare l'impianto idraulico

Controllo del rullo spazzola

60 IT

- 9

1 Rivestimento laterale, destra

2 Chiave accesso rullospazzola

 Sollevare il vano raccolta svuotato fino

alla posizione finale.

Mettere in sicurezza il vano raccolta.

Vedere il capitolo "Mettere in sicurezza

il vano raccolta sollevato".

 Aprire il rivestimento laterale con la

chiaven.

1 Staffa di sostegno

2 Dado ad alette

3 Guarnizione laterale

 Svitare i dadi ad alette.

 Rimuovere la staffa di sostegno.

 Ribaltare all'esterno la guarnizione late-

rale.

 Svitare la vite di fissaggio alloggio rullo-

spazzola e ribaltare all'esterno l'allog-

gio.

 Estrarre il rullo spazzola.

Posizione di montaggio del rullospazzola in

senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullospaz-

zola, fare attenzione alla posizione delle

setole.

 Montare la nuova rullospazzola. Le

scanalature del rullospazzola devono

essere introdotte sulle camme del brac-

cio oscillante contrapposto.

Avviso: Dopo il montaggio del nuovo rullo

spazzola occorre regolare la simmetria del-

le spazzole.

Nota: La simmetria spazzola è impostata

da fabbrica a 80 mm, è possibile regolarla

continuamente quando il rullospazzola è

consumato.

 Disattivare l'aspiratore-raccoglitore.

 Portare la spazzatrice su un pavimento

piano e liscio coperto visibilmente di

polvere o gesso.

 Leva di comando del rullospazzola e

spazzole laterali (1) indietro: Rullospaz-

zola in funzione.

Leva di comando del rullospazzola (3)

indietro: Il rullospazzola si abbassa.

 Lasciar in funzione il rullospazzola per

circa 10 secondi.

 Leva di comando del rullospazzola e

spazzole laterali (1) al centro.

Leva di comando del rullospazzola (3)

in avanti: Il rullospazzola si solleva.

 Sollevare il vano raccolta.

 Spostare il veicolo in retromarcia.

 Controllarne la simmetria.

La simmetria delle spazzole deve formare

un rettangolo uniforme largo 80-85 mm.

 Aprire e regolare la vite di arresto

dell'aggiustamento all'usura (12).

Arresto verso l'alto: specchio di spazza-

tura più sottile.

Arresto verso il basso: specchio di

spazzatura più largo.

 Serrare di nuovo la vite di arresto.

 Verificare di nuovo come già descritto lo

specchio di spazzatura del rullospazzo-

la.

 Sollevare le spazzole laterali.

 Portare la spazzatrice su un pavimento

piano e liscio coperto visibilmente di

polvere o gesso.

 Abbassare le spazzole laterali con la

leva di comando e lasciare in funzione

per circa 10 secondi.

 Sollevare le spazzole laterali.

 Spostare il

veicolo in retromarcia.

 Controllarne la simmetria.

La larghezza della simmetria deve essere

compresa tra 40-50 mm.

 Correggere la simmetria spazzola con

le due viti di regolazione.

 Controllarne la simmetria.

 PERICOLO

Rischio di lesioni! Introdurre la barra di si-

curezza sempre con il vano raccolta solle-

vato.

 Sollevare il vano raccolta svuotato fino

alla posizione finale.

Mettere in sicurezza il vano raccolta.

Vedere il capitolo "Mettere in sicurezza

il vano raccolta sollevato".

 Aprire il rivestimento laterale come de-

scritto al capitolo „Sostituire il rullospaz-

zola“.

 Allentare 6 dadi ad alette sulla lamiera

di sostegno laterale.

 Allentare 3 dadi (AC 13) sulla lamiera di

sostegno anteriore.

 Premere la guarnizione laterale in bas-

so (asola) fino ad avere una distanza di

1 - 3 mm dal pavimento.

 Avvitare le lamiere di spstegno.

 Ripetere la procedura sull'altro lato

dell'apparecchio.

몇 AVVERTIMENTO

Rischio di lesioni!

 Durante gli interventi sull'impianto fil-

trante indossare una mascherina anti-

polvere. Osservare le norme di sicurez-

za vigenti specifiche per polveri fini.

 Pulire il filtro per polveri sottili con il pul-

sante di pulizia del filtro.

 Svuotare il vano raccolta.

Sostituzione del rullo spazzola Controllo e regolazione della simmetria

del rullo spazzola

Controllo e regolazione della simmetria

delle spazzole laterali

Aggiustare le guarnizioni laterali

Controllare / sostituire il filtro per polveri

sottili

61IT

- 10

1Cofano

2 Coperchio filtro (sistema a vibrazione)

3 Chiusura, copertura filtro (2 chiusure)

 Ribaltare il cofano in avanti.

1Cofano

2 Filtro polveri sottili

3 Traverse

 Aprire la chiusura.

 Aprire il coperchio del filtro.

 Controllare il filtro per polveri sottili, pu-

lirlo o sostituirlo se necessario.

Indicazione

La sostituzione del filtro per polveri sot-

tili deve essere eseguita solo dal servi-

zio di assistenza Kärcher.

 Posizionare la copertura del filtro e

bloccarla.

몇 PRUDENZA

Pericolo di danneggiamento!

 Assicurarsi che i coperchi delle scatole

dei fusibili non vengano invertiti.

ATTENZIONE

Utilizzare solo fusibili con lo stesso valore

di amperaggio.

1 Scatola dei fusibili A

2 Scatola dei fusibili B

3 Dado zigrinato

 Svitare i dadi zigrinati.

 Aprire il coperchio della cassetta porta-

fusibili.

 Controllare i fusibili

 Sostituire i fusibili difettosi.

Scatola dei fusibili A

Scatola dei fusibili B

Fusibile relè principale

* Questi fusibili possono essere sostituiti

soltanto dal servizio di assistenza clienti,

poiché risulta necessaria una verifica di

possibili errori dell'apparecchio.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è con-

forme ai requisiti fondamentali di sicurezza

e di sanità delle direttive UE. In caso di mo-

difiche apportate alla macchina senza il no-

stro consenso, la presente dichiarazione

perde ogni validità.

I firmatari agiscono per incarico e con dele-

ga della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Sostituzione dei fusibili

FU01 Relè di sicurezza

Avvio

5 A

FU02 Abilita DC/DC 10 A

FU03 Proiettore rotante lam-

peggiante

Clacson

10 A

FU04 Aspiratore-raccoglito-

20 A

FU05 Agitatore 15 A

FU06 Ingresso DC/DC 20 A

FU07 Display multifunzioni 5 A

FU08 Indicatore di retromar-

cia

Indicatore posteriore

7.5 A

FU09 Relè di sicurezza

Aspiratore-raccoglito-

Agitatore

5 A

FU10 Pompa dell'acqua (op-

zione)

10 A

FU11 Impianto di illumina-

zione (opzione)

Indicatore di direzione

(opzione)

Blue Spot (opzione)

10 A

FU12 Sistema di agitazione

del filtro plissettato

piatto e filtro rotondo

(opzione)

15 A

FU 13* Relè principale 125 A

Dichiarazione di conformità

Prodotto: Spazzatrice aspirante uomo

a bordo

Modello: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Direttive UE pertinenti

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Norme armonizzate applicate

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procedura di valutazione della confor-

mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 90

Garantito: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

62 IT

- 11

Guida alla risoluzione dei guasti

Guasto Rimedio

L'apparecchio non si sposta o si

sposta solo lentamente

Sedersi sul sedile di guida. L'interruttore di contatto sedile si attiva.

Il fusibile del motore di trazione FU 13 deve essere verificato dal servizio di assistenza clienti

Caricare o sostituire la batteria

Sbloccare il freno di stazionamento

Verificare se vi sono nastri e corde impigliati.

Informare il servizio assistenza clienti Kärcher.

Fischi provenienti dal sistema

idraulico

Rabboccare con liquido idraulico

Informare il servizio assistenza clienti Kärcher.

Le spazzole non ruotano o ruotano

solo lentamente

Verificare se vi sono nastri e corde impigliati.

Informare il servizio assistenza clienti Kärcher.

Scarsa o nessuna forza aspirante

nell'area delle spazzole

Pulire il filtro della polvere

Informare il servizio assistenza clienti Kärcher.

L'apparecchio produce polvere Aggiustare le guarnizioni laterali

Accendere la ventola

Pulire il filtro della polvere

Sostituzione delle guarnizioni del filtro

Informare il servizio assistenza clienti Kärcher.

L'unità spazzante non raccoglie lo

sporco

Svuotare il vano raccolta

Pulire il filtro della polvere

Sostituzione del rullo spazzola

Regolare la simmetria delle spazzole

Sostituire le strisce di tenuta del cestello dello sporco.

Risolvere il blocco del rullospazzola

Informare il servizio assistenza clienti Kärcher.

Il vano raccolta non si solleva o

non si abbassa

Controllare i fusibili

Rimuovere i supporti di sicurezza dal contenitore del materiale spazzato

Informare il servizio assistenza clienti Kärcher.

Il vano raccolta ruota lentamente o

non ruota affatto

Informare il servizio assistenza clienti Kärcher.

Anomalie di funzionamento di parti

ad azionamento idraulico

Informare il servizio assistenza clienti Kärcher.

Dati tecnici

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Dati dell'apparecchio

Velocità di marcia, avanti km/h 6 6

Velocità di marcia, indietro km/h 3 3

Pendenza massima superabile -- 14% 14%

Resa oraria senza scope laterali m

/h 4680 4680

Resa oraria con 1 scope laterali m

/h 6300 6300

Larghezza di lavoro senza scope laterali mm 780 780

Larghezza di lavoro con 1 scope laterali mm 1050 1050

Grado di protezione, protezione contro la gocciolatura

d'acqua

-- IPX 3 IPX 3

Durata d'impiego a batteria completamente carica h 2,5 2,5

Impianto elettrico

Capacità della batteria V, Ah --- 36, 240

Kit Batteria kg --- 300

Impianto idraulico

Tipo olio idraulico -- HV 46 HV 46

Vano raccolta

Altezza max. di scarico mm 1340 1340

Capacità del vano raccolta l 180 180

63IT

- 12

Rullospazzola

Diametro rullo spazzola mm 280 280

Larghezza rullo spazzola mm 780 780

Numero di giri 1/min 360 360

Simmetria mm 80 80

Spazzole laterali

Diametro scope laterali mm 580 580

Numero di giri 1/min 80 80

Pneumatici a gomma piena

Dimensioni anteriori -- 4.00-6 4.00-6

Dimensioni posteriori -- 300 x 145 – 6 300 x 145 – 6

Freno

Ruote anteriori -- meccanico meccanico

Ruota posteriore -- Elettrico Elettrico

Sistema di filtraggio e di aspirazione

Tipo di costruzione -- Filtro a tasca

Disponibile su opzione: filtro

plissettato piatto e filtro roton-

Filtro a tasca

Disponibile su opzione: filtro

plissettato piatto e filtro roton-

Numero di giri 1/min 2600 2600

Superficie filtrante del filtro per polveri fini m

5,2 5,2

Depressione nominale sistema aspirante mbar 6 6

Flusso volumetrico nominale sistema aspirante m

/h 600 600

Agitatore -- Motore elettrico Motore elettrico

Condizioni ambientali

Temperatura °C da -5 a +40 da -5 a +40

Umidità, non condensante % 0 - 90 0 - 90

Valori rilevati secondo EN 60335-2-72

Emissione sonora

Pressione acustica L

dB(A) 70 70

Dubbio K

dB(A) 3 3

Pressione acustica L

+ Dubbio K

dB(A) 93 93

Vibrazioni meccaniche

Valore di vibrazione mano-braccio m/s

0,7 0,7

Sedile m/s

0,5 0,5

Dubbio K m/s

0,1 0,1

Dimensioni e pesi

Lunghezza x larghezza x Altezza mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Raggio di inversione destro mm 2470 2470

Raggio di inversione sinistro mm 2470 2470

Peso a vuoto (senza/con batteria) kg 560/860 560/860

Peso totale consentito kg 1224 1224

Carico assiale anteriore consentito kg 734 734

Carico assiale posteriore consentito kg 490 490

Con riserva di modifiche tecniche!

64 IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Als u bij het uitpakken transportschade

constateert, neem dan contact op met uw

distributeur.

– De op het apparaat aangebrachte

waarschuwings- en aanwijzingsborden

geven aanwijzingen voor gebruik zon-

der gevaar.

– Naast de aanwijzingen in de gebruiks-

aanwijzingen moeten de algemene vei-

ligheidsvoorschriften en voorschriften

ter vermijding van ongevallen van de

wetgever in acht genomen worden.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

 GEVAAR

Om risico 's te vermijden, mogen reparaties

en het vervangen van onderdelen aan het

apparaat alleen worden uitgevoerd door

een erkende klantendienst.

– Er mogen alleen toebehoren en onder-

delen gebruikt worden, die door de fa-

brikant zijn goedgekeurd. Origineel toe-

behoren en originele onderdelen staan

er borg voor dat het apparaat veilig en

storingsvrij gebruikt kan worden.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

 GEVAAR

Waarschuwt voor een direct dreigend ge-

vaar, dat tot ernstige lichamelijke letsels of

de dood leidt.

몇 WAARSCHUWING

Waarschuwt voor een mogelijk gevaarlijke

situatie, die tot ernstige lichamelijke letsels

of de dood zou kunnen leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie, die tot lichte letsels of materiële

schades kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiele schade kan leiden.

Algemene aanwijzingen. . . . . . NL 1

Zorg voor het milieu . . . . NL 1

Garantie . . . . . . . . . . . . . NL 1

Accessoires en reserveon-

derdelen. . . . . . . . . . . . . NL 1

Symbolen in de gebruiks-

aanwijzing . . . . . . . . . . . NL 1

Symbolen op het apparaat NL 1

Reglementair gebruik . . . . . . . NL 2

Voorzienbaar verkeerd ge-

bruik . . . . . . . . . . . . . . . . NL 2

Geschikte ondergronden NL 2

Veiligheidsinstructies. . . . . . . . NL 2

Veiligheidsinstructies voor

de bediening . . . . . . . . . NL 2

Veiligheidsinstructies voor

de rijmodus . . . . . . . . . . NL 2

Veiligheidsinstructies voor

batterijgedreven apparaten NL 3

Apparaten met hoge afvoer NL 3

Apparaten met bestuurders-

beschermingsdak. . . . . . NL 3

Veiligheidsinstructies over

het transport van het appa-

raat. . . . . . . . . . . . . . . . . NL 3

Veiligheidsinstructies over

verzorging en onderhoud NL 3

Functie. . . . . . . . . . . . . . . . . . . NL 3

Instructies inzake uitladen . . . . NL 3

Elementen voor de bediening en

de functies . . . . . . . . . . . . . . . . NL 4

Afbeelding veegmachine NL 4

Bedieningselementen . . NL 4

Voor de inbedrijfstelling . . . . . . NL 5

Parkeerrem vergrendelen/

losz

etten. . . . . . . . . . . . . NL 5

Inbedrijfstelling. . . . . . . . . . . . . NL 5

Algemene aanwijzingen. NL 5

Controle- en onderhouds-

werkzaamheden. . . . . . . NL 5

Veiligheidsvoorschriften ac-

cu's. . . . . . . . . . . . . . . . . NL 5

Accu's opladen. . . . . . . . NL 5

Werking . . . . . . . . . . . . . . . . . . NL 6

Chauffeursstoel instellen NL 6

Apparaat starten . . . . . . NL 6

Apparaat verrijden . . . . . NL 6

Veegbedrijf. . . . . . . . . . . NL 6

Veeggoedcontainer leegma-

ken . . . . . . . . . . . . . . . . . NL 7

Apparaat uitschakelen . . NL 7

Transport . . . . . . . . . . . . . . . . . NL 7

Opslag/stillegging . . . . . . . . . . NL 7

Onderhoud. . . . . . . . . . . . . . . . NL 7

Algemene aanwijzingen. NL 7

Reiniging . . . . . . . . . . . . NL 7

Onderhoudsintervallen. . NL 7

Onderhoudswerkzaamhede

n. . . . . . . . . . . . . . . . . . . NL 8

EU-conformiteitsverklaring . . . NL 10

Hulp bij storingen. . . . . . . . . . . NL 11

Technische gegevens . . . . . . . NL 11

Algemene aanwijzingen

Zorg voor het milieu

Het verpakkingsmateriaal is her-

bruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huis-

houdelijk afval, maar bied het aan

voor hergebruik.

Onbruikbaar geworden appara-

ten bevatten waardevolle materi-

alen die geschikt zijn voor recy-

cling. Lever ze daarom in voor

hergebruik. Verwijder afgedankte

apparaten daarom via daarvoor

geëigende verzamelsystemen.

Batterijen, olie, brandstof en gelijkaardige

stoffen mogen niet in het milieu terechtko-

men. Die stoffen moeten via geschikte in-

zamelsystemen afgevoerd worden.

Garantie

Accessoires en reserveonderdelen

Symbolen in de gebruiksaanwijzing

Symbolen op het apparaat

Verbrandingsgevaar door

hete oppervlakken! Laat

de uitlaatinstallatie vol-

doende afkoelen voordat

u aan het apparaat begint

te werken.

Werkzaamheden aan het

apparaat altijd met ge-

schikte handschoenen

uitvoeren.

Knelgevaar door vast-

klemmen tussen bewe-

gende voertuigonderde-

len

Verwondingsgevaar door

bewegende onderdelen.

Niet erin grijpen.

Brandgevaar! Geen bran-

dende of glimmende voor-

werpen opzuigen.

Kettingopname / kraan-

punt

Opnamepunt voor krik

Maximale helling van de

ondergrond bij ritten met

opgetild veeggoedreser-

voir.

In de rijrichting mag u

slechts stijgingen tot 14 %

nemen.

Opgelet draaiende borstel

(draairichting in acht ne-

men)

65NL

- 2

De veegmachine is voorzien voor de reini-

ging van vloeroppervlakken voor industri-

eel gebruik en onder andere voor de vol-

gende toepassingsgebieden:

 parkings;

 productie-installaties;

 logistieke bereiken;

 hotels;

 kleinhandel;

 magazijnen;

 voetpaden.

– Deze veegmachine is bestemd voor het

vegen van vervuilde oppervlakken bin-

nen en buiten.

– Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

heid. Indien zij niet in goede staat ver-

keren, mag u de apparatuur niet gebrui-

ken.

– Gebruik deze veegmachine uitsluitend

volgens de gegevens in deze gebruiks-

aanwijzing.

– Er mogen aan het apparaat geen wijzi-

gingen worden aangebracht.

– Het apparaat is alleen geschikt voor

het/de in de gebruiksaanwijzing ge-

noemde wegdek/ondergrond.

– Er mag alleen gereden worden op de

door de ondernemer of diens gemach-

tigde voor het machinegebruik vrijgege-

ven oppervlakken.

– Over het algemeen geldt: Licht ont-

vlambare stoffen uit de buurt van het

apparaat houden (explosie-/brandge-

vaar).

 Nooit explosieve vloeistoffen, brandba-

re gassen of onverdunde zuren en op-

losmiddelen opvegen/opzuigen! Daar-

toe behoren benzine, verfverdunner of

stookolie die door verwerveling met de

zuiglucht explosieve dampen of meng-

sels kunnen vormen, verder aceton, on-

verdunde zuren en oplosmiddelen om-

dat zij op het apparaat gebruikte mate-

rialen aantasten.

 Nooit reactieve metaalstoffen (bijv. alu-

minium, magnesium, zink) opvegen/op-

zuigen, ze vormen in verbinding met

sterk alkalische of zure reinigingsmid-

delen explosieve gassen.

 Geen brandbare of glimmende voor-

werpen opvegen/opzuigen.

 Het apparaat is niet geschikt voor het

opvegen van stoffen die schadelijk zijn

voor de gezondheid.

 Het verblijf in de gevarenzone is verbo-

den. Niet gebruiken in ruimtes met ont-

ploffingsgevaar.

 Het meenemen van begeleidende per-

sonen is niet toegestaan.

 Het is niet toegestaan om met dit appa-

raat voorwerpen te verschuiven of te

transporteren.

– Asfalt

– Industrievloer

– Estrik

– Beton

– Klinkers

 Om de lucht- en kruipwegen na te leven

mag het apparaat niet op een hoogte

van meer dan 2000 meter boven NAP

worden gebruikt.

 (Alleen geldig voor Finland) Als het ap-

paraat een pvc-slangleiding heeft, mag

het apparaat niet bij lage omgevings-

temperaturen (onder 0 °C) worden ge-

bruikt. Neem bij vragen over uw appa-

raat contact op met Kärcher.

 Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

id. Indien zij niet in goede staat ver-

keren, mag u de apparatuur niet gebrui-

ken.

 Bij gebruik van het apparaat in gevaar-

lijke omgevingen (bijvoorbeeld tanksta-

tions) moeten de overeenkomstige vei-

ligheidsvoorschriften in acht genomen

worden. Niet gebruiken in ruimtes met

ontploffingsgevaar.

 GEVAAR

Verwondingsgevaar!

 Gebruik het apparaat niet zonder be-

scherming tegen vallende voorwerpen

in bereiken waar de mogelijkheid be-

staat dat de bediener wordt geraakt

door vallende voorwerpen.

 Degene die het apparaat bedient dient

het te gebruiken volgens de voorschrif-

ten. Deze dient rekening te houden met

de plaatselijke omstandigheden en bij

het werken met het apparaat te letten

op derden, speciaal op kinderen.

 De voor motorrijtuigen voorgeschreven

maatregelen, regels en verordeningen

dienen altijd te worden opgevolgd.

 Voor de aanvang van de werkzaamhe-

den moet de bediener zich ervan verge-

wissen dat alle veiligheidsinrichtingen

volgens de voorschriften zijn aange-

bracht en functioneren.

 De bediener van het apparaat is verant-

woordelijk voor ongevallen met andere

personen of hun eigendom.

 Erop letten dat de bediener nauw aan-

sluitende kledij draagt. Stevig schoeisel

dragen en losse kledij vermijden.

 Voor het starten de onmiddellijke om-

geving van het apparaat controleren

(bv. kinderen). Letten op voldoende

zichtbaarheid!

 Het apparaat mag nooit onbeheerd

worden achtergelaten zolang de motor

nog draait. De bediener mag het appa-

raat pas verlaten, als de motor is uitge-

zet, het apparaat tegen onbedoelde be-

wegingen is beveiligd en de contact-

sleutel uit het contact is gehaald.

 Om onbevoegd gebruik van het appa-

raat te voorkomen, dient men de con-

tactsleutel te verwijderen.

 Het apparaat mag alleen door perso-

nen worden gebruikt die voor de om-

gang ermee zijn opgeleid of hun vaar-

digheden in het bedienen hebben aan-

getoond en uitdrukkelijk de opdracht

hebben gekregen voor het gebruik.

 Dit apparaat is niet ervoor gedacht,

door personen (inclusieve kinderen)

met beperkte fysieke, sensorische of

geestelijke mogelijkheden of door ge-

brek aan ervaring en/of door gebrek

aan kennis te worden benut, tenzij deze

personen door personen worden geob-

serveerd die voor hun veiligheid verant-

woordelijk zijn of door deze hun instruc-

ties hebben verkregen, hoe het appa-

raat dient te worden gebruikt.

 Over kinderen dient toezicht te worden

gehouden, om te waarborgen dat ze

niet met het apparaat spelen.

VOORZICHTIG

Beschadigingsgevaar! Geen banden,

snoeren of draden opvegen aangezien die

zich rond de keerrol kunnen wikkelen.

 GEVAAR

Verwondingsgevaar! Draagkracht van de

ondergrond vóór het rijden controleren.

 GEVAAR

Ongevalgevaar, verwondingsgevaar!

Kantelgevaar bij de sterke hellingen.

– In de rijrichting mag u slechts stijgingen

tot 14 % nemen.

Kantelgevaar bij het snel nemen van boch-

ten (vooral bij bochten naar links).

Waarschuwing voor ge-

vaarlijke elektrische span-

ning!

Neem de aanwijzing in

acht!

Langzaam sturen!

Gelieve de gebruiksaan-

wijzing te lezen en nave-

nant te handelen!

Beschadigingsgevaar!

Fijnstoffilter niet uitspoe-

len.

Reglementair gebruik

Voorzienbaar verkeerd gebruik

Geschikte ondergronden

Veiligheidsinstructies

Veiligheidsinstructies voor de

bediening

Veiligheidsinstructies voor de

rijmodus

66 NL

- 3

– In bochten langzaam rijden.

Kantelgevaar bij onstabiele ondergrond.

– Het apparaat uitsluitend op bevestigde

ondergrond bewegen.

Kantelgevaar bij de zijwaartse hellingen.

– Dwars op de rijrichting alleen hellingen

tot maximaal 10 % berijden.

Instructie: Alleen als u de door Kärcher

aanbevolen batterijen en oplaadapparaten

gebruikt, kunt u garantie inroepen.

– De gebruiksinstructies van de fabrikant

van de batterij en van het oplaadappa-

raat moeten in elk geval nageleefd wor-

den. Neem de aanbevelingen van de

wetgever betreffende de omgang met

batterijen in acht.

– Batterijen nooit in ontladen toestand la-

ten staan, maar zo snel mogelijk op-

nieuw opladen.

– Ter voorkoming van lekstroom de batte-

rijen steeds proper en droog houden.

Beschermen tegen verontreiniging bij-

voorbeeld door metaalstof.

– Geen werktuig e.d. op de batterij leg-

gen. Gevaar van kortsluiting en explo-

sie.

– In geen geval in de omgeving van een

batterij of in een batterijlaadruimte wer-

ken met open vlammen, vonken vor-

men of roken. Explosiegevaar.

– Hete onderdelen, zoals de aandrijfmo-

tor, niet aanraken (gevaar voor brand-

wonden).

– Wees voorzichtig bij het hanteren van

batterijzuur. Volg de betreffende veilig-

heidsvoorschriften op!

– Verbruikte batterijen moeten volgens

de Europese richtlijn 91/ 157 EWG op

milieuvriendelijke wijze verwijderd wor-

den.

 GEVAAR

Verwondingsgevaar!

 Til het vuilreservoir bij werkzaamheden

aan de hoge afvoer volledig op en be-

veilig het.

 Voer de beveiliging enkel uit buiten de

gevarenzone.

OPMERKING

Het bestuurdersbeschermingsdak (optio-

neel) biedt bescherming tegen grote, val-

lende delen. Het biedt echter geen kantel-

bescherming!

 Beschermdak dagelijks op beschadi-

ging controleren.

 Bij beschadiging van het beschermdak,

ook van afzonderlijke elementen, dient

het complete beschermdak te worden

vervangen.

 Het is niet toegestaan het beschermdak

te wijzigen of andere dan de door Kär-

cher goedgekeurde elementen, onder-

delen en bouwgroepen aan te brengen.

Dit kan onder omstandigheden nadeli-

ge gevolgen hebben voor de werking

van het beschermdak.

 Neem het leeggewicht (transportge-

wicht) van het apparaat bij het transpor-

teren op aanhangwagens of voertuigen

in acht.

 Voor het vervoer van het apparaat moet

de batterijstekker worden losgekoppeld

en dient het apparaat goed te worden

bevestigd.

 Voor reinigings- en onderhoudswerk-

zaamheden van het apparaat, het ver-

vangen van onderdelen of het ombou-

wen voor een andere functie dient het

apparaat te worden uitgeschakeld en

de contactsleutel te worden verwijderd.

 Bij apparaten met een tractiebatterij

dient de batterij bij alle werkzaamheden

voor het onderhoud en de instandhou-

ding via het scheidingspunt (batterijs-

tekker) te worden losgekoppeld van het

elektrische systeem van het apparaat.

 Bij werkzaamheden aan de elektrische

installatie moet de batterij afgeklemd

worden.

Maak hiervoor eerst de minpool los en

n de pluspool.

De heraansluiting vindt plaats in omge-

keerde volgorde. Eerst de pluspool,

dan de minpool aansluiten.

 Het schoonmaken van het apparaat

mag niet met een waterslang of hoge-

drukstraal gebeuren (gevaar van kort-

sluiting of andere schades).

 Reparaties mogen uitsluitend door

goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied

worden uitgevoerd die met de betref-

fende veiligheidsvoorschriften ver-

trouwd zijn.

 Veiligheidscontrole volgens de plaatse-

lijk geldige voorschriften voor van

plaats veranderlijke, industrieel benutte

apparaten opvolgen.

 Werkzaamheden aan het apparaat al-

tijd met geschikte handschoenen uit-

voeren.

De veegmachine werkt volgens het veeg-

schoepprincipe.

– De roterende keerrol transporteert het

vuil direct naar het veeggoedreservoir.

– De zijbezem reinigt hoeken en kanten

van het veegoppervlak en transporteert

het vuil in de baan van de keerrol.

– Het fijne stof wordt via de stoffilter door

de zuigturbine weggezogen.

 Gevaar

Verwondingsgevaar, beschadigingsge-

vaar!

Gewicht van het apparaat bij het verladen

in acht nemen!

 Geen vorkheftruck gebruiken.

 Bij het verladen van het apparaat moet

een geschikt platform of een kraan ge-

bruikt worden!

 Bij het gebruik van een losplank moet

het volgende in acht genomen worden:

Bodemvrijheid 70mm.

 Wanneer het apparaat op een pallet ge-

leverd wordt, moet met de meegelever-

de planken een platform gebouwd wor-

den.

De handleiding daarvoor vindt u op pa-

gina 2 (binnenkant omslagpagina).

Belangrijke instructie: Elke plank

moet telkens met 2 schroeven vastge-

schroefd worden.

Veiligheidsinstructies voor

batterijgedreven apparaten

Apparaten met hoge afvoer

Apparaten met

bestuurdersbeschermingsdak

Veiligheidsinstructies over het

transport van het apparaat

Veiligheidsinstructies over

verzorging en onderhoud

Functie

Instructies inzake uitladen

Gewicht (excl. accu's) 560 kg*

Gewicht (incl. accu's) 860 kg*

* Indien aanbouwsets gemonteerd zijn, is

dat gewicht overeenkomstig hoger.

67NL

- 4

Afbeelding

1 Typeplaatje

2 Stoel (met zitcontactschakelaar)

3 Stuurwiel

4 Blue Spot (optie)

5 Greep met vergrendelknop

6 Apparaatkap

7 Zijbezem, rechts

8Voorwiel

9 Toegang keerrol

10 Vastsjorpunt

11 Accuset

(alleen bij de KM 105/180 R Bp Pack in

de leveringsomvang)

12 Motorkap

13 Zwaailicht

14 Knipperlicht (optie)

15 Achterlichten (optie)

16 Aandrijfwiel

17 Kijkglas hydraulische olie

Afbeelding

1 Bedieningshendel veegwals en zijbe-

zem

Hendel naar voren: veegwals aan en

zijbezem neerlaten en aan.

Hendel naar achteren: veegwals aan

2 Bedieningshefboom vuilreservoir

Veeggoedcontainer omhoog/omlaag

brengen

3 Bedieningshendel veegwals

Veegwals optillen/neerlaten

4 Bedieningshefboom reservoirdeksel

Reservoirklep openen / sluiten

5 Controlelampjes en display

6 Schakelaar verlichting (optie)

7 Schakelaar blazer en filterreiniging

Stand centraal: filterreiniging en blazer

uit

Stand voor: Blazer aan

Stand achter: Filterreiniging aan

8 Schakelaar claxon

9 Zekeringen

10 Rempedaal

11 Gaspedaal voor- / achteruit

12 Slijtagebijstelling/veegspiegelinstelling

veegwals

13 Schakelaar knipperlicht (optie)

14 Contactslot

Stand 0: Motor uitschakelen

Stand 1: Ontsteking aan

Stand 2: Motor starten

15 Accustekker

16 Parkeerrem

17 Hefboom stoelverstelling

18 Sleutel veegwalstoegang

Afbeelding

1 Display (batterijcapaciteit)

2 Batterijladingcontrole

3 Controlelampje werkverlichting

4 Controlelampje knipperlicht

5 Controlelampje klep vuilreservoir open

6 Waarschuwingslampje klep vuilreser-

voir gesloten

7 niet bezet

8 Display filterreiniging actief

9 niet bezet

Elementen voor de bediening en de functies

Afbeelding veegmachine Bedieningselementen

Controlelampjes en display

68 NL

- 5

 Parkeerrem loszetten, daarbij rempe-

daal induwen.

 Parkeerrem vergrendelen, daarbij rem-

pedaal induwen.

 Veegmachine op een egaal oppervlak

neerzetten.

 Contactsleutel uitnemen.

 Parkeerrem vastzetten.

 Batterijlaadtoestand controleren, indien

nodig batterij opladen (zie hoofdstuk

„Batterijen opladen“)

 Keerwals en zijborstel controleren op

slijtage en in elkaar gewikkelde ban-

den.

 Wielen controleren op in elkaar ge-

draaide banden.

 Werking van alle bedieningsonderdelen

controleren.

 Apparaat op beschadigingen controle-

ren.

Instructie: Beschrijving zie hoofdstuk Re-

paraties en onderhoud.

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:

 Gevaar

Explosiegevaar! Geen materiaal of iets der-

gelijks op de accu, d.w.z. op de polen en

verbindingsstrips van accucellen leggen.

 Gevaar

Gevaar voor verwonding! Wonden nooit in

contact met lood laten komen. Na het wer-

ken aan accu's altijd de handen reinigen.

 GEVAAR

Brand- en explosiegevaar!

– Roken en open vuur is verboden.

– Ruimtes waarin accu's opgeladen wor-

den, dienen goed geventileerd te zijn,

omdat bij het opladen zeer explosief

gas ontstaat.

 Gevaar

Gevaar voor invreten!

– Zuurspetters in het oog of op de huid

met veel schoon water uit- resp. af-

spoelen.

– Daarna direct een dokter raadplegen.

– Verontreinigde kleding met water uit-

wassen.

VOORZICHTIG

Voor inbedrijfname van het apparaat ac-

cu's opladen.

 GEVAAR

Gevaar voor letsel! Veiligheidsvoorschrif-

ten bij de omgang met accu's in acht ne-

men. Gebruiksaanwijzing van de fabrikant

van het oplaadapparaat in acht nemen.

Bijgevoegde gebruiksaanwijzing van de

batterijfabrikant zeker in acht nemen en na-

venant handelen.

Batterijen alleen met het geschikte oplaad-

apparaat opladen.

 GEVAAR

Verbrandingsgevaar. Als water wordt bijge-

vuld wanneer de batterij ontladen is, kan er

zuur uittreden! Bij het omgaan met batterij-

zuur een veiligheidsbril dragen en de voor-

schriften in acht nemen om letsel en de ver-

nieling van kleding te voorkomen. Eventue-

le zuurspetters op de huid of kleding moe-

ten onmiddellijk met een ruime hoeveelheid

water worden afgespoeld.

VOORZICHTIG

Beschadigingsgevaar. Voor het navullen

van de accu alleen gedestilleerd of gedemi-

neraliseerd water (VDE 0510) gebruiken.

Geen andere toevoegingen (zogenaamde

verbeteringsmiddelen) gebruiken, anders

vervalt iedere garantie.

 Apparaat in droge ruimtes met voldoen-

de ventilatie veilig neerzetten.

 Motorkap openen.

Instructie: Kap moet tijdens het laden

open blijven.



Batterijstekker uit de

machine trekken

en met de stekker van het oplaadappa-

raat verbinden.

 Stekker van het oplaadapparaat in een

reglementair stopcontact van 16 A ste-

ken, oplaadapparaat laadt vanzelf op.

 Laadproces uitvoeren volgens de gege-

vens in de gebruiksaanwijzing van het

oplaadapparaat.

De aanbevolen oplaadapparaten (pas-

send bij de telkens gebruikte batterijen)

zijn elektronisch geregeld en beëindi-

gen het laadproces zelfstandig.

 Aanwijzing:Wanneer de batterijen op-

geladen zijn, de lader eerst van het

stroomnet en dan van de batterijen af-

koppelen.

Instructie

De KM 105/180 R Bp Pack-variant (1.186-

051.0) wordt reeds met batterijen en op-

laadapparaat geleverd.

De KM 105/180 R Bp Pack-variant (1.186-

050.0) wordt zonder batterijen en oplaad-

apparaat geleverd.

Wij bevelen de volgende batterijen en op-

laadapparaten aan:

Het gebruik van andere batterijen en op-

laadapparaten wordt niet aanbevolen en

mag enkel gebeuren in overleg met de KÄ-

RCHER-klantenservice.

VOORZICHTIG

Instructies van de batterijfabrikant absoluut

in acht nemen en opvolgen.

De ladingstoestand van de batterij wordt op

het display van de veegmachine weerge-

geven.

Als het controlelampje voor de ladingstoe-

stand van de batterij rood is:

 Batterij is ontladen. Het vegen wordt

automatisch uitgeschakeld (herinbe-

drijfstelling van de veegaggregaten al-

leen mogelijk na opladen van de batte-

rij).

Voor de inbedrijfstelling

Parkeerrem vergrendelen/loszetten

Inbedrijfstelling

Algemene aanwijzingen

Controle- en

onderhoudswerkzaamheden

Dagelijks voor het bedrijfsbegin

Veiligheidsvoorschriften accu's

Aanwijzingen voor de accu, in

de gebruiksaanwijzing en in de

voertuighandleiding opvolgen!

Veiligheidsbril dragen!

Kinderen uit de buurt houden

van zuren en accu's!

Explosiegevaar!

Vuur, vonken, open licht en ro-

ken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstekst!

Verwijdering!

Accu niet in vuilnisbak gooien!

Waarschuwing voor gevaarlijke

elektrische spanning!

Accu's opladen

Aanbevolen accu's, laadapparaten

Bestelnummer

Batterijpack 36 V,

240 Ah, (in de trog, wei-

nig onderhoud nodig) *

6.981-067.0

Oplaadapparaat 36 V,

40 A

6.981-066.0

* Apparaat heeft 1 batterijpak nodig

Vloeistofpeil van de accu controleren en

bijstellen

Ladingstoestand van de accu

controleren

69NL

- 6

 Apparaat onmiddellijk naar het oplaad-

apparaat brengen en bergop rijden ver-

mijden.

 Accu laden.

1 Hefboom stoelverstelling

2 Bestuurdersstoel

 Hefboom stoelverstelling naar buiten

trekken.

 Stoel verschuiven, hefboom loslaten en

vastzetten.

 Door vooruit- en terugbewegen van de

stoel controleren of hij vast zit.

Instructie: Het apparaat is uitgerust met

van een zitcontactschakelaar. Bij het verla-

ten van de chauffeursstoel wordt het appa-

raat uitgeschakeld.

Instructie: Het fijnstoffilter wordt automa-

tisch gereinigd wanneer het apparaat wordt

opgestart.

 Op de chauffeursstoel plaatsnemen.

 Parkeerrem vastzetten.

 Contactsleutel in het contactslot ste-

ken.

 Contactsleutel op positie „I“ draaien.

apparaat is bedrijfsklaar.

 Contactsleutel in stand „II“ draaien.

Het apparaat is rijklaar.

Instructie: Indicatie batterijcapaciteit

geeft na ca. 10 seconden de werkelijke

laadtoestand weer.

 Rempedaal induwen en ingedrukt hou-

den.

 Parkeerrem losmaken.

 Rijpedaal langzaam naar voren druk-

ken.

 Gevaar

Gevaar voor verwonding! Bij het achteruit-

rijden mogen derden niet in gevaar ge-

bracht worden, eventueel aanwijzingen la-

ten geven.

 Druk het gaspedaal langzaam naar

achter.

 Met het gaspedaal kan de rijsnelheid

traploos geregeld worden.

 Vermijd het schokkend bedienen van

het pedaal.

 Rijpedaal loslaten, het apparaat remt

zelf en blijft staan.

Instructie: De remwerking kan door in-

drukken van het rempedaal ondersteund

worden.

Over vaststaande hindernissen tot 70 mm

heen rijden:

 Langzaam en voorzichtig in voorwaart-

se richting overheen rijden.

Over vaststaande hindernissen boven 70

mm heen rijden:

 Er mag alleen over hindernissen heen

gereden worden met een geschikte op-

rijdrempel.

LET OP

Geen pakbanden, draden of soortgelijk ma-

teriaal opvegen; dit kan leiden tot een be-

schadiging van het veegmechanisme.

Instructie: Om een optimaal reinigingsre-

sultaat te krijgen, moet de rijsnelheid aan

de omstandigheden aangepast worden.

Instructie: Tijdens het gebruik wordt het

fijnstoffilter om de 10 minuten automatisch

gereinigd.

Instructie: Bij frequentere werkzaamhe-

den in het fijnstofbereik moet het filter extra

worden gereinigd met behulp van de scha-

kela

ar Filterreiniging.

 Reinig het fijnstoffilter met de toets fil-

terreiniging.

1 Bedieningshendel veegwals en zijbe-

zem

2 Bedieningshefboom vuilreservoir

3 Bedieningshendel veegwals

4 Bedieningshefboom reservoirdeksel

Bedieningshendel veegwals en zijbe-

zem

 Bedieningshendel (1) naar voren: veeg-

wals aan en zijbezem neerlaten en aan.

 Bedieningshendel (1) naar achteren:

veegwals aan.

Bedieningshefboom vuilreservoir

 Bedieningshefboom vuilreservoir (2)

naar voren: Vuilreservoir gaat omlaag.

 Bedieningshefboom vuilreservoir (2)

naar achteren: Vuilreservoir gaat om-

hoog.

Bedieningshefboom veegwals

 Bedieningshendel veegwals (3) naar

voren: veegwals gaat omhoog.

 Bedieningshendel veegwals (3) naar

achteren: veegwals gaat omlaag.

Bedieningshefboom reservoirdeksel

 Bedieningshefboom reservoirdeksel (4)

naar voren: reservoirdeksel van het

vuilreservoir gaat open.

Instructie: Het groene indicatielampje

moet branden.

 Bedieningshefboom reservoirdeksel (4)

naar achteren: reservoirdeksel van het

vuilreservoir gaat dicht.

Instructie: Het rode indicatielampje

moet branden.

 Ventilator inschakelen.

 Bij oppervlaktereiniging:

Bedieningshendel veegwals en zijbe-

zem (1) naar achteren: veegwals aan.

Bedieningshendel veegwals (3) naar

achteren: veegwals gaat omlaag.

 Bedieningshefboom reservoirdeksel (4)

naar voren: reservoirdeksel gaat open.

Instructie: Het groene indicatielampje

moet branden.

 Bij reiniging van zijranden:

Bedieningshendel veegwals en zijbe-

zem (1) naar voren: veegwals aan, zij-

bezem aan en omlaag.

Bedieningshendel veegwals (3) naar

achteren: veegwals gaat omlaag.

 Ventilator uitschakelen.

 Bij oppervlaktereiniging:

Bedieningshendel veegwals en zijbe-

zem (1) naar achteren: veegwals aan.

Bedieningshendel veegwals (3) naar

achteren: veegwals gaat omlaag.

 Bedieningshefboom reservoirdeksel (4)

naar voren: reservoirdeksel gaat open.

Instructie: Het groene indicatielampje

moet branden.

 Bij reiniging van zijranden:

Bedieningshendel veegwals en zijbe-

zem (1) naar voren: veegwals aan, zij-

bezem aan en omlaag.

Bedieningshendel veegwals (3) naar

achteren: veegwals gaat omlaag.

Werking

Chauffeursstoel instellen

Apparaat starten

Apparaat verrijden

Vooruit rijden

Achteruit rijden

Rijgedrag

Remmen

Over hindernissen heen rijden

Veegbedrijf

Reinig het fijnstoffilter handmatig

Bedieningshendel

Droge bodem vegen

Vochtige of natte bodem vegen

70 NL

- 7

 GEVAAR

Verwondingsgevaar!

 Tijdens het ledigingsproces mogen

geen personen en dieren in het zwenk-

bereik van het vuilreservoir staan.

Kantelgevaar!

 Zet het apparaat tijdens het ledigings-

proces op een effen oppervlak neer.

몇 WAARSCHUWING

Knelgevaar!

 Nooit in het hefboomstelsel van het le-

gingsmechanisme grijpen. Ga niet on-

der het opgetilde reservoir staan.

LET OP

Verwondings- en beschadigingsgevaar!

 Tijdens het ledigingsproces bestaat ge-

vaar van wegspattend materiaal door

de draaiende veegwals. Houd voldoen-

de afstand aan.

 Veegwals en zijbezem met bedienings-

hendels optillen: bedieningshendel 1 in

het midden en bedieningshendel 3 naar

voren.

 Sluit het reservoirdeksel, breng daartoe

de bedieningshefboom (4) naar achte-

ren.

Instructie: Het groene indicatielampje

moet branden.

 Til het vuilreservoir op, breng daartoe

de bedieningshefboom vuilreservoir (2)

naar achteren.

 Langzaam naar de verzamelbak rijden.

 Parkeerrem vastzetten.

 Open het reservoirdeksel, duw daartoe

de bedieningshefboom reservoirdeksel

(4) naar voren en maak het vuilreservoir

leeg.

Instructie: Het rode indicatielampje

moet branden.

 Sluit het reservoirdeksel, breng daartoe

de bedieningshefboom reservoirdeksel

(4) naar achteren tot het in de eindstand

is gekanteld.

Instructie: Het groene indicatielampje

moet branden.

 Parkeerrem losmaken.

 Langzaam van de verzamelbak wegrij-

den.

 Laat het vuilreservoir in de eindstand

zakken, breng daartoe de bedienings-

hefboom vuilreservoir (2) naar voren.

 Rempedaal induwen en ingedrukt hou-

den.

 Parkeerrem vastzetten.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 GEVAAR

Transportschade!

 Neem het leeggewicht (transportge-

wicht) van het apparaat bij het transpor-

teren op aanhangwagens of voertuigen

in acht.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

 Apparaat aan de vastsjorpunten (4x)

met spankabels, koorden of kettingen

zekeren.

 Apparaat aan de wielen met spieën

vastzetten.

 Klem de batterij af bij het transport van

de veegmachine.

 GE

VAAR

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

 Zet de veegmachine weg op een effen

oppervlak in een droge, vorstvrije om-

geving. Bescherm tegen stof met af-

dekmateriaal.

 Keerrol en zijbezems ophalen om de

borstels niet te beschadigen.

 Sluit het reservoirdeksel.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

 Veegmachine tegen wegrollen beveili-

gen.

Als de veegmachine gedurende lange tijd

niet gebruikt wordt, moet tevens het vol-

gende in acht genomen worden:

 Veegmachine aan de binnen- en bui-

tenkant reinigen.

 Batterijstekker uit de machine trekken.

 Batterij opladen en na ongeveer 2

maanden opnieuw herladen.

몇 VOORZICHTIG

Beschadigingsgevaar door kortsluiting!

 Bij werkzaamheden aan de elektrische

installatie of vóór het openen van elek-

trische afdekkingen moet de batterij of

de batterijstekker worden losgekop-

peld.

LET OP

Beschadigingsgevaar!

 Fijnstoffilter niet uitspoelen.

 Reparaties mogen uitsluitend door

goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied

worden uitgevoerd die met de betref-

fende veiligheidsvoorschriften ver-

trouwd zijn.

 Mobiel commercieel geëxploiteerde ap-

paratuur dient volgens VDE 0701 op

veiligheid te worden gecontroleerd.

 Veegmachine op een egaal oppervlak

neerzetten.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

VOORZICHTIG

Beschadigingsgevaar!

 Het schoonmaken van het apparaat

mag niet met een waterslang of hoge-

drukstraal gebeuren (gevaar van kort-

sluiting of andere schades).

 GEVAAR

Verwondingsgevaar!

 Draag een stofmasker en een veilig-

heidsbril.

 Apparaat met een doek reinigen.

 Apparaat met perslucht uitblazen.

 Apparaat met een vochtige, in een mild

zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigings-

middelen gebruiken.

Instructie: De bedrijfsurenteller geeft het

tijdstip van de onderhoudsintervallen aan.

Instructie: Alle service- en onderhouds-

werken bij onderhoud door de klant, dienen

door een gekwalificeerde vakman uitge-

voerd te worden. Indien nodig kan altijd een

Kärcher-specialist geraadpleegd worden.

Onderhoud dagelijks:

 Batterijlaadtoestand controleren, indien

nodig batterij opladen (zie hoofdstuk

„Batterijen opladen“)

 Keerwa

ls en zijborstel controleren op

slijtage en in elkaar gewikkelde ban-

den.

 Wielen controleren op in elkaar ge-

draaide banden.

 Werking van alle bedieningsonderdelen

controleren.

 Apparaat op beschadigingen controle-

ren.

 Stoffilter met de toets Filterreiniging rei-

nigen.

Onderhoud wekelijks:

 Hydraulisch systeem controleren.

 Oliepeil van het hydraulisch systeem

controleren.

 Remvloeistofpeil controleren.

 Pakkingranden op slijtage controleren,

indien nodig vervangen

 Reservoirklep controleren en smeren.

Onderhoud na slijtage:

 Afdichtlijsten vervangen.

Veeggoedcontainer leegmaken

Apparaat uitschakelen

Transport

Opslag/stillegging

Onderhoud

Algemene aanwijzingen

Reiniging

Reiniging binnenkant apparaat

Reiniging buitenkant apparaat

Onderhoudsintervallen

Onderhoud door de klant

71NL

- 8

 Zijdelingse afdichtstroken bijstellen,

eventueel vervangen.

 Veegrol vervangen.

 Zijbezems vervangen.

Instructie: Beschrijving zie hoofdstuk On-

derhoudswerkzaamheden.

Onderhoud na 50 bedrijfsuren:

 Laat het eerste onderhoud van het ap-

paraat conform de inspectiechecklijst

door de klantenservice uitvoeren.

Onderhoud na 250 bedrijfsuren:

 Laat het onderhoud conform inspectie-

checklijst door de klantenservice uit-

voeren.

Om uw garantie te behouden, moeten tij-

dens de garantieperiode alle service- en

onderhoudswerkzaamheden door een de

geautoriseerde Kärcher-klantenservice

conform het onderhoudsboekje uitgevoerd

worden.

Voorbereiding:

 Veegmachine op een egaal oppervlak

neerzetten.

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 Parkeerrem vastzetten.

 GEVAAR

Verwondingsgevaar! Bij een opgetild veeg-

goedreservoir altijd de veiligheidsstang ge-

bruiken.

Voer de beveiliging enkel uit buiten de ge-

varenzone.

1 Houder veiligheidsstang

2 Veiligheidsstang

 Veiligheidsstang voor hoogleging naar

boven klappen en in de houder steken

(beveiligd).

LET OP

Let bij het plaatsen van de batterijen op de

richting van de batterijpolen. De polen wor-

den in rijrichting links geplaatst.

De batterijen kunnen enkel per set vervan-

gen worden. De vervanging mag enkel

door een gekwalificeerde expert uitgevoerd

worden.

 Vanwege het hoge gewicht (300 kg)

moet voor de vervanging een kraan

worden gebruikt.

Batterijpolen - in rijrichting links

1 Negatieve pool

2 Positieve pool

 Bij het uitbouwen van de batterij moet

erop gelet worden dat eerst de minpool-

leiding losgemaakt wordt.

 Hijskabels aan de 4 ogen van de bat-

terijset bevestigen en batterijen voor-

zichtig eruit tillen.

OPMERKING

Het veeggoedreservoir mag niet opgetild

zijn.

 Motorkap openen.

1 Kijkglas

2 Afsluitdeksel, olievulopening

3 Reservoir (zonder functie)

 Hydraulische-oliepeil in het kijkglas

controleren.

– Het oliepeil moet zich tussen de "MIN“-

en „MAX“-markering bevinden.

– Bevindt zich het oliepeil onder de

„MIN"-markering, hydraulische olie bij-

vullen.

 Afsluitdeksel van de olievulopening los-

schroeven.

 Vulgebied reinigen.

 Hydraulische olie bijvullen.

Oliesoort: zie Technische gegevens

 Afsluitdeksel van de olievulopening er-

opschroeven.



Parkeerrem vastzetten.

 Motor starten.

Onderhoud van het hydraulisch systeem

all

een door de bevoegde klantendienst.

 Alle slangen van het hydraulische sy-

steem en aansluitingen op lekkage con-

troleren.

 GEVAAR

Verwondingsgevaar! Bij een opgetild veeg-

goedreservoir altijd de veiligheidsstang ge-

bruiken.

Voer de beveiliging enkel uit buiten de ge-

varenzone.

1 Veeggoedcontainer

2 Veiligheidsstang

3 Veegrol

 Apparaat uitzetten.

 Geleegde vuilreservoir tot aan de eind-

positie optillen. De veegwals wordt

zichtbaar.

Vuilreservoir borgen. Zie hoofdstuk

"Opgetild vuilreservoir borgen".

 Contactsleutel op '0' draaien en sleutel

uittrekken.

 De veegwals op beschadiging controle-

ren, ingewikkelde banden of snoeren

verwijderen.

 De veiligheidshendel naar onder in de

opname klappen (opgetild vuilreservoir

is niet geborgd).

 Veeggoedreservoir tot de eindstand

neerlaten.

1 Zijpaneel, rechts

2 Sleutel veegwalstoegang

 Geleegde vuilreservoir tot aan de eind-

positie optillen.

Vuilreservoir borgen. Zie hoofdstuk

"Opgetild vuilreservoir borgen".

 Zijmantel met sleutel openen.

1 Houdbeugel

2 Vleugelmoer

Onderhoud door de klantenservice

Onderhoudswerkzaamheden

Opgetild vuilreservoir borgen

Batterijen vervangen

Oliepeil hydraulisch systeem

controleren en hydraulische olie

bijvullen

Hydraulisch systeem controleren

Veegrol controleren

Veegrol verwisselen

72 NL

- 9

3 Zijdelingse afdichting

 Vleugelmoeren losschroeven.

 Neem de houdbeugel weg.

 Zijdelingse afdichting naar buiten klap-

pen.

 Bevestigingsschroef veegrolhouder er-

uit schroeven en opname naar buiten

zwenken.

 Veegrol uitnemen.

Inbouwplaats van de veegrol in rijrichting

(bovenaanzicht)

Instructie: Bij de inbouw van de nieuwe

veegrol op de positie van de borstelset let-

ten.

 Nieuwe veegrol monteren. De groeven

van de keerrol moeten op de nokken

van de tegenoverliggende vleugel ge-

stoken worden.

Instructie: Na het inbouwen van de nieu-

we veegrol moet de veegspiegel opnieuw

ingesteld worden.

Instructie: De keerspiegel is in de fabriek

ingesteld op 80 mm en kan bij slijtage van

de keerrol traploos bijgesteld worden.

 Zuigturbine uitschakelen.

 Veegmachine op een egale en gladde

bodem rijden die duidelijk met stof of

krijt bedekt is.

 Bedieningshendel veegwals en zijbe-

zem (1) naar achteren: veegwals aan.

Bedieningshendel veegwals (3) naar

achteren: veegwals gaat omlaag.

 Veegwals gedurende ca. 10 seconden

laten draaien.

 Bedieningshendel veegwals en zijbe-

zem (1) in het midden.

Bedieningshendel veegwals (3) naar

voren: veegwals gaat omhoog.

 Veeggoedcontainer omhoog brengen.

 Apparaat achterwaarts wegrijden.

 Veegspiegel controleren.

De vorm van de veegspiegel moet een ge-

lijkmatige rechthoek van 80-85 mm breedte

vormen.

 Aanslagbout van de slijtagebijstelling

(12) openen en instellen.

Aanslag naar boven: smallere veeg-

spiegel.

Aanslag naar onderen: bredere veeg-

spiegel.

 Aanslagbout weer vastdraaien.

 Veegspiegel van de veegwals opnieuw

zoals reeds beschreven controleren.

 Zijbezems opheffen.

 Veegmachine op een egale en gladde

bodem rijden die duidelijk met stof of

krijt bedekt is.

 Zijbezem met bedieningshendel neerla-

ten en ca. 10 seconden laten draaien.

 Zijbezems opheffen.

 Apparaat achterwaarts wegrijden.

 Veegspiegel controleren.

De breedte van de veegspiegel moet tus-

sen 40-50 mm liggen.

 Veegspiegel met de twee instelschroe-

ven corrigeren.

 Veegspiegel controleren.

 GE

VAAR

Verwondingsgevaar! Bij een opgetild veeg-

goedreservoir altijd de veiligheidsstang ge-

bruiken.

 Geleegde vuilreservoir tot aan de eind-

positie optillen.

Vuilreservoir borgen. Zie hoofdstuk

"Opgetild vuilreservoir borgen".

 Zijmantel openen zoals in Hoofdstuk

"Veegwals vervangen" beschreven

wordt.

 6 Vleugelmoeren van de zijdelingse

fenderbevestiging losmaken.

 3 Moeren (SW 13) van de voorste fen-

derbevestiging losmaken.

 Zijdelingse afdichtstrook zover naar be-

neden drukken (slobgat) totdat deze op

een afstand van 1 - 3 mm van de bo-

dem is.

 Fenderbevestigingen vastschroeven.

 Het proces op de andere kant van het

apparaat herhalen.

몇 WAARSCHUWING

Verwondingsgevaar!

 Bij werkzaamheden aan de filterinstal-

latie stofmasker dragen. Veiligheids-

voorschriften over de omgang met fijne

stoffen in acht nemen.

 Reinig het fijnstoffilter met de toets fil-

terreiniging.

 Veeggoedcontainer legen.

1 Apparaatkap

2 Filterafdekking (trilsysteem)

3 Sluiting, filterafdekking (2x)

 Apparaatkap naar voren klappen.

1 Apparaatkap

2 Fijnstoffilter

3 Dwarsbalk

 Sluiting openen.

 Filterafdekking openen.

 Fijnstoffilter controleren, naargelang de

behoefte reinigen of vervangen.

Tip

Het vervangen van de fijnstoffilter mag

alleen door de Kärcher-klantenservice

worden uitgevoerd.

 Filterafdekking eropzetten en vergren-

delen.

Veegspiegel van de veegrol controleren

en instellen

Veegspiegel van de zijbezem

controleren en instellen

Zijdelingse afdichtstroken plaatsen

Fijnstoffilter controleren / vervangen

73NL

- 10

몇 VOORZICHTIG

Gevaar voor beschadiging!

 Zorg ervoor dat de deksels van de ze-

keringkasten niet verwisseld zijn.

LET OP

Gebruik enkel zekeringen met eenzelfde

zekeringwaarde.

1 Zekeringkast A

2 Zekeringkast B

3 Kartelmoer

 Draai de kartelmoer eruit.

 Open het deksel op de zekeringkast.

 Zekeringen controleren.

 Defecte zekeringen vervangen.

Zekeringkast A

Zekeringkast B

Zekering hoofdrelais

* Deze zekeringen mogen alleen door de

klantenservice worden vervangen, omdat

daarna moet worden gecontroleerd of het

apparaat eventueel storingen vertoont.

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EU-richtlijnen. Deze verklaring verliest haar

geldigheid wanneer zonder overleg met

ons veranderingen aan de machine worden

aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Zekeringen verwisselen

FU01 Veiligheidsrelais

Start

5 A

FU02 Vrijgave DC/DC 10 A

FU03 Zwaailicht

Claxon

10 A

FU04 Zuigturbine 20 A

FU05 Schudsysteem 15 A

FU06 Ingang DC/DC 20 A

FU07 Multifunctionele weer-

gave

5 A

FU08 Achteruitrijwaarschu-

wing

Klepindicator

7.5 A

FU09 Veiligheidsrelais

Zuigturbine

Schudsysteem

5 A

FU10 Waterpomp (optie) 10 A

FU11 Verlichtingsinatallatie

(optie)

Knipperlicht (optie)

Blue Spot (optie)

10 A

FU12 Trilsysteem vlakke

harmonicafilter en ron-

de filter (optie)

15 A

FU 13* Hoofdrelais 125 A

EU-conformiteitsverklaring

Product: Veegzuigmachine opstap-

machine

Type: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Toegepaste conformiteitsbeoorde-

lingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 90

Gegaran-

deerd:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

74 NL

- 11

Hulp bij storingen

Storing Oplossing

Apparaat rijdt niet of langzaam Op de chauffeursstoel plaatsnemen, stoelcontactschakelaar wordt geactiveerd

Zekering rijmotor FU 13 door de klantenservice laten controleren

Accu opladen of vervangen

Parkeerrem ontgrendelen

Controleren op ingedraaide banden en snoeren.

Kärcher-klantenservice op de hoogte brengen

Fluitend geluid in het hydraulische

systeem

Hydraulische vloeistof navullen

Kärcher-klantenservice op de hoogte brengen

Borstels draaien slechts langzaam

of helemaal niet

Controleren op ingedraaide banden en snoeren.

Kärcher-klantenservice op de hoogte brengen

Weinig of geen zuigkracht in het

borstelbereik

Stoffilter reinigen

Kärcher-klantenservice op de hoogte brengen

Apparaat stoft Zijdelingse afdichtstroken plaatsen

Ventilator inschakelen

Stoffilter reinigen

Filterafdichtingen vervangen

Kärcher-klantenservice op de hoogte brengen

Veegeenheid laat veeggoed liggen Veeggoedcontainer legen

Stoffilter reinigen

Keerrol vervangen

Veegspiegel instellen

Afdichtstrook van het veeggoedreservoir vervangen

Blokkering van de keerrol oplossen

Kärcher-klantenservice op de hoogte brengen

Veeggoedreservoir gaat niet om-

hoog of omlaag

Zekeringen controleren.

Borgsteun van het vuilreservoir verwijderen

Kärcher-klantenservice op de hoogte brengen

Veeggoedreservoir draait te lang-

zaam of helemaal niet

Kärcher-klantenservice op de hoogte brengen

Storing bij hydraulisch bewogen

Kärcher-klantenservice op de hoogte brengen

Technische gegevens

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Apparaatgegevens

Rijsnelheid, vooruit km/h 6 6

Rijsnelheid, achteruit km/h 3 3

Klimvermogen (max.) -- 14% 14%

Oppervlaktecapaciteit zonder zijbezems m

/h 4680 4680

Oppervlaktecapaciteit met 1 zijbezems m

/h 6300 6300

Werkbreedte zonder zijbezems mm 780 780

Werkbreedte met 1 zijbezems mm 1050 1050

Beveiligingsklasse beschermd tegen spatwater -- IPX 3 IPX 3

Gebruiksduur bij een volledig opgeladen batterij h 2,5 2,5

Elektrische installatie

Accucapaciteit V, Ah --- 36, 240

Accuset kg --- 300

Hydraulische installatie

Type hydraulische olie -- HV 46 HV 46

Veeggoedreservoir

Max. ontlaadhoogte mm 1340 1340

Volume van de veeggoedcontainer l 180 180

Keerrol

75NL

- 12

Veegrol-diameter mm 280 280

Veegrol-breedte mm 780 780

Toerental 1/min 360 360

Veegspiegel mm 80 80

Zijbezems

Zijbezem-diameter mm 580 580

Toerental 1/min 80 80

Massieve rubberbanden

Grootte voor -- 04:00-6 04:00-6

Grootte achter -- 300 x 145 – 6 300 x 145 – 6

Rem

Voorwielen -- mechanisch mechanisch

Achterwiel -- Elektrisch Elektrisch

Filter- en zuigsysteem

Type -- Zakfilter

Optioneel verkrijgbaar: vlakke

harmonicafilter en ronde filter

Zakfilter

Optioneel verkrijgbaar: vlakke

harmonicafilter en ronde filter

Toerental 1/min 2600 2600

Filtervlak fijnstoffilter m

5,2 5,2

Nominale onderdruk zuigsysteem mbar 6 6

Nominale volumestroom zuigsysteem m

/h 600 600

Schudsysteem -- Elektromotor Elektromotor

Omgevingsvoorwaarden

Temperatuur °C -5 tot +40 -5 tot +40

Luchtvochtigheid, niet bedauwend % 0 - 90 0 - 90

Berekende waarden volgens EN 60335-2-72

Geluidsemissie

Geluidsdrukniveau L

dB(A) 70 70

Onzekerheid K

dB(A) 3 3

Geluidskrachtniveau L

+ onveiligheid K

dB(A) 93 93

Apparaattrillingen

Hand-arm vibratiewaarde m/s

0,7 0,7

Zitplaats m/s

0,5 0,5

Onzekerheid K m/s

0,1 0,1

Maten en gewichten

Lengte x breedte x hoogte mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Draaicirkel rechts mm 2470 2470

Draaicirkel links mm 2470 2470

Leeg gewicht (zonder/met batterij) kg 560/860 560/860

Toelaatbaar totaalgewicht kg 1224 1224

Toegelaten asbelasting vooraan kg 734 734

Toegelaten asbelasting achteraan kg 490 490

Technische veranderingen voorbehouden!

76 NL

- 2

La escoba mecánica está diseñada para

limpiar suelos para el uso industrial y p.ej.

para las siguientes aplicaciones:

 aparcamientos

 instalaciones de producción

 áreas de logística

 Hotel

 comercio

 almacenes

 aceras

– Esta escoba mecánica está diseñada

para barrer superficies sucias en la

zona interior y exterior.

– Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

la seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

– Utilice la escoba mecánica únicamente

de conformidad con las indicaciones

del presente manual de instrucciones.

– No se debe efectuar ningún tipo de mo-

dificación en el aparato.

– El aparato es apto únicamente para los

revestimientos indicados en el manual

de instrucciones.

– La máquina debe ser conducida única-

mente sobre las superficies especifica-

das por la empresa o su representante.

– Norma de validez general: Mantenga

lejos del aparato los materiales fácil-

mente inflamables (peligro de explo-

sión/incendio).

 ¡No aspire/barra nunca líquidos explo-

sivos, gases inflamables ni ácidos o di-

solventes sin diluir! Entre éstos se en-

cuentran la gasolina, los diluyentes o el

fuel, que pueden mezclarse con el aire

aspirado dando lugar a combinaciones

o vapores explosivos. No utilice tampo-

co acetona, ácidos ni disolventes sin di-

luir, ya que ellos atacan los materiales

utilizados en el aparato.

 No barrer/aspirar nunca polvos de me-

tal reactivos (p. ej. aluminio, magnesio,

zinc), en combinación con detergentes

muy alcalinos o ácidos forman gases

explosivos.

 No aspire/barra objetos incandescen-

tes, con o sin llama.

 El aparato no es apto para barrer sus-

tancias nocivas.

 Está prohibido permanecer en la zona

de peligro. Está prohibido usar el apa-

rato en zonas en las que exista riesgo

de explosiones.

 No se admite la presencia de acompa-

ñantes.

 No está permitido desplazar/tirar o

transportar objetos con este aparato.

–Asfalto

– Piso industrial

– Pavimento

– Hormigón

– Adoquín

 Para el mantenimiento del espacio de

aire y las líneas de fuga, el equipo no

puede funcionar a una altura superior a

2000 metros sobre el nivel del mar.

 (Válido únicamente para Finlandia) Si

el equipo dispone de una manguera de

PVC no se debe utilizar con temperatu-

ras ambiente bajas (por debajo de 0°C).

En caso de preguntas acerca de su

equipo póngase en contacto con Kär-

cher.

 Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

 Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 PELIGRO

Peligro de lesiones

 El aparato no se puede utilizar sin techo

protector contra objetos que caigan en

lugares donde sea posible que al ope-

rario le caigan objetos encima.

 El usuario debe utilizar el aparato con-

forme a las instrucciones. Durante los

trabajos con el aparato, debe tener en

cuenta las condiciones locales y evitar

causar daños a terceras personas, so-

bre todo a niños.

 Deben tenerse en cuenta básicamente

las especificaciones y los reglamentos

que rigen para los automóviles.

 Antes de comenzar el trabajo, el opera-

rio se tiene que asegurar de que todos

los dispositivos protectores estén colo-

cados correctamente y funcionan.

 El operario del aparato es responsable

de cualquier accidente que ocurra con

otras personas o sus propiedades.

 El operario debe utilizar ropa pegada al

cuerpo. Utilizar calzado fuerte y evitar

llevar ropa holgada.

 Comprobar la zona cercana antes de

desplazarse (ej. niños). ¡Asegurarse de

disponer siempre de suficiente visibili-

dad!

 El aparato no debe permanecer jamás

sin vigilar mientras el motor esté en

marcha. El usuario debe abandonar el

equipo sólo con el motor parado, el se-

guro contra movimientos accidentales

colocado y la llave sacada.

 Para evitar un uso no autorizado, saque

la llave.

 El aparato sólo debe ser utilizado por

personas que hayan sido instruidas en

el manejo o hayan probado su capaci-

dad al respecto y a las que se les haya

encargado expresamente su utiliza-

ción.

 Este aparato no es apto para ser mane-

jado por personas (incluidos niños) con

incapacidades físicas, sensoriales o in-

telectuales o falta de experiencia y/o

conocimientos, a no ser que sean su-

pervisados por una persona encargada

o hayan recibido instrucciones de esta

sobre cómo usar el aparato.

 Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

PRECAUCIÓN

¡Peligro de daños en la instalación! No ba-

rrer cintas, cordones o alambres, se puede

enrollar en el cepillo rotativo.

 PELIGRO

¡Peligro de lesiones! Comprobar la capaci-

dad de carga del pavimento antes de co-

menzar el desplazamiento.

 PELIGRO

¡Peligro de accidentes, peligro de lesiones!

Peligro de vuelco ante pendientes dema-

siado acentuadas.

– En la dirección de marcha solo se admi-

ten pendientes de hasta un 14 %.

Peligro de vuelco debido a la conducción

rápida en las curvas (especialmente, en las

curvas hacia la izquierda).

– Tome las curvas a baja velocidad.

Peligro de vuelco ante una base inestable.

En la dirección de marcha

solo se admiten pendien-

tes de hasta un 14 %.

Atención, los cepillos gi-

ran (respetar la dirección

de giro).

¡Atención, tensión eléctri-

ca peligrosa!

Respetar las indicacio-

nes.

Enderezar lentamente.

Sírvase leer y observar el

manual de instrucciones.

¡Pel

igro de daños en la

instalación!

No lave el filtro para polvo

fino.

Uso previsto

Uso erróneo previsible

Revestimientos adecuados

Indicaciones de seguridad

Indicaciones de seguridad para el

manejo

Indicaciones de seguridad para el

modo de desplazamiento

78 ES

- 3

– Mueva el aparato únicamente sobre

una base firme.

Peligro de vuelco ante una inclinación late-

ral demasiado pronunciada.

– En sentido transversal a la marcha sólo

se admiten pendientes de hasta 10%.

Nota: Tendrá derecho de garantía sólo si

utiliza baterías y cargadores recomenda-

dos por Kärcher.

– Es imprescindible respetar las indica-

ciones de funcionamiento del fabrican-

te de la batería y del cargador. Es im-

prescindible respetar las recomenda-

ciones vigentes para la manipulación

de baterías.

– No dejar las baterías descargadas, car-

garlas de nuevo tan pronto como sea

posible.

– Para evitar corrientes de fuga, mante-

ner las baterías siempre limpias y se-

cas. Proteger de suciedades, por ejem-

plo con polvo de metal.

– No colocar herramientas o similares so-

bre la batería. Riesgo de cortocircuito y

explosión.

– No manipular con llama directa, ni ge-

nerar chispas o fumar cerca de una ba-

tería o en el lugar donde se cargue la

batería. Peligro de explosiones.

– No toque componentes calientes, como

el motor de accionamiento (peligro de

quemaduras).

– Tenga precaución cuando trate con áci-

do de baterías. ¡Es imprescindible res-

petar las normativas de seguridad co-

rrespondientes!

– Se deben eliminar las baterías usadas

respetando el medioambiente y de

acuerdo con la normativa de la UE 91/

157 CEE.

 PELIGRO

Peligro de lesiones

 Durante el proceso del vaciado en alto,

levante y asegure bien el depósito de

basura.

 Se debe asegurar fuera de la zona de

peligro.

AVISO

El tejado protector del conductor (opcional)

protege de contra piezas grandes que se

puedan caer. ¡Pero no ofrece protección

anti vuelco!

 Comprobar diariamente la presencia de

daños en el techo de protección.

 En caso de daños en el techo de pro-

tección, también en los elementos indi-

viduales, se debe cambiar el techo

completo.

 No se permite ningún tipo de modifica-

ción del techo de protección, así como

la colocación de otros elementos, com-

ponentes y módulos distintos a los au-

torizados por Kärcher y, en circunstan-

cias, limita la función del techo de pro-

tección.

 Respetar el peso en vacío (peso de

transporte) del equipo al transportar en

remolques o vehículos.

 Para transportar el equipo, retirar el co-

nector de la batería y fijar el equipo de

manera segura.

 Antes de realizar las tareas de limpieza

y mantenimiento, de reemplazar alguna

pieza o reajustar otra función, desco-

necte el aparato y, en caso necesario,

saque la llave.

 En los equipos con una batería de trac-

ción, se debe desconectar la batería del

sistema eléctrico a través del punto de

corte (conector de la batería) durante

todos los trabajos de mantenimiento.

 Para trabajar con la instalación eléctri-

ca se debe desenganchar la batería.

Para ello, desconectar primero el polo

negativo y después el polo positivo.

La reconexión se realiza en el orden in-

verso. Conectar primero el polo positivo

y después el polo negativo.

 La limpieza del aparato nunca se debe

llevar a cabo con una manguera o un

chorro de agua a alta presión (peligro

de cortocircuitos y otros daños).

 El mantenimiento correctivo debe ser

llevado a cabo únicamente por una ofi-

cina autorizada de servicio al cliente o

por personal especializado, familiariza-

do con todas las normas de seguridad

rtinentes.

 Respetar el control de seguridad con-

forme a las normativas locales vigentes

para equipos ambulantes usados in-

dustrialmente.

 Llevar a cabo los trabajos en el aparato

siempre con guantes de seguridad ade-

cuados.

La escoba mecánica funciona según el

principio de recogedor.

– El cepillo rotativo transporta la sucie-

dad directamente hacia el depósito de

basura.

– La escoba lateral limpia rincones y bor-

des de la superficie de barrido y trans-

porta la suciedad hacia la banda del ce-

pillo rotativo.

– El polvo fino se aspira a través del filtro

de polvo por el aspirador.

 Peligro

Peligro de lesiones, peligro de daños.

Respetar el peso del aparato para la carga.

 No utilizar una carretilla elevadora.

 Al cargar el aparato, utilizar una rampa

apropiada o una grúa.

 Al usar una rampa hay que tener en

cuenta lo siguiente:

Espacio en suelo 70mm.

 Si el aparato se suministra en un palé,

se tiene que montar una rampa de ba-

jada con los maderos suministrados.

Las instrucciones para ello están en la

página 2 (contraportada).

Indicación importante: cada madera

tiene que ser atornillada con dos torni-

llos.

Indicaciones de seguridad sobre

aparatos operados con batería

Aparatos con vaciado en alto

Aparatos con techo protector del

conductor

Indicaciones de seguridad para el

transporte del aparato

Indicaciones de seguridad para

cuidar y mantener

Función

Indicaciones de descarga

Peso (sin baterías) 560 kg*

Peso (con baterías) 860 kg*

* Si los equipos accesorios están monta-

dos, el peso es superior.

79ES

- 4

Figura

1 Placa de características

2 Asiento (con interruptor de contacto del

asiento)

3 Volante

4 Blue Spot (opción)

5 Empuñadura con botón de cierre

6 Capó del aparato

7 Escobilla lateral, derecha

8 Rueda delantera

9 Entrada del cepillo rotativo

10 Punto de amarre fijo

11 Conjunto de baterías

(Solo incluido en el alcance del sumi-

nistro de KM 105/180 R Bp Pack)

12 Capó del motor

13 Piloto de advertencia omnidireccional

14 Intermitente (opcional)

15 Luces traseras (opción)

16 Rueda de tracción

17 Mirilla aceite hidráulico

Figura

1 Palanca de mando de cepillo cilíndrico

de barrido y cepillos laterales

Palanca hacia delante: cepillo cilíndrico

de barrido acoplado y bajar cepillos la-

terales y acoplar.

Palanca hacia atrás: cepillo cilíndrico

de barrido acoplado

2 Palanca de mando del recipiente de su-

ciedad

Depósito de basura (elevar/bajar)

3 Palanca de mando del cepillo cilíndrico

de barrido

Elevar y bajar el cepillo cilíndrico de ba-

rrido

4 Palanca de mando de la tapa abatible

del recipiente

Tapa del recipiente abrir/cerrar

5 Piloto de control y pantalla

6 Interruptor de la iluminación (opción)

7 Interruptor del ventilador y la limpieza

del filtro

Posición central: limpieza del filtro y

ventilador desconectado

Posición delantera: ventilador conecta-

Posición trasera: Limpieza del filtro ON

8 Interruptor de la bocina

9 Fusibles

10 Pedal del freno

11 Pedal acelerador/marcha atrás

12 Reajuste de desgaste/ajuste de la su-

perficie de barrido del cepillo cilíndrico

de barrido

13 Interruptor de señal de giro (opción)

14 Cerradura de encendido

Posición 0: Apagar el motor

Posición 1: Ignición conectada

Posición 2: Arrancar el motor

15 Enchufe de batería

16 Freno de estacionamiento

17 Palanca de regulación del asiento

18 Llave de acceso al cepillo cilíndrico de

barrido

Figura

1 Indicación en pantalla (capacidad de

las baterías)

2 Control de carga de batería

3 Piloto de control iluminación de trabajo

Elementos de operación y funcionamiento

Figura de la escoba mecánica Elementos de mando

Piloto de control y pantalla

80 ES

- 5

4 Piloto de control del intermitente

5 Piloto de control chapaleta recipiente

para la suciedad abierto

6 Iluminación de advertencia chapaleta

recipiente para la suciedad cerrado

7 No asignada

8 Indicación de limpieza del filtro activa

9 No asignada

 Soltar el freno de estacionamiento, al

hacerlo, pise el pedal de freno.

 Bloquear el freno de estacionamiento,

al hacerlo, pise el pedal de freno.

 Coloque la escoba mecánica sobre una

superficie plana.

 Quite la llave de encendido.

 Active el freno de estacionamiento.

 Comprobar el nivel de carga de la bate-

ría, cargarla si es necesario (véase el

capítulo "Cargar baterías").

 Comprobar el desgaste de los cepillos

rotativos y la escoba lateral y si hay cin-

tas enrolladas.

 Comprobar si en las ruedas hay cuer-

das enrolladas.

 Compruebe el funcionamiento de todos

los elementos de mando.

 Comprobar si las mangueras están da-

ñadas.

Nota: Descripción, véase el capítulo "Cui-

dado y mantenimiento"

Al manipular baterías, tenga siempre en

cuenta las siguientes advertencias:

 Peligro

Peligro de explosiones. No coloque herra-

mientas u otros objetos similares sobre la

batería, es decir, sobre los terminales y el

conector de elementos.

 Peligro

Peligro de lesiones No deje nunca que el

plomo entre en contacto con las heridas.

Luego de trabajar con las baterías, límpie-

se siempre las manos.

 PELIGRO

¡Peligro de incendios y explosiones!

– Está prohibido fumar y exponer el lugar

a una llama directa.

– Los lugares en los que se cargue bate-

rías tienen que estar bien ventilador ya

que se genera un gas muy explosivo a

la hora de cargar.

 Peligro

¡Peligro de causticación!

– Enjuagar con agua las salpicaduras de

ácido en los ojos o en la piel.

– A continuación llamar inmediatamente

al médico.

– Lavar la ropa sucia con agua.

PRECAUCIÓN

Cargar las baterías antes de poner el apa-

rato en funcionamiento.

 PELIGRO

Peligro de lesiones Cumpla las reglamen-

taciones de seguridad a la hora de manipu-

lar baterías. Respete el manual de instruc-

ciones del fabricante del cargador.

Es imprescindible respetar y actuar de

acuerdo al manual de uso del fabricante de

baterías.

Cargar las baterías exclusivamente con un

cargador apto.

 PELIGRO

Peligro de quemadura por ácido. Un relle-

nado de agua en estado descargado de la

batería puede provocar fugas de ácido.

Use g

afas de protección cuando manipule

el ácido de la batería y siga las instruccio-

nes para evitar lesiones y daños en la ropa.

Limpie cualquier salpicadura de ácido en la

piel o la ropa inmediatamente con agua

abundante.

PRECAUCIÓN

Peligro de daños en la instalación. Utilizar

únicamente agua destilada o desalada

(VDE 0510) para rellenar las baterías. No

utilizar más sustancias (los llamados agen-

tes de mejora), de lo contrario desaparece-

rá la garantía.

 Almacene el equipo de forma segura en

un lugar seco y bastante ventilado.

 Abrir el capó del motor.

Aviso: La cubierta debe permanecer

abierta durante la carga.

 Desenchufar la batería de la máquina y

conectar con el enchufe del cargador.

 Enchufar la clavija del cargador en un

enchufe correcto de 16A, el cargador

carga de forma automática.

 Cargar conforme a las indicaciones del

manual de instrucciones del cargador.

Los cargadores recomendados (adap-

tados a las baterías correspondientes)

están regulados electrónicamente y fi-

nalizan el proceso de carga de manera

automática.

 Nota: Cuando las baterías estén carga-

das, desconectar primero el cargador

de la red y después de las baterías.

Nota

La variante KM 105/180 R Bp Pack (1.186-

051.0) ya se suministra con baterías y car-

gador.

La variante KM 105/180 R Bp Pack (1.186-

050.0) ya se suministra con baterías y car-

gador.

Recomendamos las siguientes baterías y

cargadores:

No está recomendado el uso de otras bate-

rías o cargadores, y solo se puede hacer

tras haber consultado al servicio técnico de

KÄRCHER.

PRECAUCIÓN

Es imprescindible respetar el aviso del fa-

bricante de la batería y proceder conforme

al mismo.

El estado de carga de la batería se muestra

en la pantalla de la barredora.

Antes de la puesta en marcha

Bloquear/desbloquear freno de

estacionamiento

Puesta en marcha

Indicaciones generales

Trabajos de inspección y

mantenimiento

Diariamente antes de conectar la

instalación

Indicaciones de seguridad para las

baterías

Tenga en cuenta las indicacio-

nes presentes en la batería, en

las instrucciones de uso y en el

manual del vehículo.

Use protección para los ojos

Mantenga a los niños alejados

del ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir

chispas, aplicar una llama di-

recta y fumar

¡Peligro de causticación!

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la

basura

¡Atención, tensión eléctrica pe-

ligrosa!

Cargar las baterías

Baterías recomendadas, cargadores

Nº referencia

Batería 36 V, 240 Ah,

(en la caja, de bajo

mantenimiento) *

6.981-067.0

Cargador 36 V, 40 A 6.981-066.0

* El aparato necesita 1 set de baterías

Verificación y corrección del nivel de

líquido de la batería

Comprobar el estado de carga de la

batería

81ES

- 6

Si el piloto de control de la carga de la ba-

tería se ilumina en rojo:

 La batería está descargada. El servicio

de barrido se finaliza automáticamente

(El mecanismo de barrido solo puede

volver a ponerse en funcionamiento

después de cargar la batería)

 Conducir el aparato directamente a la

estación de carga, evitar subidas.

 Cargue la batería.

1 Palanca de regulación del asiento

2 Asiento del conducto

 Tire de la palanca de regulación del

asiento hacia afuera.

 Mueva el asiento, suelte la palanca y

asegure el encaje.

 Moviendo el asiento hacia atrás y hacia

delante, verifique si está fijo.

Nota: El aparato está dotado de un inte-

rruptor de contacto del asiento. Cuando el

conductor se levanta del asiento, el dispo-

sitivo desconecta el equipo.

Aviso: El filtro para polvo fino se limpia au-

tomáticamente cuando se arranca el equi-

po.

 Tome asiento en la plaza del conductor.

 Active el freno de estacionamiento.

 Introducir la llave de encendido en la

cerradura de encendido.

 Girar la llave de ignición a la posición

"I".

El aparato está listo para el servicio.

 Girar la llave de ignición a la posición

"II".

El aparato está listo para arrancar.

Indicación: El indicador de capacidad

de la batería indica el estado de carga

real tras aprox. 10 segundos.

 Pulsar el pedal de freno y mantenerlo

pulsado.

 Suelte el freno de estacionamiento.

 Presione el pedal acelerador lentamen-

te hacia delante.

 Peligro

Peligro de lesiones Al dar marcha atrás no

puede correr nadie peligro, si es necesario

pedir que alguien de indicaciones.

 Presione el pedal acelerador lentamen-

te hacia atrás.

 El pedal acelerador permite regular la

velocidad de forma escalonada.

 Evite accionar el pedal de manera brus-

ca.

 Suelte el pedal acelerador. El aparato

frena automáticamente y se queda pa-

rado.

Nota: Se puede apoyar el efecto de freno

si se presiona el pedal de freno.

Pasaje por encima de obstáculos fijos de

hasta 70 mm:

 Pase hacia delante lenta y cuidadosa-

mente.

Pasaje por encima de obstáculos fijos de

más de 70 mm:

 Los obstáculos deben superarse sólo

con una rampa adecuada.

CUIDADO

No barra cintas de embalaje, alambres o si-

milare

s, ya que ello puede provocar daños

en el sistema mecánico.

Nota: Para obtener un óptimo resultado de

limpieza, hay que adaptar la velocidad a

las particularidades.

Aviso: El filtro para polvo fino se limpia au-

tomáticamente cada 10 minutos durante el

servicio.

Aviso: Cuando trabaje en el área de polvo

fino, el filtro también debe limpiarse accio-

nando el interruptor de limpieza del filtro.

 Limpie el filtro para polvo fino con la te-

cla de limpieza del filtro.

1 Palanca de mando de cepillo cilíndrico

de barrido y cepillos laterales

2 Palanca de mando del recipiente de su-

ciedad

3 Palanca de mando del cepillo cilíndrico

de barrido

4 Palanca de mando de la tapa abatible

del recipiente

Palanca de mando de cepillo cilíndrico

de barrido y cepillos laterales

 Palanca de mando (1) hacia delante:

cepillo cilíndrico de barrido acoplado y

bajar cepillos laterales y acoplar.

 Palanca de mando (1) hacia atrás: ce-

pillo cilíndrico de barrido acoplado.

Palanca de mando del recipiente de su-

ciedad

 Palanca de mando del recipiente de su-

ciedad (2) hacia delante: El recipiente

de suciedad se baja.

 Palanca de mando del recipiente de su-

ciedad (2) hacia atrás: El recipiente de

suciedad se eleva.

Palanca de mando del cepillo rotativo

 Palanca de mando del cepillo cilíndrico

de barrido (3) hacia delante: El cepillo

cilíndrico de barrido sube.

 Palanca de mando del cepillo cilíndrico

de barrido (3) hacia atrás: El cepillo ci-

líndrico de barrido baja.

Palanca de mando de la tapa abatible

del recipiente

 Palanca de mando de la tapa abatible

del recipiente (4) hacia delante: La tapa

abatible del recipiente de suciedad se

abre.

Aviso: El piloto indicador verde debe

encenderse.

 Palanca de mando de la tapa abatible

del recipiente (4) hacia atrás: La tapa

abatible del recipiente de suciedad se

cierra.

Aviso: El piloto indicador rojo debe en-

cenderse.

 Conectar el ventilador.

Funcionamiento

Ajuste del asiento del conductor

Puesta en marcha del aparato

Conducción del aparato

Avance

Retroceso

Comportamiento en marcha

Freno

Pasaje por encima de obstáculos

Servicio de barrido

Limpieza manual del filtro para polvo

fino

Palanca de mando

Barrido de pisos secos

82 ES

- 7

 Si se limpian superficies:

Palanca de mando del cepillo cilíndrico

de barrido y cepillos laterales (1) hacia

atrás: cepillo cilíndrico de barrido aco-

plado.

Palanca de mando del cepillo cilíndrico

de barrido (3) hacia atrás: el cepillo ci-

líndrico de barrido baja.

 Palanca de mando de la tapa abatible

del recipiente (4) hacia delante: La tapa

abatible del recipiente se abre.

Aviso: El piloto indicador verde debe

encenderse.

 Si se limpian las ruedas laterales:

Palanca de mando del cepillo cilíndrico

de barrido y cepillos laterales (1) hacia

delante: cepillo cilíndrico de barrido

acoplado, cepillos laterales acoplados

y bajados.

Palanca de mando del cepillo cilíndrico

de barrido (3) hacia atrás: el cepillo ci-

líndrico de barrido baja.

 Desconectar el ventilador.

 Si se limpian superficies:

Palanca de mando del cepillo cilíndrico

de barrido y cepillos laterales (1) hacia

atrás: cepillo cilíndrico de barrido aco-

plado.

Palanca de mando del cepillo cilíndrico

de barrido (3) hacia atrás: el cepillo ci-

líndrico de barrido baja.

 Palanca de mando de la tapa abatible

del recipiente (4) hacia delante: La tapa

abatible del recipiente se abre.

Aviso: El piloto indicador verde debe

encenderse.

 Si se limpian las ruedas laterales:

Palanca de mando del cepillo cilíndrico

de barrido y cepillos laterales (1) hacia

delante: cepillo cilíndrico de barrido

acoplado, cepillos laterales acoplados

y bajados.

Palanca de mando del cepillo cilíndrico

de barrido (3) hacia atrás: el cepillo ci-

líndrico de barrido baja.

 PELIGRO

Peligro de lesiones

 Durante el proceso de descarga no

debe haber personas ni animales en el

radio de giro del depósito.

¡Peligro de vuelco!

 Durante el proceso de descarga, colo-

que el aparato en una superficie plana.

몇 ADVERTENCIA

¡Riesgo de aplastamiento!

 No agarre nunca el varillaje del sistema

mecánico de vaciado. Evite permane-

cer debajo del depósito levantado.

CUIDADO

¡Peligro de lesiones y daños!

 Es posible que salga material dispara-

do del cepillo rotativo durante el proce-

so de vaciado. Mantener suficiente dis-

tancia.

 Eleve el cepillo cilíndrico de barrido y

los cepillos laterales con las palancas

de mando: Palanca de mando 1 en el

centro y palanca de mando 3 hacia de-

lante.

 Cerrar la tapa abatible del recipiente,

para ello colocar la palanca de mando

(4) hacia atrás.

Aviso: El piloto indicador verde debe

encenderse.

 Elevar el recipiente de suciedad, para

ello colocar la palanca de mando del re-

cipiente de suciedad (2) hacia atrás.

 Acercarse lentamente al depósito co-

lector.

 Active el freno de estacionamiento.

 Abrir la tapa

abatible del recipiente,

para ello presionar la palanca de man-

do de la tapa abatible del recipiente (4)

hacia delante y vaciar el recipiente de

suciedad.

Aviso: El piloto indicador rojo debe en-

cenderse.

 Cerrar la tapa abatible del recipiente,

para ello tirar de la palanca de mando

de la tapa abatible del recipiente (4) ha-

cia atrás hasta que esté basculada en

la posición final.

Aviso: El piloto indicador verde debe

encenderse.

 Suelte el freno de estacionamiento.

 Salir lentamente del depósito colector.

 Bajar el recipiente de suciedad a la po-

sición final, para ello colocar la palanca

de mando del recipiente de suciedad

(2) hacia delante.

 Pulsar el pedal de freno y mantenerlo

pulsado.

 Active el freno de estacionamiento.

 Gire la llave de encendido a "0" y retire

la llave.

 PELIGRO

¡Daños de transporte!

 Respetar el peso en vacío (peso de

transporte) del equipo al transportar en

remolques o vehículos.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

 Asegurar el aparato a los puntos de

amarre fijos (4x) con cinturones de su-

jeción, cuerdas o cadenas.

 Fije el aparato con calzos en las rue-

das.

 Desenganchar la batería durante el

transporte de la escoba mecánica.

 PELIGRO

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

 Posar la escoba mecánica en una su-

perficie llana y en un entorno seco y a

prueba de heladas. Proteger del polvo

con material para cubrir.

 Levantar el cepillo rotativo y la escoba

lateral para no dañar las cerdas.

 Cerrar la tapa abatible del recipiente.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

 Asegurar la escoba mecánica contra

movimientos accidentales.

Si no se usa la escoba mecánica durante

un período prolongado, se debe tener en

cuenta también:

 Limpie el aparato por dentro y por fue-

ra.

 Desenchufar la batería de la máquina.

 Cargar la batería y volver a cargar cada

aprox. 2 meses.

몇

PRECAUCIÓN

¡Pelig

ro de daños por cortocircuito!

 Asegúrese de que la batería o el conec-

tor de la batería estén desconectados

cuando vaya a trabajar en la instalación

eléctrica o antes de abrir las cubiertas

eléctricas.

CUIDADO

¡Peligro de daños en la instalación!

 No lave el filtro para polvo fino.

Barrido en pisos húmedos o mojados

Vaciado del depósito de basura

Desconexión del aparato

Transporte

Almacenamiento/Parada

Cuidados y mantenimiento

83ES

- 8

 El mantenimiento correctivo debe ser

llevado a cabo únicamente por una ofi-

cina autorizada de servicio al cliente o

por personal especializado, familiariza-

do con todas las normas de seguridad

pertinentes.

 Los equipos ambulantes de uso indus-

trial deben someterse al control de se-

guridad según la norma VDE 0701.

 Coloque la escoba mecánica sobre una

superficie plana.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

PRECAUCIÓN

¡Peligro de daños en la instalación!

 La limpieza del aparato nunca se debe

llevar a cabo con una manguera o un

chorro de agua a alta presión (peligro

de cortocircuitos y otros daños).

 PELIGRO

Peligro de lesiones

 Utilice máscara antipolvo y gafas pro-

tectoras.

 Limpie el aparato con un trapo.

 Aplique aire comprimido.

 Limpie el aparato con un trapo húmedo,

embebido en una solución jabonosa

suave.

Nota: No utilice detergentes agresivos.

Nota: El contador de horas de servicio indi-

ca los intervalos de mantenimiento.

Nota: Todos los trabajos de servicio y

mantenimiento a cargo del cliente deben

ser realizados por personal especializado

con la debida qualificación. En caso de ne-

cesidad, un distribuidor de Kärcher siem-

pre estará a disposición para cualquier

consulta.

Mantenimiento diario:

 Comprobar el nivel de carga de la bate-

ría, cargarla si es necesario (véase el

capítulo "Cargar baterías").

 Comprobar el desgaste de los cepillos

rotativos y la escoba lateral y si hay cin-

tas enrolladas.

 Comprobar si en las ruedas hay cuer-

das enrolladas.

 Compruebe el funcionamiento de todos

los elementos de mando.

 Comprobar si las mangueras están da-

ñadas.

 Limpiar el filtro de polvo con la tecla de

limpieza de filtros.

Mantenimiento semanal:

 Comprobar la instalación hidráulica.

 Comprobar el nivel de aceite hidráulico.

 Comprobar el nivel de líquido de frenos.

 Comprobar el grado de desgaste de los

cubrejuntas y si es necesario cambiar

 Comprobar y lubricar la tapa del reci-

piente.

Mantenimiento tras el desgaste:

 Reemplace los cubrejuntas.

 Reajustar o cambiar las juntas latera-

les.

 Reemplace el cepillo rotativo.



Reemplace las escobas laterales.

Nota

: Descripción, véase el capítulo "Tra-

bajos de mantenimiento".

Mantenimiento tras 50 horas de servi-

cio:

 Solicitar al servicio técnico que realice

la primera inspección conforme a la lis-

ta de comprobación de la inspección.

Mantenimiento tras 250 horas de servi-

cio:

 Solicitar al servicio técnico que realice

la inspección conforme a la lista de

comprobación de la inspección.

Para conservar la garantía, es necesario

que durante el tiempo de su vigencia todos

los trabajos de servicio y mantenimiento

sean llevados a cabo por un servicio técni-

co autorizado de Kärcher conforme al cua-

derno de mantenimiento.

Preparativos:

 Coloque la escoba mecánica sobre una

superficie plana.

 Gire la llave de encendido a "0" y retire

la llave.

 Active el freno de estacionamiento.

 PELIGRO

Peligro de lesiones Colocar siempre la ba-

rra de seguridad con el depósito de basura

elevado.

Se debe asegurar fuera de la zona de peli-

gro.

1 Soporte de la barra del seguro

2 Barra de seguro

 Abatir hacia arriba la barra del seguro

para vaciar en alto e insertar dentro del

soporte (asegurado).

CUIDADO

Durante el montaje de las baterías se debe

respetar la orientación de los polos. El

montaje de los polos se realiza en el lado

izquierdo en la dirección de marcha.

Las batería solo se puede cambiar en set.

Solo las puede cambiar personal técnico

cualificado.

 El cambio se debe llevar a cabo con

una grúa debido al gran peso (300 kg).

Polo de la batería: en el lado izquierdo en

la dirección de marcha

1 Polo negativo

2 Polo positivo

 Cuando se desmonte la batería, desen-

ganchar primero el conducto del polo

negativo.

 Fijar las cuerdas de la grúa a los 4 oja-

les del set de batería y levantar con cui-

dado.

AVISO

El recipiente de suciedad no debe ser ele-

vado.

 Abrir el capó del motor.

1 Mirilla

2 Tapa de cierre, orificio de llenado de

aceite

3 Recipiente (sin función)

 Comprobar el nivel de aceite hidráulico

en la mirilla.

– El nivel de aceite debe estar entre las

marcas “MIN“ y “MAX“.

– Si el nivel de aceite está por debajo de

la marca "MIN", rellenar con aceite hi-

dráulico.

 Desenroscar la tapa de cierre del orifi-

cio de llenado de aceite.

 Limpiar la zona de relleno.

 Llenar aceite hidráulico.

Tipo de aceite: véanse las "Característi-

cas técnicas"

 Enroscar la tapa de cierre del orificio de

llenado de aceite.

 Active el freno de estacionamiento.

 Arrancar el motor.

Mantenimiento del sistema hidráulico úni-

camente a través del servicio de postventa

autorizado.

 Comprobar las juntas de todas las man-

gueras hidráulicas y conexiones.

Indicaciones generales

Limpieza

Limpieza interna del equipo

Limpieza externa del equipo

Intervalos de mantenimiento

Mantenimiento a cargo del cliente

Mantenimiento a cargo del servicio de

atención al cliente

Trabajos de mantenimiento

Asegurar el recipiente para la suciedad

levantado

Cambiar las baterías

Comprobar y rellenar el nivel de aceite

hidráulico

Comprobar la instalación hidráulica

84 ES

- 9

 PELIGRO

Peligro de lesiones Colocar siempre la ba-

rra de seguridad con el depósito de basura

elevado.

Se debe asegurar fuera de la zona de peli-

gro.

1 Depósito de basura

2 Barra de seguro

3 Cepillo rotativo

 Parar el aparato.

 Levante el recipiente para la suciedad

vacío hasta la posición final. El cepillo

cilíndrico de barrido es visible.

Fije el recipiente para la suciedad. Con-

sulte el capítulo "Fijación del recipiente

para la suciedad levantado".

 Gire la llave de encendido a "0" y retire

la llave.

 Verifique si el cepillo cilíndrico de barri-

do presenta daños, retire las cintas o

cuerdas enrolladas.

 Pliegue la barra de seguridad hacia

abajo en el alojamiento (el recipiente

para la suciedad levantado no está ase-

gurado).

 Bajar el depósito de suciedad hasta la

posición final.

1 Revestimiento lateral, derecho

2 Llave de acceso al cepillo cilíndrico de

barrido

 Levante el recipiente para la suciedad

vacío hasta la posición final.

Fije el recipiente para la suciedad. Con-

sulte el capítulo "Fijación del recipiente

para la suciedad levantado".

 Abrir el revestimiento lateral con la lla-

ve.

1 Estribo de sujeción

2 Tuerca de mariposa

3 Junta lateral

 Desenrosque las tuercas de mariposa.

 Extraer el estribo de sujeción.

 Abatir hacia fuera la junta lateral.

 Desenroscar el tornillo de fijación del

alojamiento del cepillo rotativo y girar

hacia fuera el alojamiento.

 Quite el cepillo rotativo.

Montaje del cepillo rotativo en la dirección

de marcha (vista superior)

Nota: Al montar el nuevo cepillo, tenga en

cuenta la posición de las cerdas.

 Monte un nuevo cepillo rotativo. Las ra-

nuras del cepillo rotativo se deben in-

sertar en las levas de la biela oscilante

opuesta.

Nota: Tras el montaje del nuevo cepillo ro-

tativo, la superficie de barrido debe reajus-

tarse.

Indicación: La superficie de barrido viene

configurada de fábrica a 80mm, en caso de

desgaste se pueden reajustar paso a paso

el cepillo rotativo.

 Desconectar el ventilador aspirador.

 Trabaje con la escoba mecánica sobre

un suelo liso y plano, que esté cubierto

de forma visible con polvo o arcilla.

 Palanca de mando del cepillo cilíndrico

de barrido y cepillos laterales (1) hacia

atrás: cepillo cilíndrico de barrido aco-

plado.

Palanca de mando del cepillo cilíndrico

de barrido (3) hacia atrás: el cepillo ci-

líndrico de barrido baja.

 Dejar funcionar el cepillo cilíndrico de

barrido durante aprox. 10 segundos.

 Palanca de mando del cepillo cilíndrico

de barrido y cepillos laterales (1) en el

centro.

Palanca de mando del cepillo cilíndrico

de barrido (3) hacia delante: El cepillo

cilíndrico de barrido sube.

 Le

vante el depósito de basura.

 Salga con el equipo marcha atrás.

 Comprobar el nivel de barrido.

La superficie de barrido tendría que formar

un rectángulo regular de un ancho entre

80-85mm.

 Abrir y ajustar el tornillo de tope del

reajuste de desgaste (12).

Tope hacia arriba: superficie estrecha

de barrido.

Tope hacia abajo: superficie ancha de

barrido.

 Apretar de nuevo el tornillo de tope.

 Comprobar de nuevo la superficie de

barrido del cepillo cilíndrico de barrido

como se ha descrito.

 Elevar la escoba lateral.

 Trabaje con la escoba mecánica sobre

un suelo liso y plano, que esté cubierto

de forma visible con polvo o arcilla.

 Bajar los cepillos laterales con la palan-

ca de mando y dejar funcionar aprox.

10 segundos.

 Elevar la escoba lateral.

 Salga con el equipo marcha atrás.

 Comprobar el nivel de barrido.

El ancho de la superficie de barro debe es-

tar entre 40-50 mm.

Control del cepillo rotativo

Reemplazo del cepillo rotativo

Control y ajuste de la superficie de

barrido del cepillo rotativo

Control y ajuste de la superficie de

barrido de la escoba lateral

85ES

- 10

 Corregir la superficie de barrido con los

dos tornillos de ajuste.

 Comprobar el nivel de barrido.

 PELIGRO

Peligro de lesiones Colocar siempre la ba-

rra de seguridad con el depósito de basura

elevado.

 Levante el recipiente para la suciedad

vacío hasta la posición final.

Fije el recipiente para la suciedad. Con-

sulte el capítulo "Fijación del recipiente

para la suciedad levantado".

 Abrir el revestimiento lateral como se

describe en el capítulo "Cambiar el ce-

pillo rotativo".

 Soltar las 6 tuercas de mariposa de la

chapa de sujeción lateral.

 Soltar 3 tuercas (entrecaras 13) de la

chapa de sujeción delantera.

 Presionar la junta lateral hacia abajo

(orificio longitudinal) hasta que tenga

una distancia de 1-3mm con el suelo.

 Atornillar bien las chapas de sujeción.

 Repetir el proceso con el otro lateral del

aparato.

몇 ADVERTENCIA

Peligro de lesiones

 Para efectuar trabajos en el sistema de

filtro, utilice una máscara antipolvo. Ob-

serve las normas de seguridad referi-

das al tratamiento de polvos finos.

 Limpie el filtro para polvo fino con la te-

cla de limpieza del filtro.

 Vacíe el depósito de basura.

1 Capó del aparato

2 Tapa del filtro (sistema vibrador)

3 Cierre, cubierta del filtro (2)

 Mueva el capó del aparato hacia delan-

te.

1 Capó del aparato

2 filtro para polvo fino

3 Travesaños

 Abra la tapa.

 Abrir la cubierta del filtro.

 Compruebe el filtro para polvo fino, lím-

pielo o sustitúyalo si es necesario.

Nota

La sustitución del filtro para polvo fino

solo la puede realizar el servicio de

postventa de Kärcher.

 Colocar y bloquear la cubierta del filtro.

몇 PRECAUCIÓN

¡Peligro de daños en la instalación!

 Asegúrese de que las tapas de las ca-

jas de fusibles no estén colocadas en la

posición incorrecta.

CUIDADO

Utilice úncamente fusibles del mismo tipo.

1 Caja de fusibles A

2 Caja de fusibles B

3 tuerca moleteada

 Desenroscar la tuerca de cabeza mole-

teada.

 Abrir la tapa de la caja de fusibles.

 Comprobar fusibles.

 Sustituya los fusibles defectuosos.

Caja de fusibles A

Caja de fusibles B

Fusible de relé principal

* Solo el servicio de postventa puede cam-

biar estos fusibles, ya que es necesaria

una comprobación de posibles errores en

el equipo.

Por la presente declaramos que la máquina

designada a continuación cumple, tanto en lo

que respecta a su diseño y ti

po constructivo

como a la versión puesta a la venta por noso-

tros, las normas básicas de seguridad y so-

bre la salud que figuran en las directivas co-

munitarias correspondientes. La presente

declaración perderá su validez en caso de

que se realicen modificaciones en la máqui-

na sin nuestro consentimiento explícito.

Los abajo firmantes actúan en nombre y

con la autorización de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Ajustar las juntas laterales

Comprobación/sustitución del filtro

para polvo fino

Cambiar el fusibles

FU01 Relé de seguridad

Inicio

5 A

FU02 Habilitación CC/CC 10 A

FU03 Piloto de advertencia

omnidireccional

Claxon

10 A

FU04 Ventilador aspirante 20 A

FU05 Sistema agitador 15 A

FU06 Entrada CC/CC 20 A

FU07 Indicador de multifun-

ción

5 A

FU08 Indicador de marcha

atrás

Indicador de chapaleta

7.5 A

FU09 Relé de seguridad

Ventilador aspirante

Sistema agitador

5 A

FU10 Bomba de agua (Op-

cional)

10 A

FU11 Instalación de ilumina-

ción (Opcional)

Intermitente (opcional)

Blue Spot (opción)

10 A

FU12 Sistema vibrador para

filtro plegado plano y

filtro redondo (opción)

15 A

FU 13* Relé principal 125 A

Declaración UE de

conformidad

Producto: Máquina barredora-aspira-

dora aparato con asiento

Modelo: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Normas armonizadas aplicadas

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procedimiento de evaluación de la con-

formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 90

Garantizado: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

86 ES

- 11

Ayuda en caso de avería

Avería Modo de subsanarla

El aparato no avanza o avanza len-

tamente.

Tome asiento en la plaza del conductor, el interruptor de contacto del asiento se activa

Permitir que el servicio de postventa compruebe el fusible del motor FU 13

Cargar o cambiar la batería

Suelte el freno de estacionamiento

Comprobar si ha cintas y cuerdas enrolladas.

Póngase en contacto con el servicio técnico de Kärcher

Pitidos en el sistema hidráulico Rellenar líquido hidráulico

Póngase en contacto con el servicio técnico de Kärcher

Los cepillos giran lentamente o no

giran

Comprobar si ha cintas y cuerdas enrolladas.

Póngase en contacto con el servicio técnico de Kärcher

Poca o ninguna potencia de aspi-

ración en la zona de los cepillos

Limpiar el filtro de polvo

Póngase en contacto con el servicio técnico de Kärcher

El aparato levanta polvo Ajustar las juntas laterales

Conectar el ventilador

Limpiar el filtro de polvo

Cambiar las juntas del filtro

Póngase en contacto con el servicio técnico de Kärcher

La unidad de barrido deja suciedad Vacíe el depósito de basura

Limpiar el filtro de polvo

Reemplazo del cepillo rotativo

Ajustar la superficie de barrido

Cambiar las tiras de las juntas del depósito de basura

Solucionar el bloqueo del cepillo rotativo

Póngase en contacto con el servicio técnico de Kärcher

El depósito de suciedad no se le-

vanta o no se eleva

Comprobar fusibles.

Retirar el manguito de seguridad del recipiente para la suciedad

Póngase en contacto con el servicio técnico de Kärcher

El depósito de basura gira lenta-

mente o no gira

Póngase en contacto con el servicio técnico de Kärcher

Errores de funcionamiento con pie-

zas de movimiento hidráulico

Póngase en contacto con el servicio técnico de Kärcher

Datos técnicos

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Datos del equipo

Velocidad de avance, hacia delante km/h 6 6

Velocidad de avance, hacia atrás km/h 3 3

Capacidad ascensional (máx.) -- 14% 14%

Potencia sin escobas laterales m

/h 4680 4680

Potencia con 1 escobas laterales m

/h 6300 6300

Anchura de trabajo sin escobas laterales mm 780 780

Anchura de trabajo con 1 escobas laterales mm 1050 1050

Clase de protección contra caída de gotas de agua -- IPX 3 IPX 3

Duración de uso de una batería cargada totalmente h 2,5 2,5

Instalación eléctrica

Capacidad de batería V, Ah --- 36, 240

Conjunto de baterías kg --- 300

Equipo hidráulico

Tipo de aceite hidráulico -- HV 46 HV 46

Depósito de basura

Altura de descarga máx. mm 1340 1340

Capacidad del depósito de basura l 180 180

Cepillo rotativo

87ES

- 12

Diámetro del cepillo rotativo mm 280 280

Ancho del cepillo rotativo mm 780 780

Número de revoluciones 1/min 360 360

Superficie de barrido mm 80 80

Escoba lateral

Diámetro de las escobas laterales mm 580 580

Número de revoluciones 1/min 80 80

Ruedas de goma maciza

Tamaño, del. -- 4.00-6 4.00-6

Tamaño, tras. -- 300 x 145 – 6 300 x 145 – 6

Freno

Ruedas delanteras -- mecánico mecánico

Rueda trasera -- eléctrica eléctrica

Sistema de filtrado y aspiración

Modelo -- Filtro de bolsillo

Disponible de manera opcio-

nal: Filtro plegado plano y fil-

tro redondo

Filtro de bolsillo

Disponible de manera opcio-

nal: Filtro plegado plano y fil-

tro redondo

Número de revoluciones 1/min 2600 2600

Superficie activa del filtro para polvo fino m

5,2 5,2

Depresión nominal del sistema de aspiración mbar 6 6

Caudal volumétrico nominal del sistema de aspiración m

/h 600 600

Sistema agitador -- Motor eléctrico Motor eléctrico

Condiciones ambientales

Temperatura °C Desde -5 hasta +40 Desde -5 hasta +40

Humedad del aire, sin condensación % 0 - 90 0 - 90

Valores calculados conforme a la norma EN 60335-2-72

Emisión sonora

Nivel de presión acústica L

dB(A) 70 70

Inseguridad K

dB(A) 3 3

Nivel de potencia acústica L

+ inseguridad K

dB(A) 93 93

Vibraciones del aparato

Valor de vibración mano-brazo m/s

0,7 0,7

Asiento m/s

0,5 0,5

Inseguridad K m/s

0,1 0,1

Medidas y pesos

Longitud x anchura x altura mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Radio de giro derecho mm 2470 2470

Radio de giro izquierdo mm 2470 2470

Peso en vacío (sin/con baterías) kg 560/860 560/860

Peso total admisible kg 1224 1224

Eje para cargas permitido delantero kg 734 734

Eje para cargas permitido trasero kg 490 490

Reservado el derecho a realizar modificaciones técnicas.

88 ES

- 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Se, ao desembalar a máquina, constatar a

existência de danos de transporte, comuni-

que o facto à casa comercial onde adquiriu

o aparelho.

– As placas de advertência e alerta mon-

tadas no aparelho, fornecem avisos im-

portantes para o funcionamento segu-

ro.

– Além das instruções do presente ma-

nual de instruções deverão ser respei-

tadas as regras gerais de segurança e

de prevenção de acidentes em vigor.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização. Even-

tuais avarias no aparelho durante o perío-

do de garantia serão reparadas, sem en-

cargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

 PERIGO

De modo a evitar riscos, as reparações e a

montagem de peças sobressalentes só po-

dem ser efectuadas pelo serviço de assis-

tência autorizado.

– Só devem ser utilizados acessórios e

peças de reposição autorizadas pelo

fabricante do aparelho. Acessórios e

Peças de Reposições Originais-forne-

cem a garantia para que o aparelho

possa ser operado seguro e isentos de

falhas.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos servi-

ços.

 PERIGO

Adverte para um perigo eminente que pode

conduzir a graves ferimentos ou à morte.

몇 ATENÇÃO

Adverte para uma possível situação peri-

gosa que pode conduzir a graves ferimen-

tos ou à morte.

몇 CUIDADO

Aviso para uma possível situação perigosa

que pode conduzir a ferimentos leves ou

danos materiais.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

Instruções gerais . . . . . . . . . . . PT 1

Proteção do meio-ambiente PT 1

Garantia . . . . . . . . . . . . . PT 1

Acessórios e peças sobres-

salentes . . . . . . . . . . . . . PT 1

Símbolos no Manual de Ins-

truções . . . . . . . . . . . . . . PT 1

Símbolos no aparelho . . PT 1

Utilização conforme o fim a que

se destina a máquina . . . . . . . PT 2

Utilização inadequada previ-

sível . . . . . . . . . . . . . . . . PT 2

Pavimentos adequados . PT 2

Avisos de segurança . . . . . . . . PT 2

Avisos de segurança sobre

o manuseamento . . . . . . PT 2

Avisos de segurança sobre

o funcionamento de marcha PT 2

Avisos de segurança para

aparelhos a baterias . . . PT 3

Aparelhos com esvaziamen-

to em altura . . . . . . . . . . PT 3

Aparelhos com tejadilho de

protecção do condutor . . PT 3

Avisos de segurança sobre

o transporte do aparelho PT 3

Avisos de segurança sobre

a conservação e manuten-

ção . . . . . . . . . . . . . . . . . PT 3

Funcionamento . . . . . . . . . . . . PT 3

Instruções de descarga . . . . . . PT 3

Elementos de comando e de

uncionamento. . . . . . . . . . . . . PT 4

Figura da máquina de varrerPT 4

Elementos de manusea-

mento. . . . . . . . . . . . . . . PT 4

Antes de colocar em funciona-

mento. . . . . . . . . . . . . . . . . . . . PT 5

Puxar/soltar o travão de mãoPT 5

Colocação em funcionamento . PT 5

Instruções gerais . . . . . . PT 5

Trabalhos de verificação e

de manutenção . . . . . . . PT 5

Avisos de segurança relati-

vos a baterias. . . . . . . . . PT 5

Carregar as baterias . . . PT 5

Funcionamento . . . . . . . . . . . . PT 6

Ajustar o assento do condu-

tor. . . . . . . . . . . . . . . . . . PT 6

Arrancar o aparelho . . . . PT 6

Conduzir o aparelho. . . . PT 6

Operação de varrer . . . . PT 6

Esvaziar o recipiente de ma-

terial varrido . . . . . . . . . . PT 7

Desligar o aparelho . . . . PT 7

Transporte . . . . . . . . . . . . . . . . PT 7

Armazenamento/desactivação PT 7

Conservação e manutenção . . PT 8

Instruções gerais . . . . . . PT 8

Limpeza . . . . . . . . . . . . . PT 8

Intervalos de manutenção PT 8

Trabalhos de manutenção PT 8

Declaração UE de conformida-

de. . . . . . . . . . . . . . . . . . . . . . . PT 10

Ajuda em caso de avarias . . . . PT 11

Dados técnicos . . . . . . . . . . . . PT 11

Instruções gerais

Proteção do meio-ambiente

Os materiais da embalagem são

recicláveis. Não coloque as em-

balagens no lixo doméstico, en-

vie-as para uma unidade de reci-

clagem.

Os aparelhos velhos contêm ma-

teriais preciosos e recicláveis e

deverão ser reutilizados. Por is-

so, elimine os aparelhos velhos

através de sistemas de recolha

de lixo adequados.

Baterias, óleos, combustíveis e substân-

cias similares não podem ser eliminados

no meio ambiente. Estas substâncias de-

vem ser eliminadas através de sistemas

de recolha adequados.

Garantia

Acessórios e peças sobressalentes

Símbolos no Manual de Instruções

Símbolos no aparelho

Risco de queimadura de-

vido a superfícies quen-

tes! Antes de começar a

trabalhar no aparelho,

diexar arefecer a tubula-

ção de escape.

Realizar os trabalhos no

aparelho sempre com lu-

vas adequadas.

Perigo de esmagamento

entre os componentes

móveis do veículo

Perigo de ferimentos pro-

vocado por peças em mo-

vimento. Não inserir as

mãos.

Perigo de incêndio. Não

aspirar materiais em com-

bustão nem em brasa.

Assento da corrente /

Ponto da grua

Ponto de encaixe para o

macaco

Declive máximo do solo

durante marchas com co-

lector do lixo varrido le-

vantado.

No sentido de marcha,

não conduzir em subidas

superiores a 14 %.

Atenção escova rotativa

(ter atenção ao sentido de

rotação).

89PT

- 2

A máquina de varrer foi concebida para a

limpeza profissional de pavimentos, por

exemplo, para as seguintes aplicações:

 Parques de estacionamento

 Instalações de produção

 Armazéns logísticos

 Hotel

 Superfícies do comércio a retalho

 Armazéns

 Passeios

– Esta vassoura mecânica foi concebida

para varrer superfícies em zonas inter-

nas e externas.

– Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

– Utilize esta vassoura mecânica exclusi-

vamente em conformidade com as indi-

cações destas Instruções de Serviço.

– No aparelho não podem ser executa-

das alterações.

– Este aparelho só é apropriado para os

pavimentos enunciados no presente

Manual de Instruções.

– O aparelho só pode passar por superfí-

cies que o proprietário ou responsável

pela utilização do aparelho aprovou

para este fim.

– De um modo geral vale o seguinte:

Manter afastados do aparelho quais-

quer materiais facilmente inflamáveis

(perigo de explosão/de incêndio).

 Nunca varrer/aspirar líquidos explosi-

vos, gases inflamáveis nem ácidos ou

solventes não diluídos. Tais como ga-

solina, diluentes de tinta ou óleo com-

bustível que podem formar gases ou

misturas explosivas quando misturados

com o ar aspirado, assim como aceto-

na, ácidos e solventes não diluídos,

dado que estas substâncias prejudicam

os materiais utilizados no aparelho.

 Nunca varrer/aspirar pós reactivos de

metal (p. ex. alumínio, magnésio, zin-

co). Estes, em combinação com deter-

gentes altamente alcalinos e ácidos,

formam gases explosivos.

 Não varrer/aspirar objectos que estão a

queimar ou em brasa.

 O aparelho não é adequado para varrer

substâncias nocivas para a saúde.

 É proibida a permanência nas zonas de

perigo. É proibido usar o aparelho em

locais onde há perigo de explosão.

 Não é permitido transportar acompa-

nhantes na máquina.

 Não é permitido empurrar ou transpor-

tar objectos com este aparelho.

–Asfalto

– Piso industrial

–Laje

– Betão

– Paralelepípedos

 Para a manutenção das linhas de ar e

de fuga, o aparelho não deve ser ope-

rado a uma altura superior a 2000 me-

tros acima do zero normal.

 (Apenas válido na Finlândia) Caso o

aparelho esteja equipado com uma tu-

bagem flexível (mangueira) em PVC,

este não deve ser utilizado com tempe-

raturas ambiente muito baixas (abaixo

de 0°C). Em caso de dúvidas relativas

ao seu aparelho, contactar a Kärcher.

 Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

 Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

rmas de segurança. É proibido usar

o aparelho em locais onde há perigo de

explosão.

 PERIGO

Perigo de lesões!

 Não utilizar o aparelho sem a cobertura

de protecção em locais onde exista a

possibilidade do operador da máquina

ser alvo de objectos em queda.

 O utilizador deve utilizar o aparelho de

acordo com as especificações. Deve

observar as condições locais e prestar

atenção a terceiros e especialmente a

crianças quando trabalhar com o apa-

relho.

 Por princípio, devem ser observadas as

medidas de segurança, regras e dispo-

sições válidas para veículos automó-

veis.

 Antes de iniciar os trabalhos o operador

deve assegurar que todos os dispositi-

vos de protecção estão correctamente

montados e que funcionam correcta-

mente.

 O operador do aparelho é responsável

por acidentes com outras pessoas ou

com propriedade das mesmas.

 Ter atenção que o operador utilize rou-

pa justa. Utilizar calçado seguro e rou-

pa ligeira.

 Controlar as imediações antes de ar-

rancar (p. ex. crianças). Ter atenção a

suficiente visibilidade!

 Nunca deixe o aparelho sozinho en-

quanto o motor estiver a funcionar. O

operador só pode abandonar o apare-

lho quando o motor estiver parado, o

aparelho estiver protegido contra movi-

mentos involuntários e a chave tiver

sido retirada da ignição.

 Retire a chave, de modo a evitar a utili-

zação do aparelho por pessoas não au-

torizadas.

 O aparelho só deve ser manobrado por

pessoas que tenham sido instruídas

especialmente para o efeito ou por pes-

soas que já comprovaram ter capacida-

des para a manobra do aparelho e que

estejam expressamente autorizados

para utilizarem o mesmo.

 Este aparelho não é adequado para a

utilização por pessoas (incluindo crian-

ças) com capacidades físicas, senso-

riais e psíquicas reduzidas e por pesso-

as com falta de experiência e/ou conhe-

cimentos, excepto se forem supervisio-

nadas por uma pessoa responsável

pela segurança ou receberam instru-

ções sobre o manuseamento do apare-

lho.

 As crianças devem ser supervisiona-

das, de modo a assegurar que não brin-

cam com o aparelho.

CUIDADO

Perigo de danos! Não varrer fitas, cordas

ou arames. Estes podem enrolar-se em

torno do cilindro varredor.

 PERIGO

Perigo de ferimentos! Verificar a capacida-

de de suporte do solo, antes de circular

com o veículo por cima do mesmo.

 PERIGO

Perigo de acidente, perigo de ferimentos!

Perigo de capotamento em subidas fortes.

– No sentido de marcha, não conduzir em

subidas superiores a 14 %.

Perigo de queda no caso de percurso rápi-

do em curvas (sobretudo curvas à esquer-

da).

– Conduzir devagar nas curvas.

Aviso para tensão eléctri-

ca perigosa!

Ter em atenção os avisos!

Guiar lentamente!

P. f. ler o manual de ins-

truções e proceder em

conformidade!

Perigo de danos!

Não lavar o filtro de pó fi-

Utilização conforme o fim a

que se destina a máquina

Utilização inadequada previsível

Pavimentos adequados

Avisos de segurança

Avisos de segurança sobre o

manuseamento

Avisos de segurança sobre o

funcionamento de marcha

90 PT

- 3

Perigo de capotamento em caso de piso

instável.

– Conduzir o aparelho apenas sobre piso

firme.

Perigo de capotamento em caso de inclina-

ção lateral demasiado forte.

– Em posição perpendicular em relação

ao sentido de marcha, não conduzir em

subidas superiores a 10%.

Aviso: A garantia só será válida se utilizar

as baterias e os carregadores recomenda-

dos pela Kärcher.

– É absolutamente imprescindível respei-

tar as instruções do fabricante da bate-

ria e do carregador. Ao lidar com bate-

rias, siga as recomendações do legisla-

dor.

– Nunca deixe as baterias por muito tem-

po descarregadas, recarregue-as o

mais rapidamente possível.

– Mantenha as baterias sempre limpas e

secas para evitar correntes de fuga.

Proteger contra impurezas, tais como

pó de metal.

– Não colocar ferramentas ou similares

sobre a bateria. Curto-circuito e perigo

de explosão.

– Nunca trabalhe com chamas abertas

ou faíscas e nunca fume na proximida-

de das baterias ou da sala onde serão

carregadas. Perigo de explosão

– Não tocar em peças quentes, por

exemplo, no motor de accionamento

(perigo de queimadura)

– Tenha o máximo cuidado ao manusear

ácido da bateria. Respeite as respecti-

vas indicações de segurança!

– As baterias gastas devem ser elimina-

das sem prejudicar o ambiente e de

acordo com a directiva CE 91 / 157

CEE

 PERIGO

Perigo de lesões!

 Ao realizar trabalhos no esvaziamento

em altura, elevar completamente o co-

lector do lixo varrido e fixá-lo.

 Executar a fixação apenas fora da zona

de perigo.

AVISO

O tejadilho de protecção do condutor (op-

cional) assegura a protecção contra peças

maiores em queda. No entanto, não ofere-

ce protecção de capotamento!

 Verificar o tecto de protecção diaria-

mente quanto a danos.

 Em caso de danos no tecto de protec-

ção e também em componentes indivi-

duais, substituir a totalidade do tecto de

protecção.

 Não é permitida qualquer modificação

do tecto de protecção, bem como a uti-

lização de quaisquer elementos, com-

ponentes e módulos que não perten-

çam à Kärcher, dado poderem limitar o

funcionamento do tecto de protecção.

 Durante o transporte em atrelados ou

veículos, observar o peso vazio (peso

de transporte) do aparelho.

 Para o transporte do aparelho, remover

a ficha do carregador e fixar bem o apa-

relho.

 Antes da limpeza e manutenção do

aparelho, da substituição de peças ou

da modificação para uma outra função,

o aparelho deve ser desligado e a cha-

ve retirada da ignição.

 No caso de aparelhos com uma bateria

de tracção, separar sempre a bateria

do sistema eléctrico do aparelho atra-

vés do ponto de separação da bateria

(ficha do carregador) em todos os tra-

balhos de manutenção.

 A bateria deve ser desconectada sem-

pre que forem realizados trabalhos no

sistema eléctrico.

Para tal, desligar primeiro o pólo nega-

tivo e depois o pólo positivo.

A re

ligação é feita na sequência inver-

sa. Ligar primeiro o pólo positivo e de-

pois o pólo negativo.

 A limpeza do aparelho não pode ser

executada com uma mangueira ou com

um jacto de água de alta pressão (peri-

go de curtos-circuitos ou de outros da-

nos).

 As reparações só podem ser executa-

das pelas oficinas de assistência técni-

ca autorizadas ou por técnicos especia-

lizados nesta área, que estejam devi-

damente familiarizados com as princi-

pais normas de segurança.

 Ter atenção ao controlo de segurança

de acordo com as prescrições locais

em vigor referentes a aparelhos profis-

sionais móveis.

 Realizar os trabalhos no aparelho sem-

pre com luvas adequadas.

A vassoura mecânica funciona de acordo

com o princípio da pá varredora.

– O rolo varredor em rotação transporta a

sujidade directamente para o colector

de lixo.

– A vassoura lateral limpa as esquinas e

os cantos da área varrida e leva a suji-

dade para a faixa do rolo varredor.

– A poeira fina é aspirada através do filtro

de poeira através da ventoinha de aspi-

ração.

 Perigo

Perigo de ferimentos, perigo de danos!

Ter atenção ao peso do aparelho durante

os trabalhos de carregamento/descarrega-

mento.

 Não utilizar um empilhador.

 Utilizar uma rampa adequada ou uma

grua para o carregamento/descarrega-

mento do aparelho!

 No caso de utilização de uma rampa,

ter atenção:

distância do solo de 70mm.

 Se o aparelho for fornecido sobre uma

palete, deve construir-se uma rampa

com as tábuas fornecidas.

As instruções para a construção da

rampa encontram-se na página 2.

Aviso importante: Cada tábua tem

que ser aparafusada com 2 parafusos.

Avisos de segurança para

aparelhos a baterias

Aparelhos com esvaziamento em

altura

Aparelhos com tejadilho de

protecção do condutor

Avisos de segurança sobre o

transporte do aparelho

Avisos de segurança sobre a

conservação e manutenção

Funcionamento

Instruções de descarga

Peso (sem baterias) 560 kg*

Peso (com baterias) 860 kg*

* Se estiverem montados kits de monta-

gem o peso situar-se-à respectivamente

mais alto.

91PT

- 4

Figura

1 Placa de tipo

2 Banco (com interruptor de contacto no

assento)

3 Volante

4 Blue Spot (Opção)

5 Pega com botão de bloqueio

6 Tampa da máquina

7 Vassoura lateral, direita

8 Roda dianteira

9 Acesso ao rolo varredor

10 Ponto de fixação

11 Jogo de baterias

(apenas no volume do fornecimento de

KM 105/180 R Bp pacote)

12 Capota do motor

13 Foco rotativo de aviso

14 Pisca (opção)

15 Luzes traseiras (opção)

16 Roda motriz

17 Óculo de inspecção do óleo hidráulico

Figura

1 Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

Alavanca para a frente: Escova cilíndri-

ca de varredura ligada, baixar a vas-

soura lateral e ligar.

Alavanca para trás: Escova cilíndrica

de varredura ligada

2 Alavanca de comando do colector do

lixo varrido

Elevar/baixar o recipiente de material

varrido

3 Alavanca de comando da escova cilín-

drica de varredura

Levantar e baixar a escova cilíndrica de

varredura

4 Alavanca de comando da tampa do re-

cipiente

Tampa do recipiente abrir/fechar

5 Lâmpadas de controlo e display

6 Interruptor de iluminação (opção)

7 Interruptor "Ventilador e limpeza do fil-

tro"

Posição central: limpeza do filtro e ven-

tilador desligados

Posição dianteira: Ventoinha ligada

Posição traseira: Limpeza do filtro liga-

8 Interruptor "Buzina"

9Fusíveis

10 Pedal do travão

11 Pedal do acelerador, marcha em frente

/ marcha-atrás

12 Reajuste do desgaste / ajuste da sime-

tria da vassoura da escova cilíndrica de

varredura

13 Interruptor de piscas (opção)

14 Fechadura de ignição

Posição 0: desligar o motor

Posição 1: Ignição ligada

Posição 2: colocar o motor em funcio-

namento

15 Ficha da bateria

16 Travão de imobilização

17 Alavanca de ajuste do assento

18 Chave de acesso à escova cilíndrica de

varredura

Figura

1 Indicação do display (capacidade da

bateria)

Elementos de comando e de funcionamento

Figura da máquina de varrer Elementos de manuseamento

Lâmpadas de controlo e display

92 PT

- 5

2 Controlo de carregamento da bateria

3 Luz de controlo da iluminação de traba-

lho

4 Lâmpada de controlo dos piscas

5 Luz de controlo da tampa do depósito

de detritos aberta

6 Luz de advertência da tampa do depó-

sito de detritos fechada

7 Não ocupado

8 Indicação de limpeza do filtro ativa

9 Não ocupado

 Soltar o travão de imobilização, carre-

gando no pedal do travão.

 Puxar o travão de imobilização, carre-

gando no pedal do travão.

 Estacionar a vassoura mecânica sobre

uma superfície plana.

 Retirar a chave da ignição.

 Activar o travão de imobilização.

 Verificar o estado da bateria e, se ne-

cessário, carregar a bateria (ver capítu-

lo "Carregar as baterias").

 Verifique se o rolo-escova e a escova

lateral apresentam desgaste e ou se há

fitas enroladas nelas.

 Controlar as rodas relativamente ao en-

rolamento de fitas.

 Verificar se todos os elementos de co-

mando funcionam.

 Controlar o aparelho quanto a danos.

Aviso: descrição, veja capítulo Conserva-

ção e manutenção.

Observar impreterivelmente os seguintes

avisos de advertência ao manusear bate-

rias:

 Perigo

Perigo de explosão! Não colocar ferramen-

tas ou objectos semelhantes sobre a bate-

ria, ou seja, sobre os pólos finais e os co-

nectores de células.

 Perigo

Perigo de lesões! Em caso de ferimentos,

evitar o contacto com chumbo. Depois de

executar trabalhos na bateria, lavar sem-

pre as mãos.

 PERIGO

Perigo de incêndio e explosão!

– Proibido fumar e fogo aberto.

– Os espaços onde as baterias são carre-

gadas devem estar bem arejados, já

que o processo de carga cria um gás al-

tamente explosivo.

 Perigo

Perigo de queimaduras!

– Lavar ou enxugar respingos de ácido

nos olhos ou na pele com muita água

limpa.

– De seguida, consultar imediatamente

um médico.

– As roupas sujas com ácido devem ser

lavadas com água.

CUIDADO

Antes da colocação em operação do apa-

relho carregar as baterias.

 PERIGO

Perigo de lesões! Observe as prescrições

de segurança ao manusear baterias. Siga

o manual de utilização do fabricante do

carregador.

Consultar a agir em conformidade com o

manual de instruções do fabricante da ba-

teria.

Carregar as baterias apenas com o carre-

gador próprio para o efeito.

 PERIGO

Perigo de queimaduras. O reabastecimen-

to de água aquando do estado descarrega-

do da bateria pode levar à saída de ácido!

Utilize óculos de proteção ao manusear o

ácido da bateria e observe as prescrições,

de modo a evitar ferimentos e a destruição

de roupa. Enxagúe de imediato eventuais

salpicos de ácido na pele ou na roupa com

água abundante.

CUIDADO

Perigo de danos. Adicionar somente água

destilada ou dessalinizada (VDE 0510) nas

bateria

s. Não utilize outros aditivos (os

chamados substâncias de melhoramento)

pois, isso fará extinguir todos os direitos de

garantia.

 Pare o aparelho de forma segura em

espaços secos com uma ventilação su-

ficiente.

 Abrir a cobertura do motor.

Aviso: A cobertura tem de ficar aberta

durante o carregamento.

 Retirar o conector da bateria na máqui-

na e unir ao conector do carregador.

 Inserir o conector do carregador numa

tomada padrão de 16 A; o carregador

inicia o carregamento automaticamen-

te.

 Realizar o processo de carregamento

segundo as instruções constantes no

manual de instruções do carregador.

Os carregadores recomendados (adap-

tados à respectiva bateria utilizada) es-

tão regulados electronicamente e

terminam automaticamente a operação

de carga.

 Aviso: Quando as baterias estiverem

carregadas, separar primeiro o carre-

gador da rede eléctrica e só depois as

baterias.

Aviso

A variante KM 105/180 R Bp Pack (1.186-

051.0) é fornecida com baterias e carrega-

dor.

A variante KM 105/180 R Bp (1.186-050.0)

é fornecida sem baterias e carregador.

Recomendamos as baterias e os carrega-

dores seguintes:

Não é aconselhada a utilização de outras

baterias e carregadores, e a utilização dos

mesmos só pode ser efectuada após con-

sultar o serviço de assistência técnica

KÄRCHER.

CUIDADO

Ter sempre em conta os avisos do fabri-

cante da bateria e agir em conformidade.

Antes de colocar em

funcionamento

Puxar/soltar o travão de mão

Colocação em funcionamento

Instruções gerais

Trabalhos de verificação e de

manutenção

Diariamente antes de iniciar os

trabalhos

Avisos de segurança relativos a

baterias

Observar os avisos na bateria,

no manual de instruções e nas

instruções de funcionamento

do veículo!

Usar óculos de protecção!

Manter o ácido e as baterias

fora do alcance das crianças

Perigo de explosão!

É proibido fogo, faíscas, luz

aberta e fumar!

Perigo de queimaduras!

Primeiro socorro!

Sinal de aviso!

Eliminação!

Não eliminar a bateria no lixo

doméstico!

Aviso para tensão eléctrica pe-

rigosa!

Carregar as baterias

Baterias e carregadores recomendados

Nº de encomen-

Conjunto de bateria

36 V, 240 Ah, (na calha,

baixa manutenção) *

6 981-067.0

Carregador 36 V, 40 A 6 981-066.0

* O aparelho necessita de 1 pacote de ba-

terias

Verificar e corrigir o nível de líquido da

bateria

93PT

- 6

O estado de carga da bateria é mostrado

no display da varredora.

Se a luz de controlo da carga da bateria

acender a vermelho:

 A bateria está descarregada. A opera-

ção de varrer é terminada automatica-

mente (a reactivação dos agregados de

varredura só é possível após o carrega-

mento da bateria).

 Conduzir o aparelho directamente à es-

tação de carga evitando subidas des-

necessárias.

 Carregar a bateria.

1 Alavanca de ajuste do assento

2 Banco do condutor

 Puxar a alavanca de ajuste do assento

para fora.

 Deslocar o assento, soltar a alavanca e

deixar engatar.

 Controlar se o assento está travado,

movimentando-o para a frente a para

trás.

Aviso: o aparelho está equipado com um

interruptor de contacto no assento. O apa-

relho é desligado quando se abandona o

assento do condutor.

Aviso: O filtro de pó fino é limpo automati-

camente aquando do arranque do apare-

lho.

 Sentar-se no assento do condutor.

 Activar o travão de imobilização.

 Inserir a chave de ignição no fecho da

mesma.

 Rodar a chave de ignição para a posi-

ção "I".

O aparelho está operacional.

 Girar a chave de ignição para a

posição "II".

O aparelho está pronto para andamen-

to.

Aviso: A indicação da capacidade da

bateria mostra a carga real da bateria

após 10 segundos.

 Carregar no pedal do travão e mantê-lo

carregado.

 Soltar o travão de imobilização.

 Pressione o pedal do acelerador lenta-

mente para a frente.

 Perigo

Perigo de lesões! Durante a marcha-atrás

não pode existir qualquer perigo para ter-

ceiros, caso contrário deve requerer o

apoio de uma pessoa para o apoiar nas

manobras.

 Pressione o pedal do acelerador lenta-

mente para trás.

 Com o pedal de marcha (translado) é

possível regular a velocidade de deslo-

cação continuamente.

 Evite pressionar o pedal aos solavan-

cos.

 Soltar o pedal de marcha, o aparelho

trava automaticamente e pára.

Aviso: A eficácia de travagem pode ser

aumentada carregando no pedal do travão.

Passar por cima de obstáculos fixos até 70

mm de altura:

 Passar, em marcha para a fren

te, de

vagar e com cuidado por cima de obs-

táculos.

Passar por cima de obstáculos fixos com

altura superior a 70 mm:

 Para passar por cima de obstáculos

maiores é requerida uma rampa apro-

priada.

ADVERTÊNCIA

Não varrer fitas de empacotar, arames ou

objectos semelhantes, para evitar danos

no sistema mecânico da máquina.

Aviso: para conseguir óptimos resultados

de limpeza, deve andar-se a uma velocida-

de adequada às condições da superfície a

ser limpa.

Aviso: O filtro de pó fino é limpo automati-

camente a cada 10 minutos durante a ope-

ração.

Aviso: No caso de se trabalhar várias ve-

zes na área de pó fino, é ainda necessário

limpar o filtro acionando o interruptor Lim-

peza do filtro.

 Limpar o filtro de pó fino com a tecla de

limpeza do filtro.

1 Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

2 Alavanca de comando do colector do

lixo varrido

3 Alavanca de comando da escova cilín-

drica de varredura

4 Alavanca de comando da tampa do re-

cipiente

Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

 Alavanca de comando (1) para a frente:

Escova cilíndrica de varredura ligada,

baixar a vassoura lateral e ligar.

 Alavanca de comando (1) para trás: Es-

cova cilíndrica de varredura ligada.

Alavanca de comando do colector do

lixo varrido

 Alavanca de comando do colector do

lixo varrido (2) para a frente: O colector

do lixo varrido desce.

 Alavanca de comando do colector do

lixo varrido (2) para trás: O colector do

lixo varrido sobe.

Alavanca de comando do rolo da vas-

soura

 Alavanca de comando da escova cilín-

drica de varredura (3) para a frente: A

escova cilíndrica de varredura levanta-

se.

 Alavanca de comando da escova cilín-

drica de varredura (3) para trás: A esco-

va cilíndrica de varredura baixa.

Alavanca de comando da tampa do reci-

piente

 Alavanca de comando da tampa do re-

cipiente (4) para a frente: A tampa do

recipiente do colector do lixo varrido

abre.

Aviso: A luz de aviso verde deve acen-

der.

 Alavanca de comando da tampa do re-

cipiente (4) para trás: A tampa do reci-

piente do colector do lixo varrido fecha.

Verificar o estado de carregamento da

bateria

Funcionamento

Ajustar o assento do condutor

Arrancar o aparelho

Conduzir o aparelho

Marcha para a frente

Marcha atrás

Dirigibilidade

Travar

Passar por cima de obstáculos

Operação de varrer

Limpar o filtro de pó fino manualmente

Alavanca de comando

94 PT

- 7

Aviso: A luz de aviso vermelha deve

acender.

 Ligar a ventoinha.

 Na limpeza de superfícies:

Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

(1) para trás: Escova cilíndrica de var-

redura ligada.

Alavanca de comando da escova cilín-

drica de varredura (3) para trás: A esco-

va cilíndrica de varredura baixa.

 Alavanca de comando da tampa do re-

cipiente (4) para a frente: A tampa do

recipiente abre.

Aviso: A luz de aviso verde deve acen-

der.

 Na limpeza dos bordos laterais:

Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

(1) para a frente: Escova cilíndrica de

varredura ligada, vassoura lateral liga-

da e baixar.

Alavanca de comando da escova cilín-

drica de varredura (3) para trás: A esco-

va cilíndrica de varredura baixa.

 Desligar ventilador.

 Na limpeza de superfícies:

Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

(1) para trás: Escova cilíndrica de var-

redura ligada.

Alavanca de comando da escova cilín-

drica de varredura (3) para trás: A esco-

va cilíndrica de varredura baixa.

 Alavanca de comando da tampa do re-

cipiente (4) para a frente: A tampa do

recipiente abre.

Aviso: A luz de aviso verde deve acen-

der.

 Na limpeza dos bordos laterais:

Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

(1) para a frente: Escova cilíndrica de

varredura ligada, vassoura lateral liga-

da e baixar.

Alavanca de comando da escova cilín-

drica de varredura (3) para trás: A esco-

va cilíndrica de varredura baixa.

 PERIGO

Perigo de lesões!

 Durante o processo de esvaziamento,

não podem encontrar-se nem pessoas,

nem animais na zona de alcance do re-

cipiente de material varrido.

Perigo de instabilidade!

 Estacionar o aparelho sobre uma su-

perfície plana durante o esvaziamento.

몇 ATENÇÃO

Perigo de esmagamento!

 Nunca introduzir as mãos na articula-

ção do mecanismo de esvaziamento.

Não posicionar-se por baixo do reci-

piente elevado.

ADVERTÊNCIA

Perigo de ferimentos e de danos!

 Possibilidade de projecção de material

do rolo da vassoura rotativo durante o

processo de esvaziamento. Manter

uma distância suficiente.

 Levantar a escova cilíndrica de varre-

dura e a vassoura lateral com as ala-

vancas de comando: Alavanca de co-

mando 1 no meio e alavanca de co-

mando 3 para a frente.

 Fechar a tampa do recipiente; para is-

so, deslocar a alavanca de comando

(4) para trás.

Aviso: A luz de aviso verde deve acen-

der.

 Levantar o colector do lixo varrido; para

isso, deslocar a alavanca de comando

do colector do lixo varrido (2) para trás.



Aproximar-se lentamente do recipiente

colector

 Activar o travão de imobilização.

 Abrir a tampa do recipiente; para isso,

deslocar a alavanca de comando da

tampa do recipiente (4) para a frente e

esvaziar o colector do lixo varrido.

Aviso: A luz de aviso vermelha deve

acender.

 Fechar a tampa do recipiente; para is-

so, deslocar a alavanca de comando da

tampa do recipiente (4) para trás até

esta engatar na posição final.

Aviso: A luz de aviso verde deve acen-

der.

 Soltar o travão de imobilização.

 Afastar-se lentamente do recipiente co-

lector.

 Descer o colector do lixo varrido até à

posição final; para isso, deslocar a ala-

vanca de comando do colector do lixo

varrido (2) para a frente

 Carregar no pedal do travão e mantê-lo

carregado.

 Activar o travão de imobilização.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 PERIGO

Danos de transporte!

 Durante o transporte em atrelados ou

veículos, observar o peso vazio (peso

de transporte) do aparelho.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

 Travar o aparelho nos pontos de fixa-

ção (4x) com cintas tensoras, cordas ou

correntes.

 Travar as rodas do aparelho com cal-

ços.

 Durante o transporte da máquina de

varredura, desconectar a bateria.

 PERIGO

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o arma-

zenamento.

 Pousar a vassoura mecânica numa su-

perfície plana, num ambiente seco e li-

vre de gelo. Utilizar material de cobertu-

ra para proteger contra poeira.

 Levantar o rolo varredor e a vassoura

lateral, para não danificar as cerdas.

 Fechar a tampa do recipiente.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

 Travar a vassoura mecânica de forma

que não se possa deslocar.

Se a vassoura mecânica não for utilizada

durante um período prolongado, observar

ainda:

 Limpar a vassoura mecânica por dentro

e por fora.

 Retirar o conector da bateria na máqui-

na.

 Carreg

ar bateria e, em intervalo de

aprox. 2 meses, recarregá-la.

Varrer chão seco

Varrer chão húmido ou molhado

Esvaziar o recipiente de material

varrido

Desligar o aparelho

Transporte

Armazenamento/

desactivação

95PT

- 8

몇 CUIDADO

Perigo de dano devido a curto-circuito!

 Ao trabalhar na instalação elétrica ou

antes de abrir as coberturas elétricas, a

bateria deve ser desligada ou a ficha da

bateria deve ser retirada.

ADVERTÊNCIA

Perigo de danos!

 Não lavar o filtro de pó fino.

 As reparações só podem ser executa-

das pelas oficinas de assistência técni-

ca autorizadas ou por técnicos especia-

lizados nesta área, que estejam devi-

damente familiarizados com as princi-

pais normas de segurança.

 Os aparelhos que podem ser alterados

no local para utilização industrial estão

sujeitos a uma inspecção de segurança

segundo a Norma VDE 0701.

 Estacionar a vassoura mecânica sobre

uma superfície plana.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

CUIDADO

Perigo de danos!

 A limpeza do aparelho não pode ser

executada com uma mangueira ou com

um jacto de água de alta pressão (peri-

go de curtos-circuitos ou de outros da-

nos).

 PERIGO

Perigo de lesões!

 Utilizar máscara de protecção contra

poeiras e óculos de protecção.

 Limpar o aparelho com um pano.

 Soprar o aparelho com ar comprimido.

 Limpar o aparelho com um pano molha-

do de água com detergente suave.

Aviso: não utilizar detergentes agressivos.

Aviso: o contador das horas de serviço in-

dica o momento para efectuar a manuten-

ção.

Aviso: caso a manutenção seja efectuada

pelo cliente, todos os trabalhos de assis-

tência técnica e manutenção devem ser

efectuados por técnicos qualificados. Se

necessário, consulte, a qualquer altura, um

revendedor da Kärcher.

Manutenção diária:

 Verificar o estado da bateria e, se ne-

cessário, carregar a bateria (ver capítu-

lo "Carregar as baterias").

 Verifique se o rolo-escova e a escova

lateral apresentam desgaste e ou se há

fitas enroladas nelas.

 Controlar as rodas relativamente ao en-

rolamento de fitas.

 Verificar se todos os elementos de co-

mando funcionam.

 Controlar o aparelho quanto a danos.

 Limpar o filtro do pó com o botão do dis-

positivo de limpeza de filtros.

Manutenção semanal:

 Verificar o sistema do óleo hidráulico.

 Verificar o nível de óleo hidráulico.

 Controlar o nível do líquido dos travões.

 Verificar o nível de desgaste das ré-

guas de vedação e, se necessário,

substituí-las

 Verificar e lubrificar a tampa do reci-

piente.

Manutenção após desgaste:

 Substituir as réguas de vedação.

 Rea

justar ou substituir os vedantes la-

terais.

 Substituir o rolo-escova.

 Substituir as vassouras laterais.

Aviso: descrição, veja capítulo "Trabalhos

de Manutenção".

Manutenção após 50 horas de serviço:

 Mandar efectuar a primeira manuten-

ção pelo Serviço de Assistência Técni-

ca, conforme a lista de controlo de ins-

pecção.

Manutenção após 250 horas de serviço:

 Mandar efectuar a manutenção pelo

Serviço de Assistência Técnica, confor-

me a lista de controlo de inspecção.

Para preservar o direito à garantia, todos

os trabalhos de assistência técnica e ma-

nutenção deverão ser executados, durante

o prazo de garantia, pela assistência técni-

ca autorizada da Kärcher e de acordo com

o livro de manutenção.

Preparação:

 Estacionar a vassoura mecânica sobre

uma superfície plana.

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Activar o travão de imobilização.

 PERIGO

Perigo de lesões! Quando o colector de lixo

estiver levantado, coloque sempre a barra

de segurança.

Executar a fixação apenas fora da zona de

perigo.

1 Suporte da barra de segurança

2 Barra de segurança

 Rebater a barra de segurança (para o

esvaziamento em altura) para cima e

inserir no suporte (fixado).

ADVERTÊNCIA

Ao montar as baterias, ter atenção à orien-

tação dos pólos da bateria. O pólo é mon-

tado no sentido de condução para a es-

querda.

As baterias só podem ser substituídas em

conjunto. A substituição só pode ser efec-

tuada por um técnico qualificado.

 Devido ao peso elevado (300 kg), a tro-

ca terá impreterivelmente de ser feita

com um guindaste.

Pólo da bateria no sentido de condução

para a esquerda

1 Pólo negativo

2 Pólo positivo

 Ao desmontar a bateria, desconectar

primeiro o cabo do pólo negativo.

 Fixar os cabos da grua nos 4 olhais do

conjunto de baterias e retirar as bate-

rias cuidadosamente.

AVISO

O colector do lixo varrido não pode ser le-

vantado.

 Abrir a cobertura do motor.

1 Óculo de inspecção

2 Tampa de fecho, abertura de enchi-

mento do óleo

3 Depósito (sem funcionamento)

 Verificar o nível do óleo hidráulico no

óculo de inspecção.

– O nível de óleo deve estar entre a mar-

cação "MIN" e "MAX".

– Se o nível de óleo estiver abaixo da

marca "MIN", atestar com óleo hidráuli-

co.

 Desapertar a tampa de fecho da aber-

tura para enchimento de óleo.

 Limpar a zona de enchimento.

 Reabastecer de óleo hidráulico.

Tipo de óleo: veja os dados técnicos

 Apertar a tampa de fecho da abertura

para enchimento de óleo.

 Acti

var o travão de imobilização.

 Colocar o motor em funcionamento.

Conservação e manutenção

Instruções gerais

Limpeza

Limpeza interior do aparelho

Limpeza exterior do aparelho

Intervalos de manutenção

Manutenção efectuada pelo cliente

Manutenção pelo serviço de assistência

técnica

Trabalhos de manutenção

Fixar o colector do lixo varrido

levantado

Substituir as baterias

Verificar o nível de óleo hidráulico e

complementar o óleo hidráulico

Verificar o sistema do óleo hidráulico

96 PT

- 9

Manutenção do sistema hidráulico a ser

apenas realizada pelo serviço de assistên-

cia técnica autorizado.

 Controlar a estanquicidade de todas as

ligações e tubagens hidráulicas.

 PERIGO

Perigo de lesões! Quando o colector de lixo

estiver levantado, coloque sempre a barra

de segurança.

Executar a fixação apenas fora da zona de

perigo.

1 Recipiente de material varrido

2 Barra de segurança

3 Rolo varredor

 Desligar o aparelho.

 Elevar o depósito de detritos vazio até

à posição final. A escova cilíndrica de

varredura fica visível.

Fixar o depósito de detritos. Consulte o

capítulo "Fixar depósito de detritos ele-

vado".

 Rodar a chave de ignição para "0" e re-

tirar a chave.

 Verifique a escova cilíndrica de varre-

dura quanto a danos, remova as fitas

ou os cordões enrolados.

 Baixar a barra de segurança até entrar

no suporte (o depósito de detritos ele-

vado não está fixo).

 Baixar o colector de lixo até à posição

final.

1 Revestimento lateral, direito

2 Chave de acesso à escova cilíndrica de

varredura

 Elevar o depósito de detritos vazio até

à posição final.

Fixar o depósito de detritos. Consulte o

capítulo "Fixar depósito de detritos ele-

vado".

 Abrir o revestimento lateral com uma

chave.

1 Estribos de retenção

2 Porca de orelhas

3 Vedante lateral

 Desaparafusar as porcas de orelhas.

 Retirar o estribo de retenção.

 Virar o vedante lateral para fora.

 Desenroscar o parafuso de fixação do

dispositivo de alojamento do rolo varre-

do e girar o dispositivo de alojamento

para fora.

 Retirar o rolo-escova.

Posição de montagem do rolo varredor no

sentido de marcha (visto de cima)

Aviso: ao montar o novo rolo-escova, ob-

servar a posição do conjunto de cerdas.

 Montar o novo rolo varredor. As ranhu-

ras do rolo varredor têm de encaixar

nos ressaltos do balancim do lado

oposto.

Aviso: Após montar o novo rolo-escova é

imprescindível ajustar a simetria da vas-

soura.

Aviso: A simetria da vassoura é ajustada

de fábrica em 80 mm e pode ser reajustada

continuamente com o desgaste do rolo var-

redor.

 Desligar a ventoinha de aspiração.

 Conduzir a vassoura mecânica a um

piso plano e liso visivelmente coberto

de pó ou cal.

 Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

(1) para trás: Escova cilíndrica de var-

redura ligada.

Alava

nca de comando da escova cilín-

drica de varredura (3) para trás: A esco-

va cilíndrica de varredura baixa.

 Deixar a escova cilíndrica de varredura

funcionar durante cerca de 10 segun-

dos.

 Alavanca de comando da escova cilín-

drica de varredura e vassoura lateral

(1) no meio.

Alavanca de comando da escova cilín-

drica de varredura (3) para a frente: A

escova cilíndrica de varredura levanta-

se.

 Elevar o recipiente de material varrido.

 Deslocar o aparelho na marcha atrás.

 Verificar simetria da vassoura.

A simetria da vassoura deve formar um

rectângulo uniforme de 80-85 mm de largu-

ra.

 Abrir e ajustar o parafuso de batente de

reajuste do desgaste (12).

Batente para cima: simetria da vassou-

ra reduzida.

Batente para baixo: simetria da vassou-

ra alargada.

 Voltar a apertar o parafuso de batente.

 Verificar novamente a simetria da vas-

soura da escova cilíndrica de varredura

conforme descrito.

 Levantar as vassouras laterais.

 Conduzir a vassoura mecânica a um

piso plano e liso visivelmente coberto

de pó ou cal.

 Baixar a vassoura lateral com alavanca

de comando e deixar funcionar durante

cerca de 10 segundos.

 Levantar as vassouras laterais.

 Deslocar o aparelho na marcha atrás.

 Verificar simetria da vassoura.

A largura da simetria da vassoura deve si-

tuar-se entre 40-50 mm.

Verificar o rolo-escova

Substituir o rolo-escova

Verificar e ajustar a simetria do rolo-

escova

Verificar e ajustar a simetria da

vassoura lateral

97PT

- 10

 Corrigir a simetria da vassoura com os

dois parafusos de ajuste.

 Verificar simetria da vassoura.

 PERIGO

Perigo de lesões! Quando o colector de lixo

estiver levantado, coloque sempre a barra

de segurança.

 Elevar o depósito de detritos vazio até

à posição final.

Fixar o depósito de detritos. Consulte o

capítulo "Fixar depósito de detritos ele-

vado".

 Abrir o revestimento lateral, conforme

descrito no capítulo "Substituir o rolo

da vassoura".

 Desapertar 6 porcas de orelhas na cha-

pa de retenção lateral.

 Desapertar 3 porcas (AC 13) na chapa

de retenção dianteira.

 Pressionar o vedante lateral, o mais

que possível para baixo (furo oblongo),

até ter uma distância de 1 - 3 mm em

relação ao chão.

 Aparafusar as chapas de retenção.

 Repetir o processo do outro lado do

aparelho.

몇 ATENÇÃO

Perigo de lesões!

 Usar uma máscara de protecção contra

poeiras ao trabalhar no sistema de fil-

tros. Observar as prescrições de segu-

rança sobre o manuseamento de poei-

ras finas.

 Limpar o filtro de pó fino com a tecla de

limpeza do filtro.

 Esvaziar o recipiente de material varri-

do.

1 Tampa da máquina

2 Tampa do filtro (sistema vibrador)

3 Fecho, cobertura do filtro (2x)

 Virar a tampa do aparelho para a frente.

1 Tampa da máquina

2 Filtro de poeiras finas

3 Travessas

 Abrir o fecho.

 Abrir a cobertura do filtro.

 Verificar o filtro de pó fino e limpá-lo ou

substitui-lo, se necessário.

Aviso

A substituição do filtro de pó fino só

pode ser realizada pelo serviço de as-

sistência técnica da Kärcher.

 Montar e travar a tampa do filtro.

몇 CUIDADO

Perigo de danos!

 Verifique se as tampas das caixas de

fusíveis não estão trocadas.

ADVERTÊNCIA

Usar apenas fusíveis com amperagem

igual.

1 Caixa de fusíveis A

2 Caixa de fusíveis B

3 Porca recartilhada

 Desenroscar a porca recartilhada.

 Abrir a tampa na caixa de fusíveis.

 Verificar fusíveis.

 Substituir os fusíveis defeituosos.

Caixa de fusíveis A

Caixa de fusíveis B

Fusível do relé principal

* Estes fusíveis devem apenas ser substi-

tuídos pelo serviço de assistência técnica,

uma vez que pode ser necessário verificar

possíveis erros no aparelho.

Declaramos que a máquina a seguir desig-

nada corresponde às exigê

ncias de segu-

rança e de saúde básicas estabelecidas

nas Directivas UE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os signatários actuam em nome e em pro-

curação do Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Ajustar os vedantes laterais

Verificar/trocar o filtro de pó fino

Substituir os fusíveis

FU01 Relé de segurança

Arranque

5 A

FU02 Validação CC/CC 10 A

FU03 Foco rotativo de aviso

Buzina

10 A

FU04 Ventoinha de aspira-

ção

20 A

FU05 Sistema do vibrador 15 A

FU06 Entrada CC/CC 20 A

FU07 Indicação multifuncio-

nal

5 A

FU08 Avisador de marcha-

atrás

Indicador da tampa

7.5 A

FU09 Relé de segurança

Ventoinha de aspira-

ção

Sistema do vibrador

5 A

FU10 Bomba de água (op-

ção)

10 A

FU11 Sistema de iluminação

(opção)

Pisca (opção)

Blue Spot (Opção)

10 A

FU12 Sistema vibrador do

filtro de pregas e do fil-

tro redondo (opção)

15 A

FU 13* Relé principal 125 A

Declaração UE de

conformidade

Produto: Aparelho de varredura e as-

piração com assento

Tipo: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp pacote

1 186-051.0

Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Normas harmonizadas aplicadas

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Processo aplicado de avaliação de con-

formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 90

Garantido: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

98 PT

- 11

Ajuda em caso de avarias

Avaria Eliminação da avaria

O aparelho não se desloca ou des-

loca-se lentamente

Sentar no banco do condutor, o interruptor de contacto no assento é activada

Verificar o fusível do motor de tracção FU 13 durante o serviço de assistência técnica

Substituir ou carregar bateria

Afrouxar o travão de mão

Verificar relativamente ao enrolamento de fitas e fios.

Avisar a Assistência Técnica Kärcher

Ruído sibilante no sistema hidráu-

lico

Reabastecer de fluido hidráulico

Avisar a Assistência Técnica Kärcher

As escovas rodam lentamente ou

não rodam de todo

Verificar relativamente ao enrolamento de fitas e fios.

Avisar a Assistência Técnica Kärcher

Pouca ou nenhuma potência de

aspiração na zona das escovas

Limpar o filtro de pó

Avisar a Assistência Técnica Kärcher

O aparelho levanta pó Ajustar os vedantes laterais

Ligar a ventoinha

Limpar o filtro de pó

Substituir as juntas dos filtros

Avisar a Assistência Técnica Kärcher

A unidade de varredura não apa-

nha o lixo varrido

Esvaziar o recipiente de material varrido

Limpar o filtro de pó

Substituir o rolo varredor

Regular a simetria da vassoura

Substituir réguas de vedação do colector de lixo

Eliminar o bloqueio do rolo da vassoura

Avisar a Assistência Técnica Kärcher

Colector de lixo varrido não levan-

ta ou não baixa

Verificar fusíveis.

Remover os apoios de segurança do depósito de detritos

Avisar a Assistência Técnica Kärcher

O colector de lixo roda demasiado

lentamente ou não roda de todo

Avisar a Assistência Técnica Kärcher

Avarias de funcionamento de pe-

ças movidas hidraulicamente

Avisar a Assistência Técnica Kärcher

Dados técnicos

KM 105/180 R Bp

Classic

KM 105/180 R Bp pacote

Classic

Dados do aparelho

Velocidade de marcha, em frente km/h 6 6

Velocidade de marcha-atrás km/h 3 3

Capacidade de subida (máx.) -- 14% 14%

Desempenho por superfície sem escovas laterais m

/h 4680 4680

Desempenho por superfície com 1 escova lateral m

/h 6300 6300

Largura de trabalho sem escovas laterais mm 780 780

Largura de trabalho com 1 escovas laterais mm 1050 1050

Tipo de protecção à prova de água de gotejamento -- IPX 3 IPX 3

Duração da bateria carregada h 2,5 2,5

Sistema eléctrico

Capacidade da bateria V, Ah --- 36, 240

Jogo de baterias kg --- 300

Sistema hidráulico

Tipo de óleo hidráulico -- HV 46 HV 46

Recipiente de material varrido

Altura máxima de descarga mm 1340 1340

Volume do colector de lixo l 180 180

Rolo varredor

99PT

- 12

Diâmetro do rolo-escova mm 280 280

Largura do rolo-escova mm 780 780

Número de rotações 1/min 360 360

Simetria da vassoura mm 80 80

Vassoura lateral

Diâmetro das escovas laterais mm 580 580

Número de rotações 1/min 80 80

Pneumáticos de borracha

Dimensão frente -- 4.00-6 4.00-6

Dimensão traseiro -- 300 x 145 – 6 300 x 145 – 6

Travão

Rodas dianteiras -- mecânico mecânico

Roda traseira -- Eléctrico Eléctrico

Sistema de filtragem e de aspiração

Tipo -- Filtro de bolso

Opcionalmente disponível:

Filtros de pregas e filtros re-

dondos

Filtro de bolso

Opcionalmente disponível:

Filtros de pregas e filtros re-

dondos

Número de rotações 1/min 2600 2600

Superfície filtrante do filtro de poeira fina m

5,2 5,2

Baixa pressão nominal do sistema de aspiração mbar 6 6

Corrente volumétrica nominal do sistema de aspiração m

/h 600 600

Sistema do vibrador -- Motor eléctrico Motor eléctrico

Condições ambientais

Temperatura °C -5 até +40 -5 até +40

Humidade do ar, sem formar condensação % 0 - 90 0 - 90

Valores obtidos segundo EN 60335-2-72

Emissão de ruído

Nível de pressão acústica L

dB(A) 70 70

Insegurança K

dB(A) 3 3

Nível de potência acústica L

+ Insegurança K

dB(A) 93 93

Vibrações da máquina

Valor de vibração mão/braço m/s

0,7 0,7

Assento m/s

0,5 0,5

Insegurança K m/s

0,1 0,1

Medidas e pesos

Comprimento x Largura x Altura mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Raio de viragem direito mm 2470 2470

Raio de viragem esquerdo mm 2470 2470

Peso em vazio (com/sem bateria) kg 560/860 560/860

Peso total admissível kg 1224 1224

Carga permitida sobre o eixo dianteiro kg 734 734

Carga permitida sobre o eixo traseiro kg 490 490

Reservados os direitos a alterações técnicas!

100 PT

- 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Kontakt venligst forhandleren, såfremt De

under udpakningen konstaterer evt. trans-

portskader.

– Advarsels- og henvisningsskilte på ma-

skinen giver vigtige anvisninger for fare-

fri drift.

– Ud over anvisningerne i denne brugs-

anvisning skal lovens generelle sikker-

heds- og ulykkesforebyggelsesforskrif-

ter overholdes.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice med-

bringende kvittering for købet.

 FARE

For at undgå truende farer, må reparationer

og udskiftning af reservedele på maskinen

kun gennemføres af en godkendt kunde-

service.

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

 FARE

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 ADVARSEL

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

몇 FORSIGTIG

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

Generelle henisninger . . . . . . . DA 1

Miljøbeskyttelse . . . . . . . DA 1

Garanti . . . . . . . . . . . . . . DA 1

Tilbehør og reservedele. DA 1

Symbolerne i driftsvejlednin-

gen. . . . . . . . . . . . . . . . . DA 1

Symboler på apparatet. . DA 1

Bestemmelsesmæssig anven-

delse . . . . . . . . . . . . . . . . . . . . DA 2

Forudseligt misbrug . . . . DA 2

Egnede underlag . . . . . . DA 2

Sikkerhedsanvisninger . . . . . . DA 2

Sikkerhedshenvisninger til

betjeningen . . . . . . . . . . DA 2

Sikkerhedshenvisninger til

kørsel . . . . . . . . . . . . . . . DA 2

Sikkerhedsanvisninger til

batteridrevne apparater . DA 3

Maskine med høj-udtømningDA 3

Maskiner med førerbeskyt-

telsestag. . . . . . . . . . . . . DA 3

Sikkerhedshenvisninger til

maskinens transport. . . . DA 3

Sikkerhedshenvisninger til

pleje og vedligeholdelse. DA 3

Funktion. . . . . . . . . . . . . . . . . . DA 3

Anvisninger til aflæsning . . . . . DA 3

Betjenings- og funktionselemen-

ter . . . . . . . . . . . . . . . . . . . . . . DA 4

Figur fejemaskine. . . . . . DA 4

Betjeningselementer . . . DA 4

Inden ibrugtagning. . . . . . . . . . DA 5

Løsne/låse stopbremsen DA 5

Ibrugtagning. . . . . . . . . . . . . . . DA 5

Generelle henisninger . . DA 5

Kontrol- og vedligeholdel-

sesarbejder . . . . . . . . . . DA 5

Sikkerhedsanvisninger ved-

rørende batterierne . . . . DA 5

Opladning af batterier . . DA 5

Drift . . . . . . . . . . . . . . . . . . . . . DA 6

Indstilling af førersædet . DA 6

Start maskinen. . . . . . . . DA 6

Kør

sel med maskinen . . DA 6

Fejefunktion . . . . . . . . . . DA 6

Tømning af smudsbeholde-

ren . . . . . . . . . . . . . . . . . DA 6

Sluk for maskinen . . . . . DA 7

Transport . . . . . . . . . . . . . . . . . DA 7

Opbevaring/pause . . . . . . . . . . DA 7

Pleje og vedligeholdelse . . . . . DA 7

Generelle henisninger . . DA 7

Rensning . . . . . . . . . . . . DA 7

Vedligeholdelsesintervaller DA 7

Vedligeholdelsesarbejder DA 7

EU-overensstemmelseserklæ-

ring. . . . . . . . . . . . . . . . . . . . . . DA 10

Hjælp ved fejl. . . . . . . . . . . . . . DA 11

Tekniske data . . . . . . . . . . . . . DA 11

Generelle henisninger

Miljøbeskyttelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever den

til genbrug.

Udtjente maskiner indeholder

værdifulde materialer, der kan og

bør afleveres til genbrug. Aflever

derfor udtjente maskiner på en

genbrugsstation eller lignende.

Batterier, olie, brændstof og lignende stof-

fer er ødelæggende for miljøet. Disse stof-

fer skal bortskaffes via lokale miljøstatio-

ner.

Garanti

Tilbehør og reservedele

Symbolerne i driftsvejledningen

Symboler på apparatet

Skoldningsfare på grund

af varme overflader! In-

den der arbejdes på appa-

ratet skal udblæsningsen-

heden køles tilstrækkeligt

ned.

Arbejder på apparatet

skal altid gennemføres

med egnede handsker.

Fare for at kvæste fingre-

ne mellem bevægelige

køretøjskomponenter.

Fare for personskader på

grund af en roterende

komponenter. Grib ikke

ind i komponenterne.

Brandfare. Opsug ikke

brændende eller gløden-

de genstande.

Kædeholder / kranpunkt

Optagelsespunkter til

donkraften

Maksimal hældning af un-

derlaget ved kørsel med

løftet smudsbeholder.

Kør kun på stigninger op

til 14 % i kørselsretningen.

OBS roterende børste

(bemærk omdrejningsret-

ningen).

101DA

- 2

Fejemaskinen er beregnet til rengøring af

gulve til industriel brug og f.eks. til følgende

anvendelsesområder:

 Parkeringspladser

 Produktionsanlæg

 Logistikområder

 Hotel

 Detailhandel

 Lagerområder

 Gangstier

– Denne fejemaskine er beregnet til fej-

ning af tilsmudsede indendørs og uden-

dørs arealer.

– Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

– Brug fejemaskinen kun i overensstem-

melse med angivelserne i denne

driftsvejledning.

– Der må ikke foretages ændringer på

maskinen.

– Maskinen er kun egnet til de typer un-

derlag, der er beskrevet i brugsanvis-

ningen.

– Der må kun køres på de arealer, som

producenten eller dennes repræsen-

tanter har frigivet hertil.

– Generelt gælder: Maskinen må ikke

komme i nærheden af letantændelige

stoffer (eksplosions-, brandfare).

 Fej/opsug aldrig eksplosive væsker,

brændbare gasser eller ufortyndede sy-

rer og opløsningsmidler! Dertil hører

benzin, farvefortynder og fyringsolie,

som ved ophvirvling med sugeluften

kan danne eksplosive dampe eller blan-

dinger. Det samme gælder for acetone,

ufortyndede syrer og opløsningsmidler,

som angriber de materialer, maskinen

er fremstillet af.

 Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler må aldrig opsuges/opsamles.

 Fej/opsug ikke brændende eller glø-

dende genstande.

 Maskinen er ikke egnet til fejning af

sundhedsfarlige stoffer.

 Det er forbudt at opholde sig i fareområ-

det. Det er forbudt at bruge maskinen i

rum med eksplosionsrisiko.

 Det er ikke tilladt at medføre passage-

rer.

 Det er forbudt at skubbe/trække eller

transportere genstande med denne

maskine.

– Asfalt

– Industrigulve

– Afretningslag

– Beton

–Brosten

 Med henblik på at overholde luft- og

krybestrækningerne må maskinen ikke

betjenes over 2000 meter over havets

overflade.

 (Kun gældende for Finland) Hvis maski-

nen er udstyret med en PVC-slangeled-

ning, må den ikke anvendes ved lave

omgivelsestemperaturer (under 0°C). I

tilfælde af spørgsmål til din maskine

kan du kontakte Kärcher.

 Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

 Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af apparatet i

fareområder (f.eks. tankstationer). Det

er forbudt at bruge apparatet i rum med

eksplosionsrisiko.

 FARE

Fysisk Risiko!

 I områder, hvor der er mulighed for at

betjeningspersonalet kan rammes af

falde

nde genstande, må maskinen ikke

bruges uden beskyttelsestag imod fal-

dende genstande .

 Brugeren skal anvende maskinen iht.

dens anvendelsesformål. Brugeren

skal tage hensyn til lokale forhold og

under arbejdet med apparatet være op-

mærksom på andre personer, især

børn

 Forholdsreglerne, regler og direktiver til

køretøjer skal altid følges.

 Før begyndelse af arbejdet skal opera-

tøren/brugeren kontrollere, om alle be-

skyttelsesanordninger er korrekt mon-

teret og fungerer.

 Maskinens operatør/bruger er ansvar-

ligt for ulykker med andre personer eller

deres ejendom.

 Hold øje med om operatøren bruger

snæver beklædning. Brug fast skotøj

og undgå snæver beklædning.

 Kontroller lokalområdet (f.eks. for børn)

inden maskinen startes. Hold øje med

tilstrækkelig sigtbarhed!

 Hvis motoren er tændt må maskinen al-

drig være uden opsyn. Brugeren må

først forlade maskinen hvis motoren er

gået i stå, hvis maskinen er sikret imod

utilsigtede bevægelser og hvis start-

nøglen blev fjernet.

 Startnøglen skal fjernes for at garantere

for at ingen uvedkommende kan bruge

maskinen.

 Maskinen må kun bruges af personer

som blev oplyst om brugen eller som

kan dokumentere at de er i stand til at

betjene maskinen og udtrykkeligt blev

betroliget med brugen.

 Maskinen er ikke beregnet til at blive

brugt af personer (inklusive børn), hvis

fysiske, sensoriske eller åndelige evner

er indskrænket eller af personer med

manglende erfaring og/eller kendskab

med mindre disse personer overvåges

af en person, som er ansvarlig for deres

sikkerhed, eller blev trænet i maskinens

håndtering.

 Børn skal være under opsyn for at sør-

ge for, at de ikke leger med maskinen.

FORSIGTIG

Risiko for beskadigelse! Undgå at feje

bånd, snore eller tråde op, da de kan vikle

sig omkring fejevalsen.

 FARE

Risiko for tilskadekomst! Kontroller under-

lagets stabilitet før kørslen.

 FARE

Risiko for ulykke, fare for personskader!

Risiko for at vælte ved for store stigninger.

– Kør kun på stigninger op til 14 % i kør-

selsretningen.

Vippefare ved hurtig kørsel i sving (især

ved venstresving).

– Kør langsomt i sving.

Risiko for at vælte ved ustabilt underlag.

– Kør kun med maskinen på et fast un-

derlag.

Risiko for at vælte ved for stor hældning til

siden.

– Kør kun ad stigninger på op til 10% på

tværs af kørselsretningen.

Advarsel mod farlig elek-

trisk spænding!

Vær opmærksom på hen-

visning!

Kør langsomt!

Læs og følg venligst

driftsvejledningen!

Risiko for beskadigelse!

Finstøvfilteret må ikke va-

skes.

Bestemmelsesmæssig

anvendelse

Forudseligt misbrug

Egnede underlag

Sikkerhedsanvisninger

Sikkerhedshenvisninger til

betjeningen

Sikkerhedshenvisninger til kørsel

102 DA

- 3

Bemærk: Der er kun garanti hvis du bruger

batterier og ladeaggregater som anbefales

af Kärcher.

– Der skal tages hensyn til batteriprodu-

centens brugervejledning og til bruger-

vejledningen fra opladerens producent.

Tag hensyn til myndighedernes anbefa-

linger med hensyn til håndtering med

batterier.

– Batterier bør ikke forblive i afladet til-

stand, men bør oplades så hurtigt som

muligt.

– For at forhindre elektrolytkrypning skal

batterierne altid være ren og tør. Skal

beskyttes imod tilsmudsning, f.eks.

igennem metalstøv.

– Værktøj eller lignende må ikke lægges

på batteriet. Risiko for kortslutning og

eksplosion.

– I nærheden af et batteri eller et batteri-

laderum må der aldrig håndteres med

åben flamme, produceres gnist eller ry-

ges. Eksplosionsfare.

– Varme dele som f.eks motoren må ikke

berøres (skoldningsfare).

– Vær forsigtig ved håndtering med batte-

risyre. Hold øje med de tilsvarende sik-

kerhedshenvisninger!

– Brugte batterier skal bortskaffes miljø-

rigtigt ifølge EU-direktiv 91/ 157 EØF.

 FARE

Fysisk Risiko!

 Ved arbejder på den høje tømning skal

smudsbeholderen løftes helt op og sik-

res.

 Sikringen må kun foretages udenfor fa-

reområdet.

VARSEL

Førerbeskyttelsestaget (optional) beskytter

mod større nedfaldende dele. Den giver in-

gen styrtbeskyttelse!

 Kontrollér beskyttelsestaget for beska-

digelser.

 Hvis beskyttelsestaget er beskadiget,

også enkelte elementer, skal hele be-

skyttelsestaget udskiftes.

 Enhver form for modificering af beskyt-

telsestaget samt montering af andre

elementer, bygningsdele og moduler

end dem, som Kärcher har godkendt, er

ikke tilladt og kan indskrænke beskyttel-

sestages funktion.

 Tag højde for maskinens tomvægt

(transportvægt), når den transporteres

på trailer eller køretøjer.

 Ved transport af maskinen skal batteri-

stikket tages af, og maskinen skal fast-

gøres sikkert.

 Inden maskinen renses eller vedlige-

holdes, udskiftning af komponenter el-

ler omstilling til en anden funktion, skal

maskinen slukkes og evt. trækkes start-

nøglen ud.

 Ved maskiner med et traktionsbatteri

skal batteriet i forbindelse med alle ved-

ligeholdelses- og istandsættelsesarbej-

der kobles fra maskinens elektriske sy-

stem via batteriets koblingssted (batte-

ristikket).

 Ved arbejder på el-anlægget skal batte-

riet udkobles.

Tag i den forbindelse først minuspolen

og derefter pluspolen af.

Gentilslutningen sker i omvendt række-

følge. Kobl først pluspolen og derefter

minuspolen til.

 Maskinen må ikke rengøres med en

vandslange eller højtryksvandstråle (ri-

siko for kortslutning eller andre skader).

 Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

 Sikkerhedskontrollerne ifølge de lokale

gældende forskrifter til mobile industri-

maskiner skal overholdes.



Arbejder på apparatet skal altid gen-

mføres med egnede handsker.

Fejemaskinen arbejder ud fra overthrow-

princippet.

– Den roterende fejevalse transporterer

snavset direkte ind i smudsbeholderen.

– Sidebørsterne rengør hjørner og kanter

på fejearealet og transporterer snavset

ind i fejevalsens bane.

– Fintstøv indsuges via støvfilteret igen-

nem sugeblæseren.

 Risiko

Fare for tilskadekomst, fare for beskadigel-

se!

Hold øje med maskinens vægt ved læsnin-

gen!

 Brug ingen gaffeltruck.

 Ved af- og pålæsning af maskinen skal

der bruges en egnet rampe eller en

kran!

 Ved brug af en rampe skal der tages

højde for:

Afstand til gulvet 70mm.

 Hvis maskinen leveres på en palle, skal

der bygges en rampe med de vedlagte

brætter.

Vejledningen hertil finder du på side 2

(indre side på omslaget).

Vigtig henvisning: hvert bræt skal

skrues fast med hver 2 skruer.

Sikkerhedsanvisninger til

batteridrevne apparater

Maskine med høj-udtømning

Maskiner med førerbeskyttelsestag

Sikkerhedshenvisninger til

maskinens transport

Sikkerhedshenvisninger til pleje og

vedligeholdelse

Funktion

Anvisninger til aflæsning

Vægt (uden batterier) 560 kg*

Vægt (med batterier) 860 kg*

* Hvis komponentsæt er monteret, er væg-

ten endnu højere.

103DA

- 4

Figur

1 Typeskilt

2 Sæde (med sikkerhedsafbryder)

3Rat

4 Blue Spot (valgfri)

5 Greb med låseknap

6Skærm

7 Sidebørste, højre

8 Forhjul

9 Tilgang fejevalse

10 Punkt til at surre fast

11 Batterisæt

(kun i leveringsomfanget ved KM 105/

180 R Bp Pack)

12 Motorhjelm

13 Rundomkring-advarselslys

14 Blinklys (option)

15 Baglygter (option)

16 Drevhjul

17 Kontrolglas hydraulikolie

Figur

1 Betjeningshåndtag fejevalse og side-

kost

Håndtag fremad: Fejlvalse til, og sænk

sidekost og til

Håndtag bagud: Fejevalse til

2 Betjeningshåndtag snavsbeholder

Løft/sænk smudsbeholder

3 Betjeningshåndtag fejevalse

Løft og sænk fejevalse

4 Betjeningshåndtag beholderklap

Åbne/lukke beholderklappen

5 Kontrollamper og display

6 Kontakt til lys (option)

7 Kontakt blæser og filterrensning

Stilling i midten: Filterrensning og blæ-

ser FRA

Position for: Ventilator til

Position bag: Filterrensning tændt

8 Kontakt horn

9 Sikringer

10 Bremsepedal

11 Kørepedal frem / tilbage

12 Slitagejustering/fejebaneindstilling feje-

valse

13 Blinklyskontakt (option)

14 Tændingslås

Position 0: Slukke motoren

Position 1: Tænding tændt

Position 2: Tænd motoren

15 Batteristik

16 Stopbremse

17 Arm til sædejustering

18 Nøgle til adgang til fejevalse

Figur

1 Display (batterikapacitet)

2 Batteristatuskontrol

3 Kontrollampe arbejdsbelysning

4 Kontrollampe blinker

5 Kontrollampe snavsbeholderklap åben

6 Advarselslampe snavsbeholderklap

lukket

7 uden funktion

8 Display filterrensning aktiv

9 uden funktion

Betjenings- og funktionselementer

Figur fejemaskine Betjeningselementer

Kontrollamper og display

104 DA

- 5

 Løsn stopbremsen, hold derved brem-

sepedalen trykt.

 Lås stopbremsen, hold derved bremse-

pedalen trykt.

 Stil fejemaskinen på et plant underlag.

 Træk tændingsnøglen ud.

 Aktiver stopbremsen.

 Kontroller batteriets opladningsstatus,

oplad batteriet efter behov (se kapitel

"Oplad batteriet").

 Kontroller fejevalsen og sidebørsten for

slid og indviklede bånd.

 Kontroller hjulene for opviklede bånd.

 Kontroller alle betjeningselementers

funktion.

 Kontroller maskinen med hensyn til

skader.

Bemærk: Beskrivelse se kapitlet Pleje og

vedligeholdelse.

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:

 Risiko

Eksplosionsrisiko! Læg ikke værktøj eller

lignende på batteriet, dvs. på endepoler og

cellebroer.

 Risiko

Fysisk Risiko! Sår må aldrig komme i berø-

ring med bly. Vask altid hænder efter arbej-

de med batterierne.

 FARE

Brand- og eksplosionsfare!

– Rygning og åben ild er forbudt.

– Batterier må kun oplades i rum som er

godt ventileret fordi der opstår eksplosi-

ve gas under opladningen.

 Risiko

Ætsningsfare!

– Syresprøjt i øjne eller på huden skal

skyldes med meget klar vand.

– Søg derefter omgående en læge.

– Tilsmudset tøj vaskes med vand.

FORSIGTIG

Lad batterierne op, før maskinen tages i

brug.

 FARE

Fare for tilskadekomst! Overhold sikker-

hedsforskrifterne ved håndtering af batteri-

er. Overhold opladerproducentens brugs-

anvisning.

Vedlagt brugsvejledning af batteriets pro-

ducent skal overholdes og følges.

Oplad batteriet kun med en velegnet opla-

der.

 FARE

Fare for ætsninger. Påfyldning af vand, når

batteriet er afladet, kan føre til syrelækage!

Brug beskyttelsesbriller ved håndtering af

batterisyre, og overhold forskrifterne for at

forhindre personskader og ødelæggelse af

tøj. Skyl eventuelle syrestænk på hud eller

tøj øjeblikkeligt med rigeligt vand.

FORSIGTIG

Risiko for beskadigelse. Brug kun destille-

ret eller afsaltet vand (VDE 0510) til efter-

fyldning af batterierne. Brug ikke fremmede

tilsætningsmidler (såkaldte ydelsesforbed-

rende midler), ellers bortfalder enhver ga-

ranti.

 Parkér maskinen sikkert i et tørt rum

med tilstrækkelig udluftning.

 Åbn motorhjelmen.

Bemærk: Hjelmen skal forblive åben

under opladningen.

 Træk batteristikket fra maskinen og for-

bind det med opladeaggregatets stik.

 Sæt opladeaggregatets stik i en stikdå-

se på 16 A, opladeaggregatet oplader

automatisk.

 Gennemfør opladningen iht. opladeag-

gregatets driftsvejledning.

De anbefalede ladeaggregater (som

pas

ser til de batterier, der benyttes) re-

guleres elektronisk og afslutter oplad-

ningen automatisk.

 Bemærk: Hvis batteriet er opladet, ad-

skil opladeren først fra strømforsynin-

gen og derefter fra batteriet.

Bemærk

KM 105/180 R Bp Pack-varianten (1.186-

051.0) leveres allerede med batterier og

oplader.

KM 105/180 R Bp varianten (1.186-050.0)

leveres uden med batterier og oplader.

Vi anbefaler følgende batterier og oplade-

re:

Brugen af andre batterier og opladeaggre-

gater anbefales ikke og mås kun bruges ef-

ter aftale med KÄRCHER-kundeservice.

FORSIGTIG

Det er absolut nødvendigt at være op-

mærksom på batteriproducentens henvis-

ninger og at handle derefter.

Batteriets opladningstilstand vises på feje-

maskinens display.

Hvis kontrollampen for batteriopladning ly-

ser rødt:

 Batteriet af afladet. Fejedrift afbrydes

automatisk (ny idriftsættelse af fejeag-

gregaterne er kun muligt efter batteriet

blev opladet).

 Kør maskinen direkte til opladningssta-

tionen. Undgå stigninger.

 Oplad batteriet.

Inden ibrugtagning

Løsne/låse stopbremsen

Ibrugtagning

Generelle henisninger

Kontrol- og

vedligeholdelsesarbejder

Dagligt inden driftsstart

Sikkerhedsanvisninger vedrørende

batterierne

Følg anvisningerne på batteri-

erne, i brugsanvisningen og i

køretøjets driftsvejledning!

Brug øjenværn!

Hold børn væk fra syre og bat-

terier!

Eksplosionsrisiko!

Gnister, åben ild og rygning for-

budt!

Ætsningsfare!

Førstehjælp!

Advarselsnotat!

Bortskaffelse!

Smid ikke batterier i affaldstøn-

den!

Advarsel mod farlig elektrisk

spænding!

Opladning af batterier

Anbefalede batterier, ladeaggregater

Bestillingsnum-

mer

Batteripakke 36 V,

240 Ah, (i truget, lav

vedligeholdelse) *

6.981-067.0

Oplader 36 V, 40 A 6.981-066.0

* Maskinen har behov for 1 batteripakke

Kontrol og korrektion af væskestanden i

batteriet

Kontroller batteriernes ladetilstand

105DA

- 6

1 Arm til sædejustering

2Førersæde

 Træk armen til sædejustering ud.

 Flyt sædet, slip armen og sæt den i ind-

greb.

 Flyt sædet frem og tilbage for at kontrol-

lere, at det er i indgreb.

Bemærk: Maskinen er udstyret med en

sikkerhedsafbryder i sædet. Maskinen

slukker, når førersædet forlades.

Bemærk: Finstøvfilteret renses automa-

tisk, når maskinen startes.

 Tag plads på førersædet.

 Aktiver stopbremsen.

 Sæt startnøglen i tændingslåset.

 Drej startnøglen til position "I".

Maskinen er klar til drift.

 Drej startnøglen til position "II".

Maskinen er nu køreklar.

Bemærk: Visningen til batteriets kapa-

citet viser den aktuelle opladestatus ef-

ter ca. 10 sekunder.

 Trykke bremsepedalen og hold den

ned.

 Løsn stopbremsen.

 Tryk kørepedalen langsomt fremad.

 Risiko

Fysisk Risiko! Hvis du kører tilbage må der

ikke opstå risiko for tredje personer, evt.

bør du dirigeres ind.

 Tryk langsomt gaspedalen ned.

 Kørselshastigheden kan reguleres trin-

løst med kørepedalerne.

 Undgå at betjene pedalen med rykvise

bevægelser.

 Slip kørepedalen. Maskinen bremser

automatisk og bliver stående.

Bemærk: Bremseeffekten kan understøt-

tes ved at trykke bremsepedalen.

Kørsel over faste forhindringer op til 70

mm:

 Kør langsomt og forsigtigt fremad og

over forhindringen.

Kørsel over faste forhindringer over 70 mm:

 Der må kun kører hen over sådanne

forhindringer ved hjælp af en dertil eg-

net rampe.

BEMÆRK

Undgå at feje pakbånd, tråd eller lignende

op, da det kan beskadige det mekaniske fe-

jesystem.

Bemærk: For at få et optimalt rengørings-

resultat bør kørselshastigheden tilpasses

forholdene

Bemærk: Under drift renses finstøvfilteret

automatisk hvert 10. minut.

Bemærk: Hvis der gentagne gange arbej-

des med finstøv, skal filteret også renses

ved at trykke på kontakten til filterrensning.

 Rens finstøvfilteret ved hjælp af tasten

Filterrensning.

1 Betjeningshåndtag fejevalse og side-

kost

2 Betjeningshåndtag snavsbeholder

3 Betjeningshåndtag fejevalse

4 Betjeningshåndtag beholderklap

Betjeningshåndtag fejevalse og side-

kost

 Betjeningshåndtag (1) fremad: Fejlval-

se til, og sænk sidekost og til

 Betjen

ingshåndtag (1) bagud: Fejeval-

se til.

Betjeningshåndtag snavsbeholder

 Betjeningshåndtag snavsbeholder (2)

fremad: Snavsbeholder sænkes.

 Betjeningshåndtag snavsbeholder (2)

tilbage: Snavsbeholder løftes.

Betjeningshåndtag fejevalse

 Betjeningshåndtag fejevalse (3) frem-

ad: Fejevalse løftes.

 Betjeningshåndtag fejevalse (3) bagud:

Fejevalse sænkes.

Betjeningshåndtag beholderklap

 Betjeningshåndtag beholderklap (4)

fremad: Beholderklappen på snavsbe-

holderen åbnes.

Bemærk: Den grønne indikatorlampe

skal lyse.

 Betjeningshåndtag beholderklap (4) til-

bage: Beholderklappen på snavsbehol-

deren lukkes.

Bemærk: Den røde indikatorlampe skal

lyse.

 Tænde blæseren.

 Ved rengøring af plane flader:

Betjeningshåndtag fejevalse og side-

kost (1) bagud: Fejevalse til.

Betjeningshåndtag fejevalse (3) bagud:

Fejevalse sænkes.

 Betjeningshåndtag beholderklap (4)

fremad: Beholderklappen åbnes.

Bemærk: Den grønne indikatorlampe

skal lyse.

 Ved rengøring af kanter:

Betjeningshåndtag fejevalse og side-

kost (1) fremad: Fejevalse til, sidekost

til og sænkes

Betjeningshåndtag fejevalse (3) bagud:

Fejevalse sænkes.

 Slukke blæseren.

 Ved rengøring af plane flader:

Betjeningshåndtag fejevalse og side-

kost (1) bagud: Fejevalse til.

Betjeningshåndtag fejevalse (3) bagud:

Fejevalse sænkes.

 Betjeningshåndtag beholderklap (4)

fremad: Beholderklappen åbnes.

Bemærk: Den grønne indikatorlampe

skal lyse.

 Ved rengøring af kanter:

Betjeningshåndtag fejevalse og side-

kost (1) fremad: Fejevalse til, sidekost

til og sænkes

Betjeningshåndtag fejevalse (3) bagud:

Fejevalse sænkes.

 FARE

Fysisk Risiko!

 Under tømningen må der ikke opholde

sig personer eller dyr i snavsbeholde-

rens svingeområde.

Risiko for at vælte!

 Stil maskinen på et plant underlagt un-

der tømningen.

몇 ADVARSEL

Risiko for kvæstelser!

 Ræk aldrig ind mellem tømningsmeka-

nikkens stangsystem. Det er forbudt at

opholde sig under den løftede behol-

der.

BEMÆRK

Fare for person- og materialeskader!

Drift

Indstilling af førersædet

Start maskinen

Kørsel med maskinen

Kør frem

Bak

Køreegenskaber

Bremsning

Kørsel over forhindringer

Fejefunktion

Manuel rensning af finstøvfilteret

Betjeningshåndtag

Fejning af tørre underlag

Fejning af fugtige eller våde underlag

Tømning af smudsbeholderen

106 DA

- 7

 Det er muligt, at der slynges materiale

rundt fra den drejende fejevalse under

tømningen. Hold rigelig afstand.

 Løft fejevalsen og sidekosten med be-

tjeningshåndtaget. Betjeningshåndtag

1 til midten og betjeningshåndtag 3

fremad.

 Luk beholderklappen, træk hertil hånd-

taget (4) tilbage.

Bemærk: Den grønne indikatorlampe

skal lyse.

 Løft snavsbeholderen, træk hertil hånd-

taget (2) tilbage.

 Kør langsomt til samlingsbeholderen.

 Aktiver stopbremsen.

 Åbn beholderklappen, tryk hertil hånd-

taget (4) frem og tøm snavsbeholderen.

Bemærk: Den røde indikatorlampe skal

lyse.

 Luk beholderklappen, træk hertil hånd-

taget (4) tilbage til den er vippet i slut-

stilling.

Bemærk: Den grønne indikatorlampe

skal lyse.

 Løsn stopbremsen.

 Kør langsomt bort fra samlingsbeholde-

ren.

 Sænk snavsbeholderen til slutstilling,

tryk hertil betjeningshåndtaget (2) frem.

 Trykke bremsepedalen og hold den

ned.

 Aktiver stopbremsen.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 FARE

Transportskader!

 Tag højde for maskinens tomvægt

(transportvægt), når den transporteres

på trailer eller køretøjer.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

 Ved punkterne til at surre fast (4x) skal

maskinen sikres med spændingsseler,

reb eller kæder.

 Sørg for at sikre maskinen med kiler

ved kanterne.

 Når fejemaskinen transporteres, skal

batteriet frakobles.

 FARE

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

 Stil fejemaskinen på en plan flade i tør

og frostfri omgivelse. Beskyt mod støv

vha. en presenning.

 Løft fejevalsen og sidekosten for at for-

hindre skader på børsterne.

 Luk beholderklappen.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.



Fejemaskinen sikres mod at rulle væk.

Hvis fe

jemaskinen ikke skal bruges i en

længere periode, skal nedenstående punk-

ter overholdes:

 Rengør fejemaskinen indvendigt og ud-

vendigt.

 Træk batteristikket ud på maskinen.

 Lad batteriet op ca. hver 2. måned.

몇 FORSIGTIG

Fare for beskadigelse på grund af kortslut-

ning!

 Frakobl batteriet, eller træk batteristik-

ket ud, når der skal arbejde på det elek-

triske anlæg, eller før du åbner de elek-

triske afdækninger.

BEMÆRK

Risiko for beskadigelse!

 Finstøvfilteret må ikke vaskes.

 Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

 Stedforandrede maskiner der bruges til

erhverv skal kontrolleres me hensyn til

sikkerhed ifølge VDE 0701.

 Stil fejemaskinen på et plant underlag.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

FORSIGTIG

Risiko for beskadigelse!

 Maskinen må ikke rengøres med en

vandslange eller højtryksvandstråle (ri-

siko for kortslutning eller andre skader).

 FARE

Fysisk Risiko!

 Bær støvmaske og beskyttelsesbriller.

 Tør maskinen af med en klud.

 Blæs maskinen ren med trykluft.

 Rengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengø-

ringsmidler.

Bemærk: Driftstimetælleren angiver tids-

punkterne for vedligeholdelsesintervaller-

ne.

Bemærk: Alle service- og vedligeholdel-

sesarbejder, der skal udføres af kunden,

skal udføres af uddannet fagpersonale.

Kontakt Kärcher-forhandleren, såfremt der

er behov herfor.

Daglig vedligeholdelse:

 Kontroller batteriets opladningsstatus,

oplad batteriet efter behov (se kapitel

"Oplad batteriet").

 Kontroller fejevalsen og sidebørsten for

slid og indviklede bånd.

 Kontroller hjulene for opviklede bånd.

 Kontroller alle betjeningselementers

funktion.

 Kontroller maskinen med hensyn til

skader.

 Rens støvfilteret med tast "Filterens-

ning".

Ugentlig vedligeholdelse:

 Kontroller hydraulikanlægget.

 Kontroller hydraulikoliens påfyldnings-

stand

 Kontroller bremsevæskens status.

 Kontroller tætningslisterne for slid, ud-

skift dem ved behov.

 Kontroller og smør beholderklappen.

Vedligeholdelse efter slitage:

 Skift tætn

ingslisterne ud.

 Juster hhv. udskift tætningerne på si-

den.

 Skift fejevalsen ud.

 Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedlige-

holdelsesarbejder.

Service efter 50 driftstimer:

 Lad kundeservice gennemføre første

vedligeholdelse iht. tjeklisten.

Service efter 250 driftstimer:

 Lad kundeservice gennemføre vedlige-

holdelsen iht. tjeklisten.

For at opretholde muligheden for at stille

krav til garantien skal alle service- og vedli-

geholdelsesarbejder i garantiperioden ud-

føres af en autoriseret Kärcher-kundeser-

vice iht. serviceheftet.

Klargøring:

 Stil fejemaskinen på et plant underlag.

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Aktiver stopbremsen.

 FARE

Fysisk Risiko! Ved løftet snavsbeholder

skal sikringsstangen altid sættes ind.

Sikringen må kun foretages udenfor fare-

området.

Sluk for maskinen

Transport

Opbevaring/pause

Pleje og vedligeholdelse

Generelle henisninger

Rensning

Indvendig rengøring af maskinen

Rengøring a maskinens udvendige side

Vedligeholdelsesintervaller

Vedligeholdelse udført af kunden

Vedligeholdelse udført af kundeservice

Vedligeholdelsesarbejder

Sikring af den løftede snavsbeholder

107DA

- 8

1 Holder sikringsstang

2 Sikringsstang

 Klap sikringsstangen til højudtømnin-

gen opad og sæt den ind i holderen

(sikret).

BEMÆRK

Vær opmærksom på, hvordan batteripoler-

ne vender, når batterierne monteres. Poler-

ne skal monteres til venstre i kørselsretnin-

gen.

Batterier kan kan udskiftes som sæt. Ud-

skiftningen må kun gennemføres af specia-

lister.

 Grundet den tunge vægt (300 kg) skal

udskiftningen foretages ved hjælp af en

kran.

Batteripoler - til venstre i kørselsretningen

1 Minuspol

2Pluspol

 Ved afmontering af batteriet er det altid

minuspol-ledningen, der skal afmonte-

res først.

 Kranwirer fastgøres på batterisættets

de 4 øjer og batteriet løftes forsigtigt

ud.

VARSEL

Smudsbeholderen må ikke være løftet.

 Åbn motorhjelmen.

1 Skueglas

2 Dæksel, oliepåfyldningsåbning

3 Beholder (uden funktion)

 Kontroller påfyldningsstanden af hy-

draulikolien på skueglasset.

– Oliestanden skal ligge mellem "MIN" og

"MAX" mærket.

– Ligger oliestanden under "MIN" mær-

ket, påfyld olie.

 Skru dækslet til oliepåfyldningsåbnin-

gen af.

 Rens påfyldningsområdet.

 Fyld hydraulikolie på.

Olietype: se de tekniske data

 Skru dækslet til oliepåfyldningsåbnin-

gen på.

 Aktiver stopbremsen.

 Tænd motoren

Hydraulikanlægget må kun vedligeholdes

af en autoriseret kundeservice.

 Kontroller alle hydraulikslanger og tæt-

ninger for tæthed.

 FARE

Fysisk Risiko! Ved løftet snavsbeholder

skal sikringsstangen altid sættes ind.

Sikringen må kun foretages udenfor fare-

området.

1 Smudsbeholder

2 Sikringsstang

3 Fejevalse

 Sluk for maskinen.

 Løft den tømte snavsbeholder op til

slutpositionen. Fejevalsen bliver synlig.

Sørg for at sikre snavsbeholderen. Se

kapitlet "Sikring af den løftede snavsbe-

holder".

 Drej tændingsnøglen om på "0" og træk

nøglen ud.

 Kontroller fejevalsen for beskadigelser,

og fjern indviklede bånd eller snore.

 Klap sikkerhedsstangen ned i holderen

(den løftede snavsbeholder er ikke sik-

ret).

 Sænk snavsbeholderen til slutpositio-

nen.

1 Sideskærm, til højre

2 Nøgle til adgang til fejevalse

 Løft den tømte snavsbeholder op til

slutpositionen.

Sørg for at sikre snavsbeholderen. Se

kapitlet "Sikring af den løftede snavsbe-

holder".

 Åbn sideskærmen med nøglen.

1 Holdebøjle

2 Vingemøtrik

3 Tætning i siden

 Skru vi

ngemøtrikken af.

 Tag holdebøjlen af.

 Klap tætningen i siden udad.

 Skru fejevalseholderens fastspæn-

dingsskrue ud og sving holderen udad.

 Tag fejevalsen ud.

Fejevalsens monteringsposition i kørsels-

retningen (visning oppefra)

Bemærk: Ved monteringen af den nye fe-

jevalse er det vigtigt at overholde børste-

sættets korrekte monteringsposition.

 Monter ny fejevalse. Fejevalsens noter

skal sættes på kammene af den overfor

liggende vinge.

Bemærk: Efter indbygningen af den nye

fejevalse skal fejebanen indstilles på ny.

Bemærk: Af fabrik er fejebanen indstillet til

80 mm. Ved slitage af fejevalsen kan den

efterjusteres trinløst.

 Slukke sugeblæseren.

 Kør fejemaskinen hen på et jævnt og

glat underlag, der er synligt dækket

med støv eller kridt.

 Betjeningshåndtag fejevalse og side-

kost (1) bagud: Fejevalse til.

Betjeningshåndtag fejevalse (3) bagud:

Fejevalse sænkes.

 Lad fejevalsen køre i ca. 10 sekunder.

 Betjeningshåndtag fejevalse og side-

kost (1) til midten:

Betjeningshåndtag fejevalse (3) frem-

ad: Fejevalse løftes.

 Løft smudsbeholderen op.

 Bak maskinen væk.

 Kontroller fejeområdet.

Udskifte batteriet

Kontroller oliestanden til hydraulikolien

og påfyld hydraulikolie

Kontroller hydraulikanlægget

Kontrol af fejevalsen

Udskiftning af fejevalsen

Kontrol og indstilling af fejevalsens

fejebane

108 DA

- 9

Fejebanens form skal være en jævn rek-

tangel med en bredde på 80-85 mm.

 Løsn og indstil stopskruen til slitageju-

steringen (12).

Skub fremad: smallere fejebane.

Skub bagud: bredere fejebane.

 Spænd stopskruen igen.

 Kontrol fejevalsens fejebane igen som

allerede beskrevet.

 Løft sidekosterne.

 Kør fejemaskinen hen på et jævnt og

glat underlag, der er synligt dækket

med støv eller kridt.

 Sænk sidekosten med betjeningshånd-

taget, og lad den køre i ca. 10 sekun-

der.

 Løft sidekosterne.

 Bak maskinen væk.

 Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-

50 cm.

 Korriger fejepositionen med to indstil-

lingsskruer.

 Kontroller fejeområdet.

 FARE

Fysisk Risiko! Ved løftet snavsbeholder

skal sikringsstangen altid sættes ind.

 Løft den tømte snavsbeholder op til

slutpositionen.

Sørg for at sikre snavsbeholderen. Se

kapitlet "Sikring af den løftede snavsbe-

holder".

 Åbn sideskærmen som beskrevet i ka-

pitel "Udskifte fejevalsen".

 Løsn 6 vingemøtrikker på holdepladen i

siden.

 Løsn 3 møtrikker (SW 13) på holdepla-

den i foran.

 Tryk tætningen i siden så langt ned

(langhul) indtil den har en afstand på 1

- 3 mm til jorden.

 Skru holdepladerne fast.

 Gentag proceduren på den anden side

af maskinen.

몇 ADVARSEL

Fysisk Risiko!

 Bær støvbeskyttelsesmaske ved alle

arbejder på filteranlægget. Overhold

sikkerhedsbestemmelserne vedrøren-

de håndtering af fintstøv.

 Rens finstøvfilteret ved hjælp af tasten

Filterrensning.

 Tøm smudsbeholderen.

1Skærm

2 Filterdæksel (vibratorsystem)

3 Lås, filterafdækning (2x)

 Vip skærmen frem.

1Skærm

2 Fintstøvfilter

3 Tværdragere

 Åbn låset.

 Åbn filterafdækningen.

 Kontrollér finstøvfilteret, rens eller ud-

skift om nødvendigt.

OBS

Udskiftning af finstøvfilteret må kun ud-

føres af en medarbejder fra Kärchers

kundeservice.

 Sæt filterdækslet på og lås det fast.

몇 FO

RSIGTIG

Risiko for beskadigelse!

 Sørg for at sætte dækslerne på den til-

hørende sikringskasse.

BEMÆRK

Brug kun sikringer med samme værdi.

1 Sikringskasse A

2 Sikringskasse B

3 Fingermøtrik

 Skrue fingermøtrikken ud.

 Åbn låget på sikringskassen.

 Kontroller sikringerne.

 Udskift defekte sikringer.

Sikringskasse A

Sikringskasse B

Kontroller og indstil fejevalsens

fejebane

Justere tætningerne i siden

Kontrol/udskiftning af finstøvfilteret

Udskiftning af sikringer

FU01 Sikkerhedsrelæ

Start

5 A

FU02 Frigivelse DC/DC 10 A

FU03 Rundomkring-advar-

selslys

Signalhorn

10 A

FU04 Sugeturbiner 20 A

FU05 Vibratorsystem 15 A

FU06 Indgang DC/DC 20 A

FU07 Multifunktionsdisplay 5 A

FU08 Bakke-alarm

Klapindikator

7.5 A

FU09 Sikkerhedsrelæ

Sugeturbiner

Vibratorsystem

5 A

FU10 Vandpumpe (option) 10 A

109DA

- 10

Sikring hovedrelæ

* Disse sikringer må kun skriftes af kunde-

servicepersonale, da en kontrol af fejl på

maskinen er nødvendig.

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EU-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Underskriverne handler på bestyrelsens

vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

FU11 Belysningsanlæg (op-

tion)

Blinklys (option)

Blue Spot (valgfri)

10 A

FU12 Vibratorsystem fladt

foldefilter og rundfilter

(option)

15 A

FU 13* Hovedrelæ 125 A

EU-

overensstemmelseserklæring

Produkt: Fejesugningsmaskine sid-

deapparat

Type: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Gældende EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2000/14/EF

Anvendte harmoniserede standarder

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Anvendte overensstemmelsesvurde-

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 90

Garanteret: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

110 DA

- 11

Hjælp ved fejl

Fejl Afhjælpning

Maskinen kører ikke eller kun lang-

somt

Sæt dig på sæden, sædeafbryderen aktiveres.

Få kontrolleret sikringen til køremotor FU 13 af kundeservicepersonale.

Oplade eller udskifte batteriet

Løsn stopbremsen.

Kontroller for opviklede bånd og snører.

Kontakt Kärcher-kunderservice.

Piftende lyse i hydraulikken Fyld hydraulikolie på

Kontakt Kärcher-kunderservice.

Børsterne drejer sig kun langsomt

eller slet ikke

Kontroller for opviklede bånd og snører.

Kontakt Kärcher-kunderservice.

Ringe eller ingen sugekraft i bør-

steområdet

Rense støvfilteret

Kontakt Kärcher-kunderservice.

Maskinen støver Justere tætningerne i siden

Tænd blæseren

Rense støvfilteret

Udskiftning af filtertætningerne

Kontakt Kärcher-kunderservice.

Fejeenheden mangler at opsamle

snavs

Tøm smudsbeholderen.

Rense støvfilteret

Udskiftning af fejevalsen

Justere fejebanen

Udskifte snavsbeholderens tætningsstribe

Fjerne fejevalsens blokering

Kontakt Kärcher-kunderservice.

Snavsbeholderen kan ikke sænkes

eller løftes

Kontroller sikringerne.

Fjern sikringsstøtten fra snavsbeholderen.

Kontakt Kärcher-kunderservice.

Snavsbeholderen drejer sig kun

langsomt eller slet ikke

Kontakt Kärcher-kunderservice.

Fejl med dele som bevæges hy-

draulisk

Kontakt Kärcher-kunderservice.

Tekniske data

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Maskindata

Kørselshastighed, fremad km/h 6 6

Kørselshastighed, tilbage km/h 3 3

Stigningsevne maks. -- 14% 14%

Fejeydelse i areal uden sidebørster m

/h 4680 4680

Fejeydelse i areal med 1 sidekost m

/h 6300 6300

Arbejdsbredde uden sidebørster mm 780 780

Arbejdsbredde med 1 sidebørster mm 1050 1050

Beskyttelsesklasse, dryptæt -- IPX 3 IPX 3

Brugstid ved fuld opladet batteri h 2,5 2,5

El-anlæg

Batterikapacitet V, Ah --- 36, 240

Batterisæt kg --- 300

Hydraulisk anlæg

Hydraulikolie type -- HV 46 HV 46

Smudsbeholder

Maks. aflæsningshøjde mm 1340 1340

Smudsbeholderens volumen l 180 180

Fejevalse

111DA

- 12

Fejevalsens diameter mm 280 280

Fejevalsens bredde mm 780 780

Omdrejningstal 1/min 360 360

Fejebane mm 80 80

Sidekost

Sidebørstens diameter mm 580 580

Omdrejningstal 1/min 80 80

Gummidæk

Størrelse foran -- 4.00-6 4.00-6

Størrelse bagved -- 300 x 145 – 6 300 x 145 – 6

Bremse

Forhjul -- mekanisk mekanisk

Baghjul -- Elektrisk Elektrisk

Filter- og sugesystem

Type -- Posefilter

Kan fås som ekstraudstyr:

Fladt foldefilter og rundfilter

Posefilter

Kan fås som ekstraudstyr:

Fladt foldefilter og rundfilter

Omdrejningstal 1/min 2600 2600

Filterflade finstøvfilter m

5,2 5,2

Nominelt vakuum sugesystem mbar 6 6

Nominel volumenstrøm for sugesystemet m

/h 600 600

Vibratorsystem -- El-motor El-motor

Omgivende betingelser

Temperatur °C -5 til +40 -5 til +40

Luftfugtighed, ikke-kondenserende % 0 - 90 0 - 90

Oplyste værdier ifølge EN 60335-2-72

Støjemission

Lydtryksniveau L

dB(A) 70 70

Usikkerhed K

dB(A) 3 3

Lydeffektniveau L

+ usikkerhed K

dB(A) 93 93

Maskinvibrationer

Hånd-arm vibrationsværdi m/s

0,7 0,7

Sæde m/s

0,5 0,5

Usikkerhed K m/s

0,1 0,1

Mål og vægt

Længde x bredde x højde mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Venderadius højre mm 2470 2470

Venderadius venstre mm 2470 2470

Vægt (med/uden batteri) kg 560/860 560/860

Tilladt totalvægt kg 1224 1224

Godkendt akselbelastning foran kg 734 734

Godkendt akselbelastning bagved kg 490 490

Forbehold for tekniske ændringer!

112 DA

- 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Ta kontakt med forhandleren hvis du kon-

staterer transportskader etter utpakking.

– Advarsel- og henvisningsskilt som er

anbrakt på apparatet, gir viktig informa-

sjon for sikker drift.

– I tillegg til anvisningene i bruksveiled-

ningen må det tas hensyn til lokale, ge-

nerelle forskrifter vedrørende sikkerhet

og forebygging av ulykker.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

 FARE

For å unngå farer, skal reparasjon og skifte

av reservedeler på maskinen kun utføres

av autorisert kundeservice.

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

 FARE

Advarer mot en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Advarer mot en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Informerer om en mulig farlig situasjon som

kan føre til mindre personskader eller til

materielle skader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

Generelle merknader. . . . . . . . NO 1

Miljøvern . . . . . . . . . . . . NO 1

Garanti . . . . . . . . . . . . . . NO 1

Tilbehør og reservedeler NO 1

Symboler i bruksanvisnin-

gen. . . . . . . . . . . . . . . . . NO 1

Symboler på maskinen . NO 1

Forskriftsmessig bruk . . . . . . . NO 2

Forutsebar feilbruk. . . . . NO 2

Egnede overflater. . . . . . NO 2

Sikkerhetsanvisninger . . . . . . . NO 2

Sikkerhetsanvisninger for

betjening . . . . . . . . . . . . NO 2

Sikkerhetsanvisninger for

kjøring . . . . . . . . . . . . . . NO 2

Sikkerhetsanvisninger om

batteridrevne apparater . NO 2

Maskiner med hevefunksjon

for avfallstømming . . . . . NO 3

Maskin med beskyttelsestakNO 3

Sikkerhetsanvisninger for

transport av apparatet . . NO 3

Sikkerhetsanvisninger for

pleie og vedlikehold . . . . NO 3

Funksjon . . . . . . . . . . . . . . . . . NO 3

Anvisning for avlossing . . . . . . NO 3

Betjenings- og funksjonelemen-

ter . . . . . . . . . . . . . . . . . . . . . . NO 4

Illustrasjon feiemaskin . . NO 4

Betjeningselementer . . . NO 4

Før den tas i bruk . . . . . . . . . . NO 5

Låse/løsne parkeringsbremsNO 5

Ta i bruk. . . . . . . . . . . . . . . . . . NO 5

Generelle merknader . . . NO 5

Vedlikeholdsarbeider . . . NO 5

Sikkerhetsanvisninger for

batterier . . . . . . . . . . . . . NO 5

Lading av batterier . . . . . NO 5

Drift . . . . . . . . . . . . . . . . . . . . . NO 6

Stille inn førersetet. . . . . NO 6

Starte maskinen. . . . . . . NO 6

Kjøring av maskinen . . . NO 6

Feiedrift . . . . . . . . . . . . . NO 6

Tømme feieavfallsbeholde-

ren . . . . . . . . . . . . . . . . . NO 6

Slå maskinen av. . . . . . . NO 7

Transport . . . . . . . . . . . . . . . . . NO 7

Lagring/driftsstans . . . . . . . . . . NO 7

Pleie og vedlikehold. . . . . . . . . NO 7

Generelle merknader . . . NO 7

Rengjøring

. . . . . . . . . . . NO 7

Vedlikeholdsintervaller . . NO 7

Vedlikeholdsarbeider . . . NO 7

EU-samsvarserklæring . . . . . . NO 10

Feilretting. . . . . . . . . . . . . . . . . NO 11

Tekniske data . . . . . . . . . . . . . NO 11

Generelle merknader

Miljøvern

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballasjen i

husholdningsavfallet, men lever

den inn til resirkulering.

Gamlle apparater inneholder ver-

difulle materialer som kan gjen-

brukes og som bør sendest til

gjenbruk. Gamle maskiner skal

derfor avhendes i egnede inn-

samlingssystemer.

Batterier, olje, drivstoff og lignende stoffer

må ikke komme ut i miljøet. Slike stoffer

skal avhendes via egnede gjenbrukssta-

sjoner.

Garanti

Tilbehør og reservedeler

Symboler i bruksanvisningen

Symboler på maskinen

Fare for brannskader fra

varme overflater! Før ar-

beid på maskinen, la dam-

panlegget få avkjøle seg

tilstrekkelig.

Arbeid ved maskinen skal

alltid utføres med egnede

hansker.

Fare for klemskader ved

innklemming mellom be-

vegelige kjøretøydeler.

Fare for personskader fra

bevegelige deler. Ikke

stikk inn hånden.

Brannfare. Brennene eller

glødende gjenstander må

ikke suges opp.

Kjettingfaste / kranpunkt

Løftepukt for jekk

Maksimal vinkling mot

bakken ved kjøring med

løftet feieavfallsbeholder.

Det må bare kjøres i stig-

ninger på inntil 14 % i kjø-

reretningen.

OBS Roterende børster

(pass på rotasjonsretnin-

gen).

113NO

- 2

Feiemaskinen er ment til rengjøring av

gulvarealer for industriell bruk og f.eks. føl-

gende bruksområder:

 Parkeringsplasser

 Produksjonsanlegg

 Logistikkområder

 Hotell

 Detaljhandel

 Lagerområder

 Gåveier

– Denne feiemaskinen er beregnet for fei-

ing av skitne flater innendørs og uten-

dørs.

– Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

– Denne feiemaskinen må kun brukes iht.

denne bruksanvisning.

– Det er ikke tillatt å utføre endringer på

maskinen.

– Maskinen er kun egnet for de overflate-

ne som er angitt i bruksanvisningen.

– Det må kun kjøres på de flater eieren el-

ler dennes representant har tillatt at

maskinen brukes på.

– Generelt gjelder følgende: Hold lett an-

tennelige stoffer på avstand fra maski-

nen (eksplosjons-/brannfare).

 Fei/sug aldri opp eksplosive væsker,

brennbare gasser eller ufortynnet syre

eller løsningsmidler! Til dette hører ben-

sin, tynner og fyringsolje, som blandet

med innsugningsluft kan danne eksplo-

sive damper og blandinger. Dette gjel-

der også aceton, ufortynnede syrer og

løsemidler som angriper materialene

som er brukt på maskinen.

 Fei eller sug aldri opp reaktivt metall-

støv (f.eks. aluminium, magnesium el-

ler sink), de vil i forbindelse med sterkt

alkaliske eller sure rengjøringsmidler

danne eksplosive gasser.

 Brennende eller glødende gjenstander

må ikke suges opp.

 Maskinen er ikke egnet til oppfeiing av

helsefarlige stoffer.

 Det er forbudt å oppholde seg i fareom-

rådet. Bruk i eksplosjonsfarlige rom er

forbudt.

 Det er ikke tillatt å ta med passasjer.

 Det er ikke tillatt å bruke denne maski-

nen til å skyve/dra eller transportere

gjenstander.

– Asfalt

– Industrigulv

– Støpte gulv

– Betong

– Brostein

 For overholdelsen av luft- og krype-

strekninger må apparatet ikke brukes i

høyder som ligger over 2000 meter

over havet.

 (Gjelder kun for Finland) Hvis apparatet

er utstyrt med en PVC-slangeledning,

må det ikke brukes ved lave omgivel-

sestemperaturer (under 0°C). Ta kon-

takt med Kärcher dersom du har spørs-

mål om apparatet ditt.

 Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

 Ved bruk av maskinen på farlige steder

(f.eks. bensinstasjoner etc.), må det tas

hensyn til gjeldende sikkerhetsforskrif-

ter. Bruk i

eksplosjonsfarlige rom er for-

budt.

 FARE

Fare for skade!

 Dersom det arbeides på steder der det

er mulighet for at betjeningspersonalet

kan bli truffet av fallende gjenstander,

skal maskinen ikke benyttes uten be-

skyttelsestak mot fallende gjenstander .

 Apparatet må brukes på korrekt måte.

Du må ta hensyn til forholdene på det

aktuelle bruksstedet, og være opp-

merksom på andre personer, og spesi-

elt barn.

 I utgangspunktet skal forskrifter, tiltak,

regler og forordninger som gjelder for

kjøretøyer følges.

 Før arbeidet startes skal brukeren forsi-

kre seg om at alle sikkerhetsinnretnin-

ger er korrekt påsatt og fungerer.

 Brukeren av maskinen er ansvarlig for

skader på andre personer eller materi-

elle skader.

 Pass på at brukeren har tettsittende

klær. Bruk kraftige sko og unngå løst-

hengende klær.

 Kontroller området rundt før start (f.eks.

barn). Pass på å ha tilstrekkelig sikt!

 Maskinen skal ikke forlates uten tilsyn

når motoren er i gang. Brukeren skal

først forlate apparatet når motoren er

stoppet, apparatet er sikret mot utilsik-

tede bevegelser og tenningsnøkkelen

tatt ut.

 For å forhindre uberettiget bruk av mas-

kinen, ta ut tenningsnøkkelen.

 Apparatet skal bare brukes av personer

som er opplært i eller kan dokumentere

kjennskap til bruken, og som har fått i

oppdrag å bruke apparatet.

 Dette apparatet er ikke ment for bruk av

personer (inklusive barn) med reduser-

te fysiske, sensoriske eller sjelelige ev-

ner, eller som pga. mangel på erfaring

og/eller kunnskap ikke kan benytte ap-

paratet trygt. De skal da kun bruke ap-

paratet under oppsyn av en sikkerhets-

ansvarlig person, eller få instruksjoner

av vedkommende om bruk av appara-

tet.

 Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

FORSIKTIG

Fare for skade! Ikke fei opp bånd, snorer el-

ler ledninger, de kan vikle seg rundt feieval-

sen.

 FARE

Fare for personskader! Kontroller underla-

gets bæreevne før kjøring.

 FARE

Ulykkesrisiko, fare for personskader!

Veltefare ved for sterke stigninger.

– Det må bare kjøres i stigninger på inntil

14 % i kjøreretningen.

Fare for velting ved høy hastighet i svinger

(særlig ved venstresvinger).

– Kjøre langsomt i svinger.

Veltefare ved ustabilt underlag.

– Maskinen må kun kjøres på faste un-

derlag.

Veltefare ved for sterk sidehelling.

– Det må bare kjøres stigninger på mak-

simalt 10% på tvers av kjøretretningen.

Merk: Garantien gjelder bare dersom bat-

terier og ladere anbefalt av Kärcher blir

brukt.

– Bruksanvisningene fra batteriprodusen-

ten og ladeapparat-produsenten må

følges ubetinget. Følg lovens anbefa-

linger ved omgang med batterier.

Advarsel om farlig elek-

trisk spenning!

Overhold anvisningen!

Sving langsomt!

Vennligst les og følg

bruksanvisningen!

Fare for skade!

Ikke vask finstøvfilteret.

Forskriftsmessig bruk

Forutsebar feilbruk

Egnede overflater

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

Sikkerhetsanvisninger for kjøring

Sikkerhetsanvisninger om

batteridrevne apparater

114 NO

- 3

– Batterier må ikke bli stående utladet,

men må lades opp så snart som mulig.

– For å unngå krypestrøm må batteriene

alltid holdes rene og tørre. Beskytt mot

forurensing, for eksempel av metall-

støv.

– legg aldri verktøy eller tilsvarende på

batteriene. Fare for kortslutning og ek-

splosjon.

– Man må ikke håndtere åpen flamme,

lage gnister eller røyke i nærheten av et

batteri eller i et batteriladerom. Eksplo-

sjonsfare.

– Varme deler, for eksempel motoren, må

ikke berøres (fare for forbrenning).

– Vær forsiktig ved omgang med batteri-

syre. Følg de gjeldende sikkerhetsfor-

skriftene!

– Brukte batterier skal håndteres miljø-

vennlig i henhold til EU-retningslinje 91/

157 EWG.

 FARE

Fare for skade!

 Ved arbeider på hevefunksjon for tøm-

ming må avfallsbeholder heves helt og

sikres.

 Sikringen skal kun gjøres utenfor fare-

området.

MERKNAD

Beskyttelsestaket (ekstrautstyr) gir beskyt-

telse mot større fallende deler. Men det gir

ikke beskyttelse ved velting av maskinen!

 Beskyttelsestaket skal kontrolleres for

skader hver dag.

 Ved skader av beskyttelsestaket eller

enkeltdeler må hele beskyttelsestaket

byttes.

 Enhver modifisering av beskyttelsesta-

ket eller monteringen av elementer,

byggedeler og byggegrupper som ikke

har blitt godkjent av Kärcher er ikke til-

latt og kan eventuelt føre til at beskyttel-

sestaket mister funksjonen sin.

 Vær oppmerksom på tomvekten (trans-

portvekt) til apparatet ved transport på

tilhengere eller kjøretøy.

 For transport av apparatet, må batteri-

pluggen tas av og apparatet sikres.

 Før rengjøring og vedlikehold av maski-

nen, skifting av deler eller omstilling til

annen funksjon skal maskinen stoppes

og tenningsnøkkelen tas ut.

 Ved apparater med et traksjonsbatteri

skal batteriet kobles fra apparatets

elektriske system via batterifrakoblings-

punktet (batteriplugg) for alt service- og

vedlikeholdsarbeid.

 Ved arbeid på det elektriske anlegget

skal batteriet kobles fra.

Til dette må først minuspolen også

plusspolen avklemmes.

Gjenkoblingen skjer så i omvendt rek-

kefølge. Koble til plusspolen først, og

deretter minuspolen.

 Rengjøring av maskinen må ikke skje

med vannslange eller høytrykksvasker

(fare for kortslutning eller andre ska-

der).

 Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

 Sikkerhetskontroll skal gjøres etter gjel-

dende lokale forskrifter for kommersiell

bruk av mobile apparater.

 Arbeid ved maskinen skal alltid utføres

med egnede hansker.

Feiemaskinen arbeider etter feiebrett-prin-

sippet.

– Den roterende feievalsen frakter smuss

direkte inn i feieavfallsbeholderen.

– Sidekostene rengjør hjørner og kanter

på feieflaten og frakte

r smuss inn i ba-

nen til feievalsen.

– Finstøvet suges ut via støvfilteret via

sugeblæren.

 Fare

Fare for personskade, fare for materiell

skade!

Pass på vekten av maskinen ved lossing.

 Ikke bruk gaffeltruck

 Ved lossing av maskinen, bruk en egnet

rampe eller en kran!

 Ved bruk av rampe, pass på:

Bakkeklaring 70mm.

 Dersom maskinen leveres på en pall

skal det bygges en nedkjøringsrampe

med de medfølgende platene.

Anvisningen for dette ser du på side 2

(omslagssiden)

Viktig anvisning: hver plate skal festes

med 2 skruer hver.

Maskiner med hevefunksjon for

avfallstømming

Maskin med beskyttelsestak

Sikkerhetsanvisninger for transport

av apparatet

Sikkerhetsanvisninger for pleie og

vedlikehold

Funksjon

Anvisning for avlossing

Vekt (uten batterier) 560 kg*

Vekt (med batterier) 860 kg*

* Dersom det er montert ekstrautstyr er

vekten enda høyere.

115NO

- 4

Figur

1 Typeskilt

2 Sete (med kontaktmatte)

3Ratt

4 Blue Spot (valgfritt)

5 Håndtak med låseknapp

6 Maskinhette

7 Sidebørster, høyre

8 Fronthjul

9 Tilgang feievalse

10 Festepunkt for surring

11 Batterisett

(Kun ved KM 105/180 R Bp-pakken i le-

veringsomfanget)

12 Motordeksel

13 Roterende varsellys

14 Blinklys (tilleggsutstyr)

15 Baklykter (ekstrautstyr)

16 Drivhjul

17 Se-glass hydraulikkolje

Figur

1 Betjeningsspak feievals og sidekost

Spaken forover: Feievals på og side-

kost senkes ned og på.

Spaken bakover: Feievals på

2 Betjeningsspak feieavfallsbeholder

Heve/senke feieavfallsbeholder

3 Betjeningsspak feievals

Løfte og senke feievals

4 Betjeningsspak beholderklaff

Åpne/lukke beholderklaff

5 Kontrollamper og display

6 Bryter for belysning (ekstrautstyr)

7 Bryter for vifte og filterrengjøring

Stilling midten: Filterrengjøring og vifte

Stilling foran: Vifte på

Stilling bak: Filtrengjøring på

8 Bryter for horn

9 Sikringer

10 Bremsepedal

11 Gasspedal forover/bakover

12 Slitasjejustering / feiespeiljustering feie-

vals

13 Blinklysbryter (ekstrautstyr)

14 Tenningslås

Stilling 0: Slå av motor

Stilling 1: Tenning på

Stilling 2: Starte motoren

15 Batterikontakt

16 Parkeringsbrems

17 Hendel setejustering

18 Nøkkel tilgang til feievals

Figur

1 Displayvisning (batterikapasitet)

2 Batterieladekontroll

3 Kontrollampe for arbeidslys

4 Kontrollys blinklys

5 Kontrollampe klaff feieavfallsbeholder

åpen

6 Varsellampe klaff feieavfallsbeholder

lukket

7 ikke i bruk

8 Visning Filterrengjøringsskjerm er aktiv

9 ikke i bruk

Betjenings- og funksjonelementer

Illustrasjon feiemaskin Betjeningselementer

Kontrollamper og display

116 NO

- 5

 Løsen parkeringsbrems ved å trykke

bremsepedalen.

 Lås parkeringsbremens ved å trykke

bremsepedalen.

 Parker feiemaskinen på et jevnt under-

lag.

 Trekk ut tenningsnøkkelen.

 Trekk til holdebremsen.

 Kontroller batterieladetilstanden, ved

behov lad opp batteriet (se kapittel "La-

de batteri").

 Kontroller feievalse og sidekoster for

slitasje og sammenviklede bånd

 Kontroller hjulene for oppviklede tråder.

 Kontroller funksjonen til alle betjenings-

elementer.

 Kontroller apparatet for skader.

Merk: Dette er beskrevet i kapittelet Stell

og vedlikehold.

Ved omgang med batterier må det tas hen-

syn til:

 Fare!

Eksplosjonsfare! Verktøy o.l. må ikke leg-

ges på batteriet, dvs. på poler eller celle-

bro.

 Fare!

Fare for skader! Pass på at sår aldri kom-

mer i kontakt med bly. Vask hendene godt

etter håndtering av batterier.

 FARE

Brann- og eksplosjonsfare!

– Røyking og bruk av åpen ild er ikke til-

latt.

– Rom der det lades batterier må være

godt ventilerte, da det dannes høyek-

splosive gasser ved lading.

 Fare!

Fare for skade!

– Syresprut i øyne eller på huden skal

skylles ut/av med mye rent vann.

– Kontakt lege straks etterpå.

– Forurensede klaær må vaskes med

vann.

FORSIKTIG

Lad opp batteriene før maskinen tas i bruk.

 FARE

Fare for personskader! Følg sikkerhetsfor-

skriftene når du håndterer batterier. Følg

bruksanvisningen fra laderprodusenten.

Følg alltid vedlagte bruksanvisning fra bat-

teriprodusenten og følg den.

Batterier skal kun lades opp med egnet bat-

terilader.

 FARE

Fare for personskader. Etterfylling av vann

når batteriet er utladet kan føre til at syre si-

ver ut! Bruk vernebriller når du håndterer

batterisyre, og følg forskriftene for å forhin-

dre personskader og skader på klær. Even-

tuell syresprut på hud eller klær skal øye-

blikkelig skylles av med mye vann.

FORSIKTIG

Fare for skade. Det må kun brukes destil-

lert eller avmineralisert vann til etterfylling

på batteriene. Det må ikke brukes fremme-

de tilsetninger (såkalte forbedringsmidler).

Dette fører til at garantien bortfaller.

 Parker maskinen trygt i et tørt rom med

tilstrekkelig ventilasjon.

 Åpne motordeksel.

Merknad: Dekselet må være åpent un-

der hele ladingen.

 Ta av batteripluggen på maskinen og

koble til kontakten på laderen.

 Sett støpselet på laderen i en feilfri stik-

kontakt på 16 A, laderen starter ladin-

gen automatisk.

 Gjenn

omfør ladningen i henhold til in-

struksjonene i bruksanvisningen til la-

deapparatet.

Den anbefalte batteriladeren (som pas-

ser til maskinens batterier) er elektro-

nisk styrt og avslutter ladeprosessen

automatisk.

 Merk: Når batteriet er ladet opp kobles

først ladeapparatet fra nettet og så bat-

teriet fra ladeapparatet.

Merknad

KM 105/180 R Bp Pack-varianten (1.186-

051.0) leveres med batterier og lader.

KM 105/180 R Bp Pack-varianten (1.186-

050.0) leveres uten batterier og lader.

Vi anbefaler følgende batterier og ladere:

Bruk av andre batterier og ladere anbefales

ikke, og skal kun gjøres etter samråd med

KÄRCHER-kundeservice.

FORSIKTIG

Les alltid anvisningene fra leverandøren av

batteriet og handle deretter.

Batteriets ladetilstand vises på feiemaskin-

skjermen.

Hvis indikatorlampen for batteriladingen ly-

ser rødt:

 Batteriet er flatt. Feiedriften vil avsluttes

automatisk (det er kun mulig å starte

igjen etter lading av batteriene).

 Kjør maskinen direkte til oppladingsste-

det, og unngå stigninger ved slik kjø-

ring.

 Lad batteriet.

Før den tas i bruk

Låse/løsne parkeringsbrems

Ta i bruk

Generelle merknader

Vedlikeholdsarbeider

Daglig før arbeidet starter

Sikkerhetsanvisninger for batterier

Følg anvisningene på batteriet,

i bruksanvisningen og i maskin-

bruksanvisningen!

Bruk vernebriller!

Hold barn unna syre og batteri-

er!

Eksplosjonsfare!

Åpen ild, gnister, åpent lys og

røyking er forbudt!

Fare for skade!

Førstehjelp!

Varselmerket!

Avhending!

Batterier må ikke kastes i hus-

holdsningsavfallet!

Advarsel om farlig elektrisk

spenning!

Lading av batterier

Anbefalte batterier, battereladere

Bestillingsnum-

mer

Batteripakke 36 V, 240

Ah, (i batterirommet, lite

vedlikehold) *

6.981-067.0

Lader 36 V, 40 A 6.981-066.0

* Maskinen trenger 1 batteripakke

Kontroll og justering av væskenivået på

batteriet

Kontroller ladenivået på batteriene

117NO

- 6

1 Hendel setejustering

2Førersete

 Trekk hendelen for seteregulering ut-

over.

 Forskyv setet, slipp hendelen og la se-

tet gå i inngrep.

 Beveg setet fram og tilbake og kontrol-

ler at setet er i låst stilling.

Merk: Maskinen er utstyrt med setekon-

taktmatte. Maskinen slås av når man forla-

ter førersetet.

Merknad: Finstøvfilteret rengjøres auto-

matisk når maskinen startes.

 Ta plass på førersetet.

 Trekk til holdebremsen.

 Sett tenningsnøkkelen i tenningslåsen.

 Sett tenningsnøkkelen til posisjon ”I”.

Maskinen klar til bruk.

 Sett tenningsnøkkelen til posisjon ”II”.

Maskinen er klar til kjøring.

Merknad: Visning av batterikapasitet

viser eller ca. 10 sekunder den virkelige

ladetilstanden.

 Bremspedal trykkes inn og holdes inn-

trykt.

 Løsne parkeringsbremsen.

 Trykk gasspedalen langsomt forover.

 Fare!

Fare for skader! Ved rygging skal det ikke

være fare for tredjeperson, eventuelt må

noen dirigere deg.

 Trykk gasspedalen sakte bakover.

 Kjørehastigheten kan reguleres trinn-

løst med kjørepedalen.

 Unngå rykkete trykk på pedalen.

 Slipp kjørepedalen, maskinen bremser

automatisk og blir stående.

Merk: Bremsevirkningen kan forsterkes

ved å trykke på bremsepedalen.

Kjøre over faste hindringer opp til 70 mm

høyde:

 Kjør langsomt og forsiktig over hinderet.

Faste hindringer over 70 mm høyde:

 Hindre må bare kjøres over med en eg-

net rampe.

OBS

Fei ikke pakktape, tråder eller noe lignende

da dette kan føre til skader på feiemekanis-

men.

Merk: For å oppnå optimal rengjøring, bør

kjørehastigheten tilpasses de aktuelle for-

holdene.

Merk: Under drift rengjøres finstøvfilteret

automatisk hvert 10. minutt.

Merknad: Under arbeid i områder med fin-

støv må filteret i tillegg rengjøres ved å tryk-

ke på filterrengjøringsbryteren.

 Rengjør finstøvfilteret ved å trykke på

knappen for filterrengjøring.

1 Betjeningsspak feievals og sidekost

2 Betjeningsspak feieavfallsbeholder

3 Betjeningsspak feievals

4 Betjeningsspak beholderklaff

Betjeningsspak feievals og sidekost

 Betjeningsspak (1) forover: Feievals på

og sidekost senkes ned og på.

 Betjeningsspak (1) bakover: Feievals

på.

Betjeningsspak feieavfallsbeholder

 Betjeningsspak feieavfallsbeholder (2)

fremover: Feieavfallsbeholderen sen-

kes.



Betjeningsspak feieavfallsbeholder (2)

kover: Feieavfallsbeholderen løftes.

Betjeningsspak feievalse

 Betjeningsspak feievals (3) forover:

Feievalsen løftes.

 Betjeningsspak feievals (3) bakover:

Feievalsen senkes.

Betjeningsspak beholderklaff

 Betjeningsspak beholderklaff (4) frem-

over: Beholderklaffen til feieavfallsbe-

holderen åpner seg.

Merknad: Den grønne indikatorlampen

må lyse.

 Betjeningsspak beholderklaff (4) bak-

over: Beholderklaffen til feieavfallsbe-

holderen lukker seg.

Merknad: Den røde indikatorlampen

må lyse.

 Slå på viften.

 Ved flaterengjøring:

Betjeningsspak feievals og sidekost (1)

bakover: Feievals på.

Betjeningsspak feievals (3) bakover:

Feievalsen senkes.

 Betjeningsspak beholderklaff (4) frem-

over: Beholderklaffen åpner seg.

Merknad: Den grønne indikatorlampen

må lyse.

 Ved rengjøring av sidekanter:

Betjeningsspak feievals og sidekost (1)

forover: Feievals på, sidekost på og

senkes.

Betjeningsspak feievals (3) bakover:

Feievalsen senkes.

 Slå av vifte.

 Ved flaterengjøring:

Betjeningsspak feievals og sidekost (1)

bakover: Feievals på.

Betjeningsspak feievals (3) bakover:

Feievalsen senkes.

 Betjeningsspak beholderklaff (4) frem-

over: Beholderklaffen åpner seg.

Merknad: Den grønne indikatorlampen

må lyse.

 Ved rengjøring av sidekanter:

Betjeningsspak feievals og sidekost (1)

forover: Feievals på, sidekost på og

senkes.

Betjeningsspak feievals (3) bakover:

Feievalsen senkes.

 FARE

Fare for skade!

 Under tømmingen må det ikke opphol-

de seg personer og dyr i utsvingings-

området for feieavfallsbeholderen.

Veltefare!

 La feiemaskinen stå på et jevnt under-

lag mens tømmingen pågår.

몇 ADVARSEL

Klemfare!

 Hold aldri fast i stagene i tømmemeka-

nismen. Opphold deg ikke under den

løftede beholderen.

OBS

Fare for personskade og materiell skade!

 Det er mulig at materiale av den rote-

rende feievalsen kastes bort ved tøm-

ming. Hold tilstrekkelig avstand.

Drift

Stille inn førersetet

Starte maskinen

Kjøring av maskinen

Kjøre forover

Kjøre bakover

Kjøremåte

Bremsing

Kjøre over hindre

Feiedrift

Rengjøre finstøvfilteret manuelt

Betjeningsspak

Feie tørre gulv

Feie fuktige eller våte gulv

Tømme feieavfallsbeholderen

118 NO

- 7

 Løfte feievals og sidekost med betje-

ningsspakene: Betjeningsspak 1 i midt-

en og betjeningsspak 3 forover.

 Lukk beholderklaffen, dertil trekkes be-

tjeningsspaken (4) bakover.

Merknad: Den grønne indikatorlampen

må lyse.

 Løft feieavfallsbeholderen, dertil trek-

kes betjeningsspaken til feieavfallsbe-

holderen (2) bakover.

 Kjør langsomt frem til samlebeholde-

ren.

 Trekk til holdebremsen.

 Åpne beholderklaffen, dertil trykkes be-

tjeningsspaken til beholderklaffen (4)

fremover og feieavfallsbeholderen tøm-

mes.

Merknad: Den røde indikatorlampen

må lyse.

 Lukk beholderklaffen, dertil trekkes be-

tjeningsspaken til beholderklaffen (4)

bakover helt til den er vippet i endeposi-

sjonen.

Merknad: Den grønne indikatorlampen

må lyse.

 Løsne parkeringsbremsen.

 Kjør langsomt bort fra samlebeholder.

 Senk feieavfallsbeholderen i endeposi-

sjonen, dertil trekkes betjeningsspaken

(2) fremover

 Bremspedal trykkes inn og holdes inn-

trykt.

 Trekk til holdebremsen.

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 FARE

Transportskader!

 Vær oppmerksom på tomvekten (trans-

portvekt) til apparatet ved transport på

tilhengere eller kjøretøy.

 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 Trekk til holdebremsen.

 Sikre maskinen på festepunktene for

surring (4x) med stropper, tau eller kjet-

ting.

 Sikre maskinens hjul med kileklosser.

 Når feiemaskinen transporteres må

batteriet klemmes av.

 FARE

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved lag-

ring.

 Parker feiemaskinen på et jevnt under-

lag i tørr, frostfri omgivelse. Beskytt den

med en tildekking mot støv.

 Løft feievalse og sidebørstene for å

unngå å skade børstene.

 Lukk beholderklaffen.

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 Trekk til holdebremsen.

 Sikre feiemaskinen mot rulling.

Hvis feiemaskinen ikke skal brukes over

lengre tid, må en i tillegg være obs på føl-

gende:

 Rengjør feiemaskinen innvendig og ut-

vendig.

 T

rekk ut batteripluggen på maskinen.

 Batteriet lades i mellomrom på ca. to

måneder.

몇 FORSIKTIG

Risiko for skade på grunn av kortslutning!

 Når du arbeider på det elektriske anleg-

get, eller før du åpner elektriske deks-

ler, må batteriet kobles fra eller batteri-

kontakten kobles fra.

OBS

Fare for skade!

 Ikke vask finstøvfilteret.

 Reparasjoner skal kun utføres på god-

kjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskrif-

tene.

 Kommersielt brukte maskiner som bru-

kes på ulike steder skal sikkerhetskon-

trolleres i samsvar med VDE 0701.

 Parker feiemaskinen på et jevnt under-

lag.

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 Trekk til holdebremsen.

FORSIKTIG

Fare for skade!

 Rengjøring av maskinen må ikke skje

med vannslange eller høytrykksvasker

(fare for kortslutning eller andre ska-

der).

 FARE

Fare for skade!

 Benytt støvbeskyttelsesmaske og be-

skyttelsesbriller.

 Rengjør maskinen med en klut.

 Blås den ut med trykkluft.

 Rengjør maskinen med en fuktig klut og

mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive ren-

gjøringsmiddel.

Merk: Driftstimetelleren angir tidspunktet

for vedlikeholdsintervallene.

Merk: Alle service- og vedlikeholdsarbei-

der må, når kunden forestår vedlikehold,

utføres av kvalifiserte fagfolk. Ved behov

kan man til enhver tid ta kontakt med en

Kärcher-forhandler.

Daglig vedlikehold:

 Kontroller batterieladetilstanden, ved

behov lad opp batteriet (se kapittel "La-

de batteri").

 Kontroller feievalse og sidekoster for

slitasje og sammenviklede bånd

 Kontroller hjulene for oppviklede tråder.

 Kontroller funksjonen til alle betjenings-

elementer.

 Kontroller apparatet for skader.

 Rengjør støvfilteret med tasten for filter-

rensing.

Ukentlig vedlikehold:

 Kontroller hydraulikkanlegget.

 Kontrollere hydraulikkoljenivå.

 Kontroller nivå bremsevæske.

 Kontroller tetningslistene for slitasje, og

skift ved behov.

 Kontroller beholderklaff og smør den.

Vedlikehold etter slitasje:

 Skift tetning

slister.

 Etterstram pakninger på siden eller skift

ut.

 Skift feievalsen.

 Skift sidekostene.

Merk: Beskrivelse av dette er å finne i ka-

pittelet Vedlikeholdsarbeid.

Vedlikehold etter 50 driftstimer:

 La kundeservice gjennomføre det før-

ste vedlikeholdet iht. inspeksjonslisten.

Vedlikehold etter 250 driftstimer:

 La kundeservice gjennomføre vedlike-

holdet iht. inspeksjonslisten.

For at garantikrav skal aksepteres, må alle

service- og vedlikeholdsarbeider utføres av

autorisert Kärcher-kundeservice i løpet av

garantitiden.

Forberedelser:

 Parker feiemaskinen på et jevnt under-

lag.

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 Trekk til holdebremsen.

 FARE

Fare for skader! Sett alltid inn sikringsstang

ved løftet feieavfallsbeholder.

Sikringen skal kun gjøres utenfor fareområ-

det.

Slå maskinen av

Transport

Lagring/driftsstans

Pleie og vedlikehold

Generelle merknader

Rengjøring

Innvendig rengjøring

Utvendig rengjøring av maskinen

Vedlikeholdsintervaller

Vedlikehold utført av kunden

Vedlikeholdsarbeider

Sikre hevet feieavfallsbeholder

119NO

- 8

1 Holder sikringsstang

2 Sikringsstang

 Vipp opp sikringsstang for høydetøm-

ming og sett inn i holderen (sikret).

OBS

Ved montering av batteriene må du følge

orienteringen for batteripolen. Polen er

montert til venstre i kjøreretningen.

Batteriene kan bare skiftes ut som helt sett.

Skifte skal kun utføres av kvalifiserte fag-

folk.

 Grunnet den høye vekten (300 kg) må

skiftingen gjennomføres ved hjelp av en

kran.

Batteripol - til venstre i kjøreretningen

1 Minuspol

2Plusspol

 Under demonteringen av batteriet må

man påse at man først kobler fra minus-

pol-ledningen.

 Fest kranwirene på de 4 ørene på bat-

terisettet og løft batterene forsiktig ut.

MERKNAD

Feieavfallsbeholderen skal ikke være løf-

tet.

 Åpne motordeksel.

1Seglass

2 Lokk, oljepåfyllingsåpning

3 Beholder (uten funksjon)

 Kontroller hydraulikkoljenivået i se-

glasset.

– Oljenivået må ligge mellom "MIN"- og

"MAX"-markeringen.

– Dersom oljenivået er under "MIN" mar-

keringen, etterfyll hydraulikkolje.

 Skru ut lokk på oljefyllingsåpningen.

 Rengjør fylleområdet.

 Fyll på hydraulikkolje.

Oljetyper: Se Tekniske data

 Skru på lokk på oljefyllingsåpningen.

 Trekk til holdebremsen.

 Starte motoren.

Vedlikehold av hydraulikkanlegget skal kun

foretas av autorisert kundeservice.

 Kontroller samtlige hydraulikkslanger

og koblinger for tetthet.

 FARE

Fare for skader! Sett alltid inn sikringsstang

ved løftet feieavfallsbeholder.

Sikringen skal kun gjøres utenfor fareområ-

det.

1 Feieavfallsbeholder

2 Sikringsstang

3 Feievalse

 Sette bort apparat

 Løft den tømte feieavfallsbeholderen i

endeposisjon. Feievalsen blir synlig.

Sikre feieavfallsbeholderen. Se kapittel

«Sikre hevet feieavfallsbeholder».

 Vri tenningsnøkkelen til "0" og trekk den

ut.

 Kontroller feievalsen for skader, fjern

bånd eller snorer som har viklet seg inn.

 Fold sikkerhetsstangen ned i festet (he-

vet feieavfallsbeholder er usikret).

 Senk feieavfallsbeholderen til endepo-

sisjon.

1 Sidedeksel, høyre

2 Nøkkel tilgang til feievals

 Løft den tømte feieavfallsbeholderen i

endeposisjon.

Sikre feieavfallsbeholderen. Se kapittel

«Sikre hevet feieavfallsbeholder».

 Åpne sidekledning med nøkkel.

1 Holdebøyle

2 Vingemutter

3 Pakninger på siden

 Skru av vingemuttere.



Ta av holdebøylen.

 Vipp

ut sidepakning.

 Skru ut festeskruen på feieavfallsbehol-

deren og sving holderen ut.

 Ta av feievalsen.

Feievalsens monteringsposisjon i kjøreret-

ningen (sett ovenfra)

Merk: Vær oppmerksom på børstesettets

posisjon når du monterer den nye feieval-

sen.

 Montere ny feievalse. Sporene på feie-

valsen skal stikkes inn i knastene på

den motstående svingarmen.

Merk: Etter montering av ny feievalse må

feiemønsteret stilles inn på nytt.

Merk: Feiemønster er fra fabrikken stilt til

80 mm, det kan trinnløst reguleres ved sli-

tasje av feievalsen.

 Slå av sugevifte.

 Kjør feiemaskinen på et jevnt og glatt

underlag, som er synlig dekket av støv

eller kritt.

 Betjeningsspak feievals og sidekost (1)

bakover: Feievals på.

Betjeningsspak feievals (3) bakover:

Feievalsen senkes.

 La feievalsen gå i ca. 10 sekunder.

 Betjeningsspak feievals og sidekost (1)

i midten.

Betjeningsspak feievals (3) forover:

Feievalsen løftes.

 Hev feieavfallsbeholderen.

 Rygg maskinen bort.

 Kontroller feiemønster.

Skifte batterier

Kontroller nivå av hydraulikkolje og

etterfyll hydraulikkolje

Kontroller hydraulikkanlegget

Kontrollere feievalsen

Utskifting av feievalse

Kontroll og innstilling av feiemønster

120 NO

- 9

Formen av feiemønsteret skal danne en li-

kesidet firkant med bredde 80-85 mm.

 Åpne og juster kontaktskruen for slita-

sjeetterjusteringen (12).

Kontakt oppover: smalere feiespeil.

Kontakt nedover: bredere feiespeil.

 Trekk kontaktskruen til igjen.

 Feievalsens feiespeil skal kontrolleres

på nytt som beskrevet før.

 Løft sidebørstene.

 Kjør feiemaskinen på et jevnt og glatt

underlag, som er synlig dekket av støv

eller kritt.

 Senk ned sidekosten med betjenings-

spaken, og la den gå i ca. 10 sekunder.

 Løft sidebørstene.

 Rygg maskinen bort.

 Kontroller feiemønster.

Bredde av feiemønster skal være mellom

40-50 mm.

 Korriger feiemønsteret med de to regu-

leringsskruene.

 Kontroller feiemønster.

 FARE

Fare for skader! Sett alltid inn sikringsstang

ved løftet feieavfallsbeholder.

 Løft den tømte feieavfallsbeholderen i

endeposisjon.

Sikre feieavfallsbeholderen. Se kapittel

«Sikre hevet feieavfallsbeholder».

 Åpne sidekledning som beskrevet i ka-

pittel "Skifte feievalse".

 Løsne de 6 vingemutterne på festepla-

ten på siden.

 Løsne 3 muttere (størrelse 13mm) på

fremre festeplate.

 Trykk ned pakningene på siden (av-

langt hull) at de har en avstand til bak-

ken på 1 - 3 mm.

 Skru fast festeplatene.

 Gjenta prosedyren på andre siden av

maskinen.

몇 ADVARSEL

Fare for skade!

 Benytt støvbeskyttelsesmaske ved ar-

beider på filtersystemet. Vær oppmerk-

som på sikkerhetsforskriftene for hånd-

tering av finstøv.

 Rengjør finstøvfilteret ved å trykke på

knappen for filterrengjøring.

 Tøm feieavfallsbeholderen.

1 Maskinhette

2 Filterdeksel (vibrasjonssystem)

3 Lås, filterdeksel (2x)

 Vipp maskinhetten forover.

1 Maskinhette

2 Finstøvfilter

3 Tverrstag

 Åpne lås.

 Åpne filterdeksel.

 Kontroller finstøvfilteret, rengjør eller

skift ut om nødvendig.

Merknad

Finstøvfilteret skal kun byttes ut av Kär-

cher-kundeservice.

 Sett på filterdekselet og lås det.

몇 FORSIKTIG

re for skade!

 Påse at dekslene til sikringsskapene

ikke forveksles når de settes på.

OBS

Benytt kun sikringer med samme verdi.

1 Sikringsskap A

2 Sikringsskap B

3 Fingermutter

 Skru ut fingermutteren.

 Åpne lokket på sikringsboksen.

 Kontroller sikringer.

 Skift ut defekte sikringer.

Sikringsskap A

Sikringsskap B

Kontroll og innstilling av feiemønster på

sidebørster

Still inn pakninger på siden

Kontrollere / skifte ut finstøvfilteret

Skifte sikringer

FU01 Sikkerhetsrele

Start

5 A

FU02 Frigivelse DC/DC 10 A

FU03 Roterende varsellys

Horn

10 A

FU04 Sugevifte 20 A

FU05 Vibratorsystem 15 A

FU06 Inngang DC/DC 20 A

FU07 Multifunksjonsindika-

tor

5 A

FU08 Ryggevarsler

klaffindikator

7.5 A

FU09 Sikkerhetsrele

Sugevifte

Vibratorsystem

5 A

FU10 Vannpumpe (ekstraut-

styr)

10 A

121NO

- 10

Sikring hovedrelé

* Disse sikringene må kun byttes av kunde-

service, fordi det blir nødvendig å kontrolle-

re apparatet for eventuelle feil.

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EU-di-

rektivene, med hensyn til både design, kon-

struksjon og type markedsført av oss. Ved

endringer på maskinen som er utført uten

vårt samtykke, mister denne erklæringen

sin gyldighet.

Undertegnede handler på vegne av og med

fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

FU11 Lysanlegg (tilleggsut-

styr)

Blinklys (tilleggsutstyr)

Blue Spot (valgfritt)

10 A

FU12 Vibrasjonssystem flatt

foldefilter og rundfilter

(ekstrautstyr)

15 A

FU 13* Hovedrelé 125 A

EU-samsvarserklæring

Produkt: Feiesugemaskin m. fører-

sete

Type: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp pakke

1.186-051.0

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2000/14/EF

Anvendte overensstemmende normer

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Anvendt metode for samsvarsvurde-

ring

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 90

Garantert: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

122 NO

- 11

Feilretting

Feil Retting

Maskinen kjører ikke eller bare

langsomt.

Ta plass på førersetet, det aktiverer setekontaktmatten

La sikringen for kjøremotoren FU 13 kontrolleres av kundeservice

Lade eller skifte batteri

Løsne parkeringsbremsen

Kontroller om det innviklede bånd eller snorer.

Ta kontakt med Kärchers kundetjeneste.

Pipende lyder i hydraulikken Fyll på hydraulikkolje

Ta kontakt med Kärchers kundetjeneste.

Børster dreier seg bare langsomt

eller ikke i det hele tatt

Kontroller om det innviklede bånd eller snorer.

Ta kontakt med Kärchers kundetjeneste.

Liten eller ingen sugekraft i børste-

området

Rengjør støvfilter

Ta kontakt med Kärchers kundetjeneste.

Maskinen støver Still inn pakninger på siden

Slå på viften

Rengjør støvfilter

Utskiftning av filterpakninger

Ta kontakt med Kärchers kundetjeneste.

Feieenhet lar avfall ligge igjen Tøm feieavfallsbeholderen

Rengjør støvfilter

Utskifting av feievalse

Still inn feiemønster

Skifte pakningsstriper i feieavfallsbeholderen

Løsne blokkering i feievalse

Ta kontakt med Kärchers kundetjeneste.

Feieavfallsbeholder hever eller

senker seg ikke

Kontroller sikringer.

Fjern sikringsstøtten fra feiegodsbeholderen

Ta kontakt med Kärchers kundetjeneste.

Feieavfallbeholder dreier seg bare

langsomt eller ikke i det hele tatt

Ta kontakt med Kärchers kundetjeneste.

Driftsfeil ved hydraulisk drevne de-

ler

Ta kontakt med Kärchers kundetjeneste.

Tekniske data

KM 105/180 R Bp

Classic

KM 105/180 R Bp pakke

Classic

Maskindata

Kjørehastighet, forover km/h 6 6

Kjørehastighet, bakover km/h 3 3

Stigeevne (maks.) -- 14% 14%

Flatekapasitet uten sidekost m

/h 4680 4680

Flatekapasitet med 1 sidekoster m

/h 6300 6300

Arbeidsbredde uten sidekoster mm 780 780

Arbeidsbredde med 1 sidekoster mm 1050 1050

Beskyttelsesklasse beskyttet mot vanndrypp -- IPX 3 IPX 3

Bruksvarighet ved fullt oppladet batteri h 2,5 2,5

Elektrisk anlegg

Batterikapasitet V, Ah --- 36, 240

Batterisett kg --- 300

Hydraulisk anlegg

Hydraulikkoljetype -- HV 46 HV 46

Feieavfallsbeholder

Maks. avlastingshøyde mm 1340 1340

Volum i feieavfallsbeholder l 180 180

Feievalse

123NO

- 12

Feievalsediameter mm 280 280

Feievalsebredde mm 780 780

Turtall 1/min 360 360

Feiemønster mm 80 80

Sidebørster

Sidekostdiameter mm 580 580

Turtall 1/min 80 80

Helgummi dekk

Dimensjon foran -- 4.00-6 4.00-6

Dimensjon bak -- 300 x 145 – 6 300 x 145 – 6

Brems

Forhjul -- mekanisk mekanisk

Bakhjul -- Elektrisk Elektrisk

Filter- og sugesystem

Konstruksjon -- Lommefilter

Fås som ekstrautstyr: Flatt

foldefilter og rundfilter

Lommefilter

Fås som ekstrautstyr: Flatt

foldefilter og rundfilter

Turtall 1/min 2600 2600

Filterflate, finstøvfilter m

5,2 5,2

Nominelt undertrykk, sugesystem mbar 6 6

Nominell volumstrøm, sugesystem m

/h 600 600

Vibratorsystem -- Elektromotor Elektromotor

Omgivelsesbetingelser

Temperatur °C -5 til +40 -5 til +40

Luftfuktighet, ikke duggende % 0–90 0–90

Registrerte verdier etter EN 60335-2-72

Støy

Støytrykksnivå L

dB(A) 70 70

Usikkerhet K

dB(A) 3 3

Støyeffektnivå L

+ usikkerhet K

dB(A) 93 93

Maskinvibrasjon

Hånd-arm vibrasjonsverdi m/s

0,7 0,7

Sete m/s

0,5 0,5

Usikkerhet K m/s

0,1 0,1

Mål og vekt

Lengde x bredde x høyde mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Svingradius høyre mm 2470 2470

Svingradius venstre mm 2470 2470

Lomvekt (uten/med batterier) kg 560/860 560/860

Tillatt totalvekt kg 1224 1224

Tillatt akselbelasting foran kg 734 734

Tillat akselbelastning bak kg 490 490

Det tas forbehold om tekniske endringer!

124 NO

- 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Om du upptäcker transportskador vid upp-

packningen bör du ta kontakt med försälja-

ren.

– Varnings- och anvisningsdekaler på

maskinen ger viktig information beträf-

fande riskfri användning.

– Förutom anvisningarna i denna bruks-

anvisning ska allmänna säkerhets- och

olycksfallsföreskrifter tas i beaktande.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

 FARA

För att undvika risker får reparationer och

reservdelsmontering endast utföras av

auktoriserad kundservice.

– Använd endast av tillverkaren godkän-

da tillbehör och reservdelar. Originaltill-

behör och originalreservdelar gör att

maskinen kan användas säkert och

utan störning.

– Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

 FARA

Varnar för en omedelbart överhängande

fara som kan leda till svåra skador eller

dödsfall.

몇 VARNING

Varnar för en möjligen farlig situation som

kan leda till svåra skador eller döden.

몇 FÖRSIKTIGHET

Information om en möjligen farlig situation

som kan leda till lätta skador eller materiel-

la skador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

Allmänna hänvisningar . . . . . . SV 1

Miljöskydd . . . . . . . . . . . SV 1

Garanti . . . . . . . . . . . . . . SV 1

Tillbehör och utbytesdelar SV 1

Symboler i bruksanvisning-

en. . . . . . . . . . . . . . . . . . SV 1

Symboler på apparaten . SV 1

Ändamålsenlig användning . . . SV 2

Förutsägbar felanvändning SV 2

Lämpliga underlag . . . . . SV 2

Säkerhetsanvisningar . . . . . . . SV 2

Säkerhetsanvisningar för

manövreringen. . . . . . . . SV 2

Säkerhetsanvisningar för

körning . . . . . . . . . . . . . . SV 2

Säkerhetsanvisningar be-

träffande maskiner som

drivs med batterier . . . . . SV 3

Maskiner med högtömning SV 3

Maskiner med förarskydds-

tak . . . . . . . . . . . . . . . . . SV 3

Säkerhetsanvisningar be-

träffande fordonets transportSV 3

Säkerhetsanvisningar be-

träffande skötsel och under-

håll . . . . . . . . . . . . . . . . . SV 3

Funktion. . . . . . . . . . . . . . . . . . SV 3

Hänvisningar om avlastning . . SV 3

Manövrerings- och funktionsele-

ment. . . . . . . . . . . . . . . . . . . . . SV 4

Bild på sopmaskin . . . . . SV 4

Reglage . . . . . . . . . . . . . SV 4

Före ibruktagande . . . . . . . . . . SV 5

Arretera/släpp parkerings-

broms. . . . . . . . . . . . . . . SV 5

Idrifttagning . . . . . . . . . . . . . . . SV 5

Allmänna hänvisningar. . SV 5

Inspektions- och underhålls-

arbeten. . . . . . . . . . . . . . SV 5

Säkerhetshänvisningar bat-

terier. . . . . . . . . . . . . . . . SV 5

Ladda batterierna. . . . . . SV 5

Drift . . . . . . . . . . . . . . . . . . . . . SV 6

Ställ in förarsitsen . . . . . SV 6

Starta maskinen. . . . . . . SV 6

Köra maskinen. . . . . . . . SV 6

Sopning . . . . . . . . . . . . . SV 6

Tömma sopbehållaren . . SV 6

Koppla från aggregatet . SV 7

Transport . . . . . . . . . . . . . . . . . SV 7

Förvaring/avställning . . . . . . . . SV 7

Skötsel och underhåll . . . . . . . SV 7

Allmänna hänvisningar. . SV 7

Rengöring . . . . . . . . . . . SV 7

Underhållsintervaller . . . SV 7

derhållsarbeten . . . . . SV 7

EU-försäkran om överensstäm-

melse. . . . . . . . . . . . . . . . . . . . SV 10

Åtgärder vid störningar . . . . . . SV 11

Tekniska data . . . . . . . . . . . . . SV 11

Allmänna hänvisningar

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna det

till återvinning.

Kasserade maskiner innehåller

återvinningsbart material som bör

gå till återvinning. Överlämna

därför skrotade aggregat till

lämpligt återvinningssystem.

Batterier, oljor, drivmedel och liknande

ämnen får inte hamna i miljön. Kassera

dessa ämnen vid lämpliga insamlingsstäl-

len.

Garanti

Tillbehör och utbytesdelar

Symboler i bruksanvisningen

Symboler på apparaten

Fara för brännskador på

grund av heta ytor! Låt av-

gasanläggningen kylas av

tillräckligt innan arbete ut-

föres på apparaten.

Bär alltid lämpliga hand-

skar när arbete utförs på

aggregatet.

Klämrisk genom att man

kan klämmas fast mellan

rörliga fordonsdelar.

Risk för skador på grund

av rörliga delar. För inte in

händerna.

Brandrisk. Sug inte upp

brännande eller glödande

föremål.

Kedjefäste/kranpunkt

Ansättningspunkter för

domkraft

Maximal lutning hos un-

derlaget vid körning med

upplyft sopbehållare.

Kör endast i lutning på

upp till 14 % i färdriktning.

OBS! Roterande borste

(beakta rotationsriktning-

en).

125SV

- 2

Sopmaskinen är avsedd för rengöring av

golvytor för yrkesmässig användning och

t.ex. för följande användningsområden:

 Parkeringsplatser

 Produktionsanläggningar

 Logistikområden

 Hotell

 Detaljhandel

 Lagerområden

 Gångvägar

– Denna sopmaskin är avsedd för sop-

ning av nedsmutsade ytor inom och ut-

omhus.

– Kontrollera maskinen och arbetsanord-

ningarnas föreskriftsenliga tillstånd och

driftssäkerhet före användningen. Om

tillståndet inte är korrekt får den inte tas

i bruk.

– Använd endast sopmaskinen enligt an-

visningar i denna bruksanvisning.

– Inga förändringar får göras på maski-

nen.

– Maskinen får bara användas på belägg-

ningar som beskrivs i bruksanvisning-

en.

– Endast ytor som godkänts av företaget

eller dess representanter får rengöras

med sopmaskinen.

– I princip gäller: Håll lättantändliga sub-

stanser på avstånd från maskinen (ex-

plosions-/brandrisk).

 Sug aldrig upp explosiva vätskor,

brännbara gaser, explosivt damm samt

outspädda syror och lösningsmedel! Dit

räknas bensin, förtunningsmedel eller

värmeledningsolja som kan bilda explo-

siva ångor eller föreningar när de blan-

das med sugluften, dessutom aceton,

outspädda syror och lösningsmedel ef-

terom de kan fräta på material på ma-

skinen.

 Sopa/sug aldrig upp reaktivt metall-

damm (ex. aluminium, magnesium,

zink). De bildar explosiva gaser tillsam-

mans med starkt alkaliska och sura ren-

göringsmedel.

 Sug aldrig upp brännande eller glödan-

de föremål.

 Aggregatet är ej avsett för uppsopning

av hälsovådliga substanser.

 Det är förbjudet att uppehålla sig i risk-

fyllda områden. Användning av maski-

nen i utrymmen med explosionsrisk är

förbjuden.

 Det är inte tillåtet att ta med passagera-

re.

 Det är inte tillåtet att skjuta/dra eller

transportera föremål med denna ma-

skin.

– Asfalt

– Fabriksgolv

– Massagolv

– Betong

– Trottoarstenar

 För att luft- och krypsträckorna ska kun-

na upprätthållas får maskinen inte an-

vändas på en höjd över 2 000 meter

över havet.

 (Gäller endast Finland) Om maskinen

är utrustad med en PVC-slangledning

får maskinen inte användas vid låga

omgivande temperaturer (under 0 °C).

Kontakta Kärcher om du har frågor om

din maskin.

 Kontrollera maskinen och arbetsanord-

ningarnas föreskriftsenliga tillstånd och

driftssäkerhet före användningen. Om

tillståndet inte är korrekt får den inte tas

i bruk.

 Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

Användning av maskinen i utrymmen

med explosionsrisk är förbjuden.

 FARA

Risk för skada!

 Använd inte maskinen utan skyddet

mot n

edfallande föremål i områden där

det föreligger en risk att personen som

sköter maskinen kan träffas av nedfal-

lande föremål.

 Användaren ska bruka maskinen enligt

föreskrift. Beakta lokala föreskrifter och

var, vid arbete med maskinen, upp-

märksam på personer i närheten, speci-

ellt barn.

 Principiellt ska föreskrifter, regler och

förordningar som gäller motorfordon

beaktas.

 Innan arbetet påbörjas måste operatö-

ren förvissa sig om att alla skyddsan-

ordningar är ordentligt och föreskrif-

tensligt monterade och fungerar.

 Maskinoperatörren är ansvarig om

olyckor med andra personer eller deras

egendom skulle inträffa.

 Se till att maskinoperatören bär tätt åt-

sittande kläder. Bär stabila skor och

undvik att bära löst sittande kläder.

 Kontrollera närområdet (t.ex. barn) inn-

an maskinen startas. Se till att alltid ha

god sikt!

 Maskinen får aldrig lämnas utan uppsikt

när motorn är i gång. Användaren får

inte lämna maskinen innan motorn slu-

tat arbeta, maskinen säkrats mot oför-

utsedda rörelser, parkeringsbromsen

aktiverats och nyckeln dragits ur.

 För att förhindra otillåten användning av

maskinen ska tändningsnyckeln dras

ur.

 Maskinen får endast användas av per-

soner som instruerats i handhavandet,

eller tydligt visat att de klarar av att han-

tera maskinen och uttryckligen fått upp-

draget att använda denna.

 Detta aggregat är ej avsett att använ-

das av personer (även barn) med be-

gränsade psykiska, sensoriska eller

mentala egenskaper eller som saknar

erfarenhet och/eller kunskap att hante-

ra maskinen, såvida de inte befinner sig

under uppsikt av en person ansvarig för

deras säkerhet eller har fått anvisningar

från en sådan person om hur maskinen

ska användas.

 Barn ska hållas under uppsikt för att ga-

rantera att de inte leker med maskinen.

FÖRSIKTIGHET

Risk för skada! Sopa inte upp band, snören

eller trådar eftersom dessa kan lindas upp

runt sopvalsen.

 FARA

Risk för skada! Kontrollera underlagets

bärförmåga innan körning på underlaget.

 FARA

Risk för olyckor eller personskador!

Risk för vältning vid alltför starka stigningar.

– Kör endast i lutning på upp till 14 % i

färdriktning.

Risk för vältning vid snabb körning i kurvor

(framför allt vid vänsterkurvor).

– Kör långsamt i kurvor.

Risk för vältning på instabila underlag.

– Använd maskinen bara på fasta under-

lag.

Risk för vältning vid för stark sidvärtes lut-

ning.

– Körning i rät vinkel mot körriktningen på

stigningar får bara ske med en lutning

på högst 10%.

Varning för farlig elektrisk

spänning!

Observera information!

Styr långsamt!

Läs och följ bruksanvis-

ningen!

Risk för skada!

Tvätta inte findammsfil-

tret.

Ändamålsenlig användning

Förutsägbar felanvändning

Lämpliga underlag

Säkerhetsanvisningar

Säkerhetsanvisningar för

manövreringen

Säkerhetsanvisningar för körning

126 SV

- 3

Observera: Garantianspråk finns endast

om du använder batterier och uppladd-

ningsaggregat som har rekommenderats

av Kärcher.

– Driftsanvisningar från batteritillverkaren

och tillverkaren av laddningsaggregatet

måste följas. Beakta lagstiftares rekom-

mendationer angående handhavande

av batterier.

– Låt aldrig batterier ligga oladdade utan

ladda upp dem så snart som möjligt.

– Håll alltid batterierna rena och torra för

att förhindra krypström. Skydda mot för-

oreningar, t.ex. metalldamm.

– Lägg inga verktyg eller liknande på bat-

teriet. Risk för kortslutning och explosi-

on.

– Öppen eld, gnistbildning eller rökning

får inte under några omständigheter fö-

rekomma i närheten av ett batteri eller i

ett utrymme där ett batteri laddas upp.

Risk för explosion.

– Rör inte varma delar, som t.ex. drivmo-

torn (risk för brännskador).

– Var försiktig när du hanterar batterisyra.

Beakta motsvarande säkerhetsföre-

skrifter!

– Förbrukade batterier ska, enligt EU-di-

rektiv 91/ 157 EWG, tas om hand miljö-

vänligt.

 FARA

Risk för skada!

 Höj upp sopbehållaren helt och säkra

vid arbeten på högtömningen.

 Utför endast säkringen från utanför risk-

området.

MEDDELANDE

Skyddstaket för förare (tillval) skyddar mot

större nedfallande delar. De ger dock inget

skydd vid vältning!

 Kontrollera dagligen om skyddstaket är

skadat.

 Om skyddstaket är skadat ska det bytas

ut, även om bara enstaka element är

skadade.

 Alla ändringar av skyddstaket samt

montering av element, komponenter

och enheter som inte har godkänts av

Kärcher tillåts inte och kan begränsa

skyddstakets funktion.

 Beakta utrustningens tomvikt (trans-

portvikt) vid transport på gafflar eller for-

don.

 Dra ut batterikontakten och fäst maski-

nen säkert vid transport.

 Före rengöring och underhåll, byte av

delar eller omkoppling till annan funk-

tion ska maskinen stängas av och tänd-

ningsnyckeln ska tas bort.

 På maskiner med ett traktionsbatteri

ska batteriet lossas från maskinens

elektriska system med batterifrånskilja-

ren (batterikontakt) vid alla underhålls-

och reparationsarbeten.

 Vid arbeten på elsystemet ska batteriet

kopplas bort.

Lossa först minuspolen och sedan

pluspolen.

Återanslutningen görs i omvänd ord-

ning. Anslut först pluspolen och sedan

minuspolen.

 Maskinen får inte rengöras med slang

eller högtryckstvätt (risk för kortslutning

eller andra skador).

 Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

 Säkerhetskontroll enligt lokalt gällande

föreskrifter ska beaktas för yrkesmäs-

sigt använda maskiner som används på

olika orter.

 Använd alltid lämpliga handskar vid ar-

beten på aggregatet.

Sopmaskinen arbetar enligt sopskyffelprin-

cipe

– Den roterande borstvalsen befordrar

smutsen direkt till smutsbehållaren.

– Sidoborstarna rengör ytans hörn och

kanter och skickar in smutsen i borst-

valsens bana.

– Det fina dammet sugs upp via dammfil-

tret genom sugfläkten.

 Fara

Risk för personskador, risk för materialska-

dor!

Tänk på maskinens vikt vid lastningen!

 Använd inte en gaffeltruck.

 Vid lastning av maskinen ska en lämplig

ramp, eller en kran användas!

 Tänk på detta när en ramp används:

Frigångshöjd 70 mm.

 Om maskinen levereras på en lastpall

måste en avfartsramp byggas med de

medföljande brädorna.

Instruktionen om detta finns på sida 2

(insidan på förpackningen).

Viktig hänvisning: varje bräda måste

skruvas fast med vardera 2 skruvar.

Säkerhetsanvisningar beträffande

maskiner som drivs med batterier

Maskiner med högtömning

Maskiner med förarskyddstak

Säkerhetsanvisningar beträffande

fordonets transport

Säkerhetsanvisningar beträffande

skötsel och underhåll

Funktion

Hänvisningar om avlastning

Vikt (utan batterier) 560 kg*

Vikt (med batterier) 860 kg*

* Med monterade påbyggnadssatser ökar

vikten med motsvarande värden.

127SV

- 4


1 Typskylt

2 Säte (med sätessensor)

3Ratt

4 Blue Spot (tillval)

5 Handtag med låsknapp

6 Motorhuv

7 Sidoborste, höger

8Framhjul

9 Tillträde till sopvalsen

10 Surrningspunkt

11 Batterisats

(endast för KM 105/180 R Bp Pack i le-

veransens omfattning)

12 Motorhuv

13 Varningslampor runt om

14 Blinkers (Alternativ)

15 Baklampor (tillval)

16 Drivhjul

17 Synglas hydraulolja


1 Manöverspak sopvals och sidborstar

Spak framåt: Sopvals på och sidborstar

sänkta och på.

Spak bakåt: Sopvals på

2 Manöverspak sopmaterialbehållare

Sopbehållare lyft/sänk

3 Manöverspak sopvals

Lyfta och sänka sopvals

4 Manöverspak behållarlucka

Öppna/stänga behållarlucka

5 Kontrollampa och display

6 Brytare för belysning (tillval)

7 Brytare fläkt och filterrengöring

Position mittenläge: Filterrengöring och

fläkt från

Läge fram: Fläkt på

Läge bak: Filterrengöring på

8 Brytare signalhorn

9 Säkringar

10 Bromspedal

11 Körpedalen framåt/bakåt

12 Slitagejustering/sopspegelsinställning

sopvals

13 Blinkersomkopplare (tillval)

14 Tändningslås

Läge 0: Stänga av motor

Läge 1: Tändning på

Läge 2: Starta motorn

15 Batterikontakt

16 Parkeringsbroms

17 Spak sitsinställning

18 Nyckel för sopvalsåtkomst


1 Displayindikering (batterikapacitet)

2 Batteriladdningskontroll

3 Kontrollampa för arbetsbelysning

4 Kontrollampa blinkers

5 Kontrollampa för sopbehållarens lucka

öppen

6 Varningslampa sopbehållarens lucka

stängd

7 används ej

8 Indikering filterrengöring aktiv

9 används ej

Manövrerings- och funktionselement

Bild på sopmaskin Reglage

Kontrollampa och display

128 SV

- 5

 Lossa parkeringsbromsen, tryck därvid

på bromspedalen.

 Spärra parkeringsbromsen, tryck därvid

på bromspedalen.

 Ställ sopmaskinen på ett jämnt under-

lag.

 Dra ut tändningsnyckeln.

 Aktivera på parkeringsbromsen.

 Kontrollera batteriernas laddning, ladda

batterierna vid behov (se kapitel "Ladda

batterier").

 Kontrollera sopvals och sidoborstar

med avseende på nedslitning och inlin-

dade band.

 Kontrollera att inga band är upplindade

på hjulen.

 Kontrollera funktionen på alla manövre-

ringselement.

 Kontrollera om maskinen är skadad.

Observera: Beskrivning, se kapitel Under-

håll och skötsel.

Följande varningar måste beaktas vid un-

derhåll av batterier:

 Fara

Risk för explosion! Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.

 Fara

Risk för skada! Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.

 FARA

Brand- och explosionsfara!

– Rökning och öppen eld är förbjuden.

– I lokalen där batterier laddas upp måste

du sörja för god ventilation eftersom ex-

plosiva gaser bildas vid uppladdningen.

 Fara

Frätningsrisk!

– Syrestänk i ögon eller på huden skall

sköljas av med rikligt klart vatten.

– Uppsök därefter omgående en läkare.

– Nedsmutsade kläder ska tvättas med

vatten.

FÖRSIKTIGHET

Ladda upp batterier före ibruktagningen.

 FARA

Skaderisk! Följ säkerhetsföreskrifterna vid

hantering av batterier. Följ instruktionerna

från tillverkaren av laddaren.

Den bifogade bruksanvisningen från batte-

ritillverkaren ska ovillkorligen beaktas och

följas.

Ladda bara upp batterier med ett passande

uppladdningsaggregat.

 FARA

Frätningsrisk. Påfyllning av vatten när bat-

teriet är urladdat kan leda till syraläckage!

Använd skyddsglasögon när du hanterar

batterisyra och följ reglerna för att förhindra

personskador och skador på kläder. Spola

omedelbart bort syrastänk på hud eller klä-

der med mycket vatten.

FÖRSIKTIGHET

Skaderisk. Använd endast destillerat eller

avsaltat vatten (VDE 0510) till batterierna .

Använd inga främmande tillsatser (så kalla-

de förbättringsmedel), annars förfaller ga-

rantin.

 Parkera maskinen säkert i ett torrt ut-

rymme med tillräcklig ventilation.

 Öppna motorhuv.

Information: Huven ska vara öppen

under hela laddningen.

 Dra ur batterikontakten ur maskinen

och anslut den till laddarens kontakt,

 Stick i laddarens kontakt i ett föreskrifts-

enligt uttag med 16, laddaren utför ladd-

ningen självständigt.

 Utför laddningen enligt instruktionerna i

laddarens bruksanvisning.

De rekommenderade laddarna (som

passar de batterier som används) är

elektroniskt styrda och avslutar ladd-

ningsförloppet självständigt.

 Ob

servera: När ett batteri är upplad-

dat, ta först bort laddaren från nätför-

sörjningen och sedan från batteriet.

Information

Varianten KM 105/180 R Bp Pack (1.186-

051.0) levereras med batterier och laddare.

Varianten KM 105/180 R Bp (1.186-050.0)

levereras utan batterier och laddare.

Vi rekommenderar följande batterier och

laddare:

Det rekommenderas att man inte använder

andra batterier eller laddare och att en så-

dan användning inte görs utan föregående

samråd med KÄRCHER kundtjänst.

FÖRSIKTIGHET

Tänk alltid på batteritillverkarens hänvis-

ningar och följ dem.

Batteriets laddningstillstånd visas på

sopsugmaskinens display.

Om batteriets kontrollampa lyser rött:

 Batteriet är urladdat. Sopdriften avslu-

tas automatiskt (Efter att batteriet har

laddats upp kan sopaggregaten åter tas

i drift).

 Kör genast maskinen till uppladdning,

undvik stigningar.

 Ladda batteriet.

Före ibruktagande

Arretera/släpp parkeringsbroms

Idrifttagning

Allmänna hänvisningar

Inspektions- och underhållsarbeten

Dagligen före uppstart

Säkerhetshänvisningar batterier

Beakta hänvisningar på batte-

riet, i bruksanvisningen samt i

driftsanvisningen för fordonet!

Använd ögonskydd!

Håll barn borta från syror och

batterier!

Risk för explosion!

Eld, gnistor, brinnande ljus och

rökning förbjuden!

Frätningsrisk!

Första hjälpen!

Varningshänvisning!

Återvinning!

Kasta inte batteri i soptunna!

Varning för farlig elektrisk

spänning!

Ladda batterierna

Rekommenderade batterier,

uppladdningsaggregat

Beställnings-

nummer

Batteripaket 36 V, 240

Ah, (i tråg, lågt under-

håll) *

6 981-067.0

Laddare 36 V, 40 A 6 981-066.0

* Aggregatet behöver 1 batteripaket

Kontrollera och korrigera batteriets

vätskenivå

Kontrollera batteriets laddningsstatus

129SV

- 6

1 Spak sitsinställning

2 Förarsits

 Dra spaken för sitsinställning utåt.

 Justera sitsen, släpp loss spaken och

haka fast den.

 Kontrollera att sitsen har hakats fast ge-

nom att röra på sitsen fram och tillbaka.

Observera: Apparaten är utrustad med sä-

tessensor. Om förarsitsen lämnas kopplas

maskinen från.

Information: Findammfiltret rengörs auto-

matiskt när enheten startas.

 Ta plats på förarsitsen.

 Aktivera på parkeringsbromsen.

 Sätt tändningsnyckeln i tändningslåset.

 Vrid tändningsnyckeln till position "I".

Maskinen är driftsklar.

 Vrid tändningsnyckel till position "II".

Maskinen är redo att köras.

OBS: Indikeringen för batterikapacite-

ten visar det verkliga laddningstillstån-

det efter ca. 10 sekunder.

 Tryck ner bromspedalen och håll den

nedtryckt.

 Lossa parkeringsbromsen.

 Tryck körpedalen långsamt framåt.

 Fara

Risk för skada! Vid backning får det inte fin-

nas risk för andra personer, instruera

dessa vid behov.

 Tryck långsamt ner gaspedalen.

 Med gaspedalen kan hastigheten regle-

ras steglöst.

 Undvik ryckartiga rörelser på pedalen.

 Släpp loss gaspedalen, maskinen

bromsar själv och stannar.

Observera: Bromsverkan kan stödjas ge-

nom nedtryckning av bromspedalen.

Köra över fasta hinder upp till 70 mm:

 Kör långsamt och försiktigt över hindret.

Köra över fasta hinder över 70 mm:

 Hinder får bara köras över med en pas-

sande ramp.

OBSERVERA

Sopa inte upp förpackningsband, kablar el-

ler liknande, detta kan leda till skador på

mekaniken.

Observera: För att få ett optimalt rengö-

ringsresultat ska hastigheten anpassas till

omständigheterna.

Information: Under drift rengörs findamm-

filtret var tionde minut automatiskt.

Information: Vid frekvent arbete i områden

med findamm måste filtret dessutom ren-

göras genom att aktivera brytaren för filter-

rengöring.

 Rengör findammsfiltret med filterrengö-

ringsknappen.

1 Manöverspak sopvals och sidborstar

2 Manöverspak sopmaterialbehållare

3 Manöverspak sopvals

4 Manöverspak behållarlucka

Manöverspak sopvals och sidborstar

 Manöverspak (1) framåt: Sopvals på

och sidborstar sänkta och på.

 Manöverspak (1) bakåt: Sopvals på.

Manöverspak sopmaterialbehållare

 Manöverspak sopmaterialbehållare (2)

framåt: Sopmaterialbehållare sänks

ner.

 Manö

verspak sopmaterialbehållare (2)

bakåt: Sopmaterialbehållaren lyfts.

Manöverspak sopvals

 Manöverspak sopvals (3) framåt: Sop-

valsen höjs.

 Manöverspak sopvals (3) bakåt: Sop-

valsen sänks.

Manöverspak behållarlucka

 Manöverspak behållarlucka (4) framåt:

Behållarluckan till sopmaterialbehålla-

ren öppnar sig.

Information: Den gröna indikatorlam-

pan måste lysa.

 Manöverspak behållarlucka (4) bakåt:

Behållarluckan till sopmaterialbehålla-

ren stängs.

Information: Den röda indikatorlampan

måste lysa.

 Starta fläkt.

 Vid ytrengöring

Manöverspak sopvals och sidborstar

(1) bakåt: Sopvals på.

Manöverspak sopvals (3) bakåt: Sop-

valsen sänks.

 Manöverspak behållarlucka (4) framåt:

Behållarluckan öppnar sig.

Information: Den gröna indikatorlam-

pan måste lysa.

 Vid rengöring av sidoränder:

Manöverspak sopvals och sidborstar

(1) framåt: Sopvals på, sidborstar på

och sänkta.

Manöverspak sopvals (3) bakåt: Sop-

valsen sänks.

 Stäng av fläkten.

 Vid ytrengöring

Manöverspak sopvals och sidborstar

(1) bakåt: Sopvals på.

Manöverspak sopvals (3) bakåt: Sop-

valsen sänks.

 Manöverspak behållarlucka (4) framåt:

Behållarluckan öppnar sig.

Information: Den gröna indikatorlam-

pan måste lysa.

 Vid rengöring av sidoränder:

Manöverspak sopvals och sidborstar

(1) framåt: Sopvals på, sidborstar på

och sänkta.

Manöverspak sopvals (3) bakåt: Sop-

valsen sänks.

 FARA

Risk för skada!

 Under tömningen får inga personer el-

ler djur uppehålla sig i sopmaterialbe-

hållarens svängningsområde.

Risk för vältning!

 Ställ maskinen på ett jämnt underlag

under tömningsproceduren.

몇 VARNING

Klämningsrisk!

 Fatta aldrig tag i stångarna i tömnings-

mekaniken. Det är inte tillåtet att uppe-

hålla sig under upplyft behållare.

OBSERVERA

Risk för person och egendomsskada!

 Risk för utslungat material under töm-

ningen på grund av roterande sopvals.

Iaktta tillräckligt avstånd.

Drift

Ställ in förarsitsen

Starta maskinen

Köra maskinen

Köra framåt

Köra baklänges

Körning

Bromsa

Köra över hinder

Sopning

Rengör findammsfiltret manuellt

Manöverspak

Sopa på torrt underlag

Sopa på fuktiga eller våta underlag

Tömma sopbehållaren

130 SV

- 7

 Lyft sopvalsen och sidborstarna med

manöverspaken: Manöverspak 1 i mit-

ten och manöverspak 3 framåt.

 Stäng behållarluckan genom att föra

manöverspaken (4) bakåt.

Information: Den gröna indikatorlam-

pan måste lysa.

 Lyft sopmaterialbehållaren genom att

föra manöverspaken för sopmaterialbe-

hållare (2) bakåt.

 Kör långsamt mot uppsamlingskärlet.

 Aktivera på parkeringsbromsen.

 Öppna behållarluckan genom att trycka

manöverspaken behållarlucka (4) fram-

åt och töm sopmaterialbehållaren.

Information: Den röda indikatorlampan

måste lysa.

 Stäng behållarluckan genom att dra

manöverspaken för behållarlucka (4)

bakåt ända till ändpositionen.

Information: Den gröna indikatorlam-

pan måste lysa.

 Lossa parkeringsbromsen.

 Kör långsamt bort från samlingskärlet.

 Sänk sopmaterialbehållaren till ändlä-

get genom att föra manöverspaken för

sopmaterialbhållaren (2) framåt.

 Tryck ner bromspedalen och håll den

nedtryckt.

 Aktivera på parkeringsbromsen.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 FARA

Transportskador!

 Beakta utrustningens tomvikt (trans-

portvikt) vid transport på gafflar eller for-

don.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

 Säkra maskinen i surrningspunkterna

med spännband, vajrar eller kedjor.

 Säkra maskinen med kilar i hjulen.

 Innan transport av sopmaskinen skall

batteriet kopplas bort.

 FARA

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

 Ställ av sopmaskinen på en jämn yta i

en torr och frostfri omgivning. Täck över

sopmaskinen för att skydda den mot

damm.

 Höj sopvals och sidoborstar så att bor-

starna inte tar skada.

 Stäng behållarluckan.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

 Säkra sopmaskinen så att den inte kan

rulla iväg.

Om sopmaskinen inte används under en

längre tid skall följande beaktas:

 Rengör sopmaskinen in- och utvändigt.

 Dra ut batterikontakten ur maskinen.

 Ladda upp batteriet och efterladda un-

gefär varannan månad.

몇 FÖ

RSIKTIGHET

Risk för skador på grund av kortslutning!

 När du arbetar med det elektriska sys-

temet eller innan du öppnar elektriska

skydd måste batteriet kopplas bort eller

batterikontakten dras loss.

OBSERVERA

Risk för skada!

 Tvätta inte findammsfiltret.

 Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

 Yrkesmässigt använda maskiner med

varierande arbetsområden lyder under

säkerhetskontroll enligt VDE 0701.

 Ställ sopmaskinen på ett jämnt under-

lag.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

FÖRSIKTIGHET

Risk för skada!

 Maskinen får inte rengöras med slang

eller högtryckstvätt (risk för kortslutning

eller andra skador).

 FARA

Risk för skada!

 Använd dammskyddsmask och

skyddsglasögon.

 Rengör maskinen med en trasa.

 Blås genom maskinen med tryckluft.

 Rengör maskinen med en fuktig trasa

doppad i tvättlut.

Observera: Använd inga aggressiva ren-

göringsmedel.

Observera: Räkneverket för driftstimmar

anger tidpunkterna för underhållsinterval-

len.

Observera: Samtliga service- och under-

hållsarbeten som genomförs av kunden

måste utföras av kvalificerad fackman. Vid

behov kan alltid en Kärcher-fackman anli-

tas.

Dagligt underhåll:

 Kontrollera batteriernas laddning, ladda

batterierna vid behov (se kapitel "Ladda

batterier").

 Kontrollera sopvals och sidoborstar

med avseende på nedslitning och inlin-

dade band.

 Kontrollera att inga band är upplindade

på hjulen.

 Kontrollera funktionen på alla manövre-

ringselement.

 Kontrollera om maskinen är skadad.

 Rengör dammfilter med knappen filter-

rengöring.

Underhåll varje vecka:

 Kontrollera hydraulikanläggningen.

 Kontrollera hydraulikoljenivån.

 Kontrollera bromsvätskenivån.

 Kontrollera om tätningslister uppvisar

slitage, byt ut vid behov.

 Kontrollera och smörj behållarluckan.

Underhåll efter slitning:

 Byt ut tätningslister.

 Justera resp. byt sidopackningar.

 Byt

sopvals.

 Byt sidoborstar.

Observera: Beskrivning, se kapitel Under-

hållsarbeten.

Underhåll efter 50 driftstimmar

 Låt kundtjänst göra det första underhål-

let enligt inspektionschecklistan.

Underhåll efter 250 driftstimmar:

 Låt kundtjänst göra underhållet enligt

inspektionschecklistan.

För att ha anspråk på garanti måste under

garantitiden samtliga service- och under-

hållsarbeten genomföras av en auktorise-

rad Kärcher-kundtjänst enligt underhålls-

boken.

Förberedning:

 Ställ sopmaskinen på ett jämnt under-

lag.

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Aktivera på parkeringsbromsen.

 FARA

Risk för skada! Sätt alltid säkerhetsstav på

plats när sopbehållaren är upphöjd.

Utför endast säkringen från utanför riskom-

rådet.

Koppla från aggregatet

Transport

Förvaring/avställning

Skötsel och underhåll

Allmänna hänvisningar

Rengöring

Rengöra maskinen invändigt

Yttre rengöring av maskinen

Underhållsintervaller

Underhåll av kunden

Underhåll av kundtjänst

Underhållsarbeten

Säkra den lyfta sopbehållaren

131SV

- 8

1 Hållare säkringsstång

2 Säkringsstång

 Fäll upp säkringsstången för högtöm-

ning och stick in den i hållaren (säkrad).

OBSERVERA

Beakta batteripolernas riktning när du mon-

terar batterierna. Polerna monteras till vän-

ster i körriktningen.

Batterierna kan endast bytas ut som en

komplett sats. Bytet får endast utföras av

kvalificerad fackpersonal.

 På grund av den höga vikten (300 kg)

måste bytet göras med en kran.

Batteripoler – till vänster i körriktningen

1 Minuspol

2Pluspol

 När batteriet ska tas bort ska först mi-

nuspolledningen tas bort.

 Fäst kranlinorna vid batteripaketets 4

öglor och lyft försiktigt ut batterierna.

MEDDELANDE

Sopbehållaren får inte vara upplyft.

 Öppna motorhuv.

1 Synglas

2 Förslutningslock, oljepåfyllningsöpp-

ning

3 Behållare (utan funktion)

 Kontrollera nivån på hydrauloljan med

hjälp av synglaset.

– Oljenivån måste ligga mellan “MIN“-

och “MAX“-markeringarna.

– Befinner sig oljenivån under "MIN"-mar-

kering så fyll på hydraulolja.

 Skruva bort locket på oljepåfyllnings-

öppningen.

 Rengör påfyllningsområdet.

 Fyll på med hydraulolja.

Oljesorter: se Tekniska data

 Skruva på locket på oljepåfyllningsöpp-

ningen.

 Aktivera på parkeringsbromsen.

 Starta motorn.

Underhållsarbeten på hydraulikanlägg-

ningen får endast genomföras av en aukto-

riserad kundtjänst.

 Kontrollera samtliga hydraulikslangar

och anslutningar avseende täthet.

 FARA

Risk för skada! Sätt alltid säkerhetsstav på

plats när sopbehållaren är upphöjd.

Utför endast säkringen från utanför riskom-

rådet.

1 Sopbehållare

2 Säkringsstång

3 Borstvals

 Koppla från apparaten.

 Lyft den tömda sopbehållaren till ändlä-

get. Sopvalsen blir synlig.

Säkra skräpbehållaren. Se kapitel

"Säkra den upphöjda sopbehållaren".

 Vrid tändningsnyckeln till "0" och dra ut

den.

 Kontrollera sopvalsen beträffande ska-

dor, ta bort upplindade band eller snö-

ren.

 Fäll ner säkerhetsstången i fästet (en

lyft sopbehållare är osäker).

 Sänk ner behållaren ända till slutposi-

tion.

1 Sidoskydd, höger

2 Nyckel för sopvalsåtkomst

 Lyft den tömda sopbehållaren till ändlä-

get.

Säkra skräpbehållaren. Se kapitel

"Säkra den upphöjda sopbehållaren".

 Öppna sidoskydd med nyckel .

1 Hållarbygel

2 Vingmutter

3 Tätning på sidan

 Skruva bort vi

ngmuttrar.

 Ta av hållarbygeln.

 Fäll tätningen utåt.

 Skruva ur sopfalshållarens fästskruv

och fäll ut hållaren.

 Ta ur sopvalsen.

Sopvalsens installationsposition i körrikt-

ning (sett ovanifrån)

Observera: Beakta borstsatsens position

vid installation av en ny sopvals.

 Montera ny sopvals. Spåren på sopval-

sen måste placeras på kammarna på

mitt emot liggande arm.

Observera: Sopspegeln måste ställas in

på nytt efter installation av en ny sopvals.

Anvisning: Sopspegeln har vid fabriken

ställts in till 80 mm, den kan vid nötning av

sopvalsen efterjusteras steglöst.

 Stäng av sugfläkt.

 Kör sopmaskinen på en plant och jämnt

underlag som är tydligt täckt med

damm eller krita.

 Manöverspak sopvals och sidborstar

(1) bakåt: Sopvals på.

Manöverspak sopvals (3) bakåt: Sop-

valsen sänks.

 Låt sopvalsen gå i ca 10 sekunder.

 Manöverspak sopvals och sidborstar

(1) i mitten.

Manöverspak sopvals (3) framåt: Sop-

valsen höjs.

 Lyft sopbehållaren.

 Kör maskinen baklänges.

 Kontrollera resultatet.

Byta batteri

Kontrollera hydrauloljenivån och fylla

på hydraulolja

Kontrollera hydrauliken

Inspektera sopvalsen

Byta ut sopvals

Kontrollera och ställa in sopvalsens

sopspegel

132 SV

- 9

Sopytans form ska vara en jämn kvadrat

som är mellan 80-85 mm bred.

 Öppna och ställ in slitagejusteringens

anslagsskruv (12).

Anslag uppåt: smal sopspegel.

Anslag nedåt: bredare sopspegel.

 Dra åt anslagsskruven igen.

 Kontrollera sopvalsens sopspegel igen

i enlighet med beskrivningen.

 Lyft sidoborstarna.

 Kör sopmaskinen på en plant och jämnt

underlag som är tydligt täckt med

damm eller krita.

 Sänk sidborstarna med manöverspa-

ken och låt dem gå i ca 10 sekunder.

 Lyft sidoborstarna.

 Kör maskinen baklänges.

 Kontrollera resultatet.

Bredden på sopspegeln bör ligga mellan

40-50 mm.

 Korrigera sopspegeln med de två in-

ställningsskruvarna.

 Kontrollera resultatet.

 FARA

Risk för skada! Sätt alltid säkerhetsstav på

plats när sopbehållaren är upphöjd.

 Lyft den tömda sopbehållaren till ändlä-

get.

Säkra skräpbehållaren. Se kapitel

"Säkra den upphöjda sopbehållaren".

 Öppna sidoskydd, följ beskrivningen i

kapitlet "Byta sopvals".

 Lossa 6 vingmuttrar på fästplåten på si-

dan.

 Lossa 3 muttrar (NV 13) på främre fäst-

plåten.

 Tryck ner sidopackningen (långhål) tills

den befinner sig 1 - 3 mm från golvet.

 Skruva fast fästplåtar.

 Gör om proceduren på andra sidan.

몇 VARNING

Risk för skada!

 Bär dammskyddsmask vid arbeten på

filteranläggningen. Beakta säkerhetsfö-

reskrifterna för arbeten med fint damm.

 Rengör findammsfiltret med filterrengö-

ringsknappen.

 Töm sopbehållaren.

1 Motorhuv

2 Filterkåpa (vibratorsystem)

3 Förslutning, filterkåpa (2x)

 Fäll maskinhuven framåt.

1 Motorhuv

2 Findammfilter

3 Tvärsträva

 Öppna locket.

 Öppna filterskydd.

 Kontrollera findammsfiltret, rengör eller

byt vid behov.

Hänvisning

Findammfiltret får bara bytas av Kär-

chers kundtjänst.

 Sätt fast filterskyddet och regla fast det-

ta.

몇 FÖRSIKTIGHET

Risk för skada!

 Se till att skydden på säkringslådorna

inte kastas om när du sätter på dem.

OBSERVERA

Använd bara säkringar med samma säk-

ringsvärden.

1 Säkringslåda A

2 Säkringslåda B

3 Räfflade muttrar

 Skruva ut d

en räfflade muttern.

 Öppna locket på säkringshållaren.

 Kontrollera säkringar.

 Byt ut defekta säkringar.

Säkringslåda A

Säkringslåda B

Kontrollera och ställ in sidoborstens

sopspegel

Ställ in sidopackningar

Kontrollera/byt findammsfiltret

Byta ut säkringar

FU01 Säkerhetsrelä

Starta

5 A

FU02 Aktivera DC/DC 10 A

FU03 Varningslampor runt

Tuta

10 A

FU04 Sugfläkt 20 A

FU05 Skaksystem 15 A

FU06 Ingång DC/DC 20 A

FU07 Multifunktionsindike-

ring

5 A

FU08 Backvarnare

Luckindikering

7.5 A

133SV

- 10

Säkring huvudrelä

* De här säkringarna får endast bytas av

kundtjänst eftersom det är nödvändigt att

kontrollera om maskinen har några fel.

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga

grundläggande säkerhets- och hälsokrav.

Vid ändringar på maskinen som inte har

godkänts av oss blir denna överensstäm-

melseförklaring ogiltig.

Undertecknande agerar på uppdrag av och

med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

FU09 Säkerhetsrelä

Sugfläkt

Skaksystem

5 A

FU10 Vattenpump (tillval) 10 A

FU11 Belysningsanläggning

(Alternativ)

Blinkers (Alternativ)

Blue Spot (tillval)

10 A

FU12 Vibratorsystem veckat

plattfilter och runt filter

(tillval)

15 A

FU 13* Huvudrelä 125 A

EU-försäkran om

överensstämmelse

Produkt: Sopmaskin med sittmöjlig-

het

Typ: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp pack

1 186-051.0

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Tillämpad metod för överensstämmel-

sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 90

Garanterad: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

134 SV

- 11

Åtgärder vid störningar

Störning Åtgärd

Maskinen kör inte eller enbart lång-

samt

Ta plats på förarsätet, sätessensorn aktiveras

Låt kundtjänst kontrollera säkringen för körmotor FU 13

Ladda upp eller byta ut batteriet

Lossa parkeringsbromsen

Kontrollera om band eller snören har lindats upp.

Ta kontakt med Kärcher-kundtjänst

Pipande ljud i hydrauliken Fyll på hydraulikvätska

Ta kontakt med Kärcher-kundtjänst

Borstarna snurrar endast långsamt

eller inte alls

Kontrollera om band eller snören har lindats upp.

Ta kontakt med Kärcher-kundtjänst

Liten eller ingen sugkraft i borstom-

rådet

Rengöra dammfilter

Ta kontakt med Kärcher-kundtjänst

Maskinen dammar Ställ in sidopackningar

Starta fläkt

Rengöra dammfilter

Byta filtertätningar

Ta kontakt med Kärcher-kundtjänst

Sopenheten låter skräp ligga Töm sopbehållaren

Rengöra dammfilter

Byta ut sopvals

Ställa in sopspegel

Byt ut tätningsband på sopbehållaren

Åtgärda blockering på sopvals

Ta kontakt med Kärcher-kundtjänst

Sopbehållaren lyfts och sänks ej Kontrollera säkringar.

Ta bort säkringsstödet från skräpbehållaren

Ta kontakt med Kärcher-kundtjänst

Sopbehållaren förflyttas för lång-

samt eller inte alls

Ta kontakt med Kärcher-kundtjänst

Driftstörningar med hydrauliskt ak-

tiverade delar

Ta kontakt med Kärcher-kundtjänst

Tekniska data

KM 105/180 R Bp

Classic

KM 105/180 R Bp pack

Classic

Maskindata

Körhastighet, framåt km/h 6 6

Körhastighet, bakåt km/h 3 3

Lutningsgrad (max.) -- 14% 14%

Yteffekt utan sidoborstar m

/h 4680 4680

Yteffekt med 1 sidoborstar m

/h 6300 6300

Arbetsbredd utan sidoborstar mm 780 780

Arbetsbredd med 1 sidoborstar mm 1050 1050

Skyddssätt droppvattenskyddad -- IPX 3 IPX 3

Användningstid med fulladdat batteri h 2,5 2,5

Elektrisk anläggning

Batterikapacitet V, Ah --- 36, 240

Batterisats kg --- 300

Hydraulisk anläggning

Hydraulolja typ -- HV 46 HV 46

Sopbehållare

Max avlastningshöjd mm 1340 1340

Sopbehållarens volym l 180 180

Sopvals

135SV

- 12

Sopvalsdiameter mm 280 280

Sopvalsbredd mm 780 780

Varvtal 1/min 360 360

Sopspegel mm 80 80

Sidoborste

Sidoborste diameter mm 580 580

Varvtal 1/min 80 80

Massiva gummidäck

Storlek fram -- 4.00-6 4.00-6

Storlek bak -- 300 x 145 – 6 300 x 145 – 6

Bromsar

Framhjul -- mekanisk mekanisk

Bakhjul -- Elektriskt Elektriskt

Filter- och sugsystem

Byggnadssätt -- Fickfilter

Tillgängliga tillval: Veckat

plattfilter och runt filter

Fickfilter

Tillgängliga tillval: Veckat

plattfilter och runt filter

Varvtal 1/min 2600 2600

Filteryta findammfilter m

5,2 5,2

Märkundertryck sugsystem mbar 6 6

Märkvolymström sugsystem m

/h 600 600

Skaksystem -- Elmotor Elmotor

Omgivningsförhållanden

Temperatur °C -5 till +40 -5 till +40

Luftfuktighet, ingen daggning % 0–90 0–90

Beräknade värden enligt EN 60335-2-72

Brusnivå

Ljudtrycksnivå L

dB(A) 70 70

Osäkerhet K

dB(A) 3 3

Ljudteffektsnivå L

+ Osäkerhet K

dB(A) 93 93

Vibrationer i apparaten

Hand-Arm Vibrationsvärde m/s

0,7 0,7

Säte m/s

0,5 0,5

Osäkerhet K m/s

0,1 0,1

Mått och vikt

Längd x Bredd x Höjd mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Vändningsradie höger mm 2470 2470

Vändningsradie vänster mm 2470 2470

Vikt (med/utan batteri) kg 560/860 560/860

Tillåten totalvikt kg 1224 1224

Tillåten axelbelastning fram kg 734 734

Tillåten axelbelastning bak kg 490 490

Med reservation för tekniska ändringar!

136 SV

- 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Jos havaitset pakkauksesta purkaessasi

kuljetusvaurioita, ota yhteyttä myyjäliikkee-

seen.

– Laitteeseen kiinnitetyt varoitus- ja opas-

tuskilvet antavat tärkeitä ohjeita turval-

lista käyttöä varten.

– Tämän käyttöohjeen ohjeiden ohella on

noudatettava lainmukaisia yleisiä tur-

vallisuus- ja tapaturmantorjuntamäärä-

yksiä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

 VAARA

Vaaratilanteiden eliminoimiseksi, vain val-

tuutettu asiakaspalvelupiste saa korjata ko-

neen ja vaihtaa sen varaosat.

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista-

ja on hyväksynyt. Alkuperäiset lisäva-

rusteet ja varaosat takaavat, että laitet-

ta voidaan käyttää turvallisesti ja häiri-

öttömästi.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

 VAARA

Varoittaa välittömästi uhkaavasta vaarasta,

joka voi aiheuttaa vakavan ruumiinvamman

tai johtaa kuolemaan.

몇 VAROITUS

Varoittaa mahdollisesti vaarallisesta tilan-

teesta, joka voi aiheuttaa vakavan ruumiin-

vamman tai voi johtaa kuolemaan.

몇 VARO

Viittaus mahdollisesti vaaralliseen tilantee-

seen, joka voi aiheuttaa lievän ruumiinvam-

man tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

Yleisiä ohjeita . . . . . . . . . . . . . FI 1

Ympäristönsuojelu . . . . . FI 1

Takuu. . . . . . . . . . . . . . . FI 1

Varusteet ja varaosat. . . FI 1

Käyttöohjeessa esiintyvät

symbolit . . . . . . . . . . . . . FI 1

Laitteessa olevat symbolit FI 1

Käyttötarkoitus. . . . . . . . . . . . . FI 2

Ennakoitavissa oleva vir-

heellinen käyttö . . . . . . . FI 2

Sopivat päällysteet. . . . . FI 2

Turvaohjeet . . . . . . . . . . . . . . . FI 2

Käyttöä koskevia turvaohjei-

ta . . . . . . . . . . . . . . . . . . FI 2

Turvaohjeet ajokäytölle . FI 2

Turvaohjeita akkukäyttöisil-

le laitteille . . . . . . . . . . . . FI 3

Korkeatyhjennyksellä varus-

tetut laitteet . . . . . . . . . . FI 3

Ajajan suojakatolla varuste-

tut laitteet . . . . . . . . . . . . FI 3

Turvaohjeet laitteen kuljetta-

miseen . . . . . . . . . . . . . . FI 3

Turvaohjeet hoitoa ja huol-

toa varten. . . . . . . . . . . . FI 3

Toiminta. . . . . . . . . . . . . . . . . . FI 3

Purkuohjeet . . . . . . . . . . . . . . . FI 3

Ohjaus- ja käyttölaitteet. . . . . . FI 4

Kuva: Lakaisukone. . . . . FI 4

Hallintaelementit . . . . . . FI 4

Ennen käyttöönottoa . . . . . . . . FI 5

Seisontajarrun lukitus/va-

pautus . . . . . . . . . . . . . . FI 5

Käyttöönotto . . . . . . . . . . . . . . FI 5

Yleisiä ohjeita. . . . . . . . . FI 5

Tarkastus- ja huoltotyöt . FI 5

Akkua koskevat turvaohjeet FI 5

Akkujen lataus . . . . . . . . FI 5

Käyttö . . . . . . . . . . . . . . . . . . . FI 6

Kuljettajan istuimen säätö FI 6

Laitteen käynnistys . . . . FI 6

Laitt

een ajaminen. . . . . . FI 6

Lakaisukäyttö. . . . . . . . . FI 6

Roskasäiliön tyhjennys . FI 6

Laitteen kytkeminen pois

päältä . . . . . . . . . . . . . . . FI 7

Kuljetus . . . . . . . . . . . . . . . . . . FI 7

Varastointi/käytöstä poistami-

nen. . . . . . . . . . . . . . . . . . . . . . FI 7

Hoito ja huolto . . . . . . . . . . . . . FI 7

Yleisiä ohjeita. . . . . . . . . FI 7

Puhdistaminen . . . . . . . . FI 7

Huoltovälit . . . . . . . . . . . FI 7

Huoltotoimenpiteet. . . . . FI 7

EY-vaatimustenmukaisuusva-

kuutus . . . . . . . . . . . . . . . . . . . FI 10

Häiriöapu . . . . . . . . . . . . . . . . . FI 11

Tekniset tiedot . . . . . . . . . . . . . FI 11

Yleisiä ohjeita

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakkauk-

sia kotitalousjätteenä, vaan toimi-

ta ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvok-

kaita kierrätettäviä materiaaleja,

jotka tulee toimittaa kierrätyk-

seen. Tästä syystä, toimita van-

hat laitteet vastaaviin keräilylai-

toksiin.

Akkuja, öljyjä, polttoaineita ja muita vas-

taavia aineita ei saa päästää ympäristöön.

Hävitä nämä aineet asianmukaisten keräi-

lyjärjestelmien kautta.

Takuu

Varusteet ja varaosat

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

Kuuma pinta aiheuttaa

palamisvaaran! Anna pa-

koputken jäähtyä ennen

sen parissa työskentelyä.

Käytä aina tarkoitukseen

soveltuvia käsineitä käyt-

täessäsi laitetta.

Ajoneuvon liikkuvien osi-

en väliin joutumisen aihe-

uttama puristuksiinjää-

misvaara.

Liikkuvien osien aiheutta-

ma loukkaantumisvaara.

Älä kurota sisään.

Palovaara. Älä imuroi mi-

tään palavia tai hehkuvia

kohteita.

Kiinnike nostoketjulle /

nostopiste

Tunkin asetuskohdat

Ajoalustan maks. kalte-

vuus, kun ajetaan roska-

säiliön ollessa nostettuna

ylös.

Aja ajosuunnassa olevaa

nousuja vain, jos nousun

kaltevuus on enintään 14

Huomio pyörivä harja

(huomioi pyörimissuunta).

137FI

- 2

Lakaisukone on tarkoitettu ammattimai-

seen lattia-/maapohjapintojen puhdistami-

seen ja esim. seuraaville käyttöalueille:

 Parkkipaikat

 Tuotantolaitokset

 Logistiikka-alueet

 Hotellit

 Vähittäiskaupat

 Varastoalueet

 Jalkakäytävät

– Tämä lakaisukone on tarkoitettu sisä- ja

ulkoalueiden likaantuneiden pintojen la-

kaisemiseen.

– Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

– Käytä lakaisukonetta ainoastaan tämän

käyttöohjeen ohjeiden mukaisesti.

– Laitetta ei saa muuttaa.

– Laite soveltuu vain käyttöohjeessa mai-

nittuja päällysteitä varten.

– Ajo on sallittu vain yrittäjän tai hänen

valtuutettunsa koneen käyttöön va-

paaksi annetuilla pinnoilla.

– Yleensä pätee: Pidä helposti syttyvät

aineet kaukana laitteesta (räjähdys-/tu-

lipalovaara).

 Älä koskaan lakaise/ime räjähdysherk-

kiä nesteitä, palavia kaasuja sekä lai-

mentamattomia happoja tai liuottimia!

Niihin kuuluvat bensiini, väriohennusai-

neet, tai polttoöljy, jotka voivat muodos-

taa räjähdysherkkiä höyryjä tai seoksia

pyörrevirtauksen seurauksena imuil-

man kanssa, lisäksi asetoni, laimenta-

mattomat hapot ja liuottimet, koska ne

syövyttävät laitteessa käytettyjä materi-

aaleja.

 Älä koskaan lakaise/imuroi voimak-

kaasti alkaalisten ja happamien puhdis-

tusaineiden kanssa reagoivia metallipö-

lyjä (esim. alumiini, magnesium, sinkki),

ne muodostavat räjähtäviä kaasuja.

 Älä lakaise/ime mitään palavaa tai heh-

kuvaa.

 Laite ei sovellu terveydelle vaarallisten

aineiden poislakaisemiseen.

 Oleskelu vaara-alueella on kielletty.

Käyttö räjähdysalttiissa tiloissa on kiel-

letty.

 Laitteessa ei saa kuljettaa muita henki-

löitä käyttäjän lisäksi.

 Esineiden työntäminen/vetäminen tai

kuljettaminen tämän laitteen avulla ei

ole sallittua.

– Asfaltti

– Teollisuuslattia

– Pinnoittamaton lattia

– Betoni

– Kivilaatta

 Ilma- ja pintavälien noudattamiseksi lai-

tetta ei saa käyttää yli 2000 metriä me-

renpinnan yläpuolella.

 (Koskee vain Suomea) Jos laitteeseen

kuuluu PVC-letkulinja, laitetta ei saa

asentaa matalassa ympäristön lämpöti-

lassa (alle 0°C). Mikäli teillä on laittees-

ta kysyttävää, olkaa hyvä ja kääntykää

Kärcherin puoleen.

 Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

 Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

Käyttö räjähdysalttiissa tiloissa on kiel-

letty.

 VAARA

Lou

kkaantumisvaara!

 Älä käytä laitetta ilman putoavilta esi-

neiltä suojaavaa suojakatosta sellaisilla

alueilla, joilla on mahdollista, että käyt-

täjään voi osua putoavia esineitä.

 Käyttäjän on käytettävä laitetta tarkoi-

tuksenmukaisesti. Käyttäjän on huomi-

oitava paikalliset olosuhteet ja työsken-

nellessään laitteella kiinnitettävä huo-

miota muihin henkilöihin, erityisesti lap-

siin.

 Laitetta käytettäessä on noudatettava

ajoneuvoja koskevia moottoriajoneuvo-

ja koskevia ohjeita, säännöksiä ja lake-

ja.

 Käyttäjän tulee töiden aloittamista var-

mistaa, että kaikki suojavarusteet ovat

asianmukaisesti paikoillaan ja toimivat.

 Laitteen käyttäjä on vastuussa muille

henkilöille tai heidän omaisuudelleen

aiheutuvista vahingoista.

 Käytä tiukkaa vaatetusta. Käytä kunnol-

lisia jalkineita ja vältä väljää vaatetusta.

 Tarkasta lähialue ennen liikkeelle läh-

töä (esim. lapsia). Huomioi riittävä nä-

kyvyys!

 Älä koskaan jätä laitetta ilman valvon-

taa, jos moottori on käynnissä. Käyttäjä

saa poistua koneesta vasta, kun moot-

tori on sammutettu, kone on varmistettu

tahattoman liikkumisen varalta ja avain

on poistettu virtalukosta.

 Jotta laitetta ei käytettäisi luvattomasti,

poista aina avain virtalukosta.

 Laitetta saa käyttää vain sellainen hen-

kilö, joka on perehtynyt laitteen käsitte-

lyyn tai on osoittanut, että on pätevä

käyttämään laitetta. Lisäksi käyttäjän

oltava valtuutettu kyseisen laitteen

käyttöön.

 Laitetta eivät saa käyttää sellaiset hen-

kilöt (lapset mukaan lukien), joilla on ra-

joittuneet fyysiset, aistimukselliset tai

henkiset kyvyt tai, joilta puuttuu laitteen

käyttämiseen tarvittavaa kokemusta ja/

tai tietoa, paitsi jos heidän turvallisuu-

destaan vastaava henkilö valvoo heitä

tai on antanut heille laitteen käyttämi-

seen tarvittavat ohjeet.

 Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteella.

VARO

Vaurioitumisvaara! Älä lakaise sisään hih-

noja, naruja tai lankoja, koska ne voivat kie-

toutua lakaisutelan ympärille.

 VAARA

Loukkaantumisvaara! Maapohjan kanta-

vuus on varmistettava ennen sille ajamista.

 VAARA

Onnettomuusvaara, loukkaantumisvaara!

Kaatumisvaara suurissa nousuissa.

– Aja ajosuunnassa olevaa nousuja vain,

jos nousun kaltevuus on enintään 14 %.

Kaatumisvaara nopeassa kaarreajossa

(erityisesti vasemmalle käännyttäessä).

– Aja kaarteissa hitaasti.

Kaatumisvaara epästabiililla alustalla.

– Laitetta on liikutettava ainoastaan kiin-

teällä alustalla.

Kaatumisvaara liian suurissa sivunousuis-

sa.

– Poikittain ajosuuntaan on ajettava vain

nousuja, joiden kaltevuus on enintään

10 %.

Varoitus vaarallisesta

sähköjännitteestä!

Huomioi ohje!

Ohja

a hitaasti!

Lue käyttöohjeet ja toimi

niiden mukaisesti!

Vaurioitumisvaara!

Älä pese hienon pölyn

suodatinta.

Käyttötarkoitus

Ennakoitavissa oleva virheellinen

käyttö

Sopivat päällysteet

Turvaohjeet

Käyttöä koskevia turvaohjeita

Turvaohjeet ajokäytölle

138 FI

- 3

Huomautus: Takuu on voimassa ainoas-

taan käytettäessä Kärcherin suosittelemia

akkuja ja latauslaitteita.

– Akun valmistajan käyttöohjeita on eh-

dottomasti noudatettava. Huomioi ak-

kujen käsittelyssä laissa annettuja suo-

situksia.

– Älä koskaan jätä tyhjää akkua lataa-

mattomaksi, vaan lataa se uudelleen

mahdollisimman pian.

– Pidä akku puhtaana ja kuivana vält-

tääksesi virtavuotoja. Suojaa akku epä-

puhtauksilta, kuten esim. metallipölyltä.

– Älä aseta työkaluja tai muita vastaavia

akun päälle. Oikosulku- ja räjähdysvaa-

ra.

– Älä koskaan tupakoi, käsittele avotulta

tai kipinää aiheuttavia laitteita akun lä-

heisyydessä tai tilassa, jossa lataat ak-

kua. Räjähdysvaara.

– Älä kosketa kuumia osia, kuten esim.

käyttömoottoria (palovammavaara).

– Käsittele akkuhappoa varovasti. Nou-

data vastaavia turvaohjeita!

– Käytetyt akut on hävitettävä EU-direktii-

vin 91/157 ETY mukaisesti.

 VAARA

Loukkaantumisvaara!

 Korkeatyhjennyksen yhteydessä roska-

säiliö on nostettava kokonaan ylös ja

varmistettava.

 Tee varmistus vain vaara-alueen ulko-

puolelta.

HUOMAUTUS

Ohjaamon suojakatto (valinnainen) suojaa

suuremmilta putoavilta esineiltä. Mutta ne

eivät suojaa katolleen pyörähtäessä!

 Tarkasta päivittäin, onko suojakatossa

vaurioita.

 Jos suojakatossa, edes yksittäisissä

elementeissä, on vaurioita, koko suoja-

katto tulee vaihtaa.

 Suojakattoon ei saa tehdä minkäänlai-

sia muutoksia eikä myöskään liittää

muita kuin Kärcherin sallimia element-

tejä, rakenneosia ja rakenneryhmiä, sil-

lä se rajoittaa suojakaton toimintaa.

 Huomioi laitteen tyhjäpaino (kuljetus-

paino) perävaunuissa tai ajoneuvoissa

kuljetettaessa.

 Kun laitetta halutaan siirtää, akkupisto-

ke on irrotettava ja laite kiinnitettävä tiu-

kasti.

 Laitteesta on sammutettava virta ja vir-

ta-avain on poistettava virtalukosta en-

nen laitteen huoltamista ja puhdistamis-

ta, osien vaihtamista sekä muuntamista

toisenlaista toimintaa varten.

 Laitteilla, joissa on käyttövoima-akku,

akku on irrotettava laitteen sähköjärjes-

telmästä akkupistokkeesta kaikkien

huolto- ja kunnossapitotöiden ajaksi.

 Akku on kytkettävä irti ennen sähkölait-

teisiin kohdistuvien töiden suorittamis-

ta.

Tämän tehdäksesi irrota ensin miinus-

napa, sitten plusnapa.

Takaisin kiinnittäminen tehdään kään-

teisessä järjestyksessä. Ensin kiinnite-

tään plusnapa, sitten miinusnapa.

 Laitteen puhdistukseen ei saa käyttää

vesiletkua tai korkeapainepesuria (oi-

kosulkuvaara tai muu vaurioitumisvaa-

ra).

 Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat turvallisuussää-

dökset.

 Nou

data ammattikäytössä olevien, siir-

rettävien laitteiden turvatarkastusta

koskevia paikallisia määräyksiä.

 Käytä aina tarkoitukseen soveltuvia kä-

sineitä työskennellelläsi laitteella.

Lakaisukone toimii sisäänheittoperiaatteel-

la.

– Pyörivä lakaisutela heittää lian suoraan

roskasäiliöön.

– Sivuharja puhdistaa lakaisupinnan nur-

kat ja reunat ja siirtää lian lakaisutelan

kulkuradalle.

– Imupuhallin imuroi hienopölyn pölysuo-

dattimeen.

 Vaara

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi lastattaessa laitteen paino!

 Älä käytä trukkia.

 Käytä lastaamiseen/purkamiseen so-

veltuvaa ramppia tai nosturia!

 Huomioi ramppia käytettäessä:

Maavara 70 mm.

 Jos laite on toimitettu kuormalavan

päällä, mukana olevista laudoista tulee

rakentaa alasajoramppi.

Ohjeet rampin tekemiseen ovat sivulla

2 (kansilehden sisäpuolella).

Tärkeä huomautus: jokainen lauta pi-

tää kiinnittää paikalleen 2 ruuvilla.

Turvaohjeita akkukäyttöisille

laitteille

Korkeatyhjennyksellä varustetut

laitteet

Ajajan suojakatolla varustetut

laitteet

Turvaohjeet laitteen kuljettamiseen

Turvaohjeet hoitoa ja huoltoa varten

Toiminta

Purkuohjeet

Paino (ilman akkuja) 560 kg*

Paino (akkujen kanssa) 860 kg*

* Paino on vielä suurempi, jos lisävaruste-

sarjoja on asennettuna.

139FI

- 4

Kuva

1 Tyyppikilpi

2 Istuin (istuinkontaktikytkimellä)

3 Ohjauspyörä

4 Blue Spot (lisävaruste)

5 Kahva lukituspainikkeella

6Pölysuoja

7 Sivuharja, oikea

8 Etupyörä

9 Pääsy lakaisutelaan

10 Kiinnityspiste

11 Akkusarja

(sisältyy toimituslaajuuteen ainoastaan

seuraavassa: KM 105/180 R Bp Pack)

12 Moottorisuojus

13 Pyörivä varoitusvilkku

14 Suuntavilkku (valinnainen)

15 Takavalot (lisävaruste)

16 Vetopyörä

17 Hydrauliikkaöljyn pinnantason tarkas-

tuslasi

Kuva

1 Lakaisutelan ja sivuharjan käyttövipu

Vipu eteen: lakaisutela sisäänpäin ja si-

vuharja alas ja sisäänpäin.

Vipu taaksepäin: lakaisutela sisäänpäin

2 Käyttövipu roskasäiliö

Roskasäiliön nosto/lasku

3 Lakaisutelan käyttövipu

Lakaisutelan nostaminen/laskeminen

4 Käyttövipu säiliönkansi

Säiliökannen avaaminen/sulkeminen

5 Merkkivalot ja monitoiminäyttö

6 Valokytkin (lisävaruste)

7 Kytkin imuturbiini ja suodatinpuhdistus

Asento keskellä: Suodatinpuhdistus ja

imuturbiini pois päältä (ei toiminnassa)

Asento edessä: puhallin käytössä

Asento takana: Suodattimen puhdistus

päällä

8 Äänimerkin painike

9 Sulakkeet

10 Jarrupoljin

11 Ajopoljin eteen- / taaksepäin

12 Lakaisutelan kuluneisuudensäätö/la-

kaisupeilin säätö

13 Suuntavilkun kytkin (lisävaruste)

14 Virtalukko

Asento 0: Moottorin sammutus

Asento 1: Sytytys päällä

Asento 2: Moottorin käynnistys

15 Akkupistoke

16 Seisontajarru

17 Istuimen säätövipu

18 Avain, pääsy lakaisuteloille

Kuva

1 Näyttö (akun kapasiteetti)

2 Akun latausvalvonta

3 Työvalon merkkivalo

4 Vilkun merkkivalo

5 Merkkivalo, roskasäiliön luukku auki

6 Merkkivalo, roskasäiliön luukku kiinni

7 ei käytössä

8 Merkkivalo, suodattimen puhdistus ak-

tiivinen

9 ei käytössä

Ohjaus- ja käyttölaitteet

Kuva: Lakaisukone Hallintaelementit

Merkkivalot ja monitoiminäyttö

140 FI

- 5

 Seisontajarrun vapautus, pidä tällöin

jarrupoljin painettuna.

 Seisontajarrun lukitus, pidä tällöin jarru-

poljin painettuna.

 Pysäytä lakaisukone tasaiselle pinnal-

le.

 Vedä virta-avain pois.

 Lukitse seisontajarru.

 Tarkasta akun lataustila, lataa tarvitta-

essa (katso lukua "Akun lataaminen").

 Tarkasta, ovatko lakaisutela ja sivuhar-

ja kuluneita ja onko niihin takertunut

nauhoja.

 Tarkasta, onko pyöriin kietoutunut nau-

hoja.

 Tarkasta kaikkien ohjauselementtien

toiminto.

 Tarkasta laite mahdollisten vahingoittu-

mien varalta.

Huomautus: Kuvaus, katso lukua Hoito ja

huolto.

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:

 Vaara

Räjähdysvaara! Älä laita työkaluja tai vas-

taavia akun päälle, ts. ei napojen eikä ken-

noliitosten päälle.

 Vaara

Loukkaantumisvaara! Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkuun koh-

distuvat työt.

 VAARA

Palo- ja räjähdysvaara!

– Tupakointi ja avotulen käyttö ovat kiel-

lettyjä.

– Tilojen, joissa akkuja ladataan, on olta-

va kunnolla läpituuletetut, koska akkuja

ladattaessa kehittyy räjähtäviä kaasuja.

 Vaara

Syöpymisvaara!

– Huuhtele happoruiskeet silmistä tai

iholta runsaalla puhtaalla vedellä.

– Mene sen jälkeen välittömästi lääkärin

hoidettavaksi.

– Pese happoruiskeen saaneet vaatteet

vedellä.

VARO

Lataa akut ennen laitteen käyttöön ottamis-

ta.

 VAARA

Loukkaantumisvaara! Noudata turvalli-

suusmääräyksiä paristoja käsitellessäsi.

Seuraa laturin valmistajan ohjeita.

Huomioi mukana oleva akkuvalmistajan

käyttöohje ja toimi ohjeen mukaisesti.

Lataa akkuja vain soveltuvalla latauslait-

teella.

 VAARA

Syöpymisvaara. Veden lisääminen akun ol-

lessa täysin purkautunut voi johtaa happo-

vuotoihin. Käytä suojalaseja käsitellessäsi

akkuhappoa ja noudata määräyksiä, jotta

vältyt vammoilta ja vaatteiden tuhoutumi-

selta. Huuhtele happoroiskeet iholta tai

vaatteilta heti runsaalla vedellä.

VARO

Vaurioitumisvaara. Käytä vain tislattua tai

suolatonta vettä akkujen jälkitäyttämiseen

(VDE 0510). Älä käytä vieraita lisäaineita

(niin sanottuja tehostusaineita), koska

muutoin takuu raukeaa.

 Pysäköi laite turvallisesti kuiviin tiloihin,

joissa on riittävä ilmanvaihto.

 Avaa moottorikansi.

Ohje: Suo

jan on oltava latauksen aika-

na auki.

 Vedä akkupistoke irti koneesta ja liitä se

latauslaitteen pistokkeeseen.

 Pistä latauslaitteen verkkopistoke

asianmukaiseen 16 A pistorasiaan, la-

tauslaite lataa itsenäisesti.

 Suorita lataaminen latauslaitteen käyt-

töohjeiden mukaisesti.

Suositellut latauslaitteet (käytettyihin

akkuihin sopivat) on säädetty elektroni-

sesti ja päättävät latausvaiheen itsenäi-

sesti.

 Huomautus: Kun akut on ladattu, irroi-

ta laturi ensin verkosta ja vasta sitten

akuista.

Ohje

KM 105/180 R Bp Pack -malli (1.186-

051.0) toimitetaan akuilla ja laturilla varus-

tettuna.

KM 105/180 R Bp -malli (1.186-050.0) toi-

mitetaan ilman akkuja ja laturia.

Suosittelemme seuraavia akkuja ja laturei-

ta:

Muiden akkujen ja latauslaitteiden käyttöä

ei suositella, niitä saa käyttää vain, kun asi-

asta on ensin sovittu Kärcher-asiakaspal-

velun kanssa.

VARO

Noudata ehdottomasti akkuvalmistajan oh-

jeita ja toimi niiden mukaisesti.

Akun lataustila näkyy lakaisukoneen näy-

tössä.

Jos akun latauksen merkkivalo on punai-

nen:

 Akku on tyhjä. Lakaisutoiminta päättyy

automaattisesti (lakaisumoottorien

käynnistys uudelleen on mahdollista

vain akun lataamisen jälkeen).

 Aja laite suoraan latausasemaan, vältä

tällöin nousuja.

 Lataa akku.

Ennen käyttöönottoa

Seisontajarrun lukitus/vapautus

Käyttöönotto

Yleisiä ohjeita

Tarkastus- ja huoltotyöt

Päivittäin ennen käyttöönottoa

Akkua koskevat turvaohjeet

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajo-

neuvon käyttöohjeessa!

Käytä silmäsuojusta!

Pidä lapset loitolla haposta ja

akuista!

Räjähdysvaara!

Avotuli, kipinät ja tupakointi

kielletty!

Syöpymisvaara!

Ensiapu!

Varoitus!

Hävittäminen!

Älä heitä akkua jäteastiaan!

Varoitus vaarallisesta sähkö-

jännitteestä!

Akkujen lataus

Suositeltavat akut, latauslaitteet

Tilausnumero

Akkupaketti 36 V,

240 Ah, (kotelossa, vä-

hän huoltoa) *

6.981-067.0

Laturi 36 V 40 A 6.981-066.0

* Laite tarvitsee 1 akkupaketin

Tarkasta ja korjaa akun nestetaso

Akun lataustilan tarkistaminen

141FI

- 6

1 Istuimen säätövipu

2 Kuljettajan istuin

 Vedä istuimen säätövipu ulos.

 Siirrä istuin, päästä vipu irti ja lukitse.

 Tarkasta liikuttamalla istuinta eteen- ja

taaksepäin, että se on lukittu.

Huomautus: Laitteen istuin on varustettu

kosketuskontaktikytkimellä. Poistuttaessa

kuljettajan istuimelta laite kytkeytyy pois

päältä.

Ohje: Hienopölysuodatin puhdistetaan au-

tomaattisesti, kun laite käynnistetään.

 Mene istumaan kuljettajan istuimelle.

 Lukitse seisontajarru.

 Laita käynnistysavain käynnistysluk-

koon.

 Käännä virta-avain asentoon „I“.

Laite on käyttövalmis.

 Käännä virta-avain asentoon „II“.

Laite on ajovalmis.

Huomautus: Akkukapasiteettinäyttö

näyttää n. 10 sekunnin kuluttua todelli-

sen lataustilan.

 Paina jarrupoljinta ja pidä painettuna.

 Irrota seisontajarru.

 Paina ajopoljinta hitaasti eteenpäin:

 Vaara

Loukkaantumisvaara! Ohikulkijoita ei saa

vaarantaa peruutettaessa, käytä tarvittaes-

sa avustajaa.

 Paina kaasupoljinta hitaasti taaksepäin.

 Ajonopeus on säädettävissä portaatto-

masti ajopolkimilla.

 Vältä polkimen nykivää painamista.

 Päästä ajopoljin vapaaksi, laite jarrut-

taa itsenäisesti ja pysähtyy.

Huomautus: Jarrutusvaikutusta voi tehos-

taa painamalla jarrupoljinta.

Ajaminen enintään 70 mm korkuisten kiin-

teiden esteiden yli:

 aja hitaasti ja varovasti eteenpäin yli.

Ajaminen yli 70 mm korkeiden kiinteiden

esteiden yli:

 ajo esteiden yli on sallittu vain sopivan

rampin avulla.

HUOMIO

Älä lakaise pakkausnauhoja, lankoja tai

muuta sellaista sisään, tämä voi johtaa la-

kaisumekaniikan vaurioitumiseen.

Huomautus: Jotta saavutettaisiin optimaa-

linen puhdistustulos, ajonopeus sovitettava

olosuhteiden mukaiseksi.

Ohje: Hienopölysuodatin puhdistetaan au-

tomaattisesti 10 minuutin välein käytön ai-

kana.

Ohje: Kun työskentelet paljon alueella, jos-

sa on hienopölyä, suodatin on puhdistetta-

va lisäksi painamalla suodattimen puhdis-

tuskytkintä.

 Puhdista hienon pölyn suodatin suodat-

timenpuhdistuspainikkeella.

1 Lakaisutelan ja sivuharjan käyttövipu

2 Käyttövipu roskasäiliö

3 Lakaisutelan käyttövipu

4 Käyttövipu säiliönkansi

Lakaisutelan ja sivuharjan käyttövipu



Käyttövipu (1) eteenpäin: lakaisutela si-

sään

päin ja sivuharja alas ja sisään-

päin.

 Käyttövipu (1) taaksepäin: lakaisutela

sisäänpäin.

Käyttövipu roskasäiliö

 Käyttövipu roskasäiliö (2) eteen: Ros-

kasäiliö laskeutuu alas.

 Käyttövipu roskasäiliö (2) taakse: Ros-

kasäiliö nousee ylös.

Käyttövipu lakaisutela

 Lakaisutelan käyttövipu (3) eteenpäin:

Lakaisutela nousee.

 Lakaisutelan käyttövipu (3) taaksepäin:

Lakaisutela laskeutuu.

Käyttövipu säiliönkansi

 Käyttövipu säiliönkansi (4) eteen: Ros-

kasäiliön säiliönkansi avautuu.

Ohje: Vihreän merkkivalon on paletta-

va.

 Käyttövipu säiliönkansi (4) taakse: Ros-

kasäiliön säiliönkansi sulkeutuu.

Ohje: Punaisen merkkivalon on paletta-

va.

 Käynnistä imuturbiini.

 Pintoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu

(1) taaksepäin: lakaisutela sisäänpäin.

Lakaisutelan käyttövipu (3) taaksepäin:

lakaisutela laskeutuu.

 Käyttövipu säiliönkansi (4) eteen: Säi-

liönkansi avautuu.

Ohje: Vihreän merkkivalon on paletta-

va.

 Sivureunoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu

(1) eteenpäin: lakaisutela sisäänpäin,

sivuharja sisään ja alas.

Lakaisutelan käyttövipu (3) taaksepäin:

lakaisutela laskeutuu.

 Sammuta imuturbiini.

 Pintoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu

(1) taaksepäin: lakaisutela sisäänpäin.

Lakaisutelan käyttövipu (3) taaksepäin:

lakaisutela laskeutuu.

 Käyttövipu säiliönkansi (4) eteen: Säi-

liönkansi avautuu.

Ohje: Vihreän merkkivalon on paletta-

va.

 Sivureunoja puhdistettaessa:

Lakaisutelan ja sivuharjan käyttövipu

(1) eteenpäin: lakaisutela sisäänpäin,

sivuharja sisään ja alas.

Lakaisutelan käyttövipu (3) taaksepäin:

lakaisutela laskeutuu.

 VAARA

Loukkaantumisvaara!

 Tyhjennysvaiheen aikana roskasäiliön

kippaussalueella ei saa oleskella henki-

löitä eikä eläimiä.

Kaatumisvaara!

 Pysäytä laite tyhjennysvaiheen ajaksi

tasaiselle pinnalle.

몇 VAROITUS

Puristumisvaara!

 Älä koskaan tartu tyhjennysmekaniikan

tangostoon. Älä oleskele ylösnostetun

säiliön alla.

HUOMIO

Loukkaantumis- ja vaurioitumisvaara!

 On mahdollista, että pyörivästä lakaisu-

telasta sinkoaa aineksia tyhjennysvai-

heen aikana. Pysy riittävällä etäisyydel-

lä.

Käyttö

Kuljettajan istuimen säätö

Laitteen käynnistys

Laitteen ajaminen

Ajaminen eteenpäin

Ajaminen taaksepäin

Ajaminen

Jarrutus

Ajaminen esteiden yli

Lakaisukäyttö

Hienon pölyn suodattimen manuaalinen

puhdistus

Käyttövipu

Kuivan pohjan lakaiseminen

Kostean tai märän pohjan lakaiseminen

Roskasäiliön tyhjennys

142 FI

- 7

 Lakaisutelan ja sivuharjan nostaminen

käyttövivulla: käyttövipu 1 keskelle ja

käyttövipu 3 eteen.

 Sulje säiliönkansi työntämällä käyttövi-

pu (4) taakse:

Ohje: Vihreän merkkivalon on paletta-

va.

 Nosta roskasäiliö ylös työntämällä käyt-

tövipu roskasäiliö (2) taakse:

 Aja hitaasti roskien koontisäiliölle.

 Lukitse seisontajarru.

 Avaa säiliönkansi painamalla käyttövi-

pu säiliönkansi (4) eteen ja tyhjennä

roskasäiliö.

Ohje: Punaisen merkkivalon on paletta-

va.

 Sulje säiliönkansi vetämällä käyttövi-

pua säiliönkansi (4) taakse, kunnes se

on kipattu sisään päätyasentoon asti.

Ohje: Vihreän merkkivalon on paletta-

va.

 Irrota seisontajarru.

 Aja hitaasti pois koontisäiliön luota.

 Laske roskasäiliö alas päätyasentoon

asti työntämällä käyttövipu roskasäiliö

(2) eteen.

 Paina jarrupoljinta ja pidä painettuna.

 Lukitse seisontajarru.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 VAARA

Kuljetusvauriot!

 Huomioi laitteen tyhjäpaino (kuljetus-

paino) perävaunuissa tai ajoneuvoissa

kuljetettaessa.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien ohje-

sääntöjen mukaisesti.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

 Varmista laite kiinnityspisteistä (4x)

kiinnityshihnoilla, -köysillä tai -ketjuilla.

 Varmista laite renkaiden kohdalta kiiloil-

la.

 Irrota lakaisukonetta kuljetettaessa sen

akun kaapelit.

 VAARA

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi säilytettäessä laitteen pai-

no.

 Pysäköi lakaisukone tasaiselle pinnalle

kuivassa, pakkassuojatussa ympäris-

tössä. Suojaa peitemateriaaleilla pölyl-

tä.

 Nosta sivuharja ja lakaisutela ylös, jotta

harjakset eivät vahingoitu.

 Sulje säiliönkansi.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

 Varmista, että lakaisukone pysyy pai-

koillaan.

Jos lakaisukonetta ei käytetä pitempään ai-

kaa, huomioi lisäksi seuraavat kohdat:

 Puhd

ista lakaisukone sisä- ja ulkopuo-

lelta.

 Vedä akkupistoke irti koneesta.

 Lataa akku sekä suorita lataus sen jäl-

keen aina n. 2 kuukauden välein.

몇 VARO

Oikosulku voi aiheuttaa vaurioita!

 Akku on irrotettava tai akkupistoke ve-

dettävä irti ennen sähköjärjestelmään

liittyvien töiden suorittamista ja sähkö-

koteloiden avaamista.

HUOMIO

Vaurioitumisvaara!

 Älä pese hienon pölyn suodatinta.

 Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat turvallisuussää-

dökset.

 Siirrettävien, ammattikäyttöön tarkoitet-

tujen laitteiden käytössä on noudatetta-

va laitteita koskevia turvallisuusmäärä-

yksiä.

 Pysäytä lakaisukone tasaiselle pinnal-

le.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

VARO

Vaurioitumisvaara!

 Laitteen puhdistukseen ei saa käyttää

vesiletkua tai korkeapainepesuria (oi-

kosulkuvaara tai muu vaurioitumisvaa-

ra).

 VAARA

Loukkaantumisvaara!

 Käytä pölynsuojamaskia ja suojalaseja.

 Puhdista laite liinalla.

 Puhalla laite puhtaaksi paineilmalla.

 Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puh-

distusaineita.

Huomautus: Käyttötuntilaskuri osoittaa

huoltojen ajankohdan.

Huomautus: Kaikki asiakkaan tehtäviin

kuuluvat huolto- ja ylläpitotyöt on annettava

koulutetun ammattihenkilön tehtäväksi.

Tarvittaessa voi aina käyttää Kärcher-

myyntiliikkeen huoltopalveluja.

Päivittäinen huolto:

 Tarkasta akun lataustila, lataa tarvitta-

essa (katso lukua "Akun lataaminen").

 Tarkasta, ovatko lakaisutela ja sivuhar-

ja kuluneita ja onko niihin takertunut

nauhoja.

 Tarkasta, onko pyöriin kietoutunut nau-

hoja.

 Tarkasta kaikkien ohjauselementtien

toiminto.

 Tarkasta laite mahdollisten vahingoittu-

mien varalta.

 Puhdista pölynsuodatin painamalla

suodatinpuhdistus-painiketta.

Viikoittainen huolto:

 Tarkasta hydrauliikkalaitteisto.

 Tarkasta hydrauliöljyn määrä.

 Tarkasta jarrunesteen määrä.

 Ta

rkasta tiivistelistojen kuluneisuus,

vaihda ne tarvittaessa uusiin.

 Tarkasta ja voitele säiliön kansi.

Huolto kulumisen jälkeen:

 Vaihda tiivistyslistat uusiin.

 Säädä tai vaihda sivutiivisteet.

 Vaihda lakaisutela uuteen.

 Vaihda sivuharja uuteen.

Huomautus: Katso kuvaus luvusta Huolto-

työt.

Huolto 50 käyttötunnin jälkeen:

 Anna asiakaspalvelun suorittaa laitteen

ensimmäinen huolto tarkastuslistan

mukaisesti..

Huolto 250 käyttötunnin jälkeen:

 Anna asiakaspalvelun suorittaa laitteen

huolto tarkastuslistan mukaisesti..

Valtuutetun Kärcher -asiakaspalvelun on

suoritettava kaikki takuuaikana ajankohtai-

set huoltotyöt huoltokirjan mukaan takuu-

vaatimusten ylläpitämiseksi.

Esivalmistelu:

 Pysäytä lakaisukone tasaiselle pinnal-

le.

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Lukitse seisontajarru.

 VAARA

Loukkaantumisvaara! Käytä aina varmis-

tustankoa, kun roskasäiliö on nostettuna.

Tee varmistus vain vaara-alueen ulkopuo-

lelta.

Laitteen kytkeminen pois päältä

Kuljetus

Varastointi/käytöstä

poistaminen

Hoito ja huolto

Yleisiä ohjeita

Puhdistaminen

Laitteen sisäpuhdistus

Laitteen ulkoinen puhdistus

Huoltovälit

Asiakkaan suorittama huolto

Asiakaspalvelun suorittama huolto

Huoltotoimenpiteet

Nostoasennossa olevan lakaistujen

roskien säiliön tukeminen paikalleen

143FI

- 8

1 Varmistustangon pidike

2 Varmistustanko

 Käännä korkeatyhjennyksen varmistus-

tanko ylös ja pistä tangon pää pidikkee-

seen (varmistettu).

HUOMIO

Huomioi akun napojen suuntaus akkua

asennettaessa. Napojen asennus on ajo-

suuntaan vasemmalla.

Akut voi vaihtaa vain kaikki yhdessä. Vaih-

don saa tehdä vain pätevä ammattilainen.

 Vaihto on edellyttää nosturia, mikäli

paino on suuri (300 kg).

Akun navat - ajosuuntaan vasemmalla

1 Miinusnapa

2 Plusnapa

 Akkua irrotettaessa on huomioitava,

että ensin irrotetaan miinusnavan kaa-

peli.

 Kiinnitä nosturin vaijerit akkukotelon 4

reikään ja nosta akkusetti varovasti

ulos.

HUOMAUTUS

Roskasäiliö ei saa olla nostettuna ylös.

 Avaa moottorikansi.

1 Tarkastuslasi

2 Sulkutulppa, öljyntäyttöaukko

3 Säiliö (ilman toimintoa)

 Tarkasta hydrauliöljyn määrä mittala-

sista.

– Öljytason on oltava "MIN"- ja "MAX"-

merkkien välissä.

– Jos öljyn pinta on „MIN"-merkin alapuo-

lella, hydrauliöljyä on lisättävä.

 Poista öljyntäyttöaukon tulppa.

 Puhdista täyttöalue.

 Lisää hydrauliöljyä.

Öljylaji: katso Tekniset tiedot

 Kierrä öljyntäyttöaukon tulppa takaisin

paikalleen.

 Lukitse seisontajarru.

 Käynnistä moottori.

Hydrauliikkalaitteiston huollon saa tehdä

vain valtuutettu asiakaspalvelu.

 Tarkasta kaikkien hydrauliikkaletkujen

ja liitosten tiiviys.

 VAARA

Loukkaantumisvaara! Käytä aina varmis-

tustankoa, kun roskasäiliö on nostettuna.

Tee varmistus vain vaara-alueen ulkopuo-

lelta.

1 Roskasäiliö

2 Varmistustanko

3 Lakaisutela

 Pysäytä laite.

 Nosta tyhjennetty roskasäiliö pääte-

asentoon. Harjatela tulee näkyviin.

Varmista lakaistujen roskien säiliö. Kat-

so luku "Nostetun roskasäiliön kiinnittä-

minen".

 Kierrä virta-avain asentoon "0" ja vedä

avain irti.

 Tarkasta harjatela vaurioiden varalta ja

poista telaan kiertyneet hihnat ja nau-

hat.

 Käännä turvatanko alas kiinnikkeeseen

(nostettu roskasäiliö ei ole kiinnitetty).

 Laske roskasäiliö alas päätyasentoon

asti.

1 Sivuverhoilu, oikea

2 Avain, pääsy lakaisuteloille

 Nosta tyhjennetty roskasäiliö pääte-

asentoon.

Varmista lakaistujen roskien säiliö. Kat-

so luku "Nostetun roskasäiliön kiinnittä-

minen".



Avaa sivupeite avaimella.

Kiinnityssanka

2 Siipimutteri

3 Sivutiiviste

 Irrota siipimutterit.

 Poista kiinnityssanka.

 Käännä sivutiiviste ulos.

 Kierrä lakaisutelan kannattimen kiinni-

tysruuvi irti ja käännä kannatin ulos.

 Poista lakaisutela.

Lakaisutelan asennusasento ajosuuntaan

nähden (ylhäältä katsottuna)

Huomautus: Kun asennat uutta lakaisute-

laa paikalleen, huomioi harjassarjan oikea

sijainti.

 Asenna uusi lakaisutela paikalleen. La-

kaisutelan urat tulee pistää vastapuolen

telankannattimen vääntiö-nokkiin.

Huomautus: Uuden lakaisutelan asennuk-

sen jälkeen lakaisupeili on säädettävä uu-

delleen.

Huomautus: Tehtaalla asetettu lakaisupei-

lin koko om 80 mm, sitä voi jälkisäätää por-

taattomasti lakaisutelan kuluessa.

 Pysäytä imupuhallin.

 Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.

 Lakaisutelan ja sivuharjan käyttövipu

(1) taaksepäin: lakaisutela sisäänpäin.

Lakaisutelan käyttövipu (3) taaksepäin:

lakaisutela laskeutuu.

 Anna lakaisutelan olla toiminnassa noin

10 sekuntia.

 Lakaisutelan ja sivuharjan käyttövipu

(1) keskelle.

Lakaisutelan käyttövipu (3) eteenpäin:

Lakaisutela nousee.

 Nosta roskasäiliö.

 Aja laite taaksepäin pois.

 Tarkasta lakaisupeili.

Akkujen poistaminen

Hydrauliikkaöljyn määrän

tarkastaminen ja hydrauliikkaöljyn

lisääminen

Hydrauliikkalaitteiston tarkastaminen

Lakaisutelan tarkastus

Lakaisutelan vaihto

Lakaisutelan lakaisupeilin tarkastus ja

säätö

144 FI

- 9

Lakaisupeilin muodon tulee olla tasasivui-

nen suorakulmio, jonka leveys on 80-85

mm.

 Avaa ja säädä kuluneisuudensäädön

(12) vasteruuvi.

Ylävaste: kapeampi lakaisupeili.

Alavaste: leveämpi lakaisupeili.

 Kiinnitä vasteruuvi takaisin.

 Tarkasta lakaisutelan lakaisupeili yllä

kuvatun mukaisesti.

 Nosta sivuharjat ylös.

 Aja lakaisukone tasaisella ja sileälle

pohjalle, joka on selvästi pölyn tai liidun

peittämä.

 Laske sivuharja käyttövivulla ja anna

sen olla toiminnassa noin 10 sekuntia.

 Nosta sivuharjat ylös.

 Aja laite taaksepäin pois.

 Tarkasta lakaisupeili.

Lakaisupeilin leveyden tulee olla 40 - 50

cm.

 Korjaa lakaisupeilin muotoa kahdella

säätöruuvilla.

 Tarkasta lakaisupeili.

 VAARA

Loukkaantumisvaara! Käytä aina varmis-

tustankoa, kun roskasäiliö on nostettuna.

 Nosta tyhjennetty roskasäiliö pääte-

asentoon.

Varmista lakaistujen roskien säiliö. Kat-

so luku "Nostetun roskasäiliön kiinnittä-

minen".

 Avaa sivuverhoilu kuten kohdassa "La-

kaisutelan vaihto" on kuvattu.

 Irrota sivukiinnityspellin 6 siipimutteria.

 Irrota etukiinnityspellin 3 mutteria

(13 mm).

 Paina sivutiivistettä alaspäin (pitkä rei-

kä) kunnes etäisyys maahan on 1 - 3

mm.

 Kiinnitä kiinnityspellit.

 Toista toimenpide laitteen toisella sivul-

la.

몇 VAROITUS

Loukkaantumisvaara!

 Käytä pölynsuojamaskia, kun teet suo-

datinjärjestelmään kohdistuvia töitä.

Noudata hienopölyjen käsittelyä koske-

via turvallisuusmääräyksiä.

 Puhdista hienon pölyn suodatin suodat-

timenpuhdistuspainikkeella.

 Tyhjennä roskasäiliö.

1 Pölysuoja

2 Suodattimen kansi (tärytinjärjestelmä)

3 Lukitus, suodatinpeite (2x)

 Käännä laitekupu eteenpäin.

1 Pölysuoja

2 Hienopölysuodatin

3 Poikittaistuet

 Avaa lukitus.

 Avaa suodattimen kansi.

 Tarkista hienon pölyn suodatin, puhdis-

ta tai vaihda tarvittaessa.

Huomautus

Hienon pölyn suodattimen saa vaihtaa

ainoastaan Kärcher-asiakaspalvelu.

 Aseta suodattimen kansi paikalleen ja

lukitse se.

몇 VARO

Vaurio

itumisvaara!

 Varmista, etteivät sulakerasioiden kan-

net sekoitu keskenään.

HUOMIO

Käytä vain samanarvoisia sulakkeita.

1 Sulakerasia A

2 Sulakerasia B

3 Pyälletty mutteri

 Kierrä pyälletyt mutterit irti.

 Avaa sulakerasian kansi.

 Tarkasta sulakkeet.

 Vaihda vialliset sulakkeet uusiin.

Sulakerasia A

Sulakerasia B

Sivuharjan lakaisupeilin tarkastus ja

säätö

Säädä sivutiivisteet

Hienon pölyn suodattimen

tarkastaminen/vaihtaminen

Sulakkeiden vaihto

FU01 Turvarele

Käynnistys

5 A

FU02 Vapautus DC/DC 10 A

FU03 Pyörivä varoitusvilkku

Äänitorvi

10 A

FU04 Imupuhallin 20 A

FU05 Tärytinjärjestelmä 15 A

FU06 Tulo DC/DC 20 A

FU07 Monitoiminäyttö 5 A

FU08 Peruutusvaroitin

Luukun merkkivalo

7.5 A

FU09 Turvarele

Imupuhallin

Tärytinjärjestelmä

5 A

FU10 Vesipumppu (lisäva-

ruste)

10 A

145FI

- 10

Pääreleen sulake

* Vain asiakaspalvelu saa vaihtaa nämä

sulakkeet, sillä laite on tarkastettava mah-

dollisten virheiden varalta.

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu kans-

samme, tämä vakuutus ei ole enää voimas-

sa.

Allekirjoittaneet toimivat yrityksen johto-

kunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

FU11 Valaistuslaitteisto (va-

linnainen)

Suuntavilkku (valinnai-

nen)

Blue Spot (lisävaruste)

10 A

FU12 Tärytinjärjestelmä laa-

kasuodatin ja pyörö-

suodatin (lisävaruste)

15 A

FU 13* Päärele 125 A

EY-

vaatimustenmukaisuusvakuu

tus

Tuote: Päällä istuttava lakaisuimu-

rikone

Tyyppi: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy-

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 90

Taattu: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

146 FI

- 11

Häiriöapu

Häiriö Apu

Laite ei kulje tai kulkee vain hitaasti Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu.

Pyydä asiakaspalvelua tarkastamaan ajomoottorin sulake FU 13

Lataa tai vaihda akku

Vapauta seisontajarru

Tarkasta kietoutuneiden nauhojen ja narujen varalta.

Ota yhteyttä Kärcher-asiakaspalveluun

Viheltävä ääni hydrauliikassa Täytä hydraulinestettä

Ota yhteyttä Kärcher-asiakaspalveluun

Harjat pyörivät vain hitaasti tai ei

ollenkaan

Tarkasta kietoutuneiden nauhojen ja narujen varalta.

Ota yhteyttä Kärcher-asiakaspalveluun

Vähän tai ei ollenkaan imutehoa

harjojen alueella

Puhdista pölysuodatin

Ota yhteyttä Kärcher-asiakaspalveluun

Laite pölisee Säädä sivutiivisteet.

Käynnistä imuturbiini

Puhdista pölysuodatin

Vaihda suodattimen tiivisteet

Ota yhteyttä Kärcher-asiakaspalveluun

Lakaisinyksikkö jättää roskia maa-

han

Tyhjennä roskasäiliö

Puhdista pölysuodatin

Vaihda lakaisutela

Säädä lakaisupeilit

Vaihda roskasäiliön tiivistenauhat

Poista lakaisutelan kiinnijuuttumisen aiheuttaja

Ota yhteyttä Kärcher-asiakaspalveluun

Roskasäiliö ei nouse tai laskeudu Tarkasta sulakkeet.

Poista varmistustuet lakaistujen roskien säiliöstä

Ota yhteyttä Kärcher-asiakaspalveluun

Roskasäiliö kääntyy liian hitaasti

tai ei ollenkaan

Ota yhteyttä Kärcher-asiakaspalveluun

Käyntihäiriöitä hydraulisesti liiku-

telluissa laitteissa

Ota yhteyttä Kärcher-asiakaspalveluun

Tekniset tiedot

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Laitteen tiedot

Ajonopeus, eteenpäin km/h 6 6

Ajonopeus, taaksepäin km/h 3 3

Nousukyky (maks.) -- 14% 14%

Pintateho ilman sivuharjaa m

/h 4680 4680

Lakaisuteho yhdellä sivuharjalla m

/h 6300 6300

Työleveys ilman sivuharjaa mm 780 780

Työleveys yhdellä sivuharjalla mm 1050 1050

Suojatyyppi tippuvedeltä suojattu -- IPX 3 IPX 3

Toiminta-aika täyteen ladatuilla akuilla h 2,5 2,5

Sähkölaitteisto

Akukapasiteetti V, Ah --- 36, 240

Akkusarja kg --- 300

Hydraulilaitteisto

Hydrauliikkaöljyn tyyppi -- HV 46 HV 46

Roskasäiliö

Maks. tyhjennyskorkeus mm 1340 1340

Lakaisutavara-astioiden tilavuus l 180 180

Lakaisutela

147FI

- 12

Lakaisutelan halkaisija mm 280 280

Lakaisutelan leveys mm 780 780

Kierrosluku 1/min 360 360

Lakaisupeili mm 80 80

Sivuharjat

Sivuharjan halkaisija mm 580 580

Kierrosluku 1/min 80 80

Täyskumirenkaat

Koko edessä -- 4,00–6 4,00–6

Koko takana -- 300 x 145–6 300 x 145–6

Jarru

Etupyörät -- mekaaninen mekaaninen

Takapyörä -- sähköinen sähköinen

Suodatin- ja imujärjestelmä

Rakennetyyppi -- Taskusuodatin

Saatavana lisävarusteena:

laakasuodatin ja pyörösuoda-

tin

Taskusuodatin

Saatavana lisävarusteena:

laakasuodatin ja pyörösuoda-

tin

Kierrosluku 1/min 2600 2600

Hienopölynsuodattimen suodatinpinta m

5,2 5,2

Imujärjestelmän nimellisalipaine mbar 6 6

Imujärjestelmän nimellistilavuusvirta m

/h 600 600

Tärytinjärjestelmä -- Sähkömoottori Sähkömoottori

Ympäristöolosuhteet

Lämpötila °C -5 – +40 -5 – +40

Ilmankosteus, ei kasteleva % 0 - 90 0 - 90

Mitatut arvot EN 60335-2-72 mukaisesti

Melupäästö

Äänenpainetaso L

dB(A) 70 70

Epävarmuus K

dB(A) 3 3

Äänitehotaso L

+ epävarmuus K

dB(A) 93 93

Laitteen tärinät

Käsi-käsivarsi tärinäarvo m/s

0,7 0,7

Istuin m/s

0,5 0,5

Epävarmuus K m/s

0,1 0,1

Mitat ja painot

Pituus x leveys x korkeus mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Kääntösäde oikealle mm 2470 2470

Kääntösäde vasemmalle mm 2470 2470

Tyhjä paino (ilman akkuja/sis. akut) kg 560/860 560/860

Sallittu kokonaispaino kg 1224 1224

Sallittu akselipaino, edessä kg 734 734

Sallittu akselipaino, takana kg 490 490

Oikeus teknisiin muutoksiin pidätetään!

148 FI

- 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Αν κατά την αφαίρεση της συσκευασίας δι-

απιστώσετε ζημίες που προκλήθηκαν κατά

τη μεταφορά, ειδοποιήστε αμέσως τον

προμηθευτή σας.

– Οι προειδοποιητικές πινακίδες και οι πι-

νακίδες υποδείξεων που είναι τοποθε-

τημένες στο μηχάνημα, παρέχουν ση-

μαντικές υποδείξεις για την ακίνδυνη

λειτουργία.

– Εκτός από τις υποδείξεις στο εγχειρίδιο

λειτουργίας πρέπει να λάβετε παράλλη-

λα υπόψη και τους γενικούς κανονι-

σμούς ασφάλειας και πρόληψης ατυχη-

μάτων που προβλέπει ο νομοθέτης.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

 ΚΙΝΔΥΝΟΣ

Για την αποφυγή ενδεχόμενων κινδύνων, οι

επιδιορθώσεις και η τοποθέτηση ανταλλα-

κτικών θα πρέπει να εκτελούνται μόνον από

την εξουσιοδοτημένη υπηρεσία εξυπηρέτη-

σης πελατών.

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή.

Τα γνήσια εξαρτήματα και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής.

– Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη

δι

εύθυνση www.kaercher.com, τομέας

Εξυπηρέτησης.

 ΚΙΝΔΥΝΟΣ

Προειδοποιεί για έναν άμεσα επαπειλούμε-

νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε

σοβαρό τραυματισμό ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποιεί για μια ενδεχομένως επικίν-

δυνη κατάσταση, η οποία μπορεί να οδηγή-

σει σε σοβαρό τραυματισμό ή θάνατο.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελ

αφρό τραυματισμό ή υλικές βλάβες.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές ζημίες.

Γενικές υποδείξεις . . . . . . . . . . EL 1

Προστασία περιβάλλοντος EL 1

Εγγύηση. . . . . . . . . . . . . EL 1

Εξαρτήματα και ανταλλακτι-

κά . . . . . . . . . . . . . . . . . . EL 1

Σύμβολα στο εγχειρίδιο οδη-

γιών . . . . . . . . . . . . . . . . EL 1

Σύμβολα επάνω στη συ-

σκευή . . . . . . . . . . . . . . . EL 1

Χρήση σύμφωνα με τους κανο-

νισμούς . . . . . . . . . . . . . . . . . . EL 2

Προβλέψιμη κακή χρήση EL 2

Κατάλληλα δάπεδα . . . . EL 2

Υποδείξεις ασφαλείας . . . . . . . EL 2

Υποδείξεις ασφαλείας για το

χειρισμό . . . . . . . . . . . . . EL 2

Υποδείξεις ασφαλείας για

την κίνηση . . . . . . . . . . . EL 3

Υποδείξεις ασφαλείας για

συσκευές που λειτουργούν

με μπαταρία . . . . . . . . . . EL 3

Συσκευές με υψηλή εκκένω-

ση. . . . . . . . . . . . . . . . . . EL 3

Συσκευές με οροφή προστα-

σίας οδηγού . . . . . . . . . . EL 3

Υποδείξεις ασφαλείας για τη

μεταφορά της συσκευής. EL 3

Υποδείξεις ασφαλείας για

φροντίδα και συντήρηση EL 3

Λειτουργία . . . . . . . . . . . . . . . . EL 3

Υποδείξεις εκφόρτωσης. . . . . . EL 3

Στοιχεία χειρισμού και λειτουργί-

ας. . . . . . . . . . . . . . . . . . . . . . . EL 4

Εικόνα μηχανικού σαρώ-

θρου. . . . . . . . . . . . . . . . EL 4

Στοιχεία χειρισμού . . . . . EL 4

Πριν τη θέση σε λειτουργία . . . EL 5

Ασφάλιση/απελευθέρωση

φρένου ακινητοποίησης . EL 5

Έναρξη λειτουργίας . . . . . . . . . EL 5

Γενικές υποδείξεις . . . . . EL 5

Εργασίες ελέγχου και συντή-

ρησης. . . . . . . . . . . . . . . EL 5

Υποδείξεις ασφαλείας για

τους συσσωρευτές. . . . . EL 5

Φόρτιση μπαταριών. . . . EL 5

Λειτουργία . . . . . . . . . . . . . . . . EL 6

Ρύθμιση καθίσματος οδηγούEL 6

Εκκίνηση της μηχανής . . EL 6

Οδήγηση της μηχανής . . EL 6

Λειτουργία σάρωσης . . . EL 6

Άδειασμα του κάδου απορ-

ριμμάτων . . . . . . . . . . . . EL 7

Απενεργοποίηση της μηχα-

νής . . . . . . . . . . . . . . . . . EL 7

Μεταφορά . . . . . . . . . . . . . . . . EL 7

Αποθήκευση/Απενεργοποίηση EL 7

Φροντίδα και συντήρηση . . . . . EL 7

Γενικές υποδείξεις . . . . . EL 8

Καθαρισμός . . . . . . . . . . EL 8

Διαστήματα συντήρησης EL 8

Εργασ

ίες συντήρησης . . EL 8

Δήλωση Συμμόρφωσης των ΕEEL 10

Αντιμετώπιση βλαβών . . . . . . . EL 12

Τεχνικά χαρακτηριστικά. . . . . . EL 12

Γενικές υποδείξεις

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα-

κυκλώσιμα. Μην πετάτε τις συ-

σκευασίες στα οικιακά απορρίμ-

ματα, αλλά σε ειδικό σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία θα

πρέπει να διατίθενται για ανακύ-

κλωση. Για το λόγο αυτό, αποσύ-

ρετε τις παλιές συσκευές σε κα-

τάλληλα συστήματα συλλογής.

Οι μπαταρίες, τα λάδια, τα καύσιμα και

παρόμοια υλικά δεν επιτρέπεται να κατα-

λήγουν στο περιβάλλον. Απορρίψτε τα

υλικά αυτά μέσω των κατάλληλων συστη-

μάτων αποκομιδής.

Εγγύηση

Εξαρτήματα και ανταλλακτικά

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα επάνω στη συσκευή

Κίνδυνος εγκαυμάτων

λόγω της υψηλής θερμο-

κρασίας των επιφανειών!

Πριν χρησιμοποιήσετε τη

συσκευή, αφήστε την

εγκατάσταση εξάτμισης να

ψυχθεί επαρκώς.

Εκτελείτε τις εργασίες στη

συσκευή φορώντας πάντα

τα κατάλληλα γάντια.

Κίνδυνος σύνθλιψης από

εμπλοκή στα κινητά τμή-

ματα του οχήματος

Κίνδυνος τραυματισμού

από τα κινητά τμήματα

Μην αγγίζετε με τα χέρια

σας.

Κίνδυνος πυ

ρκαγιάς. Μην

αναρροφάτε καιγόμενα ή

καυτά αντικείμενα.

Υποδοχή αλυσίδας / ση-

μείο ανύψωσης

Σημεία στήριξης γρύλου

Μέγιστη κλίση εδάφους

για διαδρομές με ανυψω-

μένο κάδο απορριμμάτων.

Στην κατεύθυνση της κίνη-

σης η ανοδική κλίση μπο-

ρεί να είναι μόνο έως 14

149EL

- 2

Η μηχανική σκούπα προορίζεται για τον

επαγγελματικό καθαρισμό επιφανειών δα-

πέδων και άλλων χώρων, όπως:

 Χώροι στάθμευσης

 Εγκαταστάσεις παραγωγής

 Χώροι διοικητικής υποστήριξης διακίνη-

σης εμπορευμάτων

 Ξενοδοχεία

 Λιανικό εμπόριο

 Αποθήκες

 Οδοί κυκλοφορίας πεζών

– Αυτό το σάρωθρο προορίζεται για τη

σάρωση ακάθαρτων επιφανειών σε

εσωτερικούς και εξωτερικούς χώρους.

– Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λει-

τουργίας της μηχανής και των εξαρτη-

μάτων της. Μην χρησιμοποιείτε τη μη-

χανή εάν η κατάσταση της δεν είναι

άψογη.

– Χρησιμοποιείτε αυτή τη μηχανική σκού-

πα αποκλειστικά και μόνο σύμφωνα με

τα στοιχεία σ' αυτές τις οδηγίες χειρι-

σμού.

– Η μηχανή δεν πρέπει να υποστεί οποι-

αδήποτε τροποίηση.

– Η μηχανή είναι κατάλληλη μόνο για τα

δάπεδα που αναφέρονται στις οδηγίες

χρήσης.

– Η μηχανή επιτρέπεται να κινείται μόνο

στις εγκεκριμένες από τον επιχειρημα-

τία ή εξουσιοδοτημένα από αυτόν άτο-

μα επιφάνειες.

– Γενικά ισχύει: Κρατάτε μακριά από το

μηχάνημα εύφλεκτα υλικά (κίνδυνος

έκρηξης και πυρκαγιάς).

 Μην σκουπίζετε/αναρροφάτε ποτέ

εκρηκτικά υγρά, εύφλεκτα αέρια και πυ-

κνά οξέα και διαλύτες! Σε αυτά ανήκουν

η βενζίνη, το νέφτι ή το πετρέλαιο θέρ-

μανσης, τα οποία μπορούν να αναμει-

χθούν με τον αέρα αναρρόφησης και να

δημιουρήσουν εκρηκτικούς ατμούς ή

μείγματα. Επιπλέον, η ακετόνη, τα αδι-

άλυτα οξέα και διαλυτικά μέσα, τα

οποία μπορούν να προκαλέσουν διά-

βρωση στο υλικό της μηχανής.

 Μην σκουπίζετε/αναρροφάτε αντιδρα-

στικές μεταλλικές σκόνες (π.χ. αλουμί-

νιο, μαγνήσιο, ψευδάργυρος), καθώς

δημιουργούν εκρηκτικά αέρια σε συν-

δυασμό με ισχυρά αλκαλικά ή όξινα

απορρυπαντικά.

 Μην σκουπίζετε/αναρροφάτε αντικείμε-

να που καίγονται ή έχουν σχηματίσει

καύτρα.

 Η συσκευή δεν ενδείκνυται για σάρωση

υλικών που είναι επικίνδυνα για την

υγεία.

 Απαγορεύεται η παραμονή στην περιο-

χή κινδύνου. Απαγορεύεται η χρήση σε

χώρους όπου υφίσταται κίνδυνος έκρη-

ξης.

 Δεν επιτρέπεται να επιβιβάζονται άλλα

άτομα στη μηχανή

 Δεν επιτρέπεται το σπρώξιμο/τράβηγ-

μα ή η μεταφορά αντικειμένων με τη συ-

σκευή αυτή.

–Άσφαλτος

– Βιομηχανικά δάπεδα

– Δάπεδα χωρίς αρμούς

–Σκυρόδεμα

–Λιθόστρωτο

 Λόγω τήρησης της διαδρομής αέρα

και

διαρροής, το μηχάνημα δεν επιτρ

έπεται

να λειτουργεί σε υψόμετρο πάνω από

2000.

 (Ισχύει μόνο για τη Φινλανδία) Αν το μη-

χάνημα έχει εξοπλιστεί με εύκαμπτο

σωλήνα από PVC, δεν επιτρέπεται να

χρησιμοποιείται σε χαμηλές θερμοκρα-

σίες περιβάλλοντος (κάτω από τους

0°C). Για ερωτήσεις σχετικά με το μηχά-

νημά σας επικοινωνήστε με την

Kärcher

 Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λει-

τουργίας της μηχανής και των εξαρτη-

μάτων της. Μην χρησιμοποιείτε τη μη-

χανή εάν η κατάσταση της δεν είναι

άψογη.

 Κατά τη χρήση της συσκευής σε επικίν-

δυνους χώρους (π.χ. σε πρατήρια καυ-

σίμων) πρέπει να τηρούνται οι ανά

λογες

προδιαγραφές ασφαλείας. Απαγορεύε-

ται η χρήση της συσκευής σε χώρους

όπου υφίσταται κίνδυνος έκρηξης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Μην χρησιμοποιείτε τη συσκευή χωρίς

την οροφή προστασίας από πτώση

αντικειμένων σε σημεία όπου υπάρχει

πιθανότητα τραυματισμού του χειριστή

από αντικείμενα που πέφτουν.

 Ο χειριστής της συσκευής πρέπει να την

χρησιμοποιεί σύ

μφωνα με τους κανονι-

σμούς. Λαμβάνετε πάντα υπόψη τις το-

πικές συνθήκες και και λάβετε υπόψη

την παρουσία άλλων ανθρώπων, και

ιδιαίτερα παιδιών, κατά την χρήση της

συσκευής.

 Πρέπει κατά βάση να τηρούνται τα μέ-

τρα προφύλαξης, οι κανονισμοί και οι

διατάξεις που ισχύουν για το όχημα

 Πριν την έναρξη τη

ς εργασίας, ο χειρι-

στής πρέπει να βεβαιωθεί ότι όλες οι

προστατευτικές διατάξεις είναι σωστά

τοποθετημένες και λειτουργούν.

 Ο χειριστής της συσκευής είναι υπεύθυ-

νος για ατυχήματα σε άλλα άτομα ή την

περιουσία τους.

 Ο χειριστής πρέπει να φορά στενά ρού-

χα. Φοράτε σταθερά παπούτσια και

αποφεύγετε τα φαρδιά ρούχα.

 Πρ

ιν βάλετε μπρος ελέγξτε το χώρο

γύρω από τη συσκευή (π.χ. για παιδιά).

Φροντίστε να έχετε καλή ορατότητα!

 Δεν επιτρέπεται ποτέ να εγκαταλείπετε

τη συσκευή ανεπίβλεπτη, εφόσον βρί-

σκεται σε λειτουργία ο κινητήρας. Ο χει-

ριστής επιτρέπεται να εγκαταλείψει τη

συσκευή μόνο εφόσον ακινητοποιηθεί ο

κινητήρας, η συσκευή ασφα

λιστεί έναντι

των ακούσιων κινήσεων και απομα-

κρυνθεί το κλειδί από τη μίζα.

 Για να αποτρέψετε τη μη εξουσιοδοτη-

μένη χρήση της συσκευής, βγάλτε το

κλειδί.

 Η συσκευή επιτρέπεται να χρησιμοποι-

είται μόνο από άτομα, τα οποία έχουν

γνώση του χειρισμού ή έχουν αποδείξει

την ικανότητά τους για χειρισμό και

έχ

ουν λάβει ρητή εντολή για τη χρήση

της συσκευής.

 Η συσκευή δεν ορίζεται για χρήση από

πρόσωπα (συμπερ. των παιδιών) με

περιορισμένες φυσικές, αισθητηριακές

ή πνευματικές ικανότητες ή πρόσωπα

δίχως πείρα ή/και γνώση, εκτός και εάν

αυτά τα πρόσωπα επιτηρούνται από

ένα πρόσωπο αρμόδιο για την ασφά-

λειά τους ή εάν έχ

ουν λάβει οδηγίες από

το τελευταίο σχετικά με τη χρήση της συ-

σκευής.

 Τα παιδιά θα πρέπει να επιτηρούνται

προκειμένου να διασφαλιστεί ότι δεν

παίζουν με τη συσκευή.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Απαγορεύεται η αναρρό-

φηση ταινιών, κορδονιών ή συρμάτων, κα-

θώς αυτά μπορεί να τυλιχθούν γύρω από το

κυλινδρικό σά

ρωθρο.

Προσοχή στην περιστρε-

φόμενη βούρτσα (λάβετε

υπόψη την κατεύθυνση

περιστροφής).

Προειδοποίηση για επικίν-

δυνη ηλεκτρική τάση!

Τηρείτε την υπόδειξη!

Οδηγείτε αργά!

Διαβάστε τις οδηγίες λει-

τουργίας και ενεργήστε

ανάλογα!

Κίνδυνος βλάβης!

Μην ξεπλένετε το φίλτρο

λεπτής σκόνης.

Χρήση σύμφωνα με τους

κανονισμούς

Προβλέψιμη κακή χρήση

Κατάλληλα δάπεδα

Υποδείξεις ασφαλείας

Υποδείξεις ασφαλείας για το

χειρισμό

150 EL

- 3

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Ελέγξτε την αντο-

χή του εδάφους πριν το προσπελάσετε.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος, κίνδυνος τραυματι-

σμού!

Κίνδυνος ανατροπής, όταν η κλίση του εδά-

φους είναι πολύ ανοδική.

– Στην κατεύθυνση της κίνησης η ανοδική

κλίση μπορεί να είναι μόνο έως 14 %.

Κίνδυνος ανατροπής σε γρήγορη οδήγηση

σε στροφές (ιδιαίτερα στις αριστερές στρο-

φέ

ς).

– Οδηγείτε αργά στις στροφές.

Κίνδυνος ανατροπής, όταν το έδαφος είναι

ασταθές.

– Οδηγείτε το μηχάνημα μόνο σε σταθερό

έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα

άκρα είναι μεγάλη.

– Η ανοδική κλίση, εγκάρσια προς τη δι-

εύθυνση της κίνησης, μπορεί να είναι

μόνο έως 10%.

Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον

χρησιμοποιείτε τις μπαταρίες και τους φορ-

τιστές που συνιστά η εταιρία Kärcher.

– Πρέπει να τηρούνται οπωσδήποτε οι

οδηγίες λειτουργίας του κατασκευαστή

του συσσωρευτή. Λαμβάνετε υπόψη τις

συστάσεις του νομο

θέτη σχετικά με το

χειρισμό των συσσωρευτών.

– Ποτέ μην αφήνετε τους συσσωρευτές

εκφορτισμένους αλλά φορτίζετέ τους το

συντομότερο δυνατό.

– Οι συσσωρευτές πρέπει να διατηρού-

νται πάντοτε καθαροί και στεγνοί προς

αποφυγή τυχόν ρευμάτων διαρροής.

Προστατέψτε τους συσσωρευτές από

ρύπους, π.χ. από μεταλλικές σκόνες.

– Μην τοποθετείτε εργαλεία ή παρόμοια

αντικείμενα επάνω στον συσσωρευτή.

Κίνδυνος βραχυκυκλώματος και έκρη-

ξης.

– Απαγορεύεται η χρήση ακάλυπτης φλό-

γας, ο σχηματισμός σπινθήρων ή το κά-

πνισμα πλησίον του συσσωρευτή ή στο

χώρο επαναφόρτισής του. Κίνδυνος

έκρηξης.

– Μην αγγίζετε καυτά εξαρτήματα, π.χ.

τον κινητήρα (κίνδυνος πρόκλησης

εγκαυμάτων).

– Προσοχή κατά το χειρισμό των υγρών

των συσσωρευτών. Τηρείτε τις σχετικές

προδιαγραφές ασφαλείας!

– Οι μεταχειρισμένοι συσσωρευτές πρέ-

πει να διατίθενται με οικολογικό τρόπο

σύμφωνα με την οδηγία 91/ 157 ΕΟΚ.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Κατά την εκτέλεση εργασιών στο σύστη-

μα υψηλής εκκένωσης ανυψώστε τελεί-

ως και ασφαλίστε το δοχείο ρύπων.

 Εκτελέστε την ασφάλιση μόνο από ένα

σημείο έξω από την επικίνδυνη περιο-

χή.

ΥΠΟΔΕΙΞΗ

Η οροφή πρ

οστασίας οδηγού (προαιρετικό)

προσφέρει προστασία έναντι μεγάλων αντι-

κειμένων που πέφτουν. Ωστόσο, δεν προ-

σφέρει προστασία σε περίπτωση ανατρο-

πής!

 Ελέγχετε καθημερινά την προστατευτι-

κή οροφή για τυχόν ζημιές.

 Σε περίπτωση φθοράς της προστατευτι-

κής οροφής, ακόμη και μόνο σε μερικά

εξαρτήματα, πρέπει να την αντικαταστή-

σετε ολόκληρη.

 Δε

ν επιτρέπεται καμία μετατροπή στην

προστατευτική οροφή αλλά ούτε και η

τοποθέτηση άλλων στοιχείων και εξαρ-

τημάτων χωρίς έγκριση από την

Kärcher, καθώς υπό ορισμένες συνθή-

κες μπορεί να περιοριστεί η λειτουργία

της προστατευτικής οροφής.

 Κατά τη μεταφορά πάνω σε ρυμουλκού-

μενα ή οχήματα λάβετε υπόψη το καθα-

ρό βάρος (βάρος μεταφοράς) τη

ς συ-

σκευής.

 Για τη μεταφορά του μηχανήματος, απο-

συνδέστε την μπαταρία και στερεώστε

καλά το μηχάνημα.

 Πριν από το καθάρισμα και τη συντήρη-

ση της συσκευής, την αντικατάσταση

εξαρτημάτων ή την αλλαγή σε άλλο τρό-

πο λειτουργίας, πρέπει να απενεργο-

ποιείται η συσκευή και εν ανάγκη να

αφαι

ρείται το κλειδί.

 Κατά τις εργασίες συντήρησης και επι-

σκευής σε μηχανήματα με μπαταρία

ηλεκτροκίνησης πρέπει η μπαταρία να

αποσυνδέεται από το ηλεκτρικό σύστη-

μα του μηχανήματος (από το φις μπατα-

ρίας).

 Κατά την εκτέλεση εργασιών στο ηλε-

κτρικό σύστημα πρέπει να αποσυνδέετε

τη μπαταρία.

Πρώτα να αποσυνδέετε τον αρνητικό

και μετά τον θετικό πό

λο.

Η επανασύνδεση γίνεται με την αντί-

στροφη σειρά. Πρώτα συνδέστε τον θε-

τικό πόλο και μετά τον αρνητικό.

 Το καθάρισμα της συσκευής δεν επιτρέ-

πεται να γίνεται με λάστιχο ή με ψεκα-

σμό νερού υψηλής πίεσης (κίνδυνος

βραχυκυκλωμάτων ή άλλων ζημιών).

 Εργασίες συντήρησης και απο

κατάστα-

σης επιτρέπεται να εκτελούνται μόνο

από εξουσιοδοτημένα συνεργεία εξυπη-

ρέτησης πελατών ή από εξειδικευμένο

προσωπικό, το οποίο έχει εξοικειωθεί

με όλες τις σημαντικές προδιαγραφές

ασφαλείας.

 Δώστε προσοχή στον έλεγχο ασφαλεί-

ας, σύμφωνα με τις τοπικά ισχύουσες

προδιαγραφές, σχετικά με τις μεταβαλ-

λόμενες κατά τόπο συσκευές βιομηχανι-

κής χρήσης.

 Εκτελείτε τις εργασίες στη συ

σκευή φο-

ρώντας πάντα τα κατάλληλα γάντια.

Η μηχανική σκούπα λειτουργεί σύμφωνα

με την αρχή φτιαρίσματος - σκουπίσματος.

– Το περιστρεφόμενο κυλινδρικό σάρω-

θρο προωθεί τα απορρίμματα απευθεί-

ας στον κάδο απορριμμάτων.

– Το πλευρικό σάρωθρο καθαρίζει τις γω-

νίες και ακμές της υπό καθαρισμό επι-

φάνειας και προωθεί τους ρύπους προς

το κυλινδρικό σάρωθρο.

– Η λεπτή σκόνη αναρροφάται μέσω του

φίλτρου σκόνης από τον αναρροφητή-

ρα.

 Κίνδυνος

Κίνδυνος τραυματισμού, κίνδυνος βλάβης!

Κατά τη φόρτωση λάβετε υπόψη το βάρος

της συσκευής!

 Μην χρησιμοποιείτε περονοφόρο

ανυψωτικό μηχάνημα.

 Κατά τη μεταφόρτωση της συσκευής

χρησιμοποιήστε μια κατάλληλη ράμπα

ή ένα γερανό!

 Σε περίπτωση χρήσης ράμπας, προ-

σέξτε τα εξής:

Διάκενο εδάφους 70mm.

 Εάν η συσκευή παραδίδεται σε παλέτα,

πρέπει να κατασκευαστεί μια ράμπα με

τις συνοδευτικές σανίδες.

Οι σχετικές οδηγίες βρίσκονται στη σε-

λίδα 2 (εσωτερική σελίδα).

Σημαντική υπόδειξη: κάθε σανίδα

πρέπει να βιδωθεί καλά με 2 τουλάχι-

στον κοχλίες.

Υποδείξεις ασφαλείας για την

κίνηση

Υποδείξεις ασφαλείας για συσκευές

που λειτουργούν με μπαταρία

Συσκευές με υψηλή εκκένωση

Συσκευές με οροφή προστασίας

οδηγού

Υποδείξεις ασφαλείας για τη

μεταφορά της συσκευής

Υποδείξεις ασφαλείας για φροντίδα

και συντήρηση

Λειτουργία

Υποδείξεις εκφόρτωσης

Βάρος (χωρίς μπαταρίες) 560 kg*

Βάρος (με μπαταρίες) 860 kg*

* Το βάρος είναι μεγαλύτερο εάν έχουν

συνδεθεί πρόσθετα εξαρτήματα.

151EL

- 4

Εικόνα

1 Πινακίδα τύπου

2 Κάθισμα (με διακόπτη επαφής καθί-

σματος)

3 Τιμόνι

4 Blue Spot (προαιρετικά)

5 Χειρολαβή με κεφαλή ασφάλισης

6 Κάλυμμα μηχανής

7 Πλευρικό σάρωθρο, δεξιά

8 Πρόσθιος τροχός

9 Είσοδος στην κυλινδρική σκούπα

10 Σταθερό σημείο πρόσδεσης

11 Σετ μπαταριών

(συμπεριλαμβάνεται μόνο στο KM 105/

180 R Bp Pack)

12 Καπό

13 Περιστρεφόμενη προειδοποιητική λυ-

χνία

14 Φώτα φλας (προαιρετικό)

15 Πίσω φώτα (προαιρετικά)

16 Κινητήριος τροχός

17 Υαλοδείκτης υδραυλικού λαδιού

Εικόνα

1 Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας

Μοχλός προς τα εμπρός: Η κυλινδρική

σκούπα ενεργοποιείται και η πλαϊνή

σκούπα χαμηλώνει και ενεργοποιείται.

Μοχλός προς τα πίσω: Η κυλινδρική

σκούπα ενεργοποιείται

2 Μοχλός χειρισμού δοχείου ρύπων

Ανύψωση/βύθιση κάδου απορριμμά-

των

3 Μοχλός χειρισμού κυλινδρικής σκού-

πας

Ανύψωση/κάθοδος κυλινδρικής σκού-

πας

4 Μοχλός χειρισμού καπάκι δοχείου

Άνοιγμα / κλείσιμο του καλύμματος δο-

χείου

5 Ενδεικτικές λυχνίες και οθόνη

6 Διακόπτης φωτισμού (προαιρετικά)

7 Διακόπτης φυσητήρα και καθαρισμού

φίλτρου

Θέση στο κέντρο: Καθαρισμός φίλτρου

και φυσητήρας ανενεργά

Θέση προς τα εμπρός: Φυσητήρας ON

Θέση προς τα πίσω: Καθαρισμός φίλ-

τρου ενεργός

8 Διακόπτης κόρνας

9 Ασφάλειες

10 Πεντάλ φρένου

11 Πεντάλ πορείας εμπρός / πίσω

12 Ρύθμιση φθοράς / ρύθμιση επιφάνειας

σκουπίσματος κυλινδρικής σκούπας

13 Διακόπτης δείκτη πορείας (προαιρετι-

κά)

14 Διακόπτης ανάφλεξης με κλειδί

Θέση 0: Απενεργοποίηση κινητήρα

Θέση 1: Διακόπτης μίζας ανοικτός

Θέση 2: Εκκίνηση του κινητήρα

15 Φις μπαταρίας

16 Φρένο ακινητοποίησης

17 Μοχλός ρύθμισης καθίσματος

18 Κλειδί πρόσβασης σε ρολό σκούπας

Εικόνα

1 Ένδειξη οθόνης (χωρητικότητα μπατα-

ρίας)

2 Έλεγχος φόρτισης συσσωρευτή

3 Λυχνία ελέγχου φωτός εργασίας

4 Ενδεικτική λυχνία φλας

Στοιχεία χειρισμού και λειτουργίας

Εικόνα μηχανικού σαρώθρου Στοιχεία χειρισμού

Ενδεικτικές λυχνίες και οθόνη

152 EL

- 5

5 Λυχνία ελέγχου, το κλαπέτο του κάδου

απορριμάτων είναι ανοικτό

6 Προειδοποιητική λυχνία, το κλαπέτο

του κάδου απορριμάτων είναι κλειστό

7 μη κατειλημμένο

8 Ένδειξη καθαρισμού φίλτρου ενεργή

9 μη κατειλημμένο

 Απασφαλίστε το φρένο ακινητοποίησης

και πιέστε ταυτόχρονα του πεντάλ πέ-

δησης.

 Ασφαλίστε το φρένο ακινητοποίησης

και πατήστε ταυτόχρονα το πεντάλ πέ-

δησης.

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Αφαιρέστε το κλειδί από το διακόπτη

εκκίνησης.

 Ασφαλίστε το χειρόφρενο.

 Ελέγξτε την κατάσταση φόρτισης της

μπαταρίας και φορτίστε τη μπαταρία,

εάν είναι απαραίτητο (βλ. κεφάλαιο

"Φόρτιση μπαταρίας").

 Ελέγξτε τον κύλινδρο σκουπίσματος για

φθορές και μπερδεμένους ιμάντες.

 Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες

στους τροχούς.

 Ελέγξτε τη λειτουργία όλων των στοιχεί-

ων χειρισμού.

 Εξετάστε τη συσκευή για βλάβες.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο

Φροντίδα και συντήρηση.

Κατά τη χρήση συσσωρευτών λάβετε

οπωσδήποτε υπόψη τις ακόλουθες προει-

δοποιητικές υποδείξεις:

 Κίνδυνος

Κίνδυνος έκρηξης! Μην τοποθετείτε εργα-

λεία ή παρόμοια αντικείμενα πάνω στη μπα-

ταρία, δηλ. στους τερματικούς πόλους και

στη σύνδεση των στοιχείων.

 Κίνδυνος

Κίνδυνος τραυματισμού! Μην φέ

ρνετε ποτέ

τραύματα σε επαφή με μόλυβδο. Μετά την

εκτέλεση εργασιών σε μπαταρίες πλένετε

πάντοτε τα χέρια σας.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης!

– Απαγορεύεται το κάπνισμα και η πα-

ρουσία γυμνής φλόγας.

– Οι χώροι μέσα στους οποίους φορτίζο-

νται οι συσσωρευτές πρέπει να αερίζο-

νται καλά, διότι κατά τη φό

ρτιση δημι-

ουργείται εκρηκτικό αέριο.

 Κίνδυνος

Κίνδυνος τραυματισμού από οξέα!

– Ξεπλένετε τις σταγόνες οξέων που

έχουν διεισδύσει στα μάτια ή στο δέρμα

με άφθονο καθαρό νερό.

– Μετά, επισκεφθείτε αμέσως το γιατρό.

– Πλύνετε με νερό την ακάθαρτη στολή.

ΠΡΟΣΟΧΗ

Πριν θέσετε σε λειτουργία το μηχάνημα

φορτίστε τις μπαταρίες.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Λα

μβάνετε υπόψη

τις προδιαγραφές ασφαλείας κατά τη χρήση

των μπαταριών. Λαμβάνετε υπόψη τις οδη-

γίες χρήσης του κατασκευαστή του φορτι-

στή.

Λάβετε οπωσδήποτε υπόψη τις συνοδευτι-

κές οδηγίες χρήσης του κατασκευαστή της

μπαταρίας και ενεργήστε αναλόγως.

Φορτίστε τη μπαταρία μόνο με τον κατάλλη-

λο φορτιστή.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος χημικών εγκαυμάτων. Η συ

μπλή-

ρωση με νερό σε μπαταρία που φορτίζεται

μπορεί να οδηγήσει σε εμφάνιση οξέος!

Χρησιμοποιείτε προστατευτικά γυαλιά κατά

τον χειρισμό του οξέος μπαταρίας και τηρεί-

τε τους κανονισμούς για την πρόληψη τραυ-

ματισμών και καταστροφή ενδυμάτων. Ξε-

πλύνετε αμέσως με νερό τυχόν πιτσιλιές

από οξύ σε δέρμα ή ρούχα.

ΠΡΟΣΟΧΗ

Κίνδυνος βλ

άβης. Για την αναπλήρωση

των μπαταριών χρησιμοποιείτε αποκλειστι-

κά αποσταγμένο ή αφαλατωμένο νερό

(VDE 0510). Μην χρησιμοποιείτε πρόσθετα

(τα λεγόμενα βελτιωτικά), διότι σε αυτή την

περίπτωση παύει να ισχύει οποιαδήποτε

εγγύηση.

 Τοποθετήστε τη συσκευή σε ξηρό μέ-

ρος για επαρκή αερισμό.

 Ανοίξτε το καπό του κινητήρα.

Υπόδειξη: Κατά τη φόρτιση το καπό

πρέπει να παραμείνει ανοιχτό.

 Τραβήξτε το βύσμα μπαταρίας από το

μηχάνημα και συνδέστε το βύσμα στο

φορτιστή.

 Συνδέστε το βύσμα του φορτιστή σε μια

κατάλληλη πρίζα 16Α. Ο φορτιστής

φορτίζει αυτόματα.

 Εκτελέστε τη διαδικασία φόρτισης σύμ-

φωνα με τις οδηγίες λειτουργίας του

φορτιστή.

Οι συνιστώμενοι φορτιστές (κατάλληλοι

για τις εκάστοτε τοποθετημένες μπατα-

ρίες) είναι ηλεκτρονικά ρυθμισμένοι και

τελειώνουν τη διαδικασία φόρτισης αυ-

τόματα.

 Υπόδειξη: Όταν φορτιστούν οι μπατα-

ρίες, αποσυνδέστε το φορτιστή πρώτα

από την πρίζα και μετά από τις μπατα-

ρίες.

Υπόδειξη

Ο τύπος KM 105/180 R Bp Pack (1.186-

051.0) παραδίδεται ήδη με μπαταρίες και

φορτιστή.

Ο τύπο

ς KM 105/180 R Bp (1.186-050.0)

παραδίδεται χωρίς μπαταρίες και φορτιστή.

Συνιστούμε τις εξής μπαταρίες και φορτι-

στές:

Η χρήση άλλων μπαταριών και φορτιστών

δεν συνιστάται και είναι δυνατή μόνο σε συ-

νεννόηση με την υπηρεσία εξυπηρέτησης

της KÄRCHER.

ΠΡΟΣΟΧΗ

Δώστε βάση οπωσδήποτε στις οδηγίες του

κατασκευαστή συσσωρευτών και ενεργήστε

αναλόγως.

Πριν τη θέση σε λειτουργία

Ασφάλιση/απελευθέρωση φρένου

ακινητοποίησης

Έναρξη λειτουργίας

Γενικές υποδείξεις

Εργασίες ελέγχου και συντήρησης

Καθημερινά πριν την έναρξη

λειτουργίας

Υποδείξεις ασφαλείας για τους

συσσωρευτές

Προσέξτε τις υποδείξεις πάνω

στον συσσωρευτή, στις οδηγίες

χρήσης και στις οδηγίες λει-

τουργίας του οχήματος!

Να φοράτε προστατευτικά γυα-

λιά!

Κρατάτε τα παιδιά μακριά από

οξέα και συσσωρευτές!

Κίνδυνος έκρηξης!

Απαγορεύονται η φωτιά, οι

σπινθήρες, το ακάλυπτο φως

και το κάπνισμα!

Κίνδυνος τραυματισμού από

οξέα!

Πρώτες βοήθειες!

Προειδοποιητική παρατήρηση!

Απόσυρση!

Μην ρίχνετε τον συσσωρευτή

στον κάδο απορριμμάτων!

Προειδοποίηση για επικίνδυνη

ηλεκτρική τάση!

Φόρτιση μπαταριών

Συνιστώμενες μπαταρίες, φορτιστές

Κωδικός παραγ-

γελίας

Συστοιχία μπαταριών

36 V, 240 Ah, (σε χοά-

νη, χαμηλή συντήρηση)

6.981-067.0

Φορτιστής 36 V, 40 A 6.981-066.0

* Η συσκευή χρειάζεται 1 συσσωρευτή

Έλεγχος και διόρθωση στάθμης υγρών

του συσσωρευτή

153EL

- 6

Η κατάσταση φόρτισης της μπαταρίας εμ-

φανίζεται στην οθόνη του σάρωθρου.

Αν η λυχνία ελέγχου φόρτισης μπαταρίας

ανάψει κόκκινο:

 Η μπαταρία είναι εκφορτισμένη. Η λει-

τουργία σάρωσης θα τερματιστεί αυτό-

ματα (η επανέναρξη της λειτουργίας

των μονάδων σάρωσης είναι δυνατή

μόνον μετά τη φόρτωση της μπαταρί-

ας).

 Οδηγήστε τη μηχανή κατευθείαν στον

σταθμό φόρτισης, αποφεύγοντας την

οδήγηση σε ανωφέρειες.

 Φορτίστε το συσσωρευτή.

1 Μοχλός ρύθμισης καθίσματος

2 Κάθισμα οδηγού

 Τραβήξτε προς τα έξω το μοχλό ρύθμι-

σης του καθίσματος.

 Μετακινήστε το κάθισμα, αφήστε ελεύ-

θερο το μοχλό και ασφαλίστε τον.

 Ελέγξτε τη σταθερότητα της θέσης, με-

τακινώντας την εμπρός πίσω.

Υπόδειξη: Η συσκευή είναι εξοπλισμένη

με διακόπτη επαφής καθίσματος. Το μηχά-

νημα απενεργοποιείται, όταν εγκαταλειφθεί

το κάθισμα του οδηγού.

Υπόδειξη: Το φίλτρο λεπτής σκόνης καθα-

ρίζεται αυτόματα με την εκκίνηση της συ-

σκευής.

 Καθίστε στο κάθισμα του οδηγού.

 Ασφαλίστε το χειρόφρενο.

 Εισάγετε το κλειδί στη μίζα.

 Γυρίστε το κλειδί ανάφλεξης στο ”I”.

Η συσκευή βρίσκεται σε λειτουργική

ετοιμότητα.

 Γυρίστε το κλειδί ανάφλεξης στη θέση

"ΙΙ".

Η συσκευή είναι έτοιμη για οδήγηση.

Υπόδειξη: Η ένδειξη φόρτισης της

μπαταρίας εμφανίζει έπειτα από περ.

10 δευτερόλεπτα την πραγματική κατά-

σταση φόρτισης.

 Πατήστε και κρατήστε πατημένο το πε-

ντάλ πέδησης.

 Λύστε το φρένο ακκινητοποίησης.

 Πιέστε αργά προς τα εμπρός το πεντάλ

οδήγησης.

 Κίνδυνος

Κίνδυνος τραυματισμού! Κατά την όπισθεν

οδήγηση είναι δυνατό να προκύψει κίνδυ-

νος για τρίτους. Ζητήστε οδηγίες, εάν είναι

απαραίτητο.

 Πιέστε αργά π

ρος τα πίσω το πεντάλ

οδήγησης.

 Mε τον επιταχυντή μπορεί να ρυθμιστεί

χωρίς διαβαθμίσεις η ταχύτητα οδήγη-

σης.

 Αποφεύγετε το απότομο πάτημα του

πεντάλ.

 Ελευθερώστε το πεντάλ οδήγησης. Η

μηχανή φρενάρει αυτόματα και ακινητο-

ποιείται.

Υπόδειξη: Η επίδραση της πέδησης μπο-

ρεί να αυξηθεί με πίεση του πεντάλ φρένου.

Υπερπήδηση σταθερών εμποδίων ύψους

έως 70 mm:

 Υπερκεράστε το εμπόδιο οδηγώντας

προς τα εμπρός αργά και προσεκτικά.

Υπερπήδηση σταθερών εμποδίων ύψους

άνω των 70 mm:

 Πρέπει να περνάτε επάνω από τα

εμπόδια μόνο με κατάλληλη ράμπα.

ΠΡΟΣΟΧΗ

Μην αναρροφάτε ταινίες συσκευασίας,

σύρματα ή παρόμοια υλικά, διότι μπορεί να

καταστραφεί ο μηχανισμός σάρωσης.

Υπόδειξη: Για να επιτύχετε το βέλτιστο

αποτέλεσμα καθαρισμού, η ταχύτητα οδή-

γησης πρέπει να προσαρμόζεται στις εκά-

στοτε συνθήκες.

Υπόδειξη: Κατά τη διάρκεια της λειτουργί-

ας, το φίλτρο λεπτής σκόνης καθαρίζεται

αυτόματα κάθε 10 λεπτά.

Υπόδειξη: Όταν εργάζεστε στην περιοχή

λεπτής σκόνης, το φίλτρο πρέπει επίσης να

καθαριστεί πατώντας τον διακόπτη καθαρι-

σμού φίλτρου.

 Καθαρίστε το φίλτρο λεπτής σκόνης με

το πλήκτρο καθαρισμού φίλτρου.

1 Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας

2 Μοχλός χειρισμού δοχείου ρύπων

3 Μοχλός χειρισμού κυλινδρικής σκού-

πας

4 Μοχλός χειρισμού καπάκι δοχείου

Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας

 Μοχλός χειρισμού (1) προς τα εμπρός:

Η κυλινδρική σκούπα ενεργοποιείται

και η πλαϊνή σκούπα χαμηλώνει και

ενεργοποιείται.

 Μοχλός χειρισμού (1) προς τα πίσω: Η

κυλινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού δοχείου ρύπων

 Μοχλός χειρισμού δοχείου ρύπων (2)

εμπρός: Το δοχείο ρύπων χαμηλώνει.

 Μοχλός χειρισμού δοχείου ρύπων (2)

πίσω: Το δοχείο ρύπων σηκώνε

ται.

Μοχλός χειρισμού κυλινδρικού σαρώ-

θρου

 Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα εμπρός: Η κυλινδρική

σκούπα ανασηκώνεται.

 Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα πίσω: Η κυλινδρική

σκούπα χαμηλώνει.

Μοχλός χειρισμού καπάκι δοχείου

 Μοχλός χειρισμού καπακιού δοχείου

(4) εμπρός: Το καπάκι του δοχείου ρύ-

πων ανοίγει.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Μοχλός χειρισμού καπακιού δοχείου

(4) πίσω: Το καπάκι του δοχείου ρύπων

κλείνει.

Υπόδειξη: Η κόκκινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Ενεργοποιήστε τον ανεμιστήρα.

 Για καθαρισμό επιφανειών:

Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας (1) προς τα πίσω: Η κυ-

λινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα πίσω: Η κυλινδρική

σκούπα χαμηλώνει.

Ελέγξτε την κατάσταση φόρτισης της

μπαταρίας

Λειτουργία

Ρύθμιση καθίσματος οδηγού

Εκκίνηση της μηχανής

Οδήγηση της μηχανής

Κίνηση προς τα εμπρός

Κίνηση προς τα πίσω

Συμπεριφορά οδήγησης

Πέδηση

Υπερκέραση εμποδίων

Λειτουργία σάρωσης

Καθαρισμός φίλτρου λεπτής σκόνης με

το χέρι

Μοχλός χειρισμού

Σάρωση στεγνών δαπέδων

154 EL

- 7

 Μοχλός χειρισμού καπακιού δοχείου

(4) εμπρός: Το καπάκι του δοχείου

ανοίγει.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Κατά τον καθαρισμό πλευρικών

άκρων:

Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας (1) προς τα εμπρός: Η

κυλινδρική σκούπα ενεργοποιείται, η

πλαϊνή σκούπα ενεργοποιείται και χα-

μηλώνει.

Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα πίσω: Η κυλινδρική

σκούπα χαμηλώνει.

 Απενεργοποιήστε τον ανεμιστήρα.

 Για καθαρισμό επιφανειών:

Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας (1) προς τα πίσω: Η κυ-

λινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα πίσω: Η κυλινδρική

σκούπα χαμηλώνει.

 Μοχλός χειρισμού καπακιού δοχείου

(4) εμπρός: Το καπάκι του δοχείου

ανοίγει.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Κατά τον καθαρισμό πλευρικών

άκρων:

Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας (1) προς τα εμπρός: Η

κυλινδρική σκούπα ενεργοποιείται, η

πλαϊνή σκούπα ενεργοποιείται και χα-

μηλώνει.

Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα πίσω: Η κυλινδρική

σκούπα χαμηλώνει.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Κατά τη διάρκεια της διαδικασίας εκκέ-

νωσης, δεν πρέπει να υπάρχουν πρό-

σωπα ή ζώα στην περιοχή περιστρο-

φής του δοχείου ρύπων.

Κίνδυνος ανατροπής!

 Αποθέστε τη συ

σκευή κατά τη διαδικα-

σία εκκένωσης πάνω σε επίπεδη επιφά-

νεια.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης!

 Μην αγγίζετε ποτέ τα στελέχη του μηχα-

νισμού εκκένωσης. Μην στέκεστε κάτω

από το ανυψωμένο δοχείο.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

 Κατά τη διαδικασία εκκένωσης μπορεί

να εκτοξευθούν υλικά από την περι-

στρεφόμενη κυλινδρική βούρτσα. Κρα-

τήστε επαρκή απ

όσταση.

 Με τους μοχλούς χειρισμού ανυψώνετε

την κυλινδρική και την πλαϊνή σκούπα:

Μοχλός χειρισμού 1 στη μέση και μο-

χλός χειρισμού 3 προς τα εμπρός.

 Κλείστε το καπάκι του δοχείου μεταθέ-

τοντας το μοχλό χειρισμού (4) προς τα

πίσω:

Υπόδειξη: Η πράσινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Σηκώστε το δοχείο ρύπων μεταθέτο-

ντας το μοχλό χειρισμού του δοχείου (2)

προς τα πίσω:

 Πλησιάστε οδηγώντας αργά στο κεντρι-

κό δοχείο περισυλλογής.

 Ασφαλίστε το χειρόφρενο.

 Ανοίξτε το καπάκι του δοχείου πιέζο-

ντας το μοχλό χειρισμού του καπακιού

(4) προς τα εμπρός και εκκενώστε το

δοχείο ρύπων.

Υπόδειξη: Η κόκκινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Κλείστε το καπάκι του δοχείου μεταθέ-

τοντας το μοχλό χειρισμού του καπακι-

ού (4) προς τα πίσω, ώσπου να γείρει

στην τερματική θέση.

Υπόδειξη: Η πράσινη ενδεικτική λυχνία

πρέπει να ανάψει.

 Λύστε το φρένο ακκινητοποίησης.

 Απομακρυνθείτε οδηγώντας αργά από

το δοχείο περισυλλογής.

 Κατεβάστε το δοχείο ρύπων στην τερ-

ματική θέση μεταθέτοντας το μοχλό χει-

ρισμού δοχείου ρύπων (2) προς τα

εμπρός.

 Πατήστε και κρατήστε πατημένο το πε-

ντάλ πέδησης.

 Ασφαλίστε το χειρόφρενο.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 ΚΙΝΔΥΝΟΣ

Βλάβες από τη μεταφορά!

 Κατά τη μεταφορά πάνω σε ρυμουλκού-

μενα ή οχήματα λάβετε υπόψη το καθα-

ρό βάρος (

βάρος μεταφοράς) τη

ς συ-

σκευής.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολί-

σθησης και ανατροπής, σύμφωνα με τις

εκάστοτε ισχύουσες κατευθυντήριες

οδηγίες.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

 Ασφαλίστε τη συσκευή στα σταθερά

σημεία πρόσδεσης (4x) χρησιμοποιώ-

ντας ιμάντες, σκοινιά ή αλυσίδες.

 Ασφαλίστε τη μηχανή με τάκους στους

τροχούς.

 Κατά τη μεταφορά του σαρώθρου απο-

συνδέστε την μπαταρία.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά

την αποθήκευση λάβετε υπόψη το βάρος

της συσκευής.

 Τοποθετήστε το σάρωθρο πάνω σε

επίπεδη επιφάνεια, σε ξηρό

περιβάλ-

λον που δεν διατρέχει κίνδυνο παγετού.

Προστατέψτε το από τις σκόνες με ένα

κάλυμμα.

 Ανυψώστε τον κύλινδρο σκουπίσματος

και τις πλευρικές σκούπες, για να μην

καταστρέψετε τις βούρτσες.

 Κλείστε το καπάκι του δοχείου.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

 Ασφαλίστε τη σκούπα ώστε να μην

μπορεί να κυλήσει.

Όταν το σάρωθρο δεν χρησιμοποιείται για

μεγάλο χρονικό διάστημα, λάβετε υπόψη

τα εξής σημεία:

 Καθαρίστε το μηχανικό σάρωθρο εσω-

τερικά και εξωτερικά.

 Τραβήξτε το βύσμα μπαταρίας από το

μηχάνημα.

 Φορτίστε το συσσωρευτή και επανα-

φορτίστε τον έπειτα από περίπου δύο

μήνες.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς λόγω βραχυκυκλώματος!

 Όταν εργάζεστε στο ηλεκτρικό σύστημα

ή πριν ανοίξετε ηλεκτρικά καλύμματα, η

μπαταρία πρέπει να αποσυνδεθεί ή να

αποσυνδεθεί το βύσμα της μπαταρίας.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

 Μην ξεπλένετε το φίλτρ

ο λεπτής σκό-

νης.

 Εργασίες συντήρησης και αποκατάστα-

σης επιτρέπεται να εκτελούνται μόνο

από εξουσιοδοτημένα συνεργεία εξυπη-

ρέτησης πελατών ή από εξειδικευμένο

προσωπικό, το οποίο έχει εξοικειωθεί

με όλες τις σημαντικές προδιαγραφές

ασφαλείας.

 Τα προσαρμοζόμενα ανά τόπους επαγ-

γελματικά οχήματα υπόκεινται στον

έλεγχο ασφαλείας του VDE 0701.

Σάρωση υγρών ή βρεγμένων δαπέδων

Άδειασμα του κάδου απορριμμάτων

Απενεργοποίηση της μηχανής

Μεταφορά

Αποθήκευση/

Απενεργοποίηση

Φροντίδα και συντήρηση

155EL

- 8

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

 Το καθάρισμα της συσκευής δεν επιτρέ-

πεται να γίνεται με λάστιχο ή με ψεκα-

σμό νερού υψηλής πίεσης (κίνδυνος

βραχυκυκλωμάτων ή άλλων ζημιών).

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

 Φοράτε μάσκα προστασίας από τη σκό-

νη και προστατευτικά γυαλιά.

 Καθαρίστε τη μηχανή με ένα πανί.

 Καθαρίστε τη μηχανή με πεπιεσμένο

αέρα.

 Καθαρίζετε τη μηχανή με υγρό πανί

εμποτισμένο σε διάλυμα ήπιου απορ-

ρυπαντικού.

Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά

απορρυπαντικά.

Υπόδειξη: Ο

μετρητής ωρών λειτουργίας

υποδεικνύει τη χρονική στιγμή για τη συ-

ντήρηση.

Υπόδειξη: Όλες οι εργασίες σέρβις και συ-

ντήρησης, σε περίπτωση συντήρησης από

τον πελάτη, πρέπει να γίνονται από εξειδι-

κευμένο τεχνικό. Σε περίπτωση ανάγκης

μπορείτε να ζητήσετε ανά πάσα στιγμή τη

βοήθεια ενός αντιπροσώπου της εταιρίας

Kärcher.

Καθημερινή συντήρηση:

 Ελέγξτε την κατάσταση φόρτισης της

μπαταρίας και φορτίστε τη μπαταρία,

εάν είναι απαραίτητο (βλ. κεφάλαιο

"Φόρτιση μπαταρίας").

 Ελέγξτε τον κύλινδρο σκουπίσματος για

φθορές και μπερδεμένους ιμάντες.

 Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες

στους τροχούς.

 Ελέγξτε τη λειτουργία όλων των στοιχεί-

ων χειρισμού.

 Εξετάστε τη συσκευή για βλάβες.

 Καθαρίστε το φίλτρο σκόνης με το πλή-

κτρο καθαρισμού φίλτρου.

Εβδομαδιαία συντήρηση:

 Ελέγξτε το υδραυλικό σύστημα.

 Ελέγξτε τη στάθμη λαδιού του υδραυλι-

κού συστήματος.

 Ελέγξτε τη στάθμη των υγρών φρένων.

 Ελέγξτε τη μόνωση για φθορές και αντι-

καταστήστε την, εάν είναι απαραίτητο

 Ελέγξτε και λιπάνετε το κάλυμμα δοχεί-

ου.

Συντήρηση λόγω φθοράς:

 Αντικαταστήστε τα στεγανοποιητικά

παρεμβύσματα.

 Ρυθμίστε ή αντικαταστήστε τα πλευρικά

στεγανοποιητικά παρεμβύσματα.

 Αντικαταστήστε την κυλινδρική βούρ-

τσα.

 Αντικαταστήστε τις πλευρικές βούρ-

τσες.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο

Εργασίες συντήρησης.

Συντήρηση έπειτα από 50 ώρες λειτουρ-

γίας:

 Απευθυνθείτε για την πρώτη συντήρη-

ση σύμφωνα με τη λίστα επιθεώρησης

στην υπηρεσία εξυπηρέτησης πελα-

τών.

Συντήρηση έπειτα από 250 ώρες λει-

τουργίας:

 Απευθυνθείτε για τη συντήρηση σύμ-

φωνα με τη λίστα επιθεώρησης στην

υπηρεσία εξυπηρέτησης πελατών.

Προς διασφάλιση των εγγυητικών αξιώσε-

ων, πρέπει όλες οι εργασίες συντήρησης

και

σέρβις κατά τη δι

άρκεια ισχύος της εγ-

γύησης να εκτελούνται από τον εξουσιοδο-

τημένο αντιπρόσωπο της Kärcher.

Προετοιμασία:

 Σταθμεύστε το μηχανικό σάρωθρο σε

επίπεδη επιφάνεια.

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ασφαλίστε το χειρόφρενο.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα

τη ράβδο ασφαλείας, όταν ο κάδος απορ-

ριμμάτων είναι ανασηκωμένος.

Εκτελέστε την ασφάλιση μόνο από ένα ση-

μείο έξω από την επικίνδυνη περιοχή.

1 Στήριγμα ράβδου ασφάλισης

2 Ράβδος ασφάλισης

 Ανοίξτε τη ράβδο ασφάλισης εκκένω-

σης σε ύψος προς τα πάνω και τοποθε-

τήστε την στο στήριγμα (ασφαλισμένη).

ΡΟΣΟΧΗ

Κατά την τοποθέτηση των μπαταριών, δώ-

στε βάση στην κατεύθυνση των πόλων. Η

τοποθέτηση του πόλου γίνεται με κατεύθυν-

ση προς τα αριστερά.

Οι μπαταρίες μπορούν να αντικαταστα-

θούν μόνο ως σύνολο. Η αντικατάσταση

μπορεί να γίνει μόνο από ειδικευμένο ηλε-

κτρολόγο.

 Λόγω του μεγάλου βάρους (300 kg), η

αντικατάσταση πρέπει να γίνει με γερα-

νό.

Μπαταρία - σε κατεύθυνση προς τα αριστε-

ρά

1 Αρνητικός πόλος

2 Θετικός πόλος

 Κατά την αποσυναρμολόγηση της μπα-

ταρίας πρέπει να προσέχετε ώστε να γί-

νεται πρώτα η αποσύνδεση του αγω-

γού του αρνητικού πόλου.

 Στερεώστε τα σκοινιά του γερανού

στους 4 οπές του σετ μπαταρίας και

ανασηκώστε προσεκτικά τις μπαταρίες.

ΥΠΟΔΕΙΞΗ

Ο κάδος απορριμμάτων δεν πρέπει να είναι

ανυψωμένος.

 Ανοίξτε το καπό του κινητήρα.

1Υαλοδείκτης

2 Καπάκι ασφάλισης, άνοιγμα πλήρωσης

λαδιού

Κάδος (χωρίς λειτουργία)

 Ελέγξτε τη στάθμη του υδραυλικού λα-

διού στον υαλοδείκτη.

– Η στάθμη λαδιού πρέπει να βρίσκεται

μεταξύ των ενδείξεων "MIN" και "MAX".

– Εάν η στάθμη λαδιού βρίσκεται κάτω

από την ένδειξη „MIN", συμπληρώστε

υδραυλικό λάδι.

 Ξεβιδώστε το κάλυμμα σφράγισης του

στομίου πλήρωσης λαδιού.

 Καθαρίστε το σημείο πλήρωσης.

 Συμπληρώστε λάδι στο υδραυλικό σύ-

στημα.

Τύπος λαδιού: βλέπε Τεχνικά χαρακτη-

ριστικά

 Βιδώστε το κάλυμμα σφράγισης του

στομίου πλήρωσης λαδιού.

 Ασφαλίστε το χειρόφρενο.

 Βάλτε μπρος τον κινητήρα.

Συντήρηση του υδραυλικού συστήματος

μόνο μέσω του εξουσιοδοτημένου τμήμα-

τος εξυπηρέτησης πελατών.

 Ελέγξτε όλους τους ελαστικούς σωλή-

νες και τις συνδέσεις του υδραυλικού

συστήματος για διαρροές.

Γενικές υποδείξεις

Καθαρισμός

Εσωτερικός καθαρισμός της συσκευής

Εξωτερικός καθαρισμος της μηχανής

Διαστήματα συντήρησης

Συντήρηση από τον πελάτη

Συντήρηση από την υπηρεσία

εξυπηρέτησης πελατών

Εργασίες συντήρησης

Ασφάλιση ανεβασμένου κάδου

απορριμμάτων

Αντικατάσταση των μπαταριών

Ελέγξτε τη στάθμη λαδιού του

υδραυλικού συστήματος και

συμπληρώστε λάδι

Ελέγξτε το υδραυλικό σύστημα

156 EL

- 9

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα

τη ράβδο ασφαλείας, όταν ο κάδος απορ-

ριμμάτων είναι ανασηκωμένος.

Εκτελέστε την ασφάλιση μόνο από ένα ση-

μείο έξω από την επικίνδυνη περιοχή.

1 Δοχείο απορριμμάτων

2 Ράβδος ασφάλισης

3 Κύλινδρος σκουπίσματος

 Σβήστε τη συσκευή.

 Υψώστε μέχρι την τελική θέση τον άδειο

κάδο απορριμμάτων. Ο κύλινδρος κα-

θαρισμού είναι ορατός.

Ασφαλίστε τον κάδο απορριμμάτων.

Βλέπε κεφάλαιο «Ασφάλιση της ανυ-

ψωμένης χοάνης».

 Γυρίστε το κλειδί της μίζας στη θέση 0

και βγάλτε το κλειδί.

 Ελέγξτε τον κύλινδρο καθαρισμού για

βλάβες, αφαιρέστε τυλιγμένες κορδέλες

ή κορδόνια.

 Διπλώστε προς τα κάτω τη ράβδο

ασφαλείας στην υποδοχή (ο ανεβασμέ-

νος κάδος απορριμμάτων δεν είναι

ασφαλισμένος).

 Κατεβάστε τον κάδο απορριμμάτων ως

το τέρμα.

1 Πλευρική επένδυση, δεξιά

2 Κλειδί πρόσβασης σε ρολό σκούπας

 Υψώστε μέχρι την τελική θέση τον άδειο

κάδο απορριμμάτων.

Ασφαλίστε τον κάδο απορριμμάτων.

Βλέπε κεφάλαιο «Ασφάλιση της ανυ-

ψωμένης χοάνης».

 Ανοίξτε το πλευρικό κάλυμμα με το κλει-

δί.

1 Φουρκέτα ακινητοποίησης

2 Περικόχλιο

Πλευρικό στεγανοποιητικό παρέμβυ-

σμα

 Ξεβιδώστε τις πεταλούδες.

 Αφαιρέστε τη φουρκέτα ακινητοποίη-

σης.

 Ανοίξτε το στεγανοποιητικό παρέμβυ-

σμα προς τα έξω.

 Ξεβιδώστε τον κοχλία συγκράτησης της

υποδοχής κυλινδρικής σκούπας και με-

τακινήστε την υποδοχή προς τα έξω.

 Αφαιρέστε την κυλινδρική βούρτσα.

Θέση του κυλινδρικού σαρώθρου στην κα-

τεύθυνση οδήγησης (κάτοψη)

Υπόδειξη: Κατά την τοποθέτηση του νέου

κυλίνδρου σκουπίσματος, προσέξτε τη

θέση της βούρτσας.

 Τοποθετήστε νέο κύλινδρο σκουπίσμα-

τος. Οι εγκοπές του κυλίνδρου σκουπί-

σματος πρέπει να εισαχθούν στα έκκε-

ντρα του απέναντι σείστρου.

Υπόδειξη: Μετά την τοποθέτηση του νέου

κυλίνδρου σάρωσης πρέπει να ρυθμιστεί

εκ νέου το κάτοπτρο σάρωσης.

Υπόδειξη: Το κάτοπτρο σάρωσης είναι

ρυθμισμένο από προεπιλογή στα 80 mm

και μπορεί να ρυθμιστεί αδιαβάθμητα ανά-

λογα με τη φθορά του κυλίνδρου σάρωσης.

 Απενεργοποιήστε τον αναρροφητήρα.

 Οδηγείστε το μηχανικό σάρωθρο σε

επίπεδο και λείο δάπεδο που είναι ευδι-

άκριτα καλυμμένο με σκόνη ή κιμωλία.

 Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας (1) προς τα πίσω: Η κυ-

λινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα πίσω: Η κυλινδρική

σκούπα χαμηλώνει.

 Αφήστε την κυλινδρική σκούπα να λει-

τουργήσει για περίπου 10 δευτερόλε-

πτα.

 Μοχλός χειρισμού κυλινδρικής και πλα-

ϊνής σκούπας (1) στη μέση.

Μοχλός χειρισμού κυλινδρικής σκού-

πας (3) προς τα εμπρός: Η κυλινδρική

σκούπα ανασηκώνεται.

 Σηκώστε το δοχείο απορριμμάτων.

 Μετακινήστε τη μηχανή προς τα πίσω.

 Ελέγξτε τον καθρέφτη σκουπίσματος.

Το κάτοπτρο σάρωσης πρέπει να σχηματί-

ζει ένα ομοιογενές ορθογώνιο με πλάτος

80-85 mm.

 Ανοίξτε και ρυθμίστε τη βίδα προσαρ-

μογής φθοράς (12).

Στοπ προς τα πάνω: λεπτότερη επιφά-

νεια σκουπίσματος.

Στοπ προς τα κάτω: φαρδύτερη επιφά-

νεια σκουπίσματος.

 Σφίξτε πάλι τη βίδα στοπ.

 Ελέγξτε πάλι όπως περιγράφτηκε την

επιφάνεια σκουπίσματος της κυλινδρι-

κής σκούπας.

 Ανυψώστε τις πλευρικές βούρτσες.

 Οδηγείστε το μηχανικό σάρωθρο σε

επίπεδο και λείο δάπεδο που είναι ευδι-

άκριτα καλυμμένο με σκόνη ή κιμωλία.

 Με τον μοχλό χειρισμού χαμηλώστε την

πλαϊνή σκούπα και αφήστε την να λει-

τουργήσει 10 δευτερόλεπτα.

 Ανυψώστε τις πλευρικές βούρτσες.

 Μετακινή

στε τη μηχανή προς τα πίσω.

 Ελέγξτε τον καθρέφτη σκουπίσματος.

Το κάτοπτρο σκουπίσματος πρέπει να έχει

πλάτος 40 -50 mm

Έλεγχος της κυλινδρικής βούρτσας

Αντικατάσταση της κυλινδρικής

βούρτσας

Έλεγχος και ρύθμιση του κατόπτρου

σάρωσης της κυλινδρικής βούρτσας

Έλεγχος και ρύθμιση του κατόπτρου

σκουπίσματος της πλευρικής σκούπας

157EL

- 10

 Διορθώστε το κάτοπτρο σάρωσης με

τους δύο ρυθμιστικούς κοχλίες.

 Ελέγξτε τον καθρέφτη σκουπίσματος.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα

τη ράβδο ασφαλείας, όταν ο κάδος απορ-

ριμμάτων είναι ανασηκωμένος.

 Υψώστε μέχρι την τελική θέση τον άδειο

κάδο απορριμμάτων.

Ασφαλίστε τον κάδο απορριμμάτων.

Βλέπε κεφάλαιο «Ασφάλιση της ανυ-

ψωμένης χοάνης».

 Ανοίξτε το πλευρικό κάλυμμα σύμφωνα

με τις οδηγίες του κεφαλαίου "Αντικατά-

σταση του κυλίνδρου σκουπίσματος".

 Λύστε τα 6 περικόχλια-πεταλούδες από

το πλευρικό έλασμα στερέωσης.

 Λύστε τα 3 περικόχλια (SW 13) του

μπροστινού ελάσματος στερέωσης.

 Πιέστε προς τα κάτω το πλευρικό στε-

γανοποιητικό παρέμβυσμα (διαμήκης

οπή), ώσπου να απέχει 1 - 3 mm από

το δάπεδο.

 Βιδώστε καλά τα ελάσματα στερέωσης.

 Επαναλαμβάνετε τη διαδικασία στην

απέναντι πλευρά της συσκευής.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

 Κατά την εκτέλεση εργασιών στο σύστη-

μα φίλτρου φοράτε μάσκα προστασίας

από τη σκόνη. Λάβετε υπ

όψη τους κα-

νόνες ασφαλείας σχετικά με την επαφή

με λεπτή σκόνη.

 Καθαρίστε το φίλτρο λεπτής σκόνης με

το πλήκτρο καθαρισμού φίλτρου.

 Αδειάστε το δοχείο απορριμμάτων.

1 Κάλυμμα μηχανής

2 Κάλυμμα φίλτρου (σύστημα δονητή)

3 Πώμα, κάλυμμα φίλτρου (2x)

 Ανασηκώστε το κάλυμμα της μηχανής

προς τα εμπρός.

1 Κάλυμμα μηχανής

2 Φίλτρο λεπτής σκόνης

3 Εγκάρσιο στιλίδιο

 Ανοίξτε το σφράγιστρο.

 Ανοίξτε το κάλυμμα του φίλτρου.

 Ελέγξτε το φίλτρο λεπτής σκόνης, κα-

θαρίστε ή αντικαταστήστε, εάν χρειάζε-

ται.

Υπόδειξη

Η αντικατάσταση του φίλτρου λεπτής

σκόνης επιτρέπεται να εκτελείται μόνο

από το τμήμα εξυπηρέτησης πελατών

της Kärcher.

 Τοποθετήστε και ασφαλίστε και πάλι το

κάλυμμα του φίλτρου.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς!

 Βεβαιωθείτε ότι τα καλύμματα των κιβω-

τίων ασφαλειών δεν έχουν τοποθετηθεί

το ένα προς το άλλο.

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε μόνο ασφάλειες με τη

ν ίδια

τιμή ρεύματος.

1 Κιβώτιο ασφαλειών Α

2 Κιβώτιο ασφαλειών Β

3 Ραβδωτό περικόχλιο

 Ξεβιδώστε το βιδωτό παξιμάδι.

 Ανοίξτε το καπάκι του κιβωτίου ασφα-

λειών.

 Ελέγξτε τις ασφάλειες.

 Αντικαταστήστε τις ελαττωματικές

ασφάλειες.

Κιβώτιο ασφαλειών Α

Κιβώτιο ασφαλειών Β

Κύριο ρελέ ασφαλείας

* Αυτές οι ασφάλειες επιτρέπεται να αντικα-

θίστανται μόνο από το τμήμα εξυπηρέτησης

πελατών, επειδή απαιτείται έλεγχος για τυ-

χόν σφάλματα της συσκευής.

Δια της παρούσης δηλώνουμε ότι το μηχά-

νημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του,

υπό τη μορφή που διατίθεται στην αγορά,

πληροί στις σχετικές βασικές απαιτήσεις

ασφαλείας και υγιεινής των οδηγιών της

ΕE. Η παρούσα δήλωση παύει να ισχύει σε

περίπτωση τροποποιήσεων του μηχανή-

ματος χωρίς προηγούμενη συνεννόηση

μαζί μας.

Ρύθμιση πλευρικών στεγανοποιητικών

παρεμβυσμάτων

Έλεγχος / αλλαγή φίλτρου λεπτής

σκόνης

Αντικατάσταση ασφαλειών

FU01 Ηλεκτρονόμος ασφα-

λείας

Εκκίνηση

5 A

FU02 Άδεια DC/DC 10 A

FU03 Περιστρεφόμενη προ-

ειδοποιητική λυχνία

Κόρνα

10 A

FU04 Αναρροφητήρας 20 A

FU05 Σύστημα ανακίνησης 15 A

FU06 Είσοδος DC/DC 20 A

FU07 Ένδειξη πολλαπλών

λειτουργιών

5 A

FU08 Συναγερμός οπισθο-

πορείας

Δείκτης πτερυγίων

7.5 A

FU09 Ηλεκτρονόμος ασφα-

λείας

Αναρροφητήρας

Σύστημα ανακίνησης

5 A

FU10 Αντλία νερού (προαι-

ρετικά)

10 A

FU11 Εγκατάσταση φωτι-

σμού (προαιρετικό)

Φώτα φλας (προαιρε-

τικό)

Blue Spot (προαιρετι-

κά)

10 A

FU12 Σύστημα δόνησης επί-

πεδου πτυχωτού φίλ-

τρου και κυκλικού φίλ-

τρου (προαιρετικά)

15 A

FU 13* Κύριο ρελέ 125 A

Δήλωση Συμμόρφωσης των

ΕE

Προϊόν: Μηχανικό σάρωθρο με κά-

θισμα

Τύπος: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Σχετικές οδηγίες των ΕE

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυ-

πα

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω-

σης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 90

Εγγυημένη: 93

158 EL

- 11

Οι υπογράφοντες ενεργούν κατ’ εντολή και

με πληρεξούσιο από το διοικητικό συμβού-

λιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

159EL

- 12

Αντιμετώπιση βλαβών

Βλάβη Αντιμετώπιση

Το μηχάνημα δεν κινείται ή κινείται

αργά

Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος

Έλεγχος της ασφάλειας FU 13 του κινητήρα πορείας από το τμήμα εξυπηρέτησης πελατών

Φορτίστε ή αντικαταστήστε την μπαταρία

Λύστε το φρένο ακινητοποίησης

Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Συρίζων θόρυβος στο υδραυλικό

σύστημα

Συμπληρώστε υδραυλικά υγρά

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Οι βούρτσες περιστρέφονται μό-

νον αργά ή δεν περιστρέφονται κα-

θόλου

Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Οι βούρτσες έχουν μικρή ή καμία

αναρροφητική ισχύ

Καθαρισμός φίλτρου σκόνης

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Η μηχανή δημιουργεί σκόνη Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων

Ενεργοποιήστε τον ανεμιστήρα

Καθαρισμός φίλτρου σκόνης

Αντικατάσταση παρεμβυσμάτων φίλτρων

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Η μονάδα σκουπίσματος δεν μα-

ζεύει τα απορρίμματα

Αδειάστε το δοχείο απορριμμάτων.

Καθαρισμός φίλτρου σκόνης

Αντικατάσταση του κυλίνδρου σκουπίσματος

Ρύθμιση του κατόπτρου σκουπίσματος

Αντικατάσταση των ταινιών στεγανοποίησης του κάδου απορριμμάτων

Παραμέριση εμπλοκής του κύλινδρου καθαρισμού

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Ο κάδος απορριμμάτων δεν ανυ-

ψώνεται ούτε χαμηλώνει

Ελέγξτε τις ασφάλειες.

Αφαίρεση του στηρίγματος ασφαλείας από το δοχείο απορριμμάτων

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Ο κάδος σκουπίσματος περιστρέ-

φεται πολύ αργά ή δεν περιστρέφε-

ται καθόλου

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Δυσλειτουργία στα υδραυλικά κι-

νούμενα μέρη

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Τεχνικά χαρακτηριστικά

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Χαρακτηριστικά συσκευών

Ταχύτητα κίνησης, εμπρός km/h 6 6

Ταχύτητα κίνησης, όπισθεν km/h 3 3

Επιτρεπόμενη κλίση εδάφους (μέγ.) -- 14% 14%

Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m

/h 4680 4680

Απόδοση επιφανείας με 1 πλευρική σκούπα m

/h 6300 6300

Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 780 780

Επιφάνεια εργασίας με 1 πλευρική βούρτσα mm 1050 1050

Είδος προστασίας - προστασία από σταγόνες νερού -- IPX 3 IPX 3

Διάρκεια χρήσης με πλήρως φορτισμένη μπαταρία h 2,5 2,5

Ηλεκτρική εγκατάσταση

Χωρητικότητα μπαταρίας V, Ah --- 36, 240

Σετ μπαταριών kg --- 300

Υδραυλικό σύστημα

Tύπος υδραυλικού λαδιού -- HV 46 HV 46

Κάδος απορριμμάτων

Μέγιστο ύψος εκκένωσης mm 1340 1340

Όγκος δοχείου απορριμμάτων l 180 180

160 EL

- 13

Κύλινδρος σκουπίσματος

Διάμετρος κυλινδρικής βούρτσας mm 280 280

Πλάτος κυλινδρικής βούρτσας mm 780 780

Αριθμός στροφών 1/min 360 360

Κάτοπτρο σκουπίσματος mm 80 80

Πλευρική βούρτσα

Διάμετρος πλευρικών βουρτσών mm 580 580

Αριθμός στροφών 1/min 80 80

Ελαστικά από καουτσούκ

Μέγεθος εμπρός -- 4,00-6 4,00-6

Μέγεθος πίσω -- 300 x 145 – 6 300 x 145 – 6

Φρένο

Πρόσθιοι τροχοί -- μηχανικό μηχανικό

Οπίσθιος τροχός -- Ηλεκτρικά Ηλεκτρικά

Σύστημα φίλτρου και αναρρόφησης

Τύπος κατασκευής -- Φίλτρο τσέπης

Προαιρετικά διατίθεται: Επί-

πεδο πτυχωτό φίλτρο και κυ-

κλικό φίλτρο

Φίλτρο τσέπης

Προαιρετικά διατίθεται: Επί-

πεδο πτυχωτό φίλτρο και κυ-

κλικό φίλτρο

Αριθμός στροφών 1/min 2600 2600

Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης m

5,2 5,2

Ονομαστική υποπίεση συστήματος αναρρόφησης mbar 6 6

Ονομαστική παροχή όγκου συστήματος αναρρόφησης m

/h 600 600

Σύστημα ανακίνησης -- Ηλεκτροκινητήρας Ηλεκτροκινητήρας

Περιβαλλοντικές συνθήκες

Θερμοκρασία °C -5 έως +40 -5 έως +40

Υγρασία αέρα, χωρίς συμπύκνωση % 0 - 90 0 - 90

Μετρούμενες τιμές κατά EN 60335-2-72

Εκπεμπόμενος θόρυβος

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 70 70

Αβεβαιότητα K

dB(A) 3 3

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

+ Αβεβαιότητα

dB(A) 93 93

Κραδασμοί συσκευής

Κραδασμοί στο χέρι/στο βραχίονα m/s

0,7 0,7

Κάθισμα m/s

0,5 0,5

Αβεβαιότητα K m/s

0,1 0,1

Διαστάσεις και βάρη

Μήκος x Πλάτος x Ύψος mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Ακτίνα στροφής δεξιά mm 2470 2470

Ακτίνα στροφής αριστερά mm 2470 2470

Απόβαρο (χωρίς/με συσσωρευτή) kg 560/860 560/860

Επιτρεπόμενο συνολικό βάρος kg 1224 1224

Επιτρεπόμενο φορτίο άξονα μπροστά kg 734 734

Επιτρεπόμενο φορτίο άξονα πίσω kg 490 490

Με την επιφύλαξη τεχνικών αλλαγών!

161EL

- 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Ambalajı açarken bir nakliye hasarı tespit

edilirse, satış merkezinizi bilgilendirin.

– Cihazın üzerindeki uyarı ve bilgi tabela-

ları tehlikesiz kullanım için önemli bilgi-

ler verir.

– Kullanım kılavuzundaki uyarıların ya-

nında yerel yönetimin belirlediği güven-

lik ve kaza önleme talimatları dikkate

alınmalıdır.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan muh-

temel hasarları, arızanın kaynağı üretim

veya malzeme hatası olduğu sürece ücret-

siz olarak karşılıyoruz. Garanti hakkınızdan

yararlanmanızı gerektiren bir durum olduğu

zaman, ilgili faturanız ile birlikte satıcınıza

veya size en yakın yetkili servisimize baş-

vurunuz.

 TEHLIKE

Tehlikeleri önlemek için, onarımlar ve ye-

dek parça montajı sadece yetkili müşteri

hizmetleri tarafından yapılmalıdır.

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma-

lıdır. Orijinal aksesuar ve orijinal yedek

parçalar, cihazın güvenli ve arızasız bir

biçimde çalışmasının güvencesidir.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis

bölümünden alabilirsiniz.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye karşı uyarır.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

karşı uyarır.

몇 TEDBIR

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum uyarısı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

enel bilgiler . . . . . . . . . . . . . . TR 1

Çevre koruma . . . . . . . . TR 1

Garanti . . . . . . . . . . . . . . TR 1

Aksesuarlar ve yedek parça-

lar. . . . . . . . . . . . . . . . . . TR 1

Kullanım kılavuzundaki sem-

boller . . . . . . . . . . . . . . . TR 1

Cihaz üzerindeki semboller TR 1

Kurallara uygun kullanım . . . . . TR 2

Öngörülebilir hatalı kullanım TR 2

Uygun zeminler . . . . . . . TR 2

Güvenlik uyarıları. . . . . . . . . . . TR 2

Kullanıma yönelik güvenlik

uyarıları . . . . . . . . . . . . . TR 2

Sürüş moduna yönelik gü-

venlik uyarıları . . . . . . . . TR 2

Aküyle çalıştırılan cihazlara

yönelik güvenlik uyarıları TR 3

Yüksek boşaltma özellikli ci-

hazlar . . . . . . . . . . . . . . . TR 3

Sürücü koruma tavanlı ci-

hazlar . . . . . . . . . . . . . . . TR 3

Cihazın taşınmasına yönelik

güvenlik uyarıları . . . . . . TR 3

Koruma ve bakıma yönelik

güvenlik uyarıları . . . . . . TR 3

Fonksiyon . . . . . . . . . . . . . . . . TR 3

İndirme bilgileri . . . . . . . . . . . . TR 3

Kullanım ve çalışma elemanları TR 4

Süpürge makinesinin resmi TR 4

Kumanda elemanları . . . TR 4

Cihazı çalıştırmaya başlamadan

önce. . . . . . . . . . . . . . . . . . . . . TR 5

El freninin kilitlenmesi/çözül-

mesi . . . . . . . . . . . . . . . . TR 5

İşletime alma . . . . . . . . . . . . . . TR 5

Genel bilgiler . . . . . . . . . TR 5

Kontrol ve bakım çalışmalarıTR 5

Akülerin güvenlik uyarıları TR 5

Akülerin şarj edilmesi. . . TR 5

Çalıştırma . . . . . . . . . . . . . . . . TR 6

Sürücü koltuğunun ayarlan-

ması . . . . . . . . . . . . . . . . TR 6

Cihazı çalıştırma . . . . . . TR 6

Cihazı sürme . . . . . . . . . TR 6

Süpürme modu: . . . . . . . TR 6

Süpürge haznesinin boşaltıl-

ması . . . . . . . . . . . . . . . . TR 6

Cihazın kapatılması . . . . TR 7

Taşıma. . . . . . . . . . . . . . . . . . . TR 7

Depolama/durdurma . . . . . . . . TR 7

Koruma ve Bakım . . . . . . . . . . TR 7

Genel bilgiler . . . . . . . . . TR 7

Temizlik . . . . . . . . . . . . . TR 7

Bakım aralıkları . . . . . . . TR 7

Bakım çalışmaları . . . . . TR 7

AB uygunluk bildirisi . . . . . . . . TR 10

Arızalarda yardım . . . . . . . . . . TR 11

Teknik Bilgiler . . . . . . . . . . . . . TR 11

Genel bilgiler

Çevre koruma

Ambalaj malzemeleri geri dönüş-

türülebilir. Ambalaj malzemelerini

evinizin çöpüne atmak yerine lüt-

fen tekrar kullanılabilecekleri yer-

lere gönderin.

Eski cihazlarda, yeniden değer-

lendirme işlemine tabi tutulması

gereken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu

nedenle eski cihazları lütfen ön-

görülen toplama sistemleri aracı-

lığıyla tasfiye edin.

Aküler, yağ, yakıtlar ve benzeri maddeler

doğaya ulaşmamalıdır. Bu maddeleri lüt-

fen uygun toplama sistemleri ile tasfiye

edin.

Garanti

Aksesuarlar ve yedek parçalar

Kullanım kılavuzundaki semboller

Cihaz üzerindeki semboller

Sýcak yüzeyler nedeniyle

yanma tehlikesi! Cihazda

çalýþmaya baþlamadan

önce, egzoz sistemini ye-

terinde soðutun.

Cihazdaki çalışmaları her

zaman uygun eldivenlerle

yapın.

Hareketli araç parçaları

arasında sıkışma nede-

niyle ezilme tehlikesi.

Hareketli parçalar nede-

niyle yaralanma tehlikesi.

Elinizi içeri sokmayın.

Yangın tehlikesi. Yanan

veya kor halindeki mad-

deleri temizlemeyin.

Zincir bağlantı noktası /

Vinç noktası

Kriko bağlantı noktaları

Süpürme haznesi kaldırıl-

mışken yapılan sürüşler-

de zeminin maksimum

eğimi.

Aracı sürüş yönünde sa-

dece maksimum %14'e

kadar eğimlerde sürün.

Dikkat Dönen fırça (dön-

me yönüne dikkat edin).

162 TR

- 2

Süpürge, ticari kullanımdaki taban alanları-

nın temizlenmesi ve örn. aşağıdaki kulla-

nım alanları için öngörülmüştür:

 Park yerleri

 Üretim tesisleri

 Lojistik alanları

 Otel

 Perakende sektörü

 Depo alanları

 Yay kaldırımları

– Bu süpürme makinesi, iç ve dış alanlar-

da kirlenmiş yüzeyleri temizlemek için

üretilmiştir.

– Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdır.

– Bu süpürme makinesini sadece bu kul-

lanım kılavuzundaki bilgilere uygun ola-

rak kullanın.

– Cihaz üzerinde değişiklikler yapılma-

malıdır.

– Cihaz, sadece kullanım kılavuzunda

açıklanan zeminler için uygundur.

– Sadece işletmeci veya yetkilisi tarafın-

dan, makine kullanımı için onaylanmış

yüzeyler temizlenmelidir.

– Genel olarak şu geçerlidir: Kolay tutu-

şabilen maddeleri cihazdan uzak tutun

(Patlama/yanma tehlikesi).

 Asla patlayıcı sıvılar, yanıcı gazlar ve

de inceltilmiş asit ve çözücü süpürmeyi-

niz/madde temizlemeyiniz! Buna, emi-

len havayal girdaba tutulduğu zaman

patlayıcı buharlar oluşturabilen benzin,

tiner veya motorin de dahil edilir, ayrıca

aseton, inceltilmiş asit ve çözücü mad-

de de sayılabilir, çünkü bunlar cihazda

kullanılmakta olan malzemelere bula-

şabilir.

 Reaktif metal tozlarını (örn. alüminyum,

magnezyum, çinko), kesinlikle süpür-

meyin/emdirmeyin, bu tozlar güçlü al-

kali ya da asitli temizlik maddeleri ile

bağlantılı olarak patlayıcı gazlar oluştu-

rur.

 Yanan veya kor halindeki maddeleri sü-

pürmeyiniz/temizlemeyiniz.

 Cihaz, sağlığa zararlı maddelerin süpü-

rülmesi için uygun değildir.

 Tehlike bölgesinde bulunmak yasaktır.

Patlama tehlikesi olan odalarda cihazın

çalıştırılması yasaktır.

 Refakatçi kişilerin araca alınmasına izin

verilmemektedir.

 Bu cihazla nesnelerin itilmesi/çekilmesi

veya taşınmasına izin verilmez.

– Asfalt

– Sanayi zeminleri

– Çimentolu döşeme

– Beton

– Kaldırım taşları

 Cihaz, hava ve kara mesafelerine uyu-

labilmesi için deniz seviyesinden 2.000

metrenin üzerindeki rakımlarda kullanıl-

mamalıdır.

 (Yalnızca Finlandiya'da geçerli olmak

üzere) Cihaz, PVC hortum hattıyla do-

natılmış

sa düşük orta

m sıcaklıklarında

(0°C altında) kullanılmamalıdır. Cihazı-

nıza dair sorularınız varsa lütfen Kircher

ile iletişime geçin.

 Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdır.

 Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir. Patlama tehlikesi olan

odalarda cihazın çalı ştırılması yasaktır.

 TEHLIKE

Yaralanma tehlikesi!

 Aşağı düşen nesnelerin kullanıcı perso-

nele çarpma ihtimali olan bölgelerde,

aşağı düşen nesne

lere karşı koruyucu

tavan olmadan cihazı çalıştırmayın.

 Kullanıcı personel cihazı talimatlara uy-

gun olarak kullanmalıdır. Personel, ye-

rel kuralları dikkate almalı ve çalışma

sırasında özellikle çocuklar olmak üze-

re 3. şahıslara dikkat etmelidir.

 Prensip olarak motorlu taşıtlar için ge-

çerli koruyucu önlemler, kurallar ve dü-

zenlemelere uyulmalıdır.

 Çalışmaya başlamadan önce, kullanım

personeli tüm koruma tertibatlarının

düzgün şekilde takılmış olduğundan ve

çalıştığından emin olmalıdır.

 Cih

azın kullanım personeli, diğer insan-

larla veya mallarıyla oluşan kazalardan

sorumludur.

 Kullanım personelinin sıkı oturan giysi-

ler giymesine dikkat edin. Sağlam ayak-

kabılar giyin ve gevşek giysilerden kaçı-

nın.

 Harekete geçmeden önce yakındaki

bölgeyi kontrol edin (örn. çocuklar). Gö-

rüşün yeterli olmasına dikkat edin!

 Cihaz, motor çalışırken kesinlikle göze-

timsiz durumda bırakılmamalıdır. Kulla-

nıcı personel, ancak motor durduktan,

cihaz denetimsiz hareketlere karşı em-

niyete alındıktan ve anahtar çekildikten

sonra cihazı terk etmelidir.

 Cihazın yetkisiz bir şekilde kullanılma-

sını önlemek için, anahtar çekilmelidir.

 Cihaz, sadece kullanım konusunda eği-

tim almış ya da kullanım konusundaki

yeteneklerini ispatlamış ve kullanım için

açık bir şe

kilde görevlendirilmiş kişiler

tarafından kullanılmalıdır.

 Bu cihaz, gerekli fiziksel, duyusal ya da

ruhsal yeteneklere sahip kişiler (çocuk-

lar dahil) ya da deneyim ve/veya bilgi ol-

maması durumunda güvenlikten so-

rumlu bir kişinin gözetimi altındaki veya

cihazın nasıl kullanılması gerektiği ko-

nusunda talimatlar almış kişiler tarafın-

dan kullanım için üretilmiştir.

 Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

TEDBIR

Hasar tehlikesi! Süpürme silindirine dola-

nabilecekleri için bantlar, ipler veya telleri

süpürmeyin.

 TEHLIKE

Yaralanma tehlikesi! Sürüşten önce zemi-

nin taşıma kapasitesini kontrol edin.

 TEHLIKE

Kaza tehlikesi, yaralanma tehlikesi!

Çok büyük eğimlerde devrilme tehlikesi.

– Aracı sürüş yönünde sadece maksi-

mum %14'e kadar eğimlerde

sürün.

Hızlı virajlarda devrilme tehlikesi (özellikle

sol dönüşlerde).

– Virajlarda yavaş sürün.

Stabil olmayan zeminlerde devrilme tehli-

kesi.

– Cihazı sadece sabitlenmiş zeminlerde

hareket ettirin.

Çok büyük yan eğimde devrilme tehlikesi.

– Aracı sadece sürüş yönünün enine

doğru maksimum %10’a kadar eğimler-

de sürün.

Tehlikeli elektrik akı mına

karşı uyarı!

Uyarıyı dikkate alın!

Yavaş sürün!

Lütfen kullanma kılavuzu-

nu okuyun ve kılavuza

göre hareket edin!

Hasar görme tehlikesi!

İnce toz filtresini yıkama-

yın.

Kurallara uygun kullanım

Öngörülebilir hatalı kullanım

Uygun zeminler

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

Sürüş moduna yönelik güvenlik

uyarıları

163TR

- 3

Not: Sadece Kärcher tarafından tavsiye

edilen aküler ve şarj cihazlarını kullanın,

garanti yükümlülüğü bulunmaktadır.

– Akü üreticisi ve şarj cihazı üreticisinin

kullanma talimatlarına mutlaka uyulma-

lıdır. Akülerin kullanılmasına yönelik ya-

salara dikkat edin.

– Aküleri kesinlikle boşalmış durumda bı-

rakmayın, aksine mümkün olduğunca

kısa süre içinde tekrar şarj edin.

– Kaçak akımları önlemek için aküleri her

zaman temiz ve kuru tutun. Metal tozları

gibi kirlerden koruyun.

– Her hangi bir alet ya da benzeri cisimleri

akünün üzerine koymayın. Kısa devre

ve patlama tehlikesi.

– Kesinlikle akünün yakınında ya da akü

şarj bölümünde açık ateşle çalışmayın,

kıvılcım oluşturmayın ya da sigara iç-

meyin. Patlama tehlikesi.

– Tahrik motoru giri sıcak parçalara do-

kunmayın (yanma tehlikesi).

– Akü asidiyle çalışırken dikkatli olun. İlgili

güvenlik talimatlarına dikkat edin!

– Kullanılmış aküleri, 91/ 157 EWG sayılı

AB yönetmeliğine uygun olarak çevreye

zarar vermeyecek şekilde imha edin.

 TEHLIKE

Yaralanma tehlikesi!

 Yüksek boşaltma kısmında çalışırken

süpürge haznesini tamamen kaldırın ve

emniyete alın.

 Emniyete alma işlemini sadece tehlike

bölgesinin dışında yapın.

NOT

Sürücü koruma tavanı (opsiyonel), düşen

büyük parçalara karşı koruma sağlar. Fakat

bu bileşenler takla atma emniyeti sağla-

maz!

 Her gün koruyucu tavanda hasar olup

olmadığını kontrol edin.

 Koruyucu tavan veya diğer bileşenlerin-

den birisi hasarlıysa tüm koruyucu tava-

nın de

ğiştirilmesi ge

rekir.

 Koruyucu tavan üzerinde değişiklik ya-

pılması veya Kärcher tarafından onay-

lanmamış bileşenler, yapı parçaları

veya yapı gruplarının kullanılması ya-

saktır ve duruma göre koruyucu tavanın

işlevini kısıtlayabilir.

 Römorklar veya araçlar üzerinde taşı-

ma sırasında cihazın boş ağırlığını (ta-

şıma ağırlığı) dikkate alın.

 Cihazın taşınması için akü konektörünü

çıkartın ve cihazı sabitleyin.

 Cih

azın temizlenmesi ve bakımı, parça-

ların değiştirilmesi ya da başka bir fonk-

siyona geçişten önce, cihaz kapatılmalı

ve anahtar çekilmelidir.

 Çekiş pili olan cihazlarda tüm bakım ve

koruyucu bakım çalışmalarında pil, pil

bağlantı kesim yeri (pil soketi) üzerin-

den cihazın elektrik sisteminden ayrıl-

malıdır.

 Elektrik sistemindeki çalışmalar sırasın-

da akü kutup başları sökülmelidir.

Bunun için önce eksi kutbu ardından

artı kutbu sökün.

Pil bağlantı işlemi ters sırada gerçekleş-

tirilir. Önce artı kutbu ardından eksi kut-

bu bağlayın.

 Cihazı, hortumu veya tazyikli suyla te-

mizlenmemelidir (kısa devre veya baş-

ka hasa

r tehlikesi).

 Onarımlar, sadece yetkili müşteri hiz-

metleri merkezleri ya da geçerli tüm gü-

venlik kuralları hakkında bilgi sahibi

olan bu bölgeye ait teknisyenler tarafın-

dan yapılmalıdır.

 Ticari amaçla kullanılan yeri değiştiril-

miş cihazlara yönelik geçerli yerel gü-

venlik kontrolüne dikkat edin.

 Cihazdaki çalı şmaları her zaman uygun

eldivenlerle yapın.

Süpürme makinesi, süpürme kanadı pren-

sibine göre çalışır.

– Döner süpürme silindiri kiri doğrudan

süpürme haznesine aktarır.

– Yan fırça, süpürme yüzeyinin kenarları-

nı ve köşelerini temizler ve kiri döner si-

lindirin şeridine gönderir.

– İnce toz, bir toz filtresi üzerinden süpür-

me fanından geçirilerek emilir.

 Tehlike

Yaralanma tehlikesi, hasar tehlikesi!

Yükleme sırasında cihazın ağırlığına dikkat

edin!

 Forklift kullanmayın.

 Cihazı yüklerken uygun bir rampa veya

bir vinç kullanılmalıdır!

 Bir rampa kullanırken dikkat edin:

Zemine olan mesafe 70 mm.

 Cihaz bir palet üzerinde teslim edilirse,

birlikte verilen kerestelerle bir indirme

rampası hazırlanmalıdır.

Bu konudaki kılavuzu 2. sayfada bulabi-

lirsiniz (zarfın iç sayfası).

Önemli uyarı: Her kereste 2 cıvatayla

vidalanmalıdır.

Aküyle çalıştırılan cihazlara yönelik

güvenlik uyarıları

Yüksek boşaltma özellikli cihazlar

Sürücü koruma tavanlı cihazlar

Cihazın taşınmasına yönelik

güvenlik uyarıları

Koruma ve bakıma yönelik güvenlik

uyarıları

Fonksiyon

İndirme bilgileri

Ağırlık (aküler hariç) 560 kg*

Ağırlık (akülerle birlikte) 860 kg*

* Montaj setleri takılmışsa ağırlık buna uy-

gun olarak daha yüksek olur.

164 TR

- 4

Şekil

1Tip levhası

2 Koltuk (koltuk kontak şalterli)

3 Direksiyon simidi

4 Blue Spot (opsiyon)

5 Kilit düğmeli tutamak

6 Cihaz kapağı

7 Yan fırça, sağ

8 Ön tekerlek

9 Süpürme merdanesine erişim

10 Sabit bağlama noktası

11 Akü seti

(sadece KM 105/180 R Bp Pack tesli-

mat kapsamındadır)

12 Motor kaputu

13 Tepe lambası

14 Sinyal lambası (Opsiyon)

15 Arka lambalar (opsiyon)

16 Tahrik tekerleği

17 Hidrolik yağ kontrol camı

Şekil

1 Süpürge silindiri ve yan süpürgeler kolu

Kol ileri: Süpürge silindiri içeri ve yan

süpürgeler indirilir ve içeri.

Kol geriye: Süpürge silindiri içeri

2 Kumanda kolu Süpürme haznesi

Süpürge haznesinin kaldırılması/indiril-

mesi

3 Süpürge silindiri kolu

Süpürge silindiri kolunu kaldırma ve in-

dirme

4 Kumanda kolu Hazne kapağı

Hazne kapağını açma / kapatma

5 Kontrol lambaları ve ekran

6 Lamba şalteri (opsiyon)

7 Fan ve filtre temizleme şalteri

Orta konum: Filtre temizliği ve fan kapa-

lı

Ön konum: Vantilatör açık

Arka konum: Filtre temizliği açık

8 Korna şalteri

9 Sigortalar

10 Fren pedalı

11 Gaz pedalı İleri/geri

12 Süpürge silindiri aşınma ayarı / süpür-

me seviyesi ayarı

13 Sinyal şalteri (opsiyon)

14 Kontak kilidi

Konum 0: Motorun kapatılması

Konum 1: Kontak açık

Konum 2: Motorun çalıştırılması

15 Akü soketi

16 Park freni

17 Koltuk ayarlama kolu

18 Süpürge silindirine erişim anahtarı

Şekil

1 Ekran göstergesi (pil kapasitesi)

2 Akü şarj kontrolü

3 Çalışma aydınlatması kontrol lambası

4 Sinyal lambasının kontrol lambası

5 Kir kabı kapağını kontrol lambası açık

6 Kir kabı kapağını uyarı lambası kapalı

7Boş

8 Filtre temizleme göstergesi etkin

9Boş

Kullanım ve çalışma elemanları

Süpürge makinesinin resmi Kumanda elemanları

Kontrol lambaları ve ekran

165TR

- 5

 El frenini çözün, bu sırada fren pedalına

basın.

 El frenini kilitleyin, bu sırada fren peda-

lına basın.

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Kontak anahtarını çıkartın.

 Park frenini kilitleyin.

 Akü şarj durumunu kontrol edin, gere-

kirse aküleri şarj edin (bkz. "Akülerin

şarj edilmesi" bölümü).

 Süpürme merdanesinde ve yan fırçada

aşınma ve sarılmış bant kontrolü yapın.

 Tekerlekleri bant sarılması açısından

kontrol edin.

 Tüm kumanda elemanlarına ait fonksi-

yonu kontrol edin.

 Cihaza hasar kontrolü yapın.

Not: Açıklama için Bkz. Temizlik ve bakım

bölümü.

Akülerdeki çalışmalar sırasında aşağıdaki

uyarıları mutlaka dikkate alın:

 Tehlike

Patlama tehlikesi! Akünün üzerine, yani uç

kutupları ve hücre konektörlerine herhangi

bir alet ya da benzeri bir madde koymayın.

 Tehlike

Yaralanma tehlikesi! Yaraları kesinlikle kur-

şunla temas ettirmeyin. Akülerdeki çalış-

malardan sonra ellerinizi yıkayın.

 TEHLIKE

Yangın ve patlama tehlikesi!

– Sigara içmek ve açık ateş yasaktır.

– Akülerin şarj edildiği bölümler, şarj işle-

mi sırasında yüksek oranda patlayıcı

gazlar oluştuğu için iyi şekilde havalan-

dırılmış olmalıdır.

 Teh

Yaralanma tehlikesi!

– Göz ya da deriye asit temas etmesi du-

rumunda, gözünüzü ya da derinizi bol

temiz suyla yıkayın.

– Daha sonra zaman kaybetmeden dok-

tora gidin.

– Kirlenmiş giysileri suyla yıkayın.

TEDBIR

Cihazı devreye sokmadan önce aküleri şarj

edin.

 TEHLIKE

Yaralanma tehlikesi! Akülerin kullanımı ile

ilgili güvenlik kurallarına dikkat edin. Şarj

aleti üreticisinin kullanım kılavuzunu dikka-

te alın.

Akü üreticisinin birlikte verilen kullanma kı-

lavuzuna mutlaka uyun ve buna göre hare-

ket edin.

Aküleri sadece uygun bir şarj cihazıyla şarj

edin.

 TEHLIKE

Kimyasal yanık tehlikesi. Akü boş durum-

dayken su doldurulması, asit sızıntısına yol

açabilir! Akü asidiyle çalışırken koruyucu

gözlük kullanın; yaralanmaları ve giysilerin

tahrip olmasını ö

nlemek için yönetmeliklere

uyun. Cildinize veya giysilerinize asit sıçra-

ması durumunda bu bölgeleri derhal boş su

ile yıkayın.

TEDBIR

Hasar görme tehlikesi. Akülere su eklemek

için sadece saf su ya da tuzdan arındırılmış

su (VDE 0510) kullanın. Yabancı katkılar

(düzeltme malzemeleri) kullanmayın, aksi

takdirde her türlü garanti geçerliliğini kay-

beder.

 Cihazı, yeterli havalandırması olan kuru

odalarda güvenle bir şekilde depolayın.

 Motor kaputunu açın.

Not: Kaput, şarj esnasında açık kalma-

lıdır.

 Akü soketini makineden çekerek çıkar-

tın ve şarj cihazının soketine bağlayın.

 Şarj cihazının soketini uygun bir 16 A'lık

prize takın, şarj cihazı kendi kendine

şarj olur.

 Şarj cihazının kullanım kılavuzundaki

bilgilere göre şark işlemini uygulayın.

Tavsiye edilen şarj cihazları (kullanılan

akülere uygun) elektronik ayarlıdır ve

şarj işlemini otomatik olarak tamamlar.

 Not: Aküler şarj edildikten sonra, şarj

cihazını önce elektrik şebekesi ve daha

sonra akülerden ayırın.

Not

KM 105/180 R Bp Pack (1.186-051.0) ver-

siyonu aküleri ve şarj cihazıyla birlikte tes-

lim edilmektedir.

KM 105/180 R Bp (1.186-050.0) versiyonu,

aküsüz ve şarj cihazsız teslim edilmektedir.

Aşağıdaki pilleri ve şarj cihazlarını öneririz:

Başka akülerin ve şarj cihazlarının kullanıl-

ması önerilmez ve sadece KÄRCHER

müşteri hizmetleri ile görüşüldükten sonra

başka aküler ve şarj cihazları kullanılmalı-

dır.

TEDBIR

Akü üreticisinin talimatlarını mutlaka dikka-

te alın ve uygun şekilde hareket edin.

Akünün şarj durumu , süpürgenin ekranın-

da gösterilir.

Pil şarj kontrol lambası kırmızı ise:

 Akü boş. Süpürme modu otomatik ola-

rak durdu

rulur (süpürme üniteleri sade-

ce akü şarj edildikten sonra tekrar dev-

reye sokulabilir).

 Cihazı doğrudan şarj istasyonuna götü-

rün, bu sırada eğimlerden kaçının.

 Aküyü şarj edin.

Cihazı çalıştırmaya

başlamadan önce

El freninin kilitlenmesi/çözülmesi

İşletime alma

Genel bilgiler

Kontrol ve bakım çalışmaları

Çalışmaya başlamadan önce her gün

Akülerin güvenlik uyarıları

Akü, kullanım kılavuzu ve araç

kullanım kılavuzundaki uyarıla-

ra dikkat edin!

Koruyucu gözlük kullanın!

Çocukları asit ve akülerden

uzak tutun!

Patlama tehlikesi!

Ateş, kıvılcım, açık ışık ve siga-

ra içmek yasaktır!

Yaralanma tehlikesi!

İlk yardım!

Uyarı notu!

Tasfiye edilmesi!

Aküyü çöp bidonuna atmayın!

Tehlikeli elektrik akımına karşı

uyarı!

Akülerin şarj edilmesi

Tavsiye edilen aküler, şarj cihazları

Sipariş numarası

Akü paketi 36 V, 240

Ah, (olukta, az bakım

gerektirir) *

6.981-067.0

Şarj aleti 36 V, 40 A 6.981-066.0

* Cihaz 1 akü paketine ihtiyaç duyar

Akünün sıvı seviyesinin kontrol edilmesi

ve düzeltilmesi

Akü şarj seviyesinin kontrol edilmesi

166 TR

- 6

1 Koltuk ayarlama kolu

2 Sürücü koltuğu

 Koltuk ayarlama kolunu dışarı doğru

çekin.

 Koltuğu itin, kolu bırakın ve oturtun.

 Koltuğu ileri ve geri hareket ettirerek,

bloke edilip edilmediğini kontrol edin.

Not: Cihaz, bir koltuk kontak şalteriyle do-

natılmıştır. Sürücü koltuğu terk edilirken ci-

haz kapatılır.

Not: İnce toz filtresi, cihaz çalıştırıldığında

otomatik olarak temizlenir.

 Sürücü koltuğuna oturun.

 Park frenini kilitleyin.

 Kontak anahtarını kontak kilidine takın.

 Kontak anahtarını "I" konumuna getirin.

Cihaz çalışmaya hazırdır.

 Kontak anahtarını "II" konumuna geti-

rin.

Cihaz sürüşe hazırdır.

Uyarı: Akü kapasite göstergesi yaklaşık

10 saniye sonra gerçek şarj durumunu

gösterir.

 Fren pedalına basın ve pedalı basılı tu-

tun.

 Park frenini çözün.

 Gaz pedalını yavaşça ileri doğru itin.

 Tehlike

Yaralanma tehlikesi! Geri hareket sırasında

üçüncü kişiler için hiçbir tehlike oluşmama-

lıdır, gerekirse yönlendirme yardımı alın.

 Gaz pedalını yavaşça arkaya itin.

 Gaz pedalıyla sürüş hızı kademesiz

olarak ayarlanabilir.

 Pedala sarsarak basmaktan kaçının.

 Sürüş pedalını bırakın, cihaz kendiliğin-

den frenler ve durup kalır.

Not: Fren etkisi, fren pedalına basılarak

desteklenebilir.

70 mm’ye kadar sabit engellerin üstünden

geçilmesi:

 Yavaş ve dikkatlice ileri doğru üstünden

geçin.

70 mm’nin üstündeki sabit engellerin üstün-

den geçilmesi:

 Engellerin üstünden sadece uygun bir

rampayla geçilebilir.

DIKKAT

Paket bantları, teller veya benzeri cisimleri

süpürmeyin, bunlar süpürge mekaniğinin

zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde

etmek için, sürüş hızı ortama uyarlanmalı-

dır.

Not:

İnce toz filtresi, çalışma sırasında her

10 dakikada bir otomatik olarak temizlenir.

Not: İnce toz alanında çalışırken, filtre te-

mizleme şalterine basılarak da filtre temiz-

lenmelidir.

 İnce toz filtresini filtre temizliği tuşu ile

temizleyin.

1 Süpürge silindiri ve yan süpürgeler kolu

2 Kumanda kolu Süpürme haznesi

3 Süpürge silindiri kolu

4 Kumanda kolu Hazne kapağı

Süpürge silindiri ve yan süpürgeler kolu

 Kol (1) ileriye: Süpürge silindiri içeri ve

yan süpürgeler indirilir ve içeri.

 Kol (1) geriye: Süpürge silindiri içeri.

Kumanda kolu Süpürme haznesi

 Süpürme haznesi kumanda kolu (2)

öne doğru: Süpürme haznesi alçalır.

 Süpürme haznesi kumanda kolu (2) ge-

riye doğru: Süpürme haznesi yükselir.

Kumanda kolu Süpürme merdanesi

 Süpürge silindiri kolu (3) ileriye: Süpür-

ge silindiri kalkar.

 Süpürge silindiri kolu (3) geriye: Süpür-

ge silindiri iner.

Kumanda kolu Hazne kapağı

 Hazne kapağı kumanda kolu (4) öne

doğru: Süpürme haznesinin hazne ka-

pağı açılır.

Not: Yeşil gösterge lambası yanmalıdır.

 Hazne kapağı kumanda kolu (4) geriye

doğru: Süpürme haznesinin hazne ka-

panır.

Not: Kırmızı gösterge lambası yanmalı-

dır.

 Fanı çalıştırın.

 Yüzey temizliği sırasında:

Süpürge silindiri ve yan süpürge kolu

(1) geriye: Süpürge silindiri içeri.

Süpürge silindiri kolu (3) geriye: Süpür-

ge silindiri iner.

 Hazne kapağı kumanda kolu (4) öne

doğru: Hazne kapağı açılır.

Not: Yeşil gösterge lambası yanmalıdır.

 Yan kenarların temizlenmesi sırasın-

da:

Süpürge silindiri ve yan süpürge kolu

(1) ileriye: Süpürge silindiri içeri, yan sü-

pürge içeri ve iner.

Süpürge silindiri kolu (3) geriye: Süpür-

ge silindiri iner.

 Fan kapatın.

 Yüzey temizliği sırasında:

Süpürge silindiri ve yan süpürge kolu

(1) geriye: Süpürge silindiri içeri.

Süpürge silindiri kolu (3) geriye: Süpür-

ge silindiri iner.

 Hazne kapağı kumanda kolu (4) öne

doğru: Hazne kapağı açılır.

Not: Yeşil gösterge lambası yanmalıdır.

 Yan kenarların temizlenmesi sırasın-

da:

Süpürge silindiri ve yan süpürge kolu

(1) ileriye: Süpürge silindiri içeri, yan sü-

pürge içeri ve iner.

Süpürge silindiri kolu (3) geriye: Süpür-

ge silindiri iner.

 TEHLIKE

Yaralanma tehlikesi!

 Boşaltma i

şle

mi sırasında, süpürge

haznesinin hareketli alanında hiç kimse

ve hayvan bulunmamalıdır.

Devrilme tehlikesi!

 Cihazı, boşaltma işlemi sırasında düz

bir zeminde bırakın.

몇 UYARI

Ezilme tehlikesi!

 Asla boşaltma mekaniğinin çubukların-

dan tutmayın. Kaldırılmış haznenin al-

tında durmayın.

DIKKAT

Yaralanma ve hasar tehlikesi!

 Boşaltma işlemi sırasında dönen süpür-

me merdanesi nedeniyle malzeme dı-

şarı savrulabilir. Yeterli mesafe bırakın.

Çalıştırma

Sürücü koltuğunun ayarlanması

Cihazı çalıştırma

Cihazı sürme

İleri sürme

Geriye doğru sürüş

Sürüş durumu

Frenleme

Engellerin üstünden geçilmesi

Süpürme modu:

İnce toz filtresini manuel olarak

temizleyin

Kumanda kolu

Kuru zemini süpürme

Nemli veya ıslak zeminleri temizlemek

Süpürge haznesinin boşaltılması

167TR

- 7

 Süpürme silindirini ve yan süpürgeyi

kollarla yukarı kaldırma: Kol 1 ortaya ve

kol 3 ileriye.

 Hazne kapağını kapatın, bunun için ku-

manda kolunu (4) geriye itin.

Not: Yeşil gösterge lambası yanmalıdır.

 Süpürme haznesini kaldırın, bunun için

süpürme haznesi kumanda kolunu (2)

geriye itin.

 Toplama haznesine doğru yavaşça

yaklaşın.

 Park frenini kilitleyin.

 Hazne kapağını açın, bunun için hazne

kapağı kumanda kolunu (4) öne doğru

bastırın ve süpürme haznesini boşaltın.

Not: Kırmızı gösterge lambası yanmalı-

dır.

 Hazne kapağını kapatın, bunun için son

konuma yatana kadar hazne kapağı ku-

manda kolunu (4) geriye doğru çekin.

Not: Yeşil gösterge lambası yanmalıdır.

 Park frenini çözün.

 Yavaşça toplama haznesinden uzakla-

şın.

 Süpürme haznesini son konuma indirin,

bunun için süpürme haznesi kumanda

kolu (2) öne itin.

 Fren pedalına basın ve pedalı basılı tu-

tun.

 Park frenini kilitleyin.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 TEHLIKE

Nakliye hasarları!

 Römorklar veya araçlar üzerinde taşı-

ma sırasında cihazın boş ağırlığını (ta-

şıma ağırlığı) dikkate alın.

 Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve

devrilmeye karşı emni

yete alın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

 Cihazı, sabit bağlama noktalarından

(4x) gergi kemerleri, halatlar ve zincir-

lerle emniyete alın.

 Cihazı tekerleklerden takozlar koyarak

emniyet altına alın.

 Süpürme makinesini taşırken akü kutup

başlarını sökün.

 TEHLIKE

Yaralanma ve hasar tehlikesi! Depolama

sırasında cihazın ağırlığına dikkat edin.

 Süpürme makinesini düz bir yere, don-

ma olmayan bir ortama bırakın. Uygun

örtülerle toza karşı koruyun.

 Süpürme silindiri ve yan fırçadaki kıllara

zarar vermemek için yan fırçaları kaldı-

rın.

 Hazne kapağını kapatın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

 Süpürme makinesini kaymaya karşı

emniyete alın.

Süpürme makinesi uzun süre boyunca kul-

lanılmazsa ek olarak aşağıdaki hususları

dikkate alın:

 Süpürme makinesini içten ve dıştan te-

mizleyin.

 Akü soketini makineden çekin.

 Aküyü şarj edin ve yaklaşık 2 aylık ara-

lıklarla şarj etmeye devam edin.

몇 TEDBIR

Kısa devre nedeniyle hasar tehlikesi!

 Elektrik sistemi üzerinde çalışırken

veya elektrik kapaklarını açmadan ön-

ce, akünün veya akü konektörünün çı-

karılması gerekir.

DIKKAT

Hasar görme tehlikesi!

 İnce toz filtresini yıkamayın.

 Onarımlar, sadece yetkili müşte

ri hiz-

metleri merkezleri ya da geçerli tüm gü-

venlik kuralları hakkında bilgi sahibi

olan bu bölgeye ait teknisyenler tarafın-

dan yapılmalıdır.

 Yeri değiştirilmiş, mesleki amaçlarla

kullanılan cihazlar, VDE 0701'e göre

güvenlik kontrolüne tâbidir.

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

TEDBIR

Hasar görme tehlikesi!

 Cihazı, hortumu veya tazyikli suyla te-

mizlenmemelidir (kısa devre veya baş-

ka hasar tehlikesi).

 TEHLIKE

Yaralanma tehlikesi!

 Toz koruyucu maske ve koruyucu göz-

lük takın.

 Cihazı bir bezle temizleyin.

 Cihaza tazyikli havayla üfleme yapın.

 Cihazı, hafif yıkama çözeltisine batırıl-

mış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Not: Çalışma saati sayacı, bakım aralığının

zamanını gösterir.

Not: Müşterinin talebi sonucundaki tüm

servis ve bakım çalışmaları, yetkili bir uz-

man tarafından uygulanmalıdır. İhtiyaç

anında, her zaman bir Kärcher yetkili servi-

sine başvurulabilir.

Günlük bakım:

 Akü şarj durumunu kontrol edin, gere-

kirse aküleri şarj edin (bkz. "Akülerin

şarj edilmesi" bölümü).

 Süpürme merdanesinde ve yan fırçada

aşınma ve sarılmış bant kontrolü yapın.

 Tekerlekleri bant sarılması açısından

kontrol edin.

 Tüm kumanda elemanlarına ait fonksi-

yonu kontrol edin.

 Cihaza hasar kontrolü yapın.

 Toz filtresini filtre temizleme tuşuyla te-

mizleyin.

Haftalık bakım:

 Hid

rolik sistemini kontrol edin.

 Hidrolik yağı seviyesini kontrol edin.

 Fren hidroliği seviyesini kontrol edin.

 Conta çıtalarına aşınma kontrolü yapın,

ihtiyaç anında çıtaları değiştirin

 Hazne kapağını kontrol edin ve yağla-

yın.

Aşınmaya göre bakım:

 Sızdırmaz çıtaları değiştirin.

 Yan contaları ayarlayın veya değiştirin.

 Döner silindiri değiştirin.

 Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları

bölümü.

50 çalışma saatinden sonra bakım:

 Muayene kontrol listesine göre ilk bakı-

mı müşteri hizmetlerine yaptırın.

250 çalışma saatinden sonra bakım:

 Muayene kontrol listesine göre bakımı

müşteri hizmetlerine yaptırın.

Garanti taleplerini sağlamak için, garanti iş-

leyiş süresi esnasında tüm servis ve bakım

çalışmaları yetkili Kärcher-müşteri hizmeti

departmanınca bakım kitapçığına göre ya-

pılmalıdır.

Ön hazırlık:

 Süpürme makinesini düz bir yüzeye bı-

rakın.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Park frenini kilitleyin.

 TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal-

dırılmışken emniyet çubuğunu her zaman

yerleştirin.

Emniyete alma işlemini sadece tehlike böl-

gesinin dışın

da yapın.

Cihazın kapatılması

Taşıma

Depolama/durdurma

Koruma ve Bakım

Genel bilgiler

Temizlik

Cihazın iç temizliği

Cihazın dış temizliği

Bakım aralıkları

Müşteri talebi sonucunda bakım

Müşteri hizmeti talebi sonucunda bakım

Bakım çalışmaları

Kaldırılmış kir kabını emniyete alın

168 TR

- 8

1 Emniyet çubuğu tutucusu

2 Emniyet çubuğu

 Yüksek boşaltma tertibatının emniyet

çubuğunu yukarı katlayın ve tutucuya

takın (emniyetli).

DIKKAT

Aküleri takarken akü kutuplarının konumu-

na dikkat edilmelidir. Kutbun konumu hare-

ket yönünde soldadır.

Aküler sadece set olarak değiştirilmelidir.

Değiştirme işlemi sadece kalifiye bir uzman

tarafından yapılmalıdır.

 Ağırlığın fazlalığı nedeniyle (300 kg)

değiştirme işlemi bir vinç ile gerçekleşti-

rilmelidir.

Akü kutbu - hareket yönünde sol

1 Eksi kutup

2 Artı kutup

 Akü sökülürken, önce eksi kutup kablo-

sunun çıkartılmasına dikkat edin.

 Vinç halatını akü setinin 4 kancasına

sabitleyin ve aküleri dikkatlice dışarı

kaldırın.

NOT

Süpürme haznesi kaldırılmamış olmalıdır.

 Motor kaputunu açın.

1 Görüş camı

2 Yağ doldurma deliğinin vidalı tapası

3 Hazne (işlevsiz)

 Hidrolik yağı seviyesini kontrol camın-

dan kontrol edin.

– Yağ seviyesi "MIN ve "MAX" işareti ara-

sında olmalıdır.

– Yağ seviyesi "MIN" işaretinin altınday-

sa, hidrolik yağı ekleyin.

 Yağ dolum deliğinin kapağını sökün.

 Doldurma bölgesini temizleyin.

 Hidrolik yağı ekleyin.

Yağ türü: bkz. Teknik Özellikler

 Yağ dolum deliğinin kapağını vidalayın.

 Park frenini kilitleyin.

 Motoru çalıştırın.

Hidrolik sistemin bakımı yalnızca yetkili

Müşteri Hizmetleri tarafından gerçekleştiri-

lebilir.

 Tüm hidrolik hortumları ve bağlantılara

sızdırmazlık kontrolü yapın.

 TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal-

dırılmışken emniyet çubuğunu her zaman

yerleştirin.

Emniyete alma işlemini sadece tehlike böl-

gesinin dışın

da yapın.

1 Süpürme haznesi

2 Emniyet çubuğu

3 Süpürme silindiri

 Cihazı kapatın.

 Boşaltılan kir kabını son konuma kadar

kaldırın. Süpürme silindiri görünür.

Kir kabını emniyete alın. Bkz. "Kaldırıl-

mış kir kabının emniyete alınması" Bö-

lümü.

 Kontak anahtarını “0” konumuna çevirin

ve anahtarı çıkartın.

 Süpürme silindirinde hasar olup olma-

dığını kontrol edin, takılmış bant ve kor-

donları çıkartın.

 Emniyet çubuğunu aşağı, yuvaya doğru

katlayın (kaldırılmış kir kabı emniyete

alınmamış).

 Süpürme haznesini son konuma kadar

indirin.

1 Yan kaplama, sağ

2 Süpürge silindirine erişim anahtarı

 Boşaltılan kir kabını son konuma kadar

kaldırın.

Kir kabını emniyete alın. Bkz. "Kaldırıl-

mış kir kabının emniyete alınması" Bö-

lümü.

 Yan kaplamayı anahtarla açın.

1Tutma kolu

2 Kanatlı somun

3 Yan conta

 Kelebek somunları sökün.

 Tutma kolunu çıkartın.

 Yan contayı dışarı doğru katlayın.

 Süpürme merdanesi yuvasının sabitle-

me cıvatasını sökün ve yuvayı dışarı

döndürün.

 Döner silindiri dışarı çıkartın.

Süpürme silindirinin montaj konumu süsüş

yönündedir (üstten görünüm)

Not: Yeni süpürme silindirini takarken fırça-

nın konumuna dikkat edin.

 Yeni süpürme silindirini takın. Süpürme

silindirinin kanalları karşıdaki salınca-

ğın eksantriklerine takılmalıdır.

Not: Yeni süpürme merdanesinin montajın-

dan sonra süpürge seviyesi yeniden ayar-

lanmalıdır.

Uyarı: Süpürme seviyesi fabrikada

80mm'ye ayarlanmıştır; süpürme merdane-

sinin aşınması durumunda kademesiz ola-

rak ayarlanabilir.

 Vakum fanını kapatın.

 Toz veya kireçle kaplı olan süpürme

makinesini düz ve kaygan bir zeminde

sürün.

 Süpürge silindiri ve yan süpürge kolu

(1) geriye: Süpürge silindiri içeri.

Süpürge silindiri kolu (3) geriye: Süpür-

ge silindiri iner.

 Süpürge silindirini yakl. 10 saniye çalış-

tırın.

 Süpürge silindiri ve yan süpürge kolu

(1) ortaya:

Süpürge silindiri kolu (3) ileriye: Süpür-

ge silindiri kalkar.

 Süpürge haznesini kaldırın.

Akülerin değiştirilmesi

Hidrolik yağı seviyesinin kontrol

edilmesi ve hidrolik yağı eklenmesi

Hidrolik sisteminin kontrol edilmesi

Döner silindirin kontrolü

Döner silindirin değiştirilmesi

Döner silindire ait süpürge aynasının

kontrol edilmesi ve ayarlanması

169TR

- 9

 Cihazı geriye doğru sürün.

 Süpürme aynasını kontrol edin.

Süpürge aynasının şekli, 80-85 mm geniş-

liğinde eşit bir kare oluşturmalıdır.

 Aşınma ayarının tahdit cıvatasını (12)

açın ve ayarlayın.

Tahdit yukarıya: dar süpürme seviyesi.

Tahdit yukarıya: geniş süpürme seviye-

si.

 Tahdit cıvatasını yeniden sıkın.

 Süpürge silindirinin süpürme seviyesini

yeniden yukarıda tarif edildiği şekilde

kontrol edin.

 Yan fırçaları kaldırın.

 Toz veya kireçle kaplı olan süpürme

makinesini düz ve kaygan bir zeminde

sürün.

 Yan süpürgeyi kol ile indirin ve yakl. 10

saniye çalıştırın.

 Yan fırçaları kaldırın.

 Cihazı geriye doğru sürün.

 Süpürme aynasını kontrol edin.

Süpürme yüzeyinin genişliği 40-50 mm ara-

sında olmalıdır.

 Süpürme yüzeyini iki ayar vidasıyla dü-

zeltin.

 Süpürme aynasını kontrol edin.

 TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal-

dırılmışken emniyet çubuğunu her zaman

yerleştirin.

 Boşaltılan kir kabını son konuma kadar

kaldırın.

Kir kabını emniyete alın. Bkz. "Kaldırıl-

mış kir kabının emniyete alınması" Bö-

lümü.

 "Süpürme silindirinin değiştirilmesi" bö-

lümünde açıklandığı gibi yan kaplamayı

açın.

 6 kelebek somunu yan tutucu sacdan

gevşetin.

 3 somunu (SW 13) öndeki tutucu sac-

dan gevşetin.

 Tabana 1 - 3 mm mesafeye gelene ka-

dar yan contayı aşağı doğru bastırın

(uzun delik).

 Tutucu sacları vidalayın.

 İşlemi cihazın diğer tarafında tekrarla-

yın.

몇 UYARI

Yaralanma tehlikesi!

 Filtre sisteminde çalı şırken toz koruyu-

cu maske takın. İnce tozlarla uğraşır-

ken gü

venlik talimatlarını dikkate alın.

 İnce toz filtresini filtre temizliği tuşu ile

temizleyin.

 Süpürge haznesini boşaltın.

1 Cihaz kapağı

2 Filtre kapağı (titreme sistemi)

3 Kilit, filtre kapağı (2x)

 Cihaz kapağını öne doğru katlayın.

1 Cihaz kapağı

2 İnce toz filtresi

3 Çapraz kiriş

 Kilidi açın.

 Filtre kapağını açın.

 İnce toz filtresini kontrol edin, gerekirse

temizleyin ya da değiştirin.

Not

İnce toz filtresi yalnızca Kärcher müşteri

hizmetleri tarafından değiştirilebilir.

 Filtre kapağını yerleştirin ve kilitleyin.

몇 TEDBIR

Zarar görme tehlikesi!

 Sigorta kutularının kapaklarının birbiriy-

le karıştırmayın.

DIKKAT

Sadece aynı sigorta değeri olan yeni sigor-

talar kullanın.

1 Sigorta kutusu A

2 Sigorta kutusu B

3 Tırtıllı somun

 Tırtıllı somunu sökün.

 Sigorta kutusunun kapağını açın.

 Sigortaları kontrol edin.

 Arızalı sigortaları yenileyin.

Sigorta kutusu A

Sigorta kutusu B

Yan fırçanın süpürge yüzeyinin kontrol

edilmesi ve ayarlanması

Yan contaların ayarlanması

İnce toz filtresini kontrol etme /

değiştirme

Sigortaların değiştirilmesi

FU01 Emniyet rölesi

Başlat

5 A

FU02 DC/DC'yi etkinleştir 10 A

FU03 Tepe lambası

Korna

10 A

FU04 Vakum fanı 20 A

FU05 Karıştırma sistemi 15 A

FU06 DC/DC girişi 20 A

FU07 Çok fonksiyonlu gös-

terge

5 A

FU08 Geri sürüş uyarısı

Kapak göstergesi

7.5 A

FU09 Emniyet rölesi

Vakum fanı

Karıştırma sistemi

5 A

FU10 Su pompası (opsiyon) 10 A

170 TR

- 10

Ana röle sigortası

* Bu sigortalar, cihazda hata kontrolünün

yapılması için yalnızca müşteri hizmetleri

tarafından değiştirilebilir.

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB yönetmelikle-

rinin temel teşkil eden ilgili güvenlik ve sağ-

lık yükümlülüklerine uygun olduğunu bildiri-

riz. Onayımız olmadan cihazda herhangi

bir değişiklik yapılması durumunda bu be-

yan geçerliliğini yitirir.

Aşağıda imzası olan kişiler, yönetim kurulu

adına ve yönetim kurulunun yetkisine sahip

olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

FU11 Aydınlatma sistemi

(Opsiyon)

Sinyal lambası (Opsi-

yon)

Blue Spot (opsiyon)

10 A

FU12 Titreme sistemi düz

katlanmış filtre ve yu-

varlak filtre (opsiyon)

15 A

FU 13* Ana röle 125 A

AB uygunluk bildirisi

Ürün: Süpürme makinesi Oturma

cihazı

Tip: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 90

Garanti edi-

len:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

171TR

- 11

Arızalarda yardım

Arıza Arızanın giderilmesi

Cihaz hareket etmiyor ya da çok

yavaş hareket ediyor

Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir.

Sürüş motoru FU 13 sigortasının müşteri hizmetleri tarafından kontrol ettirin

Aküyü şarj edin ya da değiştirin

Park frenini çözün

İçeri sarılmış bantlar ve ipler açısından kontrol edin.

Kärcher-müşteri hizmetini bilgilendirin

Hidrolikte ıslık sesi Hidrolik yağı ekleyin

Kärcher-müşteri hizmetini bilgilendirin

Fırçalar sadece yavaş dönüyor ya

da hiç dönmüyor

İçeri sarılmış bantlar ve ipler açısından kontrol edin.

Kärcher-müşteri hizmetini bilgilendirin

Fırça bölgesindeki emme kuvveti

az ya da hiç emme kuvveti yok

Toz filtresini temizleyin

Kärcher-müşteri hizmetini bilgilendirin

Cihaz toz kaldırıyor Yan contaların ayarlanması

Fanı çalıştırın

Toz filtresini temizleyin

Filtre contalarını değiştirin

Kärcher-müşteri hizmetini bilgilendirin

Süpürme ünitesinde süpürülen

malzeme kalıyor

Süpürge haznesini boşaltın

Toz filtresini temizleyin

Süpürme silindirini değiştirin

Süpürme aynasını ayarlayın

Süpürme haznesinin şerit contalarını değiştirin

Süpürme silindirindeki blokajı kaldırın

Kärcher-müşteri hizmetini bilgilendirin

Süpürme haznesi kalkmıyor ya da

inmiyor

Sigortaları kontrol edin.

Kir kabı emniyet kolunu çıkartın

Kärcher-müşteri hizmetini bilgilendirin

Süpürme haznesi sadece yavaş

dönüyor ya da hiç dönmüyor

Kärcher-müşteri hizmetini bilgilendirin

Hidrolik hareket ettirilen parçalarda

çalışma arızaları

Kärcher-müşteri hizmetini bilgilendirin

Teknik Bilgiler

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Cihaz bilgiler

Sürüş hızı, ileri km/h 6 6

Sürüş hızı, geri km/h 3 3

Tırmanma kapasitesi (max.) -- %14 %14

Yan süpürge olmayan yüzey gücü m

/h 4680 4680

1 yan süpürgesi olan yüzey gücü m

/h 6300 6300

Yan süpürgeleri olmayan çalışma genişliği mm 780 780

1 yan süpürgesi olan çalışma genişliği mm 1050 1050

Su damla korumalı koruma türü -- IPX 3 IPX 3

Akü tam şarjlı durumdayken kullanım süresi h 2,5 2,5

Elektrik sistemi

Akü kapasitesi V, Ah --- 36, 240

Akü seti kg --- 300

Hidrolik sistemi

Hidrolik yağı tipi -- HV 46 HV 46

Süpürme haznesi

Maksimum boşaltma yüksekliği mm 1340 1340

Süpürge haznesinin hacmi l 180 180

Süpürme silindiri

172 TR

- 12

Döner silindir çapı mm 280 280

Döner silindir genişliği mm 780 780

Devir 1/min 360 360

Süpürme yüzeyi mm 80 80

Yan fırça

Yan süpürge çapı mm 580 580

Devir 1/min 80 80

Tam kauçuk lastikler

Ön ebatlar -- 4.00-6 4.00-6

Arka ebatlar -- 300 x 145 – 6 300 x 145 – 6

Frenler

Ön tekerlekler -- mekanik mekanik

Arka tekerlek -- Elektrikli Elektrikli

Filtre ve emme sistemi

Motor düzeni -- Cep filtre

Opsiyonel olarak: Düz katlan-

mış filtreler ve yuvarlak filtre-

ler

Cep filtre

Opsiyonel olarak: Düz katlan-

mış filtreler ve yuvarlak filtre-

ler

Devir 1/min 2600 2600

İnce toz filtresi filtre yüzeyi m

5,2 5,2

Emme sisteminin nominal vakumu mbar 6 6

Emme sisteminin nominal hacim akımı m

/h 600 600

Karıştırma sistemi -- Elektrik motoru Elektrik motoru

Çevre koşulları

Sıcaklık °C -5 ila +40 -5 ila +40

Hava nemi, çiy ile ıslanmamıştır % 0 - 90 0 - 90

60335-2-72'a göre belirlenen değerler

Ses emisyonu

Ses basıncı seviyesi L

dB(A) 70 70

Güvensizlik K

dB(A) 3 3

Ses basıncı seviyesi L

+ Güvensizlik K

dB(A) 93 93

Cihaz titreşimleri

El-kol titreşim değeri m/s

0,7 0,7

Yuva m/s

0,5 0,5

Güvensizlik K m/s

0,1 0,1

Ölçüler ve ağırlıklar

Uzunluk x Genişlik x Yükseklik mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Sağ dönme çapı mm 2470 2470

Sol dönme çapı mm 2470 2470

Boş ağırlık (akülü/aküsüz) kg 560/860 560/860

Müsaade edilen toplam ağırlık kg 1224 1224

İzin verilen aks yükü, ön kg 734 734

İzin verilen aks yükü, arka kg 490 490

Teknik değişiklik yapma hakkı saklıdır!

173TR

- 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

При обнаружении во время распаковы-

вания аппарата повреждений, получен-

ных в результате транспортировки, сле-

дует немедленно обратиться в торговую

организацию, продавшую вам данное

изделие.

– Предупредительные и указательные

таблички, прикрепленные к прибору,

содержат важную информацию, не-

обходимую для безопасной эксплуа-

тации прибора.

– Наряду с указаниями по технике без-

опасности, содержащимися в руко-

водстве по эксплуатации, необходи-

мо также соблюдать общие положе-

ния законодательства по технике

безопасности и предотвращению не-

счастных случаев.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

 ОПАСНОСТЬ

Во избежание опасности, ремонт и

установку запасных деталей должны

выполнять только авторизированные

сервисные центры.

– Разрешается использовать исключи-

тельно те принадлежности и запа-

сные детали, использование кото-

рых было одобрено изготовителем.

Использование оригинальных при-

надлежностей и оригинальных запа-

сных деталей гарантирует Вам над-

ежную работу прибора.

– Дальнейшую информацию о запча-

стях вы найдете на сайте

www.kaercher.com в разделе Service.

 ОПАСНОСТЬ

Предупреждает о грозящей опасно-

сти, которая

может при

вести к тяже-

лым увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Предупреждает о возможной потенци-

ально опасной ситуации, которая мо-

жет привести к тяжелым увечьям или

к смерти.

몇 ОСТОРОЖНО

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к легким травмам

или повлечь материальный ущерб.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально оп

асной ситуации, кото-

рая может повлечь материальный

ущерб.

Общие указания. . . . . . . . . . . RU 1

Защита окружающей сре-

ды . . . . . . . . . . . . . . . . . RU 1

Гарантия . . . . . . . . . . . . RU 1

Принадлежности и запа-

сные детали . . . . . . . . . RU 1

Символы в руководстве по

эксплуатации . . . . . . . . RU 1

Символы на приборе . . RU 1

Использование по назначе-

нию . . . . . . . . . . . . . . . . . . . . . RU 2

Умышленное неправиль-

ное применение . . . . . . RU 2

Подходящие поверхности RU 2

Указания по технике безопа-

сности . . . . . . . . . . . . . . . . . . . RU 2

Указания по безопасности

при эксплуатации . . . . . RU 2

Указания по безопасности

в режиме движения . . . RU 3

Указания по безопасности

для устройств, работаю-

щих от аккумуляторной ба-

тареи . . . . . . . . . . . . . . . RU 3

Устройства с подъемником

контейнера . . . . . . . . . . RU 3

Устройство с защитным

навесом водителя . . . . RU 3

Указания по безопасности

при транспортировке ма-

шины . . . . . . . . . . . . . . . RU 3

Указания по безопасности

при уходе и техническом

обслуживании. . . . . . . . RU 3

Назначение . . . . . . . . . . . . . . RU 4

Указания при разгрузке . . . . . RU 4

Описание элементов управле-

ния и рабочих узлов . . . . . . . RU 5

Изображение подметаль-

ной машины . . . . . . . . . RU 5

Элементы управления. RU 5

Перед началом работы . . . . . RU 6

Зафиксировать/отпустить

стояночный тормоз . . . RU 6

Начало работы. . . . . . . . . . . . RU 6

Общие указания . . . . . . RU 6

Работы проверке и техни-

ческому обслуживанию RU 6

Указания по технике без-

опасности по обращению с

аккумуляторами . . . . . . RU 6

Зарядка аккумуляторов RU 6

Эксплуатация . . . . . . . . . . . . . RU 7

Настроить положение си-

денья водителя . . . . . . RU 7

Запуск прибора. . . . . . . RU 7

Передвижение на аппара-

те . . . . . . . . . . . . . . . . . . RU 7

Подметание . . . . . . . . . RU 7

Опорожнить резервуар

для сбора мусора. . . . . RU 8

Выключение прибора. . RU 8

Транспортировка . . . . . . . . . . RU 8

Хранение/вывод из эксплуата-

ции. . . . . . . . . . . . . . . . . . . . . . RU 8

Уход и техническое обслужи-

вание. . . . . . . . . . . . . . . . . . . . RU 9

Общие указания . . . . . . RU 9

Чистка . . . . . . . . . . . . . . RU 9

Периодичность техниче-

ского обслуживания . . RU 9

Работы по техническому

обслуживанию. . . . . . . RU 9

Заявление о соответствии ЕURU 12

Помощь в случае неполадок . RU 13

Технические данные . . . . . . . RU 13

Общие указания

Защита окружающей среды

Упаковочные материалы при-

годны для вторичной перера-

ботки. Пожалуйста, не выбра-

сывайте упаковку вместе с бы-

товыми отходами, а сдайте ее

в один из пунктов приема вто-

ричного сырья.

Старые устройства содержат

ценные перерабатываемые

материалы, подлежащие пере-

даче в пункты приемки вторич-

ного сырья. Поэтому утилизи-

руйте их через соответствую-

щие системы приемки отходов.

Батареи, масло, топливо и подобные

материалы не должны попадать в окру-

жающую среду. Эти материалы необ-

ходимо утилизировать через соответ-

ствующие системы сборных пунктов.

Гарантия

Принадлежности и запасные

детали

Символы в руководстве по

эксплуатации

Символы на приборе

Опасность получения

ожогов, горячие повер-

хности! Перед проведе-

нием работ на приборе

выхлопная система

должна остыть.

174 RU

- 2

Подметальная машина предназначена

для профессионального использования

при уборке поверхностей, например, в

следующих областях применения:

 Парковки

 Производственные сооружения

 Территории логистических служб

 Гостиницы

 Розничная торговля

 Складские территории

 Тротуары

– Данная подметающая машина пред-

назначена для подметания загряз-

ненных поверхностей в помещении и

на улице.

– Перед началом работы аппарат и ра-

бочие приспособления следует про-

верить на их надлежащее состояние

и их соответствие требованиям без-

опасности. Если состояние прибора

не является безупречным, использо-

вать его не разрешается.

– Используйте эту подметающую ма-

шину исключительно в соответствии

с указаниями данного руководства по

эксплуатации.

– Запрещается вносить изменения в

прибор.

– Прибор предназначен только для ра-

боты на поверхностях, указанных в

данном руководстве по эксплуата-

ции.

– Прибор может передвигаться только

по поверхностям, допущенным руко-

водством предприятия или их пред-

ставителем для использования под-

метательных машин.

– В качестве общего положения дейст-

вует следующее правило: не допу-

скать соприкосновения прибора с

легковоспламеняющимися вещест-

вами (опасность взрыва/пожара).

 Никогда не выполняйте подметания/

всасывания прибором взрывоопа-

сных жидкостей, горючих газов, а

также концентрированных кислот и

растворителей!

 Запрещается уборка/всасывание ре-

активной металлической пыли (на-

пример, алюминия, магния, цинка) в

соединении с сильными щелочными

или кислотными моющими средства-

ми. Это может привести к возникно-

вению взрывоопасных газов.

 Не допускать подметания/всасыва-

ния прибором горящих или тлеющих

предметов.

 Прибор не приспособлен для смета-

ния опасных для здоровья веществ.

 Запрещено находиться в опасной зо-

не. Эксплуатация прибора во взры-

воопасных зонах запрещается.

 Не разрешается брать с собой со-

провождающих лиц.

 Запрещается двигать/тащить или

транспортировать предметы с помо-

щью данного устройства.

– Асфальт

– Промышленные полы

– Сплошной (наливной) пол

–Бетон

– Брусчатка

 Для соблюдения параметров возду-

ха и путей утечки

устройство за-

пр

ещено эксплуатировать на высо-

те выше 2000 метров над уровнем

моря.

 (Действительно только для Фин-

ляндии) Если устройство оснащено

шлангом из ПВХ, е7го запрещено

использовать при низких темпера-

турах окружающей среды (ниже

0°C). В случае возникновения вопро-

сов относительно устройства об-

ращаться в компанию Kärcher.

 Перед началом работы аппарат и

ра

бочие приспособления следует

проверить на их надлежащее со-

стояние и их соответствие требо-

ваниям безопасности. Если состоя-

ние прибора не является безупреч-

ным, использовать его не разреша-

ется.

 При использовании устройства в

опасных зонах (например, на авто-

заправочных станциях) следует со-

блюдать соответствующие прави-

ла техники безопасности. Эксплуа-

тация ус

тройства во взрывоопа-

сных зонах запрещается.

 ОПАСНОСТЬ

Опасность получения травм!

 Не использовать устройство без

защитного навеса в местах, где су-

ществует опасность падения пред-

метов на оператора.

 Обслуживающее лицо обязано ис-

пользовать прибор в соответст-

вии с назначением. Обслуживающее

лицо должнл учитывать местные

особенности и при работе с прибо-

ром след

ить за третьими лицами,

находящимися поблизости, особен-

но детьми.

 Также следует соблюдать все пред-

писания, правила и нормы в отно-

шении транспортных средств.

 Перед началом работы оператор

должен убедиться в том, что все

предохранительные устройства

находятся на месте и работают

должным образом.

Работы с прибором

следует всегда прово-

дить то

лько в соот-

ветствующих защит-

ных рукавицах.

Опасность защемления

подвижными деталями

автомобиля.

Опасность получения

травмы от подвижных

частей. Не прикасать-

ся.

Опасность пожара. Не

допускать всасывания

горящих или тлеющих

предметов.

Зажим для цепи / точка

расположения крана

Точки подъема для до-

мкрата

Максимальный наклон

поверхности при дви-

жении с поднятым бун-

кером.

В на

правлении движе-

ния допускается езда

по склонам до 14 %.

Внимание, вращающая-

ся щетка (соблюдать

направление враще-

ния).

Предупреждение об

опасности поражения

электрическим током!

Соблюдать указание!

Поворачивать медлен-

но!

Прочитайте инструк-

цию по эксплуатации и

действуйте в соот-

ветствии с ее положе-

ниями.

Опасность поврежде-

ния!

Не промывайте

фильтр для тонкой пы-

ли.

Использование по

назначению

Умышленное неправильное

применение

Подходящие поверхности

Указания по технике

безопасности

Указания по безопасности при

эксплуатации

175RU

- 3

 Оператор устройства несет от-

ветственность за возникновение

несчастных случаев с участием

других людей или имущества.

 Следить за тем, чтобы оператор

носил плотно прилегающую одеж-

ду. Носить прочную обувь и избе-

гать ношения свободной одежды.

 Перед началом движения проверить

мертвую зону (например, на нали-

чие детей). Обеспечить достаточ-

ный обзор!

 Зап

рещается оставлять без при-

смотра прибор с работающим дви-

гателем. Обслуживающему персо-

налу разрешается покидать прибор

только после того, как двигатель

будет остановлен, прибор будет

защищен от случайного перемеще-

ния и ключ будет вынут.

 Во избежание несанкционированно-

го использования прибора следует

вынимать ключ.

 Работать с прибором разрешается

исключительно лицам, которые

пр

ошли инструктаж по эксплуата-

ции или подтвердили свою квалифи-

кацию по обслуживанию и на кото-

рых возложено использование при-

бора.

 Данный прибор не предназначен для

использования людьми (включая де-

тей) с ограниченными физически-

ми, сенсорными или умственными

способностями или с отсутствием

опыта и/или отсутствием знаний,

за исключением случаев, когда за

ни

ми следит ответственное за

безопасность лицо или они получа-

ют от него указания по примене-

нию прибора.

 Необходимо следить за детьми,

чтобы они не играли с прибором.

ОСТОРОЖНО

Опасность повреждения! Не допускать

попадания в устройство лент, веревок

или проволоки, поскольку они могут на-

мотаться на подметающий вал.

 ОПАСНОСТЬ

Опасность пол

учения травм! Прове-

рить несущую способность грунта пе-

ред ездой.

 ОПАСНОСТЬ

Опасность несчастных случаев, опа-

сность получения травм!

Опасность опрокидывания прибора на

слишком крутых склонах.

– В направлении движения допускает-

ся езда по склонам до 14 %.

Опасность опрокидывания на поворо-

тах при движении на высокой скорости

(особенно на поворотах влево).

– На по

воротах следует замедлять

скорость движения.

Опасность опрокидывания на неста-

бильном грунте.

– Разрешается перемещать прибор

только по прочному основанию.

Опасность опрокидывания прибора при

большом боковом уклоне.

– В направлениях, поперечных к на-

правлению движения, допускается

передвижение аппарата только по

склонам до макс. 10%.

Указание: Право на гарантийное обслу-

живание сохраняется только в случае

использования рекомендуемых фирмой

Kärcher аккумуляторов и зарядных

устройств.

– Следует обязательно соблюдать ин-

струкцию по эксплуатации произво-

дителя аккумулятора и зарядного

устройства. Соблюдайте указания

законодательства по обращению с

аккумуляторами.

– Никогда не оставляйте разряженный

аккумулятор, и как можно скорее сно-

ва зарядите его.

– Поддерживайте аккумуляторы всег-

да в чистом и сухом виде во избежа-

ние утечки тока. Защищать от попа-

дания грязи, например, металличе-

ской пыли.

–

Не класть инструменты или подоб-

ные предметы на аккумулятор. Опа-

сность короткого замыкания и взры-

ва.

– Ни в коем случае не обращаться с ог-

нем, искрить или курить вблизи акку-

мулятора или в аккумуляторной.

Опасность взрыва.

– Не прикасаться к горячим узлам, на-

пример, к приводному двигателю

(опасность ожога).

– Осторожное обращение с аккумуля-

торным электролитом. Соблюдайте

соответствующие правила техники

безопасности!

– Использованные аккумуляторы сле-

дует утилизировать, согласно Дирек-

тиве ЕС 91/ 157 EWG, без ущерба

для окружающей среды.

 ОПАСНОСТЬ

Опасность получения травм!

 При работах на подъемнике кон-

тейнера следует полностью под-

нять и зафиксировать контейнер

для мусора.

 Защиту выполнять только за пре-

делами опасной зоны.

УВЕДОМЛЕНИЕ

Защитный навес водителя (опция)

обеспечивает защиту от падения

крупных предметов. Однако он не обе

с-

печивает защиту при опрокидывании!

 Ежедневно проверять защитный

навес на отсутствие повреждений.

 В случае повреждения защитного

навеса, в том числе отдельных эле-

ментов, необходимо заменить весь

защитный навес.

 Любая модификация защитного на-

веса и установка элементов, дета-

лей и узлов, отличных от разрешен-

ных компанией Kärcher, не допуска-

ют

ся и могут ограничивать фун-

кцию защитного навеса.

 Следить за собственным весом

(транспортный вес) устройства

при транспортировке на подвесе

или автомобилях.

 При транспортировке устройства

извлечь штекер аккумулятора и

надежно закрепить устройство.

 Перед очисткой и проведением тех-

нического обслуживания прибора,

замены деталей или настройки на

другие функции прибор следует вы-

кл

ючить, и вынуть ключ.

 В устройствах с тяговым аккуму-

лятором при проведении любых ра-

бот по техническому обслужива-

нию и ремонту аккумулятор необ-

ходимо отсоединить от электри-

ческой системы устройства через

точку разъединения аккумулятора

(штекер аккумулятора).

 При проведении работ с электриче-

ской установкой необходимо отсое-

динить аккумуляторную батарею.

Для эт

ого сначала отсоединить

отрицательный полюс, а затем по-

ложительный.

Подключение выполняется в

обратном порядке. Сначала подсое-

динить положительный полюс, а за-

тем отрицательный.

 Не разрешается чистить прибор из

водяного шланга или струей воды

под высоким давлением (опасность

короткого замыкания и других по-

вреждений).

 Проведением ремонтных работ

разрешается заниматься только

автор

изованным сервисным цен-

трам, или специалистами в этой

сфере, которые ознакомлены с со-

ответствующими предписаниями

правил техники безопасности.

 Учитывать проверку на предмет

безопасности в соответствии с

действующими местными предпи-

саниями для передвижных приборов,

используемых в промышленности.

 Работать с устройством следует

всегда только в соответствующих

защитных рукавицах.

Указания по безопасности в

режиме движения

Указания по безопасности для

устройств, работающих от

аккумуляторной батареи

Устройства с подъемником

контейнера

Устройство с защитным навесом

водителя

Указания по безопасности при

транспортировке машины

Указания по безопасности при

уходе и техническом

обслуживании

176 RU

- 4

Подметающая машина работает по

принципу совка.

– Вращающийся подметающий вал на-

правляет мусор напрямую в резерву-

ар для сбора мусора.

– Боковая щетка подметает углы и

края подметаемой поверхности и до-

ставляет мусор в зону работы подме-

тающего вала.

– Мелкая пыль всасывается всасыва-

ющим вентилятором через фильтр

для пыли.

 Опасность

Опасность для здоровья, опасность

повреждения!

При погрузке следует обратить вни-

мание на вес устройства.

 Не использовать вилочный по-

грузчик.

 При погрузке устройства использо-

вать соответствующие сходни или

кран.

 При использовании сходень необхо-

димо обратить внимание на следую-

щее:

Дорожный просвет 70 мм.

 Если устройство поставляется на

поддоне, необходимо соорудить из

приложенных досок рампу для съе-

зда.

Инструкции можно найти на стр. 2 (на

внутренней стороне крышки).

Важное указание: каждая доска

должна быть закреплена с помощью

2 винтов.

Назначение Указания при разгрузке

Вес (без аккумуляторных ба-

тарей)

560 кг*

Вес (с аккумуляторными бата-

реями)

860 кг*

* С установленным монтажным ком-

плектом вес устройства, соответ-

ственно, становится еще более зна-

чительным.

177RU

- 5

Рисунок

1 Заводская табличка с данными

2 Сиденье (с контактным переключа-

телем сиденья)

3 Рулевое колесо

4 Blue Spot (опция)

5 Ручка с кнопкой блокировки

6 Крышка прибора

7 Боковая щетка справа

8 Переднее колесо

9 Входное отверстие подметающего

вала

10 Устойчивое место крепления

11 Комплект аккумуляторов

(только в комплекте поставки KM

105/180 R Bp Pack)

12 Капот двигателя

13 Проблесковый маячок

14 Указатель поворота (опция)

15 Задние фонари (опция)

16 Приводное колесо

17 Смотровое стекло для гидравличе-

ского масла

Рисунок

1 Рычаг управления цилиндрической и

боковой щетками

Рычаг вперед: включение цилиндри-

ческой щетки и опускание и включе-

ние боковой щетки.

Рычаг назад: включение цилиндри-

ческой щетки

2 Рычаг управления бункером для му-

сора

Подъем/опускание резервуара для

сбора мусора

3 Рычаг управления цилиндрической

щеткой

Подъем и опускание цилиндрической

щетки

4 Рычаг управления крышкой бункера

Открыть/закрыть крышку резервуара

5 Контрольные индикаторы и дисплей

6 Выключатель освещения (опция)

7 Выключатель нагнетателя и очистка

фильтра

Среднее положение: Очистка филь-

тра и нагнетатель выкл.

Переднее положение: включить на-

гнетатель

Заднее положение: очистка фильтра

Вкл.

8 Выключатель звукового сигнала

9 Предохранители

10 Педаль тормоза

11 Педаль акселератора вперед / назад

12 Регулировка износа / плоскости под-

метания цилиндрической щетки

13 Выключатель указателей поворота

(опция)

14 Замок зажигания

Положение 0: Двигатель выключен

Положение 1: Включить зажигание

Положение 2: Запустить двигатель,

15 Штекер аккумулятора

16 Стояночный тормоз

17 Рычаг регулировки сиденья

18 Ключ доступа к цилиндрической щет-

ке

Рисунок

1 Индикация (емкость аккумулятора)

2 Контроль зарядки аккумулятора

3 Контрольный индикатор: рабочее ос- вещение

Описание элементов управления и рабочих узлов

Изображение подметальной

машины

Элементы управления

Контрольные индикаторы и дисплей

178 RU

- 6

4 Сигнальная лампочка указателя по-

воротов

5 Контрольный индикатор: крышка

бункера для мусора открыта

6 Сигнальная лампа: крышка бункера

для мусора закрыта

7не занято

8 Индикация: очистка фильтра активна

9не занято

 Отпустить стояночный тормоз, нажи-

мая при этом на педаль тормоза.

 Зафиксировать стояночный тормоз,

нажимая при этом на педаль тормо-

за.

 Поставить подметающую машину на

ровной поверхности.

 Вытянуть ключ зажигания.

 Зафиксируйте стояночный тормоз.

 Проверить состояние заряда аккуму-

лятора, при необходимости зарядить

аккумуляторы (см. главу „Зарядка ак-

кумуляторов“).

 Проверить метущий валик и боковые

щетки на износ и наличие намотав-

шихся лент.

 Проверить колеса на наличие намо-

тавшихся лент.

 Проверить исправное состояние

всех элементов управления.

 Проверить прибор на предмет повре-

ждений.

Указание: Описание см. в главе "Уход и

техническое обслуживание".

При обращении с аккумуляторами сле-

дует соблюдать следующие предупре-

дительные указания:

 Опасность

Взрывоопасность! Не класть инстру-

менты или подобные предметы на ак-

кумулятор, т.е. конечные полюса и на

соединители элементов.

 Опасность

Опасность получения травм! Кокогда

не прикасаться ранами к свинцовым

эл

ементам. После работ с аккумуля-

тором необходимо очистить руки.

 ОПАСНОСТЬ

Опасность возгорания и взрыва!

– Запрещается курение и разведение

открытого огня.

– Помещение, в котором заряжаются

аккумуляторы, должно хорошо про-

ветриваться, так как при зарядке

выделяется легко взрывающийся

газ.

 Опасность

Опасность получения химических ожо-

гов!

– При попадании брызг электролита

в глаза ил

и на кожу промыть боль-

шим количеством чистой воды.

– После этого незамедлительно

обратиться к врачу.

– Грязную одежду застирать.

ОСТОРОЖНО

Перед началом работы прибора заря-

дить аккумуляторы.

 ОПАСНОСТЬ

Опасность травмирования! При рабо-

те с аккумуляторами соблюдать пра-

вила техники безопасности. Следуйте

инструкциям производителя зарядно-

го устройства.

Необходимо соблюдать указания при-

ло

женной инструкции по эксплуата-

ции, предоставленной производите-

лем аккумуляторов, и действовать со-

ответственно.

Заряжать аккумуляторы только с по-

мощью соответствующего зарядного

устройства.

 ОПАСНОСТЬ

Опасность получения химического

ожога. Доливание воды в разряженный

аккумулятор может привести к утеч-

ке электролита! При обращении с

электролитом использовать защит-

ные очки и соблюдать предписания,

чтобы избежать травм и по

вреждения

одежды. Немедленно смывать попада-

ющие на кожу или одежду брызги элек-

тролита большим количеством воды.

ОСТОРОЖНО

Опасность повреждения. Для доливки в

аккумулятор использовать только ди-

стиллированную или обессоленную

воду (стандарт Союза немецких инже-

неров VDE 0510). Не использовать до-

бавки (так называемые "улучшающие

средства"), в противном случае теря-

ется право на гаран

тийное обслужива-

ние.

 Хранить устройство в безопасных,

сухих помещениях с достаточной

вентиляцией.

 Открыть крышку двигателя.

Указание: Во время зарядки крышка

должна оставаться открытой.

 Извлечь аккумуляторный штекер из

машины и соединить со штекером

зарядного устройства.

 Подключить штекер зарядного

устройства к соответствующей ро-

зетке на 16 А, зарядное устройство

самостоятельно начнет процесс за-

рядки.

 Выполнить процесс зарядки согла-

сно данным руководства по эксплуа-

тации зарядного устройства.

Рекомендуемые для использования

зарядные приборы (подходящие к

соответственно применяемым акку-

муляторам) управляются электрон-

ной системой и заканчивают процесс

зарядки автоматически.

 Указание: После зарядки аккумуля-

торов отсоединить зарядное устрой-

ство сначала от сети, затем от акку-

муляторов.

Указание

Модель KM 105/180 R Bp Pack (1.186-

051.0) поставляется вместе с аккумуля-

торами и зарядным устройством.

Модель KM 105/180 R Bp (1.186-050.0)

поставляется без аккумуляторов и за-

рядного устройства.

Мы рекомендуем следующие аккумуля-

торы и зарядные устройства:

Перед началом работы

Зафиксировать/отпустить

стояночный тормоз

Начало работы

Общие указания

Работы проверке и техническому

обслуживанию

Ежедневно перед началом работы

Указания по технике

безопасности по обращению с

аккумуляторами

Соблюдать указания на ак-

кумуляторе, в инструкции

по пользованию и руковод-

стве по эксплуатации при-

бора!

Носить защиту для глаз!

Не допускать детей к элек-

тролиту и аккумуляторам!

Опасность взрыва!

Запрещается разведение

огня, искрение, открытые

источники света и курение!

Опасность получения хими-

ческих ожогов!

Первая помощь!

Предупредительная марки-

ровка!

Утилизация!

Не выбрасывать аккумуля-

тор в мусорный контейнер!

Предупреждение об опасно-

сти поражения электриче-

ским током!

Зарядка аккумуляторов

Рекомендуемые аккумуляторы,

зарядные устройства

Номер заказа

Аккумуляторный

блок 36 В, 240 А·ч (в

лотке, с мини мальным

объемом техобслужи-

вания) *

6.981-067.0

179RU

- 7

Применение других аккумуляторов и за-

рядных устройств не рекомендуется и

разрешается только после консульта-

ции с представителями сервисного цен-

тра KÄRCHER.

ОСТОРОЖНО

Обязательно соблюдать указания про-

изводителя аккумуляторов и действо-

вать в соответствии с ними.

Уровень заряда аккумулятора отобра-

жается на дисплее машины для подме-

тания.

Контрольный индикатор уровня заряда

светится красным светом:

 Аккумулятор разряжен. Подметание

автоматически прекращается (Про-

должение работы поворотного агре-

гата возможно только после зарядки

аккумулятора).

 В этом случае аппарат следует на-

править к зарядной станции, избегая

при этом подъемов.

 Зарядить аккумулятор.

1 Рычаг регулировки сиденья

2 Сиденье для водителя

 Потянуть в сторону рычаг регулиров-

ки сиденья.

 Передвинуть сиденье, отпустить ры-

чаг и дать ему зафиксироваться.

 Перемещением сиденья вперед/на-

зад проверить его фиксацию.

Указание: Аппарат оснащен контактным

переключателем сиденья. При встава-

нии с сиденья водителя аппарат отклю-

чается.

Указание: пылевой фильтр тонкой

очистки автоматически очищается при

запуске устройства.

 Занять место в сиденье оператора.

 Зафиксируйте стояночный тормоз.

 Вставить ключ в замок зажигания.

 Повернуть ключ зажигания в положе-

ние „I“.

Устройство готово к работе.

 Повернуть ключ зажигания в положе-

ние „II“.

Устройство готово к перемещению.

Указание: Индикатор емкости акку-

мулятора отображает фактическое

состояние заряда с задержкой в 10

секунд.

 Нажать и держать нажатой педаль

тормоза.

 Отпустите стояночный тормоз.

 медленно нажмите вперед педаль

акселератора.

 Опасность

Опасность получения травм! При езде

за

дним ходом не должна создаваться

опасность для других лиц, при необхо-

димомсти, их необходимо предупре-

дить.

 Медленно нажать педаль акселера-

тора назад.

 С помощью педали акселератора

возможно бесступенчатое регулиро-

вание скорости движения.

 Следует избегать резкого нажатия

педали.

 При отпускании педали движения ап-

парат автоматически тормозится и

останавливается.

Указание: Действие тормоза можно уси-

лить, нажав на ножной тормоз.

Преодоление неподвижных препятствий

высотой до 70 мм:

 Препятствия следует преодолевать

осторожно, во время движения впе-

ред и на медленной скорости.

Преодоление неподвижных препятствий

высотой свыше 70 мм:

 Подобные препятствия следует пре-

одолевать только с использованием

подходящей рампы.

ВНИМАНИЕ

Не допускать попадания в машину упа-

ковочных лент, проволоки и т.д., так

как это может привести к поврежде-

нию подметающе

го механизма.

Указание: Для достижения оптимально-

го результата работы необходимо со-

размерять скорость движения с местны-

ми условиями.

Примечание: во время эксплуатации

пылевой фильтр тонкой очистки автома-

тически очищается каждые 10 минут.

Указание: при усиленной работе в зоне

образования тонкой пыли фильтр необ-

ходимо дополнительно очистить, нажав

выключатель очистки фильтра.

 Очистите фильтр тонкой очистки с

помощью кнопки чистки фильтра.

1 Рычаг управления цилиндрической и

боковой щетками

2 Рычаг управления бункером для му-

сора

3 Рычаг управления цилиндрической

щеткой

4 Рычаг управления крышкой бункера

Рычаг управления цилиндрической и

боковой щетками

 Рычаг управления (1) вперед: вклю-

чение цилиндрической щетки и опу-

скание и включение боковой щетки.

 Рычаг управления (1) назад: цилин-

дрическая щетка включается.

Рычаг управления бункером для му-

сора

 Рычаг управления бункером для му-

сора (2) вперед: Бункер для мусора

опускается.

 Рычаг управления бункером для му-

сора (2) назад: Бункер для мусора

поднимается.

Рычаг управления подметающим ва-

ликом

 Рычаг управления цилиндрической

щеткой (3) вперед: цилиндрическая

щетка поднимается.

 Рычаг управления цилиндрической

щеткой (3) назад: цилиндрическая

щетка опускается.

Рычаг управления крышкой бункера

 Рычаг управления крышкой бункера

(4) вперед: Крышка бункера для му-

сора открывается.

Указание: Зеленая индикаторная

лампа должна загореться.

Зарядное устройст-

во 36 В, 40 А

6.981-066.0

* для работы устройства необходимо

1 блок аккумуляторов

Проверка и корректировка уровня

жидкости в аккумуляторе

Проверить уровень зарядки

аккумулятора

Эксплуатация

Настроить положение сиденья

водителя

Запуск прибора

Передвижение на аппарате

Передвижение вперед

Передвижение назад

Характер движения

Торможение

Преодоление препятствий

Подметание

Ручная чистка фильтра тонкой

очистки

Рычаг управления

180 RU

- 8

 Рычаг управления крышкой бункера

(4) назад: Крышка бункера для мусо-

ра закрывается.

Указание: Красная индикаторная

лампа должна загореться.

 Включить нагнетатель.

 При подметании поверхностей:

Рычаг управления цилиндрической и

боковой щетками (1) назад: включе-

ние цилиндрической щетки.

Рычаг управления цилиндрической

щеткой (3) назад: цилиндрическая

щетка опускается.

 Рычаг управления крышкой бункера

(4) вперед: Крышка бункера открыва-

ется.

Указание: Зеленая индикаторная

лампа должна загореться.

 При чистке краев:

Рычаг управления цилиндрической и

боковой щетками (1) вперед: цилин-

дрическая щетка включается, боко-

вая щетка включается и опускается.

Рычаг управления цилиндрической

щеткой (3) назад: цилиндрическая

щетка опускается.

 Выключить нагнетатель.

 При подметании поверхностей:

Рычаг управления цилиндрической и

боковой щетками (1) назад: включе-

ние цилиндрической щетки.

Рычаг управления цилиндрической

щеткой (3) назад: цилиндрическая

щетка опускается.

 Рычаг управления крышкой бункера

(4) вперед: Крышка бункера открыва-

ется.

Указание: Зеленая индикаторная

лампа должна загореться.

 При чистке краев:

Рычаг управления цилиндрической и

боковой щетками (1) вперед: цилин-

дрическая щетка включается, боко-

вая щетка включается и опускается.

Рычаг управления цилиндрической

щеткой (3) назад: цилиндрическая

щетка опускается.

 ОПАСНОСТЬ

Опасность получения травм!

 Во время удаления содержимого из

бункера для сбора мусора в зоне его

движения не должны находиться

люди и животные.

Опасность опрокидывания!



Во вре

мя удаления содержимого из

бункера для мусора аппарат должен

находиться на ровной поверхности.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность сдавливания!

 Не дотрагиваться до рычажного

механизма опорожняющего устрой-

ства резервуара. Не стоять под

поднятым бункером.

ВНИМАНИЕ

Опасность травм и повреждений!

 Во время процесса опорожнения

возможен выброс материала вра-

щающегося метущего валика. Со-

блюдать достаточное расстояние.

 Подъем цилин

дрической и боковой

щеток: рычаг управления 1 по центру

и рычаг управления 3 вперед.

 Чтобы закрыть крышку бункера, ры-

чаг управления (4) перевести назад.

Указание: Зеленая индикаторная

лампа должна загореться.

 Чтобы поднять крышку бункера, ры-

чаг управления бункером (2) переве-

сти назад.

 Медленно подъехать к резервуару

для сбора пыли.

 Зафиксируйте стояночный тормоз.

 Чтобы открыть крышку бункера, сле-

дует перевести вперед рычаг управ-

ления крышкой бункера (4) и опусто-

шить бункер для мусора.

Указание: Красная индикаторная

лампа должна загореться.

 Чтобы закрыть крышку бункера, ры-

чаг управления крышкой бункера (4)

перевести назад до фиксации в ко-

нечном положении.

Указание: Зеленая индикаторная

лампа должна загореться.

 Отпустите стояночный тормоз.

 Медленно отъехать от резервуара

для сбора пыли.

 Чтобы опустить бункер для мусора в

конечное положение, рычаг управле-

ния бункером для мусора (2) переве-

сти вперед

 Нажать и держать нажатой педаль

тормоза.

 Зафиксируйте стояночный тормоз.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 ОПАСНОСТЬ

Повреждения при транспортировке!

 Следить за собственным весом

(транспортный вес) устройства

при транспортировке на подвесе

или автомобилях.

 При перевозке аппарата в тран-

спортных средствах следует учи-

тывать дейст

вующие местные го-

сударственные нормы, направлен-

ные на защиту от скольжения и

опрокидывания.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

 Прикрепить устройство к устойчивым

местам крепления (4 шт) с помощью

натяжных ремней, тросов или цепей.

 Зафиксировать аппарат, подложив

под его колеса клинья.

 При транспортировке подметающей

машины отсоединять клеммы акку-

мулятора.

 ОПАСНОСТЬ

Опасность получения травм и повре-

ждений! При хранении следует обра-

тить внимание на вес устройства.

 Установить подметающую машину

на ровной поверхности в сухом, за-

щищенном от мороза месте. На-

крыть для защиты от пыли.

 Приподнять подметающий вал и бо-

ковые щетки, чтобы не повредить их.

 Закрыть крышку бункера.

 Кл

юч зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

 Принять меры против непроизволь-

ного качения подметающей машины.

Если подметающая машина не исполь-

зуется в течение длительного времени,

дополнительно следует соблюдать сле-

дующее:

 Очистить подметающую машину

снаружи и внутри.

 Извлечь штекер аккумулятора из ма-

шины.

 Аккумулятор следует зарядить, а за-

тем заряжать прибл. каждые два ме-

сяца.

Подметание сухого пола

Подметание влажного или мокрого

пола

Опорожнить резервуар для сбора

мусора

Выключение прибора

Транспортировка

Хранение/вывод из

эксплуатации

181RU

- 9

몇 ОСТОРОЖНО

Опасность повреждения из-за коротко-

го замыкания!

 При работе с электрической уста-

новкой или перед открытием элек-

трических крышек следует отсое-

динить аккумулятор или извлечь

штекер аккумулятора.

ВНИМАНИЕ

Опасность повреждения!

 Не промывайте фильтр для тонкой

пыли.

 Проведением ремонтных работ

разрешается заниматься только

авторизованным сервисным цен-

трам, или специалистами в этой

сфере, которые ознакомл

ены с со-

ответствующими предписаниями

правил техники безопасности.

 Передвижные промышленные при-

боры проходят проверку безопасно-

сти согласно VDE 0701.

 Поставить подметающую машину на

ровной поверхности.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

ОСТОРОЖНО

Опасность повреждения!

 Не разрешается чистить прибор из

водяного шланга или струей воды

под высоким давлением (опасность

короткого замыкания и других по-

вреждений).

 ОПАСНОСТЬ

Опасность получения травм!

 Но

сить защитную маску против

пыли и защитные очки.

 Протереть аппарат тряпкой.

 Обдуть аппарат сжатым воздухом.

 Очистить аппарат, используя для

этого влажную тряпку, пропитанную

мягким щелочным раствором.

Указание: Использование агрессивных

моющий средств не допускается.

Указание: Счетчик рабочих часов сооб-

щает о моменте проведения обслужива-

ния.

Указание: Все работы по техническому

обслуживанию со стороны клиента

должны проводиться квалифицирован-

ным специалистом. В случае необходи-

мости в любой момент можно обратить-

ся за помощью в специализированную

торговую организацию фирмы Kärcher.

Ежедневное техническое обслужива-

ние:

 Проверить состояние заряда аккуму-

лятора, при необходимости зарядить

аккумуляторы (см. главу „Зарядка ак-

кумуляторов“).

 Проверить метущий валик и боковые

щетки на износ и наличие намотав-

шихся лент.

 Проверить колеса на наличие намо-

тавшихся лент.

 Проверить исправное состояние

всех элементов управления.

 Проверить прибор на предмет повре-

ждений.

 Выполнить чистку фильтра для пыли

с помощью кнопки очистки фильтра.

Еженедельное техническое обслужи-

вание:

 Проверить гидравлическую установ-

ку.

 Проверить уровень масла в гидрав-

лической системе,

 Проверить уровень тормозной жид-

кости.

 Проверить износ уплотнительных

накладок, при необходимости заме-

нить

 Проверить и смазать крышку резер-

вуара.

Техническое обслуживание изнаши-

вающихся частей:

 Заменить уплотнительные планки.

 Отрегулировать или заменить боко-

вые уплотнения.

 Заменить подметающий вал.

 Заменить боковые щетки.

Указание: Описание см. в главе "Рабо-

ты по техническому обслуживанию".

Об

служивание через 50 часов рабо-

ты:

 Провести первое техническое обслу-

живание в соответствии с формуля-

ром технического осмотра сервисной

службы.

Техническое обслуживание через 250

часов работы:

 Провести техническое обслуживание

в соответствии с формуляром техни-

ческого осмотра сервисной службы.

Для сохранения права на гарантийное

обслуживание все работы по техниче-

скому и профилактическому обслужи-

ванию и в течение гарантийного срока

должны проводиться уполномоченной

сервисной службой фирмы Kärcher в со-

ответствии с брошюрой по техниче-

скому обслуживанию.

Подготовка:

 Поставить подметающую машину на

ровной поверхности.

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Зафиксируйте стояночный тормоз.

 ОПАСНОСТЬ

Опасность получения травм! Всег

да

при поднятом резервуаре для сбора му-

сора устанавливать предохранитель-

ные штанги.

Защиту выполнять только за предела-

ми опасной зоны.

1 Держатель предохранительной

штанги

2 Предохранительная штанга

 Откинуть наверх предохранитель-

ную штангу для опорожнения подня-

того резервуара и вставить ее в дер-

жатель (предохранительный)

ВНИМАНИЕ

Во время установки аккумуляторов

следить за направленностью полюсов

аккумулятора. Установка полюсов сле-

ва по направлению движения.

Допускается замена только полного ком-

плекта аккумуляторов. Замену разреша-

ется осуществлять только квалифици-

рованному персоналу.

 Из-за большого веса (300 кг) замену

следует производить с применением

крана.

Полюсы аккумулятора - слева по на-

пра

влению движения

1 Отрицательный полюс

2 Положительный полюс

 При вынимании аккумулятора в на-

чале следует обязательно отсоеди-

нить отрицательный полюс (-).

 Прикрепить крановые канаты к 4 пет-

лям комплекта аккумуляторных бата-

рей и осторожно извлечь аккумуля-

торы.

УВЕДОМЛЕНИЕ

Резервуар для сбора мусора не должен

быть приподнят.

 Открыть крышку двигателя.

Уход и техническое

обслуживание

Общие указания

Чистка

Чистка аппарата изнутри

Чистка аппарата снаружи

Периодичность технического

обслуживания

Техническое обслуживание,

осуществляемое клиентом

Техническое обслуживание,

осуществляемое сервисной службой

Работы по техническому

обслуживанию

Фиксирование поднятого резервуара

для сбора мусора

Заменить аккумуляторные батареи

Проверить уровень и долить масло

для гидравлических систем

182 RU

- 10

1 Смотровое стекло

2 Крышка, отверстие для заливки ма-

сла

3 Резервуар (не работает)

 Проверить уровень масла в гидрав-

лической системе в смотровом окне.

– Уровень масла должен находиться

между отметками "MIN" и "MAX".

– Если уровень масла ниже отметки

"MIN", долить масло.

 Открутить запорную крышку отвер-

стия для заливки масла.

 Очистить область заливки.

 Залить масло для гидравлических

систем.

Вид масла: см. "Технические дан-

ные".

 Закрутить запорную крышку отвер-

стия для заливки масла.

 Зафиксируйте стояночный тормоз.

 Запустить двигатель.

Ремонт гидравлической установки про-

водить только с привлечением уполно-

моченной сервисной службы фирмы.

 Проверить герметичность всех без

исключения гидравлических шлангов

и соединений.

 ОПАСНОСТЬ

Опасность получения травм! Всегда

при поднятом резервуаре для сбора му-

сора устанавливать предохранитель-

ные штанги.

Защиту выполнять только за предела-

ми опасной зоны.

1 Резервуар для сбора мусора

2 Предохранительная штанга

3 Метущий вал

 Выключить прибор.

 Поднять опорожненный бункер для

мусора до конечного положения. Ци-

линдрическая щетка видна.

Зафиксировать контейнер для мусо-

ра. См. главу «Фиксирование подня-

того бункера для мусора».

 Ключ зажигания повернуть в пози-

цию "0" и вытащить его из замка.

 Проверить

цилиндрическую щетку на

отсутствие повреждений и удалить

намотанные ленты или шнуры.

 Опустить предохранительную штан-

гу в крепление (поднятый бункер для

мусора не зафиксирован).

 Опустить резервуар для сбора мусо-

ра в начальное положение.

1 Боковая панель, правая

2 Ключ доступа к цилиндрической щет-

ке

 Поднять опорожненный бункер для

мусора до конечного положения.

Зафиксировать контейнер для мусо-

ра. См. главу «Фиксирование подня-

того бункера для мусора».

 Открыть боковую панель с помощью

ключа.

1Скоба

2 Барашковая гайка

3 Боковое уплотнение

 Отвинтить барашковые гайки.

 Снимите скобу.

 Откинуть наружу боковое уплотне-

ние.

 Вывинтить крепежный винт держате-

ля подметающего вала и повернуть

наружу приемное устройство.

 Вынуть подметающий вал.

Расположение подметающего вала при

установке по направлению движения

(вид сверху)

Указание: При установке нового подме-

тающего вала следить за положением

щетины.

 Установить новый подметающий

вал. Пазы подметающего вала долж-

ны совпасть с выступами балансира.

Указание: После установки нового под-

метающего вала необходимо снова от-

регулировать плоскость подметания.

Указание: На заводе устанавливается

высота плоскости подметания, равная

80 мм. Ее значение можно плавно регу-

лировать с помощью плавающего кре-

пления подметающего вала.

 Выключить всасывающий вентиля-

тор

 Поставить подметающую машину на

ровный гладкий пол, покрытый види-

мым слоем пыли или мела.

 Рычаг управления цилиндрической и

боковой щетками (1) назад: включе-

ние цилиндрической щетки.

Рычаг управления цилиндрической

щеткой (3) назад: цилиндрическая

щетка опускается.

 Дать цилиндрической щетке порабо-

тать в течение прибл. 10 секунд.

 Рычаг управления цилиндрической и

боковой щетками (1) установить по

центру.

Рычаг управления цилиндрической

щеткой (3) вперед: цилиндрическая

щетка поднимается.

 Приподнять резервуар для сбора му-

сора.

 Дать аппарату задний ход.

 Проверить плоскость подметания.

Профиль подметания должен иметь вид

равномерного прямоугольника шириной

80-85 мм.

Проверить гидравлическую

установку

Проверка подметающего вала

Замена подметающего вала

Проверка и корректировка плоскости

подметания для подметающего вала

183RU

- 11

 Открыть и отрегулировать упорный

винт устройства регулировки

износа (12).

Упор вверх: уменьшение плоскости

подметания.

Упор вниз: увеличение плоскости

подметания.

 Снова затянуть упорный винт.

 Проверить плоскость подметания

цилиндрической щетки, как описано

выше.

 Приподнять боковые щетки.

 Поставить подметающую машину на

ровный гладкий пол, покрытый види-

мым слоем пыли или мела.

 Опустить боковую щетки и дать ей

поработать прибл. 10 секунд.

 Приподнять боковые щетки.

 Дать аппарату задний ход.

 Проверить плоскость подметания.

Ширина профиля подметания должна

составлять от 40 до 50 мм.

 Отрегулировать положение плоско-

сти подметания с помощью двух

установочных винтов.

 Проверить плоскость подметания.

 ОПАСНОСТЬ

Опасность получения травм! Всегда

при поднятом резервуаре для сбора му-

сора устанавливать предохранитель-

ные штанги.

 Поднять опорожненный бункер для

мусора до конечного положения.

Зафиксировать контейнер для мусо-

ра. См. главу «Фиксирование подня-

того бункера для мусора».

 Открыть боковую панель, как описа-

но в главе „Замена подметающего

вала“ выше.

 Ослабить 6 барашковых гаек на бо-

ковой плоской стопорной шайбе.

 Ослабить 3 гайки (SW 13) на пере-

дней плоской стопорной шайбе.

 Нажимать боковое уплотнение вниз

(продольное отверстие) до тех пор,

пока его край не окажется на рассто-

янии 1 - 3 мм от пола.

 Привинтить плоскую стопорную шай-

бу.

 Повторить последовательность для

другой стороны устройства.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность пол

учения травм!

 При работе с фильтровальной

установкой носить маску для защи-

ты от пыли. Соблюдать предписа-

ния по технике безопасности в от-

ношении обращения с мелкой пы-

лью.

 Очистите фильтр тонкой очистки с

помощью кнопки чистки фильтра.

 Опорожнить резервуар для сбора

мусора.

1 Крышка прибора

2 Крышка фильтра (вибрационная си-

стема)

3 Замок, крышка фильтра (2x)

 Откинуть крышку прибора вперед

1 Крышка прибора

2 Фильтр тонкой очистки

3 Поперечные распорки

 Открыть замок.

 Открыть крышку фильтра.

 Проверьте фильтр тонкой очистки,

очистите или замените при необхо-

димости.

Указание

Замену фильтра тонкой очистки раз-

решается проводить только сотруд-

никам сервисной службы компании

Kärcher.

 Надеть и зафиксировать крышку

фильтра.

몇 ОСТОРОЖНО

Опасность повреждения!

 Убедиться, что крышки блоков пр

е-

дохранителей не перепутаны.

ВНИМАНИЕ

Использовать только предохранители

с одинаковым номиналом.

1 Блок предохранителей A

2 Блок предохранителей B

3 Гайка с прямой накаткой

 Выкрутить гайку с продольной накат-

кой

 Открыть крышку на предохранитель-

ном ящике.

 Проверить предохранители.

 Неисправные предохранители заме-

нить.

Блок предохранителей A

Блок предохранителей B

Проверка и корректировка профиля

подметания для боковых щеток

Установить боковые уплотнения

Проверка / замена фильтра тонкой

очистки

Замена предохранителей

FU01 Предохранительное

реле

Пуск

5 A

FU02 Деблокировка DC/DC 10 A

FU03 Проблесковый мая-

чок

Звуковой сигнал

10 A

FU04 Всасывающий венти-

лятор

20 A

FU05 Вибраторная систе-

ма

15 A

FU06 Вход DC/DC 20 A

FU07 Многофункциональ-

ная индикация

5 A

FU08 Предупреждающий

сигнал заднего хода

Индикатор крышки

7.5 A

184 RU

- 12

Предохранитель основного реле

* Эти предохранители должны заме-

няться только сервисной службой, по-

скольку может потребоваться провер-

ка наличия ошибок устройства.

Настоящим мы заявляем, что нижеука-

занный прибор по своей концепции и

конструкции, а также в осуществленном

и допущенном нами к продаже исполне-

нии отвечает соответствующим основ-

ным требованиям по безопасности и

здоровью согласно директивам ЕU. При

внесении изменений, не согласованных

с нами, данное заявление теряет свою

силу.

Нижеподписавшиеся лица действуют от

имени и по доверенности Правления.

Уполномоченный сотрудник по ведению

документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

FU09 Предохранительное

реле

Всасывающий венти-

лятор

Вибраторная систе-

ма

5 A

FU10 Водяной насос (до-

полнительно)

10 A

FU11 Осветительное

устройство (Опция)

Указатель поворота

(опция)

Blue Spot (опция)

10 A

FU12 Вибрационная систе-

ма плоского складча-

того фильтра и кру-

глого фильтра (оп-

ция)

15 A

FU 13* Основное реле 125 A

Заявление о соответствии

ЕU

Продукт Подметающая машина с

местом для водителя

Тип: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Основные директивы ЕU

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/ЕС

Примененные гармонизированные

нормы

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Примененный порядок оценки соот-

ветствия

2000/14/ЕС: Приложение V

Уровень мощности звука дБ(A)

Измерено: 90

Гарантиро-

вано:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

185RU

- 13

Помощь в случае неполадок

Неполадка Способ устранения

Прибор не движется или движет-

ся слишком медленно

Занять место на сиденье оператора, система контактного выключателя сиденья активирует-

ся

Поручить проверку предохранителя тягового двигателя FU 13 сервисной службе

Зарядить или заменить аккумулятор

Отпустите стояночный тормоз

Проверить наличие намотавшихся лент и шнуров.

Обратиться в сервисную службу Kärcher

Свистящий шум в гидравличе-

ской системе

Залить рабочую жидкость для гидравлических систем.

Обратиться в сервисную службу Kärcher

Боковые щетки вращаются толь-

ко медленно или вообще не вра-

щаются

Проверить наличие намотавшихся лент и шнуров.

Обратиться в сервисную службу Kärcher

Небольшая или вообще отсутст-

вующая мощность всасывания в

области щеток.

Очистка фильтра для пыли

Обратиться в сервисную службу Kärcher

Аппарат сильно пылит Установить боковые уплотнения

Включить нагнетатель

Очистка фильтра для пыли

Замена уплотнений фильтра

Обратиться в сервисную службу Kärcher

Подметающее устройство

оставляет мусор

Удалить содержимое из резервуара для сбора мусора

Очистка фильтра для пыли

Замена подметающего вала

Регулировка профиля подметания

Замена уплотняющих лент на резервуаре для сбора мусора

Устранение блокировки подметающего вала

Обратиться в сервисную службу Kärcher

Резервуар для сбора мусора не

поднимается или не опускается

Проверить предохранители.

Снять фиксирующую опору с контейнера для мусора

Обратиться в сервисную службу Kärcher

Резервуар для сбора мусора

вращается только медленно или

вообще не вращается

Обратиться в сервисную службу Kärcher

Нарушение работы подвижных

элементов гидравлической си-

стемы

Обратиться в сервисную службу Kärcher

Технические данные

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Характеристики прибора

Скорость движения вперед km/h 6 6

Скорость движения назад km/h 3 3

Способность подъема в гору (макс.) -- 14% 14%

Обрабатываемая поверхность, без боковых щеток m

/h 4680 4680

Рабочая ширина, с 1 боковыми щетками m

/h 6300 6300

Рабочая ширина, без боковых щеток mm 780 780

Рабочая ширина, с 1 боковыми щетками mm 1050 1050

Тип защиты, каплезащитный -- IPX 3 IPX 3

Время работы при полном заряде аккумулятора h 2,5 2,5

Электрическая система

Емкость аккумулятора V, Ah --- 36, 240

Комплект аккумуляторов kg --- 300

Гидравлическая система

Тип гидравлического масла -- HV 46 HV 46

186 RU

- 14

Резервуар для сбора мусора

Максимальная высота разгрузки mm 1340 1340

Объем резервуара для сбора мусора l 180 180

Метущий вал

Диаметр подметающего вала mm 280 280

Ширина подметающего вала mm 780 780

Число оборотов 1/min 360 360

Профиль подметания mm 80 80

Боковая щетка

Диаметр боковых щеток mm 580 580

Число оборотов 1/min 80 80

Массивные шины

Размер спереди -- 4.00-6 4.00-6

Давление воздуха, сзади -- 300 x 145 – 6 300 x 145 – 6

Тормоза

Передние колеса -- механический механический

Заднее колесо -- электрический электрический

Система фильтрования и всасывания

Серия -- Мешочный фильтр

Приобретается опциональ-

но: плоский складчатый

фильтр и круглый фильтр

Мешочный фильтр

Приобретается опциональ-

но: плоский складчатый

фильтр и круглый фильтр

Число оборотов 1/min 2600 2600

Поверхность фильтра тонкой очистки m

5,2 5,2

Номинальное разрежение, система всасывания mbar 6 6

Номинальный объем потока, система всасывания m

/h 600 600

Вибраторная система -- Электромотор Электромотор

Условия окружающей среды

Температура °C от -5 до +40 от -5 до +40

Влажность воздуха, без образования росы % 0 - 90 0 - 90

Значение установлено согласно EN 60335-2-72

Уровень шума

Уровень шума дб

dB(A) 70 70

Опасность K

dB(A) 3 3

Уровень мощности шума L

+ опасность K

dB(A) 93 93

Вибрация прибора

Значение вибрации рука-плечо m/s

0,7 0,7

Сиденье m/s

0,5 0,5

Опасность K m/s

0,1 0,1

Размеры и массы

Длина х ширина х высота mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Радиус поворота вправо mm 2470 2470

Радиус поворота влево mm 2470 2470

Вес (без/с аккумулятором) kg 560/860 560/860

Допустимый общий вес kg 1224 1224

Допустимая нагрузка на ось спереди kg 734 734

Допустимая нагрузка на ось сзади kg 490 490

Изготовитель оставляет за собой право внесения технических изменений!

187RU

- 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

Amennyiben kicsomagoláskor szállítási sé-

rülést észlel, akkor értesítse az elárusító-

helyet.

– A készüléken elhelyezett figyelmeztető

és tájékoztató táblák fontos tájékozta-

tást adnak a veszélytelen üzemeltetés-

ről.

– Az üzemeltetési útmutatóban szereplő

megjegyzések mellett a törvényhozó ál-

talános biztonsági- és balesetvédelmi

előírásait is figyelembe kell venni.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális

esetben kérjük, forduljon a vásárlást igazo-

ló bizonylattal kereskedőjéhez vagy a leg-

közelebbi hivatalos szakszervizhez.

 VESZÉLY

Veszélyek elkerülés végett az alkatrészek

javítását és beépítését csak jóváhagyott

szerviz szolgálat végezheti el.

– Csak olyan tartozékokat és alkatrésze-

ket szabad használni, amelyeket a

gyártó jóváhagyott. Az eredeti tartozé-

kok és az eredeti alkatrészek biztosítják

azt, hogy a készüléket biztonságosan

és zavartalanul lehessen üzemeltetni.

– További információkat az alkatrészek-

ről a www.kaercher.com címen talál a

'Service' oldalakon.

 VESZÉLY

Azonnal fenyegető veszélyre figyelmeztet,

amely súlyos testi sérüléshez vagy halál-

hoz vezet.

몇 FIGYELMEZTETÉS

Esetlegesen veszélyes helyzetre figyel-

meztet, amely súlyos testi sérüléshez vagy

halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vagy

anyagi kárhoz vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

Általános megjegyzések . . . . . HU 1

Környezetvédelem . . . . . HU 1

Garancia . . . . . . . . . . . . HU 1

Tartozékok és pótalkatré-

szek . . . . . . . . . . . . . . . . HU 1

Szimbólumok az üzemelte-

tési útmutatóban . . . . . . HU 1

Szimbólumok a készüléken HU 1

Rendeltetésszerű használat . . HU 2

Előrelátható hibás használatHU 2

Alkalmas burkolatok. . . . HU 2

Biztonsági tanácsok. . . . . . . . . HU 2

Biztonsági felhívások a ke-

zeléshez. . . . . . . . . . . . . HU 2

Biztonsági felhívások a hala-

dási üzemmódhoz . . . . . HU 2

Biztonsági utasítások akku-

mulátorral üzemeltetett ké-

szülékekhez . . . . . . . . . . HU 3

Készülékek magas ürítésselHU 3

Vezető fölötti védőtetővel

rendelkező készülékek. . HU 3

Biztonsági felhívások a ké-

szülék szállításához. . . . HU 3

Biztonsági felhívások az

ápoláshoz és a karbantar-

táshoz . . . . . . . . . . . . . . HU 3

Funkció . . . . . . . . . . . . . . . . . . HU 3

Lerakodási útmutatások . . . . . HU 3

Kezelési- és funkciós elemek . HU 4

Seprőgép ábrája . . . . . . HU 4

Kezelési elemek. . . . . . . HU 4

Üzembevétel előtt . . . . . . . . . . HU 5

Rögzítőfék rögzítése/oldása HU 5

Üzembev

étel . . . . . . . . . . . . . . HU 5

Általános megjegyzések HU 5

Ellenőrzési- és karbantartási

munkálatok. . . . . . . . . . . HU 5

Akkumulátorok biztonsági

előírásai . . . . . . . . . . . . . HU 5

Az akkumulátorok töltése HU 5

Üzem . . . . . . . . . . . . . . . . . . . . HU 6

Vezetőülést beállítása . . HU 6

A készülék beindítása . . HU 6

Készülék vezetése. . . . . HU 6

Seprő üzem . . . . . . . . . . HU 6

A felsepert anyagok tartályá-

nak kiürítése. . . . . . . . . . HU 7

A készülék kikapcsolása HU 7

Szállítás. . . . . . . . . . . . . . . . . . HU 7

Tárolás/Hosszú távú leállítás. . HU 7

Ápolás és karbantartás . . . . . . HU 7

Általános megjegyzések HU 7

Tisztítás . . . . . . . . . . . . . HU 7

Karbantartási időközök . HU 7

Karbantartási munkák . . HU 8

EU konformitási nyilatkozat . . . HU 10

Segítség üzemzavar esetén . . HU 11

Műszaki adatok . . . . . . . . . . . . HU 11

Általános megjegyzések

Környezetvédelem

A csomagolási anyagok újra-

hasznosíthatók. Kérjük, ne dobja

a csomagolást a házi szemétbe,

hanem vigye el egy újrahasznosí-

tó helyre.

A régi készülékek értékes újra-

hasznosítható anyagokat tartal-

maznak, amelyeket tanácsos újra

felhasználni. Ezért a régi készü-

lékeket az arra alkalmas gyűjtő-

rendszerek igénybevételével ár-

talmatlanítsa!

Az akkumulátoroknak, olajnak, üzem-

anyagoknak és hasonló anyagoknak nem

szabad a környezetbe kerülni. Ezeket az

anyagokat megfelelő gyűjtőrendszereken

keresztül kell ártalmatlanítani.

Garancia

Tartozékok és pótalkatrészek

Szimbólumok az üzemeltetési

útmutatóban

Szimbólumok a készüléken

Égési sérülésveszély for-

ró felületek által! A készü-

léken történő munka előtt

hagyja kellőképpen kihűl-

ni a kipufogó berende-

zést.

A készüléken végzendő

munkákat mindig erre al-

kalmas kesztyűvel végez-

ze.

Zúzódásveszély mozgó

autóalkatrészek közé be-

szorulás által

Sérülésveszély mozgatott

alkatrészek által. Ne nyúl-

jon bele.

Égésveszély. Ne szívjon

fel égő vagy parázsló tár-

gyat.

Lánc helye / daruval eme-

lés helye

Kocsiemelő behelyezési

pontjai

A talaj maximális dőlés-

szöge megemelt szemét-

tartállyal való hajtás ese-

tén.

Menetirányban csak max.

14 %-os emelkedőkre

hajtson fel.

188 HU

- 2

A seprőgépet padlófelületek ipari célú tisz-

títására és pl. a következő használati terü-

letekre tervezték:

 Parkolók

 Termelő berendezések

 Logisztikai területek

 Szállodák

 Kiskereskedelem

 Raktár területek

 Járdák

– A seprőgép bel- és kültéri szennyezett

felületek seprésére készült.

– A készülék és a munkaberendezés

szabályszerű állapotát és üzembizton-

ságát használat előtt ellenőrizni kell. Ha

a készülék állapota nem kifogástalan,

akkor nem szabad használni.

– Ezt a seprőgépet kizárólag a jelen ke-

zelési útmutatóban megadottaknak

megfelelően használja.

– A készüléken nem szabad változtatá-

sokat végrehajtani.

– A készülék csak az üzemeltetési útmu-

tatóban szereplő padlózatokra alkal-

mas.

– Csak a gyártóvállalat vagy annak meg-

bízottja által géphasználatra jóváha-

gyott felületeken szabad vele közleked-

ni.

– Általánosságban érvényes: Gyúlékony

anyagokat a készüléktől távol kell tarta-

ni (Robbanás-/Tűzveszély).

 Soha ne seperjen fel/szívjon fel robba-

nékony folyadékot, éghető gázokat va-

lamint savakat és oldószereket! Ebbe

beletartozik a benzin, a hígító vagy a fű-

tőolaj, amelyek a beszívott levegővel

robbanékony gőzöket vagy keveréke-

ket alkothatnak, továbbá az aceton, hí-

gítatlan savak és oldószerek, mivel

ezek a készülékben használt anyago-

kat megtámadják.

 Soha ne seperjen fel/szívjon fel reaktív

fémporokat (pl. alumínium, magnézi-

um, cink), ezek erősen lúgos vagy sa-

vas tisztítószerekkel vegyülve robbané-

kony gázokat termelnek.

 Ne seperjen fel/szívjon fel égő vagy

izzó tárgyakat.

 A készülék nem alkalmas egészségre

ártalmas anyagok felseprésére.

 A veszélyes területen tartózkodni tilos.

Robbanásveszélyes helyiségekben

nem szabad üzemeltetni.

 Kísérőszemély szállítása nem megen-

gedett.

 Tárgyak tolása/húzása vagy szállítása

ezzel a készülékkel nem megengedett.

– Aszfalt

– Ipari padló

– Esztrich

– Beton

– Burkolókövek

 A légközök és kúszóáramutak betartá-

sa érdekében a készüléket tilos 2000 m

tengerszint feletti magasság felett üze-

meltetni.

 (Csak Finnországra érvényes) Amen-

nyiben a készülék PVC tömlővezeték-

kel van felszerelve, a készüléket ne te-

gye ki alacsony (0°C alatti) környezeti

hőmérsékletnek. A készülékre vonatko-

zó kérdések esetén kérjük, lépjen kap-

csolatba a Kärcher céggel.

 A készülék és a munkaberendezés

szabályszerű állapotát és üzembizton-

ságát használat elő

tt ellenőrizni kell

. Ha

a készülék állapota nem kifogástalan,

akkor nem szabad használni.

 A készülék veszélyes területen (például

benzinkútnál) történő használatakor fi-

gyelembe kell venni a megfelelő bizton-

sági előírásokat. Tilos a készüléket rob-

banásveszélyes helyiségekben működ-

tetni.

 VESZÉLY

Sérülésveszély!

 A készüléket ne használja leeső tár-

gyak ellen védelmet nyújtó tető nélkül

olyan helyen, ahol fennáll a lehetősége

annak, hogy a kezelőszemély leeső tár-

gyak által megsérül.

 A kezelőszemélynek a készüléket ren-

deltetésszerűen kell használni. Figye-

lembe kell vennie a helyi adottságokat,

és a készülékkel való munka közben fi-

gyelnie kell a harmadik személyekre,

különösen a gyermekekre.

 Alapvetően be kell tartani a gépjármű-

vekre vonatkozó előírási rendszabályo-

kat, szabályzatokat és rendelkezése-

ket.

 A munka megkezdése előtt a kezelő-

személynek meg kell győződnie arról,

hogy minden biztonsági berendezés

előírásszerűen fel van-e helyezve és

működik-e.

 A készülék kezelőszemélye felel más

személyeket vagy az ő tulajdonaikat ért

balesetért.

 Ügyelni kell arra, hogy a kezelőszemély

szűk ruházatot viseljen. Erős cipőt kell

viselni és kerülni kell a lazán hordott ru-

házatot.

 Od

ahajtás előtt ellenőrizni kell a közeli

területet (pl. gyermekek). Ügyelni kell a

megfelelő látási viszonyokra!

 Soha nem szabad felügyelet nélkül

hagyni a készüléket, amíg a motor

üzemben van. A kezelőszemélyzet

csak akkor hagyhatja el a készüléket,

ha a motort leállították, a készüléket vé-

letlen mozgások ellen biztosították és a

kulcsot kihúzták.

 A készülék jogosulatlan használatának

elkerülésére a kulcsot ki kell húzni.

 A készüléket csak olyan személyek

használhatják, akiket a kezelésre kiok-

tattak vagy igazolni tudják, hogy képe-

sek a készülék kezelésére és akiket a

használattal kifejezetten megbíztak.

 Ez a készülék nem alkalmas arra, hogy

olyan korlátozott fizikai, érzékelő vagy

szellemi képességgel rendelkező (bele-

értve a gyerekeket) vagy tapasztalat

és/vagy ismeret hiányában lévő szemé-

lyek használják, kivéve, ha biztonságu-

kért felelős személy felügyeli őket, vagy

betanították őket a készülék használa-

tára.

 Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játsza-

nak.

VIGYÁZAT

Sérülésveszély! Ne seperjen fel csomago-

lószalagot, drótot vagy hasonlót, mivel

ezek a seprőhengerre tekeredhetnek.

 VESZÉLY

Sérülésveszély! Ráhajtás előtt ellenőrizni

kell a talaj teherbíró képességét.

 VESZÉLY

Balesetveszély, sérülésveszély!

Borulásveszély túl nagy emelkedőnél.

– Menetirányban csak max. 14 %-os

emelkedőkre hajtson fel.

Billenésveszély gyors kanyarmozgás ese-

tén (különösen bal kanyarok esetén).

– Kanyarokban lassan vezessen.

Borulásveszély instabil talajnál.

– A készüléket kizárólag szilárd talajon

mozgassa.

Borulásveszély túl nagy oldalsó dőlésszög-

nél.

Figyelem forgó kefe

(ügyeljen a forgási irány-

ra).

Figyelmeztetés veszé-

lyes elektromos feszült-

ségre!

Tartsa be az utasításokat!

Lassan állítsa be!

Ké

rem, olvassa el az üze-

meltetési útmutatót és az

alapján járjon el.

Rongálódásveszély!

Ne mossa ki a finom por-

szűrőt.

Rendeltetésszerű használat

Előrelátható hibás használat

Alkalmas burkolatok

Biztonsági tanácsok

Biztonsági felhívások a kezeléshez

Biztonsági felhívások a haladási

üzemmódhoz

189HU

- 3

– Menetiránnyal átlósan csak max. 10%-

os emelkedőkre hajtson fel.

Megjegyzés: Csak akkor áll fenn garancia

igény, ha a Kärcher által ajánlott akkumulá-

torokat és töltőkészülékeket használja.

– Az akkumulátor gyártójának és a töltő

készülék gyártójának használati előírá-

sait feltétlenül figyelembe kell venni.

Vegye figyelembe a törvényhozó javas-

latait az akkumulátorral való érintekéz-

nél.

– Az akkumulátort soha ne hagyja leme-

rült állapotban állni, hanem mielőbb

töltse fel.

– A kóboráram elkerülése végett az akku-

mulátort tartsa tisztán és szárazon.

Óvja szennyeződésektől, pédául fém

portól.

– Ne helyezzen semmilyen szerszámot

vagy hasonló tárgyat az akkumulátorra.

Rövidzárlat és robbanásveszély.

– Akkumulátor vagy akkumulátor töltő-

hely közelében semmi esetre se dol-

gozzon nyílt lánggal, ne okozzon szik-

rát és nem dohányozzon. Robbanásve-

szély.

– Ne érintse meg a készülék forró részeit,

például a hajtómotorját (égésveszély).

– Bánjon óvatosan az akkumulátorsav-

val. Kövesse a megfelelő biztonsági

előírásokat!

– Az elhasznált akkumulátorokat, az 91/

157 EWG EG irányelvnek megfelelően,

környezetkímélő módon távolítsa el.

 VESZÉLY

Sérülésveszély!

 A magas ürítő tartályon történő munka

esetén teljesen emelje meg és biztosít-

sa a felsepert anyagok tartályát.

 A biztosítást csak a veszélyzónán kívül-

ről szabad elvégezni.

FELHÍVÁS

A vezető feletti védőtető (opcionális) na-

gyobb leeső tárgyakkal szemben nyújt vé-

delmet. Azonban borulással szemben nem

nyújt védelmet!

 Naponta ellenőrizze a védőfedelet ká-

rosodások tekintetében.

 A védőfedél vagy akár egyes elemei-

nek károsodása esetén a teljes védőfe-

delet ki kell cserélni.

 A védőfedél bármely módosítása, vala-

mint a Kärcher által jóváhagyott ele-

mektől, szerkezeti elemektől és szere-

lési csoportoktól eltérő elemek felszere-

lése nem megengedett, és korlátozhat-

ja a védőfedél funkcióját is.

 A készülék önsúlyát (szállítási súly)

utánfutóval vagy járművel történő szál-

lításkor fig

yelembe kell venni.

 A készülék szállításához húzza ki az

akkumulátor csatlakozódugóját és rög-

zítse biztonságosan a készüléket.

 A készülék tisztítása és karbantartása,

az alkatrészek kicserélése vagy más

funkcióra való átállítása előtt ki kell kap-

csolni a készüléket és ki kell húzni a

gyújtáskulcsot.

 Hajtóakkumulátorral felszerelt készülé-

kek esetén minden karbantartási és ja-

vítási munka esetén válassza le az ak-

kumulátort a leválasztási ponton (az ak-

kumulátor csatlakozódugójánál) a ké-

szülék elektromos rendszeréről.

 Az elektromos berendezésen történő

munka esetén az akkumulátort le kell

választani.

Ehhez elsőként a negatív, majd a pozi-

tív pólust válassza le.

Az ismételt csatlakoztatás fordított sor-

rendben történik. Először csatlakoztas-

sa a pozitív, majd a negatív pólust.

 A készülék tisztítása nem történhet lo-

csolótömlővel vagy nagynyomású víz-

sugárral (zárlat- vagy egyéb károsodás

veszélye).

 A javításokat kizárólag olyan engedél-

lyel rendelkező vevőszolgálati közpon-

tok vagy az adott szakterülten jártas

szakemberek végezhetik, akik tisztá-

ban vannak az összes fontos vonatko-

zó biztonsági előírással.

 Ügyeljen a helyváltoztató iparilag hasz-

nált készülékekre vonatkozó helyileg

érvényes előírásokra.

 A készüléken végzendő munkákat min-

dig erre alkalmas kesztyűvel végezze.

A seprőgép a seprőlapát elvén működik.

– A forgó seprőhenger a piszkot egyene-

sen a szeméttartályba továbbítja.

– Az oldalkefe a seprendő felület sarkait

és széleit tisztítja meg és a piszkot a

seprőhenger pályájára továbbítja.

– A finom port a szívóventillátor szívja át

a porszűrőn.

 Veszély

Sérülésveszély, rongálódásveszély!

Berakodás esetén vegye figyelembe a ké-

szülék súlyát!

 Ne használjon villás targoncát.

 A készülék berakodásánál használjon

megfelelő rámpát vagy darut!

 Rámpa használata esetén vegye figye-

lembe a következőt:

Szabad magasság 70mm.

 Amenn

yiben a készüléket palettán

szállítják, akkor a mellékelt deszkákkal

egy lemenő rámpát kell felépíteni.

Ehhez az útmutatót a 2. oldalon (borító

belső oldala) találja.

Fontos megjegyzés: minden deszkát

egyenként 2 csavarral kell rögzíteni.

Biztonsági utasítások

akkumulátorral üzemeltetett

készülékekhez

Készülékek magas ürítéssel

Vezető fölötti védőtetővel

rendelkező készülékek

Biztonsági felhívások a készülék

szállításához

Biztonsági felhívások az ápoláshoz

és a karbantartáshoz

Funkció

Lerakodási útmutatások

Súly (akkumulátorok nélkül) 560 kg*

Súly (akkumulátorokkal) 860 kg*

* Ha rászerelhető tartozékok is fel vannak

szerelve, akkor a súly ennek megfelelően

magasabb.

190 HU

- 4

Ábra

1 Típustábla

2 Ülés (ülés kontaktus kapcsolóval)

3 Kormány

4 Blue Spot (opció)

5 Fogantyú reteszelő gombbal

6 Készülék fedél

7 Oldalkefe, jobb oldal

8 Első kerék

9 Seprőhenger hozzáférése

10 Rögzítési pont

11 Akkumulátor készlet

(csak a KM 105/180 R Bp Pack esetén

tartozik a szállított tartozékok közé)

12 Motorháztető

13 Körforgó villogó

14 Irányjelző (opcionális)

15 Hátsó lámpák (opció)

16 Hajtókerék

17 Hidraulikaolaj kémlelő üveg

Ábra

1 Seprőhenger és oldalseprő kezelőkarja

Kar előre: Seprőhenger bekapcsolása

és oldalseprő leengedése és bekap-

csolása.

Kar hátra: Seprőhenger be

2 A szeméttartály kezelőkarja

Szeméttartály fel / le

3 Seprőhenger kezelőkarja

Seprőhenger emelése és leengedése

4 A tartályfedél kezelőkarja

Tartályfedél nyitása / zárása

5 Jelzőlámpák és kijelző

6 Világítás kapcsoló (opció)

7 A befúvó és a szűrőtisztítás gombja

Középső állás: Szűrőletisztítás és befú-

vó ki

Elülső állás: ventilátor bekapcsolva

Hátsó állás: A szűrő tisztítása be van

kapcsolva

8 Kürt kapcsolója

9 Biztosítékok

10 Fékpedál

11 Menetpedál előre-/hátra

12 Kopásutánállítás / sepréstükör beállítá-

sa a seprőhengeren

13 Irányjelző kapcsoló (opció)

14 Gyújtászár

0 állás: Motort kikapcsolni

1 állás: Gyújtás be

2 állás: Motor elindítása

15 Akkumulátor csatlakozó

16 Rögzítőfék

17 Ülésbeállítás karja

18 Seprőhenger hozzáférés kulcsa

Ábra

1 Kijelző (akkumulátor kapacitása)

2 Akkumulátor töltésellenőrzés

3 Munkavilágítás ellenőrzőlámpa

4 Index jelzőlámpája

5 Seprőtartály csappantyúja nyitva figyel-

meztető lámpa

6 Seprőtartály csappantyúja zárva figyel-

meztető lámpa

7 nincs kiosztva

8 A szűrőtisztítás aktív kijelző

9 nincs kiosztva

Kezelési- és funkciós elemek

Seprőgép ábrája Kezelési elemek

Jelzőlámpák és kijelző

191HU

- 5

 Rögzítőféket kioldani, közben a fékpe-

dált nyomni.

 Rögzítőféket rögzíteni, közben a fékpe-

dált nyomni.

 A seprőgépet sík területen állítsa le.

 Gyújtáskulcsot kihúzni.

 Rögzítőfék rögzítése.

 Az akkumulátor állapotát ellenőrizni,

szükség esetén az akkumulátort tölteni

(lásd az „Akkumulátor töltése“ fejeze-

tet).

 Ellenőrizze a seprőhenger és az oldal-

seprők kopását és, hogy nem tekered-

tek-e rá szalagok.

 Ellenőrizze, hogy a kerekeken nincsen-

e feltekeredett szalag.

 Vizsgálja meg minden kezelési elem

funkcióját.

 Vizsgálja meg a készüléket esetleges

sérülésekre.

Megjegyzés: A leírást lásd az "Ápolás és

karbantartás" fejezetben.

Az akkumulátorokkal való érintkezésnél fel-

tétlenül vegye figyelembe a következő fi-

gyelmeztetéseket:

 Veszély

Robbanásveszély! Ne helyezzen semmi-

lyen szerszámot vagy hasonló tárgyat az

akkumulátorra, azaz az végpólusokra és

cellák összekötésére.

 Veszély

Sérülésveszély! A sebek soha ne érintkez-

zenek ólommal. Az akkumulátoron való

munka után mindig tisztítsa meg a kezét.

 VESZÉLY

Tűz- és robbanásveszély!

– Dohányzás és nyílt láng használata ti-

los.

– A helyiségekben, ahol akkumulátorokat

töltenek, legyen alapos a szellőzés, mi-

vel töltéskor könnyen berobbanó gáz

keletkezik.

 Veszély

Marásveszély!

– A szembe fröccsent vagy a bőrre jutott

savat bő vízzel ki- ill. le kell öblíteni.

– Utána haladéktalanul orvoshoz kell

menni.

– Elpiszkolódott ruházatot vízzel kell ki-

mosni.

VIGYÁZAT

A készülék üzembehelyezése előtt töltse

fel az akkumulátorokat.

 VESZÉLY

Sérülésveszély! Az akkumulátorok kezelé-

sekor vegye figyelembe a biztonsági előírá-

sokat. A töltő gyártójának használati előírá-

sait tartsa be.

Az akkumulátor gyártójának mellékelt

használati utasítását mindenképpen vegye

figyelembe és az alapján járjon el.

Akkumulátorokat csak alkalmas töltőké-

szülékkel szabad tölteni.

 VESZÉLY

Marásveszély. Az

akkumulátor lemerült ál-

lapotában víz utántöltése savkilépéshez

vezethet! Az akkumulátorsav kezelése so-

rán használjon védőszemüveget, és a sé-

rülések és a ruházat károsodásának elke-

rülése érdekében tartsa be az előírásokat.

Azonnal öblítse le a bőrre vagy a ruházatra

fröccsenő savat bő vízzel.

VIGYÁZAT

Rongálódásveszély. Az akkumulátor után-

töltéséhez csak desztillált vizet vagy sóta-

lanított vizet (VDE 0510) használjon. Ne

használjon idegen adalékot (úgynevezett

feljavítószert), különben minden garancia

megszűnik.

 A készüléket biztonságosan állítsa le

száraz helyiségben, megfelelő szellő-

zés mellett.

 Nyissa ki a motorháztetőt.

Megjegyzés: A burkolatnak nyitva kell

maradnia a töltés közben.

 Az akkumulátor dugóját húzza le a gép-

ről és kösse össze a töltőkészülék du-

gójával.

 A töltőkészülék dugóját egy 16 A-es

rendeltetésszerű dugaljba bedugni, a

töltőkészülék magától töltődik.

 A töltőkészülék használati útmutatója

alapján végezze el a töltési eljárást.

Az ajánlott töltő készülékek (a minden-

kor behelyezett akkumulátorhoz illő)

elektromosan szabályozottak és a tölté-

si folyamatot maguktól befejezik.

 Megjegyzés: Amikor az akkumulátorok

feltöltődtek, a töltőkészüléket először a

hálózatról válassza le, utána az akku-

mulátorokról.

Megjegyzés

A KM 105/180 R Bp Pack változat (1.186-

051.0) akkumulátorokkal és töltőkészülék-

kel együtt kerül kiszállításra.

A KM 105/180 R Bp Pack változat (1.186-

050.0) akkumulátorok és töltőkészülék nél-

kül kerül kiszállításra.

A következő akkumulátorokat és töltőké-

szülékeket javasoljuk:

Más akkumulátorok és töltőkészülékek

használata nem ajánlott, és csak a KÄR-

CHER szerviz szolgálattal való egyeztetés

után megengedett.

VIGYÁZAT

Feltétlenül tartsa be az akkumulátor gyártó-

jának utasításait és cselekedjen annak

megfelelően.

Az akkumulátor töltöttségi szintje a seprő-

gép kijelzőjén látható.

Üzembevétel előtt

Rögzítőfék rögzítése/oldása

Üzembevétel

Általános megjegyzések

Ellenőrzési- és karbantartási

munkálatok

Naponta üzemkezdés előtt

Akkumulátorok biztonsági előírásai

Vegye figyelembe az akkumu-

látorra vonatkozó figyelmezte-

téseket a használati útmutató-

ban és a jármű üzemeltetési

utasításában!

Viseljen szemvédőt!

A gyerekeket tartsa távol a sa-

vaktól és az akkumulátoroktól!

Robbanásveszély!

Tilos tűz, szikra, nyílt láng

használata és a dohányzás!

Marásveszély!

Elsősegély!

Figyelmeztető megjegyzés!

Hulladék elszállítás!

Az akkumulátort ne dobja a

szemeteskukába!

Figyelmeztetés veszélyes

elektromos feszültségre!

Az akkumulátorok töltése

Ajánlott akkumulátorok, töltő

készülékek

Megrendelési

szám

Akkuegység 36 V, 240

Ah, (tálcában, kevés

karbantartást igényel) *

6.981-067.0

Töltőkészülék 36 V, 40

6.981-066.0

* A készülékhez 1 akkumulátor készlet

szükséges

Az akkumulátor folyadékszintjének

ellenőrzése és korrigálása

Az akkumulátor töltési állapotának

ellenőrzése

192 HU

- 6

Ha az akkumulátor töltöttségét jelző fény

pirosan világít:

 Az akkumulátor lemerült. A seprőüzem

automatikusan befejeződik (a seprő

aggregát ismételt üzembevétele csak

az akkumulátor feltöltése után lehetsé-

ges).

 Vezesse a készüléket egyenesen a töl-

tőállomáshoz, közben kerülje az emel-

kedőket.

 Akkumulátor töltése.

1 Ülésbeállítás karja

2 Vezetőülés

 Az ülésbeállítás karját húzza kifelé.

 Ülést eltolni, kart elengedni és ismét be-

kattintani.

 Elő- és hátramozgatással az ülést el-

lenőrizni, hogy rögzítve van-e.

Megjegyzés: A készülék ülés kontaktus

kapcsolóval van ellátva. Ha a vezető fel-

emelkedik az ülésről, a készülék kikapcsol.

Megjegyzés: A finom porszűrő az eszköz

indításakor automatikusan megtisztításra

kerül.

 A vezetőülésen helyet foglalni.

 Rögzítőfék rögzítése.

 A gyújtáskulcsot helyezze be gyújtás-

kapcsolóba.

 A kulcsos kapcsolót forgassa a „I“ hely-

zetbe.

A készülék üzemkész.

 Forgassa a gyújtáskulcsot a „II“ állás-

ba.

A készülék menetkész.

Megjegyzés: Az akkumulátor kapaci-

tás kijelzője kb. 10 másodperc után a

tényleges töltési állapotot jelzi ki.

 Fékpedált lenyomni és nyomva tartani.

 Oldja ki a rögzítőféket.

 Lassan nyomja előre a gázpedált.

 Veszély

Sérülésveszély! Hátramenetkor tilos máso-

kat veszélyeztetni, szükség esetén oktatást

kérni.

 Lassan nyomja hátrafelé a gázpedált.

 A menetpedállal fokozatmentesen lehet

szabályozni a haladási sebességet.

 Kerülje a pedál lökésszerű működteté-

sét.

 A gázpedált elengedni, mire a gép ma-

gától lefékez és megáll.

Megjegyzés: A fékhatás a fékpedál nyo-

másával támogatható.

Áthaladás szilárdan álló akadályokon 70

mm-ig:

 Lassan és óvatosan előrefele áthajtani.

Áthaladás szilárdan álló 70 mm fölötti aka-

dályokon:

 Ilyen akadályokon csak alkalmas rám-

pával szabad áthajtani.

FIGYELEM

Ne seperjen fel csomagolószalagot, drótot

vagy hasonlót, ez a seprőmechanika ron-

gálódásához vezethet.

Megjegyzés: Optimális tisztítási eredmény

elérése érdekében, a menetsebességet az

adottságoknak megfelelően kell kiválaszta-

ni.

Megjeg

yzés: A finom porszűrő működés

közben 10 percenként automatikusan meg-

tisztításra kerül.

Megjegyzés: A finom por tartományban

való gyakoribb munkavégzés esetén a szű-

rőt a szűrőtisztító kapcsoló megnyomásá-

val is meg kell tisztítani.

 Tisztítsa meg a finom porszűrőt a szű-

rőtisztító billentyű segítségével.

1 Seprőhenger és oldalseprő kezelőkarja

2 A szeméttartály kezelőkarja

3 Seprőhenger kezelőkarja

4 A tartályfedél kezelőkarja

Seprőhenger és oldalseprő kezelőkarja

 Nyomja előre a kezelőkart (1): Seprő-

henger bekapcsolása és oldalseprő le-

engedése és bekapcsolása.

 Nyomja hátra a kezelőkart (1): Seprő-

henger be.

A szeméttartály kezelőkarja

 Szeméttartály kezelőkar (2) előre: A

szeméttartály leereszkedik.

 Szeméttartály kezelőkar (2) hátra: A

szeméttartály felemelkedik.

A seprőhenger kezelőkarja

 Nyomja előre a seprőhenger kezelőkar-

ját (3): A seprőhenger felemelkedik.

 Nyomja hátra a seprőhenger kezelőkar-

ját (3): A seprőhenger leereszkedik.

A tartályfedél kezelőkarja

 Tartályfedél kezelőkar (4) előre: A sze-

méttartály tartályfedele kinyílik.

Megjegyzés: A zöld jelzőlámpának vi-

lágítania kell.

 Tartályfedél kezelőkar (4) hátra: A sze-

méttartály tartályfedele bezáródik.

Megjegyzés: A piros jelzőlámpának vi-

lágítania kell.

 Ventilátort bekapcsolni.

 Felülettisztítás esetén:

Nyomja hátra a seprőhenger és az ol-

dalseprő kezelőkarját (1): Seprőhenger

be.

Nyomja hátra a seprőhenger kezelőkar-

ját (3): A seprőhenger leereszkedik.

 Tartályfedél kezelőkar (4) előre: A tar-

tályfedél kinyílik.

Megjegyzés: A zöld jelzőlámpának vi-

lágítania kell.

 Oldalszegélyek tisztítása esetén:

A seprőhenger és az oldalseprő kezelő-

karja (1) előre: Seprőhenger be, oldal-

seprő bekapcsol és leereszkedik.

Nyomja hátra a seprőhenger kezelőkar-

ját (3): A seprőhenger leereszkedik.

 Ventilátort kikapcsolni.

 Felülettisztítás esetén:

Nyomja hátra a seprőhenger és az ol-

dalseprő kezelőkarját (1): Seprőhenger

be.

Nyomja hátra a seprőhenger kezelőkar-

ját (3): A seprőhenger leereszkedik.

 Tartályfedél kezelőkar (4) előre: A tar-

tályfedél kinyílik.

Megjegyzés: A zöld jelzőlámpának vi-

lágítania kell.

 Oldalszegélyek tisztítása esetén:

A seprőhenger és az oldalseprő kezelő-

karja (1) előre: Seprőhenger be, oldal-

seprő bekapcsol és leereszkedik.

Nyomja hátra a seprőhenger kezelőkar-

ját (3): A seprőhenger leereszkedik.

Üzem

Vezetőülést beállítása

A készülék beindítása

Készülék vezetése

Haladás előre

Hátrafelé menet

Menetviselkedés

Fékek

Áthaladás akadályokon

Seprő üzem

A finom porszűrő megtisztítása kézzel

Kezelőkar

Száraz padló seprése

Nedves vagy vizes padló seprése

193HU

- 7

 VESZÉLY

Sérülésveszély!

 Az ürítési folyamat alatt sem ember,

sem állat nem tartózkodhat a szemét-

tartály elfordulási körzetében.

Borulásveszély!

 A készüléket az ürítési folyamat alatt

sík területen állítsa le.

몇 FIGYELMEZTETÉS

Zúzódásveszély!

 Tilos benyúlni az ürítőmechanika ruda-

zatába. Ne tartózkodjon a megemelt

tartály alatt.

FIGYELEM

Sérülés- és rongálódásveszély!

 A forgó seprőhengerből kisodródhatnak

anyagok a kiürítési eljárás alatt. Tart-

son megfelelő távolságot.

 A seprőhenger és az oldalseprő fel-

emelése kezelőkarral: 1. kezelőkar kö-

zépre és 3. kezelőkar előre.

 Tartályfedelet bezárni, ehhez a kezelő-

kart (4) hátra húzni:

Megjegyzés: A zöld jelzőlámpának vi-

lágítania kell.

 A szeméttartályt megemelni, ehhez a

szeméttartály kezelőkarját (2) hátra

húzni:

 Lassan a gyűjtőtartályhoz hajtani.

 Rögzítőfék rögzítése.

 A tartályfedelet kinyitni, ehhez a tartály-

fedél kezelőkarját (4) előre nyomni és a

szeméttartályt kiüríteni.

Megjegyzés: A piros jelzőlámpának vi-

lágítania kell.

 Tartályfedelet bezárni, ehhez a kezelő-

kart (4) hátra húzni, amíg el nem éri a

végpozíciót.

Megjegyzés: A zöld jelzőlámpának vi-

lágítania kell.

 Oldja ki a rögzítőféket.

 A gyűjtőtartálytól lassan elhajtani.

 Szeméttartályt a végpozícióba leeresz-

teni, ehhez a szeméttartály kezelőkarját

(2) előre állítani:

 Fékpedált lenyomni és nyomva tartani.

 Rögzítőfék rögzítése.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 VESZÉLY

Szállítási károk!

 A készülék önsúlyát (szállítási súly)

utánfutóval vagy járművel történő szál-

lításkor figyelembe kell venni.

 Járművel történő szállítás esetén a ké-

szüléket az adott irányelveknek megfe-

lelően kell csúszás és borulás ellen biz-

tosítani.



Gyújtáskulcsot a "0" ál

lásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.

 Készüléket a rögzítési pontokon (4x) fe-

szítőhevederekkel, kötelekkel vagy lán-

cokkal biztosítani.

 A készülék kerekeit ékekkel biztosítsa.

 A seprőgép szállításakor az akkumulá-

tort le kell választani.

 VESZÉLY

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

 A seprőgépet sík területen, száraz,

fagymentes környezetben állítsa le. Ta-

karóanyaggal védje por ellen.

 Seprőhengert és az oldalkefét meg-

emelni, nehogy a sörték megrongálód-

janak.

 A tartályfedelet bezárni.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.

 Biztosítsa a seprőgépet elgördülés el-

len.

Ha a seprőgépet hosszabb ideig nem hasz-

nálják, ezen kívül még a következő ponto-

kat kell figyelembe venni:

 Tisztítsa meg az seprőgépet belül és kí-

vül.

 Az akkumulátor dugóját a gépből kihúz-

ni.

 Az akkumulátort töltse fel és kb. 2 ha-

vonta töltse utána.

몇 VIGYÁZAT

Rövidzárlat miatt károsodás veszélye!

 Az elektromos berendezésen végzett

munkák során vagy az elektromos bur-

kolatok kinyitása előtt az akkumulátort

le kell választani vagy az akkumulátor

csatlakozóját ki kell húzni.

FIGYELEM

Rongálódásveszély!

 Ne mossa ki a finom porszűrőt.

 A javításokat kizárólag olyan engedél-

lyel rendelkező vevőszolgálati közpon-

tok vagy az adott szakterülten jártas

szakemberek végezhetik, akik tisztá-

ban vannak az összes fontos vonatko-

zó biztonsági előírással.

 Az iparban használatos, helyváltozta-

tásra képes készülékekre a VDE 0701

szabvány szerinti biztonsági felülvizs-

gálatok érvényesek.

 A seprőgépet sík területen állítsa le.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.

VIGYÁZAT

Rongálódásveszély!

 A készülék tisztítása nem történhet lo-

csolótömlővel vagy nagynyomású víz-

sugárral (zárlat- vagy egyéb károsodás

veszélye).

 VESZÉLY

Sérülésv

eszély!

 Viseljen porvédő maszkot és védő-

szemüveget.

 A készüléket ronggyal tisztítsa.

 Készüléket sűrített levegővel fújja ki.

 A készüléket kívülről nedves, enyhe

mosólúgba áztatott ronggyal tisztítsa.

Megjegyzés: Ne használjon erős tisztító-

szereket.

Megjegyzés: Az üzemóraszámláló jelzi a

karbantartási időközök időpontját.

Megjegyzés: A vásárló által végzett min-

den szerviz- és karbantartási munkát, kép-

zett szakembernek kell elvégezni. Igény

szerint bármikor be lehet vonni egy Kär-

cher-szakkereskedőt.

Napi karbantartás:

 Az akkumulátor állapotát ellenőrizni,

szükség esetén az akkumulátort tölteni

(lásd az „Akkumulátor töltése“ fejeze-

tet).

 Ellenőrizze a seprőhenger és az oldal-

seprők kopását és, hogy nem tekered-

tek-e rá szalagok.

 Ellenőrizze, hogy a kerekeken nincsen-

e feltekeredett szalag.

 Vizsgálja meg minden kezelési elem

funkcióját.

 Vizsgálja meg a készüléket esetleges

sérülésekre.

 A porszűrőt a szűrőtisztító gombbal

tisztítsa le.

Heti karbantartás:

 Hidraulikus berendezést ellenőrizni.

 Hidraulikaolaj állását ellenőrizni.

 A fékfolyadék állását ellenőrizni.

 Ellenőrizze a tömítőlécek kopását,

szükség esetén cserélje ki őket.

 A tartály fedelét ellenőrizni és zsírozni.

Kopás utáni karbantartás:

 Cserélje ki a tömítőléceket.

 Az oldalsó tömítéseket utánállítani ill.

kicserélni.

 Cserélje ki a seprőhengert.

 Cserélje ki az oldalseprőket.

Megjegyzés: Leírást lásd a "Karbantartási

munkák" fejezetben.

A felsepert anyagok tartályának

kiürítése

A készülék kikapcsolása

Szállítás

Tárolás/Hosszú távú leállítás

Ápolás és karbantartás

Általános megjegyzések

Tisztítás

A készülék belső tisztítása

A készülék külső tisztítása

Karbantartási időközök

Karbantartás a Vevő részéről

194 HU

- 8

Karbantartás 50 üzemóra után:

 Az első karbantartást az ellenőrzési lis-

ta alapján kell a szerviz szolgálattal el-

végeztetni.

Karbantartás 250 üzemóra után:

 A karbantartást az ellenőrzési lista

alapján kell a szerviz szolgálattal elvé-

geztetni.

A garanciaigények megóvása érdekében a

garancia ideje alatt minden szerviz- és kar-

bantartási munkát az ilyenek végzéségre

jogosult Kärcher Vevőszolgálatnak kell el-

végeznie.

Előkészítés:

 A seprőgépet sík területen állítsa le.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Rögzítőfék rögzítése.

 VESZÉLY

Sérülésveszély! Felemelt szeméttartály

esetén a biztosítórudat mindig be kell he-

lyezni..

A biztosítást csak a veszélyzónán kívülről

szabad elvégezni.

1 Biztosítórúd tartója

2 Biztosítórúd

 A biztosítórudat a magas ürítéshez fel-

felé fordítani és a tartóba nyomni (bizto-

sított).

FIGYELEM

Az akkumulátor beszerelésekor ügyeljen a

pólusok elhelyezkedésére. A pólus besze-

relési helye a menetirány szerinti bal olda-

lon található.

Az akkumulátorokat csak készletben lehet

kicserélni. A cserét csak képzett szaksze-

mélyzetnek szabad elvégeznie.

 A nagy súly (300 kg) miatt a cseréhez

darura van szükség.

Akkumulátorpólus - a menetirány szerinti

bal oldalon

1 Mínusz pólus

2Plusz pólus

 Az akkumulátor kivételénél figyeljen ar-

ra, hogy először a negatív pólus vezeté-

két csíptesse le.

 A daru köteleit az akkumulátor készlet 4

füléhez rögzíteni és az akkumulátoro-

kat óvatosan kiemelni.

FELHÍVÁS

A szeméttartálynak nem szabad megemel-

ve lennie.

 Nyissa ki a motorháztetőt.

1 Kémlelőüveg

2 Zárófedél, olajbetöltő nyílás

3 Tartály (funkció nélkül)

 Hidraulikaolaj állását a nézőüvegen ke-

resztül ellenőrizni.

– Az olajszintnek a "MIN" és "MAX" jelö-

lés között kell állnia.

– Ha az olaj szintje a „MIN" jelölés alatt

van, után kell tölteni hidraulika olajat.

 Az olajbetöltő nyílás zárófedelét lecsa-

varni.

 Betöltés környékét megtisztítani.

 Hidraulika olajat utánatölteni.

Olaj fajta: lásd a műszaki adatokat

 Az olajbetöltő nyílás zárófedelét

rácsavarni.

 Rögzítőfék rögzítése.

 Motor elindítása.

A hidraulikarendszer karbantartását kizáró-

lag a felhatalmazott ügyfélszolgálat végez-

heti el.

 Ellenőrizni az összes hidraulika tömlőt

és csatlakozást, hogy nem szivárog-

k-e.

 VESZÉLY

Sérülésveszély! Felemelt szeméttartály

esetén a biztosítórudat mindig be kell he-

lyezni..

A biztosítást csak a veszélyzónán kívülről

szabad elvégezni.

1 Felsepert anyagok tartálya

2 Biztosítórúd

3 Seprőhenger

 Állítsa le a készüléket.

 Emelje a kiürített seprőtartályt végállás-

ba. A seprőhenger láthatóvá válik.

Biztosítsa a seprőtartályt. Lásd a „Meg-

emelt seprőtartály biztosítása” c. feje-

zetet.

 Gyújtáskulcsot a "0" állásba forgatni és

a kulcsot kihúzni.

 Ellenőrizze a seprőhenger sérüléseit,

távolítsa el a beleakadt szalagokat

vagy zsinórokat.

 Hajtsa le a biztosítórudat a tartóba (a

megemelt seprőtartály nincs biztosít-

va).

 Szeméttartályt végállásig leereszteni.

1 Oldalburkolat, jobb

2 Seprőhenger hozzáférés kulcsa

 Emelje a kiürített seprőtartályt végállás-

ba.

Biztosítsa a seprőtartályt. Lásd a „Meg-

emelt seprőtartály biztosítása” c. feje-

zetet.

 Az oldalburkolatot kulccsal kinyitni.

1 Tartókengyel

2 Szárnyas anya

Karbantartás a Vevőszolgálat részéről

Karbantartási munkák

Biztosítsa ki a felemelt szeméttartályt.

Akkumulátorok cseréje

A hidraulikaolaj szintjének ellenőrzése

és hidraulika olaj utántöltése

Hidraulikus berendezés ellenőrzése

Seprőhengert ellenőrizni

Seprőhenger cseréje

195HU

- 9

3 Oldalsó tömítés

 Csavarja le a szárnyas anyákat.

 Tartókengyelt levenni.

 Az oldalsó tömítést kifelé kinyitni.

 A seprőhenger rögzítőcsavarját kicsa-

varni és a befogót kifelé fordítani.

 Seprőhengert kivenni.

A seprőhenger beépítési helyzete menet-

iránynak megfelelően (felülnézet)

Megjegyzés: Az új kefehenger beépítése-

kor ügyelni kell a sörtesor helyzetére.

 Az új seprőhengert beépíteni. A seprő-

henger hornyait a szembelévő himba

bütykeire kell dugni.

Megjegyzés: Az új seprőhenger beépítése

után a sepréstükröt újra be kell állítani.

Megjegyzés: A seprőtükör gyárilag 80

mm-re van beállítva, a seprőhenger kopá-

sa esetén fokozatmentesen után lehet állí-

tani.

 Szívóventilátort kikapcsolni.

 Seprőgéppel sík és sima talajra állni,

amelyet szemmel láthatóan por vagy

kréta fed be.

 Nyomja hátra a seprőhenger és az ol-

dalseprő kezelőkarját (1): Seprőhenger

be.

Nyomja hátra a seprőhenger kezelőkar-

ját (3): A seprőhenger leereszkedik.

 Járassa a seprőhengert kb. 10 másod-

percig.

 A seprőhenger és az oldalseprő kezelő-

karja (1) középre.

Nyomja előre a seprőhenger kezelőkar-

ját (3): A seprőhenger felemelkedik.

 Szeméttartályt felemelni.

 A készülékkel hátramenetben elállni.

 Sepréstükröt ellenőrizni.

A sepréstükör formájának 80-85 mm szé-

les egyenletes négyszöget kell alkotnia.

 A kopásutánállítás ütközőcsavarjának

(12) nyitása és beállítása.

Ütköző felfelé: keskenyebb sepréstü-

kör.

Ütköző lefelé: szélesebb sepréstükör.

 Ismét húzza meg az ütközőcsavart.

 Ismét ellenőrizze a seprőhenger sep-

réstükrét a leírtak szerint.

 Oldalkefét felemelni.

 Seprőgéppel sík és sima talajra állni,

amelyet szemmel láthatóan por vagy

kréta fed be.

 Engedje le az oldalseprőt a kezelőkar-

ral, és járassa kb. 10 másodpercig.

 Oldalkefét felemelni.

 A készülékkel hátramenetben elállni.

 Sepréstükröt ellenőrizni.

A sepréstükör szélessége lehetőleg 40-

50 mm között legyen.

 A sepréstükröt a két beállító csavarral

kiigazítani.

 Sepréstükröt ellenőrizni.

 VESZÉLY

Sérülésveszély! Felemelt szeméttartály

esetén a biztosítórudat mindig be kell he-

lyezni..

 Emelje a kiürített seprőtartályt végállás-

ba.

Biztosítsa a seprőtartályt. Lásd a „Meg-

emel

t seprőtartály biztosítása” c. feje-

zetet.

 Az oldalsó burkolatot, a „Seprőhenger

cseréje“ fejezetben leírtak szerint kinyit-

ni.

 A 6 szárnyas anyát az oldalsó tartóle-

mezen kioldani.

 A 3 anyát (SW 13) az első tartólemezen

kioldani.

 Az oldalsó tömítést annyira lenyomni

(ékhorny), amíg 1-3 mm távolságra van

a padlótól.

 Tartólemezeket rácsavarozni.

 Az eljárást a készülék másik oldalán

megismételni.

몇 FIGYELMEZTETÉS

Sérülésveszély!

 A szűrőberendezésen történő munka-

végzéskor porvédő maszkot viselni. A

nagyon finom por kezelésére vonatko-

zó biztonsági előírásokat betartani.

 Tisztítsa meg a finom porszűrőt a szű-

rőtisztító billentyű segítségével.

 A szeméttartályt kiüríteni.

1 Készülék fedél

2 Szűrőfedél (vibrációs rendszer)

3 Zár, szűrő burkolat (2x)

 A készülék burkolatát döntse előre.

1 Készülék fedél

2 Finompor szűrő

3 Kereszttámasztó

 Nyissa ki a fedelet.

 Nyissa ki a szűrőfedelet.

 Ellenőrizze a finom porszűrőt, szükség

esetén tisztítsa meg vagy cserélje ki.

Megjegyzés

A finom porszűrő cseréjét kizárólag a

Kärcher ügyfélszolgálata végezheti el.

 Helyezze vissza és biztosítsa a szűrő-

fedelet.

Ellenőrizze és állítsa be a seprőhenger

sepréstükrét

Az oldalkefe sepréstükrének

ellenőrzése és beállítása

Oldalsó tömítések beállítása

A finom porszűrő ellenőrzése/cseréje

196 HU

- 10

몇 VIGYÁZAT

Károsodás veszélye!

 Ügyeljen arra, hogy a biztosítékdobo-

zok fedeleit ne cserélje fel.

FIGYELEM

Csak azonos biztosítóértékű biztosítékokat

szabad használni.

1 A. biztosítékdoboz

2 B. biztosítékdoboz

3 Recézett anya

 A recézett anyát kicsavarni.

 Nyissa ki a biztosítékszekrény fedelét.

 Ellenőrizze a biztosítékokat.

 Hibás biztosítékokat felújítani.

A. biztosítékdoboz

B. biztosítékdoboz

Főrelé biztosíték

* Ezeket a biztosítékokat csak az ügyfél-

szolgálat cserélheti ki, mivel szükséges a

készülék esetleges hibák tekintetében vég-

zett felülvizsgálata.

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EU irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet. A

készülék megfelel az EU-ban és Magyaror-

szágon (HU) harmonizált szabványoknak.

Az aláírók az igazgatóság megbízásából

és teljes körű meghatalmazásával járnak

el.

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Biztosítékok kicserélése

FU01 Biztosító relé

Indítás

5 A

FU02 DC / DC engedélyezé-

10 A

FU03 Körforgó villogó

Kürt

10 A

FU04 Szívóventilátor 20 A

FU05 Rázórendszer 15 A

FU06 DC / DC bemenet 20 A

FU07 Multifunkcionális kijel-

ző

5 A

FU08 Hátramenetjelzés

Csappantyú indikátor

7.5 A

FU09 Biztosító relé

Szívóventilátor

Rázórendszer

5 A

FU10 Vízszivattyú (opció) 10 A

FU11 Világítóberendezés

(opcionális)

Irányjelző (opcionális)

Blue Spot (opció)

10 A

FU12 Rázórendszer, lapos

redős szűrő és kerek

szűrő (opció)

15 A

FU 13* Főrelé 125 A

EU konformitási nyilatkozat

Termék: Seprő-szívógép felülős

Típus: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Vonatkozó európai közösségi irányel-

vek:

2006/42/EK (+2009/127/EK)

2014/30/EU

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Követett megfelelés megállapítási eljá-

rás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 90

Garantált: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

197HU

- 11

Segítség üzemzavar esetén

Üzemzavar Elhárítás

A készülék nem megy vagy csak

lassan

Üljön le a vezetőülésre, az üléskontaktus-kapcsolót aktiválja.

A FU 13 trakciós motor ellenőriztetése az ügyfélszolgálattal

Akkumulátort feltölteni vagy kicserélni

Rögzítőféket oldani

Ellenőrizze feltekeredett szalagokra és zsinórokra.

Értesítse a Kärcher Vevőszolgálatát

Sípoló hang a hidraulikában Hidraulikafolyadékot utánatölteni

Értesítse a Kärcher Vevőszolgálatát

Kefék csak lassan vagy egyáltalán

nem forognak

Ellenőrizze feltekeredett szalagokra és zsinórokra.

Értesítse a Kärcher Vevőszolgálatát

Kevés vagy nincs szívóerő a kefe

tartományban

Porszűrőt megtisztítani

Értesítse a Kärcher Vevőszolgálatát

A készülék porol Oldalsó tömítések beállítása

Ventillátort bekapcsolni

Porszűrőt megtisztítani

Szűrőtömítéseket kicserélni

Értesítse a Kärcher Vevőszolgálatát

Seprőegység otthagyja a szemetet Ürítse ki a felsepert anyagok tartályát

Porszűrőt megtisztítani

Seprőhenger cseréje

Sepréstükröt beállítani

A szeméttartály tömítőcsíkját kicserélni

A seprőhenger elakadását megszüntetni

Értesítse a Kärcher Vevőszolgálatát

Szeméttartály nem megy fel vagy

Ellenőrizze a biztosítékokat.

A biztonsági támasz eltávolítása a seprőtartályról

Értesítse a Kärcher Vevőszolgálatát

Szeméttartály túl lassan vagy

egyáltalán nem forog

Értesítse a Kärcher Vevőszolgálatát

Üzemzavarok hidraulikusan moz-

gatott alkatrészeken

Értesítse a Kärcher Vevőszolgálatát

Műszaki adatok

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Készülék adatok

Menetsebesség, előre km/h 6 6

Menetsebesség, hátra km/h 3 3

Kapaszkodóképesség (max.) -- 14% 14%

Területi teljesítmény oldalkefék nélkül m

/h 4680 4680

Területi teljesítmény 1 oldalkefével m

/h 6300 6300

Munkaszélesség oldalseprő nélkül mm 780 780

Munkaszélesség 1 oldalkefével mm 1050 1050

Védettség csepegő víz ellen védett -- IPX 3 IPX 3

Alkalmazási időtartam teljesen feltöltött akkumulátorok

esetén

h2,5 2,5

Villamos berendezés

Akkumulátor kapacitás V, Ah --- 36, 240

Akkumulátor készlet kg --- 300

Hidraulikus berendezés

Hidraulika olaj típus -- HV 46 HV 46

Szeméttartály

Max. kirakodási magasság mm 1340 1340

Szeméttartály térfogata l 180 180

198 HU

- 12

Seprőhenger

Seprőhenger-átmérő mm 280 280

Seprőhenger szélessége mm 780 780

Fordulatszám 1/min 360 360

Sepréstükör mm 80 80

Oldalkefék

Oldalseprő-átmérő mm 580 580

Fordulatszám 1/min 80 80

Tömörgumi abroncsok

Nagyság elöl -- 4.00-6 4.00-6

Nagyság hátul -- 300 x 145 – 6 300 x 145 – 6

Fék

Első kerekek -- mechanikus mechanikus

Hátsó kerék -- Elektromos Elektromos

Szűrő- és szívórendszer

Típus -- Táskás szűrő

Opcionálisan kapható: Lapos

redős szűrő és kerek szűrő

Táskás szűrő

Opcionálisan kapható: Lapos

redős szűrő és kerek szűrő

Fordulatszám 1/min 2600 2600

Szűrőfelület finom porszűrő m

5,2 5,2

Névleges nyomáshiány szívó rendszer mbar 6 6

Névleges volumen áram szívó rendszer m

/h 600 600

Rázórendszer -- Elektromotor Elektromotor

Környezeti feltételek

Hőmérséklet °C -5 - +40 -5 - +40

Levegő páratartalom, nem harmatozott % 0 - 90 0 - 90

Az EN 60335-2-72 szerint megállapított értékek

Zaj kibocsátás

Hangnyomás szint L

dB(A) 70 70

Bizonytalanság K

dB(A) 3 3

Hangnyomás szint L

+ bizonytalanság K

dB(A) 93 93

Készülék vibráció

Kéz-kar vibrációs kibocsátási érték m/s

0,7 0,7

Ülés m/s

0,5 0,5

Bizonytalanság K m/s

0,1 0,1

Méretek és súly

hosszúság x szélesség x magasság mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Fordulási sugár jobbra mm 2470 2470

Fordulási sugár balra mm 2470 2470

Önsúly (akkumulátor nélkül/akkumulátorral) kg 560/860 560/860

Megengedett összsúly kg 1224 1224

Megengedett tengelyterhelés elől kg 734 734

Megengedett tengely terhelés hátul kg 490 490

A műszaki adatok módosításának jogát fenntartjuk!

199HU

- 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Pokud při vybalování najdete škody vzniklé

při přepravě, spravte svého prodejce.

– Štítek na přístroji s varováním a pokyny

uvádí důležité pokyny pro bezpečný

provoz.

– Kromě pokynů uvedených v návodu k

použití je nutné dodržovat všeobecné

bezpečnostní předpisy a předpisy pro

prevenci úrazů stanovené zákonem.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

 NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a mon-

táže náhradních dílů provádět pouze auto-

rizovaná zákaznická služba.

– Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Ori-

ginální příslušenství a originální ná-

hradní díly skýtají záruku bezpečného a

bezporuchového provozu přístroje.

– Další informace o náhradních dílech

najdete na www.kaercher.com v části

Service.

 NEBEZPEČÍ

Varuje před bezprostředně hrozícím ne-

bezpečí, které má za následek těžká fyzic-

ká zranění nebo usmrcení.

몇 VAROVÁNÍ

Varuje před případnou nebezpečnou situa-

cí, která by mít za následek těžká fyzická

zranění nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraně

ním nebo k věcným škodám.

POZOR

Upozo

rnění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

Obecná upozornění. . . . . . . . . CS 1

Ochrana životního prostředí CS 1

Záruka . . . . . . . . . . . . . . CS 1

Příslušenství a náhradní dílyCS 1

Symboly použité v návodu k

obsluze. . . . . . . . . . . . . . CS 1

Symboly na zařízení . . . CS 1

Používání v souladu s určením CS 2

Možné nesprávné použití CS 2

Vhodné podlahy. . . . . . . CS 2

Bezpečnostní pokyny . . . . . . . CS 2

Bezpečnostní pokyny pro

obsluhu . . . . . . . . . . . . . CS 2

Bezpečnostní pokyny pro

jízdní provoz. . . . . . . . . . CS 2

Bezpečnostní upozornění

pro přístroje na baterie. . CS 3

Přístroje s horním vyprazd-

ňováním . . . . . . . . . . . . . CS 3

Přístroje s ochrannou stře-

chou pro řidiče . . . . . . . . CS 3

Bezpečnostní pokyny pro

přepravu přístroje. . . . . . CS 3

Bezpečnostní pokyny pro

péči a údržbu . . . . . . . . . CS 3

Funkce. . . . . . . . . . . . . . . . . . . CS 3

Pokyny pro vykládku . . . . . . . . CS 3

Ovládací a funkční prvky . . . . . CS 4

Obrázek zametacího stroje CS 4

Ovládací prvky . . . . . . . . CS 4

Před uvedením do provozu . . . CS 5

Aretujte/povolte parkovací

brzdu . . . . . . . . . . . . . . . CS 5

Uvedení do provozu . . . . . . . . CS 5

Obecná upozornění . . . . CS 5

Zkušební a údržbové práce CS 5

Bezpečnostní pokyny bate-

rie. . . . . . . . . . . . . . . . . . CS 5

Nabití baterií. . . . . . . . . . CS 5

Provoz . . . . . . . . . . . . . . . . . . . CS 6

Nastavení sedadla řidiče CS 6

Startování zařízení. . . . . CS 6

Pojíždění přístroje . . . . . CS 6

Zametací provoz . . . . . . CS 6

Vyprázdnění nádoby na na-

metené nečistoty . . . . . . CS 7

Vypnutí zařízení. . . . . . . CS 7

Přeprava . . . . . . . . . . . . . . . . . CS 7

Skladování/vyřazení z provozu CS 7

Ošetřování a údržba . . . . . . . . CS 7

Obecná upozornění . . . . CS 7

Čištění . . . . . . . . . . . . . . CS 7

Intervaly údržby . . . . . . . CS 7

Údržba . . . . . . . . . . . . . . CS 8

EU prohlášení o shodě . . . . . . CS 10

Pomoc při poruchách. . . . . . . . CS 11

Technické údaje . . . . . . . . . . . CS 11

Obecná upozornění

Ochrana životního prostředí

Obalové materiály jsou recyklo-

vatelné. Obal nezahazujte do do-

movního odpadu, ale odevzdejte

jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cen-

né recyklovatelné materiály, kte-

ré by měly být odevzdávány k

opětnému zhodnocení. Vyslouži-

lá zařízení proto likvidujte pro-

střednictvím příslušných sběr-

ných míst.

Baterie, olej, palivo a podobné látky se ne-

smějí dostat do okolního prostředí. Tyto

materiály laskavě zlikvidujte ve sběrnách

určených k tomuto účelu.

Záruka

Příslušenství a náhradní díly

Symboly použité v návodu k

obsluze

Symboly na zařízení

Nebezpečí popálení o

horké plochy! Před prací

na zařízení nechte výfu-

kový systém dostatečně

vychladnout.

Práce na zařízení prová-

dějte vždy ve vhodných

rukavicích.

Nebezpečí pohmoždění

při sevření mezi pohyblivé

části vozidla.

Nebezpečí úrazu při styku

s pohyblivými díly. Ne-

vkládejte ruce.

Nebezpečí požáru. Nevy-

sávejte hořící či doutnající

předměty.

Uchycení řetězu / uvázání

jeřábu

Úchytné body pro zvedák.

Maximální sklon podkladu

při jízdě se zdviženou ná-

dobou na zametené ne-

čistoty.

Ve směru jízdy je povole-

no stoupání do 14%.

Pozor na rotující smeták

(dbejte na směr otáčení).

200 CS

- 2

Zametací stroj je určen k čištění podlaho-

vých ploch v komerčních objektech např. v

následujících odvětvích:

 Parkoviště

 Výrobní zařízení

 Logistické objekty

 Hotel

 Maloobchod

 Skladovací prostory

 Chodníky

– Tento zametací stroj je určen k zametá-

ní znečištěných ploch ve vnitřním a

venkovním prostoru.

– Přístroj s pracovními zařízením musíte

před použitím zkontrolovat ohledně

řádného stavu a bezpečnosti provozu.

Pokud jejich stav není bez závad, nelze

je používat.

– Zametací stroj používejte výlučně v

souladu s údaji tohoto návodu k obslu-

ze.

– Na přístroji neprovádějtě žádné úpravy.

– Přistroj je určen pouze pro povrchy ur-

čené v návodu.

– Najíždět smíte jen na plochy schválené

pro použití stroje podnikatelem nebo

jeho zmocněncem.

– Obecně platí: Snadno vznětlivé látky

udržujte v dostatečné vzdálenosti od

přístroje (nebezpečí výbuchu/požáru).

 Nikdy přístrojem nemeťte/nenasávejte

jakékoliv hořlaviny či zápalné látky jako

jsou explozivní kapaliny, hořlavé plyny,

neředěné kyseliny, rozpouštědla, K

tomu patří benzín, ředidla barev nebo

topné oleje, které při smíšení s nasáva-

ným vzduchem mohou tvořit výbušné

plyny nebo směsi, dále aceton, nezře-

děné kyseliny nebo rozpouštědla, které

napadají materiály použité na přístroji.

 Nikdy nezametejte/nevysávejte reaktiv-

ní kovový prach (např. hliník, hořčík, zi-

nek), neboť ve spojení se silně alkalic-

kými nebo kyselými čisticími prostředky

vytvářejí výbušné plyny.

 Nikdy přístrojem nemeťte/nenasávejte

hořící či doutnající předměty!

 Přístroj není vhodný pro uklizení látek

ohrožujících zdraví.

 Pobyt v ohroženém prostoru je zaká-

zán. Nikdy nepracujte v prostorách, ve

kterých hrozí nebezpečí exploze!

 Je nepřípustné brát s sebou doprovod-

né osoby.

 Strkat/tahat nebo přepravovat předmě-

ty není s tímto přístrojem dovoleno.

– asfalt

– průmyslová podlaha

– potěr

– beton

– dlažba

 Kvůli dodržení vzdušných i povrcho-

vých vzdáleností se přístroj nesmí pro-

vozovat ve vyšší nadmořské výšce než

2000 m. n. m.

 (Platí pouze pro Finsko) Pokud je pří-

stroj vybaven hadicovými rozvody

z PVC, nesmí se používat při nízkých

okolních teplotách (pod 0 °C). Máte-li

dotazy k přístroji, kontaktujte společ-

nost Kärcher.



Přístroj s

pracovními zařízením musíte

před použitím zkontrolovat ohledně

řádného stavu a bezpečnosti provozu.

Pokud jejich stav není bez závad, nelze

je používat.

 Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy. Nikdy nepracuj-

te v prostorách, ve kterých hrozí nebez-

pečí exploze!

 NEBEZPEČÍ

Nebezpečí úrazu!

 Nepoužívejte přístroj bez ochranného

přístřeší proti padajícím předmětům v

oblastech, kde hrozí, že by mohla být

obsluha přístroje zasažena padajícími

předměty.

 Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben.

Při práci s přístrojem je uživatel povinen

dbát místních specifik a brát při práci

zřetel na třetí osoby, zvláště děti.

 Je tře

ba ze zásady dodržovat veškerá

předpisová opatření, pravidla a naříze-

ní, která platí pro motorová vozidla.

 Před začátkem práce se musí obsluhu-

jící přesvědčit, zda jsou všechna

ochranná zařízení správně připojena a

funkční.

 Obsluhující personál je zodpovědný za

kolize s jinými osobami nebo jejich ma-

jetkem.

 Dbejte na přiléhavé oblečení obsluhují-

cího personálu. Používejte pevnou

obuv a nenoste volné oděvy.

 Před vyjetím zkontrolujte okolní prostor

(např. děti). Dbejte na dostatečný roz-

hled!

 Zařízení se nesmí nikdy nechat bez do-

zoru, dokud je motor v chodu. Pracov-

ník obsluhy smí zařízení opustit teprve

tehdy, když je motor v klidu, zařízení je

zajištěno proti samovolnému pohybu a

klíč je vytažen.

 Aby se zabránilo použití zařízení nepo-

volanou osobou, je třeba vždy vyndat

klíč.

 Přístroj smějí používat jen osoby, které

jsou obeznámeny s manipulací nebo

prokázaly schopnost jej obsluhovat a

které jsou používáním výslovně pově-

řeny.

 To

to zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s ome-

zenými fyzickými, smyslovými nebo du-

ševními schopnostmi nebo osoby zcela

bez zkušeností a/nebo znalostí, ledaže

by tak činily pod dohledem osoby pově-

řené zajištěním jejich bezpečnosti nebo

poté, co od ní obržely instruktáž, jak se

zařízením zacházet.

 Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky,

provazy nebo dráty, protože se jinak namo-

tají kolem zametacího válce.

 NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost

podkladu před jízdou.

 NEBEZPEČÍ

Hrozí nehoda, Nebezpečí úrazu!

Nebezpečí převrácení při přílišných stou-

páních.

– Ve směru jízdy je povoleno stoupání do

14%.

Nebezpečí překlopení při rychlejším zatá-

čení (zejména zatáčení doleva).

– V zatáčkách jeďte

pomalu.

Nebezpečí převrácení při nestabilním pod-

kladu.

– S přístrojem pohybujte výhradně na

zpevněném podkladu.

Nebezpečí převrácení při příliš velkém boč-

ním náklonu.

– Šikmo ke směru jízdy zdolávejte pouze

stoupání do max. 10%.

Varování před nebezpeč-

ným elektrickým napětím!

Respektujte upozornění!

Otáčejte volantem poma-

lu!

Provozní návod si prosím

přečtěte a řiďte se jím!

Nebezpečí poškození!

Nečistěte jemný prachový

filtr.

Používání v souladu s

určením

Možné nesprávné použití

Vhodné podlahy

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

Bezpečnostní pokyny pro jízdní

provoz

201CS

- 3

Upozornění: Záruční nárok vzniká pouze

při používání baterií doporučených

Kärcher.

– Pokyny k beterii výrobce baterie a vý-

robce nabíječky musíte bezpodmíneč-

ně respektovat. Dbejte na zákony při

zacházení s bateriemi.

– Baterie nikdy nenechte stát ve vybitém

stavu, ale co nejdříve je dobijte.

– Abyste se vyvarovali svodového prou-

du, udržujte baterie stále čisté a suché.

Chraňte před nečistotami, například z

kovového prachu.

– Na baterii nepokládejte nástroje ani nic

podobného. Nebezpečí zkratu a vý-

buchu.

– V blízkosti baterie nebo v nabíječce ba-

terie nikdy nezacházejte s otevřeným

plamenem, netvořte jiskry ani nekuřte.

Nebezpečí exploze.

– Nedotýkejte se horkých dílů, například

hnacího motoru (nebezpečí popálení).

– Dávejte pozor při práci s elektrolytem.

Dodržujte příslušné bezpečnostní před-

pisy!

– Vypotřebovaných baterií se zbavujte

ekologicky podle směrnice EU 91/ 157

EWG.

 NEBEZPEČÍ

Nebezpečí úrazu!

 Při práci na horním vyprazdňování zce-

la zvedněte nádobu na nametené ne-

čistoty a zajistěte ji.

 Zajišťování provádějte pouze mimo ne-

bezpečný prostor.

OZNÁMENÍ

Ochranná střecha řidiče (volitelně) posky-

tuje ochranu před většími padajícími před-

měty. Neposkytuje však ochranu při převr-

žení!

 Denně kontrolujte ochrannou stříšku,

zda není poškozená.

 Při poškození, a to i jednotlivých sou-

částí, je třeba celou ochrannou stříšku

vyměnit.

 Jakéko

li úpravy ochranné stříšky nebo

upevňování jiných prvků, součástek a

modulů, než které schválila společnost

Kärcher, je nepřípustné a za určitých

okolností může omezit funkčnost

ochranné stříšky.

 Dbejte na vlastní hmotnost (přepravní

hmotnost) přístroje při přepravování na

přívěsu nebo vozidle.

 Při přepravě přístroje je třeba odpojit

konektory akumulátoru a přístroj bez-

pečně upevnit.

 Před čištěním a údržbou zařízení, vý-

měnou dílů nebo přestavením na jinou

funkci je třeba zařízení vypnout a vyn-

dat klíč.

 Upřístrojů strakčním akumulátorem je

třeba při veškeré údr

žbě a opravách od-

pojit akumulátor v místě připojení (ko-

nektoru akumulátoru) od elektrického

systému přístroje.

 Při pracích prováděných na elektrickém

zařízení je třeba odpojit akumulátor.

Při tom je třeba odpojit nejdříve záporný

a poté kladný pól.

Opětovné připojení se provádí

v opačném pořadí. Nejdříve připojte

kladný pól a poté záporný pól.

 Zařízení nesmíte čistit proudem vody z

hadice ani vodním vysokotlakým pa-

prskem (nebezpečí zkratů či jiných

škod).

 Údržbu smí provádět jen příslušný ser-

vis nebo odborníci v této oblasti, kteří

jsou seznámeni se všemi příslušnými

bezpečnostními předpisy.

 Dodržujte bezpečnostní kontrolu podle

místně platných předpisů pro mobilní

průmyslově využívané přístroje.

 Práce na zařízení provádějte vž

dy ve

vhodných rukavicích.

Zametací stroj pracuje na principu zameta-

cích lopatek.

– Otáčející se zametací válec dopravuje

nečistoty přímo do nádoby na namete-

ný materiál.

– Postranní metla čistí rohy a hrany za-

metací plochy a dopravuje nečistoty do

dráhy zametacího válce.

– Jemný prach je nasáván sacím dmy-

chadlem přes prachový filtr.

 Nebezpečí

Nebezpečí poranění, nebezpečí poškoze-

ní!

Dbejte na hmotnost přístroje při přepravě!

 Nepoužívejte vysokozdvižný vozík.

 Při nakládání přístroje je nezbytné pou-

žít vhodnou rampu nebo jeřáb!

 Při používání rampy dodržujte následu-

jící:

Světlá výška nad zemí 70mm.

 Pokud je přístroj dodán na paletě, je

nezbytné vytvořit pomocí přiložených

prken rampu pro sjíždění.

Příslušný návod naleznete na straně 2

(vnitřní strana obálky).

Důležité upozornění: každé prkno

musí být upevněno dvěma šrouby.

Bezpečnostní upozornění pro

přístroje na baterie

Přístroje s horním vyprazdňováním

Přístroje s ochrannou střechou pro

řidiče

Bezpečnostní pokyny pro přepravu

přístroje

Bezpečnostní pokyny pro péči a

údržbu

Funkce

Pokyny pro vykládku

Hmotnost (bez baterií) 560 kg*

Hmotnost (s bateriemi) 860 kg*

* Pokud jsou přimontovány doplňkové

sady je hmotnost vyšší o příslušnou hod-

notu.

202 CS

- 4

ilustrace

1 typový štítek

2 Sedadlo (s kontaktním spínačem seda-

dla)

3 Volant

4 Blue Spot (možnost)

5 Rukojeť s aretačním tlačítkem

6 Kryt přístroje

7 Boční smetáky, vpravo

8 Přední kolo

9 Přístup zametací válec

10 Uvazovací bod

11 Sada baterie

(součást dodávky pouze u KM 105/180

R Bp Pack)

12 Kapota motoru

13 Otáčivá výstražná svítilna

14 Blinkr (volitelná výbava)

15 Zadní světla (volitelné příslušenství)

16 Hnací kolo

17 Olejoznak hydraulického oleje

ilustrace

1 Ovládací páka zametacího válce a po-

stranního kartáče

Páka dopředu: Zap. zametacího válce

a pokles a zap. postranního kartáče.

Páka dozadu: Zapnutí zametacího vál-

2 Ovládací páka nádoby na zametené

nečistoty

Zvednout / spustit nádobu na nametený

materiál

3 Ovládací páka zametacího válce

Zvednutí a pokles zametacího válce

4 Ovládací páka klapky nádoby

Otevření / zavření klapky nádoby

5 Kontrolka a displej

6 Spínač osvětlení (volitelné příslušen-

ství)

7 Spínač dmychadla a čištění filtru

Poloha uprostřed: Čištění filtru a vypnu-

tí dmychadla

Poloha vpředu: Dmychadlo zap.

Poloha vzadu: Čištění filtru zapnuté

8 Spínač klaksonu

9Pojistky

10 Brzdový pedál

11 Plynový pedál vpřed / vzad

12 Úprava nastavení při opotřebení / na-

stavení sběrného prostoru zametacího

válce

13 Spínač směrových světel (volitelné pří-

slušenství)

14 Zámek zapalování

Poloha 0: Vypněte motor

Poloha 1: Zapnout zapalování

Poloha 2: Spusťte motor

15 Zástrčka baterie

16 Parkovací brzda

17 Páčka pro seřízení sedadla

18 Přístup ke kartáčům na klíč

ilustrace

1 Displej (kapacita baterií)

2 kontrolka nabíjení baterií

3 Kontrolka pracovního osvětlení

4 Kontrolní světlo blinker

5 Kontrolka klapka nádoby na zametené

nečistoty je otevřená

6 Varovné světlo klapka nádoby na za-

metené nečistoty je zavřená

7 neobsazeno

Ovládací a funkční prvky

Obrázek zametacího stroje Ovládací prvky

Kontrolka a displej

203CS

- 5

8 Indikátor čištění filtru je aktivní

9 neobsazeno

 Povolte parkovací brzdu, přitom sešláp-

něte brzdový pedál.

 Aretujte parkovací brzdu, přitom se-

šlápněte brzdový pedál.

 Zametací stroj odstavte na rovné ploše.

 Vytáhněte klíček ze zapalování.

 Aretujte brzdu.

 Zkontrolujte stav nabití baterie, v přípa-

dě potřeby baterie nabijte (viz kapitolu

"Nabíjení baterie").

 Kartáčové válce a boční koště zkontro-

lujte ohledně opotřebení a navinuté

pásky.

 Zkontrolujte, zda nejsou na kolečkách

navinuté pásky.

 Zkontrolujte funkci všech obslužných

prvků.

 Zkontrolujte, zda není zařízení poško-

zeno.

Upozornění: Popis viz kapitola Péče a

údržba.

Při manipulaci s bateriemi bezpodmínečně

dbejte na tyto výstrahy:

 Nebezpečí

Nebezpečí exploze! Na baterie, tj. na kon-

cové póly ani na spojnici buněk nepokládej-

te nástroje ani nic podobného.

 Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít

do styku s olovem. Po práci na bateriích si

vždy očistěte ruce.

 NEBEZPEČÍ

Nebezpečí požáru a exploze!

– Kouření a používání otevřeného ohně

jsou zakázány.

– Prostory, v nichž se nabíjejí baterie,

musejí být dobře větrány, protože při

nabíjení vzniká vysoce výbušný plyn.

 Nebezpečí

Nebezpečí poleptání!

– Kyselinu vystříkl

ou do oka nebo na po-

kožku vymyjte případně opláchněte vel-

kým množstvím čisté vody.

– Potom bezodkladně vyhledejte lékaře.

– Potřísněné oblečení vymyjte vodou.

UPOZORNĚNÍ

Před zapnutím přístroje baterie nabijte.

 NEBEZPEČÍ

Nebezpečí úrazu! Při zacházení s akumu-

látory dbejte bezpečnostních předpisů. Do-

držujte návod k použití od výrobce nabíječ-

ky.

Přiložený návod k použití od výrobce bate-

rie musí být bezpodmínečně respektován a

dodržován.

Baterie nabíjejte pouze vhodnou nabíječ-

kou.

 NEBEZPEČÍ

Nebezpečí poleptání Doplňování vody ve

stavu vybité baterie může vést k úniku ky-

seliny! Při manipulaci s bateriovou kyseli-

nou používejte ochranné brýle a dodržujte

předpisy, abyste zabránili zranění a zničení

oblečení. Případné postříkání kyselinou na

kůži nebo oblečení okamžitě op

láchněte

velkým množstvím vody.

UPOZORNĚNÍ

Nebezpečí poškození. K doplňování baterií

používejte pouze destilovanou nebo odso-

lenou vodu (VDE 0510). Nepoužívejte žád-

ná aditiva (tzv. vylepšovací prostředky), ji-

nak zaniknou všechny nároky ze záruky.

 Přístroj skladujte v suchých prostorách

s dostatečným větráním.

 Otevřete kapotu motoru.

Upozornění: Kapota musí zůstat bě-

hem nabíjení otevřená.

 Vytáhněte zástrčku baterie ze stroje a

spojte ji s konektorem nabíječky.

 Zástrčku nabíječky zasuňte do běžné

zásuvky s 16 A, nabíjení se spustí auto-

maticky.

 Proveďte nabíjení podle údajů v pro-

vozním návodu nabíječky.

Doporučené nabíječky (vhodné pro ak-

tuálně používané baterie) mají elektro-

nickou regulaci a samostatně ukončují

nabíjení.

 Upozornění: Když jsou baterie nabité,

odpojte nabíječku nejprve od sítě a po-

tom od baterií.

Upozornění

Varianta KM 105/180 R Bp Pack (1.186-

051.0) se dodává již včetně baterií a nabí-

ječky.

Varianta KM 105/180 R Bp (1.186-050.0)

se dodává bez baterií a nabíječky.

Doporučujeme následující baterie a nabí-

ječky:

Nedoporučujeme používat jiné baterie a

nabíječky, použití je povoleno pouze po

konzultaci se zákaznickou službou firmy

KÄRCHER.

UPOZORNĚNÍ

Vždy dodržujte upozornění výrobce aku-

mulátoru a postupujte podle nich.

Stav nabití baterie je zobrazen na displeji

zametacího stroje.

Pokud kontrolka nabití baterie svítí červe-

ně:

 Baterie je vybitá. Zametání se automa-

ticky ukončí (opětné uvedení zametací-

ho ústrojí do provozu je možné až po

nabití baterie).

 Přístrojem dojeďte přímo k nabíjecí sta-

nici a vyhněte se při tom stoupání.

 Nabijte baterie.

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

Uvedení do provozu

Obecná upozornění

Zkušební a údržbové práce

Každý den před zahájením provozu

Bezpečnostní pokyny baterie

Dodržujte pokyny uvedené na

baterii, v návodu k použití a v

návodu k obsluze vozidla.

Noste chránič očí!

Chraňte děti před kyselinou a

bateriemi!

Nebezpečí exploze!

Zákaz ohně, jisker, otevřeného

světla a kouření!

Nebezpečí poleptání!

První pomoc!

Výstražné zařízení!

Likvidace odpadu!

Baterii neodhazujte do kontej-

neru na odpadky!

Varování před nebezpečným

elektrickým napětím!

Nabití baterií

Doporučené baterie a nabíječky

Objednací číslo

Sada baterií 36 V,

240 Ah, (ve žlabu, s jed-

noduchou údržbou) *

6 981-067.0

Nabíječka 36 V / 40 A 6 981-066.0

* Zařízení vyžaduje 1 sadu baterií

Kontrola a korekce hladiny kapaliny v

baterii

Zkontrolujte stav nabití baterie

204 CS

- 6

1 Páčka pro seřízení sedadla

2 Sedadlo řidiče

 Páku pro nastavení sedadla vytáhněte

směrem ven.

 Přesuňte sedadlo, páku uvolněte a za-

jistěte.

 Střídavými pohyby sedadla dopředu a

dozadu zkontrolujte, zda je zajištěno.

Upozornění: Zařízení je vybaveno kon-

taktním spínačem sedadla. Když řidič

opustí sedadlo, zařízení se vypne.

Upozornění: Jemný prachový filtr se auto-

maticky čistí při spuštění přístroje.

 Posaďte se do sedadla řidiče.

 Aretujte brzdu.

 Klíček zapalování zastrčte do zámku

zapalování.

 zapalovací klíček otočte do polohy "I"

Zařízení je připraveno k provozu.

 Zapalovací klíček otočte do polohy "II".

Zařízení je připraveno k jízdě.

Upozornění: Displej kapacity baterie

zobrací po cca. 10 vteřinách skutečný

stav nabití.

 Sešlápněte brzdový pedál a držte ho

sešlápnutý.

 Povolte parkovací brzdu.

 Zatlačte akcelerační pedál pomalu do-

předu.

 Nebezpečí

Nebezpečí úrazu! Při couvání nesmějí být

nijak ohroženy třetí osoby, v případě potře-

by se nechte navádět.

 Zatlačte akcelerační pedál pomalu do-

zadu.

 Pedálem plynu lze plynule regulovat

rychlost jízdy.

 Vyhněte se trhavé aktivaci pedálu.

 Jestliže plynový pedál uvolníte, zaříze-

ní se automaticky zabrzdí a zůstane

stát.

Upozornění: Účinnost brzdění lze podpořit

sešlápnutím brzdového pedálu.

Přejíždění pevných překážek do rozměru

70 mm:

 Přejeďte pomalu a opatrně jízdou

vpřed.

Přejíždění pevných překážek větších než

70 mm:

 Překážky lze přejíždět jen s pomocí

vhodné rampy.

POZOR

Nemeťte ba

lící pásky, dráty nebo podobné,

může to vést k poškození zametací mecha-

niky.

Upozornění: Pro dosažení optimální čisti-

cího výsledku by měla být rychlost jízdy při-

způsobena podmínkám.

Upozornění: Jemný prachový filtr se bě-

hem provozu automaticky čistí každých 10

minut.

Upozornění: Při časté práci v zóně jemné-

ho prachu musí být filtr navíc vyčištěn stisk-

nutím spínače pro čištění filtru.

 Vyčistěte jemný prachový filtr tlačítkem

pro čištění filtru.

1 Ovládací páka zametacího válce a po-

stranního kartáče

2 Ovládací páka nádoby na zametené

nečistoty

3 Ovládací páka zametacího válce

4 Ovládací páka klapky nádoby

Ovládací páka zametacího válce a po-

stranního kartáče

 Ovládací páka (1) dopředu: Zap. zame-

tacího válce a pokles a zap. postranní-

ho kartáče.

 Ovládací páka (1) dozadu: Zap. zame-

tacího válce.

Ovládací páka nádoby na zametené ne-

čistoty

 Ovládací páka nádoby na zametené

nečistoty (2) dopředu: Nádoba na za-

metené nečistoty se sníží.

 Ovládací páka nádoby na zametené

nečistoty (2) dozadu: Nádoba na zame-

tené nečistoty se zvedne.

Ovládací páka zametacího válce

 Ovládací páka zametacího válce (3)

dopředu: Zametací válec se zvedne.

 Ovládací páka zametacího válce (3)

dozadu: Zametací válec poklesne.

Ovládací páka klapky nádoby

 Ovládací páka klapky nádoby (4) do-

předu: Klapka nádoby na zametené ne-

čistoty se otevře.

Upozornění: Musí se rozsvítit zelená

kontrolka.

 Ovládací páka klapky nádoby (4) doza-

du: Klapka nádoby na zametené nečis-

toty se zavře.

Upozornění: Musí se rozsvítit červená

kontrolka.

 Zapněte ventilátor.

 Při čištění ploch:

Ovládací páka zametacího válce a po-

stranního kartáče (1) dozadu: Zap. za-

metacího válce.

Ovládací páka zametacího válce (3)

dozadu: Zametací válec poklesne.

 Ovládací páka klapky nádoby (4) do-

předu: Klapka nádoby se otevře.

Upozornění: Musí se rozsvítit zelená

kontrolka.

 Při čištění obrubníků z boku:

Ovládací páka zametacího válce a po-

stranního kartáče (1) dopředu: Zap. za-

metacího válce, postranní kartáč se

zapne a poklesne.

Ovládací páka zametacího válce (3)

dozadu: Zametací válec poklesne.

 Vypněte ventilátor.

 Při čištění ploch:

Ovládací páka zametacího válce a po-

stranního kartáče (1) dozadu: Zap. za-

metacího válce.

Ovládací páka zametacího válce (3)

dozadu: Zametací válec poklesne.



Ovládací páka klapky nádoby (4) do-

před

u: Klapka nádoby se otevře.

Upozornění: Musí se rozsvítit zelená

kontrolka.

 Při čištění obrubníků z boku:

Ovládací páka zametacího válce a po-

stranního kartáče (1) dopředu: Zap. za-

metacího válce, postranní kartáč se

zapne a poklesne.

Ovládací páka zametacího válce (3)

dozadu: Zametací válec poklesne.

Provoz

Nastavení sedadla řidiče

Startování zařízení

Pojíždění přístroje

Jízda vpřed

Jízda vzad

Chování vozidla za jízdy

Brzdy

Přejíždění překážek

Zametací provoz

Čistěte jemně prachový filtr ručně

Ovládací páka

Zametání suché podlahy

Zametání vlhké nebo mokré podlahy

205CS

- 7

 NEBEZPEČÍ

Nebezpečí úrazu!

 Během vyprazdňování se v dosahu ná-

drže na nametené nečistoty nesmějí

zdržovat žádné osoby ani zvířata.

Nebezpečí převržení!

 Během vyprazdňování zařízení odstav-

te na rovné ploše.

몇 VAROVÁNÍ

Nebezpečí pohmoždění!

 Nikdy nesahejte do pákového ústrojí

vyprazdňovacího mechanismu. Nezdr-

žujte se pod nadzdviženou nádobou.

POZOR

Nebezpečí úrazu a nebezpečí poškození!

 Je třeba počítat s odhazováním materi-

álu rotujícím zametacím válcem při pro-

cesu vyprazdňování. Udržujte dosta-

tečný odstup.

 Zvednutí zametacího válce a postranní-

ho kartáče ovládacími pákami: Ovláda-

cí páka 1 doprostřed ovládací páka 3

dopředu.

 Zavřete klapku nádoby tak, že posune-

te ovládací páku (4) dozadu.

Upozornění: Musí se rozsvítit zelená

kontrolka.

 Nadzvedněte nádobu na zametené ne-

čistoty tak, že posunete ovládací páku

nádoby na zametené nečistoty (2) do-

zadu:

 Pomalu najíždějte ke sběrné nádobě.

 Aretujte brzdu.

 Otevřete klapku nádoby tak, že zatlačí-

te ovládací páku klapky nádoby (4) do-

předu a následně vyprázdněte nádobu

na zametené nečistoty.

Upozornění: Musí se rozsvítit červená

kontrolka.

 Zavřete klapku nádoby tak, že posune-

te ovládací páku (4) dozadu až se sklo-

pí do koncové polohy.

ozornění: Musí se rozsvítit zelená

kontrolka.

 Povolte parkovací brzdu.

 Pomalu odjíždějte od sběrné nádoby.

 Snižte nádobu na zametené nečistoty

do koncové polohy tak, že posunete

ovládací páku nádoby na zametené ne-

čistoty (2) dopředu

 Sešlápněte brzdový pedál a držte ho

sešlápnutý.

 Aretujte brzdu.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 NEBEZPEČÍ

Poškození při přepravě!

 Dbejte na vlastní hmotnost (přepravní

hmotnost) přístroje při přepravování na

přívěsu nebo vozidle.

 Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlo-

pení podle platných předpisů.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

 Zařízení zajistěte na uvazovacích bo-

dech (4x) upínacími pásy, lany nebo ře-

tězy.

 Kolečka přístroje zajistěte klíny.

 Při přepravě zametacího stroje odpojte

akumulátor.

 NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při jeho

uskladnění.

 Z

astavte zametací stroj na rovné ploše

v suchém a nezamrzajícím prostoru.

Chraňte přístroj proti prachu zakrytím.

 Zvedněte zametací válec a boční sme-

ták, aby nedošlo k poškození kartáčů.

 Zavřete klapku nádoby.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

 Zametací stroj zajistěte proti posunu.

Pokud zametací stroj nebude po delší dobu

v provozu, dbejte navíc na následující po-

kyny:

 Zametací stroj očistěte zevnitř i zvenku.

 Odpojte zástrčku baterie od stroje.

 Baterii nabijte a totéž proveďte znovu

za ca. 2 měsíce.

몇 UPOZORNĚNÍ

Nebezpečí poškození z důvodu zkratu!

 Při práci na elektrickém zařízení nebo

před otevřením elektrických krytů musí

být baterie odpojena nebo odpojen ko-

nektor baterie.

POZOR

Nebezpečí poškození!

 Nečistěte jemný prachový filtr.

 Údržbu smí provádět jen příslušný ser-

vis nebo odborníci v této oblasti, kteří

jsou seznámeni se všemi příslušnými

bezpečnostními předpisy.

 Zařízení používaná na různých místech

ke komerčním účelům podléhají bez-

pečnostní kontrole podle VDE 0701.

 Zametací stroj odstavte na rovné ploše.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

UPOZ

ORNĚNÍ

Nebezpečí poškození!

 Zařízení nesmíte čistit proudem vody z

hadice ani vodním vysokotlakým pa-

prskem (nebezpečí zkratů či jiných

škod).

 NEBEZPEČÍ

Nebezpečí úrazu!

 Noste protiprachovou masku a ochran-

né brýle.

 Přístroj čistěte hadříkem.

 Přístroj vysajte nasucho.

 Přístroj otřete vlhkým, v nepříliš silném

pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí

prostředky.

Upozornění: Počítadlo provozních hodin

udává termín intervalů údržby.

Upozornění: Všechny servisní a údržbář-

ské práce při údržbě prováděné zákazní-

kem musí vykonávat kvalifikovaný odbor-

ník. V případě potřeby můžete kdykoliv při-

zvat specializovaného obchodníka firmy

Kärcher.

Denní údržba:

 Zkontrolujte stav nabití baterie, v přípa-

dě potřeby baterie nabijte (viz kapitolu

"Nabíjení baterie").

 Kartáčové válce a boční koště zkontro-

lujte ohledně opotřebení a navinuté

pásky.

 Zkontrolujte, zda nejsou na kolečkách

navinuté pásky.

 Zkontrolujte funkci všech obslužných

prvků.

 Zkontrolujte, zda není zařízení poško-

zeno.

 Očistěte prachový filtr pomocí tlačítka

čištění filtru.

Týdenní údržba:

 Zkontrolujte hydrauliku.

 Zkontrolujte hladinu hydraulického ole-

je.

 Zkontrolujte stav brzdové kapaliny.

 Zkontrolujte těsnící lišty, v případě nut-

nosti rovněž vyměňte.

 Zkontrolujte víko nádoby a promažte

jej.

Údržba po opotřebení:

 Vyměňte těsnící lišty.

 Seřiďte resp. vyměňte boční těsnění.

 Vyměňte kartáčový válec.

 Vyměňte boční koště.

Upozornění: Popis viz kapitola Údržbář-

ské práce.

Vyprázdnění nádoby na nametené

nečistoty

Vypnutí zařízení

Přeprava

Skladování/vyřazení z

provozu

Ošetřování a údržba

Obecná upozornění

Čištění

Vnitřní čištění přístroje

Vnější čištění přístroje

Intervaly údržby

Údržba prováděná zákazníkem

206 CS

- 8

Údržba po 50 provozních hodinách:

 První údržbu nechte provést zákaznic-

kým servisem podle kontrolního sezna-

mu pro inspekce.

Údržba po 250 provozních hodinách:

 Údržbu nechte provést zákaznickým

servisem podle kontrolního seznamu

pro inspekce.

Aby byly zachovány záruční nároky, je tře-

ba, aby během záruční lhůty prováděla

veškeré servisní a údržbové práce opráv-

něná zákaznická služba firmy Kärcher a to

v souladu se schématem údržby.

Příprava:

 Zametací stroj odstavte na rovné ploše.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Aretujte brzdu.

 NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpeč-

nostní podpěru při zdvižené nádobě na za-

metené nečistoty.

Zajišťování provádějte pouze mimo nebez-

pečný prostor.

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

 Vyklopte bezpečnostní podpěru pro vy-

prazdňování shora a zasuňte ji do držá-

ku (zajistěte).

POZOR

Při instalaci baterií dávejte pozor na orien-

taci bateriových pólů. Instalace pólů je ve

směru jízdy vlevo.

Baterie je možné měnit pouze jako sadu.

Výměnu smí provádět pouze kvalifikovaný

odborník.

 V důsledku vysoké hmotnosti (300 kg)

se musí výměna provádět jeřábem.

Bateriové póly - ve směru jízdy vlevo

1 Záporný pól

2 Kladný pól

 Při vyjímání baterie dbejte na to, aby

byla nejprve odpojena svorka vedení

záporného pólu.

 Lana jeřábu upevněte ke 4 okům sady

baterie a baterie opatrně zvedněte.

OZNÁMENÍ

Nádobu na zametené nečistoty nesmí

zvedat.

 Otevřete kapotu motoru.

1Okénko

2 Závěrné víko, otvor pro plnění olej

3 Nádrž (bez funkce)

 Zkontrolujte v průzoru výšku hladiny

hydraulického oleje.

– Hladina oleje musí ležet mezi značkami

„MIN“ a „MAX“.

– Jestliže je hladina oleje pod značkou

„MIN“, dolijte motorový olej.

 Odšroubujte závěrné víko otvoru pro pl-

nění oleje.

 Vyčistěte oblast plnění.

 Doplňte hydraulický olej.

Druh: viz Technické parametry

 Našroubujte závěrné víko otvoru pro pl-

nění oleje.

 Aretujte brzdu.

 Spusťte motor.

Údržba hydraulického zařízení pouze auto-

rizovaným zákaznickým servisem.

 Zkontrolujte těsnost veškerých hydrau-

lických hadic a přípojek.

 NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpeč-

nostní podpěru při zdvižené nádobě na za-

metené nečistoty.

Zajišťování provádějte pouze mimo nebez-

pečný prostor.

1 Nádoba na nametené nečistoty

2 Bezpečnostní podpěra

3 Zametací válec

 Odstavte stroj.

 Zvedněte nádobu na zametené nečis-

toty do koncové polohy. Zametací válec

je viditelný.

Zajistěte nádobu na zametené nečisto-

ty. Viz kapitola „Zajištění zvednuté ná-

doby na zametené nečistoty“.

 Zapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

 Zkontrolujte nezávadnost zametacího

válce, odstraňte zamotané pásky nebo

šňůry.

 Pojistnou tyče sklopte do uchycení

(zvednutá nádoba na zametené nečis-

toty není zajištěná).

 Sklopte nádobu na nametené nečistoty

do koncové polohy.

1 boční kryt, vpravo

2 Přístup ke kartáčům na klíč

 Zvedněte nádobu na zametené nečis-

toty do koncové polohy.

Zajistěte nádobu na zametené nečisto-

ty. Viz kapitola „Zajištění zvednuté ná-

doby na zametené nečistoty“.

 Otevřete boční obložení pomocí klíče.

1 Přidržovací třmen

2 Křídlová matice

Boční těsnění

 Odšroubujte křídlovou matici.

 Odstraňte přidržovací třmen.

 Vyklopte boční těsnění směrem ven.

 Vyšroubujte upevňovací šroub uchyce-

ní zametacího válce a uchycení vyklop-

te směrem ven.

 Vyjměte zametací válec.

Údržba prováděná zákaznickou službou

Údržba

Zajistěte nadzvednutou nádobu na

zametené nečistoty

Vyměňte baterii

Zkontrolujte hladinu hydraulického oleje

a doplňte hydraulický olej

Kontrola hydrauliky

Kontrola zametacího válce

Výměnta kartáčového válce

207CS

- 9

Montážní poloha zametacího válce ve

směru jízdy (půdorys)

Upozornění: Při montáži nového zameta-

cího válce dohlédněte na polohu nové sady

žíní.

 Zabudujte nový zametací válec. Drážky

zametacího válce musíte nasadit na vý-

stupky protilehlých táhel.

Upozornění: Po montáži nového zameta-

cího válce musí být sběrný prostor nově

nastaven.

Upozornění: Sběrný prostor je nastaven

ze závodu na 80 mm a je možné jej v přípa-

dě opotřebení kartáčů postupně doladit.

 Sací dmychadlo vypněte.

 Najeďte zametacím strojem na rovnou

a hladkou podlahu, která je viditelně po-

krytá prachem nebo křídou.

 Ovládací páka zametacího válce a po-

stranního kartáče (1) dozadu: Zap. za-

metacího válce.

Ovládací páka zametacího válce (3)

dozadu: Zametací válec poklesne.

 Nechte zametací válec běžet cca

10 sekund.

 Ovládací páka zametacího válce a po-

stranního kartáče (1) doprostřed.

Ovládací páka zametacího válce (3)

dopředu: Zametací válec se zvedne.

 Zvedněte nádobu na nametený materi-

ál.

 Zařízením zacouvejte.

 Zkontrolujte zametací zrcátko.

Tvar sběrného prostoru by měl vytvářet

pravidelný obdélník o šířce -85 mm.

 Povolte a nastavte dorazový šroub

úpravy nastavení při opotřebení (12).

Doraz nahoru: užší zametací prostor.

Doraz dolů: širší zametací prostor.

 Opět utáhněte dorazový šroub.

 Znovu zkontrolujte zametací prostor za-

metacího válce podle uvedeného popi-

su.

 Zvedněte postranní metlu.

 Najeďte zametacím strojem na rovnou

a hladkou podlahu, která je viditelně po-

krytá prachem nebo křídou.

 Spusťte postranní kartáč ovládací pá-

kou dolů a nechte jej běžet po dobu cca

10 sekund.

 Zvedněte postranní metlu.

 Zařízením zacouvejte.

 Zkontrolujte zametací zrcátko.

Šířka zametacího zrcátka by měla být v in-

tervalu 40 - 50 mm.

 Opravte sběrný prostor pomocí dvou

nastavovacích šroubů.

 Zkontrolujte zametací zrcátko.

 NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpeč-

nostní podp

ěru

při zdvižené nádobě na za-

metené nečistoty.

 Zvedněte nádobu na zametené nečis-

toty do koncové polohy.

Zajistěte nádobu na zametené nečisto-

ty. Viz kapitola „Zajištění zvednuté ná-

doby na zametené nečistoty“.

 Otevřete bočního obložení podle popi-

su v kapitole "výměna zametacího vál-

ce".

 Povolte 6 křídlatých matic na bočním

plechovém držáku.

 Povolte 3 matice (SW 13) na předním

plechovém držáku.

 Boční těsnění zatlačte dolů (podélný

otvor) tak, aby byla od podlahy ve vzdá-

lenosti 1 - 3 mm.

 Upevněte plechové držáky.

 Proces opakujte na druhé straně pří-

stroje.

몇 VAROVÁNÍ

Nebezpečí úrazu!

 Během prací na filtračním zařízení nos-

te protiprašný respirátor. Dodržujte

bezpečnostní předpisy o zacházení s

jemným prachem.

 Vyčistěte jemný prachový filtr tlačítkem

pro čištění filtru.

 Vyprázdněte nádobu na nametené ne-

čistoty.

1 Kryt přístroje

2 Kryt filtru (vibrační systém)

3 Uzávěr, kryt filtru (2x)

 Vyklopte kapotu zařízení dopředu.

1 Kryt přístroje

2 Jemný prachový filtr

3 Příčné vzpěry

 Otevřít uzávěr.

 Otevřete kryt filtru.

 Zkontrolujte jemný prachový filtr, v pří-

padě potřeby jej vyčistěte nebo vyměň-

te.

Upozornění

Výměnu prachového filtru smí provádět

pouze zákaznický servis

společnosti ISAL.

 Nasaďte kryt filtru a zajistěte jej.

Kontrola a nastavení sběrného prostoru

zametacího válce

Kontrola a nastavení zametacího zrcadla

postranního kartáče

Nastavte boční těsnění

Zkontrolujte / vyměňte filtr jemného

prachu

208 CS

- 10

몇 UPOZORNĚNÍ

Nebezpečí poškození!

 Ujistěte se, že kryty bezpečnostních

skříní nejsou zaměněny.

POZOR

Používejte pouze pojistky se stejnou jisticí

hodnotou.

1 Bezpečnostní skříň A

2 Bezpečnostní skříň B

3 Rýhovaná matice

 Odšroubujte rýhovanou matici.

 Otevřete víko na skříni s pojistkami.

 Zkontrolujte pojistky.

 Vadné pojistky vyměňte za nové.

Bezpečnostní skříň A

Bezpečnostní skříň B

Hlavní pojistka relé

* Tyto pojistky smí vyměňovat pouze zá-

kaznický servis, protože je nutná kontrola

případných závad přístroje.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním poža-

davkům o bezpečnosti a ochraně zdraví

směrnic EU. Při jakýchkoli na stroji prove-

dených změnách, které nebyly námi od-

souhlaseny, pozbývá toto prohlášení svou

platnost.

Níže podepsaní jednají z pověření a se zpl-

nomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení doku-

mentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Výměna pojistek

FU01 Jisticí relé

Start

5 A

FU02 Uvolnění DC / DC 10 A

FU03 Otáčivá výstražná sví-

tilna

Signál

10 A

FU04 sací dmychadlo 20 A

FU05 Vibrační systém 15 A

FU06 Vstup DC / DC 20 A

FU07 Multifunkční obrazov-

5 A

FU08 Výstraha při jízdě zpět

Indikátor klapky

7.5 A

FU09 Jisticí relé

sací dmychadlo

Vibrační systém

5 A

FU10 Vodní čerpadlo (voli-

telné příslušenství)

10 A

FU11 Osvětlovací systém

(volitelná výbava)

Blinkr (volitelná výba-

va)

Blue Spot (možnost)

10 A

FU12 Vibrační systém pro

plochý skládaný filtr a

kulatý filtr (volitelné

příslušenství)

15 A

FU 13* Hlavní relé 125 A

EU prohlášení o shodě

Výrobek: zametací stroj s odsávacím

zařízením nástavný přístroj

Typ: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp Pack

1 186-051.0

Příslušné směrnice EU:

2006/42/ES (+2009/127/ES)

2014/30/EU

2000/14/ES

Použité harmonizační normy

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 90

Garantova-

nou:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

209CS

- 11

Pomoc při poruchách

Porucha Odstranění

Zařízení nepojíždí nebo jen poma-

Posaďte se do sedadla řidiče, aktivuje se kontaktní spínač sedadla.

Nechte v zákaznickém servisu zkontrolovat pojistku pojezdového motoru FU 13

Nabití nebo výměna baterie

Povolte parkovací brzdu

Zkontrolujte případně zamotané pásky a provázky.

Informujte zákaznickou službu firmy Kärcher

Pískavý hluk v hydraulice Doplňte hydraulickou kapalinu

Informujte zákaznickou službu firmy Kärcher

Kartáče se otáčejí jen pomalu

nebo se neotáčejí vůbec

Zkontrolujte případně zamotané pásky a provázky.

Informujte zákaznickou službu firmy Kärcher

Nedostatečná nebo žádná sací

síla v prostoru kartáčů.

Vyčistěte prachový filtr

Informujte zákaznickou službu firmy Kärcher

Přístroj práší Nastavte boční těsnění

Zapnout ventilátor

Vyčistěte prachový filtr

Vyměňte těsnění filtru

Informujte zákaznickou službu firmy Kärcher

Zametací mechanismus nezametá

všechno

Vyprázdněte nádobu na nametené nečistoty

Vyčistěte prachový filtr

Výměna zametacího válce

Nastavte sběrný prostor

Vyměňte těsnicí pásy v nádobě na zametené nečistoty

Odstraňte zablokování zametacího válce

Informujte zákaznickou službu firmy Kärcher

Nádoba na nametený materiál se

nezvedá nebo nespouští

Zkontrolujte pojistky.

Odstranění zajišťovací opěry z nádoby na zametené nečistoty

Informujte zákaznickou službu firmy Kärcher

Nádoba na zametené nečistoty se

otáčí pomalu nebo se neotáčí vů-

bec

Informujte zákaznickou službu firmy Kärcher

Provozní poruchy s hydraulicky

ovládanými díly

Informujte zákaznickou službu firmy Kärcher

Technické údaje

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Údaje o zařízení

Jízdní rychlost, vpřed km/h 6 6

Jízdní rychlost, vzad km/h 3 3

Stoupání (max.) -- 14% 14%

Plošný výkon bez postranní metly m

/h 4680 4680

Plošný výkon s 1 postranní metlou m

/h 6300 6300

Pracovní šířka bez postranní metly mm 780 780

Pracovní šířka s 1 postranní metlou mm 1050 1050

Druh krytí chráněný proti kapající vodě -- IPX 3 IPX 3

Délka použití při zcela nabité baterii h 2,5 2,5

Elektroinstalace

Kapacita baterií V, Ah --- 36, 240

Sada baterie kg --- 300

Hydraulika

Typ hydraulického oleje -- HV 46 HV 46

Nádoba na nametené nečistoty

Maximální vykládací výška mm 1340 1340

Objem nádoby na nametené nečistoty l 180 180

210 CS

- 12

Zametací válec

Průměr kartáčových válců mm 280 280

Šířka zametacích válců mm 780 780

Otáčky 1/min 360 360

Sběrný prostor mm 80 80

Postranní metla

Průměr bočních košťat mm 580 580

Otáčky 1/min 80 80

Celogumové opláštění

Velikost vpředu -- 4.00-6 4.00-6

Velikost vzadu -- 300 x 145 – 6 300 x 145 – 6

Brzda

Přední kola -- mechanická mechanická

Zadní kolo -- Elektrický Elektrický

Filtrace a sání

Konstrukce -- Rukávový filtr

K dispozici jako volitelné pří-

slušenství: Ploché skládané

filtry a kulaté filtry

Rukávový filtr

K dispozici jako volitelné pří-

slušenství: Ploché skládané

filtry a kulaté filtry

Otáčky 1/min 2600 2600

Filtrační plochý sáček filtr na jemný prach m

5,2 5,2

Jmenovitý podtlak sací systém mbar 6 6

Jmenovitý objemový proud sací systém m

/h 600 600

Vibrační systém -- Elektromotor Elektromotor

Podmínky prostředí

Teplota °C -5 až +40 -5 až +40

Vzdušná vlhkost, ne orosené % 0 - 90 0 - 90

Zjištěné hodnoty dle EN 60335-2-72

Emise hluku

Hladina akustického tlaku L

dB(A) 70 70

Kolísavost K

dB(A) 3 3

Hladina akustického výkonu L

+ Kolísavost K

dB(A) 93 93

Přístrojové vibrace

Hodnota vibrace ruka-paže m/s

0,7 0,7

Sedadlo m/s

0,5 0,5

Kolísavost K m/s

0,1 0,1

Rozměry a hmotnost

Délka x Šířka x Výška mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Poloměr otáčení vpravo mm 2470 2470

Poloměr otáčení vlevo mm 2470 2470

Prázdný (bez/s baterií) kg 560/860 560/860

Povolená celková hmotnost kg 1224 1224

Přípustné zatížení přední nápravy kg 734 734

Přípustné zatížení zadní nápravy kg 490 490

Technické změny vyhrazeny.

211CS

- 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Če pri razpakiranju ugotovite transportne

poškodbe, obvestite prodajno hišo.

– Na stroju pritrjene tablice z opozorili in

navodili vsebujejo pomembna navodila

za varno obratovanje.

– Poleg opozoril v navodilu za obratova-

nje se morajo upoštevati splošni varno-

stni predpisi in predpisi zakonodajalca

o preprečevanju nesreč.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v

času garancije brezplačno odpravljamo. V

primeru uveljavljanja garancije, se z origi-

nalnim računom obrnite na prodajalca ozi-

roma najbližji uporabniški servis.

 NEVARNOST

Za preprečitev nevarnosti sme popravila in

vgradnjo nadomestnih delov izvajati zgolj

avtoriziran uporabniški servis.

– Uporabljati se smejo le pribor in nado-

mestni deli, ki jih dopušča proizvajalec.

Originalni pribor in originalni nadome-

stni deli zagotavljajo varno in nemoteno

obratovanje naprave.

– Dodatne informacije o nadomestnih de-

lih najdete na strani www.kaercher.com

v območju "Service".

 NEVARNOST

Opozarja pred neposredno grozečo nevar-

nostjo, ki vodi do težkih telesnih poškodb

ali smrti.

몇 OPOZORILO

Opozarja pred možno nevarno situacijo, ki

bi lahko vodila do težkih telesnih poškodb

ali smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lahkih poškodb ali materialne

škode.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

Splošna navodila . . . . . . . . . . . SL 1

Varstvo okolja . . . . . . . . SL 1

Garancija . . . . . . . . . . . . SL 1

Pribor in nadomestni deli SL 1

Simboli v navodilu za obrato-

vanje . . . . . . . . . . . . . . . SL 1

Simboli na napravi . . . . . SL 1

Namenska uporaba . . . . . . . . . SL 2

Predvidljiva napačna upora-

ba. . . . . . . . . . . . . . . . . . SL 2

Primerne podlage. . . . . . SL 2

Varnostna navodila . . . . . . . . . SL 2

Varnostni napotki za upra-

vljanje. . . . . . . . . . . . . . . SL 2

Varnostni napotki za vožnjo SL 2

Varnostni napotki za baterij-

ske naprave . . . . . . . . . . SL 2

Naprave z visokim praznje-

njem . . . . . . . . . . . . . . . . SL 3

Naprave z zaščitno streho

za voznika . . . . . . . . . . . SL 3

Varnostni napotki za tran-

sport naprave. . . . . . . . . SL 3

Varnostni napotki za nego in

vzdrževanje . . . . . . . . . . SL 3

Delovanje. . . . . . . . . . . . . . . . . SL 3

Napotki za razkladanje . . . . . . SL 3

Upravljalni in funkcijski elementiSL 4

Slika pometalnega stroja SL 4

Upravljalni elementi . . . . SL 4

Pred zagonom . . . . . . . . . . . . . SL 5

Blokiranje/sprostitev fiksirne

zavore . . . . . . . . . . . . . . SL 5

Zagon . . . . . . . . . . . . . . . . . . . SL 5

Splošna navodila . . . . . . SL 5

Preverjanje in vzdrževanje SL 5

Varnostna navodila za bate-

rije . . . . . . . . . . . . . . . . . SL 5

Polnjenje baterij . . . . . . . SL 5

Obratovanje. . . . . . . . . . . . . . . SL 6

Nastavitev voznikovega se-

deža . . . . . . . . . . . . . . . . SL 6

Zagon stroja. . . . . . . . . . SL 6

Vožnja stroja . . . . . . . . . SL 6

Pometanje . . . . . . . . . . . SL 6

Praznjenje zbiralnika smeti SL 7

Izklop stroja . . . . . . . . . . SL 7

Transport . . . . . . . . . . . . . . . . . SL 7

Shranjevanje /

Mirovanje. . . . . SL 7

Vzdrževanje. . . . . . . . . . . . . . . SL 7

Splošna navodila . . . . . . SL 7

Čiščenje . . . . . . . . . . . . . SL 7

Intervali vzdrževanja . . . SL 7

Vzdrževanje . . . . . . . . . . SL 8

Izjava EU o skladnosti . . . . . . . SL 10

Pomoč pri motnjah. . . . . . . . . . SL 11

Tehnični podatki . . . . . . . . . . . SL 11

Splošna navodila

Varstvo okolja

Embalaža je primerna za recikli-

ranje. Prosimo, da embalaže ne

odvržete med gospodinjske od-

padke, temveč jo odložite v zbi-

ralnik za ponovno obdelavo.

Stare naprave vsebujejo po-

membne materiale, ki so name-

njeni za nadaljnjo predelavo.

Zato stare naprave zavrzite s po-

močjo ustreznih zbiralnih siste-

mov.

Baterije, olje, goriva in podobne snovi ne

smejo priti v okolje. Te snovi odstranite

med odpadke s pomočjo ustreznih zbiral-

nih sistemov.

Garancija

Pribor in nadomestni deli

Simboli v navodilu za obratovanje

Simboli na napravi

Nevarnost opeklin zaradi

vročih površin! Pred deli

na stroju pustite, da se iz-

pušna naprava dovolj

ohladi.

Dela na napravi vedno iz-

vajajte s primernimi roka-

vicami.

Nevarnost stisnjenja zara-

di vkleščenja med premič-

ne dele vozila

Nevarnost poškodb zara-

di ohlapnih delov. Ne se-

gajte vanj.

Nevarnost požara. Ne se-

sajte gorečih ali tlilnih

predmetov.

Nosilec verige / Obesna

točka žerjava

Nosilne točke za dvigalko

za vozila

Maksimalni naklon podla-

ge pri vožnjah z dvignje-

nim zbiralnikom smeti.

V smeri vožnje vozite le

na vzpone do 14 %.

Pozor vrteča krtača (upo-

števajte smer vrtenja).

212 SL

- 2

Pometalni stroj je predviden za čiščenje tal-

nih površin za komercialno uporabo in za

npr. naslednja področja uporabe:

 parkirišča

 proizvodni objekti

 logistična področja

 hotel

 trgovina na drobno

 skladiščna področja

 pločniki

– Ta stroj za pometanje je namenjen po-

metanju umazanih površin v notranjem

in zunanjem območju.

– Pred uporabo se mora preizkusiti neo-

porečno stanje stroja z delovnimi pripo-

močki in obratovalna varnost. Če stanje

ni brezhibno, stroja ne smete uporablja-

ti.

– Ta pometalni stroj uporabljajte izključno

v skladu s podatki v tem navodilu za

obratovanje.

– Na stroju se ne smejo izvajati nikakršne

spremembe.

– Stroj je primeren le za obloge, ki so na-

vedene v navodilu za obratovanje.

– Stroj sme voziti le po površinah, ki jih je

podjetje ali njegov pooblaščenec dovolil

za uporabo stroja.

– Na splošno velja: V bližini stroja se ne

smejo nahajati lahko vnetljive snovi (ne-

varnost eksplozij/požara).

 Nikoli ne pometajte/sesajte eksploziv-

nih tekočin, vnetljvih plinov ter neraz-

redčenih kislin ali topil! K tem spadajo

bencin, barvno razredčilo ali kurilno

olje, ki lahko pri mešanju s sesalnim

zrakom tvorijo eksplozivno paro ali me-

šanice, poleg tega tudi aceton, neraz-

redčene kisline in topila, ker uničujejo

materiale, uporabljene v stroju.

 Nikoli ne pometajte/sesajte reaktivnega

kovinskega prahu (npr. aluminij, ma-

gnezij, cink), le-ti tvorijo v povezavi z

močno alkalnimi ali kislimi čistilnimi

sredstvi eksplozivne pline.

 Ne pometajte/sesajte predmetov, ki go-

rijo ali tlijo.

 Stroj ni namenjen pometanju zdravju

škodljivih materialov.

 Prepovedano je zadrževanje v območju

nevarnosti. Prepovedana je uporaba v

prostorih, kjer obstaja nevarnost ek-

splozij.

 Spremljevalci niso dovoljeni.

 Potiskanje/vlečenje ali transportiranje

predmetov s to napravo ni dovoljeno.

– Asfalt

– Industrijska tla

– Estrih

– Beton

– Tlakovci

 V skladu z izolacijskimi in plazilnimi raz-

daljami naprave ne uporabljate na višini

nad 2000 metrov nadmorske višine.

 (Velja le za Finsko) Če je naprava opre-

mljena s cevovodom PVC, je ni dovolje-

no uporabljati pri nizkih temperaturah

okolice (pod 0 °C). Če imate vprašanja

glede vaše naprave, se obrnite na Kär-

cher.

 Pred uporabo se mora preizkusiti neo-

porečno stanje stroja z delovnimi pripo-

močki in obratovalna varnost. Če stanje

ni brezhibno, stroja ne smete uporablja-

ti.

 Pri uporabi naprave v nevarnih podro-

čjih

(npr. bencinske črpalke) je treba

upoštevati ustrezne varnostne predpi-

se. Prepovedana je uporaba v prosto-

rih, kjer obstaja nevarnost eksplozij.

 NEVARNOST

Nevarnost poškodb!

 Na področjih, kjer obstaja možnost, da

lahko padajoči predmeti zadanejo upra-

vljavca, naprave ne uporabljajte brez

zaščitne strehe proti padajočim pred-

metom.

 Uporabnik mora napravo namensko

uporabljati. Pri tem mora upoštevati lo-

kalne pogoje in pri delu paziti na druge

osebe, predvsem na otroke.

 Na splošno se morajo upoštevati pred-

pisi, pravila in uredbe, ki veljajo za mo-

torna vozila.

 Pred začetkom dela se mora upravlja-

vec prepričati, da so vse varnostne pri-

prave pravilno nameščene in delujejo.

 Upravljavec aparata je odgovoren za

nesreče z drugimi osebami ali njihovo

lastnino.

 Pazite na tesno prilegajočo se obleko

upravljavca. Nosite trdno obutev in izo-

gibajte se ohlapni obleki.

 Pred zagonom kontrolirajte okolico

(npr. otroci). Pazite na zadostno vidlji-

vost!

 Dokler motor teče, stroj ne sme nikoli

ostati brez nadzora. Upravljalec sme

stroj zapustiti šele, ko je motor zausta-

vljen, stroj zavarovan proti nehotenemu

premikanju in je ključ izvlečen.

 Da bi preprečili nepooblaščeno upora-

bo stroja, je potrebno izvleči ključ.

 Stroj smejo uporabljati le osebe, ki so

poučene o rokovanju, ali ki so dokazale

svoje znanje o rokovanju s strojem ter

so izrecno pooblaščene za uporabo.

 Naprava ni namenjena uporabi oseb

(vključno z otroci) z omejenimi fizičnimi,

senzoričnimi ali duševnimi sposobnost-

mi ali pomanjkljivimi izkušnjami

in/ali

pomanjkljivim znanjem, razen če jih

nadzoruje oseba, pristojna za njihovo

varnost, ali so od nje prejeli navodila,

kako napravo uporabljati.

 Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

PREVIDNOST

Nevarnost poškodb! Ne pometajte trakov,

vrvic ali žic, ker se le-ti lahko navijejo okoli

pometalnega valja.

 NEVARNOST

Nevarnost poškodb! Pred vožnjo po podla-

gi preverite nosilnost podlage.

 NEVARNOST

Nevarnost nesreče, nevarnost poškodbe!

Nevarnost prekucnitve pri prevelikih vzpo-

nih.

– V smeri vožnje vozite le na vzpone do

14 %.

Nevarnost prevrnitve pri hitri vožnji skozi

ovinke (zlasti pri levih ovinkih).

– Ovinke speljujte počasi.

Nevarnost prekucnitve na nestabilni podla-

gi.

– Stroj premikajte izključno na utrjeni

podlagi.

Nevarnost prekucnitve pri prevelikem

stranskem nagibu.

– Prečno na smer vožnje vozite le na

vzpone do maksimalno 10%.

Opozorilo: Garancija velja le, če upora-

bljate baterije in polnilnike, ki jih priporoča

podj. Kärcher.

– Obvezno je treba upoštevati navodila

za obratovanje proizvajalca baterij in

proizvajalca polnilnika. Pri rokovanju z

baterijami upoštevajte priporočila zako-

nodajalca.

Opozorilo pred nevarno

električno napetostjo!

Upoštevajte navodila!

Krmilite počasi!

Preberite navodilo za

uporabo in ravnajte v skla-

du z njim!

Nevarnost poškodb!

Ne izpirajte filtra za fini

prah.

Namenska uporaba

Predvidljiva napačna uporaba

Primerne podlage

Varnostna navodila

Varnostni napotki za upravljanje

Varnostni napotki za vožnjo

Varnostni napotki za baterijske

naprave

213SL

- 3

– Baterij nikoli ne puščajte v izpraznje-

nem stanju, temveč jih čim prej ponov-

no napolnite.

– Da preprečite uhajanje toka, baterije

vedno vzdržujte čiste in suhe. Zavarujte

jih pred nečistočami, npr. kovinskim

prahom.

– Na baterije ne polagajte orodja ali po-

dobnega. Nevarnost kratkega stika in

eksplozij.

– V bližini baterije ali v polnilnem prostoru

nikoli ne smete delati z odprtim ognjem,

ustvarjati isker ali kaditi. Nevarnost ek-

splozij.

– Ne dotikajte se vročih delov, na primer

pogonskega motorja (nevarnost ope-

klin).

– Bodite previdni pri ravnanju z baterijsko

kislino. Upoštevajte ustrezne varnostne

predpise!

– Porabljene baterije se morajo v skladu z

Direktivo EU 91/157 EGS zavreči okolju

prijazno.

 NEVARNOST

Nevarnost poškodb!

 Pri delih na visokem praznjenju posodo

za smeti povsem dvignite in jo zavaruj-

te.

 Zavarovanje opravite le izven nevarno-

stnega področja.

OBVESTILO

Zaščitna streha za voznika (opcijsko) nudi

zaščito proti večjim padajočim delom. Ne

nudi pa zaščite pred prevračanjem!

 Dnevno preverite zaščitno streho glede

poškodb.

 Če je zaščitna streha poškodovana,

tudi posamezni elementi, jo je treba za-

menjati v celoti.

 Morebitno spreminjanje zaščitne strehe

in namestitev elementov, sestavnih de-

lov in sklopov, ki niso odobreni s strani

podjetja Kärcher, ni dovoljeno in lahko

omeji delovanje zaščitne strehe.

 Pri transportiranju na prikolicah ali vozi-

lih upoštevajte prazno težo (transportno

težo) naprave.

 Pri transportu naprave izvlecite vtič ba-

terije in napravo varno pritrdite.

 Pred čiščenjem in vzdrževanjem apara-

ta, zamenjavo delov ali preklopom na

drugo funkcijo je potrebno aparat izklo-

piti in ključ izvleči.

 Pri napravah s trakcijsko baterijo je pri

vseh vzdrževalnih delih in popravilih

treba odklopiti baterijo od električnega

sistema naprave prek ločilnega mesta

baterije (vti

ča ba

terije).

 Pri delih na električni napravi je potreb-

no odklopiti baterijo.

Za to je treba najprej odklopiti negativni

pol, nato še pozitivni pol.

Ponovni priklop poteka v obratnem vr-

stnem redu. Najprej priključite pozitivni

pol, nato še negativni pol.

 Čiščenje stroja se ne sme izvajati z gib-

ko cevjo ali visokotlačnim vodnim cur-

kom (nevarnost kratkih stikov ali drugih

poškodb).

 Servisiranje smejo izvajati le odobreni

uporabniški servisi ali strokovnjaki za to

področje, ki so seznanjeni z vsemi po-

membnimi varnostnimi predpisi.

 Upoštevajte varnostne preglede v skla-

du z lokalno veljavnimi predpisi za ko-

mercialno uporabljane aparate, ki se

premeščajo.

 Dela na napravi vedno izvajajte s pri-

mernimi rokavicami.

Pometalni stroj dela na način smetišnice.

– Vrtljivi pometalni valj potiska umazanijo

neposredno v zbiralnik smeti.

– Stransko omelo čisti kote in robove po-

metalne površine in potiska umazanijo

v pas pometalnega valja.

– Fini prah se preko filtra za prah posesa

s sesalnim pihalom.

 Nevarnost

Nevarnost poškodb, nevarnost poškodova-

nja!

Pri nakladanju upoštevajte težo naprave!

 Ne uporabljajte viličarja.

 Pri nakladanju naprave uporabite ustre-

zno rampo ali žerjav!

 Pri uporabi rampe upoštevajte:

Odmik od tal 70mm.

 Če se naprava dostavi na paleti, je tre-

ba iz priloženih desk zgraditi odvozno

rampo.

Navodilo za to se nahaja na strani 2

(notranja stran ovitka).

Pomembno opozorilo: vsako desko je

treba vedno priviti z 2 vijaki.

Naprave z visokim praznjenjem

Naprave z zaščitno streho za

voznika

Varnostni napotki za transport

naprave

Varnostni napotki za nego in

vzdrževanje

Delovanje

Napotki za razkladanje

Teža (brez baterij) 560 kg*

Teža (z baterijami) 860 kg*

* Če so prigradni kompleti montirani, je

teža ustrezno višja.

214 SL

- 4

Slika

1 Tipska tablica

2 Sedež (s sedežnim kontaktnim stika-

lom)

3 Volan

4 Blue Spot (opcijsko)

5 Ročaj z gumbom za zaklepanje

6 Pokrov naprave

7 Stransko omelo, desno

8 Sprednje kolo

9 Dostop pometalnega valja

10 Točka pritrditve

11 Baterijski komplet

(v obsegu dobave samo pri modelu KM

105/180 R Bp Pack)

12 Pokrov motorja

13 Vrteča opozorilna luč

14 Smerniki (Opcija)

15 Zadnje luči (opcija)

16 Pogonsko kolo

17 Kontrolno okence za hidravlično olje

Slika

1 Upravljalna ročica čistilnega valja in

stranskih metel

Prestavite ročico naprej: Vklopi čistilni

valj ter spusti in vklopi stranski metli.

Prestavite ročico nazaj: Vklopi čistilni

valj

2 Upravljalna ročica posode za smeti

Zbiralnik smeti dvignite/spustite

3 Upravljalna ročica čistilnega valja

Dvigne in spusti čistilni valj

4 Upravljalna ročica pokrova posode

Odpiranje/zapiranje pokrova posode

5 Kontrolne luči in zaslon

6 Stikalo za osvetlitev (opcija)

7 Stikalo ventilatorjev in čiščenja filtra

Položaj sredinsko: Čiščenje filtra in ven-

tilatorji izklopljeni

Položaj spredaj: Izklopljen ventilator

Položaj zadaj: Vklopljeno čiščenje filtra

8 Stikalo hupe

9 Varovalke

10 Zavorni pedal

11 Vozni pedal naprej / nazaj

12 Ponovna nastavitev obrabe/nastavitev

površine pometanja čistilnega valja

13 Stikalo smernika (opcija)

14 Ključavnica za vžig

Položaj 0: Izklop motorja

Položaj 1: Vžig vklop

Položaj 2: Zaženite motor

15 Baterijski vtič

16 Fiksirna zavora

17 Ročica za nastavitev sedeža

18 Ključ za dostop do valja za pometanje

Slika

1 Prikaz na zaslonu (zmogljivost baterije)

2 Kontrola polnjenja baterije

3 Kontrolne lučke za delovno osvetlitev

4 Kontrolna lučka smernika

5 Kontrolna lučka za odprto loputo zbiral-

nika smeti

6 Opozorilne lučke za zaprto loputo zbi-

ralnika smeti

7 brez funkcije

8 Prikaz za aktivno čiščenje filtra

9 brez funkcije

Upravljalni in funkcijski elementi

Slika pometalnega stroja Upravljalni elementi

Kontrolne luči in zaslon

215SL

- 5

 Sprostite fiksirno zavoro, pri tem stisnite

zavorni pedal.

 Zablokirajte fiksirno zavoro, pri tem sti-

snite zavorni pedal.

 Stroj za pometanje postavite na ravno

površino.

 Izvlecite ključ za vžig.

 Blokirajte fiksirno zavoro.

 Preverite polnilno stanje baterije, po po-

trebi napolnite baterije (glejte poglavje

„Polnjenje baterij“).

 Preverite obrabo in morebiti zvite trako-

ve na pometalnem valju in stranskem

omelu.

 Preverite kolesa glede ovitih trakov.

 Preverite funkcije vseh upravljalnih ele-

mentov.

 Stroj preglejte glede poškodb.

Opozorilo: Za opis glejte poglavje Nega in

vzdrževanje.

Pri rokovanju z baterijami obvezno upošte-

vajte sledeča opozorila:

 Nevarnost

Nevarnost eksplozije! Na baterijo, t.j. na

pole in celične povezave, ne polagajte

orodja ali podobnih predmetov.

 Nevarnost

Nevarnost poškodb! Rane ne smejo nikoli

priti v stik s svincem. Po delu na baterijah si

vedno očistite roke.

 NEVARNOST

Nevarnost požara in eksplozije!

– Prepovedano je kajenje in odprt ogenj.

– Prostore, v katerih se polnijo baterije, je

potrebno dobro prezračiti, saj ob polnje-

nju nastaja močno eksplozivni plin.

 Nevarnost

Nevarnost razjedanja!

– Če pride kislina v stik z očmi ali kožo,

sperite z veliko količino čiste vode.

– Nato takoj obiščite zdravnika.

– Umazana oblačila izperite z vodo.

PREVIDNOST

Pred zagonom stroja napolnite baterije.

 NEVARNOST

Nevarnost telesnih poškodb! Upoštevajte

varnostne predpise pri ravnanju z baterija-

mi. Upoštevajte navodila za uporabo proi-

zvajalca polnilnika.

Obvezno upoštevajte priloženo navodilo za

uporabo in ravnajte v skladu z njim.

Baterije polnite le z ustreznim polnilnikom.

 NEVARNOST

Jedko Dolivanje vode, ko je baterija pra-

zna, lahko privede do uhajanja kisline! Pri

rokovanju z baterijsko kislino uporabljajte

zaščitna očala in upoštevajte predpise, da

preprečite

poškodbe in uničenje oblačil.

Vse brizge kisline na kožo ali oblačila takoj

sperite z veliko vode.

PREVIDNOST

Nevarnost poškodb. Za dodajanje tekočine

baterijam uporabljajte le destilirano ali raz-

soljeno vodo (VDE 0510). Ne uporabljajte

drugih dodatkov (takoimenovanih izboljše-

valnih sredstev), ker sicer garancija uga-

sne.

 Napravo varno parkirajte v ustrezno

prezračevanih suhih prostorih.

 Odprite pokrov motorja.

Napotek: Pokrov mora ostati med pol-

njenjem odprt.

 Izvlecite vtič baterije na stroju in ga spo-

jite z vtičem polnilnika.

 Vtič polnilnika vtaknite v ustrezno vtični-

co s 16 A, polnilnik samodejno polni.

 Polnjenje opravite v skladu z navedba-

mi v navodilu za uporabo polnilnika.

Priporočljivi polnilniki (ustrezni posame-

znim uporabljenim baterijam) so elek-

tronsko regulirani in samostojno

zaključijo polnjenje.

 Opozorilo: Ko so baterije napolnjene,

polnilnik najprej ločite od omrežja in

nato z baterij.

Napotek

Različica KM 105/180 R Bp Pack (1.186-

051.0) je dostavljena s priloženimi baterija-

mi in polnilnikom.

Različica KM 105/180 R Bp (1.186-050.0)

je dostavljena brez priloženih baterij in pol-

nilnika.

Priporočamo naslednje baterije in polnilni-

ke:

Uporaba drugih baterij in polnilnikov se ne

priporoča in se sme opraviti le po posvetu z

uporabniškim servisom podjetja KÄR-

CHER.

PREVIDNOST

Pri ravnanju z baterijo obvezno upoštevajte

navodila proizvajalca.

Stanje napolnjenosti baterije je prikazano

na zaslonu stroja za pometanje.

Če kontrolne lučke za napolnjenost baterije

svetijo rdeče:

 Baterija je izpraznjena. Pometanje se

avtomatično konča (ponovni zagon po-

metalnih agregatov je mogoč le po pol-

njenju baterije).

 Stroj peljite direktno k polnilni postaji in

se pri tem izogibajte vzponom.

 Napolnite baterijo.

Pred zagonom

Blokiranje/sprostitev fiksirne zavore

Zagon

Splošna navodila

Preverjanje in vzdrževanje

Dnevno pred začetkom obratovanja

Varnostna navodila za baterije

Upoštevajte navodila na bateri-

ji, v Navodilu za uporabo in v

Navodilu za obratovanje vozila!

Nosite zaščito za oči!

Otroci se ne smejo dotikati ki-

slin in baterij!

Nevarnost eksplozije!

Prepovedan ogenj, iskre, odpr-

ta svetloba in kajenje!

Nevarnost razjedanja!

Prva pomoč!

Opozorilni zaznamek!

Odstranitev odpadnega materi-

ala!

Baterije ne odvrzite v smetnjak!

Opozorilo pred nevarno elek-

trično napetostjo!

Polnjenje baterij

Priporočljive baterije, polnilniki

Naročniška šte-

vilka

Paket baterij 36 V,

240 Ah, (v koritu, z malo

vzdrževanja) *

6.981-067.0

Polnilnik 36 V, 40 A 6.981-066.0

* Naprava potrebuje 1 paket baterij

Preverjanje in korigiranje količine

tekočine baterije

Preverjanje polnilnega stanja baterije

216 SL

- 6

1 Ročica za nastavitev sedeža

2 Voznikov sedež

 Potegnite ročico za nastavitev sedeža

navzven.

 Premaknite sedež, spustite ročico in ta

se zaskoči.

 S premikanjem sedeža naprej in nazaj

preverite, če je aretiran.

Opozorilo: Naprava je opremljena s sede-

žnim kontaktnim stikalom. Ob zapuščanju

voznikovega sedeža se stroj izklopi.

Napotek: Filter za fini prah se samodejno

očisti ob zagonu naprave.

 Vsedite se na voznikov sedež.

 Blokirajte fiksirno zavoro.

 Ključ za vžig vtaknite v ključavnico.

 Ključ za vžig obrnite na položaj „I“.

Naprava je pripravljena za obratovanje.

 Ključ za vžig obrnite na položaj „II“.

Naprava je v vozni pripravljenosti.

Opozorilo: Prikaz kapacitete baterije

po približno 10 skundah kaže dejansko

polnilno stanje.

 Pritisnite in držite zavorni pedal.

 Sprostite fiksirno zavoro.

 Vozni pedal počasi potisnite naprej.

 Nevarnost

Nevarnost poškodb! Pri vzvratni vožnji ne

smete ogrožati tretjih oseb, pravočasno

opozorite.

 Vozni pedal počasi potisnite nazaj.

 Z voznim pedalom se lahko brezsto-

penjsko uravnava hitrost vožnje.

 Izogibajte se sunkovitemu potiskanju

pedala.

 Spustite vozni pedal, stroj samodejno

zavira in se zaustavi.

Opozorilo: Zaviranje se lahko okrepi s pri-

tiskom zavornega pedala.

Prevoz nepremičnih ovir do 70 mm:

 počasi in previdno prevozite v smeri na-

prej.

Prevoz nepremičnih ovir nad 70 mm:

 ovire smete prevoziti le s pomočjo

ustreznega odra.

POZOR

Ne smete pometati paketnih trakov, žic ali

podobnega, ker to lahko povzroči poškod-

be pometalne mehanike.

Opozorilo: Za dosego optimalnega čistil-

nega učinka se mora hitrost vožnje prilago-

diti pogojem.

Napotek: Filter za fini prah se med obrato-

vanjem samodejno očisti vsakih 10 minut.

Napotek: Če pogosto delate na območju s

finim prahom, je treba filter očistiti tudi s pri-

tiskom na stikalo za čiščenje filtra.

 Filter za fini prah očistite s pritiskom na

tipko za čiščenje filtra za fini prah.

1 Upravljalna ročica čistilnega valja in

stranskih metel

2 Upravljalna ročica posode za smeti

3 Upravljalna ročica čistilnega valja

4 Upravljalna ročica pokrova posode

Upravljalna ročica čistilnega valja in

stranskih metel

 Prestavite upravljalno ročico (1) naprej:

Vklopi čistilni valj ter spusti in vklopi

str

anski metli.

 Prestavite upravljalno ročico (1) nazaj:

Vklopi čistilni valj.

Upravljalna ročica posode za smeti

 Upravljalna ročica posode za smeti (2)

naprej: posoda za smeti se spusti.

 Upravljalna ročica posode za smeti (2)

nazaj: posoda za smeti se dvigne.

Upravljalna ročica pometalnega valja

 Prestavite upravljalno ročico čistilnega

valja (3) naprej: Čistilni valj se dvigne.

 Prestavite upravljalno ročico čistilnega

valja (3) nazaj: Čistilni valj se spusti.

Upravljalna ročica pokrova posode

 Upravljalna ročica pokrova posode (4)

naprej: pokrov posode za smeti se od-

pre.

Napotek: Zelena prikazovalna lučka

mora svetiti.

 Upravljalna ročica pokrova posode (4)

nazaj: pokrov posode za smeti se za-

pre.

Napotek: Rdeča prikazovalna lučka

mora svetiti.

 Vklopite ventilator.

 Pri čiščenju površin:

Prestavite upravljalno ročico čistilnega

valja in stranskih metel (1) nazaj: Vklopi

čistilni valj.

Prestavite upravljalno ročico čistilnega

valja (3) nazaj: Čistilni valj se spusti.

 Upravljalna ročica pokrova posode (4)

naprej: pokrov posode se odpre.

Napotek: Zelena prikazovalna lučka

mora svetiti.

 Pri čiščenju stranskih koles:

Prestavite upravljalno ročico čistilnega

valja in stranskih metel (1) naprej: Vklo-

pi čistilni valj, vklopi in spusti stranski

metli.

Prestavite upravljalno ročico čistilnega

valja (3) nazaj: Čistilni valj se spusti.

 Izklopite ventilator.

 Pri čiščenju površin:

Prestavite upravljalno ročico čistilnega

valja in stranskih metel (1) nazaj: Vklopi

čistilni valj.

Prestavite upravljalno ročico čistilnega

valja (3) nazaj: Čistilni valj se spusti.

 Upravljalna ročica pokrova posode (4)

naprej: pokrov posode se odpre.

Napotek: Zelena prikazovalna lučka

mora svetiti.

 Pri čiščenju stranskih koles:

Prestavite upravljalno ročico čistilnega

valja in stranskih metel (1) naprej: Vklo-

pi čistilni valj, vklopi in spusti stranski

metli.

Prestavite upravljalno ročico čistilnega

valja (3) nazaj: Čistilni valj se spusti.

Obratovanje

Nastavitev voznikovega sedeža

Zagon stroja

Vožnja stroja

Vožnja naprej

Vzvratna vožnja

Vozne lastnosti

Zaviranje

Prevoz ovir

Pometanje

Ročno čiščenje filtra za fini prah

Upravljalna ročica

Pometanje suhih tal

Pometanje vlažnih in mokrih tal

217SL

- 7

 NEVARNOST

Nevarnost poškodb!

 Med postopkom praznjenja se v podro-

čju obračanja posode za smeti ne sme-

jo nahajati osebe in živali.

Nevarnost prevrnitve!

 Napravo med izpraznjevanjem postavi-

te na ravno površino.

몇 OPOZORILO

Nevarnost zmečkanja!

 Nikoli ne segajte v ogrodje mehanike za

praznjenje. Ne zadržujte se pod dvi-

gnjeno posodo.

POZOR

Nevarnost osebnih poškodb in poškodb

stvari!

 Možno je, da pride do materiala, ki ga

vrteči se pometalni valji zalučajo vstran.

Upoštevajte zadostno razdaljo.

 Dvignite čistilni valj in stranski metli z

upravljalnima ročicama: Prestavite

upravljalno ročico 1 na sredino in upra-

vljalno ročico 3 naprej.

 Zaprite pokrov posode, v ta namen

upravljalno ročico (4) potisnite nazaj.

Napotek: Zelena prikazovalna lučka

mora svetiti.

 Dvignite posodo za smeti, v ta namen

upravljalno ročico posode za smeti (2)

potisnite nazaj.

 Počasi zapeljite k zbiralniku.

 Blokirajte fiksirno zavoro.

 Odprite pokrov posode, v ta namen

upravljalno ročico pokrova posode (4)

pritisnite naprej in izpraznite posodo za

smeti.

Napotek: Rdeča prikazovalna lučka

mora svetiti.

 Zaprite pokrov posode, v ta namen

upravljalno ročico pokrova posode (4)

potegnite nazaj, dokler se ne nagne v

končni položaj.

Napotek: Zelena prikazovalna lučka

mora svetiti.

 Sprostite fiksirno zavoro.

 Počasi odpeljite od zbiralnika.

 Posodo za smeti spustite v končni polo-

žaj, v ta namen upravljalno ročico poso-

de za smeti (2) potisnite naprej.

 Pritisnite in držite zavorni pedal.

 Blokirajte fiksirno zavoro.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 NEVARNOST

Transportne škode!

 Pri transportiranju na prikolicah ali vozi-

lih upoštevajte prazno težo (transportno

težo) naprave.

 Pri transportu v vozilih napravo zavaruj-

te proti zdrsu in prevrnitvi v skladu z

vsakokratnimi veljavnimi smernicami.



Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokir

ajte fiksirno zavoro.

 Napravo zavarujte na točkah pritrditve

(4x) z napenjalnimi pasovi, vrvmi ali ve-

rigami.

 Kolesa zavarujte z zagozdami.

 Pri transportu pometalnega stroja od-

klopite baterijo.

 NEVARNOST

Nevarnost poškodbe in škode! Pri shranje-

vanju upoštevajte težo naprave.

 Pometalni stroj odstavite na ravno povr-

šino v suhem okolju brez zmrzali. S pre-

krivnim materialom ga zaščitite proti

prahu.

 Dvignite pometalni valj in stranska ome-

la, da ne poškodujete krtač.

 Zaprite pokrov posode.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokirajte fiksirno zavoro.

 Zavarujte ga pred kotalenjem.

Če se pometalnega stroja dalj časa ne upo-

rablja, upoštevajte poleg tega:

 Stroj za pometanje očistite z notranje in

zunanje strani.

 Izvlecite vtič baterije na stroju.

 Baterijo napolnite in jo ca. vsaka 2 me-

seca dopolnite.

몇 PREVIDNOST

Nevarnost poškodbe zaradi kratkega stika!

 Pri delu na električni napravi ali pred

odpiranjem električnih pokrovov je tre-

ba baterijo odklopiti ali izvleči vtič bate-

rije.

POZOR

Nevarnost poškodb!

 Ne izpirajte filtra za fini prah.

 Servisiranje smejo izvajati le odobreni

uporabniški servisi ali strokovnjaki za to

področje, ki so seznanjeni z vsemi po-

membnimi varnostnimi predpisi.

 Industrijsko koriščene naprave podle-

gajo varnostnem preizkusu po VDE

0701.

 Stroj za pometanje postavite na ravno

površino.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokirajte fiksirno zavoro.

PREVIDNOST

Nevarnost poškodb!

 Čiščenje stroja se ne sme izvajati z gib-

ko cevjo ali visokotlačnim vodnim cur-

kom (nevarnost kratkih stikov ali drugih

škodb).

 NEVARNOST

Nevarnost poškodb!

 Nosite zaščitno masko za prah in zašči-

tna očala.

 Stroj očistite s krpo.

 Stroj izpihajte s komprimiranim zrakom.

 Stroj očistite z vlažno krpo, namočeno v

blago milnico.

Opozorilo: Ne uporabljajte agresivnih či-

stilnih sredstev.

Opozorilo: Števec obratovalnih ur nakazu-

je trenutek intervalov vzdrževanja.

Opozorilo: Vsa servisna in vzdrževalna

dela mora izvajati kvalificiran strokovnjak.

Po potrebi lahko vedno pokličete strokov-

nega trgovca podj. Kärcher.

Dnevno vzdrževanje:

 Preverite polnilno stanje baterije, po po-

trebi napolnite baterije (glejte poglavje

„Polnjenje baterij“).

 Preverite obrabo in morebiti zvite trako-

ve na pometalnem valju in stranskem

omelu.

 Preverite kolesa glede ovitih trakov.

 Preverite funkcije vseh upravljalnih ele-

mentov.

 Stroj preglejte glede poškodb.

 Filter za prah očistite s tipko za čiščenje

filtra.

Tedensko vzdrževanje:

 Preverite hidravliko.

 Preverite nivo hidravličnega olja.

 Preverite stanje zavorne tekočine.

 Preverite obrabo tesnilnih letev, po po-

trebi jih zamenjajte

 Preverite in namažite pokrov posode.

Vzdrževanje glede na obrabo:

 Zamenjajte tesnilne letve.

 Nastavite oz. zamenjajte stranska te-

snila.

 Zamenjajte pometalni valj.

 Zamenjajte stransko omelo.

Opozorilo: Opis glejte v poglavju Vzdrže-

vanje.

Vzdrževanje vsakih 50 obratovalnih ur

 Prvo servisiranje naj v skladu s kontrol-

nim seznamom za pregled opravi upo-

rabniški servis.

Praznjenje zbiralnika smeti

Izklop stroja

Transport

Shranjevanje / Mirovanje

Vzdrževanje

Splošna navodila

Čiščenje

Notranje čiščenje stroja

Zunanje čiščenje stroja

Intervali vzdrževanja

Vzdrževanje s strani stranke

Vzdrževanje s strani uporabniškega

servisa

218 SL

- 8

Vzdrževanje vsakih 250 obratovalnih ur:

 Servisiranje naj v skladu s kontrolnim

seznamom za pregled opravi uporabni-

ški servis.

Za zagotavljanje garancijske pravice mora

pooblaščen Kärcher uporabniški servis v

času garancije izvesti vsa servisna in vzdr-

žvalna dela v skladu z vzdrževalnim zvez-

kom.

Priprava:

 Stroj za pometanje postavite na ravno

površino.

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Blokirajte fiksirno zavoro.

 NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiral-

niku smeti vedno uporabite varnostni drog.

Zavarovanje opravite le izven nevarnostne-

ga področja.

1 Držalo varnostnega droga

2 Varnostni drog

 Varnostni drog sklopite navzgor in ga

vtaknite v držalo (zavarovano).

POZOR

Pri vgradnji akumulatorja upoštevajte

usmerjenost polov akumulatorja. Vgradnja

polov je na levi strani v smeri vožnje.

Baterije se lahko zamenjajo le v kompletu.

Menjavo sme opraviti le usposobljen stro-

kovnjak.

 Zaradi velike teže (300 kg) je potrebna

zamenjava z žerjavom.

Pola akumulatorja – na levi strani v smeri

vožnje

1Minus pol

2Plus pol

 Pri demontiranju baterije je treba paziti

na to, da se najprej odklopi vodnik mi-

nus pola.

 Žico žerjava pritrdite na 4 rinke komple-

ta baterij in previdno dvignite baterije.

OBVESTILO

Posoda za smeti ne sme biti dvignjena.

 Odprite pokrov motorja.

1 Kontrolno okence

2 Zaporni pokrov, odprtina za polnjenje

olja

3 Posoda (brez funkcije)

 Preverite nivo hidravličnega olja skozi

opazovalno steklo.

– Stanje olja mora biti med oznakama

„MIN“- in „MAKS“.

– Če je stanje olja pod oznako „MIN", ga

dolijte.

 Odvijte zaporni pokrov odprtine za doli-

vanje olja.

 Očistite območje polnjenja.

 Dolijte hidravlično olje.

Vrsta olja: glejte tehnične podatke

 Privijte zaporni pokrov odprtine za doli-

vanje olja.

 Blokirajte fiksirno zavoro.

 Zaženite motor.

Vzdrževanje hidravličnega sistema mora

opraviti samo pooblaščena servisna služ-

ba.

 Preverite tesnost vseh hidravličnih cevi

in priključkov.

 NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiral-

niku smeti vedno uporabite varnostni drog.

Zavarovanje opravite le izven nevarnostne-

ga področ

ja.

Zbiralnik smeti

2 Varnostni drog

3 Pometalni valj

 Izklopite napravo.

 Izpraznjeni zbiralnik smeti dvignite do

končnega položaja. Viden je čistilni valj.

Zavarujte zbiralnik smeti. Glejte poglav-

je "Zaščita dvignjenega zbiralnika sme-

ti".

 Ključ za vžig obrnite na "0" in ga izvleci-

te.

 Preverite, ali je čistilni valj poškodovan,

odstranite zavite trakove ali vrvice.

 Varnostno palico poklopite navzdol v

nastavek (dvignjen zbiralnik smeti ni za-

ščiten).

 Zbiralnik smeti spustite do končnega

položaja.

1 Stranska obloga, desno

2 Ključ za dostop do valja za pometanje

 Izpraznjeni zbiralnik smeti dvignite do

končnega položaja.

Zavarujte zbiralnik smeti. Glejte poglav-

je "Zaščita dvignjenega zbiralnika sme-

ti".

 S ključem odprite stransko oblogo.

1 Držalna palica

2 Krilata matica

3 Stransko tesnilo

 Odvijte krilate matice.

 Snemite držalno palico.

 Stransko tesnilo sklopite navzven.

 Izvijte pritrditveni vijak nosilca pometal-

nega valja in nosilec zasukajte nav-

zven.

 Izvlecite pometalni valj.

Vgradni položaj pometalnega valja v smeri

vožnje (tloris)

Vzdrževanje

Zavarovanje dvignjenega zbiralnika

smeti

Menjava baterij

Preverjanje nivoja hidravličnega olja in

dolivanje hidravličnega olja

Preverjanje hidravlike

Preverjanje pometalnega valja

Zamenjava pometalnega valja

219SL

- 9

Opozorilo: Pri vgradnji novega pometalne-

ga valja pazite na položaj krtačnega na-

stavka.

 Vstavite nov pometalni valj. Zareze po-

metalnega valja morajo biti nataknjene

na utore nasproti ležeče nihalke.

Opozorilo: Po vgradnji novega pometalne-

ga valja je potrebno površino pometanja na

novo nastaviti.

Opozorilo: Pometalna površina je tovarni-

ško nastavljena na 80 mm, ob obrabi po-

metalnih valjev jo je mogoče brezstopenj-

sko nastaviti.

 Izklopite sesalni ventilator.

 Stroj za pometanje zapeljite na ravno in

gladko površino, kjer zazna prah ali kre-

do.

 Prestavite upravljalno ročico čistilnega

valja in stranskih metel (1) nazaj: Vklopi

čistilni valj.

Prestavite upravljalno ročico čistilnega

valja (3) nazaj: Čistilni valj se spusti.

 Čistilni valj pustite delovati za približno

10 sekund.

 Prestavite upravljalno ročico čistilnega

valja in stranskih metel (1) na sredino:

Prestavite upravljalno ročico čistilnega

valja (3) naprej: Čistilni valj se dvigne.

 Dvignite zbiralnik smeti.

 Napravo odpeljite naprej.

 Preverite ogledala za pometanje.

Oblika površine pometanja mora tvoriti

enakomeren pravokotnik s širino 80-

85 mm.

 Odprite in nastavite omejevalni vijak za

ponovno nastavitev obrabe (12).

Potisnite navzgor: ožja površina pome-

tanja.

Potisnite navzdol: širša površina pome-

tanja.

 Ponovno privijte omejevalni vijak.

 Preverite površino pometanja čistilnega

valja kot je opisano.

 Dvignite stransko omelo.

 Stroj za pometanje zapeljite na ravno in

gladko površino, kjer zazna prah ali kre-

do.

 Z upravljalno ročico spustite stransko

metlo in pustite delovati približno 10 se-

kund.

 Dvignite stransko omelo.

 Napravo odpeljite naprej.

 Preverite ogledala za pometanje.

Širina ogledala za pometanje naj bi bila

med 40-50 mm.

 Pometalno površino korigirajte z dvemi

nastavitvenimi vijaki.

 Preverite ogledala za pometanje.

 NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiral-

niku smeti vedno uporabite varnostni drog.

 Izpraznjeni zbiralnik smeti dvignite do

končnega položaja.

Zavarujte zbiralnik smeti. Glejte poglav-

je "Zaščita dvignjenega zbiralnika sme-

ti".

 Stransko oblogo odprite kot opisano v

poglavju „Zamenjava pometalnega va-

lja“.

 Odvijte

6 krilatih matic na stranski nosil-

ni pločevini.

 Odvijte 3 matice (št. 13) na sprednji no-

silni pločevini.

 Stransko tesnilo toliko pritisnite navzdol

(podolgovata luknja), dokler razdalja do

tal ne znaša 1 - 3 mm.

 Privijte nosilne pločevine.

 Postopek ponovite na drugi strani na-

prave.

몇 OPOZORILO

Nevarnost poškodb!

 Pri delih na filtrirni napravi nosite zašči-

tno masko za prah. Upoštevajte varno-

stne predpise za ravnanje z drobnim

prahom.

 Filter za fini prah očistite s pritiskom na

tipko za čiščenje filtra za fini prah.

 Izpraznite zbiralnik smeti.

1 Pokrov naprave

2 Pokrov filtra (sistem tresenja)

3 Zapiralo, pokrov filtra (2x)

 Pokrov stroja sklopite naprej.

1 Pokrov naprave

2 Filter za droben prah

3 Prečne opore

 Odprite zapiralo.

 Odprite pokrov filtra.

 Preverite filter za fini prah, po potrebi ga

očistite ali zamenjajte.

Napotek

Filter za fini prah sme zamenjati samo

servisna služba podjetja Kärcher.

 Namestite pokrov filtra in ga blokirajte.

Preverjanje in nastavljanje površine

pometanja pometalnega valja

Preverite in namestite ogledalo na

stranskem omelu

Nastavljanje stranskih tesnil

Preverjanje/menjava filtra za fini prah

220 SL

- 10

몇 PREVIDNOST

Nevarnost poškodb!

 Prepričajte se, da nameščeni pokrovi

omaric z varovalkami niso zamenjani.

POZOR

Uporabite le varovalke z isto varnostno vre-

dnostjo.

1 Omarica z varovalkami A

2 Omarica z varovalkami B

3 Narebričena matica

 Izvijte narebričene matice.

 Odprite pokrov na omarici z varovalka-

mi.

 Preverite varovalke.

 Zamenjajte defektne varovalke.

Omarica z varovalkami A

Omarica z varovalkami B

Varovalka glavnega releja

* Te varovalke lahko zamenja le servisna

služba, saj je treba preveriti morebitne na-

pake naprave.

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta iz-

java izgubi svojo veljavnost, če kdo napra-

vo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Menjava varovalk

FU01 Varnostni rele

Zagon

5 A

FU02 Omogoči DC/DC 10 A

FU03 Vrteča opozorilna luč

Troblja

10 A

FU04 Sesalni ventilator 20 A

FU05 Sistem vibratorja 15 A

FU06 Vhod DC/DC 20 A

FU07 Multifunkcijski prikaz 5 A

FU08 Opozorilni element za

vzvratno vožnjo

Indikator lopute

7.5 A

FU09 Varnostni rele

Sesalni ventilator

Sistem vibratorja

5 A

FU10 Vodna črpalka (opcija) 10 A

FU11 Svetila (Opcija)

Smerniki (Opcija)

Blue Spot (opcijsko)

10 A

FU12 Sistem tresenja plo-

skega nagubanega fil-

tra in okroglega filtra

(opcija)

15 A

FU 13* Glavni rele 125 A

Izjava EU o skladnosti

Proizvod: Pometalno sesalni stroj s

sedežem

Tip: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Zadevne direktive EU:

2006/42/ES (+2009/127/ES)

2014/30/EU

2000/14/ES

Uporabljeni usklajeni standardi:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 90

Zajamčeno: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

221SL

- 11

Pomoč pri motnjah

Motnja Odprava

Stroj ne pelje ali pelje le počasi Usedite se na voznikov sedež, sedežno kontaktno stikalo se aktivira

Varovalko vlečnega motorja FU 13 naj preveri servisna služba

Npolnite ali zamenjajte baterijo

Sprostite fiksirno zavoro

Preverite glede ovitih trakov in vrvic.

Obvestite uporabniški servis podj. Kärcher

Piskajoč zvok v hidravliki Dolijte hidravlično tekočino

Obvestite uporabniški servis podj. Kärcher

Krtače se vrtijo le počasi ali sploh

Preverite glede ovitih trakov in vrvic.

Obvestite uporabniški servis podj. Kärcher

Malo ali brez sesalne moči v prede-

lu krtač

Očistite filter za prah

Obvestite uporabniški servis podj. Kärcher

Stroj praši Nastavljanje stranskih tesnil

Vklop ventilatorja

Očistite filter za prah

Zamenjajte tesnila filtra

Obvestite uporabniški servis podj. Kärcher

Metle puščajo pometene smeti Izpraznite zbiralnik smeti

Očistite filter za prah

Zamenjajte pometalni valj

Nastavite pometalno površino

Zamenjajte tesnilne trakove posode za smeti.

Odstranite blokiranje pometalnega valja

Obvestite uporabniški servis podj. Kärcher

Zbiralnik smeti se ne dvigne oz.

spusti

Preverite varovalke.

Odstranite varovalno ročico iz posode za material za pometanje

Obvestite uporabniški servis podj. Kärcher

Posoda za smeti se vrti prepočasi

ali sploh ne

Obvestite uporabniški servis podj. Kärcher

Motnje v obratovanju s hidravlično

gibljivimi deli

Obvestite uporabniški servis podj. Kärcher

Tehnični podatki

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Podatki o stroju

Hitrost vožnje, naprej km/h 6 6

Hitrost vožnje, nazaj km/h 3 3

Sposobnost vzpona (maks.) -- 14% 14%

Površinska moč brez stranskih omel m

/h 4680 4680

Površinska moč z 1 stranskim omelom m

/h 6300 6300

Delovna širina brez stranskih omel mm 780 780

Delovna širina z 1 stranskim omelom mm 1050 1050

Vrsta zaščite zaščiteno proti kapljajoči vodi -- IPX 3 IPX 3

Trajanje uporabe pri popolnoma napolnjeni bateriji h 2,5 2,5

Električna naprava

Kapaciteta baterije V, Ah --- 36, 240

Baterijski komplet kg --- 300

Hidravlična naprava

Tip hidravličnega olja -- HV 46 HV 46

Zbiralnik smeti

Maks. višina izpraznjenja mm 1340 1340

Volumen zbiralnika smeti l 180 180

Pometalni valj

222 SL

- 12

Premer pometalnega valja mm 280 280

Širina pometalnega valja mm 780 780

Št. vrtljajev 1/min 360 360

Pometalna površina mm 80 80

Stranska omela

Premer stranskega omela mm 580 580

Št. vrtljajev 1/min 80 80

Popolnoma gumijasti obroči

Velikost spredaj -- 4.00-6 4.00-6

Velikost zadaj -- 300 x 145 – 6 300 x 145 – 6

Zavora

Prednja kolesa -- mehanično mehanično

Zadnje kolo -- Električno Električno

Filtrirni in sesalni sistem

Izvedba -- Žepni filter

Opcijsko na voljo: Ploski na-

gubani filter in okrogli filter

Žepni filter

Opcijsko na voljo: Ploski na-

gubani filter in okrogli filter

Št. vrtljajev 1/min 2600 2600

Filtrska površina filtra za droben prah m

5,2 5,2

Nazivni podtlak sesalnega sistema mbar 6 6

Nazivni volumski tok sesalnega sistema m

/h 600 600

Sistem vibratorja -- Elektromotor Elektromotor

Pogoji okolice

Temperatura °C -5 do +40 -5 do +40

Zračna vlažnost, brez rosenja % 0–90 0–90

Ugotovljene vrednosti v skladu z EN 60335-2-72

Emisija hrupa

Nivo hrupa L

dB(A) 70 70

Negotovost K

dB(A) 3 3

Nivo hrupa ob obremenitviL

+ negotovost K

dB(A) 93 93

Vibracije naprave

Vrednost vibracij dlan-roka m/s

0,7 0,7

Sedež m/s

0,5 0,5

Negotovost K m/s

0,1 0,1

Mere in teža

Dolžina x širina x višina mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Obračalni radij desno mm 2470 2470

Obračalni radi levo mm 2470 2470

Prazna teža (brez/z baterijo) kg 560/860 560/860

Dopustna skupna teža kg 1224 1224

Dovoljena osna obremenitev spredaj kg 734 734

Dovoljena osna obremenitev zadaj kg 490 490

Pridržana pravica do tehničnih sprememb!

223SL

- 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

W przypadku stwierdzenia uszkodzeń

transportowych po rozpakowaniu należy

powiadomić o tym fakcie sprzedawcę.

– Umieszczone na urządzeniu tabliczki

ostrzegawcze zawierają ważne wska-

zówki dotyczące bezpiecznej eksploa-

tacji.

– Oprócz wskazówek zawartych w in-

strukcji obsługi należy przestrzegać

ogólnych obowiązujących przepisów

dotyczących bezpieczeństwa i zapobie-

gania wypadkom.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

 NIEBEZPIECZEŃSTWO

Aby wykluczyć zagrożenia, naprawy i mon-

taż części zamiennych mogą być przepro-

wadzane jedynie przez autoryzowany ser-

wis.

– Stosować wyłącznie wyposażenie do-

datkowe i części zamienne dopuszczo-

ne przez producenta. Oryginalne wypo-

sażenie i oryginalne części zamienne

gwarantują bezpieczną i bezusterkową

pracę urządzenia.

– Dalsze informacje o częściach zamien-

nych dostępne na stronie internetowej

www.kaercher.com w dziale Serwis.

 NIEBEZPIECZEŃSTWO

Ostrzega przed bezpośrednim niebezpie-

czeństwem, prowadzącym do ciężkich

obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

Ostrzega przed możliwie niebezpieczną

sytuacją, mogącą prow

adzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazuje na możliwość wystąpienia nie-

bezpiecznej sytuacji, mogącej prowadzić

do lekkich obrażeń ciała lub do szkód ma-

terialnych.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Wskazówki ogólne. . . . . . . . . . PL 1

Ochrona środowiska . . . PL 1

Gwarancja . . . . . . . . . . . PL 1

Wyposażenie dodatkowe i

części zamienne . . . . . . PL 1

Symbole w instrukcji obsługiPL 1

Symbole na urządzeniu . PL 1

Użytkowanie zgodne z przezna-

czeniem . . . . . . . . . . . . . . . . . . PL 2

Przewidywalne niewłaściwe

użytkowanie . . . . . . . . . . PL 2

Odpowiednie nawierzchnie PL 2

Wskazówki bezpieczeństwa . . PL 2

Przepisy bezpieczeństwa

dotyczące obsługi . . . . . PL 2

Przepisy bezpieczeństwo

dotyczące jazdy . . . . . . . PL 3

Przepisy bezpieczeństwa

dot. urządzeń zasilanych

akumulatorami . . . . . . . . PL 3

Urządzenia z opróżnianiem

wysokościowym . . . . . . . PL 3

Urządzenia z dachem

ochronnym kierowcy . . . PL 3

Przepisy bezpieczeństwa

dotyczące transportu urzą-

dzenia . . . . . . . . . . . . . . PL 3

Przepisy bezpieczeństwa

dotyczące pielęgnacji i kon-

serwacji . . . . . . . . . . . . . PL 3

Funkcja . . . . . . . . . . . . . . . . . . PL 3

Wskazówki dot. rozładunku . . . PL 3

Elementy urządzenia. . . . . . . . PL 4

Rysunek zamiatarki . . . . PL 4

Elementy obsługi . . . . . . PL 4

Przed pierwszym uruchomie-

niem. . . . . . . . . . . . . . . . . . . . . PL 5

Blokada/luzowanie hamulca

postojowego. . . . . . . . . . PL 5

Uruchamianie . . . . . . . . . . . . . PL 5

Wskazówki ogólne . . . . . PL 5

Prace kontrolne i konserwa-

cyjne. . . . . . . . . . . . . . . . PL 5

Zasady bezpieczeństwa do-

tyczące akumulatorów . . PL 5

Ładowanie akumulatorów PL 5

Działanie . . . . . . . . . . . . . . . . . PL 6

Regulacja fotela kierowcy PL 6

Uruchamianie urządzenia PL 6

Jazda . . . . . . . . . . . . . . . PL 6

Zamiatanie . . . . . . . . . . . PL 6

Opróżnianie zbi

ornika śmie-

ci . . . . . . . . . . . . . . . . . . PL 7

Wyłączanie urządzenia . PL 7

Transport . . . . . . . . . . . . . . . . . PL 7

Składowanie/wyłączenie z eks-

ploatacji . . . . . . . . . . . . . . . . . . PL 7

Czyszczenie i konserwacja . . . PL 7

Wskazówki ogólne . . . . . PL 7

Czyszczenie. . . . . . . . . . PL 8

Terminy konserwacji . . . PL 8

Prace konserwacyjne. . . PL 8

Deklaracja zgodności UE . . . . PL 10

Usuwanie usterek . . . . . . . . . . PL 11

Dane techniczne . . . . . . . . . . . PL 11

Wskazówki ogólne

Ochrona środowiska

Materiał, z którego wykonano

opakowanie nadaje się do po-

wtórnego przetworzenia. Prosimy

nie wyrzucać opakowania do

śmieci z gospodarstw domo-

wych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają

cenne surowce wtórne, które na-

leży oddawać do utylizacji. Wy-

eksploatowane urządzenia nale-

ży zdawać w odpowiednich punk-

tach lub wrzucać do specjalnych

pojemników.

Akumulatory, olej, paliwo itp. nie mogą

przedostać się do środowiska naturalne-

go. Materiały te należy poddać utylizacji

poprzez odpowiednie punkty zbiorcze.

Gwarancja

Wyposażenie dodatkowe i części

zamienne

Symbole w instrukcji obsługi

Symbole na urządzeniu

Niebezpieczeństwo popa-

rzenia gorącymi po-

wierzchniami. Przed pra-

cą z urządzeniem, odcze-

kać aż wystarczająco

ostygnie układ wydecho-

wy.

Prace w obrębie urządze-

nia wykonywać zawsze w

odpowiednich rękawi-

cach.

Niebezpieczeństwo

zgniecenia przez zaklesz-

czenie między ruchomymi

częściami pojazdu

Niebezpieczeństwo zra-

nienia obracającymi się

częściami. Nie dotykać.

Ryzyko pożaru. Nie zasy-

sać płonących ani żarzą-

cych się przedmiotów.

Oprawa łańcucha / punkt

żurawia

Punkty mocowania pod-

nośnika pojazdu

Maks. nachylenie podłoża

przy jeździe z podniesio-

nym pojemnikiem na

śmieci.

Wjeżdżać tylko na wznie

sienia wynoszące maks.

14 % w kierunku jazdy.

224 PL

- 2

Zamiatarka przeznaczona jest do czysz-

czenia podłóg używanych do działalności

gospodarczej i np. w następujących obsza-

rach zastosowania:

 parkingi

 urządzenia produkcyjne

 obszary logistyczne

 hotele

 handel detaliczny

 magazyny

 ścieżki

– Zamiatarka jest przeznaczona do za-

miatania zanieczyszczonych po-

wierzchni wewnętrznych i zewnętrz-

nych.

– Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego

stanu i bezpieczeństwa eksploatacji.

Jeżeli nie jest on poprawny, to sprzętu

takiego nie wolno używać.

– Zamiatarkę należy stosować wyłącznie

zgodnie z niniejszą instrukcją obsługi.

– Nie należy dokonywać żadnych modyfi-

kacji urządzenia.

– Urządzenie jest przeznaczone wyłącz-

nie do zastosowania w celach wymie-

nionych w instrukcji obsługi.

– Urządzenie może pracować wyłącznie

na powierzchniach wskazanych przez

właściciela lub jego pełnomocnika.

– Zasadniczo obowiązuje zasada: nie

przechowywać łatwo zapalnych mate-

riałów w pobliżu urządzenia (niebezpie-

czeństwo wybuchu/pożaru).

 Nigdy nie zamiatać i nie zasysać cieczy

wybuchowych, gazów palnych ani nie-

rozcieńczonych kwasów lub rozpusz-

czalników! Zaliczają się do nich benzy-

na, rozcieńczalniki do farb lub olej opa-

łowy, które w wyniku zmieszania z za-

sysanym powietrzem mogą tworzyć

opary lub mieszanki wybuchowe, po-

nadto aceton, nierozcieńczone kwasy i

rozpuszczalniki, mogące zniszczyć ma-

teriały, z których wykonane jest urzą-

dzenie.

 Nigdy nie zamiatać/zbierać reaktyw-

nych pyłków metalowych (np. alumi-

nium, magnezu, cynku), gdyż w połą-

czeniu z mocno alkalicznymi albo kwaś-

nymi środkami czyszczącymi tworzą

one gazy wybuchowe.

 Nie zamiatać i nie zasysać płonących

ani żarzących się przedmiotów.

 Nie można go stosować do zbierania

substancji niebezpiecznych dla zdro-

wia.

 Przebywanie w obszarze zagrożenia

jest zabronione. Eksploatacja urządze-

nia w pomieszczeniach zagrożonych

wybuchem jest zabroniona.

 Zabieranie pasażerów jest niedozwolo-

ne.

 Przesuwanie/przeciąganie i transporto-

wanie przedmiotów za pomocą tego

urządzenia jest niedozwolone.

– asfalt

– podłoga przemysłowa

– jastrych

– beton

– kostka brukowa

 Ze względu na odstępy izolacyjne i dro-

gi up

ływu urządze

nie nie może być

użytkowane na wysokości powyżej

2000 m n.p.m.

 (Dotyczy tylko Finlandii) Jeśli urządze-

nie jest wyposażone w przewód ela-

styczny PVC, nie może być użytkowane

w niskich temperaturach otoczenia (po-

niżej 0°C). W razie pytań dotyczących

urządzenia prosimy o kontakt z firmą

Kärcher.

 Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego

stanu i bezpieczeństwa eksploatacji.

Jeżeli nie jest on poprawny, to sprzętu

takiego nie wolno używać.

 Podczas użytkowania w obszarach za-

grożonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa. Eksploata-

cja urządzenia w pomieszczeniach za-

grożonych wybuchem jest zabroniona.

 NIEBEZPIECZEŃSTWO

Nieb

ezpieczeństwo zranienia!

 Nie używać urządzenia bez dachu

ochronnego chroniącego przed spada-

jącymi przedmiotami w obszarach, w

których istnieje możliwość trafienia

operatora przez spadające przedmioty.

 Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy urządzenia musi

on uwzględniać warunki panujące w

otoczeniu i uważać na inne osoby,

zwłaszcza dzieci.

 Należy przestrzegać przepisy, zasady i

zarządzenia obowiązujące pojazdy me-

chaniczne.

 Przed rozpoczęciem prac operator

musi się upewnić, że wszystkie urzą-

dzenia zabezpieczające są odpowied-

nio założone i działają właściwie.

 Operator urząd

zenia jest odpowiedzial-

ny za wypadki z udziałem innych osób

lub ich własnością.

 Operator musi zwrócić uwagę na po-

trzebę używania ściśle przylegającej

odzieży. Używać mocnego obuwia i

unikać luźnych ubrań.

 Przed najazdem skontrolować obszar

w pobliżu (np. dzieci). Upewnić się, że

istnieje wystarczająca widoczność!

 Urządzenia nie wolno nigdy pozosta-

wiać bez nadzoru dopóki włączony jest

silnik. Osoba obsługująca może dopie-

ro wówczas opuścić urządzenie, gdy

silnik zostanie zatrzymany, urządzenie

zabezpieczone przed niezamierzonym

wprawieniem w ruch i wyjęty kluczyk

zapłonowy.

 Aby uniknąć użycia przez osoby nie-

oważnione, należy wyjęty kluczyk

zapłonowy.

 Urządzenie może być obsługiwane tyl-

ko przez osoby, które zostały przeszko-

lone w zakresie obsługi lub przedstawi-

ły dowód umiejętności obsługi i zostały

wyraźnie do tego wyznaczone.

 Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby

(włącznie z dziećmi) o ograniczonych

możliwościach fizycznych, sensorycz-

nych i mentalnych albo takie, którym

brakuje doświadczenia i/lub wiedzy na

temat jego używania, chyba że są one

nadzorowane przez osobę odpowie-

dzialną za ich bezpieczeństwo i otrzy-

mały od niej wskazówki na temat użyt-

kowania urządzenia.

 Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzen

iem.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia! Nie za-

miatać taśm, sznurków ani drutów, gdyż

mogą się one owinąć o walec zamiatający.

Uwaga na obracającą się

szczotkę (zwrócić uwagę

na kierunek obrotów).

Ostrzeżenie przed nie-

bezpieczeństwem pora-

żenia prądem elektrycz-

nym!

Przestrzegać wskazówek!

Jechać powoli!

Prosimy o przeczytanie

instrukcji obsługi i dosto-

sowanie się do jej wska-

zań!

Niebezpieczeństwo!

Nie myć filtra drobnego

pyłu.

Użytkowanie zgodne z

przeznaczeniem

Przewidywalne niewłaściwe

użytkowanie

Odpowiednie nawierzchnie

Wskazówki bezpieczeństwa

Przepisy bezpieczeństwa dotyczące

obsługi

225PL

- 3

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Sprawdzić

nośność podłoża przed dokonaniem najaz-

du na nie.

 NIEBEZPIECZEŃSTWO

Zagrożenie wypadkowe, niebezpieczeń-

stwo zranienia!

Jazda po zbyt dużych wzniesieniach grozi

przewróceniem.

– Wjeżdżać tylko na wzniesienia wyno-

szące maks. 14 % w kierunku jazdy.

Niebezpieczeństwo przewrócenia w razie

szybkiej jazdy na zakrętach (zwłaszcza

podczas skręcania w lewo).

– Zakręty pokonywać powoli.

Niestabilne podłoże grozi przewróceniem.

– Urządzeniem jeździć wyłącznie po

utwardzonej powierzchni.

Zbyt duże nachylenie boczne grozi prze-

wróceniem.

– Wjeżdżać tylko na wzniesienia do 10%

prostopadle do kierunku jazdy.

Wskazówka: Jedynie wtedy, gdy używają

Państwo akumulatorów i zasilaczy zaleca-

nych przez firmę Kärcher, zachowują Pań-

stwo uprawnienia gwarancyjne.

– Koniecznie należy przestrzegać in-

strukcji obsługi producenta akumulato-

ra i ładowarki. Prosimy o przestrzega-

nie wskazań prawodawcy dotyczących

obchodzenia się z akumulatorami.

– Nigdy nie pozostawiać akumulatorów w

stanie rozładowania, lecz

jak najszyb-

ciej znowu je naładować.

– Aby uniknąć wystąpienia prądu pełzają-

cego, należy stale zachować akumula-

tory w czystości i w suchym miejscu.

Chronić przed zanieczyszczeniami, na

przykład przez pyłki metalowe.

– Nie kłaść żadnych narzędzi lub podob-

nych rzeczy na akumulatory. Niebez-

pieczeństwo powstawania zwarć i wy-

buchów.

– W żadnym wypadku nie należy manipu-

lować przy otwartym płomieniu, powo-

dować powstawania isker czy palić pa-

pierosów w pobliżu akumulatora albo w

przestrzeni ładowania akumulatora.

Niebezpieczeństwo wybuchu.

– Nie dotykać gorących części, np. silnika

napędowego (niebezpieczeństwo po-

parzenia).

– Zachować ostrożność przy obchodze-

niu się z kwasem akumulatora. Prosimy

o zachowanie odpowiednich przepisów

bezpieczeństwa!

– Zgodnie z wytyczną UE 91/ 157 EWG,

zużyte akumulatory należy zdać w od-

powiednich, przeznaczonych do tego

punktach.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Podczas prac przy układzie opróżnia-

nia wysokościowego zbiornik śmieci

należy całkowicie podnieść i zabezpie-

czyć.

 Zabezpieczenia dokonywać jedynie

poza strefą niebezpieczną.

WSKAZÓWKA

Dach ochronny kierowcy (opcjonalny) chro-

ni przed spadaniem większych przedmio-

tów. Nie oferuje jednak ochrony przed naje-

chaniem!

 Na bieżąco sprawdzać daszek ochron-

ny pod kątem uszkodzeń.

 W przypadku uszkodzenia daszka

ochronnego, a także jego poszczegól-

nych elementów daszek ochronny nale-

ży wymienić w całości.

 Jakiekolwiek modyfikacje daszka

ochronnego lub stosowanie innych ni

dopuszczone pr

zez firmę Kärcher ele-

mentów, części i podzespołów nie jest

dozwolone i ogranicza w pewnych oko-

licznościach funkcje daszka ochronne-

go.

 Przestrzegać ciężaru własnego (cięża-

ru w czasie transportu) urządzenia przy

transportowaniu na przyczepach i po-

jazdach.

 Podczas transportu urządzenia należy

wyłączyć silnik i pewnie zamocować

urządzenie.

 Przed czyszczeniem i konserwacją

urządzenia, wymianą elementów lub

zmianą ustawień funkcji należy wyłą-

czyć urządzenie i wyjąć kluczyk zapło-

nowy.

 W przypadku urządzeń z akumulato-

rem trakcyjnym należy odłączyć aku-

mulator, korzystając z przerwy odłącz-

nikowej (zaciski akumulatora), od ukła-

du elektrycznego urządzenia podczas

prowadzenia wszelkich prac konserwa-

cyjnych i serwisowych.

 Podczas prac przy instalacji elektrycz-

nej należy odłączyć a

kumulator.

W tym celu należy odłączyć najpierw

zacisk bieguna ujemnego, a następnie

bieguna dodatniego.

Ponowne podłączenie należy wykonać

w odwrotnej kolejności. Najpierw podłą-

czyć biegun dodatni, a następnie ujem-

ny.

 Urządzenia nie wolno czyścić za pomo-

cą węża ani strumienia wody pod ciś-

nieniem (niebezpieczeństwo zwarcia

lub innych uszkodzeń).

 Naprawy mogą być wykonywane wy-

łącznie przez autoryzowane placówki

serwisu lub osoby wykwalifikowane w

tym zakresie, którym znane są wszyst-

kie istotne przepisy bezpieczeństwa.

 Przestrzegać koniecznych kontroli bez-

pieczeństwa dla przemysłowo użytko-

wanych urządzeń zgodnie z obowiązu-

jącymi miejscowymi przepisami.

 Prace w obrębie urządzenia wykony-

wać zawsze w odpowiednich ręka

wi-

cach.

Zamiatarka pracuje na zasadzie szufli.

– Obracający się walec zamiatający od-

prowadza brud bezpośrednio do po-

jemnika na śmieci.

– Miotła boczna czyści narożniki i krawę-

dzie zamiatanej powierzchni i kierują

zanieczyszczenia w stronę walca za-

miatającego.

– Drobny pył zasysany jest poprzez filtr

pyłowy przez dmuchawę ssącą.

 Niebezpieczeństwo

Niebezpieczeństwo zranienia, niebezpie-

czeństwo uszkodzenia!

Przy przeładunku należy zwrócić uwagę na

ciężar urządzenia!

 Nie używać wózków widłowych.

 Do przeładunku urządzenia należy

użyć odpowiedniej rampy lub żurawia!

 Przy używaniu rampy pamiętać o nast.

elementach:

Prześwit 70 mm.

 Jeśli urządzenie jest dostarczone na

palecie, z dołączonych desek należy

zbudować rampę.

Instrukcja znajduje się na str. 2 (we-

wnętrzna strona okładki).

Ważna wskazówka: każdą deskę nale-

ży przykręcić 2 śrubami.

Przepisy bezpieczeństwo dotyczące

jazdy

Przepisy bezpieczeństwa dot.

urządzeń zasilanych akumulatorami

Urządzenia z opróżnianiem

wysokościowym

Urządzenia z dachem ochronnym

kierowcy

Przepisy bezpieczeństwa dotyczące

transportu urządzenia

Przepisy bezpieczeństwa dotyczące

pielęgnacji i konserwacji

Funkcja

Wskazówki dot. rozładunku

Ciężar (bez akumulatorów) 560 kg*

Ciężar (z akumulatorami) 860 kg*

* Jeżeli zainstalowano zestawy montażo-

we, ciężar jest jeszcze większy.

226 PL

- 4

Rysunek

1 Tabliczka identyfikacyjna

2 Fotel (z przełącznikiem kontaktu fotela)

3 Kierownica

4 Blue Spot (opcja)

5 Uchwyt z przyciskiem blokującym

6 Pokrywa urządzenia

7 Szczotka boczna, prawa

8 Koło przednie

9 Dostęp do walca zamiatającego

10 Punkt mocowania

11 Zestaw akumulatorów

(tylko w przypadku zestawów zawiera-

jących KM 105/180 R Bp Pack)

12 Maska silnika

13 Obrotowe światło ostrzegawcze

14 Kierunkowskazy (opcja)

15 Tylne światła (opcja)

16 Koło napędowe

17 Wziernik oleju hydraulicznego

Rysunek

1 Dźwignia obsługi walca zamiatającego i

mioteł bocznych

Dźwignia do przodu: opuszczenie i włą-

czenie walca zamiatającego i mioteł

bocznych.

Dźwignia do tyłu: Montaż walca zamia-

tającego

2 Dźwignia obsługi pojemnika na śmieci

Podnoszenie/opuszczanie zbiornika

śmieci

3 Dźwignia obsługi walca zamiatającego

Podnoszenie i opuszczanie walca za-

miatającego

4 Dźwignia obsługi klapy pojemnika

Otwieranie / zamykanie pokrywy po-

jemnika

5 Kontrolki i ekran

6 Przełącznik oświetlenia (opcja)

7 Wyłącznik dmuchawy i czyszczenia fil-

tra

Pozycja środkowa: Wył. czyszczenia fil-

tra i dmuchawy

Położenie z przodu: Dmuchawa wł.

Ustawienie z tyłu: Oczyszczanie filtra

wł.

8 Wyłącznik klaksonu

9 Bezpieczniki

10 Pedał hamulca

11 Pedał jazdy w przód / tył

12 Regulacja zużycia / ustawienie po-

wierzchni zamiatającej walca zamiata-

jącego

13 Przełącznik kierunkowskazu (opcja)

14 Stacyjka

Położenie 0: Wyłączyć silnik

Położenie 1: Włączyć zapłon

Położenie 2: Uruchomić silnik

15 Wtyczka akumulatora

16 Hamulec postojowy

17 Dźwignia regulacji fotela

18 Kluczyk dostępu do walca zamiatające-

Rysunek

1 Wyświetlacz (pojemność baterii)

2 Kontrola ładowania akumulatorów

3 Lampka kontrolna oświetlenia robocze-

4 Kontrolka migaczy

Elementy urządzenia

Rysunek zamiatarki Elementy obsługi

Kontrolki i ekran

227PL

- 5

5 Lampka kontrolna - Klapa pojemnika na

śmieci otwarta

6 Lampka ostrzegawcza - Klapa pojemni-

ka na śmieci zamknięta

7 Nie zajęty

8 Aktywne wskazanie czyszczenia filtra

9 Nie zajęty

 Zwolnić hamulec postojowy, a przy tym

nacisnąć pedał hamulca.

 Zablokować hamulec postojowy, a przy

tym nacisnąć pedał hamulca.

 Zaparkować zamiatarkę na równej po-

wierzchni.

 Wyjąć kluczyk zapłonowy.

 Zablokować hamulec postojowy.

 Sprawdzić poziom naładowania aku-

mulatora, a w razie potrzeby naładować

akumulatory (patrz rozdział „Ładowanie

akumulatorów“).

 Skontrolować stopień zużycia walca

zamiatającego i miotły bocznej i w razie

potrzeby usunąć zaplątane nici, sznurki

itp.

 Sprawdzić kółka, czy nie zaplątały się

na nich nici.

 Sprawdzić działanie wszystkich ele-

mentów obsługi.

 Sprawdzić urządzenie pod kątem

uszkodzeń.

Wskazówka: Opis, patrz rozdział Dogląd i

konserwacja.

Podczas obchodzenia się z akumulatorami

należy przestrzegać następujących wska-

zówek ostrzegawczych:

 Niebezpieczeństwo

Niebezpieczeństwo wybuchu! Nie kłaść na

akumulatorze, czyli na biegunach i łączni-

kach ogniw, narzędzi ani podobnych przed-

miotów.

 Niebezpieczeństwo

Ryzyko obrażeń! Nie dopuścić do zetknię-

cia się ran z ołowiem. Po pracy z akumula-

torami zawsze dokładnie czyścić ręce.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo pożar

u i wybuchu!

– Palenie tytoniu i używanie otwartego

ognia jest zabronione.

– Pomieszczenia, w których ładowane są

akumulatory, muszą mieć dobrą wenty-

lację, bo przy ładowaniu powstaje gaz

wybuchowy.

 Niebezpieczeństwo

Niebezpieczeństwo oparzenia środkiem

żrącym!

– Wypryski kwasu w oku wzgl. na skórze

wypłukać przy użyciu wielkiej ilości czy-

stej wody.

– Potem niezwłocznie zawiadomić leka-

rza.

– Zanieczyszczoną odzież wymyć wodą.

OSTROŻNIE

Przed uruchomieniem urządzenia nałado-

wać akumulatory.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń!

Przestrzegać zasad bezpieczeństwa doty-

czących obsługi akumulatorów. Przestrze-

gać instrukcji ob

sługi producenta ładowar-

ki.

Koniecznie przestrzegać danych z dołą-

czonej instrukcji obsługi producenta aku-

mulatorów.

Akumulatory ładować tylko odpowiednią ła-

dowarką.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo sparzenia środkiem

żrącym. Uzupełnianie wody po rozładowa-

niu akumulatora może prowadzić do wycie-

ku kwasu! Podczas pracy z użyciem kwasu

akumulatorowego należy używać okularów

ochronnych i przestrzegać przepisów, aby

uniknąć obrażeń i zniszczenia odzieży. Na-

tychmiast spłukać ewentualne rozpryski

kwasu na skórze lub odzieży dużą ilością

wody.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia. Do uzu-

pełniania akumulatora używać jedynie

wody destylowanej albo odsolonej (VDE

0510). Nie używ

ać żadnych obcych dodat-

ków (tak zwanych środków poprawiają-

cych), gdyż wtedy wygasa wszelka gwa-

rancja.

 Urządzenie przechowywać w suchym

pomieszczeniu o odpowiedniej wenty-

lacji.

 Otworzyć maskę silnika.

Wskazówka: Podczas ładowania po-

krywa musi pozostać otwarta.

 Wyjąć wtyczkę akumulatora przy ma-

szynie i połączyć z wtyczką ładowarki.

 Włożyć wtyczkę ładowarki do odpo-

wiedniego gniazdka 16 A; ładowarka ła-

duje samodzielnie.

 Wykonać ładowanie zgodnie z informa-

cjami w instrukcji obsługi ładowarki.

Zalecane ładowarki (pasujące do za-

stosowanych akumulatorów) są regulo-

wane elektronicznie i samoczynnie

kończą ładowanie.

 Wskazówka: Po załadowaniu akumu-

latorów, ładowarkę odłączyć najpierw

od sieci, a następnie od akumulatorów.

Wskazówka

Wariant KM 105/180 R Bp Pack (1.186-

051.0) wyposażony jest fabrycznie w aku-

mulatory i ładowarkę.

Wariant KM 105/180 R Bp Pack (1.186-

050.0) nie jest wyposażony fabrycznie w

akumulatory i ładowarkę.

Zalecane są następujące akumulatory i ła-

dowarki:

Nie zaleca się używania innych akumulato-

rów ani ładowarek; można je stosować je-

dynie po uprzedniej konsultacji z serwisem

KÄRCHER.

OSTROŻNIE

Należy koniecznie przestrzegać wskazó-

wek producenta akumulatorów.

Przed pierwszym

uruchomieniem

Blokada/luzowanie hamulca

postojowego

Uruchamianie

Wskazówki ogólne

Prace kontrolne i konserwacyjne

Codziennie przed rozpoczęciem pracy

Zasady bezpieczeństwa dotyczące

akumulatorów

Przestrzegać wskazówek na

akumulatorze, w instrukcji ob-

sługi i w instrukcji obsługi po-

jazdu!

Nosić okulary ochronne!

Nie pozwalać dzieciom na do-

stęp do elektrolitu i akumulato-

rów!

Niebezpieczeństwo wybuchu!

Zakaz palenia oraz używania

otwartego ognia i przedmiotów

iskrzących!

Niebezpieczeństwo!

Pierwsza pomoc!

Ostrzeżenie!

Utylizacja!

Nie wyrzucać akumulatorów do

śmieci!

Ostrzeżenie przed niebezpie-

czeństwem porażenia prądem

elektrycznym!

Ładowanie akumulatorów

Zalecane akumulatory, ładowarki

Nr katalogowy

Zestaw akumulatorów

36 V, 240 Ah, (w kory-

cie, bezobsługowy) *

6 981-067.0

Ładowarka 36 V / 40 A 6 981-066.0

* Urządzenie wymaga 1 zestawu akumu-

latorów

Sprawdzanie poziomu i uzupełnianie

płynu w akumulatorze

228 PL

- 6

Poziom naładowania akumulatora jest po-

kazywany na wyświetlaczu zamiatarki.

Jeśli kontrolka ładowania akumulatora

świeci na czerwono:

 Akumulator jest rozładowany. Zamiata-

nie zostanie zakończone automatycz-

nie (ponowne włączenie urządzeń za-

miatających jest możliwe tylko po nała-

dowaniu akumulatora).

 Wjechać urządzeniem bezpośrednio na

stanawisko załadowcze, umijając przy

tym wzniesienia.

 Naładować akumulator.

1 Dźwignia regulacji fotela

2 Fotel kierowcy

 Dźwignię regulacji fotela pociągnąć na

zewnątrz.

 Przesunąć fotel, zwolnić i zatrzasnąć

dźwignię.

 Spróbować przesunąć fotel do przodu i

do tyłu, aby sprawdzić, czy jest zablo-

kowany.

Wskazówka: Urządzenie jest wyposażone

w wyłącznik stykowy fotela. Po opuszcze-

niu fotela kierowcy urządzenie wyłącza się.

Wskazówka: Filtr drobnego pyłu jest auto-

matycznie czyszczony po uruchomieniu

urządzenia.

 Zająć miejsce na fotelu operatora.

 Zablokować hamulec postojowy.

 Włożyć kluczyk do stacyjki.

 Przekręcić kluczyk w stacyjce do poło-

żenia „I“.

Urządzenie jest gotowe do działania.

 Przekręcić kluczyk w stacyjce do poło-

żenia „II“.

Urządzenie jest gotowe do jazdy.

Wskazówka: Wskaźnik pojemności

akumulatora wskazuje rzeczywisty stan

naładowania po ok. 10 sek.

 Nacisnąć i przytrzymać pedał hamulca.

 Zwolnić hamulec postojowy.

 Powoli nacisnąć pedał przyspieszenia

do przodu.

 Niebezpieczeństwo

Ryzyko obrażeń! Przy jeździe wstecz nie

może powstać żadne niebezpieczeństwo

dla osób trzecich; w razie konieczności na-

leży osoby odpowiednio pouczyć.

 Powoli nacisnąć pedał przyspieszenia

do tyłu.

 Za pomocą pedału jazdy można płynnie

regulować prędkość jazdy.

 Unikać gwałtownego naciskania peda-

łu.

 Z

wolnić pedał jazdy, urządzenie hamu-

je samoczynnie i zatrzymuje się.

Wskazówka: Skuteczność hamowania

można wesprzeć przez naciśnięcie pedału

hamulca.

Do jazdy po nieruchomo stojących prze-

szkodach o wysokości do 70 mm:

 Powoli i ostrożnie przejechać przodem.

Do jazdy po nieruchomo stojących prze-

szkodach o wysokości ponad 70 mm:

 Przeszkody należy przejeżdżać wy-

łącznie przy użyciu odpowiedniej ram-

py.

UWAGA

Nie zgarniać taśm pakowych, drutów itp.,

ponieważ może to spowodować uszkodze-

nie mechanizmu zamiatającego.

Wskazówka: Aby zapewnić optymalną

skuteczność czyszczenia, należy dostoso-

wać prędkość jazdy do panujących warun-

ków.

Wskazówka: Filtr drobnego pyłu jest pod-

czas pracy automatycznie czyszczony co

10 minut.

Wskazówka: Przy zwiększonej pracy w

obszarze drobnego pyłu filtr należy wy-

czyścić dodatkowo, naciskając przełącznik

czyszczenia filtra.

 Oczyścić filtr drobnego pyłu za pomocą

przycisku oczyszczania filtra.

1 Dźwignia obsługi walca zamiatającego i

mioteł bocznych

2 Dźwignia obsługi pojemnika na śmieci

3 Dźwignia obsługi walca zamiatającego

4 Dźwignia obsługi klapy pojemnika

Dźwignia obsługi walca zamiatającego i

mioteł bocznych

 Dźwignia obsługi (1) do przodu: opusz-

czenie i włączenie walca zamiatające-

go i mioteł bocznych.

 Dźwignia obsługi (1) do tyłu: włączenie

walca zamiatającego.

Dźwignia obsługi pojemnika na śmieci

 Dźwignia obsługi pojemnika na śmieci

(2) do przodu: Pojemnik na śmieci się

obniża.

 Dźwignia obsługi pojemnika na śmieci

(2) do tyłu: Pojemnik na śmieci się pod-

nosi.

Dźwignia obsługi szczotki walcowej

 Dźwignia obsługi walca zamiatającego

(3) do przodu: uniesienie walca zamia-

tającego.

 Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiata-

jącego.

Dźwignia obsługi klapy pojemnika

 Dźwignia obsługi pokrywy pojemnika

(4) do przodu: Pokrywa pojemnika na

śmieci otwiera się.

Wskazówka: Zielona lampka na

wskaźniku musi się świecić.

 Dźwignia obsługi pokrywy pojemnika

(4) do tyłu: Pokrywa pojemnika na

śmieci zamyka się.

Wskazówka: Czerwo

na lampka na

wskaźniku musi się świecić.

 Włączyć dmuchawę.

 Przy czyszczeniu powierzchni:

Dźwignia obsługi walca zamiatającego i

mioteł bocznych (1) do tyłu: włączenie

walca zamiatającego.

Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiata-

jącego.

Sprawdzić poziom załadowania

akumulatora

Działanie

Regulacja fotela kierowcy

Uruchamianie urządzenia

Jazda

Jazda do przodu

Jazda do tyłu

Zachowanie podczas jazdy

Hamowanie

Przejeżdżanie po przeszkodach

Zamiatanie

Ręczne oczyszczanie filtra drobnego

pyłu

Dźwignia obsługi

Zamiatanie suchego podłoża

229PL

- 7

 Dźwignia obsługi pokrywy pojemnika

(4) do przodu: Pokrywa pojemnika się

otwiera.

Wskazówka: Zielona lampka na

wskaźniku musi się świecić.

 Przy czyszczeniu krawędzi bocz-

nych:

Dźwignia obsługi walca zamiatającego i

mioteł bocznych (1) do przodu: włącze-

nie walca zamiatającego, włączenie i

opuszczenie mioteł bocznych.

Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiata-

jącego.

 Wyłączyć dmuchawę.

 Przy czyszczeniu powierzchni:

Dźwignia obsługi walca zamiatającego i

mioteł bocznych (1) do tyłu: włączenie

walca zamiatającego.

Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiata-

jącego.

 Dźwignia obsługi pokrywy pojemnika

(4) do przodu: Pokrywa pojemnika się

otwiera.

Wskazówka: Zielona lampka na

wskaźniku musi się świecić.

 Przy czyszczeniu krawędzi bocz-

nych:

Dźwignia obsługi walca zamiatającego i

mioteł bocznych (1) do przodu: włącze-

nie walca zamiatającego, włączenie i

opuszczenie mioteł bocznych.

Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiata-

jącego.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Podczas procesu opróżniania w zasię-

gu pojemnika na śmieci nie mogą prze-

bywać żadne osoby ani zwierzęta.

Niebezpieczeństwo przewrócenia się!

 Podczas opróżniania ustawić urządze-

nie na równym podłożu.

몇 OSTRZEŻENIE

Niebezpieczeństwo zmiażdżenia!

 Nigdy nie wkł

adać rąk pomiędz

y zespół

drążków mechanizmu opróżniającego.

Nie przebywać pod uniesionym pojem-

nikiem.

UWAGA

Niebezpieczeństwo zranienia i uszkodze-

nia!

 W trakcie opróżniania możliwe jest od-

skakiwanie materiału przy obracającej

się szczotce walcowej. Zachowywać

wystarczający odstęp.

 Podnieść walec zamiatający i miotły

boczne za pomocą dźwigni obsługi:

dźwignia obsługi 1 w pozycję środkową

i dźwignia obsługi 3 do przodu.

 Zamknąć pokrywę pojemnika, w tym

celu przesunąć dźwignię obsługi (4) do

tyłu.

Wskazówka: Zielona lampka na

wskaźniku musi się świecić.

 Podnieść pojemnik na śmieci, w tym

celu przesunąć dźwignię obsługi po-

jemnika na śmieci (2) do tyłu.

 Powoli najeżdżać na pojemnik zbior-

czy.

 Zablokować hamulec postojowy.

 Otworzy pokrywę pojemnika, w tym

celu przesunąć dźwignię obsługi pokry-

wy pojemnika (4) do przodu i opróżnić

pojemnik na śmieci.

Wskazówka: Czerwona lampka na

wskaźniku musi się świecić.

 Zamknąć pokrywę pojemnika, w tym

celu pociągnąć dźwignię obsługi pokry-

wy pojemnika (4) do tyłu, aż przechyli

się do pozycji krańcowej.

Wskazówka: Zielona lampka na

wskaźniku musi się świecić.

 Zwolnić hamulec postojowy.

 Powoli odjeżdżać od pojemnika zbior-

czego.

 Obniżyć pojemnik na śmieci do pozycji

krańcowej, w tym celu przesunąć

dźwignię obsługi pojemnika na śmieci

(2) do przodu

 Nacisnąć i przytrzymać pedał hamulca.

 Zablokować hamulec postojowy.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 NIEBEZPIECZEŃ

STWO

Szko

dy transportowe!

 Przestrzegać ciężaru własnego (cięża-

ru w czasie transportu) urządzenia przy

transportowaniu na przyczepach i po-

jazdach.

 W trakcie transportu w pojazdach nale-

ży urządzenie zabezpieczyć przed po-

ślizgiem i przechyleniem zgodnie z obo-

wiązującymi przepisami.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

 Zabezpieczyć urządzenie punktach

mocowania (4 szt.) za pomocą pasów

mocujących, lin i łańcuchów.

 Zabezpieczyć koła urządzenia klinami.

 Przy transporcie zamiatarki odłączyć

akumulator.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia

przy jego przechowywaniu.

 Odstawić zamiatarkę na równej po-

wierzchni w suchym, pozbawionym

mrozu otoczeniu. Chronić przy użyciu

materiału osłonowego przed kurzem.

 Podnieść walec zamiatający i miotły

boczne, aby nie uszkodzić włosia.

 Zamknąć pokrywę pojemnika.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

 Zabezpieczyć maszynę zamiatającą

przed stoczeniem się.

W przypadku, gdy zamiatarka nie jest eks-

ploatowana przez dłuższy czas, należy do-

datkowo przestrzegać następujących

punktów:

 Oczyścić zamiatarkę wewnątrz i na ze-

wnątrz.

 Wyjąć wtyczkę akumulatora przy ma-

szynie.

 Załadować akumulator i po ok. 2 mie-

siącach go doładować.

몇 OST

ROŻNIE

Niebezpieczeństwo uszkodzenia na skutek

zwarcia!

 Podczas pracy przy instalacji elektrycz-

nej lub przed otwarciem pokryw elek-

trycznych należy odłączyć akumulator

lub wyciągnąć wtyczkę akumulatora.

UWAGA

Niebezpieczeństwo!

 Nie myć filtra drobnego pyłu.

 Naprawy mogą być wykonywane wy-

łącznie przez autoryzowane placówki

serwisu lub osoby wykwalifikowane w

tym zakresie, którym znane są wszyst-

kie istotne przepisy bezpieczeństwa.

 Urządzenia przenośne stosowane do

celów przemysłowych podlegają kon-

troli bezpieczeństwa zgodnie z VDE

0701.

 Zaparkować zamiatarkę na równej po-

wierzchni.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

Zamiatanie wilgotnego lub mokrego

podłoża

Opróżnianie zbiornika śmieci

Wyłączanie urządzenia

Transport

Składowanie/wyłączenie z

eksploatacji

Czyszczenie i konserwacja

Wskazówki ogólne

230 PL

- 8

OSTROŻNIE

Niebezpieczeństwo!

 Urządzenia nie wolno czyścić za pomo-

cą węża ani strumienia wody pod ciś-

nieniem (niebezpieczeństwo zwarcia

lub innych uszkodzeń).

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

 Nosić maskę przeciwpyłową i okulary

ochronne.

 Oczyścić urządzenie szmatką.

 Przedmuchać urządzenie sprężonym

powietrzem.

 Wytrzeć urządzenie szmatką nasyconą

łagodnym roztworem czyszczącym.

Wskazówka: Nie używać agresywnych

środków czyszczących.

Wskazówka: Licznik godzin roboczych po-

daje termin konserwacji.

Wskazówka: Przeprowadzenie wszystkich

prac serwisowych i konserwacyjnych wyko-

nywanych przez klienta należy powierzać

wykwalifikowanemu specjaliście. W razie

potrzeby można zwrócić się zawsze do au-

toryzowanego sprzedawcy produktów fir-

my Kärcher.

Codziennie:

 Sprawdzić poziom naładowania aku-

mulatora, a w razie potrzeby naładować

akumulatory (patrz rozdział „Ładowanie

akumulatorów“).

 Skontrolować stopień zużycia walca

zamiatającego i miotły bocznej i w razie

potrzeby usunąć zaplątane nici, sznurki

itp.

 Sprawdzić kółka, czy nie zaplątały się

na nich nici.

 Sprawdzić działanie wszystkich ele-

mentów obsługi.

 Sprawdzić urządzenie pod kątem

uszkodzeń.

 Wyczyścić filtr pyłowy naciskając na

przycisk czyszczenia filtra.

Co tydzień:

 Sprawdzić instalację hydrauliczną.

 Sprawdzić poziom oleju hydrauliczne-

go.

 Sprawdzić poziom płynu hamulcowego.

 Sprawdzić, czy listwy uszczelniające

nie są zużyte, w razie konieczności wy-

mienić.

 Sprawdzić i nasmaro

wać pokrywę po-

jemnika.

Konserwacja w przypadku zużycia:

 Wymienić listwy uszczelniające.

 Ustawić wzgl. wymienić boczne

uszczelnienia.

 Wymienić walec zamiatający.

 Wymienić miotły boczne.

Wskazówka: Opis, patrz rozdział Prace

konserwacyjne.

Po 50 godzinach roboczych:

 Pierwszą konserwację przeprowadzić

zgodnie z listą kontrolną serwisu.

Po 250 godzinach roboczych:

 Przeprowadzić konserwację zgodnie z

listą kontrolną serwisu.

Aby zachować prawo do świadczeń gwa-

rancyjnych, w trakcie obowiązywania gwa-

rancji wszelkie prace serwisowe i konser-

wacyjne należy zlecać serwisowi produ-

centa, zgodnie z książką serwisową.

Przygotowanie:

 Zaparkować zamiatarkę na równej po-

wierzchni.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Zablokować hamulec postojowy.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy pod-

niesionym zbiorniku na śmieci zawsze za-

kładać drążek zabezpieczający.

Zabezpieczenia dokonywać jedynie poza

strefą niebezpieczną.

1 Uchwyt drążka zabezpieczającego

2 Drążek zabezpieczający

 Odchylić drążek zabezpieczający ku

górze w celu dokonania opróżnienia

wysokościowego i włożyć do uchwytu

(zabezpieczonego).

UWAGA

Podczas montażu akumulatorów należy

zwrócić uwagę na ustawie

nie biegunów

akumulatorów. Miejsce montażu biegunów

znajduje się po lewej stronie, patrząc w kie-

runku jazdy.

Baterie można wymieniać tylko w zestawie.

Wymiany może dokonać jedynie wykwalifi-

kowany personel.

 Z powodu dużej masy (300 kg) wymia-

nę należy przeprowadzać z użyciem

dźwigu.

Bieguny akumulatorów - po lewej stronie,

patrząc w kierunku jazdy

1 Biegun ujemny

2 Biegun dodatni

 Podczas demontażu akumulatora

zwrócić uwagę na to, by najpierw odłą-

czyć przewód bieguna ujemnego.

 Zamocować liny żurawia przy 4 pętlach

zestawu akumulatorów i ostrożnie pod-

nieść akumulatory.

WSKAZÓWKA

Pojemnika na śmieci nie można podnieść.

 Otworzyć maskę silnika.

1 Wziernik

2 Korek zamykający, otwór wlewu oleju

3 Pojemnik (bez funkcji)

 Sprawdzić poziom oleju hydraulicznego

we wzierniku.

– Poziom oleju musi znajdować się mię-

dzy znacznikiem „MIN“ a „MAX“.

– Jeśli poziom oleju jest niższy od znacz-

nika „MIN“, dolać oleju hydraulicznego.

 Odkręcić korek zamykający otwór wle-

wu oleju.

 Wyczyścić obszar wlotu.

 Dolać oleju hydraulicznego.

Gatunek oleju: patrz Dane techniczne

 Nakręcić korek zamykający otwór wle-

wu oleju.

 Zablokować hamulec postojowy.

 Uruchomić silnik.

Konserwację instalacji hydraulicznej prze-

prowadza tylko serwis firmy.

 Sprawdzić szczelność wszystkich węży

hydraulicznych i przyłączy.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy pod-

niesionym zbiorniku na śmieci zawsze za-

kładać drążek zabezpieczający.

Zabezpieczenia dokonywać jedynie poza

strefą niebezpieczną.

Czyszczenie

Czyszczenie wnętrza urządzenia

Czyszczenie urządzenia z zewnątrz

Terminy konserwacji

Konserwacja przeprowadzana przez

klienta

Konserwacja przeprowadzana przez

serwis producenta

Prace konserwacyjne

Zabezpieczanie podniesionego

pojemnika na śmieci

Wymiana akumulatorów

Sprawdzić i uzupełnić poziom oleju

hydraulicznego

Kontrola instalacji hydraulicznej

Sprawdzanie walca zamiatającego

231PL

- 9

1 Zbiornik śmieci

2 Drążek zabezpieczający

3 Walec zamiatający

 Wyłączyć urządzenie.

 Podnieść opróżniony pojemnik na

śmieci do pozycji krańcowej. Widoczny

jest walec zamiatający.

Zabezpieczyć pojemnik na śmieci.

Patrz rozdział „Zabezpieczanie podnie-

sionego pojemnika na śmieci”.

 Obrócić kluczyk zapłonowy w położenie

„0” i wyjąć go.

 Sprawdzić, czy walec zamiatający nie

jest uszkodzony, usunąć nawinięte ta-

śmy lub sznurki.

 Nacisnąć pręt zabezpieczający w dół i

włożyć w mocowanie (podniesiony po-

jemnik na śmieci nie jest zabezpieczo-

ny).

 Opuścić zbiornik na śmieci do pozycji

końcowej.

1 Osłona boczna, prawa

2 Kluczyk dostępu do walca zamiatające-

 Podnieść opróżniony pojemnik na

śmieci do pozycji krańcowej.

Zabezpieczyć pojemnik na śmieci.

Patrz rozdział „Zabezpieczanie podnie-

sionego pojemnika na śmieci”.

 Otworzyć kluczem osłonę boczną.

1 Strzemiączko

2 Nakrętka skrzydełkowa

3 Boczna uszczelka

 Odkręcić nakrętki motylkowe.

 Zdjąć strzemiączko.

 Boczną uszczelkę rozłożyć na ze-

wnątrz.

 Wykręcić śrubę mocującą oprawy wal-

ca zamiatającego i odchylić oprawę na

zewnątrz.

 Wyjąć walec zamiatający.

Pozycja montażowa walca w kierunku jaz-

dy (widok z góry)

Wskazówka: Podczas montażu nowego

walca zamiatającego zwrócić uwagę na po-

łożenie zestawu szczotek.

 Zamontować nowy walec zamiatający.

Rowki walca zamiatającego należy na-

łożyć na rowki przeciwległego waha-

cza.

Wskazówka: Po montażu nowego walca

zamiatającego należy wyregulować po-

ziom zamiatania.

Wskazówka: Szerokość zamiatania usta-

wiona jest fabrycznie na 80 mm i w miarę

zużycia walca zamiatającego można ją

stopniowo dopasowywać.

 Wyłączyć dmuchawę ssącą.

 Wjechać maszyną na równe i gładkie

podłoże, pokryte widoczną warstwą

pyłu lub kredy.

 Dźwignia obsługi walca zamiatającego i

mioteł bocznych (1) do tyłu: włączenie

walca zamiatającego.

Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiata-

jącego.

 Włączyć walec zamiatający na ok. 10

sekund.

 Dźwignia obsługi walca zamiatającego i

mioteł bocznych (1) w pozycji środko-

wej.

Dźwignia obsługi walca zamiatającego

(3) do przodu: uniesienie walca zamia-

tającego.



Podnieść zbiornik śmieci.

 Cofną

ć urządzenie.

 Skontrolować szerokość zamiatania.

Powierzchnia zamiatania powinna tworzyć

równomierny kwadrat o szer. 80-85 mm.

 Odkręcić i ustawić śrubę zderzakową

regulacji zużycia (12).

Ogranicznik ruchu do góry: mniejsza

powierzchnia zamiatająca.

Ogranicznik ruchu do dołu: większa po-

wierzchnia zamiatająca.

 Ponownie przykręcić śrubę zderzako-

wą.

 Ponownie sprawdzić powierzchnie trą-

cą walca zamiatającego zgodnie z opi-

sem powyżej.

 Podnieść boczną miotłę.

 Wjechać maszyną na równe i gładkie

podłoże, pokryte widoczną warstwą

pyłu lub kredy.

 Opuścić miotły boczne za pomocą

dźwigni obsługi i włączyć na ok. 10 se-

kund.

 Podnieść boczną miotłę.

 Cofnąć urządzenie.

 Skontrolować szerokość zamiatania.

Szerokość poziomu zamiatania powinna

wynosić 40-50 mm.

Wymiana walca zamiatającego

Sprawdzanie i regulacja poziomu

zamiatania walca

Sprawdzanie i regulacja szerokości

zamiatanej przez miotłę boczną

232 PL

- 10

 Skorygować szerokość zamiatania przy

użyciu dwóch śrub nastawczych.

 Skontrolować szerokość zamiatania.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy pod-

niesionym zbiorniku na śmieci zawsze za-

kładać drążek zabezpieczający.

 Podnieść opróżniony pojemnik na

śmieci do pozycji krańcowej.

Zabezpieczyć pojemnik na śmieci.

Patrz rozdział „Zabezpieczanie podnie-

sionego pojemnika na śmieci”.

 Otworzyć osłonę boczną w sposób opi-

sany w rozdziale „Wymiana walca za-

miatającego“.

 Poluzować 6 nakrętek motylkowych

przy bocznej blasze podtrzymującej.

 Poluzować 3 nakrętki (SW 13) przy bla-

sze podtrzymującej z przodu.

 Boczne uszczelnienie docisnąć na tyle

ku dołowi (otwór podłużny), aż osiągnie

odstęp 1 - 3 mm od ziemi.

 Przykręcić blachy podtrzymujące.

 Powtórzyć proces na drugiej stronie

urządzenia.

몇 OSTRZEŻENIE

Niebezpieczeństwo zranienia!

 Podczas prac przy instalacji filtrującej

nosić maskę przeciwpyłową. Przestrze-

gać przepisów bezpieczeństwa dot. ob-

chodzenia się z drobnymi pyłami.

 Oczyścić filtr drobnego pyłu za pomocą

przycisku oczyszczania filtra.

 Opróżnić zbiornik śmieci.

1 Pokrywa urządzenia

2 Pokrywa filtra (układ wibracyjny)

3 Zamknięcie, pokrywa filtra (2x)

 Złożyć pokrywę urządzenia do przodu.

1 Pokrywa urządzenia

2 Filtr mikropyłów

3 Poprzecznica

 Otworzyć zamknięcie.

 Otworzyć pokrywę filtra.

 Skontrolować filtr drobnego pyłu, w ra-

zie potrzeby wyczyścić lub wymienić.

Wskazówka

wymiany filtra drobnego pyłu upraw-

niony jest wyłącznie serwis firmy Kär-

cher.

 Nałożyć i zablokować pokrywę filtra.

몇 OSTROŻNIE

Niebezpieczeństwo uszkodzenia!

 Upewnić się, że pokrywy skrzynek bez-

pieczników nie są zamienione.

UWAGA

Stosować wyłącznie bezpieczniki o tej sa-

mej wartości.

1 Skrzynka bezpieczników A

2 Skrzynka bezpieczników B

3 Nakrętka radełkowana

 Wykręcić nakrętkę radełkową.

 Otworzyć pokrywę przy skrzynce z bez-

piecznikami.

 Sprawdzić bezpieczniki.

 Wymienić uszkodzone bezpieczniki.

Skrzynka bezpieczników A

Skrzynka bezpieczników B

Bezpiecznik głównego przekaźnika

* Te bezpieczniki mogą być wymieniane

wyłącznie przez pracowników serwisu gdyż

konieczne jest sprawdzenie urządzenia

pod kątem ewentualnych błędów.

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami mo-

dyfikacje urządzenia powodują utratę waż-

ności tego oświadczenia.

Niżej podpisane osoby działają na zlecenie

i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Ustawianie bocznych uszczelnień

Kontrola / wymiana filtra drobnego pyłu

Wymiana bezpieczników

FU01 Przekaźnik bezpie-

czeństwa

Start

5 A

FU02 Udostępnianie DC/DC 10 A

FU03 Obrotowe światło

ostrzegawcze

Klakson

10 A

FU04 Dmuchawa ssąca 20 A

FU05 Układ wibracyjny 15 A

FU06 Wejście DC/DC 20 A

FU07 Wskaźnik wielofunk-

cyjny

5 A

FU08 Alarm cofania

Wskaźnik klap

7.5 A

FU09 Przekaźnik bezpie-

czeństwa

Dmuchawa ssąca

Układ wibracyjny

5 A

FU10 Pompa wodna (opcja) 10 A

FU11 Oświetlenie (opcja)

Kierunkowskazy (op-

cja)

Blue Spot (opcja)

10 A

FU12 Układ wibracyjny - pła-

ski filtr falisty i filtr

okrągły (opcja)

15 A

FU 13* Przekaźnik główny 125 A

Deklaracja zgodności UE

Produkt: Zamiatarka odkurzająca z

urządzeniem na siedzeniu

Typ: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp Pack

1 186-051.0

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE)

2014/30/UE

2000/14/WE

Zastosowane normy zharmonizowane

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 90

Gwarantowa-

ny:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

233PL

- 11

Usuwanie usterek

Usterka Usuwanie usterek

Urządzenie nie jedzie albo jedzie

tylko powoli

Zająć miejsce w fotelu kierowcy, aktywowany zostanie przełącznik kontaktu fotela

Bezpiecznik silnika napędowego FU 13 powinien zostać sprawdzony przez pracownika serwisu

Naładować albo wymienić akumulator

Zwolnić hamulec postojowy

Sprawdzić, czy nie zaplątały się tasiemki i nici.

Powiadomić serwis firmy Kärcher

Świst w układzie hydraulicznym Uzupełnić poziom płynu hydraulicznego

Powiadomić serwis firmy Kärcher

Szczotki kręcą się jedynie powoli,

albo wcale się nie kręcą.

Sprawdzić, czy nie zaplątały się tasiemki i nici.

Powiadomić serwis firmy Kärcher

Mało albo brak mocy ssania w ob-

szarze szczotek

Wyczyścić filtr pyłowy

Powiadomić serwis firmy Kärcher

Urządzenie pyli Ustawianie bocznych uszczelnień

Włączyć dmuchawę

Wyczyścić filtr pyłowy

Wymienić uszczelki filtra

Powiadomić serwis firmy Kärcher

Moduł czyszczący pozostawia

śmieci

Opróżnić zbiornik śmieci

Wyczyścić filtr pyłowy

Wymiana walca zamiatającego

Ustawić szerokość zamiatania

Wymienić taśmę uszczelniającą pojemnika na śmieci

Usunąć blokadę walca zamiatającego

Powiadomić serwis firmy Kärcher

Pojemnik na śmieci się nie podnosi

lub nie obniża

Sprawdzić bezpieczniki.

Zdjąć wspornik zabezpieczający zbiornika na śmieci

Powiadomić serwis firmy Kärcher

Pojemnik na śmieci obraca się zbyt

powoli albo nie obraca się wcale

Powiadomić serwis firmy Kärcher

Usterki robocze hydraulicznie po-

ruszanych części

Powiadomić serwis firmy Kärcher

Dane techniczne

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Dane urządzenia

Prędkość jazdy, w przód km/h 6 6

Prędkość jazdy, w tył km/h 3 3

Maks. zdolność pokonywania wzniesień -- 14% 14%

Wydajność powierzchniowa bez mioteł bocznych m

/h 4680 4680

Wydajność powierzchniowa z 1 miotłami bocznymi m

/h 6300 6300

Szerokość robocza bez mioteł bocznych mm 780 780

Szerokość robocza z 1 miotłami bocznymi mm 1050 1050

Stopień ochrony, ochrona przed kroplami wody -- IPX 3 IPX 3

Okres eksploatacji przy w pełni załadowanym akumulato-

rze

h2,5 2,5

Instalacja elektryczna

Pojemność akumulatora V, Ah --- 36, 240

Zestaw akumulatorów kg --- 300

Instalacja hydrauliczna

Typ oleju hydraulicznego -- HV 46 HV 46

Zbiornik na śmieci

Maks. wys. wyładunku mm 1340 1340

Objętość zbiornika śmieci l 180 180

234 PL

- 12

Walec zamiatający

Średnica walca zamiatającego mm 280 280

Szerokość walca zamiatającego mm 780 780

Ilość obrotów 1/min 360 360

Szerokość zamiatania mm 80 80

Miotła boczna

Średnica miotły bocznej mm 580 580

Ilość obrotów 1/min 80 80

Ogumienie pełne

Rozmiar opon przednich -- 4.00-6 4.00-6

Rozmiar opon tylnych -- 300 x 145 – 6 300 x 145...6

Hamulec

Przednie koła -- Mechaniczny Mechaniczny

Koło tylne -- elektryczny elektryczny

Układ filtracyjny i ssący

Konstrukcja -- Filtr kieszonkowy

Opcjonalnie dostępne: pła-

skie filtry faliste i filtry okrągłe

Filtr kieszonkowy

Opcjonalnie dostępne: pła-

skie filtry faliste i filtry okrągłe

Ilość obrotów 1/min 2600 2600

Powierzchnia filtra drobnego pyłu m

5,2 5,2

Podciśnienie znamionowe w układzie ssącym mbar 6 6

Znamionowy strumień objętości w układzie ssącym m

/h 600 600

Układ wibracyjny -- Silnik elektryczny Silnik elektryczny

Warunki otoczenia

Temperatura °C -5 do +40 -5 do +40

Wilgotność powietrza, brak obroszenia % 0 - 90 0 - 90

Wartości określone zgodnie z EN 60335-2-72

Emisja hałasu

Poziom ciśnienie akustycznego L

dB(A) 70 70

Niepewność pomiaru K

dB(A) 3 3

Poziom mocy akustycznej L

+ Niepewność pomiaru K

dB(A) 93 93

Drgania urządzenia

Drgania przenoszone przez kończyny górne m/s

0,7 0,7

Fotel m/s

0,5 0,5

Niepewność pomiaru K m/s

0,1 0,1

Wymiary i ciężar

Dług. x szer. x wys. mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Promień skrętu w prawo mm 2470 2470

Promień skrętu w lewo mm 2470 2470

Ciężar (bez/z akumulatorem) kg 560/860 560/860

Dopuszczalny ciężar całkowity kg 1224 1224

Dopuszczalne obciążenie osi przedniej kg 734 734

Dopuszczalne obciążenie osi tylnej kg 490 490

Zmiany techniczne zastrzeżone!

235PL

- 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

Dacă la despachetare constataţi deteriorări

apărute în timpul transportului, luaţi legătu-

ra cu magazinul.

– Plăcuţele de avertizare şi cu indicaţii

montate pe aparat conţin informaţii im-

portante pentru utilizarea în condiţii de

siguranţă.

– În afară de indicaţiile din instrucţiunile

de utilizare, este necesar să fie luate în

considerare şi prescripţiile generale pri-

vind protecţia muncii şi prevenirea acci-

dentelor de muncă, emise de organele

de reglementare.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de cumpă-

rare la magazin sau la cea mai apropiată

unitate de service autorizată.

 PERICOL

Pentru a evita pericolele, reparaţiile şi mon-

tarea pieselor de schimb se vor efectua

doar de către serviciul clienţi autorizat.

– Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.

Accesoriile originale şi piesele de

schimb originale constituie o garanţie a

faptului că utilajul va putea fi exploatat

în condiţii de siguranţă şi fără defecţi-

uni.

– Informaţii suplimentare despre piesele

de schimb găsiţi la www.kaercher.com,

în secţiunea Service.

 PERICOL

Atrage atenţia asupra unui pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Atrage atenţia asupra unei posibile situaţii

periculoase, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care

ar putea duce la v

ătămări co

rporale uşoare

sau pagube materiale.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

Observaţii generale . . . . . . . . . RO 1

Protecţia mediului înconjură-

tor. . . . . . . . . . . . . . . . . . RO 1

Garanţie . . . . . . . . . . . . . RO 1

Accesorii şi piese de schimbRO 1

Simboluri din manualul de

utilizare. . . . . . . . . . . . . . RO 1

Simboluri pe aparat . . . . RO 1

Utilizarea corectă. . . . . . . . . . . RO 2

Utilizare eronată previzibilă RO 2

Materiale adecvate. . . . . RO 2

Măsuri de siguranţă. . . . . . . . . RO 2

Indicaţii de siguranţă pentru

utilizare. . . . . . . . . . . . . . RO 2

Indicaţii de siguranţă pentru

regimul de deplasare . . . RO 2

Instrucţiuni de siguranţă re-

feritoare la aparatele acţio-

nate de acumulator . . . . RO 3

Aparate cu golire pe partea

inferioară . . . . . . . . . . . . RO 3

Aparate cu acoperiş de pro-

tecţie . . . . . . . . . . . . . . . RO 3

Indicaţii de siguranţă pentru

transportul aparatului . . . RO 3

Indicaţii de siguranţă pentru

întreţinere şi îngrijire . . . RO 3

Funcţionarea . . . . . . . . . . . . . . RO 3

Indicaţii referitoare la descărca-

re . . . . . . . . . . . . . . . . . . . . . . . RO 3

Elemente de utilizare şi funcţio-

nale . . . . . . . . . . . . . . . . . . . . . RO 4

Figură maşină de măturat RO 4

Elemente de operare . . . RO 4

Înainte de punerea în funcţiune RO 5

Blocarea/deblocarea frânei

de imobilizare. . . . . . . . . RO 5

Punerea în funcţiune . . . . . . . . RO 5

Observaţii generale . . . . RO 5

Lucrări de verificare şi între-

ţinere . . . . . . . . . . . . . . . RO 5

Măsuri de siguranţă acumu-

latori . . . . . . . . . . . . . . . . RO 5

Încărcarea acumulatorilor RO 5

Funcţionarea . . . . . . . . . . . . . . RO 6

Reglarea scaunului şoferuluiRO 6

Pornirea aparatului. . . . . RO 6

Deplasarea aparatului . . RO 6

Regim de măturare . . . . RO 6

Golirea rezervorului de mi-

zerie . . . . . . . . . . . . . . . . RO 7

Oprirea aparatului . . . . . RO 7

Transportul . . . . . . . . . . . . . . . RO 7

Depozitare/scoatere din funcţiu-

ne. . . . . . . . . . . . . . . . . . . . . . . RO 7

Îngrijirea şi întreţinerea . . . . . . RO 7

Observaţii generale . . . . RO 7

Curăţarea. . . . . . . . . . . . RO 7

Intervale de întreţinere. . RO 7

Lucrări de întreţinere . . . RO 8

Declaraţie UE de conformitate. RO 10

Remedierea defecţiunilor. . . . . RO 11

Date tehnice . . . . . . . . . . . . . . RO 11

Observaţii generale

Protecţia mediului înconjurător

Materialele de ambalare sunt re-

ciclabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci

trebuie duse la un centru de co-

lectare şi revalorificare a deşeuri-

lor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorifi-

care. De aceea vă rugăm să eli-

minaţi aparatele vechi prin siste-

mele de colectare corespunză-

toare.

Bateriile, uleiul, combustibilii şi produsele

similare nu trebuie să ajungă în mediul în-

conjurător. Vă rugăm să eliminaţi aceste

produse prin sistemele de colectare co-

respunzătoare.

Garanţie

Accesorii şi piese de schimb

Simboluri din manualul de utilizare

Simboluri pe aparat

Pericol de arsuri din cau-

za suprafeţelor fierbinţi!

Înainte de a efectua lu-

crări la aparat, lăsaţi siste-

mul de evacuare a gaze-

lor să se răcească.

Efectuaţi lucrările la acest

aparat întotdeauna cu

mănuşi potrivite.

Pericol de strivire din cau-

za prinderii între piesele

mobile ale autovehicule-

lor.

Pericol de accidentare din

cauza componentelor mo-

bile. Nu introduceţi mâna.

Pericol de incendiu. Nu

aspiraţi obiecte aprinse

sau incandescente.

Acţionare cu lanţ/Punct

de ancorare

Puncte de fixare a cricului

Înclinaţia maximă a solului

în cazul deplasării cu re-

zervorul de mizerie în po-

ziţie ridicată.

Urcaţi numai pe pante de

până la 14 % în direcţia de

deplasare.

Atenţie la peria rotativă (ţi-

neţi cont de direcţia de ro-

taţie).

236 RO

- 2

Maşina de măturat este prevăzută pentru

uzul casnic şi pentru următoarele suprafe-

ţe:

 parcări

 suprafeţe de producţie

 suprafeţe logistice

 hoteluri

 magazine

 magazii

 trotuare

– Această maşină de măturat este desti-

nată măturării suprafeţelor murdare în

spaţii interioare şi exterioare.

– Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

– Utilizaţi acest aparat de măturat exclu-

siv în conformitate cu datele din aceste

instrucţiuni de utilizare.

– Nu efectuaţi modificări ale aparatului.

– Aparatul este prevăzut numai pentru

aspirarea suprafeţelor specificate în

manualul de utilizare.

– Deplasarea se va face numai pe supra-

feţele specificate de proprietar sau de

reprezentantul acestuia pentru folosi-

rea maşinii.

– În general: nu lăsaţi în apropierea apa-

ratului substanţe uşor inflamabile (peri-

col de explozie/incendiu).

 Nu măturaţi/aspiraţi niciodată lichide

explozive, gaze inflamabile, precum şi

acizi nediluaţi şi solvenţi! Aici se include

benzina, diluanţii sau păcura, care îm-

preună cu aerul aspirat pot forma vapori

sau amestecuri explozibile, în plus

menţionăm acetona, acizii nediluaţi şi

solvenţii, deoarece ele atacă materiale-

le folosite la acest aparat.

 Nu măturaţi/aspiraţi niciodată pulberi

metalice reactive (ex. aluminiu, magne-

ziu, zinc), acestea formează gaze ex-

plozive în combinaţie cu soluţii de cură-

ţat puternic alcaline sau acide.

 Nu măturaţi/aspiraţi obiecte aprinse

sau incandescente.

 Aparatul nu este adecvat pentru mătu-

rarea substanţelor nocive.

 Nu staţi în zona periculoasă. Este inter-

zisă utilizarea în încăperi unde există

pericol de explozie.

 Nu este permisă transportarea pasage-

rilor pe vehicul.

 Împingerea/tractarea sau transportarea

obiectelor cu acest aparat sunt interzi-

se.

– asfalt

– podele industriale

– şapă

– beton

– dale de piatră

 Pentru a păstra jocul şi intervalele de

conturnare, aparatul nu trebuie operat

la o altitudine mai mare de 2000 metri

deasupra nivelului mării.

 (Valabil numai pentru Finlanda) Dacă

aparatul este echipat cu o conductă de

furtun din PVC, el nu trebuie folosit la

temperaturi sc

ăzute al

e mediului (sub

0°C). Dacă aveţi întrebări referitoare la

aparatul dvs., vă rugăm să luaţi legătu-

ra cu Kärcher.

 Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

 La utilizarea aparatului în zone pericu-

loase (de ex. benzinării) se vor respecta

instrucţiunile de securitate corespunză-

toare. Este interzisă utilizarea în încă-

peri unde există pericol de explozie.

 PERICOL

Pericol de accidentare!

 Nu utilizaţi aparatul fără acoperiş de

protecţie împotriva obiectelor în cădere

în zonele unde există pericolul acciden-

tării operatorului prin obiectele căzătoa-

re.

 Operatorul trebuie să folosească apa-

ratul conform specificaţiilor acestuia.

Acesta treb

uie să respecte condiţiile lo-

cale şi în timpul utilizării să fie atent la

terţi, în special la copii.

 Trebuie respectate măsurile, regulile şi

prevederile valabile pentru vehicule.

 Înainte de începerea lucrului, operato-

rul trebuie să se asigure, că toate dispo-

zitivele de protecţie sunt montate şi

funcţionează în mod corespunzător.

 Operatorul aparatului este responsabil

pentru accidentele care implică alte

persoane sau proprietatea acestora.

 Aveţi grijă ca operatorul să poarte haine

strâmte. Operatorul trebuie să poarte

de asemenea pantofi rezistenţi şi să

evite hainele largi.

 Înainte de pornire verificaţi imediata

apropiere a aparatului (de ex. copii).

Aveţi grijă să existe o bună vizibilitate!

 Nu lăsaţi aparatul nesupravegheat în

timp ce motorul este în funcţiune. Ope-

ratorul poate părăsi aparatul abia după

ce motorul a fost oprit, aparatul a fost

imobilizat şi cheia a fost scoasă.

 Pentru a preven

i folosirea aparatului de

persoane neautorizate, scoateţi cheia

aparatului.

 Aparatul poate fi folosit numai de per-

soane instruite în manipularea acestuia

sau care şi-au dovedit abilitatea de a

opera aparatul şi au fost însărcinate în

mod expres cu utilizarea aparatului.

 Aparatul nu este destinat pentru a fi fo-

losit de persoane (inclusiv copii) cu ca-

pacităţi psihice, senzoriale sau mintale

limitate sau de persoane, care nu dis-

pun de experienţa şi/sau cunoştinţa ne-

cesară, cu excepţia acelor cazuri, în

care ele sunt supravegheate de o per-

soană responsabilă de siguranţa lor

sau au fost instruite de către acestă

persoană în privinţa utilizării aparatului.

 Nu lăsaţi copii nesupravegheaţi, pentru

a vă asigura, că nu se joacă cu apara-

tul.

PRECAUŢIE

Pericol de deteriorare! Nu măturaţi benzi,

sfori sau sârme, pentru că aceştia se pot în-

făşura pe cilindrul de măturare.

 PERICOL

Pericol de accidentare! Verificaţi capacitate

portantă a solu

lui înainte de deplasare.

 PERICOL

Pericol de accidentare şi de rănire!

Pericol de răsturnare în cazul unor pante

prea mari.

– Urcaţi numai pe pante de până la 14 %

în direcţia de deplasare.

Pericol de răsturnare la viraje rapide (în

special la curbele la stânga).

– Mergeţi încet în curbe.

Pericol de răsturnare în cazul în care su-

prafaţa nu este stabilă.

– Mişcaţi aparatul numai pe suprafeţe

stabile.

Pericol de răsturnare în cazul unei înclinări

laterale prea mari.

Tensiune electrică pericu-

loasă!

Respectaţi indicaţia!

Manevraţi lent!

Citiţi manualul de operare

şi respectaţi instrucţiunile

din acesta.

Pericol de deteriorare!

Nu spălați filtrul de praf

fin.

Utilizarea corectă

Utilizare eronată previzibilă

Materiale adecvate

Măsuri de siguranţă

Indicaţii de siguranţă pentru

utilizare

Indicaţii de siguranţă pentru regimul

de deplasare

237RO

- 3

– În direcţia perpendiculară pe direcţia de

mers urcaţi numai pe pante de până la

maxim 10%.

Indicaţie: Garanţia este valabilă numai

dacă se folosesc acumulatorii şi încărcă-

toarele recomandate de Kärcher.

– Respectaţi neapărat instrucţiunile pro-

ducătorului acumulatorului şi ale produ-

cătorului încărcătorului. Respectaţi le-

gislaţia privind manipularea acumulato-

rilor.

– Nu lăsaţi acumulatorii să stea mult des-

cărcaţi; ei trebuie încărcaţi cât mai re-

pede posibil.

– Pentru a evita curenţii de conturnare,

aveţi grijă ca acumulatorii să fie mereu

curaţi şi uscaţi. Feriţi-i de murdărire, de

exemplu prin pulberi metalice.

– Nu aşezaţi unelte sau obiecte similare

pe acumulator. Pericol de scurtcircuit şi

explozie.

– În apropierea acumulatorului sau al

spaţiului unde se încarcă acumulatorul

este interzis focul deschis, generarea

de scântei şi fumatul. Pericol de explo-

zie.

– Nu atingeţi părţile componente fierbinţi,

de ex. motorul (pericol de arsuri).

– Atenţie la manipularea acidului de bte-

rie. Se vor respecta instrucţiunile de si-

guranţă corespunzătoare!

– Acumulatorii consumaţi trebuie elimi-

naţi în mod ecologic, conform Directivei

91/157/CEE.

 PERICOL

Pericol de accidentare!

 În cazul lucrărilor la clapeta de golire

superioară ridicaţi de tot rezervorul de

mizerie şi asiguraţi-l.

 Aplicaţi siguranţa doar în afara zonei de

pericol.

INDICAŢIE

Acoperişul de protecţie (opţional) a şoferu-

lui oferă protecţie contra obiectelor căză-

toare mai mari. Însă nu oferă protecţie la

răsturnare!

 Verificaţi ziln

ic acoperişul de protecţie

cu privire la deteriorări.

 La deteriorarea acoperişului de protec-

ţie, chiar şi a elementelor separate,

acoperişul trebuie înlocuit în totalitate.

 Orice modificare a acoperişului de pro-

tecţie cât şi montarea altor elemente,

componente şi unităţi constructive de-

cât cele aprobate de Kärcher nu sunt

permise şi limitează în anumite condiţii

funcţia acoperişului de protecţie.

 Ţineţi cont de greutatea în stare goală

(greutatea de transport) a aparatului în

cazul transportului pe trailere sau alte

autovehicule.

 Pentru transportul aparatului scoateţi

ștecărul bateriei şi fixaţi bine aparatul.

 Înaintea curăţării şi întreţinerii aparatu-

lui, a înlocuirii componentelor sau a tre-

cerii la altă funcţie, aparatul trebuie oprit

şi trebuie scoasă cheia de contact.

 La aparatele cu o baterie de tracţiune,

bateria trebuie deconectată de la siste-

mul electric al aparatului prin punctul de

decuplare al bateriei (ștecărul bateriei)

la toate lucrările de întreţinere şi repara-

ţii.

 În cazul lucrărilor la instalaţia electrică

decuplaţi acumulatorul.

Pentru aceasta deconectaţi mai întâi

borna minus, apoi borna plus.

Reconectarea se face în succesiune in-

versă. Conectaţi mai întâi borna plus,

apoi borna minus.

 Curăţarea aparatului nu trebuie să se

facă cu furtunul sau cu jet de apă la pre-

siune înaltă (pericol de scurtcircuit sau

alte deteriorări).

 Reparaţiile vor fi efectuate numai de

service-uri autorizate sau de specialişti

în domeniu care cunosc normele de

protecţie relevante.

 Aparatele trebuie să fie verificate din

punctul de vedere al siguranţei în ex-

ploatare în funcţie de reglementările lo-

cale pentru aparatele de uz comercial

folosite în mai multe locuri.

 Efectuaţi lucrările la acest aparat întot-

deauna cu mănuşi potrivite.

Maşina de măturat funcţionează după prin-

cipiul făraşului.

– Cilindrul de măturare rotativ transportă

murdăria direct în rezervorul de murdă-

rie.

– Mătura laterală curăţă colţurile şi mu-

chiile de pe suprafaţa de măturat şi

transportă murdăria pe banda cilindru-

lui de măturare.

– Praful fin este aspirat de suflanta de as-

pirare prin filtrul de praf.

 Pericol

Pericol de accidentare şi de

deteriorare!

La încărcare ţineţi cont de greutatea apara-

tului.

 Nu folosiţi stivuitor.

 Pentru încărcarea aparatului utilizaţi o

rampă sau o macara corespunzătoare!

 La utilizarea unei rampe aveţi grijă la ur-

mătoarele:

Gardă la sol: 70 mm.

 Dacă maşina se livrează pe un palet,

trebuie să construiţi o rampă de descăr-

care din scândurile livrate împreună cu

aparat.

Instrucţiunile referitoare la montare se

găsesc la pagina 2 (interiorul copertei).

Observaţie importantă: fiecare scân-

dură trebuie fixată cu câte 2 şuruburi.

Instrucţiuni de siguranţă referitoare

la aparatele acţionate de acumulator

Aparate cu golire pe partea

inferioară

Aparate cu acoperiş de protecţie

Indicaţii de siguranţă pentru

transportul aparatului

Indicaţii de siguranţă pentru

întreţinere şi îngrijire

Funcţionarea

Indicaţii referitoare la

descărcare

Masa (fără baterii) 560 kg*

Masa (cu baterii) 860 kg*

* Cu accesoriile montate greutatea apara-

tului este considerabil mai mare.

238 RO

- 5

6 Lumină de avertizare clapetă rezervor

de material măturat, închis

7 nu este alocat

8 Afișaj de curățare a filtrului, activ

9 nu este alocat

 Eliberaţi frâna de imobilizare în timp ce

ţineţi pedala de frână apăsată.

 Trageţi frâna de imobilizare în timp ce

ţineţi pedala de frână apăsată.

 Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Scoateţi cheia de contact.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Verificaţi nivelul de încărcare a baterii-

lor, încărcaţi bateriile, dacă este nevoie

(vezi capitolul "Încărcarea bateriilor").

 Verificaţi cilindrul de măturare şi mătura

laterală pentru a vedea dacă sunt uzate

şi dacă nu s-au prins benzi în ele.

 Verificaţi roţile dacă nu s-au prins benzi

în ele.

 Verificaţi funcţionarea tuturor elemente-

lor de comandă.

 Verificaţi aparatul în privinţa deteriorări-

lor.

Notă: Descrierea o găsiţi în capitolul Îngri-

jirea şi întreţinerea.

Când umblaţi cu acumulatorii, respectaţi

neapărat următoarele avertismente:

 Pericol

Pericol de explozie! Nu aşezaţi unelte sau

alte obiecte similare pe acumulator, adică

pe polii acesteia şi pe conexiunile dintre ce-

lule.

 Pericol

Pericol de accidentare! Nu lăsaţi să ajungă

plumb pe răni. După ce lucraţi cu acumula-

tori, spălaţi-vă mereu pe mâini.

 PERICOL

Pericol de incendiu şi explozie!

– Este interzis fumatul şi folosirea focului

deschis.

– Încăperile unde se încarcă acumulatori

trebuie să

fie bine aerisite, deoarece în

timpul încărcării se formează un gaz

puternic exploziv.

 Pericol

Pericol de arsuri cauzate de acizi!

– Dacă v-aţi stropit cu acid în ochi sau pe

piele, clătiţi cu multă apă.

– Apoi mergeţi imediat la un medic.

– Spălaţi cu apă hainele contaminate.

PRECAUŢIE

Înainte de utilizare încărcaţi acumulatorii.

 PERICOL

Pericol de accidentare! Respectaţi regle-

mentările referitoare la siguranţă cu privire

la tratarea bateriilor. Respectaţi instrucţiu-

nile producătorului încărcătorului.

Citiţi instrucţiunile de utilizare anexate ale

producătorului şi respectaţi-le.

Încărcaţi acumulatoarele numai cu un în-

cărcător adecvat.

 PERICOL

Pericol de arsuri acide. Reumplerea apei

atunci când bateria este descărcată poate

duce la scurgeri de acid! Folosiți ochelari

de protecție atun

ci când manipulați acidul

din baterie și respectați reglementările pen-

tru a preveni rănirea precum și distrugerea

hainelor. Spălați imediat cu multă apă

eventualii stropi de acid de pe piele sau de

pe îmbrăcăminte.

PRECAUŢIE

Pericol de deteriorare. Pentru completarea

lichidului din acumulator folosiţi numai apă

distilată sau desalinizată (VDE 0510). Nu

folosiţi aditivi (aşa-numiţi amelioratori), de-

oarece garanţia îşi poate pierde valabilita-

tea.

 Așezați dispozitivul în siguranță în încă-

peri uscate, cu aerisire suficientă.

 Deschideţi capota motorului.

Indicaţie: Capota trebuie să rămână

deschisă pe parcursul încărcării.

 Scoateţi ştecherul bateriei de la maşină

şi conectaţi-l la conectorul încărcătoru-

lui.

 Introduceţi ştecherul încărcătorului într-

un conector normal de 16 A, încărcăto-

rul începe să încarce automat.

 Încărcaţi bateria conform instrucţiunilor

din manualul de operare a încărcătoru-

lui.

Încărcătoarele recomandate (adecvate

pentru acumulatorii folosiţi) sunt reglate

electronic şi încheie procesul de încăr-

care automat.

 Indicaţie: Când acumulatoarele sunt

încărcate, deconectaţi mai întâi încăr-

cătoarele de la reţeaua de curent şi

apoi de la acumulatoare.

Indicaţie

Varianta KM 105/180 R Bp Pack (1.186-

051.0) este furnizată cu baterii și încărcă-

tor.

Varian

ta KM 105/180 R Bp (1.186-050.0)

este furnizată fără baterii și încărcător.

Vă recomandăm următoarele baterii și în-

cărcătoare:

Nu vă recomandăm utilizarea altor baterii şi

încărcătoare, acestea pot fi utilizate doar

după consultarea serviciului pentru clienţi

KÄRCHER.

PRECAUŢIE

Respectaţi neapărat indicaţiile producăto-

rului bateriei şi procedaţi în conformitate.

Starea de încărcare a bateriei este afișată

pe afișajul mașinii de măturat.

Dacă indicatorul de încărcare a bateriei

este roșu:

Înainte de punerea în

funcţiune

Blocarea/deblocarea frânei de

imobilizare

Punerea în funcţiune

Observaţii generale

Lucrări de verificare şi întreţinere

Zilnic înaintea utilizării

Măsuri de siguranţă acumulatori

Respectaţi indicaţiile de pe

acumulator, din instrucţiunile

de utilizare şi din manualul de

utilizare ale vehiculului!

Purtaţi protecţie pentru ochi!

Ţineţi copiii departe de acizi şi

acumulatori!

Pericol de explozie!

Este interzisă folosirea focului

deschis, provocarea de scântei

şi fumatul!

Pericol de accidentare!

Prim ajutor

Simbol de avertizare

Scoaterea din uz

Nu aruncaţi acumulatorii în gu-

noiul menajer!

Tensiune electrică periculoasă!

Încărcarea acumulatorilor

Baterii recomandate, încărcătoare

Nr. de comandă

Pachet de acumula-

tori 36 V, 240 Ah, (în

jgheab, cu întreținere

redusă) *

6.981-067.0

Încărcător 36 V, 40 A 6.981-066.0

* aparatul trebuie prevăzut cu 1 set de ba-

terii

Verificarea şi corectarea nivelului de

lichid al acumulatorului

Verificarea stării de încărcare a

acumulatorului

240 RO

- 6

 Bateria este descărcată. Regimul de

măturare se întrerupe automat (reporni-

rea regimului de măturare este posibilă

numai după încărcarea bateriei).

 Duceţi aparatul direct la staţia de încăr-

care şi evitaţi pantele.

 Încărcaţi acumulatorul.

1 Manetă pentru reglarea scaunului

2 Scaun şofer

 Trageţi maneta pentru reglarea scau-

nului spre exterior.

 Mutaţi scaunul, eliberaţi maneta şi fi-

xaţi-o.

 Prin mişcarea scaunului înainte şi îna-

poi verificaţi dacă este blocat.

Notă: Aparatul este dotat cu un comutator

de contact la scaun. La părăsirea scaunului

de şofer aparatul se opreşte.

Indicaţie: Filtrul fin de praf este curățat au-

tomat la pornirea dispozitivului.

 Aşezaţi-vă pe scaunul şoferului.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Introduceţi cheia de contact în contact.

 Rotiţi cheia de contact în poziţia „I”.

Aparatul este în stare de funcţionare.

 Rotiţi cheia de contact în poziţia „II”.

Aparatul poate fi deplasat.

Indicaţie: Indicatorul capacităţii bateriei

indică după cca. 10 secunde starea re-

ală de încărcare.

 Apăsaţi pedala de frânare şi ţineţi-o

apăsată.

 Eliberaţi frâna de imobilizare.

 Apăsați lent pedala de accelerație spre

față.

 Pericol

Pericol de accidentare! Când mergeţi în

spate, aveţi grijă să nu periclitaţi nicio per-

soană, eventual cereţi instructaj în acest

sens.

 Apăsați lent pedala de accelerație spre

spate.

 Pedala de deplasare permite reglarea

vitezei de deplasare fără trepte.

 Evitați să acționați brusc pedala.

 Dacă eliberaţi pedala, aparatul este frâ-

nat şi se opreşte singur.

Indicaţie: Efectul de frânare poate fi ac-

centuat prin apăsarea frânei de picior.

Trecerea peste obstacole fixe de până la

70 mm:

 Treceţi încet şi cu grijă peste ele.

Trecerea peste obstacole fixe de peste 70

mm:

 Trecerea peste obstacole se va face

numai folosind o rampă adecvată.

ATENŢIE

Nu măturaţi be

nzi de ambalare, sârme sau

alte obiecte similare, deoarece acestea pot

duce la deteriorarea mecanismului de mă-

turare.

Notă: Pentru a atinge un rezultat optim de

curăţare, viteza de deplasare trebuie adap-

tată la condiţiile existente.

Indicaţie: Filtrul fin de praf este curățat au-

tomat la fiecare 10 minute în timpul

funcționării.

Indicaţie: Când lucrați frecvent în zona cu

praf fin, filtrul trebuie curățat și apăsând în-

trerupătorul de curățare a filtrului.

 Curățați filtrul de praf fin cu butonul de

curățare a filtrului.

1 Maneta de comandă pentru mătura ci-

lindrică şi mătura laterală

2 Manetă de operare rezervor de mizerie

3 Manetă de comandă pentru mătură ci-

lindrică

4 Manetă de operare clapetă rezervor

Maneta de comandă pentru mătura cilin-

drică şi mătura laterală

 Maneta de comandă (1) spre înainte:

Mătura cilindrică pornită şi mătura late-

rală coborâtă şi pornită.

 Maneta de comandă (1) spre înapoi:

Mătura cilindrică pornită.

Manetă de operare rezervor de mizerie

 Manetă de operare rezervor de mizerie

(2) în faţă: rezervorul de mizerie coboa-

ră.

 Manetă de operare rezervor de mizerie

(2) în spate: rezervorul de mizerie se ri-

dică.

Manetă de operare cilindru de măturare

 Maneta de comandă pentru mătura ci-

lindrică (3) spre înainte: Mătura cilindri-

că se ridică.

 Maneta de comandă pentru mătura ci-

lindrică (3) spre înapoi: Mătura cilindri-

că coboară.

Manetă de operare clapetă rezervor

 Manetă de operare clapetă rezervor (4)

în faţă: clapeta rezervorului de mizerie

se deschide.

Indicaţie: Lampa indicatoare verde tre-

buie să se aprindă.

 Manetă de operare clapetă rezervor (4)

în spate: clapeta rezervorului de mize-

rie se închide.

Indicaţie: Lampa indicatoare roșie tre-

buie să se aprindă.

 Porniţi suflanta.

 În cazul curăţării suprafeţelor:

Maneta de comandă pentru mătura ci-

lindrică şi mătura laterală (1) spre îna-

poi: Mătura cilindrică pornită.

Maneta de comandă pentru mătura ci-

lindrică (3) spre înapoi: Mătura cilindri-

că coboară.

 Manetă de operare clapetă rezervor (4)

în faţă: capacul rezervorului se deschi-

de.

Indicaţie: Lampa indicatoare verde tre-

buie să se aprindă.

 La curăţarea marginilor laterale:

Maneta de comandă pentru mătura ci-

lindrică şi mătura laterală (1) spre înain-

te: Mătura cilindrică pornită, mătura

laterală pornită şi coboară.

Maneta de comandă pentru mătura ci-

lindrică (3) spre înapoi: Mătura cilindri-

că coboară.

 Opriţi suflanta.

 În

cazul curăţării suprafeţelor:

Maneta de comandă pentru mătura ci-

lindrică şi mătura laterală (1) spre îna-

poi: Mătura cilindrică pornită.

Maneta de comandă pentru mătura ci-

lindrică (3) spre înapoi: Mătura cilindri-

că coboară.

 Manetă de operare clapetă rezervor (4)

în faţă: capacul rezervorului se deschi-

de.

Indicaţie: Lampa indicatoare verde tre-

buie să se aprindă.

Funcţionarea

Reglarea scaunului şoferului

Pornirea aparatului

Deplasarea aparatului

Deplasarea înainte

Deplasarea în spate

Manevrarea

Frânarea

Trecerea peste obstacole

Regim de măturare

Curățați manual filtrul de praf fin.

Manetă de operare

Măturarea podelelor uscate

Măturarea podelelor umede sau uscate

241RO

- 7

 La curăţarea marginilor laterale:

Maneta de comandă pentru mătura ci-

lindrică şi mătura laterală (1) spre înain-

te: Mătura cilindrică pornită, mătura

laterală pornită şi coboară.

Maneta de comandă pentru mătura ci-

lindrică (3) spre înapoi: Mătura cilindri-

că coboară.

 PERICOL

Pericol de accidentare!

 În timpul procesului de golire, în raza de

acţiune a utilajului nu trebuie să se afle

persoane sau animale.

Pericol de răsturnare!

 Amplasaţi aparatul pe o suprafaţă pla-

nă în timpul procesului de golire.

몇 AVERTIZARE

Pericol de strivire!

 Nu introduceţi mâna între tijele meca-

nismului de golire. Nu staţionaţi sub re-

zervorul ridicat.

ATENŢIE

Pericol de rănire şi deteriorare a aparatului!

 Există pericolul aruncării cu obiecte mă-

turate datorită rotirii cilindrului de mătu-

rare în timpul procesului de golire Men-

ţineţi o distanţă corespunzătoare faţă

de cilindru.

 Ridicaţi mătura cilindrică şi mătura late-

rală cu maneta de comandă: Maneta de

comandă 1 în mijloc şi maneta de co-

mandă 3 spre înainte.

 Închideţi clapeta rezervorului, împingeţi

maneta de operare (4) în spate.

Indicaţie: Lampa indicatoare verde tre-

buie să se aprindă.

 Ridicaţi rezervorul de mizerie, împingeţi

maneta de operare (2) în spate.

 Apropiaţi-vă încet de recipientul de co-

lectare.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Deschideţi clapeta rezervorului, pentru

ace

sta împingeţi maneta de operare a

clapetei rezervorului (4) în faţă şi goliţi

rezervorul de mizerie.

Indicaţie: Lampa indicatoare roșie tre-

buie să se aprindă.

 Închideţi clapeta rezervorului, pentru

acesta trageţi maneta de operare a cla-

petei rezervorului (4) în spate, până la

capăt, să se blocheze.

Indicaţie: Lampa indicatoare verde tre-

buie să se aprindă.

 Eliberaţi frâna de imobilizare.

 Îndepărtaţi-vă încet de la recipientul de

colectare.

 Coborâţi rezervorul de mizerie până la

capăt, pentru acesta împingeţi maneta

de operare a rezervorului de mizerie (2)

în faţă

 Apăsaţi pedala de frânare şi ţineţi-o

apăsată.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 PERICOL

Deteriorări intervenite în urma transportu-

lui!

 Ţineţi cont de greutatea în stare goală

(greutatea de transport) a aparatului în

cazul transportului pe trailere sau alte

autovehicule.

 În cazul transportării în vehicule asigu-

raţi aparatul contra derapării şi răstur-

nării conform normelor în vigoare.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Fixaţi aparatul de punctele de blocare

folosind curele, frânghii sau lanţuri.

 Fixaţi roţile aparatului cu o pană.

 În timpul transportării maşinii de mătu-

rat decuplaţi bateria.

 PERICOL

Pericol de rănire şi deteriorare a aparatului!

La depozitare ţineţi cont de greutatea apa-

ratului.

 Amplasaţi maşina pe o suprafaţă plană,

într-un mediu uscat fără pericol de în-

gheţ. Acoperiţi-o pentru a o proteja de

praf.

 Ridicaţi cilindrul de măturare şi măturile

laterale pentru a evita deteriorarea peri-

 Închideţi clapeta rezervorului.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Asiguraţi aparatul pentru ca să nu se

poată deplasa din greşeală.

Dacă nu utilizaţi maşina de măturat pe o

perioadă mai îndelungată, ţineţi cont şi de

următoarele:

 Curăţaţi exteriorul şi interiorul maşinii

de măturat.

 Scoateţi ştecherul bateriei.

 Încărcaţi acumulatorul şi reîncărcaţi-l la

un interval de aproximativ 2 luni.

몇 PRECAUŢIE

Pericol de deteriorare din cauza scurtcircu-

itului!

 Când lucrați la instalația electrică sau

înainte de a deschide capacele electri-

ce, bateria trebuie deconectată sau co-

nectorul bateriei trebuie deconectat.

ATENŢIE

Pericol de deteriorare!

 Nu spălați filtrul de praf fin.

 Reparaţiile vor fi efectuate numai de

service-uri autorizate sau de specialişti

în domeniu care cunosc normele de

protecţie relevante.

 Aparatele pentru uz comercial folosite

în mai multe locuri trebuie supuse unei

verificări de siguranţă conform VDE

0701.

 Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

PRECAUŢIE

Pericol de deteriorare!

 Curăţarea aparatului nu trebuie să se

facă cu furtunul sau cu jet de apă la pre-

siune înaltă (pericol de scurtcircuit sau

alte deterioră

ri).

 PERICOL

Pericol de

accidentare!

 Purtaţi mască de protecţie împotriva

prafului şi ochelari de protecţie.

 Curăţaţi aparatul cu o cârpă.

 Curăţaţi aparatul cu aer comprimat.

 Curăţaţi aparatul la exterior cu o cârpă

umedă îmbibată cu soluţie de curăţare

uşoară.

Notă: Nu utilizaţi agenţi de curăţare agre-

sivi.

Notă: Contorul pentru orele de funcţionare

indică intervalele de întreţinere.

Notă: În cazul întreţinerii de către client,

toate lucrările de service şi de întreţinere

trebuie să fie efectuate de un specialist.

Dacă este nevoie, se poate apela la ajuto-

rul unui partener Kärcher autorizat.

Lucrări de întreţinere zilnice:

 Verificaţi nivelul de încărcare a baterii-

lor, încărcaţi bateriile, dacă este nevoie

(vezi capitolul "Încărcarea bateriilor").

 Verificaţi cilindrul de măturare şi mătura

laterală pentru a vedea dacă sunt uzate

şi dacă nu s-au prins benzi în ele.

 Verificaţi roţile dacă nu s-au prins benzi

în ele.

 Verificaţi funcţionarea tuturor elemente-

lor de comandă.

Golirea rezervorului de mizerie

Oprirea aparatului

Transportul

Depozitare/scoatere din

funcţiune

Îngrijirea şi întreţinerea

Observaţii generale

Curăţarea

Curăţarea interiorului aparatului

Curăţarea exteriorului aparatului

Intervale de întreţinere

Întreţinerea de către client

242 RO

- 8

 Verificaţi aparatul în privinţa deteriorări-

lor.

 Curăţaţi filtrul de praf cu butonul de cu-

răţare a acestuia.

Lucrări de întreţinere săptămânale:

 Verificaţi instalaţia hidraulică.

 Verificaţi nivelul uleiului hidraulic.

 Verificaţi nivelul agentului de frânare.

 Verificaţi uzura barelor de etanşare, în

caz că este necesar înlocuiţi-le

 Verificaţi şi ungeţi capacul rezervorului.

Întreţinere după uzură:

 Înlocuiţi barele de etanşare.

 Reglaţi şi eventual schimbaţi garniturile

laterale.

 Înlocuiţi cilindrul de măturare.

 Înlocuiţi mătura laterală.

Notă: Descrierea o găsiţi în capitolul Lu-

crări de întreţinere.

Întreţinere după 50 de ore de funcţiona-

re:

 Comandaţi prima întreţinere de la servi-

ciul pentru clienţi, conform listei de in-

specţii.

Întreţinere după 250 de ore de funcţio-

nare:

 Comandaţi prima întreţinere de la servi-

ciul pentru clienţi, conform listei de in-

specţii.

Pentru a avea dreptul la garanţie, în perioa-

da de garanţie toate lucrările de service şi

de întreţinere trebuie să fie efectuate de un

service Kärcher autorizat, conform caietului

de service.

Pregătirea:

 Amplasaţi maşina de măturat pe o su-

prafaţă plană.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 PERICOL

Pericol de accidentare! Introduceţi întot-

deauna ştiftul de siguranţă în cazul ridicării

rezervorului de murdărie.

Aplicaţi siguranţa doar în afara zonei de pe-

ricol.

1 Suport ştift de siguranţă

2 Ştift de siguranţă

 Rabataţi în sus ştiftul de siguranţă pen-

tru golire superioară şi introduceţi-l în

suport (asiguraţi-l).

ATENŢIE

La in

troducerea bateriilor, respectaţi orien-

tarea polilor bateriei. Introducerea polilor se

face în direcţia de deplasare spre stânga.

Bateriile pot fi înlocuite doar în seturi. Înlo-

cuirea poate fi efectuată doar de către spe-

cialişti calificaţi.

 Datorită greutăţii ridicate (300 kg), înlo-

cuirea trebuie făcută cu o macara.

Polii bateriei - în direcţia de deplasare spre

stânga

1 Pol negativ

2Pol pozitiv

 La demontarea acumulatorului aveţi

grijă să desprindeţi mai întâi polul nega-

tiv.

 Fixaţi cablurile de macara la cele patru

inele ale setului de baterie şi scoateţi

bateriile cu grijă.

INDICAŢIE

Rezervorul de murdărie nu poate fi în pozi-

ţie ridicată.

 Deschideţi capota motorului.

1Vizor

2 Capac de închidere, orificiu de umplere

a uleiului

3 Recipient (fără funcție)

 Verificaţi nivelul uleiului hidraulic prin vi-

zor.

– Nivelul de ulei trebuie să fie între mar-

cajele „MIN” şi „MAX”.

– Dacă nivelul de ulei este sub marcajul

„MIN”, completaţi cu ulei hidraulic.

 Deşurubaţi capacul de închidere a orifi-

ciului de umplere a uleiului.

 Curăţaţi zona de umplere.

 Completaţi cu ulei hidraulic.

Tipul de ulei: vezi datele tehnice

 Înşurubaţi capacul de închidere al orifi-

ciului de umplere a uleiului.

 Blocaţi aparatul folosind frâna de imobi-

lizare.

 Porniţi motorul.

Întreținerea sistemului hidraulic se reali-

zează doar de către departamentul pentru

clienți autorizat.

 Verificaţi toate furtunurile hidraulice şi

racordurile pentru a vedea dacă sunt

etanşe.

 PERICOL

Pericol de accidentare! Introduceţi întot-

deauna ştiftul de siguranţă în cazul ridicării

rezervorului de murdărie.

Aplicaţi siguranţa doar în afara zonei de pe-

ricol.

1 Rezervor pentru murdăria măturată

2 Ştift de siguranţă

Cilindru de măturat

 Parcaţi aparatul.

 Ridicați rezervorul de material măturat

golit, până la poziția finală. Cilindrul cu

perii este vizibil.

Asiguraţi rezervorul de material mătu-

rat. Consultați capitolul „Fixarea rezer-

vorului pentru material măturat ridicat”.

 Rotiţi cheia de contact în poziţia 0 şi

apoi scoateţi-o.

 Verificați dacă cilindrul cu perii prezintă

urme de deteriorare, îndepărtați benzile

sau șnururile înfășurate.

 Îndoiți tija de siguranță în suport (rezer-

vorul pentru material măturat ridicat nu

este fixat).

 Coborâţi rezervorul de murdărie până

în poziţia finală.

1 Capac lateral, dreapta

2 Cheie pentru accesul la valțul de mătu-

rare

 Ridicați rezervorul de material măturat

golit, până la poziția finală.

Asiguraţi rezervorul de material mătu-

rat. Consultați capitolul „Fixarea rezer-

vorului pentru material măturat ridicat”.

Întreţinerea de către service

Lucrări de întreţinere

Asigurarea rezervorului pentru material

măturat ridicat

Înlocuirea bateriilor

Verificarea nivelului uleiului hidraulic şi

adăugarea uleiului

Verificarea instalaţiei hidraulice

Verificarea cilindrului de măturare

Înlocuirea cilindrul de măturare

243RO

- 9

 Deschideţi învelişul lateral cu cheie.

1 Colier

2 Piuliţă fluture

3 Garnitură laterală

 Deşurubaţi piuliţele fluture.

 Scoateţi colierul.

 Trageţi garnitura laterală spre exterior.

 Deşurubaţi şurubul de fixare de la su-

portul cilindrului de măturare şi rabataţi

suportul în afară.

 Scoateţi cilindrul de măturare.

Poziţia de montare a cilindrului de măturare

în direcţia de deplasare (imagine de sus)

Notă: Atenţie la poziţia garniturii de perii la

montarea noului cilindru de măturare.

 Montaţi noul cilindru de măturare. Ca-

nelurile de pe cilindrul de măturare tre-

buie aplicate camele pe culiselor alfate

faţă în faţă.

Indicaţie: Zona de măturare trebuie setată

din nou după montarea noului cilindru de

măturare.

Indicaţie: Zona de măturare este reglată la

80 mm din fabrică, aceasta trebuie reglată

treptat în funcţie de uzura cilindrului de mă-

turare.

 Opriţi suflanta de aspirare.

 Aduceţi maşina de măturat pe o supra-

faţă plană şi netedă, acoperită în mod

vizibil cu praf sau cretă.

 Maneta de comandă pentru mătura ci-

lindrică şi mătura laterală (1) spre îna-

poi: Mătura cilindrică pornită.

Maneta de comandă pentru mătura ci-

lindrică (3) spre înapoi: Mătura cilindri-

că coboară.

 Lăsaţi mătura cilindrică să funcţioneze

cca. 10 secunde.

 Maneta de comandă pentru mătura ci-

lindrică şi măturile laterale (1) în mijloc.

Maneta de comandă pentru mătura ci-

lindrică (3) spre înainte: Mătura cilindri-

că se ridică.

 Ridicaţi rezervorul de mizerie.

 Deplasaţi aparatul în spate.

 Verificaţi zona de măturare.

Forma zonei de măturare trebuie să consti-

tuie un triunghi dreptunghic echilateral, cu

o lăţime de 80-85 mm.

 Deschideţi şi reglaţi şurubul opritorului

reglării suplimentare pentru uzură (12).

Opritor în sus: oglindă de măturare mai

îngustă.

Opritor în jos: oglindă de măturare mai

lată.

 Strângeţi din nou şurubul opritorului.

 Verificaţi oglinda măturii cilindrice aşa

cum a fost deja descris.

 Ridicaţi măturile laterale.

 Aduceţi maşina de măturat pe o supra-

faţă plană şi netedă, acoperită în mod

vizibil cu praf sau cretă.

 Coborâţi mătura laterală cu maneta de

comandă şi lăsaţi-o să funcţioneze cca.

10 secunde.

 Ridicaţi măturile laterale.



Deplasaţi aparatul în spate.

 Verificaţi zona

de măturare.

Lăţimea zonei de măturare trebuie să fie în-

tre 40-50 mm.

 Corectaţi zona de măturare cu cele

două şuruburi de reglare.

 Verificaţi zona de măturare.

 PERICOL

Pericol de accidentare! Introduceţi întot-

deauna ştiftul de siguranţă în cazul ridicării

rezervorului de murdărie.

 Ridicați rezervorul de material măturat

golit, până la poziția finală.

Asiguraţi rezervorul de material mătu-

rat. Consultați capitolul „Fixarea rezer-

vorului pentru material măturat ridicat”.

 Deschideţi învelişul lateral conform in-

strucţiunilor din cap. „Înlocuirea cilin-

drului de măturare“.

 Slăbiţi cele 6 şuruburi piuliţă ale plăcii

de prindere laterale.

 Slăbiţi cele 3 piuliţe (SW 13) de la placa

de prindere frontală.

 Apăsaţi în jos garnitura laterală (orificiu

alungit) până la obţinerea unei distanţe

de 1-3 mm faţă de podea.

 Înşurubaţi bine plăcile de prindere.

 Repetaţi procedeul pe cealaltă parte a

aparatului.

몇 AVERTIZARE

Pericol de accidentare!

 La efectuarea lucrărilor la instalaţia de

filtrare purtaţi mască de protecţie. Res-

pectaţi măsurile de siguranţă când ma-

nipulaţi pulberile fine.

 Curățați filtrul de praf fin cu butonul de

curățare a filtrului.

 Golirea rezervorului de mizerie.

1 Capacul aparatului

2 Capac de filtru (sistem vibrator)

3 Închizătoare capac filtru (2x)

 Împingeţi în faţă capacul rezervorului.

Verificarea şi reglarea zonei de măturare

a cilindrului de măturare

Verificarea şi reglarea zonei de măturare

a măturilor laterale

Reglarea garniturilor laterale

Verificați / schimbați filtrul de praf fin.

244 RO

- 10

1 Capacul aparatului

2 Filtru de praf fin

3 Bare de încărcare

 Deschideţi închizătorul.

 Deschideţi capacul filtrului.

 Verificați filtrul de praf fin, curățați sau

înlocuiți dacă este necesar.

Indicaţie

Înlocuirea filtrului de praf fin poate fi re-

alizată doar de serviciul de relații cu

clienții Kärcher.

 Puneţi capacul filtrului la loc şi blocaţi-l.

몇 PRECAUŢIE

Pericol de deteriorare!

 Capacele cutiilor de siguranțe nu trebu-

ie să fie schimbate.

ATENŢIE

Folosiţi numai siguranţe care au aceleaşi

valori.

1 Cutie de siguranțe A

2 Cutie de siguranțe B

3 Piuliţă moletată

 Deşurubaţi piuliţa moletată.

 Deschideţi capacul cutiei de siguranţe.

 Verificaţi siguranţele.

 Înlocuiţi siguranţele arse.

Cutie de siguranțe A

Cutie de siguranțe B

Siguranța releului principal

* Aceste siguranţe pot fi schimbate numai

de către serviciul pentru clienţi, deoarece

este necesară o verificare a eventualelor

erori ale aparatului.

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele UE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea Consiliului director.

Reprezentant autorizat cu eliberarea docu-

mentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Înlocuirea siguranţelor

FU01 Releuri de siguranţă

Start

5 A

FU02 Activare CC / CC 10 A

FU03 Girofar

Claxon

10 A

FU04 Suflantă de aspirare 20 A

FU05 Sistem vibrator 15 A

FU06 Intrare CC / CC 20 A

FU07 Afişaj multifuncţional 5 A

FU08 Avertizor de marșarier

Indicator clapetă

7.5 A

FU09 Releuri de siguranţă

Suflantă de aspirare

Sistem vibrator

5 A

FU10 Pompă de apă

(opțional)

10 A

FU11 Instalaţie de iluminare

(opţional)

Semnalizator (opţio-

nal)

Spot albastru

(opțional)

10 A

FU12 Sistem de agitare pen-

tru filtru plisat plat și fil-

tru rotund (opțional)

15 A

FU 13* Releu principal 125 A

Declaraţie UE de conformitate

Produs: Maşină de măturat şi aspirat

cu post de conducere

Tip: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Directive UE respectate:

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Norme armonizate utilizate:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 90

garantat: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

245RO

- 11

Remedierea defecţiunilor

Defecţiunea Remedierea

Aparatul nu se deplasează sau se

deplasează încet

Aşezaţi-vă pe scaunul şoferului, comutatorul contactului scaunului devine activ.

Dispuneţi verificarea motorului de deplasare FU 13 de către serviciul pentru clienţi

Încărcaţi sau înlocuiţi acumulatorul

Eliberaţi frâna de imobilizare

Verificaţi în privinţa benzilor şi şnururilor prinse.

Luaţi legătura cu service-ul Kärcher autorizat

Şuierat în instalaţia hidraulică Completaţi cu ulei hidraulic

Luaţi legătura cu service-ul Kärcher autorizat

Periile se rotesc doar încet sau nu

se rotesc

Verificaţi în privinţa benzilor şi şnururilor prinse.

Luaţi legătura cu service-ul Kärcher autorizat

Lipsă putere de aspiraţie sau pute-

re prea mică în zona periilor

Curăţaţi filtrul de praf

Luaţi legătura cu service-ul Kärcher autorizat

Aparatul face praf Reglarea garniturilor laterale

Porniţi suflanta

Curăţaţi filtrul de praf

Schimbaţi garniturile cutiei cu filtre

Luaţi legătura cu service-ul Kärcher autorizat

Unitatea de măturare lasă mizeriile

pe jos

Goliţi rezervorul de mizerie

Curăţaţi filtrul de praf

Înlocuiţi cilindrul de măturare

Reglaţi zona de măturare

Înlocuiţi benzile de garnitură a rezervorului de murdărie

Eliminaţi blocarea cilindrului de măturare

Luaţi legătura cu service-ul Kärcher autorizat

Rezervorul de mizerie nu se ridică

sau nu coboară

Verificaţi siguranţele.

Îndepărtaţi suporturile de siguranţă de la rezervorul de material măturat

Luaţi legătura cu service-ul Kärcher autorizat

Rezervorul de murdărie se roteşte

doar încet sau deloc

Luaţi legătura cu service-ul Kärcher autorizat

Defecţiuni ale componentelor acţi-

onate hidraulic

Luaţi legătura cu service-ul Kärcher autorizat

Date tehnice

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Datele aparatului

Viteza de deplasare, înainte km/h 6 6

Viteza de deplasare, în spate km/h 3 3

Capacitatea de urcare (max.) -- 14% 14%

Capacitate de suprafaţă fără mături laterale m

/h 4680 4680

Capacitate de suprafaţă cu 1 mătură laterală m

/h 6300 6300

Lăţimea de lucru fără măturile laterale mm 780 780

Lăţimea de lucru cu 1 mătură laterală mm 1050 1050

Clasa de protecţie, protecţie la stropi -- IPX 3 IPX 3

Durata de utilizare cu baterie încărcată complet h 2,5 2,5

Instalaţie electrică

Capacitatea acumulatorului V, Ah --- 36, 240

Set de acumulatori kg --- 300

Instalaţia hidraulică

Tip ulei hidraulic -- HV 46 HV 46

Rezervor de mizerie

Înălţime de descărcare max. mm 1340 1340

Volumul rezervorului de mizerie l 180 180

Cilindru de măturare

246 RO

- 12

Diametrul cilindrului de măturare mm 280 280

Lăţimea cilindrului de măturare mm 780 780

Turaţia 1/min 360 360

Zonă de măturare mm 80 80

Mătura laterală

Diametrul măturii laterale mm 580 580

Turaţia 1/min 80 80

Set de baterie

Dimensiune faţă -- 4.00-6 4.00-6

Dimensiune spate -- 300 x 145 – 6 300 x 145 – 6

Frâne

Roţi faţă -- mecanică mecanică

Roată din spate -- Electric Electric

Sistem de filtrare şi aspirare

Model -- Filtru buzunar

Disponibil opțional: Filtre pli-

sate plate și filtre rotunde

Filtru buzunar

Disponibil opțional: Filtre pli-

sate plate și filtre rotunde

Turaţia 1/min 2600 2600

Suprafaţa de filtrare a filtrului de praf fin m

5,2 5,2

Subpresiune nominală a sistemului de aspirare mbar 6 6

Debitul nominal al sistemului de aspirare m

/h 600 600

Sistem vibrator -- Electromotor Electromotor

Condiţii de mediu

Temperatura °C între -5 şi +40 între -5 şi +40

Umiditatea aerului, fără condens % 0 - 90 0 - 90

Valori determinate conform EN 60335-2-72

Emisia de zgomote

Nivel de zgomot L

dB(A) 70 70

Nesiguranţă K

dB(A) 3 3

Nivelul puterii energiei L

+ nesiguranţă K

dB(A) 93 93

Vibraţii aparat

Valoarea vibraţiei mână-braţ m/s

0,7 0,7

Scaun m/s

0,5 0,5

Nesiguranţă K m/s

0,1 0,1

Dimensiuni şi masa

Lungime x lăţime x înălţime mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Rază de viraj dreapta mm 2470 2470

Rază de viraj stânga mm 2470 2470

Masa (fără/cu acumulator) kg 560/860 560/860

Masa totală maximă autorizată kg 1224 1224

Greutate admisă pe axa din faţă kg 734 734

Greutate admisă pe axa din spate kg 490 490

Ne rezervăm dreptul de a efectua modificări tehnice!

247RO

- 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Keď pri vybaľovaní zistíte chybu, ktorá

vznikla pri preprave, informujte Vášho pre-

dajcu.

– Štítky s varovaním a upozornením,

umiestnené na stroji, podávajú dôležité

pokyny pre bezpečnú prevádzku.

– Popri pokynoch v návode na obsluhu je

potrebné zohľadniť aj všeobecné bez-

pečnostné predpisy vyplývajúce zo zá-

konov.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

 NEBEZPEČENSTVO

Aby sa zabránilo vzniku nebezpečných si-

tuácií, môže opravy a výmenu náhradných

dielov prístroja vykonávať len autorizované

servisné stredisko.

– Používať možno iba príslušenstvo a ná-

hradné diely schválené výrobcom. Ori-

ginálne príslušenstvo a originálne ná-

hradné diely zaručujú bezpečnú a bez-

poruchovú prevádzku stroja.

– Ďalšie informácie o náhradných dieloch

získate na stránke www.kaercher.com

v oblasti Servis.

 NEBEZPEČENSTVO

Varuje pred bezprostredne hroziacim ne-

bezpečenstvom, ktoré spôsobí vážne zra-

nenia alebo smrť.

몇 VÝSTRAHA

V prípade možnej nebezpečnej situácie by

mohlo dôjsť k vážnemu zraneniu alebo

smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam alebo vecným škodám.

POZOR

Pozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vecným ško-

dám.

Všeobecné pokyny . . . . . . . . . SK 1

Ochrana životného prostre-

dia . . . . . . . . . . . . . . . . . SK 1

Záruka . . . . . . . . . . . . . . SK 1

Príslušenstvo a náhradné

diely . . . . . . . . . . . . . . . . SK 1

Použité symboly. . . . . . . SK 1

Symboly na prístroji . . . . SK 1

Používanie výrobku v súlade s

jeho určením . . . . . . . . . . . . . . SK 2

Predvídateľné chybné pou-

žívanie . . . . . . . . . . . . . . SK 2

Vho

dné povrchy. . . . . . . SK 2

Bezpečnostné pokyny . . . . . . . SK 2

Bezpečnostné pokyny k ob-

sluhe . . . . . . . . . . . . . . . SK 2

Bezpečnostné pokyny k jaz-

de. . . . . . . . . . . . . . . . . . SK 2

Bezpečnostné pokyny k prí-

strojom na batérie . . . . . SK 3

Prístroje s výškovým vypráz-

dnením. . . . . . . . . . . . . . SK 3

Prístroje s ochrannou stre-

chou vodiča . . . . . . . . . . SK 3

Bezpečnostné pokyny k pre-

prave prístroja . . . . . . . . SK 3

Bezpečnostné pokyny k

ošetrovaniu a údržbe . . . SK 3

Funkcia . . . . . . . . . . . . . . . . . . SK 3

Pokyny k vykládke. . . . . . . . . . SK 3

Ovládacie a funkčné prvky . . . SK 4

Obrázok zametacieho stroja SK 4

Ovládacie prvky . . . . . . . SK 4

Pred uvedením do prevádzky . SK 5

Zablokovať/uvoľniť parkova-

ciu brzdu . . . . . . . . . . . . SK 5

Uvedenie do prevádzky. . . . . . SK 5

Všeobecné pokyny. . . . . SK 5

Práce kontroly a údržby . SK 5

Bezpečnostné pokyny pre

batérie . . . . . . . . . . . . . . SK 5

Nabíjanie batérií. . . . . . . SK 5

Prevádzka . . . . . . . . . . . . . . . . SK 6

Nastavenie sedadla vodiča SK 6

Spustenie stroja . . . . . . . SK 6

Jazda s prístrojom . . . . . SK 6

Zametanie . . . . . . . . . . . SK 6

Vyprázdnenie nádoby na

smeti . . . . . . . . . . . . . . . SK 7

Vypnutie prístroja. . . . . . SK 7

Preprava . . . . . . . . . . . . . . . . . SK 7

Uskladnenie/Zastavenie . . . . . SK 7

Starostlivosť a údržba . . . . . . . SK 7

Všeobecné pokyny. . . . . SK 7

Čistenie . . . . . . . . . . . . . SK 7

Intervaly údržby . . . . . . . SK 7

Údržbárske práce. . . . . . SK 8

EÚ Vyhlásenie o zhode . . . . . . SK 10

Pomoc pri poruchách. . . . . . . . SK 11

Technické údaje . . . . . . . . . . . SK 11

Všeobecné pokyny

Ochrana životného prostredia

Obalové materiály sú recyklova-

teľné. Obalové materiály láskavo

nevyhadzujte do komunálneho

odpadu, ale odovzdajte ich do

zberne druhotných surovín.

Vyradené stroje obsahujú hod-

notné recyklovateľné látky, ktoré

by sa mali opäť zužitkovať. Vyra-

dené prístroje likvidujte preto len

prostredníctvom na to určených

zberných systémov.

Batérie, olej, palivá a podobné látky sa ne-

smú dostať do životného prostredia. Tieto

látky likvidujte prostredníctvom vhodných

zberných systémov.

Záruka

Príslušenstvo a náhradné diely

Použité symboly

Symboly na prístroji

Nebezpečie popálenia

horúcimi časťami zariade-

nia! Pred začatím práce s

prístrojom ho nechajte do-

statočne ochladiť.

Práce na zariadení vždy

vykonávajte s vhodnými

rukavicami.

Nebezpečenstvo zachyte-

nia medzi pohynlivými

dielmi vozidla.

Nebezpečenstvo zrane-

nia pohyblivimi dielmi. Ne-

siahať dnu.

Nebezpečie vzniku požia-

ru. Nevysávajte horiace

alebo tlejúce predmety.

Upevnenie reťazami / Bod

žeriavu

Upevňovacie body pre

zdvihák vozidla

Maximálny sklon podkla-

du pri jazdách so zdvihnu-

tými nádobami na poza-

metaný materiál.

V smere jazdy prekonávať

iba stúpania do 14 %.

Pozor, otáčajúca sa kefka

(rešpektujte smer otáča-

nia).

248 SK

- 2

Zametací stroj je určený na čistenie podla-

hových plôch na podnikateľské účely a

napríklad pre nasledujúce oblasti používa-

nia:

 Parkoviská

 Výrobné zariadenia

 Logistické oblasti

 Hotel

 Maloobchod

 Sklady

 Chodníky

– Tento zametací stroj je určený na za-

metanie znečistených plôch vo vnútor-

ných a vonkajších priestoroch.

– Pred použitím skontrolujte, či sa prístroj

a jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená

ich prevádzková bezpečnosť. Pokiaľ

nie je stav v poriadku, nesmie sa použí-

vať.

– Tento zametací stroj používajte výhrad-

ne podľa údajov v tomto návode na pre-

vádzku.

– Na zariadení sa nesmú vykonat' žiadne

zmeny.

– Zariadenie je vhodné iba na povrchy

uvedené v návode na použitie.

– Smie sa jazdiť iba po plochách schvále-

ných pre použitie stroja dodávateľom

alebo ním poverenými osobami.

– Všeobecne platí: Nepribližovať sa s

ľahko horľavými látkami do blízkosti

stroja (Nebezpečenstvo výbuchu/po-

žiaru).

 Nikdy nevysávajte výbušné kvapaliny,

horľavé plyny ako aj neriedené kyseliny

a rozpúšťadlá! K tomu patria benzín,

rozpúšťadlá farieb alebo vykurovací

olej, ktoré vírením s nasávaným vzdu-

chom môžu tvoriť výbušné pary alebo

zmesi, ďalej acetón, neriedené kyseliny

a rozpúšťadlá, pretože porušujú mate-

riály použité na prístroji.

 Nikdy nezametajte/nevysávajte reaktív-

ny kovový prach (napr. hliník, magné-

zium, zinok), v spojení so silne alkalic-

kými alebo kyslými čistiacimi prostried-

kami vytvára výbušné plyny.

 Nenametať alebo nenasávať žiadne

horiace alebo tlejúce predmety.

 Zariadenie nie je vhodné pre vysávanie

zdraviu škodlivých látok.

 Zdržiavať sa v nebezpečnej zóne je za-

kázané. Prevádzka v priestoroch ohro-

zených výbuchom je zakázaná.

 Vozenie sprievodných osôb nie je do-

volené.

 Posúvanie alebo prepravovanie pred-

metov nie je s týmto prístrojom povole-

né.

– Asfalt

– Priemyselné podlahy

– Podlahové krytiny

– Betón

– Dlažobné kamene

 Pre dodržanie vzdušných a povrcho-

vých vzdialeností sa prístroj nesmie

prevádzkovať vo vyššej nadmorskej

výške ako 2 000 m n.m.

 (Platí len pre Fínsko) Ak je prístroj vy-

bavený hadicovým vedením z PVC, ne-

mal by sa používať pri nízkych teplo-

tách okolia (nižších ako 0°C). V prípade

otázok týkajúcich sa Vášho prístroja

kontaktujte spoloč

nosť Kärcher.

 Pred použi

tím skontrolujte, či sa prístroj

a jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená

ich prevádzková bezpečnosť. Pokiaľ

nie je stav v poriadku, nesmie sa použí-

vať.

 Pri používaní tohto zariadenia v nebez-

pečných oblastiach (napr. čerpacích

staniciach pohonných hmôt) dodržia-

vajte príslušné bezpečnostné predpisy.

Prevádzka v priestoroch ohrozených

výbuchom je zakázaná.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Zariadenie sa nemôže používať bez

ochrannej strechy proti padajúcim pred-

metom v priestoroch, kde existuje mož-

nosť, že by obsluhujúca osoba mohla

byť zasiahnutá padajúcimi predmetmi.

 Obsluha musí používať prístroj

v súlade s určením. Musí zohľadniť

miestne danosti a pri práci s prístrojom

dávať pozor na tretie osoby, obzvlášť

na deti.

 Zásadne sa musia dodržiavať predpisy,

pravidlá a nariadenia, ktoré platia pre

motorové vozidlá

 Pred začiatkom činností sa musí ob-

služný personál ubezpečiť, že sú všetky

ochranné zariadenia namontované

podľa predpisov a funkčné.

 Obsluha prístroja je zodpovedná za

úrazy spôsobené iným osobám a poš-

kodenie ich majetku.

 Dávajte pozor na priliehavé oblečenie

rsonálu. Noste pevnú obuv a zabráň-

te noseniu voľného oblečenia.

 Pred spustením skontrolujte blízke oko-

lie (napr. deti). Dávajte pozor na dosta-

točný výhľad!

 Stroj sa nesmie nikdy ponechať bez do-

zoru, kým je motor v činnosti. Obsluha

môže prístroj opustiť až po vypnutí mo-

tora, po zaistení stroja proti neúmysel-

nému pohybu a po vytiahnutí kľúča.

 Zabráňte používaniu stroja nepovola-

nými osobami. Vytiahnite kľúčik.

 Prístroj smú používať iba osoby, ktoré

sú poučené o ovládaní alebo preukázali

svoje schopnosti obsluhovať ho a sú

výslovne poverené použitím.

 Tento prístroj nie je určený nato, aby ho

používali osoby (vrátane detí)

s obmedzenými fyzickými, senzorický-

mi alebo duševnými schopnosťami ale-

bo s nedostatkom skúseností a/alebo

nedostatočnými znalosťami prístroja,

môžu ho použiť iba v tom prípade, ak sú

kvôli vlastnej bezpečnosti pod dozorom

spoľahlivej osoby alebo od nej dostali

pokyny, ako sa má prístroj používať.

 Deti musia mať dohľad, aby ste sa

ubezpečili, že sa s prístrojom nehrajú.

UPOZORNENIE

Nebezpečenstvo poškodenia! Nepoužívaj-

te žiadne pásy, šnúry alebo drôty, lebo by

sa mohli ovinúť okolo zametacích valcov.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Skontrolujte

pred jazdou nosnosť pod

kladu.

 NEBEZPEČENSTVO

Nebezpečenstvo nehody, riziko zranenia!

V prípade príliš veľkého stúpania hrozí ne-

pezpečenstvo prevrátenia.

– V smere jazdy prekonávať iba stúpania

do 14 %.

Nebezpečenstvo prevrátenia pri rýchlej jaz-

de v zákrutách (hlavne pri ľavých zákru-

tách).

– V zátačkách jazdite pomaly.

Nebezpečenstvo prevrátenia na nestabil-

nom podklade.

– Strojom pohybujte výlučne na pevnom

podklade.

Nebezpečenstvo prevrátenia u veľkého

bočného sklonu

– Naprieč smeru jazdy prekonávať iba

stúpania do 10%.

Výstraha pred nebezpeč-

ným elektrickým napätím!

Dbajte na upozornenie!

Prístroj otáčajte pomaly!

Prečítajte si a dodržiavaj-

te návod na používanie!

Nebezpečenstvo poško-

denia!

Neumývajte filter jemného

prachu.

Používanie výrobku v súlade

s jeho určením

Predvídateľné chybné používanie

Vhodné povrchy

Bezpečnostné pokyny

Bezpečnostné pokyny k obsluhe

Bezpečnostné pokyny k jazde

249SK

- 3

Upozornenie: Nárok na záruku vzniká iba

vtedy, ak sa používajú batérie alebo nabíja-

cie prístroje, ktoré doporučuje firma Kär-

cher.

– Bezpodmienečne je potrebné dodržia-

vať návod na obsluhu výrobcu batérie a

nabíjačky. Pri manipulácii s batériami

rešpektujte zákonné odporúčania.

– Batérie nikdy nenechávajte stáť vo vy-

bitom stave, ale ich nechajte čo najskôr

znova nabiť.

– Aby sa predišlo vzniku plazivých prú-

dov, udržiavajte batérie vždy čisté a su-

ché. Chrániť pred nečistotami, napr. ko-

vovým prachom.

– Na batériu neklaďte žiadne nástroje ani

podobné veci. Skrat a nebezpečie vý-

buchu.

– V blízkosti batérie alebo v priestore na-

bíjačiek nikdy nemanipulujte

s otvoreným plameňom, nevykonávajte

práce, pri ktorých vznikajú iskry a nefaj-

čite. Nebezpečenstvo výbuchu.

– Nedotýkať sa horúcich dielcov, naprík-

lad pohonového motora (riziko popále-

nia).

– S kyselinou do batérií manipulujte

opatrne. Dodržiavajte príslušné bez-

pečnostné predpisy!

– Staré batérie je potrebné likvidovať

podľa smernice EU 91/157 EHS tak,

aby sa vyhovelo požiadavkám na

ochranu životného prostredia.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Pri činnostiach na výškovom vypráz-

dnení musíte nádobu na smeti úplne

zdvihnúť a zabezpečiť.

 Zabezpečenie vykonávajte iba mimo

nebezpečnej oblasti.

POKYN

Ochranná strecha vodiča (voliteľná) posky-

tuje ochranu pred väčšími padajúcimi diel-

mi. Neposkytuje ale žiadnu ochranu pred

prevrátením!

 Denne kontrolujte ochrannú striešku z

hľadiska poškodenia.

 V prípade poškodenia, aj jednotlivých

prvkov, je potrebné vymeniť kompletnú

ochrannú striešku.

 Akékoľvek modifikácie ochrannej

striešky alebo upevňovanie prvkov,

konštrukčných dielov a konštrukčných

skupín, ktoré spoločnosť Kärcher nes-

chválila , je neprípustné a za ur

čitých

oko

lností môže obmedziť funkčnosť

ochrannej striešky.

 Rešpektujte prázdnu hmotnosť (trans-

portnú hmotnosť) pri preprave na príve-

soch alebo vozidlách.

 Pri preprave prístroja je potrebné vy-

tiahnuť zástrčku batérie a prístroj bez-

pečne upevniť.

 Pred čistením a údržbou stroja, pred

výmenou dielcov alebo pred prestavo-

vaním na inú funkciu je potrebné stroj

vypnúť a vytiahnuť kľúč.

 V prípade prístrojov s trakčnou batériou

je pri všetkých údržbových prácach a

opravách potrebné batériu odpojiť v

mieste pripojenia (zástrčka batérie) od

elektrického systému prístroja.

 Pri prácach na elektrickom zariadení je

potrebné batériu na svorkách odpojiť.

Pritom je potrebné najprv odpojiť zápor-

ný pól a potom kladný pól.

Opätovné pripojenie sa uskutoční v

opačnom poradí. Najprv pripojte kladný

pól a potom záporný pól.

 Čistenie prístroja sa nesmie robiť prú-

dom vody z hadice alebo vodou pod vy-

sokým tlakom (nebezpečenstvo skratu

alebo iného poškodenia).

 Opravy smú vykonávať iba schválené

servisy alebo odborníci v tomto odbore,

ktorí sú dôkladne oboznámení so všet-

kými relevantnými bezpečnostnými

predpismi.

 Dodržiavajte bezpečnostné kontroly

podľa miestnych platných predpisov

pre iné lokálne používané remeselné

prístroje.



Práce na zariadení vždy vykonávajte s

vhodnými rukavicami.

metací stroj pracuje podľa princípu lo-

patky na zametanie.

– Rotujúci zametací valec posúva nečis-

totu priamo do nádob na smeti.

– Bočná kefa čistí rohy a hrany zameta-

nej plochy a prepravujehadzuje nečis-

totu na dráhu zametacieho valca.

– Jemný prach je odsávaný cez prachový

filter pomocou odsávacieho ventilátora.

 Nebezpečenstvo

Nebezpečenstvo zranenia, poškodenia!

Pri vykladaní rešpektujte hmotnosť prístro-

ja!

 Nepoužívajte vysokozdvižné vozíky.

 Pri premiestňovaní prístroja použite

vhodnú rampu alebo žeriav!

 Pri pužívaní rampy dávajte pozor na:

Voľný priestor nad podlahou 70mm.

 Ak sa dodáva prístroj na palete, musí

sa postaviť z priložených dosiek odjaz-

dová rampa.

Návod k tomu sa nachádza na strane 2

(vnútorná strana obálky).

Dôležité upozornenie: každá doska

musí byť vždy upevnená 2 skrutkami

Bezpečnostné pokyny k prístrojom

na batérie

Prístroje s výškovým vyprázdnením

Prístroje s ochrannou strechou

vodiča

Bezpečnostné pokyny k preprave

prístroja

Bezpečnostné pokyny k

ošetrovaniu a údržbe

Funkcia

Pokyny k vykládke

Hmotnosť (bez batérie) 560 kg*

Hmotnosť (s batériou) 860 kg*

* Ak sú namontované montážne súpravy,

je hmotnosť ešte vyššia.

250 SK

- 4

Obrázok

1 Výrobný štítok

2 Sedadlo (s kontaktným vypínačom se-

dadla)

3 Volant

4 Blue Spot (voliteľná výbava)

5 Rukoväť s aretačným tlačidlom

6 Kryt prístroja

7 Bočná metla, vpravo

8 Predné koleso

9 Prístup k zametaciemu valcu

10 Pevný upevňovací bod

11 Sada batérií

(v rozsahu dodávky len pri KM 105/180

R Bp Pack)

12 Kryt motora

13 Výstražný maják

14 Smerovky (voliteľné)

15 Zadné svetlá (voliteľné vybavenie)

16 Koleso pohonu

17 Priezor na kontrolu hydraulického oleja

Obrázok

1 Ovládacia páka zametacieho valca a

bočnej metly

Páka dopredu: Zapnutie zametacieho

valca a spustenie a zapnutie bočnej

metly.

Páka dozadu: Zapnutie zametacieho

valca

2 Obslužná páka nádoby na smeti

Zdvihnutie/spustenie zametacieho val-

3 Ovládacia páka zametacieho valca

Zdvihnutie a spustenie zametacieho

valca

4 Obslužná páka klapky nádoby

Otvoriť / uzavrieť klapku nádoby

5 Kontrolné lampy a displej

6 Spínač osvetlenia (voliteľné vybavenie)

7 Vypínač ventilátora a čistenia filtra

Stredná poloha: Čistenie filtra a ventilá-

tor vyp

Poloha vpredu: Ventilátor zap.

Poloha vzadu: zapnuté čistenie filtra

8 Spínač húkačky

9 Poistky

10 Brzdový pedál

11 Plynový pedál dopredu / dozadu

12 Úprava nastavenia pri opotrebovaní/

nastavenie zberného priestoru zameta-

cieho valca

13 Spínač smerovky (voliteľné vybavenie)

14 Zámok zapaľovania

Poloha 0: Vypnúť motor

Poloha 1: Zapaľovanie zap

Poloha 2: Naštartujte motor

15 Zástrčka batérie

16 Parkovacia brzda

17 Páka prestavenia sedadla

18 Kľúč pre prístup k zametaciemu valcu

Obrázok

1 Indikátor na displeji (kapacita batérií)

2 Kontrolka nabitia batérie

3 Kontrolka pracovného osvetlenia

4 Kontrolná lampa smeroviek

5 Kontrolka klapky nádoby na nečistoty je

otvorená

6 Výstražná kontrolka klapky nádoby na

nečistoty je zatvorená

7 Neobsadené

8 Indikátor čistenia filtra je aktívny

9 Neobsadené

Ovládacie a funkčné prvky

Obrázok zametacieho stroja Ovládacie prvky

Kontrolné lampy a displej

251SK

- 5

 Uvoľniť parkovaciu brzdu, pritom stlačiť

pedál.

 Zablokovať parkovaciu brzdu, pritom

stlačiť brzdový pedál.

 Zametací stroj postavte na rovnú plo-

chu.

 Vytiahnite kľúčik zo zapaľovania.

 Zatiahnite ručnú parkovaciu brzdu.

 Skontrolujte stav batérie, v prípade po-

treby nabite batérie (pozri kapitolu "Na-

bíjanie batérií").

 Skontrolujte, či zametací valec a bočná

kefa nie sú opotrebené a či na nich nie

je navinutý pásový odpad.

 Skontrolujte kolieska na navinuté pásy.

 Skontrolujte funkciu všetkých ovláda-

cích prvkov.

 Skontrolujte prístroj, či nie je poškode-

ný.

Upozornenie: Popis nájdete v kapitole

Starostlivosť a údržba.

Pri zaobchádzaní s batériami bezpodmie-

nečne dodržiavajte nasledujúce výstražné

upozornenia:

 Nebezpečenstvo

Nebezpečenstvo výbuchu! Neodkladajte

na batérie žiadne náradie alebo podobne,

tzn. na koncové póly a prepojenia článkov.

 Nebezpečenstvo

Nebezpečenstvo poranenia! Rany nikdy

nevystavujte styku s olovom. Po práci na

batériách si vždy umyte ruky.

 NEBEZPEČENSTVO

Nebezpečenstvo požiaru a explózie!

– Fajčenie a otvorený oheň sú zakázané.

– Priestory, v ktorých sa batérie nabíjajú,

sa musia dobre vetrať, pretože pri nabí-

janí vzniká vysoko explozívny plyn.

 Nebezpečenstvo

Nebezpečenstvo poleptania!

– V prípade streknutia kyseliny do očí

alebo na pokožku vypláchnite resp. sp-

láchnite dostatočným množstvom čistej

vody.

– Potom okamžite vyhľadajte lékara.

– Zn

ečistený odev vyperte vo vode.

UPOZORNENIE

Pred uvedením zariadenia do prevádzky

nabite batérie.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia! Dbajte na bez-

pečnostné predpisy pri manipuláciu s baté-

riami. Dodržiavajte návod na použitie vý-

robcu nabíjačky.

Bezpodmienečne rešpektujte návod na po-

užívanie výrobcu batérií a konajte podľa

tohto návodu.

Batérie nabíjajte len pomocou vhodnej na-

bíjačky.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia. Doplňovanie

vody vo vybitom stave batérie môže viesť k

vytečeniu kyseliny! Pri manipulácii s batéri-

ovou kyselinou používajte ochranné okulia-

re a dodržiavajte predpisy, aby ste predišli

zraneniam a zničeniu odevu. Prípadné po-

striekanie pokožky alebo odevu kyselinou

okamžite odstráňte veľkým množstvom vo-

dy.

UPOZORNENIE

Nebezpečenstvo poškodenia. Na doplne-

nie batérie používajte len destilovanú alebo

deionizovanú vodu (VDE 0510). Nepouží-

vajte žiadne cudzie prísady (tzv. zlepšova-

cie prídavky), inak zaniká každá záruka.

 Prístroj bezpečne skladujte v suchých

priestoroch s dostatočným vetraním.

 Otvorte kryt motora.

Upozornenie: Počas nabíjania kryt

musí zostať otvorený.

 Vytiahnite zástrčku na batérie zo stroja

a spojte ju so zástrčkou nabíjačky.

 Zasuňte zástrčku nabíjačky do predpi-

sovej zásuvky 16 A, nabíjačka nabíja

samostatne.

 Vykonajte nabíjanie podľa údajov uve-

dených v návode na používanie nabí-

jačky.

Odporučené nabíjačky (vhodné k práve

použitým batériám) sú elektronicky re-

gulované a nabíjací postup sa ukončí

samočinne.

 Upozornenie: Ak sú batérie nabité, vy-

pojte najskôr nabíjačku zo siete a po-

tom vyberte batérie.

Upozornenie

Variant KM 105/180 R Bp Pack (1.186-

051.0) sa už dodáva s batériami a nabíjač-

kou.

Varian

t KM 105/180 R Bp (1.186-050.0) sa

dodáva bez batérií a nabíjačky.

Odporúčame nasledujúce batérie a nabí-

jačky:

Používanie iných batérií a nabíjačiek neod-

porúčame a môže sa realizovať iba po kon-

zultácii so zákazníckym servisom firmy

KÄRCHER.

UPOZORNENIE

Bezpodmienečne dbajte na pokyny výrob-

cu batérií a riaďte sa nimi.

Stav nabitia batérie sa zobrazuje na displeji

zametacieho stroja.

Ak kontrolka nabitia batérie svieti na červe-

no:

 Batéria je vybitá. Prevádzka zametania

sa ukončí automaticky (opätovné uve-

denie zametacieho agregátu do pre-

vádzky je možné len po nabití batérie).

 Odíďte strojom priamo k nabíjacej sta-

nici, vyhnite sa pritom stúpaniu.

 Nabite akumulátor.

Pred uvedením do prevádzky

Zablokovať/uvoľniť parkovaciu

brzdu

Uvedenie do prevádzky

Všeobecné pokyny

Práce kontroly a údržby

Denne pred začatím prevádzky

Bezpečnostné pokyny pre batérie

Dodržiavajte pokyny uvedené

na batérii, v návode na použitie

a v prevádzkovom návode pre

vozidlo!

Používajte ochranné okuliare!

Udržiavajte deti v dostatočnej

vzdialenosti od kyselín a baté-

rií!

Nebezpečenstvo výbuchu!

Oheň, iskry, otvorené svetlo a

fajčenie sú zakázané!

Nebezpečenstvo poleptania!

Prvá pomoc!

Výstražné upozornenie!

Likvidácia!

Nehádžte batérie do domového

odpadu!

Výstraha pred nebezpečným

elektrickým napätím!

Nabíjanie batérií

Doporučené batérie, nabíjačky

Objednávacie

číslo

Batériový blok 36 V,

240 Ah, (v boxe, nená-

ročný na údržbu) *

6.981-067.0

Nabíjačka 36 V, 40 A 6.981-066.0

* Prístroj potrebuje 1 balík batérií

Kontrola a úprava stavu kvapaliny

batérie

Kontrola stavu nabitia batérie

252 SK

- 6

1 Páka prestavenia sedadla

2 Sedadlo vodiča

 Páku prestavenia sedadla vytiahnite

smerom von.

 Posuňte sedadlo, uvoľnite páku a ne-

chajte ju zapadnúť na svoje miesto.

 Pohybmi sedadla dopredu a dozadu

skontrolujte, či je aretované.

Upozornenie: Zariadenie je vybavené vy-

pínačom kontaktu sedadla. Pri opustení se-

dadla vodiča sa zariadenie vypne.

Upozornenie: Filter jemného prachu sa

automaticky čistí pri spustení zariadenia.

 Posadte sa na sedadlo vodiča.

 Zatiahnite ručnú parkovaciu brzdu.

 Zasuňte kľúč zapaľovania do zámku

zapaľovania.

 Kľúč zapaľovania otočte do polohy "I".

Prístroj je pripravený na prevádzku.

 Kľúč zapaľovania otočte do polohy "II".

Prístroj je pripravený na jazdu.

Upozornenie: Zobrazenie kapacity ba-

térie zobrazí po cca 10 sekundách sku-

točný stav nabitia.

 Stlačte o podržte stlačený brzdový pe-

dál.

 Povoľte parkovaciu brzdu.

 Stlačte plynový pedál pomaly dopredu.

 Nebezpečenstvo

Nebezpečenstvo poranenia! Pri jazde späť

nesmie vzniknúť žiadne nebezpečie pre

tretie osoby, prípadne ich na to upozornite.

 Plynový pedál pomaly stlačte dozadu.

 Plynovým pedálom je možné plynule

regulovať rýchlosť jazdy.

 Vyhnite sa trhavému stlačeniu pedála.

 Uvoľniť pedál jazdy, stroj sa sám zabrz-

dí a zostane stáť.

Upozornenie: Účinky bŕzd sa dajú podpo-

rovať stlačením brzdového pedála.

Prejazd pevne stojacich prekážok až do

výšky 70 mm:

 Pomaly a opatrne prejsť dopredu.

Prejazd pevne stojacich prekážok nad výš-

ku 70 mm:

 Prekážky smiete prechádzať iba s

vhodnou rampou.

POZOR

Nezametať žiadne baliace pásky, drôty

apod., lebo môže dôjsť k poškodeniu me-

chaniky zametania.

Upozornenie: Aby ste dosiahli optimálny

výsledok čistenia, mali by ste rýchlosť jaz-

dy prispôsobiť daným podmienkam.

Upozornenie: Filter jemného prachu sa

počas prevádzky automaticky čistí každých

10 minút.

Upozornenie: Pri práci

v oblasti jemného

prachu sa filter musí vyčistiť aj stlačením

spínača na čistenie filtra.

 Filter jemného prachu očistite pomocou

tlačidla na čistenie filtra.

1 Ovládacia páka zametacieho valca a

bočnej metly

2 Obslužná páka nádoby na smeti

3 Ovládacia páka zametacieho valca

4 Obslužná páka klapky nádoby

Ovládacia páka zametacieho valca a

bočnej metly

 Ovládacia páka (1) dopredu: Zapnutie

zametacieho valca a spustenie a za-

pnutie bočnej metly.

 Ovládacia páka (1) dozadu: Zapnutie

zametacieho valca.

Obslužná páka nádoby na smeti

 Obslužná páka nádoby na smeti (2) do-

predu: Nádoba na smeti sa spustí.

 Obslužná páka nádoby na smeti (2) do-

zadu: Nádoba na smeti sa zdvihne.

Obslužná páka zametacieho valca

 Ovládacia páka zametacieho valca (3)

dopredu: Zametací valec sa zdvihne.

 Ovládacia páka zametacieho valca (3)

dozadu: Zametací valec sa spustí.

Obslužná páka klapky nádoby

 Obslužná páka klapky nádoby (4) do-

predu: Klapka nádoby na smeti sa otvo-

rí.

Upozornenie: Zelená kontrolka musí

svietiť.

 Obslužná páka klapky nádoby (4) doza-

du: Klapka nádoby na smeti sa uzavrie.

Upozornenie: Červená kontrolka musí

svietiť.

 Zapnúť dúchadlá.

 Pri plošnom čistení:

Ovládacia páka zametacieho valca a

bočnej metly (1) dozadu: Zapnutie za-

metacieho valca.

Ovládacia páka zametacieho valca (3)

dozadu: Zametací valec sa spustí.

 Obslužná páka klapky nádoby (4) do-

predu: Klapka nádoby sa neotvára.

Upozornenie: Zelená kontrolka musí

svietiť.

 Pri čistení bočných okrajov:

Ovládacia páka zametacieho valca a

bočnej metly (1) dopredu: Zapnutie za-

metacieho valca, zapnutie a spustenie

bočnej metly.

Ovládacia páka zametacieho valca (3)

dozadu: Zametací valec sa spustí.

 Vypnite ventilátor.

 Pri plošnom čistení:

Ovládacia páka zametacieho valca a

bočnej metly (1) dozadu: Zapnutie za-

metacieho valca.

Ovládacia páka zametacieho valca (3)

dozadu: Zametací valec sa spustí.

 Obslužná páka klapky nádoby (4) do-

predu: Klapka nádoby sa neotvára.

Upozornenie: Zelená kontrolka musí

svietiť.

 Pri čistení bočných okrajov:

Ovládacia páka zametacieho valca a

bočnej metly (1) dopredu: Zapnutie za-

metacieho valca, zapnutie a spustenie

bočnej metly.

Ovládacia páka zametacieho valca (3)

dozadu: Zametací valec sa spustí.

Prevádzka

Nastavenie sedadla vodiča

Spustenie stroja

Jazda s prístrojom

Ísť dopredu

Jazda dozadu

Chovanie sa pri jazde

Brzdenie

Prejazd prekážok

Zametanie

Manuálne čistenie filtra jemného prachu

Obslužná páčka

Zametanie suchej podlahy

Zametanie vlhkej alebo mokrej podlahy

253SK

- 7

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Počas procesu vyprázdnenia sa nemô-

žu zdržiavať žiadne osoby a zvieratá v

otočnej oblasti nádoby na smeti.

Riziko prevrátenia!

 Prístroj postavte počas procesu vypráz-

dňovania na rovnú plochu.

몇 VÝSTRAHA

Nebezpečenstvo pomliaždenia!

 Nikdy nesiahajte medzi tyče vypráz-

dňovacej mechaniky. Nezdržiavajte sa

pod zdvihnutou nádobou.

POZOR

Nebezpečenstvo zranenia a poškodenia!

 Možný vyhadzovaný materiál otáčajú-

cich sa zametacích valcov počas vy-

prázdňovania. Zachovajte dostatočnú

vzdialenosť.

 Nadvihnutie zametacieho valca a boč-

nej metly ovládacími pákami: Ovládacia

páka 1 do stredu a ovládacia páka 3 do-

predu.

 Uzavrite klapku nádoby, k tomu obsluž-

nú páku (4) dozadu.

Upozornenie: Zelená kontrolka musí

svietiť.

 Zdvihnite nádobu na smeti, k tomu ob-

služnú páku nádoby na smeti (2) doza-

du.

 Pomaly sa presuňte ku zbernej nádobe.

 Zatiahnite ručnú parkovaciu brzdu.

 Otvorte klapu nádoby, k tomu zatlačte

obslužnú páku klapky nádoby (4) do-

predu a vyprázdnite nádobu na smeti.

Upozornenie: Červená kontrolka musí

svietiť.

 Uzavrite klapku nádoby, k tomu ťahajte

obslužnú páku klapky nádoby (4) doza-

du, kým sa nezablokuje v koncovej po-

lohe.

Upozornenie: Zelená kontrolka musí

svietiť.

 Povoľte parkovaciu brzdu.

 Pomaly sa vzdiaľte od zbernej nádoby.

 Spustite nádobu na smeti do koncovej

polohy, k tomu obslužnú páku nádoby

na smeti (2) dopredu.

 Stlačte o

podržte stlačený brzdový pe-

dál.

 Zatiahnite ručnú parkovaciu brzdu.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 NEBEZPEČENSTVO

Škody pri preprave!

 Rešpektujte prázdnu hmotnosť (trans-

portnú hmotnosť) pri preprave na príve-

soch alebo vozidlách.

 Pri preprave vo vozidlách zariadenie

zaistite proti zošmyknutiu a prevráteniu

podľa platných smerníc.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

 Zaistite prístroj na pevných upevňova-

cích bodoch (4x) pomocou upínacích

popruhov, lán alebo reťazí.

 Kolesá zariadenia zaistite klinmi.

 Pri preprave zametacieho stroja odpoj-

te batériu.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia a poškodenia!

Pri uskladnení zariadenia zohľadnite jeho

hmotnosť.

 Odstavte zametací stroj na rovnej plo-

cha v suchom prostredí chránenom

pred mrazom. Chráňte krycí materiál

pred prachom.

 Zdvihnite zametací valec a bočnú kefu,

aby sa nepoškodili štetiny.

 Uzavrite klapku nádoby.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

 Zametací stroj zaistite proti pohybu.

Ak sa zametací stroj nebude používať dlh-

šiu dobu, musíte okrem iného rešpektovať:

 Zametací stroj vyčistite zvnútra i zvon-

ku.

 Vytiahnite zástrčku batérie zo stroja.

 Nabite batériu a po asi 2 mesiacoch do-

bite.

몇 UPOZORNENIE

Nebezpečenstvo poškodenia následkom

skratu!

 Pri prácach na elektrickom zariadení

alebo pred otvorením elektrických kry-

tov musí byť batéria odpojená alebo

musí byť vytiahnutá zástrčka batéri

POZOR

Nebezpečenstvo poškodenia!

 Neumývajte filter jemného prachu.

 Opravy smú vykonávať iba schválené

servisy alebo odborníci v tomto odbore,

ktorí sú dôkladne oboznámení so všet-

kými relevantnými bezpečnostnými

predpismi.

 Prenosné priemyselne použité prístroje

podliehajú bezpečnostnému preskúša-

niu podľa VDE 0701.

 Zametací stroj postavte na rovnú plo-

chu.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

UPOZORNENIE

Nebezpečenstvo poškodenia!

 Čistenie prístroja sa nesmie robiť prú-

dom vody z hadice alebo vodou pod vy-

sokým tlakom (nebezpečenstvo skratu

alebo iného poškodenia).

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

 Noste masku ochrany proti prachu a

ochranné okuliare.

 Zariadenie vyčistite handrou.

 Zariadenie vyfúkajte stlačeným vzdu-

chom.

 Stroj zvonka očistite pomocou vlhkej

handry namočenej do mierneho umý-

vacieho roztoku.

Upozornenie: Nepoužívajte žiadne agre-

sívne čistiace prostriedky.

Upozornenie: Počítadlo prevádzkových

hodín udáva vhodný čas intervalov údržby.

Upozornenie: Všetky servisné a údržbár-

ske práce, ktoré sa pri údržbe robia u zá-

kazníka, musí robiť kvalifikovaný odborník.

V prípade potreby sa môžete kedykoľvek

obrátiť na odborných predajcov firmy Kär-

cher.

Denná údržba:

 Skontrolujte stav batérie, v prípade po-

treby nabite batérie (pozri kapitolu "Na-

bíjanie batérií").

 Skontrolujte, či zametací valec a bočná

kefa nie sú opotrebené a či na nich nie

je navinutý pásový odpad.

 Skontrolujte kolieska na navinuté pásy.

 Skontrolujte funkciu všetkých ovláda-

cích prvkov.

 Skontrolujte prístroj, či nie je poškode-

ný.

 Vyčistite prachový filter tlačítkom Vyčis-

tenie filtra.

Týždenná údržba:

 Skontrolu

jte hydraulické zariadenie.

 Skontrolujte stav hydraulického oleja.

 Skontrolujte brzdovú kvapalinu.

 Skontrolujte opotrebovanie tesniacich

líšt, v prípade potreby ich vymeňte

 Skontrolujte a namažte klapku nádoby.

Údržba po opotrebovaní:

 Vymeňte tesniace lišty.

 Nastavte alebo vymeňte bočné tesne-

nia.

 Vymeňte zametací valec.

 Vymeňte bočnú kefu.

Upozornenie: Popis viď kapitola Údržbár-

ske práce.

Vyprázdnenie nádoby na smeti Vypnutie prístroja

Preprava

Uskladnenie/Zastavenie

Starostlivosť a údržba

Všeobecné pokyny

Čistenie

Čistenie vnútra zariadenia

Vonkajšie čistenie zariadenia

Intervaly údržby

Údržba vykonávaná zákazníkom

254 SK

- 8

Údržba po 50 prevádzkových hodinách:

 Nechajte vykonať prvú údržbu podľa

kontrolného inšpekčného listu zákaz-

níckym servisom.

Údržba po 250 prevádzkových hodi-

nách:

 Nechajte vykonať údržbu podľa kontrol-

ného inšpekčného listu zákazníckym

servisom.

Aby ste nestratili nárok na záruku, musíte

počas záručnej doby všetky servisné a

údržbárske práce nechať urobiť servisnej

službe firmy KÄRCHER podľa zosšitu údrž-

by.

Príprava:

 Zametací stroj postavte na rovnú plo-

chu.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zatiahnite ručnú parkovaciu brzdu.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Poistnú tyč

vždy nasadzujte pri zdvihnutej nádobe na

nečistoty.

Zabezpečenie vykonávajte iba mimo ne-

bezpečnej oblasti.

1 Držiak bezpečnostnej tyče

2 Bezpečnostná tyč

 Vyklopte bezpečnostnú tyč na výškové

vyprázdnenie smerom hore a vložte ju

do držiaka (zabezpečené).

POZOR

Pri montáži batérií dbajte na orientáciu pó-

lov batérie. Montáž pólov je v smere jazdy

vľavo.

Batérie môžete vymeniť iba ako súpravu.

Výmenu môže vykonať iba kvalifikovaný

odborník.

 V dôsledku vysokej hmotnosti (300 kg)

sa výmena musí uskutočniť žeriavom.

Póly batérie - v smere jazdy vľavo

1 Mínusový pól

2 Plusový pól

 Pri vyberaní batérie je nutné dávať po-

zor, aby sa najskôr odpojil mínusový

pól.

 Upevnite laná žeriava na 4 očká súpra-

vy s batériami a opatrne zdvihnite baté-

rie.

POKYN

Nádoba na smeti sa nesmie poškodiť.

 Otvorte kryt motora.

1Priezor

2 Uzatvárací kryt, plniaci otvor oleja

3 Nádrž (bez funkcie)

 Skontrolujte stav hydraulického oleja v

priezore.

– Stav oleja sa musí nachádzať medzi

značkami "MIN" a "MAX".

– Ak je stav oleja pod označením "MIN",

doplňte hydraulický olej.

 Odskrutku

jte uzatvárací kryt plniaceho

otvoru oleja.

 Vyčistite oblasť plnenia.

 Doplňte hydraulický olej.

Druh oleja: Viď technické údaje

 Naskrutkujte uzatvárací kryt plniaceho

otvoru oleja.

 Zatiahnite ručnú parkovaciu brzdu.

 Naštartujte motor.

Údržbu hydraulického zariadenia môže vy-

konávať iba autorizovaný zákaznícky ser-

vis.

 Skontrolujte všetky hydraulické hadice

a prípojky na utesnenie.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Poistnú tyč

vždy nasadzujte pri zdvihnutej nádobe na

nečistoty.

Zabezpečenie vykonávajte iba mimo ne-

bezpečnej oblasti.

1 Nádrž na smeti

2 Bezpečnostná tyč

3 Zametací valec

 Vypnite prístroj.

 Vyprázdnenú nádobu na nečistoty na-

dvihnite do koncovej polohy. Zametací

valec je viditeľný.

Zaistite nádobu na nečistoty. Pozrite si

kapitolu „Zaistenie nadvihnutej nádoby

na nečistoty“.

 Kľúčik zapaľovania otočiť na "0" a vy-

tiahnuť.

 Zametací valec skontrolujte z hľadiska

poškodenia, odstráňte namotané pásky

alebo šnúry.

 Bezpečnostnú tyč sklopte nadol do dr-

žiaka (nadvihnutá nádoba na nečistoty

je nezaistená).

 Spustite nádobu na smeti až do konco-

vej polohy.

1 Bočný kryt, vpravo

2 Kľúč pre prístup k zametaciemu valcu

 Vyprázdnenú nádobu na nečistoty na-

dvihnite do koncovej polohy.

Zaistite nádobu na nečistoty. Pozrite si

kapitolu „Zaistenie nadvihnutej nádoby

na nečistoty“.

 Otvorte bočné opláštenie pomocou kľú-

ča.

1 Upevňovací strmeň

2 Krídlová matica

3 Bočné tesnenie

 Odskrutkujte matice s krídlami.

 Odstráňte upevňovací strmeň.

 Vyklopte bočné tesnenie smerom von.

 Vyskrutkujte upevňovaciu skrutku

upevnenia zametacieho valca a vyklop-

te upevnenie smerom von.

 Vyberte zametací valec.

Údržba vykonávaná službou

zákazníkom

Údržbárske práce

Zaistenie zdvihnutej nádoby na smeti

Vymeniť batérie

Skontrolujte stav hydraulického oleja a

doplňte hydraulický olej

Kontrola hydraulického zariadenia

Kontrola zametacieho valca

Výmena zametacieho valca

255SK

- 9

Montážna poloha zametacieho valca v

smere jazdy (pôdorys)

Upozornenie: Pri montáži nového zameta-

cieho valca dbajte na polohu sady štetín.

 Namontujte nový zametací valec. Dráž-

ky zametacieho valca musia byť nasu-

nuté na výstupkoch protiľahlej kyvnej

páky.

Upozornenie: Pri montáži nového zameta-

cieho valca sa musí nanovo nastaviť vyčis-

tená plocha.

Upozornenie: Čistená plocha je od výroby

nastavená na 80 mm, dá sa pri opotrebení

zametacieho valca postupne nastaviť.

 Vypnie nasávací ventilátor.

 So zametacím strojom prejdite po rov-

nej, hladkej podlahe, ktorá je viditeľne

znečistená prachom alebo posypaná

kriedou.

 Ovládacia páka zametacieho valca a

bočnej metly (1) dozadu: Zapnutie za-

metacieho valca.

Ovládacia páka zametacieho valca (3)

dozadu: Zametací valec sa spustí.

 Zametací valec nechajte bežať cca 10

sekúnd.

 Ovládacia páka zametacieho valca a

bočnej metly (1) do stredu.

Ovládacia páka zametacieho valca (3)

dopredu: Zametací valec sa zdvihne.

 Zdvihnite nádobu na nečistoty.

 Prejdite strojom smerom dozadu.

 Skontrolujte pozametanú plochu.

Tvar vyčistenej plochy by mal tvoriť pravi-

delný obdĺžnik so šírkou 80-85 mm.

 Povoľte a nastavte dorazovú skrutku

úpravy nastavenia pri opotrebovaní

(12).

Doraz nahor: užší zametací priestor.

Doraz nadol: širší zametací priestor.

 Znovu utiahnite dorazovú skrutku.

 Znovu skontrolujte zametací priestor

zametacích valcov podľa popisu.

 Zdvihnite bočnú kefu.

 So zametacím strojom prejdite po rov-

nej, hladkej podlahe, ktorá je viditeľne

znečistená prachom alebo posypaná

kriedou.

 Bočnú metlu spustite ovládacou pákou

a nechajte ju bežať cca 10 sekúnd.

 Zdvihnite bočnú kefu.

 Prejdite strojom smerom dozadu.

 Skontrolujte pozametanú plochu.

Šírka zametanej plochy by sa mala nachá-

dzať medzi 40-50 mm.

 Upravte pracovnú plochu pomocou

dvoch nastavovacích skrutiek.

 Skontrolujte pozametanú plochu.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Poistnú tyč

vždy nasadzujte pri zdvihnutej nádobe na

nečistoty.

 Vyprázdnenú nádobu na nečistoty na-

dvihnite do koncovej polohy.

Zaistite nádobu na nečistoty. Pozrite si

kapitolu „Zaistenie nadvihnutej nádoby

nečistoty“.

 Otvorte bočné opláštenie tak, ako je to

popísané v kapitole "Výmena zameta-

cieho valca".

 Uvoľnite 6 krídlových matíc na bočnom

pridržiavacom plechu.

 Uvoľnite 3 matice (SW 13) na prednom

pridržiavacom plechu.

 Stláčajte bočné tesnenie smerom dole

(pozdĺžny otvor) dovtedy, kým nebude

mať vzdialenosť od podlahy 1 - 3 mm.

 Riadne utiahnite pridržiavacie plechy.

 Zopakujte proces na inej strane prístro-

ja.

몇 VÝSTRAHA

Nebezpečenstvo poranenia!

 Pri práci na filtrovacom zariadení noste

protiprachovú masku. Dodržiavajte

bezpečnostné predpisy o narábaní

s jemným prachom.

 Filter jemného prachu očistite pomocou

tlačidla na čistenie filtra.

 Vyprázdnite nádobu na smeti.

1 Kryt prístroja

2 Kryt filtra (vibračný systém)

3 Uzáver, kryt filtra (2x)

 Vyklopte kryt prístroja dopredu.

1 Kryt prístroja

2 Filter na jemný prach

3 Priečka

 Otvorte uzáver.

 Otvorte kryt filtra.

 Skontrolujte filter jemného prachu a v

prípade potreby ho očistite alebo vy-

meňte.

Upozornenie

Výmenu filtra jemného prachu smie vy-

konávať iba zákaznícky servis spoloč-

nosti Kärcher.

 Nasaďte kryt filtra a zaistite ho.

Preskúšanie a nastavenie plochy

zametania zametacieho valca

Skontrolujte a nastavte pracovnú

plochu bočnej metly.

Nastavte bočné tesnenia

Kontrola/výmena filtra jemného prachu

256 SK

- 10

몇 UPOZORNENIE

Nebezpečenstvo poškodenia!

 Uistite sa, že kryty poistkových skriniek

nie sú nasadené opačne.

POZOR

Používajte len poistky s rovnakou hodno-

tou.

1 Poistková skrinka A

2 Poistková skrinka B

3 Drážkovaná matica

 Vyskrutkujte matice s drážkou.

 Otvorte kryt na bezpečnostnej skrini.

 Skontrolovať poistky.

 Chybné poistky vymeňte.

Poistková skrinka A

Poistková skrinka B

Poistka hlavného relé

* Tieto poistky smie vymieňať len zákazníc-

ky servis, nakoľko je nutná kontrola prípad-

ných závad prístroja.

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaní jednajú z poverenia a s plnou

mocou predstavenstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Výmena poistiek

FU01 Bezpečnostné relé

Štart

5 A

FU02 Uvoľnenie DC/DC 10 A

FU03 Výstražný maják

Klaksón

10 A

FU04 Nasávací ventilátor 20 A

FU05 Vibračný systém 15 A

FU06 Vstup DC/DC 20 A

FU07 Multifunkčný indikátor 5 A

FU08 Zvukové varovné za-

riadenie pre cúvanie

Indikátor klapky

7.5 A

FU09 Bezpečnostné relé

Nasávací ventilátor

Vibračný systém

5 A

FU10 Vodné čerpadlo (voli-

teľné vybavenie)

10 A

FU11 Osvetľovacie zariade-

nie (voliteľné)

Smerovky (voliteľné)

Blue Spot (voliteľná

výbava)

10 A

FU12 Vibračný systém s plo-

chým skladaným fil-

trom a okrúhlym filtrom

(voliteľné vybavenie)

15 A

FU 13* Hlavné relé 125 A

EÚ Vyhlásenie o zhode

Výrobok: Zametací vysávač nadstav-

Typ: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2014/30/EÚ

2000/14/ES

Uplatňované harmonizované normy:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Uplatňované postupy posudzovania

zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 90

Zaručovaná: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

257SK

- 11

Pomoc pri poruchách

Porucha Odstránenie

Zariadenie sa nepohybuje alebo

len pomaly.

Zaujmite pozíciu na sedadle vodiča. Aktivuje sa vypínač kontaktu sedadla.

V zákazníckom servise nechajte skontrolovať poistku pojazdového motora FU 13

Nabíjanie alebo výmena batérie

Uvoľnenie ručnej brzdy

Skontrolujte navinutie pásov a šnúr.

Informovať servis KÄRCHER

Pískavý zvuk v hydraulike Doplnenie hydraulickej kvapaliny

Informovať servis KÄRCHER

Kefy sa otáčajú len pomaly alebo

vôbec

Skontrolujte navinutie pásov a šnúr.

Informovať servis KÄRCHER

Málo alebo nízka nasávacia sila v

oblasti kefiek

Vyčistite prachový filter

Informovať servis KÄRCHER

Stroj práši Nastavte bočné tesnenia

Zapnútie ventilátora

Vyčistite prachový filter

Vymeňte tesnenia filtra

Informovať servis KÄRCHER

V zametacej jednotke zostáva za-

mettaný materiál

Vyprázdnite nádobu na smeti

Vyčistite prachový filter

Výmena zametacieho valca

Nastavte zametacie zrkadlo

Vymeňte tesniace prúžky nádoby na smeti.

Odstráňte zablokovanie zametacích valcov.

Informovať servis KÄRCHER

Nádoba na smeti sa nezdvíha ale-

bo nespúšťa

Skontrolovať poistky.

Odstránenie poistnej podpery z nádoby na nečistoty

Informovať servis KÄRCHER

Nádoba na smeti sa otáča len po-

maly alebo vôbec

Informovať servis KÄRCHER

Prevádzkové poruchy s hydraulic-

ky sa pohybujúcimi dielmi

Informovať servis KÄRCHER

Technické údaje

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Údaje o zariadení

Rýchlosť jazdy, vpred km/h 6 6

Rýchlosť jazdy, cúvanie km/h 3 3

Stúpavosť (max.) -- 14% 14%

Plošný výkon bez bočnej kefy m

/h 4680 4680

Plošný výkon s 1 bočnou kefou m

/h 6300 6300

Pracovná šírka bez bočnej kefy mm 780 780

Pracovná šírka s 1 bočnou kefou mm 1050 1050

Druh krytia chránené proti kvapkajúcej vode -- IPX 3 IPX 3

Doba používania pri naplno nabitej batérii h 2,5 2,5

Elektrické zariadenie

Kapacita batérie V, Ah --- 36, 240

Sada batérií kg --- 300

Hydraulické zariadenie

Typ hydraulického oleja -- HV 46 HV 46

Nádrž na smeti

Max. výška vykladania mm 1340 1340

Objem nádoby na smeti l 180 180

Zametací valec

258 SK

- 12

Priemer zametacích valcov mm 280 280

Kefa zametacieho valca mm 780 780

Otáčky 1/min 360 360

Šírka zametania mm 80 80

Bočná metla

Priemer bočnej kefy mm 580 580

Otáčky 1/min 80 80

Kompletné gumené pneumatiky

Veľkosť vpredu -- 4:00-6 4:00-6

Veľkosť vzadu -- 300 x 145 – 6 300 x 145 – 6

Brzda

Predné kolesá -- mechanická mechanická

Zadné koleso -- elektrické elektrické

Filter a vysávací systém

Konštrukcia -- Vreckový filter

Dodávané ako voliteľné vyba-

venie: Ploché skladané filtre a

okrúhle filtre

Vreckový filter

Dodávané ako voliteľné vyba-

venie: Ploché skladané filtre a

okrúhle filtre

Otáčky 1/min 2600 2600

Filtračná plocha jemného prachového filtra m

5,2 5,2

Menovitý podtlak vysávacieho systému mbar 6 6

Menovitý objemový prúd vysávacieho systému m

/h 600 600

Vibračný systém -- Elektromotor Elektromotor

Podmienky okolia

Teplota °C -5 až +40 -5 až +40

Vlhkosť vzduchu, bez rosenia % 0 - 90 0 - 90

Zistené hodnoty podľa EN 60335-2-72

Emisie hluku

Hlučnosť L

dB(A) 70 70

Nebezpečnosť K

dB(A) 3 3

Hlučnosť L

+ nebezpečnosť K

dB(A) 93 93

Vibrácie zariadenia

Hodnota vibrácií v ruke/ramene m/s

0,7 0,7

Sedadlo m/s

0,5 0,5

Nebezpečnosť K m/s

0,1 0,1

Rozmery a hmotnost'

Dĺžka x Šírka x Výška mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Otočný rádius vpravo mm 2470 2470

Otočný rádius vľavo mm 2470 2470

Hmotnosť naprázdno (bez batérie/s batériou) kg 560/860 560/860

Prípustná celková hmotnosť kg 1224 1224

Povolené zaťaženie osi vpredu kg 734 734

Povolené zaťaženie osi vzadu kg 490 490

Technické zmeny vyhradené!

259SK

- 1

Prije prve uporabe Vašeg ure-

đaja pročitajte ove originalne

radne upute, postupajte prema njima i sa-

čuvajte ih za kasniju uporabu ili za sljede-

ćeg vlasnika.

Ukoliko prilikom raspakiravanja ustanovite

štetu nastalu tijekom transporta, o tome

obavijestite svoga prodavača.

– Natpisi na stroju pružaju važne naputke

za siguran rad.

– Uz instrukcije ovih uputa za rad moraju

se poštivati opći sigurnosni propisi i pro-

pisi o sprječavanju nezgoda zakono-

davnog tijela.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

 OPASNOST

Radi sprječavanja opasnosti, popravke i

ugradnju pričuvnih dijelova smiju obavljati

samo ovlaštene servisne službe.

– Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dopušta proizvo-

đač. Originalan pribor i originalni pričuv-

ni dijelovi jamče za to da stroj može ra-

diti sigurno i bez smetnji.

– Dodatne informacije o pričuvnim dijelo-

vima dobit ćete pod www.kaercher.com

u dijelu Servis (Servise).

 OPASNOST

Upozorava na neposredno prijeteću opa-

snost koja za posljedicu ima teške tjelesne

ozljede ili smrt.

몇 UPOZORENJE

Upozorava na moguću opasnu situaciju

koja može prouzročiti teške tjelesne ozlje-

de ili smrt.

몇 OPREZ

Upućuje na eventualno opasnu situaciju

koja može prouzročiti lake tjelesne ozljede

ili materijalnu štetu.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Opće napomene . . . . . . . . . . . HR 1

Zaštita okoliša . . . . . . . . HR 1

Jamstvo . . . . . . . . . . . . . HR 1

Pribor i pričuvni dijelovi . HR 1

Simboli u uputama za rad HR 1

Simboli na stroju . . . . . . HR 1

Namjensko korištenje . . . . . . . HR 2

Predvidiva pogrešna upora-

ba. . . . . . . . . . . . . . . . . . HR 2

Prikladne podloge . . . . . HR 2

Sigurnosni napuci . . . . . . . . . . HR 2

Sigurnosne upute vezane za

rukovanje . . . . . . . . . . . . HR 2

Sigurnosne upute koje se

odnose na vožnju. . . . . . HR 2

Sigurnosne upute za uređaje

koji se pogone pomoću aku-

mulatora. . . . . . . . . . . . . HR 3

Uređaji s visinskim pražnje-

njem . . . . . . . . . . . . . . . . HR 3

Uređaji sa zaštitnim krovom

upravljačke kabine . . . . . HR 3

Sigurnosne upute vezane za

transport uređaja . . . . . . HR 3

Sigurnosne upute vezane za

njegu i održavanje . . . . . HR 3

Funkcija . . . . . . . . . . . . . . . . . . HR 3

Napomene o istovaru . . . . . . . HR 3

Komandni i funkcijski elementi HR 4

Slika stroja za metenje. . HR 4

Opslužni

elementi . . . . . HR 4

Prije prve uporabe . . . . . . . . . . HR 5

Aktiviranje i otpuštanje par-

kirne kočnice . . . . . . . . . HR 5

Stavljanje u pogon. . . . . . . . . . HR 5

Opće napomene . . . . . . HR 5

Ispitni i servisni radovi . . HR 5

Sigurnosni napuci za rad

akumulatora . . . . . . . . . . HR 5

Punjenje akumulatora . . HR 5

U radu . . . . . . . . . . . . . . . . . . . HR 6

Podešavanje sjedala vozačaHR 6

Pokretanje stroja . . . . . . HR 6

Vožnja stroja . . . . . . . . . HR 6

Metenje . . . . . . . . . . . . . HR 6

Pražnjenje nakupljene pr-

ljavštine . . . . . . . . . . . . . HR 7

Isključivanje uređaja. . . . HR 7

Transport . . . . . . . . . . . . . . . . . HR 7

Skladištenje/mirovanje. . . . . . . HR 7

Njega i održavanje. . . . . . . . . . HR 7

Opće napomene . . . . . . HR 7

Čišćenje . . . . . . . . . . . . . HR 7

Intervali održavanja . . . . HR 7

Radovi na održavanju . . HR 8

EU izjava o suklađnosti . . . . . . HR 10

Otklanjanje smetnji . . . . . . . . . HR 11

Tehnički podaci . . . . . . . . . . . . HR 11

Opće napomene

Zaštita okoliša

Materijali ambalaže se mogu re-

ciklirati. Molimo Vas da ambalažu

ne odlažete u kućne otpatke, već

ih predajte kao sekundarne siro-

vine.

Stari uređaji sadrže vrijedne ma-

terijale koji se mogu reciklirati te

bi ih stoga trebalo predati kao se-

kundarne sirovine. Stoga Vas

molimo da stare uređaje zbrinete

preko odgovarajućih sabirnih su-

stava.

Akumulatori, ulje, goriva i slični materijali

ne smiju dospjeti u okoliš. Te materijale

treba zbrinuti putem prikladnih sabirnih

sustava.

Jamstvo

Pribor i pričuvni dijelovi

Simboli u uputama za rad

Simboli na stroju

Opasnost od opeklina na

vrelim površinama! Prije

obavljanja radova na stro-

ju treba pričekati da se is-

pušni uređaj dovoljno

ohladi.

Prilikom radova na uređa-

ju uvijek nosite prikladne

rukavice.

Opasnost od prignječenja

uvlačenjem među pokret-

ne dijelove vozila

Opasnost od ozljeda po-

kretnim dijelovima. Zabra-

njeno zahvaćanje ruka-

ma.

Opasnost od požara. Ne-

mojte usisavati zapaljene

ili užarene predmete.

Prihvatnik lanca i mjesto

oslanjanja krana

Prihvatna mjesta za auto-

mobilsku dizalicu

Maksimalan nagib podlo-

ge prilikom vožnji s izdi-

gnutim spremnikom za pr-

ljavštinu.

Dopušteno je savladavati

samo uspone do 14 % u

smjeru vožnje.

Oprez od rotirajuće četke

(pazite na smjer okreta-

nja).

260 HR

- 2

Stroj za metenje predviđen je za čišćenje

podnih površina za profesionalnu primjenu

i npr. za sljedeća područja primjene:

 Parkinzi

 Proizvodna postrojenja

 Logistička područja

 Hoteli

 Trgovine

 Skladišta

 Pločnici

– Ovaj stroj za metenje je namijenjen me-

tenju zaprljanih unutarnjih i vanjskih po-

vršina.

– Prije uporabe provjerite je li stroj sa svo-

jim radnim komponentama u ispravnom

stanju i siguran za rad. Ako stanje nije

besprijekorno, ne smije se upotreblja-

vati.

– Ovaj stroj za metenje koristite isključivo

u skladu s navodima ovih uputa za rad.

– Na stroju se ne smiju vršiti nikakve iz-

mjene.

– Stroj je prikladan samo za podloge na-

vedene u radnim uputama.

– Smije se voziti samo po površinama

koje su od strane poduzeća ili osoba

koje je on ovlastio dopuštene za primje-

nu stroja.

– U osnovi vrijedi: Lako eksplozivne tvari

moraju se držati podalje od stroja (opa-

snost od eksplozije/požara).

 Ni u kom slučaju se ne smiju skupljati/

usisavati eksplozivne tekućine, zapaljivi

plinovi kao ni nerazrijeđene kiseline niti

otapala! U to spadaju benzin, razrjeđi-

vači za boje ili lož ulje, jer se njihovim

kovitlanjem i miješanjem s usisnim zra-

kom mogu formirati eksplozivna ispare-

nja ili eksplozivne smjese, osim toga

aceton, nerazrijeđene kiseline i otapala,

budući da nagrizaju materijale koji se

koriste u stroju.

 Nikada nemojte sakupljati niti usisavati

reaktivnu metalnu prašinu (od npr. alu-

minija, magnezija, cinka), budući ona u

spoju s jako alkalnim i kiselim sredstvi-

ma za čišćenje formira eksplozivne pli-

nove.

 Nemojte skupljati/usisavati zapaljene ili

užarene predmete.

 Uređaj nije podesan za skupljanje tvari

opasnih po zdravlje.

 Nemojte se pri radu stroja zadržavati u

području opasnosti. Zabranjen je rad u

prostorijama u kojima prijeti opasnost

od eksplozija.

 Vožnja pratećih osoba nije dopuštena.

 Uređajem se ne smiju gurati/povlačiti

niti prevoziti bilo kakvi predmeti.

– Asfalt

– Podovi industrijskih postrojenja

– Estrih

– Beton

– Popločane površine

 Za održavanje zračnih razmaka i puznih

staza uređaj se ne smije puštati u rad

na visini većoj od 2000 metara iznad

normalne nule.

 (Vrijedi samo za Finsku) Ako je uređaj

opremljen PVC crijevom, uređaj se ne

smije primjenjivati pri niskim okolnim

temperaturama (nižima od 0 °C). Ako

imate pitanja o svom ure

đaju obratite

poduzeću Kärcher.

 Prije uporabe provjerite je li stroj sa svo-

jim radnim komponentama u ispravnom

stanju i siguran za rad. Ako stanje nije

besprijekorno, ne smije se upotreblja-

vati.

 Pri uporabi uređaja u opasnim područji-

ma (npr. na benzinskim postajama) tre-

ba se pridržavati odgovarajućih sigur-

nosnih propisa. Zabranjen je rad u pro-

storijama u kojima prijeti opasnost od

eksplozija.

 OPASNOST

Opasnost od ozljeda!

 Uređaj se u područjima u kojima postoji

opasnost od ozljeđivanja korisnika pa-

dajućim predmetima ne smije koristiti

bez adekvatnog zaštitnog krova.

 Rukovatelj mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora

voditi računa o lokalnim uvjetima, a pri

radu uređajem mora se paziti na druge

osobe, posebice djecu.

 Moraju se uvažavati propisi, pravila i

odredbe koji vrijede za motorna vozila.

 Rukovatelj se prije početka radova

mora uvjeriti da su svi zaštitni uređaji

propisno postavljeni i ispravni.

 Rukovatelj uređajem odgovoran je za

nesrećne slučajeve koji eventualno po-

gode druge osobe ili njihovu imovinu.

 Rukovatelj mora nositi usku odjeću. No-

site čvrstu obuću i izbjegavajte široku

odjeću.

 Prije pokretanja uređaja preispitajte

okolinu (npr. ima li djece). Pobrinite se

za dobru preglednost!

 Uređaj se tijekom rada motora nikada

ne smije ostaviti bez nadzora. Rukova-

telj smije napustiti uređaj tek nakon što

je isključio

motor, osigurao uređaj od

nehotičnog pokretanja i izvukao ključ.

 Neovlašteno korištenje uređaja treba

spriječiti izvlačenjem ključa.

 Stroj smiju koristiti samo osobe koje su

upućene u rukovanje njime i koje mogu

dokazati sposobnosti za posluživanje i

ovlaštene su za njegovu primjenu.

 Uređaj nije namijenjen za upotrebu od

strane osoba (uključujući djecu) s ogra-

ničenim tjelesnim, osjetilnim ili psihič-

kim sposobnostima, nedostatnim isku-

stvom i/ili znanjem, osim ako ih ne nad-

gleda osoba nadležna za njihovu sigur-

nost ili im je ta osoba dala upute o

načinu upotrebe uređaja.

 Nadgledajte djecu kako biste bili sigurni

da se ne igraju s uređajem.

OPREZ

Opasnost od oštećenja! Nemojte skupljati

vrpce, petlje ili žice, jer se one mogu omo-

tati oko valjka za metenje.

 OPASNOST

Opasnost od ozljeda! Provjerite nosivost

podloge prije nego što prijeđete preko nje.

 OPASNOST

Opasnost od nesreća, opasnost od ozljeda!

Opasnost od prevrtanja na prevelikim us-

ponima.

– Dopušteno je savladavati samo uspone

do 14 % u smjeru vožnje.

Opasnost od prevrtanja pri brzoj vožnji u

zavojima (osobito u lijevim zavojima).

– U zavojima treba voziti polako.

Opasnost od prevrtanja na nestabilnoj pod-

lozi.

– Uređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom boč-

nom nagibu.

– Dopušteno je savladavanje poprečnih

kosina u odnosu na smjer kretanja od

maksimalno 10%.

Upozorenje na opasnost

od električno

g napona!

Obratite pozornost na na-

pomenu!

Uređajem upravljajte po-

lagano!

Pročitajte upute za rad i

pridržavajte ih se!

Opasnost od oštećenja!

Ne ispirajte filtar fine pra-

šine.

Namjensko korištenje

Predvidiva pogrešna uporaba

Prikladne podloge

Sigurnosni napuci

Sigurnosne upute vezane za

rukovanje

Sigurnosne upute koje se odnose

na vožnju

261HR

- 3

Napomena: Pravo na jamstvene usluge

postoji samo ako se koriste akumulatori i

punjači koje preporučuje tvrtka Kärcher.

– Obavezno se u vezi ovoga pridržavajte

radnih uputa proizvođača akumulatora i

punjača. Obratite pažnju na preporuke

zakonodavca o radu s akumulatorima.

– Akumulatore nikada nemojte ostaviti da

leže ispražnjeni, već ih što prije moguće

ponovo napunite.

– Radi sprječavanja struja greške akumu-

latori uvijek moraju biti čisti i suhi. Štitite

ih od zaprljanja, npr. metalnom praši-

nom.

– Ne polažite na akumulator nikakav alat

niti slične predmete. Opasnost od krat-

kog spoja i eksplozije.

– Ni u kom slučaju nemojte raditi s otvo-

renim plamenom, stvarati iskre niti puši-

ti u blizini akumulatora ili u prostoriji u

kojoj se akumulator puni. Opasnost od

eksplozije.

– Ne dodirujte vrele dijelove kao što je po-

gonski motor (opasnost od opeklina).

– Budite oprezni pri radu s akumulator-

skom kiselinom. Poštujte odgovarajuće

sigurnosne propise!

– Rabljene akumulatore treba zbrinuti u

skladu s direktivom EZ 91/157 EEZ na

ekološki primjeren način.

 OPASNOST

Opasnost od ozljeda!

 Prilikom visinskog pražnjenja spremnik

nakupljene prljavštine sasvim podignite

i osigurajte.

 Osiguranje izvedite samo izvan područ-

ja opasnosti.

NAPOMENA

Zaštitni krov (opcija) treba zaštititi vozača

od većih padajućih predmeta. Međutim, on

ne štite od prevrtanja!

 Svakodnevno provjerite ima li ošteće-

nja na zaštitnom krovu.

 U slučaju oštećenja zaštitnog krova i

pojedinačnih elemenata mora se zami-

jeniti kompletni zaštitni krov.

 Svaka modifikacija zaštitnog krova kao

i postavljanje drugih elemenata, kom-

ponenti i sklopova osim onih koje je

Kärcher odobrio nije dopušteno te ogra-

ničava u određenim okolnostima funkci-

ju zaštitnog krova.

 Imajte u vidu neto težinu (transportnu

težinu) uređaja prilikom transporta vozi-

lima ili prikolicama.

 Za transportiranje uređaja, izvucite uti-

kač akumulatora i uređaj sigurno pričvr-

stite.

 Prije

čišćenja i servisiranja uređaja, za-

mjene dijelova ili preinake na neku dru-

gu funkciju treba ga isključiti i izvući

ključ.

 Kod uređaja s trakcijskim akumulato-

rom pri svim radovima održavanja i po-

pravaka akumulator se mora odvojiti od

električnog sustava putem rastavnog

mjesta akumulatora (utikača akumula-

tora).

 Prilikom radova na električnom sklopu

treba odvojiti akumulator.

U tu svrhu najprije odspojite minus pol,

a zatim plus pol.

Ponovno priključivanje vrši se obrnutim

redoslijedom. Najprije priključite plus

pol a zatim minus pol.

 Stroj se ne smije čistiti mlazom vode iz

crijeva ili vodom pod visokim tlakom

(opasnost od kratkih spojeva ili drugih

oštećenja).

 Servisne radove smiju obavljati samo

ovlaštene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su upo-

znati sa svim relevantnim sigurnosnim

propisima.

 Poštujte ispitivanje sigurnosti u skladu s

lokalno važećim propisima za prenosi-

ve uređaje za profesionalnu primjenu.

 Prilikom radova na uređaju uvijek nosite

prikladne rukavice.

Stroj za metenje radi na principu lopatica

za skupljanje prljavštine.

– Rotirajući valjak za metenje prenosi pr-

ljavštinu izravno u za to predviđeni

spremnik.

– Bočna metla skuplja prljavštinu iz kuto-

va i s rubova površine koja se čisti i pro-

sljeđuje je u stazu kojom se kreće valjak

za metenje.

– Usisni ventilator usisava finu prašinu

kroz odgovarajući filtar.

 Opasnost

Opasnost od ozljeda i oštećenja!

Prilikom pretovara pazite na težinu uređaja!

 Nemojte rabiti viličar.

 Za pretovar uređaja koristite prikladnu

rampu ili kran!

 Ako koristite utovarnu rampu obratite

pozornost na sljedeće:

Uzvišenost od tla 70mm.

 Ako je uređ

aj isporučen na paleti, prilo-

ženim daskama napravite rampu kako

biste ga s nje spustili.

Odgovarajuće upute možete pronaći na

stranici 2 (unutarnja stranica omota).

Važna napomena: svaka se daska

mora pričvrstiti s po 2 vijka.

Sigurnosne upute za uređaje koji se

pogone pomoću akumulatora

Uređaji s visinskim pražnjenjem

Uređaji sa zaštitnim krovom

upravljačke kabine

Sigurnosne upute vezane za

transport uređaja

Sigurnosne upute vezane za njegu i

održavanje

Funkcija

Napomene o istovaru

Težina (bez akumulatora) 560 kg*

Težina (s akumulatorima) 860 kg*

* Ako su montirani dodatni sklopovi, težina

je proporcionalno veća.

262 HR

- 4

Slika

1 Natpisna pločica

2 Sjedalo (s kontaktnim prekidačem)

3 Upravljač

4 Plava mrlja (opcija)

5 Ručka s gumbom za blokiranje

6 Poklopac uređaja

7 Desna bočna metla

8 Prednji kotač

9 Pristup valjku za metenje

10 Mjesto vezivanja

11 Akumulatorski set

(u opsegu isporuke samo kod KM 105/

180 R BP Pack)

12 Poklopac motora

13 Rotacijsko svjetlo

14 Pokazivači smjera (opcija)

15 Stražnja svjetla (opcija)

16 Pogonski kotač

17 Kontrolno okno za provjeru hidrauličkog

ulja

Slika

1 Upravljačka poluga za valjak za mete-

nje i bočne metle

Poluga prema naprijed: Uključivanje

valjka za metenje i spuštanje i uključiva-

nje bočnih metli.

Poluga prema natrag: Uključivanje valj-

ka za metenje

2 Upravljačka poluga spremnika naku-

pljene prljavštine

Podizanje i spuštanje spremnika za pr-

ljavštinu

3 Upravljačka poluga valjka za metenje

Podizanje i spuštanje valjka za metenje

4 Upravljačka poluga poklopca spremni-

Otvaranje i zatvaranje poklopca spre-

mnika

5 Indikatori i zaslon

6 Sklopka rasvjete (opcija)

7 Sklopka ventilatora i dijela za čišćenje

filtra

Središnji položaj: Dio za čišćenje filtra i

ventilator su isključeni

Položaj prema naprijed: uključivanje

ventilatora

Položaj straga: Uključeno čišćenje filtra

8 Sklopka sirene

9 Osigurači

10 Papučica kočnice

11 Vozna pedala naprijed/natrag

12 Naknadno namještanje istrošenosti /

namještanje profila metenja valjka za

metenje

13 Sklopka pokazivača smjera (opcija)

14 Kontaktna brava

Položaj 0: isključivanje motora

Položaj 1: paljenje

Položaj 2: pokretanje motora

15 Akumulatorski utikač

16 Pozicijska (ručna) kočnica

17 Poluga za namještanje sjedala

18 ključ za pristup valjku za metenje

Slika

1 Prikaz na zaslonu (kapacitet akumula-

tora)

2 Kontrola punjenja akumulatora

3 Kontrolna žaruljica radne rasvjete

4 Indikator pokazivača smjera

Komandni i funkcijski elementi

Slika stroja za metenje Opslužni elementi

Indikatori i zaslon

263HR

- 5

5 Kontrolna žaruljica otvorene zaklopke

spremnika skupljene prljavštine

6 Upozoravajuća žaruljica zatvorene za-

klopke spremnika skupljene prljavštine

7 nije zauzeto

8 Prikaz aktivnog čišćenja filtra

9 nije zauzeto

 Otpustite parkirnu kočnicu pritišćući pri-

tom kočnu papučicu.

 Aktivirajte parkirnu kočnicu pritišćući

pritom kočnu papučicu.

 Stroj za metenje postavite na ravnu

podlogu.

 Izvucite kontaktni ključ.

 Zakočite pozicijsku kočnicu.

 Provjerite napunjenost akumulatora pa

ga prema potrebi napunite (vidi poglav-

lje "Punjenje akumulatora").

 Provjerite pohabanost valjka za mete-

nje i bočnih metli te da u njima nema

upletenih vrpci.

 Provjerite ima li upletenih vrpci u kotači-

ma.

 Provjerite ispravnost svih komandnih

elemenata.

 Provjerite je li uređaj oštećen.

Napomena: Za opis vidi poglavlje "Njega i

održavanje".

Pri radu s akumulatorima obavezno obrati-

te pozornost na sljedeća upozorenja:

 Opasnost

Opasnost od eksplozije! Ne stavljajte alat

niti bilo što slično na akumulator t.j. na po-

love i spojeve ćelija.

 Opasnost

Opasnost od ozljeda! Rane nikad ne dovo-

dite u kontakt s olovom. Nakon radova s

akumulatorom uvijek operite ruke.

 OPASNOST

Opasnost od požara i eksplozije!

– Pušenje i otvoreni plamen su zabranje-

ni.

– Prostorije u kojima se pune akumulatori

moraju biti dobro prozračene, jer se pri

punjenju stvara visoko eksplozivan plin.

 Opasnost

Opasnost od ozljeda kiselinom!

– Ako kiselina prsne u oči ili na kožu, od-

mah isperite s puno čiste vode.

– Nakon toga se bez odlaganja obratite li-

ječniku.

– Onečišćenu odjeću isperite vodom.

OPREZ

Prije puštanja uređaja u rad napunite aku-

mulatore.

 OP

ASNOST

Opasnost od ozljeda! Pri rukovanju akumu-

latorima pridržavajte se sigurnosnih propi-

sa. Pridržavajte se Uputa za uporabu proi-

zvođača punjača.

Bezuvjetno se pridržavajte i postupajte pre-

ma uputama za rad koje priloži proizvođač

akumulatora.

Akumulatore punite samo prikladnim pu-

njačem.

 OPASNOST

Opasnost od nagrizanja. Nadolijevanje

vode u ispražnjenom stanju akumulatora

može dovesti do izlaženja kiseline! Pri ru-

kovanju akumulatorskom kiselinom koristi-

te zaštitne naočale i pridržavajte se propisa

kako bi se spriječile ozljede i uništavanje

odjeće. Eventualnu prsnutu kiselinu na koži

ili odjeći odmah isperite s puno vode.

OPREZ

Opasnost od oštećenja. Za dopunjavanje

akumulatora koristite samo destiliranu ili

desaliniziranu vodu (VDE 0510). Ne upo-

trebljavajte nikakve strane aditive (tzv.

sredstva za poboljšanje), jer u protivnom

prestaje svaka garancija.

 Uređaj parkirajte u suhim prostorijama

uz dovoljnu ventilaciju.

 Otvorite poklopac motora.

Uputa: Tijekom punjenja poklopac

mora ostati otvoren.

 Izvucite akumulatorski utikač uređaja i

spojite s utikačem punjača.

 Utaktnite utikač punjača u odgovaraju-

ću utičnicu od 16 A, punjač samostalno

radi.

 Napunite akumulatore sukladno navo-

dima iz uputa za rad punjača.

Preporučeni punjači (koji odgovaraju

korištenoj bateriji) opremljeni su elek-

troničkom regulacijom i samostalno za-

vršavaju postupak punjenja.

 Napomena: Kad su akumulatori napu-

njeni, punjač najprije odvojite od elek-

trične mreže pa zatim od akumulatora.

Uputa

Varijanta KM 105/180 R BP Pack (1.186-

051.0) isporučuje se zajedno s akumulato-

rima i punjačem.

Varijanta KM 105/180 R BP (1.186-050.0)

isporučuje se bez akumulatora i punjača.

Preporučujemo sljedeće akumulatore i pu-

njače:

Ne preporučamo primjenu drugih akumula-

tora i punjača. Koristite ih samo nakon kon-

zultacije s Kärcherovom servisnom služ-

bom.

OPREZ

Obvezno se pridržavajte uputa proizvođa-

ča akumulatora i postupajte u skladu s nji-

ma.

Stanje napunjenosti akumulatora prikazuje

se na zaslonu stroja za metenje.

Ako ko

ntrolna žaruljica napunjenosti aku-

mulatora svijetli crveno:

 Akumulator se ispraznio. Metenje se

automatski zaustavlja (ponovno pokre-

Prije prve uporabe

Aktiviranje i otpuštanje parkirne

kočnice

Stavljanje u pogon

Opće napomene

Ispitni i servisni radovi

Svakodnevno prije početka radova

Sigurnosni napuci za rad

akumulatora

Uzmite u obzir naputke na aku-

mulatoru, u uputama za upora-

bu i u uputama za rad vozila!

Nosite zaštitne naočale!

Kiseline i akumulatore držite

van domašaja djece!

Opasnost od eksplozije!

Zabranjeni su vatra, iskrenje,

otvoren plamen i pušenje!

Opasnost od ozljeda kiselinom!

Prva pomoć!

Upozorenje!

Zbrinjavanje u otpad!

Akumulator se ne smije baciti u

kantu za smeće!

Upozorenje na opasnost od

električnog napona!

Punjenje akumulatora

Preporučeni akumulatori i punjači

Kataloški broj

Paket akumulatora

36 V, 240 Ah, (u koritu,

ne zahtijeva puno odr-

žavanja) *

6.981-067.0

Punjač 36 V, 40 A 6.981-066.0

* uređaju je potreban 1 komplet akumula-

tora

Provjera razine tekućine u akumulatoru i

dopunjavanje

Provjeravanje stanja napunjenosti

akumulatora

264 HR

- 6

tanje agregata za metenje je moguće

samo nakon što se akumulator napuni).

 Uređaj odvezite odmah do stacionar-

nog punjača i pritom izbjegavajte uspo-

ne.

 Napunite akumulator.

1 Poluga za namještanje sjedala

2 Sjedalo vozača

 Povucite polugu za namještanje sjedala

prema van.

 Pomaknite sjedalo, otpustite polugu i

uglavite je.

 Pomicanjem sjedala naprijed-natrag

provjerite je li sjedalo aretirano.

Napomena: Ovaj je uređaj opremljen kon-

taktnim prekidačem sjedala vozača. Uređaj

se isključuje čim vozač ustane sa sjedala.

Uputa: Filtar za finu prašinu automatski se

čisti prilikom pokretanja uređaja.

 Sjedite na sjedalo.

 Zakočite pozicijsku kočnicu.

 Gurnite kontaktni ključ u bravu za palje-

nje motora.

 Okrenite kontaktni ključ u položaj "I".

Uređaj je pripravan za rad.

 Okrenite kontaktni ključ u položaj "II".

Uređaj je spreman za vožnju.

Napomena: Prikaz kapaciteta akumu-

latora nakon pribl. 10 s prikazuje stvar-

no stanje.

 Pritisnite kočnu papučicu i držite je priti-

snutom.

 Otpustite pozicijsku kočnicu.

 Polagano pritisnite papučicu za vožnju

prema naprijed.

 Opasnost

Opasnost od ozljeda! Pri vožnji unatrag ne

smije doći do opasnosti po druge osobe, po

potrebi uputite sve osobe koje mogu biti

ugrožene.

 Polagano pritisnite papučicu za vožnju

prema nazad.

 Voznom papučicom moguće je nestup-

njevano mijenjati brzinu vožnje.

 Izbjegavajte naglo aktiviranje papučice.

 Kada se vozna pedala pusti, stroj se sa-

mostalno zaustavlja i ostaje mirovati.

Napomena: Učinak kočnice može se do-

datno pojačati pritiskom kočne papučice.

Prelaženje preko nepokretnih prepreka vi-

sine do 70 mm:

 Polako i pažljivo pređite preko vozeći

prema naprijed.

Prelaženje preko nepokretnih prepreka vi-

sine iznad 70 mm:

 Preko takvih prepreka se smije preći

samo pomoću prikladne rampe.

PAŽNJA

Nemojte skupljati vrpce za pakiranje, žice i

slično, jer mogu oštetiti mehanizam za me-

tenje.

Napomena: Za postizanje optimalnog re-

zultata čišćenja brzinu kretanja treba prila-

goditi uvjetima rada.

Uputa: Filtar za finu prašinu tijekom pogo-

na se automatski prazni svakih 10 minuta.

Uputa: U slučaju povećanog rada u po-

dručju s finom prašinom filtar je dodatno

potrebno čistiti aktiviranjem sklopke za či-

šćenje filtra.

 Očistite filtar fine prašin

e tipkom za či-

šćenje filtra.

1 Upravljačka poluga za valjak za mete-

nje i bočne metle

2 Upravljačka poluga spremnika naku-

pljene prljavštine

3 Upravljačka poluga valjka za metenje

4 Upravljačka poluga poklopca spremni-

Upravljačka poluga za valjak za metenje

i bočne metle

 Upravljačka poluga (1) prema naprijed:

Uključivanje valjka za metenje i spušta-

nje i uključivanje bočnih metli.

 Upravljačka poluga (1) prema natrag:

Uključivanje valjka za metenje.

Upravljačka poluga spremnika naku-

pljene prljavštine

 Upravljačka poluga spremnika naku-

pljene prljavštine (2) unaprijed: Spre-

mnik nakupljene prljavštine se spušta.

 Upravljačka poluga spremnika naku-

pljene prljavštine (2) unatrag: Spremnik

nakupljene prljavštine se podiže.

Upravljačka poluga valjka za metenje

 Upravljačka poluga valjka za metenje

(3) prema naprijed: Valjak za metenje

se podiže.

 Upravljačka poluga valjka za metenje

(3) prema natrag: Valjak za metenje se

spušta.

Upravljačka poluga poklopca spremni-

 Upravljačka poluga poklopca spremni-

ka (4) unaprijed: Poklopac spremnika

nakupljene prljavštine se otvara.

Napomena: Zelena prikazna lampica

mora svijetliti.

 Upravljačka poluga poklopca spremni-

ka (4) unatrag: Poklopac spremnika na-

kupljene prljavštine se zatvara.

Napomena: Crvena prikazna lampica

mora svijetliti.

 Uključite ventilator.

 Prilikom površinskog čišćenja:

Upravljačka poluga valjka za metenje i

bočna metla (1) prema natrag: Uključi-

vanje valjka za metenje.

Upravljačka poluga valjka za metenje

(3) prema natrag: Valjak za metenje se

spušta.

 Upravljačka poluga poklopca spremni-

ka (4) unaprijed: Poklopac spremnika

se otvara.

Napomena: Zelena prikazna lampica

mora svijetliti.

 Prilikom čišćenja bočnih rubova:

Upravljačka poluga valjka za metenje i

bočna metla (1) prema naprijed: Valjak

za metenje se uključuje, očna metla se

uključuje i spušta.

Upravljačka poluga valjka za metenje

(3) prema natrag: Valjak za metenje se

spušta.

 Isključite ventilator.

 Prilikom površinskog čišćenja:

Upravljačka poluga valjka za metenje i

bočna metla (1) prema natrag: Uključi-

vanje valjka za metenje.

Upravljačka poluga valjka za metenje

(3) prema natrag: Valjak za metenje se

spušta.

 Upravljačka poluga poklopca spremni-

ka (4) unaprijed: Poklopac spremnika

se otvara.

U radu

Podešavanje sjedala vozača

Pokretanje stroja

Vožnja stroja

Vožnja prema naprijed

Vožnja unatrag

Ponašanje vozila u vožnji

Kočnice

Prelaženje preko prepreka

Metenje

Ručno čišćenje filtra fine prašine

Upravljačka poluga

Metenje suhe podloge

Metenje vlažne ili mokre podloge

265HR

- 7

Napomena: Zelena prikazna lampica

mora svijetliti.

 Prilikom čišćenja bočnih rubova:

Upravljačka poluga valjka za metenje i

bočna metla (1) prema naprijed: Valjak

za metenje se uključuje, očna metla se

uključuje i spušta.

Upravljačka poluga valjka za metenje

(3) prema natrag: Valjak za metenje se

spušta.

 OPASNOST

Opasnost od ozljeda!

 Tijekom pražnjenja u zakretnom dome-

tu spremnika nakupljene prljavštine ne

smiju stajati ljudi niti životinje.

Opasnost od prevrtanja!

 Za vrijeme pražnjenja stroj mora stajati

na ravnoj podlozi.

몇 UPOZORENJE

Opasnost od prignječenja!

 Nikada ne sežite u opruge mehanizma

za pražnjenje. Nemojte stajati ispod po-

dignutog spremnika.

PAŽNJA

Opasnost od ozljeda i oštećenja!

 Tijekom pražnjenja rotirajući valjci za

metenje mogu odbaciti materijal naku-

pljen prilikom čišćenja. Održavajte do-

voljan razmak.

 Podignite valjak za metenje i bočnu me-

tlu upravljačkim polugama: Upravljačka

poluga 1 u sredinu i upravljačka poluga

3 prema naprijed.

 Zatvorite poklopac spremnika pomica-

njem upravljačke poluge (4) unatrag.

Napomena: Zelena prikazna lampica

mora svijetliti.

 Podignite spremnik nakupljene prljav-

štine pomicanjem upravljačke poluge

(2) unatrag.

 Polako dovezite uređaj do sabirne po-

sude.

 Zakočite pozicijsku kočnicu.

 Otvorite poklopac spremnika tako što

ćete upravljačku polugu (4) pritisnuti

unaprijed i ispraznite spremnik naku-

pljene prljavštine.

Napomena: Crvena prikazna lampica

mora svijetliti.

 Zatvorite poklopac spremnika tako što

ćete upravljačku polugu (4) povući una-

trag tako da se zakrene u krajnji polo-

žaj.

Napomena: Zelena prikazna lampica

mora svijetliti.

 Otpustite pozicijsku kočnicu.

 Polako udaljite uređaj od sabirne posu-

de.

 Spustite spremnik nakupljene prljavšti-

ne u krajnji položaj pomicanjem uprav-

ljačke poluge (2) unaprijed.

 Pritisnite kočnu papučicu i držite je priti-

snutom.

 Zakočite pozicijsku kočnicu.



Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 OP

ASNOST

Oštećenja tijekom transporta!

 Imajte u vidu neto težinu (transportnu

težinu) uređaja prilikom transporta vozi-

lima ili prikolicama.

 Prilikom transporta vozilima osigurajte

uređaj od klizanja i naginjanja sukladno

odgovarajućim mjerodavnim propisima.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

 Zateznim remenjem, užadima ili lanci-

ma osigurajte uređaj na četiri mjesta ve-

zivanja.

 Podložite mu klinove pod kotače.

 Prilikom transporta odvojite akumulator

stroja za metenje.

 OPASNOST

Opasnost od ozljeda i oštećenja! Pri skladi-

štenju imajte u vidu težinu uređaja.

 Stroj za metenje postavite na ravnu po-

vršinu na suhom mjestu zaštićenom od

mraza. Prekrijte ga kako biste ga zaštili

od prašine.

 Podignite valjak za metenje i bočne me-

tle kako im se čekinje ne bi oštetile.

 Zatvorite poklopac spremnika.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

 Osigurajte ga od samopokretanja.

Ako ga nećete koristiti dulje vrijeme, dodat-

no obratite pozornost na sljedeće:

 Očistite ga iznutra i izvana.

 Izvucite akumulatorski utikač uređaja.

 Napunite akumulator i dopunjavajte ga

otprilike svaka 2 mjeseca.

몇 OPREZ

Opasnost od oštećenja zbog kratkog spoja!

 Kada radite na električnoj instalaciji ili

prije otvaranja električnih poklopaca,

akumulator morate odspojiti, odnosno

odvojiti utikač akumulatora.

PAŽNJA

Opasnost od oštećenja!

 Ne ispirajte filtar fine prašine.

 Servisne radove smiju obavljati samo

ovlaštene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su upo-

znati sa svim

relevantnim sigurnosnim

propisima.

 Kod prenosivih uređaja za profesional-

nu primenu mora se izvršiti ispitivanje

sigurnosti u skladu s VDE 0701.

 Stroj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

OPREZ

Opasnost od oštećenja!

 Stroj se ne smije čistiti mlazom vode iz

crijeva ili vodom pod visokim tlakom

(opasnost od kratkih spojeva ili drugih

oštećenja).

 OPASNOST

Opasnost od ozljeda!

 Nosite masku za zaštitu od prašine i za-

štitne naočale.

 Stroj prebrišite krpom.

 Ispušite ga komprimiranim zrakom.

 Stroj prebrišite vlažnom krpom nato-

pljenom u otopinu blagog sredstva za

pranje.

Napomena: Nemojte koristiti nagrizajuća

sredstva za čišćenje.

Napomena: Brojač sati rada ukazuje na

vremena kada se trebaju vršiti radovi na

održavanju.

Napomena: Sve radove na servisiranju i

održavanju, u slučaju da sam vlasnik odr-

žava stroj, mora obavljati kvalificirana

stručna osoba. Po potrebi se ti radovi u

svako doba mogu prepustiti stručnom pro-

davaču Kärcher proizvoda.

Svakodnevno održavanje:

 Provjerite napunjenost akumulatora pa

ga prema potrebi napunite (vidi poglav-

lje "Punjenje akumulatora").

 Provjerite pohabanost valjka za mete-

nje i bočnih metli te da u njima nema

upletenih vrpci.

 Provjerite ima li upletenih vrpci u kotači-

ma.

 Provjerite ispravnost svih komandnih

elemenata.

 Provjerite je li uređaj oštećen.

 Očistite filtar za prašinu pomoću preki-

dača za čišćenje filtra.

Tjedno održavanje:

 Provjerite hidraulički sklop.

 Provjerite razinu hidrauličkog ulja.

 Provjerite razinu kočne tekućine.

 Provjerite pohabanost brtvenih letvica,

po potrebi ih zamijenite.

Pražnjenje nakupljene prljavštine

Isključivanje uređaja

Transport

Skladištenje/mirovanje

Njega i održavanje

Opće napomene

Čišćenje

Čišćenje stroja iznutra

Čišćenje stroja izvana

Intervali održavanja

Održavanje koje provodi vlasnik

266 HR

- 8

 Provjerite i eventualno podmažite po-

klopac spremnika.

Održavanje u slučaju pohabanosti:

 Zamijenite brtvene letvice.

 Naknadno namjestite odnosno zamije-

nite bočne brtve.

 Zamijenite valjak za metenje.

 Zamijenite bočne metle.

Napomena: Za opis vidi poglavlje "Radovi

na održavanju".

Održavanje nakon 50 sati rada:

 Prve radove na održavanju prepustite

servisnoj službi sukladno servisnoj listi.

Održavanje nakon 250 sati rada:

 Održavanje prepustite servisnoj službi

sukladno servisnoj listi.

Radi održavanja prava na jamstvene uslu-

ge tijekom jamstvenog roka sve servisne

radove smije obavljati isključivo ovlaštena

Kärcher servisna služba i to u skladu sa

servisnom knjižicom.

Priprema:

 Stroj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicijsku kočnicu.

 OPASNOST

Opasnost od ozljeda! Kod podignutog spre-

mnika za prljavštinu uvijek postavite sigur-

nosnu šipku.

Osiguranje izvedite samo izvan područja

opasnosti.

1 Držač sigurnosne šipke

2 Sigurnosna šipka

 Sigurnosnu šipku za visoko pražnjenje

preklopite prema gore i utaknite u držač

(time ste je fiksirali).

PAŽNJA

Kod montaže akumulatora pazite na polo-

žaj polova akumulatora. Montaža polova je

u smjeru vožnje lijevo.

Akumulatori se mogu mijenjati samo u pa-

ru. Akumulatore smiju mijenjati samo kvali-

ficirani stručnjaci.

 Uslijed velike težine (300 kg) zamjena

mora uslijediti pomoću dizalice.

Polovi akumulatora - u smjeru vožnje lijevo

1 Minus pol

2 Plus pol

 Prilikom demontiranja akumulatora pa-

zite na to da se najprije odvoji kabel s

minus pola.

 Pričvrstite uže krana na 4 ušice akumu-

latorskog seta pa oprezno izvadite aku-

mulatore.

NAPOMENA

Spremnik za prljavštinu ne smije biti podi-

gnut.

 Otvorite poklopac motora.

1 Kontrolno okno

2 Poklopac otvora za ulijevanje ulja

3 Spremnik (bez funkcije)

 Na kontrolnom oknu provjerite razinu

hidrauličkog ulja.

– Razina ulja se mora nalaziti između

oznaka "MIN" i "MAX".

– Dopunite hidrauličko ulje, ako njegova

razina padne ispod oznake "MIN".

 Odvijte poklopac otvora za ulijevanje

ulja.

 Očistite prostor za punjenje.

 Dopunite hidrauličko ulje.

Za vrstu ulja pogledajte tehničke podat-

 Zavijte poklopac otvora za ulijevanje

ulja.

 Zakočite pozicijsku k

očnicu.

 Pokrenite motor.

Hidraulički sustav smije održavati samo

ovlaštena servisna služba.

 Provjerite nepropusnost svih hidraulič-

kih crijeva i priključaka.

 OPASNOST

Opasnost od ozljeda! Kod podignutog spre-

mnika za prljavštinu uvijek postavite sigur-

nosnu šipku.

Osiguranje izvedite samo izvan područja

opasnosti.

1 Spremnik nakupljene prljavštine

2 Sigurnosna šipka

3 Valjak za metenje

 Isključite uređaj.

 Podignite spremnik skupljene prljavšti-

ne do krajnjeg položaja. Postaje vidljiv

valjak za metenje.

Osigurajte spremnik skupljene prljavšti-

ne. Pogledajte poglavlje „Osiguravanje

podignutog spremnika nakupljene pr-

ljavštine”.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Ispitajte valjak za metenje u pogledu

oštećenja i uklonite namotane trake ili

uzice.

 Preklopite sigurnosnu šipku prema do-

lje u prihvat (podignuti spremnik sku-

pljene prljavštine je neosiguran).

 Spustite spremnik za prljavštinu u kraj-

nji položaj.

1 Bočna oplata, desno

2 ključ za pristup valjku za metenje

 Podignite spremnik skupljene prljavšti-

ne do krajnjeg položaja.

Osigurajte spremnik skupljene prljavšti-

ne. Pogledajte poglavlje „Osiguravanje

podignutog spremnika nakupljene pr-

ljavštine”.

 Otvorite bočnu oplatu ključem.

Održavanje koje provodi servisna

služba

Radovi na održavanju

Osiguravanje spremnika skupljene

prljavštine

Zamjena akumulatora

Provjera i dopunjavanje hidrauličkog

ulja

Provjera hidrauličkog sklopa

Provjera valjka za metenje

Zamjena valjka za metenje

267HR

- 9

1 Pričvrsni luk

2 Leptir matica

3 Bočna brtva

 Odvijte leptir matice.

 Skinite pričvrsni luk.

 Bočnu brtvu preklopite prema van.

 Odvijte pričvrsni vijak prihvatnika valjka

za metenje pa zakrenite prihvatnik pre-

ma van.

 Izvadite valjak za metenje.

Položaj ugradnje valjka za metenje u smje-

ru vožnje (pogled odozgo)

Napomena: Pri ugradnji novog valjka za

metenje pazite na položaj kompleta čeki-

nja.

 Ugradite novi valjak za metenje. Žljebo-

vi valjaka za metenje moraju se nata-

knuti na ispupčenja nasuprotnih drža-

ča.

Napomena: Nakon ugradnje novog valjka

za metenje mora se ponovo namjestiti profil

metenja.

Napomena: Profil metenja je tvornički na-

mješten na 80 mm, a moguće je naknadno

ga podesiti kontinualno u slučaju da je va-

ljak za metenje istrošen.

 Isključite usisni ventilator.

 Stroj za metenje postavite na ravnu i

glatku površinu koja je vidljivo prekrive-

na prašinom ili izmrvljenom kredom.

 Upravljačka poluga valjka za metenje i

bočna metla (1) prema natrag: Uključi-

vanje valjka za metenje.

Upravljačka poluga valjka za metenje

(3) prema natrag: Valjak za metenje se

spušta.

 Valjak za metenje ostavite da radi oko

10 sekundi.

 Upravljačka poluga valjka za metenje i

bočna metla (1) u sredinu.

Upravljačka poluga valjka za metenje

(3) prema naprijed: Valjak za metenje

se podiže.

 Podignite spremnik nakupljene prljav-

štine.

 Maknite stroj vozeći ga unatrag.

 Provjerite profil metenja.

Pometena površina treba imati oblik pravil-

nog pravokutnika širine između 80 i 85 mm.

 Odvrnite vijak graničnika za naknadno

namještanje istrošenosti (12) i namje-

stite ga.

Graničnik prema gore: uži profil mete-

nja.

Graničnik prema dolje: širi profil mete-

nja.

 Vijak graničnika ponovno pritegnite.

 Ponovno provjerite profil metenja valjka

za metenje kako je već opisano.

 Podignite bočne metle.

 Stroj za metenje postavite na ravnu i

glatku površinu koja je vidljivo prekrive-

na prašinom ili izmrvljenom kredom.

 Spustite bočnu metlu upravljačkom po-

lugom i ostavite ju da radi oko 10 se-

kundi.

 Podignite bočne metle.

 Maknite stroj vozeći ga unatrag.

 Provjerite profil metenja.

Profil metenja trebao bi biti širok između 40

i 50 mm.

 Profil metenja korigirajte dvama vijcima

za namještanje.

 Provjeri

te profil metenja.

 OPASNOST

Opasnost od ozljeda! Kod podignutog spre-

mnika za prljavštinu uvijek postavite sigur-

nosnu šipku.

 Podignite spremnik skupljene prljavšti-

ne do krajnjeg položaja.

Osigurajte spremnik skupljene prljavšti-

ne. Pogledajte poglavlje „Osiguravanje

podignutog spremnika nakupljene pr-

ljavštine”.

 Bočnu oplatu otvorite kao što je opisano

u poglavlju "Zamjena valjka za mete-

nje".

 Otpustite 6 kom. leptir matica na boč-

nom limenom držaču.

 Otpustite 3 kom. matica (širine ključa

13) na prednjem limenom držaču.

 Bočnu brtvu pritisnite prema dolje (uz-

dužna rupa) tako da bude udaljena 1 - 3

mm od poda.

 Zavijte limene držače.

 Ponovite postupak na drugoj strani ure-

đaja.

몇 UPOZORENJE

Opasnost od ozljeda!

 Pri radovima na filtarskom sklopu nosite

masku za zaštitu od prašine. Pridrža-

vajte se propisa o sigurnosti pri radu s

finom prašinom.

 Očistite filtar fine prašine tipkom za či-

šćenje filtra.

 Ispraznite spremnik nakupljene prljav-

štine.

1 Poklopac uređaja

2 Pokrov filtra (sustav vibratora)

3 Zatvarač, poklopac filtra (2x)

 Preklopite poklopac uređaja prema na-

prijed.

Provjera i podešavanje profila metenja

valjka za metenje

Provjera i namještanje profila metenja

bočne metle

Namještanje bočnih brtvi

Provjera / zamjena filtra fine prašine

268 HR

- 10

1 Poklopac uređaja

2 Filtar za finu prašinu

3 Poprečni držač

 Otvorite zatvarač.

 Otvorite poklopac filtra.

 Provjerite filtar za finu prašinu, po potre-

bi ga očistite ili zamijenite.

Napomena

Filtar za finu prašinu smije zamijeniti

samo servisna služba tvrtke Kärcher.

 Postavite i pričvrstite poklopac filtra.

몇 OPREZ

Opasnost od oštećenja!

 Pazite da se poklopci kutija s osigurači-

ma ne zamijene pri postavljanju.

PAŽNJA

Koristite samo osigurače iste jakosti.

1 Kutija s osiguračima A

2 Kutija s osiguračima B

3 Matice s nazubljenom glavom

 Izvijte maticu s nazubljenom glavom.

 Otvorite poklopac kutije s osiguračima.

 Provjerite osigurače.

 Neispravne osigurače zamijenite no-

vim.

Kutija s osiguračima A

Kutija s osiguračima B

Osigurač glavnog releja

* Ove osigurače smije mijenjati samo servi-

sna služba, s obzirom da je potreba provje-

ra svih grešaka uređaja.

Izjavljujemo da navedeni uređaj u svojoj

zamisli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Dolje potpisani djeluju u ime i po opunomo-

ćenju uprave.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Zamjena osigurača

FU01 Sigurnosni relej

Pokretanje

5 A

FU02 Deblokiranje DC/DC 10 A

FU03 Rotacijsko svjetlo

Sirena

10 A

FU04 Usisni ventilator 20 A

FU05 Vibracijski sustav 15 A

FU06 Ulaz DC/DC 20 A

FU07 Višenamjenski zaslon 5 A

FU08 Uređaj za upozorava-

nje za vožnju unatrag

Indikator zaklopke

7.5 A

FU09 Sigurnosni relej

Usisni ventilator

Vibracijski sustav

5 A

FU10 Pumpa za vodu (opci-

ja)

10 A

FU11 Rasvjetni sustav (opci-

ja)

Pokazivači smjera (op-

cija)

Plava mrlja (opcija)

10 A

FU12 Sustav vibratora plo-

snatog naboranog fil-

tra i kružnog filtra (op-

cija)

15 A

FU 13* Glavni relej 125 A

EU izjava o suklađnosti

Proizvod: Stroj za metenje s usisava-

njem samohodni

Tip: KM 105/180 R BP

1.186-050.0

KM 105/180 R BP Pack

1.186-051.0

Odgovarajuće smjernice EU:

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2000/14/EZ

Primijenjene usklađene norme:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Primijenjeni postupak ocjenjivanja su-

glasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 90

Zajamčena: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

269HR

- 11

Otklanjanje smetnji

Smetnja Otklanjanje

Uređaj se ne kreće ili vozi sasvim

lagano

Sjedite na sjedalo, kontaktni prekidač sjedala se aktivira

Dajte da servisna služba provjeri osigurač voznog motora FU 13

Napunite ili zamijenite akumulator.

Otpustite pozicijsku kočnicu.

Provjerite ima li upletenih vrpci ili petlji.

Obavijestite Kärcher servisnu službu.

Pišteći zvuk u hidrauličkom susta-

Nadolijte hidrauličku tekućinu

Obavijestite Kärcher servisnu službu.

Četke se okreću lagano ili se uop-

će ne okreću

Provjerite ima li upletenih vrpci ili petlji.

Obavijestite Kärcher servisnu službu.

U prostoru četki usisna snaga je

mala ili je uopće nema

Očistite filtar za prašinu

Obavijestite Kärcher servisnu službu.

Stroj diže prašinu Namještanje bočnih brtvi

Uključite ventilator.

Očistite filtar za prašinu

Zamijenite filtarske brtve

Obavijestite Kärcher servisnu službu.

Jedinica za metenje ne kupi prljav-

štinu

Ispraznite spremnik nakupljene prljavštine

Očistite filtar za prašinu

Zamijenite valjak za metenje.

Prilagodite profil metenja

Zamijenite brtveće trake na spremniku za prljavštinu

Uklonite strana tijela koja blokiraju valjak za metenje

Obavijestite Kärcher servisnu službu.

Spremnik za prljavštinu ne podiže

se ili ne spušta

Provjerite osigurače.

Skinite sigurnosni potporanj sa spremnika nakupljene prljavštine

Obavijestite Kärcher servisnu službu.

Spremnik za prljavštinu vrti se

presporo ili se uopće ne vrti

Obavijestite Kärcher servisnu službu.

Smetnje u radu dijelova na hidrau-

lički pogon

Obavijestite Kärcher servisnu službu.

Tehnički podaci

KM 105/180 R BP

Classic

KM 105/180 R BP Pack

Classic

Podaci stroja

Brzina vožnje prema naprijed km/h 6 6

Brzina vožnje unatrag km/h 3 3

Savladavanje uspona (maks.) -- 14% 14%

Površinski učinak bez bočnih metli m

/h 4680 4680

Površinski učinak s 1 bočnom metlom m

/h 6300 6300

Radna širina bez bočnih metli mm 780 780

Radna širina s 1 bočnom metlom mm 1050 1050

Stupanj zaštite, zaštićeno od kapajuće vode -- IPX 3 IPX 3

Trajanje primjene pri potpuno napunjenom akumulatoru h 2,5 2,5

Električni sustav

Kapacitet akumulatora V, Ah --- 36, 240

Akumulatorski set kg --- 300

Hidraulički sustav

Tip hidrauličkog ulja -- HV 46 HV 46

Spremnik nakupljene prljavštine

Maks. visina pražnjenja mm 1340 1340

Volumen spremnika za prljavštinu l 180 180

Valjak za metenje

270 HR

- 12

Promjer valjka za metenje mm 280 280

Širina valjka za metenje mm 780 780

Broj okretaja 1/min 360 360

Profil metenja mm 80 80

Bočna metla

Promjer bočnih metli mm 580 580

Broj okretaja 1/min 80 80

Pneumatici od pune gume

Veličina sprijeda -- 4.00-6 4.00-6

Veličina straga -- 300 x 145 - 6 300 x 145 - 6

Kočnica

Prednji kotači -- mehanička mehanička

Stražnji kotač -- Električno Električno

Filtarski i usisni sustav

Izvedba -- Vrećasti filtar

Opcionalno se može nabaviti:

Plosnati naborani filtar i kružni

filtar

Vrećasti filtar

Opcionalno se može nabaviti:

Plosnati naborani filtar i kružni

filtar

Broj okretaja 1/min 2600 2600

Površina filtra za finu prašinu m

5,2 5,2

Nazivni podtlak usisnog sustava mbar 6 6

Nazivni volumni protok usisnog sustava m

/h 600 600

Vibracijski sustav -- Elektromotor Elektromotor

Okolni uvjeti

Temperatura °C -5 do +40 -5 do +40

Vlažnost zraka, bez stvaranja kondenzata % 0 - 90 0 - 90

Utvrđene vrijednosti prema EN 60335-2-72

Emisija buke

Razina zvučnog tlaka L

dB(A) 70 70

Nepouzdanost K

dB(A) 3 3

Razina zvučne snage L

+ nepouzdanost K

dB(A) 93 93

Vibracije uređaja

Vrijednost vibracije na ruci m/s

0,7 0,7

Sjedište m/s

0,5 0,5

Nepouzdanost K m/s

0,1 0,1

Dimenzije i težine

Duljina x širina x visina mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Polumjer okretanja udesno mm 2470 2470

Polumjer okretanja ulijevo mm 2470 2470

Prazna težina (bez/s akumulatorom) kg 560/860 560/860

Dopuštena ukupna težina kg 1224 1224

Dopušteno opterećenje prednje osovine kg 734 734

Dopušteno opterećenje stražnje osovine kg 490 490

Pridržavamo pravo na tehničke izmjene!

271HR

- 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ukoliko prilikom raspakovavanja

ustanovite štetu nastalu tokom transporta,

o tome obavestite svog prodavca.

– Natpisi na uređaju pružaju važne

napomene za bezopasan rad.

– Osim ovih napomena u uputstvu za rad

moraju se uvažavati i opšte sigurnosne

napomene kao i zakonski propisi o

zaštiti na radu.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

 OPASNOST

U cilju sprečavanja opasnosti, popravke i

ugradnju rezervnih delova sme izvoditi

samo ovlašćena servisna služba.

– Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava

proizvođač. Originalan pribor i originalni

rezervni delovi garantuju za to da

uređaj može raditi sigurno i bez smetnji.

– Dodatne informacije o rezervnim

delovima dobićete pod

www.kaercher.com u delu Servis

(Service).

 OPASNOST

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 UPOZORENJE

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

몇 OPREZ

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Opšte napomene. . . . . . . . . . . SR 1

Zaštita životne sredine. . SR 1

Garancija . . . . . . . . . . . . SR 1

Pribor i rezervni delovi . . SR 1

Simboli u uputstvu za rad SR 1

Simboli na aparatu. . . . . SR 1

Namensko korišćenje . . . . . . . SR 2

Predvidiva pogrešna

upotreba. . . . . . . . . . . . . SR 2

Prikladne podloge . . . . . SR 2

Sigurnosne napomene . . . . . . SR 2

Sigurnosne napomene

vezane za rukovanje . . . SR 2

Sigurnosne napomene

vezane za vožnju . . . . . . SR 2

Sigurnosne napomene za

uređaje koji se pogone uz

pomoć akumulatora . . . . SR 3

Uređaji sa visinskim

pražnjenjem . . . . . . . . . . SR 3

Uređaji sa zaštitnim krovom

vozačeve kabine . . . . . . SR 3

Sigurnosne napomene

vezane za transport uređaja SR 3

Sigurnosne napomene

vezane za negu i održavanjeSR 3

Funkcija . . . . . . . . . . . . . . . . . . SR 3

Napomene o istovaru . . . . . . . SR 3

Komandni i funkcioni elementi. SR 4

Slika uređaja za metenje SR 4

Komandni elementi . . . . SR 4

Pre upotrebe . . . . . . . . . . . . . . SR 5

Kočenje i otpuštanje

pozicione kočnice. . . . . . SR 5

Stavljanje u pogon. . . . . . . . . . SR 5

Opšt

e napomene . . . . . . SR 5

Ispitni i servisni radovi . . SR 5

Sigurnosne napomene za

rad akumulatora. . . . . . . SR 5

Punjenje akumulatora . . SR 5

Rad . . . . . . . . . . . . . . . . . . . . . SR 6

Nameštanje sedišta vozača SR 6

Pokretanje uređaja. . . . . SR 6

Vožnja uređaja. . . . . . . . SR 6

Metenje . . . . . . . . . . . . . SR 6

Pražnjenje nakupljene

prljavštine. . . . . . . . . . . . SR 7

Isključivanje uređaja. . . . SR 7

Transport . . . . . . . . . . . . . . . . . SR 7

Skladištenje/mirovanje. . . . . . . SR 7

Nega i održavanje . . . . . . . . . . SR 7

Opšte napomene . . . . . . SR 7

Čišćenje . . . . . . . . . . . . . SR 7

Intervali održavanja . . . . SR 7

Radovi na održavanju . . SR 8

Izjava o usklađenosti sa

propisima EU. . . . . . . . . . . . . . SR 10

Otklanjanje smetnji . . . . . . . . . SR 11

Tehnički podaci . . . . . . . . . . . . SR 11

Opšte napomene

Zaštita životne sredine

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu

preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti na

ponovnu preradu. Stoga Vas

molimo da stare uređaje odložite

u otpad putem primerenih

sabirnih sistema.

Akumulatori, ulje, goriva i slične materije

ne smeju dospeti u životnu sredinu. Ove

materije odložite u otpad pomoću

odgovarajućih sistema za prikupljanje.

Garancija

Pribor i rezervni delovi

Simboli u uputstvu za rad

Simboli na aparatu

Opasnost od opekotina

na vrelim površinama! Pre

obavljanja radova na

uređaju treba sačekati da

se izduvni sklop dovoljno

ohladi.

Radove na uređaju uvek

obavljajte noseći

odgovarajuće rukavice.

Opasnost od prignječenja

uvlačenjem među

pokretne delove vozila

Opasnost od povreda

pokretnim delovima.

Zabranjeno zahvatanje

rukama.

Opasnost od požara. Ne

usisavajte zapaljene ili

užarene predmete.

Prihvatnik lanca i mesto

oslanjanja krana

Prihvatna mesta za

autodizalicu

Maksimalan nagib

podloge prilikom vožnji s

izdignutom posudom za

prljavštinu.

Dopušteno je savladavati

samo uspone do 14 % u

smeru vožnje.

Oprez od rotirajuće četke

(pazite na smer obrtanja).

272 SR

- 2

Uređaj za metenje je predviđen za

profesionalno čišćenje podnih površina i to

recimo za sledeća područja primene:

 Parkinzi

 Proizvodna postrojenja

 Logistička područja

 Hoteli

 Trgovine

 Skladišta

 Trotoari

– Ovaj uređaj za metenje je namenjen

metenju zaprljanih unutrašnjih i

spoljašnjih površina.

– Pre uporabe proverite da li je uređaj sa

svojim radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

– Ovaj uređaj za metenje koristite

isključivo u skladu sa navodima iz ovog

uputstva za rad.

– Na uređaju se ne smeju vršiti nikakve

izmene.

– Uređaj je prikladan samo za podloge

navedene u radnom uputstvu.

– Sme se voziti samo po površinama koje

su od strane preduzeća ili osoba koje je

on ovlastio dozvoljene za primenu

uređaja.

– U osnovi važi: Lako eksplozivne

materije moraju da se drže podalje od

uređaja (opasnost od eksplozije/

požara).

 Ni u kom slučaju se ne smeju skupljati/

usisavati eksplozivne tečnosti, zapaljivi

gasovi kao ni nerazređene kiseline niti

rastvarači! U to spadaju benzin,

razeđivači za boje ili lož ulje, jer se

njihovim kovitlanjem i mešanjem s

usisnim vazduhom mogu formirati

eksplozivna isparenja ili eksplozivne

smese, osim toga aceton, nerazređene

kiseline i rastvarači, budući da nagrizaju

materijale koji se koriste u uređaju.

 Nikada nemojte usisavati ili sakupljati

reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka), jer

ona u spoju sa jako alkalnim i kiselim

sredstvima za čišćenje formira

eksplozivne gasove.

 Nemojte skupljati/usisavati zapaljene ili

užarene predmete.

 Uređaj nije podesan za sakupljanje

supstanci koje su opasne po zdravlje.

 Nemojte se pri radu uređaja zadržavati

u području opasnosti. Zabranjen je rad

u prostorijama u kojima preti opasnost

od eksplozija.

 Vožnja pratećih osoba nije dozvoljena.

 Uređaj ne sme da se koristi za guranje/

vučenje ili prevoženje bilo kakvih

predmeta.

– Asfalt

– Podovi industrijskih postrojenja

– Estrih

– Beton

– Popločane površine

 Za održavanje vazduha i puzajućeg

pomaka uređaj ne sme da se koristi na

visini iznad 2000 metara iznad

standardne nule.

 (Važi samo za Finsku) Ako je uređaj

opremljen crevnim vodom od PVC-a,

uređaj ne sme da se koristi pri niskim

temperaturama okoline (ispod 0°C).

Ako imate pitanja u vezi uređaja,

obratite se kompaniji Kärcher.

 Pre uporabe proverite da li je ure

đaj sa

svoji

m radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

 Pri upotrebi uređaja u opasnim

područjima (npr. na benzinskim

stanicama) treba se pridržavati

odgovarajućih sigurnosnih propisa.

Zabranjen je rad u prostorijama u

kojima preti opasnost od eksplozija.

 OPASNOST

Opasnost od povreda!

 Uređaj se u zonama u kojima postoji

opasnost od povređivanja rukovaoca

padajućim predmetima ne sme koristiti

bez adekvatnog zaštitnog krova.

 Rukovaoc mora da upotrebljava uređaj

u skladu sa njegovom namenom. Mora

voditi računa o lokalnim uslovima, a pri

radu uređajem mora se paziti na druge

osobe, posebno decu.

 Moraju se uvažavati propisi, pravila i

odredbe koji važe za motorna vozila.

 Rukovalac se pre početka radova mora

uveriti da su sve zaštitne naprave

postavljene propisno i da su ispravne.

 Rukovalac uređaja je odgovoran za

eventualne slučajeve nesreće kojima

su pogođene druge osobe ili njihova

imovina.

 Rukovalac mora da nosi usku odeću.

Nosite čvrstu obuću i izbegavajte odeću

koja nije uz telo.

 Pre pokretanja uređaja prekontrolišite

okolinu (npr. ima li dece). Pobrinite se

za dobru preglednost!

 Uređaj se za vreme rada motora nikada

ne sme ostaviti bez nadzora. Vozač

sme da napusti uređaj tek nakon što je

isključio motor, osigurao uređaj od

nehotičnog pokretanja i izvukao ključ.

 Neo

vlašćeno korišćenje uređaja treba

sprečiti izvlačenjem ključa.

 Uređaj smeju da koriste samo lica koja

su upućena u rukovanje njime i koja

mogu dokazati sposobnosti za

posluživanje i ovlašćena su za njegovu

upotrebu.

 Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa

smanjenim fizičkim, senzornim ili

mentalnim mogućnostima opažanja ili s

ograničenim iskustvom i znanjem, osim

ukoliko ih lice koje je za njih odgovorno

ne nadgleda ili upućuje u rad s

uređajem.

 Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

OPREZ

Opasnost od oštećenja! Nemojte skupljati

trake, petlje ili žice, jer se one mogu

obmotati oko valjka za metenje.

 OPASNOST

Opasnost od povreda! Proverite nosivost

podloge pre nego što pređete preko nje.

 OPASNOST

Opasnost od nesreća, opasnost od

povreda!

Opasnost od prevrtanja na prevelikim

usponima.

– Dopušteno je savladavati samo uspone

do 14 % u smeru vožnje.

Opasnost od prevrtanja kod brze vožnje u

krivinama (posebno kod krivina u levu

stranu).

– U krivinama treba voziti polako.

Opasnost od prevrtanja na nestabilnoj

podlozi.

– Uređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom

bočnom nagibu.

– Dozvoljeno je savladavanje poprečnih

kosin

a u odnosu na smer kretanja od

maksimalno 10%.

Upozorenje na opasnost

od električnog napona!

Obratiti pažnju!

Polako upravljajte!

Obavezno pročitajte

uputstvo za rad i

postupajte u skladu s

njim!

Opasnost od oštećenja!

Nemojte ispirati filter za

finu prašinu.

Namensko korišćenje

Predvidiva pogrešna upotreba

Prikladne podloge

Sigurnosne napomene

Sigurnosne napomene vezane za

rukovanje

Sigurnosne napomene vezane za

vožnju

273SR

- 3

Napomena: Pravo na garantne usluge

postoji samo ukoliko se koriste akumulatori

i punjači koje preporučuje preduzeće

Kärcher.

– Obavezno se u vezi ovoga pridržavajte

radnog uputstva proizvođača

akumulatora i punjača. Obratite pažnju

na preporuke zakonodavca o radu sa

akumulatorima.

– Akumulatore nikada nemojte ostaviti da

leže ispražnjeni, već ih što pre moguće

ponovo napunite.

– Radi sprečavanja struja greške

akumulatori uvek moraju da budu čisti i

suvi. Štitite ih od zaprljanja, npr.

metalnom prašinom.

– Ne stavljajte na akumulator nikakav alat

niti slične predmete. Opasnost od

kratkog spoja i eksplozije.

– Ni u kom slučaju nemojte raditi sa

otvorenim plamenom, stvarati varnice

niti pušiti u blizini akumulatora ili u

prostoriji u kojoj se akumulator puni.

Opasnost od eksplozije.

– Ne dodirujte vrele delove kao što je

pogonski motor (opasnost od

opekotina).

– Budite oprezni pri radu sa

akumulatorskom kiselinom.

Pridržavajte se odgovarajućih

sigurnosnih propisa!

– Stare akumulatore treba ukloniti u

otpad u skladu sa direktivom EZ 91/157

EEZ na ekološki primeren način.

 OPASNOST

Opasnost od povreda!

 Prilikom visinskog pražnjenja posudu

za nakupljenu prljavštinu sasvim

podignite i osigurajte.

 Osiguranje izvedite samo izvan oblasti

opasnosti.

SAVET

Funkcija zaštitnog krova (opcija) je da

zaštiti vozača od većih predmeta koji

padaju. Međutim, one ne mogu zaštititi od

prevrtanja!

 Svakodnevno proveravati da li ima

oštećenja na zaštitnom krovu.

 U slučaju oštećenja zaštitnog krova,

čak i samo pojedinačnih komponenti,

treba zameniti celi zaštitni krov.

 Bilo kakva modifikacija zaštitnog krova,

kao i postavljanje drugih elemenata,

komponenti i sklopova koje nije

odobrila kompanija Kärcher nije

dozvoljeno i, pod određenim

okolnostima, ograničava funkciju

zaštitnog krova.

 Obratite pažnju na neto težinu

(transportnu težinu) uređaja prilikom

transporta vozilima ili prikolicama.

 U svrhu transporta uređaja, izvaditi

utikač akumulatora i uređaj sigurno

pričvrstiti.

 Pre čišćenj

a i servisiranja uređaja,

zamene delova ili prelaska na neku

drugu funkciju treba ga isključiti i izvući

ključ.

 Kod uređaja sa pogonskom baterijom,

u slučaju bilo kakvih popravki i radova

na održavanju, bateriju treba odvojiti od

električnog sistema uređaja preko

mesta za odvajanje baterije (utikač

baterije).

 Prilikom radova na električnom sklopu

treba odvojiti akumulator.

U tu svrhu prvo odvojiti negativni, a

zatim pozitivni pol.

Ponovno priključivanje se obavlja

obrnutim redosledom. Prvo priključiti

pozitivni, a zatim negativni pol.

 Uređaj ne sme da se čisti mlazom vode

iz creva ili vodom pod visokim pritiskom

(opasnost od kratkih spojeva ili drugih

oštećenja).

 Servisne radove smeju da vrše samo

ovlašćene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su

upoznati sa svim relevantnim

sigurnosnim propisima.

 Obratite pažnju na ispitivanje

bezbednosti u skladu sa lokalno

važećim propisima za prensive uređaje

za profesionalnu primenu.

 Radove na uređaju uvek obavljajte

noseći odgovarajuće rukavice.

Uređaj za metenje radi na principu lopatica

za skupljanje prljavštine.

– Rotirajući valjak za metenje prenosi

prljavštinu direktno u za to predviđenu

posudu.

– Bočna metla sakuplja prljavštinu iz

uglova i sa rubova površine koja se čisti

i prosleđuje je u stazu kojom se kreće

valjak za metenje.

– Usisni ventilator usisava finu prašinu

kroz odgovarajući filter.

 Opasnost

Opasnost od povreda i oštećen

ja!

Prilikom pretovara pazite na težinu uređaja!

 Nemojte koristiti viljuškar.

 Za pretovar uređaja koristite prikladnu

rampu ili kran!

 Ako koristite utovarnu rampu obratite

pažnju na sledeće:

Uzvišenost od tla 70mm.

 U slučaju da je uređaj isporučen na

paleti, priloženim daskama napravite

rampu za silazak s nje.

Uputstvo za to možete naći na strani 2

(unutrašnja stranica omota).

Važna napomena: svaka daska se

mora pričvrstiti sa po 2 zavrtnja.

Sigurnosne napomene za uređaje

koji se pogone uz pomoć

akumulatora

Uređaji sa visinskim pražnjenjem

Uređaji sa zaštitnim krovom

vozačeve kabine

Sigurnosne napomene vezane za

transport uređaja

Sigurnosne napomene vezane za

negu i održavanje

Funkcija

Napomene o istovaru

Težina (bez akumulatora) 560 kg*

Težina (s akumulatorima) 860 kg*

* Težina je veća ukoliko su montirani

dodatni sklopovi.

274 SR

- 4

Slika

1 Natpisna pločica

2 Sedište (sa kontaktnim prekidačem)

3 Upravljač

4 Blue Spot (opciono)

5 Ručka sa dugmetom za zaključavanje

6 Poklopac uređaja

7 Desna bočna metla

8 Prednji točak

9 Pristup valjku za metenje

10 Mesto vezivanja

11 Akumulatorski set

(samo u obimu isporuke za KM 105/180

R Bp Pack)

12 Poklopac motora

13 Rotirajuće svetlo

14 Migavci (opcija)

15 Zadnja svetla (opcija)

16 Pogonski točak

17 Kontrolno okno za proveru hidrauličkog

ulja

Slika

1 Poluga za rukovanje valjkom za

metenje i bočnom metlom

Poluga prema napred: valjak za

metenje uključen i bočna metla se

spušta i uključena.

Poluga prema nazad: valjak za metenje

uključen

2 Upravljačka poluga posude za

nakupljenu prljavštinu

Podizanje i spuštanje posude za

prljavštinu

3 Poluga za rukovanje valjkom za

metenje

Podizanje i spuštanje valjka za metenje

4 Upravljačka poluga poklopca posude

Otvaranje i zatvaranje poklopca posude

5 Indikatori i ekran

6 Prekidač za osvetljenje (opcija)

7 Prekidač ventilatora i dela za čišćenje

filtera

Položaj u sredini: Deo za čišćenje filtera

i ventilator su isključeni

Položaj napred: ventilator uključen

Položaj nazad: Čišćenje filtera

uključeno

8 Prekidač sirene

9 Osigurači

10 Kočna pedala

11 Vozna pedala napred/nazad

12 Naknadno podešavanje habanja/

podešavanje profila metenja valjka za

metenje

13 Prekidač za treperavo svetlo (opcija)

14 Kontaktna brava

Položaj 0: Isključivanje motora

Položaj 1: Paljenje

Položaj 2: Pokretanje motora

15 Akumulatorski utikač

16 Poziciona (ručna) kočnica

17 Poluga za nameštanje sedišta

18 Ključ za pristup valjku za metenje

Slika

1 Prikaz displeja (kapacitet akumulatora)

2 Kontrola punjenja akumulatora

3 Kontrolna sijalica za radno svetlo

4 Indikator migavca

5 Kontrolna sijalica za otvoreni poklopac

posude za nakupljenu prljavštinu

Komandni i funkcioni elementi

Slika uređaja za metenje Komandni elementi

Indikatori i ekran

275SR

- 5

6 Upozoravajuće svetlo za zatvoreni

poklopac posude za nakupljenu

prljavštinu

7 nije zauzeto

8 Aktivan prikaz čišćenja filtera

9 nije zauzeto

 Otkočite pozicionu kočnicu pritiskajući

pritom kočnu pedalu.

 Blokirajte pozicionu kočnicu pritiskajući

ujedno kočnu pedalu.

 Uređaj za metenje postavite na ravnu

podlogu.

 Izvucite kontaktni ključ.

 Zakočite pozicionu kočnicu.

 Proverite napunjenost akumulatora pa

ga prema potrebi napunite (vidi

poglavlje "Punjenje akumulatora").

 Proverite pohabanost valjka za metenje

i bočnih metli i da u njima nema

upletenih traka.

 Proverite da u točkovima nema

upletenih traka.

 Proverite ispravnost svih komandnih

elemenata.

 Proverite da li je uređaj oštećen.

Napomena: Za opis vidi poglavlje "Nega i

održavanje".

Pri radu sa akumulatorima obavezno

obratite pažnju na sledeća upozorenja:

 Opasnost

Opasnost od eksplozije! Ne stavljajte alat

niti bilo šta slično na akumulator t.j. na

polove i spojeve ćelija.

 Opasnost

Opasnost od povreda! Rane nikad ne

dovodite u kontakt sa olovom. Nakon

radova sa akumulatorom uvek operite ruke.

 OPASNOST

Opasnost od požara i eksplozije!

– Zabranjeni su pušenje i otvoren

plamen.

– Prostorije u kojima se pune akumulatori

moraju biti dobro provetrene, jer se pri

punjenju stvara visoko eksplozivan gas.

 Opasnost

Opasnost od povreda kiselinom!

– Ako kiselina prsne u oči ili na kožu,

odmah isperite sa puno čiste vode.

– Nakon toga se bez odlaganja obratite

lekaru.

– Kontaminiranu odeću operite u vodi.

OPREZ

Pre puštanja uređaja u rad napunite

akumulatore.

 OPASNOST

Opasnost od povreda! Obratite pažnju na

sigurnosne propise pri rukovanju

akumulatorima. Obratite pažnju na

uputstvu za upotrebu proizvođača punjača.

Obavezno postupajte u skladu sa

priloženim uputstvom za upotrebu koje je

izdao proizvođač a

kumulatora.

Akumulatore punite samo prikladnim

punjačem.

 OPASNOST

Opasnost od nagrizanja kiselinom.

Dopunjavanje vode u ispražnjenom stanju

akumulatora može da dovede do izlaženja

kiseline! Koristite zaštitne naočare pri radu

sa akumulatorskom kiselinom da biste

sprečili povrede i oštećenje odeće. U

slučaju prskanja kiseline po koži ili odeći, ta

mesta odmah isperite sa dosta vode.

OPREZ

Opasnost od oštećenja. Za dopunjavanje

akumulatora koristite samo destilisanu ili

desalinizovanu vodu (VDE 0510). Ne

upotrebljavajte nikakve strane aditive (tzv.

sredstva za poboljšanje), jer u protivnom

prestaje svaka garancija.

 Uređaj odložite u suvim prostorijama sa

dovoljnom ventilacijom.

 Otvorite poklopac motora.

Napomena: Poklopac mora da ostane

otvoren tokom punjenja.

 Izvucite akumulatorski utikač uređaja i

spojite ga sa utikačem punjača.

 Utaknite utikač punjača u odgovarajuću

utičnicu od 16 A, punjač samostalno

radi.

 Napunite akumulatore u skladu sa

preporukama iz uputstva za rad

punjača.

Preporučeni punjači (koji odgovaraju

korišćenoj bateriji) opremljeni su

elektronskom regulacijom i samostalno

završavaju postupak punjenja.

 Napomena: Kad su akumulatori

napunjeni, punjač najpre odvojite od

električne mreže pa potom od

akumulatora.

Napomena

KM 105/180 R Bp Pack varijanta (1.186-

051.0) se već isporučuje sa akumulatorima

i punjačem.

KM 105/180 R Bp varijanta (1.186-050.0)

se isporučuje bez akumulatora i punjača.

Preporučujemo sledeće akumulatore i

punjače:

Ne preporučujemo korišćenje drugih

akumulatora i punjača. Koristite ih samo

nakon konsultacije sa servisnom službom

preduzeća KÄRCHER.

OPREZ

Obavezno uvažiti napomene proizvođača

baterije i postupiti u skladu sa tim.

Napunjenost akumulatora se prikazuje na

ekranu uređaja za metenje.

Lampica za kontrolu punjenja akumulatora

svetli crveno:

 Akumulator se ispraznio. Metenje se

automatski zaustavlja (agregati za

metenje se mogu ponovo pustiti u rad

Pre upotrebe

Kočenje i otpuštanje pozicione

kočnice

Stavljanje u pogon

Opšte napomene

Ispitni i servisni radovi

Svakodnevno pre početka radova

Sigurnosne napomene za rad

akumulatora

Uzmite u obzir instrukcije na

akumulatoru, u uputstvu za

upotrebu i u uputstvu za rad

vozila!

Nosite zaštitne naočare!

Kiseline i akumulatore držite

van domašaja dece!

Opasnost od eksplozije!

Zabranjeni su vatra, varničenje,

otvoren plamen i pušenje!

Opasnost od povreda

kiselinom!

Prva pomoć!

Upozorenje!

Odlaganje u otpad!

Akumulator se ne sme baciti u

kantu za smeće!

Upozorenje na opasnost od

električnog napona!

Punjenje akumulatora

Preporučeni akumulatori i punjači

Kataloški broj

Akumulatorsko

pakovanje 36 V,

240 Ah, (u koritu, ne

zahteva mnogo

održavanja) *

6.981-067.0

Punjač 36 V, 40 A 6.981-066.0

* uređaju je potreban 1 komplet baterija

Provera nivoa tečnosti u akumulatoru i

dopunjavanje

Proverite napunjenost akumulatora.

276 SR

- 6

tek pošto se akumulator ponovo

napuni).

 Uređaj odvezite odmah do

stacionarnog punjača i pritom

izbegavajte uspone.

 Napunite akumulator.

1 Poluga za nameštanje sedišta

2 Sedište vozača

 Povucite polugu za nameštanje sedišta

prema spolja.

 Pomerite sedište pa otpustite i uglavite

polugu.

 Proverite da li je sedište fiksirano tako

što ćete pokušati da ga pomerite

napred-nazad.

Napomena: Ovaj uređaj poseduje

kontaktni prekidač sedišta vozača. Uređaj

se isključuje čim vozač ustane sa sedišta.

Napomena: Filter za finu prašinu se

automatski čisti prilikom pokretanja

uređaja.

 Sedite na sedište.

 Zakočite pozicionu kočnicu.

 Utaknite kontaktni ključ u kontaktnu

bravu.

 Okrenite kontaktni ključ u položaj "I".

Uređaj je spreman za rad.

 Okrenite kontaktni ključ u položaj "II".

Uređaj je spreman za vožnju.

Napomena: Prikaz kapaciteta

akumulatora nakon oko 10 s prikazuje

stvarnu napunjenost.

 Pritisnite kočnu pedalu i držite je

pritisnutom.

 Otkočite pozicionu kočnicu.

 Lagano pritiskajte pedalu gasa prema

napred.

 Opasnost

Opasnost od povreda! Pri vižnji unazad ne

sme doći do opasnosti po druga lica, po

potrebi dajte instrukcije svim osobama koje

mogu biti ugrožene.

 Lagano pritiskajte pedalu za vožnju

unazad.

 Voznom pedalom je moguće

kontinualno menjati brzinu vožnje.

 Izbegavajte naglo pritiskanje pedale.

 Kada se vozna pedala pusti, uređaj se

samostalno zaustavlja i ostaje u stanju

mirovanja.

Napomena: Dejstvo kočnice se može

dodatno pojačati pritiskom na kočnu

pedalu.

Prelaženje preko nepokretnih prepreka

visine do 70 mm:

 Polako i pažljivo pređite preko vozeći

prema napred.

Prelaženje preko nepokretnih prepreka

visine preko 70 mm:

 Preko takvih prepreka se sme preći

samo pomoću prikladne rampe.

PAŽNJA

Nemojte skupljati trake za pakovanje, žice i

slično, jer mogu oštetiti mehanizam za

metenje.

Napomena: Za postizanje optimalnog

rezultata čišćenja brzinu kretanja treba

prilagoditi uslovima rada.

Napomena: Tokom rada se filter za finu

prašinu automatski čisti na svakih 10

minuta.

Napomena: Kada se više poslova obavlja

u oblasti sa sitnom prašinom, filter se mora

dodatno očistiti pritiskanjem prekidača za

čišćenj

e filtera.

 Filter za finu prašinu očistite preko

tastera za čišćenje filtera.

1 Poluga za rukovanje valjkom za

metenje i bočnom metlom

2 Upravljačka poluga posude za

nakupljenu prljavštinu

3 Poluga za rukovanje valjkom za

metenje

4 Upravljačka poluga poklopca posude

Poluga za rukovanje valjkom za metenje

i bočnom metlom

 Poluga za rukovanje (1) prema napred:

valjak za metenje uključen i bočna

metla se spušta i uključena.

 Poluga za rukovanje (1) prema nazad:

valjak za metenje uključen.

Upravljačka poluga posude za

nakupljenu prljavštinu

 Upravljačka poluga posude za

nakupljenu prljavštinu (2) unapred:

Posuda za nakupljenu prljavštinu se

spušta.

 Upravljačka poluga posude za

nakupljenu prljavštinu (2) unazad:

Posuda za nakupljenu prljavštinu se

podiže.

Upravljačka poluga valjka za metenje

 Poluga za rukovanje valjkom za

metenje (3) prema napred: valjak za

metenje se podiže.

 Poluga za rukovanje valjkom za

metenje (3) prema nazad: valjak za

metenje se spušta.

Upravljačka poluga poklopca posude

 Upravljačka poluga poklopca posude

(4) unapred: Poklopac posude za

nakupljenu prljavštinu se otvara.

Napomena: Zelena signalna lampica

mora da svetli.

 Upravljačka poluga poklopca posude

(4) unazad: Poklopac posude za

nakupljenu prljavštinu se zatvara.

Napomena: Crvena signalna lampica

mora da svetli.

 Uključite ventilatore.

 Prilikom površinskog čišćenja:

Poluga za rukovanje valjkom za

metenje i bočnom metlom (1) prema

nazad: valjak za metenje uključen.

Poluga za rukovanje valjkom za

metenje (3) prema nazad: valjak za

metenje se spušta.

 Upravljačka poluga poklopca posude

(4) unapred: Poklopac posude se

otvara.

Napomena: Zelena signalna lampica

mora da svetli.

 Prilikom čišćenja bočnih ivica:

Poluga za rukovanje valjkom za

metenje i bočnom metlom (1) prema

napred: valjak za metenje uključen,

bočna metla uključena i spušta se.

Poluga za rukovanje valjkom za

metenje (3) prema nazad: valjak za

metenje se spušta.

 Isključite ventilatore.

 Prilikom površinskog čišćenja:

Poluga za rukovanje valjkom za

metenje i bočnom metlom (1) prema

nazad: valjak za metenje uključen.

Rad

Nameštanje sedišta vozača

Pokretanje uređaja

Vožnja uređaja

Vožnja prema napred

Vožnja unazad

Ponašanje vozila u vožnji

Kočnice

Prelaženje preko prepreka

Metenje

Ručno čišćenje filtera za finu prašinu

Komandna poluga

Metenje suve podloge

Metenje vlažne ili mokre podloge

277SR

- 7

Poluga za rukovanje valjkom za

metenje (3) prema nazad: valjak za

metenje se spušta.

 Upravljačka poluga poklopca posude

(4) unapred: Poklopac posude se

otvara.

Napomena: Zelena signalna lampica

mora da svetli.

 Prilikom čišćenja bočnih ivica:

Poluga za rukovanje valjkom za

metenje i bočnom metlom (1) prema

napred: valjak za metenje uključen,

bočna metla uključena i spušta se.

Poluga za rukovanje valjkom za

metenje (3) prema nazad: valjak za

metenje se spušta.

 OPASNOST

Opasnost od povreda!

 Tokom postupka pražnjenja se u

zakretnom dometu posude za

prljavštinu ne smeju zadržavati ljudi ni

životinje.

Opasnost od prevrtanja!

 Tokom pražnjenja uređaj mora stajati

na ravnom.

몇 UPOZORENJE

Opasnost od prignječenja!

 Nikada nemojte zahvatati u poluge

mehanizma za pražnjenje. Ne

zadržavajte se ispod podignute

posude.

PAŽNJA

Opasnost od povreda i oštećenja!

 Tokom pražnjenja rotirajući valjak za

metenje može da odbaci unaokolo

nakupljeni materijal. Održavajte

dovoljan razmak.

 Podignuti valjak za metenje i bočnu

metlu pomoću poluga za rukovanje:

Poluga za rukovanje 1 na sredinu, a

poluga za rukovanje 3 prema napred.

 Da zatvorite poklopac posude

upravljačku polugu (4) pomerite

unazad.

Napomena: Zelena signalna lampica

mora da svetli.

 Da podignete posudu za nakupljenu

prljavštinu upravljačku polugu (2)

pomerite unazad.

 Polako navezite uređaj do sabirne

posude.

 Zakočite pozicionu kočnicu.

 Otvorite poklopac posude tako što ćete

upravljačku polugu (4) pritisnuti

unapred i isprazniti posudu za

nakupljenu prljavštinu.

Napomena: Crvena signalna lampica

mora da svetli.

 Da zatvorite poklopac posude

upravljačku polugu (4) povucite unazad

tako da se zakrene u krajnji položaj.

Napomena: Zelena signalna lampica

mora da svetli.

 Otkočite pozicionu kočnicu.

 Polako udaljite uređaj od sabirne

posude.

 Spustite posudu za nakupljenu

prljavštinu u krajnji položaj tako što ćete

upravljačku polugu (2) pomeriti

unapred.



Pritisnite kočnu pedal

u i držite je

pritisnutom.

 Zakočite pozicionu kočnicu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 OPASNOST

Oštećenja pri transportu!

 Obratite pažnju na neto težinu

(transportnu težinu) uređaja prilikom

transporta vozilima ili prikolicama.

 Prilikom transporta vozilima osigurajte

uređaj od klizanja i nakretanja u skladu

sa odgovarajućim važećim propisima.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

 Zateznim remenjem, užadima ili

lancima osigurajte uređaj na četiri

mesta vezivanja.

 Podložite mu klinove pod točkove.

 Prilikom transporta uređaja za metenje

odvojite akumulator.

 OPASNOST

Opasnost od povreda i oštećenja! Pri

skladištenju imajte u vidu težinu uređaja.

 Uređaj za metenje odložite na ravnoj

površini, na suvom mestu zaštićenom

od mraza. Prekrijte ga kako biste ga

zaštitili od prašine.

 Podignite valjak za metenje i bočne

metle kako im se čekinje ne bi oštetile.

 Zatvorite poklopac posude.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

 Osigurajte ga od samopokretanja.

Ukoliko nećete da koristite uređaj za

metenje neko duže vreme, dodatno

obratite pažnju na sledeće:

 Očistite ga iznutra i spolja.

 Izvucite akumulatorski utikač uređaja.

 Napunite akumulator i dopunjavajte ga

otprilike svaka 2 meseca.

몇 OPREZ

Opasnost od oštećenja usled kratkog

spoja!

 Pri radovima na električnom postrojenju

ili pre otvaranja električnih poklopaca

potrebno je odvojiti bateriju odn. izvaditi

utikač baterije.

PAŽNJA

Opasnost od oštećenja!

 Nemojte ispirati filter za finu prašinu.

 Servisne

radove smeju da vrše samo

ovlašćene servisne službe ili stručnjaci

za izvođenje takvih radova, koji su

upoznati sa svim relevantnim

sigurnosnim propisima.

 Kod prenosivih uređaja za

profesionalnu primenu mora se izvršiti

ispitivanje sigurnosti u skladu sa VDE

0701.

 Uređaj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

OPREZ

Opasnost od oštećenja!

 Uređaj ne sme da se čisti mlazom vode

iz creva ili vodom pod visokim pritiskom

(opasnost od kratkih spojeva ili drugih

oštećenja).

 OPASNOST

Opasnost od povreda!

 Nosite masku za zaštitu od prašine i

zaštitne naočare.

 Uređaj prebrišite krpom.

 Izduvajte ga komprimovanim

vazduhom.

 Uređaj prebrišite vlažnom krpom

natopljenom u rastvor blagog sredstva

za pranje.

Napomena: Nemojte koristiti nagrizajuća

sredstva za čišćenje.

Napomena: Brojač radnih sati ukazuje na

vremena kada treba vršiti radove na

održavanju.

Napomena: Sve radove na servisiranju i

održavanju, u slučaju da vlasnik

samostalno održava uređaj, mora obavljati

kvalifikovano stručno lice. Po potrebi se ti

radovi u svako doba mogu prepustiti

stručnom prodavcu Kärcher proizvoda.

Svakodnevno održavanje:

 Proverite napunjenost akumulatora pa

ga prema potrebi napunite (vidi

poglavlje "Punjenje akumulatora").

 Proverite pohabanost valjka za metenje

i bočnih metli i da u njima nema

upletenih traka.

Pražnjenje nakupljene prljavštine

Isključivanje uređaja

Transport

Skladištenje/mirovanje

Nega i održavanje

Opšte napomene

Čišćenje

Čišćenje uređaja iznutra

Spoljašnje čišćenje uređaja

Intervali održavanja

Održavanje koje obavlja vlasnik

278 SR

- 8

 Proverite da u točkovima nema

upletenih traka.

 Proverite ispravnost svih komandnih

elemenata.

 Proverite da li je uređaj oštećen.

 Očistite filter za prašinu uz pomoć

prekidača za čišćenje filtera.

Sedmično održavanje:

 Proverite hidraulički sklop.

 Proverite nivo hidrauličkog ulja.

 Proverite nivo kočne tečnosti.

 Proverite pohabanost brtvenih letvica,

po potrebi ih zamenite.

 Proverite i eventualno podmažite

poklopac posude.

Održavanje u slučaju pohabanosti:

 Zamenite zaptivne letvice.

 Naknadno podesite odnosno zamenite

bočne zaptivke.

 Zamenite valjak za metenje.

 Zamenite bočne metle.

Napomena: Za opis vidi poglavlje "Radovi

na održavanju".

Održavanje nakon 50 radnih sati:

 Servisnoj službi prepustite obavljanje

prvog održavanja u skladu sa

servisnom listom.

Održavanje nakon 250 radnih sati:

 Servisnoj službi prepustite održavanje

u skladu sa servisnom listom.

Radi održavanja prava na garantne usluge

tokom garantnog roka sve servisne radove

sme obavljati isključivo ovlašćena Kärcher

servisna služba i to u skladu sa servisnom

knjižicom.

Priprema:

 Uređaj za metenje postavite na ravnu

podlogu.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Zakočite pozicionu kočnicu.

 OPASNOST

Opasnost od povreda! Uvek postavite

sigurnosnu polugu kada je posuda za

nakupljenu prljavštinu podignuta.

Osiguranje izvedite samo izvan oblasti

opasnosti.

1 Držač sigurnosne poluge

2 Sigurnosna poluga

 Sigurnosnu polugu za visoko

pražnjenje preklopite prema gore i

utaknite u držač (time ste je fiksirali).

PAŽNJA

Prilikom ugradnje baterija, obratiti pažnju

na usmerenost polova baterije. Ugradnja

polova sa leve strane u smeru kretanja.

Akumulatori se menjaju samo u paru.

Zamenu smeju vršiti samo kvalifikovani

stručnjaci.

 Usled velike težine (300 kg), zamena

mora da se izvrši pomoću dizalice.

Polovi baterije - sa leve strane u smeru

vožnje

1 Minus pol

2 Plus pol

 Prilikom demontiranja akumulatora

pazite na to da se prvo odvoji kabl sa

minus pola.

 Uže krana pričvrstite na 4 ušice

kompletnog akumulatorskog seta pa

pažljivo izvadite akumulatore.

SAVET

Posuda

za prljavštinu ne sme da bude

podignuta.

 Otvorite poklopac motora.

1 Kontrolno okno

2 Poklopac otvora za ulivanje ulja

3 Posuda (bez funkcije)

 Na kontrolnom oknu proverite nivo

hidrauličkog ulja.

– Nivo ulja mora da se nalazi između

oznaka "MIN" i "MAX".

– Ako je nivo opao ispod oznake "MIN",

treba dopuniti hidrauličko ulje.

 Odvijte poklopac otvora za ulivanje ulja.

 Očistite prostor za punjenje.

 Dopunite hidrauličko ulje.

Za vrstu ulja pogledajte tehničke

podatke

 Zavijte poklopac otvora za ulivanje ulja.

 Zakočite pozicionu kočnicu.

 Pokrenite motor.

Održavanje hidrauličke instalacije

isključivo preko ovlašćene servisne službe.

 Proverite zaptivenost svih hidrauličkih

creva i priključaka.

 OPASNOST

Opasnost od povreda! Uvek postavite

sigurnosnu polugu kada je posuda za

nakupljenu prljavštinu podignuta.

Osiguranje izvedite samo izvan oblasti

opasnosti.

1 Posuda za nakupljenu prljavštinu

2 Sigurnosna poluga

3 Valjak za metenje

 Isključiti uređaj.

 Ispražnjenu posudu za nakupljenu

prljavštinu podižite do krajnjeg

položaja. Valjak za metenje postaje

vidljiv.

Osigurajte posudu za nakupljenu

prljavštinu. Pogledajte poglavlje

„Obezbeđenje podignute posude za

nakupljenu prljavštinu“.

 Kontaktni ključ okrenite u položaj "0" i

izvucite ključ.

 Proverite da li ima oštećenja na valjku

za metenje, uklonite zamotane trake ili

vrpce.

 Sigurnosnu polugu sklopite nadole u

prihvatnik (podignuta posuda za

nakupljenu prljavštinu nije zaštićena).

 Spustite posudu za prljavštinu u krajnji

položaj.

1 Bočna oplata, desno

2 Ključ za pristup valjku za metenje

 Ispražnjenu posudu za nakupljenu

prljavštinu podižite do krajnjeg

položaja.

Osigurajte posudu za nakupljenu

prljavštinu. Pogledajte poglavlje

„Obezbeđenje podignute posude za

nakupljenu prljavštinu“.

 Ključem otvorite bočnu oplatu.

Održavanje koje obavlja servisna služba

Radovi na održavanju

Obezbeđenje podignute posude za

nakupljenu prljavštinu

Zamena akumulatora

Provera i dolivanje hidrauličkog ulja

Provera hidrauličkog sklopa

Provera valjka za metenje

Zamena valjka za metenje

279SR

- 9

1 Kuka za držanje

2 Leptir navrtka

3 Bočna zaptivka

 Odvijte leptir navrtke.

 Skinite kuku za držanje.

 Bočnu zaptivku preklopite prema

spolja.

 Odvijte pričvrsni zavrtanj prihvatnika

valjka za metenje pa zakrenite

prihvatnik prema spolja.

 Izvadite valjak za metenje.

Položaj ugradnje valjka za metenje u

smeru vožnje (pogled odozgo)

Napomena: Pri ugradnji novog valjka za

metenje pazite na položaj garniture čekinja.

 Ugradite novi valjak za metenje. Žlebovi

valjaka za metenje moraju biti nataknuti

na ispuste naspramnih držača.

Napomena: Nakon ugradnje novog valjka

za metenje mora se iznova podesiti profil

metenja.

Napomena: Profil metenja je fabrički

podešen na 80 mm, a u slučaju istrošenosti

valjka za metenje se može kontinualno

podesiti.

 Isključite usisni ventilator.

 Uređaj za metenje odvezite na ravnu i

glatku površinu koja je vidljivo

prekrivena prašinom ili izmrvljenom

kredom.

 Poluga za rukovanje valjkom za

metenje i bočnom metlom (1) prema

nazad: valjak za metenje uključen.

Poluga za rukovanje valjkom za

metenje (3) prema nazad: valjak za

metenje se spušta.

 Valjak za metenje ostaviti da radi na

oko 10 sekundi.

 Poluga za rukovanje valjkom za

metenje i bočnom metlom (1) na

sredini.

Poluga za rukovanje valjkom za

metenje (3) prema napred: valjak za

metenje se podiže.

 Odignite posudu za nakupljenu

prljavštinu.

 Pomerite uređaj vozeći ga unazad.

 Proverite profil metenja.

Pometena površina treba da ima oblik

pravilnog pravougaonika širine između 80 i

85 mm.

 Otvoriti i podesiti granični zavrtanj

naknadnog podešavanja habanja (12).

Graničnik prema gore: uži profil

metenja.

Graničnik prema dole: širi profil

metenja.

 Ponovo čvrsto pritegnuti granični

zavrtanj.

 Ponovo proveriti profil metenja valjka za

metenje kao što je već opisano.

 Podignite bočnu metlu.

 Uređaj za metenje odvezite na ravnu i

glatku površinu koja je vidljivo

prekrivena prašinom ili izmrvljenom

kredom.

 Bočnu metlu sa polugom za rukovanje

spustiti i ostaviti da radi oko 10 sekundi.

 Podignite bočnu metlu.

 Pomerite uređaj vozeći ga unazad.

 Proverite profil metenja.

Profil metenja bi trebao biti širok između

40-50 mm.

 Profil metenja korigujte pomoću dva

zavrtnja za podešavanje.

 Proverite profil

metenja.

 OPASNOST

Opasnost od povreda! Uvek postavite

sigurnosnu polugu kada je posuda za

nakupljenu prljavštinu podignuta.

 Ispražnjenu posudu za nakupljenu

prljavštinu podižite do krajnjeg

položaja.

Osigurajte posudu za nakupljenu

prljavštinu. Pogledajte poglavlje

„Obezbeđenje podignute posude za

nakupljenu prljavštinu“.

 Bočnu oplatu otvorite kao što je opisano

u poglavlju "Zamena valjka za

metenje".

 Otpustite 6 kom. leptir navrtki na

bočnom limenom držaču.

 Otpustite 3 kom. navrtki (širine ključa

13) na prednjem limenom držaču.

 Bočnu zaptivku pritisnite na dole

(uzdužna rupa) tako da bude udaljena 1

- 3 mm od poda.

 Zavijte limene držače.

 Ponovite postupak na drugoj strani

uređaja.

몇 UPOZORENJE

Opasnost od povreda!

 Prilikom radova na filterskom sklopu

nosite masku za zaštitu od prašine.

Pridržavajte se propisa o sigurnosti pri

radu sa finom prašinom.

 Filter za finu prašinu očistite preko

tastera za čišćenje filtera.

 Ispraznite posudu sa nakupljenom

prljavštinom.

1 Poklopac uređaja

2 Poklopac filtera (sistem vibratora)

3 Zatvarač, poklopac filtera (2x)

Provera i podešavanje profila metenja

valjka za metenje

Provera i podešavanje profila metenja

bočne metle

Podešavanje bočnih zaptivki

Provera/zamena filtera za finu prašinu

280 SR

- 10

 Preklopite poklopac uređaja prema

napred.

1 Poklopac uređaja

2 Filter za finu prašinu

3 Poprečni držač

 Otvorite zatvarač.

 Otvorite poklopac filtera.

 Proverite filter za finu prašinu i po

potrebi ga očistite ili zamenite.

Napomena

Zamenu filtera za finu prašinu sme da

vrši isključivo Kärcher servisna služba.

 Postavite i pričvrstite poklopac filtera.

몇 OPREZ

Opasnost od oštećenja!

 Obratite pažnju da poklopci kutija sa

osiguračima ne budu postavljeni

obrnuto.

PAŽNJA

Koristite samo osigurače iste jačine.

1 Kutija sa osiguračima A

2 Kutija sa osiguračima B

3 Navrtke sa nazubljenom glavom

 Izvijte navrtku sa nazubljenom glavom.

 Otvorite poklopac kutije sa

osiguračima.

 Proverite osigurače.

 Neispravne osigurače zamenite novim.

Kutija sa osiguračima A

Kutija sa osiguračima B

Osigurač glavnog releja

* Ove osigurače sme da se zameni

isključivo servisna služba, jer je neophodna

provera uređaja na postojanje svih

mogućih eventualnih greški.

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici deluju po nalogu i uz punomoć

upravnog odbora.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Zamena osigurača

FU01 Sigurnosni relej

Start

5 A

FU02 Deblokada DC/DC 10 A

FU03 Rotirajuće svetlo

Sirena

10 A

FU04 Usisni ventilator 20 A

FU05 Vibracioni sistem 15 A

FU06 Ulaz DC/DC 20 A

FU07 Višenamenski ekran 5 A

FU08 Upozorenje za vožnju

unazad

Indikator klapni

7.5 A

FU09 Sigurnosni relej

Usisni ventilator

Vibracioni sistem

5 A

FU10 Pumpa za vodu

(opcija)

10 A

FU11 Osvetljenje (opcija)

Migavci (opcija)

Blue Spot (opciono)

10 A

FU12 Sistem vibratora za

pljosnati naborani i

okrugli filter (opcija)

15 A

FU 13* Glavni relej 125 A

Izjava o usklađenosti sa

propisima EU

Proizvod: Mašina za metenje sa

usisavanjem samohodna

Tip: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Odgovarajuće EU-direktive:

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2000/14/EZ

Primenjene usklađene norme:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Primenjeni postupak ocenjivanja

usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 90

Zagarantova

na:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

281SR

- 11

Otklanjanje smetnji

Smetnja Otklanjanje

Uređaj se ne kreće ili vozi sasvim

polako.

Sedite na sedište vozača, kontaktni prekidača sedišta vozača se aktivira.

Osigurač voznog motora FU 13 treba da proveri servisna služba

Punjenje ili zamena akumulatora

Otkočite pozicionu kočnicu

Proverite da nema upletenih traka ili petlji.

Obavestite Kärcher servisnu službu.

Pišteći zvuk u hidraulici Sipajte hidrauličku tečnost

Obavestite Kärcher servisnu službu.

Četke se vrte polako ili se uopšte

ne vrte

Proverite da nema upletenih traka ili petlji.

Obavestite Kärcher servisnu službu.

U prostoru četki je usisna snaga

mala ili je uopšte nema

Očistite filter za prašinu

Obavestite Kärcher servisnu službu.

Uređaj diže prašinu Podešavanje bočnih zaptivki

Uključite ventilator.

Očistite filter za prašinu

Zamenite filterske zaptivke

Obavestite Kärcher servisnu službu.

Jedinica za čišćenje ostavlja

prljavštinu da leži

Ispraznite posudu za nakupljenu prljavštinu

Očistite filter za prašinu

Zamenite valjak za metenje.

Naknadno podesite profil metenja

Zamenite zaptivne trake na posudi za prljavštinu

Uklonite strana tela koja blokiraju valjak za metenje

Obavestite Kärcher servisnu službu.

Posuda za prljavštinu ne može da

se podigne ili spusti

Proverite osigurače.

Ukloniti saigurnosni podupirač sa posude za nakupljenu prljavštinu

Obavestite Kärcher servisnu službu.

Posuda za prljavštinu se vrti

presporo ili se uopšte ne vrti

Obavestite Kärcher servisnu službu.

Smetnje u radu s hidrauličkim

pokretnim delovima

Obavestite Kärcher servisnu službu.

Tehnički podaci

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Podaci uređaja

Brzina vožnje prema napred km/h 6 6

Brzina vožnje unazad km/h 3 3

Savladavanje uspona (maks.) -- 14% 14%

Površinski učinak bez bočnih metli m

/h 4680 4680

Površinski učinak sa 1 bočnom metlom m

/h 6300 6300

Radna širina bez bočne metle mm 780 780

Radna širina sa 1 bočnom metlom mm 1050 1050

Stepen zaštite, zaštićeno od kapajuće vode -- IPX 3 IPX 3

Trajanje primene pri napunjenom akumulatoru h 2,5 2,5

Električne komponente

Kapacitet akumulatora V, Ah --- 36, 240

Akumulatorski set kg --- 300

Hidrauličke komponente

Tip hidrauličkog ulja -- HV 46 HV 46

Posuda za nakupljenu prljavštinu

Maksimalna visina pražnjenja mm 1340 1340

Zapremina posude za prljavštinu l 180 180

Valjak za metenje

282 SR

- 12

Prečnik valjka za metenje mm 280 280

Širina valjka za metenje mm 780 780

Broj obrtaja 1/min 360 360

Profil metenja mm 80 80

Bočna metla

Prečnik bočnih metli mm 580 580

Broj obrtaja 1/min 80 80

Pneumatici od pune gume

Veličina napred -- 4.00-6 4.00-6

Veličina pozadi -- 300 x 145 – 6 300 x 145 – 6

Kočnica

Prednji točkovi -- mehanička mehanička

Zadnji točak -- Električno Električno

Filterski i usisni sistem

Tip -- Vrećasti filter

Opciono dostupno: Pljosnati

naborani filter i okrugli filter

Vrećasti filter

Opciono dostupno: Pljosnati

naborani filter i okrugli filter

Broj obrtaja 1/min 2600 2600

Površina filtera za finu prašinu m

5,2 5,2

Nominalni podpritisak usisnog sistema mbar 6 6

Nominalni zapreminski protok usisnog sistema m

/h 600 600

Vibracioni sistem -- Elektromotor Elektromotor

Okolni uslovi

Temperatura °C -5 do +40 -5 do +40

Vlažnost vazduha, bez stvaranja kondenzata % 0 - 90 0 - 90

Izračunate vrednosti prema EN 60335-2-72

Emisija buke

Nivo zvučnog pritiska L

dB(A) 70 70

Nepouzdanost K

dB(A) 3 3

Nivo zvučne snage L

+ nepouzdanost K

dB(A) 93 93

Vibracije uređaja

Vrednost vibracije na ruci m/s

0,7 0,7

Sedište m/s

0,5 0,5

Nepouzdanost K m/s

0,1 0,1

Dimenzije i težine

Dužina x širina x visina mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Poluprečnik okretanja udesno mm 2470 2470

Poluprečnik okretanja ulevo mm 2470 2470

Prazna težina (bez/sa akumulatorom) kg 560/860 560/860

Dozvoljena ukupna težina kg 1224 1224

Dozvoljeno opterećenje prednje osovine kg 734 734

Dozvoljeno opterećenje zadnje osovine kg 490 490

Zadržavamo pravo na tehničke promene!

283SR

- 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

Ако при разопаковане установите транс-

портна повреда, уведомете магазина, от

който сте закупили уреда.

– Предупредителните и указателните

табелки на уреда дават важни напът-

ствия за безопасна работа.

– Освен указанията в ръководството

за експлоатация трябва да се спаз-

ват и общите нормативни предписа-

ния за безопасност и предпазване от

злополуки.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към дис-

трибутора или най-близкия оторизиран

сервиз, като представите касовата бе-

лежка.

 ОПАСНОСТ

За да се избегнат усложнения, ремон-

тите и монтажа на резервни части на

уреда да се извършват само от отори-

зирания сервиз.

– Могат да се използват само принад-

лежности и резервни части, които са

позволени от производителя. Ориги-

налните принадлежности и ориги-

нални резервни части гарантират си-

гурната и безпроблемна работа на

уреда.

– Други информации относно резерв-

ните части можете да получите на

www.kaercher.com в област Сервиз.

 ОПАСНОСТ

Предупреждава за непосредствено

грозяща опасност, която

води до теж-

ки телесни по

вреди или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Предупреждава за възможна опасна си-

туация, която би могла да доведе до

тежки телесни повреди или смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ция, която би могла да доведе до леки

телесни повреди или материални ще-

ти.

ВНИМАНИЕ

Указание за възможна опасна ситуа-

ци

я, която може да доведе до матери-

ални щети.

Общи указания. . . . . . . . . . . . BG 1

Опазване на околната сре-

да. . . . . . . . . . . . . . . . . . BG 1

Гаранция. . . . . . . . . . . . BG 1

Принадлежности и резерв-

ни части. . . . . . . . . . . . . BG 1

Символи на Упътването за

употреба . . . . . . . . . . . . BG 1

Символи на уреда . . . . BG 1

Употреба по предназначение BG 2

Предвидима грешна упо-

треба . . . . . . . . . . . . . . . BG 2

Подходящи настилки . . BG 2

Указания за безопасност. . . . BG 2

Указания за безопасност

при обслужване . . . . . . BG 2

Указания за безопасност

при режим движение . . BG 3

Указания за безопасност

за уреди задвижвани от

батерии . . . . . . . . . . . . . BG 3

Уреди с високо изпразванеBG 3

Уреди със защитен покрив

за водача . . . . . . . . . . . BG 3

Указания за безопасност

за транспортиране на уре-

да. . . . . . . . . . . . . . . . . . BG 3

указания за безопасност

за поддръжка и техническо

обслужване. . . . . . . . . . BG 3

Функция . . . . . . . . . . . . . . . . . BG 3

Указания за разтоварване . . BG 3

Обслужващи и функционални

елементи . . . . . . . . . . . . . . . . BG 4

Изображение на машината

за метене . . . . . . . . . . . BG 4

Обслужващи елементи BG 4

Преди пускане в експлоата-

ция. . . . . . . . . . . . . . . . . . . . . . BG 5

Блокиране/освобождава-

не на застопоряващата

спирачка . . . . . . . . . . . . BG 5

Пускане в експлоатация . . . . BG 5

Общи указания . . . . . . . BG 5

Контролни и поддържащи

дейности . . . . . . . . . . . . BG 5

Указания за безопасност

акумулатори . . . . . . . . . BG 5

Зареждане на акумулато-

рите . . . . . . . . . . . . . . . . BG 5

Експлоатация . . . . . . . . . . . . . BG 6

Да се настрои седалката

на водача . . . . . . . . . . . BG 6

Стартиране на уреда . . BG 6

Пътуване на уреда. . . . BG 6

Режим метене. . . . . . . . BG 6

Да се изпразни резервоара

за изметеното. . . . . . . . BG 7

Изключете уреда . . . . . BG 7

Транспорт. . . . . . . . . . . . . . . . BG 8

Съхранение/Спиране . . . . . . BG 8

Грижи и поддръжка . . . . . . . . BG 8

Общи указания . . . . . . . BG 8

Почистване . . . . . . . . . . BG 8

Интервали на поддръжка BG 8

Дейности по поддръжката BG 8

EC Декларация за съответ-

ствие . . . . . . . . . . . . . . . . . . . . BG 11

Помощ при неизправности . . BG 12

Технически данни . . . . . . . . . BG 12

Общи указания

Опазване на околната среда

Опаковъчните материали мо-

гат да се рециклират. Моля не

хвърляйте опаковките при до-

машните отпадъци, а ги пре-

дайте на вторични суровини с

цел повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на ре-

циклиране, които могат да бъ-

дат употребени повторно. По-

ради това моля отстранявайте

старите уреди, използвайки

подходящи за целта системи за

събиране.

Акумулатори, масло, горива и подобни

на тях не бива да попадат в околната

среда. Моля, изхвърляйте тези матери-

али чрез подходящи системи за съби-

ране.

Гаранция

Принадлежности и резервни

части

Символи на Упътването за

употреба

Символи на уреда

Опасност от изгаряне

поради горещи повърх-

ности! Преди работа

по уреда, уредбата на

ауспуха да се остави да

се охлади достатъчно.

Извършвайте работа-

та по уреда с подходя-

щи ръкавици.

Опасност от прищип-

ване поради заклещва-

не между подвижни час-

ти на превозното сред-

ство.

Опасност от наранява-

не поради подвижни

части. Не б

ъркайте въ-

тре.

Опасност от пожар. Не

засмуквайте горящи

или тлеещи предмети.

Закрепване на верига-

та / точка за окачване

на кран

Точки за захващане на

автомобилния крик

Максимален наклон на

основата при придвиж-

ване с повдигнат ре-

зервоар за изметено-

то.

284 BG

- 2

Машината за метене е предвидена за

почистване на подови повърхности за

промишлена употреба, напр. за следни-

те области на приложение:

 паркинги

 производствени системи

 логистични зони

 хотели

 търговия

 складови зони

 тротоари

– Тази метачна машина е предназна-

чена за метене на замърсени по-

върхности вътре и навън.

– Уредът с приспособленията за рабо-

та преди използване да се провери

за безупречно състояние и експло-

атационна сигурност. Ако уредът не

е в отлично състояние, използването

му е забранено.

– Използвайте тази метачна машина

само в съответствие със задачите в

настоящото Упътване за експлоата-

ция.

– По уреда не трябва да се предприе-

мат промени.

– Уредът е подходящ само за описани-

те в Упътването за експлоатация по-

крития.

– Могат да се минава само по повърх-

ности, позволени от предприемача

или неговите упълномощени лица за

използване на машините.

– По принцип важи: Леснозапалимите

материали да се държат далече от

уреда (Опасност от експлозия/ по-

жар).

 Никога не измитайте/засмуквайте

експлозивни течности, възпламеня-

еми газове, както и не разредени ки-

селини и разтворители! Към тях при-

надлежат бензин, разредители за

бои или мазут, които при завихряне с

въздуха за всмукване могат да обра-

зуват експлозивни пари или смеси,

освен това ацетон, не разредени ки-

селини и разтворители, тъй като тe

атакуват използваните за уреда ма-

териали.

 Никога не метете/не засмуквайте ре-

активни метални прахове (напр. алу-

миний, магнезий, цинк) във връзка

със силно активни и кисели почист-

ващи препарати образуват експло-

зивни газове.

 Не измитайте/засмуквайте горящи

или тлеещи предмети.

 Уредът не е подходящ за измитане

на опасни за здравето вещества.

 Забранява се престоя в опасни обла-

сти. Забранена е работата във взри-

воопасни помещения.

 Взимането със себе си на придружа-

ващи лица не се допуска.

 С този уред не е позволено избутва-

не/теглене или транспортиране на

предмети.

– Асфалт

– Индустриални подове

– Циментови подове

–Бетон

– Павета

 За поддържане на

въздуха и пъти-

ща

та на утечен ток уредът не

трябва да се използва на височина

2000 метра над морското равнище.

 (Важи само за Финландия) Ако уре-

дът е оборудван с гъвкав тръбо-

провод от PVC, не трябва да се из-

ползва при ниски температури на

заобикалящата среда (под 0°C). При

въпроси относно Вашия уред, мол

я,

свържете се с Kärcher.

 Уредът с приспособленията за ра-

бота преди използване да се прове-

ри за безупречно състояние и екс-

плоатационна сигурност. Ако уре-

дът не е в отлично състояние, из-

ползването му е забранено.

 Да се спазват указанията за безо-

пасност при работа с уреда в опа

с-

ни зони (например на бензиностан-

ции). Забранена е работата във

взривоопасни помещения.

 ОПАСНОСТ

Опасност от нараняване!

 Не използвайте уреда без защитен

покрив против падащи предмети в

области, където съществува въз-

можността, обслужващият персо-

нал да бъде засегнат от падащи

предмети.

 Обслужващото лице трябва да из-

ползва уреда според предписания-

та. По време на ра

бота то трябва

да се съобразява с околните пред-

мети и да внимава за трети лица и

особено за деца.

 Трябва да се спазват основно мер-

ките на предписанията, правилата

и правилниците, които са валидни

за моторни превозни средства.

 Преди началото на работа обслуж-

ващото ли

це трябва да се увери, че

всички защитни приспособления са

поставени правилно и функциони-

рат.

 Обслужващото лице на уреда е от-

говорно за злополуки с други лиза

или с тяхното имущество.

 Обслужващото лице трябва да е с

плътно прилепнало облекло. Носе-

те здрави обувки и избягвайте сво-

бодното облекло.

 Прове

рявайте преди навлизане (на-

пр. деца). Погрижете се за доста-

тъчна видимост!

 Уредът никога не трябва да се ос-

тавя без надзор, докато моторът

работи. Обслужващото лице може

да напуска уреда едва тогава, кога-

то моторът е угаснал, уредът е

осигурен против непреднамерени

движения и ключът е изваден.

 За да се из

бегне некомпетентна

употреба на уреда, да се извади

ключа.

 Уредът трябва да се използва само

от хора, които са обучени за екс-

плоатацията му и които са доказа-

ли способностите си за работа с

него, и са натоварени изрично с из-

ползването му.

 Този уред не е предназначен за то-

ва, да бъ

де използван от лица

(включително деца) с ограничени

физически, сензорни и умствени

способности и липса на опит и/или

липса на познания, освен ако те са

под надзора на отговарящо за тях-

ната безопасност лице или са полу-

чили от него инструкции, как да из-

ползват уреда.

 Де

цата трябва да бъдат под над-

зор, за да се гарантира, че няма да

играят с уреда.

ПРЕДПАЗЛИВОСТ

Опасност от увреждане! Не измитай-

те ленти, шнурове или тел, защото

те могат да се завият около метящия

валяк.

По посока на движение-

то преминавайте само

по наклони до 14 %.

Внимание въртяща се

че

тка (спазвайте посо-

ката на въртене).

Предупреждение за

опасно електрическо

напрежение!

Съблюдавайте указа-

нието!

Управлявайте бавно!

Моля прочетете упът-

ването за работа и

действайте според не-

го!

Опасност от повреда!

Не мийте филтъра за

фин прах.

Употреба по

предназначение

Предвидима грешна употреба

Подходящи настилки

Указания за безопасност

Указания за безопасност при

обслужване

285BG

- 3

 ОПАСНОСТ

Опасност от нараняване! Проверете

товароносимостта на основата, пре-

ди да преминете по нея.

 ОПАСНОСТ

Опасност от злополука, опасност от

нараняване!

Опасност от преобръщане при твърде

големи наклони.

– По посока на движението премина-

вайте само по наклони до 14 %.

Опасност от преобръщане при бързо

движение на завои (особено при завои

наляво).

– На завоите да се кара ба

вно.

Опасност от преобръщане при неста-

билна основа.

– Уредът да се движи само на укрепе-

на основа.

Опасност от преобръщане при твърде

голем страничен наклон.

– Напречно на посоката на движение

да се преминават само наклони до

максимално 10%.

Указание: Гаранционни претенции мо-

гат да съществуват само, ако използва-

те препоръчаните от Kärcher акумулато-

ри и зарядни устройства.

– Непременно да се спазват указания-

та за експлоатация на производите-

ля на акумулатора и на зарядното ус-

тройство. Спазвайте препоръките на

законодателя при боравене с акуму-

латори.

– Никога не оставяйте акумулаторите

в разредено състояние, а ги зареде-

те отново възможно най-скоро.

–

За избягване на блуждаещи токове

поддържайте акумулаторите винаги

чисти и сухи. Пазете от замърсява-

ния, напр. от метален прах.

– Не поставяйте инструменти върху

акумулаторите. Късо съединение и

опасност от експлозия.

– В никакъв случай не се занимавайте

в открит пламък, не създавайте ис-

кри и не пушете в близост до акуму-

латор или в помещение за зарежда-

не на акумулатор. Опасност от екс-

плозия.

– Да не се докосват горещите части,

напр. задвижващ мотор (опасност от

изгаряне).

– Внимание при боравене с киселини

за акумулатори. Спазвайте съответ-

ните правила по техника на безопас-

ност!

– Изразходваните акумулатори да се

отстраняват опазвайки околната сре-

да за отпадъци съгласно Директиви-

те на ЕО 91/ 157 ЕИО.

 ОПАСНОСТ

Опасност от нараняване!

 При работа по високото изпразване

повдигайте докрай резервоара за

изметеното и го подсигурявайте.

 Извършвайте обезопасяването на

опасната зона само отвън.

УКАЗАНИЕ

Защитният покрив за водача (опция)

предлага защита против по-едри пада-

щи части. Ур

едите обаче не предла-

гат защита против преобръщане!

 Ежедневно проверявайте защит-

ния покрив за повреда.

 При повреда на защитния покрив,

също и на отделни елементи от не-

го, трябва да се смени целият за-

щитен покрив.

 Не се разрешава каквато и да е мо-

дификация на защитния покрив,

както и п

оставянето на различни

от разрешените от Kärcher еле-

менти, компоненти и модули, и

това при определени обстоятел-

ства ограничава функцията на за-

щитния покрив.

 Вземете под внимание теглото без

товар (тегло при транспорт) на

уреда при транспортиране с ремар-

кета или самолети.

 За транспортиране на уреда, из-

важдайте щепсела на акумул

атора

и закрепвайте уреда надеждно.

 Преди почистване и поддръжка на

уреда, смяна на части или премина-

ване към друга функция да се изклю-

чи уреда и да се извади ключа.

 При уреди с тракционен акумула-

тор при всякакви работи по под-

дръжка и ремонти акумулаторът

трябва да се изключва от ел

ектри-

ческата система на уреда от мяс-

тото на изключване на акумулато-

ра (щепсел на акумулатора).

 При работа по електрическата

уредба трябва да се откачи акуму-

латорът.

За целта първо разкачете отрица-

телния, след това положителния

полюс.

Повторното свързване се извърш-

ва в обратна последователност.

Първо свържете положителния,

след това от

рицателния полюс.

 Не трябва да почиствате уреда с

маркуч или с водна струя под наля-

гане (опасност от късо съединение

или от други повреди).

 Ремонти трябва да се извършват

само от оторизирани сервизи или

от специалисти в тази област,

които са запознати с всички пред-

писания за сигурност.

 Да се спазва п

роверката във връзка

със сигурността в съответствие с

валидните местни разпоредби за

сменящи мястото си промишлени

уреди.

 Извършвайте работата по уреда с

подходящи ръкавици.

Машината за метене работи по принци-

па на лопатата за метене.

– Въртящият се метящ валяк изпраща

мръсотията директно в резервоара

за изметеното.

– Страничната метла почиства ъглите

и кантовете на повърхността за ме-

тене и изпраща мръсотията в улея на

метящия валяк.

– Финият прах се засмуква през фил-

търа за прах с помощта на смукател-

ния уловител.

 Опасност

Опасност от нараняване, опасност от

увреждане!

При разтоварване имайте пред вид

теглото на уреда!

 Не използвайте вилкови тран-

спортьори.

 При р

азтоварване на уреда използ-

вайте подходяща рампа или кран!

 При използване на рампа вземете

под внимание:

Свободно място на пода 70 мм.

 Ако уредът се доставя върху палет,с

приложените дъски се изгражда рам-

па за спускане.

Инструкцията се намира на страница

2 (вътрешна страна на корицата).

Важно указание: всяка дъска трябва

да бъде съответно завинтена с 2

винта.

Указания за безопасност при

режим движение

Указания за безопасност за уреди

задвижвани от батерии

Уреди с високо изпразване

Уреди със защитен покрив за

водача

Указания за безопасност за

транспортиране на уреда

указания за безопасност за

поддръжка и техническо

обслужване

Функция

Указания за разтоварване

Тегло (без акумулатори) 560 kg*

Тегло (с акумулатори) 860 kg*

* Ако са монтирани приставки, тегло-

то е още по-високо.

286 BG

- 4

Фигура

1Типова табелка

2 Седалка (с контактен прекъсвач на

седалката)

3 Волан

4 Blue Spot (опция)

5 Ръкохватка с бутон за блокировка

6 Капак на уреда

7 Странична метла, отдясно

8 Предно колело

9 Достъп до метящия валяк

10 Фиксирана точка за закрепване

11 Комплект акумулатор

(само в комплекта на доставката при

KM 105/180 R Bp Pack)

12 Капак на двигателя

13 Аварийна лампа за светене наоколо

14 Мигачи (опция)

15 Задни светлини (опция)

16 Задвижващо колело

17 Наблюдателно прозорче хидравлич-

но масло

Фигура

1 Лост за управление на метящия ва-

ляк и страничната метла

Лост напред: Метящ валяк вкл., спус-

кане и вкл. на страничната метла.

Лост назад: Метящ валяк вкл.

2 Лост за обслужване Резервоар за из-

метеното

Резервоар за изметеното повдигане/

сваляне

3 Лост за управление на метящия ва-

ляк

Повдигане и спускане на метящия

валяк

4 Лост за обслужване Капак на резер-

воара

Отваряне/ затваряне на капака на

резервоара

5 Контролни лампи и дисплей

6 Прекъсвач за осветление (опция)

7 Прекъсвач вентилатор и почистване

на филтъра

Положение в средата: Почистване

на филтъра и вентилатор изкл

Положение напред: Вентилатор вкл.

Положение назад: почистване на

филтъра вкл.

8 Прекъсвач клаксон

9 Предпазители

10 Спирачен педал

11 Педал за движение напред / назад

12 Регулиране на износването/настрой-

ка на рефлектора за метене - метящ

валяк

13 Превключвател за мигачи (опция)

14 Запалитерен ключ

Положение 0: Изключване на двига-

теля

Положение 1: Запалване вкл

Положение 2: Стартиране на двига-

теля

15 Щепсел на акумулатора

16 Застопоряваща спирачка

17 Лост настройка на седалката

18 Ключ за достъп до метящите валяци

Фигура

1 Показание на дисплея (капацитет на

акумулатора)

2 Контрол зареждане на акумулатора

Обслужващи и функционални елементи

Изображение на машината за

метене

Обслужващи елементи

Контролни лампи и дисплей

287BG

- 5

3 Контролна лампа Работно осветле-

ние

4 Контролна лампа на мигачите

5 Контролна лампа Капак на резерво-

ара за отпадъци отворен

6 Сигнална лампа Капак на резерво-

ара за отпадъци затворен

7 незает

8 Индикация Почистване на филтъра

активно

9 незает

 Освободете застопоряващата спи-

рачка, при това натиснете спирачния

педал.

 Фиксирайте застопоряващата спи-

рачка, при това натиснете спирачния

педал.

 Метачната машина се поставя върху

равна плоскост.

 Да се извади ключа за запалването.

 Да се блокира застопоряващата спи-

рачка.

 Проверете състоянието на зарежда-

не на акумулатора, при нужда заре-

дете акумулаторите (вижте глава

„Зареждане на акумулатори“).

 Метящия валяк и страничните метли

да се проверяват за изтриване и за-

вити ленти.

 Проверете колелата за завити ленти.

 Да се проверява функцията на всич-

ки обслужващи елементи.

 Проверете уреда за увреждания.

Указание: Описанието вижте в глава

Грижи и поддръжка.

При работа с акумулаторите непремен-

но спазвайте следните предупредител-

ни указания:

 Опасност

Опасност от експлозия! Върху акуму-

латора, т.е. върху крайните полюси и

свързването на клетките да не се по-

ставят инструменти или подобни.

 Опасност

Опасност от нар

аняване! Никога не

докосвайте раните с олово. След рабо-

та по акумулаторите винаги почист-

вайте ръцете си.

 ОПАСНОСТ

Опасност от пожар и експлозия!

– Забраняват се пушене и открит

огън.

– Помещенията, в които се зареж-

дат акумулатори, трябва да се про-

ветряват добре, тъй като при за-

реждане се образуват високоек

сло-

зивни газове.

 Опасност

Опасност от разяждане!

– Пръски от киселини в очите или по

кожата да се изплакват респ. изми-

ват с чиста вода.

– След това незабавно да се потърси

лекар.

– Замърсеното облекло да се изпере

с вода.

ПРЕДПАЗЛИВОСТ

Преди пускане в експлоатация на уреда

заредете акумулаторите.

 ОПАСНОСТ

Опасност от нар

аняване! Спазвайте

правилата за безопасност при бораве-

не с акумулатори. Спазвайте упътва-

нето за употреба на производителя на

зарядното устройство.

Непременно вземете под внимание

упътването за употреба на произво-

дителя на акумулаторите и действай-

те съгласно тях.

Акумулаторите да се заредят с подхо-

дящо зарядно устройство.

 ОПАСНОСТ

Опасност от химическо изгар

яне. До-

ливането на вода в разредено състоя-

ние на акумулатора може да доведе до

изтичане на киселина! При работа с

електролит използвайте защитни

очила и спазвайте предписанията, за

да предотвратите наранявания и уни-

щожаване на облеклото. Веднага из-

плаквайте с много вода евентуални

пръски от киселина върху кожата или

облеклото.

РЕДПАЗЛИВОСТ

Опасност от увреждане. За доливане

на акумулаторите да се използва само

дестилирана или обезсолена вода

(VDE 0510). Да не се използват чужди

добавки (така наречени средства за

подобрение), в противен случай се от-

меня всякаква гаранция.

 Паркирайте безопасно уреда в сухи

помещения при достатъчна вентила-

ция.

 Отворете капака на двигателя.

Указание: Капакът трябва да остане

отворен по време на зареждането.

 Изтеглете щепсела на акумулатора

от машината и го свържете с щепсе-

ла на зарядното устройство.

 Поставете щепсела на зарядното ус-

тройство в правилния контакт от 16

A, зарядното устройство зарежда ав-

томатично.

 Изпълнете процеса на зареждане

според данните в упътването за ра-

бота на зарядното устройство.

Препоръчаните зарядни устройства

(подходящи за съответно използва-

ните акумулатори) са електронно ре-

гулирани и за

вършват

самостоятелно процеса на зарежда-

не.

 Указание: Когато акумулаторите се

заредят, зарядното устройство да се

откачи първо от мрежата, а след

това от акумулаторите.

Указание

Вариантът KM 105/180 R Bp Pack (1 186-

051.0) вече се доставя с акумулатори и

зарядно устройство.

Преди пускане в

експлоатация

Блокиране/освобождаване на

застопоряващата спирачка

Пускане в експлоатация

Общи указания

Контролни и поддържащи

дейности

Ежедневно преди начало на

експлоатация

Указания за безопасност

акумулатори

Спазвайте указанията на

акумулатора, в Упътване-

то за употреба и в Инструк-

цията за експлоатация на

превозното средство!

Носете защита за очите!

Дръжте децата настрани

от киселини и от акумула-

тори!

Опасност от експлозия!

Забраняват се огън, искри,

открита светлина и пуше-

не!

Опасност от разяждане!

Първа помощ!

Указателна забележка!

Изхвърляне!

Акумулатора да не се хвър-

ля в кофата за боклук!

Предупреждение за опасно

електрическо напрежение!

Зареждане на акумулаторите

Препоръчани акумулатори, зарядни

устройства

288 BG

- 6

Вариантът KM 105/180 R Bp (1 186-

050.0) се доставя без акумулатори и за-

рядно устройство.

Препоръчваме следните акумулатори и

зарядни устройства:

Не се препоръчва използването на дру-

ги акумулатори и зарядни устройства, то

е позволено само след консултация със

сервиза на KÄRCHER.

ПРЕДПАЗЛИВОСТ

Непременно спазвайте указанията на

производителя на акумулатора и

действайте съответно.

Състоянието на зареждане на акумула-

тора се показва на дисплея на метачна-

та машина.

Ако контролната лампа за зареждане на

акумулатора свети в червено:

 Акумулаторът е разреден. Режим

метене приключва автоматично (пов-

торно пускане в действие на метящи-

те агрегати е възможно само след за-

реждане на акумулатора).

 Уредът да се закара директно до

станцията за зареждане, при това да

се избягват наклони.

 Заредете акумулатора.

1 Лост настройка на седалката

2 Седалка на водача

 Издърпайте навън лоста за настрой-

ка на седалката.

 Изместете седалката, пуснете лоста

и го фиксирайте.

 Проверете посредством движение

напред и назад, дали седалката е за-

стопорена.

Указание: Уредът е оборудван с контак-

тен прекъсвач на седалката. При напус-

кане на седалката на водача уредът се

изключва.

Указание: Филтърът за фин прах се по-

чиства автоматично при стартирането

на уреда.

 Седнете на седалката на водача.

 Да се блокира застопоряващата спи-

рачка.

 Поставете ключа на запалването в

запалителната ключалка.

 Завъртете ключ запалване в положе-

ние "І".

Уредът е в готовност за експлоата-

ция.

 Завъртете ключ запалване в положе-

ние "ІІ".

Уредът е в готовност за движение.

Указание: След ок. 10 секунди инди-

кацията за капацитета на акумулато-

ра показва действителното

състояние на зареждане.

 Натиснете спирачния педал и го за-

дръжте натиснат.

 Освобождаване на застопоряващата

спирачка.

 Натиснете бавно педала на газта на-

пред.

 Опасност

Опасност от нар

аняване! При пътува-

не назад не трябва да възниква опас-

ност за трети лица, при необходи-

мост нека някой Ви дава указания.

 Натиснете бавно педала на газта на-

зад.

 С педала за движение скоростта на

пътуване може да се регулира без-

степенно.

 Избягвайте рязко натискане на педа-

ла.

 Да се отпусне педала за движение,

уредът спира самостоятелно и оста-

ва спрян.

Указание: Спирачното въздействие

може да се подкрепи с натискане на спи-

рачния педал.

Преминаване върху стоящи на место

препятствия до 70 мм:

 Да се настъпват бавно и внимателно

в посока напред.

Преминаване върху стоящи на место

препятствия над 70 мм:

 Може да се преминава върху препят-

ствията само с помощта на подходя-

ща рампа.

ВНИМАНИЕ

Да не се метат ленти за опаковане,

тел или подобни, това може да доведе

до ув

реждане на механиката на мете-

не.

Указание: За да се постигне оптимален

резултат при почистване, скоростта на

движение трябва да се адаптира към да-

деностите.

Указание: По време на работата филтъ-

рът за фин прах се почиства автоматич-

но на всеки 10 минути.

Указание: При усилена работа в зоната

с фин прах филтърът трябва да се по-

чиства допълнително чрез задействане

на прекъсвача Почистване на филтъра.

 Почистете филтъра за фин прах,

като натиснете бутона Почистване

на филтъра.

1 Лост за управление на метящия ва-

ляк и страничната метла

2 Лост за обслужване Резервоар за из-

метеното

Номер за по-

ръчки

Акумулатор 36 V,

240 Ah, (във вана,

нуждаещ се от малка

поддръжка) *

6.981-067.0

Зарядно устройство

36 V, 40 A

6.981-066.0

* Уредът има нужда от 1 комплект ба-

терии

Да се провери и да се коригира

нивото на течността на акумулатора.

Проверка на състоянието на

зареждане на акумулатора

Експлоатация

Да се настрои седалката на

водача

Стартиране на уреда

Пътуване на уреда

Пътуване напред

Поведение при пътуване

Спирачки

Преминаване на препятствия

Режим метене

Ръчно почистване на филтъра за фин

прах

Лост за обслужване

289BG

- 7

3 Лост за управление на метящия ва-

ляк

4 Лост за обслужване Капак на резер-

воара

Лост за управление на метящия валяк

и страничната метла

 Лост за управление (1) напред: Ме-

тящ валяк вкл., спускане и вкл. на

страничната метла.

 Лост за управление (1) назад: Метящ

валяк вкл.

Лост за обслужване Резервоар за из-

метеното

 Лост за обслужване Резервоар за из-

метеното (2) напред: Резервоарът за

изметеното се спуска.

 Лост за обслужване Резервоар за из-

метеното (2) назад: Резервоарът за

изметеното се повдига.

Лост за обслужване Метящ валяк

 Лост за управление на метящия ва-

ляк (3) напред: Метящият валяк се

повдига.

 Лост за управление на метящия ва-

ляк (3) назад: Метящият валяк се

спуска.

Лост за обслужване Капак на резерво-

ара

 Лост за обслужване Капак на резер-

воара (4) напред: Капакът на резер-

воара на резервоара за изметеното

се отваря.

Указание: Зелената индикаторна

лампа трябва да свети.

 Лост за обслужване Капак на резер-

воара (4) назад: Капакът на резерво-

ара на резервоара за изметеното се

затваря.

Указание: Червената индикаторна

лампа трябва да свети.

 Включете вентилатора.

 При почистване на повърхности:

Лост за управление на метящия ва-

ляк и страничната метла (1) назад:

Метящ валяк вкл.

Лост за управление на метящия ва-

ляк (3) назад: Метящият валяк се

спуска.

 Лост за обслужване Капак на резер-

воара (4) напред: Капакът на резер-

воара се отваря.

Указание: Зелената индикаторна

лампа трябва да свети.

 При почистване на странични ръ-

бове:

Лост за управление на метящия ва-

ляк и страничната метла (1) напред:

Метящ валяк вкл., страничната мет-

ла се вкл. и се спуска.

Лост за управление на метящия ва-

ляк (3) назад: Метящият валяк се

спуска.

 Изключете вентилатора.

 При почистване на повърхности:

Лост за управление на метящия ва-

ляк и страничната метла (1) назад:

Метящ валяк вкл.

Лост за управление на метящия ва-

ляк (3) назад: Метящият валяк се

спуска.

 Лост за обслужване Капак на резер-

воара (4) напред: Капакът на резер-

воара се отваря.

Указание: Зелената индикаторна

лампа трябва да свети.

 При по

чистване на странични ръ-

бове:

Лост за управление на метящия ва-

ляк и страничната метла (1) напред:

Метящ валяк вкл., страничната мет-

ла се вкл. и се спуска.

Лост за управление на метящия ва-

ляк (3) назад: Метящият валяк се

спуска.

 ОПАСНОСТ

Опасност от нараняване!

 По време на процеса на изпразване в

областта на обръщане на резерво-

ара за изметеното не трябва да се

намират хора и животни.

Опасност от преобръщане!

 По време на процеса на изпразване

уреда да се постави на равна по-

върхност.

몇 ПРЕДУПРЕЖДЕНИЕ

Оп

асност от прищипване!

 Никога те бъркайте в прътовете

на изпразващата механика. Не за-

ставайте под повдигнати резерво-

ари.

ВНИМАНИЕ

Опасност от нараняване и повреда!

 Възможно е да изхвръкне материал

от въртящия се метящ валяк по

време на процеса на изпразване.

Спазвайте достатъчно разстоя-

ние.

 Повдигане на метящия валяк и стра-

ничната метла с лостове за управле-

ние: Лост за управление 1 в средата

и лост за управление 3 напред.

 Затворете капака на резервоара, за

целта лостът за обслужване (4) е на-

зад.

Указание: Зелената индикаторна

лампа трябва да свети.

 Повдигнете капака на резервоара за

зметеното, за целта лостът за об-

служване на резервоара за измете-

ното (2) е назад.

 Подхождайте бавно към резервоари-

те за събиране.

 Да се блокира застопоряващата спи-

рачка.

 Отворете капака на резервоара, за

целта натиснете лоста за обслужва-

не на капака на резервоара (4) на-

пред и изпразнете резервоара за из-

метеното.

Указание: Червената индикаторна

лампа трябва да свети.

 Затворете капака на резервоара, за

целта изтеглете лоста за обслужва-

не на капака на резервоара (4), дока-

то се наклони в крайно положение.

Указание: Зелената индикаторна

лампа трябва да свети.

 Освобождаване на застопоряващата

спирачка.

 Отдалечавайте се бавно от резерво-

арите за събиране.

 Спуснете резервоара за изметеното

в крайно положение, за целта лостът

за обслужване на резервоара за из-

метеното (2) е напред

 Натиснете спирачния педал и го за-

дръжте натиснат.

 Да се блокира застопоряващата спи-

рачка.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

Измитане на сухи подове

Измитане на влажни и мокри подове

Да се изпразни резервоара за

изметеното

Изключете уреда

290 BG

- 8

 ОПАСНОСТ

Транспортни щети!

 Вземете под внимание теглото без

товар (тегло при транспорт) на

уреда при транспортиране с ремар-

кета или самолети.

 При транспорт в автомобили оси-

гурявайте уреда съгласно валидни-

те директиви против плъзгане и

преобръщане.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

 Осигурете уреда на фиксираните

точки за закрепване (4х) с обтягащи

колани, въжета или вериги.

 Уреда да се осигури с клинове на ко-

лелата.

 При транспортиране на машината за

метене откачайте клемите на акуму-

латора.

 ОПАСНОСТ

Опасност от нараняване и по

вреда!

При съхранение имайте пред вид те-

глото на уреда.

 Поставете машината за метене на

равна повърхност в суха, защитена

от замръзване околност. Защитете

от прах с покриващ материал.

 Да се повдигнат метящия валяк и

страничните метли, за да не се по-

вредят четките.

 Затворете капака на резервоара.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

 Метачната машина да се осигури от

самопроизволно предвижване.

Ако машината за метене няма да се из-

ползва по-дълго време, допълнително

спазвайте следното:

 Метачната машина да се почисти от-

вътре и отвън.

 Извадете щепсела на акумулатора

от машината.

 Да се зареди акумулатора и да се до-

зарежда на прибл. 2 месеца.

몇 ПРЕДПАЗЛИВОСТ

Опасност от повреда поради късо съе-

динение!

 При работи по електрическата ин-

сталация или преди отваряне на

електрически капаци акумулато-

рът трябва да се разкач

ва, респ.

щепселът на акумулатора трябва

да се изважда.

ВНИМАНИЕ

Опасност от повреда!

 Не мийте филтъра за фин прах.

 Ремонти трябва да се извършват

само от оторизирани сервизи или

от специалисти в тази област,

които са запознати с всички пред-

писания за сигурност.

 Сменящиге местото си промишле-

ни уреди подл

ежат на проверка от-

носно сигурността съгласно VDE

0701.

 Метачната машина се поставя върху

равна плоскост.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

ПРЕДПАЗЛИВОСТ

Опасност от повреда!

 Не трябва да почиствате уреда с

маркуч или с водна струя под наля-

гане (опасност от късо съединение

или от други повреди).

 ОПАСНОСТ

Опасност от нараняване!

 Да се носят прахозащитна маска и

защ

итни очила.

 Уреда да се почисти с парцал.

 Уреда да се продуха с въздух под на-

лягане.

 Уредът да се почисти с влажен, нато-

пен в мека почистваща луга парцал.

Указание: Да не се използват агресивни

почистващи средства.

Указание: Броячът на работните часове

дава времето на интервалите на под-

дръжка.

Указание: Всички сервизни работи и ра-

боти по поддръжката при поддръжка от

клиента трябва да се извършват от ква-

лифициран специалист. При необходи-

мост по всяко време може да се привле-

че специалист на Kärcher.

Ежедневна поддръжка:

 Проверете състоянието на зарежда-

не на акумулатора, при нужда заре-

дете акумулаторите (вижте глава

„Зареждане на акумулатори“).

 Метящия валяк и страничните метли

да се проверяват за изтриване и за-

вити ленти.

 Проверете колелата за завити ленти.

 Да се проверява функцията на всич-

ки обслужващи елементи.

 Проверете уреда за увреждания.

 Почистете филтъра за прах с бутона

за почистване на филтъра.

Ежеседмична поддръжка:

 Проверете хидравличната уредба.

 Да се провери нивото на хидравлич-

ното масло.

 Проверете нивото на спирачната

течност.

 Уплътняващите пластини да се про-

верят за износване, при необходи-

мост да се сменят

 Проверете и смажете капака на ре-

зервоара.

Поддръжка според износването:

 Смяна на уплътняващи пластини.

 Регулирайте страничните уплътне-

ния или ги сменете.

 Смяна на метящия валяк.

 Смяна на страничните метли.

Указание: Описанието вижте в глава

Дейности по поддръжката.

Поддръжка след 50 работни часа:

 Ангажирайте сервиза с първа под-

дръжка на уреда съгласно чеклиста

за инспекции.

Поддръжка след 250 работни часа:

 Ангажирайте сервиза с поддръжка на

уреда съгласно чеклиста за инспек-

ции.

За да се защитят гарантийните пре

те

нции, по време на периода на гаран-

ция всички сервизни и поддържащи дей-

ности трябва да се извършват от

оторизиран сервиз на Kärcher съгласно

книжката за техническо обслужване.

Подготовка:

 Метачната машина се поставя върху

равна плоскост.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Да се блокира застопоряващата спи-

рачка.

 ОПАСНОСТ

Опасност от нараняване! Предпазна-

та щанга да се поставя винаги при

повдигнат резервоар за изметеното.

Извършвайте обезопасяването на

опа

сната зона само отвън.

1 Носач предпазна щанга

2 Предпазна щанга

 Завъртете предпазната щанга за

пълно изпразване нагоре и я поста-

вете в носача (подсигурена).

ВНИМАНИЕ

При монтажа на акумулаторите съ-

блюдавайте ориентацията на полюса

на акумулатора. При монтаж полюсът

е по посока на движението вляво.

Акумулаторите могат да бъдат сменяни

само в комплект. Позволена е смяна

само от страна на квалифициран спе-

циалист.

Транспорт

Съхранение/Спиране

Грижи и поддръжка

Общи указания

Почистване

Вътрешно почистване на уреда

Външно почистване на уреда

Интервали на поддръжка

Поддръжка от страна на клиента

Поддръжка от страна на сервизното

обслужване на клиенти

Дейности по поддръжката

Осигурете повдигнатия резервоар за

изметеното

Смяна на акумулатори

291BG

- 9

 Поради голямото тегло (300 kg) смя-

ната трябва да се извършва с кран.

Полюс на акумулатор - по посока на

движението вляво

1 Отрицателен полюс

2 Положителен полюс

 При демонтаж на акумулатора да се

внимава за това, първо да се разкачи

кабела на минусовия кабел.

 Закрепете въжетата на крана на 4

халка на комплекта акумулатор и

внимателно извадете акумулатори-

те.

УКАЗАНИЕ

Резервоарът за изметеното не бива

да бъде повдигнат.

 Отворете капака на двигателя.

1 Наблюдателно стъкло

2 Затварящ капак, отвор за пълнене на

масло

3 Резервоар (без функция)

 Проверете нивото на хидравличното

масло в наблюдателното стъкло.

– Нивото на маслото трябва да бъде

между маркировка „МИН“- и „МАКС“.

– Ако нивото на маслото е под марки-

ровката „МИН", да се допълни хидра-

влично масло.

 Развийте затварящия капак на отво-

ра за пълнене на масло.

 Почистете диапазона на пълнене.

 Допълнете хидравлично масло.

Вид масло: Технически данни

 Завийте затварящия капак на отвора

за пълнене на масло.

 Да се блокира застопоряващата спи-

рачка.

 Стартиране на мотора.

Поддръжка на хидравличната система

трябва да се извършва само от оторизи-

рания сервиз.

 Всички хидравлични маркучи и изво-

ди да се проверят за херметичност.

 ОПАСНОСТ

Опасност от нараняване! Предпазна-

та щанга да се пост

авя винаги при

повдигнат резервоар за изметеното.

Извършвайте обезопасяването на

опасната зона само отвън.

1 Резервоар за изметеното

2 Предпазна щанга

3 Метящ валяк

 Изключете машината.

 Вдигнете изпразнения резервоар за

отпадъци до крайно положение. Ме-

тящият валяк се вижда.

Осигурете резервоара за отпадъци.

Вж. глава „Фиксиране на вдигнатия

резервоар за отпадъци“.

 Ключ запалване да се завърти на "0"

и да се извади ключа.

 Проверете метящия валяк за повре-

да, отстранете завитите ленти или

шнурове.

 Завъртете предпазната щанга надо-

лу в държача (вдигнатият резервоар

за отпадъци не е фиксиран).

 Спускайте резервоара за изметеното

до крайното положение.

1 Странична облицовка, дясно

2Ключ за достъп до метящите валяци

 Вдигнете изпразнения резервоар за

отпадъци до крайно положение.

Осигурете резервоара за отпадъци.

Вж. глава „Фиксиране на вдигнатия

резервоар за отпадъци“.

 Отворете страничната облицовка с

ключ.

1Задържаща скоба

2 Крилчата гайка

3 Странично уплътнение

 Развийте крилчатите гайки.

 Свалете задържащата скоба.

 Обърнете страничното уплътнение

навън.

 Развийте закрепващия винт на зак-

репването на метящия валяк и на-

клонете закрепването навън.

 Свалете метящия валяк.

Монтажно положение на метящия валяк

по посока на движението (поглед отгоре)

Указание: При монтажа на новия метящ

валяк внимавайте за положението на

комплекта четки с четина.

 Монтирайте новия метящ валяк. Глъ-

бовете на метящия валяк трябва да

се поставят в опорите на метящия

валяк на срещуположния балансир.

Указание: След монтажа на новия ме-

тящ валяк отново трябва да се настр

ои

рефлекторът за метене.

Указание: Рефлекторът за метене е на-

строен фабрично на 80 мм, той може да

се регулира безстепенно при износване

на метящия валяк.

 Изключване на смукателния улови-

тел.

 Метачната машина да се закара на

равно и гладко място, което е покри-

то с прах или тебешир така, че да се

вижда.

 Лост за управление на метящия ва-

ляк и страничната метла (1) назад:

Метящ валяк вкл.

Лост за управление на метящия ва-

ляк (3) назад: Метящият валяк се

спуска.

 Оставете метящия валяк да работи

прибл. 10 секунди.

 Лост за управление на метящия ва-

ляк и страничната метла (1) в среда-

та.

Проверка нивото на хидравличното

масло и допълване на хидравлично

масло

Проверка на хидравличната уредба

Проверка на метящия валяк

Да се смени метящия валяк

Проверка и настройка на рефлектора

за метене на метящия валяк.

292 BG

- 10

Лост за управление на метящия ва-

ляк (3) напред: Метящият валяк се

повдига.

 Повдигане на резервоара за измете-

ното.

 Карайте уреда на заден ход.

 Проверете рефлектора за метене.

Формата на рефлектора за метене тряб-

ва да образува правилен правоъгълник

с ширина от 80-85 мм.

 Отворете и настройте ограничител-

ния болт на регулирането на износ-

ването (12).

Ограничител нагоре: по-тесен ре-

флектор за метене.

Ограничител надолу: по-широк ре-

флектор за метене.

 Затегнете отново ограничителния

болт.

 Проверете отново рефлектора за ме-

тене на метящия валяк, както вече е

описано.

 Повдигане на страничните метли.

 Метачната машина да се закара на

равно и гладко място, което е покри-

то с прах или тебешир така, че да се

вижда.

 Спуснете страничната метла с лоста

за управление и я оставете да рабо-

ти прибл. 10 секунди.

 Повдигане на страничните метли.

 Карайте уреда на заден ход.

 Проверете рефлектора за метене.

Широчината на рефлектора за метене

трябва да бъде между 40-50 мм.

 Коригирайте рефлектора за метене с

двата болта за настройка.

 Проверете рефлектора за метене.

 ОПАСНОСТ

Опасност от нараняване! Предпазна-

та щанга да се поставя винаги при

повдигнат резервоар за изметеното.

 Вдигнете изпразнения резервоар за

отпадъци до крайно положение.

Осигурете резервоара за отпадъци.

Вж. глава „Фиксиране на вдигнатия

резервоар за отпадъци“.

 Отворете страничната облицовка

както е описано в глава „Смяна на

метящия валяк“.

 Развийте 6-те крилчати гайки на

страничната задържаща ламарина.

 Развийте 3-те гайки (SW 13) на пред-

ната зад

ържаща ламарина.

 Притиснете страничните уплътнения

дотолкова надолу (надлъжен отвор),

че да се получи разстояние от 1 -

3 мм до пода.

 Затегнете задържащите ламарини.

 Повторете операцията на другата

страна на уреда.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване!

 При работа по системата на фил-

търа носете прахо-защитна маска.

Спазвайте мерките за безопас-

ност при работа с фин прах.

 Почистете филтъра за фин прах,

като натиснете бутона Почистване

на филтъра.

 Да се изпразни резервоара за изме-

теното.

1 Капак на уреда

2 Капак на филтъра (вибрираща систе-

ма)

3 Закопчалка, капак на филтъра (2x)

 Обърнете капака на уреда напред.

1 Капак на уреда

2 Филтър за фин прах

3 Странични разпорки

 Отворете заключването.

 Отворете капака на филтъра.

 Проверете филтъра за фин прах, при

необходимост го почистете или сме-

нете.

Указание

Смяната на филтъра за фин прах

трябва да се извършва само от ото-

ризирания сервиз на Kärcher.

 Поставете и блокирайте капака на

филтъра.

Проверка и настройка на рефлектора

за метене на страничната метла

Настройка на страничните

уплътнения

Проверка/смяна на филтъра за фин

прах

293BG

- 11

몇 ПРЕДПАЗЛИВОСТ

Опасност от повреда!

 Внимавайте капаците на таблата

с предпазители да не се разменят

при поставянето.

ВНИМАНИЕ

Използвайте само предпазители със

същата предпазна стойност.

1 Табло с предпазители A

2 Табло с предпазители B

3 Гайка с назъбка

 Развийте гайката с назъбка.

 Отворете капака на табло предпази-

тели.

 Проверете предпазителите.

 Сменете дефектните предпазители.

Табло с предпазители A

Табло с предпазители B

Предпазител главно реле

* Тези предпазители трябва да бъдат

сменяни само от сервиза, тъй като се

налага проверка за евентуални грешки

в уреда.

С настоящото декларираме, че цитира-

на

та по-долу машина съответства по

концепция и конструкция, както и по на-

чин на производство, прилаган от нас,

на съответните основни изисквания за

техническа безопасност и безвредност

на Директивите на ЕC. При промени на

машината, които не са съгласувани с

нас, настоящата декларация губи ва-

лидност.

Подписващите лица действат от името и

като пълномощници на управителния

орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Смяна на предпазители

FU01 Предпазно реле

Старт

5 A

FU02 Активиране DC/DC 10 A

FU03 Аварийна лампа за

светене наоколо

Клаксон

10 A

FU04 Смукателен улови-

тел

20 A

FU05 Вибрираща система 15 A

FU06 Вход DC/DC 20 A

FU07 Мултифункционална

индикация

5 A

FU08 Сигнализатор за за-

ден ход

Индикатор на капака

7.5 A

FU09 Предпазно реле

Смукателен улови-

тел

Вибрираща система

5 A

FU10 Водна помпа (опция) 10 A

FU11 Система за осветле-

ние (опция)

Мигачи (опция)

Blue Spot (опция)

10 A

FU12 Вибрираща система

плосък филтър и

кръгъл филтър (оп-

ция)

15 A

FU 13* Главно реле 125 A

EC Декларация за

съответствие

Продукт: Метачна изсмукваща ма-

шина уред, върху който се

седи

Тип: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Намиращи приложение Директиви на

ЕC:

2006/42/EO (+2009/127/EO)

2014/30/ЕC

2000/14/ЕО

Намерили приложение хармонизира-

ни стандарти:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Приложен метод за оценка на съот-

ветствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено: 90

Гарантира-

но:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

294 BG

- 12

Помощ при неизправности

Неизправност Отстраняване

Уредът не върви или върви само

бавно

Седнете на седалката на водача, контактният прекъсвач на седалката се активира

Възложете проверката на предпазителя на тяговия мотор FU 13 от сервиза

Зареждане или смяна на акумулатора

Освобождаване на застопоряващата спирачка

Проверете за навити ленти и шнурове.

Уведомете сервиза на Kärcher

Свирещ шум в хидравликата Допълнете хидравлична течност

Уведомете сервиза на Kärcher

Четките се въртят само бавно

или въобще не се въртят

Проверете за навити ленти и шнурове.

Уведомете сервиза на Kärcher

Малко или липсваща сила на из-

смукване в зоната на четките

Почистете филтъра за прах

Уведомете сервиза на Kärcher

Уредът запрашава Настройка на страничните уплътнения

Включете вентилатора

Почистете филтъра за прах

Сменете филтърните уплътнения

Уведомете сервиза на Kärcher

Метачното звено не поема всич-

ките отпадъци

Да се изпразни резервоара за изметеното

Почистете филтъра за прах

Сменете метящия валяк

Настройте рефлектора за метене

Сменете уплътнителните ленти на резервоара за изметеното

Отстранете блокирането на метящия валяк

Уведомете сервиза на Kärcher

Резервоара за изметеното не се

повдига или не се спуска

Проверете предпазителите.

Свалете предпазната опора от резервоара за отпадъци

Уведомете сервиза на Kärcher

Резервоарът за изметеното се

върти твърде бавно или въобще

не се върти

Уведомете сервиза на Kärcher

Производствени смущения с хи-

дравлично задвижвани части

Уведомете сервиза на Kärcher

Технически данни

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Данни за уреда

Скорост на движение, напред km/h 6 6

Скорост на движение, назад km/h 3 3

Способност за изкачване (макс.) -- 14% 14%

Повърхностна мощност без странични метли m

/h 4680 4680

Повърхностна мощност с 1 странична метла m

/h 6300 6300

Работна широчина без странични метли mm 780 780

Работна широчина с 1 странична метла mm 1050 1050

Вид защита защитен против капеща вода -- IPX 3 IPX 3

Продължителност на използване при напълно зареден

акумулатор

h2,5 2,5

Елетрическа уредба

Капацитет на акумулатора V, Ah --- 36, 240

Комплект акумулатор kg --- 300

Хидравлична уредба

Тип хидравлично масло -- HV 46 HV 46

Резервоар за изметеното

Макс. височина на разреждане mm 1340 1340

295BG

- 13

Обем на резервоара за изметеното l 180 180

Метящ валяк

Диаметър метящ валяк mm 280 280

Широчина на метящия валяк mm 780 780

Обороти 1/min 360 360

Рефлектор за метене mm 80 80

Странични четли

Диаметър странични метли mm 580 580

Обороти 1/min 80 80

Гуми от плътна гума

Големина отпред -- 4.00-6 4.00-6

Големина отзад -- 300 x 145 – 6 300 x 145 – 6

Спирачка

Предни колела -- механична механична

Задно колело -- Електрически Електрически

Филтърна и смукателна система

Конструкция -- Джобен филтър

Доставя се по избор: плосък

филтър и кръгъл филтър

Джобен филтър

Доставя се по избор: плосък

филтър и кръгъл филтър

Обороти 1/min 2600 2600

Площ на филтъра филтър фин прах m

5,2 5,2

Номинален вакуум смукателна система mbar 6 6

Номинален обемен ток смукателна система m

/h 600 600

Вибрираща система -- Електродвигател Електродвигател

Околни условия

Температура °C -5 до +40 -5 до +40

Влажност на въздуха, не оросяваща % 0 - 90 0 - 90

Установени стойности съгласно EN 60335-2-72

Шумни емисии

Ниво на звука L

dB(A) 70 70

Неустойчивост K

dB(A) 3 3

Ниво на звукова мощност L

+ неустойчивост K

dB(A) 93 93

Вибрации на уреда

Стойност на вибрациите в областта на дланта – ръката m/s

0,7 0,7

Седалка m/s

0,5 0,5

Несигурност K m/s

0,1 0,1

Мерки и тегла

Дължина x широчина x височина mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Радиус на обръщане надясно mm 2470 2470

Радиус на обръщане наляво mm 2470 2470

Тегло без товар (с/без акумулатор) kg 560/860 560/860

Допустимо общо тегло kg 1224 1224

Допустимо натоварване на осите отпред kg 734 734

Допустимо натоварване на осите отзад kg 490 490

Запазваме си правото на технически изменения!

296 BG

- 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Kui märkate toodet lahti pakkides transpor-

dil tekkinud kahjustusi, teatage sellest kau-

ba müünud ettevõttele.

– Seadmele paigaldatud hoiatus- ja teavi-

tussildid edastavad tähtsat infot sead-

mega ohutuks töötamiseks.

– Lisaks käesolevas kasutusjuhendis

toodud märkustele tuleb järgida ka sea-

dusandja üldisi ohutusalaseid ja õnne-

tusjuhtumite vältimise eeskirju.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame garan-

tiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palu-

me pöörduda müüja või lähima volitatud

klienditeenistuse poole, esitades ostu tõen-

dava dokumendi.

 OHT

Et vältida ohtlikke olukordi, tohib remont-

töid ja varuosade paigaldamist teostada ai-

nult volitatud klienditeenindus.

– Kasutada tohib ainult tarvikuid ja varu-

osi, mida tootja aktsepteerib. Originaal-

tarvikud ja -varuosad annavad teile ga-

rantii, et seadmega on võimalik töötada

turvaliselt ja tõrgeteta.

– Täiendavat infot varuosade kohta leiate

aadressilt www.kaercher.com lõigust

Service.

 OHT

Hoiatab vahetult ähvardava ohu eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Hoiatab võimaliku ohtliku olukorra eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergemaid vigastusi või te-

kitada materiaalset kahju.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

Üldmärkusi. . . . . . . . . . . . . . . . ET 1

Keskkonnakaitse . . . . . . ET 1

Garantii . . . . . . . . . . . . . ET 1

Lisavarustus ja varuosad ET 1

Kasutusjuhendis leiduvad

sümbolid. . . . . . . . . . . . . ET 1

Masinal olevad sümbolid ET 1

Sihipärane kasutamine . . . . . . ET 2

Ettenähtav vale kasutus. ET 2

Sobivad pinnad . . . . . . . ET 2

Ohutusalased märkused . . . . . ET 2

Ohutusnõuded kasutamisel ET 2

Ohutusnõuded sõidurežiimil ET 2

Akutoitel seadmete ohutus-

juhised . . . . . . . . . . . . . . ET 2

Kõrgelt tühjendatavad sead-

med . . . . . . . . . . . . . . . . ET 3

Juhi kaitsekatusega sead-

med . . . . . . . . . . . . . . . . ET 3

Ohutusnõuded seadme

transportimisel . . . . . . . . ET 3

Korrashoiu ja tehnohooldu-

sega seotud ohutusnõuded ET 3

Funktsioon. . . . . . . . . . . . . . . . ET 3

Märkusi seoses mahalaadimise-

ga. . . . . . . . . . . . . . . . . . . . . . . ET 3

Teenindus- ja funktsiooniele-

mendid. . . . . . . . . . . . . . . . . . . ET 4

Pühkimismasina pilt . . . . ET 4

Teeninduselemendid . . . ET 4

Enne seadme kasutuselevõttu ET 5

Seisupiduri fikseerimine/va-

bastamine . . . . . . . . . . . ET 5

Kasutuselevõtt. . . . . . . . . . . . . ET 5

Üldmärkusi. . . . . . . . . . . ET 5

Kontroll- ja hooldustööd . ET 5

Akude ohutusnõuded. . . ET 5

Akude laadimine . . . . . . ET 5

Käitamine. . . . . . . . . . . . . . . . . ET 6

Juhiistme reguleerimine . ET 6

Käivitage masin . . . . . . . ET 6

Masinaga sõitmine. . . . . ET 6

Pühkimisrežiim. . . . . . . . ET 6

Pühkmemahuti tühjendami-

ne. . . . . . . . . . . . . . . . . . ET 6

Seadme väljalülitamine . ET 7

Transport . . . . . . . . . . . . . . . . . ET 7

Lad

ustamine/seiskamine . . . . . ET 7

Korrashoid ja tehnohooldus. . . ET 7

Üldmärkusi. . . . . . . . . . . ET 7

Puhastamine . . . . . . . . . ET 7

Hooldusvälp . . . . . . . . . . ET 7

Hooldustööd. . . . . . . . . . ET 7

ELi vastavusdeklaratsioon. . . . ET 10

Abi häirete korral . . . . . . . . . . . ET 11

Tehnilised andmed . . . . . . . . . ET 11

Üldmärkusi

Keskkonnakaitse

Pakendmaterjalid on taaskasuta-

tavad. Palun ärge visake paken-

deid majapidamisprahi hulka,

vaid suunake need taaskasutus-

se.

Vanad seadmed sisaldavad taas-

kasutatavaid materjale, mis tu-

leks suunata taaskasutusse.

Seetõttu palume vanad seadmed

likvideerida vastavate kogumis-

süsteemide kaudu.

Patareid, õli, kütused ja muud sarnased

ained ei tohi jõuda keskkonda. Neid aineid

tuleb käidelda sobivate kogumissüsteemi-

de kaudu.

Garantii

Lisavarustus ja varuosad

Kasutusjuhendis leiduvad sümbolid

Masinal olevad sümbolid

Tulistest pindadest lähtuv

põletusoht! Enne masina

juures töötamist laske väl-

jalasketorul küllaldasel

määral jahtuda.

Viige tööd seadme juures

alati läbi sobivate kinnas-

tega.

Muljumisoht liikuvate sõi-

dukiosade vahel

Liikuvatest osadest lähtuv

vigastusoht. Ärge sirutage

kätt liikuvate osade vahe-

le.

Tuleoht. Ärge imege ma-

sinasse põlevaid ega hõõ-

guvaid esemeid.

Kette kinnituskoht / kraa-

napunkt

Tungraua kinnituspunktid

Aluspinna maksimaalne

kaldenurk, kui sõidetakse

ülestõstetud prahimahuti-

ga.

Sõidusuunas tohib liikuda

ainult tõusudel kuni 14 %.

Tähelepanu! Pöörlev hari

(jälgige pöörlemissuun-

da).

297ET

- 2

Pühkimismasin on ette nähtud põrandapin-

dade puhastamiseks kommertskasutuses

nt järgmistes valdkondades:

 Parkimiskohad

 Tootmisrajatised

 Logistika-alad

 Hotell

 Jaekaubandus

 Laod

 Kõnniteed

– See pühkimismasin on ette nähtud

mustade pindade pühkimiseks sise- ja

välitingimustes.

– Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

– Kasutage seda pühkimismasinat ainult

vastavalt kasutusjuhendi andmetele.

– Seadme juures ei tohi teha mingeid

muudatusi.

– Seade sobib ainult kasutusjuhendis

loetletud pinnakatete töötlemiseks.

– Sõita tohib ainult ainult aladel, kus see

on ettevõtja või tema poolt volitatud isi-

ku poolt masina kasutamiseks lubatud.

– Üldiselt kehtib: Vältige masina sattu-

mist kergestisüttivate materjalide lähe-

dusse (plahvatus-/tuleoht).

 Mitte kunagi ei tohi seadmesse pühki-

da/imeda plahvatusohtlikke vedelikke,

tuleohtlikke gaase ega lahjendamata

happeid ja lahusteid! Selliste hulka kuu-

luvad bensiin, värvilahustid või kütteõli,

mis võivad imemisõhu keerises moo-

dustada plahvatusohtlikke aurusid või

segusid, samuti kuuluvad sellesse

gruppi atsetoon, lahjendamata happed

ja lahustid, sest need võivad rikkuda

seadme valmistamiseks kasutatud ma-

terjale.

 Ärge kunagi pühkige/koguge reaktiivset

metallitolmu (nt alumiinium, magneesi-

um, tsink), need moodustavad ühendu-

ses tugevasti leeliseliste või happeliste

puhastusvahenditega plahvatusohtlik-

ke gaase.

 Ärge pühkige/imege masinasse põle-

vaid ega hõõguvaid esemeid.

 Seade ei sobi tervisele ohtlike ainete

pühkimiseks.

 On keelatud viibida ohualas. On keela-

tud kasutada seadet ruumides, kus võib

esineda plahvatusohtu.

 Ei ole lubatud võtta kaasa teisi inimesi.

 Esemete lükkamine/tõmbamine või

transportimine ei ole selle seadme abil

lubatud.

– Asfalt

– Tööstuspinnad

– Valatud põrandad

– Betoon

– Sillutiskivid

 Õhk- ja ülelöögivahemikest kinnipida-

miseks ei tohi seadet kasutada kõrge-

mal kui 2000 meetrit üle merepinna.

 (Kehtib vaid Soome kohta) Kui seadmel

on PVC-voolikuid, ei tohi seda jätta ma-

dalate välistemperatuuride (alla 0°C)

mõju alla. Seadme kohta tekkivate küsi-

muste korral pöörduge palun Kärcheri

poole.

 Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

 Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju. On keelatud

kasutada seadet ruumides, kus võib

esin

eda plahvatusohtu.

 OHT

Vigastusoht!

 Kui on olemas võimalus, et allakukku-

vad esemed võivad tabada seadme ka-

sutajaid, ei tohi seadet kasutada ilma

katuseta, mis kaitseb allakukkuvate

esemete eest.

 Käitaja peab seadet kasutama sihipära-

selt. Arvestama peab kohapeal valitse-

vate oludega ning töötamisel seadme-

ga tuleb silmas pidada kolmandaid isi-

kuid, eriti lapsi.

 Põhimõtteliselt tuleb järgida ettevaatus-

abinõusid, reegleid ja määrusi, mis keh-

tivad mootorsõidukitele.

 Enne töö algust peab operaator veen-

duma, et kõik kaitseseadised on nõue-

tekohaselt paigaldatud ja toimivad.

 Seadme operaator vastutab teiste ini-

meste ja nende omandiga juhtunud õn-

netuste eest.

 Veenduge, et operaator kannaks liibu-

vaid rõivaid. Kandke tugevaid jalatseid

ja vältige avaralõikelisi rõivaid.

 Enne sõidu alustamist kontrollige lähi-

ümbrust (nt lapsed). Veenduge, et näh-

tavus oleks piisav!

 Ärge kunagi jätke masinat järelvalveta,

kui mootor töötab. Operaator tohib ma-

sinast lahkuda alles siis, kui mootor sei-

sab, masin on kindlustatud iseenesliku

liikumahakkamise vastu ning võti ära

võetud.

 Vältimaks masina omavolilist kasuta-

mist tuleb võti ära võtta.

 Masinat tohivad kasutada ainult isikud,

keda on seadme käsitsemise osas inst-

rueeritud või kes on tõestanud oma või-

meid masina käsitsemiseks ning kellele

on kasutamine otseselt ülesandeks teh-

tud.

 Masin ei ole ette nähtud kasutamiseks

piiratud füüsiliste, sensoorsete või

vaimsete võimetega inimeste (sh laste)

poolt ega inimeste poolt, kellel puudu-

vad vastavad kogemused/teadmised,

välja arvatud juhul, kui nende üle teos-

tab järelvalvet või neid juhendab sead-

me kasutamise osas inimene, kes nen-

de turvalisuse eest vastutab.

 Lapsed peavad olema järelvalve all, ta-

gamaks, et nad masinaga ei mängi.

ETTEVAATUS

Vigastusoht! Ärge tõmmake masinasse lin-

te, nööre ega traate, sest need võivad mäh-

kuda ümber pühkimisvaltsi.

 OHT

Vigastusoht! Enne sõidu alustamist kontrol-

lige aluspinna kandevõimet.

 OHT

Õnnetusoht, vigastusoht!

Liiga suure kallaku korral ümberminekuoht.

– Sõidusuunas tohib liikuda ainult tõusu-

del kuni 14 %.

Ümberkukkumisoht kiirel kurvivõtmisel (eri-

ti vasakkurvide korral).

– Sõitke kurvides aeglaselt.

Ümberminekuoht ebastabiilsel pinnal.

– Liigutage masinat ainult kindlal aluspin-

nal.

Ümberminekuoht liiga suure küljesuunalise

kalde puhul.

– Sõidusuunaga risti tohib liikuda vaid

tõusudel kuni maksimaalselt 10%.

Märkus: Ainult kasutades Kärcheri poolt

soovitatud akusid ja laadimisseadmeid on

teil garantiiõigus.

Hoiatus ohtliku elektripin-

ge eest!

Järgige juhist!

Roolige aeglaselt!

Palun lugege kasutusju-

hend läbi ja toimige sellele

vastavalt!

Vigastusoht!

Ärge peske peentolmufilt-

rit.

Sihipärane kasutamine

Ettenähtav vale kasutus

Sobivad pinnad

Ohutusalased märkused

Ohutusnõuded kasutamisel

Ohutusnõuded sõidurežiimil

Akutoitel seadmete ohutusjuhised

298 ET

- 3

– Tingimata tuleb järgida aku tootja ja laa-

dimisseadme tootja kasutusjuhendeid.

Järgige seadusandja soovitusi akudega

ümber käimiseks.

– Ärge kunagi jätke tühje akusid seisma,

vaid laadige need esimesel võimalusel

täis.

– Lekkevoolu vältimiseks tuleb akud alati

puhta ja kuivana hoida. Kaitske mustu-

se, näiteks metallitolmu, eest.

– Ärge asetage akule tööriistu ega muid

sarnaseid esemeid. Lühise ja plahva-

tusoht.

– Mingil juhul ärge kasutage aku lähedu-

ses või akulaadimisruumis lahtist tuld,

tekitage sädemeid ega suitsetage.

Plahvatusoht.

– Ärge puudutage tuliseid osi, nt ajami-

mootorit (põletusoht).

– Ettevaatust akuhappe käsitsemisel.

Jälgige vastavaid ohutuseeskirju!

– Kasutatud akud tuleb utiliseerida kesk-

konnasõbralikult vastavalt EÜ-direktiivi-

le 91/ 157 EMÜ.

 OHT

Vigastusoht!

 Kõrgtühjendusega töötades tõstke pra-

himahuti lõpuni üles ja fikseerige.

 Tegeleda kindlustusega väljaspool

ohupiirkonda.

MÄRKUS

Juhi kaitsekatus (valikuline) kaitseb suure-

mate allakukkuvate osade eest. Kuid neil

puudub ümberminekukaitse!

 Kontrollige kaitsekatte korrasolekut iga

päev.

 Kui kaitsekate või selle üksikud osad on

kahjustatud, peab kogu kaitsekatte väl-

ja vahetama.

 Mistahes kaitsekatte muutmine, samuti

teiste, Kärcheri poolt mitte lubatud ele-

mentide, osade ja koostide paigaldami-

ne ei ole lubatud ning see võib piirata

kaitsekatte toimimist.

 Järgida nõlvadel või sõidukitel transpor-

tides seadme tühikaalu (transpordi-

mass).

 Seadme transportimiseks tõmmake

selle akupistik välja ja kinnitage seade

kindlalt.

 Enne masina puhastamist ja hoolda-

mist, osade vahetamist või ümbersea-

distamist teisele funktsioonile tuleb ma-

sin välja lülitada ja võtta ära võti.

 Veoakudega seadmetel peab kõikide

hooldus- ja remonditööde ajaks aku

selle lahutuskoha (aku pistiku) abil

elektrisüsteemist lahutama.

 Elektrisüsteemi juures töid tehes tuleb

aku lahti ühendada.

Võtke klemmidelt lahti kõigepealt mii-

nuspoolus ning seejärel plusspoolus.

Tagasiühendamine toimub vastupidi-

ses järjekorras. Ühendage kõigepealt

plusspoolus ning seejärel miinuspoo-

lus.

 Masinat ei tohi puhastada voolikust tu-

leva või kõrgsurvejoaga (lühiste või

muude kahjustuste oht).

 Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki asja-

omaseid ohutuseeskirju.

 Ärge unustage turvakontrolli vastavalt

ärilistel eesmärkidel kasutatavate mo-

biilsete seadmete jaoks kohapeal kehti-

vatele eeskirjadele.

 Viige tööd seadme juures alati läbi sobi-

vate kinnastega.

Pühkimismasin töötab pühkimiskühvli põhi-

mõttel.

– Pöörlev pühkimisvalts toimetab mustu-

se otse prahimahutisse.

– Külgmine hari puhastab pühitava pinna

nurki ja servi ning lükkab prahi pühki-

misvaltsi teele.

–

Peentolm tõmmatakse üle tolmufiltri ja

läbi puhuri.

 Oht

Vigastusoht, kahjustamisoht!

Peale- ja mahalaadimisel pidage silmas

seadme kaalu!

 Ärge kasutage kahvellaadurit.

 Seadme laadimisel tuleb kasutada so-

bivat kaldteed või kraanat!

 Kaldtee kasutamisel pidage silmas

järgmist:

Kaugus maapinnast 70mm.

 Kui seade tarnitakse kaubaalusel, tuleb

juuresolevatest laudadest ehitada ma-

hasõiduks kaldtee.

Juhise selleks leiate lk 2 (tagasipöörde

siseküljelt).

Tähtis märkus: iga laud tuleb kinnitada

2 kruviga.

Kõrgelt tühjendatavad seadmed

Juhi kaitsekatusega seadmed

Ohutusnõuded seadme

transportimisel

Korrashoiu ja tehnohooldusega

seotud ohutusnõuded

Funktsioon

Märkusi seoses

mahalaadimisega

Kaal (ilma akudeta) 560 kg*

Kaal (akudega) 860 kg*

* Kui on paigaldatud lisakomplekte, on

kaal vastavalt suurem.

299ET

- 4

Joonis

1 Tüübisilt

2 Iste (istme kontaktlülitiga)

3Rool

4 Sinine täpp (lisavarustus)

5 Käepide lukustusnupuga

6 Seadme kate

7 Külgmine hari, parem

8 Esiratas

9 Juurdepääs pühkimisvaltsile

10 Kinnituspunkt

11 Akude komplekt

(vaid 105/180 R Bp Pack komplektis)

12 Mootorikate

13 Vilkur

14 Suunatuli (variant)

15 Tagatuled (valikuline)

16 Veoratas

17 Hüdroõli kontrollaken

Joonis

1 Pöördharja juhthoob ja külgharja

hoob ette: pöördhari sisse ja külghari

alla ja sisse.

Hoob taha: pöördhari sisse

2 Prahimahuti juhthoob

Pühkimismahuti tõstmine/langetamine

3 Pöördharja juhthoob

Pöördharja tõstmine ja langetamine

4 Mahuti klapi juhthoob

Mahuti klapi avamine / sulgemine

5 Märgutuled ja ekraan

6 Valgustuse lüliti (valikuline)

7 Ventilaatori ja Filtripuhastussüsteemi

lüliti

Keskmine positsioon: Filtripuhastus-

süsteem ja ventilaator väljas

Eesmine asend: Puhur sisse

Tagumine asend: Filtripuhastus sisse

8 Signaali lüliti

9Kaitsmed

10 Piduripedaal

11 Sõidupedaal edasi / tagasi

12 Kulumist reguleeriv häälestamine/ püh-

kimisala seadistamine pöördharjal

13 Suunatule lüliti (valikuline)

14 Süütelukk

Positsioon 0: Lülitage mootor välja

Positsioon 1: Süüde sisse

Positsioon 2: Käivitage mootor

15 Akupistik

16 Seisupidur

17 Istme reguleerimishoob

18 Võtmega juurdepääs pöördharjale

Joonis

1 Displeinäit (aku maht)

2 Aku laetuse kontroll

3 Töötule kontroll-lamp

4 Suunatulede märgutuli

5 Kontroll-lamp pühkmemahuti klapp

avatud

6 Hoiatustuli pühkmemahuti klapp sule-

tud

7 pole kasutusel

8 Näidik filtripuhastus aktiivne

9 pole kasutusel

Teenindus- ja funktsioonielemendid

Pühkimismasina pilt Teeninduselemendid

Märgutuled ja ekraan

300 ET

- 5

 Vabastage seisupidur, vajutades see-

juures piduripedaalile.

 Fikseerige seisupidur, vajutades see-

juures piduripedaalile.

 Pange pühkimismasin tasasele pinna-

le.

 Võtke süütevõti ära.

 Seisupidur fikseerida

 Kontrollige laetust, vajadusel laadige

akuseid (vt ptk „Akude laadimine“).

 Kontrollige pühkimisvaltsi ja külgmist

harja kulumise ning sissekerinud lintide

osas.

 Kontrollige, kas rataste ümber ei ole

mähkunud linte.

 Kontrollige kõigi teeninduselementide

funktsiooni.

 Kontrollige seadet vigastuste osas.

Märkus: Kirjeldust vt peatükist "Hooldus ja

jooksevremont".

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:

 Oht

Plahvatusoht! Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale, töö-

riistu ega muid sarnaseid esemeid.

 Oht

Vigastusoht! Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.

 OHT

Tule- ja plahvatusoht!

– Suitsetamine ja lahtine tuli on keelatud.

– Ruumid, kus laetakse akusid, peavad

olema hästi ventileeritud, sest laadimi-

sel tekkib väga plahvatusohlik gaas.

 Oht

Happepõletuse oht!

– Silma või nahale pritsinud hape tuleb

ära loputada suure hulga puhta veega.

– Seejärel pöörduge viivitamatult arsti

poole.

– Saastunud rõivaid peske veega.

ETTEVAATUS

Enne seadme kasutuselevõttu tuleb akud

täis laadida.

 OHT

Vigastusoht! Järgige akudega ümberkäimi-

sel ohutuseeskirju. Järgige laadija tootja

kasutusjuhendit.

Kindlasti tuleb järgida aku tootja juuresole-

vat kasutusjuhendit ja vastavalt tegeutse-

da.

Laadige akusid ainult sobiva laaduriga.

 OHT

Söövitusoht. Vee lisamine aku tühjenemi-

sel võib põhjustada happelekke! Kasutage

akuhappega ümberkäimisel kaitseprille ja

järgige eeskirju, et vältida vigastusi ja rõi-

vaste hävimist. Nahale või rõivastele sattu-

nud happepritsmed loputage koheselt roh-

ke veega välja.

ETTEVAATUS

Vigastusoht. Akudesse lisamiseks kasuta-

da ainult destilleeritud või soolatustatud

vett (VDE 0510). Mitte kasutada lisaaineid

(nn omadusi parandavaid vahendeid), vas-

tasel korral kaotab igasugune garantii keh-

tivuse.

 Pange seade ohutult seisma kuivades,

piisava ventilatsiooniga ruumides.

 Avage mootori kate.

Juhis: Kate peab laadimise vältel ava-

tuks jääma.

 Tõmmake akupistik masina küljest lahti

ja ühendage laadija pistikuga.



Ühendage laadija pistik nõuetekoha-

sesse 16 A pistikup

essa, laadija laeb

automaatselt.

 Viige laadimine läbi vastavalt laaduri

kasutusjuhendi andmetele.

Soovitatud laadimisseadmed (sobivad

konkreetsete akudega) on elektroonili-

selt juhitavad ning lõpetavad laadimise

iseseisvalt.

 Märkus: Kui akud on täis laetud, tuleb

laadur esmalt võrgust ja siis akudest la-

hutada.

Märkus

KM 105/180 R Bp Pack variant (1.186-

051.0) tarnitakse juba akude ja laadijaga.

KM 105/180 R Bp Pack variant (1.186-

050.0) tarnitakse ilma akude ja laadijata.

Soovitame järgmisi akusid ja laadijaid:

Muude akude ja laadijate kasutamist ei

soovitata ning see on lubatud vaid pärast

konsulteerimist KÄRCHERi klienditeenin-

dusega.

ETTEVAATUS

Järgige tingimata akutootja juhiseid ning

toimige nende järgi.

Aku laetuse olekut näidatakse pühkimis-

masina ekraanil.

Kui aku laetuse kontroll-lamp põleb puna-

selt:

 Aku on tühi. Pühkimine lõpetatakse au-

tomaatselt (pühkimisagregaatide uuesti

kasutuselevõtmine võimalik alles pä-

rast aku laadimist).

 Viige masin kohe laadimisjaama juur-

de, vältides seejuures tõuse.

 Laadige akut.

Enne seadme

kasutuselevõttu

Seisupiduri fikseerimine/

vabastamine

Kasutuselevõtt

Üldmärkusi

Kontroll- ja hooldustööd

Iga päev enne töö algust

Akude ohutusnõuded

Järgige akul, kasutusjuhendis

ja sõiduki kasutusjuhendis ole-

vaid märkusi!

Kandke kaitseprille!

Jälgige, et lapsed ei puutuks

kokku akude happega!

Plahvatusoht!

Tuli, sädemed, lahtine tuli ja

suitsetamine on keelatud!

Happepõletuse oht!

Esmaabi!

Hoiatus!

Utiliseerimine!

Ärge visake akut prügikontei-

nerisse!

Hoiatus ohtliku elektripinge

eest!

Akude laadimine

Soovitatud akud, laadurid

Tellimisnumber

Akupakk 36V, 240Ah,

(rennis, hooldusvaene)

6.981-067.0

Laadija 36 V, 40 A 6.981-066.0

* seade vajab 1 akupakki

Akuvedeliku taseme kontrollimine ja

korrigeerimine

Aku laadimisseisundi kontrollimine

301ET

- 6

1 Istme reguleerimishoob

2 Juhiiste

 Tõmmake istme reguleerimise hoob

välja.

 Nihutage istet, vabastage hoob ja laske

asendisse fikseeruda.

 Kontrollige istet edasi-tagasi liigutades,

kas see on kindlalt paigas.

Märkus: Seade on varustatud istme kon-

taktlülitiga. Juhiistmelt lahkudes lülitub ma-

sin välja.

Juhis: Peentolmufilter puhastatakse sead-

me käivitamisel automaatselt.

 Istuge juhiistmele.

 Seisupidur fikseerida

 Pange süütevõti süütelukku.

 Keerake süütevõti asendisse "I".

Seade on tööks valmis.

 Keerake süütevõti asendisse "II".

Seade on valmis sõitma.

Märkus: Aku mahutavuse näit kujutab

u. 10 sekundi pärast tegelikku laetust.

 Vajutage piduripedaal alla.

 Vabastage seisupidur.

 Vajutage sõidupedaal aeglaselt ette.

 Oht

Vigastusoht! Tagurdamine ei tohi põhjusta-

da ohtu kolmandatele isikutele, vajadusel

kasutage juhendaja abi.

 Vajutage sõidupedaal aeglaselt taha.

 Gaasipedaaliga saab sõidukiirust suju-

valt reguleerida.

 Vältige pedaali tõukelist vajutamist.

 Vabastage gaasipedaal, masin pidur-

dab automaatselt ja jääb seisma.

Märkus: Vajutus piduripedaalile suuren-

dab pidurdusjõudu.

Ülesõitmine paigalolevatest kuni 70 mm ta-

kistustest:

 sõitke aeglaselt ja ettevaatlikult üle.

Ülesõitmine paigalolevatest üle 70 mm ta-

kistustest:

 Takistustest tohib üle sõita ainult sobiva

kaldpinna abil.

TÄHELEPANU

Ärge pühkige seadmesse pakilinte, traate

vms., see võib pühkimissüsteemi vigasta-

da.

Märkus: Optimaalse puhastustulemuse

saavutamiseks tuleb liikumiskiirus sobitada

valitsevate oludega.

Juhis: Käituse ajal puhastatakse peentol-

mufiltrit automaatselt iga 10 minuti järel.

Juhis: Rohkel töötamisel peentolmu piir-

konnas tuleb filtrit puhastada lisaks filtripu-

hastuslüliti vajutamisega.

 Puhastage peentolmufiltrit filtri puhas-

tusnupuga.

1 Pöördharja juhthoob ja külgharja

2 Prahimahuti juhthoob

3 Pöördharja juhthoob

4 Mahuti klapi juhthoob

Pöördharja juhthoob ja külgharja

 Juhthoob (1) ette: pöördhari sisse ja

külghari alla ja sisse.

 Juhthoob (1) taha: pöördhari sisse.

Prahimahuti juhthoob

 Prahimahuti juhthoob (2

) ette: Prahima-

huti langeb alla.

 Prahimahuti juhthoob (2) taha: Prahi-

mahuti tõuseb üles.

Pühkimisrulli juhthoob

 Pöördharja juhthoob (3) ette: pöördhari

tõuseb ülespoole.

 Pöördharja juhthoob (3) taha: pöördhari

langeb allapoole.

Mahuti klapi juhthoob

 Mahuti klapi juhthoob (4) ette: Prahima-

huti klapp avaneb.

Juhis: Roheline märgutuli peab põle-

ma.

 Mahuti klapi juhthoob (4) taha: Prahi-

mahuti klapp sulgub.

Juhis: Punane märgutuli peab põlema.

 Lülitage ventilaator sisse.

 Pinna puhastamisel:

Pöördharja ja külgharja juhthoob (1) ta-

ha: pöördhari sisse.

Pöördharja juhthoob (3) taha: pöördhari

langeb allapoole.

 Mahuti klapi juhthoob (4) ette: Mahuti

klapp avaneb.

Juhis: Roheline märgutuli peab põle-

ma.

 Servade puhastamisel:

Pöördharja ja külgharja juhthoob (1) et-

te: pöördhari sisse, külghari sisse ja al-

la.

Pöördharja juhthoob (3) taha: pöördhari

langeb allapoole.

 Lülitage ventilaator välja.

 Pinna puhastamisel:

Pöördharja ja külgharja juhthoob (1) ta-

ha: pöördhari sisse.

Pöördharja juhthoob (3) taha: pöördhari

langeb allapoole.

 Mahuti klapi juhthoob (4) ette: Mahuti

klapp avaneb.

Juhis: Roheline märgutuli peab põle-

ma.

 Servade puhastamisel:

Pöördharja ja külgharja juhthoob (1) et-

te: pöördhari sisse, külghari sisse ja al-

la.

Pöördharja juhthoob (3) taha: pöördhari

langeb allapoole.

 OHT

Vigastusoht!

 Tühjendamise ajal ei tohi prahimahuti

pöördealas viibida inimesi või loomi.

Ümberminekuoht!

 Paigutage seade tühjendamise ajaks

tasasele pinnale.

몇 HOIATUS

Muljumisoht!

 Ärge kunagi surutage kätt tühjendus-

mehaanika hoovastikku. On keelatud

viibida ülestõstetud mahuti all.

TÄHELEPANU

Vigastus- ja kahjustusoht!

 Pööratava pühkimisvaltsiga on võimalik

tühjenduse käigus materjal eemale pai-

sata. Hoida piisavat kaugust.

Käitamine

Juhiistme reguleerimine

Käivitage masin

Masinaga sõitmine

Edasisuunas sõitmine

Tagurpidi sõitmine

Käitumine sõidul

Pidurdamine

Takistustest ülesõitmine

Pühkimisrežiim

Peentolmufiltri käsitsi puhastamine

Juhthoob

Kuiva pinna pühkimine

Niiskete või märgade pindade

pühkimine

Pühkmemahuti tühjendamine

302 ET

- 7

 Pöördharja ja külgharja juhthoovaga

tõstmine: Juhthoob 1 keskmisesse

asendisse ja juhthoob 3 ette.

 Sulgege mahuti klapp. Selleks juhthoob

(4) taha.

Juhis: Roheline märgutuli peab põle-

ma.

 Tõstke prahimahuti üles. Selleks prahi-

mahuti juhthoob (2) taha.

 Sõitke aeglaselt kogumismahuti lähe-

dale.

 Seisupidur fikseerida

 Avage mahuti klapp. Selleks suruge

mahuti klapi juhthoob (4) ette ja tühjen-

dage prahimahuti.

Juhis: Punane märgutuli peab põlema.

 Sulgege mahuti klapp. Selleks tõmma-

ke mahuti klapi juhthoob lõppasendini

taha (4).

Juhis: Roheline märgutuli peab põle-

ma.

 Vabastage seisupidur.

 Sõitke aeglaselt kogumismahuti juurest

minema.

 Langetage prahimahuti lõppasendisse

alla. Selleks prahimahuti juhthoob (2)

ette

 Vajutage piduripedaal alla.

 Seisupidur fikseerida

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 OHT

Transpordikahjustused!

 Järgida nõlvadel või sõidukitel transpor-

tides seadme tühikaalu (transpordi-

mass).

 Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

 Fikseerige seade kinnituspunktidest

(4x) rihmade, trosside või kettidega.

 Kinnitage seadme rattad kiiludega.

 Pühkimismasina transportimisel ühen-

dada aku lahti.

 OHT

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

 Seisake pühkimismasin tasasel pinnal

kuivas, jäävabas keskkonnas. Kaitsta

tolmu eest kattematerjaliga.

 Tõstke pühkimisvalts ja külgmised har-

jad üles, et harjastie mitte vigastada.

 Sulgege mahuti klapp.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

 Kindlustage pühkimismasin veerema-

hakkamise vastu.

Kui pühkimismasinat ei kasutata pikemat

aega, järgida täiendavalt:

 Puhastage pühkimismasinat seest ja

väljast.

 Tõmmake akupistik masinalt ära.

 La

adige akut ja seejärel uuesti umbes

iga 2 kuu tagant.

몇 ETTEVAATUS

Kahjustuste oht lühise tõttu!

 Elektrisüsteemiga töötamisel või enne

elektrikatete avamist tuleb aku lahti

ühendada või aku pistik välja tõmmata.

TÄHELEPANU

Vigastusoht!

 Ärge peske peentolmufiltrit.

 Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki asja-

omaseid ohutuseeskirju.

 Mobiilsed tööstuslikult kasutatavad ma-

sinad peavad läbima ohutusalase kont-

rollimise vastavalt VDE 0701-le.

 Pange pühkimismasin tasasele pinna-

le.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

ETTEVAATUS

Vigastusoht!

 Masinat ei tohi puhastada voolikust tu-

leva või kõrgsurvejoaga (lühiste või

muude kahjustuste oht).

 OHT

Vigastusoht!

 Kandke tolmukaitsemaski ja kaitsepril-

le.

 Puhastage seadet lapiga.

 Puhuge seade suruõhuga läbi.

 Puhastage seadet niiske, pehmetoime-

lise puhastusvahendi lahuses niisuta-

tud lapiga.

Märkus: Ärge kasutage agressiivseid pu-

hastusvahendeid.

Märkus: Töötundide loendur näitab hool-

dusvälpade aega.

Märkus: Kõiki kliendi poolt teostatavaid

teenindus- ja hooldustöid peavad tegema

kvalifitseeritud spetsialistid. Vajaduse kor-

ral võib alati kaasata Kärcheri edasimüüja.

Igapäevane hooldus:

 Kontrollige laetust, vajadusel laadige

akuseid (vt ptk „Akude laadimine“).

 Kontrollige pühkimisvaltsi ja külgmist

harja kulumise ning sissekerinud lintide

osas.

 Kontrollige, kas rataste ümber ei ole

mähkunud linte.

 Kontrollige kõigi teeninduselementide

funktsiooni.

 Kontrollige seadet vigastuste osas.

 Tolmufiltri puhastamiseks vajutage filtri-

puhastusseadise klahvi.

Iganädalane hooldus:

 Kontrollige hüdrosüsteemi.

 Kontrollige hüdroõli taset.

 Kontrollige pidurivedeliku taset.

 Kontrollige tihendliiste kulumise osas,

vajadusel vahetage välja

 Kontrollige mahuti klappi ja määrige.

Hooldus vastavalt kulumisele:

 Vahetage välja tihendliistud.

 Reguleerige külgmisi tihendeid või va-

hetage välja.

 Vahetage välja pühkimisvalts.

 Vahetage välja külgmine hari.

Märkus: Kirjel

dust vt peatükist "Hooldus-

tööd".

Hooldus 50 töötunni järel:

 Laske esimene hooldus teha vastavalt

ülevaatuste kontrollnimekirjale kliendi-

teeninduses.

Hooldus 250 töötunni järel:

 Laske hooldus teha vastavalt ülevaa-

tuste kontrollnimekirjale klienditeenin-

duses.

Et garantiiõigus säiliks, tuleb garantiiajal

kõik teenindus- ja hooldustööd lasta läbi

viia Kärcheri volitatud klienditeenindusel

vastavalt hooldusvihikule.

Ettevalmistus:

 Pange pühkimismasin tasasele pinna-

le.

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Seisupidur fikseerida

 OHT

Vigastusoht! Kui prahimahuti on üles tõste-

tud, tuleb alati paigaldada kinnituslatt.

Tegeleda kindlustusega väljaspool ohupiir-

konda.

Seadme väljalülitamine

Transport

Ladustamine/seiskamine

Korrashoid ja tehnohooldus

Üldmärkusi

Puhastamine

Seadme puhastamine seest

Seadme puhastamine väljast

Hooldusvälp

Kliendi poolt teostatav hooldus

Klienditeeninduse poolt teostatav

hooldus

Hooldustööd

Kindlustage tõstetud pühkmemahuti

303ET

- 8

1 Kinnituslati hoidik

2 Kinnituslatt

 Üleval toimuva tühjendamise jaoks lü-

kake kinnituslatt üles ja torgake hoidi-

kusse (fikseeritud).

TÄHELEPANU

Pidage akude paigaldamisel silmas aku-

pooluste orientatsiooni. Poolused paigal-

datakse sõidusuunas vasakule.

Akusid on võimalik vahetada vaid komplek-

tina. Vahetamise võib teostada vaid kvalifit-

seeritud spetsialist.

 Suure kaalu tõttu (300 kg) peab tõst-

mist tegema kraanaga.

Akupoolus - sõidusuunas vasakul

1 Miinusklemm

2 Plussklemm

 Akut maha monteerides tuleb jälgida, et

kõigepealt ühendataks lahti miinuskaa-

bel.

 Kinnitage kraana trossid akukomplekti

4 aasa külge ja tõstke akud ettevaatli-

kult välja.

MÄRKUS

Prahimahuti ei tohi olla üles tõstetud.

 Avage mootori kate.

1 Kontrollaken

2 Kaas, õli täiteava

3 Mahuti (ilma funktsioonita)

 Kontrollige aknast hüdroõli taset.

– Õlitase peab olema "MIN"- ja "MAX"-tä-

hise vahel.

– Kui õlitase on "MIN"-tähisest allpool, tu-

leb hüdroõli juurde valda.

 Kruvige maha õli täiteava kaas.

 Puhastage täiteala.

 Lisage hüdroõli.

Õlisort: vt "Tehnilised andmed"

 Kruvige peale õli täiteava kaas.

 Seisupidur fikseerida

 Käivitage mootor.

Hüdraulikaseadme hooldus ainult volitatud

klienditeeninduse poolt.

 Kontrollige kõigi hüdraulikavoolikute ja

liitmike tihedust.

 OHT

Vigastusoht! Kui prahimahuti on üles tõste-

tud, tuleb alati paigaldada kinnituslatt.

Tegeleda kindlustusega väljaspool ohupiir-

konda.

1 Pühkmemahuti

2 Kinnituslatt

3 Pühkimisvalts

 Seisake seade.

 Tõstke tühjendatud pühkmemahuti lõp-

pasendisse. Pühkimisrull muutub näh-

tavaks.

Kindlustage pühkmemahuti. Vt peatük-

ki "Ülestõstetud pühkmemahuti kindlus-

tamine".

 Keerake süütevõti asendisse "0" ja tõm-

make võti ära.

 Kontrollige pühkimisrulli kahjustuste

suhtes, eemaldage mähkunud lindid või

nöörid.

 Klappige kindlustusvarras alla pessa

(ülestõstetud pühkmemahuti on kind-

lustamata).

 Langetage prahimahuti lõpuni alla.

1 Külgpaneel, paremal

2 Võtmega juurdepääs pöördharjale

 Tõstke tühjendatud pühkmemahuti lõp-

pasendisse.

Kindlustage pühkmemahuti. Vt peatük-

ki "Ülestõstetud pühkmemahuti kindlus-

tamine".

 Avage võtmega külgmised katted.

1 Kinnitusklamber

Tiibmutter

3 Külgmine tihend

 Kruvige tiibmutrid maha.

 Võtke kinnitusklamber ära.

 Lükake külgmine tihend välja.

 Keerake välja pühkimisvaltsi kinnitus-

pesa kruvi ja lükake kinnituspesa välja.

 Võtke pühkimisvalts välja.

Pühkimisvaltsi paigaldusasend sõidusuu-

nas (pealtvaade)

Märkus: Uut pühkimisvaltsi paigaldades

jälgige harjaste asendist.

 Paigaldage uus pühkimisvalts. Pühki-

misvaltsi sooned tuleb panna vastas-

oleva nookuri nukkidele.

Märkus: Pärast uue pühkimisvaltsi paigal-

damist tuleb pühkimistaset uuesti regulee-

rida.

Märkus: Pühkimiskõrguseks on tehases

seadistatud 80 mm, pühkimisvaltsi kulumi-

se korral saab seda sujuvalt reguleerida.

 Lülitage välja puhur.

 Sõitke pühkimismasin tasasele ja sile-

dale pinnale, mis on märgatavalt tolmu-

ne või kriidine.

 Pöördharja ja külgharja juhthoob (1) ta-

ha: pöördhari sisse.

Pöördharja juhthoob (3) taha: pöördhari

langeb allapoole.

 Laske pöördharjal ca 10 sekundit tööta-

da.

 Pöördharja ja külgharja juhthoob (1)

keskmisesse asendisse.

Pöördharja juhthoob (3) ette: pöördhari

tõuseb ülespoole.

 Tõstke prahimahuti üles.

 Sõitke masin tagurpidi minema.

 Kontrollige pühkimistaset.

Akude vahetamine

Kontrollige hüdraulika õlitaset ja lisage

hüdraulikaõli

Hüdrosüsteemi kontrollimine

Pühkimisvaltsi kontrollimine

Pühkimisvaltsi väljavahetamine

Pühkimisvaltsi pühkimistaseme

kontrollimine ja reguleerimine

304 ET

- 9

Pühkimisjälje vorm peab olema ühtlane

ristkülik laiusega 80-85 mm.

 Avage kulumist reguleeriv stoppkruvi

(12) ja seadistage.

Stoppkruvi ülespoole: kitsam pühkimis-

ala.

Stoppkruvi allapoole: laiem pühkimis-

ala.

 Keerake stoppkruvi uuesti kinni.

 Kontrollige pöördharja pühkimisala

uuesti, nagu juba kirjeldatud.

 Tõstke külgmine hari üles.

 Sõitke pühkimismasin tasasele ja sile-

dale pinnale, mis on märgatavalt tolmu-

ne või kriidine.

 Laske külghari juhthoova abil alla ja las-

ke ca 10 sekundit töötada.

 Tõstke külgmine hari üles.

 Sõitke masin tagurpidi minema.

 Kontrollige pühkimistaset.

Pühkimistaseme laius peaks olema 40-

50 mm.

 Korrigeerige pühkimisasendit kahest

seadekruvist.

 Kontrollige pühkimistaset.

 OHT

Vigastusoht! Kui prahimahuti on üles tõste-

tud, tuleb alati paigaldada kinnituslatt.

 Tõstke tühjendatud pühkmemahuti lõp-

pasendisse.

Kindlustage pühkmemahuti. Vt peatük-

ki "Ülestõstetud pühkmemahuti kindlus-

tamine".

 Avage külgmine kate nagu kirjeldatud

peatükis „Pühkimisvaltsi vahetamine“.

 Vabastage külgmiselt kinnitusplaadilt 6

tiibmutrit.

 Vabastage eesmiselt kinnitusplaadilt 3

mutrit (SW 13).

 Suruge külgmine tihend niipalju alla

(piklik auk), kuni see on põrandast 1 -

3 mm kaugusel.

 Keerake kinnitusplaat kinni.

 Korrake protseduuri seadme teisel kül-

jel.

몇 HOIATUS

Vigastusoht!

 Filtrimooduliga töötades kandke tolmu-

kaitsemaski. Järgige peene tolmu käsit-

semises ohutuseeskirju.

 Puhastage peentolmufiltrit filtri puhas-

tusnupuga.

 Tühjendage pühkmemahuti.

1 Seadme kate

2 Filtrikate (raputussüsteem)

3 Lukk, filtrikate (2x)

 Keerake seadme kate ette.

1 Seadme kate

2 Peentolmu filter

3 Risttoed

 Avage lukk.

 Avage filtrikate.

 Kontrollige peentolmufiltrit, puhastage

seda või vajadusel vahetage.

Märkus

Peentolmufiltri väljavahetamist tohib

teostada ainult Kärcheri klienditeenin-

dus.

 Pange filtrikate peale ja lukustage see.

Külgmise harja pühkimistaseme

kontrollimine ja reguleerimine

Külgmiste tihendite reguleerimine

Peentolmufiltri kontrollimine/

vahetamine

305ET

- 10

몇 ETTEVAATUS

Vigastusoht!

 Veenduge, et kaitsmekarpide katted

poleks pealepanemisel vahetusse läi-

nud.

TÄHELEPANU

Kasutage ainult sama võimsusega kaits-

meid.

1 Kaitsmekarp A

2 Kaitsmekarp B

3Mutter

 Keerake rihvelmutter välja

 Avage kaitsmekasti kaas.

 Kontrollige kaitsmeid.

 Vahetage rikkis kaitsmed välja.

Kaitsmekarp A

Kaitsmekarp B

Põhireleekaitse

* Neid kaitsmeid tohib vahetada vaid klien-

diteenindus, kuna vajalik on kontrollida ka

võimalikke vigu seadmel.

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EL direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste te-

gemise korral seadme juures kaotab käes-

olev deklaratsioon kehtivuse.

Allakirjutanud tegutsevad juhatuse ülesan-

del ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Kaitsete vahetamine

FU01 Turvarelee

Käivitamine

5 A

FU02 Luba DC/DC 10 A

FU03 Vilkur

Helisignaal

10 A

FU04 Imiventilaator 20 A

FU05 Vibraatori süsteem 15 A

FU06 Sisend DC/DC 20 A

FU07 Multifunktsionaalne

näidik

5 A

FU08 Tagurdushoiati

Klappindikaator

7.5 A

FU09 Turvarelee

Imiventilaator

Vibraatori süsteem

5 A

FU10 Veepump (valikuline) 10 A

FU11 Valgustus (variant)

Suunatuli (variant)

Sinine täpp (lisavarus-

tus)

10 A

FU12 Raputussüsteemi la-

mevoltfilter ja ümarfil-

ter (valikuline)

15 A

FU 13* Pearelee 125 A

ELi vastavusdeklaratsioon

Toode: Imur-pühkija istmega

Tüüp: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2000/14/EU

Kohaldatud ühtlustatud standardid:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Järgitud vastavushindamise protse-

duur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 90

Garanteeri-

tud:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

306 ET

- 11

Abi häirete korral

Rike Kõrvaldamine

Masin ei sõida või sõidab ainult

aeglaselt

Istuge juhiistmele, aktiveeritakse istme kontaktlüliti

Laske veomootori kaitset FU 13 kontrollida klienditeeninduses

Akut laadida või aku vahetada

Vabastage seisupidur

Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe.

Teatage Kärcheri klienditeenindusele

Vilistav heli hüdraulikas Lisage hüdraulikavedelikku

Teatage Kärcheri klienditeenindusele

Harjad pöörlevad ainult aeglaselt

või üldse mitte

Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe.

Teatage Kärcheri klienditeenindusele

Harjas vähe imemisjõudu või puu-

dub see üldse

Puhastage tolmufiltrit

Teatage Kärcheri klienditeenindusele

Seadmest tuleb tolmu Külgmiste tihendite reguleerimine

Lülitage ventilaator sisse

Puhastage tolmufiltrit

Vahetage välja filtri tihendid

Teatage Kärcheri klienditeenindusele

Pühkimismoodul lätab prahti maha Tühjendage pühkmemahuti

Puhastage tolmufiltrit

Pühkimisvaltsi väljavahetamine

Reguleerige pühkimistaset

Vahetage välja rahimahuti tihendusribad

Kõrvaldage pühkimisvaltsi blokeering

Teatage Kärcheri klienditeenindusele

Prahimahuti ei tõuse üles või ei

lange alla

Kontrollige kaitsmeid.

Eemaldage kaitsme tugi harja hoidikult

Teatage Kärcheri klienditeenindusele

Prahimahuti pöörleb liiga aeglaselt

või üldse mitte

Teatage Kärcheri klienditeenindusele

Häired hüdrauliliselt liikuvate osa-

de töös

Teatage Kärcheri klienditeenindusele

Tehnilised andmed

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Masina andmed

Sõidukiirus, edasi km/h 6 6

Sõidukiirus, tagasi km/h 3 3

Tõusuvõime (maks.) -- 14% 14%

Kaetav pind ilma külgmiste harjadeta m

/h 4680 4680

Kaetav pind 1 külgmise harjaga m

/h 6300 6300

Töölaius ilma külgmise harjata mm 780 780

Töölaius 1 külgmise harjaga mm 1050 1050

Kaitsme liik kaitstud veepiiskade eest -- IPX 3 IPX 3

Kasutusaeg täislaetud aku korral h 2,5 2,5

Elektrisüsteem

Aku võimsus V, Ah --- 36, 240

Akude komplekt kg --- 300

Hüdrosüsteem

Hüdraulikaõli tüüp -- HV 46 HV 46

Pühkmemahuti

Maks. tühjenduskõrgus mm 1340 1340

Prahimahuti maht l 180 180

Pühkimisvalts

307ET

- 12

Pühkimisvaltsi läbimõõt mm 280 280

Pühkimisvaltsi laius mm 780 780

Pöörete arv 1/min 360 360

Pühkimistase mm 80 80

Külgmine hari

Külgmise harja läbimõõt mm 580 580

Pöörete arv 1/min 80 80

Täiskummist rehvid

Suurus ees -- 4.00-6 4.00-6

Suurus taga -- 300 x 145 – 6 300 x 145 – 6

Pidur

Esirattad -- mehhaaniline mehhaaniline

Tagaratas -- Elektriline Elektriline

Filtri- ja imisüsteem

Mudel -- Kottfilter

Valikuliselt saadaval: Lame-

voltfilter ja ümarfilter

Kottfilter

Valikuliselt saadaval: Lame-

voltfilter ja ümarfilter

Pöörete arv 1/min 2600 2600

Peentolmu filtri pind m

5,2 5,2

Imisüsteemi nominaal-alarühk mbar 6 6

Imisüsteemi nominaal-mahtvool m

/h 600 600

Vibraatori süsteem -- Elektrimootor Elektrimootor

Ümbritseva keskkonna tingimused

Temperatuur °C -5 kuni +40 -5 kuni +40

Õhuniiskus, mitteniisutav % 0 - 90 0 - 90

Tuvastatud väärtused vastavalt standardile EN 60335-2-72

Müraemissioon

Helirõhu tase L

dB(A) 70 70

Ebakindlus K

dB(A) 3 3

Müratase L

+ ebakindlus K

dB(A) 93 93

Seadme vibratsioonid

Käte/käsivarte vibratsiooniväärtus m/s

0,7 0,7

Iste m/s

0,5 0,5

Ebakindlus K m/s

0,1 0,1

Mõõtmed ja kaalud

pikkus x laius x kõrgus mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Pöörderaadius paremal mm 2470 2470

Pöörderaadius vasakul mm 2470 2470

Tühikaal (ilma akuta/koos akuga) kg 560/860 560/860

Lubatud kogumass kg 1224 1224

Lubatud teljekoormus ees kg 734 734

Lubatud teljekoormus taga kg 490 490

Tehniliste muudatuste õigused reserveeritud!

308 ET

- 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Ja jūs ierīcei konstatējat transportēšanas

laikā radušos bojājumus, nekavējoši sazi-

nieties ar Jūsu iegādātās preces izplatītāju.

– Aparātam piestiprinātās brīdinājuma un

norādījumu plāksnītes sniedz svarīgas

norādes par tā drošu ekspluatāciju.

– Kopā ar lietošanas instrukcijā ietverta-

jiem norādījumiem ir jāņem vērā likum-

devēja vispārīgie drošības tehnikas no-

teikumi un nelaimes gadījumu novērša-

nas noteikumi.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros iespēja-

mos Jūsu iekārtas darbības traucējumus

mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas

remonta nepieciešamības gadījumā ar pir-

kumu apliecinošu dokumentu griezieties

pie tirgotāja vai tuvākajā pilnvarotajā klien-

tu apkalpošanas dienestā.

 BĪSTAMI

Lai izvairītos no apdraudējumiem, remont-

darbus un rezerves daļu iebūvi drīkst veikt

tikai autorizēts klientu apkalpošanas die-

nests.

– Drīkst izmantot tikai ražotājfirmas atļau-

tos piederumus un rezerves daļas. Ori-

ģinālie piederumu un oriģinālās rezer-

ves daļas garantē to, ka aparātu var

ekspluatēt droši un bez traucējumiem.

– Turpmāko informāciju par rezerves da-

ļām Jūs saņemsiet saitā www.kaerc-

her.com, sadaļā Service.

 BĪSTAMI

Brīdina par tieši draudošām briesmām, ku-

ras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 BRĪDINĀJUMS

Brīdina par iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

몇 UZMA

NĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Vispārējas piezīmes . . . . . . . . LV 1

Vides aizsardzība. . . . . . LV 1

Garantija . . . . . . . . . . . . LV 1

Piederumi un rezerves daļasLV 1

Lietošanas instrukcijā iz-

mantotie simboli. . . . . . . LV 1

Simboli uz aparāta . . . . . LV 1

Noteikumiem atbilstoša lietoša-

na. . . . . . . . . . . . . . . . . . . . . . . LV 2

Paredzamais nepareizais

pielietojums . . . . . . . . . . LV 2

Piemēroti tīrīšanas segumi LV 2

Drošības norādījumi . . . . . . . . LV 2

Drošības norādījumi par lie-

tošanu . . . . . . . . . . . . . . LV 2

Drošības norādījumi par

braukšanu . . . . . . . . . . . LV 2

Drošības norādījumi par

akumulatoru darbinātiem

aparātiem. . . . . . . . . . . . LV 3

Aparāti ar augstās izbērša-

nas mehānismu . . . . . . . LV 3

Aparāti ar vadītāja aiz-

sargjumtu . . . . . . . . . . . . LV 3

Drošības norādījumi par

aparāta transportēšanu . LV 3

Drošības norādījumi par

kopšanu un apkopi. . . . . LV 3

Darbība . . . . . . . . . . . . . . . . . . LV 3

Izkraušanas norādījumi . . . . . . LV 3

Vadības un funkcijas elementi. LV 4

Slaucītājmašīnas attēls . LV 4

Vadības elementi . . . . . . LV 4

Pirms ekspluatācijas uzsākša-

nas. . . . . . . . . . . . . . . . . . . . . . LV 5

Stāvbremzes fiksēšana/at-

brīvošana . . . . . . . . . . . . LV 5

Ekspluatācijas uzsākšana . . . . LV 5

Vispārējas piezīmes. . . . LV 5

Pārbaudes un tehniskās ap-

kopes darbi . . . . . . . . . . LV 5

Akumulatoru drošības norā-

dījumi . . . . . . . . . . . . . . . LV 5

Bateriju uzlāde . . . . . . . . LV 5

Darbība . . . . . . . . . . . . . . . . . . LV 6

Vadītāja sēdekļa regulēšanaLV 6

Iedarbiniet aparātu. . . . . LV 6

Braukšana ar aparātu . . LV 6

Slaucīšanas režīms . . . . LV 6

Iztukšojiet netīrumu tvertni LV 7

Aparāta izslēgšana . . . . LV 7

Aparāta pārvietošana . . . . . . . LV 7

Uzglabāšana/darbības apturē-

šana. . . . . . . . . . . . . . . . . . . . . LV 7

Kopšana un tehniskā apkope . LV 7

Vispārējas piezīmes. . . . LV 7

Tīrīšana . . . . . . . . . . . . . LV 7

Apkopes v

eikšanas intervāli LV 7

Apkopes darbi . . . . . . . . LV 8

ES Atbilstības deklarācija . . . . LV 10

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . . . . LV 11

Tehniskie dati . . . . . . . . . . . . . LV 11

Vispārējas piezīmes

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti

pārstrādājami. Lūdzu, neizmetiet

iepakojumu kopā ar mājsaimnie-

cības atkritumiem, bet nogādājiet

to vietā, kur tiek veikta atkritumu

otrreizējā pārstrāde.

Nolietotās ierīces satur noderī-

gus materiālus, kurus iespējams

pārstrādāt un izmantot atkārtoti.

Šī iemesla dēļ lūdzam utilizēt ve-

cos aparātus ar atbilstošu atkritu-

mu savākšanas sistēmu starpnie-

cību.

Akumulatori, eļļa, degviela un tamlīdzīgas

vielas nedrīkst nokļūt apkārtējā vidē. Lū-

dzu, utilizējiet šīs vielas, izmantojot pie-

mērotas savākšanas sistēmas.

Garantija

Piederumi un rezerves daļas

Lietošanas instrukcijā izmantotie

simboli

Simboli uz aparāta

Apdegumu gūšanas risks,

strādājot uz sakarsētām

virsmām! Pirms darba ar

aparātu ļaujiet izplūdes ie-

kārtai pietiekami atdzist.

Pie ierīces strādājiet ar

piemērotiem cimdiem.

Saspiešanas risks, iespie-

žot starp kustīgām trans-

portlīdzekļa daļām

Rotējošu daļu radīts sa-

vainošanās risks. Nelie-

ciet tajās rokas.

Uzliesmošanas risks. Ne-

uzsūciet degošus vai kvē-

lojošus priekšmetus.

Ķēdes stiprinājuma

punkts / celtņa stiprināju-

ma punkts

Domkrata stiprinājuma

punkti

Maksimālais pamatnes

slīpums, braucot ar pacel-

tu netīrumu tvertni.

Brauciet tikai kāpumos,

kuru slīpums nepārsniedz

14 %.

Uzmanību! Rotējošas su-

kas (ievēro

jiet griešanās

virzienu).

309LV

- 2

Slaucītājmašīna ir paredzēta komerciālai

grīdas virsmu tīrīšanai šādās nozarēs:

 stāvvietas

 ražošanas uzņēmumi

 loģistikas uzņēmumi

 viesnīcas

 mazumtirdzniecība

 noliktavas

 ietves

– Šī slaucītājmašīna ir domāta netīru

iekštelpu un ārtelpu platību slaucīšanai.

– Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav atļauts.

– Izmantojiet šo slaucītājmašīnu tikai at-

bilstoši šajā instrukcijā ietvertajiem no-

rādījumiem.

– Aparātu nedrīkst nekādā veidā pārvei-

dot.

– Aparāts paredzēts tikai lietošanas ins-

trukcijā norādītajiem segumiem.

– Aparātu ekspluatēt atļauts tikai uz tā-

dām virsmām, kuras tīrīšanu ir atļāvis

uzņēmējs vai tā pilnvarota persona.

– Vispārēji attiecas: Viegli uzliesmojošas

vielas turēt nostāk no aparāta (sprā-

dziena/ugunsgrēka bīstamība).

 Nekad neuzsūciet/neieslauciet sprā-

dzienbīstamus šķidrumus, degošas gā-

zes, kā arī neatšķaidītas skābes un šķī-

dinātājus! Pie tādiem attiecas benzīns,

krāsas atšķaidītāji vai mazuts, kuri, sa-

jaucoties ar iesūcamo gaisu, var veidot

sprādzienbīstamus izgarojumus vai sa-

jaukumus, bez tam arī acetons, neat-

šķaidītas skābes un šķīdinātāji, tā kā tie

iedarbojas uz apparātā pielietotajiem

materiāliem.

 Nekad neuzslaukiet/neuzsūciet reaktī-

vus metāla putekļus (piem., alumīnijs,

magnijs, cinks), jo savienojumā ar stipri

sārmainiem vai skābiem tīrīšanas lī-

dzekļiem tie veido eksplozīvas gāzes.

 Neuzsūciet/nesaslauciet degošus vai

kvēlojošus priekšmetus.

 Šis aparāts nav piemērots veselībai

bīstamu vielu saslaucīšanai.

 Uzturēšanās bīstamā zonā ir aizliegta.

Ierīces izmantošana sprādzienbīsta-

mās telpās ir aizliegta.

 Nav pieļaujams ņemt līdz pavadošās

personas.

 Priekšmetu stumšana/vilkšana vai

transportēšana ar šo aparātu nav atļau-

ta.

–Asfalts

– Rūpnieciskās ražošanas telpu grīda

– Klona virsma

– Betons

– Bruģakmens

 Lai ievērotu gaisa spraugas un noplū-

des ceļus ierīci nedrīkst izmantot aug-

stumā, kas pārsniedz 2000 metrus virs

nulles atzīmes.

 (Attiecas tikai uz Somiju) Ja ier

īce ir ap-

rīkota ar PVC caur

uļvadu, ierīci nedrīkst

izmantot pie zemām vides temperatū-

rām (zem 0°C). Ja Jums rodas kādi jau-

tājumi saistībā ar ierīci, lūdzu, sazinie-

ties ar Kärcher.

 Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav atļauts.

 Strādājot ar ierīci paaugstināta riska zo-

nās (piemēram, degvielas uzpildes sta-

cijās), jāievēro atbilstošie drošības no-

teikumi. Ierīces izmantošana sprā-

dzienbīstamās telpās ir aizliegta.

 BĪSTAMI

vainojumu gūšanas risks!

 Nelietojiet aparātu bez aizsargjumta

aizsardzībai pret krītošiem priekšme-

tiem vietās, kur pastāv iespēja, ka vadī-

tājam var trāpīt krītoši priekšmeti.

 Lietotājam jāizmanto aparāts tikai atbil-

stoši noteikumiem. Viņam ir jāņem vērā

apkārtējie apstākļi, un strādājot, jāuz-

manās no trešām personām un it īpaši

uz bērniem.

 Pamatā ir jāievēro veicamie pasākumi,

noteikumi un norādījumi, kuri attiecas

uz transportlīdzekļu ekspluatāciju.

 Pirms darba sākšanas apkalpojoš

ajai

personai ir jāpārliecinās, ka visas aiz-

sardzības ierīces ir uzliktas un darbojas

pareizi.

 Aparātu apkalpojošā persona ir atbildī-

ga par nelaimes gadījumiem, kas var at-

gadīties ar citām personām vai īpašu-

mu.

 Jāraugās, lai apkalpojošās personas

apģērbs būtu cieši pieguļošs. Jāvalkā

stabili apavi un jāizvairās valkāt brīvs

apģērbs.

 Pirms kustības uzsākšanas jāpārbauda

tuvākā apkārtne (piem., vai tuvumā nav

bērnu). Jāgādā par pietiekamu redza-

mību!

 Kamēr darbo

jas motors, aparātu ne-

drīkst atstāt bez uzraudzības. Apkalpo-

jošā persona aparātu drīkst atstāt tikai

tad, kad ir izslēgts motors, aparāts ir no-

drošināts pret nejaušām kustībām un ir

izņemta atslēga.

 Lai novērstu aparāta neatļautu lietoša-

nu, ir jāizņem atslēga.

 Aparātu drīkst lietot tikai personas, ku-

ras ir iepazīstinātas ar tā apkalpošanu

vai ir pierādījušas savas spējas to ap-

kalpot, un viņas ir pilnvarotas lietot šo

aparātu.

 Šis aparāts nav paredzēts, lai to lietotu

personas (tai skaitā bērni) ar ierobežo-

tām fiziskām, sensoriskām un garīgām

spējām vai personas,

kurām nav piere-

dzes un/vai zināšanu, ja vien viņas uz-

rauga par drošību atbildīgā persona vai

tā dod instrukcijas par to, kā jālieto apa-

rāts.

 Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar aparātu.

UZMANĪBU

Bojājumu risks! Neuzslaukiet lentes, auklas

vai stieples, jo tās var aptīties ap slaucī-

tājveltni.

 BĪSTAMI

Savainošanās risks! Pirms uzbraukšanas

pārbaudiet pamatnes nestspēju.

 BĪSTAMI

Negadījumu risks, savainošanās risks!

Aparāta apgāšanās risks pārāk slīpu virs-

mu gadījumā.

– Braucie

t tikai kāpumos, kuru slīpums

nepārsniedz 14 %.

Apgāšanās draudi, kurus rada strauja

braukšana līkumos (jo īpaši, veicot kreiso

pagriezienu).

– Pagriezienos brauciet lēni.

Nestabilas pamatnes gadījumā pastāv apa-

rāta apgāšanās risks.

– Aparātu kustiniet tikai uz nostiprinātas

pamatnes.

Aparāta apgāšanās risks pārāk liela sāna

slīpuma gadījumā.

Brīdinājums par bīstamu

elektrisko spriegumu!

Ievērot norādes!

Stūri griezt lēnām!

Lūdzu, izlasiet lietošanas

instrukciju un rīkojieties

saskaņā ar to!

Bojājumu briesmas!

Nemazgājiet smalko pu-

tekļu

filtru.

Noteikumiem atbilstoša

lietošana

Paredzamais nepareizais

pielietojums

Piemēroti tīrīšanas segumi

Drošības norādījumi

Drošības norādījumi par lietošanu

Drošības norādījumi par braukšanu

310 LV

- 3

– Perpendikulāri kustības virzienam brau-

ciet tikai kāpumos, kuru slīpums nepār-

sniedz 10%.

Norāde: Garantijas saistības paliek spēkā

tikai tad, ja jūs izmantojat Kärcher ieteiktos

akumulatorus.

– Obligāti jāievēro akumulatora un lādē-

tāja ražotāja sniegtie ekspluatācijas no-

rādījumi. Apejoties ar akumulatoriem,

ņemiet vērā likumdevēja ieteikumus.

– Nekad neļaut akumulatoriem stāvēt iz-

lādētā stāvoklī, pēc iespējas ātrāk atkal

uzlādēt.

– Noplūdes strāvas novēršanai vienmēr

uzturēt akumulatorus tīrā un sausā stā-

voklī. Aizsargāt no netīrumiem, tādiem

kā, piemēram metāla zāģskaidas.

– Nelikt uz akumulatora instrumentus vai

līdzīgus priekšmetus. Īssavienojuma

un sprādziena bīstamība.

– Nekādā gadījumā akumulatoru vai aku-

mulatoru uzlādes istabas tuvumā ne-

veikt darbības ar atklātām liesmām, ne-

veidot dzirksteļošanu vai smēķēt.

Sprādzienbīstamība.

– Neaizskariet karstās aparāta daļas, pie-

mēram, piedziņas motoru (apdedzinā-

šanās risks).

– Apejieties izmanīgi ar baterijas skābi.

Ievērojiet attiecīgos drošības norādīju-

mus!

– Nolietoti akumulatori jāutilizē saskaņā

ar ES Direktīvu 91/157 EEK, videi ne-

kaitīgā veidā.

 BĪSTAMI

Savainojumu gūšanas risks!

 Strādājot ar augstās izbēršanas mehā-

nismu, pilnībā paceliet un nofiksējiet

netīrumu tvertni.

 Nostiprināšanu veiciet tikai ārpus bīsta-

mās zonas.

NORĀDĪJUMS

Vadītāja aizsargjumts (opcija) nodrošina

aizsardzību pret lielākām kr

īto

šām daļām.

Taču tas nenodrošina aizsardzību apgāša-

nās gadījumā!

 Katru dienu pārbaudiet aizsargjumtu.

 Ja aizsargjumts ir bojāts, arī atsevišķi tā

elementi, jānomaina visu aizsargjumtu.

 Jebkādas aizsargjumta modifikācijas

kā arī Kärcher neapstiprinātu elementu,

daļu un mezglu uzstādīšana nav atļauta

un atsevišķos gadījumos ierobežo aiz-

sargjumta funkciju.

 Transportējot ar piekabi vai ar trans-

portlīdzekli, ņemiet vērā aparāta paš-

masu (transportēšanas svaru).

 Lai transportētu ierīci, atvienojiet aku-

mulatora spraudni un droši nofiksējiet

ierīci.

 Pirms aparāta tīrīša

nas un tehniskās

apkopes, detaļu nomaiņas vai pārvei-

došanas uz citu funkciju, tas ir jāizslēdz

un jāizņem atslēga.

 Ierīču ar vilces akumulatoru gadījumā

visu apkopes un uzstādīšanas darbu

veikšanas laikā akumulatoru ar akumu-

latora atdalīšanas vietas (akumulatora

spraudnis) starpniecību atvienot no ierī-

ces elektrosistēmas.

 Strādājot pie elektroiekārtas, ir jāatvie-

no akumulators.

Šim nolūkam sākumā atvienot mīnus

polu, tad plus polu.

Atkārtota pieslēgšana notiek apgrieztā

secībā. No sākuma pieslēgt plus polu,

tad mīnus polu.

 Aparātu nedrīkst tīrīt, izmantojot ūdeni

vai a

ugstspiediena ūdens strūklu (īsslē-

guma vai citu bojājumu briesmas).

 Ierīces labošanu drīkst izpildīt tikai auto-

rizēti klientu apkalpošanas dienesti vai

šās nozares speciālisti, kas ir iepazinu-

šies ar visiem svarīgajiem drošības no-

teikumiem.

 Ievērojiet drošības pārbaudi atbilstoši

vietējiem spēkā esošiem noteikumiem

par mobiliem, profesionāli lietojamiem

aparātiem.

 Darbus pie ierīces vienmēr veiciet, tikai

valkājot piemērotus cimdus.

Slaucītājmašīna darbojas pēc netīrumu

lāpstiņas principa.

– Rotējošais slaucītājveltnis saslauka ne-

tīrumus tieši netīrumu tvertnē.

– Sānu slota tīra slaukāmās virsmas stū-

rus un malas un saslauka netīrumus

slaucītājveltņa darbības joslā.

– Sīkos putekļus iesūc ar sūcējventilatoru

caur putekļu filtru.

 Bīstami

Savainošanās risks, bojājumu risks!

Iekraujot vai izkraujot aparātu, ņemiet vērā

tā svaru!

 Neizman

tojiet autoiekrāvējus.

 Iekraujot vai izkraujot aparātu, izmanto-

jiet piemērotu rampu vai celtni!

 Izmantojot rampu, ņemiet vērā:

augstums no zemes 70 mm.

 Ja aparātu piegādā uz paletes, ar kom-

plektā iekļautajiem dēļiem ir jāizveido

nobraukšanas rampa.

Attiecīgo instrukciju atradīsiet 2. lpp.

(vāka iekšpusē).

Svarīga norāde: katrs dēlis ir jāpie-

skrūvē ar 2 skrūvēm.

Drošības norādījumi par

akumulatoru darbinātiem aparātiem

Aparāti ar augstās izbēršanas

mehānismu

Aparāti ar vadītāja aizsargjumtu

Drošības norādījumi par aparāta

transportēšanu

Drošības norādījumi par kopšanu

un apkopi

Darbība

Izkraušanas norādījumi

Svars (bez akumulatoriem) 560 kg*

Svars (ar akumulatoriem) 860 kg*

* Ja ir piebūvēti papildpiederumi, svars ir

attiecīgi lielāks.

311LV

- 4

Attēls

1 Datu plāksnīte

2 Sēdeklis (ar sēdekļa kontaktslēdzi)

3Stūre

4 Blue Spot (opcija)

5 Rokturis ar bloķēšanas pogu

6 Ierīces pārsegs

7 Sānu slota, pa labi

8 Priekšējais ritenis

9 Piekļuve slaucītājveltnim

10 Nostiprināšanas punkts

11 Bateriju nomaiņa

(tikai ar KM 105/180 R Bp Pack iekļauts

piegādes komplektācijā)

12 Dzinēja pārsegs

13 Bākuguns

14 Virzienu rādītāji (opcija)

15 Aizmugurējie lukturi (izvēles iespēja)

16 Piedziņas ritenis

17 Hidrauliskās eļļas kontrollodziņš

Attēls

1 Slaucīšanas veltņa un sānu slotas vadī-

bas svira

Svira pavērsta uz priekšu: slaucīšanas

veltnis iesl. un sānu slotu nolaist un iesl.

Svira pavērsta atpakaļ: slaucīšanas

veltnis iesl.

2 Netīrumu tvertnes vadības svira

Netīrumu tvertnes pacelšana/nolaišana

3 Slaucīšanas veltņa vadības svira

Pacelt un nolaist slaucīšanas veltni

4 Tvertnes vāka vadības svira

Tvertnes vāka atvēršana/aizvēršana

5 Kontrollampiņas un displejs

6 Apgaismojuma slēdzis (izvēles iespēja)

7 Ventilatora un filtra tīrīšanas slēdzis

Pozīcijā pa vidu: filtra tīrīšana un venti-

lators izslēgti

Pozīcija uz priekšu: Ventilators ieslēgts

Pozīcija uz aizmuguri: Filtra tīrīšana ie-

slēgta

8 Signāltaures slēdzis

9Drošinātāji

10 Bremžu pedālis

11 Pedālis braukšanai uz priekšu/atpakaļ

12 Slaucīšanas veltņa nodiluma kontrole /

slaucīšanas atstatuma iestatīšana

13 Pagrieziena signāla slēdzis (izvēles ie-

spēja)

14 Aizdedzes slēdzene

Pozīcija 0: izslēgt motoru

Pozīcija 1: ieslēgt aizdedzi

Pozīcija 2: iedarbināt motoru

15 Baterijas kontaktspraudnis

16 Stāvbremze

17 Rokturis sēdekļa regulēšanai

18 Veltņu sukas piekļuves atslēga

Attēls

1 Displeja indikācija (akumulatora kapa-

citāte)

2 Akumulatora uzlādes indikators

3 Darba apgaismojuma kontrollampiņa

4 Virziena rādītāju kontrollampiņa

5 Kontrollampiņa - netīrumu tvertnes

vāks atvērts

6 Brīdinājuma lampiņa - netīrumu tvert-

nes vāks aizvērts

7Nav aizņemts

8 Indikācija - filtra tīrīšana aktīva

9Nav aizņemts

Vadības un funkcijas elementi

Slaucītājmašīnas attēls Vadības elementi

Kontrollampiņas un displejs

312 LV

- 5

 Atbrīvojiet stāvbremzi, vienlaikus no-

spiežot bremžu pedāli.

 Fiksējiet stāvbremzi, vienlaikus nospie-

žot bremžu pedāli.

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Izņemiet aizdedzes atslēgu.

 Nofiksēt stāvbremzi.

 Pārbaudiet akumulatoru uzlādes līme-

ni, ja nepieciešams, uzlādējiet akumu-

latorus (skatīt nodaļu "Akumulatoru uz-

lāde").

 Pārbaudīt sānu slotu un slaucītājveltņu

nodilumu un uztītu lenšu esamību.

 Pārbaudiet, vai ap riteņiem nav aptinu-

šās lentes.

 Pārbaudīt vadības elementu funkcionē-

šanu.

 Pārbaudiet, vai aparāts nav bojātas.

Norāde: Aprakstu skatīt sadaļā Kopšana

un tehniskā apkope.

Apejoties ar akumulatoriem, obligāti jāievē-

ro sekojoši drošības norādījumi:

 Bīstami

Eksplozijas risks! Nelieciet uz baterijas, tas

nozīmē arī uz poliem un starpelementu sa-

vienotājiem instrumentus vai līdzīgus

priekšmetus.

 Bīstami

Savainošanās risks! Nekad neļaujiet brū-

cēm nonākt saskarē ar svinu. Pēc darba ar

baterijām vienmēr notīriet rokas.

 BĪSTAMI

Ugunsbīstamība un sprādzienbīstamība!

– Smēķēšana un atklāta

uguns ir aizlieg-

ta.

– Telpas, kurās uzlādē baterijas, labi jā-

vēdina, jo lādējot rodas sprādzienbīsta-

ma gāze.

 Bīstami

Ķīmisko apdegumu bīstamība!

– Ja skābes šļakatas nokļuvušas acīs vai

uz ādas, izskalojiet vai noskalojiet ar lie-

lu daudzumu ūdens.

– Pēc tam nekavējoties griezieties pie

ārsta.

– Netīro apģērbu izmazgājiet ar ūdeni.

UZMANĪBU

Pirms ierīces lietošanas uzsākšanas uzlā-

dējiet baterijas.

 BĪSTAMI

Savainojumu draudi! Ievērot drošības no-

teikumus, apejoties ar akumulatoru. Ievēro-

jiet uzlādes ierīces ražotāj

a norādījumus.

Noteikti ievērojiet pievienoto akumulatora

lietošanas instrukciju un rīkojieties saskaņā

ar to.

Akumulatorus lādējiet tikai ar piemērotu lā-

dētāju.

 BĪSTAMI

Ķīmiskā apdeguma draudi. Ūdens līmeņa

papildināšana, izlādēta akumulatora gadī-

jumā, var izraisīt skābes noplūdi! Rīkojoties

ar akumulatora skābi, lietojiet aizsargbrilles

un ievērojiet noteikumus, lai izvairītos no ie-

vainojumiem un apģērba sabojāšanas. Ne-

kavējoties noskalojiet iespējamās skābes

šļakatas uz ādas vai apģērba ar lielu dau-

dzumu ūdens.

UZMANĪBU

Bojājuma risks. Akumulatoru piepildīša

nai

izmantojiet tikai destilētu vai atsāļotu ūdeni

(VDE 0510). Nelietojiet citus piemaisīju-

mus (tā dēvētos uzlabošanas līdzekļus), jo

pretējā gadījumā zūd garantija.

 Droši novietojiet ierīci sausās telpās ar

piemērotu ventilāciju.

 Atveriet dzinēja pārsegu.

Norāde: Pārsegam uzlādes laikā jāpa-

liek atvērtam.

 Atvienojiet akumulatora kontaktu no

mašīnas un savienojiet to ar lādētāja

kontaktu.

 Iespraudiet lādētāja kontaktu piemērotā

16 A kontaktligzdā, lādētājs uzlādi veic

patstāvīgi.

 Uzlādes procesu veiciet atbilstoši norā-

dījumiem lādētāja lietošanas instrukci-

jā.

Ieteicamajiem lādētājiem (der attiecīgi

izmantotajiem akumulatoriem) ir elek-

troniska vadība, un tie pabeidz uzlādi

patstāvīgi.

 Norāde: Kad akumulatori ir uzlādēti, lā-

dētāju vispirms atvienojiet no strāvas

un tad no akumulatoriem.

Norādījums

KM 105/180 R Bp Pack variants (1.186-

051.0) tiek jau piegādāts ar akumulatoriem

un lādētāju.

KM 105/180 R Bp variants (1.186-050.0)

tiek piegādāts bez akumulatoriem un lādē-

tāju.

Mēs iesakām šādus akumulatorus un lādē-

tājus:

Nav ieteicams izmantot citus akumulatorus

un lādētājus, un to drīkst darīt tikai pēc kon-

sultēšanās ar KÄRCHER klientu servisu.

UZMANĪBU

Obligāti ievērot un rīkoties atbilstoši aku-

mulatora ražotāja norādēm.

Slaucītāja displejā tiek uzrādīts akumulato-

ra uzlādes līmenis.

Ja akumulatora uzlādes indikators deg sar-

kanā krāsā:

 Akumula

tors ir izlādējies. Slaucīšana

tiek automātiski pabeigta (slaucīšanas

agregātu darbības atsākšana iespēja-

ma tikai pēc akumulatora uzlādes).

 Nogādājiet aparātu tieši uz uzlādes sta-

ciju, turklāt izvairieties no braukšanas

kāpumos.

 Uzlādējiet akumulatoru.

Pirms ekspluatācijas

uzsākšanas

Stāvbremzes fiksēšana/atbrīvošana

Ekspluatācijas uzsākšana

Vispārējas piezīmes

Pārbaudes un tehniskās apkopes

darbi

Katru dienu pirms darba sākuma

Akumulatoru drošības norādījumi

Ievērot norādījumus uz akumu-

latora, lietošanas pamācībā un

automašīnas ekspluatācijas

instrukcijā!

Valkāt aizsargbrilles!

Nepielaist bērnus pie skābes

un akumulatoriem!

Sprādzienbīstamība!

Uguns, dzirksteles, atklātā

gaisma un smēķēšana ir aiz-

liegti!

Ķīmisko apdegumu bīstamība!

Pirmā palīdzība!

Brīdinājuma piezīme!

Utilizācija!

Nemest bateriju atkritumu kas-

tē!

Brīdinājums par bīstamu elek-

trisko spriegumu!

Bateriju uzlāde

Ieteicamās baterijas, uzlādēšanas

ierīces

Pasūtījuma nu-

murs

akumulatoru paka 36

V, 240 Ah, (tvertnē, ze-

mas ekspl. izmaksas) *

6.981-067.0

Uzlādes ierīce 36 V, 40

6.981-066.0

* Aparātam nepieciešams 1 akumulatoru

bloks

Pārbaudiet un noregulējiet akumulatora

šķidruma stāvokli

Akumulatora uzlādes līmeņa pārbaude

313LV

- 6

1 Rokturis sēdekļa regulēšanai

2 Vadītāja sēdeklis

 Sēdekļa regulēšanas sviru pavelciet uz

ārpusi.

 Pastumiet sēdekli, atlaidiet rokturi un

nofiksējiet.

 Pabīdot sēdekli uz priekšu un atpakaļ,

pārbaudiet, vai tas ir nofiksējies.

Norāde: Aparāts ir aprīkots ar sēdekļa kon-

taktslēdzi. Atstājot vadītāja sēdekli, aparāts

tiks izslēgts.

Norāde: Smalko putekļu filtrs tiek automā-

tiski notīrīts, ieslēdzot ierīci.

 Ieņemiet vietu vadītāja sēdeklī.

 Nofiksēt stāvbremzi.

 Ielieciet aizdedzes atslēgu aizdedzē.

 Aizdedzes atslēgu pagrieziet pozīcijā

"I".

Aparāts ir darba gatavībā.

 Aizdedzes atslēgu pagrieziet pozīcijā

"II".

Aparāts ir braukšanas gatavībā.

Norāde: Akumulatora kapacitātes indi-

kators reālo uzlādes līmeni parāda pēc

apm. 10 sekundēm.

 Nospiediet un turiet nospiestu bremžu

pedāli.

 Atlaidiet stāvbremzi.

 Lēnām nospiediet akseleratora pedāli

uz priekšu.

 Bīstami

Savainošanās risks! Braucot atpakaļgaitā

nedrīkst būt apdraudētas trešās personas,

nepieciešamības gadījumā dodiet tām no-

rādes.

 Lēnām nospiediet akseleratora pedāli

uz atpakaļu.

 Ar braukšanas pedāli vienmērīgi var no-

regulēt braukšanas ātrumu.

 Izvairieties no pedāļa raustīšanas.

 Atlaidiet braukšanas pedāli, aparāts no-

bremzē patstāvīgi un apstājas.

Norāde: bremžu darbības efektivitāti var

pastiprināt, nospiežot bremžu pedāli.

Līdz 70 mm augstu, nekustīgu šķēršļu pār-

varēšana:

 Iēni un uzmanīgi pārbrauciet tiem pāri

virzienā uz priekšu.

Vairāk kā 70 mm augstu, nekustīgu šķēršļu

pārvarēšana:

 Šķēršļus drīkst pārvarēt tikai ar piemē-

rotas rampas palīdzību.

IEVĒRĪBAI

Neslaucīt iekšā ie

pakojuma lentes, drāti vai

līdzīgo, tas var novēst pie slaucītājmehāni-

kas bojājumiem.

Norāde: Lai sasniegtu optimālo tīrīšanas

rezultātu, pārvietošanās ātrums būtu jāpie-

lāgo apstākļiem.

Norāde: Smalko putekļu filtrs darbības lai-

kā automātiski tiek notīrīts ik pēc 10 minū-

tēm.

Norāde: Strādājot smalko putekļu zonā,

filtru papildus ir jānotīra, nospiežot filtra tīrī-

šanas slēdzi.

 Iztīriet smalko putekļu filtru ar filtra tīrī-

šanas pogu.

1 Slaucīšanas veltņa un sānu slotas vadī-

bas svira

2 Netīrumu tvertnes vadības svira

3 Slaucīšanas veltņa vadības svira

4 Tvertnes vāka vadības svira

Slaucīšanas veltņa un sānu slotas vadī-

bas svira

 Vadības svira (1) uz priekšu: slaucīša-

nas veltnis iesl. un sānu slotu nolaist un

iesl.

 Vadības svira (1) uz aizmuguri: slaucī-

šanas veltnis iesl.

Netīrumu tvertnes vadības svira

 Netīrumu tvertnes vadības svira (2) uz

priekšu: netīrumu tvertne nolaižas.

 Netīrumu tvertnes vadības svira (2) at-

pakaļ: netīrumu tvertne paceļas.

Slaucītājveltņa vadības svira

 Slaucīšanas veltņa (3) vadības svira uz

priekšu: slaucīšanas veltnis paceļas.

 Slaucīšanas veltņa (3) vadības svira uz

aizmuguri: slaucīšanas veltnis nolaižas.

Tvertnes vāka vadības svira

 Tvertnes vāka vadības svira (4) uz

priekšu: netīrumu tvertnes vāks atve-

ras.

Norāde: zaļajai indikatora lampiņai jā-

spīd.

 Tvertnes vāka vadības svira (4) atpa-

kaļ: netīrumu tvertnes vāks aizveras.

Norāde: sarkanajai indikatora lampiņai

ir jāspīd.

 Ieslēdziet ventilatoru.

 Veicot virsmu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1)

vadības svira uz aizmuguri: slaucīša-

nas veltnis iesl.

Slaucīšanas veltņa (3) vadības svira uz

aizmuguri: slaucīšanas veltnis nolaižas.

 Tvertnes vāka vadības svira (4) uz

priekšu: tvertnes vāks atveras.

Norāde: zaļajai indikatora lampiņai jā-

spīd.

 Ve

icot apmaļu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1)

vadības svira uz priekšu: slaucīšanas

veltnis iesl., sānu slota iesl.un nolaižas.

Slaucīšanas veltņa (3) vadības svira uz

aizmuguri: slaucīšanas veltnis nolaižas.

 Izslēdziet ventilatoru.

 Veicot virsmu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1)

vadības svira uz aizmuguri: slaucīša-

nas veltnis iesl.

Slaucīšanas veltņa (3) vadības svira uz

aizmuguri: slaucīšanas veltnis nolaižas.

 Tvertnes vāka vadības svira (4) uz

priekšu: tvertnes vāks atveras.

Norāde: zaļajai indikatora lampiņai jā-

spīd.

 Veicot apmaļu tīrīšanu:

Slaucīšanas veltņa un sānu slotas (1)

vadības svira uz priekšu: slaucīšanas

veltnis iesl., sānu slota iesl.un nolaižas.

Slaucīšanas veltņa (3) vadības svira uz

aizmuguri: slaucīšanas veltnis nolaižas.

Darbība

Vadītāja sēdekļa regulēšana

Iedarbiniet aparātu

Braukšana ar aparātu

Braukšana uz priekšu

Braukšana atpakaļgaitā

Braukšanas veids

Bremzēšana

Šķēršļu pārvarēšana

Slaucīšanas režīms

Iztīriet smalko putekļu filtru manuāli

Vadības svira

Sausas virsmas slaucīšana

Mitras vai slapjas virsmas slaucīšana

314 LV

- 7

 BĪSTAMI

Savainojumu gūšanas risks!

 Iztukšošanas laikā netīrumu tvertnes

kustību rādiusā nedrīkst atrasties per-

sonas un dzīvnieki.

Apgāšanās risks!

 Iztukšošanas laikā aparātu novietojiet

uz līdzenas virsmas.

몇 BRĪDINĀJUMS

Saspiešanas risks!

 Nelieciet rokas iztukšošanas mehānis-

ma stieņu sistēmā. Neuzturieties zem

paceltas tvertnes.

IEVĒRĪBAI

Savainošanās un bojājumu gūšanas risks!

 Iztukšošanas laikā pastāv risks, ka rotē-

jošais slaucītājveltnis aizsviež materiā-

lu. Ievērojiet pietiekamu attālumu.

 Slaucīšanas veltni un sānu slotu pacelt

ar vadības sviru: vadības svira 1 pa

vidu un vadības svira 3 uz priekšu.

 Aizveriet tvertnes vāku, pavirzot vadī-

bas sviru (4) atpakaļ.

Norāde: zaļajai indikatora lampiņai jā-

spīd.

 Paceliet netīrumu tvertni, p

avirzot netī-

rumu tvertnes vadības sviru (2) atpakaļ

 Piebrauciet pie netīrumu savākšanas

konteinera.

 Nofiksēt stāvbremzi.

 Atveriet tvertnes vāku, pavirzot tvertnes

vāka vadības sviru (4) uz priekšu, un iz-

tukšojiet netīrumu tvertni.

Norāde: sarkanajai indikatora lampiņai

ir jāspīd.

 Aizveriet tvertnes vāku, pavirzot tvert-

nes vāka vadības sviru (4) atpakaļ, līdz

tiek sasniegta gala pozīcija.

Norāde: zaļajai indikatora lampiņai jā-

spīd.

 Atlaidiet stāvbremzi.

 Lēnām pabrauciet nost no netīrumu sa-

vākšanas konteinera.

 Nolaidiet netīrumu tvertni līdz gala pozī-

cijai, pavirzot netīrumu tvertnes vadī-

bas sviru (2) uz priekšu.

 Nospiediet un turiet nospiestu bremžu

pedāli.

 Nofiksēt stāvbremzi.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 BĪSTAMI

Transportēšanas radīti bojājumi!

 Transportējot ar piekabi vai ar trans-

portlīdzekli, ņemiet vērā aparāta paš-

masu (transportēšanas svaru).

 Transportējot automašīnā, saskaņā ar

spēkā esošajām direktīvām nodrošiniet

aparātu pret izslīdēšanu un apgāšanos.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt st

āvbremzi.

 Nostipriniet aparātu nostiprināšanas

punktos (4x) ar savilcējlentēm, trosēm

vai ķēdēm.

 Nobloķēt aparāta riteņus ar ķīļiem.

 Transportējot slaucītājmašīnu, atvieno-

jiet akumulatoru.

 BĪSTAMI

Savainošanās un bojājumu risks! Uzglabā-

jot ņemiet vērā aparāta svaru.

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas sausā, no sala drošā vietā. Ar

pārsegiem pasargājiet pret putekļiem.

 Paceliet slaucītājveltni un sānu slotas,

lai nesabojātu sukas.

 Aizveriet tvertnes vāku.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

 Nobloķēt slaucītājmašīnu pret nejaušo

ripošanu.

Ja slaucītājmašīnu ilgāku laiku nelieto, pa-

pildus ievērojiet:

 Notīrīt mašīnas ārpusi un iekšpusi.

 Atvienojiet akumulatora kontaktu no

mašīnas.

 Uzlādēt akumulatoru un aptuveni ik pēc

2 mēnešiem veikt papildus uzlādēšanu.

몇 UZMANĪBU

Bojājumu risks īssavienojuma dēļ!

 Strādājot pie elektriskās iekārtas vai

pirms elektriskās iekārtas pārsegu at-

vēršanas, ir jāatvieno akumulatora spa-

iles vai jāizņem akumulatora spraudnis.

IEVĒRĪBAI

Bojājumu briesmas!

 Nema

zgājiet smalko putekļu filtru.

 Ierīces labošanu drīkst izpildīt tikai auto-

rizēti klientu apkalpošanas dienesti vai

šās nozares speciālisti, kas ir iepazinu-

šies ar visiem svarīgajiem drošības no-

teikumiem.

 Pārvietojamiem profesionāli lietoja-

miem aparātiem ir jāveic drošības pār-

baude saskaņā ar Vācijas Elektrotehni-

ķu Apvienības priekšrakstiem (VDE

0701).

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

UZMANĪBU

Bojājumu briesmas!

 Aparātu nedrīkst tīrīt, izmantojot ūdeni

vai augstspiediena ūdens strūklu (īsslē-

guma vai citu bojājumu briesmas).

 BĪSTAMI

Savain

ojumu gūšanas risks!

 Lietojiet putekļu aizsargmasku un aiz-

sargbrilles.

 Notīrīt aparātu ar lupatu.

 Izpūst aparātu ar saspiestu gaisu.

 No ārpuses aparātu notīriet ar mitru lu-

patu, kas piesūcināta ar maigu mazgā-

šanas sārmu.

Norāde: Neizmantojiet agresīvus mazgā-

šanas līdzekļus.

Norāde: Darba stundu skaitītājs uzrāda

tehniskās apkopes starplaikus.

Norāde: Visi servisa un tehniskās apkopes

darbi, ja ierīci apkalpo klients, ir jāveic kva-

lificētam speciālistam. Vajadzības gadīju-

mā jebkurā brīdī var tikt pieaicināts firmas

Kärcher speciālists.

Ikdienas apkope:

 Pārbaudiet akumulatoru uzlādes līme-

ni, ja nepieciešams, uzlādējiet akumu-

latorus (skatīt nodaļu "Akumulatoru uz-

lāde").

 Pārbaudīt sānu slotu un slaucītājveltņu

nodilumu un uztītu lenšu esamību.

 Pārbaudiet, vai ap riteņiem nav aptinu-

šās lentes.

 Pārbaudīt vadības elementu funkcionē-

šanu.

 Pārbaudiet, vai aparāts nav bojātas.

 Iztīriet putekļu filtru, nospiežot filtra tīrī-

šanas taustiņu.

Iknedēļas apkope:

 Pārbaudiet hidraulisko iekārtu.

 Pārbaudiet hidrauliskās eļļas līmeni.

 Pārbaudiet bremžu šķidruma līmeni.

 Pārbaudiet blīvplāksņu nodilumu, vaja-

dzības gadījumā nomainīt

 Pārbaudiet un ieeļļojiet tvertnes vāku.

Apkope pēc nodiluma:

 Nomainīt blīvlistes.

 Pieregulējiet vai nomainiet sānu blīvē-

jumus.

 Nomainīt slaucītājveltni.

 Nomainīt sāna slotu.

Norāde: Aprakstu skatīt sadaļā "Apkopes

darbi".

Iztukšojiet netīrumu tvertni Aparāta izslēgšana

Aparāta pārvietošana

Uzglabāšana/darbības

apturēšana

Kopšana un tehniskā apkope

Vispārējas piezīmes

Tīrīšana

Aparāta iekšpuses tīrīšana

Aparāta ārējā tīrīšana

Apkopes veikšanas intervāli

Klienta veicamā tehniskā apkope

315LV

- 8

Apkope pēc 50 darba stundām:

 Pirmo apkopi atbilstoši pārbaužu kon-

trollapai uzticiet veikt klientu servisam.

Apkope pēc 250 darba stundām:

 Apkopi atbilstoši pārbaužu kontrollapai

uzticiet veikt klientu servisam.

Lai saglabātu garantijas prasības, visus

servisa un tehniskās apkopes darbus ga-

rantijas termiņa laikā ir jāveic autorizētam

Kärcher klientu apkalpošanas dienestam,

atbilstoši tehniskās apkopes burtnīcai.

Sagatavošana:

 Novietojiet slaucītājmašīnu uz līdzenas

virsmas.

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Nofiksēt stāvbremzi.

 BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu

tvertne, vienmēr ievietojiet fiksācijas stieni.

Nostiprināšanu veiciet tikai ārpus bīstamās

zonas.

1 Fiksācijas stieņa turētājs

2 Fiksācijas stienis

 Iztukšošanai no augšas paredzēto fik-

sācijas stieni atlokiet uz augšu un ielie-

ciet turētājā (nofiksētā stāvoklī).

IEVĒRĪBAI

Ievietojot akumulatorus, ņemt vērā akumu-

latoru polu virzienu. Polu uzstādīšana

braukšanas virzienā pa kreisi.

Akumulatorus var nomainīt tikai kā kom-

plektu. Nomaiņu drīkst veikt tikai kvalificēti

speciālisti.

 Dēļ lielā svara (300 kg) nomaiņu jāveic

ar celtni.

Akumulatoru poli - braukšanas virzienā pa

kreisi

1 Mīnus pols

Plus pols

 Demontējot akumulatoru, jānodrošina,

ka vispirms tiek atvienots mīnusa pola

vadojums.

 Nostipriniet celtņa troses akumulatoru

komplekta 4 cilpās un uzmanīgi izceliet

akumulatorus.

NORĀDĪJUMS

Netīrumu tvertne nedrīkst būt pacelta.

 Atveriet dzinēja pārsegu.

1Lodziņš

2 Noslēgvāciņš, eļļas iepildes atvere

3 Tvertne (bez funkcijas)

 Pārbaudiet hidrauliskās eļļas līmeni

caur lodziņu.

– Eļļas līmenim jābūt starp atzīmēm

"MIN" un "MAX".

– Ja eļļas līmenis ir zem "MIN" atzīmes,

pielejiet hidraulisko eļļu.

 Noskrūvējiet eļļas iepildes atveres no-

slēgvāciņu.

 Notīriet zonu ap iepildes atveri.

 Papildiniet hidraulisko eļļu.

Eļļu veidi: skatīt tehniskos datus

 Uzskrūvējiet eļļas iepildes atveres no-

slēgvāciņu.

 Nofiksēt stāvbremzi.

 Iedarbiniet motoru.

Hidraulisko sistēmu apkopi uzticiet veikt ti-

kai autorizētam klientu servisam.

 Pārbaudiet visu hidraulisko šļūteņu un

pieslēgumu hermētiskumu.

 BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu

tvertne, vienmēr ievietojiet fiksācijas stieni.

Nostiprināšanu veiciet tikai ārpus bīstamās

zonas.

1 Netīrumu tvertne

2 Fiksācijas stienis

3 Slaucītājveltnis

 Apstādiniet aparātu.

 Paceliet iztukšoto netīrumu tvertni gala

stāvoklī. Kļūst redzams slaucīšanas

veltnis.

Nofiksēt netīrumu tvertni. Skatīt nodaļu

"Paceltās netīrumu tvertnes nofiksēša-

na".

 Aizdedzes atslēgu pagrieziet pozīcijā

"0" un izņemiet to no aizdedzes.

 Pārbaudiet, vai slaucīšanas veltnis nav

bojāts, izņemiet iepinušās lentes vai

auklas.

 Drošības

stieni nolieciet uz leju stiprinā-

jumā (paceltā netīrumu tvertne nav no-

fiksēta).

 Nolaidiet netīrumu tvertni līdz galam le-

jā.

1 Sānu panelis, labajā pusē

2 Veltņu sukas piekļuves atslēga

 Paceliet iztukšoto netīrumu tvertni gala

stāvoklī.

Nofiksēt netīrumu tvertni. Skatīt nodaļu

"Paceltās netīrumu tvertnes nofiksēša-

na".

 Atveriet sānu apšuvumu ar atslēgu.

1 Stiprinājuma skava

2 Spārna uzgrieznis

3 Sānu blīvējums

 Noskrūvējiet spārnuzgriežņus.

 Noņemiet stiprinājuma skavu.

 Atvirziet sānu blīvējumu uz ārpusi.

 Izskrūvējiet slaucītājveltņa turētāja stip-

rinājuma skrūvi un izvirziet turētāju uz

āru.

 Izņemiet slaucītājveltni.

Klientu apkalpošanas dienesta veicamā

tehniskā apkope

Apkopes darbi

Nofiksējiet pacelto netīrumu tvertni

Akumulatoru nomaiņa

Hidrauliskās eļļas līmeņa pārbaude un

hidrauliskās eļļas papildināšana

Hidrauliskās iekārtas pārbaude

Slaucītājveltņa pārbaude

Slaucītājveltņa nomaiņa

316 LV

- 9

Slaucītājveltņa montāžas stāvoklis brauk-

šanas virzienā (skatoties no priekšpuses)

Norāde: Iebūvējot jauno slaucītājveltni, se-

kojiet suku komplekta stāvoklim.

 Iemontējiet jaunu slaucītājveltni. Slau-

cītājveltņa gropes ir jāuzliek uz pretējā

balansiera izciļņiem.

Norāde: Pēc jaunā slaucītājveltņa montā-

žas no jauna jānoregulē slaucīšanas josla.

Norāde: Slaucīšanas josla rūpnīcā ir iesta-

tīta 80 mm platumā, taču, nolietojoties slau-

cītājveltnim, tā pakāpeniski var sarukt.

 Izslēdziet sūcējventilatoru.

 Brauciet ar slaucītājmašīnu pa līdzenu

un gludu grīdu, kas klāta ar putekļiem

vai krītu.

 Slaucīšanas veltņa un sānu slotas (1)

vadības svira uz aizmuguri: slaucīša-

nas veltnis iesl.

Slaucīšanas veltņa (3) vadības svira uz

aizmuguri: slaucīšanas veltnis nolaižas.

 Slaucīšanas veltnim ļaut darboties

apm. 10 sekundes.

 Slaucīšanas veltņa un sānu slotas (1)

vadības svira pa vidu.

Slaucīšanas veltņa (3) vadības svira uz

priekšu: slaucīšanas veltnis paceļas.

 Paceliet netīrumu tvertni.

 Brauciet ar aparātu atpakaļgaitā.

 Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas formai ir jāveido vien-

mērīgs, 80-85 mm plats taisnstūris.

 Atvērt un iestatīt nodiluma regulēšanas

(12) atdures skrūvi.

Atdure uz augšu: šaurāks slaucīšanas

atstatums.

Atdure uz leju: platāks slaucīšanas at-

statums.

 Atdures skrūvi atkal pievilkt.

 Atkārtoti pārbaudīt slaucīšanas veltņa

slaucīšanas atstatumu atbilstoši ie-

priekš rakstītajam.

 Paceliet sānu slotu.

 Brauciet ar slaucītājmašīnu pa līdzenu

un gludu grīdu, kas klāta ar putekļiem

vai krītu.

 Ar vadības sviru nolaist sānu slotu un

ļaut darboties apm. 10 sekundes.

 Paceliet sānu slotu.

 Brauciet ar aparātu atpakaļgaitā.

 Pārbaudiet slaucīšanas virsmu.

Slaucīšanas joslas platumam vajadzētu būt

starp 40-50 mm.

 Koriģējiet slaucīšanas joslu ar divām re-

gulēšanas skrūvēm.

 Pārbaudiet slaucīšanas virsmu.

 BĪSTAMI

Savainošanās risks! Ja ir pacelta netīrumu

tvertne, vienmēr ievietojiet fiksācijas s

tieni.

 Paceliet iztukšoto netīrumu tvertni gala

stāvoklī.

Nofiksēt netīrumu tvertni. Skatīt nodaļu

"Paceltās netīrumu tvertnes nofiksēša-

na".

 Atveriet sānu apšuvumu, kā aprakstīts

nodaļā "Slaucītājveltņa nomaiņa".

 Atskrūvējiet sānu turētājplāksnes 6

spārnuzgriežņus.

 Atskrūvējiet priekšējās turētājplāksnes

3 uzgriežņus (SW 13).

 Nospiediet sānu blīvējumu tik tālu uz

leju (iegarenajā caurumā), līdz tā attā-

lums līdz zemei ir 1 - 3 mm.

 Pieskrūvējiet turētājplāksnes.

 Atkārtojiet tās pašas darbības aparāta

otrā pusē.

몇 BRĪDINĀJUMS

Savainojumu gūšanas risks!

 Strādājot ar filtrēšanas sistēmu, valkā-

jiet putekļu aizsargmasku. Ievērojiet

drošības noteikumus par rīcību ar sī-

kiem putekļiem.

 Iztīriet smalko putekļu filtru ar filtra tīrī-

šanas pogu.

 Netīrumu tvertnes iztukšošana.

1 Ierīces pārsegs

2 Filtra pārsegs (vibrosistēma)

3 Noslēgs, filtra pārsegs (2x)

 Pavirziet aparāta pārsegu uz priekšu.

1 Ierīces pārsegs

2 Smalko putekļu filtrs

3 Šķērsspraišļi

 Atveriet aizslēgu.

 Atveriet filtra pārsegu.

 Pārbaudiet un nepieciešamības gadīju-

mā notīriet vai nomainiet smalko putek-

ļu filtru.

Norāde

Smalko putekļu filtra nomaiņu drīkst

veikt tikai Kärcher klientu serviss.

 Uzlieciet un nofiksējiet filtra pārsegu.

Slaucītājveltņa slaucīšanas virsmas

pārbaude un pieregulēšana

Sānu slotas slaucīšanas joslas

pārbaude un iestatīšana

Sānu blīvējumu regulēšana

Pārbaudiet / nomainiet smalko putekļu

filtru

317LV

- 10

몇 UZMANĪBU

Bojājumu risks!

 Pārliecinieties, ka drošinātāju kārbu

vāki nav uzlikti samainīti vietām.

IEVĒRĪBAI

Drošinātājus apmainiet tikai pret tāda paša

stipruma drošinātājiem.

1 Drošinātāju kārba A

2 Drošinātāju kārba B

3 Rievotais uzgrieznis

 Izskrūvējiet rievoto uzgriezni.

 Atveriet drošinātāju kārbas vāku.

 Pārbaudīt drošinātājus.

 Atjaunojiet bojātos drošinātājus.

Drošinātāju kārba A

Drošinātāju kārba B

Galvenā releja drošinātājs

* Šos drošinātājus drīkst nomainīt tikai

klientu dienests, jo ir nepieciešama ierīces

pārbaude uz iespējamām kļūdām.

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Parakstītāji rīkojas valdes vārdā un ar tās

pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Drošinātāju nomaiņa

FU01 Drošības relejs

Uzsākt

5 A

FU02 DC/DC aktivizēšana 10 A

FU03 Bākuguns

Signāltaure

10 A

FU04 Sūcējventilators 20 A

FU05 Izkratīšanas sistēma 15 A

FU06 DC/DC ieeja 20 A

FU07 Daudzfunkcionālais

displejs

5 A

FU08 Atpakaļgaitas signālie-

rīce

Vāka indikators

7.5 A

FU09 Drošības relejs

Sūcējventilators

Izkratīšanas sistēma

5 A

FU10 Ūdens sūknis (izvēles

iespēja)

10 A

FU11 Apgaismes sistēma

(opcija)

Virzienu rādītāji (opci-

ja)

Blue Spot (opcija)

10 A

FU12 Plakanrievu filtra un

apaļā filtra vibrosistē-

ma (izvēles iespēja)

15 A

FU 13* Galvenais relejs 125 A

ES Atbilstības deklarācija

Produkts: Grīdas tīrīšanas mašīna ar

vadītāja sēdekli

Padomi: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skaņas intensitates līmenis dB(A)

Izmērītais: 90

Garantētais: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

318 LV

- 11

Palīdzība darbības traucējumu gadījumā

Darbības traucējums Traucējuma novēršana

Aparāts nebrauc vai brauc tikai lē-

nām

Apsēdieties vadītāja krēslā, tiek aktivēts sēdekļa kontaktslēdzis

Klientu dienestam nepieciešams pārbaudīt vilces motora FU 13 drošinātāju

Uzlādēt vai nomainīt akumulatoru

Atbrīvot stāvbremzi

Pārbaudiet, vai nav aptinušās lentes un auklas.

Informēt Kärcher klientu servisu.

Svilpjoša skaņa hidrauliskajā ie-

kārtā

Uzpildīt hidraulisko šķidrumu

Informēt Kärcher klientu servisu.

Sukas griežas tikai lēnām vai ne-

griežas vispār.

Pārbaudiet, vai nav aptinušās lentes un auklas.

Informēt Kärcher klientu servisu.

Suku zonā ir maza sūkšanas jauda

vai tās nav

Iztīrīt putekļu filtru

Informēt Kärcher klientu servisu.

Aparāts putinā Sānu blīvējumu regulēšana

Ieslēgt ventilatoru

Iztīrīt putekļu filtru

Nomainīt filtra blīves

Informēt Kärcher klientu servisu.

Slaucītājmašīna atstāj nesaslaucī-

tus netīrumus

Iztukšot netīrumu tvertni

Iztīrīt putekļu filtru

Nomainiet slaucītājveltni

Noregulējiet slaucīšanas joslu

Nomainiet netīrumu tvertnes blīvlentes

Novērsiet slaucītājveltņa bloķēšanās iemeslu

Informēt Kärcher klientu servisu.

Netīrumu tvertni nevar pacelt vai

nolaist

Pārbaudīt drošinātājus.

No netīrumu tvertnes noņemt drošības balstus

Informēt Kärcher klientu servisu.

Netīrumu tvertne griežas pārāk lēni

vai negriežas nemaz

Informēt Kärcher klientu servisu.

Hidrauliski darbināmo daļu darbī-

bas traucējumi

Informēt Kärcher klientu servisu.

Tehniskie dati

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Ierīces dati

Braukšanas ātrums uz priekšu km/h 6 6

Braukšanas ātrums atpakaļgaitā km/h 3 3

Kāptspēja (max.) -- 14% 14%

Slaucīšanas platība bez sānu slotām m

/h 4680 4680

Slaucīšanas platība ar 1 sānu slotu m

/h 6300 6300

Darba platums bez sānu slotas mm 780 780

Darba platums ar 1 sānu slotu mm 1050 1050

Aizsardzība pret pilēšanu -- IPX 3 IPX 3

Izmantošanas laiks ar pilnībā uzlādētu akumulatoru h 2,5 2,5

Elektrosistēma

Akumulatora kapacitāte V, Ah --- 36, 240

Bateriju nomaiņa kg --- 300

Hidrauliskā iekārta

Hidrauliskās eļļas veids -- HV 46 HV 46

Netīrumu tvertne

Maks. izkraušanas augstums mm 1340 1340

Netīrumu tvertnes tilpums l 180 180

Slaucītājveltnis

319LV

- 12

Slaucītājveltņa diametrs mm 280 280

Slaucītājveltņa platums mm 780 780

Apgriezienu skaits 1/min 360 360

Slaucīšanas josla mm 80 80

Sānu slota

Sāna slotas diametrs mm 580 580

Apgriezienu skaits 1/min 80 80

Gumijas riepas

Lielums priekšā -- 4.00-6 4.00-6

Lielums aizmugurē -- 300 x 145 – 6 300 x 145 – 6

Bremzes

Priekšējie riteņi -- mehāniska mehāniska

Aizmugurējais ritenis -- Elektrisks Elektrisks

Filtru un pumpju sistēma

Konstrukcija -- Maisiņu filtrs

Pēc izvēles pieejams: plakan-

rievu filtrs un apaļais filtrs

Maisiņu filtrs

Pēc izvēles pieejams: plakan-

rievu filtrs un apaļais filtrs

Apgriezienu skaits 1/min 2600 2600

Filtra virsma, smalku putekļu filtrs m

5,2 5,2

Nominālais iesūkšanas sistēmas zemspiediens mbar 6 6

Nominālā iesūkšanas sistēmas apjoma plūsma m

/h 600 600

Izkratīšanas sistēma -- Elektromotors Elektromotors

Apkārtējās vides apstākļi

Temperatūra °C -5 līdz +40 -5 līdz +40

Gaisa mitrums, neaprasojis % 0–90 0 - 90

Saskaņā ar EN 60335-2-72 aprēķinātās vērtības

Trokšņu emisija

Skaņas spiediena līmenis L

dB(A) 70 70

Nenoteiktība K

dB(A) 3 3

Skaņas jaudas līmenis L

+ nenoteiktība K

dB(A) 93 93

Aparāta vibrācijas

Plaukstas-rokas vibrācijas lielums m/s

0,7 0,7

Sēdeklis m/s

0,5 0,5

Nenoteiktība K m/s

0,1 0,1

Izmēri un svars

Garums x platums x augstums mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Pagriešanās rādiuss pa labi mm 2470 2470

Pagriešanās rādiuss pa kreisi mm 2470 2470

Pašmasa (bez/ar akumulatoru) kg 560/860 560/860

Pieļaujamais kopējais svars kg 1224 1224

Pieļaujamā ass noslodze priekšā kg 734 734

Pieļaujamā ass noslodze aizmugurē kg 490 490

Rezervētas tiesības veikt tehniskas izmaiņas!

320 LV

- 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

Išpakuodami įrenginį pastebėję transporta-

vimo metu padarytų pažeidimų, praneškite

pardavėjui.

– Ant įrenginio pritvirtintuose įspėjamuo-

siuose ženkluose ir nurodymų lentelėse

pateikiama svarbi informacija, reikalin-

ga, norint saugiai naudoti prietaisą.

– Be naudojimo instrukcijoje pateikiamų

nurodymų taip pat reikia laikytis bendrų-

jų įstatymus leidžiančiųjų institucijų nu-

rodymų dėl nelaimingų atsitikimų pre-

vencijos ir saugos.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

 PAVOJUS

Siekiant išvengti gedimų, prietaisą remon-

tuoti ir jo atsargines detales keisti gali tik

įgaliota klientų aptarnavimo tarnyba.

– Leidžiama naudoti tik gamintojo patvir-

tintus priedus ir atsargines dalis. Origi-

nalių priedų ir atsarginių dalių naudoji-

mas užtikrina saugų, be gedimų prietai-

so funkcionavimą.

– Informacijos apie atsargines dalis galite

rasti interneto svetainės www.kaer-

cher.com dalyje „Service“.

 PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, ga-

lintį sukelti sunkius sužalojimus arba mirtį.

몇 ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti

sunkius sužalojimus arba mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus arba materialinius nuos-

tolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galin

čio su-

kelti ma

terialinius nuostolius.

Bendrieji nurodymai. . . . . . . . . LT 1

Aplinkos apsauga. . . . . . LT 1

Garantija . . . . . . . . . . . . LT 1

Priedai ir atsarginės dalys LT 1

Naudojimo instrukcijoje nau-

dojami simboliai . . . . . . . LT 1

Simboliai ant prietaiso . . LT 1

Naudojimas pagal paskirtį . . . . LT 2

Netinkamas naudojimas,

kurį galima numatyti. . . . LT 2

Tinkami paviršiai . . . . . . LT 2

Saugos reikalavimai . . . . . . . . LT 2

Saugos pastabos dėl valdy-

mo . . . . . . . . . . . . . . . . . LT 2

Saugos pastabos dėl važia-

vimo . . . . . . . . . . . . . . . . LT 2

Saugos reikalavimai baterijų

maitinamiems įrenginiams LT 2

Įrenginiai, ištuštinami pakė-

lus . . . . . . . . . . . . . . . . . LT 3

Mašinos su apsauginiu vai-

ruotojo stogeliu. . . . . . . . LT 3

Saugos pastabos dėl įrengi-

nio transportavimo . . . . . LT 3

Saugos pastabos dėl įprasti-

nės ir techninės priežiūros LT 3

Veikimas . . . . . . . . . . . . . . . . . LT 3

Pastabos dėl iškrovimo . . . . . . LT 3

Valdymo ir funkciniai elementai LT 4

Šluojamosios mašinos pa-

veikslas . . . . . . . . . . . . . LT 4

Valdymo elementai . . . . LT 4

Prieš pradedant naudoti . . . . . LT 5

Stovėjimo stabdžio fiksavi-

mas / atleidimas. . . . . . . LT 5

Naudojimo pradžia. . . . . . . . . . LT 5

Bendrieji nurodymai . . . . LT 5

Patikros ir techninės priežiū-

ros darbai. . . . . . . . . . . . LT 5

Saugos nurodymai dėl bate-

rijos . . . . . . . . . . . . . . . . LT 5

Baterijų įkrovimas. . . . . . LT 5

Naudojimas . . . . . . . . . . . . . . . LT 6

Vairuotojo sėdynės regulia-

vimas . . . . . . . . . . . . . . . LT 6

Mašinos įjungimas . . . . . LT 6

Važiavimo režimas. . . . . LT 6

Valymas . . . . . . . . . . . . . LT 6

Dulkių maišelio ištuštinimas LT 7

Prietaiso išjungimas. . . . LT 7

Transportavimas . . . . . . . . . . . LT 7

Laikymas / eksploatavimo nu-

traukimas. . . . . . . . . . . . . . . . . LT 7

Priežiūra ir aptarnavimas. . . . . LT 7

Bendrieji nurodymai . . . . LT 7

Valymas . . . . . . . . . . . . . LT 7

Priežiūros intervalai . . . . LT 7

Aptarnavimo darbai . . . . LT 8

ES atitikties deklaracija . . . . . . LT 10

Pagalba gedimų atveju . . . . . . LT 11

Techniniai duomenys. . . . . . . . LT 11

Bendrieji nurodymai

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pa-

kuočių kartu su buitinėmis atlie-

komis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų perdir-

bimui tinkamų medžiagų, todėl jie

turėtų būti atiduoti perdirbimo

įmonėms. Todėl naudotus senus

įrenginius šalinkite pagal atitinka-

mą antrinių žaliavų surinkimo sis-

temą.

Akumuliatoriai, alyvos, degalai ir panašios

medžiagos neturėtų patekti į aplinką. Šias

medžiagas šalinkite per atitinkamas atlie-

kų šalinimo sistemas.

Garantija

Priedai ir atsarginės dalys

Naudojimo instrukcijoje naudojami

simboliai

Simboliai ant prietaiso

Pavojus nusideginti prisi-

lietus prie įkaitusių pavir-

šių! Prieš pradėdami dirbti

su prietaisu palaukite, kol

išmetamųjų dujų sistema

pakankamai atvės.

Prietaisą naudoti tik mū-

vint apsaugines pirštines.

Įstrigus tarp judančių

transporto priemonės da-

lių, kyla traiškymo pavojus

Judančios dalys gali su-

žeisti. Nelieskite.

Gaisro pavojus. Nesiurb-

kite degančių arba smilks-

tančių daiktų.

Grandinės laikiklis / krano

taškas

Automobilių keltuvo pa-

statymo vieta

Maksimalus pagrindo

nuolydis važiuojant pakel-

ta nešvarumų kamera.

Važiuokite tik ne į states-

nę nei 14 % įkalnę.

Atsargiai, besisukantis

šepetys (atsižvelkite į su-

kimosi kryptį).

321LT

- 2

Šluojamoji mašina skirta pramoninių patal-

pų grindų plotams valyti,o taip pat šiose

vietose:

 automobilių stovėjimo aikštelėse

 gamybos patalpose

 logistikos objektuose

 viešbučiuose

 mažmeninės prekybos objektuose

 sandėliavimo vietose

 pėsčiųjų takuose

– Šluojamoji mašina skirta nešvariems

paviršiams viduje ir lauke valyti.

– Prieš pradėdami darbą įsitikinkite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būklė

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

– Šią šluojamąją mašiną naudokite tik pa-

gal šioje instrukcijoje pateiktus nurody-

mus.

– Jokiu būdu neatlikite jokių įrenginio pa-

keitimų.

– Įrenginys skirtas tik naudojimo instruk-

cijoje nurodytoms dangoms.

– Mašiną galima naudoti tik įmonės arba

jos įgaliotų asmenų nurodytoje teritori-

joje.

– Pagrindinės nuorodos: Saugokite prie-

taisą nuo lengvai užsidegančių medžia-

gų (sprogių arba degių).

 Niekada nevalykite (nesiurbkite) spro-

gių skysčių, degių dujų, neskiestų rūgš-

čių ir tirpiklių! Tai taikoma benzinui,

dažų skiedikliui arba mazutui, kurie su-

mišę su siurbimo oru gali sudaryti spro-

gius garus ir mišinius, taip pat acetonui,

neskiestoms rūgštims, tirpikliams, nes

jie gali pažeisti įrenginio medžiagas.

 Jokiu būdu nešluokite / nesiurbkite re-

aktyviųjų metalų dulkių (pvz., aliuminio,

magnio, cinko), nes reaguodamos su

stipriais šarminiais arba rūgštiniais vali-

kliais, jos virsta sprogiomis dujomis.

 Nevalykite (nesiurbkite) degančių arba

smilkstančių daiktų.

 Prietaisas nepritaikytas siurbti sveikatai

pavojingas medžiagas.

 Draudžiama būti pavojingoje zonoje.

Draudžiama naudoti prietaisą sprogioje

aplinkoje.

 Draudžiama mašina vežti asmenis.

 Draudžiama šiuo įrenginiu stumti /

traukti ar transportuoti kitus daiktus.

– Asfaltas

– Pramoninių statinių grindiniai

– Monolitinės grindys

– Betonas

– Tašytų akmenų grindinys

 Siekiant išlaikyti oro ir šliaužimo atkar-

pas prietaiso negalima naudoti aukš-

tesniame nei 2 000 m aukštyje virš jūros

lygio.

 (Taikoma tik Suomijai) Jei prietaisas tu-

rėtų PVC-žarną, jo negalima naudoti

žemoje aplinkos temperatūroje (žemiau

0°C). Kilus klausimams dėl prietaiso,

kreipkitės į „Kärcher“.

 Prieš pradėdami darb

ą įsitikink

ite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būklė

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

 Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos. Drau-

džiama naudoti prietaisą sprogioje

aplinkoje.

 PAVOJUS

Sužalojimų pavojus!

 Nenaudokite įrenginio be apsauginio

stogo nuo krentančių daiktų zonose,

kur krentantys daiktai galėtų pasiekti

operatorių.

 Operatorius prietaisą privalo naudoti

pagal paskirtį. Jis turi paisyti aplinkos

sąlygų, o dirbdamas su prietaisu – neto-

liese esančių žmonių, ypač vaikų.

 Būtina laikytis teisės aktų, taisyklių ir

įstatymų, regl

amentuojančių transporto

priemonių eismą.

 Prieš darbo pradžią operatorius turi įsi-

tikinti, kad yra tinkamai sumontuota ir

veikia visa apsauginė įranga.

 Įrenginio operatorius atsako už kitiems

asmenims įvykusius nelaimingus atsiti-

kimus ir žalą jų turtui.

 Operatorius turi dėvėti priglundančius

drabužius. Avėkite tvirtą avalinę ir ne-

dėvėkite laisvų rūbų.

 Prieš judėdami patikrinkite artimą zoną

(pvz., ar joje nėra vaikų). Užtikrinkite

pakankamą matomumą!

 Nepalikite mašinos be priežiūros, jei

įjungtas variklis. Naudotojas gali palikti

mašiną tik tada, kai variklis yra išjung-

tas ir užtikrinama, kad mašina negalės

naudotis pašaliniai asmenys ir ištrauk-

tas raktas.

 Ištraukite raktą, kad mašina negalėtų

pasinaudoti pašaliniai asmenys.

 Prietaisą

gali naudoti tik įgalioti asme-

nys, išmokyti naudotis ir pademonstra-

vę savo sugebėjimus dirbti su prietaisu.

 Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,

sensorine ar dvasine negalia arba as-

menims, neturintiems pakankamai rei-

kiamos patirties ir (arba) žinių, nebent

prižiūrint už saugą atsakingam asme-

niui ir jam nurodant, kaip prietaisas turi

būti naudojamas.

 Prižiūrėkite vaikus siekdami užtikrinti,

kad jie nežaistų su prietaisu.

ATSARGIAI

Pažeidimo pavojus! Nešluokite juostų, vir-

vių ir vielų, kadangi jos gali apsivynioti apie

besisukantį šepetį.

 PAVOJUS

Sužalojimų rizika! Prieš važiuodami pati-

krinkite pagrindo tvirtumą.

 PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavo-

jus!

Mašina gali apvirsti ją naudojant ant didelio

posvyrio paviršių.

– Važiuokite tik ne į statesnę nei 14 %

įkalnę.

Apvirtimo pavojus greitai važiuojant posū-

kiuose (ypač sukant į kairę).

– Posūkiuose važiuokite lėtai.

Mašina gali apvirsti, kai važiuojama ant ne-

stabilaus pagrindo.

– Todėl naudokite mašiną tik ant tvirto pa-

grindo.

šina gali apvirsti jai per daug pasvirus į

šoną.

– Mašina gali būti pasvirus į šoną dau-

giausiai 10 % posvyrio kampu.

Pastaba: garantija taikoma tik naudojant

„Kärcher“ rekomenduojamas baterijas ir

įkroviklius.

– Būtinai laikykitės baterijos ir įkroviklio

gamintojų naudojimo instrukcijų. Nau-

dodami baterijas, taip pat laikykitės tei-

sės aktų.

– Jokiu būdu nepalikite neįkrautų baterijų,

o jas nedelsdami vėl įkraukite.

– Stengdamiesi, kad baterijos neištekėtų,

laikykite jas tik švarioje ir sausoje vieto-

Įspėjimas dėl pavojingos

elektros įtampos!

Atkreipkite dėmesį į nuo-

rodą!

Vairuokite lėtai!

Perskaitykite naudojimo

instrukciją ir vadovaukitės

ja!

Pažeidimo pavojus!

Neplaukite smulkių dulkių

filtro.

Naudojimas pagal paskirtį

Netinkamas naudojimas, kurį

galima numatyti

Tinkami paviršiai

Saugos reikalavimai

Saugos pastabos dėl valdymo Saugos pastabos dėl važiavimo

Saugos reikalavimai baterijų

maitinamiems įrenginiams

322 LT

- 3

je. Saugokite nuo nešvarumų, pavyz-

džiui, metalo dulkių.

– Nedėkite ant baterijos įrankių ir panašių

daiktų. Gali kilti trumpojo jungimo ir

sprogimo pavojus.

– Prie baterijų arba įkrovimo patalpų jokiu

būdu nedirbkite su atvira ugnimi, nekur-

kite kibirkščių ir nerūkykite. Sprogimo

pavojus.

– Nusilieskite prie įkaitusių dalių, pavyz-

džiui pavaros variklio, (pavojus nudeg-

ti).

– Atsargiai elkitės su baterijos rūgštimi.

Laikykitės reikiamų saugos reikalavi-

mų!

– Panaudotų baterijų atliekas sutvarkyki-

te laikydamiesi EB direktyvos 91/157/

EEB reikalavimų.

 PAVOJUS

Sužalojimų pavojus!

 Dirbdami ištuštinimo pakėlus įrenginiu,

iki galo pakelkite sušluotų nešvarumų

talpyklą ir užfiksuokite.

 Saugumas tik už pavojaus zonų ribų.

PASTABA

Apsauginis vairuotojo stogelis (papildo-

mas) apsaugo nuo didesnių krentančių

daiktų. Tačiau jis neapsaugo nuo pervažia-

vimo!

 Kasdien tikrinkite, ar nėra apsauginio

gaubto pažeidimo.

 Jei pažeistas apsauginis gaubtas ar

atskiri jo elementai, būtina pakeisti visą

apsauginį gaubtą.

 Neleidžiama vykdyti jokių apsauginio

gaubto pakeitimų ar montuoti kitus

„Kärcher“ neleidžiamus elementus, su-

dedamąsias dalis ir sudedamuosius

mazgus.

 Tuščio prietaiso svoris (transporto svo-

ris) transportavimo metu ant priekabos

ar transporto priemonėje.

 Gabenant prietaisą būtin

a išjungti bate-

rijos kištuką ir prietaisą saugiai sutvirtin-

ti.

 Prieš atlikdami mašinos valymo ir tech-

ninės priežiūros darbus, keisdami dalis

arba atlikdami kitų mašinos funkcijų nu-

statymus, išjunkite mašiną ir ištraukite

uždegimo raktą.

 Atliekant visų prietaisų su traukos bate-

rija techninės priežiūros ir remonto dar-

bus, būtina atjungti prietaiso elektros

sistemos bateriją (baterijos kištuką).

 Atliekant darbus prie elektros įrangos,

turi būti atjungta akumuliatoriaus bateri-

ja.

Tam pirmiausiai reikia atjungti minuso,

o po to pliuso polį.

Pakartotinis prijungimas atliekamas

priešinga eilės tvarka. Pirmiau prijun-

giamas pliuso, o po to minuso polis.

 Prietaisui plauti nenaudokite vandens

žarnos arba aukšto spaudimo vandens

srovės (gali įvykti trumpas sujungimas

arba kitoks prietaiso pažeidimas).

 Remonto darbus gali atlikti tik įgaliota

klientų aptarnavimo tarnyba arba šios

srities kvalifikuotas, su atitinkamais

saugos nurodymais susipažinęs perso-

nalas.

 Laikykitės galiojančių vietos pramonėje

kintamose vietose naudojamų prietaisų

saugos patikros reikalavimų.

 Prietaisą

naudokite tik mūvėdami ap-

sauginėmis pirštinėmis.

Šluojamoji mašina veikia šlavimo į semtuvą

principu.

– Besisukantis šepetys nukreipia nešva-

rumus tiesiai į nešvarumų kamerą.

– Šoninė šluota išvalo šluojamo pavir-

šiaus kampus ir pakraščius ir nustumia

nešvarumus į šepečio judėjimo kelią.

– Smulkios dulkės įsiurbiamos siurbimo

orpūte per dulkių filtrą.

 Pavojus

Susižalojimo pavojus, pažeidimų pavojus!

Perkraudami įrenginį, atsižvelkite į jo svorį!

 Nenaudokite šakinio krautuvo.

 Įrenginiui perkrauti naudokite tinkamą

rampą arba kraną!

 Naudodami pakylą, įsitikinkite,

ar grindų laisvumas siekia 70 mm.

 Jei įrenginys tiekiamas ant padėklo, iš

pridėtų lentų pasigaminkite rampą nu-

važiavimui.

Tam skirtą instrukciją rasite 2 psl. (vidi-

nė viršelio pusė).

Svarbi pastaba: kiekvieną lentą tvirtai

suveržkite dviem varžtais.

Įrenginiai, ištuštinami pakėlus

Mašinos su apsauginiu vairuotojo

stogeliu

Saugos pastabos dėl įrenginio

transportavimo

Saugos pastabos dėl įprastinės ir

techninės priežiūros

Veikimas

Pastabos dėl iškrovimo

Masė (be baterijų) 560 kg*

Masė (su baterijomis) 860 kg*

* Sumontavus priedus, masė padidėja.

323LT

- 4

Paveikslas

1 Duomenų lentelė

2 Sėdynė (su kontaktiniu sėdynės jungi-

kliu)

3Vairas

4 „Blue Spot“ (pasirenkama)

5 Rankena su blokavimo rankenėle

6 Prietaiso gaubtas

7 Šoninė šluota, dešinėje

8 Priekinis ratas

9 Besisukančio šepečio prieiga

10 Tvirtinimo taškas

11 Maitinimo elementų komplektas

(tik KM 105/180 R Bp Pack komplekta-

cijoje)

12 Variklio gaubtas

13 Švyturėlis

14 Posūkio žibintų (papildoma įranga)

15 Užpakaliniai žibintai (pasirenkamoji

įranga)

16 Varantysis ratas

17 Hidraulinės alyvos kontrolinis langelis

Paveikslas

1 Šlavimo veleno ir šoninių šluotų valdy-

mo svirtis

Svirtį nulenkti į priekį: Šlavimo veleną

įjungti, šoninę šluotą nuleisti ir įjungti.

Svirtį patraukti atgal: Šlavimo velenas

įjungtas

2 Nešvarumų kameros valdymo svirtis

Nešvarumų kameros pakėlimas ir nulei-

dimas

3 Šlavimo veleno valdymo svirtis

Pakelti / nuleisti šlavimo veleną

4 Kameros sklendės valdymo svirtis

Kameros sklendės atidarymas / uždary-

mas

5 Kontrolinės lemputės ir ekranas

6 Apšvietimo jungiklis (pasirenkamoji

įranga)

7 Ventiliatoriaus ir filtro valymo mecha-

nizmo jungiklis

Padėtis viduryje: Filtro valymo mecha-

nizmas ir ventiliatorius išjungti

Priekinė padėtis: įjungta orpūtė.

Galinė padėtis: Filtro valymas įjungtas

8 Signalo jungiklis

9 Saugikliai

10 Stabdžio pedalas

11 Važiavimo pirmyn / atgal pedalas

12 Šlavimo veleno reguliavimas dėl nusi-

dėvėjimo / šlavimo lygio nustatymas

13 Posūkio signalo jungiklis (pasirenkamo-

ji įranga)

14 Uždegimo spynelė

Padėtis „0“: išjungti variklį

Padėtis „1“: degimas įjungtas

Padėtis „2“: paleisti variklį

15 Baterijų kištukas

16 Stovėjimo stabdys

17 Sėdynės reguliavimo svirtis

18 Prieigos prie cilindrinio šepečio raktas

Paveikslas

1 Ekranas (baterijos talpa)

2 Baterijos įkrovimo indikatorius

3 Darbinio apšvietimo indikatorius

4 Posūkio žibintų kontrolinė lemputė

5 Signalinė lemputė Nešvarumų talpyklos

dangtis atidarytas

6 Įspėjamoji lemputė Nešvarumų talpy-

klos dangtis uždarytas

7 nenaudojama

Valdymo ir funkciniai elementai

Šluojamosios mašinos paveikslas Valdymo elementai

Kontrolinės lemputės ir ekranas

324 LT

- 5

8 Filtrų valymo rodytuvas aktyvus

9 nenaudojama

 Paspauskite stabdžių pedalą ir taip at-

leiskite stovėjimo stabdį.

 Paspauskite stabdžių pedalą ir taip už-

fiksuokite stovėjimo stabdį.

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Ištraukite uždegimo raktą.

 Stovėjimo stabdžio fiksavimas.

 Patikrinkite baterijų įkrovos lygį ir, jei

reikia, įkraukite (žr. skyrių „Baterijų įkro-

vimas“).

 Patikrinkite ar nenusidėvėję valomasis

velenas bei šoninė šluota ir nesusiviję

juostos.

 Patikrinkite, ar ant ratų nėra apsivijusių

juostų.

 Patikrinkite, ar veikia visi valdymo ele-

mentai.

 Patikrinkite, nepažeistas prietaisas.

Pastaba: aprašymą žr. skyriuje „Patikra ir

techninė priežiūra“.

Naudodami baterijas būtinai laikykitės šių

nurodymų:

 Pavojus

Sprogimo pavojus! Nedėkite ant baterijos,

t.y. ant sekcijų jungčių polių, įrankių ar pa-

našių daiktų.

 Pavojus

Sužalojimų pavojus! Švinas jokiu būdu ne-

gali patekti ant žaizdų. Po kontakto su ba-

terijomis būtinai nusiplaukite rankas.

 PAVOJUS

Gaisro ir sprogimo pavojus!

– Draudžiama rūkyti ir naudoti atviros

ugnies šaltinius.

– Užtikrinkite pakankamą patalpų, kurio-

se įkraunamos baterijos vėdinimą, nes

įkraunant baterijas išsiskiria ypač spro-

gios dujos.

 Pavojus

Išėsd

inimo pavojus!

– Į akis ar ant odos užtiškusią rūgštį gau-

siai nuplaukite švariu vandeniu.

– Po to nedelsdami kreipkitės į gydytoją.

– Užterštus drabužius išplaukite vande-

niu.

ATSARGIAI

Prieš naudodami prietaisą, įkraukite maiti-

nimo elementus.

 PAVOJUS

Sužalojimų pavojus! Tvarkydami baterijas

laikykitės saugos instrukcijų. Laikykitės

įkroviklio gamintojo naudojimo instrukcijos.

Būtinai laikykitės pridėtos baterijų gaminto-

jo naudojimo instrukcijos reikalavimų ir va-

dovaukitės jais.

Baterijoms įkrauti naudokite tik tinkamą

įkroviklį.

 PAVOJUS

Ėsdinimo poveikio pavojus. Jeigu išsikro-

vus baterijai į ją būtų pilamas vanduo, šiuo

atveju iš baterijos gali ištekėti rūgštis! Atlik-

dami su baterijos rūgštimi susijusius dar-

bus dėvėkite apsauginius akinius ir laikyki-

tės taisyklių, kad nebūtumėte sužeistas ir

kad jūsų d

rabužiai nebūtų sunaikinti. Gali-

mus ant odos ar drabužių patekusius rūgš-

čių purslus nedelsdami nuplaukite dideliu

kiekiu vandens.

ATSARGIAI

Pažeidimo pavojus. Baterijoms užpildyti

naudokite tik destiliuotą arba bedruskį van-

denį (VDE 0510). Nenaudokite jokių paša-

linių priedų (vadinamųjų gerinamųjų prie-

monių), nes nustos galiojusi garantija.

 Prietaisą saugiai pastatykite sausoje ir

tinkamai vėdinamoje patalpoje.

 Atidarykite variklio gaubtą.

Nuoroda: Įkrovimo metu gaubtas turi

likti atviras.

 Ištraukite iš įrenginio baterijų kištuką ir

prijunkite įkroviklio kištuką.

 Įkroviklio kištuką įjunkite į tinkamą 16 A

tinklo lizdą; įkroviklis krauna automatiš-

kai.

 Įkraukite baterijas laikydamiesi įkrovi-

klio naudojimo instrukcijoje pateiktų rei-

kalavimų.

Rekomenduojami įkrovikliai (tinkantys

atitinkamoms baterijoms) yra valdomi

elektroniniu būdu ir savarankiškai bai-

gia įkrovimo procesą.

 Pastaba:Įkrovę bateriją, iš pradžių iš-

junkite įkroviklį iš tinklo, o po to atjunkite

jį nuo baterijos.

Pastaba

„KM 105/180 R Bp Pack“ variantas (1.186-

051.0) jau tiekiamas su baterija ir įkrovikliu.

„KM 105/180 R Bp“ variantas (1.186-050.0)

tiekiamas be baterijos ir be įkroviklio.

Rekomenduojame šias baterijas ir krovi-

klius:

Naudokite kitokias baterijas ir įkroviklį nere-

komenduojama ir leidžiama tik pasitarus su

„KÄRCHER“ klientų aptarnavimo tarnyba.

ATSARGIAI

Būtina atkreipti dėmesį į baterijų g

amintojo

nurodymus ir laikytis.

Baterijos įkrovos būsena rodoma šlavimo

mašinos ekrane.

Jeigu baterijos įkrovos indikatorius šviečia

raudonos spalvos šviesa:

 Baterija išsieikvojusi. Automatiškai bai-

giama šluoti (toliau naudoti šluojamuo-

sius agregatus tik įkrovus bateriją).

 Prietaisą nuvežkite tiesiai prie įkrovimo

punkto, tuo metu rinkitės kuo lygesnį

kelią.

 Įkraukite bateriją.

Prieš pradedant naudoti

Stovėjimo stabdžio fiksavimas /

atleidimas

Naudojimo pradžia

Bendrieji nurodymai

Patikros ir techninės priežiūros

darbai

Kas dieną prieš darbo pradžią

Saugos nurodymai dėl baterijos

Laikykitės nurodymų, pateiktų

ant akumuliatorių baterijos,

naudojimo instrukcijoje ir trans-

porto priemonės instrukcijoje!

Naudokite akių apsaugos prie-

mones!

Saugokite vaikus nuo rūgščių ir

baterijų!

Sprogimo pavojus!

Draudžiama naudoti atvirą

ugnį, atvirą šviesą, sukelti ki-

birkštis ir rūkyti!

Išėsdinimo pavojus!

Pirmoji pagalba!

Įspėjimas!

Atliekų tvarkymas!

Akumuliatorių baterijos neiš-

meskite į šiukšlių konteinerį!

Įspėjimas dėl pavojingos elek-

tros įtampos!

Baterijų įkrovimas

Rekomenduojami maitinimo elementai,

įkrovikliai

Užsakymo nu-

meris

„Battery Pack“ 36 V,

240 Ah, (su dėklu, ma-

žai priežiūros reikalau-

janti) *

6 981-067.0

Įkroviklis 36 V / 40 A 6 981-066.0

* įrenginiui reikalingas 1 baterijų blokas

Baterijos skysčio lygio patikra ir

sureguliavimas

Baterijos įkrovos lygio tikrinimas

325LT

- 6

1 Sėdynės reguliavimo svirtis

2 Vairuotojo sėdynė

 Patraukite sėdynės reguliavimo svirtį į

išorę.

 Perstumkite sėdynę ir atleiskite svirtį,

sėdynė užsifiksuoja.

 Pajudinkite sėdynę pirmyn bei atgal ir

taip patikrinkite, ar ji užsifiksavo.

Pastaba: mašinoje sumontuotas kontakti-

nis sėdynės jungiklis. Atsikėlus nuo vairuo-

tojo sėdynės, mašina išjungiama.

Nuoroda: Smulkių dulkių filtras automatiš-

kai išvalomas įjungus prietaisą.

 Atsisėskite ant vairuotojo sėdynės.

 Stovėjimo stabdžio fiksavimas.

 Uždegimo raktą įkiškite į uždegimo spy-

ną.

 Uždegimo raktą pasukite į padėtį „I“.

Įrenginys paruoštas naudoti.

 Uždegimo raktą pasukite į padėtį „II“.

Įrenginys paruoštas važiavimui.

Pastaba: maždaug po 10 sekundžių

baterijų įkrovos indikatorius rodo tikrą

įkrovos lygį.

 Paspauskite ir palaikykite paspaudę ak-

seleratoriaus pedalą.

 Atleiskite stovėjimo stabdį.

 Akceleratoriaus pedalą iš lėto spauskite

į priekį.

 Pavojus

Sužalojimų pavojus! Važiuojant atbulomis,

neturi būti keliamas pavojus kitiems žmo-

nėms. Jei reikia, instruktuokite reikiamus

asmenis.

 Akceleratoriaus pedalą iš lėto spauskite

atgal.

 Važiavimo pedalu galite tolydžiai regu-

liuoti važiavimo greitį.

 Užtikrinkite, kad pedalas nebūtų spau-

džiamas trūkčiojant.

 Atleiskite važiavimo pedalą ir mašina

savaime pradės stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami

stabdžio pedalą.

Stovinčių kliūčių apvažiavimas iki 70 mm

atstumu:

 Važiuokite į priekį lėtai ir atsargiai.

Stovinčių kliūčių apvažiavimas daugiau nei

70 mm atstumu:

 Kliūtis galima apvažiuoti tik naudojant

tinkamą platformą.

DĖMESIO

Nevalykite pakuočių, vielų ir panašių daik-

tų, nes tai gali pažeisti prietaiso mechaninę

įrangą.

Pastab

a: norėdami pasiekti optimalų valy-

mo rezultatą, pasirinkite tinkamą judėjimo

greitį.

Nuoroda: Eksploatuojamas smulkiųjų dul-

kių filtras automatiškai išvalomas kas

10 minučių.

Nuoroda: Jeigu tenka ilgai dirbti tvyrant

smulkiosioms dulkėms, filtrą taip pat būtina

išvalyti nuspaudžiant filtro valymo jungiklį.

 Smulkiųjų dulkių filtrą valykite naudoda-

mi filtro valymo mygtuką.

1 Šlavimo veleno ir šoninių šluotų valdy-

mo svirtis

2 Nešvarumų kameros valdymo svirtis

3 Šlavimo veleno valdymo svirtis

4 Kameros sklendės valdymo svirtis

Šlavimo veleno ir šoninių šluotų valdy-

mo svirtis

 Valdymo svirtį (1) nulenkti į priekį: Šlavi-

mo veleną įjungti, šoninę šluotą nuleisti

ir įjungti.

 Valdymo svirtį (1) nulenkti į atgal: Šlavi-

mo velenas įjungtas.

Nešvarumų kameros valdymo svirtis

 Nešvarumų kameros (2) valdymo svirtis

pirmyn: nešvarumų kamera nuleidžia-

ma.

 Nešvarumų kameros (2) valdymo svirtis

atgal: nešvarumų kamera pakeliama.

Besisukančio šepečio valdymo svirtis

 Šlavimo veleno valdymo svirtį (3) nu-

lenkti į priekį: Šlavimo velenas pakyla.

 Šlavimo veleno valdymo svirtį (3) nu-

lenkti atgal: Šlavimo velenas nusilei-

džia.

Kameros sklendės valdymo svirtis

 Kameros sklendės (4) valdymo svirtis

pirmyn: nešvarumų kameros sklendė

atveriama.

Nuoroda: Žalios spalvos indikatoriaus

lemputė turi įsižiebti.

 Kameros sklendės (4) valdymo svirtis

atgal: nešvarumų kameros sklendė už-

veriama.

Nuoroda: Raudonos spalvos indikato-

riaus lemputė turi įsižiebti.

 Įjunkite orpūtę.

 Valant plotus:

Šlavimo veleno valdymo svirtį ir šoninę

šluotą (1) nulenkti atgal: Šlavimo vele-

nas įjungtas.

Šlavimo veleno valdymo svirtį (3) nu-

lenkti atgal: Šlavimo velenas nusilei-

džia.

 Kameros sklendės (4) valdymo svirtis

pirmyn: kameros sklendė atveriama.

Nuoroda: Žalios spalvos indikatoriaus

lemputė turi įsižiebti.

 Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę

šluotą (1) nulenkti į priekį: Šlavimo vele-

nas įjungtas, šoninė šluota įjungta, ji nu-

sileidžia.

Šlavimo veleno valdymo svirtį (3) nu-

lenkti atgal: Šlavimo velenas nusilei-

džia.

 Išjunkite orpūtę.

 Valant plotus:

Šlavimo veleno valdymo svirtį ir šoninę

šluotą (1) nulenkti atgal: Šlavimo vele-

nas įjungtas.

Šlavimo veleno valdymo svirtį (3) nu-

lenkti atgal: Šlavimo velenas nusilei-

džia.

 Kameros sklendės (4) valdymo svirtis

pirmyn: kameros sklendė atveriama.

Nuoroda: Žalios spalvos indikatoriaus

lemputė turi įsižiebti.

 Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę

šluotą (1) nulenkti į priekį: Šlavimo vele-

nas įjungtas, šoninė šluota įjungta, ji nu-

sile

idžia.

Šlavimo veleno valdymo svirtį (3) nu-

lenkti atgal: Šlavimo velenas nusilei-

džia.

Naudojimas

Vairuotojo sėdynės reguliavimas

Mašinos įjungimas

Važiavimo režimas

Važiavimas į priekį

Važiavimas atgal

Vairavimas

Stabdymas

Kliūčių apvažiavimas

Valymas

Smulkiųjų dulkių filtro valymas rankiniu

būdu

Valdymo svirtis

Sausų grindų šlavimas

Drėgnų arba šlapių grindų šlavimas

326 LT

- 7

 PAVOJUS

Sužalojimų pavojus!

 Ištuštinant nešvarumų kamerą, jos ju-

dėjimo zonoje negali būti žmonių ir gy-

vūnų.

Apvirtimo pavojus!

 Tuštindami nešvarumų kamerą, prietai-

są pastatykite ant lygaus paviršiaus.

몇 ĮSPĖJIMAS

Sutraiškymo pavojus!

 Jokiu būdu nelieskite mechaninės iš-

tuštinimo sistemos traukių. Nestovėkite

po pakelta nešvarumų kamera.

DĖMESIO

Sužalojimų ir pažeidimų pavojus!

 Ištuštinimo metu gali išslysti medžia-

gos, kai sukasi šlavimo velenas. Laiky-

kitės pakankamo atstumo.

 Pakelkite šlavimo veleną ir šoninę šluo-

tą pakelti valdymo svirtimi: Valdymo

svirtį 1 palenkti į vidurį, o valdymo svirtį

3 nulenkti į priekį.

 Užverkite kameros sklendę, tam pa-

traukite valdymo svirtį (4) atgal.

Nuoroda: Žalios spalvos indikatoriaus

lemputė turi įsižiebti.

 Pakelkite nešvarumų kamerą, tam pa-

traukite nešvarumų kameros valdymo

svirtį (2) atgal.

 Lėtai privažiuokite prie surinktuvo.

 Stovėjimo stabdžio fiksavimas.

 Atverkite kameros sklendę, tam pa-

spauskite nešvarumų kameros valdy-

mo svirtį (4) pastumkite pirmyn ir ištuš-

tinkite nešvarumų kamerą.

Nuoroda: Raudonos spalvos indikato-

riaus lemputė turi įsižiebti.

 Užverkite kameros sklendę, tam pa-

traukite kameros sklendės valdymo

svirtį (4) atgal ir palaukite

kol atsivers iki

galo.

Nuoroda: Žalios spalvos indikatoriaus

lemputė turi įsižiebti.

 Atleiskite stovėjimo stabdį.

 Iš lėto nuvažiuokite nuo surinktuvo.

 Iki galo nuleiskite nešvarumų kamerą,

tam pastumkite nešvarumų kameros

valdymo svirtį (2) pirmyn.

 Paspauskite ir palaikykite paspaudę ak-

seleratoriaus pedalą.

 Stovėjimo stabdžio fiksavimas.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 PAVOJUS

Transporto žala!

 Tuščio prietaiso svoris (transporto svo-

ris) transportavimo metu ant priekabos

ar transporto priemonėje.

 Transportuojant įrenginį transporto

priemonėse, jį reikia užfiksuoti pagal

galiojančius reglamentus, kad neslystų

ir neapvirstų.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

 Prietaisą prie tvirtinimo taškų (4x) tvir-

tinkite įtempiamaisiais diržais, lynais ar

grandinėmis.

 Prietaisą prie ratų tvirtinkite pleištais.

 Šlavimo mašinos transportavimo metu

išimkite akumuliatorių.

 PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant

laikyti prietaisą, reikia atsižvelgti į prietaiso

svorį.

 Šlavimo mašiną laikyti ant lygaus pavir-

šiaus, sausoje, neapšerkšnijusioje

aplinkoje. Uždėti dangą kaip apsaugą

nuo dulkių.

 Pakelkite besisukantį šepetį ir šoninę

šluotą, kad nebūtų pažeisti šeriai.

 Užverkite talpyklos sklendę.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

 Apsaugokite jį, kad nenuriedėtų.

Jei šlavimo mašina nenaudojama ilgesnį

laiką, atkreipkite dėmesį:

 Išvalykite valomojo įrenginio išorę ir vi-

dų.

 I

štraukite iš įrenginio baterijų kištuką.

 Įkraukite bateriją, vėliau prikraukite ją

kas 2 mėnesius.

몇 ATSARGIAI

Trumpojo jungimo keliama pažeidimo rizi-

ka!

 Prieš imantis elektros prietaisui skirtų

darbų arba prieš atidarant elektros prie-

taisų gaubtus privaloma atjungti bateri-

jos gnybtus arba ištraukti baterijos kiš-

tuką.

DĖMESIO

Pažeidimo pavojus!

 Neplaukite smulkių dulkių filtro.

 Remonto darbus gali atlikti tik įgaliota

klientų aptarnavimo tarnyba arba šios

srities kvalifikuotas, su atitinkamais

saugos nurodymais susipažinęs perso-

nalas.

 Mobilių pramoniniam naudojimui skirtų

prietaisų sauga turi būti tikrinama pagal

VDE (Vokietijos elektrotechnikos asoci-

acija) 0701.

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

ATSARGIAI

Pažeidimo pavojus!

 Prietaisui plauti nenaudokite vandens

žarnos arba aukšto spaudimo vandens

srovės (gali įvykti trumpas sujungimas

arba kitoks prietaiso pažeidimas).

 PAVOJUS

Sužalojimų pavojus!

 Naudokite respiratorių ir apsauginius

akinius.

 Prietaisą nuvalykite šluoste.

 Nupūskite prietaisą suslėgtu oru.

 Prietaisą nuvalykite drėgna, švelniame

šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo

priemonių.

Pastaba: eksploatavimo valandų skaitiklis

rodo techn

inės priežiūros laiką.

Pastaba: visus techninės priežiūros dar-

bus turi atlikti kliento įgalioti kvalifikuoti spe-

cialistai. Prašome bet kada kreiptis į firmos

„Kärcher“ atstovus.

Kasdienė priežiūra:

 Patikrinkite baterijų įkrovos lygį ir, jei

reikia, įkraukite (žr. skyrių „Baterijų įkro-

vimas“).

 Patikrinkite ar nenusidėvėję valomasis

velenas bei šoninė šluota ir nesusiviję

juostos.

 Patikrinkite, ar ant ratų nėra apsivijusių

juostų.

 Patikrinkite, ar veikia visi valdymo ele-

mentai.

 Patikrinkite, nepažeistas prietaisas.

 Filtro valymo mygtuku išvalykite dulkių

filtrą.

Priežiūra kas savaitę:

 Patikrinkite hidraulinę sistemą.

 Patikrinkite hidraulinės alyvos lygį.

 Patikrinkite stabdžių skysčio lygį.

 Patikrinkite, ar nesusidėvėję sandarini-

mo juostos, jei reikia, jas pakeiskite.

 Patikrinkite ir patepkite kameros sklen-

dę.

Nusidėvėjimo tikrinimas:

 Pakeiskite sandarinimo juostas.

 Sureguliuokite arba pakeiskite šoninius

tarpiklius.

 Pakeiskite valomąjį veleną.

 Pakeiskite šoninę šluotą.

Pastaba: aprašymą žr. skyriuje „Techninės

priežiūros darbai“.

Dulkių maišelio ištuštinimas Prietaiso išjungimas

Transportavimas

Laikymas / eksploatavimo

nutraukimas

Priežiūra ir aptarnavimas

Bendrieji nurodymai

Valymas

Prietaiso vidaus valymas

Prietaiso išorės valymas

Priežiūros intervalai

Naudotojo atliekami techninės

priežiūros darbai

327LT

- 8

Techninės priežiūros darbai po 50 eks-

ploatavimo valandų:

 Pirmąją techninę priežiūrą pagal pati-

kros žurnalą paveskite atlikti klientų ap-

tarnavimo tarnybai.

Techninės priežiūros darbai po 250 eks-

ploatavimo valandų:

 Techninę priežiūrą pagal patikros žur-

nalą paveskite atlikti klientų aptarnavi-

mo tarnybai.

Garantija suteikiama tik tais atvejais, kai

garantijos teikimo laikotarpiu visus techni-

nės priežiūros darbus pagal techninės prie-

žiūros žurnalą atlieka įgaliota „Kärcher“ kli-

entų aptarnavimo tarnyba.

Pasiruošimas:

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Stovėjimo stabdžio fiksavimas.

 PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvaru-

mų kamera, visada naudokite apsauginį

strypą.

Saugumas tik už pavojaus zonų ribų.

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

 Aukštam ištuštinimui apsauginį strypą

paverskite aukštyn ir įkiškite į laikiklį

(apsaugota būsena).

DĖMESIO

Įdėdami baterijas atkreipkite dėmesį į bate-

rijų polių kryptį. Poliai turi būti važiavimo

kryptimi kairiojoje pusėje.

Turi būti keičiamas visas baterijų komplek-

tas. Keisti baterijas gali tik kvalifikuotas

specialistas.

 Dėl didelio svorio (300 kg) pakeitimas

turi būti vykdomas naudojant kraną.

Baterijų poliai važiavimo kryptimi kairiojoje

pusėje

Neigiamas polius

2 Teigiamas polius

 Išimdami baterijas, iš pradžių atjunkite

neigiamo poliaus gnybtą.

 Krano lynus pritvirtinkite prie baterijų

komplekto 4 kilpų ir atsargiai iškelkite.

PASTABA

Nekelkite nešvarumų kameros.

 Atidarykite variklio gaubtą.

1 Kontrolinis langelis

2 Dangtelis, alyvos įpiltuvas

3 Talpykla (be funkcijos)

 Per akutę patikrinkite hidraulinės alyvos

lygį.

– Alyvos lygis turėtų būti tarp žymių „MIN“

ir „MAX“.

– Jei alyvos yra mažiau nei iki žymės

„MIN", pripilkite hidraulinės alyvos.

 Nusukite alyvos įpiltuvo dangtelį.

 Išvalykite įpylimo vietą.

 Papildykite hidraulinės alyvos.

Alyvos rūšis: žr. skyrių „Techniniai duo-

menys“

 Užsukite alyvos įpiltuvo dangtelį.

 Stovėjimo stabdžio fiksavimas.

 Paleiskite variklį.

Hidraulinės įrangos techninės priežiūros

darbus atlikti gali tik klientų aptarnavimo

tarnyba.

 Patikrinkite visų hidraulinės alyvos žar-

nų ir jungčių sandarumą.

 PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvaru-

mų kamera, visada naudokite apsauginį

strypą.

Saugumas tik už pavojaus zonų ribų.

1 Dulkių maišelis

2 Apsauginis strypas

3 Besisukantis šepetys

 Prietaiso pastatymas.

 Ištuštintą nešvarumų talpyklą pakelkite

į galinę padėtį. Šlavimo velenas yra ma-

tomas.

Nešvarumų talpyklos fiksavimas. Žr.

skyrių „Pakeltos nešvarumų talpyklos

pritvirtinimas“.

 Pasukite uždegimo raktą į padėtį „0“ ir

ištraukite.

 Patikrinkite, ar nepažeistas šlavimo ve-

lenas, nuimkite apvyniotas juostas ar

virveles.

 Apsauginį strypą nuleiskite žemyn į lai-

kiklį (pakelta nešvarumų talpykla nėra

įtvirtinta).

 Nešvarumų kamerą nuleiskite iki gali-

nės padėties.

1 Dešinysis šoninis skydelis

2 Prieigos prie cilindrinio šepečio raktas

 Ištuštintą nešvarumų talpyklą pakelkite

į galinę padėtį.

Nešvarumų talpyklos fiksavimas. Žr.

skyrių „Pakeltos nešvarum

ų talpyklos

pritvirtinimas“.

 Raktu atidarykite šoninę uždangą.

1 Kronšteinas

2 Sparnuotoji veržlė

3 Šoninis tarpiklis

 Atsukite sparnuotąsias veržles.

 Nuimkite kronšteiną.

 Šoninį sandariklį paverskite į išorę.

 Išsukite besisukančio šepečio laikiklio

tvirtinamąjį varžtą ir paverskite laikiklį į

išorę.

 Išimkite besisukantį šepetį.

Klientų aptarnavimo tarnybos atliekami

techninės priežiūros darbai

Aptarnavimo darbai

Pakeltos nešvarumų talpyklos

užfiksavimas

Baterijų keitimas

Hidraulinės alyvos kiekio tikrinimas ir

pildymas

Hidraulinės sistemos tikrinimas

Besisukančio šepečio tikrinimas

Valomojo veleno keitimas

328 LT

- 9

Besisukančio šepečio įdėjimas judėjimo

kryptimi (vaizdas iš viršaus)

Pastaba: Įdėdami naują šepetį, atsižvelkite

į šerių padėtį.

 Sumontuokite naują besisukantį šepetį.

Besisukančio šepečio išpjovos turi būti

užmautos ant priešais esančios ašies

iškyšų.

Pastaba: sumontavę naują besisukantį še-

petį, iš naujo nustatykite šlavimo plotą.

Pastaba: gamykloje yra nustatytas 80 mm

šlavimo plotas ir valomajam velenui dėvin-

tys jį galite tolygiai reguliuoti.

 Išjunkite siurbimo orpūtę.

 Šluojamąją mašiną užvežkite ant ly-

gaus grindinio, stipriai padengto dulkė-

mis arba kreida.

 Šlavimo veleno valdymo svirtį ir šoninę

šluotą (1) nulenkti atgal: Šlavimo vele-

nas įjungtas.

Šlavimo veleno valdymo svirtį (3) nu-

lenkti atgal: Šlavimo velenas nusilei-

džia.

 Šlavimo veleną paleiskite 10 s.

 Šlavimo veleno valdymo svirtį ir šoninę

šluotą (1) nulenkti į vidurį.

Šlavimo veleno valdymo svirtį (3) nu-

lenkti į priekį: Šlavimo velenas pakyla.

 Pakelkite nešvarumų kamerą.

 Patraukite mašiną atgal.

 Patikrinkite šlavimo plotą.

Šlavimo plotas turi būti stačiakampio, kurio

plotis, formos.

 Atidarykite ir nustatykite reguliavimo dėl

nusidėvėjimo (12) atraminį varžtą.

Reguliatorius į viršų: siaura šlavimo ap-

imtis.

Reguliatorius į apačią: plati šlavimo ap-

imtis.

 Atraminį varžtą vėl priveržkite.

 Kaip aprašyta, patikrinti šlavimo veleno

šlavimo apimtį.

 Pakelkite šoninę šluotą.

 Šluojamąją mašiną užvežkite ant ly-

gaus grindinio, stipriai padengto dulkė-

mis arba kreida.

 Šoninę šluotą nuleisti naudojant valdy-

mo svirtį ir leisti veikti maždaug 10 se-

kundžių.

 Pakelkite šoninę šluotą.

 Patraukite mašiną atgal.

 Patikrinkite šlavimo plotą.

Šlavimo plotas turi siekti 40-50 mm.

 Dviem reguliuojamaisiais varžtais pa-

tikslinkite šlavimo plotą.

 Patikrinkite šlavimo plotą.

 PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvaru-

mų kamera, visada naudokite apsauginį

strypą.

 Ištuštintą nešvarumų talpyklą pakelkite

į galinę padėtį.

Nešvarumų talpyklos fiksavimas. Žr.

skyrių „Pakeltos nešvarumų talpyklos

pritvirtinimas“.

 Kaip aprašyta skyriuje „Šepečio veleno

keitimas", atidarykite šoninę uždangą.



Atsukite šoninės skardos 6 sparnuotą-

sias veržles.

 Ats

ukite priekinės skardos 3 veržles (13

mm).

 Šoninį tarpiklį paspauskite žemyn tiek

(ilga anga), kad atstumas iki grindų bus

1-3 mm.

 Tvirtai priveržkite skardas.

 Pakartokite procedūrą kitoje įrenginio

pusėje.

몇 ĮSPĖJIMAS

Sužalojimų pavojus!

 Dirbdami su filtravimo įranga, naudokite

respiratorių. Laikykitės saugos reikala-

vimų dėl smulkiųjų dalelių.

 Smulkiųjų dulkių filtrą valykite naudoda-

mi filtro valymo mygtuką.

 Ištuštinkite nešvarumų kamerą.

1 Prietaiso gaubtas

2 Filtro dangtelis (vibratoriaus sistema)

3 Filtro dangtelio fiksatorius (2x)

 Prietaiso gaubtą paverskite į priekį.

1 Prietaiso gaubtas

2 Smulkių dalelių filtras

3 Įstrižinė traukė

 Atidarykite fiksatorius.

 Atidarykite filtro dangtelį.

 Patikrinkite smulkiųjų dulkių filtrą, išva-

lykite arba, jeigu reikia, pakeiskite.

Pastaba

Smulkiųjų dulkių filtrą leidžiama keisti

tik „Kärcher“ klientų aptarnavimo tarny-

bai.

 Uždėkite ir užsklęskite filtro dangtelį.

Besisukančio šepečio šlavimo ploto

tikrinimas ir nustatymas

Šoninės šluotos šlavimo ploto

tikrinimas ir nustatymas

Šoninių tarpiklių reguliavimas

Patikrinkite / pakeiskite smulkiųjų dulkių

filtrą

329LT

- 10

몇 ATSARGIAI

Pažeidimo pavojus!

 Užtikrinkite, kad kad saugiklių dėžutės

dangtelis montuojant nebūtų pakeičia-

mas kitu dangteliu.

DĖMESIO

Naudokite tik vienodos vertės saugiklius.

1 Saugiklių dėžutė A

2 Saugiklių dėžutė B

3 Rievėtoji veržlė

 Atsukite rievėtą veržlę.

 Atverkite saugiklių dėžutės dangtelį.

 Patikrinkite saugiklius.

 Pakeiskite pažeistus saugiklius.

Saugiklių dėžutė A

Saugiklių dėžutė B

Pagrindinės relės saugiklis

* Šiuos saugiklius leidžiama keisti tik klien-

tų aptarnavimo tarnybai, nes reikalingas

galimų prietaiso klaidų patikrinimas.

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rin-

ką išleistas modelis atitinka pagrindinius

ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jei mašinos modelis kei-

čiamas su mumis nepasitarus, ši deklaraci-

ja nebegalioja.

Pasirašantys asmenys veikia pagal ben-

drovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Saugiklių keitimas

FU01 Apsauginė relė

Įjungimas

5 A

FU02 Suteikti leidimą DC /

10 A

FU03 Švyturėlis

Garsinis signalas

10 A

FU04 Siurbimo orpūtė 20 A

FU05 Išpurtymo sistema 15 A

FU06 DC / DC įėjimas 20 A

FU07 Daugiafunkcis ekra-

nas

5 A

FU08 Atbulinės eigos žibin-

tas

Dangčio indikatorius

7.5 A

FU09 Apsauginė relė

Siurbimo orpūtė

Išpurtymo sistema

5 A

FU10 Vandens siurblys (pa-

sirenkamoji įranga)

10 A

FU11 Apšvietimo sistema

(papildoma įranga)

Posūkio žibintų (papil-

doma įranga)

„Blue Spot“ (pasiren-

kama)

10 A

FU12 Vibravimo sistemos

plokščiasis filtras ir ap-

valusis filtras (pasiren-

kamoji įranga)

15 A

FU 13* Pagrindinis relė 125 A

ES atitikties deklaracija

Gaminys: Siurbiamasis įrenginys kaiti-

namasis prietaisas

Tipas: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp Pack

1 186-051.0

Specialios ES direktyvos:

2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB

Taikomi darnieji standartai:

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Taikyta atitikties vertinimo procedūra:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 90

Garantuotas: 93

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

330 LT

- 11

Pagalba gedimų atveju

Gedimas Šalinimas

Prietaisas nevažiuoja arba važiuo-

ja lėtai

Užimkite vietą vairuotojo sėdynėje, aktyvinamas kontaktinis sėdynės jungiklis.

Eigos variklio FU 13 saugiklį turi patikrinti klientų aptarnavimo tarnyba

Įkraukite arba pakeiskite bateriją

Atleiskite stovėjimo stabdį

Patikrinkite, ar nėra apsivijusių juostų ir virvių.

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Švilpimas hidraulinėje sistemoje Įpilkite hidraulinio skysčio

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Šepečiai nesisuka arba sukasi la-

bai lėtai.

Patikrinkite, ar nėra apsivijusių juostų ir virvių.

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Per mažai arba nėra siurbimo ga-

lios prie šepečio

Išvalykite dulkių filtrą

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Prietaisas dulkėja Šoninių tarpiklių reguliavimas

Įjunkite orpūtę

Išvalykite dulkių filtrą

Pakeiskite filtro dėžės tarpiklį

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Šluojami nešvarumai lieka Ištuštinkite dulkių maišelį

Išvalykite dulkių filtrą

Pakeiskite besisukantį šepetį

Nustatykite šlavimo plotą

Pakeiskite nešvarumų kameros sandarinamąją juostą

Pašalinkite valomojo šepečio blokuotę

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Nepakyla arba nenusileidžia ne-

švarumų kamera

Patikrinkite saugiklius.

Pašalinti apsauginę atramą nuo nešvarumų talpyklos

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Nešvarumų kamera nesisuka arba

sukasi labai lėtai

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Hidraulinės sistemos judinamų da-

lių veikimo sutrikimai

Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Techniniai duomenys

KM 105/180 R Bp

„Classic“

KM 105/180 R Bp Pack

„Classic“

Mašinos duomenys

Važiavimo pirmyn greitis km/h 6 6

Važiavimo atgal greitis km/h 3 3

Važiavimo posvyris (maks.) -- 14% 14%

Valomas plotas be šoninės šluotos m

/h 4680 4680

Valomas plotas su 1 šonine šluota m

/h 6300 6300

Darbinė pusė be šoninės šluotos mm 780 780

Darbo plotas su 1 šonine šluota mm 1050 1050

Apsauga nuo purškiamo vandens -- IPX 3 IPX 3

Naudojimo trukmė su visiškai įkrauta baterija h 2,5 2,5

Elektros įranga

Baterijų talpa V, Ah --- 36, 240

Maitinimo elementų komplektas kg --- 300

Hidraulinė sistema

Hidraulinės alyvos tipas -- HV 46 HV 46

Dulkių maišelis

Maks. iškrovimo aukštis mm 1340 1340

Nešvarumų kameros talpa l 180 180

331LT

- 12

Besisukantis šepetys

Valomojo veleno skersmuo mm 280 280

Besisukančio veleno plotis mm 780 780

Apsukų kiekis 1/min 360 360

Šlavimo plotas mm 80 80

Šoninė šluota

Šoninės šluotos skersmuo mm 580 580

Apsukų kiekis 1/min 80 80

Visos guminės padangos

Priekinės, dydis -- 4.00-6 4.00-6

Galinės, dydis -- 300 × 145 – 6 300 × 145 – 6

Stabdžiai

Priekiniai ratai -- mechaninis mechaninis

Galinis ratas -- Elektrinis Elektrinis

Filtravimo ir siurbimo sistema

Tipas -- Maišelio formos filtras

Galima įsigyti, jeigu pasiren-

kama: Plokščiasis filtras ir ap-

valusis filtras

Maišelio formos filtras

Galima įsigyti, jeigu pasiren-

kama: Plokščiasis filtras ir ap-

valusis filtras

Apsukų kiekis 1/min 2600 2600

Smulkių nešvarumų filtro plotas m

5,2 5,2

Siurbimo sistemos nominalusis subatmosferinis slėgis mbar 6 6

Siurbimo sistemos nominalioji siurbimo apimtis m

/h 600 600

Išpurtymo sistema -- Elektros variklis Elektros variklis

Aplinkos sąlygos

Temperatūra °C nuo -5 iki +40 nuo -5 iki +40

Oro drėgmė, nesvarbi % 0–90 0–90

Nustatytos vertės pagal EN 60335-2-72

Keliamas triukšmas

Garso slėgio lygis L

dB(A) 70 70

Neapibrėžtis K

dB(A) 3 3

Garantuotas triukšmo lygis L

+ neapibrėžtis K

dB(A) 93 93

Mašinos vibracija

Delno/rankos vibracijos poveikis m/s

0,7 0,7

Sėdynė m/s

0,5 0,5

Nesaugumas K m/s

0,1 0,1

Matmenys ir masė

Ilgis x plotis x aukštis mm 1847 × 1065 × 1388 1847 × 1065 × 1388

Pasisukimo į dešinę spindulys mm 2470 2470

Pasisukimo į kairę spindulys mm 2470 2470

Tuščio prietaiso masė (be baterijų/su baterijomis) kg 560/860 560/860

Leistinas bendras svoris kg 1224 1224

Leistina priekinės ašies apkrova kg 734 734

Leistina galinės ašies apkrova kg 490 490

Gamintojas pasilieka teisę keisti techninius duomenis!

332 LT

- 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

Якщо при розпакуванні були виявлені

пошкодження від транспортування, не-

гайно сповістіть про це магазин, де ви ку-

пили прилад.

– Нанесені на пристрій попереджу-

вальні знаки та таблички дають важ-

ливі вказівки для безпечної експлуа-

тації пристрою.

– Разом із вказівками в цій інструкції

для експлуатації слід враховувати

загальні правила техніки безпеки та

норми для попередження нещасних

випадків законодавчих органів.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії, на-

даної відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми усуває-

мо безкоштовно протягом терміну дії га-

рантії, якщо вони викликані браком ма-

теріалу чи помилками виготовлення. У

випадку чинної гарантії звертіться до

продавця чи в найближчий авторизова-

ний сервісний центр з документальним

підтвердженням покупки.

 НЕБЕЗПЕКА

Щоб уникнути небезпеки, ремонт і

установку запасних деталей повинні

виконувати тільки авторизовані серві-

сні центри.

– Можна використовувати лише те

обладнання та запасні частини, що

дозволені для використання вироб-

ником. Оригінальне обладнання та

оригінальні запасні частини є гаран-

тією того, що пристрій буде працюва-

ти безпечно та справно.

– Подальша інформація по запасним

частинам є на сайті

www.kaercher.com в розділі Сервіс.

 НЕБЕЗПЕКА

Запобігає про небезпеку, яка безпосе-

редньо загрожує та призводить

до

тя

жких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Запобігає про потенційно можливу не-

безпечну ситуацію, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка відносно потенційно можливої

небезпечної ситуації, що може призве-

сти до легких травм чи спричинити

матеріальні збитки.

УВАГА

Вказівка щодо можливої потенційно не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

агальні вказівки . . . . . . . . . . UK 1

Захист навколишнього се-

редовища . . . . . . . . . . . UK 1

Гарантія. . . . . . . . . . . . . UK 1

Обладнання та запасні ча-

стини . . . . . . . . . . . . . . . UK 1

Знаки у посібнику . . . . . UK 1

Символи на пристрої . . UK 1

Правильне застосування. . . . UK 2

Умисне неправильне за-

стосування . . . . . . . . . . UK 2

Підходящі поверхні . . . UK 2

Правила безпеки . . . . . . . . . . UK 2

Вказівки з безпеки під час

експлуатації . . . . . . . . . UK 2

Вказівки з безпеки в ре-

жимі руху. . . . . . . . . . . . UK 3

Вказівки з безпеки для при-

строїв, що працюють від

акумуляторної батареї. UK 3

Машини з підйомником

контейнера . . . . . . . . . . UK 3

Пристрій із захисним да-

хом водія. . . . . . . . . . . . UK 3

Вказівки з безпеки під час

транспортування машини UK 3

Вказівки з безпеки під час

догляду та технічного об-

слуговування . . . . . . . . UK 3

Призначення. . . . . . . . . . . . . . UK 3

Вказівки при розвантаженні . UK 3

Елементи управління і фун-

кціональні вузли. . . . . . . . . . . UK 4

Зображення підмітальної

машини . . . . . . . . . . . . . UK 4

Елементи пристрою . . . UK 4

Перед початком роботи. . . . . UK 5

Зафіксувати/відпустити

стоянкове гальмо . . . . . UK 5

Введення в експлуатацію . . . UK 5

Загальні вказівки . . . . . UK 5

Перевірка і технічне обслу-

говування . . . . . . . . . . . UK 5

Вказівки з техніки безпеки

щодо акумуляторів. . . . UK 5

Зарядити акумулятори. UK 5

Експлуатація. . . . . . . . . . . . . . UK 6

Настроїти положення

сидіння водія. . . . . . . . . UK 6

Запустити пристрій. . . . UK 6

Пересування на приладі UK 6

Підмітання. . . . . . . . . . . UK 6

Спорожнити резервуар

для сміття . . . . . . . . . . . UK 7

Вимкнути пристрій . . . . UK 7

Транспортування . . . . . . . . . . UK 7

Зберігання/Виведення з екс-

плуатації . . . . . . . . . . . . . . . . . UK 7

Догляд та технічне обслугову-

вання. . . . . . . . . . . . . . . . . . . . UK 8

Загальні вказівки . . . . . UK 8

Чищення . . . . . . . . . . . . UK 8

Періодичність технічного

обслуговування . . . . . . UK 8

Профілактичні роботи . UK 8

Заява при відповідність Євро-

пейського співтовариства . . . UK 11

Допомога у випадку непола-

док. . . . . . . . . . . . . . . . . . . . . . UK 12

Технічні характеристики . . . . UK 12

Загальні вказівки

Захист навколишнього

середовища

Матеріали упаковки піддають-

ся переробці для повторного

використання. Будь ласка, не

викидайте пакувальні матеріа-

ли разом із домашнім сміттям,

віддайте їх для на переробку.

Старі пристрої містять цінні ма-

теріали, які можуть переробля-

тися та підлягають передачі в

пункти прийому вторинної си-

ровини. Тому, будь ласка,

утилізуйте старі пристрої за до-

помогою спеціальних систем

збору сміття.

Батареї, мастило, пальне та схожі ма-

теріали не повинні потрапити у навко-

лишнє середовище. Ці матеріали по-

трібно утилізувати через відповідні зби-

ральні пункти.

Гарантія

Обладнання та запасні частини

Знаки у посібнику

Символи на пристрої

Небезпека опіку об га-

рячу поверхню!! Перед

початком обслугову-

вання приладу слід

дати вихлопній трубі

охолодитись.

Роботи із пристроєм

слід завжди проводити

тільки у відповідних за-

хисних рукавицях.

Небезпека затискання

рухливими деталями

автомобіля

Небезпека одержання

травми від рухливих ча-

стин. Не торкатися.

Небезпека пожежі. Не

допускати всмоктуван-

ня палаючих або тлію-

чих пре

дметів.

Затиск для ланцюга /

точка розташування

крану

Точки підйому для до-

мкрата

Максимальний нахил

поверхні при русі з під-

нятим бункером.

333UK

- 2

Підмітальну машину призначено для

професійного використання під час при-

бирання поверхонь, наприклад, в таких

галузях застосування:

 Стоянки

 Виробничі споруди

 Території логістичних служб

 Готелі

 Роздрібна торгівля

 Території складських приміщень

 Тротуари

– Ця сміттєзбиральна машина призна-

чена для підмітання забруднених по-

верхонь у приміщенні й на вулиці.

– Перед використанням перевірте на-

лежний стан та безпеку пристрою та

обладнання. Якщо обладнання зна-

ходиться у небездоганному стані,

його не можна використовувати.

– Використовуйте цю підмітальну ма-

шину тільки згідно з інструкцією по

експлуатації.

– Забороняється вносити зміни в при-

лад.

– Пристрій призначений тільки для ро-

боти на поверхнях, зазначених у да-

ному посібнику з експлуатації.

– Прилад може пересуватися тільки по

поверхнях, допущених для викори-

стання підмітальних машин керів-

ництвом підприємства або їхнім

представником.

– Як загальне правило діє наступне: не

допускати зіткнення приладу з легко-

займистими речовинами (небезпека

вибуху/пожежі).

 Забороняється підбирання/всмокту-

вання вибухонебезпечних рідин, го-

рючих газів, а також нерозведених

кислот та розчинників! Це стосується

бензину, розріджувачів фарби та ма-

зуту, які можуть створювати вибухо-

небезпечні гази або суміші, змішую-

чись зі всмоктуваним повітрям, а та-

кож ацетону, нерозведених кислот та

розчинників, оскільки вони пошкод-

жують матеріали пристрою.

 Забороняється прибирання/всмокту-

вання реактивного металевого пилу

(наприклад, алюмінію, магнію, цинку)

в з'єднанні з сильними лужними або

кислотними засобами для чищення.

 Не допускати підмітання/всмоктуван-

ня палаючих або тліючих предметів.

 Цей пристрій не призначено для зби-

рання небезпечних для здоров'я ре-

човин.

 Забороняється його зберігання у не-

безпечних місцях. Заборонено вико-

ристовувати пристрій у вибухонебез-

печних приміщеннях.

 Не дозволяється брати із собою су-

провідних осіб.

 Не дозволяється штовхати/тягнути

або транспортувати предмети за до-

помогою даного пристрою.

– Асфальт

– Промислові підлоги

– Суцільна (наливна) підлога

–Бетон

–Брущатка

 Для дотримання параметрів по-

вітря і шляхів витоку пристрій

за-

бо

ронено експлуатувати на висоті

понад 2000 метрів над рівнем моря.

 (Дійсно тільки для Фінляндії) Якщо

пристрій оснащений шлангом з

ПВХ, його заборонено використо-

вувати за низьких температур на-

вколишнього середовища (нижче

0°C). У разі виникнення питань

щодо пристрою звертатися до ком-

панії Kärcher.

 Перед використанням перевірте

належний стан та безпеку при-

строю та об

ладнання. Якщо облад-

нання знаходиться у небездоганно-

му стані, його не можна використо-

вувати.

 У разі використання пристрою у не-

безпечній ділянці (наприклад, бензо-

колонка) необхідно дотримуватися

відповідних інструкцій з техніки без-

пеки. Заборонено використовувати

пристрій у вибухонебезпечних при-

міщеннях.

 НЕБЕЗПЕКА

Небезпека травмування!

 Не використовувати пристрій без

захисного дах

у в зонах, де існує не-

безпека падіння предметів на опера-

тора.

 Користувач повинен використо-

вувати пристрій у відповідності до

інструкції. Вона повинна враховува-

ти умови місцевості, під час роботи

з пристроєм необхідно звертати

увагу на третіх осіб, особливо на ді-

тей.

 Також слід дотримуватися всіх пра-

вил і н

орм стосовно транспортних

засобів.

 Перед початком роботи оператор

повинен переконатися в тому, що

всі запобіжні пристрої знаходяться

на місці і працюють належним чи-

ном.

 Оператор пристрою несе відпо-

відальність за виникнення нещасних

випадків за участю інших людей або

майна.

 Стежити за тим, щоб оператор но-

сив щільно прилеглий одяг. Носити

міцне взуття й уникати носіння

вільного одягу.

 Перед по

чатком руху перевірити

мертву зону (наприклад, на наяв-

ність дітей). Забезпечити достат-

ній огляд!

 Не можна залишати пристрій без

нагляду під час роботи мотора. Об-

слуговуючому персоналу дозво-

ляється залишати пристрій тільки

після того, як двигун буде зупинено,

пристрій захищений від вип

адкового

переміщення і ключ вийнятий.

 Щоб уникнути несанкціонованого

використання пристрою слід вийма-

ти ключ.

 Пристрій має використовуватися

особами, що пройшли інструктаж

щодо його використання або під-

твердили свої здібності для обслу-

говування пристрою, а також упов-

новажені використовувати його.

 Цій пристрій не призначений для ви-

користання людьми (включаючи ді-

тей) з обмеженими фізи

чними, сен-

сорними або розумовими здатно-

стями або з відсутністю досвіду й/

або відсутністю знань, за винятком

випадків, коли за ними стежить від-

повідальна за безпеку особа або

вони одержують від неї вказівки по

застосуванню пристрою.

 Необхідно стежити за дітьми, щоб

вони не грали із пристроєм.

ОБЕРЕЖНО

Небе

зпека ушкодження! Не допускати

попадання в пристрій стрічок, вірьовок

або дроту, оскільки вони можуть намо-

татися на вал, що підмітає.

У напрямку руху допу-

скається їзда по схилах

до 14 %.

Увага, обертова щітка

(дотримуватися напря-

му обертання).

Запобігання про небез-

пеку поразки електрич-

ним струмом!

Дотримуватись вказів-

ки!

Повертати повільно!

Прочитайте по

сібник з

експлуатації та дійте

згідно з його положен-

нями.

Небезпека пошкоджен-

ня!

Не промивайте фільтр

для дрібного пилу.

Правильне застосування

Умисне неправильне

застосування

Підходящі поверхні

Правила безпеки

Вказівки з безпеки під час

експлуатації

334 UK

- 3

 НЕБЕЗПЕКА

Небезпека поранення! Перевірити

здатність поверхні перед їздою.

 НЕБЕЗПЕКА

Небезпека нещасного випадку, небез-

пека ушкодження!

Небезпека перекидання приладу на за-

надто крутих схилах.

– У напрямку руху допускається їзда

по схилах до 14 %.

Небезпека перекидання на поворотах

під час руху на високій швидкості (осо-

бливо на поворотах вліво).

– На поворотах слід сповільнювати

швидк

ість руху.

Небезпека перекидання на нестабіль-

ному ґрунті.

– Дозволяється переміщати прилад

тільки на міцній підставці.

Небезпека перекидання приладу при ве-

ликому бічному крені.

– У напрямках, поперечних до напрям-

ку руху, допускається пересування

апарата тільки по схилах до макс.

10%.

Вказівка: Право на гарантійне обслуго-

вування зберігається тільки у випадку

використання акумуляторів і зарядних

пристроїв, що рекомендує фірма

Kärcher.

– Слід обов'язково дотримуватися ін-

струкції по експлуатації від виробни-

ка акумулятора й зарядного при-

строю. Дотримуйтесь вказівок зако-

нодавства по обігу з акумуляторами.

– Ніколи не залишайте розряджений

акумулятор і якомога швидше знову

зарядіть його.

– Підтримуйте акумулятори завжди в

чистому й сухому стані щоб уникнути

витоку струму Захищати від влучен-

ня бруду, наприклад, металевого пи-

лу.

– Не класти інструменти або подібні

пр

едмети на акумулятор. Небезпека

короткого замикання й вибуху.

– У жодному разі не орудувати з во-

гнем, іскрити або курити поблизу аку-

мулятора або в акумуляторній. Не-

безпека вибуху.

– Не доторкатися до гарячих вузлів,

наприклад, до приводного двигуна

(небезпека опіку)

– Будьте обережні при роботі з акуму-

ляторним електролітом. Дотримуйте

відповідних правил техніки безпеки!

– Використані акумулятори варто

утилізувати, відповідно до Директиви

ЄС 91/ 157 EWG, без шкоди для на-

вколишнього середовища.

 НЕБЕЗПЕКА

Небезпека травмування!

 Під час робіт з підйомником контей-

нер необхідно повністю підняти та

зафіксувати.

 Виконувати захист тільки ззовні

небезпечної зони.

ПОВІДОМЛЕННЯ

Захисний дах (опція) забезпечує захист

водія від падіння крупних предметів.

Але він не може захистити при пере-

вертанні!

 Щодня перевіряти захисний на

віс на

відсутність пошкоджень.

 У разі пошкодження захисного наві-

су, в тому числі окремих елементів,

необхідно замінити весь захисний

навіс.

 Будь-яка модифікація захисного на-

вісу і встановлення елементів, де-

талей і вузлів, відмінних від дозволе-

них компанією Kärcher, не допуска-

ються і можуть обмежувати фун-

кцію захисного навісу.

 Звертати ув

агу на власну масу

(транспортна вага) пристрою під

час транспортування на тримачі

або на транспортних засобах.

 Під час транспортування пристрою

витягти штекер акумулятора і

надійно закріпити пристрій.

 Перед очищенням і проведенням

технічного обслуговування при-

строю, заміною деталей або на-

строювання на інші функції, при-

стрій слід виключити та вий

няти

ключ.

 У пристроях з тяговим акумулято-

ром під час проведення будь-яких ро-

біт з технічного обслуговування і

ремонту акумулятор необхідно

від'єднати від електричної системи

пристрою через точку роз'єднання

акумулятора (штекер акумулято-

ра).

 При роботі з електричною установ-

кою необхідно від'єднати акумуля-

торну батарею.

Для цього сп

очатку від'єднати не-

гативний полюс, а потім позитив-

ний.

Підключення здійснюється у зво-

ротному порядку. Спочатку під'єд-

нати позитивний полюс, а потім не-

гативний.

 Не дозволяється чистити прилад з

водяного шланга або струменем

води під високим тиском (небезпека

короткого замикання та інших пош-

коджень).

 Ремонтні роботи можуть про

води-

тися лише авторизованими серві-

сними службами або спеціалістами

у цій сфері, які ознайомлені з усіма

важливими правилами техніки без-

пеки.

 Робити перевірку на предмет без-

пеки у відповідності до діючих місце-

вих директив для нестаціонарних

пристроїв, що використовуються у

промисловості.

 Роботи з пристроєм необхідно за-

вжди проводити у спеціальних пе

р-

чатках.

Машина, що підмітає, направляє сміття

безпосередньо в резервуар для збору

сміття.

– Обертовий вал, що підмітає направ-

ляє сміття прямо в резервуар для

збору сміття.

– Бічна щітка підмітає кути й краї по-

верхні, що підмітається, і доставляє

сміття в зону роботи вала, що під-

мітає.

– Дрібний пил всмоктується всмокту-

вальним вентилятором через фільтр

для пилу.

 Небезпечно

Небезпека для здоров'я, небезпека уш-

кодження!

При вантаженні слід звернути увагу на

вагу пристрою.

 Не використовувати вилковий на-

вантажувач.

 При завантаженні пристрою викори-

стовувати відповідні сходні або кран.

 При використанні сходень слід звер-

нути увагу на наступне:

Дорожній просвіт 70 мм

 Якщо пристрій постачається на під-

доні, необхідно спорудити з прикла-

дених дощок рампу для з'їзду.

Інструкції можна знайти на стор. 2 (на

внутрішній стороні кришки).

Важливо: кожна дошка має бути за-

кріплена за допомогою 2 гвинтів.

Вказівки з безпеки в режимі руху

Вказівки з безпеки для пристроїв,

що працюють від акумуляторної

батареї

Машини з підйомником

контейнера

Пристрій із захисним дахом водія

Вказівки з безпеки під час

транспортування машини

Вказівки з безпеки під час догляду

та технічного обслуговування

Призначення

Вказівки при розвантаженні

Вага (без акумуляторних ба-

тарей)

560 кг*

Вага (з акумуляторними бата-

реями)

860 кг*

* Зі встановленим монтажним ком-

плектом вага пристрою, відповідно,

стає ще значнішій.

335UK

- 4

Малюнок

1 Заводська табличка

2 Сидіння (з контактним перемикачем

сидіння)

3 Кермове колесо

4 Blue Spot (опція)

5 Ручка з кнопкою блокування

6 Кришка пристрою

7 Бічні щітки, праворуч

8 Переднє колесо

9 Вхідний отвір валу, що підмітає

10 Стійке місце кріплення

11 Комплект акумуляторів

(тільки в комплекті поставки KM 105/

180 R Bp Pack)

12 Кришка двигуна

13 Проблисковий маячок

14 Покажчик повороту (опція)

15 Задні ліхтарі (опція)

16 Повідне колесо

17 Оглядове скло для гідравлічного ма-

стила

Малюнок

1 Важіль керування циліндричною і біч-

ною щітками

Важіль уперед: увімкнення цилін-

дричної щітки й опускання та уві-

мкнення бічної щітки.

Важіль назад: увімкнення циліндрич-

ної щітки

2 Важіль керування резервуара для

збору сміття

Підйом/опускання ємності для збору

сміття

3 Важіль керування циліндричної щітки

Підйом/опускання циліндричної щіт-

ки

4 Важіль керування кришки резервуару

Відчинити/зачинити кришку резерву-

ару

5 Контрольні індикатори та дисплей

6 Вимикач підсвічування (опція)

7 Вимикач нагнітача та чищення філь-

тра

Середнє положення: Чищення філь-

тра та нагнітач вимк.

Переднє положення: Нагнітач увімк.

Заднє положення: очищення фільтра

Увімк.

8 Вимикач звукового сигналу

9Запобіжники

10 Педаль гальма

11 Педаль акселератора вперед / назад

12 Регулювання зношення / площини

підмітання циліндричної щітки

13 Вимикач покажчика повороту (опція)

14 Замок запалювання

Положення 0: Двигун вимкнений

Положення 1: Включити запалення

Положення 2: Запустити двигун

15 Штекерний роз'єм для акумуляторів

16 Стояночні гальма

17 Важіль регулювання сидіння

18 Ключ доступу до циліндричної щітки

Малюнок

1 Індикація (ємність акумулятора)

2 Контроль рівня заряду акумулятора

3 Контрольний індикатор: робоче ос-

вітлення

4 Сигнальна лампа покажчика поворо-

тів

Елементи управління і функціональні вузли

Зображення підмітальної машини Елементи пристрою

Контрольні індикатори та дисплей

336 UK

- 5

5 Контрольний індикатор: заслінка ре-

зервуара для збору сміття відкрита

6 Сигнальна лампа: заслінка резервуа-

ра для збору сміття закрита

7не зайняте

8 Індикація: очищення фільтра активне

9не зайняте

 Відпустити стоянкове гальмо, нати-

скуючи при цьому на педаль гальма.

 Зафіксувати стоянкове гальмо, нати-

скуючи при цьому на педаль гальма.

 Встановити машину, що підмітає, на

рівній поверхні.

 Витягнути ключ запалювання.

 Зафіксуйте стояночну гальмівну си-

стему.

 Перевірити стан заряду акумулято-

ра, при необхідності зарядити акуму-

лятори (див. главу „Зарядження аку-

муляторів“).

 Перевірити вал, що підмітає і бічні

щітки на зношування й наявність стрі-

чок, що намоталися.

 Перевірити колеса на наявність стрі-

чок, що намоталися.

 Перевірити стан всіх елементів

управління.

 Перевірити прилад на предмет пош-

коджень.

Вказівка: Докладніше див. розділ "До-

гляд та технічне обслуговування".

При роботі з акумуляторами слід дотри-

муватися наступних попереджувальних

вказівок:

 Обережно!

Небезпека вибуху! Не класти інстру-

менти або подібні предмети на акуму-

лятор, тобто на виводи полюсів, і на

з'єднувальні елементи.

 Обережно!

Небезпека травмування! Ніколи не

торкатися до свинцевих е

лементів. Пі-

сля робіт з акумулятором необхідно по-

мити руки.

 НЕБЕЗПЕКА

Небезпека загоряння й вибуху!

– Забороняється паління й розведен-

ня відкритого вогню.

– Приміщення, у якому заряджаються

акумулятори, повинне добре про-

вітрюватися, тому що при зарядці

виділяється газ, що легко вибухає.

 Обережно!

Небезпека хімічних опіків!

– При влученні бр

изків електроліту в

очі або на шкіру промити великою

кількістю чистої води.

– Після цього негайно звернутися до

лікаря.

– Брудний одяг запрати.

ОБЕРЕЖНО

Зарядити акумуляторні батареї перед

введенням пристрою в експлуатацію.

 НЕБЕЗПЕКА

Небезпека травмування! Під час робо-

ти з акумуляторами дотримуватись

правил техніки безпеки. Дотримуй-

тесь інструкцій виробника зарядного

пристрою.

Необхідно до

тримуватися вказівок

прикладеній інструкції з експлуатації,

наданої виробником акумуляторів, і дія-

ти відповідно.

Заряджати акумулятори лише з допо-

могою відповідного зарядного при-

строю.

 НЕБЕЗПЕКА

Небезпека хімічних опіків. Доливання

води в розряджений акумулятор може

призвести до витоку електроліту! Під

час роботи з електролітом використо-

вувати захисні окуляри та дотримува-

тись приписів, що

б запобігти травмам

та пошкодженню одягу. Бризки елек-

троліту, що можуть потрапити на

шкіру або одяг, слід негайно змити ве-

ликою кількістю води.

ОБЕРЕЖНО

Небезпека ушкодження. Для заливання

в акумулятор використовувати лише

дистильовану або знесолену воду

(стандарт Союзу німецьких інженерів

VDE 0510). Не використовувати добав-

ки (так звані "поліпшуючі засоби"), в

протилежному випа

дку втрачається

право на гарантійне обслуговування.

 Зберігати пристрій в захищених та

сухих приміщеннях з достатньою

вентиляцією.

 Відкрити кришку двигуна.

Вказівка: Під час заряджання криш-

ка повинна залишатися відкритою.

 Витягнути акумуляторний штекер з

машини та з'єднати зі штекером за-

рядного пристрою.

 Підключити штекер зарядного при-

строю до відповідної розетки на 16 А,

зарядний пристрій самостійно почне

процес зарядження.

 Виконати процес зарядження відпо-

відно до інструкції з експлуатації за-

рядного пристрою.

Зарядні пристрої, що рекомендують-

ся для використання (що підходять

до відповідно застосовуваним акуму-

ляторам), управляються електрон-

ною системою й закінчують процес

зарядки автоматично.

 Вказівка: Після зарядки акумуля-

торів від'єднувати зарядний пристрій

спочатку від мережі, потім від акуму-

ляторів.

Вказівка

Модель KM 105/180 R Bp Pack (1.186-

051.0) поставляється разом з акумулято-

рами і зарядним пристроєм.

Модель KM 105/180 R Bp (1.186-050.0)

поставляється без акумуляторів і заряд-

них пристроїв.

Рекомендуємо такі акумулятори та за-

рядні пристрої:

Застосування інших акумуляторів та за-

рядних пристроїв не рекомендується і

вирішується тільки після консультації з

Перед початком роботи

Зафіксувати/відпустити

стоянкове гальмо

Введення в експлуатацію

Загальні вказівки

Перевірка і технічне

обслуговування

Щоденно перед початком

експлуатації

Вказівки з техніки безпеки щодо

акумуляторів

Дотримуватися вказівок на

акумуляторі, в інструкції з

користування та у посібнику

з експлуатації пристрою!

Носити захист для очей!

Не допускати дітей до елек-

троліту та акумуляторів!

Небезпека вибуху!

Забороняється розведення

відкритого вогню, іскріння,

створення відкритих дже-

рел світла та паління!

Небезпека хімічних опіків!

Перша допомога!

Попереджувальне маркуван-

ня!

Утилізація!

Не викидати акумулятор у

контейнер для сміття!

Запобігання про небезпеку

поразки електричним стру-

мом!

Зарядити акумулятори

Рекомендовані акумуляторні батареї,

зарядні пристрої

Номер замов-

лення

Акумуляторний блок

36 В, 240 А, (в лотку,

не обслуговується) *

6.981-067.0

Зарядний пристрій

36 В, 40 А

6.981-066.0

* для роботи пристрою необхідно 1

блок акумуляторів

337UK

- 6

представниками сервісного центру

KÄRCHER.

ОБЕРЕЖНО

Обов'язково дотримуватися вказівок

виробника акумуляторів і діяти відпо-

відно до них.

Рівень заряду акумулятора відобра-

жається на дисплеї підмітальної маши-

ни.

Контрольний індикатор рівня заряду аку-

мулятора світиться червоним світлом:

 Акумулятор розряджений. Підмітан-

ня автоматично припиняється (Про-

довження роботи поворотного агре-

гату можливо тільки після зарядки

акумулятора).

 Перемістити прилад безпосередньо

до станції зарядки, при цьому уника-

ти підйомів.

 Зарядити акумулятор.

1 Важіль регулювання сидіння

2Сидіння водія

 Потягнути убік важіль регулювання

сидіння.

 Пересунути сидіння, відпустити ва-

жіль і дати йому зафіксуватися.

 Переміщенням сидіння вперед/назад

перевірити його фіксацію.

Вказівка:Прилад оснащений контак-

тною настилкою сидіння. При вставанні з

сидіння водія пристрій відключається.

Вказівка: фільтр тонкого очищення ав-

томатично очищується при запуску при-

строю.

 Зайняти місце на сидінні оператора.

 Зафіксуйте стояночну гальмівну си-

стему.

 Вставити ключ в замок запалення.

 Повернути ключ запалювання в по-

ложення „I“.

Пристрій готовий до роботи.

 Перевести ключ запалення в поло-

ження „II“.

Пристрій готовий до переміщення.

Вказівка: Індикатор ємкості акумуля-

тора відображує фактичний стан за-

ряду із затримкою в 10 секунд.

 Натиснути та утримувати педаль

гальма.

 Відпустите стоянкове гальмо

 Повільно натиснути педаль руху впе-

ред.

 Обережно!

Небезпека травмування! При русі назад

неб

езпека не загрожує третім особам,

якщо буде потреба, проінструктувати

їх.

 Повільно натиснути педаль акселе-

ратора назад.

 З допомогою педалі акселератора

можливо безступінчасте регулюван-

ня швидкості руху

 Слід уникати різкого натискання пе-

далі.

 При відпусканні педалі ходу, пристрій

самостійно гальмує і зупиняється.

Вказівка:Дію гальма можна підсилити,

натискує на ножне гальмо.

Подолання нерухомих перешкод висо-

тою до 50 мм:

 Перешкоди слід проходити обереж-

но, рухаючись вперед на повільній

швидкості.

Подолання нерухомих перешкод висо-

тою більше 70 мм:

 Подібні перешкоди слід проходити

тільки з використанням підходящої

рампи.

УВАГА

Не допускати влучення в машину паку-

вальних стрічок, дроту й таке інше.,

тому що це може привести до ушкод-

ження механізму, що підмітає.

Вказівка: Для досягнення оптимального

результату роботи необхідно розміряти

швидкість руху з місцевими умовами.

Вказівка: під час роботи фільтр тонкого

очищення автоматично очищується кож-

ні

10 хвилин.

Вказівка: під час інтенсивної роботи в

зоні дрібного пилу фільтр необхідно до-

датково очистити, натиснувши вимикач

очищення фільтра.

 Очистити фільтр для дрібного пилу,

натиснувши кнопку очищення філь-

тра.

1 Важіль керування циліндричною і біч-

ною щітками

2 Важіль керування резервуара для

збору сміття

3 Важіль керування циліндричної щітки

4 Важіль керування кришки резервуару

Важіль керування циліндричною і біч-

ною щітками

 Важіль керування (1) вперед: уві-

мкнення циліндричної щітки й опу-

скання та увімкнення бічної щітки.

 Важіль керування (1), назад: уві-

мкнення циліндричної щітки.

Важіль керування резервуара для

збору сміття

 Важіль керування резервуара для

збору сміття (2) вперед: Резервуар

для збору сміття опускається.

 Важіль керування резервуара для

збору сміття (2) назад: Резервуар

для збору сміття піднімається.

Важіль керування вала, що підмітає

 Важіль керування циліндричною

щіткою (3) вперед: циліндрична щітка

піднімається.

 Важіль керування циліндричною

щіткою (3) назад: циліндрична щітка

опускається.

Важіль керування кришки резервуару

 Важіль керування кришки резервуару

(4) вперед: Кришка резервуара для

збору сміття відкривається.

Примітка: має засвітитися зелений

індикатор.

 Важіль керування кришки резервуару

(4) назад: Кришка резервуара для

збору сміття закривається.

Примітка: має засвітитися червоний

індикатор.

Перевірка й корегування рівня рідини

в акумуляторі

Перевірити рівень зарядки

акумулятора

Експлуатація

Настроїти положення сидіння

водія

Запустити пристрій

Пересування на приладі

Їхати вперед

Їхати назад

Характер руху

Гальмування

Подолання перешкод

Підмітання

Очищення фільтра для дрібного пилу

вручну

Важіль керування

338 UK

- 7

 Увімкнути нагнітач.

 При підмітанні поверхонь:

Важіль керування циліндричною та

бічною щітками (1) назад: циліндрич-

на щітка вмикається.

Важіль керування циліндричною

щіткою (3) назад: циліндрична щітка

опускається.

 Важіль керування кришки резервуару

(4) вперед: Кришка резервуара від-

кривається.

Примітка: має засвітитися зелений

індикатор.

 При чищенні країв:

Важіль керування циліндричною та

бічною щітками (1) вперед: цилін-

дрична щітка вмикається, бічна щітка

вмикається та опускається.

Важіль керування циліндричною

щіткою (3) назад: циліндрична щітка

опускається.

 Вимкнути нагнітач.

 При підмітанні поверхонь:

Важіль керування циліндричною та

бічною щітками (1) назад: циліндрич-

на щітка вмикається.

Важіль керування циліндричною

щіткою (3) назад: циліндрична щітка

опускається.

 Важіль керування кришки резервуару

(4) вперед: Кришка резервуара від-

кривається.

Примітка: має засвітитися зелений

індикатор.

 При чищенні країв:

Важіль керування циліндричною та

бічною щітками (1) вперед: цилін-

дрична щітка вмикається, бічна щітка

вмикається та опускається.

Важіль керування циліндричною

щіткою (3) назад: циліндрична щітка

опускається.

 НЕБЕЗПЕКА

Небезпека травмування!

 Під час випорожнення в зоні виван-

таження резервуару для сміття за-

бороняється перебування людей та

тварин.

Небезпека перекидання!

 Під час випорожнення ставити при

ла

д на рівній поверхні.

몇 ПОПЕРЕДЖЕННЯ

Небезпека здавлювання!

 Ніколи не торкатися системи тя-

гол механічної системи випорожнен-

ня. Не стояти під піднятим резер-

вуаром.

УВАГА

Небезпека травм та пошкоджень!

 Під час спорожнення можливий ви-

кид матеріалу вала, що підмітає.

Дотримуватись достатньої від-

стані.

 Піднімання циліндричної і бічної

щіток: важіль керування 1 по центру і

важіль керування 3 вперед.

 Щоб закрити кришку резервуару, ва-

жіль керування (4) перевести назад.

Примітка: має засвітитися зелений

індикатор.

 Щоб підняти резервуар для збору

сміття, важіль керування резервуару

для збору сміття (2) перевести назад.

 Повільно під'їхати до резервуару для

збору пилу.

 За

фіксуйте стояночну гальмівну си-

стему.

 Щоб відкрити кришку резервуару, ва-

жіль керування кришки резервуару

(4) перевести вперед і спорожнити

резервуар для сміття.

Примітка: має засвітитися червоний

індикатор.

 Щоб закрити кришку резервуару, ва-

жіль керування кришки резервуару

(4) перевести назад до фіксації в кін-

цевому положенні.

Примітка: має засвітитися зелений

індикатор.

 Відпустите стоянкове гальмо

 Повільно від'їхати від резервуару для

збору пилу.

 Щоб опустити резервуар для збору

сміття в кінцеве положення, важіль

керування резервуара для збору

сміття (2) перевести вперед

 Натиснути та утримувати педаль

гальма.

 Зафіксуйте стояночну гальмівну си-

стему.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 НЕБЕЗПЕКА

Пошкодження при транспортуванні!

 Звертати увагу на власну масу

(транспортна вага) пристрою під

час транспортування на тримачі

або на транспортних засобах.

 При перевезенні апарату в тран-

спортних засобах слід враховувати

місцеві діючі державні н

орми, на-

правлені на захист від ковзання та

перекидання.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

 Прикріпити пристрій до стійких місць

кріплення (4 шт) за допомогою на-

тяжних ременів, тросів або ланцюгів.

 Зафіксувати апарат, підклавши під

його колеса клини.

 Під час транспортування підміталь-

ної машини від'єднати клеми акуму-

ляторної батареї.

 НЕБЕЗПЕКА

Небезпека отримання травм та уш-

коджень! При зберіганні звернути увагу

на вагу пристрою.

 Підмітальну машину ставити на пло-

скій поверхні в сухому та захищеному

від морозу місці. Накрити для захисту

від пилу.

 Щоб уникнути ушкодження щетини,

підняти вал, що підмітає, та бічні щіт-

ки.

 Закрити кришку резервуару.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

 Вжити заходів проти мимовільного

скочування машини, що підмітає.

Якщо підмітальна машина не використо-

вується протягом тривалого часу, додат-

ково слід дотримуватися:

 Почистити машину, що підмітає зсе-

редини й зовні.

 Витягнути штекер акумулятора з ма-

шини.

 Акумулятор варто зарядити, а потом

слід заряджати прибл. кожні два мі-

сяці.

Підмітання сухої підлоги

Підмітання вологої або мокрої

підлоги

Спорожнити резервуар для сміття

Вимкнути пристрій

Транспортування

Зберігання/Виведення з

експлуатації

339UK

- 8

몇 ОБЕРЕЖНО

Небезпека пошкодження внаслідок ко-

роткого замикання!

 Під час проведення робіт на елек-

тричній установці або перед від-

криттям електричних кришок необ-

хідно від'єднати акумулятор або

від'єднати штекер акумулятора.

УВАГА

Небезпека пошкодження!

 Не промивайте фільтр для дрібного

пилу.

 Ремонтні роботи можуть проводи-

тися лише авторизованими серві-

сними службами або сп

еціалістами

у цій сфері, які ознайомлені з усіма

важливими правилами техніки без-

пеки.

 Пристрої, що використовуються

комерційно у відповідності до місце-

вих вимог, підлягають проведенню

перевірки з техніки безпеки згідно

VDE 0701.

 Встановити машину, що підмітає, на

рівній поверхні.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

ОБЕРЕЖНО

Небезпека пошкодження!

 Не дозволяється чистити прилад з

водяного шланга або струменем

води під високим тиском (неб

езпека

короткого замикання та інших пош-

коджень).

 НЕБЕЗПЕКА

Небезпека травмування!

 Одягайте захисну маску проти пилу

і захисні окуляри.

 Протерти апарат ганчіркою.

 Обдути апарат повітрям під тиском.

 Очистити апарат, використовуючи

для цього вологу ганчірку, просочену

слабким лужним розчином.

Вказівка: Забороняється використання

агресивних мийних засобів.

Вказівка: Лічильник робочих годин пові-

домляє про момент проведення обслу-

говування.

Вказівка: Всі роботи з технічного обслу-

говування з боку клієнта повинні прово-

дитися кваліфікованим фахівцем. В разі

потреби в будь-який момент можна

звернутися по допомогу в спеціалізова-

ну торговельну організацію фірми

Kärcher.

Щоденне технічне обслуговування:

 Перевірити стан заряду акумулято-

ра, при необхідності зарядити акуму-

лятори (див. главу „Зарядження аку-

муляторів“).

 Перевірити вал, що підмітає і бічні

щітки на зношування й наявність стрі-

чок, що намоталися.

 Перевірити колеса на наявність стрі-

чок, що намоталися.

 Перевірити стан всіх елементів

управління.

 Перевірити прилад на предмет пош-

коджень.

 Виконати чищення фільтру для пилу

за допомогою кнопки чищення філь-

тру.

Щотижневе технічне обслуговування:

 Перевірити гідравлічну установку.

 Перевірити рівень гідравлічного ма-

стила.

 Перевірити рівень гальмівної рідини.

 Перевірити ущільнювальні планки на

зношеність та при потребі замінити.

 Перевірити і змастити кришку резер-

вуару.

Технічне обслуговування частин, що

зношуються:

 З

амініть ущільнювальні планки.

 Відрегулювати або замінити бічні

ущільнення.

 Замініть вал, що підмітає.

 Замініть бічні щітки.

Вказівка: Докладніше див. розділ "Тех-

нічне обслуговування".

Обслуговування через 50 годин робо-

ти:

 Перше технічне обслуговування слід

виконувати відповідно до формуляру

технічного огляду сервісної служби.

Обслуговування через 250 годин ро-

боти:

 Технічне обслуговування слід вико-

нувати відповідно до формуляру тех-

нічного огляду сервісної служби.

Для збереження права на гарантійне

обслуговування всі роботи з технічно-

го й профілактичного обслуговування

протягом гарантійного періоду повинні

проводитися вповноваженою сервісною

службою фірми Karcher відповідно до

журналу технічного обслуговування.

Підготовка:

 Встановити машину, що підмітає, на

рівній поверхні.

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Зафіксуйте стояночну гальмівну си-

стему.

 НЕБЕЗПЕКА

Небезпека травмування! Завжди при

піднятому резерв

уарі для збору сміття

встановлювати запобіжні штанги.

Виконувати захист тільки ззовні не-

безпечної зони.

1Тримач запобіжної штанги

2 Запобіжна штанга

 Відкинути наверх запобіжну штангу

для спорожнення піднятого резерву-

ару і вставити її у тримач (запобіж-

ний)

УВАГА

Під час встановлення акумуляторів до-

тримуватись правильної орієнтації по-

люсних виводів акумуляторів. Полюсні

виводи розташовані ліворуч у напрямку

руху.

Допускається заміна тільки повного ком-

плекту акумуляторів. Заміну дозволяєть-

ся здійснювати тільки кваліфікованому

персоналу.

 Через велику вагу (300 кг) заміну слід

здійснювати із застосуванням крану.

Полюсні виводи — у напрямку руху ліво-

руч

1 Негативний полюс

2 Позитивний полюс

 При вийманні акумулятора спочатку

обов'язково треба від'єднати нега-

тивний полюс (-).

 Прикріпити канати крана до 4 петель

комплекту акумуляторних батарей і

обер

ежно витягнути акумулятори.

ПОВІДОМЛЕННЯ

Резервуар для збору сміття не має

бути піднятий.

 Відкрити кришку двигуна.

1 Оглядове скло

Догляд та технічне

обслуговування

Загальні вказівки

Чищення

Чищення апарата зсередини

Чищення апарата зовні

Періодичність технічного

обслуговування

Технічне обслуговування, що

здійснюється клієнтом

Технічне обслуговування, що

здійснюється службою

обслуговування споживачів

Профілактичні роботи

Фіксування піднятого резервуара для

збору сміття

Замінити акумулятори

Перевірити рівень гідравлічного

мастила та долити його

340 UK

- 9

2 Кришка, отвір для заливки мастила

3 Контейнер (не працює)

 Перевірити рівень мастила в гідрав-

лічній системі в оглядовому вікні.

– Рівень мастила повинен перебувати

між відмітками "MІN" і "MAX".

– Якщо рівень мастила нижче відмітки

"MІN", долити мастило.

 Відкрутити кришку отвору для залив-

ки мастила.

 Очистити область заливки.

 Долити гідравлічне мастило.

Вид масла: див. Технічні дані

 Нагвинтити кришку отвору для за-

ливки мастила.

 Зафіксуйте стояночну гальмівну си-

стему.

 Запустити двигун.

Технічне обслуговування гідравлічної

установки виконується тільки авторизо-

ваною сервісною службою.

 Перевірити гідравлічні шланги та

з'єднання на герметичність.

 НЕБЕЗПЕКА

Небезпека травмування! Завжди при

піднятому резервуарі для збору сміття

встановлювати запобіжні штанги.

Виконувати захист тільки ззовні не-

безпечної зони.

1 Резервуар для збору сміття

2 Запобіжна штанга

3 Вал, що підмітає.

 Зупинити пристрій.

 Підняти спорожнений резервуар для

збору сміття до кінцевого положення.

Циліндричну щітку видно.

Зафіксувати контейнера для сміття.

Див. главу «Фіксування піднятого ре-

зервуара для збору сміття».

 Ключ запалювання повернути в пози-

цію "0" і витягнути його з замка.

 Перевірити циліндричну щітку на від-

сутність пошкоджень та видалити на-

мотані стрічки або шнурки.

 Опустити запобіжну штангу в

кріплення (піднятий резервуар для

збору сміття не зафіксований).

 Відпустити резервуар для збору сміт-

тя в початкове положення.

1 Бічна обшивка, права

2 Ключ доступу до циліндричної щітки

 Підняти спорожнений резервуар для

збору сміття до кінцевого положення.

Зафіксувати контейнера для сміття.

Ди

в. главу «Фіксування піднятого ре-

зервуара для збору сміття».

 Відкрити бічну панель за допомогою

ключа.

1Підтримуючу скобу

2 Смушкова гайка

3 Бічне ущільнення

 Відгвинтити смушкові гайки.

 Зніміть підтримуючу скобу.

 Відкинути назовні бічне ущільнення.

 Вигвинтити кріпильний гвинт трима-

ча валу, що підмітає, та обернути на-

зовні приймальний пристрій.

 Витягнути вал, що підмітає.

Розташування вала, що підмітає при

установці по напрямку руху (вигляд

зверху)

Вказівка: При установці нового вала, що

підмітає, звернути увагу на положення

щетини

 Установити новий вал, що підмітає.

Пази валу, що підмітає, повинні збіг-

тися з виступами балансира.

Вказівка: Після установки нового під-

мітального валу необхідно заново відре-

гулювати площину підмітання.

Вказівка: На заводі встановлюється ви-

сота плоскості підмітання, рівна 80 мм. Її

значення можна плавно регулювати за

допомогою плаваючого кріплення під-

мітального валу.

 Вимкнути всмоктувальний вентиля-

тор.

 Поставити машину, що підмітає, на

рівну гладку підлогу, покриту види-

мим шаром пилу або мела.

 Важіль керування циліндричною та

бічною щітками (1) назад: циліндрич-

на щітка вмикається.

Важіль керування циліндричною

щіткою (3) назад: циліндрична щітка

опускається.

 Дати циліндричній щітці попрацюва-

ти протягом прибл. 10 секунд.

 Важіль керування циліндричною та

бічною щітками (1) встановити по

центру:

Важіль керування циліндричною

щіткою (3) вперед: циліндрична щітка

піднімається.

 Підняти резервуар для збору сміття.

 Дати пристрою задній хід.

 Перевірити площину підмітання.

Профіль підмітання повинен мати ви-

гляд рівномірного прямокутника шири-

ною 80-85 мм.

 Відкрити і відрегулювати упорний

гвинт пристрою регулювання

зношення (12).

Упор вгору: зменшення площини під-

мітання.

Упор вниз: збільшення площини під-

мітання.

 Знову затягнути упорний гвинт.

 Перевірити площину підмітання

циліндричної щітки, як описано вище.

Перевірити гідравлічну установку

Перевірити вал, що підмітає

Заміна вала, що підмітає Перевірка й коректування площини

підмітання для вала, що підмітає

341UK

- 10

 Підняти бічні щітки.

 Поставити машину, що підмітає, на

рівну гладку підлогу, покриту види-

мим шаром пилу або мела.

 Опустити бічну щітку і дати їй попра-

цювати прибл. 10 секунд.

 Підняти бічні щітки.

 Дати пристрою задній хід.

 Перевірити площину підмітання.

Ширина профілю підмітання повинна

становити від 40 до 50 мм.

 Відрегулювати положення плоскості

підмітання за допомогою двох регу-

лювальних гвинтів.

 Перевірити площину підмітання.

 НЕБЕЗПЕКА

Небезпека травмування! Завжди при

піднятому резервуарі для збору сміття

встановлювати запобіжні штанги.

 Підняти спорожнений резервуар для

збору сміття до кінцевого положення.

Зафіксувати контейнера для сміття.

Див. главу «Фіксування піднятого ре-

зервуара для збору сміття».

 Відкрити бічну панель, як описано в

главі „Заміна валу, що підмітає“ ви-

ще.

 Ослабити 6 смушкових гайок на біч-

ній плоскій стопорній шайбі.

 Ослабити 3 гайки (SW 13) на пере-

дній плоскій стопорній шайбі.

 Натискувати бічне ущільнення вниз

(подовжній отвір), поки його край не

виявиться на відстані 1 - 3 мм від під-

логи.

 Пригвинтити плоску стопорну шайбу.

 Повторити послідовність для іншої

сторони пристрою.

몇 ПОПЕРЕДЖЕННЯ

Небезпека травмування!

 При роботі з фільтрувальною уста-

новкою носити маску для захисту

від пи

лу. Дотримуватися приписань

по техніці безпеки відносно обігу із

дрібним пилом.

 Очистити фільтр для дрібного пилу,

натиснувши кнопку очищення філь-

тра.

 Спорожнити резервуар для збору

сміття.

1 Кришка пристрою

2 Кришка фільтру (вібраційна система)

3 Замок, кришка фільтра (2x)

 Відкинути кришку пристрою вперед.

1 Кришка пристрою

2 Фільтр тонкого очищення

3 Поперечні планки

 Відкрити замок.

 Відкрити кришку фільтра.

 Перевірити фільтр для дрібного пи-

лу, за необхідності очистити або за-

мінити.

Вказівка

Заміну фільтра для дрібного пилу до-

зволяється доручати лише працівни-

кам сервісної служби Kärcher.

 Встановіть та зафіксуйте кришку

фільтра.

몇 ОБЕРЕЖНО

Небезпека пошкодження!

 Переконатися, що кришки блока за-

побіжників не переплутані.

УВАГА

Використовувати запобіжники тільки з

однаковим номіналом.

1Блок запобіжників A

2Блок запобіжників B

3 Гайка з насічкою

 Викрутити гайку з подовжньою накат-

кою.

 Відкрити кришку на блоці запобіжни-

ків.

 Перевірити запобіжники.

 Несправн

і запобіжники замінити.

Блок запобіжників A

Блок запобіжників B

Запобіжник головного реле

* Ці запобіжники повинні замінюватися

тільки сервісною службою, оскільки

може знадобитися перевірка наявності

помилок пристрою.

Перевірка та коректування профілю

підмітання для вала, що підмітає

Встановити бічні ущільнення

Перевірка/заміна фільтра для

дрібного пилу

Замінити запобіжники

FU01 Запобіжне реле

Пуск

5 A

FU02 Деблокування DC/

10 A

FU03 Проблисковий мая-

чок

Сигнал

10 A

FU04 Всмоктувальний вен-

тилятор

20 A

FU05 Вібраторна система 15 A

FU06 Вхід DC/DC 20 A

FU07 Багатофункціональ-

на індикація

5 A

FU08 Попереджувальний

сигнал заднього ходу

Індикатор кришки

7.5 A

FU09 Запобіжне реле

Всмоктувальний вен-

тилятор

Вібраторна система

5 A

FU10 Водяний насос (оп-

ція)

10 A

FU11 Освітлювальний при-

стрій (Опція)

Покажчик повороту

(опція)

Blue Spot (опція)

10 A

FU12 Вібраційна система

плоского складчасто-

го фільтра і круглого

фільтра (опція)

15 A

FU 13* Головне реле 125 A

342 UK

- 11

Цим ми повідомляємо, що нижче зазна-

чена машина на основі своєї конструкції

та конструктивного виконання, а також у

випущеної у продаж моделі, відповідає

спеціальним основним вимогам щодо

безпеки та захисту здоров'я представле-

них нижче директив ЄС. У випадку неуз-

годженої з нами зміни машини ця заява

втрачає свою силу.

Особи, що нижче підписалися, діють від

імені та за довіреністю керівництва.

Уповноважений співробітник по веденню

документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

Заява при відповідність

Європейського

співтовариства

Продукт: Машина для підмітання з

місцем для водія

Тип: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)

2014/30/EU

2000/14/ЄС

Прикладні гармонізуючі норми

EN 60335–1

EN 60335–2–72

EN 55012: 2007 + A1: 2009

EN 61000–6–2: 2005

EN 62233: 2008

Застосовуваний метод оцінки відпо-

відності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(A)

Виміряний: 90

Гарантова-

ний:

Chairman of the Board of Management

Director RegulatoryAffairs & Certiﬁcation

343UK

- 12

Допомога у випадку неполадок

Несправність Усунення

Прилад не їде або їде занадто

повільно

Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується.

Доручити перевірку запобіжника тягового двигуна FU 13 сервісній службі

Акумуляторну батарею зарядити або замінити

Відпустити стоянкове гальмо

Перевірити наявність стрічок та шнурів, що намоталися.

Звернутися в сервісну службу Karcher

Свистячий шум в гідравлічній си-

стемі

Залити робочу рідину для гідравлічних систем

Звернутися в сервісну службу Karcher

Щітки обертаються повільно або

не обертаються зовсім

Перевірити наявність стрічок та шнурів, що намоталися.

Звернутися в сервісну службу Karcher

Невелика потужність всмокту-

вання або її відсутність в області

щіток

Очищення фільтра для пилу

Звернутися в сервісну службу Karcher

Апарат сильно порошить Встановити бічні ущільнення

Увімкнути нагнітач

Очищення фільтра для пилу

Заміна ущільнень фільтру

Звернутися в сервісну службу Karcher

Підмітальний пристрій не заби-

рає сміття

Видалити вміст із резервуара для збору сміття

Очищення фільтра для пилу

Заміна вала, що підмітає

Монтування профілю підмітання

Заміна ущільнюючих стрічок на резервуарі для збору сміття

Усунення блокування валу, що підмітає

Звернутися в сервісну службу Karcher

Резервуар для сміття не підні-

мається або не опускається

Перевірити запобіжники.

Зняти фіксуючу опору з контейнера для сміття.

Звернутися в сервісну службу Karcher

Резервуар для збору сміття

обертається тільки повільно або

взагалі не обертається

Звернутися в сервісну службу Karcher

Несправності елементів, що при-

водяться в дію гідравлічною си-

стемою

Звернутися в сервісну службу Karcher

Технічні характеристики

KM 105/180 R Bp

Classic

KM 105/180 R Bp Pack

Classic

Характеристики приладу

Швидкість руху, вперед km/h 6 6

Швидкість руху, назад km/h 3 3

Здатність підйому в гору (макс.) -- 14% 14%

Оброблювана поверхня, без бічних щіток m

/h 4680 4680

Оброблювана поверхня, з 1 бічною щіткою m

/h 6300 6300

Робоча ширина, без бічних щіток mm 780 780

Робоча ширина, з 1 бічною щіткою mm 1050 1050

Тип захисту, краплезахисний -- IPX 3 IPX 3

Час роботи при повному заряді акумулятора h 2,5 2,5

Електрична установка

Потужність акумуляторної батареї V, Ah --- 36, 240

Комплект акумуляторів kg --- 300

Гідравлічна система

Гідравлічне мастило - Тип -- HV 46 HV 46

Резервуар для збору сміття

Макс. висота розвантаження mm 1340 1340

344 UK

- 13

Обсяг резервуара для збору сміття l 180 180

Вал, що підмітає.

Діаметр вала, що підмітає mm 280 280

Ширина вала, що підмітає mm 780 780

Число обертів 1/min 360 360

Профіль підмітання mm 80 80

Бічна щітка

Діаметр бічних щіток mm 580 580

Число обертів 1/min 80 80

Масивні шини

Розмір спереду -- 4.00-6 4.00-6

Розмір позаду -- 300 x 145 – 6 300 x 145 – 6

Гальма

Переднє колесо -- механічні механічні

Заднє колесо -- електричне електричне

Система фільтрування і всмоктування

Конструкція -- Мішковий фільтр

Замовляється окремо: пло-

ский складчастий фільтр та

круглий фільтр

Мішковий фільтр

Замовляється окремо: пло-

ский складчастий фільтр та

круглий фільтр

Число обертів 1/min 2600 2600

Система фільтрування й всмоктування m

5,2 5,2

Номінальний нижній тиск, система всмоктування mbar 6 6

Номінальний об'єм потоку, система всмоктування m

/h 600 600

Вібраторна система -- Електричний двигун Електричний двигун

Умови навколишнього середовища

Температура °C вiд -5 до +40 вiд -5 до +40

Вологість повітря, без утворення роси % 0 - 90 0 - 90

Значення встановлене згідно EN 60335-2-72

Рівень шуму

Рівень шуму L

dB(A) 70 70

Небезпека K

dB(A) 3 3

Рівень потужності шуму L

+ небезпека K

dB(A) 93 93

Вібрація пристрою

Значення вібрації рука-плече m/s

0,7 0,7

Сидіння m/s

0,5 0,5

Небезпека K m/s

0,1 0,1

Розміри та вага

Довжина x ширина x висота mm 1847 x 1065 x 1388 1847 x 1065 x 1388

Радіус повороту праворуч mm 2470 2470

Радіус повороту ліворуч mm 2470 2470

Порожня вага (без/з аккумулятором) kg 560/860 560/860

Допустима загальна вага kg 1224 1224

Допустиме навантаження на передню вісь kg 734 734

Допустиме навантаження на задню вісь kg 490 490

Можливі зміни у конструкції пристрою!

345UK

- 1

在您第一次使用您的设备前，请

先阅读并遵守本操作说明书原

件，为日后使用或其他所有者使用方便请

妥善保管本说明书。

如果您在拆开包装时发现运输损坏，则请

通知经销处。

– 设备上相应的警告、指示标志为无风险

的运行提供重要提示。

– 除了操作说明书中的各项提示外，还必

须考虑到立法机构的一般安全规范和事

故预防规范。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查

找：

www.kaercher.com/REACH

我们的质量保证条款适用于全球各分公司。

在质量保证期内，如果您的产品发生了任

何故障，我们都将为您提供免费维修，但

是这种故障应当是由于机身材料或制造上

的缺陷造成的。请您向经销商或者与您距

离最近的经过授权的客户服务处联系，提

出保修请求，并提供相应的产品购买证明

文件。



危险

为了避免产生危害，只允许经过授权的客

户服务处进行维修和安装备件。

– 只允许使用生产商提供的配件和备件。

原始配件和原始备件可以确保设备安全

无故障地运行。

– 您可以登录 www.kaercher.com 的

Service 板块里获取更多关于备件的信

息。



危险

即刻引发威胁的危险，致使身体严重伤害

或死亡。

몇

警告

潜藏的危险情况，可能致使身体严重伤害

或死亡。

몇

小心

潜藏的危险情况，可能致使身体轻微伤害

或损伤。

注意

提示可能产生财产损失的危险状况。

一般提示 . . . . . . . . .

环境保护. . . . . . .

质量保证. . . . . . .

附件和备件. . . . . .

本操作说明书所用符号.

设备上的符号. . . . .

合乎规定的使用 . . . . . .

可以预见的错误使用. .

合适的垫层. . . . . .

安全说明 . . . . . . . . .

操作安全提示. . . . .

驾驶作业安全提示. . .

电池运行设备的安全提示

本设备带高效排空装置.

带驾驶员防护顶的设备.

运输清扫机的安全提示.

维护保养安全提示. . .

功能 . . . . . . . . . . .

卸载提示 . . . . . . . . .

操作元件和功能元件 . . . .

清扫机图片. . . . . .

控制元件. . . . . . .

设备运作前 . . . . . . . .

刹住 / 松开定位制动器.

调试设备 . . . . . . . . .

一般提示. . . . . . .

检查和保养工作. . . .

电池安全提示. . . . .

电池充电. . . . . . .

设备运作 . . . . . . . . .

调整驾驶员座位. . . .

启动设备. . . . . . .

设备行驶. . . . . . .

清扫作业. . . . . . .

清空清扫垃圾箱

. . . .

关闭设备. . . . . . .

运输 . . . . . . . . . . .

存放 / 封存 . . . . . . . .

保养与维护 . . . . . . . .

一般提示. . . . . . .

清洁. . . . . . . . .

保养周期. . . . . . .

保养工作. . . . . . .

欧盟达标声明 . . . . . . .

故障排除 . . . . . . . . .

产品规格 / 参数 . . . . . .

一般提示

环境保护

包装材料可以回收利用。请不要

把包装材料与普通垃圾放在一起

处理，而应妥善安排回收。

旧的设备中含有宝贵的可再利用

的材料，应加以利用。请通过适

当的收集系统清理旧设备。

电池、油、燃料以及类似物质不得排放到

环境中。请通过适当的收集系统处理上述

物质。

质量保证

附件和备件

本操作说明书所用符号

设备上的符号

由灼热表面引发灼伤危

险！在设备上进行工作前

让排气设备充分冷却。

每次在设备上工作都必须

戴上合适的手套 ¡£

因卡到车辆运动部件之间

而产生挤伤危险。

因运动部件而产生受伤危

险。不要伸进去。

存在火灾危险。不抽吸正

在燃烧或尚有余烬的物

品。

链条卡座 / 吊车起吊点

汽车吊的起吊点

当行驶中清扫垃圾箱提升

时底面的最大坡度。

沿行驶方向只行走最大 14

％的坡度。

注意旋转的刷子（注意旋

转方向）。

危险电压警告！

346 ZH

- 2

清尘车用于清洁企业使用地面，如下列使

用区域：

 停车处

 生产车间

 物流区域

 旅馆

 零售业

 仓储区域

 人行道

– 本清扫机专用于清扫室内及室外区域内

的受污面。

– 在使用设备及其装配前应先检查它们的

规定状态和操作安全性。如果设备的状

态存有疑问，则不允许使用设备。

– 请只根据本操作说明书中的说明使用本

清扫机。

– 不得在设备上进行改造。

– 该设备仅适用于操作说明书中已鉴定的

涂层。

– 只允许在企业或其委托人为机器使用所

批准的面上行驶。

– 总体上适用下列各项要点：将易燃性材

料远离本设备（存在爆炸危险 / 火灾危

险）。

 从不要清扫 / 抽吸爆炸性液体、可燃性

气体以及未经稀释的酸和溶剂。为此有

汽油、油漆稀释剂或燃油，它们因与抽

吸空气产生涡流而可行程爆炸性蒸汽或

混合气体。此外还有丙酮未经稀释的酸

和溶剂，因为它们会侵蚀设备上所使用

的材料。。

 从不要清扫 / 抽吸反应性金属灰尘（如

铝、镁、锌），这些金属灰尘与强碱性

或酸性清洗剂化合，形成爆炸性气体。

 不要清扫 / 抽吸正在燃烧或余烬未灭的

物体。

 本设备不适用于清扫对健康有害的物

质。

 禁止逗留在危险区域内。禁止在有爆炸

危险的空间内运行本设备。

 该设备不允许携带护送人员。

 不允许推 / 拉本设备，或使用本设备运

送物品。

– 沥青

– 工业地面

– 无缝地面

– 混凝土

– 地砖



为了确保空气流通和爬电距离，不得在

海拔 2000 米以上运行设备。



（仅适用于芬兰）如果设备配有 PVC 软

管，则不得在低温环境（低于 0°C）

下使用设备。如果对您的设备有任何疑

问，请联系 Kärcher。



在使用设备及其装配前应先检查它们的

规定状态和操作安全性。如果设备的状

态存有疑问，则不允许使用设备。



在危险区域（如加油站）使用设备时要

注意相关的安全规定。禁止在有爆炸危

险的空间内运行本设备。



危险

受伤危险



在操作人员有可能被掉落物体砸到的区

域不要使用无防护顶的本设备。



操作人员按照规定使用本设备。同时要

重视地方现行的规定并在设备工作时照

顾好第三者，特别是儿童。



必须彻底注意适用于卡车的规范措施、

规定和条例。



工作开始前操作人员必须确定所有的保

护装置已按规定安放并正常工作。



设备的操作人员对与其他人员和财产造

成的事故负责。



注意操作人员的紧身服装。穿着稳固的

鞋袜，避免穿着宽松的衣服。



开机前检查附近区域（如小孩）。注意

足够的视野！



设备运行期间不可无人看管。操作人员

只有在电机停机、防止设备意外运动并

已拔下钥匙时才可离开设备。



为了防止未经授权即使用本设备，应拔

下钥匙。



本设备只可由使用手册内提到的人员或

持有操作资格证明并明确被任命操作的

人员进行使用。



本设备不得让那些身体能力有限、感官

能力弱或理解能力差或者缺乏经验和 /

或缺乏知识的人员（包括儿童）使用，

除非他们有专人监督或接受专人指导如

何操作设备。



照看好儿童，以确保他们不用设备玩

耍。

小心

损坏危险！不要扫入带子、绳子或金属丝，

因为这些物品可缠绕在清扫辊上。



危险

受伤危险。行驶前检查底面的承载能力。



危险

事故危险，受伤危险！

坡度太大时存在翻倒危险。

–

沿行驶方向只行走最大 14％的坡度。

急转弯行驶时（特别是左转时）有倾翻危

险。

–

拐弯时缓慢行驶。

底面不稳时存在翻倒危险。

–

只在稳固的底面上移动设备。

侧面坡度太大时存在翻倒危险。

–

垂直于行驶方向只行走最大 10％的坡

度。

提示：仅当您使用 Kärcher 公司建议的电

池和充电器时，方可享受保修服务。

– 一定要注意电池和充电器生产商的使用

说明书。请注意立法部门在电池方面的

规定。

– 决不使电池组一直处于放电状态，而应

该尽可能快地进行再充电。

– 为避免漏电，电池必须始终保持清洁和

干燥。不受污染保护，如使用金属粉

末。

– 不可以在电池上堆放器械或其他类似物

品。短路和爆炸危险。

– 任何情况都不能在电池附近或在电池配

电室内公然使用火焰、引起火花或抽

烟。爆炸危险。

– 切勿触碰发热部件，如驱动电机（灼伤

危险）。

– 使用电瓶酸时要小心谨慎。请注意相关

的安全准则！

– 依照欧盟指令 91/ 157 EWG 并遵照环保

要求对旧电池进行废弃处理。



危险

受伤危险



在高效排空装置上工作时，需抬高垃圾

箱并确保其安全性。



只允许在危险区域外操作保险装置。

提示

驾驶员防护顶（可选）可以防止从上掉落

的大个部件。但不能防止翻车！



每日检查防护顶盖是否有所损坏。



如果防护顶盖损坏，即使只涉及个别部

件，也必须更换整个防护顶盖。



不允许对防护顶盖进行任何改装或安装

未经 Kärcher 许可的部件，否则可能会

限制防护顶盖的功能。

注意提示！

缓慢转向！

请阅读操作说明书并按照

说明书操作！

设备损坏危险！

请勿冲洗微尘过滤器。

合乎规定的使用

可以预见的错误使用

合适的垫层

安全说明

操作安全提示

驾驶作业安全提示

电池运行设备的安全提示

本设备带高效排空装置

带驾驶员防护顶的设备

347ZH

- 3



应注意设备运输至吊架或车辆时的空载

重量（运输重量）。



在运输设备时，拔下电池插头并可靠固

定设备。



清洁和保养设备、更换零件或切换到另

一功能前，必须关闭设备并拔下钥匙。



针对带动力电池的设备，在执行所有保

养和维护作业时，必须通过电池断开点

（电池插头）将电池与设备的电气系统

断开连接。



在电气设备上工作时必须取下电池。

为此先断开负极，然后断开正极。

恢复连接时按照相反的顺序。先连接正

极，然后连接负极。



不可用橡皮管喷水或者高压喷水清洗设

备（短路危险或其他损坏）。



只允许已授权的客户服务处或熟知该领

域所有重要安全规定的专业人员进行设

备修复工作。



请注意根据地方针对不稳定工业使用设

备的有效规定进行安全检查。



始终戴上合适的手套在机器上进行工

作。

清扫机根据清扫铲原理进行工作。

– 旋转的清扫辊将污物直接输送到清扫垃

圾箱中。

– 侧面扫帚清洁清扫面的边边角角并将污

物输送到清扫辊的轨道中。

– 细微尘埃通过灰尘过滤器被抽风机吸

取。



危险

受伤危险，损坏危险！

装运时要注意设备的重量。

 不使用叉车。

 设备装载时，使用合适的斜坡台或吊

车！

 使用斜坡台时注意：

离地距离 70mm。

 如该设备在货架上进行供货，则必须用

附加的板子建立一个行驶斜坡。

为此可参见说明书第 2 页（封面内

页）。

重要提示：每块板子必须各用 2 个螺丝

拧紧。

运输清扫机的安全提示

维护保养安全提示

功能

卸载提示

重量（不含电池） 560 kg*

重量（含电池） 860 kg*

* 当装配了安装套件后，该重量相应变

大。

348 ZH

- 4

图

1铭牌

2 座位（带座位接触开关）

3 方向盘

4 蓝点（可选）

5 带锁定按钮的手柄

6 设备罩

7 右部侧刷

8前轮

9 清扫辊入口

10 固定拖拉点

11 电池组

（仅包含在 KM 105/180 R Bp Pack 的供

货范围内）

12 发动机罩

13 旋转警示灯

14 方向灯（选择性配置）

15 尾灯（选配）

16 驱动轮

17 液压油观察视窗

图

1 扫辊和侧刷操作杆

操作杆向前：启动扫辊并且降下和启动

侧刷。

操作杆向后：启动扫辊

2 清扫垃圾箱操作杆

提升 / 下降清扫垃圾箱

3 扫辊操作杆

升起和降下扫辊

4 垃圾箱盖操作杆

打开 / 关闭容器盖

5 控制灯和显示屏

6 照明开关（选配）

7 鼓风机和过滤器清洁开关

中间位置：鼓风机和过滤器清洁关闭

前面位置：鼓风机开启

后面位置：过滤器清洁开启

8 喇叭开关

9 保险丝

10 刹车脚踏

11 向前 / 向后加速踏板

12 扫辊磨损调节 / 清扫平面调整

13 方向灯开关（选配）

14 点火锁

位置 0：关闭发动机

位置 1：启动点火

位置 2：启动发动机

15 电池插头

16 停放制动器

17 座位调整杆

18 清扫辊入口钥匙

图

1 屏幕显示（电池容量）

2 电池充电指示灯

3 工作照明指示灯

4 方向灯的控制灯

5 清扫垃圾箱翻盖指示灯打开

6 清扫垃圾箱翻盖警示灯已关闭

7 未占用

8 过滤器清洁显示已激活

9 未占用

操作元件和功能元件

清扫机图片控制元件

控制灯和显示屏

349ZH

- 5

 松开定位制动器，同时踩下刹车脚踏。

 刹住定位制动器，同时踩下刹车脚踏。

 将清扫机停放在平整面上。

 拔下点火钥匙。

 刹住定位制动器。

 检查电池充电状态，如有必要对电池进

行充电（参见 “ 电池充电 ” 章节）。

 检查清扫辊和侧面扫帚是否磨损和是否

有包住的带子。

 检查轮子是否卷绕皮带。

 检查所有操作元件的功能。

 检查设备是否受损。

提示：描述参见维护和保养章节。

一旦接触到电池，则务必请注意下列警示：



危险

爆炸危险！不要将工具或类似物品放到电

池上，也就是说，不要放到终端极和电池

连接件上。



危险

存在受伤危险！从不要让伤口接触到铅。

在电池上结束工作后始终要洗手。



危险

火灾危险和爆炸危险！

–

禁止吸烟和明火。

–

电池充电的空间必须通风良好，因为充

电时产生高爆炸性气体。



危险

侵蚀危险！

–

一旦酸喷溅到眼睛中或皮肤上，则用大

量清水冲洗干净。

–

然后立即求医。

–

用水彻底清洗受到污染的衣服。

小心

在调试本设备前给电池充电。



危险

有受伤危险！使用电池时，注意遵守安全

规定。注意充电器制造商的使用说明书。

务必遵守随附的电池制造商使用说明书，

随后采取相应行动。

只使用合适的充电器给电池充电。



危险

腐蚀危险。如果在电池放电状态下补充加

水，则可能会导致酸液泄漏！在使用电池

酸液时，必须戴上防护眼镜，注意遵守各

项规定，以免造成人身伤害和衣物损坏。

一旦酸液溅到皮肤或衣物上，就要立即用

大量清水冲洗。

小心

设备损坏危险。在给电池补充加水时只使

用蒸馏水或去离子水（根据 VDE0510 规

定）。不要使用其他添加剂（即所谓的改

良剂），否则各项保修失效。

 将设备安全地放置在通风良好的干燥室

内。

 打开发动机罩。

提示：在充电过程中，发动机罩必须保

持打开状态。

 拔下机器上的电池插头并与充电器插头

连接。

 将充电器插头插入正确的 16 A 插座

内，充电器自行充电。

 根据充电器操作说明书中的说明进行充

电。

推荐使用的充电器（与各自使用的电池

组相配）均由电子控制并且自动结束充

电过程。

 提示：如果电池已经充好电，则首先将

充电器与电源断开，之后再与电池分

开。

提示

KM 105/180 R Bp 电池包选型 (1.186-

051.0) 已随电池和充电器一起供货。

KM 105/180 R Bp 电池包选型 (1.186-

050.0) 交货时不提供电池和充电器。

我们建议使用以下电池和充电器：

不建议使用其他电池和充电器，且仅允许

在咨询 KÄRCHER 客服部门后方可选用。

小心

必须遵照电池制造商的说明进行操作。

在扫路机显示屏上显示电池充电状态：

如果电池充电指示灯发红色光：

 电池电量低。自动结束清扫作业（电池

充电后方可对清扫机组进行重新调

试）。

 设备直接驶至充电站，同时避免坡度。

 电池充电。

设备运作前

刹住 / 松开定位制动器

调试设备

一般提示

检查和保养工作

每天运行开始前

电池安全提示

注意电池上、使用说明书中和

汽车操作说明书中的提示！

戴上眼镜防护装置！

将酸和电池远离儿童！

爆炸危险！

禁止火焰、火花、敞开式灯和

吸烟！

侵蚀危险！

急救！

警示！

清理！

不要将电池扔到垃圾桶中！

危险电压警告！

电池充电

推荐的电池及充电器

订货号

电池包 36 V, 240 Ah,

（箱内，无需维修）*

6.981-067.0

充电器 36 V, 40 A 6.981-066.0

* 设备需要 1 节电池组

检查并修正电池液的液位

检查电池充电状态

350 ZH

- 6

1 座位调整杆

2 驾驶员座位

 向外拉出座位调整杆。

 移动座位，松开并锁上调整杆。

 通过前后移动座位检查座位是否已经锁

好。

提示：本设备配备一个座位接触开关。一

旦离开驾驶员座位即关闭设备。

提示：设备启动时，微尘过滤器将自动清

洁。

 在驾驶员座位上就座。

 刹住定位制动器。

 将点火钥匙插到点火锁中。

 点火钥匙转至 "I" 位置。

设备已准备好运行。

 将点火钥匙转到位置 “II”。

设备已准备好行驶。

提示：电池容量指示器在约 10 秒后显

示实际充电状态。

 踩下并踩住刹车踏板。

 松开定位制动器。

 缓慢向前踩下油门踏板。



危险

受伤危险！倒车时不得给第三人造成危险，

必要时让人指示。

 缓慢向后踩下油门踏板。

 使用油门踏板可无级调节行驶速度。

 避免猛踩踏板。

 松开油门踏板，设备自行刹车并保持停

车。

提示：可通过踩下刹车踏板支持刹车作用。

越过 70mm 以下固定障碍物：

 缓慢且小心向前越过。

越过 70mm 以上固定障碍物：

 只允许用合适的斜坡跨越障碍物。

注意

不要扫入包装带、金属丝或类似物品，否

则这可导致损坏清扫装置。

提示：为了达到最佳的清洁效果，应将行

驶速度调整到与实际情况相匹配。

提示：在运行过程中，每 10 分钟将自动清

洁一次微尘过滤器。

提示：在微尘区域工作增加时，还必须按

下过滤器键清洁开关清洁过滤器。

 按下过滤器清洁键清洁微尘过滤器。

1 扫辊和侧刷操作杆

2 清扫垃圾箱操作杆

3 扫辊操作杆

4 垃圾箱盖操作杆

扫辊和侧刷操作杆

 操作杆 (1) 向前：启动扫辊并且降下和

启动侧刷。

 操作杆 (1) 向后：扫辊启动。

清扫垃圾箱操作杆

 清扫垃圾箱操作杆 (2) 向前：清扫垃圾

箱下降。

 清扫垃圾箱操作杆 (2) 向后：清扫垃圾

箱升高。

清扫棍操作杆

 扫辊操作杆 (3) 向前：扫辊升起。

 扫辊操作杆 (3) 向后：扫辊降下。

垃圾箱盖操作杆

 垃圾箱盖操作杆 (4) 向前：垃圾箱盖打

开。

提示：绿色指示灯必须亮起。

 垃圾箱盖操作杆 (4) 向后：清扫垃圾垃

圾箱盖关闭。

提示：红色指示灯必须亮起。

 开启鼓风机。

 清扫平面时：

扫辊和侧刷操作杆 (1) 向后：扫辊启

动。

扫辊操作杆 (3) 向后：扫辊降下。

 垃圾箱盖操作杆 (4) 向前：垃圾箱盖打

开。

提示：绿色指示灯必须亮起。

 清洁侧边时：

扫辊和侧刷操作杆 (1) 向前：扫辊启

动，侧刷启动并降下。

扫辊操作杆 (3) 向后：扫辊降下。

 关闭鼓风机。

 清扫平面时：

扫辊和侧刷操作杆 (1) 向后：扫辊启

动。

扫辊操作杆 (3) 向后：扫辊降下。

 垃圾箱盖操作杆 (4) 向前：垃圾箱盖打

开。

提示：绿色指示灯必须亮起。

 清洁侧边时：

扫辊和侧刷操作杆 (1) 向前：扫辊启

动，侧刷启动并降下。

扫辊操作杆 (3) 向后：扫辊降下。

设备运作

调整驾驶员座位

启动设备

设备行驶

前行

倒车

行驶行为

刹车

越过障碍物

清扫作业

手动清洁微尘过滤器

操作杆

清扫干燥地面

清扫潮湿地面

351ZH

- 7



危险

受伤危险



在清空过程中不得有人和动物逗留在清

扫垃圾箱的翻转区域内。

倾倒危险！



在清空过程中将清扫机停放在平整面

上。

몇

警告

挤压危险！



从不要握住清空装置传动杆。不要逗留

在已经提升的清扫垃圾箱下方。

注意

受伤和损坏危险！



在清空过程中旋转的清扫辊可能甩出物

质。保持足够距离。

 用操作杆提升扫辊和侧刷：操作杆 1 移

入中间位置并且操作杆 3 向前。

 操作杆 (4) 向后，关闭垃圾箱盖。

提示：绿色指示灯必须亮起。

 清扫垃圾箱操作杆 (2) 向后，升起清扫

垃圾箱。

 缓慢行驶向清扫垃圾集中箱。

 刹住定位制动器。

 垃圾箱盖操作杆 (4) 向前，打开垃圾箱

盖，并排空垃圾箱。

提示：红色指示灯必须亮起。

 垃圾箱盖操作杆 (4) 拉到最后，关闭垃

圾箱盖。

提示：绿色指示灯必须亮起。

 松开定位制动器。

 缓慢离开清扫垃圾集中箱。

 垃圾箱操作杆 (2) 向前，将垃圾箱降落

到终点位置

 踩下并踩住刹车踏板。

 刹住定位制动器。

 将点火钥匙转到“0”位置并拔下钥匙。



危险

运输损坏！



应注意设备运输至吊架或车辆时的空载

重量（运输重量）。



用车辆进行运输时 , 根据各适用准则确

保设备不会滑倒和倾覆。

 将点火钥匙转到“0”位置并拔下钥匙。

 刹住定位制动器。

 使用张紧带、绳索或链子将设备固定在

固定拖拉点 (4x) 上。

 使用楔形垫块将设备固定在轮子上。

 运输清扫机时拔下电池。



危险

受伤和损坏危险！存放时要注意设备的重

量。

 将清扫机置放在周围环境为干燥、无霜

冻的平坦地面上。用覆盖材料防止灰

尘。

 提起清扫辊和侧面扫帚以便不损坏刷

毛。

 关闭垃圾箱盖。

 将点火钥匙转到“0”位置并拔下钥匙。

 刹住定位制动器。

 防止清扫机滚走。

如果清扫机较长时间不使用，另外需要注

意：

 清洁清扫机内外。

 拔下机器上的电池插头。

 给电池充电，并以约 2 个月为时间间隔

对其进行再次充电。

몇

小心

短路有损坏危险！



在电气设备上操作时或打开电气盖板之

前，必须取下蓄电池或拔下电池插头。

注意

设备损坏危险！



请勿冲洗微尘过滤器。



只允许已授权的客户服务处或熟知该领

域所有重要安全规定的专业人员进行设

备修复工作。



根据 VDE 0701 规定对工业用途的携带式

清扫机进行安全检查。

 将清扫机停放在平整面上。

 将点火钥匙转到“0”位置并拔下钥匙。

 刹住定位制动器。

小心

设备损坏危险！



不可用橡皮管喷水或者高压喷水清洗设

备（短路危险或其他损坏）。



危险

受伤危险



戴上防尘面罩和护目镜。

 用抹布清洁设备。

 使用压缩空气吹设备。

 使用浸泡过温和洗涤液的湿抹布清洁设

备外部。

提示：不要使用侵蚀性清洁剂。

提示：运行小时计时器指示出保养间隔的

时刻。

提示：客户保养时必须让有资质的专业人

员实施所有服务工作和保养工作。需要时

可随时求助 Kärcher 公司专业经销商。

每天保养：

 检查电池充电状态，如有必要对电池进

行充电（参见 “ 电池充电 ” 章节）。

 检查清扫辊和侧面扫帚是否磨损和是否

有包住的带子。

 检查轮子是否卷绕皮带。

 检查所有操作元件的功能。

 检查设备是否受损。

 使用过滤器清洁键清洁灰尘过滤器。

每周保养：

 检查液压设备。

 检查液压油位。

 检查刹车液液位。

 检查密封条是否磨损，需要时进行更换

 检查并润滑容器盖。

磨损后保养：

 更换密封条。

 调整或更换侧面密封板。

 更换清扫辊。

 更换侧面扫帚。

提示：描述参见保养工作一章。

运行 50 个小时后进行保养：

 第一次保养由售后服务人员按照检查清

单进行。

250 个运行小时后保养：

 保养由售后服务人员按照检查清单进

行。

为了维护质保要求，必须在质保有效期内

由经过授权的 Kärcher 公司客户服务人

员，按照检查清单进行所有服务工作和保

养工作。

准备：

 将清扫机停放在平整面上。

 将点火钥匙转到“0”位置并拔下钥匙。

 刹住定位制动器。



危险

受伤危险！当提升清扫垃圾箱时始终使用

保险杠。

只允许在危险区域外操作保险装置。

1 保险杠支架

2 保险杠

 提升清空时向上翻转保险杠并插到支架

中（固定）。

注意

安装电池时注意电池电极的方向。沿左侧

行驶方向安装电极。

仅可更换电池组内的电池。更换作业仅允

许由具有资质的专业人员执行。

 由于重量 (300 kg) 大，必须通过起重

机进行更换。

清空清扫垃圾箱

关闭设备

运输

存放/封存

保养与维护

一般提示

清洁

清扫机内部清洁

设备外部清洁

保养周期

由客户保养

由客户服务人员保养

保养工作

固定被提升的清扫垃圾箱

更换电池

352 ZH

- 8

电池电极 - 沿左侧行驶方向

1负极

2正极

 在拆下电池时应注意首先拔下负极电

线。

 将起重机钢缆固定在电池组的 4 个吊环

上并小心抬起电池。

提示

禁止提升清扫垃圾箱。

 打开发动机罩。

1 观察视窗

2 封盖、加油口

3 垃圾箱（无功能）

 在观察视窗中检查液压油位。

– 油位必须处于最高油位刻度 “MAX” 与

最低油位刻度 “MIN” 之间。

– 如果油位低于最低油位刻度 “MIN”，

则重新加入液压油。

 拧下加油口封盖。

 清洁加油区域。

 重新加入液压油。

油类：参见技术参数

 拧上加油口封盖。

 刹住定位制动器。

 启动电机 ¡£

只由经过授权的客服人员保养液压设备。

 检查所有液压软管和接头的密封性。



危险

受伤危险！当提升清扫垃圾箱时始终使用

保险杠。

只允许在危险区域外操作保险装置。

1 清扫垃圾箱

2 保险杠

3 清扫辊

 关闭设备。

 将清空的清扫垃圾箱提升到终端位置。

能够看到清扫辊。

固定清扫垃圾箱。参见 “ 固定被提升

的清扫垃圾箱 ” 一章。

 将点火钥匙转到“0”位置并拔下钥匙。

 检查清扫辊是否损坏，移除卷入的带子

或绳子。

 将保险杠向下翻转到支座中（被提升的

清扫垃圾箱未固定）。

 将清扫垃圾箱下降到终端位置。

1 右侧侧板

2 清扫辊入口钥匙

 将清空的清扫垃圾箱提升到终端位置。

固定清扫垃圾箱。参见 “ 固定被提升

的清扫垃圾箱 ” 一章。

 用钥匙打开侧面外壳。

1 固定架

2 蝶形螺母

3 侧面密封板

 旋开固定架螺母。

 取下固定架。

 向外翻开侧面密封板。

 将清扫辊插座的紧固螺丝旋下并将插座

向外转动。

 取出清扫辊。

行驶方向上清扫辊的安装位置（俯视图）。

提示：在安装新的清扫辊时注意刷子的位

置。

 安装新的清扫辊。清扫辊的槽必须插到

对面翼片的凸块上。

提示：在安装新的清扫辊后必须重新调整

清扫平面。

提示：清扫机出厂时已设置为 80 mm，一旦

清扫辊磨损，可以重新无级调整。

 关闭抽风机。

 清扫机在明显覆盖了灰尘或石灰的平整

光滑地面上行驶。

 扫辊和侧刷操作杆 (1) 向后：扫辊启

动。

扫辊操作杆 (3) 向后：扫辊降下。

 让扫辊运行约 10 秒。

 扫辊和侧刷操作杆 (1) 移入中间位置。

扫辊操作杆 (3) 向前：扫辊升起。

 提升清扫垃圾箱。

 将清扫机倒车开走。

 检查清扫平面。

清扫水平面的形状应形成一个 80-85 mm 宽

的均匀矩形。

 打开并调整磨损调节的止挡螺栓 (12)。

止挡向上：清扫平面变窄。

止挡向下：清扫平面变宽。

 重新固定止挡螺栓。

 如之前所述重新检查扫辊的清扫平面。

 提升侧面扫帚。

 清扫机在明显覆盖了灰尘或石灰的平整

光滑地面上行驶。

 用操作杆降下侧辊并让其运行约 10

秒。

 提升侧面扫帚。

检查液压油位和重新加入液压油

检查液压设备

检查清扫辊

更换清扫辊

检查和调整清扫辊的清扫平面

检查和调整侧面扫帚的清扫平面

353ZH

- 9

 将清扫机倒车开走。

 检查清扫平面。

清扫平面的宽度应在 40-50mm 之间。

 通过两个调节螺丝修正清扫平面。

 检查清扫平面。



危险

受伤危险！当提升清扫垃圾箱时始终使用

保险杠。

 将清空的清扫垃圾箱提升到终端位置。

固定清扫垃圾箱。参见 “ 固定被提升

的清扫垃圾箱 ” 一章。

 如 “ 更换清扫辊 ” 一章所述，打开侧面

外壳。

 松开侧面支撑板上的 6 个蝶形螺帽。

 松开前面支撑板上的 3 个螺帽 (SW 13)。

 将侧面密封板尽可能的向下压（长

孔），直至其距离地面显示为 1 - 3

mm。

 旋紧支撑板。

 在其它设备侧面重复这一过程。

몇

警告

受伤危险



当在过滤设备上进行工作时戴上防尘面

罩。注意关于处理细尘的安全规范。

 按下过滤器清洁键清洁微尘过滤器。

 清空清扫垃圾箱。

1 设备罩

2 过滤器盖（振动器系统）

3 栓，过滤器盖 (2x)

 向前翻开清扫机罩。

1 设备罩

2 微尘过滤器

3横架

 打开搭扣。

 打开过滤器盖。

 检查微尘过滤器，需要时清洁或更换。

提示

只允许 Kärcher 客服人员更换微尘过滤

器。

 盖上过滤器盖并（插上插销）锁上。

몇

小心

有损坏危险！



确保保险盒的罩盖没有放错。

注意

只使用具有相同保险电流值的保险丝。

1 保险盒 A

2 保险盒 B

3 滚花螺母

 拧出滚花螺母。

 打开保险箱盖。

 检查保险丝。

 更换损坏的保险丝。

保险盒 A

保险盒 B

主继电器保险丝

* 只允许由客户服务部更换这些保险丝，因

为有必要检查设备是否存在任何故障。

本公司特此声明：下记机器的设计、结构

及流通是依据 EU 的健康和安全要求事项。

没有经过本公司认可而随意变更设备将失

去相关机器有效的表明。

签署人受董事会的委托并且全权处理相关

事宜。

文档全权代表：

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/01/01

调节侧面密封板

检查 / 更换微尘过滤器

更换保险丝

FU01 安全继电器

启动

5 A

FU02 DC/DC 开通 10 A

FU03 旋转警示灯

喇叭

10 A

FU04 抽风机 20 A

FU05 振动器系统 15 A

FU06 DC/DC 输入 20 A

FU07 多功能显示器 5 A

FU08 倒车警报器

翻盖指示器

7.5 A

FU09 安全继电器

抽风机

振动器系统

5 A

FU10 水泵（选配） 10 A

FU11 照明设备（选择性配

置）

方向灯（选择性配

置）

蓝点（可选）

10 A

FU12 平褶式过滤器和圆形

过滤器振动系统（选

配）

15 A

FU 13* 主继电器 125 A

欧盟达标声明

产品：带座位的吸尘清扫机

类型： KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp 包

1.186-051.0
