NEVER use this product as a sensing device for personal protection.
Doing so could lead to SERIOUS INJURY or DEATH.
To avoid SERIOUS personal INJURY or DEATH from electrocution,
disconnect electrical power to operator BEFORE proceeding.
ALL electrical connections MUST be made by a qualified individual.
• Stop ALL traffic through the door BEFORE installing sensor.
• Ensure there is no vehicle or pedestrian traffic through the door until
sensor is installed and tested for compliance with ALL applicable
safety standards (e.g. UL 325).
• Check placement of wiring to ensure moving parts are NOT impeded
by wires.
• Make sure wiring is correct BEFORE applying power to the sensor to
avoid DAMAGE to equipment.
• If the sensor sustains damages (e.g falls), replace it with a new sensor.
HI-INTENSITY RED/GREEN
LED TRAFFIC LIGHT
MODEL RGL-CTL
INTRODUCTION
The LiftMaster Hi-Intensity Red/Green LED Traffic Light is designed for
use in both indoor and outdoor applications where signaling and traffic
control are required. The Traffic Light puts out hi-intensity red and green
beams that are well suited to areas that require a controlled field of view
for narrow lane signaling and daylight visibility. The Traffic Light is
compatible with Logic 3/4/5.0 operators that can accommodate the
TLS1CARD and RDGRNCARD.
SPECIFICATIONS
FEATURE DESCRIPTION
Supply Voltage And Current: .............15-30 volts, DC preferred,
AC acceptable
Voltage Draw ...............................40 mA max. per LED color
(80mA Total Draw)
Input Response Time......................Indicator On/Off: 10 ms (max.)
Connections................................. Integral 4-Pin Connector
with Pig Tail
Operating Temperatures ..................-40° to +50° C (-40° to +122° F)
Environmental Description ...............Fully Encapsulated
ENVIRONMENTAL RATING
Electronics ..................................IEC IP67
Enclosure....................................IEC IP65
ENCLOSURE MATERIAL
Front Cover .................................Polycarbonate
Back Cover ..................................Polycarbonate
NOTE: Outdoor wired models must have cover screws tightened and use
water tight compression fitting to meet environmental ratings.
TRAFFIC LIGHT DIMENSIONS
2.34"
(59.3 mm)
1.36"
(34.5 mm)
7.48"
(189.9 mm)
6.59"
(167.4 mm)
2.34"
(59.3 mm)
5.83"
(148.1 mm)
5.03"
(127.8 mm)
3.45"
(87.6 mm)
.79"
(20.1 mm)
1.73"
(43.8 mm)
2"
(50.7 mm)
RED
GREEN
CARTON INVENTORY
• Traffic Light
• Cable (6.5 feet [2 m])
• Installation Instructions
VIEWING ANGLE
The maximum light intensity of the Traffic Light is at approximately +10 ft. /
-10 ft. of the center line, and falling-off with the increase in distance. This
light is designed for narrow areas where single lane viewing is preferred.
NOTE: Avoid looking directly into the powered LEDs from a close distance.
10 ft.
(3 m)
Center Line
Overhead view
10 ft.
(3 m)
WARNING: This product can expose you to chemicals including
lead, which are known to the State of California to cause cancer
or birth defects or other reproductive harm. For more information
go to www.P65Warnings.ca.gov
INSTALLATION
The Traffic Light should be mounted at a height which
maximizes visibility.
1. Secure the Traffic Light to the mounting surface with appropriate
hardware (not provided).
2. Insert the 4-pin connector into the base of the Traffic Light and turn
the hold-down ring clockwise until snug.
NOTE: NPT mounting is recommended when a flat surface is not
available. The Traffic Light housing has 1/2" NPT thread on the top.
Remove top plug to allow NPT mounting. It will accept polished 304
stainless steel or anodized aluminum pipe threads. The bottom thread
is for the 4-pin connector only (not for NPT mounting).
WARRANTY
One Year Limited Warranty
LiftMaster warrants to the first consumer purchaser of this product that is free from defect in materials and/or workmanship for a period of 1 year
from the date of purchase.

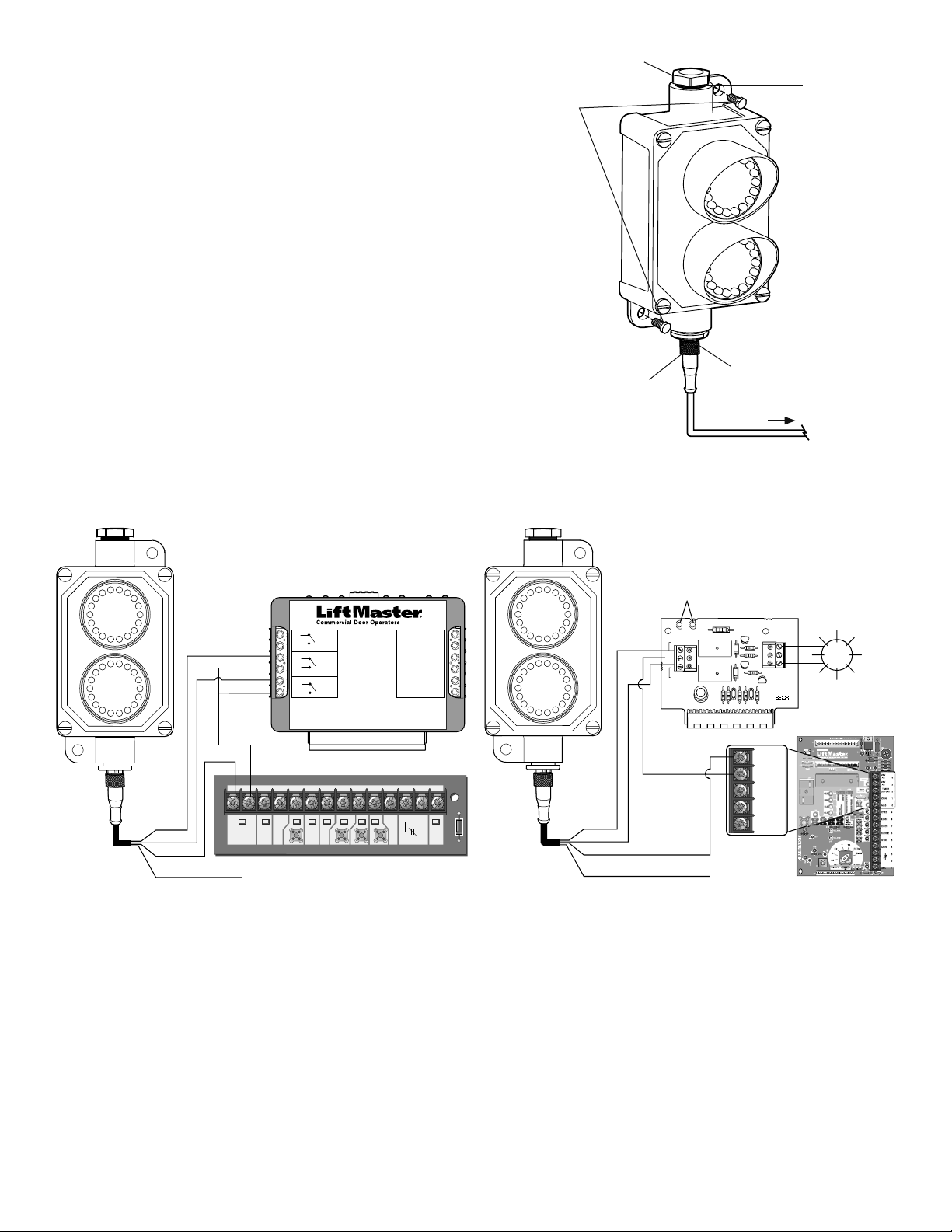

WIRING
Traffic Light Signal Control
24V
AC
24V
AC
TIMER
DEFEAT
CMN
MAS
11
10
14
13
12
WARNING DEVICES MODULE
LOAD
R7
D3
D4
1
+5V +24V
OUT
+24VDC
D2
Q2
K2
R4
3
2
1
R2
Q1
D1
R6
Q3
C1
R8
C2
K1
J1
10
8
4
3
1
TB1
R8
R9
R1
R3
R5
13
+
TB2
RED
LT.
GREEN
LT.
120V IN
24 Vdc for
Horn/Strobe
Control Board
Power
LEDs
Brown
Black
Blue
White (not used)
Any color wire
will complete
the circuit.
Logic 3 Operator
Requires a Red/Green Light Control Module (RDGRNCARD).
Red/Green Light Control
Module (RDGRNCARD)
NOTE: In most cases the Traffic Light can be powered by the operator's transformer. If multiple accessories are powered by the operator, such as 2
sets of Traffic Lights and photoelectric sensors, a transformer upgrade may be required. (See Transformer Upgrades below.) A 460 V operator will not
require a transformer upgrade.
To Operator
Hold-Down
Ring
Top Plug
4-pin
Connector
Mounting hardware
(not provided)
Logic 4 and Logic 5.0 Operators
Requires a Timer Light Status Card (TLS1CARD).
TLS1CARD
40-35757-1
Timer Light Status Option Card
R3
R2
R1
6
5
4
3
2
1
T/TS 12
FD/SIS 11
COMMON 10
SIC 9
SIO 8
COMMON 7
(RELAYS)
OUTPUTS
INPUTS
5 A, 230 Vac, 30 Vdc Dry Contact Only
24VAC
24VAC
LMEP:
EDGE:
OPEN
CLOSE
STOP
COMMON
SBC
MAS
COMMON
TIMER
DEFEAT
POWER
Timer Light Status
Option Card (TLS1CARD)
Control Board
Black
Brown
Blue
White (not used)
N.O.
Comm
N.O.
Comm
White
Transformer Upgrades
Factory installed upgrade to 40 Va transformer ........................ 902140VAL
Field replacement 120 Vac/40 Va transformer ..............................21-32780
Field replacement 230 Vac/40 Va transformer ..............................21-32781
Optional Accessories
4-Pin, 15 ft. (4.6 m) Cable with Pigtail .................................... 4PCWPT-15
External Power Supply .................................................................100MAPS
Provides enough power to operate one RGL-CTL Red/Green Light.
1/2" NPT thread
Input: 110VAC
Output Voltage: 24VDC
Output Amperage: 100mA
Cable Leads: 38 ft. (11.6 m)
NE JAMAIS se servir de ce produit comme dispositif de détection pour
votre protection personnelle. Une telle utilisation pourrait entraîner des
BLESSURES ou LA MORT.
Pour éviter des BLESSURES ou LA MORT en raison d’une électrocution,
déconnecter l’alimentation électrique à l’actionneur AVANT de procéder.
TOUTES les connexions électriques DOIVENT être réalisées par un
professionnel.
• Arrêter TOUTE circulation par la porte AVANT d’installer le capteur.
• S’assurer qu’aucune circulation véhiculaire ou piétonnière ne passe par la
porte jusqu’à ce que le capteur ait été installé et testé pour assurer sa
conformité à TOUTES les normes de sécurité applicables (p. ex., UL 325).
• Vérifier le placement du câblage pour s’assurer que les fils ne gênent
PAS des pièces mobiles.
• S’assurer que le câblage est correct AVANT de mettre le capteur sous
tension pour éviter des DOMMAGES à l’équipement.
• Si le capteur subit des dommages (p. ex. une chute), le remplacer.
FEU DE CIRCULATION ROUGE/VERT
À DEL DE HAUTE INTENSITÉ
MODÈLE RGL-CTL
INTRODUCTION
Le feu de circulation rouge/vert à DEL de haute intensité LiftMaster est conçu
pour des applications intérieures et extérieures où la signalisation et le
contrôle de la circulation sont nécessaires. Le feu de circulation émet des
faisceaux lumineux rouges et verts de haute intensité qui sont
particulièrement bien adaptés aux endroits dans lesquels le champ visuel doit
être contrôlé pour la signalisation d’une voie étroite et la visibilité de jour. Le
feu de circulation est compatible avec les actionneurs Logic 3/4/5.0 qui
peuvent utiliser le carte TLS1CARD et RDGRNCARD.
SPÉCIFICATIONS
CARACTÉRISTIQUE DESCRIPTION
Fournit une tension et du courant : ..... 15 à 30 volts, c. c. de préférence, c. a.
acceptable
Appel de tension ........................... 40 mA max. par couleur de DEL (appel
total de 80 mA)
Temps de réponse d’entrée .............. Témoin de marche/arrêt : 10 ms (max.)
Connexions ................................. Connecteur intégral à 4 broches avec
raccord en tire-bouchon
Températures de fonctionnement....... -40° à +50 °C (-40° à +122 °F)
Description environnementale .......... Pleinement protégé par enceinte
CARACTÉRISTIQUE NOMINALE ENVIRONNEMENTALE
Électronique ................................ IEC IP67
Enceinte ..................................... IEC IP65
MATÉRIAU DE L’ENCEINTE
Couvercle avant ............................ Polycarbonate
Couvercle arrière .......................... Polycarbonate
REMARQUE : Les modèles câblés extérieurs doivent être munis de vis de
couvercle serrées et utiliser un raccord à compression étanche à l’eau pour
satisfaire aux caractéristiques nominales environnementales.

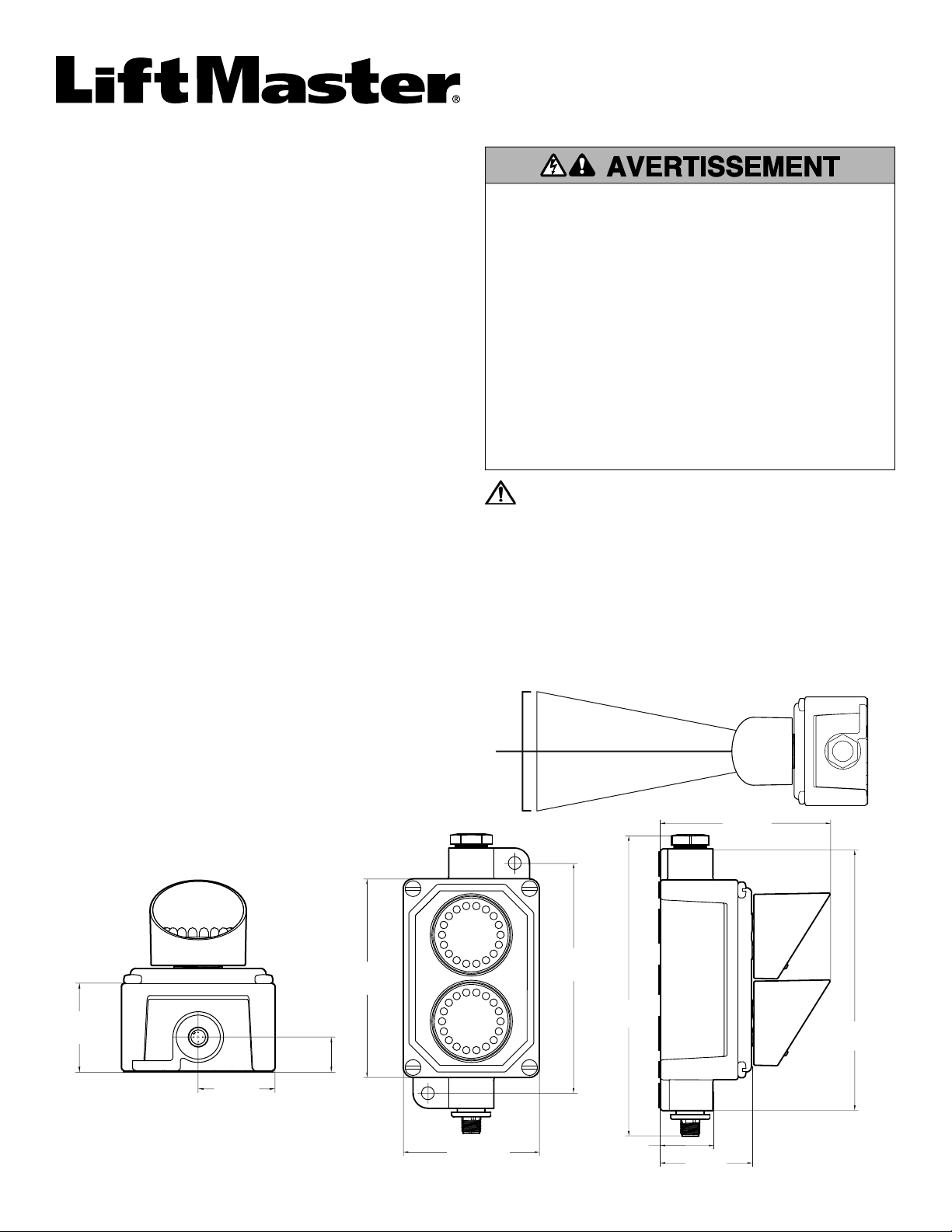

DIMENSIONS DU FEU DE CIRCULATION
CONTENU DE LA BOÎTE D’EMBALLAGE
• Feu de circulation
• Câble (2 m [6,5 pi])
• Directives d’installation
ANGLE DE VISUALISATION
L’intensité lumineuse maximale du feu de circulation se situe à environ +3 m /
-3 m (+10 pi / -10 pi) de la ligne centrale et diminue à mesure que la distance
augmente. Ce feu est conçu pour les endroits étroits où la visibilité d’une seule
voie est préférée.
REMARQUE: Éviter de regarder directement les DEL allumées à partir d’une
courte distance.
3 m
(10 pi)
Ligne centrale
Vue en plongée
3 m
(10 pi)
AVERTISSEMENT : Ce produit peut vous exposer à des produits
chimiques comme le plomb, reconnu par l’État de la Californie comme
cause de cancers, d’anomalies congénitales et d’autres problèmes liés à la
reproduction. Pour plus d’informations, visitez www .P65Warnings.ca.gov
59,3 mm
(2,34 de po)
34,5 mm
(1,36 de po)
189,9 mm
(7,48 de po)
167,4 mm
(6,59 de po)
59,3 mm
(2,34 de po)
148,1 mm
(5,83 de po)
127,8 mm
(5,03 de po)
ROUGE
VERT
87,6 mm
(3,45 de po)
.79"
(20.1 mm)
1.73"
(43.8 mm)
2"
(50.7 mm)
INSTALLATION
Le feu de circulation doit être monté à une hauteur qui maximise
la visibilité.
1. Fixer le feu de circulation à la surface de montage avec la quincaillerie
appropriée (non fournie).
2. Insérer le connecteur à 4 broches dans la base du feu de circulation et
tourner l’anneau de retenue dans le sens des aiguilles d’une montre
jusqu’à ce qu’il soit bien serré.
REMARQUE : Un montage NPT est recommandé lorsqu’une surface plane
n’est pas disponible. Le boîtier du feu de circulation est doté d’un filetage
NPT de 12,7 mm (1/2 de po) sur le dessus. Enlever le bouchon supérieur
pour permettre le montage NPT. Le boîtier acceptera des filets en acier
inoxydable poli 304 ou en aluminium anodisé. Le filet du bas est réservé au
connecteur à 4 broches uniquement (non pas pour le montage NPT).
GARANTIE
Garantie Limitée D’un An
LiftMaster garantit à l’acheteur initial que le produit est exempt de tout défaut de matériaux ou de fabrication pendant une période d’un an à compter
de la date d’achat.

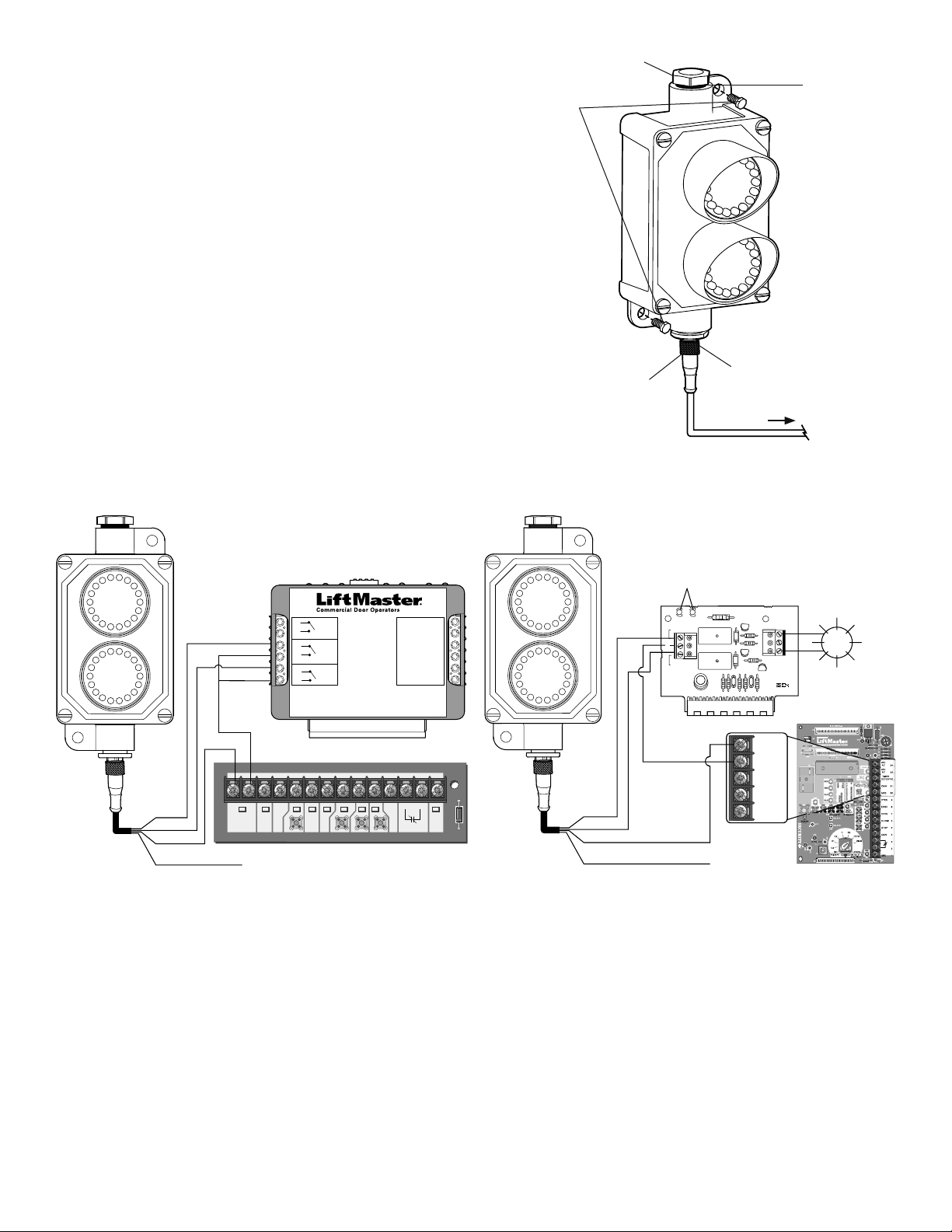

CÂBLAGE
Commande du signal du feu de circulation
Actionneur Logic 3
Nécessite un module de commande de feu de circulation rouge/vert
(RDGRNCARD).
REMARQUE : Dans la plupart des cas, le feu de circulation peut être alimenté par le transformateur de l’actionneur. Si de multiples accessoires sont alimentés
par l’actionneur, par exemple, deux ensembles de feux de circulation et des capteurs photoélectriques, il peut s’avérer nécessaire de mettre à niveau le
transformateur. (Voir les mises à niveau de transformateur ci-dessous). Un actionneur de 460 V n’exigera pas de mise à niveau du transformateur.
À l’actionneur
Anneau de
retenue
Bouchon supérieur
Connecteur
à 4 broches
Quincaillerie de
montage (non fournie)
Actionneurs Logic 4 et Logic 5.0
Nécessite une carte d’état de temporisation du feu (TLS1CARD).
TLS1CARD
40-35757-1
Timer Light Status Option Card
R3
R2
R1
6
5
4
3
2
1
T/TS 12
FD/SIS 11
COMMON 10
SIC 9
SIO 8
COMMON 7
(RELAYS)
OUTPUTS
INPUTS
5 A, 230 Vac, 30 Vdc Dry Contact Only
24VAC
24VAC
LMEP:
EDGE:
OPEN
CLOSE
STOP
COMMON
SBC
MAS
COMMON
TIMER
DEFEAT
POWER
Carte d’option d’état de
temporisation du feu (TLS1CARD)
Tableau de commande
Noir
Marron
Bleu
Blanc (non utilisé)
N.O.
Comm
N.O.
Comm
Blanc
Filet NPT
de 12,7 mm
(1/2 po)
Mises à niveau de transformateur
Mise à niveau effectuée en usine à un transformateur de 40 Va ..... 902140VAL
Transformateur de 120 V c. a./40 Va de remplacement sur place ...... 21-32780
Transformateur de 230 V c. a./40 Va de remplacement sur place ...... 21-32781
Accessoires en option
Câble de 4,6 m (15 pi) à 4 broches avec raccord en tire-bouchon ....4PCWPT-15
Source d’alimentation externe ............................................................100MAPS
Fournit suffisamment de puissance pour faire fonctionner un feu rouge/vert
RGL-CTL.
Entrée : 110 V c.a.
Tension de sortie : 24 V c. c.
Ampérage de sortie : 100 mA
Plombs de câble : 11,6 m (38 pi)
24V
AC
24V
AC
TIMER
DEFEAT
CMN
MAS
11
10
14
13
12
WARNING DEVICES MODULE
LOAD
R7
D3
D4
1
+5V +24V
OUT
+24VDC
D2
Q2
K2
R4
3
2
1
R2
Q1
D1
R6
Q3
C1
R8
C2
K1
J1
10
8
4
3
1
TB1
R8
R9
R1
R3
R5
13
+
TB2
RED
LT.
GREEN
LT.
120V IN
24 V c. c. pour
avertisseur/
stroboscope
Tableau de
commande
DEL
d’alimentation
Marron
Noir
Bleu
Tout fil de couleur
complétera le
circuit.
Module de commande de feu de
circulation rouge/vert (RDGRNCARD)
Blanc (non utilisé)
NO usar este producto como sensor para protección personal. Esto podría
causar GRAVES LESIONES o incluso LA MUERTE.
Para evitar la posibilidad de ACCIDENTES GRAVES e incluso FATALES por
electrocución, desconectar la energía eléctrica al operador ANTES de
proceder con la instalación.
TODAS las conexiones eléctricas DEBEN ser realizadas por un técnico
capacitado.
• ANTES de instalar el sensor detener el tráfico a través de la puerta.
• Verificar la ausencia de tráfico vehicular y peatonal a través de la puerta
antes de instalar y probar el sensor para verificar que cumpla con las
normas de seguridad correspondientes (ejemplo: UL 325).
• Inspeccionar la colocación de cables para verificar que NO interfieran
con las partes móviles.
• Verificar las conexiones ANTES de conectar la alimentación eléctrica al
sensor para evitar DAÑOS al equipo.
• Si el sensor sufriera averías cambiarlo por un sensor nuevo.
LUZ DE TRÁFICO LED
ROJA/VERDE DE ALTA INTENSIDAD
MODELO RGL-CTL
INTRODUCCIÓN
La luz de tráfico LED roja/verde de alta intensidad de LiftMaster está diseñada
para utilizarse en aplicaciones en el interior y exterior en donde se requieran
controles de señalización y tráfico. La luz de tráfico emite luces de alta
intensidad rojas y verdes que son más idóneas para las áreas que requieren un
campo controlado de vista para señalización de carriles y visibilidad de la luz del
día. La luz de tráfico es compatible con los operadores Logic 3/4/5.0 que
pueden alojar la TLS1CARD y RDGRNCARD.
ESPECIFICACIONES
CARACTERÍSTICA DESCRIPCIÓN
Voltaje y corriente de suministro: ........Es preferible usar 15-30 Voltios de
CC, pero CA también es aceptable
Diagrama del voltaje ...................... 40 mA máx. según el color LED
(Diagrama total 80 mA)
Tiempo de respuesta de entrada ........ Indicador de encendido/apagado
(On/Off): 10 ms (máx.)
Conexiones ................................. Conector integral de 4 pines con
cable flexible de conexión
Temperaturas operativas ................. -40 °C para +50 °C
(-40 °F para +122 °F)
Descripción ambiental .................... Completamente encapsulado
CLASIFICACIÓN AMBIENTAL
Electrónica .................................. IEC IP67
Caja .......................................... IEC IP65
MATERIAL DE LA CAJA
Tapa frontal ................................. Policarbonato
Cubierta trasera ............................ Policarbonato
NOTA: Los modelos con cables para exteriores deben tener los tornillos de las
tapas ajustados y se debe utilizar el ajuste de comprensión hermético para
que cumpla con las calificaciones ambientales.
DIMENSIONES DE LA LUZ DE TRÁFICO
INVENTARIO DE LA CAJA
• Luz de tráfico
• Cable (2 m [6.5 pies])
• Instrucciones de instalación
ÁNGULO DE VISUALIZACIÓN
La intensidad máxima de luz de la luz de tráfico está a aproximadamente +3
m/-3 m (+10 pies/-10 pies) de la línea del centro, y decae con el incremento
de la distancia. La luz está diseñada para áreas estrechas en donde se prefiere
la vista de un solo carril.
NOTA: Evite mirar directamente a las LED encendidas desde una distancia
cercana.
ADVERTENCIA: Este producto puede exponerle a productos químicos
(incluido el plomo), que a consideración del estado de California
causan cáncer, defectos congénitos u otros daños reproductivos. Para
más información, visite www .P65Warnings.ca.gov
3 m
(10 pi)
Ligne centrale
Vue en plongée
3 m
(10 pi)
.79"
(20.1 mm)
1.73"
(43.8 mm)
2"
(50.7 mm)
59,3 mm
(2,34 de po)
34,5 mm
(1,36 de po)
189,9 mm
(7,48 de po)
167,4 mm
(6,59 de po)
59,3 mm
(2,34 de po)
148,1 mm
(5,83 de po)
127,8 mm
(5,03 de po)
ROUGE
VERT
87,6 mm
(3,45 de po)
INSTALACIÓN
La luz de tráfico debe montarse a una altura que maximice la
visibilidad.
1. Asegure la luz de tráfico a la superficie de montaje con accesorios de
montaje apropiados (no incluidos).
2. Introduzca el conector de 4 pines a la base de la luz de tráfico y gire el
anillo de soporte en sentido de las agujas del reloj hasta que quede
ajustado.
NOTA: Se recomienda el montaje de NPT cuando no hay disponible una
superficie plana. La carcasa de la luz de tráfico tiene una rosca NPT de 12.7
mm (1/2 de pulg.) en la parte superior. Retire el enchufe superior de manera
que se pueda montar el NPT. Es compatible con roscas de acero inoxidable
pulido 304 o roscas de tubo de aluminio anodizado. La rosca inferior solo es
compatible con conectores de 4 pines (no para montaje de NPT).
GARANTÍA
Un Año De Garantía Limitada
LiftMaster garantiza al primer comprador de este producto que dicho producto está libre de defectos de materiales y/o mano de obra durante un período de 1
año a partir de la fecha de compra.
CONEXIONES
Control de la señal de luz de tráfico
Operador Logic 3
Requiere un módulo de control de luz roja/verde (RDGRNCARD).
NOTA: En la mayoría de los casos, la luz de tráfico puede encenderse con el transformador del operador. Si el operador enciende varios accesorios, como 2
conjuntos de luces de tráfico y sensores fotoeléctricos, es posible que se requiera un cambio de transformador. (Consulte las indicaciones de cambio de
transformador que aparecen a continuación). Un operador 460 V no requiere un cambio de transformador.
Al operador
Anillo de
presión
Enchufe
superior
Conector
de 4 pines
Accesorios de
montaje
(no suministrados)
Operadores Logic 4 y Logic 5.0
Requiere una tarjeta de estado de la luz-del temporizador (TLS1CARD).
TLS1CARD
40-35757-1
Timer Light Status Option Card
R3
R2
R1
6
5
4
3
2
1
T/TS 12
FD/SIS 11
COMMON 10
SIC 9
SIO 8
COMMON 7
(RELAYS)
OUTPUTS
INPUTS
5 A, 230 Vac, 30 Vdc Dry Contact Only
24VAC
24VAC
LMEP:
EDGE:
OPEN
CLOSE
STOP
COMMON
SBC
MAS
COMMON
TIMER
DEFEAT
POWER
Tarjeta de opción de estado de la
luz del temporizador (TLS1CARD).
Tarjeta de control
Negro
Marrón
Azul
Blanco (no usado)
N.O.
Comunes
N.O.
Comunes
Blanco
Rosca NPT
de 12.7 mm
(1/2 de pulg.)
Cambios de transformador
Cambio de fábrica a un transformador de 40 VA ............................. 902140VAL
Cambio en campo de transformador de 120 VCA/40 VA .................... 21-32780
Cambio en campo de transformador de 230 VCA/40 VA .................... 21-32781
Accesorios opcionales
De 4 pins, 4.6 m (15 pies) cable con cable flexible de conexión ...........4PCWPT-15
Fuente de alimentación externa ..........................................................100MAPS
Proporciona suficiente energía para operar una luz roja/verde RGL-CTL.
Entrada: 110 VCA
Voltaje de salida: 24 VCC
Corriente de salida: 100 mA
Cables: 38 pies (11.6 m)
24V
AC
24V
AC
TIMER
DEFEAT
CMN
MAS
11
10
14
13
12
WARNING DEVICES MODULE
LOAD
R7
D3
D4
1
+5V +24V
OUT
+24VDC
D2
Q2
K2
R4
3
2
1
R2
Q1
D1
R6
Q3
C1
R8
C2
K1
J1
10
8
4
3
1
TB1
R8
R9
R1
R3
R5
13
+
TB2
RED
LT.
GREEN
LT.
120V IN
24 VCC para
sirena/luz
Tarjeta de
control
LEDs de
encendido
Marrón
Negro
Azul
Blanco (no usado)
Cualquier cable de
color completará
el circuito.
Módulo de control de luz roja/verde
(RDGRNCARD)
© 2017, LiftMaster
All Rights Reserved
Tous droits réservés
01-38893B Todos los derechos reservados
