LiftMaster
845 Larch Avenue
Elmhurst, IL 60126-1196
Model LC-36A
LiftMaster
®
Light Curtain
2
Light Curtain
Receiver
Light Curtain
Transmitter
12" (30.5 cm) minimum
above the photoelectric
sensors and away from
the door
Primary Monitored
Entrapment Protection Device
(Photoelectric Sensors)
Secondary entrapment protection ONLY
Primary entrapment protection
6" (15 cm) maximum
above the floor
and away from the door
Receiver
Transmitter
To prevent possible SERIOUS INJURY or DEATH from a closing door:
• Be sure to DISCONNECT POWER to the operator BEFORE installing
the Light Curtain.
• The door MUST be in the fully opened or closed position BEFORE
installing the Light Curtain.
• Correctly connect and align the Light Curtain transmitter and receiver.
• The Light Curtain is for use with LiftMaster
®
Commercial Doors. Use
with ANY other product voids the warranty.
• DO NOT use this product for the protection of dangerous machinery
or in explosive atmospheres or radioactive environments. Use ONLY
specifi c and approved types of devices for such applications.
• The Light Curtain MUST be installed ONLY by authorized and fully
trained personnel.
• LiftMaster Monitored Entrapment Protection devices are required in
addition to the Light Curtain. The Light Curtain may NOT be used as
the sole entrapment protection device for ANY entrapment zone.

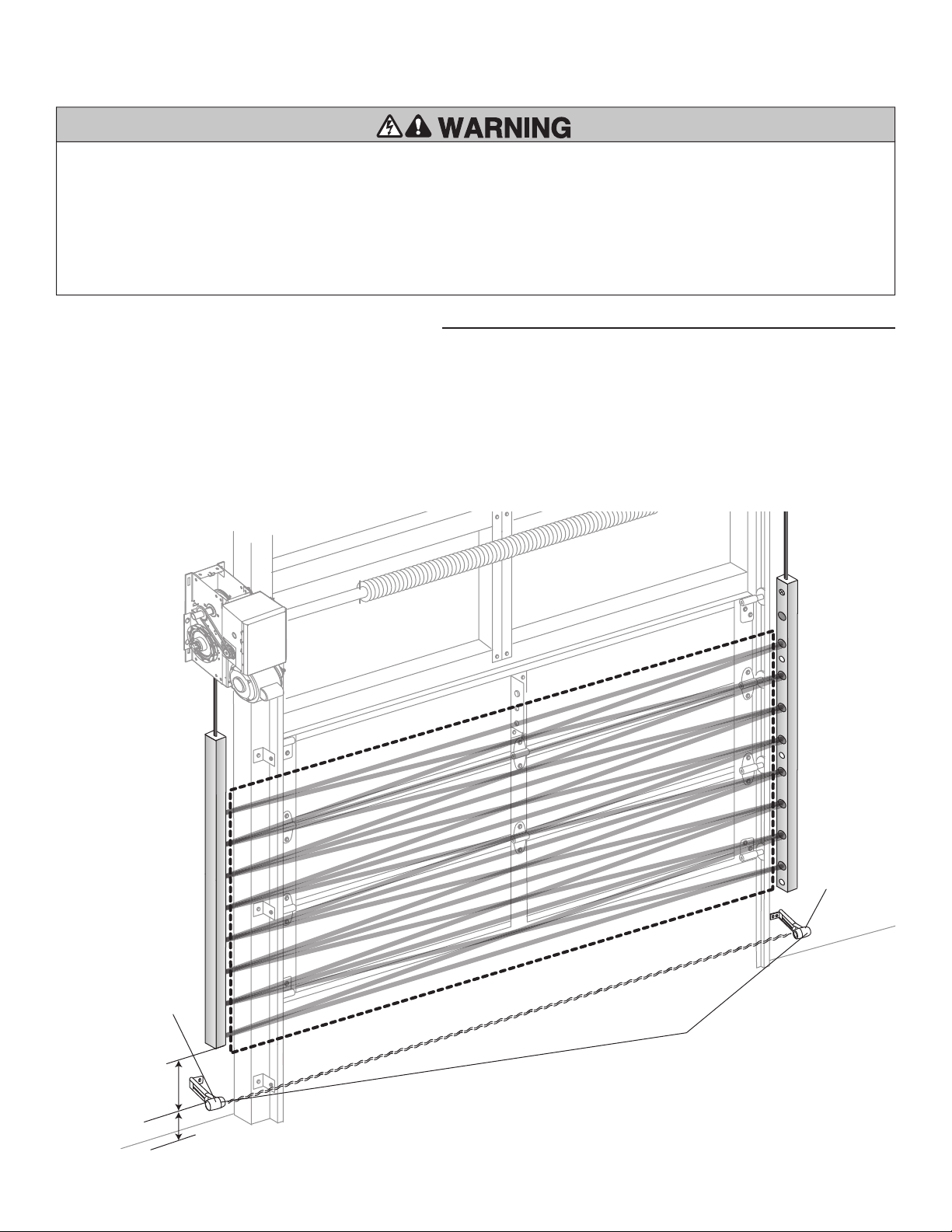

IMPORTANT INFORMATION ABOUT THE LIGHT CURTAIN
LiftMaster
®
Light Curtain (Model LC-36A) is an ancillary entrapment protection device used with sectional and rolling doors that is designed with 8
optical sensors that form 22 total invisible light beams. These light beams create a cross-pattern or netting effect for maximum protection against
entrapment. When properly connected and aligned, the Light Curtain will detect an obstruction in the path of the light beams. If an obstruction breaks
any light beam while the door is closing, the operator will stop and reverse to the full open position. The invisible light beam must be unobstructed. No
part of the door (or door tracks, springs, hinges, rollers or other hardware) may interrupt the light beam while the door is closing.
The Light Curtain Transmitter must be installed facing the Light Curtain Receiver across the entrapment zone, 12" (30.5 cm) above the primary
monitored entrapment protection device. The minimum installation width is 3 feet (.91 m) and the maximum width is 33 feet (10 m).
INTRODUCTION
3

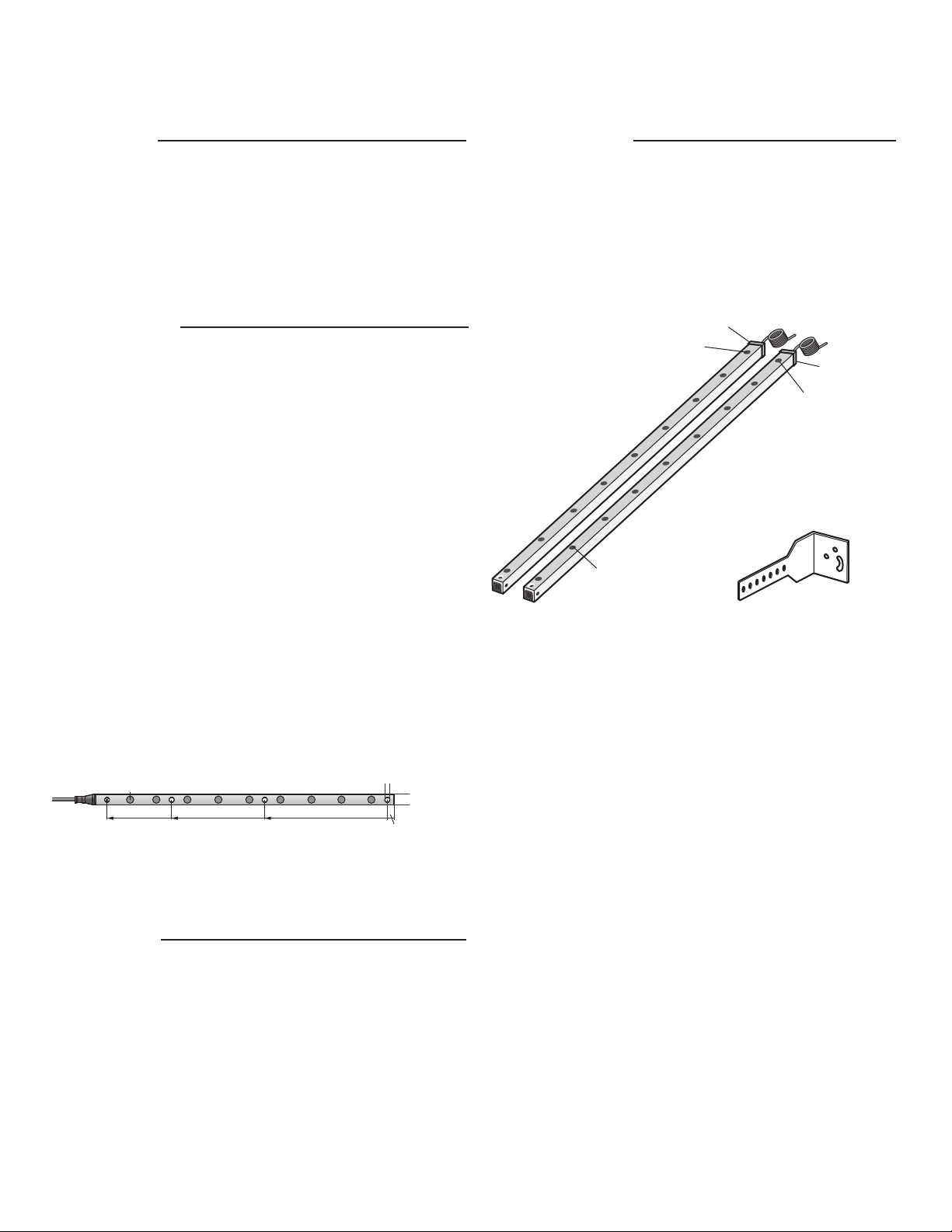

CARTON INVENTORY
SPECIFICATIONS
Optical
Operating range: ............................................3 - 33 feet (.91 - 10 meters)
Coverage area: ............................................. 36" (91.4 cm) detection zone
Number of optical sensors: ......................................................................8
Number of invisible light beams: ............................................................22
Receiver LED: ................................................................................... Green
Transmitter LED: ............................................................................. Amber
Electrical
Current Draw ................................................................................... 40 mA
Supply voltage: .....................................................18 to 30 volts AC or DC
Output Type: ......Solid-state Relay, Normally Open (N.O.) when energized
Mechanical
Housing material: ...................................................... Aluminum, anodized
Cable length: ...............................................................................6'6" (2m)
Enclosure rating: ...........................................................................NEMA 4
Operating temperature range: .............- 40°F to +140°F (- 40°C to +60°C)
Storage temperature range: ............... - 40°F to +185°F (- 40°C to +85°C)
Dimensions
Light Curtain Receiver
Mounting Brackets (4)
Light Curtain Transmitter
Red cable end
Green LED
Black cable end
Amber LED
Optical Sensors (8)
2' 9.5"
(86.1 cm)
.2" (5 mm)
.27" (7 mm)
LED
3' 8.25"
(112 cm)
1' 6.23"
(46.3 cm)
.47" (12 mm)
44" (111.8 cm) length with 36" (91.4 cm) detection zone
APPLICATION
The Light Curtain is compatible with LiftMaster Heavy, Standard, and
Medium Duty Logic, FDC, FDCL, FDOA, FDOB, and Egress Commercial
Door Operators. The Light Curtain is approved for track mounting. The
Light Curtain is for indoor use only but may be installed in areas exposed
to rain or moisture.
INTRODUCTION
The images in this document are for reference only and your product may look different.
ACCESSORIES
Conduit Kit ...............................................................................OES-COND
Conduit kit with 2 junction boxes and 2 fl exible cables.
Plug-In Power Supply ...............................................................100MAPS
For medium-duty LiftMaster commercial door operators with low current
capability. Also for use with Logic operators for additional power to
operate the Light Curtains.
Not Shown
• Screws, Washers, and Nuts with Nylon Insert
• Wire Connectors (6)
• Blocking Material
• Installation Manual
4
Screw with
nylon washer
12" (30.5 cm)
minimum above the
photoelectric sensor
and away from
the door.
Light
Curtain
Mounting
Bracket
Light
Curtain
Light
Curtain
Photoelectric
Sensor
Nylon Nut
R
T
T
R
R = Receiving Light Curtain
T = Transmitting Light Curtain
Transmitter
Receiver

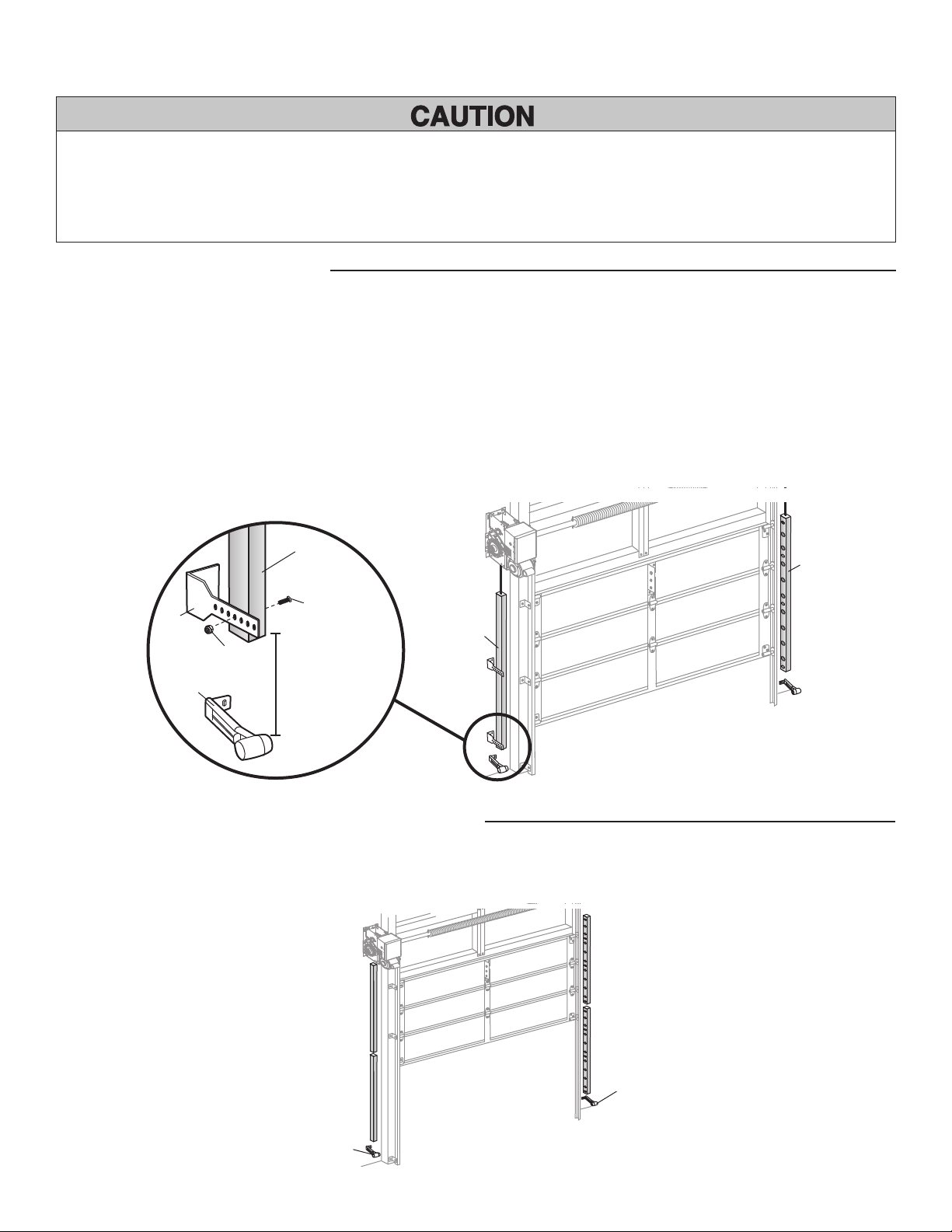

INSTALL ONE SET OF LIGHT CURTAINS
The mounting brackets must be securely fastened to a solid surface such as a wall framing. If installing the mounting brackets in masonry construction,
add a piece of wood at each location to avoid drilling extra holes in the masonry. NOTE: If the Light Curtain is installed with coil cord, the coil cord needs
to be secured so it will not interrupt the light beams.
1. Fasten the mounting brackets loosely to both Light Curtains with the screws provided.
2. Measure a minimum of 12 inches above the photoelectric sensors. Mark this location. The Light Curtain must be installed above this point.
3. Hold the Light Curtain up to the desired mounting location with the cable end pointing upward. Secure the bottom mounting bracket to the mounting
surface.
4. Make sure the Light Curtain is level and secure the upper mounting bracket to the mounting surface.
5. Tighten the screws to secure the Light Curtain to the mounting bracket.
6. Secure the other Light Curtain to the opposite side of the door following steps 2 - 5, making sure they are aligned.
7. Run wires to the operator.
8. Twist like colored wires together, brown to brown and blue to blue.
To prevent possible product damage and incorrect operation:
• NEVER scratch or paint the optical sensors.
• DO NOT drill ANY additional holes into the Light Curtain.
• Correctly connect and align the Light Curtain transmitter and receiver.
• DO NOT bend or twist the Light Curtain.
• Oil may damage the Light Curtain cable so contamination MUST be
avoided at ALL times.
• DO NOT mount the Light Curtain where sunlight or other external
infrared light sources will shine directly into the optical sensors of the
Light Curtain receiver. If necessary, switch the mounting side of the
Light Curtain transmitter and receiver.
INSTALLATION
INSTALL TWO SETS OF LIGHT CURTAINS ON THE SAME DOOR
Installing two sets of light curtains on the same door is recommended for high volume vehicle traffi c.
1. Install the fi rst set of Light Curtains on the door as described in the Install One Set of Light Curtains section.
2. Install the second set of Light Curtains above the fi rst set. The black and white wires are wired in parallel and the blue and brown wires are wired in
parallel.
5
J2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
Do not run wiring in the same conduit with AC power. If installing on a medium duty LiftMaster commercial door operator, a 22 Vdc to 24 Vdc 100 mA
Plug-In Power Supply is required (refer to Accessories).
1. Disconnect power to the operator.
2. Connect the wires from the Light Curtain to the operator as illustrated below (follow the instructions according to your operator type).
3. Reconnect power to the operator.
24VAC
24VAC
LMEP:
EDGE:
OPEN
MAS
COMMON
TIMER
DEFEAT
POWER
TIMER
ENABLE
3-PHASE
1-PHASE
White (N.C.)
Black (COMMON)
Logic Board
D14
COM INTRLK STOP
LED
OPEN
CLOSE
LEARN
1
LMEP1 LMEP2
2 3 45 67
STOP CLOSE OPEN
Blue (-)
Brown (+)
Logic Board
Logic Board
Brown (+)
Blue (-)
White (N.C.)
Black (COMMON)
Black
(COMMON)
White (N.C.)
Brown (+)
Blue (-)
HEAVY AND STANDARD DUTY LOGIC
(manufactured after 2010)
MEDIUM DUTY LOGIC
(manufactured after 2010)
EGRESS OPERATOR
(model FDOB)
22 - 24 Vdc
100 mA
Plug-In
Power Supply
T
R
DOOR 1
DOOR 2
DOOR 3
R = Receiving Light Curtain
T = Transmitting Light Curtain
T
R
T
R
Blocking Material
Screw
Mounting Bracket
Nut with
Nylon Insert

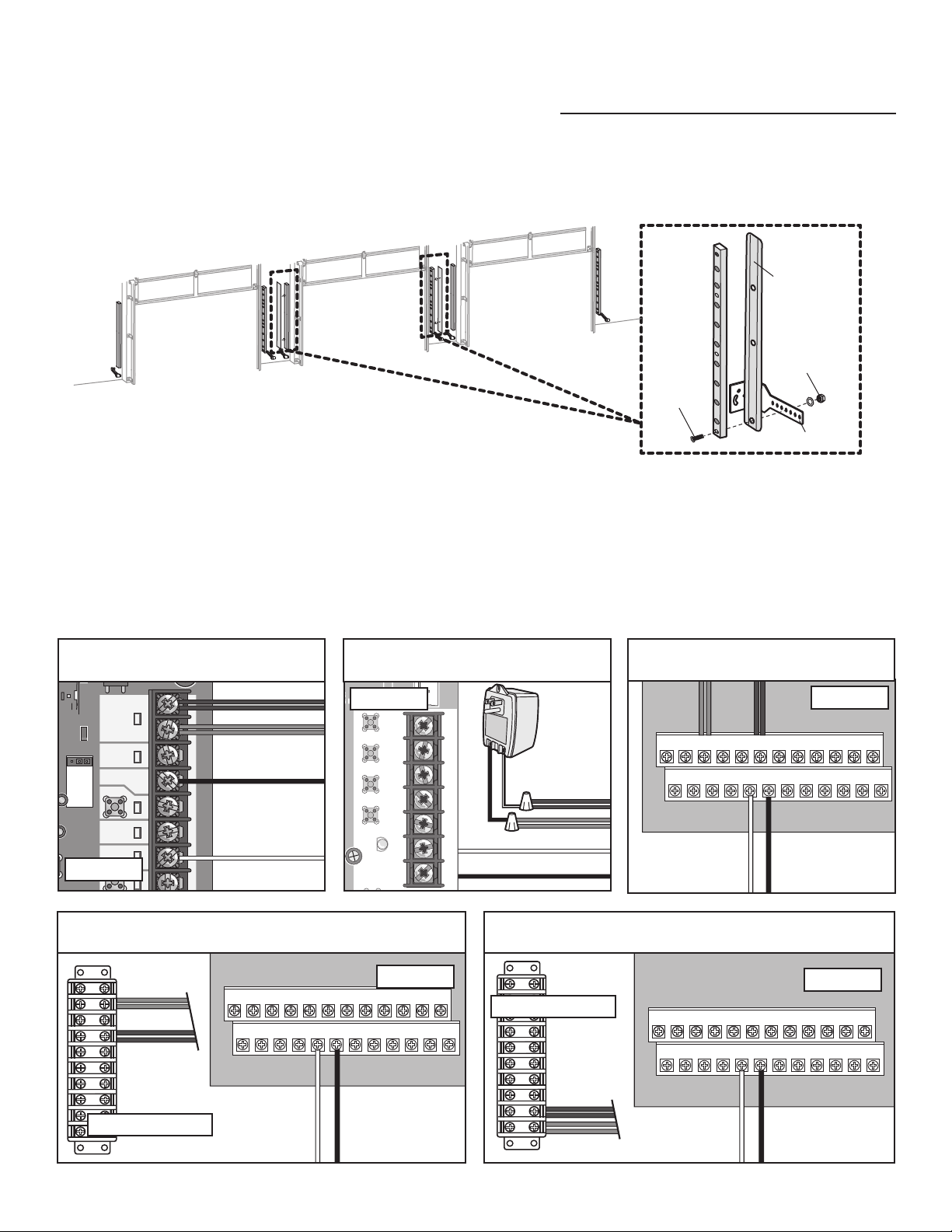

INSTALL MULTIPLE LIGHT CURTAINS ON ADJACENT DOORS
When installing more than one set of Light Curtains on adjacent doors, blocking material must be attached to the center Light Curtains (as shown) to
prevent cross-talk that could occur due to the close proximity of the Light Curtain sensors.
1. Thread mounting screws through the Light Curtain, blocking material and bracket, and loosely secure with locking nylon nut.
Follow steps 2 - 8 of the Install One Set of Light Curtains section.
POWER WIRING
INSTALLATION
Black/
White
Black
J2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
Logic Board
EGRESS OPERATOR
(model FDOA)
J2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
White (N.C.) Black (COMMON)
Logic Board
Blue (-) to 1
Brown (+) to 2
EGRESS OPERATOR
(models FDC and FDCL)
Auxiliary Terminal Block
Brown (+) to 7
White (N.C.) Black (COMMON)
Blue (-) to 9
Auxiliary Terminal Block
6
Periodically, check the following:
• Examine the optical sensors, ensuring they are clear of dirt and dust. If necessary, clean the front surface with a soft towel. Never use solvents,
cleaners or mechanically abrasive towels to clean the Light Curtains because this can damage the optical sensors. Avoid direct, high-pressure water
spray to clean the Light Curtains. Do not scratch the surface of the optical sensors when cleaning the Light Curtains.
• Check the mounting brackets, make sure they are securely fastened to the mounting surfaces. Tighten if necessary.
• Check that the Light Curtain cables are secured properly.
AMBER LED GREEN LED STATUS SOLUTION
OFF OFF No power Check wiring.
ON Blinks • Light Curtain receiver and transmitter are not aligned • Adjust the Light Curtains to correct alignment
• Obstructed light beam • Remove the obstruction
• Defective Light Curtain Receiver • Replace Light Curtain receiver and transmitter
(Model LC-36A)
TEST THE PRIMARY AND ANCILLARY ENTRAPMENT PROTECTION
It is the responsibility of the specifier, purchaser, and installer to ensure that, on completion, the installation of the Light Curtain complies with all
relevant federal, state, and local codes and regulations.
TEST THE LIGHT CURTAIN (ANCILLARY ENTRAPMENT PROTECTION)
1. With the door in the full open position, press the close button.
2. While the door is closing, obstruct any of the invisible light beams on the Light Curtain (the green LED on the Light Curtain Receiver will blink when
the invisible light beam is obstructed). The door should stop and reverse.
TEST THE PHOTOELECTRIC SENSORS (PRIMARY ENTRAPMENT PROTECTION)
1. With the door in the full open position place an obstruction in the path of the photoelectric sensors and press the close button. The operator should
not move.
2. Remove the obstruction and press the close button. The door should close.
ALIGN THE LIGHT CURTAINS
The Light Curtain transmitter and receiver must be aligned. When properly wired and aligned the amber and green LEDs will be ON. The amber LED is
located on the Light Curtain Transmitter and the green LED is located on the Light Curtain Receiver. If the amber and green LEDs are not on, refer to
the table below.
1. Open and close the door for one complete cycle to let the operator register the Light Curtain.
FINISH INSTALLATION
MAINTENANCE
NOTICE: To comply with FCC and/or Industry Canada (IC) rules, adjustment or modifications of this digital device are prohibited. THERE ARE NO OTHER USER SERVICEABLE PARTS. Any
changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
This device complies with Part 15 of the FCC rules and IC License-Exempt RSS Standard(s). Operation is subject to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
LiftMaster
845 Larch Avenue
Elmhurst, IL 60126-1196
Modèle LC-36A
Rideau de lumière LiftMaster
®
8
Pour prévenir d’éventuelles BLESSURES GRAVES, voire MORTELLES lorsqu’une
porte de garage se ferme :
• S’assurer de DÉBRANCHER L’ALIMENTATION à l’actionneur AVANT d’installer
le rideau de lumière.
• La porte DOIT être complètement ouverte ou complètement fermée avant
d’installer le rideau de lumière.
• Connecter et aligner correctement l’émetteur et le récepteur du rideau de
lumière.
• Le rideau de lumière est prévu pour être utilisé avec des portes commerciales
LiftMaster
®
. L’utilisation avec TOUT autre produit annule la garantie.
• NE PAS utiliser ce produit pour la protection de machinerie dangereuse, dans
des atmosphères explosives ou des milieux radioactifs. Utiliser UNIQUEMENT
les types de dispositifs particuliers et approuvés pour de telles applications.
• Le rideau de LUMIÈRE doit être installé UNIQUEMENT par du personnel
autorisé et dûment formé à cet effet.
• Des dispositifs surveillés de protection contre le piégeage sont exigés en plus
du rideau de lumière. Le rideau de lumière ne doit pas être utilisé comme
unique dispositif de protection contre le piégeage pour TOUTE zone de
piégeage.
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

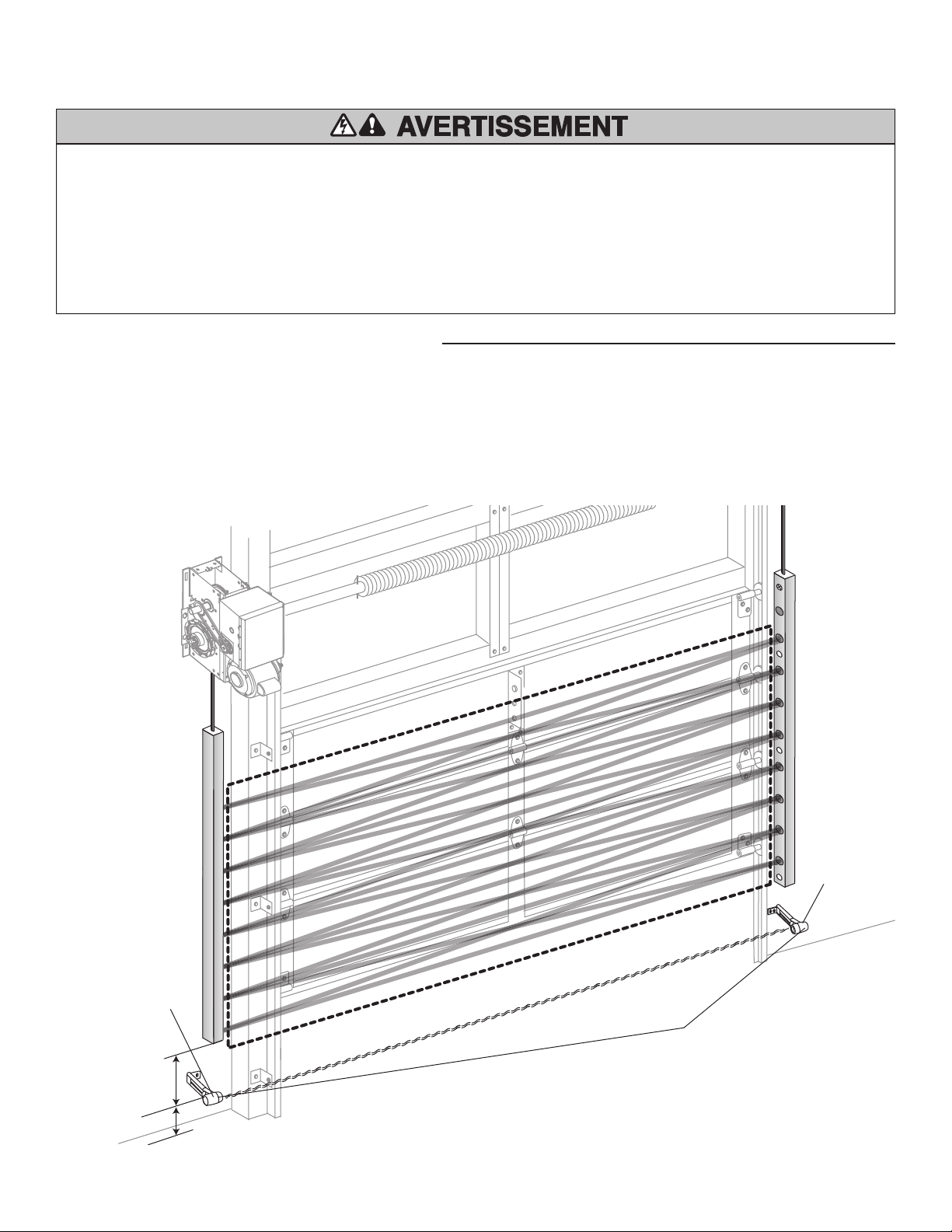

15 cm (6 po.) max. au-dessus
du sol et à l’écart de la porte
Récepteur du rideau
de lumière
Émetteur du
rideau de lumière
30,5cm (12po) au
minimum au-dessus des
capteurs photoélectriques
et à l’écart de la porte
Dispositif primaire surveillé
de protection contre le piégeage
(capteurs photoélectriques)
Protectiona secondaire contre le piégeage SEULEMENT
Protection primaire contre le piégeage
Récepteur
Émetteur
RENSEIGNEMENTS IMPORTANTS SUR LE RIDEAU DE LUMIÈRE
Le rideau de lumière LiftMaster
®
(modèle LC-36A) est un dispositif auxiliaire de protection contre le piégeage utilisé avec les portes articulées et roulantes. Il est conçu
avec huit capteurs optiques qui forment au total 22 faisceaux de lumière invisibles. Ces faisceaux lumineux créent un motif croisé ou un effet de fi let pour une protection
maximale contre le piégeage. Lorsqu’il est correctement connecté et aligné, le rideau de lumière détectera un obstacle sur le passage de ses faisceaux de lumière
invisibles. Si un obstacle entre dans le rayon d’un faisceau pendant que la porte se ferme, l’actionneur s’arrêtera et inversera la course de la porte pour revenir en position
complètement ouverte. Il ne doit y avoir aucun obstacle sur le parcours du faisceau de lumière invisible. Aucune partie de la porte de garage (ni les guides, les ressorts, les
charnières, les rouleaux ou autres fi xations de la porte) ne doit interrompre le faisceau pendant que la porte se ferme.
L’émetteur du rideau de lumière doit être installé de manière à faire face au récepteur du rideau de l’autre côté de la zone de piégeage, à 30,5 cm (12 po) au-dessus du
dispositif primaire de protection contre le piégeage. La largeur d’installation minimale est de 0,91 m (3 pi) et la largeur maximale est de 10 m (33 pi).
INTRODUCTION
9

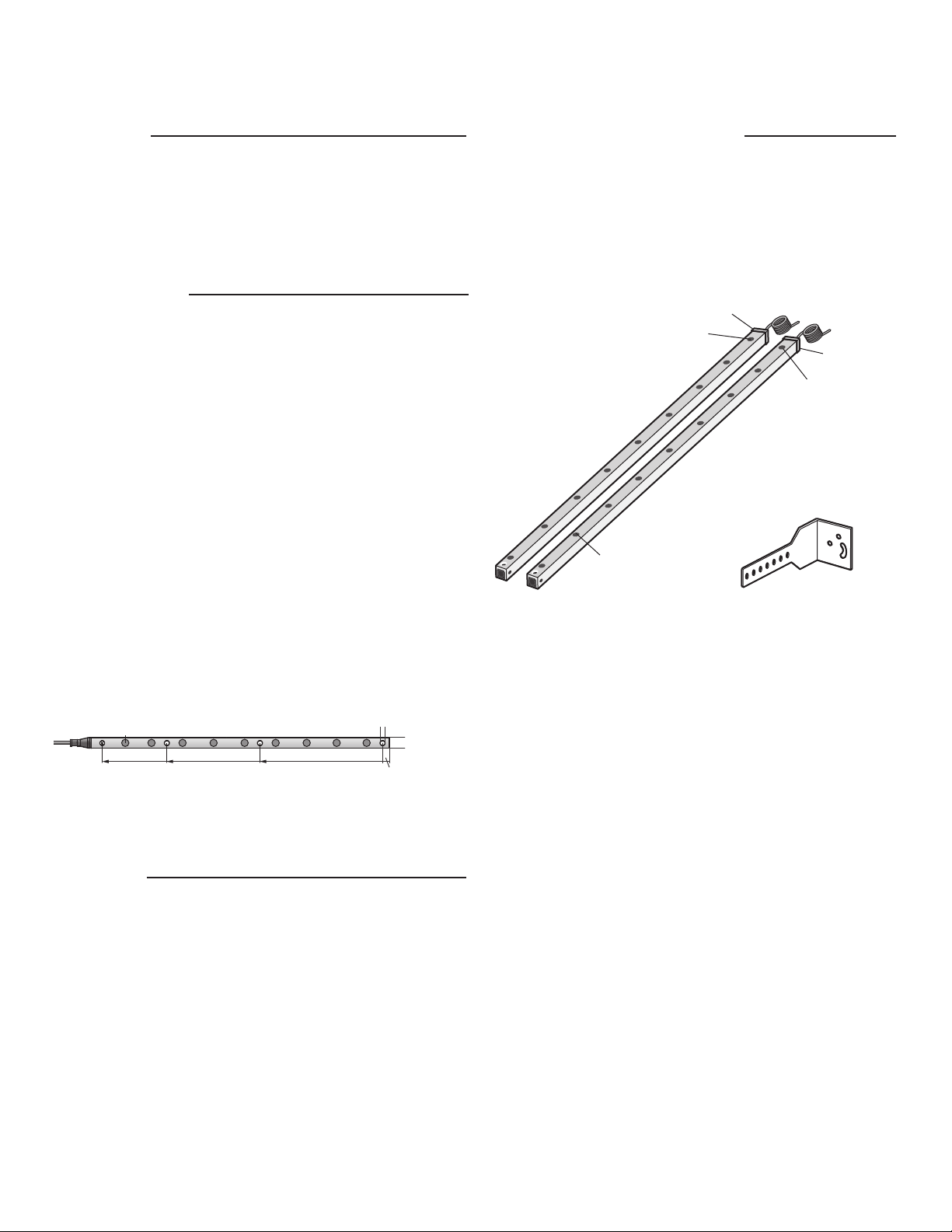

INVENTAIRE DE LA BOÎTE D’EMBALLAGE
CARACTÉRISTIQUES
Optique
Plage de fonctionnement : ...................................................0,91 à 10 m (3 à 33 pi)
Aire de couverture : ....................................... zone de détection de 91,4 cm (36 po)
Nombre de capteurs optiques : ..............................................................................8
Nombre de faisceaux de lumière invisibles : ........................................................22
DEL du récepteur : ...........................................................................................Verte
DEL de l’émetteur : .........................................................................................Ambre
Électrique
Appel de courant ............................................................................................40 mA
Tension d’alimentation : .....................................................18 à 30 volts c.a. ou c.c.
Type de sortie : relais à semi-conducteur, normalement ouvert (N.O.) lorsqu’excité
Mécanique
Matériau du logement : .............................................................. aluminium anodisé
Longueur du câble : ......................................................................... 2 m (6 pi 6 po)
Classifi cation de l’enceinte : ........................................................................ NEMA 4
Plage de températures de fonctionnement : .......-40 °C à +60 °C (-40 °F à +140 °F)
Plage de températures d’entreposage : ................ -40 °C à +85 (-40 °F à +185 °F)
Dimensions
Support de fixation (4)
Extrémité du câble rouge
Voyant DEL vert
Extrémité du
câble noir
Voyant DEL ambre
Capteurs optiques (8)
Récepteur du rideau
de lumière
Émetteur du
rideau de lumière
86.1 cm
(2 pi 9,5 po)
5 mm (0,2 po)
7 mm (0,27 po)
DEL
112 cm
(3 pi 8,25 po)
46.3 cm
(1 pi 6,23 po)
12 mm (0,47 po)
111,8cm (44po) de longueur avec zone de détection de 91,4cm (36po)
APPLICATION
Le rideau de lumière est compatible avec les actionneurs de porte commerciaux
LiftMaster de logique de service sévère, standard et moyen, FDC, FCL, FDOA, FDOB
et Egress. Le rideau de lumière a été approuvé pour le montage sur rail. Le rideau
de lumière est prévu pour un usage intérieur uniquement, mais il peut être installé
dans des zones exposées à la pluie ou à l’humidité.
INTRODUCTION
Les illustrations de ce manuel ne sont fournies qu’à titre de référence; votre produit peut avoir une apparence différente.
ACCESSOIRES
Trousse de conduit ................................................................................ OES-COND
Trousse de conduit avec 2 boîtes de jonction et 2 câbles fl exibles.
Alimentation enfi chable ......................................................................... 100 MAPS
Pour les actionneurs de porte commerciale LiftMaster de service moyen avec
capacité de faible courant. Également pour un usage avec les actionneurs logiques
pour une alimentation supplémentaire permettant de faire fonctionner les rideaux
de lumière.
Non illustré
• Vis, rondelles et écrous avec guide en nylon
• Capuchons de connexion (6)
• Matériel de blocage
• Manuel d’installation
10
Rideau de
lumière
Rideau de
lumière
Rideau de
lumière
Visser avec la
rondelle de nylon
30,5cm (12po) au
minimum au-dessus du
capteur photoélectrique
et à l’écart de la porte
Écrou de
nylon
Capteur
photoélectrique
Support de
fixation
R
E
E
R
Émetteur
Récepteur
E = Rideau de lumière émetteur
R = Rideau de lumière récepteur

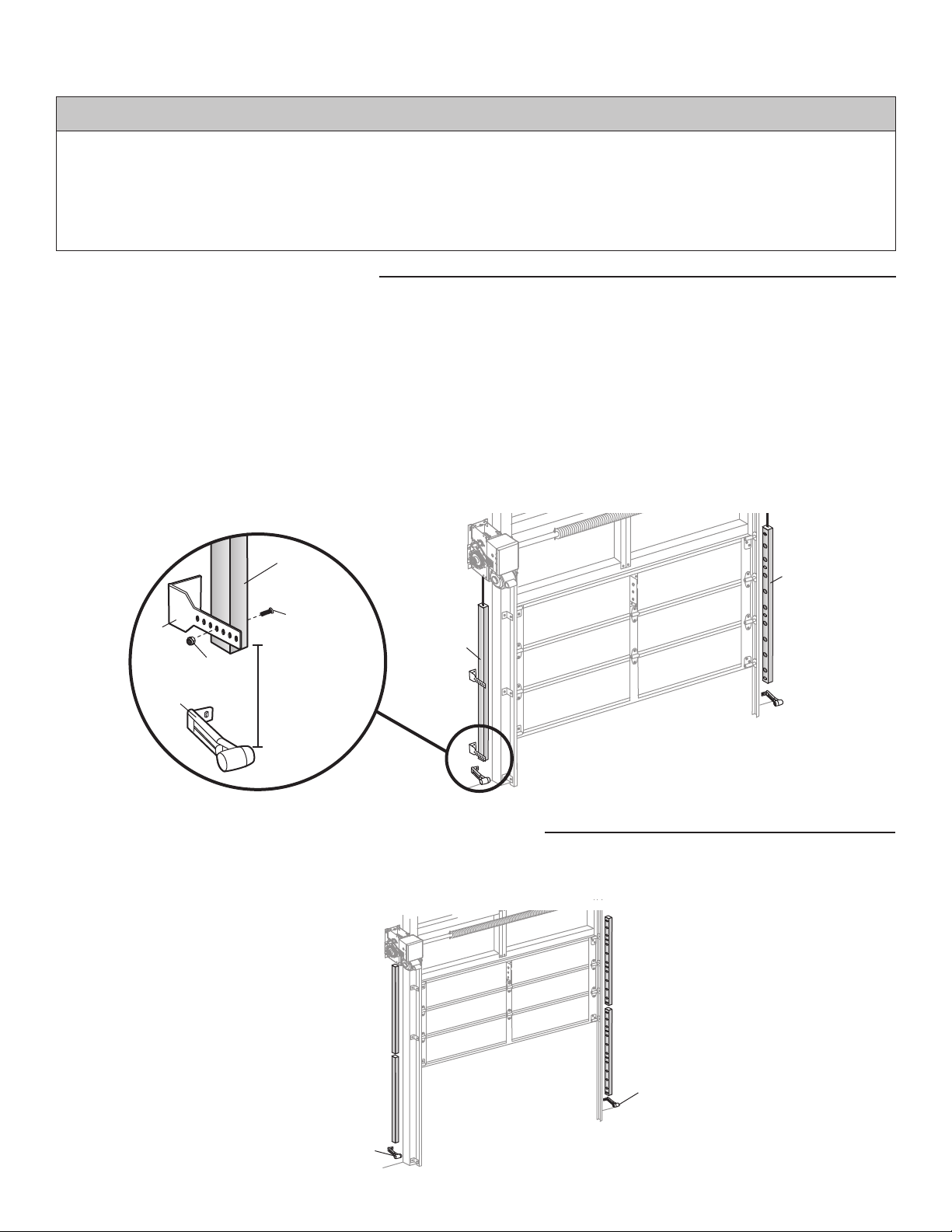

NSTALLER UN ENSEMBLE DE RIDEAUX DE LUMIÈRE
Les supports doivent être bien vissés à une surface solide comme la charpente d’un mur. Si la pose se fait dans une construction en maçonnerie, ajouter un morceau de
bois à chaque endroit pour éviter de percer des trous supplémentaires dans la maçonnerie. REMARQUE : Si le rideau de lumière est installé avec un cordon enroulé,
celui-ci doit être fi xé de manière à ne pas rompre les faisceaux de lumière.
1. Visser les supports de montage, sans serrer, aux deux rideaux de lumière avec les vis fournies à cet effet.
2. Mesurer une hauteur minimale de 30,5 cm (12 po) au-dessus des capteurs photoélectriques. Marquer l’emplacement. Le rideau de lumière doit être installé au-dessus
de ce point.
3. Tenir le rideau de lumière à la hauteur de montage désirée, l’extrémité du câble étant orientée vers le haut. Fixer le support de montage inférieur à la surface de
montage.
4. S’assurer que le rideau de lumière est de niveau et fi xer le support de montage supérieur à la surface de montage.
5. Serrer les vis pour fi xer le rideau de lumière au support de montage.
6. Fixer l’autre rideau de lumière au côté opposé de la porte en suivant les étapes 2 à 5 et en s’assurant que les rideaux sont alignés.
7. Acheminer les câbles jusqu’à l’actionneur.
8. Torsader les câbles de même couleur ensemble, le brun avec le brun et le bleu avec le bleu.
Afi n de prévenir tout dommage possible au produit et un fonctionnement
incorrect de ce dernier :
• NE JAMAIS égratigner ou peinturer les capteurs optiques.
• NE PAS percer de trous supplémentaires dans le rideau de lumière.
• Connecter et aligner correctement l’émetteur et le récepteur du rideau de
lumière.
• NE PAS plier ou tordre le rideau de lumière.
• L’huile peut endommager le câble du rideau de lumière, il faut donc éviter EN
TOUT TEMPS toute contamination du câble.
• NE PAS monter le rideau de lumière là où les rayons du soleil ou d’autres
sources de lumière infrarouge brilleront directement dans les capteurs
optiques du récepteur du rideau de lumière. Au besoin, inverser le côté du
montage de l’émetteur et du récepteur du rideau de lumière.
ATTENTIONATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
INSTALLATION
INSTALLER DEUX ENSEMBLES DE RIDEAUX DE LUMIÈRE SUR LA MÊME PORTE
L’installation de deux ensembles de rideaux de lumière sur la même porte est recommandée pour le trafi c véhiculaire intense.
1. Installer le premier ensemble de rideaux de lumière sur la porte, comme il est décrit dans la section « Installer un ensemble de rideaux de lumière ».
2. Installer le second ensemble de rideaux de lumière au-dessus du premier ensemble. Les fi ls noirs et blancs sont câblés en parallèle et les fi ls bleus et bruns sont câblés
en parallèle.
11
J2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
Ne pas acheminer le câblage de commande dans la même conduite que le câblage d’alimentation CA. En cas d’installation d’un actionneur de porte commerciale LiftMaster
de service moyen, une alimentation enfi chable de 22 à 24 V c.c. et de 100 mA est exigée (se reporter à Accessoires).
1.
Déconnecter l’alimentation à l’actionneur.
2. Connecter les fi ls du rideau de lumière à l’actionneur comme illustré ci-dessous (suivre les instructions appropriées au type de votre actionneur).
3. Reconnecter l’alimentation à l’actionneur.
24VAC
24VAC
LMEP:
EDGE:
OPEN
MAS
COMMON
TIMER
DEFEAT
POWER
TIMER
ENABLE
3-PHASE
1-PHASE
Blanc (N.F.)
Noir (COMMUN)
Carte Logique
D14
COM INTRLK STOP
LED
OPEN
CLOSE
LEARN
1
LMEP1 LMEP2
2 3 45 67
STOP CLOSE OPEN
Bleu (-)
Brun (+)
Carte Logique
Carte Logique
Brun (+)
Bleu (-)
Blanc (N.F.)
Noir (COMMUN)
Noir
(COMMUN)
Blanc (N.F.)
Brun (+)
Bleu (-)
LOGIQUE DE SERVICE SÉVÈRE ET STANDARD
(fabriquée après 2010)
LOGIQUE DE SERVICE MOYEN
(fabriquée après 2010)
ACTIONNEURS DE SORTIE
(modèle FDOB)
Alimentation
enfi chable de
22 à 24 V c.c.
et de 100 mA
E
R
PORTE N° 1
PORTE N° 2
PORTE N° 3
E
R
E
R
Matériel de blocage
Vis
Support de fixation
Écrou avec
guide en nylon
E = Rideau de lumière émetteur
R = Rideau de lumière récepteur
INSTALLER DE MULTIPLES RIDEAUX DE LUMIÈRE SUR DES PORTES ADJACENTES
Lors de l’installation de plus d’un ensemble de rideaux de lumière sur des portes adjacentes, un matériel de blocage doit être attaché aux rideaux de lumière centraux
(comme montré) pour prévenir toute communication croisée qui pourrait se produire en raison de l’étroite proximité des capteurs du rideau de lumière.
1. Visser les vis de montage à travers le rideau de lumière, la matériel de blocage et le support, et fi xer lâchement avec l’écrou de blocage en nylon.
Suivre les étapes 2 à 8 de la section « Installer un ensemble de rideaux de lumière ».
CÂBLAGE D’ALIMENTATION
INSTALLATION
Noir/
blanc
Noir
J2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
Carte Logique
ACTIONNEURS DE SORTIE
(modèle FDOA)
J2
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
Blanc (N.F.) Noir (COMMUN)
Carte Logique
Bleu (-) à 1
Brun (+) à 2
ACTIONNEURS DE SORTIE
(modèles FDC et FDCL)
Plaque à bornes auxiliaire
Brun (+) à 7
Blanc (N.F.) Noir (COMMUN)
Bleu (-) à 9
Plaque à bornes auxiliaire
© 2015, LiftMaster
All Rights Reserved
01-37315B Tous droits réservés
1-800-528-2806
LiftMaster.com
Vérifi er régulièrement ce qui suit :
• Examiner les capteurs optiques pour s’assurer qu’ils sont exempts de saleté et de poussière. Au besoin, nettoyer la surface frontale avec une serviette douce. Ne jamais
utiliser de solvants, de nettoyants ou de serviettes mécaniquement abrasives pour nettoyer les rideaux de lumière sous risque d’endommager les capteurs optiques.
Éviter toute pulvérisation d’eau directe et sous haute pression pour nettoyer les rideaux de lumière. Ne pas égratigner la surface des capteurs optiques lors du nettoyage
des rideaux de lumière.
• Vérifi er les supports de montage en s’assurant qu’ils sont bien fi xés aux surfaces de montage. Serrer au besoin.
• Vérifi er que les câbles du rideau de lumière sont bien fi xés.
VOYANT DEL
AMBRE
VOYANT DEL
VERT
STATUS SOLUTION
ARRÊT ARRÊT Pas d’alimentation Vérifi er le câblage.
MARCHE Clignotements • Le récepteur et l’émetteur du rideau de lumière ne sont pas
alignés.
• Aligner correctement les rideaux de lumière
• Faisceau de lumière obstrué • Éliminer l’obstacle
• Récepteur du rideau de lumière défectueux • Remplacer le récepteur et l’émetteur du rideau de lumière
(modèle LC-36A)
TESTER LE DISPOSITIF AUXILIAIRE DE PROTECTION CONTRE LE PIÉGEAGE
Il incombe au spécifi cateur, à l’acheteur et à l’installateur de s’assurer, après l’installation, que le rideau de lumière est conforme à tous les codes et règlements fédéraux,
d’État/provinciaux et locaux applicables.
TESTER LE RIDEAU DE LUMIÈRE (protection AUXILIAIRE contre le piégeage)
1. La porte étant en position entièrement ouverte, appuyer sur le bouton de fermeture.
2. Pendant que la porte se ferme, obstruer l’un des faisceaux de lumière invisibles du rideau de lumière (la DEL verte sur le récepteur du rideau clignotera lorsqu’un
faisceau de lumière invisible est rompu). La porte devrait s’arrêter et inverser sa course.
TESTER LES CAPTEURS PHOTOÉLECTRIQUES (PROTECTION PRIMAIRE CONTRE LE PIÉGEAGE)
1. Lorsque la porte est en position complètement ouverte, placer un obstacle dans le rayon des capteurs photoélectriques, puis appuyer sur le bouton de fermeture.
L’actionneur ne devrait pas bouger.
2. Enlever l’obstacle et appuyer sur le bouton de fermeture. La porte devrait se fermer.
ALIGNER LES RIDEAUX DE LUMIÈRE
L’émetteur et le récepteur du rideau de lumière doivent être alignés. Lorsque les rideaux sont bien câblés et correctement alignés, les DEL ambre et vertes sont allumées.
La DEL ambre est située sur l’émetteur du rideau de lumière et la DEL verte sur le récepteur du rideau de lumière. Si les DEL ambre et vertes ne sont pas allumées, se
reporter au tableau ci-dessous.
1. Ouvrir et fermer la porte pour effectuer un cycle complet afi n que l’actionneur enregistre le rideau de lumière.
FINIR L’INSTALLATION
ENTRETIEN
AVIS : Les règles de la FCC et/ou d’Industrie Canada (IC) interdisent tout ajustement ou toute modification de ce dispositif numérique. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE
D’ÊTRE ENTRETENUE PAR L’UTILISATEUR. Tout changement ou toute modification non expressément approuvés par la partie responsable de la conformité pourrait annuler l’autorité de
l’utilisateur de faire fonctionner l’équipement.
Ce dispositif est conforme à la partie 15 des règles de la FCC et des normes RSS exemptées de licence d’Industrie Canada (IC). L’utilisation est assujettie aux deux conditions ci-après : (1) ce
dispositif ne doit pas causer d’interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement indésirable.
