Jimmy BX7 PRO MAX Mattress & Bed Vacuum Cleaner 700W User Manual

User Guide Anti-mite Vacuum Cleaner

Instrukcja obsługi Odkurzacz antyroztoczowy

Gebrauchsanweisung Staubsauger zum Entfernen von Milben

Mode d'emploi Aspirateur anti-acarien

Manuale d'uso Aspirapolvere Anti-acaro

Instrucciones de uso Aspirador de eliminación de ácaros

Инструкция по эксплуатации Пылесос для удаления клещей

BX7 Pro Max

Please read this instruction carefully before using the product and keep it properly.

Contents

English 2

Polski 10

Deutsch 18

Français 26

Italiano 34

Español 42

Pусский язык 50

Product Installation

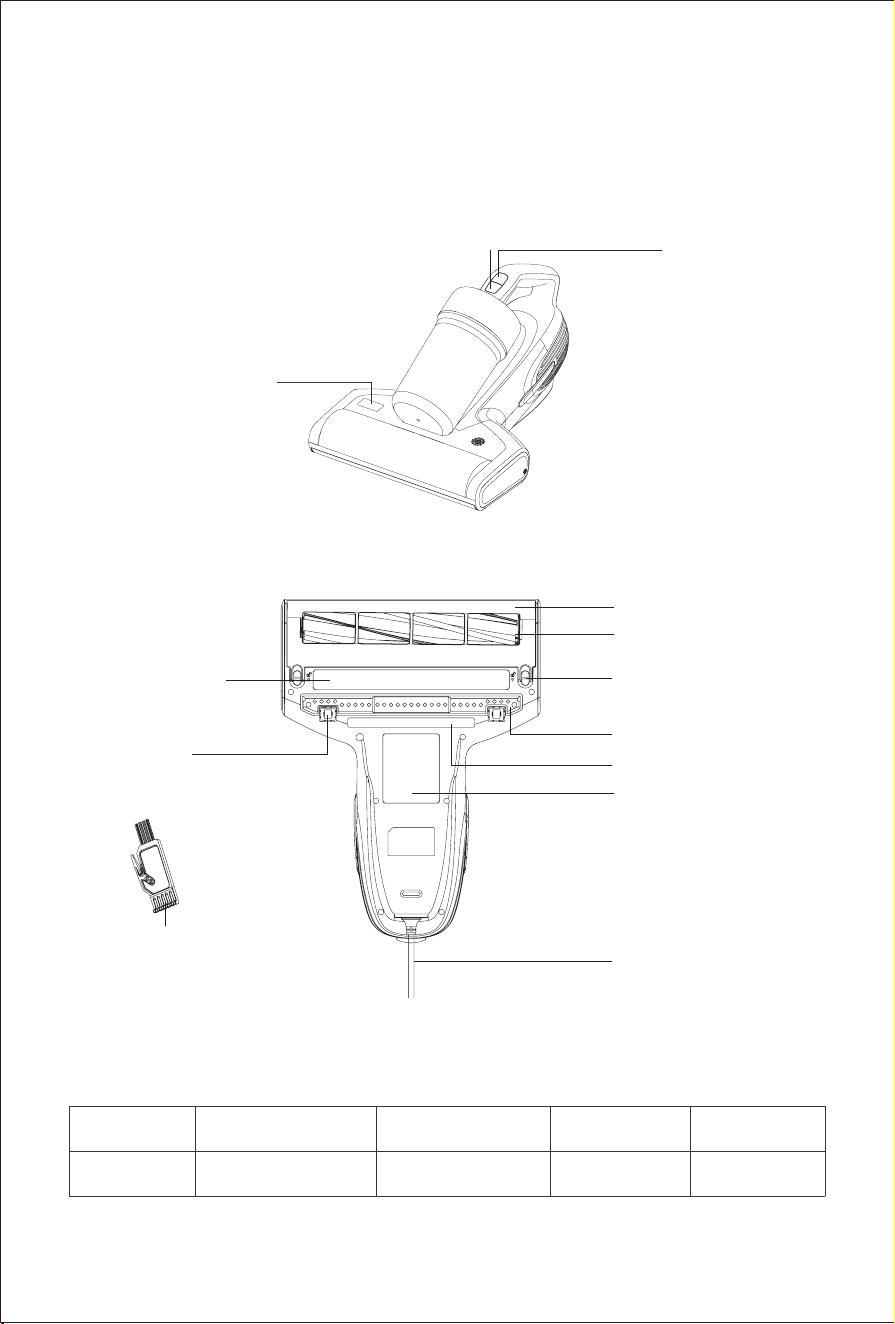

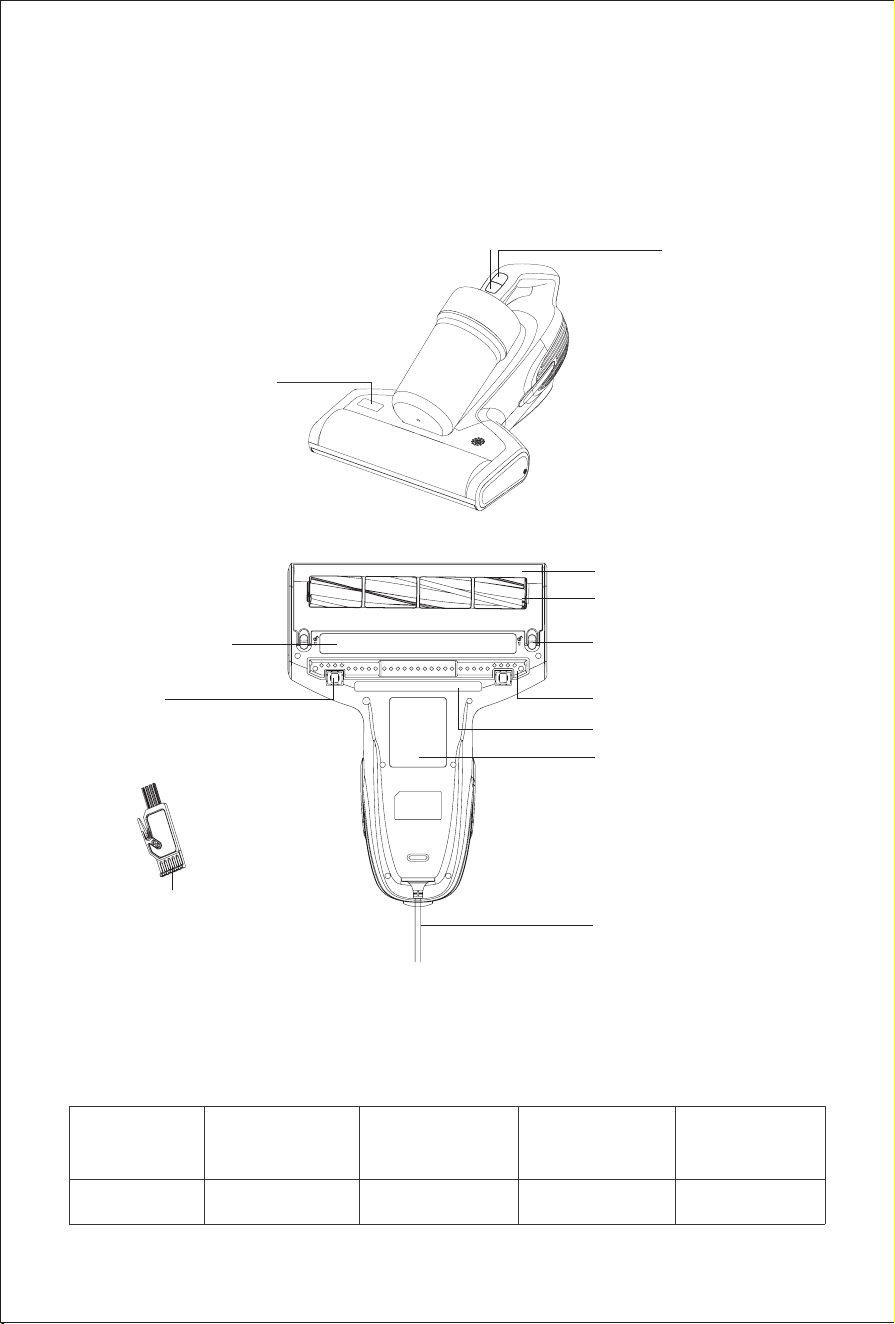

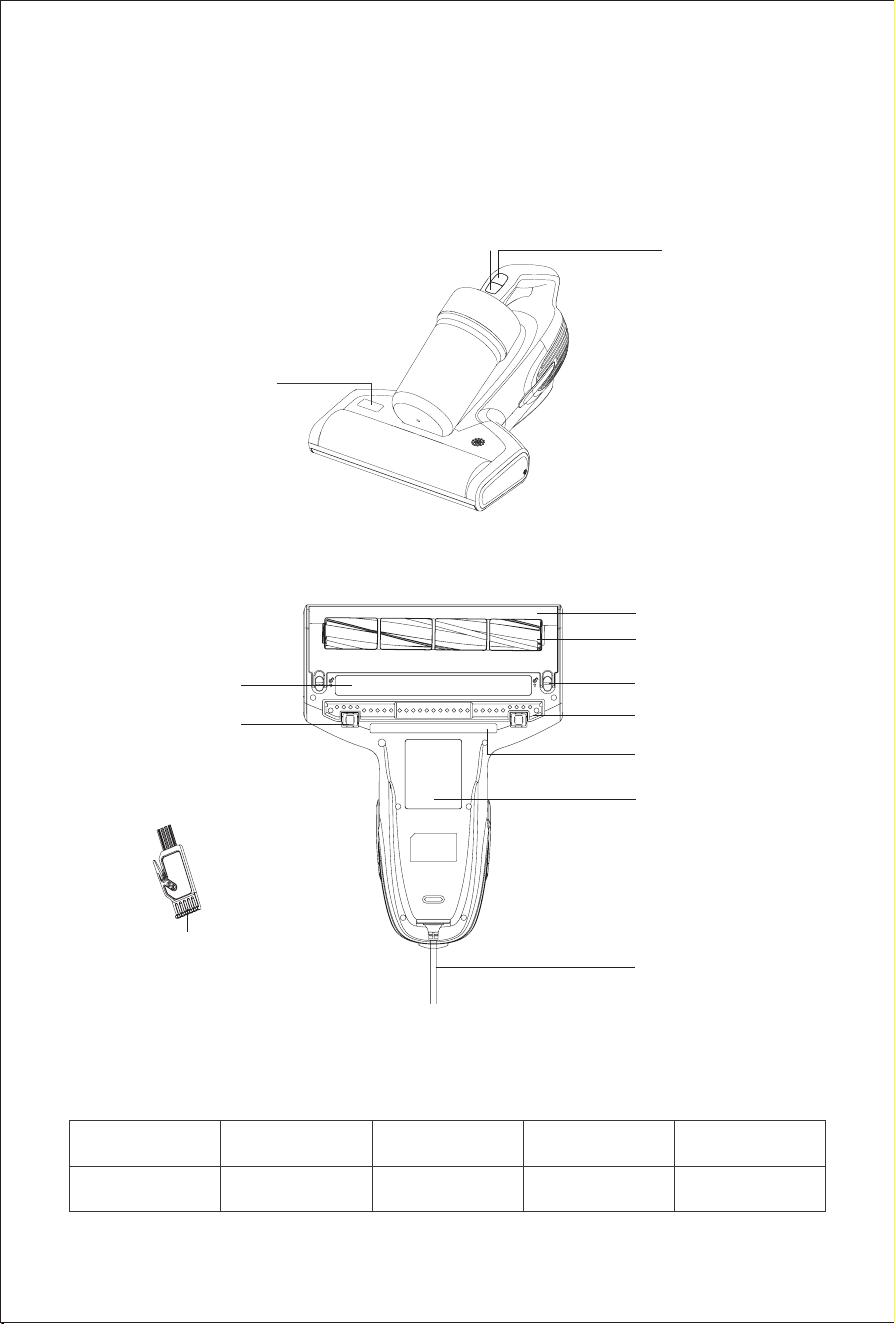

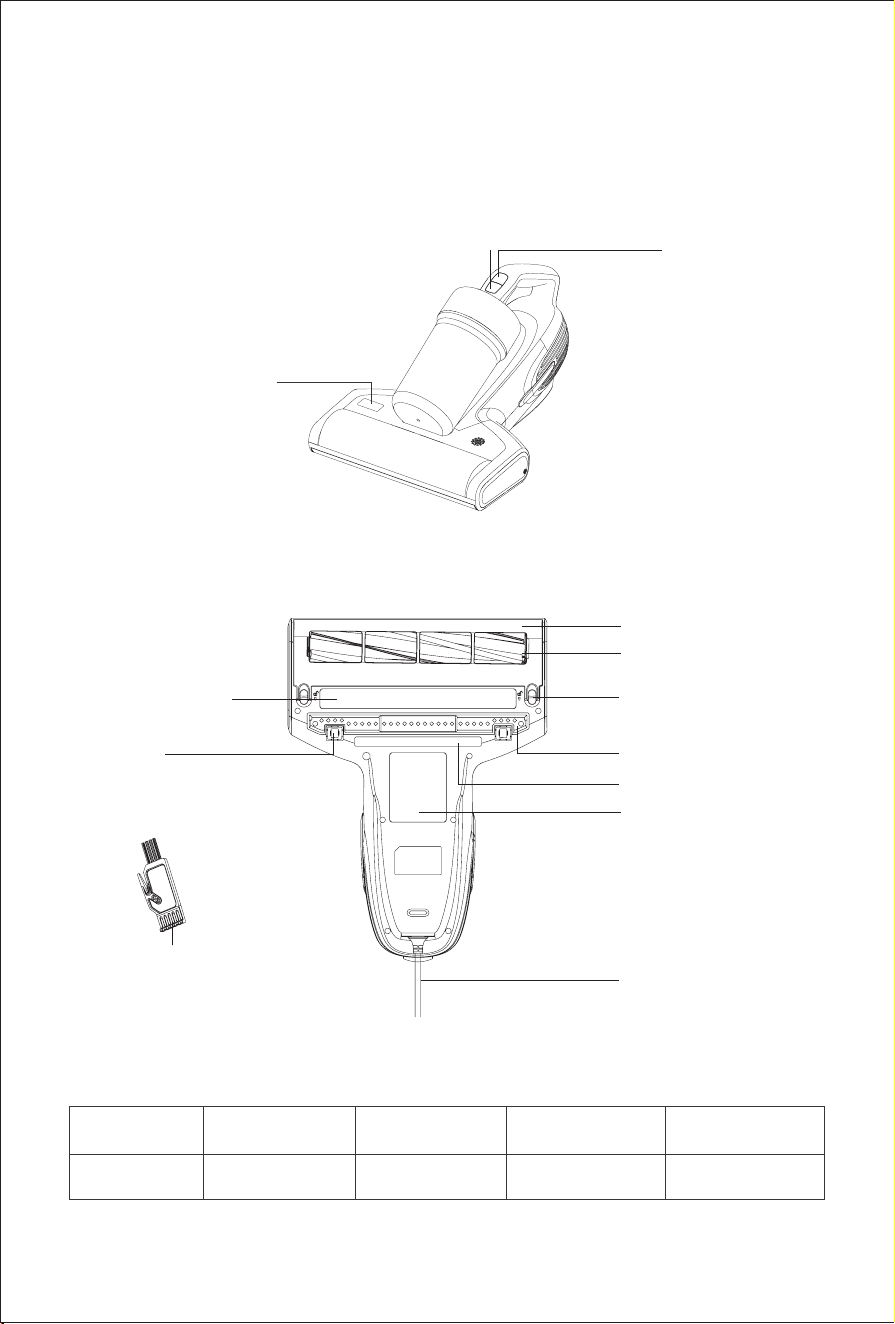

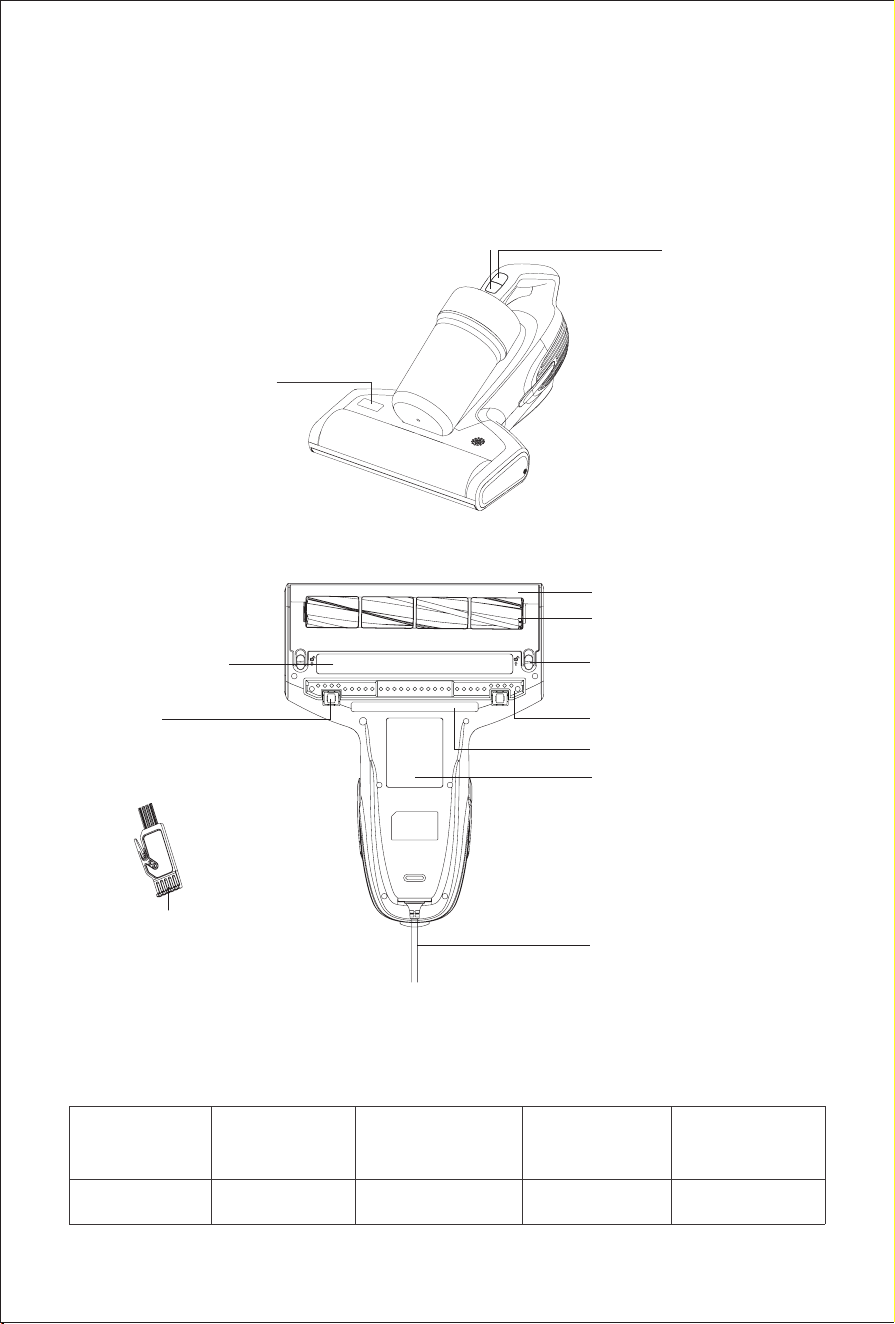

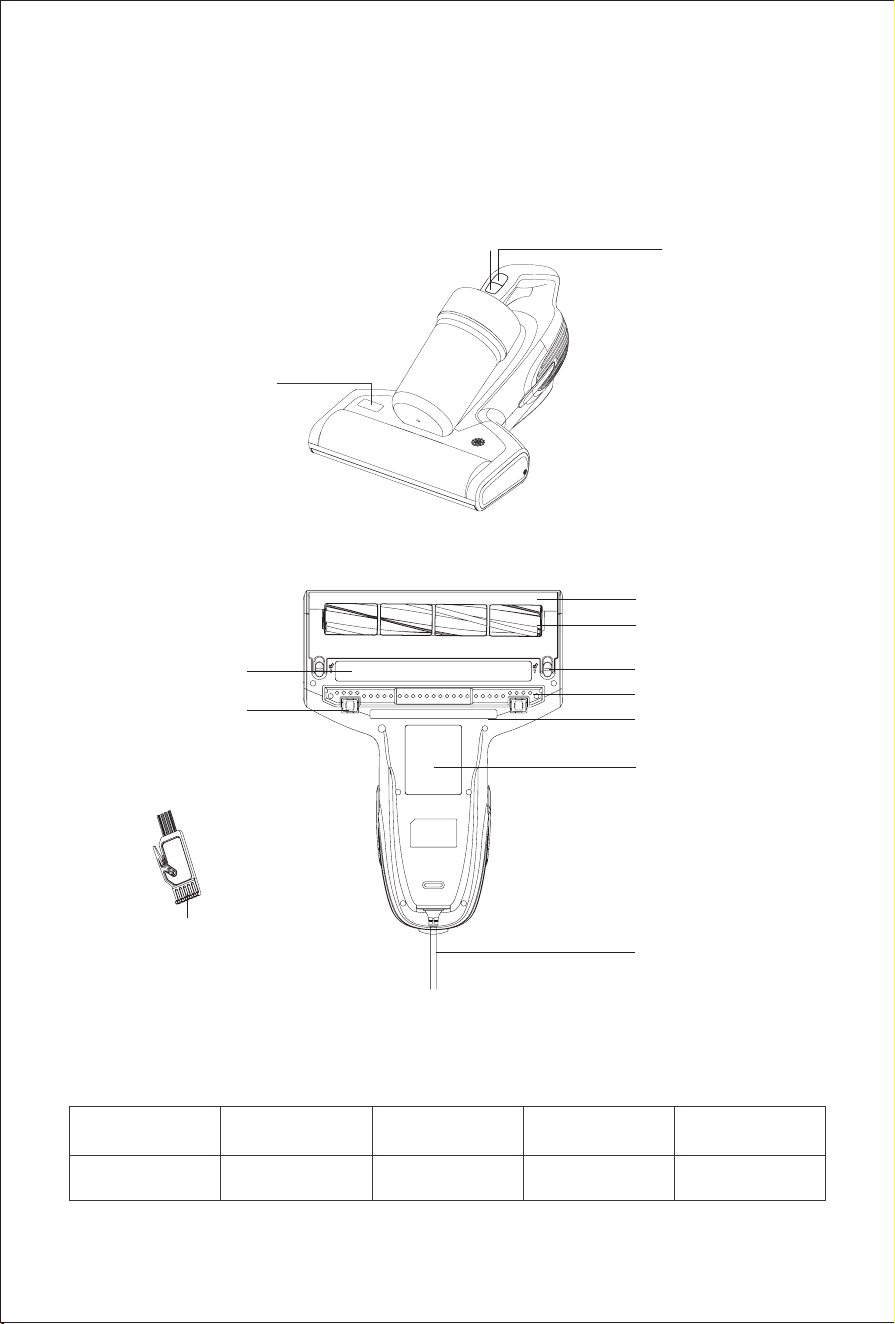

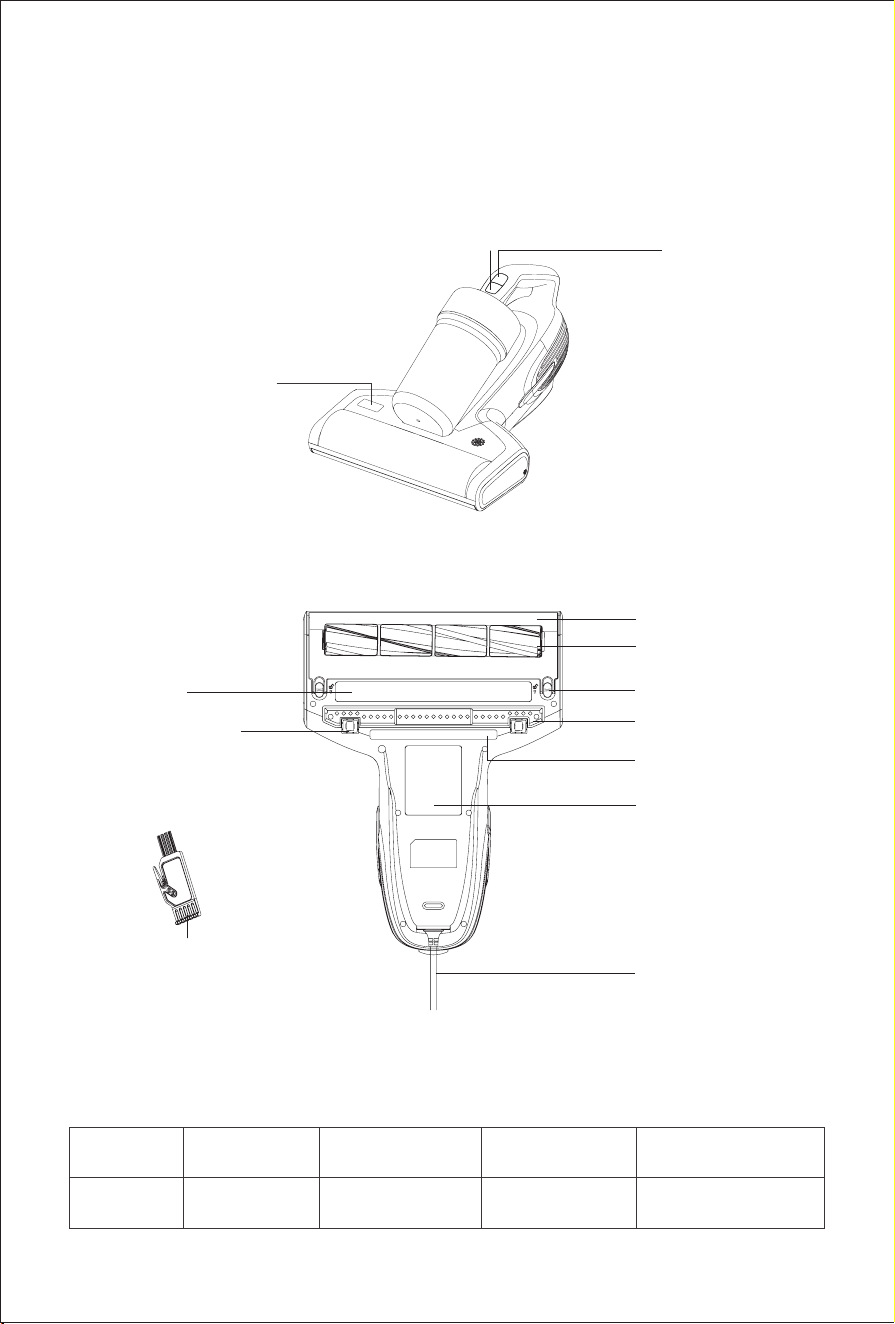

Parts Name

Packing List

Name

Anti-mite Vacuum

Cleaner

MIF Filter Mini-brush User Guide

Quantity 1 1 1 1

On/Off button

Mode button

Brushroll

Brushroll cover

Graphene heating

plate1

Graphene heating

plate 2

Hor air outlet

UV LED light

Power cord

Mini Brush

LED display

Brushroll cover latch

Microswitch

Use of the Product

Insert the plug into the socket and press on/off button,the machine is in Ions +UV+Tapping mode

by default and all indicators light up.

Press the mode button to switch the machine to tapping+ Ions mode.

Press the mode button again to switch the machine to UV+ Ions mode.

Press the mode button again to switch back to the UV+tapping+Ions mode.Press on/off button

again, the machine stop working.(The LED display area has the dust sensor function. When in

clean state, the dust concentration light turns blue. When in dirty state, he dust concentration

light turns red.

As the dust concentration decreases, the dust concentration light slowly changes from red to

blue.)

Note:

1.When the LED display shows brush trapped mode and the icon ash, please clean the lter and brushroll in

time.

2.For safety reasons, the UV light only works when two micro switches are pressed simultaneously.

Otherwise, the UV light will automatically turn off.

3.Do not touch the air outlet and graphene heating plate on the bottom of the machine in case of hand scald.

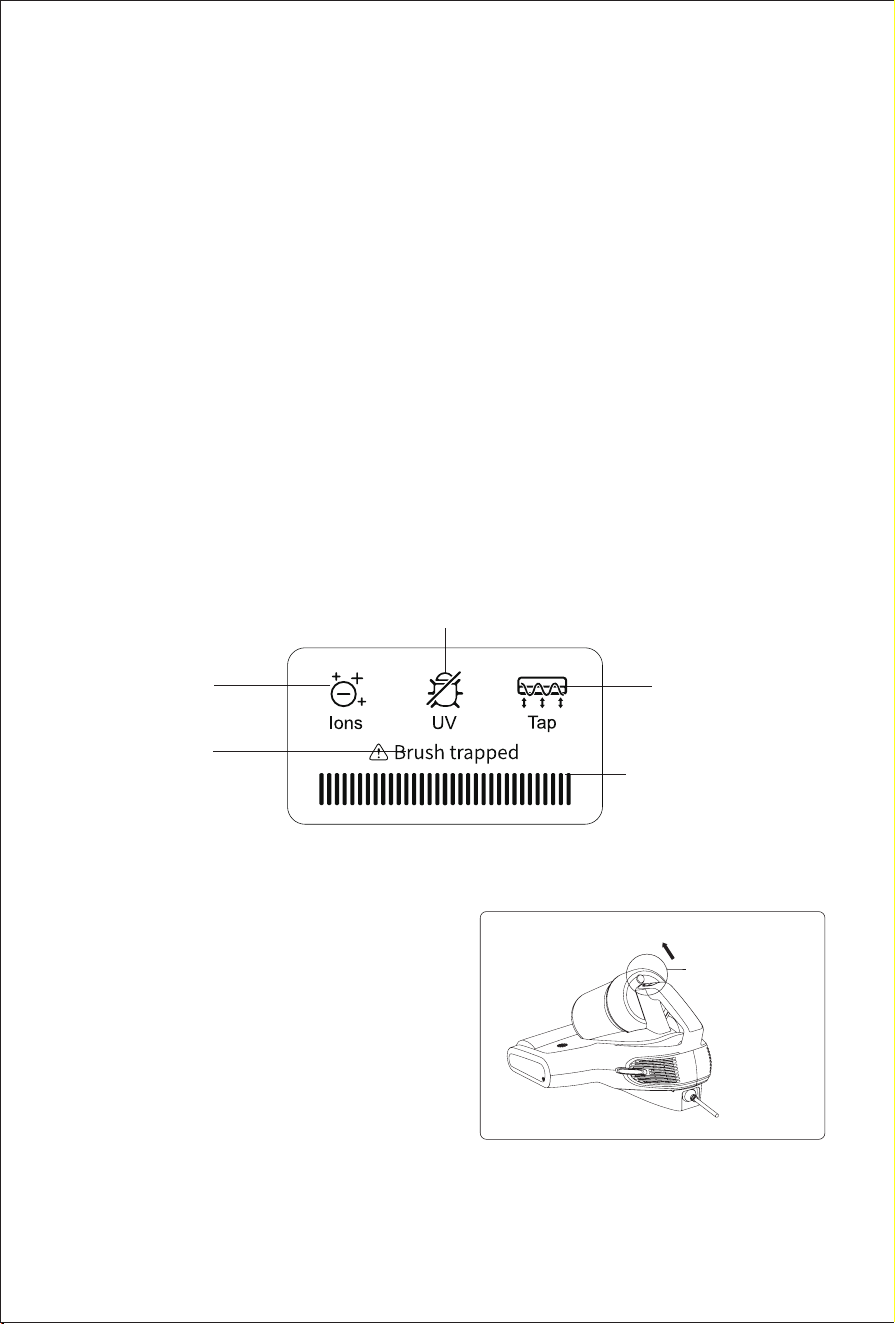

LED Display

Cleaning and Maintenance

Note:

1.Filters are available at dealers.

2.It is recommended to clean the dust cup after each

use. When the filter is blocked due to excessive dust

accumulation, it needs to be cleaned and replaced if

necessary.

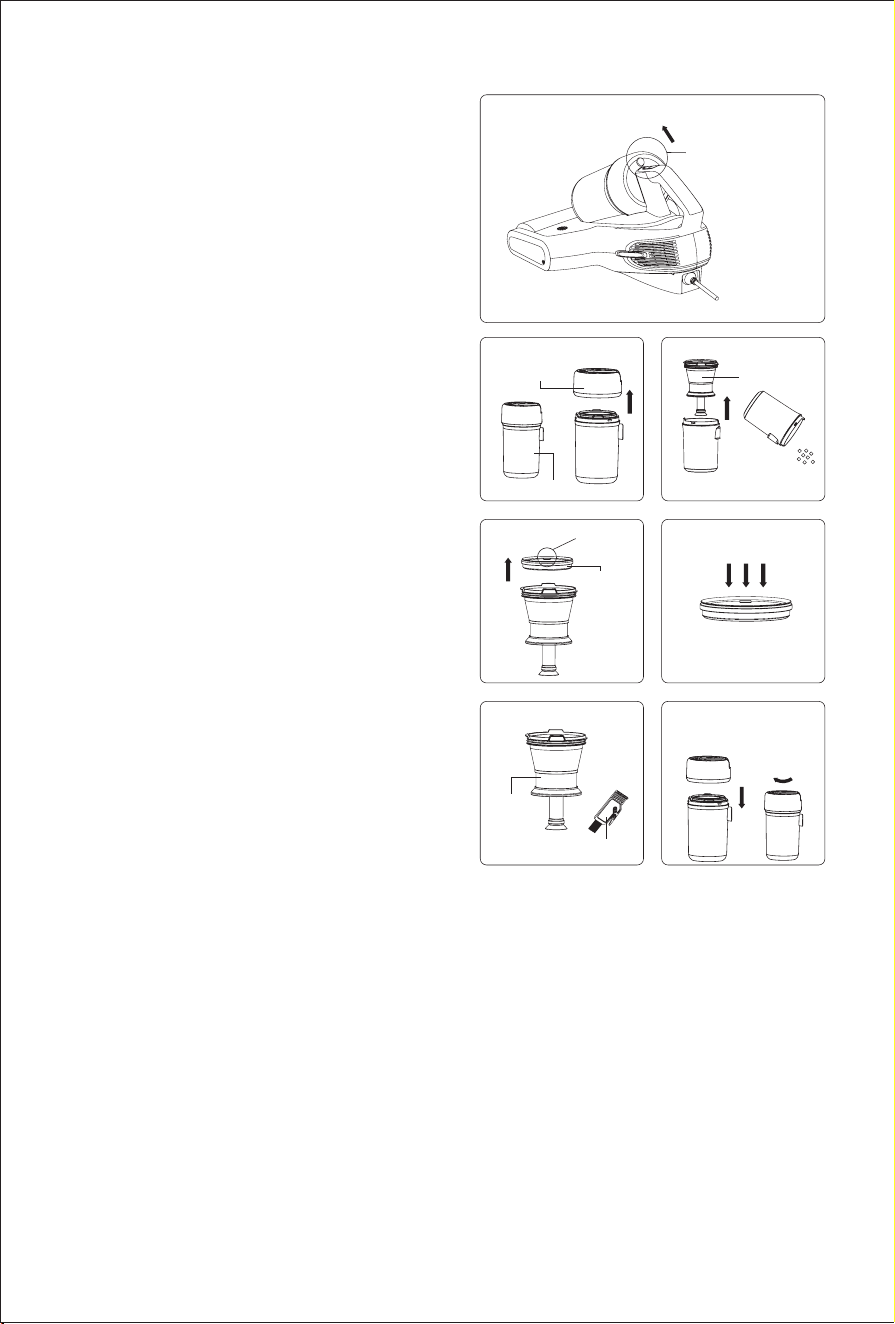

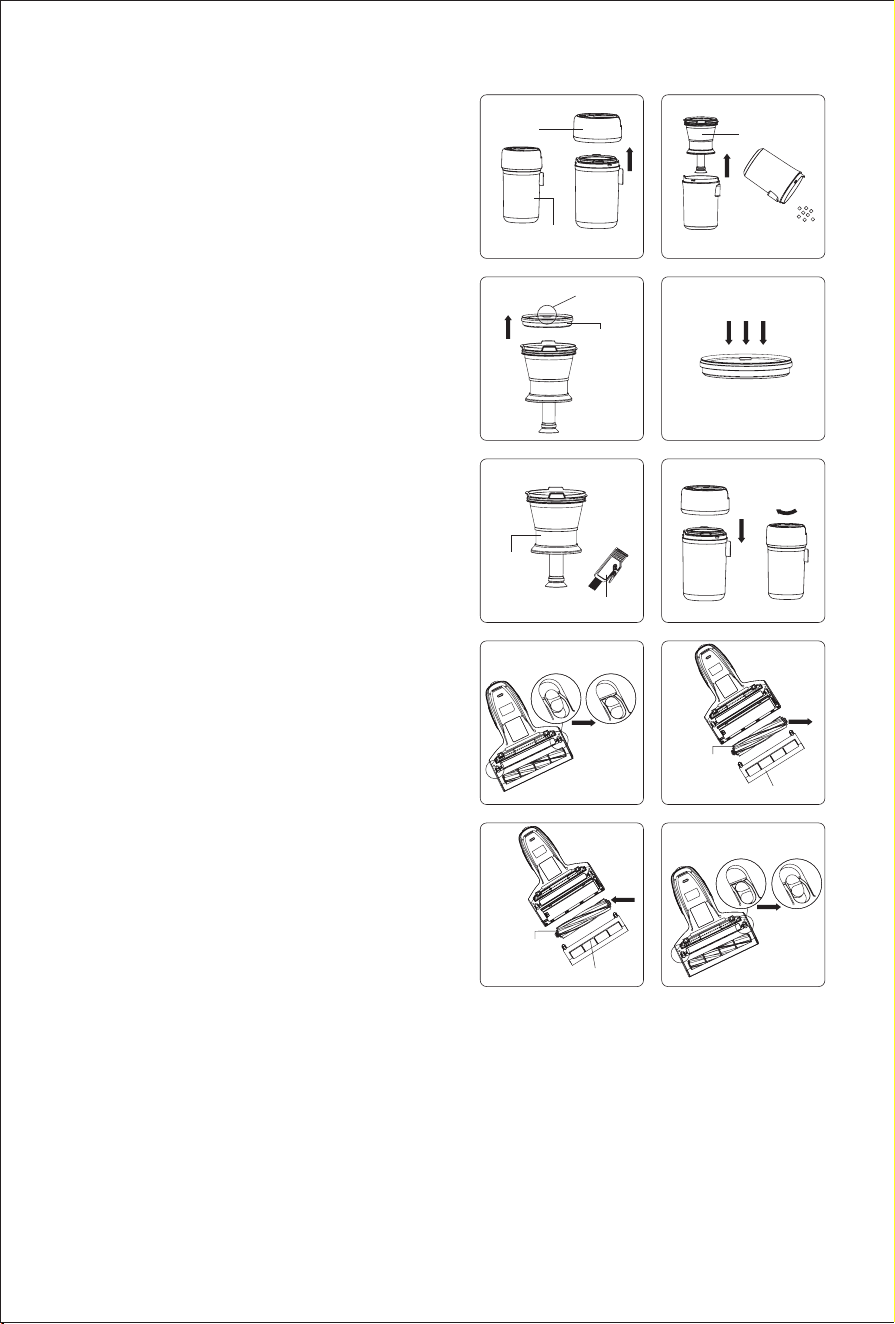

Dust Cup Cleaning

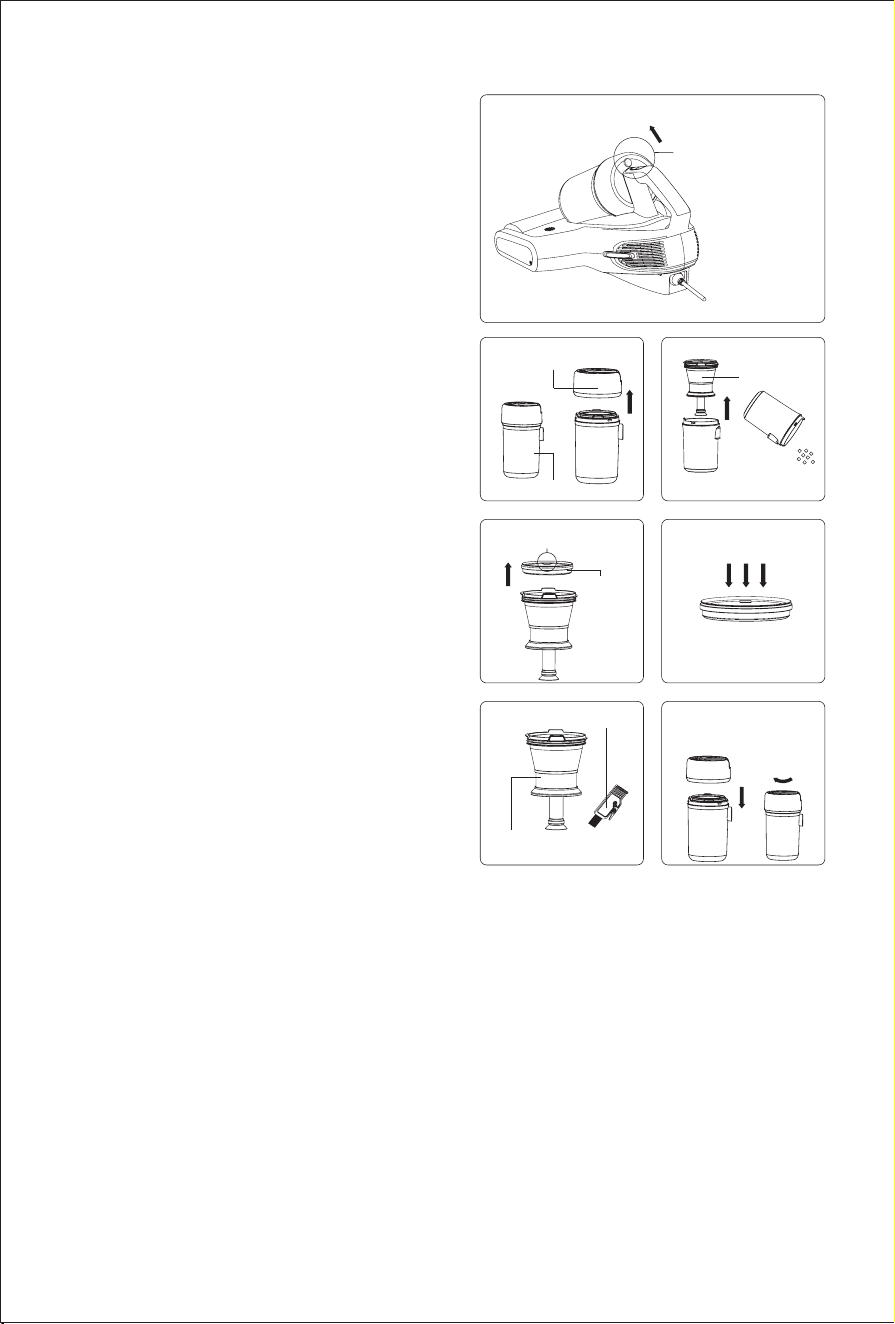

1.Turn off the machine and unplug the power cord. Then press the release button and lift

upward. (Figure 1)

Negative ions mode

Brush trapped Mode

(When the dust is full

or brush trapped, the

icon ashes.)

(Indicate dust

concentration change)

UV Mode

Tap Mode

Dust concentration light

Release button

2.Hold the dust cup and dust cup cover separately,

twist dust lid anticlockwise (Figure 2), remove it

from dust cup to clean. (Figure 3)

Filter and Cyclone Cleaning

Hold the cyclone in one hand, pinch the "UP" logo

with the other hand, and take out the lter (Figure

4). Please tap the lter downward.Do not tap the

lter in reverse side in case of lter clog(Figure 5).

Clean the cyclone metal filter with the attached

mini brush. (Figure 6)

After cleaning the dust cup, filter and cyclone,

assemble the cyclone into the dust cup. Rotate

the dust cup cover assembly into the dust cup

until a "click" sound is heard that is assembled in

place. (Figure 7)

Note:

1.Do Not miss the lter!

2.Use water or neutral reagents to clean dust cup and wipe

with dry cloths. Do not wash the lter until it is necessary.

Make sure the lter and dust cup are completely dry before

another use.

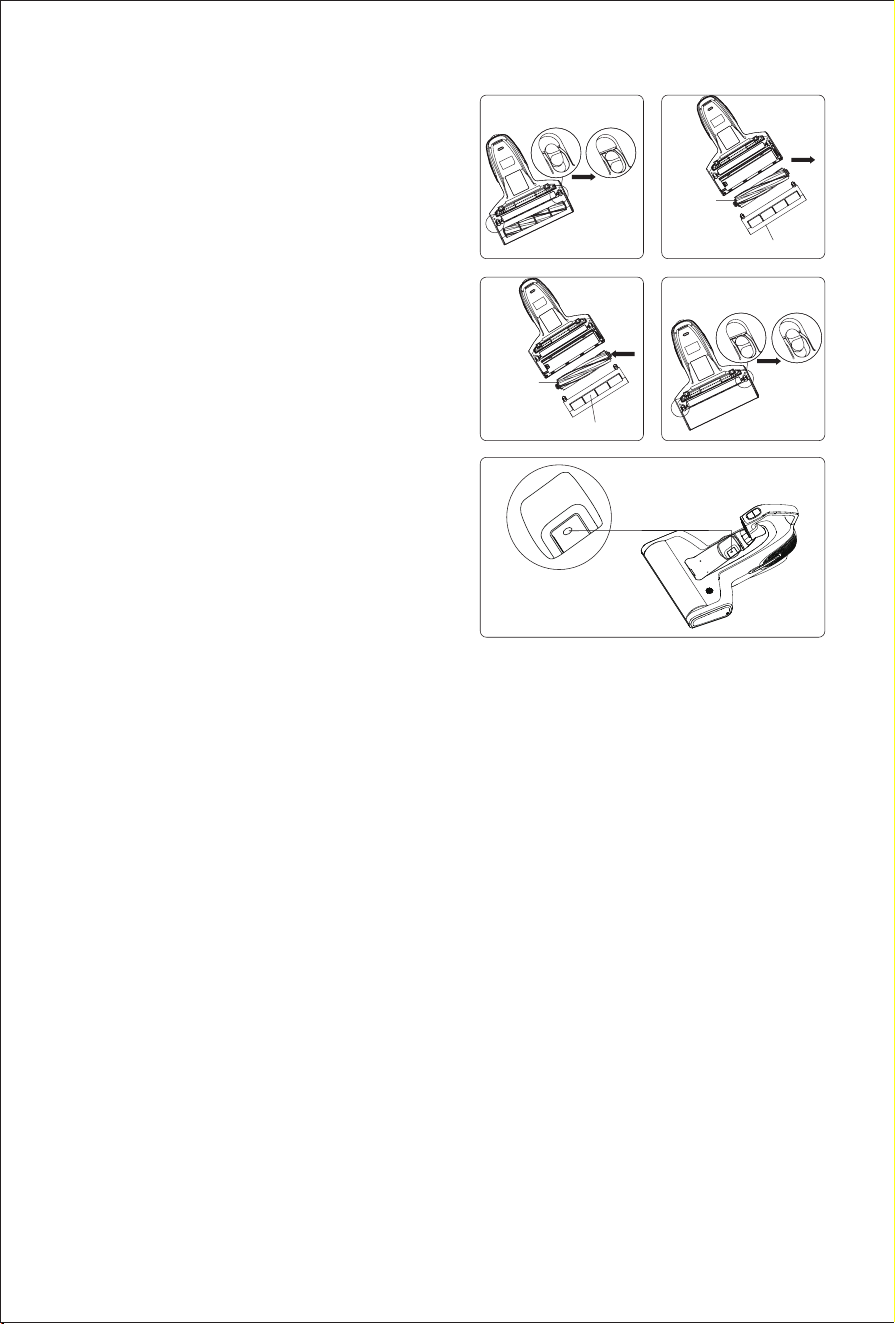

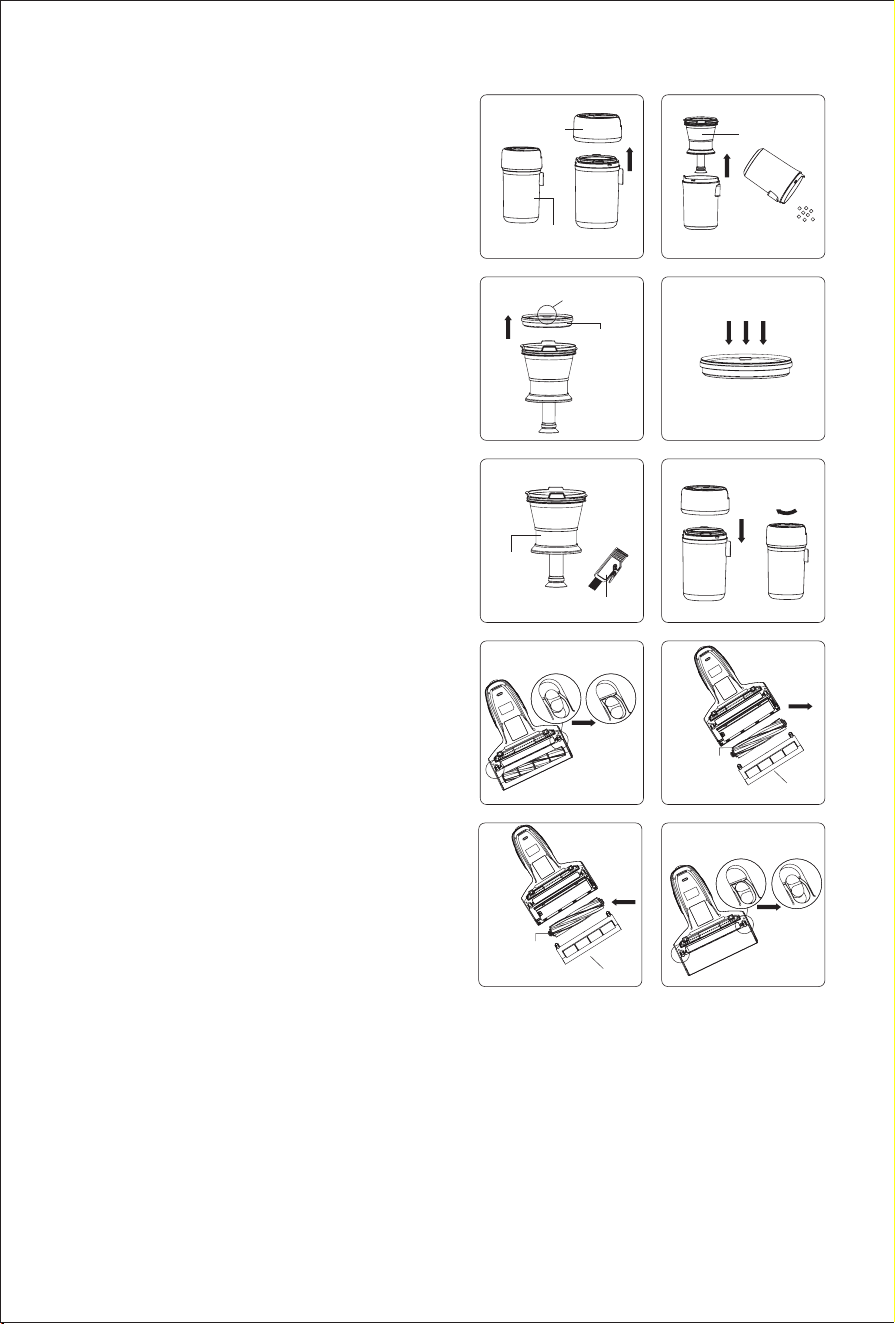

Brushroll Cleaning and Installation

Turn off the machine and unplug the power cord,

rotate the right lock knob anticlockwise with hand

from locked position to unlock position (Figure 8)

to remove the brushroll to clean up. (Figure 9)

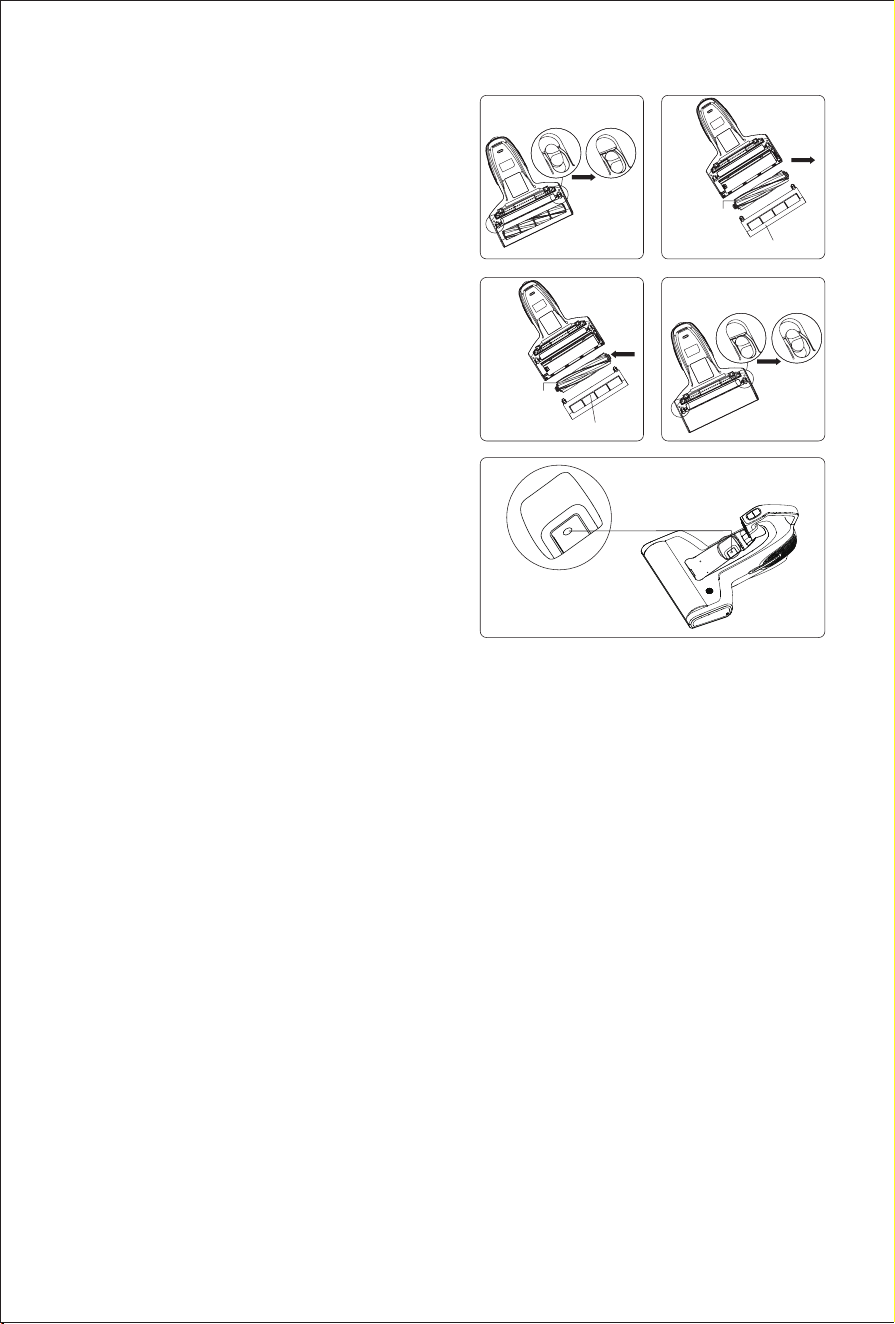

After brushroll cleaning,install the brushroll and

the brushroll cover into the machine in turn(Figure

10) and lock the latch of the brushroll. (Figure 11)

Note: For safety reasons, please turn off the machine

and unplug power cord before cleaning brushroll.

Dust cup

lid

Dust cup

Cyclone

Marking

ribbon

MIF lter

Mini-brush

Rotate dust

cup lid

Cyclone

metal

lter

Filter

Brushroll

assembly

Brushroll

assembly

Lock

Unlock

Take

out

Brushroll cover

Install

Dust sensor cover

Maintenance and Storage

Please clean dust cup and lter after each use for

further use. It is recommended to replace a lter

after 30-50 hours of working time(depending on

specic situation) for better use.

Any paper, lead glass, plastic will greatly affect

the effect of UV light. Please wipe and clean the UV tube regularly for better use.

Do Not touch the UV tube as dirt will affect UV light effect.

Put the machine in cool and dry place if the machine is to be idled. Do Not leave it in direct

sunlight or humid environment.

The dust sensor cover in the air duct need to be cleaned regularly to avoid affecting the

transmission and reception of infrared signals. (Figure 12)

Cautions

Please read this instruction manual carefully before use and keep it properly for future use.

Never leave the machine working without supervision.

Please turn off the power switch and unplug the power cord if the machine is to be idled. Do Not

unplug the power cord with humid hand in case of electric shock.

Cut the power source in maintenance or off-service.

Keep the power cord away from sharp objects and do not drag the cord to move the machine in

case of cord damage.

For safety reasons, please do not use the product to clean hot objects such as carbon,

cigarette butts, sharp objects such as broken glass, corrosive liquids, ammable and explosive

materials such as gasoline and alcohol. Otherwise it may cause product damage or re.

Do not use this product to clean water or wet dust. Do Not operate it in humid places (such as

bathroom, toilet, laundry room, etc.) to avoid malfunction.

Do Not place the machine near heating appliances or expose it to direct sunlight in case of re

hazard.

Keep this product beyond the reach of special individual such as children without adult

supervision.

Do Not operate this machine with suction port blocked in case of product damage.

The product has UV light, for safety reasons, Do Not look at the bottom of the machine when the

power is on in case of ultraviolet rays harming.

Do not apply this product to plants. Excessive use of UV may cause object damage.

Do not sit on this product in case of personal injury and product damage.

Do not remove the brushroll cover or force the cover outward when the machine is powered on

for safety reasons.

This product can ONLY use for cleaning of textiles such as mattresses, blankets, pillows, sofas,

etc.

If the power cord is damaged, please ask for professional help of the manufacturer and other

professionals for safety reasons.

Trouble Shooting

Please check the following trouble points before go to the maintenance department.

Problems Possible Reasons Solutions

Power failure

Power cord is not rmly inserted. Insert the power cord rmly.

No power on socket. Check the socket.

Power switch not pressed. Press the On/Off button.

Low suction

power

Suction port clogged. Clean up suction port.

Dust accumulation on lter. Clean up the dust cup and lter.

Dust accumulation on cyclone. Clean up cyclone.

UV light failure

Micro switch damaged

Contact after-sale service to re-

place micro switch

Machine tilt and micro switch left

cleaning surface or micro switch

wheels stuck prevent UV lamps from

triggering

Contact after-sale service to re-

place micro switch wheels

UV light damage.

Contact after-sale service to re-

place UV light

Automatically

turned off

Dust cup full.

The machine will automatically turn

off to prevent the motor under long

operation. If the machine automat-

ically turned off , please clean up

the dust cup and lter, unplug pow-

er cord and reuse if after 2 hours.

Suction port clogged.

Filter blocked.

Brushroll

failure

Brushroll tangled with foreign matter.

Remove the cover and clean up

brushroll according to user guide.

Belt broken.

Remove the cover according to

user guide and check the belt. If

broken, contact after-sale to repair.

Note:If fault remains after adopting the following solutions, contact after sale service or local distributor

immediately.

Product Specications

Technical Parameter

Model BX7 Pro Max

Rated voltage 220-240V~

Rated frequency 50-60Hz

Rated power 700W

Circuit Diagram

UV Light

Microswitch

Heater

Polyimide

heating Film 1

Polyimide

heating Film 2

Main Motor

Brushroll Motor

Power Supply PCB 1

Power

supply

PCB 2

Main PCB

On/off

PCB

Atmosphere

light PCB 1

Atmosphere

light PCB 2

Dust sensor

PCB

Negative

ion

generator

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District,

Jiangsu Province 215009,China

Manufacturer Information

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Only for EC countries: According to the European Guideline 2012/19/EU, machine that are no

longer usable, and according to the European Guideline 2006/66/EC, defective or used battery

packs/batteries, must be collected separately and disposed of in an environmentally correct

manner.

Subject to change without notice.

Warranty Information

This product enjoys one year warranty for the machine, service starting from the date of

purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser or a

third person, damage that can be attributed to external circumstances.

Montaż urządzenia

Nazwy części

Przycisk wł./wył.

Przycisk trybu

Szczotka

Pokrywa szczotki

Generator ultradź-

więkowy

Generator ciepłego

powietrza

Światło UV LED

Kabel zasilający

Mini-szczotka

Wyświetlacz LED

Zaczep pokrywy

szczotki

Zawartość zestawu

Nazwa Odkurzacz Filtr MIF Mini-szczotka Instrukcja obsługi

Ilość 1 1 1 1

Grafenowa płyta

grzewcza 1

Grafenowa płyta

grzewcza 2

Generator ultradź-

więkowy

Użycie produktu

Włóż wtyczkę do gniazdka i naciśnij przycisk zasilania, urządzenie jest domyślnie w trybie Jony

+ UV + Wibracje, a wszystkie wskaźniki świecą się.

Naciśnij przycisk trybu, aby przełączyć urządzenie w tryb Wibracje + Jony.

Naciśnij ponownie przycisk trybu, aby przełączyć urządzenie w tryb Jony UV+.

Ponowne naciśnięcie przycisku trybu spowoduje przełączenie na tryb UV + Wibracje + Jony.

Ponowne naciśnięcie przycisku zasilania spowoduje zatrzymanie pracy urządzenia. (Obszar

wyświetlacza LED posiada funkcję czujnika kurzu. Gdy urządzenie jest czyste, wskaźnik

stężenia pyłu zmienia kolor na niebieski. W stanie zabrudzonym kontrolka stężenia pyłu zmienia

kolor na czerwony.

Gdy stężenie pyłu spada, kontrolka stężenia pyłu powoli zmienia kolor z czerwonego na

niebieski).

Uwaga:

1.Kiedy wyświetlacz LED pokazuje tryb uwięzionej szczotki i miga ikona, należy wyczyścić ltr i rolkę szczotki.

2.Ze względów bezpieczeństwa lampa UV działa tylko wtedy, gdy dwa mikroprzełączniki są naciśnięte

jednocześnie. W przeciwnym razie lampa UV wyłączy się automatycznie.

3.Nie dotykaj wylotu powietrza i grafenowej płyty grzewczej na spodzie urządzenia.

Wyświetlacz LED

Czyszczenie oraz konserwacja

Uwaga:

1.Nowe ltry można zakupić u dystrybutora.

2.Zaleca się wyczyścić zbiornik po każdym użyciu. Jeśli

filtr jest zablokowany przez nagromadzenie się kurzu,

należy go wyczyścić lub wymienić jeśli to konieczne.

Czyszczenie kubka na kurz

1.Wyłącz urządzenie i odłącz przewód zasilający.

Następnie naciśnij przycisk zwalniający i podnieś do góry. (Rys.1)

Jonów ujemnych

Tryb

Ostrzeżenie o

zablokowaniu

(Jeśli zbiornik jest pełny

lub zablokowany, ikona

będzie migać.)

(Ostrzeżenie o zmianie

koncentracji kurzu

)

Tryb UV

Tryb tap

Ikona koncentracji kurzu

Przycisk uwalniania

2.Przytrzymaj oddzielnie pojemnik na kurz i

pokrywę pojemnika na kurz, przekręć pokrywę

w kierunku przeciwnym do ruchu wskazówek

zegara (Rys.2), zdejmij ją z pojemnika na kurz,

aby wyczyścić. (Rys.3)

Czyszczenie ltra i cyklonu

Trzymaj cyklon w jednej ręce, drugą ręką ściśnij

logo "UP" i wyjmij ltr (Rys.4), Nie należy stukać

w ltr odwrotną stroną w przypadku jego zatkania

(Rys.5), Wyczyść metalowy filtr cyklonu za

pomocą dołączonej mini szczotki. (Rys.6)

Po wyczyszczeniu zbiornika na kurz, filtra i

cyklonu, zamontuj cyklon w zbiorniku na kurz.

Obróć zespół pokrywy zbiornika na kurz aż do

usłyszenia dźwięku "kliknięcia" który oznacza, że

jest on zamontowany na poprawnie. (Rys.7)

Uwaga:

1.Nie należy zapomnieć o założeniu ltra przed użyciem!

2.Do czyszczenia pojemnika na kurz należy używać

wody lub neutralnych środków czyszczących, a

następnie wytrzeć go suchą ściereczką. Nie należy

myć ltra, dopóki nie jest to konieczne. Przed kolejnym

użyciem należy upewnić się, że ltr i pojemnik na kurz

są całkowicie suche.

Czyszczenie i instalacja wałka szczotki

Wyłącz urządzenie i odłącz przewód zasilający,

obróć prawe pokrętło blokujące w kierunku

przeciwnym do ruchu wskazówek zegara ręką z

pozycji zablokowanej do pozycji odblokowanej

(Rys.8), aby wyjąć wałek szczotki w celu

oczyszczenia. (Rys.9)

Po wyczyszczeniu rolki szczotki, zainstaluj

kolejno rolkę i pokrywę rolki szczotki

w urządzeniu (Rys.10) i zablokuj zatrzask rolki

szczotki. (Rys.11)

Uwaga:ze względów bezpieczeństwa, proszę wyłączyć urządzenie i odłączyć przewód zasilający przed

czyszczeniem rolki szczotki.

Pokrywa

zbiornika

na kurz

Zbiornik na kurz

Cyklon

Oznaczenie

Filtr MIF

Mini-szczotka

Szczotka

Blokada

Odbloko-

wanie

Odbloko-

wanie

Montaż

Wyjmij

Pokrywa szczotki

Obróć zbiornik

na kurz

Metalowy

ltr

cyklonu

Filtr

Pokrywa sensora kurzu

Konserwacja i przechowywanie

Po każdym użyciu należy wyczyścić pojemnik

na kurz i ltr, aby umożliwić dalsze użytkowanie.

Zaleca się wymianę filtra po 30-50 godzinach

pracy (w zależności od intensywności

użytkowania) w celu lepszego wykorzystania

urządzenia.

Papier, szkło ołowiowe oraz plastik mogą mieć wpływ na wydajność światła UV. Zaleca się

regularnie przecierać lampę UV ścierką.

Nie należy dotykać tuby UV, jako że zabrudzenia z dotyku mogą osłabić światło.

Urządzenie należy przechowywać w chłodnym oraz suchym miejscu. Nie należy zostawiać na

słońcu i w wilgoci.

Osłona czujnika kurzu w wlocie powietrza musi być regularnie czyszczona, aby nie wpływać na

nadawanie i odbiór sygnałów podczerwieni

(Rys.12)

Ostrzeżenia

Prosimy o ostrożne zapoznanie się z instrukcją przed użyciem i zachowanie jej na przyszłość.

Nie należy zostawiać działającego urządzenia bez nadzoru.

Wyłącz zasilanie i odłącz kabel zasilania, jeśli urządzenie jest zostawiane bez nadzoru. Nie

należy odłączać kabla mokrą ręką.

Odłącz zasilanie od urządzenia, jeśli jest czyszczone lub nieużywane.

Należy trzymać kabel z dala od ostrych obiektów.

For safety reasons, please do not use the product to clean hot objects such as carbon, cigarette

butts, sharp objects such as broken glass, corrosive liquids, ammable and explosive materials

such as gasoline and alcohol. Otherwise it may cause product damage or re.

Nie należy używać tego produktu do odkurzacza wody lub mokrego brudu. Nie zaleca się

używać w wilgotnych pomieszczeniach (łazienkach, toalecie).

Nie należy kłaść urządzenia w pobliżu urządzeń grzejących ani nie należy zostawiać go na

słońcu.

Produkt należy trzymać poza zasięgiem dzieci.

Nie należy używać urządzenia, jeśli wlot jest zablokowany.

Produkt korzysta ze światła UV. Dla bezpieczeństwa, nie należy patrzeć bezpośrednio na spód

urządzenia gdy jest włączone.

Nie należy używać urządzenia na roślinach. Nadmierne światło UV może je uszkodzić.

Nie należy siadać na urządzeniu – może to doprowadzić do zranień i uszkodzenia produktu.

Nie należy zdejmować pokrywy szczotki lub otwierać jej gdy urządzenie pracuje.

Produkt może być używany tylko do czyszczenia tkanin, materacy, kocy, poduszek oraz sof.

Jeśli kabel posiada widoczne uszkodzenia, skontaktuj się z serwisem w celu naprawy.

Rozwiązywanie problemów

Wypróbuj poniższe rozwiązania, zanim oddasz urządzenie do serwisu.

Problem Możliwa przyczyna Rozwiązanie

Brak zasilania

Kabel zasilania nie jest poprawnie

podłączony.

Podłącz kabel jeszcze raz po-

prawnie.

Gniazdko nie jest zasilane. Sprawdź stan gniazdka.

Przycisk zasilania nie jest naciśnięty. Naciśnij przycisk on/off.

Słaba moc

ssania

Wlot zatkany. Wyczyść wlot.

Na ltrze uzbierał się kurz. Wyczyść zbiornik oraz ltr MIF.

Na cyklonie zebrał się kurz. Wyczyść cyklon.

Problem z tubą

Uszkodzony mikroprzełącznik

Skontaktuj się z serwisem.

Przechylenie urządzenia mikro-

przełącznik poza powierzchnią

czyszczącą zablokowane kółka

mikroprzełącznika uniemożliwiają

uruchomienie lamp UV.

Skontaktuj się z serwisem.

Uszkodzona lampa UV. Skontaktuj się z serwisem.

Urządzenie

automatycznie

się wyłącza

Zbiornik pełny.

Urządzenie wyłączy się au-

tomatycznie, aby zapobiec usz-

kodzeniu silnika podczas długiej

pracy. Jeśli urządzenie wyłączy się

automatycznie, należy wyczyścić

pojemnik na kurz i ltr, odłączyć

przewód zasilający i użyć ponown-

ie po 2 godzinach.

Wlot zablokowany.

Filtr zablokowany.

Szczotka nie

działa

Szczotka zablokowana jest przez

zabrudzenia.

Wyjmij szczotkę i wyczyść ją tak

jak pokazano w instrukcji.

Pas uszkodzony. Skontaktuj się z serwisem.

Uwaga:Jeśli po zastosowaniu poniższych rozwiązań usterka nadal występuje, należy niezwłocznie

skontaktować się z serwisem.

Parametry urządzenia

Parametry techniczne

Model BX7 Pro Max

Napięcie znamionowe 220-240V~

Częstotliwość znamionowa 50-60 Hz

Moc znamionowa 700W

Diagram obwodów

Lampa UV

Mikroprzełącznik

Grzejnik

Poliimidowa folia

grzewcza 1

Generator

jonów

ujemnych

Poliimidowa folia

grzewcza 2

Silnik odkurzacza

Silnik szczotki

Zasilanie PCB 1

Power

supply

PCB 2

Główne PCB

wł./wył PCB

Płytka drukowana

podświetlenia

atmosferycznego 1

Płytka drukowana

podświetlenia

atmosferycznego 2

Płytka drukowana

czujnika kurzu

Informacje o producencie

Utylizacja

Urządzenie, akcesoria i opakowanie powinny być posortowane w celu przyjaznego dla

środowiska recyklingu.

Nie wyrzucaj urządzenia do odpadów domowych!

Tylko dla krajów UE: Zgodnie z Wytyczną Europejską 2012/19/UE, maszyny, które nie nadają

się już do użytku oraz zgodnie z Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte

akumulatory/baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla

środowiska.

Zastrzega się możliwość wprowadzania zmian bez uprzedzenia.

Informacje o gwarancji

Produkt ten objęty jest roczną gwarancją na urządzenie, serwis od daty zakupu.

Z gwarancji wyłączone jest normalne zużycie, użytkowanie w celach komercyjnych, zmiany w

zakupionym urządzeniu, czyszczenie, skutki niewłaściwego używania lub uszkodzenia przez

nabywcę lub osoby trzecie, uszkodzenia, które można przypisać okolicznościom zewnętrznym.

Producent Kingclean Electric Co., Ltd

Adres

No.1 Xiangyang Road, Suzhou New District, prowincja

Jiangsu 215009, Chiny

Produktinstallation

Name der parteien

Packliste

Name Staubsauger MIF-Filter Minipinsel Benutzerhandbuch

Menge 1 1 1 1

Umschalttaste

Modustaste

Stromkabel

Anzeigebildschirm

Rollenbürste

Rollbürstenabdeckung

Schiebeknopf für

Rollbürstenabdeckung

Heißluftgenerator

UV-Lampe

Minipinsel

Mikroschalter-Räder

Graphen

Aluminiumblech 1

Graphen

Aluminiumblech 2

Produktverwendung

Stecken Sie den Stecker in die Steckdose und drücken Sie die Schalttaste, das Gerät

bendet sich standardmäßig im Ionen+UV+Tippen Modus und das entsprechende Symbol im

Anzeigebereich leuchtet auf.

Drücken Sie die Modustaste wieder, um das Gerät in den Tippen+Ionen Modus zu schalten.

Drücken Sie die Modustaste erneut, um zwischen UV+Ionen Modus zu wechseln.

Drücken Sie die Modustaste erneut, um wieder in den UV+ Tippen + Ionen Modus zu wechseln.

Drücken Sie die Schaltertaste erneut, die gesamte Maschine funktioniert nicht mehr (der

Bildschirmbereich verfügt über eine Staubkonzentrationserkennungsfunktion, wenn er sich in

einem sauberen Zustand bendet, ist das Staubkonzentrationslicht blau, wenn er verschmutzt

ist, ist das Staubkonzentrationslicht rot).

Wenn die Staubkonzentration abnimmt, wechselt das Staubkonzentrationslicht langsam von rot

zu blau.)

Anmerkungen:

1.Das Display weist ein Stroboskop-Phänomen mit blockiertem Rotor auf. Es wird empfohlen, die Filterwatte

und die Bürstenrollenteile rechtzeitig zu reinigen.

2.Aus Sicherheitsgründen funktioniert das UV Licht nur, wenn zwei Mikroschalter gleichzeitig gedrückt

werden. Andernfalls schaltet sich das UV-Licht automatisch aus.

3.Nachdem die gesamte Maschine zu arbeiten beginnt, produziert der Heißluftauslass weiterhin Wärme, und

die Graphen Aluminiumplatte1 und die Graphen Aluminiumplatte2 erwärmen sich weiter, und die Temperatur

der Aluminiumplatte ist hoch, also bitte nicht mit Ihren Händen berühren, wenn die Maschine arbeitet. Auch

wenn die Maschine gleich ausgeschaltet ist.

Anzeigebildschirm

Negativ Ionen

Modus

Stall-Modus

(Wenn der Staub voll

ist oder der Rotor

blockiert ist, blinkt das

Symbol.)

(Änderungen der

Staubkonzentration

anzeigen)

Milbenentfernungsmodus

Klappenmodus

Staubkonzentration bar

Schiebeknopf für

Rollbürstenabdeckung

Reinigung und Instandhaltung

Anmerkungen:

1.MIF-Filterwatte ist beim Verkäufer des Staubsaugers

erhältlich.

2.Es wird empfohlen, den Staubbehälter nach jedem

Gebrauch rechtzeitig zu reinigen. Wenn zu viel Staub

dazu führt, dass der MIF-Filter verstopft, muss er

gereinigt und gegebenenfalls ersetzt werden.

Reinigung der Staubbehälterbaugruppe

1.Schalten Sie die Maschine aus, ziehen Sie

den Netzstecker, stellen Sie die Maschine

aufrecht, drücken Sie mit der Hand auf

die Entriegelungstaste und heben Sie den

Staubbehälter in Pfeilrichtung an. (Abbildung 1)

2.Halten Sie den Staubsammelbehälter und die

Staubsammelbehälter-Abdeckungsbaugruppe

mit beiden Händen fest, drehen Sie dann

die Staubsammelbehälter-Baugruppe im

Uhrzeigersinn (Abbildung 2), heben Sie die

Staubsammelbehälter-Abdeckungsbaugruppe

an und nehmen Sie den Zyklonkegel heraus, um

den Staub auszuschütten

(Abbildung 3)

Reinigung von MIF-Filterwatte und

Zyklonkegel

Halten Sie die Zyklonkonus-Einheit des

Staubbehälters mit einer Hand fest und drücken

Sie mit der anderen Hand die Markierung "UP"

am Filter zusammen, nehmen Sie den MIF-

Filter heraus (Abbildung 4) und klopfen Sie ihn in

Pfeilrichtung nach unten, um Staub zu entfernen.

Denken Sie daran, nicht zurückzuschlagen, damit kein Staub austritt (Abbildung 5). Verwenden

Sie die mitgelieferte spezielle Reinigungsbürste, um Staub und andere Ablagerungen vom

Metalllter und den Kunststoffteilen zu entfernen. (Abbildung 6)

Setzen Sie nach dem Reinigen der Staubsammelbecherbaugruppe, der MIF-Filterwatte und der

Zyklonkonusbaugruppe die Zyklonkonusbaugruppe in den Staubsammelbecher ein und drehen

Sie dann die Staubsammelbecher-Abdeckungsbaugruppe in den Staubsammelbecher. Wenn es

sich dreht, wird es montiert, nachdem ein "Klick"-Geräusch zu hören ist. (Abbildung 7)

Anmerkungen:

1.Denken Sie daran, den MIF-Filter nicht zu verpassen!

2.Wenn Sie feststellen, dass sich zu viel Staub im Staubbehälter bendet, können Sie den Staubbehälter und

die Filtereinheit mit Wasser oder neutralen Reagenzien reinigen und mit einem trockenen Tuch abwischen.

Bitte beachten Sie, dass der MIF-Filter möglichst nicht mit Wasser gespült werden sollte. Sie können Staub

und Schmutz durch Klopfen entfernen. Stellen Sie gleichzeitig sicher, dass sie vollständig trocken sind, bevor

Sie den Staubbecher und den MIF-Filter in das Hauptgerät einsetzen.

Staubbecherabdec-

kungsbaugruppe

Staubbechermontage

Zyklonkegel

Logoband

MIF-Filter

Minipinsel

Rotierende Staubbecher-

Abdeckungsbaugruppe

Metalllter

Filterschwamm

Entsperren-Taste

Walzenbür-

stenanordnung

Walzenbür-

stenanordnung

Schließung

Offen

Mitnahme

Rollbürstenabdeckung

Vakuum Lampenschirm

Bürstenreinigung und Installation

Schalten Sie die Maschine aus und ziehen Sie

den Netzstecker, schieben und drücken Sie

den Schiebeknopf der Bürstenabdeckung von

Hand, um ihn vom geschlossenen Zustand in

den geöffneten Zustand zu bringen (Abbildung

8), dann drehen Sie die Bürstenabdeckung und

ziehen Sie die Walze heraus Bürstenanordnung

(Abbildung 9), d. h. kann gereinigt werden.

Installieren Sie nach dem Reinigen der

Bürstenrolle die Bürstenrolleneinheit und

die Bürstenabdeckung nacheinander in das

Gehäuse (Abbildung 10) und verriegeln Sie den

Bürstenrollenschieber. (Abbildung 11)

Anmerkungen:Achten Sie beim Reinigen der

Bürstenrolle darauf, die Stromversorgung zu trennen,

um eine versehentliche Aktivierung der Bürstenrolle und

Verletzungen zu vermeiden.

Tägliche Wartung und Lagerung

Es wird empfohlen, den Staubbecher und die MIF-Filterwatte nach jedem Gebrauch für den nächsten

Gebrauch zu reinigen. Wenn der Staubbecher während des Gebrauchs voller Staub ist, wird

empfohlen, ihn sofort zu reinigen, da sonst der Gebrauchseffekt beeinträchtigt wird; Nachdem die

kumulative Nutzungszeit des MIF-Filters 30h-50h erreicht hat (je nach Verwendung des MIF-Filters),

wird empfohlen, den MIF-Filter an der dafür vorgesehenen Stelle zu kaufen und zu ersetzen, um die

Leistung des Geräts nicht zu beeinträchtigen.

Die Durchdringung ultravioletter Strahlen ist schwach, und jedes Papier, gewöhnliches Glas

oder Kunststoff verringert die Intensität der ultravioletten Strahlung erheblich. Darüber hinaus

wirken sich die Staub- und Ölecken auf der unteren transparenten Abdeckung direkt auf die

Durchdringungsfähigkeit aus, daher sollte die transparente Abdeckung regelmäßig abgewischt

und gereinigt werden, um das Eindringen und die Stärke der ultravioletten Strahlen nicht zu

beeinträchtigen.

Berühren Sie die transparente Abdeckung nicht mit den Fingern, da Flecken das Eindringen von

ultravioletten Strahlen beeinträchtigen.

Wenn Sie das Gerät längere Zeit nicht benutzen, stellen Sie es bitte an einem kühlen und trockenen

Ort auf und stellen Sie es nicht direktem Sonnenlicht oder einer feuchten Umgebung aus.

Der staubempndliche transparente Lampenschirm im Luftkanal muss regelmäßig gereinigt

und abgewischt werden, um die Übertragung und den Empfang von Infrarotsignalen nicht zu

beeinträchtigen. (Abbildung 12)

Vorsichtsmaßnahmen

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie

zur späteren Verwendung an einem sicheren Ort auf.

Lassen Sie die Maschine niemals unbeaufsichtigt laufen.

Bitte schalten Sie den Netzschalter aus und ziehen Sie den Netzstecker, wenn das Gerät inaktiv

sein soll. Ziehen Sie das Netzkabel bei einem Stromschlag nicht mit nassen Händen heraus.

Schalten Sie die Stromquelle während der Wartung oder bei Außerbetriebnahme aus.

Halten Sie die Stromleitung von scharfen Gegenständen fern und ziehen Sie das Kabel nicht

heraus, um die Maschine zu bewegen, wenn das Kabel beschädigt ist.

Verwenden Sie das Produkt aus Sicherheitsgründen nicht zum Reinigen von heißen

Gegenständen wie Kohlenstoff, Zigarettenkippen, scharfen Gegenständen, Glasscherben,

ätzenden Flüssigkeiten, brennbaren und explosiven Stoffen, Benzin und Alkohol Dies kann das

Produkt beschädigen oder einen Brand verursachen.

Verwenden Sie dieses Produkt nicht zum Reinigen von Wasser oder feuchtem Staub.

Verwenden Sie es nicht an feuchten Orten (z. B. Bad, WC, Wäsche usw.), um Störungen zu

vermeiden.

Stellen Sie das Gerät nicht in der Nähe von Heizkörpern auf und setzen Sie es bei Brandgefahr

keinem direkten Sonnenlicht aus.

Halten Sie dieses Produkt von besonderen Personen wie Kindern fern, die nicht von

Erwachsenen beaufsichtigt werden.

Betreiben Sie die Maschine nicht mit blockierter Ansaugöffnung, wenn das Produkt beschädigt

ist.

Das Produkt ist mit UV-Licht ausgestattet. Schauen Sie aus Sicherheitsgründen nicht auf den

Boden des Geräts, wenn die UV-Strahlung eingeschaltet ist.

Wenden Sie dieses Produkt nicht auf Panzen an, um übermäßige UV-Schäden und Schäden

an Gegenständen zu vermeiden.

Setzen Sie sich NICHT auf dieses Produkt, um eine Beschädigung des Produkts zu vermeiden.

Entfernen Sie nicht die Bürstenwalzenabdeckung und drücken Sie die Abdeckung nicht nach

außen, während die Maschine eingeschaltet oder in Betrieb ist.

Dieses Produkt darf NUR zur Reinigung von Textilien wie Matratzen, Decken, Kissen, Sofas

usw. verwendet werden.

Wenn die Stromleitung beschädigt ist, wenden Sie sich an den Hersteller und andere

Sicherheitsexperten.

Fehlerbehebung

Wenn der Fehler nach den folgenden Lösungen weiterhin besteht, wenden Sie sich sofort an den

Kundendienst oder den örtlichen Händler.

Schwierigkeiten Mögliche Gründe Lösung

Lebensmitt-

elversagen

Die Stromleitung ist nicht fest

eingesteckt.

Stecken Sie die Stromleitung fest

ein.

Kein Strom an der Steckdose. Überprüfen Sie die Steckdose.

Interrupteur d’alimentation non

appuyé.

Appuyez sur le bouton Marche /

Arrêt.

Niedrige

Saugleistung

Überprüfen Sie die Steckdose. Sauganschluss reinigen.

Ansammlung von Staub auf dem

Filter.

Reinigen Sie den Filter.

Staubansammlung auf dem Zyk-

lon.

Reinigen Sie den Zyklon.

UV-Röhren-

versagen

Mikroschalter ist beschädigt

Wenden Sie sich an den Kun-

dendienst, um den Mikroschalter

auszutauschen

Die Neigung der Maschine führt

dazu, dass der Mikroschalter der

UV Lampe die Reinigungsäche

verlässt oder die Mikroschalterrolle

klemmt und die UV Lampe nicht

ausgelöst werden kann

Wenden Sie sich an den Kun-

dendienst, um Mikroschalterräder

auszutauschen.

UV-Lichtschäden.

Wenden Sie sich an den Kunden-

dienst.

Schaltet sich

automatisch aus

Der Staubbecher ist voll.

Die Maschine stoppt automatisch,

um zu verhindern, dass der Motor

längere Zeit läuft. Wenn sich die

Maschine automatisch abgestellt

hat, reinigen Sie den Staubbehälter

und den Filter, ziehen Sie den

Netzstecker und verwenden Sie

ihn nach 2 Stunden wieder.

Filter verstopft.

Bürstenwa-

lzenfehler

Bürstenwalze mit Fremdkörpern

verheddert.

Entfernen Sie die Abdeckung und

reinigen Sie die Bürstenwalze

gemäß der Gebrauchsanweisung.

Der Gürtel ist kaputt.

Entfernen Sie die Abdeckung

gemäß der Gebrauchsanweisung

und überprüfen Sie, ob der Riemen

gebrochen ist. Wenden Sie sich zur

Reparatur an den Kundendienst.

Anmerkungen:Wenn nach der Einführung der folgenden Lösungen ein Problem auftritt, wenden Sie sich

sofort an den Kundendienst oder den Händler vor Ort.

Produktspezikationen

Technische Parameter

Modell BX7 Pro Max

Nennspannung 220-240V~

Nennfrequenz 50-60Hz

Nennleistung 700W

Bodenbürstenmotor

UV-Lampenplatine

Mikroschalter

Heizkörper

Polyimid

Heizfolie 1

Generador

de iones

negativos

Polyimid

Heizfolie 2

Vakuummotor

Bodenbürstenmotor

Leistungsplatine1

Leistungsplatine

Hauptsteuerplatine

Auf/Aus

Atmosphärenlicht

PCB 1

Atmosphärenlicht

PCB 2

Staubsensor PCB

Hersteller informationen

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige

Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien

getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine einjährige Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen

an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen

oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare

oder die von den Akkus verursachte Schäden.

Hersteller Kingclean Electric Co., Ltd

Adresse

No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz

Jiangsu 215009, China

Installation du produit

Nom de la pièce

Liste de colisage

Nom Aspirateur Filtre MIF Mini Brosse Mode d'emploi

Quantité 1 1 1 1

Le bouton de l'interrupteur

Bouton de mode

Générateur d'air chaud

Lampe UV

Câble d'alimentation

Mini Brosse

Écran d'afchage

Brosse à rouleau

Couvercle de brosse

roulante

Bouton coulissant du

couvercle de la brosse

roulante

Plaque chauffante

en graphène1

Plaque chauffante en

graphène 2

Microrupteurs

Utilisation du produit

Insérez la che dans la prise et appuyez sur le bouton marche/arrêt, la machine est en mode

Ions +UV+Tapping par défaut et tous les indicateurs s'allument.

Appuyez sur le bouton de mode pour faire passer la machine en mode tapotement+ Ions.

Appuyez à nouveau sur le bouton de mode pour passer en mode UV+ Ions.

Appuyez à nouveau sur le bouton de mode pour revenir au mode UV + tapotement + ions.

Appuyez à nouveau sur le bouton marche/arrêt, la machine s'arrête de fonctionner. (La zone

d'afchage LED a une fonction de capteur de poussière. Lorsque l'appareil est propre, le voyant

de concentration de poussière devient bleu. Lorsqu'il est sale, le voyant de concentration de

poussière devient rouge.

Au fur et à mesure que la concentration de poussière diminue, le voyant de concentration de

poussière passe lentement du rouge au bleu).

Remarques:

1.Lorsque l'écran LED afche le mode de blocage de la brosse et que l'icône clignote, veuillez nettoyer le

ltre et le rouleau de la brosse à temps.

2.Pour des raisons de sécurité, la lampe UV ne fonctionne que lorsque deux micro-interrupteurs sont

actionnés simultanément. Dans le cas contraire, la lampe UV s'éteint automatiquement.

3.ne pas toucher la sortie d'air et la plaque chauffante en graphène sur le fond de la machine en cas de

brûlure des mains.

Écran d'afchage

Mode ions négatifs

Mode décrochage

(Lorsque la poussière

est pleine ou que

le rotor est bloqué,

l'icône clignote.)

(Afcher les

changements de

concentration de

poussière)

Façons d'éliminer les acariens

Mode volet

Bâton de concentration

de poussière

Nettoyage et entretien

Remarques:

1.Le coton ltrant MIF peut être obtenu auprès du

vendeur de l'aspirateur.

2.Il est recommandé de nettoyer le bac à poussière

à temps après chaque utilisation. Lorsque trop de

poussière provoque le colmatage du ltre MIF, il doit être

nettoyé et remplacé si nécessaire.

Nettoyage de l'ensemble du godet à

poussière

1.Coupez l'alimentation de la machine,

débranchez la prise d'alimentation, placez la

machine à la verticale, appuyez sur le bouton de

déverrouillage avec votre main et soulevez le bac

à poussière dans le sens de la èche. (Figure 1)

2.Tenez le godet de collecte de poussière et

l'ensemble de couvercle de godet de collecte de

poussière avec les deux mains, puis faites pivoter

l'ensemble de godet de collecte de poussière

dans le sens des aiguilles d'une montre (Figure

2), soulevez l'ensemble de couvercle de godet

de collecte de poussière et retirez le cône du

cyclone pour évacuer la poussière. (Figure 3)

Nettoyage du coton ltre MIF et du

cône cyclone

Tenez l'assemblage du cône du cyclone du bac

à poussière d'une main et pincez la marque “UP”

sur le ltre avec l'autre main, sortez le ltre MIF

(Figure 4) et tapotez-le dans le sens de la èche

pour éliminer la poussière. N'oubliez pas de ne

pas reculer pour éviter que la poussière ne se

répande (Figure 5). Utilisez la brosse de nettoyage spéciale incluse pour éliminer la poussière

et autres débris du ltre métallique et des pièces en plastique. (Figure 6)

Après avoir nettoyé l'ensemble de godet de collecte de poussière, le coton ltrant MIF et

l'ensemble de cône cyclone, placez l'ensemble de cône de cyclone dans le godet de collecte de

poussière, puis faites pivoter l'ensemble de couvercle de godet de collecte de poussière dans le

godet de collecte de poussière. Lorsqu'il tourne, il sera assemblé en place après avoir entendu

un “Cliquez sur”. (Figure 7)

Remarques:

1.N'oubliez pas de ne pas rater le ltre MIF!

2.Si vous trouvez qu'il y a trop de poussière dans le bac à poussière, vous pouvez nettoyer le bac à poussière

et l'ensemble ltre avec de l'eau ou des réactifs neutres et les essuyer avec un chiffon sec. Veuillez noter que

le ltre MIF ne doit pas être rincé avec de l'eau autant que possible. Vous pouvez nettoyer la poussière et la

saleté en tapotant. Dans le même temps, assurez-vous qu'ils sont complètement secs avant de mettre le bac

à poussière et le ltre MIF dans l'unité principale.

Assemblage du

couvercle du bac à

poussière

Ensemble de godet à poussière

Cône

cyclonique

Ruban de logo

Filtre MIF

Mini Brosse

Ensemble de couvercle

de bac à poussière rotatif

Filtre

métallique

Filtre éponge

Bouton de

déverrouillage

Ensemble

de brosses

roulantes

Ensemble

de brosses

roulantes

Fermeture

Ouvert

Sortir

Charger

Couvercle de brosse roulante

Abat-jour sous vide

Nettoyage et pose des brosses

Éteignez la machine et débranchez l'alimentation,

faites glisser et appuyez sur le bouton coulissant

du couvercle de la brosse à rouleau à la main

pour le faire passer de l'état fermé à l'état ouvert

(Figure 8), puis tournez le couvercle de la brosse

à rouleau et retirez le rouleau ensemble de

brosses (Figure 9), qui peut être nettoyé.

Après avoir nettoyé la brosse rotative, installez

l'ensemble brosse rotative et le couvercle de la

brosse rotative dans le corps un par un (Figure

10) et verrouillez le curseur de la brosse rotative

.(Figure 11)

Remarque:lors du nettoyage de la brosse rotative,

assurez-vous de débrancher l'alimentation électrique

pour éviter une activation accidentelle de la brosse

rotative et des blessures.

Entretien et stockage quotidiens

Il est recommandé de nettoyer le bac à poussière et le coton ltre MIF après chaque utilisation

pour la prochaine utilisation. Si le bac à poussière est plein de poussière pendant l'utilisation, il

est recommandé de le nettoyer immédiatement, sinon cela affectera l'effet d'utilisation ; Une fois

que la durée d'utilisation cumulée du ltre MIF atteint 30h-50h (selon l'utilisation du ltre MIF), il

est recommandé d'acheter et de remplacer le ltre MIF à l'endroit désigné Filtre, an de ne pas

affecter les performances de la machine.

La pénétration des rayons ultraviolets est faible et tout papier, verre ordinaire ou plastique

réduira considérablement l'intensité du rayonnement ultraviolet. De plus, les taches de

poussière et d'huile sur le couvercle transparent inférieur affecteront directement sa capacité de

pénétration. Le couvercle transparent doit donc être essuyé et nettoyé régulièrement pour éviter

d'affecter la pénétration et la force des rayons ultraviolets.

Ne touchez pas le couvercle transparent avec vos doigts, car les taches affecteront la

pénétration des rayons ultraviolets.

Lorsque vous n'utilisez pas la machine pendant une longue période, placez la machine dans un

endroit frais et sec et ne la placez pas à la lumière directe du soleil ou dans un environnement

humide.

L'abat-jour transparent sensible à la poussière dans le conduit d'air doit être nettoyé et essuyé

régulièrement pour éviter d'affecter la transmission et la réception des signaux infrarouges.

(Figure 12)

Précautions

Lisez attentivement ce manuel d'instructions avant utilisation et conservez-le correctement pour

l’utilisation future.

Ne laissez jamais la machine fonctionner sans surveillance.

Veuillez éteindre l'interrupteur d'alimentation et débrancher le cordon d'alimentation si la

machine doit être inactive. Ne débranchez pas le cordon d'alimentation avec les mains humides

en cas de choc électrique.

Coupez la source d'alimentation en maintenance ou hors service.

Gardez la ligne d'alimentation loin des objets pointus et ne faites pas glisser le cordon pour

déplacer la machine en cas d'endommagement du cordon.

Pour la sécurité, ne utilisez pas le produit pour nettoyer des objets chauds tels que le carbone,

les mégots de cigarettes, les objets tranchants la verre brisé, les liquides corrosifs, les matériaux

inammables et explosifs, l'essence et l'alcool, sinon, cela pourrait endommager le produit ou

provoquer un incendie.

N'utilisez pas ce produit pour nettoyer l'eau ou la poussière humide, ne l'utilisez pas dans des

endroits humides (tels que la salle de bain,les toilettes, buanderie, etc.) pour éviter les pannes.

Ne placez pas la machine près d'appareils de chauffage et ne l'exposez pas à la lumière directe

du soleil en cas de risque d'incendie.

Gardez ce produit hors des personnes particulières telles que des enfants sans la surveillance

d'un adulte.

N'opérez pas la machine avec l'orice d'aspiration bloqué en cas de dommages au produit.

Le produit est équipé d’une lumière UV, pour des raisons de sécurité, ne regardez pas au bas

de la machine lorsque l'appareil est sous tension pour les rayons ultraviolets ne causer pas les

dommages humaines.

Ne pas appliquez ce produit sur les plantes pour ne causer le domage excessive des UV et

endommager les objets.

Ne vous asseyez PAS sur ce produit pour ne causer pas les dommages au produit.

Ne retirez pas le couvercle du rouleau de brosse et ne forcez pas le couvercle vers l'extérieur

lorsque la machine est sous tension ou fonctionne.

Ce produit peut être utilisé UNIQUEMENT pour le nettoyage de textiles par exemple les

matelas, couvertures, oreillers, canapés, etc.

Si la ligne d'alimentation est endommagé, demandez l'aide du fabricant et d'autres

professionnels pour la sécurité.

Dépannage

Si le défaut existe après les solutions suivantes, contactez immédiatement le service après-vente ou le

distributeur local.

Problèmes Raisons possibles Solution

Panne de

l’alimentation

La ligne d’alimentation n’est pas

fermement inséré.

Insérez fermement la ligne d’ali-

mentation.

Pas de courant sur la prise. Vériez la prise.

Interrupteur d’alimentation non

appuyé.

Appuyez sur le bouton Marche /

Arrêt.

Faible puissance

d'aspiration

L’orice d’aspiration est bouché. Nettoyez l’orice d’aspiration.

Accumulation de poussière sur le

ltre.

Nettoyez le ltre.

Accumulation de poussière sur le

cyclone.

Nettoyez le cyclone.

Panne du tube

Micro-interrupteur endommagé.

Contacter le service après-vente

pour remplacer le micro-interrupt-

eur.

L’inclinaison de la machine et le

micro-interrupteur ont quitté la sur-

face de nettoyage ou les roues du

micro-interrupteur sont bloquées,

ce qui empêche les lampes UV de

se déclencher.

Contacter le service après-vente

pour remplacer les roues du mi-

cro-interrupteur

Dommage de lumière UV. Contacter le service après-vente.

Éteint

automati-

quement.

La coupede poussière est pleine.

La machine s’arrête automatique-

ment pour empêcher le moteur

de fonctionner longtemps, si la

machine s’est éteinte automa-

tiquement, nettoyez la coupe de

poussière et le ltre, débranchez la

ligne d’alimentation et le réutilisez

après 2 heures.

Orice d’aspiration bouché.

Filtre bloqué.

Défaillance

du rouleau de

brosse

Rouleau de brosse emmêlé avec

des matières étrangères.

Retirez le couvercle et nettoyez le.

La ceinture est cassée.

Retirez le couvercle selon les in-

structions d’utilisation et vériez la

courroie, s’il est cassé, contactez

le service après-vente pour la

réparation.

Remarque:Si il y un problème après l’adoptation des solutions suivantes, contactez immédiatement le service

après-vente ou le distributeur local.

Spécications du produit

Paramètre technique

Modèle BX7 Pro Max

Tension nominale 220-240V~

Fréquence nominale 50-60Hz

Puissance nominale 700W

Schéma

Panneau de lampe UV

Microrupteur

Élément chauffant

Film chauffant

polyimide 1

Générateur

d'ions

négatifs

Film chauffant

polyimide 2

Moteur d'aspirateur

Moteur de brosse à

plancher

Carte d'alimentation 1

Carte

d'alimentation 2

Tableau de

commande principal

Au/Désactivé

Carte de circuits imprimés

de l'éclairage d'ambiance 1

Carte de circuit imprimé de

l'éclairage d'ambiance 2

Circuit imprimé

du capteur de

poussière

Informations du fabricant

Disposition

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les

emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66

/ CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent

être collectées séparément et éliminées dans le respect de l'environnement.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénécie d'une garantie un an ans la date d'achat.

La garantie l'usure normale exclus l'utilisation commerciale, les modifications apportées à

l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de

dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des

circonstances extérieures ou aux piles.

Fabricant Kingclean Electric Co., Ltd

Adresse

No 1 route de Xiangyang, nouveau district de Suzhou,

province du Jiangsu, Chine 215009

Installazione del prodotto

Nome delle parti

Lista imballaggio

Nome

Aspirapolvere

antiacaro

Filtro MIF Mini Spazzola Istruzioni per l'uso

Quantità 1 1 1 1

Pulsante On/Off

Pulsante modalità

Cavo di alimentazione

Display a LED

Generatore di aria calda

Luce LED UV

Mini Spazzola

Spazzola a rullo

Coperchio di spazzola a

rullo

Fermo del coperchio di

spazzola a rullo

Piastra di

riscaldamento in

grafene 1

Piastra di riscaldamento

in grafene 2

Ruote per

microinterruttori

Uso del prodotto

Collegare il cavo di alimentazione alla corrente e premere il pulsante on/off. L’aspiratore si

accende in modalità Ioni negativi + UV + Battitura e i relativi indicatori si illuminano.

Premere il pulsante mode per passare alla modalità Battitura + Ioni negativi.

Premere nuovamente il pulsante mode per passare alla modalità UV + Ioni negativi.

Premere nuovamente il pulsante mode per ritornare alla modalità UV + Battitura + Ioni negativi.

Premere il pulsante on/off per spegnere l’aspiratore. (Sul display è presente il sensore di

rilevamento della polvere. Quando la superficie è pulita, il led si illumina di blu. Quando la

supercie è sporca, il led si illumina di rosso. Man mano che il livello di sporco diminuisce, il led

passa da rosso a blu.)

Nota:

1.Quando il display a LED mostra la modalità pennello intrappolato e l'icona lampeggia, pulire il ltro e la

spazzola in tempo.

2.Per ragioni di sicurezza, la luce UV funziona solo quando i due micro-interruttori vengono premuti

contemporaneamente. In caso contrario, la luce UV si spegne automaticamente.

3.Non toccare l’uscita dell’aria e le piastre di riscaldamento in grafene alla base dell’aspiratore, per evitare

ustioni alla mano.

Display a LED

Modalità a ioni

negativi

Modalità pennello

intrappolato

(Quando la polvere è

piena o la spazzola è

intrappolata, l'icona

lampeggia.)

(Visualizza la variazione

della concentrazione di

polvere)

Modalità UV

Modalità tocco

Luce di concentrazione

della polvere

Pulizia e manutenzione

Avviso:

1.I ltri sono disponibili presso i rivenditori.

2.Si consiglia di pulire il contenitore della polvere

dopo ogni utilizzo. Quando il filtro è ostruito a causa

dell'eccessivo accumulo di polvere, è necessario pulirlo e,

se necessario, sostituirlo.

Pulizia della tazza della polvere

1.Spegnere la macchina e scollegare il cavo

di alimentazione. Quindi premere il pulsante di

rilascio e sollevare verso l'alto. (Figura 1)

2.Tenere la tazza della polvere e il coperchio

della tazza separatamente, ruotare la tazza della

polvere in senso orario (Figura 2), rimuoverla

dalla tazza della polvere per pulirla. (Figura 3)

Pulizia del ltro e del ciclone

Tenere il ciclone in una mano, pizzicare il logo

"UP" con l'altra mano ed estrarre il ltro (Figura

4). Non picchiettare il filtro sul retro in caso di

intasamento del ltro. (Figura 5)

Pulire il filtro metallico a ciclone con la mini

spazzola in dotazione. (Figura 6)

Dopo aver pulito la tazza della polvere, il filtro

e il ciclone, inserire il ciclone nella tazza della

polvere e ruotare il coperchio della tazza della

polvere nella tazza della polvere fino a quando

non si sente un "clic". (Figura 7)

Avviso:

1.Non dimenticare il ltro!

2.Utilizzare acqua o reagenti neutri per pulire il

contenitore della polvere e stronare con panni asciutti. Non lavare il ltro nché non è necessario. Assicurarsi

che il ltro e il contenitore per la polvere siano completamente asciutti prima di un altro utilizzo.

Coperchio della

tazza della polvere

Tazza per la polvere

Ciclone

Nastro di marcatura

Filtro MIF

Mini-spazzola

Gruppo coperchio

parapolvere rotante

Filtro

metallico

a ciclone

Filtro

Pulsante di rilascio

Assembl-

aggio

spazzola a rullo

Assembl-

aggio

spazzola a rullo

Blocco

Sblocco

Portare

fuori

Carica

Coperchio di spazzola a rullo

Coperchio

sensore polvere

Pulizia del rullo spazzola

Spegnere la macchina e scollegare il cavo di

alimentazione, ruotare la manopola di blocco

destra in senso antiorario con la mano dalla

posizione di blocco alla posizione di sblocco

(Figura 8) per rimuovere il rullo spazzola per

pulire. (Figura 9)

Dopo la pulizia del rullo spazzola, installare a

turno il rullo spazzola e il coperchio del rullo

spazzola nella macchina (Figura 10) e bloccare il

fermo del rullo spazzola

(Figura 11)

Avviso: Per motivi di sicurezza, spegnere la macchina e

scollegare il cavo di alimentazione prima di pulire il rullo

delle spazzole.

Manutenzione e stoccaggio

ISi prega di pulire la tazza della polvere e il ltro

dopo ogni utilizzo per un ulteriore utilizzo. Si

consiglia di sostituire un ltro dopo 30-50 ore di

lavoro (a seconda della situazione specica) per un migliore utilizzo.

Qualsiasi carta, vetro al piombo, plastica influenzerà notevolmente l'effetto della luce UV. Si

prega di pulire regolarmente il tubo UV per un migliore utilizzo.

Non toccare il tubo UV poiché lo sporco inuenzerà l'effetto della luce UV.

Mettere la macchina in un luogo fresco e asciutto se la macchina deve essere inattiva. Non

lasciarlo alla luce diretta del sole o in un ambiente umido.

Il paralume trasparente sensibile alla polvere nel condotto dell'aria deve essere pulito e

asciugato regolarmente per evitare di compromettere la trasmissione e la ricezione dei segnali

a infrarossi. (Figura 12)

Precauzioni

Leggere attentamente questo manuale di istruzioni prima dell'uso e conservarlo correttamente

per usi futuri.

Questo prodotto è un apparecchio elettrico, non lasciare mai la macchina in funzione senza

supervisione.

Spegnere l'interruttore di alimentazione e scollegare il cavo di alimentazione se la macchina

deve essere inattiva. Non scollegare il cavo di alimentazione con mani umide in caso di scosse

elettriche.

Tagliare la fonte di alimentazione in manutenzione o fuori servizio.

Tenere il cavo di alimentazione lontano da oggetti appuntiti e non trascinarlo per spostare la

macchina in caso di danni al cavo.

Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone,

mozziconi di sigarette, oggetti appuntiti come vetri rotti, liquidi corrosivi, materiali inammabili ed

esplosivi come benzina e alcol. Altrimenti, potrebbe danneggiare l'intera macchina o provocare

un incendio, che potrebbe causare incidenti come lesioni personali.

Non utilizzare questo prodotto per pulire acqua o polvere bagnata. Non utilizzarlo in luoghi umidi

(come bagno, toilette, lavanderia, ecc.) per evitare malfunzionamenti.

Non posizionare la macchina in prossimità di apparecchi di riscaldamento o esporla alla luce

solare diretta in caso di pericolo di incendio.

Tenere questo prodotto fuori dalla portata di persone speciali come i bambini senza la

supervisione di un adulto.

Non utilizzare la macchina con la bocca di aspirazione bloccata in caso di danni al prodotto.

Il prodotto è dotato di luce UV, per motivi di sicurezza, non guardare il fondo della macchina

quando è accesa in caso di danni ai raggi ultravioletti.

Si prega di non lasciare che i raggi ultravioletti irradino le piante, in modo da non danneggiare le

piante. Si prega di non utilizzare i raggi ultravioletti in un punto in modo continuo, in quanto ciò

potrebbe causare danni all'oggetto di pulizia.

NON sedersi su questo prodotto in caso di lesioni personali e danni al prodotto.

Non rimuovere la copertina per spazzola a rullo né forzare la copertina verso l'esterno quando

la macchina è accesa per motivi di sicurezza.

Questo prodotto può essere utilizzato SOLO per la pulizia di tessuti come materassi, coperte,

cuscini, divani, ecc.

Se il cavo di alimentazione è danneggiato, chiedere aiuto professionale al produttore e ad altri

professionisti per motivi di sicurezza.

Risoluzione dei problemi

Se l'errore persiste dopo aver adottato le seguenti soluzioni, contattare immediatamente l'assistenza post-

vendita o il distributore locale.

Problemi Possibili ragioni Soluzione

Mancanza di

corrente

Il cavo di alimentazione non è

inserito saldamente.

Insérez fermement la ligne d’ali-

mentation.

Nessuna alimentazione alla presa

elettrica.

Controllare la presa.

Interruttore di alimentazione non

premuto.

Premere il pulsante di On / Off.

Bassa potenza

di aspirazione

Porta di aspirazione intasata. Pulire la porta di aspirazione.

Accumulo di polvere sul ltro.

Pulire il contenitore di polvere ed il

ltro.

Accumulo di polvere sul ciclone. Pulire il ciclone.

La luce UV non

funziona

Micro-interruttore danneggiato

Contattare il servizio di assistenza

per la sostituzione del micro-inter-

ruttore.

La lampada UV non si accende a

causa dell’inclinazone dell’appar-

ecchio oppure a causa del blocco

del micro-interrutore o delle ruote

del commutatore.

Contattare il servizio di assistenza

per sostituire le ruote del commu-

tatore.

Danni alla luce UV.

Contattare l’assistenza post-vendi-

ta per sostituire la luce UV.

La macchina

ha smesso

improvvisa-

mente di

funzionare

Coperchio del contenitore di pol-

vere

Al ne di evitare il surriscaldamen-

to del motore di questo prodotto, è

stato aggiunto un meccanismo di

sicurezza per evitare il surriscal-

damento. In tal caso, interrompere

l’utilizzo, eliminare il blocco e

sospenderlo per due ore prima

dell’uso.

Porta di aspirazione intasata.

Filtro bloccato.

Spazzola a

rullo a smesso

di funzionare

all'improvviso

Materiale estraneo impigliato nella

spazzola a rullo.

Rimuovere il coperchio e ripulire la

spazzola a rullo secondo la guida

dell’utente.

La cintura è staccata o rotta.

Aprire il coperchio della spazzola a

rullo secondo le istruzioni per l’uso,

vericare se la cintura è staccata

o rotta e sostituire la cintura nel

punto designato.

Avviso:se il problema persiste dopo aver adottato le seguenti soluzioni, contattare immediatamente il servizio

post vendita o il distributore locale.

Speciche del prodotto

Parametro tecnico

Modello BX7 Pro Max

Tensione nominale 220-240V~

Frequenza nominale 50-60Hz

Potenza nominale 700W

Schema elettrico

Pannello a luce UV

Micro-interruttore

Stufa

Pellicola riscaldante in

poliammide 1

Generatore

di ioni

negativi

Pellicola riscaldante

in poliammide 2

Motore di aspirapolvere

Motore della spazzola

a rullo

PCB di alimentazione 1

PCB di

alimentazione 2

PCB principale

PCB On/off

PCB 1 lampada ambientale

PCB 2 lampada ambientale

PCB sensore

polvere

Informazioni sul produttore

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio

amichevole all'ambiente.

Non smaltire la macchina nei riuti domestici.

Solo per gli stati di EC:Secondo la direttiva europea 2012/19/EU, le macchine che non sono più

utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose

o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche

amichevole all’ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di un anno di garanzia per la macchina per il servizio che inizia dalla data

di acquisto.

La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modifiche all’ apparecchio

come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente

o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati

dalle batterie.

Fabbricante Kingclean Electric Co., Ltd

Indirizzo

N. 1, strada Xiangyang, nuovo distretto di Suzhou,

provincia di Jiangsu, Cina 215009

Instalación del producto

Nombre de la pieza

Lista de empaque

Nombre

Aspirador de

eliminación de

ácaros

Filtro MIF Mini cepillo

Instrucciones de

uso

Cantidad 1 1 1 1

Boton interruptor

Botón de modo

Pantalla de visualización

Cable de energía

Generador de aire caliente

Lámpara ultravioleta

Mini cepillo

Cepillo de rodillo

Cubierta del cepillo

rodante

Botón deslizante de

la cubierta del cepillo

rodante

Placa calefactora

de grafeno1

Placa calefactora de

grafeno 2

Ruedas de

microinterruptor

Uso del producto

Inserte el enchufe en la toma de corriente y pulse el botón de encendido/apagado,la máquina

está en modo Iones + UV +Tapping por defecto y todos los indicadores se iluminan.

Pulse el botón de modo para cambiar la máquina al modo de toma+ Iones.

Pulse de nuevo el botón de modo para cambiar la máquina al modo UV+ Iones.

Pulse de nuevo el botón de modo para volver al modo UV+tapping+Iones.Pulse de nuevo el

botón de encendido/apagado, la máquina dejará de funcionar.(La zona de la pantalla LED tiene

la función de sensor de polvo. Cuando está limpio, la luz de concentración de polvo se vuelve

azul. Cuando está sucio, la luz de concentración de polvo se vuelve roja.

A medida que disminuye la concentración de polvo, la luz de concentración de polvo cambia

lentamente de rojo a azul).

Notas:

1.Cuando la pantalla LED muestra el modo de cepillo atrapado y el icono parpadea, por favor, limpie el ltro y

el cepillo a tiempo.

2.Por razones de seguridad, la luz UV sólo funciona cuando se pulsan simultáneamente dos

microinterruptores. De lo contrario, la luz UV se apagará automáticamente.

3.No toque la salida de aire ni la placa calefactora de grafeno de la parte inferior de la máquina por si se

escalda la mano.

Pantalla de visualización

Modo de iones

negativos

Modo de parada

(Cuando el polvo está

lleno o el rotor está

bloqueado, el icono

parpadea)

(Mostrar cambios en la

concentración de polvo)

Maneras de eliminar los ácaros

Modo ap

Barra de concentración

de polvo

Limpieza y mantenimiento

Notas:

1.El algodón de ltro MIF se puede obtener del vendedor

de la aspiradora.

2.Se recomienda limpiar el recipiente para polvo a

tiempo después de cada uso. Cuando demasiado polvo

hace que el ltro MIF se obstruya, es necesario limpiarlo

y reemplazarlo si es necesario.

Limpieza del conjunto de la taza para el

polvo

1.Apague la máquina, desenchufe el cable de

alimentación, coloque la máquina en posición

vertical, presione el botón de desbloqueo con la

mano y levante el recipiente para el polvo en la

dirección de la echa. (Figura 1)

2.Sostenga el conjunto de la taza de recolección

de polvo y la cubierta de la taza de recolección

de polvo con ambas manos, luego gire el

conjunto de la taza de recolección de polvo

en el sentido de las agujas del reloj (Figura 2),

levante el conjunto de la cubierta de la taza de

recolección de polvo y saque el cono ciclónico

para verter el polvo. (Figura 3)

Filtro MIF de algodón y limpieza de

conos ciclónicos

Sostenga el conjunto del cono ciclónico del

recipiente para polvo con una mano y pellizque

la marca "UP" en el ltro con la otra mano, saque

el filtro MIF (Figura 4) y golpéelo hacia abajo

en la dirección de la echa para quitar el polvo.

Recuerde no golpear para evitar que el polvo se

derrame (Figura 5). Utilice el cepillo de limpieza

especial incluido para eliminar el polvo y otros

residuos del ltro de metal y las piezas de plástico. (Figura 6)

Después de limpiar el conjunto del vaso colector de polvo, el ltro de algodón MIF y el conjunto

del cono ciclónico, coloque el conjunto del cono ciclónico en el vaso colector de polvo y luego

gire el conjunto de la cubierta del vaso colector de polvo hacia el vaso colector de polvo.

Cuando gire, se ensamblará en su lugar después de escuchar un sonido de "clic". (Figura 7)

Notas:

1.¡Recuerde no perderse el ltro MIF!

2.Si encuentra que hay demasiado polvo en el recipiente para el polvo, puede limpiar el recipiente para el

polvo y el conjunto del ltro con agua o reactivos neutros, y limpiarlos con un paño seco. Tenga en cuenta

que el ltro MIF no debe lavarse con agua tanto como sea posible. Puede limpiar el polvo y la suciedad

tocando. Al mismo tiempo, asegúrese de que estén completamente secos antes de colocar el recipiente para

el polvo y el ltro MIF en la unidad principal.

Ensamblaje de la cubierta

de la taza para el polvo

Ensamblaje de la taza para polvo

Cono de

ciclón

Cinta con logo

Filtro MIF

Mini cepillo

Conjunto de tapa giratoria

del recipiente para polvo

Filtro de

metal

Esponja de ltro

Botón de desbloqueo

Conjunto

de cepillo

rodante

Conjunto

de cepillo

rodante

Cierre

Abierto

Sacar

Carga

Cubierta del cepillo rodante

Pantalla de vacío

Limpieza e instalación de cepillos

Apague la máquina y desenchufe la fuente

de alimentación, deslice y presione el botón

deslizante de la cubierta del cepillo giratorio con

la mano para cambiarlo del estado cerrado al

estado abierto (Figura 8), luego gire la cubierta

del cepillo giratorio y extraiga el rodillo conjunto

de cepillo (Figura 9), es decir, se puede limpiar.

Después de limpiar el cepillo giratorio, instale

el conjunto del cepillo giratorio y la cubierta del

cepillo giratorio en el cuerpo uno por uno (Figura

10) y bloquee el deslizador del cepillo giratorio

.(Figura 11)

Notas:Cuando limpie el cepillo giratorio, asegúrese

de desconectar la fuente de alimentación para evitar

la activación accidental del cepillo giratorio y lesiones

personales.

Mantenimiento y

almacenamiento diario

Se recomienda limpiar la taza de polvo y el ltro de algodón MIF después de cada uso para el

siguiente uso. Si la taza de polvo está llena de polvo durante el uso, se recomienda limpiarla

inmediatamente, de lo contrario afectará el efecto de uso; Después de que el tiempo de uso

acumulado del filtro MIF alcance las 30h-50h (según el uso del filtro MIF), se recomienda

comprar y reemplazar el MIF en el lugar designado Filtro, para no afectar el rendimiento de la

máquina.

La penetración de los rayos ultravioleta es débil y cualquier papel, vidrio ordinario o plástico

reducirá en gran medida la intensidad de la radiación ultravioleta. Además, las manchas de

polvo y aceite en la cubierta transparente inferior afectarán directamente su capacidad de

penetración, por lo que la cubierta transparente debe limpiarse y limpiarse con regularidad para

evitar afectar la penetración y la fuerza de los rayos ultravioleta.

No toque la cubierta transparente con los dedos, porque las manchas afectarán la penetración

de los rayos ultravioleta.

Cuando no utilice la máquina durante mucho tiempo, colóquela en un lugar fresco y seco, y no

la exponga a la luz solar directa ni a un ambiente húmedo.

La pantalla de lámpara transparente sensible al polvo en el conducto de aire debe limpiarse y

limpiarse con regularidad para evitar afectar la transmisión y recepción de señales infrarrojas.

(Figura 12)

Precauciones

Lea este manual de instrucciones detenidamente antes de usarlo y guárdelo adecuadamente

para uso futuro.

Nunca deje la máquina funcionando sin supervisión.

Apague el interruptor de alimentación y desconecte el cable de alimentación si la máquina

va a estar inactiva. No desenchufe el cable de alimentación con la mano húmeda en caso de

descarga eléctrica.

Corte la fuente de energía en mantenimiento o fuera de servicio.

Mantenga el cable de alimentación alejado de objetos alados y no arrastre el cable para mover

la máquina en caso de daños en el cable.

Por razones de seguridad, no use el producto para limpiar objetos calientes como carbón,

colillas de cigarrillos, objetos afilados como vidrios rotos, líquidos corrosivos, materiales

inflamables y explosivos como gasolina y alcohol. De lo contrario, puede causar daños al

producto o incendios.

No use este producto para limpiar agua o polvo húmedo. No lo opere en lugares húmedos (como

baños, inodoros, lavaderos, etc.) para evitar un mal funcionamiento.

No coloque la máquina cerca de aparatos de calefacción ni la exponga a la luz solar directa en

caso de peligro de incendio.

Mantenga este producto fuera del alcance de personas especiales como niños sin supervisión

de un adulto.

No opere esta máquina con el puerto de succión bloqueado en caso de daños al producto.

El producto tiene luz ultravioleta, por razones de seguridad. No mire la parte inferior de la

máquina cuando esté encendida en caso de que los rayos ultravioleta dañen.

No aplique este producto a las plantas. El uso excesivo de UV puede causar daños a los

objetos.

No se siente sobre este producto en caso de lesiones personales y daños al producto.

No retire la cubierta del cepillo giratorio ni la fuerce hacia afuera cuando la máquina esté

encendida por razones de seguridad.

Este producto solo puede usarse para limpiar textiles como colchones, mantas, almohadas,

sofás, etc.

Si el cable de alimentación está dañado, solicite ayuda profesional del fabricante y otros

profesionales por razones de seguridad.

Solución de problemas

Si la falla persiste después de adoptar las siguientes soluciones, comuníquese inmediatamente con el

servicio postventa o con el distribuidor local.

Problemas Causas posibles Soliciones

La máquina no

funciona

El cable de alimentación no está. Inserte el cable de alimentación.

No hay corriente en el zócalo. Verique el zócalo.

Interruptor de encendido no pre-

sionado.

Presione el botón de encendido /

apagado.

Baja potencia de

succión

Puerto de succión obstruido. Limpiar el puerto de succión.

Acumulación de polvo en el ltro. Limpia el ltro.

Acumulación de polvo en el ciclón. Limpiar ciclón.

La lámpara UV

no funciona

Microinterruptor dañado

Contacte con el servicio postventa

para sustituir el microinterruptor.

La inclinación de la máquina y el

microinterruptor dejan la supercie

de limpieza o las ruedas del micro-

interruptor atascadas impiden que

se activen las lámparas U.

Póngase en contacto con el ser-

vicio posventa para sustituir las

ruedas de los microinterruptores.

Daño por luz ultravioleta.

Póngase en contacto con el servi-

cio postventa.

Apagado

automático

Copa de polvo llena.

La máquina se apagará automáti-

camente para evitar que el motor

funcione durante mucho tiempo. Si

la máquina se apaga automática-

mente, limpie el depósito de polvo

y el ltro, desenchufe el.

Puerto de succión obstruido.

Filtro bloqueado.

El cepillo

giratorio dejó de

funcionar de

Brushroll enredado con materia

extraña.

Retire la cubierta y limpie el bro-

cha.

El cinturón está desprendido o

roto.

Retire la cubierta de acuerdo con

la guía del usuario y revise la

correa. Si está roto, póngase en

contacto con el servicio postventa

para repararlo.

Notas:Si hay un problema después de adoptar las siguientes soluciones, comuníquese inmediatamente con

el servicio posventa o el distribuidor local.

Especicaciones del producto

Parametro tecnico

Modello BX7 Pro Max

Tensione nominale 220-240V~

Frequenza nominale 50-60Hz

Potenza nominale 700W

Schema elettrico

Tablero de lámpara UV

Microinterruptor

Elemento de

calefacción

Film calefactor de

poliimida 1

Generador

de iones

negativos

Film calefactor de

poliimida 2

Motor de aspiración

Motor de cepillo de

piso

Tarjeta de alimentación

Tarjeta de

alimentación 2

Tablero de control

principal

Sobre/Apagado

Luz ambiental PCB 1

Luz ambiental PCB 2

Sensor de polvo

PCB

Informaciones del fabricante

Desechado

La máquina, los accesorios y el embalaje deben clasicarse para un reciclaje respetuoso con el

medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:De acuerdo con la Guía Europea 2012/19 / UE, las máquinas

que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías /

paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera

ambientalmente correcta .

Sujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de un año a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones

al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o

el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a

circunstancias externas o las baterías.

Fabricante Kingclean Electric Co., Ltd

Dirección

No.1 de calle de Xiangyang, Nuevo distrito de Suzhou, la

provincia de Jiangsu, 215009, China

Обзор продукта

Наименование деталей

Комплектация

Наименование

Пылесос для

удаления

клещей

MIF фильтр

Чистящий

инструмент

Инструкция по

эксплуатации

Количество 1 1 1 1

Кнопка включения/выключения

Кнопка режима

Экран дисплея LED

Шнур питания

Выход горячего воздуха

Ультрафиолетовая лампа

Мини-щетка

Роликовая щетка

Крышка роликовой

щетки

Защелка крышки

роликовой щетки

Нагревательная

пластина из

графена 1

Нагревательная

пластина из графена 2

роликовые

колесики

Использование устройства

Вставьте вилку в розетку и нажмите кнопку включения / выключения, устройство перейдет

в режим по умолчанию пылесос (Ions) + УФ + выбивание, при этом загорятся все

индикаторы.

Нажмите кнопку режима “mode”, чтобы переключить устройство в режим выбивание +

пылесос (Ions).

Нажмите кнопку режима “mode” еще раз, чтобы переключить устройство в режим УФ +

пылесос (Ions).

Нажмите кнопку режима “mode” еще один раз, чтобы вернуться в режим пылесос (Ions)

+ УФ + выбивание. Нажмите кнопку включения / выключения еще раз и устройство

перестанет работать. (Область ЖК-дисплея оснащена функцией датчика пыли. В чистом

состоянии индикатор концентрации пыли становится синим. В загрязненном состоянии

индикатор концентрации пыли загорается красным.

По мере уменьшения концентрации пыли цвет индикатора медленно меняется с красного

на синий).

Примечание:

1. Когда на ЖК-дисплее отображается застревание роликовой щетки “Brush trapped” и мигает значок,

очистите фильтр и роликовую щетку.

2. Для обеспечения безопасности ультрафиолетовая лампа работает только при одновременном

нажатии двух микропереключателей. В противном случае ультрафиолетовая лампа автоматически

выключится.

3. Не прикасайтесь к отверстию для выхода воздуха и нагревательной пластине из графена в нижней

части устройства во избежание ожога рук.

Экран LED дисплея

Режим

отрицательных

ионов

Индикатор

застревания щетки

(Устройство заполнено

пылью или щетка

в застрявшем

положении, мигает

значок)

Режим удаления клещей

Режим выбивания

Индикатор

концентрации пыли

Уход и техническое

обслуживание

Примечание:

1. MIF фильтр может быть приобретен у Продавцов

пылесосов.

2. Рекомендуется своевременно очищать пылесборник

после каждого использования. Если фильтр засорился,

его необходимо очистить или заменить.

Очистка пылесборника

1. Выключите устройство и отсоедините шнур

питания. Затем нажмите кнопку разблокировки

и поднимите вверх .(рис.1)

2. Держите пылесборник и крышку

пылесборника отдельно, поверните

пылесборник по часовой стрелке (рис. 2),

извлеките фильтр из пылесборника для

очистки. (рис. 3)

Очистка MIF фильтра и циклона

Держите циклон в одной руке, зажмите

область с маркировкой «вверх» другой рукой и

достаньте фильтр (рис.4). Слегка постучите по

фильтру для очистки. Очистите металлическую

фильтровальную сетку с помощью прилагаемой

щетки.

（

рис.5-6

）

После очистки пылесборника, фильтра и

циклона вставьте циклон в пылесборник и

поверните крышку пылесборника до тех пор,

пока не раздастся звук “щелчок”. (рис. 7)

Примечание:

1. Помните об установке фильтра!

2. Используйте воду или нейтральные реагенты для очистки пылесборника и протрите сухой тканью.

Не мойте фильтр до тех пор, пока в этом нет необходимости. Перед повторным использованием

убедитесь, что фильтр и пылесборник полностью высохли.

Крышка пылесборника

Пылесборник

Циклонный

конус

Маркировочная

лента

MIF

фильтр

Щетка для очистки

Крышка пылесборника

Металлическая

фильтровальная сетка

Фильтр

Кнопка разблокировки

Роликовая

щетка

Роликовая

щетка

Закрыть

Открыть

Вынуть

Вставить

Крышка роликовой щетки

Окно датчика пыли

Чистка и установка роликовой щетки

Выключите устройство и отсоедините шнур

питания, установите фиксатор крышки

роликовой щетки из положения блокировки

в положение разблокировки (рис. 8), чтобы

снять роликовую щетку для ее очистки. (рис. 9)

После чистки установите роликовую щетку и

крышку роликовой щетки обратно в устройство

(рис. 10) и зафиксируйте кнопку в положение

блокировки. (рис. 11)

Примечание: В целях безопасности, пожалуйста,

выключите устройство и отсоедините шнур питания

перед чисткой щетки.

Техническое обслуживание и

хранение

После каждого использования рекомендуется

очищать пылесборник и фильтр для

следующего использования. Рекомендуется

заменять фильтр через 30-50 часов работы (в

зависимости от конкретной ситуации) для лучшего использования.

Любая бумага, свинцовое стекло, пластик будут сильно влиять на воздействие

ультрафиолетового излучения. Пожалуйста, регулярно протирайте и чистите крышку

ультрафиолетовой лампы для лучшего использования.

Не прикасайтесь к окну ультрафиолетовой лампы, так как пятна повлияют на

эффективность ультрафиолетового излучения.

Окно датчика пыли в воздуховоде необходимо регулярно чистить и протирать, чтобы

избежать влияния на передачу и прием инфракрасных сигналов. (рис. 12)

Если устройство не используется в течение длительного времени, храните устройство

в прохладном и сухом месте и не размещайте под прямыми солнечными лучами или во

влажной среде.

Транспортируйте устройство только в его оригинальной упаковке.

Требования по технике безопасности

1. Пожалуйста, внимательно прочтите данное руководство по эксплуатации перед

использованием и храните его надлежащим образом для дальнейшего использования.

2. Никогда не оставляйте работающее устройство без присмотра.

3. Храните данное устройство в недоступном для детей месте. Не позволяйте детям играть

или управлять устройством во избежание несчастных случаев.

4. Держите шнур питания подальше от острых предметов и не тяните за шнур для

перемещения устройства.

5. Не используйте данное устройство для всасывания воды или влажной пыли. Не используйте

его во влажных местах (таких как ванная комната, туалет, прачечная и т.д.) во избежание

неисправностей.

6. Данное устройство используется только для очистки и удаления пылевых клещей на

текстильных изделиях, таких как матрацы, одеяла, подушки, диваны и т.д.

7. Не размещайте устройство вблизи нагревательных приборов и не подвергайте его

воздействию прямых солнечных лучей во избежание возникновения пожара.

8. По соображениям безопасности, пожалуйста, не используйте изделие для всасывания

горячих предметов, таких как уголь, окурки, острых предметов, таких как битое стекло,

легковоспламеняющихся и взрывоопасных веществ,агрессивных жидкостей, бензина,

алкоголя. В противном случае это может привести к повреждению устройства или возгоранию.

9. Избегайте длительной работы устройства, когда всасывающее отверстие засорено во

избежание его повреждения.

10. Не снимайте крышку роликовой щетки и не выдвигайте крышку наружу при включении или

эксплуатации устройства во избежание его повреждения.

11. Данное устройство оснащено ультрафиолетовой лампой, не смотрите на дно устройства

при включенном питании во избежание вредного воздействия на глаза.

12. Не допускайте попадания УФ-света на растения. Не концентрируйте УФ-свет на одном

месте в течение продолжительного времени, чтобы избежать повреждения очищаемых

предметов.

13. Не садитесь на данное устройство во избежание его повреждения.

14. Отключите источник питания во время технического обслуживания, очистки или временном

отключении устройства.

15. В случае повреждения шнура питания, для предотвращения опасности, он должен быть

заменен изготовителем, или специалистом сервисного центра.

16. Выключите питание и выньте вилку кабеля, если устройство не используется в течение

длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание

поражения электрическим током.

Устранение неисправностей

Перед обращением в сервисный центр ознакомьтесь с приведенными ниже описаниями

неисправностей и их решениями.

Неисправность Возможная причина Решение

Устройство не

работает

Вилка подключена не плотно.

Проверьте хорошо ли вставлена

вилка в розетку

В розетке нет тока. Проверить розетку.

Кнопка-выключатель не нажата. Нажать на кнопку-выключатель.

Сила

всасывания

снижена

Отверстие всасывания засорено. Очистить отверстие всасывания.

Фильтрующий элемент засорен

пылью

Очистить пылесборник и фильтр.

Циклонный конус засорен пылью Очистить циклон.

Ультрафи-

олетовая

лампа не

работает

Микровыключатель поврежден.

Обратитесь в службу

послепродажного обслуживания

для замены микровыключателя.

Из-за наклона устройства

микровыключатель УФ-

излучения отрывается от

очищаемой поверхности или

колесики микровыключателя

мешают включению УФ-ламп.

Обратитесь в службу

послепродажного обслуживания

для замены колесиков

микровыключателя.

Ультрафиолетовая лампа

повреждена.

Обратитесь в службу

послепродажного обслуживания.

Устройство

отключается

Пылесборник переполнен.

Во избежание перегрева

двигателя устройства добавлен

механизм защиты от перегрева.

При перегреве двигателя

прекратите его использование,

очистите пылесборник, и

подождите два часа перед

использованием.

Отверстие всасывания

устройства засорено.

Фильтр засорен

Роликовая

щетка вдруг

перестала

работать

Щетка запутана

Откройте крышку роликовой

щетки в соответствии с

требованиями и очистите её для

использования.

Ремень отсоединен или сломан.

Откройте крышку роликовой

щетки в соответствии с

Руководством по эксплуатации,

Проверьте ремень на предмет

отсоединения или разлома, и

при необходимости обратитесь

в службу послепродажного

сервиса.

Примечание: если после принятия следующих мер неисправность сохраняется, немедленно свяжитесь

с послепродажным сервисом или местным дилером.

Спецификация продукции

Технические параметры

Модель BX7 Pro Max

Номинальное напряжение 220-240 В~

Номинальная частота 50-60 Гц

Номинальная мощность 700Вт

Принципиальная электрическая схема

УФ-лампа

Микровыключатель

Нагревательный

элемент

Полиимидная

нагревательная пленка 1

Генератор

отрицательных

ионов

Полиимидная

нагревательная пленка 2

Двигатель вакуум-

насоса

Двигатель

роликовой щетки

Плата источника

питания 1

Плата

источника

питания 2

Главная плата

Плата ВКЛ/ВЫКЛ

Плата осветительной

лампы 1

Плата осветительной

лампы 2

Плата датчика пыли

Информация о производителе

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от

неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от

других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/ EU отслужившие приборы,и, в

соответствии с Европейской директивой 2006/66/ЕС, поврежденные либо отработанные

аккумуляторные батареи/батарейки необходимо собирать отдельно и утилизировать без

ущерба для окружающей среды.

Возможны изменения без предварительного уведомления.

Гарантийные обязательства

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в

коммерческих целях, изменений первоначального состояния прибора, работ по очистке,

при последствиях ненадлежащего обращения или повреждении покупателем, или

третьими лицами, повреждении, вызванными внешними обстоятельствами, или из-за

аккумуляторных батарей.

Производитель Кингклин Электрик Ко., Лтд

Адрес

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу

Провинс, Китай

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе

самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера,

который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ –

месяц, третий символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты

производства данного устройства.

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N

13 D 29 V

2029 P

14 E 30 W

2030 Q

15 F 31 X

2031 R

16 G

Сделано в Китае

Товар сертифицирован

Web: www.jimmyglobal.com

Email: [email protected]

jimmytechnology

2N-01

Jimmy BX7 PRO MAX Mattress & Bed Vacuum Cleaner 700W

Product's Documents

User Manual

Specifications

Jimmy BX7 PRO MAX Questions and Answers
