Jimmy JV83 Battery Vacuum Cleaner 2-in-1 Handle Vacuum User Manual

Instruction Manual Vacuum Cleaner

Gebrauchsanweisung Staubsauger

Manual de instrucciones Aspiradora

Manuale di istruzione Aspirapolvere

Mode d’emploi Aspirateur

Инструкция по эксплуатации Пылесос

JV83

Contents

English 1

русский язык 57

Français 46

Italiano 35

Español 24

Deutsch 13

Products Installation

Unpacking

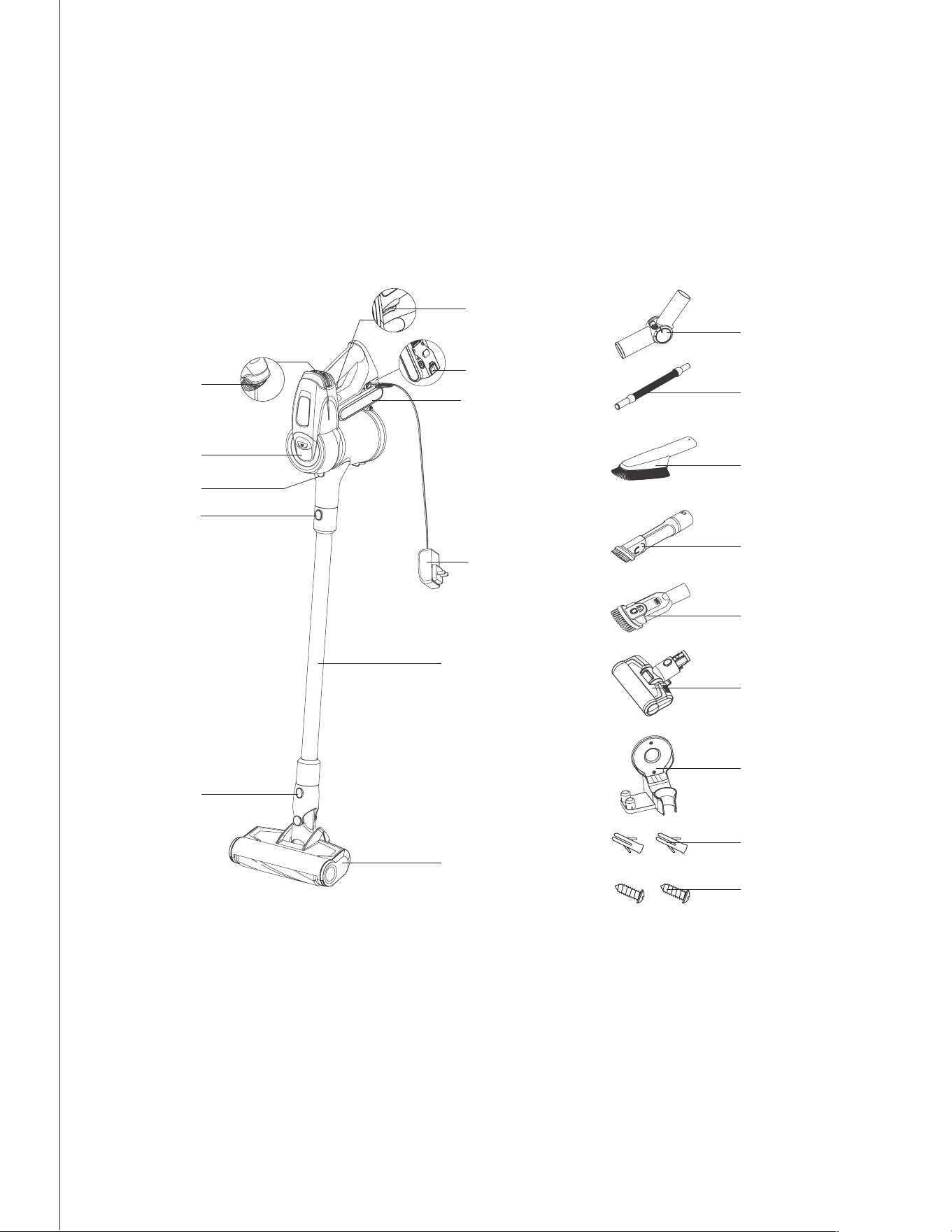

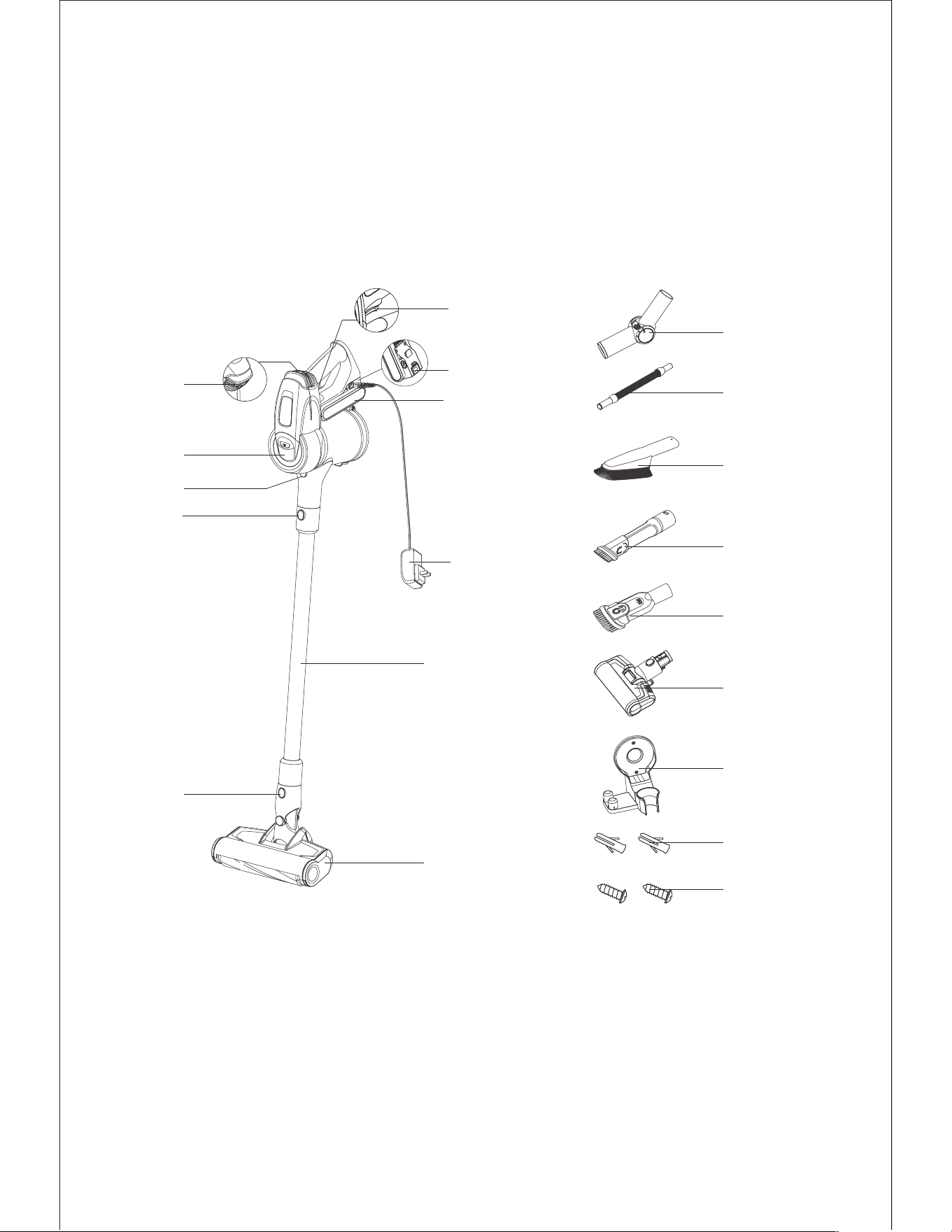

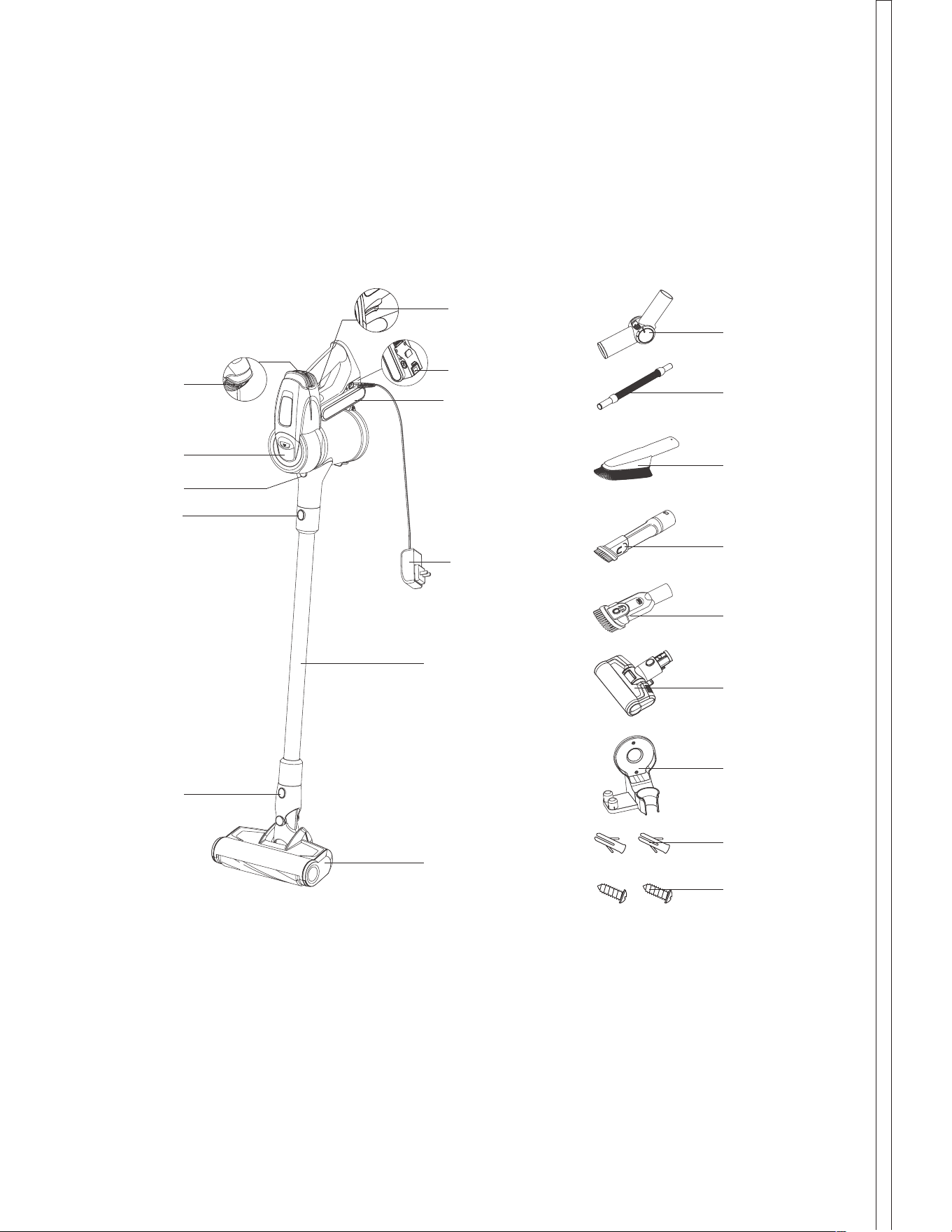

Parts Name

Open the package, take out the foam pad , all accessories and machine from the package, take

off the plastic bag and save them for the purpose of future maintenance and repair.

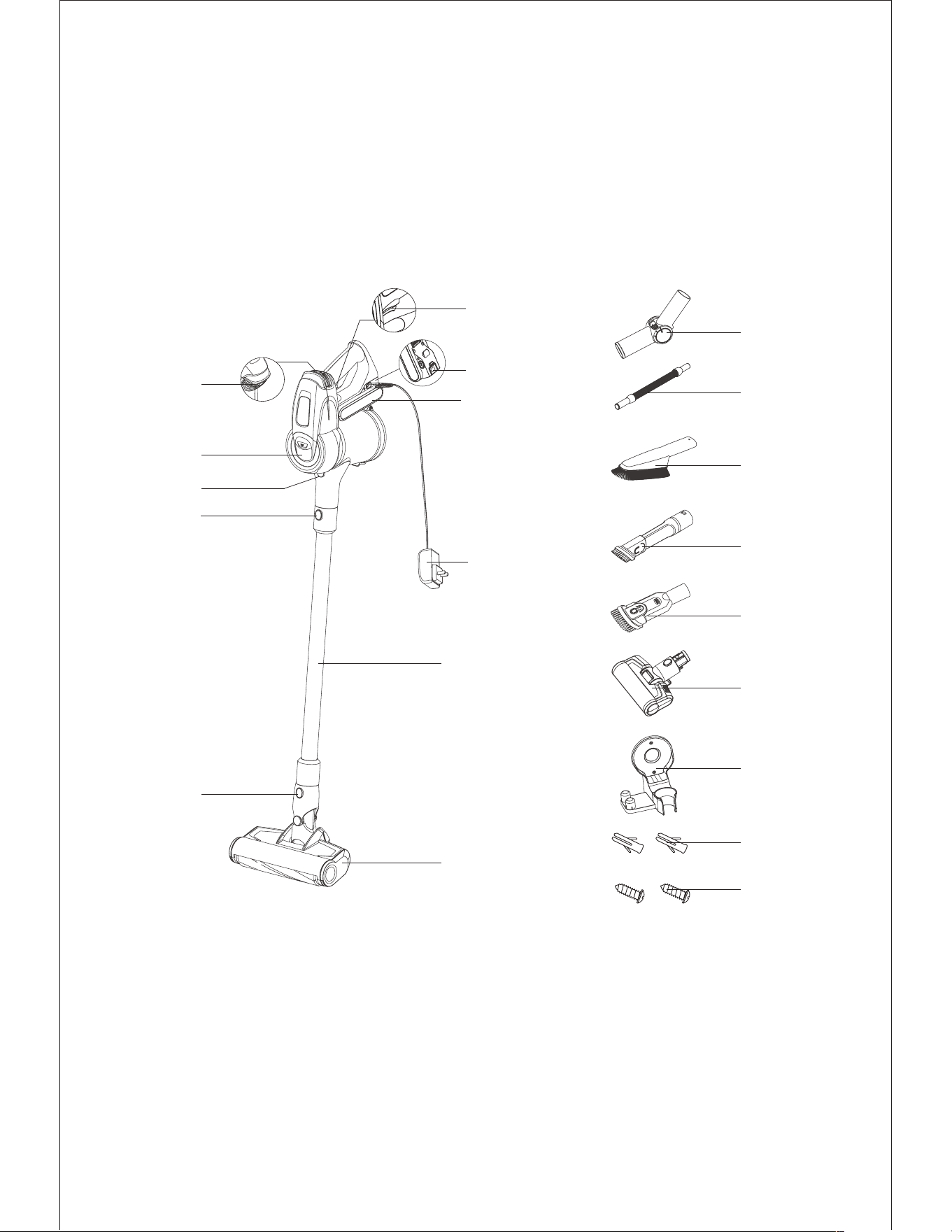

1. Floor Head Release Button

4. HEPA

7. attery Pack Release Button

10. Metal Tube

13.Strench Hose

16.2-in-1 Upholstery Tool

19.Expansion Hose

11. Electric Floor Head

14. Soft Brush

17.Electric Mattress Head

20.Screws

12. Connector

15. 2-in-1 Crevice Tool

18.Charging Base

2. Metal Tube Release Button

5. Speed Control Button

8. Battery Pack

3. Dust Cup Release Button

6. On/off Button

9. Adaptor

Main-body Assembly

Packing List

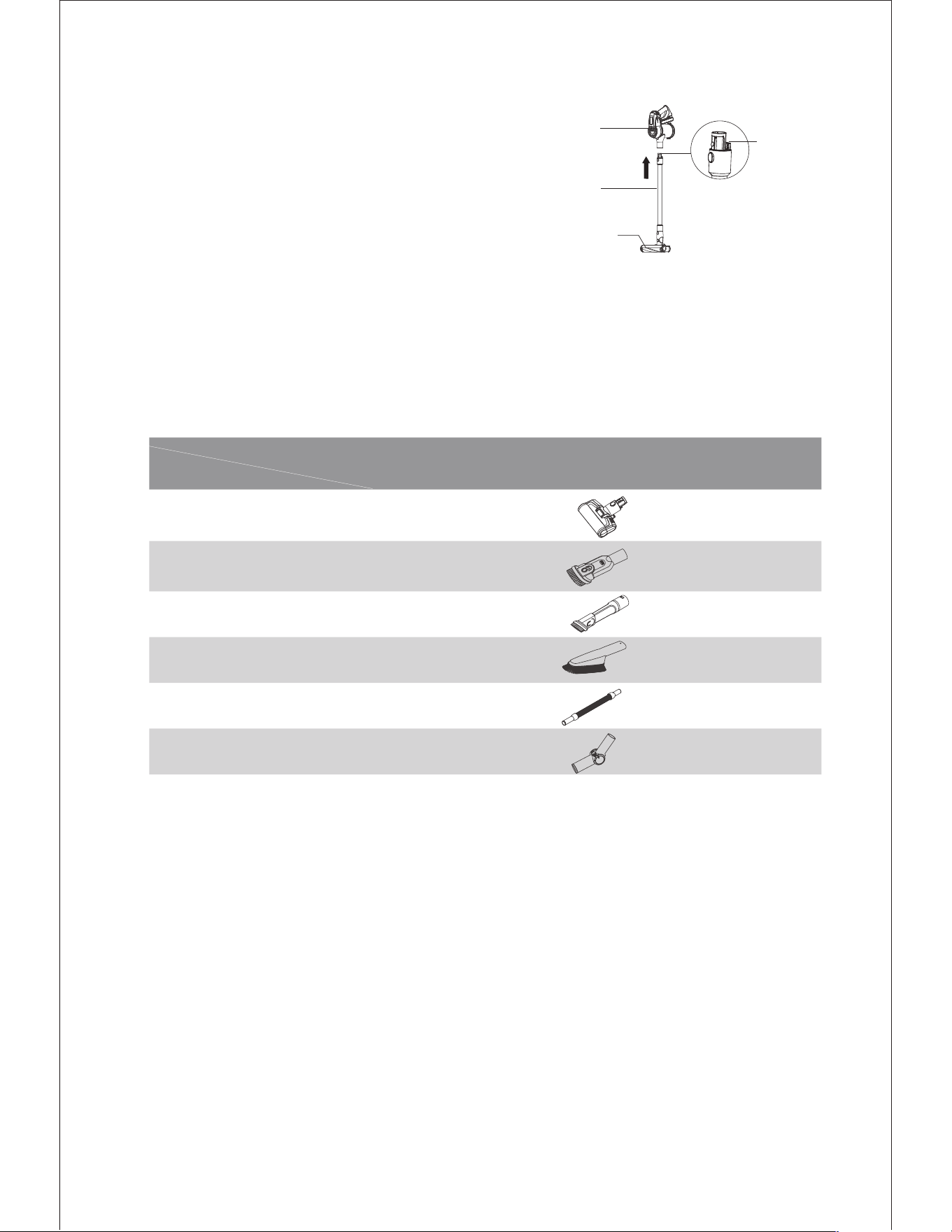

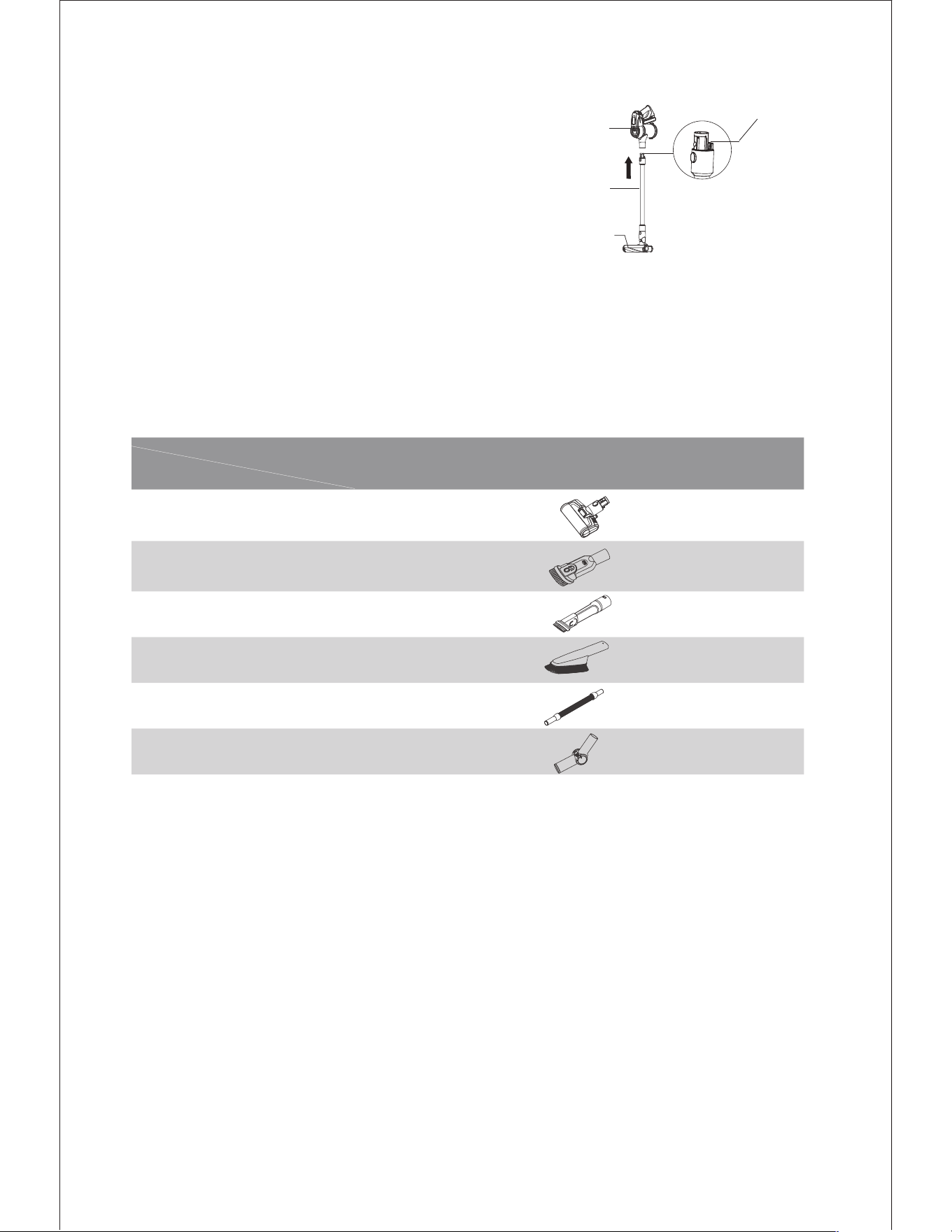

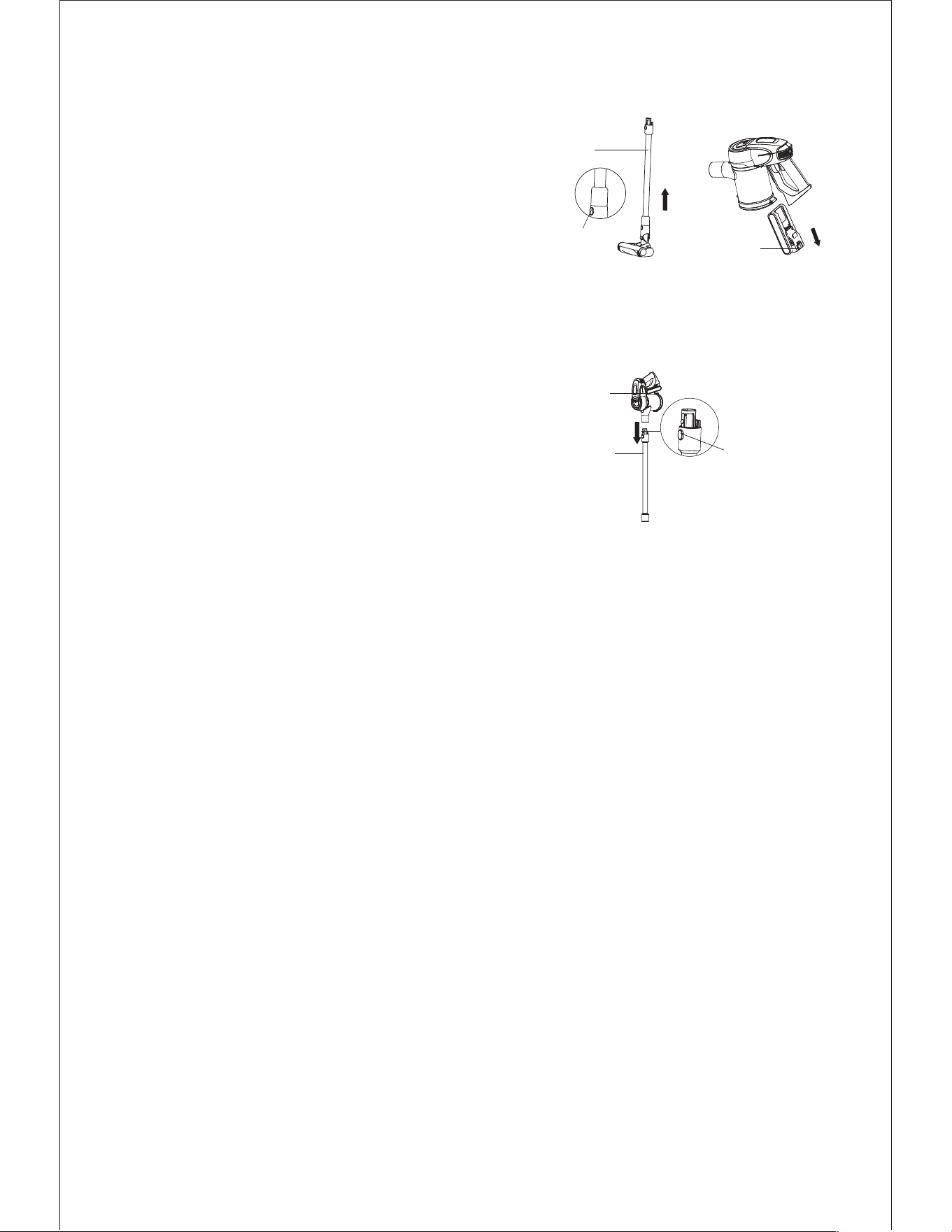

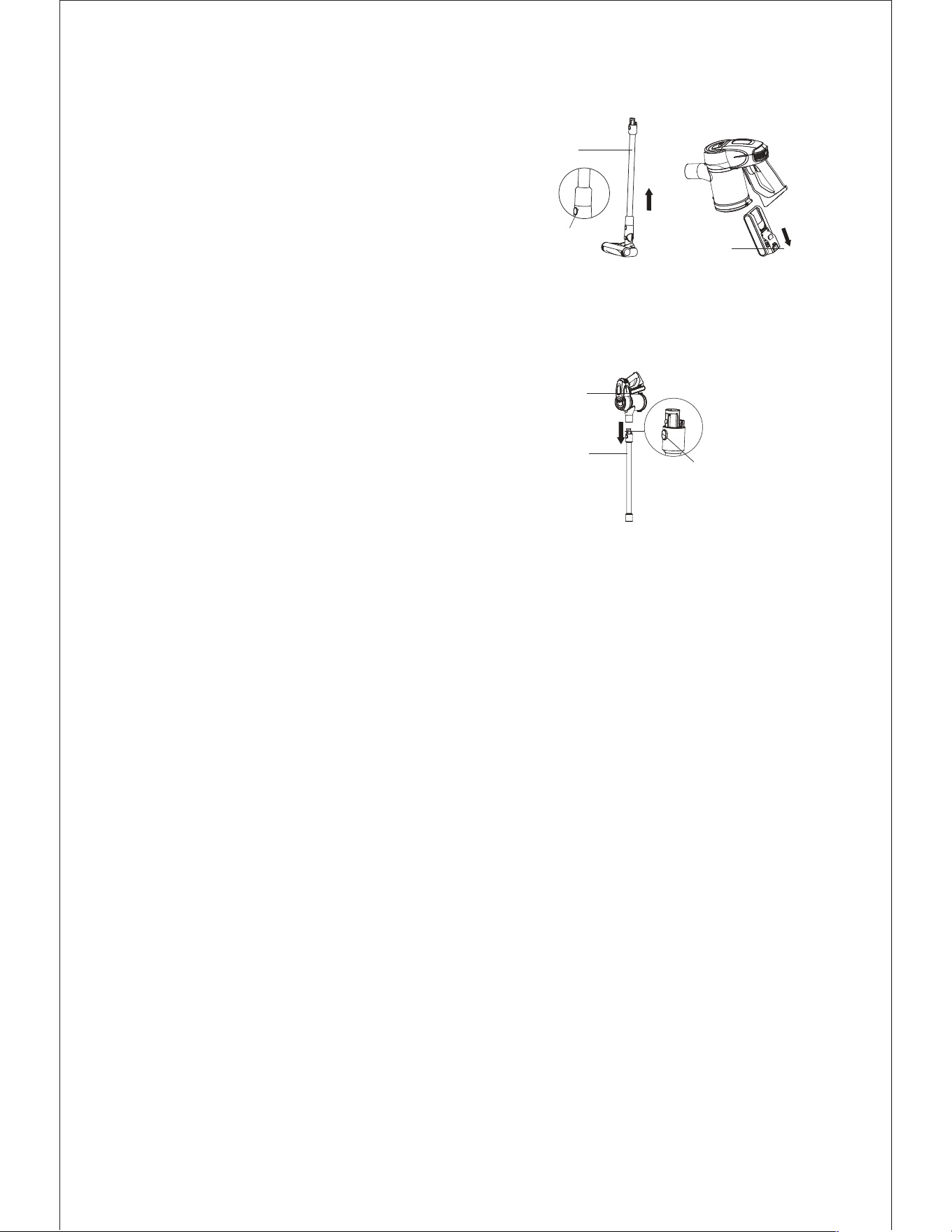

Hold the floor head with left hand, use right hand

to insert the metal tube vertically into floor head,

align with the conductive needle, press the handle

until a “click” sound is heard.(Picture 1)

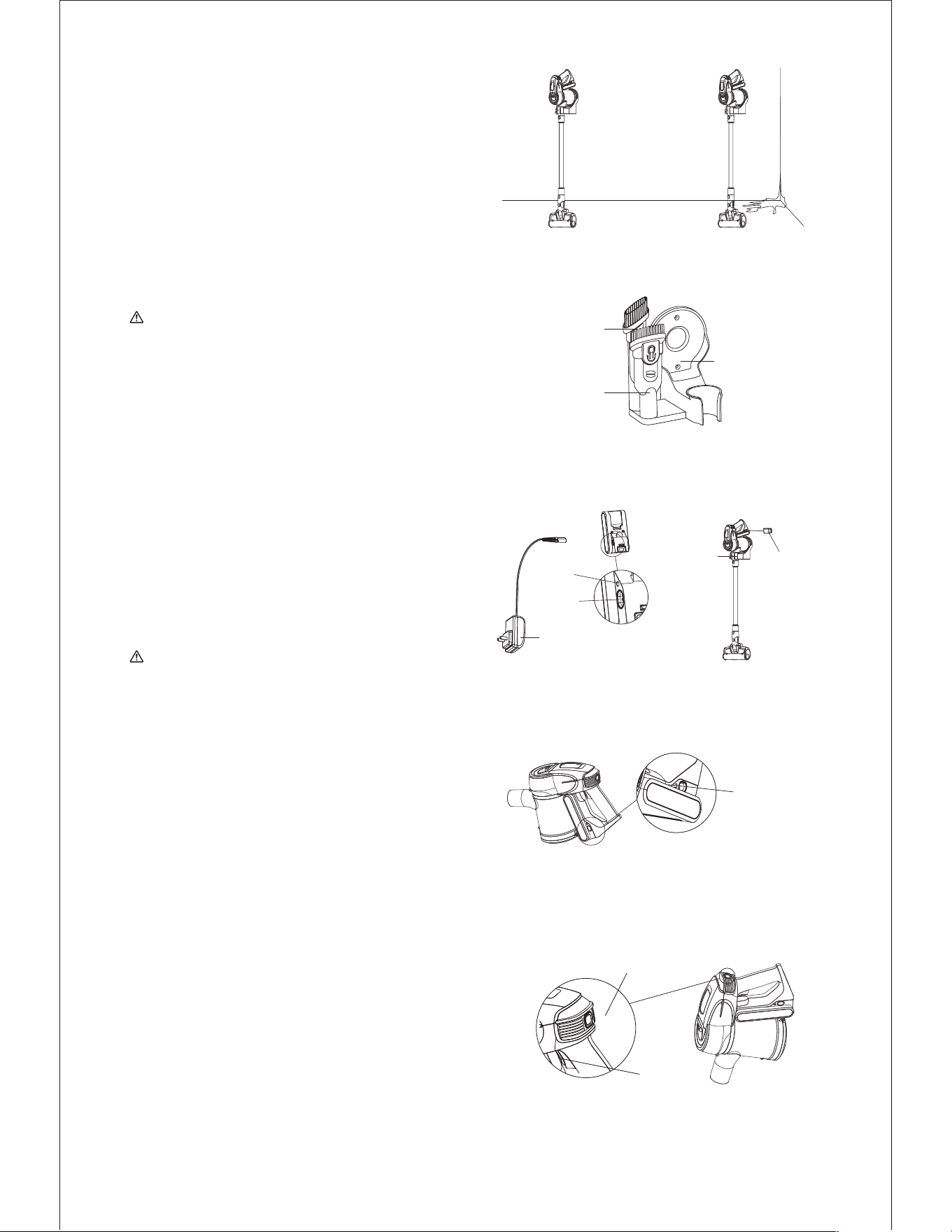

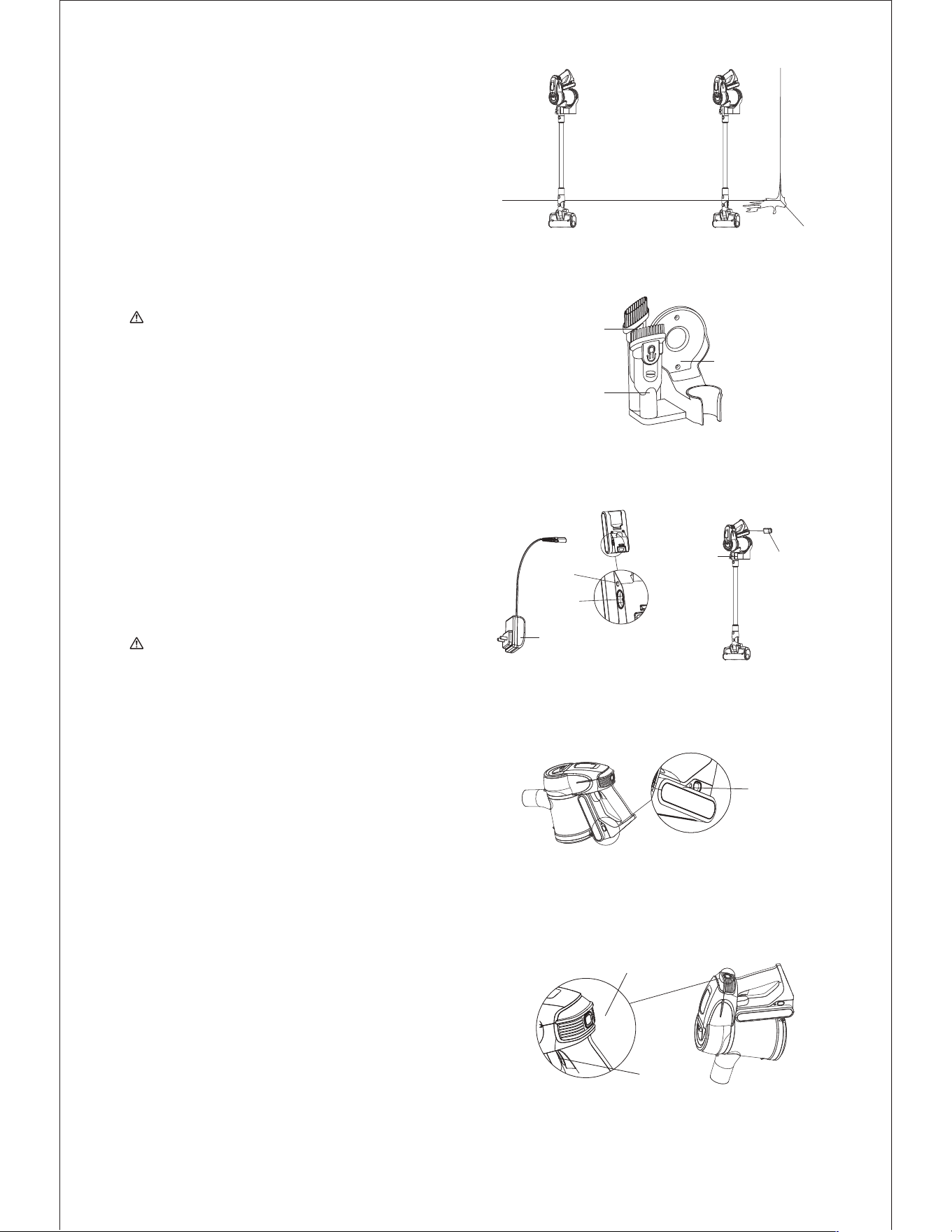

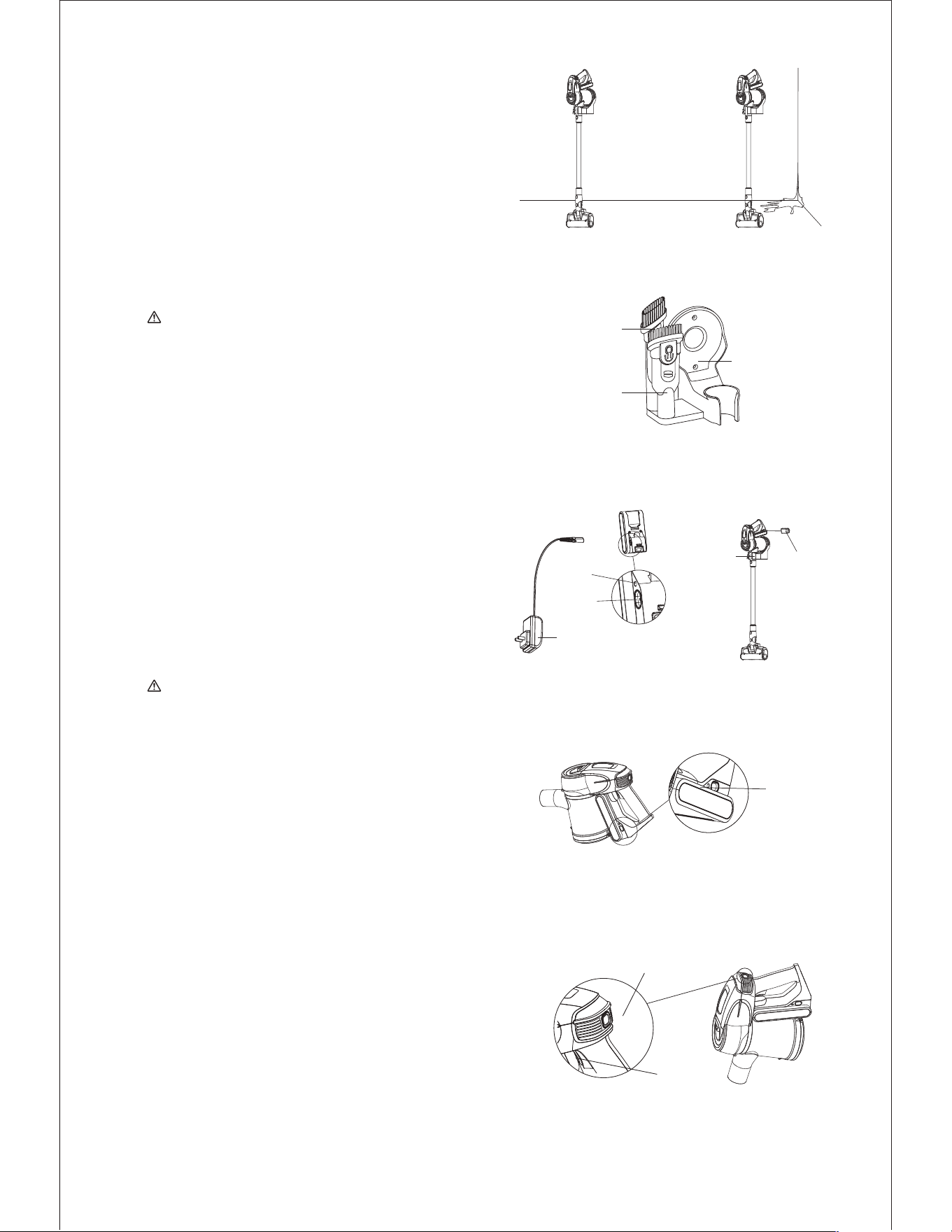

Fix the charging base on wall through screw holes,

so that the handheld vacuum cleaner can be

placed.(Picture 2)

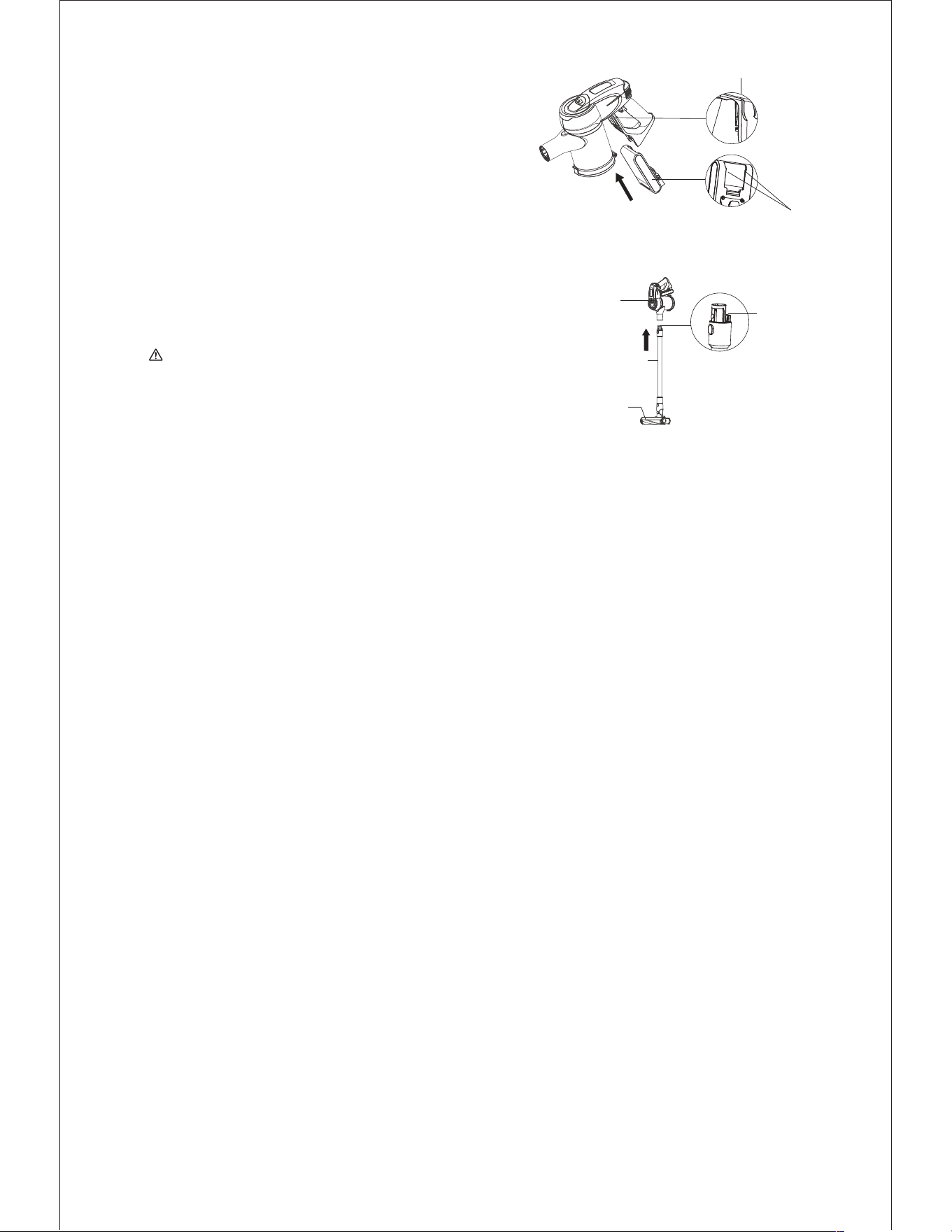

Battery pack assembly: use one hand to hold

handheld vacuum cleaner, one hand to hold

battery pack, align with the guide-track groove,

then install the battery pack until the “click” sound

is heard. Pull hard the battery pack downwards, if

the batter pack remain tight, which means battery

pack assembly complete.(Picture3)

Connect the electric floor head with metal tube

Charging base assembly

Assemble battery pack and handheld vacuum

Cleaner

Part Name

Handheld Vacuum

Cleaner

Electric Floor

Head

Electric Mattress

Head

2-in-1

Upholstery

Tool

2-in-1 crevice tool

Quantity 1 1 1 1 1

Part Name Metal Tube Adaptor Battery Pack Soft Brush Connectorl

Quantity 1 1 1 1 1

Part Name Strench Hose Charging Base Instruction Manual Screws Expansion Hos

Quantity 1 1 1 2 2

Note: Keep the handle and floor head in the same

direction, conductive needle shall align with the socket.

Note: Please disassemble the battery pack from the

machine when the vacuum cleaner is not used for a long

time.Pack the machine and store in dry place, avoiding

direct sunlight or humid environment.

Conductive

Needle

Electric Floor

Head

Metal Tube

Screw Hole

Charging base

groove

Guide-track groove

Battery pack

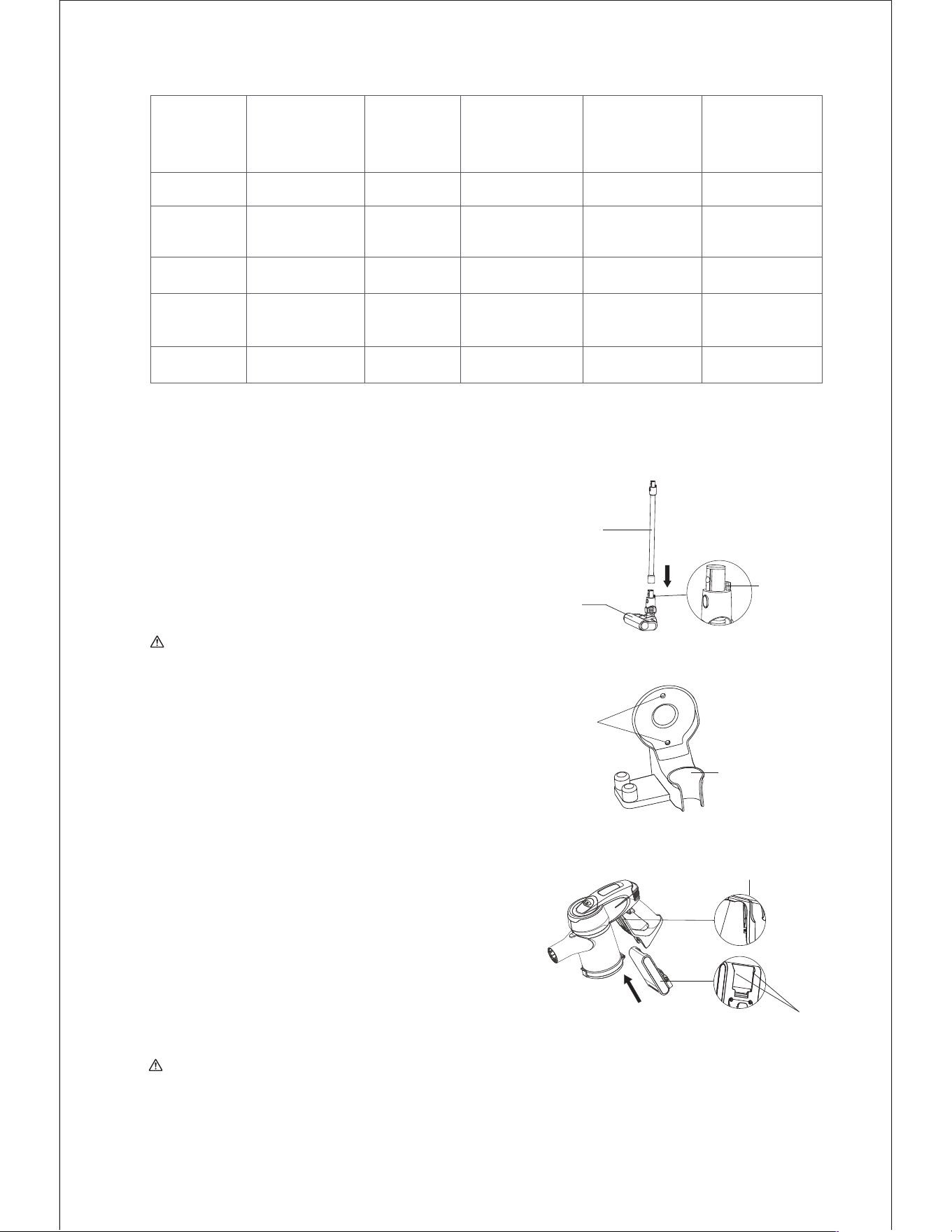

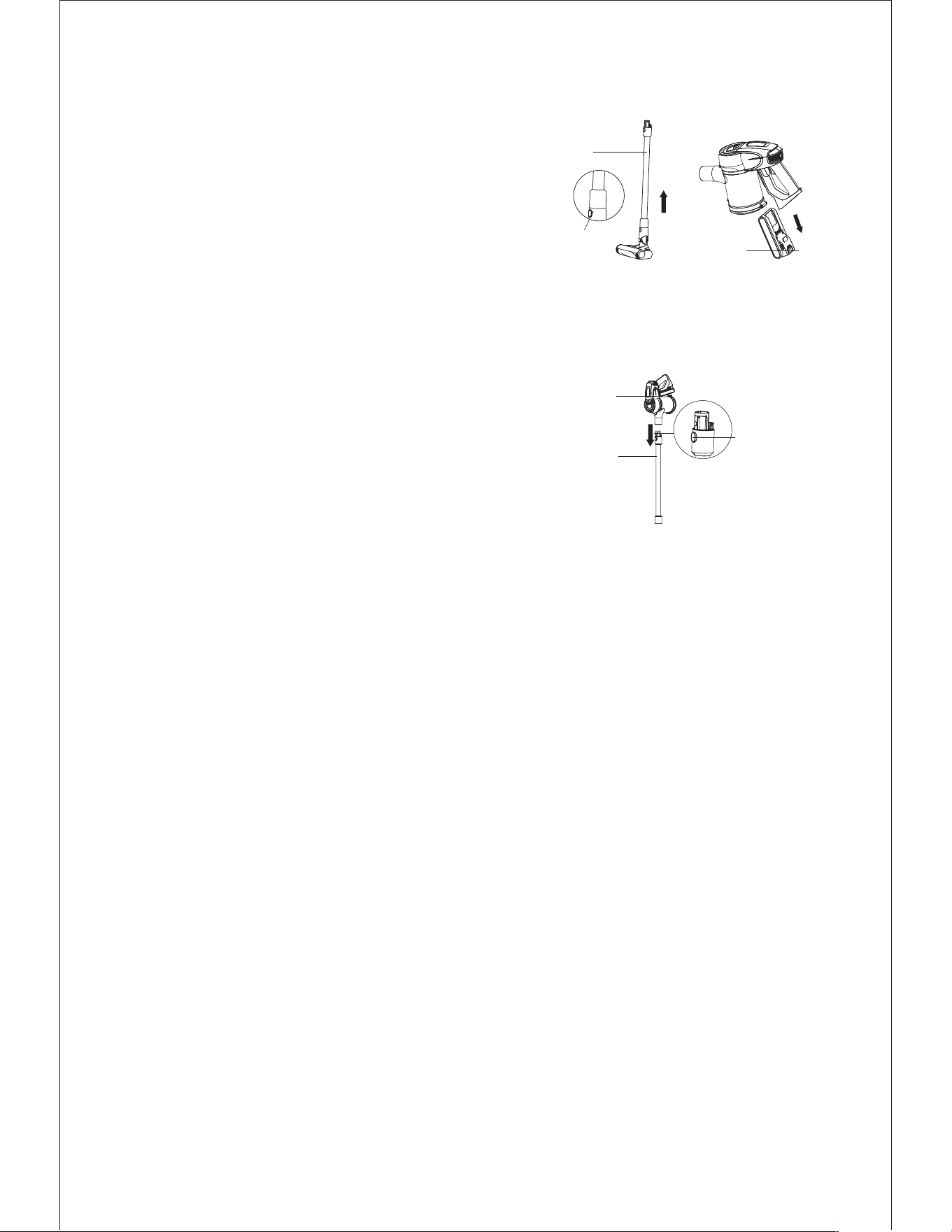

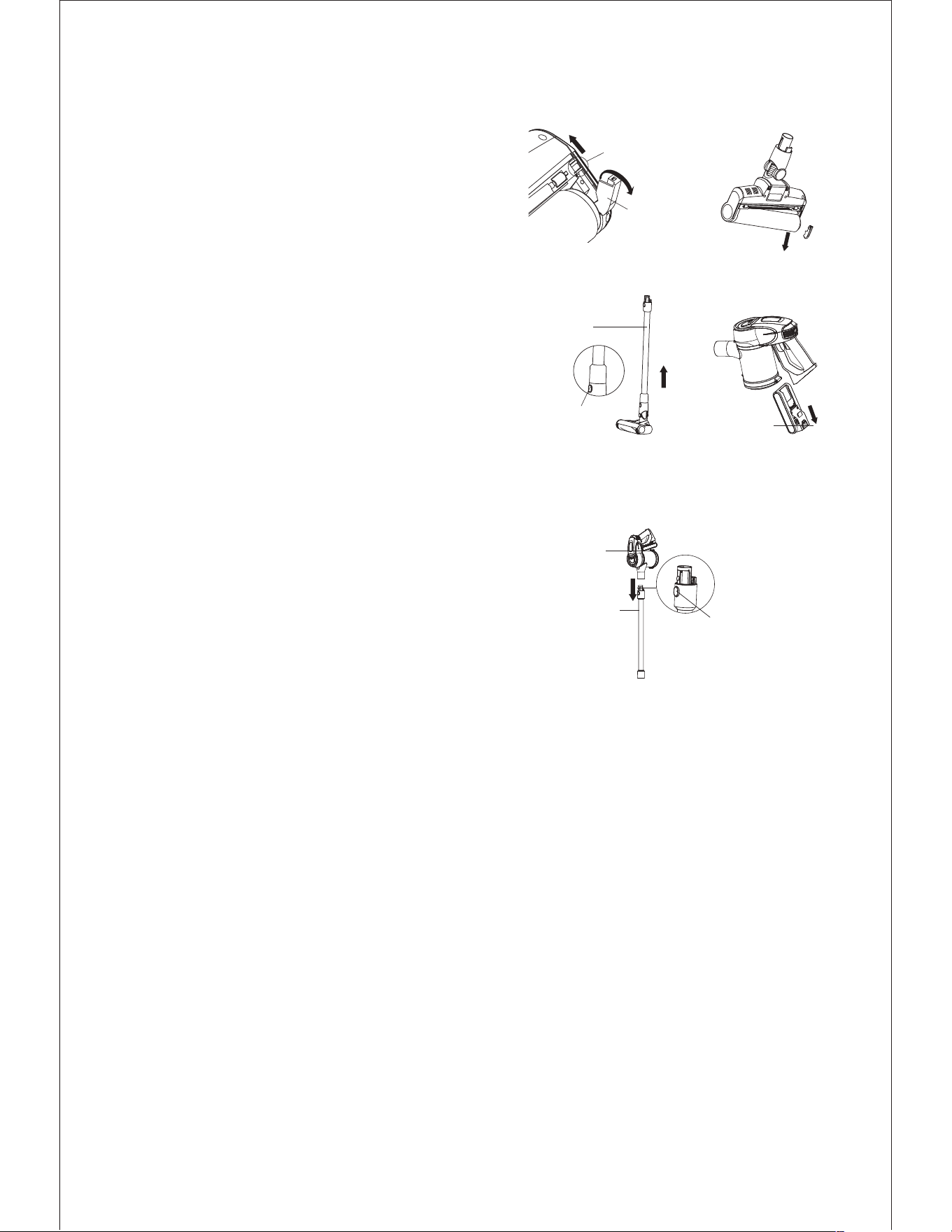

First, assemble the floor head and conductive

metal tube based on the assembling method of

electric floor head and conductive metal tube.

Secondly, align the conductive needle of the

conductive metal tube with the suction mouth

conductive pipe, push upwards until a “click”

sound is heard.(Picture4)

Assemble the electric head floor, metal tube and

handheld vacuum cleaner

Mainbody

Conductive

needle

Metal tube

Electric floor

head

Accessories Assembly

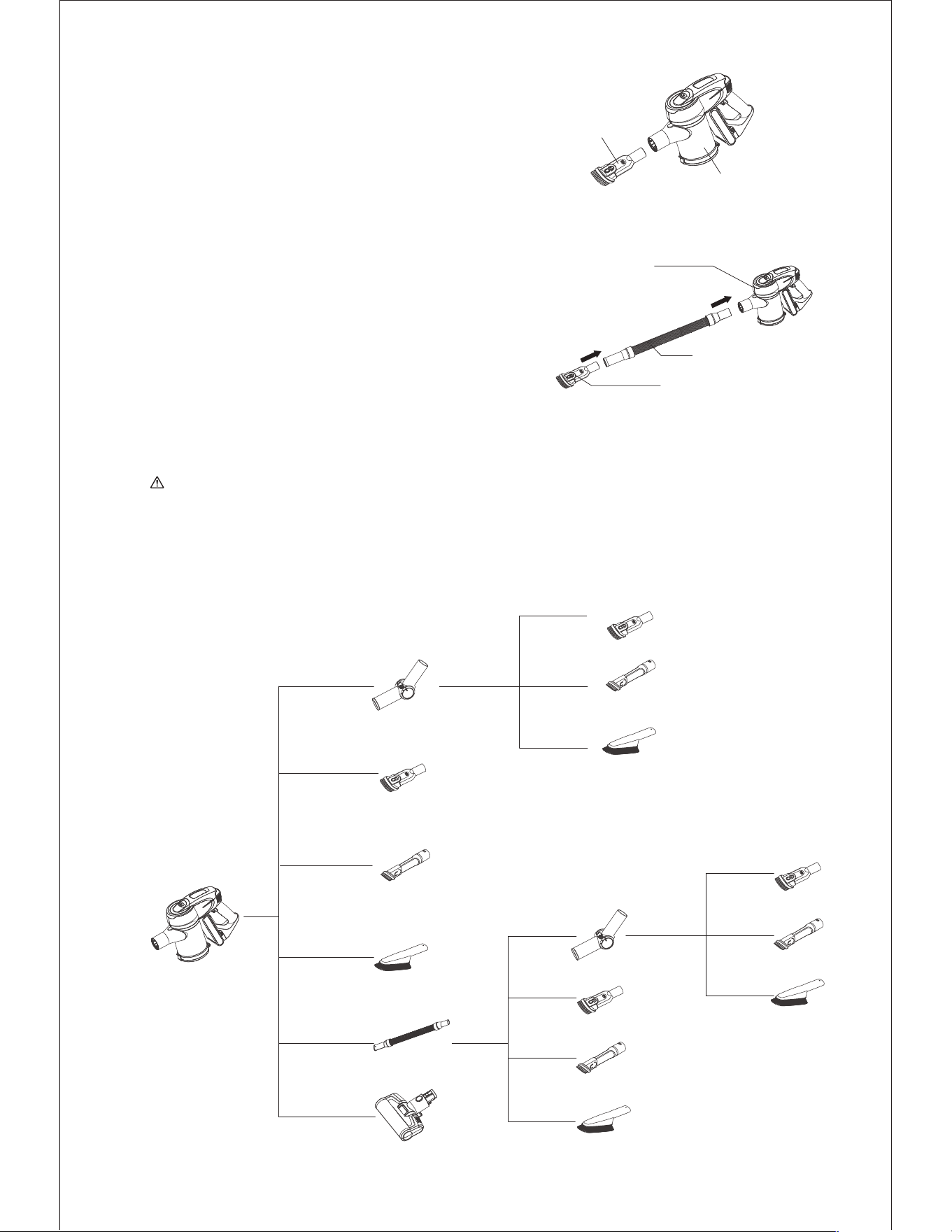

For ease of use, this product is specially equipped with accessories for the hand-held vacuum

cleaner. The handheld can connect to different tools for different cleaning purpose.

JV83

Electric Mattress Head

2-in-1 Upholstery Tool

2-in-1 Crevice Tool

Brush Soft

Stretch Hose

Connector

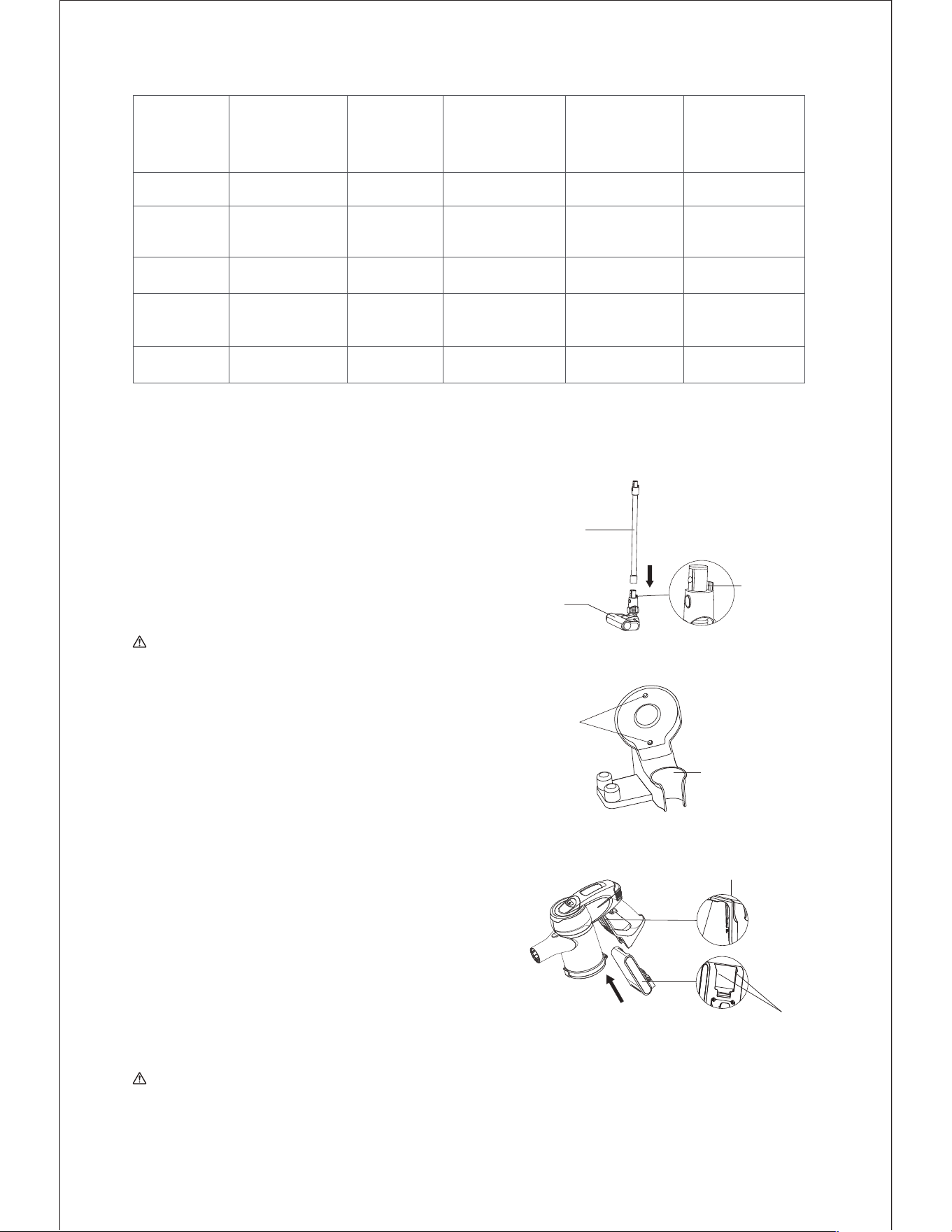

NAME

Model

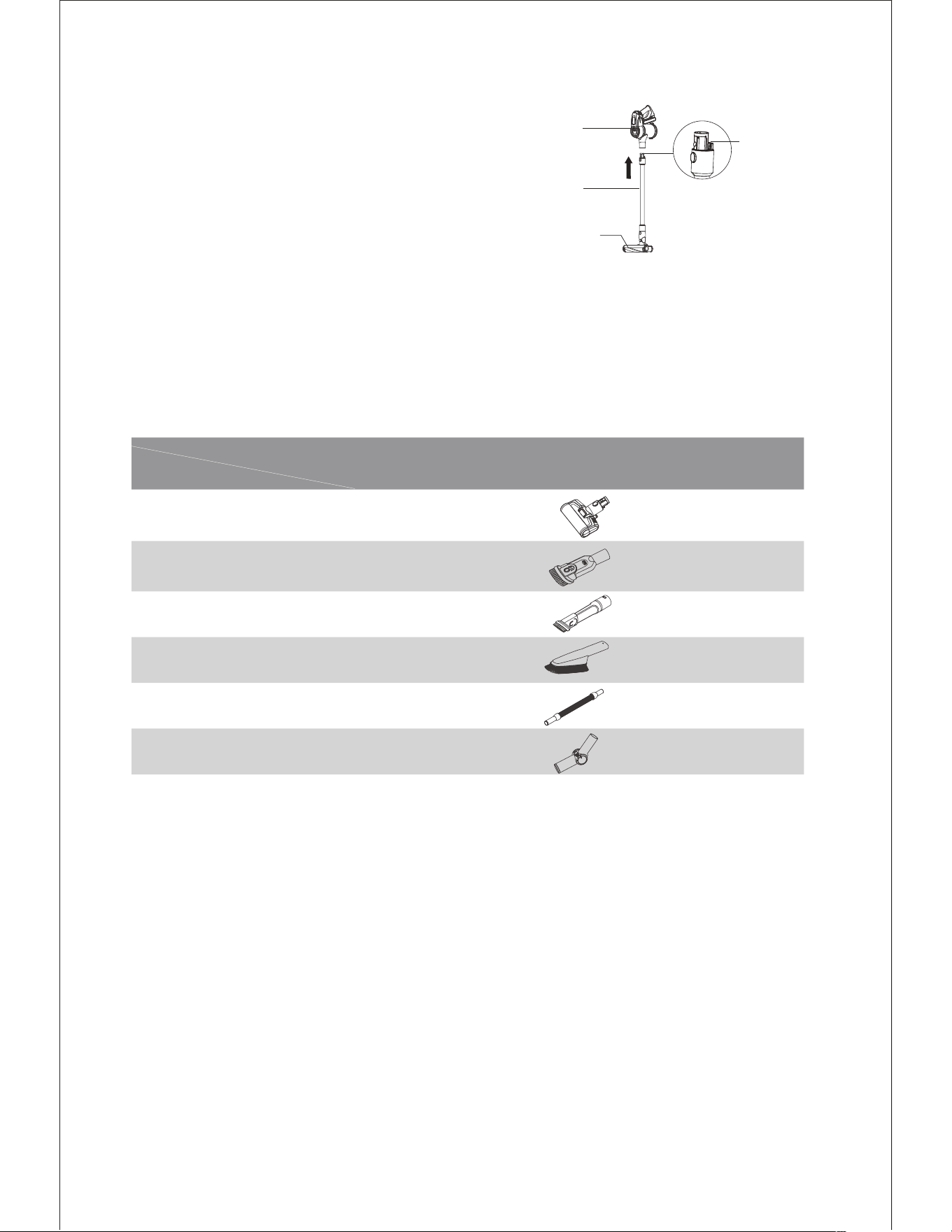

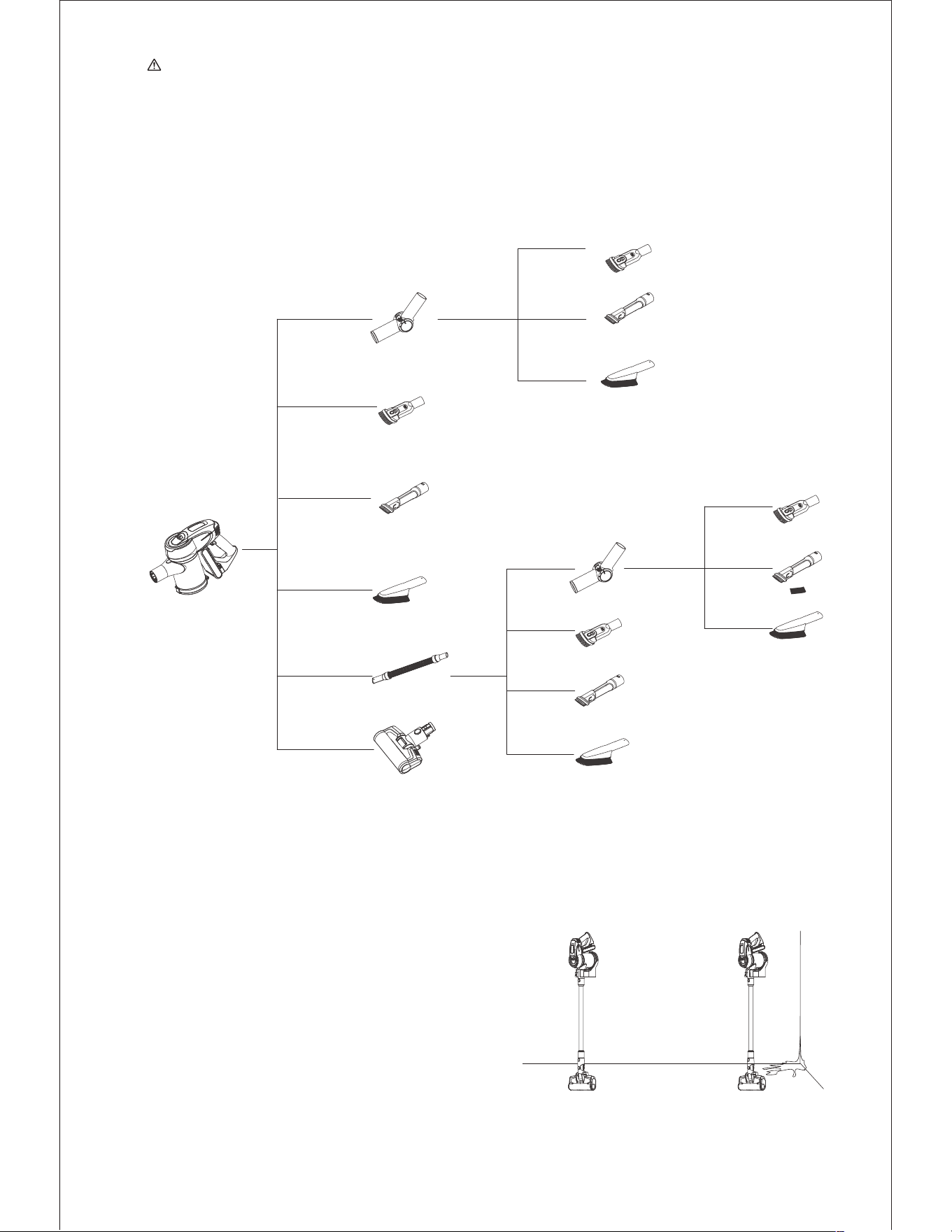

Accessories Connection List

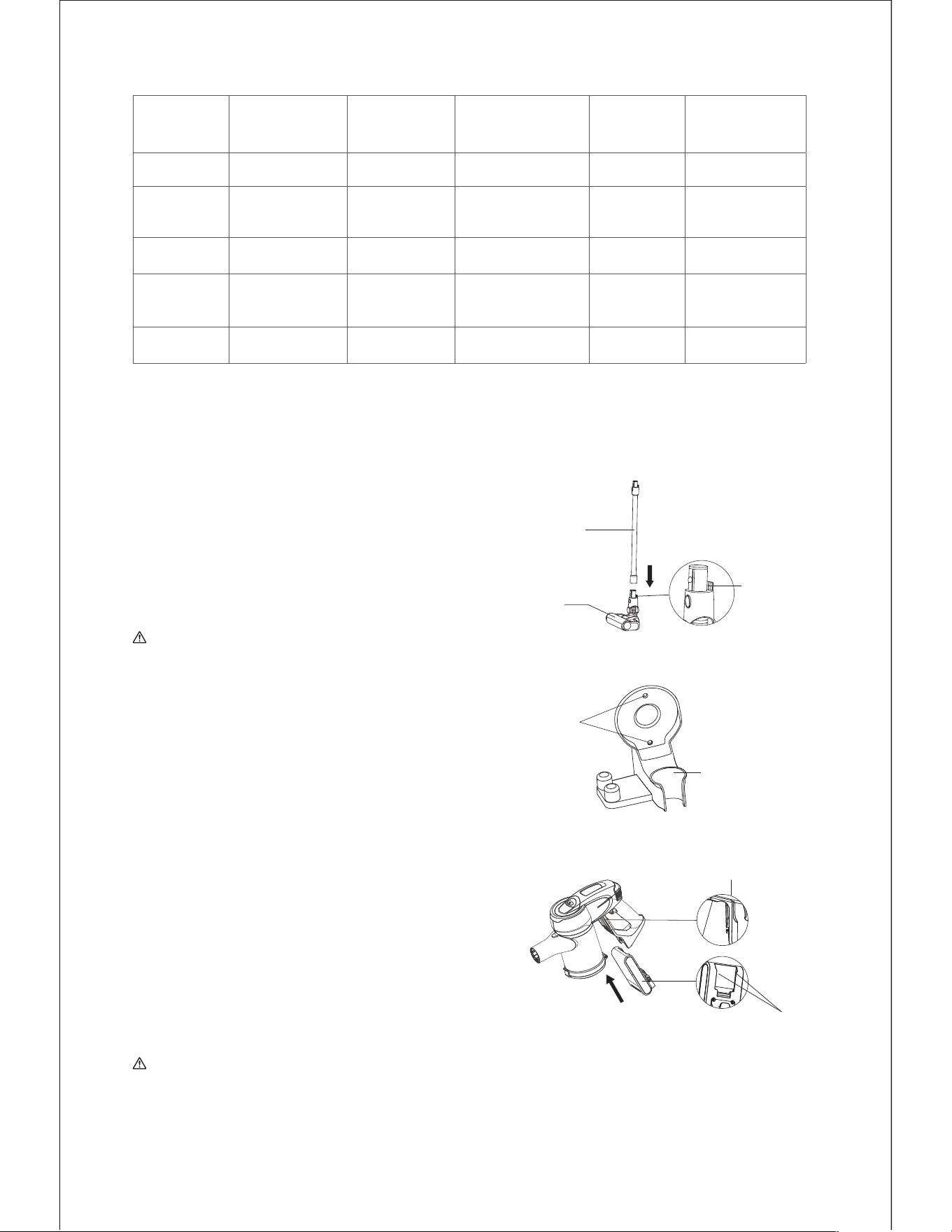

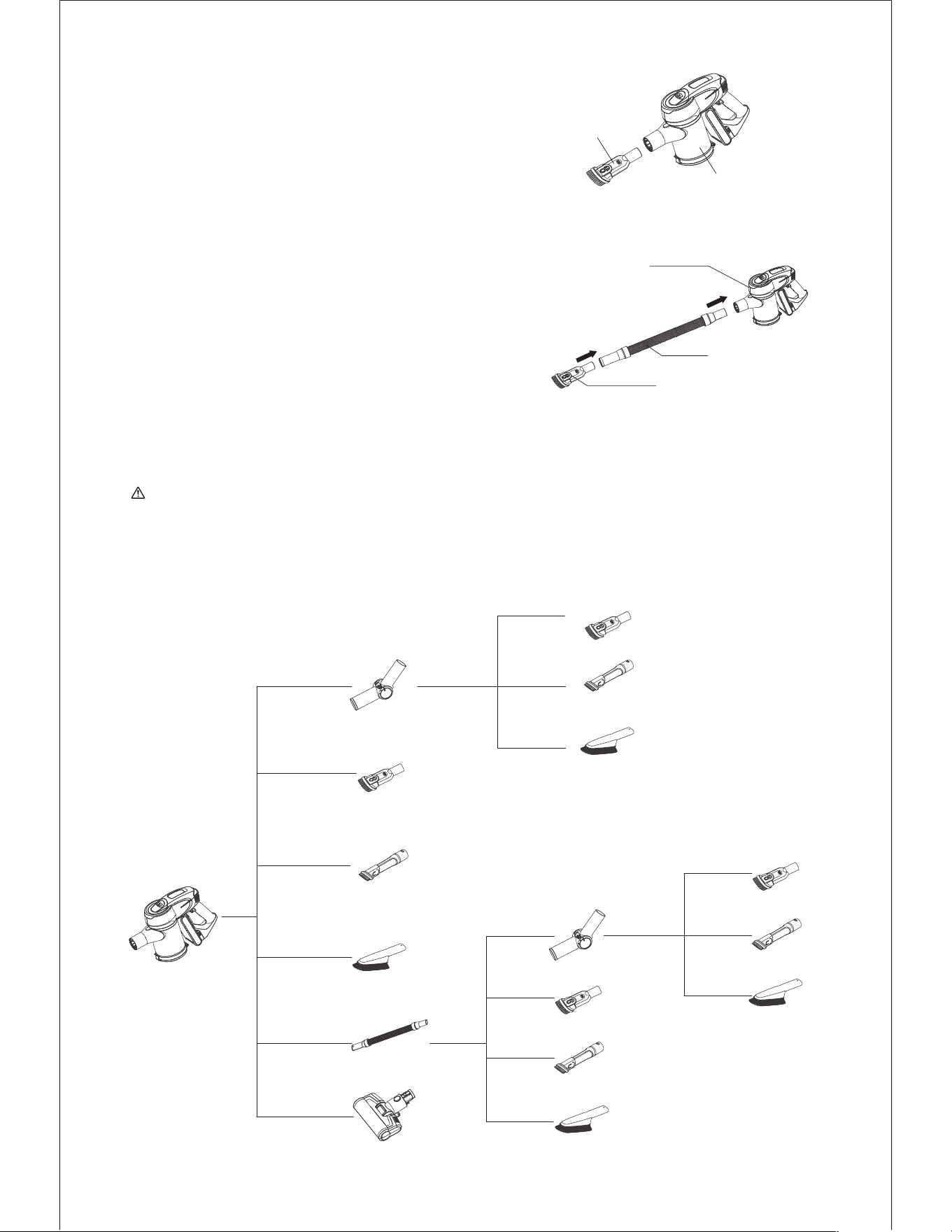

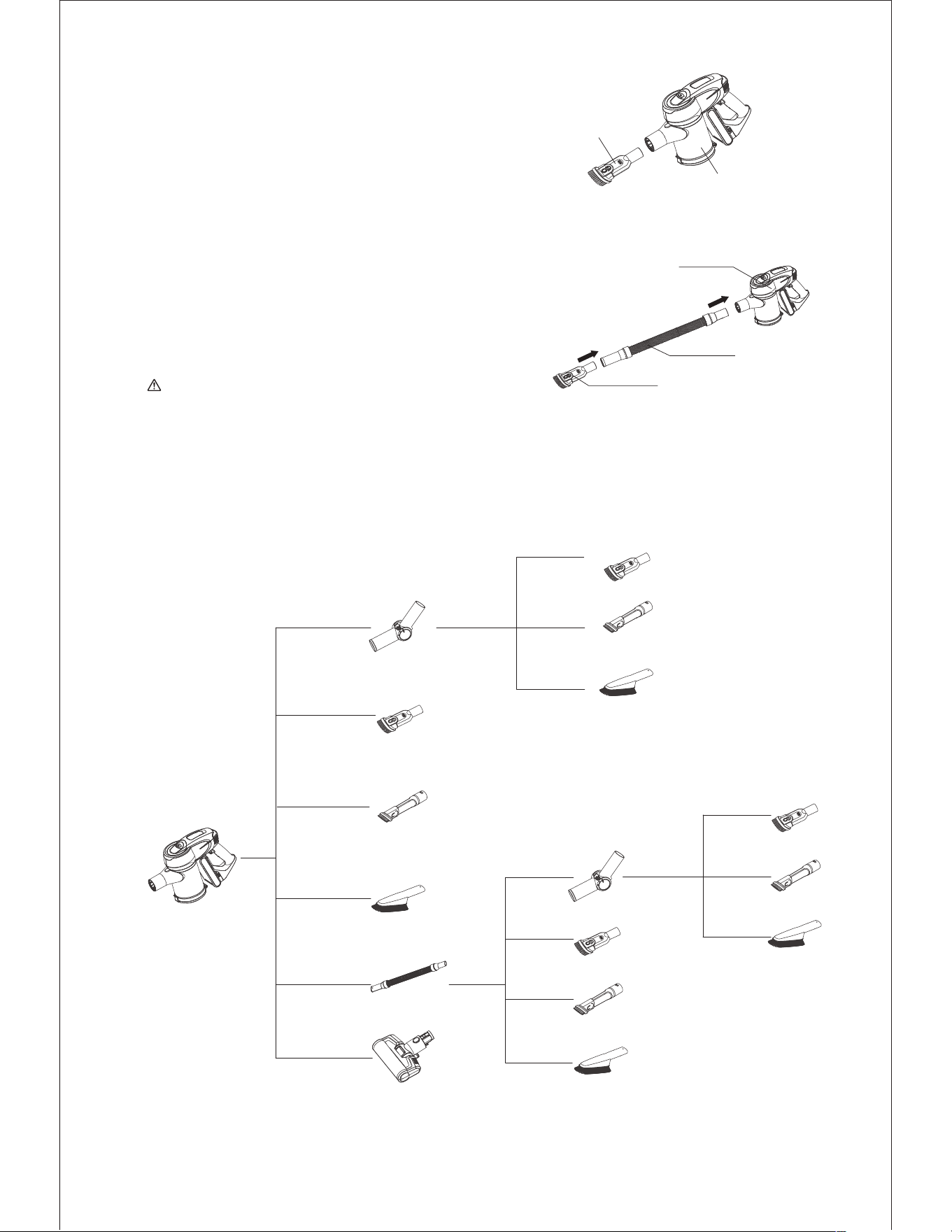

Connect handheld vacuum cleaner with 2-in-1

upholstery tool

Connect handheld vacuum cleaner with

accessories through stretch hose

Insert 2-in-1 upholstery tool connector into the

handheld air inlet until it is tightly fitted. (Picture5)

Align the vacuum cleaner with stretch hose, insert

until it is fully tightened.(Picture6)

Align the vacuum cleaner with stretch hose, insert

until it is fully tightened.(Picture6)

2-in-1 upholstery

tool

handheld vacuum cleaner

2-in-1 Upholstery Tool

Stretch Hose

Note: The stretch hose can also connect other

accessories:2-in-1 crevice tool and soft brush, the

connecting method is the same as 2-in-1 upholstery tool

Connecting accessories with charging base

9-1. 9-2.

10.

11.

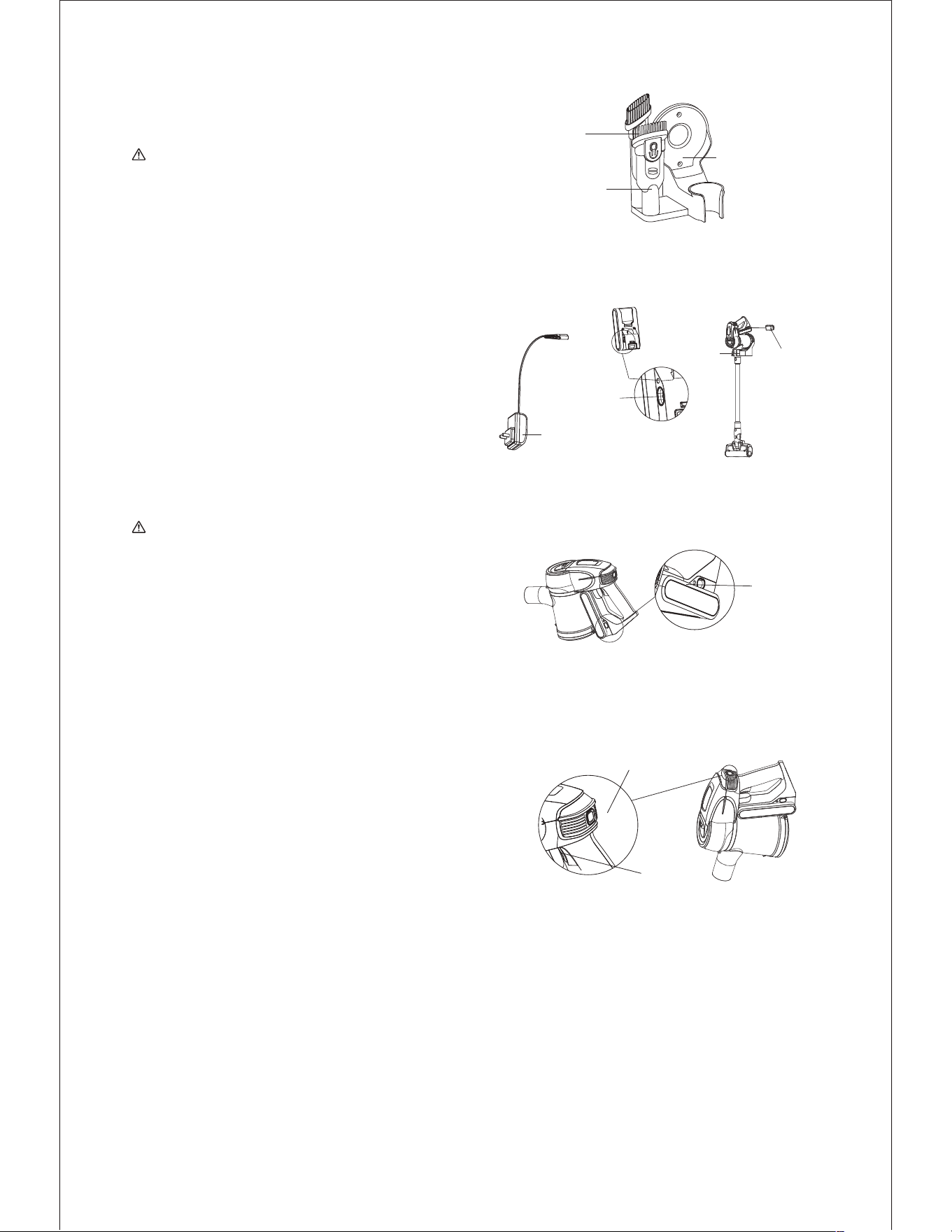

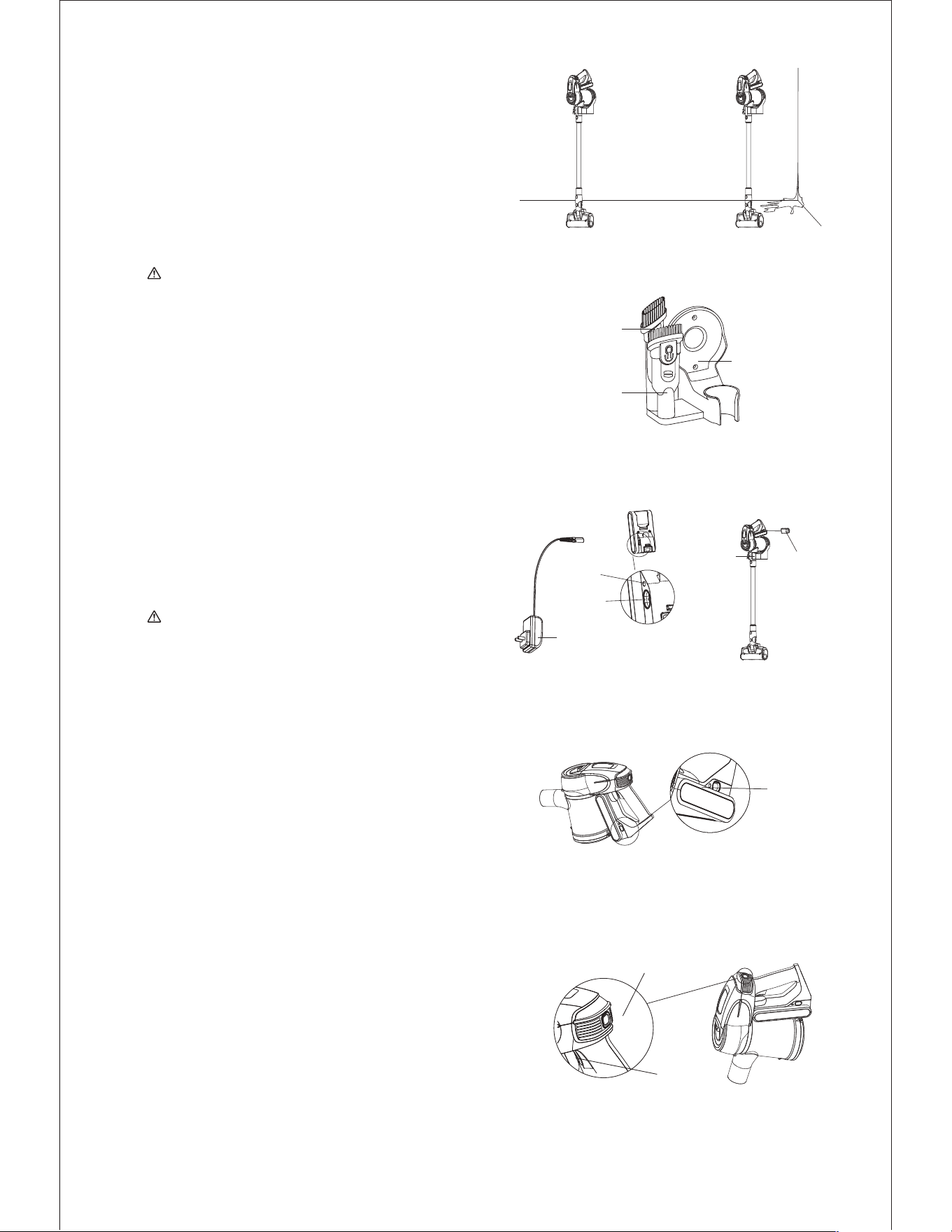

Please fix the charging base on a clean wall, do not

fix on the wet wall like in the kitchen.After the task

has been competed, place them on the charging

base.(Picture7&8)

Charge the vacuum cleaner in time when battery

power is insufficient; When the voltage is too low,

to protect the battery, the vacuum will

automaticallyturn off. At this time, the vacuum

must be charged.During charging, the battery pack

can be taken off,charge it through adaptor, or

place the machine ontothe charging base, and the

charging indicator turns red.The vacuum cleaner is

charging.

JV83 Charging time is about 5 hours.When the

charging indicator on the hand-held vacuum turns

from red to green, it means the vacuum cleaner is

fully charged. We recommend continue charging

for half an hour to one hour, so that the charging

effect is better. After charging, unplug the charger

to stop charging.(Picture10

�

Note: When using the machine for the first time,The

battery capacity is not full, need to put the machine on

the charging base or take out the battery to charge. The

machine is able to be used after the battery is charged

fully.(Picture9)

Indicate light

Adaptor

Charging

socket

Indicate

light

Speed Control Button

On/off Button

“Red ” means charging

“Green”means fully charged

2-in-1 crevice tool

Charging Base

2-in-1 upholstery

tool

Use of Vacuum Cleaner

Charging

Use of Handheld Vacuum Cleaner

（

√

）

Clean wall

（

）

Wet wall

Adaptor

Charging

socket

Note: When using the vacuum cleaner for the first

time, fully charge the battery and fully discharge the

battery before second charge to increase the battery

life.

Take the handheld vacuum from the charging base,

press the on/off button to turn on and turn off

the vacuum.Green indicator lights up, it is normal

mode, press the speed control button to strong

mode, the speed control button can switch

between strong mode and normal mode easily.

(Picture11)

12-1.

13.

15.

17.

16.

12-2.

14.

Note: When the electric floorhead is running, if

brushroll stopped running due to big foreign object

blockage or excessive fiber entangle, or the child

accidentally putting hand into brushroll, the floorhead

will stop working to protect personal safety and avoid

damage to floorhead motor.

Use of Electric Floor Head

Use of Accessories

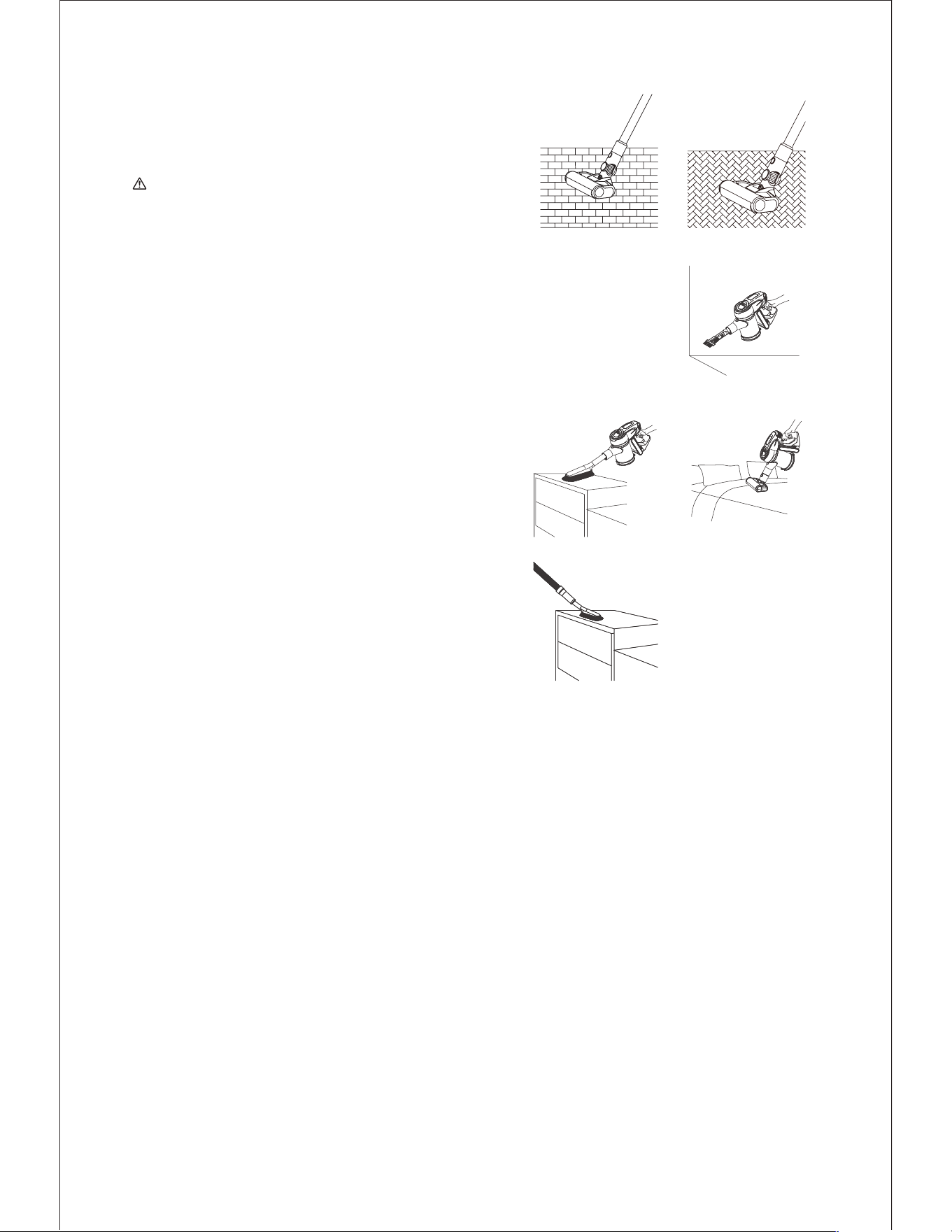

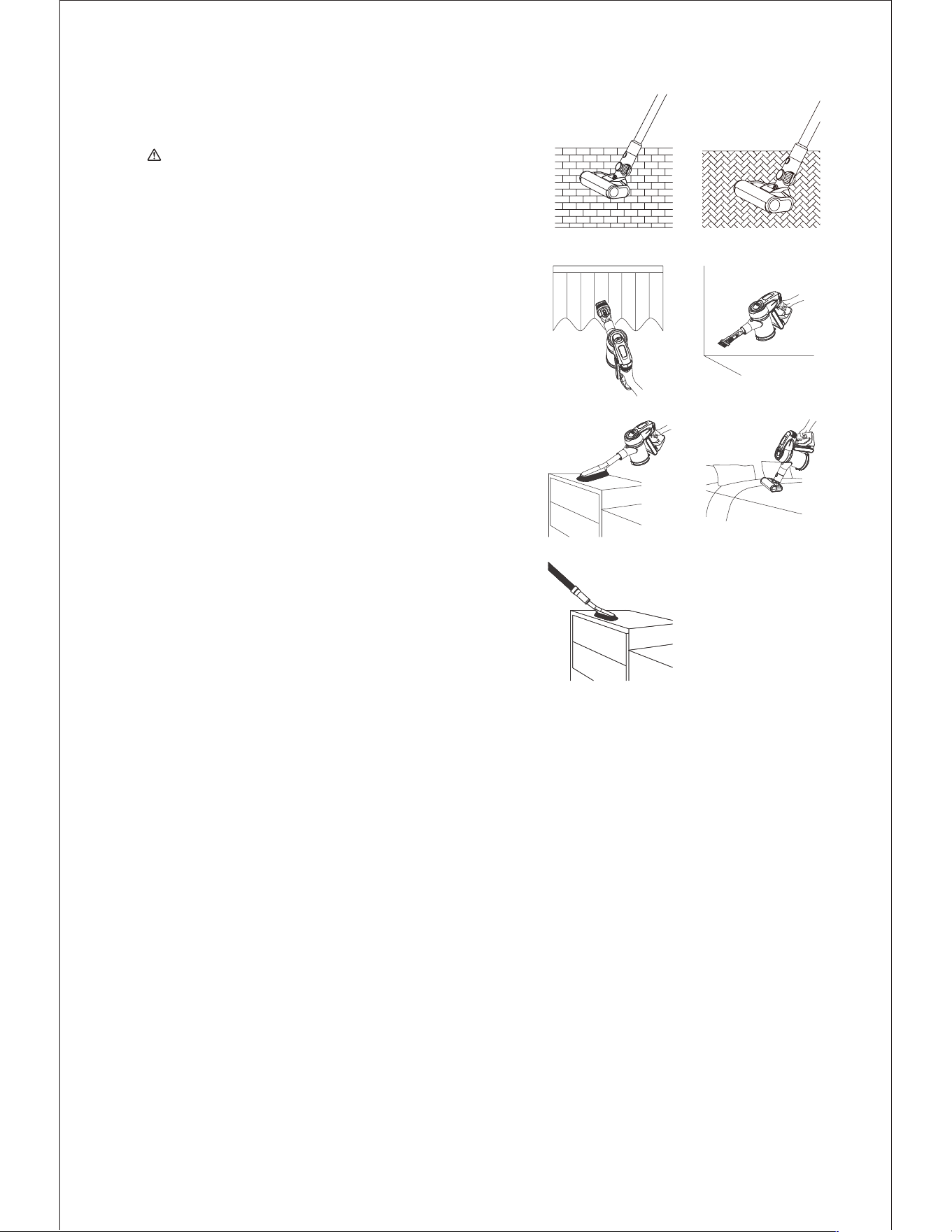

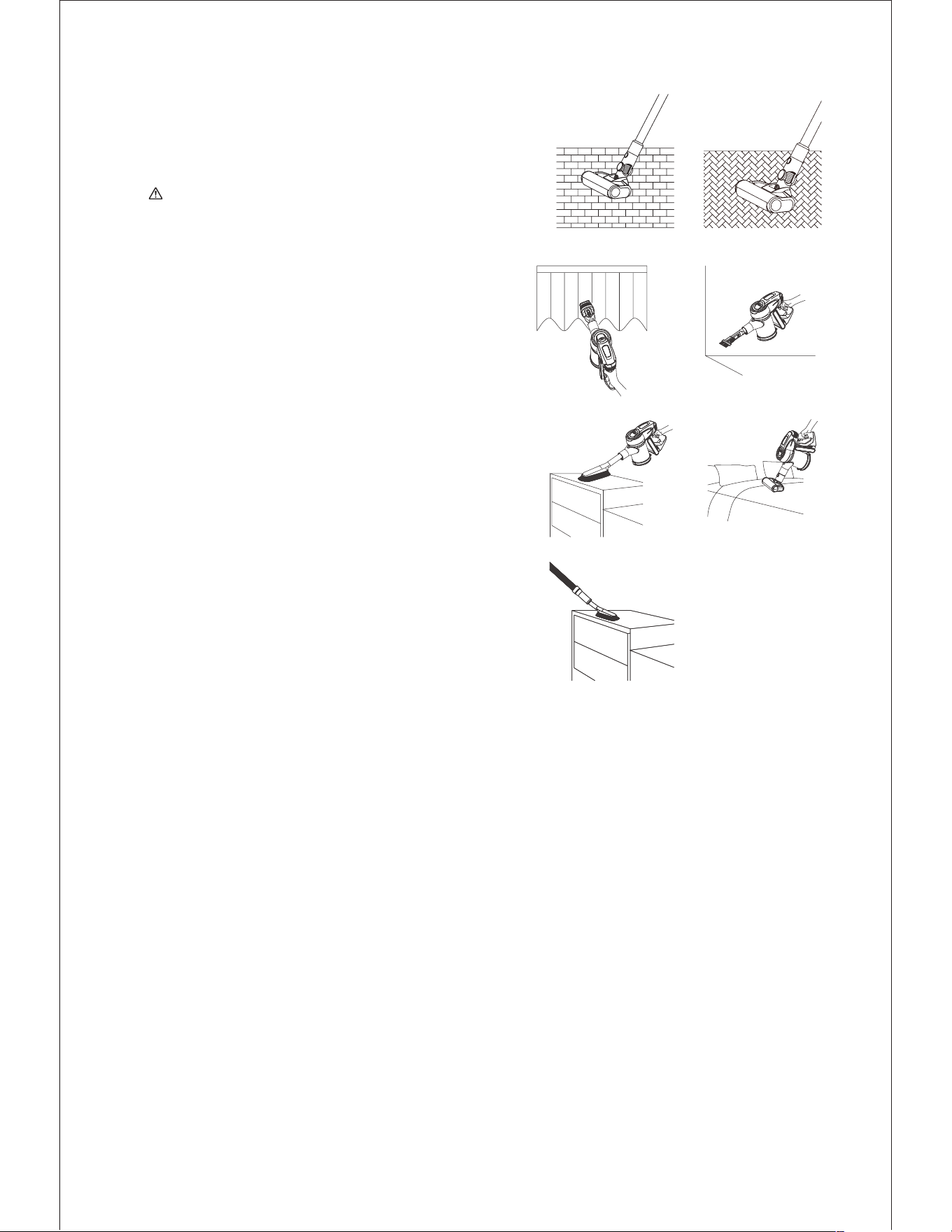

Electric floorhead can clean short hair carpet,

hardfloor or tile floor.(Picture12)

2-in-1 upholstery tool: Suitable to clean dust

on closet, sofa,windowsill and table surface.

(Picture13)

2-in-1 crevice tool: Suitable to clean crevices,corners

and other narrow areas.(Picture14)

Soft brush:Suitable to clean easily scratched

furniture,such as book shelf, artworks.(Picture15)

Electric Mattress Head: Beat up and clean dust

�

dust mite and dust mite allergen from sofa and bed.

(Picture16)

Stretch hose: to connect handheld vacuum cleaner

and Accessories to clean hard to reach areas.

(Picture17)

Note:

1. HEPA filter is available for sale from local vacuum cleaner distributors.

2. It is recommended to clean the dust cup after each use; When the dust cup is full or the HEPA filter is

clogged, it needs to be cleaned and replaced if necessary. Floorhead brushroll might be entangled with hair

after long time use, it needs to be cleaned in time to keep the vacuum working more efficiently.

Cleaning and Replacing Parts

Cleaning Dust Cup and Filtration System

Cleaning Electric Brushroll

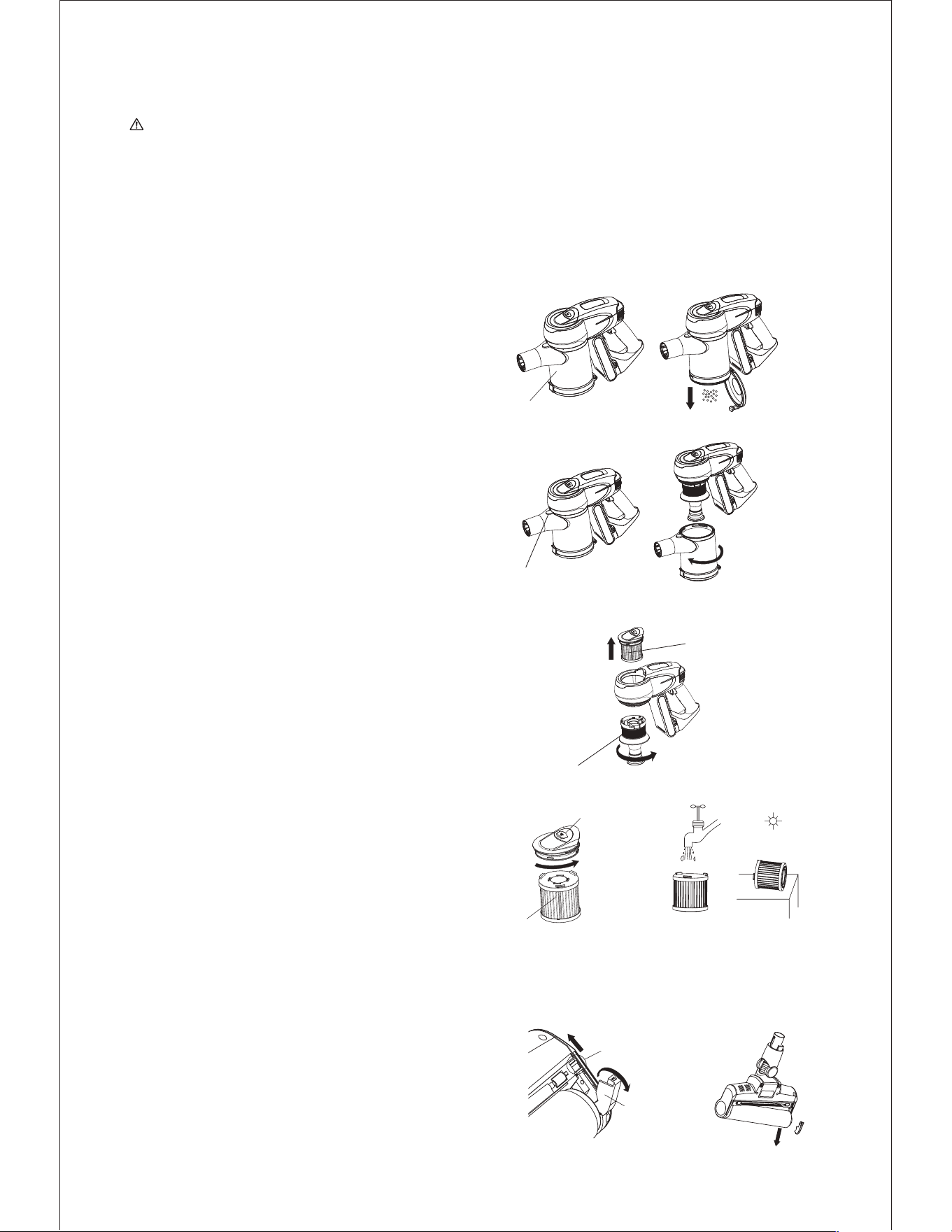

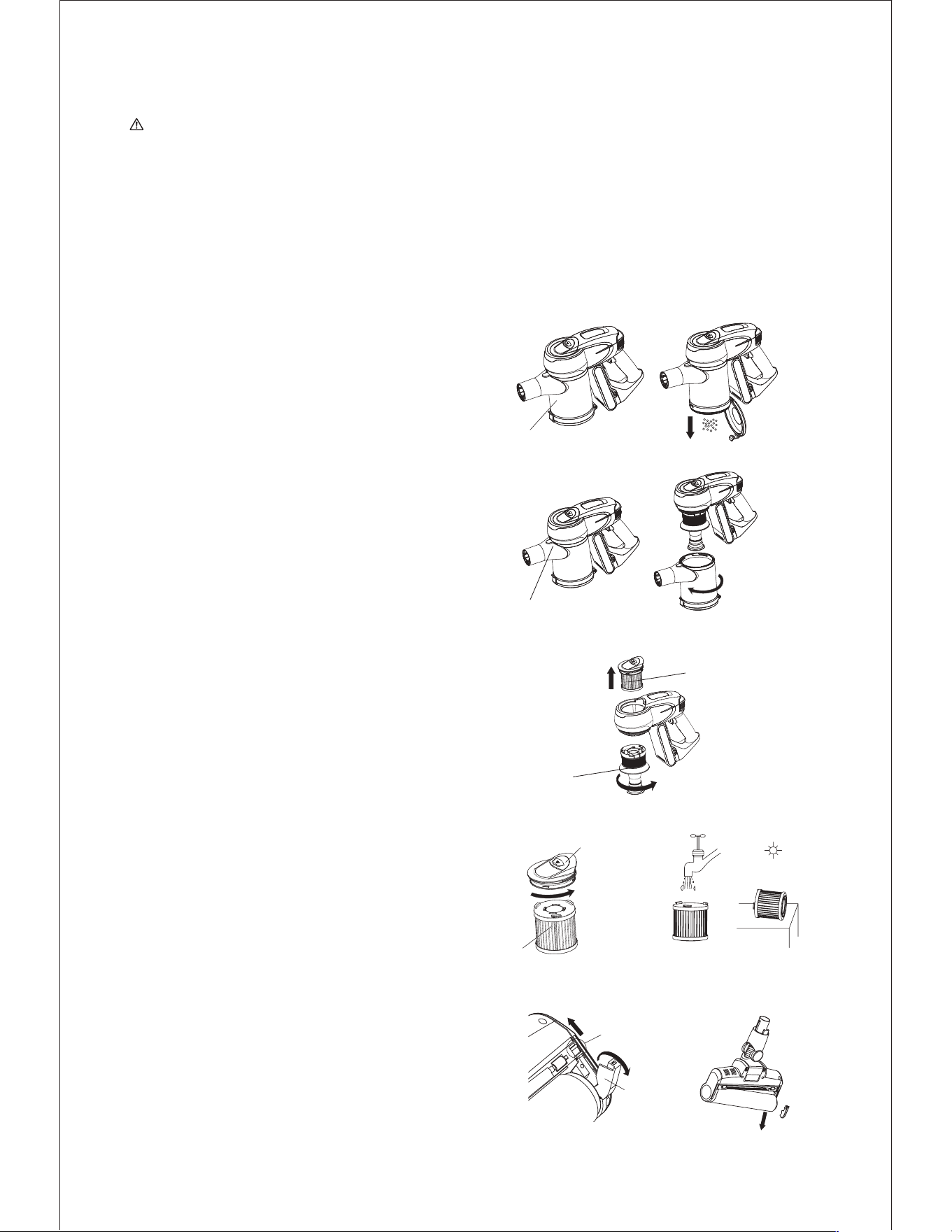

Pull out downwards the dust cup On/ off button to

dump dust in dust cup.(Picture 18)

Press hard the dust cup release button, hold steady

the main body with right hand, rotate the dust cup

in the direction shown on the picture, remove the

dust cup from main body to further clean the dust

cup.(Picture19)

1.Use your finger to release the brushroll button,

take out the side cover of the brushroll.

2.Take out one side of the brushroll in the same

direction as shown on the picture, then brushroll

can be taken out to clean.

3.After cleaning and replacing, reassemble

it.(Picture22&23)

Hold the mainbody, take the HEPA upwards as

shown on the picture, take out the HEPA, then

take out Grade 2 cyclone system, clean them.

(Picture20)

Fix inlet HEPA, rotate the HEPA cover in the same

direction shown on the picture, separate the

HEPA cover from inlet HEPA, which will be easily

cleaned. After cleaning and drying, assemble again.

(Picture20&21)

Clean dust cup

Clean filter system

18-1. 18-2.

19.

20.

21.

23-1.

22.

23-2.

HEPA cover

Grade 2 cyclone

HEPA

Dust Cup On/off Button

Dust Cup Release Button

Brushroll

release button

Brushroll

cover

Inlet HEPA

①

②

Storage of Vacuum Cleaner

Disassemble electric floor head and metal

tube

Unpack the Battery Pack

Machine Storage

Disassemble the Handheld Vacuum Cleaner

and Metal Tube

When store or clean the vacuum cleaner, if you

need to disassemble the electric floor head, press

the electric floor head release button, pull upwards

the metal tube. (Picture24)

Press the battery release button, take out the

battery pack.Put the battery pack into a plastic

bag, then place in a dry place.(Picture25)

Take out the battery pack if the machine is not

used for a long time.Store the machine in cool

and dry place, avoiding direct sunlight or humid

environment.

Fix the handheld first, press the release button of

metal tube, pull out it.(Picture26)

Metal tube

F l o o r h e a d

release button

Handheld Vacuum

Cleaner

Metal Tube

Battery pack

release button

Metal Tube

Release Button

24.

26.

25.

Safety Notes

This vacuum cleaner is designed for home use. Do not use it for commercial or other purposes.

Please read this instruction manual carefully before use, properly save and store it for future use.

Do not put the vacuum close to fire or other high temperature facility.

Do not use or store the machine under extreme bad conditions, for example, extreme

temperature. It is recommended to use it indoors between the temperature of 5 °C to 40 °C.

Store the machine in dry place and avoid direct sunlight.

Fully charge the battery before first use or after long storage.

Before using the vacuum, make sure brushroll is assembled, otherwise, it may lead to motor fan

blockage, causing motor burn out.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet

dust, water, matches, etc.

Please do not use the vacuum to pick up tiny particles such as cement,gypsum powder, wall

powder, or large objects such as paper balls, otherwise it will cause malfunctions such as

blockage and motor burnout.

Avoid blockage to air inlet or brushroll, it may cause motor failure.

Do not pour or splash water or other liquids into the machine to avoid short circuit to burn out

the machine.

If the brushroll is not working, please check whether the brushroll is entangled with hair or other

long fiber, clean it in time.

When storing the machine for a long time, ensure that the battery is fully charged before storage

and charge the machine at least every three months.

Unplug the charger to clean or repair the machine. Hold the charger when plugging or

unplugging it, and do not pull the charging cord.

Use a dry cloth to clean the machine. Liquids like gasoline, alcohol, lacquer thinner will cause

crack or colour fading and cannot be used.

If the machine is not working after fully charged, it must be checked and repaired in our

designated office, please do not dismantle the machine on your own.

When discard the machine, please press the button to release the battery pack, take out the

battery pack, make sure the machine is disconnected with power and handled properly. Do not

throw into fire,water or soil.

If the battery liquid leakage touches your skin or clothes, wash it with water, if there is any

discomfort, please go to hospital immediately.

Do not use non-original battery pack, avoiding machine damage and safety problems.

Avoid to use the vacuum cleaner to pick up easily blockable things such as: plastic bags, candy

paper, big scrap of paper, which might affect the function, even cause failure of working. Please

clean the foreign matter on the floor head in time, then it will work normally. The discarded

battery pack shall be recycled safely, do not throw away casually.

Product Specification

Failure Removal

Please check the following issues before sending to designated repair offices.

Symptoms Possible Causes Solutions

M o t o r i s n ot

working

Battery has no power Charge the vacuum cleaner

Metal tube, electric floor had,

battery pack is not assembled

correctly to the mainbody

Check the accessories are assembled

correctly to the mainbody

Low suction

Dust cup is full Empty dust cup

Filter is blocked by dust Clean or replace HEPA

Floor head hose or brushroll

blocked

Clean the floorhead

Short run time

after charging

Battery not fully charged

Follow instruction manual to fully charge

the battery

Battery old aging Replace new battery

Note: If any other failures occurred, which need professional tools, in order to avoid danger, the machine

must be repaired or replaced by manufacturer, other maintenance offices or professionals from similar offices.

Technical Parameter

Model No JV83

Rated Voltage 25.2V

Rated Power 450W

Adaptor Input Voltage 100-240V

～

50/60Hz 0.8A

Adaptor Output Voltage 30V

600mA

Model No of Electric Floor Head T-EB110A

Rated Power of Electric Floor Head 30W

Battery pack capacity 2500mAh

Charging time 5h

Circuit Diagram

Manufacturer Information

Disposal

Battery packs/batteries:

Warranty Information

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province

215009, China

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Only for EC countries: According to the European Guideline 2012/19/EU, machine that are no

longer usable, and according to the European Guideline 2006/66/EC, defective or used battery

packs/batteries, must be collected separately and disposed of in an environmentally correct

manner.

Integrated batteries may only be removed for disposal by qualified personnel.

Opening the housing shell can damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, fire or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Subject to change without notice

This product enjoys two year warranty for the machine and 12 months warranty for the battery

service starting from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser

or a third person, damage, that can be attributed to external circumstances or caused by the

batteries.

Adaptor

7 pcs lithium battery

Floor head motor

Vacuum cleaner motor

lithium battery

protection board

Transfer board 1

Transfer board 2

Speed

control board

On/off Button

100-240V

～

Produkte installieren

Auspacken

Name der Teile

Öffnen Sie die Verpackung, entfernen Sie das Schaumstoffkissen und alle Zubehörteile und

Daten, nehmen Sie den Staubsauger, nehmen Sie ihn aus dem Beutel und entfernen Sie den

Plastikbeutel. Bewahren Sie sie für den zukünftigen Transport auf.

1. Elektrische Entriegelungstaste

4. HEPA

7. Batteriebeutel

10. Leitfähiges Metallrohr

13.Verlängerbarer Schlauch

16.2 in 1 Polsterwerkzeug

19.Expansionsrohr

11. Elektrische Bürste

14. Weiche Bürste

17.Elektrische Milbenbürste

20.Schraube

12. Stecker

15. 2 in 1 Fugendüse

18.Grundgebühr

2. Entriegelungstaste aus Metall

5. Geschwindigkeitssteuerungstaste

8. Batteriefach-Entriegelungstaste

3. Entriegelungstaste für Staubglas

6. Ein / Aus-Taste

9. Adapter

Montage von Maschine

Packliste

Halten Sie die Bürste mit der linken Hand in die

a n g e g e b e n e R i c h t u n g . F ü h r e n S i e

dieBürstenbefestigungsöffnung mit der rechten

Hand senkrecht unter dem leitfähigen Metallrohr

inden Bürstenkopf ein, richten Sie sie mit der

leitfähigen Nadel aus, drücken Sie der Griff,

bis ein "Tac" zu hören ist und die Installation

abgeschlossen ist. (Abbildung 1)

Befestigen Sie die Ladestation durch die

S c hr a ub e nl ö ch e ra n de r Wan d , um d en

Handstaubsauger zu platzieren. (Abbildung 2)

Einsetzen des Akkusacks: Halten Sie das

Handvakuum mit einer Hand und den Akkusack

mit der anderen Hand, richten Sie es an

der Führungsrille aus und bringen Sie die

Akkufachabdeckung in Pfeilrichtung wie gezeigt

an.Ziehen Sie den Batteriebeutel fest nach unten

und derDeckel lässt sich nicht los, nachdem Sie das

Tac-Geräusch gehört haben. Dies bedeutet, dass

der Akku vollständig eingesetzt ist

(Abbildung 3).

Montage der elektrischen Bürste des Metallrohrs

Montage von Grundgebühr

M o n t a g e d e s B a t t e r i e s a c k s u n d d e s

Handstaubsaugers

Name des Teils Handstaubsauger

Elektrische

Bürste

Elektrische

Milbenbürste

2 in 1

Polsterwerkzeug

2 in 1 Fugendüse

Menge 1 1 1 1 1

Name des Teils

Leitfähiges

Metallrohr

Adapter Batteriebeutel Weiche Bürste Stecker

Menge 1 1 1 1 1

Name des Teils

Verlängerbarer

Schlauch

Grundgebühr

Bedienungsan

leitung

Schraube Expansionsrohr

Menge 1 1 1 2 2

Achtung: Halten Sie den Griff und die Bürste in die

gleiche Richtung. Die leitfähige Nadel sollte auf die

Buchse ausgerichtet sein.

Achtung: Zerlegen Sie den Batteriebeutel, wenn der

Staubsauger längere Zeit nicht benutzt wird, verpacken

Sie das Gerät und lagern Sie es an einem trockenen Ort,

nicht in direktem Sonnenlicht oder nass.

Leitfähige

Nadel

Elektrische

Bürste

L e i t f ä h i g e s

Metallrohr

Schraubenloch

Grundgebühr

Rille

Batterietasche

Führungsnut

Montieren Sie zuerst die elektrische Bürste und

das leitfähige Metallrohr gemäß der Montageart

der elektrischen Bürste und des leitfähigen

Metallrohrs.Zweitens: Richten Sie die leitfähige

Nadel des leitfähigen Metallrohrs am leitfähigen

Hubrohr des Saugmunds aus und drücken Sie sie

nach oben, bis Sie ein "Tac" hören.(Abbildung 4)

Montage der elektrischen Bürste, des leitfähigen

Metallrohrs und des Handstaubsaugers

Hauptteil

Leitfähige

Nadel

Metallrohr

El ektrische

Bürste

Montage von Zubehör

Für eine einfache Handhabung ist dieses Produkt speziell mit Zubehör für den Handstaubsauger

ausgestattet. Wenn Sie den Handstaubsauger verwenden, können Sie das Zubehör direkt an Ihre

Bedürfnisse anschließen.

JV83

Elektrische Milbenbürste

2 in 1 Polsterwerkzeug

2 in 1 Fugendüs

Weiche Bürste

Verlängerbarer Schlauch

Stecker

Name des Teils

Modell

Zubehörverbindungsliste

H a n d v a k u u m a n s c h l u s s u n d 2 - i n - 1 -

Polsterungswerkzeug

Das Handvakuum ist über einen ausdehnbaren

Schlauch

IRichten Sie den runden Adapter des 2-in-

1-Polsterwerkzeugs mit dem Saugnapf des

Handsaugers aus und setzen Sie ihn wie gezeigt in

die Aus-Position (Abbildung 5).

Richten Sie den Saugeinlass des Staubsaugers

am Staubsauger mit dem Vierkantadapter des

ausdehnbaren Schlauches aus und stecken Sie ihn

in die Anschlagposition in Richtung der Abbildung.

(Abbildung 6)

Verbinden Sie den dehnbaren Schlauch mit dem

2-in-1-Polsterwerkzeug: Führen Sie das 2-in-1-

Polsterwerkzeug

2- in die Stoppposition in Richtung der Abbildung.

(Abbildung 6)

2-in-1-Polsterungswerkz

Handstaubsauger

2-in-1-Polsterungswerkz

Verlängerbarer Schlauch

Warnung: Anderes Zubehör, das an den ausziehbaren

Schlauch angeschlossen wird, ist: 2 in 1 Flachdüse und

weiche Bürste, die Verbindungsmethode ist identisch mit

dem 2 in 1-Polsterwerkzeug.

Zubehör mit der Ladestation verbinden

9-1. 9-2.

10.

11.

Befestigen Sie die Ladestation an einer geeigneten

Wand. Befestigen Sie die nasse Wand nicht wie

in der Küche. Legen Sie sie anschließend auf die

Ladestation. (Abbildungs 7 und 8)

Laden Sie den Staubsauger rechtzeitig auf, wenn

der Akku des Staubsaugers nicht ausreicht. Wenn

die Spannung zu niedrig ist, wird das Vakuum

automatisch abgeschaltet, um den Akku zu

schützen. Jetzt muss der Akku aufgeladen werden.

Während des Ladevorgangs können Sie den

Akkufach herausnehmen, ihn mit einem Adapter

aufladen oder das Gerät auf die Ladestation

stellen. Die Ladeanzeige leuchtet rot und der

Staubsauger wird aufgeladen.

Die Ladezeit des JV83 beträgt ca. 5 Stunden wenn

die Ladeanzeige des Handstaubsaugers von rot auf

grün wechselt, bedeutet dies, dass der Staubsauger

voll aufgeladen ist. Wir empfehlen,dass Sie den

Akku eine halbe bis eine Stunde lang laden, um den

Ladeeffekt zu verbessern. Trennen Sie nach dem

Aufladen das Ladegerät, um den Ladevorgang zu

beenden.(Abbildung 10)

Achtung: Wenn Sie dieses Produkt zum ersten Mal

verwenden, ist die Akkukapazität nicht voll. Es muss

das Gerät auf die Ladestation gestellt werden, oder

Sie müssen den Akku aus dem Akku nehmen, um es

aufzuladen.Es kann verwendet werden, wenn der Akku

vollständig aufgeladen ist (Abbildung 9)

L i c h t

anzeigen

Adapter

Ladesteckdose

Licht anzeigen

Steuertaste de la

Ein / Aus-Taste

"Rot" bedeutet aufladen

"Grün" bedeutet vollständig

2-im-1-Spaltwerkzeug

Grundgebühr

Das Füllwerkzeug

2-en-1

Verwenden des Staubsaugers

Last

Verwendung des Handstaubsaugers

（

√

）

Reinigen Sie

die Wand

（

）

Nasse Wand

Adapter

Grundgebühr

Achtung: Wenn Sie den Staubsauger zum ersten Mal

verwenden, laden Sie den Akku vollständig auf und

entladen ihn vor dem zweiten Aufladen vollständig, um

die Lebensdauer des Akkus zu verlängern.

Entfernen Sie den Handsauger von der Ladestation,

drücken Sie den Ein- / Ausschalter, um den

Staubsauger ein- und auszuschalten. Die

grüne Anzeige leuchtet nach dem Start auf,

es ist die niedrige Geschwindigkeit. Drücken

Sie die Geschwindigkeitssteuerungstaste, um

auf hohe Geschwindigkeit umzuschalten. Die

Geschwindigkeitssteuerungstaste ermöglicht den

einfachen Wechsel zwischen dem starken Modus

und der normale Modus. (Abbildung 11)

12-1.

13.

15.

17.

16.

12-2.

14.

Achtung:Wenn die elektrische Bürste funktioniert,

wenn die Bürstenwalze aufgrund eines großen

Fremdkörpers oder übermäßiger Verflechtung von

Fasern nicht mehr funktioniert oder sogar das Kind

versehentlich seine Hand in die Bürstenwalze steckt, wird

dies die Bürste hört auf zu arbeiten, um die persönliche

Sicherheit zu schützen und Schäden am Bürstenmotor

zu vermeiden.

Verwendung der elektrischen Bürste

Verwendung von Zubehör

Die elektrische Bürste kann den Teppich mit

kurzen Haaren oder harten Bodenfliesen reinigen.

(Abbildung 12)

2-in-1-Polsterungswerkzeug: Geeignet zum

Reinigen von Staub auf dem Schrank, der

Fensterplatte, den Sofa- und Tischflächen.

(Abbildung 13)

2-in-1-Flachspaltwerkzeug: Geeignet zum Reinigen

von Spalten, Ecken und anderen engen Bereichen.

(Abbildung 14)

Weiche Bürste: Geeignet zum Reinigen von leicht

verkratzten Möbeln, beispielsweise Bücherregalen,

Kunstwerken (Abbildung 15)

Elektrobürste: Schlagen und reinigen Sie

den Demodex und Staub in den Milben und

Milbenallergenen des Sofas und des Betts mit der

Walzenbürste (Abbildung 16).

Aufweitbarer Schlauch: Der aufweitbare Schlauch ist

mit dem Handstaubsauger und Zubehör verbunden,

um den Staub leicht zu reinigen.(Abbildung 17)

Achtung:

1. Der HEPA-Filter kann in lokalen Staubsaugern verkauft werden.

2. Es wird empfohlen, den Staubbecher nach jedem Gebrauch zu reinigen. Wenn der Staubbehälter voll ist

oder der HEPA-Filter verstopft ist, muss er gereinigt und bei Bedarf ausgetauscht werden. Nach längerer

Verwendung kann sich die elektrische Bürste im Haar verfangen Vakuum arbeitet effizientert.

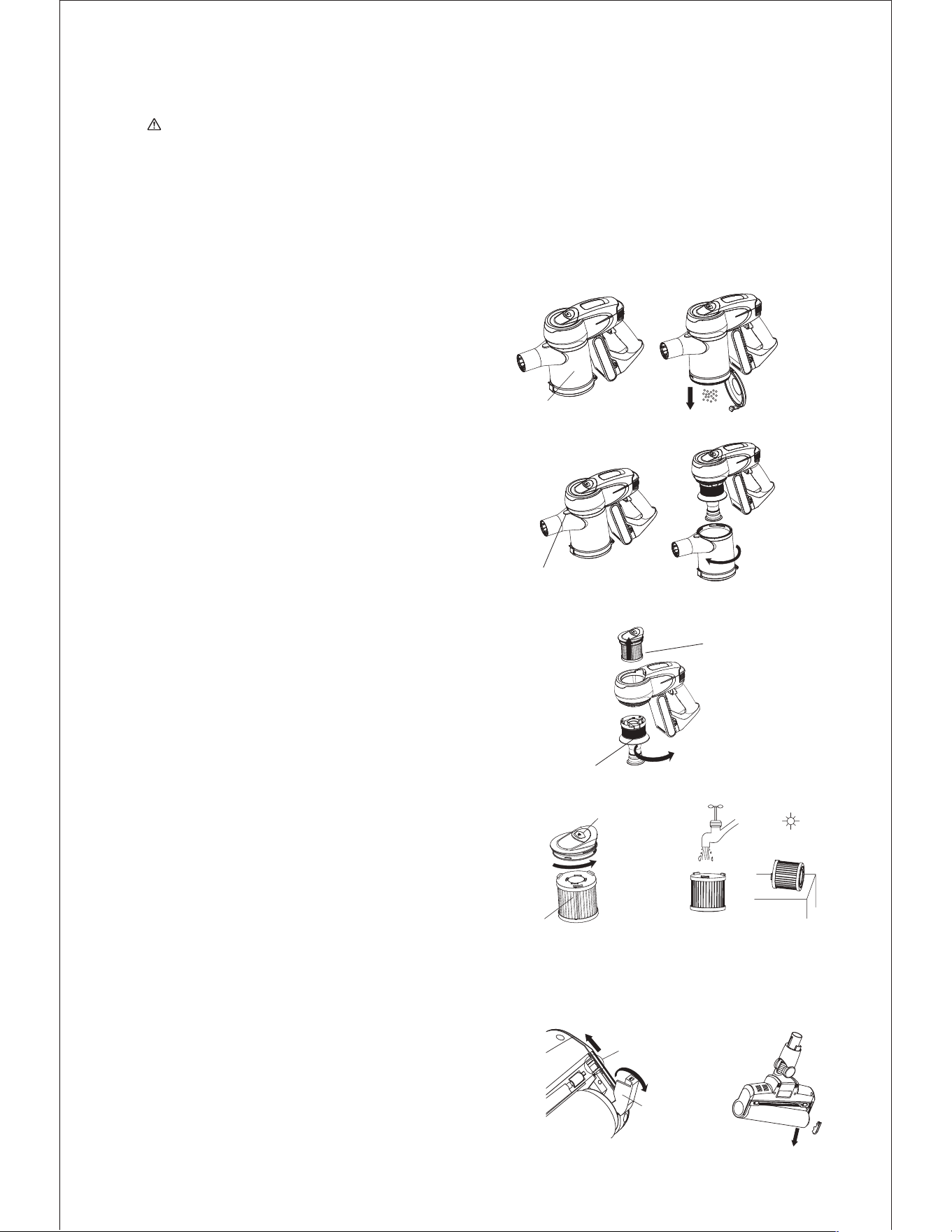

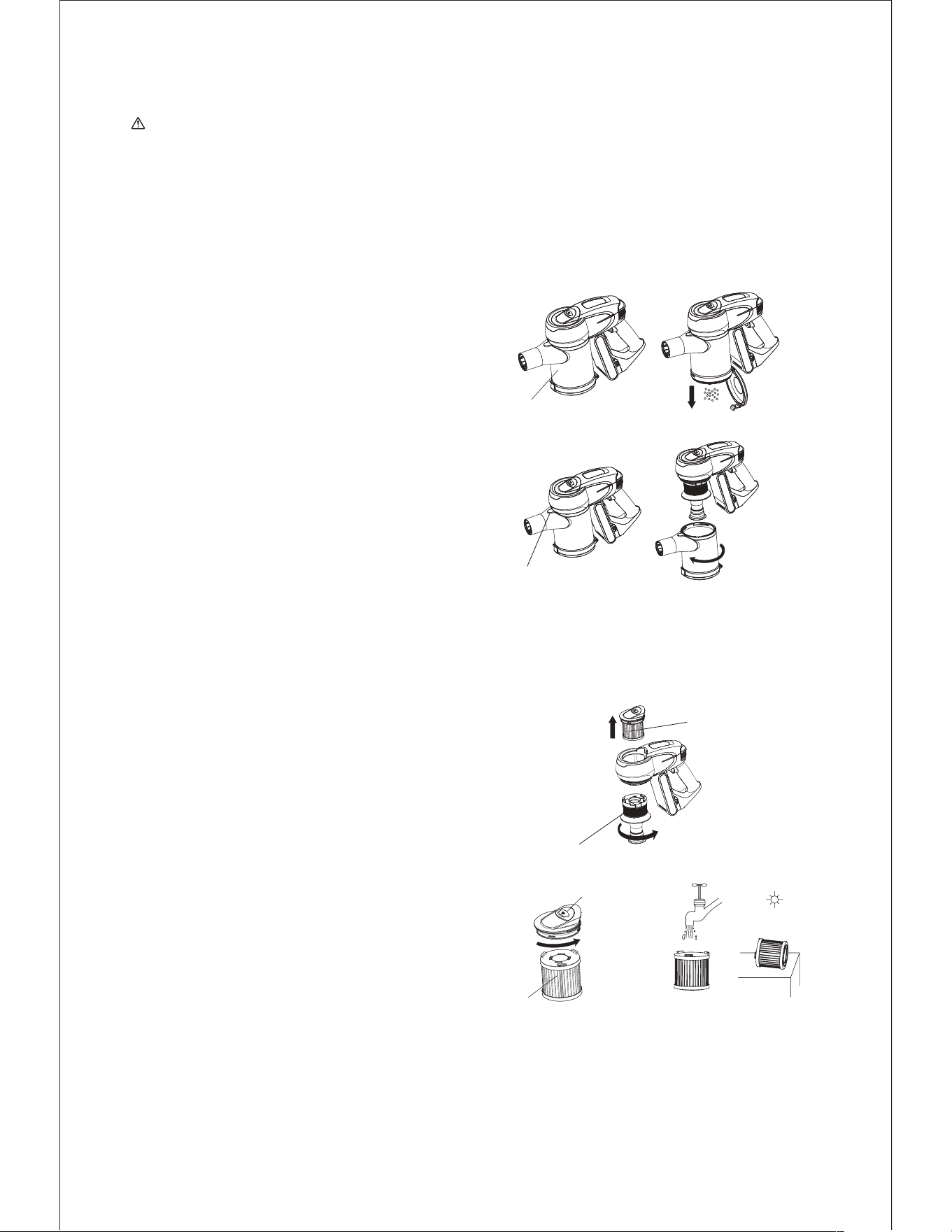

Reinigung und Austauschen von Teilen

Reinigung des Staubglases und des

Filtersystems

Reinigung der elektrischen Bürste

Ziehen Sie den Ein- / Ausschalter der Staubschale

nach unten, um den Staub in die Staubschale zu

legen (Abbildung 18)

Drüc k en Sie die E ntriege lungsta ste der

S t au b ab d ec k un g fe s t, b ri n ge n Si e das

Hauptgehäuse mit der rechten Hand an, drehen Sie

den Staubbecher in die in der Abbildung gezeigte

Richtung. Entfernen Sie die Staubglas-Komponente

und das Hauptgehäuse, um das Glas zu reinigen.

( Abbildung 19)

1. Lösen Sie mit dem Finger den Rollenknopf

in Pfeilrichtung und ziehen Sie die seitliche

Abdeckung der Rolle heraus.

2.Entfernen Sie eine Seite der Bürstenrolle in

derselben Richtung wie in der Abbildung und

entfernen Sie sie dann zum Reinigen aus der Nut.

3.Nach dem Reinigen und Austauschen die

Montage in umgekehrter Reihenfolge durchführen.

(Abbildung 23)

Halten Sie den Körper der Maschine, nehmen

Sie den HEPA in Richtung der Figur nach oben,

nehmen Sie den HEPA heraus; Entfernen Sie

dann das Sekundärzyklonsystem, um die HEPA-

Komponente und das Sekundärzyklonsystem

zu reinigen.( Abbildung 20)

Sichern Sie den HEPA-Einlass, drehen Sie den

HEPA-Deckel in die gleiche Richtung wie das

Foto, um den HEPA-Deckel vom HEPA-Einlass zu

trennen. Der HEPA-Einlass kann leicht gereinigt

werden. Nach dem Reinigen oder Trocknen

(falls erforderlich ersetzen), die Montage in

umgekehrter Reihenfolge durchführen und erneut

verwenden.(Abbildungs21 und 22).

Reinigung des Staubglases

Clean filter system

18-1. 18-2.

19.

20.

21.

23-1.

22.

23-2.

HEPA-Abdeckung

Ebene 2 Zyklon

HEPA

Staubbecherschalter

E n t r i e g e l u n g s t a s t e f ü r

Staubbecher

Entriegelungstaste

für die

Brushroll-Cover

E i n l a s s - H E PA -

Abdeckung

①

②

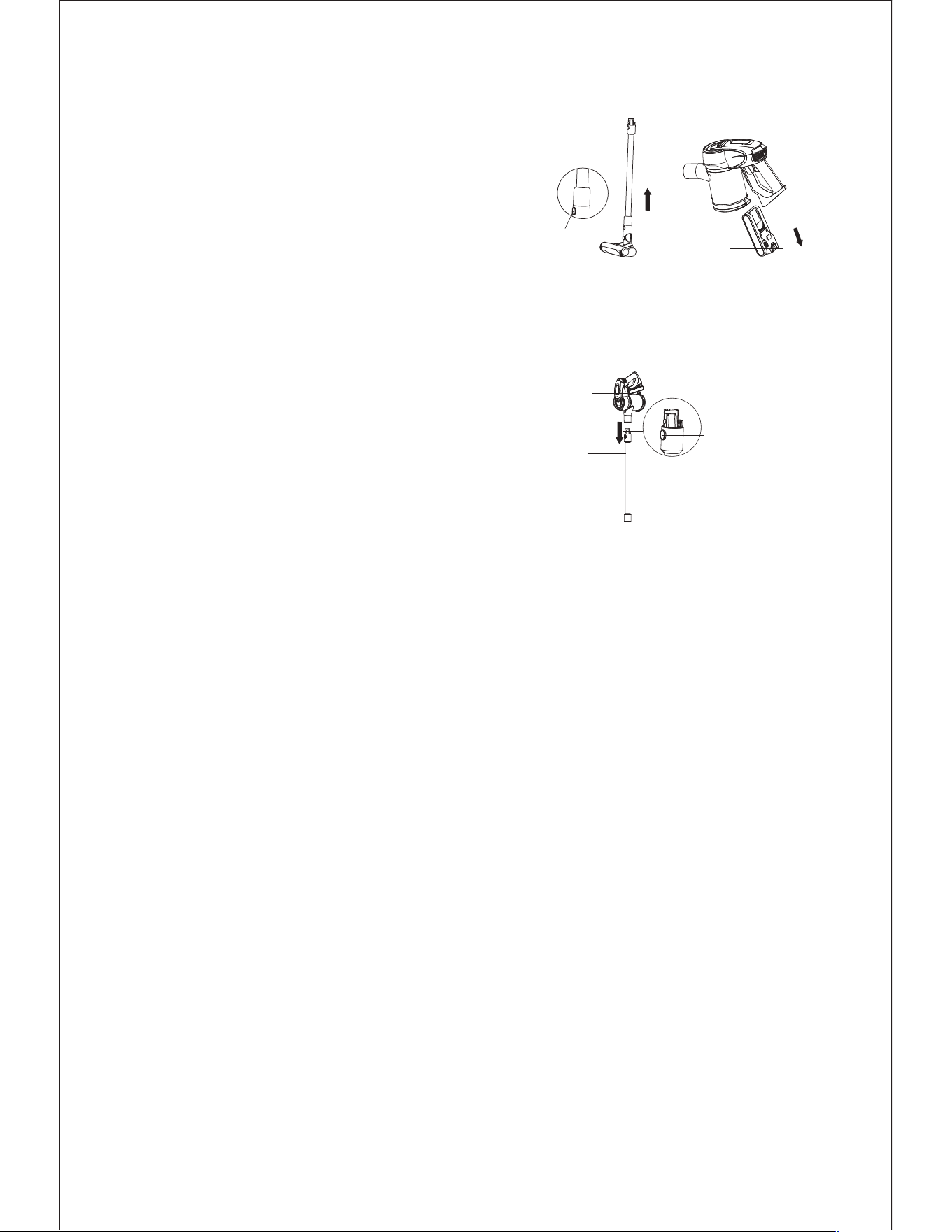

Lagerung der Staubsauger

Demontage der elektrischen Bürste und des

Metallrohrs

Demontage der Batterietasche

Lagerung der Maschine

D e m o n t a g e v o n H a n d v a k u u m u n d

leitfähigem Metallrohr

Wenn Sie den Beutel öffnen oder den Staubsauger

reinigen und die Bürste demontieren möchten,

drücken Sie die elektrische Entriegelungstaste,

ziehen Sie den leitfähigen Metallschlauch in

die Richtung und entfernen Sie ihn aus der

Montageöffnung. (Abbildung 24)

Drücken Sie die Entriegelungstaste für den Akku,

nehmen Sie den Akku heraus, legen Sie den

Akku in einen Plastikbeutel und platzieren Sie ihn

(Abbildung 25)

Zerlegen Sie den Batteriebeutel, wenn der

Staubsauger längere Zeit nicht benutzt wird,

verpacken Sie das Gerät und lagern Sie es an einem

trockenen Ort, nicht in direktem Sonnenlicht oder

nass.

Bringen Sie zuerst das Handstaubsauger an,

drücken Sie die Entriegelungstaste am Metallrohr

und entfernen Sie es in Richtung. (Abbildung 26)

Metallrohr

E l e k t r i s c h e

Entriegelungstaste

Handstaubsauger

Metallrohr

B a t t e r i e f a c h -

Entriegelungstaste

aus Metall

24.

26.

25.

Sicherheitshinweise

Dieser Staubsauger ist für den Heimgebrauch konzipiert. Verwenden Sie es nicht für

kommerzielle oder andere Zwecke.

Bitte lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch und bewahren Sie es für

eine spätere Verwendung auf.

Stellen Sie den Reiniger nicht in der Nähe von Feuer oder anderen Orten bei hohen Temperaturen

auf.

Verwenden und lagern Sie das Gerät nicht unter extremen Bedingungen, wie z. B. extremen

Temperaturen und Umgebungen zwischen 5 und 40 ° C. Stellen Sie das Gerät an einem trockenen

Ort auf und vermeiden Sie lange Sonneneinstrahlung.

Laden Sie den Akku vollständig auf, bevor Sie den neuen Akku oder den ersten Gebrauch nach

einer langen Lagerzeit verwenden.

Vergewissern Sie sich vor der Verwendung des Staubsaugers, dass die Bürstenwalze installiert

ist. Andernfalls kann es zu Verstopfungen des Motorlüfters und Motorschäden kommen.

Verwenden Sie den Staubsauger nicht zum Aufnehmen von Reinigungsmitteln, Öl, Glasschlacke,

Nadel, Zigarettenasche, nassem Staub, schmutzigem Wasser, Streichhölzern usw.

Verwenden Sie den Staubsauger nicht zum Aufsaugen von winzigen Partikeln, z. B. Zement,

Gipspulver, Wandpulver oder großen Gegenständen wie Papierkugeln. Andernfalls können

Staubsauger verstopfen und der Staubsauger beschädigt werden.

Blockieren Sie den Lufteinlass oder die Bürste nicht, wenn Sie das Absauggerät verwenden, da

dies zu Motorschäden führen kann.

Verschütten oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen

Kurzschluss der Maschine zu vermeiden.

Wenn sich die Bürstenrolle nicht dreht, prüfen Sie, ob sich Haare oder andere lange Fasern darin

verfangen haben

Wenn Sie das Gerät längere Zeit lagern, vergewissern Sie sich, dass der Akku vollständig

aufgeladen ist, und laden Sie das Gerät mindestens alle drei Monate auf.

Ziehen Sie das Ladegerät aus der Steckdose, um den Staubsauger zu reinigen oder zu reparieren,

halten Sie den Batteriebeutel fest und berühren Sie nicht das Wasser oder andere leitfähige

Materialien.

Verwenden Sie zum Reinigen der Maschine ein trockenes Tuch. Verwenden Sie kein Benzin,

Alkohol oder Verdünner. Andernfalls kann der Deckel reißen oder sich verfärben.

Wenn das Gerät nach der vollständigen Aufladung nicht in Betrieb ist, muss es an unserem

angegebenen Ort überprüft und repariert werden. Nehmen Sie das Gerät nicht ohne Erlaubnis

auseinander.

Wenn Sie das Gerät verlassen, drücken Sie die Entriegelungstaste am Batteriebeutel, nehmen Sie

es heraus. Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt und richtig gehandhabt

wird. Werfen Sie es nicht in Feuer, Wasser oder Erde.

Wenn Flüssigkeit aus der Batterie ausläuft, die Ihre Haut oder Ihre Kleidung berührt, waschen Sie

sie mit Wasser aus. Wenn Sie Schaden erleiden, gehen Sie sofort ins Krankenhaus.

Verwenden Sie nicht den nicht originalen Batteriebeutel, um Schäden am Gerät und

Sicherheitsproblemen zu vermeiden.

Produktspezifikationen

Fehlerbehebung

Überprüfen Sie die folgenden Punkte, bevor Sie an den angegebenen Reparaturdienst senden.

Phänomene Mögliche Ursachen Lösungen

D e r M o t o r

f u n k t i o n i e r t

nicht

Der Akku hat keinen Strom Laden Sie der Staubsauger

Me t a l lroh r , ele k t risch e

Bürste, Batteriebeutel und

H a n d s t a u b s a u g e r s i n d

n i c h t o r d n u n g s g e m ä ß

zusammengebaut

P r ü f e n S i e , o b d a s Z u b e h ö r u n d

d e r H a n d s t a u b s a u g e r k o r r e k t

zusammengebaut sind

G e r i n g e

Ansaugun

Der Filter ist durch Staub

verstopft

HEPA reinigen oder ersetzen

R e i n i g e n S i e d e n S t a u b v o n d e r

elektrischen Bürste

Das Windrohr der Bürste oder

Walze ist blockiert

K u r z e

Nutzungsdauer

n a c h d e m

Aufladen

Der Akku ist nicht vollständig

aufgeladen

Laden Sie den Akku vollständig gemäß der

Bedienungsanleitung auf

Alterung der Batterie

Bei dem Akku handelt es sich um ein

leicht zu konsumierendes Produkt, das Sie

an einem dafür vorgesehenen Standort

erwerben können.

Achtung: Wenn ein anderes Produkt ausfällt, sind professionelle Werkzeuge erforderlich, um eine Gefahr

zu vermeiden. Die Maschine muss von einem Fachmann des Herstellers, dem Wartungsdienst oder einem

ähnlichen Service des Herstellers repariert oder ausgetauscht werden.

Technischer Parameter

Modell JV83

Nennspannung 25.2V

Nennleistung 450W

Eingangsspannung des Adapters 100-240V

～

50/60Hz 0.8A

Ausgangsspannung des Adapters 30V

600mA

Modell der elektrischen Bürste T-EB110A

Nennleistung der elektrischen Bürste 30W

Batteriekapazität 2500mAh

Ladezeit 5h

Verwenden Sie den Staubsauger nicht, um leicht verstopfte Gegenstände zu absorbieren,

z. B. Plastiktüten, Bonbonpapier, schweres Papier, das den Betrieb des Staubsaugers

beeinträchtigen könnte, oder sogar die Arbeit. Reinigen Sie die Fremdkörper rechtzeitig von

der Staubsaugerbürste, und sie kann normal funktionieren. Der aufgegebene Akku muss sicher

recycelt werden und darf nicht nach Belieben entsorgt werden.

Ausfüherung der Elektrik

Herstellerinformationen

Entsorgung

Akkupakete/Akkus:

Garantie

Hersteller Kingclean Electric Co., Ltd

Adresse

No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu

215009, China

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder: Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige

Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien

getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Entnahme von integrierten Akkus für Entsorgung darf nur von qualifiziertem Personal

durchgeführt werden.

Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus

sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise

entsorgt werden.

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen

an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder

Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare oder die

von den Akkus verursachte Schäden.

Adapter

7 Lithiumbatterien

Bürstenmotor

Motor des Staubsaugers

Lithium-Batterie-

Schutzplatine

Adapterplatte 2

Adapterplatte 1

Tastatur für die Ges

chwindigkeitssteue

Maschinen

schalter

100-240V

～

Instalación de productos

Desembalaje

Nombres de las partes

Abra el paquete, saque la almohadilla de espuma, todos los accesorios y la máquina del paquete,

saque la bolsa de plástico y guárdela para futuras reparaciones y mantenimiento.

1. Botón de liberación de la

cabeza del piso

4. HEPA

7. Botón de liberación de la batería

10. Tubo metálico

13.Manguera de estiramiento

16.Herramienta de tapicería 2 en 1

19.Manguera de Expansión

11. Cabeza del piso eléctrico

14. Cepillo suave

17.Cabeza de colchón eléctrico

20.Tornillos

12. Conector

15. Herramienta de grieta 2 en 1

18.Base de carga

2. Botón de liberación de

tubo de metal

5. Botón de control de velocidad

8. Paquete de baterías

3. Botón de liberación de la

taza de polvo

6. Botón de encendido / apagado

9. Adaptador

samblea del cuerpo principal

Lista de empaque

Sostenga la cabeza del piso con la mano izquierda,

use la mano derecha para insertar eltubo de metal

verticalmente en la cabeza del piso, alinee con la

aguja conductora, presione el asa hasta que se

escuche un "clic". (Imagen 1)

Fije la base de carga en la pared a través de los

orificios de los tornillos, de modo que se pueda

colocar la aspiradora de mano. (Imagen 2)

Conjunto de la batería: use una mano para sostener

la aspiradora de mano, una mano para sostener

la batería, alinee con la ranura de la guía, luego

instale la batería hasta que se escuche el sonido de

"clic". Tire con fuerza de la batería hacia abajo, si la

batería permanece apretada, lo que significa que el

conjunto de la batería está completo. (Imagen 3)

Conecte el calor del piso eléctrico con

tubo metálico

Montaje de base de carga

Montaje de la batería y la aspiradora de mano

Limpiado.

Nombre de

partes

Aspirador de

mano

Cabeza del piso

eléctrico

Cabeza de colchón

eléctrico

Herramienta

de tapicería 2

en 1

Herramienta de

hendidura 2 en 1

Cantidad 1 1 1 1 1

Nombre de

partes

Tubo metálico Adaptador Paquete de baterías Cepillo suave Conector

Cantidad 1 1 1 1 1

Nombre de

partes

Manguera de

estiramiento

Base de carga

Manual de

instrucciones

Tornillos

Manguera de

Expansión

Cantidad 1 1 1 2 2

Atención: Mantenga la manija y la cabeza del piso en la

misma dirección,La aguja conductora debe alinearse con

el zócalo.

Atención: Desmonte la batería de la máquina cuando

no utilice la aspiradora durante mucho tiempo. Embale

la máquina y almacénela en un lugar seco, evitando la luz

solar directa o el ambiente húmedo.

Cabeza del

piso elé

Cabeza del

piso eléctrico

Tubo metálico

Orificio del tornillo

Base de carga

Ranura

Ranura de guía

Paquete de baterías

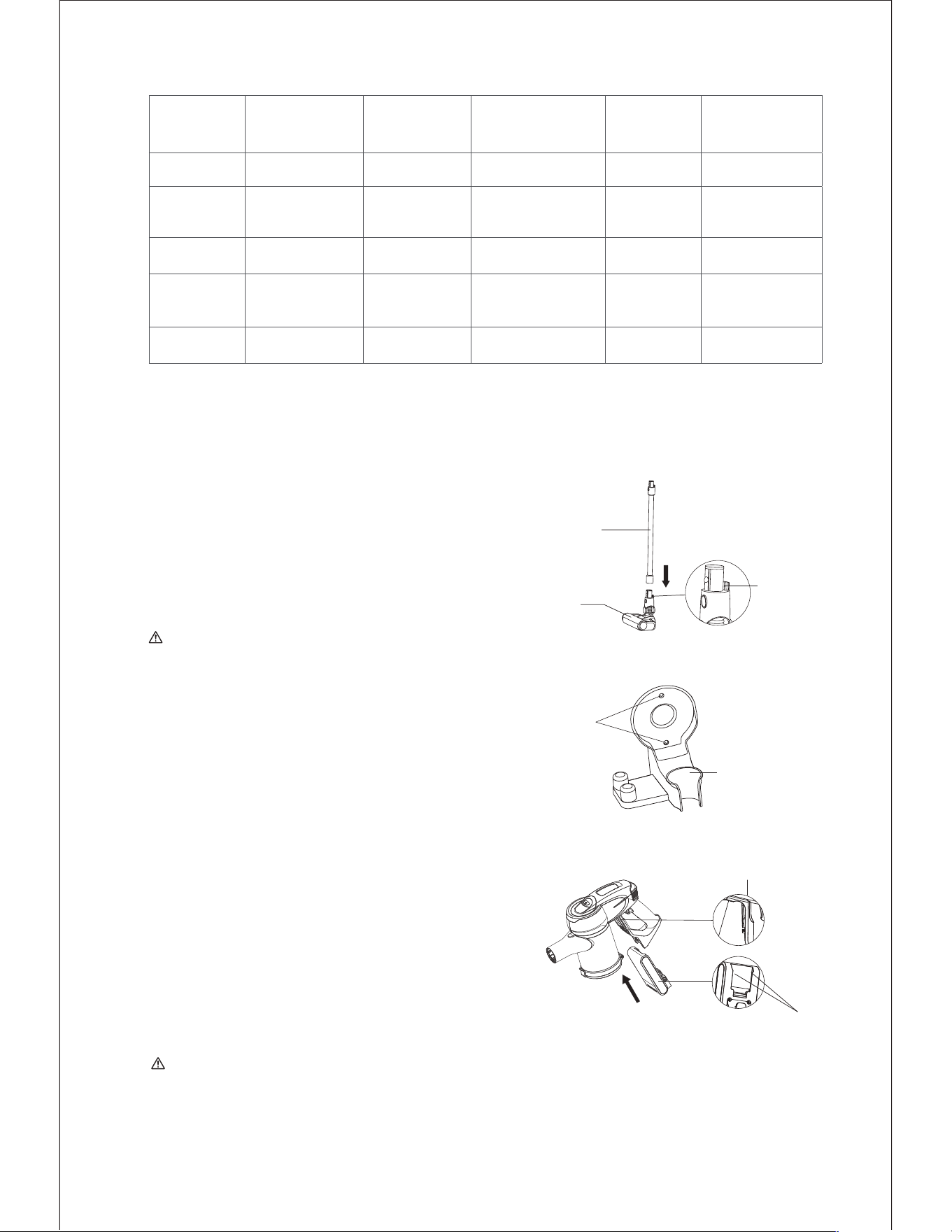

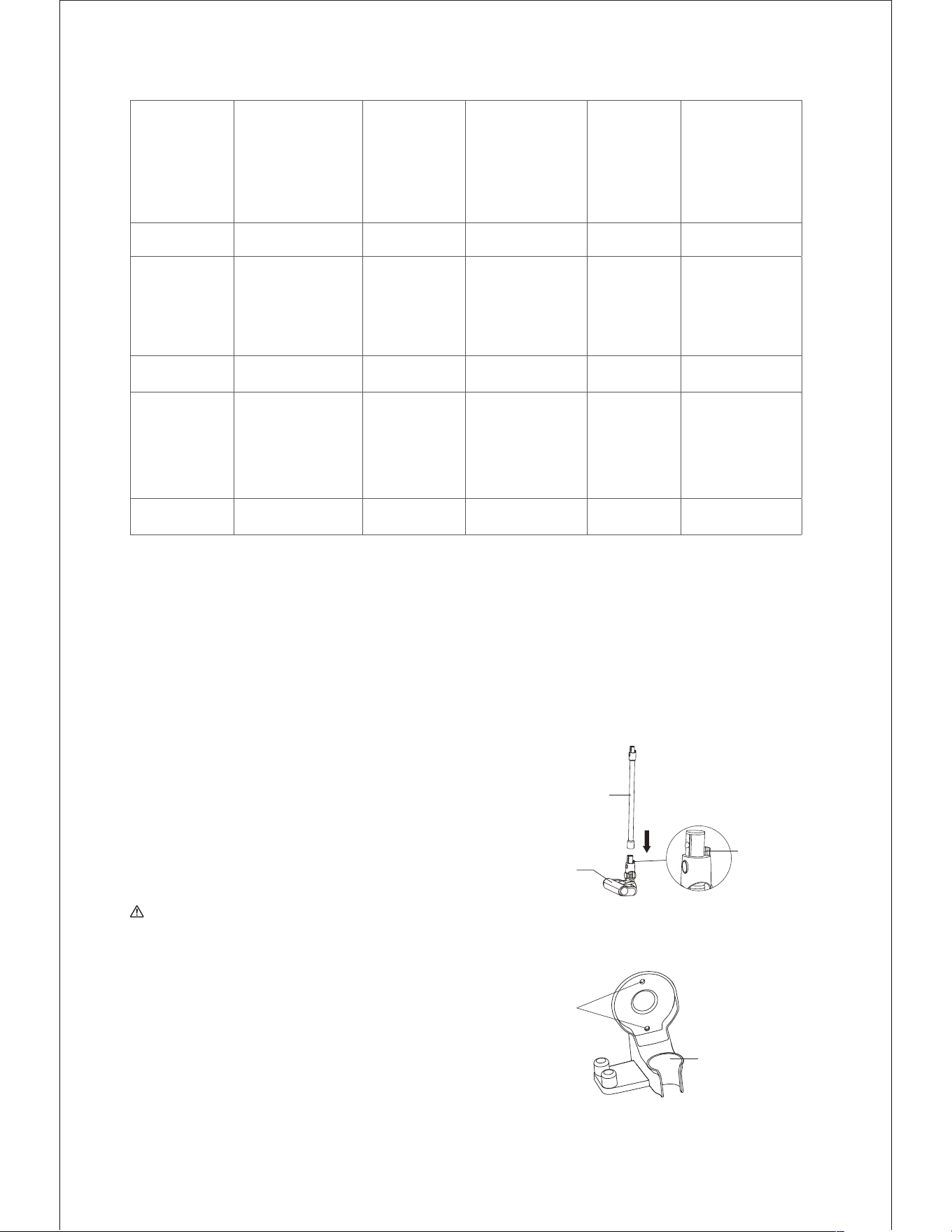

Primero, ensamble la cabeza del piso y el tubo

de metal conductor según el método de montaje

de la cabeza del piso eléctrico y el tubo de metal

conductor. Segundo, alinee la aguja conductora del

tubo de metal conductor con el tubo conductor de

la boca de succión, empuje hacia arriba hasta que

se escuche un "clic" (Imagen 4)

Montdaje del cabezal eléctrico, el tubo de metal

y la aspiradora de mano.

Cuerpo principal

Aguja

conductora

Tubo metálico

Cabezal electrico

Accesorios de montaje

Para facilitar su uso, este producto está especialmente equipado con accesorios para la aspiradora

de mano. La computadora de mano puede conectarse a diferentes herramientas para diferentes

propósitos de limpieza.

JV83

Cabeza de colchón eléctrico

Herramienta de tapicería 2 en 1

Herramienta de grieta 2 en 1

Cepillo suave

Manguera de estiramiento

Conector

Nombre de partes

No de Modelo

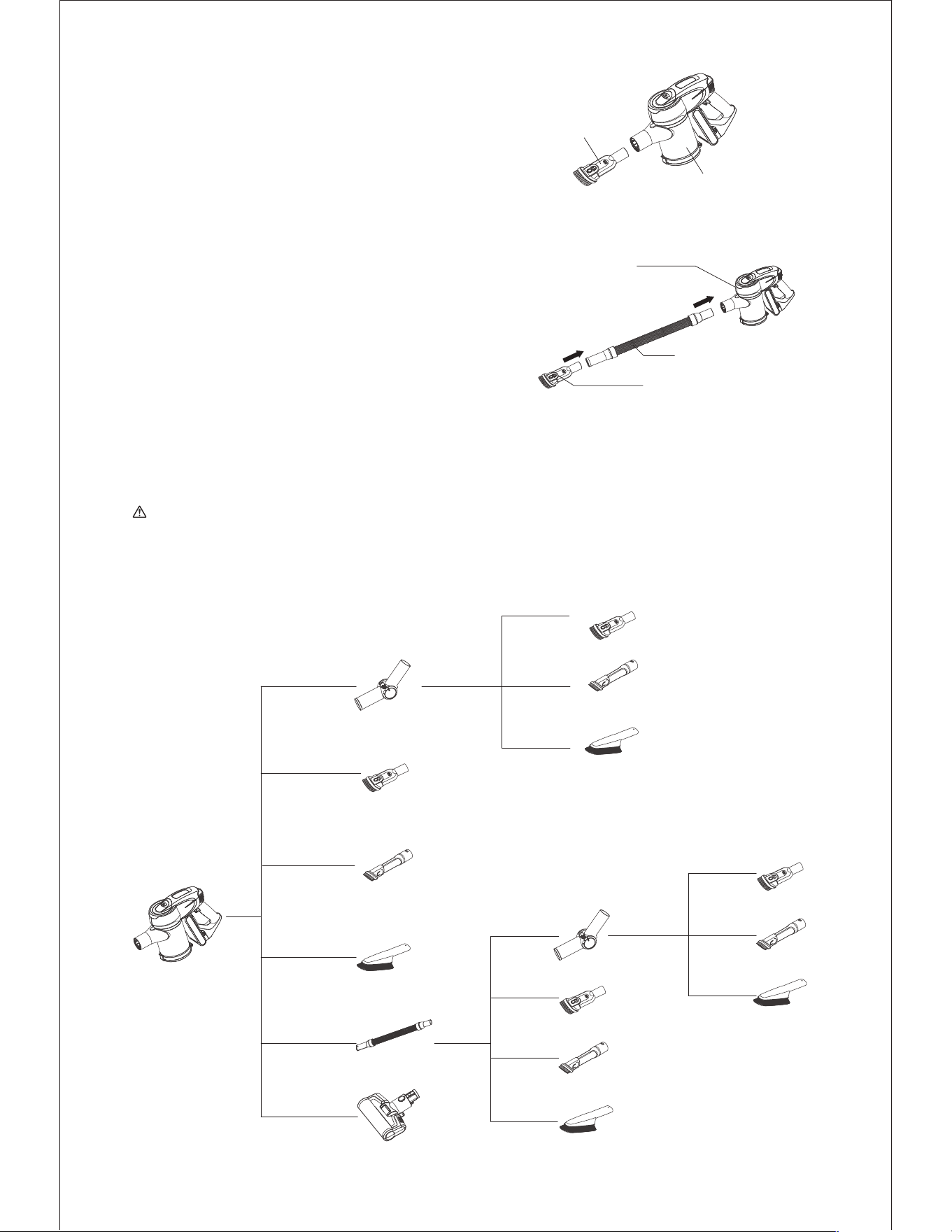

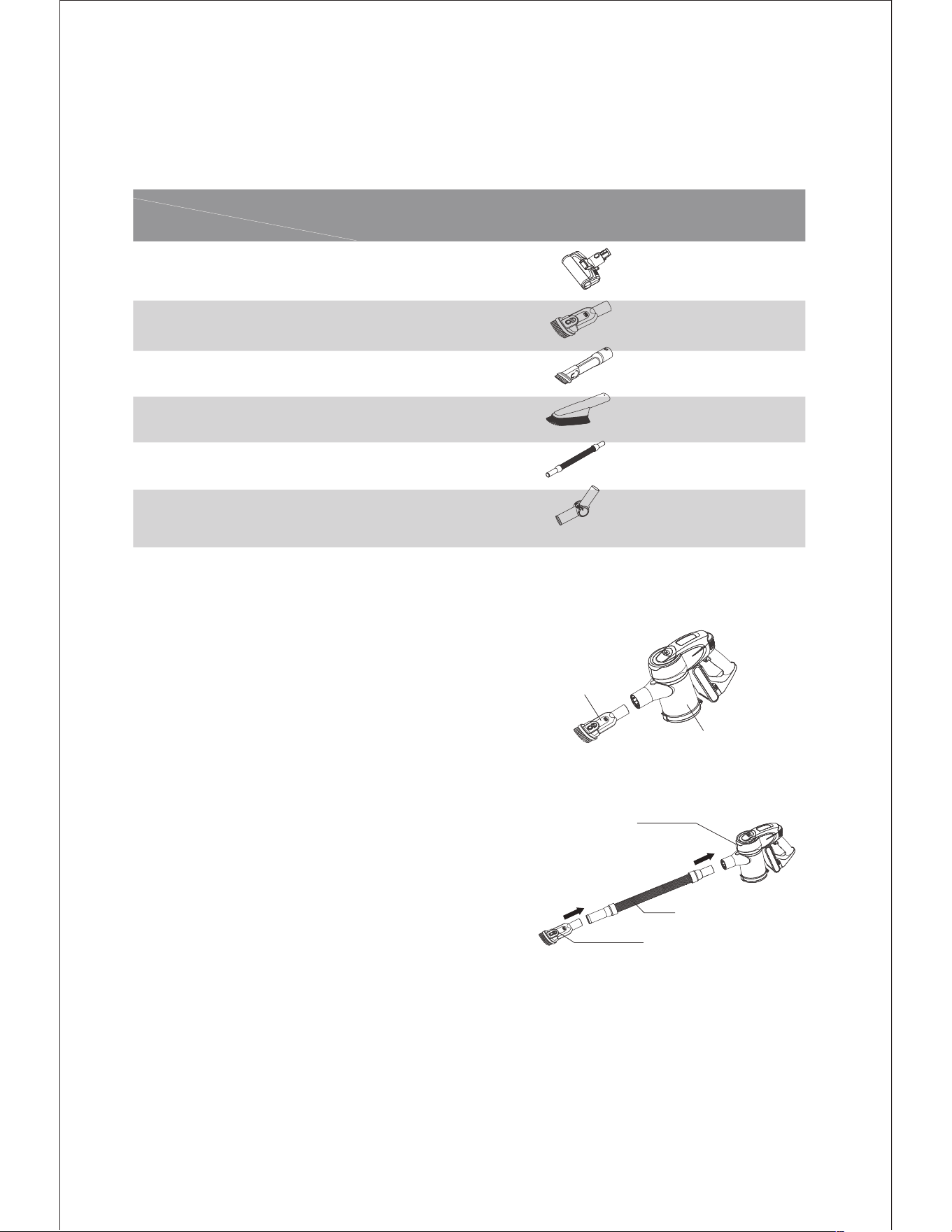

Lista de conexiones de accesorios

Co n e cte la as p ira d o ra de man o c o n la

herramienta de tapizado 2 en 1

Conecte la aspiradora de mano con accesorios a

través de la manguera elástica

Inserte el conector de la herramienta de tapicería

2 en 1 en la entrada de aire de mano hasta que

quede bien ajustado. (Imagen 5)

Alinee la aspiradora con una manguera elástica,

insértela hasta que esté completamente apretada.

(Imagen 6)

Conecte la manguera elástica con la herramienta

de tapizado 2 en 1: inserte la herramienta de

tapicería 2 en 1 en la manguera elástica hasta que

esté completamente apretada. (Imagen 6)

Herramienta de

tapicería 2 en 1

Aspiradora de mano

Herramienta de tapicería 2 en 1

Manguera de estiramiento

Atención: la manguera elástica también puede

conectar otros accesorios: herramienta de hendidura 2

en 1 y cepillo suave, el método de conexión es el mismo

que la herramienta de tapizado 2 en 1

Accesorios de conexión con base de carga.

9-1. 9-2.

10.

11.

Fije la base de carga en una pared limpia, no la

coloque en la pared húmeda como enla cocina.

Después de que la tarea haya sido completada,

colóquela en la base de carga.

(Imágenes 7 y 8)

Cargue la aspiradora a tiempo cuando la carga

de la batería sea insuficiente; Cuando el voltaje

es demasiado bajo, para proteger la batería,

el vacío se apagará automáticamente. En este

momento, el vacío debe ser cargado. Durante la

carga, la batería se puede sacar, cargarla a través

del adaptador o colocar la máquina en la base de

carga, y el indicador de carga se enciende en rojo.

El aspirador se está cargando.

JV 83 El tiempo de carga es de aproximadamente

5 horas. Cuando el indicador de carga en la

aspiradora manual cambia de rojo a verde, significa

que la aspiradora está completamente cargada.

Recomendamos seguir cargando por la mitad. De

una hora a una hora, para que el efecto de carga

sea mejor. Después de cargar, desenchufe el

cargador para detener la carga. (Imagen 10)

Atención: Cuando utilice la máquina por primera vez,

la capacidad de la batería no está completa, debe colocar

la máquina en la base de carga o sacar la batería para

cargarla. La máquina se puede utilizardespués de que la

batería se haya cargado completamente. (Imagen 9)

Luz indicadora

Adaptador

Toma de

carga

Luz indicadora

Botón de control de velocidad

Boton de encendido / apagado

"Rojo" significa cargar

"Verde" significa completamente cargado

Herramienta de

grieta 2 en 1

Base de carga

Herramienta de

tapicería 2 en 1

Uso de la aspiradora

Cargando

Uso del aspirador de mano

（

√

）

Pared limpia

（

）

Pared mojada

Adaptado

Toma de

carga

Atención: Cuando utilice la aspiradora por primera vez,

cargue completamente la batería y descargue

completamente la batería antes de la segunda carga

para aumentar la vida útil de la batería.

Tome la aspiradora de mano de la base de carga,

presione el botón de encendido / apagado para

encender y apagar la aspiradora. El indicador

verde se enciende, es el modo normal, presione el

botón de control de velocidad para activar el modo

fuerte, el botón de control de velocidad puede

cambiar entre el modo fuerte y el modo normal

fácilmente.(Imagen 11)

12-1.

13.

15.

17.

16.

12-2.

14.

Atención: Cuando el cabezal eléctrico está

funcionando, si el rodillo de cepillo dejó de correr

debido a un gran bloqueo de objetos extraños o un

enredo excesivo de la fibra, o si el niño colocó la mano

accidentalmente en el rodillo de cepillo, el cabezal dejará

de funcionar para proteger la seguridad personal y evitar

daños al motor del cabezal.

Uso de la cabeza del piso eléctrico

Uso de accesorios

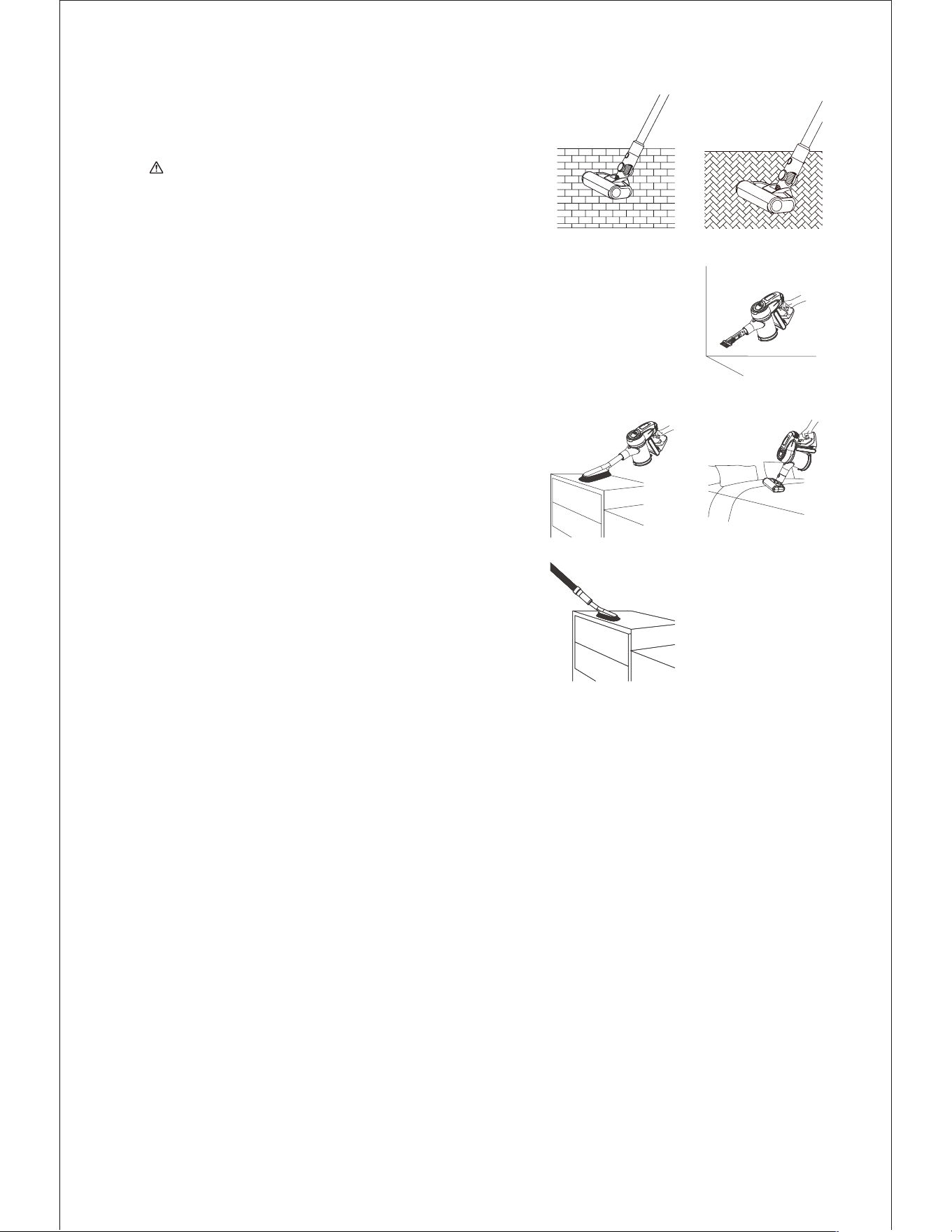

El cabezal eléctrico puede limpiar alfombras

de pelo corto, pisos duros o baldosas.(Imagen 12)

Herramienta de tapizado 2 en 1: adecuada para

limpiar el polvo en el armario, el sofá, el alféizar de

la ventana y la superficie de la mesa.

(Imagen 13)

Herramienta de hendidura 2 en 1: adecuada para

Limpiar Grietas, esquinas y otras zonas estrechas.

(Imagen 14)

Cepillo suave: Adecuado para limpiar muebles

fácilmente rayados, como estanterías, obras de

arte (Imagen 15)

Cabezal eléctrico del colchón: golpee y limpie el

polvo, ácaros y alérgenos delos ácaros del sofá y la

cama. (Imagen 16)

Manguera de estiramiento: para conectar la

aspiradora de mano y los accesorios para limpiar

áreas de difícil acceso.(Imagen 17)

Atención:

1. 1. El filtro HEPA está disponible para la venta en los distribuidores localesde aspiradoras.

2. Se recomienda limpiar la copa de polvo después de cada uso; Cuando el depósito de polvo está lleno o el

filtro HEPA está obstruido, debe limpiarse y reemplazarse si es necesario. El cepillo de suelo puede enredarse

con el cabello después de un uso prolongado, debe limpiarse a tiempo para que el aspirador funcione de

manera más eficiente.

Limpieza y reemplazo de piezas

Limpieza de la taza de polvo y sistema de

filtración

Limpiar el cepillo eléctrico

TUn interruptor de copa,Se puede verter en el vaso

de polvo Polvo (Imagen 18)

Presione con fuerza el botón de liberación de la

copa de polvo, sostenga firmemente el cuerpo

principal con la mano derecha, girela copa de polvo

en la dirección que se muestra en la imagen, retire

la copa de polvo del cuerpo principal para limpiar

más la copa de polvo. (Imagen 19)

1.1. Utilice el dedo para soltar el botón del rodillo

del cepillo, saque la cubierta lateral del rodillo.

2.2. Saque un lado del rodillo de cepillo en la misma

dirección que se muestra en la imagen, luego el

rodillo de cepillo se puede sacar para limpiar.After

cleaning and replacing, reassemble it.

3.3. Después de la limpieza o la sustitución,de

acuerdo con el desguace. (Imagen 23)

Sostenga el cuerpo principal, tome el HEPA hacia

arriba como se muestra en la imagen, saque el

HEPA, luego saque el sistema de ciclón de Grado 2,

límpielo.(Imagen 20)

Fije la entrada HEPA, gire la cubierta HEPA en la

misma dirección que se muestra en la imagen,

separe la cubierta HEPA de la entrada HEPA, que

se limpiará fácilmente. Después de limpiar y secar,

volver a montar. (Imagen 21 y 22)

Clean dust cup

Limpiar el filtro

18-1. 18-2.

19.

20.

21.

23-1.

22.

23-2.

Cubierta HEPA

Sistema de ciclón IIsystem

HEPA

Interruptor de la taza de

Botón de liberación de la taza

de polvo

B o t ó n d e

liberación del

cepillo

C u b i e r t a d e

brochas

Entrada HEPA

①

②

Almacenamiento de la aspiradora

Desmonte la cabeza del piso eléctrico

y el tubo de metal

Desembale la batería

Almacenamiento de la máquina

Desmonte la aspiradora de mano y el tubo

de metal

Cuando almacene o limpie la aspiradora, si necesita

desmontar el cabezal del piso eléctrico, presione el

botón de liberación del cabezal del piso eléctrico,

tire del tubo de metal hacia arriba. (Imagen 24)

Presione el botón de liberación de la batería,

saque la batería. Coloque la batería en una bolsa

de plástico y luego colóquela en un lugar seco.

(Imagen 25)

Saque la batería si la máquina no se usa durante

mucho tiempo. Almacene la máquina en un lugar

fresco y seco, evitando la luz solar directa o el

ambiente húmedo.

Primero, fije la computadora de mano, presione

el botón de liberación del tubo metálico y sáquelo.

(Imagen 26)

Tubo metálico

B o t ó n d e

liberación de la

cabeza del piso

Aspiradora de

mano

Tubo metálico

B o t ó n d e

liberación

de la batería

Botón de liberación

de tubo de metal

24.

26.

25.

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para fines comerciales o de

otro tipo. Lea atentamente este manual de instrucciones antes de usar, guárdelo y guárdelo

adecuadamente para usarlo en el futuro.

No ponga la aspiradora cerca del fuego u otras instalaciones a altas temperaturas.

No utilice ni almacene la máquina en condiciones extremas, por ejemplo, temperaturas extremas.

Se recomienda utilizarlo en interiores a temperaturas entre 5°C y 40°C. Guarde la máquina en un

lugar seco y evite la luz solar directa.

Cargue completamente la batería antes del primer uso o después de un almacenamiento

prolongado.

Antes de usar la aspiradora, asegúrese de que el cepillo giratorio esté ensamblado; de lo contrario,

podría ocasionar el bloqueo del ventilador del motor, lo que provocaría la quema del motor

No utilice la aspiradora para recoger detergente, aceite, escoria de vidrio, agujas, cenizas de

cigarrillos, polvo húmedo, agua, fósforos, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo

de pared u objetos grandes como bolas de papel; de lo contrario, se producirán fallos de

funcionamiento como el bloqueo y el desgaste del motor.

Evite el bloqueo de la entrada de aire o del rodillo de cepillo, ya que podría causar una falla del

motor.

No vierta ni salpique agua u otros líquidos en la máquina para evitar cortocircuitos y quemar la

máquina.

Si el cepillo no funciona, verifique si el cepillo está enredado con pelo u otra fibra larga, límpielo a

tiempo.

Cuando almacene la máquina durante mucho tiempo, asegúrese de que la batería esté

completamente cargada antes de guardarla y cárguela al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sostenga el cargador al enchufarlo o

desenchufarlo, y no tire del cable de carga.

Use un paño seco para limpiar la máquina. Líquidos como la gasolina, el alcohol, el diluyente de

laca causarán grietas o decoloración del color y no se pueden usar.

Si la máquina no está funcionando después de cargarla por completo, debe revisarla y repararla

en nuestra oficina designada, no desmonte la máquina por su cuenta.

Cuando deseche la máquina, presione el botón para liberar la batería, saque la batería, asegúrese

de que la máquina esté desconectada de la alimentación y manejada correctamente. No tirar al

fuego, al agua o al suelo.

Si la fuga de líquido de la batería toca su piel o su ropa, lávela con agua; si siente alguna molestia,

vaya al hospital inmediatamente.

No utilice baterías no originales, evitando daños en la máquina y problemas de seguridad.

Evite usar la aspiradora para recoger objetos fácilmente bloqueables, como: bolsas de plástico,

papel dulce, papel grande, que podría afectar la función e incluso provocar una falla de trabajo.

Limpie la materia extraña en la cabeza del piso a tiempo, entonces funcionará normalmente. El

paquete de baterías desechado debe ser reciclado de manera segura, no lo deseche de manera

casual.

Especificación de producto

Eliminación de fallos

Verifique los siguientes problemas antes de enviarlos a las oficinas de reparación designadas.

Síntomas Posibles causas Soluzioni

El motor no esta

funcionando

La batería no tiene energía. Ricaricare l’aspirapolvere

Tubo de metal, piso eléctrico,

b a t er í a no e nsa m bl a da

correctamente al cuerpo

principal

Verificare che gli accessori siano assemblati

correttamente al corpo principale

Succión baja

La taza de polvo esta llena

Tirar el polvo de la copa de polvo

Limpie o reemplace HEPA

HEPA está bloqueado por el

polvo

Manguera del cabezal del

piso o rodillo del cepillo

bloqueado

Limpiar la cabeza del piso

T i e m p o d e

ejecución corto

después de la

carga

B a t e r í a n o c a r g a d a

completamente

Siga las instrucciones del manual para

cargar completamente la batería.

Envejecimiento de la batería Reemplace una batería nueva

Atención: Si se produjeron otras fallas que necesiten herramientas profesionales para evitar peligros, el

fabricante, otras oficinas de mantenimiento o profesionales de oficinas similares deben reparar o reemplazar

la máquina.

Parámetros técnicos

No de Modelo JV83

Tensión nominal 25.2V

Potencia nominal 450W

Voltaje de entrada del adaptador 100-240V

～

50/60Hz 0.8A

Voltaje de salida del adaptador 30V

600mA

Modelo No de Cabezal Eléctrico T-EB110A

Potencia nominal de la cabeza de

piso eléctrica

30W

Capacidad de la batería 2500mAh

Horas de carga 5h

Schema del circuito

Información del fabricante

Desechado

Paquetes de baterías / baterías:

Informaciones de garantía

Fabricante Kingclean Electric Co., Ltd

Dirección

215009

No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu

215009, China

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el

medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son

utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o

usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta .

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calificado.

Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los

paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o

desecharse de manera respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso.

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al

aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por

parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias

externas o las baterías.

El cargador

7 pcspcs Batería de Litio

Motor de cabeza de piso

Motor aspirador

Tablero de

protección

de la batería

de litio

Placa

adaptadora 2

Placa

adaptadora 1

Tablero de

control de

Interruptor de

la máquina

100-240V

～

L'installazione del prodotto

Disimballaggio

Vocabolario

Aprire l’imballaggio, estrarre la gommapiuma, gli accessori e l’apparecchio , rimuovere il

sacchetto di plastica e conservarla per usi futuri.

1. Pulsante di rilascio della

spazzola

4. Filtro HEPA

7. Pulsante di rilascio della batteria

10. Tubo metallico conduttivo

13.Tubo elastico lungo

16.2-in-1 Bocchetta pertappezzeria

19.Tubo di espansione

11. Spazzola elettrica

14. Spazzola morbida

17.Spazzola elettrica anti-acari

20.Viti

12. Adattatore

15. 2-in-1 Bocchetta per fessure

18.Supporto di ricarica

2. Pulsante di rilascio del tubo

metallico conduttivo

5. Pulsante di controllo della velocità

8. Pacco batteria

3. Pulsante di rilascio del

contenitore della polvere

6. Pulsante On/off

9. Adattatore

Assemblaggio dell’apparecchio

La Lista

Come mostrato in figura, tenere la spazzola

elettrica con la mano sinistra, inserire con la mano

destra il tubo metallico conduttivo nella spazzola,

allineare l’ago conduttivo, premere il manico fino a

sentire un “click”. (Figura 1)

Fissare il supporto di ricarica al muro mediante

viti, in modo da facilitare il posizionamento

dell’aspirapolvere. (Figura 2)

Assemblaggio del pacco batteria: tenere con

una mano l’aspirapolvere portatile e con l’altra il

pacco batteria, allineare con la scanalatura guida

e premere il pacco batteria nel verso indicato in

figura. Una volta sentito il “click”, tirare con forza

verso il basso per verificare che la batteria rimanga

attaccata. (Figura 3)

Assemblaggio della spazzola elettrica e

del tubo metallico conduttivo

Assemblaggio del supporto di ricarica

Assemblaggio del pacco batteria con

l’aspirapolvere portatile

Parte

Aspirapolvere

portatile

Spazzola

elettrica

Spazzola elettrica

anti-acari

2-in-1

Bocchetta per

tappezzeria

2-in-1 Bocchetta

per fessure

Quantità 1 1 1 1 1

Parte

Tubo metallico

conduttivo

Adattatore Batteria

Spazzola

morbida

Adattatore

Quantità 1 1 1 1 1

Parte

Tubo elastico

lungo

Supporto di

ricarica

Manuale di

istruzione

Viti

Tubo di

espansione

Quantità 1 1 1 2 2

Attenzione: Durante l’assemblaggio, mantenere il

manico e la spazzola nella stessa direzione e allineare

l’ago conduttivo con la presa.

Attenzione: Rimuovere la batteria quando l’aspiratore

non viene usato per tanto tempo. Impacchettare bene

l’apparecchio e conservarlo in un luogo fresco e asciutto,

evitando contatti diretti con la luce solare e ambienti

umidi.

Ago

conduttivo

Spazzola

elettrica

Tubo metallico

conduttivo

Foro per la vite

Supporto di ricarica

Scanalatura

Scanalatura guida

Batteria

Assemblare prima la spazzola e il tubo metallico

conduttivo con l’aspirapolvere secondo le stesse

modalità previste per il loro collegamento.

Poi allineare l’ago conduttivo del tubo con il tubo

di aspirazione conduttivo e premere verso l’alto

fino a sentire “click”. (Figura 4)

Assemblaggio della spazzola elettrica e del tubo

metallico conduttivo con l’aspiratore portatile

Mainbody

Conductive

needle

Metal tube

Electric floor

head

Assemblaggio degli accessori

Per facilitare l’uso, questo prodotto è provvisto di appositi accessori per l’aspirapolvere portatile.

È possibile collegare diversi accessori all’aspirapolvere portatile a seconda dell’uso che se ne vuole

fare.

JV83

Spazzola elettrica anti-acari

Bocchetta per tappezzeria

Bocchetta per fessure

Spazzola morbida

Tubo elastico lungo

Adattatore

Nome

Modello

Dettagli della connessione degli accessori

Collegare l’aspirapolvere portatile con la

bocchetta per tappezzeria 2-in-1

L’aspirapolvere portatile di collega agli accessori

mediante il tubo elastico lungo.

Inserire la bocchetta per tappezzeria 2-in-1 nella

bocca di aspirazione finché non rimane saldamente

incastrata. (Figura 5)

Come mostrato nella figura, allineare il raccordo

quadrato del tubo elastico lungo con il punto

di aspirazione del contenitore della polvere

dell'aspirapolvere portatile, quindi inserirlo nella

posizione di arresto come mostrato. (Figura 6)

Il collegamento tra il tubo elastico lungo e la

bocchetta per la tapppezzeria 2-in-1: come

mostrato nella figura, inserire la bocchetta per

tappezzeria 2-in-1 nella direzione mostrata in figura

finché non si arresta. (Figura 6)

Bo c ch ett a p e r

tappezzeria

Aspiratore portatile

Bocchetta per tappezzeria

Tubo elastico lungo

Attenzione: Altri accessori per il collegamento con il

tubo elastico lungo sono: bocchetta per fessure 2-in-1 e

spazzola morbida; il metodo di collegamento è lo stesso

della bocchetta per tappezzeria 2-in-1.

Collegamento tra accessori e supporto di ricarica

9-1. 9-2.

10.

11.

Fissare prima il supporto di ricarica su una parete

pulita, evitando pareti umidi come in cucina.Dopo

l’utilizzo, è possibile posizionare gliaccessori sul

supporto di ricarica come mostrato

Nelle

�

figure 7 e 8.

�

Ricaricare in tempo l’aspirapolvere, nel momento

in cui la batteria risulta insufficiente. Quando

la tensione è troppo bassa, l’aspirapolvere si

spegnerà automaticamente per proteggere la

batteria. In questo caso bisogna mettere in carica

l’aspirapolvere. Durante la ricarica, è possibile

rimuovere e caricare la batteria attraverso

l’adattatore o caricare direttamente l’apparecchio

sul supporto di ricarica. Se l’indicatore si

ilumina di rosso, significa che l’aspirapolvere è

effettivamente in carica.

Il tempo di ricarica della JV83 è di circa 5 ore.

Quando l’indicatore sull’aspirapolvere portatile

passa dal rosso al verde, significa che esso

è pienamente carico. Si consiglia di lasciarlo

comunque in carica per un’altra mezz’ora o

un’altra ora, in modo tale che l’effetto della ricarica

sia migliore. Dopo la ricarica, staccare la presa per

interromperla. (Figura 10)

Attenzione: Al primo utilizzo, l’aspiratore potrebbe

non essere pienamente carico. In questo caso bisogna

caricarlo collocandolo sul supporto di ricarica o caricare

la batteria dopo averlo rimosso. L’aspirapolvere potrà

essere utilizzato una volta completata la ricarica.

(Figura 9)

Indicatore

luminoso

Adattatore

Presa di

ricarica

Indicatore

luminoso

Pulsante di controllo della velocità

Pulsante On/off

“Rosso” significa in carica

“Verde” significa piena carica

2-in-1 Bocchetta

per fessure

S u p p o r t o d i

ricarica

2-in-1 B0cchetta

per tappezzeria

Utilizzo dell’aspirapolvere

Ricarica

Utilizzo dell’aspiratore portatile

（

√

）

parete pulita

（

）

parete sporca

Adattore

Presa di

ricarica

Attenzione: Al primo utilizzo, caricare pienamente la

batteria e, in seguito, scaricarla totalmente prima di un

secondo utilizzo per aumentarne la vita

Prendi l’aspirapolvere portatile dal supporto diù

ricarica, premi il pulsante on/off per accendere

o spegnere l’aspirapolvere.La luce verde

dell’indicatore fa riferimento alla modalità normale;

per cambiare nella modalità potente, premere il

pulsante di controllo della velocità, che permette

facilmente di passare da una modalità all’altra

(Figura 11)

12-1.

13.

15.

17.

16.

12-2.

14.

Attenzione: Durante il funzionamento della

spazzola elettrica, se vengono aspirati corpi estranei

eccessivamente grandi, numerose fibre, o se un bambino

mette accidentalmente la mano nel tubo delle spazzole,

provocando un blocco anomalo, la spazzola verrà spento

in modo da proteggere la sicurezza personale ed evitare

danni al motore della spazzola.

Utilizzo della spazzola elettrica

Utilizzo degli. Accessori

La spazzola elettrica può essere utilizzata sui

tappeti a pelo corto, sul pavimento duro e sulle

piastrelle.(Figura 12)

La bocchetta per tappezzeria 2-in-1: adatta alla

pulizia di armadi, davanzali, divani e tavoli.

(Figura 13)

2-in-1 Bocchetta per fessure: adatta alla pulizia

difessure, angoli delle finestre o di qualunque altre

parti strette (Figura 14)

Spazzola morbida: adatta per la pulizia di mobili

cherischiano di essere graffiati come librerie e

oggetti d'artigianato. (Figura 15)

Spazzola elettrica anti-acari: progettato

appositamente per divani e materassi, può essere

utilizzato per aspirare acari, polvere, ecc., nascosti

negli strati profondi dei letti o dei divani.(Figura 16

�

Tubo elastico lungo: collegare il tubo elastico lungo

con l'aspirapolvere portatile e con gli accessori per un

funzionamento flessibile. (Figura 17)

Attenzione:

1. Il filtro HEPA è HEPA filter è disponibile presso i venditori localib di aspirapolvere.

2. Si raccomanda di pulire il contenitore della polvere in tempo dopo ogni utilizzo; quando la quantità di

polvere è eccessiva, il filtro deve essere pulito o lavato e, se necessario, sostituito.Le spazzole possono essere

avvolte da capelli o da altri filamenti simili dopo un lungo periodo di utilizzo; in questo caso bisogna ripurirle in

tempo in modo da rendere più efficace l’aspirapolvere.

Pulizia e sostituzione di parti

Pulizia del contenitore della polvere

e sistema di filtrazione

Pulizia della spazzola a rullo

Tirare con forza l’interruttore del contenitore

della polvere per svuotare la polvere. (Figura 18)

Premere con forza il pulsante di rilascio del

contenitore della polvere e tenere saldamente

il corpo principale con la mano destra. Ruotare

l’insieme dei componenti del contenitore della

polvere nella direzione mostrata dalla figura

per separarlo dall’apparecchio e, quindi, pulire

ulteriormente il contenitore della polvere .

(Figura 19)

1.Scorrere con il dito il pulsante di rilascio della

spazzola a rullo seguendo la direzione indicata

dalla freccia e tirarne fuori il coperchio laterale.

2.2.Tirare fuori un lato della spazzola a rullo

seguendo la stessa direzione mostrata in figura in

,modo da poterla estrarre completamente per la

pulizia.

3.Dopo la pulizia o la sostituzione, riassemblarla

attraverso il procedimento inverso. (Figura 23)

Tenere il corpo dell’apparecchio e sollevare

il pacchettocon filtro HEPA verso l'alto come

mostrato nella figura 20, rimuovere il pacchetto

con filtro HEPA, svitare il sistema a ciclone

secondario nella direzione indicata e pulire e lavare

il pacchetto HEPA e il sistema a ciclone secondario.

Fissare il filtro di ingresso HEPA, ruotare il

coperchio superiore dell’HEPA nella direzione

indicata nella figura 19 inmodo da separarli

per facilitarne la pulizia o il lavaggio.Una volta

terminata la pulizia o una volta che saranno asciutti

(cambiarli se necessario), riassemblarli seguendo il

procedimento inverso. (Figura 21&22)

Clean dust cup

Pulizia del filtro

18-1. 18-2.

19.

20.

21.

23-1.

22.

23-2.

HEPA coperchio

Il sistema di seconda classe ciclone

HEPA

Pulizia del contenitore

della polvere

Pulsante di rilascio della tazza

di polvere

P u l s a n t e d i

rilascio della

spazzola a

Coperchio della

spazzola a rullo

C o p e r ch i o d e l

filtro di ingresso

HEPA

①

②

Conservazione dell’aspirapolvere

Disimballaggio della spazzola elettrica e del

tubo metallico conduttivo

Rimozione della batteria

Conservazione dell’apparecchio

Disimballaggio del tubo metallico conduttivo

dall’aspirapolvere portatile

A l m o m e n t o d e l l a c o n s e r v a r z i o n e o

dell’imballaggio dell’aspirapolvere, se è necessario

staccare la spazzola elettrica, tenere premuto il

pulsante di rilascio della spazzola come illustrato

e il tubo metallico conduttivo nella direzione

mostrata; la spazzola può essere rimossa dal foro

di montaggio. (Figura 24)

Premere il pulsante di rilascio del pacco batteria e

rimuovere il pacco batteria nella direzione

mostrata nella figura 23. Mettere la batteria in una

busta di plastica e conservarla in un luogo asciutto.

(Figura 25)

Quando non si utilizza l'aspirapolvere per un lungo

periodo di tempo, rimuovere la batteria, avvolgere

la macchina e conservarla in un luogo fresco e

asciutto, facendo attenzione al contatto direttto

con la luce del sole e agli ambienti umidi.

Fissare la posizione dell'aspirapolvere portatile,

premere il pulsante di rilascio del tubo metallico ed

estrarre il tubo metallico conduttivo seguendo la

direzione indicata nella(figura 26)

Tubo metallico

conduttivo

Pulsante di

rilascio della

spazzola

Aspiratore

portatile

Tubo metallico

conduttivo

Pulsante di

rilascio della

batteria

Pulsante di rilascio

del tubo metallico

conduttivo

24.

26.

25.

Norme di sicurezza

Questo aspirapolvere è progettato per uso casalingo. Non usarlo per scopi commerciali o altro.

Leggere attentamente questo manuale di istruzione prima dell’uso, preservare adeguatamente e

conservare per usi futuri.

Non collocare l’aspiratore vicino al fuoco o in altri luoghi a temperatura elevata.

Non utilizzare o conservare la macchina in pessime condizioni, come temperature estreme.

È consigliabile l’utilizzo in interni, la cui temperatura sia compresa tra 5°C e 40 °C. Conservare

l’apparecchio in posti asciutti e evitare contatti diretti con la luce solare.

Ricaricare completamente la batteria al primo utilizzo o dopo una lunga conservazione.

Prima di usare l’aspirapolvere, assicurarsi che la spazzola sia assemblata, altrimenti potrebbe

portare al blocco della ventola del motore, facendo bruciare il motore.

Non usare l’aspirapolvere per pulire detergenti, petrolio, pezzi di vetro, aghi, ceneri di sigarette,

polvere umida, acqua sporca, fiammiferi, ecc..

Non usare l’aspirapolvere per pulire piccole particelle come cemento, polvere di gesso e di muri

o oggetti grandi come palle di carta, altrimenti si avranno malfunzionamenti che bloccherebbero

l’aspirapolvere o ne brucierebbero il motore.

Durante l’utilizzo, evitare di bloccare la porta di aspirazione o la spazzola a rullo per possibili

problemi dell’apparecchio.

Non rovesciare o spruzzare acqua o altri liquidi nell’apparecchio per evitare che il cortocircuito lo

bruci.

Se la spazzola a rullo non è più in grado di ruotare, controllare immediatamente se vi sono capelli

o fili di altri tipi incastrati e, quindi, rimuoverli in tempo.

Nel caso non si volesse più usare l’apparecchio per lungo tempo, assicurarsi che la batteria sia

completamente carica dopo l’ultimo utilizzo e che venga caricata almeno ogni 3 mesi.

In caso di necessità di pulizia, far attenzione a interruzioni di corrente e alla protezione della

batteria, evitare contatti con acqua e altri materiali conduttori

Utilizzare uno straccio asciutto per pulire l’apparecchio. Non utilizzare liquidi come petrolio,

alcool, solvenete laccato, che potrebbero causare crepe e perdita di colore.

Se l’apparecchio non funziona dopo la ricarica, bisogna recarsi negli uffici designati per il

controllo e la riparazione. Non smontare l’apparecchio per conto proprio.

Al momento dello scarto, premere il pulsante per rimuovere la batteria e assicurarsi che

l’apparecchio non sia connesso alla corrente e che venga trattato in modo appropriato. Non

gettarlo nel fuoco, nell’acqua o a terra.

Se i liquidi fuoriusciti dalla batteria entrano in contatto con la pelle o con gli indumenti, sciacquare

con l’acqua per evitare possibili malori, per i quali è opportuno recarsi immediatamente in

ospedale.

Non utilizzare batterie non originarie per evitare danni all’apparecchio e problemi di sicurezza.

Utilizzando l’aspirapolvere per aspirare materiali facilmente bloccabili come sacchetti di plastica,

carte di caramelle, grandi pezzi di carta, potrebbero prodursi effetti negativi sul funzionamento

dell’apparecchio o causarne persino il guasto. In quest’ultimo caso pulire in tempo i corpi

estranei sulla spazzola perché l’apparecchio ritorni a funzionare normalmente. Le batterie

scartate devono essere riciclate in modo sicuro e non abbandonate casualmente.

Specifiche del prodotto

Risoluzione dei problemi

Prima di ricorrere al servizio di manutenzione, verificare i seguenti punti.

Problema Cause possibili Soluzioni

B l o c c o d e l

motore

Batteria scarica Ricaricare l’aspirapolvere

Assemblaggio scorretto del

tubo metallico conduttivo,

della spazzola, della batteria

o dell’aspirapolvere portatile

Verificare che gli accessori siano assemblati

correttamente al corpo principale

A s p i r a z i o n e

ridottaa

Contenitore della polvere

pieno

Svuotare il contenitore della polvere

Pulire o cambiare il filtro HEPAFiltro HEPA bloccato dalla

polvere

Bre v e du r a t a

della batteria

Batteria non completamente

carica

Caricare completamente la batteria

seguendo il manuale delle istruzioni

Batteria vecchia

La batteria è un prodotto consumabile e

può essere acquistata presso un punto di

assistenza designato.

Attenzione: Se ci sono altri difetti, sono necessari strumenti speciali e, per evitare il pericolo, devono essere

sostituiti dal produttore, dal loro reparto manutenzione o da uno specialista in un reparto simile.

Parametri tecnici

Modello JV83

Tensioni nominali 25.2V

Potenza nominale 450W

Tensione di ingresso dell'adattatore 100-240V

～

50/60Hz 0.8A

Tensione di uscita dell'adattatore 30V

600mA

Modello della spazzola elettrica T-EB110A

Potenza nominale della spazzola 30W

Capacità della batteria 2500mAh

Tempo di ricarica 5h

Schema del circuito

Informazioni sul produttore

Disposizione

I pacchi di batteria/le batterie:

Informazioni su Garanzia

Produttore Kingclean Electric Co., Ltd

Indirizzo

Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu

215009, Cina

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole

all'ambiente.

Non smaltire la macchina nei rifiuti domestici.

Solo per gli stati di EC:Secondo la direttiva europea 2012/19/EU, le macchine che non sono più

utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose

o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche

amichevole all’ambiente.

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale

qualificato.

Un’apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta.

Non smaltire i pacchi di batteria/le batterie nei rifiuti domestici,nel fuoco o nell’acqua.Se

possibile,i pacchi di batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in modo

amichevole all’ambiente.

Si può cambiare senza preavviso.

Questo prodotto gode di due anni di garanzia per la macchina,mentre di 6 mesi per il servizio di

batteria che inizia dalla data di acquisto.

La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modifiche all’ apparecchio

come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente

o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati

dalle batterie.

Adattator

Batteria al litio (7 Li)

Motore della spazzola

Motore dell’aspirapolvere

Scheda di

protezione

della batteria

al litio

Piastra

adattatore 2

Piastra

adattatore 1

Tastiera di controllo

dellavelocità

Pulsante on/off

100-240V

～

Installation de produits

Déballag

Nom des pièces

Ouvrez l'emballage, sortez le coussin en mousse, et tous les accessoires et données, prenez

l'aspirateur, enlevez le depuis la valise, enlevez le sac en plastique. Conservez-les pour le

transport futur.

1. Bouton de libération de

la brosse électrique

4. HEPA

7. Bouton de libération du sac de

10. Tube conducteur en métal

13.Tuyau extensible

16.Outil de crevasse 2 en 1

19.Tuyau d'expansion

11. Brosse électrique

14. Brosse douce

17.Brosse électrique de acariens

20.Vis

12. Adaptateur

15. Outil de rembourrage 2 en 1

18.Base de charge

2. Bouton de libération du tube

en métal

5. Bouton de contrôle de la vitesse

8. Sac de batterie

3. Bouton de libération de la verre

à poussière

6. Bouton de marche / arrêt

9. Adaptateur

Assemblage de la machine

Liste de colisage

Tenez la brosse avec la main gauche selon la

direction indiquée, utilisez la main droite pour

insérer le trou de montage de la brosse sous le tube

conducteur en métal verticalement dans la tête

de la brosse, alignez-le avec l'aiguille conductrice,

appuyez sur la poignée jusqu'à ce qu'un «Tac» sera

entendu et l’installation est terminée. (Photo 1)

Fixez la base de charge au mur par les trous de vis

pour placer l'aspirateur à main. (Photo 2)

Montage du sac de batterie: tenez l'aspirateur

à mainavec une main et le sac de batterie avec

autre main, alignez-la sur la rainure de guidage,

puis installez la couvercle du sac de batterie

selon la direction de la flèche comme indiqué.

Tirez fortement le sac de batterie vers le bas et

la couvercle ne lâche pas après avoir entendu

le son «Tac», ce qui signifie que la batterie est

complètement installée.(Photo 3)

Montage de la brosse électrique du tube en métal

Montage de la base de charge

Montage du sac de batterie et de l’aspirateur à

main

Nom de la

pièce

Aspirateur à main

Brosse

électrique

Brosse électrique

de acariens

Outil de

rembourrage 2 en

Outil de crevasse 2

en 1

Quantité 1 1 1 1 1

Nom de la

pièce

Tube conducteur

en métal

Adaptateur Sac de batterie Brosse douce Connecteur

Quantité 1 1 1 1 1

Nom de la

pièce

Tuyau extensible

Base de

charge

Manuel

d'instructions

Vis Tuyau d'expansion

Quantité 1 1 1 2 2

Attention: Maintenez la poignée et la brosse dans la

même direction,l’aiguille conductrice doit être alignée

avec la douille.

Attention: Démontez le sac de batterie lorsque l'aspirateur

n'est pas utilisé pendant une longue période, emballez la

machine et conservez-la dans un endroit sec, pas dans un

environnement de la lumière directe du soleil ou humide.

A i g u i l l e

conductrice

Brosse

électrique

Tube en métal

Trou de vis

Base de charge

rainure

Rainure de guidage

sac de batterie

Premier monter la brosse électrique et le

tube métallique conducteur selon la méthode

d’montage de la brosse électrique et du tube

métallique conducteur. Deuxièmement, alignez

l’aiguille conductrice du tube métallique

conducteur avec le tube de levage conducteur

de la bouche d’aspiration, poussez-la vers le haut

jusqu’à entendez un «Tac».(Photo 4)

Montage de la brosse électrique, du tube

conducteur métallique et l’aspirateur à main

Corps principal

A i g u i l l e

conductrice

Tube en métal

Brosse électrique

Assemblage d'accessoires

Pour faciliter l'utilisation, ce produit est spécialement équipé d'accessoires pour l'aspirateur à main,

lorsque vous utilisez l'aspirateur à main, vous pouvez connecter les accessoires directement selon

vos besoins.

JV83

Brosse électrique de acariens

Outil de rembourrage 2 en 1

Outil de crevasse 2 en 1

Brosse douce

Tuyau extensible

Connecteur

Nom

Numéro de modèle

Liste de connexion des accessoires

Connection de l’aspirateur à main et l’outil de

rembourrage 2 en 1

L'aspirateur à main est connecté aux accessoires

par un tuyau extensible

Alignez l’adapteur circulaire de l’outil de

rembourrage 2-en-1 sur l'aspiration de la verre à

poussière de l'aspirateur à main, puis insérez-le

dans la position d'arrêt comme indiqué.(Photo 5)

Aligner l’entrée d’aspiration de la verre de

poussière de l’aspirateur avec l’adaptateur carré du

tuyau extensible, insérer jusqu'au position d'arrêt

selon la direction de la figure. (Photo 6)

Connecter le tuyau extensible avec l'outil de

rembourrage 2 en 1: insérez l'outil de rembourrage

2 en 1 jusqu'au position d'arrêt selon la direction de

la figure. (Photo 6)

Outil de rembourrage

2 en 1

Aspirateur à main

Outil de rembourrage 2 en 1

Tuyau extensible

Attention: autres accessoires connectés au tuyau

extensible sont: suceur plat 2 en 1 et brosse douce,

la méthode de connection est identique à l’outil de

rembourrage 2 en 1.

Connexion d'accessoires avec la base de chargen

9-1. 9-2.

10.

11.

Fixez la base de charge sur un mur proper, ne fixez

pas le mur humide comme dans la cuisine. Après il

est terminée, placez-les sur la base de chargement.

(Photos 7 et 8)

Chargez l'aspirateur à temps lorsque la batterie

de l'aspirateur est insuffisante; quand la

tension est trop basse, l'aspirateur s'éteindra

automatiquement pour protéger le sac de

batterie, maintenant, il doit être chargé. Pendant

la charge, vous pouvez retirer le sac de batterie, la

charger avec un adaptateur ou placer la machine

sur la base de chargement, l’ indicateur de charge

devient rouge, l'aspirateur est en charge

Le temps de charge de JV83est d'environ 5 heures,

lorsque l’indicateur de charge de l'aspirateur à

main change du rouge au vert, cela signifie que

l'aspirateur est complètement chargé. Nous vous

recommandons de continuer à charger pendant

une demi-heure à une heure et l'effet de charge

sera meilleur. Après le charge, débranchez le

chargeur pour arrêter le chargement. (Photo10)

Attention: Quand vous utilisez ce produit pour la

première fois, la capacité de la batterie n’est pas pleine,

il doit placer la machine sur la base de charge ou sortir le

sac de batterie pour la charger, il peut être utilisée après

la batterie complètement chargée.(Photo 9)

Indicateur

Adaptateur

Prise de charge

Indication de

puissance

Bouton de contrôle

Bouton marche / arrêt

«Rouge» signifie charger

«Vert» signifie complètement

Crevasse 2 en 1

Base de charge

L ’ o u t i l d e

rembourrage

Utilisation de l'aspirateur

Charge

Utilisation de l'aspirateur à main

（

√

）

Nettoyer le mur

（

）

Mur humide

Adapt

ateur

Prise de charge

Attention: Quand vous utilisez l'aspirateur pour la

première fois, chargez complètement le sac de batterie

et déchargez-la complètement avant la seconde charge

pour augmenter la durée de vie du sac de batterie.

Enlevez l'aspirateur à main de la base de charge,

appuyez sur le bouton marche / arrêt pour allumer

et éteindre l'aspirateur. L’indicateur vert s’allume

après le démarrage, c’est la vitesse basse, appuyez

sur le bouton de contrôle de la vitesse pour passer

en la vitesse haute, le bouton de contrôle de la

vitesse permet de changer facilement entre le

mode fort et le mode normal. (Photo 11)

12-1.

13.

15.

17.

16.

12-2.

14.

Attention:Lorsque la brosse électrique fonctionne, si

le rouleau de brosse cesse de fonctionner en raison d'un

gros corps étranger ou d'un enchevêtrement excessif

de fibres, ou meme l'enfant met accidentellement la

main dans le rouleau de brosse, la brosse s'arrêtera de

fonctionner pour protéger la sécurité personnelle et

éviter d'endommager le moteur de la brosse.

Utilisation de la brosse électrique

Utilisation des accessoires

La brosse électrique peut nettoyer les tapis à poil

court ou sol dur, dalle de sol. (Photo 12)

Outil de rembourrage 2 en 1: Convient au nettoyage

dela poussière sur le placard, la tablette de fenêtre,

le sofa et les surfaces de table. (Photo 13)

Suceur plat 2 en 1: Convient au nettoyage des

crevasses, coins et autres zones étroites.(Photo 14)

Brosse douce: convient au nettoyage des meubles

facilement rayés, par exemple, les étagères à

livres, les œuvres d'art. (Photo 15)

Brosse électrique: battez et nettoyez le demodex et

la poussière dans les acariens et allergènes d'acariens

du canapé et du lit par le rouleau brosse.(Photo 16)

Tuyau extensible: le tuyau extensible est connecté

avec l'aspirateur à main et les accessoires afin de

nettoyer les poussières facilement.(Photo 17)

Achtung:

1. Le filtre HEPA est disponible à la vente dans les distributeurs locaux d’aspirateurs.

2.Il est recommandé de nettoyer la verre à poussière après chaque utilization; quand la verre à poussière est

plein ou que le filtre HEPA est bouché, il doit être nettoyé et remplacé si nécessaire, après une utilization pour

long temps, la brosse électrique peuvent être empêtrées dans les cheveux, il doit être nettoyées à temps pour

que l'aspirateur fonctionne plus efficace

Nettoyage et remplacement des pièces

Nettoyage de la verre à poussière et du

système de filtration

Nettoyage de la brosse électrique

Tirez vers le bas le bouton marche / arrêt de la

verre à poussière pour déposer la poussière dans

la verre à poussière.(Photo 18)

Appuyez fortement sur le bouton de libération de

la verre à poussière, fixez le corps principal avec

la main droite, tournez la verre à poussière dans

le sens indiqué sur la figure, retirez le composant

de la verre à poussière et le corps principal pour

nettoyer la verre à poussière.(Photo 19)

1. Utilisez votre doigt pour relâcher le bouton du

rouleau dans le sens de la flèche, sortez le capot

latéral du rouleau.

2.Enlevez un côté du rouleau-brosse dans le même

sens que sur la figure, puis retirez-le depuis la

rainure pour le nettoyer.

3.Après le nettoyage et le remplacement,

remontez-le dans l'ordre inverse de la démontage.

(Photo 23)

Tenez le corps de la machine, prenez le HEPA vers

le haut selon la direction de la figure, sortez le

HEPA; puis retirez le système cyclone secondaire

pour nettoyer le composant HEPA et le système

cyclone secondaire.(Photo 20)

Fixez l’entrée de HEPA,tournez le couvercle HEPA

dans le même sens de la photo pour séparer

le couvercle HEPA de l’entrée HEPA, et il peut

facilement nettoyer l’entrée de HEPA. Après le

nettoyage ou le séchage(remplacez si nécessaire),

assemblez-le dans l'ordre inverse de démontage et

utilisez-le à nouveau.. (Photos 21 et 22)

Nettoyage de la verre à poussière

Nettoyage du filtre

18-1. 18-2.

19.

20.

21.

23-1.

22.

23-2.

Couverture HEPA

le système cyclone secondaire

Bouton de dégagement

du godet à poussière

HEPA

B o u t o n d e

marche / arrêt

Bouton de libération

Couverture de

brosse

Couvercle HEPA

d'entrée

①

②

Stockage de l'aspirateur

Démontage de la brosse électrique et du

tube conducteur métallique

Démontage du sac de batterie

Stockage de la machine

Démontage de l'aspirateur à main et du

tube conducteur en métal

Lorsque vous ouvrez le sac ou nettoyez l'aspirateur,

si vous devez démonter la brosse électrique,

appuyez sur le bouton de libération de la brosse

électrique, tirez le tube conducteur métallique

selon la direction et enlevez le depuis le trou de

montage . (Photo 24)

Appuyez sur le bouton de libération de la batterie,

sortez la batterie.Placez le sac de batterie dans

un sac en plastique, puis placez-la dans un endroit

(photo 25).

Démontez le sac de batterie lorsque l'aspirateur

n'est pas utilisé pendant une longue période,

emballez la machine et conservez-la dans un

endroit sec, pas dans un environnement de la

lumière directe du soleil ou humide.

Fixez d’abord l'aspirateur à main, appuyez sur le

bouton de libération du tube en métal et retirez-le

selon la direction. (Photo26)

Tube en métal

B o u t o n d e

lib ération de la

tête de plancher

Aspirateur à main

Tube conducteur

en métal

B o u t o n d e

libération du sac

de batterie

Bouton de libération

du tube en métal

24.

26.

25.

Notes de sécurité

Cet aspirateur est conçu pour l’usage domestique. Ne l'utilisez pas pour les utilisations

commerciales ou autres.

Veuillez lire attentivement ce mode d’emploi avant de l’utilisation, le conserver correctement

pour l’utilisation ultérieure.

Ne placez pas l’aspirateur près du feu ou d’une autre lieu à haute température.

N'utilisez et stockez pas la machine dans des conditions extrêmes,par exemple les températures

extremes, les environnement entre 5 et 40 ° C, placez la machine dans un lieu sec et évitez

l’exposition au soleil pour longtemps.

Chargez complètement la batterie avant l’utilisation du sac de batterie nouveua ou la première

utilisation après un long temps de stockage.

Avant d’utiliser l’aspirateur, assurez-vous que le rouleau pinceau est installé, sinon il peut

provoquer des blocages du ventilateur du moteur et du dommage du moteur.

N'utilisez pas l'aspirateur pour absorber le détergent, l'huile, le laitier de verre, l'aiguille, la

cendre de cigarette, la poussière humide, l'eau sale, les allumettes, etc.

N'utilisez pas l'aspirateur pour absorber de minuscules particules, par exemple, ciment, poudres

de plâtre, poudres de murs ou de gros objets tels que des boules de papier, sinon il peut

provoquer des blocages de l'aspirateur et du dommage du moteur.

Évitez de bloquer l’entrée d’air ou la brosse quand vous utilisez l’aspiratuer, cela pourrait

provoquer une panne du moteur.

Ne pas verser ni éclabousser d’eau ou d’autres liquides dans la machine afin d’éviter le court-

circuit de la machine.

Si le rouleau brosse ne tourne pas, vérifiez s'il est emmêlé avec des cheveux ou autre fibre

longue, nettoyez-le à temps

Lorsque vous stockez la machine pendant une longue période, assurez-vous que la batterie est

complètement chargée et chargez la machine au moins tous les trois mois.

Débranchez le chargeur pour nettoyer ou réparer l’aspirateur, maintenez le sac de batterie, et ne

touchez pas l’eau ou autres matériaux conducteur.

Utilisez un chiffon sec pour nettoyer la machine, ne utilisez pas l’essence, l’alcool, les

diluents,sinon il peut provoquer la fissure du couvercle ou l’alteration de couleurs.

Si la machine ne fonctionne pas après le charge complète, il doit être examinée et réparée dans

notre lieu désigné, ne démontez pas la machine sans permission.

Lorsque vous abandonnez la machine, appuyez sur le bouton de libéreation du sac de batterie,

retirez-le, assurez-vous que la machine est débranchée et manipulée correctement, ne pas jetez

dans le feu, l'eau ou le sol.

Si la fuite de liquide de la batterie touche votre peau ou vos vêtements, lavez-les avec l’eau, s’il y

a du mal, veuillez vous rendre immédiatement à l’hôpital.

N'utilisez pas le sac de batterie non original pour éviter de causer l’endommagement de la

machine et la problème de sécurité.

Spécifications du produit

Élimination des pannes

Vérifiez les points suivants avant d’envoyer aux services de réparation désignés.

Phénomènes Causes possibles Solutions

Le moteur ne

fonctionne pas

La batterie n'a pas de courant Charger l'aspirateur

Le tube métallique, la brosse

électrique, le sac de batterie

et l'aspirateur à main ne sont

pas assemblés correctement

Vérifiez si les accessoires et l'aspirateur à

main sont correctement assemblés

Faible aspiration

La verre à poussière est plein

Vider la verre à poussière

Nettoyer ou remplacer HEPA

Le filtre est bloqué par la

poussière

Le tuyau de vent de la brosse

ou du rouleau brosse est

bloqué

Nettoyer la brosse

T e m p s d e

l ’ u t i l i s a t i o n

court après la

charge

Der Akku ist nicht vollständig

aufgeladen

Charger complètement la batterie selon le

manuel d'instructions

Alterung der Batterie

La batterie est un produit facilement

consommable et peut être achetée dans

un lieu de service désigné.

Attention: En cas d’autre défaillance produit, il nécessite des outils professionnels pour éviter un danger, la

machine doit être réparée ou remplacée par des professionnels du fabricant, du service de maintenance ou du

service similaire du fabricant.

Paramètre technique

Numéro de modèle JV83

Tension nominale 25.2V

Puissance nominale 450W

Tension d'entrée de l'adaptateur 100-240V

～

50/60Hz 0.8A

Tension de sortie de l'adaptateur 30V 600mA

Numéro de modèle de la brosse électrique T-EB110A

Puissance nominale de la brosse électrique 30W

Capacité de la batterie 2500mAh

Temps de charge 5h

Évitez d’utiliser l’aspirateur pour absorber des objets facilement bloquables, par exemple:

sacs en plastique, papier de bonbons, papier gros qui pourraient baisser le fonctionnement

de l’aspirateur, voire même ne travailler pas. Nettoyez les corps étrangers sur la brosse de

l’aspirateur à temps, et il peut fonctionner normalement. Le bloc de batterie abandonné doit

être recyclé en toute sécurité, ne le jetez pas à volonté.

Schéma du circuit

Herstellerinformationen

Disposition

Batteries / batteries

Informations de garantie

Fabricant Kingclean Electric Co., Ltd

Addresse

No.1 rue Xiangyang, nouveau district de Suzhou, province du

Jiangsu 215009, Chine

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les

emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE: Selon la directive européenne 2012/19 / EU et conformément

à la directive européenne 2006/66 / CE, les blocs / batteries défectueux ou usés, les machines

qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualifié.

Ouvrir la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l’eau. Les piles / batteries

doivent être déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s’il

est possible.

Sujet à changement sans préavis

Ce produit bénéficie d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modifications apportées à

l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de

dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des

circonstances extérieures ou aux piles.

Adaptateur

7 batteries au lithium

Moteur de la brosse

Moteur de l'aspirateur

Panneau de

protection de

batterie au lithium

Plaque

d'adaptation 2

Plaque

d'adaptation 1

Tableau de contrôle

de vitesse

Commutateur

de machine

100-240V

～

монтаж продуктов

Демонтаж упаковки

Наименование каждой детали

Открыть упаковку, вынимать пенопластовую прокладку, вынимать встроенные все

принадлежности и данные, схватить пылесос, вынимать из ящика, снимать пластиковый

пакет. Сохранять внешнюю упаковку для дальнейшего транспорта.

1. Кнопка освобождения

жесткой щетки

4. Узел фильтра HEPA

7. Кнопка освобождения

батарейного отсекаbatterie

10. Электропроводная

металлическая труба

13.Выдвижной длинный шланг

16.2 в 1 инструмент для обивки

19.Расширяющаяся трубка

11. Электрическая

жесткая щетка

14. Мягкая щетка

17.Электрическая щетка для удалени

демодекса

12. Переходниk

15. 2 в 1 инструмент для расщелины

18.Зарядное гнездо

20.Винт

2. Кнопка освобожденияэлектроп

роводной металлической трубы

5. Кнопка регулировки скорости

8. Узел батарейного отсека

3. Bouton de libération de la verre

à poussière

6. Кнопка вкл./выкл.

9. Адаптер

Монтаж целого агрегата

Liste de colisage

При соединении, просим держать электрическую

ж е с т к у ю щ е т к у л е в о й р у к о й с о г л а с н о

указательному направлению, правой рукой

вертикально вставлять монтажное отверстие

ж ест к о й щ е тки по д эле к т р опр о в одн о й

металлической трубой в соединительную

го ловку же сткой щетки , и выравнив ат ь

электропроводную иглу, сильно вниз нажать

деталь толкателя до слушания звука «тюк», то

монтаж окончится. (Рис. 1)

Просим закрепить зарядное гнездо на стене

через резьбовое отверстие, чтобы удобно для

установки ручного пылесоса. (Рис. 2)

Монтаж электрической жесткой щетки и

электропроводной металлической трубы

Монтаж зарядного гнезда

Наименование Ручной пылесос

Электрическая

жесткая щетка

Электрическая

щетка для

удаления

демодекса

2 в 1

инструмент

для обивки

2 в 1 инструмент

для расщелины

Количество 1 1 1 1 1

Наименование

Электропроводная

металлическая

труба

Адаптер Батарейный отсек

Мягкая

щетка

Переходник

Количество 1 1 1 1 1

Наименование

Выдвижной

длинный шланг

Зарядное

гнездо

Инструкция по

эксплуатации

Винт

TРасширяющаяся

трубка

Количество 1 1 1 2 2

Внимание: При сборке, ориентация рукоятки

сохраняет единогласное с направлением жесткой

щетки,нацелить электропроводную иглу и разъем для

подключения.

Электропр

оводная

Электрическая

жесткая щетка

Электропроводная

м е т а л л и ч е с к а я

труба

Резьбовое

отверстие

Зарядное гнездо

Монтаж батарейного отсека: одной рукой

держат ь руч ной пыл есос, другой рукой

держать батарейный отсек, нацелить желоб

н апра в л я ю щ его рель с а те л а а грег а т а ,

застегивать нижнюю крышку батарейного

отсека согласно указательному направлению

стрелки. После монтажа на месте и слушания

звука «тюк», силой вниз пробовать тащить

нижнюю крышку батарейного отсека, которая

не свободная, тогда монтаж батарейного отсека

окончится. (Рис. 3)

Монта ж б атаре йного отсек а и ру чного

пылесоса

Внимание:При длительном не использовании

пылесоса, просим демонтировать батарейный

отсек, упаковать машину, сохранять на холодном и

сухом месте, нельзя сохранять в среде солнечного

облучения или влажной среде.

Паз

Желоб направляющего рельса

Батарейный отсек

Сн ачала, с ог ла сн о мон тажному ме то ду

соединения электрической жесткой щетки

и э л е к т р о п р о в о д н о й м е т а л л и ч е с к о й

трубы, окончить монтаж жесткой щетки и

электропроводной металлической трубы.

Потом, выравнивать электропроводную иглу

электропроводной металлической трубы с

трубой электропроводной горлянки, силой

вверх толкать, после слушания звука «тюк» и

получится. (Рис. 4)

Монтаж электрической жесткой щетки, узла

электропроводной металлической трубы и

ручного пылесоса

Тело агрегата

A i g u i l l e

conductrice

Электропроводная

металлическая

Электрическая

жесткая щетка

Соединение принадлежностей

Для удобного использования, данная продукция специально оснащает принадлежности

для части ручного пылесоса, когда вы отдельно используете ручной пылесос, можно прямо

соединять принадлежности согласно нужде.

JV83

Электрическая щетка для

удаления демодекса

инструмент для обивки

инструмент для расщелины

Мягкая щетка

Выдвижной длинный шланг

Переходник

имя

тип

Соединение ручного пылесоса и 2-1 инструмента

для обивки

С о е д и н е н и е р у ч н о г о п ы л е с о с а с

принадлежностями через выдвижной длинный

шланг

IПросим нацелить круглое адаптирующее

отверстие 2-1 инструмента для обивки во

всасывающее отверстие пылеосадочной

чашки ручного пылесоса, потом вставлять на

стопорное положение согласно указательному

направлению и получится. (Рис. 5)

Как показан в рисунке, нацелить квадратное

адаптерное отверстие выдвижного длинного

шланга во всасывающее отверстие чашки

пылей ручного пылесоса, потом вставлять на

стопорное положение согласно указательному

направлению в рисунке и получится. (Рис. 6)

Соединение выдвижного длинного шланга с

2 в 1 инструментом для обивки: как показан в

рисунке, вставлять 2 в 1 инструмент для обивки

согласно указательному направлению в рисунке

до арретирования и получится. (Рис. 6)

2 в 1 инструмент для

обивки

Ручной пылесос

2 в 1 инструмент для обивки

Ручной пылесос

Ведомость соединения принадлежностей

Примечание: соединяемые прочие принадлежности выдвижного длинного шланга: 2 в 1 инструмент

для расщелины и мягкая щетка, метод соединения одинаковый с 2 в 1 инструментом для обивки.

Соединение принадлежностей и зарядного

гнезда

Просим заранее закрепить зарядное гнездо

на чистой стене, нельзя закрепить в кухне и

других легко влажных стенах. По окончанию

использования принадлежностей, можно

размещать принадлежности на зарядное гнездо

согласно указательному методу в рисунке. (Рис.

7, Рис. 8)

（

√

）

Чистая стена

（

）

Влажная

9-1. 9-2.

10.

11.

Когда количество электричества не хватит,

просим вовремя зарядить пылесос; когда

напряжение слишком низкое, чтобы защищать

батарейный отсек, будет возникать явление

автом атичес кой защ иты от выключе ния

электропитания, тогда необходимо зарядить

пы ле со с. Пр и за ря де , мо жн о вы та щить

батарейный отсек для заряда через адаптер

(Рис. 9-1), тоже может размещать целый

агрегат на зарядное гнездо для заряда через

адаптер (Рис. 9-2), тогда сигнальная лампа на

Время заряда JV83 составляет около 5 часа,

когда сигнальная лампа питания превращает из

«Красной» в «Зеленой», объясняет окончание

заряда батарейного отсека пылесоса (Рис.

10). Тогда зарядное устройство проводит

ком п енс а цио н ную зар я дку , в ы м о же т е

продолжать заряд на 0.5 – 1 час, таким образом,

эффективность заряда лучше.

Внимание: При первом использовании данной

продукции, может быть, емкость батарейного отсека

пылесоса не полная, нужно поставить машину в

зарядное гнездо или вытащить батарейный отсек для

заряда, по окончанию заряда, можно использовать.

(Рис. 9)

С и г н а л ь н а я

лампа питания

Адаптер

Зарядное разъем

Сигнальная

лампа

Кнопка регулировки скорости

Кнопка вкл./выкл.

*Красная выражает заряд

*Зеленая выражает

инструмент

для расщелины

З а р я д н о е

гнездо

инструмент для

обивки

Заряд

Использование ручного пылесоса

Адаптер

Зарядное

Внимание: При первом использовании, просим

зарядить батарейный отсек до полного, и полностью

разрядить количество электричества батарейного

отсека, потом проводить второй заряд для повышения

срока службы батарейного отсека.

После снятия ручного пылесоса из зарядного

гнезда, нажать кнопку вкл./выкл. на рукоятке

может контролировать пуск и стоп пылесоса.

(Рис. 11) После пуска, зеленая сигнальная лампа

питания светит, тогда находится в низком

уровне, потом нажать кнопку регулирования

скорости на рукоятке может переключить в

высокий уровень, кнопка регулировки скорости

может реализовать функцию переключения

из высокого уровня в низкий уровень целого

агрегата, таким образом, можно циркулировать

операцию.

Использование пылесосаr

12-1.

13.

15.

17.

16.

12-2.

14.

Внимание:При вращении электрической жесткой

щетки, если возникает всасывание постороннего

п р е дм е т а с б о л ьш и м об ъе м о м и л и об в яз ка

чрезмерного слишком волокна, также дети ошибочно

протягивают руку в камеру малярного валика при

игре данного агрегата, что приводит к аномальному

прекращению вращения малярного валика, жесткая

щетка будет выключить и останавливать вращение,

чтобы защищать личную безопасность и избегать

повреждения электродвигателя жесткой щетки.

Использование электрической жесткой

щетки

Использование принадлежностей

Электрическая жесткая щетка может пылесосить

на коротковолосого ковре или жестком поле,

напольной плитке.(Рис. 12)

2 в 1 инструмент для обивки годится для очистки

пыли в стенном шкафу, на подоконнике, диване

и каждом столе. (Рис. 13)

2 в 1 инструмент для расщелины: годится для

очистки щели, глухого места окна и дверей,

других узких расщелин. (Рис. 14)

Мягкая щетка: годится для очистки метелей,

которые боятся царапины материала, например,

книжный шкаф, изделие художественной

промышленности и т.д.. (Рис. 15)

Электрическая щетка для удаления демодекса:

специально предназчена для дивана, матраса,

через выколачивание и вибрацию малярного

валика, выколачивать демодекс, пыль, которые

скрываются в глубоком слое постели или дивана

для всасывания. (Рис. 16)

Выдви жной д линны й шлан г: выдви жной

длинный шланг соединяет ручной пылесос и

принадлежностей для гибкого поглощения пыли.

(Рис. 17)

Внимание:

1. 1. Импортный фильтр HEPA продается в торговце пылесоса;

2. Рекомендуется вовремя очистка чашки пыли после каждого использования; при заваливании фильтра

HEPA из-за чрезмерной слишком пыленосности, нужно чистить или смывать, при необходимо можно

заменять; после длительного использования электрического малярного валика, волосок малярного

валика имеет возможность обвязывать волоски и другие длинные флоккулы, нужно вовремя очистить

для обеспечения эффективной работы пылесоса

Очистка и замена деталей

Очистка пылеосадочной чашки и фильтру

Силой вниз вытащить вкл./выкл. пылеосадочной

чашки, то можно опрокидывать пыли из

пылеосадочной чашки. (Рис. 18)

Просим нажать силой кнопку освобождения

пы лео сад очн ой чашки, и п рав ой рукой

з а к р е п и т ь п о л о ж е н и е т е л а а г р е г а т а ,

одновременновращать узел пылеосадочной

чашки согласно указательному направлению в

рисунке, отделитьузел пылеосадочной чашки

от тела агрегата, можно глубже очистить

пылеосадочную чашку. (Рис. 19)

Очистка пылеосадочной чашки

18-1. 18-2.

19.

Кнопка освобождения

пылеосадочной чашки

В к л ю ч а т е л ь

пылеосадочной чашки

Рукой держать тело агрегата, и вверх поднимать

узел фильтра HEPA согласно указательному

направлению в рисунке (Рис. 20), вынимать узел

ф и л ь т р а H E P A ; в ы в е р н у т ь

двухступенчатуюциклонную систему согласно

указательному направлению в рисунке, то

можно проводить очистку и смывку для узла

фильтра HEPA и двухступенчатой циклонной

системы.

П роси м сн а ч а л а з а к р е п и ть п о л о жение

фильтра HEPA, и вращать верхнюю крышку

фильтра HEPA согласно направлению (Рис.21),

можно отделить верхнюю крышку фильтра

H E P A о т во з д у х о п р о в о д н о г о ф и л ь т р а

HEPA, чт о м о жет уд обн о очи с тит ь или

смывать воздухопроводный фильтр HEPA.

По окончании очистки или смывки (Рис. 22)

(при необходимости, просим заменять),

потом собирать согласно обратной очереди

демонтажа, то можно повторно использовать.

Clean filter system

20.

21. 22.

HEPA

двухуровневая система ветрового циклона

HEPA

Сохранение и хранение пылесоса

Демонтаж электрической жесткой щетки

и электропроводной металлической

трубы

Демонтаж батарейного отсека

Д е м о н т а ж р у ч н о г о п ы л е с о с а и

электропроводной металлической трубы

При пакетировании для хранения или очистке

п ы л е с о с а , е с л и н у ж н о де м о н т и р о в а т ь

электрическую жесткую щетку, просим нажить

кнопку освобождения жесткой щетки согласно

указанию в рисунке, одновременно тащить

электропроводную металлическую трубу

согласно указательному направлению в рисунке,

вынимать из монтажного отверстия и получится.

(Рис. 24)

Нажать кнопку освобождения батарейного

отсека, вынимать батарейного отсека согласно

направлению (Рис. 25). Размешать батарейный

пакет в пластиковый пакет, потом размещать на

сухое место для хранения.

Просим сначала закрепить положение ручного

пылесоса, нажать кнопку освобождения

м е т а л л и ч е с к о й т р у б ы , и в ы т а щ и т ь

электропроводную металлическую трубу

согласно направлению (Рис. 26).

К н о п к а

освобождения

жесткой щетки

К н о п к а

о с в о б о ж д ен и я

жесткой щетки

Ручной пылесос

Электропроводная

металлическая труба

К н о п к а

о с в о б о ж д е н и я

батарейного

Кнопкаосвобождения

электропроводной

металлической трубы

24.

26.

25.

Очистка электрического малярного валика

1. Двигать кнопку освобождения малярного

валика пальцем согласно направлению стрелки,

наружу вынимать накладку в стороне малярного

валика.

2.В указательной стороне в рисунке вынимать

один конец маляр ног о ва лик а со гласно

указательному направлению в рисунке, то

можно вынимать малярный валик из выреза для

очистки.

3.По окончании очистки или замены, собирать

согласно обратной очереди демонтажа и

получится. (Рис. 23)

23-1. 23-2.

Кнопка освобождения

малярного валика

Н а к л а д к а

малярного валика

①

②

Хранение целого агрегата

При длительном не использовании пылесоса, просим демонтировать батарейный отсек,

упаковать машину, сохранять на холодном и сухом месте, нельзя сохранять в среде

солнечного облучения или влажной среде.

Особенные указания

Данный пылесос предназначен для домашнего использования, просим не использовать в

коммерческих или других целях.

Перед использованием данной машины, просим внимательно прочитать данную

инструкцию, и надлежащим образом сохранять для дальнейшей справки.

Просим не приблизить пылесос слишком к источнику огня и другим местам высокой

температуры.

Просим не использовать и сохранять данную машину в крайних плохих условиях, например

крайняя температура, просим не использовать в среде ниже 5 градусов или выше 40

градусов, просим сохранять в холодном и сухом месте, запрещается длительное солнечное

облучение.

Перед использованием нового батарейного отсека или при первом использовании

батарейного отсека после длительного сохранения, просим полностью зарябить

батарейный отсек.

Перед использованием пылесоса, просим обратить внимание на хороший монтаж

малярного валика жесткой щетки, иначе, имеет возможность приводить к заваливанию

вентилятора электродвигателя, и приводить к выжиганию электродвигателя.

Просим не использовать пылесос для сбора моющего средства, керосина, стеклянного

шлака, иглы, табачного пепла, влажной пыли, сточных вод, спичек и других предметов.

Просим не использовать пылесос для сбора цемента, гипсового порошка, настенного

порошка и других мельчайших частиц, или бумажных шариков и других крупных предметов,

иначе, будет приводить к заваливанию пылесоса, выжиганию электродвигателя и другим

неисправностям.

При использовании пылесоса, просим обратить внимание на не заваливание всасывающего

отверстия или стоянку малярного валика, иначе, имеет возможность приводить к

неисправностям электродвигателя.

Просим не опрокидывать или вбрызгивать воду или другую жидкость в машину, чтобы

избегать выгорания машины из-за короткого замыкания.

При обнаружении не вращения малярного валика в процессе использования, просим сразу

проверять обвязку ли волоса или другого слишком длинного волокна на малярном валике,

вовремя очистить.

При длительном сохранении данной машины, просим обеспечить достаточное количество

электричества батарейного отсека, и обеспечить как минимум зарядить и разряжать раз в

каждые три месяца.

Когда вашему пылесосу нужно очистить и обслуживать, просим обратить внимание на

выключение машины, и защищать батарейный отсек, нельзя контактировать воду или

другие электропроводные материалы.

Устранение неисправностей

Перед поручением ремонтного отдела, просим сначала проверять нижеследующие пункты.

Явление Возможная причина Метод устранения

L e m o t e u r n e

f o n c t i o n n e

pasЭлектродвигатель

не вращает

Батарея без электричества Зарядить пылесос

Сборка электропроводной

м е т а л л и ч е с к о й т р у б ы ,

ж е с т к о й щ е т к и ,

б а т а р е й н о г о о т с е к а и

ручно го пыле соса не на

месте

П р о в е р я т ь к а ж д у ю д е т а л ь

и р у ч н о й п ы л е с о с , к о т о р ы е

правильно ли собираются на месте

Faible aspirationТяга

снижается

Чашка пылей с полными

пылями

О п р о к и д ы в а т ь п ы л и и з

пылеосадочной чашки

Очистить или заменять фильтр

HEPA

HEPA фильтр с полными

пылями

З а в а л и в а н и е в

в о з д у х о п р о в о д н о м

т р у б о п р о в о д е

эл ектри ческо й жест кой

щ е т к и и л и с т о я н к а

малярного валика

Очистить прилипающие мусоры

внутри электрического малярного

валика

Время использования

п о с л е з а р я д а н е

достаточное

В р е м я з а р я д а н е

достаточное

Полностью зарядить батарею

согласно инструкции

Старение батареи

Б а т а р е я п р и н а д л е ж и т к

быстроизнашиваемой продукции,

м о ж н о п о к у п а т ь н о в ы й

батарейный отсек в назначенный

пункт технического обслуживания

Если используют пылесос для сбора легко заваливающего предмета, например

пластикового мешка, конфетной обертки, большой бумаги, имеет возможность приводить

к снижению свойств пылесоса, также невозможной работе. Тогда вовремя очистить

посторонние предметы на отверстии жесткой щетки пылесоса, то можно восстановить

нормальную работу. Отбракованный батарейный отсек должен безопасно переработан,

просим не произвольно выбрасывать.

При очистке пылесоса, просим использовать сухую ткань, нельзя применять бензин,

спирт, разбавитель и другие, иначе будет приводить к образованию трещин корпуса или

выцветанию.

Когда целый агрегат не может работать после полного заряда, необходимо проводить

контроль и ремонт в назначенный пункт технического обслуживания, просим не лично

демонтировать машину.

При утилизации машины, нажить кнопку освобождения батарейного отсека, при выносе узла

батарейного отсека, необходимо отключить машину и просить безопасно и надлежащим

образом обработать, нельзя бросить в огонь, воду, почву.

Если утечка батареи контактирует кожу или одежду, просим промыть чистой водой, чтобы

избегать неудобности, и быстро обратиться в больницу.

Запрещается использование неоригинального батарейного отсека, чтобы избегать

повреждения машины и безопасного вопроса.

Специфика продукции

Внимание: При наличии других неисправностей, нужен специальный инструмент, одновременно чтобы

избегать риска, необходимо заменять профессиональным сотрудником изготовителя, его ремонтного

отдела или похожего отдела.

Технические параметры

Модель целого агрегата JV83

Номинальное напряжение 25.2V

Номинальная мощность 450W

Входное напряжение адаптера 100-240V

～

50/60Hz 0.8A

Выходное напряжение адаптера 30V

600mA

Модель электрической жесткой щетки T-EB110A

Номинальная мощность электрической

жесткой щетки

30W

Емкость батареи 2500mAh

Время заряда 5h

Электрическая схема

Зарядное устройство

7 шт. литиевых батареей

Электродвигатель жесткой щетки

Электродвигатель пылесоса

Защитная плита

литиевой батареи

Коммутационная

панель 2

Коммутационная

панель 1

Панель кнопки

регулирования

Выключатель

100-240V

～

M1M1

Изготовитель

Утилизация

Аккумуляторные батареи/батарейки:

Указание по поводу гарантии

Fabricant Электрическая акционерная компания Kingclean Лтд.

Адрес

Китай, пров. Цзянсу, новый район Сучжоу, ул. Сянъян, № 1,

215009

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться

подходящей переработке для повторного использования содержащегося в них сырья.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:В соответствии с Европейской директивой 2012/19/

EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС

поврежденные либо отработанные аккумуляторные батареи /батарейки необходимо

собирать отдельно и утилизировать без ущерба для окружающей среды.

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации

только квалифицированным персоналом. Вскрытие корпуса чревато повреждением

или разрушением прибора.Не выбрасывайте аккумуляторные батареи /батарейки в

бытовой мусор, огонь или воду. Аккумуляторные батареи/батарейки следует собирать

по возможности в разряженном состоянии для вторичной переработки или утилизации

экологически безопасным образом.

Возможны изменения без предварительного уведомления.

этот продукт имеет два года гарантии с момента покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих

целях, изменений первоначального состояния прибора, работ по очистке, при последствиях

ненадлежащего обращения или повреждении покупателем или третьими лицами,

повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.

1i-01

Jimmy JV83 Battery Vacuum Cleaner 2-in-1 Handle Vacuum Cleaner

Product's Documents

User Manual

Specifications

Jimmy JV83 Questions and Answers
