deco-ex
DE
Dekupiersäge
Originalbedienungsanleitung
6
GB
Scroll saw
Translation of original instruction manual
19
www.scheppach.com
2
www.scheppach.com
3
1
2
3
4
7
6
9
5
8
10
A
D
B
C
1
2 3
www.scheppach.com
4
1
E
F
G
H
I
J
K
L
4 5
76
8 9
www.scheppach.com
DE
|
5
O
10 11
12 13
14 15
M
www.scheppach.com
6
|
DE

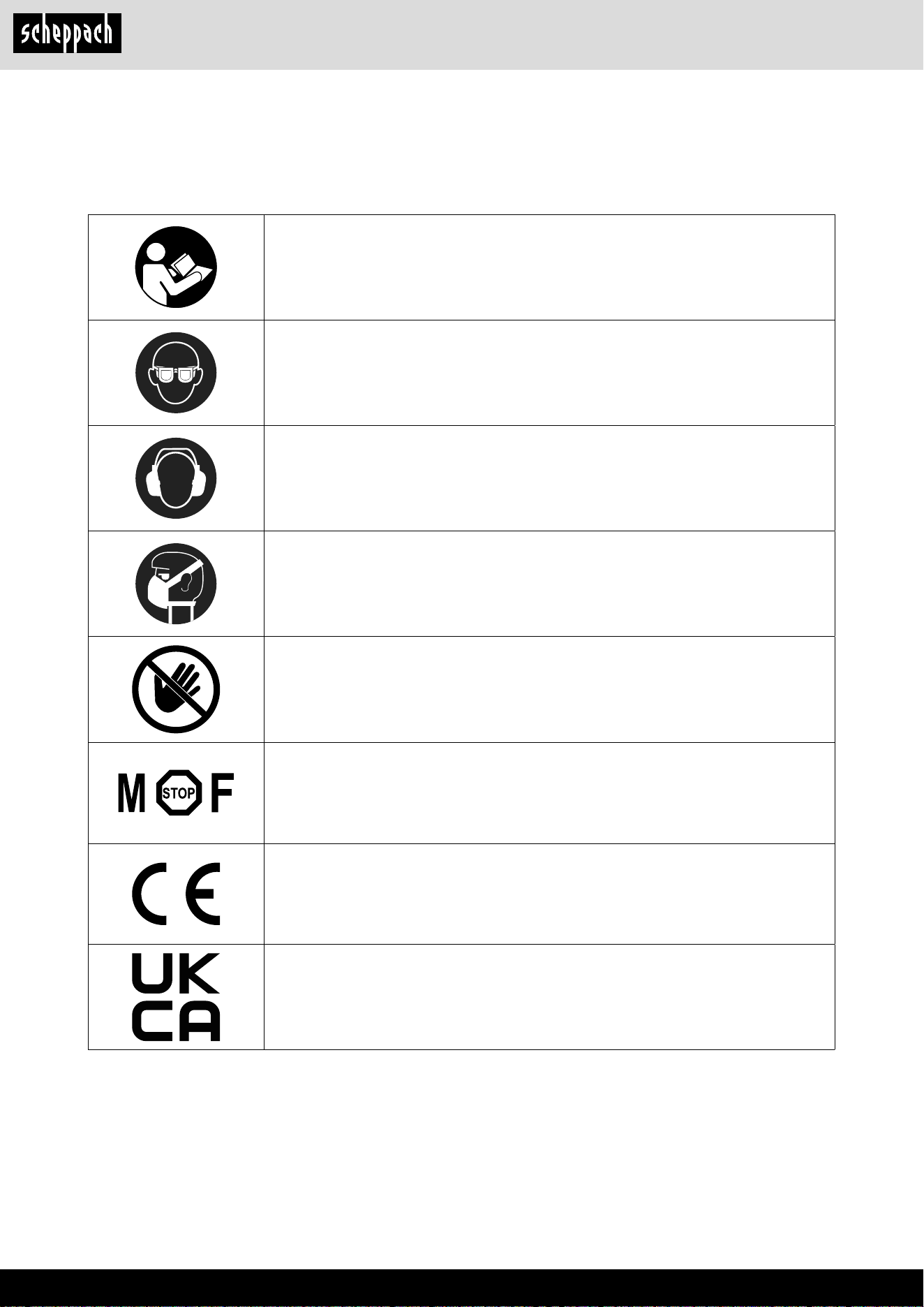

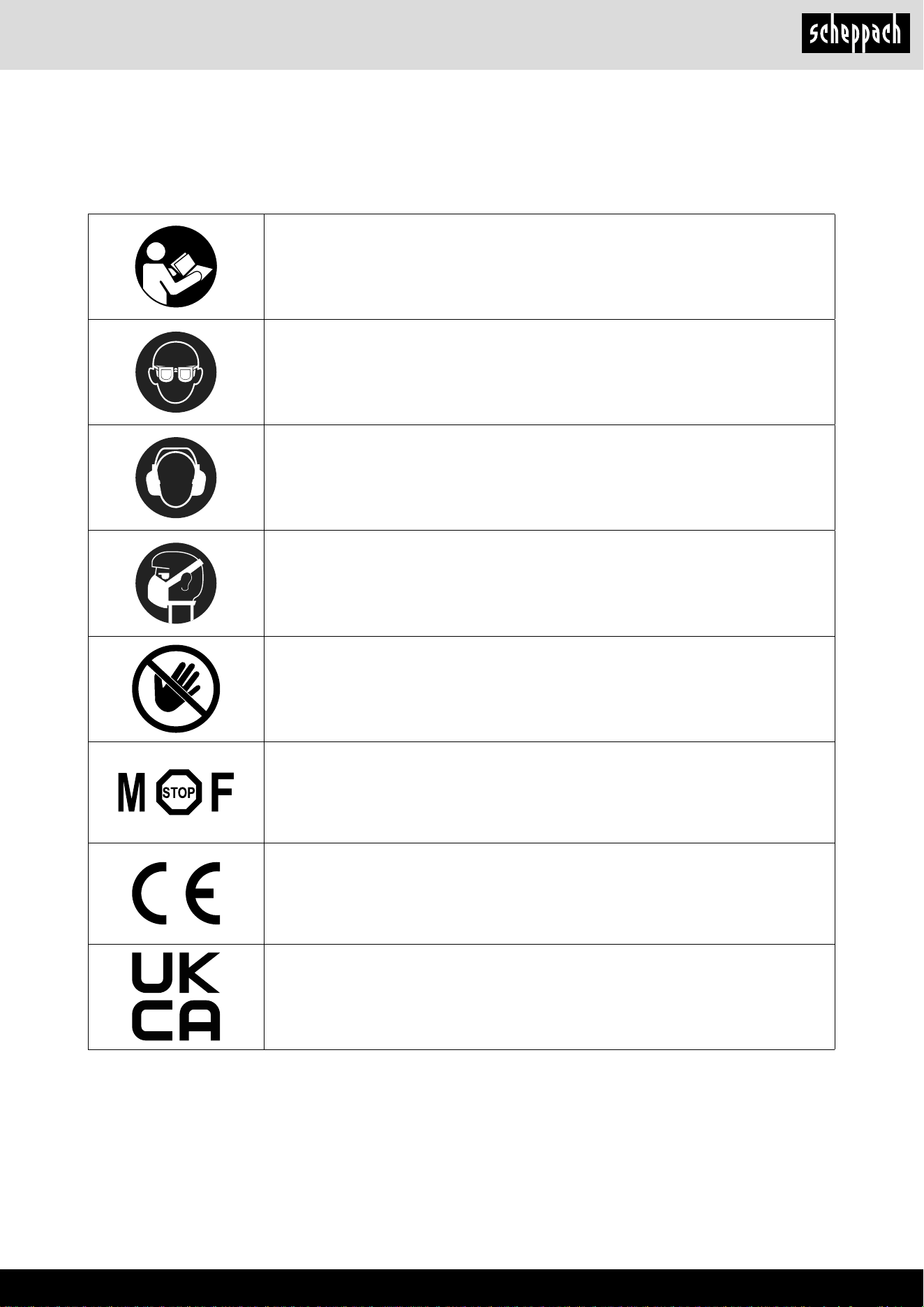

Erklärung der Symbole auf dem Produkt
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher-
heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseiti-
gen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.
Warnung! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Ge-
rät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bear-
beitet werden!
Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!
Schalter zum Wechseln zwischen manueller Steuerung (M) und Fußpedal-Steuerung (F)
(siehe 10.4 und 10.5)
Das Produkt entspricht den geltenden europäischen Richtlinien.
Das Produkt entspricht den geltenden britischen Richtlinien.
www.scheppach.com
DE
|
7
Inhaltsverzeichnis: Seite:
1. Einleitung ................................................................................... 8
2. Gerätebeschreibung (Abb. 1) .................................................... 8
3. Lieferumfang ............................................................................. 8
4. Bestimmungsgemäße Verwendung .......................................... 8
5. Sicherheitshinweise................................................................... 9
6. Technische Daten ...................................................................... 12
7. Inbetriebnahme ......................................................................... 12
8. Aufbau ....................................................................................... 13
9. Bedienung ................................................................................. 14
10. Elektrischer Anschluss .............................................................. 15
11. Transport ................................................................................... 15
12. Reinigung, Wartung und Ersatzteilbestellung ........................... 15
13. Lagerung ................................................................................... 16
14. Entsorgung und Wiederverwertung .......................................... 16
15. Störungsabhilfe ......................................................................... 17
16. EU-Konformitätserklärung ......................................................... 33
www.scheppach.com
8
|
DE
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.

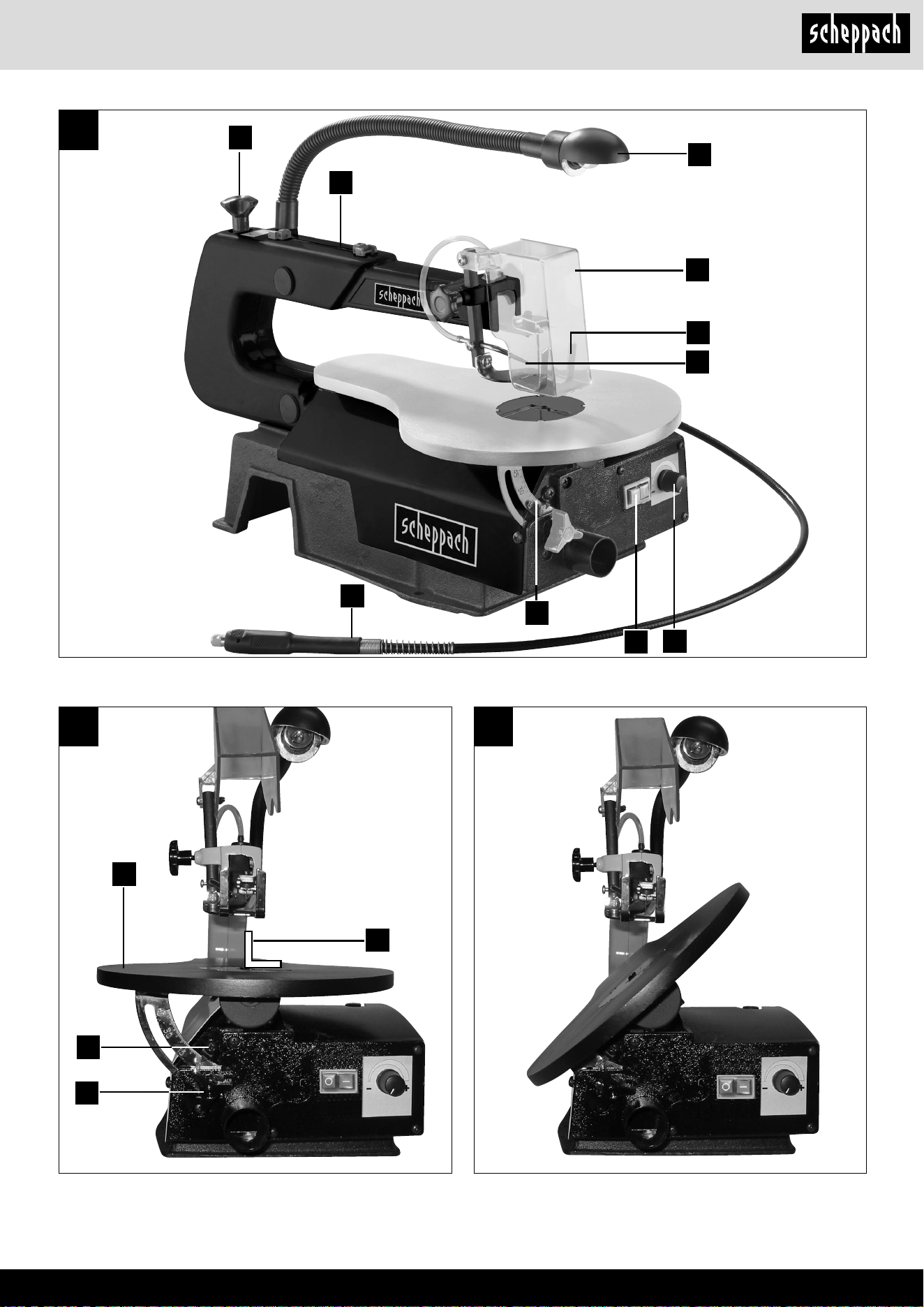

2. Gerätebeschreibung (Abb. 1)
1. Spannschraube: zum Abnehmen des
Sägeblattes.
2. Blattschutz: Schützt Ihre Hände vor Verletzungen.
3. Werkstückhalter
4. Staubgebläse: Hält das Werkstück staubfrei.
5. Stufenlose elektronische Drehzahl regu lie rung
6. Ein-/Ausschalter
7. Winkelskala: Mit dieser Skala können Sie die
Schräg stel lung des Tisches ablesen.
8. Beleuchtung
9. biegsame Welle mit Bohrfutter
10. Einstell-Lehre für Sägeblätter ohne Stifte
3. Lieferumfang
• Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandun-
gen muss so fort der Zubringer verständigt werden.
Spätere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be-
die nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Er satzteilen nur Original-Teile. Ersatzteile erhalten
Sie bei Ihrem scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnum-
mern so wie Typ und Baujahr des Gerätes an.
• Dekupiersäge
• Biegsame Welle
• Beipackbeutel
• Bedienungsanweisung
m Achtung!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststo-
beuteln, Folien und Kleinteilen spielen!
4. Bestimmungsgemäße Verwendung
Die Dekupiersäge dient zum Schneiden von kantigen
Hölzern oder anderen Werkstoen wie z.B. Plexiglas,
GFK, Schaumsto, Gummi, Leder und Kork. Verwen-
den Sie die Säge nicht zum Schneiden von Rundma-
terial. Rundmaterial kann leicht verkanten.
Verletzungsgefahr! Teile können herausge-
schleudert werden!
Das Gerät darf nur nach seiner Bestimmung verwen-
det werden. Jede weitere darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß.
1. Einleitung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorg-
fältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
www.scheppach.com
DE
|
9
5. Sicherheitshinweise
5.1 Allgemeine Sicherheitshinweise zu Elektro-
geräten
WARNUNG
Beim Gebrauch von Elektrowerkzeugen sind zum
Schutz gegen elektrischen Schlag, Verletzungs- und
Brandgefahr folgende grundsätzliche Sicherheits-
maßnahmen zu beachten.
Lesen Sie alle diese Hinweise, bevor Sie dieses Elek-
trowerkzeug benutzen, und bewahren Sie die Sicher-
heitshinweise gut auf.
Wartung und Instandhaltung
1. Regelmäßige Reinigung, Wartung und Schmie-
rung. Vor jeglicher Einstellung, Instandhaltung oder
Instandsetzung Netzstecker ziehen.
2. Lassen Sie Ihr Gerät nur von qualiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die Si-
cherheit des Gerätes erhalten bleibt.
Sicheres Arbeiten
1. Halten Sie Ihren Arbeitsbereich in Ordnung
- Unordnung im Arbeitsbereich kann Unfälle zur
Folge haben.
2. Berücksichtigen Sie Umgebungseinüsse
- Setzen Sie Elektrowerkzeuge nicht dem Re-
gen aus.
- Benützen Sie Elektrowerkzeuge nicht in
feuchter oder nasser Umgebung.
- Sorgen Sie für gute Beleuchtung des Arbeits-
bereichs.
- Benutzen Sie Elektrowerkzeuge nicht, wo
Brand- oder Explosionsgefahr besteht.
3. Schützen Sie sich vor elektrischem Schlag
- Vermeiden Sie Körperberührung mit geerde-
ten Teilen (z. B. Rohre, Radiatoren, Elektro-
herde, Kühlgeräte).
4. Halten Sie andere Personen fern
- Lassen Sie andere Personen, insbesondere
Kinder, nicht das Elektrowerkzeug oder das
Kabel berühren. Halten Sie sie von Ihrem Ar-
beitsbereich fern.
5. Bewahren Sie unbenutzte Elektrowerkzeuge
sicher auf
- Unbenutzte Elektrowerkzeuge sollten an
einem trockenen, hochgelegenen oder abge-
schlossenen Ort, außerhalb der Reichweite
von Kindern, abgelegt werden.
6. Überlasten Sie Ihr Elektrowerkzeug nicht
- Sie arbeiten besser und sicherer im angege-
benen Leistungsbereich.
Für daraus hervorgerufene Schäden oder Verletzun-
gen aller Art haftet der Benutzer/Bediener und nicht
der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrie-
ben sowie bei gleichzusetzenden Tätigkeiten einge-
setzt wird.
• Es dürfen nur für die Maschine geeignete Säge-
blätter verwendet werden.
• Bestandteil der bestimmungsgemäßen Verwen-
dung ist auch die Beachtung der Sicherheitshin-
weise, sowie die Montageanleitung und Betriebs-
hinweise in der Bedienungsanleitung.
• Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche Ge-
fahren unterrichtet sein.
• Darüber hinaus sind die geltenden Unfallverhü-
tungsvorschriften genauestens einzuhalten.
• Sonstige allgemeine Regeln in arbeitsmedizini-
schen und sicherheitstechnischen Bereichen sind
zu beachten.
• Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restrisi-
ken bestehen. Folgende Gefahren können im Zu-
sammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
• Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
• Unfallgefahr durch Handkontakt in nicht abgedeck-
tem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel
(Schnittgefahr).
• Quetschen der Finger.
• Gefährdung durch Rückschlag.
• Kippen des Werkstückes aufgrund einer unzurei-
chenden Werkstückauageäche.
• Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstück-
teilen.
www.scheppach.com
10
|
DE
16. Lassen Sie keine Werkzeugschlüssel ste
cken
- Überprüfen Sie vor dem Einschalten, dass
Schlüssel und Einstellwerkzeuge entfernt
sind.
17. Vermeiden Sie unbeabsichtigten Anlauf
- Vergewissern Sie sich, dass der Schalter
beim Einstecken des Steckers in die Steckdo-
se ausgeschaltet ist.
18. Benutzen Sie Verlängerungskabel für den
Außenbereich
- Verwenden Sie im Freien nur dafür zugelas-
sene und entsprechend gekennzeichnete Ver-
längerungskabel.
19. Seien Sie aufmerksam
- Achten Sie darauf, was Sie tun. Gehen Sie
mit Vernunft an die Arbeit. Benutzen Sie das
Elektrowerkzeug nicht, wenn Sie unkonzent-
riert sind.
20. Überprüfen Sie das Elektrowerkzeug auf
eventuelle Beschädigungen
- Vor weiterem Gebrauch des Elektrowerk-
zeugs müssen Schutzvorrichtungen oder
leicht beschädigte Teile sorgfältig auf ihre ein-
wandfreie und bestimmungsgemäße Funktion
untersucht werden.
- Überprüfen Sie, ob die beweglichen Teile ein-
wandfrei funktionieren und nicht klemmen,
oder ob Teile beschädigt sind. Sämtliche Teile
müssen richtig montiert sein und alle Bedin-
gungen erfüllen, um den einwandfreien Be-
trieb des Elektrowerkzeugs zu gewährleisten.
- Beschädigte Schutzvorrichtungen und Teile
müssen bestimmungsgemäß durch eine an-
erkannte Fachwerkstatt repariert oder ausge-
wechselt werden, soweit nichts anderes in der
Gebrauchsanleitung angegeben ist.
- Beschädigte Schalter müssen bei einer Kun-
dendienstwerkstatt ersetzt werden.
- Benutzen Sie keine Elektrowerkzeuge, bei
denen sich der Schalter nicht ein- und aus-
schalten lässt.
21. ACHTUNG
- Der Gebrauch anderer Einsatzwerkzeuge und
anderen Zubehörs kann eine Verletzungsge-
fahr für Sie bedeuten.
22. Lassen Sie Ihr Elektrowerkzeug durch eine
Elektrofachkraft reparieren
- Dieses Elektrowerkzeug entspricht den ein-
schlägigen Sicherheitsbestimmungen. Repa-
raturen dürfen nur von einer Elektrofachkraft
ausgeführt werden, indem Originalersatzteile
verwendet werden; anderenfalls können Un-
fälle für den Benutzer entstehen.
7. Benutzen Sie das richtige Elektrowerkzeug
- Verwenden Sie keine leistungsschwachen
Elektrowerkzeuge für schwere Arbeiten.
- Benutzen Sie das Elektrowerkzeug nicht für
solche Zwecke, für die es nicht vorgesehen
ist. Benutzen Sie zum Beispiel keine Hand-
kreissäge zum Schneiden von Baumästen
oder Holzscheiten.
8. Tragen Sie geeignete Kleidung
- Tragen Sie keine weite Kleidung oder
Schmuck, sie könnten von beweglichen Teilen
erfasst werden.
- Bei Arbeiten im Freien ist rutschfestes Schuh-
werk empfehlenswert.
- Tragen Sie bei langen Haaren ein Haarnetz.
9. Benutzen Sie Schutzausrüstung
- Tragen Sie eine Schutzbrille.
- Verwenden Sie bei stauberzeugenden Arbei-
ten eine Atemmaske.
10. Schließen Sie die Staubabsaug-Einrichtung
an
- Falls Anschlüsse zur Staubabsaugung und
Auangeinrichtung vorhanden sind, überzeu-
gen Sie sich, dass diese angeschlossen und
richtig benutzt werden.
11. Verwenden Sie das Kabel nicht für Zwecke,
für die es nicht bestimmt ist
- Benützen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie
das Kabel vor Hitze, Öl und scharfen Kanten.
12. Sichern Sie das Werkstück
- Benützen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhal-
ten. Es ist damit sicherer gehalten als mit Ihrer
Hand.
13. Vermeiden Sie abnormale Körperhaltung
- Sorgen Sie für sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
14. Pegen Sie Ihre Werkzeuge mit Sorgfalt
- Halten Sie die Schneidwerkzeuge scharf und
sauber, um besser und sicherer arbeiten zu
können.
- Befolgen Sie die Hinweise zur Schmierung
und zum Werkzeugwechsel.
- Kontrollieren Sie regelmäßig die Anschluss-
leitung des Elektrowerkzeugs, und lassen Sie
diese bei Beschädigung von einem anerkann-
ten Fachmann erneuern.
- Kontrollieren Sie Verlängerungsleitungen re-
gelmäßig und ersetzen Sie diese, wenn sie
beschädigt sind.
- Halten Sie Handgrie trocken, sauber und frei
von Öl und Fett.
15. Ziehen Sie den Stecker aus der Steckdose
- Bei Nichtgebrauch des Elektrowerkzeugs, vor
der Wartung und beim Wechsel von Werkzeu-
gen wie z. B. Sägeblatt, Bohrer, Fräser.
www.scheppach.com
DE
|
11
• Zum Beheben von Störungen am blockierten Ein-
satzwerkzeug die Maschine ausschalten. Netzste-
cker ziehen. Entfernen Sie die Blockade. Achtung!
Verletzungsgefahr durch Sägeblatt! Tragen Sie
Schutzhandschuhe! Führen Sie einen Probelauf
ohne Werkstück durch. Achten Sie darauf, dass
keine ungewöhnlichen Geräusche oder Schwin-
gungen auftreten. Ist dies der Fall, schalten Sie das
Gerät aus und wenden sich an den Hersteller.
• Umrüstungen, sowie Einstell-, Mess- und Rei-
nigungsarbeiten nur bei abgeschaltetem Motor
durchführen. Netzstecker ziehen.
• Überprüfen Sie vor dem Einschalten, dass die
Schlüssel und Einstellwerkzeuge entfernt sind.
• Beim Verlassen des Arbeitsplatzes den Motor aus-
schalten und Netzstecker ziehen.
• Elektroinstallationen, Reparaturen und Wartungs-
arbeiten dürfen nur von Fachleuten ausgeführt
werden.
• Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossener Reparatur oder
Wartung sofort wieder montiert werden.
• Die Sicherheits-, Arbeits-, und Wartungshinwei-
se des Herstellers, sowie die in den Technischen
Daten angegebenen Abmessungen, müssen ein-
gehalten werden.
• Die einschlägigen Unfallverhütungsvorschriften
und die sonstigen, allgemein anerkannten sicher-
heitstechnischen Regeln müssen beachtet werden.
• Merkhefte der Berufsgenossenschaft beachten
(VBG 7j).
• Die Säge ist nur zur Aufstellung in Innenräumen
gedacht.
• Werkstücke, die kleiner als der Sägeblattschutz
sind, können zu Verletzungen an Händen und Fin-
gern führen. Geeignete Hilfsmittel verwenden!
• Vermeiden Sie verkrampfte Handpositionen beim
Führen des Werkstücks und Positionen, in denen
ein Ausrutschen die Hand direkt ins Sägeblatt füh-
ren würde.
• Legen Sie das Sägeblatt immer so ein, dass die
Zähne nach unten zum Sägetisch hinweisen.
• Stellen Sie immer die korrekte Blattspannung ein,
um ein Reißen der Sägeblätter zu vermeiden.
• Gehen Sie besonders vorsichtig beim Schneiden
von Material mit unregelmäßigen Schnittprolen
vor.
• Lassen Sie besondere Vorsicht walten beim
Schneiden von runden Körpern, wie Stangen oder
Rohren. Diese können vor dem Sägeblatt abrollen
und zum Verhaken der Zähne führen. Stützen Sie
derartige Werkstücke mit einem Keil ab.
• Beim Zurückziehen des Werkstücks können sich
Zähne in der Schnittfuge verhaken, besonders
wenn die Sägespäne die Fuge blockieren. In die-
sem Fall sollten Sie die Säge abstellen, den Netz-
stecker ziehen, mit einem Keil die Schnittfuge ö-
nen und das Werkstück abziehen.
WARNUNG
Dieses Elektrowerkzeug erzeugt während des Be-
triebes ein elektromagnetisches Feld. Dieses Feld
kann unter bestimmten Umständen aktive oder pas-
sive medizinische Implantate beeinträchtigen. Um die
Gefahr von ernsthaften oder tödlichen Verletzungen
zu verringern, empfehlen wir Personen mit medizini-
schen Implantaten ihren Arzt und den Hersteller vom
medizinischen Implantat zu konsultieren, bevor das
Elektrowerkzeug bedient wird.
5.2 Spezielle Sicherheitshinweise
• In einem Notfall die Maschine direkt ausschalten
und den Netzstecker ziehen.
• Beachten Sie alle diese Hinweise, bevor und wäh-
rend Sie mit der Säge arbeiten.
• Verwenden Sie die Säge nicht zum Brennholzsä-
gen.
• Unterlassen Sie das Quersägen von Rundhölzern
ohne geeignete Haltevorrichtung.
• Die Maschine ist mit einem Sicherheitsschalter
gegen Wiedereinschalten nach Spannungsabfall
ausgerüstet.
• Ist ein Verlängerungskabel erforderlich, so verge-
wissern Sie sich, dass dessen Querschnitt für die
Stromaufnahme der Säge ausreichend ist. Min-
destquerschnitt 1,5 mm
2
.
• Kabeltrommel nur im abgerollten Zustand verwen-
den.
• An der Maschine tätige Personen dürfen nicht ab-
gelenkt werden.
• Die Sägeblätter dürfen in keinem Fall nach dem
Ausschalten des Antriebs durch seitliches Gegen-
drücken gebremst werden.
• Bauen Sie nur gut geschärfte, rissfreie und nicht
verformte Sägeblätter ein.
• Fehlerhafte Sägeblätter müssen sofort ausge-
tauscht werden.
• Benützen Sie keine Sägeblätter, die den in dieser
Gebrauchsanweisung angegebenen Kenndaten
nicht entsprechen.
• Es ist sicherzustellen, dass alle Einrichtungen, die
das Sägeblatt verdecken, einwandfrei arbeiten.
• Sicherheitseinrichtungen an der Maschine dürfen
nicht demontiert oder unbrauchbar gemacht wer-
den.
• Beschädigte oder fehlerhafte Schutzeinrichtungen
sind unverzüglich auszutauschen.
• Schneiden Sie keine Werkstücke, die zu klein sind,
um sie sicher in der Hand zu halten.
• Die Maschine nicht soweit belasten, dass sie zum
Stillstand kommt.
• Drücken Sie das Werkstück immer fest gegen die
Arbeitsplatte.
• Entfernen Sie nie lose Splitter, Späne oder einge-
klemmte Holzteile bei laufendem Sägeblatt.
www.scheppach.com
12
|
DE
Schalldruckpegel L
pA
..................................... 77,3 dB
Unsicherheit K
pA
.................................................. 3 dB
Schalleistungspegel L
WA
................................. 87,4 dB
Unsicherheit K
WA
................................................. 3 dB
Die angegebenen Werte sind Emissionswerte und
müssen damit nicht zugleich auch sichere Arbeits-
platzwerte darstellen. Obwohl es eine Korrelation
zwischen Emissions- und Immissionspegeln gibt,
kann daraus nicht zuverlässig abgeleitet werden, ob
zusätzliche Vorsichtsmaßnahmen notwendig sind
oder nicht.
Faktoren, welche den derzeitigen am Arbeitsplatz
vorhandenen Immissionspegel beeinussen können,
beinhalten die Dauer der Einwirkungen, die Eigenart
des Arbeitsraumes, andere Geräuschquellen usw.,
z.B. die Anzahl der Maschinen und von anderen be-
nachbarten Vorgängen.
Die zuverlässigen Arbeitsplatzwerte können ebenso
von Land zu Land variieren. Diese Information soll
jedoch den Anwender befähigen, eine bessere Ab-
schätzung von Gefährdung und Risiko vorzunehmen.
Beschränken Sie die Geräuschentwicklung auf
ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
Geeignete Sägeblätter
Es können alle handelsüblichen Sägeblätter mit einer
Mindestlänge von 127 mm mit und ohne Stift einge-
setzt werden.
7. Inbetriebnahme
7.1 Auspacken
• Önen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
WARNUNG
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststo-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
• Verlassen Sie den Arbeitsplatz niemals, ohne die
Säge vorher abzustellen. Warten Sie, bis die Säge
zum Stillstand gekommen ist.
• Setzen, kleben oder bauen Sie keine Teile am Ar-
beitstisch zusammen, während die Säge läuft.
• Säge erst nach Freimachen des Arbeitstisches von
Materialresten und Werkzeugen einschalten. Las-
sen Sie nur das zu bearbeitenden Werkstück und
etwaige Arbeitshilfen (Keile) auf dem Werktisch.
• Tragen Sie immer eine Schutzbrille.
• Halten Sie die Finger in einem sicheren Abstand
vom Sägeblatt.
• Führen Sie das Werkstück sicher und fest und las-
sen Sie es zu keinem Zeitpunkt locker.
• Verlassen Sie den Arbeitsplatz niemals, ohne vor-
her die Säge abzustellen.
• Lassen Sie sich von Ihrer Vertrautheit mit der Säge
nicht zu Unachtsamkeit verleiten. Durch Unacht-
samkeit kann es bereits innerhalb von Sekunden-
bruchteilen zu schweren Verletzungen kommen.
• Arbeitsstellung stets seitlich vom Sägeblatt.
Bewahren Sie die Sicherheitshinweise gut auf.
6. Technische Daten
Netzspannung ..................................220-240 V
~
/50 Hz
Leistungsaufnahme .................................70 Watt (S1*)
..................................................... 90 Watt (S2 30min**)
..................................................... 125 Watt (S2 5min**)
Hubzahl ................................................. 550-1600 min
-1
Hubbewegung ..................................................... 17 mm
Standäche ............................................ 630 x 295 mm
Tisch schwenkbar .........................0° bis 45° nach links
Tischgröße ..............................................415 x 255 mm
Sägeblattlänge ca. ........................................... 133 mm
Ausladung ........................................................ 405 mm
Schnitthöhe max. bei 0° .................................... 50 mm
Schnitthöhe max. bei 45° .................................. 22 mm
Gewicht .................................................................12 kg
*Betriebsart S1:
Dauerbetrieb bei konstanter Belastung
**Betriebsart S2- Kurzeitbetrieb:
Betrieb mit konstanter Last für 5/30min oder weniger,
gefolgt von einer Zeit außer Betrieb und einer Pause
ausreichender Dauer, damit sich die Maschine inner-
halb 2 K auf Umgebungstemperatur abkühlen kann.
Geräuschemissionswerte
Geräusch
Die Geräuschwerte wurden entsprechend EN 61029
ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
www.scheppach.com
DE
|
13
8. Aufbau
8.1 Einstellen des Sägetisches, Abb. 2
Einrichten der Winkelskala
• Lösen Sie den Sterngri (A) und bringen Sie den
Säge tisch (B) in einen rechten Winkel (C) zum Sä-
geblatt.
• Verwenden Sie einen 90° Winkel, um den rechten
Winkel zwi schen Blatt und Tisch zu messen. Das
Sägeblatt sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngri wieder zu.
Nun sollte der Tisch 90° zum Sageblatt stehen.
• Önen Sie die Schraube (D) und bringen Sie den
Zeiger auf die Nullposition. Ziehen Sie die Schrau-
be fest. Bitte be achten Sie: Die Winkelskala ist ein
hilfreiches Zu satz teil, sollte aber nicht für Prä zi-
sionsarbeiten herangezogen werden. Verwenden
Sie Ab fallholz für einige Sägeproben; stellen Sie
den Tisch wenn nötig nach.
Merke: Der Tisch darf nicht am Motorblock anlie-
gen. Dies kann unerwünschte Geräusche hervor
rufen.
Waagrechter Sägetisch und Schrägschnitte,
Abb. 2+3
• Der Sägetisch kann 45° nach links in Schrägposi-
tion ge bracht oder in horizontaler Position belas-
sen werden.
• Unter dem Arbeitstisch nden Sie die Winkelska-
la zum Ab lesen des ungefähren NeigungswinkeIs.
Für präzisere Einstellung, verwenden Sie Abfall-
holz für einige Sägeproben; stellen Sie den Tisch
wenn nötig nach.

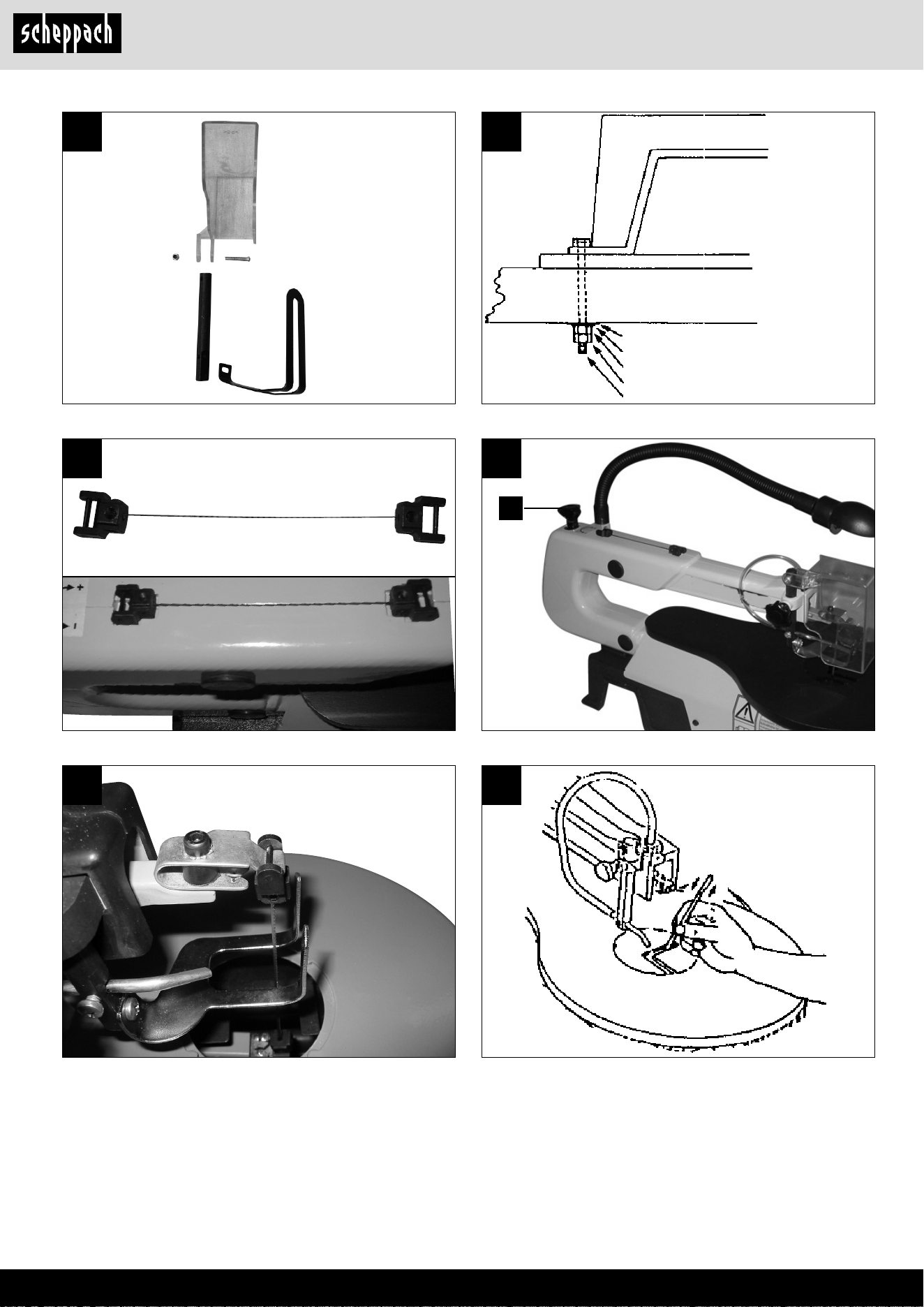

8.2 Montage des Blattschutzes, Abb. 4
Montieren Sie den Blattschutz wie in der Abbildung
gezeigt an den Halter. Sichern Sie die Schraube mit
Mutter und Unter legscheibe.
• Heben Sie die Säge an Rahmen und Sockel an
und stel l en Sie sie auf den Werktisch.
• Machen Sie sich mit den Bedienungselementen
und Leis tungs merkmalen der Säge vertraut.
8.3 Austauschen der Sägeblätter
WARNUNG: Um Verletzungen durch unbeab-
sichtigte In be trieb nahme der Säge zu vermei-
den, schalten Sie die Säge ab und ziehen Sie den
Netzstecker, bevor Sie sich an die Montage von
Sägeblättern machen.
A. Flache Sägeblätter Abb. 6
Für ache Sägeblätter verwenden Sie die Adapter
Der Abstand ergibt sich in der Einstell-Lehre
Das Sägeblatt wird mit den Inbusschrauben befes-
tigt.
7.2 Allgemeine Hinweise
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt- Steckdose an,
die mit mindestens 10 A abgesichert ist.
7.3 Montieren der Säge auf einer Werkbank, Abb. 5
Zum Aufsetzen der Säge eignet sich eine Werk-
bank aus massivem Holz besser als ein schwaches
Sperrholzgerüst, bei weIchem sich Vibration und Ge-
räuschbelastung störend bemerkbar machen.
• Die zur Montage auf einer Werkbank nötigen
Werkzeuge/ Kleinteile wurden nicht mit der Säge
ausgeliefert.
• Verwenden Sie jedoch mind. Ausrüstung folgen-
der Größe:
E – Sägekörper
F – Schaumgummi-Unterlage
G – Werktisch
H – Flachdichtung
I – Unterlegscheibe
J – Sechskantmutter
K– Kontermutter
L – Sechskantmuttern
Menge Beschreibung:
4 Sechskantschrauben 6 mm x Länge
4 Flachdichtungen (7 mm)
4 Unterlegscheiben (7 mm)
8 Sechskantmuttern (6 mm)
Bohren Sie mit 8 mm die Löcher und setzen die
Schrauben ein.
• Eine lärmreduzierende Schaumgummiunterla-
ge wird ebenfalls nicht zusammen mit der Säge
ausgeliefert, wir empfehlen dringend den Einsatz
desselben, um Vibration und Lärmbelastung ge-
ring zu halten. Idealgröße 400 x 240 mm.
www.scheppach.com
14
|
DE
9. Bedienung
9.1 Allgemeine Hinweise
• Die Säge schneidet Holz nicht selbsttätig. Der Be-
nutzer ermöglicht das Schneiden durch Führung
des Holzes in das bewegte Sägeblatt.
• Die Zähne schneiden das Holz nur beim Abwärts-
hub.
• Das Holz muss langsam in das Sägeblatt geführt
werden, da die Zähne des Sägeblattes sehr klein
sind.
• Jede Person, die mit der Säge umgehen will, be-
nötigt eine gewisse Lernzeit. Während dieser Zeit
werden sicher einige Blätter brechen.
• Beim Schneiden von dickeren Hölzern ist beson-
ders zu beachten, dass das Sägeblatt nicht gebo-
gen oder verdreht wird.
• Durch eine vorsichtige Arbeitsweise wird die Le-
bensdauer des Sägeblatts erhöht.
9.2 Ein-/Ausschalter
• Einschalten: Drücken Sie die Taste „I“.
• Ausschalten: Drücken Sie die Taste „0“.
ACHTUNG
Die Maschine ist mit einem Sicherheitsschalter ge-
gen Wiedereinschalten nach Spannungsabfall aus-
gerüstet.
Ist die Dekupiersäge eingeschaltet und die Strom-
zufuhr im Netz wird unterbrochen, bleibt die Deku-
piersäge ausgeschaltet, auch wenn die Stromzufuhr
wiederhergestellt ist. Zum Einschalten betätigen Sie
erneut die Taste „I“.
9.3 Hubzahlregler
Mit dem Hubzahlregler können Sie die Hubzahl ent-
sprechend des zu schneidenden Materials einstellen.
Für weiches Material empfehlen wir hohe Hubzahlen,
für hartes Material niedrige Hubzahlen. Drehen Sie
den Hubzahlregler im Uhrzeigersinn, erhöhen Sie
die Hubzahl. Durch Drehen gegen den Uhrzeigersinn
verringern Sie die Hubzahl.
9.4 Innenschnitte
WARNUNG: Um Verletzungen durch unbeabsich-
tigte In be -triebnahme der Säge zu vermeiden,
schalten Sie die Säge ab und ziehen den Netz-
stecker, bevor Sie sich an die Mon -tage von Sä-
geblättern machen.
Diese Säge eignet sich auch für Innenschnitte, das
sind Schnitte, die nicht vom Rand des Werkstücks
beginnen. Gehen Sie dabei wie folgt vor:
• Bohren Sie ein 6 mm-Loch in das Werkstück.
• Lösen Sie den Blattspanner und spannen Sie das
Säge blatt aus.
• Plazieren Sie die Bohrung über den Sägeblatt-
schlitz im Werktisch.

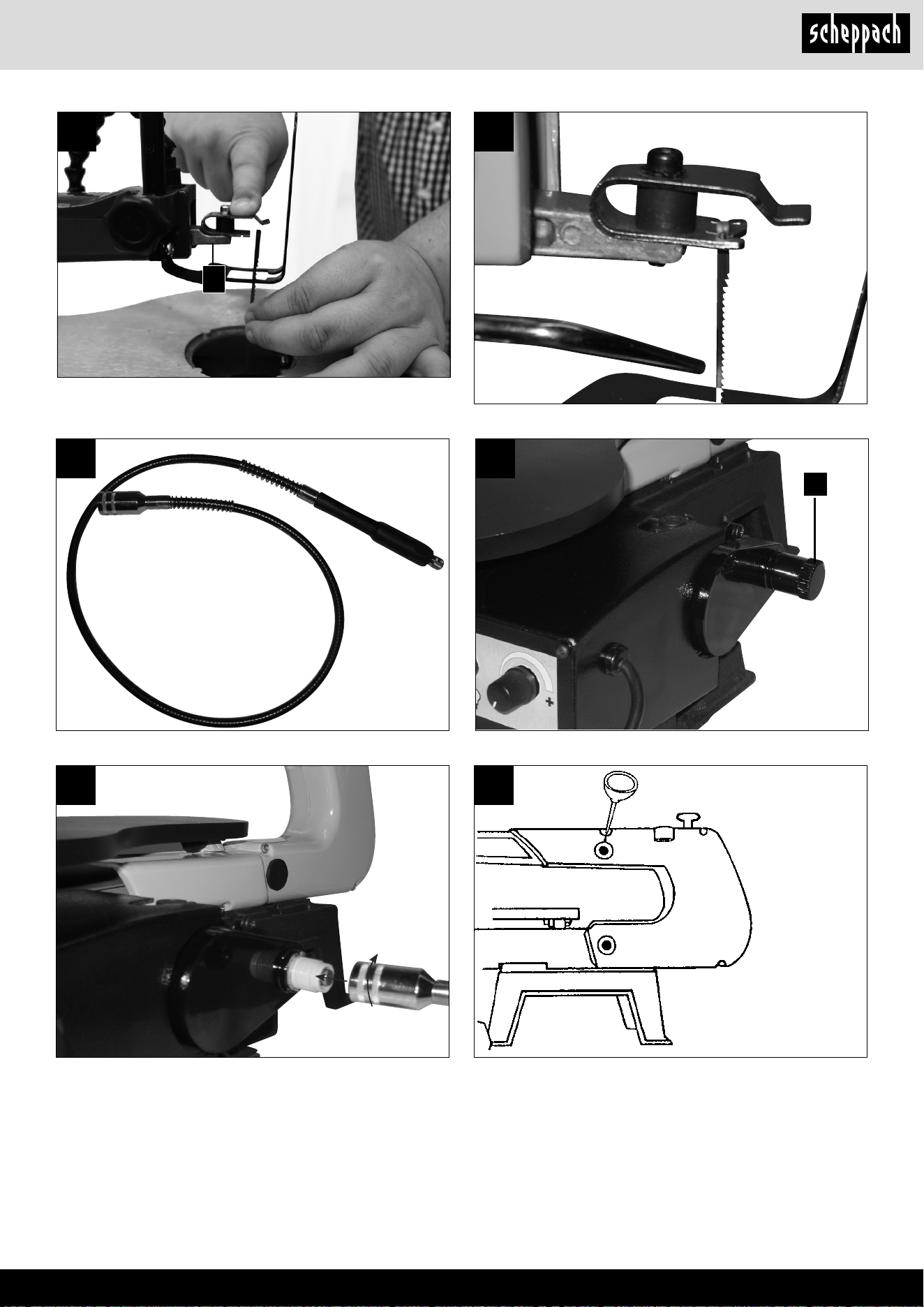

A.1 Abnahme des Sägeblattes, Abb. 7, 8, 10
• Zur Entnahme des Säge blat tes nehmen Sie die
Tischeinlage nach oben ab.
• Lösen Sie zuerst die Span nung mit der Spann-
schraube 1.
• Den oberen Arm (Abb. 10, M) leicht nach unten
drücken.
• Entfernen Sie das Sägeblatt, indem Sie es nach
vorne aus den Halterungen und durch die Zugris-
bohrung im Tisch ziehen.
A.2 Einsetzen des Sägeblattes:
• Führen Sie das Sägeblatt mit den beiden Adaptern
in die untere Halterung, das andere Ende in die
obere Halterung.
• Drücken Sie den oberen Arm der Säge etwas nach
unten (Abb. 10, M).
• Spannen Sie das Blatt mit der Spannschraube
(Abb.7, Nr 1) durch Drehen im Uhrzeigersinn.
Über prü fen Sie die Spannung des Blattes. Dre-
hen Sie weiter im Uhrzeigersinn, um das Blatt fes-
ter zu spannen.
B. Sägeblatt mit Stiften
B.1 Abnahme des Sägeblattes, Abb. 7 + 8
• Zur Entnahme des Säge blat tes lösen Sie die
Spannung mit der Spannschraube (1).
• Den oberen Arm (Abb. 10, M) etwas nach unten
drücken.
• Danach entfernen Sie das Sägeblatt, indem Sie es
aus den Halterungen ziehen.
B.2 Einsetzen des Sägeblatts, Abb. 7, 9–11
• Führen Sie ein Ende des Sägeblattes durch die
Bohrung im Tisch und führen Sie die Stifte des
Sägeblattes in die Aussparung. Wiederholen Sie
den Vorgang an der oberen Blatthalterung.
• Drücken Sie vor dem Einhängen den oberen Arm
der Säge etwas nach unten (Abb. 9, 10).
• Überprüfen Sie die Position der Blattstifte bei den
Halterungen (Abb. 11).
• Spannen Sie das Blatt mit der Spannschraube
(Abb.7) durch Drehen im Uhrzeigersinn. Über-
prü fen Sie die Spannung des Blattes. Drehen Sie
weiter im Uhrzeigersinn, um das Blatt fester zu
spannen
8.4 Späneabsaugung
ACHTUNG: Betreiben Sie das Gerät nur mit Absau-
gung.
Schließen Sie eine geeignete Späneabsauganlage
(nicht im Lieferumfang enthalten) am Absaugan-
schluss an.
ACHTUNG: Überprüfen und reinigen Sie regelmäßig
die Absaugkanäle.
www.scheppach.com
DE
|
15
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen.
Verwenden Sie nur Anschlussleitungen mit Kenn-
zeichnung H 05 VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
Die Netzspannung muss 220-240 V
~
betragen.
Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter aufwei-
sen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektrofachkraft durch-
geführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
Anschlussart Y
Wenn ein Ersatz der Netzanschlussleitung erforder-
lich ist, ist dies vom Hersteller oder seinem Vertreter
auszuführen, um Sicherheitsgefährdungen zu ver-
meiden.
11. Transport
• Transportieren Sie das Elektrowerkzeug, indem
Sie es an den dafür vorgesehenen Aussparungen
am Gestell und der Motorabderckung anheben.
• Verwenden Sie niemals die Schutzvorrichtungen
für Handhabung oder Transport.
• Achten Sie darauf, dass während des Transportes
der freiliegenede Teil des Sägeblattes abgedeckt
ist, beispielsweise durch die Schutzvorrichtung.
12. Reinigung, Wartung und
Ersatzteilbestellung
WARNUNG
Schalten Sie die Säge immer aus und ziehen Sie den
Netzstecker vor allen Wartungs- und Reinigungs-
arbeiten.
12.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie mög-
lich. Wir empfehlen, das Gerät direkt nach jeder Be-
nutzung zu reinigen.
• Montieren Sie das Sägeblatt durch das Loch im
Werkstück und den Sägeblattschlitz, und befesti-
gen Sie das Blatt an den Halterungen.
• Wenn Sie mit dem Innenschnitt fertig sind, nehmen
Sie das Sägeblatt ab, und entfernen Sie dann das
Werkstück vom Tisch.
9.5 Biegsame Welle, Abb. 12–14
• Schutzkape O von der Gewindemue entfernen
(Abb. 13).
• Biegsame Welle auf die Gewindemue aufsetzen
(Abb. 14).
• Werkzeug in das Bohrfutter spannen (D 3,2 mm).
• Biegsame Welle am Gri festhalten und die Dreh-
zahlregulierung einschalten.
• Nach Beenden der Arbeit nehmen Sie die bieg-
same Welle wieder ab und schrauben die Schutz-
kappe wieder auf.
Achtung: Bei Arbeiten mit der biegsamen Welle
das Sägeblatt mit dem Blattschutz abdecken.
9.6 Durchführen von Gehrungsschnitten
WARNUNG
Seien Sie beim Durchführen von Gehrungsschnitten
besonders vorsichtig. Durch die Neigung des Säge-
tisches wird ein Abrutschen begünstigt. Es besteht
Verletzungsgefahr.
1. Zur Durchführung von Gehrungsschnitten pas-
sen Sie den Abstand des Sägeblattschutzes
zum Arbeitstisch entsprechend an.
2. Schwenken Sie den Tisch, indem Sie den Fest-
stellhebel lösen und den Sägetisch in die ge-
wünschte Lage kippen.
3. Ziehen Sie den Feststellhebel an.
10. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig
ange schlos sen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Be stim mungen.
Der kundenseitige Netzanschluss sowie die ver-
wendete Ver län gerungsleitung müssen diesen
Vorschriften ent spre chen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung
• Schnittstellen durch Überfahren der Anschlusslei-
tung
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
www.scheppach.com
16
|
DE
14. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
Die Verpackungsmaterialien sind re-
cycelbar. Bitte Verpackungen um-
weltgerecht entsorgen.
Hinweise zum Elektro- und Elektronikgerätege-
setz (ElektroG)
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll, sondern sind einer
getrennten Erfassung bzw. Entsorgung zu-
zuführen!
• Altbatterien oder -akkus, welche nicht fest im Altge-
rät verbaut sind, müssen vor Abgabe zerstörungs-
frei entnommen werden! Deren Entsorgung wird
über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronik-
geräten sind nach deren Gebrauch gesetzlich zur
Rückgabe verpichtet.
• Der Endnutzer trägt die Eigenverantwortung für
das Löschen seiner personenbezogenen Daten auf
dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne be-
deutet, dass Elektro- und Elektronikaltgeräte nicht
über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgen-
den Stellen unentgeltlich abgegeben werden:
- Öentlich-rechtliche Entsorgungs- bzw. Sam-
melstellen (z. B. kommunale Bauhöfe)
- Verkaufsstellen von Elektrogeräten (stationär
und online), sofern Händler zur Rücknahme ver-
pichtet sind oder diese freiwillig anbieten.
- Bis zu drei Elektroaltgeräte pro Geräteart, mit
einer Kantenlänge von maximal 25 Zentimetern,
können Sie ohne vorherigen Erwerb eines Neu-
gerätes vom Hersteller kostenfrei bei diesem ab-
geben oder einer anderen autorisierten Sammel-
stelle in Ihrer Nähe zuführen.
- Weitere ergänzende Rücknahmebedingungen
der Hersteller und Vertreiber erfahren Sie beim
jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerä-
tes durch den Hersteller an einen privaten Haus-
halt, kann dieser die unentgeltliche Abholung des
Elektroaltgerätes, auf Nachfrage vom Endnutzer,
veranlassen. Setzen Sie sich hierzu mit dem Kun-
denservice des Herstellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den
Ländern der Europäischen Union installiert und
verkauft werden und die der Europäischen Richt-
linie 2012/19/EU unterliegen. In Ländern außerhalb
der Europäischen Union können davon abweichen-
de Bestimmungen für die Entsorgung von Elektro-
und Elektronik-Altgeräten gelten.
12.1.1 Reinigung außen
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
• Verwenden Sie keine Reinigungs- oder Lösungs-
mittel. Diese könnten die Kunststoteile des Gerä-
tes angreifen.
• Achten Sie darauf, dass kein Wasser in das Gerä-
teinnere gelangen kann.
12.2 Wartung
12.2.1 Lager (Fig. 15)
Schmieren Sie die Lagerstellen (10) der Umlenkrol-
len spätestens nach etwa 25-30 Betriebsstunden mit
einem hochwertigen Maschinenfett.
12.2.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die Koh-
lebürsten durch eine Elektrofachkraft überprüfen.
ACHTUNG
Die Kohlebürsten dürfen nur von einer Elektrofach-
kraft ausgewechselt werden.
12.2.3 Netzkabel
Wenn das Netzkabel ausgerissen, angeschnitten
oder in anderer Form beschädigt ist, sollte es augen-
blicklich ersetzt werden.
12.3 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeblatt, Tischein-
lage
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf
der Titelseite

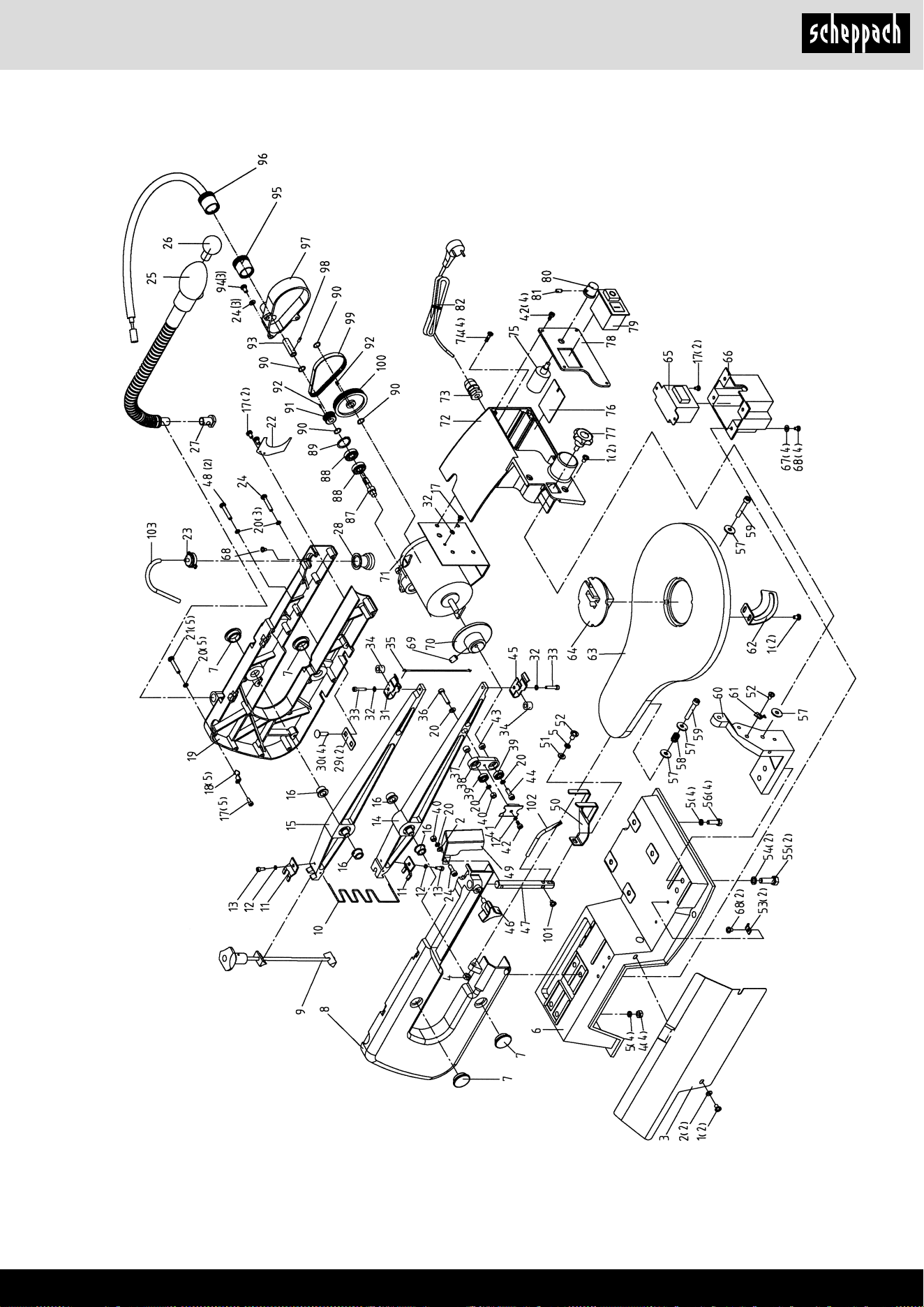

12.4 Ersatzteilbestellung
Bei der Ersatzteilbestellung müssen folgende Anga-
ben gemacht werden:
• Typ des Gerätes
• Artikelnummer des Gerätes
13. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elekt-
rowerkzeug in der Originalverpackung auf.
www.scheppach.com
DE
|
17
15. Störungsabhilfe
WARNUNG
Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten.
Störung Mögliche Ursache Abhilfe
Sägeblattes ohne
Stifte löst sich nach
Abschalten des
Motors
Sägeblattklemmschraube (28/29) zu leicht
angezogen
Sägeblattklemmschraube (28/29) fest anziehen
Motor läuft nicht an Ausfall Netzsicherung Netzsicherung prüfen
Verlängerungsleitung defekt Verlängerungsleitung austauschen
Feinsicherung defekt Feinsicherung prüfen und ggf. durch eine
Feinsicherung des gleichen Typs ersetzten.
Anschlüsse an Motor oder Schalter nicht in
Ordnung
Von Elektrofachkraft prüfen lassen
Motor oder Schalter defekt Von Elektrofachkraft prüfen lassen
Sägeblätter brechen Spannung falsch eingestellt Korrekte Spannung einstellen
Belastung zu stark Werkstück langsamer zuführen
Falscher Sägeblatttyp Korrekte Sägeblätter verwenden
Werkstück nicht gerade geführt Seitendruck vermeiden
Sägeblatt schwingt
aus, nicht gerade aus-
gerichtet.
Halterungen nicht ausgerichtet Önen Sie die Schrauben, mit denen die Halte-
rungen befestigt sind. Bringen Sie die Halterun-
gen in lotrechte Position, ziehen Sie die Schrau-
ben wieder an.
www.scheppach.com
18
|
DE
Garantiebedingungen Revisionsdatum 26.11.2021
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an-
gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung
im Schadensfall dienen.
Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:
1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser
Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die
unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten
Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der
Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart)
bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von
Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut-
zung von Verschleißteilen.
- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
- Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden.
- Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
- Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
- Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.
4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs-
sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes
führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-
Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle
vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht
wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der
Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen
Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver-
sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen
ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden
wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts
erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.
Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service
Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.
Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.
6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.
Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.
7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile
(siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen
Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.
Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com
Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [email protected] · Internet: http://www.scheppach.com
* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten
** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.
Ersatzteile
Zubehör
DokumenteKontakt
Reparatur
www.scheppach.com
GB
|
19
Explanation of the symbols on the product
Symbols are used in this manual to draw your attention to potential hazards. The safety symbols and the accompanying
explanations must be fully understood. The warnings themselves will not rectify a hazard and cannot replace proper ac-
cident prevention measures.
Warning! Read the operating instructions to reduce the risk of injury!
Wear safety goggles. Sparks generated during work or splinters, chips and dust emitted
by the equipment can cause loss of sight.
Wear ear-mus. The impact of noise can cause damage to hearing.
Wear a breathing mask. Dust which is injurious to health can be generated when work-
ing on wood and other materials. Never use the tool to work on any materials containing
asbestos!
Important. Risk of injury. Never reach into the running saw blade.
Switch for changing between manual controls (M) and foot pedal controls (F)
(see 10.4 and 10.5)
The product complies with the applicable European directives.
The product complies with the UK designated standards.
www.scheppach.com
20
|
GB
Table of contents: Page:
1. Introduction ................................................................................ 21
2. Device description (Fig. 1) ......................................................... 21
3. Scope of delivery ....................................................................... 21
4. Intended use .............................................................................. 22
5. Safety information ..................................................................... 22
6. Technical data ........................................................................... 25
7. Installation ................................................................................. 25
8. Assembly ................................................................................... 26
9. Operation ................................................................................... 27
10. Maintenance .............................................................................. 27
11. Transport ................................................................................... 28
12. Cleaning, maintenance, storage and ordering of spare parts ... 28
13. Storage ...................................................................................... 28
14. Disposal and recycling .............................................................. 28
15. Troubleshooting ......................................................................... 29
16. UKCA - Declaration of Conformity ............................................ 35
www.scheppach.com
GB
|
21
In addition to the safety instructions contained in this
operating manual and the specic regulations of your
country, the technical rules generally accepted for the
operation of machines of the same type must be ob-
served.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
2. Device description (Fig. 1)
1. Clamping screw: for removing the saw blade.
2. Blade guard: protects your hands from injury.
3. Work piece holder
4. Shavings blower: keeps the workpiece area free
from dust.
5. electronical speed switch deco 402: Speed switch
6. On/O switch
7. Angle scale: you can read the angle position of
the table with this scale.
8. Lighting
9. Flexible shaft with drill chuck
10. Setting gauge for saw blades without pin
3. Scope of delivery
• When you unpack the device, check all parts for
possible transport damages. In case of complaints
the supplier is to be informed immediately.
• Complaints received at a later date will not be
acknow ledged.
• Check the delivery for completeness.
• Read the operating instructions to make yourself
familiar with the device prior to using it.
• Only use original scheppach parts for accessories
as well as for wearing and spare parts. Spare parts
are available from your specialized dealer.
• Specify our part numbers as well as the type and
year of construction of the device in your orders.
• Scroll saw
• Flexible Wave
• Accessories kit
• Operating instructions
m ATTENTION
The device and packaging materials are not toys!
Children must not be allowed to play with plas-
tic bags, lm and small parts! There is a risk of
swallowing and suocation!
1. Introduction
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Dear Customer,
we hope your new tool brings you much enjoyment
and success.
Note:
According to the applicable product liability laws, the
manufacturer of the device does not assume liability
for damages to the product or damages caused by
the product that occurs due to:
• Improper handling,
• Non-compliance of the operating instructions,
• Repairs by third parties, not by authorized service
technicians,
• Installation and replacement of non-original spare
parts,
• Application other than specied,
• A breakdown of the electrical system that occurs
due to the non-compliance of the electric regu-
lations and VDE regulations 0100, DIN 57113 /
VDE0113.
We recommend:
Read through the complete text in the operating in-
structions before installing and commissioning the
device.
The operating instructions are intended to help the
user to become familiar with the machine and take
advantage of its application possibilities in accord-
ance with the recommendations.
The operating instructions contain important informa-
tion on how to operate the machine safely, profes-
sionally and economically, how to avoid danger, cost-
ly repairs, reduce downtimes and how to increase
reliability and service life of the machine.
In addition to the safety regulations in the operating
instructions, you have to meet the applicable regu-
lations that apply for the operation of the machine in
your country.
Keep the operating instructions package with the
machine at all times and store it in a plastic cover to
protect it from dirt and moisture. Read the instruction
manual each time before operating the machine and
carefully follow its information.
The machine can only be operated by persons who
were instructed concerning the operation of the ma-
chine and who are informed about the associated
dangers. The minimum age requirement must be
complied with.
www.scheppach.com
22
|
GB
5. Safety information
5.1 General safety information on electric power
tools
CAUTION
The following basic safety measures must be ob-
served when using electric tools for protection against
electric shock, and the risk of injury and re.
Read all these notices before using the electric tool
and store the safety instructions well for later refer-
ence.
Maintenance and service
1. Regular cleaning, maintenance, and lubrica-
tion. Pull out the mains plug before making any set-
tings, service or repair work.
2. Only have your device repaired by qualied
specialists and only with original spare parts.
This ensures that safety of the device is maintained.
Safe work
1. Keep your work area tidy
- Disorder in the work area can lead to acci-
dents.
2. Check the ambient conditions
- Do not expose electric tools to rain.
- Never use electric power tools in damp or wet
locations.
- Make sure that the work area is well-illuminat-
ed.
- Do not use electric tools where there is a risk
of re or explosion.
3. Protect yourself against electric shocks
- Avoid physical contact with earthed parts (e.g.
pipes, radiators, electric ranges, cooling de-
vices).
4. Keep other persons away
- Do not allow other persons, especially chil-
dren, to touch the electric tool or the cable.
Keep them away from your work area.
5. Securely store unused electric tools
- Unused electric tools should be stored in
a dry, elevated or closed location out of the
reach of children.
6. Do not overload your electric tool
- They will work better and more safely within
their specied capacity range.
7. Use the right tools
- Do not use low-output electric tools for heavy
work.
- Do not use the electric tool for purposes for
which it is not intended. For example, do not
use handheld circular saws for the cutting of
branches or logs.
4. Intended use
The fretsaw was designed to cut square-edged tim-
ber or other workpieces such as Plexiglas, glass ber
reinforced plastic, foam, rubber, leather, and cork. Do
not use this saw to cut round materials. Round mate-
rials can easily become jammed.
Risk of injury! Parts can be catapulted!
The equipment may only be used for the tasks it is
designed to handle. Any other use is deemed to be a
case of misuse. The user/operator and not the manu-
facturer will be liable for any damage or injuries of any
kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial appli-
cations. Our warranty will be voided if the equipment
is used in commercial, trade or industrial businesses
or for equivalent purposes.
• The equipment is to be operated only with suitable
saw blades.
• To use the equipment properly you must also ob-
serve the safety information, the assembly instruc-
tions and the operating instructions to be found in
this manual.
• All persons who use and service the equipment
have to be acquainted with these operating instruc-
tions and must be informed about the equipment’s
potential hazards.
• It is also imperative to observe the accident preven-
tion regulations in force in your area.
• The same applies for the general rules of health
and safety at work.
• The manufacturer will not be liable for any changes
made to the equipment nor for any damage result-
ing from such changes.
Residual risks
Even if you use this electric power tool in ac-
cordance to instructions, certain residual risks
cannot be eliminated. The following hazards may
arise in connection with the equipment’s con-
struction and layout:
• Lung damage if no suitable protective dust mask
is applied
• Damage to hearing if no suitable ear protection is
applied
• Contact with the blade in the uncovered cutting
zone
• Injuries (cuts) when changing the blade
• Crushed ngers
• Kickback
• Tilting of the workpiece due to inadequate support
• Touching the blade
• Catapulting of pieces of timber and workpieces
www.scheppach.com
GB
|
23
that they function correctly and as intended
prior to continued use of the electric tool.
- Check whether the moving parts function
faultlessly and do not jam or whether parts are
damaged. All parts must be correctly mounted
and all conditions must be fullled to ensure
fault-free operation of the electric tool.
- Damaged protective devices and parts must
be properly repaired or replaced by a recog-
nised specialist workshop, insofar as nothing
dierent is specied in the user manual.
- Damaged switches have to be replaced by a
customer service workshop.
- Do not use any electric tool on which the
switch cannot be switched on and o.
21. ATTENTION
- The use of other insertion tools and other ac-
cessories can entail a danger of injury.
22. Have your electric tool repaired by a quali-
ed electrician
- This electric tool conforms to the applicable
safety regulations. Repairs may only be per-
formed by an electrician using original spare
parts. Otherwise accidents can occur.
WARNING
This electric tool generates an electromagnetic eld
during operation. This eld can impair active or pas-
sive medical implants under certain conditions. In or-
der to prevent the risk of serious or deadly injuries,
we recommend that persons with medical implants
consult with their physician and the manufacturer of
the medical implant prior to operating the electric tool.
5.2 Additional safety instructions
• Switch the machine o immediately and pull the
power plug in an emergency.
• Follow all these safety instructions before and while
working with the saw.
• Do not use this saw to cut re wood.
• Do not use this saw to cross-cut roundwood with-
out a suitable holding device.
• The machine is equipped with a safety switch to
prevent it from being switched on again accidental-
ly after a power failure.
• If you need to use an extension cable, make sure
its conductor cross-section is big enough for the
saw’s power consumption. Minimum cross-section
1,5 mm
2
.
• If you use a cable reel, the complete cable must be
pulled o the reel.
• Persons working on the machine should not be dis-
tracted.
• After you have switched o the motor, never slow
down the saw blade by applying pressure to its
side.
8. Wear suitable clothing
- Do not wear wide clothing or jewellery, which
can become entangled in moving parts.
- When working outdoors, anti-slip footwear is
recommended.
- Wear a hair net if you have long hair.
9. Use personal safety equipment
- Wear safety goggles.
- Use a dust mask when working on dusty jobs.
10. Connect up the dust extraction system
- If connections for dust extraction and a col-
lecting device are present, make sure that
they are connected and used properly.
11. Do not use the cable for purposes for which
it is not intended
- Do not use the cable to pull the plug out of
the socket. Protect the cable from heat, oil and
sharp edges.
12. Secure the workpiece
- Use the clamping devices or a vice to hold the
workpiece in place. In this manner, it is held
more securely than with your hand.
13. Avoid abnormal working postures
- Make sure you stand squarely and keep your
balance at all times.
14. Take care of your tools
- Keep cutting tools sharp and clean in order to
be able to work better and more safely.
- Follow the instructions for lubrication and for
tool replacement.
- Check the connection cable of the electric tool
regularly and have it replaced by a recognised
specialist when damaged.
- Check theextension cable regularly and re-
place it if damaged.
- Keep handles dry and free from oil and grease.
15. Pull the connector out of the socket
- When the electric tool is not in use or prior to
maintenance and when replacing tools such
as saw blades, bits, milling heads.
16. Always remove keys and wrenches after use
- Always check that keys, wrenches and other
adjusting tools have been removed before you
switch on the equipment.
17. Avoid unintentional starting
- Make sure that the switch is turned o when
connecting the tool to the power supply.
18. Use extension cables for outdoors
- Check that it is approved for outdoor duty and
is marked accordingly.
19. Be alert at all times
- Watch what you are doing. Use common
sense when working. Never use the tool when
you are distracted.
20. Check the electric tool for potential damage
- Protective devices or other parts with minor
damage must be carefully inspected to ensure
www.scheppach.com
24
|
GB
• Always set the correct blade tension to prevent the
saw blades from jerking.
• Be especially careful when cutting material with ir-
regular cut proles.
• Exercise particular caution when cutting round ob-
jects such as rods and pipes. These can roll down
into the saw blade and cause the teeth to catch.
Use a wedge to brace such workpieces.
• The teeth can become caught in the kerf when
the workpiece is pulled back, especially if sawings
have lled in (blocked) the kerf. In this case, you
should switch the saw o, pull the power plug, clear
the kerf with a wedge, and remove the workpiece.
• Never leave the work area without having already
switched the saw o. Wait until the saw stops mov-
ing completely.
• Do not position, join, or construct any parts on the
work table while the saw is running.
• Only switch the saw on after you have removed any
remaining material and tools from the work table.
Leave only the workpiece to be machined and any
aids (e.g. wedges) on the work table.
• Always wear safety goggles!
• Keep your ngers at a safe distance from the saw
blade.
• Carefully guide the workpiece and keep it steady
at all times.
• Never leave the work area without having already
switched the saw o.
• Do not let your familiarity with the saw allow you
to be careless. Carelessness can lead to severe
injuries within a fraction of a second.
• Working position is always laterally of the saw
blade.
Do not lose this safety information.
• Only t blades which are well sharpened and have
no cracks or deformations.
• Faulty saw blades must be replaced immediately.
• Never use saw blades which do not comply with the
data specied in this manual.
• It is imperative to make sure that all devices which
cover the saw blade are in good working order.
• Never dismantle the machine’s safety devices or
render them inoperative.
• Damaged or faulty safety devices have to be re-
placed immediately.
• Never cut workpieces which are too small to hold
securely in your hand.
• Never load the machine so much that it cuts out.
• Always press the workpiece rmly against the saw
table.
• Never remove loose splinters, chips or jammed
pieces of wood when the saw blade is running.
• Switch the machine o to rectify faults at the
blocked plug-in tool. - Pull the power plug- Remove
the blockage. Important! Risk of injury from saw
blade! Wear gloves. Carry out a trial run without a
workpiece. Ensure that no unusual noise or vibra-
tion occurs. Should this be the case, switch the unit
o and contact the manufacturer.
• Carry out retooling work, adjustments, measure-
ments and cleaning jobs only when the motor is
switched o. - Pull the power plug. -
• Before switching on, make sure that all keys and
wrenches have been removed from the tool.
• Switch o the motor and pull the power plug before
you leave the workplace.
• Electrical installation work, repairs and mainte-
nance may only be carried out by persons who
have been specially trained.
• Ret all guards and safety devices immediately af-
ter you have completed any repairs or maintenance
work.
• Be sure to observe the safety information and op-
erating and maintenance instructions issued by the
manufacturer, as well as the dimensions listed in
the Technical Data.
• It is imperative to observe the accident prevention
regulations in force in your area as well as all other
generally recognized rules of safety.
• Note the information published by your profession-
al associations (VBG 7).
• The saw is intended to be used indoors only.
• Workpieces that are smaller than the saw blade
guard can cause injuries to the hands or ngers.
Use suitable aids!
• Avoid cramped hand positions when guiding in the
workpiece and avoid positions in which slipping
could lead to your hand making direct contact with
the saw blade.
• Always t the saw blade with the teeth facing in the
direction of the sawing table.
www.scheppach.com
GB
|
25
• Do not overload the equipment.
• Have the equipment checked if necessary.
• Switch o the equipment when not in use.
Suitable saw blades
All industry-standard saw blades with a minimum
length of 127 mm with and without a pin may be used.
7. Installation
7.1 Unpacking
• Open the packaging and remove the device care-
fully.
• Remove the packaging material as well as the
packaging and transport bracing (if available).
• Check that the delivery is complete.
• Check the device and accessory parts for transport
damage.
• If possible, store the packaging until the warranty
period has expired.
ATTENTION
The device and packaging materials are not toys!
Children must not be allowed to play with plastic
bags, lm and small parts! There is a risk of swal-
lowing and suocation!
7.2 General notes
• All covers and safety devices have to be properly
tted before the equipment is switched on.
• It must be possible for the blade to run freely.
• When working with wood that has been processed
before, watch out for foreign bodies such as nails
or screws, etc.
• Before you actuate the On/O switch, make sure
that the saw blade is correctly tted and that the
equipment’s moving parts run smoothly.
• Check that the voltage on the rating plate is the
same as your supply voltage before you connect
the equipment to the power supply.
• Only ever connect the equipment to a properly in-
stalled shock-proof socket which is protected by a
10A fuse as a minimum.
7.3 Mounting the saw on a work bench, Fig. 5
• A workbench made from solid wood is betier than
one made of plywood, as interfering vibrations and
noise are more noticeable with plywood.
• The necessary tools and small parts for assembling
the saw on a workbench are not supplied with
the saw. However, use equipment of at least the
following size:
E Saw body
F Foam rubber base
GWork bench
H Flat seal
I Washer
J Hexagonal nut
6. Technical data
Mains voltage ................................ 220-240 V
~
/50 Hz
Power input ........................................... 70 Watt (S1*)
...................................................90 Watt (S2 30min**)
...................................................125 Watt (S2 5min**)
Stroke rate .......................................... 550-1600 min
-1
Stroke ...............................................................17 mm
Base area ............................................ 630 x 295 mm
Tilting range of table............. from 0° to 45° to the left
Table size .............................................415 x 255 mm
Length of saw blade approx. ..........................133 mm
Reach ............................................................ 405 mm
Max. cutting height at 0° ................................. 50 mm
Max. cutting height at 45° ............................... 22 mm
Weight ................................................................12 kg
*Operating mode S1:
Continuous operation at constant load
**Operating mode S2 - Short-time duty:
Operation at constant load for 5730min or less, fol-
lowed by a time deenergized and at rest of sucient
duration to reestablish machine temperatures within
2 K of the ambient temperatur.
Noise emission values
Sound
Sound values were measured in accordance with EN
61029.
Wear ear-mus.
The impact of noise can cause damage to hearing.
Sound pressure level L
pA
............................... 77,3 dB
Uncertainty K
pA
.................................................... 3 dB
Sound power level L
WA
.................................... 87,4 dB
Uncertainty K
WA
................................................... 3 dB
The quoted values are emission values and not nec-
essarily reliable workplace values. Although there is
a correlation between emission and imission levels it
is impossible to draw any certain conclusions as to
the need for additional precautions.
Factors with a potential inuence on the actual im-
mission level at the workplace include the duration of
impact, the type of room, and other sources of noise
etc., e. g. the number of machines and other neigh-
bouring operations.
Reliable workplace values may also vary from coun-
try to country. With this information the user should
at least be able to make a better assessment of the
dangers and risks involved.
Limit the noise level to a minimum!
• Use only equipment that is in perfect condition.
• Maintain and clean the equipment regularly.
• Adopt your way of working to the equipment.
www.scheppach.com
26
|
GB
8.3 Changing the saw blades
Warning: Switch o the saw and remove the
mains supply plug before installing saw b!ades
in order to avoid injuries caused by unintentio-
na! activation of the saw.
A. Flat saw-blades Fig. 6
Use the adapter with at saw-blades.
The saw-blade is xed with Allen screws.
A 1 Saw-blade removal, g. 7+8, 10
• Extract the saw-blade by sliding the table’s inlay
up, then unscrew the tightening screw (1).
• Slightly press the upper arm (M) down (g. 10).
• Then remove the sawblade by pulling it forward out
of the supports and through the access perforation
in the table.
A 2 Inserting the saw-blade:
• Put the saw-blade with the two adapters into
the lower support, the other end into the upper
support.
• Slightly press the upper arm (M) down (g 10)
before hooking it in.
• Tighten the blade with the tightening screw (1)
(g.7) by rotating it clockwise. Check the tightness
of the blade. Keep on rotating clockwise in order
to tighten the blade even more.
B. Saw-blade with pins
B 1 Saw blade removal, g. 7 + 8
• Extract the saw-blade by rst unscrewing the
tightening screw (1).
• Remove the saw-blade from the upper and lower
support by slightly pressing the saw´s upper arm
down (g. 10, M).
B 2 Inserting the saw-blade g 7, 9-11
• Lead one end of the saw-blade through the
perforation in the table and insert the saw-blade
pins into the notch. Repeat this procedure at the
upper blade support.
• Before hooking it in, slightly press the saw´s upper
arm down. (Fig 9; Nr. 10)
• Check the position of the blade pins at the supports
(g 11).
• Tighten the blade by means of the tightening
screw. Check the blade´s tightness. Keep on
rotating clockwise in order to tighten the blade
even more. (Fig. 7).
8.4 Chip extraction
ATTENTION: Only operate the device with an extrac-
tion system.
Connect a suitable chip extraction system (not includ-
ed in the scope of delivery) to the suction connection.
K Lock nut
L Hexagonal bolt
Ouantity Description
4 Hexagonal bolts (6mm) 1/4-20 x length
4 Flat seal (7mm) 9/321.0
4 Washers (7mm) 9/321.0.
8 Hexagonal nuts (6 mm) 1/4-20
First of all, drill holes into the seating surface and
then insert the screws.
• A foam rubber base for reduction of noise is
not supplied with the saw either. However, we
expressly recommend that you use such a base
to keep vibration and noise to a minimum. Ideal
size 400 x 240 mm.
8. Assembly
8.1 Setting the saw bench, Fig. 2
Setting the angle scale
• Release the star button (A and bring the saw
bench (B) to a right angle (C) in relation to the
saw blade.
• Use a 90° angle tc measure the right angle
between the blade and the bench. The saw blade
be 90° to the angle.
• Close the star button again when the distance
between the blade and the 90° angle is at a
minimum. The bench should then be at 90° to the
saw blade.
• Release the lock screw (D) and bring the indicator
to the zero position. Fasten the screw. Please note:
the angle scale is a useful piece of supplementary
equip ment, but should not be used for precision
work. Use scrap wood for saw tests, adjust the
bench if neces sary.
Note: The bench should not be on the motor
block, this can cause undesireable noise.
Horizontal saw bench and diagonal cuts, Fig. 2+3
• The saw bench can be positioned into a 450
diagonal position or be left in the horizontal
position.
• You can read o the approximate slope angle
by using the angle scale located under the work
bench. For more exact adjustment, use scrap wood
for some saw tests; adjust the bench if necessary.
8.2 Blade guard assembly, Fig. 4
Install the blade guard to the holder as shown in the
diagram. Secure the screws with a nut and washer.
• Lift the saw onto the frame and base and push it
onto the workbench.
• Familiarize yourself with the saw operating
elements and features.
www.scheppach.com
GB
|
27
9.5 Flexible shaft, Fig. 12-14
• Remove protective cap (O) from the threaded
bushing (Fig. 13).
• Place exible shaft onto the threaded bushing (Fig.
14).
• Clamp tool in the drill chuck (D 3.2).
• Firmly hold threaded shaft at the handle and switch
on the speed control.
• Having nished the work, remove the exible
shaft and place the protective cap in place.
Attention: When working with the exible shaft,
cover the saw blade with the blade guard.
9.6 Mitre cutting
WARNING
Be especially careful when making mitre cuts. The
angle of the saw table makes it easier for the work-
piece to slip. There is a danger of injury.
1. To carry out mitre cuts adjust the distance of the
blade guard for worktable accordingly.
2. Swivel the saw table by loosening the locking
lever and tilting the table to the desired position.
3. Tighten the locking lever.
10. Maintenance
The electrical motor installed is connected and
ready for operation. The connection complies
with the applicable VDE and DIN provisions.
The customer‘s mains connection as well as
the extension cable used must also comply with
these regulations.
Damaged electrical connection cable
The insulation on electrical connection cables is of-
ten damaged.
This may have the following causes:
• Passage points, where connection cables are
passed through windows or doors.
• Kinks where the connection cable has been im-
properly fastened or routed.
• Places where the connection cables have been cut
due to being driven over.
• Insulation damage due to being ripped out of the
wall outlet.
• Cracks due to the insulation ageing.
Such damaged electrical connection cables must not
be used and are life-threatening due to the insulation
damage.
Check the electrical connection cables for damage
regularly. Make sure that the connection cable does
not hang on the power network during the inspection.
Electrical connection cables must comply with the
applicable VDE and DIN provisions.
Only use connection cables with the marking H 05
V V-F.
9. Operation
9.1 General information
• The saw does not cut wood automatically. Rather,
the operator must push and guide the wood toward
the moving saw blade.
• The teeth only cut the wood on the downstroke.
• The wood must be slowly pushed and guided to-
ward the saw blade, since the teeth of the blade
are very small.
• Those who want to use the saw must go through
the process of learning how to do so. During this
time, a few blades will invariably break.
• When cutting thicker wood, special attention must
be paid not to bend or twist the saw blade.
• Handling the saw blade properly increases its ser-
vice life.
9.2 On/o switch (16)
• Switching on: Press the “I” button.
• Switching o: Press the “0” button.
ATTENTION
The machine is equipped with a safety switch against
reactivation if the voltage drops.
If the scroll saw is switched on and the power sup-
ply in the mains is interrupted, the scroll saw remains
switched o, even if the power supply is re-estab-
lished. Press the “I” button to switch it on.
9.3 Stroke rate controller (g. 2)
The stroke rate controller (18) allows you to set the
stroke rate according to the material to be cut. In case
of soft material, we recommend high stroke rates,
while strokes rates should be kept low for hard ma-
terial. Turn the stroke rate controller (18) clockwise to
increase the stroke rate. Turning anti-clockwise low-
ers the stroke rate.
9.4 Inside cuts
Warning: Switch o the saw and remove the
mains supply plug before installing saw blades
in order to avoid injuries caused by unintentional
activation of the saw.
This saw is suited also to inside cuts cuts not starting
at the edge of the work piece. Proceed as follows:
• Drill a 6 mm hole in the work piece.
• Loosen the blade tension er and release the
tension in the blade.
• Place the bore hole over the saw blade slot in the
work bench.
• Install the saw blade through the hole in the work
piece and through the work blade slot, and fasten
the blade to the holders.
• When you have completed the inside cut, remove
the saw blade and then remove the workpiece from
the bench.
www.scheppach.com
28
|
GB
12.2.2 Carbon brushes
In case of excessive sparking, have the carbon brush-
es checked only by a qualied electrician.
IMPORTANT
The carbon brushes should not be replaced by any-
one but a qualied electrician.
12.2.3 Mains cable
If the mains cable is pulled out, cut, or damaged in
some other form, then it should be replaced imme-
diately.
12.3 Service information
Please note that the following parts of this product
are subject to normal or natural wear and that the fol-
lowing parts are therefore also required for use as
consumables.
Wear parts*: Carbon brushes, saw blade, table inlay
* Not necessarily included in the scope of delivery!
Spare parts and accessories can be obtained from
our service centre. To do this, scan the QR code on
the cover page.
12.4 Ordering replacement parts
The following information must be provided on all or-
ders for spare parts:
• Device type
• Device article number
13. Storage
Store the equipment and accessories out of children’s
reach in a dark and dry place at above freezing tem-
perature. The ideal storage temperature is between 5
and 30 °C. Store the electric tool in its original pack-
aging.
14. Disposal and recycling
Notes for packaging
The packaging materials are
recyclable. Please dispose of
packaging in an environmen-
tally friendly manner.
Notes on the electrical and electronic equipment
act [ElektroG]
Waste electrical and electronic equip-
ment does not belong in household
waste, but must be collected and dis-
posed of separately!
• Used batteries or rechargeable batteries that are
not installed permanently in the old appliance must
be removed non-destructively before disposal.
The printing of the type designation on the connec-
tion cable is mandatory.
AC motor
The mains voltage must be 220-240 V
~
.
Extension cables up to 25 m long must have a
cross-section of 1.5 mm
2
.
Connections and repairs of electrical equipment may
only be carried out by an electrician.
Please provide the following information in the event
of any enquiries:
• Type of current for the motor
• Machine data - type plate
Connection type Y
If it is necessary to replace the mains connection ca-
ble, this must be done by the manufacturer or their
representative to avoid safety hazards.
11. Transport
• Transport the electric tool by lifting it on the recess-
es provided for this on the frame and the engine
cover.
• Never use the protective devices for handling or
transport.
• Make sure that the exposed part of the saw blade
is covered during transport, e. g. by the protective
device.
12. Cleaning, maintenance, storage
and ordering of spare parts
WARNING
Always switch the machine o and remove the mains
plug prior to all maintenance and cleaning work.
12.1 Cleaning
Keep all safety devices, air vents and the motor hous-
ing free of dirt and dust as far as possible. We rec-
ommend that you clean the equipment immediately
after you use it.
12.1.1 Exterior cleaning
• Clean the equipment regularly with a damp cloth
and some soft soap.
• Do not use cleaning agents or solvents; these may
be aggressive to the plastic parts in the equipment.
• Ensure that no water can get into the interior of the
equipment.
12.2 Servicing
12.2.1 Bearings (g. 1/pos. 10)
Lubricate the bearing points (10) of the deection roll-
ers after approx. 25-30 operating hours at the latest
using high-quality machine grease.
www.scheppach.com
GB
|
29
- Further supplementary take-back conditions of
the manufacturers and distributors can be ob-
tained from the respective customer service.
• If the manufacturer delivers a new electrical appli-
ance to a private household, the manufacturer can
arrange for the free collection of the old electrical
appliance upon request from the end user. Please
contact the manufacturer’s customer service for
this.
• These statements only apply to devices installed
and sold in the countries of the European Union
and which are subject to the European Directive
2012/19/EU. In countries outside the European Un-
ion, dierent regulations may apply to the disposal
of waste electrical and electronic equipment.
Their disposal is regulated by the battery law.
• Owners or users of electrical and electronic devic-
es are legally obliged to return them after use.
• The end user is responsible for deleting their per-
sonal data from the old device being disposed of!
• The symbol of the crossed-out dustbin means that
waste electrical and electronic equipment must not
be disposed of with household waste.
• Waste electrical and electronic equipment can be
handed in free of charge at the following places:
- Public disposal or collection points (e.g. munici-
pal works yards)
- Points of sale of electrical appliances (stationary
and online), provided that dealers are obliged to
take them back or oer to do so voluntarily.
- Up to three waste electrical devices per type of
device, with an edge length of no more than 25
centimetres, can be returned free of charge to
the manufacturer without prior purchase of a new
device from the manufacturer or taken to another
authorised collection point in your vicinity.
15. Troubleshooting
WARNING
Always switch the machine o and remove the mains plug prior to all maintenance and cleaning work.
Fault Possible cause Remedy
Saw blade without
pins loosens after
switching o the
engine
Saw blade clamping screw (28/29) not
tightened enough
Tighten the saw blade clamping screw (28/29)
Motor does not start Failure mains fuse Check the mains fuse.
Extension cable defect Change extension cable.
Fine-wire fuse defective Check the ne-wire fuse and, if necessary,
replace it with a ne-wire fuse of the same type.
Connections on the motor or switch defect Have it checked by an electrician.
Motor or switch defect Have it checked by an electrician.
Saw blades brake Tension set incorrectly Set correct tension
Load too high Feed workpiece more slowly
Incorrect saw blade type Use correct saw blades
Workpiece not fed straightly Avoid lateral pressure
Saw blade oscillates,
not aligned straightly.
Holders not aligned Open the screws that fasten the holders. Bring
the holders into the vertical position and tighten
the screws again.
www.scheppach.com
30
|
GB
Contact Details
Need Help? Talk to our Experts.
Our friendly aftersales team will be more than happy to help you.
The following contact details only apply to machines bought in the United Kingdom. For machines bought outside the UK,
please contact the retailer where you bought your machine.
Phone
Call our team on 01646 404 600
Email
aftersales@genpower.co.uk
Post
Genpower Ltd, Isaac Way, Pembroke Dock, Pembrokeshire, SA72 4RW, UK.
Scheppach UK Support Website
Go to Scheppach.uk
www.scheppach.com
31
www.scheppach.com
32
www.scheppach.com
33
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
UK Distributor: Genpower Ltd, Isaac Way, Pembroke Dock, Pembrokeshire, SA72 4RW, UK.
DE
erklärt folgende Konformität gemäß EU-Richtlinien und Normen
für den Artikel
GB
hereby declares the following conformity under the EU Directive
and standards for the following article
2014/29/EU
2014/35/EU
X
2014/30/EU
2004/22/EG
2014/68/EU
X
2011/65/EU*
89/686/EWG_96/58/EG
90/396/EWG
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und
des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten.
The object of the declaration described above fulls the regulations of the directive 2011/65/EU of the European Parliament and Council
from 8th June 2011, on the restriction of the use of certain hazardous substances in electrical and electronic equipment.
Ichenhausen, 14.09.2023
Signature / Andreas Pecher / Head of Project Management
First CE: 2023
Subject to change without notice
Documents registrar: Matthias Herz
Günzburger Str. 69, D-89335 Ichenhausen
2000/14/EG_2005/88/EG
Annex V
Annex VI
Noise: measured L
WA
= xx dB; guaranteed L
WA
= xx dB
P = xx KW; L/Ø = cm
Notied Body:
Notied Body No.:
2016/1628/EU
Emission. No:
X 2006/42/EG
Annex IV
Notied Body:
Notied Body No.:
Certicate No.:
Standard references:
EN 62841-1:2015; EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 61000-3-2:2019+A1:2021; EN
61000-3-3:2013+A1:2019+A2:2021; EN IEC 55014-2:2021
Marke / Brand: SCHEPPACH
Art.-Bezeichnung: DEKUPIERSÄGE - deco-ex
Article name: SCROLL SAW - deco-ex
SCIA A CHANTOURNER - deco-ex
Art.-Nr. / Art. no.: 59014019977
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
This declaration of conformity is issued under the sole responsibility of the manufacturer.
EU-Konformitätserklärung Originalkonformitätserklärung
EU Declaration of Conformity
16. EU-Konformitätserklärung
www.scheppach.com
34
www.scheppach.com
35
Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
UK Distributor: Genpower Ltd, Isaac Way, Pembroke Dock, Pembrokeshire, SA72 4RW, UK.
* The object of the declaration described above fulls the regulations of the restriction of the use of certain hazardous
substances in Electrical and Ectronic Equipment Regulations 2012.
Ichenhausen, 14.09.2023
Signature / Andreas Pecher / Head of Project Management
Subject to change without notice
EN 62841-1:2015; EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 61000-3-2:2019+A1:2021; EN
61000-3-3:2013+A1:2019+A2:2021; EN IEC 55014-2:2021
Brand: SCHEPPACH
Article name: SCROLL SAW - deco-ex
Art. no.: 59014019977
UKCA - Declaration of Conformity
In accordance with UK Government guidance
X
2008 No. 1597 Supply of Machinery (Safety) Regulations 2008
Annex IV
Approved Body:
Approved Body No.:
Certicate No.:
2001 No. 1701
2001 No. 3958
Noise Emission in the Environment by
Equipment for use
Outdoors Regulations 2001
Annex V
Annex VI
Noise:
measured L
WA
= xx dB;
guaranteed L
WA
= xx dB
P = xx KW; L/Ø = cm
Approved Body:
Approved Body No.:
2017 No. 1206 Radio Equipment Regulations 2017
X
2016 No. 1091 Electromagnetic Compatibility Regulations 2016
2016 No. 1101 Electrical Equipment (Safety) Regulations 2016
2017 No. 1206 Radio Equipment Regulations 2017
2016 No. 1105 Pressure Equipment (Safety) Regulations 2016
2016 No. 425 Personal Protective Equipment Regulations
(Regulation (EU) 2016/425 as brought into UK law
and amended)
X
2012 No. 3032 The Restriction of the Use of Certain Hazardous
Substances in Electrical and Electronic Equipment
Regulations 2012*
2016 No. 1092 Simple Pressure Vessels (Safety) Regulations 2016
2018 No. 764 The Non-Road Mobile Machinery (Type-Approval
and Emission of Gaseous and Particulate Pollutants)
Regulations 2018
Object of the declaration:
The object of the declaration described above is in conformity with the relevant UK Statutory Instru-
ments (and their amendments):
References of the relevant designated standards used or references to the other technical specications in rela-
tion to which conformity is declared:
This declaration of conformity is issued under the sole responsibility of the manufacturer.
The technical documentation for the machinery is available from:
Name: Mr. Roland Llewellin Adress: Genpower Ltd
Head Oce
Isaac Way
Pembroke Dock, Pembrokeshire
SA72 4RW, UK.
16. UKCA - Declaration of Conformity
www.scheppach.com
Garantie DE
Oensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls
verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unse-
re Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab
Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in
Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,
die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprü-
che gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der
Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind
ausgeschlossen.
Warranty GB
Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the
buyerís rights of claim due to such defects are invalidated. We guarantee for our machines in case
of proper treatment for the time of the statutory warranty period from delivery in such a way that we
replace any machine part free of charge which provably becomes unusable due to faulty material
or defects of fabrication within such period of time. With respect to parts not manufactured by us
we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The
costs for the installation of the new parts shall be borne by the buyer. The cancellation of sale or
the reduction of purchase price as well as any other claims for damages shall be excluded.
