Vevor JAWJCP10078 500 lbs Hitch Cargo Carrier Folding Hitch User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

HITCH CARGO CARRIER

MODEL: JAWJCP10078

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL: JAWJCP10078

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HITCH CARGO

CARRIER

- 2 -

Safety & Warning

 Read and understand this entire manual before assembling, installing,

operating, or servicing this product. Failure to follow these warnings

and instructions can cause death, personal injury or damage to

valuable property.

 Adhere to all Department of Transportation (D.O.T.) requirements

when using this product. Use ropes and tie downs (not included) to

securely hold all cargo in place.

 For the vehicle that will support the Cargo Carrier, read all pertinent

vehicle instructions and warnings provided in the owner's manual.

Make sure the vehicle's engine is OFF, with parking brake set, before

loading or unloading the Cargo Carrier.

 This Cargo Carrier must be attached to a 2’’x2’’ Class III or Class IV

hitch receiver. The hitch must be properly installed by a qualified

service technician and be certified to support the weight of this Cargo

Carrier and its contents.

 This Cargo Carrier is designed to haul firewood, coolers and other

similar loads. Do not modify the Carrier and do not use this product for

purposes that it was not designed for.

 Do not overload the Cargo Carrier. Never exceed the maximum weight

capacity.

 When assembly is complete, check and test all vehicle systems

including lights and brakes; make sure no damage occurred during

product installation.

 Frequently check the condition of the Cargo Carrier and the vehicle's

hitch receiver. Make sure all components are in good condition. If the

Cargo Carrier or hitch receiver become damaged through accident, or

if any weld damage is noted, the product should be replaced. Check to

make sure that all hardware is tightly secured in place. Keep the Cargo

Carrier clean.

 Use common sense when working. Stay alert and concentrate when

setting up and using the Cargo Carrier. Never work while under the

influence of alcohol, drugs or medications.

- 3 -

 While assembling and using the Cargo Carrier keep work area clean

and well lighted. Keep spectators and children out of the work area.

 Dress appropriately. Never wear loose fitting clothing or jewelry when

working. Contain long hair, and keep hair, clothing and gloves away

from moving parts.

 Be aware of the danger of ''dynamic loading''. This situation arises

when a load is dropped onto the Carrier, resulting in a short term

excessive load. Dynamic loading can result in damage and failure of

the Carrier and/or hitch receiver, and personal injury to the person

loading the Carrier.

 Never load people or animals into the Cargo Carrier.

 Weight inside the Cargo Carrier should be evenly distributed, with

heavier items positioned towards the center of the Carrier.

 Note the position of the vehicle's exhaust pipes before setting up the

Cargo Carrier. Make sure exhaust pipes are not in close proximity of

the Cargo Carrier; flammable goods in the Cargo Carrier could catch

on fire due to heat from the exhaust. If this risk exists on your vehicle,

do not use the Cargo Carrier.

 Do not ride in vehicle being loaded or unloaded. Load and unload

vehicle slowly, according to manual instructions.

Specifications

Model Series

JAWJCP10078

Maximum Load Capacity（lbs）

500

Cargo Basket Dimensions（mm）

1522X610X152

Gross Weight(kg)

26.7

- 4 -

WARNING

Before setting up or using this product, read the entire “IMPORTANT

SAFETY INFORMATION” section at the beginning of this manual,

including all the text under the sub - headings therein.

Note: For additional information about the parts listed on the following

pages, refer to the Parts List and Assembly Diagram on page 7.

Note: Only finger - tighten the bolts until the carrier is fully assembled.

Note: Only finger - tighten the bolts until the carrier is fully

assembled.

PRODUCT DESCRIPTION

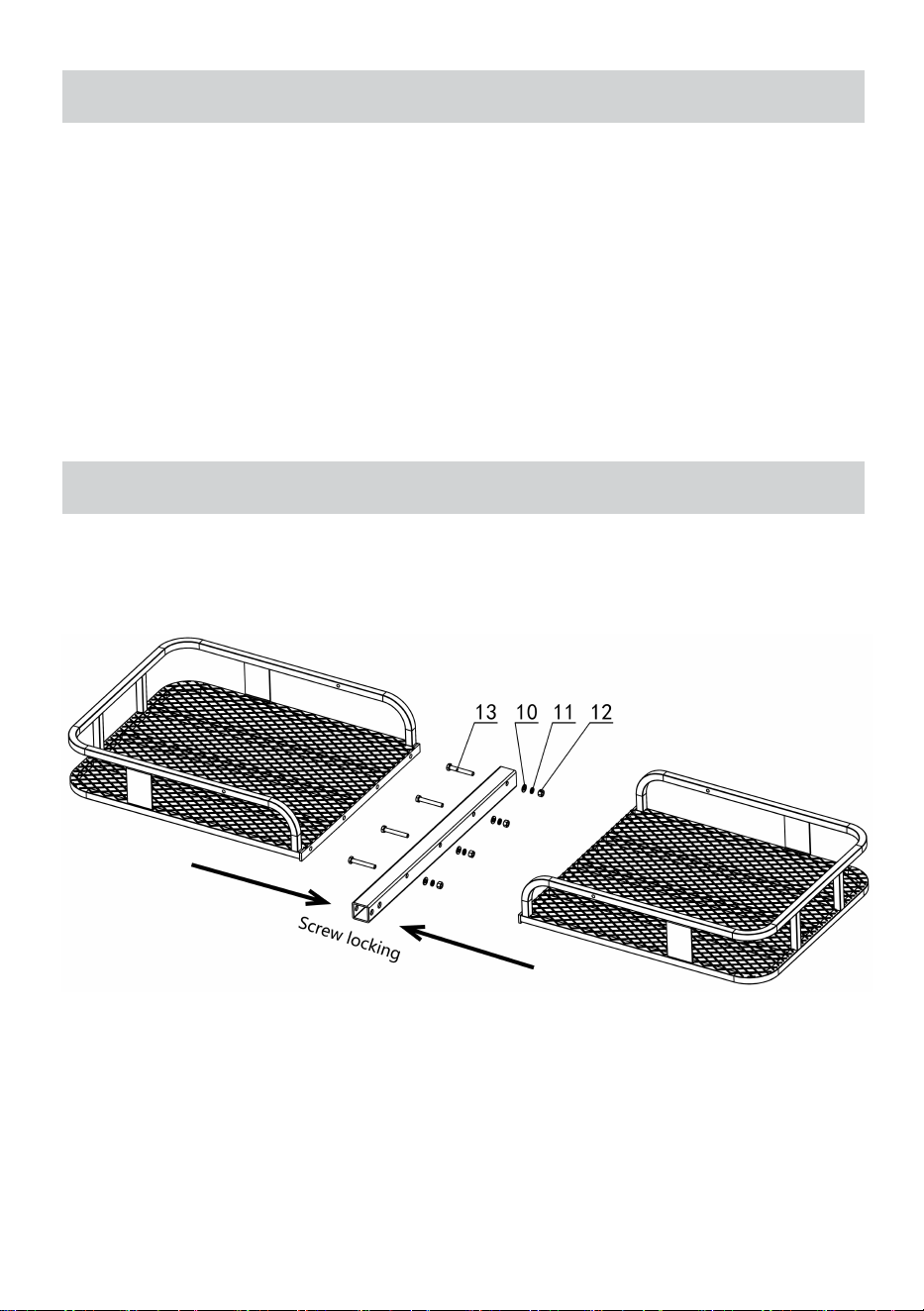

A. Secure the two U-shaped frames (15) to the support rod (14) with bolts

(13), nuts (12), flat washers (10), and spring washers (11) and lock them in

place.

Figure A

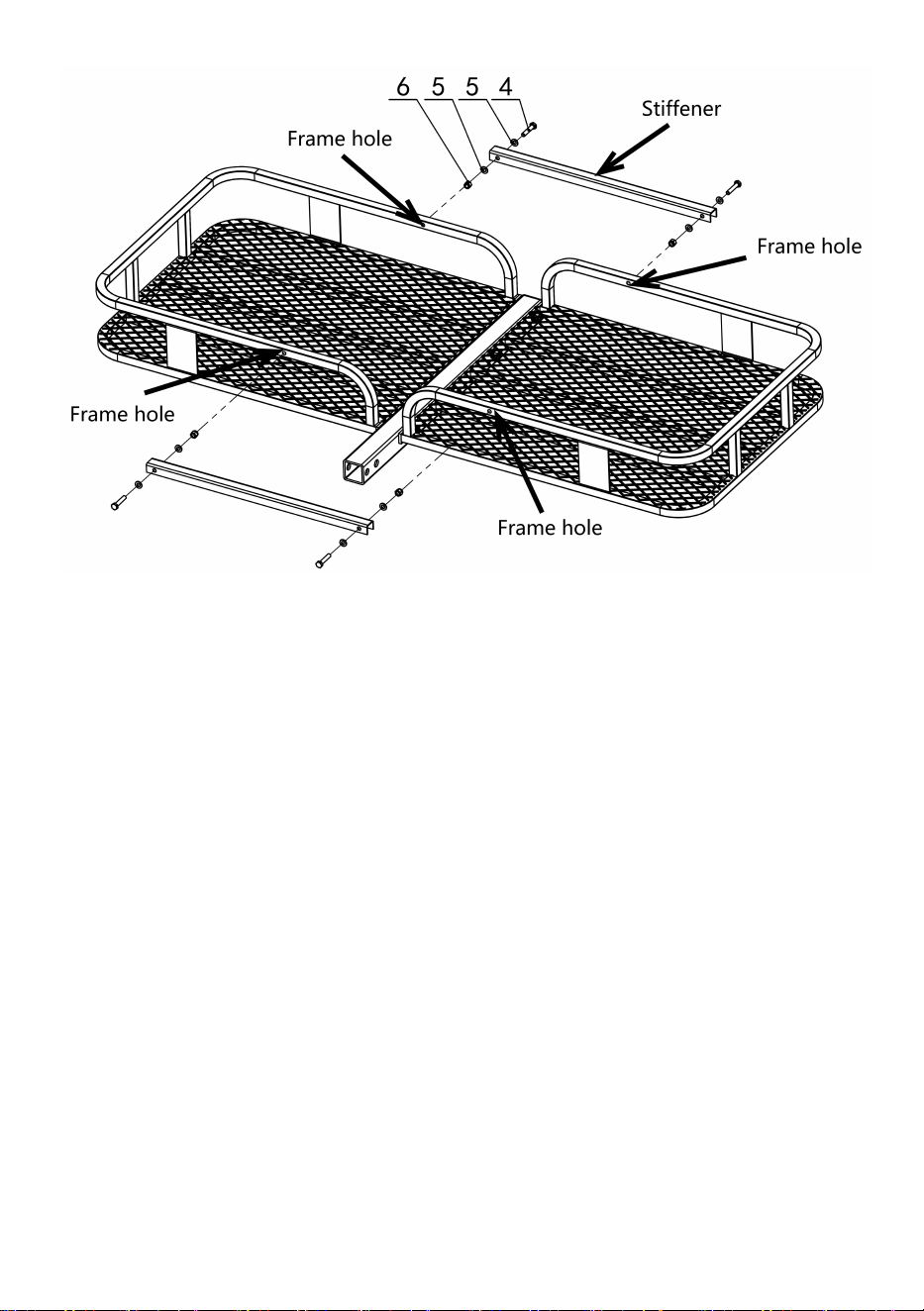

B. Install the connecting reinforcement rod (16) onto the left and right

U-shaped frames (15) using bolts (4), locking nuts (6), and flat washers (5).

- 5 -

Figure B

C. Connect the rotating seat assembly (1) and the support rod (14) using

bolts (8), locking nuts (17), pin shaft (8), and and flat washers (9).

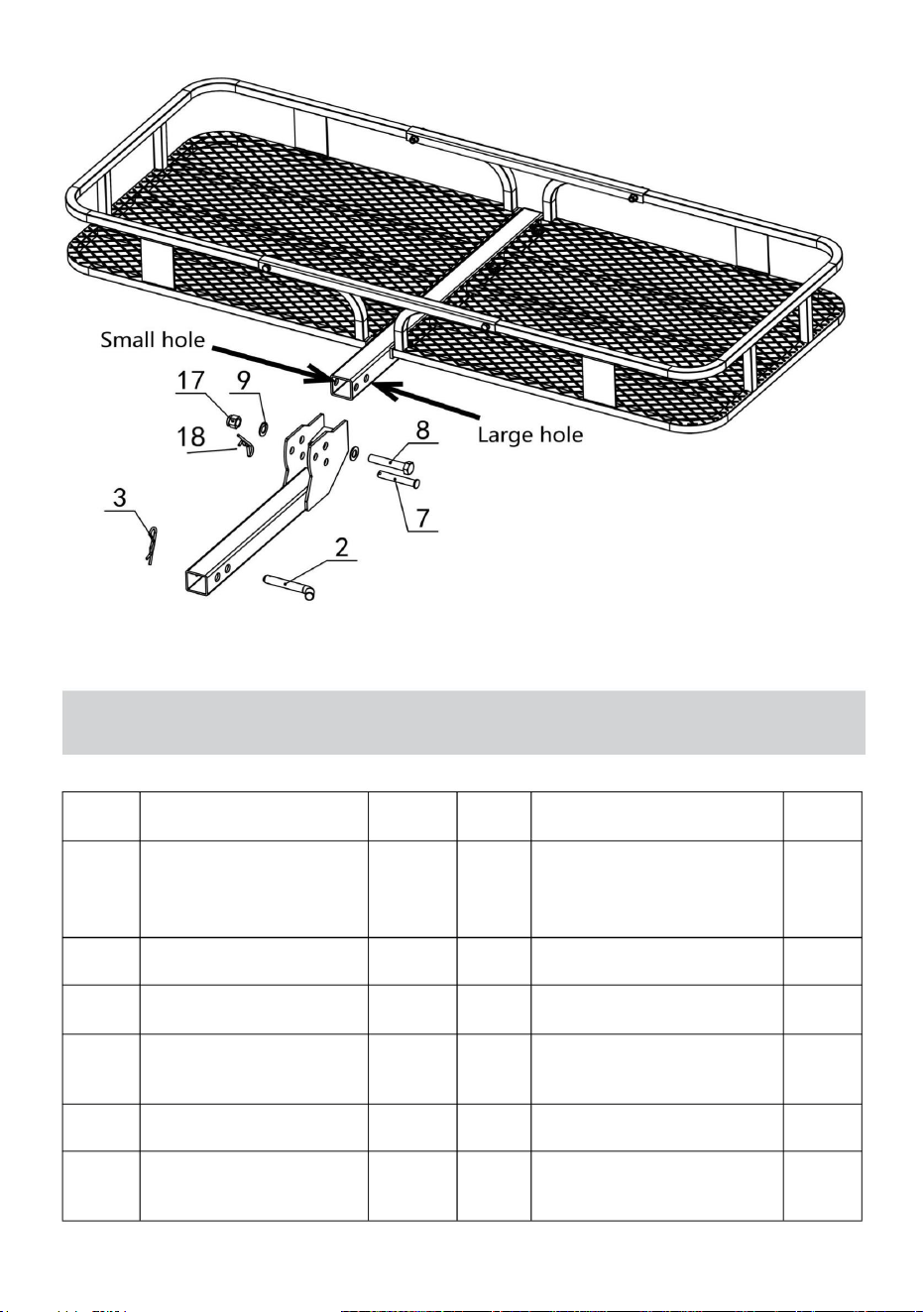

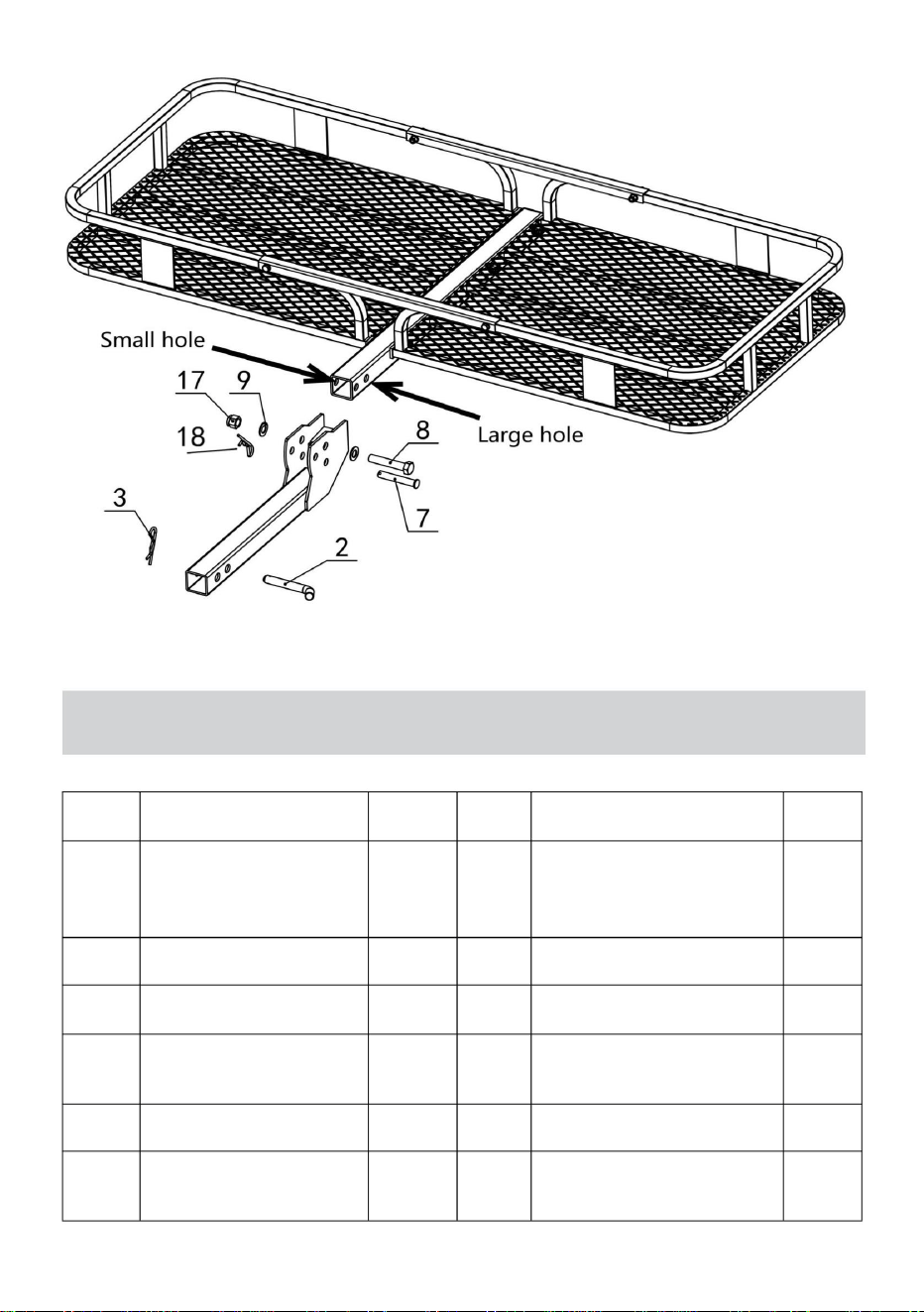

D.Use pin (7) and B-type pin (18) to connect with the installation body

E.Use pin (2) and B-type pin (3) to connect with the installation body

- 6 -

Figure C: Components

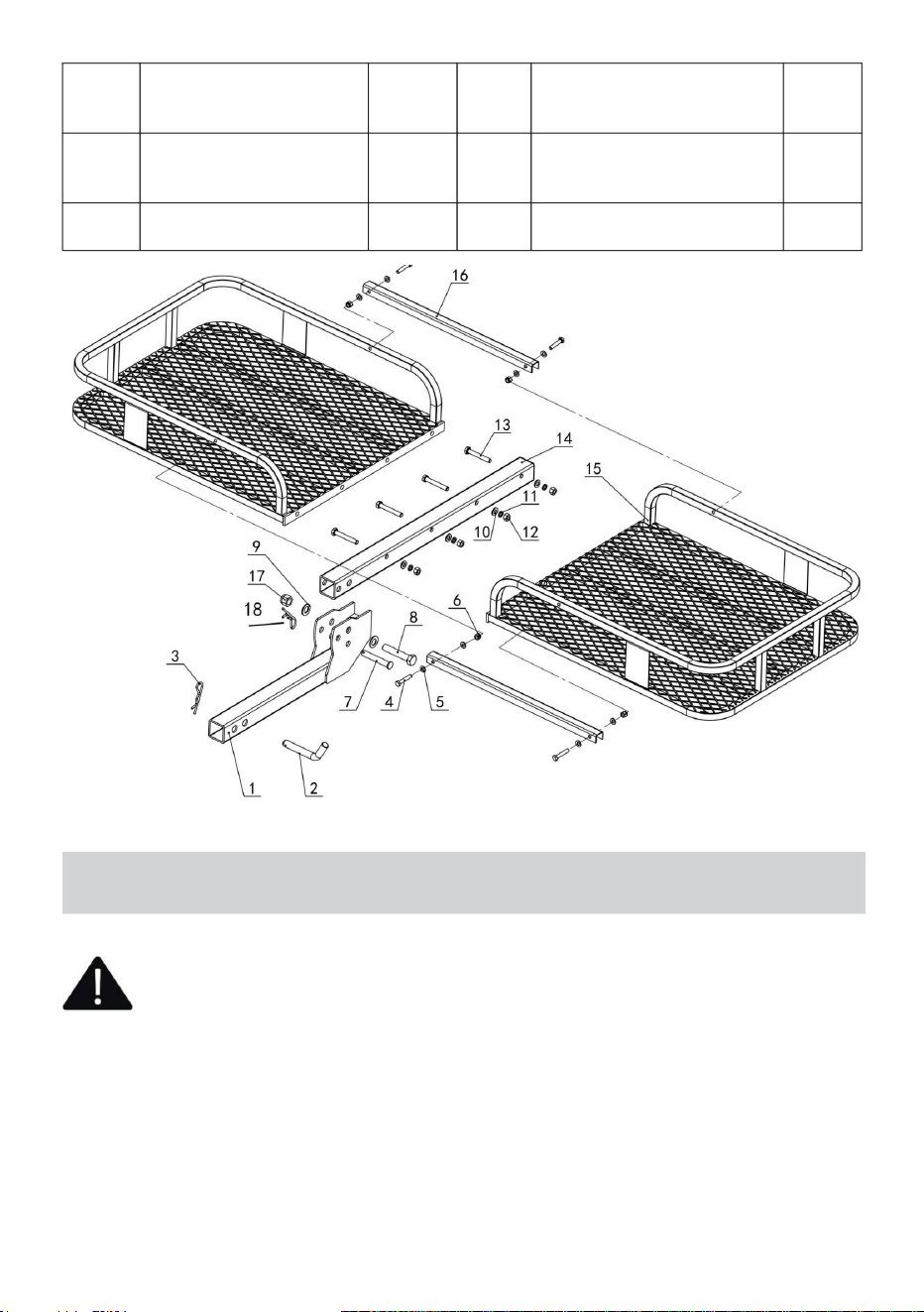

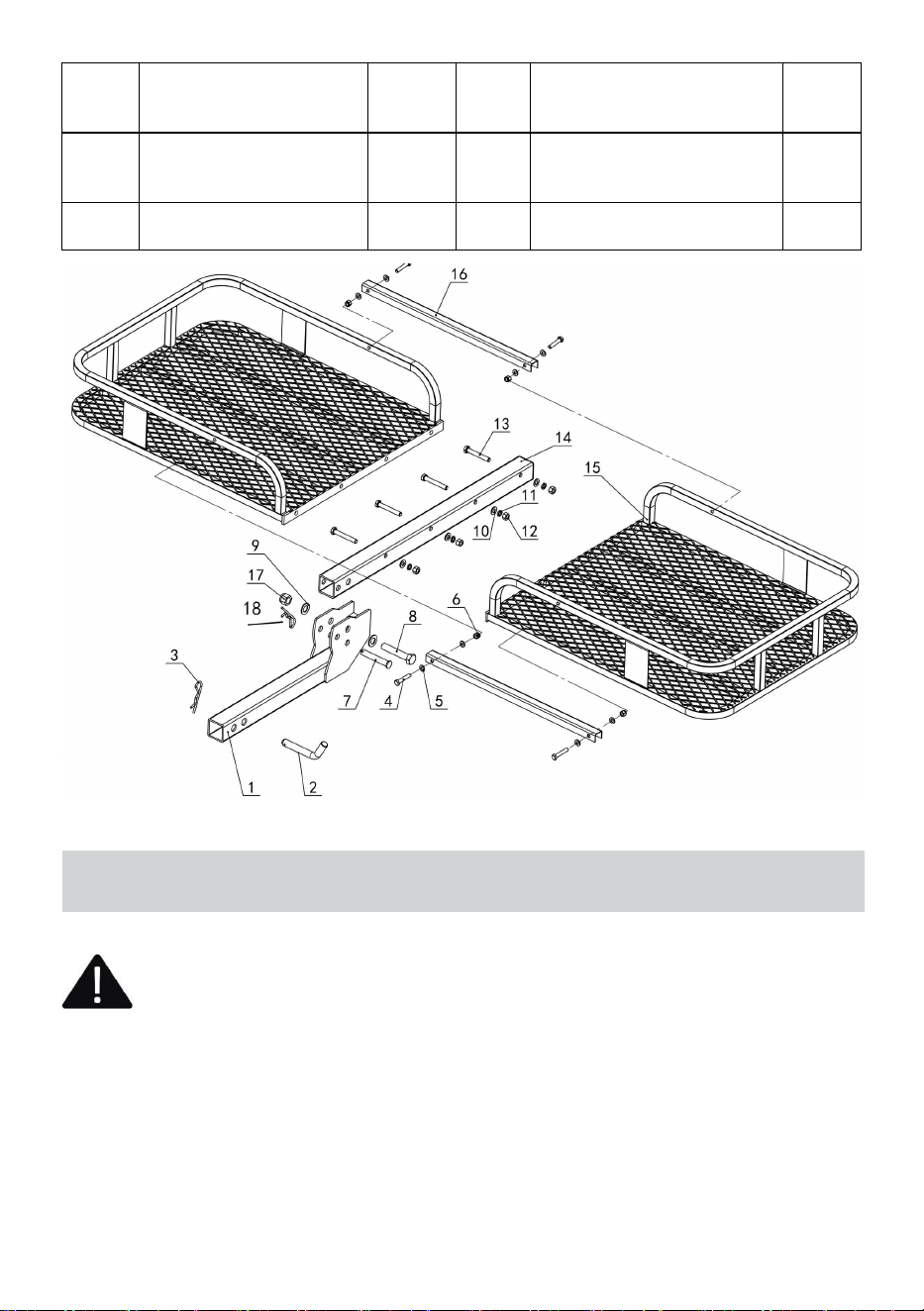

PARTS LIST AND ASSEMBLY DIAGRAM

Part

Description

Qty

Part

Description

Qty

Rotating seat

component

Flat washer φ 10

Elastic pad φ 10

B Marketing φ4

Hexagonal nut M10

Hexagonal head bolt

M8×40

Hexagonal head bolt

M10×70

Flat washer φ8

Support rod

Hexagonal anti

loosening nut M8

U-shaped framework

- 7 -

Pin shaft φ14×80

Connection

reinforcement rod

Hex bolt M16

Hexagonal anti

loosening nut M16

Flat washer φ16

B Marketing φ2

Operation Instructions

Read the ENTIRE IMPORTANT SAFETY INFORMATION section at

the beginning of this document, including all text under sub -

headings therein, before setting up or using this product.

Before setting up or using this product, read the entire IMPORTANT

SAFETY INFORMATION section at the beginning of this document,

including all the text under its sub - headings.

WARNING! Do not exceed this carrier's maximum weight capacity of 500

pounds.

- 8 -

1. Remove the R - Pin (2) from the carrier's Hitch Pin (3).

2. With assistance, lift the carrier by the post and insert the hitch end into

the towing vehicle's tow hitch (not included).

3. Slide the Hitch Pin through the pin holes and fasten it in place with the R

- Pin.

4. With assistance, place the items to be loaded onto the carrier. Make

sure the load is evenly balanced on the carrier. Secure the load in place

using appropriate tie - downs, ropes, flags, etc. (not included).

NOTICE! Contact the local Department of Transportation to verify that all

safety guidelines are being followed before transporting the load.

Maintenance and Servicing

Procedures not specifically explained in this manual must be

performed solely by a qualified technician.

Cleaning, Maintenance, and Lubrication

1. BEFORE EACH USE, inspect the general condition of the Carrier.

Check for:

 loose hardware;

 misalignment or binding of parts;

 cracked or broken parts; and

 any other condition that may affect its safe operation.

2. Clean the carrier after each use. Make sure there is no dirt, oil, grease

or debris on the carrier.

- 9 -

PLEASE READ THE FOLLOWING CAREFULLY.

THE MANUFACTURER AND/OR DISTRIBUTOR HAS PROVIDED THE PARTS

LIST IN THIS DOCUMENT AS A REFERENCE TOOL ONLY. NEITHER THE

MANUFACTURER NOR THE DISTRIBUTOR MAKES ANY REPRESENTATION

OR WARRANTY OF ANY KIND TO THE BUYER THAT HE OR SHE IS

QUALIFIED TO MAKE ANY REPAIRS TO THE PRODUCT, OR THAT HE OR SHE

IS QUALIFIED TO REPLACE ANY PARTS OF THE PRODUCT. IN FACT, THE

MANUFACTURER AND/OR DISTRIBUTOR EXPRESSLY STATES THAT ALL

REPAIRS AND PARTS REPLACEMENTS SHOULD BE UNDERTAKEN BY

CERTIFIED AND LICENSED TECHNICIANS, AND NOT BY THE BUYER. THE

BUYER ASSUMES ALL RISK AND LIABILITY ARISING OUT OF HIS OR HER

REPAIRS TO THE ORIGINAL PRODUCT OR REPLACEMENT PARTS THEREOF,

OR ARISING OUT OF HIS OR HER INSTALLATION OF REPLACEMENT PARTS

THEREOF.

- 10 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

- 11 -

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:JAWJCP10078

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

PORTEBAGAGESÀATTELAGE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

1

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:JAWJCP10078

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques

oulogiciellessontdisponiblessurnotreproduit.

TRANSPORTEUR

ATTELAGEDECHARGE

Machine Translated by Google

techniciendeserviceetêtrecertifiépoursupporterlepoidsdecettecargaison

Unefoisl'assemblageterminé,vérifiezettesteztouslessystèmesduvéhicule

installationduproduit.

Vérifiezfréquemmentl'étatduportebagagesetduvéhicule

Lisezetcomprenezl'intégralitédecemanuelavantd'assembler,d'installer,d'utiliseroud'entretenirce

produit.Lenonrespectdecesavertissements

chargementoudéchargementdutransporteurdemarchandises.

récepteurd'attelage.L'attelagedoitêtrecorrectementinstalléparuntechnicienqualifié

capacité.

Ceportebagagesdoitêtrefixéàun2''x2''declasseIIIoudeclasseIV

Assurezvousquelemoteurduvéhiculeestéteintetquelefreindestationnementestserréavant

Nesurchargezpasleportebagages.Nedépassezjamaislepoidsmaximum

ycomprisleslumièresetlesfreins;assurezvousqu'aucundommagen'estsurvenupendant

Transporteurpropre.

Faitespreuvedebonsenslorsquevoustravaillez.Restezvigilantetconcentrezvouslorsque

instructionsetavertissementsconcernantlevéhiculefournisdanslemanueldupropriétaire.

àdesfinspourlesquellesiln’apasétéconçu.

assurezvousquetoutlematérielestbienfixéenplace.Gardezlacargaison

installationetutilisationduCargoCarrier.Netravaillezjamaissousla

maintenirsolidementtoutelacargaisonen

place.Pourlevéhiculequisupporteraleportebagages,liseztouteslesinstructionspertinentes

chargessimilaires.Nemodifiezpasletransporteuretn'utilisezpasceproduitpour

Sidesdommagesdesouduresontconstatés,leproduitdoitêtreremplacé.Vérifiez

lorsdel'utilisationdeceproduit.Utilisezdescordesetdesattaches(nonfournies)pour

Ceportebagagesestconçupourtransporterduboisdechauffage,desglacièresetd'autres

Leportebagagesoulerécepteurd'attelageestendommagéparaccident,ou

propriétédevaleur.

RespectertouteslesexigencesduministèredesTransports(DOT)

Transporteuretsoncontenu.

récepteurd'attelage.Assurezvousquetouslescomposantssontenbonétat.Sile

influencedel'alcool,dedroguesoudemédicaments.

etlesinstructionspeuvententraînerlamort,desblessurescorporellesoudesdommagesà

Sécuritéetavertissement

2

Machine Translated by Google

Poidsbrut(kg)

1522X610X152

Dimensionsdupanierdechargement(mm)

26.7

JAWJCP10078

500

Capacitédechargemaximale(lb)

Sériedemodèles

3

Caractéristiques

despiècesmobiles.

Soyezconscientdudangerde«chargedynamique».Cettesituationseproduit

lorsqu'unechargeestdéposéesurletransporteur,cequientraîneune

letransporteuret/oulerécepteurd'attelage,etdesblessurescorporellesàlapersonne

lesarticlespluslourdspositionnésverslecentredutransporteur.Notezla

positiondestuyauxd'échappementduvéhiculeavantd'installerle

travailler.Contenezlescheveuxlongsetgardezlescheveux,lesvêtementsetlesgantsàl'écart

chargeexcessive.Lechargementdynamiquepeutentraînerdesdommagesetunedéfaillance

etbienéclairé.Gardezlesspectateursetlesenfantshorsdelazonedetravail.Habillezvous

demanièreappropriée.Neportezjamaisdevêtementsamplesnidebijouxlorsquevoustravaillez.

Lorsdel'assemblageetdel'utilisationduportebagages,gardezlazonedetravailpropre

Portebagages.Assurezvousquelestuyauxd'échappementnesontpasàproximité

letransporteurdemarchandises;lesmarchandisesinflammablesdansletransporteurdemarchandisespourraientsecoincer

enfeuenraisondelachaleurdel'échappement.Sicerisqueexistesurvotrevéhicule,n'utilisez

pasleportebagages.Nemontezpas

dansunvéhiculeencoursdechargementoudedéchargement.Chargezetdéchargez

chargementduporte

bagages.Nechargezjamaisdepersonnesoud'animauxdansleporte

bagages.Lepoidsàl'intérieurduportebagagesdoitêtrerépartiuniformément,avec

véhiculelentement,selonlesinstructionsdumanuel.

Machine Translated by Google

pages,reportezvousàlalistedespiècesetauschémad'assemblageàlapage7.

Remarque:Serrezlesboulonsuniquementàlamainjusqu'àcequelesupportsoitentièrementassemblé.

Remarque:Serrezlesboulonsuniquementàlamainjusqu'àcequelesupportsoitcomplètement

(13),lesécrous(12),lesrondellesplates(10)etlesrondellesélastiques(11)etlesverrouiller

Section«INFORMATIONSDESÉCURITÉ»audébutdecemanuel,

Remarque:Pourplusd'informationssurlespiècesrépertoriéescidessous

ycompristoutletextefigurantsouslessoustitresquiyfigurent.

Avantd'installeroud'utiliserceproduit,lisezl'intégralitédes«IMPORTANT

lieu.

assemblé.

CadresenU(15)utilisantdesboulons(4),desécrousdeblocage(6)etdesrondellesplates(5).

FigureA

B.Installezlatigederenfortdeconnexion(16)surlescôtésgaucheetdroit

A.FixezlesdeuxcadresenU(15)àlatigedesupport(14)avecdesboulons

DESCRIPTIONDUPRODUIT

AVERTISSEMENT

4

Machine Translated by Google

5

C.Connectezl'ensembledusiègerotatif(1)etlatigedesupport(14)àl'aidedeboulons(8),

d'écrousdeblocage(17),d'unarbreàgoupille(8)etderondellesplates(9).

FigureB

D.Utilisezlabroche(7)etlabrochedetypeB(18)pourvousconnecteraucorpsd'installation

E.Utilisezlabroche(2)etlabrochedetypeB(3)pourvousconnecteraucorpsd'installation

Machine Translated by Google

Quantité

Rondelleplateφ10

Partie

ÉcrouhexagonalM10

Boulonàtêtehexagonale

Siègerotatif

Coussinetélastiqueφ10

Description

desserragedel'écrouM8

Partie

Antihexagone

BMarketingφ4

M8×40

CadreenU

Description

M10×70

composant

TigedesupportRondelleplateφ8

Boulonàtêtehexagonale

Épingle

Quantité

6

LISTEDESPIÈCESETSCHÉMADEMONTAGE

FigureC:Composants

Machine Translated by Google

Moded'emploi

7

ycompristoutletextesoussessoustitres.

AVERTISSEMENT!Nedépassezpaslacapacitédepoidsmaximaledeceportebagagesde500

SectionINFORMATIONSDESÉCURITÉaudébutdecedocument,

livres.

ledébutdecedocument,ycompristoutletextesouslesous

Avantd'installeroud'utiliserceproduit,lisezl'intégralitéduIMPORTANT

lesrubriquesquiyfigurent,avantd'installeroud'utiliserceproduit.

LisezlasectionINFORMATIONSIMPORTANTESSURLASÉCURITÉENTIÈREsur

Axedebrocheφ14×80

desserragedel'écrouM16

Connexion

BMarketingφ2

tigederenfort

BoulonhexagonalM16

Rondelleplateφ16

Antihexagone

Machine Translated by Google

Maintenanceetentretien

Épingle.

Nettoyage,entretienetlubrification

4.Avecl'aidedel'aide,placezlesarticlesàchargersurlesupport.

1.AVANTCHAQUEUTILISATION,inspectezl’étatgénéralduTransporteur.

Lesprocéduresquinesontpasspécifiquementexpliquéesdanscemanueldoiventêtre

l'attelagederemorquageduvéhiculetracteur(noninclus).

2.Nettoyezlesupportaprèschaqueutilisation.Assurezvousqu'iln'yapasdesaleté,d'huileoudegraisse.

oudesdébrissurlesupport.

3.Faitesglisserlagoupilled'attelageàtraverslestrousdelagoupilleetfixezlaenplaceavecleR

effectuéeuniquementparuntechnicienqualifié.

AVIS!Contactezleservicelocaldestransportspourvérifierquetousles

1.RetirezlagoupilleenR(2)delagoupilled'attelageduportebagages(3).

lesconsignesdesécuritésontrespectéesavantdetransporterlacharge.

mauvaisalignementouliaisondespièces;

piècesfissuréesoucassées;et

2.Avecdel'aide,soulevezleportebagagesparlepoteauetinsérezl'extrémitédel'attelagedans

touteautreconditionpouvantaffectersonfonctionnemententoutesécurité.

Assurezvousquelachargeestuniformémentrépartiesurlesupport.Fixezlachargeenplace

Vérifiez:

matérieldesserré;

enutilisantdesattaches,cordes,drapeaux,etc.appropriés(noninclus).

8

Machine Translated by Google

QUALIFIÉPOUREFFECTUERTOUTERÉPARATIONSURLEPRODUIT,OUQU'ILOUELLE

ESTQUALIFIÉPOURREMPLACERTOUTESLESPIÈCESDUPRODUIT.ENFAIT,LE

LEFABRICANTET/OULEDISTRIBUTEURDÉCLAREEXPRESSÉMENTQUETOUS

TECHNICIENSCERTIFIÉSETAUTORISÉS,ETNONPARL'ACHETEUR.

LEFABRICANTNILEDISTRIBUTEURNEFONTAUCUNEREPRÉSENTATION

OUGARANTIEDEQUELQUENATUREQUECESOITÀL'ACHETEURQU'ILOUELLEEST

LISTEDANSCEDOCUMENTÀTITREDERÉFÉRENCEUNIQUEMENT.NILA

LEFABRICANTET/OULEDISTRIBUTEURAFOURNILESPIÈCES

RÉPARATIONSDUPRODUITORIGINALOUDESESPIÈCESDERECHANGE,

OURÉSULTANTDESONINSTALLATIONDEPIÈCESDERECHANGE

L'ACHETEURASSUMETOUSLESRISQUESETRESPONSABILITÉSDÉCOULANTDESON

LESRÉPARATIONSETLESREMPLACEMENTSDEPIÈCESDOIVENTÊTREEFFECTUÉSPAR

DECELA.

VEUILLEZLIREATTENTIVEMENTCEQUISUIT.

9

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

MainzerLandstr.69,60329FrancfortsurleMain.

YHCONSULTINGLIMITÉE.

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

ECrossStuGmbH

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

C/OYHConsultingLimitedBureau147,CenturionHouse,

LondonRoad,StainesuponThames,Surrey,TW184AX

10

Machine Translated by Google

11

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Machine Translated by Google

MODELL: JAWJCP10078

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

KUPPLUNGSGEPÄCKTRÄGER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: JAWJCP10078

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

TRÄGER

KUPPLUNGSLADUNG

Machine Translated by Google

Servicetechniker und zertifiziert sein, das Gewicht dieser Ladung zu tragen

ÿ Nach Abschluss der Montage alle Fahrzeugsysteme prüfen und testen

ÿ Überprüfen Sie regelmäßig

den Zustand des Gepäckträgers und des Fahrzeuginnenraums.

ÿ Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren,

bedienen oder warten. Die Nichtbeachtung dieser Warnungen

Be- oder Entladen des Frachtführers.

Anhängerkupplung. Die Anhängerkupplung muss von einem qualifizierten

Kapazität.

ÿ Dieser Lastenträger muss an einem 2''x2'' Klasse III oder Klasse IV befestigt werden

Stellen Sie sicher, dass der Motor des Fahrzeugs ausgeschaltet ist und die Feststellbremse angezogen ist, bevor

ÿ Überladen Sie den Gepäckträger nicht. Überschreiten Sie niemals das maximale Gewicht

einschließlich Lichter und Bremsen; stellen Sie sicher, dass keine Schäden entstanden sind während

Träger sauber.

ÿ Gehen Sie mit gesundem Menschenverstand an die Arbeit. Bleiben Sie aufmerksam und konzentriert,

Beachten Sie die Anweisungen und Warnungen zum Fahrzeug im Benutzerhandbuch.

Zwecke, für die es nicht konzipiert wurde.

Stellen Sie sicher, dass alle Teile fest an ihrem Platz sind. Bewahren Sie die Ladung auf

Aufstellen und Verwenden des Cargo Carriers. Arbeiten Sie niemals unter dem

Halten Sie die gesamte Ladung sicher an

ihrem Platz. ÿ Lesen Sie für das Fahrzeug, das den Lastenträger tragen wird, alle relevanten

ähnliche Lasten. Modifizieren Sie den Träger nicht und verwenden Sie dieses Produkt nicht für

Wenn Schweißschäden festgestellt werden, muss das Produkt ausgetauscht werden.

bei der Verwendung dieses Produkts. Verwenden Sie Seile und Zurrgurte (nicht im Lieferumfang enthalten), um

ÿ Dieser Cargo Carrier ist für den Transport von Brennholz, Kühlboxen und anderen

Der Gepäckträger oder die Anhängerkupplung werden durch einen Unfall beschädigt oder

wertvolles Eigentum. ÿ

Halten Sie alle Anforderungen des Department of Transportation (DOT) ein

Träger und sein Inhalt.

Anhängerkupplung. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn die

Einfluss von Alkohol, Drogen oder Medikamenten.

und Anweisungen können zu Tod, Verletzungen oder Schäden am

Sicherheit und Warnung

- 2 -

Machine Translated by Google

Abmessungen des Gepäckkorbs (mm)

1522X610X152

Bruttogewicht (kg)

26,7

Maximale Tragfähigkeit (lbs)

500

JAWJCP10078Modellreihe

- 3 -

Technische Daten

wenn eine Ladung auf den Träger fällt, was zu einer kurzfristigen

von beweglichen Teilen.

ÿ Beachten Sie die Gefahr der „dynamischen Belastung“. Diese Situation entsteht

Übermäßige Belastung. Dynamische Belastung kann zu Schäden und zum Ausfall führen

Beladen des Trägers. ÿ

Laden Sie niemals Menschen oder Tiere in den Lastenträger. ÿ Das Gewicht

im Lastenträger sollte gleichmäßig verteilt sein, mit

und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern. ÿ Kleiden Sie

sich angemessen. Tragen Sie niemals weite Kleidung oder Schmuck, wenn

der Träger und/oder Anhängerkupplung, und Verletzungen der Person

Arbeiten. Halten Sie lange Haare fern und halten Sie Haare, Kleidung und Handschuhe fern

ÿ Halten Sie den Arbeitsbereich während der Montage und Verwendung des Cargo Carriers sauber

Frachtträger. Stellen Sie sicher, dass sich Auspuffrohre nicht in unmittelbarer Nähe von

durch die Hitze des Auspuffs in Brand geraten. Wenn dieses Risiko bei Ihrem Fahrzeug

besteht, verwenden Sie den

Gepäckträger nicht. ÿ Fahren Sie nicht im Fahrzeug mit, das be- oder entladen wird. Be- und Entladen

Fahren Sie das Fahrzeug langsam, gemäß den Anweisungen im Handbuch.

Schwerere Gegenstände sollten in der Mitte des Trägers platziert werden. ÿ

Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den

der Frachtträger; brennbare Güter im Frachtträger könnten sich entzünden

Machine Translated by Google

Seiten, siehe Teileliste und Montagediagramm auf Seite 7.

Hinweis: Ziehen Sie die Schrauben nur mit der Hand fest, bis der Träger vollständig montiert ist.

Hinweis: Die Schrauben nur mit den Fingern festziehen, bis der Träger vollständig

montiert.

einschließlich des gesamten Textes unter den darin enthaltenen Unterüberschriften.

Hinweis: Weitere Informationen zu den auf der folgenden Seite aufgeführten Teilen finden Sie

SICHERHEITSHINWEISE“ am Anfang dieses Handbuchs.

Lesen Sie vor der Einrichtung oder Verwendung dieses Produkts die gesamten „WICHTIGEN

A. Befestigen Sie die beiden U-förmigen Rahmen (15) mit Schrauben an der Stützstange (14)

(13), Muttern (12), Unterlegscheiben (10) und Federscheiben (11) und arretieren Sie diese

Abbildung A

B. Montieren Sie die Verbindungsverstärkungsstange (16) an der linken und rechten

U-förmige Rahmen (15) mit Schrauben (4), Sicherungsmuttern (6) und Unterlegscheiben (5).

Ort.

PRODUKTBESCHREIBUNG

WARNUNG

- 4 -

Machine Translated by Google

- 5 -

C. Verbinden Sie die drehbare Sitzbaugruppe (1) und die Stützstange (14) mit Schrauben (8),

Sicherungsmuttern (17), Stiftwelle (8) und Unterlegscheiben (9).

Abbildung B

D.Verwenden Sie Stift (7) und Stift vom Typ B (18) zur Verbindung mit dem Einbaukörper.

E.Verwenden Sie Stift (2) und Stift vom Typ B (3) zur Verbindung mit dem Einbaukörper.

Machine Translated by Google

Drehbarer Sitz

Beschreibung

M10×70

Elastische Unterlage ÿ 10

Beschreibung

Stützstange

Lösemutter M8

Menge

Flache Unterlegscheibe ÿ 10

Sechskantmutter M10

Sechskantschraube

Teil

Komponente

Flache Unterlegscheibe ÿ8

Sechskantschraube

Stift

Menge

Teil

Sechseckige Anti

B Marketing ÿ4

M8×40

U-Rahmen

- 6 -

TEILELISTE UND MONTAGEDARF

Abbildung C: Komponenten

Machine Translated by Google

Bedienungsanleitung

- 7 -

SICHERHEITSHINWEISE am Anfang dieses Dokuments.

einschließlich des gesamten Textes unter seinen Unterüberschriften.

WARNUNG! Überschreiten Sie nicht die maximale Tragkraft dieses Trägers von 500

Pfund.

der Anfang dieses Dokuments, einschließlich des gesamten Textes unter Unter

Lesen Sie vor der Einrichtung oder Verwendung dieses Produkts die gesamten WICHTIGEN

Lesen Sie die darin enthaltenen Überschriften, bevor Sie dieses Produkt einrichten oder verwenden.

Lesen Sie den GESAMTEN Abschnitt WICHTIGE SICHERHEITSINFORMATIONEN unter

B Marketing ÿ2

Bewehrungsstab

Lösemutter M16

Sechskantschraube M16

Verbindung

Sechseckige Anti

2 1

Flache Unterlegscheibe ÿ16

Stiftschaft ÿ14×80

Machine Translated by Google

Wartung und Instandhaltung

Vorgehensweisen, die in diesem Handbuch nicht ausdrücklich erläutert werden, müssen

ÿ gerissene oder gebrochene Teile; und

2. Reinigen Sie den Träger nach jedem Gebrauch. Stellen Sie sicher, dass kein Schmutz, Öl, Fett

2. Mit Hilfe den Träger am Pfosten anheben und das Kupplungsende in

HINWEIS! Wenden Sie sich an das örtliche Verkehrsministerium, um zu überprüfen, ob alle

ÿ Fehlausrichtung oder Blockieren von Teilen;

ÿ alle anderen Bedingungen, die den sicheren Betrieb beeinträchtigen könnten.

1. Den R-Stift (2) vom Kupplungsstift (3) des Trägers entfernen.

mithilfe geeigneter Zurrgurte, Seile, Flaggen usw. (nicht im Lieferumfang enthalten).

Vor dem Transport der Ladung werden die Sicherheitsrichtlinien befolgt.

ÿ lose Hardware;

Stellen Sie sicher, dass die Last gleichmäßig auf dem Träger verteilt ist. Sichern Sie die Last an ihrem Platz

Prüfen Sie auf:

4. Legen Sie die zu ladenden Gegenstände mit Hilfe einer Hilfsperson auf den Träger.

1. Überprüfen Sie VOR JEDEM GEBRAUCH den allgemeinen Zustand des Trägers.

- Stift.

Reinigung, Wartung und Schmierung

3. Schieben Sie den Kupplungsstift durch die Stiftlöcher und befestigen Sie ihn mit dem R

ausschließlich von einem qualifizierten Techniker durchgeführt werden.

oder Schmutz auf dem Träger.

die Anhängerkupplung des Zugfahrzeugs (nicht im Lieferumfang enthalten).

- 8 -

Machine Translated by Google

QUALIFIZIERT, UM REPARATUREN AM PRODUKT DURCHZUFÜHREN, ODER DASS ER ODER SIE

IST QUALIFIZIERT, JEDE TEIL DES PRODUKTS ZU ERSETZEN.

HERSTELLER UND/ODER VERTRIEBSPARTNER ERKLÄRT AUSDRÜCKLICH, DASS ALLE

REPARATUREN UND TEILEAUSTAUSCH SOLLTEN DURCHGEFÜHRT WERDEN VON

LISTE IN DIESEM DOKUMENT NUR ALS REFERENZWERKZEUG. WEDER DIE

ODER GARANTIE JEGLICHER ART AN DEN KÄUFER, DASS ER ODER SIE

WEDER DER HERSTELLER NOCH DER VERTRIEBSPARTNER GEBEN EINE ZUSICHERUNG

DER HERSTELLER UND/ODER VERTRIEBSPARTNER HAT DIE TEILE BEREITGESTELLT

ZERTIFIZIERTE UND LIZENZIERTE TECHNIKER UND NICHT DURCH DEN KÄUFER.

Der Käufer übernimmt alle Risiken und Haftungen, die sich aus seiner

ODER AUS DEM EINBAU VON ERSATZTEILEN

DAVON.

REPARATUREN AM ORIGINALPRODUKT ODER ERSATZTEILEN DAVON,

BITTE LESEN SIE DAS FOLGENDE SORGFÄLTIG DURCH.

- 9 -

Machine Translated by Google

Vertreter der EG

UK REP

2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Mainzer Landstr.69, 60329 Frankfurt am Main.

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

E-CrossStu GmbH

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

- 10 -

Machine Translated by Google

- 11 -

www.vevor.com/support

Technischer Support und E-Garantie-Zertifikat

Machine Translated by Google

MODELLO: JAWJCP10078

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

PORTAPACCHI DA GANCIO

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: JAWJCP10078

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

VETTORE

CARICO DI GANCIO

Machine Translated by Google

e le istruzioni possono causare morte, lesioni personali o danni a

ÿ Una volta completato il montaggio, controllare e testare tutti i sistemi del veicolo

ÿ Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o effettuare la

manutenzione di questo prodotto. La mancata osservanza di queste avvertenze

ricevitore di attacco. L'attacco deve essere installato correttamente da un tecnico qualificato

comprese luci e freni; assicurarsi che non si siano verificati danni durante

carico o scarico del cargo.

ÿ Questo portapacchi deve essere fissato a un 2''x2'' Classe III o Classe IV

capacità.

ÿ Non sovraccaricare il Cargo Carrier. Non superare mai il peso massimo

Assicurarsi che il motore del veicolo sia SPENTO e che il freno di stazionamento sia inserito prima

installazione del prodotto.

ÿ Controllare frequentemente le condizioni del Cargo Carrier e del veicolo

Vettore pulito.

istruzioni e avvertenze del veicolo fornite nel manuale del proprietario.

scopi per i quali non è stato progettato.

assicurarsi che tutto l'hardware sia saldamente fissato in posizione. Mantenere il carico

ÿ Usa il buon senso quando lavori. Rimani vigile e concentrato quando

tenere saldamente in posizione tutto il

carico. ÿ Per il veicolo che supporterà il portapacchi, leggere tutte le informazioni pertinenti

carichi simili. Non modificare il Carrier e non utilizzare questo prodotto per

installazione e utilizzo del Cargo Carrier. Non lavorare mai sotto il

se si nota un danno alla saldatura, il prodotto deve essere sostituito. Controllare

quando si utilizza questo prodotto. Utilizzare corde e cinghie di fissaggio (non incluse) per

ÿ Questo Cargo Carrier è progettato per trasportare legna da ardere, refrigeratori e altro

Il portapacchi o il gancio di traino vengono danneggiati a causa di un incidente, oppure

ricevitore di attacco. Assicurarsi che tutti i componenti siano in buone condizioni. Se il

proprietà di valore. ÿ

Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT)

Trasportatore e suo contenuto.

influenza di alcol, droghe o farmaci.

tecnico di assistenza e certificato per sostenere il peso di questo carico

Sicurezza e avvertenza

- 2 -

Machine Translated by Google

Peso lordo (kg)

Dimensioni: 1522X610X152

Dimensioni del cestello portaoggetti (mm)

26.7

Capacità di carico massima (libbre)

500

JAWJCP10078Serie di modelli

- 3 -

Specifiche

da parti in movimento.

ÿ Essere consapevoli del pericolo di ''carico dinamico''. Questa situazione si verifica

quando un carico viene lasciato cadere sul trasportatore, con conseguente perdita a breve termine

il trasportatore e/o il ricevitore del gancio e lesioni personali alla persona

caricamento del

trasportatore. ÿ Non caricare mai persone o animali nel trasportatore di

merci. ÿ Il peso all'interno del trasportatore di merci deve essere distribuito uniformemente, con

lavorando. Contenere i capelli lunghi e tenere lontani capelli, vestiti e guanti

carico eccessivo. Il carico dinamico può causare danni e guasti di

e ben illuminata. Tenere spettatori e bambini fuori dall'area di lavoro. ÿ Vestirsi in

modo appropriato. Non indossare mai abiti larghi o gioielli quando

ÿ Durante il montaggio e l'utilizzo del Cargo Carrier, mantenere pulita l'area di lavoro

oggetti più pesanti posizionati verso il centro del Carrier. ÿ Notare la

posizione dei tubi di scarico del veicolo prima di installare il

Cargo Carrier. Assicurarsi che i tubi di scarico non siano in prossimità di

il Cargo Carrier; le merci infiammabili nel Cargo Carrier potrebbero impigliarsi

in fiamme a causa del calore dei gas di scarico. Se questo rischio esiste sul tuo veicolo,

non usare il Cargo Carrier. ÿ Non

viaggiare su un veicolo in fase di carico o scarico. Carica e scarica

veicolo lentamente, seguendo le istruzioni del manuale.

Machine Translated by Google

pagine, fare riferimento all'elenco delle parti e allo schema di montaggio a pagina 7.

Nota: serrare i bulloni solo manualmente finché il portapacchi non è completamente assemblato.

Nota: serrare i bulloni solo con le dita finché il supporto non è completamente

assemblato.

compreso tutto il testo riportato nei sottotitoli.

Nota: per ulteriori informazioni sulle parti elencate di seguito

sezione “INFORMAZIONI SULLA SICUREZZA” all’inizio di questo manuale,

Prima di installare o utilizzare questo prodotto, leggere attentamente l'intero "IMPORTANTE

A. Fissare i due telai a U (15) all'asta di supporto (14) con bulloni

(13), dadi (12), rondelle piatte (10) e rondelle elastiche (11) e bloccarli

posto.

B. Installare la barra di rinforzo di collegamento (16) sul lato sinistro e destro

Telai a forma di U (15) utilizzando bulloni (4), dadi di bloccaggio (6) e rondelle piatte (5).

Figura A

DESCRIZIONE DEL PRODOTTO

AVVERTIMENTO

- 4 -

Machine Translated by Google

- 5 -

C. Collegare il gruppo del sedile rotante (1) e l'asta di supporto (14) utilizzando bulloni (8),

dadi di bloccaggio (17), albero del perno (8) e rondelle piatte (9).

Figura B

D. Utilizzare il perno (7) e il perno di tipo B (18) per connettersi al corpo di installazione

E. Utilizzare il perno (2) e il perno di tipo B (3) per connettersi al corpo di installazione

Machine Translated by Google

Descrizione

allentando il dado M8

Tampone elastico ÿ 10

Sedile girevole

Dado esagonale M10

Parte

Bullone a testa esagonale

Quantità

Rondella piana ÿ 10

Spillo

Quantità

Rondella piana ÿ8

Bullone a testa esagonale

componente

Descrizione

M8×40 M10×70

Parte

Asta di supporto

B Marketing ÿ4

Anti esagonale

Struttura a forma di U

- 6 -

ELENCO DELLE PARTI E SCHEMA DI MONTAGGIO

Figura C: Componenti

Machine Translated by Google

sezione INFORMAZIONI SULLA SICUREZZA all'inizio di questo documento,

compreso tutto il testo contenuto nei suoi sottotitoli.

ATTENZIONE! Non superare la capacità massima di peso di questo trasportino di 500

libbre.

titoli ivi contenuti, prima di installare o utilizzare questo prodotto.

Prima di installare o utilizzare questo prodotto, leggere attentamente tutte le IMPORTANTI

l'inizio di questo documento, incluso tutto il testo sotto -

Leggi l'INTERA sezione INFORMAZIONI IMPORTANTI SULLA SICUREZZA su

- 7 -

Istruzioni per l'uso

B Commercializzazione ÿ2

barra di rinforzo

Bullone esagonale M16

allentando il dado M16

Connessione

Anti esagonale

Rondella piana ÿ16

Perno albero ÿ14×80

171

Machine Translated by Google

Manutenzione e assistenza

gancio di traino del veicolo trainante (non incluso).

ÿ parti incrinate o rotte; e

2. Con l'aiuto di qualcuno, sollevare il portabici dal palo e inserire l'estremità del gancio nel

ÿ qualsiasi altra condizione che possa comprometterne il funzionamento sicuro.

2. Pulisci il trasportino dopo ogni utilizzo. Assicurati che non ci sia sporco, olio, grasso

AVVISO! Contattare il Dipartimento dei trasporti locale per verificare che tutti

1. Rimuovere il perno R (2) dal perno di aggancio del portabici (3).

vengano rispettate le linee guida di sicurezza prima del trasporto del carico.

ÿ hardware allentato;

utilizzando opportuni ancoraggi, corde, bandiere, ecc. (non inclusi).

ÿ disallineamento o inceppamento delle parti;

assicurarsi che il carico sia bilanciato uniformemente sul trasportatore. Fissare il carico in posizione

Controllare:

4. Con l'aiuto di qualcuno, posizionare gli oggetti da caricare sul trasportatore.

1. PRIMA DI OGNI UTILIZZO, ispezionare le condizioni generali del Trasportino.

- Spillo.

Pulizia, manutenzione e lubrificazione

o detriti sul trasportatore.

3. Far scorrere il perno di aggancio attraverso i fori del perno e fissarlo in posizione con la R

eseguito esclusivamente da un tecnico qualificato.

Le procedure non specificatamente spiegate nel presente manuale devono essere

- 8 -

Machine Translated by Google

QUALIFICATO PER EFFETTUARE QUALSIASI RIPARAZIONE AL PRODOTTO, O CHE LUI O LEI

È QUALIFICATO PER SOSTITUIRE QUALSIASI PARTE DEL PRODOTTO. IN EFFETTI, IL

IL PRODUTTORE E/O IL DISTRIBUTORE DICHIARA ESPRESSAMENTE CHE TUTTI

RIPARAZIONI DEL PRODOTTO ORIGINALE O PARTI SOSTITUTIVE DELLO STESSO,

NÉ IL PRODUTTORE NÉ IL DISTRIBUTORE RILASCIANO ALCUNA DICHIARAZIONE

O GARANZIA DI QUALSIASI TIPO ALL'ACQUIRENTE CHE LUI O LEI SIA

ELENCARE NEL PRESENTE DOCUMENTO SOLO COME STRUMENTO DI RIFERIMENTO. NE' IL

IL PRODUTTORE E/O IL DISTRIBUTORE HANNO FORNITO LE PARTI

O DERIVANTI DALLA SUA INSTALLAZIONE DI PARTI DI RICAMBIO

TECNICI CERTIFICATI E AUTORIZZATI, E NON DALL'ACQUIRENTE. IL

LE RIPARAZIONI E LE SOSTITUZIONI DELLE PARTI DEVONO ESSERE EFFETTUATE DA

DI ESSI.

L'ACQUIRENTE SI ASSUME TUTTI I RISCHI E LE RESPONSABILITÀ DERIVANTI DAL SUO

SI PREGA DI LEGGERE ATTENTAMENTE QUANTO SEGUE.

- 9 -

Machine Translated by Google

RAPPRESENTANZA DEL REGNO UNITO

Rappresentante della CE

2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Mainzer Landstr.69, 60329 Francoforte sul Meno.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

E-CrossStu GmbH

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Via Roma, 101, 00186 Roma, Italia

C/O YH Consulting Limited Ufficio 147, Centurion House,

CONSULENZA YH LIMITATA.

- 10 -

Machine Translated by Google

- 11 -

www.vevor.com/support

Supporto tecnico e certificato di garanzia elettronica

Machine Translated by Google

MODELO:JAWJCP10078

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

ENGANCHEPARAPORTABARCARGAS

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

MODELO:JAWJCP10078

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

1

¿NECESITASAYUDA?¡CONTÁCTANOS!

TRANSPORTADOR

ENGANCHEDECARGA

Machine Translated by Google

ylasinstruccionespuedencausarlamuerte,lesionespersonalesodañosa

Unavezfinalizadoelmontaje,compruebeypruebetodoslossistemasdelvehículo.

Leaycomprendatodoestemanualantesdeensamblar,instalar,operarorealizartareasde

mantenimientoenesteproducto.Sinosigueestasadvertencias

receptordeenganche.Elenganchedebeserinstaladocorrectamenteporuntécnicocalificado.

incluidaslucesyfrenos;asegúresedequenohayaocurridoningúndañodurante

cargaodescargadelTransportadordeCarga.

Estetransportadordecargadebeestarconectadoaunsoportede2''x2''ClaseIIIoClaseIV.

capacidad.

Nosobrecargueelportaequipaje.Nuncaexcedaelpesomáximo

AsegúresedequeelmotordelvehículoestéAPAGADOyconelfrenodeestacionamientopuestoantes

Instalacióndelproducto.

Verifiqueconfrecuenciaelestadodelportaequipajeydelvehículo.

Portadorlimpio.

instruccionesyadvertenciasdelvehículoproporcionadasenelmanualdelpropietario.

finesparaloscualesnofuediseñado.

Asegúresedequetodoslosherrajesesténbienaseguradosensulugar.Mantengalacarga

Useelsentidocomúnaltrabajar.Manténgasealertayconcentradocuando

Sujetedeformaseguratodalacargaen

sulugar.Paraelvehículoquesoportaráelportaequipaje,leatodalainformaciónpertinente

Cargassimilares.Nomodifiqueeltransportadorniutiliceesteproductopara

Instalaciónyusodelportaequipaje.Nuncatrabajebajoel

Siseobservaalgúndañoenlasoldadura,sedebereemplazarelproducto.Verifique

Alutilizaresteproducto,utilicecuerdasyamarres(noincluidos)para

Estetransportadordecargaestádiseñadoparatransportarleña,refrigeradoresyotros

Elportacargasoelreceptordeenganchesedañandebidoaunaccidenteo

receptordeenganche.Asegúresedequetodosloscomponentesesténenbuenascondiciones.Siel

propiedadvaliosa.

CumplircontodoslosrequisitosdelDepartamentodeTransporte(DOT)

Portadorysucontenido.

influenciadelalcohol,drogasomedicamentos.

TécnicodeservicioycertificadoparasoportarelpesodeestaCarga

Seguridadyadvertencias

2

Machine Translated by Google

Pesobruto(kg)

1522X610X152

Dimensionesdelacestadecarga(mm)

26.7

Capacidadmáximadecarga(lbs)

500

JAWJCP10078Seriedemodelos

3

Presupuesto

delaspiezasmóviles.

Tengaencuentaelpeligrode"cargadinámica".Estasituaciónseproduce

cuandosedejacaerunacargasobreeltransportador,loquedacomoresultadounapérdidaacortoplazo

elTransportadory/oelreceptordeenganche,ylesionespersonalesalapersona

Cargadeltransportador.

Nuncacarguepersonasoanimaleseneltransportadordecarga.El

pesodentrodeltransportadordecargadebedistribuirsedemanerauniforme,con

trabajando.Contengaelcabellolargoymantengaelcabello,laropaylosguantesalejados

Cargaexcesiva.Lacargadinámicapuedeprovocardañosyfallasenel

ybieniluminado.Mantengaalosespectadoresyalosniñosfueradeláreadetrabajo.

Vístaseapropiadamente.Nuncauseropasueltanijoyascuandotrabaje.

Alensamblaryutilizareltransportadordecarga,mantengalimpiaeláreadetrabajo.

Noviajeenunvehículomientrassecargaodescarga.Cargaydescarga

Portaequipaje.Asegúresedequelostubosdeescapenoesténcercade

Losartículosmáspesadossecolocanhaciaelcentrodeltransportador.

Tengaencuentalaposicióndelostubosdeescapedelvehículoantesdeinstalarel

vehículolentamente,segúnlasinstruccionesdelmanual.

Eltransportadordecarga;lasmercancíasinflamableseneltransportadordecargapodríanprendersefuego.

Machine Translated by Google

4

DESCRIPCIÓNDELPRODUCTO

ADVERTENCIA

páginas,consultelaListadepiezasyelDiagramadeensamblajeenlapágina7.

Nota:Aprietelospernosúnicamenteconlosdedoshastaqueelsoporteestécompletamenteensamblado.

Nota:Aprietelospernossoloconlosdedoshastaqueelsoportequedecompletamenteapretado.

(13),tuercas(12),arandelasplanas(10)yarandelaselásticas(11)yfíjelas.

incluyendotodoeltextobajolossubtítulosdelmismo.

Nota:Paraobtenerinformaciónadicionalsobrelaspiezasenumeradasacontinuación,

Lasección“INFORMACIÓNDESEGURIDAD”alcomienzodeestemanual,

Antesdeinstalaroutilizaresteproducto,leaelmanual“IMPORTANTE”completo.

lugar.

ensamblado.

MarcosenformadeU(15)queutilizanpernos(4),tuercasdeseguridad(6)yarandelasplanas(5).

FiguraA

B.Instalelavarilladerefuerzodeconexión(16)enlosejesizquierdoyderecho.

A.FijelosdosmarcosenformadeU(15)alavarilladesoporte(14)conpernos.

Machine Translated by Google

C.Conecteelconjuntodelasientogiratorio(1)ylavarilladesoporte(14)usandopernos(8),

tuercasdeseguridad(17),ejedelpasador(8)yarandelasplanas(9).

FiguraB

D.Utiliceelpasador(7)yelpasadortipoB(18)paraconectarconelcuerpodeinstalación.

E.Utiliceelpasador(2)yelpasadortipoB(3)paraconectarconelcuerpodeinstalación.

5

Machine Translated by Google

LISTADEPIEZASYDIAGRAMADEMONTAJE

6

Parte

Antihexagonal

BMarketingφ4

M8×40

MarcoenformadeU

Descripción

M10×70

componente

VarilladesoporteArandelaplanaφ8

Pernodecabezahexagonal

Alfiler

Cantidad

Arandelaplanaφ10

TuercahexagonalM10

Parte

Pernodecabezahexagonal

Asientogiratorio

Almohadillaelásticaφ10

Descripción

aflojandolatuercaM8

FiguraC:Componentes

Machine Translated by Google

SeccióndeINFORMACIÓNDESEGURIDADalcomienzodeestedocumento,

incluyendotodoeltextobajosussubtítulos.

¡ADVERTENCIA!Noexcedalacapacidadmáximadepesodeesteportabebésde500libras.

libras.

títulosqueaparecenenelmismo,antesdeinstalaroutilizaresteproducto.

Antesdeinstalaroutilizaresteproducto,leaelIMPORTANTE

elcomienzodeestedocumento,incluidotodoeltextobajosub

LealasecciónINFORMACIÓNDESEGURIDADIMPORTANTECOMPLETAen

7

Instruccionesdefuncionamiento

BMarketingφ2

varilladerefuerzo

PernohexagonalM16

aflojandolatuercaM16

Conexión

Antihexagonal

Arandelaplanaφ16

Ejedelpasadorφ14×80

171

Machine Translated by Google

Mantenimientoyservicio

Losprocedimientosnoexplicadosespecíficamenteenestemanualdebenser

piezasagrietadasorotas;y

2.Limpieelportabebésdespuésdecadauso.Asegúresedequenotengasuciedad,aceitenigrasa.

2.Conayuda,levanteelportaequipajeporelposteeinserteelextremodelengancheen

¡AVISO!ComuníqueseconelDepartamentodeTransportelocalparaverificarquetodos

desalineaciónoatascamientodepiezas;

cualquierotracondiciónquepuedaafectarsufuncionamientoseguro.

1.RetireelpasadorR(2)delpasadordeenganchedelportador(3).

utilizandoamarres,cuerdas,banderas,etc.adecuados(noincluidos).

Sesiguenlaspautasdeseguridadantesdetransportarlacarga.

hardwaresuelto;

Asegúresedequelacargaestéequilibradademanerauniformeenelsoporte.Fijelacargaensulugar.

Comprobar:

4.Conayuda,coloquelosartículosquesevanacargareneltransportador.

1.ANTESDECADAUSO,inspeccioneelestadogeneraldelTransportador.

Alfiler.

Limpieza,mantenimientoylubricación

3.DesliceelpasadordeengancheatravésdelosorificiosdelpasadoryfíjeloensulugarconelR

realizadoúnicamenteporuntécnicocalificado.

oescombrosenelportador.

enganchederemolquedelvehículoremolcador(noincluido).

8

Machine Translated by Google

ESTÁCALIFICADOPARAREEMPLAZARCUALQUIERPARTEDELPRODUCTO.DEHECHO,EL

ELFABRICANTEY/ODISTRIBUIDORDECLARANEXPRESAMENTEQUETODOS

CALIFICADOPARAHACERCUALQUIERREPARACIÓNALPRODUCTO,OQUEÉLOELLA

OQUESURJANDESUINSTALACIÓNDEPIEZASDEREPUESTO

LISTAENESTEDOCUMENTOSÓLOCOMOHERRAMIENTADEREFERENCIA.NILA

OGARANTÍADENINGÚNTIPOALCOMPRADORDEQUEÉLOELLAES

NIELFABRICANTENIELDISTRIBUIDORHACENNINGUNAREPRESENTACIÓN

ELFABRICANTEY/ODISTRIBUIDORHAPROPORCIONADOLASPIEZAS

REPARACIONESDELPRODUCTOORIGINALOPIEZASDEREPUESTODELMISMO,

ENESTO.

ELCOMPRADORASUMETODOSLOSRIESGOSYRESPONSABILIDADESQUESURJANDESU

LASREPARACIONESYLOSREEMPLAZOSDEPIEZASDEBENSERREALIZADOSPOR

TÉCNICOSCERTIFICADOSYLICENCIADOS,YNOPORELCOMPRADOR.

PORFAVORLEALOSIGUIENTECUIDADOSAMENTE.

9

Machine Translated by Google

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

2122Australia

ECrossStuGmbH

C/OYHConsultingLimitedOficina147,CenturionHouse,

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

MainzerLandstr.69,60329FráncfortdelMeno.

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

YHCONSULTINGLIMITADA.

CarreteradeLondres,StainesuponThames,Surrey,TW184AX

10

Machine Translated by Google

11

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

Machine Translated by Google

Uchwyt do mocowania ładunku

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

MODEL: JAWJCP10078

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL: JAWJCP10078

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

Zaczep ładunkowy

PRZEWOŹNIK

Machine Translated by Google

wartościowy majątek. 

Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT)

Nośnik i jego zawartość.

pojemność.

odbiornik zaczepu. Upewnij się, że wszystkie komponenty są w dobrym stanie. Jeśli

i instrukcje mogą spowodować śmierć, obrażenia ciała lub uszkodzenie

technik serwisowy i posiadać certyfikat umożliwiający udźwignięcie ciężaru tego ładunku

instalacji produktu. 

Często sprawdzaj stan bagażnika i pojazdu.

upewnij się, że cały sprzęt jest mocno zamocowany na miejscu. Trzymaj Cargo

jeśli zauważysz jakiekolwiek uszkodzenie spoiny, produkt należy wymienić. Sprawdź, czy

 Podczas pracy stosuj zdrowy rozsądek. Zachowaj czujność i koncentrację, gdy

ustawianie i używanie Cargo Carrier. Nigdy nie pracuj pod

bezpiecznie przytrzymać cały ładunek na

miejscu.  Przeczytaj wszystkie stosowne informacje dotyczące pojazdu, który będzie obsługiwał nośnik ładunku.

 Ten bagażnik jest przeznaczony do przewozu drewna opałowego, chłodziarek i innych

podobnych ładunków. Nie modyfikuj Carriera i nie używaj tego produktu do

Uchwyt ładunku lub zaczep holowniczy uległ uszkodzeniu w wyniku wypadku lub

podczas korzystania z tego produktu. Użyj lin i pasów mocujących (nie są dołączone) do

pod wpływem alkoholu, narkotyków lub leków.

Przed rozpoczęciem jazdy upewnij się, że silnik pojazdu jest WYŁĄCZONY i zaciągnięty jest hamulec postojowy.

 Nie przeciążaj Cargo Carriera. Nigdy nie przekraczaj maksymalnej wagi

Nośnik czysty.

instrukcje i ostrzeżenia dotyczące pojazdu zawarte w instrukcji obsługi pojazdu.

celów, do których nie został zaprojektowany.

 Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć

całą instrukcję. Nieprzestrzeganie tych ostrzeżeń

odbiornik zaczepu. Zaczep musi być prawidłowo zainstalowany przez wykwalifikowanego

 Po zakończeniu montażu należy sprawdzić i przetestować wszystkie systemy pojazdu.

w tym światła i hamulce; upewnij się, że podczas jazdy nie doszło do żadnych uszkodzeń

 Ten bagażnik musi być przymocowany do 2''x2'' klasy III lub klasy IV

załadunek lub rozładunek Cargo Cargo Cargo.

Bezpieczeństwo i ostrzeżenia

- 2 -

Machine Translated by Google

Wymiary kosza ładunkowego (mm)

1522X610X152

Masa brutto (kg)

26.7

JAWJCP10078

500

Maksymalna ładowność (funty)

Seria modeli

- 3 -

Specyfikacje

Nośnik i/lub odbiornik zaczepu oraz obrażenia ciała osoby

nadmierne obciążenie. Dynamiczne obciążenie może spowodować uszkodzenie i awarię

z ruchomych części. 

Należy być świadomym niebezpieczeństwa „obciążenia dynamicznego”. Taka sytuacja powstaje

cięższe przedmioty należy umieścić bliżej środka bagażnika.  Przed

ustawieniem bagażnika należy zwrócić uwagę na położenie rur wydechowych pojazdu.

pracujące. Trzymaj długie włosy, ubrania i rękawice z dala od

gdy ładunek zostanie zrzucony na nośnik, co spowoduje krótkotrwałe

i dobrze oświetlone. Trzymaj widzów i dzieci z dala od miejsca pracy.  Ubierz się

odpowiednio. Nigdy nie zakładaj luźnej odzieży ani biżuterii, gdy

 Podczas montażu i użytkowania bagażnika należy zachować czystość w miejscu pracy.

Cargo Carrier. Upewnij się, że rury wydechowe nie znajdują się w pobliżu

Cargo Carrier; łatwopalne towary w Cargo Carrier mogą się zapalić

w ogniu z powodu ciepła z wydechu. Jeśli takie ryzyko istnieje w Twoim pojeździe, nie

używaj Cargo Carrier.  Nie jedź w

pojeździe załadowywanym lub rozładowywanym. Załaduj i rozładuj

załadunku nośnika

ładunkowego.  Nigdy nie ładuj ludzi ani zwierząt do nośnika

ładunkowego.  Ciężar wewnątrz nośnika ładunkowego powinien być równomiernie rozłożony,

pojazdem powoli, zgodnie z instrukcją.

Machine Translated by Google

Uwaga: Dokręcaj śruby tylko ręcznie, aż do całkowitego zmontowania bagażnika.

Więcej informacji można znaleźć w liście części i schemacie montażu na stronie 7.

Uwaga: Dokręcaj śruby tylko palcami, aż nośnik będzie całkowicie zamocowany.

miejsce.

włączając w to cały tekst pod podtytułami.

Uwaga: Aby uzyskać dodatkowe informacje na temat części wymienionych poniżej,

„INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA” na początku niniejszej instrukcji,

Przed skonfigurowaniem lub użyciem tego produktu należy przeczytać całą „WAŻNE” instrukcję

(13), nakrętki (12), podkładki płaskie (10) i podkładki sprężyste (11) i zablokuj je

A. Przymocuj dwie ramy w kształcie litery U (15) do pręta nośnego (14) za pomocą śrub

Ramy w kształcie litery U (15) przy użyciu śrub (4), nakrętek zabezpieczających (6) i podkładek płaskich (5).

B. Zamontuj pręt wzmacniający łączący (16) po lewej i prawej stronie

Rysunek A

zmontowane.

OPIS PRODUKTU

OSTRZEŻENIE

- 4 -

Machine Translated by Google

- 5 -

C. Połącz obrotowy zespół siedziska (1) z prętem podporowym (14) za pomocą śrub (8),

nakrętek zabezpieczających (17), sworznia wału (8) i podkładek płaskich (9).

Rysunek B

D. Użyj sworznia (7) i sworznia typu B (18) do połączenia z korpusem instalacyjnym

E. Użyj sworznia (2) i sworznia typu B (3) do połączenia z korpusem instalacyjnym

Machine Translated by Google

Ilość

Szpilka

Ilość

Podkładka płaska φ8

Śruba z łbem sześciokątnym

część

Opis

M10×70

Pręt podporowy

Rama w kształcie litery U

M8×40

B Marketing φ4

Część

Sześciokątny anty

Opis

Podkładka elastyczna φ 10

nakrętka odkręcająca M8

Obrotowe siedzisko

Część

Nakrętka sześciokątna M10

Śruba z łbem sześciokątnym

Podkładka płaska φ 10

- 6 -

LISTA CZĘŚCI I SCHEMAT MONTAŻU

Rysunek C: Komponenty

Machine Translated by Google

Instrukcje obsługi

- 7 -

włączając cały tekst pod jego podtytułami.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA na początku niniejszego dokumentu,

OSTRZEŻENIE! Nie przekraczaj maksymalnej ładowności tego bagażnika wynoszącej 500

funtów.

nagłówki w nich zawarte, przed zainstalowaniem lub użyciem tego produktu.

Przed skonfigurowaniem lub użyciem tego produktu należy zapoznać się z całością WAŻNYCH INFORMACJI

początek tego dokumentu, włączając w to cały tekst podpunktu -

Przeczytaj CAŁĄ sekcję WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA pod adresem

Wał sworzniowy φ14×80

Sześciokątny anty

Podkładka płaska φ16

pręt zbrojeniowy

Śruba sześciokątna M16

B Marketing φ2

Połączenie

nakrętka odkręcająca M16

Machine Translated by Google

- 8 -

3. Przesuń sworzeń zaczepu przez otwory sworznia i zamocuj go na miejscu za pomocą śruby R

przed transportem ładunku przestrzegane są wytyczne bezpieczeństwa.

wykonywane wyłącznie przez wykwalifikowanego technika.

 niewspółosiowość lub wiązanie części;

Hak holowniczy pojazdu holującego (nie wchodzi w skład zestawu).

Procedury, które nie zostały szczegółowo wyjaśnione w niniejszym podręczniku, muszą zostać

2. Wyczyść nosidełko po każdym użyciu. Upewnij się, że nie ma w nim brudu, oleju, smaru

lub śmieci na nośniku.

4. Z pomocą umieść przedmioty do załadowania na nośniku.

Czyszczenie, konserwacja i smarowanie

1. PRZED KAŻDYM UŻYCIEM należy sprawdzić ogólny stan Nosidła.

- Szpilka.

stosując odpowiednie mocowania, liny, chorągiewki itp. (nie są dołączone).

 luźne elementy sprzętowe;

upewnij się, że ładunek jest równomiernie rozłożony na nośniku. Zabezpiecz ładunek na miejscu

Sprawdź:

2. Z pomocą drugiej osoby podnieś nosidło za słupek i włóż końcówkę zaczepu do środka.

 pęknięte lub uszkodzone części; i

 jakiekolwiek inne warunki mogące mieć wpływ na bezpieczną eksploatację.

1. Wyjąć sworzeń R (2) ze sworznia zaczepu nośnika (3).

UWAGA! Skontaktuj się z lokalnym Departamentem Transportu, aby sprawdzić, czy wszystkie

Konserwacja i serwisowanie

Machine Translated by Google

- 9 -

PROSZĘ UWAŻNIE PRZECZYTAĆ PONIŻSZE INFORMACJE.

JEST UPRAWNIONY DO WYMIANY JAKICHKOLWIEK CZĘŚCI PRODUKTU. W RZECZYWISTOŚCI,

KWALIFIKOWANY DO WYKONYWANIA JAKICHKOLWIEK NAPRAW PRODUKTU LUB ŻE

PRODUCENT I/LUB DYSTRYBUTOR WYRAŹNIE OŚWIADCZA, ŻE WSZYSTKIE

NAPRAWY I WYMIANY CZĘŚCI POWINNY BYĆ WYKONYWANE PRZEZ

ANI PRODUCENT, ANI DYSTRYBUTOR NIE SKŁADAJĄ ŻADNYCH OŚWIADCZEŃ

LUB GWARANCJI JAKIEGOKOLWIEK RODZAJU DLA KUPUJĄCEGO, ŻE JEST ON LUB ONA

WYMIANA W TYM DOKUMENCIE WYŁĄCZNIE JAKO NARZĘDZIE INFORMACYJNE. ANI

PRODUCENT I/LUB DYSTRYBUTOR DOSTARCZYŁ CZĘŚCI

CERTYFIKOWANI I LICENCJONOWANI TECHNICY, A NIE KUPUJĄCY.

KUPUJĄCY PRZYJMUJE NA SIEBIE WSZELKIE RYZYKO I ODPOWIEDZIALNOŚĆ WYNIKAJĄCE Z JEGO LUB JEJ

TEGO.

NAPRAWY ORYGINALNEGO PRODUKTU LUB JEGO CZĘŚCI ZAMIENNYCH,

LUB ZWIĄZANYCH Z MONTAŻEM CZĘŚCI ZAMIENNYCH

Machine Translated by Google

- 10 -

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

E-CrossStu GmbH

2122 Australia

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED.

C/O YH Consulting Limited Biuro 147, Centurion House,

REP WIELKIEJ BRYTANII

Przedstawiciel UE

Machine Translated by Google

www.vevor.com/support

Wsparcie techniczne i certyfikat e-gwarancji

- 11 -

Machine Translated by Google

MODEL: JAWJCP10078

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te

kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

HITCH CARGO DRAAIER

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: JAWJCP10078

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

DRAGER

AANHANGWAGEN

Machine Translated by Google

capaciteit.

ÿ Gebruik gezond verstand tijdens het werken. Blijf alert en concentreer je wanneer

trekhaakontvanger. Zorg ervoor dat alle componenten in goede staat zijn. Als de

waardevolle

eigendommen. ÿ Voldoen aan alle vereisten van het Department of Transportation (DOT)

Drager en inhoud.

het opzetten en gebruiken van de Cargo Carrier. Werk nooit terwijl u onder de

servicetechnicus en gecertificeerd zijn om het gewicht van deze lading te dragen

en instructies kunnen de dood, persoonlijk letsel of schade aan uw kind veroorzaken.

Houd alle lading stevig op zijn plaats. ÿ

Lees voor het voertuig dat de Cargo Carrier zal ondersteunen alle relevante informatie

soortgelijke ladingen. Wijzig de Carrier niet en gebruik dit product niet voor

productinstallatie. ÿ

Controleer regelmatig de staat van de Cargo Carrier en de voertuigonderdelen

als er lasschade wordt opgemerkt, moet het product worden vervangen. Controleer

bij gebruik van dit product. Gebruik touwen en spanbanden (niet meegeleverd) om

invloed van alcohol, drugs of medicijnen.

ÿ Deze vrachtauto is ontworpen om brandhout, koelboxen en andere spullen te vervoeren

ÿ Overbelast de Cargo Carrier niet. Overschrijd nooit het maximale gewicht

Zorg ervoor dat de motor van het voertuig UIT staat en dat de handrem is aangetrokken voordat u

De vrachtauto of de trekhaakontvanger raakt beschadigd door een ongeval, of

Drager schoon.

voertuiginstructies en waarschuwingen in de gebruikershandleiding.

doeleinden waarvoor het niet ontworpen is.

zorg ervoor dat alle hardware stevig op zijn plaats zit. Houd de Cargo

ÿ Wanneer de montage voltooid is, controleer en test u alle voertuigsystemen

ÿ Lees en begrijp deze hele handleiding voordat u dit product monteert, installeert, bedient of

onderhoudt. Het niet opvolgen van deze waarschuwingen

trekhaakontvanger. De trekhaak moet correct worden geïnstalleerd door een gekwalificeerde

inclusief verlichting en remmen; zorg ervoor dat er geen schade is ontstaan tijdens

het laden of lossen van de vrachtauto.

ÿ Deze vrachtvervoerder moet worden bevestigd aan een 2''x2'' Klasse III of Klasse IV

Veiligheid en waarschuwing

- 2 -

Machine Translated by Google

Afmetingen van de vrachtmand (mm)

1522X610X152

Brutogewicht (kg)

Maximale laadcapaciteit (lbs)

500

JAWJCP10078Modelserie

26.7

- 3 -

Specificaties

wanneer een lading op de drager wordt gedropt, wat resulteert in een kortetermijnschade

van bewegende delen. ÿ

Wees u bewust van het gevaar van ''dynamische belasting''. Deze situatie ontstaat

overmatige belasting. Dynamische belasting kan leiden tot schade en falen van

het laden van de drager.

ÿ Laad nooit mensen of dieren in de vrachtdrager. ÿ Het gewicht in de

vrachtdrager moet gelijkmatig verdeeld zijn, met

werkend. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt

de drager en/of de ontvanger van de trekhaak, en persoonlijk letsel aan de persoon

en goed verlicht. Houd toeschouwers en kinderen uit de buurt van het werkgebied. ÿ Kleed u

gepast. Draag nooit loszittende kleding of sieraden wanneer

ÿ Houd tijdens het monteren en gebruiken van de Cargo Carrier de werkplek schoon

Vrachtauto. Zorg ervoor dat de uitlaatpijpen niet in de buurt van

in brand door hitte van de uitlaat. Als dit risico bestaat op uw voertuig, gebruik de Cargo Carrier

dan niet. ÿ Rijd niet in een voertuig dat

wordt geladen of gelost. Laden en lossen

Rijd langzaam en volgens de instructies in de handleiding.

zwaardere items worden naar het midden van de drager geplaatst. ÿ Let op de

positie van de uitlaatpijpen van het voertuig voordat u de drager opzet.

de vrachtvervoerder; brandbare goederen in de vrachtvervoerder kunnen vlam vatten

Machine Translated by Google

Let op: Draai de bouten alleen handvast totdat de drager volledig is gemonteerd.

Let op: Draai de bouten alleen met de hand vast totdat de drager volledig vastzit.

Voor meer informatie over de onderdelen, zie de onderdelenlijst en het montageschema op pagina 7.

geassembleerd.

met inbegrip van alle tekst onder de subkoppen daarin.

Let op: Voor aanvullende informatie over de onderdelen die op de volgende pagina staan vermeld,

VEILIGHEIDSINFORMATIE” aan het begin van deze handleiding,

Lees de volledige 'BELANGRIJKE

A. Bevestig de twee U-vormige frames (15) met bouten aan de steunstang (14).

plaats.

Figuur A

B. Monteer de verbindingswapeningsstang (16) aan de linker- en rechterzijde

U-vormige frames (15) met bouten (4), borgmoeren (6) en vlakke ringen (5).

(13), moeren (12), vlakke ringen (10) en veerringen (11) en vergrendel ze in

PRODUCTBESCHRIJVING

WAARSCHUWING

- 4 -

Machine Translated by Google

- 5 -

C. Verbind de roterende zitting (1) en de steunstang (14) met behulp van bouten (8),

borgmoeren (17), pen-as (8) en vlakke ringen (9).

Figuur B

D. Gebruik pen (7) en B-type pen (18) om verbinding te maken met het installatielichaam

E. Gebruik pen (2) en B-type pen (3) om verbinding te maken met het installatielichaam

Machine Translated by Google

Deel

Zeshoekige anti

B Marketing ÿ4

M8×40

U-vormig raamwerk

Beschrijving

M10×70

onderdeel

SteunstangVlakke sluitring ÿ8

Zeskantige kopbout

Hoeveelheid

Vlakke sluitring ÿ 10

Deel

Zeskantmoer M10

Zeskantige kopbout

Draaibare stoel

Elastisch kussen ÿ 10

Beschrijving

losdraaien moer M8

- 6 -

ONDERDELENLIJST EN MONTAGESCHEMA

Figuur C: Componenten

Machine Translated by Google

inclusief alle tekst onder de subkoppen.

WAARSCHUWING! Overschrijd niet het maximale draagvermogen van deze drager van 500 kg.

VEILIGHEIDSINFORMATIE sectie aan het begin van dit document,

Lees de kopjes daarin voordat u dit product installeert of gebruikt.

Lees de volledige BELANGRIJKE handleiding voordat u dit product installeert of gebruikt.

het begin van dit document, inclusief alle tekst onder sub -

Lees het VOLLEDIGE gedeelte BELANGRIJKE VEILIGHEIDSINFORMATIE op

pond.

- 7 -

Gebruiksaanwijzing

Pen-as ÿ14×80

171

Zeshoekige anti

Vlakke sluitring ÿ16

B Marketing ÿ2

verstevigingsstaaf

Zeskantbout M16

losdraaien moer M16

Verbinding

Machine Translated by Google

Onderhoud en service

Er worden veiligheidsvoorschriften nageleefd voordat de lading wordt getransporteerd.

ÿ verkeerde uitlijning of binding van onderdelen;

of vuil op de drager.

3. Schuif de trekpen door de pengaten en bevestig deze met de R

uitsluitend door een gekwalificeerde technicus worden uitgevoerd.

Procedures die niet specifiek in deze handleiding worden uitgelegd, moeten worden uitgevoerd.

de trekhaak van het trekkende voertuig (niet inbegrepen).

4. Plaats met hulp de te laden items op de drager. Maak

1. Controleer vóór elk gebruik de algemene staat van de drager.

2. Maak de drager na elk gebruik schoon. Zorg ervoor dat er geen vuil, olie, vet op zit

- Vastpinnen.

Reiniging, onderhoud en smering

ÿ losse hardware;

met behulp van geschikte bevestigingsmaterialen, touwen, vlaggen, enz. (niet inbegrepen).

Zorg ervoor dat de lading gelijkmatig verdeeld is op de drager. Zet de lading vast op zijn plaats

Controleer op:

ÿ gebarsten of gebroken onderdelen; en

2. Til de drager met hulp op aan de paal en steek het uiteinde van de trekhaak erin.

ÿ elke andere omstandigheid die de veilige werking ervan kan beïnvloeden.

LET OP! Neem contact op met de plaatselijke afdeling van Transport om te verifiëren of alle

1. Verwijder de R-pen (2) uit de trekpen (3) van de drager.

- 8 -

Machine Translated by Google

GEKWALIFICEERD IS OM REPARATIES AAN HET PRODUCT UIT TE VOEREN, OF DAT HIJ OF ZIJ

IS GEKWALIFICEERD OM ONDERDELEN VAN HET PRODUCT TE VERVANGEN. IN FEITE IS DE

FABRIKANT EN/OF DISTRIBUTEUR VERKLAART UITDRUKKELIJK DAT ALLE

REPARATIES EN VERVANGINGEN VAN ONDERDELEN MOETEN WORDEN UITGEVOERD DOOR

VERMELD IN DIT DOCUMENT UITSLUITEND ALS REFERENTIE-INSTRUMENT. NOCH DE

OF GARANTIE VAN WELKE AARD DAN OOK AAN DE KOPER DAT HIJ OF ZIJ

FABRIKANT NOCH DISTRIBUTEUR DOET ENIGE VERKLARING

DE FABRIKANT EN/OF DISTRIBUTEUR HEEFT DE ONDERDELEN GELEVERD

GECERTIFICEERDE EN GELICENTIEERDE TECHNICI, EN NIET DOOR DE KOPER.

DE KOPER NEEMT ALLE RISICO'S EN AANSPRAKELIJKHEID OP ZICH DIE VOORTVLOEIEN UIT ZIJN OF HAAR

REPARATIES AAN HET ORIGINELE PRODUCT OF VERVANGENDE ONDERDELEN DAARVAN,

DAARVAN.

OF VOORTVLOEIEND UIT ZIJN OF HAAR INSTALLATIE VAN VERVANGENDE ONDERDELEN

LEES HET VOLGENDE AANDACHTIG DOOR.

- 9 -

Machine Translated by Google

VK REP

EC-REP

2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Mainzer Landstr.69, 60329 Frankfurt am Main.

Londen Road, Staines-upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

E-CrossStu GmbH

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147, Centurion House,

- 10 -

Machine Translated by Google

- 11 -

www.vevor.com/support

Technische ondersteuning en e-garantiecertificaat

Machine Translated by Google

MODELL: JAWJCP10078

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

HITCH LASTHÅLLARE

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: JAWJCP10078

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

- 1 -

BEHÖVER HJÄLP? KONTAKTA OSS!

BÄRARE

HITCH CARGO

Machine Translated by Google

ÿ Denna lastbärare är designad för att transportera ved, kylare och annat

Se till att fordonets motor är AV, med parkeringsbromsen åtdragen, innan

ÿ Överbelasta inte lastbäraren. Överskrid aldrig maxvikten

Cargo Carrier eller kopplingsmottagare skadas genom olycka, eller

fordonsinstruktioner och varningar i instruktionsboken.

syften som den inte är designad för.

se till att all hårdvara är ordentligt fastsatt på plats. Behåll lasten

Bärare ren.

ÿ När monteringen är klar, kontrollera och testa alla fordonssystem

ÿ Läs och förstå hela denna manual innan du monterar, installerar, använder eller

servar denna produkt. Underlåtenhet att följa dessa varningar

kopplingsmottagare. Kroken måste installeras korrekt av en kvalificerad

inklusive lampor och bromsar; se till att inga skador uppstod under

lastning eller lossning av lastbäraren.

ÿ Denna lastbärare måste fästas på en 2''x2'' klass III eller klass IV

kapacitet.

ÿ Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när

ställa in och använda lastbäraren. Arbeta aldrig medan du är under

kopplingsmottagare. Se till att alla komponenter är i gott skick. Om

värdefull egendom.

ÿ Följ alla krav från Department of Transportation (DOT).

Bärare och dess innehåll.

påverkan av alkohol, droger eller mediciner.

servicetekniker och vara certifierad för att bära vikten av denna last

och instruktioner kan orsaka dödsfall, personskada eller skada på

hålla all last säkert på plats. ÿ För

fordonet som ska stödja lastbäraren, läs allt som är relevant

liknande laster. Modifiera inte bäraren och använd inte denna produkt för

produktinstallation. ÿ

Kontrollera ofta lastbärarens och fordonets skick

om någon svetsskada noteras ska produkten bytas ut. Kontrollera till

när du använder denna produkt. Använd rep och knytband (ingår ej) för att

Säkerhet och varning

- 2 -

Machine Translated by Google

Specifikationer

- 3 -

Bruttovikt (kg)

1522X610X152

Lastkorgsmåttÿmmÿ

Maximal lastkapacitet (lbs)

500

JAWJCP10078Modellserie

26.7

från rörliga delar. ÿ Var

medveten om faran med ''dynamisk belastning''. Denna situation uppstår

när en last tappas på bäraren, vilket resulterar i en kort tid

bäraren och/eller kopplingsmottagaren och personskada på personen

laddar bäraren. ÿ Lasta

aldrig människor eller djur i lastbäraren. ÿ Vikten inuti lastbäraren ska

vara jämnt fördelad, med

och väl upplyst. Håll åskådare och barn borta från arbetsområdet. ÿ Klä dig lämpligt.

Bär aldrig löst sittande kläder eller smycken när

överdriven belastning. Dynamisk belastning kan resultera i skador och fel på

arbetssätt. Innehåll långt hår och håll hår, kläder och handskar borta

ÿ Håll arbetsområdet rent när du monterar och använder lastbäraren

tyngre föremål placerade mot mitten av bäraren. ÿ Notera läget för

fordonets avgasrör innan du sätter upp

Lastbärare. Se till att avgasrören inte är i närheten av

lastbäraren; brandfarligt gods i lastbäraren kan fånga

i brand på grund av värme från avgaserna. Om denna risk finns på ditt fordon, använd

inte lastbäraren. ÿ Åk inte i fordon

som lastas eller lossas. Ladda och lossa

fordonet långsamt, enligt instruktionerna i manualen.

Machine Translated by Google

sidor, se reservdelslistan och monteringsdiagrammet på sidan 7.

Obs: Endast finger - dra åt bultarna tills hållaren är helt monterad.

Obs: Endast finger - dra åt bultarna tills hållaren är helt

plats.

inklusive all text under underrubrikerna däri.

Obs: För ytterligare information om delarna som anges nedan

SÄKERHETSINFORMATION” i början av denna handbok,

Innan du installerar eller använder denna produkt, läs hela "VIKTIGT

(13), muttrar (12), plana brickor (10) och fjäderbrickor (11) och lås in dem

Bild A

A. Fäst de två U-formade ramarna (15) på stödstången (14) med bultar

B. Montera vevstaken (16) till vänster och höger

U-formade ramar (15) med bultar (4), låsmuttrar (6) och plana brickor (5).

monterade.

PRODUKTBESKRIVNING

VARNING

- 4 -

Machine Translated by Google

- 5 -

C. Anslut den roterande sätesenheten (1) och stödstången (14) med bultar

(8), låsmuttrar (17), stiftaxeln (8) och plana brickor (9).

Bild B

D.Använd stift (7) och B-typ stift (18) för att ansluta till installationskroppen

E.Använd stift (2) och B-typ stift (3) för att ansluta till installationskroppen

Machine Translated by Google

komponent

Del

Sexkantsmutter M10

Sexkantig huvudbult

Antal

Platt bricka ÿ 10

Beskrivning

lossningsmutter M8

Elastisk kudde ÿ 10

Roterande säte

Beskrivning

M8×40 M10×70

Stödstång

Del

B Marknadsföring ÿ4

Hexagonal anti

U-formad ram

Antal

Stift

Sexkantig huvudbult

Platt bricka ÿ8

- 6 -

DELLISTA OCH MONTERINGSDIAGRAM

Figur C: Komponenter

Machine Translated by Google

SÄKERHETSINFORMATION avsnittet i början av detta dokument,

inklusive all text under dess underrubriker.

VARNING! Överskrid inte denna bärares maximala viktkapacitet på 500

rubriker däri, innan du installerar eller använder denna produkt.

Innan du installerar eller använder denna produkt, läs hela VIKTIGT

början av detta dokument, inklusive all text under under -

Läs avsnittet HELA VIKTIG SÄKERHETSINFORMATION på

pund.

- 7 -

Driftinstruktioner

Hexagonal anti

Platt bricka ÿ16

B Marknadsföring ÿ2

Sexkantsbult M16

förstärkningsstång

lossningsmutter M16

Förbindelse

Stiftaxel ÿ14×80

171

Machine Translated by Google

Underhåll och service

Rengöring, underhåll och smörjning

använda lämpliga knytband, rep, flaggor, etc. (ingår ej).

ÿ lös hårdvara;

se till att lasten är jämnt balanserad på bäraren. Säkra lasten på plats

Kontrollera efter:

ÿ spruckna eller trasiga delar; och

2. Lyft med hjälp av hållaren i stolpen och för in kopplingsänden

ÿ alla andra tillstånd som kan påverka dess säker drift.

VARSEL! Kontakta det lokala transportdepartementet för att kontrollera att allt

1. Ta bort R - stiftet (2) från hållarens dragstift (3).

säkerhetsriktlinjerna följs innan lasten transporteras.

ÿ felinriktning eller bindning av delar;

eller skräp på bäraren.

3. Skjut dragstiftet genom stifthålen och fäst det på plats med R

utförs endast av en kvalificerad tekniker.

Procedurer som inte specifikt förklaras i denna manual måste vara

dragfordonets dragkrok (ingår ej).

4. Med hjälp, placera föremålen som ska lastas på bäraren. Göra

1. INNAN VARJE ANVÄNDNING, inspektera bärarens allmänna skick.

2. Rengör bäraren efter varje användning. Se till att det inte finns smuts, olja, fett

- Nål.

- 8 -

Machine Translated by Google

ÄR KVALIFICERAD ATT BYTA ALLA DELAR AV PRODUKTEN. FAKTISKT, THE

TILLVERKARE OCH/ELLER DISTRIBUTÖR UTGÅR UTTRYCKLIGT ATT ALLA

KVALIFICERAD ATT GÖRA ALLA REPARATIONER PÅ PRODUKTEN, ELLER ATT HAN ELLER HON

REPARATIONER OCH BYTE AV DELAR BÖR UTFÖRAS AV

TILLVERKAREN ELLER DISTRIBUTÖREN GÖR NÅGON REPRESENTATION

ELLER GARANTI AV NÅGOT SLAG TILL KÖPEN OM ATT HAN ELLER HON ÄR

LISTA I DETTA DOKUMENT ENDAST SOM ETT REFERENSVERKTYG. VARKEN DEN

TILLVERKAREN OCH/ELLER DISTRIBUTÖREN HAR TILLHANDAHÅLLET DElarna

CERTIFIERADE OCH LICENSIERADE TEKNIKER, OCH INTE AV KÖPAREN. DE

KÖPAREN PÅTAR SIG ALLA RISKER OCH ANSVAR SOM UPPSTÅR FRÅN HANS ELLER HENNE

REPARATIONER AV ORIGINALPRODUKTEN ELLER ERSÄTTNINGSDELAR DÄRAV,

DÄRAV.

ELLER SOM UPPSTÅR UR HANS ELLER HENNES INSTALLATION AV RESERVDELAR

LÄS FÖLJANDE NOGGRANT.

- 9 -

Machine Translated by Google

EC REP

UK REP

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

2122 Australien

E-CrossStu GmbH

YH CONSULTING LIMITED.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Mainzer Landstr.69, 60329 Frankfurt am Main.

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

- 10 -

Machine Translated by Google

- 11 -

www.vevor.com/support

Teknisk support och e-garanticertifikat

Machine Translated by Google

Vevor JAWJCP10078 500 lbs Hitch Cargo Carrier Folding Hitch Cargo Carrier with Cargo Net

Product's Documents

User Manual

Specifications

Vevor JAWJCP10078 Questions and Answers
