HITCH CARGO CARRIER

MODEL: JAWJCP10079

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL: JAWJCP10079

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

HITCH CARGO

CARRIER

- 2 -

Safety & Warning

 Read and understand this entire manual before assembling, installing,

operating, or servicing this product. Failure to follow these warnings

and instructions can cause death, personal injury or damage to

valuable property.

 Adhere to all Department of Transportation (D.O.T.) requirements

when using this product. Use ropes and tie downs (not included) to

securely hold all cargo in place.

 For the vehicle that will support the Cargo Carrier, read all pertinent

vehicle instructions and warnings provided in the owner's manual.

Make sure the vehicle's engine is OFF, with parking brake set, before

loading or unloading the Cargo Carrier.

 This Cargo Carrier must be attached to a 2’’x2’’ Class III or Class IV

hitch receiver. The hitch must be properly installed by a qualified

service technician and be certified to support the weight of this Cargo

Carrier and its contents.

 This Cargo Carrier is designed to haul firewood, coolers and other

similar loads. Do not modify the Carrier and do not use this product for

purposes that it was not designed for.

 Do not overload the Cargo Carrier. Never exceed the maximum weight

capacity.

 When assembly is complete, check and test all vehicle systems

including lights and brakes; make sure no damage occurred during

product installation.

 Frequently check the condition of the Cargo Carrier and the vehicle's

hitch receiver. Make sure all components are in good condition. If the

Cargo Carrier or hitch receiver become damaged through accident, or

if any weld damage is noted, the product should be replaced. Check to

make sure that all hardware is tightly secured in place. Keep the Cargo

Carrier clean.

 Use common sense when working. Stay alert and concentrate when

setting up and using the Cargo Carrier. Never work while under the

influence of alcohol, drugs or medications.

- 3 -

 While assembling and using the Cargo Carrier keep work area clean

and well lighted. Keep spectators and children out of the work area.

 Dress appropriately. Never wear loose fitting clothing or jewelry when

working. Contain long hair, and keep hair, clothing and gloves away

from moving parts.

 Be aware of the danger of ''dynamic loading''. This situation arises

when a load is dropped onto the Carrier, resulting in a short term

excessive load. Dynamic loading can result in damage and failure of

the Carrier and/or hitch receiver, and personal injury to the person

loading the Carrier.

 Never load people or animals into the Cargo Carrier.

 Weight inside the Cargo Carrier should be evenly distributed, with

heavier items positioned towards the center of the Carrier.

 Note the position of the vehicle's exhaust pipes before setting up the

Cargo Carrier. Make sure exhaust pipes are not in close proximity of

the Cargo Carrier; flammable goods in the Cargo Carrier could catch

on fire due to heat from the exhaust. If this risk exists on your vehicle,

do not use the Cargo Carrier.

 Do not ride in vehicle being loaded or unloaded. Load and unload

vehicle slowly, according to manual instructions.

Specifications

Model Series

JAWJCP10079

Maximum Load Capacity

（

lbs

）

500

Cargo Basket Dimensions（mm）

1525X610X355

Gross Weight(kg)

30.7

- 4 -

WARNING

Before setting up or using this product, read the entire “IMPORTANT SAFETY

INFORMATION” section at the beginning of this manual, including all the text

under the sub - headings therein.

Note: For additional information about the parts listed on the following pages, refer

to the Parts List and Assembly Diagram on page 7.

Note: Only finger - tighten the bolts until the carrier is fully

assembled.

PRODUCT DESCRIPTION

A. Open the long and short side guardrails of the luggage rack, insert the

pin (22), and lock the long and short side guardrails with B - type pin φ2

(23).

Figure A

- 5 -

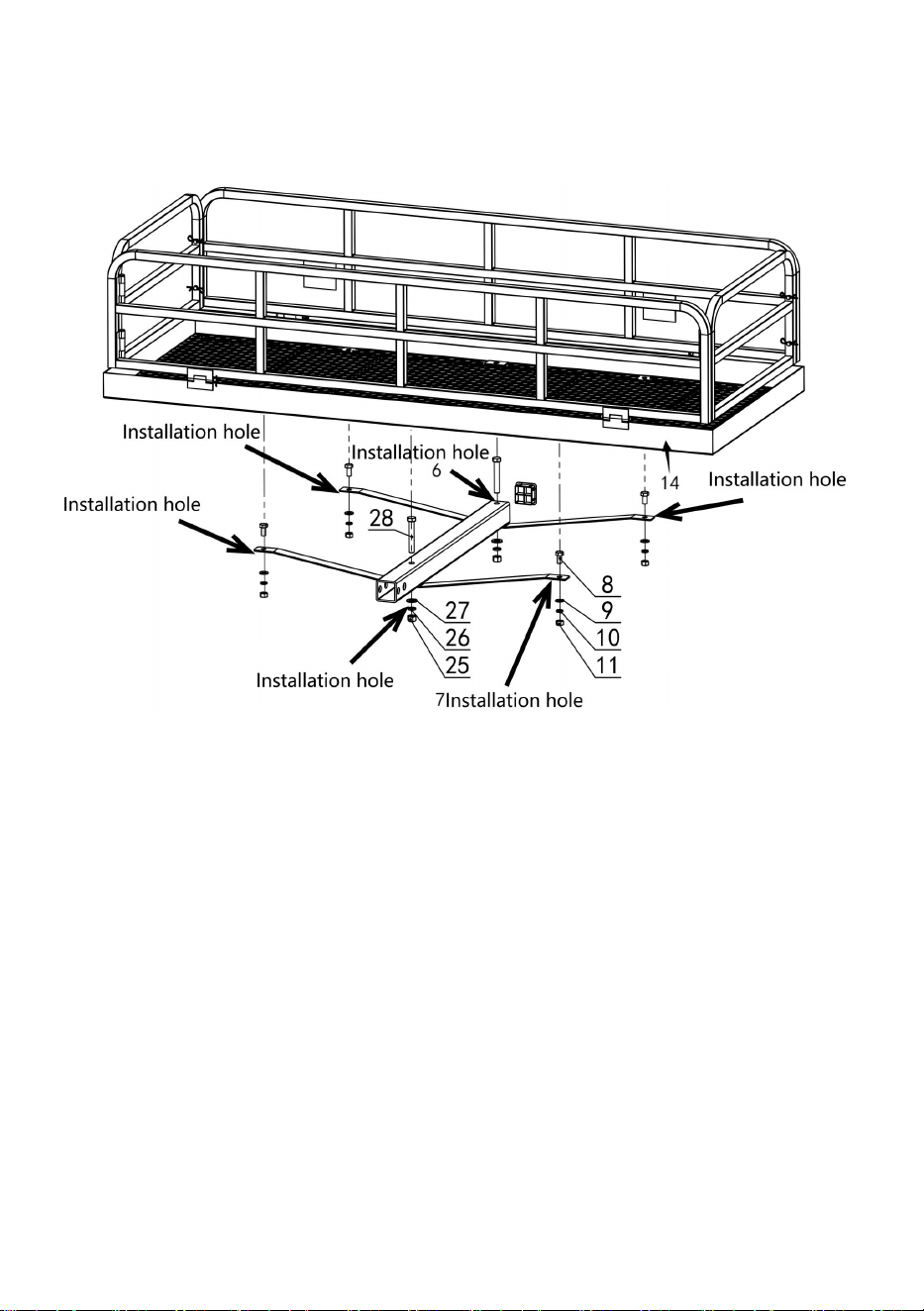

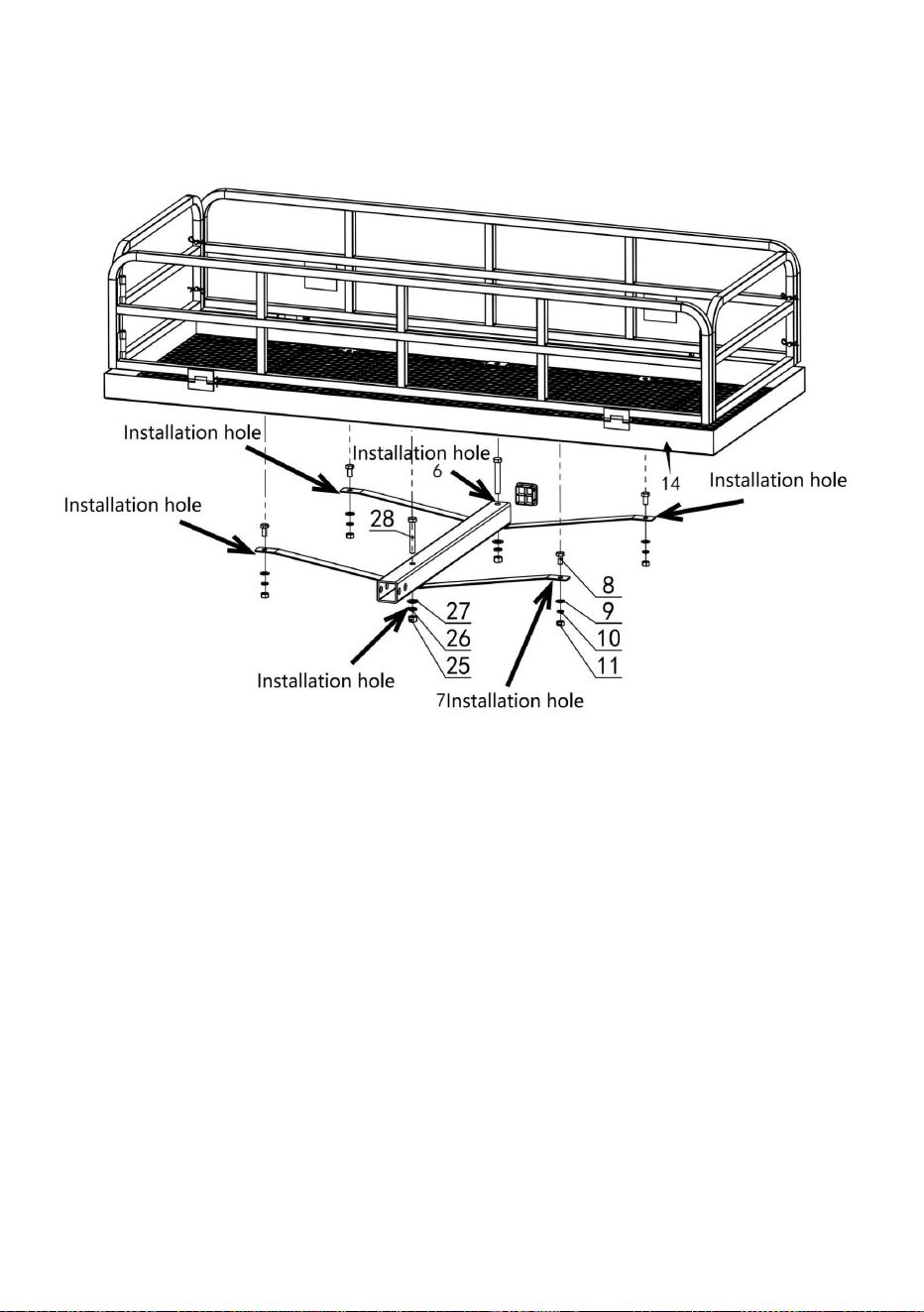

B. Use hex bolts (8), hex nuts (11), spring washers (10), and flat washers

(9) to lock the main support rod (6) and bottom frame support (7) to the

bottom frame (14)

Figure B

C. Use hexagonal bolts (28), hexagonal nuts (25), flat washers (27), spring

washers (26) to lock with the bottom frame (21).

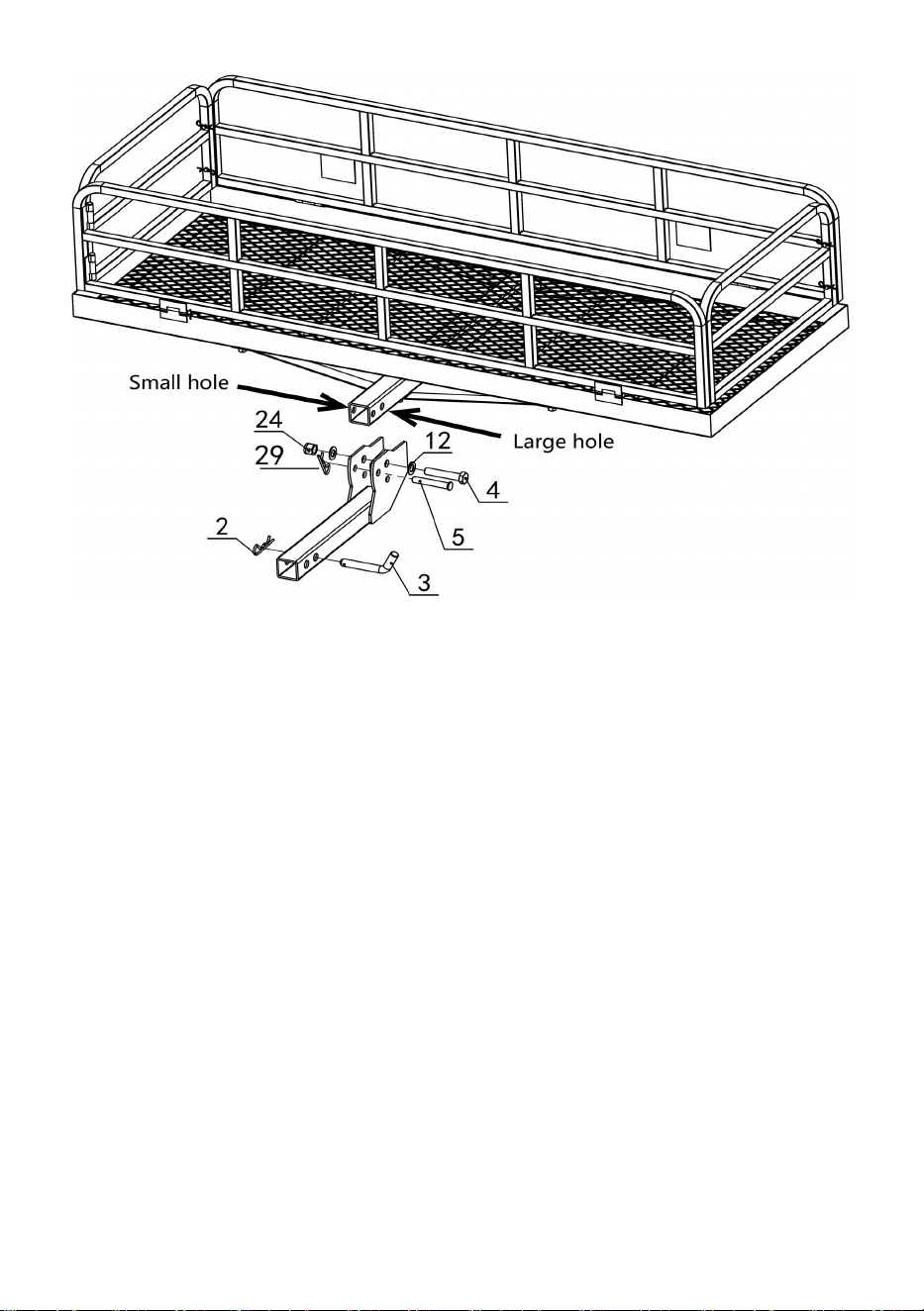

D. Connect the rotating seat assembly (1) and the main support rod (6)

using

Hex bolt M16

(4)

、Flat washer 16（12）

and

Lock nut M16

(24), as well as

pin (5) and B - type pin (29)

E. Connect the plug (2) and B - shaped pin (3) to the interface of the

installation body

- 6 -

Figure C: Components

- 7 -

- 8 -

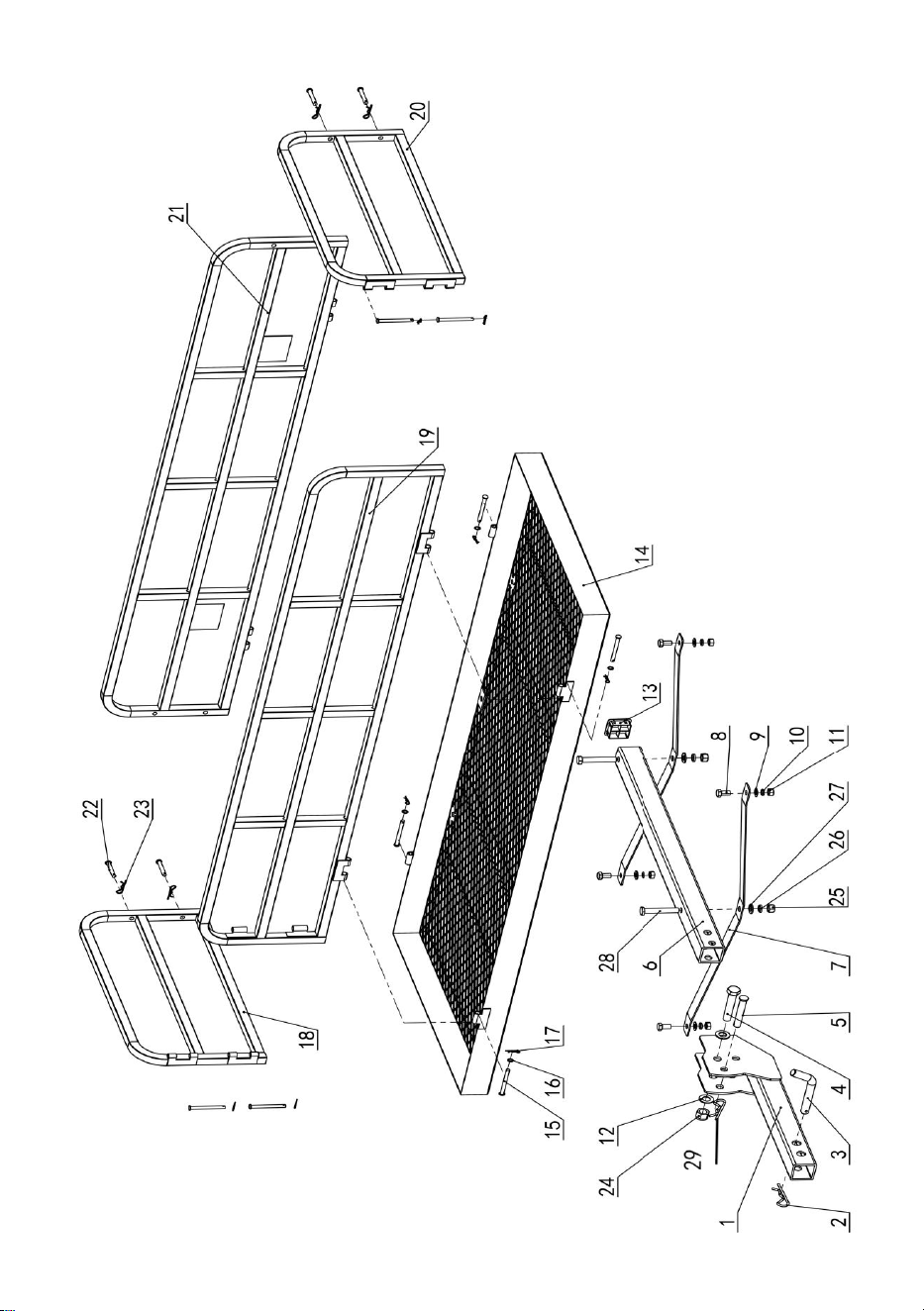

PARTS LIST AND ASSEMBLY DIAGRAM

Part

Description/mm

Qty

Part

Description/mm

Qty

Rotating seat

assembly

Pin shaft-like pin

φ7.2×75

B Marketing φ4

Washer (for under

screw)

Pin in B shape φ1.5

Hex bolt M16

frame A

Pin shaft φ14×80

frame B

Main support rod

frame C

Bottom frame

support

frame D

Hex bolt M10

Latch φ7.7×50

Ordinary flat washer

Pin in B shape φ2

Spring washer 10

Hexagonal anti

loosening nut M16

Hex nut M10

Hex nut M12

Flat washer φ16

Spring washer 12

Square tube plug

Ordinary flat washer 12

frame base

Hex bolt M12

B Marketing φ2

- 9 -

Operation Instructions

Read the ENTIRE IMPORTANT SAFETY INFORMATION section at the

beginning of this document, including all text under sub - headings therein,

before setting up or using this product.

Before setting up or using this product, read the entire IMPORTANT SAFETY

INFORMATION section at the beginning of this document, including all the text

under its sub - headings.

WARNING! Do not exceed this carrier's maximum weight capacity of 500 pounds.

1. Remove the R - Pin (2) from the carrier's Hitch Pin (3).

2. With assistance, lift the carrier by the post and insert the hitch end into the

towing vehicle's tow hitch (not included).

3. Slide the Hitch Pin through the pin holes and fasten it in place with the R - Pin.

4. With assistance, place the items to be loaded onto the carrier. Make sure the

load is evenly balanced on the carrier. Secure the load in place using appropriate

tie - downs, ropes, flags, etc. (not included).

NOTICE! Contact the local Department of Transportation to verify that all safety

guidelines are being followed before transporting the load.

Maintenance and Servicing

Procedures not specifically explained in this manual must be performed

solely by a qualified technician.

Cleaning, Maintenance, and Lubrication

1. BEFORE EACH USE, inspect the general condition of the Carrier. Check for:

 loose hardware;

 misalignment or binding of parts;

 cracked or broken parts; and

 any other condition that may affect its safe operation.

2. Clean the carrier after each use. Make sure there is no dirt, oil, grease or

debris on the carrier.

- 10 -

PLEASE READ THE FOLLOWING CAREFULLY.

THE MANUFACTURER AND/OR DISTRIBUTOR HAS PROVIDED THE PARTS

LIST IN THIS DOCUMENT AS A REFERENCE TOOL ONLY. NEITHER THE

MANUFACTURER NOR THE DISTRIBUTOR MAKES ANY REPRESENTATION

OR WARRANTY OF ANY KIND TO THE BUYER THAT HE OR SHE IS

QUALIFIED TO MAKE ANY REPAIRS TO THE PRODUCT, OR THAT HE OR SHE

IS QUALIFIED TO REPLACE ANY PARTS OF THE PRODUCT. IN FACT, THE

MANUFACTURER AND/OR DISTRIBUTOR EXPRESSLY STATES THAT ALL

REPAIRS AND PARTS REPLACEMENTS SHOULD BE UNDERTAKEN BY

CERTIFIED AND LICENSED TECHNICIANS, AND NOT BY THE BUYER. THE

BUYER ASSUMES ALL RISK AND LIABILITY ARISING OUT OF HIS OR HER

REPAIRS TO THE ORIGINAL PRODUCT OR REPLACEMENT PARTS THEREOF,

OR ARISING OUT OF HIS OR HER INSTALLATION OF REPLACEMENT PARTS

THEREOF.
