Kenmore PG-40405SOL 4-Burner Searing Side Burner Gas Grill User Manual

Use & Care Guide

Manual de Uso y Cuidado

English / Español

Kenmore®

Liquid Propane Gas Grill

Parrilla a gas de propano líquido

Model/Modelo: PG-40405S0L

P/N 40500500

WARNING

1. Do not store or use gasoline or other

flammable liquids or vapors in the vicinity of

this or any other appliance.

2. An LP cylinder not connected for use shall not

be stored in the vicinity of this or any other

appliance.

Installation Safety Precautions

• Please read this User’s Manual in its entirety before using the

grill.

• Failure to follow the provided instruction can result in seriously

bodily injury and/or property damage.

• Some parts of this grill may have sharp edges. Please wear

suitable protective gloves.

• Use grill, as purchased, only with LP (propane) gas and the

regulator/valve assembly supplied.

• Grill installation must conform with local codes, or in their

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, B149.2, or the Standard for Recreational

Vehicles, ANSI A 119.2/NFPA 1192, and CSA Z240 RV

Series, Recreational Vehicle Code, as applicable.

• All electrical accessories (such as rotisserie) must be

electrically grounded in accordance with local codes, or

National Electrical Code, ANSI / NFPA 70 or Canadian

Electrical Code, CSA C22.1. Keep any electrical cords and/or

fuel supply hoses away from any hot surfaces.

• This grill is safety certified for use in the United States

and/or Canada only. Do not modify for use in any

other location. Modification will result in a safety

hazard.

IMPORTANT: This grill is intended for outdoor use only and is

not intended to be installed in or on recreational vehicles or

boats.

NOTE TO INSTALLER: Leave this User’s Manual with the

customer after delivery and/or installation.

NOTE TO CONSUMER: Leave this User’s Manual in a

convenient place for future reference.

Safety Symbols

The symbols and boxes shown below explain what each heading

means. Read and follow all of the messages found throughout

the manual.

DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flame.

3. Open lid.

4. If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department

CAUTION

For residential use only. Do not use for commercial

cooking.

Model Number

Serial Number

See rating label on grill for serial number.

Date Purchased

DANGER

DANGER: Indicates an imminently hazardous situation which,

if not avoided, will result in death or serious injury.

WARNING

WARNING: Indicates an potentially hazardous situation

which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION: Indicates a potentially hazardous situation or

unsafe practice which, if not avoided, may result in minor

or moderate injury.

Please Contact Permasteel Customer Service For Help &

Parts

If you have questions or need assistance during

assembly,Please call 1-888-287-0735. M – F 8:00 – 5:00

Pacific You will be speaking to a Representative of the grill

manufacturer.

Product Record

IMPORTANT: Fill out the product record information below.

Or Visit us at www.permasteel.net

DANGER

TABLE OF CONTENTS

For Your Safety . . .

Grill Service Center. . .

Product Record Information . . .

Installation Safety Precautions . . .

Safety Symbols . . .

Kenmore Grill Warranty . . .

Use and Care . . .

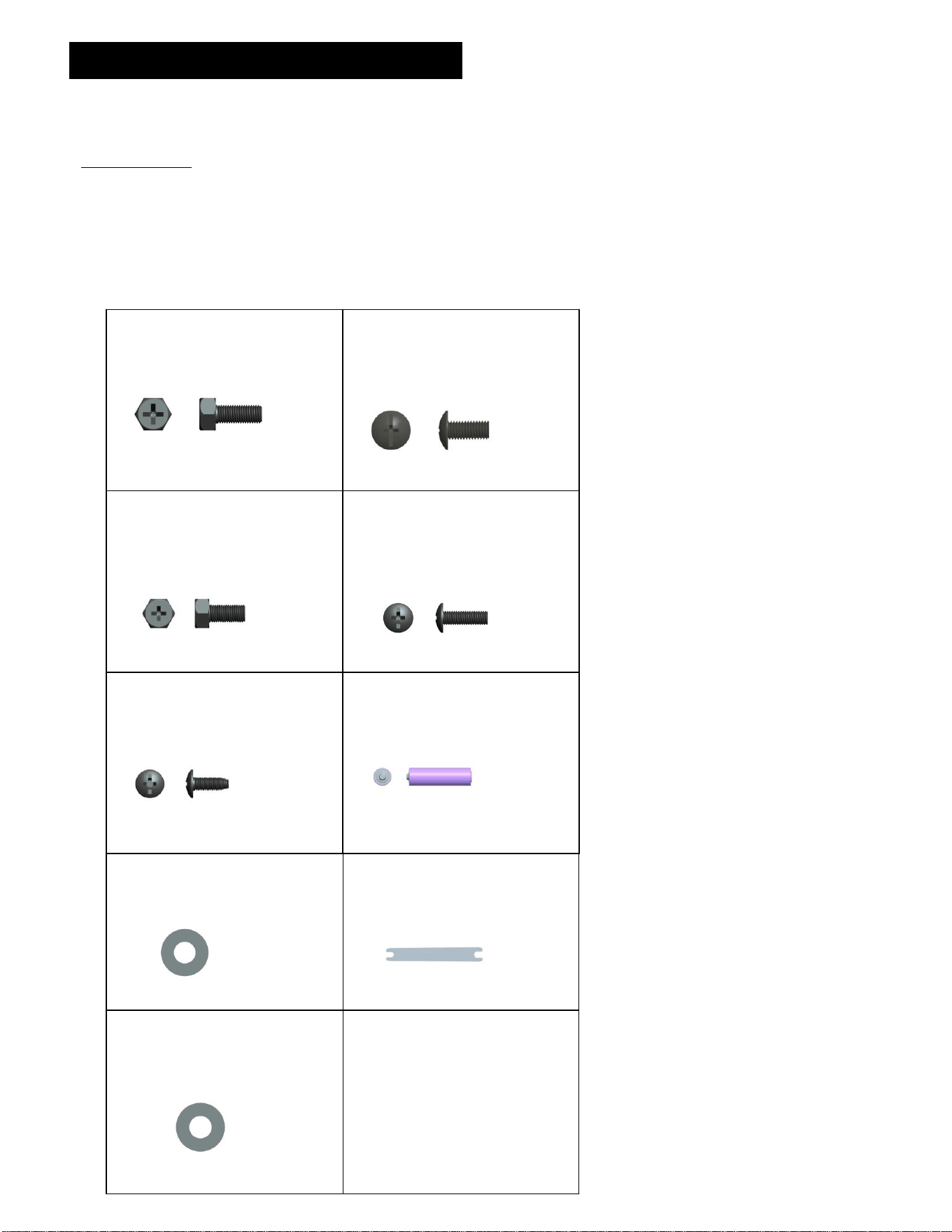

Parts List . . .

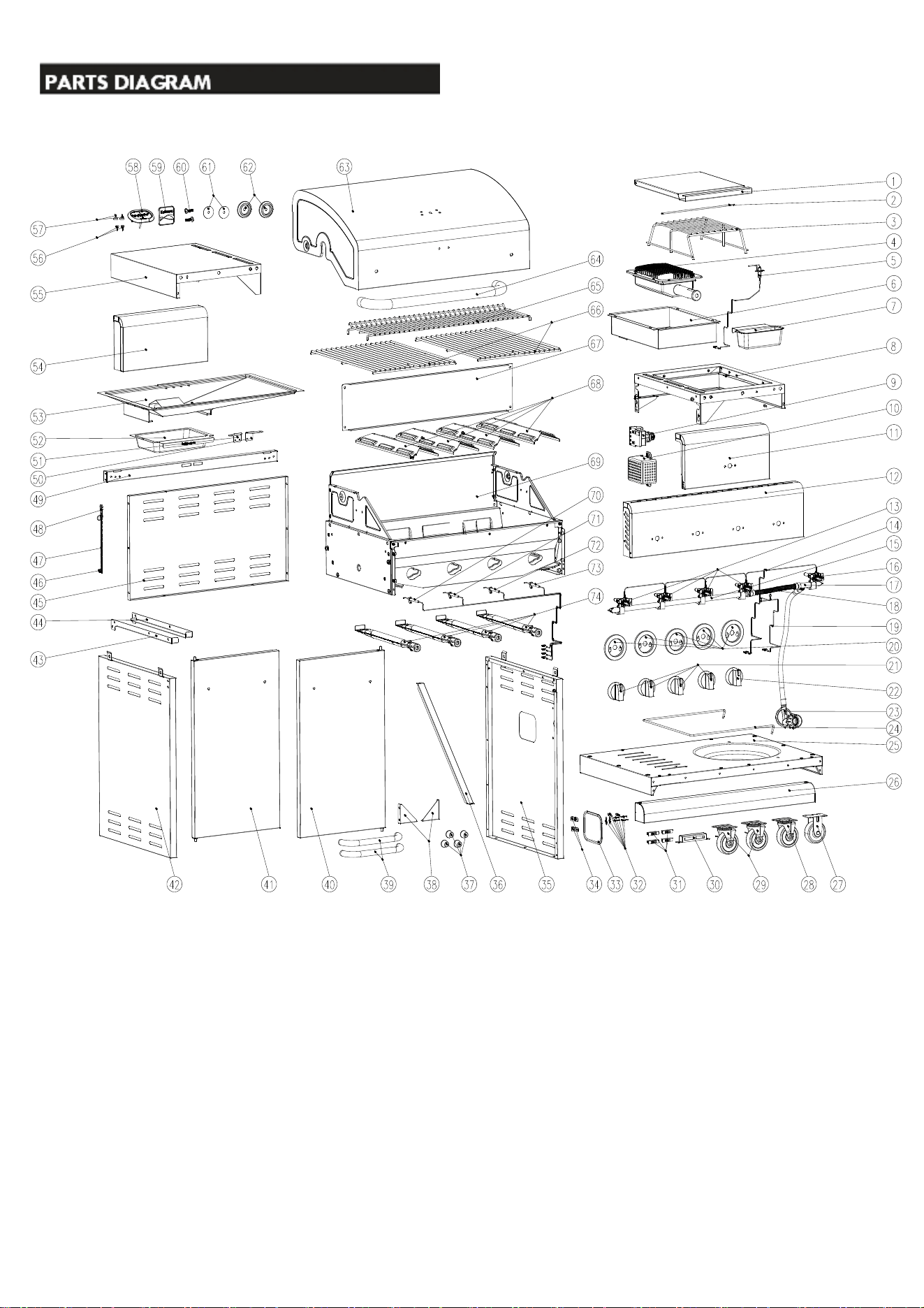

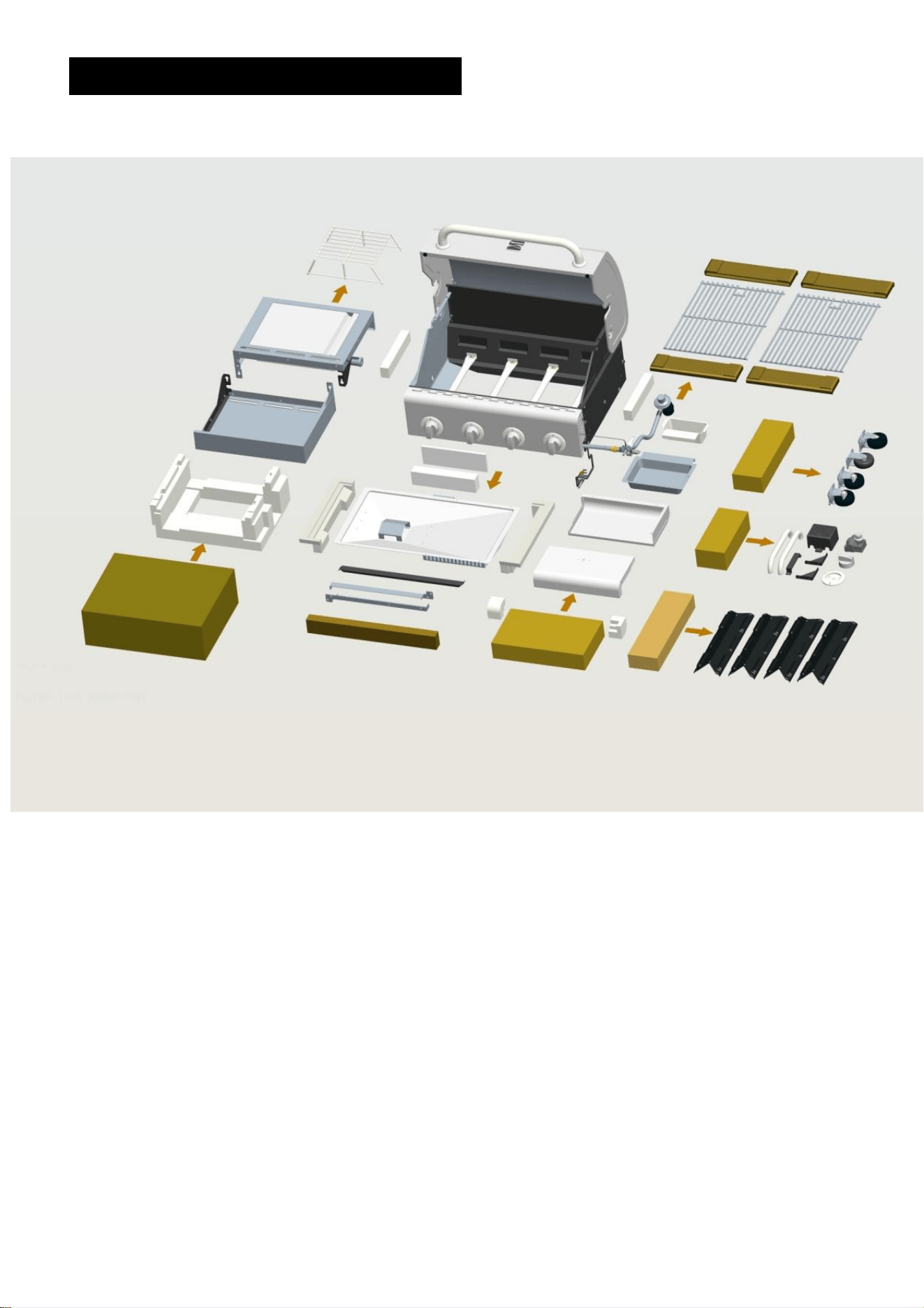

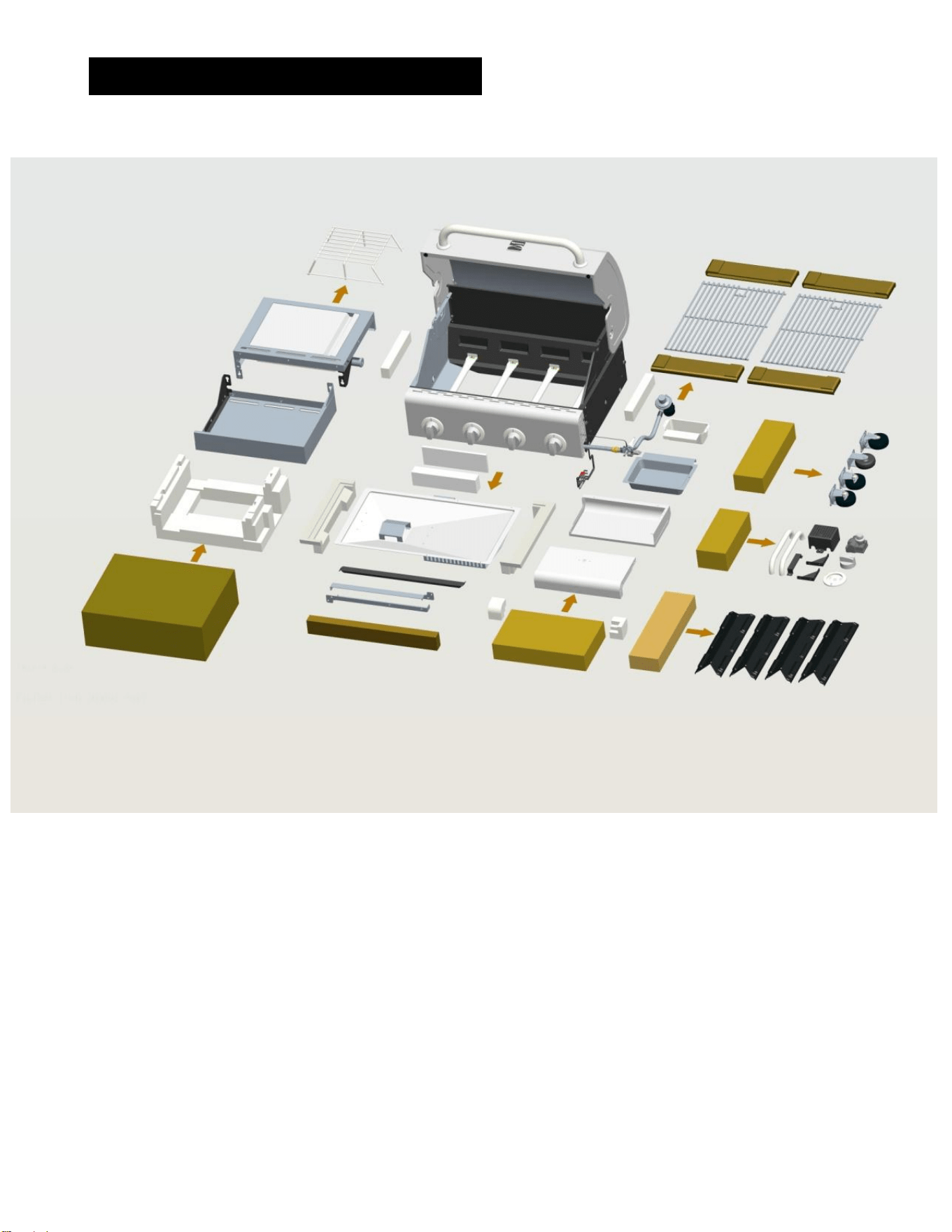

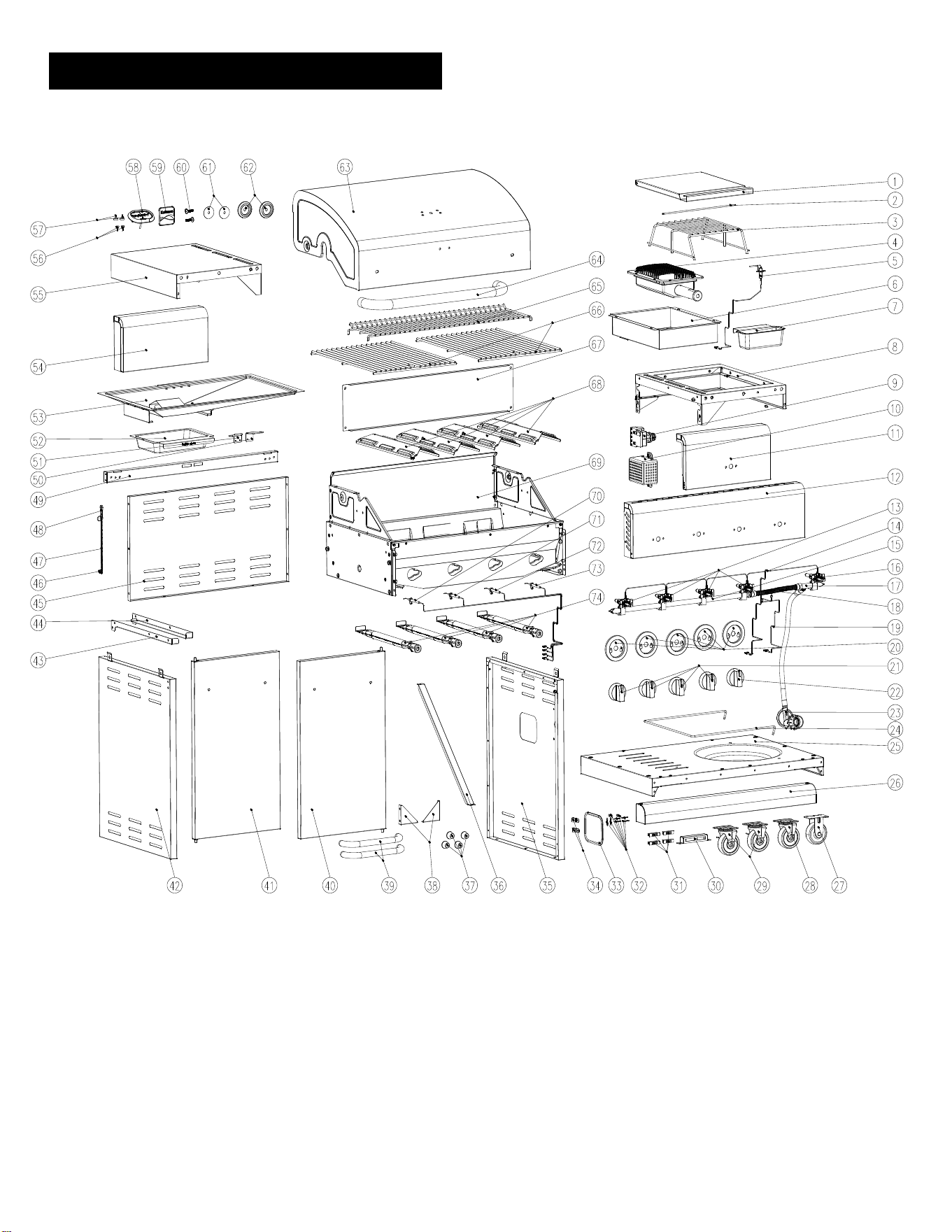

Parts Diagram . . .

Before Assembly . . .

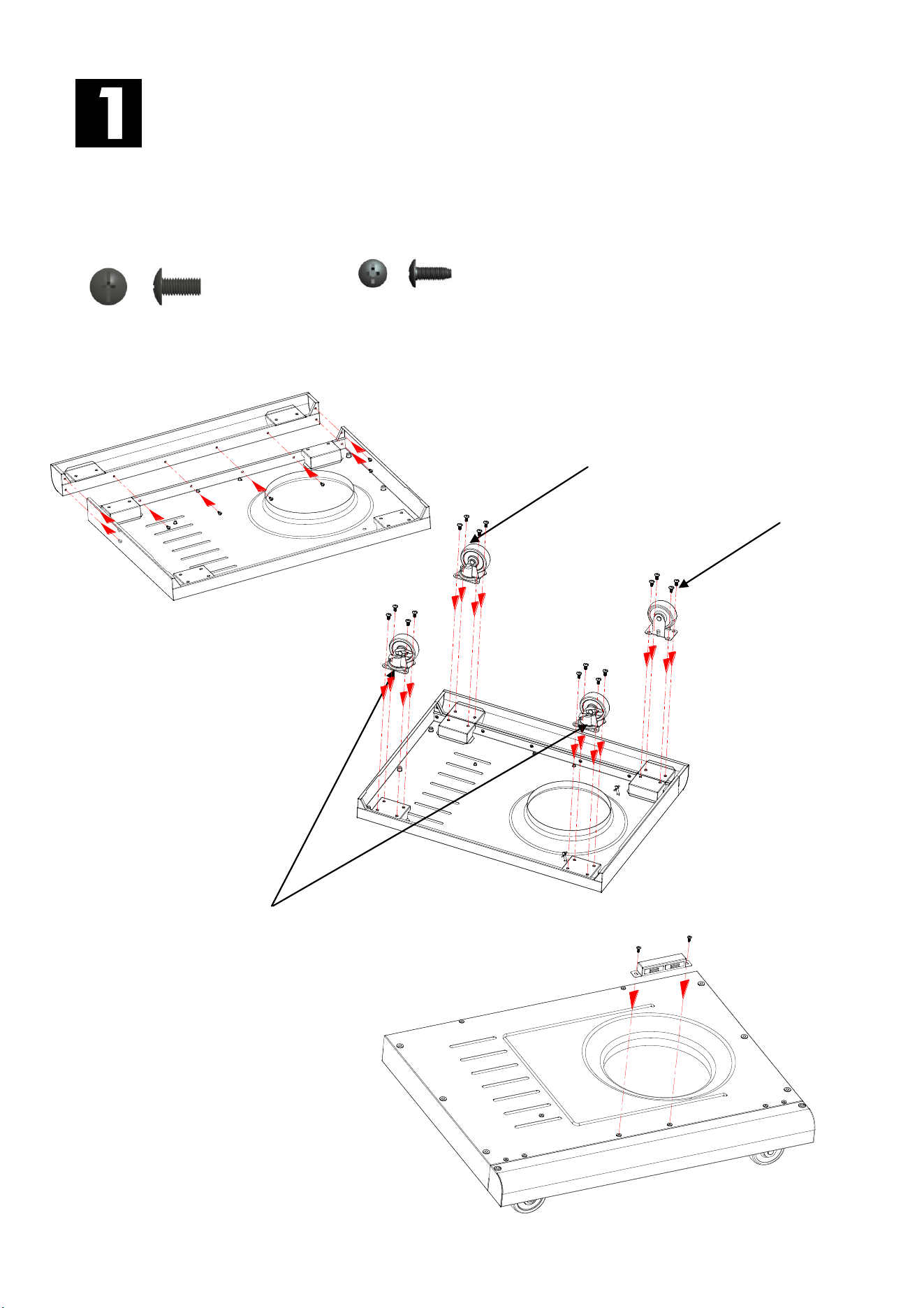

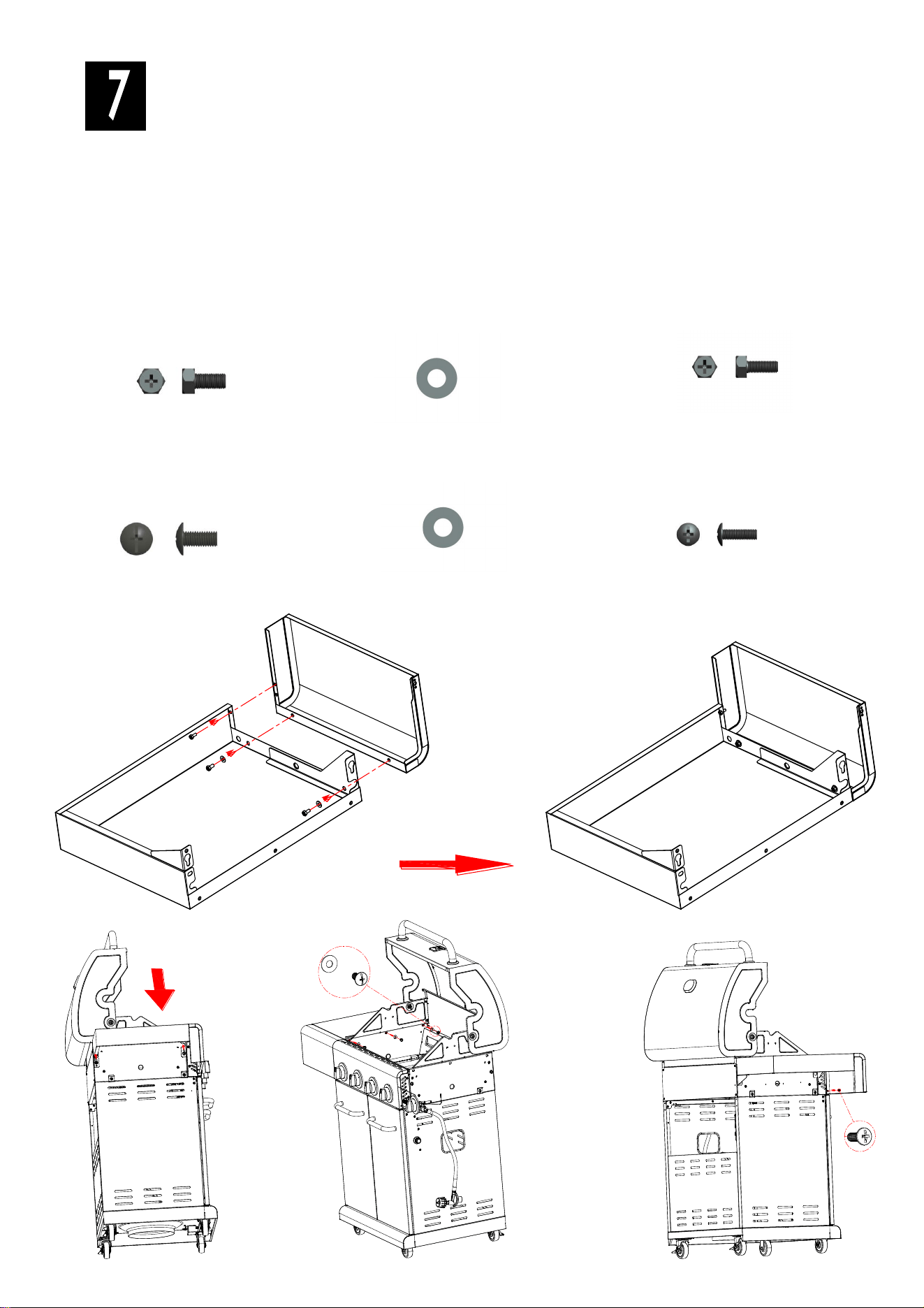

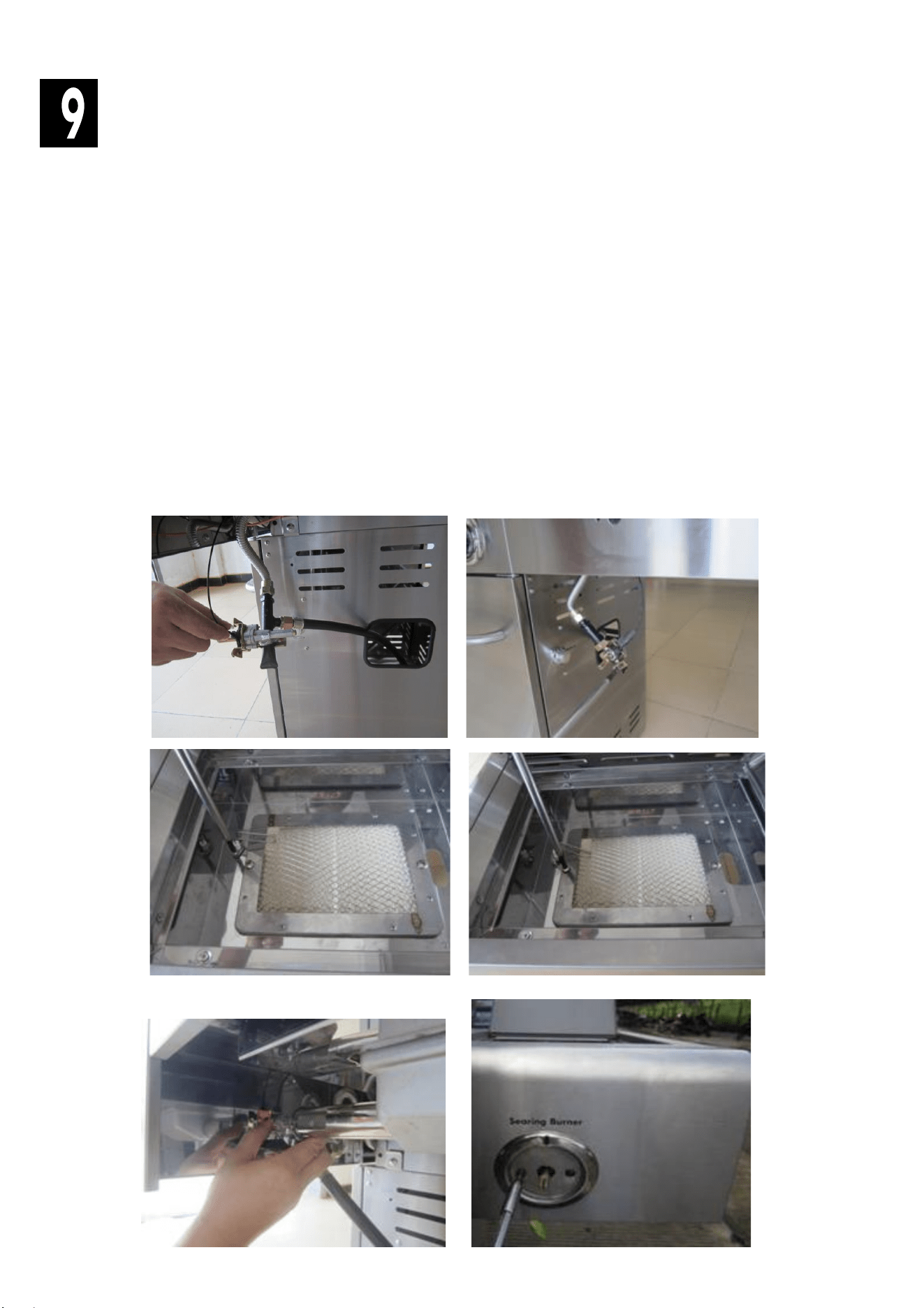

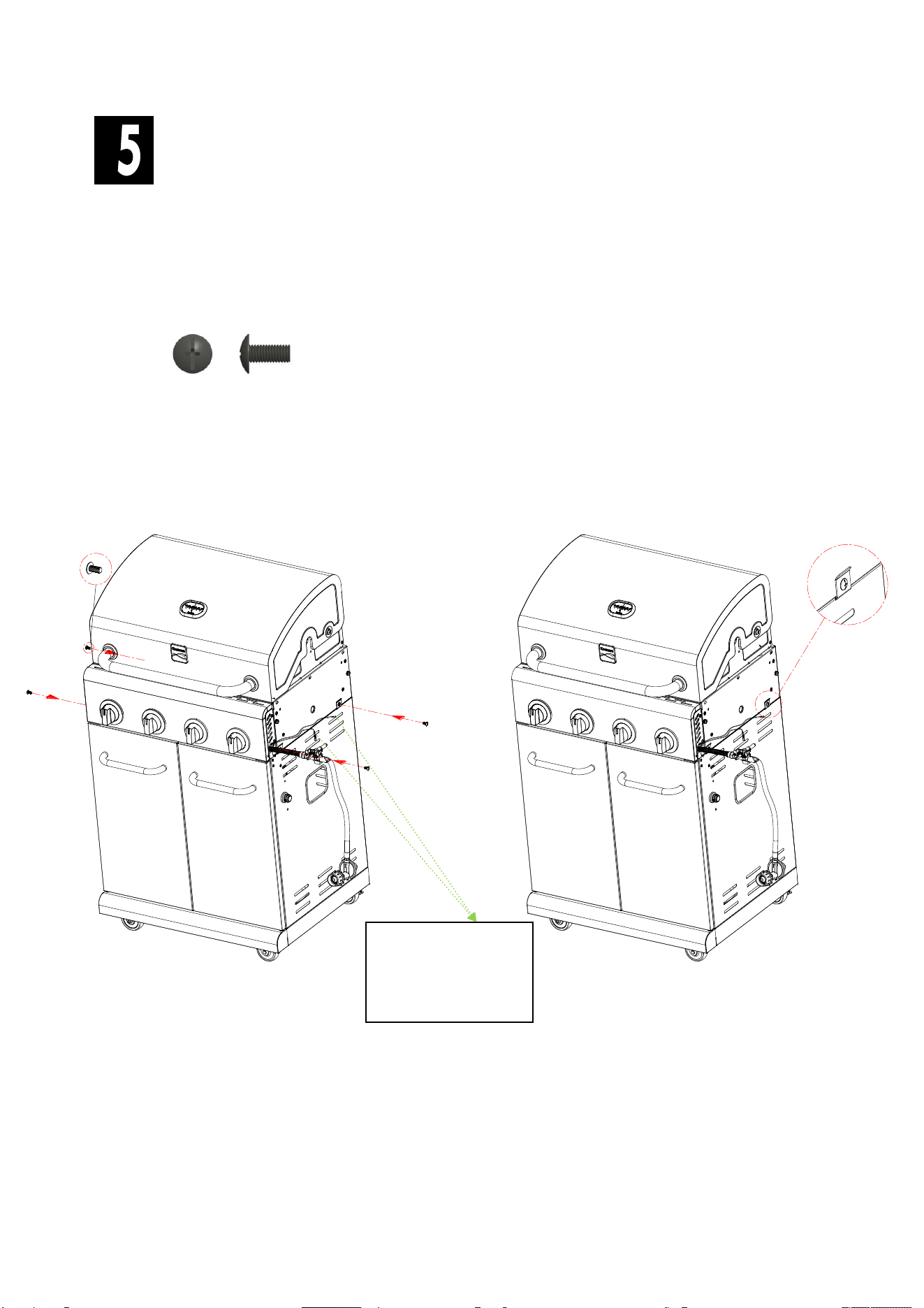

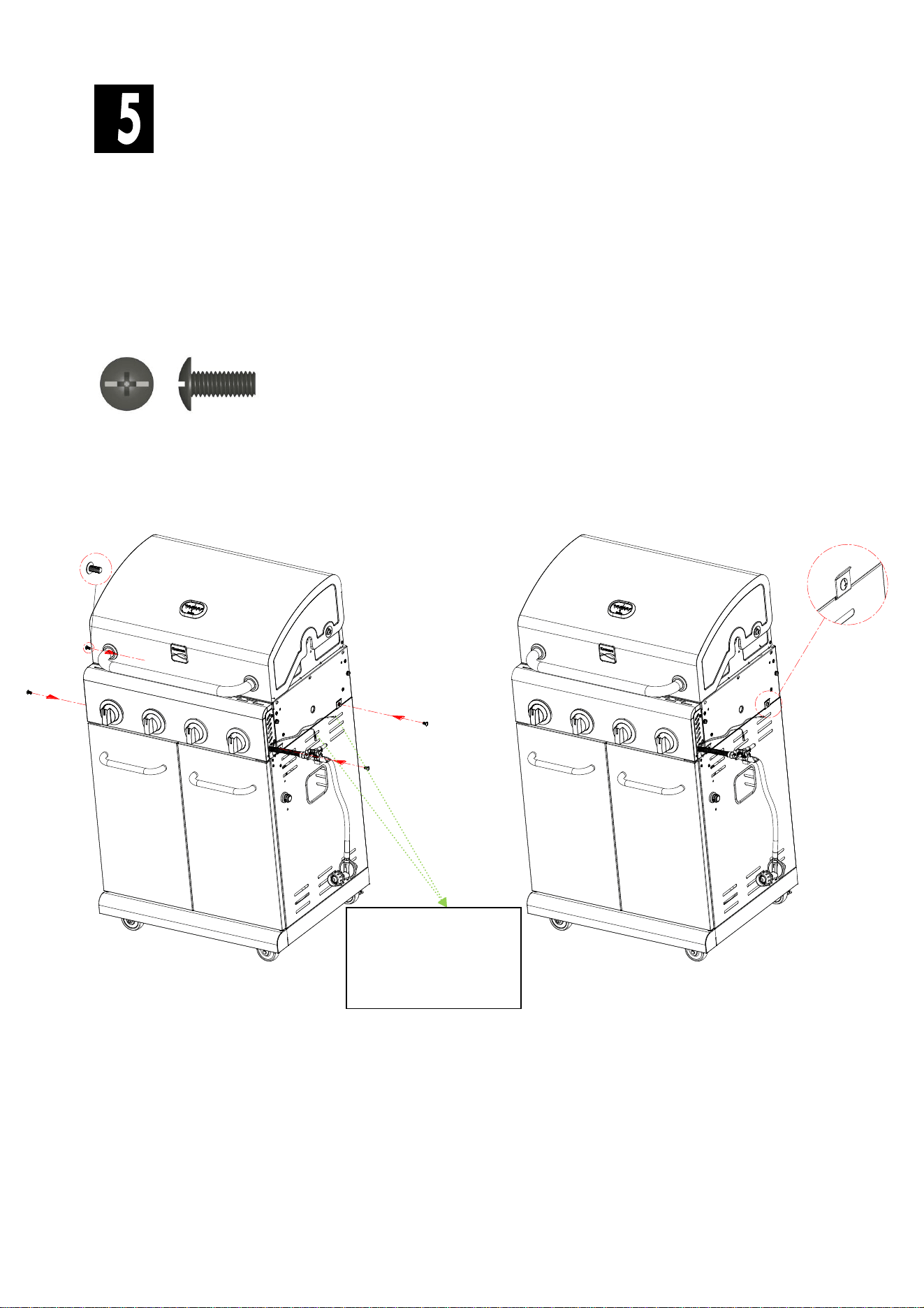

Assembly . . .

Troubleshooting . . .

. . . . 2

. . . . 4

. . 5-11

. . . 12

. . . 13

. 14-17

. 18-29

. 30-32

WARNING

Combustion byproducts produced when

using this product include carbon monoxide,

a chemical known to the State of California

to cause birth defects or other reproductive

harm. For more information go to

www.P65Warnings.ca.gov

KENMORE GRILL WARRANTY

KENMORE LIMITED WARRANTY

WITH PROOF OF SALE, the following warranty coverage applies when this appliance is correctly installed, operated and

maintained according to all supplied instructions.

FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workmanship. A defective

appliance will receive free repair. If the appliance cannot be repaired it will be replaced free of charge.

FOR FIVE YEARS from the date of sale, any stainless steel burner that rusts through or burns through will be replaced free of

charge.* If rust through or burn through occurs within the first year, a new burner will be installed at no charge. If rust

through or burn through occurs after the first year, a new burner will be supplied but not installed at no charge. You are

responsible for the labor cost of burner installation after the first year from the date of sale. *Rust-through or burn-through

must be verified by a Sears authorized service representative.

All warranty coverage excludes ignitor batteries and grill part paint loss, discoloration or surface rusting, which are either

expendable parts that can wear out from normal use within the warranty period, or are conditions that can be the result of

normal use, accident or improper maintenance.

All warranty coverage is void if this appliance is ever used for other than private household purposes.

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use within the warranty period, including but not limited to

batteries, screw-in base light bulbs and surface coatings or finishes.

2. A service technician

to clean or maintain this appliance, or to instruct the user in correct appliance installation,

operation and maintenance.

3. Service calls to correct appliance installation not performed by Sears authorized service agents, or to repair

problems with

house fuses, circuit breakers, house wiring, and plumbing or gas supply systems resulting from such

installation.

4. Damage to or failure of this appliance resulting from installation not performed by Sears authorized service

agents, including installation that was not in accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated and

maintained according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident, alteration,

abuse, misuse or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of detergents,

cleaners, chemicals or utensils other than those recommended in all instructions supplied with the product.

8. Damage to or failure of this appliance resulting from natural or other catastrophe, such as flood, fire or storm.

9. Damage to or failure of parts or systems resulting from unauthorized modifications made to this appliance.

10. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to have the

appropriate certification logo.

Disclaimer of implied warranties;

limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as provided

herein. Implied warranties, including warranties of merchantability or fitness for a particular purpose, are limited to one

year on the appliance and five years on the burners, or the shortest period allowed by law. Seller shall not be liable for

incidental or consequential damages. Some states and provinces do not allow the exclusion or limitation of incidental or

consequential damages, or limitation on the duration of implied warranties of merchantability or fitness, so these exclusions

or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which vary from state

to state.

WARRANTY

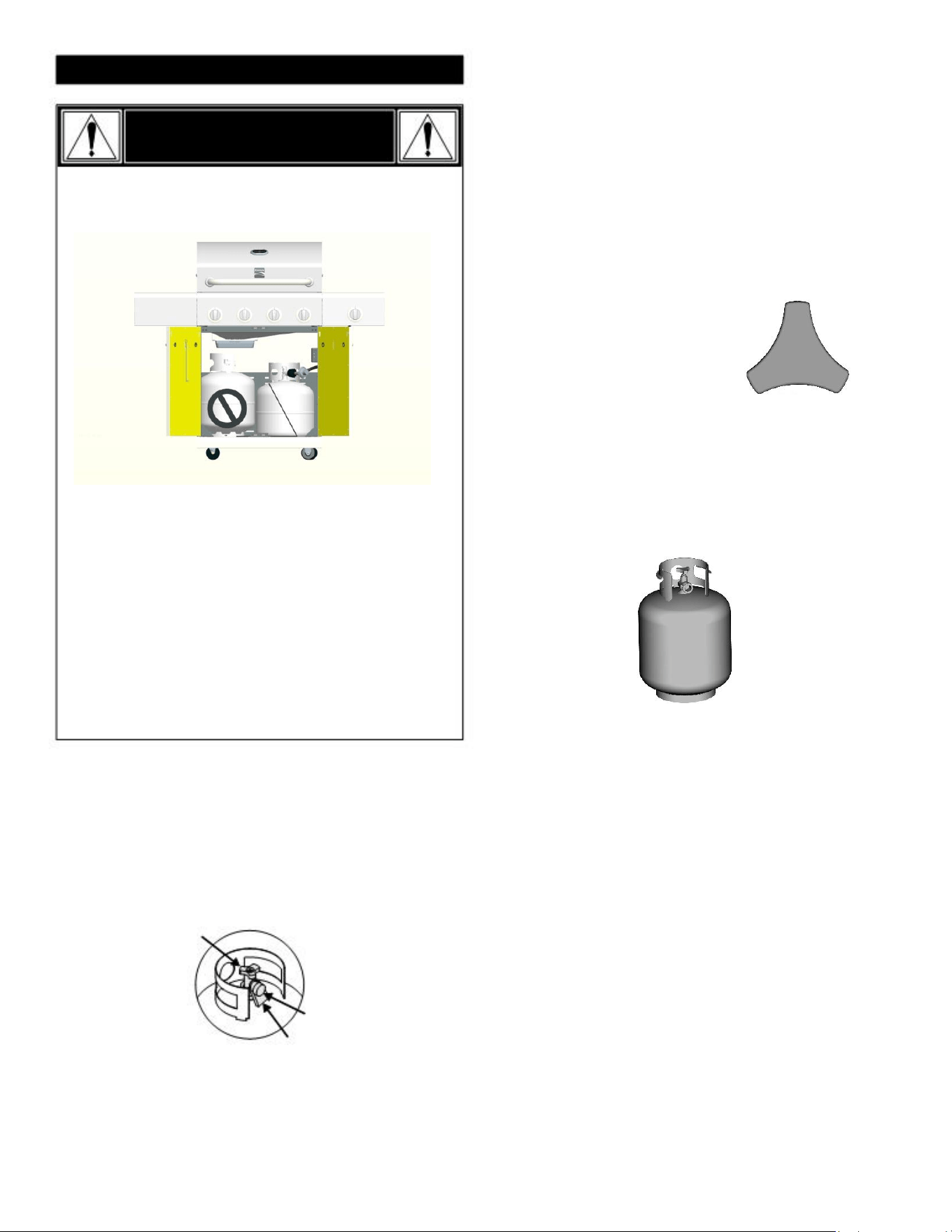

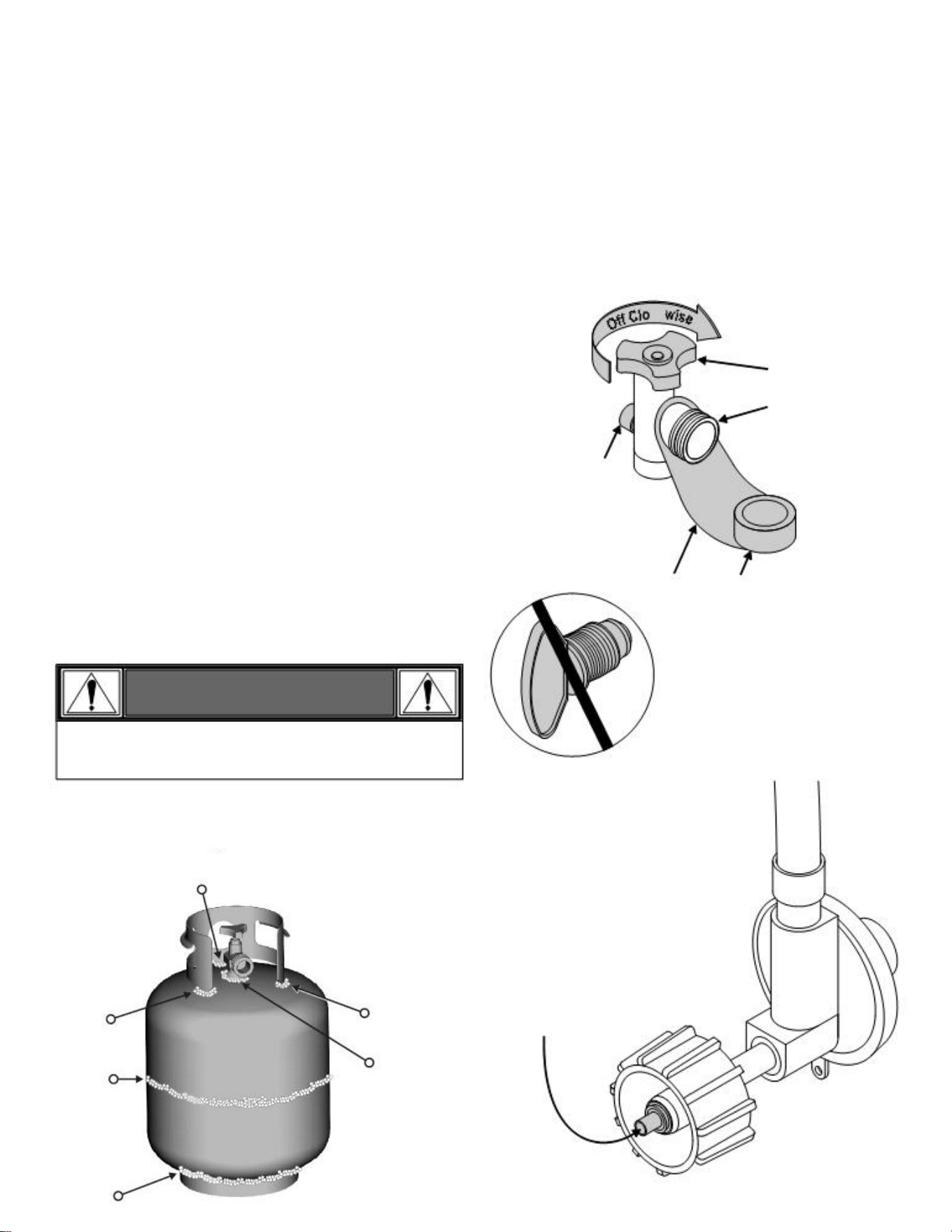

LP Cylinder

USE AND CARE

• The LP cylinder used with your grill must meet the following

requirements:

• Use LP cylinders only with these required measurements: 12"

(30.5cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg.)

Capacity maximum.

• LP cylinders must be constructed and marked in accordance

with specifications for LP cylinders of the U.S. Department of

Transportation (DOT) or for Canada, CAN/CSA-B339,

cylinders, spheres and tubes for transportation of dangerous

goods. Transport Canada (TC). See LP cylinder collar for

marking.

• LP cylinder valve must have:

• Type 1 outlet compatible with

regulator or grill.

• Safety relief valve.

• UL listed Overfill Protection

Device (OPD). This OPD safety

feature is identified by a unique triangular hand wheel. Use

only LP cylinders equipped with this type of valve.

• LP cylinder must be arranged for vapor withdrawal and

include collar to protect LP cylinder valve. Always keep LP

cylinders in upright position during use, transit or storage.

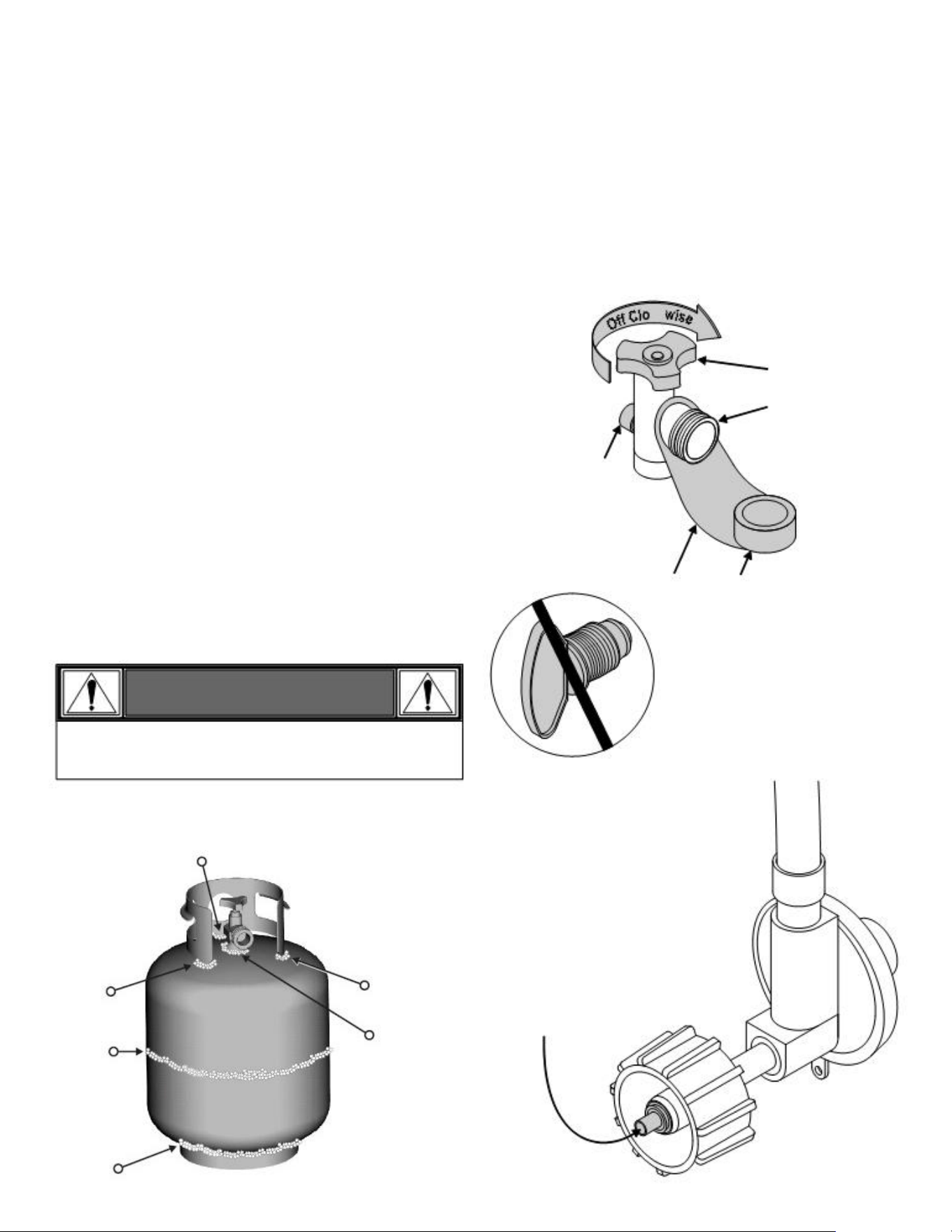

OPD Hand Wheel

• NEVER store a spare LP cylinder under or near the

appliance or in an enclosed area.

LP cylinder in upright position for vapor withdrawal

LP (Liquefied Petroleum Gas)

LP Tank Removal, Transport And Storage

• Turn OFF all control knobs and LP tank valve. Turn coupling nut

counterclockwise by hand only - do not use tools to

disconnect. Lift LP tank wire upward off of LP tank collar, then lift

LP tank up and off of support bracket. Install safety cap onto LP

tank valve. Always use cap and strap supplied with valve.

Failure to use safety cap as directed may result in serious

personal injury and/or property damage.

LP Tank Valve

• LP gas is nontoxic, odorless and colorless when produced. For

Your Safety, LP gas has been given an odor (similar to rotten

cabbage) so that it can be smelled.

• LP gas is highly flammable and may ignite unexpectedly when

mixed with air.

LP Cylinder Filling

• Use only licensed and experienced dealers.

• LP dealer must purge new cylinder before filling.

• Dealer should NEVER fill LP cylinder more than 80% of LP

cylinder volume. Volume of propane in cylinder will vary by

temperature.

• A frosty regulator indicates gas overfill. Immediately close LP

cylinder valve and call local LP gas dealer for assistance.

• Do not release liquid propane (LP) gas into the atmosphere. This

is a hazardous practice.

• To remove gas from LP cylinder, contact an LP dealer or call a

local fire department for assistance. Check the telephone

directory under “Gas Companies” for nearest certified LP

dealers.

Safety Cap

Retainer Strap

• A disconnected LP tank in storage or being transported must

have a safety cap installed (as shown). Do not store an LP tank

in enclosed spaces such as a carport, garage, porch, covered

patio or other building. Never leave an LP tank inside a vehicle

which may become overheated by the sun.

• Do not store an LP tank in an area where children play.

DANGER

• Never fill a cylinder beyond 80% full.

• If the information in the two points above is not

followed exactly, a fire causing death or serious

injury may occur.

• An overfilled or improperly stored cylinder is a

hazard due to possible gas release from the safety

relief valve. This could cause an intense fire with

risk of property damage, serious injury or death.

• If you see, smell or hear gas escaping,

immediately get away from the LP cylinder and

appliance and call your fire department.

LP Tank Exchange

• Many retailers that sell grills offer you the option of replacing

your empty LP tank through an exchange service. Use only those

reputable exchange companies that inspect, precision fill, test

and certify their cylinders. Exchange your tank only for an OPD

safety feature-equipped tank as described in the "LP Tank"

section of this manual.

• Always keep new and exchanged LP tanks in upright position

during use, transit or storage.

• Leak test new and exchanged LP tanks BEFORE connecting to

grill.

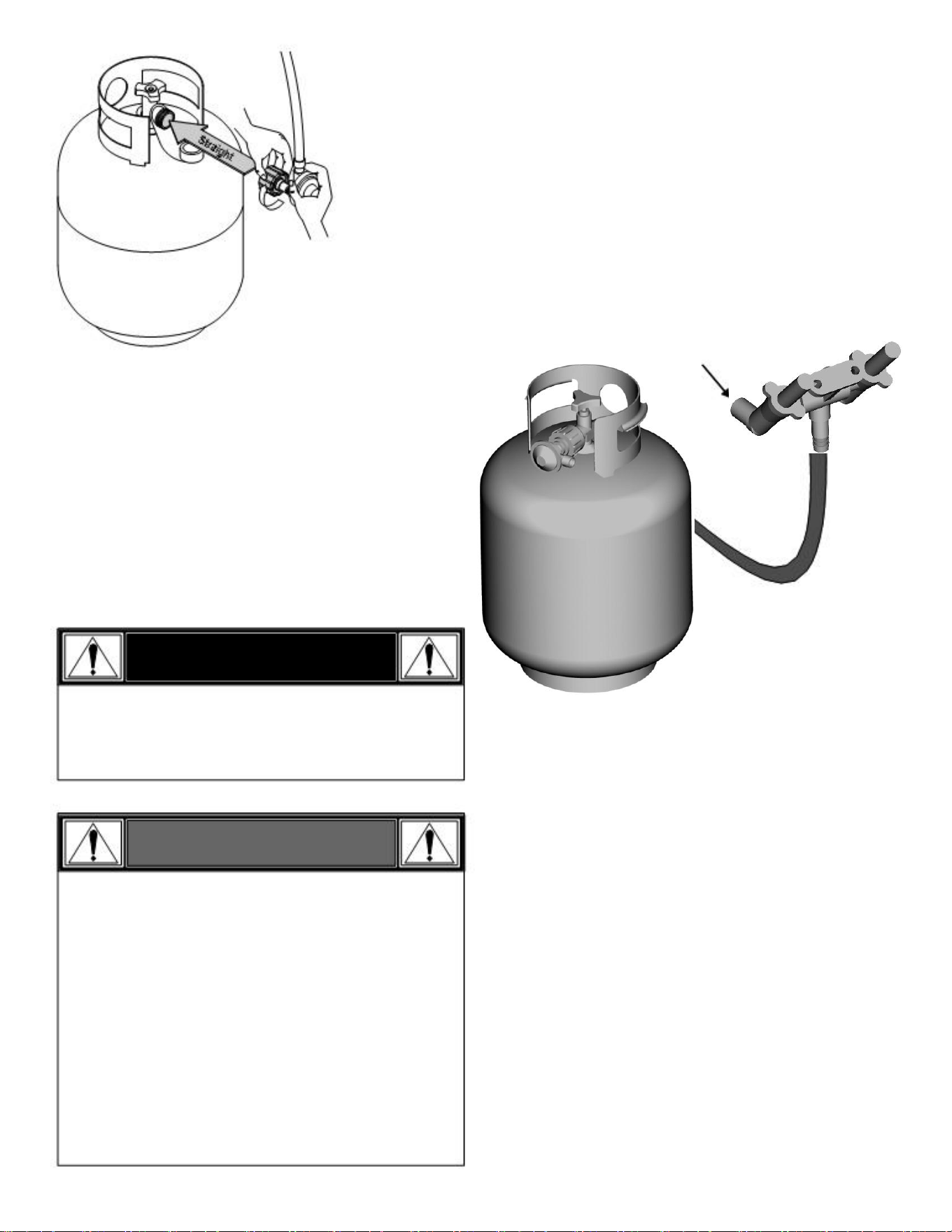

Connecting Regulator To The LP Tank

1. LP tank must be properly secured onto grill. (Refer to

assembly section.)

2. Turn all control knobs to the OFF position.

3. Turn LP tank OFF by turning OPD hand wheel clockwise to a

full stop.

4. Remove the protective cap from LP tank valve. Always use

cap and strap supplied with valve.

LP Tank Leak Test

For your safety

OPD Hand Wheel

Type 1 outlet with

thread on outside

Safety Relief Valve

Strap and Cap

• Leak test must be repeated each time LP tank is exchanged or

refilled.

• Do not smoke during leak test.

• Do not use an open flame to check for gas leaks.

• Grill must be leak tested outdoors in a well-ventilated area,

away from ignition sources such as gas fired or electrical

appliances. During leak test, keep grill away from open flames

or sparks.

• Use a clean paintbrush and a 50/50 mild soap and water

solution. Brush soapy solution onto areas indicated by arrows

in figure below. Leaks are indicated by growing bubbles.

Do not insert a POL transport plug

(plastic part with external

threads) into the type 1 valve

outlet. It will defeat the Safety

Relief Valve feature.

WARNING

If “growing” bubbles appear do not use or move the LP

tank. Contact an LP gas supplier or your fire department!

5. Hold regulator and insert nipple into LP

tank valve. Hand-tighten the coupling

nut, holding regulator in a straight line

with LP tank valve so as not to crossth-

thread the connection.

Nipple has to be

centered into the LP

tank valve.

▲Do not use household cleaning agents. Damage to the gas

train components (valve/hose/regulator) can result.

Leak Testing Valves, Hose and Regulator

Hold coupling nut and regulator

as shown for proper connection

▲

to LP tank valve.

Never remove threaded

orifice at end of valve.

6. Turn the coupling nut clockwise and tighten to a full stop. The

regulator will seal on the back-check feature in the LP tank

valve, resulting in some resistance. An additional one-half to

three-quarters turn is required to complete the connection.

Tighten by hand only - do not use tools.

NOTE:

If you cannot complete the connection, disconnect regulator

and repeat steps 5 and 6. If you are still unable to complete the

connection, do not use this regulator!

Call 1-844-553-6667 for an identical replacement part.

DANGER

• Do not insert any tool or foreign object into the valve

outlet or safety relief valve. You may damage the valve

and cause a leak. Leaking propane may result in

explosion, fire, severe personal injury, or death.

WARNING

•

Outdoor gas appliance is not intended to be installed

in or on a boat.

•

Outdoor gas appliance is not intended to be installed

in or on an RV.

•

Never attempt to attach this grill to the self-contained

LP gas system of a camper trailer or motor home.

•

Do not use grill until leak-tested.

•

If a leak is detected at any time, STOP and call the fire

department.

• If you cannot stop a gas leak, immediately close

LP cylinder valve and call LP gas supplier or your fire

department !

1. Turn all grill control knobs to OFF.

2. Be sure regulator is tightly connected to LP tank.

3. Completely open LP tank valve by turning OPD hand

wheel counterclockwise. If you hear a rushing sound, turn

gas off immediately. There is a major leak at the

connection. Correct before proceeding by calling

Permasteel for replacement parts at 1-888-287-0735,  M

– F 8:00 – 5:00 PACIFI

4 .Brush soapy solution onto areas

where bubbles are shown

in picture below:

5. If “growing”

bubbles appear, there is a leak. Close LP tank

valve immediately and retighten connections. If leaks

cannot be stopped do not try to repair. Call for

replacement parts at 1-888-287-0735.

6. Always close LP tank valve after performing leak test by

turning hand wheel clockwise.

WARNING

For Safe Use of Your Grill and to Avoid Serious

Injury:

• Do not let children operate or play near grill.

• Keep grill area clear and free from materials that

burn.

• Do not block holes in sides or back of grill.

• Use grill only in well-ventilated space. NEVER use

in enclosed space such as carport, garage, porch,

covered patio, or under an overhead structure of

any kind.

• Do not use charcoal or ceramic briquettes in a gas

grill.

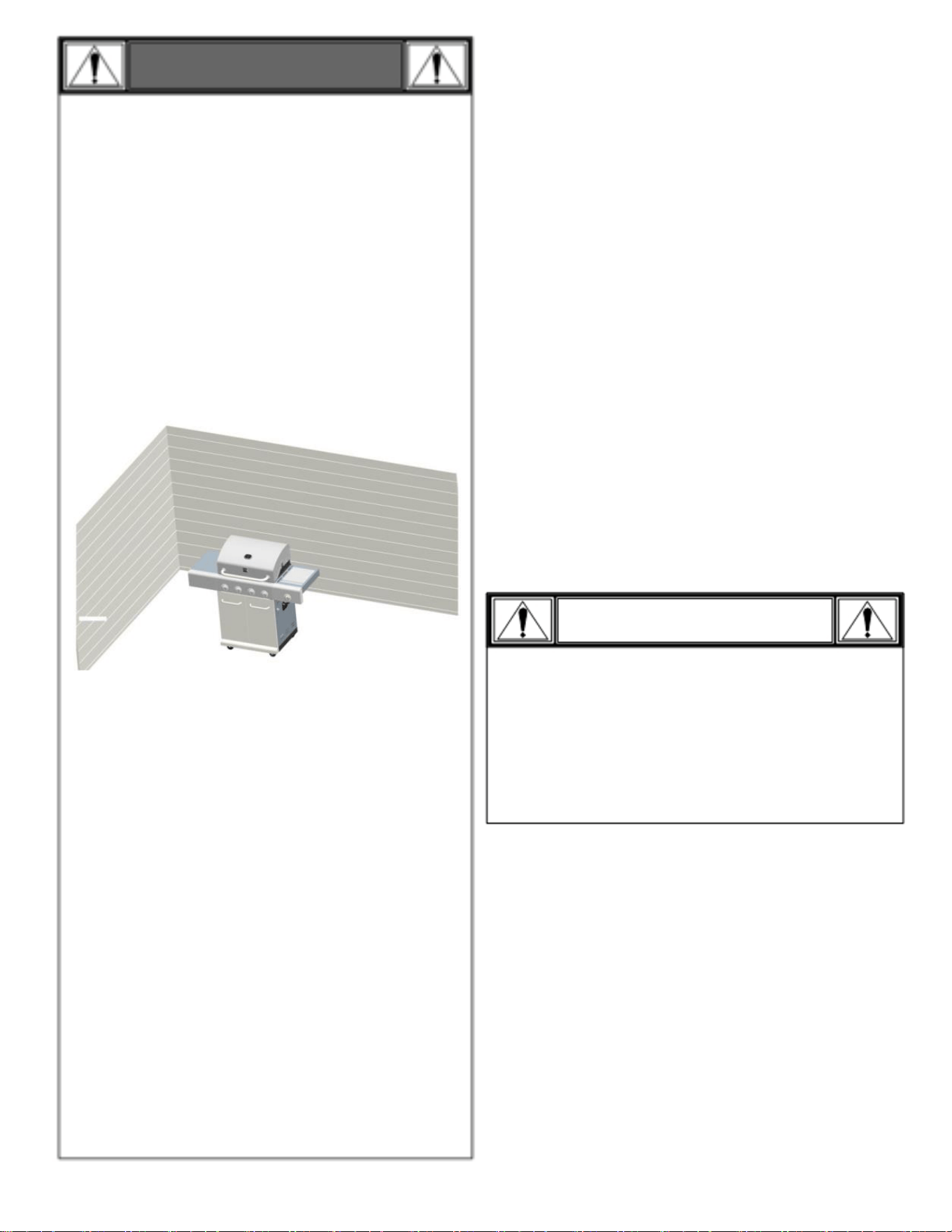

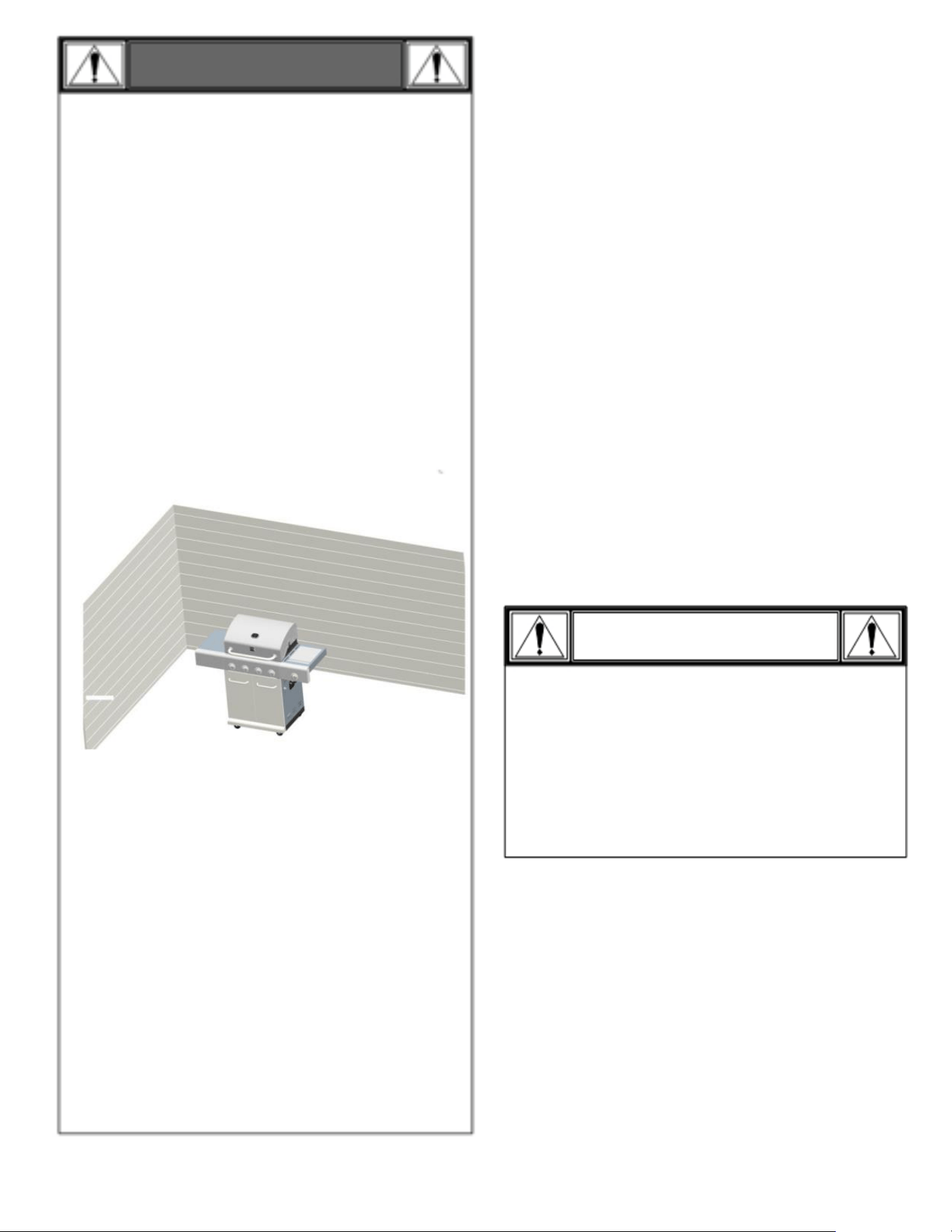

• Use grill at least 3 ft. from any wall or surface.

Maintain 10 ft. clearance to objects that can catch

fire, or to sources of ignition etc.

• Apartment Dwellers:

Check with management to learn the requirements

and fire codes for using an LP gas grill in your

apartment complex. If allowed, use outside on the

ground floor with a three (3) foot clearance from

walls or rails. Do not use on or under balconies.

• NEVER attempt to light burner with lid closed. A

buildup of non-ignited gas inside a closed grill is

hazardous.

• Never operate grill with LP cylinder out of correct

position specified in assembly instructions.

• Always close LP cylinder valve and remove

coupling nut before moving LP cylinder from

specified operation position.

Safety Tips

▲ Before opening LP cylinder valve, check the coupling nut for

tightness.

▲ When grill is not in use, turn off all control knobs and LP cylinder

valve.

▲ Never move grill while in operation or still hot.

▲ Use long-handled barbecue utensils and oven mitts to avoid

burns and splatters.

▲ Maximum load for side burner and side shelf is 10 lbs.

▲ The drip tray must be inserted into grill and emptied after each

use. Do not remove drip tray until grill has completely cooled.

▲ Clean grill often, preferably after each cookout. If a bristle

brush is used to clean any of the grill cooking surfaces, ensure

no loose bristles remain on cooking surfaces prior to grilling. It

is not recommended to clean cooking surfaces while grill is hot.

▲ If you notice drip or other hot material dripping from grill,

determine the cause, correct it, then clean and inspect valve.

Keep ventilation openings in cylinder enclosure (grill cart) free

and clear of debris.

▲ Do not store objects or materials inside the grill cart enclosure

that would block the flow of combustion air to the underside of

either the control panel or the firebox bowl.

▲ The regulator may make a humming or whistling noise during

operation. This will not affect safety or use of grill.

▲ If you have a grill problem see the "Troubleshooting Section".

▲ If the regulator frosts, turn off grill and LP cylinder valve

immediately. This indicates a problem with the cylinder and it

should not be used on any product. Return to supplier!

CAUTION

• Putting out drip fires by closing the lid is not

possible. Grills are well ventilated for safety reasons.

• Do not use water on a drip fire. Personal injury may

result. If a drip fire develops, turn knobs and LP

cylinder off.

• Do not leave grill unattended while preheating or

burning off food residue on HI. If grill has not been

regularly cleaned, a drip fire can occur that may

damage the product.

Electronic Ignition Lighting Instructions

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Turn ON gas valve on tank.

3. Push and turn any main burner control knob to HI and

hold in. You will hear a clicking sound from the electrodes of

all burners.

4. If ignition does NOT occur in 5 seconds, turn the burner

control knob to OFF, wait 5 minutes, and repeat the lighting

procedure.

5. To ignite another burner, repeat step 3.

6. Once burners are lit, adjust knobs to desired flame

setting. To extinguish an individual burner, turn its knob to OFF.

7. To ignite the Searing Burner, follow steps 3-4 using the

Searing Burner knob.

If igniter does not work, follow Match Lighting instructions.

CAUTION

WARNING

Turn controls and gas source or tank OFF

when not in use.

If ignition does NOT occur in 5 seconds, turn the

burner controls OFF, wait 5 minutes and repeat the

lighting procedure. If the burner does not ignite with

the valve open, gas will continue to flow out of the

burner and could accidently ignite with risk of injury.

Match Lighting Instructions

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Place match into match holder (hanging on left side panel).

3. Light match and insert match holder through lighting hole in side

of firebox.

4. Place lighted match next to a burner. Turn burner knob to HI

position. Be sure burner lights and stays lit.

5. To light the other burners repeat step 4.

6. Once burners are lit, adjust knobs to desired flame setting. To

extinguish an individual burner, turn its knob to OFF.

Searing Burner Match Lighting

1. Open searing burner lid. Turn on gas at LP cylinder.

2. Place lit match near burner.

3. Turn searing burner knob to HI. Be sure burner lights and stays lit.

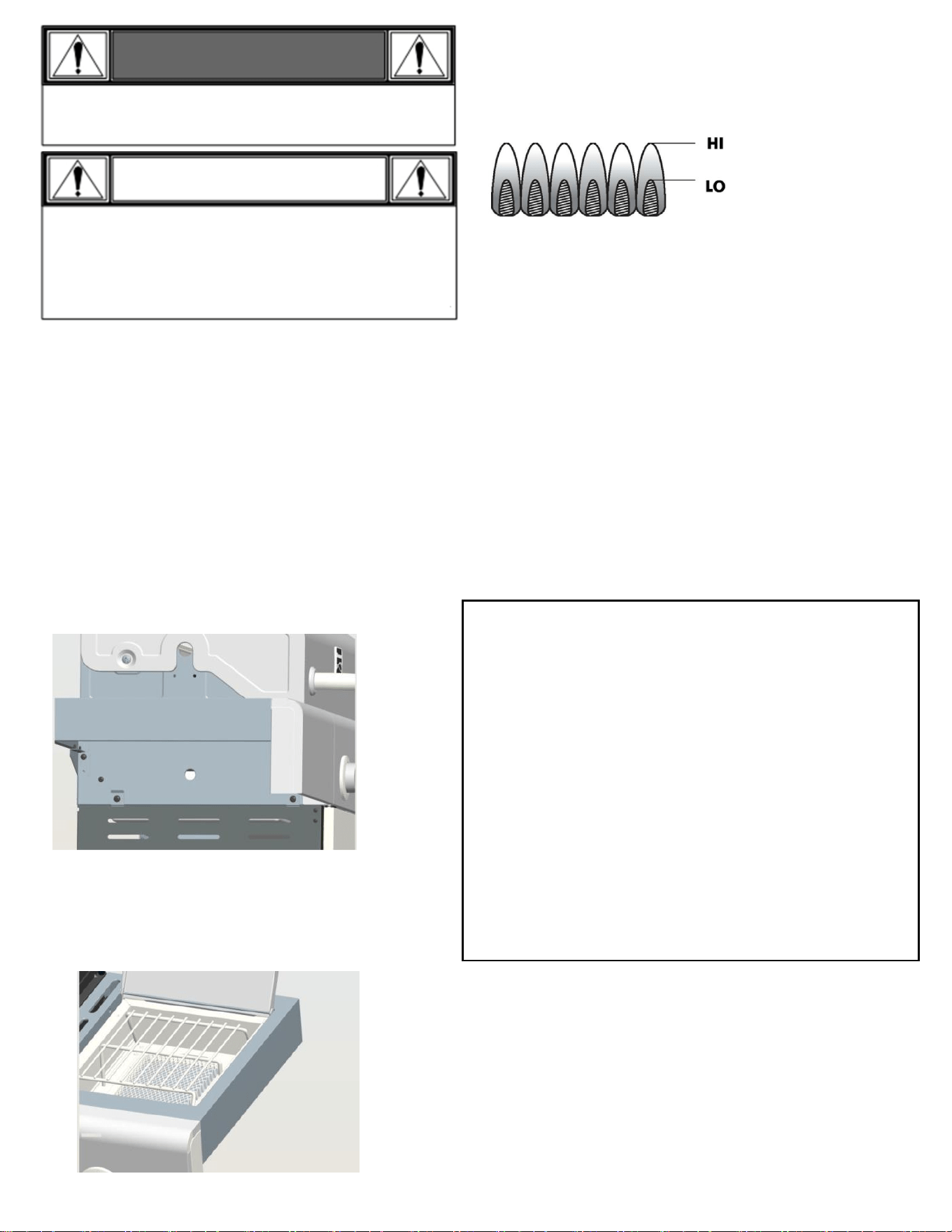

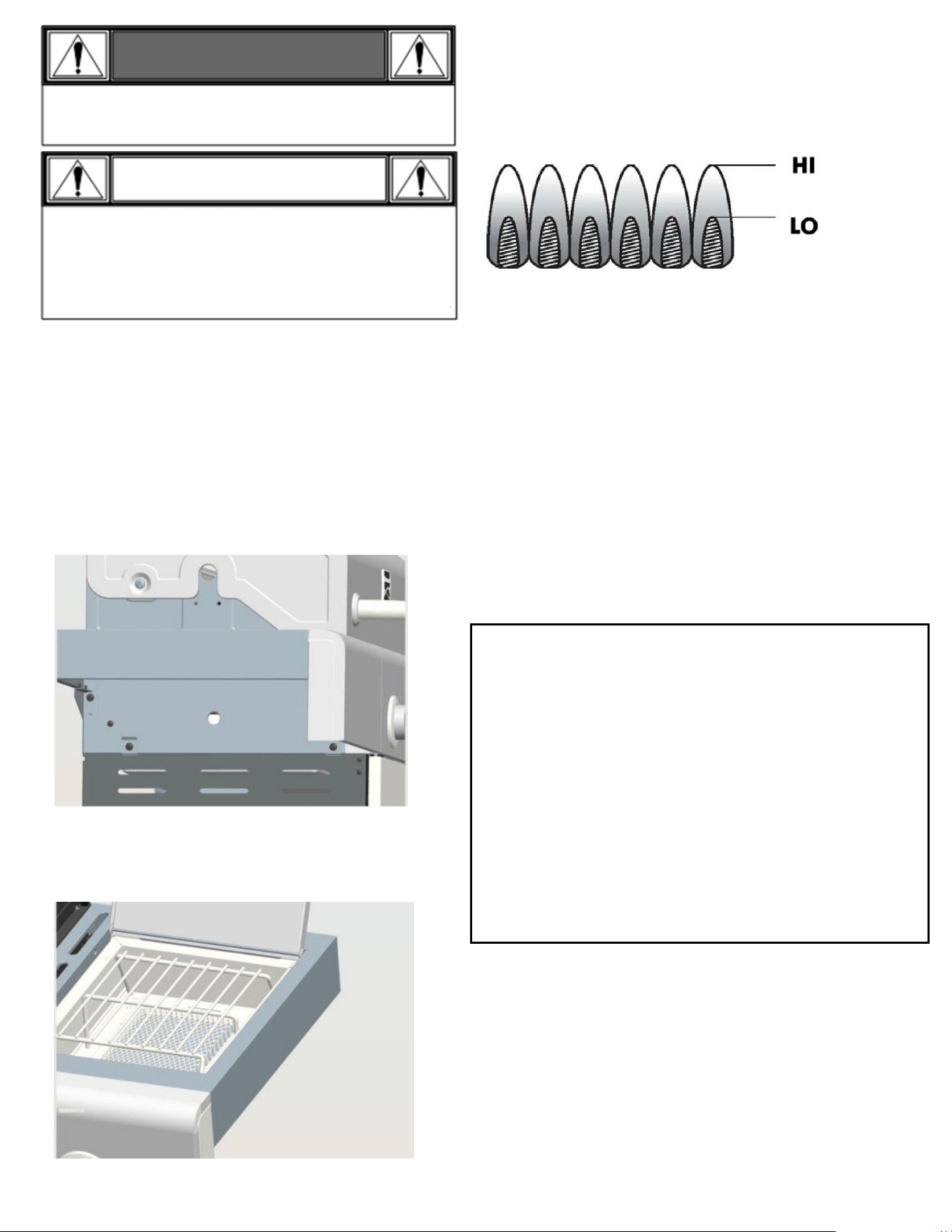

Burner Flame Check

• Remove cooking grates and heat diffusers. Light burners, turn

knobs from HI to LO. You should see a smaller flame in

LO position than seen on HI. Perform burner flame check

on searing burner, also. Always check flame prior to each use. If

only low flame is seen refer to "Sudden flame drop or low flame" in

the Troubleshooting Section.

Turning Grill Off

• Turn all knobs to OFF position. Turn LP cylinder off.

When you are finished grilling, raise the grill lid while allowing the grill to

fully cool. If the grill lid is closed during grill cooling, condensation may

occur on interior grill surfaces and possibly cause them to rust.

Igniter Check

• Turn gas off at LP cylinder. Press and hold electronic igniter button.

"Click" should be heard and spark seen each time between collector

box or burner and electrode. See "Troubleshooting" if no click or spark.

Valve Check

• Important: Make sure gas is off at LP cylinder before checking valves.

Knobs lock in OFF position. To check valves, first push in knobs and

release, knobs should spring back. If knobs do not spring back, replace

valve assembly before using grill. Turn knobs to LOW position then turn

back to OFF position. Valves should turn smoothly.

Hose Check

• Before each use, check to see if hoses are cut or worn. Replace

damaged hoses before using grill. Use only valve/hose/regulator as

specified in the parts list of this Use & Care Guide.

General Grill Cleaning

• Do not mistake brown or black accumulation of grease and smoke for

paint. Interiors of gas grills are not painted at the factory (and should

never be painted). Apply a strong solution of detergent and water or

use a grill cleaner with scrub brush on insides of grill lid and bottom.

Rinse and allow to completely air dry. Do not apply a caustic grill/oven

cleaner to painted surfaces.

• Porcelain surfaces: Because of glass-like composition, most residue can

be wiped away with baking soda/water solution or specially

formulated cleaner. Use nonabrasive scouring powder for stubborn

stains.

• Painted surfaces: Wash with mild detergent or nonabrasive cleaner and

warm soapy water. Wipe dry with a soft nonabrasive cloth.

Cast Iron Grate Seasoning (if applicable)

First Use –Before first use, season cast iron grates as follows: Rinse

cast iron grates with hot water. Do not use soap. Dry grates thoroughly

with a cloth towel. Coat grates with vegetable oil or non-stick cooking

spray. Place grates in grill. Start grill and slowly raise temperature

to 350° - 400° F. Heat grates for one hour. Turn off grill and allow

grates to cool completely before using to cook.

Cleaning – Do not use soap when cleaning grates. Clean grates with

a stiff brush and hot water. Dry grates thoroughly with a cloth towel.

Re-seasoning – Re-season grates when rust spots appear on

grate surface. When re-seasoning grates, soap may be used with

hot water to clean grates. After cleaning, dry grates thoroughly with

a cloth towel. Coat grates with vegetable oil or non-stick

cooking spray. Place grates in grill. Start grill and slowly

raise temperature to 350° - 400° F. Heat grates for one hour.

Turn off grill and allow grates to cool completely before using again.

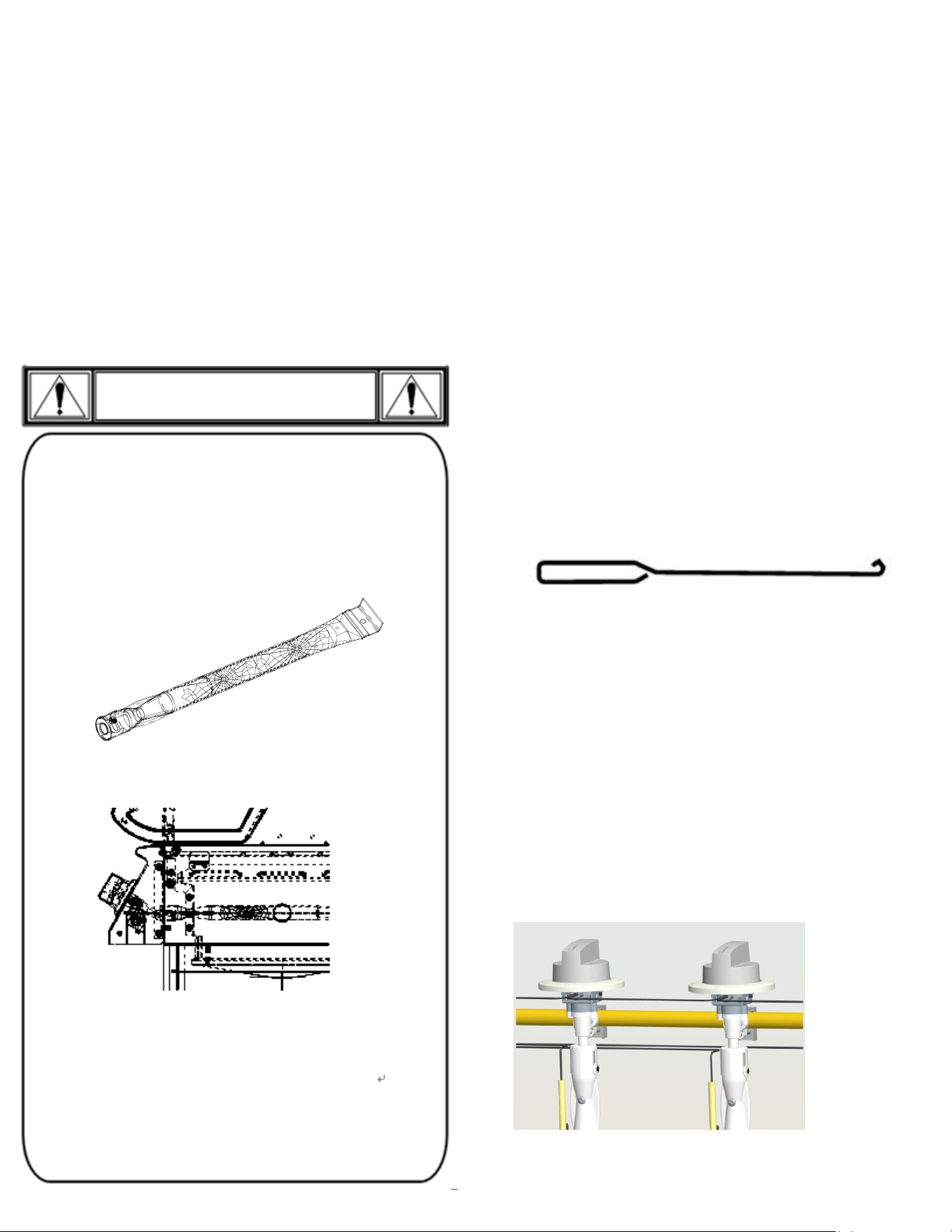

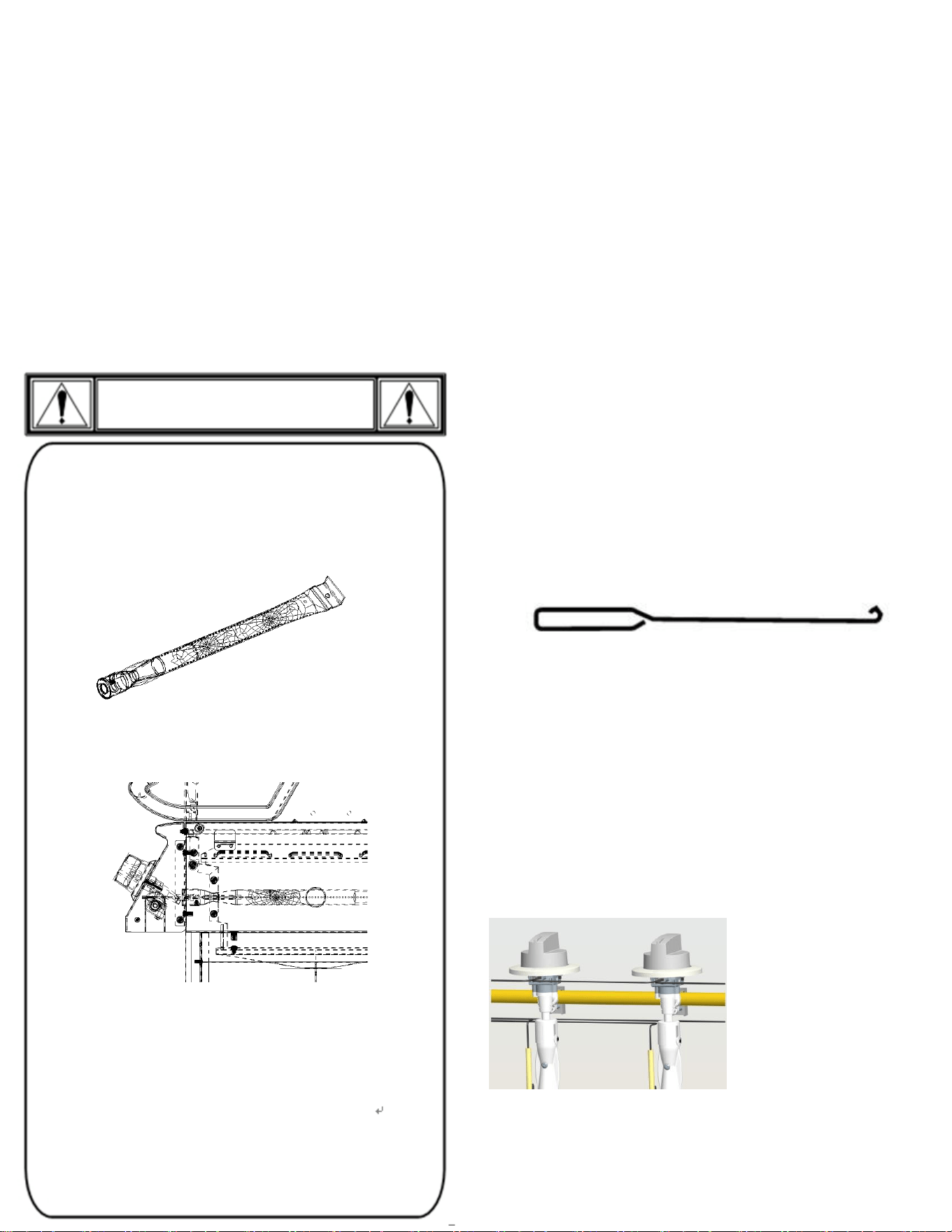

Cleaning the Burner Assembly

CAUTION

Follow these instructions to clean and/or replace parts of burner

assembly or if you have trouble igniting grill.

1. Turn gas off at control knobs and LP cylinder.

2. Remove cooking grates and heat diffusers.

3. Remove attachment screw from rear of each burner. See Fig.

A next page.

4. Carefully lift each burner up and away from valve openings.

We suggest three ways to clean the burner tubes. Use the one

easiest for you.

(A) Bend a stiff wire (a light weight coat hanger works well)

into a small hook. Run the hook through each burner

tube several times.

(B) Use a narrow bottle brush with a flexible handle (do not use

a brass wire brush), run the brush through each burner tube

several times.

the burner tube and out the burner ports. Check each

port to make sure air comes out each hole.

5. Wire brush entire outer surface of burner to remove

food residue and dirt.

6. Clean any blocked ports with a stiff wire such as an

open paper clip.

7. Check burner for damage, due to normal wear and

corrosion some holes may become enlarged. If any large

cracks or holes are found replace burner.

Spiders or small insects have been known to create “flashback”

problems. The spiders spin webs, build nests and lay eggs in the grill’s

venturi tube(s) obstructing the flow of gas to the burner. The

backed-up gas can ignite in the venturi behind the control panel. This

is known as a flashback and it can damage your grill and even cause

injury.

To prevent flashbacks and ensure good performance the burner and

venturi assembly should be removed from the grill and cleaned

before use whenever the grill has been idle for an extended period.

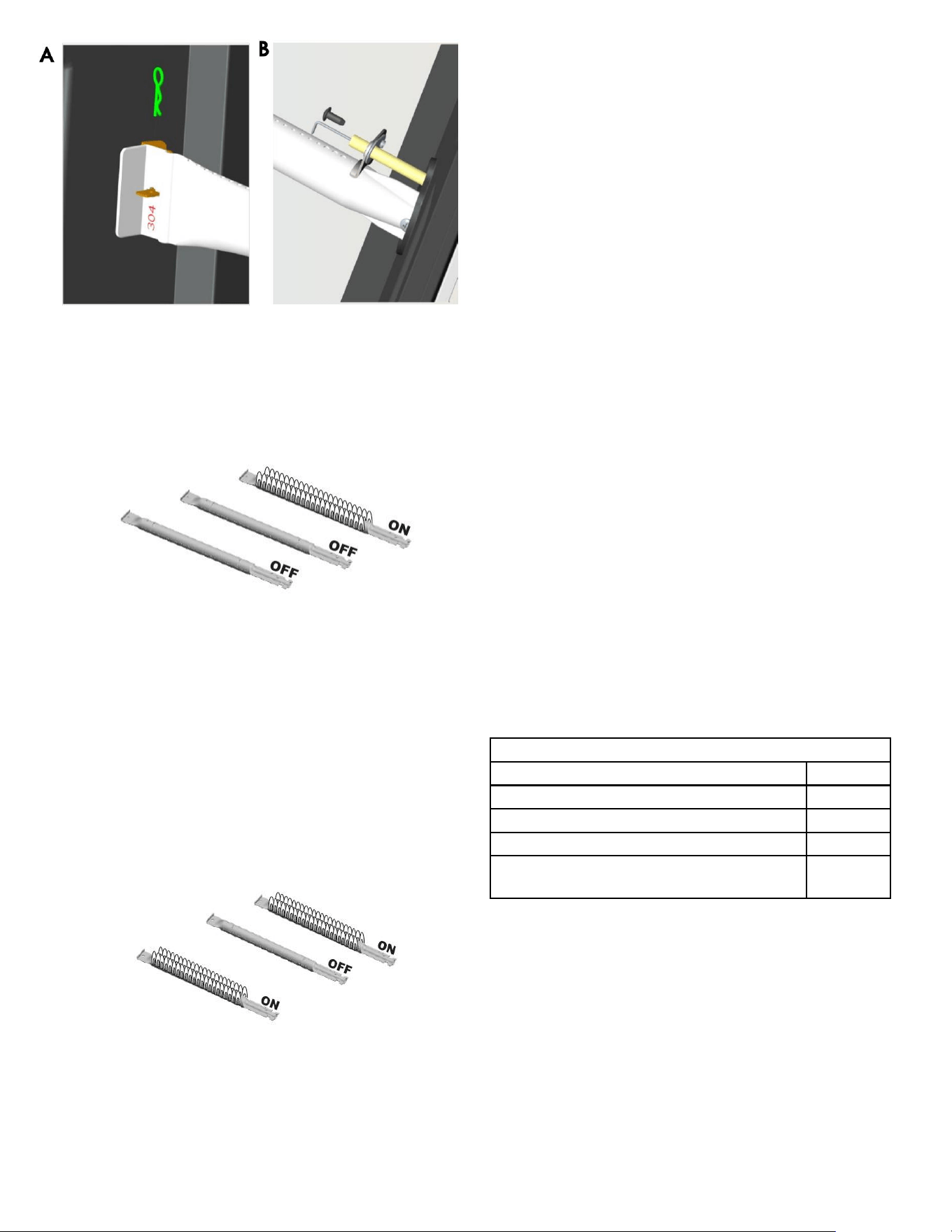

VERY IMPORTANT: Burner tubes must reengage valve

openings. See illustrations below.

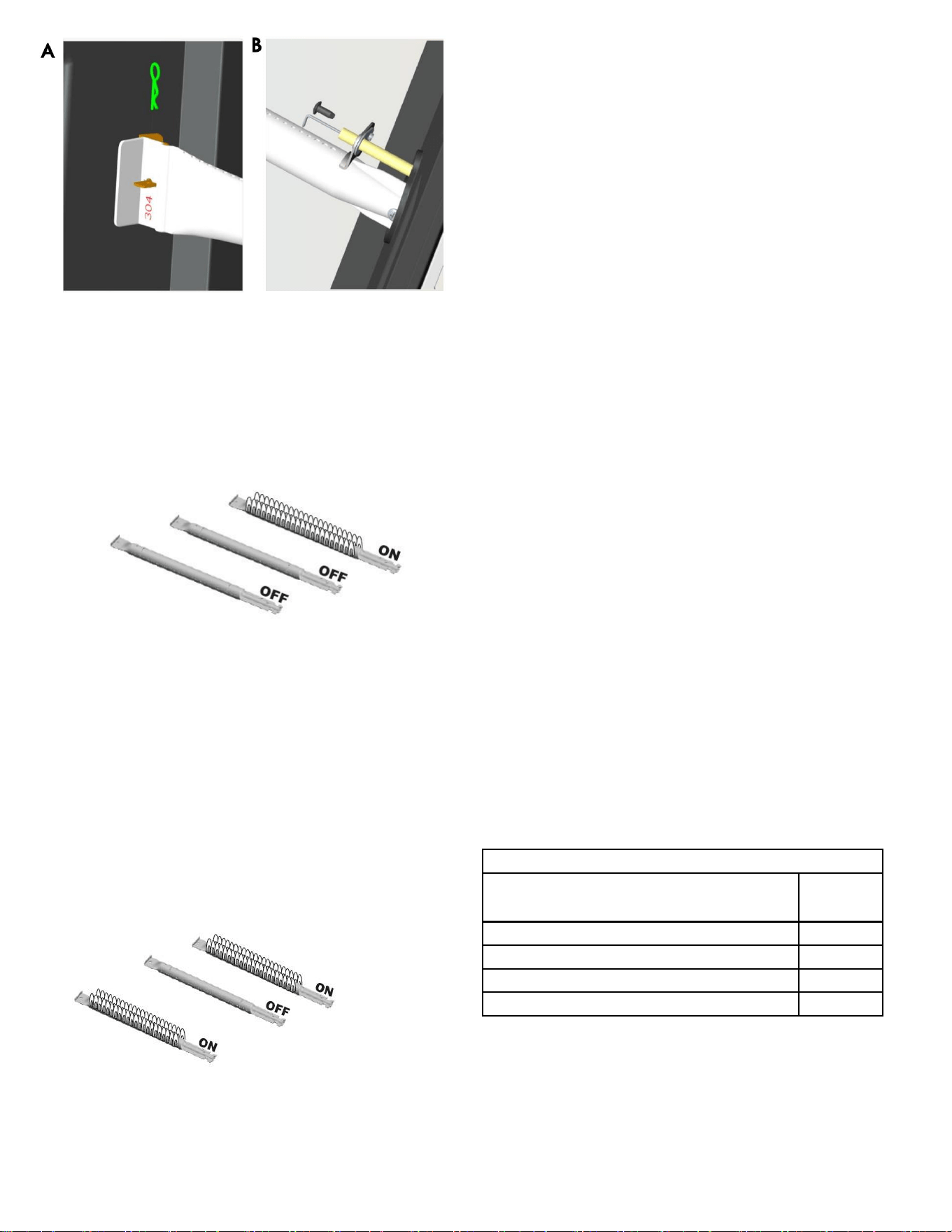

8. Carefully replace burners. See Fig. A and B next page.

9. Attach rear of each burner to bracket with screw. See Fig.

A next page.

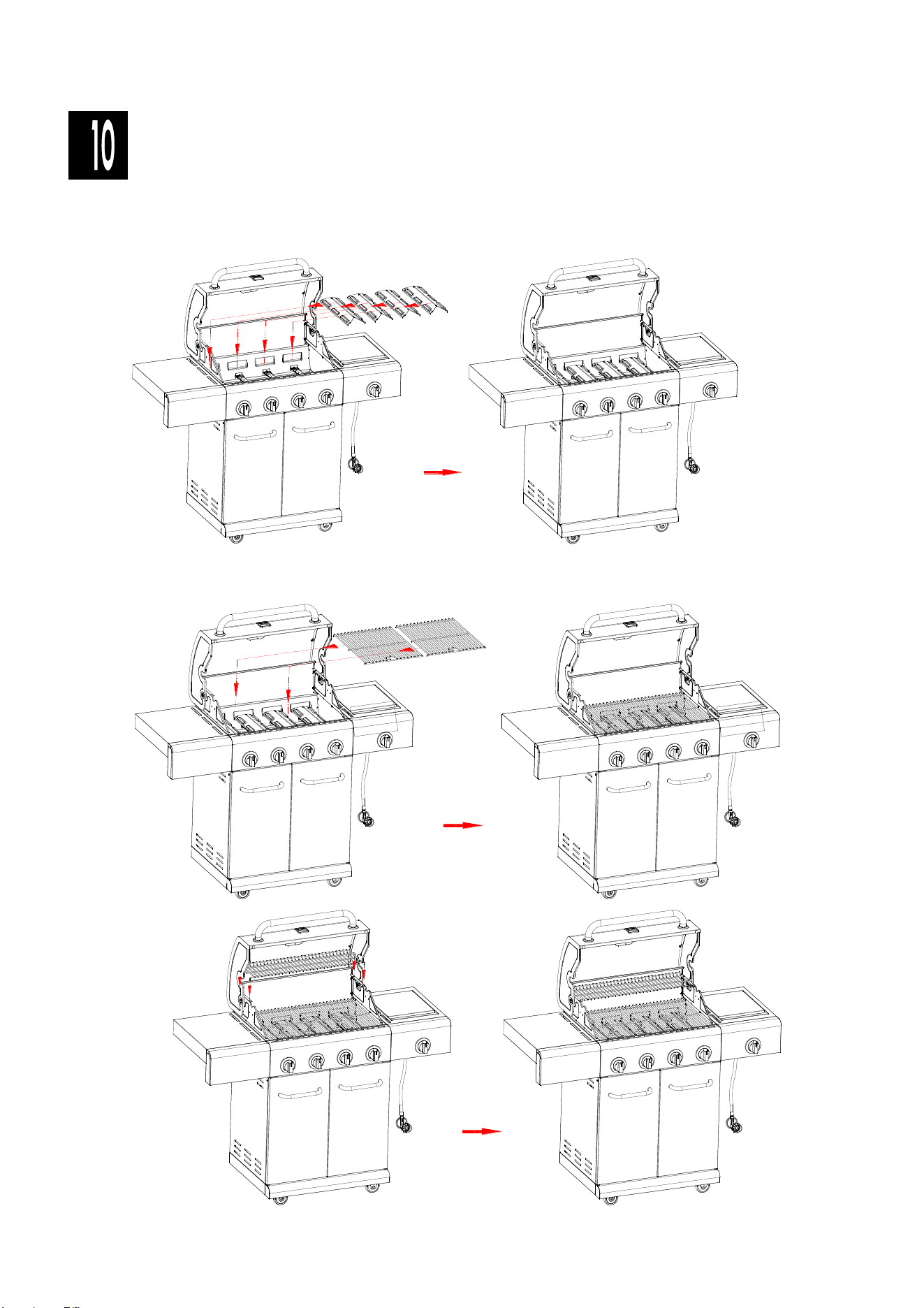

10. Replace heat diffusers and cooking grates.

Storing Your Grill

•Clean cooking grates.

•Store in dry location.

•When LP cylinder is connected to grill, store outdoors in a

well-ventilated space and out of reach of children.

•Cover grill if stored outdoors. Choose from a variety of grill covers

offered by manufacturer once available.

•Store grill indoors ONLY if LP cylinder is turned off and

Disconnected, remove from grill and stored outdoors.

• When removing grill from storage, follow “Cleaning the Burner

sembl

” instructions before starting grill.

SPIDER ALERT!

If you notice that your grill is getting hard to light or that the

flame isn’t as strong as it should be, take the time to check and

clean the venturi’s.

IMPORTANT: Always ensure that the venturi burner tubes

are clean. A venturi burner tube has a narrow area in

which spiders tend to build nests.

• Stainless steel surfaces: To maintain your grill’s high quality

appearance, wash with mild detergent and warm soapy water

and wipe dry with a soft cloth after each use. Baked-on grease

deposits may require the use of an abrasive plastic cleaning

pad. Use only in direction of brushed finish to avoid damage. Do

not use abrasive pad on areas with graphics.

• Cooking surfaces: If a bristle brush is used to clean any of the

grill cooking surfaces, ensure no loose bristles remain on

cooking surfaces prior to grilling. It is not recommended to clean

cooking surfaces while grill is hot.

•Drip Tray and Cup: Regularly clean the grease drippings from

the Drip Tray and Drip Cup. When the grill has completely

cooled down after use, remove the cup from the tray and slide

the tray out of the grill. Clean the grease drippings from the cup

and tray surfaces by washing with mild detergent or

nonabrasive cleaner and warm soapy water. Wipe dry with a

soft nonabrasive cloth. Slide the tray back into the grill and

replace the cup back into the tray before using the grill again.

Indirect Cooking

Poultry and large cuts of meat cook slowly to perfection on the grill

by indirect heat. Place food over unlit burner(s); the heat from lit

burners circulates gently throughout the grill, cooking meat or

poultry without the touch of a direct flame. This method greatly

reduces flare-ups when cooking extra fatty cuts because there is no

direct flame to ignite the fats and juices that drip during cooking.

1 Burner Cooking

Cook with direct or indirect heat.

Best for smaller meals or foods.

Consumes less fuel.

Indirect Cooking Instructions

• Always cook with the lid closed.

• Once burners are lit, extinguish an individual burner by turning its

knob to OFF.

• Due to weather conditions, cooking times may vary. During cold

and windy conditions the temperature setting may need to be

increased to insure sufficient cooking heat.

• Place food over unlit burner(s).

2 Burner Cooking

Great indirect cooking on low.

Produces slow, even heating.

Ideal for slow roasting and

baking.

Food Safety

Food safety is a very important part of enjoying the outdoor

cooking experience. To keep food safe from harmful bacteria,

follow these four basic steps:

Clean: Wash hands, utensils, and surfaces with hot soapy water

before and after handling raw meat and poultry.

Separate: Separate raw meats and poultry from ready-to-eat

foods to avoid cross contamination. Use a clean platter and

utensils when removing cooked foods.

Cook: Cook meat and poultry thoroughly to kill bacteria. Use a

thermometer to ensure proper internal food temperatures.

Chill: Refrigerate prepared foods and leftovers promptly. For

more information call: USDA Meat and Poultry Hotline at 1-800-

535-4555 (In Washington, DC (202) 720-3333, 10:00 am

4:00 pm EST).

How To Tell If Meat Is Grilled Thoroughly

• Meat and poultry cooked on a grill often browns very fast on

the outside. Use a meat thermometer to be sure food has

reached a safe internal temperature, and cut into food to

check for visual signs of doneness.

• Whole poultry should reach 180° F; breasts, 170° F. Juices

should run clear and flesh should not be pink.

• Hamburgers made of any ground meat or poultry should

reach 160° F, and be brown in the middle with no pink juices.

Beef, veal and lamb steaks, roasts and chops can be cooked to

145° F. All cuts of pork should reach 160° F.

• NEVER partially grill meat or poultry and finish cooking later.

Cook food completely to destroy harmful bacteria.

• When reheating takeout foods or fully cooked meats like hot

dogs, grill to 165° F, or until steaming hot.

WARNING: To ensure that it is safe to eat, food must be

cooked to the minimum internal temperatures listed in the table

below.

USDA* Recommended Safe Minimum Internal Temperatures

Beef, Veal, Lamb and Pork – Whole Cuts**

145° F

Fish

145° F

Beef, Veal, Lamb and Pork – Ground

160° F

Egg Dishes

160° F

Turkey, Chicken & Duck – Whole, Pieces &

Ground

165° F

* United States Department of Agriculture

**Allow meat to rest three minutes before carving or consuming.

Key

Description

Qty

Part Number

Key

Description

Qty

Part Number

Side Burner Lid

41500041

Cart Support Angle Bar

40500074

Rotate Rod, Side Burner Lid

40500211

Door Handle

40500082

Side Burner Grid

50600203

Right Door

40500080

Searing Burner

40900142

Left Door

40500076

Double Ignition Wire

50600225

Left Side Panel

40500061

Searing Burner Base

40500055

Left Grease Tray Bracket

40500068

Drip Box

40500057

Right Grease Tray Bracket

40500069

Right Side Shelf

40500048

Back Panel

40500067

Electronic ignition module

41500214

Match Holder

40800128

Igniter Cover

30800246

Lighting Rod Chain

41100105

Fascia, Right Side Shelf

40500052

Match Holder Bracket

40500212

Control Panel

40500035

Door Bracket

40500071

Gas Valve, Main Burner

41100102

Right Door Bracket

40500073

Igniter Wire

40500209

Left Door Bracket

40500072

Main Burner Tube

40500039

Drip cup

40500033

Searing Valve

50600212

Drip Tray Assembly

4050026

Side Burner Manifold

40200045

Fascia, Left Side Shelf

40900040

Side Burner Hose

40900216

Left Side Shelf

40500042

Ground wire

30800244

Firebox Silicone Rubber Bumper

50300205

Control Knob Bezel

40900036

Lip Silicone Rubber Bumper

40700103

Control Knob ,Main Burner

40900206

Temperature Gauge

40500201

Control Knob ,Searing Burner

40900224

Logo

40800106

Regulator

40800115

Rotate Rod, Lid

40500202

Gas Tank Holder

40500213

Insulation Spacer, Lid Handle

30800231

Bottom Shelf

40500084

Bezel, Lid Handle

30800011

Front Panel

40500089

Lid

40500002

Standard Caster

40900214

Lid Handle

40500100

Swivel Caster

40900213

Warming Rack

40500203

Swivel Caster with Brake

40900212

Cooking Grate

40500204

Door Magnet Box

50600076

Firebox Back Panel

40500024

Door Magnet

40200094

Heat Diffuser

40500025

Cotter Pin

110380

Firebox

40500012

Hole Bushing

40400005

Main Burner Electrode L880

40500208

Wire Clamp

50600085

Main Burner Electrode L720

40500207

Right Side Panel

40500065

Main Burner Electrode L560

40500206

Tank Baffle

40500092

Main Burner Electrode L400

40500205

Plastic Hold Set

40900225

Main Burner

40500098

Not Pictured

Hardware Pack

40500330

Manual

40500500

If you are missing hardware or have damaged

parts after unpacking grill, call 1-888-287-0735 for

replacement.

To order replacement parts after using grill, call

call 1-888-287-0735, M – F 8:00 – 5:00 PACIFIC

Or Visit us at www.permasteel.net

PARTS DIAGRAM

BEFORE ASSEMBLY

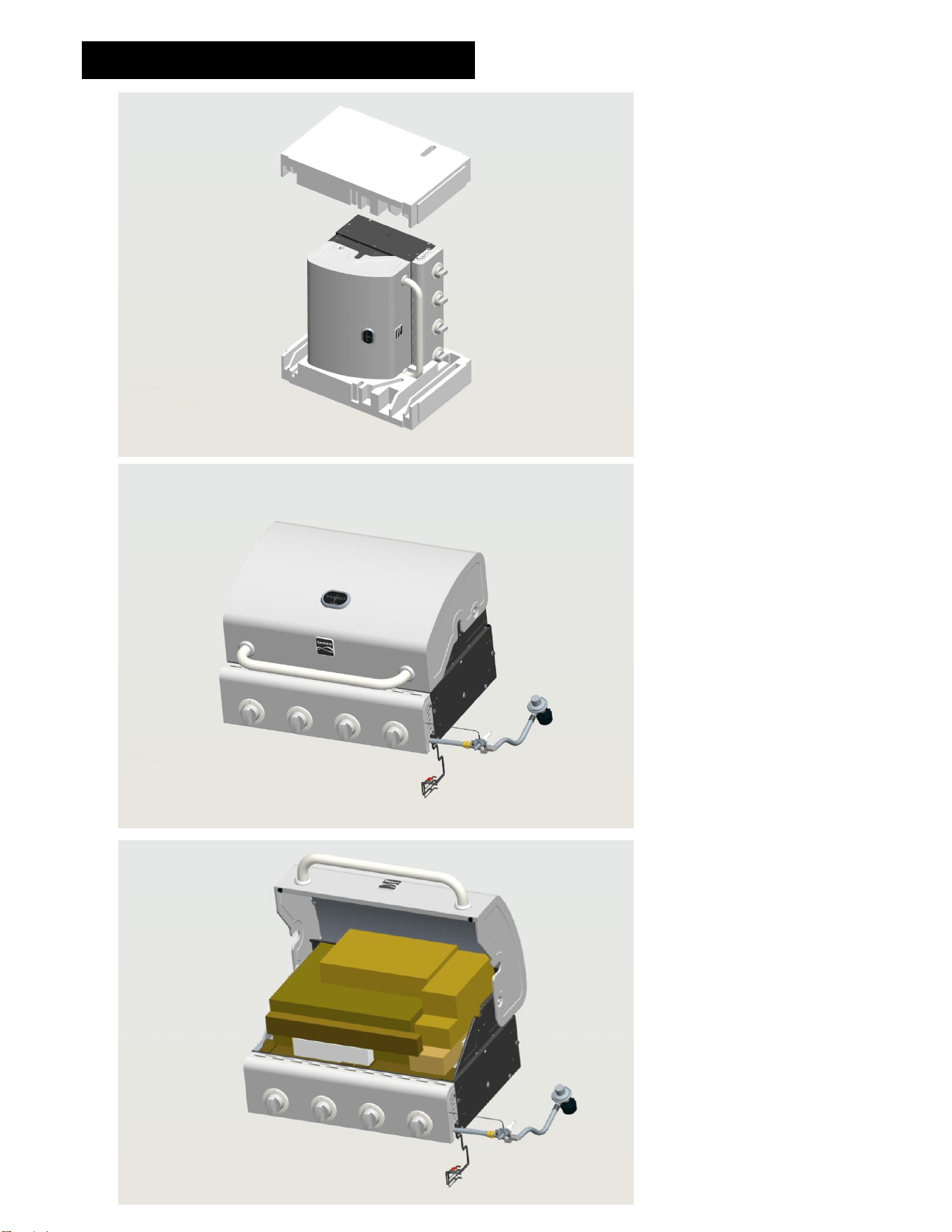

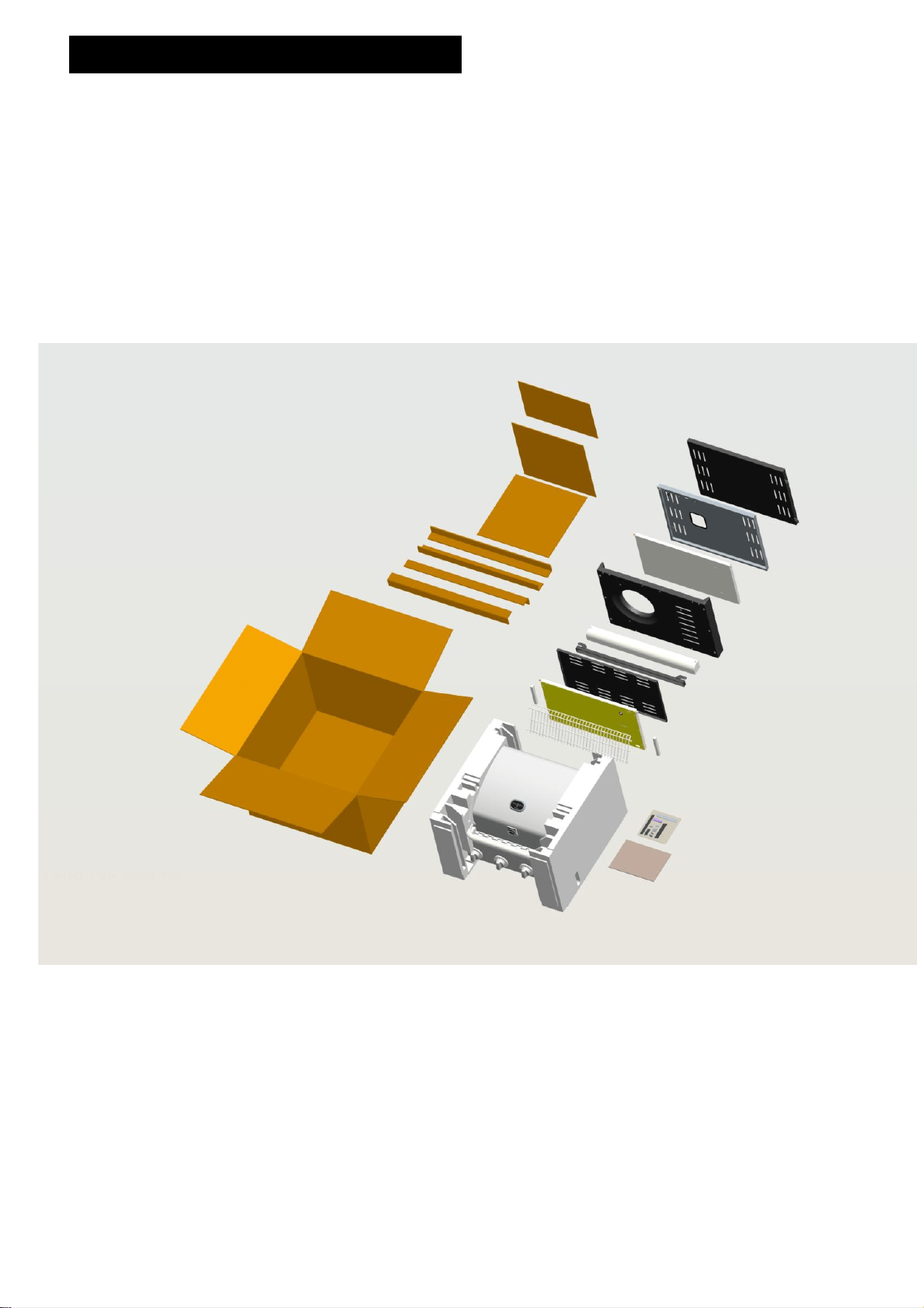

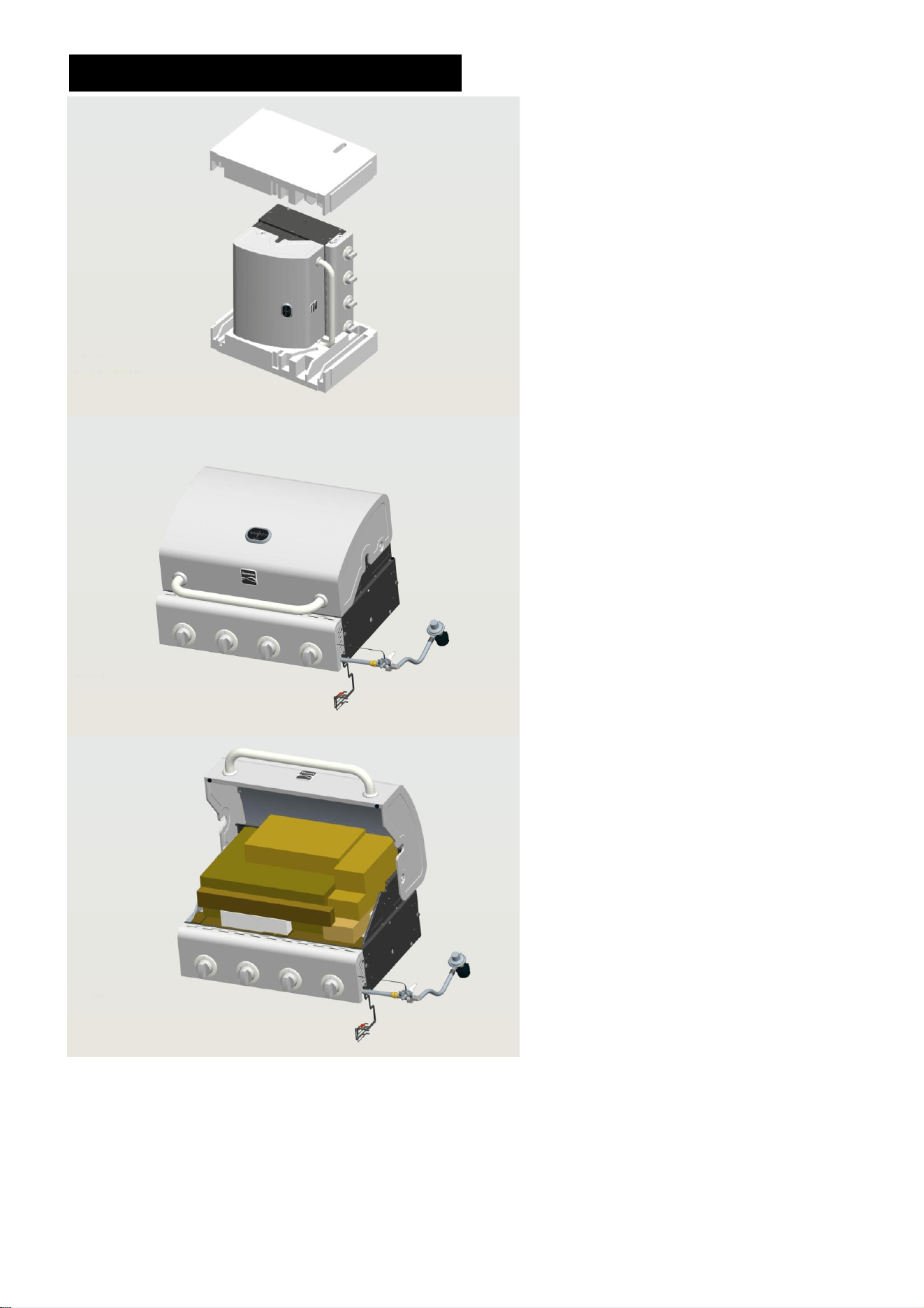

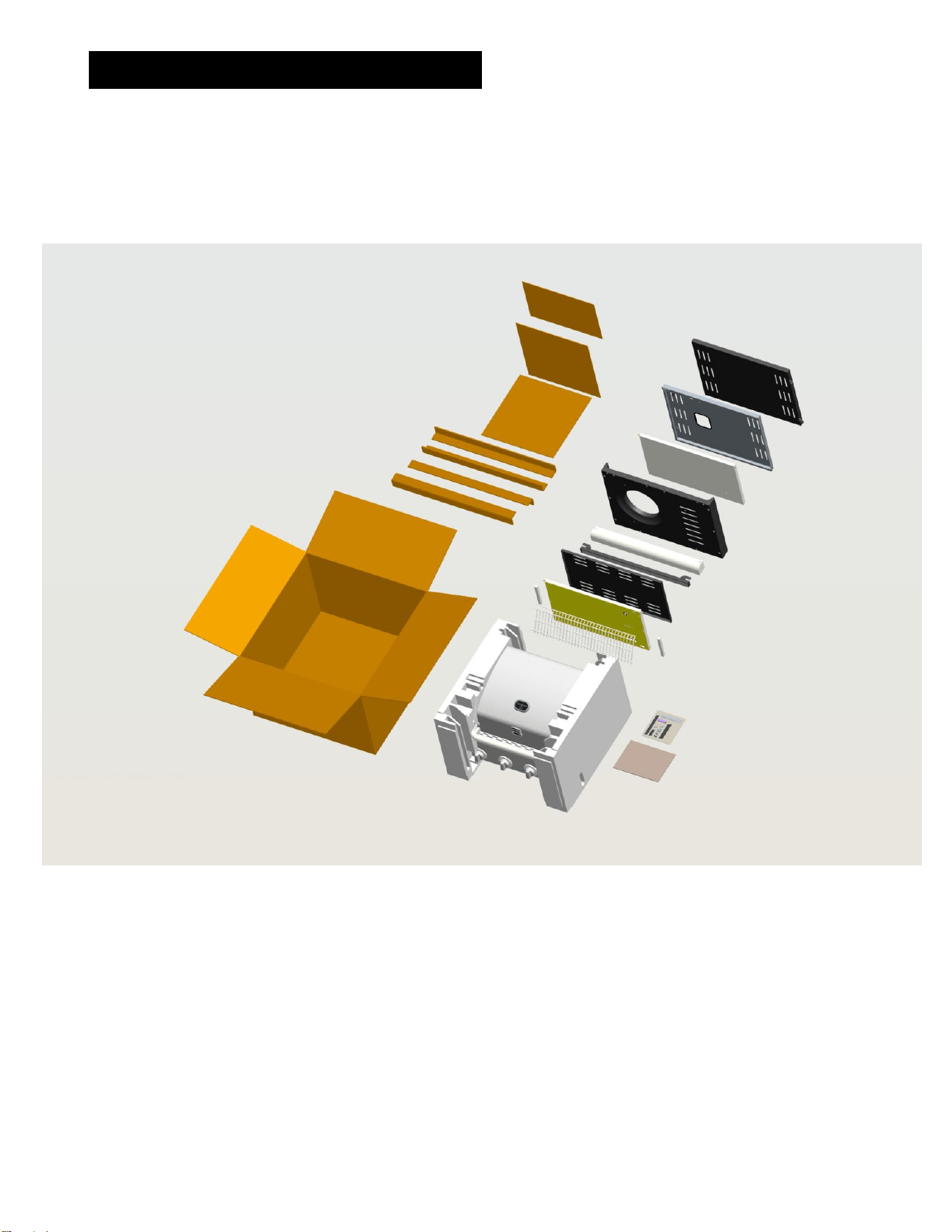

NOTICE: Once you have unpacked the grill according to the STOP SHEET

instructions, check all grill parts against the pictures on this and the following two

pages. If you parts are missing or damaged, call 1-888-287-0735.

BEFORE ASSEMBLY

ASSEMBLY

CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTRUCTIONS ON THE FOLLOWING PAGES.

Tools Required:

 Adjustable wrench (not provided)

 Screwdriver (not provided)

 7/16” Combination wrench (not provided)

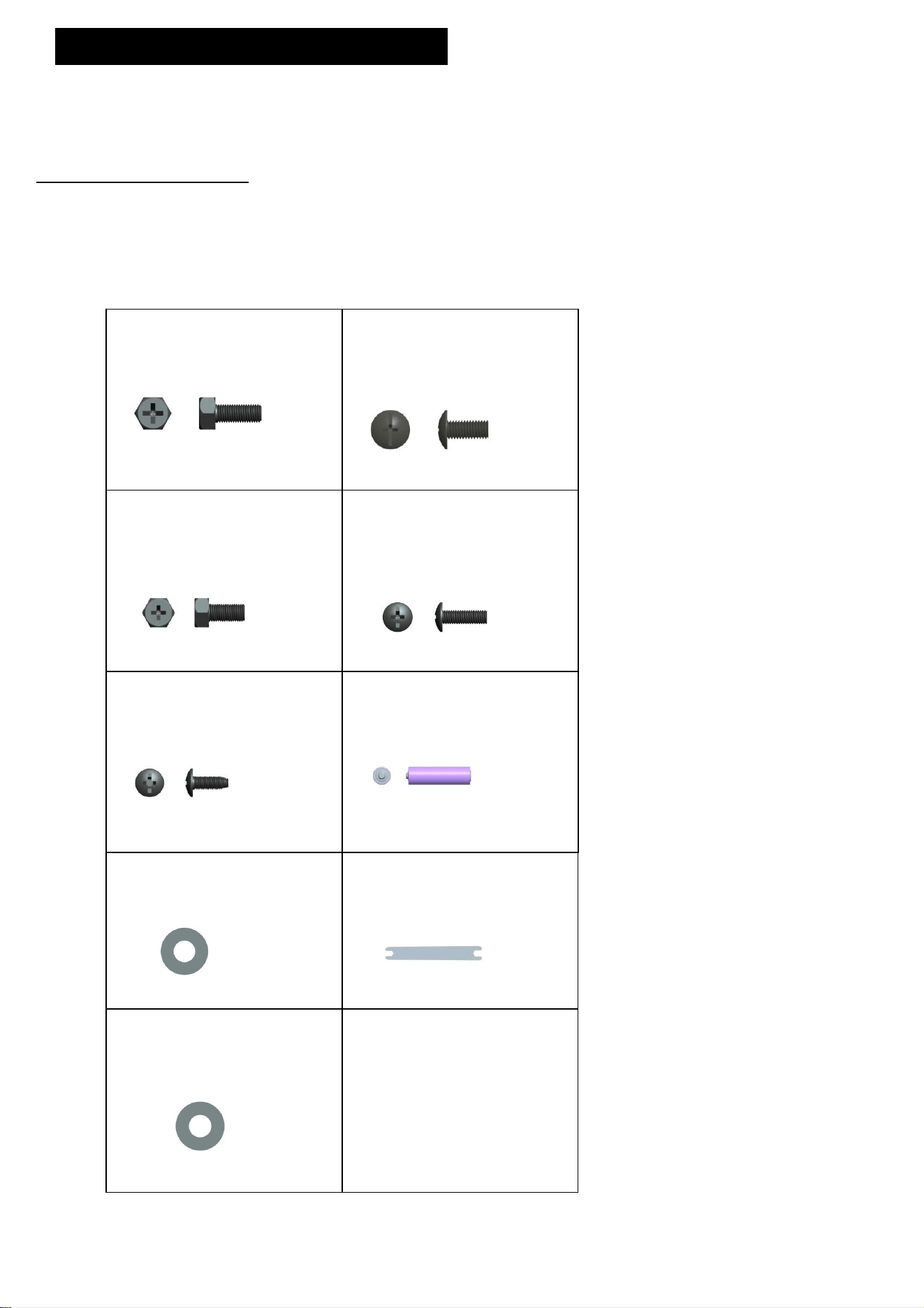

 The following hardware is provided in blister pack for convenient use.

M4X10 Hex bolts

Qty: 2 pcs

M6X13 screws

Qty: 32 pcs

M5X10 Hex bolts

Qty: 4 pcs

M4X12 screws

Qty:2 pcs

M4X10 screws

Qty: 42pcs

AA Battery

Qty: 1 pc

M6 flat washers

Qty: 6 pcs

Wrench

Qty: 1 pc

M5 flat washers

Qty: 4 pcs

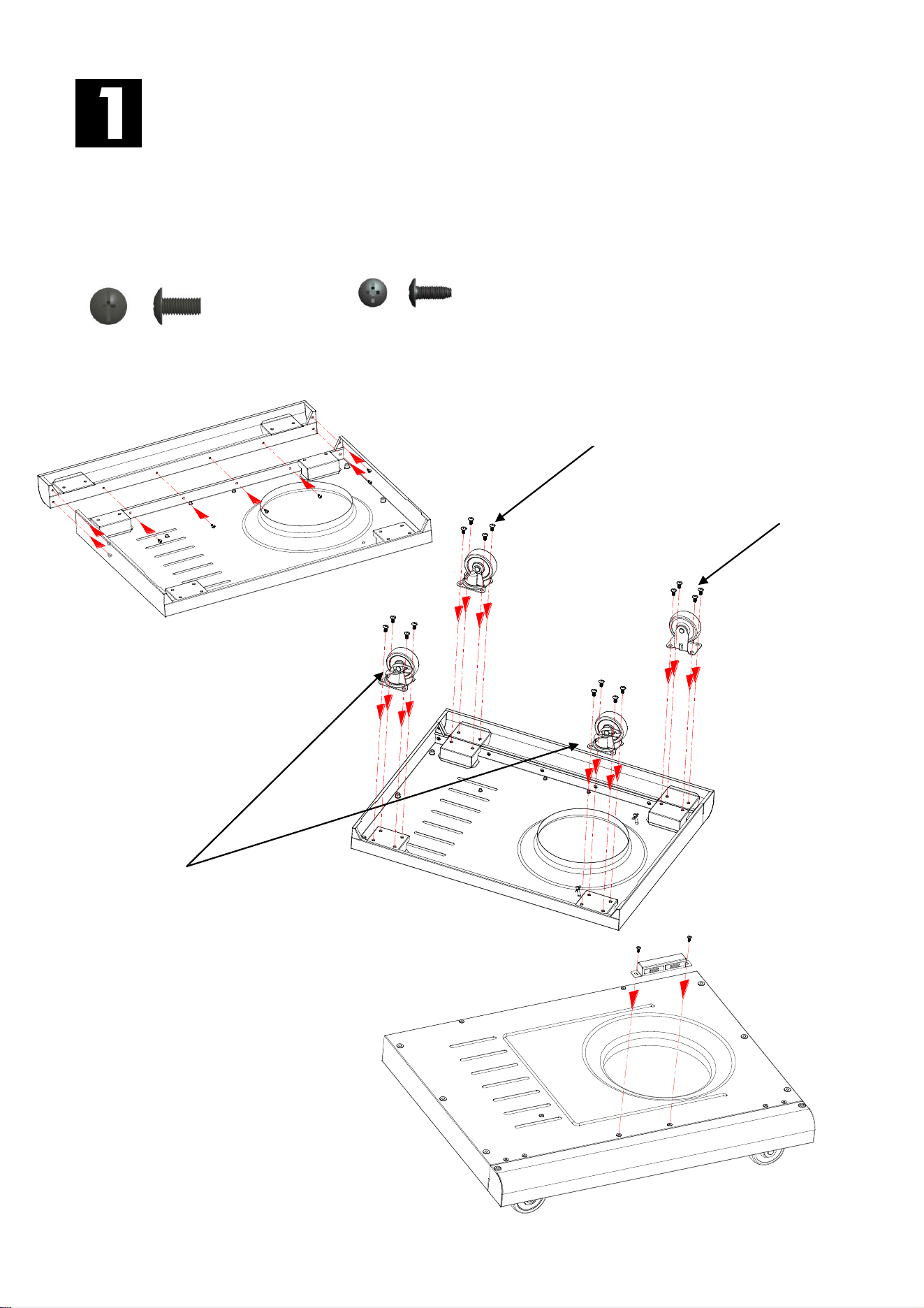

Bottom Shelf

□ Turn bottom shelf upside down. Attach the front panel to bottom shelf with (8) M4x10 screws.

□ Attach the casters to bottom shelf with (16) M6x13 screws.

Note: Install each caster into the correct position as shown in the figure below. The standard

caster (non-swiveling) will only install in one direction.

□ Turn bottom shelf right side up, lock caster brakes to stabilize unit for further assembly. Attach

door magnet box to bottom shelf with (2) M4x10 screws.

M6X13 screw Qty: 16 pcs

M4X10 screw Qty: 10 pcs

Swivel Caster

(Part No. : 40900213)

Standard Caster

(Part No. : 40900214)

Swivel Caster with Brake

(Part No. : 40900212)

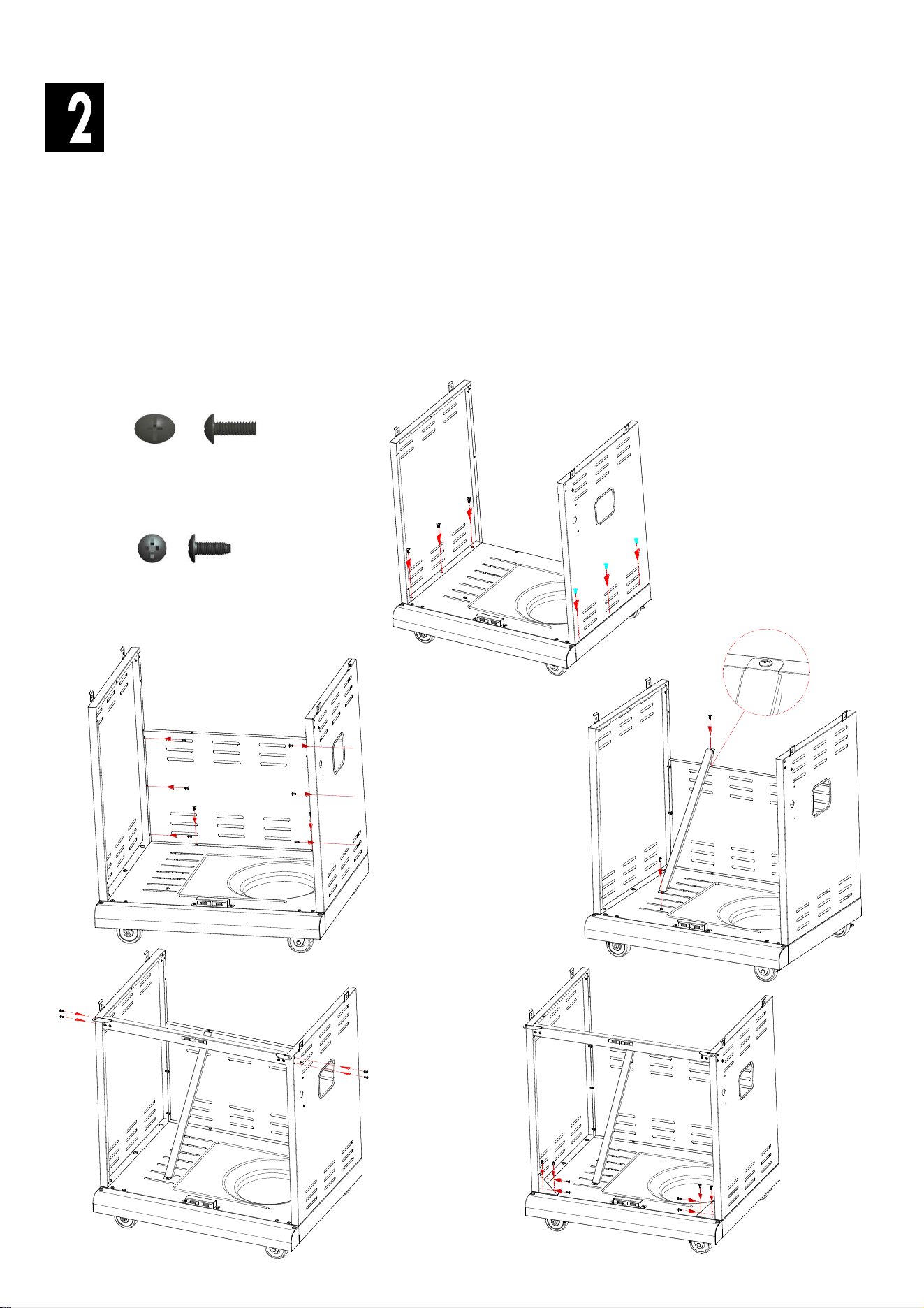

Cart

□ To attach side panels, align side panel holes with screw insert holes on each side of bottom

shelf. Note: Left side panel has match holder attachment.

□ Attach but do not fully tighten left and right side panels to bottom shelf with (6) M6x13 screws.

Leave a small gap beneath the screw heads for easier attachment of panels, brackets and bars

in the following steps on this page. (A)

□ Attach back panel to bottom shelf and two side panels with (8) M4x10 screws .(B)

□ Attach tank baffle bar to back panel and bottom shelf with (2) M4x10 screws. (C)

□ Align door bracket holes with holes on side panels. Attach door bracket to side panels with (4)

M4x10 screws. (D) Note: Attach bracket so that magnets are at top.

□ Align the holes in the cart support angle bars with holes on bottom shelf and side panels.

Attach angle bars with (8) M4x10 screws. (E) Now fully tighten the 6 screws attaching the side

panels to the bottom shelf.

M6X13 screw Qty: 6 pcs

M4X10 screw Qty: 22 pcs

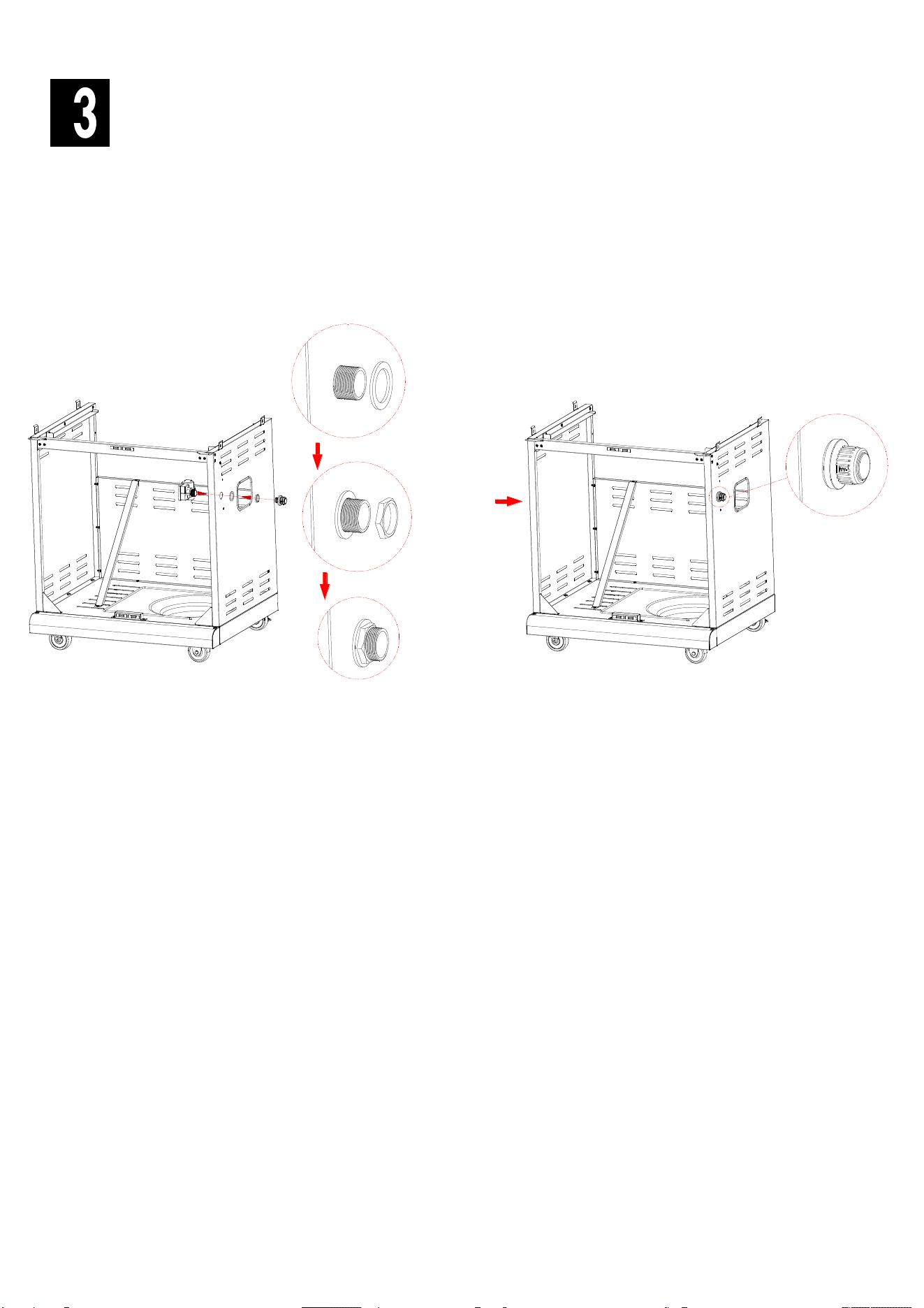

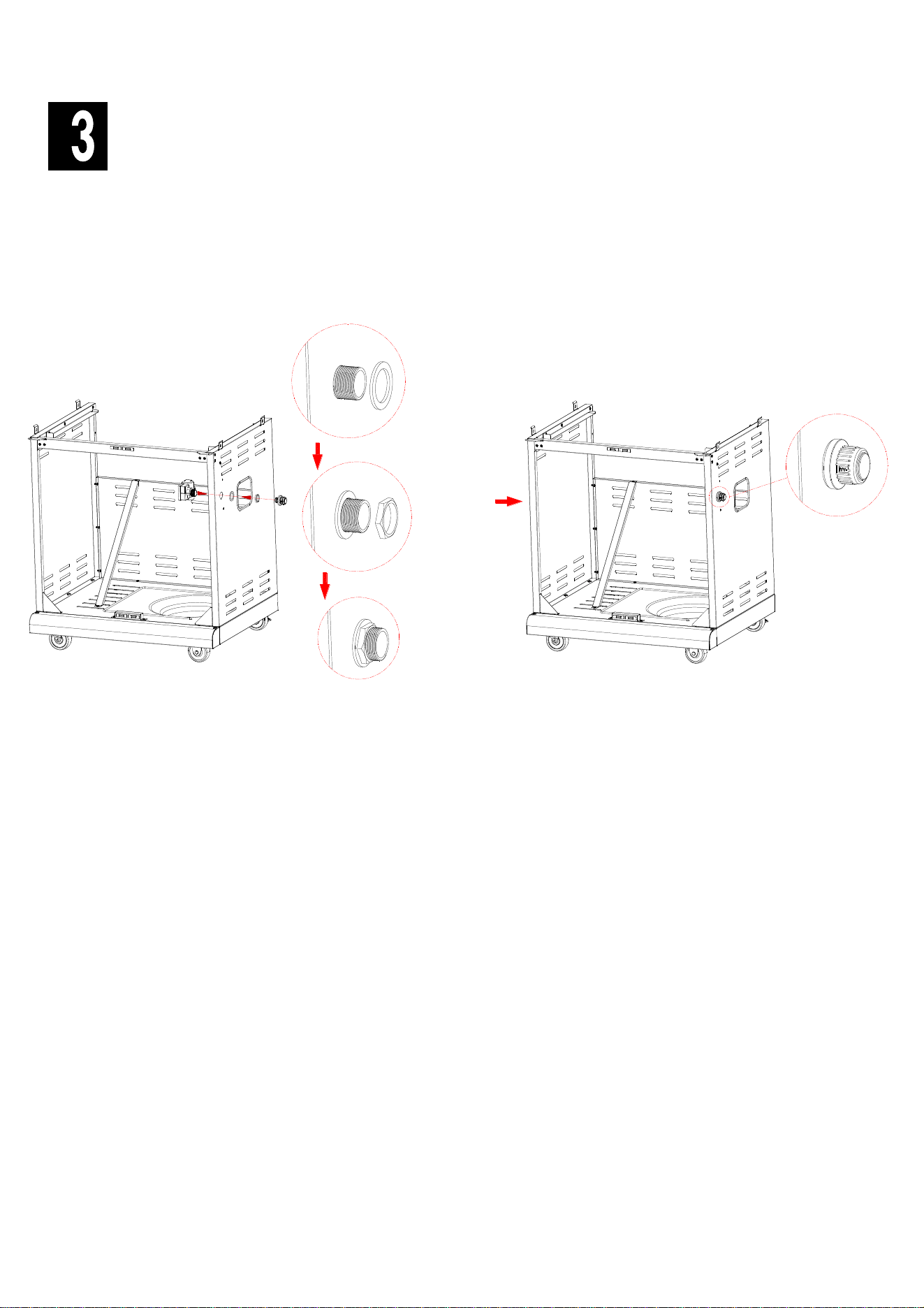

Electronic Ignition Module

□ Attach electronic ignition module through mounting hole on right side panel. See A

□ Insert rubber gasket followed with plastic lock nut and tighten by hand. See A

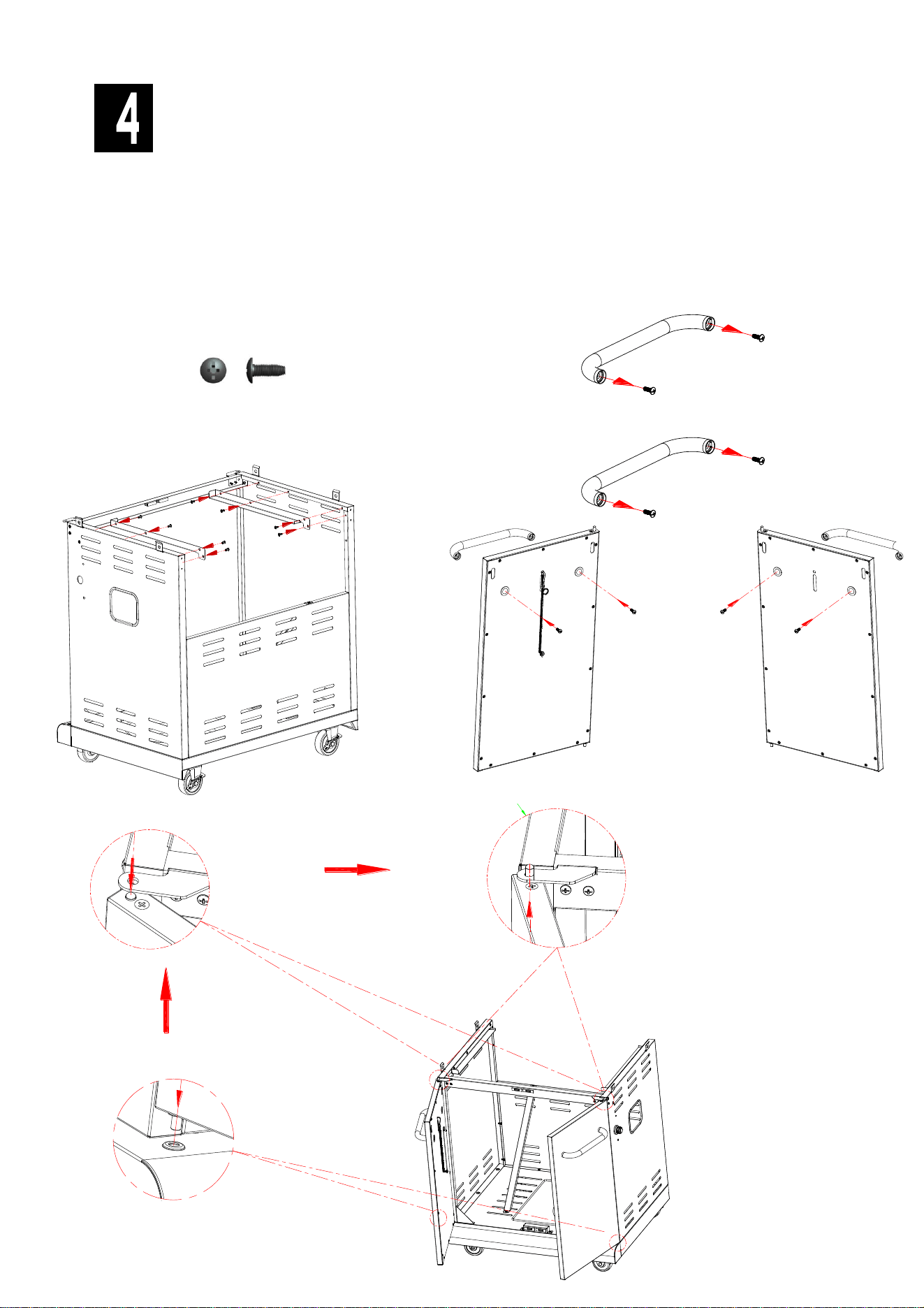

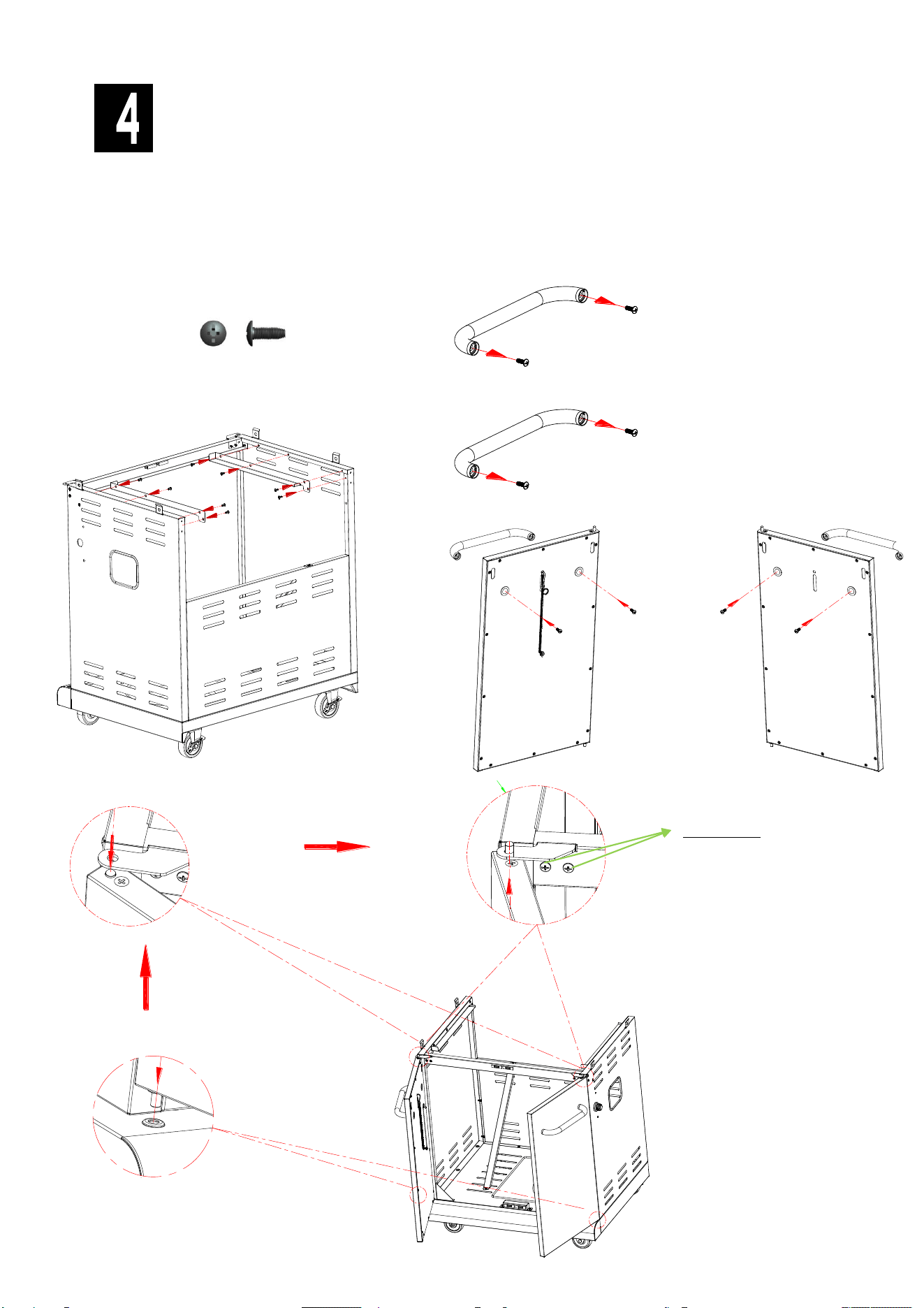

Front Doors

□ Attach left and right grease tray brackets to side panels with (8) M4X10 screws. See A

□ Remove the (4) M5x15 screws pre-assembled to the door handle, and use them to attach

handles to doors. See B

□ Insert the pin at the bottom of each door into the hole on the bottom panel. Insert the pin at

the top of each door through the hole in the door bracket hinge. See C

IMPORTANT: If the doors do not line up when closed or do not close freely, the hinges may need

to be adjusted. Loosen the hinge screws, adjust the hinge position as necessary, and retighten

screws. See C.

Hinge screw

M4X10 screw Qty: 8pcs

Grill Head to Cart

□ This step requires two people to lift and position grill head onto cart.

□ If not already done, remove the tie wrap and packing material from regulator hose, burner

valve and igniter wires located under control panel. Separate the 2 searing burner wires

(straight connection tip) from the other 7 wires (right-angle connection tip) shown in step 6.

Keep the 7 wires shown in step 6 beneath the grill head and inside the panel, and pull the 2

searing burner wires and regulator hose out to the side of the grill head. See A

□ Carefully lower the grill head onto the cart. Make sure the regulator hose and 2 searing

burner wires are hanging outside the cart. Attach head to cart with (4) M6x13 screws. See B

M6X13 screw Qty: 4 pcs

Pull these 2 searing

burner wires out to

the side of the grill

head

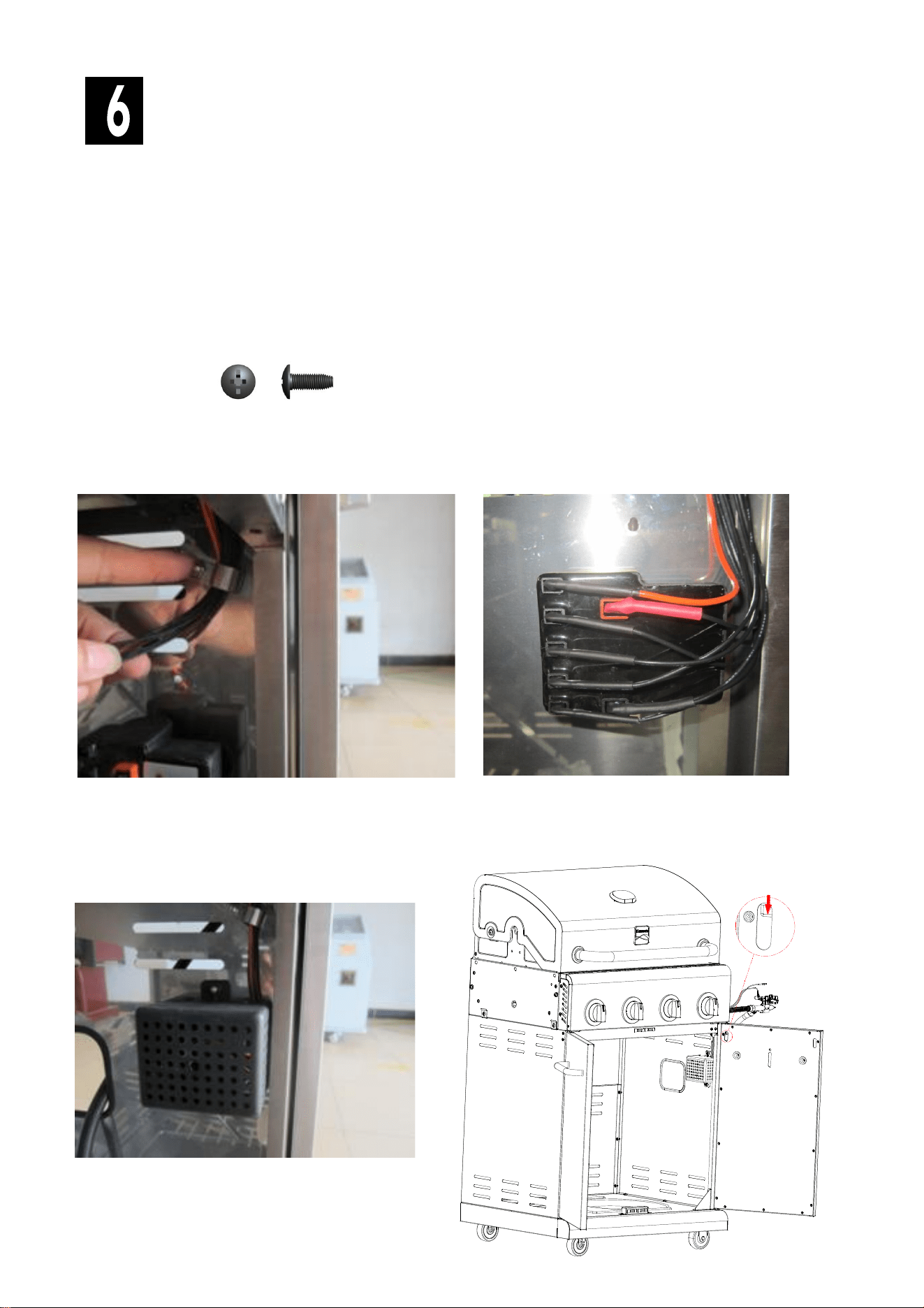

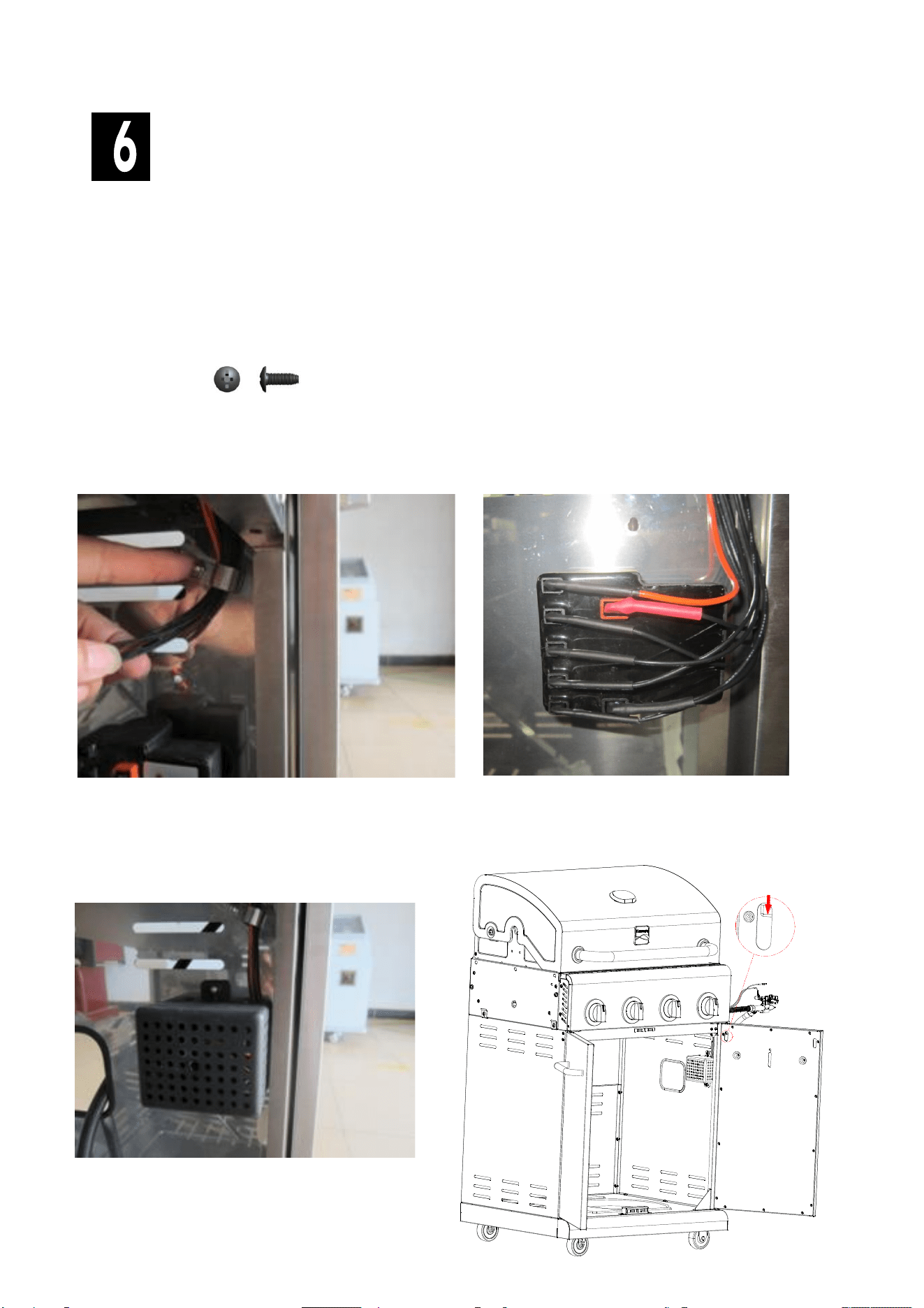

Burner Electrode and Igniter Cover

□ Place the 5 burner electrode wires (thin black & thin orange), the ground wire (red capped)

and the igniter wire (large black) through the pre-installed side panel clamp. See A. Note: If

wires are difficult to install, loosen the clamp screw, put the wires through the clamp and

retighten the screw.

□ Place the 4 thin black wires and 1 thin orange wire into the 5 narrow slots in the electronic

ignition module. Place the red capped ground wire into the slot outlined in orange. Place the

large black wire into the wide slot. See B

□ Attach the igniter cover with (2) M4x10 screws. See C (Note: If cover is hard to install, use a

screwdriver to press down on the right door heel hook to remove the door. Install the cover,

and reattach door.) See D

M4X10 screw Qty: 2 pcs

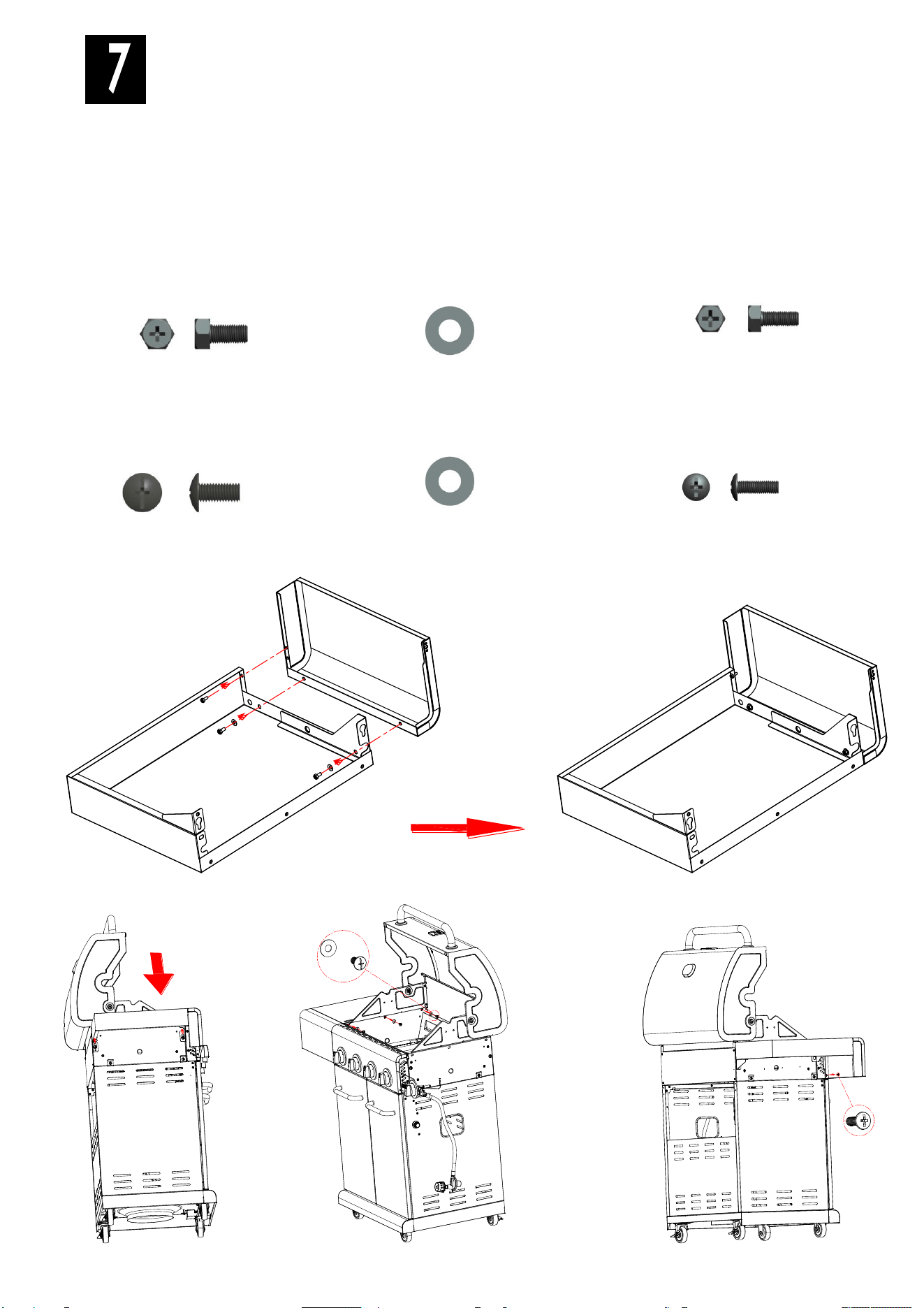

Left Side Shelf

□ Attach fascia to left side shelf with (2) M5x10 hex bolts and (2)M5 flat washers and (1) M4X10

hex bolt . (A-B)

□ Hang left side shelf onto two pre-installed screws on left side of firebox. (C)

□ Attach shelf to firebox as follows:

- From inside to outside of firebox with (3) M6x13 screws and (3) M6 flat washers. (D)

IMPORTANT: Make sure side shelf fascia is aligned with control panel before tightening screws.

- From outside to inside of firebox with (1) M4x12 screw. (E)

□ Fully tighten the pre-installed screws on left side of firebox to complete attachment of left side

shelf.

M5 flat washer Qty: 2 pcs

M4X10 hex bolts Qty: 1pc

M6X13 screw: Qty: 3 pcs

M5X10 hex bolt Qty: 2 pcs

M4X12 screw Qty: 1pc

M6 flat washer Qty: 3 pcs

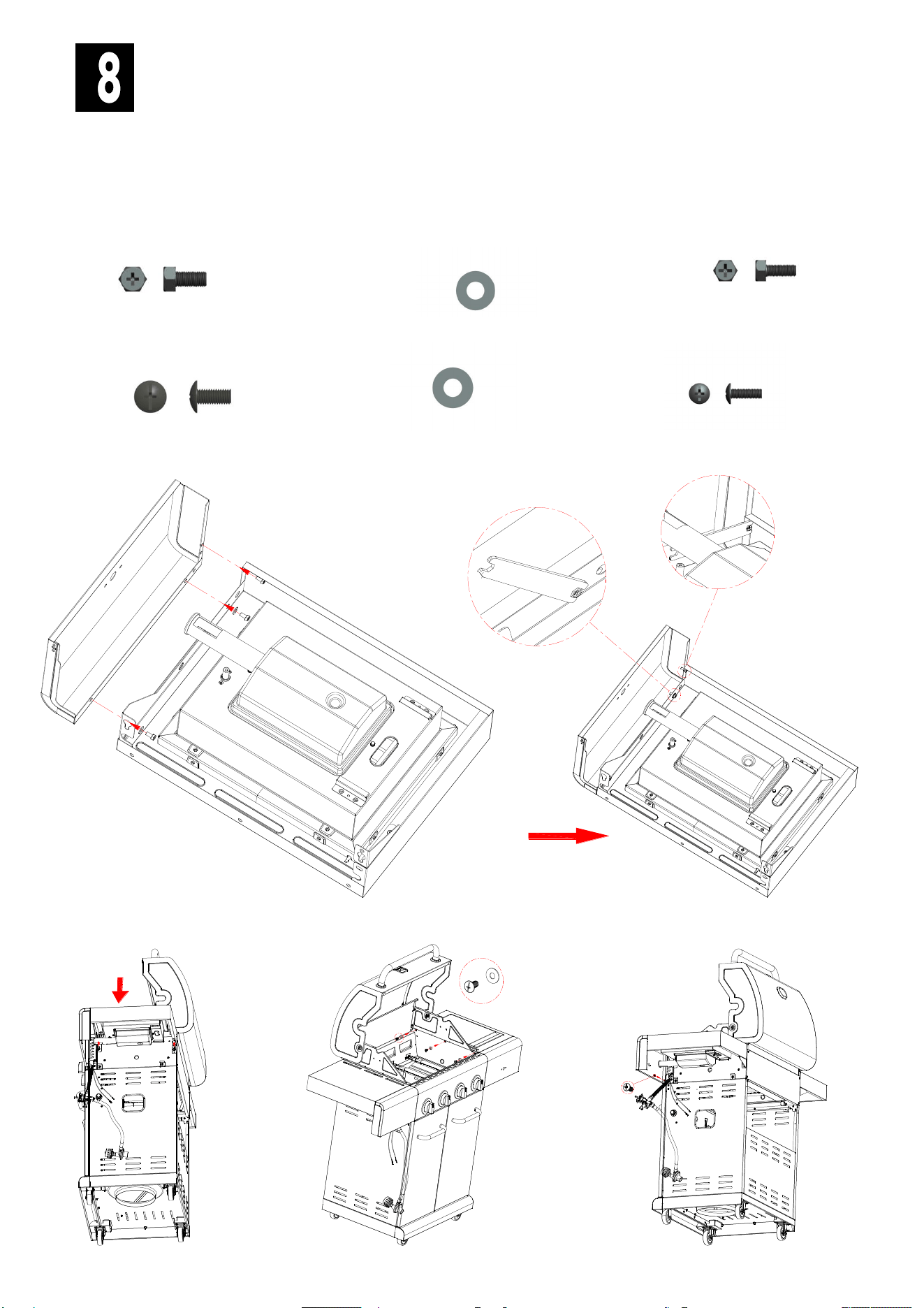

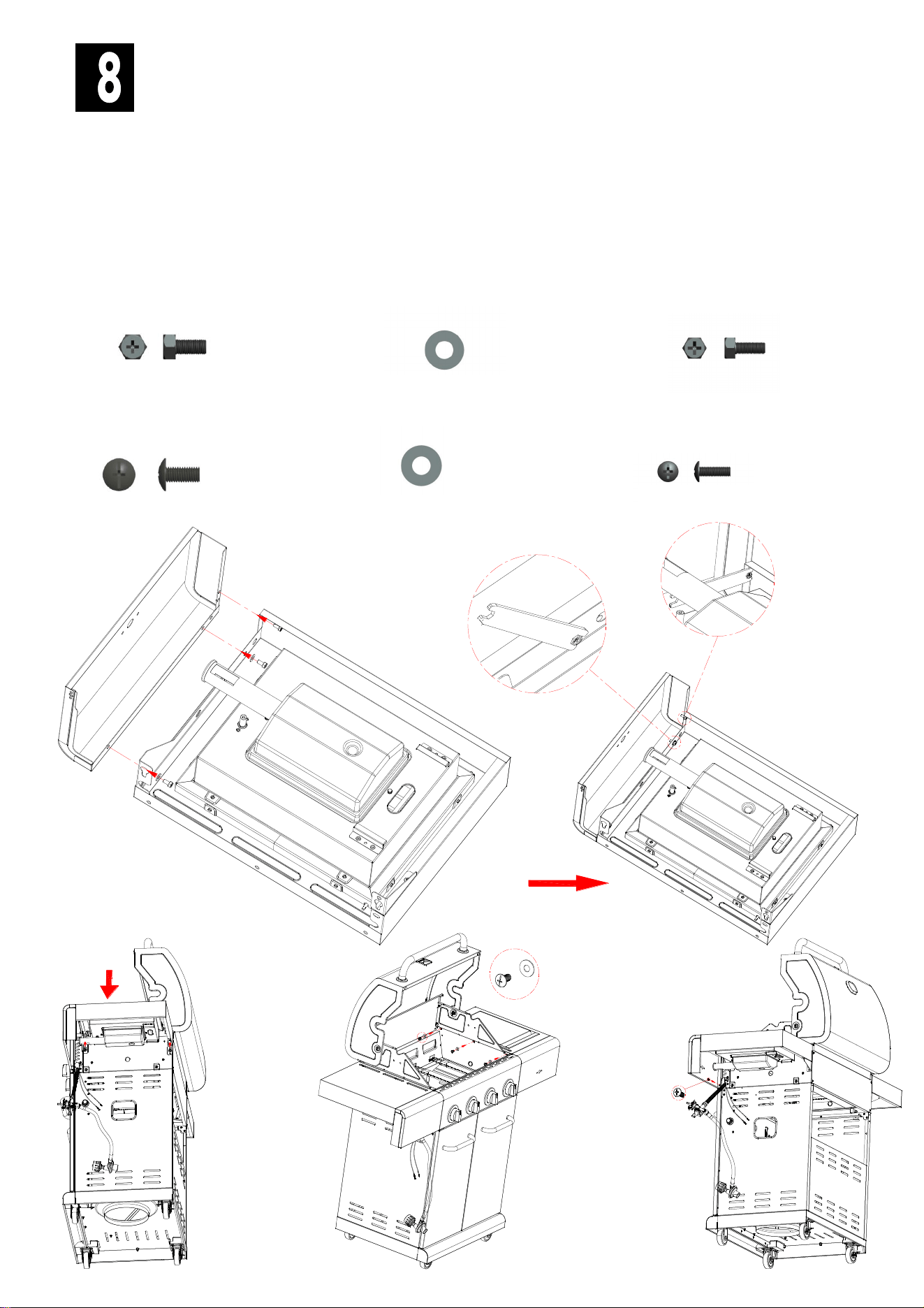

Right Side Shelf

□ Attach fascia to right side shelf with (2) M5x10 hex bolts and (2)M5 flat washers and (1) M4X10 hex

bolt with the supplied wrench. (A-B)

□ Hang right side shelf onto two pre-installed screws on right side of firebox. (C)

□ Attach shelf to firebox as follows:

- From inside to outside of firebox with (3) M6x13 screws and (3) M6 flat washers. (D)

IMPORTANT: Make sure side shelf fascia is aligned with control panel before tightening screws.

- From outside to inside of firebox with (1) M4x12 screw. (E)

□ Fully tighten the pre-installed screws on right side of firebox to complete attachment of right side shelf.

M5X10 hex bolt Qty: 2 pcs

M4X10 hex bolt Qty: 1 pc

M5 flat washer Qty: 2 pcs

M6X13 screw: Qty: 3 pcs

M4X12 screw Qty: 1pc

M6 flat washer Qty: 3pcs

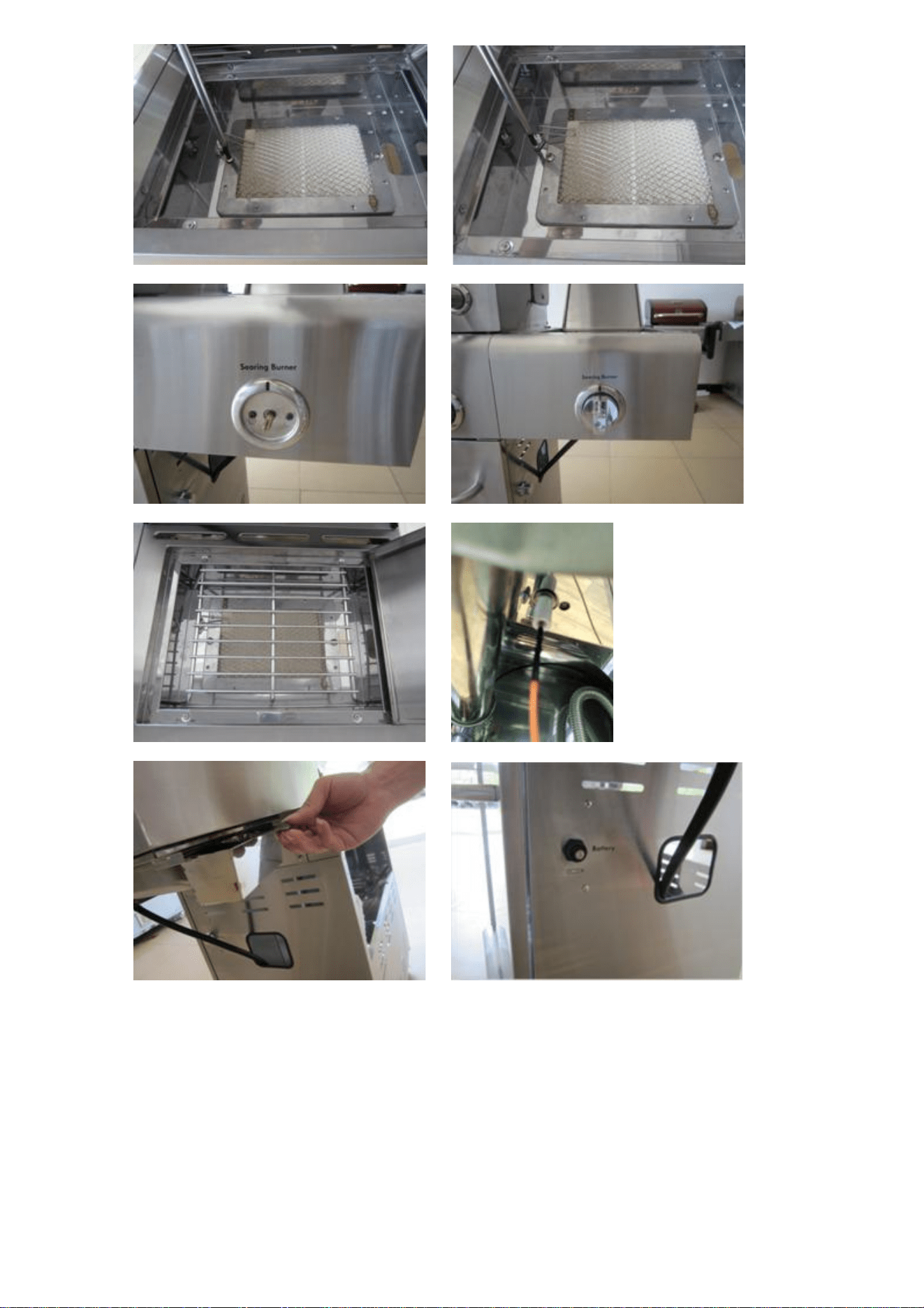

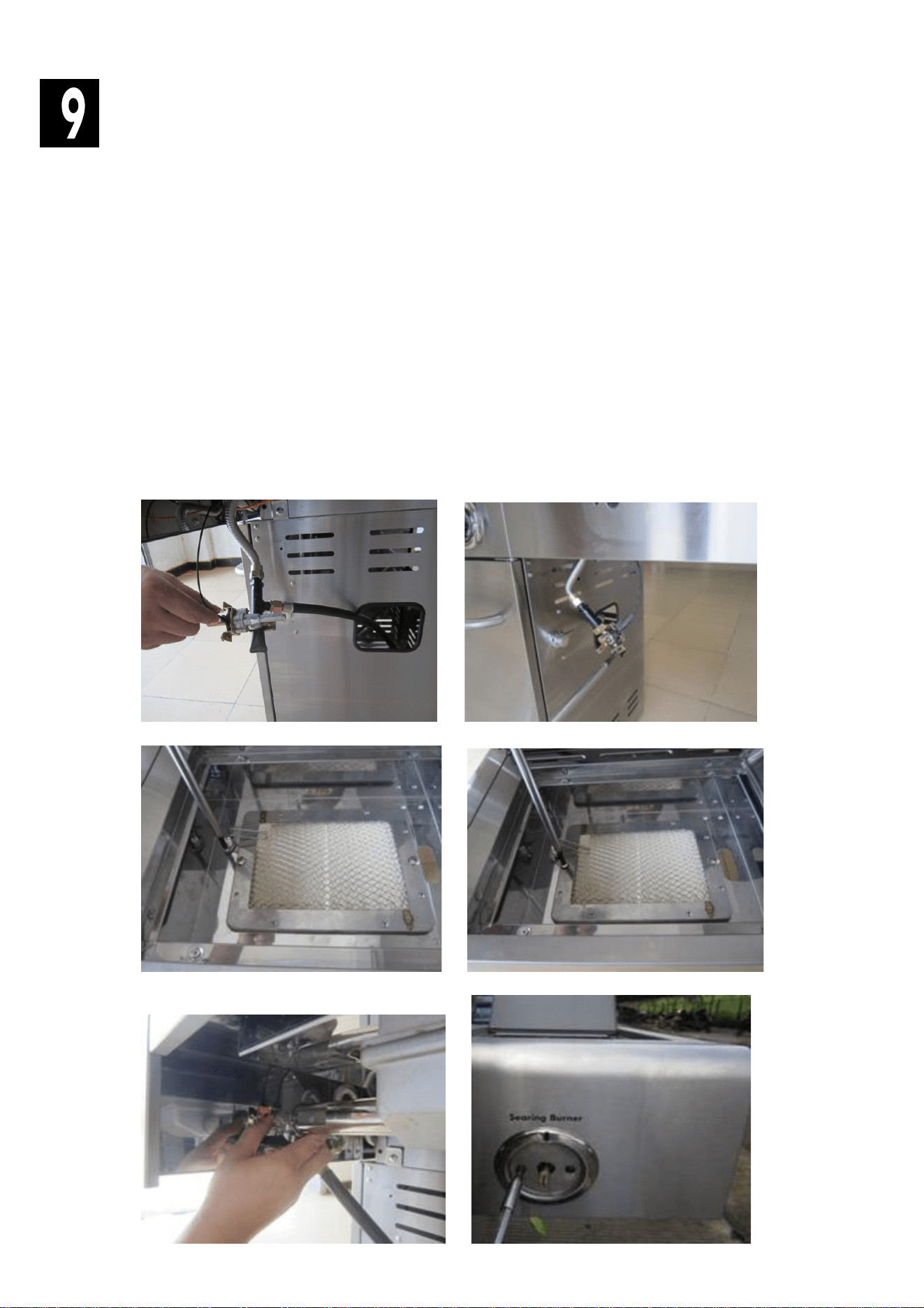

Searing Burner

 Remove plastic packaging from searing burner valve. Remove searing burner grate from searing burner

shelf.

 Attach ignition wire to side burner valve. (A )Remove the 2 pre-installed screws from the valve control

stem and set them aside. (B)

 Loosen the searing burner to insert gas valve. First loosen and remove the screw attaching the electrode

to the shelf and set the screw aside. (C) Then loosen and remove the 2 screws holding searing burner in

place. (D)

 Insert the gas valve into the searing burner (E). Insert valve control stem through hole in fascia (F). Install

the 2 previously removed valve control stem screws, but do not fully tighten until attaching bezel to

fascia.

 Reattach searing burner to shelf with the 2 previously removed screws. (G) Reattach electrode to shelf

with previously removed screw from searing burner. (H)

 Insert bezel openings over valve control stem and the 2 screws. Slide bezel down onto screws. Make

sure that black mark on bezel is vertical. Tighten the 2 screws to secure bezel to fascia (I).

 Push control knob onto searing burner valve stem. (J)

 Replace searing burner grid. (K)

 Insert electrode wire into the head of electrode .(L)

 Slide searing burner drip box into the drip box bracket. (M)

 Unscrew igniter cap from side panel. Insert (1) AA battery (provided in hardware blister pack) into

battery slot with positive end (+) facing outward. (N)

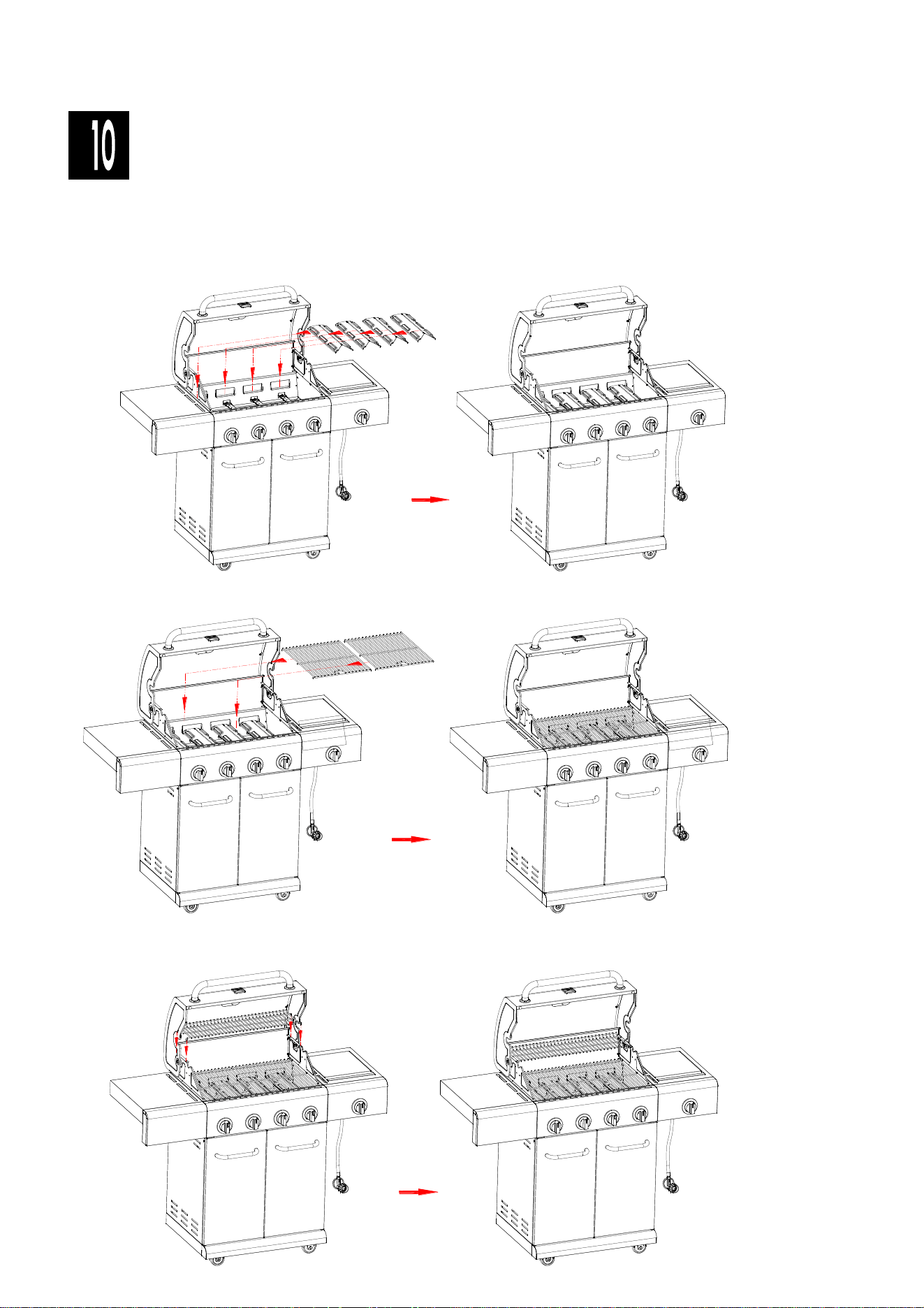

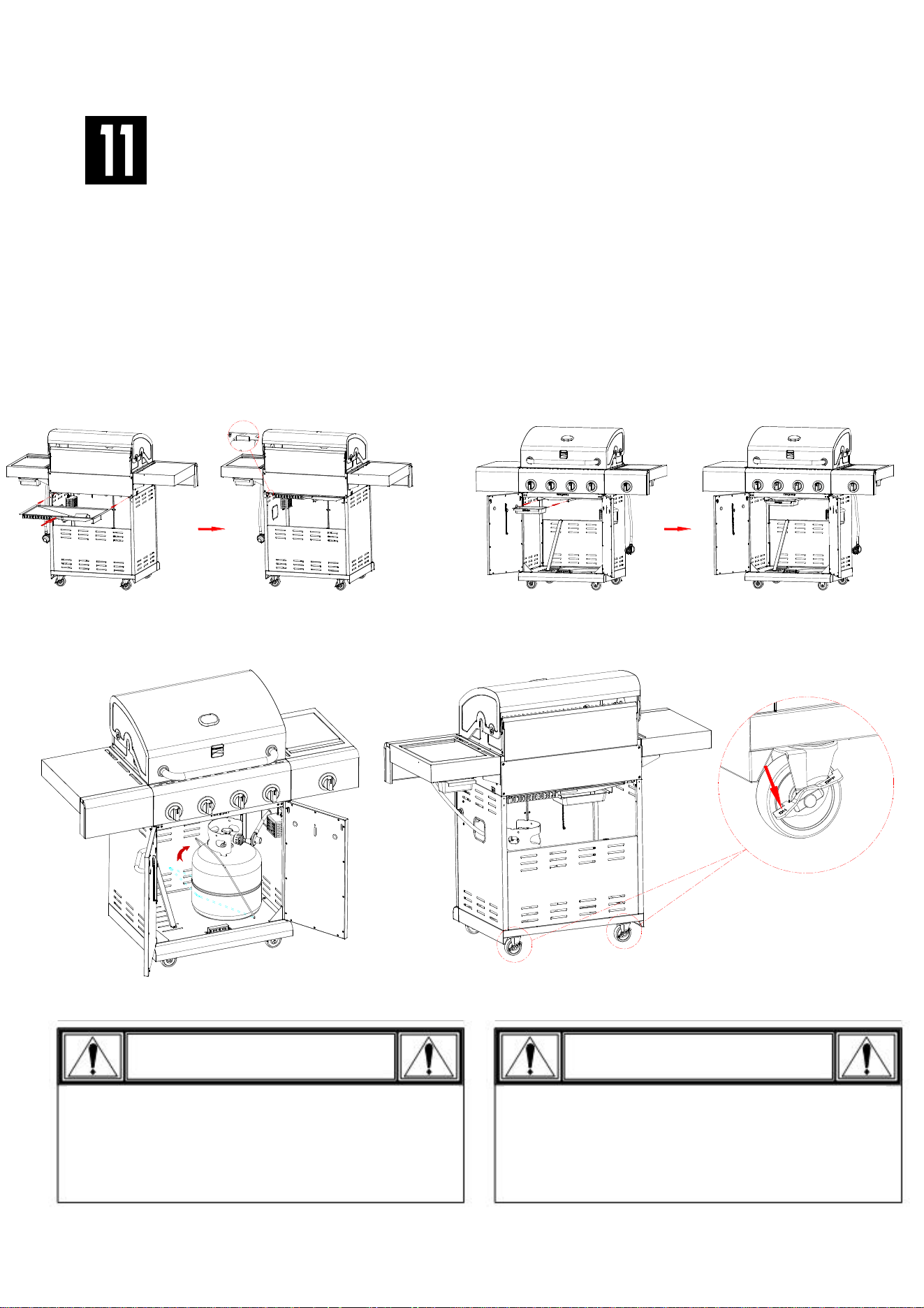

Heat Diffusers, Cooking Grates and Warming Rack

□ Place heat diffusers over burners. Diffusers will fit in firebox in either direction.

□ Place cooking grates onto grate rests at front and rear of firebox.

□ Insert warming rack into brackets at top of firebox as shown.

CAUTION

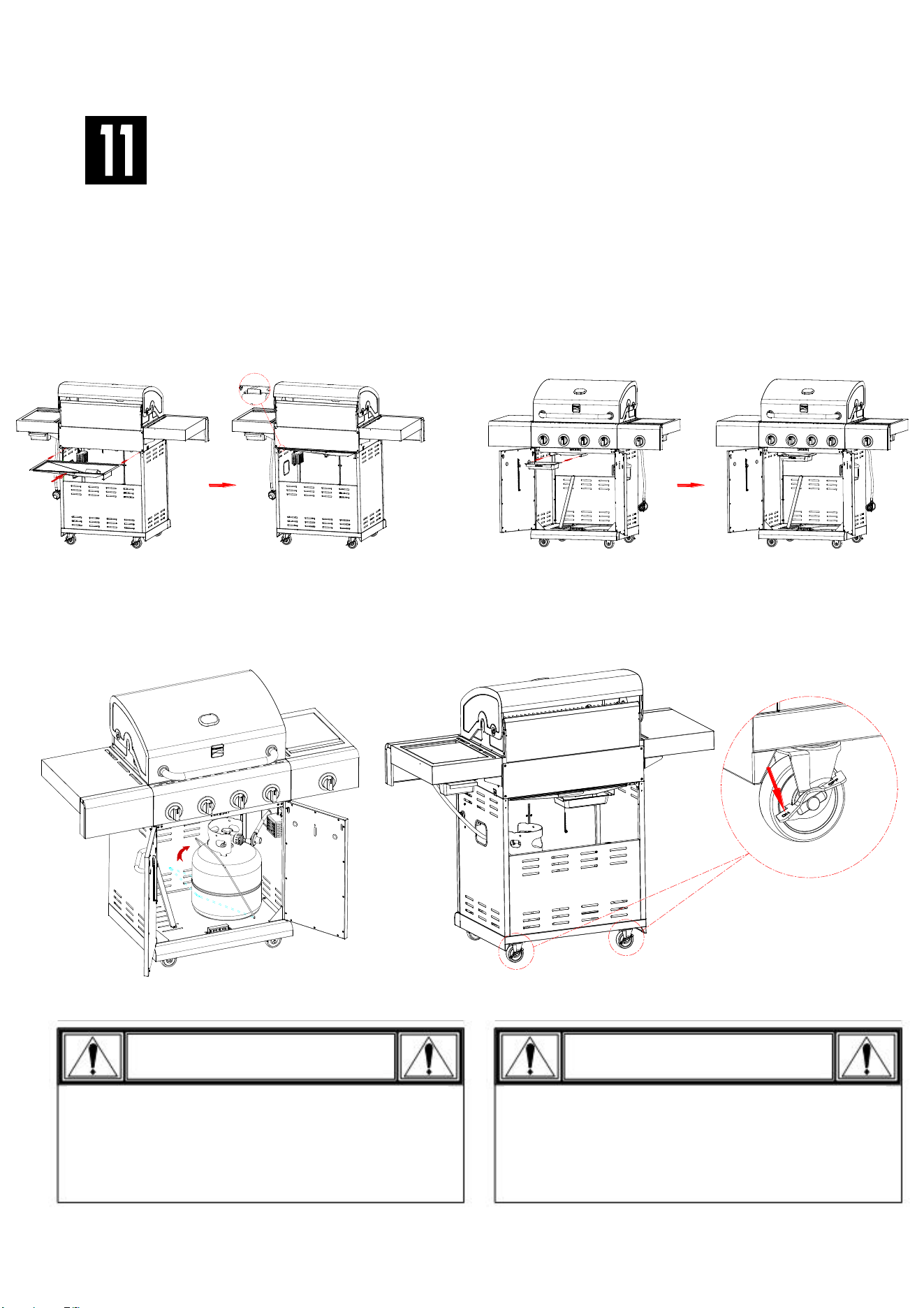

Drip Tray, Drip cup and LP tank

□ Insert the drip tray into bottom of firebox from back. Then open the door and insert the drip

cup into the drip cup slot.

□ Feed the regulator and hose through the hole in the right side panel.

□ LP tank is sold separately. Use only with an OPD (Overfill Protection Device) equipped LP

tank. Fill and leak check before attaching to grill and regulator.

□ Place LP tank into hole in bottom shelf with tank collar opening facing to the front as shown.

Raise tank holder to hold LP tank securely in place.

□ Always lock caster brakes when grill is in desired cooking location to help grill stay in place

for stable operation.

Failure to install drip cup clip and cup

will cause hot drip to drip from bottom of

grill with risk of fire or property damage.

Failure to install tank correctly may allow

gas hose to be damaged in operation.

Gas leaking from

cracked/cut/burned

hose.

Gas leaking from LP

cylinder.

Gas leaking from LP

cylinder valve.

Gas leaking between LP

cylinder and regulator

connection.

Fire coming through

control panel.

Drip fire or continuous

excessive flames above

cooking surface.

• Trying to light wrong burner.

• Burner not engaged with control

valve.

• Obstruction in burner.

• No gas flow.

• Vapor lock at coupling nut to LP

cylinder.

• Coupling nut and LP cylinder valve not

fully connected.

• Electrode cracked or broken; “sparks

at crack.

• Electrode tip not in proper position.

• Wire and/or electrode covered with

cooking residue.

• Wires are loose or disconnected.

• Wires are shorting (sparking)

between igniter and electrode.

• Dead battery.

GAS ISSUES:

• See instructions on control panel and in Use and Care section.

• Make sure valves are positioned inside of burner tubes.

• Ensure burner tubes are not obstructed with spider webs or

other matter. See cleaning section of Use and Care.

• Make sure LP cylinder is not empty. If LP cylinder is not empty,

refer to “Sudden drop in gas flow.”

• Turn off knobs and disconnect coupling nut from LP cylinder.

Reconnect and retry.

• Turn the coupling nut approximately one-half to three-quarters

additional turn until solid stop. Tighten by hand only - do not use

tools.

• Replace electrode(s).

Main Burners:

• Tip of electrode should be pointing toward gas port opening

on burner. The distance should be 1/8” to 1/4”. Adjust if

necessary.

Sideburner

• Tip of electrode should be pointing toward gas port opening

on burner. the distance should be 1/8” to 3/16”. Adjust if

necessary.

• Clean wire and/or electrode with rubbing alcohol and clean

swab.

• Reconnect wires or replace electrode/wire assembly.

• Replace igniter wire/electrode assembly.

• Replace with a new AA-size alkaline battery.

Problem

Possible Cause

Prevention/Solution

EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department.

• Damaged hose.

• Mechanical failure due to rusting or

mishandling.

• Failure of cylinder valve from

mishandling or mechanical failure.

• Improper installation, connection not

tight, failure of rubber seal.

• Fire in burner tube section of burner

due to blockage.

• Too much drip buildup in burner area.

•Turn off gas at LP cylinder or at source on natural gas systems.

If the hose is cracked or cut but not burned, simply replace

valve / hose / regulator. If the hose is burned, the cause could

be other than a faulty valve/hose/regulator. Discontinue use of

grill until a plumber or gas technician has investigated and

corrected the problem.

• Replace LP cylinder.

• Turn off LP cylinder valve. Return LP cylinder to gas supplier.

•Turn off LP cylinder valve. Remove regulator from cylinder and

visually inspect rubber seal for damage. See LP Cylinder Leak

Test and Connecting Regulator to the LP Cylinder.

•Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After fire is out and grill is cold,

remove burner and inspect for spider nests or rust. See Spider

Alert and Cleaning the Burner Assembly sections of this Use &

Care Guide.

• Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After cooling, clean food particles

and excess drip from inside firebox area, drip tray, and other

surfaces.

Troubleshooting

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Continued on next

page.

Problem

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Pro

Burner(s) will not

match light.

Sudden drop in gas

flow or low flame.

Flames blow out.

Flare-up.

Persistent drip fire.

• See “GAS ISSUES:” on previous

page.

• Match will not reach.

• Improper method of match-lighting.

• High or gusting winds.

• Low on LP gas.

• Excess flow valve tripped.

• Drip buildup.

• Excessive fat in meat.

• Excessive cooking temperature.

• Drip trapped by food buildup around

burner system.

• Burner and/or burner tubes are

blocked.

Prevention/Solution

• See Section I of Electronic Ignition System.

• See Section II of Electronic Ignition System.

• See Section III of Electronic Ignition System.

• Check for gas in LP cylinder.

•Turn off knobs, wait 30 seconds and light grill. If flames are

still low, turn off knobs and LP cylinder valve. Disconnect

regulator. Reconnect regulator and leak-test. Turn on LP

cylinder valve, wait 30 seconds and then light grill.

•Turn off knobs and LP cylinder valve. Disconnect coupling nut

from cylinder. Reconnect and retry.

•Turn knobs to OFF. Turn gas off at LP cylinder. Leave lid in

position and let fire burn out. After grill cools, remove and

clean all parts.

• Turn knobs to OFF. Clean burner and/or burner tubes. See

burner cleaning section of Use and Care.

Prevention/Solution

Troubleshooting (continued)

Possible Cause

ELECTRONIC IGNITION:

• No spark, no ignition noise.

• No spark, some ignition noise.

• Sparks, but not at electrode or at full

strength.

• Clean burners and inside of grill/firebox.

• Trim fat from meat before grilling.

• Adjust (lower) temperature accordingly.

• Clean carry-over tube(s) with wire brush.

One burner does

not light from

other burner(s).

• Drip buildup or food particles in end(s)

of carryover tube(s).

Flashback…

(fire in burner tube(s)).

Unable to fill LP

cylinder.

• Out of gas.

• Excess flow valve tripped.

• Vapor lock at coupling nut/LP

cylinder connection.

• Some dealers have older fill nozzles

with worn threads.

• Turn front of grill to face wind or increase flame height.

• Refill LP cylinder.

• Refer to “Sudden drop in gas flow” above.

• Use long-stem match (fireplace match).

• See “Match-Lighting” section of Use and Care.

• The worn nozzles don’t have enough “bite” to engage the

valve. Try a second LP dealer.

Troubleshooting - Electronic Ignition

Problem

Possible Cause

Check Item

Prevention/Solution

SECTION I

No sparks appear at

any electrodes when

control knob turned

to HI: no noise can

be heard from spark

module.

• Battery not installed

properly.

• Dead battery.

• Button assembly not

installed properly.

• Faulty spark module.

• Check battery orientation.

• Has battery been used previously?

• Check to insure threads are

properly engaged. Button should

travel up and down without binding.

• If no sparks are generated with

new battery and good wire

connections, module is faulty.

• Install battery (make sure that “+” and “-”

connectors are oriented correctly, with “+”

end up and “-” end down.)

•Replace battery with new AA-size alkaline

battery.

• Unscrew button cap assembly and reinstall,

making sure threads are aligned and

engaged fully.

• Replace spark module assembly.

SECTION II

No sparks appear at

any electrodes when

control knob turned

to HI; noise can be

heard from spark

module.

• Output lead

connections not

connected.

• Are output connections on and

tight?

• Remove and reconnect all output

connections at module and electrodes.

SECTION III

Sparks are present

but not at all

electrodes and/or

not at full strength

• Output lead

connections not

connected.

• Electrical arc

between output wires

and grill frame.

•Weak battery.

• Electrodes are wet.

• Electrode(s)

cracked or broken;

sparks appear where

cracked.

• Are output connections on

and tight?

• If possible, observe grill in dark

location. Operate ignition system and

look for arcing between output wires

and grill frame.

• All sparks present but weak or at

slow rate.

• Has moisture accumulated on

electrode and/or in burner ports?

• Inspect electrodes for cracks.

• Remove and reconnect all output

connections at module and electrodes.

• If sparks are observed other than from

burner(s), wire insulation may be damaged.

Replace wires.

• Replace battery with a new AA-size alkaline

battery.

• Use paper towel to remove moisture.

• Replace cracked or broken electrodes.

SECTION IV

Grill is not getting

hot only reaches 250

– 300 degrees

• This typically occurs

when you turn on your

control knobs before

you turn on the LP tank

valve. If so this will

activate the gas

regulator safety device,

the grill will only reach

temperatures between

250 and 300F even with

all burners on the high

setting.

• Are regulator on and right?

• Make sure regulator is

connected properly to the tank,

and control knobs are all in the

off position.

• Open the grill lid.

• Turn off all knobs on the control panel in

front.

• Turn off the tank knob.

• Disconnect the regulator from the LP tank.

Wait 30 seconds.

• Reconnect the regulator to the LP tank.

• Slowly open the LP tank knob all the way

open. Do not put excessive force on the valve

at the full open position to avoid damaging the

valve.

• Turn on an appropriate control knob and

light the grill per the lighting instructions.

Precauciones de instalación

• Por favor lea este Manual del usuario en su totalidad antes de usar

la parrilla.

• El incumplimiento de la instrucción proporcionada puede resultar en

lesiones graves o daños a la propiedad.

• Algunas partes de esta parrilla pueden tener bordes afilados. Por

favor, utilice guantes de protección adecuados.

• Parrilla de uso, como compró, únicamente con propano gas y

theregulator/válvula suministrada.

• Parrilla de instalación debe cumplir con los códigos locales o en su

ausencia de códigos locales, ya sea con el código nacional de Gas

combustible, ANSI Z223.1 / NFPA 54, Gas Natural y propano

instalación código, CSA B149.1, o almacenaje de propano y código

de manipulación, B149.2 o la norma para vehículos recreativos,

ANSI una 119.2/NFPA 1192 y CSA Z240 RV Series, código de

vehículo recreativo, según sea el caso.

• Todos los accesorios eléctricos (como soporte) deben ser

eléctricamente puesta a tierra según los códigos locales, o el código

eléctrico nacional, ANSI / NFPA 70 o código eléctrico canadiense

CSA C22.1. Mantenga cualquier cables eléctricos o mangueras de

suministro de combustible de cualquier superficie caliente. • Esta

parrilla es seguridad certificado para su uso en los Estados Unidos y

Canadá solamente. No modifique para el uso en cualquier otro

lugar. Modificación dará lugar a un riesgo de seguridad.

IMPORTANT: Esta parrilla está diseñada para uso al aire libre

solamente y no pretende instalarse en o en remolques o barcos.

NOTE TO INSTALLER: Deje este Manual con el cliente después de la

entrega o instalación.

NOTE TO CONSUMER: Deje este Manual en un lugar conveniente para

referencia futura.

Símbolos de seguridad

Los símbolos y las cajas que se muestra a continuación explicaron lo

que significa cada línea. Lea y siga todos los mensajes que se

encuentran en el manual de.

PELIGRO

Si siente olor a gas:

1. Cierre el paso de gas al aparato.

2. Apague toda llama al descubierto.

3. Abra la tapa.

4. Si persiste el olor, aléjese del aparato y

llame inmediatamente al proveedor local de

gas o a los bomberos.

1. No guarde ni use gasolina ni otros líquidos o

gases inflamables cerca de éste ni de cualquier

otro aparato.

2. No guarde un tanque de gas propano, que

no esté conectado, cerca de éste ni de cualquier

otro aparato.

ADVERTENCIA

Número de modelo

Número de serie

El número de serie se encuentra en la

etiqueta de especificaciones de la parrilla.

Fecha de compra

CAUTION

Sólo para uso residencial. No utilice para la cocina

comercial.

PELIGRO

ADVERTENCIA

CAUTION

PELIGRO: Indica una situación inminentemente peligrosa que,

si no se evita, resultará en muerte o lesiones graves.

ADVERTENCIA: Indica una situación potencialmente peligrosa

que, si no se evita, podría resultar en lesiones graves o la

muerte.

CAUCIÓ N: Indica una situación potencialmente peligrosa

o una practica insegura que, si no se evita, podría resultar

en lesiones menores o moderadas.

Póngase en contacto con el servicio al cliente de

permasteel para obtener ayuda y piezas

Si tiene alguna pregunta o necesita ayuda durante el

montaje, por favor llame al 1 - 888 - 287 - 0735.M -

F 8: 00 - 5: 00 Usted hablará con el representante del

fabricante de la parrilla.

Or Visit us at www.permasteel.net

Registro del product

IMPORTANTE: Complete la información de registro del

producto a continuación.

Antes De La Asamblea . . .

ÍNDICE DE MATERIAS

Por su propia seguridad . . .

. . 33

Centro de servicio para parrillas.. . .

. . 33

Información de inscripción de la garantía . . .

. 33

Símbolos de seguridad. . .

. . 33

Medidas de seguridad para la instalación . . .

. . 33

Garantía para la parrilla Kenmore . . .

. 35

Uso y mantenimiento . . .

. . . 36-42

Lista de piezas . . .

. . . 43

Vista esquemática de las piezas . . .

. . 44

Armado . . .

. . . 45-48

Resolución de problemas . . .

. 61-63

Los subproductos de la combustión producidos

al usar este producto incluyen monóxido de

carbono, un químico conocido en el Estado de

California como causante de defectos de

nacimiento u otros daños reproductivos. Para

obtener más información, vaya a

www.P65Warnings.ca.gov

ADVERTENCIA

. 49-60

GARANTÍA DE LA PARRILLA KENMORE

GARANTÍA LIMITADA DE KENMORE

CON LA PRUEBA DE VENTA, la siguiente cobertura de garantía se aplica cuando este electrodoméstico se instala, opera y

mantiene correctamente de acuerdo con todas las instrucciones provistas.

POR UN AÑ O a partir de la fecha de venta, este electrodoméstico está garantizado contra defectos de material o mano de obra.

Un electrodoméstico defectuoso recibirá reparación gratuita. Si el artefacto no puede repararse, será reemplazado sin cargo.

POR CINCO AÑ OS a partir de la fecha de venta, cualquier quemador de acero inoxidable que se oxide o arda será reemplazado

sin cargo. * Si se produce oxidación o quema durante el primer año, se instalará un nuevo quemador sin cargo. Si se produce

oxidación o quemaduras después del primer año, se suministrará un nuevo quemador pero no se instalará sin cargo. Usted es

responsable del costo de mano de obra de la instalación del quemador después del primer año a partir de la fecha de venta.

* Un representante de servicio autorizado de Sears debe verificar el óxido o el quemado.

Toda la cobertura de la garantía excluye la pérdida de pintura, decoloración o oxidación de la superficie de la parrilla, que son

piezas desechables que pueden desgastarse por el uso normal dentro del período de garantía o son condiciones que pueden ser

el resultado de un uso normal, accidente o mantenimiento incorrecto .

Toda la cobertura de la garantía quedará anulada si este electrodoméstico se utiliza alguna vez para fines ajenos al hogar.

Esta garantía cubre ÚNICAMENTE defectos de materiales y mano de obra, y NO pagará por:

1. Artículos consumibles que pueden desgastarse por el uso normal dentro del período de garantía, incluidas, entre otras, baterías,

bombillas de luz con base atornillable y revestimientos o acabados de la superficie.

2. Un técnico de servicio para limpiar o mantener este dispositivo, o para instruir al usuario sobre la correcta instalación, operación y

mantenimiento del dispositivo.

3. Llamadas de servicio para corregir la instalación del artefacto no realizada por los agentes de servicio autorizados de Sears, o

para reparar problemas con fusibles domésticos, interruptores automáticos, cableado de viviendas y sistemas de plomería o

suministro de gas resultantes de dicha instalación.

4. Daño o falla de este electrodoméstico como resultado de la instalación no realizada por los agentes de servicio autorizados de

Sears, incluida la instalación que no estaba de acuerdo con los códigos eléctricos, de gas o de plomería.

5. Daños o fallas de este artefacto, incluida la decoloración o el óxido de la superficie, si no se opera y mantiene correctamente de

acuerdo con todas las instrucciones provistas.

6. Daños o fallas de este artefacto, incluida la decoloración o la corrosión superficial, como resultado de un accidente, alteración,

abuso, uso indebido o uso distinto del previsto.

7. Daños o fallas de este artefacto, incluida la decoloración o la oxidación de la superficie, causados por el uso de detergentes,

limpiadores, productos químicos o utensilios distintos de los recomendados en todas las instrucciones suministradas con el producto.

8. Daños o fallas de este electrodoméstico como resultado de catástrofes naturales o de otro tipo, como inundaciones, incendios o

tormentas.

9. Daño o falla de partes o sistemas como resultado de modificaciones no autorizadas hechas a este electrodoméstico.

10. Servicio a un electrodoméstico si el modelo y la placa de serie faltan, están alterados o no se puede determinar fácilmente que

tengan el logotipo de certificación apropiado.

Descargo de responsabilidad de las garantías implícitas; limitación de remedios

El único y exclusivo remedio del cliente bajo esta garantía limitada será la reparación o el reemplazo del producto según lo

dispuesto en este documento. Las garantías implícitas, incluidas las garantías de comerciabilidad o adecuación para un fin

determinado, están limitadas a un año en el electrodoméstico y a cinco años en los quemadores, o al período más breve permitido

por la ley. El vendedor no será responsable por daños incidentales o consecuentes. Algunos estados y provincias no permiten la

exclusión o limitación de daños incidentales o consecuentes, o la limitación de la duración de las garantías implícitas de

comerciabilidad o adecuación, por lo que estas exclusiones o limitaciones pueden no aplicarse en su caso.

Esta garantía solo se aplica mientras este dispositivo se usa en los Estados Unidos.

Esta garantía le otorga derechos legales específicos, y también puede tener otros derechos que varían de un estado a otro.

a estado.

GARANTÍA

Tanque de gas propano

UOS Y MANTENIMIENTO

• El cilindro de gas LP con la parrilla debe cumplir los siguientes

requisitos:

• Utilice cilindros de propano licuado solo con estas medidas

requiere: 12"(30,5 cm) (diámetro) x 18" (45.7 cm) (alto) con

20 libras (9 kg.) Capacidad máxima.

• Cilindros de propano licuado deben ser y de acuerdo con

las especificaciones para cilindros de propano del

Departamento de transporte de Estados Unidos (DOT) o de

Canadá, CAN/CSA-B339, cilindros, esferas y tubos para el

transporte de mercancías peligrosas. Transporte Canadá

(TC). Ver collar del tanque LP para la marca.

• Válvula de cilindro de gas LP debe tener:

• Enchufe del tipo 1 compatible con el

regulador o la parrilla.

• Válvula de descarga de seguridad.

• La UL enumerada sobrellena Protection

Device (OPD). Esta característica de

la seguridad de OPD es identificada por un manubrio

triangular único. Utilice solamente los cilindros del LP

equipados de este tipo de válvula.

• El cilindro del LP debe ser arreglado para el retiro del

vapor e incluir el collar para proteger la válvula del cilindro

del LP. Mantenga siempre los cilindros del LP la posición

vertical durante uso, tránsito o almacenaje.

OPD Hand Wheel

• NUNCA guarde un cilindro de gas de repuesto debajo o

cerca del aparato o en un areacerrada.

Cilindro del LP en la posición vertical para el retiro del vapor

El gas propano (GLP)

Remoción, transporte y almacenamiento del tanque de

gas propano

• Apague todas las perillas de control y válvula de tanque de

gas LP. Antihorario, la tuerca de acoplamiento con la mano

solamente - no use herramientas para desconectar. Levante el

tanque de LP alambre hacia arriba del cuello de tanque de LP,

luego levante el tanque de gas LP y de soporte. Instale la tapa

de seguridad en la válvula del tanque de gas LP. Use siempre

correa provista de válvula y tapa.

No usar el tapón de seguridad según las instrucciones puede

resultar en lesiones personales graves y/o daños a la propiedad.

LP Tank Valve

• El gas del LP es no tóxico, inodoro y descolorido cuando está

producido. Para su seguridad, el gas del LP se ha dado un olor

(similar a la col putrefacta) para poderla oler.

• El gas del LP es altamente inflamable y puede encender

inesperado cuando está mezclado con aire.

Carga de los tanques de gas propano

• Utilice solamente los distribuidores licenciados y

experimentados.

• El distribuidor del LP debe purgar el cilindro nuevo antes de

llenar.

• El distribuidor debe NUNCA llenar el cilindro más el de 80%

del LP del volumen del cilindro del LP. El volumen de propano en

cilindro variará por temperatura.

• Un regulador escarchado indica que el gas sobrellena. La

válvula inmediatamente cercana y la llamada LP local del

cilindro del LP proveen de gas a distribuidor para la ayuda.

•No lance el gas líquido del propano (LP) en la atmósfera. Esto

es una práctica peligrosa.

• Para quitar el gas del cilindro del LP, entre en contacto con a

distribuidor del LP o llame un cuerpo de bomberos local para la

ayuda. Compruebe la guía de telefonos bajo “compañías del

gas” para saber si hay distribuidores certificados más cercanos

del LP.

Safety Cap

Retainer Strap

• Un tanque de gas LP desconectado en almacenamiento o

transporte debe tener una tapa de seguridad instalada (como

se muestra). No almacene un tanque de gas LP en espacios

cerrados como una cochera, garaje, porche, patio cubierto u

otro edificio. Nunca deje un tanque de gas LP dentro de un

vehículo que puede ser recalentado por el sol.

• No almacene un tanque de gas LP en un área donde los niños

juegan.

• Nunca llene un cilindro más allá del 80% completo.

• Si la información en los dos puntos anteriores no se

siguen exactamente, un incendio causando la muerte o

pueden producir lesiones graves.

• Un cilindro de un llenado excesivo o mal almacenado

es un peligro debido a la liberación de gas posible de la

válvula de seguridad. Esto podría causar un fuego

intenso con riesgo de daños a la propiedad, lesiones

graves o la muerte.

• Si usted observa, huele o escucha gas escapar, alejarse

del cilindro de gas LP y el artefacto inmediatamente y

llame a los bomberos.

Cambio del tanque de gas

• Muchos comerciantes minoristas que venden parrillas, le

ofrecen la opción de cambiar su tanque de gas vacío

mediante un servicio de recambio. Emplee únicamente

empresas de recambio de buena reputación, que

inspeccionen, carguen con

precisión, verifiquen y certifiquen sus cilindros. Cambie su

tanque sólo por otros tanques equipados con el

dispositivo de seguridad volumétrica que se describe en la

sección de

Tanques de gas

de este manual.

• Siempre mantenga los tanques de gas, nuevos y de repuesto,

en posición vertical durante su uso, su transporte o su

almacenamiento.

• Verifique que los tanques de gas, nuevos o de recambio,

no tengan fugas ANTES de conectarlos a la parrilla.

Como conectar el regulador al tanque de gas propano

1. El tanque del LP se debe asegurar correctamente sobre parrilla.

(Refiera a la sección de la asamblea.)

2. Dé vuelta a todas las perillas de control a la posición de reposo.

3. Dé vuelta al tanque del LP APAGADO dando vuelta al manubrio

de OPD a la derecha a una parada completa.

4. Quite la tapa protectora de la válvula del tanque del LP. Utilice

siempre el casquillo y la correa proveídos de la válvula.

Prueba para detectar fugas del tanque de gas propano

Por su propia su seguridad

OPD Hand Wheel

Salida tipo 1, con

rosca exterior

Válvula de seguridad

Tira y tapa

• La prueba de escape debe ser repetida cada vez que se

intercambia o se rellena el tanque del LP.

• No fume durante prueba de escape.

• No utilice una llama abierta a la comprobación para

escapes del gas.

• La parrilla debe ser escape probado al aire libre en un área

bien-ventilada, lejos de fuentes de ignición tales como

aplicaciones de gas o eléctricas. Durante prueba de escape,

parrilla de la subsistencia lejos de las llamas abiertas o

chispas.

• Utilice una brocha limpia y solución una 50/50 suave del

jabón y del agua. Cepille la solución jabonosa sobre las

áreas indicadas por las flechas en figura abajo. Los escapes

son indicados creciendo burbujas.

No use un tapón POL para

transporte (la pieza de plástico con

roscas en el exterior). Anulará la

característica de seguridad de la

válvula.

ADVERTENCIA

Si aparecen burbujas que aumentan de tamaño, no use ni mueva el tanque de

gas. ¡Comuníquese con el proveedor de gas propano o con losbomberos!

5. Sostenga el regulador e inserte el

manguito de unión en la válvula del

tanque de gas. Apriete a mano la

tuerca de unión, mientras sostiene el

regulador en línea recta con la válvula

del tanque, para no saltar ninguna

rosca de la conexión.

El manguito de unión

debe quedar centrado

en la válvula del tanque

de gas.

▲No use productos de limpieza del hogar. Esto puede dañar

los componentes del circuito de gas.

Prueba para detectar fugas de las válvulas, las

mangueras y el regulador

1. Gire todas las perillas de control de la parrilla a la posición

deAPAGADO.

2. Cerciórese de que el regulador esté bien conectado al tanque

de gas.

3. Abra por completo la válvula del tanque, girando la manilla en

sentido contrario a las agujas del reloj. Si escucha un

sonido

ráfaga,

cierre de inmediato el paso de gas. La conexión

tiene una fuga considerable. Corrija esta situación antes de

continuar 1-844-553-6667.

4. Aplique solución jabonosa con la brocha, en las áreas

marcadas con un círculo en la ilustración que sigue.

Sostenga la tuerca de unión y el

regulador, como se ilustra, para

conectarlos bien a la válvula del

tanque.

▲

▲Nunca retire el orificio roscado

del extremo de la válvula.

6. Gire la tuerca de unión en el sentido de las agujas del reloj,

apretándola hasta que no se mueva más. El regulador

formará un sello en el dispositivo de seguridad de la válvula

del tanque, lo que creará cierta resistencia. Se deberá hacer

girar la tuerca entre un cuarto y tres cuartos de vuelta

adicionales, para completar la conexión. Apriétela a mano

únicamente -- no use herramientas.

NOTA:

Si no puede completar la conexión, desconecte el regulador y

repita los pasos 5 y 6. Si a pesar de haberlo hecho, todavía no

puede completar la conexión, ¡no use este regulador

1-844-553-6667.

PELIGRO

• No introduzca ninguna herramienta ni ningún objeto

extraño en la salida de la válvula ni en la válvula de

seguridad. Puede dañarla y causar una fuga. Las fugas de gas

propano pueden causar explosiones,incendios, lesiones

graves o la muerte.

5. Si aparecen burbujas que aumentan de tamaño, existe

una fuga. Cierre de inmediato la válvula del tanque de gas

y vuelva a apretar las conexiones. Si no puede eliminar

las fugas, no intente repararlas. Solicite una pieza de repuesto.

Encargue las piezas nuevas indicando el número de serie, de

modelo y el nombre de las piezas que requiera (vea la lista de

piezas), llamando al centro de servicio para parrillas al

1-844-553-6667.

6. Después de hacer una prueba para detectar fugas, cierre

siempre la válvula del tanque de gas, girando la manilla en el

sentido de las agujas del reloj.

ADVERTENCIA

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en embarcaciones.

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en vehículos de recreo.

• Nunca trate de conectar esta parrilla al sistema de gas

propano independiente de un remolque de recreo o de

una casa rodante.

• No use la parrilla sin antes haber verificado que no

tenga fugas.

• En caso de detectar una fuga en cualquier momento,

DETÉNGASE y llame a los bomberos.

• Si no puede detener una fuga de gas, ¡cierre de

inmediato

la válvula del tanque de gas y llame al

distribuidor o a los bomberos!

38•

ADVERTENCIA

Para usar su parrilla en forma segura y para evitar

lesiones graves:

• No permita que los niños operen o jueguen cerca de la

parrilla.

• Mantenga el área de la parrilla despejada y libre de

materiales que se quemen.

• No bloquee los agujeros en los lados o la parte posterior de

la parrilla.

• Use la parrilla solo en espacios bien ventilados. NUNCA lo

use en espacios cerrados tales como garaje, garaje, porche,

patio cubierto o debajo de una estructura aérea de ningún tipo.

• No use carbón o briquetas de cerámica en una parrilla a gas.

• Use la parrilla por lo menos a 3 pies de cualquier pared o

superficie. Mantenga un espacio de 10 pies para objetos que

puedan incendiarse, o para fuentes de ignición, etc..

• Para personas que viven en apartamentos:

Pídale al administrador que le indique los requisitos y los códigos

contra incendios que corresponden al uso de parrillas de gas

propano en un edificio de apartamentos. Si se le permite usarla,

hágalo al aire libre, en la planta baja, dejando un espacio libre

de tres (3) pies entre la parrilla y las paredes o las

barandillas. No la use en balcones o debajo de los mismos.

• NUNCA trate de encender el quemador con la tapa cerrada.

Las acumulaciones de gas no encendido en las parrillas tapadas

son peligrosas.

• Nunca use la parrilla si el tanque de gas no está en la posición

correcta que se especifica en las instrucciones de ensamblado.

• Siempre cierre la válvula del tanque de gas y retire la tuerca

de unión antes de mover el tanque del sitio específico de uso.

Consejos de seguridad

▲ Antes de abrir la válvula del cilindro LP, verifique que la tuerca de

acoplamiento esté apretada.

▲ Cuando la parrilla no esté en uso, apague todas las perillas de

control y la válvula del cilindro LP.

▲ Nunca mueva la parrilla mientras está en funcionamiento o aún

caliente.

▲ Use utensilios de barbacoa de mango largo y manoplas para

evitar quemaduras y salpicaduras.

▲ La carga máxima para el estante lateral es de 10 lbs.

▲ La bandeja de goteo debe insertarse en la parrilla y vaciarse

después de cada uso. No retire la bandeja de goteo hasta que la

parrilla se haya enfriado por completo.

▲ Limpie la parrilla con frecuencia, preferiblemente después de cada

comida al aire libre. Si se usa un cepillo de cerdas para limpiar

cualquiera de las superficies de cocción de la parrilla, asegúrese de

que no queden cerdas sueltas en las superficies de cocción antes de

asar a la parrilla. No se recomienda limpiar las superficies de cocción

mientras la parrilla esté caliente.

▲ Si nota goteo u otro material caliente que gotea de la parrilla,

determine la causa, corríjalo, luego limpie e inspeccione la válvula.

Mantenga las aberturas de ventilación en el recinto del cilindro

(carro de la parrilla) libres de residuos.

▲ No guarde objetos o materiales dentro del gabinete del carrito de

la parrilla que bloquearían el flujo de aire de combustión hacia la

parte inferior del panel de control o del tazón de la cámara de

combustión.

▲ El regulador puede emitir zumbidos o silbidos durante la

operación. Esto no afectará la seguridad o el uso de la parrilla.

▲ Si tiene un problema con la parrilla, consulte la "Sección de

solución de problemas".

▲ Si el regulador se congela, apague la parrilla y la válvula del

cilindro LP inmediatamente. Esto indica un problema con el cilindro y

no debe usarse en ningún producto. ¡Regresar al proveedor!

PRECAUCIÓN

• No es posible apagar los fuegos provocados por la grasa cerrando

la tapa. Por razones de seguridad, las parrillas tienen aberturas de

ventilación.

• No use agua para apagar los fuegos provocados por la grasa. Esto

puede ocasionar lesiones. Si surge un fuego provocado por la grasa,

cierre las perillas y el tanque de gas.

• No deje desatendida la parrilla cuando la esté precalentando o

usando la alta temperatura para quemar los residuos de comida. Si no

se ha limpiado. periódicamente la parrilla, se puede presentar un fuego

provocado por la grasa, que puede dañar al producto.

Instrucciones de encendido electrónico de encendido

▲No se incline sobre la parrilla mientras se enciende.

1. Abra la tapa durante la iluminación.

2. Encienda la válvula de gas en el tanque.

3. Presione y gire la perilla de control del quemador principal a HI y

manténgala presionada. Oirá un sonido de clic en los electrodos de

todos los quemadores.

4. Si la ignición NO ocurre en 5 segundos, apague la perilla de

control del quemador, espere 5 minutos y repita el procedimiento de

encendido.

5. Para encender otro quemador, repita el paso 3.

6. Una vez que los quemadores estén encendidos, ajuste los mandos

a la configuración de llama deseada. Para apagar un quemador

individual, gire su perilla a OFF.

7. Para encender el Quemador Searing, siga los pasos 3-4 usando el

mando Searing Burner.

Si el encendedor no funciona, siga las instrucciones de Match

Lighting.

PRECAUCIÓN

ADVERTENCIA

Gire los controles y la fuente de gas o el tanque

a la posición OFF cuando no esté en uso.

Si la ignición NO ocurre en 5 segundos, apague los controles

del quemador, espere 5 minutos y repita el procedimiento

de encendido. Si el quemador no se enciende con la válvula

abierta, el gas continuará saliendo del quemador y podría

encenderse accidentalmente con riesgo de lesión.

Instrucciones de encendido Match

▲ No se incline sobre la parrilla mientras se enciende.

1. Abra la tapa durante la iluminación.

2. Coloque el fósforo en el soporte del fósforo (colgando en

el panel lateral izquierdo).

3. Empareja la luz e inserta el soporte del fósforo a través del

orificio de iluminación en el costado del fogón.

4. Coloque una cerilla encendida al lado de un quemador.

Gire la perilla del quemador a la posición HI. Asegúrese de

que el quemador se encienda y permanezca encendido.

5. Para encender los otros quemadores repita el paso 4.

6. Una vez que los quemadores estén encendidos, ajuste los

mandos a la configuración de llama deseada. Para apagar

un quemador individual, gire su perilla a OFF.

Quemador lateral Match Lighting

1. Abra la tapa del quemador lateral. Encienda el gas en el

cilindro LP.

2. Coloque una cerilla encendida cerca del quemador.

3. Gire la perilla del quemador lateral a HI. Asegúrese de que el

quemador se encienda y permanezca encendido

Comprobación de llama del quemador

• Retire las parrillas de cocción y los difusores de calor. Encienda los quemadores, gire las

perillas de HI a LO. Debería ver una llama más pequeña en la posición LO que se ve en

HI. Realice la verificación de la llama del quemador en el quemador abrasador,

también. Siempre revise la llama antes de cada uso. Si solo se ve llama baja, consulte

"Caída de llama repentina o llama baja" en la sección de solución de problemas.

Apagar la parrilla

• Gire todas las perillas a la posición OFF. Apague el cilindro de LP.

Cuando termine de asar, levante la tapa de la parrilla y deje que la parrilla se enfríe por

completo. Si la tapa de la parrilla se cierra durante el enfriamiento de la parrilla, se puede

producir condensación en las superficies interiores de la parrilla y posiblemente se oxide.

Igniter Check

• Apague el gas en el cilindro LP. Mantenga presionado el botón del

encendedor electrónico. Se debe escuchar "clic" y se debe ver chispa

cada vez entre la caja colectora o el quemador y el electrodo. Consulte

"Solución de problemas" si no hay clic o chispa.

Chequeo de las valvulas

• Importante: Asegúrese de que el gas esté apagado en el cilindro LP antes de revisar

las válvulas.

Las perillas se bloquean en la posición OFF. Para revisar las válvulas, primero empuje

las perillas y suéltelas, las perillas deben retroceder. Si las perillas no retroceden,

reemplace el conjunto de la válvula antes de usar la parrilla. Gire los mandos a la

posición BAJA y luego vuelva a la posición OFF. Las válvulas deben girar

suavemente.

Comprobación de manguera

• Antes de cada uso, verifique si las mangueras están cortadas o desgastadas.

Reemplace las mangueras dañadas antes de usar la parrilla. Use solo la válvula /

manguera / regulador como se especifica en la lista de piezas de esta Guía de uso

y cuidado.

Limpieza general de parrilla

• No confunda la acumulación marrón o negra de grasa y humo con la

pintura. Los interiores de las parrillas de gas no se pintan en la fábrica

(y nunca deben pintarse). Aplique una solución fuerte de detergente y

agua o use un limpiador para parrillas con un cepillo para fregar en el

interior de la tapa y el fondo de la parrilla. Enjuague y deje secar

completamente al aire. No aplique una parrilla cáustica / limpiador de

hornos a las superficies pintadas.

• Superficies de porcelana: debido a la composición similar al vidrio, la

mayoría de los residuos se pueden limpiar con una solución de

bicarbonato de sodio / agua o un limpiador especialmente formulado.

Use polvo abrasivo no abrasivo para manchas difíciles.

Condimento de rejilla de hierro fundido (si corresponde)

Primer uso–Antes del primer uso, sazone las rejillas de hierro fundido de la

siguiente manera: Enjuague las rejillas de hierro fundido con agua caliente.

No uses jabón.

Seque las parrillas completamente con una toalla de tela. Cubra las parrillas

con aceite vegetal o aerosol antiadherente para cocinar. Coloque las

parrillas en la parrilla. Arranque la parrilla y lentamente eleve la temperatura

a 350 ° - 400 ° F. Calienta las parrillas por una hora. Apague la parrilla y

permita que las parrillas se enfríen completamente antes de usar para cocinar.

Limpieza: no use jabón cuando limpie las parrillas. Limpie las parrillas con un

cepillo duro y agua caliente. Seque las parrillas completamente con una

toalla de tela. Volver a condimentar: reponga las parrillas cuando aparezcan

manchas de óxido en la superficie de la parrilla. Al volver a condimentar las

rejillas, se puede usar jabón con agua caliente para limpiar las rejillas.

Después de la limpieza, seque las parrillas completamente con una toalla de

tela. Cubra las parrillas con aceite vegetal o antiadherente

Spray para cocinar. Coloque las parrillas en la parrilla. Arranque la parrilla y

lentamente eleve la temperatura a 350 ° - 400 ° F. Calienta las parrillas por

una hora. Apague la parrilla y permita que las parrillas se enfríen

completamente antes de vver a usarla.

Cómo limpiar la unidad del quemador

CAUTION

Siga estas instrucciones para limpiar o cambiar piezas de la unidad del

quemador, o si tiene problemas para encender la parrilla.

1. Cierre el paso de gas en las perillas de control y desde el

tanque de gas.

2. Retire las parrillas de cocción y Termodisipador.

3. Retire los tornillos y los tubos de arrastre de la parte posterior de

los quemadores.

4. Retire los tornillos y las arandelas para desconectar el quemadordel

soporte de la cámara de combustión.

SPIDER ALERT!

(A) Doble un alambre rígido (un gancho de alambre para ropa

sirve bien) para formar un gancho pequeño. Pase varias veces

el gancho a través del tubo de cada quemador.

(B) Use un cepillo delgado de botella, de mango flexible (no

use un cepillo de alambre de latón), páselo varias veces a

través del tubo de cada quemador.

fuerce el paso del aire a través del tubo y de los puertos del

quemador. Examine cada puerto para verificar que el aire

salga a través de cada orificio.

5. Levante y retire cuidadosamente cada quemador de las aberturas

de la válvula.

6. Cepille con un cepillo de alambre toda la superficie exterior del

quemador para eliminar los residuos de comida y la suciedad.

7. Limpie todo puerto que esté atascado con un alambre rígido, tal

como un sujetapapeles.

Las arañas y los insectos pequeños han producido

“fogonazos”. Las arañas tejen sus telas, hacen sus nidos y

ponen sus huevos en los tubos Venturi de las parrillas, que

obstruyen el paso del gas al quemador. El gas que se

acumula dentro de los tubos Venturi, ubicados en la parte

posterior del tablero de control, se puede encender. A esto

se le llama "fogonazo", y puede dañar su parrilla e, incluso,

puede producir lesiones.

Para evitar los fogonazos y garantizar el buen

funcionamiento, retire la unidad del quemador y del tubo

Venturi y límpielos antes de usar la parrilla, si no la ha usado

durante un tiempo prolongado.

VERY IMPORTANT: Burner tubes must reengage valve

openings. See illustrations below.

8. Substituya cuidadosamente las hornillas.

9. Una las hornillas a los soportes con la chaveta.

10. Coloque los tubos de la adherencia al cilindro de nuevo y únalos a

lashornillas. Substituya los difusores del calor y las rejillas el cocinar.

Cómo guardar su parrilla

• Limpie las parrillas de cocción.

• Guárdela en un lugar seco.

• Cuando el tanque de gas esté conectado a la parrilla, guárdela

al aire libre, en un lugar bien ventilado y fuera del alcance de los

niños.

• Cubra la parrilla si la guarda al aire libre. El fabricante tiene a

su disposición una variedad de cubiertas para parrillas.

• SOLO guarde la parrilla bajo techo si se ha cerrado el paso y

desconectado el tanque de gas, retirándolo de la parrilla y

guardándolo al aire libre.

Si usted nota que le es más difícil encender la parrilla o que la

llama es más débil de lo normal, examine y limpie los

tubosVenturi.

clean the venturi’s.

IMPORTANT: Always ensure that the venturi burner tubes

are clean. A venturi burner tube has a narrow area in

which spiders tend to build nests.

• Piezas plásticas: Lávelas con agua jabonosa tibia y séquelascon

un paño

• Superficies de porcelana: Debido a su composición vítrea, la

mayoría de los residuos se puede eliminar con un paño

empapado en una solución de bicarbonato de soda y agua, o

con un limpiador especialmente formulado. Use un polvo

limpiador no abrasivo para las manchas difíciles de eliminar.

• Superficies pintadas: Lávelas con un detergente suave o un

limpiador no abrasivo y agua tibia jabonosa. Séquelas con un

paño suave, no abrasivo.

• Superficies para cocinar: Si utiliza un cepillo de cerdas para

limpiar las superficies para cocinar, antes de usar la parrilla

verifique que no queden cerdas sueltas sobre éstas. Se

recomienda no limpiar las superficies para cocinar cuando la

parrilla esté aún caliente.

Cocina indirecta

Las aves de corral y los grandes cortes de carne se cocinan

lentamente a la perfección en la parrilla por calor indirecto.

Coloque los alimentos sobre los quemadores sin encender; el calor

de los quemadores iluminados circula suavemente por toda la

parrilla, cocinando carne o aves sin tocar una llama directa. Este

método reduce en gran medida los brotes cuando se cocinan

cortes grasos extra porque no hay llama directa para encender las

grasas y los jugos que gotean durante la cocción.

1 Quemador de cocina

Cocine con calor directo o indirecto.

Lo mejor para comidas o comidas más

pequeñas. Consume menos combustible

Instrucciones para cocinar indirectos

• Siempre cocine con la tapa cerrada.

• Una vez que los quemadores estén encendidos, apague un

quemador individual girando su perilla a OFF.

• Debido a las condiciones climáticas, los tiempos de cocción

pueden variar. En condiciones de frío y viento, es posible que

se deba aumentar la temperatura para asegurar suficiente calor

de cocción.

• Coloque los alimentos sobre los quemadores sin encender.

2 Quemador de cocina

Gran cocina indirecta en baja.

Produce un calentamiento lento y uniforme.

Ideal para tostar y hornear lentamente.

Seguridad alimentaria

La seguridad alimentaria es una parte muy importante del disfrute

de su parrillada al aire libre. Para mantener los alimentos a salvo

de las bacterias dañinas, siga estos cuatro pasos básicos:

Limpiar: Lávese las manos, los utensilios y las superficies con agua

caliente y jabón antes y después de manipular carnes y aves

crudas.

Separe: Separe las carnes crudas y aves de corral desde listos

para comer los alimentos para evitar la contaminación cruzada.

Use un plato limpio y utensilios de los alimentos preparados.

Cocine: Cocine la carne y aves de corral a fondo para eliminar

las bacterias. Use un termómetro para asegurar la temperatura

adecuada de alimentos internos.

Chill: Refrigere los alimentos preparados y las sobras con

prontitud. Para más información llame al: Carnes y Aves Hotline al

1-800-535-4555 (en Washington, DC (202) 720 a 3333, de 10:00

am 4:00 pm EST).

Cómo saber si las carnes están bien

• La carne y aves de corral cocinado en una parrilla a

menudo se dora rápidamente en el exterior. Use un

termómetro para carne para verificar que haya alcanzado

una temperatura interna segura, y corte la carne para

verificar si hay signos visuales de cocción.

• aves enteras debe alcanzar 180 ° F; pechos, 170 ° F. El jugo

debe salgan claros y la carne no deben ser de color rosa.

• las hamburguesas hechas con carne molida o ave, debe

alcanzar 160 ° F, y ser de color marrón en el medio, sin jugos

de color rosa. Carne de res, ternera y cordero, asados y

chuletas se pueden asar a 145 ° F. Todos los cortes de

cerdo debe alcanzar 160 ° F.

• NUNCA parcialmente carne o de aves y terminar la

cocción más tarde. Cocine los alimentos completamente,

para destruir las bacterias dañinas.

• Cuando recaliente los alimentos de comida rápida o las

carnes ya cocidas por completo perros calientes, parrilla a

165 ° F, o hasta que emitan vapor.

ADVERTENCIA: Para asegurarse de que es seguro para

comer, los alimentos deben cocinarse a las temperaturas

internas mínimas que figuran en la siguiente tabla.

USDA* Temperaturas internas mínimas de cocción

Carne de res, ternera, cordero y cerdo

–Corta todo **

145° F

Pescado

145° F

Carne de res, ternera, cordero y cerdo– Carne

160° F

Platos a base de huevos

160° F

Pavo, pollo y pato - piezas enteras, y de tierra

165° F

* Departamento de Agricultura de Estados Unidos

** Permitir que la carne de un descanso de tres minutos antes de

cortarlo o consumir.

Key

Description

Qty

Part

Number

Key

Description

Qty

Part

Number

Tapa del quemador lateral

41500041

Cesta Bar ángulo de ayuda

40500074

Rote la vara, la tapa del quemador

lateral

40500211

Tirador

40500082

Rejilla del quemador lateral

50600203

puerta derecha

40500080

Abrasador del quemador

40900142

puerta izquierda

40500076

Alambre de doble encendido

50600225

Panel lateral izquierdo

40500061

Devastación de la hornilla

40500055

Soporte de la bandeja para grasa izquierda

40500068

Dropbox

40500057

Derecha soporte de la bandeja de grasa

40500069

Lado derecho del estante

40500048

Panel posterior

40500067

Módulo de encendido electrónico

41500214

portafósforos

40800128

Tapa del encendedor

30800246

Iluminación de Rod Cadena

41100105

Fascia, estante lateral derecho

40500052

Partido Soporte Holder

40500212

Panel de control

40500035

la puerta del brazo

40500071

La válvula de gas, quemador

principal

41100102

Soporte de la puerta derecha

40500073

Cable del encendedor

40500209

Ménsula de la puerta izquierda

40500072

El tubo principal del quemador

40500039

Copa de goteo

40500033

Válvula abrasador

50600212

Ensamblaje de la bandeja de goteo

4050026

Lado del múltiple del quemador

40200045

Fascia, del lado izquierdo del estante

40900040

Quemador lateral Manguera

40900216

Estante lateral izquierdo

40500042

Cable de tierra

30800244

Cámara de combustión de caucho de silicona

parachoques

50300205

Perilla de control del bisel

40900036

Labio de silicona parachoques de goma

40700103

Perilla de control, quemador

principal

40900206

Indicador de temperatura

40500201

Perilla de control, quemador

abrasador

40900224

Logo

40800106

Regulador

40800115

Rote la vara, la tapa

40500202

Soporte para el tanque de gas

40500213

Espaciador de aislamiento, mango de la tapa

30800231

Estantería del fondo

40500084

Bisel, mango de la tapa

30800011

Panel frontal

40500089

Tapa

40500002

Caster estándar

40900214

Mango de la tapa

40500100

Rueda giratoria

40900213

Rejilla para calentar

40500203

Rueda giratoria con freno

40900212

Parrilla de cocción

40500204

Puerta Imán Box

50600076

Panel de la cámara de combustión Volver

40500024

Imán de la puerta

40200094

Difusor de calor

40500025

Chaveta

110380

Firebox

40500012

Orificio del buje

40400005

Quemador principal del electrodo L880

40500208

Alambre de la abrazadera

50600085

Quemador principal del electrodo L720

40500207

Tablero derecho

40500065

Quemador principal del electrodo L560

40500206

El tanque del bafle

40500092

Quemador principal del electrodo L400

40500205

Conjunto de retención de plástico

40900225

Quemador principal

40500098

Not Pictured

Hardware Pack

40500330

Manual

40500500

LISTA DE PARTES

Si le faltan componentes o tiene piezas dañadas

después de desempacar la parrilla, llame al

1-888-287-0735 para reemplazarla.

Para pedir piezas de repuesto después de usar la

parrilla, llame al 1-888-287-0735

Or Visit us at www.permasteel.net

S DIAGRAM

ANTES DEL MONTAJE

AVISO: Una vez que usted haya desempaquetado la parrilla según las

instrucciones de la HOJA de la PARADA, compruebe todas las piezas de la parrilla

contra los cuadros en esto y las dos páginas siguientes. Si usted parte es que falta

o dañado, la llamada 1-888-287-0735.

46•

ANTES DEL MONTAJE

ASAMBLE

LEA Y REALICE CUIDADOSAMENTE TODAS LAS INSTRUCCIONES DE ASAMBLEA EN LAS PÁGINAS

SIGUIENTES.

Las herramientas requirieron:

 El destornillador de la llave ajustable no proporcionada

 no proporcionado

 7/16” la llave combinada (no proporcionada)

 el hardware siguiente se proporciona en el paquete de ampolla para el uso conveniente.

Tornillos Hexagonales M4X10

Qty: 2 pc

Tornillos M6X13

Qty: 32 pc

Tornillos Hexagonales M5X10

Qty: 4 pc

Tornillos M4X12

Qty:2 pc

Tornillos M4X10

Qty: 42 pc

Batería AA

Qty: 1 pc

Arandela Plana M6

Qty: 6 pc

Llave Inglesa

Qty: 1 pc

Arandela Plana M5

Qty: 4 pc

Estante inferior

□ Girar estante inferior al revés. Coloque el panel frontal al estante inferior con (8) tornillos M4x10.

□ Una las ruedas a la plataforma inferior con (16) tornillos M6x13.

Nota: Instale cada echador en la posición correcta según las indicaciones de la figura abajo. El

echador estándar (el no-girar sobre un eje) instalará solamente en una dirección.

□ Dé vuelta al derecho del estante inferior para arriba, frenos de las ruedas de bloqueo para estabilizar

unidad para continuar el montaje Una los imanes de la puerta al estante inferior con (2) tornillos

M4x10.

Tornillos M6X13 Qty: 16 pc

Tornillos M4X10 Qty: 10pc

Echador del eslabón giratorio

(Part No. : 40900213)

Caster estándar

(Part No. :40900214)

Echador del eslabón giratorio con el freno

(Part No. : 40900212)

M6 flat washer(Dia 16)

Qty: 4 pcs

Carro

□ Para unir paneles laterales, alinee los agujeros de la pierna del panel lateral con los agujeros de la pierna en

cada lado del estante inferior. Nota: Panel lateral izquierdo tiene apego portafósforos.

□ Adjuntar pero no apriete completamente los paneles laterales izquierdo y derecho de la repisa inferior con (6)

tornillos M6x13. Deje un pequeño espacio debajo de las cabezas de los tornillos para facilitar la unión de

paneles, soportes y bares en los siguientes pasos de esta página. (A)

□ Una detrás el panel al estante inferior y dos paneles laterales con (8) tornillos M4x10. (B)

□ Una la barra del bafle del tanque al panel trasero y el estante inferior con (2) tornillos M4x10. (C)

□ Alinee los agujeros del soporte de la puerta con los agujeros en paneles laterales. Una el soporte a los paneles

laterales con (4) tornillos M4x10. (D)

Nota: Una el soporte de modo que los imanes estén en la parte superior.

□ Alinear los orificios de las barras de ángulo de la compra Atención con agujeros en los paneles laterales y

estantes inferiores. Fije las barras angulares con (8) tornillos M4x10. (E) Ahora apretar los 6 tornillos que sujetan

los paneles laterales para el estante inferior.

Tornillos M6X13 Qty: 6 pc

Tornillos M4X10 Qty: 22 pc

Módulo de encendido electrónico

□ Fije el módulo de encendido electrónico a través del orificio de montaje en el panel lateral derecho.(A)

□ Junta de goma Insertar siguió con la tuerca de seguridad de plástico y apriete con la mano. (A)

Puertas delanteras

 Fije los soportes de la bandeja de grasa izquierdo y derecho a los paneles laterales con (8)

tornillos M4x10. A.

 Quite los tornillos (4) M5x15 premontados a los extremos de la manija de la puerta, y utilícelos

para unir las manijas a las puertas. B.

 Inserte el pasador en la parte inferior de cada puerta en el agujero en el panel inferior.Inserte el

pasador en la parte superior de cada puerta por el agujero de la bisagra soporte de la puerta.

IMPORTANTE: Si las puertas no se alinean cuando se cierra o no se cierran libremente, puede ser

necesario ajustar la posición del pasador de la puerta. Afloje el del soporte tornillo, ajuste el soporte

que sea necesario, y vuelva a apretar los tornillo. B.

Tornillos M4X10 Qty: 8pc

Cabeza de la parrilla al carro

□ Este paso requiere a dos personas levantar y colocar la cabeza de la parrilla sobre el carro.

□ Si no lo ha hecho, retire la banda de sujeción y el material de embalaje de la manguera del

regulador, válvula del quemador y los cables de ignición situados debajo del panel de control.

Separar los 2 cables del quemador ardientes de los otros 7 hilos que se muestran en el paso 6.

Mantener los 7 alambres que se muestran en el paso 6 por debajo de la cabeza de la parrilla y en el

interior del panel, y tire de los cables 2 quemadores ardientes y la manguera del regulador hacia el

lado de la parrilla cabeza. A

□ Bajar cuidadosamente la parte superior de la parrilla sobre el carrito. Asegúrese de que la

manguera del regulador y 2 cables de los quemadores ardientes están colgando fuera del carrito.

Coloque la cabeza a la cesta con (4) tornillos de M6x13. B

Tornillos M6X13 Qty: 4 pc

Tire de estos 2 hilos

quemador ardientes

hacia el lado de la

cabeza de la parrilla

Quemador de electrodos y la cubierta del encendedor

□ Coloque los 5 electrodos del electrodo del quemador (negro fino y naranja fino), el cable de tierra

(con tapa roja) y el cable del encendedor (negro grande) a través de la abrazadera del panel

lateral preinstalada. A. Nota: Si los cables son difíciles de instalar, afloje el tornillo de sujeción,

ponga los cables a través de la abrazadera y vuelva a apretar el tornillo.

□ Coloque los 4 alambres finos negros y 1 alambre naranja fino en las 5 ranuras estrechas del módulo

de encendido electrónico. Coloque el cable de conexión a tierra rojo en la ranura indicada en

naranja. Coloque el cable negro grande en la ranura ancha. B

□ Fije la cubierta del encendedor con (2) tornillos M4x10. C .(Nota: Si la cubierta es difícil de instalar,

utilizar un destornillador para presionar hacia abajo a la derecha de la puerta gancho de talón para

quitar la puerta Instalar la cubierta y vuelva a colocar la puerta) .D

Tornillos M4X10 Qty: 2 pc

Estante del lado izquierdo

 Adjuntar la fascia de la repisa del lado izquierdo con (2) tornillos hexagonales M5x10 y (2) arandelas

planas M5 y (1) perno hexagonal M4X10. (A-B)

 Cuelgue la repisa lateral izquierda en dos tornillos preinstalados en el lado izquierdo de la caja de

fuego.

 Fije la repisa de la siguiente manera firefox: (C)

- Desde adentro fuera de la caja de fuego con (3) tornillos M6x13 y (3) arandelas planas M6. (D)

IMPORTANTE: Asegúrese de que la fascia estante lateral está alineado con el panel de control antes

de apretar los tornillos.

- Desde el exterior al interior de la cámara de combustión con (1) tornillo M4x12. (E)

 Apriete completamente el tornillo pre-instalado en el lado izquierdo de la caja de fuego para

completar la unión de la repisa del lado izquierdo.

Arandela plana M5

Qty: 2 pc

Tornillos hexagonales M4X10

Qty: 1pc

Tornillos M6X13 Qty: 3 pc

Tornillos hexagonales M5X10

Qty: 2 pc

Tornillos M4X12 Qty: 1pc

Arandela plana M6 Qty: 3pc

Estante del derecho

 Adjuntar la fascia de la repisa del lado derecho con (2) tornillos hexagonales M5x10 y (2) arandelas

planas M5 y (1) perno hexagonal M4X10. (A-B)

 Cuelgue la repisa del lado derecho en dos tornillos preinstalados en el lado derecho de la caja de

fuego.(C)

 Fije la repisa de la siguiente manera firefox:

- Desde adentro fuera de la caja de fuego con (3) tornillos M6x13 y (3)arandelas planas M6.(D)

IMPORTANTE: Asegúrese de que la fascia estante lateral está alineado con el panel de control antes

de apretar los tornillos.

- Desde el exterior hacia el interior de la cámara de combustión con (1) tornillo M4x12.(E)

 Apriete completamente el tornillo pre-instalado en el lado derecho de la caja de fuego para

completar la unión de la repisa del lado derecho.

Arandela plana M5

Qty: 2 pc

Tornillos hexagonales M4X10

Qty: 1pc

Tornillos M6X13 Qty: 3 pc

Tornillos hexagonales M5X10

Qty: 2 pc

Tornillos M4X12 Qty: 1pc

Arandela plana M6 Qty: 3pc

Hornilla que se chamusca

 Retirar los envases de plástico de la válvula del quemador abrasador. Retire la rejilla del quemador

abrasador de la repisa del quemador abrasador.

 Fije el cable de encendido a la válvula del quemador lateral. (A) Retire los 2 tornillos preinstalados

desde el vástago de control de la válvula y la puso a un lado.(B)

 Aflojar el quemador abrasador para insertar la válvula de gas. Primero afloje y retire el tornillo que

sujeta el electrodo a la plataforma y mantenerlo tornillo reserva. (C) A continuación, aflojar y retirar los

2 tornillos que sujetan el quemador abrasador en su lugar. (D)

 Inserte la válvula de gas en el quemador abrasador (E). Inserte vástago de la válvula de control a

través del agujero en la fascia (F). Instalar los 2 tornillos de vástago de la válvula de control retirados

anteriormente, pero no apriete completamente hasta la fijación de bisel a la fascia.

 Volver a colocar el quemador abrasador al estante con los 2 tornillos retirados anteriormente. (G)

Vuelva a colocar el electrodo al estante con tornillo previamente retirados de abrasador quemador.(H)

 Insertar aberturas bisel sobre el vástago de la válvula de control y los 2 tornillos. Deslice el bisel hacia

abajo sobre los tornillos. Asegúrese de que la marca negro en el bisel es vertical. Apriete los 2 tornillos

para fijar el bisel de la fascia. (I)

 Empuje la perilla de control en el vástago de la válvula del quemador abrasador.(J)

 Vuelva a colocar la rejilla del quemador abrasador.(K)

 Inserte el cable de electrodos en la cabeza del electrodo. (L)

 Deslizar la caja del quemador por goteo ardiente en el soporte de caja de goteo.(M)

 Desenrosque la tapa del encendedor del panel de lado. Inserte (1) pila AA (siempre en blister de

hardware) en la ranura de la batería con el polo positivo (+) orientado hacia fuera.(N)

Rejillas y difusores de calor, cocina estante que se calienta

□ Coloque difusores de calor sobre los quemadores. Difusores caben en la cámara de

combustión en cualquier dirección.

□ Coloque las parrillas de cocción sobre sus rejilla descansa en la parte delantera y trasera de

la cámara de combustión.

□ Inserte la rejilla para calentar en los soportes en la parte superior de la cámara de

combustión como se muestra .

CAUTION

Gotee la bandeja, la taza del goteo y el tanque del LP

□ Inserte la bandeja de goteo en la parte inferior de la caja de fuego desde la parte posterior. A

continuación, abra la puerta e inserte la cubeta de escurrido en la ranura de la taza de goteo.

□ Alimentar el regulador y la manguera a través del agujero en el panel lateral derecho.

□ LP tanque de gas se vende por separado. Use sólo con una (Dispositivo de protección contra

sobrellenado) OPD tanque de gas equipada. Llenar y revíselo para detectar fugas antes de

conectarlo a la parrilla y el regulador

□ Coloque el tanque de gas en la plataforma inferior con abertura del protector del frente a la parte

delantera como se muestra. Elevar portatanque para sujetar firmemente el tanque en su lugar..

□ Siempre cierre frenos de las ruedas cuando la parrilla está en una ubicación de cocción deseado

para ayudar a la estancia de la parrilla en su lugar para un funcionamiento estable.

La falta de instalar el clip de la taza del

goteo y la taza hará el goteo caliente

gotear del fondo de la parrilla con el

riesgo del fuego o de los daños materiales.

La falta de instalar el tanque puede

permitir correctamente que la manguera

del gas sea en funcionamiento dañado.

Resolución de problemas

• Está tratando de encender el quemador

equivocado.

• El quemador no está conectado a la

válvula de control.

• Obstrucción en el quemador.

• No hay flujo de gas.

• Hay vapor atrapado en la tuerca de

unión al tanque de gas.

• La tuerca de unión y la válvula del

tanque de gas no están bien

conectadas.

• Electrodo quebrado o roto; salen

"chispas de la quebradura”.

• La punta del electrodo no está en

posición correcta.

Problema Causas probables Medidas de prevención / solución

Problema

Causas probables Medidas de prevención / solución

• Cierre el gas en el cilindro o en la fuente de los sistemas de gas natural.

Si tiene todo tipo de desperfectos, pero no está quemada, cambie la válvula/la

manguera/ el regulador. Si está quemada, deje de usar el producto hasta que

un plomero haya investigado la causa y haya hecho las correcciones.

• Cambie el cilindro de gas.

• Cierre la válvula del cilindro de gas. Devuelva el cilindro al proveedor de gas.

• Cierre la válvula del cilindro de gas. Retire el regulador del cilindro y examine

visualmente la junta de caucho para detectar cualquier daño. Lea las secciones

tituladas Prueba para detectar fugas en un cilindro de gas y Como conectar el

regulador al cilindro de gas.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya extinguido

el fuego y la parrilla esté fría, retire el quemador y examínelo para ver si tiene

nidos de arañas o herrumbre. Lea las páginas relativas a Los peligros

naturales y la limpieza de la unidad del quemador.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya enfriado,

limpie las partículas de comida y la acumulación de grasa en la parte interior

de la zona de la cámara de combustión, de la lata para la grasa y de toda

otra superficie.

• Manguera dañada.

• Falla mecánica debido a la oxidación o

al mal uso.

• Falla de la válvula del cilindro debida a

mal uso o a falla mecánica.

• Instalación inadecuada, la conexión no

está bien apretada, falla de la junta de

caucho.

• Fuego en la sección del tubo del

quemador debido a un bloqueo.

• Demasiada grasa acumulada en la zona

del quemador.

PROBLEMAS DE ELECTRICIDAD:

EMERGENCIAS: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos.

Fuga de gas de

mangueras quebradas,

cortadas o quemadas.

Fuga de gas del

cilindro.

Fuga de gas de la

válvula del cilindro de gas.

Fuga de gas entre

cilindro de gas y la

conexión del regulador.

Sale fuego a través del

panel de control.

Hay continuamente

fuego de la grasa o

demasiadas llamas

sobre la superficie de

cocinar.

PROBLEMAS DE GAS:

El quemador o los

quemadores no se

enciende(n) al usar el

encendedor.

Continúa en la página

siguiente.

• Lea las instrucciones en el panel de control y en la sección

titulada

Uso y cuidado

• Verifique que las válvulas estén ubicadas dentro de los tubos de

los quemadores.

• Verifique que el tubo de los quemadores no esté obstruido con

telarañas u otras materias. Lea la sección de limpieza de

Uso y

cuidado

• Verifique que el tanque no esté vacío. Si el tanque de gas no está

vacío, lea la sección referente a la

Caída repentina del flujo de

gas

• Cierre las perillas y desconecte la tuerca de unión del tanque.

Vuelva a conectarla y trate de nuevo.

• Gire la tuerca de unión entre media vuelta y tres cuartos de

vuelta

adicionales, hasta que no la pueda girar más. Apriétela a mano

únicamente, no use herramientas.

• Cambie el (los) electrodo(s).

Quemadores principales:

• La punta del electrodo debe estar orientada hacia el agujero de

combustión del quemador. La distancia debe ser de 1/8" a 1/4".

Ajústela si es necesario.

Quemador lateral (si lo tiene)

• La punta del electrodo debe estar orientada hacia el agujero de

combustión del quemador. La distancia debe ser de 1/8" a 3/169.

Ajústela si es necesario.

• Acumulación de grasa.

• Carne sumamente grasosa.

• Temperatura de cocción muy elevada.

• Grasa atrapada por acumulación de

restos de comida alrededor del

sistema del quemador.

• El quemador o los tubos del quemador

están obstruidos.

• Limpie el cable y el electrodo con alcohol de frotar y un hisopo

limpio.

• Vuelva a conectar los cables o cambie la unidad de

electrodo/cable.

• Cambie la unidad del cable del encendedor / el electrodo.

• Cambie el encendedor.

• Cambie la perilla.

• Examine el aislamiento de los cables y verifique que las

conexiones estén bien hechas. Cambie los cables si tienen roto el

aislamiento.

• Verifique que el tanque de gas esté cargado.

• Dé vuelta apagado al control y las perillas del tanque, esperan 30

segundos, perilla del tanque de la vuelta encendido lentamente, parrilla

ligera. Si las llamas siguen siendo bajas, dé vuelta apagado a las perillas

del control y del tanque y desconecte el regulador. Vuelva a conectar el

regulador, perilla del tanque de la vuelta encendido lentamente, parrilla

ligera.

• Dé vuelta apagado al control y a las perillas del tanque y

desconecte el regulador. Vuelva a conectar el regulador, gire la

perilla del tanque lentamente, parrilla ligera.

• Cierre las perillas. Limpie el quemador o los tubos del quemador.

Lea la sección de limpieza del quemador de

Uso y cuidado

Resolucion de problemas (continuacion)

• El cable o el electrodo está cubierto con

restos de comida.

• Los cables están flojos o desconectados.

• Los cables producen cortocircuitos

(chispas) entre el encendedor y el

electrodo.

BOTÓ N PULSADOR PIEZOELÉCTRICO

Y GIRATORIO:

• El botón pulsador se pega en el fondo.

• La perilla giratoria gira sin hacer clic.

• Hay chispas entre el encendedor y el

electrodo.

• Use un fósforo de palito largo (fósforo para encender

chimeneas).

• Lea la sección de limpieza de

Uso y cuidado

• Limpie los quemadores y el interior de la parrilla / cámara de

combustión.

• Desgrase la carne antes de cocinarla a la parrilla.

• Ajuste (baje) la temperatura según corresponda.

• Adjust (lower) temperature accordingly.

• Las boquillas desgastadas no tienen suficiente "agarre" para

conectarse a la válvula. Comuníquese con otro vendedor de gas.

Un quemador no se

enciende desde el

quemador otra (s).

• La acumulación de grasa o partículas

de alimentos en el extremo (s) de tubo

de prórroga (s).Fuegos persistentes,

producidos por la

grasa.

No se puede recargar

el tanque de gas

propano.

• Se acabó el gas.

• Se activó la válvula por sobrecarga

de gas.

• Hay vapor atrapado en la conexión

de la tuerca de unión y el tanque de

gas.

• Algunos vendedores de gas tienen

boquillas de llenado viejas, con las roscas

gastadas.

• Gire el frente de la parrilla de modo que quede de cara al

viento, o aumente la graduación de las llamas.

• Recargue el tanque de gas.

• Lea lo referente a la

Caída repentina del flujo de gas

en la

sección anterior.

• Cierre las perillas. Cierre el paso de gas desde el tanque. Deje la

tapa en su sitio y deje que se apague el fuego. Después de que se

enfríe la parrilla, retire y limpie todas las piezas.

• Gire las perillas en OFF. Apague el gas en el cilindro LP. Deja la

tapa en su posición y dejar que el fuego se queme. Después de

la parrilla se enfríe, quite y limpie todas las partes.

• Vientos fuertes.

• Bajo flujo de gas propano.

• Se activó la válvula por sobrecarga

de gas.

• Lea "PROBLEMAS DE GAS:" en la

página anterior.

• El fósforo no llega al punto de encendido.

• Método inadecuado de encender con

fósforos.

El quemador o los

quemadores no se

enciende(n) al usar el

encendedor.

Pro

Retorno de las llamas

(fuego en el (los) tubo(s)

del quemador).

Fogonazos.

Llamas que se apagan.

Llama baja, gota en

flujo del gas.

El quemador o los

quemadores no se

encienden al usar

fósforos.

Problema Causas probables Medidas de prevención / solución

Resolución de problemas – Encendido electrónico

Problema (encendido)

Causas probables

Procedimiento de revisión

Medidas de prevención / solución

SECCIÓN I

No aparecen chispas en

ningún electrodo cuando se

pulsa el botón de

encendido; no se oye

ningún sonido del módulo

de chispas.

• La pila no está

instalada

adecuadamente.

• Pila gastada.

• La unidad del botón

no está instalada

adecuadamente.

• Módulo de chispas

defectuoso.

• Revise la orientación de la pila.

• ¿Es una pila usada?

• Revise que las piezas estén

debidamente enroscadas. El botón

debe desplazarse hacia arriba y

hacia abajo sin trabas.

• Si no se generan chispas con la

pila nueva y las conexiones del

cable están bien hechas, el módulo

está defectuoso.

• Instale la pila (verifique que los polos “+” y

“–” estén orientados correctamente, con el

extremo “+” hacia arriba y el extremo “–”

hacia abajo).

•Cámbiela por una pila alcalina nueva, de tamañ

AA.

• Desenrosque la tapa del botón y vuelva a

instalarla; verifique que las roscas estén bien

alineadas y bien enroscadas.

• Cambie la unidad del módulo de chispas.

SECCIÓN II

No aparece ninguna

chispa en lo electrodos

cuando se pulsa el

interruptor de encendido;

no se oye ningún sonido

• Las conexiones del

cable de salida no

están bien hechas.

• ¿Están conectadas y bien hechas

las conexiones de salida?

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos

SECCIÓN III

Hay chispas pero no en

todos los electrodos

y/o no a plena potencia

• Las conexiones del

cable de salida no

están bien hechas.

• El arco de la

parrilla se forma lejos

del (de los)

quemador(es).

• Pila débil.

• Los electrodos

están húmedos.

• Los electrodos

están agrietados o

rotos, con

"chispas en las grietas".

• ¿Están conectadas y bien hechas

las conexiones de salida?

• Si es posible, observe la parrilla

en un lugar oscuro. Haga funcionar

el sistema de encendido y trate de

detectar la formación del arco

entre los cables de salida y el

marco de la parrilla.

• Se forman todas las chispas,

pero son débiles o lentas.

• ¿Se ha acumulado humedad en

el electrodo y/o en los orificios

de combustión?

• Examine los electrodos para

detectar grietas.

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos.

• Si se observan chispas que no sean del (de los)

quemador(es), es posible que esté dañado el

aislamiento de los cables. Cambie los cables.

• Cambie la pila por una pila alcalina nueva, de

tamaño AA.

• Use una toalla de papel para secar la humedad.

• Cambie los electrodos agrietados o rotos.

SECCION IV

La parrilla no se está

poniendo caliente solo

alcanza 250 - 300 grados

• Esto generalmente

ocurre cuando

enciende las perillas

de control antes de

encender la válvula

del tanque de LP. De

ser así, esto activará

el dispositivo de

seguridad del

regulador de gas, la

parrilla solo

alcanzará

temperaturas entre

250 y 300F incluso

con todos los

quemadores en la

posición alta.

• ¿El regulador está encendido y

correcto?

• Asegúrese de que el regulador

esté conectado correctamente al

tanque y que las perillas de

control estén todas en la posición

de apagado.

• Abra la tapa de la parrilla.

• Apague todas las perillas en el panel de

control en frente.

• Apague la perilla del tanque.

• Desconecte el regulador del tanque de LP.

Espera 30 segundos

• Vuelva a conectar el regulador al tanque de

LP.

• Abra lentamente la perilla del tanque de LP

completamente abierta. No ejerza una fuerza

excesiva sobre la válvula en la posición

completamente abierta para evitar dañar la

válvula.

• Gire una perilla de control adecuada y

encienda la parrilla según las instrucciones de

encendido.

Kenmore PG-40405SOL 4-Burner Searing Side Burner Gas Grill

Product's Documents

User Manual

Specifications

Kenmore PG-40405SOL Questions and Answers

Related Products

Kenmore PG-A40406S0L 4-Burner Gas Grill with Side Burner, Outdoor BBQ Grill, Propane Gas Grill, Cast Iron Cooking Grates

Kenmore PG-A40406S0L-1 4-Burner Gas Grill with Side Burner, Outdoor BBQ Grill, Propane Gas Grill, Cast Iron Cooking Grates, Electronic Ignition, Warming Rack, Open Cart Design, 53000 BTUs

Kenmore PG-A40406S0L-SE 4-Burner Gas Grill with Side Burner, Outdoor BBQ Grill, Propane Gas Grill

Kenmore PG-40611SOL 6-Burner with Side Propane Gas Burner XL Grill

Kenmore 15223151910 4 Burner LP Gas Grill

Kenmore PG-4030400LD 3-burner Compact Gas Grill With Foldable Sides
