Kenmore PG-4030400LD 3-burner Compact Gas Grill User Manual

Use & Care Guide

Manual de Uso y Cuidado

English / Español

Kenmore®

Liquid Propane Gas Grill

Parrilla a gas de propano líquido

Model/ Modelo: PG-4030400LD_Black

PG-4030400LD_Mocha

PG-4030400LD-1 _ Red

PG-4030400LD-2 _ Teal

PG-4030400LD-3 _ Azure

PG-4030400LD-4 _ Pearl

P/N 30400412Z

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates an potentially hazardous situation

which, if not avoided, could result in death or serious injury.

DANGER

If you smell gas:

Shut off gas to the appliance.

Extinguish any open flame.

Open lid.

If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department.

WARNING

Do not store or use gasoline or other

flammable liquids or vapors in the vicinity of

this or any other appliance.

2. An LP cylinder not connected for use shall not

be stored in the vicinity of this or any other

appliance.

Safety Symbols

The symbols and boxes shown below explain what each heading

means. Read and follow all of the messages found throughout

the manual.

Product Record

IMPORTANT: Fill out the product record information below.

DANGER

Model Number

Serial Number

WARNING

Date Purchased

CAUTION

For residential use only. Do not use for commercial

cooking.

CAUTION: Indicates a potentially hazardous situation or

unsafe practice which, if not avoided, may result in minor or

moderate injury.

Installation Safety Precautions

• Please read this User’s Manual in its entirety before using

the grill.

• Failure to follow the provided instruction can result in

seriously bodily injury and/or property damage.

• Some parts of this grill may have sharp edges. Please

wear suitable protective gloves.

• Use grill, as purchased, only with LP (propane) gas and the

regulator/valve assembly supplied.

• Grill installation must conform with local codes, or in their

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, B149.2, or the Standard for Recreational

Vehicles, ANSI A 119.2/NFPA 1192, and CSA Z240 RV

Series, Recreational Vehicle Code, as applicable.

• All electrical accessories (such as rotisserie) must be

electrically grounded in accordance with local codes, or

National Electrical Code, ANSI / NFPA 70 or Canadian

Electrical Code, CSA C22.1. Keep any electrical cords

and/or fuel supply hoses away from any hot surfaces.

• This grill is safety certified for use in the United States

and/or Canada only. Do not modify for use in any other

location. Modification will result in a safety hazard.

IMPORTANT: This grill is intended for outdoor use only and is

not intended to be installed in or on recreational vehicles or

boats.

NOTE TO INSTALLER: Leave this User’s Manual with the

customer after delivery and/or installation.

NOTE TO CONSUMER: Leave this User’s Manual in a

convenient place for future reference.

Please Contact Permasteel Customer Service For Help & Parts

If you have questions or need assistance during assembly,Please

call 1-888-287-0735. M - F 8:00 - 5:00 Pacific You will be

speaking to a Representative of the grill manufacturer.

Or Visit us at www.permasteel.net

TABLE OF CONTENTS

For Your Safety……………………………………………………………………….2

Grill Service Center…………………………………………………………………...2

Product Record Information………………………………………………………...…..2

Installation Safety Precautions…………………………………………………….....…2

Safety Symbols…………………………………………………………………....…..2

Kenmore Grill Warranty……………………………………………………..……..…4

Use and Care……………………………………………………………..………...5-11

Parts List………………………………………………………………………….......12

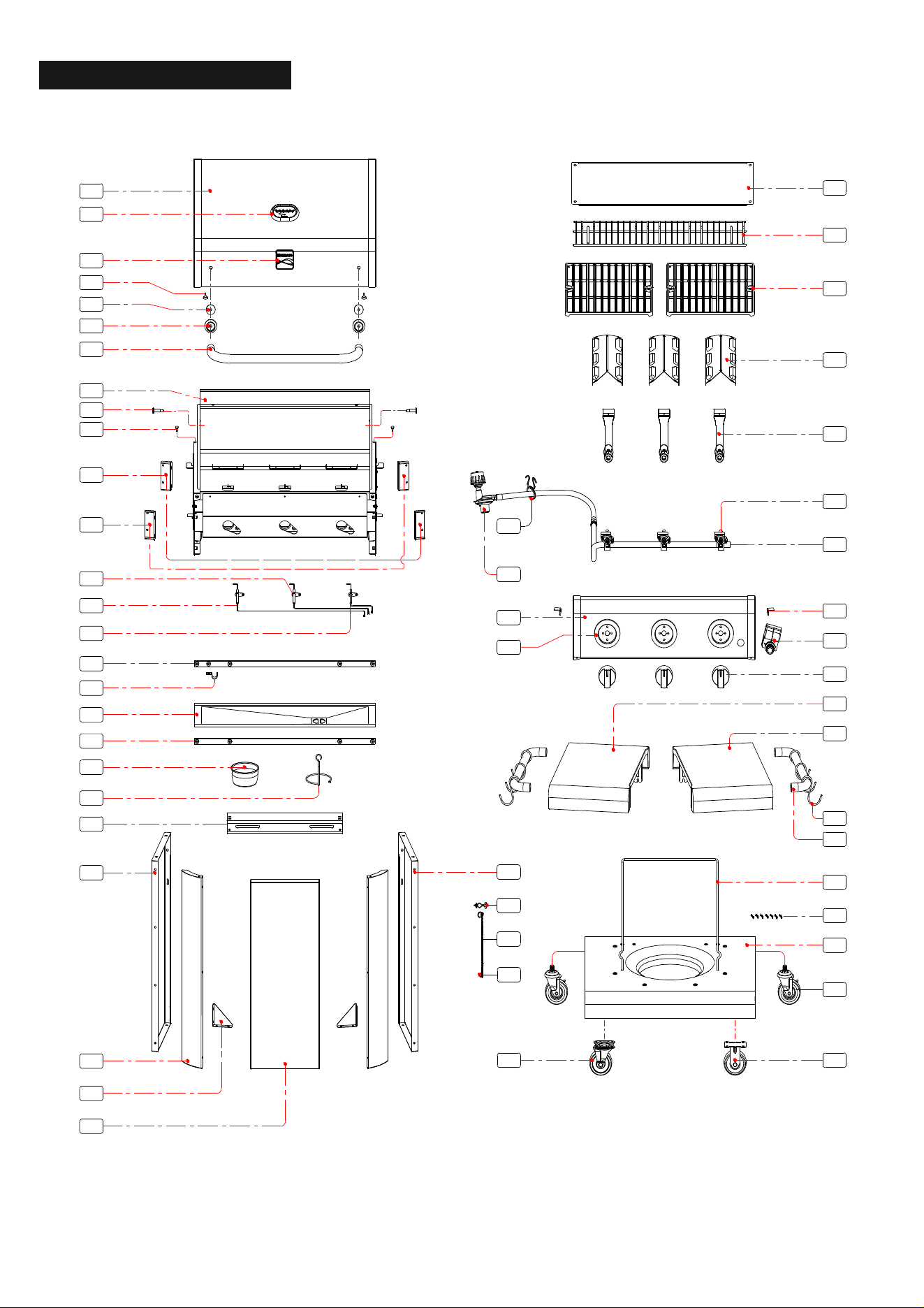

Parts Diagram………………………………………………………………...…..…..13

Before Assembly……………………………………………………………...…....14-16

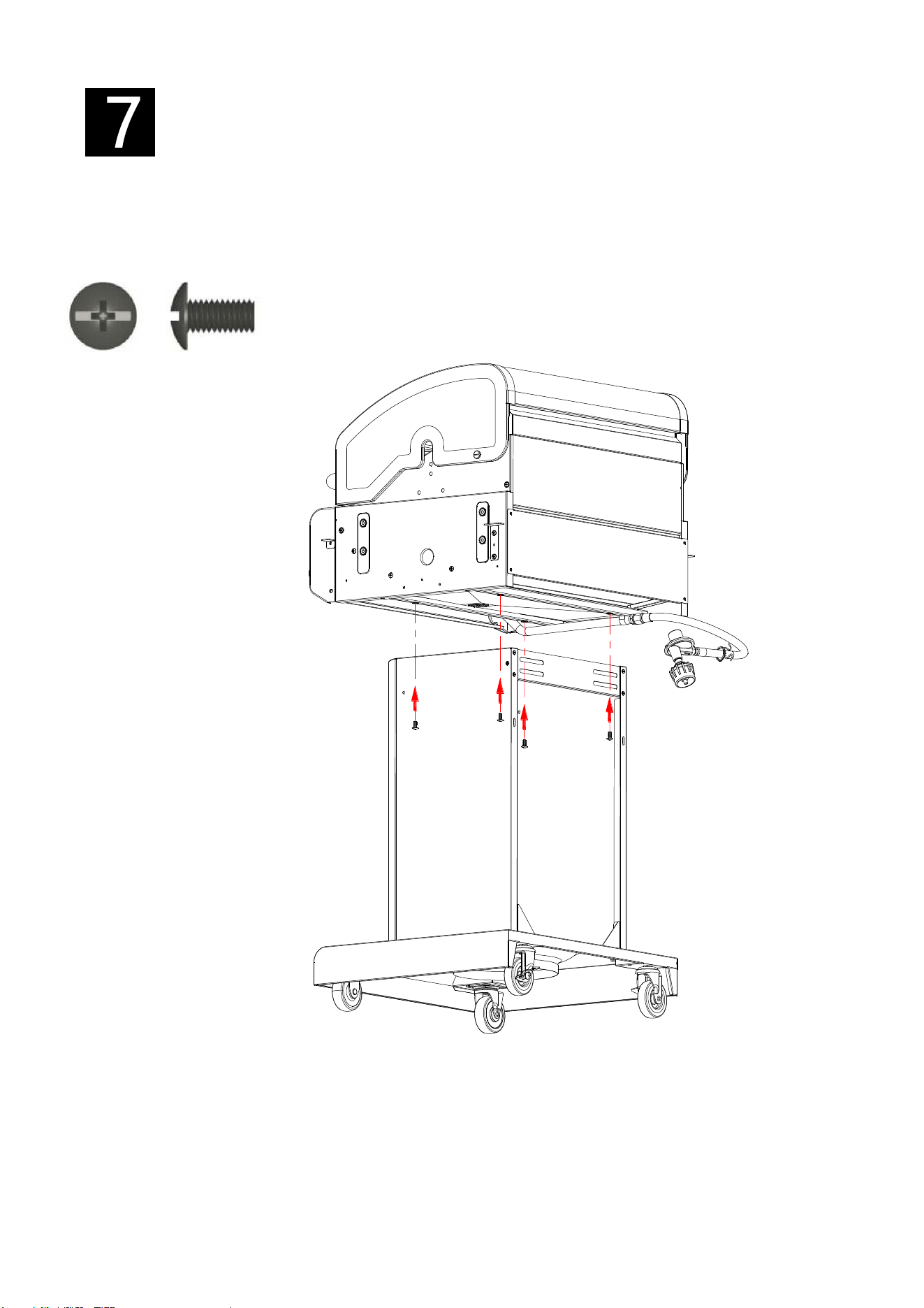

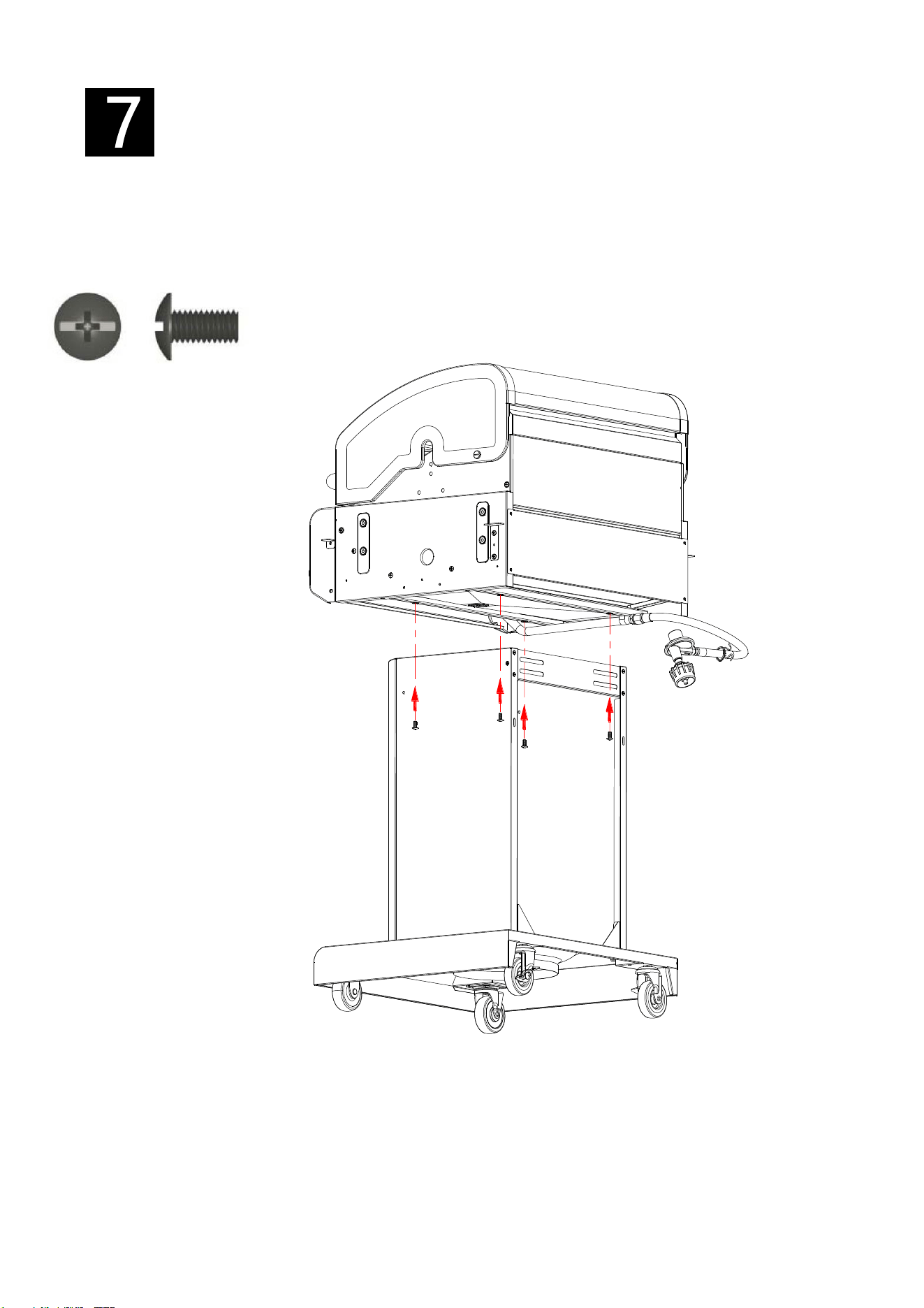

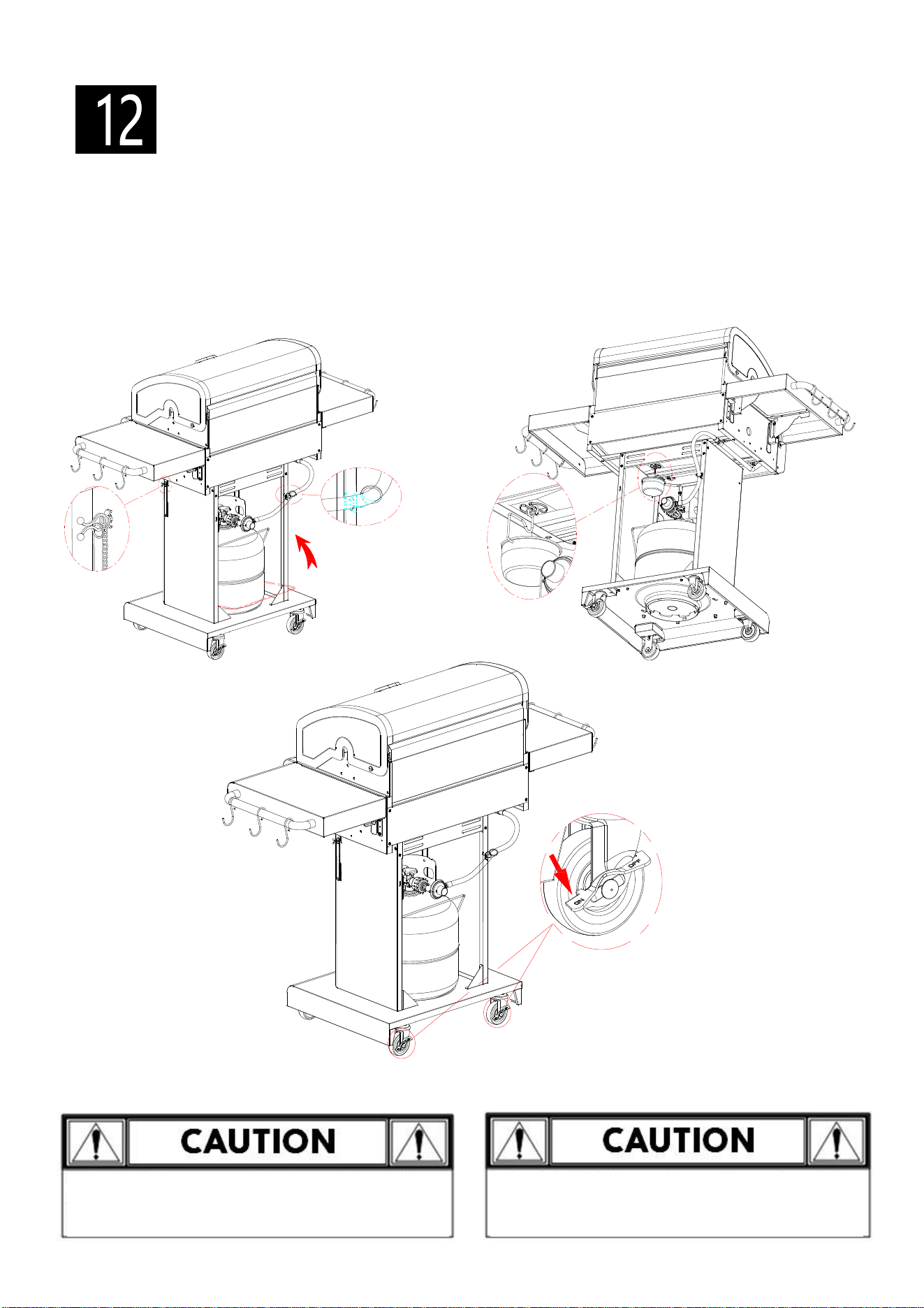

Assembly………………………………………………………………….……...17-29

Troubleshooting…………………………………………………………...……....30-32

Combustion byproducts produced

when using this product include

carbon monoxide, a chemical known

to the State of California to cause

birth defects or other reproductive

harm. For more information go to

www.P65Warnings.ca.gov

WARNING

WARRANTY

KENMORE LIMITED WARRANTY

WITH PROOF OF SALE: the following warranty coverage applies when this appliance is correctly installed,

operated and maintained according to all supplied instructions. Note: Consumer is responsible for Shipping &

handling of all warranty replacement parts.

FOR ONE YEAR: from the date of sale this grill is warranted against defects in material or workmanship,

consumer will receive free replacement parts with proof of purchase, consumer is responsible for S&H cost.

FOR FIVE YEARS: from the date of sale, any stainless-steel burner that rusts through or burns through will be

replaced, proof of purchase must be provided, consumer is responsible for Shipping & Handling cost.

All warranty coverage excludes ignitor batteries and grill part paint loss, discoloration or surface rusting, which

are either expendable parts that can wear out from normal use within the warranty period, or are conditions

that can be the result of normal use, accident or improper maintenance.

All warranty coverage is void if this appliance is ever used for other than private household purposes.

For warranty coverage details to obtain replacement parts, visit the web page: www.permasteel.net

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use within the warranty period, including but not limited

to batteries, screw-in base light bulbs and surface coatings or finishes.

2. A service technician to clean or maintain this appliance, or to instruct the user in correct appliance

installation, operation and maintenance.

3. Service calls to correct appliance installation not performed by Permasteel authorized service agents, or to

repair problems with house fuses, circuit breakers, house wiring, and plumbing or gas supply systems

resulting from such installation.

4. Damage to or failure of this appliance resulting from installation not performed by Permasteel authorized

service agents, including installation that was not in accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated

and maintained according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident,

alteration, abuse, misuse or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of

detergents, cleaners, chemicals or utensils other than those recommended in all instructions supplied with

the product.

8. Damage to or failure of this appliance resulting from natural or other catastrophe, such as flood, fire or

storm.

9. Damage to or failure of parts or systems resulting from unauthorized modifications made to this appliance.

10. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to

have the appropriate certification logo.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as

provided herein. Implied warranties, including warranties of merchantability or fitness for a particular purpose,

are limited to one year on the appliance, five years on burners, or the shortest period allowed by law. Seller

shall not be liable for incidental or consequential damages. Some states and provinces do not allow the

exclusion or limitation of incidental or consequential damages, or limitation on the duration of implied

warranties of merchantability or fitness, so these exclusions or limitations may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

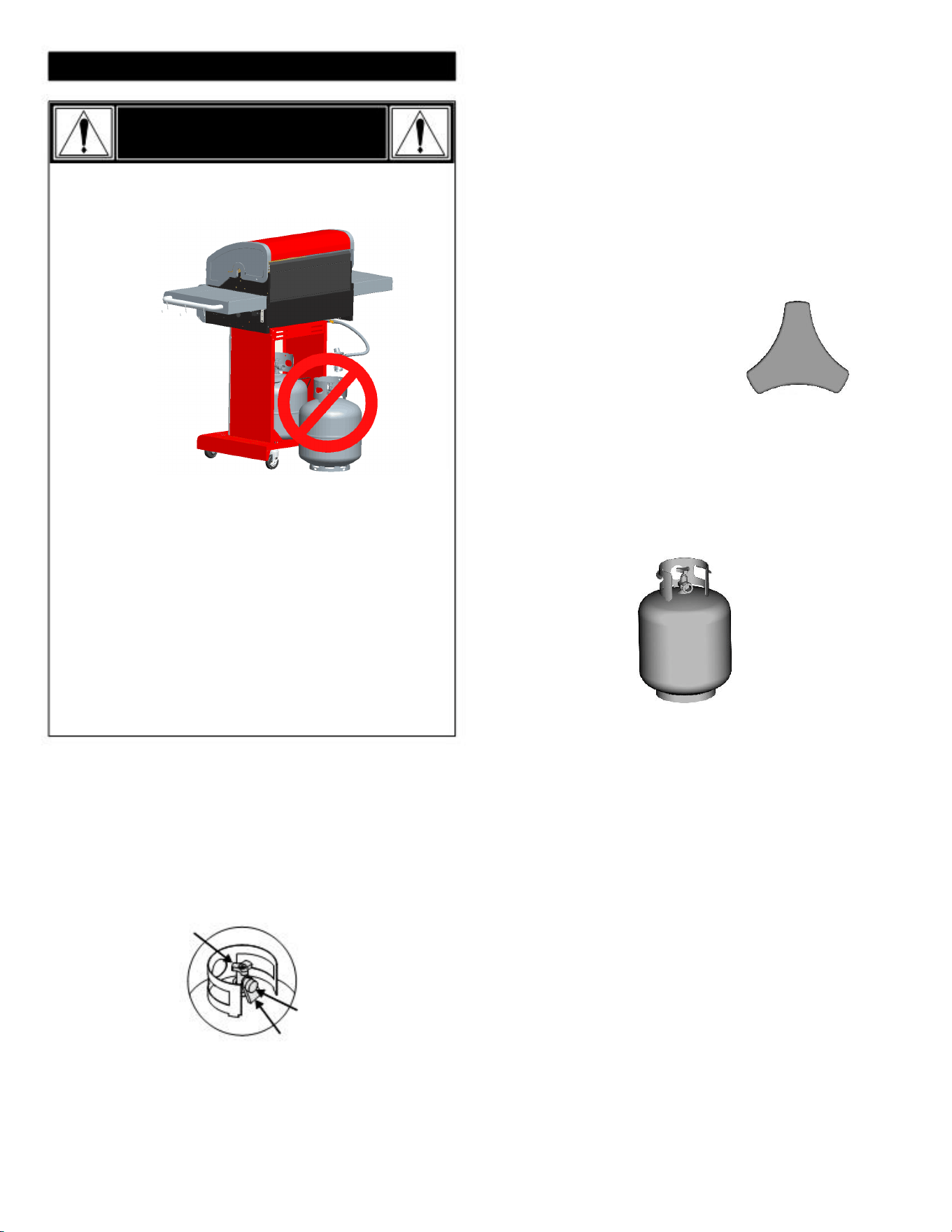

LP Cylinder

USE AND CARE

• The LP cylinder used with your grill must meet the following

requirements:

• Use LP cylinders only with these required measurements: 12"

(30.5cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg.)

Capacity maximum.

• LP cylinders must be constructed and marked in accordance

with specifications for LP cylinders of the U.S. Department of

Transportation (DOT) or for Canada, CAN/CSA-B339,

cylinders, spheres and tubes for transportation of dangerous

goods. Transport Canada (TC). See LP cylinder collar for

marking.

• LP cylinder valve must have:

• Type 1 outlet compatible with

regulator or grill.

• Safety relief valve.

• UL listed Overfill Protection

Device (OPD). This OPD safety

feature is identified by a unique triangular hand wheel. Use

only LP cylinders equipped with this type of valve.

• LP cylinder must be arranged for vapor withdrawal and

include collar to protect LP cylinder valve. Always keep LP

cylinders in upright position during use, transit or storage.

OPD Hand Wheel

• NEVER store a spare LP cylinder under or near the

appliance or in an enclosed area.

LP cylinder in upright position for vapor withdrawal

LP (Liquefied Petroleum Gas)

LP Tank Removal, Transport And Storage

• Turn OFF all control knobs and LP tank valve. Turn coupling nut

counterclockwise by hand only - do not use tools to

disconnect. Lift LP tank wire upward off of LP tank collar, then lift

LP tank up and off of support bracket. Install safety cap onto LP

tank valve. Always use cap and strap supplied with valve.

Failure to use safety cap as directed may result in serious

personal injury and/or property damage.

LP Tank Valve

• LP gas is nontoxic, odorless and colorless when produced. For

Your Safety, LP gas has been given an odor (similar to rotten

cabbage) so that it can be smelled.

• LP gas is highly flammable and may ignite unexpectedly when

mixed with air.

LP Cylinder Filling

• Use only licensed and experienced dealers.

• LP dealer must purge new cylinder before filling.

• Dealer should NEVER fill LP cylinder more than 80% of LP

cylinder volume. Volume of propane in cylinder will vary by

temperature.

• A frosty regulator indicates gas overfill. Immediately close LP

cylinder valve and call local LP gas dealer for assistance.

• Do not release liquid propane (LP) gas into the atmosphere. This

is a hazardous practice.

• To remove gas from LP cylinder, contact an LP dealer or call a

local fire department for assistance. Check the telephone

directory under “Gas Companies” for nearest certified LP

dealers.

Safety Cap

Retainer Strap

• A disconnected LP tank in storage or being transported must

have a safety cap installed (as shown). Do not store an LP tank

in enclosed spaces such as a carport, garage, porch, covered

patio or other building. Never leave an LP tank inside a vehicle

which may become overheated by the sun.

• Do not store an LP tank in an area where children play.

DANGER

• Never fill a cylinder beyond 80% full.

• If the information in the two points above is not

followed exactly, a fire causing death or serious

injury may occur.

• An overfilled or improperly stored cylinder is a

hazard due to possible gas release from the safety

relief valve. This could cause an intense fire with risk

of property damage, serious injury or death.

• If you see, smell or hear gas escaping, immediately

get away from the LP cylinder and appliance and

call your fire department.

LP Tank Exchange

• Many retailers that sell grills offer you the option of replacing

your empty LP tank through an exchange service. Use only those

reputable exchange companies that inspect, precision fill, test

and certify their cylinders. Exchange your tank only for an OPD

safety feature-equipped tank as described in the "LP Tank"

section of this manual.

• Always keep new and exchanged LP tanks in upright position

during use, transit or storage.

• Leak test new and exchanged LP tanks BEFORE connecting to

grill.

Connecting Regulator To The LP Tank

1. LP tank must be properly secured onto grill. (Refer to

assembly section.)

2. Turn all control knobs to the OFF position.

3. Turn LP tank OFF by turning OPD hand wheel clockwise to a

full stop.

4. Remove the protective cap from LP tank valve. Always use

cap and strap supplied with valve.

LP Tank Leak Test

For your safety

OPD Hand Wheel

Type 1 outlet with

thread on outside

Safety Relief Valve

Strap and Cap

• Leak test must be repeated each time LP tank is exchanged or

refilled.

• Do not smoke during leak test.

• Do not use an open flame to check for gas leaks.

• Grill must be leak tested outdoors in a well-ventilated area,

away from ignition sources such as gas fired or electrical

appliances. During leak test, keep grill away from open flames

or sparks.

• Use a clean paintbrush and a 50/50 mild soap and water

solution. Brush soapy solution onto areas indicated by arrows

in figure below. Leaks are indicated by growing bubbles.

Do not insert a POL transport plug

(plastic part with external threads)

into the type 1 valve outlet. It will

defeat the Safety Relief Valve

feature.

WARNING

If “growing” bubbles appear do not use or move the LP

tank. Contact an LP gas supplier or your fire department!

5. Hold regulator and insert nipple into LP

tank valve. Hand-tighten the coupling

nut, holding regulator in a straight line

with LP tank valve so as not to crossth-

thread the connection.

Nipple has to be

centered into the LP

tank valve.

▲Do not use household cleaning agents. Damage to the gas

train components (valve/hose/regulator) can result.

Leak Testing Valves, Hose and Regulator

1. Turn all grill control knobs to OFF.

2. Be sure regulator is tightly connected to LP tank.

3. Completely open LP tank valve by turning OPD hand wheel

counterclockwise. If you hear a rushing sound, turn gas off

immediately. There is a major leak at the connection.

4. Brush soapy solution onto areas where bubbles are shown in

picture below:

Hold coupling nut and regulator

as shown for proper connection

▲

to LP tank valve.

Never remove threaded

orifice at end of valve.

6. Turn the coupling nut clockwise and tighten to a full stop. The

regulator will seal on the back-check feature in the LP tank

valve, resulting in some resistance. An additional one-half to

three-quarters turn is required to complete the connection.

Tighten by hand only - do not use tools.

NOTE:

If you cannot complete the connection, disconnect regulator

and repeat steps 5 and 6. If you are still unable to complete the

connection, do not use this regulator!

Call 1-888-287-0735 for an identical replacement part.

DANGER

• Do not insert any tool or foreign object into the valve

outlet or safety relief valve. You may damage the valve

and cause a leak. Leaking propane may result in

explosion, fire, severe personal injury, or death.

5. If “growing” bubbles appear, there is a leak. Close LP tank

valve immediately and retighten connections. If leaks cannot be

stopped do not try to repair. Call Sears for replacement

parts at 1-888-287-0735.

6. Always close LP tank valve after performing leak test by

turning hand wheel clockwise.

WARNING

•

Outdoor gas appliance is not intended to be installed

in or on a boat.

•

Outdoor gas appliance is not intended to be installed

in or on an RV.

•

Never attempt to attach this grill to the self-contained

LP gas system of a camper trailer or motor home.

•

Do not use grill until leak-tested.

•

If a leak is detected at any time, STOP and call the fire

department.

• If you cannot stop a gas leak, immediately close

LP cylinder valve and call LP gas supplier or your fire

department !

WARNING

For Safe Use of Your Grill and to Avoid Serious

Injury:

• Do not let children operate or play near grill.

• Keep grill area clear and free from materials that

burn.

• Do not block holes in sides or back of grill.

• Use grill only in well-ventilated space. NEVER use

in enclosed space such as carport, garage, porch,

covered patio, or under an overhead structure of

any kind.

• Do not use charcoal or ceramic briquets in a gas

grill.

(Unless briquets are supplied with your grill.)

• Use grill at least 3 ft. from any wall or surface.

Maintain 10 ft. clearance to objects that can catch

fire or sources of ignition such as pilot lights on

water heaters, live electrical appliances, etc.

• Apartment Dwellers:

Check with management to learn the requirements

and fire codes for using an LP gas grill in your

apartment complex. If allowed, use outside on the

ground floor with a three (3) foot clearance from

walls or rails. Do not use on or under balconies.

• NEVER attempt to light burner with lid closed. A

buildup of non-ignited gas inside a closed grill is

hazardous.

• Never operate grill with LP cylinder out of correct

position specified in assembly instructions.

• Always close LP cylinder valve and remove

coupling nut before moving LP cylinder from

specified operation position.

Safety Tips

▲ Before opening LP cylinder valve, check the coupling nut for

tightness.

▲ When grill is not in use, turn off all control knobs and LP cylinder

valve.

▲ Never move grill while in operation or still hot.

▲ Use long-handled barbecue utensils and oven mitts to avoid

burns and splatters.

▲ Maximum load for side shelf is 10 lbs.

▲ The Drip tray must be inserted into grill and emptied after each

use. Do not remove Drip tray until grill has completely cooled.

▲ Clean grill often, preferably after each cookout. If a bristle

brush is used to clean any of the grill cooking surfaces, ensure

no loose bristles remain on cooking surfaces prior to grilling. It

is not recommended to clean cooking surfaces while grill is hot.

▲ If you notice Drip or other hot material dripping from grill

Determine the cause, correct it, then clean and inspect valve,

Keep ventilation openings in cylinder enclosure (grill cart) free

and clear of debris.

▲ Do not store objects or materials inside the grill cart enclosure

that would block the flow of combustion air to the underside of

either the control panel or the firebox bowl.

▲ The regulator may make a humming or whistling noise during

operation. This will not affect safety or use of grill.

▲ If you have a grill problem see the "Troubleshooting Section".

If the regulator frosts, turn off grill and LP cylinder valve

immediately. This indicates a problem with the cylinder and it should

not be used on any product. Return to supplier!

CAUTION

• Putting out drip fires by closing the lid is not

possible. Grills are well ventilated for safety reasons.

• Do not use water on a drip fire. Personal injury may

result. If a drip fire develops, turn knobs and LP

cylinder off.

• Do not leave grill unattended while preheating or

burning off food residue on HI. If grill has not been

regularly cleaned, a drip fire can occur that may

damage the product.

Electronic Ignition Lighting Instructions

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Turn ON gas valve on tank.

3. Push and turn any main burner control knob to HI and

hold in. You will hear a clicking sound from the electrodes of

all burners.

4. If ignition does NOT occur in 5 seconds, turn the burner

control knob to OFF, wait 5 minutes, and repeat the lighting

procedure.

5. To ignite another burner, repeat step 3.

6. Once burners are lit, adjust knobs to desired flame

setting. To extinguish an individual burner, turn its knob to OFF.

If the igniter does not work, follow Match Lighting instructions

CAUTION

WARNING

Turn controls and gas source or tank OFF

when not in use.

If ignition does NOT occur in 5 seconds, turn the

burner controls OFF, wait 5 minutes and repeat the

lighting procedure. If the burner does not ignite with

the valve open, gas will continue to flow out of the

burner and could accidently ignite with risk of injury.

Match Lighting Instructions

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Place match into match holder (hanging on left

side panel).

3. Light match and insert match holder through

lighting hole in side of firebox.

4. Place lighted match next to a burner. Turn

burner knob to HI position. Be sure burner lights

and stays lit.

5. To light the other burners repeat step 4.

6. Once burners are lit, adjust knobs to desired

flame setting. To extinguish an individual burner, turn

its knob to OFF.

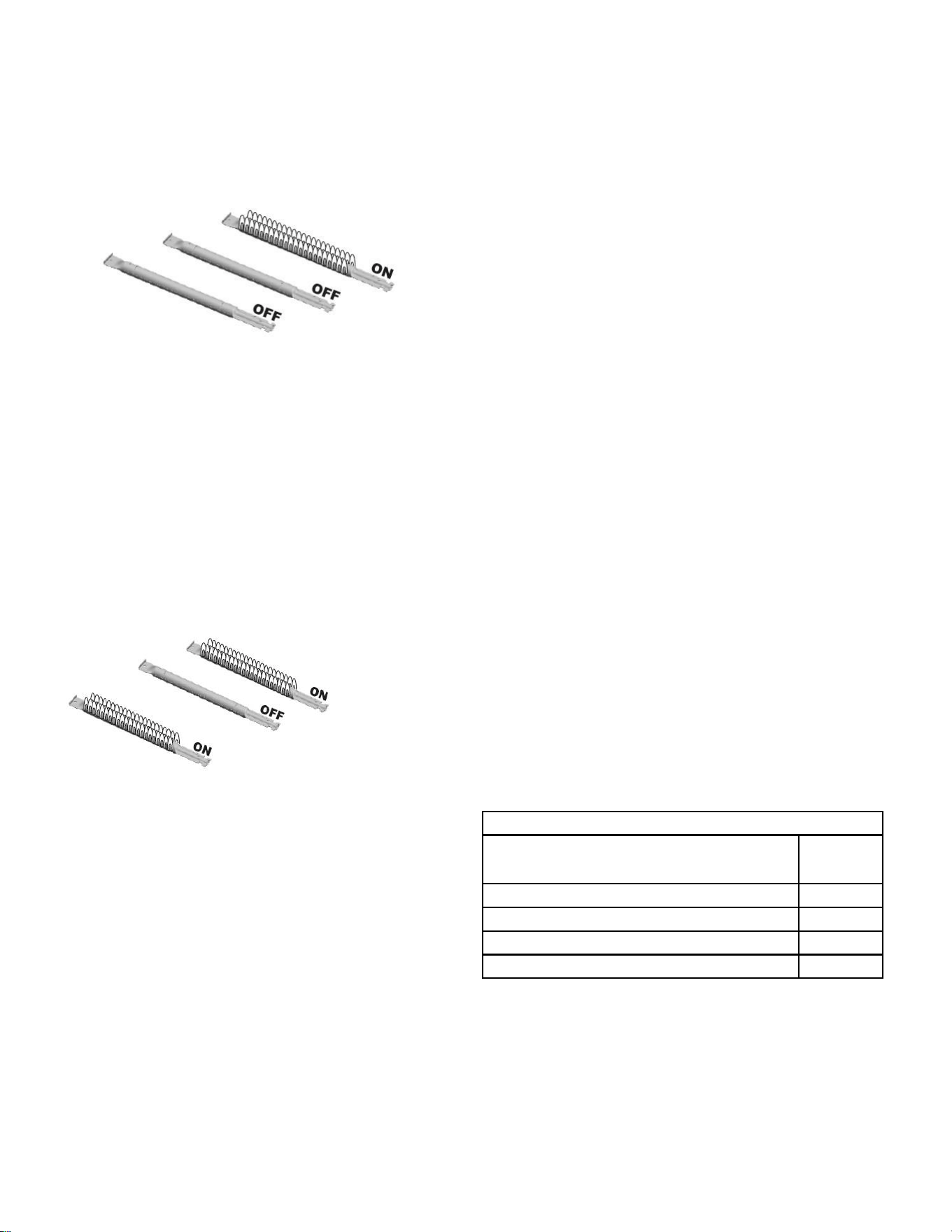

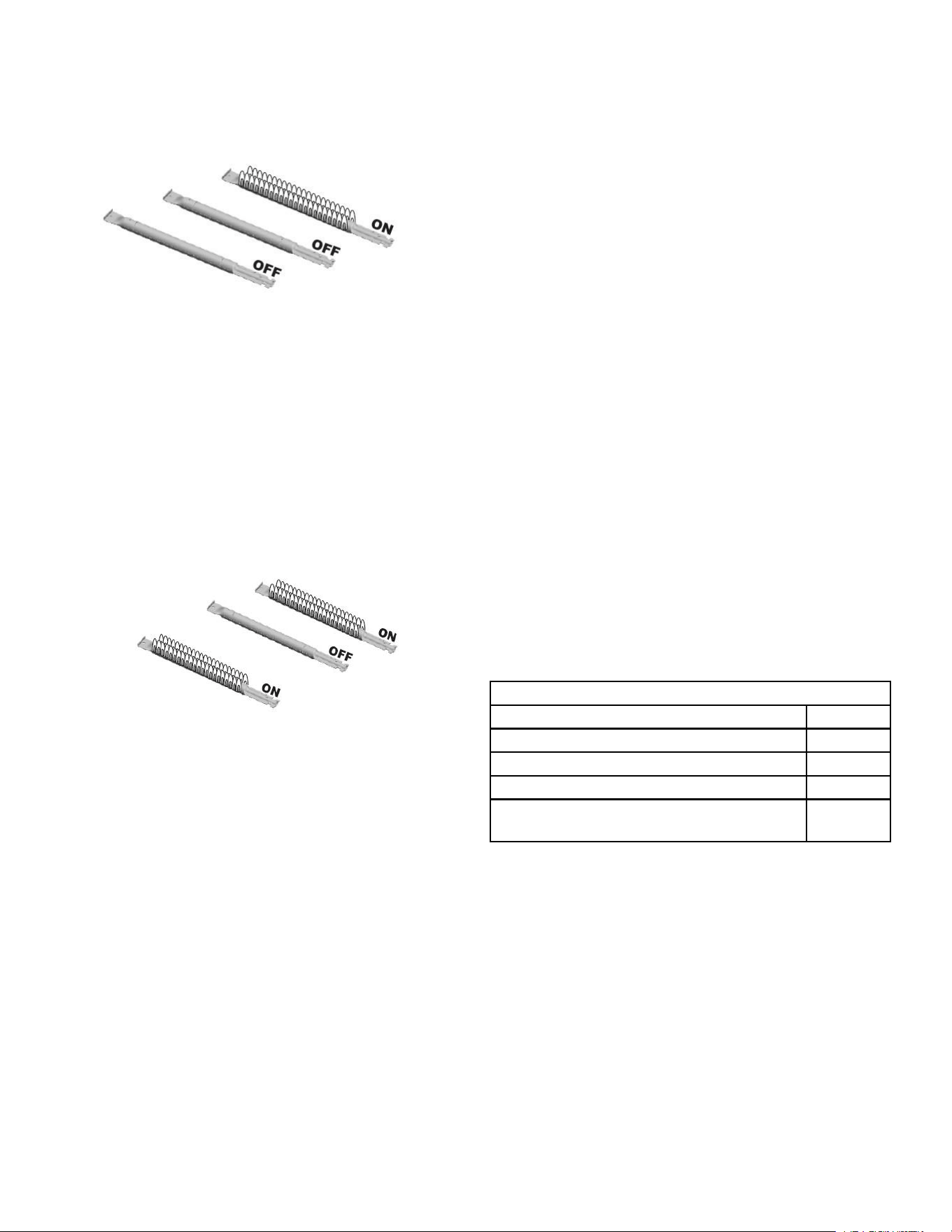

Burner Flame Check

• Remove cooking grates and flame tamers. Light burners, rotate knobs

from HIGH to LOW. You should see a smaller flame in LOW position

than seen on HI. Always check flame prior to each use. If only low flame

is seen refer to "Sudden drop or low flame" in the Troubleshooting

Section.

Turning Grill Off

• Turn all knobs to OFF position. Turn LP cylinder off.

When you are finished grilling, raise the grill lid while allowing the grill to

fully cool. If the grill lid is closed during grill cooling, condensation may

occur on interior grill surfaces and possibly cause them to rust.

Igniter Check

• Turn gas off at LP cylinder. Press and hold electronic ignitor button.

"Clicking" should be heard and spark seen each time between collector

box or burner and electrode. See "Troubleshooting" if no click or spark.

Valve Check

• Important: Make sure gas is off at LP cylinder before checking valves.

Knobs lock in OFF position. To check valves, first push in knobs and

release, knobs should spring back. If knobs do not spring back, replace

valve assembly before using grill. Turn knobs to LOW position then turn

back to OFF position. Valves should turn smoothly.

Hose Check

• Before each use, check to see if hoses are cut or worn. Replace

damaged hoses before using grill. Use only valve/hose/regulator as

specified in the parts list of this Use & Care Guide.

General Grill Cleaning

• Do not mistake brown or black accumulation of Drip and smoke for

paint. Interiors of gas grills are not painted at the factory (and should

never be painted). Apply a strong solution of detergent and water or use

a grill cleaner with scrub brush on insides of grill lid and bottom. Rinse

and allow to completely air dry. Do not apply a caustic grill/oven

cleaner to painted surfaces.

• Porcelain surfaces: Because of glass-like composition, most residue can

be wiped away with baking soda/water solution or specially formulated

cleaner. Use nonabrasive scouring powder for stubborn stains.

• Painted surfaces: Wash with mild detergent or nonabrasive cleaner

and warm soapy water. Wipe dry with a soft nonabrasive cloth.

• Stainless steel surfaces: To maintain your grill’s high quality

appearance, wash with mild detergent and warm soapy water and wipe

dry with a soft cloth after each use. Baked-on Drip deposits may require

the use of an abrasive plastic cleaning pad. Use only in direction of

brushed finish to avoid damage.

Do not use abrasive pad on areas with graphics.

• Cooking surfaces: If a bristle brush is used to clean any of the grill

cooking surfaces, ensure no loose bristles remain on cooking surfaces

prior to grilling. It is not recommended to clean cooking surfaces while

grill is hot.

Drip Tray and Cup: When the grill has completely cooled down after

use, remove the Drip cup from the bottom of the Drip Tray. The Drip Tray

in this grill is not removable. You will have to remove the burners to

properly access the drip tray for cleaning. See the Cleaning the Burner

Assembly section for instruction to remove and reinstall burners.

Reinstall the burners and reattach the drip cup to the bottom of the drip

tray before using the grill again.

We suggest three ways to clean the burner tubes. Use the one

easiest for you.

(A) Bend a stiff wire (a light weight coat hanger works well)

into a small hook. Run the hook through each burner

tube several times.

(B) Use a narrow bottle brush with a flexible handle (do not use

a brass wire brush), run the brush through each burner tube

several times.

the burner tube and out the burner ports. Check each

port to make sure air comes out each hole.

5. Wire brush entire outer surface of burner to remove

food residue and dirt.

6. Clean any blocked ports with a stiff wire such as an

open paper clip.

7. Check burner for damage, due to normal wear and

corrosion some holes may become enlarged. If any large

cracks or holes are found replace burner.

VERY IMPORTANT: Burner tubes must reengage valve

openings. See illustrations below.

8. Carefully replace burners.

9. Attach burners to brackets with cotter pin.

10. Reposition carryover tubes and attach to burners. Replace

heat diffusers and cooking grates.

Cleaning the Burner Assembly

CAUTION

SPIDER ALERT!

Follow these instructions to clean and/or replace parts of burner

assembly or if you have trouble igniting grill.

1. Turn gas off at control knobs and LP cylinder

2. Remove cooking grates and heat diffusers.

3. Remove cotter pin from rear of burners.

4. Carefully lift each burner up and away from valve openings.

SPIDER ALERT!

Spiders or small insects have been known to create “flashback”

problems. The spiders spin webs, build nests and lay eggs in the grill’s

venturi tube(s) obstructing the flow of gas to the burner. The

backed-up gas can ignite in the venturi behind the control panel. This

is known as a flashback and it can damage your grill and even cause

injury.

To prevent flashbacks and ensure good performance the burner and

venturi assembly should be removed from the grill and cleaned

before use whenever the grill has been idle for an extended period.

Storing Your Grill

•Clean cooking grates.

•Store in dry location.

•When LP cylinder is connected to grill, store outdoors in a

well-ventilated space and out of reach of children.

•Cover grill if stored outdoors. Choose from a variety of grill

covers offered by manufacturer once available.

•Store grill indoors ONLY if LP cylinder is turned off and

Disconnected, remove from grill and stored outdoors.

• When removing grill from storage, follow “Cleaning the Burner

Assembly

” instructions before starting grill.

SPIDER ALERT!

If you notice that your grill is getting hard to light or that the

flame isn’t as strong as it should be, take the time to check and

clean the venturi’s.

IMPORTANT: Always ensure that the venturi burner tubes

are clean. A venturi burner tube has a narrow area in

which spiders tend to build nests.

Indirect Cooking

Poultry and large cuts of meat cook slowly to perfection on the grill

by indirect heat. Place food over unlit burner(s); the heat from lit

burners circulates gently throughout the grill, cooking meat or

poultry without the touch of a direct flame. This method greatly

reduces flare-ups when cooking extra fatty cuts because there is no

direct flame to ignite the fats and juices that drip during cooking.

1 Burner Cooking

Cook with direct or indirect heat.

Best for smaller meals or foods.

Consumes less fuel.

Indirect Cooking Instructions

• Always cook with the lid closed.

• Once burners are lit, extinguish an individual burner by turning its

knob to OFF.

• Due to weather conditions, cooking times may vary. During cold

and windy conditions the temperature setting may need to be

increased to insure sufficient cooking heat.

• Place food over unlit burner(s).

2 Burner Cooking

Great indirect cooking on low.

Produces slow, even heating.

Ideal for slow roasting and

baking.

Food Safety

Food safety is a very important part of enjoying the outdoor

cooking experience. To keep food safe from harmful bacteria,

follow these four basic steps:

Clean: Wash hands, utensils, and surfaces with hot soapy water

before and after handling raw meat and poultry.

Separate: Separate raw meats and poultry from ready-to-eat

foods to avoid cross contamination. Use a clean platter and

utensils when removing cooked foods.

Cook: Cook meat and poultry thoroughly to kill bacteria. Use a

thermometer to ensure proper internal food temperatures.

Chill: Refrigerate prepared foods and leftovers promptly.

How To Tell If Meat Is Grilled Thoroughly

• Meat and poultry cooked on a grill often browns very fast on

the outside. Use a meat thermometer to be sure food has

reached a safe internal temperature, and cut into food to

check for visual signs of doneness.

• Whole poultry should reach 180° F; breasts, 170° F. Juices

should run clear and flesh should not be pink.

• Hamburgers made of any ground meat or poultry should

reach 160° F, and be brown in the middle with no pink juices.

Beef, veal and lamb steaks, roasts and chops can be cooked to

145° F. All cuts of pork should reach 160° F.

• NEVER partially grill meat or poultry and finish cooking later.

Cook food completely to destroy harmful bacteria.

• When reheating takeout foods or fully cooked meats like hot

dogs, grill to 165° F, or until steaming hot.

WARNING: To ensure that it is safe to eat, food must be

cooked to the minimum internal temperatures listed in the table

below.

USDA* Recommended Safe Minimum Internal Temperatures

Beef, Veal, Lamb and Pork – Whole Cuts**

145° F

Fish

145° F

Beef, Veal, Lamb and Pork – Ground

160° F

Egg Dishes

160° F

Turkey, Chicken & Duck – Whole, Pieces &

Ground

165° F

* United States Department of Agriculture

**Allow meat to rest three minutes before carving or consuming.

PART LIST

Key Description Qty Part Number Key Description Qty Part Number

A01-A Lid(Black) 1 30400004A D02 Cotter pin 7 110050

A01-B Lid (Red) 1 30400004B D03-A Grill Base (Black) 1 30400404A

A01-C Lid (Teal) 1 30400004C D03-B Grill Base (Red) 1 30400404B

A01-D Lid (Pearl) 1 30400004D D03-C Grill Base (Teal) 1 30400404C

A01-E Lid (Azure) 1 30400004E D03-D Grill Base (Pearl) 1 30400404D

A01-F Lid(Mocha) 1 30400004M D03-E Grill Base (Azure) 1 30400404E

A02 Temperature Gauge 1 40900218 D03-F Grill Base (Mocha) 1 30400404F

A03 Logo 1 40800106 D04 Swivel Caster with Brake 2 20700048

A04 Lid Rubber Bumper, Front 2 40700103 D05 Standard Caster 1 40900214

A05 Insulation spacer handle 2 40700022 D06 Swivel Caster 1 40900213

A06 Lid Handle Bezel 2 40900013 D07-A Back Rail (Black) 1 30400409A

A07 Lid handle 1 30400014 D07-B Back Rail (Red) 1 30400409B

B01 Firebox 1 30400401 D07-C Back Rail (Teal) 1 30400409C

B02 Rotate Rod, Lid 2 50300207 D07-D Back Rail (Pearl) 1 30400409D

B03 Lid Rubber Bumper, rear 2 50300205 D07-E Back Rail (Azure) 1 30400409E

B04 Left Back (Right Front) Side Shelf Bracket 2 30400061 D07-F Back Rail(Mocha) 1 30400072M

B05 Left Front (Right Back) Side Shelf Bracket 2 30400063 D08-A Left Panel (Black) 1 30400405A

B06 Main Burner Electrode L320 1 30400053 D08-B Left Panel (Red) 1 30400405B

B07 Main Burner Electrode L480 1 30400052 D08-C Left Panel (Teal) 1 30400405C

B08 Main Burner Electrode L150 1 30400054 D08-D Left Panel(Pearl) 1 30400405D

B09 Back Support bar 1 30400035 D08-E Left Panel(Azure) 1 30400405E

B10 Manifold Bracket 1 30400049 D08-F Left Panel(Mocha) 1 30400405F

B11 Drip Tray 1 30400019 D09 Right-Front & Left-Front panel 2 30400406

B12 Front Support bar 1 30400033 D10-A Panel Support Angle Bar (Black) 2 40900060

B13 Drip cup 1 40800026 D10-B Panel Support Angle Bar (Red) 2 40900060B

B14 Drip Cup Clip 1 40800131 D10-C Panel Support Angle Bar (Teal) 2 40900060C

B15 Back Panel, Firebox 1 30400402 D10-D Panel Support Angle Bar (Pearl) 2 40900060D

B16 Warming Rack 1 30400029 D10-E Panel Support Angle Bar (Azure) 2 40900060E

B17 Cooking Grate 2 30400030 D10-F Panel Support Angle Bar (Mocha) 2 40900060M

B18 Heat Diﬀuser 3 40800023 D11-A Front Panel (Black) 1 30400407A

B19 Main burner 3 30400037 D11-B Front Panel (Red) 1 30400407B

C01 Gas Valve 3 30400050 D11-C Front Panel (Teal) 1 30400407C

C02 Manifold 1 30400047 D11-D Front Panel (Pearl) 1 30400407D

C03 Hose retaining Pin 1 30400117 D11-E Front Panel (Azure) 1 30400407E

C04 Regulator 1 30400051 D11-F Front Panel(Mocha) 1 30400407F

C05 Control Panel 1 30400040 D12-A Right Panel(Black) 1 30400408A

C06 Bezel, Control Knob 3 30400114 D12-B Right Panel(Red) 1 30400408B

C07 Side shelf front bracket 2 30400120 D12-C Right Panel(Teal) 1 30400408C

C08 Electronic ignition module 1 30400403 D12-D Right Panel (Pearl) 1 30400408D

C09 Control Knob 3 40900206 D12-E Right Panel (Azure) 1 30400408E

C10 Left Side Shelf 1 30400057 D12-F Right Panel(Mocha) 1 30400408F

C11 Right Side Shelf 1 30400065 D13 Match Holder Bracket 1 40800129

C12 Hook 6 40800123 D14 Match Holder Chain 1 120003

C13 Side Shelf Handle 2 40800099 D15 Match Holder 1 40800128

D01 Tank holder 1 20700049

Not Pictured

Hardware Pack 1 30400410

If you are missing hardware or have damaged parts after

unpacking grill, call 1-888-287-0735 for replacement.

To order replacement parts after using grill, call

1-888-287-0735

Or Visit us at www.permasteel.net

Manual 1 30400412Z

NOTE: Some grill parts shown in the assembly steps may diﬀer slightly in appearance from Those on your

particular grill model. However, the method of assembly remains the same.

DIAGRAM

PARTS LIST

B05

B04

B02

B03

A01

A02

A03

A04

A06

A07

A05

B10

B09

B11

B12

D04

D06

D03

D05

C05

C06

C03

C02

C04

C07

C08

B07

B06

B08

B16

B17

B18

B19

C10

C11

C09

C13

C12

D01

B01

B13

B14

D07

D08

D09

D10

D11

D12

D02

D13

D14

D15

B15

C01

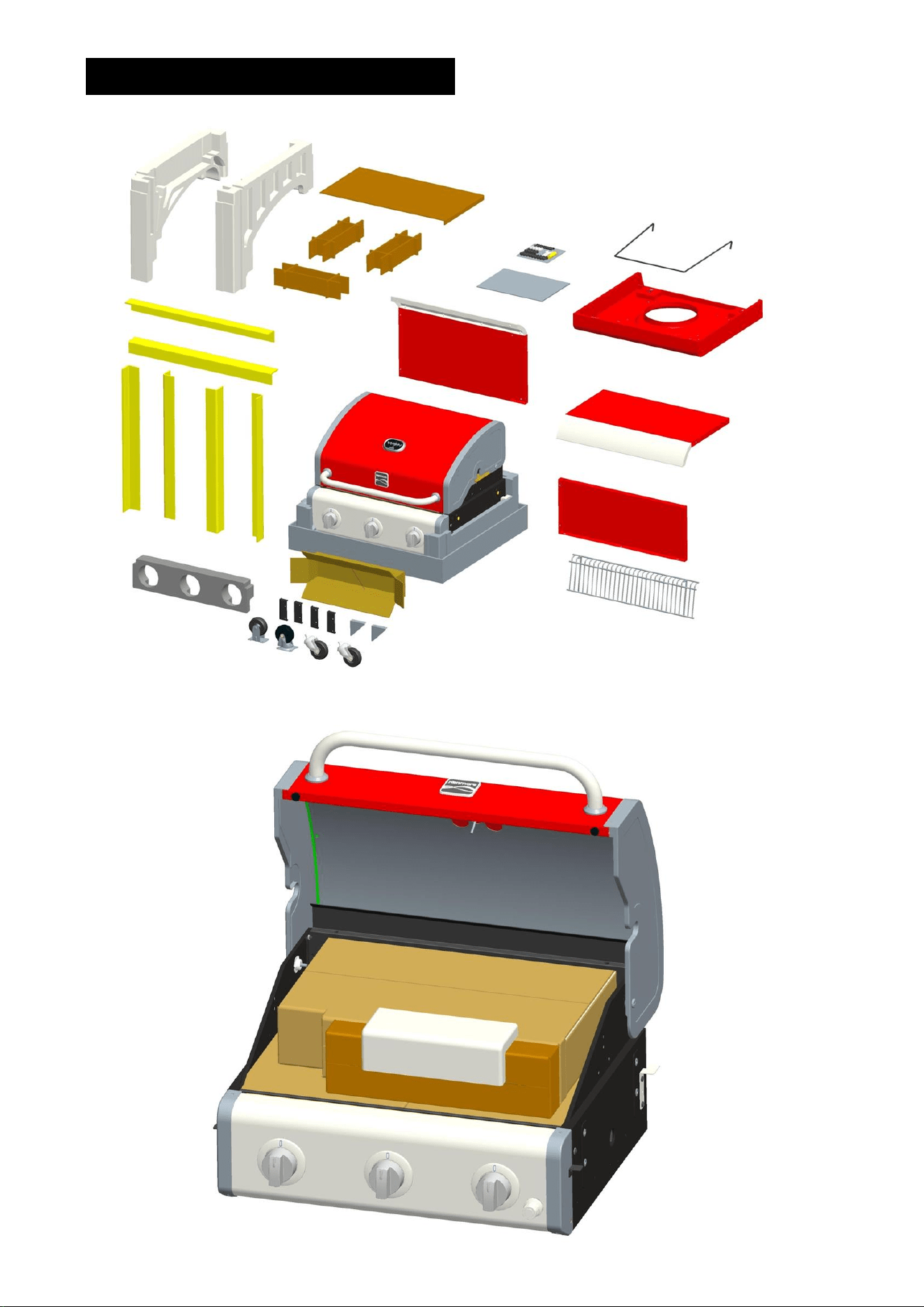

BEFORE ASSEMBLY

NOTICE: Once you have unpacked the grill, check all the grill parts against the pictures

on this and the following two pages. If any parts are missing or damaged, please call

1-888-287-0735.

BEFORE ASSEMBLY

M4X10 screw

Qty: 20 pcs

M6X13 screw

Qty:26 pcs

AA Battery

Qty: 1 pc

M6X12 shoulder screw

Qty: 8 pcs

Cotton Pins

Qty: 2 pcs

Hexagon Wrench

Qty: 1 pc

ASSEMBLY

CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTRUCTIONS ON THE FOLLOWING PAGES.

Tools Required:

 Adjustable wrench (not provided)

 Screwdriver (not provided)

 7/16” Combination wrench (not provided)

 The following hardware is provided in a blister pack for convenient use.

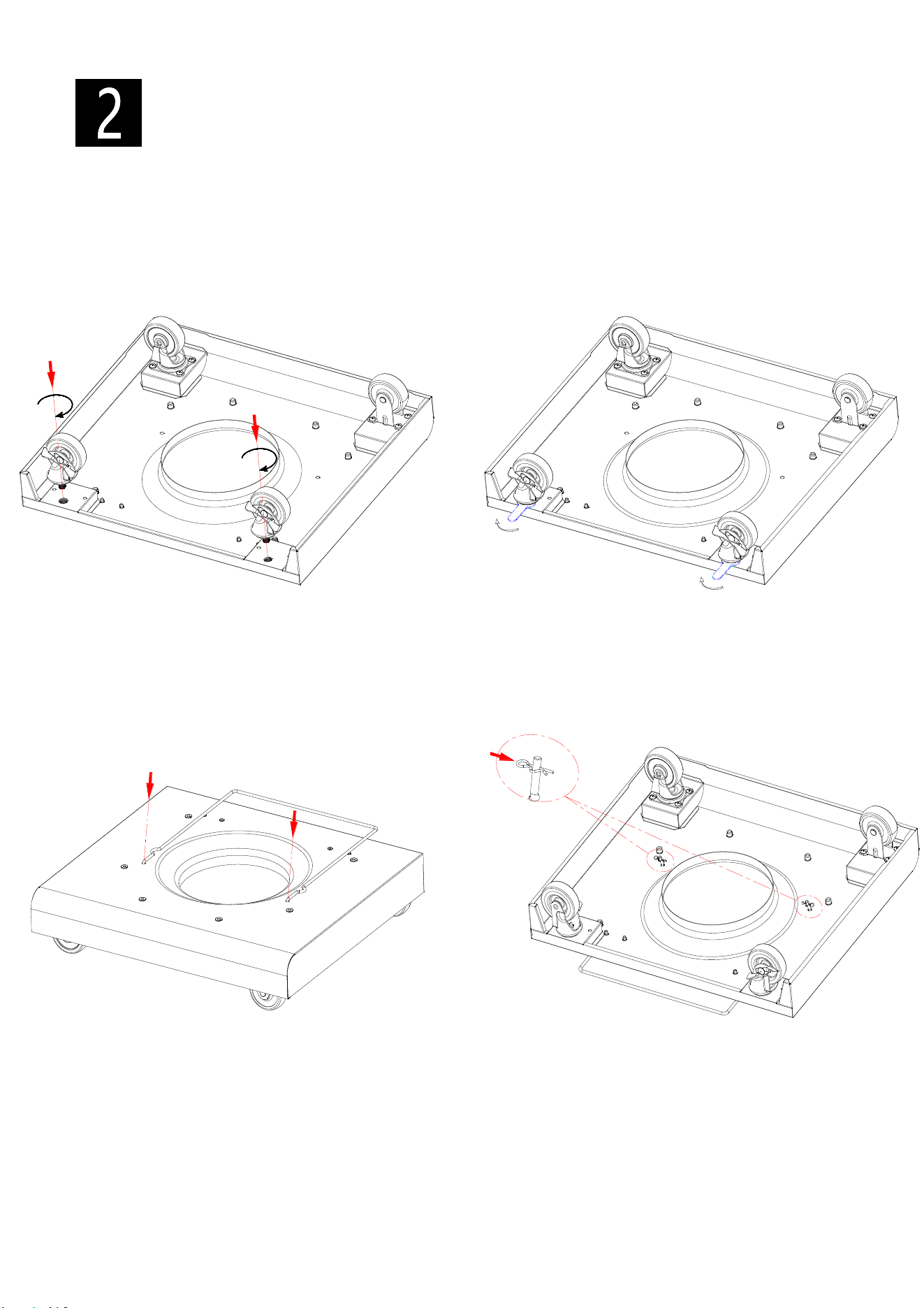

Grill Base

 Turn the Grill Base upside down. Remove the Tank Holder from the underside of the base. Set

tank holder aside.

 Use (4) M6x13 screws each to attach the Swivel Caster to the corner on your left and the

Standard Caster to the corner on your right.

M6X13 screw Qty: 8 pcs

Swivel Caster

Standard Caster

Grill Base

 Twist each Swivel Caster with Brake into the other two corners of the grill base. Use the

wrench provided to firmly tighten the casters in place.

 Turn the grill base right side up. Insert the ends of the tank holder into the two holes as shown.

 Turn the grill base upside down. Insert a cotter pin into each end of the tank holder to secure

in place.

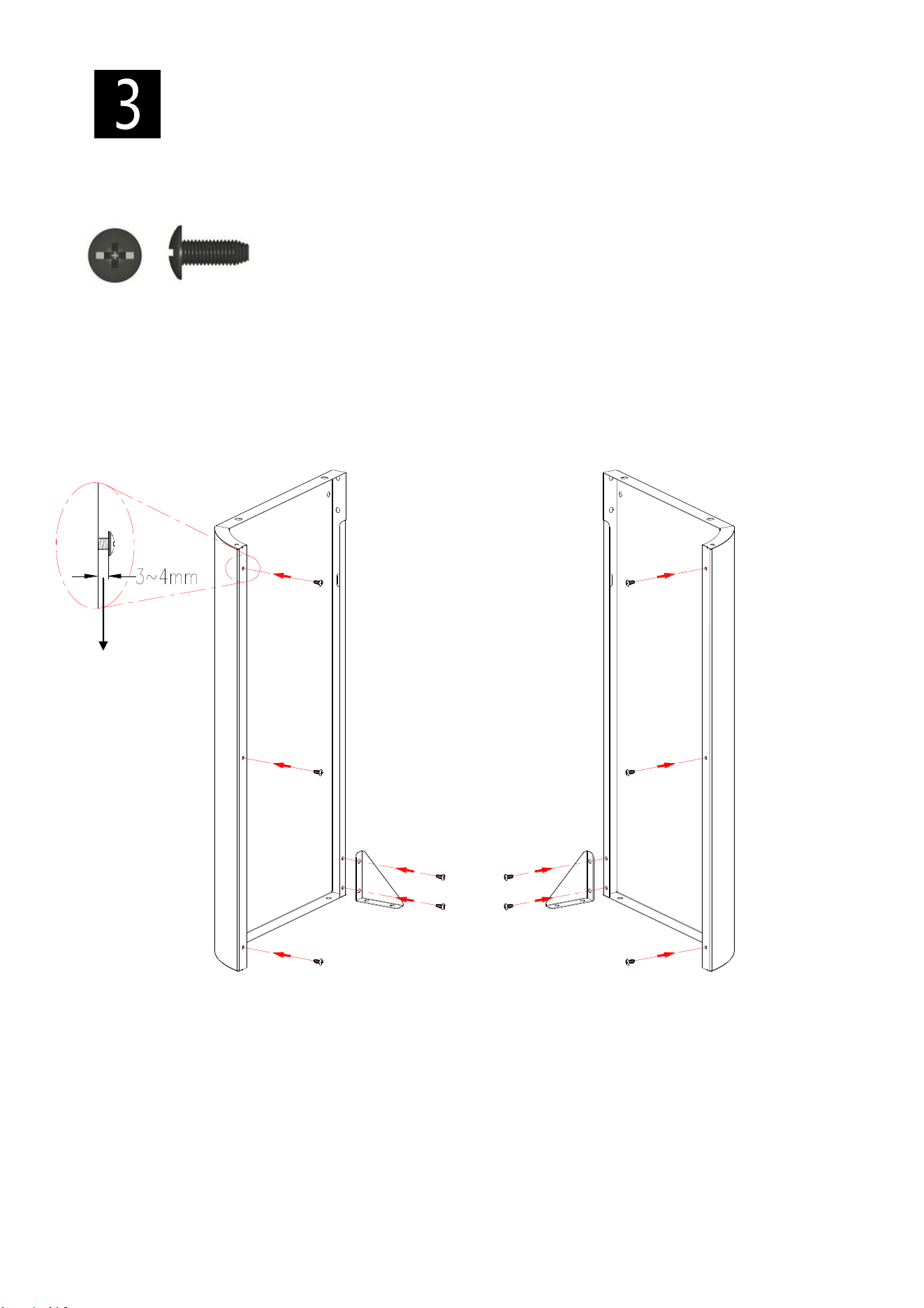

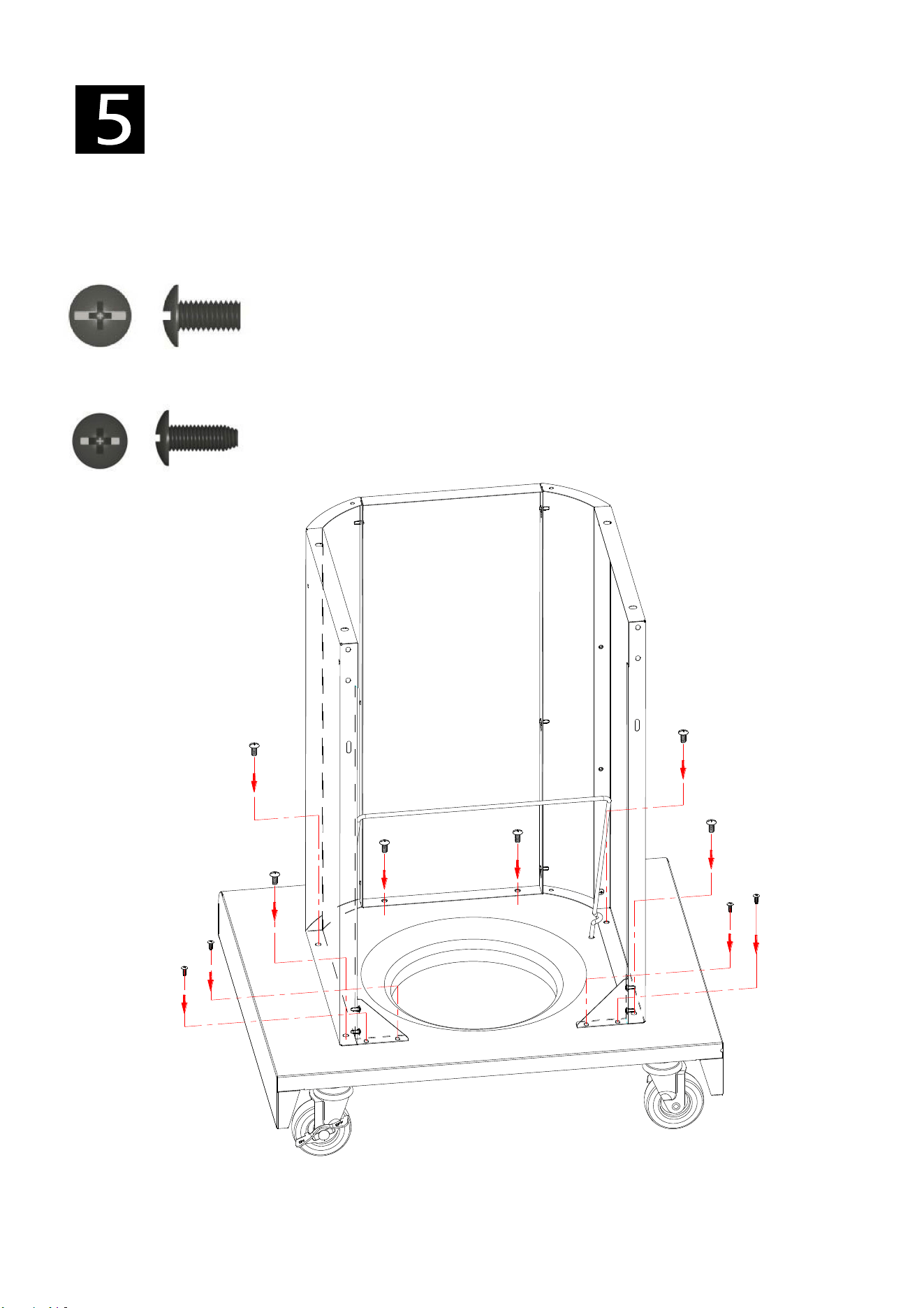

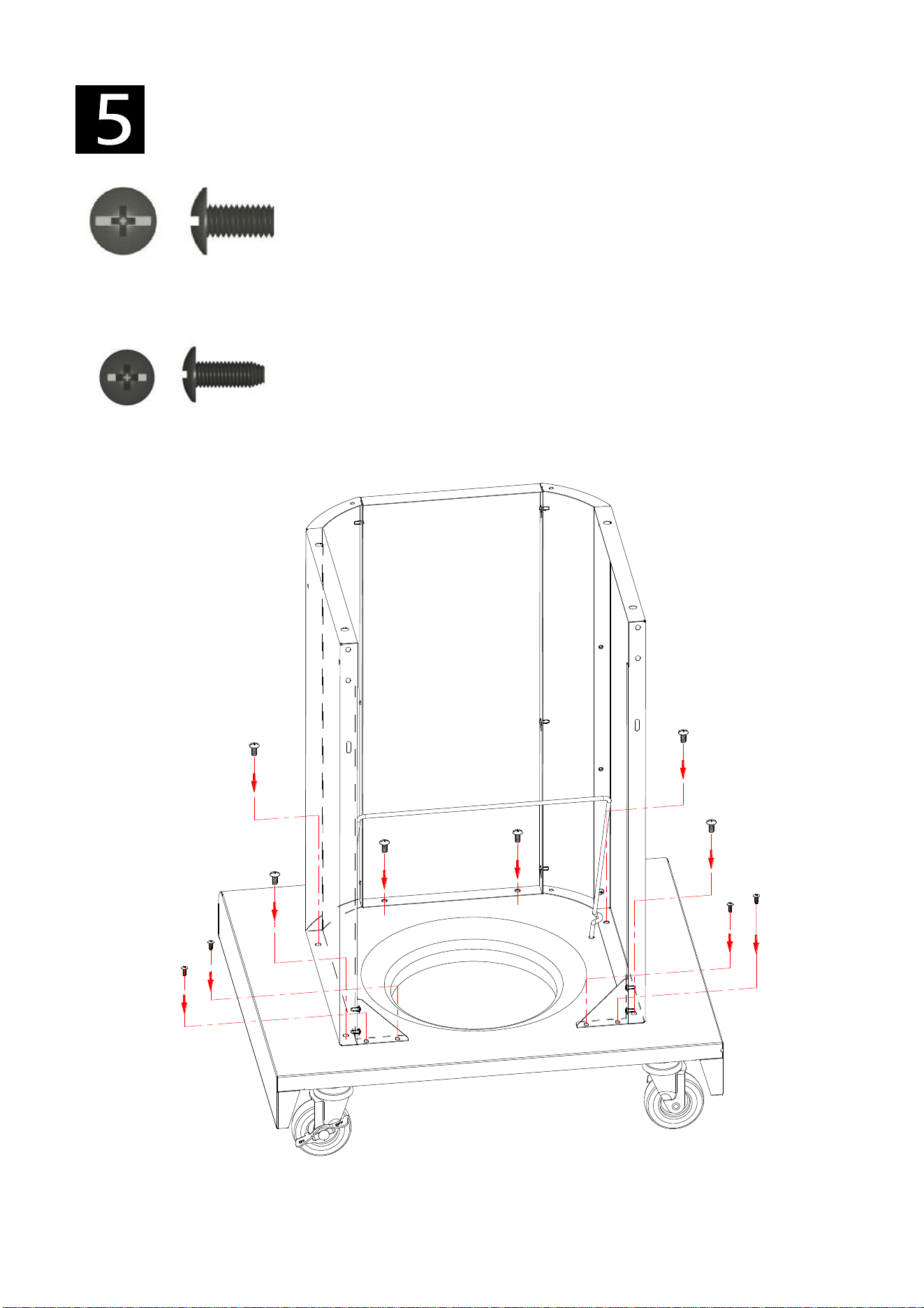

Pedestal

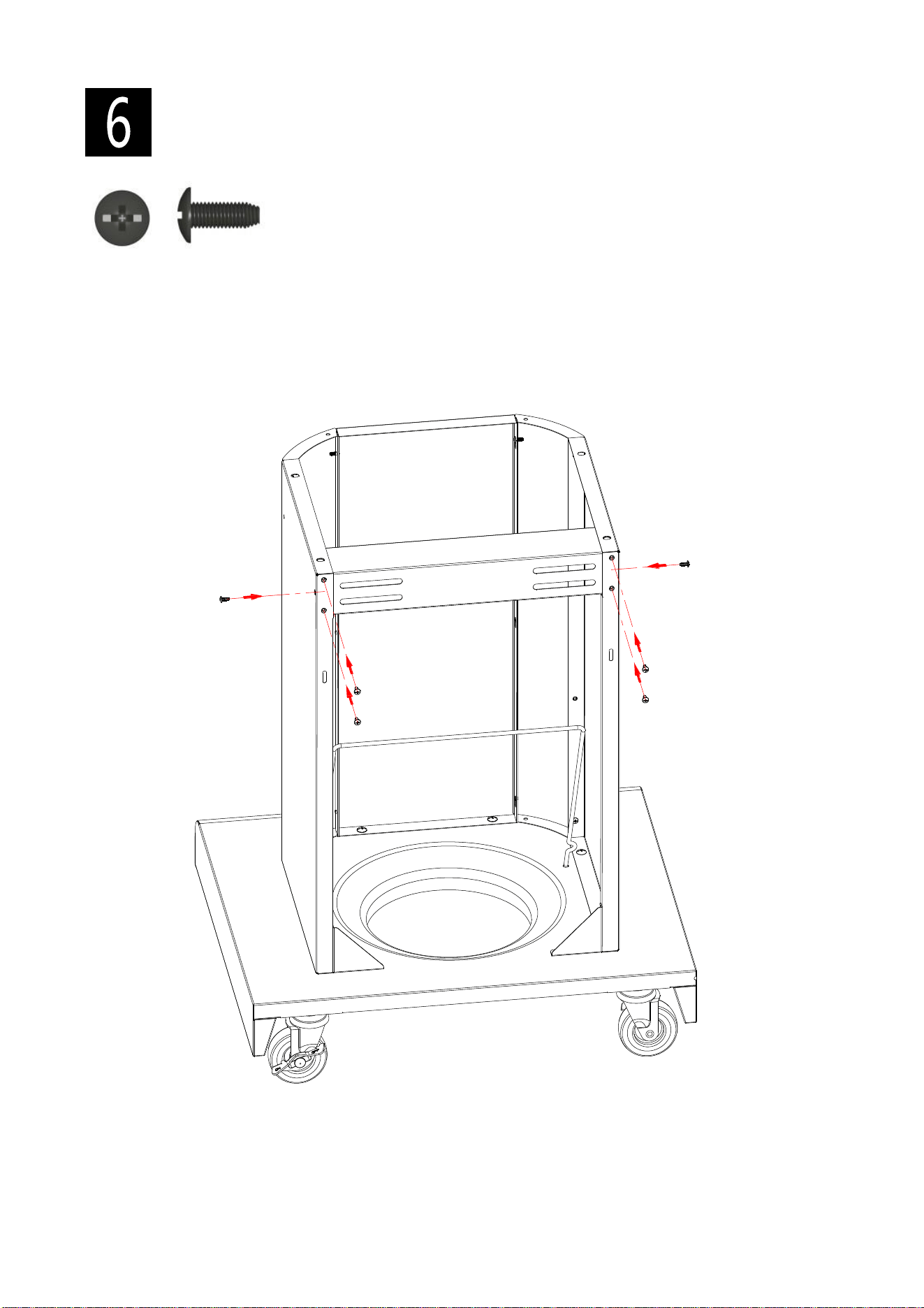

 Attach but do not fully tighten the panel support angle bars to left and right side panels with

(2) M4x10 screws.

 Attach (3) M4x10 screws to left and right side panels as shown, leaving a 1/8" - 5/32" gap

between panel and head of screw.

M4X10 screw Qty: 10 pcs

1/8" - 5/32"

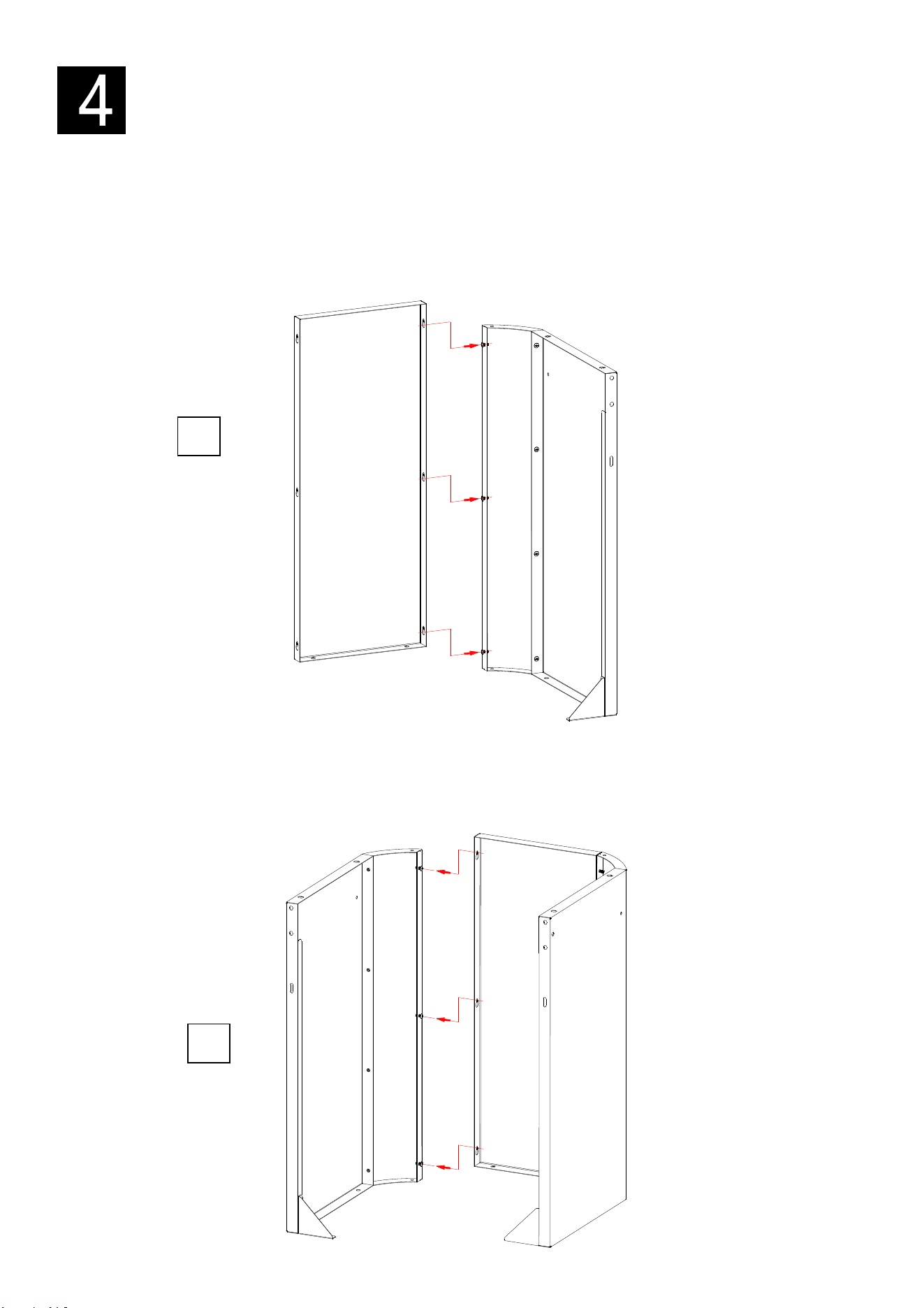

Pedestal

 A- Attach front panel to left side panel. Push wide ends of key holes over screw heads and slide

front panel down. Fully tighten screws.

 B- Attach front panel to right side panel. Push wide ends of key holes over screw heads and slide

front panel down. Fully tighten screws.

M6X13 screw Qty: 6 pcs

M4 X10 screw Qty: 4 pcs

Pedestal

 Use (6) M6x13 screws as shown to attach pedestal panels to grill base.

 Use (2) M4x10 screws as shown to attach each panel support angle bar to grill base.

Fully tighten screws left partially tightened in step 3.

Pedestal

 Use (6) M4x10 screws to attach the Back Rail to the rear of the pedestal as shown.

M4x10 screw Qty: 6 pcs

M6X13 screw Qty: 4 pcs

Grill Head to Pedestal

CAUTION: To avoid possible injury, two people are required to perform this step.

 Remove any wire ties holding the regulator and gas hose under the grill head, making sure the

hose hangs freely.

 With the aid of an assistant, carefully lower the grill head onto the pedestal.

 While your assistant steadies the grill head on the pedestal, use (4) M6x13 screws from

underneath grill head to attach head to pedestal.

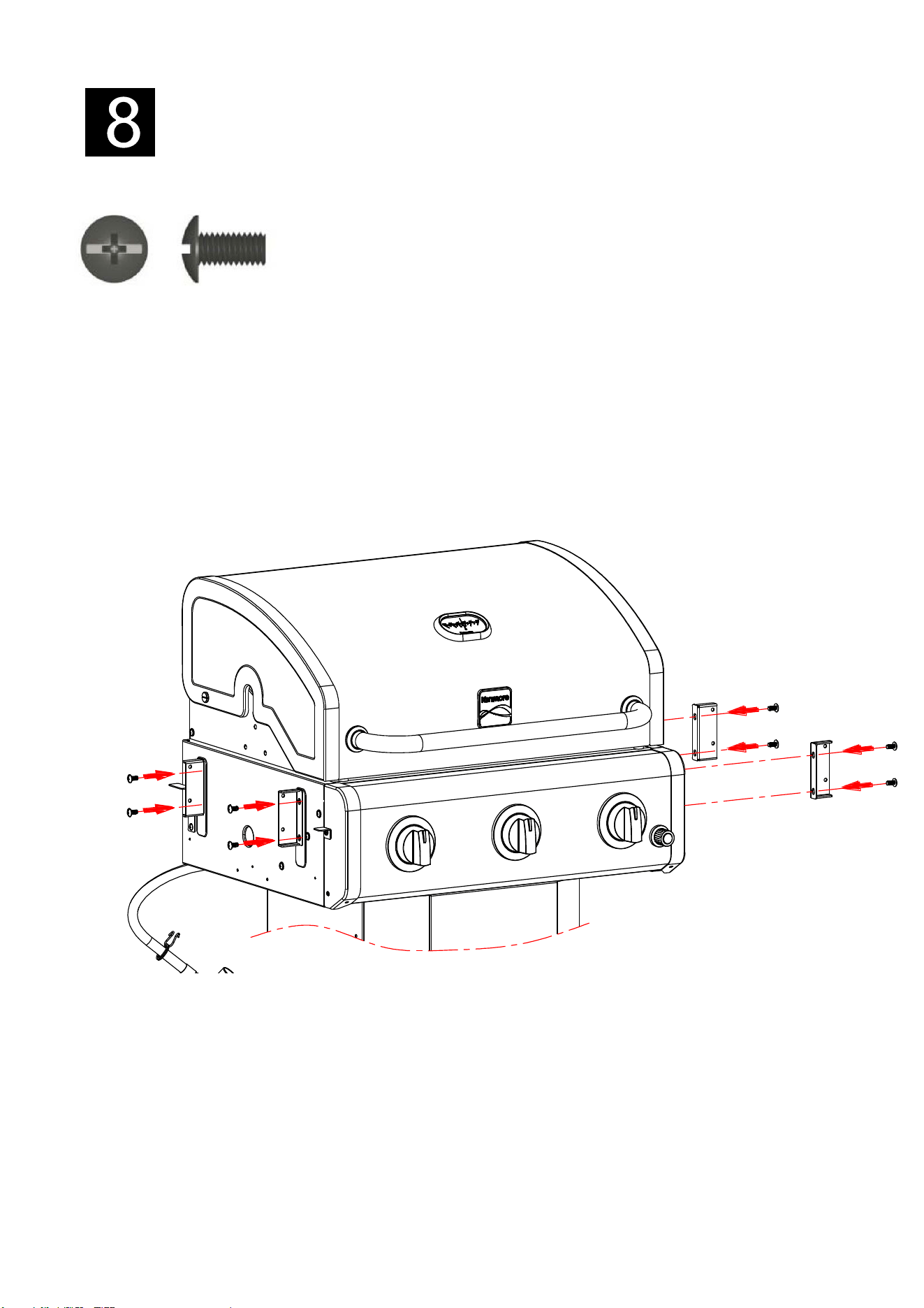

 Attach the 4 side shelf support brackets to firebox with (8) M6x13 screws, as shown.

There is a location label on each bracket.

M6X13 screw Qty: 8 pcs

Folding Side Shelves

Perform the procedure below for both the Left and Right Side Shelf. Left side is shown below.

 Slide 3 accessory hooks onto the shelf handle in the orientation shown below. Hook ends must

face away from grill body.

 Remove the screws, lock washers and flat washers preattached to the handle ends, and use

them to attach the handle to the shelf.

 Screw (1) M6x12 shoulder screws into the lower hole of each shelf support bracket.

 Hang back of shelf onto front of support brackets as shown. Hold shelf in position while

performing the next step.

 Screw (1) M6x12 shoulder screw through the upper slot in each shelf support brace into the

upper hole of each shelf support bracket.

M6X12 shoulder screw Qty: 4 pcs

Shelf Brace

Raise and Lower Shelves

 To raise the shelves, grasp shelf by sides and lift up until slots at bottom of shelf braces clear

lower shoulder screws in shelf support brackets. Lower shelf slightly for slots to secure onto

screws.

 To lower the shelves, grasp shelf by sides and lift up to raise brace slots from bracket shoulder

screws. Fold shelf down into position at side of pedestal.

Heat Diffusers, Cooking Grids, Warming Rack:

 Place heat diffusers over burners. Diffusers will fit in firebox in either direction. Fit tabs in firebox

front through slots in diffuser tips. Fit diffuser tips beside tabs in firebox rear.

 Place cooking grates onto grate rests.

 Insert the tabs at the back of the warming rack into the holes in the rear panel.

Warming Rack

Cooking Grates

Heat Diffusers

Failure to install Drip cup clip and cup will cause hot Drip to

drip from bottom of grill with risk of fire or property damage.

Failure to install tank correctly may allow gas hose to be

damaged in operation.

Drip Cup

 LP tank is sold separately. Use only with an OPD (over-fill protection device) equipped LP tank.

Fill and leak check before attaching to grill and regulator. Place LP tank into hole in grill base

with tank collar opening facing to back as shown. Raise tank holder to hold LP tank securely in

place. Secure the regulator hose to the slot hole of right side panel with hose retaining pin.

 Hang drip cup clip from bottom of firebox and place Drip cup into Drip cup clip.

 Unscrew igniter cap from control panel. Insert one AA battery (provided) into battery slot with

positive end (+) facing outward. Screw cap back onto panel.

 Roll grill into place of operation. Once in place, press down on the locking levers of both Swivel

Casters with Brake to lock casters in place, preventing grill from moving during grill operation.

See bottom figure below.

Gas leaking from

cracked/cut/burned

hose.

Gas leaking from LP

cylinder.

Gas leaking from LP

cylinder valve.

Gas leaking between LP

cylinder and regulator

connection.

Fire coming through

control panel.

Drip fire or continuous

excessive flames above

cooking surface.

• Trying to light wrong burner.

• Burner not engaged with control

valve.

• Obstruction in burner.

• No gas flow.

• Vapor lock at coupling nut to LP

cylinder.

• Coupling nut and LP cylinder valve not

fully connected.

• Electrode cracked or broken; “sparks

at crack.

• Electrode tip not in proper position.

• Wire and/or electrode covered with

cooking residue.

• Wires are loose or disconnected.

• Wires are shorting (sparking)

between igniter and electrode.

• Dead battery.

GAS ISSUES:

• See instructions on control panel and in Use and Care section.

• Make sure valves are positioned inside of burner tubes.

• Ensure burner tubes are not obstructed with spider webs or

other matter. See cleaning section of Use and Care.

• Make sure LP cylinder is not empty. If LP cylinder is not empty,

refer to “Sudden drop in gas flow.”

• Turn off knobs and disconnect coupling nut from LP cylinder.

Reconnect and retry.

• Turn the coupling nut approximately one-half to three-quarters

additional turn until solid stop. Tighten by hand only - do not use

tools.

• Replace electrode(s).

Main Burners:

• Tip of electrode should be pointing toward gas port opening

on burner. The distance should be 1/8” to 1/4”. Adjust if

necessary.

• Clean wire and/or electrode with rubbing alcohol and clean

swab.

• Reconnect wires or replace electrode/wire assembly.

• Replace igniter wire/electrode assembly.

• Replace with a new AA-size alkaline battery.

EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department.

• Damaged hose.

• Mechanical failure due to rusting or

mishandling.

• Failure of cylinder valve from

mishandling or mechanical failure.

• Improper installation, connection not

tight, failure of rubber seal.

• Fire in burner tube section of burner

due to blockage.

• Too much Drip buildup in burner area.

•Turn off gas at LP cylinder or at source on natural gas systems.

If the hose is cracked or cut but not burned, simply replace

valve / hose / regulator. If the hose is burned, the cause could

be other than a faulty valve/hose/regulator. Discontinue use of

grill until a plumber or gas technician has investigated and

corrected the problem.

• Replace LP cylinder.

• Turn off LP cylinder valve. Return LP cylinder to gas supplier.

•Turn off LP cylinder valve. Remove regulator from cylinder and

visually inspect rubber seal for damage. See LP Cylinder Leak

Test and Connecting Regulator to the LP Cylinder.

•Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After fire is out and grill is cold,

remove burner and inspect for spider nests or rust. See Spider

Alert and Cleaning the Burner Assembly sections of this Use &

Care Guide.

• Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After cooling, clean food particles

and excess Drip from inside firebox area, Drip tray, and other

surfaces.

Troubleshooting

Problem

Possible Cause

Prevention/Solution

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Continued on next

page.

Problem

Possible Cause

Prevention / Solution

Problem

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Pro

Burner(s) will not

match light.

Sudden drop in gas

flow or low flame.

Flames blow out.

Flare-up.

Persistent Drip fire.

• See “GAS ISSUES:” on previous

page.

• Match will not reach.

• Improper method of match-lighting.

• High or gusting winds.

• Low on LP gas.

• Excess flow valve tripped.

• Drip buildup.

• Excessive fat in meat.

• Excessive cooking temperature.

• Drip trapped by food buildup around

burner system.

• Burner and/or burner tubes are

blocked.

Prevention/Solution

• See Section I of Electronic Ignition System.

• See Section II of Electronic Ignition System.

• See Section III of Electronic Ignition System.

• Check for gas in LP cylinder.

•Turn off knobs, wait 30 seconds and light grill. If flames are

still low, turn off knobs and LP cylinder valve. Disconnect

regulator. Reconnect regulator and leak-test. Turn on LP

cylinder valve, wait 30 seconds and then light grill.

•Turn off knobs and LP cylinder valve. Disconnect coupling nut

from cylinder. Reconnect and retry.

•Turn knobs to OFF. Turn gas off at LP cylinder. Leave lid in

position and let fire burn out. After grill cools, remove and

clean all parts.

• Turn knobs to OFF. Clean burner and/or burner tubes. See

burner cleaning section of Use and Care.

Troubleshooting (continued)

Possible Cause

ELECTRONIC IGNITION:

• No spark, no ignition noise.

• No spark, some ignition noise.

• Sparks, but not at electrode or at full

strength.

• Clean burners and inside of grill/firebox.

• Trim fat from meat before grilling.

• Adjust (lower) temperature accordingly.

• Clean carry-over tube(s) with wire brush.

One burner does

not light from

other burner(s).

• Drip buildup or food particles in end(s)

of carryover tube(s).

Flashback…

(fire in burner tube(s)).

Unable to fill LP

cylinder.

• Out of gas.

• Excess flow valve tripped.

• Vapor lock at coupling nut/LP

cylinder connection.

• Some dealers have older fill nozzles

with worn threads.

• Turn front of grill to face wind or increase flame height.

• Refill LP cylinder.

• Refer to “Sudden drop in gas flow” above.

• Use long-stem match (fireplace match).

• See “Match-Lighting” section of Use and Care.

• The worn nozzles don’t have enough “bite” to engage the

valve. Try a second LP dealer.

Prevention / Solution

Troubleshooting - Electronic Ignition

Problem

Possible Cause

Check Item

Prevention/Solution

SECTION I

No sparks appear at

any electrodes when

control knob turned

to HI: no noise can

be heard from spark

module.

• Battery not installed

properly.

• Dead battery.

• Button assembly not

installed properly.

• Faulty spark module.

• Check battery orientation.

• Has battery been used previously?

• Check to insure threads are

properly engaged. Button should

travel up and down without binding.

• If no sparks are generated with

new battery and good wire

connections, module is faulty.

• Install battery (make sure that “+” and “-”

connectors are oriented correctly, with “+”

end up and “-” end down.)

•Replace battery with new AA-size alkaline

battery.

• Unscrew button cap assembly and reinstall,

making sure threads are aligned and

engaged fully.

• Replace spark module assembly.

SECTION II

No sparks appear at

any electrodes when

control knob turned

to HI; noise can be

heard from spark

module.

• Output lead

connections not

connected.

• Are output connections on and

tight?

• Remove and reconnect all output

connections at module and electrodes.

SECTION III

Sparks are present

but not at all

electrodes and/or

not at full strength

• Output lead

connections not

connected.

• Electrical arc

between output wires

and grill frame.

•Weak battery.

• Electrodes are wet.

• Electrode(s)

cracked or broken;

sparks appear where

cracked.

• Are output connections on

and tight?

• If possible, observe grill in dark

location. Operate ignition system and

look for arcing between output wires

and grill frame.

• All sparks present but weak or at

slow rate.

• Has moisture accumulated on

electrode and/or in burner ports?

• Inspect electrodes for cracks.

• Remove and reconnect all output

connections at module and electrodes.

• If sparks are observed other than from

burner(s), wire insulation may be damaged.

Replace wires.

• Replace battery with a new AA-size alkaline

battery.

• Use paper towel to remove moisture.

• Replace cracked or broken electrodes.

SECTION IV

Grill is not getting

hot only reaches 250

– 300 degrees

• This typically occurs

when you turn on your

control knobs before

you turn on the LP tank

valve. If so this will

activate the gas

regulator safety device,

the grill will only reach

temperatures between

250 and 300F even with

all burners on the high

setting.

• Are regulator on and right?

• Make sure regulator is

connected properly to the tank,

and control knobs are all in the

off position.

• Open the grill lid.

• Turn off all knobs on the control panel in

front.

• Turn off the tank knob.

• Disconnect the regulator from the LP tank.

Wait 30 seconds.

• Reconnect the regulator to the LP tank.

• Slowly open the LP tank knob all the way

open. Do not put excessive force on the valve

at the full open position to avoid damaging the

valve.

• Turn on an appropriate control knob and

light the grill per the lighting instructions.

Si siente olor a gas:

1. Cierre el paso de gas al aparato.

2. Apague toda llama al descubierto.

3. Abra la tapa.

4. Si persiste el olor, aléjese del aparato y llame

inmediatamente al proveedor local de gas o a

los bomberos.

PELIGRO

ADVERTENCIA

The symbols and boxes shown below explain what each heading

means. Read and follow all of the messages found throughout

the manual.

Inscripción del producto

IMPORTANTE: Llene la siguiente información de inscripción.

PELIGRO

Número de modelo

El número de serie se encuentra en la etiqueta de

especificaciones de la parrilla.

ADVERTENCIA

Fecha de compra

CAUTION

Sólo para uso particular. No lo use para fines

comerciales.

Medidas de seguridad para la instalación

• Por favor, lea este manual del usuario en su totalidad antes de usar

la parrilla.

• El incumplimiento de las enseñanzas impartidas en serio puede

resultar en lesiones corporales y / o daños materiales.

• Algunas partes de esta parrilla pueden tener bordes filosos. Por favor,

use guantes protectores adecuados.

• Use la parrilla únicamente con gas propano y con la unidad

reguladora / de válvula suministrada.

• La instalación de la parrilla debe cumplir con las disposiciones de

los códigos locales, o, en su defecto, con el National Fuel Gas Code

(o Código nacional sobre gases combustibles), y las normas NFPA

54 / ANSI Z223.1 y Natural Gas and Propane Installation Code

(Código de la instalación del gas natural y del propano), CSA B149.1.

El manejo y el almacenamiento de los cilindros de gas propano se

debe

realizar de conformidad con el código sobre gas propano

NFPA/ANSI 58. No se debe usar la parrilla en vehículos de recreo ni

en embarcaciones.

• Todos los accesorios eléctricos (tal como el asador) deben estar

conectados a tierra de conformidad con los códigos locales, o con

el National Electrical Code (Código nacional sobre electricidad),

ANSI / NFPA 70. Mantenga todo cable eléctrico o tubería de

suministro de combustible alejados de las superficies calientes.

• Esta parrilla únicamente cuenta con la certificación de seguridad

para ser usada en los Estados Unidos. No la modifique para usarla

en ningún otro lugar. Cualquier modificación puede poner en peligro

su seguridad.

IMPORTANTE: Esta parrilla es para uso exclusivo al aire libre y no

está destinada a ser instalada en o sobre vehículos de recreo o

embarcaciones.

NOTA PARA EL INSTALADOR: Deja este manual del usuario con el

cliente después de la entrega y / o instalación.

NOTA A LOS CONSUMIDORES: Deja este manual del usuario en un

lugar conveniente para futura referencia.

PELIGRO: Indica una situación peligrosa inminente que,

de no evitarse, ocasionará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación potencialmente peligrosa que,

de no evitarse, podría causar la muerte o lesiones graves.

1. No guarde ni use gasolina ni otros líquidos o

gases inflamables cerca de éste ni de

cualquier otro aparato.

2. No guarde un tanque de gas propano, que

no esté conectado, cerca de éste ni de

cualquier otro aparato.

CAUTION: Indica una situación potencialmente

peligrosa o práctica peligrosa que, de no evitarse,

puede resultar en lesiones menores o moderadas.

Número de serie

Póngase en contacto con el servicio al cliente de permasteel

para obtener ayuda y piezas

Si tiene alguna pregunta o necesita ayuda durante el montaje,

por favor llame al 1 - 888 - 287 - 0735.M - F 8: 00 - 5: 00

Usted hablará con el representante del fabricante de la

parrilla.

Or Visit us at www.permasteel.net

TABLA DE CONTENIDO

Por tu seguridad……………………………………………………………………..33

Grill Service Center………………………………………………………………...33

Información del registro del producto……………………………………….…....….....33

Precauciones de seguridad de instalación………………………………….….….....…33

Símbolos de seguridad………………………………..……………………….......…..33

Garantía de la parrilla Kenmore……………………………….…………………..…35

Uso y cuidado……………………………………………...……………....……...36-42

Lista de partes……………………………………………………………...……........43

Diagrama de piezas…………………………………………………………........…..44

Antes de la Asamblea…………………………………………………….......…....45-48

Asamblea………………………………………...……………………..….....…...49-60

Solución de problemas…………………………………...………………...…….....61-63

ADVERTENCIA

Los subproductos de la combustión producidos al

usar este producto incluyen monóxido de

carbono, un químico conocido en el Estado de

California como causante de defectos de

nacimiento u otros daños reproductivos. Para

obtener más información, vaya a

www.P65Warnings.ca.gov

GARANTÍA

GARANTÍA LIMITADA DE KENMORE

CON LA PRUEBA DE VENTA: se aplica la siguiente cobertura de garantía cuando este dispositivo se instala,

opera y mantiene correctamente de acuerdo con todas las instrucciones suministradas. Nota: El consumidor es

responsable del envío y manejo de todas las piezas de repuesto bajo garantía.

POR UN AÑO: a partir de la fecha de venta, esta parrilla está garantizada contra defectos en materiales o

mano de obra, el consumidor recibirá piezas de repuesto gratis con el comprobante de compra, el consumidor es

responsable del costo de S&H.

POR C

INCO AÑOS: a partir de la fecha de venta, se reemplazará cualquier quemador de acero inoxidable que

se corra o se queme, se debe proporcionar un comprobante de compra, el consumidor es responsable del costo

de envío y manejo.

Toda la cobertura de la garantía excluye las baterías de ignición y la pérdida de pintura, decoloración o

corrosión de la parte de la parrilla, que son piezas fungibles que pueden desgastarse debido al uso normal dentro

del período de garantía, o son condiciones que

pueden ser el resultado de un uso normal, accidente o

mantenimiento inadecuado .

Toda la cobertura de la garantía se anulará si este aparato se utiliza para ﬁnes distintos de los domésticos.

Para obtener detalles de la cobertura de la garantía para obtener piezas de repuesto, visite la página web:

www.permasteel.net

Esta garantía cubre SOLO defectos en materiales y mano de obra, y NO pagará por:

1. Artículos fungibles que pueden desgastarse debido al uso normal dentro del período de garantía, incluidas,

entre otras, las baterías. Bombillas de luz de base a rosca y recubrimientos o acabados de superﬁcie.

2. Un técnico de servicio para limpiar o mantener este dispositivo, o para instruir al usuario sobre la correcta

instalación, operación y mantenimiento del dispositivo.

3. Llamadas de servicio para corregir la instalación del aparato que no realizan los agentes de servicio

autorizados de Permasteel, o para reparar problemas con los fusibles de la casa, los disyuntores, el cableado

de la casa y los sistemas de plomería o suministro de gas resultantes de dicha instalación.

4. Daños o fallas de este aparato como resultado de la instalación no realizada por los agentes de servicio

autorizados de Permasteel, incluida la instalación que no estaba de acuerdo con los códigos de electricidad,

gas o plomería.

5. Daño o falla de este aparato, incluida la decoloración o el óxido de la

superﬁcie, si no se opera y mantiene

correctamente de acuerdo con todas las instrucciones suministradas.

6. Daño o falla de este aparato, incluida la decoloración o la oxidación de la superﬁcie, como resultado de un

accidente, alteración, abuso, mal uso o uso para otro propósito que no sea el previsto.

7. Daño o falla de este aparato, incluida la decoloración o la oxidación de la superﬁcie, causado por el uso de

detergentes, limpiadores, productos químicos o utensilios que no sean los recomendados en todas las

instrucciones suministradas con el producto.

8. Daños o fallas de este artefacto resultantes de catástrofes naturales o de otro tipo, como inundaciones,

incendios o tormentas.

9. Daño o falla de partes o sistemas que resulten de modiﬁcaciones no autorizadas hechas a este aparato.

10. Haga el servicio a un aparato si el modelo y la placa de serie faltan, se modiﬁcan o no se puede determinar

fácilmente que tengan el logotipo de certiﬁcación adecuado.

Renuncia de garantías implícitas; limitación de recursos

El único y exclusivo remedio del Cliente bajo esta garantía limitada será la reparación o el reemplazo del

producto según lo dispuesto en el presente documento. Las garantías implícitas, incluidas las garantías de

comercialización o adecuación para un propósito particular, están limitadas a un año en el aparato, y cinco años

en los quemadores, o el período más corto permitido por la ley. El vendedor no será responsable por daños

incidentales o consecuentes. Algunos estados y provincias no permiten la exclusión o limitación de daños

inc

identales o consecuentes, o la limitación en la duración de las garantías implícitas de comercialización o

adecuación, por lo que estas exclusiones o limitaciones pueden no aplicarse a usted.

Esta garantía le otorga derechos legales especíﬁcos, y también puede tener otros derechos que varían de un

estado a otro.

UOS Y MANTENIMIENTO

OPD Hand Wheel

• NUNCA guarde los cilindros de gas de repuesto

debajo del aparato, cerca del mismo, ni en áreas

cerradas.

Tanque de gas en posición

vertical para extraer el vapor

Remoción, transporte y almacenamiento del tanque

gas propano

• CIERRE todas las perillas de control y la válvula del tanque.

Gire la tuerca de unión en sentido contrario a las agujas del

reloj, a mano solamente; no use herramientas para

desconectarla. Afloje el tornillo del tanque que se encuentra

por debajo de el estante inferior, y luego levante el tanque y

sáquelo del carro. Instale la tapa de seguridad en la válvula

del tanque de gas.

Válvula del tanque

de gas

Tapa de

seguridad

Tira de sujeción

•Use siempre la tapa y la tira que vienen

con la válvula. Los otros tipos de cofias o tapones pueden

dejar escapar el gas propano. Si la tapa de seguridad no se

usa tal como se indica, esto puede ocasionar lesiones o

daños materiales graves.

• No guarde el tanque de gas en lugares donde jueguen los niños.

PELIGRO

Tanque de gas propano

• El tanque de gas que use con su parrilla debe cumplir los

siguientes requisitos:

• Use únicamente tanques de gas que tengan las siguientes

medidas obligatorias: 12" (30.5 cm) (diámetro) x 18" (45.7

cm)(altura), con una capacidad máxima de 20 lb. (9 kg).

• Debe estar fabricados y codificados según las especificaciones

del Departamento de Transporte de los Estados Unidos (DOT),

para tanques de gas propano. El código se encuentra en el

collarín del tanque de gas.

• La válvula del tanque de gas debe tener:

• Una salida de tipo 1, compatible con el

regulador o la parrilla.

• Una válvula de paso de seguridad.

• Un dispositivo de seguridad

volumétrica (OPD por sus siglas

en inglés) certificado por UL. Esta

característica de seguridad OPD

se identifica mediante una manilla de forma triangular.Use

únicamente tanques equipados con válvulas de este tipo.

• El tanque de gas debe tener un dispositivo de extracción del

vapor y venir con un collarín para proteger su válvula. Siempre

mantenga los tanques de gas en posición vertical durante su

uso, su transporte o su almacenamiento.

Nunca cargue el tanque con más del 80% de su

capacidad.

• Los tanques de gas propano de repuesto

sobrecargados o mal llenados son peligrosos, ya

que la válvula de seguridad puede dejar salir

gas.

Esto puede provocar incendios intensos que

pueden causar daños materiales, lesiones graves

o la muerte.

• Si observa, huele o escucha una fuga de gas,

aléjese de inmediato del cilindro y del aparato,

y llame a los bomberos.

Manilla del dispositivo

de seguridad volumétrica

El gas propano (GLP)

• Es atóxico, inodoro e incoloro en el momento en que se

produce. Por su propia seguridad, al gas propano se le ha

incorporado un olor (parecido al de la col podrida), de modo

que se pueda oler.

• El gas propano es sumamente inflamable y se puede encender

en forma inesperada al mezclarse con el aire.

Carga de los tanques de gas propano

• Recurra solamente a vendedores autorizados y con

experiencia.

• El vendedor de gas debe purgar el tanque nuevo antes de

cargarlo.

• El vendedor no debe cargar NUNCA el tanque de gas con más

del 80% de su volumen. El volumen de gas propano en el tanque

puede variar con la temperatura.

• Si el regulador está empañado, eso indica que el tanque está

sobrecargado. Cierre de inmediato la válvula del tanque y

solicite ayuda del vendedor de gas propano.

• No deje escapar gas propano a la atmósfera. Ésta es una

práctica peligrosa.

• Solicite ayuda del vendedor de propano o de los bomberos,

para vaciar el gas de su tanque. Identifique a los vendedores

autorizados de propano de su región en la sección de

"compañías de gas" de la guía telefónica.

Como conectar el regulador al tanque de gas propano

1. El tanque de gas debe quedar bien fijado a la parrilla. (Lea la

sección de ensamblado.)

2. Gire todas las perillas de control a la posición APAGADO

(OFF).

3. CIERRE el tanque de gas, girando la manilla de la válvula en

el sentido de las agujas del reloj, hasta que se detenga por

completo.

4. Retire la tapa protectora de la válvula del tanque de gas. Use

siempre la tapa y la tira que vienen con la válvula.

Prueba para detectar fugas del

tanque de gas propano

Por su propia su seguridad

Manilla del dispositivo

de seguridad volumétrica

Salida tipo 1, con

rosca exterior

Válvula de seguridad

Tira y tapa

• Se debe efectuar la prueba para detectar fugas cada vez

que se cambie o se recargue el tanque.

• No fume durante la prueba para detectar fugas.

• No use una llama al descubierto para comprobar si el

tanque tiene fugas.

• La prueba para detectar fugas de la parrilla se debe

efectuar al aire libre, en un área bien ventilada, alejada de

toda fuente de ignición tal como los artefactos a gas o

eléctricos. Durante la prueba para detectar fugas,

mantenga la parrilla alejada de las llamas al descubierto o

de las chispas.

• Use una brocha de pintura limpia y una solución de 50/50 de

agua y jabón suave. Pinte con la solución jabonosa las áreas

indicadas por las flechas en la ilustración que sigue.

No use un tapón POL para

transporte (la pieza de plástico con

roscas en el exterior). Anulará la

característica de seguridad de la

válvula.

ADVERTENCIA

Si aparecen burbujas que aumentan de tamaño, no use ni mueva el tanque de

gas. ¡Comuníquese con el proveedor de gas propano o con losbomberos!

5. Sostenga el regulador e inserte el

manguito de unión en la válvula del

tanque de gas. Apriete a mano la

tuerca de unión, mientras sostiene el

regulador en línea recta con la válvula

del tanque, para no saltar ninguna

rosca de la conexión.

El manguito de unión

debe quedar centrado

en la válvula del tanque

de gas.

▲No use productos de limpieza del hogar. Esto puede dañar

los componentes del circuito de gas.

Cambio del tanque de gas

• Muchos comerciantes minoristas que venden parrillas, le

ofrecen la opción de cambiar su tanque de gas vacío

mediante un servicio de recambio. Emplee únicamente

empresas de recambio de buena reputación, que

inspeccionen, carguen con

precisión, verifiquen y certifiquen sus cilindros. Cambie su

tanque sólo por otros tanques equipados con el

dispositivo de seguridad volumétrica que se describe en la

sección de

Tanques de gas

de este manual.

• Siempre mantenga los tanques de gas, nuevos y de repuesto,

en posición vertical durante su uso, su transporte o su

almacenamiento.

• Verifique que los tanques de gas, nuevos o de recambio,

no tengan fugas ANTES de conectarlos a la parrilla.

Prueba para detectar fugas de las válvulas, las

mangueras y el regulador

1. Gire todas las perillas de control de la parrilla a la posición

deAPAGADO.

2. Cerciórese de que el regulador esté bien conectado al tanque

de gas.

3. Abra por completo la válvula del tanque, girando la manilla en

sentido contrario a las agujas del reloj. Si escucha un

sonido

ráfaga,

cierre de inmediato el paso de gas. La conexión

tiene una fuga considerable. Corrija esta situación antes de

continuar.

4. Aplique solución jabonosa con la brocha, en las áreas

marcadas con un círculo en la ilustración que sigue.

Sostenga la tuerca de unión y el

regulador, como se ilustra, para

conectarlos bien a la válvula del

tanque.

▲

6. Gire la tuerca de unión en el sentido de las agujas del reloj,

apretándola hasta que no se mueva más. El regulador

formará un sello en el dispositivo de seguridad de la válvula

del tanque, lo que creará cierta resistencia. Se deberá hacer

girar la tuerca entre un cuarto y tres cuartos de vuelta

adicionales, para completar la conexión. Apriétela a mano

únicamente -- no use herramientas.

NOTA:

Si no puede completar la conexión, desconecte el regulador y

repita los pasos 5 y 6. Si a pesar de haberlo hecho, todavía no

puede completar la conexión, ¡no use este regulador!

Llame al 1-888-287-0735 para una pieza de repuesto

idénticas.

PELIGRO

No introduzca ninguna herramienta ni ningún objeto extraño

en la salida de la válvula ni en la válvula de seguridad. Puede

dañarla y causar una fuga. Las fugas de gas propano pueden

causar explosiones,incendios, lesiones graves o la muerte.

5. Si aparecen burbujas que aumentan de tamaño, existe

una fuga. Cierre de inmediato la válvula del tanque de gas

y vuelva a apretar las conexiones. Si no puede eliminar

las fugas, no intente repararlas. Solicite una pieza de repuesto.

6. Después de hacer una prueba para detectar fugas, cierre

siempre la válvula del tanque de gas, girando la manilla en el sentido

de las agujas del reloj.

ADVERTENCIA

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en embarcaciones.

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en vehículos de recreo.

• Nunca trate de conectar esta parrilla al sistema de gas

propano independiente de un remolque de recreo o de

una casa rodante.

• No use la parrilla sin antes haber verificado que no

tenga fugas.

• En caso de detectar una fuga en cualquier momento,

DETÉNGASE y llame a los bomberos.

• Si no puede detener una fuga de gas, ¡cierre de

inmediato

la válvula del tanque de gas y llame al

distribuidor o a los bomberos!

▲Nunca retire el

orificio roscado del

extremo de la válvula.

ADVERTENCIA

Consejos de seguridad

▲ Verifique que la tuerca de unión esté bien apretada antes de abrir la

válvula del tanque de gas.

▲ Cuando no use la parrilla, cierre todas las perillas de control

y la válvula del tanque de gas.

▲ Si la aplicación al aire libre del gas que cocina no es adentro uso, el gas se

debe dar vuelta apagado en el cilindro de la fuente. El almacenaje de una

aplicación al aire libre del gas que cocina dentro es permitido solamente si el

cilindro se desconecta y se quita de la aplicación.

▲ Nunca mueva la parrilla cuando la esté usando o mientras esté caliente.

▲ Use utensilios para parrilla de mango largo y guantes para hornear, para

evitar quemaduras y salpicaduras.

▲ El peso máximo que soportan los estantes laterales es 10 lb.

▲ La lata para la grasa debe estar colocada en su presilla, y se debe vaciar

cada vez, después de usarla. No retire la lata para la grasa hasta que la

parrilla se haya enfriado por completo.

▲ Limpie la parrilla con frecuencia; de preferencia cada vez después de

usarla. Si utiliza un cepillo de cerdas para limpiar las superficies para cocinar,

antes de usar la parrilla verifique que no queden cerdas sueltas sobre éstas. Se

recomienda no

limpiar las superficies para cocinar cuando la parrilla esté aún caliente.

▲ Si observa que de la parrilla caen gotas de grasa u otras sustancias

calientes a la válvula, la manguera o el regulador, cierre inmediatamente el

paso de gas. Establezca la causa, corrija el problema, limpie e inspeccione la

válvula, la manguera y el regulador, antes de proseguir. Haga una prueba

para detector fugas.

▲ El regulador puede emitir un sonido zumbante o sibilante durante su uso.

Esto no afectará la seguridad ni el uso de la parrilla.

▲ Utilice solamente el regulador de presión y el montaje de manguera

provistos de esta parrilla. El regulador de presión del reemplazo y los

montajes de manguera

deben ser especificados o provisto cerca.

▲ Si tiene un problema con la parrilla, lea la sección de Resolución de

problemas.

▲ Si el regulador se congela, apague inmediatamente la parrilla y cierre la

válvula del tanque de gas. Esto indica que existe un problema con el tanque y

no debe ser usado en otro producto. ¡Devuélvalo al proveedor!

PRECAUCIÓN

• No es posible apagar el fuego al cerrar la tapa. Las

parrillas están bien ventiladas por razones de seguridad.

• No use agua en un fuego de goteo. Lesiones personales

pueden resultar. Si se produce un incendio por goteo,

apague las perillas y el cilindro LP.

• No deje la parrilla desatendida mientras precalienta o

quema residuos de comida en HI. Si la parrilla no se ha

limpiado regularmente, se puede producir un incendio por

goteo que puede dañar el producto.

Instrucciones de encendido electrónico de encendido

▲No se incline sobre la parrilla mientras se enciende.

1. Abra la tapa durante la iluminación.

2. Encienda la válvula desde la fuente o tanque.

3. Para encender, gire la perilla del quemador de encendido a HI.

4. Mantenga presionado el botón de encendido electrónico.

5. Si la ignición no ocurre en 5 segundos, apague los controles del

quemador, espere 5 minutos y repita el procedimiento de

encendido.

6. Para encender otros quemadores principales después de

encender el quemador de encendido, gire a HI una perilla de

control adyacente a un quemador encendido. Encienda último

quemador izquierdo último.

7. Para encender el quemador lateral, siga los pasos 3-5 usando la

perilla del quemador lateral.

Si el encendedor no funciona, siga las instrucciones de Match

Lighting.

Para usar su parrilla en forma segura y para evitar

lesiones graves:

• No deje que los niños usen la parrilla ni que jueguen cerca

de la misma.

• Mantenga el área de la parrilla limpia y sin materiales

combustibles.

• No obstruya los agujeros laterales ni los de la parte posterior de

la parrilla.

• Revise periódicamente las llamas del quemador.

• Use la parrilla sólo en lugares bien ventilados. NUNCA la use en

lugares cerrados tales como cocheras, garajes, porches, patios

techados o debajo de superficies de ningún tipo.

• No use carbón ni briquetas de cerámica en una parrilla a gas.

(Salvo que las briquetas vengan con su parrilla.)

• Use la parri lla al menos a 3 pies de distancia de cualquier

pared o superficie. Deje un espacio de 10 pies entre la parrilla y

los objetos que puedan incendiarse o que sean fuentes de

ignición, tal como las llamas de encendido de calentadores de

agua, electrodomésticos conectados, etc.

• Para personas que viven en apartamentos:

Pídale al administrador que le indique los requisitos y los códigos

contra incendios que corresponden al uso de parrillas de gas

propano en un edificio de apartamentos. Si se le permite usarla,

hágalo al aire libre, en la planta baja, dejando un espacio libre de

tres (3) pies entre la parrilla y las paredes o las barandillas.No la

use en balcones o debajo de los mismos.

• NUNCA trate de encender el quemador con la tapa cerrada.

Las acumulaciones de gas no encendido en las parrillas ta padas

son peligrosas.

• Nunca use la parrilla si el tanque de gas no está en la posición

correcta que se especifica en las instrucciones de ensamblado.

• Siempre cierre la válvula del tanque de gas y retire la tuerca

de unión antes de mover el tanque del sitio específico de uso

PRECAUCIÓN

ADVERTENCIA

Gire los controles y la fuente de gas o el tanque a la

posición OFF cuando no esté en uso.

Si la ignición NO ocurre en 5 segundos, apague los

controles del quemador, espere 5 minutos y repita el

procedimiento de encendido. Si el quemador no se

enciende con la válvula abierta, el gas continuará

saliendo del quemador y podría encenderse

accidentalmente con riesgo de lesiones.

Iluminación de fósforo

▲No se incline sobre la parrilla mientras se enciende.

1. Abra la tapa durante la iluminación.

2. Coloque el fósforo en el soporte del fósforo (colgando en el

panel lateral izquierdo).

3. Empareja la luz e inserta el soporte del fósforo a través del

orificio de iluminación en el costado del fogón.

4. Coloque una cerilla encendida al lado de un quemador. Giro

la perilla del quemador en la posición HI. Asegúrate de que las

luces del quemador y se mantiene encendido

5. Para encender los otros quemadores repita el paso 4.

6. Una vez que los quemadores estén encendidos, ajuste las

perillas al nivel deseado ajuste de la llama. Para apagar un

quemador individual, gire su perilla a OFF.

Comprobación de llama del quemador

• Retire las parrillas de cocción y los domadores de llama. Encienda los

quemadores, gire las perillas de ALTO a BAJO. Debería ver una llama más

pequeña en posición BAJA que la que se ve en HI. Siempre revise la llama

antes de cada uso. Si solo se ve poca llama, consulte "Caída repentina o

llama baja" en la sección de solución de problemas.

Apagar la parrilla

• Gire todas las perillas a la posición OFF. Apague el cilindro de LP. Cuando

termine de asar, levante la tapa de la parrilla y deje que la parrilla se enfríe por

completo. Si la tapa de la parrilla se cierra durante el enfriamiento de la

parrilla, se puede producir condensación en las superficies interiores de la

parrilla y posiblemente se oxide.

Igniter Check

• Apague el gas en el cilindro LP. Mantenga presionado el botón del

encendedor electrónico. Se debe escuchar "clic" y se debe ver una chispa cada

vez entre la caja colectora o el quemador y el electrodo. Consulte "Solución

de problemas" si no hay clic o chispa.

Chequeo de las valvulas

• Importante: Asegúrese de que el gas esté apagado en el cilindro LP antes de

revisar las válvulas. Las perillas se bloquean en la posición OFF. Para revisar las

válvulas, primero empuje las perillas y suéltelas, las perillas deben retroceder. Si

las perillas no retroceden, reemplace el conjunto de la válvula antes de usar la

parrilla. Gire los mandos a la posición BAJA y luego vuelva a la posición OFF.

Las válvulas deben girar suavemente.

Comprobación de manguera

• Antes de cada uso, verifique si las mangueras están cortadas o desgastadas.

Reemplace las mangueras dañadas antes de usar la parrilla. Use solo válvula /

manguera / regulador como se especifica en la lista de partes de esta Guía de

uso y cuidado.

Limpieza general de parrilla

• No confundas la acumulación marrón o negra de goteo y el humo para la

pintura. Los interiores de las parrillas de gas no están pintados en la fábrica (y

nunca debe ser pintado). Aplique una solución fuerte de detergente y agua o

use un limpiador para parrillas con un cepillo para fregar en el interior de la

tapa y el fondo de la parrilla. Enjuague y deje secar completamente al aire. No

aplique una parrilla cáustica / limpiador de hornos a las superficies pintadas.

• Superficies de porcelana: Debido a la composición similar al vidrio, la

mayoría de los residuos se pueden limpiar con una solución de

bicarbonato de soda / agua o un limpiador especialmente formulado.

Use polvo abrasivo no abrasivo para manchas difíciles.

• Superficies pintadas: lavar con detergente suave o un limpiador no

abrasivo y agua jabonosa tibia. Seque con un paño suave no abrasivo.

• Superficies de acero inoxidable: para mantener la apariencia de alta calidad

de su parrilla, lave con un detergente suave y agua jabonosa tibia y seque con

un paño suave después de cada uso. Los depósitos de goteo horneados pueden

requerir el uso de una almohadilla limpiadora de plástico abrasivo. Use solo en

la dirección del acabado cepillado para evitar daños.

No use almohadilla abrasiva en áreas con gráficos.

• Superficies de cocción: si se utiliza un cepillo de cerdas para limpiar

cualquiera de las superficies de cocción de la parrilla, asegúrese de que no

queden cerdas sueltas en las superficies de cocción antes de asar a la parrilla.

No se recomienda limpiar las superficies de cocción mientras la parrilla esté

caliente.

Bandeja de goteo y taza: Cuando la parrilla se haya enfriado por completo

después de su uso, retire la taza de goteo de la parte inferior de la bandeja de

goteo. La bandeja de goteo en esta parrilla no es extraíble. Deberá quitar los

quemadores para acceder correctamente a la bandeja de goteo para

limpiarlos. Consulte la sección Limpieza del ensamblaje del quemador para

obtener instrucciones sobre cómo quitar y reinstalar los quemadores.

Vuelva a instalar los quemadores y vuelva a colocar la taza de goteo en la

parte inferior de la bandeja de goteo antes de volver a usar la parrilla.

5. Limpie todo puerto que esté atascado con un alambre rígido,

tal como un sujetapapeles.

6. Examine el quemador para detectar daños; algunos orificios

pueden alargarse debido al desgaste normal y a la

corrosión. Si observa grietas u orificios grandes, cambie el

quemador.

Cómo limpiar la unidad del quemador

CAUTION

Las arañas y los insectos pequeños han producido

“fogonazos”. Las arañas tejen sus telas, hacen sus nidos y

ponen sus huevos en los tubos Venturi de las parrillas, que

obstruyen el paso del gas al quemador. El gas que se acumula

dentro de los tubos Venturi, ubicados en la parte posterior del

tablero de control, se puede encender. A esto se le llama

"fogonazo", y puede dañar su parrilla e, incluso, puede

producir lesiones.

Para evitar los fogonazos y garantizar el buen funcionamiento,

retire la unidad del quemador y del tubo Venturi y límpielos

antes de usar la parrilla, si no la ha usado durante un tiempo

prolongado.

Cómo guardar su parrilla

• Limpie las parrillas de cocción.

• Guárdela en un lugar seco.

• Cuando el tanque de gas esté conectado a la parrilla, guárdela al

aire libre, en un lugar bien ventilado y fuera del alcance de los

niños.

• Cubra la parrilla si la guarda al aire libre. El fabricante tiene a su

disposición una variedad de cubiertas para parrillas.

• SOLO guarde la parrilla bajo techo si se ha cerrado el paso y

desconectado el tanque de gas, retirándolo de la parrilla y

guardándolo al aire libre.

• Siga las instrucciones sobre

Cómo limpiar la unidad del quemador

antes de encender la parrilla, cuando la misma haya estado

guardada.

¡ALERTA CONTRA

I Si usted nota que le es más difícil encender la parrilla o que la

llama es más débil de lo normal, examine y limpie los tubos

venturi’s.

IMPORTANT: Asegúrese siempre de que los tubos venturi

estén limpios.Un tubo de venturi del quemador tiene un

área estrecha en la que las arañas tienden a construir

nidos.

Sugerimos tres maneras de limpiar los tubos del quemador. Siga la

que le sea más fácil.

Siga estas instrucciones para limpiar o cambiar piezas de la unidad

del quemador, o si tiene problemas para encender la parrilla.

1. Cierre el paso de gas en las perillas de control y desde el

tanque de gas.

2. Retire las parrillas de cocción y Termodisipador.

3. Extraiga el pasador de la parte posterior de los quendores.

4. Levante y retire cuidadosamente cada quemador de las

aberturas de la válvula.

MUY IMPORTANTE: Los tubos del quemador se deben

volver a conectar en las aberturas de la válvula. Vea las

ilustraciones a la derecha.

7. Vuelva a colocar cuidadosamente los quemadores.

8. Fije los quemadores a los soportes de la cámara de combustión.

9. Vuelva a colocar los tubos de arrastre y fije los quemadores.

Cambie los reguladores de llama y las parrillas de cocción.

(A) Doble un alambre rígido (un gancho de alambre para ropa sirve

bien) para formar un gancho pequeño. Pase varias veces el

gancho a través del tubo de cada quemador.

(B) Use un cepillo delgado de botella, de mango flexible (no use un

cepillo de alambre de latón), páselo varias veces a través del

tubo de cada quemador.

fuerce el paso del aire a través del tubo y de los puertos del

quemador. Examine cada puerto para verificar que el aire salga a

través de cada orificio.

Cocina indirecta

Las aves de corral y los grandes cortes de carne se cocinan

lentamente a la perfección en la parrilla por calor indirecto.

Coloque los alimentos sobre los quemadores sin encender; el calor

de los quemadores iluminados circula suavemente por toda la

parrilla, cocinando carne o aves sin tocar una llama directa. Este

método reduce en gran medida los brotes cuando se cocinan

cortes grasos extra porque no hay llama directa para encender las

grasas y los jugos que gotean durante la cocción.

1 Quemador de cocina

Cocine con calor directo o indirecto.

Lo mejor para comidas o comidas más

pequeñas. Consume menos combustible

Instrucciones para cocinar indirectos

• Siempre cocine con la tapa cerrada.

• Una vez que los quemadores estén encendidos, apague un

quemador individual girando su perilla a OFF.

• Debido a las condiciones climáticas, los tiempos de cocción

pueden variar. En condiciones de frío y viento, es posible que

se deba aumentar la temperatura para asegurar suficiente calor

de cocción.

• Coloque los alimentos sobre los quemadores sin encender.

2 Quemador de cocina

Gran cocina indirecta en baja.

Produce un calentamiento lento y uniforme.

Ideal para tostar y hornear lentamente.

Seguridad alimentaria

La seguridad alimentaria es una parte muy importante del disfrute

de su parrillada al aire libre. Para mantener los alimentos a salvo

de las bacterias dañinas, siga estos cuatro pasos básicos:

Limpiar: Lávese las manos, los utensilios y las superficies con agua

caliente y jabón antes y después de manipular carnes y aves

crudas.

Separe: Separe las carnes crudas y aves de corral desde listos

para comer los alimentos para evitar la contaminación cruzada.

Use un plato limpio y utensilios de los alimentos preparados.

Cocine: Cocine la carne y aves de corral a fondo para eliminar

las bacterias. Use un termómetro para asegurar la temperatura

adecuada de alimentos internos.

Enfriar: Refrigere los alimentos preparados y las sobras a la

brevedad.

Cómo saber si las carnes están bien

• La carne y aves de corral cocinado en una parrilla a

menudo se dora rápidamente en el exterior. Use un

termómetro para carne para verificar que haya alcanzado

una temperatura interna segura, y corte la carne para

verificar si hay signos visuales de cocción.

• aves enteras debe alcanzar 180 ° F; pechos, 170 ° F. El jugo

debe salgan claros y la carne no deben ser de color rosa.

• las hamburguesas hechas con carne molida o ave, debe

alcanzar 160 ° F, y ser de color marrón en el medio, sin jugos

de color rosa. Carne de res, ternera y cordero, asados y

chuletas se pueden asar a 145 ° F. Todos los cortes de

cerdo debe alcanzar 160 ° F.

• NUNCA parcialmente carne o de aves y terminar la

cocción más tarde. Cocine los alimentos completamente,

para destruir las bacterias dañinas.

• Cuando recaliente los alimentos de comida rápida o las

carnes ya cocidas por completo perros calientes, parrilla a

165 ° F, o hasta que emitan vapor.

ADVERTENCIA: Para asegurarse de que es seguro para

comer, los alimentos deben cocinarse a las temperaturas

internas mínimas que figuran en la siguiente tabla.

USDA* Temperaturas internas mínimas de cocción

Carne de res, ternera, cordero y cerdo

–Corta todo **

145° F

Pescado

145° F

Carne de res, ternera, cordero y cerdo– Carne

160° F

Platos a base de huevos

160° F

Pavo, pollo y pato - piezas enteras, y de tierra

165° F

* Departamento de Agricultura de Estados Unidos

** Permitir que la carne de un descanso de tres minutos antes de

cortarlo o consumir.

LISTA DE PIEZAS

Llave Descripción Qty

Numero de

parte

Llave Descripción Qty

Numero de

parte

A01-A Tapa (Negro) 1 30400004A D02 Pasador de chaveta 7 110050

A01-B Tapa (Roja) 1 30400004B D03-A Parrilla base (Negro) 1 30400404A

A01-C Tapa (Trullo) 1 30400004C D03-B Parrilla base (Rojo) 1 30400404B

A01-D Tapa (Perla) 1 30400004D D03-C Parrilla base (Trullo) 1 30400404C

A01-E Tapa (Azur) 1 30400004E D03-D Parrilla base (Perla) 1 30400404D

A01-F Tapa (Moca) 1 30400004M D03-E Parrilla base (Azur) 1 30400404E

A02 Indicador de temperatura 1 40900218 D03-F Parrilla base (Moca) 1 30400404F

A03 Logo 1 40800106 D04 Ruedita giratoria con freno 2 20700048

A04 Tapa del parachoques de goma, delantero 2 40700103 D05 Ruedita estándar 1 40900214

A05 Mango de espaciador de aislamiento 2 40700022 D06 Lanzador giratorio 1 40900213

A06 Bisagra de la manija de la tapa 2 40900013 D07-A Carril trasero (Negro) 1 30400409A

A07 Mango de la tapa 1 30400014 D07-B Carril trasero (Rojo) 1 30400409B

B01 Caja de fuego 1 30400401 D07-C Carril trasero (Trullo) 1 30400409C

B02 Girar la barra, la tapa 2 50300207 D07-D Carril trasero (Perla) 1 30400409D

B03 Tapa del parachoques de goma, trasera 2 50300205 D07-E Carril trasero (Azur) 1 30400409E

B04 Lateral izquierdo (delantero derecho) Soporte

lateral del estante

2 30400061 D07-F Carril trasero (Moca) 1 30400072M

B05 Delantero izquierdo (derecho trasero) Soporte

de estante lateral

2 30400063 D08-A Panel izquierdo (Negro) 1 30400405A

B06 Electrodo del quemador principal L320 1 30400053 D08-B Panel izquierdo (Rojo) 1 30400405B

B07 Electrodo del quemador principal L480 1 30400052 D08-C Panel izquierdo (Trullo) 1 30400405C

B08 Electrodo del quemador principal L150 1 30400054 D08-D Panel izquierdo (Perla) 1 30400405D

B09 Barra de soporte trasero 1 30400035 D08-E Panel izquierdo (Azur) 1 30400405E

B10 Soporte del colector 1 30400049 D08-F Panel izquierdo (Moca) 1 30400405F

B11 Bandeja de goteo 1 30400019 D09 Panel frontal derecho e izquierdo frontal 2 30400406

B12 Barra de soporte frontal 1 30400033 D10-A Barra de ángulo de soporte del panel (Negro) 2 40900060

B13 Taza de goteo 1 40800026 D10-B Barra de ángulo de soporte del panel (Rojo) 2 40900060B

B14 Clip de la taza de goteo 1 40800131 D10-C Barra de ángulo de soporte del panel (Trullo) 2 40900060C

B15 Panel trasero, Firebox 1 30400402 D10-D Barra de ángulo de soporte del panel (Perla) 2 40900060D

B16 Estante de calentamiento 1 30400029 D10-E Barra de ángulo de soporte del panel (Azur) 2 40900060E

B17 Parrilla de cocina 2 30400030 D10-F Barra de ángulo de soporte del panel (Moca) 2 40900060M

B18 Difusor de calor 3 40800023 D11-A Panel frontal (Negro) 1 30400407A

B19 Quemador principal 3 30400037 D11-B Panel frontal (Rojo) 1 30400407B

C01 Válvula de gas 3 30400050 D11-C Panel frontal (Trullo) 1 30400407C

C02 Colector 1 30400047 D11-D Panel frontal (Perla) 1 30400407D

C03 Perno de retención de la manguera 1 30400117 D11-E Panel frontal (Azur) 1 30400407E

C04 Regulador 1 30400051 D11-F Panel frontal (Moca) 1 30400407F

C05 Panel de control 1 30400040 D12-A Panel derecho (Negro) 1 30400408A

C06 Bisel, perilla de control 3 30400114 D12-B Panel derecho (Rojo) 1 30400408B

C07 Soporte delantero del estante lateral 2 30400120 D12-C Panel derecho (Trullo) 1 30400408C

C08 Módulo de encendido electrónico 1 30400403 D12-D Panel derecho (Perla) 1 30400408D

C09 Perilla de control 3 40900206 D12-E Panel derecho (Azur) 1 30400408E

C10 Estantería del lado izquierdo 1 30400057 D12-F Panel derecho (Moca) 1 30400408F

C11 Estante lateral derecho 1 30400065 D13 Soporte del soporte del fósforo 1 40800129

C12 Gancho 6 40800123 D14 Cadena del soporte del partido 1 120003

C13 Empuñadura lateral del estante 2 40800099 D15 Titular del partido 1 40800128

D01 Tanque de tanque 1 20700049

No aparece en la foto

Paquete de Hardware 1 30400410

Manual 1 30400412Z

NOTA: : algunas partes de la parrilla que se muestran en los pasos del montaje pueden diferir ligeramente en apariencia de Los que

están en su modelo particular de parrilla. Sin embargo, el método de montaje sigue siendo el mismo.

Si le falta hardware o tiene pa rtes dañadas después de

desempaquetar la parrilla, llame al 1-888-287-0735 para

reemplazarlo.

Para solicitar piezas de repuesto después de usar la parrilla,

llame al 1-888-287-0735

Or Visit us at www.permasteel.net

DIAGRAM

B05

B04

B02

B03

A01

A02

A03

A04

A06

A07

A05

B10

B09

B11

B12

D04

D06

D03

D05

C05

C06

C03

C02

C04

C07

C08

B07

B06

B08

B16

B17

B18

B19

C10

C11

C09

C13

C12

D01

B01

B13

B14

D07

D08

D09

D10

D11

D12

D02

D13

D14

D15

B15

C01

ANTES DE LA ENSAMBLAJE

AVISO: Una vez que haya desempacado la parrilla, verifique todas las partes de la

parrilla contra las imágenes en esta y las dos páginas siguientes. Si falta alguna pieza o

está dañada, llame al 1-888-287-0735.

ANTES DE LA ENSAMBLAJE

M4X10 screw

Qty: 20 pcs

M6X13 screw

Qty:26 pcs

AA Battery

Qty: 1 pc

M6X12 shoulder screw

Qty: 8 pcs

Cotter Pins

Qty: 2 pcs

Hexagon Wrench

Qty: 1 pc

ANTES DE LA ENSAMBLAJE

LEER CUIDADOSAMENTE Y REALIZAR TODAS LAS INSTRUCCIONES DE MONTAJE EN LAS

SIGUIENTES PÁGINAS.

Herramientas necesarias:



 na en un blíster para un uso conveniente.

Parrilla de la base

 Coloque la base de la parrilla boca abajo. Retire el soporte del tanque de la parte inferior

de la base. Coloque el soporte del tanque a un lado.

 Use (4) tornillos M6x13 cada uno para sujetar la Ruedita Giratoria a la esquina a su

izquierda y la Ruedita Estándar a la esquina a su derecha.

Tornillo M6X13 Qty: 8 pcs

Ruedita estándar

Ruedita giratoria

Parrilla de la base

 Gire cada Ruedita giratoria con freno en las otras dos esquinas de la base de la parrilla. Use

la llave provista para apretar firmemente las ruedas en su lugar.

 Levante la base de la parrilla hacia arriba. Inserte los extremos del soporte del tanque en los

dos orificios como se muestra.

 Coloque la base de la parrilla boca abajo. Inserte un pasador de chaveta en cada extremo

del soporte del tanque para asegurarlo en su lugar.

Pedestal

 Fije pero no ajuste completamente las barras angulares del soporte del panel a los paneles

laterales izquierdo y derecho con (2) tornillos M4x10.

 Conecte (3) tornillos M4x10 a los paneles laterales izquierdo y derecho como se muestra,

dejando un espacio de 1/8 "a 5/32" entre el panel y la cabeza del tornillo.

Tornillo M4X10 Qty: 10 pcs

1/8" - 5/32"

Pedestal

 A- Coloque el panel frontal en el panel lateral izquierdo. Empuje los extremos anchos de los

orificios de la llave sobre los cabezales de los tornillos y deslice el panel frontal hacia abajo.

Apriete completamente los tornillos.

 B- Coloque el panel frontal en el panel lateral derecho. Empuje los extremos anchos de los

orificios de la llave sobre los cabezales de los tornillos y deslice el panel frontal hacia abajo.

Apriete completamente los tornillos.

Tornillo M6X13 Qty: 6 pcs

Tornillo M4 X10 Qty: 4 pcs

Pedestal

 Utilice (6) tornillos M6x13 como se muestra para unir los paneles de pedestal a la base de la

parrilla.

 Use (2) tornillos M4x10 como se muestra para unir cada barra de ángulo de soporte del

panel a la base de la parrilla.

Apriete completamente los tornillos que quedaron parcialmente apretados en el paso 3.

Pedestal

 Utilice (6) tornillos M4x10 para sujetar el riel trasero a la parte posterior del pedestal como se

muestra.

Tornillo M4x10 Qty: 6 pcs

Tornillo M6X13 Qty: 4 pcs

Grill Head al Pedestal

PRECAUCIÓ N: para evitar posibles lesiones, se requiere que dos personas realicen este paso.

 Retire las ataduras de alambre que sujetan el regulador y la manguera de gas debajo de la

cabeza de la parrilla, asegurándose de que la manguera cuelgue libremente.

 Con la ayuda de un asistente, baje cuidadosamente la cabeza de la parrilla sobre el pedestal.

 Mientras su asistente fija la cabeza de la parrilla en el pedestal, use (4) tornillos M6x13 debajo

de la cabeza de la parrilla para fijar la cabeza al pedestal.

 Fije los 4 soportes de soporte del estante lateral a la cámara de combustión con (8) tornillos

M6x13, como se muestra. Hay una etiqueta de ubicación en cada soporte.

Tornillo M6X13 Qty: 8 pcs

Estantes laterales plegables

Realice el siguiente procedimiento tanto para el estante del lado izquierdo como del lado derecho.

El lado izquierdo se muestra a continuación.

 Deslice los 3 ganchos de accesorios en el mango del estante en la orientación que se muestra a

continuación. Los extremos del gancho deben quedar alejados del cuerpo de la parrilla.

 Retire los tornillos, las arandelas de seguridad y las arandelas planas preattached a los

extremos del mango, y úselas para unir el mango al estante.

 Atornille (1) tornillos de hombro M6x12 en el orificio inferior de cada soporte de soporte de

estantería.

 Cuelgue la parte posterior del estante en el frente de los soportes de soporte como se muestra.

Mantenga el estante en posición mientras realiza el siguiente paso.

 Atornille (1) el tornillo de tope M6x12 a través de la ranura superior en cada soporte de

estantería en el orificio superior de cada soporte de estantería.

Tornillo de hombro M6X12

Qty: 4 pcs

Estantería

Elevar y bajar estanterías

 Para levantar los estantes, agarre el estante por los lados y levántelo hasta que las ranuras en

la parte inferior del estante se apoyen en los tornillos inferiores para los hombros en los

soportes de estantería. Estante inferior ligeramente para ranuras para asegurar en los tornillos.

 Para bajar los estantes, agarre el estante por los lados y levántelo para elevar las ranuras de

soporte de los tornillos de los hombros del soporte. Doble el estante hacia abajo en la posición

en el lado del pedestal.

Difusores de calor, rejillas de cocina, bastidor de calentamiento:

 Coloque los difusores de calor sobre los quemadores. Los difusores cabrán en la cámara de combustión en

cualquier dirección.

 Coloque las lengüetas en el frente de la cámara de combustión a través de las ranuras en las puntas del difusor.

Coloque las puntas del difusor al lado de las pestañas en la parte posterior de la cámara de combustión.

 Coloque las rejillas de cocción en los soportes de la rejilla.

 Inserte las lengüetas en la parte posterior de la rejilla de calentamiento en los orificios del panel posterior.

Warming Rack

Cooking Grates

Heat Diffusers

Si no se instala el clip de la taza de goteo y la taza, el goteo

caliente goteará desde el fondo de la parrilla con riesgo de

incendio o daños a la propiedad.

Si no instala correctamente el tanque, es posible que la

manguera de gas se dañe durante el funcionamiento.

Copa de goteo:

 El tanque LP se vende por separado. Use solo con un tanque de LP equipado con OPD (dispositivo de

protección de sobrecarga). Rellene y controle las fugas antes de colocarlas en la parrilla y el regulador.

Coloque el tanque LP en el agujero en el estante inferior con la abertura del collar del tanque mirando hacia

atrás como se muestra. Levante el soporte del tanque para mantener el tanque LP firmemente en su lugar.

Asegure la manguera del regulador al orificio de la ranura del panel lateral derecho con el pasador de

retención de la manguera.

 Cuelgue el clip de la taza de goteo en la parte inferior de la cámara de combustión y coloque la taza de

goteo en el sujetador de la taza de goteo.

 Desatornille la tapa del encendedor del panel de control. Inserte una batería AA (provista) en la ranura de la

batería con el extremo positivo (+) hacia afuera. Vuelva a atornillar la tapa al panel.

 Bloquee la rueda como se muestra para fijar la parrilla en un lugar seguro.

Fuga de gas de la

manguera agrietada /

cortada / quemada.

Fuga de gas del

cilindro de LP.

Fuga de gas de la

válvula de cilindro de

LP.

Fuga de gas entre el

cilindro de LP y la

conexión del

regulador.

Fuego que entra por el

panel de control.

Goteo de fuego o llamas excesivas

continuas sobre la superficie de cocción.

• Tratando de encender el quemador

equivocado.

• Quemador no conectado con la

válvula de control.

• Obstrucción en el quemador.

• No hay flujo de gas.

• Cerradura de vapor en la tuerca de

acoplamiento al cilindro de LP.

• Tuerca de acoplamiento y válvula de

cilindro de LP no totalmente conectado

• Electrodo agrietado o roto; "Chispas

en crack.

• La punta del electrodo no está en la

posición correcta.

• Alambre y / o electrodo cubierto con

residuos de cocción

• Los cables están sueltos o

desconectados.

• Los cables están en cortocircuito

(chispas) entre el encendedor y el

electrodo.

• Bateria muerta.

CUESTIONES DE GAS:

• Consulte las instrucciones en el panel de control y en la sección

Uso y cuidado.

• Asegúrese de que las válvulas estén ubicadas dentro de los

tubos del quemador.

• Asegúrese de que los tubos del quemador no estén obstruidos

con telarañas u otras materias. Consulte la sección de limpieza de

Uso y cuidado.

• Asegúrese de que el cilindro LP no esté vacío. Si el cilindro LP

no está vacío, consulte "Caída repentina del flujo de gas".

• Desactive las perillas y desconecte la tuerca de acoplamiento

del cilindro de LP.

Vuelva a conectar y vuelva a intentarlo.

• Gire la tuerca de acoplamiento aproximadamente de la mitad a

las tres cuartas partes

vuelta adicional hasta parada sólida. Apriete solo a mano - no use

herramientas.

• Reemplace los electrodos. Quemadores principales:

• La punta del electrodo debe apuntar hacia la abertura del

puerto de gas en el quemador. La distancia debe ser de 1/8 "a 1/4".

Ajústelo si es necesario.

• Limpie el alambre y / o el electrodo con alcohol y un hisopo

limpio.

• Vuelva a conectar los cables o reemplace el conjunto de

electrodos / cables.

• Reemplace el ensamblaje del cable del encendedor / electrodo.

EMERGENCIAS: si no se puede detener una fuga de gas o si se produce un incendio debido a una fuga de gas,

llame al departamento de bomberos.

• Manguera dañada

• Falla mecánica debido a la oxidación

o maltrato

• Falla de la válvula del cilindro por mal

manejo o falla mecánica.

• Instalación incorrecta, conexión no

apretada, falla de sello de goma.

• Incendio en la sección del quemador

debido al bloqueo.

• Demasiada acumulación de goteo en

el área del quemador.

• Apague el gas en el cilindro de LP o en la fuente en los sistemas de gas

natural. Si la manguera está agrietada o cortada pero no quemada,

simplemente reemplace la válvula / manguera / regulador. Si la

manguera se quema, la causa podría ser otra que una válvula /

manguera / regulador defectuosos. Suspenda el uso de la parrilla hasta

que un técnico de fontanería o gas investigue y corrija el problema.

• Reemplace el cilindro LP.

• Apague la válvula del cilindro LP. Devuelva el cilindro de LP al

proveedor de gas.

• Apague la válvula del cilindro LP. Retire el regulador del cilindro e

inspeccione visualmente el sello de goma para ver si está dañado. Vea la

Prueba de fugas del cilindro LP y el Regulador de conexión al cilindro LP.

• Desactive las perillas de control y la válvula del cilindro de LP. Deje la

tapa abierta para permitir que las llamas desaparezcan. Después de que

el fuego haya salido y la parrilla esté fría, quite el quemador e

inspeccione si hay nidos de arañas u óxido. Vea las secciones de Alerta

de Spider y Limpieza del ensamblaje del quemador de esta Guía de uso

y cuidado.

• Desactive las perillas de control y la válvula del cilindro de LP. Deje la

tapa abierta para permitir que las llamas desaparezcan. Después de

enfriar, limpie las partículas de comida y el exceso de goteo desde el

interior del área del hogar, la bandeja de goteo y otras superficies.

Solución de problemas

Problema

Causa posible

Prevención / solución

Los quemadores no se

encenderán con el

encendedor.

(Consulte también

Solución de

problemas de

encendido

electrónico)

Continúa en la

Problema

Causa posible

Prevención / solución

Problem

Los quemadores no se

encenderán con el

encendedor.

(Consulte también

Solución de

problemas de

encendido

electrónico)

Pro

Los quemadores no

coincidirán con la luz.

Caída repentina de

gas flujo o baja llama

Las llamas se apagan.

Estallar.

Persistente goteo de

fuego.

• acumulación de goteo.

• Grasa excesiva en la carne.

• Temperatura de cocción excesiva..

• Goteo atrapado por la acumulación

de alimentos alrededor del sistema

de la hornilla.

• Los quemadores y / o los tubos del

quemador están bloqueados.

Prevention/Solution

• Vea la sección I del sistema de encendido electrónico.

• Consulte la Sección II del Sistema de encendido electrónico.

• Consulte la Sección III del Sistema de encendido electrónico.

• Verifique si hay gas en el cilindro de LP.

• Desactive las perillas, espere 30 segundos y encienda la parrilla. Si las

llamas aún son bajas, desconecte las perillas y la válvula del cilindro de LP.

Desconecte el regulador. Vuelva a conectar el regulador y la prueba de

fugas. Encienda la válvula de cilindro de LP, espere 30 segundos y luego

encienda la parrilla.

• Desactive las perillas y la válvula del cilindro de LP. Desconecte la tuerca de

acoplamiento del cilindro. Vuelva a conectar y vuelva a intentarlo.

• Gire las perillas a la posición OFF. Desconecte el gas en el cilindro

LP. Deje la tapa en posición y deje que se queme el fuego. Después

de que la parrilla se enfríe, retire y limpie todas las partes.

• Gire las perillas a la posición OFF. Limpie los quemadores y /

o los tubos del quemador. Vea la sección de uso y cuidado

de la limpieza del quemador.

Solución de problemas (continuación)

Possible Cause

IGNICIÓ N ELECTRÓ NICA:

• Sin chispas, sin ruido de ignición.

• Sin chispas, algún ruido de ignición.

• Chispas, pero no en el electrodo o

en su totalidad

fuerza.

• Limpie los quemadores y el interior de la parrilla / cámara

de combustión.

• Recorte la grasa de la carne antes de asar a la parrilla.

• Ajuste (inferior) la temperatura en consecuencia..

• Clean carry-over tube(s) with wire brush.

Un quemador no

se enciende desde

otro quemador (s).

• Colocación de goteo o partículas de

alimentos en el (los) extremo (s) del

tubo (s) de arrastre.

Escena retrospectiva…

(fuego en el (los) tubo

(s) del quemador).

No se puede

completar LP cilindro..

• Sin gasolina.

• Se disparó la válvula de exceso de

flujo.

• Consulte la Sección III del Sistema

de encendido electrónico

• Bloqueo de vapor en la tuerca de acoplamiento

/ conexión del cilindro LP

.• Some dealers have older fill nozzles with worn

threads.

• Gire el frente de la parrilla para enfrentar el viento o aumente la

altura de la llama.

• Rellene el cilindro LP.

• Refiérase a "Caída repentina en el flujo de gas" arriba.

• Use fósforo de tallo largo (fósforo de chimenea).

• Consulte la sección "Uso de iluminación" de la sección Uso y

cuidado.

• Las boquillas desgastadas no tienen suficiente "mordida" para

enganchar la válvula. Prueba un segundo distribuidor de LP.

• Vea "PROBLEMAS DE GAS:" en la página

anterior.

• El partido no llegará.

• Método incorrecto de iluminación de

partidos.

• Vientos altos o racheados.

• Bajo en gas LP.

• Se disparó la válvula de exceso de

flujo.

Prevention / Solution

Resolución de problemas – Encendido electrónico

Problema (encendido)

Causas probables

Procedimiento de revisión

Medidas de prevención / solución

SECCIÓN I

No aparecen chispas en

ningún electrodo cuando se

pulsa el botón de

encendido; no se oye

ningún sonido del módulo

de chispas.

• La pila no está

instalada

adecuadamente.

• Pila gastada.

• La unidad del botón

no está instalada

adecuadamente.

• Módulo de chispas

defectuoso.

• Revise la orientación de la pila.

• ¿Es una pila usada?

• Revise que las piezas estén

debidamente enroscadas. El botón

debe desplazarse hacia arriba y

hacia abajo sin trabas.

• Si no se generan chispas con la

pila nueva y las conexiones del

cable están bien hechas, el módulo

está defectuoso.

• Instale la pila (verifique que los polos “+” y

“–” estén orientados correctamente, con el

extremo “+” hacia arriba y el extremo “–”

hacia abajo).

•Cámbiela por una pila alcalina nueva, de tamañ

AA.

• Desenrosque la tapa del botón y vuelva a

instalarla; verifique que las roscas estén bien

alineadas y bien enroscadas.

• Cambie la unidad del módulo de chispas.

SECCIÓN II

No aparece ninguna

chispa en lo electrodos

cuando se pulsa el

interruptor de encendido;

no se oye ningún sonido

• Las conexiones del

cable de salida no

están bien hechas.

• ¿Están conectadas y bien hechas

las conexiones de salida?

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos

SECCIÓN III

Hay chispas pero no en

todos los electrodos

y/o no a plena potencia

• Las conexiones del

cable de salida no

están bien hechas.

• El arco de la

parrilla se forma lejos

del (de los)

quemador(es).

• Pila débil.

• Los electrodos

están húmedos.

• Los electrodos

están agrietados o

rotos, con

"chispas en las grietas".

• ¿Están conectadas y bien hechas

las conexiones de salida?

• Si es posible, observe la parrilla

en un lugar oscuro. Haga funcionar

el sistema de encendido y trate de

detectar la formación del arco

entre los cables de salida y el

marco de la parrilla.

• Se forman todas las chispas,

pero son débiles o lentas.

• ¿Se ha acumulado humedad en

el electrodo y/o en los orificios

de combustión?

• Examine los electrodos para

detectar grietas.

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos.

• Si se observan chispas que no sean del (de los)

quemador(es), es posible que esté dañado el

aislamiento de los cables. Cambie los cables.

• Cambie la pila por una pila alcalina nueva, de

tamaño AA.

• Use una toalla de papel para secar la humedad.

• Cambie los electrodos agrietados o rotos.

SECCION IV

La parrilla no se está

poniendo caliente solo

alcanza 250 - 300 grados

• Esto generalmente

ocurre cuando

enciende las perillas

de control antes de

encender la válvula

del tanque de LP. De

ser así, esto activará

el dispositivo de

seguridad del

regulador de gas, la

parrilla solo

alcanzará

temperaturas entre

250 y 300F incluso

con todos los

quemadores en la

posición alta.

• ¿El regulador está encendido y

correcto?

• Asegúrese de que el regulador

esté conectado correctamente al

tanque y que las perillas de

control estén todas en la posición

de apagado.

• Abra la tapa de la parrilla.

• Apague todas las perillas en el panel de

control en frente.

• Apague la perilla del tanque.

• Desconecte el regulador del tanque de LP.

Espera 30 segundos

• Vuelva a conectar el regulador al tanque de

LP.

• Abra lentamente la perilla del tanque de LP

completamente abierta. No ejerza una fuerza

excesiva sobre la válvula en la posición

completamente abierta para evitar dañar la

válvula.

• Gire una perilla de control adecuada y

encienda la parrilla según las instrucciones de

encendido.

NOTES

Kenmore PG-4030400LD 3-burner Compact Gas Grill With Foldable Sides

Product's Documents

Use & Care Guide

Specifications

Kenmore PG-4030400LD Questions and Answers
