AIR SHOCK CONTROLLER KIT

MODEL:D0836002

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

MODEL:D0836002

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

AIR SHOCK CONTROLLER KIT

1. Product description:

This product is a car air compressor system,it can be controlled by the button on

the panel, but also can use the wireless remote control to control the air bag

pressure, flexible operation, built-in pressure sensor switch can adjust the target

pressure value, lf it is below the target value, the pressure will be automatically

replenished. in addition, it has the advantages of simple accessories and

convenient installation. lt takes only 1 hour to complete the system installation.

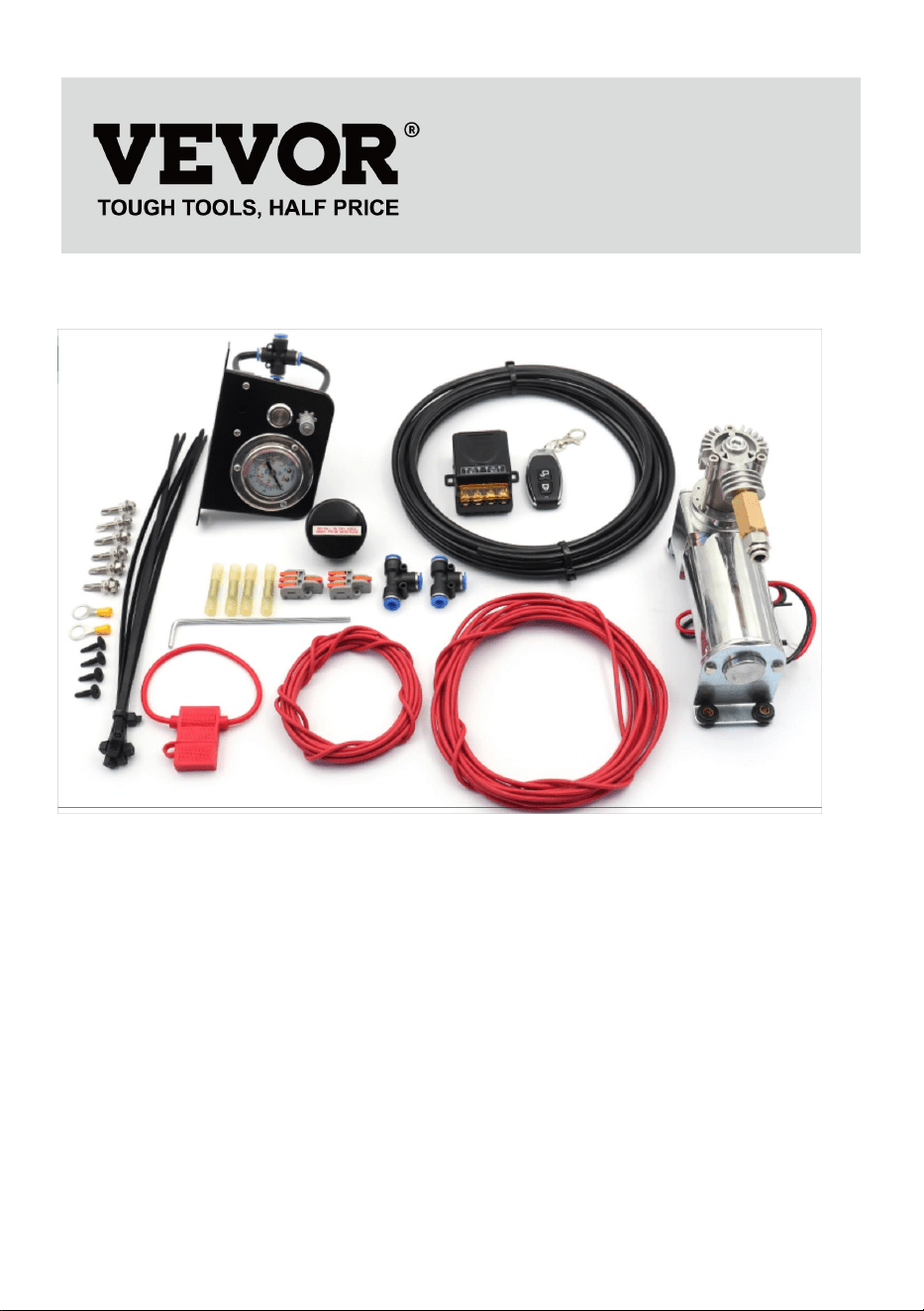

serial

number

NAME

quantity

remote control relay

1pcs

electric wire*6m

1pcs

electric wire*3m

1pcs

PA tube*6m

1pcs

air pump

1pcs

Control panel assembly

1pcs

accessory kit(4 flat head self-tapping screws with washers

M415, 1 20A fuse wire, 8 nylon cable ties, 4 HSC-3 yellow

wire clamp caps, 2 yellow terminals with inner hole 10, 6

outer hexagon screws with washers M525, 2 6mm

quick-connect three-way connectors, 1 M3 L-shaped hex

key with handle length of 5-15cm, 2 1-to-3 terminal

blocks.)

1package

2. Install required tools:

Electric hand drill, wire stripper, ratchet wrench and 8mm socket, Phillips

screwdriver, utility knife

3. Installation procedure.

1. Install the air pump:

Install the air intake filter and mount it to the frame with self-tapping screws.

(Note: The installation location of the air pump should be away from heat sources,

kept dry and well-ventilated. It should be maintained at a certain height from the

ground to prevent water from entering the vehicle when wading.)

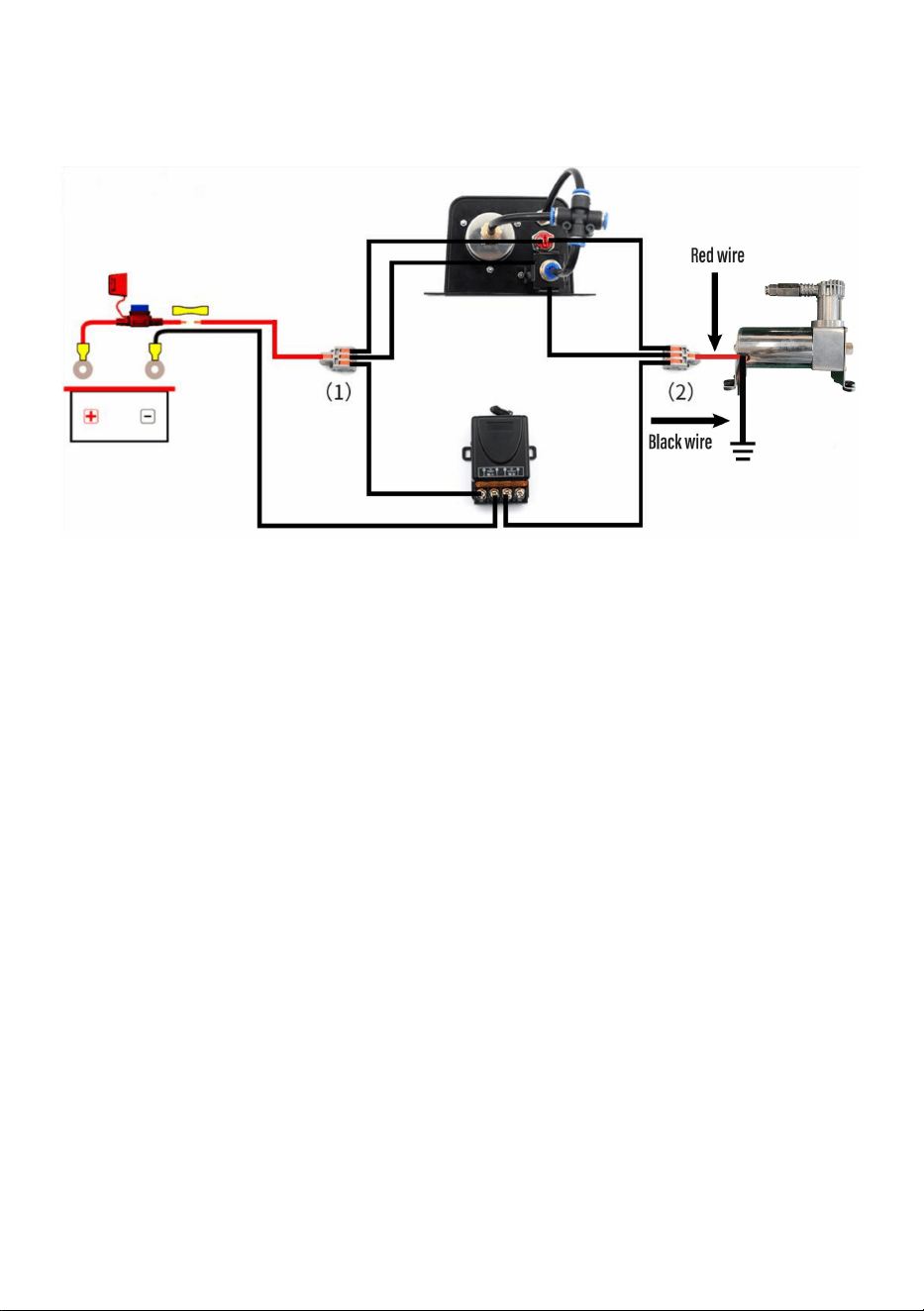

2. Connect the cable harness (as shown in the figure above):

Connect one end of the 15A fuse box to the common end of a pair of

three-terminal (1) through the cable harness. Then, press the other end to the

ring terminal and connect it to the positive terminal of the battery.

Connect the positive end of the air pump to the common end of a pair of

three-terminal terminals (2) through the wire harness. Press the negative end to

the ring terminal and connect it to a common ground on the frame. Thus, the

connection of the air pump is completed.

Connect one end of the pressure sensor on the control panel to the branch end

of a pair of triple terminals (1). The other end is connected to the branch end of a

pair of triple terminals (2).

Connect one end of the gas-filled switch on the control panel to the branch end

of a pair of triple terminals (1). The other end is connected to the branch end of a

pair of triple terminals (2). (Note: The wiring harness should avoid sharp edges.

The exposed wiring harness connection end should be insulated and

waterproofed and fixed with cable ties.)

3. Connect the pipe:

Connect the control panel, air pump, and air bag to the same three-way valve

through the PA pipe. (The length of the PA pipe should be cut according to

installation requirements.)

(Note: The pipe should avoid bending and be fixed with cable ties.)

4. Wireless remote control and receiving terminal installation: Connect the

N+ of the receiving module to the branch end of a pair of three-terminal (1).

Connect the OUT+ of the receiving module to the branch end of a pair of

three-terminal (2). And connect the IN- of the receiving module to the negative

terminal of the battery.

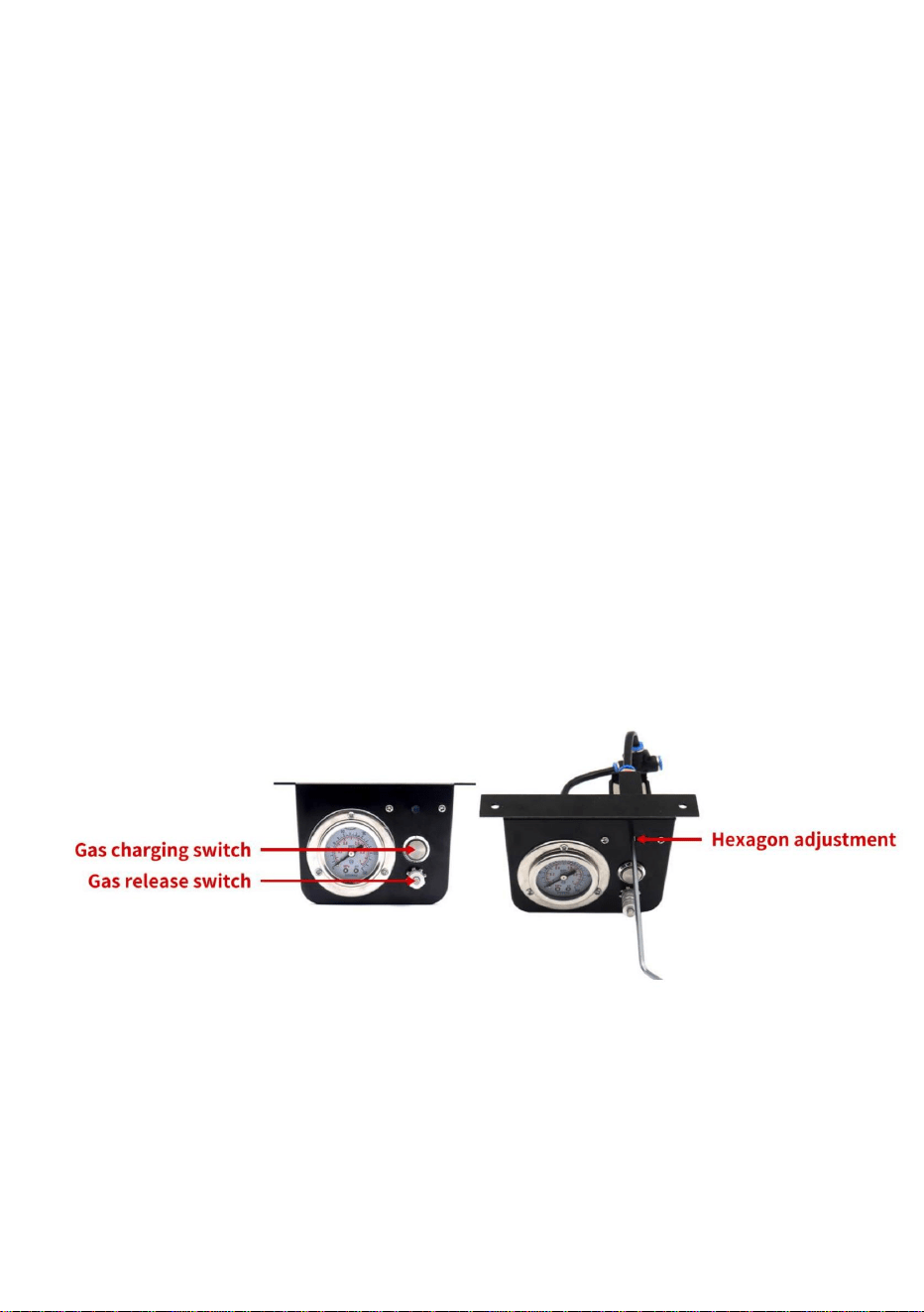

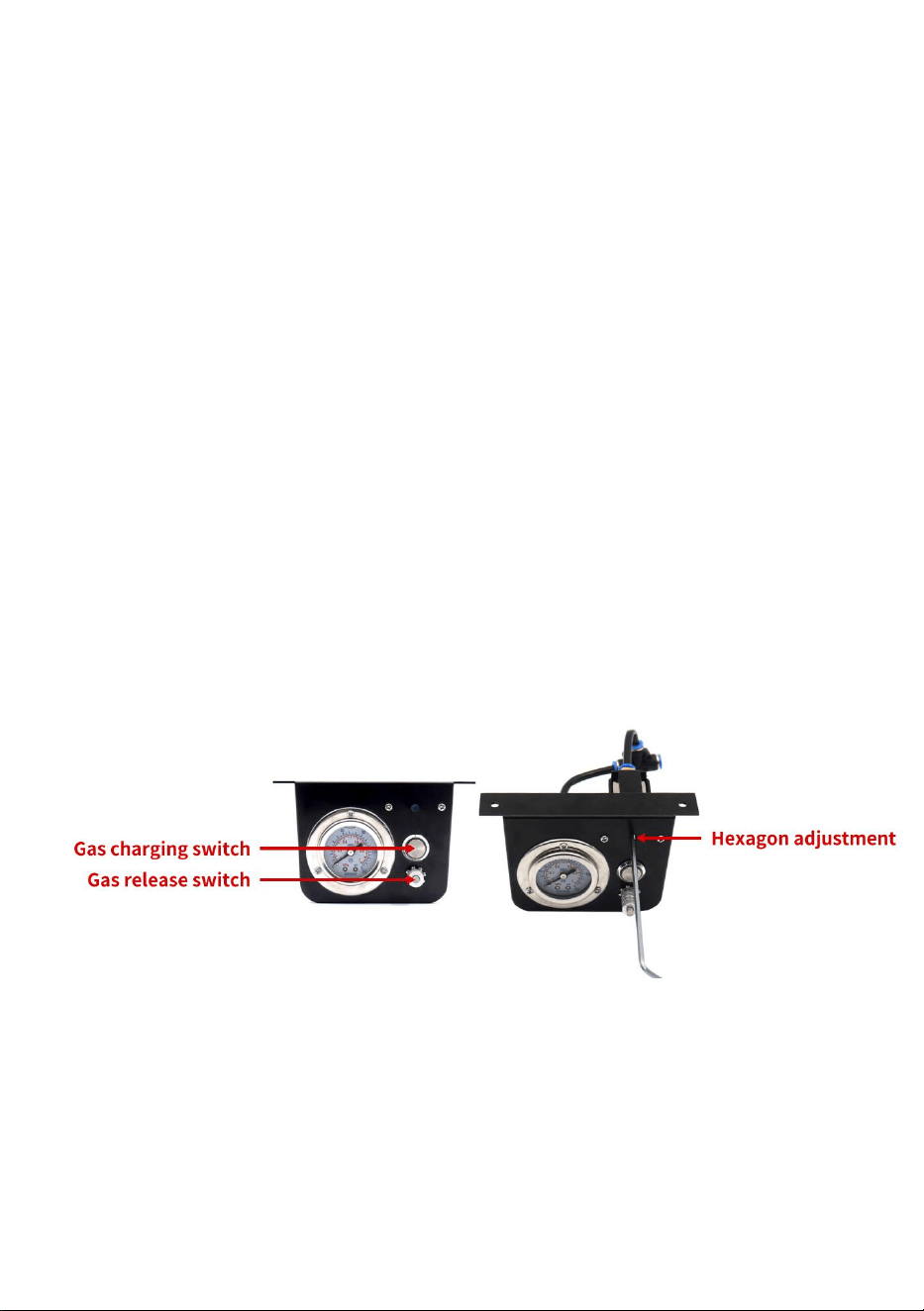

4. Panel operation instruc-

1. Inflation:

Press the inflation button on the panel. The air pump works and inflates the air

bag.

2. Deflate:

Press the vent valve button on the panel to deflate the airbag.

3. Automatic inflation:

Use the Allen wrench to adjust the pressure sensor's automatic pumping

threshold. When the air pressure drops below the threshold, the sensor

automatically switches on. The air pump works and stops working after the air

bag reaches the threshold.

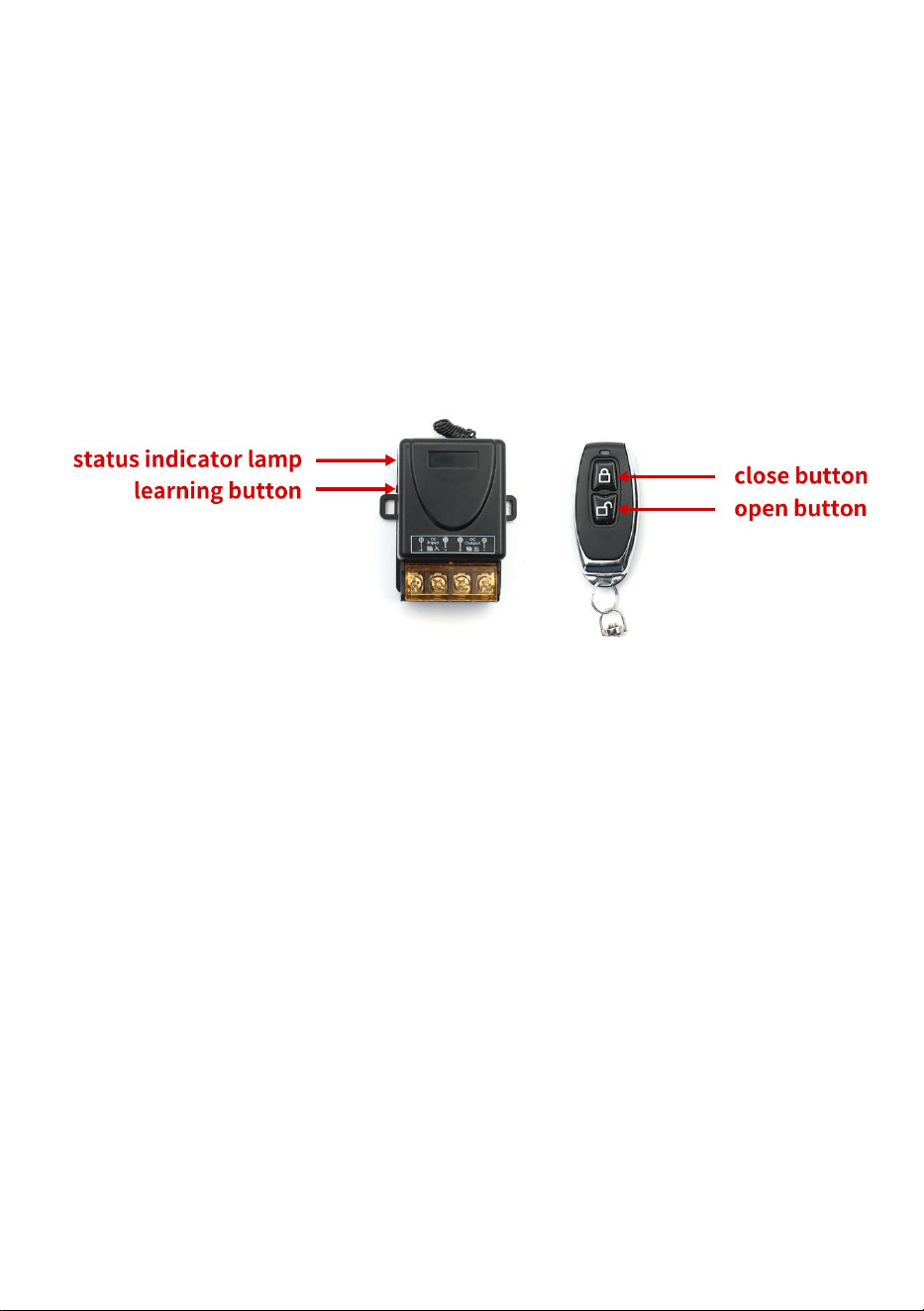

5. Remote control instructions.

1. Click mode:

Input: The controller is powered on. Press the learning key on the side of the

controller once consecutively. The indicator is in the learning state. Press any

button of the remote control. The indicator flashes three times, indicating that the

learning is complete.

Use: Press the corresponding button of the remote control, and the relay will

open. Release the corresponding button of the remote control and the relay will

turn off. If you keep pressing the corresponding button and do not let go, the

relay remains on. When you release the remote control, the corresponding

button is disconnected.

2. Self-locking mode:

Input: The controller is powered on. Press the learning key on the side of the

controller twice consecutively. The indicator is in the learning state. Press any

button of the remote control. The indicator flashes three times, indicating that the

learning is complete.

Use: Press the same button of the remote control. Press it once, the relay opens.

Press it again, the relay turns off.

3. Interlock mode:

Input: The controller is powered on. Press the learning key on the side of the

controller three times consecutively. The indicator is in the learning state. Press

the start button of the remote control. Wait for 3 seconds. Press the close button

of the remote control. The indicator flashes three times, indicating that the

learning is complete.

Use: Press the open button of the remote control to open the relay. Press the off

button of the remote control and the relay will turn off

4. Clear code:

When the controller is powered on, press the learning key on the side of the

controller eight consecutive times. The indicator blinks, indicating that the

clearing is complete.

Note: The factory default binding is in interlock mode. Users can change it.

This device complies with part 15 of the FCC Rules. Operation is subject to

the following two conditions: (1) this device may not cause harmful interference,

and (2) this device must accept any interference received, including interference

that may cause undesired operation.

Any changes or modifications not expressly approved by the party responsible for

compliance could void the user's authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a

Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of the following

measures:

-- Reorient or relocate the receiving antenna.

-- Increase the separation between the equipment and receiver.

-- Connect the equipment into an outlet on a circuit different from that to which

the receiver is connected.

-- Consult the dealer or an experienced radio/TV technician for help.

The device has been evaluated to meet general RF exposure requirement. The

device can be used in portable exposure condition without restriction

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:D0836002

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

KITDECONTRÔLEURD'AMORTISSEURÀAIR

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:D0836002

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

KITDECONTRÔLEURD'AMORTISSEURÀAIR

Machine Translated by Google

lepanneau,maispeutégalementutiliserlatélécommandesansfilpourcontrôlerl'airbag

TubePA*6m

kitd'accessoires(4visautotaraudeusesàtêteplateavecrondelles)

valeurdepression,sielleestinférieureàlavaleurcible,lapressionseraautomatiquement

capuchonsdeserragedefil,2bornesjaunesavectrouintérieur10,6

1pièce

installationpratique.Ilnefautqu'uneheurepourterminerl'installationdusystème.

1pièce

pompeàair

connecteursàtroisvoiesàconnexionrapide,1M3hexagonalenL

nombre

filélectrique*6m

blocs.)

Ceproduitestunsystèmedecompresseurd'airpourvoiture,ilpeutêtrecontrôléparleboutonsur

quantité

filélectrique*3m

1pièce

1paquet

pression,fonctionnementflexible,lecommutateurdecapteurdepressionintégrépeutajusterlacible

relaisdecommandeàdistance

M415,1filfusible20A,8serrecâblesennylon,4HSC3jaunes

Perceuseélectriqueàmain,pinceàdénuder,cléàcliquetetdouillede8mm,Phillips

réapprovisionné.enoutre,ilprésentelesavantagesd'accessoiressimpleset

1pièce

visàsixpanscreuxextérieuresavecrondellesM525,26mm

ensérie

1pièce

cléaveclongueurdemanchede5à15cm,2bornes1à3

NOM

Assemblagedupanneaudecommande

1.Descriptionduproduit:

2.Installezlesoutilsrequis:

Machine Translated by Google

2.Connectezlefaisceaudecâbles(commeindiquésurlafigurecidessus):

1.Installerlapompeàair:

3.Procédured'installation.

Connectezuneextrémitéduboîtieràfusibles15Aàl'extrémitécommuned'unepairede

pairedebornestriples(2).

d'unepairedebornestriples(1).L'autreextrémitéestconnectéeàl'extrémitédedérivationd'un

Connectezl'extrémitépositivedelapompeàairàl'extrémitécommuned'unepairede

troisbornes(1)àtraverslefaisceaudecâbles.Ensuite,appuyezsurl'autreextrémitépour

Connectezuneextrémitédel'interrupteurremplidegazdupanneaudecommandeàl'extrémitédeladérivation

cosseàanneauetconnectezlaàlabornepositivedelabatterie.

tournevis,couteauutilitaire

Installezlefiltred'admissiond'airetfixezleaucadreàl'aidedevisautotaraudeuses.

lacosseàanneauetlaconnecteràunemassecommunesurlechâssis.Ainsi,le

bornesàtroisbornes(2)àtraverslefaisceaudecâbles.Appuyezsurl'extrémiténégativepour

solpourempêcherl'eaudepénétrerdanslevéhiculelorsdupassageàgué.)

Connectezuneextrémitéducapteurdepressiondupanneaudecommandeàl'extrémitédedérivation

(Remarque:l'emplacementd'installationdelapompeàairdoitêtreéloignédessourcesdechaleur,maintenuau

secetbienventilé.Ildoitêtremaintenuàunecertainehauteurparrapportàla

laconnexiondelapompeàairestterminée.

Machine Translated by Google

4.Instructionsd'utilisationdupanneau

1.Inflation:

2.Dégonfler:

3.Raccordezletuyau:

Appuyezsurleboutondelavalvedeventilationsurlepanneaupourdégonflerl'airbag.

(exigencesd'installation.)

Appuyezsurleboutondegonflagedupanneau.Lapompeàairfonctionneetgonflel'air

àtraversletuyauPA.(LalongueurdutuyauPAdoitêtrecoupéeenfonction

pairedebornestriples(2).(Remarque:lefaisceaudecâblesdoitéviterlesbordstranchants.

(Remarque:letuyaudoitéviterdeseplieretêtrefixéavecdescolliersdeserrage.)

N+dumodulerécepteuràl'extrémitédebranchementd'unepairedetroisbornes(1).

sac.

d'unepairedebornestriples(1).L'autreextrémitéestconnectéeàl'extrémitédedérivationd'un

4.Installationdelatélécommandesansfiletduterminalderéception:Connectezle

imperméabiliséetfixéavecdescolliersdeserrage.)

troisbornes(2).Etconnectezl'INdumodulederéceptionaunégatif

L'extrémitédeconnexionexposéedufaisceaudecâblesdoitêtreisoléeet

ConnectezlasortieOUT+dumodulederéceptionàl'extrémitédedérivationd'unepairede

Connectezlepanneaudecommande,lapompeàairetl'airbagàlamêmevanneàtroisvoies

bornedelabatterie.

Machine Translated by Google

5.Instructionsdelatélécommande.

Utilisation:Appuyezsurleboutoncorrespondantdelatélécommandeetlerelaiss'ouvre.Relâchez

leboutoncorrespondantdelatélécommandeetlerelaiss'éteint.Sivouscontinuezàappuyersurle

boutoncorrespondantetnelelâchezpas,lerelaisresteallumé.Lorsquevousrelâchezla

télécommande,leboutoncorrespondantestdéconnecté.

1.Modeclic:Entrée:

Lecontrôleurestsoustension.Appuyezunefoisdesuitesurlatouched'apprentissagesituéesurle

côtéducontrôleur.L'indicateurestenétatd'apprentissage.Appuyezsurn'importequelboutondela

télécommande.L'indicateurclignotetroisfois,indiquantquel'apprentissageestterminé.

UtilisezlacléAllenpourréglerleseuildepompageautomatiqueducapteurdepression.

Lorsquelapressiond'airdescendendessousduseuil,lecapteurs'allumeautomatiquement.

Lapompeàairfonctionneets'arrêteunefoisquel'airbagaatteintleseuil.

2.Modeautobloquant:Entrée:

Lecontrôleurestsoustension.Appuyezdeuxfoisdesuitesurlatouched'apprentissagesituéesur

lecôtéducontrôleur.L'indicateurestenétatd'apprentissage.Appuyezsurn'importequelboutonde

latélécommande.L'indicateurclignotetroisfois,indiquantquel'apprentissageestterminé.

3.Gonflageautomatique:

Machine Translated by Google

4.Effacerlecode:

3.Modedeverrouillage:

L'apprentissageestterminé.

lesdeuxconditionssuivantes:(1)cetappareilnedoitpasprovoquerd'interférencesnuisibles,et(2)cetappareil

doitacceptertouteinterférencereçue,ycomprislesinterférences

conçupourfourniruneprotectionraisonnablecontrelesinterférencesnuisiblesdansun

garantirqu’aucuneinterférenceneseproduiradansuneinstallationparticulière.

delatélécommande.L'indicateurclignotetroisfois,indiquantquela

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisà

énergiedefréquenceélevéeet,siellen'estpasinstalléeetutiliséeconformémentauxinstructions,peutprovoquerdes

interférencesnuisiblesauxcommunicationsradio.Cependant,iln'yapas

Toutchangementoumodificationnonexpressémentapprouvéparlapartieresponsable

Appuyezànouveau,lerelaiss'éteint.

Utilisation:Appuyezsurleboutond'ouverturedelatélécommandepourouvrirlerelais.Appuyezsurleboutond'arrêt

cequipeutprovoquerunfonctionnementindésirable.

lenonrespectdecesrèglespourraitannulerl’autorisationdel’utilisateuràutiliserl’équipement.

Utilisation:Appuyezsurlemêmeboutondelatélécommande.Appuyezunefois,lerelaiss'ouvre.

boutondelatélécommandeetlerelaiss'éteindra

Sicetéquipementprovoquedesinterférencesnuisiblesàlaréceptionradiooutélévision,cequipeutêtredéterminé

enéteignantetenrallumantl'équipement,l'utilisateurest

Entrée:Lecontrôleurestsoustension.Appuyezsurlatouched'apprentissagesituéesurlecôtédu

contrôleurhuitfoisconsécutives.L'indicateurclignote,indiquantquele

AppareilnumériquedeclasseB,conformémentàlapartie15desrèglesdelaFCC.Ceslimitessont

Lorsquelecontrôleurestsoustension,appuyezsurlatouched'apprentissagesituéesurlecôtédu

REMARQUE:Cetéquipementaététestéetjugéconformeauxlimitesd'un

leboutondedémarragedelatélécommande.Attendez3secondes.Appuyezsurleboutondefermeture

Remarque:laliaisonpardéfautestenmodeinterverrouillage.Lesutilisateurspeuventlamodifier.

installationrésidentielle.Cetéquipementgénère,utiliseetpeutémettredesondesradio

troisfoisconsécutivessurlecontrôleur.L'indicateurestenétatd'apprentissage.Appuyezsur

ledéblaiementestterminé.

Machine Translated by Google

REPRÉSENTANTDELACE

REPRÉSENTANTDUROYAUMEUNI

Brancherl'équipementsuruneprised'uncircuitdifférentdeceluiauquel

Augmenterlaséparationentrel’équipementetlerécepteur.

lerécepteurestconnecté.

L'appareilaétéévaluépourrépondreauxexigencesgénéralesd'expositionauxRF.

Réorienteroudéplacerl’antennederéception.

Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

mesures:

encouragésàessayerdecorrigerl'interférenceparuneouplusieursdesmesuressuivantes

Assistancetechniqueetcertificatdegarantieélectronique

l'appareilpeutêtreutilisédansdesconditionsd'expositionportablessansrestriction

www.vevor.com/support

YHCONSULTINGLIMITED.Avecl'aidedeYHConsulting

NSW2122Australie

Lieu,RanchoCucamonga,CA91730

Route,StainesuponThames,Surrey,TW184AX

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOOD

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166Anaheim

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

ECrossStuGmbH

MainzerLandstr.69,

60329FrancfortsurleMain.

Bureaulimité147,CenturionHouse,Londres

Machine Translated by Google

MODELL:D0836002

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

LUFTDÄMPFER-STEUERUNGSSATZ

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

MODELL:D0836002

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Brauchen Sie Hilfe? Kontaktieren Sie uns!

LUFTDÄMPFER-STEUERUNGSSATZ

Machine Translated by Google

Elektrokabel * 6m

Druck, flexibler Betrieb, eingebauter Drucksensorschalter kann das Ziel anpassen

Fernbedienungsrelais

M415, 1 20A Sicherungsdraht, 8 Nylon-Kabelbinder, 4 HSC-3 gelb

1 Stück

Blöcke.)

Außensechskantschrauben mit Unterlegscheiben M525, 2 6mm 1Paket

aufgefüllt. Darüber hinaus hat es die Vorteile von einfachem Zubehör und

1 Stück

Elektrische Handbohrmaschine, Abisolierzange, Ratschenschlüssel und 8-mm-Steckschlüssel, Kreuzschlitz

seriell

1 Stück

Schlüssel mit Grifflänge von 5-15cm, 2 1-auf-3-Klemmen

Bedienfeldbaugruppe

NAME

das Panel, sondern kann auch die drahtlose Fernbedienung verwenden, um den Airbag zu steuern

PA-Rohr*6m

Zubehörsatz (4 selbstschneidende Flachkopfschrauben mit Unterlegscheiben

1 Stück

Kabelklemmenkappen, 2 gelbe Klemmen mit Innenloch 10, 6

Druckwert, wenn er unter dem Zielwert liegt, wird der Druck automatisch

Dreiwege-Schnellverbinder, 1 M3 L-förmiger Sechskant

Bequeme Installation. Die Systeminstallation dauert nur 1 Stunde.

1 Stück

Luftpumpe

Bei diesem Produkt handelt es sich um ein Auto-Luftkompressorsystem, das über die Taste gesteuert werden kann

Menge

Elektrokabel * 3m

Nummer

2. Installieren Sie die erforderlichen Tools:

1. Produktbeschreibung:

Machine Translated by Google

2. Schließen Sie den Kabelbaum an (wie in der Abbildung oben gezeigt):

1. Installieren Sie die Luftpumpe:

3. Installationsvorgang.

Verbinden Sie ein Ende des 15A-Sicherungskastens mit dem gemeinsamen Ende eines

Paar Dreifachklemmen (2).

aus einem Paar Dreifachklemmen (1). Das andere Ende wird mit dem Abzweigende eines

Verbinden Sie das positive Ende der Luftpumpe mit dem gemeinsamen Ende eines Paars

Dreipol (1) durch den Kabelbaum. Drücken Sie dann das andere Ende an die

Verbinden Sie ein Ende des gasgefüllten Schalters auf dem Bedienfeld mit dem Abzweigende

Ringkabelschuh und verbinden Sie ihn mit dem Pluspol der Batterie.

Schraubendreher, Universalmesser

Installieren Sie den Luftansaugfilter und befestigen Sie ihn mit selbstschneidenden Schrauben am Rahmen.

die Ringklemme und verbinden Sie sie mit einer gemeinsamen Masse am Rahmen. Somit ist die

Dreipolklemmen (2) durch den Kabelbaum. Drücken Sie das negative Ende, um

Boden, um beim Waten das Eindringen von Wasser in das Fahrzeug zu verhindern.)

Verbinden Sie ein Ende des Drucksensors auf dem Bedienfeld mit dem Abzweigende

(Hinweis: Der Installationsort der Luftpumpe sollte von Wärmequellen entfernt, trocken und gut belüftet sein. Er

sollte in einer bestimmten Höhe über dem

Der Anschluss der Luftpumpe ist abgeschlossen.

Machine Translated by Google

2. Luft ablassen:

Drücken Sie den Entlüftungsventilknopf auf dem Bedienfeld, um die Luft aus dem Airbag abzulassen.

1. Inflation:

3. Rohr anschließen:

4. Bedienungsanleitung des Panels

Installationsanforderungen.)

Drücken Sie den Aufblasknopf auf dem Bedienfeld. Die Luftpumpe arbeitet und pumpt die Luft auf

durch das PA-Rohr. (Die Länge des PA-Rohrs sollte entsprechend gekürzt werden

Paar Dreifachklemmen (2). (Hinweis: Der Kabelbaum sollte scharfe Kanten vermeiden.

(Hinweis: Das Rohr sollte nicht geknickt werden und mit Kabelbindern fixiert werden.)

N+ des Empfangsmoduls mit dem Abzweigende eines Dreipolpaares (1).

Tasche.

aus einem Paar Dreifachklemmen (1). Das andere Ende wird mit dem Abzweigende eines

4. Installation der drahtlosen Fernbedienung und des Empfangsterminals: Schließen Sie das

wasserdicht gemacht und mit Kabelbindern befestigt.)

Dreipol (2). Und verbinden Sie den IN- des Empfangsmoduls mit dem Minuspol

Das freiliegende Kabelbaumanschlussende sollte isoliert sein und

Verbinden Sie den OUT+ des Empfangsmoduls mit dem Abzweigende eines

Schließen Sie das Bedienfeld, die Luftpumpe und den Airbag an dasselbe Dreiwegeventil an.

Anschlussklemme der Batterie.

Machine Translated by Google

5. Anweisungen zur Fernbedienung.

1. Klickmodus:

Eingabe: Der Controller ist eingeschaltet. Drücken Sie die Lerntaste an der Seite des Controllers

einmal hintereinander. Die Anzeige befindet sich im Lernzustand. Drücken Sie eine beliebige Taste

der Fernbedienung. Die Anzeige blinkt dreimal und zeigt damit an, dass der Lernvorgang abgeschlossen

ist.

Verwendung: Drücken Sie die entsprechende Taste der Fernbedienung, und das Relais öffnet sich.

Lassen Sie die entsprechende Taste der Fernbedienung los, und das Relais schaltet sich aus. Wenn Sie

die entsprechende Taste gedrückt halten und nicht loslassen, bleibt das Relais eingeschaltet. Wenn

Sie die Fernbedienung loslassen, wird die entsprechende Taste getrennt.

Mit dem Inbusschlüssel lässt sich die automatische Pumpschwelle des Drucksensors einstellen.

Wenn der Luftdruck unter die Schwelle fällt, schaltet sich der Sensor automatisch ein. Die

Luftpumpe arbeitet und hört auf zu arbeiten, nachdem der Luftsack die Schwelle erreicht hat.

2. Selbstsperrmodus: Eingabe:

Der Controller ist eingeschaltet. Drücken Sie die Lerntaste an der Seite des Controllers zweimal

hintereinander. Die Anzeige befindet sich im Lernzustand. Drücken Sie eine beliebige Taste der

Fernbedienung. Die Anzeige blinkt dreimal und zeigt damit an, dass der Lernvorgang abgeschlossen ist.

3. Automatisches Aufpumpen:

Machine Translated by Google

4. Code löschen:

3. Verriegelungsmodus:

Das Lernen ist abgeschlossen.

die folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses

Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen

wurde entwickelt, um einen angemessenen Schutz gegen schädliche Störungen in einem

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten.

der Fernbedienung. Die Anzeige blinkt dreimal und zeigt damit an, dass die

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

Frequenzenergie und kann, wenn sie nicht gemäß den Anweisungen installiert und verwendet wird, schädliche

Störungen des Funkverkehrs verursachen. Es gibt jedoch keine

Alle Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden,

Durch erneutes Drücken wird das Relais ausgeschaltet.

Verwendung: Drücken Sie die Öffnungstaste der Fernbedienung, um das Relais zu öffnen. Drücken Sie die Aus-Taste

dies kann zu unerwünschtem Betrieb führen.

Bei Nichteinhaltung der Vorschriften erlischt möglicherweise die Berechtigung des Benutzers zum Betrieb des Geräts.

Anwendung: Die gleiche Taste der Fernbedienung drücken. Einmal drücken, das Relais öffnet.

Taste der Fernbedienung und das Relais schaltet ab

Wenn dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des

Geräts festgestellt werden kann, ist der Benutzer

Eingabe: Der Controller ist eingeschaltet. Drücken Sie die Lerntaste an der Seite des

Controller achtmal hintereinander. Die Anzeige blinkt und zeigt damit an, dass der

Digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind

Wenn der Controller eingeschaltet ist, drücken Sie die Lerntaste an der Seite des

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für eine

die Starttaste der Fernbedienung. Warten Sie 3 Sekunden. Drücken Sie die Schließen-Taste

Hinweis: Die werkseitige Standardbindung ist der Verriegelungsmodus. Benutzer können dies ändern.

Wohngebäudeinstallation. Dieses Gerät erzeugt, verwendet und kann Radio

Controller dreimal hintereinander. Die Anzeige befindet sich im Lernzustand. Drücken Sie

Die Löschung ist abgeschlossen.

Machine Translated by Google

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Ort, Rancho Cucamonga, CA 91730

NSW 2122 Australien

E-CrossStu GmbH

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

YH CONSULTING LIMITED. C/O YH Consulting

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Straße, Staines-upon-Thames, Surrey, TW18 4AX

Büro mit beschränkter Haftung 147, Centurion House, London

Mainzer Landstr.69,

60329 Frankfurt am Main.

-- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

der Receiver ist angeschlossen.

-- Vergrößern Sie den Abstand zwischen Gerät und Empfänger.

Das Gerät wurde dahingehend bewertet, dass es die allgemeinen Anforderungen hinsichtlich der HF-Exposition erfüllt.

-- Empfangsantenne neu ausrichten oder an einem anderen Ort platzieren.

-- Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den

Maßnahmen:

ermutigt, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben

Gerät kann ohne Einschränkung in tragbaren Belichtungsbedingungen verwendet werden

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Vertreter der EG

UK REP

Machine Translated by Google

MODELLO:D0836002

KIT CONTROLLER AMMORTIZZATORI AD ARIA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

KIT CONTROLLER AMMORTIZZATORI AD ARIA

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO:D0836002

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Machine Translated by Google

2. Installare gli strumenti necessari:

1. Descrizione del prodotto:

rifornito. inoltre, ha i vantaggi di accessori semplici e

1 pz

connettori rapidi a tre vie, 1 M3 esagonale a L

viti esagonali esterne con rondelle M525, 2 6mm

relè di controllo remoto

pressione, funzionamento flessibile, l'interruttore del sensore di pressione incorporato può regolare il target

1 pz

M415, 1 filo fusibile 20A, 8 fascette in nylon, 4 HSC-3 giallo

1pacchetto

Montaggio del pannello di controllo

Trapano elettrico a mano, spelafili, chiave a cricchetto e bussola da 8 mm, Phillips

NOME

seriale

1 pz

chiave con lunghezza impugnatura 5-15 cm, 2 terminali 1-3

valore della pressione, se è inferiore al valore target, la pressione verrà automaticamente

tappi fermacavo, 2 terminali gialli con foro interno 10, 6

1 pz

il pannello, ma può anche utilizzare il telecomando wireless per controllare l'airbag

Tubo PA*6 m

kit accessori (4 viti autofilettanti a testa piatta con rondelle)

Questo prodotto è un sistema di compressore d'aria per auto, può essere controllato tramite il pulsante su

quantità

filo elettrico*3m

numero

filo elettrico*6m

blocchi.)

installazione comoda. Ci vuole solo 1 ora per completare l'installazione del sistema.

1 pz

pompa d'aria

Machine Translated by Google

3. Procedura di installazione.

2. Collegare il cablaggio (come mostrato nella figura sopra):

1. Installare la pompa dell'aria:

il terminale ad anello e collegarlo a una massa comune sul telaio. Quindi, il

tre terminali (1) attraverso il cablaggio. Quindi, premere l'altra estremità verso il

terminale ad anello e collegarlo al terminale positivo della batteria.

Installare il filtro di aspirazione dell'aria e montarlo sul telaio con viti autofilettanti.

cacciavite, taglierino

Collegare un'estremità dell'interruttore a gas sul pannello di controllo all'estremità della diramazione

Collegare l'estremità positiva della pompa dell'aria all'estremità comune di una coppia di

di una coppia di terminali tripli (1). L'altra estremità è collegata all'estremità di diramazione di un

coppia di terminali tripli (2).

Collegare un'estremità della scatola dei fusibili da 15 A all'estremità comune di una coppia di

(Nota: il luogo di installazione della pompa dell'aria deve essere lontano da fonti di calore, asciutto e ben

ventilato. Deve essere mantenuto a una certa altezza dalla

il collegamento della pompa dell'aria è completato.

terreno per impedire all'acqua di entrare nel veicolo durante il guado.)

Collegare un'estremità del sensore di pressione sul pannello di controllo all'estremità della diramazione

terminali a tre terminali (2) attraverso il cablaggio. Premere l'estremità negativa per

Machine Translated by Google

4. Istruzioni per il funzionamento del pannello

1. Inflazione:

Premere il pulsante della valvola di sfiato sul pannello per sgonfiare l'airbag.

2. Sgonfiare:

3. Collegare il tubo:

impermeabilizzato e fissato con fascette.)

tre terminali (2). E collegare l'IN- del modulo ricevente al negativo

di una coppia di terminali tripli (1). L'altra estremità è collegata all'estremità di diramazione di un

4. Installazione del telecomando wireless e del terminale ricevente: collegare il

(Nota: il tubo non deve piegarsi e deve essere fissato con fascette.)

borsa.

coppia di terminali tripli (2). (Nota: il cablaggio deve evitare spigoli vivi.

N+ del modulo ricevente all'estremità di diramazione di una coppia di tre terminali (1).

attraverso il tubo PA. (La lunghezza del tubo PA deve essere tagliata in base a

Premere il pulsante di gonfiaggio sul pannello. La pompa dell'aria funziona e gonfia l'aria

requisiti di installazione.)

terminale della batteria.

Collegare il pannello di controllo, la pompa dell'aria e l'airbag alla stessa valvola a tre vie

Collegare l'OUT+ del modulo ricevente all'estremità di diramazione di una coppia di

L'estremità di collegamento del cablaggio esposto deve essere isolata e

Machine Translated by Google

Utilizzo: Premere il pulsante corrispondente del telecomando e il relè si aprirà. Rilasciare il pulsante

corrispondente del telecomando e il relè si spegnerà. Se si continua a premere il pulsante corrispondente

e non si rilascia, il relè rimane acceso. Quando si rilascia il telecomando, il pulsante corrispondente

viene disconnesso.

2. Modalità autobloccante:

Input: Il controller è acceso. Premere due volte consecutive il tasto di apprendimento sul lato del

controller. L'indicatore è nello stato di apprendimento. Premere un pulsante qualsiasi del telecomando.

L'indicatore lampeggia tre volte, indicando che l'apprendimento è completo.

1. Modalità clic:

Input: Il controller è acceso. Premere una volta consecutivamente il tasto di apprendimento sul lato

del controller. L'indicatore è nello stato di apprendimento. Premere un pulsante qualsiasi del

telecomando. L'indicatore lampeggia tre volte, indicando che l'apprendimento è completo.

Utilizzare la chiave a brugola per regolare la soglia di pompaggio automatico del sensore di

pressione. Quando la pressione dell'aria scende al di sotto della soglia, il sensore si accende

automaticamente. La pompa dell'aria funziona e smette di funzionare dopo che l'airbag raggiunge la

soglia.

5. Istruzioni per il telecomando.

3. Gonfiaggio automatico:

Machine Translated by Google

3. Modalità interblocco:

4. Cancella codice:

controller otto volte consecutive. L'indicatore lampeggia, indicando che il

Input: Il controller è acceso. Premere il tasto di apprendimento sul lato del

Utilizzo: Premere lo stesso pulsante del telecomando. Premendolo una volta, il relè si apre.

Utilizzo: Premere il pulsante di apertura del telecomando per aprire il relè. Premere il pulsante di spegnimento

pulsante del telecomando e il relè si spegnerà

che potrebbero causare un funzionamento indesiderato.

Premendolo di nuovo, il relè si spegne.

Eventuali cambiamenti o modifiche non espressamente approvati dal soggetto responsabile

del telecomando. L'indicatore lampeggia tre volte, indicando che il

Questo dispositivo è conforme alla parte 15 delle Norme FCC. Il funzionamento è soggetto a

La mancata osservanza di queste norme potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

energia di frequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze

dannose alle comunicazioni radio. Tuttavia, non vi è alcuna

le due condizioni seguenti: (1) questo dispositivo non può causare interferenze dannose e (2) questo

dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze

l'apprendimento è completo.

garantire che non si verifichino interferenze in una particolare installazione.

Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può

essere determinata accendendo e spegnendo l'apparecchiatura, l'utente è

controller tre volte consecutive. L'indicatore è in stato di apprendimento. Premere

la compensazione è completa.

il pulsante di avvio del telecomando. Attendere 3 secondi. Premere il pulsante di chiusura

Nota: il binding predefinito di fabbrica è in modalità interblocco. Gli utenti possono modificarlo.

progettato per fornire una protezione ragionevole contro interferenze dannose in un

installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare radio

Quando il controller è acceso, premere il tasto di apprendimento sul lato del

NOTA: Questa apparecchiatura è stata testata e ritenuta conforme ai limiti per un

Dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono

Machine Translated by Google

Luogo, Rancho Cucamonga, CA 91730

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

YH CONSULTING LIMITED. Per conto di YH Consulting

E-CrossStu GmbH

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Nuovo Galles del Sud 2122 Australia

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Strada, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69,

60329 Francoforte sul Meno.

Ufficio limitato 147, Centurion House, Londra

il ricevitore è connesso.

-- Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.

-- Collegare l'apparecchiatura a una presa di corrente su un circuito diverso da quello a cui è collegata.

Il dispositivo è stato valutato per soddisfare i requisiti generali di esposizione alle radiofrequenze.

misure:

-- Aumentare la distanza tra l'apparecchiatura e il ricevitore.

-- Riorientare o riposizionare l'antenna ricevente.

incoraggiati a provare a correggere l'interferenza con uno o più dei seguenti

Supporto tecnico e certificato di garanzia elettronica

il dispositivo può essere utilizzato in condizioni di esposizione portatile senza restrizioni

www.vevor.com/support

RAPPRESENTANZA DEL REGNO UNITO

Rappresentante della CE

Machine Translated by Google

KITCONTROLADORDEAMORTIGUADORDEAIRE

MODELO:D0836002

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:D0836002

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

¿NECESITAAYUDA?¡CONTÁCTENOS!

KITCONTROLADORDEAMORTIGUADORDEAIRE

Machine Translated by Google

Tapasdeabrazaderadecable,2terminalesamarillasconorificiointerior10,6

1pieza

Valordepresión,siestápordebajodelvalorobjetivo,lapresiónseajustaráautomáticamente.

elpanel,perotambiénpuedeutilizarelcontrolremotoinalámbricoparacontrolarlabolsadeaire

TuboPA*6m

Kitdeaccesorios(4tornillosautorroscantesdecabezaplanaconarandelas)

Esteproductoesunsistemadecompresordeaireparaautomóvil,sepuedecontrolarmedianteelbotón

cantidad

Cableeléctrico*3m

número

Cableeléctrico*6m

bloques.)

Conectoresdetresvíasdeconexiónrápida,1M3hexagonalenformadeL

Instalaciónconveniente.Solotoma1horacompletarlainstalacióndelsistema.

1pieza

bombadeaire

reabastecido.Además,tienelasventajasdeaccesoriossimplesy

1pieza

TornilloshexagonalesexterioresconarandelasM525,26mm

Presión,operaciónflexible,interruptordesensordepresiónincorporadoquepuedeajustarelobjetivo

relédecontrolremoto

M415,1cablefusiblede20A,8bridasdenailon,4HSC3amarillos

Taladroeléctricodemano,pelacables,llavedetrinqueteydadode8mm,Phillips

1pieza

1paquete

NOMBRE

Conjuntodelpaneldecontrol

deserie

1pieza

Llaveconmangodelongitudde515cm,2terminales1a3

1.Descripcióndelproducto:

2.Instalelasherramientasnecesarias:

Machine Translated by Google

2.Conecteelmazodecables(comosemuestraenlafiguraanterior):

1.Instalelabombadeaire:

3.Procedimientodeinstalación.

terminaldeanilloyconécteloalterminalpositivodelabatería.

tresterminales(1)atravésdelmazodecables.Luego,presioneelotroextremohaciael

destornillador,navajamultiusos

Conecteunextremodelinterruptorllenodegasenelpaneldecontrolalextremodeladerivación

Conecteelextremopositivodelabombadeairealextremocomúndeunparde

deunpardeterminalestriples(1).Elotroextremoestáconectadoalextremodelaramadeun

Conecteunextremodelacajadefusiblesde15Aalextremocomúndeunparde

pardeterminalestriples(2).

Laconexióndelabombadeaireestácompleta.

(Nota:Ellugardeinstalacióndelabombadeairedebeestaralejadodefuentesdecalor,mantenersesecoy

bienventilado.Debemantenerseaciertaalturadel

sueloparaevitarqueentreaguaenelvehículoalvadear.)

Conecteunextremodelsensordepresiónenelpaneldecontrolalextremodeladerivación

terminalesdetresterminales(2)atravésdelmazodecables.Presioneelextremonegativopara

Instaleelfiltrodeentradadeaireymónteloenelmarcocontornillosautorroscantes.

elterminaldeanilloyconectarloaunatierracomúnenelmarco.Deestamanera,

Machine Translated by Google

4.Instruccionesdeoperacióndelpanel

1.Inflación:

Presioneelbotóndelaválvuladeventilaciónenelpanelparadesinflarlabolsadeaire.

2.Desinflar:

3.Conectelatubería:

deunpardeterminalestriples(1).Elotroextremoestáconectadoalextremodelaramadeun

(Nota:Latuberíadebeevitardoblarseyfijarseconbridas).

4.Instalacióndelcontrolremotoinalámbricoydelterminalreceptor:Conecteel

bolsa.

Pardeterminalestriples(2).(Nota:Elmazodecablesdebeevitarbordesafilados.

N+delmóduloreceptoralextremodelaramadeunpardetresterminales(1).

atravésdeltuboPA.(LalongituddeltuboPAdebecortarsedeacuerdocon

Requisitosdeinstalación.)

Presioneelbotóndeinfladoenelpanel.Labombadeairefuncionaeinflaelaire.

terminaldelabatería.

Conecteelpaneldecontrol,labombadeaireylabolsadeairealamismaválvuladetresvías

Elextremodeconexióndelarnésdecableadoexpuestodebeestaraisladoy

ConecteelOUT+delmóduloreceptoralextremodelaramadeunparde

(Impermeabilizadoyfijadoconbridas.)

Tresterminales(2).YconectarelINdelmóduloreceptoralnegativo

Machine Translated by Google

1.Mododeclic:

Entrada:Elcontroladorestáencendido.Presionelatecladeaprendizajeenelcostadodelcontrolador

unavezconsecutiva.Elindicadorestáenestadodeaprendizaje.Presionecualquierbotóndelcontrol

remoto.Elindicadorparpadeatresveces,loqueindicaqueelaprendizajeestácompleto.

2.Mododeautobloqueo:Entrada:

Elcontroladorestáencendido.Presionelatecladeaprendizajeenelcostadodelcontroladordos

vecesconsecutivas.Elindicadorestáenestadodeaprendizaje.Presionecualquierbotóndelcontrol

remoto.Elindicadorparpadeatresveces,loqueindicaqueelaprendizajeestácompleto.

Uso:Pulseelbotóncorrespondientedelmandoadistanciayelreléseabrirá.Suelteelbotón

correspondientedelmandoadistanciayelreléseapagará.Sisiguepulsandoelbotóncorrespondiente

ynolosuelta,elrelépermaneceráencendido.Alsoltarelmandoadistancia,elbotóncorrespondiente

sedesconecta.

UtilicelallaveAllenparaajustarelumbraldebombeoautomáticodelsensordepresión.

Cuandolapresióndeairecaepordebajodelumbral,elsensorseactivaautomáticamente.

Labombadeairefuncionaydejadefuncionarcuandoelairbagalcanzaelumbral.

5.Instruccionesdelcontrolremoto.

3.Infladoautomático:

Machine Translated by Google

4.Borrarcódigo:

3.Mododeenclavamiento:

Uso:Pulseelmismobotóndelmandoadistancia.Pulseunavezparaabrirelrelé.

Uso:Pulseelbotóndeaperturadelmandoadistanciaparaabrirelrelé.Pulseelbotóndeapagado.

Botóndelcontrolremotoyelreléseapagará.

quepuedanprovocarunfuncionamientonodeseado.

Presiónelonuevamenteyelreléseapagará.

Cualquiercambioomodificaciónnoexpresamenteaprobadaporlaparteresponsable

Elcumplimientopodríaanularlaautoridaddelusuarioparaoperarelequipo.

Siesteequipocausainterferenciasperjudicialesalarecepciónderadiootelevisión,locualsepuededeterminar

encendiendoyapagandoelequipo,elusuario

delcontrolremoto.Elindicadorparpadeatresveces,loqueindicaqueel

Estedispositivocumpleconlaparte15delasnormasdelaFCC.Sufuncionamientoestásujetoa

energíadefrecuenciay,sinoseinstalayutilizadeacuerdoconlasinstrucciones,puedecausarinterferencias

perjudicialesparalascomunicacionesporradio.Sinembargo,noexiste

Elaprendizajeestácompleto.

lasdoscondicionessiguientes:(1)estedispositivonopuedecausarinterferenciasdañinas,y(2)estedispositivo

debeaceptarcualquierinterferenciarecibida,incluidalainterferencia

Lalimpiezaestácompleta.

diseñadoparaproporcionarunaprotecciónrazonablecontrainterferenciasperjudicialesenun

garantizarquenoseproduzcaninterferenciasenunainstalacióndeterminada.

controladortresvecesconsecutivas.Elindicadorestáenestadodeaprendizaje.Presione

Instalaciónresidencial.Esteequipogenera,utilizaypuederadiarondasderadio.

elbotóndeiniciodelcontrolremoto.Espere3segundos.Presioneelbotóndecierre

Nota:Lavinculaciónpredeterminadadefábricaestáenmododeinterbloqueo.Losusuariospuedencambiarla.

Cuandoelcontroladorestéencendido,presionelatecladeaprendizajeenelcostadodel

NOTA:Esteequipohasidoprobadoysehadeterminadoquecumpleconloslímitesparaun

Entrada:Elcontroladorestáencendido.Presionelatecladeaprendizajeenelcostadodel

controladorochovecesconsecutivas.Elindicadorparpadea,loqueindicaqueel

DispositivodigitaldeclaseB,deconformidadconlaParte15delasNormasdelaFCC.Estoslímitesson

Machine Translated by Google

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

Conectarelequipoaunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectado.

Elreceptorestáconectado.

Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

Eldispositivosepuedeutilizarencondicionesdeexposiciónportátilsinrestricciones.

Reorientaroreubicarlaantenareceptora.

Aumentarlaseparaciónentreelequipoyelreceptor.

medidas:

Serecomiendaintentarcorregirlainterferenciamedianteunoomásdelossiguientesmétodos:

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

EldispositivohasidoevaluadoparacumplirconlosrequisitosgeneralesdeexposiciónaRF.

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim

Lugar,RanchoCucamonga,CA91730

YHCONSULTINGLIMITADA.ALACARGODEYHConsulting

Oficinalimitada147,CenturionHouse,Londres

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOOD

NuevaGalesdelSur2122Australia

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

Carretera,StainesuponThames,Surrey,TW184AX

Machine Translated by Google

ZESTAW STEROWNIKA AMORTYZATORA POWIETRZA

MODEL:D0836002

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy,

aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL:D0836002

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

ZESTAW STEROWNIKA AMORTYZATORA POWIETRZA

Machine Translated by Google

NAZWA

Montaż panelu sterowania

1 szt.

seryjny

klucz z rączką o długości 5-15cm, 2 końcówki 1-3

uzupełniony. ponadto posiada zalety prostych akcesoriów i

1 szt.

śruby z łbem sześciokątnym zewnętrznym z podkładkami M525, 2 6mm

1 szt.

przekaźnik zdalnego sterowania

ciśnienie, elastyczna obsługa, wbudowany czujnik ciśnienia umożliwia regulację celu

M415, 1 przewód bezpiecznikowy 20A, 8 opasek kablowych nylonowych, 4 żółte HSC-3

1 opakowanie

Elektryczna wiertarka ręczna, ściągacz izolacji, klucz grzechotkowy i nasadka 8 mm, krzyżakowa

numer

przewód elektryczny*6m

Ten produkt to samochodowy system kompresora powietrza, którym można sterować za pomocą przycisku

ilość

przewód elektryczny*3m

(bloki.)

szybkozłączki trójdrożne, 1 M3 w kształcie litery L, sześciokątne

wygodna instalacja. Instalacja systemu trwa zaledwie 1 godzinę.

1 szt.

pompa powietrza

nasadki zacisków kablowych, 2 żółte zaciski z otworem wewnętrznym 10, 6

1 szt.

wartość ciśnienia, jeżeli jest niższa od wartości docelowej, ciśnienie zostanie automatycznie obniżone

panelu, ale można również użyć bezprzewodowego pilota do sterowania poduszką powietrzną

Rura PA*6m

zestaw akcesoriów (4 wkręty samogwintujące z łbem płaskim i podkładkami)

2. Zainstaluj wymagane narzędzia:

1. Opis produktu:

Machine Translated by Google

2. Podłącz wiązkę przewodów (jak pokazano na rysunku powyżej):

1. Zainstaluj pompę powietrza:

3. Procedura instalacji.

podłączenie pompy powietrza jest zakończone.

para zacisków potrójnych (2).

(Uwaga: Miejsce instalacji pompy powietrza powinno być oddalone od źródeł ciepła, suche i dobrze

wentylowane. Pompa powinna być utrzymywana na określonej wysokości od

(podłoże, aby zapobiec przedostawaniu się wody do pojazdu podczas brodzenia.)

Podłącz jeden koniec czujnika ciśnienia na panelu sterowania do końca odgałęzienia

zaciski trzy-zaciskowe (2) przez wiązkę przewodów. Naciśnij koniec ujemny, aby

Zamontuj filtr wlotu powietrza i przymocuj go do ramy za pomocą wkrętów samogwintujących.

zacisk pierścieniowy i podłącz go do wspólnego uziemienia na ramie. W ten sposób

zacisk pierścieniowy i podłącz go do dodatniego bieguna akumulatora.

trzy-zaciskowy (1) przez wiązkę przewodów. Następnie dociśnij drugi koniec do

śrubokręt, nóż uniwersalny

Podłącz jeden koniec przełącznika wypełnionego gazem na panelu sterowania do końca odgałęzienia

Podłącz dodatni koniec pompy powietrza do wspólnego końca pary przewodów.

pary potrójnych zacisków (1). Drugi koniec jest podłączony do końca odgałęzienia

Podłącz jeden koniec skrzynki bezpieczników 15A do wspólnego końca pary

Machine Translated by Google

4. Instrukcja obsługi panelu

2. Spuść powietrze:

Aby opróżnić poduszkę powietrzną, naciśnij przycisk zaworu odpowietrzającego na panelu.

1. Inflacja:

3. Podłącz rurę:

Naciśnij przycisk nadmuchiwania na panelu. Pompa powietrza działa i pompuje powietrze

Zacisk akumulatora.

Podłącz panel sterowania, pompę powietrza i poduszkę powietrzną do tego samego zaworu trójdrożnego

Odsłonięty koniec złącza wiązki przewodów powinien być zaizolowany i

Podłącz wyjście OUT+ modułu odbiorczego do końca rozgałęzienia pary

(zabezpieczone przed wilgocią i mocowane opaskami kablowymi.)

trzy-zaciskowy (2). I podłącz IN- modułu odbiorczego do ujemnego

4. Instalacja bezprzewodowego pilota zdalnego sterowania i terminala odbiorczego: Podłącz

pary potrójnych zacisków (1). Drugi koniec jest podłączony do końca odgałęzienia

(Uwaga: Rurę należy zabezpieczyć przed wyginaniem i zamocować opaskami kablowymi.)

torba.

para potrójnych zacisków (2). (Uwaga: Wiązka przewodów powinna unikać ostrych krawędzi.

N+ modułu odbiorczego do końca rozgałęzienia pary trójników (1).

przez rurę PA. (Długość rury PA należy przyciąć zgodnie z

(wymagania instalacyjne.)

Machine Translated by Google

Użycie: Naciśnij odpowiedni przycisk pilota, a przekaźnik się otworzy. Zwolnij odpowiedni przycisk

pilota, a przekaźnik się wyłączy. Jeśli będziesz naciskać odpowiedni przycisk i nie puścisz, przekaźnik

pozostanie włączony. Po zwolnieniu pilota odpowiedni przycisk zostanie rozłączony.

2. Tryb samoblokujący: Wejście:

Kontroler jest włączony. Naciśnij przycisk uczenia z boku kontrolera dwa razy z rzędu. Wskaźnik jest w

stanie uczenia. Naciśnij dowolny przycisk pilota. Wskaźnik zamiga trzy razy, wskazując, że uczenie jest

zakończone.

1. Tryb klikania:

Wejście: Kontroler jest włączony. Naciśnij przycisk uczenia z boku kontrolera jeden raz z rzędu.

Wskaźnik jest w stanie uczenia. Naciśnij dowolny przycisk pilota. Wskaźnik zamiga trzy razy, wskazując,

że uczenie jest zakończone.

Użyj klucza imbusowego, aby wyregulować próg automatycznego pompowania czujnika

ciśnienia. Gdy ciśnienie powietrza spadnie poniżej progu, czujnik automatycznie się włączy.

Pompa powietrza działa i przestaje działać po osiągnięciu progu przez poduszkę powietrzną.

5. Instrukcje dotyczące pilota zdalnego sterowania.

3. Automatyczna inflacja:

Machine Translated by Google

3. Tryb blokady:

4. Wyczyść kod:

czyszczenie zostało zakończone.

następujące dwa warunki: (1) urządzenie to nie może powodować szkodliwych zakłóceń oraz (2)

urządzenie to musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia

zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w

kontroler trzy razy z rzędu. Wskaźnik jest w stanie uczenia się. Naciśnij

instalacja mieszkaniowa. Ten sprzęt generuje, wykorzystuje i może emitować fale radiowe

gwarantujemy, że w konkretnej instalacji nie wystąpią żadne zakłócenia.

przycisk start na pilocie. Poczekaj 3 sekundy. Naciśnij przycisk zamykania

Uwaga: Domyślne powiązanie fabryczne jest w trybie interlock. Użytkownicy mogą to zmienić.

Po włączeniu kontrolera naciśnij przycisk nauki znajdujący się z boku kontrolera.

UWAGA: To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla

Wejście: Kontroler jest włączony. Naciśnij przycisk uczenia z boku

kontroler osiem razy z rzędu. Wskaźnik miga, wskazując, że

Urządzenie cyfrowe klasy B, zgodnie z częścią 15 przepisów FCC. Te limity są

Użycie: Naciśnij ten sam przycisk na pilocie. Naciśnij go raz, przekaźnik się otworzy.

Użycie: Naciśnij przycisk otwierania na pilocie, aby otworzyć przekaźnik. Naciśnij przycisk wyłączania

przycisk pilota i przekaźnik wyłączy się

co może spowodować niepożądane działanie.

Naciśnij ponownie, a przekaźnik wyłączy się.

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za

niezgodność z przepisami może spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu.

Jeżeli urządzenie to powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić

poprzez wyłączenie i ponowne włączenie urządzenia, użytkownik jest zobowiązany:

pilota. Wskaźnik miga trzy razy, wskazując, że

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

energii częstotliwości i jeśli nie jest zainstalowana i używana zgodnie z instrukcją, może powodować

szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

nauka jest zakończona.

Machine Translated by Google

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Miejsce, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED. C/O YH Consulting

E-CrossStu GmbH

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

Droga, Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

Biuro Limited 147, Centurion House, Londyn

-- Podłącz urządzenie do gniazdka w innym obwodzie niż ten, do którego jest podłączone.

Odbiornik jest podłączony.

-- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

urządzenie może być używane w warunkach przenośnej ekspozycji bez ograniczeń

-- Zmiana orientacji lub położenia anteny odbiorczej.

-- Zwiększ odległość między urządzeniem i odbiornikiem.

środki:

zachęcamy do podjęcia próby skorygowania zakłóceń poprzez jedno lub więcej z następujących działań

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Urządzenie zostało ocenione pod kątem spełnienia ogólnego wymogu narażenia na działanie fal radiowych.

Przedstawiciel UE

REP WIELKIEJ BRYTANII

Machine Translated by Google

MODEL:D0836002

AIR SHOCK CONTROLLER-KIT

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

AIR SHOCK CONTROLLER-KIT

HULP NODIG? NEEM CONTACT MET ONS OP!

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-

of software-updates voor ons product zijn.

MODEL:D0836002

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

1. Productbeschrijving:

2. Installeer de benodigde tools:

aangevuld. Bovendien heeft het de voordelen van eenvoudige accessoires en

1 stuks

snelkoppeling driewegconnectoren, 1 M3 L-vormige zeskant

buitenzeskantschroeven met ringen M525, 2 6mm

druk, flexibele bediening, ingebouwde druksensor schakelaar kan het doel aanpassen

afstandsbediening relais

1 stuks

M415, 1 20A zekeringdraad, 8 nylon kabelbinders, 4 HSC-3 geel

1 pakket

Montage van het bedieningspaneel

Elektrische handboormachine, draadstripper, ratelsleutel en 8mm dop, kruiskop

NAAM

serieel

1 stuks

sleutel met handvatlengte van 5-15 cm, 2 1-tot-3-aansluiting

drukwaarde, als deze onder de streefwaarde ligt, wordt de druk automatisch aangepast

draadklemkappen, 2 gele aansluitingen met binnengat 10, 6

1 stuks

het paneel, maar kan ook de draadloze afstandsbediening gebruiken om de airbag te bedienen

PA-buis*6m

accessoirekit (4 zelftappende schroeven met platte kop en ringen)

Dit product is een autoluchtcompressorsysteem, het kan worden bediend met de knop op

hoeveelheid

nummer

elektrische draad*6m

elektrische draad*3m

blokken.)

Eenvoudige installatie. De installatie van het systeem duurt slechts 1 uur.

1 stuks

luchtpomp

Machine Translated by Google

3. Installatieprocedure.

2. Sluit de kabelboom aan (zoals weergegeven in de afbeelding hierboven):

1. Installeer de luchtpomp:

drie-terminal (1) door de kabelboom. Druk vervolgens het andere uiteinde op de

de ringterminal en verbind deze met een gemeenschappelijke aarde op het frame. Zo is de

Sluit het ene uiteinde van de gasgevulde schakelaar op het bedieningspaneel aan op het aftakuiteinde

ringklem en verbind deze met de positieve pool van de accu.

schroevendraaier, stanleymes

Sluit de positieve kant van de luchtpomp aan op het gemeenschappelijke uiteinde van een paar

van een paar drievoudige aansluitingen (1). Het andere uiteinde is verbonden met het vertakkingsuiteinde van een

Sluit het ene uiteinde van de 15A-zekeringkast aan op het gemeenschappelijke uiteinde van een paar

paar drievoudige aansluitingen (2).

(Opmerking: De installatielocatie van de luchtpomp moet uit de buurt van warmtebronnen zijn, droog en goed

geventileerd worden gehouden. Het moet op een bepaalde hoogte van de

De aansluiting van de luchtpomp is voltooid.

(om te voorkomen dat er water in het voertuig komt tijdens het waden.)

Sluit het ene uiteinde van de druksensor op het bedieningspaneel aan op het aftakuiteinde

drie-polige aansluitingen (2) door de kabelboom. Druk de negatieve kant naar

Plaats het luchtinlaatfilter en bevestig het met zelftappende schroeven aan het frame.

Machine Translated by Google

4. Bedieningsinstructies voor het paneel

2. Leeg laten lopen:

Druk op de ontluchtingsknop op het paneel om de airbag leeg te laten lopen.

1. Inflatie:

3. Sluit de pijp aan:

(Let op: De buis mag niet buigen en moet worden vastgezet met kabelbinders.)

drie-terminal (2). En verbind de IN- van de ontvangende module met de negatieve

tas.

van een paar drievoudige aansluitingen (1). Het andere uiteinde is verbonden met het vertakkingsuiteinde van een

4. Installatie van draadloze afstandsbediening en ontvangstterminal: Sluit de

paar drievoudige aansluitingen (2). (Let op: De kabelboom mag geen scherpe randen hebben.

N+ van de ontvangende module aan het vertakkingseinde van een paar drie-terminal (1).

door de PA-buis. (De lengte van de PA-buis moet worden afgesneden volgens

installatievereisten.)

Druk op de opblaasknop op het paneel. De luchtpomp werkt en blaast de lucht op

aansluiting van de accu.

Sluit het bedieningspaneel, de luchtpomp en de airbag aan op dezelfde driewegklep

Het uiteinde van de blootliggende kabelboomverbinding moet worden geïsoleerd en

Sluit de OUT+ van de ontvangende module aan op het vertakte uiteinde van een paar

(waterdicht gemaakt en vastgezet met kabelbinders.)

Machine Translated by Google

1. Klikmodus: Invoer:

De controller is ingeschakeld. Druk één keer achter elkaar op de leertoets aan de zijkant van de

controller. De indicator staat in de leerstatus. Druk op een willekeurige knop van de afstandsbediening.

De indicator knippert drie keer, wat aangeeft dat het leren is voltooid.

2. Zelfvergrendelende modus:

Invoer: De controller is ingeschakeld. Druk twee keer achter elkaar op de leertoets aan de zijkant van

de controller. De indicator staat in de leerstatus. Druk op een willekeurige knop van de afstandsbediening.

De indicator knippert drie keer, wat aangeeft dat het leren is voltooid.

Gebruik: Druk op de overeenkomstige knop van de afstandsbediening en het relais gaat open. Laat

de overeenkomstige knop van de afstandsbediening los en het relais gaat uit. Als u de overeenkomstige

knop ingedrukt houdt en niet loslaat, blijft het relais aan. Wanneer u de afstandsbediening loslaat,

wordt de overeenkomstige knop losgekoppeld.

Gebruik de inbussleutel om de automatische pompdrempel van de druksensor aan te passen.

Wanneer de luchtdruk onder de drempel zakt, schakelt de sensor automatisch in. De luchtpomp

werkt en stopt met werken nadat de airbag de drempel bereikt.

5. Instructies voor de afstandsbediening.

3. Automatische inflatie:

Machine Translated by Google

controller acht keer achter elkaar. De indicator knippert, wat aangeeft dat de

Gebruik: Druk op de open-knop van de afstandsbediening om het relais te openen. Druk op de uit-knop

die een ongewenste werking kunnen veroorzaken.

Gebruik: Druk op dezelfde knop van de afstandsbediening. Druk er één keer op, het relais gaat open.

knop van de afstandsbediening en het relais zal uitschakelen

Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor

Digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn

Als u nogmaals drukt, wordt het relais uitgeschakeld.

Naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

van de afstandsbediening. De indicator knippert drie keer, wat aangeeft dat de

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan

frequentie-energie en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke

interferentie veroorzaken in radiocommunicatie. Er is echter geen

het leren is voltooid.

de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit

apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie

garanderen dat er in een bepaalde installatie geen interferentie zal optreden.

Als dit apparaat schadelijke interferentie veroorzaakt bij de radio- of televisieontvangst, wat kan worden

vastgesteld door het apparaat uit en weer in te schakelen, is de gebruiker aansprakelijk.

controller drie keer achter elkaar. De indicator is in de leerstatus. Druk op

Het opruimen is voltooid.

ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een

de startknop van de afstandsbediening. Wacht 3 seconden. Druk op de sluitknop

Let op: De standaard fabrieksbinding is in interlock-modus. Gebruikers kunnen dit wijzigen.

residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiogolven uitstralen

Wanneer de controller is ingeschakeld, drukt u op de leertoets aan de zijkant van de

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een

Input: De controller is ingeschakeld. Druk op de leertoets aan de zijkant van de

4. Code wissen:

3. Interlock-modus:

Machine Translated by Google

Plaats, Rancho Cucamonga, CA 91730

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

YH CONSULTING LIMITED. C/O YH Consulting

E-CrossStu GmbH

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Weg, Staines-upon-Thames, Surrey, TW18 4AX

Beperkt kantoor 147, Centurion House, Londen

Mainzer Landstr.69,

60329 Frankfurt am Main.

De ontvanger is aangesloten.

-- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

-- Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de apparatuur is aangesloten.

Het apparaat is geëvalueerd om te voldoen aan de algemene RF-blootstellingsvereisten.

-- Heroriënteer of verplaats de ontvangstantenne.

-- Vergroot de afstand tussen de apparatuur en de ontvanger.

maatregelen:

aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende

www.vevor.com/support

apparaat kan zonder beperking in draagbare blootstellingsomstandigheden worden gebruikt

Technische ondersteuning en e-garantiecertificaat

EC-REP

VK REP

Machine Translated by Google

MODELL: D0836002

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

LUFTSTÖD KIT

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: D0836002

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BEHÖVER HJÄLP? KONTAKTA OSS!

LUFTSTÖD KIT

Machine Translated by Google

elektrisk tråd*6m

tryck, flexibel drift, inbyggd trycksensorbrytare kan justera målet

fjärrkontrollrelä

M415, 1 st 20A säkringskabel, 8 buntband i nylon, 4 st HSC-3 gula

1 st

block.)

yttre sexkantsskruvar med brickor M525, 2 6mm 1 paket

fyllt på. dessutom har den fördelarna med enkla tillbehör och

1 st

Elektrisk handborr, trådavdragare, spärrnyckel och 8 mm hylsa, Phillips

serie

1 st

nyckel med handtagslängd på 5-15cm, 2 1-till-3 terminaler

Montering av kontrollpanel

NAMN

panelen, men kan också använda den trådlösa fjärrkontrollen för att styra krockkudden

PA-rör*6m

tillbehörssats (4 självgängande skruvar med platt huvud med brickor

1 st

trådklämmor, 2 gula terminaler med inre hål 10, 6

tryckvärde, om det är under målvärdet kommer trycket att bli automatiskt

snabbkopplade trevägskontakter, 1 M3 L-formad sexkant

bekväm installation. Det tar bara 1 timme att slutföra systeminstallationen.

1 st

Denna produkt är ett billuftkompressorsystem, det kan styras med knappen på

kvantitet

elektrisk tråd*3m

luftpump

antal

2. Installera nödvändiga verktyg:

1. Produktbeskrivning:

Machine Translated by Google

1. Installera luftpumpen:

2. Anslut ledningsmattan (enligt bilden ovan):

3. Installationsprocedur.

par trippelterminaler (2).

Anslut ena änden av 15A säkringsdosan till den gemensamma änden av ett par

av ett par trippelterminaler (1). Den andra änden är ansluten till grenänden av a

Anslut den positiva änden av luftpumpen till den gemensamma änden av ett par

ringterminalen och anslut den till batteriets pluspol.

skruvmejsel, brukskniv

tre-uttag (1) genom ledningsmattan. Tryck sedan den andra änden till

Anslut ena änden av den gasfyllda omkopplaren på kontrollpanelen till grenänden

Installera luftintagsfiltret och montera det på ramen med självgängande skruvar.

ringterminalen och anslut den till en gemensam jord på ramen. Alltså

tre terminaler (2) genom kabelstammen. Tryck på den negativa änden till

mark för att förhindra att vatten kommer in i fordonet när man vadar.)

Anslut ena änden av trycksensorn på manöverpanelen till grenänden

anslutningen av luftpumpen är klar.

(Obs: Installationsplatsen för luftpumpen bör vara borta från värmekällor, hållas torr och

välventilerad. Den bör hållas på en viss höjd från

Machine Translated by Google

4. Paneldriftsinstruktion-

1. Inflation:

Tryck på avluftningsventilknappen på panelen för att tömma krockkudden.

2. Töm luft:

3. Anslut röret:

Tryck på uppblåsningsknappen på panelen. Luftpumpen fungerar och blåser upp luften

installationskrav.)

genom PA-röret. (Längden på PA-röret ska kapas enligt

par trippelterminaler (2). (Obs: ledningsnätet bör undvika vassa kanter.

N+ av den mottagande modulen till grenänden av ett par tre-terminaler (1).

av ett par trippelterminaler (1). Den andra änden är ansluten till grenänden av a

4. Installation av trådlös fjärrkontroll och mottagningsterminal: Anslut

(Obs: Röret ska undvika att böjas och fixeras med buntband.)

väska.

vattentät och fixerad med buntband.)

tre terminaler (2). Och anslut IN- på den mottagande modulen till minuset

Anslut OUT+ på den mottagande modulen till grenänden av ett par

Den exponerade kabelstammens anslutningsände ska vara isolerad och

Anslut kontrollpanelen, luftpumpen och krockkudden till samma trevägsventil

batteriets pol.

Machine Translated by Google

5. Fjärrkontrollinstruktioner.

1. Klickläge: Ingång:

Styrenheten är påslagen. Tryck på inlärningsknappen på sidan av kontrollenheten en gång i följd.

Indikatorn är i inlärningsläge. Tryck på valfri knapp på fjärrkontrollen. Indikatorn blinkar tre gånger, vilket

indikerar att inlärningen är klar.

Användning: Tryck på motsvarande knapp på fjärrkontrollen så öppnas reläet. Släpp motsvarande

knapp på fjärrkontrollen och reläet stängs av. Om du fortsätter att trycka på motsvarande knapp och inte

släpper taget förblir reläet på. När du släpper fjärrkontrollen kopplas motsvarande knapp bort.

Använd insexnyckeln för att justera trycksensorns automatiska pumptröskel. När lufttrycket sjunker

under tröskeln slås sensorn på automatiskt. Luftpumpen fungerar och slutar fungera efter att

krockkudden når tröskeln.

2. Självlåsande läge: Ingång:

Styrenheten är påslagen. Tryck på inlärningsknappen på sidan av kontrollenheten två gånger i följd.

Indikatorn är i inlärningsläge. Tryck på valfri knapp på fjärrkontrollen. Indikatorn blinkar tre gånger, vilket

indikerar att inlärningen är klar.

3. Automatisk uppblåsning:

Machine Translated by Google

4. Rensa kod:

3. Förreglingsläge:

utformad för att ge rimligt skydd mot skadlig störning i en

följande två villkor: (1) denna enhet får inte orsaka skadliga störningar, och (2) denna

enhet måste acceptera alla mottagna störningar, inklusive störningar

inlärningen är klar.

garantera att störningar inte kommer att inträffa i en viss installation.

på fjärrkontrollen. Indikatorn blinkar tre gånger, vilket indikerar att

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

Tryck igen, reläet stängs av.

överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen.

frekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna,

orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

Eventuella ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för

Användning: Tryck på samma knapp på fjärrkontrollen. Tryck en gång, reläet öppnas.

knappen på fjärrkontrollen och reläet stängs av

Om denna utrustning orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan

fastställas genom att stänga av och slå på utrustningen, är användaren

Användning: Tryck på öppningsknappen på fjärrkontrollen för att öppna reläet. Tryck på av

som kan orsaka oönskad funktion.

Ingång: Styrenheten är påslagen. Tryck på inlärningsknappen på sidan av

kontrollenheten åtta gånger i följd. Indikatorn blinkar, vilket indikerar att

Klass B digital enhet, i enlighet med del 15 av FCC-reglerna. Dessa gränser är

När styrenheten är påslagen trycker du på inlärningsknappen på sidan av

OBS: Denna utrustning har testats och befunnits uppfylla gränserna för a

bostadsinstallation. Denna utrustning genererar, använder och kan utstråla radio

startknappen på fjärrkontrollen. Vänta i 3 sekunder. Tryck på stängningsknappen

Obs! Den fabriksinställda bindningen är i spärrläge. Användare kan ändra det.

röjningen är klar.

kontroller tre gånger i följd. Indikatorn är i inlärningsläge. Trycka

Machine Translated by Google

UK REP

EC REP

-- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

mottagaren är ansluten.

-- Öka avståndet mellan utrustningen och mottagaren.

www.vevor.com/support

åtgärder:

-- Anslut utrustningen till ett uttag på en annan krets än den till vilken

-- Rikta om eller flytta mottagningsantennen.

uppmuntras att försöka korrigera störningen genom ett eller flera av följande

enheten kan användas i bärbart exponeringstillstånd utan begränsningar

Teknisk support och e-garanticertifikat

Enheten har utvärderats för att uppfylla allmänna krav på RF-exponering. De

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

NSW 2122 Australien

Road, Staines-upon-Thames, Surrey, TW18 4AX

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

YH CONSULTING LIMITED. C/O YH Consulting

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Limited Office 147, Centurion House, London

Machine Translated by Google

Vevor D0836001 Air Shock Controller Kit 12V 100PSI Wireless On Board Air Compressor System

Product's Documents

User Manual

Specifications

Vevor D0836001 Questions and Answers
