Made in P.R.C.
Art.Nr.
5906117901, 5906117903, 5906117904,
5906117905, 59061179969, 59061179977
AusgabeNr.
5906117901_0504
Rev.Nr.
13/04/2026
HC24V
DE
Kompressor | Originalbetriebsanleitung ...... 4
GB
Compressor | Translation of the original
instructions .................................................. 18
BG
Компресор | Превод на оригиналната
инструкция.................................................. 29
GR
Συμπιεστής | Μετάφραση του πρωτοτύπου
των οδηγιών χρήσης ................................... 41
RO
Compresor | Traducere a instrucțiunilor
originale....................................................... 54
RS
Kompresor | Prevod originalnog uputstva za
upotrebu ...................................................... 66
TR
Kompresör | Orijinal kullanma kılavuzunun
çevirisi ......................................................... 77
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
1
2
+
3a
2 3b
3 4
5 6
Vorlage
Polygonzug
Ecken
21 3 4
5
6
7
2
2
2b 2a
7
7
7b
7a
7c
7d
7e
7a 7b 7c 7d 7e
2
2a
2a
2b
2b2
1
2 www.scheppach.com
87
2
+
3a
2 3b
9
6
6
7
7
7
Vorlage
Polygonzug
Ecken
5 5a
33a 4
6
6a
3www.scheppach.com
Inhaltsverzeichnis
1 Einleitung ........................................................... 5
2 Bestimmungsgemäße Verwendung................... 5
3 Produktbeschreibung (Abb.1-9) ........................ 5
4 Lieferumfang (Abb.1,2) .................................... 5
5 Auspacken ......................................................... 6
6 Technische Daten .............................................. 6
7 Sicherheitshinweise ........................................... 6
8 Montage ............................................................. 10
9 Vor Inbetriebnahme............................................ 11
10 Bedienung.......................................................... 11
11 Elektrischer Anschluss....................................... 11
12 Reinigung und Wartung ..................................... 12
13 Lagerung und Transport..................................... 13
14 Reparatur und Ersatzteilbestellung.................... 13
15 Entsorgung und Wiederverwertung.................... 14
16 Störungsabhilfe .................................................. 14
17 EU-Konformitätserklärung.................................. 15

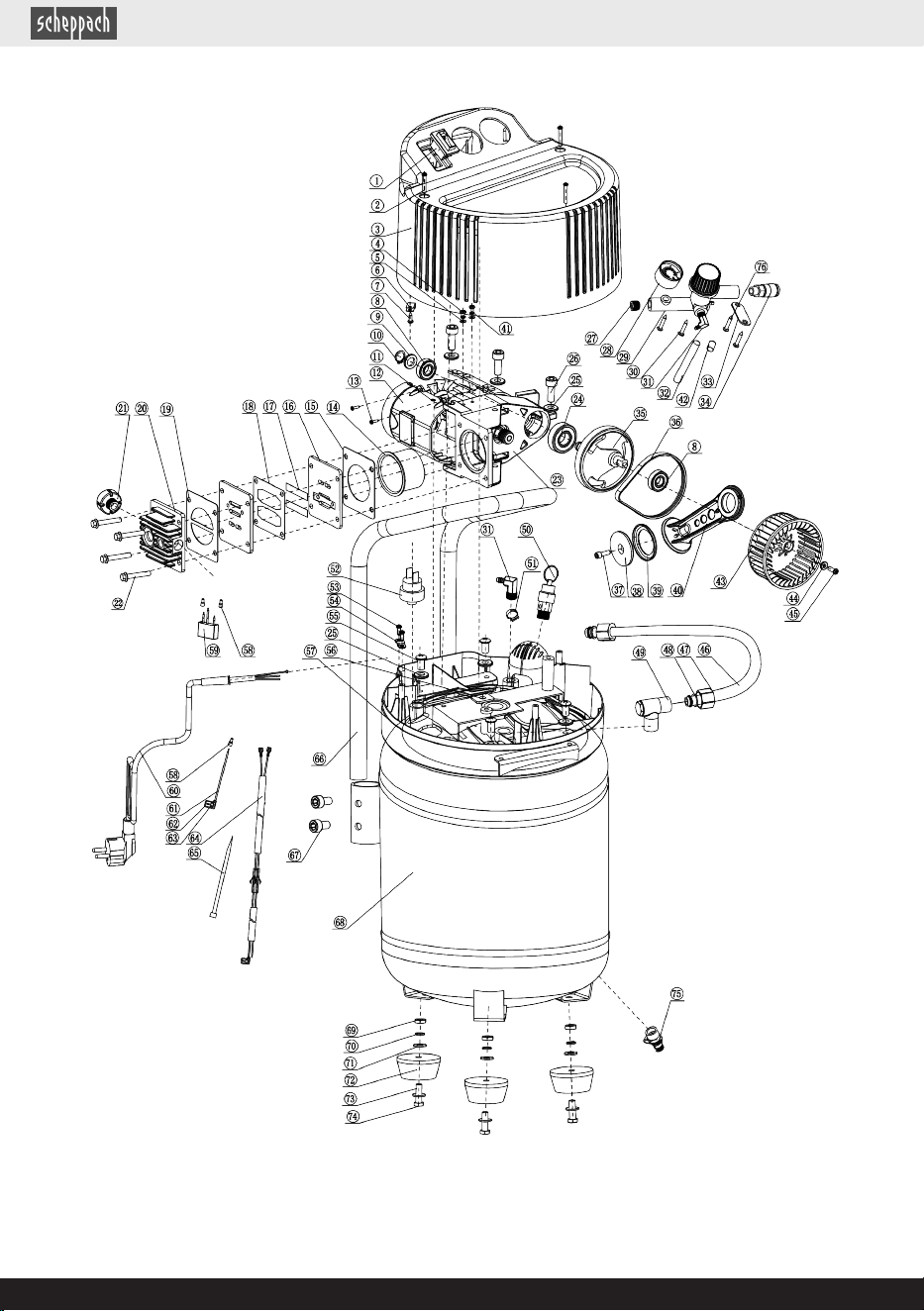

18 Explosionszeichnung ......................................... 88

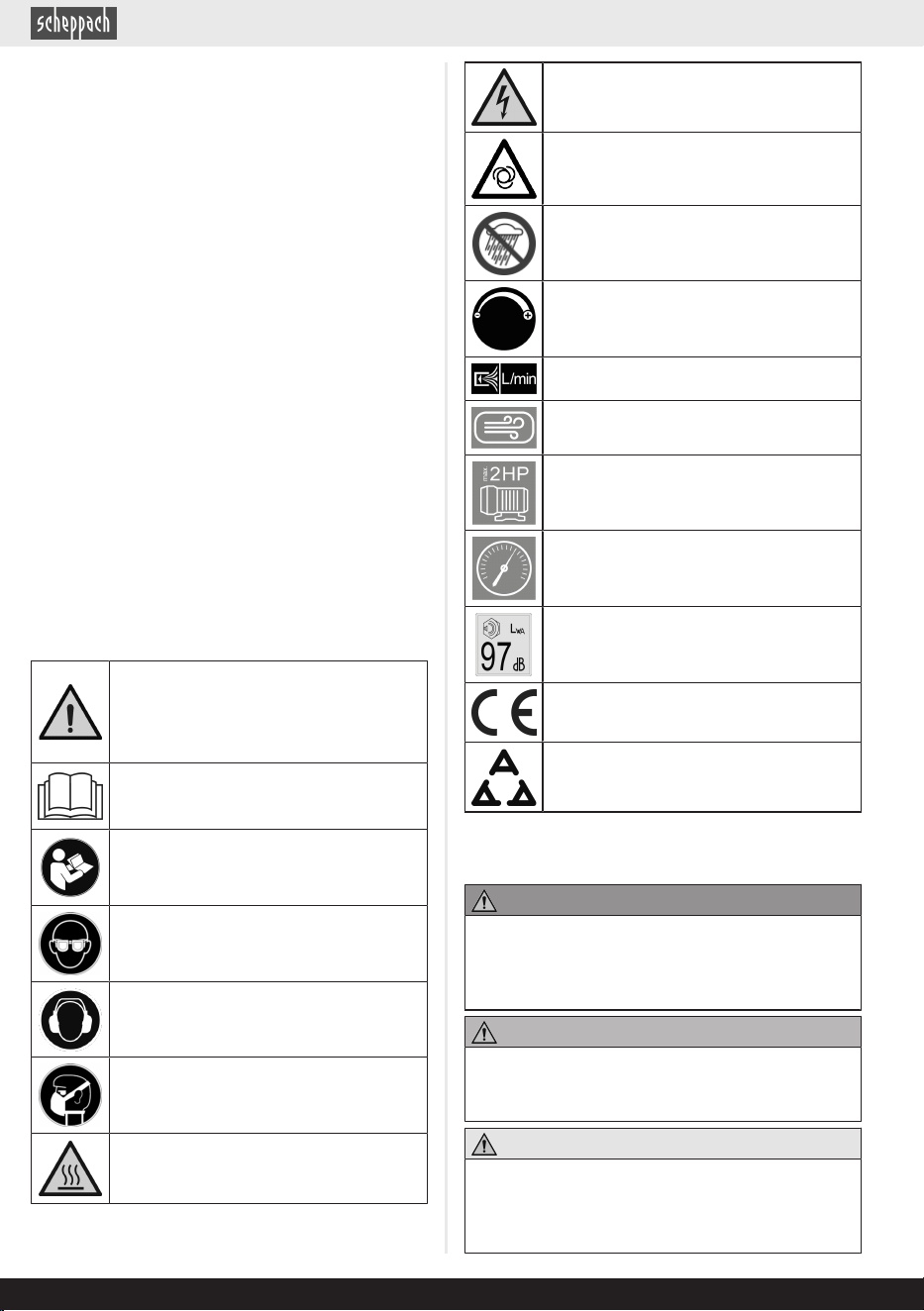

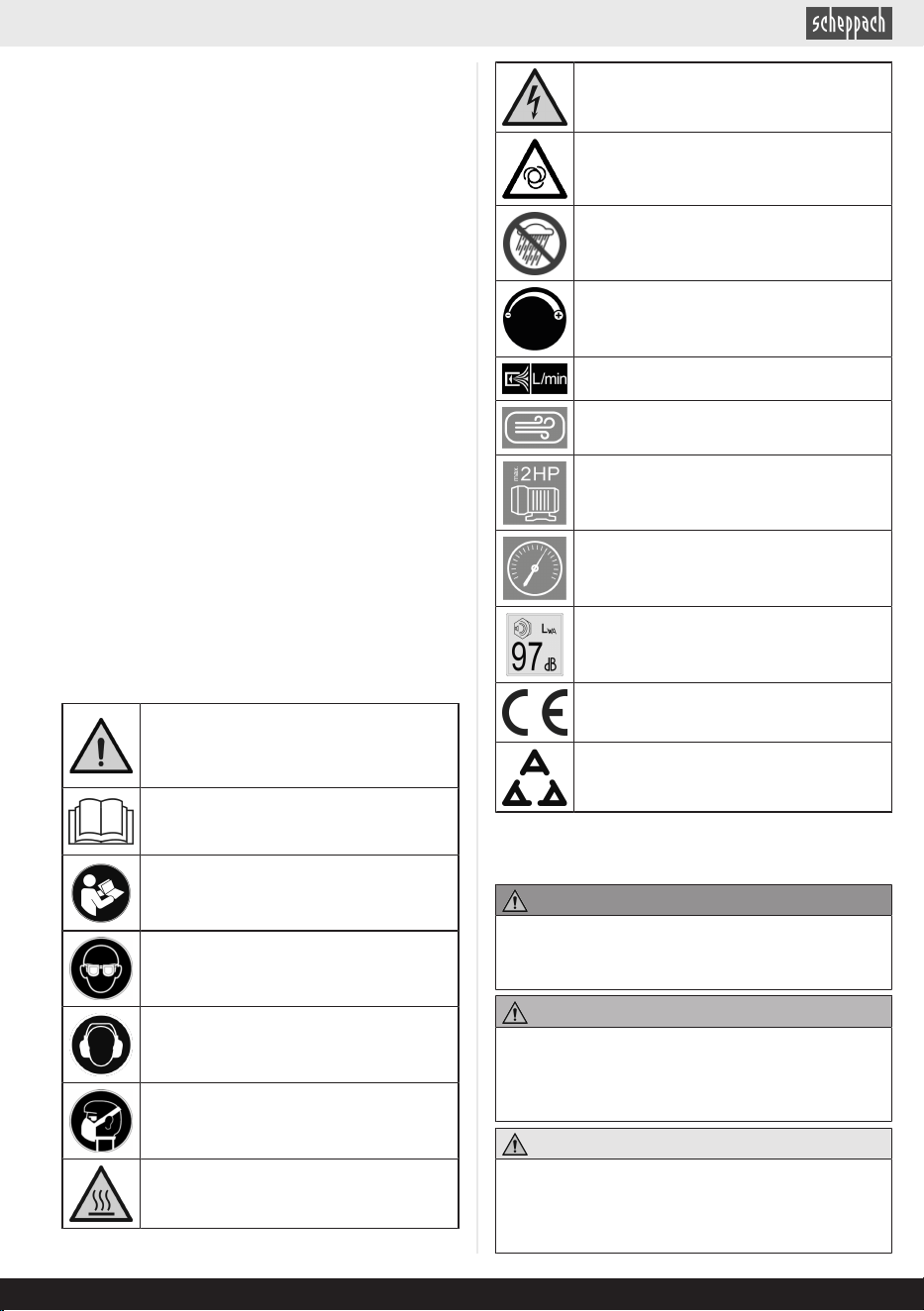

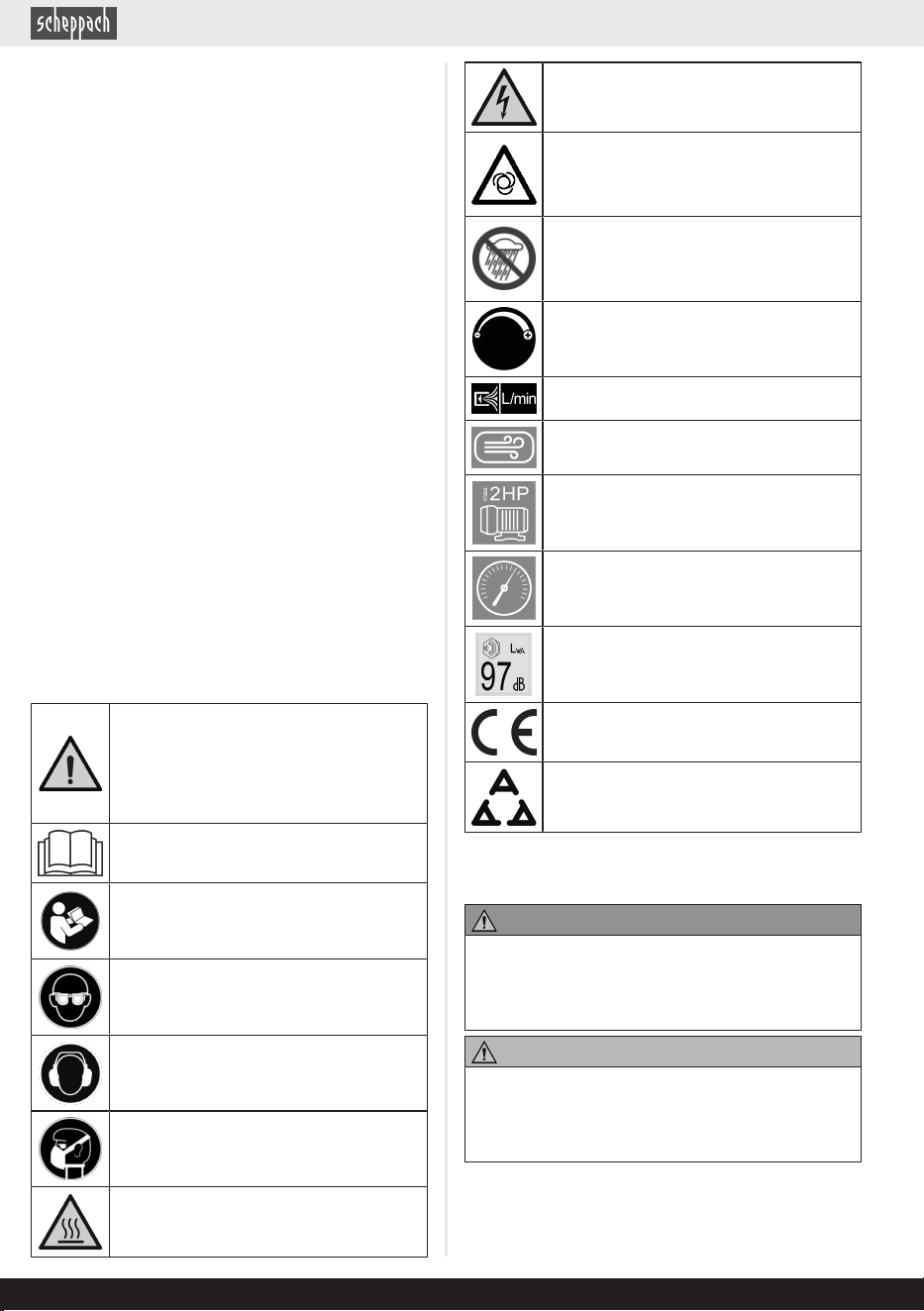

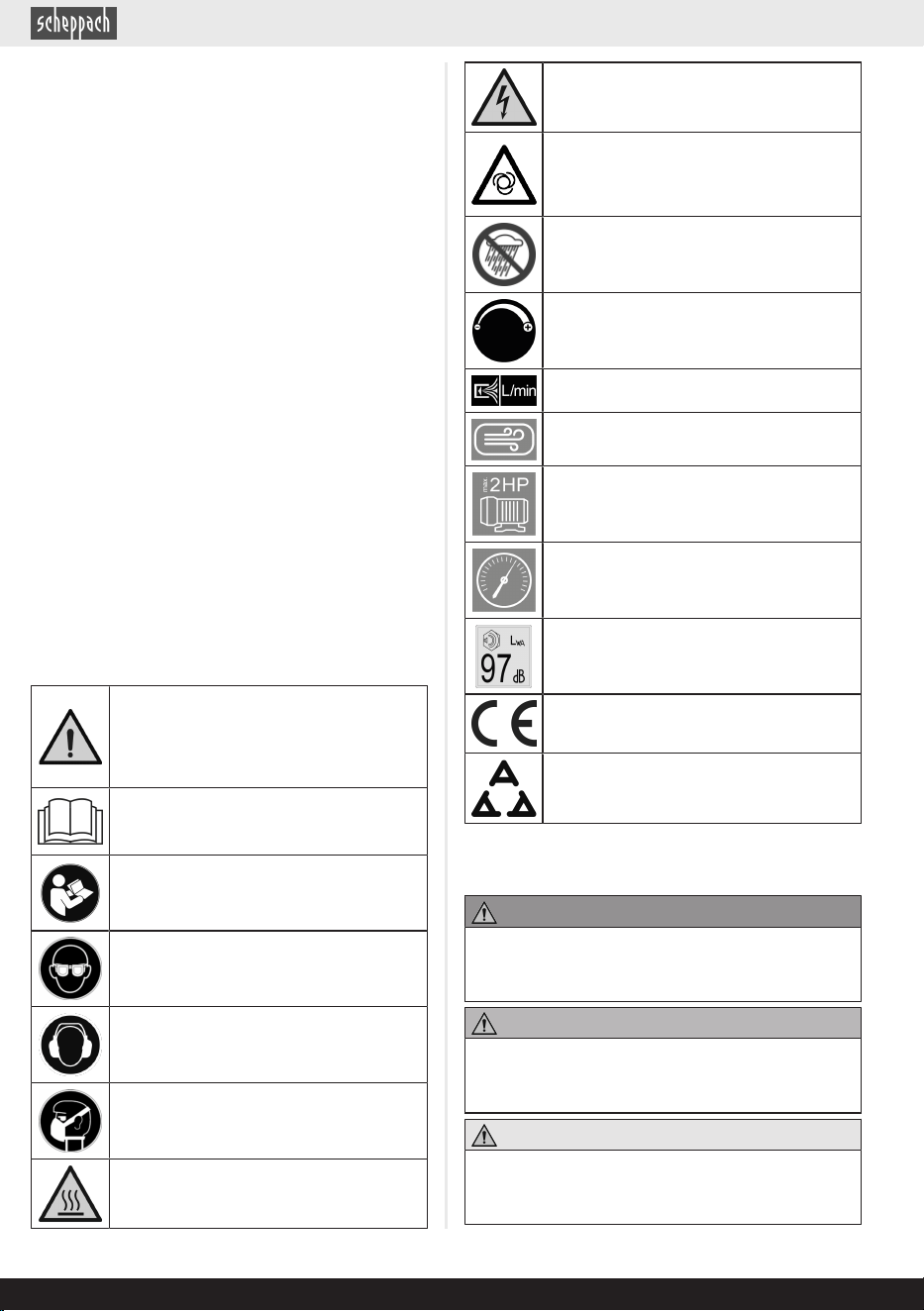

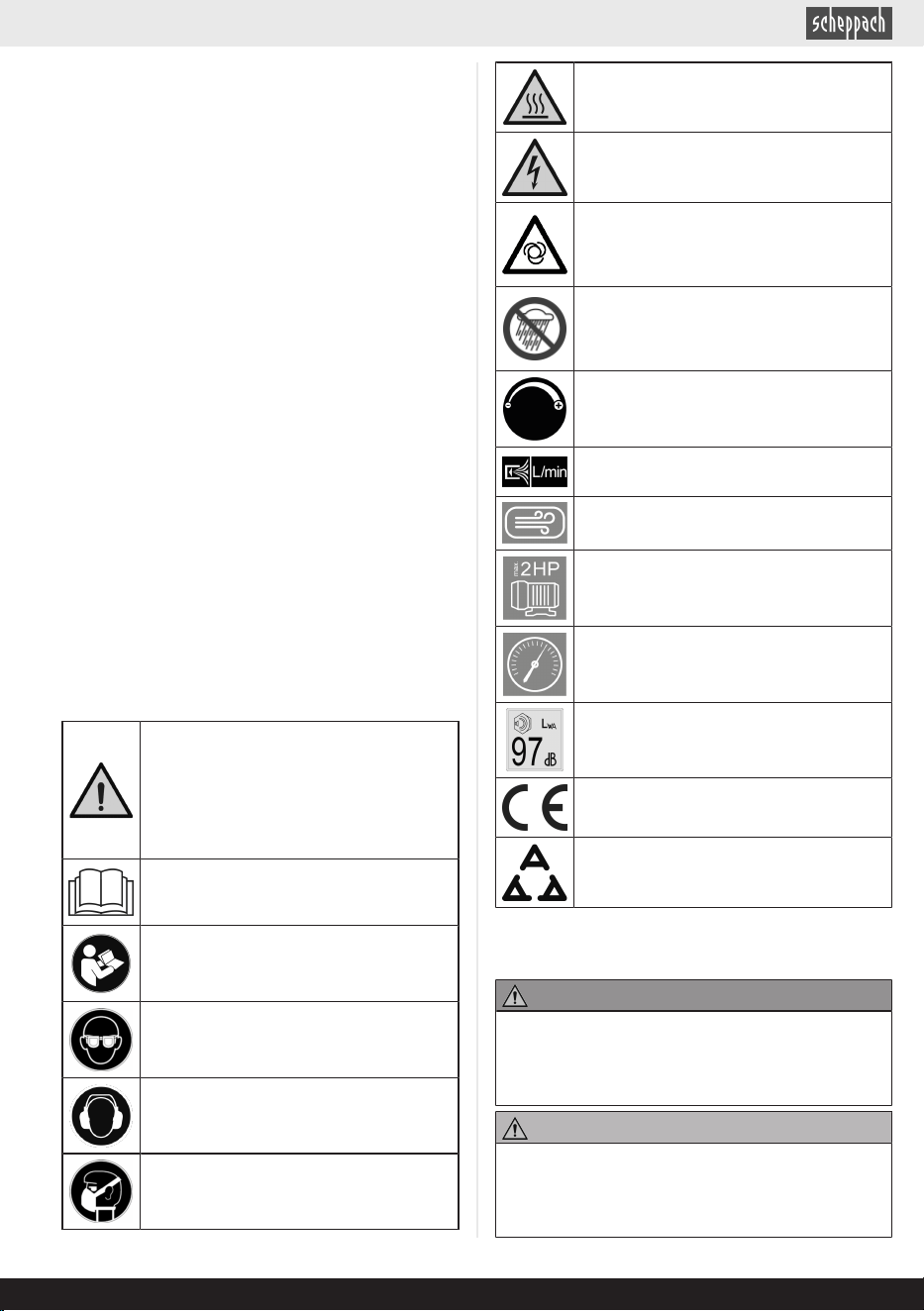

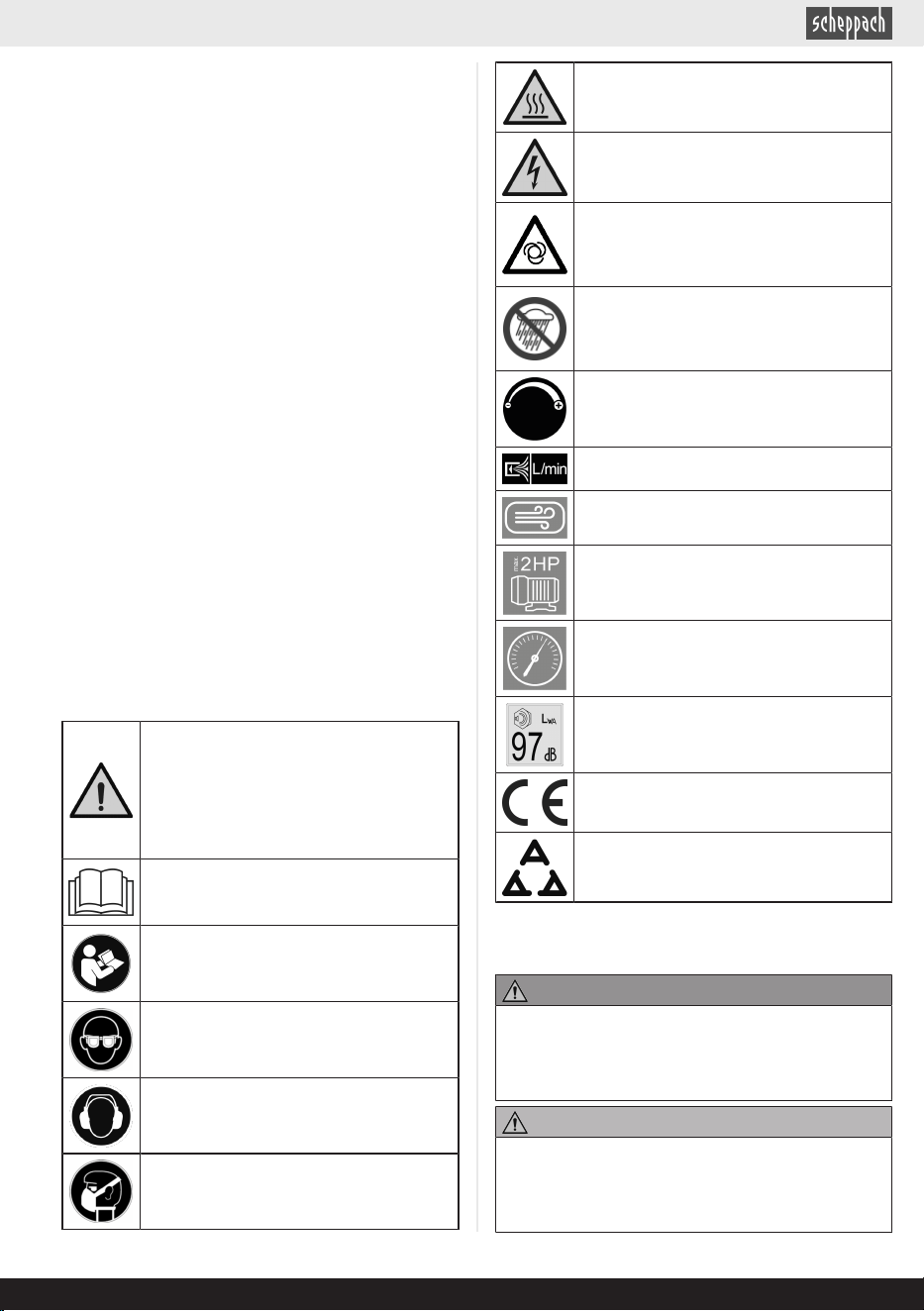

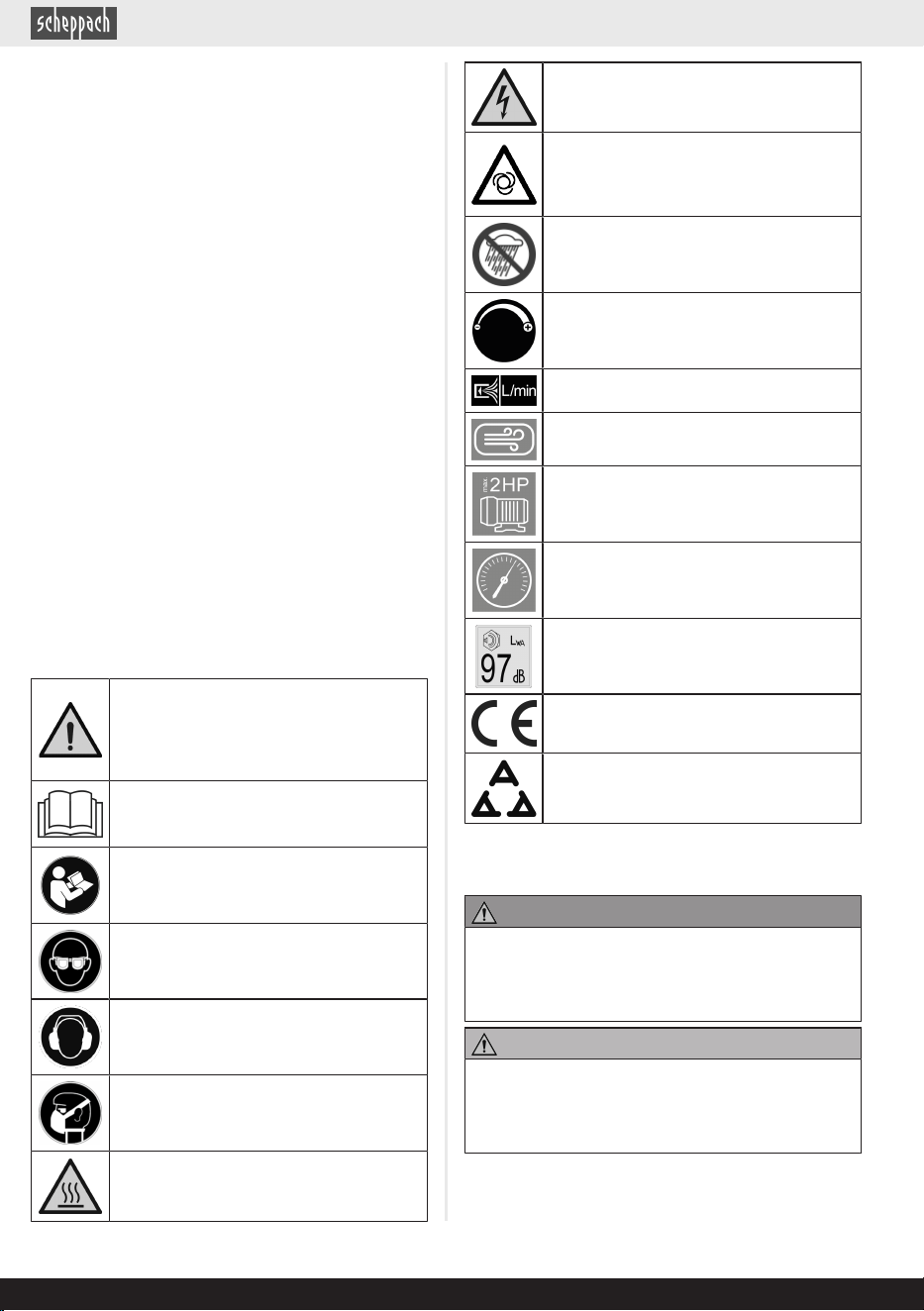

Erklärung der Symbole auf dem
Produkt
Die Verwendung von Symbolen in diesem Handbuch soll
Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si-
cherheitssymbole und Erklärungen, die diese begleiten,
müssen genau verstanden werden. Die Warnungen
selbst beseitigen keine Risiken und können korrekte Maß-
nahmen zum Verhüten von Unfällen nicht ersetzen.
Achtung! Das Nichtbeachten der an dem
Produkt angebrachten Sicherheitszeichen
und Warnhinweise sowie das Nichtbeachten
der Sicherheits- und Betriebshinweise kann
zu schweren Verletzungen bis hin zum Tod
führen.
Vor Inbetriebnahme Betriebsanleitung und
Sicherheitshinweise lesen und beachten!
Vor Inbetriebnahme Betriebsanleitung und
Sicherheitshinweise lesen und beachten!
Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehörschutz.
Bei Staubentwicklung Atemschutz tragen!
Achtung heiße Oberfläche - Verbrennungs-
gefahr.
Warnung vor elektrischer Spannung.
Warnung! Das Produkt ist mit einer automa-
tisierten Anlaufsteuerung ausgestattet. Hal-
ten Sie Dritte vom Arbeitsbereich des Pro-
duktes fern!
Setzen Sie das Produkt nicht dem Regen
aus. Das Produkt darf nur unter trockenen
Umgebungsbedingungen stationiert, gela-
gert und betrieben werden.
Druckregler.
Luftansaugleistung des Kompressors
Druckbehältervolumen
Pferdestärke (PS)
Betriebsdruck
Garantierter Schallleistungspegel des Pro-
dukts.
Das Produkt entspricht den geltenden euro-
päischen Richtlinien.
Das Produkt entspricht den geltenden serbi-
schen Richtlinien.
Erklärung der Signalwörter in der
Betriebsanleitung
GEFAHR
Signalwort zur Kennzeichnung einer unmit-
telbar bevorstehenden Gefährdungssituation,
die, wenn sie nicht vermieden wird, den Tod
oder eine schwere Verletzung zur Folge hat.
WARNUNG
Signalwort zur Kennzeichnung einer mögli-
chen Gefährdungssituation, die, wenn sie
nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben könnte.
4 | DE www.scheppach.com
VORSICHT
Signalwort zur Kennzeichnung einer mögli-
chen Gefährdungssituation, die, wenn sie
nicht vermieden wird, eine geringfügige oder
mäßige Verletzung zur Folge haben könnte.
ACHTUNG
Signalwort zur Kennzeichnung einer mögli-
chen Gefährdungssituation, die, wenn sie
nicht vermieden wird, Sachschäden am Pro-
dukt oder Eigentum/Besitz zur Folge haben
könnte.
1 Einleitung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Hinweis:
Der Hersteller dieses Produkts haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Produkt oder durch dieses Produkt entstehen bei:
• Unsachgemäßer Behandlung
• Nichtbeachtung der Betriebsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
•
Einbau und Austausch von nicht originalen Ersatzteilen
• Nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung
der nationalen elektrischen Vorschriften und Bestim-
mungen.
Beachten Sie:
Die Betriebsanleitung ist Teil des Produkts und enthält
wichtige Hinweise für den sicheren, fachgerechten und
wirtschaftlichen Betrieb. Beachten Sie zusätzlich die gel-
tenden nationalen Vorschriften. Lesen Sie alle Bedien-
und Sicherheitshinweise vor der Nutzung sorgfältig durch
und verwenden Sie das Produkt nur wie beschrieben. Be-
wahren Sie die Anleitung auf und geben Sie diese bei
Weitergabe des Produktes mit.
2 Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druckluft für
druckluftbetriebene Werkzeuge, welche mit einer Luft-
menge bis ca. 180 l/min. betrieben werden können (z.B.
Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund
der begrenzten Luftfördermenge ist es nicht möglich,
Werkzeuge zu betreiben, welche einen sehr hohen Luft-
verbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer
und Schlagschrauber).
Der Kompressor darf nur in trockenen und gut belüfteten
Innenräumen betrieben werden.
Das Produkt darf nur nach seiner Bestimmung verwendet
werden. Jede weitere darüberhinausgehende Verwen-
dung ist nicht bestimmungsgemäß. Für daraus hervorge-
rufene Schäden oder Verletzungen aller Art haftet der Be-
nutzer und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung ist
auch die Beachtung der Sicherheitshinweise, sowie die
Montageanleitung und Betriebshinweise in der Betriebs-
anleitung.
Personen, die das Produkt verwenden und warten, müs-
sen mit dieser vertraut und über mögliche Gefahren un-
terrichtet sein.
Veränderungen an dem Produkt schließen eine Haftung
des Herstellers und daraus entstehende Schäden gänz-
lich aus.
Das Produkt darf nur mit Originalteilen und Originalzube-
hör des Herstellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften des
Herstellers sowie die in den Technischen Daten angege-
benen Abmessungen müssen eingehalten werden.
Bitte beachten Sie, dass unsere Produkte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen oder
industriellen Einsatz konstruiert wurden. Wir übernehmen
keine Gewährleistung, wenn das Produkt in Gewerbe-,
Handwerks- oder Industriebetrieben sowie bei gleichzu-
setzenden Tätigkeiten eingesetzt wird.

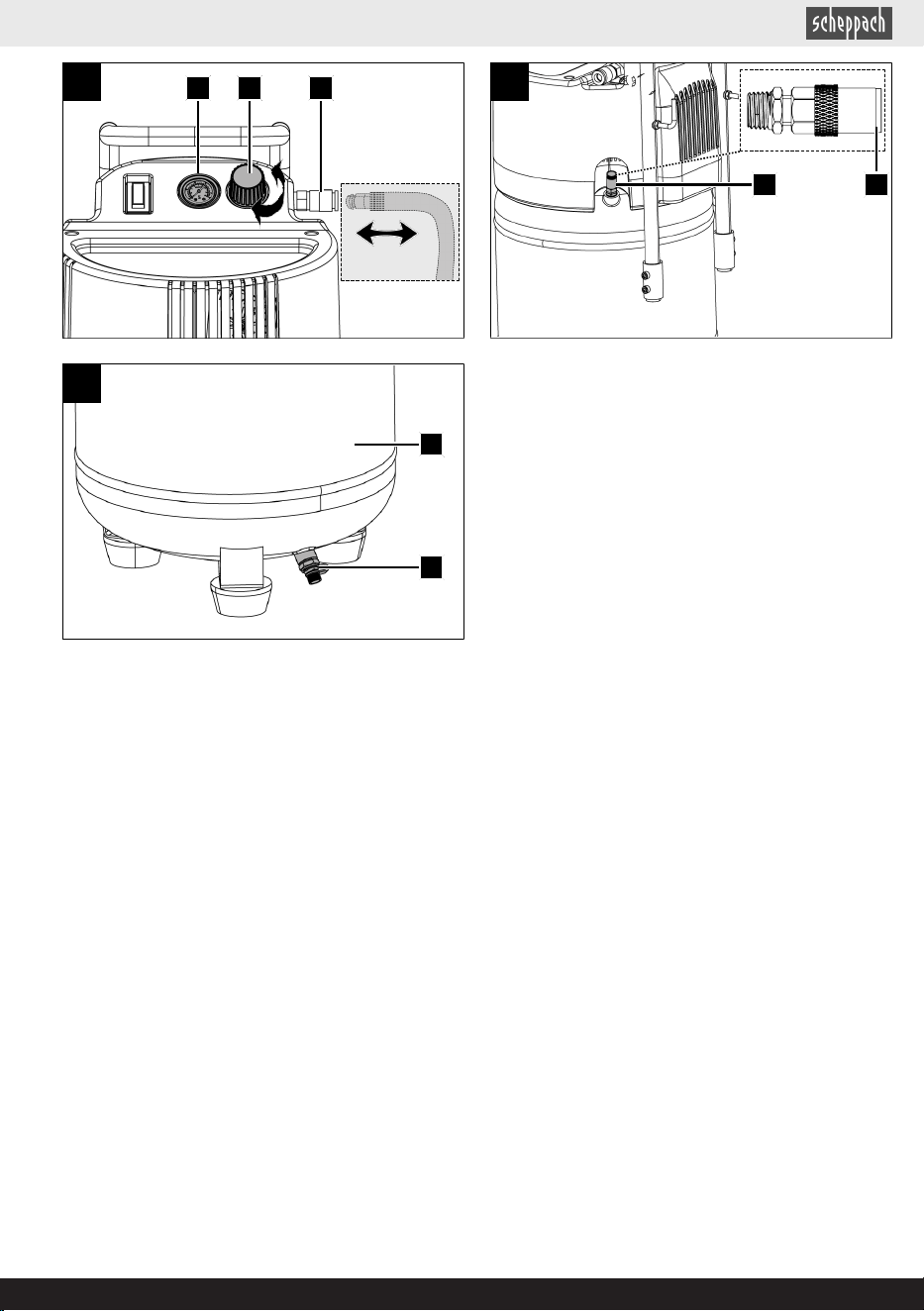

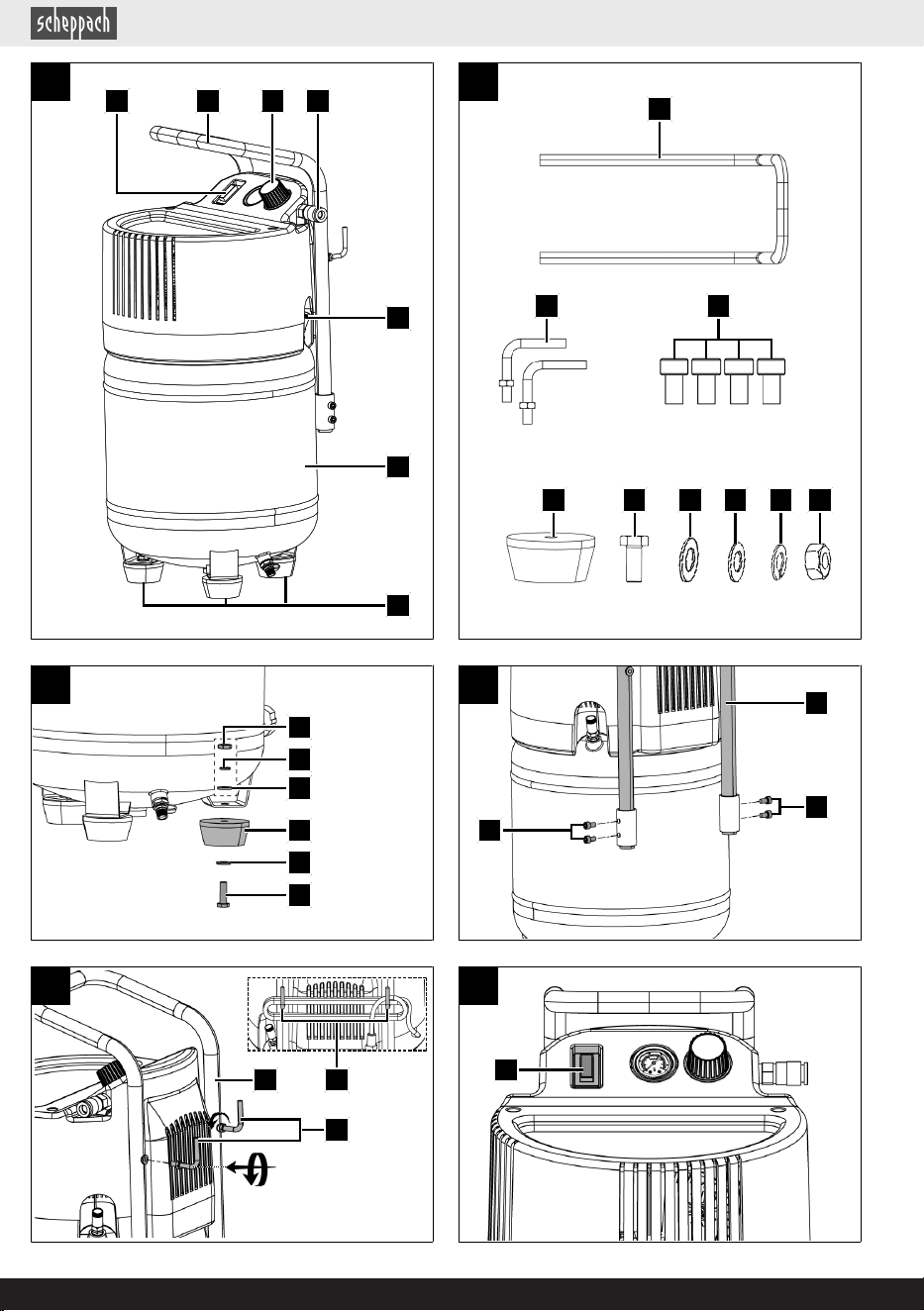

3 Produktbeschreibung (Abb.1-9)
1. Ein-/Ausschalter
2. Transportgriff
2a. Schraube
2b. Halterung
3. Druckregler
3a. Manometer
4. Schnellkupplung
5. Sicherheitsventil
5a. Ablassmutter
6. Druckbehälter
6a. Ablassschraube
(Kondenswasser)
7. Standfuß
7a. Schraube
7b. Beilagscheibe (groß)
7c. Beilagscheibe (klein)
7d. Federring
7e. Mutter
8. Druckluft Zubehör-Set 13-tlg.*
(nicht abgebildet)
* = nicht zwingend im Lieferumfang enthalten!
4 Lieferumfang (Abb.1,2)
Pos. Anzahl Bezeichnung
2a. 4 x Schraube
7. 3 x Standfuß
7a. 3 x Schraube
7b. 3 x Beilagscheibe (groß)
7c. 3 x Beilagscheibe (klein)
7d. 3 x Federring
7e. 3 x Mutter
8. 1 x Druckluft Zubehör-Set 13-tlg.*
(nicht abgebildet)
1 x Kompressor
1 x Betriebsanleitung
* = nicht zwingend im Lieferumfang enthalten!
DE | 5www.scheppach.com
5 Auspacken
WARNUNG
Produkt und Verpackungsmaterialien sind kein Kin-
derspielzeug!
Kinder dürfen nicht mit Kunststoffbeuteln, Folien
und Kleinteilen spielen! Es besteht Verschlu-
ckungs- und Erstickungsgefahr!
• Öffnen Sie die Verpackung und nehmen Sie das Pro-
dukt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf
Transportschäden. Etwaige Schäden sofort dem
Transportunternehmen melden, mit dem das Produkt
angeliefert wurde. Spätere Reklamationen werden
nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
triebsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie
bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
6 Technische Daten
Bemessungsspannung 230 V~/
50 Hz
Bemessungsaufnahme W (S1*)
W (S3** 25%)
Bemessungs-Leerlaufdrehzahl 3750 min
-1
Druckbehältervolumen ca. 24 l
Betriebsdruck ca. 10 bar
Theo. Ansaugleistung ca. 180 l/min
Effektive Abgabeleistung bei 1 bar ca. 85 l/min
Effektive Abgabeleistung bei 4 bar ca. 50 l/min
Effektive Abgabeleistung bei 7 bar ca. 35 l/min
Schutzart IP 20
Länge Netzanschlussleitung 2 m
Max. Aufstellhöhe (üNN) 1000 m
Gewicht ca. 24,5 kg
Technische Änderungen vorbehalten!
*Betriebsart S1 (Dauerbetrieb)
Das Produkt kann dauerhaft mit der angegebenen Leis-
tung betrieben werden.
**Betriebsart S3 (periodischer Aussetzbetrieb)
Der Betrieb setzt sich aus einer Nennlast und Stillstands-
zeit zusammen.
Die Spieldauer beträgt 10 min, die relative Einschaltdauer
beträgt 25% der Spieldauer.
WARNUNG
Lärm kann gravierende Auswirkungen auf Ihre Gesund-
heit haben. Übersteigt der Maschinenlärm 85 dB, tra-
gen Sie und Personen, die sich in der Nähe befinden
bitte einen geeigneten Gehörschutz.
Die Geräusch- und Vibrationswerte wurden entsprechend
nach EN 62841-1 ermittelt.
Geräuschkennwerte
Schalldruckpegel L
pA
73,3 dB
Messunsicherheit K
pA
3,0 dB
Schallleistungspegel gemessen L
wA
94 dB
Garantierter Schallleistungspegel L
wA
97 dB
Messunsicherheit K
wA
3,0 dB
Die angegebenen Geräuschemissionswerte sind nach ei-
nem genormten Prüfverfahren gemessen worden und
können zum Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können auch
zu einer vorläufigen Einschätzung der Belastung verwen-
det werden.
WARNUNG
Die Geräuschemissionen können während
der tatsächlichen Benutzung des Elektro-
werkzeugs von den Angabewerten abwei-
chen, abhängig von der Art und Weise, in der
das Elektrowerkzeug verwendet wird, insbe-
sondere, welche Art von Werkstück bearbei-
tet wird.
Versuchen Sie, die Belastung so gering wie möglich zu
halten. Beispielhafte Maßnahmen: die Begrenzung der
Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielsweise Zeiten, in denen das
Elektrowerkzeug abgeschaltet ist, und solche, in denen
es zwar eingeschaltet ist, aber ohne Belastung läuft).
7 Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen Da-
ten, mit denen dieses Elektrowerkzeug verse-
hen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elekt-
rowerkzeuge (mit Netzleitung) oder auf akkubetriebene
Elektrowerkzeuge (ohne Netzleitung).
6 | DE www.scheppach.com
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete Arbeits-
bereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-
plosionsgefährdeter Umgebung, in der sich brenn-
bare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei Ab-
lenkung können Sie die Kontrolle über das Elektro-
werkzeug verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs
muss in die Steckdose passen. Der Stecker darf in
keiner Weise verändert werden. Verwenden Sie
keine Adapterstecker gemeinsam mit schutzgeer-
deten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko ei-
nes elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Ober-
flächen wie von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Näs-
se fern. Das Eindringen von Wasser in ein Elektro-
werkzeug erhöht das Risiko eines elektrischen Schla-
ges.
d) Zweckentfremden Sie die Anschlussleitung nicht,
um das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu ziehen.
Halten Sie die Anschlussleitung fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Teilen.
Beschädigte oder verwickelte Anschlussleitungen er-
höhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien ar-
beiten, verwenden Sie nur Verlängerungsleitun-
gen, die auch für den Außenbereich geeignet sind.
Die Anwendung einer für den Außenbereich geeigne-
ten Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuch-
ter Umgebung nicht vermeidbar ist, verwenden
Sie einen Fehlerstromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters vermindert das Risi-
ko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie kein Elekt-
rowerkzeug, wenn Sie müde sind oder unter dem
Einfluss von Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeugs kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und im-
mer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Si-
cherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeugs, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnah-
me. Vergewissern Sie sich, dass das Elektrowerk-
zeug ausgeschaltet ist, bevor Sie es an die Strom-
versorgung und/oder den Akku anschließen, es
aufnehmen oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeugs den Finger am Schalter haben oder
das Elektrowerkzeug eingeschaltet an die Stromver-
sorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Teil des Elektrowerkzeugs befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare
und Kleidung fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können
von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, sind diese anzuschlie-
ßen und richtig zu verwenden. Verwendung einer
Staubabsaugung kann Gefährdungen durch Staub
verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln
für Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug
vertraut sind. Achtloses Handeln kann binnen Se-
kundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schal-
ter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie einen abnehmbaren Akku, be-
vor Sie Geräteeinstellungen vornehmen, Einsatz-
werkzeugteile wechseln oder das Elektrowerkzeug
weglegen. Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie keine Personen das Elektrowerkzeug benut-
zen, die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerk-
zeuge sind gefährlich, wenn Sie von unerfahrenen
Personen benutzt werden.
DE | 7www.scheppach.com
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerk-
zeug mit Sorgfalt. Kontrollieren Sie, ob bewegli-
che Teile einwandfrei funktionieren und nicht
klemmen, ob Teile gebrochen oder so beschädigt
sind, dass die Funktion des Elektrowerkzeugs be-
einträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Elektrowerkzeugs reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarte-
ten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerk-
zeug, Einsatzwerkzeuge usw. entsprechend die-
sen Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätig-
keit. Der Gebrauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann zu gefährli-
chen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber
und frei von Öl und Fett. Rutschige Griffe und Grifff-
lächen erlauben keine sichere Bedienung und Kontrol-
le des Elektrowerkzeugs in unvorhergesehenen Situa-
tionen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-
ziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeugs erhalten bleibt.
Sicherheitshinweise für Kompressoren
ACHTUNG
Beim Gebrauch dieses Kompressors sind zum Schutz
gegen elektrischen Schlag sowie vor Verletzungs- und
Brandgefahr die folgenden grundsätzlichen Sicherheits-
maßnahmen zu beachten. Lesen und beachten Sie die-
se Hinweise, bevor Sie das Produkt benutzen.
Sicheres Arbeiten
1. Pflegen Sie Ihre Werkzeuge mit Sorgfalt
– Halten Sie Ihren Kompressor sauber, um gut und
sicher zu arbeiten.
– Befolgen Sie die Wartungsvorschriften.
– Kontrollieren Sie regelmäßig die Anschlussleitung
des Elektrowerkzeugs und lassen Sie diese bei
Beschädigung von einem anerkannten Fachmann
erneuern.
– Kontrollieren Sie Verlängerungsleitungen regelmä-
ßig und ersetzen Sie diese, wenn sie beschädigt
sind.
2. Ziehen Sie den Stecker aus der Steckdose
– Bei Nichtgebrauch des Elektrowerkzeugs, vor der
Wartung und beim Wechsel von Werkzeugen wie
z. B. Sägeblatt, Bohrer, Fräser.
3. Überprüfen Sie das Elektrowerkzeug auf eventuelle
Beschädigungen.
– Vor weiterem Gebrauch des Elektrowerkzeugs
müssen Schutzvorrichtungen oder leicht beschä-
digte Teile sorgfältig auf ihre einwandfreie und be-
stimmungsgemäße Funktion untersucht werden.
– Überprüfen Sie, ob die beweglichen Teile ein-
wandfrei funktionieren und nicht klemmen oder ob
Teile beschädigt sind. Sämtliche Teile müssen
richtig montiert sein und alle Bedingungen erfüllen,
um den einwandfreien Betrieb des Elektrowerk-
zeugs zu gewährleisten.
– Beschädigte Schutzvorrichtungen und Teile müs-
sen bestimmungsgemäß durch eine anerkannte
Fachwerkstatt repariert oder ausgewechselt wer-
den, soweit nichts anderes in der Betriebsanlei-
tung angegeben ist.
– Benutzen Sie keine fehlerhaften oder beschädig-
ten Anschlussleitungen.
ACHTUNG
Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör
und Zusatzprodukte, die in der Betriebsanleitung ange-
geben oder vom Hersteller empfohlen oder angegeben
werden. Der Gebrauch anderer als der in der Betriebs-
anleitung oder im Katalog empfohlenen Einsatzwerk-
zeuge oder Zubehöre kann eine persönliche Verlet-
zungsgefahr für Sie bedeuten.
4. Austausch der Anschlussleitung
– Wenn die Anschlussleitung beschädigt wird, muss
sie vom Hersteller oder einer Elektrofachkraft er-
setzt werden, um Gefährdungen zu vermeiden.
Gefahr durch Stromschläge.
5. Straßenfahrbare Kompressoren im Baustellenbetrieb
– Achten Sie darauf, dass alle Schläuche und Arma-
turen für den höchst zulässigen Arbeitsdruck des
Kompressors geeignet sind.
6. Aufstellort
– Stellen Sie den Kompressor nur auf einer ebenen
Fläche auf.
7. Es ist empfohlen, dass Zuführschläuche bei Drücken
über 7 bar mit einem Sicherheitskabel, z. B. einem
Drahtseil ausgestattet werden sollten.
8. Vermeiden Sie starke Belastungen auf das Leitungs-
system, indem Sie flexible Schlauchanschlüsse ver-
wenden, um Knickstellen zu vermeiden.
Zusätzliche Sicherheitshinweise
Beachten Sie die entsprechenden
Betriebsanleitungen der jeweiligen
Druckluftwerkzeuge / Druckluftvorsatzgeräte!
Die folgenden allgemeinen Hinweise sind zusätzlich zu
beachten.
Sicherheitshinweise zum Arbeiten mit
Druckluft und Ausblaspistolen
• Achten Sie auf ausreichenden Abstand zum Produkt,
mind. jedoch 2,50 m und halten Sie die Druckluftwerk-
zeuge / Druckluftvorsatzgeräte während des Betriebs
vom Kompressor fern.
• Verdichterpumpe und Leitungen erreichen im Betrieb
hohe Temperaturen. Berührungen führen zu Verbren-
nungen.
• Die vom Kompressor angesaugte Luft ist frei von Bei-
mengungen zu halten, die in der Verdichterpumpe zu
Bränden oder Explosionen führen können.
8 | DE www.scheppach.com
• Halten Sie beim Lösen der Schlauchkupplung das
Kupplungsstück des Schlauches mit der Hand fest. So
vermeiden Sie Verletzungen durch den zurückschnel-
lenden Schlauch.
• Tragen Sie bei Arbeiten mit der Druckluftpistole
Schutzbrille und Atemschutzmaske. Stäube sind ge-
sundheitsschädlich! Durch Fremdkörper und wegge-
blasene Teile können leicht Verletzungen verursacht
werden.
GEFAHR
Verletzungsgefahr!
Mit der Ausblaspistole keine Personen anblasen oder
Kleidung am Körper reinigen.
Sicherheitshinweise beim Verwenden von
Spritz- und Sprühvorsatzgeräten (z.B.
Farbspritzen)
• Halten Sie beim Befüllen das Sprühvorsatzgerät vom
Kompressor entfernt, damit keine Flüssigkeit in Kon-
takt mit dem Kompressor kommt.
• Sprühen Sie nie mit dem Sprühvorsatzgeräten (z.B.
Farbspritzen) in Richtung des Kompressors. Feuchtig-
keit kann zu elektrischen Gefährdungen führen!
GEFAHR
Explosionsgefahr!
Keine Lacke oder Lösungsmittel mit einem Flammpunkt
von weniger als 55° C verarbeiten.
GEFAHR
Explosionsgefahr!
Lacke und Lösungsmittel nicht erwärmen.
• Werden gesundheitsschädliche Flüssigkeiten verar-
beitet, sind zum Schutz Filtergeräte (Gesichtsmasken)
erforderlich. Beachten Sie auch die von den Herstel-
lern solcher Stoffe gemachten Angaben über Schutz-
maßnahmen.
• Die auf den Umverpackungen der verarbeiteten Mate-
rialien aufgebrachten Angaben und Kennzeichnungen
der Gefahrstoffverordnung sind zu beachten. Gegebe-
nenfalls sind zusätzliche Schutzmaßnahmen zu tref-
fen, insbesondere geeignete Kleidung und Masken zu
tragen.
GEFAHR
Explosionsgefahr!
Während des Spritzvorgangs sowie im Arbeitsraum darf
nicht geraucht werden.
Auch Farbdämpfe sind leicht brennbar.
• Feuerstellen, offenes Licht oder funkenschlagende
Produkte dürfen nicht vorhanden sein bzw. betrieben
werden.
• Speisen und Getränke nicht im Arbeitsraum aufbe-
wahren oder verzehren. Farbdämpfe sind gesund-
heitsschädlich.
• Der Arbeitsraum muss größer als 30 m³ sein und es
muss ausreichender Luftwechsel beim Spritzen und
Trocknen gewährleistet sein.
• Nicht gegen den Wind spritzen. Grundsätzlich beim
Verspritzen von brennbaren bzw. gefährlichen Spritz-
gütern die Bestimmungen der örtlichen Polizeibehörde
beachten.
• Verarbeiten Sie in Verbindung mit dem PVC-Druck-
schlauch keine Medien wie Testbenzin, Butylalkohol
und Methylenchlorid. Diese Medien zerstören den
Druckschlauch.
• Der Arbeitsbereich muss vom Kompressor abgetrennt
sein, sodass dieser nicht direkt mit dem Arbeitsmedi-
um in Kontakt kommen kann.
Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in einem
ordnungsgemäßen Zustand zu erhalten, ordnungsge-
mäß zu betreiben, zu überwachen, notwendige In-
standhaltungs- und Instandsetzungsarbeiten unver-
züglich vorzunehmen und die den Umständen nach
erforderlichen Sicherheitsmaßnahmen zu treffen.
• Die Aufsichtsbehörde kann im Einzelfall erforderliche
Überwachungsmaßnahmen anordnen.
• Ein Druckbehälter darf nicht betrieben werden, wenn
er Mängel aufweist, durch die Beschäftigte oder Dritte
gefährdet werden.
• Kontrollieren Sie den Druckbehälter vor jedem Betrieb
auf Rost und Beschädigungen. Der Kompressor darf
nicht mit einem beschädigten oder rostigen Druckbe-
hälter betrieben werden. Stellen Sie Beschädigungen
fest, so wenden Sie sich bitte an die Kundendienst-
werkstatt.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen gut auf!
7.1 Produktspezifische
Sicherheitshinweise
ACHTUNG
Beim Gebrauch dieses Kompressors sind zum Schutz
gegen elektrischen Schlag sowie vor Verletzungs- und
Brandgefahr die folgenden grundsätzlichen Sicherheits-
maßnahmen zu beachten. Lesen und beachten Sie die-
se Hinweise, bevor Sie das Produkt benutzen.
WARNUNG
Das Produkt ist nicht für den Einsatz in explosionsge-
fährdeten Atmosphären konstruiert. Der Einsatz in sol-
chen Umgebungen ist nur gestattet, wenn geeignete
zusätzliche Maßnahmen getroffen werden, um die Si-
cherheit zu gewährleisten. Bitte konsultieren Sie einen
Fachmann oder die entsprechenden Vorschriften, bevor
das Produkt in einer möglicherweise explosionsfähigen
Atmosphäre eingesetzt wird.
• Das Produkt darf nicht von Personen (einschließlich
Kinder) mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden.
• Reinigung und Benutzerwartung dürfen nicht von Kin-
dern durchgeführt werden.
• Halten Sie das Produkt von Regen oder Nässe fern.
Das Eindringen von Wasser in das Produkt erhöht das
Risiko eines elektrischen Schlages.
DE | 9www.scheppach.com
• Vermeiden Sie den Einsatz des Produkts bei Tempe-
raturen unter +5°C.
• Lassen Sie das Produkt nicht unbeaufsichtigt.
VORSICHT
Betreiben Sie das Produkt nur für kurze Zeit. Ein langer,
ununterbrochener Betrieb von mehr als 10 Min. über-
hitzt das Produkt. Schalten Sie das Produkt sofort aus
und lassen Sie es min. 10 Min. abkühlen
GEFAHR
Verletzungsgefahr!
Lassen Sie die aufzupumpenden Gegenstände nicht
über den für Sie vorgesehenen Druck aufpumpen. Die-
se können platzen und zu Verletzungen und/oder mate-
riellen Schäden führen.
• Überschreiten Sie nicht den zulässigen Leistungsbe-
reich des Kompressors. Pumpen Sie keine LKW-,
Traktor- oder sonstige große Reifen auf.
• Bearbeiten Sie keine Materialien, die potenziell leicht
entflammbar oder explosiv sind oder sein könnten.
• Verwenden Sie das Produkt niemals zweckent-
fremdet.
• Halten Sie das Produkt stets sauber, trocken und frei
von Öl oder Schmierfetten. Entfernen Sie Staub nach
jedem Gebrauch und vor der Lagerung.
• Verwenden Sie zur Reinigung des Produkts niemals
Benzin oder andere entflammbare Flüssigkeiten! Im
Produkt verbleibende Dämpfe können durch Funken
entzündet werden und zur Explosion des Produkts
führen.
• Seien Sie stets aufmerksam! Achten Sie immer da-
rauf, was Sie tun und gehen Sie stehts mit Ver-
nunft vor. Benutzen Sie das Produkt in keinem Fall,
wenn Sie unkonzentriert sind oder sich unwohl fühlen.
• Vermeiden Sie starke Belastungen auf das Leitungs-
system, indem Sie flexible Schlauchanschlüsse ver-
wenden, um Knickstellen zu vermeiden.
• Es ist empfohlen, dass Zuführschläuche bei Drücken
über 7 bar mit einem Sicherheitskabel, z. B. einem
Drahtseil ausgestattet werden sollten.
• Berühren Sie die heißen Bauteile des Produkts nicht!
• Achten Sie darauf, dass alle Schläuche und Armatu-
ren für den höchst zulässigen Arbeitsdruck des Kom-
pressors geeignet sind.
Restrisiken
Das Produkt ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können beim Arbeiten einzelne Restrisiken
auftreten.
• Gefährdung der Gesundheit durch Strom bei Verwen-
dung nicht ordnungsgemäßer Elektro-Anschlussleitun-
gen.
• Des Weiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise“ und die „Bestimmungsgemäße
Verwendung“, sowie die Betriebsanleitung insgesamt
beachtet werden.
• Vermeiden Sie eine unbeabsichtigte Inbetriebsetzung
des Produkts.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn
das Produkt in Betrieb ist.
• Halten Sie die vorgegebenen Wartungs- und Sicher-
heitshinweise der Betriebsanleitung ein.
WARNUNG
Dieses Elektrowerkzeug erzeugt während des Betrie-
bes ein elektromagnetisches Feld. Dieses Feld kann
unter bestimmten Umständen aktive oder passive medi-
zinische Implantate beeinträchtigen. Um die Gefahr von
ernsthaften oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Implantaten
ihren Arzt und den Hersteller vom medizinischen Im-
plantat zu konsultieren, bevor das Elektrowerkzeug be-
dient wird.
8 Montage
ACHTUNG
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
WARNUNG
Verletzungsgefahr!
Stecken Sie den Netzstecker erst in die Steckdose,
wenn das Produkt für den Einsatz vorbereitet ist.
Benötigtes Werkzeug:
• 2x Gabelschlüssel/Steckschlüssel SW 13 mm*
• Innensechskantschlüssel 5 mm*
* = nicht zwingend im Lieferumfang enthalten!
8.1 Standfuß (7) montieren (Abb.3)
1. Legen Sie das Produkt auf eine ebene, gerade Flä-
che.
2. Setzen Sie die Standfüße (7) auf die dafür vorherge-
sehene Montagebohrung am Grundgestell.
3. Montieren Sie die Standfüße (7) mit je einer Schraube
(7a) und einer Beilagscheibe (groß) (7b) am Grundge-
stell und sichern Sie sie mit einer Beilagscheibe
(klein) (7c), einem Federring (7d) und einer Mutter
(7e).
Verwenden Sie zwei Gabelschlüssel/Steckschlüssel
SW13.
4. Stellen Sie das Produkt auf eine ebene, gerade Flä-
che.
8.2 Transportgriff (2) montieren
(Abb.4)
1. Bringen Sie den Transportgriff (2) in den Montage-
löchern am Druckbehälter (6) an.
2. Sichern Sie den Transportgriff (2) mit je zwei Schrau-
ben (2a) auf jeder Seite und ziehen Sie sie handfest
an.
Verwenden Sie einen Innensechskantschlüssel 5 mm.
10 | DE www.scheppach.com
8.3 Halterungen (2b) montieren
(Abb.5)
1. Schrauben Sie die Halterungen (2b) in die Montage-
bohrungen links und rechts am Transportgriff (2) ein.
2. Kontern Sie die Muttern gegen den Transportgriff (2),
um die Halterungen (2b) gegen Verdrehen zu sichern.
9 Vor Inbetriebnahme
WARNUNG
Verletzungsgefahr!
Stecken Sie den Netzstecker erst in die Steckdose,
wenn das Produkt für den Einsatz vorbereitet ist.
WARNUNG
Ziehen Sie immer den Netzstecker, bevor Sie Ein-
stellungen am Produkt vornehmen.
VORSICHT
Ungeeignete Verlängerungsleitungen können gefährlich
sein. Es besteht die Gefahr von Personenschäden
durch elektrischen Schlag.
Allgemeine Hinweise
• Gehen Sie mit Bedacht vor. Machen Sie sich vertraut
mit der Anwendung und möglichen Beschränkungen,
aber auch mit den spezifischen potenziellen Gefah-
ren.
• Überzeugen Sie sich vor dem Anschließen des Pro-
dukts, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
• Unzureichend informierte Bediener können sich und
andere Personen durch unsachgemäßen Gebrauch
gefährden. Der Bediener ist gegenüber Dritten verant-
wortlich.
• Überprüfen Sie das Produkt regelmäßig auf Beschädi-
gungen.
• Die Aufstellung des Produkts muss in der Nähe des
Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlänge-
rungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Das Produkt nicht in feuchten oder nassen Räumen
aufstellen.
• Das Produkt darf nur in geeigneten Räumen (gut be-
lüftet, Umgebungstemperatur +5 °C bis 40 °C) betrie-
ben werden. Im Raum dürfen sich keine Stäube, keine
Säuren, Dämpfe, explosive oder entflammbare Gase
befinden.
• Das Produkt ist geeignet für den Einsatz in trockenen
Räumen. In Bereichen, in denen mit Spritzwasser ge-
arbeitet wird, ist der Einsatz nicht zulässig.
• Das Produkt darf nur kurzzeitig, bei trockenen Umge-
bungsbedingungen, im Außenbereich benutzt werden.
• Das Produkt muss stets trocken gehalten werden und
darf nach der Arbeit nicht im Freien verbleiben.
9.1 Netzanschluss
• Das Produkt ist mit einer Netzleitung mit Schutzkon-
taktstecker ausgerüstet. Dieser kann an jeder Schutz-
kontaktsteckdose 230 V~ 50 Hz, welche mit 16 A ab-
gesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netz-
spannung mit der Betriebsspannung und mit der Pro-
duktleistung auf dem Datenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motor-
anlauf durch Schwergängigkeit gefährdet.
10 Bedienung
10.1 Ein-/Ausschalter (1) (Abb.6)
Einschalten
1. Stecken Sie den Netzstecker in eine ordnungsgemäß
abgesicherte Netzsteckdose.
2. Schalten Sie das Produkt ein, indem Sie den Ein-/
Ausschalter (1) auf Position I stellen.
Ausschalten
1. Schalten Sie das Produkt aus, indem Sie den Ein-/
Ausschalter (1) auf Position 0 stellen.
10.2 Druck einstellen (Abb.7)
1. Mit dem Druckregler(3) wird der Druck am Manome-
ter(3a) eingestellt.
2. Der eingestellte Druck kann an der Schnellkupplung
(4) entnommen werden.
10.3 Druckluftschlauch* montieren
(Abb.7)
Schließen Sie den Stecknippel* des Druckluftschlauchs*
an eine der Schnellkupplungen (4) an. Schließen Sie da-
nach das Druckluftwerkzeug* an der Schnellkupplung*
des Druckluftschlauches* an.
* = nicht zwingend im Lieferumfang enthalten!
11 Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen. Der kundenseitige
Netzanschluss sowie die verwendete Verlängerungs-
leitung müssen diesen Vorschriften entsprechen.
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten sowie
bei vorübergehender Anwendung im Freien ist das Pro-
dukt unbedingt über einen Fehlerstromschutzschalter
mit einem Auslösestrom von 30 mA oder weniger anzu-
schließen.
11.1 Schadhafte Elektro-
Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Isolati-
onsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden,
DE | 11www.scheppach.com
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlussleitung,
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte elektrische Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isolations-
schäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägi-
gen VDE- und DIN-Bestimmungen entsprechen. Verwen-
den Sie nur Anschlussleitungen mit gleicher Kennzeich-
nung.
Ein Aufdruck der Typenbezeichnung auf dem Anschluss-
kabel ist Vorschrift.
Sicherheitshinweise für den Austausch beschädigter
oder defekter Netzanschlussleitungen
Anschlussart Y
Wenn ein Ersatz der Netzanschlussleitung erforderlich ist,
ist dies vom Hersteller oder seinem Vertreter auszufüh-
ren, um Sicherheitsgefährdungen zu vermeiden.
11.2 Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbständig
ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt
sich der Motor wieder einschalten.
11.3 Wechselstrommotor
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
• Achten Sie darauf, dass die Netzspannung mit der
Spannung auf dem Produkttypenschild übereinstimmt.
• Verlängerungsleitungen bis 25 m Länge müssen ei-
nen Querschnitt von 1,5 Quadratmillimeter aufweisen.
12 Reinigung und Wartung
WARNUNG
Lassen Sie Instandsetzungsarbeiten und
Wartungsarbeiten, die nicht in dieser Be-
triebsanleitung beschrieben sind, von einer
Fachwerkstatt durchführen. Benutzen Sie nur
originale Ersatzteile.
WARNUNG
Nicht fachgerechte Wartung- oder Reini-
gungsarbeiten können Verletzungen verursa-
chen!
WARNUNG
Bei Reinigungs-, Instandsetzungs- und Wartungsar-
beiten kann das Produkt unerwartet starten und da-
durch zu Verletzungen und Verbrennungen führen.
– Schalten Sie das Produkt aus.
– Ziehen Sie den Netzstecker.
– Lassen Sie das Produkt auskühlen.
– Machen Sie den Kompressor drucklos.
Hinweis:
Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbe-
hälter vorhandene Druckluft verbrauchen, z.B. mit einem
Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspis-
tole.
12.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-
torengehäuse so staub- und schmutzfrei wie möglich.
Reiben Sie das Produkt mit einem sauberen Tuch ab
oder blasen Sie es mit Druckluft bei niedrigem Druck
aus. Wir empfehlen, dass Sie das Produkt direkt nach
jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden
Sie keine Reinigungs- oder Lösungsmittel; diese
könnten die Kunststoffteile des Produkts angreifen.
Achten Sie darauf, dass kein Wasser in das Produkt-
innere gelangen kann.
• Wir empfehlen, dass Sie das Produkt direkt nach je-
der Benutzung reinigen.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung
vom Kompressor getrennt werden. Der Kompressor
darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt
werden.
12.2 Wartung
12.2.1 Sicherheitsventil (5) (Abb.8)
• Das Sicherheitsventil ist auf den höchstzulässigen
Druck des Druckbehälters eingestellt.
• Es ist nicht zulässig, das Sicherheitsventil zu verstel-
len oder die Verbindungssicherung zwischen der Ab-
lassmutter und deren Kappe zu entfernen.
• Damit das Sicherheitsventil im Bedarfsfall richtig funk-
tioniert, muss dieses alle 30 Betriebsstunden mindes-
tens jedoch dreimal jährlich betätigt werden.
1. Drehen Sie die perforierte Ablassmutter(5a) zum Öff-
nen gegen den Uhrzeigersinn, um den Auslass des
Sicherheitsventils (5) zu öffnen. Das Ventil lässt nun
hörbar Luft ab.
2. Anschließend drehen Sie die Ablassmutter (5a) wie-
der im Uhrzeigersinn fest.
12.2.2 Druckbehälter (6) warten (Abb.9)
ACHTUNG
Für dauerhafte Haltbarkeit des Druckbehälters ist nach
jedem Betrieb das Kondenswasser durch Öffnen der
Ablassschraube abzulassen.
12 | DE www.scheppach.com
ACHTUNG
Das Kondenswasser aus dem Druckbehälter enthält Öl-
rückstände. Entsorgen Sie das Kondenswasser umwelt-
gerecht bei einer entsprechenden Sammelstelle.
1. Lassen Sie zuvor den Kesseldruck ab (siehe 13.2.1).
2. Öffnen Sie die Ablassschraube(6a) durch Drehen ge-
gen den Uhrzeigersinn (Blickrichtung von der Kom-
pressorunterseite auf die Schraube).
3. Um das Kondenswasser vollständig aus dem Druck-
behälter(6) ablaufen zu lassen, muss dieser leicht zur
Seite gekippt werden, sodass die Ablassschrau-
be(6a) den tiefsten Punkt darstellt.
4. Verschließen Sie danach die Ablassschraube (6a)
wieder (Drehen im Uhrzeigersinn). Kontrollieren Sie
den Druckbehälter(6) vor jedem Betrieb auf Rost und
Beschädigungen.
5. Der Kompressor darf nicht mit einem beschädigten
oder rostigen Druckbehälter (6) betrieben werden.
Stellen Sie Beschädigungen fest, so wenden Sie sich
bitte an die Kundendienstwerkstatt.
13 Lagerung und Transport
WARNUNG
Verletzungs- und Verbrennungsgefahr!
Das Produkt kann unerwartet starten und dadurch zu
Verletzungen führen.
– Schalten Sie vor allen Reinigungs- und Wartungsar-
beiten den Motor aus.
– Lassen Sie den Motor auskühlen.
– Ziehen Sie den Netzstecker.
– Machen Sie den Kompressor drucklos.
Hinweis:
Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbe-
hälter vorhandene Druckluft verbrauchen, z.B. mit einem
Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspis-
tole.
• Druckluft kann ernsthafte Verletzungen verursachen.
• Reinigen und überprüfen Sie das Produkt auf Schä-
den.
13.1 Transport (Abb.1)
• Um Beschädigungen und Verletzungen zu verhindern,
ist das Produkt beim Transport in Fahrzeugen gegen
Umkippen und Verrutschen zu sichern.
• Schützen Sie das Produkt vor Schlägen, Stößen und
starken Vibrationen, z.B. beim Transport in Fahrzeu-
gen.
• Verwenden Sie zum Transport des Produkts stets den
Transportgriff (2).
13.2 Lagerung
Lagern Sie das Produkt und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder unzu-
gänglichen Ort.
Die optimale Lagertemperatur liegt zwischen 5°C und
30˚C.
Bewahren Sie das Produkt in der Originalverpackung auf.
Decken Sie das Produkt ab, um es vor Staub oder Feuch-
tigkeit zu schützen. Bewahren Sie die Betriebsanleitung
bei dem Produkt auf.
ACHTUNG
Ziehen Sie den Netzstecker, entlüften Sie den Kom-
pressor und alle angeschlossenen Druckluftwerkzeuge.
Stellen Sie den Kompressor so ab, dass dieser nicht
von Unbefugten in Betrieb genommen werden kann.
ACHTUNG
Das Produkt nur in trockener und für Unbefugte unzu-
gänglicher Umgebung aufbewahren.
Nicht kippen, nur stehend aufbewahren!
13.2.1 Überdruck ablassen
Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbe-
hälter vorhandene Druckluft verbrauchen, z.B. mit einem
Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspis-
tole.
14 Reparatur und
Ersatzteilbestellung
Nach Reparatur oder Wartung vergewissern Sie sich, ob
alle sicherheitstechnischen Teile angebracht und in ein-
wandfreiem Zustand sind. Verletzungsgefährdende Teile
vor anderen Personen und Kindern unzugänglich aufbe-
wahren.
ACHTUNG
Laut Produkthaftungsgesetz wird nicht für Schäden ge-
haftet, die durch unsachgemäße Reparaturen oder
durch Nichtverwendung von Originalersatzteilen verur-
sacht werden.
Beauftragen Sie einen Kundendienst oder eine autori-
sierte Fachkraft. Entsprechendes gilt auch für Zubehör-
teile.
Ersatzteile und Zubehör erhalten Sie in unserem Service-
Center. Scannen Sie hierzu den QR-Code auf der Titel-
seite.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
14.1 Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben ge-
macht werden:
• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes
Ersatzteile / Zubehör
Druckluft Zubehör-Set 13-tlg. - Artikel–Nr.: 7906100710
Spiralschlauch - Artikel-Nr.: 7906100711
DE | 13www.scheppach.com
14.2 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgende
Teile einem gebrauchsgemäßen oder natürlichen Ver-
schleiß unterliegen bzw. folgende Teile als Verbrauchs-
materialien benötigt werden.
Verschleißteile*: Schnellkupplung, Druckluft Zubehör-Set,
Spiralschlauch
* = nicht zwingend im Lieferumfang enthalten!
15 Entsorgung und
Wiederverwertung
Hinweise zur Verpackung
Die Verpackungsmaterialien sind
recycelbar. Bitte Verpackungen
umweltgerecht entsorgen.
Hinweise zur Entsorgung von Elektro- und
Elektronikgeräte
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll, sondern sind einer ge-
trennten Erfassung bzw. Entsorgung zuzufüh-
ren!
• Altbatterien, welche nicht fest im Altgerät verbaut sind,
müssen vor Abgabe zerstörungsfrei entnommen wer-
den! Deren Entsorgung wird über das Batteriegesetz
geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgerä-
ten sind nach deren Gebrauch gesetzlich zur Rückga-
be verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das
Löschen seiner personenbezogenen Daten auf dem
zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeu-
tet, dass Elektro- und Elektronikaltgeräte nicht über
den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden
Stellen unentgeltlich abgegeben werden:
– Öffentlich-rechtliche Entsorgungs- bzw. Sammel-
stellen (z. B. kommunale Bauhöfe)
– Verkaufsstellen von Elektrogeräten (stationär und
online), sofern Händler zur Rücknahme verpflich-
tet sind oder diese freiwillig anbieten.
– Bis zu drei Elektroaltgeräte pro Geräteart, mit ei-
ner Kantenlänge von maximal 25 Zentimetern,
können Sie ohne vorherigen Erwerb eines Neuge-
rätes vom Hersteller kostenfrei bei diesem abge-
ben oder einer anderen autorisierten Sammelstelle
in Ihrer Nähe zuführen.
– Weitere ergänzende Rücknahmebedingungen der
Hersteller und Vertreiber erfahren Sie beim jeweili-
gen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerätes
durch den Hersteller an einen privaten Haushalt, kann
dieser die unentgeltliche Abholung des Elektroaltgerä-
tes, auf Nachfrage vom Endnutzer, veranlassen. Set-
zen Sie sich hierzu mit dem Kundenservice des Her-
stellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Län-
dern der Europäischen Union installiert und verkauft
werden und die der Europäischen Richtlinie 2012/19/
EU unterliegen. In Ländern außerhalb der Europäi-
schen Union können davon abweichende Bestimmun-
gen für die Entsorgung von Elektro- und Elektronik-
Altgeräten gelten.
16 Störungsabhilfe
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt ein-
mal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre
Service-Werkstatt.
Störung Mögliche Ursache Abhilfe
Produkt läuft nicht. Netzspannung nicht vorhan-
den.
Kabel, Netzstecker, Sicherung und Steckdose überprü-
fen.
Netzspannung zu niedrig. Zu lange Verlängerungskabel vermeiden. Verlänge-
rungskabel mit ausreichendem Aderquerschnitt ver-
wenden.
Außentemperatur zur niedrig. Nicht unter+5°C Außentemperatur betreiben.
Motor überhitzt. Motor abkühlen lassen, ggf. Ursache der Überhitzung
beseitigen.
Produkt läuft, jedoch kein Druck. Sicherheitsventil undicht. Kontaktieren Sie Ihr lokales Service-Center. Reparatu-
ren nur von geschultem Personal durchführen lassen.
Dichtungen kaputt. Dichtungen überprüfen, kaputte Dichtungen bei einer
Fachwerkstatt ersetzen lassen.
Ablassschraube für Kondens-
wasser undicht.
Schraube per Hand nachziehen. Dichtung auf der
Schraube überprüfen, ggf. ersetzen.
Produkt läuft, Druck wird am Ma-
nometer angezeigt, jedoch
Werkzeuge laufen nicht.
Schlauchverbindungen un-
dicht.
Druckluftschlauch und Werkzeuge überprüfen, ggf.
austauschen.
Schnellkupplung undicht. Kontaktieren Sie Ihr lokales Service-Center. Reparatu-
ren nur von geschultem Personal durchführen lassen.
Zu wenig Druck am Druckreg-
ler eingestellt.
Druckregler weiter aufdrehen.
14 | DE www.scheppach.com
17 EU-Konformitätserklärung
Originalkonformitätserklärung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Wir erklären in alleiniger Verantwortung, dass das hier
beschriebene Produkt mit den geltenden Richtlinien und
Normen übereinstimmt.
Marke: SCHEPPACH
Art.-Bezeichnung: Kompressor -
HC24V
Art.-Nr. 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
EU-Richtlinien:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Der oben beschriebene Gegenstand der Erklärung er-
füllt die Vorschriften der Richtlinie 2011/65/EU des Euro-
päischen Parlaments und des Rates vom 8. Juni 2011 zur
Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten.
Angewandte Normen:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Konformitätsbewertungsverfahren:
2000/14/EG_2005/88/EG – Anhang: VI
Garantierter
Schallleistungspegel(L
WA
):
97 dB
Gemessener
Schallleistungspegel(L
WA
):
96 dB
BenannteStelle: Intertek Testing Services
Shanghai Ltd,
No. 918 Pengqing Road
Huaqiao,
Kunshan,
Jiangsu, China
Nummer: 0359
Dokumentationsbevollmächtigter:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
DE | 15www.scheppach.com
Garantiebedingungen
Revisionsdatum 31. März 2026
Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Produkt dennoch nicht einwandfrei funktionie-
ren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wen-
den. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall die-
nen.
Für die Geltendmachung von Garantieansprüchen innerhalb Deutschlands gilt Folgendes:
1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endver-
braucher) von neuen Produkten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht be-
rührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung des Herstellers erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Produkt, die auf einem Material- oder Herstellungsfehler beruhen. Treten während des Garantiezeitraums Material-
oder Herstellungsfehler auf, so gewährt der Hersteller als Garantiegeber im Rahmen dieser Garantie eine der nachfol-
genden Leistungen nach seiner Wahl:
– Kostenfreie Reparatur der Ware
– Kostenfreier Austausch der Ware gegen einen gleichwertigen Artikel (ggf. auch Austausch mit einem Nachfolge-
modell, sofern die ursprüngliche Ware nicht mehr verfügbar ist).
Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Produkte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall
kommt daher nicht zustande, wenn das Produkt innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industrie-
betrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:
– Schäden am Produkt, die durch Nichtbeachtung der Betriebsanleitung, insbesondere durch nicht fachgerechte In-
stallation oder Anschluss an eine falsche Netzspannung oder Stromart, durch Nichtbeachtung der Wartungs- oder
Sicherheitsbestimmungen, durch den Einsatz des Produkts unter ungeeigneten Umweltbedingungen oder durch
mangelnde Pflege und Wartung entstanden sind.
– Schäden am Produkt, die durch missbräuchliche oder unsachgemäße Anwendungen (z.B. Überlastung des Pro-
dukts oder Verwendung nicht zugelassener Werkzeuge bzw. Zubehörteile), Eindringen von Fremdkörpern (z.B.
Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder sonstige äußere Einwirkungen (z. B. Schä-
den durch Herunterfallen) entstanden sind.
– Schäden am Produkt oder an Teilen des Produkts, die auf bestimmungsgemäßen, üblichen (betriebsbedingten)
oder sonstigen natürlichen Verschleiß zurückzuführen sind. Dies gilt insbesondere für Abnutzung oder Schäden
an Verschleißteilen, insbesondere, jedoch nicht abschließend, Riemen, Batterien und Akkumulatoren (wiederauf-
ladbare Batterien), Reifen, Messer, Zündkerzen, Filter, Kohlebürsten, Sägeblätter sowie vergleichbare Teile.
– Mängel am Produkt, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die
keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
– Produkte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
– Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Produkts
unerheblich sind.
– Produkte, an denen eigenmächtig Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenom-
men wurden.
– Produkte, bei denen die Kennzeichnung oder die Identifikationsinformationen des Produkts (z. B. Maschinenauf-
kleber oder Typenschild) fehlen oder unlesbar sind.
– Produkte, die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
– Produkte, für die kein geeigneter Kaufnachweis (z. B. Rechnung oder Kassenbeleg) vorgelegt wird.
– Produkte zweiter Wahl (B-Ware), insbesondere solche aus dem Scheppach Werksverkauf oder dem Scheppach
Onlineshop.
– Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. Die
gesetzlichen Gewährleistungsrechte bleiben hiervon unberührt.
4. Die Garantiezeit beträgt regulär 2 Jahre, für Produkte aus der Scheppach 20V IXES Serie 5 Jahre und beginnt mit
dem Kaufdatum des Produkts. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen je-
weils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ab-
lauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Produkts führt weder zu einer Verlängerung der Garantiezeit noch wird eine
neue Garantiezeit für das Produkt oder für eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines
Vor-Ort-Services.
16 | DE www.scheppach.com
Zur Prüfung des Garantiefalls kann der Hersteller verlangen, dass das betroffene Produkt eingesendet wird. Das Pro-
dukt ist in gereinigtem Zustand zusammen mit einer Kopie des Kaufbelegs, aus dem Kaufdatum und Produktbezeich-
nung hervorgehen, einzusenden. In der Regel wird vereinbart, dass das defekte Produkt mit einer kurzen Beschrei-
bung der Störung per organisierter Rücksendung oder ausreichend frankiert, unter Beachtung der entsprechenden
Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird.
Wird ein Produkt oder ein Set-Artikel unvollständig eingesendet, können fehlende Komponenten bei Austausch oder
Erstattung wertmäßig berücksichtigt werden. Teilweise oder vollständig zerlegte Produkte können nicht als Garantie-
fall akzeptiert werden.
Bei nicht berechtigter Reklamation oder außerhalb der Garantiezeit trägt der Käufer die Transportkosten und das
Transportrisiko.
Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem Ermessen ein Geldbetrag bis zur
Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und
Verschleiß berücksichtigt werden kann.
Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
5. Verlängerung der Garantiezeit um 5 Jahre: Scheppach bietet eine zusätzliche Garantieverlängerung von 5 Jahren
auf Produkte aus der Scheppach 20V IXES Serie. Somit beläuft sich der Garantiezeitraum für diese Produkte auf
insgesamt 10 Jahre. Ausgenommen hiervon sind Batterien und Akkumulatoren (wiederaufladbare Batterien), Ladege-
räte und Zubehör. Diese Garantieverlängerung können Sie in Anspruch nehmen, indem Sie Ihr Produkt aus der
Scheppach 20V IXES Serie bis spätestens 30 Tage ab Kaufdatum online unter https://garantie.scheppach.com regist-
rieren. Nach erfolgreicher Online-Registrierung erhalten Sie die Bestätigung für die artikelbezogene Garantieverlänge-
rung.
6. Für die Geltendmachung Ihres Garantieanspruchs kontaktieren Sie bitte unser Service-Center.
Bitte verwenden Sie vorzugsweise unser Formular auf unserer Website: https://www.scheppach.com/de/service
Bitte senden Sie uns keine Produkte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-
Center. Für die Inanspruchnahme dieser Garantieleistungen ist der Erstkontakt mit unserem Service-Center
zwingende Voraussetzung.
7. Bearbeitungszeit: Im Regelfall erledigen wir Reklamationssendungen innerhalb von 14 Tagen nach Eingang in unse-
rem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir
Sie rechtzeitig.
8. Kostenvoranschlag: Von der Garantieleistung nicht oder nicht mehr erfasste Produkte reparieren wir gegen Berech-
nung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Produkte für einen Kostenvoranschlag ein-
senden und ggf. dem Service-Center schriftlich (per Post oder eMail) die Reparaturfreigabe erteilen. Ohne Reparatur-
freigabe erfolgt keine weitere Bearbeitung.
Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf.
unserer Homepage (www.scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com
Telefon: +800 4002 4002 · E-Mail: [email protected] · Internet: https://www.scheppach.com
* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten
** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.
Ersatzteile
Zubehör
Reparatur
Kontakt Dokumente
DE | 17www.scheppach.com
Table of contents
1 Introduction ........................................................ 19
2 Proper use.......................................................... 19
3 Product description (Fig. 1-9)............................. 19
4 Scope of delivery (Fig.1,2) ............................... 19
5 Unpacking .......................................................... 19
6 Technical data.................................................... 20
7 Safety instructions.............................................. 20
8 Assembly............................................................ 23
9 Before commissioning........................................ 24
10 Operation ........................................................... 24
11 Electrical connection .......................................... 25
12 Cleaning and maintenance ................................ 25
13 Storage and transport ........................................ 26
14 Repair and ordering spare parts ........................ 26
15 Disposal and recycling ....................................... 27
16 Troubleshooting ................................................. 27
17 EU Declaration of Conformity............................. 28
18 Exploded view.................................................... 88
Explanation of the symbols on the
product
Symbols are used in this manual to draw your attention to
potential hazards. The safety symbols and the accompa-
nying explanations must be fully understood. The warn-
ings themselves will not rectify a hazard and cannot re-
place proper accident prevention measures.
Attention! Failure to observe the safety signs
and warning information affixed to the prod-
uct and failure to observe the safety and op-
erating manual can result in serious injury or
even death.
Before commissioning, read and observe
the operating manual and safety instruc-
tions!
Before commissioning, read and observe
the operating manual and safety instruc-
tions!
Wear safety goggles.
Wear hearing protection.
If dust builds up, wear respiratory protection!
Attention: hot surface - danger of burning.
Warning against electrical voltage.
Warning! The product is equipped with an
automated start-up control. Keep third-par-
ties away from the working range of the
product!
Do not expose the product to rain. The prod-
uct may only be stationed, stored and oper-
ated in dry ambient conditions.
Pressure regulator.
Compressor air induction performance
Pressure vessel volume
Horsepower (HP)
Operating pressure
Guaranteed sound power level of the prod-
uct.
The product complies with the applicable
European directives.
The product complies with the applicable
Serbian directives.
Explanation of the signal words in
the operating manual
DANGER
Signal word to indicate an imminently haz-
ardous situation which, if not avoided, will re-
sult in death or serious injury.
WARNING
Signal word to indicate a potentially hazard-
ous situation which, if not avoided, could re-
sult in death or serious injury.
CAUTION
Signal word to indicate a potentially hazard-
ous situation which, if not avoided, could re-
sult in minor or moderate injury.
18 | GB www.scheppach.com
ATTENTION
Signal word to indicate a potentially hazard-
ous situation which, if not avoided, could re-
sult in product or property damage.
1 Introduction
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Note:
In accordance with the applicable product liability laws,
the manufacturer of this product assumes no liability for
damage to the product or caused by the product arising
from:
• Improper handling
• Failure to comply with the operating manual
• Repairs carried out by third parties, unauthorised spe-
cialists
• Installing and replacing non-original spare parts
• Improper use
• Failures of the electrical system due to failure to ob-
serve the national electrical requirements and regula-
tions.
Note:
The operating manual is part of the product and contain
important information for safe, proper and economical op-
eration. Please also observe the applicable national regu-
lations. Read all operating and safety instructions careful-
ly before use and only use the product as described.
Keep the manual and pass it on when you give the prod-
uct to someone else.
2 Proper use
The compressor is used to generate compressed air for
pneumatically powered tools that can be operated with an
air rate of up to 180 l/min. (e.g. tyre inflators, air blow
guns, paint spray guns). Due to the limited air output it is
not possible to use the compressor to drive tools with very
high air consumption (for example orbital sanders, die
grinders and hammer screwdrivers).
The compressor may only be operated in a dry and well
ventilated indoor space.
The product may only be used in the intended manner.
Any use beyond this is improper. The user, not the manu-
facturer, is responsible for damages or injuries of any type
resulting from this.
An element of the intended use is also the observance of
the safety instructions, as well as the assembly instruc-
tions and operating information in the operating manual.
Persons who operate and maintain the product must be
familiar with the manual and must be informed about po-
tential dangers.
The liability of the manufacturer and resulting damages
are excluded in the event of modifications of the product.
The product may only be operated with original parts and
original accessories from the manufacturer.
The safety, operating and maintenance specifications of
the manufacturer, as well as the dimensions specified in
the technical data, must be observed.
Please note that our products were not designed with the
intention of use for commercial or industrial purposes. We
assume no guarantee if the product is used in commercial
or industrial applications, or for equivalent work.
3 Product description (Fig. 1-9)
1. On/off switch
2. Transport handle
2a. Screw
2b. Holder
3. Pressure regulator
3a. Manometer
4. Quick coupling
5. Safety valve
5a. Drain nut
6. Pressure vessel
6a. Drain plug
(condensation water)
7. Foot
7a. Screw
7b. Washer (large)
7c. Washer (small)
7d. Spring washer
7e. Nut
8. Compressed air accessory set 13 pcs.*
(not shown)
* = may not be included in the scope of delivery!
4 Scope of delivery (Fig.1,2)
Item Quantity Designation
2a. 4 x Screw
7. 3 x Foot
7a. 3 x Screw
7b. 3 x Washer (large)
7c. 3 x Washer (small)
7d. 3 x Spring washer
7e. 3 x Nut
8. 1 x Compressed air accessory set 13 pcs.*
(not shown)
1 x Compressor
1 x Operating manual
* = may not be included in the scope of delivery!
5 Unpacking
WARNING
The product and the packaging material are not
children's toys!
Do not let children play with plastic bags, films or
small parts! There is a danger of choking or suffo-
cating!
• Open the packaging and carefully remove the product.
• Remove the packaging material, as well as the pack-
aging and transport safety devices (if present).
• Check whether the scope of delivery is complete.
• Check the product and accessory parts for transport
damage. Immediately report any damage to the trans-
port company that delivered the Product. Later claims
will not be recognised.
GB | 19www.scheppach.com
• If possible, keep the packaging until the expiry of the
warranty period.
• Familiarise yourself with the product by means of the
operating manual before using for the first time.
• With accessories as well as wearing parts and re-
placement parts use only original parts. Spare parts
can be obtained from your specialist dealer.
• When ordering please provide our article number as
well as type and year of manufacture for the product.
6 Technical data
Rated voltage 230 V~/
50 Hz
Rated power consumption W (S1*)
W (S3** 25%)
Idle speeds 3750 min
-1
Pressure vessel volume approx. 24 l
Operating pressure approx. 10 bar
Theo. Suction capability approx. 180 l/min
Effective output rate at 1bar approx. 85 l/min
Effective output rate at 4bar approx. 50 l/min
Effective output rate at 7bar approx. 35 l/min
Protection category IP 20
Length of mains connection cable 2 m
Max. installation altitude
(above sea level)
1000 m
Weight approx. 24.5 kg
Subject to technical changes!
*Operating mode S1 (continuous operation)
The product can be operated continuously with the speci-
fied power.
**Operating mode S3 (periodic intermediate duty)
The operation consists of a nominal load and standstill
time.
The cycle time is 10 min, the relative duty cycle is 25% of
the cycle time.
WARNING
Noise can have serious effects on your health. If the
machine noise exceeds 85 dB, please wear suitable
hearing protection for you and persons in the vicinity.
The noise and vibration values have been determined in
accordance with EN 62841-1.
Noise data
Sound pressure level L
pA
73.3 dB
Measurement uncertainty K
pA
3.0 dB
Measured sound power level L
wA
94 dB
Guaranteed sound power level L
wA
97 dB
Measurement uncertainty K
wA
3.0 dB
The specified noise emission values have been measured
in accordance with a standardised test procedure and can
be used to compare one power tool with another.
The specified device emissions values can also be used
for an initial estimation of the load.
WARNING
The noise emission values can vary from the
specified values during the actual use of the
power tool, depending on the type and the
manner in which the electric tool is used, and
in particular the type of workpiece being pro-
cessed.
Try to keep the stress as low as possible. For example:
Limit working time. In doing so, all parts of the operating
cycle must be taken into account (such as times in
which the power tool is switched off or times in which it
is switched on, but is not running under a load).
7 Safety instructions
General power tool safety warnings
WARNING
Read all safety warnings, instructions, illus-
trations and specifications provided with this
power tool.
Failure to follow all instructions listed below may result
in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) Work area safety
a) Keep your work area clean and well-lit. Cluttered or
dark areas invite accidents.
b) Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable liq-
uids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operat-
ing a power tool. Distractions can cause you to lose
control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapt-
er plugs with earthed (grounded) power tools. Un-
modified plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded sur-
faces, such as pipes, radiators, ranges and refrig-
erators. There is an increased risk of electric shock if
your body is earthed or grounded.
c) Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
d) Do not abuse the cord. Never use the cord for car-
rying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk
of electric shock.
20 | GB www.scheppach.com
e) When operating a power tool outdoors, use an ex-
tension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of elec-
tric shock.
f) If operating a power tool in a damp location is un-
avoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A mo-
ment of inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat or hearing pro-
tection used for appropriate conditions will reduce per-
sonal injuries.
c) Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and/or rechargeable battery, picking up or
carrying the tool. Carrying power tools with your fin-
ger on the switch or energising power tools that have
the switch on invites accidents.
d) Remove any adjusting key or wrench before turn-
ing the power tool on. A wrench or a key left at-
tached to a rotating part of the power tool may result
in personal injury.
e) Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jew-
ellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust ex-
traction can reduce dust-related hazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be con-
trolled with the switch is dangerous and must be re-
paired.
c) Disconnect the plug from the power source and/or
remove the battery pack, if detachable, from the
power tool before making any adjustments,
changing accessories, or storing power tools.
Such precautionary measures reduce the risk of start-
ing the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the pow-
er tool or these instructions to operate the power
tool. Power tools are dangerous in the hands of un-
trained users.
e) Maintain power tools and attachments. Check for
misalignment or binding of moving parts, break-
age of parts and any other condition that may af-
fect the power tool’s operation. If damaged, have
the power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use electric tools, insertion tools, etc. according
to these instructions. Take into account the work-
ing conditions and the work to be performed. Use
of the power tool for operations different from those in-
tended could result in a hazardous situation.
h) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) Service
a) Have your power tool serviced by a qualified re-
pair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
Safety instructions for compressors
ATTENTION
The following basic safety measures must be observed
when using this compressor for protection against elec-
tric shock, and the risk of injury and fire. Read and ob-
serve these instructions before using the product.
Safe work
1. Take care of your tools
– Keep your compressor clean in order to work well
and safely.
– Follow the maintenance instructions.
– Check the connection cable of the electric tool reg-
ularly and have it replaced by a recognised spe-
cialist when damaged.
– Check extension cables regularly and replace
them when damaged.
2. Pull the connector out of the socket
– When the power tool is not in use or prior to main-
tenance and when replacing tools such as saw
blades, drill bits, cutters.
3. Check the power tool for potential damage.
– Protective devices or other parts with minor dam-
age must be carefully inspected to ensure that
they function correctly and as intended prior to
continued use of the electric tool.
– Check whether the moving parts function faultless-
ly and do not jam or whether parts are damaged.
All parts must be correctly mounted and all condi-
tions must be fulfilled to ensure fault-free operation
of the power tool.
GB | 21www.scheppach.com
– Damaged protective devices and parts must be
properly repaired or replaced by a recognised spe-
cialist workshop, insofar as nothing different is
specified in the operating manual.
– Do not use any faulty or damaged connection ca-
bles.
ATTENTION
For your own safety, only use accessories and addition-
al equipment that are indicated in the operating manual
or have been recommended or indicated by the manu-
facturer. Use of other tools or accessories that those
recommended in the operating manual or in the cata-
logue could represent a personal danger to you.
4. Replacing the connection cable
– If the connection line is damaged, it must be re-
placed by the manufacturer or an electrician to
avoid danger. There is a risk of electric shock.
5. Street-legal compressors in construction site opera-
tion
– Ensure that all hoses and fixtures are suitable for
the maximum permissible working pressure of the
compressor.
6. Set-up location
– Only set up the compressor on a flat surface.
7. In case of pressures above 7 bar, it is recommended
to equip supply hoses with a safety cable (e. g. a wire
rope).
8. Avoid over-stressing the piping system by using flexi-
ble hose connections to prevent kinking.
Additional safety instructions
Observe the corresponding operating manuals of the
respective compressed air tools / compressed air
attachments!
The following general warnings must also be observed.
Safety instructions for working with
compressed air and air blow guns
• Ensure there is sufficient distance to the product, at
least 2.50 m, and keep the compressed air tools /
compressed air attachments away from the compres-
sor during operation.
• Compressor pump and lines reach high temperatures
during operation. Touching them will cause burns.
• The air which is sucked in by the compressor must be
kept free of impurities that could cause fires or explo-
sions in the compressor pump.
• When disconnecting the hose coupling, hold the cou-
pling piece of the hose firmly with your hand. This will
ensure that you avoid injuries caused by the hose re-
coiling.
• Wear safety goggles and a respirator when working
with the compressed air pistol. Dusts are harmful to
health! Foreign objects or blown off parts can easily
cause injuries.
DANGER
Danger of injury!
Do not blow on people or clean clothing whilst on the
body with the air blow gun.
Safety instructions when using spraying
attachments (e.g. paint sprayers)
• Keep the spray attachment away from the compressor
when filling so that no liquid comes into contact with
the compressor.
• Never spray in the direction of the compressor when
using the spraying attachments (e.g. paint sprayers).
Moisture can lead to electrical hazards!
DANGER
Risk of explosion!
Do not process any paints or solvents with a flash point
below 55° C.
DANGER
Risk of explosion!
Do not heat up paints or solvents.
• If harmful liquids are processed, filter devices (face
masks) are required for protection. Also observe the
information on protective measures provided by the
manufacturers of such substances.
• The information and labelling of the hazardous sub-
stances ordinance affixed to the outer packaging of
the processed materials must be observed. If neces-
sary, take additional protective measures, in particular
wear suitable clothing and masks.
DANGER
Risk of explosion!
Do not smoke during the spraying process or in the
working area.
Paint vapours are also highly flammable.
• Never set up or operate the equipment in the vicinity
of a fire place, open lights or sparking products.
• Do not store or consume food or drinks in the work ar-
ea. Paint fumes are harmful to health.
• The working area must be larger than 30 m³ and suffi-
cient air exchange must be ensured during spraying
and drying.
• Do not spray into the wind. Always observe the regu-
lations of the local police authorities when spraying
flammable or hazardous spraying materials.
• Do not use media such as white spirit, butyl alcohol
and methylene chloride in conjunction with the PVC
pressure hose. These media destroy the pressure
hose.
• The work area must be separated from the compres-
sor so that it cannot come into direct contact with the
working medium.
22 | GB www.scheppach.com
Operation of pressure vessels
• Anyone who operates a pressure vessel must keep
this in good working order, operate and monitor it cor-
rectly, perform the necessary maintenance and servic-
ing works immediately and implement safety mea-
sures as required according to the circumstances.
• The regulatory authority can instruct necessary moni-
toring measures in individual cases.
• A pressure vessel must not be operated if it exhibits a
defect that poses a danger to personnel or third par-
ties.
• Check the pressure vessel for rust and damage each
time before use. The compressor shall not be operat-
ed if the pressure vessel is damaged or rusty. If you
discover damage, please contact the customer ser-
vice workshop.
Store all safety information and instructions safely.
7.1 Product-specific safety
instructions
ATTENTION
The following basic safety measures must be observed
when using this compressor for protection against elec-
tric shock, and the risk of injury and fire. Read and ob-
serve these instructions before using the product.
WARNING
The product is not designed for use in potentially explo-
sive atmospheres. Use in such environments is only
permitted if suitable additional measures are taken to
ensure safety. Please consult a specialist or refer to the
relevant regulations before using the product in a poten-
tially explosive atmosphere.
• The product shall not be operated by persons (includ-
ing children) with reduced physical, sensory or mental
abilities or who have inadequate experience or knowl-
edge.
• Cleaning and user maintenance must not be carried
out by children.
• Keep the product away from rain and moisture. Water
penetrating the product increases the risk of an elec-
tric shock.
• Avoid using the product at temperatures below +5°C.
• Do not leave the product unattended.
CAUTION
Operate the product for a short time only. Long, uninter-
rupted operation of more than 10 min. overheats the
product. Switch off the product immediately and let it
cool down for at least 10 mins
DANGER
Danger of injury!
Do not allow the items to be inflated above the pressure
intended for them. These can burst and lead to injuries
and/or material damage.
• Do not exceed the permissible power range of the
compressor. Do not inflate truck, tractor or other large
tyres.
• Do not work on materials that are or could be poten-
tially flammable or explosive.
• Never misuse the product.
• Always keep the product clean, dry and free from oil
or grease. Remove dust after each use and before
storage.
• Never use petrol or other flammable liquids to clean
the product! Vapours remaining in the product can be
ignited by sparks and cause the product to explode.
• Remain attentive at all times! Always pay attention
to what you are doing and always use common
sense. Never use the product if you are unable to
concentrate or feel unwell.
• Avoid over-stressing the piping system by using flexi-
ble hose connections to prevent kinking.
• In case of pressures above 7 bar, it is recommended
to equip supply hoses with a safety cable (e. g. a wire
rope).
• Do not touch the hot components of the product!
• Ensure that all hoses and fixtures are suitable for the
maximum permissible working pressure of the com-
pressor.
Residual risks
The product has been built according to state-of-the-
art and the recognised technical safety rules.
However, individual residual risks can arise during
operation.
• Health hazard due to electrical power, with the use of
improper electrical connection cables.
• Furthermore, despite all precautions having been met,
some non-obvious residual risks may still remain.
• Residual risks can be minimised if the “Safety Instruc-
tions” and the “Intended Use” together with the operat-
ing instructions as a whole are observed.
• Prevent the product being unintentionally started up.
• Keep your hands away from the working area when
the product is in operation.
• Comply with the stipulated maintenance and safety in-
structions in the operating instructions.
WARNING
This power tool generates an electromagnetic field
during operation. This field can impair active or passive
medical implants under certain circumstances. In order
to prevent the risk of serious or deadly injuries, we rec-
ommend that persons with medical implants consult
with their physician and the manufacturer of the medical
implant prior to operating the power tool.
8 Assembly
ATTENTION
Always make sure the product is fully assembled
before commissioning!
GB | 23www.scheppach.com
WARNING
Danger of injury!
Do not insert the mains plug into the socket until you
are ready to use the product.
Required tool:
• 2x open-ended spanner/socket spanner, size 13 mm*
• Allen key, 5mm*
* = may not be included in the scope of delivery!
8.1 Fitting the foot (7) (Fig. 3)
1. Place the product on a level, even surface.
2. Fit the feet (7) onto the assembly holes provided on
the base frame.
3. Attach the feet (7) to the base frame using one screw
(7a) and one large washer (7b) each, and secure
them with a small washer (7c), a spring washer (7d)
and a nut (7e).
Use two 13mm open-ended or socket spanners.
4. Place the product on a level, even surface.
8.2 Fitting the transport handle (2)
(Fig. 4)
1. Attach the transport handle (2) to the assembly holes
on the pressure vessel (6).
2. Use two screws (2a) on each side to secure the trans-
port handle (2) and tighten them until they are hand-
tight.
Use a 5 mm Allen key.
8.3 Fitting the holders (2b) (Fig. 5)
1. Screw the holders (2b) into the mounting holes on the
left and right of the transport handle (2).
2. Lock the nuts against the carrying handle (2) to pre-
vent the holders (2b) from turning.
9 Before commissioning
WARNING
Danger of injury!
Do not insert the mains plug into the socket until you
are ready to use the product.
WARNING
Always remove the mains plug before carrying out
adjustments on the product.
CAUTION
Unsuitable extension cables could be dangerous. There
is a risk of persons being injured due to electric shock.
General information
• Proceed with caution. Familiarise yourself with the ap-
plication and possible restrictions, but also with the
specific potential dangers.
• Before connecting of the product, make certain that
the data on the type plate matches with the mains
power data.
• Inadequately informed operators can endanger them-
selves and others through improper use. The operator
is responsible for the safety of third parties.
• Check the product regularly for damage.
• The product must be installed close to the consumer.
• Long air lines and supply cables (extension cable)
should be avoided.
• Ensure that the intake air is dry and dust-free.
• Do not install the product in a damp or wet room.
• Operate the product only in suitable areas (well venti-
lated, ambient temperature +5°C to 40°C). There must
be no dust, acids, vapours, explosive or flammable
gases in the room.
• The product is suitable for use in dry rooms. It must
not be used in areas where splashed water is present.
• The product may only be used outdoor briefly when
the ambient conditions are dry.
• The product must always be kept dry and must not be
left outdoors after work is complete.
9.1 Mains power connection
• The product is equipped with a mains cable with an
earthed plug. This can be connected to any mains
socket 230 V~ 50 Hz with an earth contact and that is
protected at 16 A.
• Before commissioning, ensure that the mains voltage
matches with the operating voltage and the machine's
power rating on the type plate.
• Long supply cables, extensions, cable reels, etc.
cause a drop in voltage and can impede motor start-
up.
• At low temperatures below +5 °C, sluggishness may
make starting difficult or impossible.
10 Operation
10.1 On/Off switch (1) (Fig. 6)
Switching on
1. Insert the mains plug into a properly fused mains
socket.
2. Switch the product on by setting the on/off switch (1)
to the “I” position.
Switching off
1. Switch the product off by setting the on/off switch (1)
to the “0” position.
10.2 Adjusting the pressure (Fig. 7)
1. The pressure at the pressure gauge (3a) is adjusted
using the pressure regulator(3).
2. The pressure set can be drawn from the quick cou-
pling (4).
10.3 Fitting the compressed air hose*
(Fig. 7)
Connect the plug nipple* of the compressed air hose* to
the quick couplings (4). Then connect the compressed air
tool* to the quick coupling* of the compressed air hose*.
* = may not be included in the scope of delivery!
24 | GB www.scheppach.com
11 Electrical connection
The electrical motor installed is connected and ready
for operation. The connection complies with the ap-
plicable VDE and DIN provisions. The customer's
mains connection as well as the extension cable used
must also comply with these regulations.
When working with spray attachments and during tempo-
rary use outdoors, the product must be connected to a re-
sidual current circuit breaker with a trigger current of 30
mA or less.
11.1 Damaged electrical connection
cables
The insulation on electrical connection cables is often
damaged.
This may have the following causes:
• Pressure points, where connection cables are passed
through windows or doors,
• Kinks where the connection cable has been improper-
ly fastened or routed,
• Places where the connection cables have been cut
due to being driven over,
• Insulation damage due to being ripped out of the wall
socket,
• Cracks due to the insulation ageing.
Such damaged electrical connection cables must not be
used and are life-threatening due to the insulation dam-
age.
Check the electrical connection cables for damage regu-
larly. Ensure that the connection cables are disconnected
from electrical power when checking for damage.
Electrical connection cables must comply with the appli-
cable VDE and DIN provisions. Only use connection ca-
bles of the same designation.
The printing of the type designation on the connection ca-
ble is mandatory.
Safety information for replacing damaged or defective
mains connection cables
Connection type Y
If it is necessary to replace the mains connection cable,
this must be done by the manufacturer or their represen-
tative to avoid safety hazards.
11.2 Important information
In the event of overloading, the motor will switch itself off.
After a cool-down period (time varies) the motor can be
switched back on again.
11.3 AC motor
Connections and repair work on the electrical equipment
may only be carried out by electricians.
• Before commissioning, ensure that the mains voltage
matches with the operating voltage on the type plate.
• Extension cables up to 25 m long must have a cross-
section of 1.5 mm².
12 Cleaning and maintenance
WARNING
Have maintenance and repair tasks that are
not described in this operating manual, car-
ried out by a specialist workshop. Use only
original spare parts.
WARNING
Improper maintenance or cleaning work can
cause injuries!
WARNING
The product may start unexpectedly and cause inju-
ries and burns during cleaning, repair and mainte-
nance work.
– Switch the product off.
– Pull out the mains plug.
– Allow the product to cool.
– De-pressurise the compressor.
Note:
Release overpressure in the compressor by switching off
the compressor and using up the compressed air still in
the pressure vessel, e.g. with a compressed air tool run-
ning at idle or with an air blow gun.
12.1 Cleaning
• Keep protective devices, air vents and the motor
housing as free of dust and dirt as possible. Rub the
product clean with a clean cloth or blow it off with
compressed air at low pressure. We recommend that
you clean the product directly after every use.
• Clean the product at regular intervals using a damp
cloth and a little soft soap. Do not use any cleaning
products or solvents; they could attack the plastic
parts of the product. Make sure that no water can pen-
etrate the product interior.
• We recommend that you clean the product directly af-
ter every use.
• The hose and injection tools must be disconnected
from the compressor before cleaning. The compressor
must not be cleaned with water, solvents or similar.
12.2 Maintenance
12.2.1 Safety valve (5) (Fig. 8)
• The safety valve is set to the maximum permissible
pressure of the pressure vessel.
• It is not permitted to adjust the safety valve or remove
the connection lock between the exhaust nut and its
cap.
• Actuate the safety valve every 30 operating hours but
at least 3 times a year to ensure that it works when re-
quired.
1. To open the outlet of the safety valve (5), turn the per-
forated drain nut (5a) anticlockwise. Now, the valve
audibly releases air.
2. Then, tighten the exhaust nut (5a) clockwise again.
GB | 25www.scheppach.com
12.2.2 Maintaining the pressure vessel (6)
(Fig. 9)
ATTENTION
To ensure a long service life for the pressure vessel,
drain off the condensate after each use by opening the
drain screw.
ATTENTION
The condensate from the pressure vessel contains oil
residue. Dispose of the condensate in an environmen-
tally friendly manner at a suitable collection point.
1. Release the vessel pressure beforehand (see 13.2.1).
2. Open the drain screw (6a) by turning it anti-clockwise
(looking at the screw from the bottom of the compres-
sor).
3.
In order to drain the condensation water completely out
of the pressure vessel (6), it must be tilted slightly to the
side so that the drain screw (6a) is the lowest point.
4. Then close the drain screw (6a) again (turn clock-
wise). Check the pressure vessel (6) for rust and dam-
age each time before use.
5. The compressor shall not be operated if the pressure
vessel (6) is damaged or rusty. If you discover dam-
age, please contact the customer service workshop.
13 Storage and transport
WARNING
Danger of injury and burning!
The product can start unexpectedly and cause injuries.
– Switch off the engine before carrying out any clean-
ing or maintenance work.
– Allow the engine to cool down.
– Pull out the mains plug.
– De-pressurise the compressor.
Note:
Release overpressure in the compressor by switching off
the compressor and using up the compressed air still in
the pressure vessel, e.g. with a compressed air tool run-
ning at idle or with an air blow gun.
• Compressed air can cause serious injuries.
• Clean and check the product for damage.
13.1 Transport (Fig. 1)
• The product must be secured against tipping and slip-
ping during transport in vehicles in order to prevent
damage and injuries.
• Protect the product from impacts, shocks and severe
vibrations, e.g. during vehicular transport.
• Use only the transport handle (2) for transporting the
product.
13.2 Storage
Store the product and its accessories in a dark, dry and
frost-free place that is inaccessible to children.
The optimum storage temperature is between 5°C and
30˚C.
Store the product in its original packaging.
Cover the product to protect it from dust or moisture.
Store the operating manual with the product.
ATTENTION
Pull out the mains plug and ventilate the compressor
and all connected compressed air tools. Store the com-
pressor in such a way that it cannot be used by unau-
thorised persons.
ATTENTION
Store the product only in dry locations that are inacces-
sible for unauthorised persons.
Do not tilt the unit, only store it upright!
13.2.1 Release excess pressure
Release overpressure in the compressor by switching off
the compressor and using up the compressed air still in
the pressure vessel, e.g. with a compressed air tool run-
ning at idle or with an air blow gun.
14 Repair and ordering spare parts
After repairs or maintenance, make sure that all safety-re-
lated parts are installed and are in perfect condition. All
parts which may cause injury must be kept where they
are inaccessible to children or others.
ATTENTION
According to the German Product Liability Act, no liabili-
ty is accepted for damage caused by improper repairs
or by not using original spare parts.
Such work should be performed by a customer service
centre or an authorised specialists. The same applies to
accessory parts.
Spare parts and accessories can be obtained from our
Service Centre. To do this, scan the QR code on the front
page.
Connections and repairs
Connections and repair work on the electrical equipment
may only be carried out by electricians.
14.1 Ordering spare parts
Please provide the following information when ordering
spare parts:
• Model designation
• Item number
• Type plate data
Spare parts / accessories
Compressed air accessory
set 13 pcs. - article no.:
7906100710
Spiral hose - article no.: 7906100711
14.2 Service information
With this product, it is necessary to note that the following
parts are subject to natural or usage-related wear, or that
the following parts are required as consumables.
Wearing parts*: Quick coupling connection, compressed
air accessories set, spiral hose
* = may not be included in the scope of delivery!
26 | GB www.scheppach.com
15 Disposal and recycling
Notes for packaging
The packaging materials are recy-
clable. Please dispose of packag-
ing in an environmentally friendly
manner.
Notes on the disposal of electrical and electronic
equipment
Waste electrical and electronic equipment
does not belong in household waste, but must
be collected and disposed of separately!
• Used batteries that are not installed permanently in
the old device must be removed non-destructively be-
fore disposal! Their disposal is regulated by the bat-
tery act.
• Owners or users of electrical and electronic devices
are legally obliged to return them after use.
• The end user is responsible for deleting their personal
data from the old device being disposed of!
• The symbol of the crossed-out dustbin means that
waste electrical and electronic equipment must not be
disposed of with household waste.
• Waste electrical and electronic equipment can be
handed in free of charge at the following places:
– Public disposal or collection points (e.g. municipal
works yards)
– Points of sale of electrical devices (stationary and
online), provided that dealers are obliged to take
them back or offer to do so voluntarily.
– Up to three waste electrical devices per type of de-
vice, with an edge length of no more than 25 centi-
metres, can be returned free of charge to the man-
ufacturer without prior purchase of a new device
from the manufacturer or taken to another autho-
rised collection point in your vicinity.
– Further supplementary take-back conditions of the
manufacturers and distributors can be obtained
from the respective customer service.
• If the manufacturer delivers a new electrical appliance
to aprivate household, the manufacturer can arrange
for the free collection of the old electrical appliance
upon request from the end user. Please contact the
manufacturer’s customer service for this.
• These statements only apply to devices installed and
sold in the countries of the European Union and which
are subject to the European Directive 2012/19/EU. In
countries outside the European Union, different regu-
lations may apply to the disposal of waste electrical
and electronic equipment.
16 Troubleshooting
The following table shows fault symptoms and describes remedial measures in the event of your product failing to work
properly. If you cannot localise and rectify the problem with this, please contact your service workshop.
Fault Possible cause Remedy
Product does not run. Mains voltage not present. Check cable, mains plug, fuse and socket.
Mains voltage too low. Avoid extension cables that are too long. Use exten-
sion cables with sufficient conductor cross-section.
Outside temperature is too
low.
Do not operate at outside temperatures below +5°C.
Motor is overheated. Allow the motor to cool down. If necessary, remedy the
cause of the overheating.
Product runs, but no pressure. The safety valve leaks. Contact your local service centre. Only allow qualified
personnel to carry out repairs.
The seals are damaged. Check the seals and have any damaged seals re-
placed by a service centre.
The drain screw for conden-
sate leaks.
Tighten the screw by hand. Check the seal on the
screw and replace if necessary.
Product runs, pressure shown
on the manometer, but tools are
not running
Hose connections leaking. Check compressed air hose and tools, replace if nec-
essary.
Quick-coupler leaking. Contact your local service centre. Only allow qualified
personnel to carry out repairs.
Pressure set too low at pres-
sure regulator.
Turn up the pressure regulator further.
GB | 27www.scheppach.com
17 EU Declaration of Conformity
Translation of the original Declaration of Conformity
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
We declare under our sole responsibility that the product
described here complies with the applicable directives
and standards.
Brand: SCHEPPACH
Art. designation: Compressor -
HC24V
Art. no. 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
EU directives:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* The object of the declaration described above fulfils the
regulations of the directive 2011/65/EU of the European
Parliament and Council from 8th June 2011, on the re-
striction of the use of certain hazardous substances in
electrical and electronic equipment.
Applied standards:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Conformity assessment procedure:
2000/14/EG_2005/88/EC – Appendix: VI
Guaranteed
sound power level (L
WA
):
97 dB
Measured
sound power level (L
WA
):
96 dB
Notified body: Intertek Testing Services
Shanghai Ltd,
No. 918 Pengqing Road
Huaqiao,
Kunshan,
Jiangsu, China
Number: 0359
Documentation authorised representative:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
28 | GB www.scheppach.com
Съдържание
1 Увод................................................................... 30
2 Употреба по предназначение.......................... 30
3 Описание на продукта (Фиг.1-9)..................... 30
4 Обем на доставката (Фиг.1, 2)........................ 30
5 Разопаковане.................................................... 31
6 Технически данни............................................. 31
7 Указания за безопасност ................................. 32
8 Монтаж .............................................................. 36
9 Преди пускане в експлоатация ....................... 36
10 Управление....................................................... 36
11 Електрическо свързване.................................. 37
12 Почистване и поддръжка................................. 37
13 Съхранение и транспортиране........................ 38
14 Ремонт и поръчване на резервни части......... 39
15 Изхвърляне и рециклиране ............................. 39
16 Отстраняване на неизправности..................... 40
17 ЕС Декларация за съответствие..................... 40
18 Изображение в разглобен вид ........................ 88
Обяснение на символите върху
продукта
Използването на символи в настоящото ръководство
следва да насочи вниманието Ви към евентуални ри-
скове. Символите за безопасност и обясненията, кои-
то ги придружават, трябва да бъдат разбрани точно.
Самите предупреждения не премахват рисковете и не
могат да заменят правилните мерки за предотвратя-
ване на злополуки.
Внимание! Неспазването на знаците за
безопасност и предупрежденията, поста-
вени на продукта, както и неспазването
на предупредителните указания и ръко-
водството за обслужване може да доведе
до сериозни наранявания или дори до
смърт.
Преди пускане в експлоатация прочетете
и спазвайте ръководството за експлоата-
ция и указанията за безопасност!
Преди пускане в експлоатация прочетете
и спазвайте ръководството за експлоата-
ция и указанията за безопасност!
Носете защитни очила.
Носете защита за слуха.
При образуване на прах носете дихател-
на защита!
Внимание гореща повърхност – опасност
от изгаряне.
Предупреждение за електрическо напре-
жение.
Предупреждение! Този продукт е оборуд-
ван с автоматично управление на включ-
ване. Дръжте външните лица далече от
работната зона на продукта!
Не излагайте продукта на дъжд. Продук-
тът трябва да се разполага, съхранява и
експлоатира само при сухи условия на
околната среда.
Регулатор на налягането.
Смукателна производителност на ком-
пресора
Обем на съда под налягане
Конски сили (PS)
Работно налягане
Гарантирано ниво на звукова мощност на
продукта.
Продуктът отговаря на приложимите ев-
ропейски директиви.
Продуктът отговаря на приложимите
сръбски директиви.
Обяснение на сигналните думи в
ръководството за експлоатация
ОПАСНОСТ
Сигнална дума за обозначаване на непо-
средствено опасна ситуация, която, ако не
бъде избегната, ще доведе до смърт или
сериозно нараняване.
ПРЕДУПРЕЖДЕНИЕ
Сигнална дума за обозначаване на въз-
можна опасна ситуация, която, ако не бъде
избегната, може да доведе до смърт или
сериозно нараняване.
BG | 29www.scheppach.com
ВНИМАНИЕ
Сигнална дума за обозначаване на потен-
циално опасна ситуация, която, ако не бъ-
де избегната, може да доведе до леки или
средни наранявания.
ВНИМАНИЕ
Сигнална дума за обозначаване на потен-
циално опасна ситуация, която, ако не бъ-
де избегната, може да доведе до повреж-
дане на продукта или имуществени щети.
1 Увод
Производител:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Германия
Указание:
Съгласно действащия закон за продуктовата отговор-
ност, производителят на този продукт не носи отго-
ворност за щети, възникнали по или поради този уред,
при:
• Неправилно боравене
• Неспазване на ръководството за експлоатация
• Ремонти от неупълномощени специалисти, явява-
щи се трети лица
• Монтиране и подмяна на не оригинални резервни
части
• Употреба не по предназначение
• Повреди на електрическата инсталация при не-
спазване на предписанията за работа с електри-
чество и разпоредбите.
Имайте предвид следното:
Ръководството за експлоатация е част от продукта и
съдържа важни указания за безопасна, правилна и
икономична експлоатация. Вземете предвид и прило-
жимите национални разпоредби. Преди употреба про-
четете внимателно всички инструкции за работа и
безопасност и използвайте продукта само както е опи-
сано. Съхранявайте ръководството и го предайте за-
едно с продукта, ако го преотстъпвате.
2 Употреба по предназначение
Компресорът служи за създаване на сгъстен въздух
за работещи със сгъстен въздух инструменти, които
могат да бъдат задвижвани с количество на въздуха
до ок. 180 l/min. (напр. приспособление за помпане на
гуми, пистолет за продухване и пистолет за боядисва-
не). Поради ограничения дебит на въздуха не е въз-
можно използването на инструменти, които изискват
много голяма консумация на въздух (напр. вибрацион-
на шлайфмашина, права шлайфмашина и ударен вин-
товерт).
Компресорът трябва да се експлоатира само в сухи и
добре проветриви помещения.
Продуктът може да се използва само съгласно своето
предназначение. Всяка различаваща се от това упо-
треба не е по предназначение. За всякакъв вид произ-
тичащи от това щети или наранявания отговорност
носи потребителят, а не производителят.
Съставна част от употребата по предназначение е съ-
що и спазването на указанията за безопасност, както
и ръководството за монтаж и указанията за експлоа-
тация в ръководството за употреба.
Лицата, които обслужват и поддържат продукта, тряб-
ва да са запознати с него и да са информирани относ-
но възможните опасности.
Промените по продукта освобождават изцяло произ-
водителя от отговорност за възникнали в резултат от
това щети.
Продуктът може да се използва само с оригинални ре-
зервни части и оригинални принадлежности на произ-
водителя.
Предписанията за безопасност, работа и поддръжка
на производителя, както и посочените размери в Тех-
ническите данни, трябва да бъдат спазвани.
Моля, обърнете внимание, че нашите продукти не са
конструирани с предназначение за търговска, профе-
сионална или промишлена употреба. Не поемаме га-
ранция, ако продуктът се използва в търговски, зана-
ятчийски или промишлени предприятия, както и при
равносилни дейности.
3 Описание на продукта
(Фиг.1-9)
1. Превключвател за включване/изключване
2. Дръжка за транспортиране
2a. Винт
2b. Държач
3. Регулатор на налягането
3a. Манометър
4. Бързодействащ съединител
5. Предпазен вентил
5a. Гайка за източване
6. Съд под налягане
6a. Винт за източване
(кондензирала вода)
7. Опорен крак
7a. Винт
7b. Подложна шайба (голяма)
7c. Подложна шайба (малка)
7d. Пружинен пръстен
7e. Гайки
8. Комплект пневматични принадлежности 13
части*
(не е показан)
* = не са включени задължително в обема на достав-
ката!
4 Обем на доставката (Фиг.1, 2)
Поз. Брой Обозначение
2a. 4 x Винт
7. 3 x Опорен крак
7a. 3 x Винт
7b. 3 x Подложна шайба (голяма)
7c. 3 x Подложна шайба (малка)
7d. 3 x Пружинен пръстен
7e. 3 x Гайки
30 | BG www.scheppach.com
8. 1 x Комплект пневматични принадлеж-
ности 13 части*
(не е показан)
1 x Компресор
1 x ръководство за експлоатация
* = не са включени задължително в обема на достав-
ката!
5 Разопаковане
ПРЕДУПРЕЖДЕНИЕ
Продуктът и опаковъчните материали не са дет-
ска играчка!
Деца не бива да играят с пластмасови торбички,
фолио и дребни части! Съществува опасност от
поглъщане и задушаване!
• Отворете опаковката и внимателно извадете про-
дукта.
• Отстранете опаковъчния материал, както и опако-
въчните и транспортните предпазители (ако има
такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за повре-
ди от транспортирането. Незабавно съобщете на
транспортната компания, с която е бил доставен
продукта, за възникналите щети. По-късни рекла-
мации не се признават.
• По възможност запазете опаковката до изтичане
на гаранционния срок.
• Преди употреба се запознайте с продукта посред-
ством ръководството за експлоатация.
• За принадлежности, както за износващи се и ре-
зервни части, използвайте само оригинални части.
Резервни части можете да си набавите от Вашия
специализиран търговец.
• При поръчки посочвайте нашия номер на артикул,
както и типа и годината на производство на проду-
кта.
6 Технически данни
Работно напрежение 230 V~/
50 Hz
Работно потребление W (S1*)
W (S3** 25%)
Обороти на празен ход 3750 min
-1
Обем на съда под налягане ок. 24 l
Работно налягане ок. 10 bar
Тео. Мощност на всмукване ок. 180 l/min
Ефективна мощност при 1 bar ок. 85 l/min
Ефективна мощност при 4 bar ок. 50 l/min
Ефективна мощност при 7 bar ок. 35 l/min
Тип защита IP 20
Дължина на проводник за свързва-
не към мрежата
2 m
Макс. надморска височина (н.м.р.) 1000 m
Тегло ок. 24,5 kg
Запазва се правото на технически промени!
*Режим на работа S1 (непрекъсната работа)
Продуктът може да работи постоянно с определената
мощност.
** Режим на работа S3 (периодичен
кратковременен режим на работа)
Експлоатацията се състои от номинално натоварване
и време на престой.
Продължителността на цикъла е 10 min, относителна-
та продължителност на включване е 25% от продъл-
жителността на цикъла.
ПРЕДУПРЕЖДЕНИЕ
Шумът може да окаже сериозни въздействия върху
Вашето здраве. Ако шумът, издаван от машината,
надхвърля 85 dB, моля, Вие и хората, намиращи се
в непосредствена близост до машината, носете под-
ходящи средства за защита на слуха.
Стойностите на шум и вибрации са определени съ-
гласно EN 62841-1.
Характеристики на шума
Ниво на звуково налягане L
pA
73,3 dB
Неопределеност на измерването K
pA
3,0 dB
Ниво на звукова мощност L
wA
94 dB
Гарантирано ниво на звукова мощност
L
wA
97 dB
Неопределеност на измерването K
wA
3,0 dB
Посочените стойности на шумови емисии са измерени
по стандартен метод на изпитване и може да бъдат
използвани за сравнение на един електрически ин-
струмент с друг.
Посочените стойности на шумови емисии могат да се
използват и за предварителна оценка на натоварва-
нето.
ПРЕДУПРЕЖДЕНИЕ
По време н действителното използване на
електрическия инструмент стойностите на
шумови емисии може да се различават от
посочената стойност в зависимост от вида
и начина, по който електрическия инстру-
мент се използва, и по-специално какъв
вид детайл се обработва.
Опитайте се да поддържате натоварването възмож-
но най-ниско. Примерни мерки: ограничаване на
времето на работа. При това трябва да се вземат
под внимание всички части на работния цикъл (на-
пример времената, през които електрическият ин-
струмент е изключен, и такива, в които той е вклю-
чен, но работи без натоварване).
BG | 31www.scheppach.com
7 Указания за безопасност
Общи указания за безопасност за електрически
инструменти
ПРЕДУПРЕЖДЕНИЕ
Прочетете всички указания за безопас-
ност, инструкции, илюстрации и техниче-
ски данни, предоставени с този електри-
чески инструмент.
Пропуски при спазването на инструкциите по-долу
могат да доведат до токов удар, пожар и/или тежки
наранявания.
Запазете всички указания за безопасност и
инструкции за бъдещи справки.
Използваното в указанията за безопасност понятие
„електрически инструмент“ се отнася до захранвани
от мрежата електрически инструменти (с мрежов про-
водник) или до захранвани с акумулатор електрически
инструменти (без мрежов проводник).
1) Безопасност на работното място
a) Поддържайте работното си място чисто и
добре осветено. Безпорядъкът или неосветените
работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във
взривоопасна среда, в която има запалими теч-
ности, газове или прахове. Електрическите ин-
струменти създават искри, които могат да възпла-
менят праха или парите.
c) Дръжте деца и други лица далеч по време на
използването на електрическия инструмент.
При разсейване можете да изгубите контрол върху
електрическия инструмент.
2) Безопасност при работа с
електрически ток
a) Щепселът на електрическия инструмент трябва
да отговаря на контакта. Щепселът не бива да
се променя по никакъв начин. Не използвайте
адаптерни щепсели заедно със заземени елек-
трически инструменти. Непроменен щепсел и
подходящи контакти намаляват риска от токов
удар.
b) Избягвайте телесен контакт със заземени по-
върхности като тръби, отоплителни уреди,
фурни и хладилници. Съществува повишен риск
от токов удар, когато тялото Ви е заземено.
c) Пазете електрическите инструменти от дъжд и
влага. Проникването на вода в електрическия ин-
струмент увеличава риска от токов удар.
d) Не използвайте съединителния проводник не
по предназначение, за носене или закачане на
електрическия инструмент или за издърпване
на щепсела от контакта. Пазете съединителния
проводник от горещина, масло, остри ръбове
или движещи се части. Повредени или усукани
съединителни проводници увеличават риска от то-
ков удар.
e) Когато работите с електрически инструмент на
открито, използвайте само удължителни ли-
нии, които също са подходящи за употреба на
открито. Използването на подходяща за употреба
на открито удължителна линия намалява риска от
токов удар.
f) Когато употребата на електрическия инстру-
мент във влажна среда не може да бъде избе-
гната, използвайте дефектнотокова защита. Из-
ползването на дефектнотокова защита намалява
риска от токов удар.
3) Безопасност на хората
a) Бъдете внимателни, обръщайте внимание на
това, което правите, и подхождайте разумно
към работата с електрически инструмент. Не
използвайте електрически инструменти, ако
сте уморени или под влиянието на наркотици,
алкохол или медикаменти. Момент невнимание
при използването на електрически инструмент мо-
же да доведе до сериозни наранявания.
b) Носете лични предпазни средства и винаги
предпазни очила. Носенето на лични предпазни
средства, като противопрахова маска, предпазни
обувки, които не се хлъзгат, каска или антифони,
според вида и употребата на електрическия ин-
струмент, намалява риска от наранявания.
c) Избягвайте неволно включване. Уверете се, че
електрическият инструмент е изключен, преди
да го свържете към електрозахранването и/или
акумулатора, преди да го вземете или носите.
Ако при носенето на електрическия инструмент
държите пръста си върху прекъсвача или свърже-
те към електрозахранването включен електри-
чески инструмент, това може да доведе до злопо-
луки.
d) Отстранете инструментите за настройка или
гаечните ключове, преди да включите електри-
ческия инструмент. Инструмент или ключ, нами-
ращ се във въртяща се част на електрическия ин-
струмент, може да доведе до наранявания.
e) Избягвайте неправилна стойка на тялото. Оси-
гурете си стабилен стоеж и постоянно пазете
равновесие. Така можете да контролирате елек-
трическия инструмент по-добре при неочаквани
ситуации.
f) Носете подходящо облекло. Не носете широки
дрехи или накити. Дръжте косата и облеклото
си далеч от движещи се части. Широки дрехи,
накити или дълги коси могат да бъдат захванати
от движещи се части.
g) Когато могат да бъдат монтирани прахоиз-
смукващи и прахоулавящи устройства, те тряб-
ва да са свързани и да се използват правилно.
Използването на прахоизсмукващо устройство мо-
же да намали вредите за здравето поради прах.
h) Не се поддавайте на фалшивото чувство за
безопасност и не пренебрегвайте правилата за
безопасност при работа с електрическите ин-
струменти, дори ако след многократната им
употреба мислите че ги познавате добре. Не-
брежните действия могат да доведат до тежки те-
лесни повреди в рамките на части от секундата.
32 | BG www.scheppach.com
4) Употреба и боравене с
електрическия инструмент
a) Не претоварвайте електрическия инструмент.
Използвайте подходящия за Вашата работа
електрически инструмент. С подходящия елек-
трически инструмент работите по-добре и по-си-
гурно в диапазона на работните му характеристи-
ки.
b) Не използвайте електрически инструмент, чий-
то прекъсвач е повреден. Електрически инстру-
мент, който не може да се включва или изключва,
е опасен и трябва да бъде ремонтиран.
c) Извадете щепсела от контакта и/или извадете
сменяемия акумулатор, преди да извършвате
настройки по уреда, да сменяте части на работ-
ния инструмент или да оставите електрическия
инструмента настрани. Тази мярка за безопас-
ност предотвратява неумишленото включване на
електрическия инструмент.
d) Съхранявайте неизползваните електрически
инструменти на недостъпно за деца място. Не
позволявайте електрическият инструмент да
бъде използван от лица, които не са запознати
с него или не са прочели тези инструкции.
Електрическите инструменти са опасни, ако се из-
ползват от неопитни лица.
e) Поддържайте електрическите инструменти и
работния инструмент грижливо. Проверявайте
дали движещите се части функционират безу-
пречно и не заяждат, дали няма счупени или
така повредени части, че да нарушават функ-
ционирането на електрическия инструмент. По-
вредените части следва да бъдат ремонтирани
преди използването на електрическия инстру-
мент. Много злополуки са причинени от лошо под-
държани електрически инструменти.
f) Поддържайте режещите инструменти наточени
и чисти. Грижливо поддържаните режещи инстру-
менти с остри режещи ръбове се заклинват по-
малко и се водят по-лесно.
g) Използвайте електрическия инструмент, работ-
ния инструмент, работните инструменти и т.н.
съгласно настоящите инструкции. При това
вземайте под внимание условията на работа и
действието, което трябва да се извърши. Упо-
требата на електрически инструменти за различни
от предвидените приложения може да доведе до
опасни ситуации.
h) Пазете дръжките и техните повърхности сухи,
чисти и без масло и грес. Хлъзгавите дръжки и
техните повърхности не позволяват безопасна ра-
бота и контрол на електрическия инструмент в не-
предвидени ситуации.
5) Сервиз
a) Възлагайте ремонти по Вашия електрически
инструмент само на квалифицирани специали-
сти и само с оригинални резервни части. Така
се гарантира, че безопасността на електрическия
инструмент ще се запази.
Указания за безопасност за
компресорите
ВНИМАНИЕ
При употребата на този компресор трябва да се съ-
блюдават следните основни мерки за безопасност,
за да се предотврати опасност от токов удар, нара-
нявания и пожар. Прочетете и съблюдавайте тези
указания, преди да използвате продукта.
Безопасна работа
1. Поддържайте грижливо Вашите инструменти
– Поддържайте Вашия компресор чист, за да ра-
ботите добре и сигурно.
– Следвайте предписанията за поддръжка.
– Проверявайте редовно съединителния провод-
ник на електрическия инструмент и при повре-
да възлагайте подмяната му на признат спе-
циалист.
– Проверявайте удължаващите кабели редовно
и ги сменяйте, ако са повредени.
2. Изваждайте щепсела от контакта
– Когато електрическият инструмент не се из-
ползва, преди поддръжка и при смяна на ин-
струменти, като напр. режещ диск, свредло,
фреза.
3. Проверявайте електрическия инструмент за евен-
туални повреди.
– Преди следваща употреба на електрическия
инструмент трябва внимателно да се проверя-
ва изрядното и правилно функциониране на за-
щитните устройства или на леко повредените
части.
– Проверявайте дали движещите се части функ-
ционират изрядно и не заяждат, или дали няма
повредени части. Всички части трябва да са
монтирани правилно и да отговарят на всички
условия, за да се гарантира изрядната работа
на електрическия инструмент.
– Повредени защитни устройства и части трябва
да бъдат ремонтирани или подменени съглас-
но изискванията от признат специализиран
сервиз, освен ако не е посочено друго в ръко-
водството за употреба.
– Не използвайте дефектни или повредени
свързващи проводници.
ВНИМАНИЕ
За Вашата собствена безопасност използвайте са-
мо принадлежности и допълнителни уреди, които са
посочени в ръководството за обслужване или са
препоръчани или посочени от производителя. Упо-
требата на различни от препоръчаните в ръковод-
ството за обслужване или в каталога приставки или
принадлежности може да представлява опасност от
нараняване за Вас.
4. Смяна на свързващия проводник
– Ако свързващият проводник се повреди, то той
трябва да бъде сменен от производителя или
от електротехник, за да се избегнат опасности.
Опасност от токови удари.
BG | 33www.scheppach.com
5. Подвижни компресори при работа на строителни
площадки
– Следете за това, всички маркучи и арматури да
са подходящи за максимално допустимото ра-
ботно налягане на компресора.
6. Място на поставяне
– Поставяйте компресора само върху равна по-
върхност.
7. При налягания над 7 bar се препоръчва захранва-
щите маркучи да бъдат снабдени с предпазен ка-
бел, напр. с телено въже.
8. Избягвайте силни натоварвания в системата от
тръбопроводи, като използвате гъвкави шлангови
съединители, за да избегнете места на огъване.
Допълнителни указания за
безопасност
Съблюдавайте ръководствата за обслужване на
съответните пневматични инструменти/
пневматични приставки!
Трябва да се спазват и следните общи указания.
Указания за безопасност при работа със
сгъстен въздух и пистолети за въздух
• Уверете се, че има достатъчно разстояние до про-
дукт, но най-малко 2,50 m и по време на работа
дръжте пневматичните инструменти/пневматични-
те приставки далеч от компресора.
• Компресорната помпа и тръбопроводите достигат
високи температури при експлоатация. Докосване-
то им води до изгаряния.
• Засмукваният от компресора въздух трябва да се
пази чист от примеси, които могат да доведат до
пожари или експлозии.
• При освобождаване на съединението на маркуча
дръжте съединителния елемент на маркуча здра-
во с ръка. Така избягвате наранявания поради от-
скачащия назад маркуч.
• При работа с пневматичния пистолет носете за-
щитни очила и респираторна маска. Прахът е вре-
ден за здравето! Поради чужди тела и издухани
части лесно могат да бъдат причинени наранява-
ния.
ОПАСНОСТ
Опасност от нараняване!
Не насочвайте пистолета за въздух към хора и не
почиствайте дрехи върху тялото.
Указания за безопасност при използване на
приставка за пръскане и разпръскване
(напр. боядисване чрез пръскане)
• При пълнене дръжте приставката за разпръскване
далеч от компресора, за да избегнете контакт на
течността с компресора.
• Никога не разпръсквайте с приставката за раз-
пръскване (напр. боядисване чрез пръскане) по
посока на компресора. Влагата може да доведе до
електрически опасности!
ОПАСНОСТ
Опасност от експлозия!
Не обработвайте лакове или разтворители с точка
на запалване под 55° C.
ОПАСНОСТ
Опасност от експлозия!
Не загрявайте лакове и разтворители.
• Ако се обработват вредни за здравето течности,
необходими са филтриращи уреди (маски за лице)
за защита. Съблюдавайте също и дадените чрез
мерки за безопасност указания от производители-
те на такива вещества.
• Следва да се съблюдават поставените върху опа-
ковките на обработваните материали указания и
маркировките на разпоредбата за опасните веще-
ства. Евентуално трябва да се вземат допълнител-
ни предпазни мерки, по-специално носене на под-
ходящо облекло и маски.
ОПАСНОСТ
Опасност от експлозия!
По време на процеса на пръскане и в работното по-
мещение не бива да се пуши.
Също и изпаренията на боите са лесно запалими.
• Не бива да има, съотв. да се използват огнища,
открит пламък или създаващи искри продукти.
• Не съхранявайте и не употребявайте храни и на-
питки в работното помещение. Изпаренията на бо-
ите са вредни за здравето.
• Работното помещение трябва да е по-голямо от 30
m³ и трябва да е осигурена достатъчна циркулация
на въздуха при пръскането и изсъхването.
• Не пръскайте срещу вятъра. По правило при раз-
пръскване на запалими, съотв. опасни материали
съблюдавайте разпоредбите на местните поли-
цейски органи.
• При напорен маркуч от ПВЦ не обработвайте сре-
ди като лаков бензин, бутилалкохол и метиленхло-
рид. Тези среди разрушават напорния маркуч.
• Работната зона трябва да бъде отделена от ком-
пресора, така че да не може да влиза в пряк кон-
такт с работния флуид.
Експлоатация на съдове под налягане
• Който експлоатира съд под налягане, трябва да го
поддържа в изрядно състояние, да го контролира,
да извършва необходимите работи по поддръжка
и ремонт незабавно и да изпълнява условията съ-
гласно необходимите мерки за безопасност.
• Надзорните органи могат в отделни случаи да из-
искат контролни мерки.
• Съд под налягане не бива да се експлоатира, ако
показва дефект, чрез който се застрашават рабо-
тещите или трети лица.
34 | BG www.scheppach.com
• Преди всяка експлоатация проверявайте съда под
налягане за ръжда и повреди. Компресорът не би-
ва да се експлоатира с повреден или ръждясал
съд под налягане. Ако установите повреди, моля
обърнете се към сервизна работилница.
Съхранявайте всички указания за безопасност и
инструкции на сигурно място’!
7.1 Специфични за продукта
указания за безопасност
ВНИМАНИЕ
При употребата на този компресор трябва да се съ-
блюдават следните основни мерки за безопасност,
за да се предотврати опасност от токов удар, нара-
нявания и пожар. Прочетете и съблюдавайте тези
указания, преди да използвате продукта.
ПРЕДУПРЕЖДЕНИЕ
Продуктът не е предназначен за използване в по-
тенциално експлозивна атмосфера. Използването в
такава среда е разрешено само ако са взети подхо-
дящи допълнителни мерки за осигуряване на безо-
пасността. Моля, консултирайте се със специалист
или със съответните разпоредби, преди да използ-
вате продукта в потенциално експлозивна атмосфе-
ра.
• Продуктът не бива да се използва от лица (вклю-
чително деца) с намалени физически, сетивни или
умствени способности или липса на опит и позна-
ния.
• Почистването и потребителската поддръжка не би-
ва да се извършват от деца.
• Пазете продукта от дъжд или влага. Проникването
на вода в продукта увеличава риска от токов удар.
• Избягвайте използване на продукта при темпера-
тури под +5°C.
• Не оставяйте продукта без наблюдение.
ВНИМАНИЕ
Използвайте продукта само за кратко време. Про-
дължителна, непрекъсната работа за повече от 10
мин. прегрява продукта. Изключете продукта ведна-
га и го оставете поне 10 мин. да се охлади
ОПАСНОСТ
Опасност от нараняване!
Не допускайте напомпваните предмети да се на-
помпват над предвиденото налягане. Те могат да
гръмнат и да доведат до наранявания и/или матери-
ални щети.
• Не надвишавайте допустимия работен диапазон
на компресора. Не помпете гуми на камиони, трак-
тори или други големи гуми.
• Не обработвайте материали, които са или биха
могли да бъдат потенциално леснозапалими или
експлозивни.
• Никога не използвайте продукта за други цели.
• Винаги дръжте продукта чист, сух и без масло или
греси. След всяка употреба и преди съхранението
отстранявайте праха.
• Никога не използвайте бензин или други запалими
течности за почистване на продукта! Останали в
продукта изпарения могат да бъдат възпламенени
от искри и да доведат до експлозия на продукта.
• Винаги бъдете внимателни! Винаги обръщайте
внимание на това, което правите, и винаги под-
хождайте разумно. В никакъв случай не използ-
вайте продукта, когато не сте концентрирани или
не се чувствате добре.
• Избягвайте силни натоварвания в системата от
тръбопроводи, като използвате гъвкави шлангови
съединители, за да избегнете места на огъване.
• При налягания над 7 bar се препоръчва захранва-
щите маркучи да бъдат снабдени с предпазен ка-
бел, напр. с телено въже.
• Не докосвайте горещите конструктивни детайли на
продукта!
• Следете за това, всички маркучи и арматури да са
подходящи за максимално допустимото работно
налягане на компресора.
Остатъчни рискове
Продуктът е конструиран съгласно нивото на
развитие на техниката и признатите правила на
техника на безопасност. Въпреки това, при работа
могат да възникнат отделни остатъчни рискове.
• Застрашаване на здравето поради ток при използ-
ване на неправилни електрически свързващи про-
водници.
• Освен това, въпреки всички взети предпазни мер-
ки, могат да съществуват неявни остатъчни риско-
ве.
• Остатъчните рискове могат да бъдат намалени,
ако бъдат спазвани глави „Указания за безопас-
ност“ и „Употреба по предназначение“, както и ръ-
ководството за употреба като цяло.
• Избягвайте непреднамерено пускане в експлоата-
ция на продукта.
• Дръжте ръцете си далеч от работната зона, когато
продуктът работи.
• Спазвайте предписаните указания за поддръжка и
безопасност в ръководството за употреба.
ПРЕДУПРЕЖДЕНИЕ
По време на експлоатация този електрически ин-
струмент създава електромагнитно поле. При опре-
делени условия това поле може да наруши функ-
ционирането на активни или пасивни медицински
импланти. За да се намали опасността от сериозни
или смъртоносни наранявания, препоръчваме на
лица с медицински импланти да се консултират със
своя лекар и с производителя на медицинския им-
плант, преди електрическият инструмент да бъде
използван.
BG | 35www.scheppach.com
8 Монтаж
ВНИМАНИЕ
Преди пускането в експлоатация задължително
сглобете напълно продукта!
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
Вкарвайте щепсела в контакта само когато продук-
тът е готов за употреба.
Необходим инструмент:
• 2 x вилкообразен ключ/гаечен ключ SW 13 mm*
• Ключ с вътрешен шестостен 5 mm*
* = не са включени задължително в обема на достав-
ката!
8.1 Монтиране на опорен крак (7)
(Фиг. 3)
1. Поставете продукта върху плоска и равна повърх-
ност.
2. Поставете опорните крака (7) върху монтажния от-
вор на основната рамка.
3. Монтирайте опорните крака (7) с по един винт (7a)
и една шайба (голяма) (7b) към основната рамка и
ги фиксирайте с подложна шайба (малка) (7c), пру-
жинна шайба (7d) и гайка (7e).
Използвайте два гаечни ключа с отворен край/
гаечни ключа SW13.
4. Поставете продукта върху равна повърхност.
8.2 Монтиране на транспортната
дръжка (2) (Фиг. 4)
1. Монтирайте транспортната дръжка (2) в монтажни-
те отвори на съда под налягане (6).
2. Закрепете транспортната дръжка (2) с по два вин-
та (2a) от всяка страна и ги затегнете на ръка.
Използвайте ключ с вътрешен шестостен 5 mm.
8.3 Монтиране на държателите (2b)
(Фиг.5)
1. Завийте държачите (2b) в монтажните отвори от-
ляво и отдясно на транспортната дръжка (2).
2. Законтрете гайките към транспортната дръжка (2),
за да предотвратите усукването на държачите
(2b).
9 Преди пускане в експлоатация
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
Вкарвайте щепсела в контакта само когато продук-
тът е готов за употреба.
ПРЕДУПРЕЖДЕНИЕ
Винаги изтегляйте щепсела от контакта, преди
да извършвате настройки по продукта.
ВНИМАНИЕ
Неподходящите удължителни проводници могат да
бъдат опасни. Съществува риск от нараняване
вследствие на токов удар.
Общи указания
• Подхождайте с предпазливост. Запознайте се с
приложението и възможните ограничения, както и
със специфичните потенциални опасности.
• Преди свързване на продукта се уверете, че да-
нните върху типовата табелка съвпадат с данните
на мрежата.
• Недостатъчно информираните оператори могат да
застрашат себе си и другите чрез неправилна упо-
треба. Операторът е отговорен за трети лица.
• Редовно проверявайте продукта за повреди.
• Поставянето на продукта трябва да се извърши в
близост до консуматора.
• Дълги въздухопроводи и дълги проводници (удъл-
жителни кабели) трябва да се избягват.
• Следете за това, засмукваният въздух да е сух и
чист.
• Не поставяйте продукта във влажни или мокри по-
мещения.
• Продуктът трябва да се експлоатира само в подхо-
дящи помещения (добре вентилирани, околна тем-
пература +5°C до 40°C). В помещението не бива
да има прахове, киселини, изпарения, експлозивни
или запалими газове.
• Продуктът е подходящ за употреба в сухи помеще-
ния. В области, в които се работи с пръски вода,
употребата не е допустима.
• Продуктът може да се използва на открито само за
кратко време при сухи условия на околната среда.
• Продуктът трябва винаги да се поддържа сух и да
не се оставя навън след работа.
9.1 Присъединяване към мрежата
• Продуктът е оборудван с мрежов проводник с щеп-
сел тип Шуко. Той може да бъде свързан към все-
ки контакт тип Шуко 230 V~ 50 Hz, който е обезопа-
сен с 16 A.
• Преди пускане в експлоатация внимавайте за то-
ва, мрежовото напрежение да съвпада с работно-
то напрежение и мощността на продукта върху ти-
повата табелка.
• Дълги захранващи проводници, както и удължава-
щи проводници, макари с кабели и т.н., причиняват
спад на напрежението и могат да попречат на пу-
ска на двигателя.
• При ниски температури под +5°C пускът на двига-
теля е застрашен от трудно движение.
10 Управление
10.1 Превключвател за включване/
изключване (1) (Фиг. 6)
Включване
1. Включете щепсела на захранващата мрежа в под-
ходящ контакт с предпазител.
36 | BG www.scheppach.com
2. Включете продукта, като поставите превключвате-
ля за включване/изключване (1) на позиция I.
Изключване
1. Изключете продукта, като поставите превключва-
теля за включване/изключване (1) на позиция 0.
10.2 Настройка на налягането (Фиг. 7)
1. С регулатора на налягането (3) се настройва наля-
гането при манометъра (3a).
2. Настроеното налягане може да се отвежда от бър-
зата връзка (4).
10.3 Монтиране на пневматичен
маркуч* (Фиг. 7)
Свържете нипела* на пневматичния маркуч* към бър-
зодействащите съединители (4). След това свържете
пневматичния инструмент* към бързодействащия съе-
динител* на пневматичния маркуч*.
* = не са включени задължително в обема на достав-
ката!
11 Електрическо свързване
Монтираният електродвигател е свързан в готов-
ност за експлоатация. Свързването отговаря на
приложимите разпоредби на VDE и DIN. Мрежово-
то свързване от страна на клиента, както и използ-
ваният удължаващ кабел, трябва да отговарят на
тези предписания.
При работи с пръскащи устройства или устройства с
разпръскващи приставки, както и при временно прило-
жение на открито, продуктът непременно трябва да се
свързва през дефектнотокова защита с ток на задей-
стване от 30 mA или по-малко.
11.1 Повредени свързващи
електрически проводници
По свързващите електрически проводници често въз-
никват повреди в изолацията.
Причини за това могат да бъдат:
• точки на притискане, когато свързващите провод-
ници са прокарани през процепи на прозорци или
врати;
• точки на прегъване поради неправилно закрепване
или прокарване на свързващия проводник;
• места на прерязване поради прегазване на свърз-
ващия проводник;
• повреди в изолацията поради дърпане от стенния
контакт;
• пукнатини поради стареене на изолацията.
Такива дефектни свързващи електрически проводни-
ци не бива да се използват и поради повредената изо-
лация са опасни за живота.
Редовно проверявайте за повреди свързващите елек-
трически проводници. Внимавайте за това, при про-
верката свързващият проводник да не е свързан към
електрическата мрежа.
Свързващите електрически проводници трябва да от-
говарят на приложимите разпоредби на VDE и DIN.
Използвайте само свързващи проводници със същото
обозначение.
Отпечатване на типовото обозначение върху свързва-
щия кабел е задължително предписание.
Указания за безопасност за смяна на повредени
или дефектни проводници за свързване към
мрежата
Вид на свързването Y
Ако е необходима смяна на проводника за свързване
към мрежата, това трябва да се извърши от произво-
дителя или негов представител, за да се избегне за-
страшаване на безопасността.
11.2 Важни указания
При претоварване на двигателя, той се изключва ав-
томатично. След време на охлаждане (различно по
време), двигателят може да се включи отново.
11.3 Двигател на променлив ток
Свързвания и ремонти по електрическото оборудване
могат да се извършват само от електротехник.
• Уверете се, че мрежовото напрежение съвпада с
напрежението, посочено на типовата табелка на
продукта.
• Удължаващите проводници с дължина до 25 m
трябва да са с напречно сечение от 1,5 квадратни
милиметра.
12 Почистване и поддръжка
ПРЕДУПРЕЖДЕНИЕ
Ремонтните работи и работите по под-
дръжката, които не са описани в това ръ-
ководство за експлоатация, трябва да се
извършват от специализиран сервиз. Из-
ползвайте само оригинални резервни час-
ти.
ПРЕДУПРЕЖДЕНИЕ
Неправилната поддръжка или почистване
може да доведе до наранявания!
ПРЕДУПРЕЖДЕНИЕ
По време на почистване, ремонт и поддръжка
продуктът може да се задейства неочаквано и да
причини наранявания и изгаряния.
– Изключете продукта.
– Изтеглете щепсела от контакта.
– Оставете продуктът да се охлади.
– Изпуснете налягането от компресора.
Указание:
Изпуснете налягането в компресора, като изключите
компресора и изразходвате все още наличния в съда
под налягане сгъстен въздух, напр. с пневматичен ин-
струмент на празен ход или с пистолет за продухване.
12.1 Почистване
• Поддържайте предпазните приспособления, вен-
тилационните процепи и корпуса на двигателя въз-
можно най-чисти от прах и замърсявания. Избърс-
BG | 37www.scheppach.com
вайте продукта с чиста кърпа или го продухвайте
със сгъстен въздух под ниско налягане. Препоръч-
ваме да почиствате продукта веднага след всяка
употреба.
• Почиствайте продукта редовно с влажна кърпа и
малко мек сапун. Не използвайте почистващи пре-
парати или разтворители; те биха могли да разя-
дат пластмасовите части на продукта. Внимавайте
за това, да не може да попадне вода във
вътрешността на продукта.
• Препоръчваме да почиствате продукта веднага
след всяка употреба.
• Преди почистване маркучът и инструментите за
пръскане трябва да бъдат отделени от компресо-
ра. Компресорът не бива да се почиства с вода,
разтворители или подобни.
12.2 Поддръжка
12.2.1 Предпазен вентил (5) (Фиг. 8)
• Предпазният вентил е настроен на максимално до-
пустимото налягане на съда под налягане.
• Не е допустимо регулиране на предпазния вентил
или сваляне на свързващия предпазител между
гайката за изпускане и нейната капачка.
• За да функционира предпазният вентил правилно
в случай на нужда, той трябва да се задейства на
всеки 30 работни часа, но най-малко три пъти го-
дишно.
1. За отваряне завъртете перфорираната гайката за
изпускане (5a) обратно на часовниковата стрелка,
за да отворите изхода на предпазния вентил (5).
Вентилът изпуска въздуха звучно.
2. След това отново затегнете гайката за източване
(5a) по посока на стрелката.
12.2.2 Обслужване на съда под налягане
(6) (Фиг.9)
ВНИМАНИЕ
За продължителна годност на съда под налягане
след всяка експлоатация кондензиралата вода тряб-
ва да се изпуска чрез отваряне на винта за източва-
не.
ВНИМАНИЕ
Кондензиралата вода от съда под налягане съдър-
жа остатъци от масло. Изхвърляйте кондензиралата
вода съгласно изискванията за опазване на околна-
та среда в съответен пункт.
1. Преди това изпуснете налягането от съда (вижте
13.2.1).
2. Отворете изпускателната пробка (6a), завъртайки
я обратно на часовниковата стрелка (гледайки от
долната страна на компресора към винта).
3. За да източите кондензиралата вода напълно от
съда под налягане (6), наклонете го леко настрани,
така че изпускателната пробка (6а) да представля-
ва най-ниската точка.
4. След това отново затворете винта за източване
(6a) (въртене по часовниковата стрелка). Преди
всяка експлоатация проверявайте съда под наля-
гане (6) за ръжда и повреди.
5. Компресорът не бива да се експлоатира с повре-
ден или ръждясал съд под налягане (6). Ако уста-
новите повреди, моля обърнете се към сервизна
работилница.
13 Съхранение и транспортиране
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване и изгаряне!
Продуктът може да се стартира неочаквано, което
да доведе до наранявания.
– Преди всякакви работи по почистване и под-
дръжка изключвайте двигателя.
– Оставете двигателя да се охлади.
– Извадете щепсела от контакта.
– Изпуснете налягането от компресора.
Указание:
Изпуснете налягането в компресора, като изключите
компресора и изразходвате все още наличния в съда
под налягане сгъстен въздух, напр. с пневматичен ин-
струмент на празен ход или с пистолет за продухване.
• Сгъстеният въздух може да причини сериозни на-
ранявания.
• Почистете и проверете продукта за повреди.
13.1 Транспортиране (Фиг.1)
• За да предотвратите повреди и наранявания, при
транспортиране в автомобили обезопасете проду-
кта срещу преобръщане и подхлъзване.
• Пазете продукта от удари, сътресения и силни ви-
брации, напр. при транспортиране в превозни
средства.
• Използвайте винаги дръжката за транспортиране,
за да транспортирате продукта (2).
13.2 Съхранение
Съхранявайте продукта и неговите принадлежности
на тъмно, сухо и незамръзващо място, недостъпно за
деца.
Оптималната температура за съхранение е между
5°C и 30°C .
Съхранявайте продукта в оригиналната му опаковка.
Покрийте продукта, за да го защитите от прах или
влага. Съхранявайте ръководството за експлоатация
при продукта.
ВНИМАНИЕ
Издърпайте мрежовия щепсел, изпуснете въздуха
от компресора и всички свързани пневматични ин-
струменти. Изключете компресора така, че той да не
може да бъде пуснат в експлоатация от неупълно-
мощени лица.
38 | BG www.scheppach.com
ВНИМАНИЕ
Съхранявайте продукта само в суха среда, недос-
тъпна за неоторизирани лица.
Не го накланяйте, съхранявайте го само в изправе-
но положение!
13.2.1 Освобождаване на излишното
налягане
Изпуснете налягането в компресора, като изключите
компресора и изразходвате все още наличния в съда
под налягане сгъстен въздух, напр. с пневматичен ин-
струмент на празен ход или с пистолет за продухване.
14 Ремонт и поръчване на
резервни части
След ремонт или поддръжка се уверете, че всички
части, свързани с безопасността, са на мястото си и
са в отлично състояние. Съхранявайте частите, които
могат да причинят нараняване, на място, недостъпно
за други лица и деца.
ВНИМАНИЕ
Съгласно Закона за отговорността за продуктите не
се носи отговорност за щети причинени от неправи-
лен ремонт или неизползване на оригинални ре-
зервни части.
Обадете се в сервизен център или на оторизиран
специалист. Същото важи и за принадлежностите.
Резервните части и принадлежностите се предлагат в
нашия сервизен център. За целта сканирайте QR кода
на заглавната страница.
Връзки и ремонти
Свързвания и ремонти по електрическото оборудване
могат да се извършват само от електротехник.
14.1 Поръчване на резервни части
При поръчване на резервни части трябва да се посо-
чат следните данни:
• Обозначение на модела
• Артикулен номер
• Данни на типовата табелка
Резервни части / принадлежности
Комплект пневматични принадлежности
13 части – артикулен №:
7906100710
Спирален маркуч – артикулен №: 7906100711
14.2 Сервизна информация
Трябва да се има предвид, че следните части на този
продукт са обект на износване поради износване или
на естествено износване, респ. следните части са не-
обходими като консумативи.
Бързоизносващи се части*: Бързодействащ съедини-
тел, комплект принадлежности за сгъстен въздух, спи-
рален маркуч
* = не са включени задължително в обема на достав-
ката!
15 Изхвърляне и рециклиране
Указания за опаковката
Опаковъчните материали могат
да се рециклират. Моля, изхвър-
лете опаковката по природосъо-
бразен начин.
Указания относно изхвърлянето на
електрическото и електронното оборудване
Старото електрическо и електронно обо-
рудване не трябва да се изхвърля заедно с
битовите отпадъци, а трябва да се събира
и изхвърля разделно!
• Старите батерии, които не са неподвижно монти-
рани в стария уред, трябва да бъдат извадени
преди предаване без да се разрушават! Тяхното
изхвърляне е регламентирано от Закона за бате-
риите и акумулаторите.
• Собствениците, респ. ползвателите на електриче-
ско и електронно оборудване са законово задъл-
жени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването
на личните му данни от стария уред, който трябва
да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава,
че отпадъците от електрическото и електронното
оборудване не трябва да се изхвърлят заедно с
битовите отпадъци.
• Електрическото и електронното оборудване може
да се предава безплатно на следните места:
– Публични събирателни пунктове (например
дворове на общински сгради)
– Магазини за продажба на електронни уреди
(физически и онлайн), при условие че търго-
вците са длъжни да ги вземат обратно или
предлагат това вземане доброволно.
– Можете да предадете до три стари електри-
чески уреда от всеки тип уред с максимална
дължина на ръба от 25 сантиметра без да купу-
вате нов уред от производителя, или да ги пре-
дадете в друг оторизиран събирателен пункт
във вашия район.
– За допълнителните условия за връщане на
производители и дистрибутори се обърнете
към съответния център за обслужване на кли-
енти.
• Ако новият електрически уред се доставя от произ-
водителя на частно домакинство, той може да ор-
ганизира безплатно извозване на стария електри-
чески уред при поискване от крайния потребител.
За целта се свържете с отдела за обслужване на
клиенти на производителя.
• Това се отнася само за уредите, които се инстали-
рат и продават в Европейския съюз и са предмет
на европейската Директива 2012/19/ЕС. В страни
извън Европейския съюз могат да се прилагат раз-
лични разпоредби за изхвърляне на отпадъците от
електрическо и електронно оборудване.
BG | 39www.scheppach.com
16 Отстраняване на неизправности
Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако продуктът Ви не ра-
боти правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервиз.
Неизправност Възможна причина Отстраняване
Продуктът не рабо-
ти.
Няма мрежово напрежение. Проверете кабела, мрежовия щепсел, предпазителя и
контакта.
Твърде ниско мрежово напрежение. Избягвайте твърде дълги удължителни кабели. Из-
ползвайте удължителен кабел с достатъчно голямо
напречно сечение на жилата.
Твърде ниска външна температура. Не експлоатирайте при външна температура под +5°C.
Двигателят прегрява. Оставете двигателя да изстине, при нужда отстранете
причината за прегряването.
Продуктът работи,
но няма налягане.
Нехерметичен предпазен вентил. Свържете се с местния сервизен център. Възлагайте
ремонтите само на обучен персонал.
Повредени уплътнения. Проверете уплътненията, възложете смяна на повре-
дените уплътнения в специализиран сервиз.
Изпускателната пробка на конден-
зирала вода е нехерметична.
Притегнете винта на ръка. Проверете уплътнението
върху винта, при нужда сменете.
Продуктът работи,
на манометъра се
показва налягане,
но инструментите
не работят
Нехерметични съединения на мар-
кучите.
Проверете пневматичния маркуч и инструментите, при
нужда сменете.
Нехерметична бърза връзка. Свържете се с местния сервизен център. Възлагайте
ремонтите само на обучен персонал.
Настроено твърде ниско налягане
на регулатора на налягане.
Навийте повече регулатора на налягане.
17 ЕС Декларация за
съответствие
Превод на оригиналната декларация на
съответствие
Производител:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Ние декларираме на своя отговорност, че описаният
тук продукт отговаря на приложимите директиви и
стандарти.
Марка: SCHEPPACH
Обозначение на
артикула:
Компресор -
HC24V
Арт. № 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
Директиви на ЕС:
2014/30/ЕС, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/ЕС*, 2014/29/ЕС, 2014/68/ЕС,
* Гореописаният предмет в декларацията отговаря на
разпоредбите на Директива 2011/65/ЕС на Европейския
парламент и на Съвета от 8 юни 2011 г. относно ограни-
чението на употребата на определени опасни вещества
в електрическото и електронното оборудване.
Приложени стандарти:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Процедури за оценяване на съответствието:
2000/14/ЕО_2005/88/ЕО – приложение: VI
Гарантирано
ниво на звукова мощност (L
WA
):
97 dB
Измерено
ниво на звукова мощност (L
WA
):
96 dB
Нотифициран орган: Intertek Testing
Services
Shanghai Ltd,
No. 918 Pengqing
Road Huaqiao,
Kunshan,
Jiangsu, Китай
Номер: 0359
Лице, упълномощено за съставяне на
техническата документация:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
40 | BG www.scheppach.com
Πίνακας περιεχομένων
1 Εισαγωγή ........................................................... 42
2 Ενδεδειγμένη χρήση........................................... 42
3 Περιγραφή του προϊόντος (Εικ.1-9)................... 42
4 Παραδοτέο υλικό (Εικ.1,2)................................ 42
5 Αποσυσκευασία ................................................. 43
6 Τεχνικά χαρακτηριστικά...................................... 43
7 Υποδείξεις ασφαλείας ........................................ 43
8 Συναρμολόγηση ................................................. 48
9 Πριν τη θέση σε λειτουργία................................. 48
10 Χειρισμός............................................................ 49
11 Ηλεκτρική σύνδεση............................................. 49
12 Καθαρισμός και συντήρηση ............................... 49
13 Αποθήκευση και μεταφορά ................................ 50
14 Επισκευή και παραγγελία ανταλλακτικών .......... 51
15 Απόρριψη και ανακύκλωση................................ 51
16 Αντιμετώπιση προβλημάτων.............................. 52
17 Δήλωση συμμόρφωσης ΕΕ................................ 53
18 Διευρυμένο σχέδιο ............................................. 88
Εξήγηση των συμβόλων πάνω στο
προϊόν
Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να
επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους.
Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύ-
ουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις
αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν
υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυ-
χημάτων.
Προσοχή! Η μη τήρηση των σημάτων ασφα-
λείας και των προειδοποιητικών υποδείξεων
που έχουν τοποθετηθεί πάνω στο προϊόν
καθώς και η μη τήρηση των υποδείξεων α-
σφαλείας και χειρισμού μπορεί να έχει ως
συνέπεια βαρείς τραυματισμούς έως και θά-
νατο.
Πριν από τη θέση σε λειτουργία, διαβάστε
και τηρείτε τις οδηγίες χρήσης και τις υποδεί-
ξεις ασφαλείας!
Πριν από τη θέση σε λειτουργία, διαβάστε
και τηρείτε τις οδηγίες χρήσης και τις υποδεί-
ξεις ασφαλείας!
Φοράτε προστατευτικά γυαλιά.
Φοράτε προστασία ακοής.
Σε περίπτωση που παράγεται σκόνη, φορά-
τε προστασία αναπνοής!
Προσοχή, καυτή επιφάνεια - Κίνδυνος ε-
γκαυμάτων.
Προειδοποίηση για ηλεκτρική τάση.
Προειδοποίηση! Το προϊόν είναι εξοπλισμέ-
νο με ένα αυτόματο σύστημα ελέγχου έναρ-
ξης λειτουργίας. Κρατάτε τρίτους μακριά α-
πό την περιοχή εργασίας του προϊόντος!
Μη εκθέτετε το προϊόν σε βροχή. Το προϊόν
επιτρέπεται να εγκαθίσταται, αποθηκεύεται
και λειτουργεί μόνο σε ξηρές συνθήκες περι-
βάλλοντος.
Ρυθμιστής πίεσης.
Παροχή αναρρόφησης αέρα του συμπιεστή
Όγκος δοχείου πίεσης
Ιπποδύναμη (PS)
Πίεση λειτουργίας
Εγγυημένη στάθμη ηχητικής ισχύος του
προϊόντος.
Το προϊόν συμμορφώνεται με τις ισχύουσες
Ευρωπαϊκές Οδηγίες.
Το προϊόν συμμορφώνεται με τις ισχύουσες
σερβικές οδηγίες.
Εξήγηση των λέξεων επισήμανσης
που υπάρχουν στις οδηγίες χρήσης
ΚΙΝΔΥΝΟΣ
Λέξη επισήμανσης μιας άμεσα επικείμενης ε-
πικίνδυνης κατάστασης η οποία, αν δεν απο-
φευχθεί, θα έχει ως συνέπεια θάνατο ή σοβα-
ρό τραυματισμό.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Λέξη επισήμανσης μιας ενδεχόμενης επικίν-
δυνης κατάστασης η οποία, αν δεν αποφευ-
χθεί, θα μπορούσε να έχει ως συνέπεια θάνα-
το ή σοβαρό τραυματισμό.
GR | 41www.scheppach.com
ΠΡΟΣΟΧΗ
Λέξη επισήμανσης μιας ενδεχόμενης επικίν-
δυνης κατάστασης η οποία, αν δεν αποφευ-
χθεί, θα μπορούσε να έχει ως συνέπεια μι-
κρής ή μέτριας βαρύτητας τραυματισμό.
ΕΠΙΣΗΜΑΝΣΗ
Λέξη επισήμανσης μιας ενδεχόμενης επικίν-
δυνης κατάστασης η οποία, αν δεν αποφευ-
χθεί, θα μπορούσε να έχει ως συνέπεια υλι-
κές ζημιές στο προϊόν/σε ιδιοκτησία.
1 Εισαγωγή
Κατασκευαστής:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Υπόδειξη:
Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται
σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προϊό-
ντα, για ζημιές που προκαλούνται σε ή από αυτό το προϊ-
όν στις εξής περιπτώσεις:
• ακατάλληλη μεταχείριση
• παράβλεψη των οδηγιών χρήσης
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνι-
κούς
• χρήση μη γνήσιων ανταλλακτικών
• μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση
παράβλεψης των ηλεκτρολογικών κανόνων και κανο-
νισμών.
Προσέξτε τα εξής:
Το εγχειρίδιο οδηγιών χρήσης αποτελεί μέρος του προϊό-
ντος και περιέχει σημαντικές υποδείξεις για την ασφαλή,
σωστή και οικονομική λειτουργία του. Λαμβάνετε επιπλέ-
ον υπόψη τους ισχύοντες εθνικούς κανονισμούς. Πριν τη
χρήση του προϊόντος διαβάστε προσεκτικά όλες τις υπο-
δείξεις χειρισμού και τις υποδείξεις ασφαλείας και χρησι-
μοποιείτε το προϊόν μόνο σύμφωνα με τα περιγραφόμενα.
Φυλάξτε το εγχειρίδιο οδηγιών και παραδώστε το στον ε-
πόμενο κάτοχο του προϊόντος σε περίπτωση μεταβίβα-
σής του.
2 Ενδεδειγμένη χρήση
Ο συμπιεστής χρησιμεύει για την παραγωγή πεπιεσμένου
αέρα για εργαλεία πεπιεσμένου αέρα που μπορούν να
λειτουργήσουν με ποσότητα αέρα έως περ. 180 l/min
(π.χ. πιστόλι φουσκώματος ελαστικών, πιστόλι φυσήμα-
τος και πιστόλι βαφής). Λόγω της περιορισμένης παροχής
αέρα δεν είναι εφικτή η λειτουργία εργαλείων με πολύ υ-
ψηλή κατανάλωση αέρα (π.χ. παλμικό τριβείο, αξονικό
τριβείο χειρός και κρουστικό κλειδί).
Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξηρούς
και καλά αεριζόμενους εσωτερικούς χώρους.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα
με την ενδεδειγμένη χρήση του. Κάθε χρήση πέραν αυτής
θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς ο-
ποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση,
την ευθύνη φέρει ο χρήστης και όχι ο κατασκευαστής.
Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η
τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγι-
ών συναρμολόγησης και των υποδείξεων λειτουργίας που
υπάρχουν στις Οδηγίες χειρισμού.
Όσοι χειρίζονται και συντηρούν το προϊόν πρέπει να είναι
εξοικειωμένοι με αυτό και να έχουν ενημερωθεί για τους
ενδεχόμενους κινδύνους.
Οι τροποποιήσεις στο προϊόν αποκλείουν κάθε ευθύνη
του κατασκευαστή καθώς και κάθε ευθύνη για όσες ζημιές
προκύψουν από αυτές.
Η λειτουργία του προϊόντος επιτρέπεται μόνο με γνήσια ε-
ξαρτήματα και γνήσια αξεσουάρ από τον κατασκευαστή.
Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας
και συντήρησης του κατασκευαστή καθώς και οι διαστά-
σεις που αναφέρονται στα τεχνικά χαρακτηριστικά.
Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν έχουν
σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση.
Δεν αναλαμβάνουμε καμία ευθύνη αν το προϊόν χρησιμο-
ποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχει-
ρήσεις καθώς και σε παρόμοιες δραστηριότητες.
3 Περιγραφή του προϊόντος
(Εικ.1-9)
1. Διακόπτης ενεργοποίησης/ απενεργοποίησης
2. Λαβή μεταφοράς
2a. Βίδα
2b. Στήριγμα
3. Ρυθμιστής πίεσης
3a. Μανόμετρο
4. Ταχυσύνδεσμος
5. Βαλβίδα ασφαλείας
5a. Παξιμάδι εξόδου
6. Δοχείο πίεσης
6a. Τάπα αποστράγγισης
(νερού συμπύκνωσης)
7. Πέλμα στήριξης
7a. Βίδα
7b. Ροδέλα συναρμογής (μεγάλη)
7c. Ροδέλα συναρμογής (μικρή)
7d. Ελατηριωτή ροδέλα
7e. Παξιμάδι
8. Σετ αξεσουάρ πεπιεσμένου αέρα 13 τεμ.*
(δεν απεικονίζεται)
* = δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!
4 Παραδοτέο υλικό (Εικ.1,2)
Θέση Ποσότητα Ονομασία
2a. 4x Βίδα
7. 3x Πέλμα στήριξης
7a. 3x Βίδα
7b. 3x Ροδέλα συναρμογής (μεγάλη)
7c. 3x Ροδέλα συναρμογής (μικρή)
7d. 3x Ελατηριωτή ροδέλα
7e. 3x Παξιμάδι
8. 1x Σετ αξεσουάρ πεπιεσμένου
αέρα 13 τεμ.*
(δεν απεικονίζεται)
1x Συμπιεστής
42 | GR www.scheppach.com
1x Οδηγίες χρήσης
* = δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!
5 Αποσυσκευασία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το προϊόν και τα υλικά συσκευασίας δεν είναι παι-
δικά παιχνίδια!
Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές
σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρ-
χει κίνδυνος κατάποσης και ασφυξίας!
• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά το
προϊόν.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα α-
σφαλιστικά συσκευασίας και μεταφοράς (εφόσον υ-
πάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε το προϊόν και τα αξεσουάρ για τυχόν ζημιές
κατά τη μεταφορά. Αναφέρετε τυχόν ζημιές άμεσα στη
μεταφορική εταιρεία που παρέδωσε το προϊόν. Μετα-
γενέστερες αξιώσεις δεν αναγνωρίζονται.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη
της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοή-
θεια των οδηγιών χρήσης.
• Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησιμο-
ποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπο-
ρείτε να τα προμηθευτείτε από το τοπικό σας εξειδι-
κευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους
των προϊόντων μας καθώς και τον τύπο και το έτος
κατασκευής του προϊόντος.
6 Τεχνικά χαρακτηριστικά
Ονομαστική τάση 230 V~/
50 Hz
Ονομαστική κατανάλωση W (S1*)
W (S3** 25%)
Αριθμοί στροφών χωρίς φορτίο 3750 min
-1
Όγκος δοχείου πίεσης περ. 24 l
Πίεση λειτουργίας περ. 10 bar
Θεωρ. Ισχύς αναρρόφησης περ. 180 l/min
Ωφέλιμη παροχή σε 1 bar περ. 85 l/min
Ωφέλιμη παροχή σε 4 bar περ. 50 l/min
Ωφέλιμη παροχή σε 7 bar περ. 35 l/min
Βαθμός προστασίας IP 20
Μήκος καλωδίου ρεύματος 2 m
Μέγ. υψόμετρο εγκατάστασης (από
την επιφάνεια της θάλασσας)
1000 m
Βάρος περ. 24,5 kg
Με την επιφύλαξη τεχνικών τροποποιήσεων!
*Τρόπος λειτουργίας S1 (συνεχής λειτουργία)
Το προϊόν μπορεί να λειτουργεί μόνιμα με τη αναφερόμε-
νη ισχύ.
**Τρόπος λειτουργίας S3 (περιοδική διακεκομμένη
λειτουργία)
Η λειτουργία αποτελείται από ένα ονομαστικό φορτίο και
ένα χρονικό διάστημα ακινησίας.
Ο κύκλος δραστηριότητας είναι 10 min, η σχετική διάρκεια
ενεργοποιημένης κατάστασης είναι 25% του κύκλου δρα-
στηριότητας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υ-
γεία σας. Εάν ο θόρυβος υπερβαίνει τα 85dB, φορέστε
εσείς και τα πρόσωπα, που βρίσκονται κοντά κατάλλη-
λη προστασία ακοής.
Οι τιμές θορύβου και κραδασμών μετρήθηκαν κατά EN
62841-1.
Χαρακτηριστικές τιμές θορύβου
Στάθμη ηχητικής πίεσης L
pA
73,3 dB
Αβεβαιότητα μέτρησης K
pA
3,0 dB
Μετρηθείσα στάθμη ηχητικής ισχύος L
wA
94 dB
Εγγυημένη στάθμη ηχητικής ισχύος L
wA
97 dB
Αβεβαιότητα μέτρησης K
wA
3,0 dB
Οι αναφερόμενες τιμές εκπομπών θορύβου έχουν μετρη-
θεί σύμφωνα με μια πρότυπη διαδικασία εξέτασης και
μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλε-
κτρικού εργαλείου με ένα άλλο.
Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να
χρησιμοποιηθούν και για μια προσωρινή αξιολόγηση της
καταπόνησης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κατά τη χρήση του ηλεκτρικού εργαλείου
στην πράξη, οι τιμές εκπομπών θορύβου
μπορεί να αποκλίνουν από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο και μέθοδο χρή-
σης του ηλεκτρικού εργαλείου, και ιδιαιτέ-
ρως, τον τρόπο επεξεργασίας του αντικειμέ-
νου εργασίας.
Προσπαθείτε να διατηρείτε όσο το δυνατόν μικρότερη
την καταπόνηση. Παραδείγματα μέτρων: ο περιορισμός
του χρόνου εργασίας. Για την εκτίμηση της καταπόνη-
σης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύ-
κλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήμα-
τα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργο-
ποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο
αλλά λειτουργεί χωρίς φορτίο).
7 Υποδείξεις ασφαλείας
Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάστε όλες τις υποδείξεις ασφαλείας, τις
οδηγίες, τις απεικονίσεις και τα τεχνικά χαρα-
κτηριστικά που παρέχονται με το ηλεκτρικό
εργαλείο σας.
Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών
ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σο-
βαροί τραυματισμοί.
GR | 43www.scheppach.com
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις
οδηγίες για μελλοντική χρήση.
Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υ-
ποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία
που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε η-
λεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμε-
νες μπαταρίες (χωρίς καλώδιο ρεύματος).
1) Ασφάλεια χώρου εργασίας
a) Διατηρείτε το χώρο εργασίας καθαρό και καλά
φωτισμένο. Από ακαταστασία ή μη φωτισμένες περι-
οχές εργασίας μπορεί να προκληθούν ατυχήματα.
b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνη-
τικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσι-
μα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία πα-
ράγουν σπινθήρες οι οποίοι μπορούν να προκαλέ-
σουν ανάφλεξη της σκόνης ή των ατμών.
c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε
μακριά παιδιά και άλλα άτομα. Σε περίπτωση ε-
κτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού
εργαλείου.
2) Ασφαλής χρήση ηλεκτρικού ρεύματος
a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέ-
πει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανε-
νός είδους τροποποίηση του φις. Μη χρησιμοποι-
είτε φις προσαρμογής με ηλεκτρικά εργαλεία που
διαθέτουν προστασία μέσω γείωσης. Τα μη τροπο-
ποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον
κίνδυνο ηλεκτροπληξίας.
b) Αποφεύγετε την επαφή του σώματος με γειωμέ-
νες επιφάνειες όπως σε σωλήνες, θερμαντικά σώ-
ματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώ-
μα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος α-
πό ηλεκτροπληξία.
c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βρο-
χή ή υγρασία. Η διείσδυση νερού μέσα σε ένα ηλε-
κτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για
να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό ερ-
γαλείο ή για να αποσυνδέσετε το φις από την πρί-
ζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υ-
περβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κι-
νούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υ-
ποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυ-
νο ηλεκτροπληξίας.
e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υ-
παίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέ-
κτασης που είναι και αυτά κατάλληλα για χρήση
σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτα-
σης κατάλληλου για χρήση σε εξωτερικούς χώρους
μειώνει τον κίνδυνο ηλεκτροπληξίας.
f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρι-
κού εργαλείου σε περιβάλλον με υγρασία, χρησι-
μοποιείτε ένα ρελέ προστασίας από ρεύμα διαρ-
ροής. Η χρήση ενός ρελέ προστασίας από ρεύμα δι-
αρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.
3) Ασφάλεια ατόμων
a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κά-
νετε και να χρησιμοποιείτε σύνεση κατά την εργα-
σία με ένα ηλεκτρικό εργαλείο. Μην χρησιμοποιεί-
τε κανένα ηλεκτρικό εργαλείο όταν είστε κουρα-
σμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύ-
ματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη
χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει
σε σοβαρούς τραυματισμούς.
b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα
προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλι-
σμού προστασίας, όπως μάσκας κατά της σκόνης, α-
ντιολισθητικών υποδημάτων ασφαλείας, προστατευτι-
κού κράνους ή μέσων προστασίας ακοής, ανάλογα με
το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώ-
νει τον κίνδυνο τραυματισμών.
c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να
βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απε-
νεργοποιημένο πριν το συνδέσετε στην τροφοδο-
σία ρεύματος και/ή συνδέσετε την επαναφορτιζό-
μενη μπαταρία, το πάρετε στα χέρια σας ή το με-
ταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργα-
λείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε
το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ε-
νεργοποιημένο, μπορεί να προκληθούν ατυχήματα.
d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώ-
ματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλεί-
ο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα πε-
ριστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί
να προκαλέσει τραυματισμούς.
e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώμα-
τος. Να φροντίζετε για ασφαλή στήριξη στα πόδια
σας και να διατηρείτε πάντα την ισορροπία σας.
Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το
ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.
f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά
ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα
ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με
φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά
μπορεί να πιαστούν από κινούμενα μέρη.
g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρ-
ρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι εί-
ναι συνδεδεμένες και ότι χρησιμοποιούνται σω-
στά. Η χρήση μιας διάταξης αναρρόφησης σκόνης
μπορεί να μειώσει τους κινδύνους από τη σκόνη.
h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην
αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά
εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το η-
λεκτρικό εργαλείο μετά από επανειλημμένη χρήση
του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα
του δευτερολέπτου να επιφέρουν σοβαρούς τραυματι-
σμούς.
4) Χρήση και μεταχείριση του ηλεκτρικού
εργαλείου
a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρη-
σιμοποιείτε για την εργασία σας το ηλεκτρικό ερ-
γαλείο που προορίζεται για αυτή. Με το κατάλληλο
ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέ-
στερα στην προβλεπόμενη περιοχή ισχύος.
b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του
οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλε-
κτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιη-
θεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει
να επισκευαστεί.
c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε
την αφαιρούμενη επαναφορτιζόμενη μπαταρία,
πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή,
44 | GR www.scheppach.com
αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη
το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης
αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργα-
λείου.
d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργα-
λεία που δεν χρησιμοποιείτε. Μην αφήνετε να
χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο
που δεν είναι εξοικειωμένο με αυτό ή δεν έχει δια-
βάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεί-
α είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα
άτομα.
e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και
το εργαλείο εργασίας. Ελέγχετε ότι λειτουργούν α-
πρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη,
αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έ-
χουν υποστεί ζημιά τέτοια που να επηρεάζεται η
λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε
πριν τη χρήση του ηλεκτρικού εργαλείου την επι-
σκευή των εξαρτημάτων που έχουν υποστεί ζη-
μιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακο-
συντηρημένα ηλεκτρικά εργαλεία.
f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθα-
ρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με
κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα
και είναι ευκολότερο να καθοδηγηθούν.
g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, το εξάρτη-
μα, τα εξαρτήματα κτλ. σύμφωνα με τις οδηγίες
τους. Λαμβάνετε επίσης υπόψη τις συνθήκες ερ-
γασίας και την εργασία που πρόκειται να εκτελε-
στεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές
άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε
επικίνδυνες καταστάσεις.
h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος
στεγνές, καθαρές και απαλλαγμένες από λάδια και
γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήμα-
τος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του η-
λεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.
5) Σέρβις
a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου
μόνο σε πιστοποιημένο ειδικευμένο προσωπικό
και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον
τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφάλεια του
ηλεκτρικού εργαλείου.
Υποδείξεις ασφαλείας για συμπιεστές
ΕΠΙΣΗΜΑΝΣΗ
Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε
τα εξής βασικά μέτρα ασφαλείας, για προστασία από η-
λεκτροπληξία καθώς και από κίνδυνο τραυματισμού και
πυρκαγιάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υ-
ποδείξεις, πριν χρησιμοποιήσετε το προϊόν.
Ασφάλεια κατά την εργασία
1. Φροντίζετε με επιμέλεια τα εργαλεία σας
– Διατηρείτε τον συμπιεστή καθαρό, για να εργάζε-
στε καλά και με ασφάλεια.
– Τηρείτε τους κανονισμούς συντήρησης.
– Ελέγχετε τακτικά το καλώδιο σύνδεσης του ηλε-
κτρικού εργαλείου, και σε περίπτωση ζημιάς ανα-
θέστε την αντικατάστασή του από πιστοποιημένο
και εξειδικευμένο τεχνικό.
– Ελέγχετε τακτικά τα καλώδια επέκτασης και αντι-
καθιστάτε τους αν έχουν υποστεί ζημιά.
2. Αφαιρείτε το φις από την πρίζα
– Σε περίπτωση μη χρησιμοποίησης του ηλεκτρικού
εργαλείου, πριν τη συντήρηση και κατά την αλλαγή
εργαλείων όπως π.χ. λεπίδας πριονιού, τρυπα-
νιού, κοπτικού φρέζας.
3. Ελέγχετε το ηλεκτρικό εργαλείο για τυχόν ζημιές.
– Πριν την περαιτέρω χρήση του ηλεκτρικού εργα-
λείου πρέπει να εξεταστούν προσεκτικά οι προ-
στατευτικές διατάξεις ή τα μέρη που έχουν ελα-
φρές ζημιές, για την άψογη και ενδεδειγμένη λει-
τουργία τους.
– Ελέγξτε ότι λειτουργούν απρόσκοπτα και δεν κολ-
λάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρτήμα-
τα που έχουν υποστεί ζημιά. Όλα τα εξαρτήματα
πρέπει να είναι σωστά εγκατεστημένα και να εκ-
πληρώνουν όλες τις προϋποθέσεις για να εξασφα-
λίζεται η απρόσκοπτη λειτουργία του ηλεκτρικού
εργαλείου.
– Προστατευτικές διατάξεις και εξαρτήματα που έ-
χουν υποστεί ζημιά πρέπει να επισκευάζονται ή να
αντικαθίστανται όπως προβλέπεται από ένα ανα-
γνωρισμένο και εξειδικευμένο συνεργείο, εφόσον
δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρι-
σμού.
– Μη χρησιμοποιείτε καλώδια σύνδεσης που πα-
ρουσιάζουν βλάβη ή ζημιά.
ΕΠΙΣΗΜΑΝΣΗ
Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο αξεσου-
άρ και πρόσθετες συσκευές που ορίζονται στις οδηγίες
χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής.
Η χρήση εργαλείων εργασίας ή αξεσουάρ διαφορετικών
από αυτά που συνιστώνται στις οδηγίες χειρισμού ή
στον κατάλογο μπορεί να συνεπάγεται κίνδυνο τραυμα-
τισμού σας.
4. Αντικατάσταση του καλωδίου σύνδεσης
– Εάν έχει υποστεί ζημιά το καλώδιο σύνδεσης, πρέ-
πει να αντικατασταθεί από τον κατασκευαστή ή α-
πό ειδικευμένο ηλεκτρολόγο, ώστε να αποφευ-
χθούν τυχόν κίνδυνοι. Κίνδυνος από ηλεκτροπλη-
ξία.
5. Οδικά μεταφερόμενοι συμπιεστές σε λειτουργία εργο-
ταξίου
– Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα
εξαρτήματα σύνδεσης που χρησιμοποιούνται να
είναι κατάλληλα για την ανώτατη επιτρεπόμενη πί-
εση του συμπιεστή.
6. Θέση εγκατάστασης
– Εγκαταστήστε τον συμπιεστή πάνω σε μια οριζό-
ντια επιφάνεια.
7. Σε περίπτωση πιέσεων πάνω από τα 7 bar συνιστάται
να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσί-
ας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοι-
νο.
8. Αποφεύγετε τις έντονες καταπονήσεις στο σύστημα
γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύ-
καμπτων σωλήνων, για να αποφεύγετε θέσεις τσακί-
σματος.
GR | 45www.scheppach.com
Πρόσθετες υποδείξεις ασφαλείας
Λαμβάνετε υπόψη σας τις αντίστοιχες Οδηγίες
χειρισμού των εκάστοτε εργαλείων πεπιεσμένου
αέρα / προσαρτημένων συσκευών πεπιεσμένου
αέρα!
Πρέπει επιπλέον να λαμβάνονται υπόψη οι παρακάτω γε-
νικές υποδείξεις.
Υποδείξεις ασφαλείας για την εργασία με
πεπιεσμένο αέρα και πιστόλια φυσήματος
• Προσέχετε για επαρκή απόσταση από το προϊόν, ω-
στόσο τουλάχ. 2,50 m, και κρατάτε μακριά από τον
συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προ-
σαρτημένες συσκευές πεπιεσμένου αέρα κατά τη δι-
άρκεια της λειτουργίας τους.
• Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψηλή
θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά
τα στοιχεία επιφέρουν εγκαύματα.
• Ο αέρας που αναρροφάται από τον συμπιεστή πρέπει
να διατηρείται απαλλαγμένος από προσμίξεις ουσιών
που μπορούν στην αντλία συμπιεστή να επιφέρουν
φωτιές ή εκρήξεις.
• Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα
κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης
στον εύκαμπτο σωλήνα. Έτσι αποφεύγετε τραυματι-
σμούς από τυχόν πλατάγισμα του εύκαμπτου σωλή-
να.
• Φοράτε προστατευτικά γυαλιά και μάσκα προστασίας
της αναπνοής κατά τις εργασίες με το πιστόλι πεπιε-
σμένου αέρα. Οι σκόνες είναι επιβλαβείς για την υγεία!
Υπάρχει πιθανότητα πρόκλησης τραυματισμών από
ξένα σώματα και σώματα που παρασύρονται από το
φύσημα.
ΚΙΝΔΥΝΟΣ
Κίνδυνος τραυματισμού!
Μη φυσάτε με το πιστόλι φυσήματος προς άτομα ή ρου-
χισμό που έχει φορεθεί στο σώμα.
Υποδείξεις ασφαλείας κατά τη χρήση
προσαρτημένων συσκευών ψεκασμού τύπου
πίδακα ή λεπτών σταγονιδίων (π.χ. ψεκασμού
χρωμάτων)
• Κατά την πλήρωση, κρατάτε την προσαρτημένη συ-
σκευή ψεκασμού μακριά από τον συμπιεστή, για να
μην έρθει υγρό σε επαφή με τον συμπιεστή.
• Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή ψε-
κασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύ-
θυνση του συμπιεστή. Η υγρασία μπορεί να προκαλέ-
σει κινδύνους από το ηλεκτρικό ρεύμα!
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης!
Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή διαλυτικά
με σημείο ανάφλεξης μικρότερο των 55 °C.
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης!
Μη θερμαίνετε βαφές και διαλυτικά.
• Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επιβλα-
βή για την υγεία, απαιτούνται για προστασία συσκευές
φιλτραρίσματος (μάσκες προσώπου). Επίσης λαμβά-
νετε υπόψη σας και τις πληροφορίες για μέτρα προ-
στασίας που αναφέρονται από τους κατασκευαστές
τέτοιων ουσιών.
• Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και τις
σημάνσεις που βρίσκονται πάνω στις συσκευασίες
των υλικών που χρησιμοποιούνται με τον εξοπλισμό.
Αν χρειάζεται πρέπει να λαμβάνονται πρόσθετα μέτρα
προστασίας, και ειδικά να χρησιμοποιείται κατάλληλος
ρουχισμός και μάσκες.
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης!
Κατά τη διάρκεια της διαδικασίας ψεκασμού καθώς και
στον χώρο εργασίας δεν επιτρέπεται το κάπνισμα.
Ακόμα και οι αναθυμιάσεις των χρωμάτων είναι εύφλε-
κτες.
• Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιούνται
τζάκια και εστίες μαγειρέματος, γυμνή φλόγα ή προϊό-
ντα που παράγουν σπινθήρες.
• Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφίμων
και ποτών στον χώρο εργασίας. Οι αναθυμιάσεις των
χρωμάτων είναι επιβλαβείς για την υγεία.
• Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος από
30 m³ και πρέπει να διασφαλίζεται επαρκής εναλλαγή
του αέρα κατά τον ψεκασμό και το στέγνωμα.
• Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον ψεκα-
σμό αναφλέξιμων ή επικίνδυνων υλικών λαμβάνετε ο-
πωσδήποτε υπόψη σας τους κανονισμούς των τοπι-
κών αστυνομικών αρχών.
• Μη χρησιμοποιείτε σε συνδυασμό με τον εύκαμπτο
σωλήνα πίεσης από PVC μέσα όπως νέφτι, βουτυλική
αλκοόλη και μεθυλενοχλωρίδιο. Αυτά τα μέσα κατα-
στρέφουν τον εύκαμπτο σωλήνα πίεσης.
• Η περιοχή εργασίας πρέπει να είναι διαχωρισμένη α-
πό τον συμπιεστή, ώστε αυτός να μην μπορεί να έρθει
σε άμεση επαφή με το υλικό εργασίας.
Λειτουργία δοχείων πίεσης
• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το δια-
τηρεί σε κανονική κατάσταση, να το χρησιμοποιεί κα-
νονικά, να το επιτηρεί, να πραγματοποιεί χωρίς καθυ-
στέρηση τις αναγκαίες εργασίες σέρβις και επισκευών,
και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας α-
νάλογα με τις εκάστοτε περιστάσεις.
• Οι αρχές εποπτείας μπορούν σε μεμονωμένες περι-
πτώσεις να διατάξουν απαιτούμενα μέτρα επιτήρησης.
• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμοποιείται
αν παρουσιάζει ελλείψεις από τις οποίες μπορεί να τε-
θούν σε κίνδυνο οι απασχολούμενοι ή τρίτα άτομα.
• Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν
από κάθε λειτουργία. Δεν επιτρέπεται η λειτουργία του
συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή
έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές,
απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.
46 | GR www.scheppach.com
Φυλάξτε καλά όλες τις υποδείξεις ασφαλείας και τις
οδηγίες!
7.1 Υποδείξεις ασφαλείας ειδικά για το
προϊόν
ΕΠΙΣΗΜΑΝΣΗ
Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε
τα εξής βασικά μέτρα ασφαλείας, για προστασία από η-
λεκτροπληξία καθώς και από κίνδυνο τραυματισμού και
πυρκαγιάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υ-
ποδείξεις, πριν χρησιμοποιήσετε το προϊόν.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το προϊόν δεν έχει σχεδιαστεί για χρήση σε εκρήξιμες
ατμόσφαιρες. Η χρήση σε τέτοια περιβάλλοντα επιτρέ-
πεται μόνον αν λαμβάνονται κατάλληλα πρόσθετα μέ-
τρα για την εξασφάλιση της ασφάλειας. Παρακαλούμε
να συμβουλευτείτε έναν ειδικό ή τους αντίστοιχους κα-
νονισμούς, πριν τη χρήση του προϊόντος σε μια ενδεχο-
μένως εκρήξιμη ατμόσφαιρα.
• Το προϊόν δεν επιτρέπεται να χρησιμοποιείται από ά-
τομα (περιλαμβανομένων παιδιών) με μειωμένες σω-
ματικές, αισθητηριακές ή διανοητικές ικανότητες ούτε
από άτομα χωρίς εμπειρία και γνώσεις.
• Ο καθαρισμός και η συντήρηση από τον χρήστη δεν ε-
πιτρέπεται να γίνονται από παιδιά.
• Κρατάτε το προϊόν μακριά από βροχή ή υγρασία. Η δι-
είσδυση νερού στο προϊόν αυξάνει τον κίνδυνο ηλε-
κτροπληξίας.
• Αποφεύγετε τη χρήση του προϊόντος σε θερμοκρασίες
κάτω από +5°C.
• Μην αφήνετε το προϊόν χωρίς να το επιβλέπεται.
ΠΡΟΣΟΧΗ
Χρησιμοποιείτε το προϊόν μόνο για μικρά χρονικά δια-
στήματα. Το προϊόν υπερθερμαίνεται αν λειτουργήσει α-
διάκοπα για διάστημα μεγαλύτερο των 10 λεπτών. Απε-
νεργοποιήστε άμεσα το προϊόν και αφήστε το να κρυώ-
σει για τουλάχιστον 10 λεπτά
ΚΙΝΔΥΝΟΣ
Κίνδυνος τραυματισμού!
Μην αφήνετε τα αντικείμενα που φουσκώνετε να φου-
σκώσουν σε πίεση πάνω από την προβλεπόμενη για
αυτά. Μπορεί να σκάσουν και αυτό να έχει ως συνέπεια
τραυματισμούς και/ή υλικές ζημιές.
• Μην υπερβαίνετε το επιτρεπόμενο εύρος ισχύος του
συμπιεστή. Μη φουσκώνετε ελαστικά φορτηγών, τρα-
κτέρ ή άλλα μεγάλα ελαστικά.
• Μην επεξεργάζεστε υλικά τα οποία θα μπορούσαν να
είναι ή να γίνουν εύφλεκτα ή εκρηκτικά.
• Μην χρησιμοποιείτε ποτέ το προϊόν για σκοπούς
εκτός του προβλεπόμενου.
• Διατηρείτε πάντοτε το προϊόν καθαρό, στεγνός και
χωρίς λάδι ή λιπαντικά γράσα. Αφαιρείτε τη σκόνη ύ-
στερα από κάθε χρήση και πριν από την αποθήκευση.
• Ποτέ μη χρησιμοποιήσετε για τον καθαρισμό του προ-
ϊόντος βενζίνη ή άλλα εύφλεκτα υγρά! Αναθυμιάσεις
που έχουν παραμείνει μέσα στο προϊόν μπορεί να α-
ναφλεγούν από σπινθήρες και να επιφέρουν έκρηξη
του προϊόντος.
• Είστε πάντοτε προσεκτικοί! Προσέχετε πάντοτε τι
κάνετε και ενεργείτε πάντοτε με σύνεση. Μην χρη-
σιμοποιείτε σε καμία περίπτωση το προϊόν όταν δεν
είστε συγκεντρωμένοι ή αισθάνεστε αδιαθεσία.
• Αποφεύγετε τις έντονες καταπονήσεις στο σύστημα
γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύ-
καμπτων σωλήνων, για να αποφεύγετε θέσεις τσακί-
σματος.
• Σε περίπτωση πιέσεων πάνω από τα 7 bar συνιστάται
να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσί-
ας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοι-
νο.
• Μην αγγίζετε τα δομικά μέρη του προϊόντος που βρί-
σκονται σε υψηλή θερμοκρασία!
• Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα ε-
ξαρτήματα σύνδεσης που χρησιμοποιούνται να είναι
κατάλληλα για την ανώτατη επιτρεπόμενη πίεση του
συμπιεστή.
Υπολειπόμενοι κίνδυνοι
Το προϊόν είναι κατασκευασμένο σύμφωνα με το
τελευταίο επίπεδο της τεχνολογίας και τους
αναγνωρισμένους κανόνες τεχνικής ασφάλειας. Κατά
την εργασία ενδέχεται παρόλα αυτά να
παρουσιαστούν μεμονωμένοι υπολειπόμενοι
κίνδυνοι.
• Διακινδύνευση για την υγεία από ηλεκτρικό ρεύμα σε
περίπτωση χρήσης ακατάλληλων καλωδίων ρεύμα-
τος.
• Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχε-
ται πέραν αυτών να υπάρχουν μη προφανείς υπολει-
πόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιη-
θούν όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η
"Ενδεδειγμένη χρήση", καθώς και οι οδηγίες χρήσης
στην ολότητά τους.
• Αποφεύγετε την αθέλητη θέση σε λειτουργία του προϊ-
όντος.
• Κρατάτε τα χέρια σας μακριά από την περιοχή εργασί-
ας, όταν είναι σε λειτουργία το προϊόν.
• Τηρείτε τις υποδείξεις συντήρησης και υποδείξεις α-
σφαλείας που αναφέρονται στις οδηγίες χειρισμού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνη-
τικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το
πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει
ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσε-
τε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματι-
σμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να
συμβουλεύονται το γιατρό τους και τον κατασκευαστή
του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλε-
κτρικού εργαλείου.
GR | 47www.scheppach.com
8 Συναρμολόγηση
ΕΠΙΣΗΜΑΝΣΗ
Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ-
ναρμολογήστε πλήρως το προϊόν!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού!
Συνδέστε το φις στην πρίζα ρεύματος δικτύου μόνον ό-
ταν το προϊόν έχει προετοιμαστεί για χρήση.
Απαιτούμενο εργαλείο:
• 2x γερμανικά κλειδιά/ σωληνωτά κλειδιά 13 mm*
• κλειδί Άλεν 5mm*
* = δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!
8.1 Εγκατάσταση πέλματος στήριξης
(7) (Εικ.3)
1. Αποθέστε το προϊόν πάνω σε μια οριζόντια, επίπεδη
επιφάνεια.
2. Τοποθετήστε τα πέλματα στήριξης (7) πάνω στην ειδι-
κά προβλεπόμενη οπή εγκατάστασης στο πλαίσιο βά-
σης.
3. Εγκαταστήστε τα πέλματα στήριξης (7) χρησιμοποιώ-
ντας από μία βίδα (7a) και μία ροδέλα συναρμογής
(μεγάλη) (7b) στο πλαίσιο βάσης και ασφαλίστε κάθε
βίδα με μια ροδέλα συναρμογής (μικρή) (7c), μια ελα-
τηριωτή ροδέλα (7d) και ένα παξιμάδι (7e).
Χρησιμοποιήστε δύο γερμανικά κλειδιά/καρυδάκια μέ-
γεθος 13.
4. Τοποθετήστε το προϊόν πάνω σε μια οριζόντια, επίπε-
δη επιφάνεια.
8.2 Εγκατάσταση της λαβής
μεταφοράς (2) (Εικ.4)
1. Τοποθετήστε τη λαβή μεταφοράς (2) στις οπές εγκα-
τάστασης στο δοχείο πίεσης (6).
2. Ασφαλίστε τη λαβή μεταφοράς (2) χρησιμοποιώντας
από δύο βίδες (2a) σε κάθε πλευρά και σφίγγοντάς τις
με το χέρι.
Χρησιμοποιήστε ένα κλειδί Άλεν 5 mm.
8.3 Εγκατάσταση των στηριγμάτων
(2b) (Εικ.5)
1. Βιδώστε τα στηρίγματα (2b) στις οπές εγκατάστασης
αριστερά και δεξιά στη λαβή μεταφοράς (2).
2. Κοντράρετε τα παξιμάδια στη λαβή μεταφοράς (2) για
να ασφαλίσετε τα στηρίγματα (2b) έναντι αθέλητης πε-
ριστροφής.
9 Πριν τη θέση σε λειτουργία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού!
Συνδέστε το φις στην πρίζα ρεύματος δικτύου μόνον ό-
ταν το προϊόν έχει προετοιμαστεί για χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αποσυνδέετε πάντα το φις από την πρίζα ρεύματος
δικτύου, πριν πραγματοποιήσετε ρυθμίσεις στο
προϊόν.
ΠΡΟΣΟΧΗ
Τα ακατάλληλα καλώδια επέκτασης μπορεί να είναι επι-
κίνδυνα. Υπάρχει κίνδυνος σωματικών βλαβών λόγω η-
λεκτροπληξίας.
Γενικές συστάσεις
• Ενεργείτε με περίσκεψη. Εξοικειωθείτε με τη χρήση
και πιθανούς περιορισμούς, καθώς και με τους ειδι-
κούς δυνητικούς κινδύνους.
• Βεβαιωθείτε πριν από τη σύνδεση του προϊόντος, ότι
τα στοιχεία στην πινακίδα τύπου συμφωνούν με τα
στοιχεία του δικτύου τροφοδοσίας.
• Οι χειριστές με ανεπαρκή πληροφόρηση μπορούν να
θέσουν σε κίνδυνο τον εαυτό τους και άλλα άτομα λό-
γω ακατάλληλης χρήσης του προϊόντος. Ο χειριστής
είναι υπεύθυνος έναντι τρίτων.
• Ελέγχετε το προϊόν τακτικά για ζημιές.
• Η εγκατάσταση του προϊόντος πρέπει να γίνει κοντά
στον εξοπλισμό κατανάλωσης του αέρα.
• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέ-
ρα και μεγάλου μήκους καλώδια τροφοδοσίας (καλώ-
διο επέκτασης).
• Προσέχετε ο αναρροφούμενος αέρας να είναι ξηρός
και απαλλαγμένος από σκόνη.
• Μην εγκαταστήσετε το προϊόν σε χώρους με υγρασία
ή νερό.
• Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σε κα-
τάλληλους χώρους (καλά αεριζόμενους με θερμοκρα-
σία περιβάλλοντος από +5°C έως 40°C). Στον χώρο
δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, ε-
κρηκτικά ή εύφλεκτα αέρια.
• Το προϊόν είναι κατάλληλο για χρήση σε ξηρούς χώ-
ρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γί-
νεται χρήση ψεκαζόμενου νερού.
• Το προϊόν επιτρέπεται να χρησιμοποιείται σε εξωτερι-
κούς χώρους μόνο σύντομα, σε ξηρές συνθήκες περι-
βάλλοντος.
• Το προϊόν πρέπει να διατηρείται πάντα στεγνό και δεν
επιτρέπεται να παραμένει σε υπαίθριο χώρο μετά την
εργασία.
9.1 Σύνδεση ρεύματος
• Το προϊόν διαθέτει ένα καλώδιο ρεύματος δικτύου με
φις σούκο. Μπορεί να συνδεθεί σε οποιαδήποτε πρίζα
σούκο 230 V~ 50 Hz που προστατεύεται με ασφάλεια
16 A.
• Πριν τη θέση σε λειτουργία, προσέξτε η τάση δικτύου
ρεύματος να συμφωνεί με την τάση λειτουργίας και
την ισχύ του προϊόντος που αναφέρονται στην πινακί-
δα στοιχείων.
• Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς και
επεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώση τά-
σης και μπορεί να εμποδίσουν την έναρξη λειτουργίας
του κινητήρα.
48 | GR www.scheppach.com
• Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η έ-
ναρξη λειτουργίας του κινητήρα κινδυνεύει από δυ-
σκολία κίνησης.
10 Χειρισμός
10.1 Διακόπτης ενεργοποίησης/
απενεργοποίησης (1) (Εικ.6)
Ενεργοποίηση
1. Συνδέστε το φις σε μια κατάλληλα προστατευμένη
πρίζα ρεύματος δικτύου.
2. Ενεργοποιήστε το προϊόν θέτοντας τον διακόπτη ε-
νεργοποίησης/ απενεργοποίησης (1) στη θέση I.
Απενεργοποίηση
1. Απενεργοποιήστε το προϊόν θέτοντας τον διακόπτη ε-
νεργοποίησης/ απενεργοποίησης (1) στη θέση 0.
10.2 Ρύθμιση της πίεσης (Εικ.7)
1. Με τον ρυθμιστή πίεσης (3) ρυθμίζεται η πίεση που
φαίνεται στο μανόμετρο(3a).
2. Η λήψη της ρυθμισμένης πίεσης είναι εφικτή μέσω του
ταχυσυνδέσμου (4).
10.3 Εγκατάσταση του εύκαμπτου
σωλήνα πεπιεσμένου αέρα*
(Εικ.7)
Συνδέστε τον μαστό σύνδεσης* του εύκαμπτου σωλήνα
πεπιεσμένου αέρα* σε έναν από τους ταχυσυνδέσμους
(4). Κατόπιν συνδέστε το εργαλείο πεπιεσμένου αέρα*
στον ταχυσύνδεσμο* του εύκαμπτου σωλήνα πεπιεσμέ-
νου αέρα*.
* = δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!
11 Ηλεκτρική σύνδεση
Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώ-
στε να είναι έτοιμος για λειτουργία. Η σύνδεση συμ-
μορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.
Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του
πελάτη καθώς και το καλώδιο προέκτασης που χρη-
σιμοποιείται πρέπει να συμμορφώνονται με αυτές τις
προδιαγραφές.
Κατά την εργασία με προσαρτημένες συσκευές ψεκασμού
είτε πίδακα είτε λεπτών σταγονιδίων καθώς και για την
προσωρινή χρήση σε υπαίθριο χώρο, το προϊόν πρέπει
απαραίτητα να συνδέεται μέσω ενός ρελέ προστασίας
από ρεύμα διαρροής το οποίο έχει ονομαστικό ρεύμα ε-
νεργοποίησης 30 mA ή μικρότερο.
11.1 Ελαττωματικά καλώδια ηλεκτρικής
σύνδεσης
Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζη-
μιές στη μόνωση.
Οι σχετικές αιτίες μπορεί να είναι:
• σημεία πίεσης, όταν καλώδια σύνδεσης διέρχονται α-
πό διάκενα παραθύρων ή πόρτας,
• σημεία τσακίσματος λόγω ακατάλληλης στερέωσης ή
πορείας του καλωδίου σύνδεσης,
• σημεία κοπής από πάτημα του καλωδίου σύνδεσης,
• ζημιές στη μόνωση λόγω βίαιης έλξης από την πρίζα
του τοίχου,
• Ρωγμές λόγω γήρανσης της μόνωσης.
Τέτοια ελαττωματικά καλώδια σύνδεσης ρεύματος δεν ε-
πιτρέπεται να χρησιμοποιούνται και αποτελούν κίνδυνο
για τη ζωή, λόγω των ζημιών στη μόνωση.
Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυ-
χόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο
σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.
Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώ-
νονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμο-
ποιείτε μόνο γραμμές σύνδεσης με ίδιο χαρακτηρισμό.
Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου
πάνω στο καλώδιο σύνδεσης.
Υποδείξεις ασφαλείας για την αντικατάσταση
αγωγών ρεύματος δικτύου που έχουν υποστεί ζημιά
ή βλάβη
Τύπος σύνδεσης Y
Αν απαιτείται αντικατάσταση του αγωγού ρεύματος δικτύ-
ου, τότε αυτή πρέπει να αντικατασταθεί από τον κατα-
σκευαστή ή από τον εκπρόσωπό του, για την αποφυγή
έκθεσης σε κινδύνους.
11.2 Σημαντικές υποδείξεις
Σε περίπτωση υπερφόρτωσης του μοτέρ, διακόπτεται αυ-
τόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης
(μεταβλητής διάρκειας) το μοτέρ μπορεί να ενεργοποιηθεί
πάλι.
11.3 Μοτέρ εναλλασσόμενου ρεύματος
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επι-
τρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολό-
γο.
• Βεβαιωθείτε ότι η τάση του ηλεκτρικού δικτύου ταυτί-
ζεται με την τάση που αναγράφεται στην πινακίδα τύ-
που του προϊόντος.
• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έ-
χουν διατομή 1,5 τετραγωνικού χιλιοστού.
12 Καθαρισμός και συντήρηση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αναθέτετε σε ένα εξειδικευμένο συνεργείο τις
εργασίες επισκευής και τις εργασίες σέρβις
που δεν περιγράφονται στις παρούσες οδη-
γίες χρήσης. Χρησιμοποιείτε μόνο γνήσια α-
νταλλακτικά.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Οι τεχνικά μη σωστές εργασίες συντήρησης
ή καθαρισμού μπορούν να προκαλέσουν
τραυματισμούς!
GR | 49www.scheppach.com
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κατά τη διάρκεια εργασιών καθαρισμού, επισκευής
και συντήρησης, το προϊόν μπορεί να τεθεί σε λει-
τουργία χωρίς να αναμένεται και αυτό να έχει ως
συνέπεια τραυματισμούς και εγκαύματα.
– Απενεργοποιήστε το προϊόν.
– Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
– Αφήστε το προϊόν να κρυώσει.
– Εκτονώστε πλήρως την πίεση από τον συμπιεστή.
Υπόδειξη:
Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργο-
ποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιε-
σμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρη-
σιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λει-
τουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.
12.1 Καθαρισμός
• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές α-
ερισμού και το περίβλημα κινητήρα όσο το δυνατόν
καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε το
προϊόν με ένα καθαρό πανί ή φυσήξτε το με πεπιε-
σμένο αέρα χαμηλής πίεσης. Συνιστούμε να καθαρίζε-
τε το προϊόν αμέσως μετά από κάθε χρήση.
• Καθαρίζετε το προϊόν τακτικά με ένα ελαφρά υγρό πα-
νί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθα-
ριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβά-
λουν τα πλαστικά μέρη του προϊόντος. Προσέχετε ώ-
στε να μην εισχωρήσει νερό στο εσωτερικό του προϊό-
ντος.
• Συνιστούμε να καθαρίζετε το προϊόν αμέσως μετά α-
πό κάθε χρήση.
• Ο εύκαμπτος σωλήνας και τα εργαλεία ψεκασμού
πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συ-
μπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθαρίζε-
ται με νερό, διαλυτικά κλπ.
12.2 Συντήρηση
12.2.1 Βαλβίδα ασφαλείας (5) (Εικ.8)
• Η βαλβίδα ασφαλείας έχει ρυθμιστεί στην ανώτατη ε-
πιτρεπόμενη πίεση του δοχείου πίεσης.
• Δεν επιτρέπεται να ρυθμίσετε τη βαλβίδα ασφαλείας ή
να αφαιρέσετε την ασφάλεια σύνδεσης ανάμεσα στο
παξιμάδι εξόδου και το καπάκι του.
• Για να λειτουργήσει σωστά η βαλβίδα ασφαλείας σε
περίπτωση ανάγκης, πρέπει να την ενεργοποιείτε κά-
θε 30 ώρες λειτουργίας αλλά τουλάχιστον τρεις φορές
το χρόνο.
1. Περιστρέψτε το διάτρητο παξιμάδι εξόδου(5a) αριστε-
ρόστροφα για να ανοίξει, για να ανοίξετε την έξοδο της
βαλβίδας ασφαλείας (5). Τότε η βαλβίδα επιτρέπει την
έξοδο αέρα με χαρακτηριστικό ήχο.
2. Κατόπιν σφίξτε πάλι το παξιμάδι εξόδου (5a) περι-
στρέφοντάς το δεξιόστροφα.
12.2.2 Συντήρηση του δοχείου πίεσης (6)
(Εικ.9)
ΕΠΙΣΗΜΑΝΣΗ
Για να εξασφαλίσετε μεγάλη διάρκεια ζωής του δοχείου
πίεσης, πρέπει μετά από κάθε χρήση του προϊόντος να
αποστραγγίζετε το νερό συμπύκνωσης ανοίγοντας την
τάπα αποστράγγισης.
ΕΠΙΣΗΜΑΝΣΗ
Το νερό συμπύκνωσης από το δοχείο πίεσης περιέχει
κατάλοιπα λαδιού. Απορρίψτε το νερό συμπύκνωσης με
τρόπο φιλικό προς το περιβάλλον σε κατάλληλη θέση
συλλογής.
1. Εκτονώστε προηγουμένως την πίεση στο ρεζερβουάρ
αέρα (βλ. 13.2.1).
2. Ανοίξτε την τάπα αποστράγγισης (6a) περιστρέφοντάς
την αριστερόστροφα (όπως φαίνεται από την κάτω
πλευρά του συμπιεστή προς τη βίδα της τάπας).
3. Για να μπορεί να τρέξει όλο το νερό συμπύκνωσης έ-
ξω από το δοχείο πίεσης (6), πρέπει να γείρετε το δο-
χείο πίεσης ελαφρά προς το πλάι, ώστε η τάπα απο-
στράγγισης (6a) να αποτελεί το χαμηλότερο σημείο.
4. Κατόπιν κλείστε πάλι την τάπα αποστράγγισης (6a)
(περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο
πίεσης (6) για σκουριά και ζημιές πριν από κάθε λει-
τουργία.
5. Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο
πίεσης (6) που έχει υποστεί ζημιά ή έχει σκουριά. Σε
περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε
στο συνεργείο εξυπηρέτησης πελατών.
13 Αποθήκευση και μεταφορά
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού και εγκαύματος!
Το προϊόν μπορεί να ξεκινήσει μη αναμενόμενα και έτσι
να προκαλέσει τραυματισμούς.
– Απενεργοποιείτε τον κινητήρα πριν από όλες τις ερ-
γασίες καθαρισμού και συντήρησης.
– Αφήστε τον κινητήρα να κρυώσει.
– Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
– Εκτονώστε πλήρως την πίεση από τον συμπιεστή.
Υπόδειξη:
Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργο-
ποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιε-
σμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρη-
σιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λει-
τουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.
• Ο πεπιεσμένος αέρας μπορεί να προκαλέσει σοβα-
ρούς τραυματισμούς.
• Καθαρίζετε και ελέγχετε το προϊόν για ζημίες.
13.1 Μεταφορά (Εικ.1)
• Για να αποτρέψετε ζημιές και τραυματισμούς, το προϊ-
όν πρέπει κατά τη μεταφορά σε οχήματα να προστα-
τεύεται από ανατροπή και ολίσθηση.
50 | GR www.scheppach.com
• Προστατεύετε το προϊόν από χτυπήματα, πτώσεις και
έντονους κραδασμούς, π.χ. κατά τη μεταφορά με οχή-
ματα.
• Για τη μεταφορά του προϊόντος χρησιμοποιείτε πάντα
τη λαβή μεταφοράς (2).
13.2 Αποθήκευση
Αποθηκεύστε το προϊόν και τα αξεσουάρ του σε χώρο
σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβά-
σιμο σε παιδιά.
Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ
5°C και 30˚C.
Φυλάσσετε το προϊόν μέσα στην αρχική συσκευασία του.
Καλύψτε το προϊόν, για προστασία από σκόνη ή υγρασία.
Φυλάσσετε τις οδηγίες χρήσης μαζί με το προϊόν.
ΕΠΙΣΗΜΑΝΣΗ
Αποσυνδέστε το φις ρευματοληψίας από την πρίζα, ε-
ξαερώστε τον συμπιεστή και όλα τα συνδεδεμένα εργα-
λεία πεπιεσμένου αέρα. Σταματήστε τη λειτουργία του
συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε
λειτουργία από μη εξουσιοδοτημένα άτομα.
ΕΠΙΣΗΜΑΝΣΗ
Φυλάσσετε το προϊόν μόνο σε περιβάλλον στεγνό και
μη προσβάσιμο σε μη εξουσιοδοτημένα άτομα.
Μην το φυλάσσετε υπό γωνία, μόνο σε όρθια θέση!
13.2.1 Εκτόνωση υπερπίεσης
Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργο-
ποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιε-
σμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρη-
σιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λει-
τουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.
14 Επισκευή και παραγγελία
ανταλλακτικών
Μετά από επισκευή ή συντήρηση βεβαιωθείτε ότι έχουν
τοποθετηθεί και βρίσκονται σε τεχνικά άψογη κατάσταση
όλα τα εξαρτήματα ασφαλείας. Φυλάσσετε μακριά από
άλλα άτομα και παιδιά όλα τα εξαρτήματα που δημιουρ-
γούν κίνδυνο τραυματισμού.
ΕΠΙΣΗΜΑΝΣΗ
Σύμφωνα με τη νομοθεσία ευθύνης για τα προϊόντα, δεν
φέρουμε ευθύνη για βλάβες οι οποίες προκαλούνται α-
πό ακατάλληλες επισκευές ή λόγω μη χρήσης γνήσιων
ανταλλακτικών.
Αναθέτετε τις εργασίες σε κάποιο σέρβις ή σε έναν ε-
ξουσιοδοτημένο τεχνικό. Το αντίστοιχο ισχύει και για τα
αξεσουάρ.
Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε α-
πό το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυ-
τόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.
Συνδέσεις και επισκευές
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επι-
τρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολό-
γο.
14.1 Παραγγελία ανταλλακτικών
Κατά την παραγγελία ανταλλακτικών πρέπει να δοθούν οι
παρακάτω πληροφορίες:
• Ονομασία μοντέλου
• Αριθμός είδους
• Στοιχεία της πινακίδας τύπου
Ανταλλακτικά / Αξεσουάρ
Σετ αξεσουάρ πεπιεσμένου αέρα 13 τεμ. -
αρ. είδους:
7906100710
Εύκαμπτος σωλήνας σπιράλ - αρ. είδους: 7906100711
14.2 Πληροφορίες σέρβις
Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα πα-
ρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη
χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα
χρειάζονται ως αναλώσιμα.
Αναλώσιμα*: Ταχυσύνδεσμος. σετ αξεσουάρ πεπιεσμέ-
νου αέρα, εύκαμπτος σωλήνας σπιράλ
* = δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!
15 Απόρριψη και ανακύκλωση
Υποδείξεις για τη συσκευασία
Τα υλικά συσκευασίας είναι ανακυ-
κλώσιμα. Παρακαλούμε να απορ-
ρίψετε τη συσκευασία με τρόπο φι-
λικό προς το περιβάλλον.
Υποδείξεις σχετικά με την απόρριψη ηλεκτρικού και
ηλεκτρονικού εξοπλισμού
Τα απόβλητα ηλεκτρικού και ηλεκτρονικού ε-
ξοπλισμού δεν πρέπει να απορρίπτονται στα
οικιακά απορρίμματα, αλλά να συλλέγονται ή
να απορρίπτονται ξεχωριστά!
• Οι χρησιμοποιημένες μπαταρίες που δεν είναι σταθε-
ρά εγκατεστημένες στη χρησιμοποιημένη συσκευή,
πρέπει πριν την παράδοση της συσκευής να αφαιρού-
νται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμί-
ζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλε-
κτρονικού εξοπλισμού υποχρεούνται από τη νομοθε-
σία να τον επιστρέφουν μετά το τέλος της ωφέλιμης
ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη δια-
γραφή των προσωπικών δεδομένων του από την
προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορριμμάτων ση-
μαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού ε-
ξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικι-
ακά απορρίμματα.
• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι-
σμού μπορούν να παραδίδονται χωρίς χρέωση στις ε-
ξής θέσεις:
– Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής
(π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)
– Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυ-
σικά καταστήματα είτε online) εφόσον οι έμποροι
έχουν την υποχρέωση παραλαβής τους ή προ-
σφέρουν αυτή την υπηρεσία εθελοντικά.
GR | 51www.scheppach.com
– Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος
συσκευής, με μήκος ακμής έως 25 εκατοστών
μπορείτε να τις παραδώσετε στον κατασκευαστή,
χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας
συσκευής, ή να τις παραδώσετε σε άλλη εξουσιο-
δοτημένη θέση συλλογής στην περιοχή σας.
– Περαιτέρω συμπληρωματικούς όρους παραλαβής
του κατασκευαστή και του διανομέα μπορείτε να
πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέ-
τησης πελατών.
• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συ-
σκευής από τον κατασκευαστή σε μια ιδιωτική οικία,
αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή
της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης α-
πό τον τελικό χρήστη. Για τον σκοπό αυτό επικοινω-
νήστε με το τμήμα εξυπηρέτησης πελατών του κατα-
σκευαστή.
• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που ε-
γκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊ-
κής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία
2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης
μπορεί να ισχύουν διαφορετικές διατάξεις για την α-
πόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού ε-
ξοπλισμού.
16 Αντιμετώπιση προβλημάτων
Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περί-
πτωση που το προϊόν σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το
πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.
Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Το προϊόν δεν λειτουργεί. Δεν υπάρχει τάση δικτύου
ρεύματος.
Ελέγξτε το καλώδιο, το φις ρευματοληψίας, την ασφά-
λεια και την πρίζα.
Η τάση δικτύου ρεύματος εί-
ναι υπερβολικά χαμηλή.
Αποφεύγετε τα μεγάλου μήκους καλώδια επέκτασης.
Χρησιμοποιείτε καλώδιο επέκτασης με επαρκή διατομή
αγωγών.
Η εξωτερική θερμοκρασία εί-
ναι υπερβολικά χαμηλή.
Μη χρησιμοποιείτε τον εξοπλισμό σε εξωτερική θερμο-
κρασία μικρότερη από +5°C.
Ο κινητήρας υπερθερμαίνε-
ται.
Αφήστε τον κινητήρα να κρυώσει, αν χρειάζεται εξα-
λείψτε την αιτία της υπερθέρμανσης.
Το προϊόν λειτουργεί, αλλά δεν
υπάρχει πίεση.
Μη στεγανή βαλβίδα ασφα-
λείας.
Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέ-
τετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
Έχουν καταστραφεί στεγανο-
ποιητικά.
Ελέγξτε τα στεγανοποιητικά, αναθέστε σε εξειδικευμένο
συνεργείο την αντικατάσταση των στεγανοποιητικών
που έχουν υποστεί ζημιά.
Μη στεγανή τάπα αποστράγ-
γισης για το νερό συμπύκνω-
σης.
Σφίξτε συμπληρωματικά τη βίδα με το χέρι. Ελέγξτε το
στεγανοποιητικό πάνω στη βίδα, αντικαταστήστε το αν
χρειάζεται.
Το προϊόν λειτουργεί, εμφανίζε-
ται πίεση στο μανόμετρο, ωστό-
σο τα εργαλεία δεν λειτουργούν.
Μη στεγανές στεγανοποιή-
σεις εύκαμπτου σωλήνα.
Ελέγξτε και αν χρειάζεται αντικαταστήστε τον εύκαμπτο
σωλήνα πεπιεσμένου αέρα και τα εργαλεία.
Μη στεγανός ταχυσύνδεσμος. Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέ-
τετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
Έχει ρυθμιστεί πολύ χαμηλή
πίεση στον ρυθμιστή πίεσης.
Ανοίξτε κι άλλο τον ρυθμιστή πίεσης.
52 | GR www.scheppach.com
17 Δήλωση συμμόρφωσης ΕΕ
Μετάφραση του πρωτοτύπου της δήλωσης
συμμόρφωσης
Κατασκευαστής:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν
που περιγράφεται στο παρόν βρίσκεται σε συμμόρφωση
με τις ισχύουσες Οδηγίες και Πρότυπα.
Μάρκα: SCHEPPACH
Ονομασία είδ.: Συμπιεστής -
HC24V
Αρ. είδ. 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
Οδηγίες ΕΕ:
2014/30/ΕΕ, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/ΕΕ*, 2014/29/ΕΕ, 2014/68/ΕΕ,
* Το αντικείμενο της παρούσας δήλωσης, το οποίο περι-
γράφεται παραπάνω, εκπληρώνει τις διατάξεις της Οδηγί-
ας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του
Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της
χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και
ηλεκτρονικό εξοπλισμό.
Πρότυπα που χρησιμοποιήθηκαν:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Διαδικασία αξιολόγησης συμμόρφωσης:
2000/14/ΕΚ_2005/88/ΕΚ – Παράρτημα: VI
Εγγυημένη
στάθμη ηχητικής ισχύος(L
WA
):
97 dB
Μετρηθείσα
στάθμη ηχητικής ισχύος(L
WA
):
96 dB
Κοινοποιημένος φορέας: Intertek Testing
Services
Shanghai Ltd,
No. 918 Pengqing
Road Huaqiao,
Kunshan,
Jiangsu, China (Κίνα)
Αριθμός: 0359
Εξουσιοδοτημένος αντιπρόσωπος σύνταξης του
τεχνικού φακέλου:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
GR | 53www.scheppach.com
Cuprins
1 Introducere......................................................... 55
2 Utilizarea conformă cu destinaţia....................... 55
3 Descrierea produsului (fig. 1 - 9)........................ 55
4 Pachetul de livrare (fig. 1, 2) .............................. 55
5 Dezambalarea.................................................... 56
6 Date tehnice....................................................... 56
7 Indicații de securitate ......................................... 56
8 Montajul.............................................................. 60
9 Înainte de punerea în funcțiune.......................... 60
10 Operarea............................................................ 61
11 Branşamentul electric......................................... 61
12 Curățarea și întreținerea curentă ....................... 62
13 Depozitare și transport....................................... 62
14 Reparație și comandă pentru piese de schimb.. 63
15 Eliminarea ca deșeu și revalorificarea ............... 63
16 Remedierea avariilor.......................................... 64
17 Declarație de conformitate UE ........................... 65
18 Desen de ansamblu explodat............................. 88
Explicația simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă
atragă atenţia asupra posibilelor riscuri. Simbolurile de
securitate şi declaraţiile, care le însoţesc, trebuie înţelese
exact. Avertizările în sine nu îndepărtează riscurile şi nu
pot înlocui măsurile corecte pentru prevenirea accidente-
lor.
Atenție! Nerespectarea panourilor de sigu-
ranță montate pe produs și a indicațiilor de
avertizare, precum și nerespectarea indicați-
ilor de siguranță și de operare, poate condu-
ce de la vătămări, până la moarte.
Înainte de punerea în funcţiune, citiţi şi ţineţi
cont de manualul de utilizare şi de indicaţiile
de securitate!
Înainte de punerea în funcţiune, citiţi şi ţineţi
cont de manualul de utilizare şi de indicaţiile
de securitate!
Purtaţi ochelari de protecţie.
Purtaţi căşti antiacustice.
Dacă se produce praf, purtaţi mască de pro-
tecţie a respirației!
Atenție suprafețe fierbinți - pericol de provo-
care a arsurilor.
Avertizare cu privire la tensiune electrică.
Avertizare! Produsul este echipat cu un sis-
tem automat de comandă de pornire. Țineți
persoanele terțe departe de zona de lucru a
produsului!
Nu expuneţi produsul la ploaie. Staţionarea,
depozitarea şi exploatarea produsului sunt
permise numai în condiţii de mediu uscate.
Regulator de presiune.
Capacitate de aspirație a compresorului
Volumul vasului de presiune
Cai putere (CP)
Presiune de funcționare
Nivelul puterii acustice garantat al produsu-
lui.
Produsul este conform cu directivele euro-
pene aplicabile.
Produsul este conform cu directivele sârbe
aplicabile.
Explicitarea cuvintelor de
semnalizare din manualul de utilizare
PERICOL
Cuvânt de semnalizare pentru a indica o situ-
ație periculoasă iminentă care, dacă nu este
evitată, va avea ca rezultat decesul sau vătă-
marea gravă.
AVERTIZARE
Cuvânt de semnalizare pentru a indica o situ-
ație potențial periculoasă care, dacă nu este
evitată, ar putea avea ca rezultat decesul sau
vătămarea gravă.
54 | RO www.scheppach.com
PRECAUŢIE
Cuvânt de semnalizare pentru a indica o situ-
ație potențial periculoasă care, dacă nu este
evitată, ar putea avea ca rezultat vătămări mi-
nore sau moderate.
ATENŢIE
Cuvânt de semnalizare pentru a indica o situ-
ație potențial periculoasă care, dacă nu este
evitată, ar putea avea drept rezultat daune
materiale la produs sau la proprietate/pose-
sie.
1 Introducere
Producător:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Indicaţie:
Conform legii privind garantarea produselor, producătorul
acestui produs nu răspunde pentru deteriorările apărute
la acest produs sau din cauza acestui produs în caz de:
• Manevrare improprie
• nerespectare a manualului de exploatare
• Reparaţii executate de terţe persoane, specialişti
neautorizaţi
• Montare şi schimbare a altor piese de schimb decât
cele originale
• Utilizare neconformă cu destinaţia
• Ieşire din funcţiune a instalaţiei electrice în caz de ne-
respectare a prescripţiilor electrice şi dispoziţiilor.
Acordaţi atenţie:
Manualul de utilizare face parte din produs şi conţine in-
formaţii importante pentru operarea sigură, corectă şi efi-
cientă. De asemenea, respectaţi reglementările naţionale
aplicabile. Citiţi cu atenţie toate instrucţiunile de utilizare
şi de siguranţă înainte de folosire şi utilizaţi produsul doar
conform indicaţiilor. Păstraţi manualul şi transmiteţi-l îm-
preună cu produsul în cazul unei predări sau vânzări.
2 Utilizarea conformă cu destinaţia
Compresorul serveşte la producerea de aer comprimat
pentru unelte acţionate cu aer comprimat, care pot fi acţi-
onate cu o cantitate de aer de până la 180 l/min. (de ex.
dispozitiv de umflare anvelope, pistol de suflare şi pistol
de vopsire). Din cauza limitării debitului de aer nu este
posibilă exploatarea uneltelor, care prezintă un consum
foarte mare de aer (de ex. maşină de şlefuit orbitală, şle-
fuitor cu tijă şi şurubelniţă electrică).
Exploatarea compresorului este permisă numai în spaţii
interioare uscate şi bine aerisite.
Produsul se va utiliza numai conform destinației. Orice al-
tă utilizare în afară de aceasta nu este conformă cu utili-
zarea prevăzută. Pentru pagubele materiale și vătămările
de orice fel rezultate pe cale de consecință răspunde utili-
zatorul și nu producătorul.
Din utilizarea conformă cu destinaţia face parte şi respec-
tarea indicaţiilor de securitate, precum şi a manualului de
montaj şi a indicaţiilor de operare din manualul de utiliza-
re.
Persoanele care operează și întrețin produsul trebuie să
fie familiarizate cu acesta și informate cu privire la posibi-
lele pericole.
Modificările aduse produsului exclud complet orice res-
ponsabilitate din partea producătorului și orice daune re-
zultate.
Produsul poate fi utilizat numai cu piese și accesorii origi-
nale ale producătorului.
Prescripțiile de securitate, de lucru și de întreținere curen-
tă emise de producător, precum și dimensiunile indicate
în Date tehnice trebuie să fie respectate.
Vă rugăm să aveţi în vedere că produsele noastre nu au
fost construite având ca destinaţie exploatarea profesio-
nală sau industrială. Nu preluăm garanţia dacă produsul
este utilizat în regim profesional sau industrial, precum şi
la activităţi la fel de solicitante.
3 Descrierea produsului (fig. 1 - 9)
1. Comutator de pornire/oprire
2. Mâner de transport
2a. Şurub
2b. Suport
3. Regulator de presiune
3a. Manometru
4. Cuplaj rapid
5. Supapă de siguranţă
5a. Piuliţă de evacuare
6. Vas de presiune
6a. Șurub de golire
(apă de condens)
7. Picior-suport
7a. Şurub
7b. Șaibă de adaos (mare)
7c. Șaibă de adaos (mică)
7d. Şaibă Grower
7e. Piuliţă
8. Set de accesorii aer comprimat din 13 piese*
(neilustrat)
* = nu este inclus în mod obligatoriu în pachetul de livrare!
4 Pachetul de livrare (fig. 1, 2)
Poz. Număr Denumire
2a. 4 x Şurub
7. 3 x Picior-suport
7a. 3 x Şurub
7b. 3 x Șaibă de adaos (mare)
7c. 3 x Șaibă de adaos (mică)
7d. 3 x Şaibă Grower
7e. 3 x Piuliţă
8. 1 x Set de accesorii aer comprimat din 13
piese*
(neilustrat)
1 x Compresor
1 x Manual de exploatare
* = nu este inclus în mod obligatoriu în pachetul de livrare!
RO | 55www.scheppach.com
5 Dezambalarea
AVERTIZARE
Produsul și materialele de ambalare nu sunt jucării
pentru copii!
Copiii nu au voie să se joace cu sacii din plastic, fo-
liile şi piesele mici! Există pericol de înghiţire şi su-
focare!
• Deschideţi ambalajul şi scoateţi cu precauţie produsul.
• Înlăturaţi materialul de ambalat, precum şi siguranţele
de ambalare şi de transport (dacă există).
• Verificaţi dacă pachetul de livrare este complet.
• Verificaţi dacă produsul şi accesoriile prezintă deteri-
orări de la transport. Eventualele prejudicii trebuie
semnalate companiei de transport, prin care a fost li-
vrat produsul. Reclamaţiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expirarea
perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin
intermediul manualului de exploatare.
• În cazul accesoriilor, precum și a pieselor de uzură și
de schimb, utilizați numai piese originale. Piesele de
schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum
și tipul și anul fabricației produsului.
6 Date tehnice
Tensiune dimensionată 230 V~/
50 Hz
Înregistrare măsurare W (S1*)
W (S3** 25%)
Turația de mers în gol 3750 min
-1
Volumul vasului de presiune aprox. 24 l
Presiune de funcționare aprox. 10 bar
Valoare teoretică Putere de aspirare aprox. 180 l/min
Putere de aspirare efectivă la 1 bari aprox. 85 l/min
Putere de aspirare efectivă la 4 bari aprox. 50 l/min
Putere de aspirare efectivă la 7 bari aprox. 35 l/min
Tip de protecție IP 20
Lungimea conductei de racord
la rețeaua electrică
2 m
Înălțime max. de instalare
(peste nivelul mării)
1000 m
Masă aprox. 24,5 kg
Ne rezervăm dreptul asupra modificărilor tehnice!
*Regim de funcţionare S1( funcţionare continuă)
Produsul poate fi operat permanent la performanța speci-
ficată.
**Regimul de funcţionare S3 (funcţionare întreruptă
periodic)
Regimul de funcționare constă dintr-o sarcină nominală și
un timp de repaus.
Durata ciclului este de 10 minute, iar durata relativă de
activare este de 25% din durata ciclului.
AVERTIZARE
Zgomotul poate avea efecte agravante asupra sănătăţii
dumneavoastră. Dacă zgomotul generat de mașină de-
pășește 85 dB, vă rugăm ca dvs. și persoanele aflate în
apropiere să purtați căşti antifonice adecvate.
Valorile de zgomot şi de vibraţie au fost determinate co-
respunzător EN 62841-1.
Valorile caracteristice de zgomot
Nivelul presiunii acustice L
pA
73,3 dB
Imprecizie de măsurare K
pA
3,0 dB
Nivelul măsurat al puterii acustice L
wA
94 dB
Nivel de putere acustică garantat L
wA
97 dB
Imprecizie de măsurare K
wA
3,0 dB
Valorile indicate ale emisiilor de zgomot trebuie să fi fost
măsurate conform unui procedeu de verificare standardi-
zat și pot fi utilizate pentru compararea unei scule electri-
ce cu alta.
Valorile indicate ale emisiilor de zgomot pot fi utilizate de
asemenea şi pentru o estimare a solicitării.
AVERTIZARE
Emisiile de zgomot pot diferi de valorile indi-
cate în timpul utilizării efective a sculei elec-
trice, în funcţie de tipul și modul în care scula
electrică este utilizată, în special, ce tip de
piesă de lucru este prelucrată.
Încercaţi să menţineţi solicitarea cât mai redusă posibil.
Măsuri exemplificative: limitarea timpului de lucru. Toto-
dată, se vor lua în considerare componentele ciclului de
exploatare (de ex. timpii în care scula electrică este de-
conectată şi în care este conectată, însă funcţionează
fără sarcină).
7 Indicații de securitate
Indicaţii de securitate generale pentru scule electrice
AVERTIZARE
Citiţi toate indicaţiile de securitate, instrucţiu-
nile, ilustraţiile şi datele tehnice, cu care este
prevăzută această sculă electrică.
Deficienţele la respectarea următoarelor instrucţiuni pot
provoca electrocutarea, incendiul şi/sau vătămări grele.
Păstraţi toate indicaţiile de securitate şi instrucţiunile
pentru utilizarea viitoare.
Noţiunea „sculă electrică“, utilizată în indicaţiile de securi-
tate, face referire la sculele electrice acţionate prin reţea
(cu cablu de reţea) sau la sculele electrice acţionate prin
acumulatori (fără cablu de reţea).
1) Siguranţa locului de muncă
a) Menţineţi locul de muncă curat şi bine iluminat.
Dezordinea şi zonele de lucru neluminate pot cauza
accidente.
56 | RO www.scheppach.com
b) Nu lucraţi cu scula electrică în medii cu pericol de
explozie în care se găsesc lichide, gaze sau pul-
beri inflamabile. Sculele electrice produc scântei ca-
re pot să aprindă pulberile sau vaporii.
c) Ţineţi la distanţă copiii şi alte persoane în timpul
utilizării sculei electrice. În cazul devierii puteţi pier-
de controlul asupra sculei electrice.
2) Siguranţa electrică
a) Fişa de conectare a sculei electrice trebuie să se
potrivească în priză. Fişa nu trebuie în niciun caz
modificată. Nu utilizaţi nicio fişă a adaptorului îm-
preună cu sculele electrice cu pământare de pro-
tecţie. Fişele nemodificate şi prizele potrivite diminu-
ează riscul unui electroşoc.
b) Evitaţi contactul corporal cu suprafeţele împămân-
tate cum ar fi ţevile, sistemele de încălzire, plitele
şi frigiderele. Există un risc crescut de electrocutare
dacă corpul vă este pământat.
c) Menţineţi sculele electrice la distanţă de ploaie
sau umezeală. Pătrunderea apei într-o sculă electrică
creşte riscul de electrocutare.
d) Nu folosiţi în alte scopuri cablul de racordare pen-
tru a purta, acroşa scula electrică sau pentru a
scoate fişa din priză. Ţineţi cablul de racordare la
depărtare de căldură, ulei, muchii ascuţite sau pie-
se mobile. Cablurile de racordare deteriorate sau în-
câlcite cresc riscul de electrocutare.
e) Dacă lucraţi cu o sculă electrică în aer liber, utili-
zaţi numai cabluri prelungitoare care sunt adecva-
te şi pentru zona exterioară. Utilizarea unui cablu
prelungitor adecvat pentru zona exterioară diminuea-
ză riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umi-
ditate nu poate fi evitată, utilizaţi un comutator de
protecţie pentru curenţi vagabonzi. Utilizarea unui
comutator de protecţie pentru curenţi vagabonzi dimi-
nuează riscul de electrocutare.
3) Siguranţa persoanelor
a) Fiţi atenţi la ceea ce faceţi şi lucraţi raţional cu o
sculă electrică. Nu utilizaţi scula electrică dacă
sunteţi obosit sau sub influenţa drogurilor, alcoo-
lului sau medicamentelor. Un moment de neatenţie
la utilizarea sculei electrice poate provoca cele mai
serioase vătămări.
b) Purtaţi întotdeauna echipament personal de pro-
tecţie şi ochelari de protecţie. Purtarea echipamen-
tului personal de protecţie precum masca împotriva
prafului, încălţămintea de siguranţă rezistentă la alu-
necare, casca de protecţie sau căştile antifonice, în
funcţie de tipul şi utilizarea sculei electrice diminuează
riscul de vătămări.
c) Evitaţi o punere în funcţiune involuntară. Asigu-
raţi-vă că scula electrică este oprită înainte de co-
nectarea la alimentarea cu curent şi/sau la acumu-
lator, preluarea sau transportarea acesteia. Dacă
la cărarea sculei electrice aveţi degetul pe comutator
sau dacă conectaţi scula electrică în poziţia pornit la
alimentarea electrică, acest lucru poate cauza acci-
dente.
d) Înlăturaţi sculele electrice sau cheia pentru şu-
ruburi înainte de a cupla scula electrică. O unealtă
sau cheie care se află în partea rotativă a sculei elec-
trice poate cauza vătămări.
e) Evitaţi o poziţie anormală a corpului. Asiguraţi-vă
o poziţie stabilă şi menţineţi în permanenţă echili-
brul. Astfel puteţi controla mai bine scula electrică în
situaţii neaşteptate.
f) Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbră-
căminte largă sau bijuterii. Menţineţi la distanţă
părul şi îmbrăcămintea de piesele mobile. Îmbrăcă-
mintea largă, bijuteriile sau părul lung pot fi prinse de
piesele mobile.
g) Dacă pot fi montate dispozitive de aspirare şi de
captare a prafului, acestea se vor racorda şi utiliza
corect. Utilizarea unei aspirări a prafului poate dimi-
nua pericolele determinate de praf.
h) Nu vă bazaţi pe o falsă siguranţă şi nu încălcaţi re-
gulamentele de siguranţă pentru scule electrice,
chiar dacă sunteţi familiarizat cu scula electrică
după multiple utilizări. Acționarea neglijentă poate
conduce în interval de fracțiuni de secunde la vătă-
mări grave.
4) Utilizarea şi manipularea sculei
electrice
a) Nu suprasolicitaţi scula electrică. Utilizaţi scula
electrică adecvată pentru lucrul dumneavoastră.
Cu scula electrică potrivită lucraţi mai bine şi mai sigur
în domeniul de putere indicat.
b) Nu utilizaţi scule electrice cu comutator defect. O
sculă electrică care nu mai poate fi pornită sau oprită
este periculoasă şi trebuie reparată.
c) Scoateţi fişa din priză şi/ sau îndepărtaţi un acu-
mulator detaşabil înainte de a efectua setări ale a-
paratului, de a schimba piesele sculei de lucru sau
de a depune scula electrică în afara zonei de lu-
cru. Această măsură de precauţie previne pornirea in-
voluntară a sculei electrice.
d) Păstraţi sculele electrice neutilizate în afara razei
de acţiune a copiilor. Nu permiteţi utilizarea sculei
electrice de nicio persoană care nu este familiari-
zată cu acesta sau care nu a citit aceste instrucţi-
uni. Sculele electrice sunt periculoase dacă sunt utili-
zate de către persoane neexperimentate.
e) Întreţineţi sculele electrice şi unealta de lucru cu
atenţie. Controlaţi dacă componentele mobile
funcţionează ireproşabil şi dacă nu prind, dacă
piesele sunt rupte sau deteriorate, dacă funcţiona-
rea sculei electrice este afectată. Dispuneţi repara-
rea pieselor deteriorate înainte de utilizarea sculei
electrice. Multe accidente sunt cauzate de sculele
electrice prost întreţinute.
f) Menţineţi sculele de tăiere ascuţite şi curate. Scu-
lele de tăiere îngrijite cu atenţie şi având muchii de tă-
iere ascuţite se înţepenesc mai puţin şi sunt uşor de
dirijat.
g) Utilizaţi scula electrică, unealta de lucru, sculele
de lucru etc. corespunzător acestor instrucţiuni.
Totodată luaţi în considerare condiţiile de lucru şi
activitatea de executat. Utilizarea de scule electrice
pentru alte aplicaţii decât cele prevăzute poate să
conducă la situaţii periculoase.
RO | 57www.scheppach.com
h) Păstraţi mânerele şi suprafeţele mânerului uscate,
curate, fără urme de ulei şi unsoare. Mânerele şi
suprafeţele mânerului alunecoase nu permit o operare
sigură şi controlul sculei electrice în situaţii neprevă-
zute.
5) Service
a) Dispuneţi repararea sculei dumneavoastră electri-
ce numai de către personal de specialitate calificat
şi numai cu piese de schimb originale. Astfel vă
asiguraţi că este păstrată siguranţa sculei electrice.
Indicații de securitate pentru
compresoare
ATENŢIE
La folosirea acestui compresor, se vor respecta urmă-
toarele măsuri principale de siguranță și protecție împo-
triva electrocutării, vătămării corporale și incendiului. Ci-
tiți și respectați aceste indicații înainte de utilizarea pro-
dusului.
Lucrul în siguranţă
1. Îngrijiţi atent uneltele dumneavoastră
– Menţineţi compresorul curat, pentru a lucra bine și
sigur.
– Urmați prevederile de întreținere curentă.
– Verificaţi periodic conductorul de racord al sculei
electrice şi solicitaţi înlocuirea acestuia de către un
specialist autorizat, dacă a suferit deteriorări.
– Controlaţi regulat cablurile prelungitoare şi înlocu-
iţi-le când sunt deteriorate.
2. Trageţi fişa din priză
– În caz de nefolosire a sculei electrice, înainte de
întreţinerea curentă şi la schimbarea sculelor ca
de ex. pânza de ferăstrău, burghie, freze.
3. Verificaţi dacă scula electrică prezintă eventuale dete-
riorări.
– Înainte de utilizarea în continuare a sculei electri-
ce, verificaţi riguros funcţionarea impecabilă şi
conformă cu destinaţia a dispozitivelor de protecţie
sau a componentelor uşor deteriorate.
– Verificaţi dacă piesele mobile funcţionează impe-
cabil, nu se blochează sau dacă există piese dete-
riorate. Toate piesele trebuie să fie montate corect
şi să îndeplinească toate condiţiile pentru a asigu-
ra funcţionarea impecabilă a sculei electrice.
– Dispozitivele de protecţie şi piesele deteriorate tre-
buie să fie reparate sau înlocuite corespunzător
într-un atelier de specialitate autorizat, dacă în
manualul de utilizare nu este indicat altceva.
– Nu utilizaţi conductori de racord defectuoşi sau de-
terioraţi.
ATENŢIE
Pentru propria dumneavoastră siguranță, utilizați numai
accesoriile și aparatele suplimentare care sunt indicate
în manualul de utilizare sau care sunt recomandate sau
specificate de producător. Folosirea altor unelte de lu-
cru sau accesorii decât cele recomandate în manualul
de utilizare sau în catalog poate reprezenta un pericol
de vătămare pentru dumneavoastră.
4. Schimbarea cablului de racordare
– Dacă cablul de racordare este deteriorat, acesta
trebuie să fie înlocuit de producător sau de un
specialist electrician, pentru a evita pericolele. Pe-
ricol de electrocutare.
5. Compresoare mobile în regim de șantier
– Fiți atenți ca toate furtunurile și armăturile sunt
adecvate pentru presiunea de lucru maximă admi-
să a compresorului.
6. Loc de instalare
– Instalați compresorul pe o suprafață plană.
7. Se recomandă ca furtunurile de alimentare să fie do-
tate cu un cablu de siguranţă, de ex., un cablu de sâr-
mă, în cazul presiunilor de peste 7 bar.
8. Evitaţi solicitările puternice pe sistemul de conducte
prin utilizarea racordurilor flexibile de furtun, pentru a
evita puncte de îndoire.
Indicaţii de securitate suplimentare
Respectaţi manualele de exploatare corespunzătoare
ale sculelor cu aer comprimat / aparatelor ataşate
frontal cu aer comprimat respective!
Se vor respecta suplimentar următoarele indicaţii genera-
le.
Indicații de securitate pentru lucru cu aer
comprimat și pistoale pentru suflare
• Acordaţi atenţie unei distanţe suficiente faţă de pro-
dus, însă minim 2,50 m şi ţineţi la distanţă de compre-
sor sculele cu aer comprimat/ capetele de aparate cu
aer comprimat pe parcursul funcţionării.
• Pompa de condensare și conducte ating în funcționa-
re temperaturi ridicate. Atingerile conduc la arsuri.
• Aerul aspirat de compresor trebuie menținut liber de
amestecuri care pot conduce la incendii sau explozii
în pompa de condensare.
• Țineți strâns piesa cuplajului furtunului cu mâna la
desfacerea cuplajului furtunului. Astfel evitați vătămă-
rile datorate furtunului care lovește rapid.
• În timpul lucrărilor cu pistolul cu aer comprimat purtaţi
ochelari de protecţie şi mască de protecţie respirato-
rie. Pulberile sunt nocive pentru sănătate! Corpurile
străine şi piesele aruncate prin suflare pot cauza uşor
vătămări.
PERICOL
Pericol de vătămare!
Cu pistolul pentru suflare nu suflați asupra persoanelor
și nu curățați îmbrăcămintea de pe corp.
Indicații de securitate la utilizarea aparatelor
atașate frontal de stropit și pulverizat (de ex.
aparate de stropit cu vopsea)
• La umplere, ţineţi la distanţă de compresor aparatul
ataşat frontal de pulverizat, astfel încât lichidul să nu
intre în contact compresorul.
• Nu pulverizaţi niciodată cu aparate ataşate frontal de
pulverizat (de ex. aparate de stropit cu vopsea) în di-
recţia compresorului. Umiditatea poate provoca peri-
cole de natură electrică!
58 | RO www.scheppach.com
PERICOL
Pericol de explozie!
Nu prelucrați vopseluri sau diluanți cu un punct de
aprindere mai mic de 55° C.
PERICOL
Pericol de explozie!
Nu încălziți vopselurile și diluanții.
• Dacă se prelucrează lichide dăunătoare pentru sănă-
tate, sunt necesare aparate de filtrare pentru protecție
(măști de față). Respectați și indicațiile producătorului
acestor substanţe cu privire la măsurile de protecție.
• Indicațiile atașate pe ambalajele materialelor prelucra-
te și marcajelor regulamentului privind substanțele pe-
riculoase trebuie respectate. Dacă este cazul trebuie
luate măsuri de protecţie suplimentare, în special tre-
buie să se poarte îmbrăcăminte și măști adecvate.
PERICOL
Pericol de explozie!
În timpul procesului de stropire precum și în spațiul de
lucru nu este permis fumatul.
Și vaporii de vopsea sunt ușor inflamabili.
• Șemineurile, lumina deschisă sau mașinile care gene-
rează scântei nu trebuie să fie prezente resp. să fie
exploatate.
• Nu se vor păstra și consuma alimente și băuturi în
spațiul de lucru. Vaporii de vopsea sunt dăunători
pentru sănătate.
• Spațiul de lucru trebuie să fie mai mare de 30 m³ și
trebuie să fie asigurat suficient schimb de aer la stro-
pire și uscare.
• Nu stropiți contra vântului. În principiu la stropirea cu
substanțe pulverizate inflamabile resp, periculoase,
respectați prevederile poliției locale.
• Nu prelucrați în combinație cu furtunul de presiune din
PVC niciun mediu ca spirt alb, alcool butilic și clorură
de metilen. Aceste medii distrug furtunul de presiune.
• Zona de lucru trebuie să fie separată de compresor ,
astfel încât acesta să nu poată intra direct în contact
cu mediul de lucru.
Exploatarea vaselor de presiune
• Cine exploatează un vas de presiune, trebuie să îl pri-
mească într-o stare corespunzătoare, să îl exploateze
regulamentar, să îl monitorizeze, să efectueze lucrări-
le de mentenanță și întreținere necesare și să adopte
măsuri de siguranță necesare conform circumstanțe-
lor.
• Autoritățile de supraveghere pot dispune măsurile de
supraveghere necesare în caz individual.
• Un vas de presiune nu trebuie să fie exploatat, dacă
prezintă deficiente, prin care angajații sau terții sunt
puși în pericol.
• Controlați vasul de presiune înaintea fiecărei funcțio-
nări cu privire la rugină și deteriorări. Compresorul nu
trebuie să fie exploatat cu un vas de presiune deterio-
rat sau ruginit. Dacă constatați deteriorări, atunci vă
rugăm să vă adresați către atelierul de servicii pentru
clienți.
Păstrați în siguranță toate indicațiile de securitate și
instrucțiunile!
7.1 Indicații de securitate specifice
pentru produs
ATENŢIE
La folosirea acestui compresor, se vor respecta urmă-
toarele măsuri principale de siguranță și protecție împo-
triva electrocutării, vătămării corporale și incendiului. Ci-
tiți și respectați aceste indicații înainte de utilizarea pro-
dusului.
AVERTIZARE
Produsul nu este proiectat pentru utilizarea în atmosfe-
re cu pericol de explozie. Utilizarea în astfel de medii
este permisă numai dacă sunt luate măsuri suplimenta-
re adecvate, pentru a asigura siguranța. Vă rugăm să
consultați un specialist sau prevederile corespunzătoa-
re, înainte să fie utilizat produsul într-o atmosferă posibil
explozivă.
• Acest produs nu poate fi utilizat de către persoane (in-
clusiv copii) cu capacități fizice, senzoriale sau menta-
le reduse sau de către persoane care nu dispun de
experiența și cunoștințele necesare.
• Activitățile de curățare și întreținere curentă de către
utilizator nu sunt permise copiilor.
• Feriți produsul de ploaie sau umezeală. Pătrunderea
apei în produs mărește riscul unei electrocutări.
• Evitați utilizarea produsului la temperaturi sub +5°C.
• Nu lăsați nesupravegheat produsul pornit.
PRECAUŢIE
Utilizați produsul numai pentru scurt timp. O exploatare
lungă, neîntreruptă pentru mai mult de 10 min. supraîn-
călzește produsul. Deconectați imediat produsul și lă-
sați-l să se răcească min. 10 minute
PERICOL
Pericol de vătămare!
Nu umflați obiectele de umflat peste presiunea prevăzu-
tă. Acestea pot exploda și duce la vătămări și/sau preju-
dicii materiale.
• Nu depășiți limitele de capacitate admisibile ale com-
presorului. Nu umflați pneuri de autocamion, tractor
sau alte pneuri mari.
• Nu prelucrați niciun material, care este sau potențial
poate fi ușor inflamabil sau exploziv.
• Nu utilizați niciodată produsul în alt scop.
• Păstraţi întotdeauna produsul curat, uscat şi fără ulei
sau unsori de lubrifiere. Îndepărtaţi praful după fiecare
utilizare şi înainte de depozitare.
• Nu utilizați pentru curățarea produsului niciodată ben-
zină sau alte lichide inflamabile! Vaporii rămași în pro-
dus se pot aprinde prin scântei și duce la explozia
produsului.
RO | 59www.scheppach.com
• Fiți atent în permanență! Efectuați operațiunile cu
mare atenție şi procedați rațional. Nu utilizați produ-
sul în niciun caz dacă capacitatea dvs. de concentrare
este afectată sau vă este rău.
• Evitaţi solicitările puternice pe sistemul de conducte
prin utilizarea racordurilor flexibile de furtun, pentru a
evita puncte de îndoire.
• Se recomandă ca furtunurile de alimentare să fie do-
tate cu un cablu de siguranţă, de ex., un cablu de sâr-
mă, în cazul presiunilor de peste 7 bar.
• Nu atingeți componentele fierbinți ale produsului!
• Fiți atenți ca toate furtunurile și armăturile sunt adec-
vate pentru presiunea de lucru maximă admisă a
compresorului.
Riscuri reziduale
Produsul este construit în conformitate cu tehnologia
de ultimă oră și cu normele de siguranță recunoscute.
Cu toate acestea, în timpul lucrului pot apărea riscuri
reziduale.
• Pericol pentru sănătate datorită curentului în caz de
utilizare a unor cabluri electrice de racord necores-
punzătoare.
• În plus, există riscuri reziduale care nu sunt evidente,
chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi reduse la minimum dacă sunt
respectate „Indicaţiile de securitate" și „Utilizarea pre-
văzută", precum și manualul de exploatare în ansam-
blu.
• Evitați o punere în funcțiune involuntară a produsului.
• Când produsul este în funcţiune, ţineţi mâinile la dis-
tanţă de zona de lucru.
• Respectați indicațiile de întreținere curentă și de secu-
ritate prevăzute în manualul de utilizare.
AVERTIZARE
Această sculă electrică generează pe parcursul funcţio-
nării un câmp electromagnetic. Acest câmp poate în
anumite împrejurări să influenţeze negativ implanturile
medicale active sau pasive. Pentru a micşora pericolul
unor vătămări grave sau mortale, recomandăm persoa-
nelor cu implanturi medicale să consulte medicul şi pro-
ducătorul implantului medical înainte de a folosi scula
electrică.
8 Montajul
ATENŢIE
Este esențial să asamblați complet produsul înainte
de punerea în funcțiune!
AVERTIZARE
Pericol de vătămare!
Nu introduceţi fişa de reţea în priză, dacă produsul nu
este gata de utilizare.
Unealtă necesară:
• 2x cheie fixă/cheie tubulară deschidere de 13 mm*
• Cheie imbus 5 mm*
* = nu este inclus în mod obligatoriu în pachetul de livrare!
8.1 Montarea piciorului-suport (7)
(fig. 3)
1. Aşezaţi produsul pe o suprafaţă plană şi nivelată.
2. Așezați picioarele-suport (7) pe orificiile de montaj
prevăzute pe scheletul de bază.
3. Montați picioarele-suport (7) folosind câte un șurub
(7a) și o șaibă de adaos (mare) (7b) pe cadrul de ba-
ză și fixați-le cu o șaibă de adaos (mică) (7c), un inel
elastic (7d) și o piuliță (7e).
Utilizați două chei fixe/chei tubulare de 13 mm.
4. Aşezaţi produsul pe o suprafaţă plană şi nivelată.
8.2 Montarea mânerului de transport
(2) (fig. 4)
1. Instalați mânerul de transport (2) în orificiile de monta-
re de pe rezervorul de presiune (6).
2. Fixați mânerul de transport (2) cu câte două șuruburi
(2a) pe fiecare parte și strângeți-le manual.
Utilizați o cheie imbus de 5 mm.
8.3 Montarea suporturilor (2b) (Fig. 5)
1. Înșurubați suporturile (2b) în orificiile de montare din
stânga și din dreapta mânerului de transport (2).
2. Strângeți piulițele contra mânerului de transport (2)
pentru a asigura suporturile (2b) împotriva răsucirii.
9 Înainte de punerea în funcțiune
AVERTIZARE
Pericol de vătămare!
Nu introduceţi fişa de reţea în priză, dacă produsul nu
este gata de utilizare.
AVERTIZARE
Scoateţi întotdeauna fişa de reţea înainte de a efec-
tua reglajele aparatului.
PRECAUŢIE
Cablurile prelungitoare inadecvate pot fi periculoase.
Există pericol de vătămare corporală din cauza electro-
cutării.
Indicaţii generale
• Acționați cu prundență. Familiarizați-vă cu aplicarea și
posibilele limitări, dar și cu pericolele potențiale speci-
fice.
• Înainte de racordarea produsului, convingeţi-vă că da-
tele de pe plăcuţa de fabricaţie coincid cu datele reţe-
lei.
• Operatorii informaţi insuficient pot fi periclitaţi şi pot
periclita alte persoane prin utilizarea necorespunză-
toare. Operatorul poartă răspunderea faţă de persoa-
ne terţe.
• Verificaţi regulat produsul referitor la deteriorări.
• Instalarea produsului trebuie să aibă loc în apropierea
consumatorului.
• Conductele de aer lungi și conductele de alimentare
(cablu prelungitor) trebuie să fie evitate.
60 | RO www.scheppach.com
• Fiți atenți la aerul aspirat uscat și fără praf.
• Nu instalaţi produsul în spaţii umede sau ude.
• Produsul trebuie să fie exploatat numai în spații adec-
vate (bine ventilate, temperatura ambiantă +5 °C până
la 40 °C). În spațiu nu este permis să se afle niciun
praf, acizi, vapori, gaze explozive sau inflamabile.
• Produsul este adecvat pentru exploatarea în spații us-
cate. În zone, în care se lucrează cu apă pulverizată,
nu este admisă exploatarea.
• Folosirea produsului este permisă numai pentru scurt
timp, în condiţii ambiante uscate, într-un spaţiu exteri-
or.
• Produsul trebuie să fie menţinut în permanenţă uscat
şi nu este permis ca el să rămână în aer liber după lu-
cru.
9.1 Racordul la reţeaua electrică
• Produsul este echipat cu un cablu de conectare la re-
țea cu ștecher cu contact de protecție. Acesta poate fi
conectat la fiecare priză cu contact de protecție 230
V~ 50 Hz, care este asigurată cu 16 A.
• Aveţi în vedere înainte de punerea în funcţiune, ca
tensiunea reţelei să coincidă cu tensiunea de lucru şi
cu puterea maşinii pe plăcuţa de fabricaţie.
• Cablurile de alimentare lungi precum și prelungirile,
tamburul de cablu etc. cauzează cădere de tensiune
și pot împiedica pornirea motorului.
• În cazul temperaturilor joase sub +5°C este periclitată
pornirea motorului prin rigiditate.
10 Operarea
10.1 Întrerupătorul de pornire/oprire (1)
(fig. 6)
Pornirea
1. Conectaţi fişa de reţea la o priză de alimentare securi-
zată în mod corespunzător.
2. Porniți produsul, apăsând comutatorul de pornire/opri-
re (1) în poziția I.
Oprirea
1. Opriți produsul, apăsând comutatorul de pornire/oprire
(1) în poziția 0.
10.2 Reglarea presiunii (Fig. 7)
1. Cu regulatorul de presiune (3), presiunea se reglează
la manometru (3a).
2. Presiunea reglată poate fi scoasă pe la cuplajul rapid
(4).
10.3 Montare furtun de aer comprimat*
(fig. 7)
Racordaţi niplul cu conector* al furtunului de aer compri-
mat* la unul din cuplajele rapide (4). Racordaţi apoi scula
cu aer comprimat* la cuplajul rapid* al furtunului de aer
comprimat*.
* = nu este inclus în mod obligatoriu în pachetul de livrare!
11 Branşamentul electric
Motorul electric instalat este racordat pregătit de
funcţionare. Racordul corespunde dispoziţiilor în vi-
goare ale asociaţiilor profesionale şi din normele DIN.
Racordul la reţeaua electrică pus la dispoziţie de cli-
ent, precum şi cablul prelungitor utilizat, trebuie să
corespundă acestor prescripţii.
Atunci când se lucrează cu accesorii de pulverizare și
stropire și pentru utilizarea temporară în aer liber, produ-
sul trebuie să fie conectat printr-un întrerupător de cu-
rent rezidual cu un curent de declanșare de 30 mA sau
mai puțin.
11.1 Conductori de legătură electrici
deteriorați
La conductorii de legătură electrici apar în mod frecvent
deteriorări ale izolaţiei.
Cauzele pentru aceasta pot fi:
• Puncte de apăsare, când conductorii de legătură trec
prin ferestre sau fante de uşi,
• Puncte de frângere, din cauza fixării sau ghidării im-
proprii a conductorului de legătură,
• Puncte de tăiere cauzate de trecerea cu vehicule pes-
te conductorii de legătură,
• Deteriorări ale izolaţiei cauzate de smulgerea din priza
de perete,
• Fisuri cauzate de învechirea izolaţiei.
Utilizarea cablurilor de legătură electrice care prezintă a-
semenea deteriorări nu este permisă, acestea prezentând
pericol de moarte din cauza deteriorării izolaţiei.
Verificaţi regulat la conductorii de legătură electrici dacă
prezintă deteriorări. Aveţi în vedere ca, la verificare, con-
ductorul de legătură să nu stea suspendat de reţeaua
electrică.
Conductorii de legătură electrici trebuie să corespundă
dispoziţiilor în vigoare ale asociaţiilor profesionale şi din
normele DIN. Utilizaţi numai conductori de legătură cu
acelaşi identificator.
Este prescris ca notaţia tipului să fie imprimată pe cablul
de conexiune.
Indicaţii de securitate pentru schimbarea cablurilor
de racord la reţeaua electrică deteriorate sau defecte
Tipul racordului Y
Dacă este necesară înlocuirea conductei de racord la re-
țeaua electrică, această operaţie trebuie efectuată de pro-
ducător sau de un reprezentant al acestuia, pentru a se
evita apariţia de pericole ulterioare.
11.2 Indicații importante
În cazul unei suprasolicitări a motorului, acesta se deco-
nectează automat. După un timp de răcire (diferit), moto-
rul poate fi conectat din nou.
11.3 Motorul de curent alternativ
Racordurile şi reparaţiile la echipamentul electric pot fi
executate numai de specialişti electricieni.
• Aveţi în vedere înainte de punerea în funcţiune, ca
tensiunea de reţea să coincidă cu tensiunea de pe
plăcuţa cu date.
RO | 61www.scheppach.com
• Cablurile prelungitoare până la o lungime de 25 m tre-
buie să aibă o secţiune de 1,5 milimetri pătraţi.
12 Curățarea și întreținerea curentă
AVERTIZARE
Dispuneţi unui atelier de specialitate efectua-
rea lucrărilor de reparaţii şi întreţinere curen-
tă care nu sunt descrise în acest manual de
exploatare. Utilizați numai piese de schimb
originale.
AVERTIZARE
Lucrările de întreținere curentă sau de cură-
țare neconforme cu prescripțiile pot provoca
vătămări!
AVERTIZARE
În cazul lucrărilor de curățare, revizie și întreținere
curentă poate porni în mod neașteptat produsul și
duce astfel la vătămări și arsuri.
– Opriți produsul.
– Scoateţi fişa de reţea.
– Lăsați produsul să se răcească.
– Depresurizați compresorul.
Indicație:
Eliberați suprapresiunea din compresor, prin oprirea com-
presorului și consumarea aerului comprimat existent în
vasul de presiune, de ex. cu o sculă cu aer comprimat în
mers în gol sau cu un pistol pentru suflare.
12.1 Curățarea
• Feriţi dispozitivele de protecţie, fantele pentru aer şi
carcasa motorului cât mai mult posibil de praf şi mur-
dărie. Frecaţi produsul cu o lavetă curată sau suflaţi
cu aer comprimat la presiune scăzută. Vă recoman-
dăm să curăţaţi produsul imediat după fiecare utiliza-
re.
• Curăţaţi regulat produsul după fiecare folosire cu o la-
vetă umedă şi puţin săpun de lubrifiere. Nu folosiți
agenți de curățare sau solvenți; aceștia ar putea ataca
părțile din plastic ale produsului. Aveţi grijă să nu poa-
tă pătrundă apă în interiorul produsului.
• Vă recomandăm să curăţaţi produsul imediat după fie-
care utilizare.
• Furtunul și uneltele de stropit trebuie să fie separate î-
naintea curățării compresorului. Compresorul nu tre-
buie să fie curățat cu apă, diluant sau similar.
12.2 Întreținerea curentă
12.2.1 Supapă de siguranță (5) (fig. 8)
• Supapa de siguranță este reglată pe presiunea maxi-
mă admisă a vasului de presiune.
• Nu este admisibilă corectarea supapei de siguranță
sau îndepărtarea siguranței conexiunii dintre piulița de
evacuare și capacul acesteia.
• Pentru ca supapa de siguranţă să funcţioneze corect
în caz de nevoie, aceasta trebuie acţionată anual, la
fiecare 30 de ore de funcţionare, de minimum trei ori.
1. Pentru deschidere, rotiți piulița de evacuare (5a) în
sens antiorar, pentru a deschide evacuarea supapei
de siguranță (5). Supapa evacuează acum aer în mod
clar.
2. Apoi strângeţi din nou ferm piuliţa de evacuare (5a) în
sens orar.
12.2.2 Întreținerea vasului de presiune (6)
(Fig. 9)
ATENŢIE
Pentru durabilitatea continuă a vasului de presiune tre-
buie scursă apa de condens după fiecare funcționare
prin deschiderea șurubului de golire.
ATENŢIE
Apa de condens din vasul de presiune conţine reziduuri
de ulei. Eliminaţi ca deşeu apa de condens în mod eco-
logic, la un punct de colectare corespunzător.
1. Eliberați mai întâi presiunea cazanului (vezi 13.2.1).
2. Deschideți șurubul de golire (6a), rotindu-l în sens in-
vers acelor de ceasornic (privind șurubul din partea in-
ferioară compresorului).
3. Pentru a putea scurge apa de condens complet din
vasul de presiune (6), acesta trebuie înclinat ușor în
lateral, astfel încât șurubul de golire (6a) să reprezinte
cel mai coborât punct.
4. Închideți apoi din nou șurubul de golire (6a) (rotire în
sens orar). Controlați vasul de presiune (6) înaintea fi-
ecărei funcționări cu privire la rugină și deteriorări.
5. Compresorul nu trebuie să fie exploatat cu un vas de
presiune (6) deteriorat sau ruginit. Dacă constatați de-
teriorări, atunci vă rugăm să vă adresați către atelierul
de servicii pentru clienți.
13 Depozitare și transport
AVERTIZARE
Pericol de vătămare și de provocare a arsuri-
lor!
Produsul poate porni pe neașteptate, ceea ce poate du-
ce la vătămări.
– Opriți motorul înainte de a efectua orice lucrare de
curățare sau întreținere curentă.
– Lăsați motorul să se răcească.
– Scoateți fișa de rețea.
– Depresurizați compresorul.
Indicație:
Eliberați suprapresiunea din compresor, prin oprirea com-
presorului și consumarea aerului comprimat existent în
vasul de presiune, de ex. cu o sculă cu aer comprimat în
mers în gol sau cu un pistol pentru suflare.
• Aerul comprimat poate cauza vătămări serioase.
• Curățați și verificați produsul privind deteriorările.
62 | RO www.scheppach.com
13.1 Transportul (fig. 1)
• Pentru a preveni deteriorarea şi vătămarea, trebuie să
asigurați produsul împotriva răsturnării şi alunecării,
atunci când este transportat în autovehicule.
• Protejați produsul împotriva loviturilor, șocurilor și vi-
brațiilor puternice, de ex. la transportul în autovehicu-
le.
• Utilizați permanent mânerul de transport pentru a
transporta produsul (2).
13.2 Depozitare
Depozitați produsul și accesoriile acestuia într-un loc întu-
necos, uscat și ferit de îngheț și inaccesibil pentru copii.
Temperatura optimă de depozitare se situează între 5°C
și 30˚C.
Păstrați produsul în ambalajul original.
Acoperiți produsul pentru a-l proteja de praf sau umidita-
te. Păstrați manualul de exploatare la produs.
ATENŢIE
Scoateți fișa de rețea, ventilați compresorul și toate scu-
lele cu aer comprimat conectate. Așezați compresorul
astfel încât acesta să nu poată fi pus în funcțiune de
persoane neautorizate.
ATENŢIE
Păstrați produsul numai în spații uscate și cu acces in-
terzis persoanelor neautorizate.
Nu înclinați, ci păstrați permanent în poziție verticală!
13.2.1 Eliberare suprapresiune
Eliberați suprapresiunea din compresor, prin oprirea com-
presorului și consumarea aerului comprimat existent în
vasul de presiune, de ex. cu o sculă cu aer comprimat în
mers în gol sau cu un pistol pentru suflare.
14 Reparație și comandă pentru
piese de schimb
După reparaţie sau întreţinere curentă, asiguraţi-vă că
sunt montate toate piesele de siguranţă tehnică şi că sunt
în stare impecabilă. Accesul la piesele cu pericol de vătă-
mare nu este permis altor persoane şi copiilor.
ATENŢIE
Conform legislației privind răspunderea pentru produse,
nu se acordă garanție pentru daunele care au fost cau-
zate de reparații necorespunzătoare sau din cauza neu-
tilizării pieselor de schimb originale.
Contactaţi un punct de serviciu pentru clienţi sau un
specialist autorizat. Acelaşi lucru se aplică şi pentru ac-
cesorii.
Puteți obține piese de schimb și accesorii de la centrul
nostru de service. În acest scop scanați codul QR de pe
pagina de titlu.
Racorduri și reparații
Racordurile şi reparaţiile la echipamentul electric pot fi
executate numai de specialişti electricieni.
14.1 Comandă pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate ur-
mătoarele informații:
• Notație model
• Număr articol
• Datele de pe plăcuța de fabricație
Piese de schimb / accesorii
Set de accesorii aer comprimat din
13 piese, nr. articol:
7906100710
Furtun spiralat - nr. articol: 7906100711
14.2 Informații cu privire la service
Trebuie menționat faptul că, în cazul acestui produs, ur-
mătoarele piese sunt supuse uzurii în conformitate cu uti-
lizarea prevăzută sau uzurii naturale, respectiv că urmă-
toarele componente sunt necesare drept consumabile.
Piese de uzură*: Cuplaj rapid, set accesorii aer compri-
mat, furtun spiralat
* = nu este inclus în mod obligatoriu în pachetul de livrare!
15 Eliminarea ca deșeu și
revalorificarea
Indicaţii referitoare la ambalaj
Materialele de ambalare sunt reci-
clabile. Vă rugăm să eliminaţi am-
balajele ca deşeu, în mod ecolo-
gic.
Indicaţii referitoare la eliminarea ca deşeu a
echipamentelor electrice şi electronice
Echipamentele uzate electrice şi electronice
nu reprezintă gunoi menajer şi trebuie colecta-
te separat, respectiv eliminate ca deşeu!
• Bateriile uzate care nu sunt încorporate în aparatul
uzat trebuie îndepărtate fără a fi distruse înainte de
predarea acestora! Eliminarea ca deşeu a acestora
este reglementată de Legea privind bateriile.
• Deţinătorii, respectiv utilizatorii echipamentelor electri-
ce şi electronice sunt obligaţi prin lege să le returneze
după folosire.
• Utilizatorul final este personal responsabil de şterge-
rea datelor sale cu caracter personal din echipamentul
uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă
de X înseamnă că echipamentele electrice şi electro-
nice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice şi electronice pot fi predate
gratuit la următoarele puncte:
– Puncte publice de eliminare sau colectare a deșe-
urilor (de exemplu, curțile clădirilor municipale)
– Puncte de vânzare ale echipamentelor electronice
(fizice sau online), în cazul în care distribuitorii
sunt obligaţi să primească produsele spre a fi co-
lectate sau dacă oferă în mod voluntar acest servi-
ciu.
– Puteţi preda gratuit către producător, fără a fi ne-
cesară achiziţionarea în prealabil a unui echipa-
ment nou, sau către un alt punct de colectare au-
RO | 63www.scheppach.com
torizat din apropierea dvs. până la trei echipamen-
te electrice uzate din fiecare tip de echipament, cu
o lungime laterală de maximum 25 de centimetri.
– Puteţi afla care sunt condiţiile suplimentare de co-
lectare ale producătorului şi distribuitorului la servi-
ciul de asistenţă a clienţilor respectiv.
• În cazul în care un producător livrează un echipament
electronic nou către o gospodărie privată, echipamen-
tul electric uzat va fi colectat gratuit, la cererea utiliza-
torului final. În acest scop, contactaţi serviciul de asis-
tenţă a clienţilor al producătorului.
• Acestea se aplică doar pentru aparatele care sunt in-
stalate şi achiziţionate în ţările Uniunii Europene şi ca-
re sunt supuse Directivei Europene 2012/19/UE. Este
posibil ca în ţările din afara Uniunii Europene să se
aplice alte dispoziţii pentru eliminarea ca deşeu a
echipamentelor electrice şi electronice uzate.
16 Remedierea avariilor
Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dum-
neavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoas-
tră de service.
Defecțiune Cauza posibilă Remediere
Produsul nu funcționează. Tensiunea de rețea nu este
prezentă.
Verificaţi cablul, fişa de reţea, siguranţa şi priza.
Tensiunea de rețea este prea
joasă.
Evitaţi cablul prelungitor prea lung. Utilizaţi cablu pre-
lungitor cu secțiune suficientă a conductorului.
Temperatura exterioară prea
joasă.
Nu exploataţi sub temperatura exterioară de +5° C.
Motorul se supraîncălzeşte. Lăsați motorul să se răcească, dacă este cazul, înlătu-
rați cauza supraîncălzirii.
Produsul funcționează, însă fără
presiune.
Supapa de siguranță este
neetanșă.
Contactaţi centrul dvs. local de service. Dispuneţi efec-
tuarea reparaţiilor de către personalul instruit.
Garnituri defecte. Verificați garniturile, dispuneți înlocuirea garniturilor de-
fecte la un atelier de specialitate.
Şurubul de golire pentru apa
de condens este neetanş.
Strângeți șurubul cu mâna. Verificați garnitura la șurub,
dacă este cazul înlocuiți.
Produsul funcționează, presiu-
nea este afișată pe manometru,
însă uneltele nu funcționează.
Legături cablu neetanșă. Verificați furtunul de aer comprimat și uneltele, dacă
este cazul înlocuiți.
Cuplaj rapid neetanș. Contactaţi centrul dvs. local de service. Dispuneţi efec-
tuarea reparaţiilor de către personalul instruit.
Presiunea prea mică setată la
regulatorul de presiune.
Rotiți mai departe regulatorul de presiune.
64 | RO www.scheppach.com
17 Declarație de conformitate UE
Traducerea declaraţiei de conformitate originale
Producător:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Declarăm pe proprie răspundere că produsul descris aici
coincide cu directivele și normele în vigoare.
Marcă: SCHEPPACH
Notație art.: Compresor -
HC24V
Nr. art. 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
Directive UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* Obiectul declarației descris mai sus îndeplinește pre-
scripțiile directivei 2011/65/UE a Parlamentului European
și a Consiliului din 8 Iunie 2011 asupra limitării utilizării
anumitor substanțe periculoase în aparatele electrice și
electronice.
Norme aplicate:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Procedura de evaluare a conformității:
2000/14/CE_2005/88/CE – Anexa: VI
Nivel de putere
acustică garantat (L
wA
):
97 dB
Nivelul de putere acustică
măsurat (L
WA
):
96 dB
Organismul notificat: Intertek Testing Services
Shanghai Ltd,
Nr. 918 Pengqing Road
Huaqiao,
Kunshan,
Jiangsu, China
Număr: 0359
Împuternicit pentru documentație:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
RO | 65www.scheppach.com
Sadržaj
1 Uvod................................................................... 67
2 Namenska upotreba........................................... 67
3 Opis proizvoda (sl.1-9)...................................... 67
4 Opseg isporuke (sl.1,2).................................... 67
5 Raspakivanje...................................................... 67
6 Tehnički podaci .................................................. 68
7 Sigurnosne napomene....................................... 68
8 Montaža ............................................................. 72
9 Pre stavljanja u pogon........................................ 72
10 Rukovanje .......................................................... 73
11 Električni priključak............................................. 73
12 Čišćenje i održavanje......................................... 73
13 Skladištenje i transport....................................... 74
14 Popravka i naručivanje rezervnih delova ........... 75
15 Odlaganje na otpad i reciklaža........................... 75
16 Pomoć za otklanjanje smetnji............................. 76
17 EU izjava o usaglašenosti.................................. 76
18 Znak eksplozije .................................................. 88
Objašnjenje simbola na proizvodu
Korišćenje simbola u ovom priručniku treba da Vam skre-
ne pažnju na moguće rizike. Bezbednosni simboli i obja-
šnjenja, koja ih prate, moraju da se tačno razumeju. Upo-
zorenja sama po sebi ne otklanjaju rizike i ne mogu da
zamene pravilne mere za sprečavanje nezgoda.
Pažnja! Nepoštovanje bezbednosnih oznaka
i upozorenja koja su postavljena na proi-
zvod, kao i nepoštovanje bezbednosnih na-
pomena i uputstava za rukovanje može do-
vesti do teških, pa i smrtonosnih povreda.
Pre puštanja u rad pročitati i pridržavati se
uputstva za upotrebu i sigurnosnih napome-
na!
Pre puštanja u rad pročitati i pridržavati se
uputstva za upotrebu i sigurnosnih napome-
na!
Nosite zaštitne naočare.
Nosite štitnike za uši.
U slučaju stvar. prašine, nosite zaštitu za
dis. organe!
Pažnja, vruća površina - Opasnost od ope-
kotina.
Upozorenje na električni napon.
Upozorenje! Proizvod je opremljen automati-
zovanim upravljanjem kretanjem. Držite tre-
ća lica dalje od radnog područja proizvoda!
Ne izlažite proizvod kiši. Proizvod sme da se
postavlja, skladišti i koristi samo pod suvim
uslovima okoline.
Regulator pritiska.
Snaga usisavanja vazduha kompresora
Zapremina posude pod pritiskom
Konjska snaga (KS)
Radni pritisak
Garantovani nivo zvučne snage proizvoda.
Proizvod odgovara važećim evropskim di-
rektivama.
Proizvod odgovara važećim srpskim direkti-
vama.
Objašnjenje signalnih reči u
priručniku za rad
OPASNOST
Signalna reč koja ukazuje na neposrednu
opasnu situaciju koja za posledicu ima smr-
tonosne ili teške povrede, ukoliko se ne iz-
begne.
UPOZORENJE
Signalna reč koja ukazuje na moguću opasnu
situaciju koja za posledicu može imati smrto-
nosne ili teške povrede, ukoliko se ne izbegne.
OPREZ
Signalna reč koja ukazuje na moguću opasnu
situaciju koja za posledicu može imati mini-
malne ili umerene povrede, ukoliko se ne iz-
begne.
66 | RS www.scheppach.com
PAŽNJA
Signalna reč koja ukazuje na moguću opasnu
situaciju koja za posledicu može imati materi-
jalnu štetu na proizvodu ili svojini/vlasništvu,
ukoliko se ne izbegne.
1 Uvod
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Napomena:
Proizvođač ovog proizvoda, u skladu sa važećim zako-
nom o odgovornosti za proizvod, ne odgovara za štetu
koja nastane na ovom proizvodu ili usled ovog proizvoda
u slučaju:
• Nestručnog rukovanja
• Nepridržavanje uputstva za upotrebu
• Popravki od strane trećih lica, neovlašćenih stručnih li-
ca
• Ugradnje i zamene neoriginalnih rezervnih delova
• Nenamenske upotrebe
• Otkazi električne instalacije usled nepoštovanja nacio-
nalnih propisa o električnim instalacijama i drugih pro-
pisa.
Vodite računa:
Uputstvo za rad je deo proizvoda i sadrži važne napome-
ne za bezbedan, pravilan i ekonomičan rad. Dodatno vo-
dite računa o važećim nacionalnim propisima. Pažljivo
pročitajte sve napomene o rukovanju i bezbednosti pre
korišćenja i koristite proizvod samo kao što je opisano.
Sačuvajte uputstvo i prosledite ga prilikom prosleđivanja
proizvoda.
2 Namenska upotreba
Kompresor služi za generisanje komprimovanog vazduha
za pneumatske alate, koji mogu da rade sa količinom va-
zduha do oko 180 l/min. (npr. inflator za gume, pištolj za
oduvavanje i pištolj za lakiranje). Usled ograničene količi-
ne transportovanog vazduha nije moguće pogoniti alate,
koji imaju vrlo visoku potrošnju vazduha (npr. vibraciona
brusilica, štapna brusilica i udarna brusilica).
Kompresor sme da se koristi samo u suvim i dobro ventili-
ranim zatvorenim prostorijama.
Proizvod sme da se koristi samo u svrhu za koju je name-
njen. Svaka drugačija upotreba koja izlazi iz ovih okvira
smatra se nenamenskom. Za oštećenja ili povrede svih
vrsta koje nastanu usled toga, odgovara korisnik, a ne
proizvođač.
U namensku upotrebu spada i poštovanje sigurnosnih na-
pomena, kao i uputstva za montažu i instrukcija za upo-
trebu navedenih u priručniku za upotrebu.
Osobe koje koriste proizvod i održavaju ga moraju biti
upoznate sa njim i moraju biti informisane o mogućim
opasnostima.
Proizvođač se oslobađa bilo kakve odgovornosti usled iz-
mena na proizvodu i štete koja na osnovu toga nastane.
Proizvod sme da se koristi samo sa originalnim delovima i
originalnom dodatnom opremom proizvođača.
Obavezno je poštovati propise proizvođača vezane za si-
gurnost, rad i održavanje, kao i dimenzije koje su navede-
ne u odeljku Tehnički podaci.
Molimo vas da imate u vidu da naši proizvodi nisu namen-
ski konstruisani za profesionalnu, zanatsku ili industrijsku
upotrebu. Ne preuzimamo odgovornost ukoliko se proi-
zvod koristi u profesionalnim, zanatskim ili industrijskim
kao i srodnim delatnostima.
3 Opis proizvoda (sl.1-9)
1. Prekidač za uklj./isklj.
2. Transportna ručica
2a. Zavrtanj
2b. Držač
3. Regulator pritiska
3a. Manometar
4. Brza spojnica
5. Sigurnosni ventil
5a. Navrtka za ispuštanje
6. Posuda pod pritiskom
6a. Zavrtanj za ispuštanje
(kondenzovana voda)
7. Stajna noga
7a. Zavrtanj
7b. Podloška (velika)
7c. Podloška (podloška)
7d. Opružni prsten
7e. Navrtka
8. Komplet dodatne opreme za komprimovani va-
zduh, 13 delova*
(nije na slici)
* = nije obavezno sadržano u opsegu isporuke!
4 Opseg isporuke (sl.1,2)
Poz. Količina Oznaka
2a. 4 x Zavrtanj
7. 3 x Stajna noga
7a. 3 x Zavrtanj
7b. 3 x Podloška (velika)
7c. 3 x Podloška (podloška)
7d. 3 x Opružni prsten
7e. 3 x Navrtka
8. 1 x Komplet dodatne opreme za komprimo-
vani vazduh, 13 delova*
(nije na slici)
1 x Kompresor
1 x Uputstvo za rukovanje
* = nije obavezno sadržano u opsegu isporuke!
5 Raspakivanje
UPOZORENJE
Proizvod i materijali za pakovanje nisu igračke za
decu!
Deca ne smeju da se igraju plastičnim kesama, foli-
jama i sitnim delovima! Postoji opasnost od gutanja
i gušenja!
• Otvorite pakovanje i oprezno izvadite proizvod.
• Uklonite materijal za pakovanje, kao i osigurače pako-
vanja/ i transportne osigurače (ako postoje).
RS | 67www.scheppach.com
• Proverite da li je opseg isporuke potpun.
• Proverite proizvod i delove opreme u pogledu trans-
portnih oštećenja. Eventualna oštećenja odmah prija-
vite prevozničkom preduzeću koje je isporučilo proi-
zvod. Kasnije reklamacije se ne priznaju.
• Ako je moguće, sačuvajte pakovanje do isteka garant-
nog roka.
• Pre upotrebe se upoznajte sa proizvodom pomoću
uputstva za upotrebu.
• Koristite samo originalnu dodatnu opremu kao i origi-
nalne potrošne i rezervne delove. Rezervne delove
možete nabaviti kod Vašeg specijalizovanog prodav-
ca.
• Prilikom naručivanja navedite naše brojeve artikla kao
i tip i godinu proizvodnje proizvoda.
6 Tehnički podaci
Naznačeni napon 230 V~/
50 Hz
Nominalna snaga W (S1*)
W (S3** 25%)
Brojevi obrtaja u praznom hodu 3750 min
-1
Zapremina posude pod pritiskom oko 24 l
Radni pritisak oko 10 bara
Teor. Usisna snaga oko 180 l/min
Efektivna izlazna snaga na 1 bar oko 85 l/min
Efektivna izlazna snaga na 4 bar oko 50 l/min
Efektivna izlazna snaga na 7 bar oko 35 l/min
Vrsta zaštite IP 20
Dužina kabla za napajanje 2 m
Maks. visina postav. (nadm.vis.) 1000 m
Težina oko 24,5 kg
Zadržana su sva prava na tehničke izmene!
*Režim rada S1 (trajni rad)
Proizvod može da radi trajno sa navedenim performansa-
ma.
**režim rada S3 (periodični isprekidani rad)
Rad je sastavljen od rada sa nominalnim opterećenjem i
vremena mirovanja.
Trajanje je 10 min, relativno trajanje uključenosti iznosi
25% ukupnog trajanja.
UPOZORENJE
Buka može ozbiljno narušiti vaše zdravlje. Ukoliko buka
mašine premašuje 85dB, Vi i osobe koje se nalaze u
blizini morate nositi odgovarajuću zaštitu za sluh.
Vrednosti buke i vibracija su određene prema EN
62841-1.
Vrednosti izlaganja buci
Nivo zvučnog pritiska L
pA
73,3 dB
Nepreciznost merenja K
pA
3,0 dB
Izmereni nivo zvučne snage L
wA
94 dB
Garantovani nivo zvučne snage L
wA
97 dB
Nepreciznost merenja K
wA
3,0 dB
Navedene vrednosti emisije buke su izmerene u skladu
sa standardizovanim metodama ispitivanja i mogu da se
koriste za poređenje jednog električnog alata sa drugim.
Navedene vrednosti emisije buke mogu da se koriste i za
preliminarnu procenu opterećenja.
UPOZORENJE
Emisije buke u toku konkretne upotrebe elek-
tričnog alata mogu da se razlikuju od navede-
nih vrednosti, u zavisnosti od načina na koji
se koristi električni alat; a posebno od vrste
obrade radnog predmeta.
Pokušajte da opterećenje održite na što manjoj vredno-
sti. Primerene mere koje ograničavaju vreme rada. Pri
tom se moraju uzeti u obzir svi delovi radnog ciklusa
(na primer vremenski periodi, u kojima je električni alat
isključen, i oni u kojima je uključen, ali radi bez optere-
ćenja).
7 Sigurnosne napomene
Opšte sigurnosne napomene za električni alat
UPOZORENJE
Pročitajte sve sigurnosne napomene, instruk-
cije, ilustracije i tehničke podatke priložene
uz ovaj električni alat.
Propusti u poštovanju sigurnosnih napomena i uputsta-
va mogu imati za posledicu električni udar, požar i/ili te-
ške telesne povrede.
Čuvajte sve sigurnosne napomene i uputstva za
buduće potrebe.
Pojam „električni alat“ upotrebljen u sigurnosnim napome-
nama odnosi se na električne alate koji se napajaju iz
električne mreže (sa mrežnim vodom) i električne alate
koji rade na punjive baterije (bez mrežnog voda).
1) Sigurnost na radnom mestu
a) Područje u kojem radite držite čistim i dobro osve-
tljenim. Nered ili neosvetljena radna područja mogu
voditi nesrećama.
b) Ne radite s električnim alatom u okolini ugroženoj
od eksplozija, u kojoj se nalaze zapaljive tečnosti,
plinovi ili prašine. Električni alati stvaraju varnice ko-
je mogu zapaliti prašinu ili isparenja.
c) Prilikom korišćenja električnog alata držite podalje
decu i druge osobe. Odvraćanje pažnje može za po-
sledicu imati gubitak kontrole nad električnim alatom.
2) Električna sigurnost
a) Priključni utikač električnog alata mora da odgo-
vara utičnici. Nije dozvoljeno obavljati nikakve iz-
mene na utikaču. Ne upotrebljavajte utikačke
adaptere zajedno s električnim alatom s uzemlje-
nom zaštitom. Neizmenjeni utikači i odgovarajuće
utičnice smanjuju opasnost od strujnog udara.
b) Izbegavajte telesni dodir s uzemljenim površina-
ma, kao što su cevi, grejna tela, šporeti i hladnjaci.
Postoji povećana opasnost od strujnog udara ukoliko
ste u dodiru s uzemljenim telima.
68 | RS www.scheppach.com
c) Držite električne alate podalje od kiše ili vlage.
Prodiranje vode u električni alat povećava opasnost
od strujnog udara.
d) Ne koristite priključni vod da biste električni alat
nosili, vešali ili utikač izvlačili iz utičnice. Držite
priključni vod daleko od izvora toplote, ulja, oštrih
ivica i pokretnih delova. Oštećeni ili zamršeni pri-
ključni vodovi povećavaju opasnost od strujnog udara.
e) Ako sa električnim alatom radite na otvorenom,
koristite samo produžne vodove koji su namenjeni
i za upotrebu na otvorenom prostoru. Upotreba
produžnog voda koji je pogodan za rad na otvorenom
smanjuje opasnost od strujnog udara.
f) Ako rad sa električnim alatom u vlažnim područji-
ma nije moguće izbeći, koristite prekidač sa zaštit-
nom sklopkom. Upotreba zaštitne sklopke smanjuje
opasnost od strujnog udara.
3) Sigurnost osoba
a) Budite pažljivi, vodite računa šta radite i ophodite
se razumno tokom rada s električnim alatom. Ne
upotrebljavajte električni alat ako ste umorni ili
pod uticajem droge, alkohola ili lekova. Trenutak
nepažnje pri upotrebi električnog alata može dovesti
do ozbiljnih telesnih povreda.
b) Nosite ličnu zaštitnu opremu i uvek zaštitne nao-
čare. Nošenje lične zaštitne opreme, kao što su ma-
ska za zaštitu od prašine, zaštitna obuća sa zaštitom
od proklizavanja, zaštitni šlem ili štitnici za uši, u zavi-
snosti od vrste i načina primene električnog alata,
smanjuje opasnost od telesnih povreda.
c) Sprečite nenamerno stavljanje alata u pogon. Uve-
rite se da je električni alat isključen pre nego što
ga podignete, nosite ili priključite u struju i/ili aku-
mulator. Nesreće mogu biti neizbežne ako prilikom
nošenja električnog alata držite prst na prekidaču ili
pak uključen električni alat priključujete u struju.
d) Uklonite alat za podešavanje ili ključeve za zavrt-
nje pre nego što uključite električni alat. Alat ili
ključ koji se nalazi u delu električnog alata koji se
okreće može izazvati telesne povrede.
e) Izbegavajte abnormalne položaje tela. Pobrinite se
da sigurno stojite i da u svako doba održavate rav-
notežu. Tako ćete u neočekivanim situacijama imati
bolju kontrolu nad električnim alatom.
f) Nosite odgovarajuću odeću. Ne nosite široku ode-
ću ili nakit. Držite kosu i odeću dalje od pokretnih
delova. Široka odeća, nakit ili duga kosa mogu biti za-
hvaćeni delovima koji se okreću.
g) Ako je moguće montirati uređaje za usisavanje i
hvatanje prašine, osigurajte da su oni pravilno pri-
ključeni. Upotreba uređaja za usisavanje prašine mo-
že smanjiti opasnosti uzrokovane prašinom.
h) Nemojte sebi da dajete lažan osećaj bezbednosti i
nemojte da zanemarujete bezbednosna pravila za
električne alate, čak i kada ste upoznati sa elek-
tričnim alatom nakon čestog korišćenja. Nepažljivo
postupanje deliću sekunde može izazvati ozbiljne po-
vrede.
4) Upotreba i rukovanje električnim
alatom
a) Nemojte preopterećivati električni alat. Za rad upo-
trebljavajte odgovarajući električni alat. Upotrebom
odgovarajućeg električnog alata bićete precizniji i be-
zbedniji pri radu u određenom opsegu snage.
b) Ne upotrebljavajte električni alat čiji prekidač je
neispravan. Električni alat koji više ne može da se
uključi ili isključi predstavlja opasnost i mora se popra-
viti.
c) Izvucite utikač iz utičnice i/ili izvadite odvojiv aku-
mulator, pre nego što preduzmete podešavanja na
uređaju, zamenite delove priključnog alata ili odlo-
žite električni alat. Ove mere opreza sprečavaju ne-
namerno puštanje u rad električnog alata.
d) Električne alate koje ne koristite čuvajte van do-
mašaja dece. Ne dozvolite da električni alat koriste
osobe koje nisu upoznate sa ili pročitale ova uput-
stva. Električni alati su opasni ako ih koriste osobe
koje nemaju iskustvo u rukovanju s istim.
e) Brižljivo održavajte električne alate i nastavke za
alat. Proverite da li pokretni delovi besprekorno
funkcionišu i da ne zapinju pri njihovom obrtanju,
ali i to, jesu li polomljeni ili usled loma oštećeni,
kako ne bi došlo do oštećenja funkcije električnog
alata. Popravite oštećene delove pre nego što
počnete da koristite električni alat. Uzrok mnogih
nesreća su loše održavani električni alati.
f) Alate za rezanje održavajte naoštrenim i čistim.
Pažljivo održavani alati za rezanje sa oštrim reznim
ivicama manje zapinju i lakše se obrću.
g) Upotrebljavajte električni alat, alat za umetanje,
alate za umetanje, itd. prema datim uputstvima.
Pored toga, vodite računa o uslovima rada i poslu
koji treba da uradite. Upotreba električnih alata u
druge svrhe koje nisu u skladu s propisanom name-
nom može izazvati opasne situacije.
h) Vodite računa da su ručke i rukohvati suvi, čisti i
da na njima nema tragova ulja i masti. Klizave ruč-
ke i površine za hvatanje ne dozvoljavaju bezbedno
rukovanje i kontrolu nad električnim alatom u nepre-
dviđenim situacijama.
5) Servisiranje
a) Dozvolite da vaš električni alat popravlja samo
kvalifikovano stručno osoblje i da pri tom koristi
samo originalne rezervne delove. Tako ćete obez-
bediti da sigurnost električnog alata ostane sačuvana.
Sigurnosne napomene za kompresore
PAŽNJA
Pre upotrebe ovog kompresora poštovati sledeće
osnovne bezbednosne mere za zaštitu od električnog
udara, kao i od opasnosti od povreda i požara. Pre kori-
šćenja proizvoda pročitajte i pridržavajte se ovih napo-
mena.
Bezbedan rad
1. Pažljivo održavajte alat
– Održavajte kompresor čistim, da biste radili dobro i
bezbedno.
RS | 69www.scheppach.com
– Sledite propise za održavanje.
– Redovno kontrolišite priključni vod električnog ala-
ta i u slučaju oštećenja dajte da ga zameni ovla-
šćeno stručno lice.
– Redovno kontrolišite produžne vodove i zamenite
ih ako su oštećeni.
2. Izvadite utikač iz utičnice
– Kod neupotrebljavanja električnog alata, pre odr-
žavanja i zamene alata kao npr. lista testere, bur-
gije, glodalice.
3. Proverite električni alat na moguća oštećenja.
– Pre dalje upotrebe električnog alata zaštitni uređaji
ili blago oštećeni delovi moraju se pažljivo da se
provere na besprekorno i namensko funkcionisa-
nje.
– Proverite da li pokretni delovi besprekorno funkcio-
nišu i da ne zapinju ili nisu oštećeni. Svi delovi mo-
raju da budu pravilno montirani i da ispunjavaju
sve uslove kako bi bio obezbeđen besprekoran
rad električnog alata.
– Oštećeni zaštitni uređaji i delovi moraju namenski
da budu popravljeni ili zamenjeni od strane ovla-
šćene servisne radionice osim ukoliko u uputstvu
za upotrebu se ne navodi drugačije.
– Ne koristite oštećene ili neispravne kablove za
struju.
PAŽNJA
Radi sopstvene bezbednosti koristite samo pribor i do-
datne uređaje koji su navedeni u priručniku za upotrebu
ili od strane proizvođača. Upotreba drugih umetnih alata
i drugog pribora od onih koji se navode u priručniku za
upotrebu može za vas da predstavlja opasnost od po-
vreda.
4. Zamena priključnog v oda
– Ako je priključni vod oštećen, isti se mora zameniti
od strane proizvođača ili kvalifikovanog električa-
ra, kako bi se izbegle opasnosti. Opasnost usled
strujnih udara.
5. Kompresori za vožnju po drumu u radu na gradilištu
– Obratite pažnju na to da li su sva creva i armature
pogodne za maksimalno dozvoljeni radni pritisak
kompresora.
6. Mesto postavljanja
– Postavite kompresor samo na ravnoj površini.
7. Preporučuje se da se dovodna creva pri pritiscima od
preko 7 bara opremi bezbednosnim kablom, npr. če-
ličnim užetom.
8. Sprečite jaka opterećenja na sistem vodova, tako što
koristite savitljive priključke za crevo, kako biste spre-
čili pojavu mesta savijanja.
Dodatne sigurnosne napomene
Vodite računa o odgovarajućim uputstvima za
upotrebu pneumatskih alata/pneumatskih adaptera!
Dodatno voditi računa o sledećim opštim napomenama.
Sigurnosne napomene za rad sa
komprimovanim vazduhom i pištoljima za
oduvavanje
• Vodite računa o dovoljnom rastojanju od proizvoda,
koje treba da bude najmanje 2,50 m, i udaljite se od
pneumatskih alata / uređaja za snabdevanje kompri-
movanim vazduhom dok kompresor radi.
• Pumpa kompresora i vodovi tokom rada dostižu viso-
ke temperature. Dodiri dovode do opekotina.
• Vazduh usisan od strane kompresora mora da se drži
slobodnim od bilo kakvih dodataka, koji u pumpi kom-
presora mogu dovesti do požara ili eksplozija.
• Prilikom odvijanja spojnice creva rukom čvrsto držite
spojni element creva. Tako ćete sprečiti povrede
usled creva koje se brzo kreće unazad.
• Nosite zaštitne naočare i masku za zaštitu disajnih or-
gana prilikom radova sa pneumatskim pištoljem. Pra-
šine su štetne po zdravlje! Usled stranih tela i oduva-
nih delova lako može doći do povreda.
OPASNOST
Opasnost od povreda!
Pištolj za oduvavanje nemojte usmeravati prema ljudi-
ma ili čistiti odeću na telu.
Sigurnosne napomene za korišćenje uređaja
za prskanje i raspršivanje (npr. uređaja za
raspršivanje boje)
• Kada punite uređaj za raspršivanje boje udaljite se od
kompresora da tečnost ne bi došla u dodir sa kompre-
sorom.
• Nemojte nikada da vršite raspršivanje uređajima za
raspršivanje (npr. uređajima za raspršivanje boje) u
smeru kompresora. Vlaga može da dovede do opa-
snosti od električne struje!
OPASNOST
Opasnost od eksplozije!
Ne obrađivati lakove ili rastvarače sa tačkom paljenja
manjom od 55° C.
OPASNOST
Opasnost od eksplozije!
Ne zagrevati lakove i rastvarače.
• Ako se prerađuju tečnosti štetne po zdravlje, za zašti-
tu su potrebni filterski uređaji (maske za lice). Vodite
računa i o podacima o merama zaštite koje su naveli
proizvođači takvih materijala.
• Mora se voditi računa o podacima i oznakama uredbe
o opasnim materijama datim na ambalaži prerađenih
materijala. Po potrebi se moraju preduzeti dodatne
mere zaštite, posebno se mora nositi prikladna odeća
i maske.
70 | RS www.scheppach.com
OPASNOST
Opasnost od eksplozije!
U toku postupka prskanja, kao i u radnoj prostoriji, ne
sme da se puši.
Isparenja boja takođe su lako zapaljiva.
• Ne smeju postojati odn. ne smeju da rade žarišta,
otvoreno svetlo ili proizvode koje bacaju varnice.
• Ne čuvati ili konzumirati jela i pića u radnoj prostoriji.
Isparenja boja su štetna po zdravlje.
• Radna prostorija mora da bude veća od 30 m³ i mora
da bude omogućena dovoljna razmena vazduha prili-
kom prskanja i sušenja.
• Ne prskati u vetar. Prilikom prskanja zapaljivih odn.
opasnih materijala za prskanje obavezno poštovati
propise lokalnih policijskih organa.
• U kombinaciji sa PVC crevom za rad pod pritiskom
nemojte prerađivati sredstva poput benzina za testira-
nje, butil alkohol i metilen hlorid. Ovi medijumi razara-
ju crevo za rad pod pritiskom.
• Radno područje mora biti odvojeno od kompresora ta-
ko da se isključi mogućnost da dođe u direktan kon-
takt sa radnim medijumom.
Rad sa posudama pod pritiskom
• Ko radi sa posudom pod pritiskom, mora da je održa-
va u propisanom stanju, da je propisno upotrebljava,
nadzire, neizostavno preduzme neophodne radove
servisiranja i popravke i preduzme mere bezbednosti
u zavisnosti od situacije.
• U konkretnom slučaju, nadzorni organi mogu da nare-
de sprovođenje potrebnih mera nadzora.
• Posuda pod pritiskom ne sme da radi, ako ima nedo-
statke, zbog kojih u opasnost mogu doći zaposleni ili
treća lica.
• Kontrolišite posudu pod pritiskom pre svakog rada u
pogledu rđe i oštećenja. Kompresor ne sme da radi sa
oštećenom ili zarđalom posudom pod pritiskom. Ako
utvrdite oštećenja, obratite se servisu za kupce.
Dobro čuvajte sve bezbednosne napomene i
uputstva!
7.1 Bezbednosne napomene
specifične za proizvod
PAŽNJA
Pre upotrebe ovog kompresora poštovati sledeće
osnovne bezbednosne mere za zaštitu od električnog
udara, kao i od opasnosti od povreda i požara. Pre kori-
šćenja proizvoda pročitajte i pridržavajte se ovih napo-
mena.
UPOZORENJE
Proizvod nije konstruisan za upotrebu u atmosferama
sa opasnošću od eksplozije. Upotreba u takvim okruže-
njima je dozvoljena samo ako se preduzmu pogodne
dodatne mere, da bi se garantovala bezbednost. Kon-
sultujte stručnjaka ili odgovarajuće propise, pre nego
što se proizvod upotrebi u možda eksplozivnoj atmosfe-
ri.
• Proizvod ne smeju da koriste osobe (uključujući decu)
sa smanjenim fizičkim, senzoričkim ili mentalnim spo-
sobnostima ili sa nedostatkom iskustva i znanja.
• Čišćenje i korisničko održavanje ne smeju da obavlja-
ju deca.
• Držite proizvod podalje od kiše ili vlage. Prodiranje vo-
de u proizvod povećava opasnost od strujnog udara.
• Izbegavajte upotrebu proizvoda pri temperaturama ni-
žim od +5 °C.
• Ne ostavljajte proizvod bez nadzora.
OPREZ
Radite sa proizvodom samo kratko vreme. Dug, nepre-
kidan rad duži od 10 min. pregreva proizvod. Odmah is-
ključite proizvod i ostavite ga da se hladi najm. 10 min.
OPASNOST
Opasnost od povreda!
Nemojte dozvoliti da se predmeti koji treba da se na-
pumpaju pumpaju na pritisak veći nego što je predvi-
đen. Oni mogu da puknu i da dovedu do povreda i/ili
materijalne štete.
• Nemojte da prekoračite dozvoljeni opseg snage kom-
presora. Nemojte da napumpavate gume kamiona,
traktora niti bilo kakve druge velike gume.
• Nemojte da obrađujete materijale koji bi moglo da bu-
du potencijalno lako zapaljivi ili eksplozivni.
• Nikada nemojte da koristite proizvod suprotno na-
meni.
• Uvek održavajte proizvod čistim, suvim i bez ulja ili
masti. Uklonite prašinu nakon svake upotrebe i pre
skladištenja.
• Za čišćenje proizvoda nikada nemojte da koristite
benzin ili druge zapaljive tečnosti! Pare koje ostanu u
proizvodu mogu da se zapale varnicama i dovedu do
eksplozije proizvoda.
• Uvek budite pažljivi! Uvek vodite računa šta radite
i uvek postupajte razumno. Ni slučajno ne koristite
proizvod kada ste nekoncentrisani ili se ne osećate
dobro.
• Sprečite jaka opterećenja na sistem vodova, tako što
koristite savitljive priključke za crevo, kako biste spre-
čili pojavu mesta savijanja.
• Preporučuje se da se dovodna creva pri pritiscima od
preko 7 bara opremi bezbednosnim kablom, npr. če-
ličnim užetom.
• Ne dodirujte vruće delove proizvoda!
• Obratite pažnju na to da li su sva creva i armature po-
godne za maksimalno dozvoljeni radni pritisak kom-
presora.
Preostali rizici
Proizvod je izrađen u skladu sa stanjem tehnike i
priznatim sigurnosno-tehničkim pravilima. Međutim, i
pored toga se tokom rada mogu pojaviti pojedini
preostali rizici.
• Opasnost po zdravlje usled strujnog udara kod prime-
ne nepropisnih električnih priključnih kablova.
RS | 71www.scheppach.com
• Osim toga, uprkos svim preduzetim merama predo-
strožnosti, može doći i do preostalih opasnosti koje ni-
su očigledne.
• Preostali rizici se mogu svesti na minimum ukoliko se
poštuju „bezbednosne napomene“ i „namenska upo-
treba“, kao i uputstvo za upotrebu u celini.
• Izbegavajte nenamerno puštanje proizvoda u rad.
• Kada je proizvod u pogonu, držite ruke dalje od rad-
nog područja.
• Pridržavajte se navedenih napomena o održavanju i
bezbednosti.
UPOZORENJE
Ovaj električni alat u toku rada stvara elektromagnetno
polje. Ovo polje pod određenim okolnostima može da
negativno utiče na aktivne ili pasivne implantate. Da bi
se smanjila opasnost od ozbiljnih ili smrtonosnih povre-
da, osobama sa medicinskim implantatima preporučuje-
mo da pre rukovanja električnim alatom konsultuju svog
lekara i proizvođača medicinskog implantata.
8 Montaža
PAŽNJA
Pre stavljanja u pogon, proizvod obavezno montira-
ti u potpunosti!
UPOZORENJE
Opasnost od povreda!
Ne uključujte mrežni utikač u utičnicu dok proizvod ne
bude pripremljen za upotrebu.
Potreban alat:
• 2x viljuškasti ključ/nasadni ključ SW 13 mm*
• Imbus ključ od 5 mm*
* = nije obavezno sadržano u opsegu isporuke!
8.1 Montaža stajne noge (7) (sl.3)
1. Stavite proizvod na planarnu, ravnu površinu.
2. Stavite stajne noge (7) na za to predviđeni otvor za
montažu na podnožju.
3. Montirajte stajne noge (7) sa po jednim zavrtnjem (7a)
i jednom podloškom (velikom) (7b) na podnožje i učvr-
stite ih podloškom (malom) (7c), opružnim prstenom
(7d) i navrtkom (7e).
Koristite dva viljuškasta/utična ključa vel. 13.
4. Postavite proizvod na planarnu, ravnu površinu.
8.2 Montaža transportne ručke (2)
(sl.4)
1. Montirajte transportnu ručku (2) u otvorima za monta-
žu na posudi pod pritiskom (6).
2. Učvrstite transportnu ručku (2) sa po dva zavrtnja (2a)
na svakoj strani i zategnite ih dobro.
Koristite imbus ključ od 5 mm.
8.3 Montaža držača (2b) (sl.5)
1. Zavrnite držače (2b) u otvore za montažu levo i desno
na transportnoj ručki (2).
2. Kontrirajte navrtke suprotno od transportne ručke (2),
da biste osigurali držače (2b) od zakretanja.
9 Pre stavljanja u pogon
UPOZORENJE
Opasnost od povreda!
Ne uključujte mrežni utikač u utičnicu dok proizvod ne
bude pripremljen za upotrebu.
UPOZORENJE
Uvek izvucite mrežni utikač pre nego što izvršite
podešavanja na proizvodu.
OPREZ
Neodgovarajući produžni vodovi mogu biti opasni. Po-
stoji opasnost od telesnih povreda usled električnog
udara.
Opšte napomene
• Postupajte promišljeno. Upoznajte se sa primenom i
mogućim ograničenjima, ali i sa specifičnim potencijal-
nim opasnostima.
• Pre povezivanja mašine uverite se da podaci na tip-
skoj pločici odgovaraju podacima strujne mreže.
• Nedovoljno informisani rukovaoci nepravilnom upotre-
bom mogu da ugroze sebe i druge osobe. Rukovalac
je odgovoran za treća lica.
• Redovno proveravajte proizvod na oštećenja.
• Proizvod mora da se postavi u blizini potrošača.
• Treba izbegavati dugačke vazdušne vodove i dugačke
dovode (produžni kabl).
• Vodite računa da vazduh usisavanja bude suv i bez
prašine.
• Nemojte postavljati proizvod u vlažnim ili mokrim pro-
storijama.
• Proizvod sme da radi samo u prikladnim prostorijama
(dobra ventilacija, temperatura okoline od +5 °C do 40
°C). U prostoriji ne smeju da se nalaze nikakve praši-
ne, kiseline , isparenja, eksplozivni ili zapaljivi gasovi.
• Proizvod je pogodan za primenu u suvim prostorija-
ma. U područjima, u kojima se radi sa prskajućom vo-
dom, nije dozvoljena primena.
• Proizvod sme samo kratkotrajno da se koristi u suvim
uslovima na otvorenom prostoru.
• Proizvod uvek mora ostati suv i nakon rada ne sme da
ostaje na otvorenom prostoru.
9.1 Priključivanje na struju
• Proizvod je opremljen mrežnim vodom sa utikačem sa
zaštitnim kontaktom. Ovaj uređaj može da se priključi
na svaku utičnicu sa zaštitnim kontaktom 230 V ~ / 50
Hz, koja je osigurana osiguračem od 16 A.
• Pre puštanja u rad proverite da li mrežni napon odgo-
vara radnom naponu i snazi proizvoda navedenoj na
pločici sa podacima uređaja.
• Dugački dovodni vodovi, tre produžni kablovi, kablov-
ski bubnjevi, itd. prouzrokuju pad napona i mogu da
spreče pokretanje motora.
72 | RS www.scheppach.com
• Pri niskim temperaturama od ispod +5°C pokretanje
motora je ugroženo zbog teškog okretanja.
10 Rukovanje
10.1 Prekidač za uklj./isklj. (1) (sl.6)
Uključivanje
1. Umetnite mrežni utikač u mrežnu utičnicu sa odgova-
rajućim osiguračem.
2. Uključite proizvod tako što podesite prekidač za uklju-
čivanje/isključivanje (1) u položaj I.
Isključivanje
1. Isključite proizvod tako što podesite prekidač za uklju-
čivanje/isključivanje (1) u položaj 0.
10.2 Podešavanje pritiska (sl.7)
1. Pomoću regulatora pritiska (3) se podešava pritisak
na manometru(3a).
2. Podešeni pritisak može da se pogleda na brzoj spojni-
ci (4).
10.3 Montaža pneumatskog creva*
(sl. 7)
Priključite utični nastavak* creva za komprimovani va-
zduh* na jednu od brzih spojnica (4). Posle toga priključite
pneumatski alat* na brzu spojnicu* pneumatskog creva*.
* = nije obavezno sadržano u opsegu isporuke!
11 Električni priključak
Instalirani električni motor fabrički je priključen. Pri-
ključak je usklađen s relevantnim propisima VDE i
DIN. Mrežni priključak na mestu upotrebe, kao i pro-
dužni kabl koji će se koristiti moraju da budu u skladu
sa ovim propisima.
Pri radovima sa uređajima za prskanje i raspršivanje, kao
i kod privremene upotrebe proizvoda na otvorenom pro-
storu obavezno priključiti zaštitnu sklopku sa strujom
aktiviranja od 30 mA ili manjom.
11.1 Oštećeni električni priključni
kablovi
Na električnim priključnim kablovima često nastaju ošte-
ćenja izolacije.
Uzroci mogu biti:
• Potisne tačke na priključnim vodovima kada se vode
kroz zazor otvorenog prozora ili otvorenih vrata,
• Prelomi usled nepravilno pričvršćenih vođica priključ-
nog kabla,
• Posekotine usled prelaženja preko priključnog kabla,
• Oštećenja izolacije usled naglog izvlačenja kabla iz
zidne utičnice,
• Pukotine uslovljene starenjem izolacije.
Tako oštećene električne priključne kablove nije dozvolje-
no koristiti, jer zbog oštećenja na izolacionom omotaču
mogu da budu opasni po život.
Redovno proveravajte priključne kablove na moguća
oštećenja. Prilikom provere osigurajte da kabl nije priklju-
čen na električnu mrežu.
Električni priključni kablovi moraju biti u skladu s relevant-
nim propisima VDE i DIN. Koristite samo priključne vodo-
ve sa istom oznakom.
Na priključnom kablu mora biti utisnuta oznaka sa tipom
kabla.
Sigurnosne napomene za zamenu oštećeni ili
neispravnih kablova za napajanje
Vrsta priključka Y
Ukoliko je potrebna zamena mrežnog priključnog kabla,
ona se mora obaviti od strane proizvođača ili njegovog
zastupnika, kako bi se izbegli bezbednosni rizici.
11.2 Važne napomene
U slučaju preopterećenja motora, isti se automatski isklju-
čuje. Nakon vremena hlađenja (vremenski se razlikuje),
motor se može ponovo uključiti.
11.3 Motor naizmenične struje
Priključne radove i popravke električne opreme smeju da
obavljaju samo električari.
• Vodite računa da mrežni napon odgovara naponu na
tipskoj pločici proizvoda.
• Produžni kablovi dužine do 25 m moraju biti popreč-
nog preseka od 1,5 kvadratnih milimetara.
12 Čišćenje i održavanje
UPOZORENJE
Obavljanje radova na popravkama i održava-
nju koji nisu opisani u ovom uputstvu za upo-
trebu prepustite specijalizovanoj radionici.
Koristite samo originalne rezervne delove.
UPOZORENJE
Nestručni radovi održavanja ili čišćenja mo-
gu da prouzrokuju povrede!
UPOZORENJE
Prilikom radova čišćenja, popravke i održavanja
proizvod se može neočekivano pokrenuti i time do-
vesti do povreda i opekotina.
– Isključite proizvod.
– Izvucite mrežni utikač.
– Ostavite proizvod da se ohladi.
– Isključite pritisak na kompresoru.
Napomena:
Ispustite nadpritisak u kompresoru, tako što isključite
kompresor i potrošite komprimovani vazduh preostao u
posudi pod pritiskom, npr. pomoću pneumatskog alata u
praznom hodu ili pištoljem za izduvavanje.
12.1 Čišćenje
• Održavajte zaštitnu opremu, ventilacione proreze i ku-
ćište motora što je moguće čistijim od prašine i prljav-
štine. Obrišite proizvod čistom krpom ili ga izduvajte
komprimovanim vazduhom pod niskim pritiskom. Pre-
poručujemo da proizvod čistite neposredno posle sva-
kog korišćenja.
RS | 73www.scheppach.com
• Redovno čistite proizvod sa vlažnom krpom i sa malo
mekog sapuna. Nemojte koristiti sredstva za čišćenje
ili rastvarače, jer bi mogli da oštete plastične delove
proizvoda. Vodite računa da u unutrašnjost proizvoda
ne može da prodre voda.
• Preporučujemo da proizvod čistite neposredno posle
svakog korišćenja.
• Crevo i alati za prskanje pre čišćenja moraju da se
odvoje od kompresora. Kompresor ne sme da se čisti
vodom, rastvaračima ili nečim sličnim.
12.2 Održavanje
12.2.1 Sigurnosni ventil (5) (sl.8)
• Sigurnosni ventil je podešen na maksimalno dozvolje-
ni pritisak posude pod pritiskom.
• Nije dozvoljeno da se sigurnosni ventil prepodešava ili
da se uklanja spojni osigurač između izduvne navrtke
i njenog poklopca.
• Da bi sigurnosni ventil u slučaju potrebe pravilno funk-
cionisao, mora da se aktivira na svakih 30 radnih sati,
a najmanje ti puta godišnje.
1. Za otvaranje okrećite perforiranu ispusnu navrtku (5a)
suprotno smeru kretanja kazaljke na satu, kako biste
otvorili izlaz sigurnosnog ventila (5). Ventil čujno ispu-
šta vazduh.
2. Zatim ponovo čvrsto zategnite izduvnu navrtku (5a)
okretanjem u smeru kretanja kazaljke na satu.
12.2.2 Održavanje posude pod pritiskom (6)
(sl.9)
PAŽNJA
Za dug životni vek posude pod pritiskom posle svakog
rada treba ispustiti kondenzovanu vodu otvaranjem za-
vrtnja za ispuštanje.
PAŽNJA
Kondenzovana voda iz posude pod pritiskom sadrži
ostatke ulja. Odložite kondenzovanu vodu na otpad na
ekološki prihvatljiv način na odgovarajućem sabirnom
mestu.
1. Prethodno ispustite pritisak u kotlu (vidi 13.2.1).
2. Otvorite zavrtanj za ispuštanje(6a) okretanjem u sme-
ru suprotnom od kazaljke na satu (gledano od donje
strane kompresora prema zavrtnju).
3. Da bi kondenzovana voda mogla kompletno da istek-
ne iz posude pod pritiskom(6), ista mora da se malo
nagne u stranu tako da zavrtanj za ispuštanje(6a) bu-
de njena najniža tačka.
4. Posle toga ponovo zatvorite zavrtanj za ispušta-
nje(6a)(okretanje u smeru kazaljke na satu). Pre sva-
kog rada kontrolišite posudu pod pritiskom (6) u po-
gledu rđe i oštećenja.
5. Kompresor ne sme da radi sa oštećenom ili zarđalom
posudom pod pritiskom (6). Ako utvrdite oštećenja,
obratite se servisu za kupce.
13 Skladištenje i transport
UPOZORENJE
Opasnost od povreda i opekotina!
Proizvod se može neočekivano pokrenuti i time dovesti
do povreda.
– Pre svih radova na čišćenju i održavanju isključite
motor.
– Pustite da se motor ohladi.
– Izvucite mrežni utikač.
– Isključite pritisak na kompresoru.
Napomena:
Ispustite nadpritisak u kompresoru, tako što isključite
kompresor i potrošite komprimovani vazduh preostao u
posudi pod pritiskom, npr. pomoću pneumatskog alata u
praznom hodu ili pištoljem za izduvavanje.
• Komprimovani vazduh može izazvati ozbiljne povrede.
• Očistite proizvod i proverite da li na njemu postoje
oštećenja.
13.1 Transport (sl.1)
• Da biste sprečili oštećenja i povrede, proizvod morate
osigurati od prevrtanja i klizanja tokom transporta u
vozilu.
• Zaštitite proizvod od udaraca, udara i jakih vibracija,
npr. pri transportu u vozilima.
• Za transport proizvoda uvek koristite transportnu ruč-
ku (2).
13.2 Skladištenje
Skladištite proizvod i njegov pribor na mračnom i suvom
mestu zaštićenom od mraza i nedostupnom za decu.
Optimalna temperatura skladištenja je između 5 °C i 30
˚C.
Čuvajte proizvod u originalnom pakovanju.
Pokrijte proizvod kako biste ga zaštitili od prašine ili vlage.
Uputstvo za upotrebu čuvajte uz proizvod.
PAŽNJA
Izvucite mrežni utikač, odzračite kompresor i sve priklju-
čene pneumatske alate. Parkirajte kompresor tako da
neovlašćena lica ne mogu da ga puste u rad.
PAŽNJA
Čuvajte proizvod samo u suvom i za neovlašćena lica
nedostupnom okruženju.
Ne naginjati, čuvati samo u stojećem položaju!
13.2.1 Ispustiti nadpritisak
Ispustite nadpritisak u kompresoru, tako što isključite
kompresor i potrošite komprimovani vazduh preostao u
posudi pod pritiskom, npr. pomoću pneumatskog alata u
praznom hodu ili pištoljem za izduvavanje.
74 | RS www.scheppach.com
14 Popravka i naručivanje rezervnih
delova
Uverite se nakon popravke ili održavanja da su svi be-
zbednosno-tehnički delovi postavljeni i da se nalaze u
besprekornom stanju. Delove koji predstavljaju opasnost
od povreda držite van domašaja drugih osoba i dece.
PAŽNJA
Prema zakonu o odgovornosti za proizvod ne postoji
odgovornost za štete koje su prouzrokovane nepravil-
nim popravkama ili nekorišćenjem originalnih rezervnih
delova.
Angažujte korisničku službu ili ovlašćenog stručnjaka.
Isto važi i za delove dodatne opreme.
Rezervne delove i dodatnu opremu možete nabaviti u na-
šem servisnom centru. Potrebno je da skenirate QR kod
na naslovnoj strani.
Priključci i popravke
Priključivanja i popravke električne opreme sme da vrši
samo kvalifikovani električar.
14.1 Poručivanje rezervnih delova
Prilikom poručivanja rezervnih delova treba navesti slede-
će podatke:
• Oznaka modela
• Broj artikla
• Podaci sa tipske pločice
Rezervni delovi / pribor
Komplet dodatne opreme za komprimova-
ni vazduh, 13 delova - br. artikla:
7906100710
Spiralno crevo - br. artikla: 7906100711
14.2 Informacije o servisu
Imajte u vidu da su sledeći delovi ovog proizvoda podlo-
žni habanju usled upotrebe ili prirodnom habanju, odn. da
se sledeći delovi koriste kao potrošni materijal.
Potrošni delovi*: Brza spojnica, komplet dodatne opreme
za komprimovani vazduh, spiralno crevo
* = nije obavezno sadržano u opsegu isporuke!
15 Odlaganje na otpad i reciklaža
Napomene o pakovanju
Materijali za pakovanje se mogu
reciklirati. Odložite pakovanje na
ekološki prihvatljiv način.
Napomene o odlaganju električnih i elektronskih
uređaja
Korišćeni električni i elektronski uređaji ne
spadaju u kućni otpad, već se moraju odvoje-
no prikupljati i odlagati na otpad!
• Korišćene baterije koje nisu fiksno ugrađene u uređaj,
pre predaje se moraju nedestruktivno ukloniti! Njihovo
odlaganje na otpad je regulisano Zakonom o baterija-
ma.
• Vlasnici, odn. korisnici električnih i elektronskih apara-
ta su po zakonu u obavezi da ih vrate nakon njihove
upotrebe.
• Krajnji korisnik snosi sopstvenu odgovornost za brisa-
nje podataka o ličnosti sa korišćenog uređaja koji se
odlaže na otpad!
• Simbol sa precrtanom kantom za smeće znači da se
električni i elektronski uređaji ne smeju odlagati preko
kućnog otpada.
• Električni i elektronski uređaji se mogu besplatno pre-
dati na sledećim mestima:
– Legalne javne lokacije za odlaganje, odn. priku-
pljanje otpada (npr. dvorišta komunalnih objekata)
– Prodajna mesta električnih uređaja (stacionarna i
onlajn), ukoliko su prodavci u obavezi da ih prihva-
te nazad ili tu uslugu pružaju dobrovoljno.
– Možete po tipu uređaja besplatno da vratite do tri
korišćena električna uređaja sa maksimalnom du-
žinom ivica od 25 cm, a da pritom ne morate pret-
hodno da kupite novi uređaj od proizvođača ili da
ga odnesete na drugo ovlašćeno mesto za priku-
pljanje u vašoj blizini.
– Informacije o ostalim dopunskim uslovima proizvo-
đača i distributera u vezi povraćaja možete dobiti
od odgovarajuće korisničke službe.
• Ukoliko proizvođač isporučuje privatnom domaćinstvu
novi električni uređaj, on na zahtev krajnjeg korisnika
može da organizuje besplatno preuzimanje korišće-
nog električnog uređaja. U tu svrhu stupite u kontakt
sa korisničkom službom proizvođača.
• Ove izjave važe samo za uređaje koji se instaliraju i
prodaju u zemljama Evropske unije i koji podležu
Evropskoj direktivi 2012/19/EU. U zemljama van
Evropske unije mogu važiti drugačiji propisi za odlaga-
nje starih električnih i elektronskih uređaja na otpad.
RS | 75www.scheppach.com
16 Pomoć za otklanjanje smetnji
Sledeća tabela prikazuje simptome grešaka i opisuje kako možete da pomognete ukoliko se desi da vaš proizvod ne radi
kako treba. Ukoliko na taj način ne možete da utvrdite i otklonite problem obratite se vašem serviseru.
Smetnja Mogući uzrok Uputstva za sprečavanje
Proizvod ne radi. Nema mrežnog napona. Proveriti kabl, mrežni utikač, osigurač i utičnicu.
Mrežni napon je prenizak. Izbegavajte preduge produžne kablove. Koristite pro-
dužni kabl sa dovoljnim poprečnim presekom žila.
Spoljna temperatura je preni-
ska.
Ne koristiti na spoljnoj temperaturi nižoj od +5 °C.
Motor je pregrejan. Ostaviti motor da se ohladi po potrebi otkloniti uzrok
pregrevanja.
Proizvod radi, ali nema pritiska. Sigurnosni ventil propušta. Kontaktirajte vaš lokalni servisni centar. Popravke tre-
ba da obavlja samo obučeno osoblje.
Zaptivke su neispravne. Proverite zaptivke, oštećene zaptivke treba da zameni
servis.
Zavrtanj za ispuštanje kon-
denzovane vode propušta.
Rukom dotegnuti zavrtanj. Proveriti i po potrebi zame-
niti zaptivku zavrtnja.
Proizvod radi, na manometru se
prikazuje pritisak, ali alati ne ra-
de.
Spojevi creva propuštaju. Proverite i po potrebi zamenite crevo za rad pod priti-
skom i alate.
Brza spojnica propušta. Kontaktirajte vaš lokalni servisni centar. Popravke tre-
ba da obavlja samo obučeno osoblje.
Podešen prenizak pritisak na
regulatoru pritiska.
Dodatno odvrnite regulator pritiska.
17 EU izjava o usaglašenosti
Prevod originalne izjave o usklađenosti
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Izjavljujemo na našu isključivu odgovornost da je ovde
opisani proizvod usklađen sa primenljivim smernicama i
standardima.
Brend: SCHEPPACH
Oznaka proizvoda: Kompresor -
HC24V
Br. art. 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
Direktive EU:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Gore opisani predmet ove izjave ispunjava odredbe Di-
rektive 2011/65/EU Evropskog parlamenta i Saveta od 8.
juna 2011. godine o ograničenju upotrebe određenih opa-
snih materija u električnoj i elektronskoj opremi.
Primenjeni standardi:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Postupak ocene usaglašenosti:
2000/14/EG_2005/88/EG – Prilog: VI
Garantovani
nivo zvučne snage(L
WA
):
97 dB
Izmereni
nivo zvučne snage(L
WA
):
96 dB
Imenovanotelo: Intertek Testing Services
Shanghai Ltd,
No. 918 Pengqing Road
Huaqiao,
Kunshan,
Jiangsu, Kina
Broj: 0359
Lice ovlašćeno za dokumentaciju:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
76 | RS www.scheppach.com
İçindekiler
1 Giriş.................................................................... 78
2 Amacına uygun kullanım.................................... 78
3 Ürün açıklaması (Res. 1-9) ................................ 78
4 Teslimat kapsamı (Res.1, 2) ............................. 78
5 Ambalajdan çıkarma .......................................... 78
6 Teknik veriler...................................................... 79
7 Güvenlik uyarıları ............................................... 79
8 Montaj ................................................................ 82
9 İşletime almadan önce ....................................... 83
10 Kullanım ............................................................. 83
11 Elektrik bağlantısı............................................... 84
12 Temizlik ve bakım .............................................. 84
13 Depolama ve taşıma .......................................... 85
14 Onarım ve yedek parça siparişi.......................... 85
15 Bertaraf ve geri dönüşüm................................... 86
16 Arıza giderme..................................................... 86
17 AB uygunluk beyanı ........................................... 87
18 Patlatılmış çizim ................................................. 88
Ürün üzerindeki sembollerin
açıklaması
Bu kılavuzda kullanılan semboller ile olası riskler konu-
sunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik
sembolleri ve bu sembolleri tamamlayan açıklamalar ek-
siksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi i-
çin yeterli değildir ve kazalardan korunmaya yönelik alın-
ması gereken doğru tedbirlerin yerine geçmez.
Dikkat! Ürüne takılmış güvenlik işaretlerine
ve uyarılarına uyulmaması ve güvenlik ve
çalıştırma talimatlarına uyulmaması ciddi ya-
ralanmalara ve hatta ölüme neden olabilir.
İşletime almadan önce işletim kılavuzunu ve
güvenlik uyarılarını okuyun ve bunları dikka-
te alın!
İşletime almadan önce işletim kılavuzunu ve
güvenlik uyarılarını okuyun ve bunları dikka-
te alın!
Bir koruyucu gözlük kullanın.
Bir koruyucu kulaklık kullanın.
Toz oluşan ortamlarda solunum maskesi ta-
kın!
Dikkat sıcak yüzey - yanma tehlikesi.
Elektrik gerilimine karşı uyarı.
Uyarı! Cihaz otomatik bir başlatma kuman-
dası ile donatılmıştır. Üçüncü şahısları ürü-
nün çalışma alanından uzak tutun!
Ürünü yağmura maruz bırakmayın. Ürün sa-
dece kuru ortam koşulları altında yerleştirile-
bilir, depolanabilir ve işletilebilir.
Basınç regülatörü.
Kompresörün hava emiş gücü
Basınç kabı hacmi
Beygir gücü (BG)
İşletim basıncı
Ürünün garanti edilen ses gücü seviyesi.
Ürün Avrupa'da geçerli yönetmeliklere uy-
gundur.
Ürün Sırbistan'daki geçerli yönetmeliklere
uygundur.
İşletim kılavuzundaki sinyal
kelimelerinin açıklaması
TEHLİKE
Kaçınılmadığı takdirde ölüm veya ciddi yara-
lanmayla sonuçlanacak yakın tehlikeli bir du-
rumu gösteren sinyal kelimesi.
UYARI
Kaçınılmadığı takdirde ölümle veya ciddi ya-
ralanmayla sonuçlanabilecek potansiyel ola-
rak tehlikeli bir durumu gösteren işaret söz-
cüğü.
İKAZ
Kaçınılmadığı takdirde hafif veya orta derece-
de yaralanmayla sonuçlanabilecek potansiyel
olarak tehlikeli bir durumu gösteren işaret
sözcüğü.
TR | 77www.scheppach.com
DİKKAT
Kaçınılmadığı takdirde ürüne veya mala/mül-
ke zarar verebilecek potansiyel olarak tehli-
keli bir durumu belirten sinyal sözcüğü.
1 Giriş
Üretici:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
İthalatçı:
Ankara Civata Hırdavat Bağlantı Elemanları İthalat
İhracat Sanayi ve Ticaret A.Ş.
Macun Mahallesi 250. Cadde No:26
Yenimahalle/Ankara/Türkiye
Bilgi:
Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uya-
rınca ürün üzerinde veya ürünün kullanımına bağlı olarak
aşağıdaki nedenlerden ötürü oluşan hasarlar için sorum-
luluk kabul etmemektedir:
• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan
onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek
parçaların kullanılması
• Amacına aykırı kullanım
• Ulusal elektrik düzenlemelerine ve yönetmeliklerine u-
yulmamasından dolayı elektrik tesisinin arızalanması.
Dikkate almanız gerekenler:
İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine
uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrı-
ca geçerli ulusal talimatları da dikkate alın. Kullanmadan
önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun
ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu
muhafaza edin ve ürünü devrederken birlikte verin.
2 Amacına uygun kullanım
Kompresör, yakl. 180 l/dak ile işletilebilen, basınçlı hava i-
le çalıştırılan aletler (örn. lastik şişirici, temizlik tabancası
ve boyama tabancası) için basınçlı hava üretmeye yara-
maktadır. Sınırlı hava sevk miktarı nedeniyle çok yüksek
hava tüketimi olan aletlerin (örn. titreşimli zımpara maki-
nesi, çubuklu zımpara ve darbeli anahtar) çalıştırılması
mümkün değildir.
Kompresör sadece kuru ve havalandırması iyi kapalı or-
tamlarda işletilebilir.
Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bu-
nun dışındaki her kullanım amacına uygun olmayan kulla-
nım olarak kabul edilir. Bunun sonucu ortaya çıkan her
tün hasardan ya da yaralanmalarda operatör sorumludur,
üretici değil.
Amacına uygun kullanıma, güvenlik uyarılarının, montaj
kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının
dikkate alınması da dahildir.
Ürünün kullanımında ve bakımında görev alan kişiler, ü-
rün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili
eğitim almış olmalıdır.
Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran
hasarlar üreticinin sorumluluğunda değildir.
Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-
suarları ile kullanılabilir.
Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da
teknik verilerde belirtilen ölçülere uyulmalıdır.
Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel
kullanım için tasarlanmadığını dikkate alın. Ürün ticari, za-
naatkar ya da endüstri işletmelerinde ya da eş değer ey-
lemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.
3 Ürün açıklaması (Res. 1-9)
1. Açma/Kapama şalteri
2. Taşıma tutamağı
2a. Cıvata
2b. Tutucu
3. Basınç regülatörü
3a. Manometre
4. Hızlı bağlantı elemanı
5. Emniyet valfi
5a. Boşaltma somunu
6. Basınç kabı
6a. Tahliye tapası
(Yoğuşma suyu)
7. Ayak
7a. Cıvata
7b. Pul (büyük)
7c. Pul (küçük)
7d. Yaylı pul
7e. Somun
8. Basınçlı hava aksesuar seti 13 parçalı.*
(gösterilmemiş)
* = Teslimat kapsamına dahil olmayabilir!
4 Teslimat kapsamı (Res.1, 2)
Poz. Adet Tanım
2a. 4 x Cıvata
7. 3 x Ayak
7a. 3 x Cıvata
7b. 3 x Pul (büyük)
7c. 3 x Pul (küçük)
7d. 3 x Yaylı pul
7e. 3 x Somun
8. 1 x Basınçlı hava aksesuar seti 13 parçalı.*
(gösterilmemiş)
1 x Kompresör
1 x İşletim kılavuzu
* = Teslimat kapsamına dahil olmayabilir!
5 Ambalajdan çıkarma
UYARI
Ürün ve ambalaj malzemeleri, çocuklar için uygun
değildir!
Çocuklar; plastik torbalar, folyolar ve küçük parça-
lar ile oynamamalıdır! Yutma ve boğulma tehlikesi
söz konusudur!
• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
78 | TR www.scheppach.com
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini
çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulun-
madığını kontrol edin. Olası hasarları, ürünü teslim e-
den taşıma şirketine derhal bildirin. Daha sonra yapı-
lan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar
saklayın.
• Kullanımdan önce işletim kılavuzunu okuyarak ürün
hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece oriji-
nal parçalar kullanın. Yedek parçalarını bayinizden te-
min edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün
tip ve yapım yılınız belirtin.
6 Teknik veriler
Anma gerilimi 230 V~/
50 Hz
Anma sarfiyat W (S1*)
W (S3** %25)
Rölanti devir sayıları 3750 min
-1
Basınç kabı hacmi yakl. 24 l
İşletim basıncı yakl. 10 bar
Teor. Emiş gücü yakl. 180 l/dak
1 bar'da etkin dağıtım performansı yakl. 85 l/dak
4 bar'da etkin dağıtım performansı yakl. 50 l/dak
7 bar'da etkin dağıtım performansı yakl. 35 l/dak
Koruma türü IP 20
Şebeke bağlantı hattının uzunluğu 2 m
Maks. kurulum yüksekliği
(deniz seviyesinin üzerinde)
1000 m
Ağırlık Yakl. 24,5 kg
Teknik değişiklik yapma hakkı saklıdır!
* S1 işletim türü (daimi işletim)
Ürün belirtilen güçte sürekli olarak çalıştırılabilir.
**S3 işletim türü (periyodik aralıklı işletim)
Çalışma, bir anma yükü ve duruş süresinden oluşur.
Çalışma süresi 10 dakikadır; bağıl devrede kalma süresi,
çalışma süresinin %25’idir.
UYARI
Gürültü, sağlığınızı son derece olumsuz etkileyebilir.
Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki in-
sanlar uygun koruyucu kulaklık takmalısınız.
Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit
edilmiştir.
Karakteristik ses değerleri
Ses basıncı seviyesi L
pA
73,3 dB
Ölçüm hatası K
pA
3,0 dB
Ölçülen ses gücü seviyesi L
wA
94 dB
Garanti edilen ses gücü seviyesi L
WA
97 dB
Ölçüm hatası K
wA
3,0 dB
Belirtilen ses emisyon değerleri, standart hale getirilmiş
bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli ale-
tin bir başkasıyla karşılaştırılması için kullanılabilir.
Belirtilen ses emisyon değerleri, ses yükünün önceden
öngörülmesi için de kullanılabilir.
UYARI
Ses emisyonları, elektrikli aletin kullanım türü
ve şekline ve kullanılan iş parçasının türüne
bağlı olarak, elektrikli aletin mevcut kullanımı
sırasında belirtilen değerlerden farklı olabilir.
Ses yükünü mümkün olduğunca düşük tutmaya çalışın.
Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-
da işletim çevriminin tüm oranları dikkate alınmalıdır
(örn. elektrikli aletin kapatıldığı ve açık olduğu ancak
yüksüz çalıştığı süreler).
7 Güvenlik uyarıları
Elektrikli aletler için genel güvenlik uyarıları
UYARI
Bu elektrikli alet üzerinde bulunan tüm gü-
venlik uyarılarını, talimatları, resimleri ve tek-
nik verileri okuyun.
Takip eden talimatların dikkate alınmaması elektrik
çarpmasına, yangına ve/veya ağır yaralanmalara yol a-
çabilir.
Daha sonra başvurmak üzere tüm güvenlik
açıklamalarını ve talimatlarını saklayın.
Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, e-
lektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya
akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri
kapsamaktadır.
1) Çalışma yeri güvenliği
a) Çalışma alanınızı temiz tutun ve yeterince aydınla-
tın. Düzensizlik veya aydınlatılmamış çalışma yerleri
kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların
mevcut olduğu patlayıcı ortamlarda çalışmayın. E-
lektrikli aletler, toz veya buharları tutuşturabilecek kı-
vılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insan-
ları aletten uzak tutun. Dikkatinizin dağılması duru-
munda elektrikli alet üzerindeki kontrolünüzü yitirebilir-
siniz.
2) Elektriksel güvenlik
a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır.
Fiş kesinlikle değiştirilmemelidir. Topraklamalı e-
lektrikli aletler ile birlikte kesinlikle adaptör fişler
kullanmayın. Değiştirilmemiş fişler ve uygun prizler,
elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklan-
mış yüzeylere vücudunuzun temas etmesinden ka-
çının. Vücudunuz topraklandığı takdirde ciddi elektrik
çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koru-
yun. Suyun elektrikli alete girmesi, elektrik çarpma ris-
kini yükseltir.
TR | 79www.scheppach.com
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak
veya fişi prizden çekmek gibi amacı dışında işler i-
çin kullanmayın. Bağlantı kablosunu ısı, yağ, kes-
kin kenarlar veya hareketli parçalarından uzak tu-
tun. Hasarlı veya dolanmış güç kabloları, elektrik
çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-
çık havaya uygun uzatma kabloları kullanın. Açık
havaya uygun uzatma kablosu kullanılması elektrik
çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu
olduğunda, kaçak akım rölesi kullanın. Kaçak akım
rölesi kullanılması elektrik çarpma riskini azaltır.
3) İnsanların güvenliği
a) Dikkatli olun, ne yaptığınıza dikkat edin ve elekt-
rikli alet ile çalışırken mantıklı hareket edin. Yor-
gunsanız veya uyuşturucu, alkol veya ilaç etkisi
altındaysanız elektrikli aleti kullanmayın. Elektrikli
aleti kullanırken bir anlık dikkatsizlik ciddi yaralanma-
lara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu
gözlük takın. Elektrikli aletin türüne ve kullanımına
göre toz maskesi, kaymayı önleyici eldivenler, baret
veya koruyucu kulaklık gibi kişisel koruyucu donanım
kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletime girmesini önleyin. E-
lektrikli aleti elektrik beslemesine ve/veya aküye
bağlamadan, aleti tutmadan veya taşımadan önce
aletin kapalı olduğundan emin olun. Elektrikli aleti
taşırken parmağınız şalter üzerinde olursa veya elekt-
rikli aleti açık haldeyken elektrik beslemesine bağladı-
ğınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini
veya cıvata anahtarlarını ortadan kaldırın. Elektrikli
aletin dönen bir parçasında bulunan alet veya anah-
tarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli
bir duruş sağlayın ve her daim dengede durun. Bu
şekilde elektrikli aleti beklenmeyen durumlarda daha i-
yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar
kullanmayın. Saçlarınızı ve kıyafetinizi hareketli
parçalardan uzak tutun. Bol kıyafetler, takılar veya
uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği tak-
dirde, bunlar bağlanmalı ve doğru kullanılmalıdır.
Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile
güvenliği elden bırakmayın ve elektrikli aletin gü-
venlik kurallarını ihmal etmeyin. Dikkatsizlik nede-
niyle saniyeler içerisinde ağır yaralanmalar meydana
gelebilir.
4) Elektrikli aletin kullanımı ve alet ile
çalışma
a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uy-
gun elektrikli aleti kullanın. Uygun elektrikli alet ile,
belirtilen güç aralığında daha iyi ve daha güvenli şekil-
de çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açı-
lıp kapatılamayan elektrikli alet tehlikelidir ve onarıl-
ması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçaları-
nı değiştirmeden veya elektrikli aleti rafa kaldırma-
dan önce fişi prizden çekin ve/veya çıkarılabilir a-
küyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla ça-
lıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişe-
meyeceği şekilde muhafaza edin. Elektrikli aletin
kullanımını bilmeyen veya bu talimatları okumamış
kişilere aleti kullandırtmayın. Elektrikli aletler, bilgi-
siz kişiler kullandığı takdirde tehlikelidir.
e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı-
mını özenli şekilde yapın. Hareketli parçaların so-
runsuz bir şekilde çalışıp çalışmadığını ve sıkış-
madığını, elektrikli aletin fonksiyonu zarar görme-
yecek şekilde parçaların kırılmış veya hasar gör-
müş olup olmadığını kontrol edin. Elektrikli aleti
kullanmadan önce hasar görmüş parçaların onarıl-
masını sağlayın. Birçok kazanın sebebi, bakımı iyi
yapılmamış elektrikli aletlerdir.
f) Kesici takımların her zaman keskin ve temiz olma-
sını sağlayın. Bakımı düzenli yapılan keskin ağızlı
kesme takımları daha az sıkışır ve kontrol edilmesi
daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer
aletleri bu talimatlara uygun şekilde kullanın. Kul-
lanımda çalışma koşullarını ve uygulanacak işlemi
dikkate alın. Elektrikli aletler öngörülen uygulamalar
haricinde kullanıldığı takdirde tehlikeli durumlar mey-
dana gelebilir.
h) Tutma yerlerini ve tutma yüzeylerinin her zaman
kuru, temiz ve yağ ve gresten arındırılmış olmasını
sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-
lektrikli aletin güvenli kullanımını ve öngörülemeyen
durumlarda kontrol edilebilmesini engeller.
5) Servis
a) Elektrikli aletin sadece gerekli yeterliliğe sahip uz-
man personel tarafından ve sadece orijinal yedek
parçalarla onarılmasını sağlayın. Bu şekilde elekt-
rikli aletin güvenliğinin korunmasını sağlarsınız.
Kompresörler için güvenlik talimatları
DİKKAT
Bu kompresörün kullanımı sırasında elektrik çarpması-
na, yaralanma ve yangın tehlikesine karşı korunma sağ-
lamak için aşağıda belirtilen temel güvenlik tedbirleri
dikkate alınmalıdır. Ürünü kullanmadan önce bu bilgileri
okuyun ve dikkate alın.
Güvenli çalışma
1. Takımların temizliğini ve bakımını özenle yapın
– Daha iyi ve güvenli çalışmak için kompresörünüzü
temiz tutun.
– Bakım talimatlarına uyun.
– Düzenli olarak elektrik aletin kablosunu kontrol e-
din ve hasarlı olması durumunda kablonun yetkin
bir uzman tarafından yenilenmesini sağlayın.
– Uzatma kablolarını düzenli olarak kontrol edin ve
hasarlı olması durumunda değiştirin.
2. Elektrik fişini elektrik prizinden ayırın
80 | TR www.scheppach.com
– Elektrikli alet kullanılmayacağı zaman, bakım ön-
cesi ve örneğin testere bıçağı, matkap, freze gibi
takımların değiştirilmesi sırasında.
3. Elektrikli aleti olası hasarlara yönelik kontrol edin.
– Elektrikli alet kullanılmaya devam edilmeden önce,
koruma tertibatları veya hafif hasarlı parçalar ku-
sursuz ve talimatlara uygun çalışma şekline yöne-
lik muayene ve kontrol edilmelidir.
– Hareketli parçaların kusursuz işlediğini ve sıkışma-
dığını ya da parçaların hasarlı olup olmadığını
kontrol edin. Elektrikli aletin kusursuz işletiminin
sağlanması için tüm parçalar doğru takılı ve tüm
koşullar yerine getiriliyor olmalıdır.
– Hasarlı koruma tertibatları ve parçalar, kullanım kı-
lavuzunda farklı bir bilgi verilmediği sürece yetkili
uzman atölye tarafından onarılmalıdır veya değişti-
rilmelidir.
– Hatalı veya hasarlı bağlantı kabloları kullanmayın.
DİKKAT
Kendi güvenliğiniz için sadece kullanım kılavuzunda be-
lirtilmiş veya üreticisi tarafından önerilmiş veya belirtil-
miş aksesuarlar ve ek cihazlar kullanın. Kullanım tali-
matı veya katalog içerisinde önerilen aletler ve aksesu-
arlardan farklı alet ve aksesuar kullanımı, sizin için ya-
ralanma tehlikesi teşkil edebilir.
4. Bağlantı hattının değiştirilmesi
– Bağlantı hattı hasar görürse, tehlikelerin önlenme-
si için üretici veya elektrik uzmanı tarafından de-
ğiştirilmelidir. Elektrik çarpması nedeniyle tehlike.
5. İnşaat işletiminde yolda sürülebilir kompresörler
– Tüm hortum ve vanaların, kompresör için izin veri-
len en yüksek çalışma basıncı için uygun olmasına
dikkat edin.
6. Kurulum yeri
– Kompresörü sadece düz yüzeyde kurun.
7. 7 bar değerini geçen basınçlarda, besleme hortumları-
nın örn. çelik halat gibi bir güvenlik kablosu ile donatıl-
ması önerilir.
8. Bükülme noktalarının oluşmasını önlemek için esnek
hortum bağlantıları kullanarak hat sistemine aşırı yük-
lenilmesini önleyin.
İlave güvenlik uyarıları
İlgili basınçlı hava aletlerinin / basınçlı hava ek
cihazlarının kullanım kılavuzlarını dikkate alın!
Ayrıca aşağıdaki genel bilgiler dikkate alınmalıdır.
Basınçlı hava ve hava tabancası ile çalışmaya
ilişkin güvenlik uyarıları
• Ürüne yeterli mesafe, min. 2,50 m olmasına dikkat e-
din ve basınçlı hava aletlerini / basınçlı hava ek cihaz-
larını işletim sırasında kompresörden uzak tutun.
• Kompresör pompası ve hatlar işletim sırasında yüksek
sıcaklıklara ulaşmaktadır. Temas edilmesi durumunda
yanmalar meydana gelir.
• Kompresör tarafından emilen hava kompresör pompa-
sının içinde yangın veya patlamalara neden olabilen
katkı maddelerden korunmalıdır.
• Hortum bağlantısı çözüldüğüne, hortumun bağlantı
parçası, elle tutulmalıdır. Böylece geri yaylanan hor-
tumdan kaynaklanan yaralanmaları önleyebilirsiniz.
• Basınçlı hava tabancası ile yapılan çalışmalarda koru-
yucu gözlük ve koruyucu solunum maskesi kullanın.
Tozlar sağlığa zararlıdır! Yabancı cisimler ve fırlatılan
parçalar kolayca yaralanmalar meydana gelebilir.
TEHLİKE
Yaralanma tehlikesi!
Hava tabancasını kişilere tutmayın veya vücuttaki giysi-
leri temizlemeyin.
Enjeksiyon ve püskürtme ek cihazlarının (örn.
boya enjeksiyonu) kullanımında güvenlik
bilgileri
• Dolum işleminde hiçbir sıvının kompresör ile temas et-
memesi için püskürtme ek cihazını kompresörden u-
zak tutun.
• Püskürtme ek cihazları (örn. boya enjeksiyonu) ile ke-
sinlikle kompresör yönünde püskürtme yapmayın.
Nem, elektriksel tehlikelere neden olabilir!
TEHLİKE
Patlama tehlikesi!
55° C değerinden düşük parlama noktasına sahip boya-
lar veya çözücü maddeler ile çalışmayın.
TEHLİKE
Patlama tehlikesi!
Boya ve çözücü maddeleri ısıtmayın.
• Sağlığa zararlı sıvıların işlenmesi durumunda koruma
amaçlı filtre cihazları (yüz maskeleri) gereklidir. Ayrıca
bu malzemelerin üreticileri tarafından verilen koruyucu
önlemleri de dikkate alın.
• İşlenmiş malzemelerin ambalajında yer alan ve tehli-
keli maddelere ilişkin veriler ve işaretler dikkate alın-
malıdır. Gerekirse en önleyici tedbirler alınmalıdır, ö-
zellikle uygun kıyafet ve maskeler kullanılmalıdır.
TEHLİKE
Patlama tehlikesi!
Püskürtme işlemi sırasında ve çalışma alanında sigara
içilmesi yasaktır.
Boya buharları da kolayca yanabilir.
• Yangın yerleri, açık ışıklar veya kıvılcım üreten ürünler
mevcut olmamalı veya işletilmemelidir.
• Yiyecek ve içecekleri çalışma odasında saklamayın
veya tüketmeyin. Boya buharları sağlığa zararlıdır.
• Çalışma odası 30 m³ alanından büyük olmalı ve püs-
kürtme ile kurutma sırasında yeterli hava akışı mevcut
olmalıdır.
• Rüzgara karşı püskürtmeyin. Yanıcı veya tehlikeli
maddelerin püskürtülmesinde genel olarak yerel poli-
sin direktifleri dikkate alınmalıdır.
• PVC basınç hortumu ile bağlantılı olarak beyaz alkol,
bütil alkol ve metilen klorür gibi maddeler işlemeyin.
Bu maddeler basınç hortumuna zarar verir.
TR | 81www.scheppach.com
• Çalışma alanı doğrudan çalışma aracı ile temas etme-
yecek şekilde kompresörden ayrılmış olmalıdır.
Basınç kaplarının işletilmesi
• Basınç kabı işleten kişi, basınç kabını usulüne uygun
durumda olmasını ve işletilmesini sağlamalı, denetle-
meli, gerekli servis ve bakım çalışmalarını geciktirme-
den yaptırmalı ve gerekirse gerekli güvenlik önlemleri-
ni almaktan sorumludur.
• Denetleyici kurum münferit durumlarda gerekli denet-
leyici tedbirler talep edebilir.
• Basınç kabı, kusurlu olması, çalışanlar veya üçüncü
kişiler için tehlike teşkil etmesi durumunda çalıştırılma-
malıdır.
• Her işletim öncesinde basınç kabını pas ve hasara da-
ir kontrol edin. Kompresör, hasarlı veya paslı basınç
kabı ile işletilmemelidir. Hasarların tespit edilmesi du-
rumunda lütfen müşteri hizmetleri servisine başvurun.
Tüm güvenlik açıklamalarını ve talimatlarını iyi
saklayın!
7.1 Ürüne özel güvenlik talimatları
DİKKAT
Bu kompresörün kullanımı sırasında elektrik çarpması-
na, yaralanma ve yangın tehlikesine karşı korunma sağ-
lamak için aşağıda belirtilen temel güvenlik tedbirleri
dikkate alınmalıdır. Ürünü kullanmadan önce bu bilgileri
okuyun ve dikkate alın.
UYARI
Ürün potansiyel olarak patlayıcı ortamlarda kullanılmak
üzere tasarlanmamıştır. Bu tür ortamlarda kullanıma
yalnızca güvenliği sağlamak için uygun ek önlemler a-
lındığı takdirde izin verilir. Ürünü potansiyel olarak pat-
layıcı bir ortamda kullanmadan önce lütfen bir uzmana
veya ilgili yönetmeliklere danışın.
• Ürün, fiziksel, duyusal veya zihinsel yetenekleri azal-
mış veya deneyim ve bilgi eksikliği olan kişiler (çocuk-
lar dahil) tarafından kullanılmamalıdır.
• Temizlik ve kullanıcı bakımı çocuklar tarafından yapıl-
mamalıdır.
• Ürünü yağmur veya nemden uzak tutun. Ürünün içine
su girmesi elektrik çarpması riskini artırır.
• Ürünü +5°C'nin altındaki sıcaklıklarda kullanmaktan
kaçının.
• Ürünü gözetimsiz bırakmayın.
İKAZ
Ürünü sadece kısa bir süre için çalıştırın. Uzun süreli,
kesintisiz 10 dakikadan fazla çalışma ürünü aşırı ısıtır.
Ürünü hemen kapatın ve en az 10 dakika soğumasını
bekleyin
TEHLİKE
Yaralanma tehlikesi!
Şişirilecek nesneleri öngörülen basıncın üzerinde şişir-
meyin. Bunlar patlayabilir ve yaralanmaya ve/veya mad-
di hasara neden olabilir.
• Kompresörün izin verilen güç aralığını aşmayın. Kam-
yon, traktör veya diğer büyük lastikleri şişirmeyin.
• Potansiyel olarak yanıcı veya patlayıcı olan veya ola-
bilecek malzemeleri işlemeyin.
• Ürünü asla başka bir amaç için kullanmayın.
• Ürünü daima temiz, kuru ve yağdan ya da yağlama g-
reslerinden arınmış olarak tutun. Her kullanımdan
sonra ve depolamadan önce tozu temizleyin.
• Ürünü temizlemek için asla benzin veya diğer yanıcı
sıvılar kullanmayın! Üründe kalan buharlar kıvılcımlar-
la tutuşabilir ve ürünün patlamasına neden olabilir.
• Daima dikkatli olun! Her zaman ne yaptığınıza dik-
kat edin ve her zaman mantıklı bir şekilde ilerleyin.
Konsantre olamıyorsanız veya kendinizi iyi hissetmi-
yorsanız ürünü asla kullanmayın.
• Bükülme noktalarının oluşmasını önlemek için esnek
hortum bağlantıları kullanarak hat sistemine aşırı yük-
lenilmesini önleyin.
• 7 bar değerini geçen basınçlarda, besleme hortumları-
nın örn. çelik halat gibi bir güvenlik kablosu ile donatıl-
ması önerilir.
• Ürünün sıcak bileşenlerine dokunmayın!
• Tüm hortum ve vanaların, kompresör için izin verilen
en yüksek çalışma basıncı için uygun olmasına dikkat
edin.
Artık riskler
Ürün, en son teknolojiye göre ve geçerli güvenlik
kuralları dikkate alınarak üretilmiştir. Ancak yine de
çalışma sırasında artık riskler oluşabilir.
• Usulüne uygun olmayan elektrik bağlantı kablolarının
kullanılması halinde akım nedeniyle sağlık riski söz
konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen
artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun
kullanım bölümleri ve işletim kılavuzunun tamamı dik-
kate alındığında en aza indirgenebilir.
• Ürünün istem dışı devreye alınmasından kaçının.
• Ürün çalıştığında ellerinizi çalışma alanından uzak tu-
tun.
• Kullanım kılavuzunda belirtilen bakım ve güvenlik uya-
rılarına uyun.
UYARI
Bu elektrikli alet, çalışması sırasında elektromanyetik a-
lan oluşturuyor. Bu elektromanyetik alan, belirli durum-
larda aktif veya pasif tıbbi implantları olumsuz etkileye-
bilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak a-
macıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kul-
lanmadan önce doktora veya tıbbi implant üreticisine
danışmalarını öneriyoruz.
8 Montaj
DİKKAT
İşletime almadan önce ürünü mutlaka komple mon-
te edin!
82 | TR www.scheppach.com
UYARI
Yaralanma tehlikesi!
Elektrik fişini prize sadece ürün kullanıma hazır oldu-
ğunda takın.
Gerekli takım:
• 2x açık ağızlı anahtar/lokma anahtar SW 13 mm*
• Alyan anahtarı 5 mm*
* = Teslimat kapsamına dahil olmayabilir!
8.1 Ayağın (7) montajı (res.3)
1. Ürünü düz bir yüzeye koyun.
2. Ayakları (7) taban çerçevesinde bunun için öngörülen
montaj deliğine yerleştirin.
3. Ayakları (7), her biri bir cıvata (7a) ve bir pul (büyük)
(7b) ile taban çerçevesine monte edin ve bunları bir
pul (küçük) (7c), bir yaylı rondela (7d) ve bir somun
(7e) ile sabitleyin.
İki adet açık ağız anahtar/lokma anahtar seti SW13
kullanın.
4. Ürünü düz ve pürüzsüz bir yüzeye yerleştirin.
8.2 Taşıma tutamağının (2) monte
edilmesi (Res. 4)
1. Taşıma tutamağını (2) basınç kabındaki (6) montaj
deliklerine takın.
2. Taşıma tutamağını (2) ikişer cıvata (2a) ile her iki ta-
raftan sabitleyin ve elle sıkın.
5 mm bir içten altı köşe cıvata kullanın.
8.3 Tutucuların (2b) montajı (Res. 5)
1. Tutucuları (2b) taşıma tutamağındaki (2) sol ve sağ
montaj deliklerine vidalayın.
2. Tutucuların (2b) dönmesini önlemek için somunları ta-
şıma tutamağına (2) karşı kontra yaparak sıkın.
9 İşletime almadan önce
UYARI
Yaralanma tehlikesi!
Elektrik fişini prize sadece ürün kullanıma hazır oldu-
ğunda takın.
UYARI
Üründe değişiklik yapmadan önce elektrik fişini dai-
ma çekin.
İKAZ
Uygun olmayan uzatma kabloları tehlikeli olabilir. Elekt-
rik çarpması nedeniyle kişisel yaralanma riski vardır.
Genel uyarılar
• Dikkatli olun. Uygulama ve olası kısıtlamaların yanı sı-
ra özel potansiyel tehlikeler hakkında da bilgi edinin.
• Ürünü bağlamadan önce tip etiketi üzerindeki verilerin
şebeke verileri ile aynı olduğundan emin olun.
• Yeterince bilgilendirilmemiş operatörler, yanlış kulla-
nım nedeniyle kendilerini ve başkalarını tehlikeye ata-
bilir. Operatör üçüncü şahıslara karşı sorumludur.
• Ürünü düzenli olarak hasara karşı kontrol edin.
• Ürünün kurulumu tüketicinin yakınında yapılmalıdır.
• Uzun hava hatları ve besleme hatları (uzatma kablola-
rı) kullanılmamalıdır.
• Emme havasının kuru ve tozsuz olmasına dikkat edin.
• Ürünü nemli veya ıslak odalarda kurmayın.
• Ürün sadece uygun odalarda çalıştırılabilir (iyi hava-
landırılmış, ortam sıcaklığı +5 °C ila 40 °C). Odada
toz, asit, buhar, patlayıcı ve yanıcı gazlar bulunmama-
lıdır.
• Ürün kuru odalarda kullanım için uygundur. Püskürt-
me suyu ile çalışılan alanlarda kullanımı yasaktır.
• Ürün açık havadaki kuru ortam koşullarında çok kısa
bir süre işletilebilir.
• Ürün her zaman kuru olmalı ve çalışma sonrasında a-
çık havada kalmamalıdır.
9.1 Şebeke bağlantısı
• Ürün emniyet tapalı şebeke hattı ile donatılıdır. Bu
emniyet tapası her 230V ~ 50 Hz arası ve 16 A ile em-
niyete alınmış olan her koruyucu temas prizine takıla-
bilir.
• İşletime alma işleminden önce, şebeke geriliminin işle-
tim gerilimi ve veri levhasındaki ürün gücü ile uyuştu-
ğundan emin olun.
• Uzun besleme hatları, uzatma kabloları, kablo tambur-
ları vs. gerilimin düşmesine neden olur ve motorun ça-
lışmaya başlamasını engelleyebilir.
• +5°C altındaki düşük sıcaklıklarda, motorun çalışmaya
başlaması, zor olabilir.
10 Kullanım
10.1 Açma ve kapatma şalteri (1) (res.6)
Açma
1. Elektrik fişini uygun şekilde sigortalanmış bir elektrik
prizine takın.
2. Açma/kapatma şalterini (1) I konumuna getirerek ürü-
nü açın.
Kapatma
1. Açma/kapatma şalterini (1) 0 konumuna getirerek ürü-
nü kapatın.
10.2 Basıncın ayarlanması (Res.7)
1. Basınç regülatörü(3) ile basınç, manometrede(3a) a-
yarlanır.
2. Ayarlanan basınç, hızlı kaplinde (4) görülebilir.
10.3 Basınçlı hava hortumunun*
takılması (Res.7)
Basınçlı hava hortumunun* basınçlı hava hortumunu* hız-
lı kaplin bağlantılarına (4) takın. Ardından basınçlı hava a-
letini* basınçlı hava hortumunun* hızlı bağlantı elemanı-
na* bağlayın.
* = Teslimat kapsamına dahil olmayabilir!
TR | 83www.scheppach.com
11 Elektrik bağlantısı
Takılı elektro motor işletime hazır bir şekilde bağlıdır.
Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müş-
teri tarafından yapılan şebeke bağlantısı ya da kullanı-
lan uzatma hattı bu talimatlara uygun olmalıdır.
Enjeksiyon ve püskürtme ek cihazları ile yapılan çalışma-
larda ve açık havadaki geçici kullanım durumunda cihaz
mutlaka 30 mA'lık ya da daha az bir devreye girme akımı-
na sahip hatalı akım koruma şalteri üzerinden bağlan-
malıdır.
11.1 Hasarlı elektrik bağlantı kabloları
Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları
oluşur.
Bunun olası nedenleri:
• Bağlantı kabloları pencere veya kapı boşluklarından
geçirildiğinde basınç noktaları,
• Bağlantı kablosunun yanlış sabitlenmesi veya yönlen-
dirilmesi nedeniyle bükülmeler,
• Bağlantı kablosu üzerinden seyahat ederek arayüzler,
• Duvar prizinin zorla çekilmesi nedeniyle izolasyon ha-
sarı,
• İzolasyonun eskimesine bağlı çatlaklar.
Bu tür arızalı elektrik bağlantı kabloları kullanılmamalıdır
ve yalıtım hasarı nedeniyle hayati tehlike oluşturur.
Elektrik bağlantı kablolarında düzenli olarak hasar kontro-
lü yapın. Kontrol sırasında bağlantı kablosunun şebekeye
bağlı olmamasına dikkat edin.
Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmelik-
lerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı
kabloları kullanın.
Bağlantı kablosunda tip kodu baskısının bulunması zorun-
ludur.
Hasarlı veya arızalı şebeke bağlantı kablolarının
değiştirilmesi için güvenlik talimatları
Bağlantı türü Y
Şebeke bağlantısı hattının değiştirilmesi gereken durum-
da, güvenliği sağlamak için bunlar üretici veya temsilcisi
tarafından gerçekleştirilmelidir.
11.2 Önemli uyarılar
Motor aşırı yüklenme olduğunda kendiliğinden kapanır.
Motor soğuma süresinden (zamana göre farklı) sonra tek-
rar çalışır.
11.3 Alternatif akımlı motor
Elektrik donanımındaki bağlantı ve onarım çalışmaları sa-
dece bir uzman elektrik personeli tarafından yapılabilir.
• Şebeke geriliminin ürün tip etiketinde belirtilen gerilim
ile aynı olmasına dikkat edin.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare
kesitli olmalıdır.
12 Temizlik ve bakım
UYARI
Bu kullanma kılavuzunda açıklanmayan ona-
rım ve bakım işlerinin uzman bir atölye tara-
fından yapılmasını sağlayın. Sadece orijinal
yedek parçalar kullanın.
UYARI
Yanlış bakım veya temizlik çalışmaları yara-
lanmalara neden olabilir!
UYARI
Temizlik, onarım ve bakım çalışmaları sırasında ü-
rün beklenmedik şekilde çalışabilir ve yaralanmala-
ra ve yanıklara neden olabilir.
– Ürünü kapatın.
– Elektrik fişini çekin.
– Ürünün soğumasını bekleyin.
– Kompresörü basınçsız hale getirin.
Bilgi:
Kompresördeki basıncı, kompresörü kapatarak ve örn. bir
basınçlı hava aletini veya temizlik tabancasını boşta çalış-
tırarak, basınç kabında kalan basınçlı havayı kullanarak
boşaltın.
12.1 Temizlik
• Koruma tertibatlarını, hava deliklerini ve motor gövde-
sini tozdan ve kirden mümkün olduğu kadar temiz tu-
tun. Ürünü temiz bir bezle silin ya da düşük basınç du-
rumunda basınçlı hava ile üfleyin. Ürünü her kullanım
sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak
sabun ile temizleyin. Temizlik ya da çözelti maddesi
kullanmayın; bunlar ürünün plastik parçalarına zarar
verebilir. Ürünün içine su girmediğinden emin olun.
• Ürünü her kullanım sonrasında doğrudan temizlenme-
sini öneriyoruz.
• Hortum ve püskürtme aletleri temizlenmeden önce
kompresörden ayrılmalıdır. Kompresör, su, çözücüler
v.b. ile temizlenmemelidir.
12.2 Bakım
12.2.1 Emniyet valfi (5) (Res.8)
• Emniyet valfi, basınç kabının izin verilen en yüksek
basınç değerine ayarlanmıştır.
• Emniyet valfi ayarının değiştirilmesi veya boşaltma so-
munu ile boşaltma somunun başlığı arasındaki bağ-
lantı emniyetinin çıkarılması yasaktır.
• Emniyet valfinin gerektiğinde doğru şekilde çalışması-
nı sağlamak için her 30 çalışma saatinde bir, ancak
yılda en az üç kez çalıştırılması gerekir.
1. Emniyet valfi (5) çıkışını açmak için delikli boşaltma
somununu(5a) açmak amacıyla saat yönü tersine çe-
virin. Valf duyulur şekilde hava boşaltıyor.
2. Ardından boşaltma somununu (5a) tekrar saat dönme
yönünde çevirerek sıkıştırın.
84 | TR www.scheppach.com
12.2.2 Basınç kabının (6) bakımı (res.9)
DİKKAT
Basınç kabının uzun süreli dayanıklılığını sağlamak için,
yoğuşma suyu her çalışmadan sonra tahliye tapası açı-
larak boşaltılmalıdır.
DİKKAT
Basınç kabındaki yoğuşma suyu yağ kalıntıları içermek-
tedir. Yoğuşma suyunu çevre korumaya uygun şekilde
ilgili toplama yerinde imha edin.
1. Öncesinde kazan basıncını boşaltın (bkz. 13.2.1).
2. Boşaltma tapasını(6a) saat yönü tersinde çevirerek a-
çın (kompresörün alt tarafından cıvataya bakıldığın-
da).
3. Yoğuşma suyunu basınç kabından(6) boşaltmak için,
boşaltma tapası(6a) en alçak noktada olacak şekilde
hafif yana yatırılmalıdır.
4. Boşaltma tapasını (6a) tekrar kapatın (saat yönünde
çevirin). Her işletim öncesinde basınç kabını (6) pas
ve hasara dair kontrol edin.
5. Kompresör, hasarlı veya paslı basınç kabı(6) ile işle-
tilmemelidir. Hasarların tespit edilmesi durumunda lüt-
fen müşteri hizmetleri servisine başvurun.
13 Depolama ve taşıma
UYARI
Yaralanma ve yanma tehlikesi!
Ürün beklenmedik şekilde çalışabilir ve bundan dolayı
yaralanmaya neden olabilir.
– Tüm temizlik ve bakım çalışmalarından önce motoru
kapatın.
– Motorun soğumasını bekleyin.
– Elektrik fişini çekin.
– Kompresörü basınçsız hale getirin.
Bilgi:
Kompresördeki basıncı, kompresörü kapatarak ve örn. bir
basınçlı hava aletini veya temizlik tabancasını boşta çalış-
tırarak, basınç kabında kalan basınçlı havayı kullanarak
boşaltın.
• Basınçlı hava ciddi yaralanmalara sebep olabilir.
• Ürünü temizleyin ve hasar bakımından kontrol edin.
13.1 Taşıma (Res. 1)
• Hasar ve yaralanmaları önlemek için, ürün araçlarda
taşınırken devrilmeye ve kaymaya karşı emniyete a-
lınmalıdır.
• Ürünü, örneğin araçlarda taşıma sırasında çarpmala-
ra, darbelere ve şiddetli titreşimlere karşı koruyun.
• Ürünü taşımak için her zaman taşıma kolunu (2) kulla-
nın.
13.2 Depolama
Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan
ve çocukların erişemeyeceği bir yerde muhafaza edin.
Optimum saklama sıcaklığı 5 °C ile 30 ˚C arasındadır.
Ürünü orijinal ambalajında saklayın.
Toz ve ıslaklığa karşı korumak için ürünün üzerini kapa-
tın. İşletim kılavuzunu ürünün yanında saklayın.
DİKKAT
Elektrik fişini çekin, kompresörün ve bağlı tüm basınçlı
hava aletlerinin havasını boşaltın. Kompresörü, yetkisiz
kişiler tarafından çalıştırılmayacak bir yer bırakın.
DİKKAT
Ürünü sadece kuru ve yetkisiz kişilerin erişemeyeceği
ortamda muhafaza edin.
Devirmeyin, sadece ayakta muhafaza edin!
13.2.1 Aşırı basıncın tahliye edilmesi
Kompresördeki basıncı, kompresörü kapatarak ve örn. bir
basınçlı hava aletini veya temizlik tabancasını boşta çalış-
tırarak, basınç kabında kalan basınçlı havayı kullanarak
boşaltın.
14 Onarım ve yedek parça siparişi
Onarım veya bakım sonrasında tüm güvenlik ile ilgili par-
çaların takılı ve kusursuz durumda olmasını kontrol edin.
Yaralanmaya neden olabilecek parçalar başka kişiler ve-
ya çocukların erişemeyeceği yerde saklanmalıdır.
DİKKAT
Ürün Sorumluluğu Kanununa uyarınca uygun olmayan
onarım veya orijinal olmayan parça kullanımından kay-
naklanan hasarlardan sorumlu değiliz.
Müşteri hizmetlerine veya yetkili bir uzmana başvurun.
Bu aksesuar parçaları için de geçerlidir.
Yedek parçalar ve aksesuarları servis merkezimizden te-
min edebilirsiniz. Bunun için kapak sayfasındaki QR kodu-
nu tarayın.
Bağlantılar ve onarımlar
Elektrik donanımındaki bağlantı ve onarım çalışmaları sa-
dece bir uzman elektrik personeli tarafından yapılabilir.
14.1 Yedek parça siparişi
Yedek parça siparişinde şu bilgiler verilmelidir:
• Model tanımı
• Ürün numarası
• Tip etiketinin verileri
Yedek parçalar / Aksesuar
Basınçlı hava aksesuar seti 13 parçalı -
Ürün No.:
7906100710
Spiral hortum - Ürün No.: 7906100711
14.2 Servis bilgileri
Ürünün aşağıdaki parçalarının kullanıma veya doğal süre-
ce bağlı olarak aşınmaya tabi olduğu veya aşağıdaki par-
çaların sarf malzemeleri olarak gerekli olduğu dikkate a-
lınmalıdır.
Aşınma parçaları*: Hızlı bağlantı kaplini, basınçlı hava ak-
sesuar seti, spiral hortum
* = Teslimat kapsamına dahil olmayabilir!
TR | 85www.scheppach.com
15 Bertaraf ve geri dönüşüm
Ambalaj ile ilgili bilgiler
Ambalaj malzemeleri geri dönüştü-
rülebilir özelliktedir. Lütfen amba-
lajları çevreye uygun bir şekilde
tasfiye edin.
Elektrikli ve elektronik cihazların bertaraf edilmesine
yönelik bilgiler
Elektrikli ve elektronik eski cihazlar evsel atık-
lara ait değildir, ayrı olarak toplanmalı veya
tasfiye edilmelidir!
• Eski cihazda takılı olmayan eski bataryalar, verilme-
den önce tahrip edilmeden çıkarılmalıdır! Bunlar ba-
tarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıla-
rı, bunları kullandıktan sonra yasal olarak iade etmek-
le yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesin-
den son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve
elektronik cihazların ev çöpüne atılmayacağına işaret
eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere
ücretsiz olarak teslim edilebilir:
– Kamusal tasfiye veya toplama yerleri (örn. beledi-
ye şantiyeleri)
– Satıcıların bunları gönüllü olarak geri almak veya
sunmakla yükümlü olması koşuluyla, elektronik ci-
hazlara yönelik satış noktaları (sabit ve çevrim içi).
– Cihaz başına, kenar uzunluğu maksimum 25 santi-
metre olan yaklaşık üç eski elektronik cihazı, ön-
cesinde yeni bir cihaz satın almadan veya bölge-
nizdeki başka bir yetkili toplama yerine götürme-
den üreticiye ücretsiz olarak teslim edebilirsiniz.
– Üreticinin ve satıcının diğer ek iade alma koşulları-
nı ilgili müşteri hizmetlerinden öğrenebilirsiniz.
• Üretici tarafından özel bir eve yeni bir elektronik ciha-
zın teslim edilmesi durumunda, son kullanıcının talebi
üzerine eski elektronik cihazın ücretsiz olarak teslim
alınmasını sağlayabilir. Bu konu ile ilgili üreticinin
müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu
olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine
tabi olan cihazlar için geçerlidir. Avrupa Birliği dışında-
ki ülkelerde, elektronik ve elektrikli eski cihazların tas-
fiye işlemi için farklı düzenlemeler geçerli olabilir.
16 Arıza giderme
Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatıl-
maktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.
Arıza Olası sebep Yardım
Ürün çalışmıyor. Şebeke gerilimi yok. Kablo, elektrik fişi, sigorta ve prizi kontrol edin.
Şebeke gerilimi düşük. Çok uzun uzatma kabloları kullanmayın. Yeterli enine
kesitli uzatma kablosu kullanın.
Dış sıcaklık çok düşük. +5°C dış sıcaklığın altında çalıştırmayın.
Motor aşırı ısındı. Motoru soğumaya bırakın, gerekirse aşırı ısınma nede-
nini giderin.
Ürün çalışıyor, ancak basınç
yok.
Emniyet valfinde sızıntı var. Yerel servis merkezi ile irtibata geçin. Onarımları sade-
ce eğitilmiş personel tarafından yapılmasını sağlayın.
Contalar bozuk. Contaları kontrol edin, bozuk contaları yetkili serviste
değiştirtin.
Yoğuşma suyu için boşaltma
tapası sızdırıyor.
Cıvatayı elle sıkın. Cıvata üzerindeki contayı kontrol e-
din, gerekirse değiştirin.
Ürün çalışıyor, basınç manomet-
rede gösteriliyor ancak aletler
çalışmıyor
Hortum bağlantısında sızıntı
var.
Basınçlı hava hortumu ve aletleri kontrol edin, gerekir-
se değiştirin.
Hızlı kaplinde sızıntı var. Yerel servis merkezi ile irtibata geçin. Onarımları sade-
ce eğitilmiş personel tarafından yapılmasını sağlayın.
Basınç regülatöründe çok dü-
şük basınç ayarlı.
Basınç regülatörünü daha fazla açın.
86 | TR www.scheppach.com
17 AB uygunluk beyanı
Orijinal uygunluk beyanının çevirisi
Üretici:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Burada açıklanan ürünün geçerli yönetmeliklere ve stan-
dartlara uygun olduğunu tamamen kendi sorumluluğumuz
altında beyan ediyoruz.
Marka: SCHEPPACH
Ürün adı: Kompresör -
HC24V
Ürün no. 5906117901, 5906117903,
5906117904, 5906117905,
59061179969, 59061179977
AB yönetmeliği:
2014/30/AB, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/AT*, 2014/29/AB, 2014/68/AB,
* İşbu uygunluk beyanının düzenlendiği yukarıda adı ge-
çen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011
tarihli Konsey'in elektrik ve elektronik cihazlarda belirli
tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT
sayılı direktifini yerine getirmektedir.
Uygulanan standartlar:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021
Uygunluk değerlendirmesi prosedürü:
2000/14/AT_2005/88/AT - Ek: VI
Garanti edilen
ses gücü seviyesi (L
WA
):
97 dB
Ölçülen
ses gücü seviyesi (L
WA
):
96 dB
Onaylanmış kuruluş: Intertek Testing Services
Shanghai Ltd,
No. 918 Pengqing Road
Huaqiao,
Kunshan,
Jiangsu, Çin
Numara: 0359
Yetkili dokümantasyon temsilcisi:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 13.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
TR | 87www.scheppach.com
88 | www.scheppach.com
89www.scheppach.com
Notizen
90 www.scheppach.com
91www.scheppach.com
SCHEPPACH GMBH
Günzburger Str. 69
D-89335 Ichenhausen
Stand der Informationen · Status of the information · Последна редакция на информацията · Έκδοση των πληροφοριών · Stadiul
informaţiilor · Izdanje informacija · Bilgilerin güncelliği
Update: 04/2026 · Ident.-No.: 5906117901, 5906117903, 5906117904, 5906117905, 59061179969, 59061179977
