Made in P.R.C.
Art.Nr.
5906125901, 5906125903, 5906125904, 5906125905,
5906125907, 5906125908, 5906125984,59061259969,
59061399969, 59061649969
AusgabeNr.
5906125901_0003
Rev.Nr.
01/04/2026
HC51V
DE
Kompressor | Originalbetriebsanleitung ...... 4
GB
Compressor | Translation of the original
instructions .................................................. 18
FR
Compresseur | Traduction de la notice
originale....................................................... 29
IT
Compressore | Traduzione delle istruzioni per
l'uso originali................................................ 42
NL
compressor | Vertaling van de
oorspronkelijke gebruiksaanwijzing............. 54
ES
Compresor | Traducción del manual de
instrucciones original................................... 66
PT
Compressor | Tradução do manual original
.................................................................... 79
CZ
Kompresor | Překladem původního návodu k
používání..................................................... 92
SK
Kompresor | Preklad pôvodného návodu na
použitie ...................................................... 103
HU
Kompresszor | Az eredeti üzemeltetési
útmutató fordítása ..................................... 115
PL
Kompresor | Tłumaczeniem instrukcji
oryginalnej ................................................. 127
HR
Kompresor | Prijevod originalnih uputa.... 140
SI
Kompresor | Prevod izvirnih navodil ........ 151
EE
Kompressor | Algupärase kasutusjuhendi
tõlge........................................................... 162
LT
Kompresorius | Originalios instrukcijos
vertimas..................................................... 173
LV
Kompresors | Instrukciju tulkojumam no
oriģinālvalodas .......................................... 184
SE
Kompressor | Översättning av bruksanvisning
i original..................................................... 195
FI
Kompressori | Alkuperäisten ohjeiden
käännös..................................................... 206
DK
Kompressor | Oversættelse af den originale
brugsanvisning.......................................... 217
NO
Kompressor | Oversettelse av den originale
bruksanvisningen ...................................... 228
BG
Компресор | Превод на оригиналната
инструкция ............................................... 239
GR
Συμπιεστής | Μετάφραση του πρωτοτύπου
των οδηγιών χρήσης................................. 252
RO
Compresor | Traducere a instrucțiunilor
originale..................................................... 265
RS
Kompresor | Prevod originalnog uputstva za
upotrebu.................................................... 277
TR
Kompresör | Orijinal kullanma kılavuzunun
çevirisi ....................................................... 289
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
2
1
2 3 4
6
7
8
9
10
11
5
5 6
732
9 10
10a10b9a9b
5
5a
8 8a
12
12a
10
10c
8b
12b
1
11
6
7
2 3
5
4
6
7
89
8
8b
8a
8c
9
9a
9b
9c
4
2 www.scheppach.com
3
5
4
9b
1a
1
1b
6
11a
11
8a 8
8
1010a
8
12b
10b
8b
8a
12a
5a
5a
5
9
5a
10c
8
8c
8b
8a
8
7
9
9b
9c
9a
44
5
4
1
3
4
8
7a
7
6a 66
7
3www.scheppach.com
Inhaltsverzeichnis
1 Einleitung ........................................................... 5
2 Bestimmungsgemäße Verwendung................... 5
3 Produktbeschreibung (Abb.1-8) ........................ 5
4 Lieferumfang (Abb.1,2) .................................... 5
5 Auspacken ......................................................... 5
6 Technische Daten .............................................. 6
7 Sicherheitshinweise ........................................... 6
8 Montage ............................................................. 10
9 Vor Inbetriebnahme............................................ 11
10 Bedienung.......................................................... 11
11 Elektrischer Anschluss....................................... 12
12 Reinigung und Wartung ..................................... 12
13 Lagerung und Transport..................................... 13
14 Reparatur und Ersatzteilbestellung.................... 14
15 Entsorgung und Wiederverwertung.................... 14
16 Störungsabhilfe .................................................. 15
17 EU-Konformitätserklärung.................................. 15

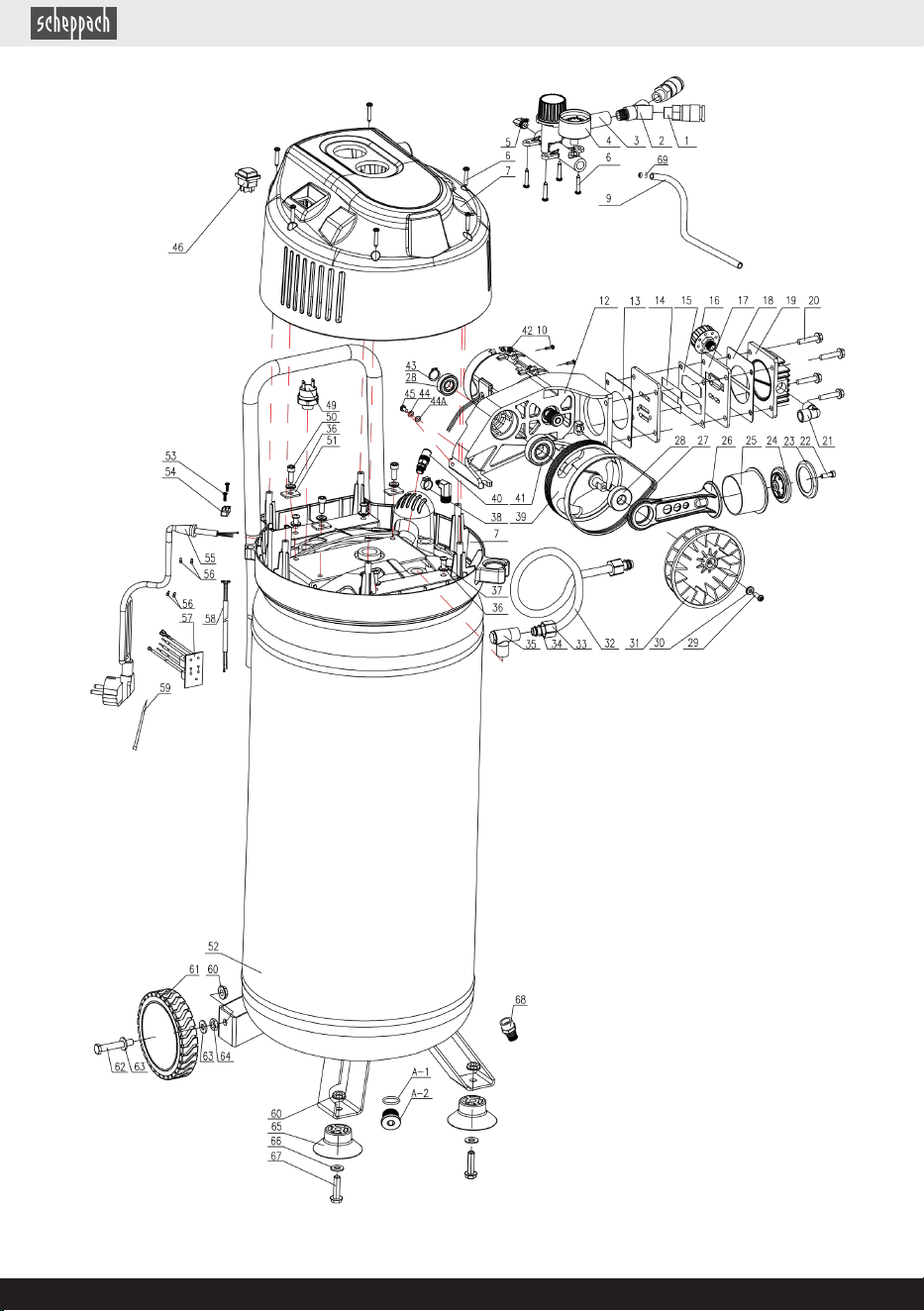

18 Explosionszeichnung ......................................... 300
Erklärung der Symbole auf dem
Produkt
Die Verwendung von Symbolen in diesem Handbuch soll
Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si-
cherheitssymbole und Erklärungen, die diese begleiten,
müssen genau verstanden werden. Die Warnungen
selbst beseitigen keine Risiken und können korrekte Maß-
nahmen zum Verhüten von Unfällen nicht ersetzen.
Achtung! Das Nichtbeachten der an dem
Produkt angebrachten Sicherheitszeichen
und Warnhinweise sowie das Nichtbeachten
der Sicherheits- und Betriebshinweise kann
zu schweren Verletzungen bis hin zum Tod
führen.
Vor Inbetriebnahme Betriebsanleitung und
Sicherheitshinweise lesen und beachten!
Vor Inbetriebnahme Betriebsanleitung und
Sicherheitshinweise lesen und beachten!
Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehörschutz.
Bei Staubentwicklung Atemschutz tragen!
Achtung heiße Oberfläche - Verbrennungs-
gefahr.
Warnung vor elektrischer Spannung.
Warnung! Das Produkt ist mit einer automa-
tisierten Anlaufsteuerung ausgestattet. Hal-
ten Sie Dritte vom Arbeitsbereich des Pro-
duktes fern!
Setzen Sie das Produkt nicht dem Regen
aus. Das Produkt darf nur unter trockenen
Umgebungsbedingungen stationiert, gela-
gert und betrieben werden.
Produkt nur mit geschlossener Abdeckhau-
be in Betrieb nehmen.
Garantierter Schallleistungspegel des Pro-
dukts.
Das Produkt entspricht den geltenden euro-
päischen Richtlinien.
Das Produkt entspricht den geltenden serbi-
schen Richtlinien.
Erklärung der Signalwörter in der
Betriebsanleitung
GEFAHR
Signalwort zur Kennzeichnung einer unmit-
telbar bevorstehenden Gefährdungssituation,
die, wenn sie nicht vermieden wird, den Tod
oder eine schwere Verletzung zur Folge hat.
WARNUNG
Signalwort zur Kennzeichnung einer mögli-
chen Gefährdungssituation, die, wenn sie
nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben könnte.
VORSICHT
Signalwort zur Kennzeichnung einer mögli-
chen Gefährdungssituation, die, wenn sie
nicht vermieden wird, eine geringfügige oder
mäßige Verletzung zur Folge haben könnte.
ACHTUNG
Signalwort zur Kennzeichnung einer mögli-
chen Gefährdungssituation, die, wenn sie
nicht vermieden wird, Sachschäden am Pro-
dukt oder Eigentum/Besitz zur Folge haben
könnte.
4 | DE www.scheppach.com
1 Einleitung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Hinweis:
Der Hersteller dieses Produkts haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Produkt oder durch dieses Produkt entstehen bei:
• Unsachgemäßer Behandlung
• Nichtbeachtung der Betriebsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
•
Einbau und Austausch von nicht originalen Ersatzteilen
• Nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung
der nationalen elektrischen Vorschriften und Bestim-
mungen.
Beachten Sie:
Die Betriebsanleitung ist Teil des Produkts und enthält
wichtige Hinweise für den sicheren, fachgerechten und
wirtschaftlichen Betrieb. Beachten Sie zusätzlich die gel-
tenden nationalen Vorschriften. Lesen Sie alle Bedien-
und Sicherheitshinweise vor der Nutzung sorgfältig durch
und verwenden Sie das Produkt nur wie beschrieben. Be-
wahren Sie die Anleitung auf und geben Sie diese bei
Weitergabe des Produktes mit.
2 Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druckluft für
druckluftbetriebene Werkzeuge, welche mit einer Luft-
menge bis ca. 220 l/min. betrieben werden können (z.B.
Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund
der begrenzten Luftfördermenge ist es nicht möglich,
Werkzeuge zu betreiben, welche einen sehr hohen Luft-
verbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer
und Schlagschrauber).
Der Kompressor darf nur in trockenen und gut belüfteten
Innenräumen betrieben werden.
Das Produkt darf nur nach seiner Bestimmung verwendet
werden. Jede weitere darüberhinausgehende Verwen-
dung ist nicht bestimmungsgemäß. Für daraus hervorge-
rufene Schäden oder Verletzungen aller Art haftet der Be-
nutzer und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung ist
auch die Beachtung der Sicherheitshinweise, sowie die
Montageanleitung und Betriebshinweise in der Betriebs-
anleitung.
Personen, die das Produkt verwenden und warten, müs-
sen mit dieser vertraut und über mögliche Gefahren un-
terrichtet sein.
Veränderungen an dem Produkt schließen eine Haftung
des Herstellers und daraus entstehende Schäden gänz-
lich aus.
Das Produkt darf nur mit Originalteilen und Originalzube-
hör des Herstellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften des
Herstellers sowie die in den Technischen Daten angege-
benen Abmessungen müssen eingehalten werden.
Bitte beachten Sie, dass unsere Produkte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen oder
industriellen Einsatz konstruiert wurden. Wir übernehmen
keine Gewährleistung, wenn das Produkt in Gewerbe-,
Handwerks- oder Industriebetrieben sowie bei gleichzu-
setzenden Tätigkeiten eingesetzt wird.
3 Produktbeschreibung (Abb.1-8)
1. Ein-/Ausschalter
2. Transportgriff
3. Druckregler
4. Schnellkupplung
5. Manometer
6. Sicherheitsventil
6a. Ablassmutter
7. Druckbehälter
7a. Ablassschraube
(Kondenswasser)
8. Rad
8a. Schraube
8b. Kontermutter
8c. Mutter
9. Standfuß
9a. Schraube
9b. Beilagscheibe
9c. Mutter
10. Druckluft Zubehör-Set 13-tlg.*
(nicht abgebildet)
11. Spiralschlauch 10 m*
(nicht abgebildet)
* = nicht zwingend im Lieferumfang enthalten!
4 Lieferumfang (Abb.1,2)
Pos. Anzahl Bezeichnung
4. 1 x Schnellkupplung
8. 2 x Rad
8a. 2 x Schraube
8b. 2 x Kontermutter
8c. 2 x Mutter
9. 2 x Standfuß
9a. 2 x Schraube
9b. 2x Beilagscheibe
9c. 2 x Mutter
10. 1 x Druckluft Zubehör-Set 13-tlg.*
(nicht abgebildet)
11. 1 x Spiralschlauch 10 m*
(nicht abgebildet)
1 x Kompressor
1 x Betriebsanleitung
* = nicht zwingend im Lieferumfang enthalten!
5 Auspacken
WARNUNG
Produkt und Verpackungsmaterialien sind kein Kin-
derspielzeug!
Kinder dürfen nicht mit Kunststoffbeuteln, Folien
und Kleinteilen spielen! Es besteht Verschlu-
ckungs- und Erstickungsgefahr!
DE | 5www.scheppach.com
• Öffnen Sie die Verpackung und nehmen Sie das Pro-
dukt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf
Transportschäden. Etwaige Schäden sofort dem
Transportunternehmen melden, mit dem das Produkt
angeliefert wurde. Spätere Reklamationen werden
nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
triebsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie
bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
6 Technische Daten
Bemessungsspannung 230 V~/50 Hz
Bemessungsaufnahme 1420 W (S1*)
1500 W (S3** 25%)
Bemessungs-Leerlaufdrehzahl 4000 min
-1
Druckbehältervolumen ca. 50 l
Betriebsdruck ca. 10 bar
Theo. Ansaugleistung ca. 220 l/min
Effektive Abgabeleistung bei 1 bar ca. 130 l/min
Effektive Abgabeleistung bei 4 bar ca. 90 l/min
Effektive Abgabeleistung bei 7 bar ca. 65 l/min
Schutzart IP 20
Länge Netzanschlussleitung 2 m
Max. Aufstellhöhe (üNN) 1000 m
Gewicht ca. 24,5 kg
Technische Änderungen vorbehalten!
*Betriebsart S1 (Dauerbetrieb)
Das Produkt kann dauerhaft mit der angegebenen Leis-
tung betrieben werden.
**Betriebsart S3 (periodischer Aussetzbetrieb)
Der Betrieb setzt sich aus einer Nennlast und Stillstands-
zeit zusammen.
Die Spieldauer beträgt 10 min, die relative Einschaltdauer
beträgt 25% der Spieldauer.
WARNUNG
Lärm kann gravierende Auswirkungen auf Ihre Gesund-
heit haben. Übersteigt der Maschinenlärm 85 dB, tra-
gen Sie und Personen, die sich in der Nähe befinden
bitte einen geeigneten Gehörschutz.
Die Geräusch- und Vibrationswerte wurden entsprechend
nach EN 62841-1 ermittelt.
Geräuschkennwerte
Schalldruckpegel L
pA
73,43 dB
Messunsicherheit K
pA
2,92 dB
Schallleistungspegel gemessen L
wA
93,9 dB
Garantierter Schallleistungspegel L
wA
97 dB
Messunsicherheit K
wA
2,92 dB
Die angegebenen Geräuschemissionswerte sind nach ei-
nem genormten Prüfverfahren gemessen worden und
können zum Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können auch
zu einer vorläufigen Einschätzung der Belastung verwen-
det werden.
WARNUNG
Die Geräuschemissionen können während
der tatsächlichen Benutzung des Elektro-
werkzeugs von den Angabewerten abwei-
chen, abhängig von der Art und Weise, in der
das Elektrowerkzeug verwendet wird, insbe-
sondere, welche Art von Werkstück bearbei-
tet wird.
Versuchen Sie, die Belastung so gering wie möglich zu
halten. Beispielhafte Maßnahmen: die Begrenzung der
Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus
zu berücksichtigen (beispielsweise Zeiten, in denen das
Elektrowerkzeug abgeschaltet ist, und solche, in denen
es zwar eingeschaltet ist, aber ohne Belastung läuft).
7 Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anwei-
sungen, Bebilderungen und technischen Da-
ten, mit denen dieses Elektrowerkzeug verse-
hen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elekt-
rowerkzeuge (mit Netzleitung) oder auf akkubetriebene
Elektrowerkzeuge (ohne Netzleitung).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete Arbeits-
bereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-
plosionsgefährdeter Umgebung, in der sich brenn-
bare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei Ab-
lenkung können Sie die Kontrolle über das Elektro-
werkzeug verlieren.
6 | DE www.scheppach.com
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs
muss in die Steckdose passen. Der Stecker darf in
keiner Weise verändert werden. Verwenden Sie
keine Adapterstecker gemeinsam mit schutzgeer-
deten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko ei-
nes elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Ober-
flächen wie von Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Näs-
se fern. Das Eindringen von Wasser in ein Elektro-
werkzeug erhöht das Risiko eines elektrischen Schla-
ges.
d) Zweckentfremden Sie die Anschlussleitung nicht,
um das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu ziehen.
Halten Sie die Anschlussleitung fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Teilen.
Beschädigte oder verwickelte Anschlussleitungen er-
höhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien ar-
beiten, verwenden Sie nur Verlängerungsleitun-
gen, die auch für den Außenbereich geeignet sind.
Die Anwendung einer für den Außenbereich geeigne-
ten Verlängerungsleitung verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuch-
ter Umgebung nicht vermeidbar ist, verwenden
Sie einen Fehlerstromschutzschalter. Der Einsatz
eines Fehlerstromschutzschalters vermindert das Risi-
ko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie kein Elekt-
rowerkzeug, wenn Sie müde sind oder unter dem
Einfluss von Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeugs kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und im-
mer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Si-
cherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeugs, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnah-
me. Vergewissern Sie sich, dass das Elektrowerk-
zeug ausgeschaltet ist, bevor Sie es an die Strom-
versorgung und/oder den Akku anschließen, es
aufnehmen oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeugs den Finger am Schalter haben oder
das Elektrowerkzeug eingeschaltet an die Stromver-
sorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Teil des Elektrowerkzeugs befindet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare
und Kleidung fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können
von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, sind diese anzuschlie-
ßen und richtig zu verwenden. Verwendung einer
Staubabsaugung kann Gefährdungen durch Staub
verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln
für Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug
vertraut sind. Achtloses Handeln kann binnen Se-
kundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des
Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schal-
ter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie einen abnehmbaren Akku, be-
vor Sie Geräteeinstellungen vornehmen, Einsatz-
werkzeugteile wechseln oder das Elektrowerkzeug
weglegen. Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie keine Personen das Elektrowerkzeug benut-
zen, die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerk-
zeuge sind gefährlich, wenn Sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerk-
zeug mit Sorgfalt. Kontrollieren Sie, ob bewegli-
che Teile einwandfrei funktionieren und nicht
klemmen, ob Teile gebrochen oder so beschädigt
sind, dass die Funktion des Elektrowerkzeugs be-
einträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Elektrowerkzeugs reparieren.
Viele Unfälle haben ihre Ursache in schlecht gewarte-
ten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g)
Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug,
Einsatzwerkzeuge usw. entsprechend diesen An-
weisungen. Berücksichtigen Sie dabei die Arbeits-
bedingungen und die auszuführende Tätigkeit.
DE | 7www.scheppach.com
Der Gebrauch von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber
und frei von Öl und Fett. Rutschige Griffe und Grifff-
lächen erlauben keine sichere Bedienung und Kontrol-
le des Elektrowerkzeugs in unvorhergesehenen Situa-
tionen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-
ziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeugs erhalten bleibt.
Sicherheitshinweise für Kompressoren
ACHTUNG
Beim Gebrauch dieses Kompressors sind zum Schutz
gegen elektrischen Schlag sowie vor Verletzungs- und
Brandgefahr die folgenden grundsätzlichen Sicherheits-
maßnahmen zu beachten. Lesen und beachten Sie die-
se Hinweise, bevor Sie das Produkt benutzen.
Sicheres Arbeiten
1. Pflegen Sie Ihre Werkzeuge mit Sorgfalt
– Halten Sie Ihren Kompressor sauber, um gut und
sicher zu arbeiten.
– Befolgen Sie die Wartungsvorschriften.
– Kontrollieren Sie regelmäßig die Anschlussleitung
des Elektrowerkzeugs und lassen Sie diese bei
Beschädigung von einem anerkannten Fachmann
erneuern.
– Kontrollieren Sie Verlängerungsleitungen regelmä-
ßig und ersetzen Sie diese, wenn sie beschädigt
sind.
2. Ziehen Sie den Stecker aus der Steckdose
– Bei Nichtgebrauch des Elektrowerkzeugs, vor der
Wartung und beim Wechsel von Werkzeugen wie
z. B. Sägeblatt, Bohrer, Fräser.
3. Überprüfen Sie das Elektrowerkzeug auf eventuelle
Beschädigungen.
– Vor weiterem Gebrauch des Elektrowerkzeugs
müssen Schutzvorrichtungen oder leicht beschä-
digte Teile sorgfältig auf ihre einwandfreie und be-
stimmungsgemäße Funktion untersucht werden.
– Überprüfen Sie, ob die beweglichen Teile ein-
wandfrei funktionieren und nicht klemmen oder ob
Teile beschädigt sind. Sämtliche Teile müssen
richtig montiert sein und alle Bedingungen erfüllen,
um den einwandfreien Betrieb des Elektrowerk-
zeugs zu gewährleisten.
– Beschädigte Schutzvorrichtungen und Teile müs-
sen bestimmungsgemäß durch eine anerkannte
Fachwerkstatt repariert oder ausgewechselt wer-
den, soweit nichts anderes in der Betriebsanlei-
tung angegeben ist.
– Benutzen Sie keine fehlerhaften oder beschädig-
ten Anschlussleitungen.
ACHTUNG
Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör
und Zusatzprodukte, die in der Betriebsanleitung ange-
geben oder vom Hersteller empfohlen oder angegeben
werden. Der Gebrauch anderer als der in der Betriebs-
anleitung oder im Katalog empfohlenen Einsatzwerk-
zeuge oder Zubehöre kann eine persönliche Verlet-
zungsgefahr für Sie bedeuten.
4. Austausch der Anschlussleitung
– Wenn die Anschlussleitung beschädigt wird, muss
sie vom Hersteller oder einer Elektrofachkraft er-
setzt werden, um Gefährdungen zu vermeiden.
Gefahr durch Stromschläge.
5. Straßenfahrbare Kompressoren im Baustellenbetrieb
– Achten Sie darauf, dass alle Schläuche und Arma-
turen für den höchst zulässigen Arbeitsdruck des
Kompressors geeignet sind.
6. Aufstellort
– Stellen Sie den Kompressor nur auf einer ebenen
Fläche auf.
7. Es ist empfohlen, dass Zuführschläuche bei Drücken
über 7 bar mit einem Sicherheitskabel, z. B. einem
Drahtseil ausgestattet werden sollten.
8. Vermeiden Sie starke Belastungen auf das Leitungs-
system, indem Sie flexible Schlauchanschlüsse ver-
wenden, um Knickstellen zu vermeiden.
Zusätzliche Sicherheitshinweise
Beachten Sie die entsprechenden
Betriebsanleitungen der jeweiligen
Druckluftwerkzeuge / Druckluftvorsatzgeräte!
Die folgenden allgemeinen Hinweise sind zusätzlich zu
beachten.
Sicherheitshinweise zum Arbeiten mit
Druckluft und Ausblaspistolen
• Achten Sie auf ausreichenden Abstand zum Produkt,
mind. jedoch 2,50 m und halten Sie die Druckluftwerk-
zeuge / Druckluftvorsatzgeräte während des Betriebs
vom Kompressor fern.
• Verdichterpumpe und Leitungen erreichen im Betrieb
hohe Temperaturen. Berührungen führen zu Verbren-
nungen.
• Die vom Kompressor angesaugte Luft ist frei von Bei-
mengungen zu halten, die in der Verdichterpumpe zu
Bränden oder Explosionen führen können.
• Halten Sie beim Lösen der Schlauchkupplung das
Kupplungsstück des Schlauches mit der Hand fest. So
vermeiden Sie Verletzungen durch den zurückschnel-
lenden Schlauch.
• Tragen Sie bei Arbeiten mit der Druckluftpistole
Schutzbrille und Atemschutzmaske. Stäube sind ge-
sundheitsschädlich! Durch Fremdkörper und wegge-
blasene Teile können leicht Verletzungen verursacht
werden.
8 | DE www.scheppach.com
GEFAHR
Verletzungsgefahr!
Mit der Ausblaspistole keine Personen anblasen oder
Kleidung am Körper reinigen.
Sicherheitshinweise beim Verwenden von
Spritz- und Sprühvorsatzgeräten (z.B.
Farbspritzen)
• Halten Sie beim Befüllen das Sprühvorsatzgerät vom
Kompressor entfernt, damit keine Flüssigkeit in Kon-
takt mit dem Kompressor kommt.
• Sprühen Sie nie mit dem Sprühvorsatzgeräten (z.B.
Farbspritzen) in Richtung des Kompressors. Feuchtig-
keit kann zu elektrischen Gefährdungen führen!
GEFAHR
Explosionsgefahr!
Keine Lacke oder Lösungsmittel mit einem Flammpunkt
von weniger als 55° C verarbeiten.
GEFAHR
Explosionsgefahr!
Lacke und Lösungsmittel nicht erwärmen.
• Werden gesundheitsschädliche Flüssigkeiten verar-
beitet, sind zum Schutz Filtergeräte (Gesichtsmasken)
erforderlich. Beachten Sie auch die von den Herstel-
lern solcher Stoffe gemachten Angaben über Schutz-
maßnahmen.
• Die auf den Umverpackungen der verarbeiteten Mate-
rialien aufgebrachten Angaben und Kennzeichnungen
der Gefahrstoffverordnung sind zu beachten. Gegebe-
nenfalls sind zusätzliche Schutzmaßnahmen zu tref-
fen, insbesondere geeignete Kleidung und Masken zu
tragen.
GEFAHR
Explosionsgefahr!
Während des Spritzvorgangs sowie im Arbeitsraum darf
nicht geraucht werden.
Auch Farbdämpfe sind leicht brennbar.
• Feuerstellen, offenes Licht oder funkenschlagende
Produkte dürfen nicht vorhanden sein bzw. betrieben
werden.
• Speisen und Getränke nicht im Arbeitsraum aufbe-
wahren oder verzehren. Farbdämpfe sind gesund-
heitsschädlich.
• Der Arbeitsraum muss größer als 30 m³ sein und es
muss ausreichender Luftwechsel beim Spritzen und
Trocknen gewährleistet sein.
• Nicht gegen den Wind spritzen. Grundsätzlich beim
Verspritzen von brennbaren bzw. gefährlichen Spritz-
gütern die Bestimmungen der örtlichen Polizeibehörde
beachten.
• Verarbeiten Sie in Verbindung mit dem PVC-Druck-
schlauch keine Medien wie Testbenzin, Butylalkohol
und Methylenchlorid. Diese Medien zerstören den
Druckschlauch.
• Der Arbeitsbereich muss vom Kompressor abgetrennt
sein, sodass dieser nicht direkt mit dem Arbeitsmedi-
um in Kontakt kommen kann.
Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in einem
ordnungsgemäßen Zustand zu erhalten, ordnungsge-
mäß zu betreiben, zu überwachen, notwendige In-
standhaltungs- und Instandsetzungsarbeiten unver-
züglich vorzunehmen und die den Umständen nach
erforderlichen Sicherheitsmaßnahmen zu treffen.
• Die Aufsichtsbehörde kann im Einzelfall erforderliche
Überwachungsmaßnahmen anordnen.
• Ein Druckbehälter darf nicht betrieben werden, wenn
er Mängel aufweist, durch die Beschäftigte oder Dritte
gefährdet werden.
• Kontrollieren Sie den Druckbehälter vor jedem Betrieb
auf Rost und Beschädigungen. Der Kompressor darf
nicht mit einem beschädigten oder rostigen Druckbe-
hälter betrieben werden. Stellen Sie Beschädigungen
fest, so wenden Sie sich bitte an die Kundendienst-
werkstatt.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen gut auf!
7.1 Produktspezifische
Sicherheitshinweise
ACHTUNG
Beim Gebrauch dieses Kompressors sind zum Schutz
gegen elektrischen Schlag sowie vor Verletzungs- und
Brandgefahr die folgenden grundsätzlichen Sicherheits-
maßnahmen zu beachten. Lesen und beachten Sie die-
se Hinweise, bevor Sie das Produkt benutzen.
WARNUNG
Das Produkt ist nicht für den Einsatz in explosionsge-
fährdeten Atmosphären konstruiert. Der Einsatz in sol-
chen Umgebungen ist nur gestattet, wenn geeignete
zusätzliche Maßnahmen getroffen werden, um die Si-
cherheit zu gewährleisten. Bitte konsultieren Sie einen
Fachmann oder die entsprechenden Vorschriften, bevor
das Produkt in einer möglicherweise explosionsfähigen
Atmosphäre eingesetzt wird.
• Das Produkt darf nicht von Personen (einschließlich
Kinder) mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung
und Wissen benutzt werden.
• Reinigung und Benutzerwartung dürfen nicht von Kin-
dern durchgeführt werden.
• Halten Sie das Produkt von Regen oder Nässe fern.
Das Eindringen von Wasser in das Produkt erhöht das
Risiko eines elektrischen Schlages.
• Vermeiden Sie den Einsatz des Produkts bei Tempe-
raturen unter +5°C.
• Lassen Sie das Produkt nicht unbeaufsichtigt.
DE | 9www.scheppach.com
VORSICHT
Betreiben Sie das Produkt nur für kurze Zeit. Ein langer,
ununterbrochener Betrieb von mehr als 10 Min. über-
hitzt das Produkt. Schalten Sie das Produkt sofort aus
und lassen Sie es min. 10 Min. abkühlen
GEFAHR
Verletzungsgefahr!
Lassen Sie die aufzupumpenden Gegenstände nicht
über den für Sie vorgesehenen Druck aufpumpen. Die-
se können platzen und zu Verletzungen und/oder mate-
riellen Schäden führen.
• Überschreiten Sie nicht den zulässigen Leistungsbe-
reich des Kompressors. Pumpen Sie keine LKW-,
Traktor- oder sonstige große Reifen auf.
• Bearbeiten Sie keine Materialien, die potenziell leicht
entflammbar oder explosiv sind oder sein könnten.
• Verwenden Sie das Produkt niemals zweckent-
fremdet.
• Halten Sie das Produkt stets sauber, trocken und frei
von Öl oder Schmierfetten. Entfernen Sie Staub nach
jedem Gebrauch und vor der Lagerung.
• Verwenden Sie zur Reinigung des Produkts niemals
Benzin oder andere entflammbare Flüssigkeiten! Im
Produkt verbleibende Dämpfe können durch Funken
entzündet werden und zur Explosion des Produkts
führen.
• Seien Sie stets aufmerksam! Achten Sie immer da-
rauf, was Sie tun und gehen Sie stehts mit Ver-
nunft vor. Benutzen Sie das Produkt in keinem Fall,
wenn Sie unkonzentriert sind oder sich unwohl fühlen.
• Vermeiden Sie starke Belastungen auf das Leitungs-
system, indem Sie flexible Schlauchanschlüsse ver-
wenden, um Knickstellen zu vermeiden.
• Es ist empfohlen, dass Zuführschläuche bei Drücken
über 7 bar mit einem Sicherheitskabel, z. B. einem
Drahtseil ausgestattet werden sollten.
• Berühren Sie die heißen Bauteile des Produkts nicht!
• Achten Sie darauf, dass alle Schläuche und Armatu-
ren für den höchst zulässigen Arbeitsdruck des Kom-
pressors geeignet sind.
Restrisiken
Das Produkt ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können beim Arbeiten einzelne Restrisiken
auftreten.
• Gefährdung der Gesundheit durch Strom bei Verwen-
dung nicht ordnungsgemäßer Elektro-Anschlussleitun-
gen.
• Des Weiteren können trotz aller getroffener Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise“ und die „Bestimmungsgemäße
Verwendung“, sowie die Betriebsanleitung insgesamt
beachtet werden.
• Vermeiden Sie eine unbeabsichtigte Inbetriebsetzung
des Produkts.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn
das Produkt in Betrieb ist.
• Halten Sie die vorgegebenen Wartungs- und Sicher-
heitshinweise der Betriebsanleitung ein.
WARNUNG
Dieses Elektrowerkzeug erzeugt während des Betrie-
bes ein elektromagnetisches Feld. Dieses Feld kann
unter bestimmten Umständen aktive oder passive medi-
zinische Implantate beeinträchtigen. Um die Gefahr von
ernsthaften oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Implantaten
ihren Arzt und den Hersteller vom medizinischen Im-
plantat zu konsultieren, bevor das Elektrowerkzeug be-
dient wird.
8 Montage
ACHTUNG
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
WARNUNG
Verletzungsgefahr!
Stecken Sie den Netzstecker erst in die Steckdose,
wenn das Produkt für den Einsatz vorbereitet ist.
Benötigtes Werkzeug:
• 2x Gabelschlüssel/Steckschlüssel SW 13 mm*
* = nicht zwingend im Lieferumfang enthalten!
8.1 Räder (8) montieren (Abb.3)
1. Um Schäden am Produkt zu vermeiden, legen Sie
während der Montage, eine Unterlage auf den Boden.
2. Legen Sie das Produkt auf eine ebene, gerade Flä-
che.
3. Führen Sie die Schraube (8a) des Rads (8) durch die
dafür vorhergesehene Montagebohrungen und si-
chern Sie sie mit einer Mutter M10 (8c).
4. Kontern Sie die Mutter (8c) mit der Kontermutter (8b).
Verwenden Sie zwei Gabelschlüssel/Steckschlüssel
SW 13 mm.
5. Wiederholen Sie den Vorgang auf der gegenüberlie-
genden Seite.
8.2 Standfuß (9) montieren (Abb.4)
1. Legen Sie das Produkt auf eine ebene, gerade Flä-
che.
2. Setzen Sie den Standfuß (9) auf die dafür vorhergese-
hene Montagebohrung am Grundgestell.
3. Montieren Sie den Standfuß (9) mit einer Schraube
(9a) und einer Beilagscheibe (9b) am Grundgestell
und sichern Sie sie mit einer Mutter (9c).
Verwenden Sie einen Gabelschlüssel SW13.
4. Wiederholen Sie den Vorgang auf der gegenüberlie-
genden Seite.
10 | DE www.scheppach.com
8.3 Schnellkupplung (4) montieren
(Abb.5)
1. Prüfen Sie, ob sich Teflonband auf dem Gewinde der
Schnellkupplung (4) befindet.
Falls kein Teflonband vorhanden ist, gehen Sie wie
unter 8.3.1 beschrieben, vor.
2. Schrauben Sie die Schnellkupplung (4) in das vorge-
sehene Gewinde am Kompressor.
Achten Sie darauf, die Verbindung nicht zu überdre-
hen und darauf, dass die Schnellkupplung waagerecht
ausgerichtet ist.
3. Überprüfen Sie nach der Montage die Dichtheit der
Verbindung.
8.3.1 Abdichten des Gewindes mit
Teflonband (Abb.5)
1. Entfernen Sie vorhandenes Teflonband vollständig.
2. Stellen Sie sicher, dass Sie das Teflonband aus-
schließlich am Außengewinde der Schnellkupplung
(4) anbringen.
3. Wickeln Sie das Teflonband immer in Einschraubrich-
tung (im Uhrzeigersinn) um das Gewinde. So wird ver-
hindert, dass sich das Teflonband bei der Montage
wieder ablöst.
4. Halten Sie das Teflonband anfangs leicht auf Span-
nung.
Wickeln Sie es glatt, überlappend und gleichmäßig
um das Außengewinde der Schnellkupplung (4).
Lassen Sie den ersten Gewindegang frei, damit keine
Fasern in die Leitung gelangen können.
5. Umwickeln Sie das Gewinde je nach Größe 4 – 8 Mal.
Bei groben Gewinden kann eine höhere Anzahl nötig
sein.
Das Teflonband soll die Gewindegänge gleichmäßig
bedecken. Es darf weder reißen noch die Gewinde-
gänge verstopfen.
6. Nach dem Abdichten kann die Schnellkupplung (4)
wie unter 8.3 beschrieben, montiert werden.
9 Vor Inbetriebnahme
WARNUNG
Verletzungsgefahr!
Stecken Sie den Netzstecker erst in die Steckdose,
wenn das Produkt für den Einsatz vorbereitet ist.
WARNUNG
Ziehen Sie immer den Netzstecker, bevor Sie Ein-
stellungen am Produkt vornehmen.
VORSICHT
Ungeeignete Verlängerungsleitungen können gefährlich
sein. Es besteht die Gefahr von Personenschäden
durch elektrischen Schlag.
Allgemeine Hinweise
• Gehen Sie mit Bedacht vor. Machen Sie sich vertraut
mit der Anwendung und möglichen Beschränkungen,
aber auch mit den spezifischen potenziellen Gefah-
ren.
• Überzeugen Sie sich vor dem Anschließen des Pro-
dukts, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
• Unzureichend informierte Bediener können sich und
andere Personen durch unsachgemäßen Gebrauch
gefährden. Der Bediener ist gegenüber Dritten verant-
wortlich.
• Überprüfen Sie das Produkt regelmäßig auf Beschädi-
gungen.
• Die Aufstellung des Produkts muss in der Nähe des
Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlänge-
rungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Das Produkt nicht in feuchten oder nassen Räumen
aufstellen.
• Das Produkt darf nur in geeigneten Räumen (gut be-
lüftet, Umgebungstemperatur +5 °C bis 40 °C) betrie-
ben werden. Im Raum dürfen sich keine Stäube, keine
Säuren, Dämpfe, explosive oder entflammbare Gase
befinden.
• Das Produkt ist geeignet für den Einsatz in trockenen
Räumen. In Bereichen, in denen mit Spritzwasser ge-
arbeitet wird, ist der Einsatz nicht zulässig.
• Das Produkt darf nur kurzzeitig, bei trockenen Umge-
bungsbedingungen, im Außenbereich benutzt werden.
• Das Produkt muss stets trocken gehalten werden und
darf nach der Arbeit nicht im Freien verbleiben.
9.1 Netzanschluss
• Das Produkt ist mit einer Netzleitung mit Schutzkon-
taktstecker ausgerüstet. Dieser kann an jeder Schutz-
kontaktsteckdose 230 V~ 50 Hz, welche mit 16 A ab-
gesichert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netz-
spannung mit der Betriebsspannung und mit der Pro-
duktleistung auf dem Datenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabel-
trommeln usw. verursachen Spannungsabfall und
können den Motoranlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motor-
anlauf durch Schwergängigkeit gefährdet.
10 Bedienung
10.1 Ein-/Ausschalter (1) (Abb.6)
Einschalten
1. Stecken Sie den Netzstecker in eine ordnungsgemäß
abgesicherte Netzsteckdose.
2. Schalten Sie das Produkt ein, indem Sie den Ein-/
Ausschalter (1) auf Position I stellen.
Ausschalten
1. Schalten Sie das Produkt aus, indem Sie den Ein-/
Ausschalter (1) auf Position 0 stellen.
10.2 Druck einstellen (Abb.6)
1. Mit dem Druckregler(3) wird der Druck am Manome-
ter5) eingestellt.
2. Der eingestellte Druck kann an der Schnellkupplung
(4) entnommen werden.
DE | 11www.scheppach.com
10.3 Druckluftschlauch* montieren
(Abb.6)
Schließen Sie den Stecknippel* des Druckluftschlauchs*
an eine der Schnellkupplungen (4) an. Schließen Sie da-
nach das Druckluftwerkzeug* an der Schnellkupplung*
des Druckluftschlauches* an.
* = nicht zwingend im Lieferumfang enthalten!
11 Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen. Der kundenseitige
Netzanschluss sowie die verwendete Verlängerungs-
leitung müssen diesen Vorschriften entsprechen.
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten sowie
bei vorübergehender Anwendung im Freien ist das Pro-
dukt unbedingt über einen Fehlerstromschutzschalter
mit einem Auslösestrom von 30 mA oder weniger anzu-
schließen.
11.1 Schadhafte Elektro-
Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Isolati-
onsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlussleitung,
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte elektrische Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isolations-
schäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägi-
gen VDE- und DIN-Bestimmungen entsprechen. Verwen-
den Sie nur Anschlussleitungen mit gleicher Kennzeich-
nung.
Ein Aufdruck der Typenbezeichnung auf dem Anschluss-
kabel ist Vorschrift.
Sicherheitshinweise für den Austausch beschädigter
oder defekter Netzanschlussleitungen
Anschlussart Y
Wenn ein Ersatz der Netzanschlussleitung erforderlich ist,
ist dies vom Hersteller oder seinem Vertreter auszufüh-
ren, um Sicherheitsgefährdungen zu vermeiden.
11.2 Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbständig
ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt
sich der Motor wieder einschalten.
11.3 Wechselstrommotor
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
• Achten Sie darauf, dass die Netzspannung mit der
Spannung auf dem Produkttypenschild übereinstimmt.
• Verlängerungsleitungen bis 25 m Länge müssen ei-
nen Querschnitt von 1,5 Quadratmillimeter aufweisen.
12 Reinigung und Wartung
WARNUNG
Lassen Sie Instandsetzungsarbeiten und
Wartungsarbeiten, die nicht in dieser Be-
triebsanleitung beschrieben sind, von einer
Fachwerkstatt durchführen. Benutzen Sie nur
originale Ersatzteile.
WARNUNG
Nicht fachgerechte Wartung- oder Reini-
gungsarbeiten können Verletzungen verursa-
chen!
WARNUNG
Bei Reinigungs-, Instandsetzungs- und Wartungsar-
beiten kann das Produkt unerwartet starten und da-
durch zu Verletzungen und Verbrennungen führen.
– Schalten Sie das Produkt aus.
– Ziehen Sie den Netzstecker.
– Lassen Sie das Produkt auskühlen.
– Machen Sie den Kompressor drucklos.
Hinweis:
Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbe-
hälter vorhandene Druckluft verbrauchen, z.B. mit einem
Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspis-
tole.
12.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-
torengehäuse so staub- und schmutzfrei wie möglich.
Reiben Sie das Produkt mit einem sauberen Tuch ab
oder blasen Sie es mit Druckluft bei niedrigem Druck
aus. Wir empfehlen, dass Sie das Produkt direkt nach
jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden
Sie keine Reinigungs- oder Lösungsmittel; diese
könnten die Kunststoffteile des Produkts angreifen.
Achten Sie darauf, dass kein Wasser in das Produkt-
innere gelangen kann.
• Wir empfehlen, dass Sie das Produkt direkt nach je-
der Benutzung reinigen.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung
vom Kompressor getrennt werden. Der Kompressor
darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt
werden.
12 | DE www.scheppach.com
12.2 Wartung
Benötigtes Werkzeug:
• Kreuzschlitzschraubendreher*
* = nicht zwingend im Lieferumfang enthalten!
12.2.1 Sicherheitsventil (6) (Abb.7)
• Das Sicherheitsventil ist auf den höchstzulässigen
Druck des Druckbehälters eingestellt.
• Es ist nicht zulässig, das Sicherheitsventil zu verstel-
len oder die Verbindungssicherung zwischen der Ab-
lassmutter und deren Kappe zu entfernen.
• Damit das Sicherheitsventil im Bedarfsfall richtig funk-
tioniert, muss dieses alle 30 Betriebsstunden mindes-
tens jedoch dreimal jährlich betätigt werden.
1. Drehen Sie die perforierte Ablassmutter(6a) zum Öff-
nen gegen den Uhrzeigersinn, um den Auslass des
Sicherheitsventils (6) zu öffnen. Das Ventil lässt nun
hörbar Luft ab.
2. Anschließend drehen Sie die Ablassmutter (6a) wie-
der im Uhrzeigersinn fest.
12.2.2 Druckbehälter (7) warten (Abb.8)
ACHTUNG
Für dauerhafte Haltbarkeit des Druckbehälters ist nach
jedem Betrieb das Kondenswasser durch Öffnen der
Ablassschraube abzulassen.
ACHTUNG
Das Kondenswasser aus dem Druckbehälter enthält Öl-
rückstände. Entsorgen Sie das Kondenswasser umwelt-
gerecht bei einer entsprechenden Sammelstelle.
1. Lassen Sie zuvor den Kesseldruck ab (siehe 13.2.1).
2. Öffnen Sie die Ablassschraube(7a) durch Drehen ge-
gen den Uhrzeigersinn (Blickrichtung von der Kom-
pressorunterseite auf die Schraube).
3. Um das Kondenswasser vollständig aus dem Druck-
behälter(7) ablaufen zu lassen, muss dieser leicht zur
Seite gekippt werden, sodass die Ablassschrau-
be(7a) den tiefsten Punkt darstellt.
4. Verschließen Sie danach die Ablassschraube (7a)
wieder (Drehen im Uhrzeigersinn). Kontrollieren Sie
den Druckbehälter(7) vor jedem Betrieb auf Rost und
Beschädigungen.
5. Der Kompressor darf nicht mit einem beschädigten
oder rostigen Druckbehälter (7) betrieben werden.
Stellen Sie Beschädigungen fest, so wenden Sie sich
bitte an die Kundendienstwerkstatt.
13 Lagerung und Transport
WARNUNG
Verletzungs- und Verbrennungsgefahr!
Das Produkt kann unerwartet starten und dadurch zu
Verletzungen führen.
– Schalten Sie vor allen Reinigungs- und Wartungsar-
beiten den Motor aus.
– Lassen Sie den Motor auskühlen.
– Ziehen Sie den Netzstecker.
– Machen Sie den Kompressor drucklos.
Hinweis:
Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbe-
hälter vorhandene Druckluft verbrauchen, z.B. mit einem
Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspis-
tole.
• Druckluft kann ernsthafte Verletzungen verursachen.
• Reinigen und überprüfen Sie das Produkt auf Schä-
den.
13.1 Transport (Abb.1)
• Um Beschädigungen und Verletzungen zu verhindern,
ist das Produkt beim Transport in Fahrzeugen gegen
Umkippen und Verrutschen zu sichern.
• Schützen Sie das Produkt vor Schlägen, Stößen und
starken Vibrationen, z.B. beim Transport in Fahrzeu-
gen.
• Verwenden Sie zum Transport des Produkts stets den
Transportgriff (2).
13.2 Lagerung
Lagern Sie das Produkt und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder unzu-
gänglichen Ort.
Die optimale Lagertemperatur liegt zwischen 5°C und
30˚C.
Bewahren Sie das Produkt in der Originalverpackung auf.
Decken Sie das Produkt ab, um es vor Staub oder Feuch-
tigkeit zu schützen. Bewahren Sie die Betriebsanleitung
bei dem Produkt auf.
ACHTUNG
Ziehen Sie den Netzstecker, entlüften Sie den Kom-
pressor und alle angeschlossenen Druckluftwerkzeuge.
Stellen Sie den Kompressor so ab, dass dieser nicht
von Unbefugten in Betrieb genommen werden kann.
ACHTUNG
Das Produkt nur in trockener und für Unbefugte unzu-
gänglicher Umgebung aufbewahren.
Nicht kippen, nur stehend aufbewahren!
13.2.1 Überdruck ablassen
Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbe-
hälter vorhandene Druckluft verbrauchen, z.B. mit einem
Druckluftwerkzeug im Leerlauf oder mit einer Ausblaspis-
tole.
DE | 13www.scheppach.com
14 Reparatur und
Ersatzteilbestellung
Nach Reparatur oder Wartung vergewissern Sie sich, ob
alle sicherheitstechnischen Teile angebracht und in ein-
wandfreiem Zustand sind. Verletzungsgefährdende Teile
vor anderen Personen und Kindern unzugänglich aufbe-
wahren.
ACHTUNG
Laut Produkthaftungsgesetz wird nicht für Schäden ge-
haftet, die durch unsachgemäße Reparaturen oder
durch Nichtverwendung von Originalersatzteilen verur-
sacht werden.
Beauftragen Sie einen Kundendienst oder eine autori-
sierte Fachkraft. Entsprechendes gilt auch für Zubehör-
teile.
Ersatzteile und Zubehör erhalten Sie in unserem Service-
Center. Scannen Sie hierzu den QR-Code auf der Titel-
seite.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt wer-
den.
14.1 Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben ge-
macht werden:
• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes
Ersatzteile / Zubehör
Druckluft Zubehör-Set 13-
tlg. - Artikel–Nr.:
7906100710
Spiralschlauch - Artikel-Nr.: 7906100711
14.2 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgende
Teile einem gebrauchsgemäßen oder natürlichen Ver-
schleiß unterliegen bzw. folgende Teile als Verbrauchs-
materialien benötigt werden.
Verschleißteile*: Schnellkupplung, Druckluft Zubehör-Set,
Spiralschlauch
* = nicht zwingend im Lieferumfang enthalten!
15 Entsorgung und
Wiederverwertung
Hinweise zur Verpackung
Die Verpackungsmaterialien sind
recycelbar. Bitte Verpackungen
umweltgerecht entsorgen.
Hinweise zur Entsorgung von Elektro- und
Elektronikgeräte
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll, sondern sind einer ge-
trennten Erfassung bzw. Entsorgung zuzufüh-
ren!
• Altbatterien, welche nicht fest im Altgerät verbaut sind,
müssen vor Abgabe zerstörungsfrei entnommen wer-
den! Deren Entsorgung wird über das Batteriegesetz
geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgerä-
ten sind nach deren Gebrauch gesetzlich zur Rückga-
be verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das
Löschen seiner personenbezogenen Daten auf dem
zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeu-
tet, dass Elektro- und Elektronikaltgeräte nicht über
den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden
Stellen unentgeltlich abgegeben werden:
– Öffentlich-rechtliche Entsorgungs- bzw. Sammel-
stellen (z. B. kommunale Bauhöfe)
– Verkaufsstellen von Elektrogeräten (stationär und
online), sofern Händler zur Rücknahme verpflich-
tet sind oder diese freiwillig anbieten.
– Bis zu drei Elektroaltgeräte pro Geräteart, mit ei-
ner Kantenlänge von maximal 25 Zentimetern,
können Sie ohne vorherigen Erwerb eines Neuge-
rätes vom Hersteller kostenfrei bei diesem abge-
ben oder einer anderen autorisierten Sammelstelle
in Ihrer Nähe zuführen.
– Weitere ergänzende Rücknahmebedingungen der
Hersteller und Vertreiber erfahren Sie beim jeweili-
gen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerätes
durch den Hersteller an einen privaten Haushalt, kann
dieser die unentgeltliche Abholung des Elektroaltgerä-
tes, auf Nachfrage vom Endnutzer, veranlassen. Set-
zen Sie sich hierzu mit dem Kundenservice des Her-
stellers in Verbindung.
• Diese Aussagen gelten nur für Geräte, die in den Län-
dern der Europäischen Union installiert und verkauft
werden und die der Europäischen Richtlinie 2012/19/
EU unterliegen. In Ländern außerhalb der Europäi-
schen Union können davon abweichende Bestimmun-
gen für die Entsorgung von Elektro- und Elektronik-
Altgeräten gelten.
14 | DE www.scheppach.com
16 Störungsabhilfe
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt ein-
mal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre
Service-Werkstatt.
Störung Mögliche Ursache Abhilfe
Produkt läuft nicht. Netzspannung nicht vorhan-
den.
Kabel, Netzstecker, Sicherung und Steckdose überprü-
fen.
Netzspannung zu niedrig. Zu lange Verlängerungskabel vermeiden. Verlänge-
rungskabel mit ausreichendem Aderquerschnitt ver-
wenden.
Außentemperatur zur niedrig. Nicht unter+5°C Außentemperatur betreiben.
Motor überhitzt. Motor abkühlen lassen, ggf. Ursache der Überhitzung
beseitigen.
Produkt läuft, jedoch kein Druck. Sicherheitsventil undicht. Kontaktieren Sie Ihr lokales Service-Center. Reparatu-
ren nur von geschultem Personal durchführen lassen.
Dichtungen kaputt. Dichtungen überprüfen, kaputte Dichtungen bei einer
Fachwerkstatt ersetzen lassen.
Ablassschraube für Kondens-
wasser undicht.
Schraube per Hand nachziehen. Dichtung auf der
Schraube überprüfen, ggf. ersetzen.
Produkt läuft, Druck wird am Ma-
nometer angezeigt, jedoch
Werkzeuge laufen nicht.
Schlauchverbindungen un-
dicht.
Druckluftschlauch und Werkzeuge überprüfen, ggf.
austauschen.
Schnellkupplung undicht. Kontaktieren Sie Ihr lokales Service-Center. Reparatu-
ren nur von geschultem Personal durchführen lassen.
Zu wenig Druck am Druckreg-
ler eingestellt.
Druckregler weiter aufdrehen.
17 EU-Konformitätserklärung
Originalkonformitätserklärung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Wir erklären in alleiniger Verantwortung, dass das hier
beschriebene Produkt mit den geltenden Richtlinien und
Normen übereinstimmt.
Marke: SCHEPPACH
Art.-Bezeichnung: Kompressor - HC51V
Art.-Nr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-Richtlinien:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Der oben beschriebene Gegenstand der Erklärung er-
füllt die Vorschriften der Richtlinie 2011/65/EU des Euro-
päischen Parlaments und des Rates vom 8. Juni 2011 zur
Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten.
Angewandte Normen:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Konformitätsbewertungsverfahren:
2000/14/EG_2005/88/EG – Anhang: VI
Garantierter
Schallleistungspegel(L
WA
):
97 dB
Gemessener
Schallleistungspegel(L
WA
):
93,9 dB
BenannteStelle: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Nummer: 0905
Dokumentationsbevollmächtigter:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
DE | 15www.scheppach.com
Garantiebedingungen
Revisionsdatum 31. März 2026
Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Produkt dennoch nicht einwandfrei funktionie-
ren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wen-
den. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall die-
nen.
Für die Geltendmachung von Garantieansprüchen innerhalb Deutschlands gilt Folgendes:
1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endver-
braucher) von neuen Produkten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht be-
rührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung des Herstellers erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Produkt, die auf einem Material- oder Herstellungsfehler beruhen. Treten während des Garantiezeitraums Material-
oder Herstellungsfehler auf, so gewährt der Hersteller als Garantiegeber im Rahmen dieser Garantie eine der nachfol-
genden Leistungen nach seiner Wahl:
– Kostenfreie Reparatur der Ware
– Kostenfreier Austausch der Ware gegen einen gleichwertigen Artikel (ggf. auch Austausch mit einem Nachfolge-
modell, sofern die ursprüngliche Ware nicht mehr verfügbar ist).
Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Produkte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall
kommt daher nicht zustande, wenn das Produkt innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industrie-
betrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:
– Schäden am Produkt, die durch Nichtbeachtung der Betriebsanleitung, insbesondere durch nicht fachgerechte In-
stallation oder Anschluss an eine falsche Netzspannung oder Stromart, durch Nichtbeachtung der Wartungs- oder
Sicherheitsbestimmungen, durch den Einsatz des Produkts unter ungeeigneten Umweltbedingungen oder durch
mangelnde Pflege und Wartung entstanden sind.
– Schäden am Produkt, die durch missbräuchliche oder unsachgemäße Anwendungen (z.B. Überlastung des Pro-
dukts oder Verwendung nicht zugelassener Werkzeuge bzw. Zubehörteile), Eindringen von Fremdkörpern (z.B.
Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder sonstige äußere Einwirkungen (z. B. Schä-
den durch Herunterfallen) entstanden sind.
– Schäden am Produkt oder an Teilen des Produkts, die auf bestimmungsgemäßen, üblichen (betriebsbedingten)
oder sonstigen natürlichen Verschleiß zurückzuführen sind. Dies gilt insbesondere für Abnutzung oder Schäden
an Verschleißteilen, insbesondere, jedoch nicht abschließend, Riemen, Batterien und Akkumulatoren (wiederauf-
ladbare Batterien), Reifen, Messer, Zündkerzen, Filter, Kohlebürsten, Sägeblätter sowie vergleichbare Teile.
– Mängel am Produkt, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die
keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
– Produkte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
– Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Produkts
unerheblich sind.
– Produkte, an denen eigenmächtig Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenom-
men wurden.
– Produkte, bei denen die Kennzeichnung oder die Identifikationsinformationen des Produkts (z. B. Maschinenauf-
kleber oder Typenschild) fehlen oder unlesbar sind.
– Produkte, die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
– Produkte, für die kein geeigneter Kaufnachweis (z. B. Rechnung oder Kassenbeleg) vorgelegt wird.
– Produkte zweiter Wahl (B-Ware), insbesondere solche aus dem Scheppach Werksverkauf oder dem Scheppach
Onlineshop.
– Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. Die
gesetzlichen Gewährleistungsrechte bleiben hiervon unberührt.
4. Die Garantiezeit beträgt regulär 2 Jahre, für Produkte aus der Scheppach 20V IXES Serie 5 Jahre und beginnt mit
dem Kaufdatum des Produkts. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen je-
weils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ab-
lauf der Garantiezeit ist ausgeschlossen.
Die Reparatur oder der Austausch des Produkts führt weder zu einer Verlängerung der Garantiezeit noch wird eine
neue Garantiezeit für das Produkt oder für eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines
Vor-Ort-Services.
16 | DE www.scheppach.com
Zur Prüfung des Garantiefalls kann der Hersteller verlangen, dass das betroffene Produkt eingesendet wird. Das Pro-
dukt ist in gereinigtem Zustand zusammen mit einer Kopie des Kaufbelegs, aus dem Kaufdatum und Produktbezeich-
nung hervorgehen, einzusenden. In der Regel wird vereinbart, dass das defekte Produkt mit einer kurzen Beschrei-
bung der Störung per organisierter Rücksendung oder ausreichend frankiert, unter Beachtung der entsprechenden
Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird.
Wird ein Produkt oder ein Set-Artikel unvollständig eingesendet, können fehlende Komponenten bei Austausch oder
Erstattung wertmäßig berücksichtigt werden. Teilweise oder vollständig zerlegte Produkte können nicht als Garantie-
fall akzeptiert werden.
Bei nicht berechtigter Reklamation oder außerhalb der Garantiezeit trägt der Käufer die Transportkosten und das
Transportrisiko.
Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem Ermessen ein Geldbetrag bis zur
Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und
Verschleiß berücksichtigt werden kann.
Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
5. Verlängerung der Garantiezeit um 5 Jahre: Scheppach bietet eine zusätzliche Garantieverlängerung von 5 Jahren
auf Produkte aus der Scheppach 20V IXES Serie. Somit beläuft sich der Garantiezeitraum für diese Produkte auf
insgesamt 10 Jahre. Ausgenommen hiervon sind Batterien und Akkumulatoren (wiederaufladbare Batterien), Ladege-
räte und Zubehör. Diese Garantieverlängerung können Sie in Anspruch nehmen, indem Sie Ihr Produkt aus der
Scheppach 20V IXES Serie bis spätestens 30 Tage ab Kaufdatum online unter https://garantie.scheppach.com regist-
rieren. Nach erfolgreicher Online-Registrierung erhalten Sie die Bestätigung für die artikelbezogene Garantieverlänge-
rung.
6. Für die Geltendmachung Ihres Garantieanspruchs kontaktieren Sie bitte unser Service-Center.
Bitte verwenden Sie vorzugsweise unser Formular auf unserer Website: https://www.scheppach.com/de/service
Bitte senden Sie uns keine Produkte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-
Center. Für die Inanspruchnahme dieser Garantieleistungen ist der Erstkontakt mit unserem Service-Center
zwingende Voraussetzung.
7. Bearbeitungszeit: Im Regelfall erledigen wir Reklamationssendungen innerhalb von 14 Tagen nach Eingang in unse-
rem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir
Sie rechtzeitig.
8. Kostenvoranschlag: Von der Garantieleistung nicht oder nicht mehr erfasste Produkte reparieren wir gegen Berech-
nung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Produkte für einen Kostenvoranschlag ein-
senden und ggf. dem Service-Center schriftlich (per Post oder eMail) die Reparaturfreigabe erteilen. Ohne Reparatur-
freigabe erfolgt keine weitere Bearbeitung.
Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf.
unserer Homepage (www.scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com
Telefon: +800 4002 4002 · E-Mail: [email protected] · Internet: https://www.scheppach.com
* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gel-
ten
** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.
Ersatzteile
Zubehör
Reparatur
Kontakt Dokumente
DE | 17www.scheppach.com
Table of contents
1 Introduction ........................................................ 18
2 Proper use.......................................................... 19
3 Product description (Fig. 1-8)............................. 19
4 Scope of delivery (Fig.1,2) ............................... 19
5 Unpacking .......................................................... 19
6 Technical data.................................................... 20
7 Safety instructions.............................................. 20
8 Assembly............................................................ 23
9 Before commissioning........................................ 24
10 Operation ........................................................... 25
11 Electrical connection .......................................... 25
12 Cleaning and maintenance ................................ 25
13 Storage and transport ........................................ 26
14 Repair and ordering spare parts ........................ 27
15 Disposal and recycling ....................................... 27
16 Troubleshooting ................................................. 28
17 EU Declaration of Conformity............................. 28
18 Exploded view.................................................... 300
Explanation of the symbols on the
product
Symbols are used in this manual to draw your attention to
potential hazards. The safety symbols and the accompa-
nying explanations must be fully understood. The warn-
ings themselves will not rectify a hazard and cannot re-
place proper accident prevention measures.
Attention! Failure to observe the safety signs
and warning information affixed to the prod-
uct and failure to observe the safety and op-
erating manual can result in serious injury or
even death.
Before commissioning, read and observe
the operating manual and safety instruc-
tions!
Before commissioning, read and observe
the operating manual and safety instruc-
tions!
Wear safety goggles.
Wear hearing protection.
If dust builds up, wear respiratory protection!
Attention: hot surface - danger of burning.
Warning against electrical voltage.
Warning! The product is equipped with an
automated start-up control. Keep third-par-
ties away from the working range of the
product!
Do not expose the product to rain. The prod-
uct may only be stationed, stored and oper-
ated in dry ambient conditions.
Only start the product up when the cover
hood is closed.
Guaranteed sound power level of the prod-
uct.
The product complies with the applicable
European directives.
The product complies with the applicable
Serbian directives.
Explanation of the signal words in
the operating manual
DANGER
Signal word to indicate an imminently haz-
ardous situation which, if not avoided, will re-
sult in death or serious injury.
WARNING
Signal word to indicate a potentially hazard-
ous situation which, if not avoided, could re-
sult in death or serious injury.
CAUTION
Signal word to indicate a potentially hazard-
ous situation which, if not avoided, could re-
sult in minor or moderate injury.
ATTENTION
Signal word to indicate a potentially hazard-
ous situation which, if not avoided, could re-
sult in product or property damage.
1 Introduction
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
18 | GB www.scheppach.com
Note:
In accordance with the applicable product liability laws,
the manufacturer of this product assumes no liability for
damage to the product or caused by the product arising
from:
• Improper handling
• Failure to comply with the operating manual
• Repairs carried out by third parties, unauthorised spe-
cialists
• Installing and replacing non-original spare parts
• Improper use
• Failures of the electrical system due to failure to ob-
serve the national electrical requirements and regula-
tions.
Note:
The operating manual is part of the product and contain
important information for safe, proper and economical op-
eration. Please also observe the applicable national regu-
lations. Read all operating and safety instructions careful-
ly before use and only use the product as described.
Keep the manual and pass it on when you give the prod-
uct to someone else.
2 Proper use
The compressor is used to generate compressed air for
pneumatically powered tools that can be operated with an
air rate of up to 220 l/min. (e.g. tyre inflators, air blow
guns, paint spray guns). Due to the limited air output it is
not possible to use the compressor to drive tools with very
high air consumption (for example orbital sanders, die
grinders and hammer screwdrivers).
The compressor may only be operated in a dry and well
ventilated indoor space.
The product may only be used in the intended manner.
Any use beyond this is improper. The user, not the manu-
facturer, is responsible for damages or injuries of any type
resulting from this.
An element of the intended use is also the observance of
the safety instructions, as well as the assembly instruc-
tions and operating information in the operating manual.
Persons who operate and maintain the product must be
familiar with the manual and must be informed about po-
tential dangers.
The liability of the manufacturer and resulting damages
are excluded in the event of modifications of the product.
The product may only be operated with original parts and
original accessories from the manufacturer.
The safety, operating and maintenance specifications of
the manufacturer, as well as the dimensions specified in
the technical data, must be observed.
Please note that our products were not designed with the
intention of use for commercial or industrial purposes. We
assume no guarantee if the product is used in commercial
or industrial applications, or for equivalent work.
3 Product description (Fig. 1-8)
1. On/off switch
2. Transport handle
3. Pressure regulator
4. Quick coupling
5. Manometer
6. Safety valve
6a. Drain nut
7. Pressure vessel
7a. Drain plug
(condensation water)
8. Wheel
8a. Screw
8b. Lock nut
8c. Nut
9. Foot
9a. Screw
9b. Washer
9c. Nut
10. Compressed air accessory set 13 pcs.*
(not shown)
11. 10 m spiral hose*
(not shown)
* = may not be included in the scope of delivery!
4 Scope of delivery (Fig.1,2)
Item Quantity Designation
4. 1 x Quick coupling
8. 2 x Wheel
8a. 2 x Screw
8b. 2 x Lock nut
8c. 2 x Nut
9. 2 x Foot
9a. 2 x Screw
9b. 2x Washer
9c. 2 x Nut
10. 1 x Compressed air accessory set 13 pcs.*
(not shown)
11. 1 x 10 m spiral hose*
(not shown)
1 x Compressor
1 x Operating manual
* = may not be included in the scope of delivery!
5 Unpacking
WARNING
The product and the packaging material are not
children's toys!
Do not let children play with plastic bags, films or
small parts! There is a danger of choking or suffo-
cating!
• Open the packaging and carefully remove the product.
• Remove the packaging material, as well as the pack-
aging and transport safety devices (if present).
• Check whether the scope of delivery is complete.
• Check the product and accessory parts for transport
damage. Immediately report any damage to the trans-
port company that delivered the Product. Later claims
will not be recognised.
• If possible, keep the packaging until the expiry of the
warranty period.
• Familiarise yourself with the product by means of the
operating manual before using for the first time.
• With accessories as well as wearing parts and re-
placement parts use only original parts. Spare parts
can be obtained from your specialist dealer.
GB | 19www.scheppach.com
• When ordering please provide our article number as
well as type and year of manufacture for the product.
6 Technical data
Rated voltage 230 V~/
50 Hz
Rated power consumption 1420 W (S1*)
1500 W (S3** 25%)
Idle speeds 4000 min
-1
Pressure vessel volume approx. 50 l
Operating pressure approx. 10 bar
Theo. Suction capability approx. 220 l/min
Effective output rate at 1bar approx. 130 l/min
Effective output rate at 4bar approx. 90 l/min
Effective output rate at 7bar approx. 65 l/min
Protection category IP 20
Length of mains connection cable 2 m
Max. installation altitude
(above sea level)
1000 m
Weight approx. 24.5 kg
Subject to technical changes!
*Operating mode S1 (continuous operation)
The product can be operated continuously with the speci-
fied power.
**Operating mode S3 (periodic intermediate duty)
The operation consists of a nominal load and standstill
time.
The cycle time is 10 min, the relative duty cycle is 25% of
the cycle time.
WARNING
Noise can have serious effects on your health. If the
machine noise exceeds 85 dB, please wear suitable
hearing protection for you and persons in the vicinity.
The noise and vibration values have been determined in
accordance with EN 62841-1.
Noise data
Sound pressure level L
pA
73.43 dB
Measurement uncertainty K
pA
2.92 dB
Measured sound power level L
wA
93.9 dB
Guaranteed sound power level L
wA
97 dB
Measurement uncertainty K
wA
2.92 dB
The specified noise emission values have been measured
in accordance with a standardised test procedure and can
be used to compare one power tool with another.
The specified device emissions values can also be used
for an initial estimation of the load.
WARNING
The noise emission values can vary from the
specified values during the actual use of the
power tool, depending on the type and the
manner in which the electric tool is used, and
in particular the type of workpiece being pro-
cessed.
Try to keep the stress as low as possible. For example:
Limit working time. In doing so, all parts of the operating
cycle must be taken into account (such as times in
which the power tool is switched off or times in which it
is switched on, but is not running under a load).
7 Safety instructions
General power tool safety warnings
WARNING
Read all safety warnings, instructions, illus-
trations and specifications provided with this
power tool.
Failure to follow all instructions listed below may result
in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) Work area safety
a) Keep your work area clean and well-lit. Cluttered or
dark areas invite accidents.
b) Do not operate power tools in explosive atmo-
spheres, such as in the presence of flammable liq-
uids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operat-
ing a power tool. Distractions can cause you to lose
control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapt-
er plugs with earthed (grounded) power tools. Un-
modified plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded sur-
faces, such as pipes, radiators, ranges and refrig-
erators. There is an increased risk of electric shock if
your body is earthed or grounded.
c) Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase the
risk of electric shock.
d) Do not abuse the cord. Never use the cord for car-
rying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk
of electric shock.
20 | GB www.scheppach.com
e) When operating a power tool outdoors, use an ex-
tension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of elec-
tric shock.
f) If operating a power tool in a damp location is un-
avoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A mo-
ment of inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat or hearing pro-
tection used for appropriate conditions will reduce per-
sonal injuries.
c) Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and/or rechargeable battery, picking up or
carrying the tool. Carrying power tools with your fin-
ger on the switch or energising power tools that have
the switch on invites accidents.
d) Remove any adjusting key or wrench before turn-
ing the power tool on. A wrench or a key left at-
tached to a rotating part of the power tool may result
in personal injury.
e) Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jew-
ellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust ex-
traction can reduce dust-related hazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be con-
trolled with the switch is dangerous and must be re-
paired.
c) Disconnect the plug from the power source and/or
remove the battery pack, if detachable, from the
power tool before making any adjustments,
changing accessories, or storing power tools.
Such precautionary measures reduce the risk of start-
ing the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the pow-
er tool or these instructions to operate the power
tool. Power tools are dangerous in the hands of un-
trained users.
e) Maintain power tools and attachments. Check for
misalignment or binding of moving parts, break-
age of parts and any other condition that may af-
fect the power tool’s operation. If damaged, have
the power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use electric tools, insertion tools, etc. according
to these instructions. Take into account the work-
ing conditions and the work to be performed. Use
of the power tool for operations different from those in-
tended could result in a hazardous situation.
h) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) Service
a) Have your power tool serviced by a qualified re-
pair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
Safety instructions for compressors
ATTENTION
The following basic safety measures must be observed
when using this compressor for protection against elec-
tric shock, and the risk of injury and fire. Read and ob-
serve these instructions before using the product.
Safe work
1. Take care of your tools
– Keep your compressor clean in order to work well
and safely.
– Follow the maintenance instructions.
– Check the connection cable of the electric tool reg-
ularly and have it replaced by a recognised spe-
cialist when damaged.
– Check extension cables regularly and replace
them when damaged.
2. Pull the connector out of the socket
– When the power tool is not in use or prior to main-
tenance and when replacing tools such as saw
blades, drill bits, cutters.
3. Check the power tool for potential damage.
– Protective devices or other parts with minor dam-
age must be carefully inspected to ensure that
they function correctly and as intended prior to
continued use of the electric tool.
– Check whether the moving parts function faultless-
ly and do not jam or whether parts are damaged.
All parts must be correctly mounted and all condi-
tions must be fulfilled to ensure fault-free operation
of the power tool.
GB | 21www.scheppach.com
– Damaged protective devices and parts must be
properly repaired or replaced by a recognised spe-
cialist workshop, insofar as nothing different is
specified in the operating manual.
– Do not use any faulty or damaged connection ca-
bles.
ATTENTION
For your own safety, only use accessories and addition-
al equipment that are indicated in the operating manual
or have been recommended or indicated by the manu-
facturer. Use of other tools or accessories that those
recommended in the operating manual or in the cata-
logue could represent a personal danger to you.
4. Replacing the connection cable
– If the connection line is damaged, it must be re-
placed by the manufacturer or an electrician to
avoid danger. There is a risk of electric shock.
5. Street-legal compressors in construction site opera-
tion
– Ensure that all hoses and fixtures are suitable for
the maximum permissible working pressure of the
compressor.
6. Set-up location
– Only set up the compressor on a flat surface.
7. In case of pressures above 7 bar, it is recommended
to equip supply hoses with a safety cable (e. g. a wire
rope).
8. Avoid over-stressing the piping system by using flexi-
ble hose connections to prevent kinking.
Additional safety instructions
Observe the corresponding operating manuals of the
respective compressed air tools / compressed air
attachments!
The following general warnings must also be observed.
Safety instructions for working with
compressed air and air blow guns
• Ensure there is sufficient distance to the product, at
least 2.50 m, and keep the compressed air tools /
compressed air attachments away from the compres-
sor during operation.
• Compressor pump and lines reach high temperatures
during operation. Touching them will cause burns.
• The air which is sucked in by the compressor must be
kept free of impurities that could cause fires or explo-
sions in the compressor pump.
• When disconnecting the hose coupling, hold the cou-
pling piece of the hose firmly with your hand. This will
ensure that you avoid injuries caused by the hose re-
coiling.
• Wear safety goggles and a respirator when working
with the compressed air pistol. Dusts are harmful to
health! Foreign objects or blown off parts can easily
cause injuries.
DANGER
Danger of injury!
Do not blow on people or clean clothing whilst on the
body with the air blow gun.
Safety instructions when using spraying
attachments (e.g. paint sprayers)
• Keep the spray attachment away from the compressor
when filling so that no liquid comes into contact with
the compressor.
• Never spray in the direction of the compressor when
using the spraying attachments (e.g. paint sprayers).
Moisture can lead to electrical hazards!
DANGER
Risk of explosion!
Do not process any paints or solvents with a flash point
below 55° C.
DANGER
Risk of explosion!
Do not heat up paints or solvents.
• If harmful liquids are processed, filter devices (face
masks) are required for protection. Also observe the
information on protective measures provided by the
manufacturers of such substances.
• The information and labelling of the hazardous sub-
stances ordinance affixed to the outer packaging of
the processed materials must be observed. If neces-
sary, take additional protective measures, in particular
wear suitable clothing and masks.
DANGER
Risk of explosion!
Do not smoke during the spraying process or in the
working area.
Paint vapours are also highly flammable.
• Never set up or operate the equipment in the vicinity
of a fire place, open lights or sparking products.
• Do not store or consume food or drinks in the work ar-
ea. Paint fumes are harmful to health.
• The working area must be larger than 30 m³ and suffi-
cient air exchange must be ensured during spraying
and drying.
• Do not spray into the wind. Always observe the regu-
lations of the local police authorities when spraying
flammable or hazardous spraying materials.
• Do not use media such as white spirit, butyl alcohol
and methylene chloride in conjunction with the PVC
pressure hose. These media destroy the pressure
hose.
• The work area must be separated from the compres-
sor so that it cannot come into direct contact with the
working medium.
22 | GB www.scheppach.com
Operation of pressure vessels
• Anyone who operates a pressure vessel must keep
this in good working order, operate and monitor it cor-
rectly, perform the necessary maintenance and servic-
ing works immediately and implement safety mea-
sures as required according to the circumstances.
• The regulatory authority can instruct necessary moni-
toring measures in individual cases.
• A pressure vessel must not be operated if it exhibits a
defect that poses a danger to personnel or third par-
ties.
• Check the pressure vessel for rust and damage each
time before use. The compressor shall not be operat-
ed if the pressure vessel is damaged or rusty. If you
discover damage, please contact the customer ser-
vice workshop.
Store all safety information and instructions safely.
7.1 Product-specific safety
instructions
ATTENTION
The following basic safety measures must be observed
when using this compressor for protection against elec-
tric shock, and the risk of injury and fire. Read and ob-
serve these instructions before using the product.
WARNING
The product is not designed for use in potentially explo-
sive atmospheres. Use in such environments is only
permitted if suitable additional measures are taken to
ensure safety. Please consult a specialist or refer to the
relevant regulations before using the product in a poten-
tially explosive atmosphere.
• The product shall not be operated by persons (includ-
ing children) with reduced physical, sensory or mental
abilities or who have inadequate experience or knowl-
edge.
• Cleaning and user maintenance must not be carried
out by children.
• Keep the product away from rain and moisture. Water
penetrating the product increases the risk of an elec-
tric shock.
• Avoid using the product at temperatures below +5°C.
• Do not leave the product unattended.
CAUTION
Operate the product for a short time only. Long, uninter-
rupted operation of more than 10 min. overheats the
product. Switch off the product immediately and let it
cool down for at least 10 mins
DANGER
Danger of injury!
Do not allow the items to be inflated above the pressure
intended for them. These can burst and lead to injuries
and/or material damage.
• Do not exceed the permissible power range of the
compressor. Do not inflate truck, tractor or other large
tyres.
• Do not work on materials that are or could be poten-
tially flammable or explosive.
• Never misuse the product.
• Always keep the product clean, dry and free from oil
or grease. Remove dust after each use and before
storage.
• Never use petrol or other flammable liquids to clean
the product! Vapours remaining in the product can be
ignited by sparks and cause the product to explode.
• Remain attentive at all times! Always pay attention
to what you are doing and always use common
sense. Never use the product if you are unable to
concentrate or feel unwell.
• Avoid over-stressing the piping system by using flexi-
ble hose connections to prevent kinking.
• In case of pressures above 7 bar, it is recommended
to equip supply hoses with a safety cable (e. g. a wire
rope).
• Do not touch the hot components of the product!
• Ensure that all hoses and fixtures are suitable for the
maximum permissible working pressure of the com-
pressor.
Residual risks
The product has been built according to state-of-the-
art and the recognised technical safety rules.
However, individual residual risks can arise during
operation.
• Health hazard due to electrical power, with the use of
improper electrical connection cables.
• Furthermore, despite all precautions having been met,
some non-obvious residual risks may still remain.
• Residual risks can be minimised if the “Safety Instruc-
tions” and the “Intended Use” together with the operat-
ing instructions as a whole are observed.
• Prevent the product being unintentionally started up.
• Keep your hands away from the working area when
the product is in operation.
• Comply with the stipulated maintenance and safety in-
structions in the operating instructions.
WARNING
This power tool generates an electromagnetic field
during operation. This field can impair active or passive
medical implants under certain circumstances. In order
to prevent the risk of serious or deadly injuries, we rec-
ommend that persons with medical implants consult
with their physician and the manufacturer of the medical
implant prior to operating the power tool.
8 Assembly
ATTENTION
Always make sure the product is fully assembled
before commissioning!
GB | 23www.scheppach.com
WARNING
Danger of injury!
Do not insert the mains plug into the socket until you
are ready to use the product.
Tool required:
• 2x open-ended spanner/socket spanner, size 13 mm*
* = may not be included in the scope of delivery!
8.1 Fitting the wheels (8) (Fig. 3)
1. Place a pad on the floor to avoid damage to the prod-
uct.
2. Place the product on a level, even surface.
3. Guide the screw (8a) for the wheel (8) through the
mounting holes provided and use an M10 nut (8c) to
secure it.
4. Lock the nut (8c) with the lock nut (8b).
Use two 13 mm open-end wrenches/socket spanners.
5. Repeat the process on the opposite side.
8.2 Fitting the foot (9) (Fig. 4)
1. Place the product on a level, even surface.
2. Fit the foot (9) onto the assembly holes provided on
the base frame.
3. Fit the foot (9) to the base frame with a screw (9a) and
a washer (9b), and secure it with a nut (9c).
Use a 13mm open-end spanner.
4. Repeat the process on the opposite side.
8.3 Fitting the quick coupling (4)
(Fig.5)
1. Check whether there is Teflon tape on the quick cou-
pling thread (4).
If there is no Teflon tape, proceed as described in
8.3.1.
2. Screw the quick coupling (4) into the thread provided
on the compressor.
Ensure that the connection is not overtightened and
that the quick coupling is aligned horizontally.
3. Check that the connection is leak tight after installa-
tion.
8.3.1 Sealing the thread with Teflon tape
(Fig.5)
1. Remove any Teflon tape completely.
2. Ensure that you only attach the Teflon tape to the ex-
ternal thread on the quick coupling (4).
3. Always wrap the Teflon tape around the thread in the
screw-in direction (clockwise). This prevents the Tef-
lon tape coming off again during assembly.
4. Keep the Teflon tape slightly tensioned in the begin-
ning.
Wrap it smoothly, overlapping and evenly around the
external thread on the quick coupling (4).
Leave the first thread free so that no fibres can get in-
to the pipe.
5. Wrap the thread 4 - 8 times depending on the size.
A higher number may be necessary for coarse
threads.
The Teflon tape should cover the thread evenly. It
must not tear or clog the threads.
6. After sealing, the quick coupling (4) can be fitted as
described in 8.3.
9 Before commissioning
WARNING
Danger of injury!
Do not insert the mains plug into the socket until you
are ready to use the product.
WARNING
Always remove the mains plug before carrying out
adjustments on the product.
CAUTION
Unsuitable extension cables could be dangerous. There
is a risk of persons being injured due to electric shock.
General information
• Proceed with caution. Familiarise yourself with the ap-
plication and possible restrictions, but also with the
specific potential dangers.
• Before connecting of the product, make certain that
the data on the type plate matches with the mains
power data.
• Inadequately informed operators can endanger them-
selves and others through improper use. The operator
is responsible for the safety of third parties.
• Check the product regularly for damage.
• The product must be installed close to the consumer.
• Long air lines and supply cables (extension cable)
should be avoided.
• Ensure that the intake air is dry and dust-free.
• Do not install the product in a damp or wet room.
• Operate the product only in suitable areas (well venti-
lated, ambient temperature +5°C to 40°C). There must
be no dust, acids, vapours, explosive or flammable
gases in the room.
• The product is suitable for use in dry rooms. It must
not be used in areas where splashed water is present.
• The product may only be used outdoor briefly when
the ambient conditions are dry.
• The product must always be kept dry and must not be
left outdoors after work is complete.
9.1 Mains power connection
• The product is equipped with a mains cable with an
earthed plug. This can be connected to any mains
socket 230 V~ 50 Hz with an earth contact and that is
protected at 16 A.
• Before commissioning, ensure that the mains voltage
matches with the operating voltage and the machine's
power rating on the type plate.
24 | GB www.scheppach.com
• Long supply cables, extensions, cable reels, etc.
cause a drop in voltage and can impede motor start-
up.
• At low temperatures below +5 °C, sluggishness may
make starting difficult or impossible.
10 Operation
10.1 On/Off switch (1) (Fig. 6)
Switching on
1. Insert the mains plug into a properly fused mains
socket.
2. Switch the product on by setting the on/off switch (1)
to the “I” position.
Switching off
1. Switch the product off by setting the on/off switch (1)
to the “0” position.
10.2 Adjusting the pressure (Fig. 6)
1. The pressure at the pressure gauge (5) is adjusted
using the pressure regulator(3).
2. The pressure set can be drawn from the quick cou-
pling (4).
10.3 Fitting the compressed air hose*
(Fig. 6)
Connect the plug nipple* of the compressed air hose* to
the quick couplings (4). Then connect the compressed air
tool* to the quick coupling* of the compressed air hose*.
* = may not be included in the scope of delivery!
11 Electrical connection
The electrical motor installed is connected and ready
for operation. The connection complies with the ap-
plicable VDE and DIN provisions. The customer's
mains connection as well as the extension cable used
must also comply with these regulations.
When working with spray attachments and during tempo-
rary use outdoors, the product must be connected to a re-
sidual current circuit breaker with a trigger current of 30
mA or less.
11.1 Damaged electrical connection
cables
The insulation on electrical connection cables is often
damaged.
This may have the following causes:
• Pressure points, where connection cables are passed
through windows or doors,
• Kinks where the connection cable has been improper-
ly fastened or routed,
• Places where the connection cables have been cut
due to being driven over,
• Insulation damage due to being ripped out of the wall
socket,
• Cracks due to the insulation ageing.
Such damaged electrical connection cables must not be
used and are life-threatening due to the insulation dam-
age.
Check the electrical connection cables for damage regu-
larly. Ensure that the connection cables are disconnected
from electrical power when checking for damage.
Electrical connection cables must comply with the appli-
cable VDE and DIN provisions. Only use connection ca-
bles of the same designation.
The printing of the type designation on the connection ca-
ble is mandatory.
Safety information for replacing damaged or defective
mains connection cables
Connection type Y
If it is necessary to replace the mains connection cable,
this must be done by the manufacturer or their represen-
tative to avoid safety hazards.
11.2 Important information
In the event of overloading, the motor will switch itself off.
After a cool-down period (time varies) the motor can be
switched back on again.
11.3 AC motor
Connections and repair work on the electrical equipment
may only be carried out by electricians.
• Before commissioning, ensure that the mains voltage
matches with the operating voltage on the type plate.
• Extension cables up to 25 m long must have a cross-
section of 1.5 mm².
12 Cleaning and maintenance
WARNING
Have maintenance and repair tasks that are
not described in this operating manual, car-
ried out by a specialist workshop. Use only
original spare parts.
WARNING
Improper maintenance or cleaning work can
cause injuries!
WARNING
The product may start unexpectedly and cause inju-
ries and burns during cleaning, repair and mainte-
nance work.
– Switch the product off.
– Pull out the mains plug.
– Allow the product to cool.
– De-pressurise the compressor.
Note:
Release overpressure in the compressor by switching off
the compressor and using up the compressed air still in
the pressure vessel, e.g. with a compressed air tool run-
ning at idle or with an air blow gun.
GB | 25www.scheppach.com
12.1 Cleaning
• Keep protective devices, air vents and the motor
housing as free of dust and dirt as possible. Rub the
product clean with a clean cloth or blow it off with
compressed air at low pressure. We recommend that
you clean the product directly after every use.
• Clean the product at regular intervals using a damp
cloth and a little soft soap. Do not use any cleaning
products or solvents; they could attack the plastic
parts of the product. Make sure that no water can pen-
etrate the product interior.
• We recommend that you clean the product directly af-
ter every use.
• The hose and injection tools must be disconnected
from the compressor before cleaning. The compressor
must not be cleaned with water, solvents or similar.
12.2 Maintenance
Tool required:
• Phillips screwdriver*
* = may not be included in the scope of delivery!
12.2.1 Safety valve (6) (Fig. 7)
• The safety valve is set to the maximum permissible
pressure of the pressure vessel.
• It is not permitted to adjust the safety valve or remove
the connection lock between the exhaust nut and its
cap.
• Actuate the safety valve every 30 operating hours but
at least 3 times a year to ensure that it works when re-
quired.
1. To open the outlet of the safety valve (6), turn the per-
forated drain nut (6a) anticlockwise. Now, the valve
audibly releases air.
2. Then, tighten the exhaust nut (6a) clockwise again.
12.2.2 Maintaining the pressure vessel (7)
(Fig. 8)
ATTENTION
To ensure a long service life for the pressure vessel,
drain off the condensate after each use by opening the
drain screw.
ATTENTION
The condensate from the pressure vessel contains oil
residue. Dispose of the condensate in an environmen-
tally friendly manner at a suitable collection point.
1. Release the vessel pressure beforehand (see 13.2.1).
2. Open the drain screw (7a) by turning it anti-clockwise
(looking at the screw from the bottom of the compres-
sor).
3. In order to drain the condensation water completely
out of the pressure vessel (7), it must be tilted slightly
to the side so that the drain screw (7a) is the lowest
point.
4. Then close the drain screw (7a) again (turn clock-
wise). Check the pressure vessel (7) for rust and dam-
age each time before use.
5. The compressor shall not be operated if the pressure
vessel (7) is damaged or rusty. If you discover dam-
age, please contact the customer service workshop.
13 Storage and transport
WARNING
Danger of injury and burning!
The product can start unexpectedly and cause injuries.
– Switch off the engine before carrying out any clean-
ing or maintenance work.
– Allow the engine to cool down.
– Pull out the mains plug.
– De-pressurise the compressor.
Note:
Release overpressure in the compressor by switching off
the compressor and using up the compressed air still in
the pressure vessel, e.g. with a compressed air tool run-
ning at idle or with an air blow gun.
• Compressed air can cause serious injuries.
• Clean and check the product for damage.
13.1 Transport (Fig. 1)
• The product must be secured against tipping and slip-
ping during transport in vehicles in order to prevent
damage and injuries.
• Protect the product from impacts, shocks and severe
vibrations, e.g. during vehicular transport.
• Use only the transport handle (2) for transporting the
product.
13.2 Storage
Store the product and its accessories in a dark, dry and
frost-free place that is inaccessible to children.
The optimum storage temperature is between 5°C and
30˚C.
Store the product in its original packaging.
Cover the product to protect it from dust or moisture.
Store the operating manual with the product.
ATTENTION
Pull out the mains plug and ventilate the compressor
and all connected compressed air tools. Store the com-
pressor in such a way that it cannot be used by unau-
thorised persons.
ATTENTION
Store the product only in dry locations that are inacces-
sible for unauthorised persons.
Do not tilt the unit, only store it upright!
13.2.1 Release excess pressure
Release overpressure in the compressor by switching off
the compressor and using up the compressed air still in
the pressure vessel, e.g. with a compressed air tool run-
ning at idle or with an air blow gun.
26 | GB www.scheppach.com
14 Repair and ordering spare parts
After repairs or maintenance, make sure that all safety-re-
lated parts are installed and are in perfect condition. All
parts which may cause injury must be kept where they
are inaccessible to children or others.
ATTENTION
According to the German Product Liability Act, no liabili-
ty is accepted for damage caused by improper repairs
or by not using original spare parts.
Such work should be performed by a customer service
centre or an authorised specialists. The same applies to
accessory parts.
Spare parts and accessories can be obtained from our
Service Centre. To do this, scan the QR code on the front
page.
Connections and repairs
Connections and repair work on the electrical equipment
may only be carried out by electricians.
14.1 Ordering spare parts
Please provide the following information when ordering
spare parts:
• Model designation
• Item number
• Type plate data
Spare parts / accessories
Compressed air accessory
set 13 pcs. - article no.:
7906100710
Spiral hose - article no.: 7906100711
14.2 Service information
With this product, it is necessary to note that the following
parts are subject to natural or usage-related wear, or that
the following parts are required as consumables.
Wearing parts*: Quick coupling connection, compressed
air accessories set, spiral hose
* = may not be included in the scope of delivery!
15 Disposal and recycling
Notes for packaging
The packaging materials are recy-
clable. Please dispose of packag-
ing in an environmentally friendly
manner.
Notes on the disposal of electrical and electronic
equipment
Waste electrical and electronic equipment
does not belong in household waste, but must
be collected and disposed of separately!
• Used batteries that are not installed permanently in
the old device must be removed non-destructively be-
fore disposal! Their disposal is regulated by the bat-
tery act.
• Owners or users of electrical and electronic devices
are legally obliged to return them after use.
• The end user is responsible for deleting their personal
data from the old device being disposed of!
• The symbol of the crossed-out dustbin means that
waste electrical and electronic equipment must not be
disposed of with household waste.
• Waste electrical and electronic equipment can be
handed in free of charge at the following places:
– Public disposal or collection points (e.g. municipal
works yards)
– Points of sale of electrical devices (stationary and
online), provided that dealers are obliged to take
them back or offer to do so voluntarily.
– Up to three waste electrical devices per type of de-
vice, with an edge length of no more than 25 centi-
metres, can be returned free of charge to the man-
ufacturer without prior purchase of a new device
from the manufacturer or taken to another autho-
rised collection point in your vicinity.
– Further supplementary take-back conditions of the
manufacturers and distributors can be obtained
from the respective customer service.
• If the manufacturer delivers a new electrical appliance
to aprivate household, the manufacturer can arrange
for the free collection of the old electrical appliance
upon request from the end user. Please contact the
manufacturer’s customer service for this.
• These statements only apply to devices installed and
sold in the countries of the European Union and which
are subject to the European Directive 2012/19/EU. In
countries outside the European Union, different regu-
lations may apply to the disposal of waste electrical
and electronic equipment.
GB | 27www.scheppach.com
16 Troubleshooting
The following table shows fault symptoms and describes remedial measures in the event of your product failing to work
properly. If you cannot localise and rectify the problem with this, please contact your service workshop.
Fault Possible cause Remedy
Product does not run. Mains voltage not present. Check cable, mains plug, fuse and socket.
Mains voltage too low. Avoid extension cables that are too long. Use exten-
sion cables with sufficient conductor cross-section.
Outside temperature is too
low.
Do not operate at outside temperatures below +5°C.
Motor is overheated. Allow the motor to cool down. If necessary, remedy the
cause of the overheating.
Product runs, but no pressure. The safety valve leaks. Contact your local service centre. Only allow qualified
personnel to carry out repairs.
The seals are damaged. Check the seals and have any damaged seals re-
placed by a service centre.
The drain screw for conden-
sate leaks.
Tighten the screw by hand. Check the seal on the
screw and replace if necessary.
Product runs, pressure shown
on the manometer, but tools are
not running
Hose connections leaking. Check compressed air hose and tools, replace if nec-
essary.
Quick-coupler leaking. Contact your local service centre. Only allow qualified
personnel to carry out repairs.
Pressure set too low at pres-
sure regulator.
Turn up the pressure regulator further.
17 EU Declaration of Conformity
Translation of the original Declaration of Conformity
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
We declare under our sole responsibility that the product
described here complies with the applicable directives
and standards.
Brand: SCHEPPACH
Art. designation: Compressor - HC51V
Art. no. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU directives:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* The object of the declaration described above fulfils the
regulations of the directive 2011/65/EU of the European
Parliament and Council from 8th June 2011, on the re-
striction of the use of certain hazardous substances in
electrical and electronic equipment.
Applied standards:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Conformity assessment procedure:
2000/14/EG_2005/88/EC – Appendix: VI
Guaranteed
sound power level (L
WA
):
97 dB
Measured
sound power level (L
WA
):
93.9 dB
Notified body: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Number: 0905
Documentation authorised representative:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
28 | GB www.scheppach.com
Sommaire
1 Introduction ........................................................ 30
2 Utilisation conforme............................................ 30
3 Description du produit (fig.1-8).......................... 30
4 Fournitures (fig.1,2).......................................... 30
5 Déballage........................................................... 31
6 Caractéristiques techniques............................... 31
7 Consignes de sécurité........................................ 31
8 Montage ............................................................. 35
9 Avant la mise en service .................................... 36
10 Utilisation............................................................ 36
11 Raccordement électrique ................................... 37
12 Nettoyage et maintenance ................................. 37
13 Stockage et transport......................................... 38
14 Réparation et commande de pièces de re-
change ............................................................... 39
15 Élimination et recyclage ..................................... 39
16 Dépannage......................................................... 40
17 Déclaration de conformité UE ............................ 41
18 Vue éclatée ........................................................ 300
Explication des symboles sur le
produit
L’utilisation de symboles dans ce manuel permet d’attirer
votre attention sur les éventuels risques. Les symboles de
sécurité et les explications qui les accompagnent doivent
être parfaitement compris. Les avertissements en eux-
mêmes ne permettent pas d’éliminer les risques et ne dis-
pensent pas de prendre des mesures adaptées pour la
prévention des accidents.
Attention! Le non-respect des symboles de
sécurité et des avertissements apposés sur
le produit et le non-respect des consignes
de sécurité et d’utilisation peut causer des
blessures graves voire mortelles.
Lisez le mode d’emploi et observez les
consignes de sécurité avant de procéder à
la mise en service!
Lisez le mode d’emploi et observez les
consignes de sécurité avant de procéder à
la mise en service!
Portez des lunettes de protection.
Portez une protection auditive.
En cas de génération de poussières, portez
une protection respiratoire!
Attention aux surfaces brûlantes - risque de
brûlures.
Avertissement relatif à la tension électrique.
Avertissement! Le produit est doté d'une
commande de démarrage automatisée.
Maintenez les tiers à distance de la zone de
travail du produit!
N’exposez pas le produit à la pluie. Le pro-
duit ne peut être stationné, entreposé et ex-
ploité que dans des conditions ambiantes
sèches.
Ne mettre le produit en marche que si le ca-
pot de protection est fermé.
Niveau de puissance acoustique garanti du
produit.
Le produit respecte les directives euro-
péennes en vigueur.
Le produit respecte les directives serbes en
vigueur.
Explication des mots de signalisation
dans le mode d'emploi
DANGER
Terme de signalisation servant à désigner
une situation de danger immédiate qui en-
traîne des blessures graves voire mortelles si
elle n'est pas évitée.
AVERTISSEMENT
Terme de signalisation servant à désigner
une situation de danger possible qui peut en-
traîner des blessures graves voire mortelles
si elle n’est pas évitée.
PRUDENCE
Terme de signalisation servant à désigner
une situation de danger possible qui peut en-
traîner des blessures légères ou modérées si
elle n’est pas évitée.
ATTENTION
Terme de signalisation servant à désigner
une situation de danger possible qui peut en-
dommager le produit ou les biens environ-
nants.
FR | 29www.scheppach.com
1 Introduction
Fabricant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Remarque:
Conformément à la loi en vigueur sur la responsabilité du
fait des produits, le fabricant de ce produit n'est pas res-
ponsable des dommages survenus sur ce produit dans
les cas suivants:
• Manipulation incorrecte
• Non-respect du mode d’emploi
• Réparations effectuées par des tiers, des spécialistes
non autorisés
• Montage et remplacement des pièces de rechange
non originales
• Utilisation non conforme
• Pannes de l’installation électrique causées par un
non-respect des prescriptions et dispositions natio-
nales en matière d’électricité
Attention:
Le mode d’emploi fait partie intégrante du produit. Il
contient des consignes importantes pour pouvoir l’utiliser
en toute sécurité, et de manière réglementaire et écono-
mique. Respectez en outre les prescriptions nationales en
vigueur. Avant d’utiliser le produit, lisez attentivement
l’ensemble des consignes d’utilisation et de sécurité. Utili-
sez-le ensuite uniquement conformément aux descrip-
tions. Conservez bien la notice et transmettez-la en cas
de remise du produit.
2 Utilisation conforme
Le compresseur sert à générer de l'air comprimé pour les
outils à air comprimé nécessitant un volume d'air pouvant
atteindre env. 220l/min (par exemple, gonfleur de pneus,
pistolet de soufflage et pistolet à peinture). Du fait du dé-
bit d'air limité, il est impossible d'utiliser des outils
consommant beaucoup d'air (par exemple, ponceuse or-
bitale, meuleuse droite et visseuse à percussions).
Le compresseur ne peut être exploité que dans des es-
paces intérieurs secs et bien ventilés.
Le produit doit être utilisé selon les dispositions corres-
pondantes. Toute autre utilisation est considérée comme
étant non conforme. Le fabricant décline toute responsa-
bilité quant aux dommages ou blessures qui en résulte-
raient. Dans ce cas, l'utilisateur est le seul responsable.
Une utilisation conforme consiste également à respecter
les consignes de sécurité, ainsi que les instructions de
montage et les consignes d'utilisation de la notice d’utili-
sation.
Les personnes utilisant le produit et en assurant la main-
tenance doivent être familiarisées avec celui-ci et
connaître les dangers possibles qu'il implique.
Toute modification du produit annule toute garantie du fa-
bricant pour les dommages en résultant.
Le produit ne doit être utilisé qu'avec des pièces de re-
change et des accessoires originaux du fabricant.
Respectez les prescriptions de sécurité, de travail et de
maintenance du fabricant, ainsi que les dimensions indi-
quées dans les caractéristiques techniques.
Remarque: conformément aux dispositions, nos produits
n'ont pas été conçus pour une utilisation commerciale, ar-
tisanale ou industrielle. Nous déclinons toute responsabi-
lité si le produit est utilisé dans des exploitations commer-
ciales, artisanales ou industrielles, ou dans le cadre d'ac-
tivités comparables.
3 Description du produit (fig.1-8)
1. Interrupteur On/Off
2. Poignée de transport
3. Régulateur de pression
4. Couplage rapide
5. Manomètre
6. Soupape de sécurité
6a. Écrou de vidange
7. Réservoir sous pression
7a. Vis de purge
(eau de condensation)
8. Roue
8a. Vis
8b. Contre-écrou
8c. Écrou
9. Béquille
9a. Vis
9b. Rondelle plate
9c. Écrou
10. Kit d'accessoires pneumatiques 13pièces*
(non illustré)
11. Tuyau spiralé 10m*
(non illustré)
* = ne sont pas des composants obligatoires des fourni-
tures!
4 Fournitures (fig.1,2)
Pos. Quantité Désignation
4. 1 x Couplage rapide
8. 2 x Roue
8a. 2 x Vis
8b. 2 x Contre-écrou
8c. 2 x Écrou
9. 2 x Béquille
9a. 2 x Vis
9b. 2x Rondelle plate
9c. 2 x Écrou
10. 1 x Kit d'accessoires pneumatiques
13pièces*
(non illustré)
11. 1 x Tuyau spiralé 10m*
(non illustré)
1 x Compresseur
1 x Mode d’emploi
* = ne sont pas des composants obligatoires des fourni-
tures!
30 | FR www.scheppach.com
5 Déballage
AVERTISSEMENT
Le produit et les matériaux d'emballage ne sont pas
des jouets!
Les enfants ne doivent pas jouer avec les sacs en
plastique, films d'emballage et pièces de petite
taille ! Il existe un risque d'ingestion et d'étouffe-
ment!
• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les protec-
tions d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas été
endommagés lors du transport. Signalez immédiate-
ment tout dommage au transporteur qui a livré le pro-
duit. Les réclamations ultérieures ne seront pas ac-
ceptées.
• Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
• Familiarisez-vous avec le produit à l'aide du mode
d’emploi avant de commencer à l'utiliser.
• N'utilisez que des pièces d’origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre re-
vendeur.
• Lors de la commande, indiquez la référence, ainsi que
le type et l'année de construction du produit.
6 Caractéristiques techniques
Tension de mesure 230V~/
50Hz
Puissance de mesure 1420W (S1*)
1500W (S3**
25%)
Régimes ralentis 4000 min
-1
Volume du réservoir sous pression env. 50 l
Pression de service env. 10bar
Débit théo. d'aspiration env. 220 l/min
Débit de distribution effectif à 1bar env. 130 l/min
Débit de distribution effectif à 4bar env. 90 l/min
Débit de distribution effectif à 7bar env. 65 l/min
Indice de protection IP20
Longueur du câble de raccordement
secteur
2 m
Hauteur de réglage max. (au-dessus
du niveau de la mer)
1000 m
Poids env. 24,5 kg
Sous réserve de modifications techniques!
* Mode de fonctionnement S1, fonctionnement
continu
Le produit peut fonctionner en continu à la puissance indi-
quée.
**Mode de fonctionnement S3 (fonctionnement
intermittent périodique)
Ce fonctionnement est composé d’une charge nominale
et d'un temps d’arrêt.
Sa durée de fonctionnement est de 10 min, sa durée
d’activation relative représente 25% de la durée de fonc-
tionnement.
AVERTISSEMENT
Le bruit peut avoir des conséquences graves sur la
santé. Si le niveau sonore de la machine dépasse
85dB, vous devez, ainsi que les personnes à proximité,
porter une protection auditive adaptée.
Les valeurs de bruit et de vibrations ont été calculées
conformément à la norme EN62841-1.
Valeurs caractéristiques sonores
Niveau de pression sonore L
pA
73,43 dB
Incertitude de mesure K
pA
2,92 dB
Niveau de puissance sonore L
wA
mesuré 93,9 dB
Niveau de puissance sonore garanti L
wA
97 dB
Incertitude de mesure K
wA
2,92 dB
Les valeurs d’émission de bruit indiquées ont été mesu-
rées dans le cadre d'une méthode de contrôle normalisée
et peuvent être utilisées pour comparer un outil électrique
avec un autre.
Les valeurs d'émission de bruit indiquées peuvent être
utilisées également afin de réaliser une estimation préa-
lable de la charge.
AVERTISSEMENT
Les émissions sonores peuvent varier par
rapport aux valeurs indiquées lors de l'utili-
sation réelle de l'outil électrique selon la ma-
nière dont l’outil électrique est utilisé, en par-
ticulier, selon le type de pièce usinée traitée.
Faites en sorte que la charge demeure la plus faible
possible. Exemple de mesures: limitation du temps de
travail. À ce niveau, tous les éléments du cycle de fonc-
tionnement doivent être pris en compte (par exemple,
les périodes d’arrêt de l’outil électrique et les périodes
de fonctionnement sans charge).
7 Consignes de sécurité
Consignes de sécurité générales pour les outils
électriques
AVERTISSEMENT
lisez toutes les consignes de sécurité, les
instructions, les illustrations et les caracté-
ristiques techniques fournies avec cet outil
électrique.
Toute négligence dans le respect des instructions sui-
vantes peut entraîner un choc électrique, un incendie
et/ou des blessures graves.
FR | 31www.scheppach.com
Conserver à l'avenir toutes les consignes de sécurité
et instructions.
Le terme d'«outil électrique» utilisé dans les consignes
de sécurité désigne les outils électriques sur secteur
(avec câble secteur) et les outils électriques sur batterie
(sans câble secteur).
1) Sécurité au poste de travail
a) Faire en sorte que la zone de travail soit propre et
bien éclairée. Le désordre ou des zones de travail
non éclairées peuvent entraîner des accidents.
b) Ne pas utiliser l’outil électrique dans un environ-
nement propice aux explosions, où se trouvent
des liquides, gaz ou poussières inflammables. Les
outils électriques génèrent des étincelles, susceptibles
de mettre le feu à la poussière ou aux vapeurs.
c) Pendant l'utilisation de l'outil électrique, maintenir
les enfants et tiers à bonne distance. Toute dévia-
tion peut entraîner une perte de contrôle de l'outil
électrique.
2) Sécurité électrique
a) Le connecteur de raccordement de l'outil élec-
trique doit correspondre à la prise. Ne modifier
d'aucune manière le connecteur. N'utiliser aucun
connecteur adaptateur avec des outils électriques
mis à la terre. Des connecteurs non modifiés et
fiches adaptées réduisent le risque de choc élec-
trique.
b) Éviter tout contact corporel avec les surfaces
mises à la terre, par exemple, tuyaux, chauffages,
fours et réfrigérateurs. Si le corps est mis à la terre,
le risque de choc électrique est plus important.
c) Mettre les outils électriques à l'abri de la pluie ou
de l'humidité. La pénétration d’eau dans un outil
électrique augmente le risque de choc électrique.
d) Ne pas utiliser le câble de raccordement pour
transporter ou suspendre l’outil électrique, ni pour
débrancher le connecteur de la prise de courant.
Maintenir le câble de raccordement à l'abri de la
chaleur, de l'huile, des arêtes coupantes ou des
pièces mobiles. Des câbles de raccordement en-
dommagés ou emmêlés augmentent le risque de choc
électrique.
e) Si l’outil électrique est utilisé à l'extérieur, se ser-
vir d’une rallonge autorisée pour l'extérieur. Le re-
cours à une rallonge convenant à l'extérieur réduit le
risque de choc électrique.
f) Si l’outil électrique doit impérativement être utilisé
en milieu humide, utiliser un disjoncteur différen-
tiel. L’utilisation d’un disjoncteur différentiel réduit le
risque de choc électrique.
3) Sécurité des personnes
a) Se montrer attentif et faire attention à ses actes et
procéder avec prudence lors du travail avec un
outil électrique. Ne pas utiliser l'outil électrique en
cas de fatigue ou si l'on est sous l'influence de
drogues, de l'alcool ou de médicaments. Tout mo-
ment d'inattention lors de l'utilisation de l’outil élec-
trique peut conduire à des blessures extrêmement
graves.
b) Toujours porter un équipement de protection indi-
viduelle et des lunettes de protection. Quel que soit
le type d’outil électrique et son mode d’utilisation, le
port d'un équipement de protection individuelle, tel
qu’un masque antipoussières, des chaussures de sé-
curité antidérapantes, un casque de protection ou une
protection auditive réduit le risque de blessures.
c) Éviter toute mise en service involontaire. Veiller à
ce que l'outil électrique soit arrêté avant de le
brancher sur l’alimentation électrique et/ou la bat-
terie, de le prendre ou de le porter. Le fait de porter
l’outil électrique avec le doigt sur l’interrupteur ou
alors que l'outil électrique est activé et raccordé à l’ali-
mentation électrique peut entraîner des accidents.
d) Avant d'activer l'outil électrique, retirer les outils
de réglage ou clés de serrage. Tout outil ou clé se
trouvant dans une pièce rotative de l'outil électrique
peut entraîner des blessures.
e) Évitez toute position du corps anormale. Veiller à
adopter une position stable et à toujours mainte-
nir son équilibre. Ainsi, il est possible de mieux
contrôler l'outil électrique en cas de situation inatten-
due.
f) Porter des vêtements adaptés. Ne pas porter de
vêtements amples ou de bijoux. Maintenir les che-
veux et vêtements à bonne distance des pièces
mobiles. Les vêtements amples, bijoux ou cheveux
longs risquent d'être happés par les pièces mobiles.
g) Si des dispositifs d'aspiration et de collecte des
poussières peuvent être montés, veiller à ce qu'ils
soient raccordés et utilisés correctement. Le re-
cours à une aspiration des poussières peut réduire les
risques liés à la poussière.
h) Ne pas se laisser aller à une fausse impression de
sécurité et négliger de respecter les règles de sé-
curité applicables aux outils électriques, même
une fois parfaitement familiarisé avec l’utilisation
de cet outil électrique. Toute manipulation né-
gligente peut entraîner des blessures graves en
quelques fractions de seconde.
4) Utilisation et manipulation de l’outil
électrique
a) Ne pas surcharger l'outil électrique. Utiliser l'outil
électrique qui convient au travail à réaliser. L’outil
électrique adapté fonctionne en effet de manière plus
satisfaisante et plus sûre dans la plage de puissance
indiquée.
b) Ne pas utiliser un outil électrique dont l’interrup-
teur est défectueux. Un outil électrique qu'il est de-
venu impossible d'activer ou de désactiver représente
un danger et doit être réparé.
c) Retirer le connecteur de la prise de courant et/ou
retirer la batterie amovible avant d’entreprendre
de régler l'appareil, de remplacer les pièces de
l’outil d’insertion ou de déposer l'outil électrique.
Cette mesure de sécurité empêche le démarrage in-
volontaire de l'outil électrique.
d) Conserver les outils électriques inutilisés hors de
portée des enfants. L’outil électrique ne doit pas
être utilisé par des personnes qui ne sont pas fa-
milières de ces outils ou qui n'ont pas lu ces ins-
32 | FR www.scheppach.com
tructions. Les outils électriques représentent un dan-
ger s'ils sont utilisés par des personnes inexpérimen-
tées.
e) Prendre soin des outils électriques et outils auxi-
liaires. Vérifier si les pièces mobiles fonctionnent
parfaitement, ne sont pas bloquées ou si certaines
pièces sont cassées ou si endommagées qu'elles
nuisent au bon fonctionnement de l'outil élec-
trique. Faire réparer les pièces endommagées
avant d’utiliser l’outil électrique. De nombreux acci-
dents sont dus à des outils électriques mal entrete-
nus.
f) Maintenir les outils de coupe aiguisés et propres.
Des outils de coupe bien entretenus, aux arêtes de
coupe aiguisées, se coincent moins et sont plus fa-
ciles à guider.
g) Utiliser l'outil électrique, les outils auxiliaires, etc.
conformément à ces instructions. Tenir compte
des conditions de travail et de l’activité à réaliser.
Toute utilisation des outils électriques dans des buts
autres que ceux prévus peut entraîner des situations
de danger.
h) Veillez à ce que les poignées et leurs surfaces de
préhension soient sèches, propres et exemptes
d'huile et de graisse. Des poignées et surfaces de
préhension de poignées glissantes compromettent la
sécurité d’utilisation et de contrôle de l’outil électrique
dans les situations inattendues.
5) Service après-vente
a) Ne confier la réparation de l'outil électrique qu'à
des spécialistes qualifiés et utiliser uniquement
des pièces de rechange d’origine. Ainsi, la sécurité
de l'outil électrique est maintenue.
Consignes de sécurité pour les
compresseurs
ATTENTION
Lors de l'utilisation de ce compresseur, respecter les
mesures de sécurité élémentaires suivantes assurant
une protection contre les chocs électriques, ainsi que
contre les blessures et les incendies. Lire et observer
ces consignes avant d'utiliser le produit.
Travail en toute sécurité
1. Prendre soin de ses outils
– Faire en sorte que le compresseur soit propre
pour travailler correctement et en toute sécurité.
– Suivre les prescriptions de maintenance.
– Contrôler régulièrement le câble de raccordement
de l'outil électrique et le faire remplacer par un
spécialiste agréé en cas de dommage.
– Contrôler régulièrement les rallonges et les rem-
placer en cas de dommage.
2. Tirer sur le connecteur pour le débrancher de la prise
de courant
– En cas de non-utilisation de l'outil électrique, avant
une opération de maintenance et lors du rempla-
cement des outils, par exemple, lame de scie, fo-
ret, fraise.
3. Vérifier si l'outil électrique présente des dommages.
– Avant de poursuivre l'utilisation de l'outil élec-
trique, il convient de vérifier soigneusement que
les dispositifs de protection et les pièces suscep-
tibles d’être endommagées fonctionnent parfaite-
ment et conformément aux dispositions.
– Vérifier que les pièces mobiles fonctionnent parfai-
tement, ne sont pas coincées et ne sont pas en-
dommagées. Toutes les pièces doivent être mon-
tées correctement et toutes les conditions doivent
être remplies pour garantir un fonctionnement im-
peccable de l'outil électrique.
– Sauf indication contraire dans la notice d'utilisa-
tion, les dispositifs de protection et pièces endom-
magés doivent être réparés ou remplacés confor-
mément aux dispositions par un atelier spécialisé
et agréé.
– N’utiliser aucun câble de raccordement défaillant
ou endommagé.
ATTENTION
Par souci de sécurité, n'utiliser que les accessoires et
appareils supplémentaires indiqués dans la notice d’uti-
lisation ou recommandés ou indiqués par le fabricant.
Toute utilisation d'outils ou d'accessoires autres que
ceux recommandés dans la notice d’utilisation ou dans
le catalogue peut présenter un risque de blessures.
4. Remplacement du câble de raccordement
– Si le câble de raccordement est endommagé, il
doit être remplacé par le fabricant ou un électricien
spécialisé afin d'éviter les dangers. Risque d’élec-
trocutions.
5. Compresseurs mobiles en mode chantier
– Veiller à ce que tous les flexibles et robinetteries
conviennent à la pression de service maximale ad-
missible du compresseur.
6. Lieu d'installation
– Placer le compresseur uniquement sur une sur-
face plane.
7. En présence de pressions supérieures à 7bar, il est
recommandé de doter les flexibles d'alimentation d’un
câble de sécurité, par exemple, un câble métallique.
8. Éviter de déposer des charges lourdes sur la tuyaute-
rie en recourant à des raccords de flexibles pour évi-
ter les points de pliure.
Consignes de sécurité supplémentaires
Respectez les notices d’utilisation correspondantes
des outils à air comprimé/appareils frontaux à air
comprimé en présence!
Les remarques générales suivantes doivent en outre être
respectées.
Consignes de sécurité à respecter lors de
l’utilisation d’air comprimé et de pistolets de
soufflage
• Veiller à respecter une distance suffisante par rapport
au produit (min. 2,50 m) et maintenir les outils à air
comprimé / appareils frontaux à air comprimé à dis-
tance du compresseur pendant le fonctionnement.
FR | 33www.scheppach.com
• La pompe du compresseur et les câbles atteignent
des températures élevées en cours de fonctionne-
ment. Tout contact peut entraîner des brûlures.
• L'air aspiré par le compresseur doit demeurer exempt
d'impuretés susceptibles d’entraîner des incendies ou
des explosions dans la pompe du compresseur.
• Lors du desserrage du couplage de flexible, tenir le
raccord du flexible fermement avec sa main. Cela per-
met d’éviter les blessures causées par le retour du
flexible.
• Lorsque le pistolet à air comprimé est utilisé, porter
des lunettes de protection et un masque respiratoire.
Les poussières sont nocives pour la santé! Les corps
étrangers et projections de pièces peuvent aisément
causer des blessures.
DANGER
Risque de blessures!
Ne pas utiliser le pistolet de soufflage sur des per-
sonnes ou pour nettoyer des vêtements sur une per-
sonne.
Consignes de sécurité lors de l'utilisation
d'appareils frontaux d'application au pistolet et
de pulvérisation (par exemple, pistolet à
peinture)
• Lors du remplissage, tenez l’appareil frontal d'applica-
tion au pistolet à distance du compresseur afin qu'au-
cun liquide n'entre en contact avec le compresseur.
• Ne pulvérisez jamais au moyen des appareils frontaux
d'application au pistolet (par exemple, pistolet à pein-
ture) en direction du compresseur. L'humidité peut en-
traîner des risques électriques!
DANGER
Risque d'explosion!
Ne pas utiliser de vernis ni de détergent ayant un point
d’inflammation inférieur à 55°C.
DANGER
Risque d'explosion!
Ne pas chauffer les peintures et solvants.
• En cas de traitement de liquides nocifs pour la santé,
des dispositifs de filtrage (masques faciaux) sont in-
dispensables pour la protection. Respecter également
les indications fournies par les fabricants de ces types
de substances concernant les mesures de protection.
• Les indications et marquages prescrits par l'ordon-
nance sur les substances dangereuses apposés sur
les emballages extérieurs des matériaux traités
doivent être respectées. Au besoin, des mesures de
protection supplémentaires devront être prises, en
particulier en ce qui concerne le port de vêtements et
de masques adaptés.
DANGER
Risque d'explosion!
Il est interdit de fumer pendant la pulvérisation ou dans
la zone de travail.
Les vapeurs de peinture sont elles aussi facilement in-
flammables.
• Aucun foyer, flamme nue ou produit générant des
étincelles ne doit être présent ou utilisé.
• Ne pas conserver ni consommer d'aliments et de bois-
sons dans la zone de travail. Les vapeurs de peinture
sont nocives pour la santé.
• La zone de travail doit être d'une superficie supérieure
à 30 m³ et un renouvellement d'air suffisant doit être
garanti pendant la pulvérisation et le séchage.
• Ne pas pulvériser contre le vent. Par principe, respec-
ter toujours les ordres donnés par les services de po-
lice locaux lors de la pulvérisation de produits de pul-
vérisation inflammables ou dangereux.
• Ne pas traiter de fluides, tels que du white spirit, de
l'alcool butylique et du chlorure de méthylène avec un
flexible de refoulement en PVC. Ces fluides détrui-
raient le flexible de refoulement.
• La zone de travail doit être isolée du compresseur afin
qu'il ne puisse pas entrer en contact direct avec le
fluide de travail.
Fonctionnement des réservoirs sous pression
• Toute personne qui exploite un réservoir sous pres-
sion, doit le maintenir en parfait état, l’utiliser correcte-
ment, le surveiller, effectuer immédiatement les tra-
vaux d’entretien et de réparation nécessaires et
prendre les mesures de sécurité nécessaires selon
les circonstances.
• L’autorité de surveillance peut ordonner, au cas par
cas, des mesures de surveillance nécessaires.
• Un réservoir sous pression ne doit pas être utilisé s'il
présente des défauts pouvant mettre en danger les
employés ou des tiers.
• Avant chaque utilisation, vérifiez que le réservoir sous
pression est exempt de traces de rouille et de dom-
mages. Le compresseur ne doit pas fonctionner avec
un réservoir sous pression endommagé ou rouillé.
Vous devez connaître les dommages présents. Pour
ce faire, veuillez vous adresser à l’atelier de service
clients.
Conserver toutes les consignes de sécurité et
instructions!
7.1 Consignes de sécurité spécifiques
au produit
ATTENTION
Lors de l'utilisation de ce compresseur, respecter les
mesures de sécurité élémentaires suivantes assurant
une protection contre les chocs électriques, ainsi que
contre les blessures et les incendies. Lire et observer
ces consignes avant d'utiliser le produit.
34 | FR www.scheppach.com
AVERTISSEMENT
Le produit n’est pas conçu pour une utilisation dans les
zones à atmosphère explosive. L’utilisation dans ce
type d’environnement est uniquement autorisée si vous
prenez des mesures de sécurité complémentaires.
Veuillez contacter un spécialiste ou consulter les ins-
tructions correspondantes avant d'utiliser le produit
dans une atmosphère potentiellement explosive.
• Le produit ne doit pas être utilisé par des personnes
(y compris des enfants) présentant des capacités phy-
siques, sensorielles ou mentales réduites ou qui ne
possèdent pas l'expérience et les connaissances né-
cessaires.
• Le nettoyage et la maintenance de l’utilisateur ne
doivent pas être réalisés par des enfants.
• Gardez le produit à l'abri de la pluie ou de l'humidité.
La pénétration d’eau dans le produit augmente le
risque de choc électrique.
• Évitez d'utiliser le produit pas des températures infé-
rieures à +5°C.
• Ne laissez jamais le produit sans surveillance.
PRUDENCE
Utilisez ce produit uniquement sur de courtes périodes.
Une utilisation prolongée et ininterrompue de plus de
10min surchauffe le produit. Arrêtez immédiatement le
produit et laissez-le refroidir au moins 10min
DANGER
Risque de blessures!
Ne gonflez pas les objets à gonfler à une pression su-
périeure à celle prévue. Ils risqueraient d’exploser et de
provoquer des blessures et/ou des dommages maté-
riels.
• Ne dépassez pas la plage de puissance admissible du
compresseur. Ne gonflez pas de roue de camion, de
tracteur ni tout autre pneu de grande taille.
• N’usinez pas de matériaux qui sont ou pourraient être
potentiellement inflammables ou explosifs.
• Toute utilisation non conforme du produit est in-
terdite.
• Le produit doit toujours être propre, sec et exempt
d’huile et de graisse. Retirez la poussière après
chaque utilisation et avant le stockage.
• N'utilisez jamais d'essence ou d'autres liquides inflam-
mables pour nettoyer le produit! Les vapeurs restant
dans le produit peuvent s’enflammer sous l’effet
d’étincelles et faire exploser le produit.
• Restez constamment attentif ! Soyez toujours
conscient de ce que vous faites et soyez raison-
nable. N’utilisez pas le produit lorsque vous n’êtes
pas concentré ou que vous ne vous sentez pas bien.
• Éviter de déposer des charges lourdes sur la tuyaute-
rie en recourant à des raccords de flexibles pour évi-
ter les points de pliure.
• En présence de pressions supérieures à 7bar, il est
recommandé de doter les flexibles d'alimentation d’un
câble de sécurité, par exemple, un câble métallique.
• Ne touchez pas les pièces brûlantes du produit!
• Veiller à ce que tous les flexibles et robinetteries
conviennent à la pression de service maximale admis-
sible du compresseur.
Risques résiduels
Le produit est construit selon l’état actuel de la
technique et selon les règles techniques de sécurité
reconnues. Toutefois, des risques résiduels peuvent
survenir lors des travaux.
• Danger pour la santé dû au courant en cas d'utilisa-
tion de lignes de raccordement électrique non
conformes.
• En outre, malgré toutes les précautions prises, il peut
demeurer des risques résiduels qui ne sont pas évi-
dents.
• Les risques résiduels peuvent être réduits au mini-
mum si les «Consignes de sécurité » et les instruc-
tions d’«utilisation conforme », ainsi que l'ensemble
du mode d’emploi sont respectés.
• Éviter toute mise en service involontaire du produit.
• Maintenez vos mains à distance de la zone de travail
si le produit est en cours de fonctionnement.
• Respecter les consignes de sécurité et de mainte-
nance prédéfinies dans la notice d’utilisation.
AVERTISSEMENT
Pendant son fonctionnement, cet outil électrique génère
un champ électromagnétique. Ce champ peut dans cer-
taines circonstances nuire aux implants médicaux actifs
ou passifs. Pour réduire les risques de blessures
graves voire mortelles, nous recommandons aux per-
sonnes porteuses d'implants médicaux de consulter
leur médecin, ainsi que le fabricant de leur implant
avant d'utiliser l'outil électrique.
8 Montage
ATTENTION
Avant la mise en service, monter impérativement le
produit en entier!
AVERTISSEMENT
Risque de blessures!
Ne branchez la fiche secteur dans une prise que
lorsque le produit est prêt à l’utilisation.
Outils nécessaires:
• 2x clé plate/clé à douille ouverture 13mm*
* = ne sont pas des composants obligatoires des fourni-
tures!
8.1 Montage des roues (8) (fig.3)
1. Pour éviter d’endommager le produit, posez un sup-
port au sol pour le montage.
2. Placez le produit sur une surface plane et droite.
3. Faites passer la vis (8a) de la roue (8) dans les alé-
sages de montage prévus à cet effet et fixez-la avec
un écrou M10 (8c).
4. Contrez l’écrou (8c) avec le contre-écrou (8b).
Utilisez deux clés plates/à cliquet, ouverture 13mm.
FR | 35www.scheppach.com
5. Répétez l’opération de l’autre côté.
8.2 Montage de la béquille (9) (fig.4)
1. Placez le produit sur une surface plane et droite.
2. Placez la béquille (9) sur l'alésage de montage prévu
à cet effet sur le bâti de base.
3. Montez la béquille (9) avec une vis (9a) et une ron-
delle plate (9b) sur le bâti de base et fixez-la avec un
écrou (9c).
Utilisez une clé plate ouverture13mm.
4. Répétez l’opération de l’autre côté.
8.3 Montage du couplage rapide (4)
(fig.5)
1. Vérifiez la présence d'un ruban en téflon sur le file-
tage du raccord rapide (4).
En l’absence de ruban, procédez comme l’indique le
chapitre 8.3.1.
2. Vissez le raccord rapide (4) dans le filetage prévu à
cet effet sur le compresseur.
Veillez à ne pas trop serrer le raccord et à ce que le
raccord rapide soit aligné horizontalement.
3. Une fois le montage terminé, vérifiez que le raccord
est étanche.
8.3.1 Étanchéification du filetage avec un
ruban en téflon (fig.5)
1. Retirez complètement le rouleau en Téflon présent.
2. Veillez à ce que le ruban en téflon ne soit appliqué
que sur le filetage extérieur du raccord rapide (4).
3. Enroulez toujours le ruban en téflon dans le sens du
vissage (dans le sens des aiguilles d'une montre) au-
tour du filetage. Ainsi, le ruban en téflon ne risque pas
de se désolidariser lors du montage.
4. Au départ, maintenez le ruban en téflon légèrement
tendu.
Enroulez-le à plat, en le superposant uniformément
autour du filetage extérieur du raccord rapide (4).
Laissez le premier filet libre afin qu'aucune fibre ne
puisse pénétrer dans la conduite.
5. Enroulez le filetage 4 à 8fois selon sa taille.
Dans le cas de filetages grossiers, un nombre plus im-
portant peut être nécessaire.
Le ruban en téflon doit recouvrir uniformément les fi-
lets. Il ne doit ni se rompre ni obstruer les filets.
6. Une fois l’étanchéification réalisée, il est possible de
monter le raccord rapide (4) comme l’indique le cha-
pitre 8.3.
9 Avant la mise en service
AVERTISSEMENT
Risque de blessures!
Ne branchez la fiche secteur dans une prise que
lorsque le produit est prêt à l’utilisation.
AVERTISSEMENT
Débranchez toujours la fiche secteur avant d'effec-
tuer des réglages sur le produit.
PRUDENCE
Les rallonges inadaptées peuvent être dangereuses. Il
existe un risque de blessures par choc électrique.
Consignes générales
• Procédez avec prudence. Familiarisez-vous avec son
utilisation et ses limites, mais aussi avec les dangers
potentiels qui lui sont propres.
• Avant de raccorder le produit, vérifiez que les indica-
tions figurant sur la plaque signalétique correspondent
aux données du secteur.
• Les opérateurs ne disposant pas des informations né-
cessaires peuvent compromettre leur propre sécurité,
ainsi que celle de tierces personnes par une utilisation
non conforme. L'opérateur est responsable vis-à-vis
des tiers.
• Vérifiez régulièrement que le produit n’est pas endom-
magé.
• Le montage du produit doit être effectué à proximité
du consommateur.
• Éviter les longues conduites d'air et d'alimentation
(câbles rallonges).
• Veiller à ce que l'air d'admission soit sec et exempt de
poussière.
• Ne pas installer le produit dans des pièces humides
ou mouillées.
• Le produit ne doit être utilisé que dans des lieux adap-
tés (bien ventilés, présentant une température am-
biante comprise entre +5 °C et 40°C). La pièce doit
être exempte de poussières, acides, vapeurs, gaz ex-
plosifs ou inflammables.
• Le produit convient à une utilisation au sec. Il est in-
terdit de l’utiliser dans des zones soumises à une pul-
vérisation d’eau.
• Le produit ne peut être utilisé à l'extérieur que briève-
ment dans des conditions ambiantes sèches.
• Le produit doit toujours être maintenu au sec et ne
doit pas rester à l'extérieur après le travail.
9.1 Prise secteur
• Le produit est doté d’un câble secteur avec fiche de
contact de sécurité. Le raccordement peut s’effectuer
sur n’importe quelle prise de contact de sécurité
230V∼ 50Hz protégée par un fusible 16A.
• Avant la mise en service, veillez à ce que la tension
secteur corresponde à la tension de service et à la
puissance du produit figurant sur la plaque d’informa-
tion.
• Les longs câbles, ainsi que les rallonges, les tam-
bours de câbles, etc. provoquent une chute de tension
et peuvent empêcher le démarrage du moteur.
• En cas de températures inférieures à +5°C, le démar-
rage du moteur peut être difficile.
10 Utilisation
10.1 Interrupteur On/Off (1) (fig.6)
Mise sous tension
1. Branchez la fiche d'alimentation dans une prise de
courant correctement protégée par un fusible.
36 | FR www.scheppach.com
2. Mettez le produit en marche en mettant l’interrupteur
On/Off (1) sur la positionI.
Mise hors tension
1. Arrêtez le produit en mettant l’interrupteur On/Off (1)
en position0.
10.2 Réglage de la pression (fig.6)
1. Le pressostat(3) permet de régler la pression sur le
manomètre(5).
2. La pression réglée apparaît au niveau du raccord ra-
pide (4).
10.3 Montage du flexible d'air
comprimé* (fig.6)
Connectez le raccord mâle* du flexible d'air comprimé* à
l’un des raccords rapides (4). Raccordez ensuite l’outil à
air comprimé* au couplage rapide* du tuyau haute pres-
sion*.
* = ne sont pas des composants obligatoires des fourni-
tures!
11 Raccordement électrique
Le moteur électrique installé est prêt à fonctionner
une fois raccordé. Le raccordement correspond aux
dispositions de la VDE et aux normes DIN en vigueur.
Le branchement au secteur effectué par le client et la
rallonge électrique utilisée doivent correspondre à
ces prescriptions.
Lors de l’utilisation d'appareils frontaux d'application au
pistolet et de pulvérisation, ainsi qu'en cas d'utilisation
temporaire en extérieur, le produit doit impérativement
être raccordé par le biais d’un disjoncteur différentiel avec
un courant de déclenchement de max. 30mA.
11.1 Câbles de raccordement
électriques défectueux
Des détériorations de l'isolation sont souvent présentes
sur les lignes de raccordement électriques.
Les causes peuvent en être:
• Des points de pression, si les lignes de raccordement
passent par des fenêtres ou interstices de portes.
• Des points de pliure dus à une fixation ou à un chemi-
nement incorrects du câble de raccordement.
• Des points d'intersection si les câbles de raccorde-
ment se croisent.
• Des détériorations de l'isolation dues à un arrache-
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des câbles de raccordement électriques défectueux de la
sorte ne doivent pas être utilisés et font encourir, en rai-
son de leur isolation défectueuse, un danger de mort.
Vérifiez régulièrement que les câbles de raccordement
électriques ne sont pas endommagées. Assurez-vous
que le câble de raccordement ne soit pas raccordé au ré-
seau d'électricité lors de la vérification.
Les lignes de raccordement électriques doivent corres-
pondre aux dispositions VDE et DIN en vigueur. N'utilisez
que les câbles de raccordement dotés du même signe.
L'indication de la désignation du type sur le câble de rac-
cordement est obligatoire.
Consignes de sécurité pour le remplacement de
câbles de raccordement secteur endommagés ou
défectueux
Type de raccord Y
S'il est nécessaire de remplacer le câble de raccordement
secteur, le fabricant ou son représentant doit s’en charger
afin d’éviter les risques pour la sécurité.
11.2 Consignes importantes
En cas de surcharge du moteur, ce dernier s'arrête de lui-
même. Après un temps de refroidissement (d'une durée
variable), le moteur peut être remis en marche.
11.3 Moteur à courant alternatif
Les raccordements et réparations sur l'équipement élec-
trique ne doivent être effectués que par un électricien
spécialisé.
• Veillez à ce que la tension secteur corresponde à la
tension indiquée sur la plaque signalétique du produit.
• Les rallonges d'une longueur max. de 25 m doivent
présenter une section de 1,5mm2.
12 Nettoyage et maintenance
AVERTISSEMENT
Confiez les travaux de réparation et de main-
tenance qui ne figurent pas dans ce mode
d’emploi à un atelier spécialisé. Utilisez uni-
quement des pièces de rechange d’origine.
AVERTISSEMENT
Des travaux de maintenance ou de nettoyage
non conformes peuvent provoquer des bles-
sures!
AVERTISSEMENT
Lors des travaux de nettoyage, de réparation ou de
maintenance, le produit peut démarrer de manière
inopinée et entraîner ainsi des blessures et des brû-
lures.
– Arrêtez le produit.
– Débranchez la fiche secteur.
– Laissez le produit refroidir.
– Dépressurisez le compresseur.
Remarque:
Évacuer la surpression du compresseur en l’arrêtant et en
consommant l'air comprimé resté dans le réservoir sous
pression, par exemple, avec un outil à air comprimé en
marche à vide ou avec un pistolet de soufflage.
12.1 Nettoyage
• Veillez à ce que les dispositifs de protection, le volet
d’aération et le logement du moteur restent aussi
exempts de poussières et d’impuretés que possible.
Frottez le produit avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à faible pression. Nous
vous recommandons de nettoyer le produit après
chaque utilisation.
FR | 37www.scheppach.com
• Nettoyez régulièrement le produit avec un chiffon hu-
mide et un peu de savon noir. N’utilisez pas de pro-
duits de nettoyage ou de solvants qui risqueraient
d’attaquer les pièces en plastique du produit. Veillez à
ce que l’eau ne puisse pas pénétrer à l’intérieur du
produit.
• Nous vous recommandons de nettoyer le produit
après chaque utilisation.
• Avant nettoyage, le flexible et les outils de pulvérisa-
tion doivent être déconnectés du compresseur. Le
compresseur ne doit pas être nettoyé à l'eau, aux sol-
vants, etc.
12.2 Maintenance
Outils nécessaires:
• Tournevis cruciforme*
* = ne sont pas des composants obligatoires des fourni-
tures!
12.2.1 Soupape de sécurité (6) (fig.7)
• La soupape de sécurité est réglée sur la pression
maximale admissible du réservoir sous pression.
• Il est interdit de modifier le réglage de la soupape de
sécurité ou de retirer la fixation de connexion qui relie
l'écrou de vidange à son capuchon.
• Pour avoir la garantie que la soupape de sécurité
fonctionnera correctement en cas de besoin, elle doit
être actionnée au moins toutes les 30heures de fonc-
tionnement et au moins 3fois par an.
1. Pour l'ouvrir, tournez l'écrou de dégonflage perfo-
ré (6a) dans le sens inverse des aiguilles d'une
montre afin d'ouvrir la sortie de la soupape de sécurité
(6). Vous pouvez à présent entendre que la soupape
laisse l'air s’échapper.
2. Resserrez ensuite l’écrou de vidange (6a) en le fai-
sant tourner dans le sens des aiguilles d’une montre.
12.2.2 Maintenance du réservoir sous
pression (7) (fig.8)
ATTENTION
Pour garantir la durabilité du réservoir sous pression,
l’eau de condensation doit être vidangée en ouvrant la
vis de purge après chaque utilisation.
ATTENTION
L'eau de condensation provenant du réservoir sous
pression contient des résidus d'huile. Éliminez l’eau de
condensation de manière respectueuse de l’environne-
ment en la déposant auprès d’un point de collecte
agréé.
1. Tout d’abord, laissez décharger la pression de la
chaudière (voir 13.2.1).
2. Ouvrez la vis de purge(7a) par une rotation dans le
sens inverse des aiguilles d’une montre (vue depuis le
dessous du compresseur sur la vis).
3. Pour permettre à l'eau de condensation de s'écouler
entièrement du réservoir sous pression (7), celui-ci
doit être légèrement incliné sur le côté de manière à
ce que la vis de purge(7a) constitue le point le plus
bas.
4. Resserrez ensuite la vis d’évacuation (7a) (rotation
horaire). Avant chaque utilisation, vérifiez que le ré-
servoir sous pression (7) est exempt de traces de
rouille et de dommages.
5. Le compresseur ne doit pas fonctionner avec un ré-
servoir sous pression(7) endommagé ou rouillé. Vous
devez connaître les dommages présents. Pour ce
faire, veuillez vous adresser à l’atelier de service
clients.
13 Stockage et transport
AVERTISSEMENT
Risque de blessure et de brûlures!
Le produit pourrait démarrer de manière inattendue et
causer des blessures.
– Arrêtez le moteur avant tous les travaux de net-
toyage et de maintenance.
– Laissez le moteur refroidir.
– Débranchez la fiche secteur.
– Dépressurisez le compresseur.
Remarque:
Évacuer la surpression du compresseur en l’arrêtant et en
consommant l'air comprimé resté dans le réservoir sous
pression, par exemple, avec un outil à air comprimé en
marche à vide ou avec un pistolet de soufflage.
• L’air comprimé peut causer de graves blessures.
• Nettoyez le produit et vérifiez s'il est endommagé.
13.1 Transport (fig.1)
• Pour éviter les dommages et les blessures, le produit
doit être sécurisé lors de son transport à bord de véhi-
cules afin d'éviter qu'il ne bascule et ne glisse.
• Protégez le produit contre les chocs, les coups et les
fortes vibrations, par exemple pendant le transport
dans des véhicules.
• Utilisez toujours la poignée de transport (2) pour
transporter le produit.
13.2 Stockage
Stockez le produit, ainsi que des accessoires à un endroit
sombre, sec, exempt de gel et inaccessible aux enfants.
La température de stockage optimale se situe entre 5 et
30˚C.
Conservez le produit dans son emballage d'origine.
Recouvrez le produit afin de le protéger de la poussière
ou de l'humidité. Conservez le mode d’emploi à proximité
du produit.
ATTENTION
Débranchez la fiche secteur, purgez le compresseur et
tous les outils à air comprimé raccordés. Arrêtez le
compresseur de manière à ce que celui-ci ne puisse
pas être mis en service par une personne non autori-
sée.
38 | FR www.scheppach.com
ATTENTION
Conservez le produit uniquement au sec et à un endroit
inaccessible aux personnes non autorisées.
N’inclinez pas le produit et conservez-le uniquement à
la verticale!
13.2.1 Évacuer la surpression
Évacuer la surpression du compresseur en l’arrêtant et en
consommant l'air comprimé resté dans le réservoir sous
pression, par exemple, avec un outil à air comprimé en
marche à vide ou avec un pistolet de soufflage.
14 Réparation et commande de
pièces de rechange
Assurez-vous après toute réparation ou travail de mainte-
nance que toutes les pièces relatives à la sécurité sont
bien montées et en état irréprochable. Placez les pièces
dangereuses hors de portée des autres personnes et des
enfants.
ATTENTION
La loi allemande de responsabilité produit décharge le
fabricant de toute responsabilité en cas de dommages
dus à des réparations incorrectes ou à la non-utilisation
de pièces de rechange d’origine.
Faites-les effectuer dans un atelier de service après-
vente ou par un spécialiste dûment autorisé. Il en va de
même pour les accessoires.
Les pièces de rechange et accessoires sont disponibles
auprès de notre centre de service après-ventre. Pour ce
faire, scannez le QR Code figurant sur la page d'accueil.
Raccords et réparations
Les raccordements et réparations sur l'équipement élec-
trique ne doivent être effectués que par un électricien
spécialisé.
14.1 Commande de pièces de rechange
Les informations suivantes sont nécessaires pour com-
mander des pièces de rechange:
• Désignation du modèle
• Référence
• Informations de la plaque signalétique
Pièces de rechange/accessoires
Kit d'accessoires pneumatiques
13 pièces - Réf.:
7906100710
Tuyau spiralé - Réf.: 7906100711
14.2 Informations de service
Notez que, pour ce produit, les composants suivants sont
soumis à une usure naturelle ou due à l’utilisation et que
les composants suivants sont nécessaires en tant que
consommables.
Pièces d'usure*: Raccord rapide, kit d'accessoires pneu-
matiques, tuyau spiralé
* = ne sont pas des composants obligatoires des fourni-
tures!
15 Élimination et recyclage
Consignes relatives à l'emballage
Les matériaux d’emballage sont
recyclables. Merci d’éliminer les
emballages de manière respec-
tueuse de l’environnement.
Consignes d’élimination des appareils électriques et
électroniques
Les appareils électriques et électroniques usa-
gés ne doivent pas être jetés avec les ordures
ménagères, mais éliminés séparément!
• Retirer les piles usagées de manière non destructive
avant de déposer vos déchets électroniques dans un
point de collecte! L’élimination des piles et batteries
est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d’appareils électriques
et électroniques sont légalement tenus de les rappor-
ter à l’issue de leur utilisation.
• Il incombe à l’utilisateur final de supprimer ses don-
nées à caractère personnel enregistrées sur l’appareil
usagé!
• Le symbole représentant une poubelle barrée signifie
que les appareils électriques et électroniques ne
doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent
être gratuitement déposés:
– Dans les points de collecte et d’élimination publics
(dépôts municipaux p. ex.)
– Dans les points de vente d’appareils électroniques
(sur place ou en ligne) si le distributeur est tenu de
les reprendre ou propose ce service.
– Vous pouvez déposer jusqu’à trois appareils élec-
troniques usagés dont les bords ne dépassent pas
25 centimètres de longueur auprès du fabricant ou
d’un point de collecte agréé situé près de chez
vous sans acheter de nouvel appareil.
– Pour plus de détails concernant les conditions de
reprise des fabricants et distributeurs, contactez le
service client correspondant.
• En cas de livraison d’un nouvel appareil électronique
à un consommateur privé par le fabricant, le fabricant
peut accepter de reprendre l’appareil électronique
usagé gratuitement sur demande de l’utilisateur final.
Pour en être sûr, contactez le service client du fabri-
cant.
• Ces déclarations ne s’appliquent qu’aux appareils
vendus et installés dans les pays membres de l’Union
européenne et visés par la directive européenne
2012/19/UE. D’autres dispositions relatives à l’élimi-
nation des appareils électriques et électroniques usa-
gés peuvent s’appliquer dans les pays hors de l’Union
européenne.
FR | 39www.scheppach.com
16 Dépannage
Le tableau suivant indique les symptômes d’erreurs et décrit les solutions possibles si votre produit ne fonctionne pas
correctement. Si vous n’arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l’atelier de ser-
vice après-vente.
Défaut Cause possible Solution
Le produit ne fonctionne pas. Tension secteur non dispo-
nible.
Contrôler les câbles, la fiche secteur, le fusible et la
prise de courant.
Tension secteur trop faible. Éviter les câbles rallonges trop longs. Utiliser un câble
rallonge présentant des fils de section suffisante.
Température extérieure trop
faible.
Ne pas utiliser par une température extérieure infé-
rieure à +5°C.
Le moteur surchauffe. Laisser le moteur refroidir. Au besoin, éliminer la cause
de la surchauffe.
Le produit fonctionne, mais sans
pression.
La soupape de sécurité n’est
pas étanche.
Contacter le centre d'assistance local. Faire effectuer
les réparations seulement par du personnel formé.
Les joints sont endommagés. Contrôler les joints, faire remplacer les joints endom-
magés par un atelier spécialisé.
La vis de purge de l’eau de
condensation n’est pas
étanche.
Resserrer la vis à la main. Contrôler l'étanchéité de la
vis, remplacer la vis si nécessaire.
Le produit fonctionne, une pres-
sion est indiquée sur le mano-
mètre, mais les outils ne fonc-
tionnent pas.
Les raccords de flexible ne
sont pas étanches.
Contrôler le flexible d'air comprimé et les outils, et les
remplacer si nécessaire.
Le couplage rapide n’est pas
étanche.
Contacter le centre d'assistance local. Faire effectuer
les réparations seulement par du personnel formé.
La pression est insuffisante
sur le régulateur de pression.
Ouvrir davantage le régulateur de pression.
40 | FR www.scheppach.com
17 Déclaration de conformité UE
Traduction de la déclaration de conformité originale
Fabricant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Nous déclarons, sous notre propre responsabilité, que le
produit décrit ici est conforme aux directives et normes en
vigueur.
Marque: SCHEPPACH
Désignation: Compresseur - HC51V
Réf. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Directives UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* L’objet de la déclaration décrit ci-dessus répond aux
prescriptions de la directive 2011/65/UE du Parlement eu-
ropéen et du Conseil du 8 juin 2011 relative à la limitation
de l’utilisation de certaines substances dangereuses dans
les équipements électriques et électroniques.
Normes appliquées:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Procédure d’évaluation de la conformité:
2000/14/CE_2005/88/CE – annexe: VI
Niveau de puissance sonore
garanti (L
WA
):
97 dB
Niveau de puissance sonore
mesuré (L
WA
):
93,9 dB
Organisme notifié: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Chine
Numéro: 0905
Responsable de la documentation:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
FR | 41www.scheppach.com
Indice
1 Introduzione ....................................................... 43
2 Uso consentito ................................................... 43
3 Descrizione del prodotto (Fig. 1-8)..................... 43
4 Contenuto della fornitura (Fig. 1, 2) ................... 43
5 Disimballaggio.................................................... 44
6 Dati tecnici.......................................................... 44
7 Indicazioni di sicurezza ...................................... 44
8 Montaggio .......................................................... 48
9 Prima della messa in funzione ........................... 49
10 Utilizzo................................................................ 49
11 Allacciamento elettrico ....................................... 50
12 Pulizia e manutenzione...................................... 50
13 Stoccaggio e trasporto ....................................... 51
14 Riparazione e ordinazione dei ricambi............... 51
15 Smaltimento e riciclaggio ................................... 52
16 Risoluzione dei guasti ........................................ 52
17 Dichiarazione di conformità UE.......................... 53
18 Disegno esploso................................................. 300
Spiegazione dei simboli sul prodotto
L'utilizzo di simboli in questo manuale serve ad attirare la
vostra attenzione sui possibili rischi. I simboli di sicurezza
e le spiegazioni che li accompagnano devono essere per-
fettamente compresi. Le avvertenze in quanto tali non eli-
minano i rischi e non possono sostituire le misure atte a
prevenire gli infortuni.
Attenzione! Una mancata osservanza dei
segnali di sicurezza e delle avvertenze ap-
plicate sul prodotto nonché delle istruzioni di
sicurezza e del manuale di istruzioni può
portare a gravi lesioni, persino mortali.
Prima della messa in funzione leggere e os-
servare le istruzioni per l'uso e le norme di
sicurezza!
Prima della messa in funzione leggere e os-
servare le istruzioni per l'uso e le norme di
sicurezza!
Indossare degli occhiali protettivi.
Indossare degli otoprotettori.
In caso di produzione di polvere indossare
la maschera a protezione delle vie respirato-
rie!
Attenzione superfici calde - Pericolo di ustio-
ne.
Avviso di tensione elettrica.
Avviso! Il prodotto è dotato di un comando di
avviamento automatizzato. Tenere persone
terze lontane dalla zona di lavoro del prodot-
to!
Non esporre il prodotto alla pioggia. Il pro-
dotto può essere stazionato, immagazzinato
e azionato solo in condizioni ambientali a-
sciutte.
Mettere in funzione il prodotto solo con cofa-
no di copertura chiuso.
Il livello di potenza acustica del prodotto è
garantito.
Il prodotto è conforme alle direttive europee
in vigore.
Il prodotto è conforme alle direttive serbe in
vigore.
Spiegazione delle parole di
segnalazione nelle istruzioni per l'uso
PERICOLO
Dicitura di segnalazione indicante la presen-
za di una situazione imminente di pericolo
che, se non viene evitata, porta alla morte o a
gravi lesioni.
AVVISO
Dicitura di segnalazione indicante una possi-
bile situazione di pericolo che, se non viene
evitata, può portare alla morte o a gravi lesio-
ni.
CAUTELA
Dicitura di segnalazione indicante una possi-
bile situazione di pericolo che, se non viene
evitata, può comportare lesioni di lieve o me-
dia entità.
ATTENZIONE
Dicitura di segnalazione indicante una possi-
bile situazione di pericolo che, se non viene
evitata, potrebbe comportare danni materiali
al prodotto o proprietà.
42 | IT www.scheppach.com
1 Introduzione
Produttore:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Germania
Indicazione:
Sulla base della legge attualmente in vigore sulla respon-
sabilità per prodotti difettosi, il fabbricante del presente
prodotto non risponde dei danni al prodotto in questione o
derivanti da esso in caso di:
• Trattamento improprio
• Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non
autorizzato
• Montaggio e sostituzione di pezzi di ricambio non ori-
ginali
• Utilizzo non conforme
• Guasti all'impianto elettrico in caso di mancata osser-
vanza delle norme e delle disposizioni nazionali in
materia di elettricità.
Attenzione:
Le istruzioni per l’uso sono parte integrante del prodotto e
contengono indicazioni importanti per il funzionamento si-
curo, professionale ed efficiente. Si prega di rispettare an-
che eventuali disposizioni nazionali in vigore. Leggere at-
tentamente le indicazioni di comando e di sicurezza prima
dell’utilizzo e impiegare il prodotto solo nella maniera de-
scritta. Conservare le istruzioni per l'uso e consegnare
all'atto del trasferimento del prodotto.
2 Uso consentito
Il compressore viene utilizzato per generare aria com-
pressa per attrezzi ad aria compressa che possono esse-
re azionati con un volume di aria fino a circa 220 l/min
(per esempio sistema di gonfiaggio degli pneumatici, pi-
stola di soffiaggio e pistola di verniciatura). A causa della
portata d’aria ridotta non è possibile utilizzare utensili che
hanno un fabbisogno d’aria molto elevato (ad es. levigatri-
ci orbitali, smerigliatrici diritte e avvitatori a impulsi).
Il compressore può essere azionato solo in ambienti inter-
ni asciutti e ben ventilati.
È consentito impiegare il prodotto solo conformemente al-
la sua destinazione d'uso. Qualsiasi ulteriore impiego che
esuli dalla suddetta finalità non è conforme alla destina-
zione d'uso. Eventuali danni o lesioni di qualsiasi tipo de-
rivanti da quanto sopra sono di responsabilità dell'utente
e non del produttore.
L'osservanza delle indicazioni di sicurezza, nonché il ri-
spetto delle istruzioni di montaggio e delle indicazioni o-
perative contenute nelle istruzioni per l'uso sono fonda-
mentali al fine di un utilizzo del dispositivo conforme alla
destinazione d'uso.
Il personale addetto all'uso e alla manutenzione del pro-
dotto deve possedere una certa dimestichezza con lo
stesso ed essere al corrente dei possibili pericoli.
Modifiche al prodotto escludono completamente la re-
sponsabilità del produttore per i danni che ne derivano.
Il prodotto può essere utilizzato soltanto con componenti
e accessori originali del produttore.
Osservare le disposizioni relative alla sicurezza, al lavoro
e alla manutenzione del produttore e le misure indicate
nei Dati tecnici.
Si prega di osservare che i nostri prodotti non sono desti-
nati a un uso commerciale, artigianale o industriale. Si de-
clina ogni responsabilità qualora il prodotto venga impie-
gato nel quadro di un'attività commerciale, artigianale, in-
dustriale o simili.
3 Descrizione del prodotto
(Fig. 1-8)
1. Interruttore ON/OFF
2. Maniglia di trasporto
3. Regolatore di pressione
4. Giunto rapido
5. Manometro
6. Valvola di sicurezza
6a. Dado di scarico
7. Contenitore a pressione
7a. Tappo di scarico
(acqua di condensa)
8. Ruota
8a. Vite
8b. Controdado
8c. Dado
9. Piede di supporto
9a. Vite
9b. Rondella di rasamento
9c. Dado
10. Set di accessori per aria compressa da 13 pezzi *
(non raffigurato)
11. Flessibile a spirale 10 m*
(non raffigurato)
* non necessariamente compreso nel contenuto della for-
nitura!
4 Contenuto della fornitura
(Fig. 1, 2)
Pos. QuantitàDenominazione
4. 1 x Giunto rapido
8. 2 x Ruota
8a. 2 x Vite
8b. 2 x Controdado
8c. 2 x Dado
9. 2 x Piede di supporto
9a. 2 x Vite
9b. 2x Rondella di rasamento
9c. 2 x Dado
10. 1 x Set di accessori per aria compressa da
13 pezzi *
(non raffigurato)
11. 1 x Flessibile a spirale 10 m*
(non raffigurato)
1 x Compressore
1 x Istruzioni per l'uso
* non necessariamente compreso nel contenuto della for-
nitura!
IT | 43www.scheppach.com
5 Disimballaggio
AVVISO
Il prodotto e i materiali d'imballaggio non sono gio-
cattoli per bambini!
I bambini non devono giocare con i sacchetti di pla-
stica, pellicole e piccole parti! Sussiste il pericolo di
ingerimento e soffocamento!
• Aprite l'imballaggio ed estraete con cautela il prodotto.
• Rimuovere il materiale d'imballaggio nonché le staffe
di sicurezza per il trasporto e l'imballaggio (se presen-
ti).
• Controllate se il contenuto della fornitura è completo.
• Controllate il prodotto e gli accessori per rilevare l'e-
ventuale presenza di danni dovuti al trasporto. Segna-
lare immediatamente eventuali danni al corriere che
ha consegnato il prodotto. Non si accettano reclami
successivi.
• Ove possibile, conservare l'imballaggio fino alla sca-
denza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con
l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda ac-
cessori e pezzi di ricambio o soggetti ad usura. È pos-
sibile acquistare i pezzi di ricambio presso il proprio ri-
venditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli,
il tipo e l'anno di costruzione del prodotto.
6 Dati tecnici
Tensione nominale 230 V~/
50 Hz
Assorbimento nominale 1420 W (S1*)
1500 W (S3**
25%)
Velocità di minimo 4000 min
-1
Volume del serbatoio a pressione circa 50 l
Pressione di esercizio circa 10 bar
Potenza di aspirazione teorica circa 220 l/min
Potenza di uscita effettiva a 1 bar circa 130 l/min
Potenza di uscita effettiva a 4 bar circa 90 l/min
Potenza di uscita effettiva a 7 bar circa 65 l/min
Tipo di protezione IP 20
Lunghezza cavo di allacciamento al-
la rete
2 m
Altezza di montaggio
(sopra il livello zero)
1000 m
Peso circa 24,5 kg
Con riserva di modifiche tecniche!
*Modalità operativa S1 (funzionamento continuo)
Il prodotto può operare costantemente alla potenza speci-
ficata.
**Modalità operativa S3 (disattivazione periodica)
Il funzionamento consiste in un carico nominale e in un
tempo di inattività.
Il ciclo di lavoro è di 10 minuti, il ciclo di lavoro relativo è
pari al 25% del ciclo di lavoro.
AVVISO
Il rumore può avere un grave impatto sulla salute. Se il
rumore del prodotto è superiore a 85 dB, occorre che
voi e le persone nelle vicinanze indossiate degli otopro-
tettori adeguati.
I valori di rumorosità e vibrazione sono stati determinati in
conformità alla norma EN 62841-1.
Valori caratteristici delle emissioni sonore
Livello di pressione acustica L
pA
73,43 dB
Incertezza di misura K
pA
2,92 dB
Livello di potenza acustica misurato L
wA
93,9 dB
Livello di potenza acustica garantito L
wA
97 dB
Incertezza di misura K
wA
2,92 dB
I valori di emissione di rumore indicati sono stati misurati
con una procedura di controllo standardizzata e possono
essere utilizzati per confrontare un elettroutensile con un
altro.
I valori delle emissioni sonore indicati possono essere uti-
lizzati anche per una prima valutazione del carico.
AVVISO
I valori delle emissioni sonore possono diffe-
rire dai valori specificati durante l'uso effetti-
vo dell'attrezzo elettrico a seconda del modo
in cui l'attrezzo elettrico viene utilizzato e, in
particolare, del tipo di pezzo da lavorare su
cui si opera.
Provare a mantenere il carico il più basso possibile.
Provvedimenti esemplificativi: limitazione del tempo di
lavoro. A tal fine è necessario prendere in considerazio-
ne tutte le parti del ciclo di lavoro (per esempio, i tempi
in cui l'attrezzo elettrico rimane spento, e quelli in cui, è
acceso, ma in assenza di carico).
7 Indicazioni di sicurezza
Indicazioni generali di sicurezza per gli attrezzi
elettrici
AVVISO
Leggere tutte le indicazioni di sicurezza, le i-
struzioni, le illustrazioni e i dati tecnici dei
quali è dotato questo attrezzo elettrico.
L'inosservanza delle seguenti istruzioni può provocare
scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le
istruzioni per ulteriore consultazione.
Il termine "attrezzo elettrico" utilizzato nelle indicazioni di
sicurezza si riferisce ad attrezzi elettrici alimentati dalla
rete (con cavo di rete) e ad attrezzi elettrici funzionanti a
batteria (senza cavo di rete).
44 | IT www.scheppach.com
1) Sicurezza sul posto di lavoro
a) Tenere pulita e correttamente illuminata la propria
area di lavoro. Zone di lavoro disordinate e non illu-
minate potrebbero provocare infortuni.
b) Non lavorare con l’attrezzo elettrico in aree a ri-
schio di esplosione, nelle quali si trovino fluidi,
gas o polveri infiammabili. Gli elettroutensili genera-
no scintille che possono infiammare la polvere o i va-
pori.
c) Tenere i bambini e le altre persone distanti duran-
te l'utilizzo dell’attrezzo elettrico. In caso di devia-
zione, si potrebbe perdere il controllo dell’attrezzo e-
lettrico.
2) Sicurezza elettrica
a) Il connettore dell’attrezzo elettrico deve essere a-
datto per la presa di corrente Non deve essere as-
solutamente modificato. Non utilizzare spine di a-
dattamento insieme ad elettroutensili con collega-
mento a terra di protezione. Spine non modificate e
prese adatte riducono il rischio di scarica elettrica.
b) Evitare il contatto tra il corpo e le superfici che
scaricano a terra, come ad es. tubi, elementi ri-
scaldanti, fornelli e frigoriferi. Sussiste un rischio e-
levato di scarica elettrica, se il proprio corpo è a po-
tenziale di terra.
c) Conservare gli attrezzi elettrici al riparo da pioggia
o umidità. La penetrazione di acqua in un attrezzo e-
lettrico aumenta il rischio di scarica elettrica.
d) Non utilizzare in modo scorretto il cavo di collega-
mento per trasportare e appendere l’attrezzo elet-
trico o per estrarre la spina dalla presa. Tenere il
cavo di collegamento lontano da calore, olio, spi-
goli appuntiti o parti in movimento. Il rischio di
scossa elettrica aumenta se si utilizzano cavi di colle-
gamento danneggiati o aggrovigliati.
e) Quando si lavora all’aperto con un attrezzo elettri-
co, utilizzare soltanto un cordone di prolunga indi-
cato anche per l’uso in ambienti esterni. L'impiego
di un cordone di prolunga idoneo all’uso in ambienti e-
sterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l’attrezzo e-
lettrico in un ambiente umido, utilizzare un inter-
ruttore differenziale. L'uso di un interruttore differen-
ziale riduce il rischio di scossa elettrica.
3) Sicurezza delle persone
a) Essere vigili, prestare attenzione a quello che si fa
e procedere in modo ragionevole quando si lavora
con un elettroutensile. Non utilizzare un elettrou-
tensile quando si è stanchi o sotto l'effetto di dro-
ghe, alcool o medicinali. Un momento di disattenzio-
ne durante l'uso dell’attrezzo elettrico può causare le-
sioni gravi.
b) Indossare dispositivi di protezione individuale e,
sempre, occhiali protettivi. Indossare dispositivi di
protezione individuale, quali maschera antipolvere,
scarpe antinfortunistiche antiscivolo, elmetto di sicu-
rezza o otoprotettori, a seconda del tipo di utilizzo
dell’attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accer-
tarsi che l'elettroutensile sia disattivato prima di
collegarlo all'alimentazione elettrica e/o alla batte-
ria, sollevarlo o trasportarlo. Se durante il trasporto
dell’attrezzo elettrico si tiene il dito sull'interruttore o
se si collega l’attrezzo elettrico già acceso alla corren-
te elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o
chiavi per dadi prima di accendere l’attrezzo elet-
trico. Un attrezzo elettrico o una chiave che si trova
all’interno di una parte dell’attrezzo elettrico in rotazio-
ne può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la po-
sizione sia sicura e mantenere sempre l'equilibrio.
In questo modo è possibile controllare in modo miglio-
re l'elettroutensile in situazioni inattese.
f) Indossare abbigliamento adeguato. Non indossare
indumenti larghi o gioielli. Tenere capelli e capi
d’abbigliamento lontani dalle parti in movimento.
Vestiti larghi, gioielli o capelli lunghi possono impigliar-
si nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione
e raccolta della polvere, collegarli e utilizzarli cor-
rettamente. L'utilizzo di un sistema di aspirazione del-
la polvere può ridurre i rischi dovuti alla polvere stes-
sa.
h) Fare in modo di non trovarsi in condizioni di peri-
colo e tenere conto delle regole di sicurezza per
gli attrezzi elettrici anche nel caso in cui, dopo va-
ri utilizzi dell'attrezzo elettrico, sia stata acquisita
una certa familiarità. Un comportamento incauto può
portare a gravi lesioni in poche frazioni di secondo.
4) Utilizzo e trattamento
dell'elettroutensile
a) Non sovraccaricare l’attrezzo elettrico. Utilizzare
per il proprio lavoro l'elettroutensile appositamen-
te previsto. Con un elettroutensile adatto, si lavora
meglio e con maggior sicurezza mantenendosi entro
l'intervallo di potenza specificato.
b) Non utilizzare elettroutensili con interruttore difet-
toso. Un elettroutensile che non si riesce più ad ac-
cendere o spegnere è pericoloso e deve essere ripa-
rato.
c) Estrarre la spina dalla presa e/ o rimuovere la bat-
teria prima di impostare i parametri del dispositi-
vo, sostituire i componenti dell'utensile impiegato
o riporre l’elettroutensile. Questa precauzione impe-
disce l’avvio accidentale dell’attrezzo elettrico.
d) Tenere gli elettroutensili non utilizzati fuori dalla
portata dei bambini. Non lasciare che l’attrezzo e-
lettrico venga utilizzato da chi non ha dimesti-
chezza nel suo uso o non ha letto le presenti istru-
zioni. Gli attrezzi elettrici sono pericolosi se utilizzati
da persone inesperte.
e) Conservare gli attrezzi elettrici e l'attrezzo ausilia-
rio con la massima cura. Controllare che i compo-
nenti mobili funzionino in modo impeccabile e non
si blocchino; verificare che non ci siano compo-
nenti rotti o danneggiati che possano influenzare
il funzionamento dell’attrezzo elettrico. Fare ripa-
rare i componenti danneggiati prima dell’utilizzo
dell’attrezzo elettrico. Molti infortuni sono causati da
una cattiva manutenzione degli apparecchi.
IT | 45www.scheppach.com
f) Tenere gli utensili di taglio affilati e puliti. Utensili
di taglio con bordi affilati e sottoposti ad una manuten-
zione accurata si bloccano con una frequenza minore
e sono più agevoli da controllare.
g) Utilizzare l’elettroutensile, le relative parti, gli stru-
menti impiegati ecc. attenendosi alle istruzioni E
prendendo in considerazione le condizioni opera-
tive e l’attività da svolgere. Un utilizzo degli elettrou-
tensili per applicazioni diverse da quelle previste può
comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici a-
sciutte, pulite e libere da olio e grasso. Impugnatu-
re e superfici di presa scivolose non consentono un
funzionamento e un controllo sicuri dell'elettroutensile
in situazioni impreviste.
5) Assistenza
a) Far riparare l’elettroutensile soltanto da personale
specializzato e qualificato e solo utilizzando pezzi
di ricambio originali. In questo modo si garantisce il
costante funzionamento sicuro dell’attrezzo elettrico.
Indicazioni di sicurezza per compressori
ATTENZIONE
Quando si utilizzano questi compressori, per evitare
scosse elettriche, come anche il pericolo di lesioni e di
incendi, è necessario osservare le misure di sicurezza
di base seguenti. Leggere e rispettare queste indicazio-
ni prima di usare il prodotto.
Lavorare in sicurezza
1. Prendersi cura degli attrezzi elettrici con diligenza
– Tenere il proprio compressore pulito, in modo da
poter lavorare con esso in modo corretto e sicuro.
– Attenersi alle istruzioni di manutenzione.
– Controllare regolarmente la linea di allacciamento
dell'utensile elettrico e farlo sostituire da un tecni-
co qualificato qualora sia danneggiato.
– Controllare regolarmente i cavi di prolunga e sosti-
tuirli quando appaiono danneggiati.
2. Estrarre la spina dalla presa
– In caso di inutilizzo dell'attrezzo elettrico, prima
della manutenzione e durante la sostituzione di at-
trezzi, per esempio lama della sega, trapano, fre-
sa.
3. Verificare che l'attrezzo elettrico non sia danneggiato.
– Prima di utilizzare l'utensile elettrico, controllare
scrupolosamente che i dispositivi di protezione o
le parti leggermente danneggiate funzionino cor-
rettamente.
– Controllare che le parti mobili funzionino corretta-
mente e non si blocchino, e che non siano dan-
neggiate. Tutti i componenti devono essere mon-
tati correttamente e tutte le condizioni devono es-
sere soddisfatte al fine di garantire un esercizio
perfetto dell'elettroutensile.
– I dispositivi di protezione e le parti danneggiate
devono essere riparati o sostituiti correttamente in
un'officina specializzata autorizzata, a meno che
non venga specificato altrimenti nelle istruzioni per
l'uso.
– Non utilizzare cavi di collegamento difettosi o dan-
neggiati.
ATTENZIONE
Per la propria sicurezza personale, utilizzare solo gli ac-
cessori e i dispositivi supplementari riportati nelle istru-
zioni per l'uso o consigliati / indicati dal produttore. L'uti-
lizzo di elettroutensili e accessori diversi da quelli consi-
gliati nelle istruzioni per l'uso o nel catalogo può impli-
care un pericolo di lesioni personali.
4. Sostituzione del cavo di collegamento
– Se il cavo di collegamento è danneggiato, deve
essere sostituito dal produttore o da un elettricista
specializzato, al fine di evitare potenziali pericoli.
Pericolo di scariche elettriche.
5. Compressori mobili su strada per il funzionamento in
cantieri
– Assicurarsi che tutti i flessibili e il valvolame siano
adatti alla pressione operativa massima ammessa
del compressore.
6. Luogo di installazione
– Posizionare il compressore solo su una superficie
piana.
7. Si consiglia di dotare i flessibili di alimentazione di un
cavo di sicurezza, per esempio una fune metallica, in
caso di pressione superiori a 7 bar.
8. Evitare forti sollecitazioni sul sistema di tubi, utilizzan-
do raccordi per tubi flessibili, al fine di impedire la for-
mazione di punti di piegatura.
Ulteriori indicazioni di sicurezza
Rispettare le istruzioni per l’uso corrispondenti dei
rispettivi attrezzi pneumatici / dispositivi accessori ad
aria compressa!
Occorre inoltre rispettare le indicazioni generali di seguito
riportate.
Indicazioni di sicurezza per lavorare con aria
compressa e pistole di soffiaggio
• Garantire una distanza sufficiente dal prodotto, sem-
pre di almeno 2,50 m e tenere lontani gli attrezzi
pneumatici / i dispositivi accessori ad aria compressa
durante il funzionamento del compressore.
• La pompa del compressore e le linee del compressore
raggiungono temperature elevate durante l'esercizio. Il
contatto comporta ustioni.
• L'aria aspirata dal compressore deve essere mante-
nuta priva di additivi che rischiano di provocare incen-
di o esplosioni nella pompa del compressore.
• Quando si allenta il raccordo del flessibile, tenere sal-
damente con la mano il pezzo di raccordo del flessibi-
le. In questo modo si evitano eventuali lesioni causate
dal rimbalzo del flessibile.
• Indossare occhiali protettivi e una mascherina per la
protezione delle vie aeree quando si lavora con la pi-
stola ad aria compressa. Le polveri sono nocive per la
salute! Corpi estranei e componenti soffiati via posso-
no facilmente causare lesioni.
46 | IT www.scheppach.com
PERICOLO
Pericolo di lesioni!
Non puntare il soffio della pistola di soffiaggio su perso-
ne né utilizzarla per pulire indumenti mentre vengono
indossati sul corpo.
Indicazioni di sicurezza per l'utilizzo di
dispositivi accessori di spruzzatura e spray
(per esempio bombolette spray di vernice)
• Durante il riempimento del dispositivo accessorio di
spruzzaggio e spray, tenere lontano il compressore al
fine di evitare il contatto del liquido con il compresso-
re.
• Non spruzzare mai con i dispositivi accessori di spruz-
zaggio (ad es. bombolette spray di vernice) nella dire-
zione del compressore. L’umidità può provocare danni
elettrici!
PERICOLO
Pericolo di esplosione!
Non utilizzare vernici o solventi con punto di infiamma-
bilità inferiore a 55° C.
PERICOLO
Pericolo di esplosione!
Non riscaldare vernici e solventi.
• Se vengono trattati liquidi nocivi per la salute, sono
necessari apparecchi filtranti (maschere facciali) per
la protezione. Osservare anche le informazioni fornite
dai fabbricanti di tali sostanze per quanto riguarda le
misure di protezione.
• Occorre osservare le informazioni e le marcature rela-
tive all'ordinanza sulle sostanze pericolose GefStoffV
applicate sugli imballaggi esterni dei materiali lavorati.
È necessario adottare eventualmente ulteriori misure
di protezione, in particolare indossare indumenti e ma-
schere adeguate.
PERICOLO
Pericolo di esplosione!
Non è consentito fumare durante il processo di spruzza-
tura o nell'area di lavoro.
Anche i fumi delle vernici sono altamente infiammabili.
• Non è consentita la presenza o l'uso di focolari, fiam-
me libere o prodotti che emettono scintille.
• Non conservare o consumare cibi e bevande nell'area
di lavoro. I fumi delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30 m³ e oc-
corre garantire un sufficiente ricambio dell'aria durante
la spruzzatura e l'asciugatura.
• Non spruzzare controvento. Osservare tassativamen-
te le disposizioni dell'autorità di polizia locale quando
si spruzzano materiali infiammabili o pericolosi.
• Non trattare in collegamento con il flessibile a pressio-
ne in PVC fluidi quali acquaragia, butanolo e dicloro-
metano. Questi fluidi distruggono il flessibile a pres-
sione.
• L'area di lavoro deve essere separata dal compresso-
re in modo che non ci sia un contatto diretto con il
mezzo di lavoro.
Funzionamento di serbatoi a pressione
• Chiunque utilizzi un serbatoio a pressione è tenuto a
mantenerlo in condizioni adeguate, a farlo funzionare
correttamente, a monitorarlo, a eseguire senza indu-
gio gli interventi di manutenzione e riparazione neces-
sari e ad adottare le misure di sicurezza richieste dalle
circostanze.
• L'autorità di controllo può disporre le misure di monito-
raggio richieste dal singolo caso.
• Non è consentito far funzionare un serbatoio a pres-
sione se presenta difetti che potrebbero mettere in pe-
ricolo gli addetti o terzi.
• Controllare il serbatoio a pressione prima di ogni mes-
sa in funzione per verificare che non sia arrugginito o
danneggiato. Il compressore non deve essere messo
in funzione se il serbatoio a pressione è arrugginito o
danneggiato. In caso di danni, prego rivolgersi a un
punto di assistenza.
Conservare con cura tutte le indicazioni di sicurezza
e le istruzioni!
7.1 Indicazioni di sicurezza specifiche
del prodotto
ATTENZIONE
Quando si utilizzano questi compressori, per evitare
scosse elettriche, come anche il pericolo di lesioni e di
incendi, è necessario osservare le misure di sicurezza
di base seguenti. Leggere e rispettare queste indicazio-
ni prima di usare il prodotto.
AVVISO
Il prodotto non è realizzato per l'uso in atmosfere poten-
zialmente esplosive. L’utilizzo in tali ambienti è consen-
tito solo se si adottano misure supplementari per garan-
tire la sicurezza. Si prega di consultare un esperto o le
relative disposizioni prima di utilizzare il prodotto in at-
mosfere potenzialmente esplosive.
• Questo prodotto non deve essere utilizzato da perso-
ne (bambini inclusi) con facoltà fisiche, psichiche o
mentali ridotte o che manchino di esperienza e cono-
scenze.
• La pulizia e la manutenzione non devono essere ese-
guite da bambini.
• Tenere il dispositivo al riparo da pioggia e umidità. Se
penetra dell'acqua nel prodotto può aumentare il peri-
colo di scosse elettriche.
• Evitare di utilizzare il prodotto a temperature inferiori a
+5°C.
• Non lasciare il prodotto incustodito.
CAUTELA
Utilizzare il prodotto solo per brevi periodi. Un funziona-
mento prolungato e ininterrotto di oltre 10 minuti surri-
scalda il prodotto. Spegnere immediatamente il prodotto
e lasciarlo raffreddare per almeno 10 minuti.
IT | 47www.scheppach.com
PERICOLO
Pericolo di lesioni!
Non lasciare che gli articoli vengano gonfiati oltre la
pressione prevista. Potrebbero scoppiare e causare le-
sioni e/o danni materiali.
• Non superare la gamma di potenza consentita del
compressore. Non gonfiare pneumatici di camion, trat-
tori o altri pneumatici di grandi dimensioni.
• Non lavorare materiali che siano potenzialmente e fa-
cilmente infiammabili o esplosivi o che potrebbero es-
serlo.
• Non utilizzare mai il prodotto per scopi diversi da
quelli previsti.
• Tenere sempre il prodotto pulito, asciutto e privo di oli
o grassi. Dopo ogni uso e prima dello stoccaggio ri-
muovere la polvere.
• Per la pulizia del prodotto non utilizzare mai della ben-
zina o altri liquidi infiammabili! I vapori che rimangono
nel prodotto possono incendiarsi a seguito del formar-
si di scintille e possono provocare l'esplosione del pro-
dotto stesso.
• Siate sempre vigili! Prestare attenzione a cosa si
sta facendo e procedere in modo ragionevole. Non
utilizzate in nessun caso il prodotto quando non si è
concentrati o quando non ci si sente bene.
• Evitare forti sollecitazioni sul sistema di tubi, utilizzan-
do raccordi per tubi flessibili, al fine di impedire la for-
mazione di punti di piegatura.
• Si consiglia di dotare i flessibili di alimentazione di un
cavo di sicurezza, per esempio una fune metallica, in
caso di pressione superiori a 7 bar.
• Non toccare i componenti caldi del prodotto!
• Assicurarsi che tutti i flessibili e il valvolame siano a-
datti alla pressione operativa massima ammessa del
compressore.
Rischi residui
Il prodotto è stato costruito secondo lo stato dell'arte
e le regole tecniche di sicurezza riconosciute.
Tuttavia, durante il suo impiego, si possono
presentare rischi residui.
• Pericolo di lesioni dovuti a elettricità a causa dell'utiliz-
zo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adot-
tate, possono comunque venirsi a creare dei rischi re-
sidui non evidenti.
• I rischi residui possono essere minimizzati se si rispet-
tano nel complesso "indicazioni di sicurezza" e "uso
conforme alla destinazione d'uso", nonché le istruzioni
per l'uso della macchina stessa.
• Evitare una messa in funzione accidentale del prodot-
to.
• Tenere lontane le mani dalla zona di lavoro quando il
prodotto è in funzione.
• Rispettare le indicazioni di manutenzione e sicurezza
definite all'interno delle istruzioni per l'uso.
AVVISO
Questo attrezzo elettrico genera un campo magnetico
durante l'esercizio. Tale campo può danneggiare im-
pianti medici attivi o passivi in particolari condizioni. Per
ridurre il rischio di lesioni serie o mortali, si raccomanda
alle persone con impianti medici di consultare il proprio
medico e il fabbricante dell'impianto medico prima di uti-
lizzare l'attrezzo elettrico.
8 Montaggio
ATTENZIONE
Prima della messa in funzione del prodotto, è obbli-
gatorio montarlo completamente!
AVVISO
Pericolo di lesioni!
Inserire la spina elettrica nella presa solo quando il pro-
dotto è pronto per l'uso.
Attrezzo necessario:
• 2x chiave fissa/chiave a tubo SW 13 mm*
* non necessariamente compreso nel contenuto della for-
nitura!
8.1 Montaggio delle ruote (8) (Fig. 3)
1. Per evitare danni al prodotto, durante il montaggio po-
sizionare un supporto sul fondo.
2. Posizionare il prodotto su una superficie piana e stabi-
le.
3. Far passare la vite (8a) della ruota (8) attraverso gli
appositi fori di montaggio e fissarla con un dado M10
(8c).
4. Fissare il dado (8c) con il controdado (8b)
Utilizzare due chiavi fisse/chiavi a tubo da 13 mm.
5. Ripetere l'operazione sul lato opposto.
8.2 Montaggio del piede di supporto
(9) (Fig. 4)
1. Posizionare il prodotto su una superficie piana e stabi-
le.
2. Posizionare il piede di supporto (9) nell’apposito foro
di montaggio sulla struttura di base.
3. Montare il piede di supporto (9) con una vite (9a) e u-
na rondella di rasamento (9a) sulla struttura di base e
fissare con un dado (9c).
Utilizzare una chiave fissa da 13.
4. Ripetere l'operazione sul lato opposto.
8.3 Montaggio del giunto rapido (4)
(Fig. 5)
1. Controllare che il nastro in teflon si trovi sulla filettatu-
ra del giunto rapido (4).
Se non è presente alcun nastro in teflon, procedere
come descritto in 8.3.1.
2. Avvitare il giunto rapido (4) nell’apposita filettatura sul
compressore.
Accertarsi che il collegamento non sia stretto troppo e
che il giunto rapido sia allineato in orizzontale.
48 | IT www.scheppach.com
3. Dopo il montaggio verificare la tenuta del collegamen-
to.
8.3.1 Impermeabilizzazione della filettatura
con nastro in teflon (Fig. 5)
1. Rimuovere completamente il nastro in teflon presente.
2. Assicurarsi che il nastro in teflon sia applicato esclusi-
vamente sulla filettatura esterna del giunto rapido (4).
3. Avvolgere il nastro in teflon sempre in direzione di av-
vitatura (in senso orario) attorno alla filettatura. In que-
sto modo si impedisce che si stacchi di nuovo il nastro
in teflon durante il montaggio.
4. All’inizio mantenere il nastro in teflon leggermente sot-
to tensione.
Avvolgerlo in piano, sovrapponendolo e in modo uni-
forme attorno alla filettatura esterna del giunto rapido
(4).
Lasciare libero il primo filetto, in modo che non possa-
no entrare fibre nella linea.
5. Avvolgere la filettatura in base alle dimensioni 4 – 8
volte.
In caso di filettature grezze può essere necessario un
numero maggiore.
Il nastro in teflon deve coprire i filetti in modo unifor-
me. Non deve né strapparsi, né ostruire i filetti.
6. Dopo l’impermeabilizzazione è possibile montare il
giunto rapido (4) come descritto in 8.3.
9 Prima della messa in funzione
AVVISO
Pericolo di lesioni!
Inserire la spina elettrica nella presa solo quando il pro-
dotto è pronto per l'uso.
AVVISO
Estrarre sempre la spina elettrica prima di effettuare
qualsiasi regolazione sul prodotto.
CAUTELA
Eventuali cavi di prolunga non adatti possono essere
pericolosi. Sussiste il pericolo di lesioni.
Avvertenze generali
• Procedere con cautela. Familiarizzare con la possibile
applicazione e i suoi limiti, ma anche con gli specifici
pericoli potenziali.
• Prima di collegare il prodotto verificare che i dati sulla
targhetta corrispondano ai dati di rete.
• Gli operatori che non sono informati a sufficienza pos-
sono mettere in pericolo se stessi e altre persone in
seguito ad un uso improprio. L'operatore è responsa-
bile per la sicurezza di terzi.
• Controllare regolarmente il prodotto non presenti dan-
ni.
• Il prodotto deve essere collocato nelle vicinanze
dell'utenza.
• È necessario evitare linee d'aria e di alimentazione
lunghe (cavi di prolunga).
• Accertarsi che l'aria di aspirazione sia secca e priva di
polvere.
• Non collocare il prodotto in locali umidi o bagnati.
• Il prodotto può funzionare solo in locali idonei (ben
ventilati, temperatura ambiente da +5 °C a 40 °C).
Nell'ambiente non devono essere presenti polveri, aci-
di, vapori, gas esplosivi o infiammabili.
• Il prodotto è adatto per l'uso in locali asciutti. Non è
ammissibile l'uso in zone in cui si impiegano spruzzi di
acqua.
• Il prodotto può essere usato solo per breve tempo in
ambienti esterni, a condizioni ambientali di asciutto.
• Il prodotto deve sempre essere tenuto asciutto e non
deve rimanere all'aperto dopo i lavori.
9.1 Allacciamento alla rete
• Il prodotto è dotato di un cavo di rete con un contatto
di terra. Questo può essere collegato a qualsiasi pre-
sa collegata a terra 230 V~ 50 Hz protetta a 16 A.
• Prima della messa in funzione, accertarsi che la ten-
sione di rete corrisponda alla tensione di esercizio e
alla potenza del prodotto riportate sulla targhetta dati.
• Cavi lunghi, prolunghe, tamburi per cavi ecc. causano
cadute di tensione e possono ostacolare l'avvio del
motore.
• Alle basse temperature, inferiori a +5 °C, l'avvio del
motore risulta difficile.
10 Utilizzo
10.1 Interruttore ON/OFF (1) (Fig. 6)
Accensione
1. Inserire la spina elettrica in una presa di corrente do-
tata della protezione adeguata.
2. Accendere il prodotto impostando l'interruttore ON/
OFF (1) in posizione I.
Spegnimento
1. Spegnere il prodotto impostando l'interruttore ON/OFF
(1) in posizione 0.
10.2 Regolazione della pressione
(Fig. 6)
1. Con il regolatore di pressione (3) si imposta la pres-
sione sul manometro (5).
2. La pressione impostata può essere rilevata sul giunto
rapido (4).
10.3 Montaggio del tubo flessibile
dell'aria compressa* (Fig. 6)
Collegare il nipplo a innesto* del flessibile dell'aria com-
pressa* ad uno dei giunti rapidi (4). In seguito, collegare il
dispositivo ad aria compressa* al giunto rapido* del tubo
flessibile dell’aria compressa*.
* non necessariamente compreso nel contenuto della for-
nitura!
IT | 49www.scheppach.com
11 Allacciamento elettrico
Il motore elettrico installato è collegato e pronto per
l'esercizio. L'allacciamento è conforme alle disposi-
zioni VDE e DIN pertinenti. L'allacciamento alla rete
lato cliente e il cavo di prolunga utilizzato devono es-
sere conformi a tali norme.
Durante i lavori con i dispositivi accessori di spruzzaggio
e spray nonché in caso di applicazione provvisoria all'a-
perto, occorre collegare assolutamente l'apparecchio ad
una corrente di intervento di 30 mA o inferiore tramite un
interruttore differenziale.
11.1 Cavi di collegamento elettrico
difettosi
Sui cavi di alimentazione elettrica si verificano spesso
danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione vengo-
no fatti passare attraverso finestre o interstizi di porte,
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato,
• Tagli causati dal transito sui cavi di alimentazione,
• Danni all'isolamento causati dalle operazioni di distac-
co dalla presa a parete,
• Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrici difettosi non possono
essere utilizzati e rappresentano un pericolo mortale a
causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elet-
trica non siano danneggiati. Assicurarsi che, durante tale
controllo, il cavo di alimentazione non sia collegato alla
rete elettrica.
I cavi per il collegamento elettrico devono essere confor-
mi alle disposizioni VDE e DIN pertinenti. Impiegare solo
linee di allacciamento con il medesimo contrassegno.
La designazione del tipo deve essere stampata sul cavo
di collegamento.
Indicazioni di sicurezza per la sostituzione di cavi di
allacciamento alla rete danneggiati o difettosi
Tipo di collegamento Y
Se è necessario, sostituire il cavo di allacciamento alla re-
te: la sostituzione deve essere effettuata dal produttore o
da un suo rappresentante per evitare rischi per la sicurez-
za.
11.2 Avvertenze importanti
In caso di sovraccarico il motore si disinserisce automati-
camente. Dopo un tempo di raffreddamento (di durata di-
versa) è possibile inserire nuovamente il motore.
11.3 Motore a corrente alternata
Gli allacciamenti e le riparazioni all'impianto elettrico pos-
sono essere eseguiti soltanto da un elettricista qualificato.
• Accertarsi che la tensione di rete corrisponda alla ten-
sione sulla targhetta identificativa del prodotto.
• I cordoni di prolunga fino a 25 m di lunghezza devono
avere una sezione di 1,5 millimetri quadrati.
12 Pulizia e manutenzione
AVVISO
Lasciare che sia un'officina specializzata ad
eseguire operazioni di riparazione e manu-
tenzione non riportati nelle presenti istruzioni
di servizio. Utilizzare solo pezzi di ricambio o-
riginali.
AVVISO
Lavori di manutenzione e pulizia non profes-
sionali possono causare lesioni!
AVVISO
All'atto di operazioni di pulizia, riparazione e manu-
tenzione il prodotto può avviarsi in modo inaspetta-
to e dunque portare a lesioni e ustioni.
– Spegnere il prodotto.
– Estrarre la spina elettrica.
– Lasciare raffreddare il prodotto.
– Depressurizzare il compressore.
Indicazione:
Scaricare la sovrapressione nel compressore spegnendo
il compressore e adoperando l'aria compressa ancora
presente nel serbatoio a pressione, per esempio con un
attrezzo pneumatico in marcia al minimo o con una pisto-
la di soffiaggio.
12.1 Pulizia
• Mantenere i dispositivi di protezione, le feritoie di ven-
tilazione e l'alloggiamento del motore il più possibile
privi di polvere e di sporcizia. Pulire il prodotto strofi-
nando con un panno pulito o soffiando con aria com-
pressa a bassa pressione. Si raccomanda di pulire il
prodotto subito dopo ogni utilizzo.
• Pulire regolarmente il prodotto con un panno umido e
un po' di sapone lubrificante. Non impiegare detergen-
ti o solventi; questi potrebbero corrodere i componenti
in plastica del prodotto. Assicurarsi che non possa pe-
netrare acqua all'interno del prodotto.
• Si raccomanda di pulire il prodotto subito dopo ogni u-
tilizzo.
• Il tubo flessibile e gli strumenti di spruzzatura devono
essere scollegati dal compressore prima della pulizia.
Il compressore non deve essere pulito con acqua, sol-
venti o simili.
12.2 Manutenzione
Attrezzo necessario:
• Cacciavite a croce*
* non necessariamente compreso nel contenuto della for-
nitura!
12.2.1 Valvola di sicurezza (6) (Fig. 7)
• La valvola di sicurezza è stata regolata sulla massima
pressione ammessa del serbatoio a pressione.
50 | IT www.scheppach.com
• Non è possibile spostare la valvola di sicurezza oppu-
re rimuovere il dispositivo di collegamento tra il dado
di scarico e la relativa calotta.
• Affinché la valvola di sicurezza funzioni in maniera
corretta in caso di necessità, questa deve essere a-
zionata ogni 30 ore di servizio, in ogni caso almeno
tre volte all'anno.
1. Ruotare il dado di scarico perforato (6a) in senso an-
tiorario per aprirlo e quindi aprire lo scarico della val-
vola di sicurezza (6). La valvola a questo punto scari-
ca l'aria in maniera percettibile.
2. Serrare poi nuovamente il dado di scarico (6a) in sen-
so orario.
12.2.2 Manutenzione del serbatoio a
pressione (7) (Fig.8)
ATTENZIONE
Per garantire la durabilità a lungo termine del serbatoio
a pressione, l'acqua di condensa deve essere scaricata
dopo ogni operazione mediante l'apertura del tappo di
scarico.
ATTENZIONE
L’acqua di condensa nel serbatoio di pressione contie-
ne resti di olio. Smaltire l’acqua di condensa rispettando
l’ambiente presso un apposito centro di raccolta.
1. Per prima cosa scaricare la pressione della caldaia
(vedere 13.2.1).
2. Aprire il tappo di scarico (7a) ruotando in senso antio-
rario (guardando dal fondo del compressore verso la
vite).
3. Per far scaricare completamente l'acqua di condensa
dal serbatoio a pressione (7), questo deve essere leg-
germente capovolto sul lato in modo che il tappo di
scarico (7a) sia il punto più basso.
4. Richiudere poi la valvola di scarico (7a) (ruotare in
senso orario). Controllare il serbatoio a pressione (7)
prima di ogni messa in funzione per verificare che non
sia arrugginito o danneggiato.
5. Il compressore non deve essere messo in funzione se
il serbatoio a pressione (7) è arrugginito o danneggia-
to. In caso di danni, prego rivolgersi a un punto di as-
sistenza.
13 Stoccaggio e trasporto
AVVISO
Pericolo di lesioni e di ustioni!
Il prodotto può avviarsi in modo inaspettato e dunque
portare a lesioni.
– Spegnere il motore prima di tutti gli interventi di puli-
zia e di manutenzione.
– Lasciare raffreddare il motore.
– Estrarre la spina elettrica.
– Depressurizzare il compressore.
Indicazione:
Scaricare la sovrapressione nel compressore spegnendo
il compressore e adoperando l'aria compressa ancora
presente nel serbatoio a pressione, per esempio con un
attrezzo pneumatico in marcia al minimo o con una pisto-
la di soffiaggio.
• L'aria compressa può provocare lesioni gravi.
• Pulire il prodotto e controllare che non sia danneggia-
to.
13.1 Trasporto (Fig. 1)
• Per evitare danni e lesioni, occorre mettere in sicurez-
za il prodotto durante il trasporto per evitare che si ri-
balti e scivoli.
• Proteggere il prodotto da urti, colpi o forti vibrazioni,
ad es. durante il trasporto in veicoli.
• Per il trasporto del prodotto, utilizzare sempre la mani-
glia di trasporto (2).
13.2 Stoccaggio
Conservare il prodotto e i suoi accessori in un luogo buio,
asciutto e al riparo dal gelo, inaccessibile ai bambini.
La temperatura di stoccaggio ottimale è compresa tra 5°C
e 30 ˚C.
Conservare il prodotto nella sua confezione originale.
Coprire il prodotto per proteggerlo da polvere o umidità.
Conservare le istruzioni per l'uso nei pressi del prodotto.
ATTENZIONE
Scollegare la spina elettrica, sfiatare il compressore e
tutti gli attrezzi pneumatici collegati. Spegnere il com-
pressore, in modo che esso non entri in funzione senza
motivo.
ATTENZIONE
Stoccare il prodotto solo in un luogo asciutto e inacces-
sibile alle persone non autorizzate.
Non ribaltarlo, stoccarlo sempre in verticale!
13.2.1 Scarico della sovrapressione
Scaricare la sovrapressione nel compressore spegnendo
il compressore e adoperando l'aria compressa ancora
presente nel serbatoio a pressione, per esempio con un
attrezzo pneumatico in marcia al minimo o con una pisto-
la di soffiaggio.
14 Riparazione e ordinazione dei
ricambi
Dopo la riparazione o la manutenzione, accertarsi che tut-
ti i componenti tecnici di sicurezza siano applicati e si tro-
vino in stato impeccabile. Conservare in un posto inac-
cessibile i componenti potenzialmente pericolosi per altre
persone e bambini.
ATTENZIONE
Come da legge di responsabilità sui prodotti, non si è
responsabili di danni dovuti a riparazioni improprie o
non utilizzo di pezzi di ricambio originali.
Incaricare un servizio clienti o un tecnico specializzato e
autorizzato. Lo stesso vale anche per gli accessori.
IT | 51www.scheppach.com
I pezzi di ricambio e gli accessori sono reperibili presso il
nostro Service Center. Scansionare a tal fine il codice QR
che si trova in prima pagina.
Allacciamenti e riparazioni
Gli allacciamenti e le riparazioni all'impianto elettrico pos-
sono essere eseguiti soltanto da un elettricista qualificato.
14.1 Ordine di pezzi di ricambio
In caso di ordinazione di pezzi di ricambio è necessario
indicare quanto segue:
• Denominazione del modello
• Numero di articolo
• Dati della targhetta identificativa
Ricambi / Accessori
Set di accessori per aria compressa da
13 pezzi - N. articolo:
7906100710
Flessibile a spirale - N. articolo: 7906100711
14.2 Informazioni sulle riparazioni
Occorre notare che in questo prodotto i seguenti compo-
nenti sono soggetti a naturale usura o usura legata all'uso
e sono richiesti i seguenti pezzi come materiali di consu-
mo.
Pezzi soggetti a usura*: Giunto rapido, set di accessori
per aria compressa, flessibile a spirale
* non necessariamente compreso nel contenuto della for-
nitura!
15 Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è ricicla-
bile. Si prega di smaltire gli imbal-
laggi nel rispetto dell'ambiente.
Indicazioni per lo smaltimento di dispositivi elettrici
ed elettronici
I dispositivi elettrici ed elettronici usati non ri-
entrano nei rifiuti domestici, ma devono esse-
re trattati e smaltiti in modo separato!
• Le batterie usate non integrate nel dispositivo usato
devono essere rimosse prima della consegna, senza
distruggerle! Il loro smaltimento è regolato dalla legge
sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed e-
lettronici sono tenuti per legge a restituirli al termine
della loro durata utile.
• L'utente finale è responsabile in prima persona per la
cancellazione dei suoi dati personali in relazione al di-
spositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica
che i dispositivi elettrici ed elettronici non possono es-
sere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere re-
stituiti gratuitamente presso i seguenti centri:
– Centri di raccolta e smaltimento di diritto pubblico
(ad es. depositi comunali)
– Punti vendita di dispositivi elettronici (fisici e onli-
ne), nella misura in cui il distributore sia tenuto al
ritiro o lo offra in modo volontario.
– È possibile consegnare gratuitamente al produtto-
re, senza dovere acquistare prima un nuovo di-
spositivo da questi, fino a tre dispositivi elettronici
usati per ogni tipo di dispositivo con una lunghez-
za del bordo di massimo 25 centimetri, oppure
portare il dispositivo presso un altro centro di rac-
colta autorizzato nelle proprie vicinanze.
– Altre condizioni di ritiro complementari del produt-
tore e del distributore sono reperibile presso il ri-
spettivo servizio clienti.
• In caso di consegna da parte del produttore di un nuo-
vo dispositivo elettronico presso un privato, quest'ulti-
mo può richiedere il ritiro gratuito del dispositivo elet-
tronico usato, su richiesta dell'utente finale stesso.
Contattare a tale proposito il servizio clienti del produt-
tore.
• Quanto esposto si applica solo ad apparecchi installati
e distribuiti in un paese dell'Unione Europea e sogget-
ti alla Direttiva europea 2012/19/UE. Nei paesi al di
fuori dell'Unione Europea possono applicarsi norme
diverse per lo smaltimento di dispositivi elettrici ed e-
lettronici usati.
16 Risoluzione dei guasti
La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzio-
nasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.
Guasto Possibile causa Azione correttiva
Il prodotto non funziona. Tensione di rete non presen-
te.
Verificare cavo, spina elettrica, fusibile e presa di cor-
rente.
Tensione di rete insufficiente. Evitare cavi di prolunga troppo lunghi. Utilizzare cavi di
prolunga con una sezione del cavo sufficiente.
Temperatura esterna insuffi-
ciente.
Non operare al di sotto di una temperatura esterna di
+5°C.
Il motore si surriscalda. Lasciar raffreddare il motore, eliminare eventualmente
la causa del surriscaldamento.
52 | IT www.scheppach.com
Guasto Possibile causa Azione correttiva
Il prodotto funziona, ma non vi è
pressione.
Valvola di sicurezza non a te-
nuta.
Contattate il proprio centro di assistenza locale. Far e-
seguire le riparazioni solo a personale formato.
Guarnizioni rotte. Controllare le guarnizioni, fare sostituire le guarnizioni
rotte in un'officina specializzata.
Tappo di scarico per l'acqua
di condensa non a tenuta.
Serrare la vite manualmente. Verificare la tenuta della
vite, eventualmente sostituirla.
Il prodotto funziona, la pressione
viene indicata sul manometro,
ma gli attrezzi non funzionano.
Raccordi dei flessibili non a
tenuta.
Verificare il flessibile dell'aria compressa e gli attrezzi,
eventualmente sostituirli.
Giunto rapido non a tenuta. Contattate il proprio centro di assistenza locale. Far e-
seguire le riparazioni solo a personale formato.
Troppa poca pressione impo-
stata sul regolatore di pres-
sione.
Aprire ulteriormente il regolatore di pressione.
17 Dichiarazione di conformità UE
Traduzione della dichiarazione di conformità originale
Produttore:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Dichiariamo sotto la nostra esclusiva responsabilità che il
prodotto qui descritto è conforme alle direttive e alle nor-
me vigenti.
Marchio: SCHEPPACH
Denominazione art.: Compressore - HC51V
N. art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Direttive UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* L'oggetto della dichiarazione, sopra descritto, soddisfa
le disposizioni della Direttiva 2011/65/UE del Parlamento
Europeo e del Consiglio dell'8 giugno 2011, sulla restrizio-
ne nell'utilizzo di determinate sostanze pericolose negli
apparecchi elettrici ed elettronici.
Norme applicate:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Procedura di valutazione della conformità:
2000/14/EG_2005/88/CE – Allegato: VI
Livello di potenza acustica
garantito (L
WA
):
97 dB
Livello di potenza acustica
misurato (L
WA
):
93,9 dB
Ente nominato: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Cina
Numero: 0905
Responsabile per la documentazione:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
IT | 53www.scheppach.com
Inhoudsopgave
1 Inleiding.............................................................. 55
2 Beoogd gebruik.................................................. 55
3 Productbeschrijving (afb. 1-8) ............................ 55
4 Meegeleverd (afb.1, 2)...................................... 55
5 Uitpakken ........................................................... 56
6 Technische gegevens ........................................ 56
7 Veiligheidsvoorschriften ..................................... 56
8 Montage ............................................................. 60
9 Voor de ingebruikname...................................... 61
10 Bediening ........................................................... 61
11 Elektrische aansluiting ....................................... 62
12 Reiniging en onderhoud..................................... 62
13 Opslag en transport............................................ 63
14 Reparatie en reserveonderdelen bestellen ........ 63
15 Afvalverwerking en hergebruik........................... 64
16 Verhelpen van storingen .................................... 64
17 EU-conformiteitsverklaring................................. 65
18 Explosietekening................................................ 300
Verklaring van de symbolen op het
product
Het gebruik van symbolen in deze handleiding is bedoeld
om uw aandacht te vestigen op eventuele risico's. De vei-
ligheidssymbolen en de bijbehorende uitleg moeten goed
worden begrepen. De waarschuwingen zelf voorkomen
geen risico's en kunnen de juiste maatregelen betreffende
ongevallenpreventie niet vervangen.
Let op! Het niet in acht nemen van de op het
product aangebrachte veiligheidstekens en
waarschuwingen alsook het niet in acht ne-
men van de veiligheids- en bedieningsaan-
wijzingen kan tot ernstig of zelfs dodelijk let-
sel leiden.
Lees voorafgaand aan de ingebruikname de
gebruikshandleiding en de veiligheidsvoor-
schriften!
Lees voorafgaand aan de ingebruikname de
gebruikshandleiding en de veiligheidsvoor-
schriften!
Draag een veiligheidsbril.
Draag gehoorbescherming.
Bescherm de luchtwegen bij stofontwikke-
ling!
Let op hete oppervlakken - gevaar voor
brandwonden.
Waarschuwing voor elektrische spanning.
Waarschuwing! Het product is uitgerust met
een automatische startbesturing. Zorg dat
derden zich buiten de werkomgeving van
het product bevinden!
Stel het product niet bloot aan regen. Het
product mag alleen in droge omgevingscon-
dities worden gestationeerd, opgeslagen en
gebruikt.
Product alleen met een gesloten afdekkap in
gebruik nemen.
Gegarandeerd geluidsvermogensniveau van
het product.
Het product voldoet aan de geldende EU-
bepalingen.
Het product voldoet aan de geldende Servi-
sche richtlijnen.
Verklaring van de signaalwoorden in
de gebruikershandleiding
GEVAAR
Signaalwoord voor aanduiding van een direct
aanwezige, gevaarlijke situatie die, indien de-
ze niet wordt vermeden, de dood of ernstige
verwondingen tot gevolgd heeft.
WAARSCHUWING
Signaalwoord voor aanduiding van een mo-
gelijke gevaarlijke situatie die, indien deze
niet wordt vermeden, tot de dood of ernstige
verwondingen kan leiden.
VOORZICHTIG
Signaalwoord voor aanduiding van een mo-
gelijke gevaarlijke situatie die, indien deze
niet wordt vermeden, tot geringe of matige
verwondingen kan leiden.
54 | NL www.scheppach.com
LET OP
Signaalwoord voor aanduiding van een mo-
gelijke gevaarlijke situatie die, indien deze
niet wordt vermeden, materiële schade aan
producten of eigendommen tot gevolg kan
hebben.
1 Inleiding
Fabrikant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Aanwijzing:
De fabrikant van dit product is volgens de van kracht zijn-
de wet inzake productaansprakelijkheid niet aansprakelijk
voor schade die aan dit product of door dit product ont-
staan bij:
• Ondeskundige behandeling
• Het niet in acht nemen van de gebruikshandleiding
• Reparaties door derden, niet geautoriseerde vakmen-
sen
• Inbouw en vervanging van niet-originele reserveon-
derdelen
• Gebruik dat niet conform de voorschriften is
• Uitvallen van de elektrische installatie bij het niet in
acht nemen van de elektrische voorschriften en voor-
schriften.
Let op:
De gebruiksaanwijzing maakt deel uit van het product en
bevat belangrijke aanwijzingen voor een veilig, vakkundig
en economisch gebruik. Neem bovendien de geldende
nationale voorschriften in acht. Lees alle bedienings- en
veiligheidsaanwijzingen zorgvuldig door voordat u het
product in gebruik neemt en gebruik het product uitslui-
tend zoals beschreven. Bewaar de handleiding en ver-
strek deze wanneer u het product doorgeeft.
2 Beoogd gebruik
De compressor wordt gebruikt voor het genereren van
perslucht voor persluchtgereedschap dat kan worden be-
diend met een luchtvolume tot ca. 220 l/min. (bijv. ban-
denspanningsmeter, luchtpistool en verfspuitpistool).
Door de beperkte luchtstroom is het niet mogelijk om ge-
reedschappen met een zeer hoog luchtverbruik te bedie-
nen (Bijv. excentrische schuurmachine, rechte slijper en
slagschroevendraaier).
De compressor mag alleen in droge en goed geventileer-
de binnenruimtes worden gebruikt.
Het product mag uitsluitend worden gebruikt waarvoor het
bedoeld is. Elk ander of verdergaand- is niet volgens de
voorschriften. Voor hieruit ontstane schade of verwondin-
gen, van welke soort dan ook, is de gebruiker en niet de
fabrikant aansprakelijk.
Ook de naleving van de veiligheidsvoorschriften, de mon-
tagehandleiding en de aanwijzingen in de gebruikshand-
leiding maken deel uit van het beoogd gebruik.
Personen, die het product bedienen of onderhoud aan het
product verrichten, moeten hiermee bekend zijn en op de
hoogte zijn van de mogelijke gevaren.
De fabrikant is niet aansprakelijk voor wijzigingen die aan
het product worden aangebracht en de hieruit voortvloei-
ende schade.
Het product mag uitsluitend met de originele onderdelen
en originele accessoires van de fabrikant worden ge-
bruikt.
De veiligheids-, werk- en onderhoudsvoorschriften van de
fabrikant alsook de in de technische gegevens aangege-
ven afmetingen moeten in acht worden genomen.
Let erop dat onze producten volgens het beoogd gebruik
niet voor bedrijfsmatige, ambachtelijke of industriële toe-
passingen zijn ontworpen. Wij aanvaarden geen aanspra-
kelijkheid wanneer het product in bedrijfsmatige, ambach-
telijke of industriële ondernemingen of bij soortgelijke
werkzaamheden worden ingezet.
3 Productbeschrijving (afb. 1-8)
1. Aan/uit-schakelaar
2. Transportgreep
3. Drukregelaar
4. Snelkoppeling
5. Manometer
6. Veiligheidsklep
6a. Aftapmoer
7. Drukvat
7a. Aftapschroef
(condenswater)
8. Wiel
8a. Bout
8b. Contramoer
8c. moer
9. Standaard
9a. Bout
9b. Volgring
9c. moer
10. Perslucht accessoireset 13-dlg.*
(niet afgebeeld)
11. Spiraalslang 10 m*
(niet afgebeeld)
* = niet altijd meegeleverd!
4 Meegeleverd (afb.1, 2)
Pos. Aantal Aanduiding
4. 1 x Snelkoppeling
8. 2 x Wiel
8a. 2 x Bout
8b. 2 x Contramoer
8c. 2 x moer
9. 2 x Standaard
9a. 2 x Bout
9b. 2x Volgring
9c. 2 x moer
10. 1 x Perslucht accessoireset 13-dlg.*
(niet afgebeeld)
11. 1 x Spiraalslang 10 m*
(niet afgebeeld)
1 x compressor
1 x Gebruiksaanwijzing
* = niet altijd meegeleverd!
NL | 55www.scheppach.com
5 Uitpakken
WAARSCHUWING
Het product en de verpakkingsmaterialen zijn geen
kinderspeelgoed!
Kinderen mogen niet met plastic zakken, folies en
kleine onderdelen spelen! Er bestaat gevaar voor
inslikken en verstikkingsgevaar!
• Open de verpakking en haal het product er voorzichtig
uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voorhan-
den).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op trans-
portschade. Meld eventuele schade direct bij het
transportbedrijf dat het product heeft bezorgd. Recla-
maties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend
met het product aan de hand van de gebruikshandlei-
ding.
• Gebruik bij accessoires alsook slijtage- en reserveon-
derdelen uitsluitend originele onderdelen. Reserveon-
derdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type
en bouwjaar van het product aan.
6 Technische gegevens
Nominale spanning 230 V~/
50 Hz
Nominaal vermogen 1420 W (S1*)
1500 W (S3**
25%)
Nominaal stationair toerental 4000 min
-1
Inhoud drukvat ca. 50 l
Bedrijfsdruk ca. 10 bar
Theor. aanzuigcapaciteit ca. 220 l/min
Effectief afgiftevermogen bij 1 bar ca. 130 l/min
Effectief afgiftevermogen bij 4 bar ca. 90 l/min
Effectief afgiftevermogen bij 7 bar ca. 65 l/min
Beschermingsgraad IP 20
Lengte netsnoer 2 m
Max. plaatsingshoogte (boven NAP) 1000 m
Gewicht ca. 24,5 kg
Technische wijzigingen voorbehouden!
*Bedrijfsmodus S1 (continubedrijf)
Het product kan continu met het aangegeven vermogen
worden gebruikt.
**Bedrijfsmodus S3 (periodieke intervalwerking)
De werking bestaat uit een nominale belasting en een stil-
standtijd.
De cyclustijd is 10 min, de relatieve bedrijfscyclus is 25%
van de cyclustijd.
WAARSCHUWING
Lawaai kan ernstige gezondheidsklachten tot gevolg
hebben. Als het geluid van de machine hoger is dan 85
dB, draag dan geschikte gehoorbescherming voor u en
personen in de omgeving.
De geluids- en trillingswaarden zijn bepaald volgens EN
62841-1.
Geluidswaarden
Geluidsdrukniveau L
pA
73,43 dB
Meetonnauwkeurigheid K
pA
2,92 dB
Gemeten geluidsvermogensniveau L
wA
93,9 dB
Gegarandeerd geluidsvermogensniveau L
wA
97 dB
Meetonzekerheid K
wA
2,92 dB
De opgegeven geluidsemissiewaarden zijn gemeten vol-
gens een standaardtestmethode en kunnen worden ge-
bruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven geluidsemissiewaarden kunnen ook wor-
den gebruikt als eerste indicatie van de belasting.
WAARSCHUWING
De geluidsemissies kunnen van de opgege-
ven waarde afwijken wanneer de machine
daadwerkelijk wordt gebruikt. Dit is afhanke-
lijk van de wijze waarop het elektrisch appa-
raat wordt gebruikt en de aard van het werk-
stuk dat wordt bewerkt.
Probeer om de belasting zo gering mogelijk te houden.
Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij
moeten alle aspecten van de bedrijfscyclus in aanmer-
king worden genomen (zoals de tijd dat de machine uit-
geschakeld is en de tijd dat deze ingeschakeld is, maar
onbelast draait).
7 Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften voor elektrische
apparaten
WAARSCHUWING
Lees alle veiligheidsvoorschriften, aanwijzin-
gen, afbeeldingen en technische gegevens
die bij dit elektrische gereedschap zijn mee-
geleverd.
Nalatigheden bij het niet naleven van de onderstaande
aanwijzingen kunnen elektrische schok, brand en/of
ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsvoorschriften en -aanwijzingen
voor toekomstig gebruik.
Het in de veiligheidsvoorschriften gebruikte begrip "Elek-
trisch gereedschap" is van toepassing op netgevoed elek-
trisch gereedschap (met netsnoer) of op accugevoed
elektrisch gereedschap (zonder netsnoer).
1) Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht.
Rommel of slecht verlichte werkplaatsen kunnen lei-
den tot ongevallen.
56 | NL www.scheppach.com
b) Werk met het elektrisch gereedschap niet in een
explosiegevaarlijke omgeving, waarin zich brand-
bare vloeistoffen, gas of stof bevinden. Elektrisch
apparaat produceert vonken, waardoor stof of dam-
pen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het ge-
bruik uit de buurt van het elektrische gereed-
schap. Bij afbuiging kunt u de controle over het elek-
trische apparaat verliezen.
2) Elektrische veiligheid
a) De aansluitstekker van het elektrische gereed-
schap moet in het stopcontact passen. De stekker
mag op geen enkele wijze worden gewijzigd. Ge-
bruik geen adapterstekker samen met geaard elek-
trisch gereedschap. Ongewijzigde stekkers en pas-
sende stopcontacten verminderen het risico op elektri-
sche schok.
b) Let op dat u geen fysiek contact maakt met geaar-
de onderdelen zoals bijv. buizen, radiatoren, elek-
trische haarden, koelkasten. Er bestaat een ver-
hoogd risico op een elektrische schok als uw lichaam
geaard is.
c) Houd elektrisch gereedschap uit de buurt van re-
gen of vocht. Het indringen van water in een elek-
trisch apparaat vergroot het risico op een elektrische
schok.
d) Gebruik het netsnoer niet om het elektrische ge-
reedschap te dragen, aan op te hangen of om de
stekker uit het stopcontact te trekken. Houd het
netsnoer uit de buurt van hitte, scherpe randen of
bewegende delen. Beschadigde of opgewikkelde
snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open
lucht werkt, gebruik dan alleen een verlengsnoer
dat ook geschikt is voor gebruik buitenshuis. De
toepassing van een voor buitenshuis gebruik geschikt
verlengsnoer vermindert het risico op een elektrische
schok.
f) Als het gebruik van het elektrische gereedschap
in een vochtige omgeving niet kan worden verme-
den, gebruik dan een aardlekschakelaar. Het ge-
bruik van een aardlekschakelaar voorkomt het risico
op een elektrische schok.
3) Veiligheid van personen
a) Wees altijd voorzichtig, let op waar u mee bezig
bent en ga verstandig te werk bij werkzaamheden
met elektrisch gereedschap. Maak geen gebruik
van elektrisch gereedschap als u moe bent of on-
der invloed bent van drugs, alcohol of medica-
menten. Een moment van onachtzaamheid bij ge-
bruik van het elektrische gereedschap kan leiden tot
ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen en ook
altijd een veiligheidsbril. Het dragen van persoonlij-
ke beschermingsmiddelen zoals een stofmasker, an-
tislip-veiligheidsschoenen, een veiligheidshelm of ge-
hoorbescherming, al naar gelang het soort gereed-
schap en de toepassing ervan, verkleint het risico op
verwondingen.
c) Vermijd ingebruikname zonder toezicht. Contro-
leer of het elektrisch gereedschap is uitgescha-
keld voordat u het op de stroomvoorziening en/of
de accu aansluit, het gereedschap oppakt of
draagt. Als u tijdens het dragen van het elektrische
gereedschap uw vinger op de schakelaar hebt of het
reeds ingeschakelde elektrische apparaat op de
stroomvoorziening aansluit, kan dit tot letsel en onge-
vallen leiden.
d) Verwijder instelgereedschap of de moersleutel,
voordat u het elektrische gereedschap inschakelt.
Een gereedschap of sleutel dat/die zich in een draai-
end onderdeel van het elektrische gereedschap be-
vindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding.
Zorg voor een stabiele positie en zorg ervoor dat u
altijd stabiel staat. Daardoor kunt u het elektrische
gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding
of sieraden. Houd haren en kleding uit de buurt
van bewegende delen. Loszittende kleding, sieraden
of lange haren kunnen worden vastgegrepen door be-
wegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen
worden gemonteerd, moeten deze worden aange-
sloten en juist worden toegepast. Het gebruik van
een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u
altijd aan de veiligheidsvoorschriften voor elektri-
sche apparaten, ook als u ervaren bent met het
elektrisch apparaat. Achteloos handelen kan in een
fractie van een seconde tot ernstige verwondingen lei-
den.
4) Gebruik en behandeling van het
elektrische gereedschap
a) Zorg dat het elektrische gereedschap niet overbe-
last raakt. Gebruik voor de werkzaamheden het
daarvoor bedoelde elektrische gereedschap. Met
het juiste elektrische apparaat werkt u beter en veili-
ger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch apparaat, waarvan de
schakelaar defect is. Een elektrisch gereedschap,
dat niet meer in- of uitgeschakeld kan worden, is ge-
vaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder
de uitneembare accu voordat u de apparaatinstel-
lingen wijzigt, inzetstukken vervangt of het elektri-
sche apparaat weglegt. Deze voorzorgsmaatregel
voorkomt dat het elektrische gereedschap per ongeluk
wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten bui-
ten bereik van kinderen. Laat het elektrisch appa-
raat niet gebruiken door personen die er niet mee
vertrouwd zijn of deze aanwijzingen niet hebben
gelezen. Elektrische apparaten zijn gevaarlijk als ze
door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektrische ap-
paraten en inzetstukken. Controleer of bewegende
delen probleemloos functioneren en niet klem-
men, of onderdelen gebroken of beschadigd zijn,
waardoor de functie van het elektrische gereed-
schap wordt beïnvloed. Laat beschadigde onder-
NL | 57www.scheppach.com
delen voor gebruik van het elektrische apparaat
eerst repareren. Veel ongevallen ontstaan door
slecht onderhouden elektrische apparaten.
f) Houd snijgereedschap scherp en schoon. Zorgvul-
dig onderhouden snijgereedschap met scherpe snij-
randen klemt minder snel vast en is makkelijker te ge-
bruiken.
g) Gebruik elektrische apparaten, inzetstuk, inzet-
stukken enz. overeenkomstig deze aanwijzingen.
Houd daarbij rekening met de omstandigheden
waarin gewerkt wordt en de uit te voeren werk-
zaamheden. Het gebruik van elektrisch gereedschap
voor andere toepassingen dan het voorgeschreven
gebruik kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepoppervlakken droog,
schoon en vrij van olie en vet. Als grepen en gree-
poppervlakken glad zijn, kan het elektrisch gereed-
schap in onvoorziene situaties niet veilig bediend en
onder controle gehouden worden.
5) Service
a) Laat uw elektrisch gereedschap uitsluitend door
gekwalificeerd deskundig personeel repareren
met uitsluitend originele reserveonderdelen. Hier-
mee wordt de veiligheid van het elektrische gereed-
schap gewaarborgd.
Veiligheidsvoorschriften voor
compressoren
LET OP
Bij gebruik van deze compressor dient u de volgende
fundamentele veiligheidsmaatregelen te nemen ter be-
scherming tegen elektrische schokken, letsel en brand-
gevaar. Lees deze aanwijzingen voordat u het product
gaat gebruiken.
Veilig werken
1. Onderhoud zorgvuldig uw gereedschap
– Houd de compressor schoon om goed en veiliger
te kunnen werken.
– Neem de onderhoudsvoorschriften in acht.
– Controleer regelmatig het netsnoer van het elek-
trisch gereedschap en laat deze bij beschadiging
door een erkende specialist vervangen.
– Controleer regelmatig de verlengsnoeren en ver-
vang deze als ze zijn beschadigd.
2. Neem de stekker uit het stopcontact
– Als u het elektrisch gereedschap niet gebruikt,
voordat u onderhoud uitvoert of gereedschappen
wisselt, zoals zaagbladen, boren en frezen.
3. Controleer het elektrisch gereedschap op eventuele
beschadigingen.
– Voor verder gebruik van het elektrisch gereed-
schap moeten veiligheidsvoorzieningen of licht be-
schadigde onderdelen zorgvuldig op probleemloze
en beoogde werking worden gecontroleerd.
– Controleer of de bewegende delen probleemloos
functioneren en niet vastklemmen of onderdelen
beschadigd zijn. Alle onderdelen moeten juist zijn
gemonteerd en aan alle voorwaarden voldoen om
het probleemloos gebruik van het elektrisch ge-
reedschap te kunnen waarborgen.
– Beschadigde veiligheidsvoorzieningen en onder-
delen moeten conform de voorschriften door een
erkende gespecialiseerde werkplaats worden ge-
repareerd en vervangen, voor zover niets anders
in de gebruikshandleiding is aangegeven.
– Gebruik geen defecte of beschadigde aansluitka-
bels.
LET OP
Gebruik voor uw eigen veiligheid alleen accessoires en
hulpapparaten, die in de gebruikshandleiding zijn aan-
gegeven of door de fabrikant worden aanbevolen of
aangegeven. Bij gebruik anders dan in de gebruiks-
handleiding of in de catalogus aanbevolen inzetstukken
of accessoires kan gevaar voor persoonlijk letsel ont-
staan.
4. Vervangen van netsnoer
– Als het snoer wordt beschadigd, moet deze door
de fabrikant of een elektricien worden vervangen
om gevaar te voorkomen. Risico op een elektri-
sche schok!
5. Mobiele wegcompressoren in de bouw
– Let op dat alle slangen en armaturen geschikt zijn
voor de hoogst toelaatbare werkdruk van de com-
pressor.
6. Opstellingslocatie
– Plaats de compressor op een vlak oppervlak.
7. Het is aan te bevelen, om toevoerslangen bij een druk
boven 7 bar van een veiligheidskabel te voorzien, bijv.
een staalkabel.
8. Vermijd zware belasting van het leidingsysteem door
flexibele slangaansluitingen te gebruiken en knikken
te vermijden.
Aanvullende veiligheidsvoorschriften
Neem de overeenkomstige gebruikshandleidingen
van de betreffende persluchtgereedschappen /
persluchtvoorzetapparatuur in acht!
De volgende algemene aanwijzingen moeten eveneens in
acht worden genomen.
Veiligheidsvoorschriften voor werkzaamheden
met perslucht en luchtpistolen
• Neem voldoende afstand tot het product, ten minste
echter 2,50 m en houd de persluchtgereedschappen /
persluchtvoorzetapparatuur tijdens het gebruik uit de
buurt van de compressor.
• Compressorpomp en leidingen bereiken tijdens bedrijf
hoge temperaturen. Contact leidt tot brandwonden.
• De door de compressor aangezogen lucht moet vrij-
gehouden worden van toevoegingen die brand of ex-
plosies in de compressorpomp kunnen veroorzaken.
• Houd bij het losmaken van de slangkoppeling het kop-
pelstuk van de slang met de hand vast. Zo voorkomt u
letsel door de terugspringende slang.
58 | NL www.scheppach.com
• Draag bij de werkzaamheden met het persluchttacker
een veiligheidsbril en luchtwegmasker. Stoffen zijn
schadelijk voor de gezondheid! Door vreemde deeltjes
en weggeblazen onderdelen kunnen verwondingen
ontstaan.
GEVAAR
Gevaar voor letsel!
Met het luchtpistool niet richting personen blazen of kle-
ding op het lichaam wordt gedragen, reinigen.
Veiligheidsvoorschriften bij het gebruik van
spuit- en sproeivoorzetapparaten
(bijv. spuiten)
• Houd bij het vullen het sproeivoorzetapparaat uit de
buurt van de compressor, zodat er geen vloeistof in
aanraking kan komen met de compressor.
• Spuit met de sproeivoorzetapparaten (bijv. verf spui-
ten) nooit in de richting van de compressor. Vocht kan
leiden tot elektrische gevaren!
GEVAAR
Explosiegevaar!
Geen lakken of oplosmiddelen met een vlampunt van
minder dan 55 °C verwerken.
GEVAAR
Explosiegevaar!
Lak en oplosmiddelen niet verwarmen.
• Als er vloeistoffen worden verwerkt die schadelijk zijn
voor de gezondheid, zijn er filterapparaten (gelaats-
maskers) nodig ter bescherming. Neem ook de speci-
ficaties in acht die door de fabrikanten van dergelijke
stoffen wordt verstrekt met betrekking tot voorzorgs-
maatregelen.
• De specificaties en aanduidingen van de verordening
inzake gevaarlijke stoffen die op de omverpakking van
de verwerkte materialen zijn aangebracht, moeten in
acht worden genomen. Indien nodig moeten aanvul-
lende voorzorgsmaatregelen worden getroffen, met
name wat betreft het dragen van geschikte kleding en
maskers.
GEVAAR
Explosiegevaar!
Tijdens het spuiten alsook in de werkruimte mag niet
worden gerookt.
Ook verfdampen zijn licht ontvlambaar.
• Vuur, open verlichting of vonkende producten mogen
niet aanwezig zijn resp. bediend worden.
• Bewaar of consumeer geen voedsel en dranken in de
werkomgeving. Verfdampen zijn schadelijk voor de
gezondheid.
• De werkruimte moet groter zijn dan 30 m³ en er moet
worden gezorgd voor voldoende luchtverversing tij-
dens het spuiten en drogen.
• Spuit niet tegen de wind in. Neem altijd de voorschrif-
ten van de plaatselijke politie in acht bij het spuiten
van brandbare of gevaarlijke spuitmateriaal.
• Verwerk geen media zoals testbenzine, butylalcohol
en methyleenchloride in combinatie met de PVC-
drukslang. Deze media vernietigen de drukslang.
• De werkomgeving moet door de compressor zijn los-
gekoppeld, zo dat deze niet direct met het werkbereik
in aanraking kan komen.
Gebruik van drukvaten
• Iedereen die een drukvat bedient, moet het conform
de voorschriften in goede staat houden, goed bedie-
nen, controleren, noodzakelijke onderhouds- en in-
standhoudingswerkzaamheden onverwijld uitvoeren
en de door de omstandigheden vereiste veiligheids-
maatregelen treffen.
• De toezichthoudende autoriteit kan in individuele ge-
vallen nodige controlemaatregelen vereisen.
• Een drukvat mag niet worden gebruikt als het defec-
ten vertoont die werknemers of derden in gevaar
brengen.
• Controleer vóór elk gebruik het drukvat op roestvor-
ming en beschadigingen. De compressor mag niet ge-
bruikt worden als het drukvat beschadigd of roestig is.
Neem contact op met de klantenservicewerkplaats als
u beschadigingen constateert.
Bewaar zorgvuldig alle veiligheidsvoorschriften en
-aanwijzingen!
7.1 Productspecifieke
veiligheidsinstructies
LET OP
Bij gebruik van deze compressor dient u de volgende
fundamentele veiligheidsmaatregelen te nemen ter be-
scherming tegen elektrische schokken, letsel en brand-
gevaar. Lees deze aanwijzingen voordat u het product
gaat gebruiken.
WAARSCHUWING
Het product is niet ontworpen voor gebruik in explosie-
gevoelige omgevingen. Het gebruik in dergelijke omge-
vingen is alleen toegestaan als geschikte aanvullende
maatregelen worden getroffen om de veiligheid te waar-
borgen. Raadpleeg een deskundige of de betreffende
voorschriften voordat het product in een mogelijke ex-
plosiegevaarlijke omgeving wordt gebruikt.
• Het product mag niet worden gebruikt door personen
(inclusief kinderen) met verminderde fysieke, zintuiglij-
ke of mentale capaciteiten of een gebrek aan ervaring
en kennis.
• Het reinigen en gebruikersonderhoud mogen niet door
kinderen worden uitgevoerd.
• Houd het product uit de buurt van regen of vocht. Het
binnendringen van water in het product verhoogt het
risico op een elektrische schok.
• Vermijd het gebruik van het product bij temperaturen
onder +5 °C.
• Laat het product niet zonder toezicht draaien.
NL | 59www.scheppach.com
VOORZICHTIG
Gebruik het product slechts voor korte tijd. Een langer,
ononderbroken bedrijf van meer dan 10 min. zorgt er-
voor dat het product oververhit raakt. Schakel het pro-
duct direct uit en laat deze minstens 10 min. afkoelen
GEVAAR
Gevaar voor letsel!
Laat de op te pompen voorwerpen niet oppompen met
een hogere druk dan beoogd. Hierdoor kan het materi-
aal uit elkaar knappen en kan er letsel en/of materiële
schade ontstaan.
• Het toegestane vermogensbereik van de compressor
mag niet worden overschreden. Pomp geen vrachtwa-
gen-, trekker- of andere grote banden op.
• Bewerk geen materialen, die potentieel licht ontvlam-
baar of explosief zijn of kunnen zijn.
• Gebruik het product nooit voor andere doelein-
den.
• Het product moet altijd schoon, droog en vrij van olie
of smeervet zijn. Verwijder alle stof na elk gebruik en
voor het bewaren.
• Gebruik voor het reinigen van het product nooit benzi-
ne of andere ontvlambare vloeistoffen! In het product
resterende dampen kunnen door vonken ontsteken en
tot een explosie van het product leiden.
• Wees altijd alert! Let altijd op waar u mee bezig
ben en ga verstandig te werk. Gebruik het apparaat
in geen geval als u niet geconcentreerd bent of u niet
goed voelt.
• Vermijd zware belasting van het leidingsysteem door
flexibele slangaansluitingen te gebruiken en knikken
te vermijden.
• Het is aan te bevelen, om toevoerslangen bij een druk
boven 7 bar van een veiligheidskabel te voorzien, bijv.
een staalkabel.
• De hete componenten van het product niet aanraken!
• Let op dat alle slangen en armaturen geschikt zijn
voor de hoogst toelaatbare werkdruk van de compres-
sor.
Restrisico's
Het product is vervaardigd volgens de stand van de
techniek en de erkende veiligheidstechnische regels.
Toch kan tijdens de werkzaamheden sprake zijn van
enkele restrisico's.
• Gevaar voor de gezondheid, veroorzaakt door elektri-
citeit bij gebruik van onjuiste snoeren.
• Bovendien kunnen er ondanks alle getroffen voorzie-
ningen verborgen restrisico's bestaan.
• Restrisico’s kunnen worden geminimaliseerd als de
“veiligheidsvoorschriften” en het “gebruik conform de
voorschriften”, alsook de gebruikshandleiding in acht
worden genomen.
• Vermijd onvoorziene ingebruikname van het product.
• Houd uw handen buiten de werkomgeving, wanneer
het product in bedrijf is.
• Volg de in de gebruikshandleiding voorgeschreven
onderhouds- en veiligheidsvoorschriften op.
WAARSCHUWING
Dit elektrisch apparaat genereert een elektromagne-
tisch veld als het is ingeschakeld. Dit veld kan onder
bepaalde omstandigheden interfereren met actieve of
passieve medische implantaten. Om het risico op ern-
stig of dodelijk letsel te beperken, raden we personen
met medische implantaten aan om hun arts en de fabri-
kant van het medische implantaat te raadplegen voor-
dat het elektrische gereedschap wordt gebruikt.
8 Montage
LET OP
Het product voor de ingebruikstelling in ieder geval
volledig monteren!
WAARSCHUWING
Gevaar voor letsel!
Steek de voedingsstekker pas in het stopcontact als het
product klaar is voor gebruik.
Benodigd gereedschap:
• 2x steeksleutel/dopsleutel SW 13 mm*
* = niet altijd meegeleverd!
8.1 Wielen (8) monteren (afb. 3)
1. Om schade aan het product te vermijden, legt u tij-
dens de montage een onderlegger op de grond.
2. Plaats het product op een vlakke, horizontale onder-
grond.
3. Steek de bout (8a) van het wiel (8) door de overeen-
komende montageboorgaten en borg deze met een
moer M10 (8c).
4. Borg de moeren (8c) met de borgmoeren (8b).
Gebruik twee steeksleutels/dopsleutels SW 13 mm.
5. Herhaal deze werkwijze aan de tegenoverliggende zij-
de.
8.2 Standaard (9) monteren (afb. 4)
1. Plaats het product op een vlakke, horizontale onder-
grond.
2. Plaats de standaard (9) in de hiervoor voorziene mon-
tagegaten in het basisframe.
3. Monteer de standaard (9) met een bout (9a) en een
sluitring (9b) op het onderstel en borg deze met een
moer (9c).
Gebruik een steeksleutel SW13.
4. Herhaal deze werkwijze aan de tegenoverliggende zij-
de.
8.3 Snelkoppeling (4) monteren (afb. 5)
1. Controleer of er teflontape op de schroefdraad van de
snelkoppeling (4) aanwezig is.
Indien er geen teflontape aanwezig is, gaat u te werk
zoals beschreven in 8.3.1.
60 | NL www.scheppach.com
2. Schroef de snelkoppeling (4) in de daarvoor bestemde
schroefdraad op de compressor.
Zorg ervoor dat u de verbinding niet te vast aandraait
en dat de snelkoppeling horizontaal is uitgelijnd.
3. Controleer na de montage of de verbinding goed af-
dicht.
8.3.1 Dicht het schroefdraad af met
teflontape (afb. 5)
1. Verwijder eventuele teflontape volledig.
2. Zorg ervoor dat u de teflontape alleen op de buiten-
draad van de snelkoppeling (4) aanbrengt.
3. Wikkel de teflontape altijd in de inschroefrichting (met
de klok mee) om het schroefdraad. Dit voorkomt dat
de teflontape tijdens de montage weer loslaat.
4. Houd de teflontape in het begin lichtjes gespannen.
Wikkel deze glad, overlappend en gelijkmatig rond de
buitendraad van de snelkoppeling (4).
Laat de eerste schroefdraad vrij, zodat er geen vezels
in de leiding kunnen komen.
5. Wikkel de schroefdraad 4 tot 8 keer om, afhankelijk
van de grootte.
Bij grove schroefdraden kan een hoger aantal nodig
zijn.
De teflontape moet het schroefdraad gelijkmatig be-
dekken. Het mag niet scheuren of de schroefdraad
verstoppen.
6. Na het afdichten kan de snelkoppeling (4) worden ge-
monteerd zoals beschreven in 8.3.
9 Voor de ingebruikname
WAARSCHUWING
Gevaar voor letsel!
Steek de voedingsstekker pas in het stopcontact als het
product klaar is voor gebruik.
WAARSCHUWING
Trek altijd de voedingsstekker eruit voordat u in-
stellingen aan het product uitvoert.
VOORZICHTIG
Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Er
bestaat gevaar op persoonlijke schade door elektrische
schokken.
Algemene aanwijzingen
• Ga voorzichtig te werk. Maak uzelf vertrouwd met het
gebruik en de mogelijke beperkingen ervan, maar ook
met de specifieke potentiële gevaren.
• Overtuig u voor het aansluiten van het product, dat de
gegevens op het typeplaatje overeenkomen met de
gegevens van het stroomnet.
• Bij onvakkundig gebruik kunnen onvoldoende geïnfor-
meerde gebruikers zichzelf en anderen in gevaar
brengen. De gebruiker is verantwoordelijk voor der-
den.
• Controleer het product regelmatig op beschadigingen.
• De opstelling van het product moet nabij de verbruiker
plaatsvinden.
• Lange luchtleidingen en lange snoeren (verlengsnoe-
ren) moeten worden voorkomen.
• Let er op dat de aanzuiglucht droog en stofvrij is.
• Het product niet in vochtige of natte ruimtes plaatsen.
• Het product mag uitsluitend in geschikte ruimtes
(goed geventileerd, omgevingstemperatuur +5 °C tot
40 °C) worden gebruikt. In de ruimte mag geen sprake
zijn van stof, zuren, dampen, explosieve of brandbare
gassen.
• Het product is geschikt voor gebruik in droge ruimtes.
In het bereik waar met spatwater wordt gewerkt, is ge-
bruik niet toegestaan.
• Het product mag alleen kortstondig, bij droge omge-
vingscondities, buitenshuis worden gebruikt.
• Het product moet altijd droog worden gehouden en
mag na de werkzaamheden niet buitenshuis achter
worden geladen.
9.1 Netaansluiting
• Het product is voorzien van een netsnoer met een ge-
aarde stekker. Deze kan op elke geaard stopcontact
230 V ~ 50 Hz, welke met 16 A is afgezekerd, worden
aangesloten.
• Let bij de ingebruikname er op dat de netspanning
overeenkomt met de bedrijfsspanning en met het pro-
ductvermogen overeenkomstig de gegevens op het
gegevensplaatje van de machine.
• Lange toevoerleidingen, alsook verlengstukken, ka-
belhaspels enz. veroorzaken spanningsverlies en kun-
nen het starten van de motor verhinderen.
• Bij lage temperaturen onder +5 °C wordt het starten
van de motor door zwaar lopen in gevaar gebracht.
10 Bediening
10.1 Aan/uit-schakelaar (1) (afb. 6)
Inschakelen
1. Steek de voedingsstekker in een correct gezekerd
stopcontact.
2. Zet de aan/uit-schakelaar (1) op stand I om het pro-
duct in te schakelen.
Uitschakelen
1. Zet de aan/uit-schakelaar (1) op stand 0 om het pro-
duct uit te schakelen.
10.2 Druk instellen (afb. 6)
1. Met de drukregelaar (3) wordt de druk op de manome-
ter (5) ingesteld.
2. De ingestelde druk kan bij de snelkoppeling (4) wor-
den afgelezen.
10.3 Persluchtslang* monteren (afb. 6)
Sluit de steeknippel* van de persluchtslang* aan op de
snelkoppelingen (4). Sluit vervolgens het persluchtge-
reedschap* aan op de snelkoppeling* van de persluchts-
lang*.
* = niet altijd meegeleverd!
NL | 61www.scheppach.com
11 Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar aange-
sloten. De aansluiting voldoet aan de relevante VDE-
en DIN-voorschriften. De netaansluiting van de klant
en het gebruikte verlengsnoer moeten eveneens aan
deze voorschriften voldoen.
Bij werkzaamheden met spuit- en sproeivoorzetapparaten
alsook bij tijdelijk gebruik in de buitenlucht moet het pro-
duct absoluut middels een aardlekschakelaar met een af-
schakelstroom van 30 mA of minder worden aangesloten.
11.1 Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan de
isolatie op.
Mogelijke oorzaken zijn:
• Drukpunten, als aansluitkabels door venster- of deuro-
peningen worden geleid,
• Knikken door een onvakkundige bevestiging of gelei-
ding van het netsnoer,
• Snijplekken omdat over de snoer is gereden,
• Beschadigde isolatie omdat de stekker uit de wand-
contactdoos is getrokken,
• Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen niet
worden gebruikt en zijn levensgevaarlijk als de isolatie is
beschadigd.
Controleer de elektrische aansluitkabels regelmatig op
schade. Let erop dat bij het controleren het netsnoer niet
op het stroomnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante VDE-
en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren
met dezelfde aanduiding.
Op de aansluitkabel moet de type-aanduiding vermeld
staan.
Veiligheidsvoorschriften voor het vervangen van
beschadigde of defecte netsnoeren
Aansluittype Y
Als het netsnoer moet worden vervangen, dan moet dit
door de fabrikant of zijn vertegenwoordiger worden ge-
daan om veiligheidsrisico's te voorkomen.
11.2 Belangrijke aanwijzingen
Bij overbelasting van de motor schakelt deze vanzelf uit.
Na een afkoeltijd (deze tijd is verschillend) kan de motor
weer worden ingeschakeld.
11.3 Wisselstroommotor
Aansluitingen en reparaties van de elektrische apparatuur
mogen uitsluitend door een elektromonteur worden uitge-
voerd.
• Zorg ervoor dat de netspanning overeenkomt met de
spanning op het typeplaatje van het product.
• Verlengsnoeren moeten tot een lengte van 25 m een
doorsnede hebben van 1,5 vierkante millimeter.
12 Reiniging en onderhoud
WAARSCHUWING
Laat reparatie- en onderhoudswerkzaamhe-
den, die niet in deze gebruikshandleiding be-
schreven staan, uitvoeren door onze gespeci-
aliseerde werkplaats. Gebruik uitsluitend ori-
ginele reserveonderdelen.
WAARSCHUWING
Onjuist onderhoud of onjuiste reiniging kan
letsel veroorzaken!
WAARSCHUWING
Tijdens reinigings-, reparatie- en onderhoudswerk-
zaamheden kan het product onverwacht starten en
letsel en brandwonden veroorzaken.
– Schakel het product uit.
– Trek de voedingsstekker uit het contact.
– Laat het product afkoelen.
– Maak de compressor drukloos.
Aanwijzing:
Laat de overdruk in de compressor ontsnappen door de
compressor uit te schakelen en de nog aanwezige pers-
lucht in het drukvat te gebruiken, bijv. een universeel per-
sluchtgereedschap op stationair toerental of met een
luchtpistool.
12.1 Reiniging
• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-
ven en de motorbehuizing zo stof- en vuilvrij mogelijk
zijn. Wrijf het product met een schone doek af en
blaas deze met perslucht bij lage druk uit. Wij advise-
ren u, om het product direct na elk gebruik te reinigen.
• Maak het product regelmatig schoon met een vochtige
doek en een beetje zachte zeep. Gebruik geen reini-
gingsmiddelen of oplosmiddelen; deze kunnen de
kunststofonderdelen van het product aantasten. Zorg
ervoor dat er geen water in het product kan komen.
• Wij adviseren u, om het product direct na elk gebruik
te reinigen.
• Slang en spuitgereedschap moeten voor reiniging van
de compressor worden losgekoppeld. De compressor
mag niet met water, oplosmiddelen of soortgelijk wor-
den gereinigd.
12.2 Onderhoud
Benodigd gereedschap:
• Kruiskopschroevendraaier*
* = niet altijd meegeleverd!
12.2.1 Veiligheidsklep (6) (afb. 7)
• De veiligheidsklep is ingesteld op de maximaal toege-
stane druk van het drukvat.
• Het is verboden om de veiligheidsklep te verstellen of
de verbindingszekering tussen de aftapmoer en de
dop te verwijderen.
62 | NL www.scheppach.com
• De veiligheidsklep moet om de 30 bedrijfsuren, maar
tenminste drie keer per jaar worden bediend, zodat
deze correct functioneert als dit nodig mocht zijn.
1. Draai de geperforeerde aftapmoer (6a) linksom om de
uitlaat van de veiligheidsklep (6) te openen. De klep
laat nu hoorbaar lucht uit.
2. Draai vervolgens de aftapmoer (6a) weer rechtsom
vast.
12.2.2 Drukvat (7) onderhouden (afb. 8)
LET OP
Om het drukvat in goede staat te houden, moet u na elk
gebruik het condenswater aftappen door de aftapplug te
openen.
LET OP
Het condenswater uit het drukvat bevat olieresten. Ont-
doet u zich van het condenswater op een milieuvriende-
lijke manier en deponeer het op een overeenkomstige
inzamelplaats.
1. Tap hiervoor de keteldruk af (zie 13.2.1).
2. Open de aftapplug (7a) door deze linksom te draaien
(gezien vanaf de onderzijde van de compressor op de
bout).
3. Om het condenswater volledig uit het drukvat (7) af te
tappen, moet deze iets opzij worden gekanteld zodat
de aftapplug (7a) het laagste punt vormt.
4. Draai vervolgens de aftapplug (7a) weer vast (rechts-
om). Controleer vóór elk gebruik het drukvat (7) op
roestvorming en beschadigingen.
5. De compressor mag niet gebruikt worden als het druk-
vat (7) beschadigd of roestig is. Neem contact op met
de klantenservicewerkplaats als u beschadigingen
constateert.
13 Opslag en transport
WAARSCHUWING
Gevaar voor verwondingen en brandwonden!
Het product kan onverwacht starten en kan daardoor
verwondingen veroorzaken.
– Schakel de motor uit voordat u reinigings- of onder-
houdswerkzaamheden uitvoert.
– Laat de motor afkoelen.
– Trek de voedingsstekker uit het contact.
– Maak de compressor drukloos.
Aanwijzing:
Laat de overdruk in de compressor ontsnappen door de
compressor uit te schakelen en de nog aanwezige pers-
lucht in het drukvat te gebruiken, bijv. een universeel per-
sluchtgereedschap op stationair toerental of met een
luchtpistool.
• Perslucht kan ernstige verwondingen veroorzaken.
• Reinig en controleer het product op schade.
13.1 Transport (afb. 1)
• Om beschadigingen en letsel te vermijden, moet het
product tijdens het transport in voertuigen worden be-
veiligd tegen omvallen en wegglijden.
• Bescherm het product tegen stoten, schokken en ster-
ke trillingen, bijv. tijdens transport in voertuigen.
• Gebruik uitsluitend de transportgreep (2) om het pro-
duct te vervoeren.
13.2 Opslag
Bewaar het product en de bijbehorende accessoires op
een donkere, droge en vorstvrije en voor kinderen ontoe-
gankelijke plaats.
De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C.
Bewaar het product in de originele verpakking.
Dek het product af om het te beschermen tegen stof of
vocht. Bewaar de gebruikshandleiding bij het product.
LET OP
Haal de voedingsstekker uit het stopcontact, ontlucht de
compressor en alle aangesloten persluchtgereedschap.
Stel de compressor dusdanig af dat deze niet door on-
bevoegden in gebruik kan worden genomen.
LET OP
Het product mag uitsluitend in een droge en voor onbe-
voegden ontoegankelijke omgeving worden bewaard.
Niet kantelen, alleen staand bewaren!
13.2.1 Overdruk aftappen
Laat de overdruk in de compressor ontsnappen door de
compressor uit te schakelen en de nog aanwezige pers-
lucht in het drukvat te gebruiken, bijv. een universeel per-
sluchtgereedschap op stationair toerental of met een
luchtpistool.
14 Reparatie en reserveonderdelen
bestellen
Na reparatie of onderhoud controleren of alle veiligheids-
technische delen zijn bevestigd en in optimale toestand
zijn. Delen, waarbij er gevaar voor verwonding voor ande-
re personen en kinderen bestaat, ontoegankelijk bewa-
ren.
LET OP
Conform de wetgeving voor productgaranties wordt er
geen garantie geboden voor schade die ontstaan is
door incorrecte reparaties of door het niet gebruiken
van originele reserveonderdelen.
Neem contact op met een servicecentrum of een erken-
de specialist. Overeenkomstig geldt dit ook voor acces-
soires.
Reserveonderdelen en accessoires zijn verkrijgbaar bij
ons servicecentrum. Scan hiertoe de QR-code op de titel-
pagina.
Aansluitingen en reparaties
Aansluitingen en reparaties van de elektrische apparatuur
mogen uitsluitend door een elektromonteur worden uitge-
voerd.
NL | 63www.scheppach.com
14.1 Bestelling van reserveonderdelen
Bij het bestellen van reserveonderdelen moeten de vol-
gende gegevens worden vermeld:
• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje
Reserveonderdelen/accessoires
Perslucht accessoireset 13-dlg. - Artikelnr.: 7906100710
Spiraalslang - Artikelnr.: 7906100711
14.2 Service-informatie
Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtageonderdelen*: Snelkoppeling, perslucht accessoire-
set, spiraalslang
* = niet altijd meegeleverd!
15 Afvalverwerking en hergebruik
Aanwijzingen op de verpakking
De verpakkingsmaterialen zijn re-
cyclebaar. Verpakkingen milieu-
vriendelijk afvoeren.
Aanwijzingen voor het afvoeren van elektrische en
elektronische apparatuur
Afgedankte elektrische en elektronische appa-
ratuur behoort niet bij het huishoudelijke af-
val, maar moeten worden ingezameld resp. ge-
scheiden worden afgevoerd!
• Afgedankte accu’s die niet vast in het afgedankte ap-
paratuur zijn geïntegreerd, moeten vóór het afvoeren
op niet-destructieve wijze worden verwijderd! Het af-
voeren hiervan is geregeld in de wetgeving inzake
batterijen.
• Eigenaars resp. gebruikers van elektrische en elektro-
nische apparaten zijn wettelijk verplicht om na gebruik
de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen
van persoonsgerelateerde gegevens op het af te voe-
ren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent
dat afgedankte elektrische en elektronische appara-
tuur niet bij het huishoudelijk afval mag worden ge-
gooid.
• Afgedankte elektrische en elektronische apparatuur
kunnen bij de volgende punten kosteloos worden in-
geleverd:
– Openbare afvalverwijderings- of inzamelpunten
(bijv. gemeentewerven)
– Verkooppunten van elektrische apparaten (statio-
nair en online), voor zover dealers verplicht zijn ze
terug te nemen of dit vrijwillig aanbieden.
– Tot drie afgedankte elektronische apparaten per
apparaattype, met een randlengte van niet meer
dan 25 centimeter, kunnen gratis naar de fabrikant
worden teruggebracht zonder eerst een nieuw ap-
paraat van de fabrikant te hoeven kopen, of naar
een ander erkend verzamelpunt in je omgeving
worden gebracht.
– Voor verdere aanvullende terugnamevoorwaarden
van de fabrikanten en distributeurs verzoeken wij
u contact op te nemen met de betreffende klanten-
service.
• Bij levering van een nieuw elektrisch apparaat door de
fabrikant aan een particulier huishouden, kan de fabri-
kant op verzoek van de eindgebruiker zorgen voor het
kosteloos afhalen van het afgedankte elektrische ap-
paraat. Neem hiertoe contact op met de klantenser-
vice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die
in de landen van de Europese Unie worden geïnstal-
leerd en verkocht en die onder de Europese Richtlijn
2012/19/EU vallen. In landen buiten de Europese
Unie kunnen andere voorschriften gelden voor het af-
voeren van afgedankte elektrische en elektronische
apparatuur.
16 Verhelpen van storingen
De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als
u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.
Storing Mogelijke oorzaak Oplossing
Product draait niet. Netspanning niet aanwezig. Kabel, voedingsstekker; zekering en stopcontact con-
troleren.
Netspanning te laag. Te lang verlengsnoer vermijden. Verlengsnoer met vol-
doende aderdoorsnede gebruiken.
Buitentemperatuur te laag. Werk niet onder +5 °C buitentemperatuur.
Motor oververhit. Motor laten afkoelen, evt. de oorzaak van de overver-
hitting wegnemen.
Product loopt, maar geen druk. Veiligheidsklep lek. Neem contact op met uw lokaal servicecentrum. Repa-
raties uitsluitend laten uitvoeren door geschoold perso-
neel.
Afdichtingen defect. Afdichtingen controleren, een defecte afdichting bij een
gespecialiseerde werkplaats laten vervangen.
Aftapplug voor condenswater
lek.
Bout met de hand aanhalen. Afdichting op de bout con-
troleren, evt. vervangen.
64 | NL www.scheppach.com
Storing Mogelijke oorzaak Oplossing
Het product loopt, de druk wordt
aangegeven op de manometer,
maar het gereedschap loopt niet.
Slangverbindingen lek. Persluchtslang en gereedschap controleren, evt. ver-
vangen.
Snelkoppeling lek. Neem contact op met uw lokaal servicecentrum. Repa-
raties uitsluitend laten uitvoeren door geschoold perso-
neel.
Te lage druk op de drukrege-
laar ingesteld.
Drukregelaar weer opendraaien.
17 EU-conformiteitsverklaring
Vertaling van de originele conformiteitsverklaring
Fabrikant:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Wij verklaren onder eigen verantwoordelijkheid dat het
hier beschreven product voldoet aan de geldende richtlij-
nen en normen.
Merk: SCHEPPACH
Art.-aanduiding: compressor - HC51V
Art.nr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-richtlijnen:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Het hierboven beschreven onderwerp van deze verkla-
ring voldoet aan de voorschriften van richtlijn 2011/65/EU
van het Europese Parlement en de Raad van 8 juni 2011
omtrent de beperking van het gebruik van bepaalde ge-
vaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste normen:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Conformiteitsbeoordelingsprocedure:
2000/14/EG_2005/88/EG – Bijlage: VI
Gegarandeerd
geluidsvermogensniveau
(L
WA
):
97 dB
Gemeten
geluidsvermogensniveau
(L
WA
):
93,9 dB
Vermelde instantie: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Nummer: 0905
Documentatie gevolmachtigde:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
NL | 65www.scheppach.com
Índice
1 Introducción........................................................ 67
2 Uso previsto ....................................................... 67
3 Descripción del producto (figs.1-8) ................... 67
4 Volumen de suministro (figs.1 y 2).................... 67
5 Desembalaje ...................................................... 68
6 Datos técnicos.................................................... 68
7 Indicaciones de seguridad ................................. 68
8 Montaje .............................................................. 72
9 Antes de la puesta en marcha ........................... 73
10 Manejo ............................................................... 73
11 Conexión eléctrica.............................................. 74
12 Limpieza y mantenimiento ................................. 74
13 Almacenamiento y transporte ............................ 75
14 Reparación y pedido de piezas de repuesto...... 76
15 Eliminación y reciclaje........................................ 76
16 Solución de averías............................................ 77
17 Declaración de conformidad UE ........................ 78
18 Plano de explosión............................................. 300
Explicación de los símbolos del
producto
Este manual utiliza símbolos para llamar su atención so-
bre los posibles riesgos. Los símbolos de seguridad y ex-
plicaciones que acompañan a estos deben ser compren-
didos perfectamente. Las propias advertencias no des-
cartan ningún riesgo y no sustituyen las medidas correc-
tas para prevenir accidentes.
Atención: La inobservancia de las señales
de seguridad e indicaciones de advertencia
adheridas al producto y de las indicaciones
de seguridad y manejo puede provocar le-
siones graves o incluso la muerte.
Antes de la puesta en marcha, leer y seguir
el manual de instrucciones, así como las in-
dicaciones de seguridad.
Antes de la puesta en marcha, leer y seguir
el manual de instrucciones, así como las in-
dicaciones de seguridad.
Use gafas de protección.
Utilice protección auditiva.
En caso de formación de polvo, llevar pro-
tección respiratoria.
Atención: superficies calientes, peligro de
quemaduras.
Advertencia por tensión eléctrica.
Advertencia El producto está equipado con
un control de arranque automático. Manten-
ga a terceros alejados del área de trabajo
del producto.
No exponga el producto a la lluvia. El pro-
ducto solo se puede colocar, almacenar y
utilizar en condiciones ambientales secas.
Utilice el producto solo con la caperuza co-
bertora.
Nivel de potencia acústica garantizado del
producto.
El producto cumple con las normativas eu-
ropeas vigentes.
El producto cumple con las normativas ser-
bias vigentes.
Explicación de las palabras de
señalización en el manual de
instrucciones
PELIGRO
Palabra de advertencia para indicar una si-
tuación de peligro inminente que, de no evi-
tarse, provocará la muerte o lesiones graves.
ADVERTENCIA
Palabra de advertencia para indicar una si-
tuación potencialmente peligrosa que, de no
evitarse, podría provocar la muerte o lesio-
nes graves.
PRECAUCIÓN
Palabra de advertencia para indicar una si-
tuación potencialmente peligrosa que, de no
evitarse, podría provocar lesiones leves o
moderadas.
ATENCIÓN
Palabra de advertencia para indicar una si-
tuación potencialmente peligrosa que, de no
evitarse, podría provocar daños materiales al
producto o a la propiedad.
66 | ES www.scheppach.com
1 Introducción
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen (Alemania)
Nota:
El fabricante de este producto, de acuerdo con la legisla-
ción alemana de responsabilidad sobre productos, no se
hace responsable de los daños originados en este pro-
ducto o causados por este en los siguientes casos:
• Tratamiento incorrecto
• Inobservancia del manual de instrucciones
• Reparaciones efectuadas por personal técnico no au-
torizado, ajeno a nuestra empresa
• Montaje y sustitución de piezas de repuesto no origi-
nales
• Uso no conforme a lo previsto
• Fallos de la instalación eléctrica en caso de incumpli-
miento de las normas y disposiciones eléctricas na-
cionales.
Observe lo siguiente:
El manual de instrucciones forma parte del producto y
contiene indicaciones importantes para un funcionamien-
to seguro, adecuado y económico. Tenga en cuenta ade-
más las normativas nacionales vigentes. Lea atentamen-
te todas las instrucciones de uso y seguridad antes de
utilizar el producto y utilícelo únicamente según lo descri-
to. Conserve las instrucciones y entréguelas junto con el
producto si lo transfiere a otra persona.
2 Uso previsto
El compresor se utiliza para generar aire comprimido pa-
ra herramientas neumáticas que puedan funcionar con un
volumen de aire de hasta aprox. 220l/min (p. ej., medidor
de presión de neumáticos, pistola de soplado y pistola de
pintura). Debido al límite de caudal de aire, no se pueden
utilizar herramientas que consuman mucho aire (por
ejemplo, lijadoras orbitales, amoladoras de barra y atorni-
lladoras de impacto).
El compresor solo puede utilizarse en zonas interiores se-
cas y bien ventiladas.
El producto solo debe utilizarse para el uso previsto. Se
considerará inapropiado cualquier uso que vaya más allá.
Los daños o lesiones de cualquier tipo producidos a con-
secuencia de lo anterior serán responsabilidad del usua-
rio, no del fabricante.
El cumplimiento de las indicaciones de seguridad también
forma parte del uso conforme al previsto, al igual que el
manual de montaje y las instrucciones de funcionamiento
en el manual de instrucciones.
Las personas que se ocupen del manejo y uso del pro-
ducto deben estar familiarizadas con este e informadas
sobre los posibles peligros.
Si el usuario hiciera modificaciones en el producto, el fa-
bricante no se responsabilizará de ningún daño que ello
pueda causar.
El producto debe usarse únicamente con piezas y acce-
sorios originales del fabricante.
Deben observarse las prescripciones de seguridad, traba-
jo y mantenimiento del fabricante, así como las dimensio-
nes indicadas en los Datos técnicos.
Recuerde que nuestros productos no están diseñados
para usos comerciales, artesanales ni industriales. No
concedemos ningún tipo de garantía si se utiliza el pro-
ducto en empresas comerciales, artesanales o industria-
les, ni en actividades de características similares.
3 Descripción del producto
(figs.1-8)
1. Interruptor de encendido/apagado
2. Mango de transporte
3. Regulador de presión
4. Acoplamiento rápido
5. Manómetro
6. Válvula de seguridad
6a. Tuerca de drenaje
7. Depósito a presión
7a. Tornillo de purga
(agua de condensación)
8. Rueda
8a. Tornillo
8b. Contratuerca
8c. Tuerca
9. Pie de apoyo
9a. Tornillo
9b. Arandela
9c. Tuerca
10. Juego de accesorios de aire comprimido de
13piezas*
(no mostrado)
11. Manguera helicoidal 10m*
(no mostrada)
* = No incluidos obligatoriamente en el volumen de sumi-
nistro.
4 Volumen de suministro
(figs.1 y 2)
Pos. Cantidad Denominación
4. 1 Acoplamiento rápido
8. 2 Rueda
8a. 2 Tornillo
8b. 2 Contratuerca
8c. 2 Tuerca
9. 2 Pie de apoyo
9a. 2 Tornillo
9b. 2 Arandela
9c. 2 Tuerca
10. 1 Juego de accesorios de aire comprimi-
do de 13piezas*
(no mostrado)
11. 1 Manguera helicoidal 10m*
(no mostrada)
1 Compresor
1 Manual de instrucciones
* = No incluidos obligatoriamente en el volumen de sumi-
nistro.
ES | 67www.scheppach.com
5 Desembalaje
ADVERTENCIA
El producto y los materiales de embalaje no son ap-
tos como juguetes para niños.
Los niños no deben jugar con bolsas de plástico,
láminas o piezas pequeñas. Existe peligro de atra-
gantamiento y asfixia.
• Abra el embalaje y extraiga el producto cuidadosa-
mente.
• Retire el material de embalaje y los seguros de emba-
laje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
producto y en los componentes de los accesorios. No-
tifique de inmediato cualquier daño detectado a la em-
presa de transporte encargada de entregar el produc-
to. Las reclamaciones realizadas posteriormente no
serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la ex-
tinción del período de garantía.
• Familiarícese con el producto antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artículo, el
tipo de producto y su año de construcción.
6 Datos técnicos
Tensión nominal 230V~/
50Hz
Entrada nominal 1420W (S1*)
1500W (S3**
25%)
Números de revoluciones en régimen
de marcha al ralentí
4000min
-1
Volumen del depósito a presión aprox. 50l
Presión de servicio aprox. 10 bar
Teórica Potencia de aspiración aprox. 220 l/min
Potencia efectiva de descarga a 1bar aprox. 130 l/min
Potencia efectiva de descarga a 4bar aprox. 90 l/min
Potencia efectiva de descarga a 7bar aprox. 65 l/min
Tipo de protección IP 20
Longitud del cable de conexión a la
red
2m
Altitud máx. de emplazamiento (s.n.m.) 1000m
Peso aprox. 24,5kg
Reservado el derecho a introducir modificaciones técni-
cas.
*Modo de servicio S1 (funcionamiento continuo)
El producto puede funcionar de forma continua con la po-
tencia indicada.
**Modo de servicio S3 (servicio intermitente
periódico)
La operación se compone de una carga nominal y un
tiempo de parada.
La duración de un ciclo es de 10min, la duración de la
conexión relativa es del 25% de la duración de un ciclo.
ADVERTENCIA
El ruido puede tener consecuencias graves para su sa-
lud. Si el ruido de la máquina supera los 85dB, pónga-
se una protección auditiva adecuada y asegúrese de
que las personas que se encuentren cerca hagan lo
mismo.
Los valores de emisión de ruidos y vibraciones han sido
determinados según la norma EN 62841-1.
Valores característicos de ruido
Nivel de presión acústica L
pA
73,43 dB
Incertidumbre de medición K
pA
2,92 dB
Nivel de potencia acústica medido L
wA
93,9 dB
Nivel de potencia acústica garantizadoL
wA
97 dB
Incertidumbre de medición K
wA
2,92 dB
Los valores de emisión de ruidos indicados se han medi-
do siguiendo un proceso de comprobación normalizado y
pueden utilizarse para comparar una herramienta eléctri-
ca con otra.
Los valores de emisión de ruidos indicados se pueden
emplear también para una evaluación provisional de la
carga.
ADVERTENCIA
Las emisiones de ruido pueden diferir de los
valores indicados durante el uso real de la
herramienta eléctrica, dependiendo del tipo y
modo de uso de la misma, especialmente, del
tipo de pieza de trabajo con el que se trabaje.
Intente mantener lo más baja posible la carga. Medida
a modo de ejemplo: limitación del tiempo de trabajo.
Para ello, deben tenerse en cuenta todas las fracciones
de los ciclos de funcionamiento (por ejemplo, tiempos
en los que la herramienta eléctrica se encuentra desco-
nectada, y tiempos en los que se encuentra conectada,
pero funcionando sin carga).
7 Indicaciones de seguridad
Indicaciones generales de seguridad para
herramientas eléctricas
ADVERTENCIA
Lea todas las indicaciones de seguridad, ins-
trucciones, ilustraciones y datos técnicos
que acompañan a esta herramienta eléctrica.
Si no se respetan las siguientes instrucciones, puede
producirse una descarga eléctrica, un incendio y/o le-
siones graves.
68 | ES www.scheppach.com
Conserve todas las indicaciones de seguridad e
instrucciones para futuros usos.
El término empleado en las indicaciones de seguridad
«herramienta eléctrica» se refiere tanto a las herramien-
tas eléctricas conectadas a la red eléctrica (con línea de
alimentación), como a las herramientas eléctricas que
funcionan por batería (sin línea de alimentación).
1) Seguridad en el lugar de trabajo
a) Tenga su zona de trabajo ordenada y bien ilumina-
da. Las zonas de trabajo desordenadas o mal ilumi-
nadas pueden causar accidentes.
b) Con la herramienta eléctrica, no trabaje en entor-
nos en peligro de explosión en los que haya líqui-
dos, gases o polvos inflamables. Las herramientas
eléctricas producen chispas que pueden inflamar el
polvo o los vapores.
c) Cuando use esta herramienta eléctrica, no permita
que se acerquen niños u otras personas. Al dis-
traerse puede perder el control de la herramienta
eléctrica.
2) Seguridad eléctrica
a) La clavija de conexión de la herramienta eléctrica
debe ser compatible con la toma de enchufe. Bajo
ningún concepto se debe modificar la clavija. No
utilice adaptadores de conexión en las herramien-
tas eléctricas con toma de tierra. Las clavijas com-
patibles y sin modificar reducen el riesgo de una des-
carga eléctrica.
b) Evite el contacto corporal con las superficies co-
nectadas a tierra tales como tuberías, calentado-
res, estufas y refrigeradores. Existe un mayor ries-
go de descarga eléctrica si su cuerpo está en contac-
to con la tierra.
c) Mantenga las herramientas eléctricas alejadas de
la lluvia o la humedad. La entrada de agua en la he-
rramienta eléctrica aumenta el riesgo de una descar-
ga eléctrica.
d) No modifique la finalidad del cable de conexión
para cargar, colgar la herramienta eléctrica o para
desenchufar la clavija de la toma de enchufe. Ale-
je el cable de conexión de fuentes de calor, de
aceite, de bordes afilados o de componentes mó-
viles. Unos cables de conexión dañados o enredados
aumentan el riesgo de una descarga eléctrica.
e) Si trabaja con una herramienta eléctrica al aire li-
bre, emplee solo cables alargadores que también
sean adecuados para zonas exteriores. El uso de
un cable alargador adecuado para zonas exteriores
reduce el riesgo de una descarga eléctrica.
f) Si no se puede evitar el funcionamiento de la he-
rramienta eléctrica en un entorno húmedo, emplee
un interruptor de corriente de defecto. El uso de un
interruptor de protección de corriente residual reduce
el riesgo de una descarga eléctrica.
3) Seguridad de las personas
a) Sea cuidadoso y preste atención a lo que hace, y
realice con prudencia el trabajo con una herra-
mienta eléctrica. No use ninguna herramienta
eléctrica si está cansado o si está bajo el efecto
de drogas, alcohol o medicamentos. Un descuido
durante el uso de la herramienta eléctrica puede cau-
sar lesiones graves.
b) Use equipo de protección individual y lleve siem-
pre gafas de protección. La utilización del equipo de
protección individual, tales como mascarilla antipolvo,
calzado de seguridad antideslizante, casco protector
o protección auditiva, etc. adecuados al tipo de herra-
mienta eléctrica y a su empleo reduce el riesgo de su-
frir lesiones.
c) Evite una puesta en marcha accidental. Asegúrese
de que la herramienta eléctrica se encuentre des-
conectada antes de cogerla o transportarla o co-
nectarla a la alimentación de corriente y/o a la ba-
tería. Si transporta la herramienta eléctrica con el de-
do puesto en el interruptor o conecta la herramienta
eléctrica a la toma de corriente estando ésta en posi-
ción de encendido, puede causar un accidente.
d) Antes de proceder al encendido de la herramienta
eléctrica, retire cualquier herramienta de ajuste o
llave de tuercas. Una herramienta o una llave puesta
en una pieza giratoria de la herramienta eléctrica pue-
den causar lesiones.
e) Evite posturas forzadas. Procure una buena esta-
bilidad y mantenga siempre el equilibrio. Así con-
trolará mejor la herramienta eléctrica si surge una si-
tuación imprevista.
f) Use ropa adecuada. No use ropa holgada ni ador-
nos. No acerque el cabello ni la ropa a las piezas
móviles. La ropa holgada, los adornos y el cabello
largo pueden engancharse en las piezas móviles.
g) Si pueden instalarse dispositivos de aspiración y
recogida de polvo, estos deberán conectarse y
emplearse de forma correcta. El uso de un aspira-
dor de polvo puede reducir los riesgos derivados del
polvo.
h) No se confíe ni ignore las reglas de seguridad de
las herramientas eléctricas, ni siquiera en caso de
estar familiarizado con la herramienta eléctrica
por un uso frecuente de la misma. Un manejo poco
atento puede causar lesiones de extrema gravedad
en fracciones de segundo.
4) Uso y manejo de la herramienta
eléctrica
a) No sobrecargue la herramienta eléctrica. Trabaje
con la herramienta eléctrica adecuada. Si usa la
herramienta eléctrica adecuada, trabajará mejor y
más seguro dentro del rango de potencia indicado.
b) No emplee una herramienta eléctrica con un inte-
rruptor defectuoso. Una herramienta eléctrica que
ya no se pueda conectar o desconectar de nuevo, es
peligrosa y se debe reparar.
c) Retire la clavija de conexión de la toma de enchu-
fe y/o retire una batería extraíble antes de realizar
ajustes en el aparato, cambiar piezas intercambia-
bles de la herramienta o guardar la herramienta
eléctrica. Esta medida de precaución evita el arran-
que involuntario de la herramienta eléctrica.
d) Mantenga las herramientas eléctricas que no utili-
ce fuera del alcance de los niños. No deje utilizar
la herramienta eléctrica a ninguna persona que no
esté familiarizada con ella o que no haya leído es-
ES | 69www.scheppach.com
tas instrucciones. Las herramientas eléctricas son
peligrosas si son utilizadas por personas sin experien-
cia.
e) Cuide con esmero las herramientas eléctricas y
los insertos intercambiables de la misma. Com-
pruebe que las piezas móviles funcionan bien y
no se atascan, que no hay piezas rotas ni daña-
das, y que la herramienta eléctrica funciona co-
rrectamente. Si hay alguna pieza dañada, repárela
antes de usar la herramienta eléctrica. Muchos ac-
cidentes se deben a herramientas eléctricas que no
han recibido el debido mantenimiento.
f) Mantenga las herramientas de corte afiladas y lim-
pias. Las herramientas de corte con bordes cortantes
y afilados conservadas cuidadosamente se atascan
menos y son más fáciles de conducir.
g) Use la herramienta eléctrica, la herramienta inter-
cambiable, etc. conforme a estas instrucciones.
Tenga en cuenta las condiciones de trabajo y los
trabajos que se deben realizar. El uso de herra-
mientas eléctricas para fines no previstos puede ser
peligroso.
h) Mantenga las empuñaduras y sus superficies se-
cas, limpias y libres de aceite y grasa. Unas empu-
ñaduras y unas superficies de agarre resbaladizas no
permiten realizar un manejo y control seguro de la he-
rramienta eléctrica en situaciones imprevistas.
5) Servicio técnico
a) Encargue la reparación de su herramienta eléctri-
ca solamente a personal técnico cualificado y úni-
camente con piezas de repuesto originales. Así se
garantizará que la herramienta eléctrica siga siendo
segura.
Indicaciones de seguridad para
compresores
ATENCIÓN
Durante el uso de este compresor deben tenerse en
cuenta las siguientes medidas elementales de seguri-
dad para la protección contra descargas eléctricas, el
peligro de incendio y el riesgo de sufrir lesiones. Lea y
tenga en cuenta estas indicaciones antes de usar el
producto.
Trabajo seguro
1. Cuide su herramienta con esmero
– Mantenga su compresor limpia para trabajar de
forma correcta y segura.
– Respete las normas de mantenimiento.
– Controle con regularidad la línea de conexión de
la herramienta eléctrica y renuévela en caso de
avería por un profesional reconocido.
– Controle regularmente las líneas de extensión y
sustitúyalas cuando estén dañadas.
2. Retire la clavija de la toma de enchufe
– Cuando no se utiliza la herramienta eléctrica, an-
tes del mantenimiento y durante el cambio de he-
rramientas como, p. ej., hoja de sierra, broca, fre-
sa.
3. Compruebe posibles daños en la herramienta eléctri-
ca.
– Antes de continuar usando la herramienta eléctri-
ca, se debe comprobar cuidadosamente la funcio-
nalidad óptima y especificada de los dispositivos
de seguridad o de las piezas ligeramente daña-
das.
– Compruebe que las piezas móviles funcionan sin
problemas, que no se atascan y que no hay pie-
zas dañadas. Todas las piezas deben montarse
correctamente y cumplir todos los requisitos para
garantizar el funcionamiento impecable de la he-
rramienta eléctrica.
– Dispositivos de protección y piezas dañados de-
ben repararse o sustituirse correctamente en un
taller especializado reconocido mientras no se in-
dique otra cosa en las instrucciones de servicio.
– No utilice líneas de conexión defectuosa o daña-
da.
ATENCIÓN
Por su propia seguridad, utilice únicamente los acceso-
rios y aparatos adicionales indicados en el manual de
instrucciones o recomendados por el fabricante. El uso
de otros herramientas intercambiables o accesorios no
recomendados en el manual de instrucciones o en el
catálogo puede provocar riesgo de daños personales.
4. Sustitución de la línea de conexión
– Cualquier daño en la línea de conexión debe ser
reparado por un electricista, evitando así cualquier
peligro. Peligro por descargas eléctricas.
5. Compresores móviles para obras
– Asegúrese de que todas las mangueras y válvulas
sean adecuadas para que el compresor pueda
disfrutar de la mayor presión de trabajo admisible.
6. Lugar de instalación
– Coloque el compresor únicamente sobre una su-
perficie plana.
7. Se recomienda que las mangueras de suministro con
presiones superiores a 7bar estén equipadas con un
cable de seguridad como, p.ej., un cable de acero.
8. Evite colocar grandes pesos sobre el sistema de con-
ductos, utilizando conexiones de manguera flexibles
para evitar puntos de dobleces.
Indicaciones de seguridad adicionales
Observe los manuales de instrucciones
correspondientes para las respectivas herramientas/
accesorios neumáticos.
También deben tenerse en cuenta las siguientes instruc-
ciones generales.
Indicaciones de seguridad para el trabajo con
aire comprimido y pistolas de soplado
• Asegúrese de que haya suficiente distancia con el
producto, al menos 2,50 m, y mantenga las herra-
mientas/accesorios neumáticos alejados del compre-
sor durante el funcionamiento.
70 | ES www.scheppach.com
• La bomba del compactador y los conductos alcanzan
temperaturas elevadas durante el funcionamiento. No
tocarlos, puesto que de lo contrario se pueden sufrir
quemaduras.
• Mantener el aire aspirado por el compresor libre de
impurezas puesto que éstas podrían provocar incen-
dios o explosiones en la bomba.
• Al aflojar el acoplamiento de la manguera, sujete la
pieza de acoplamiento de la manguera con la mano.
De este modo, evitará lesiones debido al efecto látigo
de la manguera.
• Use gafas de protección mascarilla de protección res-
piratoria cuando trabaje con la pistola de aire compri-
mido. El polvo es perjudicial para la salud Es probable
sufrir lesiones si hay objetos extraños y salen piezas
despedidas.
PELIGRO
Peligro de lesiones
No dirija la pistola de soplado hacia personas ni limpie
ropa puesta.
Indicaciones de seguridad para el uso de
pulverizadores y accesorios de pulverización
(por ejemplo, rociadores de pintura)
• Durante el llenado, mantenga el accesorio de pulveri-
zación alejado del compresor para evitar que el líqui-
do entre en contacto con el compresor.
• Nunca pulverice con los accesorios de rociado (p. ej.,
rociadores de pintura) apuntando hacia el compresor.
La humedad puede ocasionar peligros eléctricos.
PELIGRO
Peligro de explosión
No procese pinturas ni disolventes con un punto de in-
flamación inferior a los 55° C.
PELIGRO
Peligro de explosión
No caliente pinturas ni disolventes.
• Si se procesan líquidos nocivos para la salud, será
preciso utilizar filtros (mascarillas) a modo de protec-
ción. Tenga en cuenta también los datos sobre medi-
das de protección de los fabricantes de dichos pro-
ductos.
• Es preciso observar los datos indicados en los envol-
torios de los materiales procesados y las identificacio-
nes del reglamento sobre materiales nocivos. En caso
necesario, es preciso aplicar medidas de protección
adicionales, especialmente en lo que respecta a llevar
ropa y mascarillas adecuadas.
PELIGRO
Peligro de explosión
En la sala de trabajo y durante el pulverizado no se
puede fumar.
Incluso los vapores de las pinturas son fácilmente infla-
mables.
• No debe haber fogones, lumbre directa o productos
que emitan chispas en las inmediaciones.
• No guarde ni ingiera comida ni bebida en la sala de
trabajo. Los vapores de las pinturas son nocivos para
la salud.
• La sala de trabajo deberá tener más de 30 m³ y se
debe garantizar una buena ventilación al pulverizar y
secar.
• No pulverice contra el viento. Básicamente, al pulveri-
zar material inflamable o peligroso, deben cumplirse
las disposiciones de la policía local.
• No procese junto con la manguera de presión de PVC
medios como gasolina de comprobación, butanol ni
cloruro de metileno. Dichos medios destruyen la man-
guera de presión.
• La zona de trabajo debe estar separada del compre-
sor para que no pueda entrar en contacto directo con
el medio de trabajo.
Funcionamiento de depósitos a presión
• El depósito a presión se deberá recibir en perfecto es-
tado, operar de manera correcta, supervisar, realizar
de manera inmediata los trabajos necesarios de man-
tenimiento y conservación. Asimismo, será preciso to-
mar las medidas de seguridad adecuadas que se
adapten a las circunstancias.
• La autoridad de supervisión podrá ordenar en casos
aislados medidas de vigilancia necesarias.
• No ponga en funcionamiento un depósito a presión
cuando presente defectos que puedan dañar a uno
mismo o a terceros.
• Antes de cada funcionamiento, compruebe que el de-
pósito a presión no esté dañado ni oxidado. El com-
presor no debe accionarse con un depósito a presión
dañado u oxidado. Si detecta algún daño, deberá po-
nerse en contacto con el taller del servicio técnico.
¡Conserve adecuadamente todas las indicaciones de
seguridad e instrucciones!
7.1 Indicaciones de seguridad
específicas del producto
ATENCIÓN
Durante el uso de este compresor deben tenerse en
cuenta las siguientes medidas elementales de seguri-
dad para la protección contra descargas eléctricas, el
peligro de incendio y el riesgo de sufrir lesiones. Lea y
tenga en cuenta estas indicaciones antes de usar el
producto.
ADVERTENCIA
El producto no está construido para su uso en atmósfe-
ras potencialmente explosivas. El uso en tales entornos
solo está permitido si se toman medidas adicionales
adecuadas para garantizar la seguridad. Consulte a un
especialista o la normativa pertinente antes de utilizar
el producto en una atmósfera potencialmente explosiva.
• El producto no debe ser utilizado por personas (inclui-
dos niños) con capacidades físicas, sensoriales o
mentales reducidas o con falta de experiencia y cono-
cimientos.
ES | 71www.scheppach.com
• La limpieza y el mantenimiento a cargo del usuario no
deben ser llevados a cabo por niños.
• Mantenga el producto alejado de la lluvia o la hume-
dad. La entrada de agua en el producto aumenta el
peligro de una descarga eléctrica.
• Evite el uso del producto a temperaturas inferiores a
+5°C.
• No deje sin vigilancia el producto.
PRECAUCIÓN
Utilice el producto únicamente durante un breve perio-
do de tiempo. Un funcionamiento prolongado e ininte-
rrumpido de más de 10min sobrecalienta el producto.
Apague el producto inmediatamente y deje que se en-
fríe aprox. 10min
PELIGRO
¡Peligro de lesiones!
No permita que los objetos se inflen por encima de la
presión prevista para usted. Estos pueden reventar y
provocar lesiones o daños materiales.
• No exceda el rango de potencia permitida del compre-
sor. No infle los neumáticos de camiones o tractores,
u otros neumáticos de gran tamaño.
• No trabaje con materiales que sean o puedan ser fá-
cilmente inflamables o explosivos.
• Nunca utilice el producto para fines distintos a su
objetivo.
• Mantenga siempre el producto limpio, seco y libre de
aceite o grasa lubricante. Quite el polvo después de
cada uso y antes de guardarlo.
• ¡No utilice nunca gasolina ni otros líquidos inflamables
para limpiar el producto! Los vapores que permanez-
can en el producto pueden inflamarse por chispas y
provocar la explosión del producto.
• Esté atento en todo momento. Preste siempre
atención a lo que hace y utilice siempre el sentido
común. No utilice bajo ningún concepto el producto si
no se siente bien o si se nota falto de concentración.
• Evite colocar grandes pesos sobre el sistema de con-
ductos, utilizando conexiones de manguera flexibles
para evitar puntos de dobleces.
• Se recomienda que las mangueras de suministro con
presiones superiores a 7bar estén equipadas con un
cable de seguridad como, p.ej., un cable de acero.
• ¡No toque los componentes calientes del producto!
• Asegúrese de que todas las mangueras y válvulas
sean adecuadas para que el compresor pueda disfru-
tar de la mayor presión de trabajo admisible.
Riesgos residuales
El producto se ha construido de acuerdo con los
últimos avances tecnológicos y las reglas técnicas de
seguridad reconocidas. Aun así, pueden emanar
determinados riesgos residuales durante el trabajo.
• Si no se utilizan las líneas de conexión eléctricas
apropiadas, existe riesgo para la salud.
• Además, a pesar de todas las precauciones adopta-
das puede seguir habiendo riesgos residuales no evi-
dentes.
• Los riesgos residuales se pueden minimizar respetan-
do las “indicaciones de seguridad”, el “uso previsto” y
el manual de instrucciones completo.
• Evite la puesta en servicio accidental del producto.
• No acerque sus manos a la zona de trabajo cuando el
producto esté en marcha.
• Cumpla con las instrucciones de mantenimiento y se-
guridad del manual de instrucciones.
ADVERTENCIA
Esta herramienta eléctrica produce un campo electro-
magnético mientras funciona. Este campo puede perju-
dicar bajo circunstancias concretas implantes médicos
activos o pasivos. Con el fin de reducir el peligro de le-
siones graves o mortales, recomendamos a las perso-
nas con implantes médicos que consulten tanto a su
médico como al fabricante del implante médico antes
de manejar la herramienta eléctrica.
8 Montaje
ATENCIÓN
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
ADVERTENCIA
Peligro de lesiones
Enchufe la clavija de conexión de la red sólo cuando el
producto esté listo para su uso.
Herramienta necesaria:
• 2 llaves de boca fija/llaves de vaso de calibre 13mm*
* = No incluidos obligatoriamente en el volumen de sumi-
nistro.
8.1 Montaje de las ruedas(8) (fig.3)
1. Para evitar daños en el producto, coloque una base
en el suelo durante la instalación.
2. Coloque el producto sobre una superficie plana y ni-
velada.
3. Introduzca el tornillo(8a) de la rueda(8) por los orifi-
cios de montaje previstos para ello y fíjelo con una
tuercaM10(8c).
4. Contrabloquee la tuerca(8c) con la contratuerca(8b).
Utilice dos llaves de boca fija/llaves de cubo de cali-
bre 13mm.
5. Repita el proceso en el lado opuesto.
8.2 Montaje del pie de apoyo(9) (fig.4)
1. Coloque el producto sobre una superficie plana y ni-
velada.
2. Introduzca el pie de apoyo(9) en el orificio de montaje
previsto para ello en el bastidor de base.
3. Monte el pie de apoyo (9) con un tornillo(9a) y una
arandela(9b) en el bastidor de base y asegúrelo con
una tuerca(9c).
Utilice una llave de boca fija de calibre 13mm.
72 | ES www.scheppach.com
4. Repita el proceso en el lado opuesto.
8.3 Montaje del acoplamiento
rápido(4) (fig.5)
1. Compruebe si hay cinta de teflón en la rosca del aco-
plamiento rápido(4).
Si no hay cinta de teflón, proceda como se describe
en 8.3.1.
2. Atornille el acoplamiento rápido(4) en la rosca previs-
ta para ello en el compresor.
Tenga cuidado de no apretar demasiado la conexión
y asegúrese de que el acoplamiento rápido esté ali-
neado horizontalmente.
3. Después del montaje, compruebe la estanqueidad de
la conexión.
8.3.1 Sellado de la rosca con cinta de
teflón (fig.5)
1. Retire completamente la cinta de teflón.
2. Asegúrese de que solo coloque cinta de teflón en la
rosca exterior del acoplamiento rápido(4).
3. Enrolle siempre la cinta de teflón alrededor de la ros-
ca en el sentido de enroscado (en sentido horario).
Esto evita que la cinta de teflón vuelva a desprender-
se durante el montaje.
4. Al principio, mantenga la cinta de teflón ligeramente
tensada.
Enróllela de forma lisa, solapada y uniforme alrededor
de la rosca exterior del acoplamiento rápido(4).
Deje libre la primera vuelta de rosca para que no pue-
dan entrar fibras en la tubería.
5. Enrolle la cinta alrededor de la rosca entre 4 y 8ve-
ces, dependiendo del tamaño.
En el caso de roscas gruesas, puede ser necesario
enrollarla más veces.
La cinta de teflón debe cubrir las roscas de manera
uniforme. No debe desgarrar ni obstruir las roscas.
6. Después del sellado, el acoplamiento rápido (4) se
puede montar tal y como se describe en 8.3.
9 Antes de la puesta en marcha
ADVERTENCIA
Peligro de lesiones
Enchufe la clavija de conexión de la red sólo cuando el
producto esté listo para su uso.
ADVERTENCIA
Desenchufe siempre la clavija de conexión de la red
antes de efectuar ajustes en el producto.
PRECAUCIÓN
Los cables alargadores inadecuados pueden ser peli-
grosos. Existe peligro de daños en personas por des-
carga eléctrica.
Indicaciones generales
• Proceda con precaución. Familiarícese con la aplica-
ción y posibles limitaciones, pero también con los peli-
gros potenciales específicos.
• Antes de conectar el aparato, asegúrese de que los
datos de la placa de características coincidan con los
datos de la red.
• Los usuarios insuficientemente informados pueden
manejar mal el aparato y ponerse en peligro a sí mis-
mos y a otras personas. El usuario es responsable de
cara a terceras personas.
• Compruebe regularmente que el producto no esté da-
ñado.
• El producto se deberá instalar en las inmediaciones
del consumidor.
• Se deberá evitar el uso de conductos de aire y cables
de conexión largos (cables alargadores).
• Asegúrese de que el aire de aspiración sea seco y es-
té libre de polvo.
• No coloque el producto en salas húmedas.
• El producto solo debe accionarse en habitaciones
adecuadas (que estén bien ventiladas y tengan una
temperatura ambiente de +5 °C a 40 °C). En la sala
no debe haber polvo, ácido, vapor ni gas explosivo o
inflamable.
• El producto es apto para su uso en recintos secos. No
se permite su uso en áreas de trabajo donde se pro-
duzcan salpicaduras.
• El producto solo se puede utilizar en el exterior duran-
te períodos cortos en condiciones ambientales secas.
• El producto debe mantenerse siempre seco y no debe
dejarse en el exterior después del trabajo.
9.1 Conexión de red
• El producto está dotado de un cable de red con un
enchufe con puesta a tierra. Éste se puede conectar a
cualquier toma de puesta a tierra de 230 V∼ 50 Hz
que esté protegida con 16 A.
• Cerciórese antes de la puesta en marcha de que la
tensión de red coincida con la tensión de servicio y
con la potencia del producto en la placa de caracterís-
ticas.
• El cableado de gran longitud como, p. ej., los cables
alargadores, los tambores de arrollamiento de cable,
etc., causan cortes de corriente y pueden dificultar la
marcha de la máquina.
• A temperaturas bajas por debajo de +5°C, el arran-
que del motor se ve amenazado por la rigidez.
10 Manejo
10.1 Interruptor de conexión/
desconexión(1) (fig.6)
Encendido
1. Enchufe la clavija de conexión de la red en una toma
de corriente correctamente asegurada.
2. Conecte el producto colocando el interruptor de cone-
xión/desconexión(1) en la posiciónI.
Apagado
1. Desconecte el producto poniendo el interruptor de co-
nexión/desconexión(1) en la posición0.
ES | 73www.scheppach.com
10.2 Ajuste de la presión (fig.6)
1. La presión en el manómetro(5) se ajusta con el regu-
lador de presión(3).
2. La presión ajustada se puede extraer en el acopla-
miento rápido (4).
10.3 Montaje de la manguera de aire
comprimido* (fig.6)
Conecte el racor* de la manguera de aire comprimido* a
uno de los acoplamientos rápidos(4). A continuación, co-
necte la herramienta de aire comprimido* al acoplamiento
rápido* de la manguera de aire comprimido*.
* = No incluidos obligatoriamente en el volumen de sumi-
nistro.
11 Conexión eléctrica
El motor eléctrico instalado está conectado listo para
utilizarse. La conexión cumple las disposiciones VDE
y DIN pertinentes. La conexión a la red por parte del
cliente, así como el cable alargador utilizado deben
cumplir estas normas.
Cuando se trabaja con accesorios de pulverización y
cuando se usa puntualmente al aire libre, el producto de-
be conectarse a un interruptor de corriente de defecto
con una corriente de activación de 30mA o inferior.
11.1 Líneas de conexión eléctrica
deficientes
En las líneas de conexión eléctrica surgen a menudo da-
ños de aislamiento.
Las causas para ello pueden ser:
• zonas aprisionadas al conducir las líneas de conexión
a través de ventanas o puertas entreabiertas,
• dobleces ocasionadas por una fijación o un guiado in-
correctos de la línea de conexión,
• zonas de corte al sobrepasar la línea de conexión,
• daños de aislamiento por tirar de la caja de enchufe
mural,
• grietas causadas por la obsolescencia del aislamien-
to.
Estos cables de conexión eléctrica deficientes no deben
utilizarse, pues suponen un riesgo para la vida debido a
los daños de aislamiento.
Supervisar con regularidad las líneas de conexión eléctri-
ca en busca de posibles daños. Durante la comproba-
ción, preste atención a que la línea de conexión no cuel-
gue de la red eléctrica.
Las líneas de conexión eléctrica deben cumplir las perti-
nentes disposiciones VDE y DIN. Utilice solo líneas de
conexión con la misma certificación.
La impresión de la denominación del tipo en el cable de
conexión es obligatoria.
Indicaciones de seguridad para sustituir cables de
conexión a la red dañados o defectuosos
Tipo de conexiónY
Si fuera necesario sustituir el cable de conexión a la red,
debe realizarlo el fabricante o su agente representante
para evitar riesgos de seguridad.
11.2 Indicaciones importantes
En caso de sobrecarga del motor, este se desconecta au-
tomáticamente. Tras un tiempo de refrigeración (los tiem-
pos varían), puede conectarse de nuevo el motor.
11.3 Motor de corriente alterna
Las conexiones y reparaciones del equipamiento eléctrico
debe realizarlas solo un experto electricista.
• Asegúrese de que la tensión de red coincida con la in-
dicada en la placa de características del producto.
• Los cables alargadores de hasta 25m de longitud de-
ben poseer una sección de 1,5milímetros cuadrados.
12 Limpieza y mantenimiento
ADVERTENCIA
Encargue todos los trabajos de mantenimien-
to y reparación que no se describan en este
manual de instrucciones a un taller especiali-
zado. Utilice únicamente piezas de repuesto
originales.
ADVERTENCIA
Los trabajos de mantenimiento o limpieza in-
adecuados pueden causar lesiones.
ADVERTENCIA
Al realizar trabajos de limpieza, reparación y mante-
nimiento, el producto puede ponerse en marcha
inesperadamente y causar lesiones y quemaduras.
– Apague el producto.
– Desenchufe la clavija de conexión de la red.
– Deje enfriar el producto.
– Despresurice el compresor.
Nota:
Libere la sobrepresión del compresor, desconectando el
compresor y consumiendo el aire comprimido restante del
depósito a presión, por ejemplo, con una herramienta
neumática en marcha al ralentí o con una pistola de so-
plado.
12.1 Limpieza
• En lo posible, mantenga los dispositivos de protec-
ción, las ranuras de aire y el cárter del motor libres de
polvo y suciedad. Limpie el producto con un paño lim-
pio o sóplelo con aire comprimido a baja presión. Re-
comendamos limpiar el producto directamente des-
pués del uso.
• Limpie regularmente el producto con un paño húmedo
y algo de jabón blando. No utilice ningún producto de
limpieza ni disolventes; estos podrían deteriorar las
piezas de plástico del producto. Asegúrese de que no
pueda entrar agua en el producto.
• Recomendamos limpiar el producto directamente des-
pués del uso.
74 | ES www.scheppach.com
• Antes de realizar la limpieza, desconecte del compre-
sor la manguera y las herramientas de pulverizado. El
compresor no debe limpiarse con agua, disolventes o
similares.
12.2 Mantenimiento
Herramienta necesaria:
• Destornillador para tornillos de cabeza ranurada en
cruz*
* = No incluidos obligatoriamente en el volumen de sumi-
nistro.
12.2.1 Válvula de seguridad(6) (fig.7)
• La válvula de seguridad está ajustada a la presión
máxima permitida del depósito de presión.
• No está permitido regular la válvula de seguridad o
quitar el bloqueo de la conexión entre la tuerca de
drenaje y su tapa.
• Para que la válvula de seguridad funcione correcta-
mente cuando se necesite, esta deberá revisarse ca-
da 30 horas de servicio o, en todo caso, al menos tres
veces al año.
1. Gire la tuerca de drenaje perforada(6a) en el sentido
contrario a las agujas del reloj para abrir la salida de
la válvula de seguridad(6). La válvula ahora deja salir
el aire de forma audible.
2. Luego vuelva a apretar la tuerca de drenaje (6a) en el
sentido horario.
12.2.2 Mantenimiento del depósito a
presión(7) (fig.8)
ATENCIÓN
Para que el depósito de presión tenga una larga vida
útil, el agua de condensación debe drenarse después
de cada operación, abriendo el tapón roscado de pur-
ga.
ATENCIÓN
El agua de condensación del depósito a presión contie-
ne residuos de aceite. Deseche el agua de condensa-
ción de forma ecológica en un punto de recogida perti-
nente.
1. En primer lugar, purgue la presión de la caldera (véa-
se 13.2.1).
2. Abra el tapón roscado de purga(7a) girándolo en el
sentido contrario a las agujas del reloj (perspectiva
desde la parte inferior del compresor hacia el tornillo).
3. Para que pueda salir toda el agua de condensación
del depósito a presión(7), este deberá inclinarse lige-
ramente hacia un lado para que el tapón roscado de
purga(7a) represente el punto más bajo.
4. A continuación, vuelva a cerrar el tapón roscado de
purga(7a) (gírelo en el sentido de las agujas del re-
loj). Compruebe antes de cada funcionamiento de que
el depósito a presión(7) no esté dañado ni oxidado.
5. El compresor no debe utilizarse con un depósito a
presión(7) dañado u oxidado. Si detecta algún daño,
deberá ponerse en contacto con el taller del servicio
técnico.
13 Almacenamiento y transporte
ADVERTENCIA
Peligro de lesiones y quemaduras
El producto puede arrancar inesperadamente, provo-
cando lesiones personales.
– Apague el motor antes de realizar cualquier trabajo
de limpieza y mantenimiento.
– Deje que el motor se enfríe.
– Desenchufe la clavija de conexión de la red.
– Despresurice el compresor.
Nota:
Libere la sobrepresión del compresor, desconectando el
compresor y consumiendo el aire comprimido restante del
depósito a presión, por ejemplo, con una herramienta
neumática en marcha al ralentí o con una pistola de so-
plado.
• El aire comprimido puede causar lesiones graves.
• Limpie el producto e inspecciónelo en busca de da-
ños.
13.1 Transporte (fig.1)
• Para evitar daños y lesiones, el producto debe asegu-
rarse contra vuelcos y resbalones durante el transpor-
te en vehículos.
• Proteja el producto contra golpes, impactos y vibracio-
nes fuertes, p. ej. durante el transporte en vehículos.
• Para el transporte del producto, utilice exclusivamente
el mango de transporte(2).
13.2 Almacenamiento
Almacene el producto y sus accesorios en un lugar oscu-
ro, seco y sin riesgo de heladas, donde no esté accesible
a ningún niño.
La temperatura de almacenamiento óptima se da entre
un rango de 5°C a 30°C.
Conserve el producto en su embalaje original.
Cubra el producto para protegerlo del polvo o de la hume-
dad. Guarde el manual de instrucciones junto con el pro-
ducto.
ATENCIÓN
Extraiga la clavija de conexión de la red, purgue el
compresor y todas las herramientas universales neu-
máticas conectadas. Coloque el compresor de tal forma
que no pueda ser operado por personas no autoriza-
das.
ATENCIÓN
Almacene el producto únicamente en un lugar seco e
inaccesible a personas no autorizadas.
No inclinar, guardar en posición vertical.
13.2.1 Eliminación de la sobrepresión
Libere la sobrepresión del compresor, desconectando el
compresor y consumiendo el aire comprimido restante del
depósito a presión, por ejemplo, con una herramienta
neumática en marcha al ralentí o con una pistola de so-
plado.
ES | 75www.scheppach.com
14 Reparación y pedido de piezas
de repuesto
Tras la reparación o el mantenimiento, asegúrese de que
todas las piezas de seguridad técnica estén colocadas y
se encuentran en estado óptimo. Las piezas que conlle-
van peligros de lesión deben estar inaccesibles a otras
personas y a los niños.
ATENCIÓN
Según la ley de responsabilidad de los productos, no se
asume ninguna responsabilidad por daños ocasionados
por reparaciones no profesionales o por no utilizar pie-
zas de repuesto originales.
Contrate a un servicio técnico o un profesional autoriza-
do. Esto también es válido para las piezas de acceso-
rios.
Encontrará las piezas de repuesto y los accesorios en
nuestro centro de servicio. Para ello, escanee el código
QR que aparece en la portada.
Conexiones y reparaciones
Las conexiones y reparaciones del equipamiento eléctrico
debe realizarlas solo un experto electricista.
14.1 Pedido de piezas de repuesto
Al efectuar el pedido de piezas de repuesto, deben in-
cluirse las siguientes indicaciones:
• Designación del modelo
• Número de artículo
• Datos de la placa de características
Piezas de repuesto / accesorios
Juego de accesorios de aire comprimido
de 13piezas, n.º de artículo:
7906100710
Manguera helicoidal, n.º de artículo: 7906100711
14.2 Información sobre el servicio
técnico
Hay que tener en cuenta que los siguientes componentes
de este producto están sometidos a desgaste natural o
por el uso o que se requieren los siguientes materiales de
consumo.
Piezas de desgaste*: Acoplamiento rápido, aire comprimi-
do conjunto de accesorios, manguera helicoidal
* = No incluidos obligatoriamente en el volumen de sumi-
nistro.
15 Eliminación y reciclaje
Notas sobre el embalaje
Los materiales de embalaje son
reciclables. Deseche los embala-
jes de forma respetuosa con el
medio ambiente.
Notas sobre la eliminación de aparatos eléctricos y
electrónicos
Los residuos de equipos eléctricos y electró-
nicos no forman parte de la basura doméstica,
sino que deben recogerse o eliminarse por se-
parado.
• Antes de la entrega, deben retirarse, libres de daños,
las baterías usadas que no vengan instaladas de ma-
nera permanente en el aparato usado. Su eliminación
está regulada por la ley alemana de baterías.
• Los propietarios o usuarios de aparatos eléctricos y
electrónicos están legalmente obligados a devolverlas
después de su uso.
• El usuario final es responsable de eliminar sus datos
personales en el aparato usado que se va a des-
echar.
• El símbolo del contenedor con ruedas tachado signifi-
ca que los equipos eléctricos y electrónicos no deben
desecharse junto con la basura doméstica.
• Los residuos de equipos eléctricos y electrónicos se
pueden entregar de forma gratuita en los siguientes
lugares:
– Puntos públicos de eliminación o recogida (p. ej.,
obras públicas municipales)
– Puntos de venta de dispositivos electrónicos (físi-
cos y en línea), siempre que los distribuidores co-
merciales estén obligados a retirarlos o los ofrez-
can voluntariamente.
– Puede entregar hasta tres aparatos eléctricos usa-
dos por tipo de aparato, con una longitud máxima
de canto de 25 cm, de forma gratuita sin necesi-
dad de adquirir previamente un aparato nuevo del
fabricante o bien llevarlos a otro punto de recogida
autorizado en su zona.
– En el correspondiente servicio de atención al
cliente podrá encontrar condiciones de devolución
adicionales de los fabricantes y distribuidores.
• Si el fabricante entrega un aparato eléctrico nuevo a
un domicilio particular, el fabricante puede encargarse
de que el aparato eléctrico usado sea recogido de for-
ma gratuita a petición del usuario final. Para ello, pón-
gase en contacto con el servicio de atención al cliente
del fabricante.
• Estas declaraciones solo se aplican a los aparatos
instalados y vendidos en los países de la Unión Euro-
pea y sujetos a la Directiva Europea 2012/19/UE. En
países fuera de la Unión Europea, se pueden aplicar
diferentes regulaciones a la eliminación de residuos
de equipos eléctricos y electrónicos.
76 | ES www.scheppach.com
16 Solución de averías
La tabla siguiente indica síntomas de fallo y describe cómo se pueden solucionar si su producto no funciona correcta-
mente. Si no es capaz de localizar y eliminar así el problema, póngase en contacto con su taller de servicio.
Avería Posible causa Solución
El producto no funciona. No dispone de tensión de
red.
Compruebe el cable, la clavija de conexión de la red,
el fusible y la toma de enchufe.
Tensión de red demasiado
baja.
Evite cables alargadores excesivamente largos. Utilice
cables alargadores con sección de cable suficiente.
Temperatura exterior dema-
siado baja.
No operar por debajo de los+5°C de temperatura ex-
terior.
El motor se ha sobrecalenta-
do.
Deje enfriar el motor y, en caso necesario, solucione la
causa del sobrecalentamiento.
El producto está en marcha, pe-
ro no hay presión.
La válvula de seguridad pre-
senta fugas.
Póngase en contacto con su centro de servicio local.
Las reparaciones solo deben ser realizadas por perso-
nas dotadas de formación especializada.
Las juntas están rotas. Compruebe las juntas, cambie las juntas en mal esta-
do en un taller especializado.
El tapón roscado de purga
para agua de condensación
presenta fugas.
Reapriete el tornillo a mano. Compruebe la junta en el
tornillo, en caso necesario cámbiela.
El producto está en marcha, el
manómetro indica la presión, pe-
ro las herramientas no funcio-
nan.
Las conexiones de manguera
presentan fugas.
Compruebe la manguera de aire comprimido y las he-
rramientas, en caso necesario cámbielas.
Acoplamiento rápido presen-
ta fugas.
Póngase en contacto con su centro de servicio local.
Las reparaciones solo deben ser realizadas por perso-
nas dotadas de formación especializada.
Insuficiente presión ajustada
en el regulador de presión.
Sigue abriendo el regulador de presión.
ES | 77www.scheppach.com
17 Declaración de conformidad UE
Traducción de la Declaración de conformidad original
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Declaramos, bajo nuestra exclusiva responsabilidad, que
el producto aquí descrito cumple las directivas y normas
aplicables.
Marca: SCHEPPACH
Denominación del art.: Compresor - HC51V
N.º de art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Directivas UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* El asunto descrito más arriba de la declaración cumple
las disposiciones de la Directiva 2011/65/UE del Parla-
mento Europeo y el Consejo del 8 de junio de 2011 sobre
restricciones a la utilización de determinadas sustancias
peligrosas en aparatos eléctricos y electrónicos.
Normas aplicadas:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Procedimiento de evaluación de conformidad:
2000/14/CE_2005/88/CE – Anexo: VI
Nivel de potencia acústica
garantizado(L
WA
):
97 dB
Nivel de potencia acústica
medido(L
WA
):
93,9 dB
Organismo notificado: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Número: 0905
Apoderado de la documentación:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
78 | ES www.scheppach.com
Índice
1 Introdução .......................................................... 80
2 Utilização correta ............................................... 80
3 Descrição do produto (fig.1-8)........................... 80
4 Âmbito de fornecimento (fig.1, 2)...................... 80
5 Desembalar........................................................ 81
6 Dados técnicos................................................... 81
7 Indicações de segurança ................................... 81
8 Montagem .......................................................... 85
9 Antes da colocação em funcionamento ............. 86
10 Operação ........................................................... 86
11 Ligação elétrica.................................................. 87
12 Limpeza e manutenção...................................... 87
13 Armazenamento e transporte............................. 88
14 Reparação e encomenda de peças de reposi-
ção ..................................................................... 89
15 Eliminação e reciclagem .................................... 89
16 Resolução de problemas ................................... 90
17 Declaração de conformidade UE ....................... 91
18 Vista explodida................................................... 300
Explicação dos símbolos no produto
A utilização de símbolos neste manual serve para chamar
a sua atenção para potenciais riscos. Os símbolos de se-
gurança e explicações associadas devem ser bem com-
preendidos. Os avisos em si não eliminam quaisquer ris-
cos e não substituem medidas corretas para a prevenção
de acidentes.
Atenção! A inobservância dos sinais de se-
gurança e das indicações de aviso afixadas
no produto, assim como das indicações de
segurança e instruções de comando podem
resultar em ferimentos graves ou mesmo fa-
tais.
Leia e siga o manual de utilização e as indi-
cações de segurança antes da colocação
em funcionamento!
Leia e siga o manual de utilização e as indi-
cações de segurança antes da colocação
em funcionamento!
Utilize óculos de proteção.
Use proteção auditiva.
Use uma proteção respiratória, em caso de
formação de pó!
Atenção à superfície quente - risco de quei-
maduras.
Aviso de tensão elétrica.
Aviso! O produto está equipado com um
controlador de arranque automatizado.
Mantenha terceiros afastados da área de
trabalho do produto!
Não exponha o produto à chuva. O produto
só deve ser estacionado, armazenado e
operado sob condições ambiente secas.
Coloque o produto em funcionamento ape-
nas com a tampa de cobertura fechada.
Nível de potência sonora garantido do pro-
duto.
O produto cumpre as diretivas europeias em
vigor.
O produto está em conformidade com as di-
retrizes sérvias aplicáveis.
Explicação das palavras de
sinalização no manual de operação
PERIGO
Palavra de sinalização para identificar uma
situação iminentemente perigosa que, se não
for evitada, resultará em morte ou ferimentos
graves.
AVISO
Palavra de sinalização para identificar uma
situação potencialmente perigosa que, se
não for evitada, poderá resultar em morte ou
ferimentos graves.
CUIDADO
Palavra de sinalização para identificar uma
situação potencialmente perigosa que, se
não for evitada, poderá resultar em ferimen-
tos menores ou moderados.
ATENÇÃO
Palavra de sinalização para identificar uma
situação potencialmente perigosa que, se
não for evitada, poderá resultar em danos
materiais ao produto ou património/proprie-
dade.
PT | 79www.scheppach.com
1 Introdução
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Alemanha
Nota:
De acordo com a legislação vigente relativa à responsabi-
lidade pelos produtos, o fabricante deste produto não é
responsável por danos que ocorram nele ou através dele
nas seguintes situações:
• Manuseio incorreto
• Incumprimento do manual de operação
• Reparações efetuadas por técnicos terceiros não au-
torizados
• Incorporação e substituição de peças sobresselentes
que não sejam de origem
• Utilização incorreta
• Falhas da instalação elétrica em caso de incumpri-
mento dos regulamentos elétricos e disposições na-
cionais.
Tenha em atenção:
O manual de operação é parte integrante do produto e
contém indicações importantes relativas à operação se-
gura, correta e económica. Observe igualmente os regu-
lamentos nacionais em vigor. Leia atentamente todas as
indicações de segurança e de operação antes da utiliza-
ção e utilize o produto apenas como descrito. Guarde o
manual e transmita-o juntamente com o produto em caso
de venda ou empréstimo do mesmo.
2 Utilização correta
O compressor serve para gerar ar comprimido para ferra-
mentas operadas a ar comprimido que podem funcionar
com um débito de ar de até aprox. 220 l/min (p.ex., insu-
flador de pneus, pistola de sopro ou pistola de pintura).
Devido ao débito de ar limitado, não é possível operar
ferramentas que tenham um consumo de ar muito alto
(p.ex., lixadora orbital, retificadora axial e aparafusadora
de impacto).
O compressor só deve ser operado em espaços fechados
secos e bem ventilados.
O produto só deve ser utilizado para a sua finalidade es-
pecificada. Qualquer outra utilização é considerada incor-
reta. Os danos ou ferimentos daí resultantes serão da
responsabilidade do utilizador e não do fabricante.
Faz igualmente parte da utilização correta o cumprimento
das indicações de segurança, assim como das instruções
de montagem e das indicações de operação no manual
de instruções.
As pessoas responsáveis pela operação e manutenção
da ferramenta deverão estar familiarizadas com a mesma
e ser instruídas relativamente aos possíveis perigos.
Qualquer alteração no produto isenta o fabricante de toda
e qualquer responsabilidade por danos daí resultantes.
O produto só pode ser operado com peças e acessórios
originais do fabricante.
As instruções de segurança e de manutenção, os proce-
dimentos de trabalho do fabricante, bem como as dimen-
sões constantes nos Dados Técnicos devem ser observa-
dos.
Tenha em atenção que os nossos produtos não foram
construídos para utilização em ambientes comerciais, ar-
tesanais ou industriais. Não assumimos qualquer garan-
tia, se o produto for utilizado em ambientes comerciais,
artesanais, industriais ou equivalentes.
3 Descrição do produto (fig.1-8)
1. Interruptor para ligar/desligar
2. Pega de transporte
3. Regulador de pressão
4. Engate rápido
5. Manómetro
6. Válvula de segurança
6a. Porca de descarga
7. Reservatório de pressão
7a. Tampão de drenagem
(água de condensação)
8. Roda
8a. Parafuso
8b. Contraporca
8c. Porca
9. Pé de suporte
9a. Parafuso
9b. Arruela espaçadora
9c. Porca
10. Conjunto de acessórios pneumáticos de 13 pe-
ças*
(não ilustrado)
11. Mangueira em espiral de 10 m*
(não ilustrada)
* = Não obrigatoriamente incluídos no âmbito de forneci-
mento!
4 Âmbito de fornecimento
(fig.1, 2)
Pos. Quantidade Designação
4. 1 x Engate rápido
8. 2 x Roda
8a. 2 x Parafuso
8b. 2 x Contraporca
8c. 2 x Porca
9. 2 x Pé de suporte
9a. 2 x Parafuso
9b. 2x Arruela espaçadora
9c. 2 x Porca
10. 1 x Conjunto de acessórios pneumáti-
cos de 13 peças*
(não ilustrado)
11. 1 x Mangueira em espiral de 10 m*
(não ilustrada)
1 x Compressor
1 x Manual de operação
* = Não obrigatoriamente incluídos no âmbito de forneci-
mento!
80 | PT www.scheppach.com
5 Desembalar
AVISO
O produto e os materiais de embalagem não são
brinquedos!
As crianças não devem brincar com sacos de plás-
tico, películas e peças pequenas! Risco de ingestão
e asfixia!
• Abra a embalagem e retire cuidadosamente o produ-
to.
• Remova o material de embalagem, assim como as fi-
xações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o produto e os acessórios quanto a danos
de transporte. Informe imediatamente qualquer dano
à empresa de transporte que efetuou a entrega do
produto. Não são aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de garan-
tia, se possível.
• Antes da utilização, familiarize-se com o produto, re-
correndo ao manual de operação.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu reven-
dedor especializado.
• No caso de encomendas, indique os números de refe-
rência, bem como o tipo e o ano de construção do
produto.
6 Dados técnicos
Tensão nominal 230 V~/
50 Hz
Admissão nominal 1420 W (S1*)
1500 W (S3**
25%)
Velocidades em vazio 4000 min
-1
Volume do reservatório de pressão aprox. 50 l
Pressão de funcionamento aprox. 10 bar
Capacidade de aspiração teórica aprox. 220 l/min
Potência de saída efetiva a 1 bar aprox. 130 l/min
Potência de saída efetiva a 4 bar aprox. 90 l/min
Potência de saída efetiva a 7 bar aprox. 65 l/min
Grau de proteção IP 20
Comprimento do cabo de ligação à
rede
2 m
Altura de instalação máx. (acima do
nível do mar)
1000 m
Peso aprox. 24,5 kg
Reservam-se alterações técnicas!
*Modo de operação S1 (operação contínua)
O produto pode operar continuamente com a potência in-
dicada.
**Modo de operação S3 (funcionamento intermitente
periódico)
A operação é composta de uma carga nominal e de um
tempo de paragem.
O ciclo é de 10 min, o tempo de funcionamento relativo é
25% do ciclo.
AVISO
o ruído pode ter efeitos graves para a sua saúde. Caso
o ruído da máquina ultrapasse os 85dB, deve utilizar,
assim como as outras pessoas que estejam perto da
máquina, proteção auditiva adequada.
Os valores de ruído e vibração foram determinados de
acordo com a norma EN 62841-1.
Valores característicos do ruído
Nível de pressão sonora L
pA
73,43 dB
Incerteza de medição K
pA
2,92 dB
Nível de potência acústica medido L
wA
93,9 dB
Nível de potência acústica garantido L
wA
97 dB
Incerteza de medição K
wA
2,92 dB
Os valores de emissão de ruído indicados foram medidos
de acordo com um procedimento de ensaio normalizado
e podem ser utilizados para comparar uma ferramenta
elétrica com outra.
Os valores de emissão de ruído indicados podem tam-
bém ser usados para uma primeira estimativa da carga.
AVISO
Os valores de emissão de ruído poderão di-
vergir dos valores indicados durante a utili-
zação da ferramenta elétrica, consoante o ti-
po e a forma como a ferramenta elétrica é uti-
lizada, especialmente conforme o tipo de pe-
ça de trabalho.
Tente manter a carga o mais reduzida possível. Exem-
plo de medidas: limitação do tempo de trabalho. Devem
ser tidas em conta todas as partes do ciclo de funciona-
mento (por exemplo, tempos nos quais a ferramenta
elétrica está desligada e nos quais está ligada, mas a
funcionar sem carga).
7 Indicações de segurança
Indicações de segurança gerais para ferramentas
elétricas
AVISO
Leia todas as indicações de segurança, ins-
truções, ilustrações e dados técnicos que
vêm com esta ferramenta elétrica.
O incumprimento das instruções que se seguem pode-
rá causar choques elétricos, incêndio e/ou ferimentos
graves.
PT | 81www.scheppach.com
Guarde todas as indicações de segurança e
instruções para uso futuro.
O termo "ferramenta elétrica" utilizado nas indicações de
segurança refere-se a ferramentas elétricas alimentadas
pela rede elétrica (com cabo de alimentação) ou a ferra-
mentas elétricas alimentadas por bateria (sem cabo de
alimentação).
1) Segurança no posto de trabalho
a) Mantenha a sua área de trabalho limpa e bem ilu-
minada. Desordem ou áreas de trabalho não ilumina-
das podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num am-
biente potencialmente explosivo, no qual estejam
presentes líquidos inflamáveis, gases ou poeiras.
As ferramentas elétricas geram faíscas, que podem
inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afastadas
enquanto usa a ferramenta elétrica. Em caso de
distração, pode perder o controlo da ferramenta elétri-
ca.
2) Segurança elétrica
a) A ficha de ligação da ferramenta elétrica tem de
caber na tomada. A ficha não deve ser modificada
de forma alguma. Não utilize qualquer ficha de
adaptador em conjunto com ferramentas elétricas
com ligação à terra. As fichas inalteradas e as toma-
das adequadas diminuem o risco de um choque elétri-
co.
b) Evite o contacto do corpo com superfícies ligadas
à terra, como tubos, aquecedores, fogões e frigo-
ríficos. Existe um risco elevado de choque elétrico se
o seu corpo estiver ligado à terra.
c) Mantenha as ferramentas elétricas afastadas de
chuva e humidade. A penetração de água na ferra-
menta elétrica aumenta o risco de um choque elétrico.
d) Não use o cabo de ligação para transportar ou
suspender a ferramenta elétrica ou para desligar a
ficha da tomada. Mantenha o cabo de ligação
afastado de calor, óleo, bordas afiadas ou peças
móveis. Cabos de ligação danificados ou enrolados
aumentam o risco de um choque elétrico.
e) Ao trabalhar com uma ferramenta elétrica ao ar li-
vre, use apenas linhas de prolongamento que
também sejam adequados para utilização no exte-
rior. A utilização de uma linha de prolongamento ade-
quada para a área exterior diminui o risco de um cho-
que elétrico.
f) Se for inevitável a operação da ferramenta elétrica
num ambiente húmido, use um disjuntor diferen-
cial. A utilização de um disjuntor diferencial diminui o
risco de um choque elétrico.
3) Segurança de pessoas
a) Mantenha-se atento, concentre-se no que está a
fazer e proceda com sensatez ao trabalho com
uma ferramenta elétrica. Não utilize qualquer fer-
ramenta elétrica se estiver com sono ou sob a in-
fluência de álcool, drogas ou medicamentos. Um
instante de descuido durante a utilização da ferra-
menta elétrica pode provocar ferimentos graves.
b) Utilize sempre equipamento de proteção indivi-
dual e óculos de proteção. A utilização de equipa-
mento de proteção individual, como máscara antipoei-
ra, sapatos de segurança antiderrapantes, capacete
de proteção ou proteção auditiva, dependendo do tipo
e uso da ferramenta elétrica, reduz o risco de ferimen-
tos.
c) Evite uma colocação em funcionamento involun-
tária. Assegure-se de que a ferramenta elétrica es-
tá desligada antes de a ligar à fonte de alimenta-
ção e/ou à bateria, receber corrente ou transportá-
la. Se tiver o dedo no interruptor quando estiver a
transportar a ferramenta elétrica ou se conetar a fer-
ramenta elétrica à fonte de alimentação, isso pode
causar um acidente.
d) Remova as ferramentas de ajuste ou as chaves de
caixa antes de ligar a ferramenta elétrica. Uma fer-
ramenta ou chave que se encontre numa peça rotati-
va da ferramenta elétrica pode causar ferimentos.
e) Evite uma posição do corpo anormal. Certifique-
se de que se coloca numa posição segura e que
mantém o equilíbrio em todos os momentos. As-
sim, controla melhor a ferramenta elétrica em situa-
ções inesperadas.
f) Use vestuário adequado. Não use roupas largas
ou joalharia. Mantenha o cabelo e a roupa afasta-
dos de peças móveis. Roupa larga, joalharia ou ca-
belos longos podem ser capturados por peças mó-
veis.
g) Se puderem ser montados equipamentos de aspi-
ração e recolha de pó, certifique-se de que estes
estão ligados e são usados corretamente. A utiliza-
ção de uma aspiração de pó pode reduzir riscos devi-
do a pó.
h) Não se sinta seguro e nunca transgrida as regras
de segurança para ferramentas elétricas, mesmo
se estiver familiarizado com a ferramenta elétrica
após uso frequente. A atuação descuidada pode
provocar lesões graves, dentro em frações de segun-
dos.
4) Utilização e manuseio da ferramenta
elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize a
ferramenta elétrica adequada para o seu trabalho.
Com a ferramenta elétrica correta, trabalha melhor e
de forma mais segura na gama de desempenho espe-
cificada.
b) Não utilize qualquer ferramenta elétrica cujo inter-
ruptor esteja defeituoso. Uma ferramenta elétrica
que já não possa ser ligada ou desligada é perigosa e
tem de ser reparada.
c) Desconete a ficha da tomada e/ou remova a bate-
ria antes de efetuar quaisquer ajustes no apare-
lho, trocar insertos da ferramenta ou guardar a
ferramenta elétrica. Esta medida de precaução im-
pede o arranque involuntário da ferramenta elétrica.
d) Guarde as ferramentas elétricas não utilizadas fo-
ra do alcance de crianças. Não permita a utiliza-
ção desta ferramenta elétrica a pessoas que não
estejam familiarizadas com ela ou não tenham lido
estas instruções. As ferramentas elétricas são peri-
gosas se forem utilizadas por pessoas inexperientes.
82 | PT www.scheppach.com
e) Realize a manutenção das ferramentas elétricas e
das ferramentas de colocação com cuidado. Veri-
fique se as peças móveis funcionam na perfeição
e não ficam presas, se peças estão partidas ou
danificadas de forma a prejudicar a função da fer-
ramenta elétrica. Mande reparar as peças danifica-
das antes de utilizar a ferramenta elétrica. Muitos
acidentes são causados por ferramentas elétricas
com a manutenção mal realizada.
f) Mantenha as suas ferramentas de corte afiadas e
limpas. Ferramentas de corte com arestas de corte
afiadas tratadas com cuidado emperram menos e são
mais fáceis de usar.
g) Utilize ferramentas elétricas, acessórios, ferra-
mentas de colocação, etc. de acordo com estas
instruções. Tome em consideração as condições
de trabalho e a atividade a ser realizada. A utiliza-
ção de ferramentas elétricas para aplicações que não
sejam as previstas pode conduzir a situações perigo-
sas.
h) Mantenha as pegas e superfícies para segurar se-
cas, limpas e livres de óleo e massa lubrificante.
Em situações imprevistas, pegas e superfícies para
segurar escorregadias não permitem uma operação e
controlo seguro da ferramenta elétrica.
5) Assistência
a) A ferramenta elétrica só deve ser reparada por
pessoal especializado, usando somente peças so-
bresselentes de origem. Assim assegura-se que a
segurança da ferramenta elétrica é mantida.
Indicações de segurança para
compressores
ATENÇÃO
Ao usar este compressor, devem ser consideradas as
seguintes medidas de segurança básicas para a prote-
ção contra choque elétrico e risco de ferimentos e de
incêndio. Leia e siga estas indicações antes de utilizar
o produto.
Trabalho seguro
1. Realize a manutenção das suas ferramentas com cui-
dado
– Mantenha o seu compressor limpo, para poder
trabalhar bem e de modo seguro.
– Siga as prescrições de manutenção.
– Verifique regularmente o cabo de ligação da ferra-
menta elétrica e, se ele apresentar danos, peça a
um técnico reconhecido para o substituir.
– Verifique regularmente as linhas de prolongamen-
to e substitua-as em caso de danos.
2. Retire a ficha da tomada
– Em caso de desuso da ferramenta elétrica, antes
da manutenção e aquando da substituição de fer-
ramentas, tais como lâmina de serra, broca, fresa.
3. Verifique se a ferramenta elétrica apresenta eventuais
danos.
– Antes de nova utilização da ferramenta elétrica,
examine minuciosamente todos os dispositivos de
proteção ou peças ligeiramente danificadas quan-
to ao seu funcionamento perfeito e adequado.
– Verifique se as peças móveis funcionam na perfei-
ção e não ficam presas ou se as peças estão da-
nificadas. Todas as peças devem estar montadas
corretamente e cumprir todas as condições para
garantir o funcionamento perfeito da ferramenta
elétrica.
– Dispositivos de proteção e peças danificados de-
vem ser reparados ou substituídos de forma ade-
quada por uma oficina especializada reconhecida,
salvo indicação em contrário no manual de instru-
ções.
– Não utilize cabos de ligação defeituosos ou danifi-
cados.
ATENÇÃO
Para sua própria segurança, utilize apenas acessórios
e equipamentos auxiliares que sejam especificados no
manual de instruções ou recomendados pelo fabrican-
te. A utilização de outras ferramentas ou acessórios
que não os recomendados no manual de instruções ou
no catálogo poderá representar para si um perigo de fe-
rimentos.
4. Substituição do cabo de ligação
– Se o cabo de ligação estiver danificado, deve ser
substituído pelo fabricante ou por um eletricista,
de modo a evitar perigos. Perigo devido a cho-
ques elétricos.
5. Compressores transitáveis na via pública operados
em estaleiros de construção
– Certifique-se de que todas as mangueiras e válvu-
las são adequadas para a pressão de trabalho
máxima permitida do compressor.
6. Local de instalação
– Coloque o compressor apenas sobre uma superfí-
cie plana.
7. Recomenda-se equipar as mangueiras de alimenta-
ção com um cabo de segurança, por ex. um cabo me-
tálico, se a pressão for superior a 7 bar.
8. Evite cargas pesadas no sistema da tubagem, me-
diante a utilização de conexões de mangueira flexí-
veis, para evitar vincos.
Indicações de segurança adicionais
Siga os manuais de instruções das respetivas
ferramentas de ar comprimido / aparelhos auxiliares
de ar comprimido!
Também devem ser tidas em atenção as seguintes indi-
cações gerais.
Indicações de segurança para o trabalho com
ar comprimido e pistolas de sopro
• Garanta uma distância adequada do produto, pelo
menos de 2,50 m, e mantenha as ferramentas de ar
comprimido / os aparelhos auxiliares de ar comprimi-
do longe do compressor durante a operação.
PT | 83www.scheppach.com
• A bomba de compressão e as linhas atingem altas
temperaturas durante a operação. O contacto com as
mesmas provoca queimaduras.
• O ar aspirado pelo compressor deve ser mantido livre
de adições que possam provocar incêndios ou explo-
sões na bomba de compressão.
• Ao soltar o acoplamento de mangueira, segure a peça
de acoplamento da mangueira com a mão. Assim evi-
tará ferimentos devido a um ricochete da mangueira.
• Use óculos de proteção e máscara respiratória ao tra-
balhar com a pistola de ar comprimido. As poeiras
são nocivas para a saúde! Corpos estranhos e peças
sopradas poderão provocar facilmente ferimentos.
PERIGO
Perigo de ferimentos!
Não utilize a pistola de sopro para soprar pessoas ou
limpar vestuário no corpo.
Indicações de segurança para a utilização de
aparelhos auxiliares de jato e pulverização
(p.ex., pintura por pulverização)
• Ao encher, mantenha o aparelho auxiliar de pulveriza-
ção longe do compressor, para que o líquido não en-
tre em contacto com o compressor.
• Nunca pulverize com aparelhos auxiliares de pulveri-
zação (por ex. pintura por pulverização) no sentido do
compressor. A humidade poderá provocar perigos
elétricos!
PERIGO
Perigo de explosão!
Não processe tinta ou solventes com um ponto de infla-
mação inferior a 55°C.
PERIGO
Perigo de explosão!
Não aqueça tintas ou solventes.
• Se forem processados líquidos nocivos para a saúde,
são necessários aparelhos filtrantes para proteção
(máscaras). Tenha igualmente em atenção as indica-
ções relativas a medidas de proteção dos fabricantes
de tais substâncias.
• Deve-se ter em atenção as indicações e identifica-
ções da lei relativa a substâncias perigosas nas em-
balagens externas dos materiais processados. Tome
eventualmente medidas de proteção adicionais, espe-
cialmente a utilização de vestuário adequado e más-
caras.
PERIGO
Perigo de explosão!
É proibido fumar durante o processo de pulverização e
dentro do recinto de trabalho.
Também vapores de tinta são facilmente inflamáveis.
• Não devem estar presentes ou ser operadas lareiras,
chamas abertas ou produtos que produzam faíscas.
• Não guarde nem consuma refeições e bebidas no re-
cinto de trabalho. Os vapores de tinta são nocivos pa-
ra a saúde.
• A área do recinto de trabalho deve ser superior a 30
m³ e deve estar assegurada uma renovação do ar
adequada durante a pulverização e secagem.
• Não pulverize contra o vento. Siga sempre as disposi-
ções das autoridades policiais locais ao pulverizar
materiais inflamáveis ou perigosos.
• Não processe em conjunção com a mangueira de
pressão de PVC recursos tais como combustível de
ensaio, álcool butílico ou cloreto de metileno. Estes
recursos destroem a mangueira de pressão.
• A área de trabalho deve estar separada do compres-
sor, para que este não possa entrar em contacto dire-
to com o fluido.
Operação de reservatórios de pressão
• Quem operar um reservatório de pressão deve man-
ter o mesmo num estado correto, opera-lo correta-
mente, monitoriza-lo, efetuar imediatamente trabalhos
de conservação e reparação e tomar as medidas de
segurança necessárias em conformidade com as cir-
cunstâncias.
• A autoridade reguladora poderá ordenar medidas de
monitorização adicionais em casos individuais.
• Um reservatório de pressão não deve ser operado se
apresentar defeitos que possam colocar em perigo os
operadores ou terceiros.
• Inspecione o reservatório de pressão quanto a ferru-
gem e danos antes de cada operação. O compressor
não deve ser operado com um reservatório de pres-
são danificado ou enferrujado. Se detetar danos, en-
tre em contacto com a oficina de manutenção.
Guarde todas as indicações de segurança e
instruções num local seguro!
7.1 Indicações de segurança
específicas ao produto
ATENÇÃO
Ao usar este compressor, devem ser consideradas as
seguintes medidas de segurança básicas para a prote-
ção contra choque elétrico e risco de ferimentos e de
incêndio. Leia e siga estas indicações antes de utilizar
o produto.
AVISO
O produto não foi concebido para a utilização em at-
mosferas potencialmente explosivas. A utilização em
tais ambientes só é permitida, se forem tomadas medi-
das adicionais adequadas para garantir a segurança.
Consulte um especialista ou os regulamentos corres-
pondentes antes de utilizar o produto numa atmosfera
potencialmente explosiva.
• O produto nunca deve ser usado por pessoas (incluin-
do as crianças) com capacidades físicas, sensoriais
ou mentais limitadas ou com falta de experiência e
conhecimentos.
• A limpeza e manutenção pelo utilizador não devem
ser efetuadas por crianças.
84 | PT www.scheppach.com
• Mantenha o produto protegido contra a chuva e humi-
dade. A penetração de água no produto aumenta o
risco de um choque elétrico.
• Evite a utilização do produto a temperaturas inferiores
a +5°C.
• Se deixe o produto sem supervisão.
CUIDADO
Opere o produto apenas durante um breve período.
Uma operação prolongada ininterrupta superior a 10
minutos provoca um sobreaquecimento do produto.
Desligue imediatamente o produto e deixe-o arrefecer
durante pelo menos 10 minutos
PERIGO
Perigo de ferimentos!
Não permite que os objetos a insuflar sejam insuflados
para além da pressão prevista. Eles poderão rebentar e
provocar ferimentos e/ou danos materiais.
• Não ultrapasse a gama de desempenho permitida do
compressor. Não insufle pneus de camiões, tratores
ou de grandes dimensões em geral.
• Não processe materiais que sejam potencialmente ou
possam ser facilmente inflamáveis ou explosivos.
• Nunca utilize o produto em tarefas não abrangidas
pela finalidade prevista.
• Mantenha o produto sempre limpo, seco e isento de
óleos ou lubrificantes. Remova a poeira após cada
utilização e antes do armazenamento.
• Nunca utilize benzina ou outros líquidos inflamáveis
para limpar o produto! Os vapores que permaneçam
no produto podem ser inflamados por faíscas e cau-
sar a explosão do produto.
• O operador deve manter-se sempre alerta! Este
deve estar sempre concentrado no que está a fa-
zer e proceder sempre de forma refletida. Nunca
utilize o produto, se não estiver concentrado ou se
não se sentir confortável.
• Evite cargas pesadas no sistema da tubagem, me-
diante a utilização de conexões de mangueira flexí-
veis, para evitar vincos.
• Recomenda-se equipar as mangueiras de alimenta-
ção com um cabo de segurança, por ex. um cabo me-
tálico, se a pressão for superior a 7 bar.
• Não toque nos componentes quentes do produto!
• Certifique-se de que todas as mangueiras e válvulas
são adequadas para a pressão de trabalho máxima
permitida do compressor.
Riscos residuais
O produto foi construído segundo as mais recentes
normas técnicas e as normas de segurança
reconhecidas. No entanto, poderão surgir riscos
residuais durante os trabalhos.
• Risco para a saúde devido à eletricidade em caso de
utilização incorreta de cabos elétricos.
• Além disso, poderão existir riscos residuais não evi-
dentes, apesar de terem sido tomadas todas as medi-
das relevantes.
• Os riscos residuais podem ser minimizados, se forem
seguidas as "Indicações de segurança", a "Utilização
correta" e o manual de operação na sua generalida-
de.
• Evite uma colocação em funcionamento involuntária
do produto.
• Mantenha as suas mãos longe da área de trabalho,
se o produto estiver em funcionamento.
• Siga as indicações de segurança e de manutenção do
manual de instruções.
AVISO
Esta ferramenta elétrica cria um campo eletromagnéti-
co durante o funcionamento. Esse campo poderá, sob
determinadas circunstâncias, afetar implantes médicos
ativos e passivos. Para reduzir o risco de ferimentos
graves ou mortais, recomendamos às pessoas com im-
plantes médicos que consultem o seu médico e o fabri-
cante do seu implante antes de operarem a ferramenta
elétrica.
8 Montagem
ATENÇÃO
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
AVISO
Perigo de ferimentos!
Insira a ficha de rede na tomada apenas depois de o
produto estar preparado para a utilização.
Ferramentas necessárias:
• 2x chaves de bocas/chaves de caixa tamanho 13
mm*
* = Não obrigatoriamente incluídos no âmbito de forneci-
mento!
8.1 Montar as rodas (8) (fig. 3)
1. Para evitar danos no produto, coloque uma base no
chão durante a montagem.
2. Coloque o produto sobre uma superfície plana e nive-
lada.
3. Insira o parafuso (8a) da roda (8) nos furos de monta-
gem previstos para o efeito e fixe-o com uma porca
M10 (8c).
4. Fixe a porca (8c) com a contraporca (8b).
Use duas chaves de boca/chaves de caixa tam. 13
mm.
5. Repita o processo no lado oposto.
8.2 Montar o pé de suporte (9) (fig. 4)
1. Coloque o produto sobre uma superfície plana e nive-
lada.
2. Coloque o pé de suporte (9) no furo de montagem
previsto para o mesmo na estrutura de base.
PT | 85www.scheppach.com
3. Monte o pé de suporte (9) com um parafuso (9a) e
uma arruela espaçadora (9b) na estrutura de base e
fixe este com uma porca (9c).
Utilize uma chave de boca tam. 13.
4. Repita o processo no lado oposto.
8.3 Montar o engate rápido (4) (fig. 5)
1. Verifique se existe fita de teflon na rosca do engate
rápido (4).
Se não existir fita de teflon, proceda tal como descrito
em 8.3.1.
2. Aparafuse o engate rápido (4) na rosca prevista do
compressor.
Certifique-se de que a ligação não é enroscada em
demasia e que o engate rápido fica alinhado na hori-
zontal.
3. Verifique a estanquidade da ligação após a monta-
gem.
8.3.1 Vedação da rosca com fita de teflon
(fig. 5)
1. Remova completamente a fita de teflon existente.
2. Certifique-se de que aplica a fita de teflon apenas na
rosca externa do engate rápido (4).
3. Enrole a fita de teflon na rosca sempre no sentido do
enroscamento (no sentido horário). Isto evita que a fi-
ta de teflon se volte a soltar durante a montagem.
4. De início, mantenha a fita de teflon ligeiramente esti-
cada.
Enrole-a de forma lisa, sobreposta e uniforme em tor-
no da rosca externa do engate rápido (4).
Deixe a primeira volta da rosca livre, para que nenhu-
ma fibra possa entrar na linha.
5. Enrole a fita 4 – 8 vezes, dependendo do tamanho.
Em roscas grossas poderá ser necessária um maior
número de voltas.
A fita de teflon deve cobrir as voltas da rosca de for-
ma uniforme. Não deve sofrer fissuras nem deve obs-
truir os passos de rosca.
6. Após a vedação pode montar o engate rápido (4) tal
como descrito em 8.3.
9 Antes da colocação em
funcionamento
AVISO
Perigo de ferimentos!
Insira a ficha de rede na tomada apenas depois de o
produto estar preparado para a utilização.
AVISO
Desligue sempre a ficha de rede antes de efetuar
ajustes no produto.
CUIDADO
Cabos de extensão inadequados podem ser perigosos.
Há perigo de danos pessoais devido a choque elétrico.
Recomendações gerais
• Proceda com cuidado. Familiarize-se com a utilização
e eventuais restrições, mas também com os poten-
ciais perigos potenciais específicos.
• Antes de ligar o produto, certifique-se de que os da-
dos da placa de características correspondem aos da-
dos efetivos da rede.
• Os operadores mal informados podem pôr em perigo
a si próprios e a outros devido a uma utilização inade-
quada. O operador é responsável perante terceiros.
• Verifique regularmente o produto quanto a danos.
• A instalação do produto deve ocorrer nas proximida-
des do consumidor.
• Devem ser evitadas linhas de ar compridas e linhas
de alimentação (cabos de prolongamento) compridas.
• Assegure ar de aspiração seco e livre de poeira.
• Não instale o produto em espaços húmidos ou molha-
dos.
• O produto só deve ser operado em espaços adequa-
dos (bem ventilados e com uma temperatura ambien-
te de +5 °C a 40 °C). Não devem estar presentes no
espaço poeiras, ácidos, vapores ou gases explosivos
ou inflamáveis.
• O produto é adequado para a utilização em espaços
secos. Não é permitida a utilização em áreas nas
quais se trabalhe com água pulverizada.
• O produto só pode ser utilizado no exterior por perío-
dos curtos e sob condições ambiente secas.
• O produto deve ser sempre mantido seco e não deve
permanecer ao ar livre após o trabalho.
9.1 Conexão de rede
• O produto está equipado com um cabo de rede com
ficha com terra. Pode ser ligado a qualquer tomada
com ligação à terra de 230 V ~ 50Hz que esteja pro-
tegida com 16A.
• Antes da colocação em funcionamento, certifique-se
de que a tensão de rede corresponde à tensão de
serviço e à potência do produto indicadas na chapa
de identificação.
• Linhas de alimentação compridas, tais como prolon-
gamentos, tambores de cabos, etc., provocam uma
queda de tensão e podem impedir o arranque do mo-
tor.
• Em caso de baixas temperaturas inferiores a +5 °C, o
arranque do motor é comprometido devido a rigidez.
10 Operação
10.1 Interruptor para ligar/desligar (1)
(fig. 6)
Ligar
1. Insira a ficha de rede numa tomada de rede correta-
mente protegida.
2. Ligue o produto colocando o interruptor para ligar/
desligar (1) na posição I.
Desconexão
1. Desligue o produto colocando o interruptor para ligar/
desligar (1) na posição 0.
86 | PT www.scheppach.com
10.2 Ajustar a pressão (fig. 6)
1. O regulador de pressão (3) permite ajustar a pressão
no manómetro (5).
2. A pressão ajustada pode ser lida no acoplamento rá-
pido (4).
10.3 Montar a mangueira de ar
comprimido* (fig. 6)
Ligue o bico de encaixe* da mangueira de ar comprimido*
a um dos engates rápidos (4). De seguida, ligue a ferra-
menta de ar comprimido* ao acoplamento rápido* da
mangueira de ar comprimido*.
* = Não obrigatoriamente incluídos no âmbito de forneci-
mento!
11 Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação cumpre as normas VDE e DIN re-
levantes. A conexão de rede por parte do cliente, as-
sim como a linha de prolongamento utilizada, deve-
rão corresponder a essas normas.
Ao trabalhar com aparelhos auxiliares de jato e pulveriza-
ção, assim como em caso de utilização provisória ao ar li-
vre, o produto deve ser imprescindivelmente ligado atra-
vés de um disjuntor diferencial com uma corrente de ati-
vação de 30mA ou inferior.
11.1 Cabos de ligação elétrica com
defeito
Ocorrem muitas vezes danos de isolamento em cabos de
ligação elétrica.
As causas para tal poderão ser:
• posições de pressão, se os cabos de ligação passa-
rem através de janelas ou portas,
• vincos devido a uma fixação ou condução incorreta
do cabo de ligação,
• pontos de corte devido a passagem de veículo por ci-
ma do cabo de ligação,
• danos de isolamento devido a puxar com força da to-
mada de parede,
• Fissuras devido ao envelhecimento do isolamento.
Tais cabos de ligação elétrica danificados não devem ser
utilizados e representam perigo de vida devido aos danos
no isolamento.
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certifique-se de que
o cabo de ligação não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às nor-
mas VDE e DIN relevantes. Utilize apenas cabos de liga-
ção com a mesma marcação.
É obrigatória uma impressão da designação do tipo no
cabo de ligação.
Indicações de segurança para a substituição de
cabos de ligação à rede danificados ou com defeito
Tipo de ligação Y
Se for necessária a substituição do cabo de ligação à re-
de, a mesma deverá ser efetuada pelo fabricante ou pelo
seu representante, para evitar riscos de segurança.
11.2 Notas importantes
O motor desliga-se automaticamente em caso de sobre-
carga. Após um período de arrefecimento (divergente no
tempo), o motor volta a poder ser ligado.
11.3 Motor de corrente alternada
As ligações e reparações do equipamento elétrico só de-
vem ser executadas por um eletricista.
• Certifique-se de que a tensão de rede corresponde à
tensão especificada na placa de características do
produto.
• Os cabos de extensão de até 25 m de comprimento
devem ter uma secção transversal de 1,5 milímetros
quadrados.
12 Limpeza e manutenção
AVISO
Confie os trabalhos de conservação e manu-
tenção que não se encontrem descritos nes-
te manual de operação a uma oficina espe-
cializada. Utilize apenas peças sobresselen-
tes originais.
AVISO
Trabalhos de manutenção ou de limpeza in-
corretos podem causar ferimentos!
AVISO
Durante trabalhos de limpeza, reparação ou manu-
tenção, o produto pode arrancar inesperadamente
e, dessa forma, causar ferimentos e queimaduras.
– Desligue o produto.
– Retire a ficha de rede.
– Deixe o produto arrefecer.
– Despressurize o compressor.
Nota:
Alivie a sobrepressão no compressor desligando o com-
pressor e consumindo o ar comprimido ainda presente no
reservatório de pressão, p.ex., com uma ferramenta de
ar comprimido em ralenti ou com uma pistola de sopro.
12.1 Limpeza
• Mantenha os dispositivos de segurança, as grelhas
de ventilação e a estrutura do motor o mais livres pos-
sível de pó e sujidade. Limpe o produto com um pano
limpo ou sopre-o com ar comprimido sob baixa pres-
são. Recomendamos a limpeza do produto imediata-
mente após cada utilização.
• Limpe o produto regularmente com um pano húmido
e sabão mole. Não utilize produtos de limpeza ou sol-
ventes; estes poderão ser agressivos para com as pe-
ças de plástico do produto. Certifique-se de que não
penetra água no interior do produto.
• Recomendamos a limpeza do produto imediatamente
após cada utilização.
PT | 87www.scheppach.com
• Antes da limpeza, deve-se separar mangueiras e fer-
ramentas de pulverização do compressor. O com-
pressor não deve ser limpo com água, solventes ou
produtos semelhantes.
12.2 Manutenção
Ferramentas necessárias:
• Chave de fendas Philips*
* = Não obrigatoriamente incluídos no âmbito de forneci-
mento!
12.2.1 Válvula de segurança (6) (fig. 7)
• A válvula de segurança está ajustada para a pressão
máxima permitida do reservatório de pressão.
• Não é permitido ajustar a válvula de segurança ou re-
mover a fixação de conexão entre a porca de descar-
ga e a sua tampa.
• Para que a válvula de segurança funcione correta-
mente em caso de necessidade, deve ser acionada a
cada 30 horas de funcionamento, ou pelo menos três
vezes ao ano.
1. Rode a porca de descarga perfurada (6a) no sentido
contrário ao dos ponteiros do relógio para abrir a des-
carga da válvula de segurança (6). Ouve-se agora a
saída de ar da válvula.
2. De seguida, volte a apertar a porca de descarga (6a)
no sentido dos ponteiros do relógio.
12.2.2 Efetuar a manutenção do reservatório
de pressão (7) (fig. 8)
ATENÇÃO
Para uma durabilidade prolongada do reservatório de
pressão, deve-se drenar a água de condensação após
cada operação mediante abertura do tampão de drena-
gem.
ATENÇÃO
A água de condensação proveniente do reservatório de
pressão contém resíduos de óleo. Elimine a água de
condensação de forma ambientalmente correta no cen-
tro de recolha correspondente.
1. Alivie em primeiro lugar a pressão da caldeira (ver
13.2.1).
2. Abra o tampão de drenagem (7a) girando-o no senti-
do oposto ao dos ponteiros do relógio (visto no senti-
do do lado inferior do compressor para o parafuso).
3. Para deixar sair a totalidade da água de condensação
para fora do reservatório de pressão (7), este deve
ser ligeiramente inclinado para o lado, de modo a que
o tampão de drenagem (7a) represente o seu ponto
mais baixo.
4. De seguida, volte a fechar o tampão de drenagem
(7a) (rotação no sentido dos ponteiros do relógio).
Inspecione o reservatório de pressão (7) quanto a fer-
rugem e danos antes de cada operação.
5. O compressor não deve ser operado com um reserva-
tório de pressão (7) danificado ou enferrujado. Se de-
tetar danos, entre em contacto com a oficina de ma-
nutenção.
13 Armazenamento e transporte
AVISO
Perigo de ferimentos e risco de queimaduras!
O produto pode arrancar inesperadamente e, dessa for-
ma, causar ferimentos.
– Desligue o motor antes de quaisquer trabalhos de
limpeza e manutenção.
– Deixe o motor arrefecer.
– Retire a ficha de rede.
– Despressurize o compressor.
Nota:
Alivie a sobrepressão no compressor desligando o com-
pressor e consumindo o ar comprimido ainda presente no
reservatório de pressão, p.ex., com uma ferramenta de
ar comprimido em ralenti ou com uma pistola de sopro.
• O ar comprimido pode provocar ferimentos graves.
• Limpe o produto e verifique se apresenta danos.
13.1 Transporte (fig. 1)
• Para evitar danos e ferimentos, durante o transporte
em veículos, o produto deve ser protegido contra tom-
bamento e deslizamento.
• Proteja o produto contra embates, choques e fortes
vibrações, por ex. ao transportar em veículos.
• Utilize sempre a pega de transporte (2) para o trans-
porte do produto.
13.2 Armazenamento
Armazene o produto e os respetivos acessórios num local
escuro, seco e ao abrigo do gelo, bem como inacessível
a crianças.
A temperatura de armazenamento ideal encontra-se en-
tre 5°C e 30˚C.
Guarde o produto na embalagem original.
Cubra o produto para o proteger contra pó ou humidade.
Guarde o manual de operação junto do produto.
ATENÇÃO
Retire a ficha de rede, purgue o ar do compressor e de
todas as ferramentas de ar comprimido ligadas. Guarde
o compressor de modo a que ele não possa ser coloca-
do em funcionamento por pessoas não autorizadas.
ATENÇÃO
O produto só deve ser armazenado num ambiente seco
e inacessível a pessoas não autorizadas.
Não o incline nem o armazene na vertical!
13.2.1 Alívio da sobrepressão
Alivie a sobrepressão no compressor desligando o com-
pressor e consumindo o ar comprimido ainda presente no
reservatório de pressão, p.ex., com uma ferramenta de
ar comprimido em ralenti ou com uma pistola de sopro.
88 | PT www.scheppach.com
14 Reparação e encomenda de
peças de reposição
Após a reparação ou manutenção, certifique-se de que
todas as peças de segurança estão colocadas e que se
encontram num estado perfeito. Armazene peças que
possam causar ferimentos fora do alcance de outras pes-
soas e de crianças.
ATENÇÃO
de acordo com a lei sobre a responsabilidade por pro-
dutos, o fabricante não assumirá qualquer responsabili-
dade por danos provocados por reparações incorretas
ou pela não utilização de peças sobresselentes de ori-
gem.
Atribua a tarefa a um serviço de assistência ao cliente
ou a um especialista autorizado. O mesmo se aplica
aos acessórios.
Entre em contacto com o nosso centro de assistência pa-
ra obter peças sobresselentes e acessórios. Para isso,
utilize o código QR na capa.
Ligações e reparações
As ligações e reparações do equipamento elétrico só de-
vem ser executadas por um eletricista.
14.1 Encomenda de peças de reposição
Ao encomendar peças sobresselentes, deve fornecer as
seguintes informações:
• Designação do modelo
• Número de artigo
• Dados da placa de características
Peças sobresselentes / acessórios
Conjunto de acessórios pneumáticos de
13 peças - n.º de artigo:
7906100710
Mangueira em espiral - n.º de artigo: 7906100711
14.2 Informações de assistência
Deve-se ter em conta que as seguintes peças deste pro-
duto estão sujeitas a um desgaste consoante a utilização
ou natural e que as peças seguintes são necessárias co-
mo consumíveis.
Peças de desgaste*: engate rápido, conjunto de acessó-
rios pneumáticos, mangueira em espiral
* = Não obrigatoriamente incluídos no âmbito de forneci-
mento!
15 Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são
recicláveis. Elimine as embala-
gens de forma respeitadora do
ambiente.
Notas sobre a eliminação de aparelhos elétricos e
eletrónicos
Os aparelhos elétricos e eletrónicos usados
não pertencem no lixo doméstico, devendo
ser alvo de uma recolha ou eliminação separa-
das!
• As baterias usadas que não estejam montadas de
modo fixo no aparelho usado devem ser retiradas
sem as destruir antes da entrega do aparelho! A sua
eliminação é regulada pela legislação relativa a bate-
rias.
• Os proprietários ou utilizadores de aparelhos elétricos
e eletrónicos são legalmente obrigados a devolver os
mesmos após a sua utilização.
• O utilizador final tem a responsabilidade pela elimina-
ção dos seus dados pessoais no aparelho usado a
ser eliminado!
• O símbolo do caixote do lixo riscado significa que
aparelhos usados elétricos ou eletrónicos não devem
ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrónicos podem
ser entregues sem custos nos seguintes pontos:
– Centros de recolha ou de eliminação públicos (p.
ex. depósitos municipais)
– Pontos de venda de aparelhos elétricos (lojas físi-
cas e online), desde que o revendedor esteja obri-
gado a aceitar a devolução ou a aceite de livre
vontade.
– Pode entregar sem custos até três aparelhos elé-
tricos usados com um comprimento de até 25 cen-
tímetros ao fabricante sem que tenha de comprar
um aparelho novo ou a outro centro de recolha
autorizado na sua vizinhança.
– Para se informar acerca de condições de devolu-
ção adicionais dos fabricantes e distribuidores,
queira entrar em contacto com o respetivo serviço
de apoio ao cliente.
• Em caso de fornecimento de um aparelho elétrico no-
vo por parte do fabricante a um domicílio, este pode
efetuar a recolha sem custos do aparelho elétrico
usado a pedido do utilizador final. Para tal, entre em
contacto com o serviço de apoio ao cliente do fabri-
cante.
• Estas declarações são apenas válidas para aparelhos
que sejam instalados e vendidos nos países da União
Europeia e que estejam sujeitos à Diretiva Europeia
2012/19/UE. Em países fora da União Europeia, a eli-
minação de aparelhos usados elétricos e eletrónicos
poderá estar regulada por outra legislação divergente.
PT | 89www.scheppach.com
16 Resolução de problemas
A seguinte tabela indica sintomas de erro e descreve resoluções, se o seu produto não estiver a funcionar corretamente.
Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.
Falha Causa possível Resolução
O produto não funciona. Tensão de rede não presen-
te.
Verifique o cabo, a ficha de rede, o fusível e a tomada.
Tensão de rede demasiado
baixa.
Evite cabos de prolongamento demasiado compridos.
Utilize cabos de prolongamento com uma secção
transversal dos fios adequada.
Temperatura exterior dema-
siado baixa.
Não opere com uma temperatura ambiente inferior a
+5°C.
Motor sobreaquecido. Deixe o motor arrefecer, eventualmente elimine a cau-
sa do sobreaquecimento.
O compressor funciona, mas
não existe pressão.
Válvula de segurança com fu-
ga.
Entre em contacto com o seu centro de assistência lo-
cal. As reparações só devem ser efetuadas por pes-
soal formado.
Vedações estragadas. Verifique as vedações, peça a uma oficina especializa-
da para substituir as vedações.
Tampão de drenagem para
água de condensação com
fuga.
Aperte o tampão à mão. Verifique a vedação no tam-
pão, eventualmente substitua-a.
O compressor funciona, é indi-
cada pressão no manómetro,
mas as ferramentas não funcio-
nam.
Conexões de mangueira com
fuga.
Verifique a mangueira de ar comprimido e as ferra-
mentas, eventualmente substitua-as.
Acoplamento rápido com fu-
ga.
Entre em contacto com o seu centro de assistência lo-
cal. As reparações só devem ser efetuadas por pes-
soal formado.
Ajustada pressão insuficiente
no regulador de pressão.
Abra mais o regulador de pressão.
90 | PT www.scheppach.com
17 Declaração de conformidade UE
Tradução da declaração de conformidade original
Fabricante:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Declaramos, à nossa exclusiva responsabilidade, que o
produto aqui descrito está em conformidade com as dire-
tivas e normas aplicáveis.
Marca: SCHEPPACH
Designação do artigo: Compressor - HC51V
N.º art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Diretivas UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* O objeto da declaração descrito acima cumpre com as
normas da diretiva 2011/65/UE do Parlamento Europeu e
do Conselho de 8 de junho de 2011 relativamente à res-
trição da utilização de determinadas substâncias perigo-
sas em equipamentos elétricos e eletrónicos.
Normas aplicadas:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Procedimento de avaliação da conformidade:
2000/14/CE_2005/88/CE – Anexo: VI
Nível de potência acústica
garantido(L
WA
):
97 dB
Nível de potência acústica
medido(L
WA
):
93,9 dB
Organismo notificado: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Número: 0905
Representante autorizado responsável pela
documentação:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
PT | 91www.scheppach.com
Obsah
1 Úvod................................................................... 93
2 Použití v souladu s určením............................... 93
3 Popis výrobku (obr. 1-8)..................................... 93
4 Rozsah dodávky (obr.1,2)................................ 93
5 Rozbalení........................................................... 93
6 Technické údaje................................................. 94
7 Bezpečnostní pokyny......................................... 94
8 Montáž ............................................................... 98
9 Před uvedením do provozu................................ 98
10 Obsluha.............................................................. 99
11 Elektrické připojení............................................. 99
12 Čištění a údržba................................................. 99
13 Skladování a přeprava ....................................... 100
14 Oprava a objednávka náhradních dílů ............... 101
15 Likvidace a recyklace......................................... 101
16 Odstraňování poruch.......................................... 102
17 EU prohlášení o shodě....................................... 102
18 Rozpadový výkres.............................................. 300
Vysvětlení symbolů na výrobku
Symboly použité v této příručce vás mají upozornit na
možná rizika. Bezpečnostní symboly a vysvětlivky, které
je provázejí, musejí být přesně pochopeny. Samotné va-
rování rizika neodstraní a nemohou nahradit správná
opatření pro prevenci úrazů.
Pozor! Nedodržování bezpečnostních zna-
ček a výstražných upozornění umístěných
na výrobku, a také nedodržování bezpeč-
nostních a provozních pokynů může vést k
vážným zraněním a dokonce k úmrtí.
Před uvedením do provozu si přečtěte a do-
držujte návod k obsluze a bezpečnostní po-
kyny!
Před uvedením do provozu si přečtěte a do-
držujte návod k obsluze a bezpečnostní po-
kyny!
Používejte ochranné brýle.
Používejte ochranu sluchu.
Bude-li se při práci prášit, noste ochranu dý-
chacích cest!
Pozor - horké povrchy - nebezpečí popálení.
Varování před elektrickým napětím.
Varování! Výrobek je vybaven automatizo-
vaným řízením rozběhu. Zamezte přístupu
třetím osobám do pracovního prostoru vý-
robku!
Výrobek nikdy nevystavujte dešti. Výrobek
se smí instalovat, skladovat a provozovat
pouze za suchých okolních podmínek.
Uvádějte výrobek do provozu pouze se za-
vřeným poklopem.
Garantovaná hladina akustického výkonu
výrobku.
Výrobek odpovídá platným evropským
směrnicím.
Výrobek odpovídá platným srbským směrni-
cím.
Vysvětlení signálních slov v návodu k
obsluze
NEBEZPEČÍ
Signální slovo označující bezprostředně na-
stávající nebezpečnou situaci, která může mít
za následek smrt nebo vážné zranění, pokud
se jí nezabrání.
VAROVÁNÍ
Signální slovo označující potenciálně nebez-
pečnou situaci, která by mohla mít za násle-
dek smrt nebo vážné zranění, pokud se jí ne-
zabrání.
OPATRNĚ
Signální slovo označující potenciálně nebez-
pečnou situaci, která by mohla mít za násle-
dek lehké nebo středně těžké zranění, pokud
se jí nezabrání.
POZOR
Signální slovo označující potenciálně nebez-
pečnou situaci, která by mohla mít za násle-
dek poškození výrobku nebo vlastnictví/ma-
jetku.
92 | CZ www.scheppach.com
1 Úvod
Výrobce:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Upozornění:
Výrobce tohoto výrobku neručí podle platného zákona o
odpovědnosti za vady výrobku za škody, které vzniknou
na tomto výrobku nebo jeho prostřednictvím v případě:
• Neodborná manipulace
• Nedodržení návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• Použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení
národních elektrických předpisů a nařízení.
Mějte na paměti:
Návod k obsluze je součástí výrobku a obsahuje důležité
pokyny pro bezpečný, odborný a hospodárný provoz. Do-
datečně dodržujte platné národní předpisy. Před použitím
si pečlivě přečtěte všechny pokyny k obsluze a bezpeč-
nostní pokyny a používejte výrobek pouze v souladu s po-
pisem. Uschovejte návod a přiložte jej k výrobku při jeho
dalším prodeji.
2 Použití v souladu s určením
Kompresor slouží k vytvoření tlakového vzduchu pro
pneumaticky poháněné nástroje, které lze ovládat pomocí
množství vzduchu do cca 220 l/min (např. měřič tlaku v
pneumatikách, vyfukovací pistole a lakovací pistole). V
důsledku omezeného dodávané množství vzduchu je
možné pouze podmíněně pohánět nástroje, které mají
velmi vysokou spotřebu vzduchu (např. oscilační brusky,
tyčové brusky a rázové šroubováky).
Kompresor se smí provozovat pouze v suchých a dobře
větraných vnitřních prostorách.
Výrobek se smí používat pouze v souladu s určením. Ja-
kékoliv další použití kromě tohoto je v rozporu s určením.
Za z toho vzniklé škody nebo zranění všeho druhu odpo-
vídá uživatel a ne výrobce.
Součástí použití k určenému účelu je dodržování bezpeč-
nostních pokynů a také montážní návod a provozní poky-
ny v návodu k obsluze.
Osoby, které výrobek používají a udržují, s ním musí být
seznámeny a informovány o potenciálních nebezpečích.
Změny na výrobku zcela vylučují ručení výrobce za ško-
dy, které takto vzniknou.
Výrobek se smí provozovat jen s originálními díly a origi-
nálním příslušenstvím výrobce.
Je nutno dodržovat veškeré předpisy výrobce týkající se
bezpečnosti, práce a údržby a také rozměry uvedené v
technických datech.
Mějte na paměti, že naše výrobky nebyly v souladu s ur-
čením konstruovány pro komerční, řemeslné a průmyslo-
vé použití. Nepřebíráme odpovědnost v případě, kdy se
výrobek použije v komerčních, řemeslných nebo průmys-
lových provozech, a při srovnatelných činnostech.
3 Popis výrobku (obr. 1-8)
1. Spínač pro zapnutí/vypnutí
2. Přepravní úchyt
3. Regulátor tlaku
4. Rychlospojka
5. Manometr
6. Pojistný ventil
6a. Vypouštěcí matice
7. Tlaková nádoba
7a. Vypouštěcí šroub
(kondenzační voda)
8. Kolo
8a. Šroub
8b. Pojistná matice
8c. Matice
9. Podpěrná noha
9a. Šroub
9b. Podložka
9c. Matice
10. Sada pneumatického příslušenství 13díl.*
(nezobrazeno)
11. Spirálová hadice 10 m*
(nezobrazeno)
* = není nutně zahrnuto v rozsahu dodávky!
4 Rozsah dodávky (obr.1,2)
Pol. Počet Označení
4. 1 x Rychlospojka
8. 2 x Kolo
8a. 2 x Šroub
8b. 2 x Pojistná matice
8c. 2 x Matice
9. 2 x Podpěrná noha
9a. 2 x Šroub
9b. 2x Podložka
9c. 2 x Matice
10. 1 x Sada pneumatického příslušenství 13díl.*
(nezobrazeno)
11. 1 x Spirálová hadice 10 m*
(nezobrazeno)
1 x Kompresor
1 x Provozní návod
* = není nutně zahrnuto v rozsahu dodávky!
5 Rozbalení
VAROVÁNÍ
Výrobek a balicí materiály nejsou dětská hračka!
S plastovými sáčky, fóliemi a drobným díly si ne-
smějí hrát děti! Hrozí nebezpečí spolknutí těchto vě-
cí a udušení!
• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojist-
ky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevyka-
zují škody způsobené přepravou. Případné škody
ihned nahlaste přepravní společnosti, která vám výro-
bek dodala. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
CZ | 93www.scheppach.com
• Před použitím se s výrobkem seznamte podle návodu
k obsluze.
• Používejte u příslušenství a opotřebitelných a náhrad-
ních dílů pouze originální díly. Náhradní díly obdržíte
u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
6 Technické údaje
Provozní napětí 230 V~/
50 Hz
Jmenovitý příkon 1420 W (S1*)
1500 W (S3**
25%)
Volnoběžné otáčky 4000 min
-1
Objem tlakové nádoby cca 50 l
Provozní tlak cca 10 bar
Teor. Sací výkon cca 220 l/min
Efektivní odevzdaný výkon při tlaku 1 bar cca 130 l/min
Efektivní odevzdaný výkon při tlaku 4 bar cca 90 l/min
Efektivní odevzdaný výkon při tlaku 7 bar cca 65 l/min
Stupeň krytí IP 20
Délka vedení pro připojení na síť 2 m
Max. instalační výška (m n.m.) 1000 m
Hmotnost cca 24,5 kg
Technické změny vyhrazeny!
*druh provozního režimu S1 (nepřetržitý provoz)
Výrobek může být dlouhodobě provozován s uvedeným
výkonem.
**Druh provozního režimu S3 (periodický přerušovaný
provoz)
Provoz se skládá z jmenovitého zatížení a doby klidu.
Pracovní cyklus činí 10 min, relativní doba zapnutí činí 25
% pracovního cyklu.
VAROVÁNÍ
Hluk může mít závažný vliv na vaše zdraví. Pokud hluk
stroje překročí 85 dB, používejte vhodnou ochranu slu-
chu pro sebe i osoby v okolí.
Hodnoty hluku a vibrací byly stanoveny podle EN
62841-1.
Charakteristiky hlučnosti
Hladina akustického tlaku L
pA
73,43 dB
Nepřesnost měření K
pA
2,92 dB
Hladina akustického výkonu naměřená L
wA
93,9 dB
Zaručená hladina akustického výkonu L
wA
97 dB
Nepřesnost měření K
wA
2,92 dB
Uvedené hodnoty hlukových emisí byly měřeny normova-
nou zkušební metodou a mohou být použity ke srovnání
elektrického nástroje s jiným.
Uvedené hodnoty hlukových emisí lze použít rovněž k
předběžnému odhadu zatížení.
VAROVÁNÍ
Hodnoty hlukových emisí se mohou během
reálného používání elektrického nástroje lišit
od uvedených hodnot v závislosti na způso-
bu použití elektrického nástroje, především
podle toho, jaký obrobek se bude obrábět.
Pokuste se udržet zatížení na co nejnižší úrovni. Pří-
klad opatření: omezení pracovní doby. Přitom je třeba
zohlednit všechny části provozního cyklu (například do-
by, kdy je elektrický nástroj vypnutý, a doby, kdy je sice
zapnutý, běží však naprázdno).
7 Bezpečnostní pokyny
Obecné bezpečnostní pokyny pro elektrické nástroje
VAROVÁNÍ
Přečtěte si všechny bezpečnostní pokyny, in-
strukce, ilustrace a technické údaje, kterými
je tento elektrický nástroj opatřen.
Pokud zanedbáte dodržování následujících instrukcí,
může to způsobit zásah elektrickým proudem, požár a/
nebo těžká zranění.
Uschovejte si do budoucna veškeré bezpečnostní
pokyny a instrukce.
Pojem „elektrický nástroj", který je uveden v bezpečnost-
ních pokynech, se vztahuje na elektrický nástroj (se síťo-
vým kabelem), poháněný proudem ze sítě nebo na elekt-
rický nástroj poháněný akumulátorem (bez síťového ka-
belu).
1) Bezpečnost na pracovišti
a) Udržujte svou pracovní oblast čistou a dobře
osvětlenou. Pracovní oblasti, ve kterých je nepořá-
dek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v pro-
středí ohroženém výbuchem, ve kterém se nachá-
zejí hořlavé kapaliny, plyny nebo prach. Elektrické
nástroje vytvářejí jiskry, které by mohly zapálit prach
nebo výpary.
c) Udržujte děti nebo jiné osoby během používání
elektrického nástroje v patřičné vzdálenosti. Při
nesoustředěnosti můžete ztratit kontrolu nad elektric-
kým nástrojem.
2) Elektrická bezpečnost
a) Přípojná zástrčka elektrického nástroje musí být
vhodná pro danou zásuvku. Zástrčka se nesmí
žádným způsobem měnit. V kombinaci s uzemně-
nými elektrickými nástroji nepoužívejte žádné zá-
suvkové adaptéry. Nezměněné zástrčky a vhodné
zásuvky zmenšují riziko zasažení elektrickým prou-
dem.
b) Zabraňte kontaktu těla s uzemněnými povrchy ja-
ko trubkami, topeními, sporáky a chladničkami.
Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasa-
žení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem.
Vniknutí vody do elektrického nástroje zvyšuje riziko
zásahu elektrickým proudem.
94 | CZ www.scheppach.com
d) Připojovací vedení nepoužívejte k přenášení a za-
věšení elektrického nástroje, nebo k vytažení zá-
strčky ze zásuvky. Připojovací vedení chraňte
před horkem, olejem, ostrými hranami nebo pohy-
blivými díly. Poškozené nebo zamotané přípojné ve-
dení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používejte
prodlužovací kabely vhodné i pro venkovní použi-
tí. Používání vhodného prodlužovacího vedení vhod-
ného pro venkovní použití snižuje riziko zasažení
elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického
nástroje ve vlhkém prostředí, používejte proudový
chránič. Použití vložky pro proudový chránič zmírňuje
riziko zasažení elektrickým proudem.
3) Bezpečnost osob
a) Při práci s elektrickým nástrojem buďte pozorní a
neustále dávejte pozor na to, co děláte a postupuj-
te vždy s rozumem. Nepoužívejte elektrický ná-
stroj, jste-li unavení nebo pod vlivem drog, alko-
holu nebo léků. Okamžik nepozornosti při používání
elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a
vždy ochranné brýle. Použití osobních ochranných
pracovních prostředků jako je protiprachová maska,
protiskluzová bezpečnostní obuv, ochranná helma ne-
bo ochrana sluchu podle druhu a způsobu použití
elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než
elektrický nástroj připojíte k napájení proudem a/
nebo akumulátoru a než jej budete zvedat nebo
nosit, ujistěte se, že je vypnutý. Máte-li při přenáše-
ní elektrického nástroje prst na spínači nebo zapojíte-
li elektrický nástroj do zásuvky zapnutý, může to vést
nehodám.
d) Před zapnutím elektrického nástroje odstraňte
veškeré seřizovací nástroje nebo klíče na šrouby.
Nástroj nebo klíč, který se nachází v otáčejícím se dí-
lu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si sta-
bilní postoj a vždy udržujte rovnováhu. Tak můžete
elektrický nástroj v nečekaných situacích lépe udržet
pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo
šperky. Udržujte vlasy a oděv v bezpečné vzdále-
nosti od pohybujících se dílů. Volný oděv, šperky
nebo dlouhé vlasy mohou být zachyceny rotujícími dí-
ly.
g) Je-li možné namontovat zařízení pro odsávání a
zachycování prachu, je třeba je namontovat a
správně používat. Používání odsávání prachu může
snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a
nepřeskočte bezpečnostní pravidla pro elektrické
nástroje, i když je po častém používání elektrické-
ho nástroje znáte. Nedbalé chování může vést ve
zlomku sekundy k těžkým zraněním.
4) Používání a manipulace s elektrickým
nástrojem
a) Nepřetěžujte elektrický nástroj. Pro svou práci po-
užívejte vhodný elektrický nástroj. S vhodným elek-
trickým nástrojem budete pracovat lépe a bezpečněji
v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je
vadný. Elektrický nástroj, který již nelze zapnout nebo
vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit dí-
ly vložného nástroje nebo elektrický nástroj odlo-
žíte, vytáhněte zástrčku ze zásuvky a/nebo vyjmě-
te vyjímatelný akumulátor. Toto preventivní bezpeč-
nostní opatření brání neúmyslnému spuštění elektric-
kého nástroje.
d) Nepoužívané elektrické nástroje uchovávejte mi-
mo dosah dětí. Nenechte elektrický nástroj použí-
vat osoby, které s ním nejsou seznámeny nebo si
nepřečetly tento návod. Elektrické nástroje předsta-
vují nebezpečí, jsou-li používány nezkušenými osoba-
mi.
e) O elektrické nástroje a nástavec pečlivě pečujte.
Kontrolujte, zda pohyblivé díly fungují bezvadně a
nejdou vzpříčené, zda nejsou prasklé nebo tak po-
škozené, že je omezena funkčnost elektrického
nástroje. Poškozené díly nechte před používáním
elektrického nástroje opravit. Příčinou mnoha ne-
hod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržo-
vané řezné nástroje s ostrými břity se méně příčí a lze
je snadněji vést.
g) Používejte elektrický nástroj, nástavce atd. v sou-
ladu s těmito instrukcemi. Zohledněte přitom pra-
covní podmínky a prováděnou činnost. Používání
elektrických nástrojů pro jiné než určené aplikace mů-
že vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a
bez oleje a tuku. Kluzké rukojeti a úchopné plochy
neumožňují bezpečnou obsluhu a kontrolu elektrické-
ho nástroje v nepředvídatelných situacích.
5) Servis
a) Nechte svůj elektrický nástroj opravovat pouze
kvalifikovaný odborný personál a pouze za použití
originálních náhradních dílů. Tím se zajistí, aby zů-
stala zachována bezpečnost elektrického nástroje.
Bezpečnostní pokyny pro kompresory
POZOR
Při používání tohoto kompresoru se na ochranu proti
zasažení elektrickým proudem, nebezpečí zranění a
požáru musí dodržovat následující základní bezpeč-
nostní opatření. Před použitím výrobku si přečtěte a do-
držujte tato upozornění.
Bezpečná práce
1. Pečujte svědomitě o své nástroje
– Udržujte svůj kompresor v čistotě, abyste mohli
pracovat dobře a bezpečně.
– Dodržujte předpisy pro údržbu.
CZ | 95www.scheppach.com
– Kontrolujte pravidelně přípojné vedení elektrického
nástroje a nechte je při poškození vyměnit uzná-
vaným odborníkem.
– Kontrolujte pravidelně prodlužovací vedení a v pří-
padě poškození je vyměňte.
2. Vytáhněte zástrčku z elektrické zásuvky
– Pokud elektrický nástroj nepoužíváte, před údrž-
bou a při výměně nástrojů, např. pilového listu, vr-
táků, frézek.
3. Zkontrolujte elektrický nástroj, zda není případně po-
škozený.
– Před dalším používáním elektrického nástroje se
musí ochranná zařízení nebo lehce poškozené dí-
ly pečlivě prohlédnout, zda fungují bezvadně a v
souladu s určením.
– Zkontrolujte, zda pohyblivé díly bezvadně fungují a
nejsou vzpříčené, a zda nejsou díly poškozené.
Veškeré díly musí být správně namontované a spl-
ňovat všechny podmínky pro zaručení bezvadné-
ho provozu elektrického nástroje.
– Poškozená ochranná zařízení a díly musí v soula-
du s určením opravit nebo vyměnit uznávaná spe-
cializovaná dílna, není-li v návodu k obsluze uve-
deno jinak.
– Nepoužívejte žádná vadná nebo poškozená pří-
pojná vedení.
POZOR
Pro svou vlastní bezpečnost používejte pouze příslu-
šenství a přídavné přístroje, které jsou uvedeny v návo-
du k obsluze nebo které doporučuje nebo uvádí výrob-
ce. Použití jiného nářadí nebo příslušenství než je do-
poručeno v návodu k obsluze nebo v katalogu pro vás
může znamenat nebezpečí zranění.
4. Výměna přípojného vedení
– Je-li poškozeno přívodní vedení , musí být nahra-
zeno výrobcem nebo odborným elektrikářem, aby
se předešlo možným nebezpečím. Nebezpečí zá-
sahů elektrickým proudem.
5. Pojízdné kompresory v provozu staveniště
– Dbejte na to, aby byly všechny hadice a armatury
vhodné pro nejvyšší přípustný pracovní tlak kom-
presoru.
6. Místo instalace
– Kompresor postavte pouze na rovnou plochu.
7. Doporučujeme, aby přívodní hadice byly při tlaku vyš-
ším než 7 bar vybaveny bezpečnostním kabelem,
např. ocelovým lanem.
8. Zabraňte silnému zatížení systému vedení, přičemž
používejte flexibilní hadicové přípojky, abyste zabránili
místům zlomu.
Doplňující bezpečnostní pokyny
Dodržujte příslušné návody k obsluze příslušných
pneumatických nástrojů / přídavných pneumatických
přístrojů!
Navíc je třeba dodržovat následující všeobecné pokyny.
Bezpečnostní pokyny k práci se stlačeným
vzduchem a vyfukovacími pistolemi
• Dbejte na dostatečnou vzdálenost od výrobku, min.
však 2,50 m a držte pneumatické nástroje / přídavné
pneumatické přístroje během provozu mimo dosah
kompresoru.
• Čerpadlo kompresoru a vedení dosahují v provozu vy-
sokých teplot. Doteky vedou k popáleninám.
• Kompresorem nasávaný vzduch je třeba udržovat bez
příměsí, které mohou v čerpadle kompresoru způsobit
požár nebo výbuch.
• Při uvolňování hadicové spojky přidržte rukou spojo-
vací díl hadice. Zabráníte tak poranění způsobené vy-
mrštěnou hadicí.
• Při práci s pneumatickou pistolí noste ochranné brýle
a ochrannou dýchací masku. Prach je zdraví škodlivý!
Cizími tělesy a odfouknutými částečkami mohou být
způsobena lehká zranění.
NEBEZPEČÍ
Nebezpečí zranění!
Nefoukejte vyfukovací pistolí na osoby nebo oděv na tě-
le.
Bezpečnostní pokyny při používání stříkacích
a přídavných rozprašovacích přístrojů (např.
nástřiky barvou)
• Při plnění držte přídavný rozprašovací přístroj mimo
dosah kompresoru, aby žádná kapalina nepřišla do
styku s kompresorem.
• Rozprašování přídavnými rozprašovacími přístroji
(např. nástřiky barvou) nikdy neprovádějte směrem ke
kompresoru. Vlhkost může vést k ohrožení v důsledku
zasažení elektrickým proudem!
NEBEZPEČÍ
Nebezpečí výbuchu!
Nepracujte s laky nebo rozpouštědly o bodu vznícení
nižším než 55° C.
NEBEZPEČÍ
Nebezpečí výbuchu!
Laky a rozpouštědla nezahřívejte.
• Pokud se zpracovávají zdraví škodlivé kapaliny, jsou
zapotřebí ochranné filtrační přístroje (obličejové mas-
ky). Respektujte také údaje výrobců takových látek
ohledně ochranných opatření.
• Řiďte se údaji a označeními nařízení o nebezpečných
látkách uvedenými na obalech zpracovávaných mate-
riálů. Případně je třeba učinit doplňková ochranná
opatření, především používat vhodný oděv a masky.
NEBEZPEČÍ
Nebezpečí výbuchu!
Během stříkacího procesu a v pracovním prostoru je
zakázáno kouřit.
I výpary barev jsou lehce vznětlivé.
96 | CZ www.scheppach.com
• V prostoru se nesmí vyskytovat žádné topeniště, ote-
vřené světlo nebo výrobky generující jiskry, resp. se
nesmí provozovat.
• V pracovním prostoru neukládejte ani nekonzumujte
jídla ani nápoje. Výpary barev jsou zdraví škodlivé.
• Pracovní prostor musí být větší než 30 m³ a musí mít
zajištěnou dostatečnou výměnu vzduchu při nástřiku a
schnutí.
• Nestříkejte proti větru. Při nástřiku hořlavých, resp.
nebezpečných nástřikových materiálů zásadně dodr-
žujte nařízení místního policejního úřadu.
• Ve spojení s tlakovou hadicí z PVC nepracujte s médii
jako lakový benzín, butylalkohol a metylenchlorid. Ta-
to média ničí tlakovou hadici.
• Pracovní oblast musí být oddělena od kompresoru,
aby nemohl přijít do přímého styku s pracovním médi-
em.
Provoz tlakových nádob
• Každý, kdo provozuje tlakovou nádobu, ji musí udržo-
vat v řádném stavu, řádně ji provozovat, sledovat, ne-
prodleně provádět nutné údržbářské a opravárenské
práce a podle okolností přijmout nezbytná bezpeč-
nostní opatření.
• Orgán dozoru může v jednotlivých případech nařídit
nezbytná dozorová opatření.
• Tlaková nádoba, která vykazuje závady, které by
ohrožovaly zaměstnance nebo třetí osoby, nesmí být
provozována.
• Před každým uvedením do provozu tlakovou nádobu
zkontrolujte, zda se na ní nevyskytuje koroze a poško-
zení. Kompresor nesmí být provozován s poškozenou
nebo zkorodovanou tlakovou nádobou. Pokud zjistíte
poškození, obraťte se prosím na dílnu zákaznického
servisu.
Uschovejte si dobře veškeré bezpečnostní pokyny a
návody!
7.1 Bezpečnostní pokyny specifické
pro výrobek
POZOR
Při používání tohoto kompresoru se na ochranu proti
zasažení elektrickým proudem, nebezpečí zranění a
požáru musí dodržovat následující základní bezpeč-
nostní opatření. Před použitím výrobku si přečtěte a do-
držujte tato upozornění.
VAROVÁNÍ
Výrobek není konstruovaný pro použití v prostředí s ne-
bezpečím výbuchu. Použití v takovém prostředí je po-
voleno pouze v případě, že jsou přijata vhodná doda-
tečná opatření k zajištění bezpečnosti. Před použitím
výrobku v prostředí s nebezpečím výbuchu se poraďte
s odborníkem nebo s příslušnými předpisy.
• Výrobek nesmí být používán osobami (včetně dětí) se
sníženými fyzickými, senzorickými nebo mentálními
schopnostmi nebo s nedostatkem zkušeností a zna-
lostí.
• Čištění a uživatelskou údržbu nesmí provádět děti.
• Chraňte výrobek před deštěm nebo mokrem. Vniknutí
vody do výrobku zvyšuje riziko úrazu elektrickým
proudem.
• Vyvarujte se použití výrobku při teplotách nižších než
+5 °C.
• Výrobek nenechávejte bez dohledu.
OPATRNĚ
Výrobek používejte pouze po krátkou dobu. Nepřerušo-
vaný provoz delší než 10 minut výrobek přehřeje. Výro-
bek ihned vypněte a nechte ho min.10 minut vychlad-
nout
NEBEZPEČÍ
Nebezpečí zranění!
Nafukovací předměty nenafukujte víc než na předepsa-
ný tlak. Mohly by prasknout a způsobit zranění a/nebo
materiální škody.
• Nepřekračujte přípustný rozsah výkonu kompresoru.
Nenafukujte pneumatiky nákladních vozů, traktorů ani
jiné velké pneumatiky.
• Neopracovávejte žádné materiály, které jsou nebo by
mohly být snadno vznětlivé nebo výbušné.
• Nepoužívejte výrobek nikdy k jiným účelům.
• Udržujte výrobek stále čistý, suchý a bez oleje nebo
mazacích tuků. Po každém použití a před uskladně-
ním otřete prach.
• Nikdy nepoužívejte k čištění výrobku benzín nebo jiné
hořlavé kapaliny! Výpary zůstávající ve výrobku se
mohou působením jisker vznítit a vést k výbuchu vý-
robku.
• Buďte vždy pozorní! Neustále dávejte pozor na to,
co děláte, a postupujte vždy s rozvahou. V žádném
případě výrobek nepoužívejte, pokud jste nesoustře-
dění nebo se necítíte dobře.
• Zabraňte silnému zatížení systému vedení, přičemž
používejte flexibilní hadicové přípojky, abyste zabránili
místům zlomu.
• Doporučujeme, aby přívodní hadice byly při tlaku vyš-
ším než 7 bar vybaveny bezpečnostním kabelem,
např. ocelovým lanem.
• Nedotýkejte se horkých součástí výrobku!
• Dbejte na to, aby byly všechny hadice a armatury
vhodné pro nejvyšší přípustný pracovní tlak kompre-
soru.
Zbytková rizika
Výrobek je zkonstruován podle stavu techniky a
uznávaných bezpečnostně technických předpisů.
Přesto se mohou během práce vyskytnout jednotlivá
zbytková rizika.
• Ohrožení zdraví zásahem elektrickým proudem při po-
užití elektrických přívodních kabelů, které nejsou v po-
řádku.
• Kromě toho mohou navzdory všem přijatým preventiv-
ním opatřením hrozit zbytková rizika, která nejsou
zjevná.
CZ | 97www.scheppach.com
• Zbytková rizika lze minimalizovat, pokud budete dodr-
žovat „bezpečnostní pokyny“ a „použití v souladu s ur-
čeným účelem“ a kompletní návod k obsluze.
• Zabraňte neúmyslnému uvedení výrobku do provozu.
• Při provozu výrobku nevkládejte ruce do pracovního
prostoru.
• Dodržujte pokyny k údržbě a bezpečnostní pokyny
uvedené v návodu k obsluze.
VAROVÁNÍ
Tento elektrický nástroj vytváří během provozu elektro-
magnetické pole. Toto pole může za určitých podmínek
ovlivňovat aktivní nebo pasivní zdravotní implantáty.
Pro snížení rizika vážných nebo smrtelných úrazů do-
poručujeme osobám se zdravotními implantáty, aby se
před obsluhou tohoto elektrického nástroje obrátily na
svého lékaře nebo na výrobce zdravotního implantátu.
8 Montáž
POZOR
Před uvedením do provozu výrobek bezpodmínečně
kompletně smontujte!
VAROVÁNÍ
Nebezpečí zranění!
Síťovou zástrčku zasuňte do zásuvky, až když je výro-
bek připravený k použití.
Potřebný nástroj:
• 2x vidlicový klíč / nástrčný klíč vel. 13 mm*
* = není nutně zahrnuto v rozsahu dodávky!
8.1 Montáž kol (8) (obr. 3)
1. Abyste zabránili poškození výrobku, položte během
montáže na podlahu podložku.
2. Položte výrobek na rovnou, hladkou plochu.
3. Prostrčte šroub (8a) kola (8) určenými montážními ot-
vory a zajistěte jej maticí M10 (8c).
4. Zajistěte matici (8c) pojistnou maticí (8b).
Použijte dva vidlicové klíče/nástrčné klíče vel. 13 mm.
5. Opakujte postup na protilehlé straně.
8.2 Montáž podpěrné nohy (9) (obr. 4)
1. Položte výrobek na rovnou, hladkou plochu.
2. Nasaďte podpěrnou nohu (9) na montážní otvor na
základně.
3. Namontujte podpěrnou nohu (9) pomocí šroubu (9a) a
podložky (9b) na základnu a zajistěte jej maticí (9c).
Použijte vidlicový klíč vel. 13.
4. Opakujte postup na protilehlé straně.
8.3 Montáž rychlospojky (4) (obr. 5)
1. Zkontrolujte, zda je na závitu rychlospojky (4) teflono-
vá páska.
Pokud teflonová páska není k dispozici, postupujte
podle pokynů v 8.3.1.
2. Zašroubujte rychlospojku (4) do příslušného závitu na
kompresoru.
Dbejte na to, abyste spoj nepřetáhli a aby byla rych-
lospojka vyrovnaná vodorovně.
3. Po montáži zkontrolujte těsnost spoje.
8.3.1 Utěsnění závitu teflonovou páskou
(obr.5)
1. Zcela odstraňte stávající teflonovou pásku.
2. Ujistěte se, že teflonovou pásku připevňujete výhrad-
ně na vnější závit rychlospojky (4).
3. Teflonovou pásku vždy naviňte na závit ve směru za-
šroubování (ve směru hodinových ručiček). Tím se za-
brání opětovnému odlepení teflonové pásky při mon-
táži.
4. Teflonovou pásku nejprve lehce napněte.
Omotejte ji hladce, překrývajícím způsobem a rovno-
měrně kolem vnějšího závitu rychlospojky (4).
První závit nechte volný, aby se do vedení nedostala
žádná vlákna.
5. Závit omotejte podle velikosti 4–8krát.
U hrubých závitů může být zapotřebí větší počet.
Teflonová páska by měla rovnoměrně pokrývat všech-
ny závity. Nesmí se trhat ani ucpávat závity.
6. Po utěsnění lze rychlospojku (4) namontovat podle
popisu v 8.3.
9 Před uvedením do provozu
VAROVÁNÍ
Nebezpečí zranění!
Síťovou zástrčku zasuňte do zásuvky, až když je výro-
bek připravený k použití.
VAROVÁNÍ
Před jakýmikoliv nastaveními na výrobku vždy vy-
táhněte síťovou zástrčku.
OPATRNĚ
Nevhodné prodlužovací vedení může být nebezpečné.
Hrozí nebezpečí úrazu elektrickým proudem.
Všeobecné pokyny
• Postupujte obezřetně. Seznamte se s používáním a
možnými omezeními, ale také se specifickými potenci-
álními nebezpečími.
• Před připojením výrobku se přesvědčte, že jsou údaje
na typovém štítku shodné s údaji sítě.
• Nedostatečně informovaní pracovníci obsluhy mohou
v důsledku neodborného používání ohrozit sebe a jiné
osoby. Pracovník obsluhy je odpovědný třetím oso-
bám.
• Pravidelně kontrolujte, zda není výrobek poškozený.
• Výrobek musí být nainstalován v blízkosti spotřebiče.
• Je třeba zabránit dlouhým vzduchovým a přívodním
vedením (prodlužovacím kabelům).
• Dbejte na to, aby byl nasávaný vzduch suchý a bez-
prašný.
98 | CZ www.scheppach.com
• Výrobek neinstalujte ve vlhkých nebo mokrých prosto-
rech.
• Výrobek se smí provozovat pouze ve vhodných pro-
storech (dobře větraných, s teplotou prostředí +5 °C
až 40 °C). V prostoru nesmí být prach, kyseliny, výpa-
ry a výbušné nebo hořlavé plyny.
• Výrobek je vhodný k použití v suchých prostorech. V
oblastech, v nichž se pracuje se stříkající vodou, není
jeho použití přípustné.
• Výrobek se smí používat ve vnějším prostředí za su-
chých okolních podmínek pouze po krátkou dobu.
• Výrobek musí být neustále udržován v suchu a po
skončení práce nesmí zůstat pod širým nebem.
9.1 Síťová přípojka
• Výrobek je vybaven síťovým vedením se zástrčkou s
ochranným kontaktem. Přípojku lze zapojit ke každé
zásuvce s ochranným kontaktem 230 V~ 50 Hz, která
je jištěna pojistkou 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím a s výkonem
výrobku na datovém štítku.
• Dlouhá přívodní vedení a také prodlužovačky, kabelo-
vé bubny atd., způsobují pokles napětí a mohou bránit
rozběhu motoru.
• Při nízkých teplotách pod +5 °C je rozběh motoru
ohrožen těžkým chodem.
10 Obsluha
10.1 Spínač pro zapnutí/vypnutí (1)
(obr. 6)
Zapnutí
1. Zapojte síťovou zástrčku do řádně jištěné síťové zá-
suvky.
2. Zapněte výrobek nastavením spínače pro zapnutí/vy-
pnutí (1) do polohy I.
Vypnutí
1. Vypněte výrobek nastavením spínače pro zapnutí/vy-
pnutí (1) do polohy 0.
10.2 Nastavení tlaku (obr. 6)
1. Regulátorem tlaku (3) se nastaví tlak na manometru
(5).
2. Nastavený tlak lze zjistit na rychlospojce (4).
10.3 Montáž hadice stlačeného
vzduchu* (obr. 6)
Připojte nástrčnou spojku* pneumatické hadice* k jedné z
rychlospojek (4). Připojte poté pneumatický nástroj* k
rychlospojce* hadice stlačeného vzduchu*.
* = není nutně zahrnuto v rozsahu dodávky!
11 Elektrické připojení
Instalovaný elektromotor je připojen v provozuschop-
ném stavu. Přípojka musí odpovídat příslušným před-
pisům VDE a DIN. Těmto předpisům musí odpovídat
síťová přípojka zákazníka i použité prodlužovací ka-
bely.
Při provádění prací se stříkacími a přídavnými rozprašo-
vacími přístroji a při dočasném používání pod širým ne-
bem je nutné výrobek bezpodmínečně připojit přes prou-
dový chránič se spouštěcím proudem 30 mA nebo méně.
11.1 Poškozená elektrická přípojná
vedení
U elektrických přípojných vedení často dochází k poško-
zení izolace.
Jeho příčinami mohou být:
• Otlačená místa, je-li přípojné vedení vedeno oknem
nebo štěrbinou ve dveřích,
• Místa zlomu kvůli nevhodnému upevnění nebo vedení
přípojného vedení,
• Zlomení kvůli přejetí přes přípojné vedení,
• Poškození izolace kvůli vytržení z nástěnné zásuvky,
• Praskliny vdůsledku stárnutí izolace.
Takto vadná přípojná vedení nesmí být používána a kvůli
poškození izolace jsou životu nebezpečná.
Pravidelně kontrolujte, zda elektrická přípojná vedení ne-
jsou poškozená. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrická přípojná vedení musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná vedení
se stejným označením.
Potisk typového označení na přívodním kabelu je povin-
ný.
Bezpečnostní pokyny pro výměnu poškozených nebo
vadných vedení pro připojení na síť
Typ připojení Y
Pokud je zapotřebí výměna vedení pro připojení na síť,
musí to provést výrobce nebo jeho zástupce, aby se za-
bránilo bezpečnostním rizikům.
11.2 Důležitá upozornění
Při přetížení se motor sám vypne. Po určité době na vy-
chladnutí (čas se liší) je možné motor znovu zapnout.
11.3 Motor na střídavý proud
Připojení a opravy elektrické výbavy smí provádět pouze
kvalifikovaný elektrikář.
• Ujistěte se, že napětí v síti odpovídá napětí uvedené-
mu na typovém štítku výrobku.
• Prodlužovací vedení do délky 25 m musí mít průřez
1,5 čtverečního milimetru.
12 Čištění a údržba
VAROVÁNÍ
Nechte opravářské práce a údržbové práce,
které nejsou popsané v tomto návodu k ob-
sluze, provést ve specializované dílně. Použí-
vejte pouze originální náhradní díly.
VAROVÁNÍ
Nesprávná údržba nebo čištění mohou způ-
sobit zranění!
CZ | 99www.scheppach.com
VAROVÁNÍ
Při čištění, opravách a údržbě může výrobek neče-
kaně spustit, což může vést k zraněním a popáleni-
nám.
– Vypněte výrobek.
– Vytáhněte síťovou zástrčku.
– Výrobek nechte vychladnout.
– Uveďte kompresor do beztlakého stavu!
Upozornění:
Vypusťte přetlak v kompresoru tak, že kompresor vypnete
a spotřebujete stlačený vzduch, který ještě zbývá v tlako-
vé nádobě, např. pomocí pneumatického nástroje ve vol-
noběhu nebo pomocí vyfukovací pistole.
12.1 Čištění
• Udržujte ochranná zařízení, větrací štěrbiny a plášť
motoru pokud možno bez prachu a nečistot. Otřete
výrobek čistou tkaninou nebo jej vyfoukejte stlačeným
vzduchem s nízkým tlakem. Doporučujeme výrobek
vyčistit ihned po každém použití.
• Čistěte výrobek pravidelně vlhkým hadrem a trochou
mazacího mýdla. Nepoužívejte žádné čisticí prostřed-
ky ani rozpouštědla; mohly by poškodit plastové díly
výrobku. Dbejte na to, aby se dovnitř výrobku nemoh-
la dostat žádná voda.
• Doporučujeme výrobek vyčistit ihned po každém pou-
žití.
• Hadice a vstřikovací nástroje musí být před čištěním
odpojeny od kompresoru. Kompresor nesmí být čištěn
vodou, rozpouštědly apod.
12.2 Údržba
Potřebný nástroj:
• Křížový šroubovák*
* = není nutně zahrnuto v rozsahu dodávky!
12.2.1 Pojistný ventil (6) (obr. 7)
• Pojistný ventil je nastavený na maximální přípustný
tlak tlakové nádoby.
• Není přípustné pojistný ventil přenastavit nebo odstra-
nit spojovací pojistku mezi vypouštěcí maticí a její če-
pičkou.
• Aby pojistný ventil v případě potřeby správně fungo-
val, musí se aktivovat každých 30 provozních hodin,
minimálně však třikrát ročně.
1. Pro otevření otáčejte perforovanou vypouštěcí maticí
(6a) proti směru chodu hodinových ručiček, abyste
otevřeli výpust pojistného ventilu (6). Ventil nyní slyši-
telně vypouští vzduch.
2. Následně vypouštěcí matici (6a) zase utáhněte otáče-
ním po směru hodinových ručiček.
12.2.2 Údržba tlakové nádoby (7) (obr. 8)
POZOR
Pro stálou trvanlivost tlakové nádoby je nutné po kaž-
dém ukončení provozu vypustit kondenzační vodu ote-
vřením výpustného šroubu.
POZOR
Kondenzovaná voda z tlakové nádoby obsahuje zbytky
oleje. Kondenzovanou vodu ekologicky zlikvidujte na
příslušném sběrném místě.
1. Vypusťte nejdříve tlak kotle (viz 13.2.1).
2. Otevřete výpustný šroub (7a) otočením proti směru
chodu hodinových ručiček (směr pohledu od dolní
strany kompresoru na šroub).
3. Pro úplné vypuštění kondenzované vody z tlakové ná-
doby (7) se musí tato nádoba mírně naklonit na stra-
nu, aby výpustný šroub (7a) představoval nejníže po-
ložený bod.
4. Zavřete poté opět výpustný šroub (7a) (otáčejte ve
směru hodinových ručiček). Před každým uvedením
do provozu tlakovou nádobu (7) zkontrolujte, zda se
na ní nevyskytuje koroze a poškození.
5. Kompresor nesmí být provozován s poškozenou nebo
zkorodovanou tlakovou nádobou (7). Pokud zjistíte
poškození, obraťte se prosím na dílnu zákaznického
servisu.
13 Skladování a přeprava
VAROVÁNÍ
Nebezpečí zranění a popálení!
Výrobek se může neočekávaně nastartovat a způsobit
zranění.
– Před všemi čisticími a údržbovými pracemi vypněte
motor.
– Nechte motor vychladnout.
– Vytáhněte síťovou zástrčku.
– Uveďte kompresor do beztlakého stavu!
Upozornění:
Vypusťte přetlak v kompresoru tak, že kompresor vypnete
a spotřebujete stlačený vzduch, který ještě zbývá v tlako-
vé nádobě, např. pomocí pneumatického nástroje ve vol-
noběhu nebo pomocí vyfukovací pistole.
• Stlačený vzduch může způsobit vážná zranění.
• Vyčistěte výrobek a zkontrolujte, zda není poškozený.
13.1 Přeprava (obr. 1)
• Abyste zabránili poškození a zranění, zajistěte výro-
bek proti převrácení a posunutí během přepravy ve
vozidlech.
• Chraňte výrobek před údery, nárazy a silnými vibrace-
mi, např, při přepravě ve vozidlech.
• K přepravě produktu používejte vždy přepravní úchyt
(2).
13.2 Skladování
Uložte výrobek a jeho příslušenství na tmavém, suchém
místě chráněném před mrazem a nedostupném pro děti.
Optimální skladovací teplota se pohybuje mezi 5°C a
30˚C.
Výrobek uchovávejte v originálním balení.
Výrobek zakryjte, aby byl chráněn před prachem nebo
vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.
100 | CZ www.scheppach.com
POZOR
Vytáhněte síťovou zástrčku, odvzdušněte kompresor a
všechny připojené pneumatické nástroje. Umístěte
kompresor tak, aby nemohl být uveden do provozu neo-
právněnými osobami.
POZOR
Výrobek ukládejte pouze v suchém prostředí, kam ne-
mají přístup nepovolané osoby.
Nenaklápějte, ukládejte pouze ve svislé poloze!
13.2.1 Vypuštění přetlaku
Vypusťte přetlak v kompresoru tak, že kompresor vypnete
a spotřebujete stlačený vzduch, který ještě zbývá v tlako-
vé nádobě, např. pomocí pneumatického nástroje ve vol-
noběhu nebo pomocí vyfukovací pistole.
14 Oprava a objednávka náhradních
dílů
Po opravě nebo údržbě se přesvědčte, zda byly namonto-
vány všechny bezpečnostní prvky a zda jsou v bezvad-
ném stavu. Nebezpečné součásti skladujte mimo dosah
jiných osob včetně dětí.
POZOR
Podle zákona o záruce na výrobky neručíme za škody
způsobené neodbornými opravami nebo použitím neori-
ginálních náhradních dílů.
Obraťte se na oddělení služeb zákazníkům nebo autori-
zovaného odborníka. Totéž platí i pro součásti příslu-
šenství.
Náhradní díly a příslušenství obdržíte v našem servisním
středisku. Naskenujte k tomu QR kód na titulní straně.
Přípojky a opravy
Připojení a opravy elektrické výbavy smí provádět pouze
kvalifikovaný elektrikář.
14.1 Objednávání náhradních dílů
Při objednávání náhradních dílů je třeba vyplnit tyto úda-
je:
• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku
Náhradní díly/příslušenství
Sada pneumatického příslušenství
13díl. - č. výrobku:
7906100710
Spirálová hadice - č. výrobku: 7906100711
14.2 Servisní informace
Je nutno dbát na to, že v případě tohoto výrobku následu-
jící díly podléhají opotřebení, které je dáno používáním
nebo se tak děje přirozeně, příp. že na následující díly je
pohlíženo jako na spotřební materiál.
Opotřebitelné díly*: Rychlospojka, sada příslušenství pro
stlačený vzduch, spirálová hadice
* = není nutně zahrnuto v rozsahu dodávky!
15 Likvidace a recyklace
Upozornění k obalu
Balicí materiály jsou recyklovatel-
né. Obaly prosím likvidujte způso-
bem šetrným k životnímu prostře-
dí.
Pokyny pro likvidaci elektrických a elektronických
přístrojů
Odpadní elektrická a elektronická zařízení ne-
patří do domovního odpadu, ale musí se sbírat
a likvidovat odděleně!
• Staré baterie, které nejsou napevno zabudované ve
starém přístroji, se musí před odevzdáním bez poško-
zení vyjmout! Jejich likvidaci upravuje zákon o bateri-
ích.
• Majitelé nebo uživatelé elektrických a elektronických
zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých
osobních údajů ze starého zařízení určeného k likvi-
daci!
• Symbol přeškrtnuté popelnice znamená, že se odpad-
ní elektrická a elektronická zařízení nesmí likvidovat
společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně
odevzdat na následujících místech:
– Veřejné skládky nebo sběrná místa odpadů (např.
obecní stavební dvory)
– Prodejní místa elektrospotřebičů (stacionární a on-
line), pokud jsou obchodníci povinni je odebírat
nebo to nabízejí dobrovolně.
– Až tři kusy elektroodpadu od jednoho typu spotře-
biče s délkou hrany maximálně 25 cm lze bezplat-
ně vrátit výrobci, aniž by bylo nutné předtím za-
koupit nový spotřebič od výrobce nebo jej ode-
vzdat na jiném autorizovaném sběrném místě ve
vašem okolí.
– Pro další doplňující podmínky zpětného odběru
výrobců a distributorů se obraťte na příslušný zá-
kaznický servis.
• V případě, že výrobce dodá nový elektrospotřebič do
soukromé domácnosti, může na žádost koncového
uživatele zajistit bezplatný sběr elektroodpadu. Za
tímto účelem kontaktujte zákaznický servis výrobce.
• Tato prohlášení se vztahují pouze na přístroje instalo-
vané a prodávané v zemích Evropské unie a podléha-
jící evropské směrnici 2012/19/EU. V zemích mimo
Evropskou unii mohou pro likvidaci elektroodpadu pla-
tit jiné předpisy.
CZ | 101www.scheppach.com
16 Odstraňování poruch
Následující tabulka zobrazuje příznaky vad a popisuje, jak lze vady odstranit, pokud váš výrobek nepracuje správně. Po-
kud nemůžete problém takto lokalizovat a odstranit, obraťte se na svou servisní dílnu.
Porucha Možná příčina Řešení
Výrobek neběží. Není k dispozici síťové napě-
tí.
Zkontrolujte kabel, síťovou zástrčku, pojistku a zásuv-
ku.
Síťové napětí příliš nízké. Zabraňte příliš dlouhému prodlužovacímu kabelu. Pou-
žijte prodlužovací kabel s dostatečným průřezem vodi-
čů.
Venkovní teplota příliš nízká. Neprovozujte při venkovní teplotě nižší než +5 °C.
Motor se přehřívá. Nechte motor vychladnout, popř. odstraňte příčinu pře-
hřátí.
Výrobek běží, ale tlak není k dis-
pozici.
Pojistný ventil netěsní. Kontaktujte své místní servisní centrum. Opravy svěřte
pouze vyškolenému personálu.
Zničená těsnění. Zkontrolujte těsnění, ta poničená nechte vyměnit ve
specializované dílně.
Výpustný šroub pro konden-
zační vodu netěsní.
Šroub dotáhněte rukou. Zkontrolujte těsnění na šrou-
bu, popř. vyměňte.
Výrobek běží, tlak se zobrazuje
na manometru, ale nástroje ne-
fungují.
Hadicové spoje netěsní. Zkontrolujte pneumatickou hadici a nástroje, popř. vy-
měňte.
Rychlospojka netěsní. Kontaktujte své místní servisní centrum. Opravy svěřte
pouze vyškolenému personálu.
Na tlakovém regulátoru je na-
staven příliš nízký tlak.
Otočte tlakový regulátor dále.
17 EU prohlášení o shodě
Překlad originálního prohlášení o shodě
Výrobce:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Prohlašujeme na svou výlučnou odpovědnost, že zde po-
psaný výrobek odpovídá platným směrnicím a normám.
Značka: SCHEPPACH
Název výrobku: Kompresor - HC51V
Č. výr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Směrnice EU:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Výše popsaný předmět prohlášení splňuje předpisy
směrnice 2011/65/EU Evropského parlamentu a Rady ze
dne 8. června 2011 pro omezení používání určitých ne-
bezpečných látek v elektrických a elektronických zaříze-
ních.
Použité normy:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Postup posuzování shody:
2000/14/EG_2005/88/EG – Příloha: VI
Zaručená
hladina akustického výkonu
(L
WA
):
97 dB
Naměřená
hladina akustického výkonu
(L
WA
):
93,9 dB
Notifikovaná osoba: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Číslo: 0905
Pracovník pověřený dokumentací:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
102 | CZ www.scheppach.com
Obsah
1 Úvod................................................................... 104
2 Použitie vsúlade surčením ............................... 104
3 Popis výrobku (obr. 1 – 8).................................. 104
4 Rozsah dodávky (obr.1,2)................................ 104
5 Vybalenie ........................................................... 104
6 Technické údaje................................................. 105
7 Bezpečnostné upozornenia................................ 105
8 Montáž ............................................................... 109
9 Pred uvedením do prevádzky ............................ 109
10 Obsluha.............................................................. 110
11 Elektrická prípojka.............................................. 110
12 Čistenie aúdržba ............................................... 111
13 Skladovanie apreprava ..................................... 111
14 Oprava a objednávanie náhradných dielov........ 112
15 Likvidácia a recyklácia ....................................... 112
16 Odstraňovanie porúch........................................ 113
17 EÚ vyhlásenie o zhode ...................................... 114
18 Rozložený výkres............................................... 300
Vysvetlenie symbolov na výrobku
Použitie symbolov v tejto príručke má upriamiť vašu po-
zornosť na možné riziká. Bezpečnostné symboly a vy-
svetlenia, ktoré ich sprevádzajú, musia byť presne pocho-
pené. Výstrahy samotné neodstraňujú riziká a nemôžu
nahradiť správne opatrenia na zabránenie nehodám.
Pozor! Nerešpektovanie bezpečnostných
značiek a výstražných upozornení na výrob-
ku a nedodržiavanie bezpečnostných a pre-
vádzkových upozornení môže viesť k váž-
nym poraneniam alebo dokonca k smrti.
Preduvedením doprevádzky si prečítajte
návod naobsluhu abezpečnostné upozor-
nenia adodržiavajte ich!
Preduvedením doprevádzky si prečítajte
návod naobsluhu abezpečnostné upozor-
nenia adodržiavajte ich!
Noste ochranné okuliare.
Noste ochranu sluchu.
Pritvorbe prachu noste ochranu dýchania!
Pozor, horúci povrch – nebezpečenstvo po-
pálenia.
Varovanie pred elektrickým napätím.
Varovanie! Výrobok je vybavený automati-
zovaným riadením spúšťania. Zabráňte prí-
stupu tretích osôb dopracovnej oblasti vý-
robku!
Výrobok nevystavujte dažďu. Výrobok sa
smie umiestniť, uskladniť a prevádzkovať
len v suchých okolitých podmienkach.
Výrobok uvádzajte do prevádzky len so za-
tvoreným ochranným krytom.
Zaručená hladina akustického výkonu vý-
robku.
Výrobok zodpovedá platným európskym
smerniciam.
Výrobok zodpovedá platným srbským smer-
niciam.
Vysvetlenie signálnych slov v návode
na obsluhu
NEBEZPEČENSTVO
Signálne slovo na označenie bezprostredne
hroziacej nebezpečnej situácie, ktorá, ak sa
jej nezabráni, bude mať za následok smrť
alebo vážne poranenie.
VAROVANIE
Signálne slovo na označenie možnej nebez-
pečnej situácie, ktorá, ak sa jej nezabráni, by
mohla mať za následok smrť alebo vážne
poranenie.
OPATRNE
Signálne slovo na označenie možnej nebez-
pečnej situácie, ktorá, ak sa jej nezabráni,
môže viesť k ľahkému alebo stredne ťažké-
mu poraneniu.
POZOR
Signálne slovo na označenie možnej nebez-
pečnej situácie, ktorá, ak sa jej nezabráni,
môže viesť k materiálnym škodám na výrob-
ku alebo majetku/vlastníctve.
SK | 103www.scheppach.com
1 Úvod
Výrobca:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Upozornenie:
Výrobca tohto výrobku neručí podľa platného zákona o
ručení za výrobok za škody, ktoré vzniknú na tomto vý-
robku alebo budú spôsobené týmto výrobkom pri:
• neodbornom zaobchádzaní,
• nedodržaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odbor-
níkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• používaní v rozpore s určením,
• výpadkoch elektrického zariadenia pri nedodržaní
vnútroštátnych elektrických predpisov a ustanovení.
Dodržiavajte:
Návod na prevádzku je súčasťou výrobku a obsahuje dô-
ležité informácie o bezpečnej, odbornej a hospodárnej
prevádzke. Dodržiavajte aj platné vnútroštátne predpisy.
Pred použitím si pozorne prečítajte všetky pokyny na ob-
sluhu a bezpečnostné upozornenia a výrobok používajte
len tak, ako je to v nich opísané. Uschovajte si návod a
odovzdajte ho spolu s výrobkom.
2 Použitie vsúlade surčením
Kompresor slúži na vytvorenie stlačeného vzduchu pre
nástroje poháňané stlačeným vzduchom, ktoré je možné
prevádzkovať s množstvom vzduchu až do cca 220 l/min
(napr. pištoľ na plnenie pneumatík, vyfukovacia pištoľ a
pištoľ na striekanie laku). Z dôvodu obmedzeného množ-
stva dopravovaného vzduchu nie je možné prevádzkova-
nie nástrojov, ktoré vykazujú veľmi vysokú spotrebu vzdu-
chu (napr. vibračná brúska, tyčová brúska a nárazový
uťahovač).
Kompresor sa smie prevádzkovať len v suchých a dobre
vetraných vnútorných priestoroch.
Výrobok sa smie používať iba v súlade so svojím urče-
ním. Každé iné použitie presahujúce určenie je považova-
né za používanie v rozpore s určením. Za škody z neho
vzniknuté alebo poranenia akéhokoľvek druhu ručí použí-
vateľ, a nie výrobca.
Súčasťou používania v súlade s určením je aj dodržiava-
nie bezpečnostných upozornení, ako aj návodu na mon-
táž a prevádzkových pokynov v návode na obsluhu.
Osoby, ktoré používajú a udržiavajú výrobok, musia byť
oboznámené s výrobkom a možnými nebezpečenstvami.
Zmeny na výrobku úplne vylučujú ručenie výrobcu za ško-
dy, ktoré tým vzniknú.
Výrobok sa smie používať iba soriginálnymi dielmi a ori-
ginálnym príslušenstvom odvýrobcu.
Musia sa dodržiavať bezpečnostné, pracovné predpisy
a predpisy týkajúce sa údržby, ako aj rozmery uvedené
vtechnických údajoch.
Majte na pamäti, že naše výrobky neboli v súlade s urče-
ním skonštruované na komerčné, remeselné ani priemy-
selné použitie. Ak sa výrobok používa v komerčných, re-
meselných alebo priemyselných podnikoch, ako aj na po-
dobné činnosti, nepreberáme žiadnu záruku.
3 Popis výrobku (obr. 1 – 8)
1. Zapínač/vypínač
2. Prepravná rukoväť
3. Regulátor tlaku
4. Rýchlospojka
5. Manometer
6. Poistný ventil
6a. Vypúšťacia matica
7. Tlaková nádoba
7a. Vypúšťacia skrutka
(kondenzát)
8. Koleso
8a. Skrutka
8b. Poistná matica
8c. Matica
9. Oporná noha
9a. Skrutka
9b. Podložka
9c. Matica
10. 13-dielna pneumatická súprava príslušenstva*
(nezobrazená)
11. Špirálová hadica 10 m*
(nezobrazená)
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
4 Rozsah dodávky (obr.1,2)
Pol. Počet Označenie
4. 1x Rýchlospojka
8. 2x Koleso
8a. 2x Skrutka
8b. 2x Poistná matica
8c. 2x Matica
9. 2x Oporná noha
9a. 2x Skrutka
9b. 2x Podložka
9c. 2x Matica
10. 1x 13-dielna pneumatická súprava príslu-
šenstva*
(nezobrazená)
11. 1x Špirálová hadica 10 m*
(nezobrazená)
1x Kompresor
1x Návod na obsluhu
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
5 Vybalenie
VAROVANIE
Výrobok abaliace materiály nie sú hračky pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami a
malými dielmi! Hrozí nebezpečenstvo prehltnutia a
zadusenia!
• Otvorte balenie aopatrne vyberte výrobok.
• Odstráňte baliaci materiál, ako aj obalové a prepravné
poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
104 | SK www.scheppach.com
• Skontrolujte výrobok a diely príslušenstva, či nedošlo
k škodám pri preprave. Prípadné škody okamžite na-
hláste dopravnej spoločnosti, ktorá výrobok dodala.
Neskoršie reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch, používajte iba
originálne diely. Náhradné diely získate u svojho špe-
cializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako
aj typ a rok výroby výrobku.
6 Technické údaje
Motor na striedavý prúd 230 V~/
50 Hz
Menovitý príkon 1420 W (S1*)
1500 W
(S3** 25%)
Otáčky pri chode naprázdno 4000min
-1
Objem tlakovej nádoby cca 50 l
Prevádzkový tlak cca 10 bar
Teor. nasávací výkon cca 220 l/min
Efektívny odovzdaný výkon pri tlaku 1 bar cca 130 l/min
Efektívny odovzdaný výkon pri tlaku 4 bar cca 90 l/min
Efektívny odovzdaný výkon pri tlaku 7 bar cca 65 l/min
Stupeň ochrany krytom IP 20
Dĺžka sieťového prívodu 2 m
Max. nadmorská výška inštalácie (m.n.m.) 1000 m
Hmotnosť cca 24,5 kg
Technické zmeny vyhradené!
*Prevádzkový režim S1 (nepretržitá prevádzka)
Výrobok sa môže trvalo prevádzkovať s uvedeným výko-
nom.
**Prevádzkový režim S3 (periodická prerušovaná
prevádzka)
Prevádzka pozostáva z nominálnej záťaže a prestojov.
Trvanie cyklu je 10 minút, relatívna doba zapnutia je 25%
trvania cyklu.
VAROVANIE
Hluk môže mať závažný vplyv navaše zdravie. Ak hluk
stroja prekročí 85dB, noste vy aj všetky osoby, ktoré sa
nachádzajú v jeho blízkosti, vhodnú ochranu sluchu.
Hodnoty hluku a vibrácií boli stanovené v súlade s nor-
mou EN62841-1.
Hodnoty hluku
Hladina akustického tlaku L
pA
73,43 dB
Neistota merania K
pA
2,92 dB
Hladina akustického výkonu meraná L
wA
93,9 dB
Zaručená hladina akustického výkonu L
wA
97 dB
Neistota merania K
wA
2,92 dB
Uvedené hodnoty emisií hluku boli merané podľanormo-
vanej skúšobnej metódy amôžu sa použiť naporovnanie
elektrického náradia siným zariadením.
Uvedené hodnoty emisií hluku sa môžu použiť aj napred-
bežný odhad zaťaženia.
VAROVANIE
Emisie hluku sa môžu počasskutočného po-
užívania elektrického náradia odlišovať
od uvedených hodnôt v závislosti od druhu
aspôsobu použitia elektrického náradia, pre-
dovšetkým, aký druh obrobku sa obrába.
Zaťaženie sa snažte udržať podľamožností čo najniž-
šie. Vzorové opatrenia: obmedzenie pracovnej doby.
Pritom sa musia zohľadniť všetky časti prevádzkového
cyklu (napríklad časy, keď je elektrické náradie vypnuté,
ačasy, počasktorých je síce zapnuté, no beží bezza-
ťaženia).
7 Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické
náradia
VAROVANIE
Prečítajte si všetky bezpečnostné upozorne-
nia, pokyny, ilustrácie a technické údaje, kto-
rými je opatrené toto elektrické náradie.
Zanedbania pri dodržiavaní nasledujúcich pokynov mô-
žu spôsobiť zásah elektrickým prúdom, požiar a/alebo
ťažké poranenia.
Všetky bezpečnostné upozornenia apokyny
uschovajte pre prípad neskoršieho použitia.
Pojem „elektrické náradie“ použitý v bezpečnostných upo-
zorneniach sa vzťahuje na elektrické náradie napájané zo
siete (so sieťovým káblom) alebo na elektrické náradie
napájané z akumulátora (bez sieťového vedenia).
1) Bezpečnosť na pracovisku
a) Pracovný priestor udržiavajte čistý adobre osvet-
lený. Neporiadok a neosvetlené pracovné priestory
môžu viesť kúrazom.
b) S elektrickým náradím nepracujte v prostredí
ohrozenom výbuchom, v ktorom sa nachádzajú
horľavé kvapaliny, plyny alebo prach. Elektrické
náradia vytvárajú iskry, ktoré môžu zapáliť prach ale-
bo výpary.
c) Deti a iné osoby držte v dostatočnej vzdialenosti
od elektrického náradia počas jeho používania. Pri
nepozornosti môžete stratiť kontrolu nad elektrickým
náradím.
2) Elektrická bezpečnosť
a) Pripojovacia zástrčka elektrického náradia musí
pasovať do zásuvky. Zástrčka sa nesmie nijako
upravovať. Nepoužívajte adaptérové zástrčky spo-
lu s uzemnenými elektrickými náradiami. Neupra-
vované zástrčky a vhodné zásuvky znižujú riziko zá-
sahu elektrickým prúdom.
SK | 105www.scheppach.com
b) Vyhýbajte sa telesnému kontaktu s uzemnenými
plochami, ako napríklad rúry, vykurovacie zariade-
nia, sporáky a chladničky. Keď je vaše telo uzemne-
né, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chráňte elektrické náradia pred dažďom alebo vlh-
kosťou. Vniknutie vody do elektrického náradia zvy-
šuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte prípojné vedenie na nosenie či zave-
senie elektrického náradia, ani na vytiahnutie zá-
strčky zo zásuvky. Chráňte prípojné vedenie pred
vysokými teplotami, olejom, ostrými hranami ale-
bo pohybujúcimi sa časťami. Poškodené alebo za-
motané prípojné vedenia zvyšujú riziko zásahu elek-
trickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, použí-
vajte iba predlžovacie vedenia, ktoré sú vhodné aj
pre exteriér. Používanie predlžovacieho vedenia
vhodného pre exteriér znižuje riziko zásahu elektric-
kým prúdom.
f) Ak sa nedá vyhnúť prevádzke elektrického nára-
dia vo vlhkom prostredí, používajte prúdový chrá-
nič. Používanie prúdového chrániča znižuje riziko zá-
sahu elektrickým prúdom.
3) Bezpečnosť osôb
a) Buďte pozorní, dávajte pozor na to, čo robíte, a s
elektrickým náradím pracujte rozumne. Elektrické
náradie nepoužívajte, ak ste unavení alebo ste pod
vplyvom drog, alkoholu či liekov. Chvíľka nepozor-
nosti pri používaní elektrického náradia môže viesť k
vážnym zraneniam.
b) Noste osobné ochranné prostriedky a vždy použí-
vajte ochranné okuliare. Nosenie osobných ochran-
ných prostriedkov, ako napríklad protiprachová mas-
ka, protišmyková bezpečnostná obuv, ochranná prilba
alebo ochrana sluchu, v závislosti od druhu a použitia
elektrického náradia, znižuje riziko zranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky.
Pred zdvihnutím alebo nosením sa uistite, že je
elektrické náradie vypnuté, predtým ako ho pripo-
jíte k napájaniu prúdom a/alebo ku akumulátoru.
Ak máte pri prenášaní elektrického náradia prst na vy-
pínači, alebo ak zapnuté elektrické náradie pripojíte k
napájaniu prúdom, môže dôjsť k úrazom.
d) Pred zapnutím elektrického náradia odstráňte na-
stavovacie nástroje alebo kľúče na skrutky. Ná-
stroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa
časti elektrického náradia, môže viesť k poraneniam.
e) Vyhýbajte sa abnormálnemu držaniu tela. Zaistite
si bezpečný postoj avždy udržiavajte rovnováhu.
Vďaka tomu budete môcť elektrické náradie lepšie
kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste voľný odev ani šper-
ky. Udržiavajte vlasy a odev mimo dosahu pohy-
bujúcich sa dielov. Voľný odev, šperky či dlhé vlasy
sa môžu zachytiť do pohybujúcich sa dielov.
g) Ak je možné namontovať zariadenia na odsávanie
a zachytávanie prachu, musia sa tieto pripojiť a
správne používať. Použitie zariadenia na odsávanie
prachu znižuje riziká spôsobené prachom.
h) Nenechajte sa ukolísať falošnou bezpečnosťou a
dbajte na bezpečnostné pravidlá pre elektrické ná-
radie, aj keď ste vďaka mnohonásobnému použi-
tiu oboznámení s elektrickým náradím. Ľahkovážne
konanie môže v okamihu viesť kťažkým poraneniam.
4) Používanie a zaobchádzanie s
elektrickým náradím
a) Elektrické náradie nepreťažujte. Pri práci používaj-
te elektrické náradie určené na daný účel. Je lepšie
a bezpečnejšie pracovať s vhodným elektrickým nára-
dím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spína-
čom. Elektrické náradie, ktoré sa nedá zapnúť alebo
vypnúť, je nebezpečné a musí sa opraviť.
c) Skôr ako vykonáte nastavenia prístroja, vymeníte
časti vloženého nástroja alebo elektrické náradia
odložíte, vytiahnite zástrčku zo zásuvky a/alebo
odoberte odnímateľný akumulátor. Toto bezpeč-
nostné opatrenie zabráni neúmyselnému spusteniu
elektrického náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo
dosahu detí. Elektrické náradie nedovoľte použí-
vať osobám, ktoré s ním nie sú oboznámené alebo
si neprečítali tieto inštrukcie. Elektrické náradia sú
nebezpečné, ak ich používajú neskúsené osoby.
e) Osvoje elektrické náradie a vložený nástroj sa dô-
kladne starajte. Kontrolujte, či pohybujúce sa čas-
ti fungujú bezchybne a či sa nezasekávajú, či diely
nie sú zlomené alebo poškodené tak, že to nega-
tívne ovplyvňuje funkciu elektrického náradia.
Pred použitím elektrického náradia dajte poškode-
né diely opraviť. Príčinou mnohých úrazov je ne-
správna údržba elektrických náradí.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo
udržiavané rezné nástroje s ostrými reznými hranami
sa menej zasekávajú a ľahšie sa vedú.
g) Používajte elektrické náradie, vložený nástroj, na-
sadzovacie nástroje atď. podľa týchto pokynov.
Zohľadnite pritom pracovné podmienky a vykoná-
vanú činnosť. Používanie elektrického náradia na iné
ako predpísané používania môže viesť k nebezpeč-
ným situáciám.
h) Rukoväti a uchopovacie plochy rukovätí udržiavaj-
te vždy suché, čisté abezoleja atuku. Klzké ruko-
väti a uchopovacie plochy rukovätí neumožňujú bez-
pečnú obsluhu a kontrolu elektrického náradia v ne-
predvídateľných situáciách.
5) Servis
a) Vaše elektrické náradie nechajte opravovať len
kvalifikovaným odborným personálom a len s ori-
ginálnymi náhradnými dielmi. Tým zaistíte, že bez-
pečnosť elektrického náradia zostane zachovaná.
106 | SK www.scheppach.com
Bezpečnostné upozornenia pre
kompresory
POZOR
Pri používaní tohto kompresora je nutné na ochranu
predzásahom elektrickým prúdom, ako aj pred nebez-
pečenstvom poranenia a nebezpečenstvom požiaru,
dodržiavať nasledujúce základné bezpečnostné opatre-
nia. Pred použitím výrobku si prečítajte a rešpektujte
tieto upozornenia.
Bezpečná práca
1. Ovaše nástroje sa dôkladne starajte
– Udržiavajte váš kompresor čistý, aby pracoval
dobre a bezpečne.
– Dodržiavajte predpisy týkajúce sa údržby.
– Pravidelne kontrolujte prípojné vedenie elektrické-
ho náradia a pri poškodení ho nechajte vymeniť
uznávaným odborníkom.
– Predlžovacie vedenia pravidelne kontrolujte
avprípade poškodenia ich vymeňte.
2. Vytiahnite zástrčku zozásuvky.
– Pri nepoužívaní elektrického náradia, pred údrž-
bou apri výmene nástrojov, ako napríklad pílový
kotúč, vrták, fréza.
3. Elektrické náradie skontrolujte ohľadne prípadných
poškodení.
– Pred ďalším používaním elektrického náradia sa
musia ochranné zariadenia alebo ľahko poškode-
né diely dôkladne prekontrolovať ohľadne ich bez-
chybnej funkcie vsúlade surčením.
– Skontrolujte, či pohyblivé diely fungujú bezchybne
anezasekávajú sa, alebo či nie sú poškodené die-
ly. Všetky diely musia byť správne namontované
asplniť všetky podmienky prezaručenie bezchyb-
nej prevádzky elektrického náradia.
– Poškodené ochranné zariadenia adiely sa musia
vsúlade spredpismi nechať opraviť alebo vymeniť
vautorizovanej odbornej dielni, pokiaľ nie je vná-
vode naobsluhu uvedené inak.
– Nepoužívajte chybné ani poškodené prípojné ve-
denia.
POZOR
V záujme vašej vlastnej bezpečnosti používajte iba prís-
lušenstvo a prídavné zariadenia, ktoré sú uvedené
vnávode naobsluhu alebo sú odporúčané či uvedené
výrobcom. Použitie iných vložených nástrojov alebo prí-
slušenstva než tých, ktoré odporúča návod na obsluhu
alebo katalóg, môže pre vás znamenať nebezpečen-
stvo poranenia.
4. Výmena prípojného vedenia
– Ak je prípojné vedenie poškodené, musí ho výrob-
ca alebo kvalifikovaná osoba v oblasti elektriky vy-
meniť, aby sa zabránilo ohrozeniam. Nebezpečen-
stvo v dôsledku zásahov elektrickým prúdom.
5. Po komunikáciách prepravovateľné kompresory v sta-
veniskovej prevádzke
– Dbajte na to, aby všetky hadice a armatúry boli
vhodné pre najvyšší prípustný prevádzkový tlak
kompresora.
6. Inštalácia
– Kompresor umiestnite iba narovnú plochu.
7. Odporúča sa, aby sa privádzacie hadice pri tlakoch
nad 7 barov vybavili bezpečnostným káblom, napr.
drôteným lanom.
8. Zabráňte silným zaťaženiam na systém vedení tým,
že použijete ohybné hadicové prípojky, aby ste zabrá-
nili miestam zalomenia.
Dodatočné bezpečnostné upozornenia
Dodržiavajte príslušné návody na obsluhu
jednotlivých pneumatických nástrojov/
pneumatických prídavných prístrojov!
Nasledujúce všeobecné pokyny sa musia dodatočne do-
držiavať.
Bezpečnostné upozornenia pre prácu so
stlačeným vzduchom a vyfukovacími pištoľami
• Dbajte na dostatočnú vzdialenosť od výrobku, mini-
málne však 2,50 m a udržiavajte pneumatické nástro-
je/pneumatické prídavné zariadenia počas prevádzky
v dostatočnej vzdialenosti od kompresora.
• Kompresorové čerpadlo a vedenia dosahujú počas
prevádzky vysoké teploty. Dotýkanie sa môže viesť k
popáleninám.
• Vzduch nasávaný z kompresora je potrebné udržiavať
bez prímesí, ktoré by v kompresorovom čerpadle
mohli viesť k požiarom alebo výbuchom.
• Pri uvoľňovaní hadicovej spojky držte spojku hadice
pevne rukou. Tak zabránite poraneniam spôsobeným
vymrštením hadice.
• Pri prácach s pneumatickou pištoľou noste ochranné
okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie
telesá a vyfúknuté diely môžu ľahko spôsobiť porane-
nia.
NEBEZPEČENSTVO
Nebezpečenstvo poranenia!
Nefúkajte vyfukovacou pištoľou na osoby alebo na oble-
čenie na tele.
Bezpečnostné upozornenia pri používaní
postrekovacích a rozprašovacích prídavných
zariadení (napr. rozprašovače farby)
• Udržiavajte rozprašovacie prídavné zariadenie v
dostatočnej vzdialenosti od kompresora, aby sa nedo-
stal do kontaktu s tekutinou.
• Používajte rozprašovacie prídavné zariadenia (napr.
rozprašovače farby) v smere kompresora. Vlhkosť
môže viesť ku elektrickým rizikám!
NEBEZPEČENSTVO
Nebezpečenstvo výbuchu!
Nespracúvajte laky alebo rozpúšťadlá s bodom vzpla-
nutia nižším ako 55 °C.
SK | 107www.scheppach.com
NEBEZPEČENSTVO
Nebezpečenstvo výbuchu!
Laky a rozpúšťadlá nezahrievajte.
• Ak sa spracovávajú zdraviu škodlivé kvapaliny, vyža-
dujú sa na ochranu filtračné prístroje (masky na tvár).
Dodržiavajte tiež informácie o ochranných opatreniach
poskytnutých výrobcami takýchto látok.
• Dbajte na údaje uvedené na obaloch spracúvaných
materiálov a označenia nariadenia o nebezpečných
látkach. V prípade potreby sa musia urobiť dodatočné
ochranné opatrenia, predovšetkým sa musí nosiť
vhodné oblečenie a masky.
NEBEZPEČENSTVO
Nebezpečenstvo výbuchu!
Počas procesu striekania, ako aj v pracovnom priesto-
re, sa nesmie fajčiť.
Ľahko horľavé sú aj výpary z farieb.
• Ohniská, otvorený plameň alebo iskriace výrobky ne-
smú byť prítomné, resp. prevádzkované.
• Jedlá a nápoje neskladujte ani nekonzumujte v pra-
covnom priestore. Výpary z farieb sú zdraviu škodlivé.
• Pracovný priestor musí byť väčší ako 30 m³ a pri strie-
kaní a sušení musí byť zaistená dostatočná výmena
vzduchu.
• Nikdy nestriekajte proti vetru. Pri postrekovaní horľa-
vých, resp. nebezpečných postrekovacích materiálov
rešpektujte ustanovenia miestneho policajného orgá-
nu.
• Pomocou PVC tlakovzdušnej hadice nespracúvajte
médiá ako lakový benzín, butylalkohol a dichlórmetán.
Tieto médiá poškodzujú tlakovzdušnú hadicu.
• Pracovná oblasť musí byť od kompresora oddelená
tak, aby sa tento nedostal do priameho kontaktu s
pracovným médiom.
Prevádzka tlakových nádob
• Používateľ tlakovej nádoby musí udržiavať tlakovú ná-
dobu v riadnom stave, správne ju používať, riadne
kontrolovať, bezodkladne vykonávať potrebné údrž-
bárske práce a opravy a podľa potreby prijať potrebné
bezpečnostné opatrenia.
• Dozorný úrad môže v jednotlivých prípadoch nariadiť
potrebné kontrolné opatrenia.
• Tlaková nádoba sa nesmie prevádzkovať, ak vykazuje
nedostatky, ktoré môžu viesť k ohrozeniu zamestnan-
cov alebo tretích osôb.
• Pred každou prevádzkou skontrolujte, či tlaková nádo-
ba nejaví známky hrdze a poškodení. Kompresor sa
nesmie prevádzkovať spoškodenou alebo zhrdzave-
nou tlakovou nádobou. Vprípade zistenia poškodení
sa obráťte na servisnú dielňu.
Všetky bezpečnostné upozornenia a pokyny si dobre
uschovajte!
7.1 Bezpečnostné upozornenia
špecifické pre výrobok
POZOR
Pri používaní tohto kompresora je nutné na ochranu
predzásahom elektrickým prúdom, ako aj pred nebez-
pečenstvom poranenia a nebezpečenstvom požiaru,
dodržiavať nasledujúce základné bezpečnostné opatre-
nia. Pred použitím výrobku si prečítajte a rešpektujte
tieto upozornenia.
VAROVANIE
Výrobok nie je schválený na použitie v ovzdušiach s ne-
bezpečenstvom výbuchu. Použitie v takýchto prostre-
diach je povolené, len ak boli prijaté vhodné dodatočné
opatrenia na zaručenie bezpečnosti. Skôr ako výrobok
použijete v ovzduší s možným nebezpečenstvom výbu-
chu, poraďte sa s odborníkom alebo si prečítajte prís-
lušné predpisy.
• Výrobok nesmú používať osoby (vrátane detí) so zní-
ženými telesnými, zmyslovými alebo duševnými
schopnosťami ani osoby s nedostatkom skúseností a
znalostí.
• Deti nesmú vykonávať čistenie a užívateľskú údržbu.
• Chráňte výrobok pred vlhkosťou a dažďom. Vniknutie
vody do výrobku zvyšuje riziko zásahu elektrickým
prúdom.
• Vyhnite sa používaniu výrobku pri teplotách pod
+5°C.
• Nenechávajte výrobok bez dozoru.
OPATRNE
Výrobok prevádzkujte iba krátky čas. Dlhá, nepretržitá
prevádzka trvajúca viac ako 10 minút spôsobí prehriatie
výrobku. Výrobok ihneď vypnite a nechajte ho aspoň 10
minút vychladnúť.
NEBEZPEČENSTVO
Nebezpečenstvo poranenia!
Nafukované predmety nehustite nad určený tlak. Môže
dôjsť k prasknutiu, čo môže spôsobiť poranenia a/alebo
materiálne škody.
• Neprekračujte povolený rozsah výkonu kompresora.
Nenafukujte pneumatiky pre nákladné autá, traktory
ani iné veľké pneumatiky.
• Neobrábajte žiadne materiály, ktoré sú potenciálne
horľavé alebo výbušné, alebo by mohli byť.
• Nikdy nepoužívajte výrobok na iné účely, než na
ktoré je určený.
• Výrobok udržujte vždy čistý, suchý a bez oleja či
mastnoty. Po každom použití a pred uskladnením od-
stráňte prach.
• Na čistenie výrobku nikdy nepoužívajte benzín ani iné
horľavé kvapaliny! Výpary zostávajúce vo výrobku sa
môžu vznietiť iskrami a spôsobiť výbuch výrobku.
• Buďte neustále opatrní! Vždy dávajte pozor na to,
čo robíte, a pracujte s rozvahou. Výrobok v žiad-
nom prípade nepoužívajte, ak sa nesústredíte alebo
ak sa necítite dobre.
108 | SK www.scheppach.com
• Zabráňte silným zaťaženiam na systém vedení tým,
že použijete ohybné hadicové prípojky, aby ste zabrá-
nili miestam zalomenia.
• Odporúča sa, aby sa privádzacie hadice pri tlakoch
nad 7 barov vybavili bezpečnostným káblom, napr.
drôteným lanom.
• Nedotýkajte sa horúcich častí výrobku!
• Dbajte na to, aby všetky hadice a armatúry boli vhod-
né pre najvyšší prípustný prevádzkový tlak kompreso-
ra.
Zvyškové riziká
Výrobok je skonštruovaný podľa aktuálneho stavu
techniky a uznávaných bezpečnostno-technických
pravidiel. Napriek tomu sa môžu pri práci vyskytnúť
jednotlivé zvyškové riziká.
• Ohrozenie zdravia prúdom pripoužití elektrických prí-
pojných vedení vrozpore surčením.
• Napriek všetkým prijatým opatreniam môžu pretrvávať
zvyškové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovať, ak sa spolu
dodržiavajú „bezpečnostné upozornenia“ a „použitie
vsúlade surčením“, ako aj návod naobsluhu.
• Zamedzte neúmyselnému uvedeniu výrobku do pre-
vádzky.
• Nikdy nevkladajte ruky do pracovnej oblasti, keď je vý-
robok vprevádzke.
• Dodržiavajte zadané údržbové a bezpečnostné upo-
zornenia návodu na obsluhu.
VAROVANIE
Toto elektrické náradie vytvára počas prevádzky elek-
tromagnetické pole. Toto pole môže za určitých okol-
ností ovplyvniť aktívne alebo pasívne implantáty.
Na zníženie nebezpečenstva závažných alebo smrteľ-
ných poranení odporúčame osobám simplantátmi pre-
konzultovať situáciu sosvojím lekárom avýrobcom im-
plantátu ešte predtým, ako začnú obsluhovať elektrické
náradie.
8 Montáž
POZOR
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
VAROVANIE
Nebezpečenstvo poranenia!
Sieťovú zástrčku zasuňte do zásuvky až vtedy, keď je
výrobok pripravený na použitie.
Potrebné náradie:
• 2x vidlicový kľúč/nástrčkový kľúč veľ. 13 mm*
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
8.1 Montáž kolies (8) (obr.3)
1. Aby ste nepoškodili výrobok, počas montáže položte
na zem podložku.
2. Položte výrobok na rovnú, priamu plochu.
3. Zasuňte skrutku (8a) kolesa (8) cez určené montážne
otvory a zaistite ju maticou M10 (8c).
4. Zaistite maticu (8c) poistnou maticou (8b).
Použite dva vidlicové/nástrčkové kľúče veľ. 13 mm.
5. Tento proces zopakujte naprotiľahlej strane.
8.2 Montáž opornej nohy (9) (obr.4)
1. Položte výrobok na rovnú, priamu plochu.
2. Vložte opornú nohu (9) do montážnych otvorov na
stojane určených na tento účel.
3. Namontujte opornú nohu (9) skrutkou (9a) a podlož-
kou (9b) na stojan a zaistite ju maticou (9c).
Použite vidlicový kľúč veľ. 13.
4. Tento proces zopakujte naprotiľahlej strane.
8.3 Montáž rýchlospojky (4) (obr.5)
1. Skontrolujte, či sa na závite rýchlospojky (4) nachádza
teflónová páska.
Ak teflónová páska nie je prítomná, postupujte podľa
opisu v kapitole 8.3.1.
2. Zaskrutkujte rýchlospojku (4) do určeného závitu na
kompresore.
Dbajte na to, aby ste spoj neprekrútili a na to, aby
rýchlospojka bola vyrovnaná vodorovne.
3. Po montáži skontrolujte tesnosť spoja.
8.3.1 Utesnenie závitu teflónovou páskou
(obr. 5)
1. Úplne odstráňte prítomnú teflónovú pásku.
2. Zabezpečte, aby bola teflónová páska prilepená vý-
hradne na vonkajšom závite rýchlospojky (4).
3. Teflónovú pásku vždy oviňte okolo závitu v smere
skrutkovania (v smere hodinových ručičiek). Zabránite
tým tomu, aby sa teflónová páska pri montáži opäť
odlepila.
4. Teflónovú pásku držte spočiatku zľahka napnutú.
Hladko a rovnomerne ju oviňte okolo vonkajšieho zá-
vitu rýchlospojky (4), tak, aby sa prekrývala.
Prvú otočku závitu nechajte voľnú, aby sa do potrubia
nedostali žiadne vlákna.
5. V závislosti od veľkosti oviňte závit 4 až 8-krát.
V prípade veľkých závitov to môže byť potrebné aj
viackrát.
Teflónová páska má rovnomerne zakrývať otočky zá-
vitu. Nesmie sa pretrhnúť ani nesmie upchať chody
závitu.
6. Po utesnení sa môže namontovať rýchlospojka (4)
podľa opisu v kapitole 8.3.
9 Pred uvedením do prevádzky
VAROVANIE
Nebezpečenstvo poranenia!
Sieťovú zástrčku zasuňte do zásuvky až vtedy, keď je
výrobok pripravený na použitie.
VAROVANIE
Pred vykonaním nastavení na výrobku vždy vytiah-
nite sieťovú zástrčku.
SK | 109www.scheppach.com
OPATRNE
Nevhodné predlžovacie vedenia môžu byť nebezpečné.
Vzniká nebezpečenstvo poranení osôb v dôsledku zá-
sahu elektrickým prúdom.
Všeobecné pokyny
• Postupujte s rozvahou. Oboznámte sa s používaním a
možnými obmedzeniami, ale aj so špecifickými poten-
ciálnymi nebezpečenstvami.
• Pred pripojením výrobku sa presvedčte, či sa údaje na
typovom štítku zhodujú sparametrami elektrickej sie-
te.
• Nedostatočne informovaná obsluha môže ohroziť
samú seba a iné osoby v dôsledku neodborného pou-
žitia. Obsluha je zodpovedná zatretie osoby.
• Výrobok pravidelne kontrolujte, či nie je poškodený.
• Výrobok musí byť nainštalovaný v blízkosti spotrebiča.
• Nepoužívajte dlhé vzduchové vedenia a dlhé prívody
(predlžovacie káble).
• Dbajte aj na suchý nasávací vzduch bez prachu.
• Neinštalujte výrobok vo vlhkých a mokrých priesto-
roch.
• Výrobok je možné prevádzkovať len vo vhodných
priestoroch (dobre vetraných, teplota okolia +5°C až
40°C). V priestore sa nesmú vyskytovať prachy, ky-
seliny, pary, výbušné a horľavé plyny.
• Výrobok je vhodný na použitie v suchých priestoroch.
Použitie nie je povolené v oblastiach, kde sa pracuje s
rozprašovanou vodou.
• Výrobok sa smie používať len krátky čas, pri suchých
okolitých podmienkach, v exteriéri.
• Výrobok sa musí vždy udržiavať v suchu a nesmie po
práci zostať vonku.
9.1 Sieťová prípojka
• Výrobok je vybavený sieťovým vedením s ochrannou
vidlicou. Sieťovú prípojku je možné pripojiť ku každej
zásuvke s ochranných kontaktom 230 V ~ 50Hz, kto-
rá je istená 16Apoistkou.
• Pred uvedením doprevádzky dbajte na to, aby sa sie-
ťové napätie zhodovalo s prevádzkový napätím a vý-
konom výrobku na štítku s údajmi.
• Dlhé prívody, ako aj predĺženia, káblové bubny atď.
spôsobujú pokles napätia a môžu zabrániť rozbehu
motora.
• Pri nízkych teplotách pod +5 °C je rozbeh motora
ohrozený ťažkým chodom.
10 Obsluha
10.1 Zapínač/vypínač (1) (obr.6)
Zapnutie
1. Sieťovú zástrčku zasuňte do riadne poistenej sieťovej
zásuvky.
2. Výrobok zapnite tým, že zapínač/vypínač (1) nastavíte
do polohy I.
Vypnutie
1. Výrobok vypnite tým, že zapínač/vypínač (1) nastavíte
do polohy 0.
10.2 Nastavenie tlaku (obr.6)
1. Pomocou regulátora tlaku(3) sa na manometri(5) na-
stavuje tlak.
2. Nastavený tlak sa dá odčítať na rýchlospojke (4).
10.3 Montáž hadice na stlačený vzduch*
(obr.6)
Pripojte nasúvaciu vsuvku* hadice na stlačený vzduch*
na jednu z rýchlospojok (4). Potom pripojte pneumatický
nástroj* na rýchlospojku* hadice na stlačený vzduch*.
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
11 Elektrická prípojka
Nainštalovaný elektromotor je pripojený apripravený
naprevádzku. Pripojenie zodpovedá príslušným usta-
noveniam VDE aDIN. Sieťová prípojka nastrane zá-
kazníka, ako aj predlžovacie vedenie, musia zodpove-
dať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími prídavnými
zariadeniami, ako aj pri dočasnom používaní vo voľnom
priestore, sa musí výrobok pripojiť len pomocou prúdové-
ho chrániča s vypínacím prúdom 30 mA.
11.1 Poškodené elektrické prípojné
vedenia
Naelektrických prípojných vedeniach často vznikajú ško-
dy naizolácii.
Príčinami môžu byť:
• tlakové miesta, keď sa prípojné vedenia vedú cezok-
no alebo medzeru medzi dverami,
• miesta zalomenia vdôsledku neodborného upevnenia
alebo vedenia prípojného vedenia,
• rozrezané miesta vzniknuté priprejazde cez prípojné
vedenie,
• poškodenie izolácie privytrhnutí z nástennej zásuvky,
• Trhliny v dôsledku starnutia izolácie.
Takéto poškodené elektrické prípojné vedenia sa nesmú
používať azdôvodu poškodenia izolácie sú životunebez-
pečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľa-
dom poškodení. Dávajte pozor nato, aby prikontrole prí-
pojného vedenia nebolo vedenie pripojené k elektrickej
sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným
ustanoveniam VDE aDIN. Používajte iba prípojné vede-
nia srovnakým označením.
Vytlačenie označenia typu naprípojnom kábli jepredpis.
Bezpečnostné upozornenia pre výmenu poškodených
alebo chybných sieťových prívodov
Druh pripojenia Y
Ak je potrebná výmena sieťového prívodu, tak ju musí vy-
konať výrobca alebo jeho zástupca, aby sa zabránilo bez-
pečnostným ohrozeniam.
11.2 Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po vy-
chladení (časovo odlišné) je možné motor znovu zapnúť.
110 | SK www.scheppach.com
11.3 Motor na striedavý prúd
Prípojky aopravy elektrického vybavenia smie vykonávať
iba kvalifikovaný elektrikár.
• Dbajte na to, aby sa sieťové napätie zhodovalo s na-
pätím na typovom štítku výrobku.
• Predlžovacie vedenia dodĺžky 25m musia vykazovať
prierez 1,5mm².
12 Čistenie aúdržba
VAROVANIE
Opravárske a údržbárske práce, ktoré nie sú
opísané v tomto návode na obsluhu, nechajte
vykonať v odbornej dielni. Používajte len ori-
ginálne náhradné diely.
VAROVANIE
Neodborné údržbárske alebo čistiace práce
môžu mať za následok poranenia!
VAROVANIE
Počas čistenia, opráv a údržby sa môže výrobok ne-
očakávane spustiť a spôsobiť tým poranenia a po-
páleniny.
– Vypnite výrobok.
– Vytiahnite sieťovú zástrčku.
– Nechajte výrobok vychladnúť.
– Odtlakujte kompresor.
Upozornenie:
Uvoľnite pretlak v kompresore vypnutím kompresora a
uvoľnite ešte prítomný stlačený vzduch v tlakovej nádobe,
napr. pomocou pneumatického nástroja v chode naprázd-
no alebo vyfukovacou pištoľou.
12.1 Čistenie
• Ochranné zariadenia, vzduchové štrbiny ateleso mo-
tora udržiavajte podľa možností bez prachu anečistôt.
Výrobok vydrhnite čistou handričkou alebo vyfúkajte
stlačeným vzduchom pri nízkom tlaku. Výrobok odpo-
rúčame čistiť bezprostredne po každom použití.
• Výrobok pravidelne čistite vlhkou handričkou
a trochou mazľavého mydla. Nepoužívajte čistiace
prostriedky ani rozpúšťadlá, mohli by poškodiť plasto-
vé diely výrobku. Dbajte na to, aby sa do vnútra vý-
robku nedostala voda.
• Výrobok odporúčame čistiť bezprostredne po každom
použití.
• Hadica a striekacie nástroje sa pred čistením musia
odpojiť od kompresora. Kompresor sa nesmie čistiť
vodou, rozpúšťadlami alebo pod.
12.2 Údržba
Potrebné náradie:
• krížový skrutkovač*,
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
12.2.1 Poistný ventil (6) (obr.7)
• Poistný ventil je nastavený na najvyšší prípustný tlak
tlakovej nádoby.
• Poistný ventil nie je prípustné prestavovať alebo od-
straňovať poistku spojenia medzi vypúšťacou maticou
a jej uzáverom.
• Aby poistný ventil v prípade potreby správne fungoval,
musí sa aktivovať každých 30 prevádzkových hodín,
minimálne však trikrát ročne.
1. Pre otvorenie otáčajte perforovanú vypúšťaciu skrut-
ku(6a) proti smeru hodinových ručičiek, aby ste otvo-
rili výpust poistného ventilu (6). Cez ventil teraz poču-
teľne uniká vzduch.
2. Následne utiahnite vypúšťaciu maticu (6a) otočením v
smere hodinových ručičiek.
12.2.2 Údržba tlakovej nádoby (7) (obr.8)
POZOR
Na zaručenie dlhej životnosti tlakovej nádoby je potreb-
né po každej prevádzke otvoriť vypúšťaciu skrutku avy-
pustiť kondenzovanú vodu.
POZOR
Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky
oleja. Kondenzovanú vodu zlikvidujte ekologicky v prís-
lušnom zbernom mieste.
1. Najskôr znížte tlak v kotle (pozri 13.2.1).
2. Otvorte vypúšťaciu skrutku(7a) otočením proti smeru
hodinových ručičiek (smer pohľadu na skrutku zo
spodnej strany kompresora).
3. Na úplné vypustenie kondenzovanej vody z tlakovej
nádoby(7) sa musí táto mierne nakloniť tak, aby vy-
púšťacia skrutka(7a) predstavovala najnižší bod.
4. Potom vypúšťaciu skrutku (7a) opäť zatvorte (otočte
v smere pohybu hodinových ručičiek). Pred každou
prevádzkou skontrolujte, či tlaková nádoba(7) nejaví
známky hrdze apoškodení.
5. Kompresor sa nesmie prevádzkovať s poškodenou
alebo zhrdzavenou tlakovou nádobou (7). V prípade
zistenia poškodení sa obráťte na servisnú dielňu.
13 Skladovanie apreprava
VAROVANIE
Nebezpečenstvo poranenia a popálenia!
Výrobok sa môže nečakane spustiť a spôsobiť tak pora-
nenia.
– Pred všetkými čistiacimi a montážnymi prácami vyp-
nite motor.
– Nechajte vychladnúť motor.
– Vytiahnite sieťovú zástrčku.
– Odtlakujte kompresor.
Upozornenie:
Uvoľnite pretlak v kompresore vypnutím kompresora a
uvoľnite ešte prítomný stlačený vzduch v tlakovej nádobe,
napr. pomocou pneumatického nástroja v chode naprázd-
no alebo vyfukovacou pištoľou.
SK | 111www.scheppach.com
• Stlačený vzduch môže spôsobiť vážne poranenia.
• Výrobok vyčistite a skontrolujte, či nie je poškodený.
13.1 Preprava (obr.1)
• Aby ste zabránili poškodeniam a poraneniam, musí sa
výrobok pri preprave vo vozidlách zaistiť proti preklo-
peniu a posunutiu.
• Výrobok chráňte prednárazmi, údermi asilnými vibrá-
ciami, napr. pripreprave vovozidlách.
• Na prepravu výrobku vždy používajte prepravnú ruko-
väť (2).
13.2 Skladovanie
Výrobok a jeho príslušenstvo skladujte na tmavom, su-
chom a mieste bez mrazu, ktoré nie je prístupné deťom.
Optimálna skladovacia teplota je 5°C až 30˚C.
Uchovávajte výrobok v originálnom balení.
Výrobok zakryte na ochranu pred prachom alebo vlhkos-
ťou. Návod na obsluhu uschovajte pri výrobku.
POZOR
Vytiahnite sieťovú zástrčku, odvzdušnite kompresor a
všetky pripojené pneumatické nástroje. Odstavte kom-
presor tak, aby ho nemohli uviesť do prevádzky neo-
právnené osoby.
POZOR
Výrobok skladujte len v suchom prostredí neprístupnom
pre neoprávnené osoby.
Výrobok nenakláňajte, skladujte ho len nastojato!
13.2.1 Uvoľnenie pretlaku
Uvoľnite pretlak v kompresore vypnutím kompresora a
uvoľnite ešte prítomný stlačený vzduch v tlakovej nádobe,
napr. pomocou pneumatického nástroja v chode naprázd-
no alebo vyfukovacou pištoľou.
14 Oprava a objednávanie
náhradných dielov
Po oprave alebo údržbe sa uistite, že sú namontované
všetky bezpečnostné diely a v bezchybnom stave. Diely,
ktoré môžu spôsobovať nebezpečenstvá, uchovávajte mi-
mo dosahu iných osôb a detí.
POZOR
Podľa zákona o zodpovednosti za chyby výrobkov neru-
číme za chyby, ktoré boli spôsobené neodbornými
opravami alebo nepoužívaním originálnych náhradných
dielov.
Poverte zákaznícky servis alebo autorizovaného odbor-
níka. To isté platí aj pre diely príslušenstva.
Náhradné diely a príslušenstvo získate v našom servis-
nom centre. Za týmto účelom naskenujte QR kód na titul-
nej strane.
Prípojky aopravy
Prípojky aopravy elektrického vybavenia smie vykonávať
iba kvalifikovaný elektrikár.
14.1 Objednávanie náhradných dielov
Pri objednávaní náhradných dielov je potrebné uviesť na-
sledovné údaje:
• Označenie modelu
• Číslo výrobku
• Údaje typového štítka
Náhradné diely/príslušenstvo
13-dielna pneumatická súprava
príslušenstva - č. výr.:
7906100710
Špirálová hadica - č. výr.: 7906100711
14.2 Servisné informácie
Je potrebné dbať na to, že pri tomto výrobku podliehajú
nasledujúce diely použitiu primeranému alebo prirodzené-
mu opotrebovaniu, resp. nasledujúce diely sú potrebné
ako spotrebné materiály.
Diely podliehajúce opotrebovaniu*: rýchlospojka, pneu-
matická súprava príslušenstva, špirálová hadica
* = nie nevyhnutne obsiahnuté v rozsahu dodávky!
15 Likvidácia a recyklácia
Upozornenia k baleniu
Baliace materiály sa dajú recyklo-
vať. Prosím, likvidujte balenia eko-
logicky.
Pokyny na likvidáciu elektrických a elektronických
zariadení
Staré elektrické a elektronické zariadenia ne-
patria do domového odpadu, ale sa musia od-
viezť na triedený zber, resp. likvidáciu!
• Staré batérie, ktoré nie sú pevne zabudované v sta-
rom prístroji, sa musia vybrať bez porušenia! Ich likvi-
dácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronic-
kých zariadení sú zo zákona povinní ich po použití
vrátiť.
• Koncový užívateľ je zodpovedný za vymazanie svojich
osobných údajov na starom zariadení, ktoré má byť
zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolies-
kach znamená, že staré elektrické a elektronické za-
riadenia sa nesmú likvidovať s domovým odpadom.
• Elektrické a elektronické zariadenia je možné bezplat-
ne odovzdať na týchto miestach:
– Verejná likvidácia alebo zberné miesta (napr.
obecné stavebné dvory).
– Predajné miesta elektronických zariadení (stacio-
nárne a online), ak sú predajcovia povinní ich pre-
vziať späť alebo ich dobrovoľne ponúknuť.
– Až tri staré elektrické zariadenia jedného typu s
maximálnou dĺžkou hrany 25 centimetrov môžete
bezplatne odovzdať bez toho, aby ste si najprv za-
kúpili nové zariadenie od výrobcu, alebo ich odo-
vzdajte na inom autorizovanom zbernom mieste
vo vašom okolí.
– Viac doplňujúcich podmienok spätného odberu vý-
robcov a distribútorov sa dozviete v príslušnom
zákazníckom servise.
112 | SK www.scheppach.com
• V prípade dodania nového elektrického zariadenia vý-
robcom do domácnosti môže výrobca na požiadanie
koncového užívateľa zabezpečiť bezplatný odvoz sta-
rého elektrického zariadenia. Za týmto účelom kontak-
tujte zákaznícky servis výrobcu.
• Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalo-
vané a predávané v krajinách Európskej únie a podlie-
hajúce európskej smernici 2012/19/EÚ. V krajinách
mimo Európskej únie môžu na likvidáciu odpadu z
elektrických a elektronických zariadení platiť odlišné
predpisy.
16 Odstraňovanie porúch
V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš výrobok nepra-
cuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu.
Porucha Možná príčina Náprava
Výrobok nebeží. Sieťové napätie nie je prítom-
né.
Skontrolujte kábel, sieťovú zástrčku, poistku a zásuv-
ku.
Sieťové napätie je príliš níz-
ke.
Zabráňte príliš dlhým predlžovacím káblom. Použite
predlžovací kábel s dostatočným prierezom jadra.
Vonkajšia teplota je príliš níz-
ka.
Neprevádzkujte pri vonkajšej teplote nižšej ako +5°C.
Motor sa prehrieva. Nechajte vychladnúť motor, prípadne odstráňte príčinu
prehriatia.
Výrobok beží, ale nie je prítomný
žiaden tlak.
Poistný ventil je netesný. Kontaktujte vaše miestne servisné centrum. Opravy
nechajte vykonať len vyškolený personál.
Tesnenia sú poškodené. Skontrolujte tesnenia, poškodené tesnenia nechajte
vymeniť v odbornej dielni.
Vypúšťacia skrutka pre kon-
denzovanú vodu je netesná.
Dotiahnite skrutku ručne. Skontrolujte tesnenie na
skrutke, v príp. potreby vymeňte.
Výrobok beží, tlak sa zobrazí na
manometri, ale nástroje nebežia.
Spoje hadíc sú netesné. Skontrolujte, v príp. potreby vymeňte hadicu na stlače-
ný vzduch.
Rýchlospojka je netesná. Kontaktujte vaše miestne servisné centrum. Opravy
nechajte vykonať len vyškolený personál.
Na regulátore tlaku je nasta-
vený príliš nízky tlak.
Ďalej otáčajte tlakový regulátor.
SK | 113www.scheppach.com
17 EÚ vyhlásenie o zhode
Preklad originálneho vyhlásenia o zhode
Výrobca:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný
výrobok je v súlade s platnými smernicami a normami.
Značka: SCHEPPACH
Označenie výrobku: Kompresor - HC51V
Č. výr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Smernice EÚ:
2014/30/EÚ, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EÚ*, 2014/29/EÚ, 2014/68/EÚ,
* Vyššie opísaný predmet vyhlásenia je vsúlade spred-
pismi smernice Európskeho parlamentu aRady 2011/65/
EÚ z8.júna 2011 o obmedzení používania určitých ne-
bezpečných látok velektrických aelektronických zariade-
niach.
Uplatnené normy:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Postupy posudzovania zhody:
2000/14/ES_2005/88/ES – Príloha: VI
Zaručená
hladina akustického výkonu
(L
wA
):
97 dB
Nameraná
hladina akustického
výkonu(L
WA
):
93,9 dB
Notifikovaná osoba: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Čína
Číslo: 0905
Osoba splnomocnená pre dokumentáciu:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
114 | SK www.scheppach.com
Tartalomjegyzék
1 Bevezetés .......................................................... 116
2 Rendeltetésszerű használat............................... 116
3 A termék leírása (1–8. ábra) .............................. 116
4 Szállított elemek (1 - 2. ábra)............................. 116
5 Kicsomagolás..................................................... 116
6 Műszaki adatok .................................................. 117
7 Biztonsági utasítások ......................................... 117
8 Összeszerelés.................................................... 121
9 Üzembe helyezés előtt....................................... 122
10 Kezelés .............................................................. 122
11 Elektromos csatlakozás ..................................... 122
12 Tisztítás és karbantartás.................................... 123
13 Tárolás és szállítás ............................................ 124
14 Javítások és pótalkatrészek rendelése .............. 124
15 Ártalmatlanítás és újrahasznosítás .................... 125
16 Hibaelhárítás...................................................... 125
17 EU megfelelőségi nyilatkozat............................. 126
18 Robbantott ábra ................................................. 300
A terméken található szimbólumok
magyarázata
A kézikönyvben használt szimbólumok arra szolgálnak,
hogy felhívják a figyelmet a lehetséges kockázatokra. A
biztonsági szimbólumokat, valamint az ezeket kísérő ma-
gyarázatokat pontosan értelmezni kell. Maguk a figyel-
meztetések nem hárítják el a kockázatokat, és nem he-
lyettesítik a balesetek megelőzése érdekében hozott
megfelelő intézkedéseket.
Figyelem! Ha figyelmen kívül hagyja a ter-
méken elhelyezett biztonsági jelöléseket és
figyelmeztető megjegyzéseket, illetve figyel-
men kívül hagyja a biztonsági és kezelési
utasításokat, akkor súlyos, akár halálos sé-
rüléseket szenvedhet.
Üzembe helyezés előtt olvassa el és vegye
figyelembe a használati útmutatót és a biz-
tonsági utasításokat!
Üzembe helyezés előtt olvassa el és vegye
figyelembe a használati útmutatót és a biz-
tonsági utasításokat!
Viseljen védőszemüveget.
Viseljen hallásvédőt.
Porképződés esetén viseljen megfelelő lég-
zésvédőt!
Figyelem, forró felület - égési sérülések ve-
szélye.
Figyelmeztetés elektromos feszültségre.
Figyelmeztetés! A termék automatizált indu-
lásvezérléssel rendelkezik. Tartsa távol az
idegeneket a termék munkaterületétől!
A terméket ne érje eső. A terméket csak
száraz környezeti feltételek mellett szabad
tárolni, raktározni és üzemeltetni.
A terméket csak zárt fedőburkolattal működ-
tesse.
A termék garantált hangteljesítményszintje.
A termék megfelel a hatályos európai irány-
elveknek.
A termék megfelel a vonatkozó szerbiai
irányelveknek.
Az üzemeltetési útmutatóban
használt jelzőszavak magyarázata:
VESZÉLY
Ez a jelzőszó olyan közvetlenül fenyegető ve-
szélyes helyzetre utal, amely súlyos sérülést
vagy halálos balesetet okoz, ha nem kerülik
el.
FIGYELMEZTETÉS
Ez a jelzőszó olyan lehetséges veszélyhely-
zetre utal, amely súlyos sérülést vagy halálos
balesetet okozhat, ha nem kerülik el.
VIGYÁZAT
Ez a jelzőszó olyan lehetséges veszélyhely-
zetre utal, amely csekélyebb vagy könnyebb
sérülést okozhat, ha nem kerülik el.
FIGYELEM
Ez a jelzőszó olyan lehetséges veszélyhely-
zetre utal, amely anyagi járt okozhat a ter-
mékben vagy más vagyontárgyakban/tulaj-
donban, ha nem kerülik el.
HU | 115www.scheppach.com
1 Bevezetés
Gyártó:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Megjegyzés:
A termék gyártója a hatályos termékfelelősségi törvény
szerint nem felelős a terméken esett vagy a termék által
okozott károkért a következő esetekben:
• Szakszerűtlen kezelés
• Az üzemeltetési útmutató figyelmen kívül hagyása
• Illetéktelen szakember, harmadik fél által végzett javí-
tás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat
• Az elektromos berendezés meghibásodása a nemzeti
elektromos előírások és rendelkezések be nem tartá-
sa miatt.
Vegye figyelembe a következőket:
A használati útmutató a termék része, amely fontos infor-
mációkat tartalmaz a biztonságos, szakszerű és gazdasá-
gos üzemeltetéssel kapcsolatban. Emellett a vonatkozó
nemzeti előírásokat is figyelembe kell venni. Használat
előtt figyelmesen olvassa el a kezelésre és biztonságra
vonatkozó valamennyi utasítást, és a terméket kizárólag a
leírásnak megfelelően használja. Őrizze meg az útmuta-
tót, és adja át azt a vásárlónak a termék továbbadásakor.
2 Rendeltetésszerű használat
A kompresszor sűrített levegő előállítására szolgál olyan
sűrített levegős szerszámokhoz, amelyek maximum kb.
220 l/perc levegőmennyiséggel működtethetők (például
abroncstöltő, kifúvópisztoly vagy festékpisztoly). A szállí-
tott levegő korlátozott mennyisége miatt a nagyon nagy
levegőfogyasztású szerszámok (pl. rezgőcsiszolók, rúd-
csiszolók és ütvecsavarozók) nem üzemeltethetők.
A kompresszort csak száraz és jól szellőző beltéri helyi-
ségben szabad üzemeltetni.
Csak a rendeltetésének megfelelően használja a termé-
ket. Minden ettől eltérő használat nem rendeltetésszerű-
nek minősül. Az ebből fakadó minden kárért és sérülésért
nem a gyártó, hanem a felhasználó viseli a felelősséget.
A rendeltetésszerű használat része a biztonsági utasítá-
sok betartása, valamint a kezelési útmutatóban foglalt
szerelési és üzemeltetési utasítások betartása is.
A terméket használó és karbantartó személyeknek ismer-
niük kell ezeket, és tájékozottnak kell lenniük a lehetsé-
ges veszélyekről.
Ha a terméken módosítást végez, az ebből eredő káro-
kért a gyártó nem vállal felelősséget.
A terméket kizárólag a gyártó eredeti alkatrészeivel és
eredeti tartozékaival szabad üzemeltetni.
Tartsa be a gyártó biztonsági, munkavégzési és karban-
tartási előírásait, valamint a műszaki adatokban meghatá-
rozott méreteket.
Kérjük, vegye figyelembe, hogy termékeinket rendelteté-
sük szerint nem kisipari, kéziipari vagy ipari használatra
tervezték. A termékre semmilyen garanciát nem vállalunk,
ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenér-
tékű tevékenységekhez használja.
3 A termék leírása (1–8. ábra)
1. Be-/kikapcsoló gomb
2. Szállítási fogantyú
3. Nyomásszabályozó
4. Gyorscsatlakozó
5. Manométer
6. Biztonsági szelep
6a. Leeresztő anya
7. Nyomástartó edény
7a. Leeresztő csavar
(kondenzvíz)
8. Kerék
8a. Csavar
8b. Ellenanya
8c. Anya
9. Láb
9a. Csavar
9b. Hézagoló alátét
9c. Anya
10. Sűrített levegős tartozék-készlet, 13 részes*
(az ábrán nem látható)
11. Spiráltömlő, 10 m*
(az ábrán nem látható)
* = nem feltétlenül tartoznak a szállított elemek közé!
4 Szállított elemek (1 - 2. ábra)
Tétel Darabszám Megnevezés
4. 1 db Gyorscsatlakozó
8. 2 db Kerék
8a. 2 db Csavar
8b. 2 db Ellenanya
8c. 2 db Anya
9. 2 db Láb
9a. 2 db Csavar
9b. 2x Hézagoló alátét
9c. 2 db Anya
10. 1 db Sűrített levegős tartozék-készlet, 13
részes*
(az ábrán nem látható)
11. 1 db Spiráltömlő, 10 m*
(az ábrán nem látható)
1 db Kompresszor
1 db Üzemeltetési útmutató
* = nem feltétlenül tartoznak a szállított elemek közé!
5 Kicsomagolás
FIGYELMEZTETÉS
A termék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacskók-
kal, fóliákkal és apró részekkel játsszanak! Lenyelés
és fulladás veszélye áll fenn!
• Nyissa ki a csomagolást, és óvatosan vegye ki a ter-
méket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
116 | HU www.scheppach.com
• Ellenőrizze, nem szenvedett-e a termék és a tartozé-
kok szállítási sérüléseket. Az esetleges sérüléseket
azonnal jelentse a terméket kiszállító szállítmányozó-
nak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csoma-
golást.
• A használatba vétel előtt ismerkedjen meg a termék-
kel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak
eredeti alkatrészeket használjon. Pótalkatrészeket
szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a ter-
mék típusát és gyártási évét.
6 Műszaki adatok
Névleges feszültség 230 V~/50 Hz
Névleges áramfelvétel 1420 W (S1*)
1500 W (S3**
25%)
Üresjárati fordulatszám 4000 min
-1
Nyomástartó edény térfogata kb. 50 l
Üzemi nyomás kb. 10 bar
Elm. szívóteljesítmény kb. 220 l/perc
Hatásos kiadott teljesítmény 1 bar
mellett
kb. 130 l/perc
Hatásos kiadott teljesítmény 4 bar
mellett
kb. 90 l/perc
Hatásos kiadott teljesítmény 7 bar
mellett
kb. 65 l/perc
Védelmi fokozat IP 20
Hálózati csatlakozóvezeték hossza 2 m
Max. felállítási magasság
(tengerszint felett)
1000 m
Tömeg kb. 24,5 kg
A műszaki változtatás jogát fenntartjuk!
* S1 üzemmód (folyamatos üzem)
A termék tartósan üzemeltethető a megadott teljesítmény-
nyel.
**S3 üzemmód (megszakításos periodikus üzem)
Az üzemelés a névleges terhelésből és az állásidőből te-
vődik össze.
A működési idő 10 perc, a viszonylagos bekapcsolási idő-
tartam a működési idő 25%-a.
FIGYELMEZTETÉS
A zaj súlyos következményekkel járhat az egészségre
nézve. Ha a gép zajszintje meghaladja a 85dB értéket,
akkor a közelben tartózkodó személyeknek megfelelő
hallásvédőt kell viselniük.
A zaj és a vibráció értékeinek megállapítása az
EN62841-1 szabvány alapján történt.
Zaj jellemző értékei
L
pA
hangnyomásszint 73,43 dB
K
pA
mérési bizonytalanság 2,92 dB
L
wA
hangteljesítményszint (mért) 93,9 dB
L
wA
garantált hangteljesítményszint 97 dB
K
wA
mérési bizonytalanság 2,92 dB
A megadott zajkibocsátási értékek mérése szabványok
által előírt mérési eljárással történt, és az adatok megfe-
lelnek az egyik elektromos szerszám másik szerszámmal
történő összehasonlításához.
A megadott zajkibocsátási értékek a terhelés előzetes
becsléséhez is használhatók.
FIGYELMEZTETÉS
Az elektromos szerszám használatának mód-
jától függően a zajkibocsátási értékek az
elektromos szerszám tényleges használata
során, különösen a munkadarab típusától
függően eltérhetnek a megadott értéktől.
Próbálja meg a terheléseket a lehető legalacsonyabban
tartani. Példaértékű intézkedés: a munkaidő korlátozá-
sa. Eközben az üzemelési ciklus összes részét vegye
figyelembe (például azokat az időket, amikor ki van
kapcsolva az elektromos szerszám, valamint azokat is,
amikor be van ugyan kapcsolva, de terhelés nélkül mű-
ködik).
7 Biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános
biztonsági utasítások
FIGYELMEZTETÉS
Olvassa el az összes biztonsági utasítást,
egyéb utasítást, ábrát és műszaki adatot, me-
lyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása
áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze
meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szer-
szám” fogalom a hálózatról üzemeltetett elektromos szer-
számokra (hálózati vezetékkel), illetve az akkumulátorról
üzemeltetett elektromos szerszámokra (hálózati vezeték
nélkül) vonatkozik.
1) Munkahelyi biztonság
a) Gondoskodjon a munkahely tisztaságáról és meg-
felelő megvilágításáról. A rendetlenség, illetve a
megvilágítatlan munkaterületek balesetekhez vezet-
hetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan
robbanásveszélyes környezetben, ahol éghető fo-
lyadékok, gázok vagy porok találhatók. Az elektro-
mos szerszámok szikráznak, és a szikrák meggyújt-
hatják a port és a gőzöket.
c) Az elektromos szerszám használata során tartsa
távol a gyermekeket és más személyeket. A figye-
lem elterelése miatt elveszítheti uralmát az elektromos
szerszám felett.
HU | 117www.scheppach.com
2) Elektromos biztonság
a) Az elektromos szerszám csatlakozódugójának ille-
nie kell a csatlakozóaljzatba. A dugós csatlakozót
semmilyen módon nem szabad módosítani. A vé-
dőföldeléssel ellátott elektromos szerszámokkal
együtt ne használjon adapteres csatlakozót. A vál-
tozatlan dugós csatlakozók és a hozzájuk illő csatla-
kozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csö-
vekkel, fűtésekkel, tűzhelyekkel és hűtőszekré-
nyekkel való érintkezését. Megnő az áramütés koc-
kázata, ha a teste földelve van.
c) Tartsa esőtől és nedvességtől távol az elektromos
szerszámokat. Az elektromos szerszámba hatoló víz
növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendelteté-
sétől eltérő módon, például az elektromos szer-
szám szállításához, felakasztásához vagy a csatla-
kozóaljzatból való kihúzásához. Tartsa távol a
csatlakozó vezetéket hőtől, olajtól, éles élektől és
a mozgó alkatrészeitől. A sérült vagy összegubanco-
lódott csatlakozó vezeték növeli az áramütés kocká-
zatát.
e) Ha a szabadban dolgozik az elektromos szerszám-
mal, akkor csak olyan hosszabbító vezetékeket al-
kalmazzon, amelyek kültéri használatra is alkalma-
sak. A kültéri használatra alkalmas hosszabbító veze-
ték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben
használja az elektromos szerszámot, akkor hasz-
náljon hibaáram-védőkapcsolót. A hibaáram-védő-
kapcsoló használata csökkenti az áramütés kockáza-
tát.
3) Személyek biztonsága
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az
elektromos szerszám használata során józan
ésszel cselekedjen. Ne használja az elektromos
szerszámot, ha fáradt, vagy ha drogok, alkohol
vagy gyógyszerek befolyása alatt áll. Az elektro-
mos szerszám használata során egy pillanatnyi figyel-
metlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig
használjon védőszemüveget. Az elektromos szer-
szám típusától és használatától függően alkalmazott
személyi védőfelszerelések, például pormaszk,
csúszásmentes munkavédelmi cipő, munkavédelmi si-
sak vagy hallásvédő viselése csökkenti a sérülések
kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szer-
szám áramellátásra és/vagy akkumulátorra való
csatlakoztatása, felvétele vagy szállítása előtt bi-
zonyosodjon meg arról, hogy ki van-e kapcsolva
az elektromos szerszám. Ha az elektromos szer-
szám szállítása közben a kapcsolón tartja az ujját,
vagy a készüléket bekapcsolva csatlakoztatja az
áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távo-
lítsa el a beállító szerszámokat vagy a csavarkul-
csokat. Az elektromos szerszám forgó részében ma-
radt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a
lábán, és mindig őrizze meg egyensúlyát. Így várat-
lan helyzetekben is jobban irányíthatja az elektromos
szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ru-
házatot vagy ékszereket. Haját és ruházatát tartsa
távol a maguktól mozgó alkatrészektől. A mozgó
alkatrészek elkaphatják a laza ruházatot, az ékszere-
ket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezé-
sek felszerelése, azokat csatlakoztatni és megfele-
lően használni kell. A por elszívására szolgáló be-
rendezés használatával csökkenthetők a por által oko-
zott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje
meg az elektromos szerszámra vonatkozó bizton-
sági szabályokat még abban az esetben sem, ha
az elektromos szerszámot többszöri használat
után ismerni véli. A másodperc törtrésze alatt bekö-
vetkező súlyos sérülések lehetnek a következményei
annak, ha a szerszámot gondatlanul kezeli.
4) Az elektromos szerszám használata és
kezelése
a) Ne terhelje túl az elektromos szerszámot. A mun-
kájához mindig az arra megfelelő elektromos szer-
számot használja. A megfelelő elektromos szer-
számmal jobban és biztonságosabban dolgozhat a
megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot,
amelynek hibás a kapcsolója. Az az elektromos
szerszám, amelyet nem lehet be- vagy kikapcsolni,
veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból,
és/vagy vegye ki a kivehető akkumulátort, mielőtt
beállításokat végez a készüléken, cserélhető szer-
számokat cserél ki vagy félreteszi az elektromos
szerszámot. Ezen elővigyázatossági intézkedések
megakadályozzák az elektromos szerszám akaratlan
elindulását.
d) A nem használt elektromos szerszámokat gyerme-
kektől távol tárolja. Ne hagyja, hogy az elektromos
szerszámot olyan személyek használják, akik nem
ismerik azt vagy nem olvasták el a jelen utasításo-
kat. Az elektromos szerszámok veszélyesek, ha ta-
pasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámot és a
cserélhető szerszámot. Ellenőrizze, hogy a mozgó
alkatrészek kifogástalanul működnek és nem szo-
rulnak-e, illetve nincsenek-e törött vagy sérült al-
katrészek, amelyek negatív hatással lennének az
elektromos szerszám működésére. Az elektromos
szerszám használata előtt javíttassa meg a sérült
alkatrészeket. Sok balesetet a rosszul karbantartott
elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A
gondosan ápolt, éles vágóélekkel rendelkező vágó-
szerszámok kevésbé szorulnak be, és könnyebben
vezethetők.
g) Az elektromos szerszámot, a cserélhető szerszá-
mot, betétszerszámokat stb. a jelen utasításoknak
megfelelően használja. Közben vegye figyelembe
a munkafeltételeket és a végrehajtandó feladatot
118 | HU www.scheppach.com
is. Az elektromos szerszámoknak a tervezett alkalma-
zásoktól eltérő használata veszélyes helyzetekhez ve-
zethet.
h) A fogantyúkat és a megfogási felületeket mindig
száraz, tiszta, valamint olajtól és zsírtól mentes ál-
lapotban kell tartani. A csúszós fogantyú és megfo-
gási felületek nem teszik lehetővé az elektromos szer-
szám biztonságos üzemeltetését, illetve hogy meg-
őrizze fölötte az uralmát előre nem látható helyzetek-
ben.
5) Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti
pótalkatrészek használatával javíttassa az elektro-
mos szerszámot. Ezáltal biztosítható az elektromos
szerszám biztonságának megőrzése.
Kompresszorokra vonatkozó biztonsági
utasítások
FIGYELEM
A kompresszor használata során az elektromos áramü-
tés, valamint a sérülés- és tűzveszély elleni védelem ér-
dekében tartsa be a következő alapvető biztonsági in-
tézkedéseket. A termék használata előtt olvassa el eze-
ket az megjegyzéseket, és tartsa be őket.
Biztonságos munkavégzés
1. Gondosan ápolja a szerszámot
– A helyes és biztonságos munkavégzés érdekében
tartsa tisztán a kompresszort.
– Tartsa be a karbantartásra vonatkozó előírásokat.
– Rendszeresen ellenőrizze az elektromos szer-
szám csatlakozóvezetékét, és ha sérülést észlel
rajta, cseréltesse le illetékes szakemberrel.
– Rendszeresen ellenőrizze a hosszabbító kábele-
ket, és cserélje ki azokat, ha megsérülnek.
2. Húzza ki a dugós csatlakozót a csatlakozóaljzatból
– Ha nem használja az elektromos szerszámot, kar-
bantartás előtt, valamint a szerszámok, pl. fűrész-
lap, fúrószár, marófej cseréjekor.
3. Ellenőrizze az elektromos szerszámot, hogy nem sé-
rült-e.
– Az elektromos szerszám további használata előtt
gondosan ellenőrizze a védőszerkezetet vagy az
enyhén sérült részek kifogástalan és rendelte-
tésszerű működését.
– Ellenőrizze, hogy a mozgó részek kifogástalanul
működnek, nem szorulnak és nem sérültek-e. Az
elektromos szerszám kifogástalan üzemeltetésé-
hez minden alkatrészt helyesen kell felszerelni és
minden feltételt be kell tartani.
– A sérült védőszerkezeteket és alkatrészeket ren-
deltetésszerűen, illetékes szakműhellyel javíttassa
meg vagy cseréltesse ki, amennyiben a kezelési
útmutató nem rendelkezik másként.
– Ne használjon hibás vagy sérült csatlakozóvezeté-
ket.
FIGYELEM
A saját biztonsága érdekében csak a kezelési útmutató-
ban megadott vagy a gyártó által ajánlott vagy mega-
dott tartozékokat és kiegészítő készülékeket használja.
A kezelési útmutatóban vagy a katalógusban javasol-
taktól eltérő betétszerszámok vagy tartozékok haszná-
lata személyi sérülések veszélyével fenyegethet.
4. A csatlakozóvezeték cseréje
– Ha megsérül a csatlakozóvezeték, akkor a veszé-
lyeket elkerülendő a gyártóval vagy villamossági
szakemberrel kell lecseréltetni. Áramütés veszé-
lye.
5. Közúti közlekedésre alkalmas kompresszorok építke-
zéseken
– Ügyeljen rá, hogy minden tömlő és szerelvény
megfeleljen a kompresszor megengedett legna-
gyobb üzemi nyomásának.
6. Felállítás helye
– Állítsa a kompresszort vízszintes felületre.
7. Ha a nyomás 7 bar feletti, érdemes a betápláló tömlő-
ket biztonsági kábellel, pl. drótkötéllel felszerelni.
8. Kerülje el a vezetékrendszer túlzott terhelését azzal,
hogy flexibilis tömlőcsatlakozásokat használ, melyek-
kel elkerülhetők a törési helyek.
További biztonsági utasítások
Vegye figyelembe az adott sűrített levegős szerszám /
sűrített levegős előtét berendezés megfelelő
használati útmutatóját!
Az alábbi általános megjegyzéseket szintén figyelembe
kell venni.
A sűrített levegővel és a kifúvópisztollyal való
munkavégzésre vonatkozó biztonsági
utasítások
• Ügyeljen rá, hogy megfelelő, legalább 2,50 m-es tá-
volságot tartson a terméktől, és üzem közben tartsa
távol a sűrített levegős szerszámokat / sűrített levegős
előtét készülékeket a kompresszortól.
• A kompresszor szivattyúja és vezetékei üzem közben
erősen felmelegszenek. Megérintésük égési sérülést
okoz.
• A kompresszor által beszívott levegőbe nem kerülhet
semmilyen adalékanyag, mert ez a kompresszor szi-
vattyújában tüzet vagy robbanást okozhat.
• A tömlőcsatlakozó meglazításakor tartsa kézzel szo-
rosan a tömlő csatlakozódarabját. Így elkerülheti a
visszacsapódó tömlő miatti sérüléseket.
• Amikor a sűrített levegős pisztollyal dolgozik, viseljen
védőszemüveget és légzésvédő maszkot. A képződő
por károsítja az egészséget! Az idegen testek és kifú-
vott tárgyak könnyebb sérüléseket okozhatnak.
VESZÉLY
Sérülésveszély!
A kifúvópisztollyal ne fújjon le személyeket, és ne hasz-
nálja a testén viselt ruházat megtisztítására.
HU | 119www.scheppach.com
A szóró és fúvó előtétkészülékek (pl.
festékszóró) használatára vonatkozó
biztonsági utasítások
• A szóró előtétkészüléket feltöltés közben tartsa távol a
kompresszortól, hogy ne érhesse folyadék a komp-
resszort.
• A szóró előtétkészülékkel (pl. festékszóróval) soha ne
végezzen szórást a kompresszor irányába. A nedves-
ség elektromos veszélyeket okozhat!
VESZÉLY
Robbanásveszély!
Ne használjon olyan lakkot vagy oldószert, melynek
lobbanáspontja 55 °C alatti.
VESZÉLY
Robbanásveszély!
Ne melegítse fel a lakkot vagy az oldószert.
• Egészségkárosító folyadékokkal való munkavégzés-
kor védelem céljából szűrő felszerelés (arcmaszk)
használata szükséges. Vegye figyelembe az ilyen
anyagok gyártói által megadott, védelmi intézkedések-
re vonatkozó információkat is.
• A felhasználandó anyagok külső csomagolásain elhe-
lyezett, veszélyes anyagokra vonatkozó rendelet sze-
rinti adatokat és jelöléseket figyelembe kell venni.
Szükség esetén kiegészítő védelmi intézkedéseket
kell foganatosítani, így elsősorban megfelelő ruháza-
tot és maszkot kell viselni.
VESZÉLY
Robbanásveszély!
A szórási folyamat közben, és a munkaterületen általá-
nosságban tilos a dohányzás.
A festékgőz is könnyen éghető.
• Kerülni kell a tűzfészkek, nyílt láng és szikraképző-
déssel járó termékek használatát, és ezek közelségét.
• Tilos a munkatérben ételt vagy italt tárolni vagy fo-
gyasztani. A festékgőz károsítja az egészséget.
• A munkatér legyen nagyobb, mint 30 m³, továbbá
szóráskor, valamint száradáskor biztosítani kell a
megfelelő levegőcserét.
• Soha ne végezzen szórást széllel szemben. Éghető,
ill. veszélyes szóróanyagok szórásakor alapvetően be
kell tartani a helyi rendőrhatóság rendelkezéseit.
• Ha PVC nyomótömlőt használ, ne dolgozzon olyan
anyagokkal, mint például lakkbenzin, butil-alkohol
vagy metilén-klorid. Ezek az anyagok károsítják a
nyomótömlőt.
• A munkaterületet el kell választani a kompresszortól,
hogy a berendezés ne kerülhessen közvetlen érintke-
zésbe a munkaközeggel.
Nyomástartó edények üzemeltetése
• Ha nyomástartó edényt üzemeltet, akkor tartályt meg-
felelő állapotban kell tartani, előírás szerint kell mű-
ködtetni és felügyelni, a karbantartási és javítási mun-
kákat haladéktalanul el kell végezni, és a körülmé-
nyektől függő szükséges biztonsági intézkedéseket
meg kell hozni.
• A felügyeleti szerv rendkívüli esetben szükséges fel-
ügyeleti intézkedéseket is megkövetelhet.
• Nem szabad nyomástartó edényt üzemeltetni, ha
olyan hiányosság mutatkozik, amely az alkalmazotta-
kat vagy más személyeket veszélyeztet.
• Minden egyes üzemeltetés előtt ellenőrizze, hogy nem
rozsdás vagy sérült-e a nyomástartó edény. A komp-
resszort nem szabad sérült vagy rozsdás nyomástartó
edénnyel üzemeltetni. Ha sérüléseket észlelt, fordul-
jon ügyfélszolgálati szervizünkhöz.
Az összes biztonsági utasítást és útmutatót jól őrizze
meg!
7.1 Termékspecifikus biztonsági
utasítások
FIGYELEM
A kompresszor használata során az elektromos áramü-
tés, valamint a sérülés- és tűzveszély elleni védelem ér-
dekében tartsa be a következő alapvető biztonsági in-
tézkedéseket. A termék használata előtt olvassa el eze-
ket az megjegyzéseket, és tartsa be őket.
FIGYELMEZTETÉS
A termék nem alkalmas robbanásveszélyes területen
való használatra. Az ilyen környezetben történő hasz-
nálat csak akkor megengedett, ha a biztonság érdeké-
ben elvégezték a megfelelő kiegészítő intézkedéseket.
A termék esetleges robbanásveszélyes környezetben
történő használata előtt konzultáljon szakemberrel vagy
a vonatkozó előírásokkal.
• A terméket nem használhatják csökkent fizikai, érzék-
szervi vagy mentális képességű, vagy tapasztalattal
és tudással nem rendelkező személyek (vagy gyer-
mekek).
• A tisztítást és a felhasználói karbantartást gyermekek
nem végezhetik el.
• A terméket tartsa esőtől és nedvességtől távol. Ha a
termékbe bejut a víz, az növeli az áramütés kockáza-
tát.
• A termék alkalmazását +5 °C körüli hőmérsékleten
kerülni kell.
• Ne hagyja felügyelet nélkül a terméket.
VIGYÁZAT
A terméket csak rövid ideig üzemeltesse. A 10 percnél
hosszabb ideig tartó, hosszú, megszakítás nélküli üze-
meltetés a termék túlhevülését okozza. Azonnal kap-
csolja ki a terméket, és hagyja lehűlni legalább 10 per-
cig.
VESZÉLY
Sérülésveszély!
A felpumpálandó tárgyakat ne fújja az esetükben mega-
dott nyomásnál nagyobb értékre. Kidurranhatnak és sé-
rüléseket és/vagy anyagi károkat okozhatnak.
120 | HU www.scheppach.com
• Ne lépje túl a kompresszor megengedett teljesítmény-
tartományát. Ne pumpáljon fel teherautó-, traktor vagy
egyéb gumiabroncsokat.
• Ne végezze olyan anyagok megmunkálását, amelyek
potenciálisan gyúlékonyak vagy robbanékonyak, illet-
ve azzá válhatnak.
• Kizárólag rendeltetésszerűen használja a termé-
ket.
• A terméket mindig tartsa tisztán, szárazon, olajtól és
kenőzsírtól mentesen. Minden egyes használat után,
illetve tárolás előtt távolítsa el róla a port.
• A termék tisztítására soha ne használjon benzint vagy
más gyúlékony folyadékot! A szikrák begyújthatják a
termékben maradt gőzöket, ami a termék felrobbaná-
sához vezethet.
• Mindig legyen óvatos! Figyeljen arra, amit csinál,
és cselekedjen megfontoltan. Ne használja a termé-
ket, ha nem képes koncentrálni, illetve nem érzi jól
magát.
• Kerülje el a vezetékrendszer túlzott terhelését azzal,
hogy flexibilis tömlőcsatlakozásokat használ, melyek-
kel elkerülhetők a törési helyek.
• Ha a nyomás 7 bar feletti, érdemes a betápláló tömlő-
ket biztonsági kábellel, pl. drótkötéllel felszerelni.
• Ne érjen a termék forró alkatrészeihez!
• Ügyeljen rá, hogy minden tömlő és szerelvény megfe-
leljen a kompresszor megengedett legnagyobb üzemi
nyomásának.
Fennmaradó kockázatok
A termék korszerű műszaki színvonalon, az elismert
biztonságtechnikai előírások szerint készült. A
munkavégzés során azonban ennek ellenére is
felléphetnek fennmaradó kockázatok.
• Nem előírásszerű villamos csatlakozóvezetékek hasz-
nálatakor áramütés veszélye áll fenn.
• Emellett fennállhatnak olyan, nem nyilvánvaló fenn-
maradó kockázatok is, melyek minden elővigyázatos-
ság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok azonban minimálisra csök-
kenthetők a „Biztonsági utasítások”, a „Rendelte-
tésszerű használat” és az üzemeltetési útmutató
együttes betartásával.
• Kerülje a termék véletlen üzembe helyezését.
• Amikor üzemel a termék, tartsa távol a kezét a mun-
katerülettől.
• Tartsa be a kezelési útmutatóban előírt karbantartási
és biztonsági utasításokat.
FIGYELMEZTETÉS
Ez az elektromos szerszám üzem közben elektromág-
neses mezőt hoz létre. Ez a mező bizonyos körülmé-
nyek között negatív hatással lehet az aktív vagy pasz-
szív orvosi implantátumokra. A komoly és súlyos sérü-
lések kockázatának elkerülése érdekében javasoljuk,
hogy az orvosi implantátummal rendelkező személyek
az elektromos szerszám használata előtt keressék fel
orvosukat és implantátumuk gyártóját.
8 Összeszerelés
FIGYELEM
Mielőtt üzembe helyezné a terméket, feltétlenül sze-
relje össze teljesen!
FIGYELMEZTETÉS
Sérülésveszély!
Csak az után dugja be a hálózati csatlakozót a csatla-
kozóaljzatba, hogy a terméket már előkészítette a hasz-
nálatra.
Szükséges szerszám:
• 2x nyitott végű csavarkulcs/dugókulcs 13 mm-es
kulcsnyílás*
* = nem feltétlenül tartoznak a szállított elemek közé!
8.1 A kerekek (8) felszerelése (3.ábra)
1. A termék károsodásának megelőzése érdekében az
összeszerelés során helyezzen alátétet a padlóra.
2. Helyezze a terméket sík és vízszintes felületre.
3. Vezesse át a kerék (8) csavarját (8a) a hozzá előírt
szerelőfuratokon, és rögzítse egy M10 anyával (8c).
4. Kontrázza az anyát (8c) az ellenanyával (8b)
Ehhez két 13 mm-es kulcsnyílású villáskulcsot hasz-
náljon.
5. Ismételje meg a folyamatot a szemközti oldalon.
8.2 A láb (9) felszerelése (4.ábra)
1. Helyezze a terméket sík és vízszintes felületre.
2. Helyezze a lábat (9) az alapkereten található, arra
szolgáló szerelőnyílásokba.
3. Szerelje fel az lábat (9) az alapkeretre egy csavarral
(9a) és egy alátéttel (9b), és rögzítse azt egy anyával
(9c) egy
13-as nyitott végű csavarkulcs segítségével.
4. Ismételje meg a folyamatot a szemközti oldalon.
8.3 A gyorscsatlakozó (4) felszerelése
(5. ábra)
1. Ellenőrizze, hogy van-e teflonszalag a gyorscsatlako-
zó (4) menetein.
Ha nincs teflonszalag, akkor kövesse a l8.3.1 című fe-
jezetben leírtakat.
2. Csavarja be a gyorscsatlakozót (4) a kompresszor
megfelelő menetes részébe.
Ügyeljen arra, hogy ne csavarja túl a csatlakozást, és
hogy a gyorscsatlakozó vízszintesen legyen.
3. A szerelés után ellenőrizze a csatlakozás szivárgás-
mentességét.
8.3.1 A menet teflonszalaggal való
tömítése (5. ábra)
1. Távolítsa el teljesen a meglévő teflonszalagot.
2. Győződjön meg arról, hogy a teflonszalagot kizárólag
a gyorscsatlakozó (4) külső meneteire rögzíti.
HU | 121www.scheppach.com
3. A teflonszalagot mindig a csavarozás irányába (az
óramutató járásával megegyező irányba) tekerje a
menetre. Így megakadályozható, hogy a teflonszalag
a szerelés során újra leváljon.
4. Kezdetben tartsa a teflonszalagot enyhén feszesen.
Tekerje simán, átfedve és egyenletesen a gyorscsat-
lakozó külső menete köré (4).
Hagyja szabadon az első menetet, hogy szálak ne ke-
rülhessenek a vezetékbe.
5. A menetes részt méretétől függően 4–8 alkalommal
tekerje be.
Durva menetek esetén több alkalomra lehet szükség.
A teflonszalaggal egyenletesen kell bevonni a mene-
tes részt. Nem szakadhat el és nem torlaszolhatja el a
meneteket.
6. A tömítés után a gyorscsatlakozó (4) a 8.3 szerint
szerelhető fel.
9 Üzembe helyezés előtt
FIGYELMEZTETÉS
Sérülésveszély!
Csak az után dugja be a hálózati csatlakozót a csatla-
kozóaljzatba, hogy a terméket már előkészítette a hasz-
nálatra.
FIGYELMEZTETÉS
Mielőtt beállításokat végez a terméken, mindig húz-
za ki a hálózati csatlakozót.
VIGYÁZAT
A nem megfelelő hosszabbító vezetékek veszélyesek
lehetnek. Fennáll az áramütés okozta személyi sérülé-
sek veszélye.
Általános megjegyzések
• Körültekintéssel járjon el. Ismerkedjen meg a haszná-
latával és a lehetséges korlátozásokkal, de a speciális
potenciális veszélyekkel is.
• Mielőtt csatlakoztatná a terméket, győződjön meg ar-
ról, hogy a típustábla és a hálózat adatai megegyez-
nek.
• A nem kellően tájékozott kezelők a szakszerűtlen
használat folytán veszélyeztethetik saját magukat és
más személyeket. A kezelő felelős a többiek biztonsá-
gáért.
• Rendszeresen ellenőrizze, nem sérült-e a termék.
• A terméket a fogyasztó közelében kell felállítani.
• Kerülje a hosszú légvezetékek és hosszú tápvezeté-
kek (hosszabbító kábelek) használatát.
• Ügyeljen arra, hogy a beszívott levegő száraz és por-
mentes legyen.
• Ne helyezze el nyirkos vagy nedves helyiségben a
terméket.
• A terméket csak megfelelő helyiségben (jól szellőzés
mellett, +5 °C és 40 °C közötti környezeti hőmérsékle-
ten) szabad működtetni. A helyiségnek portól, savak-
tól, gőzöktől, robbanásveszélyes és gyúlékony gázok-
tól mentesnek kell lennie.
• A termék száraz helyiségben való használatra alkal-
mas. Olyan területeken, ahol fröccsenő vízzel dolgoz-
nak, használata nem megengedett.
• A terméket csak rövid ideig, száraz környezeti feltéte-
lek mellett szabad kültéren használni.
• A terméket mindig szárazon kell tartani, és használat
után nem szabad kint hagyni a szabadban.
9.1 Hálózati csatlakozás
• A termék hálózati vezetéke védőérintkezős csatlako-
zóval rendelkezik. Ez minden olyan védőérintkezővel
ellátott 230 V ~ 50 Hz csatlakozóaljzatra csatlakoztat-
ható, amely 16 A áramerősségre van biztosítva.
• Az üzembe helyezés előtt ügyeljen arra, hogy a háló-
zati feszültség megfeleljen az adattáblán szereplő
üzemi feszültségnek és a termék teljesítményének.
• A hosszú tápvezetékek, hosszabbítók, kábeldobok
stb. feszültségesést okoznak, és megakadályozhatják
a motor beindulását.
• Alacsony, +5°C alatti hőmérsékleten előfordulhat,
hogy a motor nehezen indul.
10 Kezelés
10.1 Be-/kikapcsoló (1) (6.ábra)
Bekapcsolás
1. Dugja a hálózati csatlakozót megfelelően biztosított
hálózati csatlakozóaljzatba.
2. Kapcsolja be a terméket az I. állásba állítva a be-/ki-
kapcsolót (1).
Kikapcsolás
1. A be-/kikapcsoló (1) „0” helyzetbe állításával kapcsolja
ki a terméket.
10.2 A nyomás beállítása (6.ábra)
1. A nyomás a nyomásszabályozóval (3) állítható a ma-
nométeren (5).
2. A beállított nyomás a gyorscsatlakozónál (4) vételez-
hető.
10.3 A sűrített levegős tömlő*
felszerelése (6.ábra)
Csatlakoztassa a sűrített levegős tömlő* dugaszcsonkját*
a gyorscsatlakozókra (4). Ezután csatlakoztassa a sűrített
levegős csiszoló* gyorscsatlakozó csatlakozására* a sűrí-
tett levegős szerszámot*.
* = nem feltétlenül tartoznak a szállított elemek közé!
11 Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van
csatlakoztatva. A csatlakozás megfelel a vonatkozó
VDE és DIN előírásoknak. Az ügyfél által biztosított
hálózati csatlakozásnak, valamint az alkalmazott
hosszabbító vezetéknek meg kell felelnie ezen előírá-
soknak.
Ha szóró és fúvó előtét-készülékekkel dolgozik, valamint
ha ideiglenesen a szabadban üzemelteti a kompresszort,
akkor a terméket feltétlenül olyan hibaáram-védőkapcso-
lóra kell csatlakoztatni, melynek kioldási áramerőssége
nem haladja meg a 30 mA értéket.
122 | HU www.scheppach.com
11.1 Sérült elektromos
csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelései gyakran
sérülnek.
Ennek okai a következők:
• megnyomódások, ha a csatlakozóvezetékeket ablak-
vagy ajtónyílásokon vezeti át,
• törési helyek a csatlakozóvezeték szakszerűtlen rög-
zítése vagy elvezetése miatt,
• nyíródási helyek a csatlakozóvezetéken való áthajtás
miatt,
• a szigetelés sérülései, amikor a vezetéket kirántják a
fali csatlakozóaljzatból,
• Repedések a szigetelés öregedése miatt.
Ilyen sérült elektromos csatlakozóvezetékeket nem sza-
bad használni, mivel a szigetelés sérülései miatt életve-
szélyesek.
Rendszeresen ellenőrizze, nem sérültek-e az elektromos
csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóve-
zeték az ellenőrzéskor ne legyen a villamos hálózatra
csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük
a vonatkozó VDE- és DIN-előírásoknak. Csak azonos je-
lölésű csatlakozó vezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmegne-
vezés megléte.
A sérült vagy meghibásodott hálózati
csatlakozóvezeték cseréjére vonatkozó biztonsági
utasítások
Y csatlakoztatási mód
Ha le kell cserélni a hálózati csatlakozóvezetéket, a biz-
tonsági kockázatok elkerülése érdekében ezt a gyártóval
vagy annak képviselőjével kell elvégeztetni.
11.2 Fontos megjegyzések
A motor túlterhelés esetén magától lekapcsol. Ha lehűlt
(ennek időtartama változó), a motor ismét bekapcsolható.
11.3 Váltóáramú motor
Az elektromos szerelvények csatlakoztatását és javítását
csak villamossági szakember végezheti.
• Győződjön meg arról, hogy a hálózati feszültség meg-
egyezik a terméken feltüntetett adattábla értékével.
• A hosszabbító vezeték legfeljebb 25m hosszú lehet,
és legalább 1,5 négyzetmilliméter keresztmetszettel
kell rendelkezzen.
12 Tisztítás és karbantartás
FIGYELMEZTETÉS
Azokat a javítási és karbantartási munkálato-
kat, melyeket a jelen üzemeltetési útmutató
nem ismertet, végeztesse el szakműhelyben.
Csak eredeti pótalkatrészeket használjon.
FIGYELMEZTETÉS
A nem megfelelő karbantartási vagy tisztítási
munkák sérüléseket okozhatnak!
FIGYELMEZTETÉS
Tisztítási, javítási és karbantartási munkálatok so-
rán a termék váratlanul beindulhat, ami sérüléseket
és égési sérüléseket okozhat.
– Kapcsolja ki a terméket.
– Húzza ki a hálózati csatlakozót.
– Hagyja kihűlni a terméket.
– Nyomásmentesítse a kompresszort.
Megjegyzés:
A túlnyomás leeresztéséhez kapcsolja ki a kompresszort,
és használja fel a nyomástartó edényben maradt sűrített
levegőt például egy sűrített levegős szerszám üresen já-
ratásával vagy kifúvópisztoly működtetésével.
12.1 Tisztítás
• A védőberendezéseket, levegőnyílásokat és a motor-
házat tartsa portól és szennyeződéstől mentesen,
amennyire csak lehetséges. Dörzsölje le a terméket
tiszta ronggyal, vagy fúvassa ki alacsony nyomású sű-
rített levegővel. Azt javasoljuk, hogy a terméket min-
den használat után rögtön tisztítsa meg.
• Rendszeresen tisztítsa meg a terméket nedves rongy-
gyal és némi kenőszappannal. Ne használjon tisztító-
vagy oldószereket; ezek kikezdhetik a termék
műanyag alkatrészeit. Ügyeljen arra, hogy ne juthas-
son víz a termék belsejébe.
• Azt javasoljuk, hogy a terméket minden használat
után rögtön tisztítsa meg.
• A tömlőt és a szórószerszámokat tisztítás előtt le kell
választani a kompresszorról. A kompresszort nem
szabad vízzel, oldószerekkel vagy hasonlókkal tisztí-
tani.
12.2 Karbantartás
Szükséges szerszám:
• Kereszthornyos csavarhúzó*
* = nem feltétlenül tartoznak a szállított elemek közé!
12.2.1 Biztonsági szelep (6) (7. ábra)
• A biztonsági szelep a nyomástartó edény legnagyobb
megengedett nyomására van beállítva.
• A biztonsági szelep átállítása vagy a leeresztő anya
és a sapkája közötti csatlakozás rögzítésének eltávolí-
tása nem megengedett.
• Annak érdekében, hogy a biztonsági szelep szükség
esetén megfelelően működjön, 30 üzemóránként egy-
szer, de évente legalább háromszor működtetni kell.
1. A biztonsági szelep (6) kimenetének nyitásához az
óramutató járásával ellentétes irányba forgatva oldja
ki a perforált leeresztő anyát (6a). A szelep ekkor hall-
hatóan kiengedi a levegőt.
2. Ezután az óramutató járásának irányába forgatva húz-
za meg újra a leeresztő anyát (6a).
HU | 123www.scheppach.com
12.2.2 A nyomástartó edény karbantartása
(7)(8. ábra)
FIGYELEM
A nyomástartó edény hosszú élettartama érdekében
minden egyes üzemeltetés után eressze le a kondenz-
vizet a leeresztő csavar kioldásával.
FIGYELEM
A nyomástartó edényből származó kondenzvíz olajma-
radványokat tartalmaz. A kondenzvizet ártalmatlanítsa
környezetbarát módon, megfelelő gyűjtőhelyen.
1. Előtte eressze le a tartálynyomást (lásd: 13.2.1).
2. Oldja ki a leeresztő csavart (7a) az óramutató járásá-
val ellentétes irányba forgatva (a csavart a kompresz-
szor alja felől nézve).
3. Ahhoz, hogy a kondenzvíz teljesen kifolyhasson a
nyomástartó edényből (7), billentse kissé oldalra a
nyomástartó edényt, hogy a leeresztő csavar (7a) le-
gyen a legmélyebben.
4. Ezután zárja vissza a leeresztő csavart (7a) (az óra-
mutató járásának irányába forgatva). Minden egyes
üzemeltetés előtt ellenőrizze, hogy nem rozsdás vagy
sérült-e a nyomástartó edény (7).
5. A kompresszort nem szabad sérült vagy rozsdás nyo-
mástartó edénnyel (7) üzemeltetni. Ha sérüléseket
észlelt, forduljon ügyfélszolgálati szervizünkhöz.
13 Tárolás és szállítás
FIGYELMEZTETÉS
Sérülésveszély és égési sérülések veszélye!
A termék váratlanul beindulhat, ami sérülést okozhat.
– Tisztítási és karbantartási munkálatok előtt mindig
kapcsolja ki a motort.
– Hagyja kihűlni a motort.
– Húzza ki a hálózati csatlakozót.
– Nyomásmentesítse a kompresszort.
Megjegyzés:
A túlnyomás leeresztéséhez kapcsolja ki a kompresszort,
és használja fel a nyomástartó edényben maradt sűrített
levegőt például egy sűrített levegős szerszám üresen já-
ratásával vagy kifúvópisztoly működtetésével.
• A sűrített levegő súlyos sérüléseket okozhat.
• Tisztítsa meg a terméket, és vizsgálja meg, hogy nem
sérült-e.
13.1 Szállítás (1. ábra)
• Hogy megakadályozza a károsodásokat és a sérülé-
seket, a készüléket szállítás közben biztosítsa a jár-
műben felborulás és elcsúszás ellen.
• Védje a terméket ütődéstől, ütközéstől és erős rázkó-
dástól, pl. járművel való szállítás során.
• A termék szállítására mindig a szállítási fogantyút
használja (2).
13.2 Tárolás
A terméket és annak tartozékait sötét, száraz és fagy-
mentes, valamint gyermekek számára hozzáférhetetlen
helyen tárolja.
Az optimális tárolási hőmérséklet 5 °C és 30 ˚C között
van.
A terméket az eredeti csomagolásban tárolja.
Letakarással védje a terméket a portól és a nedvességtől.
A használati útmutatót a termék mellett tárolja.
FIGYELEM
Húzza ki a hálózati csatlakozót, légtelenítse a komp-
resszort és az összes csatlakoztatott sűrített levegős
szerszámot. Úgy helyezze el a kompresszort, hogy ille-
téktelen személyek ne tudják üzembe helyezni.
FIGYELEM
A terméket tárolja száraz környezetben, illetéktelen sze-
mélyek számára hozzáférhetetlenül.
Ne billentse meg, kizárólag állítva tárolja!
13.2.1 Túlnyomás leeresztése
A túlnyomás leeresztéséhez kapcsolja ki a kompresszort,
és használja fel a nyomástartó edényben maradt sűrített
levegőt például egy sűrített levegős szerszám üresen já-
ratásával vagy kifúvópisztoly működtetésével.
14 Javítások és pótalkatrészek
rendelése
Javítás vagy karbantartás után bizonyosodjon meg róla,
hogy minden biztonságtechnikai alkatrészt felhelyezett,
és azok kifogástalan állapotban vannak. A sérülésveszé-
lyes alkatrészeket tartsa más személyek és gyerekek
számára nem hozzáférhető helyen.
FIGYELEM
A termékfelelősségről szóló törvény szerint nem fele-
lünk azokért a károkért, amelyek szakszerűtlen javítás
vagy nem eredeti pótalkatrészek használata miatt kelet-
keznek.
Bízzon meg egy vevőszolgálatot vagy egy illetékes
szakembert. Ez vonatkozik a tartozékokra is.
Pótalkatrészeket és tartozékokat szervizközpontunktól vá-
sárolhat. Ehhez szkennelje be a címlapon található QR-
kódot.
Csatlakoztatások és javítások
Az elektromos szerelvények csatlakoztatását és javítását
csak villamossági szakember végezheti.
14.1 Pótalkatrész rendelése
Pótalkatrész rendelése esetén a következő adatokat kell
megadni:
• Típusmegnevezés
• Cikkszám
• A típustáblája adatai
Pótalkatrészek / Tartozékok
Sűrített levegős tartozék-készlet,
13 részes, cikksz.:
7906100710
Spiráltömlő - Cikksz.: 7906100711
124 | HU www.scheppach.com
14.2 Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő
alkatrészek használati vagy természetes kopásnak kitett
elemek, illetve a következő alkatrészekre használati
anyagokként van szükség.
Kopóalkatrészek*: Gyorscsatlakozó, sűrített levegős tarto-
zékkészlet, spiráltömlő
* = nem feltétlenül tartoznak a szállított elemek közé!
15 Ártalmatlanítás és
újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-
síthatók. Kérjük, ártalmatlanítsa a
csomagolásokat környezetbarát
módon.
Az elektromos és elektronikus berendezések
ártalmatlanítására vonatkozó tudnivalók
A leselejtezett elektromos és elektronikai be-
rendezések nem minősülnek kommunális hul-
ladéknak, hanem szelektíven gyűjtendők, illet-
ve le kell adni őket ártalmatlanításra!
• A leselejtezett akkumulátorokat, melyek nincsenek
rögzített módon telepítve a készülékbe, leadás előtt
roncsolásmentesen el kell távolítani! Ezek ártalmatla-
nítását az akkumulátorok hulladékkezelésére vonatko-
zó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdo-
nosát, illetve használóját törvény kötelezi a berende-
zések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget ada-
tainak törléséért az ártalmatlanítandó készülékről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett
elektromos és elektronikai berendezések nem mi-
nősülnek kommunális hulladéknak, és külön kell őket
ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezé-
seket az alábbi átvevőhelyeken lehet díjmentesen le-
adni újrahasznosításra:
– Önkormányzati hulladékszigetek és gyűjtőhelyek
(kerületi, illetve települési hulladékudvarok)
– Az elektronikai berendezés vásárlásának helyszí-
ne (telephellyel rendelkező vagy online forgalma-
zó), amennyiben a kereskedő kötelezhető a visz-
szavételre, vagy önkéntesen vállalja azt.
– Készülékfajtánként legfeljebb három darab, 25
cm-t élhosszúságot meg nem haladó leselejtezett
berendezést anélkül lehet térítésmentesen vissza-
vinni a gyártónak, hogy előtte új készüléket vásá-
rolt volna nála, illetve ugyanígy leadhatja őket az
Ön közelében található illetékes gyűjtőhelyen is.
– A gyártók és forgalmazók további, kiegészítő visz-
szavételi rendelkezéseiről az adott szolgáltató
ügyfélszolgálatán tájékozódhat.
• Ha magánháztartásába kiszállítással rendelt új elekt-
ronikai berendezést a gyártótól, akkor végfelhasználó-
ként a gyártótól kérheti a régi berendezés díjtalan el-
szállítását. Ennek érdekében vegye fel a kapcsolatot
a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre vo-
natkoznak, melyeket az Európai Unióban telepítettek
és értékesítettek, és így a 2012/19/EU európai irány-
elv hatálya alá tartoznak. Az Európai Unión kívüli or-
szágban a fentiektől eltérő rendelkezések vonatkoz-
hatnak a leselejtezett elektromos és elektronikai be-
rendezések ártalmatlanítására.
16 Hibaelhárítás
A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vá-
sárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az ille-
tékes szervizhez.
Üzemzavar Lehetséges ok Megoldás
A termék nem jár. Nem áll rendelkezésre háló-
zati feszültség.
Ellenőrizze a kábelt, hálózati csatlakozót, biztosítékot
és csatlakozóaljzatot.
Túl alacsony a hálózati fe-
szültség.
Kerülje a túl hosszú hosszabbító kábelek használatát.
Megfelelő huzalkeresztmetszetű hosszabbító kábelt
használjon.
Túl alacsony a külső hőmér-
séklet.
Ne használja a terméket +5 °C-os külső hőmérséklet
alatt.
A motor túlmelegedett. Hagyja lehűlni a motort, adott esetben szüntesse meg
a túlmelegedés okát.
A termék jár, de nincs nyomás. Tömítetlen a biztonsági sze-
lep.
Lépjen kapcsolatba a helyben illetékes szervizközpont-
tal. A javításokat kizárólag képzett szakemberrel vé-
geztesse el.
A tömítések tönkrementek. Ellenőrizze a tömítéseket, a tönkrement tömítéseket
cseréltesse ki szakműhellyel.
A kondenzvíz leeresztő csa-
varja tömítetlen.
Húzza meg kézzel a csavart. Ellenőrizze a csavar tö-
mítését, szükség esetén cserélje ki.
HU | 125www.scheppach.com
Üzemzavar Lehetséges ok Megoldás
A termék jár, a manométer nyo-
mást jelez, de a szerszámok
nem működnek.
A tömlőcsatlakozások tömí-
tetlenek.
Ellenőrizze, és szükség esetén cserélje ki a sűrített le-
vegős tömlőt és a szerszámokat.
A gyorscsatlakozó tömítetlen. Lépjen kapcsolatba a helyben illetékes szervizközpont-
tal. A javításokat kizárólag képzett szakemberrel vé-
geztesse el.
Túl alacsony nyomás van be-
állítva a nyomásszabályozón.
Állítson be magasabb értéket a nyomásszabályozón.
17 EU megfelelőségi nyilatkozat
Az eredeti megfelelőségi nyilatkozat fordítása
Gyártó:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Saját kizárólagos felelősségünkre kijelentjük, hogy az itt
ismertetett termék megfelel az érvényes irányelveknek és
szabványoknak.
Márka: SCHEPPACH
Termék megnevezése: Kompresszor - HC51V
Cikksz. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-irányelvek:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* A nyilatkozat fent megnevezett tárgya teljesíti az Euró-
pai Parlament és Tanács 2011. június 8-i, egyes veszé-
lyes anyagok elektromos és elektronikus berendezések-
ben való alkalmazásának korlátozásáról szóló 2011/65/
EU irányelvének előírásait.
Alkalmazott szabványok:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Megfelelőségi értékelési eljárás:
2000/14/EK_2005/88/EK – melléklet: VI
Garantált
hangteljesítményszint (L
WA
):
97 dB
Mért
hangteljesítményszint (L
WA
):
93,9 dB
Bejelentett szervezet: TÜV SÜD
Intertek Testing Services
Shanghaj Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghaj
200233, Kína
Szám: 0905
A dokumentáció felelőse:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
126 | HU www.scheppach.com
Spis treści
1 Wprowadzenie ................................................... 128
2 Użytkowanie zgodne z przeznaczeniem............ 128
3 Opis produktu (rys. 1-8) ..................................... 128
4 Zakres dostawy (rys.1,2).................................. 128
5 Rozpakowanie.................................................... 128
6 Dane techniczne ................................................ 129
7 Wskazówki dotyczące bezpieczeństwa ............. 129
8 Montaż ............................................................... 133
9 Przed uruchomieniem ........................................ 134
10 Obsługa.............................................................. 134
11 Przyłącze elektryczne ........................................ 134
12 Czyszczenie i konserwacja ................................ 135
13 Przechowywanie i transport ............................... 136
14 Naprawa i zamawianie części zamiennych........ 136
15 Utylizacja i recykling........................................... 137
16 Pomoc dotycząca usterek.................................. 138
17 Deklaracja zgodności UE................................... 139
18 Rysunek eksplozji .............................................. 300
Objaśnienie symboli na produkcie
Zastosowanie symboli w niniejszym podręczniku ma za
zadanie zwrócenie uwagi na możliwe ryzyka. Symbole
bezpieczeństwa i ich objaśnienia muszą być dokładnie
zrozumiane. Same ostrzeżenia nie powodują usunięcia
ryzyka i nie mogą zastąpić prawidłowych środków ochro-
ny przed wypadkami.
Uwaga! Nieprzestrzeganie znaków bezpie-
czeństwa i wskazówek ostrzegawczych na-
niesionych na produkt, jak również nieprze-
strzeganie wskazówek ostrzegawczych i in-
strukcji obsługi może prowadzić do ciężkich
obrażeń ciała, a nawet śmierci.
Przed uruchomieniem należy przeczytać ni-
niejszą instrukcję eksploatacji i przestrzegać
wskazówek dotyczących bezpieczeństwa!
Przed uruchomieniem należy przeczytać ni-
niejszą instrukcję eksploatacji i przestrzegać
wskazówek dotyczących bezpieczeństwa!
Stosować okulary ochronne.
Nosić nauszniki ochronne.
W przypadku emisji pyłu nosić maskę chro-
niącą drogi oddechowe!
Uwaga gorące powierzchnie - ryzyko popa-
rzenia.
Ostrzeżenie przed napięciem elektrycznym.
Ostrzeżenie! Produkt jest wyposażony w
zautomatyzowany układ sterowania rozru-
chem. Nie dopuszczać osób postronnych do
obszaru roboczego produktu!
Nie wystawiać produktu na działanie desz-
czu. Produkt wolno ustawiać, przechowywać
ieksploatować tylko wsuchych warunkach
otoczenia.
Obsługiwać produkt wyłącznie z zamkniętą
pokrywą.
Gwarantowany poziom mocy akustycznej
produktu.
Produkt jest zgodny z obowiązującymi euro-
pejskimi dyrektywami.
Produkt jest zgodny z obowiązującymi serb-
skimi dyrektywami.
Objaśnienie słów sygnałowych w
instrukcji eksploatacji
ZAGROŻENIE
Słowo sygnalizacyjne oznaczające sytuację
bezpośredniego niebezpieczeństwa, która, je-
śli jej się nie uniknie, spowoduje śmierć lub
poważne obrażenia ciała.
OSTRZEŻENIE
Słowo sygnalizacyjne oznaczające sytuację
potencjalnego niebezpieczeństwa, która, jeśli
jej się nie uniknie, może spowodować śmierć
lub poważne obrażenia ciała.
OSTROŻNIE
Słowo sygnalizacyjne oznaczające sytuację
potencjalnego niebezpieczeństwa, która, jeśli
jej się nie uniknie, może spowodować nie-
wielkie lub umiarkowane obrażenia ciała.
UWAGA
Słowo sygnalizacyjne oznaczające sytuację
potencjalnego niebezpieczeństwa, która, jeśli
jej się nie uniknie, może spowodować uszko-
dzenie produktu lub własności/posiadanego
mienia.
PL | 127www.scheppach.com
1 Wprowadzenie
Producent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Wskazówka:
Zgodnie z obowiązującą ustawą o odpowiedzialności cy-
wilnej za produkt, producent nie odpowiada za szkody po-
wstałe przy tym produkcie lub przez ten produkt w przy-
padku:
• Nieprawidłowej obróbki
• Nieprzestrzeganie instrukcji eksploatacji
• Napraw przeprowadzanych przez osoby trzecie, nie-
autoryzowanych specjalistów
• montażu i wymiany na nieoryginalne części zamienne
• zastosowania niezgodnego z przeznaczeniem
• awarii instalacji elektrycznej w przypadku nieprze-
strzegania krajowych przepisów elektrycznych oraz
postanowień VDE.
Przestrzegać:
Niniejsza instrukcja eksploatacji jest częścią produktu i
zawiera istotne wskazówki zapewniające bezpieczną,
prawidłową i ekonomiczną eksploatację. Należy prze-
strzegać dodatkowo obowiązujących przepisów krajo-
wych. Przed rozpoczęciem użytkowania należy dokładnie
przeczytać wszystkie wskazówki dotyczące obsługi i bez-
pieczeństwa oraz używać produktu wyłącznie zgodnie z
opisem. Instrukcję należy zachować i dołączyć produktu
przy przekazaniu go innemu użytkownikowi.
2 Użytkowanie zgodne z
przeznaczeniem
Kompresor służy do wytwarzania sprężonego powietrza
dla narzędzi napędzanych sprężonym powietrzem, które
mogą być eksploatowane z objętością powietrza do ok.
220 l/min (np. napełniacz opon, pistolet wydmuchowy i pi-
stolet natryskowy). Ze względu na ograniczony przepływ
powietrza praca z narzędziami o bardzo dużym zużyciu
powietrza (np. szlifierki oscylacyjne, szlifierki prętowe
iwkrętaki udarowe) nie jest możliwa.
Kompresor wolno eksploatować wyłącznie w suchych i
dobrze wentylowanych pomieszczeniach wewnętrznych.
Produkt wolno użytkować wyłącznie zgodnie z jego prze-
znaczeniem. Każde inne użycie wykraczające poza to jest
niezgodne z przeznaczeniem. Za wynikające z tego szko-
dy i obrażenia wszelkiego rodzaju odpowiada użytkownik,
a nie producent.
Do zgodnego z przeznaczeniem wykorzystywania zalicza
się również przestrzeganie wskazówek dotyczących bez-
pieczeństwa, a także instrukcji montażu i wskazówek dot.
eksploatacji, zawartych w instrukcji obsługi.
Osoby używające i konserwujące produkt muszą dobrze
znać jej działanie oraz zostać poinformowane o ewentual-
nych zagrożeniach.
Samowolne modyfikacje produktu wykluczają odpowie-
dzialność producenta za spowodowane tym szkody.
Produktu wolno użytkować wyłącznie z oryginalnymi czę-
ściami i oryginalnym wyposażeniem producenta.
Przestrzegać przepisów producenta dotyczących bezpie-
czeństwa, pracy i konserwacji oraz wymiarów podanych
w rozdziale Dane techniczne.
Należy pamiętać, że zgodnie z przeznaczeniem nasze
produkty nie zostały skonstruowane do użytku komercyj-
nego, rzemieślniczego lub przemysłowego. Nie ponosimy
odpowiedzialności w przypadku, gdy produkt jest stoso-
wany w zakładach komercyjnych, rzemieślniczych i prze-
mysłowych oraz do podobnych działalności.
3 Opis produktu (rys. 1-8)
1. Włącznik/wyłącznik
2. Uchwyt transportowy
3. Regulator ciśnienia
4. Szybkozłącze
5. Manometr
6. Zawór bezpieczeństwa
6a. Nakrętka spustowa
7. Zbiornik ciśnieniowy
7a. Śruba spustowa
(woda kondensacyjna)
8. Koło
8a. Śruba
8b. Nakrętka kontrująca
8c. Nakrętka
9. Stojak
9a. Śruba
9b. Podkładka
9c. Nakrętka
10. Pneumatyczny zestaw akcesoriów 13-częściowy*
(nie przedstawiono)
11. Wąż spiralny 10 m*
(nie przedstawiono)
* = opcjonalnie w zakresie dostawy!
4 Zakres dostawy (rys.1,2)
Poz. Liczba Oznaczenie
4. 1 x Szybkozłącze
8. 2 x Koło
8a. 2 x Śruba
8b. 2 x Nakrętka kontrująca
8c. 2 x Nakrętka
9. 2 x Stojak
9a. 2 x Śruba
9b. 2x Podkładka
9c. 2 x Nakrętka
10. 1 x Pneumatyczny zestaw akcesoriów
13-częściowy*
(nie przedstawiono)
11. 1 x Wąż spiralny 10 m*
(nie przedstawiono)
1 x Kompresor
1 x Instrukcja eksploatacji
* = opcjonalnie w zakresie dostawy!
5 Rozpakowanie
OSTRZEŻENIE
Produkt i materiały opakowaniowe niemogą służyć
jako zabawka dla dzieci!
Dzieciom nie wolno bawić się workami z tworzywa
sztucznego, foliami i drobnymi elementami! Istnieje
niebezpieczeństwo połknięcia i uduszenia!
128 | PL www.scheppach.com
• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy oraz zabezpieczenia
opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić produkt i elementy wyposażenia pod kątem
uszkodzeń w trakcie transportu. Wszelkie szkody
zgłosić niezwłocznie firmie przewozowej, która dostar-
czyła produkt. Późniejsze reklamacje nie będą uzna-
wane.
• W miarę możliwości zachować opakowanie do zakoń-
czenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji eksploatacji.
• W przypadku akcesoriów i części zużywalnych i za-
miennych stosować wyłącznie oryginalne części. Czę-
ści zamienne można nabyć u swojego dystrybutora.
• Przy zamówieniach podawać nasze numery artykułów
oraz typ i rok produkcji produktu.
6 Dane techniczne
Napięcie znamionowe 230 V~/
50 Hz
Pobór znamionowy 1420 W (S1*)
1500 W (S3**
25%)
Prędkości obrotowe na biegu jałowym 4000 min
-1
Pojemność zbiornika ciśnieniowego ok. 50 l
Ciśnienie robocze ok. 10 barów
Teor. Wydajność ssania ok. 220 l/min
Efektywna oddawana moc przy 1 bar ok. 130 l/min
Efektywna oddawana moc przy 4 bar ok. 90 l/min
Efektywna oddawana moc przy 7 bar ok. 65 l/min
Stopień ochrony IP 20
Długość przewodu przyłączeniowego do
sieci
2 m
Maks. wysokość ustawienia (n.p.m.) 1000 m
Ciężar ok. 24,5 kg
Zmiany techniczne zastrzeżone!
*Tryb pracy S1 (praca ciągła)
Produkt można eksploatować w trybie ciągłym z podaną
mocą.
**Tryb pracy S3 (praca okresowa przerywana)
Na działanie składa się obciążenie znamionowe i czas
postoju.
Czas cyklu wynosi 10 minut, a względny cykl pracy wyno-
si 25% czasu cyklu.
OSTRZEŻENIE
Hałas może negatywnie oddziaływać na zdrowie. Jeśli
hałas maszyny przekracza 85 dB, należy założyć odpo-
wiednie nauszniki ochronne dla siebie i osób znajdują-
cych się w pobliżu.
Wartości hałasu i drgań zostały ustalone zgodnie z EN
62841-1.
Parametry hałasu
Poziom ciśnienia akustycznego L
pA
73,43 dB
Niepewność pomiaru K
pA
2,92 dB
Zmierzony poziom mocy akustycznej L
wA
93,9 dB
Gwarantowany poziom mocy akustycznej L
wA
97 dB
Niepewność pomiaru K
wA
2,92 dB
Podane wartości emisji hałasu zostały zmierzone według
znormalizowanej metody badań i mogą zostać użyte w
celu porównania danego narzędzia elektrycznego z in-
nym.
Podane wartości emisji hałasu mogą zostać wykorzysta-
ne również do wykonania tymczasowego oszacowania
obciążenia.
OSTRZEŻENIE
W trakcie rzeczywistego użytkowania narzę-
dzia elektrycznego wartości emisji hałasu
mogą różnić się od podanych wartości, w za-
leżności od rodzaju i sposobu zastosowania
narzędzia elektrycznego, a w szczególności
rodzaju przedmiotu obrabianego.
Ograniczać obciążenie do minimum. Przykładowe środ-
ki zaradcze: ograniczenie czasu pracy. Przy tym należy
uwzględnić wszystkie części cyklu eksploatacyjnego
(np. czas, w którym narzędzie elektryczne jest wyłączo-
ne, oraz czas, w którym narzędzie jest włączone, ale
pracuje bez obciążenia).
7 Wskazówki dotyczące
bezpieczeństwa
Ogólne wskazówki dotyczące bezpieczeństwa dla
elektronarzędzi
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki doty-
czące bezpieczeństwa iinstrukcje oraz prze-
studiować wszystkie ilustracje i parametry
techniczne dostarczone wraz z niniejszym
narzędziem elektrycznym.
Nieprzestrzeganie poniższych wskazówek bezpieczeń-
stwa i instrukcji może doprowadzić do porażenia prą-
dem, pożaru i/lub poważnych obrażeń.
Przechowywać na przyszłość wszystkie wskazówki
dotyczące bezpieczeństwa i instrukcje.
Używany we wskazówkach dotyczące bezpieczeństwa
termin „narzędzie elektryczne” odnosi się do elektronarzę-
dzi zasilanych z sieci (z przewodem sieciowym) lub do
narzędzi elektrycznych zasilanych za pomocą akumulato-
ra (bez przewodu sieciowego).
1) Bezpieczeństwo w miejscu pracy
a) Utrzymywać obszar roboczy wczystości izapew-
nić dobre oświetlenie. Nieporządek lub brak oświe-
tlenia obszaru roboczego może prowadzić do wypad-
ków.
PL | 129www.scheppach.com
b) Nie pracować z narzędziem elektrycznym w oto-
czeniu zagrożonym wybuchem, w którym znajdują
się palne płyny, gazy lub pyły. Narzędzia elektrycz-
ne wytwarzają iskry, które mogą spowodować zapłon
pyłu lub oparów.
c) Nie dopuszczać, by dzieci i inne osoby zbliżały się
podczas używania narzędzia elektrycznego. Pod-
czas odchylania można łatwo stracić kontrolę nad na-
rzędziem elektrycznym.
2) Bezpieczeństwo elektryczne
a) Wtyczka przyłączeniowa narzędzia elektrycznego
musi pasować do gniazda. Wtyczki nie wolno w
żaden sposób modyfikować. Nie używać żadnych
przejściówek z uziemionymi narzędziami elek-
trycznymi. Niemodyfikowane wtyczki i odpowiednie
gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać kontaktu fizycznego z uziemionymi po-
wierzchniami, takimi jak rury, grzejniki, piece i lo-
dówki. Ryzyko porażenia prądem zwiększa się, jeśli
ciało użytkownika jest uziemione.
c) Nie wystawiać narzędzi elektrycznych na deszcz i
wilgoć. Przedostanie się wody do narzędzia elek-
trycznego zwiększa ryzyko porażenia prądem.
d) Nie wykorzystywać przewodu przyłączeniowego
niezgodnie z przeznaczeniem w celu przenosze-
nia, zawieszania narzędzia elektrycznego lub w ce-
lu wyjęcia wtyczki z gniazda. Przewód przyłącze-
niowy przechowywać z dala od gorąca, oleju,
ostrych krawędzi lub ruchomych części urządzeń.
Uszkodzone lub splątane przewody przełączeniowe
zwiększają ryzyko porażenia prądem.
e) W przypadku pracy z narzędziem elektrycznym na
wolnym powietrzu, używać wyłącznie przedłuża-
czy przeznaczonych również do pracy w warun-
kach zewnętrznych. Zastosowanie przedłużacza
przystosowanego do warunków zewnętrznych zmniej-
sza ryzyko porażenia prądem.
f) Jeżeli użycie narzędzia elektrycznego w wilgot-
nym otoczeniu jest nieuniknione, używać wyłącz-
nika ochronnego różnicowo prądowego. Zastoso-
wanie wyłącznika ochronnego różnicowo-prądowego
zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osób
a) Podczas pracy z narzędziem elektrycznym należy
być ostrożnym, zwracać uwagę na wykonywane
czynności i zachowywać zdrowy rozsądek. Nie
używać narzędzia elektrycznego wstanie zmęcze-
nia lub też będąc pod wpływem narkotyków, alko-
holu lub leków. Chwila nieuwagi podczas używania
narzędzia elektrycznego może spowodować poważne
obrażenia.
b) Stosować indywidualne wyposażenie ochronne
inosić zawsze okulary ochronne. Stosowanie oso-
bistego wyposażenia ochronnego, jak maska przeciw-
pyłowa, antypoślizgowe obuwie ochronne, kask lub
nauszniki ochronne, w zależności od rodzaju i zasto-
sowania narzędzia elektrycznego, zmniejsza ryzyko
odniesienia obrażeń.
c) Nie dopuszczać do niezamierzonego uruchomie-
nia. Przed podłączeniem do zasilania i/lub akumu-
latora, podnoszeniem lub przenoszeniem upewnić
się, że narzędzie elektryczne jest wyłączone. Trzy-
manie palca na włączniku podczas przenoszenia na-
rzędzia elektrycznego lub podłączanie włączonego
narzędzia elektrycznego do zasilania może prowadzić
do wypadków.
d) Przed włączeniem narzędzia elektrycznego usu-
nąć narzędzia nastawcze lub klucze maszynowe
płaskie. Narzędzie lub klucz znajdujące się w obraca-
jącej się części narzędzia elektrycznego może prowa-
dzić do powstania obrażeń.
e) Unikać nietypowej pozycji ciała. Zadbać o stabilną
pozycję i zachowanie równowagi w każdej chwili.
Pozwala to na lepszą kontrolę narzędzia elektryczne-
go w niespodziewanych sytuacjach.
f) Nosić odpowiednią odzież. Podczas pracy nie no-
sić luźnej odzieży i biżuterii. Włosy i odzież trzy-
mać z dala od części ruchomych. Luźna odzież, bi-
żuteria lub długie włosy mogą zostać pochwycone
przez części ruchome.
g) Jeżeli istnieje możliwość zamontowania urządzeń
odsysających i odpylających, należy je podłączyć
i prawidłowo używać. Zastosowanie odsysania pyłu
może zmniejszyć zagrożenia spowodowane przez pył.
h) Przestrzegamy przed złudnym poczuciem bezpie-
czeństwa i ignorowaniem zasad bezpieczeństwa
dla narzędzi elektrycznych, również gdy użytkow-
nik w wyniku wielokrotnego użycia jest zaznajo-
miony z obsługą elektronarzędzia. Brak czujności
może w ułamku sekundy doprowadzić do powstania
ciężkich obrażeń.
4) Zastosowanie i obsługa narzędzia
elektrycznego
a) Nie przeciążać narzędzia elektrycznego. Używać
narzędzia elektrycznego przeznaczonego do danej
pracy. Odpowiednie narzędzie elektryczne umożliwia
lepszą i bezpieczniejszą pracę w podanym zakresie
mocy.
b) Nie używać narzędzia elektrycznego, którego
włącznik jest uszkodzony. Narzędzie elektryczne,
którego nie da się już włączać lub wyłączać, jest nie-
bezpieczne i musi zostać naprawione.
c) Przed rozpoczęciem ustawień, wymianą osprzętu
lub odłożeniem elektronarzędzia należy wyjąć
wtyczkę z gniazda i/lub usunąć wyjmowany aku-
mulator. Ten środek ostrożności ogranicza ryzyko
niezamierzonego uruchomienia narzędzia elektrycz-
nego.
d) Nieużywane narzędzia elektryczne przechowywać
poza zasięgiem dzieci. Nie zezwalać na używanie
narzędzia elektrycznego osobom, które nie są z
nim obeznane lub nie przeczytały niniejszych in-
strukcji. Narzędzia elektryczne stanowią zagrożenie,
jeśli są używane przez niedoświadczone osoby.
e) Należy dbać należycie o narzędzia elektryczne i
narzędzia robocze. Kontrolować, czy części ru-
chome działają prawidłowo i nie zacinają się, czy
części nie są pęknięte lub uszkodzone w sposób
wpływający negatywnie na działanie narzędzia
elektrycznego. Przed zastosowaniem narzędzia
elektrycznego zapewnić naprawę uszkodzonych
części. Wiele wypadków jest spowodowanych niepra-
widłową konserwacją narzędzi elektrycznych.
130 | PL www.scheppach.com
f) Narzędzia tnące muszą być ostre i utrzymywane w
stanie czystości. Starannie konserwowane narzędzia
tnące z krawędziami tnącymi rzadziej się zacinają i są
łatwiejsze w obsłudze.
g) Używać narzędzi elektrycznych, narzędzia robo-
czego, narzędzi roboczych itd. zgodnie z niniej-
szymi instrukcjami. Uwzględnić warunki pracy i
wykonywane czynności. Używanie narzędzia elek-
trycznego do zastosowań innych, niż przewidziane,
może prowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie uchwytu utrzymywać w
stanie suchym, czystym i wolnym od oleju i sma-
ru. Śliskie uchwyty i powierzchnie uchwytu nie pozwa-
lają na bezpieczne trzymanie elektronarzędzia i kon-
trolę nad nim w nieoczekiwanych sytuacjach.
5) Serwis
a) Naprawę narzędzia elektrycznego może wykony-
wać wyłącznie wykwalifikowany personel i tylko
przy użyciu oryginalnych części zamiennych. Za-
pewnia to bezpieczeństwo dalszej pracy narzędzia
elektrycznego.
Wskazówki dotyczące bezpieczeństwa
dla kompresorów
UWAGA
Podczas używania niniejszego kompresora przestrze-
gać poniższych zasadniczych środków bezpieczeństwa
w celu ochrony przed porażeniem prądem elektrycznym
oraz przed obrażeniami i pożarem. Przed użyciem pro-
duktu przeczytać te wskazówki i przestrzegać ich.
Bezpieczna praca
1. Dbać starannie o narzędzia
– Kompresor utrzymywać w stanie czystym, aby za-
pewnić prawidłową i bezpieczną eksploatację.
– Stosować się do wskazówek dotyczących konser-
wacji.
– Regularnie kontrolować przewód przyłączeniowy
narzędzia elektrycznego i w przypadku uszkodze-
nia zlecić uznanemu specjaliście jego wymianę.
– Regularnie kontrolować i w razie uszkodzenia wy-
mieniać przewody przedłużające.
2. Wtyczkę należy wyjąć z gniazdka
– W przypadku nieużywania narzędzia elektryczne-
go, przed przystąpieniem do konserwacji i przy
wymianie narzędzi, jak np. tarcza tnąca, wiertła,
frezarki.
3. Sprawdzić narzędzie elektryczne pod kątem ewentu-
alnych uszkodzeń.
– Przed dalszym używaniem elektronarzędzia za-
bezpieczenia lub lekko uszkodzone części należy
starannie zbadać pod kątem prawidłowego i zgod-
nego z przeznaczeniem działania.
– Skontrolować, czy ruchome części działają bez
zarzutu i nie zacinają się oraz czy części nie są
uszkodzone. Wszystkie części muszą być prawi-
dłowo zamontowane, a wszystkie warunki spełnio-
ne, aby zagwarantować prawidłową pracę narzę-
dzia elektrycznego.
– Uszkodzone urządzenia ochronne i części należy
zgodnie z ich przeznaczeniem oddać do naprawy
lub wymiany do warsztatu specjalistycznego, o ile
nie podano inaczej w instrukcji obsługi.
– Nie stosować wadliwych lub uszkodzonych prze-
wodów przyłączeniowych.
UWAGA
Dla własnego bezpieczeństwa używać tylko akcesoriów
iprzyrządów dodatkowych podanych winstrukcji obsłu-
gi lub zalecanych lub podanych przez producenta. Uży-
cie innych narzędzi roboczych lub innych akcesoriów
niż zalecane w instrukcji obsługi lub katalogu stwarza
ryzyko obrażeń dla użytkownika.
4. Wymiana przewodu przyłączeniowego
– Jeżeli przewód przyłączeniowy ulegnie uszkodze-
niu, należy zlecić jego wymianę producentowi lub
wykwalifikowanemu elektrykowi, aby uniknąć za-
grożeń. Niebezpieczeństwo porażeń prądem elek-
trycznym.
5. Kompresory drogowe podczas pracy na placu budowy
– Zwrócić uwagę, czy wszystkie węże i zawory są
odpowiednie dla maksymalnego dopuszczalnego
ciśnienia roboczego sprężarki.
6. Miejsce ustawienia
– Ustawiać kompresor tylko na płaskiej powierzchni.
7. Zaleca się, by węże doprowadzające w przypadku
wartości ciśnienia powyżej 7 bar były wyposażone w
kabel bezpieczeństwa, np. linkę stalową.
8. Unikać silnych obciążeń systemu przewodów stosując
elastyczne przyłącza węży, by uniknąć miejsc zgięcia.
Dodatkowe wskazówki dotyczące
bezpieczeństwa
Przestrzegać odpowiednich instrukcji eksploatacji
danych narzędzi / przystawek pneumatycznych!
Przestrzegać dodatkowo następujących ogólnych wska-
zówek.
Wskazówki dotyczące bezpieczeństwa przy
pracy ze sprężonym powietrzem i pistoletami
pneumatycznymi
• Zwracać uwagę na wystarczającą odległość od pro-
duktu, przynajmniej 2,50 m, i przechowywać narzę-
dzia / przystawki pneumatyczne z dala od kompresora
podczas pracy.
• Pompa sprężarkowa i przewody osiągają podczas
pracy wysokie temperatury. Dotknięcie ich spowoduje
poparzenia.
• Powietrze zasysane przez kompresor musi być wolne
od domieszek, które mogłyby spowodować pożar lub
eksplozję w pompie kompresora.
• Podczas luzowania złączki węża należy mocno trzy-
mać ją dłonią. Wten sposób można uniknąć obrażeń
spowodowanych odbiciem węża.
• Podczas pracy z pistoletem pneumatycznym nosić
okulary ochronne i maskę oddechową. Pyły są szko-
dliwe dla zdrowia! Ciała obce inadmuchiwane części
mogą łatwo spowodować obrażenia.
PL | 131www.scheppach.com
ZAGROŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Nie należy używać pistoletu wydmuchowego do wy-
dmuchiwania ludzi lub czyszczenia odzieży na ciele.
Wskazówki dotyczące bezpieczeństwa
podczas stosowania przystawek natryskowych
irozpylających (np. natryskiwanie farb)
• Podczas napełniania trzymać przystawkę rozpylającą
z dala od kompresora, aby żadna ciecz nie miała kon-
taktu z kompresorem.
• Nigdy nie spryskiwać przystawkami rozpylającymi (np.
natryskiwanie farby) w kierunku kompresora. Wilgoć
może powodować zagrożenia elektryczne!
ZAGROŻENIE
Niebezpieczeństwo wybuchu!
Nie należy używać lakierów lub rozpuszczalników
otemperaturze zapłonu poniżej 55°C.
ZAGROŻENIE
Niebezpieczeństwo wybuchu!
Nie należy podgrzewać lakierów irozpuszczalników.
• W przypadku przetwarzania cieczy szkodliwych dla
zdrowia są niezbędne do ochrony urządzenia filtrujące
(maski na twarz). Należy również przestrzegać infor-
macji podanych przez producentów takich substancji
dotyczących środków ochronnych.
• Należy przestrzegać informacji i oznaczeń rozporzą-
dzenia o substancjach niebezpiecznych umieszczo-
nych nazewnętrznych opakowaniach przetwarzanych
materiałów. Wrazie potrzeby należy podjąć dodatko-
we środki ochronne, wszczególności należy nosić od-
powiednią odzież imaski.
ZAGROŻENIE
Niebezpieczeństwo wybuchu!
Palenie tytoniu podczas opryskiwania oraz wobszarze
roboczym nie jest dozwolone.
Opary farb są również bardzo łatwopalne.
• Paleniska, otwarte światło lub iskrzące produkty nie
mogą być dostępne lub obsługiwane.
• Wmiejscu pracy nie wolno przechowywać ispożywać
żywności inapojów. Opary farb są szkodliwe dla zdro-
wia.
• Przestrzeń robocza musi być większa niż 30 m³ imusi
być zapewniona wystarczająca wymiana powietrza
podczas natryskiwania isuszenia.
• Nie rozpryskiwać pod wiatr. Podczas opryskiwania ła-
twopalnych lub niebezpiecznych materiałów natrysko-
wych należy zawsze przestrzegać przepisów lokalne-
go urzędu policji.
• Nie przetwarzać mediów takich jak benzyna lakowa,
alkohol butylowy ichlorek metylenu przy użyciu węża
ciśnieniowego PVC. Te media niszczą wąż ciśnienio-
wy.
• Obszar roboczy musi być oddzielony od kompresora
tak, aby nie mogła mieć ona bezpośredniego kontaktu
z medium roboczym.
Eksploatacja zbiorników ciśnieniowych
• Każda osoba, która używa zbiornika ciśnieniowego,
jest zobowiązana do jego utrzymywania w prawidło-
wym stanie, do jego prawidłowego używania i monito-
rowania, do niezwłocznego dokonywania niezbędnych
prac związanych z utrzymaniem i naprawą oraz do
podejmowania niezbędnych środków bezpieczeństwa
odpowiednio do warunków.
• Organ nadzorujący może w danym przypadku naka-
zać niezbędne środki nadzorujące.
• Zbiornik ciśnieniowy nie może być używany, jeżeli wy-
kazuje wady, które stanowią zagrożenie dla pracowni-
ków lub osób trzecich.
• Przed każdym zastosowaniem należy sprawdzić
zbiornik ciśnieniowy pod kątem rdzy i uszkodzeń.
Kompresora nie wolno używać z uszkodzonym lub
zardzewiałym zbiornikiem ciśnieniowym. W razie
stwierdzenia uszkodzeń, proszę zwrócić się do warsz-
tatu serwisowego.
Przechowywać prawidłowo wszystkie wskazówki
dotyczące bezpieczeństwa i instrukcje!
7.1 Specyficzne dla produktu
wskazówki dotyczące
bezpieczeństwa
UWAGA
Podczas używania niniejszego kompresora przestrze-
gać poniższych zasadniczych środków bezpieczeństwa
w celu ochrony przed porażeniem prądem elektrycznym
oraz przed obrażeniami i pożarem. Przed użyciem pro-
duktu przeczytać te wskazówki i przestrzegać ich.
OSTRZEŻENIE
Produkt nie jest przeznaczony do użytku w strefach za-
grożonych wybuchem. Użytkowanie w takich środowi-
skach jest dozwolone tylko pod warunkiem podjęcia od-
powiednich dodatkowych środków w celu zapewnienia
bezpieczeństwa. Przed użyciem produktu w atmosferze
potencjalnie wybuchowej należy skonsultować się ze
specjalistą lub odpowiednimi przepisami.
• Produkt nie może być używany przez osoby (w tym
dzieci) o ograniczonych zdolnościach fizycznych, sen-
sorycznych lub umysłowych lub nieposiadające do-
świadczenia i wiedzy.
• Czyszczenie i konserwacja nie może być przeprowa-
dzana przez dzieci.
• Nie wystawiać produktu na działanie deszczu lub wil-
goci. Przedostanie się wody do produktu zwiększa ry-
zyko porażenia prądem.
• Należy unikać używania produktu w temperaturach
poniżej +5°C.
• Nie pozostawiać produktu bez nadzoru.
132 | PL www.scheppach.com
OSTROŻNIE
Produkt należy używać tylko przez krótki czas. Długo-
trwała, nieprzerwana praca przez ponad 10 minut po-
woduje przegrzanie produktu. Natychmiast wyłączyć
produkt i pozostawić go do ostygnięcia na co najmniej
10 minut
ZAGROŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Nie wolno dopuścić do napompowania przedmiotów po-
wyżej ciśnienia przeznaczonego dla użytkownika. Mogą
one pęknąć i doprowadzić do obrażeń i/lub szkód mate-
rialnych.
• Nie przekraczać dopuszczalnego zakresu mocy sprę-
żarki. Nie pompować opon samochodów ciężarowych,
ciągników ani innych dużych opon.
• Niewykonywać prac zmateriałami, które są lub mogą
być potencjalnie łatwopalne lub wybuchowe.
• Nigdy nie używać produktu do zastosowań nie-
zgodnych z przeznaczeniem.
• Produkt należy zawsze utrzymywać w stanie czystym,
suchym i wolnym od oleju lub smaru. Przed przecho-
wywaniem i po każdym użyciu należy usunąć kurz.
• Nigdy nie używać do czyszczenia produktu benzyny
lub innych łatwopalnych płynów! Opary pozostałe w
produkcie mogą ulec zapaleniu wskutek iskier i dopro-
wadzić do eksplozji urządzenia pneumatycznego.
• Stale zachowywać ostrożność! Zawsze zachowy-
wać ostrożność i postępować z rozmysłem. Z pro-
duktu nie wolno w żadnym wypadku korzystać opera-
torowi, który jest zdekoncentrowany lub źle się czuje.
• Unikać silnych obciążeń systemu przewodów stosując
elastyczne przyłącza węży, by uniknąć miejsc zgięcia.
• Zaleca się, by węże doprowadzające w przypadku
wartości ciśnienia powyżej 7 bar były wyposażone w
kabel bezpieczeństwa, np. linkę stalową.
• Nie dotykać gorących elementów produktu!
• Zwrócić uwagę, czy wszystkie węże izawory są odpo-
wiednie dla maksymalnego dopuszczalnego ciśnienia
roboczego sprężarki.
Ryzyka szczątkowe
Produkt został skonstruowany zgodnie z najnowszym
stanem techniki i uznanymi zasadami bezpieczeństwa
technicznego. Jednak podczas pracy mogą się
pojawić poszczególne ryzyka szczątkowe.
• Zagrożenie zdrowia spowodowane prądem w przy-
padku stosowania nieprawidłowych elektrycznych
przewodów przyłączeniowych.
• Ponadto, pomimo wszelkich podjętych kroków, mogą
się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrze-
gając rozdziału „Wskazówki bezpieczeństwa” oraz
„Użytkowanie zgodne z przeznaczeniem”, jak i całej
instrukcji eksploatacji.
• Nie dopuszczać do niezamierzonego uruchomienia
produktu.
• Nie zbliżać rąk do obszaru roboczego, gdy produkt
jest uruchomiony.
• Przestrzegać zalecanych wskazówek konserwacji i
bezpieczeństwa, zawartych w instrukcji obsługi.
OSTRZEŻENIE
Niniejsze narzędzie elektryczne wytwarza podczas pra-
cy pole elektromagnetyczne. Pole to może w pewnych
okolicznościach wpływać negatywnie na aktywne lub
pasywne implanty medyczne. W celu zmniejszenia ry-
zyka poważnych lub śmiertelnych obrażeń, osobom z
implantami medycznymi przed użyciem narzędzia elek-
trycznego zalecamy konsultację z lekarzem i producen-
tem.
8 Montaż
UWAGA
Przed uruchomieniem produkt należy całkowicie
zmontować!
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Wtyczkę sieciową należy wkładać do gniazda dopiero
wtedy, gdy produkt jest gotowy do użycia.
Wymagane narzędzia:
• 2x klucz widlasty/klucz nasadowy SW 13 mm*
* = opcjonalnie w zakresie dostawy!
8.1 Montaż kółek (8) (rys.3)
1. Aby zapobiec uszkodzeniu produktu, należy podczas
montażu umieścić podkład na podłodze.
2. Położyć produkt na płaskiej, równej powierzchni.
3. Przełożyć śrubę (8a) koła (8) przez przewidziane do
tego otwory montażowe i zabezpieczyć ją nakrętką
M10 (8c).
4. Zablokować nakrętkę (8c) za pomocą nakrętki zabez-
pieczającej (8b).
Użyć dwóch kluczy widlastych / kluczy nasadowych
RK13mm.
5. Powtórzyć ten sam proces po przeciwnej stronie.
8.2 Montaż stojaka (9) (rys.4)
1. Położyć produkt na płaskiej, równej powierzchni.
2. Włożyć stojak (9) do otworu montażowego znajdują-
cego się na stelażu podstawowym.
3. Zamontować stojak (9) do stelaża podstawowego za
pomocą śruby (9a) i podkładki (9b) oraz zabezpieczyć
nakrętką (9c).
Użyć klucza widlastego RK13.
4. Powtórzyć ten sam proces po przeciwnej stronie.
8.3 Montaż szybkozłącza (4) (rys.5)
1. Sprawdzić, czy na gwincie szybkozłącza (4) znajduje
się taśma teflonowa .
Jeśli nie ma taśmy teflonowej, postępować zgodnie z
opisem w 8.3.1.
2. Wkręcić szybkozłącze (4) w przewidziany do tego celu
gwint w kompresorze.
Uważać, aby nieprzekręcić zbyt mocno połączenia i
upewnić się, że szybkozłącze jest ustawione poziomo.
PL | 133www.scheppach.com
3. Po montażu sprawdzić szczelność połączenia.
8.3.1 Uszczelnienie gwintu taśmą
teflonową (rys.5)
1. Usunąć całkowicie występującą taśmę teflonową.
2. Upewnić się, że taśma teflonowa jest umieszczana
wyłącznie na gwincie zewnętrznym szybkozłącza (4).
3. Nawijać taśmę teflonową zawsze w kierunku wkręca-
nia (zgodnie z ruchem wskazówek zegara) wokół
gwintu. W ten sposób zapobiega się odwijaniu taśmy
teflonowej podczas montażu.
4. Na początku lekko napiąć taśmę teflonową.
Owinąć ją gładko, nakładając na siebie i równomiernie
na gwint zewnętrzny szybkozłącza (4).
Pozostawić pierwszy zwój gwintu wolny, aby włókna
nie dostały się do przewodu.
5.
Owinąć gwint 4–8 razy, w zależności od jego rozmiaru.
W przypadku grubych gwintów może być konieczna
większa liczba.
Taśma teflonowa powinna równomiernie pokrywać zwo-
je gwintu. Nie może się odrywać ani zatykać zwojów
gwintu.
6. Po uszczelnieniu szybkozłącze (4) można zamonto-
wać zgodnie z opisem 8.3.
9 Przed uruchomieniem
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Wtyczkę sieciową należy wkładać do gniazda dopiero
wtedy, gdy produkt jest gotowy do użycia.
OSTRZEŻENIE
Przed przystąpieniem do wykonywania ustawień w
produkcie zawsze odłączyć wtyczkę sieciową.
OSTROŻNIE
Nieodpowiednie przedłużacze mogą być niebezpiecz-
ne. Istnieje niebezpieczeństwo szkód na osobach w wy-
niku porażenia prądem.
Wskazówki ogólne
• Zachować ostrożność. Zapoznać się z zastosowa-
niem i ewentualnymi ograniczeniami, ale także z okre-
ślonymi potencjalnymi niebezpieczeństwami.
• Przed podłączeniem produktu upewnić się, że dane
na tabliczce znamionowej są zgodne z parametrami
sieci.
• Nieodpowiednio poinformowani operatorzy mogą sta-
nowić zagrożenie dla siebie i innych poprzez niewła-
ściwe użytkowanie. Operator ponosi odpowiedzial-
ność wobec osób trzecich.
• Regularnie sprawdzać produkt pod kątem uszkodzeń.
• Produkt musi być zainstalowany wpobliżu odbiornika.
• Należy unikać długich przewodów powietrza idługich
przewodów doprowadzających (przedłużacze).
• Upewnić się, że powietrze zasysane jest suche ibez-
pyłowe.
• Nie używać produktu w wilgotnych lub mokrych po-
mieszczeniach.
• Produktu można używać tylko w odpowiednich po-
mieszczeniach (dobrze wentylowane, temperatura
otoczenia od +5°C do 40°C). Pomieszczenie nie może
zawierać żadnych pyłów, kwasów, oparów, gazów wy-
buchowych lub palnych.
• Produkt nadaje się do stosowania w suchych po-
mieszczeniach. Stosowanie w miejscach, w których
pracuje się zwodą rozpryskową, jest niedozwolone.
• Produkt może być używany na zewnątrz tylko przez
krótki czas, przy suchych warunkach otoczenia.
• Produkt musi być zawsze suchy inie wolno go pozo-
stawiać nazewnątrz po zakończeniu pracy.
9.1 Przyłącze sieciowe
• Produkt jest wyposażony wkabel sieciowy zwtyczką
zzestykiem ochronnym. Można ją podłączać do każ-
dego gniazda wtykowego zzestykiem ochronnym 230
V ~ 50Hz, zabezpieczonego 16A.
• Przed uruchomieniem należy upewnić się, że napięcie
sieciowe odpowiada napięciu roboczemu imocy pro-
duktu podanej na tabliczce znamionowej.
• Długie przewody zasilające, jak również przedłużacze,
bębny kablowe itp. powodują spadki napięcia imogą
uniemożliwić uruchomienie silnika.
• Przy niskich temperaturach poniżej +5°C rozruch silni-
ka jest zagrożony przez ciężką pracę.
10 Obsługa
10.1 Włącznik/wyłącznik (1) (rys.6)
Włączanie
1. Włożyć wtyczkę sieciową do gniazda sieciowego z od-
powiednim bezpiecznikiem.
2. Włączyć produkt, ustawiając włącznik/wyłącznik (1) na
pozycję I.
Wyłączanie
1. Wyłączyć produkt, ustawiając włącznik/wyłącznik (1)
na pozycję 0.
10.2 Ustawianie ciśnienia (rys.6)
1. Ciśnienie na manometrze(5) jest ustawiane regulato-
rem(3).
2. Ustawione ciśnienie można odczytać na szybkozłączu
(4).
10.3 Montaż węża sprężonego
powietrza* (rys.6)
Podłączyć złącze wtykowe* węża sprężonego powietrza*
do szybkozłączy (4). Następnie podłączyć narzędzie
pneumatyczne* do szybkozłącza* węża sprężonego po-
wietrza*.
* = opcjonalnie w zakresie dostawy!
11 Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks-
ploatacji. Przyłącze odpowiada odnośnym przepisom
VDE (Związek Elektryków Niemieckich) oraz normom
DIN. Przyłącze sieciowe zapewniane przez klienta
oraz zastosowany przewód przedłużający muszą od-
powiadać tym przepisom.
134 | PL www.scheppach.com
Przy pracy zprzystawkami natryskowymi irozpylającymi
oraz również przy tymczasowym zastosowaniu na ze-
wnątrz jest konieczne podłączenie produktu za pomocą
wyłącznika ochronnego różnicowo-prądowego o prądzie
wyzwalającym nie większym niż 30mA.
11.1 Uszkodzony przewód elektryczny
Na przewodach elektrycznych powstają często uszkodze-
nia izolacji.
Przyczyną może być:
• miejsca docisku, w przypadku gdy przewody są pro-
wadzone przez szczeliny w oknach lub drzwiach,
• miejsca zagięcia, w przypadku nieprawidłowego za-
mocowania lub prowadzenia przewodów,
• przecięcia, w przypadku przejechania po przewodach
przyłączeniowych,
• uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego,
• pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno uży-
wać - ze względu na uszkodzenie izolacji zagrażają życiu.
Przewody elektryczne należy regularnie kontrolować pod
kątem uszkodzeń. Pamiętać, by podczas sprawdzania
przewodu przyłączeniowego, nie był on podłączony do
sieci prądowej.
Przewody elektryczne muszą odpowiadać właściwym
przepisom VDE (Związek Elektryków Niemieckich) oraz
normom DIN. Stosować wyłącznie przewody elektryczne
tym samym oznaczeniem.
Z zasady należy umieścić nadruk oznaczenia typu na
przewodzie.
Wskazówki dotyczące bezpieczeństwa odnoszące się
do wymiany uszkodzonych przewodów
przyłączeniowych do sieci
Rodzaj przyłącza Y
Jeżeli wymagana jest wymiana przewodu przyłączenio-
wego do sieci, należy zlecić jego wymianę przez produ-
centa lub jego przedstawiciela, aby uniknąć zagrożeń dla
bezpieczeństwa.
11.2 Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on samo-
czynnie. Po czasie chłodzenia (zróżnicowany) silnik moż-
na ponownie uruchomić.
11.3 Silnik prądu przemiennego
Podłączanie oraz naprawy wyposażenia elektrycznego
mogą być przeprowadzane przez wykwalifikowanego
elektryka.
• Zwracać uwagę, aby napięcie sieciowe odpowiadało
napięciu na tabliczce znamionowej produktu.
• Przedłużacze o długości 25m muszą posiadać prze-
krój wynoszący 1,5milimetra kwadratowego.
12 Czyszczenie i konserwacja
OSTRZEŻENIE
Prace naprawcze i konserwacyjne, które nie
są opisane w niniejszej instrukcji eksploata-
cji, należy zlecać wyspecjalizowanemu
warsztatowi. Stosować wyłącznie oryginalne
części zamienne.
OSTRZEŻENIE
Nieprawidłowa konserwacja lub czyszczenie
może spowodować obrażenia!
OSTRZEŻENIE
Podczas czyszczenia, napraw i konserwacji produkt
może się niespodziewanie uruchomić, powodując
obrażenia i oparzenia.
– Wyłączyć produkt.
– Wyciągnąć wtyczkę sieciową.
– Pozostawić produkt do schłodzenia.
– Odciążyć sprężarkę!
Wskazówka:
Spuścić nadciśnienie w kompresorze poprzez wyłączenie
kompresora i wykorzystanie sprężonego powietrza, które
jest jeszcze dostępne w zbiorniku ciśnieniowym, np. przy
pomocy narzędzia pneumatycznego na biegu jałowym lub
pistoletu wydmuchowego.
12.1 Czyszczenie
• W miarę możliwości osłony, szczeliny wentylacyjne i
obudowę silnika powinny być wolne od pyłu i zanie-
czyszczeń. Produkt czyścić czystą ściereczką lub
przedmuchiwać sprężonym powietrzem pod niskim ci-
śnieniem. Zalecamy czyszczenie produktu bezpośred-
nio po każdym użyciu.
• Produkt należy czyścić regularnie przy pomocy wilgot-
nej szmatki i szarego mydła. Nie używać detergentów
ani rozpuszczalników; mogą one spowodować korozję
plastikowych części produktu wykonanych. Zwracać
uwagę, aby do wnętrza produktu nie dostała się woda.
• Zalecamy czyszczenie produktu bezpośrednio po każ-
dym użyciu.
• Przed czyszczeniem należy odłączyć wąż i narzędzia
natryskowe od kompresora. Kompresor nie może być
czyszczony wodą, rozpuszczalnikami lub podobnymi
środkami.
12.2 Konserwacja
Wymagane narzędzia:
• Śrubokręt do wkrętów z rowkiem krzyżowym*
* = opcjonalnie w zakresie dostawy!
12.2.1 Zawór bezpieczeństwa (6) (rys.7)
• Zawór bezpieczeństwa jest ustawiony namaksymalne
dopuszczalne ciśnienie zbiornika ciśnieniowego.
• Regulacja zaworu bezpieczeństwa lub usunięcie połą-
czenia bezpieczeństwa między nakrętką spustową
ajej nasadką jest niedozwolone.
PL | 135www.scheppach.com
• Aby zawór bezpieczeństwa w razie potrzeby działał
prawidłowo, należy go uruchamiać co 30roboczogo-
dzin, aprzynajmniej trzyrazy wroku.
1. Aby otworzyć wylot zaworu bezpieczeństwa (6), nale-
ży odkręcić perforowaną nakrętkę spustową (6a) w
kierunku przeciwnym do ruchu wskazówek zegara.
Zawór wypuszcza słyszalnie powietrze.
2. Następnie ponownie dokręcić nakrętkę spustową (6a)
wkierunku zgodnym zruchem wskazówek zegara.
12.2.2 Konserwacja zbiornika ciśnieniowego
(7) (rys.8)
UWAGA
W celu zapewnienia trwałej przydatności zbiornika ci-
śnieniowego należy po każdej pracy odprowadzić wodę
kondensacyjną poprzez otwarcie korka spustowego.
UWAGA
Woda kondensacyjna ze zbiornika ciśnieniowego za-
wiera pozostałości oleju. Zutylizować wodę kondensa-
cyjną w sposób przyjazny dla środowiska w odpowied-
nim punkcie zbiórki.
1. Najpierw należy zredukować ciśnienie w kotle (patrz
13.2.1).
2. Otworzyć korek spustowy(7a), obracając go wkierun-
ku przeciwnym do ruchu wskazówek zegara (patrząc
na śrubę od dołu kompresora).
3. Aby całkowicie odprowadzić wodę kondensacyjną ze
zbiornika ciśnieniowego (7), lekko przechylić go na
bok, tak aby korek spustowy(7a) znajdował się wnaj-
niższym punkcie.
4. Następnie ponownie zamknąć korek spustowy (7a)
(obracanie wkierunku zgodnym zruchem wskazówek
zegara). Przed każdym zastosowaniem należy spraw-
dzić zbiornik(7) ciśnieniowy pod kątem rdzy i uszko-
dzeń.
5. Kompresora nie wolno używać z uszkodzonym lub
zardzewiałym zbiornikiem ciśnieniowym (7). W razie
stwierdzenia uszkodzeń, proszę zwrócić się do warsz-
tatu serwisowego.
13 Przechowywanie i transport
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń i po-
parzenia!
Produkt może nieoczekiwania się uruchomić i doprowa-
dzić do obrażeń.
– Przed wszelkimi pracami związanymi z czyszcze-
niem i konserwacją silnik należy wyłączyć.
– Poczekać, aż silnik ostygnie.
– Wyciągnąć wtyczkę sieciową.
– Odciążyć sprężarkę!
Wskazówka:
Spuścić nadciśnienie w kompresorze poprzez wyłączenie
kompresora i wykorzystanie sprężonego powietrza, które
jest jeszcze dostępne w zbiorniku ciśnieniowym, np. przy
pomocy narzędzia pneumatycznego na biegu jałowym lub
pistoletu wydmuchowego.
• Sprężone powietrze może spowodować poważne ob-
rażenia.
• Wyczyścić i sprawdzić produkt pod kątem uszkodzeń.
13.1 Transport (rys. 1)
• W celu zapobiegania uszkodzeniom i obrażeniom,
produkt należy zabezpieczyć przed przechyleniem i
przesunięciem podczas transportu w pojazdach.
• Produkt należy chronić przed uderzeniami i silnymi
wstrząsami, jakie mogą występować np. podczas
przewożenia samochodem.
• Do transportu produktu zawsze używać uchwytu
transportowego (2).
13.2 Przechowywanie
Produkt i jego akcesoria należy przechowywać w ciem-
nym, suchym i zabezpieczonym przed mrozem miejscu,
niedostępnym dla dzieci.
Optymalna temperatura przechowywania wynosi od 5°C
do 30˚C.
Produkt należy przechowywać w oryginalnym opakowa-
niu.
Przykryć produkt , by chronić je przed pyłem lub wilgocią.
Przechowywać instrukcję eksploatacji produktu.
UWAGA
Wyjąć wtyczkę sieciową, odpowietrzyć sprężarkę i
wszystkie podłączone narzędzia pneumatyczne. Wyłą-
czyć kompresor tak, aby nie mógł zostać uruchomiony
przez niepowołane osoby.
UWAGA
Produkt należy przechowywać wyłącznie w suchym
miejscu niedostępnym dla osób nieupoważnionych.
Nie przechylać, przechowywać wyłącznie w pozycji pio-
nowej!
13.2.1 Spuszczanie nadciśnienia
Spuścić nadciśnienie w kompresorze poprzez wyłączenie
kompresora i wykorzystanie sprężonego powietrza, które
jest jeszcze dostępne w zbiorniku ciśnieniowym, np. przy
pomocy narzędzia pneumatycznego na biegu jałowym lub
pistoletu wydmuchowego.
14 Naprawa i zamawianie części
zamiennych
Po wykonaniu naprawy i konserwacji upewnić się, że ele-
menty istotne pod kątem bezpieczeństwa technicznego
są założone i wykazują nienaganny stan techniczny. Ele-
menty mogące powodować obrażenia przechowywać w
miejscu niedostępnym dla innych osób i dzieci.
UWAGA
Zgodnie z ustawą o odpowiedzialności cywilnej za pro-
dukt nie ponosi się odpowiedzialności za szkody po-
wstałe wskutek nieprawidłowych napraw lub niestoso-
wania oryginalnych części zamiennych.
Zwrócić się do serwisu klienta lub autoryzowanego spe-
cjalisty. Powyższe dotyczy również części akcesoriów.
136 | PL www.scheppach.com
Części zamienne i wyposażenie można zamówić w na-
szym punkcie serwisowym. W tym celu zeskanować kod
QR znajdujący się na stronie tytułowej.
Przyłącza i naprawy
Podłączanie oraz naprawy wyposażenia elektrycznego
mogą być przeprowadzane przez wykwalifikowanego
elektryka.
14.1 Zamawianie części zamiennych
Przy zamawianiu części zamiennych należy podać nastę-
pujące dane:
• Oznaczenie modelu
• Numer artykułu
• Dane z tabliczki znamionowej
Części zamienne / akcesoria
Pneumatyczny zestaw akcesoriów 13-
częściowy – Nr artykułu:
7906100710
Wąż spiralny – Nr artykułu: 7906100711
14.2 Informacje serwisowe
Należy pamiętać, że w przypadku tego produktu poniższe
części podlegają naturalnemu zużyciu lub zużyciu uwa-
runkowanemu użytkowaniem, bądź są potrzebne jako
materiały zużywalne.
Części zużywalne*: Szybkozłączka, pneumatyczny ze-
staw osprzętu, wąż spiralny
* = opcjonalnie w zakresie dostawy!
15 Utylizacja i recykling
Wskazówki dotyczące opakowania
Materiały opakowaniowe nadają
się do recyklingu. Opakowania na-
leży utylizować w sposób przyja-
zny dla środowiska.
Wskazówki dotyczące ustawy o urządzeniach
elektrycznych i elektronicznych
Zużyte urządzenia elektryczne i elektroniczne
nie wchodzą w skład odpadów domowych,
lecz muszą być zbierane i usuwane oddzielnie!
• Zużyty sprzęt może mieć szkodliwy wpływ na środowi-
sko i zdrowie ludzi z uwagi na potencjalną zawartość
niebezpiecznych substancji, mieszanin oraz części
składowych. Gospodarstwo domowe spełnia ważną
rolę w przyczynianiu się do ponownego użycia i odzy-
sku surowców wtórnych, w tym recyklingu zużytego
sprzętu. Na tym etapie kształtuje się postawy, które
wpływają na zachowanie wspólnego dobra jakim jest
czyste środowisko naturalne.
• Zużyte baterie, które nie są na stałe zainstalowane w
starym urządzeniu, należy usunąć przed oddaniem go
do serwisu nie powodując zniszczenia! Ich utylizacja
jest regulowana ustawą o bateriach.
• Właściciele lub użytkownicy urządzeń elektrycznych i
elektronicznych są prawnie zobowiązani do ich zwrotu
po zakończeniu użytkowania.
• Użytkownik końcowy jest odpowiedzialny za usunięcie
swoich danych osobowych ze starego urządzenia
przeznaczonego do utylizacji!
• Symbol przekreślonego kosza na śmieci oznacza, że
zużytego urządzenia elektrycznego i elektronicznego
nie wolno wyrzucać razem z odpadami domowymi.
• Zużyte urządzenia elektryczne i elektroniczne można
bezpłatnie oddawać w następujących miejscach:
– Publiczne punkty utylizacji lub zbiórki odpadów
(np. place przy budynkach komunalnych).
– Punkty sprzedaży urządzeń elektrycznych (stacjo-
narne i internetowe), o ile dystrybutorzy są zobo-
wiązani do ich odbioru lub oferują je dobrowolnie.
– Do trzech sztuk urządzeń elektrycznych i elektro-
nicznych każdego typu, o długości krawędzi nie
większej niż 25 centymetrów, można bezpłatnie
zwrócić do producenta bez konieczności wcze-
śniejszego zakupu nowego urządzenia od produ-
centa lub można je oddać do innego autoryzowa-
nego punktu zbiórki w swojej okolicy.
– W celu uzyskania informacji na temat dodatko-
wych warunków przyjmowania zwrotów przez pro-
ducentów i dystrybutorów należy skontaktować się
z odpowiednim działem obsługi klienta.
• W przypadku dostarczenia przez producenta nowego
urządzenia elektrycznego do prywatnego gospodar-
stwa domowego, może ono zorganizować bezpłatną
zbiórkę zużytych urządzeń elektrycznych i elektronicz-
nych na wniosek użytkownika końcowego. W tym celu
należy skontaktować się z działem obsługi klienta pro-
ducenta.
• Niniejsze oświadczenia dotyczą wyłącznie urządzeń
zainstalowanych i sprzedawanych w krajach Unii Eu-
ropejskiej i podlegających Dyrektywie Europejskiej
2012/19/UE. W krajach spoza Unii Europejskiej mogą
obowiązywać inne przepisy dotyczące utylizacji zuży-
tych urządzeń elektrycznych i elektronicznych.
PL | 137www.scheppach.com
16 Pomoc dotycząca usterek
W poniższej tabeli podano oznaki błędów oraz opisano sposób stosowania środków zaradczych, gdy produkt nie pracuje
prawidłowo. Jeżeli mimo to nie ma możliwości zlokalizowania i usunięcia problemu, należy zwrócić się do warsztatu ser-
wisowego.
Usterka Możliwa przyczyna Środek zaradczy
Produkt nie pracuje. Napięcie sieciowe nie jest do-
stępne.
Sprawdzić kabel, wtyczkę sieciową, bezpiecznik
igniazdko.
Napięcie sieciowe zbyt niskie. Unikać zbyt długich przedłużaczy. Należy użyć prze-
dłużacza oodpowiednim przekroju żyły.
Temperatura zewnętrzna
zaniska.
Nie pracować poniżej+5°C temperatury zewnętrznej.
Silnik przegrzany. Pozostawić silnik do ochłodzenia, w razie potrzeby
usunąć przyczynę przegrzania.
Produkt działa, lecz brak ciśnie-
nia.
Nieszczelny zawór bezpie-
czeństwa.
Skontaktować się z lokalnym centrum serwisowym.
Naprawy zlecać wyłącznie przeszkolonemu personelo-
wi.
Zepsute uszczelki. Sprawdzić uszczelki, wymienić uszkodzone uszczelki
wwyspecjalizowanym warsztacie.
Nieszczelny korek spustowy
wody kondensacyjnej.
Dokręcić śrubę ręcznie. Sprawdzić uszczelnienie na
śrubie, wrazie potrzeby wymienić.
Produkt pracuje, ciśnienie jest
wskazywane na manometrze,
ale narzędzia nie pracują.
Nieszczelne połączenia wę-
żowe.
Sprawdzić wąż sprężonego powietrza i narzędzia,
wrazie potrzeby wymienić.
Nieszczelne szybkozłącze. Skontaktować się z lokalnym centrum serwisowym.
Naprawy zlecać wyłącznie przeszkolonemu personelo-
wi.
Ustawiono zbyt niskie ciśnie-
nie na regulatorze ciśnienia.
Ponownie przykręcić regulator ciśnienia.
138 | PL www.scheppach.com
17 Deklaracja zgodności UE
Tłumaczenie oryginalnej deklaracji zgodności
Producent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Oświadczamy na własną odpowiedzialność, że opisany
tutaj produkt jest zgodny z obowiązującymi dyrektywami i
normami.
Marka: SCHEPPACH
Nazwa artykułu: Kompresor - HC51V
Nr art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Dyrektywy UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* Wymieniony powyżej przedmiot niniejszej deklaracji jest
zgodny z wymogami dyrektywy 2011/65/UE Parlamentu
Europejskiego i Rady z 8 czerwca 2011 r. w sprawie
ograniczenia stosowania niektórych niebezpiecznych sub-
stancji w sprzęcie elektrycznym i elektronicznym.
Zastosowane normy:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Procedura oceny zgodności:
2000/14/WE_2005/88/WE – załącznik: VI
Gwarantowany
poziom mocy akustycz-
nej(L
WA
):
97 dB
Zmierzony
poziom mocy akustycz-
nej(L
WA
):
93,9 dB
Jednostka notyfikowana: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Szanghaj
200233, Chiny
Numer: 0905
Pełnomocnik ds. dokumentacji:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
PL | 139www.scheppach.com
Popis sadržaja
1 Uvod................................................................... 140
2 Namjenska upotreba.......................................... 141
3 Opis proizvoda (sl.1-8)...................................... 141
4 Opseg isporuke (sl.1,2).................................... 141
5 Raspakiravanje .................................................. 141
6 Tehnički podatci ................................................. 142
7 Sigurnosne napomene....................................... 142
8 Montaža ............................................................. 145
9 Prije stavljanja u pogon...................................... 146
10 Rukovanje .......................................................... 147
11 Priključivanje na električnu mrežu...................... 147
12 Čišćenje i održavanje......................................... 147
13 Skladištenje i transport....................................... 148
14 Popravak i naručivanje rezervnih dijelova.......... 148
15 Zbrinjavanje i recikliranje.................................... 149
16 Otklanjanje neispravnosti................................... 149
17 EU izjava o sukladnosti...................................... 150
18 Povećani crtež.................................................... 300
Objašnjenje simbola na proizvodu
Svrha je simbola u ovom priručniku skrenuti vašu pozor-
nost na moguće rizike. Sigurnosne simbole i objašnjenja
uz njih valja pomno proučiti. Sama upozorenja ne otkla-
njaju rizike i ne mogu zamijeniti ispravne mjere za sprje-
čavanje nesreća.
Pozor! Nepridržavanje znakova sigurnosti i
upozoravajućih obavijesti postavljenih na
proizvodu te nepridržavanje sigurnosnih na-
pomena i uputa za rukovanje može uzroko-
vati teške ozljede ili čak smrt.
Prije stavljanja u pogon pročitajte priručnik
za uporabu i sigurnosne napomene i pridr-
žavajte ih se!
Prije stavljanja u pogon pročitajte priručnik
za uporabu i sigurnosne napomene i pridr-
žavajte ih se!
Nosite zaštitne naočale.
Nosite štitnik sluha.
U prašnjavim uvjetima nosite štitnik za disa-
nje!
Pozor, vruća površina - opasnost od opekli-
na.
Upozorenje na električni napon.
Upozorenje! Proizvod je opremljen automati-
ziranim upravljanjem pokretanjem. Udaljite
druge osobe od radnog područja proizvoda!
Proizvod ne izlažite kiši. Proizvod je dopu-
šteno stacionirati, skladištiti i rabiti samo u
suhim okolnim uvjetima.
Stavite proizvod u pogon samo sa zatvore-
nim pokrovnim štitnikom.
Zajamčena razina zvučne snage proizvoda.
Proizvod udovoljava važećim europskim di-
rektivama.
Proizvod je u skladu sa važec
im srpskim
smernicama.
Objašnjenje signalnih riječi u
priručniku za uporabu
OPASNOST
Signalna riječ za označavanje neposredno
predstojeće opasne situacije koja će, ako se
ne izbjegne, uzrokovati smrt ili teške ozljede.
UPOZORENJE
Signalna riječ za označavanje potencijalno
opasne situacije koja bi, ako se ne izbjegne,
mogla uzrokovati smrt ili teške ozljede.
OPREZ
Signalna riječ za označavanje potencijalno
opasne situacije koja bi, ako se ne izbjegne,
mogla uzrokovati neznatne ili srednje teške
ozljede.
POZOR
Signalna riječ za označavanje potencijalno
opasne situacije koja bi, ako se ne izbjegne,
mogla uzrokovati materijalne štete na proiz-
vodu ili vlasništvu/imovini.
1 Uvod
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
140 | HR www.scheppach.com
Napomena:
Prema važećem njemačkom Zakonu o odgovornosti za
proizvode, proizvođač ovog proizvoda ne odgovara za
štete koje nastanu na ovom proizvodu ili koje ovaj proi-
zvod uzrokuje u slučaju:
• neispravnog rukovanja
• Nepridržavanje priručnika za uporabu
• popravaka koje obave drugi, neovlašteni stručnjaci
• montaže i zamjene neoriginalnih rezervnih dijelova
• nenamjenske uporabe
• kvarova električnog sustava zbog nepridržavanja naci-
onalnih propisa i odredaba.
Vodite računa o sljedećem:
Priručnik za uporabu dio je proizvoda i sadrži važne infor-
macije za siguran, stručan i ekonomičan rad. Pridržavajte
se i važećih nacionalnih propisa. Prije uporabe pozorno
pročitajte sve upute za uporabu i sigurnosne napomene,
a proizvod rabite samo onako kako je opisano. Sačuvajte
priručnik i predajte ga prilikom predaje proizvoda.
2 Namjenska upotreba
Kompresor služi za proizvodnju stlačenog zraka za pneu-
matske alate koje je moguće rabiti s količinom zraka do
otprilike 220l/min (npr. punjač guma, pištolj za ispuhiva-
nje i pištolj za lakiranje). Zbog ograničene pumpane količi-
ne zraka nije moguće pokretati alate koji zahtijevaju vrlo
veliku potrošnju zraka (npr. oscilacijska brusilica, štapna
brusilica i udarni odvijač).
Kompresor je dopušteno rabiti samo u suhim i dobro pro-
vjetravanim zatvorenim prostorijama.
Proizvod je dopušteno rabiti samo namjenski. Svaka dru-
ga uporaba smatra se nenamjenskom. Za štete ili ozljede
uzrokovane takvom uporabom odgovoran je korisnik, a ne
proizvođač.
Sastavni je dio namjenske uporabe i pridržavanje sigurno-
snih napomena te uputa za montažu i rad u priručniku za
uporabu.
Osobe koje rabe i održavaju proizvod moraju biti upozna-
te s njim i podučene o mogućim opasnostima.
Proizvođač ne odgovara za izmjene na proizvodu i time
uzrokovane štete.
Proizvod je dopušteno rabiti samo s originalnim dijelovima
i originalnim priborom proizvođača.
Potrebno je pridržavanje propisa o sigurnosti, radu i odr-
žavanju proizvođača te dimenzija navedenih u tehničkim
podatcima.
Molimo imajte na umu da naši proizvodi namjenski nisu
konstruirani za komercijalnu, obrtničku ili industrijsku upo-
rabu. Ne preuzimamo odgovornost ako se proizvod rabi u
komercijalnim, obrtničkim ili industrijskim pogonima te za
srodne postupke.
3 Opis proizvoda (sl.1-8)
1. Sklopka za uključivanje/isključivanje
2. Transportna ručka
3. Regulator tlaka
4. Brza spojka
5. Manometar
6. Sigurnosni ventil
6a. Ispusna matica
7. Tlačni spremnik
7a. Ispusni vijak
(kondenzirana voda)
8. Kotač
8a. Vijak
8b. Protumatica
8c. Matica
9. Nosiva noga
9a. Vijak
9b. Podložna pločica
9c. Matica
10. Komplet pneumatskog pribora 13 kom.*
(nije prikazan)
11. Spiralno crijevo 10 m*
(nije prikazano)
* = nije nužno sadržano u opsegu isporuke!
4 Opseg isporuke (sl.1,2)
Poz. Količina Naziv
4. 1 x Brza spojka
8. 2 x Kotač
8a. 2 x Vijak
8b. 2 x Protumatica
8c. 2 x Matica
9. 2 x Nosiva noga
9a. 2 x Vijak
9b. 2x Podložna pločica
9c. 2 x Matica
10. 1 x Komplet pneumatskog pribora 13 kom.*
(nije prikazan)
11. 1 x Spiralno crijevo 10 m*
(nije prikazano)
1 x Kompresor
1 x Priručnik za uporabu
* = nije nužno sadržano u opsegu isporuke!
5 Raspakiravanje
UPOZORENJE
Proizvod i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, folija-
ma i malim dijelovima! Postoji opasnost od gutanja
i gušenja!
• Otvorite pakiranje i oprezno izvadite proizvod.
• Uklonite ambalažni materijal te ambalažne i transport-
ne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na proizvodu i priboru štete kod
transporta. Sva oštećenja odmah prijavite otpremniku
koji je isporučio proizvod. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jamstve-
nog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite samo
originalne dijelove. Rezervne dijelove možete nabaviti
od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala te
tip i godinu proizvodnje proizvoda.
HR | 141www.scheppach.com
6 Tehnički podatci
Nazivni napon 230 V~/
50 Hz
Nazivna primljena snaga 1420 W (S1*)
1500 W (S3**
25%)
Brzina vrtnje u praznom hodu 4000 min
-1
Volumen tlačnog spremnika cca 50 l
Radni tlak cca 10 bar
Teor. Usisni učinak cca 220 l/min
Efektivni Izlazna snaga pri 1 bar cca 130 l/min
Efektivni Izlazna snaga pri 4 bar cca 90 l/min
Efektivni Izlazna snaga pri 7 bar cca 65 l/min
Stupanj zaštite IP 20
Duljina električnog kabela 2 m
Maks. visina postavljanja
(nadmorska visina)
1000 m
Masa cca 24,5 kg
Pridržavamo pravo na tehničke izmjene!
*Način rada S1 (trajni rad)
Proizvod može trajno raditi sa specificiranom snagom.
**Način rada S3 (povremeni isprekidani rad)
Rad se sastoji od nazivnog opterećenja i vremena miro-
vanja.
Vrijeme rada iznosi 10 minuta, dok relativno trajanje aktiv-
nosti iznosi 25% vremena rada.
UPOZORENJE
Buka može imati ozbiljne posljedice na vaše zdravlje.
Ako buka stroja prekorači 85dB, vi i osobe koje se na-
laze u blizini svakako nosite prikladan štitnik sluha.
Vrijednosti zvuka i vibracija utvrđene su u skladu s EN
62841-1.
Karakteristične vrijednosti zvuka
Razina zvučnog tlaka L
pA
73,43 dB
Nesigurnost mjerenja K
pA
2,92 dB
Mjerena razina zvučne snage L
wA
93,9 dB
Zajamčena razina zvučne snage L
wA
97 dB
Nesigurnost mjerenja K
wA
2,92 dB
Navedene vrijednosti emisije buke izmjerene su normira-
nim postupkom ispitivanja i mogu se uporabiti za uspore-
đivanje električnog alata s nekim drugim alatom.
Navedene vrijednosti emisije buke mogu se uporabiti i za
preliminarnu procjenu opterećenja.
UPOZORENJE
Vrijednosti emisije buke tijekom stvarne upo-
rabe električnog alata mogu se razlikovati od
navedenih vrijednosti, ovisno o načinu upo-
rabe električnog alata, a naročito o vrsti izrat-
ka.
Pokušajte što više smanjiti opterećenje. Primjer takvih
mjera jest ograničavanje vremena rada. Pritom valja
uzeti u obzir sve dijelove radnog ciklusa (npr. vremena
u kojima je električni alat isključen i vremena u kojima je
on uključen, ali radi bez opterećenja).
7 Sigurnosne napomene
Opće sigurnosne napomene za električne alate
UPOZORENJE
Pročitajte sve sigurnosne napomene, upute,
crteže i tehničke podatke isporučene s ovim
električnim alatom.
Nepridržavanje sljedećih uputa može uzrokovati elek-
trični udar, požar i/ili teške ozljede.
Sačuvajte sve sigurnosne napomene i upute za
buduće potrebe.
Pojam „električni alat“ koji se rabi u sigurnosnim napome-
nama odnosi se na električne alate s napajanjem iz elek-
trične mreže (s mrežnim kabelom) ili na električne alate s
akumulatorskim napajanjem (bez električnog kabela).
1) Sigurnost na radnom mjestu
a) Radno mjesto mora biti čisto i dobro osvijetljeno.
Nered ili neosvijetljeni radni prostori mogu uzrokovati
nezgode.
b) Ne radite s električnim alatom u potencijalno ek-
splozivnoj atmosferi u kojoj su prisutne zapaljive
tekućine, plinovi ili prašina. Električni alati proizvo-
de iskre koje mogu zapaliti prašinu ili pare.
c) Udaljite djecu i druge osobe tijekom uporabe elek-
tričnog alata. U slučaju odvraćanja pozornosti može-
te izgubiti kontrolu nad električnim alatom.
2) Električna sigurnost
a) Utikač električnog alata mora odgovarati utičnici.
Utikač nije dopušteno ni na koji način izmijeniti.
Ne rabite adapterske utikače zajedno s uzemlje-
nim električnim alatima. Originalni utikači i odgova-
rajuće utičnice smanjuju rizik od električnog udara.
b) Izbjegavajte dodir tijela s uzemljenim površinama
kao što su cijevi, radijatori, štednjaci i hladnjaci.
Postoji povećan rizik od električnog udara ako je vaše
tijelo uzemljeno.
c) Ne izlažite električne alate kiši ili vlazi. Prodiranje
vode u električni alat povećava rizik od električnog
udara.
d) Ne rabite električni kabel za nošenje ili vješanje
električnog alata ili za izvlačenje utikača iz utični-
ce. Držite električni kabel dalje od izvora topline,
ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili
zapleteni električni kabeli povećavaju rizik od električ-
nog udara.
142 | HR www.scheppach.com
e) Prilikom rada s električnim alatom na otvorenom
rabite samo produžne kabele koji su prikladni i za
vanjsku uporabu. Uporaba produžnog kabela koji je
prikladan za vanjski prostor smanjuje rizik od električ-
nog udara.
f) Ako ne možete izbjeći rad električnog alata u vlaž-
noj okolini, uporabite zaštitnu strujnu sklopku.
Uporaba zaštitne strujne sklopke smanjuje rizik od
električnog udara.
3) Sigurnost ljudi
a) Budite pozorni, pazite na ono što radite i postupaj-
te razumno prilikom rada s električnim alatom. Ne
rabite električni alat ako ste umorni ili pod utjeca-
jem droge, alkohola ili lijekova. Trenutak nepozor-
nosti prilikom uporabe električnog alata može uzroko-
vati najteže ozljede.
b) Nosite osobnu zaštitnu opremu i uvijek nosite za-
štitne naočale. Nošenje osobne zaštitne opreme kao
što je maska protiv prašine, neklizajuće zaštitne cipe-
le, zaštitna kaciga ili štitnik sluha, ovisno o vrsti i upo-
rabi električnog alata, smanjuje rizik od ozljeda.
c) Izbjegavajte nenamjerno stavljanje u pogon. Pro-
vjerite je li električni alat isključen prije nego što
ga priključite na električnu mrežu i/ili akumulator,
prije podizanja ili nošenja. Nošenje električnog alata
s prstom na sklopki ili priključivanje uključenog elek-
tričnog alata na električnu mrežu može uzrokovati
nezgode.
d) Prije uključivanja električnog alata uklonite alate
za namještanje ili ključ za vijke. Alat ili ključ koji se
nalazi na okretnom dijelu električnog alata može uzro-
kovati ozljede.
e) Izbjegavajte neobičan položaj tijela. Zauzmite si-
guran položaj tijela i uvijek održavajte ravnotežu.
Na taj način moći ćete električni alat bolje kontrolirati u
nepredvidljivim situacijama.
f) Nosite odgovarajuću odjeću. Ne nosite široku
odjeću ili nakit. Maknite kosu i odjeću dalje od po-
kretnih dijelova. Pokretni dijelovi mogu zahvatiti la-
bavu odjeću, nakit ili dugu kosu.
g) Ako je moguće montiranje naprava za usisavanje i
prikupljanje prašine, njih valja priključiti i ispravno
rabiti. Uporaba sustava za usisavanje prašine može
smanjiti opasnosti uzrokovane prašinom.
h) Ne uljuljajte se u lažni osjećaj sigurnosti i ne krši-
te sigurnosna pravila za električne alate, čak i ako
ste nakon dugotrajne uporabe upoznati s električ-
nim alatom. Nemarno postupanje može u djeliću se-
kunde uzrokovati teške ozljede.
4) Uporaba i rukovanje električnim alatom
a) Ne preopterećujte električni alat. Rabite prikladan
električni alat za vaš zadatak. Prikladnim električnim
alatom radit ćete bolje i sigurnije u specificiranom ras-
ponu snage.
b) Ne rabite električni alat ako je sklopka oštećena.
Električni alat koji se ne može više uključiti ili isključiti
opasan je i mora se popraviti.
c) Izvucite utikač iz utičnice i/ili izvadite prenosivi
akumulator prije obavljanja namještanja uređaja,
mijenjanja radnih alata ili polaganja električnog
alata. Tom mjerom opreza sprječava se nenamjerno
pokretanje električnog alata.
d) Spremite električne alate koje ne rabite izvan do-
sega djece. Ne dopustite da električni alat rabe o-
sobe koje nisu upoznate s njim ili koje nisu proči-
tale ove upute. Električni alati su opasni ako ih rabe
neiskusne osobe.
e) Pozorno njegujte električne alate i radni alat. Pro-
vjerite funkcioniraju li pokretni dijelovi ispravno i
da ne zapinju, jesu li dijelovi slomljeni ili toliko
oštećeni toliko da onemogućavaju funkcioniranje
električnog alata. Prije uporabe električnog alata
zatražite popravak oštećenih dijelova. Mnoge nez-
gode uzrokovane su upravo lošim održavanjem elek-
tričnih alata.
f) Alate za rezanje redovito oštrite i čistite. Pozorno
održavani alati za rezanje s oštrim reznim rubovima
manje će zapinjati i lakše ih je kontrolirati.
g) Rabite električni alat, radni alat, nastavke itd. pre-
ma ovim uputama. Pritom vodite računa o radnim
uvjetima i zadatku koji valja obaviti. Uporaba elek-
tričnih alata za primjene za koje on nije predviđen mo-
že uzrokovati opasne situacije.
h) Ručke i prihvatne površine moraju biti suhe, čiste
i očišćene od ulja i masnoće. Skliske ručke i prihvat-
ne površine ne omogućavaju sigurno rukovanje i nad-
zor nad električnim alatom u nepredviđenim situacija-
ma.
5) Servisiranje
a) Električni alat smije popravljati samo kvalificirani
stručnjak i to samo s originalnim rezervnim dijelo-
vima. Tako ćete biti sigurni da je električni alat i dalje
siguran.
Sigurnosne napomene za kompresore
POZOR
Prilikom uporabe ovog kompresora valja se pridržavati
sljedećih osnovnih sigurnosnih mjera radi zaštite od
električnog udara te opasnosti od ozljeda i požara. Prije
uporabe proizvoda pročitajte ove napomena i pridrža-
vajte ih se.
Siguran rad
1. Pozorno njegujte alate
– Održavajte kompresor čistim kako biste radili do-
bro i sigurno.
– Pridržavajte se propisa za održavanje.
– Redovito provjeravajte priključni vod električnog
alata i u slučaju oštećenja prepustite ovlaštenom
stručnjaku da ga zamijeni.
– Redovito provjeravajte produžne kabele i zamijeni-
te ih ako su oštećeni.
2. Izvucite utikač iz utičnice
– Kad električni alat ne rabite, prije održavanja i pri
zamjeni alata kao što su list pile, svrdlo, glodalo.
3. Provjerite je li električni alat eventualno oštećen.
HR | 143www.scheppach.com
– Prije nastavka uporabe električnog alata valja po-
zorno provjeriti ispravno i namjensko funkcionira-
nje zaštitnih naprava ili lako oštećenih dijelova.
– Provjerite funkcioniraju li pokretni dijelovi ispravno
i da ne zapinju te jesu li dijelovi oštećeni. Svi dije-
lovi moraju biti ispravno montirani i ispunjavati sve
uvjete kako bi se osigurao ispravan rad električnog
alata.
– Ovlaštena specijalizirana radionica mora namjen-
ski popraviti ili zamijeniti oštećene zaštitne napra-
ve i dijelove, osim ako nije drugačije navedeno u
priručniku za uporabu.
– Ne rabite neispravne ili oštećene priključne vodo-
ve.
POZOR
Radi svoje sigurnosti rabite samo pribor i dodatne ure-
đaje koji su navedeni u priručniku za uporabu ili koje
preporučuje ili specificira proizvođač. Uporaba drugih
nastavaka ili pribora koji nisu preporučeni u priručniku
za uporabu ili u katalogu može vas izložiti opasnosti od
ozljeda.
4. Zamjena priključnog voda
– Ako se priključni vod ošteti, mora ga zamijeniti
proizvođač ili elektrotehnički stručnjak kako bi se
izbjegle opasnosti. Opasnost zbog električnih uda-
ra.
5. Prevozivi kompresori prilikom rada na gradilištu
– Pobrinite se za to da su sva crijeva i sve armature
prikladni za maksimalno dopušten radni tlak kom-
presora.
6. Mjesto postavljanja
– Postavite kompresor samo na ravnu podlogu.
7. Preporučljivo je da se dovodna crijeva pri tlakovima vi-
šima od 7 bar opreme sigurnosnim kabelom, npr. ži-
čanim užetom.
8. Izbjegavajte velika opterećenja sustava vodova upora-
bom savitljivih crijevnih priključaka kako biste izbjegli
pregibe.
Dodatne sigurnosne napomene
Pogledajte odgovarajuće priručnike za uporabu
pneumatskih alata / pneumatskih nastavaka!
Usto se valja pridržavati općih napomena.
Sigurnosne napomene za rad sa stlačenim
zrakom i pištoljima za ispuhivanje
• Tijekom rada vodite računa o dovoljnoj udaljenosti od
proizvoda, ali najmanje 2,50 m i držite pneumatske
alate / pneumatske nastavke dalje od kompresora.
• Kompresorska pumpa i vodovi tijekom rada postižu vi-
soke temperature. Njihovo dodirivanje uzrokuje opekli-
ne.
• Zrak koji usisava kompresor ne smije sadržavati pri-
mjese koje u kompresorskoj pumpi mogu uzrokovati
požare ili eksplozije.
• Prilikom otpuštanja crijevne spojke čvrsto rukom držite
spojni element crijeva. Tako ćete izbjeći ozljede zbog
odskakanja crijeva.
• Pri radu s pneumatskim pištoljem nosite zaštitne nao-
čale i masku za disanje. Prašci su štetni za zdravlje!
Strana tijela i ispuhani dijelovi mogu lako uzrokovati
ozljede.
OPASNOST
Opasnost od ozljeda!
Pištoljem za ispuhivanje ne raspuhujte osobe i ne čistite
odjeću na tijelu.
Sigurnosne napomene pri uporabi nastavaka
za prskanje i raspršivanje (npr. prskanje laka)
• Pri punjenju držite nastavak za prskanje dalje od kom-
presora kako tekućina ne bi došla u kontakt s kompre-
sorom.
• Nikada ne prskajte nastavcima za prskanje (npr. pr-
skanje laka) u smjeru kompresora. Vlaga može uzro-
kovati električne opasnosti!
OPASNOST
Opasnost od eksplozije!
Ne nanosite lakove ili otapala s plamištem nižim od 55
°C.
OPASNOST
Opasnost od eksplozije!
Ne zagrijavajte lakove i otapala.
• Pri obradu štetnih tekućina radi zaštite su potrebni fil-
tarski uređaji (maske za lice). Pridržavajte se i infor-
macija o zaštitnim mjerama proizvođača takvih materi-
jala.
• Valja se pridržavati informacija i oznaka iz uredbe o
opasnim tvarima otisnutih na pakiranjima obrađivanih
materijala. Po potrebi valja poduzeti dodatne zaštitne
mjere, a konkretno valja nositi prikladnu odjeću i ma-
ske.
OPASNOST
Opasnost od eksplozije!
Tijekom postupka prskanja pušenje je zabranjeno i u
radnoj prostoriji.
I pare od lakova su lakozapaljive.
• Ognjišta, otvorena svjetlost ili proizvodi koji proizvode
iskre ne smiju postojati ili raditi.
• U radnoj prostoriji ne čuvajte ili konzumirajte hranu i
piće. Pare od lakova su štetne.
• Radna prostorija mora biti veća od 30 m³ i mora biti
zajamčena dovoljna izmjena zraka prilikom prskanja i
sušenja.
• Ne prskajte suprotno smjeru vjetra. U pravilu se prili-
kom prskanja zapaljivih ili opasnih materijala pridrža-
vajte propisa mjesnih policijskih vlasti.
• U kombinaciji s PVC tlačnim crijevom ne obrađujte
medije kao što su ispitni benzin, butilni alkohol i meti-
len klorid. Ti mediji uništavaju tlačno crijevo.
• Radno područje mora biti odvojeno od kompresora ta-
ko da on ne može izravno doći u kontakt s radnim me-
dijem.
144 | HR www.scheppach.com
Rad tlačnih spremnika
• Svatko tko radi s tlačnim spremnikom mora ga održa-
vati u ispravnom stanju, propisno njime rukovati, nad-
zirati ga, obavljati potrebne radove servisiranja i po-
pravljanja te po potrebi poduzimati potrebne sigurno-
sne mjere.
• Nadzorno tijelo može u konkretnom slučaju zatražiti
potrebne mjere nadzora.
• Tlačni spremnik nije dopušteno rabiti ako na njemu
postoje nedostatci koji ugrožavaju radnike ili druge lju-
de.
• Prije svakog rada provjerite postoje li hrđa i oštećenja
na tlačnom spremniku. Kompresor ne smije raditi s
oštećenim ili hrđavim tlačnim spremnikom. Ako utvrdi-
te oštećenja, molimo obratite se radionici servisne
službe.
Sačuvajte sve sigurnosne napomene i upute na
sigurnom mjestu!
7.1 Sigurnosne napomene specifične
za proizvod
POZOR
Prilikom uporabe ovog kompresora valja se pridržavati
sljedećih osnovnih sigurnosnih mjera radi zaštite od
električnog udara te opasnosti od ozljeda i požara. Prije
uporabe proizvoda pročitajte ove napomena i pridrža-
vajte ih se.
UPOZORENJE
Proizvod nije dizajniran za uporabu u potencijalno ek-
splozivnim atmosferama. Uporaba u takvim okruženji-
ma odobrena je samo ako su poduzete odgovarajuće
dodatne mjere kako bi se osigurala sigurnost. Obratite
se stručnjaku ili pročitajte odgovarajuće propise prije
korištenja proizvoda u potencijalno eksplozivnoj atmos-
feri.
• Proizvod ne smiju rabiti osobe (uključujući djecu) sa
smanjenim tjelesnim, osjetilnim ili mentalnim sposob-
nostima ili s nedovoljnim iskustvom i znanjem.
• Djeca ne smiju obavljati čišćenje i održavanje.
• Čuvajte proizvod dalje od kiše ili vlage. Prodiranje vo-
de u proizvod povećava rizik od električnog udara.
• Izbjegavajte uporabu proizvoda pri temperaturama is-
pod +5°C.
• Ne ostavljajte proizvod bez nadzora.
OPREZ
Rabite proizvod samo kratkotrajno. Dug, neprekinut rad
dulje od 10 minuta uzrokovat će pregrijavanje proizvo-
da. Odmah isključite proizvod i pustite ga 10 minuta da
se ohladi
OPASNOST
Opasnost od ozljeda!
Ne dopustite da se napuhivani predmeti napušu više od
predviđenog tlaka. Mogli bi prsnuti i uzrokovati ozljede i/
ili materijalne štete.
• Ne prekoračujte dopušteni raspon snage kompresora.
Ne napuhujte kamionske, traktorske ili druge velike
gume.
• Ne obrađujte materijale koji su ili bi potencijalno mogli
biti lakozapaljivi ili eksplozivni.
• Proizvod nikada ne rabite nenamjenski.
• Proizvod uvijek održavajte čistim, suhim i bez ulja ili
mazivih masti. Uklonite prašinu nakon svake uporabe
i prije skladištenja.
• Za čišćenje proizvoda nikada ne rabite benzin ili druge
zapaljive tekućine! Iskre mogu zapaliti pare koje zao-
stanu u proizvodu i uzrokovati eksploziju proizvoda.
• Budite uvijek pozorni! Uvijek pazite na to što radi-
te i postupajte razumno. Nipošto ne rabite uređaj
ako ste dekoncentrirani ili ako se osjećate loše.
• Izbjegavajte velika opterećenja sustava vodova upora-
bom savitljivih crijevnih priključaka kako biste izbjegli
pregibe.
• Preporučljivo je da se dovodna crijeva pri tlakovima vi-
šima od 7 bar opreme sigurnosnim kabelom, npr. ži-
čanim užetom.
• Ne dodirujte vruće komponente proizvoda!
• Pobrinite se za to da su sva crijeva i sve armature pri-
kladni za maksimalno dopušten radni tlak kompreso-
ra.
Potencijalni rizici
Proizvod je konstruiran prema aktualnom stanju
tehnologije i prihvaćenim pravilima o tehničkoj
sigurnosti. Unatoč tome, prilikom rada mogu se
pojaviti potencijalni rizici.
• Opasnost za zdravlje zbog električne energije u sluča-
ju uporabe neispravnih električnih kabela.
• Osim toga, unatoč svim poduzetim mjerama opreza,
mogu postojati skriveni potencijalni rizici.
• Potencijalne rizike moguće je smanjiti na minimum pri-
državanjem „sigurnosnih napomena“ i „namjenske
uporabe“ te cijelog priručnika za uporabu.
• Izbjegavajte nenamjerno pokretanje proizvoda.
• Držite šake dalje od radnog područja kada proizvod
radi.
• Pridržavajte se propisanih napomena za održavanje i
sigurnost iz priručnika za uporabu.
UPOZORENJE
Ovaj električni alat tijekom rada proizvodi elektroma-
gnetsko polje. To polje može u određenim okolnostima
ometati aktivne ili pasivne medicinske implantate. Kako
bi se smanjila opasnost od teških ili smrtonosnih ozlje-
da, preporučujemo da se osobe s medicinskim implan-
tatima prije rukovanja električnim alatom savjetuju sa
svojim liječnikom i proizvođačem tog medicinskog im-
plantata.
8 Montaža
POZOR
Prije stavljanja u pogon svakako kompletno monti-
rajte proizvod!
HR | 145www.scheppach.com
UPOZORENJE
Opasnost od ozljeda!
Utaknite mrežni utikač najprije u utičnicu kada je proi-
zvod spreman za uporabu.
Potreban alat:
• 2x račvasti ključ/ nasadni ključ veličine 13 mm*
* = nije nužno sadržano u opsegu isporuke!
8.1 Montiranje kotača (8) (sl.3)
1. Kako biste izbjegli oštećenje proizvoda, položite pros-
tirku na pod tijekom montaže.
2. Položite proizvod na ravnu površinu.
3. Uvucite vijak (8a) kotača (8) kroz za to predviđene
montažne otvore i osigurajte ga maticom M10 (8c).
4. Pričvrstite maticu (8c) protumaticom (8b).
Upotrijebite dva viličasta/nasadna ključa od 13 mm.
5. Ponovite postupak na suprotnoj strani.
8.2 Montiranje nosive noge (9) (sl.4)
1. Položite proizvod na ravnu površinu.
2. Postavite nosivu nogu (9) na montažni otvor koji se
nalazi na osnovnom okviru.
3. Montirajte nosivu nogu (9) s pomoću vijka (9a) i pod-
ložne pločice na osnovno postolje i osigurajte je mati-
com (9c).
Upotrijebite viličasti ključ od 12 mm.
4. Ponovite postupak na suprotnoj strani.
8.3 Montiranje brze spojke (4) (sl.5)
1. Provjerite nalazi li se teflonska traka na navoju brze
spojke (4).
Ako teflonska traka ne postoji, postupite kao što je
opisano u odjeljku 8.3.1.
2. Uvrnite brzu spojku (4) u za to predviđeni navoj na
kompresoru.
Pazite da ne pritegnete spoj previše i da je brza spoj-
ke vodoravno poravnata.
3. Nakon montaže provjerite nepropusnost spoja.
8.3.1 Brtvljenje navoja teflonskom trakom
(sl.5)
1. Potpuno uklonite svu postojeću teflonsku traku.
2. Pobrinite se za to da teflonsku traku postavite isključi-
vo na vanjski navoj brze spojke (4).
3. Teflonsku traku uvijek omotajte oko navoja u smjeru
zavrtanja (nadesno). Time se sprječava ponovno od-
vajanje teflonske trake tijekom montaže.
4. Na početku teflonsku traku držite pod malim napreza-
njem.
Omotajte je glatko, uz preklapanje i ravnomjerno oko
vanjskog navoja (4).
Ostavite prvi namotaj navoja slobodnim kako biste
spriječili ulazak vlakana u vod.
5. Omotajte navoj 4-8 puta, ovisno o veličini.
Za grube navoje može biti potreban veći broj.
Teflonska traka treba ravnomjerno pokrivati namotaje
navoja. Ne smije se trgati niti začepiti namotaje navo-
ja.
6. Nakon brtvljenja brza spojka (4) može se montirati
kao što je opisano u odjeljku 8.3.
9 Prije stavljanja u pogon
UPOZORENJE
Opasnost od ozljeda!
Utaknite mrežni utikač najprije u utičnicu kada je proi-
zvod spreman za uporabu.
UPOZORENJE
Prije obavljanja namještanja na proizvodu uvijek
izvucite mrežni utikač.
OPREZ
Neprikladni produžni kabeli mogu biti opasni. Postoji
opasnost od ozljeda zbog električnog udara.
Opće napomene
• Radite oprezno. Upoznajte se s primjenom i mogućim
ograničenjima, ali i sa specifičnim potencijalnim opa-
snostima.
• Prije priključivanja proizvoda provjerite podudaraju li
se podatci na označnoj pločici s vrijednostima električ-
ne mreže.
• Nedovoljno informirani korisnici mogu zbog nepravilne
uporabe ugroziti sebe i druge osobe. Rukovatelj je od-
govoran za treće osobe.
• Redovito provjeravajte je li proizvod oštećen.
• Postavljanje proizvoda potrebno je obaviti u blizini po-
trošača.
• Valja izbjegavati duge vodove za zrak i duge dovodne
vodove (produžne kabele).
• Pobrinite se za to da je usisani zrak suh i bez prašine.
• Ne postavljajte proizvod u vlažne ili mokre prostorije.
• Proizvod je dopušteno rabiti samo u prikladnim pro-
storijama (dobro provjetrenim, s okolnom temperatu-
rom +5 °C do 40 °C). U toj prostoriji ne smije biti praši-
na, kiselina, para, eksplozivnih ili zapaljivih plinova.
• Proizvod je prikladan za uporabu u suhim prostorija-
ma. Uporaba nije dopuštena u područjima u kojima se
radi s rasprskanom vodom.
• Proizvod je dopušteno rabiti samo kratkotrajno, u su-
him okolnim uvjetima, na otvorenom.
• Proizvod je potrebno uvijek održavati suhim i nakon
rada ne smije ostati na otvorenom.
9.1 Mrežni priključak
• Proizvod je opremljen mrežnim vodom s utikačem sa
zaštitnim kontaktom. Njega je moguće priključiti na
svaku utičnicu sa zaštitnim kontaktom od 230 V ~
50Hz zaštićenu sa 16A.
• Prije stavljanja u pogon pobrinite se za to da se mrež-
ni napon podudara s radnim naponom i snagom proi-
zvoda navedenima na označnoj pločici.
• Dugi dovodni vodovi te produžetci, kabelski bubnjevi
itd. uzrokuju pad napona i mogu ometati pokretanje
motora.
146 | HR www.scheppach.com
• Pri niskim temperaturama ispod +5 °C pokretanje mo-
tora otežano je zbog teškog pokretanja.
10 Rukovanje
10.1 Sklopka za uključivanje/
isključivanje (1) (sl.6)
Uključivanje
1. Utaknite mrežni utikač u propisno zaštićenu mrežnu
utičnicu.
2. Uključite proizvod tako da sklopku za uključivanje/is-
ključivanje (1) postavite u položaj I.
Isključivanje
1. Isključite proizvod tako da sklopku za uključivanje/is-
ključivanje (1) postavite u položaj 0.
10.2 Namještanje tlaka (sl.6)
1. Regulatorom tlaka(3) namješta se tlak na manome-
tru(5).
2. Namješteni tlak moguće je otpustiti na brzoj spojki (4).
10.3 Montiranje pneumatskog crijeva*
(sl.6)
Priključite utičnicu nazuvicu* pneumatskog crijeva* na br-
zu spojku (4). Zatim priključite pneumatski alat* na brzu
spojku* pneumatskog crijeva*.
* = nije nužno sadržano u opsegu isporuke!
11 Priključivanje na električnu
mrežu
Montirani elektromotor priključen je spreman za rad.
Priključak udovoljava primjenjivim propisima VDE i
DIN. Korisnički montiran mrežni priključak i korišteni
produžni kabel moraju udovoljavati tim propisima.
Prilikom rada s nastavcima za prskanje i raspršivanje te
kod privremene primjene na otvorenom proizvod svakako
valja priključiti preko zaštitne strujne sklopke s okidnom
strujom od najviše 30 mA.
11.1 Oštećeni električni priključni
vodovi
Na električnim priključnim vodovima često nastaju ošteće-
nja izolacije.
Uzroci toga mogu biti sljedeći:
• utisnuća, ako se priključni vodovi provode kroz prozo-
re ili procjepe u vratima
• pregibi zbog neispravnog učvršćivanja ili provođenja
priključnog voda
• posjekotine zbog gaženja priključnog voda
• oštećenja izolacije zbog čupanja iz zidne utičnice
• Pukotine zbog starenja izolacije.
Takvi oštećeni električni priključni vodovi ne smiju se rabi-
ti i zbog oštećenja izolacije opasni su za život.
Redovito provjeravajte oštećenost električnih priključnih
vodova. Prilikom provjere pobrinite se za to da priključni
vod nije priključen na električnu mrežu.
Električni kabeli moraju udovoljavati važećim propisima V-
DE i DIN. Rabite samo priključne vodove s istom ozna-
kom.
Na priključnom kabelu mora obvezno biti otisnut tip kabe-
la.
Sigurnosne napomene za zamjenu oštećenih ili
neispravnih mrežnih priključnih kabela
Način priključivanja Y
Kada je potrebna zamjena mrežnog priključnog kabela, to
mora obaviti proizvođač ili njegov distributer kako bi se
izbjegli sigurnosni problemi.
11.2 Važne napomene
U slučaju preopterećenja motor će se automatski isključiti.
Nakon razdoblja hlađenja (vremenski se razlikuje) motor
je moguće ponovno uključiti.
11.3 Izmjenični motor
Priključivanja i popravke električne opreme smije obaviti
samo ovlašteni električar.
• Provjerite odgovara li mrežni napon naponu na označ-
noj pločici proizvoda.
• Produžni kabeli duljine do 25m moraju imati poprečni
presjek od 1,5mm2.
12 Čišćenje i održavanje
UPOZORENJE
Zatražite od specijalizirane radionice da oba-
vi radove popravljanja i radove održavanja
koji nisu opisani u ovom priručniku za upora-
bu. Rabite samo originalne rezervne dijelove.
UPOZORENJE
Nepropisno izvedeni radovi održavanja ili či-
šćenja mogu uzrokovati ozljede!
UPOZORENJE
Prilikom čišćenja, servisiranja i održavanja proizvod
se može iznenada pokrenuti i time uzrokovati ozlje-
de i opekline.
– Isključite proizvod.
– Izvucite mrežni utikač.
– Pustite proizvod da se ohladi.
– Otpustite tlak iz kompresora.
Napomena:
Ispustite pretlak iz kompresora tako da isključite kompre-
sor i potrošite stlačeni zrak koji se još nalazi u tlačnom
spremniku, npr. s pomoću pneumatskog alata u praznom
hodu ili pištolja za ispuhivanje.
12.1 Čišćenje
• Zaštitne naprave, ventilacijske proreze i kućište moto-
ra čistite od prašine i prljavštine. Obrišite proizvod či-
stom krpom ili ga ispušite niskotlačnim stlačenim zra-
kom. Preporučujemo da proizvod očistite odmah na-
kon svake uporabe.
HR | 147www.scheppach.com
• Proizvod redovito čistite vlažnom krpom s malo mazi-
vog sapuna. Ne upotrebljavajte sredstva za čišćenje ili
otapala jer bi ona mogla nagristi plastične dijelove
proizvoda. Pobrinite se za to da voda ne može prodri-
jeti u unutrašnjost proizvoda.
• Preporučujemo da proizvod očistite odmah nakon
svake uporabe.
• Crijevo i alate za prskanje potrebno je odvojiti prije či-
šćenja kompresora. Kompresor nije dopušteno čistiti
vodom, otapalima ili sličnim.
12.2 Održavanje
Potreban alat:
• Križni odvijač*
* = nije nužno sadržano u opsegu isporuke!
12.2.1 Sigurnosni ventil (6) (sl.7)
• Sigurnosni ventil namješten je na maksimalno dopu-
šten tlak tlačnog spremnika.
• Nije dopušteno pomicati sigurnosni ventil ili uklanjati
spojni osigurač između ispusne matice i njezine kapi-
ce.
• Kako bi sigurnosni ventil u slučaju potrebe ispravno
funkcionirao, potrebno ga je aktivirati svakih 30 radnih
sati, ali najmanje tri puta godišnje.
1. Okrenite perforiranu ispusnu maticu(6a) radi otvara-
nja nalijevo kako biste otvorili ispust sigurnosnog ven-
tila (6). Zrak će čujno izlaziti iz ventila.
2. Nakon toga ponovno okrenite ispusnu maticu (6a) na-
desno.
12.2.2 Održavanje tlačnog spremnika (7)
(sl.8)
POZOR
Radi održavanja trajnosti tlačnog spremnika nakon sva-
kog rada valja ispustiti kondenziranu vodu otvaranjem
ispusnog vijka.
POZOR
Kondenzirana voda iz tlačnog spremnika sadržava
ostatke ulja. Ekološki zbrinite kondenziranu vodu na od-
govarajućem sabiralištu.
1. Prije toga otpustite tlak u kotlu (vidi odjeljak 13.2.1).
2. Otvorite ispusni vijak(7a) okretanjem nalijevo (u smje-
ru gledanja od donje strane kompresora prema vijku).
3. Kako biste potpuno ispustili kondenziranu vodu iz tlač-
nog spremnika (7), potrebno ga je malo nagnuti na
stranu tako da ispusni vijak (7a) predstavlja najnižu
točku.
4. Nakon toga ponovno zatvorite ispusni vijak(7a) (okre-
tanje nadesno). Prije svakog rada provjerite postoje li
hrđa i oštećenja na tlačnom spremniku(7).
5. Kompresor ne smije raditi s oštećenim ili hrđavim tlač-
nim spremnikom (7). Ako utvrdite oštećenja, molimo
obratite se radionici servisne službe.
13 Skladištenje i transport
UPOZORENJE
Opasnost od ozljeda i opeklina!
Proizvod se može neočekivano pokrenuti i time uzroko-
vati ozljede.
– Prije svih radova čišćenja i održavanja isključite mo-
tor.
– Pustite motor da se ohladi.
– Izvucite mrežni utikač.
– Otpustite tlak iz kompresora.
Napomena:
Ispustite pretlak iz kompresora tako da isključite kompre-
sor i potrošite stlačeni zrak koji se još nalazi u tlačnom
spremniku, npr. s pomoću pneumatskog alata u praznom
hodu ili pištolja za ispuhivanje.
• Stlačeni zrak može uzrokovati ozbiljne ozljede:
• Očistite proizvod i provjerite je li oštećen.
13.1 Transport (sl.1)
• Kako biste spriječili oštećenja i ozljede, proizvod prili-
kom transporta u vozilima valja osigurati od prevrtanja
i otklizavanja.
• Zaštitite proizvod od udaraca, udara i jakih vibracija,
npr. tijekom transporta u vozilima.
• Za transportiranje proizvoda uvijek rabite transportnu
ručku (2).
13.2 Skladištenje
Proizvod i njegov pribor čuvajte na tamnom, suhom mje-
stu koje je zaštićeno od mraka i nepristupačno djeci.
Optimalna temperatura skladištenja je između 5 °C i
30°C.
Čuvajte proizvod u originalnom pakiranju.
Pokrijte proizvod radi zaštite od prašine ili vlage. Čuvajte
priručnik za uporabu u blizini proizvoda.
POZOR
Izvucite mrežni utikač, odzračite kompresor i sve priklju-
čene pneumatske alate. Isključite kompresor tako da ga
neovlaštene osobe ne mogu staviti u pogon.
POZOR
Čuvajte proizvod samo u suhoj okolini koja nije pristu-
pačna neovlaštenim osobama.
Ne naginjite ga, čuvajte ga samo uspravno!
13.2.1 Otpuštanje pretlaka
Ispustite pretlak iz kompresora tako da isključite kompre-
sor i potrošite stlačeni zrak koji se još nalazi u tlačnom
spremniku, npr. s pomoću pneumatskog alata u praznom
hodu ili pištolja za ispuhivanje.
14 Popravak i naručivanje rezervnih
dijelova
Nakon popravljanja ili održavanja provjerite jesu li svi si-
gurnosni dijelovi montirani i ispravni. Dijelove koji pred-
stavljaju opasnost od ozljeda čuvajte dalje od drugih ljudi i
djece.
148 | HR www.scheppach.com
POZOR
U skladu sa Zakonom o odgovornosti za proizvode ne
odgovaramo za štete uzrokovane neispravnim poprav-
cima ili neuporabom originalnih rezervnih dijelova.
Angažirajte servisnu službu ili ovlaštenog stručnjaka.
Isto vrijedi i za pribor.
Rezervne dijelove i pribor možete nabaviti preko našeg
servisnog centra. U tu svrhu skenirajte QR kod na naslov-
nici.
Priključci i popravci
Priključivanja i popravke električne opreme smije obaviti
samo ovlašteni električar.
14.1 Naručivanje rezervnih dijelova
Prilikom naručivanja rezervnih dijelova trebali biste nave-
sti sljedeće informacije:
• Naziv modela
• Broj artikla
• Podatci s označne pločice
Rezervni dijelovi / pribor
Komplet pneumatskog pribora 13 kom. -
br. artikla:
7906100710
Spiralno crijevo - br. artikla: 7906100711
14.2 Servisne informacije
Valja voditi računa o tome da kod ovog proizvoda sljedeći
dijelovi podliježu trošenju zbog uporabe ili prirodnom tro-
šenju, odnosno da su sljedeći dijelovi potrebni kao potroš-
ni materijali.
Potrošni dijelovi*: brza spojka, komplet pneumatskog pri-
bora, spiralno crijevo
* = nije nužno sadržano u opsegu isporuke!
15 Zbrinjavanje i recikliranje
Napomene o ambalaži
Ambalažni materijali mogu se reci-
klirati. Molimo zbrinite ambalažu
na ekološki način.
Napomene o zbrinjavanju električne i elektroničke
opreme
Otpadni električni i elektronički uređaji ne spa-
daju u kućanski otpad, nego ih valja odnijeti
na odvojeno mjesto prikupljanja i zbrinjavanja!
• Stare baterije koje nisu fiksno ugrađene u otpadni ure-
đaj potrebno je prije predaje izvaditi tako da se ne uni-
šte! Njihovo zbrinjavanje regulirano je zakonom o ba-
terijama.
• Vlasnici i korisnici električnih i elektroničkih uređaja
zakonom su obvezni vratiti ih nakon uporabe.
• Krajnji korisnik isključivo je odgovoran za brisanje
osobnih podataka na otpadnom uređaju koji treba
zbrinuti!
• Simbol prekrižene kante za otpad znači da otpadne
električne i elektroničke uređaje nije dopušteno zbri-
njavati u kućni otpad.
• Otpadne električne i elektroničke uređaje moguće je
besplatno predati na sljedeća mjesta:
– Javno-pravna mjesta za zbrinjavanje i prikupljanje
(npr. komunalna dvorišta)
– Mjesta prodaje električnih uređaja (stacionarna i
internetska), ako su trgovci obvezni preuzeti ih ili
ako besplatno nude tu uslugu.
– Do tri otpadna električna uređaja po svakoj vrsti
uređaja, s duljinom rubova od maksimalno 25 cen-
timetara, možete bez prethodne nabave novog
uređaja besplatno predati proizvođaču ili nekom
drugom obližnjem ovlaštenom sabiralištu.
– Dodatne dopunske uvjete povrata od proizvođača
i distributera možete saznati od servisne službe.
• U slučaju isporuke novog električnog uređaja od proi-
zvođača privatnom kućanstvu on može omogućiti be-
splatno preuzimanje otpadnog električnog uređaja na
zahtjev krajnjeg korisnika. U vezi s tim obratite se ser-
visnoj službi proizvođača.
• Ove izjave vrijede samo za uređaje koji se montiraju i
prodaju u državama Europske unije i koji podliježu Eu-
ropskoj direktivi 2012/19/EU. U državama izvan Eu-
ropske unije mogu vrijediti drukčiji propisi za zbrinja-
vanje otpadnih električnih i elektroničkih uređaja.
16 Otklanjanje neispravnosti
Sljedeća tablica prikazuje simptome pogrešaka i opisuje kako riješiti problem ako proizvod ne radi ispravno. Ako time ne
uspijete locirati i otkloniti problem, obratite se servisnoj radionici.
Neispravnost Mogući uzrok Rješenje
Proizvod ne radi. Mrežni napon ne postoji. Provjerite kabel, mrežni utikač, osigurač i utičnicu.
Mrežni napon je prenizak. Izbjegavajte predug produžni kabel. Rabite produžni
kabel s dovoljnim presjekom žica.
Vanjska temperatura je preni-
ska.
Ne radite pri vanjskoj temperaturi nižoj od+5°C.
Motor je pregrijan. Pustite motor da se ohladi i po potrebi otklonite uzrok
pregrijavanja.
HR | 149www.scheppach.com
Neispravnost Mogući uzrok Rješenje
Proizvod radi, ali nema tlaka. Sigurnosni ventil propušta. Obratite se lokalnom servisnom centru. Zatražite samo
od kvalificiranog osoblja da obavlja popravke.
Brtve su istrošene. Provjerite brtve, zatražite od specijalizirane radionice
da zamijeni istrošene brtve.
Ispusni vijak za kondenziranu
vodu propušta.
Dodatno pritegnite vijak rukom. Provjerite brtvu na vij-
ku, po potrebi je zamijenite.
Proizvod radi, tlak se prikazuje
na manometru, ali alati ne rade.
Crijevni spojevi su propusni. Provjerite crijevo za stlačeni zrak i alate, po potrebi ih
zamijenite.
Brza spojka je propusna. Obratite se lokalnom servisnom centru. Zatražite samo
od kvalificiranog osoblja da obavlja popravke.
Namješten je prenizak tlak na
regulatoru tlaka.
Još odvijte regulator tlaka.
17 EU izjava o sukladnosti
Prijevod originalne izjave o sukladnosti
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Na svoju odgovornost izjavljujemo da je ovdje opisan pro-
izvod usklađen s važećim direktivama i normama.
Marka: SCHEPPACH
Naziv artikla: Kompresor - HC51V
Br. art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Direktive EU-a:
2014/30/EU, 2006/42/EZ, 2000/14/EZ_2005/88/EZ,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Gore opisani predmet Izjave ispunjava propise Direktive
2011/65/EU Europskog parlamenta i Vijeća od 8. lipnja
2011. o ograničenju uporabe određenih opasnih tvari u
električnoj i elektroničkoj opremi.
Primijenjene norme:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Postupak procjene sukladnosti:
2000/14/EZ_2005/88/EZ – Prilog: VI
Zajamčena
razina zvučne snage(L
WA
):
97 dB
Izmjerena
razina zvučne snage(L
WA
):
93,9 dB
Imenovanotijelo: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Broj: 0905
Ovlaštena osoba za sastavljanje dokumentacije:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
150 | HR www.scheppach.com
Kazalo
1 Uvod................................................................... 152
2 Namenska uporaba............................................ 152
3 Opis izdelka (sl. 1–8).......................................... 152
4 Obseg dostave (sl.1,2)..................................... 152
5 Razpakiranje ...................................................... 152
6 Tehnični podatki................................................. 153
7 Varnostni napotki ............................................... 153
8 Montaža ............................................................. 156
9 Pred zagonom.................................................... 157
10 UPRAVLJANJE.................................................. 158
11 Električni priključek............................................. 158
12 Čiščenje in vzdrževanje ..................................... 158
13 Skladiščenje in transport.................................... 159
14 Popravila in naročanje rezervnih delov .............. 159
15 Odlaganje med odpadke in reciklaža................. 160
16 Pomoč pri motnjah ............................................. 160
17 EU izjava o skladnosti........................................ 161
18 Eksplozijska risba............................................... 300
Razlaga simbolov na izdelku
Z uporabo simbolov v tem priročniku želimo vašo pozor-
nost usmeriti na mogoča tveganja. Varnostni simboli in
razlage, ki jih spremljajo, je treba natančno razumeti. Sa-
ma opozorila ne odpravijo tveganj in ne morejo nadome-
stiti ustreznih ukrepov za preprečevanje nesreč.
Pozor! Neupoštevanje varnostnih znakov in
opozoril, nameščenih na izdelku, ter neupo-
števanje varnostnih oznak in navodil za upo-
rabo lahko povzroči hude poškodbe ali celo
smrt.
Pred zagonom preberite navodila za upora-
bo in varnostne napotke ter jih upoštevajte!
Pred zagonom preberite navodila za upora-
bo in varnostne napotke ter jih upoštevajte!
Nosite zaščitna očala.
Nosite zaščito za sluh.
Pri prašenju nosite zaščito za dihala!
Pozor, vroča površina – nevarnost opeklin.
Opozorilo pred električno napetostjo.
Opozorilo! Izdelek je opremljen s samodej-
nim nadzorom zagona. Preprečite tretjim
osebam dostop v delovno območje izdelka!
Izdelka ne izpostavljajte dežju. Izdelek lahko
nameščate, skladiščite in uporabljate le v
suhih razmerah.
Izdelek uporabljajte samo z zaprtim prekriv-
nim pokrovom.
Zagotovljen nivo moči zvoka izdelka.
Izdelek ustreza veljavnim evropskim direkti-
vam.
Izdelek ustreza veljavnim srbskimi direkti-
vam.
Razlaga signalnih besed v navodilih
za uporabo
NEVARNOST
Signalna beseda za označevanje neposredno
grozeče nevarne situacije, zaradi katere pride
do smrti ali hudih telesnih poškodb, če se ne
prepreči.
OPOZORILO
Signalna beseda za označevanje možne ne-
varne situacije, zaradi katere lahko pride do
smrti ali hudih telesnih poškodb, če se ne
prepreči.
PREVIDNO
Signalna beseda za označevanje možne ne-
varne situacije, zaradi katere lahko pride do
majhnih ali zmernih poškodb, če se ne pre-
preči.
POZOR
Signalna beseda za označevanje možne ne-
varne situacije, zaradi katere lahko pride do
materialne škode na izdelku ali lastnini, če se
ne prepreči.
SI | 151www.scheppach.com
1 Uvod
Proizvajalec:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Napotek:
Proizvajalec tega izdelka skladno z veljavnim zakonom o
odgovornosti za izdelke ne jamči za poškodbe na tem iz-
delku ali poškodbe s tem izdelkom, do katerih pride pri:
• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni
strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenja-
va z njimi,
• nenamenski uporabi,
• Izpad električne naprave zaradi neupoštevanja nacio-
nalnih električnih predpisov in določil.
Upoštevajte naslednje:
Navodila za uporabo so del izdelka in vsebujejo po-
membne informacije za varno, pravilno in ekonomično de-
lovanje. Upoštevajte tudi veljavne nacionalne predpise.
Pred uporabo natančno preberite vsa navodila za upora-
bo in varnostna navodila ter izdelek uporabljajte le tako,
kot je opisano. Navodila shranite in jih priložite, če izdelek
izročite drugi osebi.
2 Namenska uporaba
Kompresor je namenjen ustvarjanju stisnjenega zraka za
orodja, ki jih poganja stisnjen zrak in lahko delujejo s koli-
čino zraka do približno 220l/min (npr. polnilniki za pnev-
matike, pištola za izpihovanje in pištola za lakiranje). Za-
radi omejene količine pretočnega zraka ni mogoče upo-
rabljati orodij, ki imajo zelo veliko porabo zraka (npr. vi-
bracijski brusilnik, palični brusilnik in pnevmatski izvijač).
Kompresor je dovoljeno uporabljati le v suhih in dobro
prezračenih notranjih prostorih.
Izdelek je dovoljeno uporabljati samo v skladu s predvide-
nim namenom. Kakršna koli drugačna uporaba ni v skla-
du z namenom. Za škodo ali telesne poškodbe vseh vrst,
ki izhajajo iz tega, je odgovoren uporabnik in ne proizvaja-
lec.
Obvezno upoštevajte varnostne napotke in navodila za
montažo ter navodila za uporabo v priročniku za uporabo,
saj lahko le tako omogočite ustrezno uporabo.
Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z
njim seznanjene in poučene o morebitnih nevarnostih.
Spremembe na izdelku v celoti izključujejo garancijo proi-
zvajalca za poškodbe, do katerih pride kot posledica.
Izdelek je dovoljeno uporabljati samo z originalnimi deli in
originalnim priborom proizvajalca.
Upoštevati morate proizvajalčeve predpise glede varnosti,
dela in vzdrževanja ter meritve iz tehničnih podatkov.
Prosimo, upoštevajte, da naši izdelki namensko niso kon-
struirani za gospodarsko, obrtno ali industrijsko uporabo.
Ne prevzemamo nobene odgovornosti, če izdelek uporab-
ljate v gospodarskih, obrtnih ali industrijskih obratih ter
podobnih dejavnostih.
3 Opis izdelka (sl. 1–8)
1. Stikalo za vklop/izklop
2. Transportni ročaj
3. Regulator tlaka
4. Hitra spojka
5. Manometer
6. Varnostni ventil
6a. Izpustna matica
7. Tlačna posoda
7a. Izpustni čep
(kondenzirana voda)
8. Kolo
8a. Vijak
8b. Protimatica
8c. Matica
9. Oporna noga
9a. Vijak
9b. Podložka
9c. Matica
10. 13-delni komplet dodatkov za pnevmatsko orod-
je*
(ni prikazan)
11. Spiralna cev 10m*
(ni prikazana)
* = Ni nujno v obsegu dostave!
4 Obseg dostave (sl.1,2)
Poz. Število Opis
4. 1 x Hitra spojka
8. 2 x Kolo
8a. 2 x Vijak
8b. 2 x Protimatica
8c. 2 x Matica
9. 2 x Oporna noga
9a. 2 x Vijak
9b. 2x Podložka
9c. 2 x Matica
10. 1 x 13-delni komplet dodatkov za pnevmat-
sko orodje*
(ni prikazan)
11. 1 x Spiralna cev 10m*
(ni prikazana)
1 x Kompresor
1 x Navodila za uporabo
* = Ni nujno v obsegu dostave!
5 Razpakiranje
OPOZORILO
Izdelek in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami, fo-
lijami in majhnimi deli! Obstaja nevarnost, da jih po-
goltnejo in se z njimi zadušijo!
• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter embalažna in tran-
sportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodovali
med transportom. Morebitne poškodbe takoj sporočite
transportnemu podjetju, ki je dostavilo izdelek. Ka-
snejših reklamacij ne bomo priznali.
152 | SI www.scheppach.com
• Po možnosti embalažo shranite do preteka garancij-
skega časa.
• Pred uporabo morate s pomočjo navodil za uporabo
spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte
samo originalne dele. Nadomestne dele dobite pri
svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter
leto izdelave izdelka.
6 Tehnični podatki
Nazivna napetost 230V~/
50Hz
Nazivna moč 1420W (S1*)
1500W (S3**
25%)
Število vrtljajev v prostem teku 4000 min
-1
Prostornina tlačne posode pribl. 50 l
Delovni tlak pribl. 10 barov
Teor. Sesalna moč pribl. 220 l/min
Dejanska odvajalna moč pri 1barih pribl. 130 l/min
Dejanska odvajalna moč pri 4barih pribl. 90 l/min
Dejanska odvajalna moč pri 7barih pribl. 65 l/min
Vrsta zaščite IP 20
Dolžina omrežnega priključnega vo-
da
2 m
Največja višina postavitve (n.v.) 1000 m
Teža pribl. 24,5 kg
Pridržujemo si pravico do tehničnih sprememb!
*Način delovanja S1 (neprekinjeno delovanje)
Izdelek lahko trajno deluje z navedeno močjo.
**Način delovanja S3 (občasno prekinjeno delovanje)
Delovanje je sestavljeno iz nazivne obremenitve in izpa-
da.
Čas delovanja je 10 minut, relativni delovni cikel je 25%
časa delovanja.
OPOZORILO
Hrup ima lahko hude posledice za vaše zdravje. Če
hrup stroja presega 85 dB, morate vi in osebe v bližini
nositi ustrezno zaščito za sluh.
Vrednosti hrupa in tresljajev so bile ugotovljene v skladu s
standardom EN 62841-1.
Karakteristike hrupa
Raven hrupa L
pA
73,43 dB
Merilna negotovost K
pA
2,92 dB
Izmerjen nivo moči zvoka L
wA
93,9 dB
Zagotovljen nivo zračne moči L
wA
97 dB
Negotovost meritve K
wA
2,92 dB
Navedene vrednosti emisij hrupa so bile izmerjene po
standardiziranem preizkusnem postopku in jih lahko upo-
rabite za primerjavo električnega orodja z drugim.
Navedene vrednosti emisij hrupa lahko uporabite tudi za
začasno oceno obremenitve.
OPOZORILO
Emisije hrupa lahko med dejansko uporabo
električnega orodja odstopajo od navedenih
vrednosti, odvisno od vrste in načina upora-
be električnega orodja; še posebej od vrste
obdelovanca, s katerim delate.
Potrudite se, da bo obremenitev čim nižja. Primeri ukre-
pov: omejitev delovnega časa. Pri tem je treba upošte-
vati vse faze delovnega cikla (na primer čase, ko je
orodje izklopljeno, in takšne, ko je sicer vklopljeno, am-
pak deluje brez obremenitve).
7 Varnostni napotki
Splošni varnostni napotki za električna orodja
OPOZORILO
Preberite vse varnostne napotke, navodila,
slike in tehnične podatke, ki so priloženi te-
mu električnemu orodju.
Zaradi neupoštevanja sledečih navodil lahko pride do
električnega udara, požara in/ali hudih telesnih po-
škodb.
Hranite vse varnostne napotke in navodila za
prihodnjo rabo.
V varnostnih napotkih uporabljen pojem »električno orod-
je« se nanaša na omrežno gnana električna orodja (z ele-
ktričnim kablom) in na akumulatorsko gnana električna
orodja (brez električnega kabla).
1) Varnost na delovnem mestu
a) Vaše delovno mesto mora biti vedno čisto in dob-
ro osvetljeno. Nered ali neosvetljena delovna obmo-
čja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko
ogroženem okolju, v katerem se nahajajo gorljive
tekočine, plini ali prah. Električna orodja ustvarjajo
iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približeva-
ti, medtem ko uporabljate električno orodje. Če
vas zamotijo, lahko izgubite nadzor nad električnim
orodjem.
2) Električna varnost
a) Priključni vtič električnega orodja se mora prilega-
ti v vtičnico. Vtiča ni dovoljeno na noben način
spreminjati. Adapterskih vtičev ne uporabljajte z
električnimi orodji, ki so zaščitno ozemljena.
Nespremenjeni vtiči in prilegajoče se vtičnice zmanj-
šajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi povr-
šinami cevi, gretij, štedilnikov in hladilnikov. Če je
vaše telo ozemljeno, obstaja večje tveganje električ-
nega udara.
c) Električnih orodij ne izpostavljajte dežju ali mokro-
ti. Vdor vode v električno orodje poveča tveganje ele-
ktričnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali
obešanje električnega orodja ali za vlečenje vtiča
iz vtičnice. Priključnega voda ne približujte vroči-
SI | 153www.scheppach.com
ni, olju, ostrim robovom ali premikajočim se de-
lom. Poškodovani ali zamotani priključni vodi poveču-
jejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, upo-
rabljajte samo takšne podaljševalne vode, ki so
primerni za zunanje območje. Uporaba podaljševal-
nega voda, ki je primeren za zunanje območje, zmanj-
ša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega
orodja v vlažnem okolju, uporabite zaščitno stika-
lo na okvarni tok. Uporaba zaščitnega stikala na
okvarni tok zmanjša tveganje električnega udara.
3) Varnost oseb
a) Bodite pozorni, pazite, kaj delate, in k delu z elek-
tričnim orodjem pristopite z razumom. Ne upo-
rabljajte električnega orodja, če ste utrujeni ali
pod vplivom drog, alkohola ali zdravil. Trenutek ne-
pozornosti pri uporabi električnega orodja lahko vodi
do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna
očala. Nošenje osebne zaščitne opreme, kot je ma-
ska za prah, nedrseči varnostni čevlji, zaščitna čelada
ali zaščita za sluh, odvisno od vrste in uporabe elek-
tričnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Zagotovite, da je
električno orodje izklopljeno, preden ga boste
priklopili na tokovno napajanje in/ali priključili
akumulator, ga pobrali ali nosili. Če imate pri noše-
nju električnega orodja prst na stikalu ali električno
orodje vklopljeno priključite na tokovno napajanje, lah-
ko to privede do nesreč.
d) Preden boste vklopili električno orodje, odstranite
orodja za nastavitev ali vijačni ključ. Orodje ali
ključ, ki se nahaja v vrtečem se delu električnega
orodja, lahko privede do telesnih poškodb.
e) Izogibajte se nenaravni telesni drži. Pazite, da sto-
jite varno in da vedno ohranjate ravnotežje. Tako
lahko električno orodje v nepričakovanih situacijah bo-
lje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih oblačil
ali nakita. Las in oblačil ne približujte premikajo-
čim se delom. Premikajoči se deli lahko zagrabijo oh-
lapna oblačila, nakit ali dolge lase.
g) Če je mogoče namestiti naprave za odsesavanje in
lovljenje prahu, jih morate priključiti in pravilno
uporabiti. Uporaba naprave za odsesavanje prahu
lahko zmanjša nevarnost zaradi prahu.
h) Ne bodite prepričani, da se vam nič ne more zgo-
diti in nikar ne prezrite varnostnih pravil za elek-
trična orodja, tudi če ste po večkratni uporabi ele-
ktričnega orodja popolnoma samozavestni pri nje-
govi uporabi. Nepazljiva uporaba lahko v delčku se-
kunde privede do hudih poškodb.
4) Uporaba in ravnanje z električnim
orodjem
a) Ne preobremenjujte električnega orodja. Za svoje
delo uporabite temu namenjeno električno orodje.
Z ustreznim električnim orodjem lahko v podanem ob-
močju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima okvar-
jeno stikalo. Električno orodje, ki ga ni več mogoče
vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Izvlecite vtič iz vtičnice in/ali odstranite snemljiv
akumulator, preden boste nastavili napravo, zame-
njali dodatno opremo ali shranili električno orodje.
S tem previdnostnim ukrepom preprečite nenamerni
zagon električnega orodja.
d) Nerabljena električna orodja hranite izven dosega
otrok. Osebam, ki niso seznanjene z napravo ali
niso prebrali teh navodil, ne pustite uporabljati
električnega orodja. Električna orodja so nevarna, če
jih uporabljajo neizkušene osebe.
e) Skrbno negujte električna in vstavitvena orodja.
Preverite, če gibljivi deli brezhibno delujejo in se
ne zatikajo, če so deli zlomljeni ali tako poškodo-
vani, da je delovanje električnega orodja omejeno.
Pred uporabo električnega orodja je treba popravi-
ti poškodovane dele. Veliko nesreč se zgodi zaradi
slabo vzdrževanih električnih orodij.
f) Rezalna orodja morajo biti ostra in čista. Skrbno
negovana rezalna orodja z ostrimi rezalnimi robovi se
manj zatikajo in jih je mogoče lažje voditi.
g) Električno orodje, vstavitveno orodje, vstavitvena
orodja itd. uporabljajte v skladu s temi navodili.
Pri tem upoštevajte delovne pogoje in opravilo, ki
ga je treba izvršiti. Uporaba električnega orodja v na-
mene, za katere ni predvideno, lahko vodi do nevarnih
situacij.
h) Ročaji in prijemalne površine morajo biti suhe,
čiste in brez olja in masti. Spolzki ročaji in spolzke
prijemalne površine ne omogočajo varnega upravlja-
nja in nadzor električnega orodja v nepredvidljivih situ-
acijah.
5) Servis
a) Vaše električno orodje sme popravljati samo kvali-
ficirano strokovno osebje in samo z originalnimi
nadomestnimi deli. Tako je zagotovljeno, da električ-
no orodje ostane varno.
Varnostni napotki za kompresorje
POZOR
Pri uporabi tega kompresorja je treba zaradi zaščite
pred električnim udarom ter nevarnostjo poškodb in po-
žara upoštevati sledeče temeljne varnostne ukrepe.
Preberite in upoštevajte te napotke, preden začnete
uporabljati izdelek.
Varno delo
1. Svoja orodja negujte s skrbnostjo
– Kompresor mora biti čist, da lahko delate dobro in
varno.
– Upoštevajte predpise za vzdrževanje.
– Redno preverjajte priključni vod električnega orod-
ja in ga ob poškodovanosti predajte strokovnjaku,
da ga zamenja.
– Redno preverjajte podaljševalne vode in jih zame-
njajte, če so poškodovani.
2. Izvlecite vtič iz vtičnice
154 | SI www.scheppach.com
– Ob neuporabi električnega orodja, pred vzdrževa-
njem in pri menjavi orodij, kot npr. žagin list, sve-
der, rezkalnik.
3. Preverite, ali je električno orodje morda poškodovano.
– Pred nadaljnjo uporabo električnega orodja morate
pregledati zaščitne priprave ali rahlo poškodovane
dele, če brezhibno in ustrezno delujejo.
– Prepričajte se, da premični deli brezhibno delujejo,
se ne zatikajo in niso poškodovani. Vsi deli morajo
biti pravilno nameščeni in izpolnjevati morajo vse
pogoje, da je zagotovljeno brezhibno delovanje
električnega orodja.
– Poškodovane zaščitne priprave in dele mora pri-
znana specializirana delavnica ustrezno popraviti
ali zamenjati, če v navodilih za uporabo ni podano
nič drugega.
– Ne uporabljajte pomanjkljivih ali poškodovanih
priključnih vodov.
POZOR
Zaradi lastne varnosti uporabljajte samo pribor in doda-
tne naprave, ki so navedene v navodilih za uporabo ali
jih priporoča ali navaja proizvajalec. Uporaba vložnih
orodij ali priborov, ki niso priporočeni v navodilih za
uporabo ali v katalogu, lahko predstavlja osebno nevar-
nost poškodbe za vas.
4. Zamenjava priključnega voda
– Če se priključni vod poškoduje, ga morata proizva-
jalec ali električar zamenjati, da se prepreči nevar-
nost. Nevarnost zaradi električnih udarov.
5. Prevozni kompresorji za delovanje na gradbiščih
– Pazite, da so vse gibke cevi in armature primerne
za najvišji dovoljen delovni tlak kompresorja.
6. Mesto postavitve
– Kompresor postavite samo na ravno površino.
7. Priporočljivo je, da dovodne gibke cevi pri tlakih nad
7 bar opremite z varnostnim kablom, npr. z žično
vrvjo.
8. Izogibajte se močnim obremenitvam sistema vodov,
tako da uporabite fleksibilne cevne priključke, da ne
nastanejo mesta pregibanja.
Dodatni varnostni napotki
Upoštevajte ustrezna navodila za uporabo dejanskih
orodij za stisnjeni zrak/Naprave za stisnjeni zrak!
Poleg tega je potrebno upoštevati sledeče splošne napot-
ke.
Varnostni napotki za delo s stisnjenim zrakom
in pištolami za izpihovanje
• Upoštevajte zadostno razdaljo do produkta, najmanj
2,50 m in med delovanjem kompresorja držite orodja
za stisnjeni zrak/naprave za stisnjeni zrak stran.
• Črpalka kompresorja in vodi med delovanjem doseže-
jo visoke temperature. Dotiki vodijo do opeklin.
• V zraku, ki ga vsesa kompresor, ne sme biti primesi,
ki v črpalki kompresorja lahko privedejo do požarov ali
eksplozij.
• Pri odklapljanju cevne spojke z roko držite spojni kos
gibke cevi. Tako se izognete telesnim poškodbam za-
radi gibke cevi, ki jo vrže nazaj.
• Pri delu s pištolo za stiskanje zraka nosite zaščitna
očala in zaščito dihal. Prah škoduje zdravju! Tujki in
deli, ki jih odpihne vstran, zlahka povzročijo telesne
poškodbe.
NEVARNOST
Nevarnost poškodbe!
S pištolo za izpihovanje ne pihajte v ljudi ali oblačila na
telesu.
Varnostni napotki pri uporabi vbrizgalnih
naprav in razpršilcev (npr. brizganje barv)
• Med polnjenjem držite razpršilec stran od kompresor-
ja, da ne pride tekočina v stik s kompresorjem.
• Z razpršilcem nikoli ne pršite (npr. brizganje barv) v
smeri kompresorja. Vlaga lahko privede do električne
nevarnosti!
NEVARNOST
Nevarnost eksplozije!
Ne delajte z laki ali topili z vnetiščem pod 55°C.
NEVARNOST
Nevarnost eksplozije!
Lakov ali topil ne segrevajte.
• Če delate z zdravju škodljivimi tekočinami, za zaščito
potrebujete filtrirne naprave (maske za obraz). Upo-
števajte tudi podatke in zaščitne ukrepe, ki jih navajajo
proizvajalci takšnih snovi.
• Upoštevati je treba podatke in oznake uredbe o nevar-
nih snoveh na dodatnih ovojninah obdelanih materia-
lov. Po potrebi je treba sprejeti dodatne zaščitne ukre-
pe, zlasti nošenje primernih oblačil in mask.
NEVARNOST
Nevarnost eksplozije!
Med brizganjem ter v delovnem prostoru ni dovoljeno
kaditi.
Tudi plini barv so lahko vnetljivi.
• Kurišča, odprta luč ali izdelki, ki ustvarjajo iskre, ne
smejo biti prisotni oz. jih ni dovoljeno uporabljati.
• Jedi in napitkov ne hranite ali uživajte v delovnem pro-
storu. Plini barv so zdravju škodljivi.
• Delovni prostor mora biti večji od 30 m³ in zagotovljen
mora biti zadosten pretok zraka pri brizganju in suše-
nju.
• Ne brizgajte proti vetru. Pri brizganju gorljivih oz. ne-
varnih snovi za brizganje dosledno upoštevajte določi-
la lokalnega policijskega oddelka.
• V povezavi s tlačno gibko cevjo iz PVC ne delajte z
mediji, kot so beli špirit, butilni alkohol in metilen klo-
rid. Ti mediji uničijo tlačno gibko cev.
• Delovni prostor mora biti ločen od kompresorja, tako
da ne more priti v direktni stik z delovno snovjo.
SI | 155www.scheppach.com
Delo s tlačnimi posodami
• Kdor dela s tlačno posodo, jo mora vzdrževati v ustre-
znem stanju, ustrezno delati z njo, nadzorovati, nemu-
doma izvesti potrebna vzdrževalna dela in popravila in
v skladu z razmerami sprejeti potrebne varnostne uk-
repe.
• Nadzorni organ lahko v posamičnem primeru odredi
potrebne nadzorne ukrepe.
• Tlačne posode ni dovoljeno uporabljati, če ima po-
manjkljivosti, zaradi katerih so ogroženi zaposleni ali
tretje osebe.
• Pred vsako uporabo preverite tlačno posodo, če je rja-
sta in poškodovana. Kompresorja ni dovoljeno upo-
rabljati s poškodovano ali rjasto tlačno posodo. Če
opazite poškodbe, se obrnite na servisno delavnico za
stranke.
Skrbno shranite vse varnostne napotke in navodila!
7.1 Posebna varnostna navodila za
izdelek
POZOR
Pri uporabi tega kompresorja je treba zaradi zaščite
pred električnim udarom ter nevarnostjo poškodb in po-
žara upoštevati sledeče temeljne varnostne ukrepe.
Preberite in upoštevajte te napotke, preden začnete
uporabljati izdelek.
OPOZORILO
Izdelek ni namenjen za uporabo v potencialno eksplo-
zivnih atmosferah. Uporaba v takih okoljih je dovoljena
samo, če so sprejeti ustrezni dodatni ukrepi za zagota-
vljanje varnosti. Pred uporabo izdelka v potencialno ek-
splozivnem ozračju se posvetujte s strokovnjakom ali
ustreznimi predpisi.
• Osebe (vključno z otroki) z zmanjšanimi telesnimi, za-
znavnimi ali duševnimi sposobnostmi ali s pomanjka-
njem izkušenj ali znanja ne smejo uporabljati izdelka.
• Otroci ne smejo čistiti ali izvajati vzdrževanja naprave.
• Izdelka ne izpostavljajte dežju ali mokroti. Vdor vode v
izdelek poveča tveganje električnega udara.
• Izdelka ne uporabljajte pri temperaturah pod +5°C.
• Izdelka ne pustite brez nadzora.
PREVIDNO
Izdelek uporabljajte le kratek čas. Pri dolgem nepreki-
njenem delovanju, ki traja več kot 10 minut, se bo izde-
lek pregrel. Izdelek takoj izklopite in počakajte vsaj 10
minut, da se ohladi
NEVARNOST
Nevarnost poškodbe!
Ne dovolite, da bi predmeti napihnjeni presegli predvi-
deni tlak. Izdelki lahko počijo in povzročijo poškodbe in/
ali materialno škodo.
• Ne prekoračite dovoljenega razpona moči kompresor-
ja. Ne napihujte pnevmatik za tovorna vozila, traktorje
ali drugih velikih pnevmatik.
• Ne obdelujte materialov, pri katerih obstaja možnost,
da se hitro vnamejo ali eksplodirajo.
• Izdelka nikoli ne uporabljajte nenamensko.
• Izdelek naj bo vedno čist, suh in brez olja ali masti. Po
vsaki uporabi in pred shranjevanjem odstranite prah.
• Za čiščenje izdelka nikoli ne uporabljajte bencina ali
drugih vnetljivih tekočin! Hlapi, ki ostanejo v izdelku,
se lahko vžgejo, posledično pa lahko izdelek eksplodi-
ra.
• Vedno bodite pozorni! Vedno bodite pozorni na to
kaj delate in vedno ravnajte razumno. V nobenem
primeru ne uporabljajte izdelka, če niste osredotočeni
ali se ne počutite dobro.
• Izogibajte se močnim obremenitvam sistema vodov,
tako da uporabite fleksibilne cevne priključke, da ne
nastanejo mesta pregibanja.
• Priporočljivo je, da dovodne gibke cevi pri tlakih nad
7 bar opremite z varnostnim kablom, npr. z žično
vrvjo.
• Ne dotikajte se vročih delov izdelka!
• Pazite, da so vse gibke cevi in armature primerne za
najvišji dovoljen delovni tlak kompresorja.
Preostala tveganja
Izdelek je izdelan skladno s stanjem tehnike in
priznanimi varnostno tehničnimi pravili. Kljub temu
lahko pride pri delu do pojava preostalih tveganj.
• Če ne uporabljajte električnih vodnikov, ki so skladni s
predpisi, lahko pride do nevarnosti za zdravje zaradi
elektrike.
• Kljub vsem ukrepom lahko še vedno obstajajo neoči-
tna preostala tveganja.
• Preostala tveganja lahko minimizirate, če skupaj upo-
števate »varnostne napotke« in »namensko uporabo«
ter navodila za uporabo v celoti.
• Izogibajte se nenamernemu zagonu izdelka.
• Kadar izdelek deluje, rok ne smete vstaviti v delovno
območje.
• Upoštevajte določene vzdrževalne in varnostne napot-
ke v navodilih za uporabo.
OPOZORILO
To električno orodje med delovanjem ustvarja elektro-
magnetno polje. To polje lahko v določenih okoliščinah
vpliva na aktivne ali pasivne medicinske vsadke. Zaradi
zmanjšanja nevarnosti resnih ali smrtnih poškodb, ose-
bam z medicinskimi vsadki priporočamo, da se pred
uporabo električnega orodja posvetujejo s svojim zdrav-
nikom ali proizvajalcem medicinskega vsadka.
8 Montaža
POZOR
Pred zagonom morate izdelek obvezno montirati v
celoti!
156 | SI www.scheppach.com
OPOZORILO
Nevarnost poškodbe!
Omrežnega vtiča ne vstavljajte v omrežno vtičnico, dok-
ler izdelek ni pripravljen za uporabo.
Potrebno orodje:
• 2x 13-milimetrski viličasti ključ/natični ključ*
* = Ni nujno v obsegu dostave!
8.1 Montaža koles (8) (sl.3)
1. Da preprečite poškodbe izdelka, med namestitvijo po-
stavite podlago na tla.
2. Izdelek položite samo na plosko, ravno površino.
3. Vijak (8a) kolesa (8) vstavite skozi predvidene pritrdil-
ne luknje in ga pritrdite z matico M10 (8c).
4. Matico (8c) pritrdite z varovalno matico (8b).
Uporabite dva viličasta ključa/natična ključa velikosti
SW13mm.
5. Postopek ponovite tudi na nasprotni strani.
8.2 Montaža oporne noge (9) (sl.4)
1. Izdelek položite samo na plosko, ravno površino.
2. Oporno nogo (9) namestite v ustrezne montažne lu-
knje na osnovnem ogrodju.
3. Oporno nogo (9) namestite z vijakom (9a) in podložko
(9b) na osnovno ogrodje in jo pritrdite z matico (9c).
Uporabite viličasti ključ SW13.
4. Postopek ponovite tudi na nasprotni strani.
8.3 Montaža hitre spojke (4) (sl.5)
1. Preverite prisotnost teflonskega traku na navoju hitre
spojke (4).
Če teflonskega traku ni, nadaljujte, kot je opisano v
8.3.1.
2. Privijte hitro spojko (4) v predvideni navoj na kompre-
sorju.
Pazite, da povezave ne zategnete preveč in da je hitro
spojka vodoravno poravnana.
3. Po namestitvi preverite tesnost povezave.
8.3.1 Tesnjenje navoja s teflonskim trakom
(sl.5)
1. Popolnoma odstranite teflonski trak.
2. Teflonski trak nanesite samo na zunanji navoj hitre
spojke (4).
3. Teflonski trak vedno navijte okoli navoja v smeri privi-
janja (v smeri urinega kazalca). To preprečuje, da bi
se teflonski trak med sestavljanjem snel.
4. Teflonski trak najprej rahlo napnite.
Gladko ga ovijte, prekrivajte ga in enakomerno ovijte
okoli zunanjega navoja hitro spojke (4).
Prvi navoj pustite prost, da preprečite vdor vlaken v
cev.
5. Navoj ovijte 4–8-krat, odvisno od velikosti.
Pri grobih navojih bo morda potrebnih več ovijanj.
Teflonski trak mora enakomerno prekrivati navoje. Ne
sme se strgati ali zamašiti navojev.
6. Po tesnjenju lahko namestite hitro spojko (4) kot je
opisano v 8.3.
9 Pred zagonom
OPOZORILO
Nevarnost poškodbe!
Omrežnega vtiča ne vstavljajte v omrežno vtičnico, dok-
ler izdelek ni pripravljen za uporabo.
OPOZORILO
Pred nastavljanjem izdelka vedno najprej odklopite
omrežni vtič.
PREVIDNO
Neprimerni podaljševalni vodi so lahko nevarni. Obstaja
nevarnost telesnih poškodb zaradi električnega udara.
Splošni napotki
• Ravnajte previdno. Seznanite se z njegovo uporabo in
morebitnimi omejitvami, kakor tudi s specifičnimi po-
tencialnimi nevarnostmi.
• Pred priključitvijo izdelka se prepričajte, da se podatki
na tipski ploščici ujemajo s podatki o električnem
omrežju.
• Nezadostno informirani upravljavci lahko z nestrokov-
no uporabo ogrozijo sebe in druge. Upravljavec je od-
govoren za tretje osebe.
• Redno preverjajte, ali je izdelek poškodovan.
• Kompresor je treba postaviti v bližini izdelka.
• Izogibati se je treba dolgim vodom za zrak in kratkim
dovodom (kabelski podaljšek).
• Pazite, da je vsesani zrak suh in brez prahu.
• Izdelka ne postavljajte v vlažnem ali mokrem prostoru.
• Izdelek je dovoljeno uporabljati samo v primernih pro-
storih (dobro prezračevani, temperatura okolice od
+5°C do 40°C). V prostoru ne sme biti prahu, kislin,
hlapov, eksplozivnih ali vnetljivih plinov.
• Izdelek je primeren za uporabo v suhih prostorih. V
območjih, kjer se dela z brizgajočo vodo, uporaba ni
dovoljena.
• Izdelek je dovoljeno na prostem uporabljati samo kra-
tek čas v suhih razmerah.
• Izdelek mora biti vedno suh in po končanem delu ne
sme ostati na prostem.
9.1 Omrežni priključek
• Izdelek je opremljen z električnim vodom z varnostnim
vtičem. Tega je mogoče priključiti na vsako varnostno
vtičnico 230 V~ 50 Hz, ki je zaščitena z varovalko
16A.
• Pred zagonom pazite, da se omrežna napetost ujema
z delovno napetostjo in močjo izdelka na ploščici s po-
datki.
• Dolgi dovodi ter podaljški, kabelski bobni itd. povzroči-
jo upad napetosti in lahko preprečijo zagon motorja.
• Pri nizkih temperaturah pod +5 °C je zagon motorja
ogrožen zaradi težke gibljivosti.
SI | 157www.scheppach.com
10 UPRAVLJANJE
10.1 Stikalo za vklop-/izklop (1) (sl.6)
Vklop
1. Omrežni vtič vključite v pravilno spojeno omrežno vtič-
nico.
2. Izdelek vklopite tako, da stikalo za vklop/izklop (1)
preklopite v položaj »I«.
Izklop
1. Izdelek izklopite tako, da stikalo za vklop/izklop (1)
preklopite v položaj »0«.
10.2 Nastavitev tlaka (sl.6)
1. Z regulatorjem tlaka (3) nastavite tlak na manome-
tru(5).
2. Nastavljen tlak lahko sprostite na hitri spojki (4).
10.3 Montaža cevi za stisnjen zrak*
(sl.6)
Vtični priključek* gibke cevi za stisnjen zrak* priključite na
hitre spojke (4). Nato priključite orodje za stisnjeni zrak*
na hitro spojko* gibke cevi za stisnjen zrak*.
* = Ni nujno v obsegu dostave!
11 Električni priključek
Nameščeni elektromotor je priključen, tako da je prip-
ravljen za uporabo. Priključek ustreza zadevnim stan-
dardom VDE in DIN. Omrežni priključek in uporabljen
podaljševalni vod na strani kupca morata ustrezati
predpisom.
Pri delu z brizgalnimi napravami in razpršilci kot tudi
pri začasni uporabi na prostem mora biti izdelek nuj-
no priključen v zaščitno stikalo na okvarni tok s spro-
žilnim tokom 30 mA ali manj.
11.1 Poškodovani električni priključni
vodi
Na električnih priključnih vodih pogosto nastanejo po-
škodbe izolacije.
Vzroki za to so lahko:
• tlačna mesta, če priključne vode speljete skozi okna
ali reže vrat,
• mesta pregibanja zaradi nepravilne pritrditve ali pola-
ganja priključnega voda,
• rezi zaradi vožnje preko priključnih vodov,
• poškodbe izolacije zaradi iztrganja iz stenske vtičnice,
• Pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne sme-
te uporabljati, ker so zaradi poškodb izolacije smrtno ne-
varni.
Redno preverjajte, če so električni priključni vodi poško-
dovani. Pri tem pazite, da priključni vod pri preverjanju ne
bo visel na napajalnem omrežju.
Električni priključni vodi morajo ustrezati zadevnim določi-
lom VDE in DIN. Uporabljajte samo priključne vode z ena-
ko oznako.
Po predpisih mora biti oznaka tipa priključnega voda na-
tisnjena na njem.
Varnostni napotki za menjavo poškodovanih ali
okvarjenih omrežnih priključnih vodov
Način priključitve Y
Če je treba zamenjati omrežni priključni vod, mora to iz-
vesti proizvajalec ali njegov zastopnik, da se prepreči tve-
ganja za varnost.
11.2 Pomembni napotki
Pri preobremenitvi motorja se ta samodejno izklopi. Po
določenem času hlajenja (različni časi) lahko motor znova
vklopite.
11.3 Motor na izmenični tok
Priključevanje in popravila električne opreme lahko izvaja-
jo samo električarji.
• Pazite, da se omrežna napetost ujema z napetostjo
na tipski ploščici izdelka.
• Podaljševalni vodi do dolžine 25m morajo imeti prečni
prerez 1,5kvadratnega milimetra.
12 Čiščenje in vzdrževanje
OPOZORILO
Popravila in vzdrževalna dela, ki niso opisana
v teh navodilih za uporabo, pustite izvesti sa-
mo specializirani delavnici. Uporabljajte sa-
mo originalne nadomestne dele.
OPOZORILO
Nepravilno vzdrževanje ali čiščenje lahko
povzroči poškodbe!
OPOZORILO
Med čiščenjem, popravilom in vzdrževanjem se lah-
ko izdelek nepričakovano zažene, kar povzroči te-
lesne poškodbe in opekline.
– Izklopite izdelek.
– Izvlecite omrežni vtič.
– Počakajte, da se izdelek ohladi.
– Sprostite tlak iz kompresorja.
Napotek:
Nadtlak sprostite iz kompresorja tako, da izklopite kom-
presor in porabite stisnjen zrak, ki je še v tlačni posodi,
npr. z orodjem za stisnjen zrak v prostem teku ali s pištolo
za izpihovanje.
12.1 Čiščenje
• Na zaščitnih pripravah, prezračevalnih režah in ohišju
motorja mora biti čim manj prahu in umazanije. Izde-
lek zdrgnite s čisto krpo ali ga izpihajte s stisnjenim
zrakom pod nizkim tlakom. Priporočamo, da izdelek
očistite takoj po vsaki uporabi.
• Izdelek redno čistite z vlažno krpo in malo mazalnega
mila. Ne uporabljajte čistil ali topil, ker lahko poškodu-
jejo plastične dele izdelka. Pazite, da v notranjost iz-
delka ne vdre voda.
• Priporočamo, da izdelek očistite takoj po vsaki upora-
bi.
158 | SI www.scheppach.com
• Pred čiščenjem kompresorja je treba odklopiti gibko
cev in orodja za brizganje. Kompresorja ni dovoljeno
čistiti z vodo, topili ali podobnim.
12.2 Vzdrževanje
Potrebno orodje:
• izvijač s križno glavo*
* = Ni nujno v obsegu dostave!
12.2.1 Varnostni ventil (6) (sl.7)
• Varnostni ventil je nastavljen na najvišji dovoljen tlak
tlačne posode.
• Varnostnega ventila ni dovoljeno premikati ali odstra-
niti vezne varovalke med vezno matico in njenim po-
krovom.
• Da varnostni ventil pravilno deluje, ko je potrebno, ga
je treba aktivirati na vsakih 30 obratovalnih ur oziroma
najmanj trikrat letno.
1. Za odpiranje obrnite perforirano odtočno matico (6a) v
nasprotni smeri urinega kazalca, da odprete izpust
varnostnega ventila (6). Ventil nato slišno izpusti zrak.
2. Na koncu znova zategnite izpustno matico (6a) v sme-
ri urnega kazalca.
12.2.2 Vzdrževanje tlačne posode (7) (sl.8)
POZOR
Da bo tlačna posoda ohranila uporabnost, morate po
vsaki uporabi izpustiti kondenzat, tako da odprete iz-
pustni vijak.
POZOR
Kondenzat iz tlačne posode vsebuje ostanke olja. Kon-
denzat odstranite na okolju prijazen način na ustreznem
zbirnem mestu.
1. Pred tem sprostite tlak kotla (glejte 13.2.1).
2. Odprite izpustni vijak (7a), tako da ga odvijete v na-
sprotni smeri urinega kazalca (pogled od spodnje stra-
ni kompresorja na vijak).
3. Da bo lahko kondenzat v celoti iztekel iz tlačne poso-
de (7), jo morate rahlo nagniti na stran, tako da izpust-
ni vijak (7a) predstavlja najnižjo točko.
4. Zatem ponovno privijte izpustni vijak(7a) (obračanje v
desno). Pred vsako uporabo preverite tlačno poso-
do(7), če je rjasta in poškodovana.
5. Kompresorja ni dovoljeno uporabljati s poškodovano
ali rjasto tlačno posodo(7). Če opazite poškodbe, se
obrnite na servisno delavnico za stranke.
13 Skladiščenje in transport
OPOZORILO
Nevarnost poškodb in opeklin!
Izdelek se lahko nepričakovano zažene in privede do
poškodb.
– Pred vsemi čiščenji in vzdrževalnimi deli izključite
motor.
– Počakajte, da se motor ohladi.
– Izvlecite omrežni vtič.
– Sprostite tlak iz kompresorja.
Napotek:
Nadtlak sprostite iz kompresorja tako, da izklopite kom-
presor in porabite stisnjen zrak, ki je še v tlačni posodi,
npr. z orodjem za stisnjen zrak v prostem teku ali s pištolo
za izpihovanje.
• Stisnjen zrak lahko povzroči resne poškodbe.
• Izdelek očistite in preverite, ali je poškodovan.
13.1 Transport (sl.1)
• Za preprečitev telesnih in materialnih poškodb je treba
izdelek pri prevažanju v vozilih zavarovati pred prevra-
čanjem.
• Izdelek zaščitite pred udarci, sunki in močnimi vibraci-
jami, npr. pri transportu v vozilih.
• Za prenašanje izdelka vedno uporabljajte izključno
transportni ročaj(2).
13.2 Skladiščenje
Izdelek in njegove dodatke hranite v temnem, suhem in
zaščitenem pred zmrzaljo mestu, ki je nedostopno otro-
kom.
Optimalna temperatura shranjevanja je med 5˚C in 30˚C.
Izdelek shranjujte v originalni embalaži.
Pokrijte izdelek, da ga zaščitite pred prahom ali vlago.
Navodila za uporabo shranjujte skupaj z izdelkom.
POZOR
Izvlecite omrežni vtič, prezračite kompresor in vsa pri-
ključena orodja za stisnjen zrak. Kompresor odložite ta-
ko, da ga nepooblaščene osebe ne morejo uporabljati.
POZOR
Izdelek shranjujte samo v suhem in nedostopnem oko-
lju.
Ne prevrnite, shranjujte samo v pokončnem položaju!
13.2.1 Sproščanje nadtlaka
Nadtlak sprostite iz kompresorja tako, da izklopite kom-
presor in porabite stisnjen zrak, ki je še v tlačni posodi,
npr. z orodjem za stisnjen zrak v prostem teku ali s pištolo
za izpihovanje.
14 Popravila in naročanje rezervnih
delov
Po popravilu ali vzdrževanju se prepričajte, da so vsi var-
nostno relevantni deli nameščeni in v brezhibnem stanju.
Dele, ki bi lahko povzročili telesne poškodbe, shranite na
drugim osebam in otrokom nedosegljivem mestu.
SI | 159www.scheppach.com
POZOR
Po zakonu o odgovornosti za izdelke ne jamčimo za po-
škodbe, ki nastanejo zaradi nestrokovnih popravil ali
neuporabe originalnih nadomestnih delov.
Pooblastite servisno službo ali pooblaščenega strokov-
njaka. Enako velja tudi za pribor.
Nadomestne dele in pribor dobite v našem servisnem
centru. V ta namen odčitajte QR-kodo na naslovni strani.
Priključki in popravila
Priključevanje in popravila električne opreme lahko izvaja-
jo samo električarji.
14.1 Naročanje nadomestnih delov
Pri naročanju nadomestnih delov morate navesti nasled-
nje podatke:
• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici
Nadomestni deli/oprema
13-delni komplet dodatkov za pnevmat-
sko orodje – št. artikla:
7906100710
Spiralna cev – št. artikla: 7906100711
14.2 Informacije o servisu
Upoštevajte, da so pri tem izdelku sledeči deli podvrženi
obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sle-
deči deli potrebni kot potrošni material.
Obrabni deli*: hitra spojka, komplet pribora za stisnjen
zrak, spiralna cev
* = Ni nujno v obsegu dostave!
15 Odlaganje med odpadke in
reciklaža
Napotki za embalažo
Embalažne materiale je mogoče
reciklirati. Embalažo zavrzite oko-
lju prijazno.
Navodila za odstranjevanje električne in elektronske
opreme
Stare električne in elektronske naprave ne so-
dijo med gospodinjske, pač pa jih morate za-
vreči oz. oddati na zbirno mesto ločeno!
• Stare baterije, ki niso fiksno vgrajene v staro napravo,
je treba pred oddajo na zbirno mesto odstraniti brez
uničenja komponent! Navodila za njihovo odstranjeva-
nje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih
naprav je zakonsko zavezan, da stare naprave po nji-
hovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih
osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih
in elektronskih naprav ne smete odlagati med gospo-
dinjske odpadke.
• Električne in elektronske naprave lahko brezplačno
oddate na naslednjih mestih:
– Javno-pravna mesta za odstranjevanje odpadkov
oz. zbirna mesta (npr. komunalna podjetja)
– Prodajna mesta električnih naprav (stacionarna in
spletna), če so trgovci zavezani k prevzemanju
starih naprav ali to ponujajo brezplačno.
– Do tri stare električne naprave na vrsto naprave, z
dolžino stranice največ 25 centimetrov, lahko brez
predhodnega nakupa nove naprave od proizvajal-
ca oddate pri njem ali na drugem pooblaščenem
zbirnem mestu v vaši bližini.
– Ostale proizvajalčeve in trgovčeve dodatne pogoje
za prevzem najdete pri posamezni servisni službi.
• Če proizvajalec dostavi novo električno napravo v za-
sebno gospodinjstvo, lahko končni uporabnik na zah-
tevo naroči brezplačen prevzem stare električne na-
prave. Povežite se s servisno službo proizvajalca.
• Te izjave veljajo le za naprave, ki so nameščene in
prodane v državah Evropske unije in so predmet
evropske direktive 2012/19/EU. V državah izven ob-
močja Evropske unije lahko veljajo drugačna določila
za odstranjevanje starih električnih in elektronskih
naprav med odpadke.
16 Pomoč pri motnjah
V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, če vaš izdelek ne deluje pravilno. Če s tem ne
morete lokalizirati in odpraviti težave, se obrnite na svoj servis.
Motnja Morebiten vzrok Ukrep
Izdelek ne deluje. Ni omrežne napetosti. Preverite kabel, omrežni vtič, varovalko in vtičnico.
Omrežna napetost je preniz-
ka.
Izogibajte se predolgim kabelskim podaljškom. Upora-
bite kabelski podaljšek z zadostnim presekom žil.
Zunanja temperatura preniz-
ka.
Ne uporabljajte pri zunanji temperaturi, nižji od +5°C.
Motor je pregret. Počakajte, da se motor ohladi, po potrebi odpravite
vzrok pregretja.
Izdelek deluje, vendar ni tlaka. Varnostni ventil ne tesni. Obrnite se na lokalni servis. Popravila smejo izvajati le
izšolane osebe.
Tesnila so zanič. Preverite tesnila, specializirana delavnica naj zamenja
okvarjena tesnila.
Izpustni vijak za kondenzat
ne tesni.
Z roko zategnite vijak. Preverite tesnilo na vijaku in ga
po potrebi zamenjajte.
160 | SI www.scheppach.com
Motnja Morebiten vzrok Ukrep
Izdelek deluje, na manometru je
prikazan tlak, vendar orodja ne
delujejo.
Spoji gibke cevi so netesni. Preverite gibko cev za stisnjen zrak in orodja ter jih po
potrebi zamenjajte.
Hitra spojka je netesna. Obrnite se na lokalni servis. Popravila smejo izvajati le
izšolane osebe.
Na regulatorju tlaka je nastav-
ljen prenizek tlak.
Bolj odprite regulator tlaka.
17 EU izjava o skladnosti
Prevod originalne izjave o skladnosti
Proizvajalec:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
S polno odgovornostjo izjavljamo, da je tukaj opisani izde-
lek v skladu z veljavnimi smernicami in standardi.
Znamka: SCHEPPACH
Oznaka izdelka: Kompresor - HC51V
Št. art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Direktive EU:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Zgoraj opisani predmet izjave izpolnjuje predpise Direk-
tive 2011/65/EU Evropskega parlamenta in Sveta z dne
8.junij 2011 za omejevanje uporabe določenih nevarnih
snovi v električnih in elektronskih napravah.
Uporabljeni standardi:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Postopek ugotavljanja skladnosti:
2000/14/EG_2005/88/EG – Priloga: VI
Zagotovljen
nivo zračne moči (L
WA
):
97 dB
Izmerjeni
nivo zračne moči (L
WA
):
93,9 dB
Priglašeniorgan: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Kitajska
Številka: 0905
Pooblaščenec za dokumentacijo:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
SI | 161www.scheppach.com
Sisukord
1 Sissejuhatus....................................................... 163
2 Sihtotstarbekohane kasutus............................... 163
3 Toote kirjeldus (joon.1-8) .................................. 163
4 Tarnekomplekt (joon.1,2) ................................. 163
5 Lahtipakkimine ................................................... 163
6 Tehnilised andmed............................................. 164
7 Ohutusjuhised .................................................... 164
8 Montaaž ............................................................. 167
9 Enne käikuvõtmist.............................................. 168
10 Käsitsemine........................................................ 168
11 Elektriühendus ................................................... 169
12 Puhastamine ja hooldus..................................... 169
13 Ladustamine ja transportimine........................... 170
14 Remondi- ja varuosade tellimine........................ 170
15 Utiliseerimine ja taaskäitlus................................ 171
16 Rikete kõrvaldamine........................................... 171
17 ELi vastavusdeklaratsioon ................................. 172
18 Plahvatusjoonis.................................................. 300
Tootel olevate sümbolite selgitus
Käesolevas käsiraamatus on sümbolite kasutamise üles-
andeks pöörata Teie tähelepanu võimalikele riskidele.
Neid saatvatest ohutussümbolitest ja selgitustest tuleb
täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda
ega suuda asendada korrektseid meetmeid õnnetuste
ärahoidmiseks.
Tähelepanu! Tootele paigaldatud ohutus-
märkide ja hoiatusjuhiste ning ohutus- ja kä-
sitsusjuhiste eiramine võib põhjustada ras-
keid vigastusi kuni surmani.
Lugege enne käikuvõtmist käitusjuhendit ja
ohutusjuhiseid ning järgige neid!
Lugege enne käikuvõtmist käitusjuhendit ja
ohutusjuhiseid ning järgige neid!
Kandke kaitseprille.
Kandke kuulmekaitset.
Kandke tolmuemissiooni korral respiraatorit!
Tähelepanu, kuum pealispind - põletusoht.
Hoiatus elektripinge eest.
Hoiatus! Toode on varustatud automatiseeri-
tud käivitusjuhtsüsteemiga. Hoidke kolman-
dad isikud toote tööpiirkonnast eemal!
Ärge jätke toodet vihma kätte. Toodet tohib
statsioneerida, ladustada ja käitada ainult
kuivades ümbrustingimustes.
Võtke toode käiku ainult suletud kattepanee-
liga.
Toote garanteeritud helivõimsustase.
Toode vastab kehtivatele Euroopa direktiivi-
dele.
Toode vastab kehtivatele Serbia direktiivide-
le.
Käitusjuhendis esitatud
signaalsõnade selgitus
OHT
Signaalsõna vahetult eelseisva ohtliku olu-
korra tähistamiseks, mille tagajärjeks on, kui
seda ei väldita, surm või raske vigastus.
HOIATUS
Signaalsõna vahetult võimaliku ohtliku olu-
korra tähistamiseks, mille tagajärjeks võib ol-
la, kui seda ei väldita, surm või raske vigas-
tus.
ETTEVAATUST
Signaalsõna vahetult võimaliku ohtliku olu-
korra tähistamiseks, mille tagajärjeks võib ol-
la, kui seda ei väldita, vähene või mõõdukas
vigastus.
TÄHELEPANU
Signaalsõna vahetult võimaliku ohtliku olu-
korra tähistamiseks, mille tagajärjeks võivad
olla, kui seda ei väldita, materiaalsed kahjud
tootel või omandil/valdusel.
162 | EE www.scheppach.com
1 Sissejuhatus
Tootja:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Juhis:
Selle toote tootja ei vastuta kehtiva tootevastutuse seadu-
se järgi kahjude eest, mis tekivad tootel või toote tõttu all-
järgnevatel juhtudel:
• Asjatundmatu käsitsemine
• Käitusjuhendi eiramine
• Remondid kolmandate isikute, volitamata spetsialisti-
de poolt
• Mitte-originaalosade paigaldamine ja nendega välja-
vahetamine
• Mitte sihtotstarbekohane kasutus
• Elektrisüsteemi ülesütlemised riiklike elektrialaeeskir-
jade ja nõuete eiramisel
Pidage silmas:
Käitusjuhend on toote osa ja sisaldab tähtsaid juhised
ohutu, asjatundliku ning ökonoomse käituse kohta. Järgi-
ge täiendavalt kehtivaid riiklikke eeskirju. Lugege kõik kä-
sitsemis- ja ohutusjuhised enne kasutamist hoolikalt läbi
ning kasutage toodet ainult kirjeldatud viisil. Säilitage ju-
hendit ja andke see toote edasiandmisel kaasa.
2 Sihtotstarbekohane kasutus
Kompressor on ette nähtud suruõhu tootmiseks suruõhu-
käitusega tööriistadele, mida saab käitada õhukogusega
kuni u 220 l/min (nt rehvitäitja, puhumispüstol ja värvipüs-
tol). Õhu piiratud edastuskoguse tõttu pole võimalik käita-
da tööriistu, millel on väga kõrge õhukulu (nt ekstsenter-
lihvija, varslihvija ja löökkruvits).
Kompressorit tohib käitada ainult kuivades ja hästi venti-
leeritud siseruumides.
Toodet tohib kasutada ainult vastavalt selle otstarbele.
Igasugune edasine ulatuslikum kasutus pole sihtotstarbe-
kohane. Sellest põhjustatud iga liiki kahjude või vigastuste
eest vastutab kasutaja ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutus-
juhiste, samuti montaažijuhendi ja käsitsusjuhendis sisal-
duvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad seda
tundma ning olema võimalikest ohtudest teavitatud.
Tootel teostatud muudatused välistavad tootja vastutuse
sellest tekkivate kahjude eest täielikult.
Toodet tohib käitada ainult tootja originaalosadega ja ori-
ginaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirja-
dest ning tehnilistes andmetes esitatud mõõtmetest.
Palun pidage silmas, et meie tooted pole konstrueeritud
kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei
võta üle pretensiooniõiguskohustust, kui toodet kasutatak-
se kommerts-, käsitööndus- või tööstusettevõtetes ja sa-
maväärsetel tegevustel.
3 Toote kirjeldus (joon.1-8)
1. Sisse-/väljalüliti
2. Transpordikäepide
3. Rõhuregulaator
4. Kiirliitmik
5. Manomeeter
6. Ohutusventiil
6a. Väljalaskemutter
7. Rõhumahuti
7a. Väljalaskepolt
(kondensvesi)
8. Ratas
8a. Kruvi
8b. Vastumutter
8c. Mutter
9. Seisujalg
9a. Kruvi
9b. Alusseib
9c. Mutter
10. Suruõhu-tarvikukomplekt 13 osa*
(pole kujutatud)
11. Spiraalvoolik 10 m*
(pole kujutatud)
* = ei sisaldu tingimata tarnekomplektis!
4 Tarnekomplekt (joon.1,2)
Pos Arv Nimetus
4. 1 x Kiirliitmik
8. 2 x Ratas
8a. 2 x Kruvi
8b. 2 x Vastumutter
8c. 2 x Mutter
9. 2 x Seisujalg
9a. 2 x Kruvi
9b. 2x Alusseib
9c. 2 x Mutter
10. 1 x Suruõhu-tarvikukomplekt 13 osa*
(pole kujutatud)
11. 1 x Spiraalvoolik 10 m*
(pole kujutatud)
1 x Kompressor
1 x Käitusjuhend
* = ei sisaldu tingimata tarnekomplektis!
5 Lahtipakkimine
HOIATUS
Toode ja pakendusmaterjalid pole laste mänguas-
jad!
Lapsed ei tohi kilekottide, kilede ja väikeosadega
mängida! Valitseb allaneelamis- ja lämbumisoht!
• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige toodet ja tarvikuosi transpordikahjustuste
suhtes. Teavitage võimalikest kahjudest kohe trans-
pordiettevõtet, millega toode kohale tarniti. Hilisemaid
pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
EE | 163www.scheppach.com
• Tutvuge enne kasutamist käitusjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja toote
tüüp ning ehitusaasta.
6 Tehnilised andmed
Nominaalpinge 230 V~/
50 Hz
Nominaaltarve 1420 W (S1*)
1500 W (S3**
25%)
Tühikäigupöörded 4000 min
-1
Rõhumahuti ruumala u 50 l
Käitusrõhk u 10 bar
Teor imuvõimsus u 220 l/min
Efektiivne väljundvõimsus 1 bar juures u 130 l/min
Efektiivne väljundvõimsus 4 bar juures u 90 l/min
Efektiivne väljundvõimsus 7 bar juures u 65 l/min
Kaitseliik IP 20
Võrguühendusjuhtme pikkus 2m
Max ülespanemiskõrgus (üle NN) 1000m
Kaal u 24,5 kg
Õigus tehnilisteks muudatusteks reserveeritud!
*töörežiim S1 (kestevrežiim)
Toodet saab kestvalt esitatud võimsusega käitada.
**töörežiim S3 (perioodiline vahelduvrežiim)
Käitamine koosneb nimikoormusest ja seisuajast kokku.
Tsüklikestus on 10 min, suhteline sisselülituskestus on
25% tsüklikestusest.
HOIATUS
Müra võib Teie tervisele tõsist mõju avaldada. Kui masi-
na müra ületab 85dB, siis kandke ise ja paluge lähedu-
ses viibivatel isikutel kanda sobivat kuulmekaitset.
Müra- ja vibratsiooniväärtused määrati vastavalt EN
62841-1.
Müra tunnusväärtused
Helirõhutase L
pA
73,43 dB
Mõõtemääramatus K
pA
2,92 dB
Helivõimsustase mõõdetud L
wA
93,9 dB
Garanteeritud helivõimsustase L
wA
97 dB
Mõõtemääramatus K
wA
2,92 dB
Esitatud müraemissiooni väärtused mõõdeti normeeritud
kontrollmeetodi alusel ja neid saab kasutada ühe elektri-
tööriista võrdlemiseks teisega.
Esitatud müraemissiooni väärtusi saab samuti kasutada
koormuse esmaseks hindamiseks.
HOIATUS
Müraemissioonid võivad elektritööriista tege-
liku kasutamise ajal esitatud väärtustest kõr-
vale kalduda sõltuvalt liigist ja viisist, kuidas
elektritööriista kasutatakse, eelkõige seetõt-
tu, millist liiki töödetaili töödeldakse.
Proovige hoida koormus võimalikult väike. Näitlikud
meetmed: tööaja piiramine. Seejuures tuleb arvesse
võtta käitustsükli kõiki osi (näiteks aegu, mil elektritöö-
riist on välja lülitatud, ning selliseid aegu, mil elektritöö-
riist on küll sisse lülitatud, kuid töötab koormuseta).
7 Ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
HOIATUS
Lugege kõiki ohutusjuhiseid, korraldusi, il-
lustratsioone ja tehnilisi andmeid, millega
see elektritööriist on varustatud.
Hooletused alljärgnevatest korraldustest kinnipidamisel
võivad põhjustada elektrilööki, tulekahju ja/või raskeid
vigastusi.
Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks
alal.
Ohutusjuhistes kasutatav mõiste „elektritööriist“ kehtib
võrgukäitusega elektritööriistade (võrgujuhtmega) ja aku-
käitusega elektritööriistade (võrgujuhtmeta) kohta.
1) Ohutus töökohal
a) Hoidke oma tööpiirkond puhas ja hästi valgusta-
tud. Korratud või valgustamata tööpiirkonnad võivad
põhjustada õnnetusi.
b) Ärge töötage elektritööriistaga plahvatusohtlikus
ümbruskonnas, milles leidub süttimisohtlikke ve-
delikke, gaase või tolme. Elektritööriistad tekitavad
sädemeid, mis võivad tolmud või aurud põlema süü-
data.
c) Hoidke lapsed ja teised isikud elektritööriista ka-
sutamise ajal eemal. Tähelepanu kõrvalekaldumisel
võite elektritööriista üle kontrolli kaotada.
2) Elektrialane ohutus
a) Elektritööriista ühenduspistik peab pistikupessa
sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge
kasutage adapterpistikuid koos kaitsemaanduse-
ga elektritööriistadega. Muutmata pistikud ja sobi-
vad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide,
pliitide, külmkappide jms maandatud pindadega.
Kui Teie keha on maandatud, siis valitseb kõrgenda-
tud elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee
tungimine elektritööriista suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu
elektritööriista kandmiseks, üles riputamiseks või
pistikupesast pistiku väljatõmbamiseks. Kaitske
ühendusjuhet kuumuse, õli, teravate servade ning
liikuvate osade eest. Kahjustatud või sasitud ühen-
dusjuhtmed suurendavad elektrilöögi riski.
164 | EE www.scheppach.com
e) Kui töötate elektritööriistaga õues, siis kasutage
üksnes välitingimustesse sobivaid pikendusjuht-
meid. Välitingimustesse sobiva pikendusjuhtme kasu-
tamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes
ümbruskonnas vältida, siis kasutage rikkevoolu-
kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähen-
dab elektrilöögi riski.
3) Inimeste ohutus
a) Olge tähelepanelik, pidage oma tegevust silmas ja
käige töötamisel elektritööriistaga mõistlikult üm-
ber. Ärge kasutage elektritööriista, kui olete väsi-
nud või uimastite, alkoholi või ravimite mõju all.
Hetkeline tähelepanematus võib põhjustada elektritöö-
riista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitsepril-
le. Isikliku kaitsevarustuse nagu tolmumaski, libise-
miskindlate turvajalatsite, kaitsekiivri või kuulmekaits-
me kandmine, vastavalt elektritööriista liigile ning ka-
sutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge,
et elektritööriist on enne voolutoite ja/või aku kül-
geühendamist, ülesvõtmist või kandmist välja lüli-
tatud. Kui hoiate elektritööriista kandmisel sõrme lülitil
või ühendate sisselülitatud elektritööriista vooluvarus-
tusega, siis võib see õnnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist
seadistustööriistad ja mutrivõtmed. Pöörleva elekt-
ritööriista sisemuses paiknev tööriist või võti võib vi-
gastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege tur-
valise seisu eest ja hoidke alati tasakaalu. Sedasi
saate elektritööriista ootamatutes olukordades paremi-
ni kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riie-
tust ega ehteid. Hoidke juuksed ja riietus pöörle-
vatest detailidest eemale. Avar riietus, ehted või pi-
kad juuksed võidakse liikuvate osade poolt kaasa
haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadi-
seid, siis tuleb need külge ühendada ning neid õi-
gesti kasutada. Tolmuimusüsteemi kasutamine võib
vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektri-
tööriista ohutusreegleid ka siis, kui olete palju-
kordse kasutuse tõttu elektritööriistaga tuttav. Tä-
helepanematu tegutsemine võib põhjustada sekundi
murdosa jooksul raskeid vigastusi.
4) Elektritööriista kasutamine ja
käsitsemine
a) Ärge koormake elektritööriista üle. Kasutage töö-
tamisel selleks tööks ettenähtud elektritööriista.
Sobiva elektritööriistaga töötate paremini ja ohutumalt
ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on
defektne. Elektritööriist, mida ei saa enam sisse või
välja lülitada, on ohtlik ning tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või eemal-
dage äravõetav aku enne seadme seadistamist, ra-
kendustööriistade vahetamist või elektritööriista
ärapanemist. See ettevaatusmeede vähendab elekt-
ritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu laste-
le kättesaamatult. Ärge laske elektritööriista kasu-
tada isikutel, kes seda ei tunne või pole käesole-
vaid korraldusi lugenud. Elektritööriistad on ohtlikud,
kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja rakendustööriista-
de eest hästi. Kontrollige, kas liikuvad detailid ta-
litlevad laitmatult ega kiilu kinni, kas esineb mur-
dunud või kahjustatud detaile nii, et elektritööriis-
ta talitlus on piiratud. Laske kahjustatud osad en-
ne elektritööriista kasutamist remontida. Paljude
õnnetuste põhjus peitub halvasti hooldatud elektritöö-
riistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi
hoolitsetud teravate lõikeservadega lõiketööriistad kii-
luvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, rakendustööriista, ra-
kendustööriistu jms vastavalt käesolevatele kor-
raldustele. Arvestage seejuures töötingimustega
ja teostatava tegevuse iseloomuga. Elektritööriista-
de kasutamine muudeks kui ettenähtud rakendusteks
võib põhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad
ja õli- ning määrdevabad. Libedad käepidemed ja
hoidepinnad ei võimalda elektritööriista ettenägematu-
tes olukordades kindlalt käsitseda ning kontrollida.
5) Teenindus
a) Laske elektritööriista remontida ainult kvalifitsee-
ritud erialapersonalil ja ainult originaalvaruosade-
ga. Sellega tagatakse elektritööriista ohutuse säilimi-
ne.
Kompressorite ohutusjuhised
TÄHELEPANU
Kõnealuse kompressori kasutamisel tuleb kaitseks
elektrilöögi, vigastus- ja tuleohu eest järgnevaid põhi-
mõttelisi ohutusmeetmeid järgida. Lugege ja järgige en-
ne toote kasutamist käesolevaid juhiseid.
Ohutu töötamine
1. Hoolitsege oma tööriistade eest hästi
– Hoidke oma kompressor, et hästi ning ohutult töö-
tada.
– Järgige hoolduseeskirju.
– Kontrollige regulaarselt elektritööriista ühendusju-
het ja laske see kahjustuse korral üksnes tunnus-
tatud spetsialistil uuega asendada.
– Kontrollige regulaarselt pikendusjuhtmeid ja asen-
dage, kui need on kahjustatud.
2. Tõmmake pistik pistikupesast välja.
– Elektritööriista mittekasutuse korral, enne hooldust
ja tööriistade nagu nt saelehe, puuri, freesi vaheta-
mist.
3. Kontrollige elektritööriista võimalike kahjustuste suh-
tes.
EE | 165www.scheppach.com
– Enne elektritööriista edasist kasutamist tuleb uuri-
da kaitseseadiseid või kergelt kahjustatud osi hoo-
likalt nende laitmatu ja sihtotstarbekohase talitluse
suhtes.
– Kontrollige üle, kas liikuvad osad talitlevad laitma-
tult ega kiilu kinni või kas osad on kahjustatud.
Kõik osad peavad olema õigesti monteeritud ja
täitma kõiki tingimusi, et tagada elektritööriista lait-
matu käitus.
– Kahjustatud kaitseseadised ja osad tuleb lasta
tunnustatud erialatöökojas remontida või välja va-
hetada, kui käsitsusjuhendis pole mainitud teisiti.
– Ärge kasutage vigaseid või kahjustatud ühendus-
juhtmeid.
TÄHELEPANU
Kasutage isikliku ohutuse huvides ainult käsitsusjuhen-
dis mainitud või tootja poolt soovitatud või mainitud tar-
vikuid ning lisaseadmeid. Muude kui käsitsusjuhendis
või kataloogis soovitatud rakendustööriistade või tarvi-
kute kasutamine võib tähendada Teile isiklikku vigas-
tusohtu.
4. Ühendusjuhtme väljavahetamine
– Kui kahjustatakse ühendusjuhet, siis tuleb see las-
ta ohtude vältimiseks tootjal või elektrispetsialistil
asendada. Oht elektrilöökide tõttu.
5. Tänavamobiilsed kompressorid ehitusplatsikäitusel
– Pöörake tähelepanu sellele, et kõik voolikud ja ar-
matuurid on kompressori suurimale lubatud töörõ-
hule sobilikud.
6. Ülespanekukoht
– Pange kompressor üles ainult tasasele pinnale.
7. Juurdevooluvoolikud on soovitatav varustada rõhkudel
üle 7 bar ohutuskaabliga, nt traattrossiga.
8. Vältige voolikusüsteemile suuri koormusi kasutades
murdekohtade vältimiseks painduvaid voolikuühendu-
si.
Täiendavad ohutusjuhised
Järgige vastavate suruõhutööriistade/suruõhu-
esiseadmete asjaomaseid käsitsusjuhendid!
Täiendavalt tuleb järgida järgnevaid üldisi juhiseid.
Ohutusjuhised suruõhu ja puhumispüstolitega
töötamiseks
• Pöörake tähelepanu piisavale kaugusele tootest, kuid
min 2,50 m, ja hoidke suruõhutööriistad / suruõhu-
eesmikseadmed käituse ajal kompressorist eemal.
• Mahtpump ja torustikud saavutavad käitamisel kõrgeid
temperatuure. Puudutamine põhjustab põletusi.
• Kompressori poolt sisseimetav õhk tuleb hoida vaba
lisanditest, mis võivad mahtpumbas tulekahjusid või
plahvatusi põhjustada.
• Hoidke voolikuliitmiku vabastamisel vooliku liitmikuosa
käega kinni. Nii väldite tagasipõrkuvast voolikust tingi-
tud vigastusi.
• Kandke suruõhupüstoliga töötamisel kaitseprille ja
respiraatorit. Tolmud on tervistkahjustavad! Võõrkeha-
de ja eemalepuhutavate osade tõttu võidakse kergesti
vigastusi põhjustada.
OHT
Vigastusoht!
Ärge puhuge puhumispüstoliga inimeste suunas ega
puhastage seljas olevat riietust.
Ohutusjuhised pritsimis- ja pihustus-
eesmikseadmete (nt värvipritside) kasutamisel
• Hoidke pihustus-eesmikseadet täitmisel kompressorist
eemal, et vedelik ei puutuks kompressoriga kokku.
• Ärge pihustage pihustus-eesmikseadmetega (nt vär-
vipritsidega) kunagi kompressori suunas. Niiskus võib
põhjustada elektrilisi ohte!
OHT
Plahvatusoht!
Ärge töödelge värve või lahusteid leekpunktiga alla 55°
C.
OHT
Plahvatusoht!
Ärge soojendage värve ja lahusteid.
• Kui töödeldakse tervistkahjustavaid vedelikke, siis on
kaitseks nõutavad filterseadmed (näomaskid). Järgige
ka selliste ainete tootjate esitatud andmeid kaitse-
meetmete kohta.
• Tuleb järgida töödeldavate materjalide ümbrispakendi-
tele pandud ohtlike ainete määruse andmeid ja tähi-
seid. Vajaduse korral tuleb võtta tarvitusele täienda-
vad meetmed, eelkõige kanda sobivat riietust ja mas-
ke.
OHT
Plahvatusoht!
Pritsimisprotseduuri ajal ja tööruumis ei tohi suitsetada.
Samuti on värviaurud kergesti süttivad.
• Tulekolded, lahtine valgustus või sädemeid tekitavad
masinad ei tohi olemas olla või vastavalt ei tohi neid
käitada.
• Ärge säilitage ega tarbige tööruumis roogasid ja joo-
ke. Värviaurud on tervistkahjustavad.
• Tööruum peab olema suurem kui 30 m³ ja pritsimisel
ning kuivatamisel peab olema tagatud piisav õhuvahe-
tus.
• Ärge pritsige vastu tuult. Järgige põlemisvõimeliste või
ohtlike pritsitavate ainete pritsimisel põhimõtteliselt ko-
haliku politseiameti nõudeid.
• Ärge töödelge PVC rõhuvoolikuga ühenduses mee-
diume nagu testbensiin, butüülalkohol ja metüleenklo-
riid. Need meediumid rikuvad rõhuvooliku.
• Tööpiirkond peab olema kompressorist eraldatud nii,
et see ei saa vahetult töömeediumiga kokku puutuda.
Rõhumahutite käitamine
• Rõhumahutit käitav isik peab seda säilitama nõuete-
kohases seisundis, seda nõuetekohaselt käitama, jä-
relevalvet teostama, nõutavad korrashoiu- ja paran-
dustööd viivitamatult läbi viima ning olude kohaselt
nõutavad ohutusmeetmed tarvitusele võtma.
166 | EE www.scheppach.com
• Järelevalveamet võib üksikjuhtumil järelevalvemeet-
meid kohaldada.
• Rõhumahutit ei tohi käitada, kui sel esineb puudusi,
mis ohustavad töötajaid või kolmandaid isikuid.
• Kontrollige rõhumahutit iga kord enne käitust rooste ja
kahjustuste suhtes. Kompressorit ei tohi kahjustatud
või roostes rõhumahutiga käitada. Kui tuvastate kah-
justusi, siis pöörduge palun klienditeenindustöökotta.
Säilitage kõiki ohutusjuhised ja korraldusi hästi!
7.1 Tootespetsiifilised ohutusjuhised
TÄHELEPANU
Kõnealuse kompressori kasutamisel tuleb kaitseks
elektrilöögi, vigastus- ja tuleohu eest järgnevaid põhi-
mõttelisi ohutusmeetmeid järgida. Lugege ja järgige en-
ne toote kasutamist käesolevaid juhiseid.
HOIATUS
Toode pole konstrueeritud plahvatusohtlikes piirkonda-
des kasutamiseks. Sellises ümbruses kasutamine on lu-
batud ainult siis, kui ohutuse tagamiseks võetakse tarvi-
tusele sobivad meetmed. Palun konsulteerige spetsia-
listiga või uurige vastavaid eeskirju, enne kui toodet ka-
sutatakse võib-olla plahvatusvõimelises atmosfääris.
• Toodet ei tohi kasutada vähendatud füüsiliste, sen-
soorsete või mentaalsete võimetega või puuduvate
kogemuste või teadmistega isikud (sealhulgas lap-
sed).
• Lapsed ei tohi puhastust ja kasutajapoolset hooldust
teostada.
• Kaitske toodet vihma ja märja eest. Vee tungimine
tootesse suurendab elektrilöögi riski.
• Vältige toote kasutamist temperatuuridel alla +5°C.
• Ärge jätke toodet järelevalveta.
ETTEVAATUST
Käitage toodet ainult lühikest aega. Pikaajalisel katke-
matul käitamisel kauem kui 10 min kuumeneb toode
üle. Lülitage toode kohe välja ja laske sellel 10 min ma-
ha jahtuda.
OHT
Vigastusoht!
Ärge laske pumbatavaid esemeid üle neile ettenähtud
rõhu täis pumbata. Need võivad lõhkeda ja vigastusi ja/
või materiaalseid kahjustusi põhjustada.
• Ärge ületage kompressorile lubatud võimsusvahemik-
ku. Ärge pumbake veoautode, traktorite või muid suuri
rehve.
• Ärge töödelge materjale, mis on või võiksid olla po-
tentsiaalselt kergesti süttivad või plahvatusvõimelised.
• Ärge kasutage toodet kunagi väärotstarbeliselt.
• Hoidke toode alati puhas, kuiv ja vaba õlist ning määr-
derasvadest. Eemaldage tolm iga kord pärast kasuta-
mist ja enne ladustamist.
• Ärge kasutage toote puhastamiseks kunagi bensiini
või muid süttimisvõimelisi vedelikke! Tootesse jäänud
aurud võivad sädemetest süttida ja põhjustada toote
plahvatuse.
• Olge alati tähelepanelik! Pidage oma tegevust alati
silmas ja toimige alati mõistlikult. Ärge kasutage
mitte mingil juhul toodet, kui olete hajevil või tunnete
ennast halvasti.
• Vältige voolikusüsteemile suuri koormusi kasutades
murdekohtade vältimiseks painduvaid voolikuühendu-
si.
• Juurdevooluvoolikud on soovitatav varustada rõhkudel
üle 7 bar ohutuskaabliga, nt traattrossiga.
• Ärge puudutage toote kuumi detaile!
• Pöörake tähelepanu sellele, et kõik voolikud ja arma-
tuurid on kompressori suurimale lubatud töörõhule so-
bilikud.
Jääkriskid
Toode on ehitatud tehnika kaasaegset arengutaset ja
kehtivaid ohutustehnilisi reegleid järgides. Siiski võib
töötamisel esineda üksikuid jääkriske.
• Tervise ohtu seadmine elektrivoolu tõttu nõuetele mit-
tevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad kõigist tarvitusele võetud abinõu-
dest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse „Ohutusju-
hiseid“ ja „Sihtotstarbekohast kasutust“ ning käitusju-
hendit tervikuna.
• Vältige toote ettekavatsematut käimapanemist.
• Hoidke oma käed tööpiirkonnast eemal, kui toode on
käigus.
• Pidage käsitsusjuhendis etteantud hooldus- ja ohutus-
juhistest kinni.
HOIATUS
See elektritööriist tekitab käitamise ajal elektromagneti-
lise välja. Kõnealune väli võib teatud tingimustel aktiiv-
sete või passiivsete meditsiiniliste implantaatide talitlust
halvendada. Vähendamaks tõsiste või surmavate vigas-
tuste ohtu, soovitame me meditsiiniliste implantaatidega
isikutel arsti ja meditsiinilise implantaadi tootjaga kon-
sulteerida enne, kui elektritööriista käsitsetakse.
8 Montaaž
TÄHELEPANU
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
HOIATUS
Vigastusoht!
Pistke võrgupistik alles siis pistikupessa, kui toode on
kasutamiseks ette valmistatud.
Vajalikud tööriistad:
• 2x lihtvõti/padrunvõti VM 13mm*
* = ei sisaldu tingimata tarnekomplektis!
EE | 167www.scheppach.com
8.1 Rataste (8) monteerimine (joon.3)
1. Vältimaks tootel kahjustusi, pange montaaži ajaks põ-
randale alus.
2. Pange toode tasasele sirgele pinnale.
3. Pistke ratta (8) polt (8a) läbi selleks ettenähtud mon-
taažiavade ja kindlustage mutriga M10 (8c).
4. Konterdage mutter (8c) vastumutriga (8b)
Kasutage kahte lihtvõtit/padrunvõtit VM 13 mm.
5. Korrake protseduuri vastasküljel.
8.2 Seisujala (9) monteerimine (joon.4)
1. Pange toode tasasele sirgele pinnale.
2. Pange seisujalg (9) põhikandmikul selleks ettenähtud
montaažiavasse.
3. Monteerige seisujalg (9) poldi (9a) ja alusseibiga (9b)
põhikandmiku külge ning kindlustage mutriga (9c).
Kasutage lihtvõtit VM 13.
4. Korrake protseduuri vastasküljel.
8.3 Kiirliitmiku (4) monteerimine
(joon.5)
1. Kontrollige, kas teflonpael asub kiirliitmiku (4) keer-
mel.
Kui teflonpael puudub, siis toimige 8.3.1 all kirjeldatud
viisil.
2. Keerake kiirliitmik (4) kompressoril ettenähtud keer-
messe.
Pöörake tähelepanu sellele, et ühendust ei keerata
üle ja sellele, et kiirliitmik on horisontaalselt välja joon-
datud.
3. Kontrollige pärast montaaži ühenduse tihedust.
8.3.1 Keerme tihendamine teflonpaelaga
(joon.5)
1. Eemaldage olemasolev teflonpael täielikult.
2. Tehke kindlaks, et paigaldate teflonpaela eranditult
kiirliitmiku (4) väliskeermele.
3. Mähkige teflonpael alati sissekeeramissuunas (päri-
päeva) ümber keerme. Nii takistatakse montaažil tef-
lonpaela uuesti irdumist.
4. Hoidke teflonpaela alguses kergelt pinge all.
Mähkige see siledalt, ülekattega ja ühtlaselt ümber
kiirliitmiku (4) väliskeerme.
Jätke esimene keermeniit vabaks, et kiud ei saaks
torustikku sattuda.
5. Mähkige olenevalt suuruses 4 – 8 ringi ümber keerme.
Jämedate keermete puhul võib osutuda vajalikuks
suurem arv.
Teflonpael peab keermeniidid ühtlaselt ära katma.
See ei tohi rebeneda ega keermeniite ummistada.
6. Pärast tihendamist saab kiirliitmiku (4) monteerida 8.3
all kirjeldatud viisil.
9 Enne käikuvõtmist
HOIATUS
Vigastusoht!
Pistke võrgupistik alles siis pistikupessa, kui toode on
kasutamiseks ette valmistatud.
HOIATUS
Tõmmake enne tootel seadete teostamist alati võr-
gupistik välja.
ETTEVAATUST
Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Valit-
seb inimkahjude oht elektrilöögi tõttu.
Üldised juhised
• Toimige arukalt. Tutvuge rakenduse ja võimalike pii-
rangutega, aga ka spetsiifiliste potentsiaalsete ohtu-
dega.
• Veenduge enne toote külgeühendamist, et tüübisildil
esitatud andmed ühilduvad elektrivõrgu andmetega.
• Ebapiisavalt informeeritud operaatorid võivad ennast
ja teisi isikuid asjatundmatu kasutamisega ohtu sea-
da. Operaator vastutab kolmandate isikute eest.
• Kontrollige toodet regulaarselt kahjustuste suhtes.
• Toode tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki õhutorustikke ja pikki toitejuhtmeid
(pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.
• Ärge pange toodet üles niisketesse või märgadesse
ruumidesse.
• Toodet tohib käitada ainult sobivates ruumides (hästi
ventileeritud, ümbrustemperatuur +5 °C kuni 40 °C).
Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõi-
melisi ega süttimisvõimelisi gaase.
• Toode sobib kuivades ruumides kasutamiseks. Piir-
kondades, kus töötatakse pritsitava veega, pole kasu-
tamine lubatud.
• Toodet tohib kasutada väliskeskkonnas ainult lühiajali-
selt kuivade ümbrustingimuste korral.
• Toode tuleb hoida alati kuiv ega tohi pärast tööd õue
jääda.
9.1 Võrguühendus
• Toode on varustatud kaitsekontaktpistikuga võrgujuht-
mega. Selle saab iga 16 A-ga kaitstud 230 V ~ 50 Hz
kaitsekontakt-pistikupesa külge ühendada.
• Pöörake enne käikuvõtmist tähelepanu sellele, et võr-
gupinge ühtib andmesildil esitatud tööpingega ja toote
võimsusega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms
põhjustavad pingelangust ja võivad mootori käivitu-
mist takistada.
• Madalatel temperatuuridel alla +5°C on mootori käivi-
tumine raske liikuvuse tõttu ohus.
10 Käsitsemine
10.1 Sisse-/väljalüliti (1) (joon.6)
Sisselülitamine
1. Pistke võrgupistik nõuetekohaselt kaitstud võrgupisti-
kupessa.
2. Lülitage toode sisse, seades selleks sisse-/väljalüliti
(1) positsiooni I.
168 | EE www.scheppach.com
Väljalülitamine
1. Lülitage toode välja, seades selleks sisse-/väljalüliti
(1) positsiooni 0.
10.2 Rõhu seadistamine (joon.6)
1. Rõhuregulaatoriga(3) seadistatakse rõhk manomeet-
ril(5).
2. Seadistatud rõhku saab tarbida kiirliitmikul (4).
10.3 Suruõhuvooliku* monteerimine
(joon.6)
Ühendage suruõhuvooliku* pistenippel* ühe kiirliitmiku (4)
külge. Seejärel ühendage suruõhutööriist* suruõhuvooli-
ku* kiirliitmiku* külge.
* = ei sisaldu tingimata tarnekomplektis!
11 Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul kül-
ge ühendatud. Ühendus vastab asjaomastele VDE ja
DIN nõuetele. Kliendipoolne võrguühendus ja kasuta-
tav pikendusjuhe peavad vastama nendele eeskirja-
dele.
Pritsimis- ja pihustus-esiseadmetega töötamisel ning aju-
tisel kasutamisel õues tuleb toode tingimata 30 mA val-
landusvooluga rikkevoolu-kaitselüliti kaudu külge ühenda-
da.
11.1 Kahjustunud
elektriühendusjuhtmed
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjus-
tused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi aken-
de või uksevahede,
• murdekohad ühendusjuhtme asjatundmatu kinnitami-
se või vedamise tõttu,
• sisselõikekohad ühendusjuhtmest ülesõitmise tõttu,
• isolatsioonikahjustused seinapistikupesast väljarebi-
mise tõttu,
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasu-
tada ja need on isolatsioonikahjustuste tõttu eluohtlikud.
Kontrollige elektriühendusjuhtmeid regulaarselt kahjustus-
te suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel
pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja
DIN nõuetele. Kasutage ainult sama tähistusega ühen-
dusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga kohus-
tuslik.
Ohutusjuhised kahjustatud või defektsete
võrguühendusjuhtmete väljavahetamiseks
Ühendusliik Y
Kui osutub vajalikuks võrguühendusjuhe asendada, siis
peab seda teostama tootja või tema esindaja, et vältida
ohutusega seonduvaid ohte.
11.2 Tähtsad juhised
Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pä-
rast mahajahtumisaega (ajaliselt erinev) saab mootori jäl-
le sisse lülitada.
11.3 Vahelduvvoolumootor
Elektrialase varustuse ühendamist ja remonti tohib teosta-
da ainult elektrispetsialist.
• Pöörake tähelepanu sellele, et võrgupinge ühtib toote
tüübisildil esitatud pingega.
• Kuni 25 m pikkused pikendusjuhtmed peavad olema
ristlõikega 1,5 ruutmillimeetrit.
12 Puhastamine ja hooldus
HOIATUS
Laske parandustöid ja hooldustöid, mida
käesolevas käitusjuhendis ei kirjeldata, viia
läbi erialatöökojas. Kasutage ainult originaal-
varuosi.
HOIATUS
Asjatundmatud hooldus- või puhastustööd
võivad vigastusi põhjustada!
HOIATUS
Puhastus-, parandus- ja hooldustöödel võib toode
ootamatult käivituda ning seetõttu vigastusi ning
põletusi põhjustada.
– Lülitage toode välja.
– Tõmmake võrgupistik välja.
– Laske tootel maha jahtuda.
– Tehke kompressor rõhuvabaks.
Juhis:
Laske ülerõhk kompressorist välja, lülitades selleks komp-
ressori välja ja tarbides ära veel rõhumahutis oleva suru-
õhu, nt tühikäigul suruõhutööriistaga või puhumispüstoli-
ga.
12.1 Puhastamine
• Hoidke kaitseseadised, õhupilud ja mootori korpus
võimalikult tolmu- ning mustusevabad. Hõõruge toode
puhta lapiga üle või puhuge madala rõhuga suruõhu-
ga läbi. Me soovitame toodet iga kord pärast kasuta-
mist vahetult puhastada.
• Puhastage toodet regulaarselt niiske lapi ja vähese
määrdeseebiga. Ärge kasutage puhastusvahendeid
või lahusteid, need võivad toote plastosi rikkuda. Pöö-
rake tähelepanu sellele, et vesi ei pääse toote sise-
musse.
• Me soovitame toodet iga kord pärast kasutamist vahe-
tult puhastada.
• Voolik ja pritsimistööriistad tuleb enne puhastamist
kompressorilt lahutada. Kompressorit ei tohi veega,
lahustitega vms puhastada.
EE | 169www.scheppach.com
12.2 Hooldus
Vajalikud tööriistad:
• Ristpeakruvikeeraja*
* = ei sisaldu tingimata tarnekomplektis!
12.2.1 Ohutusventiil (6) (joon.7)
• Ohutusventiil on seadistatud rõhumahuti kõrgeimale
lubatud rõhule.
• Ohutusventiili pole lubatud ümber seada ega väljalas-
kemutri ja selle kübara ühenduskaitset eemaldada.
• Et ohutusventiil talitleks vajaduse korral õigesti, tuleb
seda iga 30 töötunni järel, kuid vähemalt kolm korda
aastas rakendada.
1. Avamiseks keerake perforeeritud väljalaskemutrit(6a)
vastupäeva, et avada ohutusventiili (6) väljalase.
Ventiil laseb nüüd kuuldavalt õhku välja.
2. Seejärel keerake väljalaskemutter (6a) taas päripäeva
kinni.
12.2.2 Rõhumahuti (7) hooldamine (joon.8)
TÄHELEPANU
Rõhumahuti püsivaks säilimiseks tuleb kondensvesi iga
kord pärast käitamist väljalaskepoldi avamisega välja
lasta.
TÄHELEPANU
Rõhumahutist pärit kondensvesi sisaldab õlijääke. Utili-
seerige kondensvesi keskkonnasõbralikult vastavas ko-
gumispunktis.
1. Laske eelnevalt paagirõhk välja (vt 13.2.1).
2. Avage väljalaskepolt(7a) vastupäeva keerates (vaate-
suund kompressori alaküljelt poldile).
3. Et kondensvesi saaks rõhumahutist(7) täielikult välja
voolata, tuleb seda veidi küljele kallutada nii, et välja-
laskepolt(7a) asub madalaimas punktis.
4. Sulgege seejärel väljalaskepolt (7a) taas (päripäeva
keerates). Kontrollige rõhumahutit (7) iga kord enne
käitust rooste ja kahjustuste suhtes.
5. Kompressorit ei tohi kahjustatud või roostes rõhuma-
hutiga(7) käitada. Kui tuvastate kahjustusi, siis pöör-
duge palun klienditeenindustöökotta.
13 Ladustamine ja transportimine
HOIATUS
Vigastus- ja põletusoht!
Toode võib ootamatult käivituda ja seetõttu vigastusi
põhjustada.
– Lülitage enne kõiki puhastus- ja hooldustöid mootor
välja.
– Laske mootoril maha jahtuda.
– Tõmmake võrgupistik välja.
– Tehke kompressor rõhuvabaks.
Juhis:
Laske ülerõhk kompressorist välja, lülitades selleks komp-
ressori välja ja tarbides ära veel rõhumahutis oleva suru-
õhu, nt tühikäigul suruõhutööriistaga või puhumispüstoli-
ga.
• Suruõhk võib põhjustada tõsiseid vigastusi.
• Puhastage toode ja kontrollige seda kahjustuste suh-
tes.
13.1 Transportimine (joon.1)
• Kahjustuste ja vigastuste vältimiseks tuleb toode sõi-
dukites transportimisel ümberkukkumise ning äralibi-
semise vastu kindlustada.
• Kaitske toodet löökide, tõugete ja tugeva vibratsiooni
eest, nt sõidukites transportimisel.
• Kasutage toote transportimiseks alati transpordikäepi-
det(2).
13.2 Ladustamine
Ladustage toodet ja selle tarvikuid pimedas, kuivas ja pa-
kaseta ning lastele kättesaamatus kohas.
Optimaalne ladustamistemperatuur on 5°C ja 30˚C vahel.
Säilitage toodet originaalpakendis.
Katke toode kinni, et seda tolmu või niiskuse eest kaitsta.
Säilitage käitusjuhendit toote juures.
TÄHELEPANU
Tõmmake võrgupistik välja, ventileerige kompressor ja
kõik külge ühendatud suruõhutööriistad. Pange komp-
ressor nii ära, et ebapädevad isikud ei saa seda käiku
võtta.
TÄHELEPANU
Säilitage toodet ainult kuivas ja ebapädevatele isikutele
ligipääsematus kohas.
Ärge kallutage, säilitage ainult püstiselt!
13.2.1 Ülerõhu väljalaskmine
Laske ülerõhk kompressorist välja, lülitades selleks komp-
ressori välja ja tarbides ära veel rõhumahutis oleva suru-
õhu, nt tühikäigul suruõhutööriistaga või puhumispüstoli-
ga.
14 Remondi- ja varuosade tellimine
Veenduge pärast remonti või hooldust, kas kõik ohutus-
tehnilised osad on paigaldatud ja laitmatus seisundis. Säi-
litage vigastusohtlikke osi teistele inimestele ja lastele kät-
tesaamatult.
TÄHELEPANU
Tootevastutuse seaduse kohaselt ei vastuta tootja asja-
tundmatutest remontidest või mitte-originaalvaruosade
kasutamisest põhjustatud kahjude eest.
Tellige klienditeenindus või volitatud spetsialist. Vastav
kehtib ka tarvikuosade kohta.
Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks tiitellehel olev QR-kood.
Ühendused ja remondid
Elektrialase varustuse ühendamist ja remonti tohib teosta-
da ainult elektrispetsialist.
170 | EE www.scheppach.com
14.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgnevad andmed:
• Mudelinimetus
• Artiklinumber
• Tüübisildi andmed
Varuosad / tarvikud
Suruõhu-tarvikukomplekt
13 osa - artikli-nr:
7906100710
Spiraalvoolik - artikli-nr: 7906100711
14.2 Teenindus-informatsioon
Tuleb silmas pidada, et selle toote puhul vajatakse kasu-
tusalasele või loomulikule kulumisele alluvaid või kuluma-
terjalidena järgnevaid osi.
Kuluosad*: kiirliitmik, suruõhu-tarvikukomplekt, spiraal-
voolik
* = ei sisaldu tingimata tarnekomplektis!
15 Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäidel-
davad. Palun utiliseerige pakendid
keskkonnasõbralikult.
Elektri- ja elektroonikaseadmete utiliseerimise
juhised
Elektri- ja elektroonika-romuseadmed ei kuulu
olmeprügisse, vaid tuleb suunata eraldi kogu-
misse või utiliseerimisse!
• Romuakud, mis pole püsivalt romuseadmesse paigal-
datud, tuleb enne äraandmist purustamata kujul välja
võtta! Nende utiliseerimist reguleeritakse patareisea-
dusega.
• Elektri- ja elektroonikaseadmete omanikud või kasuta-
jad on seadusega kohustatud need kasutuse lõpus ta-
gastama.
• Lõppkasutaja kannab omavastutust utiliseeritaval ro-
museadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et
elektri- ja elektroonika-romuseadmeid ei tohi utiliseeri-
da olmeprügi kaudu.
• Elektri- ja elektroonika-romuseadmed saab järgneva-
tes kohtades tasuta ära anda:
– Avalik-õiguslikud utiliseerimis- või kogumispunktid
(nt kommunaalsed toormejaamad)
– Elektriseadmete müügipunktid (statsionaarsed ja
online), kui edasimüüjad on tagasivõtmiseks ko-
hustatud või pakuvad seda vabatahtlikult.
– Kuni kolm elektri-romuseadet seadmeliigi kohta
maksimaalselt 25-sentimeetrise servapikkusega
saate ilma tootjalt uut seadet soetamata talle tasu-
ta ära anda või enda läheduses teise volitatud ko-
gumispunkti suunata.
– Tootja ja levitaja edasised täiendavad tagasivõt-
mistingimused saate teada vastavast klienditee-
nindusest.
• Tootja poolt eramajapidamisse uue elektriseadme ko-
haletarnimise korral võib see anda lõppkasutaja järe-
lepärimisel korralduse elektri-romuseade tasuta ära
viia. Võtke selleks ühendust tootja klienditeeninduse-
ga.
• Need ütlused kehtivad ainult seadmete kohta, mis ins-
talleeritakse ja müüakse Euroopa Liidu liikmesriikides
ning alluvad Euroopa direktiivile 2012/19/EL. Riikides
väljaspool Euroopa Liitu võivad kehtida elektri- ja
elektroonika-romuseadmete utiliseerimise kohta kõr-
valekalduvad nõuded.
16 Rikete kõrvaldamine
Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie toode ei tööta ükskord õi-
gesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.
Rike Võimalik põhjus Abinõu
Toode ei tööta. Võrgupinge puudub. Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa.
Võrgupinge liiga madal. Vältige liiga pikki pikenduskaableid. Kasutage piisava
sooneristlõikega pikenduskaablit.
Välistemperatuur liiga madal. Ärge käitage välistemperatuuridel alla+5 °C.
Mootor üle kuumenenud. Laske mootoril maha jahtuda, vajaduse korral kõrval-
dage ülekuumenemise põhjus.
Toode töötab, kuid rõhk puudub. Ohutusventiil ebatihe. Võtke ühendust kohaliku teeninduskeskusega. Laske
remonti teostada ainult koolitatud personalil.
Tihendid defektsed. Kontrollige tihendid üle, laske defektsed tihendid eriala-
töökojas asendada.
Kondensvee väljalaskepolt
ebatihe.
Pingutage polt käsitsi üle. Kontrollige poldi tihendit, va-
jaduse korral asendage.
Toode töötab, manomeetril näi-
datakse rõhku, kuid tööriistad ei
tööta.
Voolikuühendused ebatihe-
dad.
Kontrollige suruõhuvoolikut ja tööriistu, vajaduse korral
vahetage välja.
Kiirliitmik ebatihe. Võtke ühendust kohaliku teeninduskeskusega. Laske
remonti teostada ainult koolitatud personalil.
Rõhuregulaatoril liiga väike
rõhk seadistatud.
Keerake rõhuregulaatorit rohkem lahti.
EE | 171www.scheppach.com
17 ELi vastavusdeklaratsioon
Vastavusdeklaratsiooni originaali tõlge
Tootja:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Me deklareerimine ainuisikuliselt vastutades, et siin kirjel-
datud toode ühtib esitatud direktiivide ja normidega.
Kaubamärk: SCHEPPACH
Art nimetus: Kompressor - HC51V
Art-nr 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
ELi direktiivid:
2014/30/EL, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EÜ*, 2014/29/EL, 2014/68/EL,
* Deklaratsiooni objektiks olev ülalpool kirjeldatud ese
vastab Euroopa Parlamendi ja nõukogu direktiivile
2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ai-
nete kasutamispiirangu kohta elektri- ja elektroonikasead-
metes.
Kohaldatud normid:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Vastavushindamise menetlus:
2000/14/EÜ_2005/88/EÜ – lisa: VI
Garanteeritud
helivõimsustase(L
WA
):
97 dB
Mõõdetud
helivõimsustase(L
WA
):
93,9 dB
Teavitatudasutus: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Number: 0905
Dokumentatsioonivolinik:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
172 | EE www.scheppach.com
Turinys
1 Įvadas................................................................. 173
2 Naudojimas pagal paskirtį.................................. 174
3 Gaminio aprašymas (1–8 pav.).......................... 174
4 Komplektacija (1, 2 pav.).................................... 174
5 Išpakavimas ....................................................... 174
6 Techniniai duomenys ......................................... 175
7 Saugos nurodymai ............................................. 175
8 Montavimas........................................................ 178
9 Prieš pradedant eksploatuoti.............................. 179
10 Valdymas ........................................................... 180
11 Elektros prijungimas........................................... 180
12 Valymas ir techninė priežiūra............................. 180
13 Laikymas ir transportavimas .............................. 181
14 Remontas ir atsarginių dalių užsakymas............ 181
15 Utilizavimas ir pakartotinis atgavimas ................ 182
16 Sutrikimų šalinimas ............................................ 182
17 EB atitikties deklaracija ...................................... 183
18 Perspektyvinis brėžinys...................................... 300
Ant gaminio esančių simbolių
aiškinimas
Šiame žinyne naudojami simboliai turi atkreipti Jūsų dė-
mesį į galimą riziką. Saugos simboliai ir jų paaiškinimai tu-
ri būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir
negali pakeisti tinkamų nelaimingų atsitikimų prevencijos
priemonių.
Dėmesio! Nesilaikant ant gaminio esančių
saugos ženklų ir įspėjamųjų nuorodų bei
saugos ir valdymo nuorodų, galima patirti
nuo sunkių iki mirtinų traumų.
Prieš eksploatacijos pradžią perskaitykite
eksploatavimo instrukciją ir saugos nurody-
mus bei jų laikykitės!
Prieš eksploatacijos pradžią perskaitykite
eksploatavimo instrukciją ir saugos nurody-
mus bei jų laikykitės!
Užsidėkite apsauginius akinius.
Naudokite klausos apsaugą.
Susidarius dulkių, naudokite kvėpavimo ap-
saugą!
Dėmesio: karštas paviršius – pavojus nu-
degti.
Įspėjimas dėl elektros įtampos.
Įspėjimas! Gaminys yra su automatizuotu
paleidimo valdikliu. Žiūrėkite, kad tretieji as-
menys būtų toliau nuo gaminio darbo zonos!
Saugokite gaminį nuo lietaus. Gaminį lei-
džiama laikyti ir eksploatuoti tik sausose
aplinkos sąlygose.
Pradėkite eksploatuoti gaminį tik uždarę
gaubtą.
Garantuotasis gaminio garso galios lygis.
Gaminys atitinka galiojančias Europos direk-
tyvas.
Gaminys atitinka galiojančias Serbijos gai-
res.
Signalinių žodžių aiškinimas
PAVOJUS
Signalinis žodis, žymintis tiesioginę pavojin-
gą situaciją, kurios nevengiant pasekmė bus
mirtini arba sunkūs sužalojimai.
ĮSPĖJIMAS
Signalinis žodis, žymintis galimai pavojingą
situaciją, kurios nevengiant pasekmė gali bū-
ti mirtini arba sunkūs sužalojimai.
ATSARGIAI
Signalinis žodis, žymintis galimai pavojingą
situaciją, kurios nevengiant pasekmė bus
lengvi arba vidutinio sunkumo sužalojimai.
DĖMESIO
Signalinis žodis, žymintis galimai pavojingą
situaciją, kurios nevengiant pasekmė gali bū-
ti gaminio arba turto / nuosavybės apgadini-
mas.
1 Įvadas
Gamintojas:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
LT | 173www.scheppach.com
Nuoroda:
pagal galiojantį Atsakomybės už gaminį įstatymą šio ga-
minio gamintojas neatsako už žalą, kuri atsiranda šiame
gaminyje arba dėl jo:
• netinkamai naudojant,
• nesilaikant eksploatavimo instrukcijos,
• remontuojant tretiesiems asmenims, neįgaliotiems
specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtį,
• dėl elektros įrangos gedimų, atsiradusių nesilaikant
nacionalinių elektros reglamentų ir nuostatų.
Atkreipkite dėmesį:
naudojimo instrukcija yra gaminio dalis ir joje pateikiamos
saugaus, profesionalaus ir ekonomiško eksploatavimo
nuorodos. Be to, laikykitės galiojančių teisės aktų. Prieš
naudodami atidžiai perskaitykite visas valdymo ir saugos
nuorodas bei naudokite gaminį tik, kaip aprašyta. Laikyki-
te instrukciją saugioje vietoje ir perduokite ją kartu su ki-
tiems asmenims perduodamu gaminiu.
2 Naudojimas pagal paskirtį
Kompresorius skirtas suslėgtajam orui suslėgtuoju oru va-
romiems įrankiams generuoti, kuriuos galima eksploatuoti
su maždaug iki 220 l/min. oro kiekiu (pvz., padangų pripū-
timo įtaisui, išpūtimo pistoletui ir dažymo pistoletui). Dėl ri-
boto tiekiamo oro kiekio galima eksploatuoti įrankius, ku-
rie pasižymi labai didelėmis oro sąnaudomis (pvz., vibra-
cinį šlifuoklį, tiesiąją šlifavimo mašiną ir smūginį atsuktu-
vą).
Kompresorių leidžiama eksploatuoti tik sausose ir gerai
vėdinamose vidaus patalpose.
Gaminį leidžiama naudoti tik pagal paskirtį. Bet koks ki-
toks naudojimas laikomas ne pagal paskirtį. Už su tuo su-
sijusią žalą arba patirtus bet kokius sužalojimus atsako
naudotojas / operatorius, o ne gamintojas.
Naudojimo pagal paskirtį dalis taip pat yra saugos nurody-
mų, montavimo instrukcijos ir naudojimo instrukcijoje pa-
teiktų eksploatavimo nurodymų laikymasis.
Asmenys, kurie gaminį naudoja ir atlieka jo techninę prie-
žiūrą, turi būti su ja susipažinę ir informuoti apie galimus
pavojus.
Atlikus gaminio modifikacijas, už su tuo susijusią žalą ga-
mintojas neatsako.
Gaminį leidžiama eksploatuoti tik su gamintojo originalio-
mis dalimis ir priedais.
Laikykitės gamintojo saugos, darbo ir techninės priežiūros
reikalavimų bei techniniuose duomenyse nurodytų ma-
tmenų.
Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti
naudoti komerciniams, amatiniams arba pramoniniams
tikslams. Mes neteikiame garantijos, kai gaminys naudo-
jamas komercinėse, amatininkų arba pramoninėse įmonė-
se arba panašiems darbams.
3 Gaminio aprašymas (1–8 pav.)
1. Įj./išj. jungiklis
2. Transportavimo rankena
3. Slėgio reguliatorius
4. Greitaveikė mova
5. Manometras
6. Apsauginis vožtuvas
6a. Išleidimo veržlė
7. Slėgio rezervuaras
7a. Išleidimo varžtas
(kondensatas)
8. Ratas
8a. Varžtas
8b. Antveržlė
8c. Veržlė
9. Atraminė koja
9a. Varžtas
9b. Poveržlė
9c. Veržlė
10. Pneumatinių priedų 13 dalių rinkinys*
(nepavaizduotas)
11. Spiralinė žarna 10 m*
(nepavaizduota)
* = į komplektaciją privalomai neįeina!
4 Komplektacija (1, 2 pav.)
Poz. Kiekis Pavadinimas
4. 1 x greitaveikė mova
8. 2 x ratai
8a. 2 x varžtai
8b. 2 x antveržlės
8c. 2 x veržlės
9. 2 x atraminės kojos
9a. 2 x varžtai
9b. 2x poveržlės
9c. 2 x veržlės
10. 1 x pneumatinių priedų 13 dalių rinkinys*
(nepavaizduotas)
11. 1 x spiralinė žarna 10 m*
(nepavaizduota)
1 x Kompresorius
1 x eksploatavimo instrukcija
* = į komplektaciją privalomai neįeina!
5 Išpakavimas
ĮSPĖJIMAS
Gaminys ir pakavimo medžiagos nėra vaikų žaislas!
Vaikams draudžiama žaisti su plastikiniais maiše-
liais, plėvelėmis ir mažomis dalimis! Pavojus praryti
ir uždusti!
• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo /
transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminį ir priedus, ar transportuojant jie ne-
buvo pažeisti. Apie bet kokius pažeidimus nedelsdami
informuokite transporto įmonę, kuri pristatė gaminį.
Vėliau reklamacijos nebus pripažintos.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs ga-
rantinis laikotarpis.
• Prieš naudodami pagal eksploatavimo instrukciją susi-
pažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių dalių
įsigysite iš savo prekybos atstovo.
174 | LT www.scheppach.com
• Užsakydami nurodykite mūsų gaminių numerius bei
gaminio tipą ir pagaminimo metus.
6 Techniniai duomenys
Skaičiuotinė įtampa 230 V~/
50 Hz
Skaičiuotinė imamoji galia 1420 W (S1*)
1500 W (S3**
25%)
Tuščiosios eigos sūkių skaičius 4000 min.
-1
Slėgio rezervuaro talpa apie 50 l
Darbinis slėgis apie 10 bar
Teor. siurbimo našumas apie 220 l/min.
Efektyvi atiduodamoji galia,
esant 1 bar
apie 130 l/min.
Efektyvi atiduodamoji galia,
esant 4 bar
apie 90 l/min.
Efektyvi atiduodamoji galia,
esant 7 bar
apie 65 l/min.
Apsaugos laipsnis IP 20
Prijungimo prie tinklo laido ilgis 2 m
Maks. pastatymo aukštis (virš NN) 1000 m
Svoris apie 24,5 kg
Pasiliekame teisę atlikti techninius pakeitimus!
*Darbo režimas S1 (ilgalaikės apkrovos režimas)
Gaminį galima eksploatuoti ilgalaikės apkrovos režimu su
nurodyta galia.
**Darbo režimas S3 (periodinės apkrovos režimas)
Eksploatavimą sudaro vardinė apkrova ir neveikos tru-
kmė.
Ciklo trukmė yra 10 min., santykinė įjungimo trukmė – 25
% ciklo trukmės.
ĮSPĖJIMAS
triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei
mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys as-
menys turi naudoti tinkamą klausos apsaugą.
Triukšmo ir vibracijos vertės buvo nustatytos pagal EN
62841-1.
Triukšmo vertės
Garso slėgio lygis L
pA
73,43 dB
Matavimo neapibrėžtis K
pA
2,92 dB
Išmatuotas garso galios lygis L
wA
93,9 dB
Garantuotas garso galios lygis L
wA
97 dB
Matavimo neapibrėžtis K
wA
2,92 dB
Nurodytos triukšmo emisijos vertės buvo išmatuotos re-
miantis standartiniu bandymo metodu ir, norint palyginti
elektrinį įrankį, jas galima naudoti su kitu.
Nurodytas triukšmo emisijos vertes taip pat galima naudo-
ti, norint laikinai įvertinti apkrovą.
ĮSPĖJIMAS
tikrojo elektrinio įrankio naudojimo metu
triukšmo emisijos vertės gali skirtis nuo de-
klaruotų verčių, priklausomai nuo elektrinio
įrankio naudojimo būdo, ypač, atsižvelgiant į
apdorojamo ruošinio rūšį.
Pasistenkite, kad apkrova būtų kuo mažesnė. Priemo-
nės pavyzdys: darbo laiko ribojimo priemonių pavyz-
džiai. Čia reikia atsižvelgti į visas darbinio ciklo dalis
(pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas,
ir į tokį laiką, kada jis nors ir yra įjungtas, tačiau veikia
be apkrovos).
7 Saugos nurodymai
Bendrieji saugos nurodymai dėl elektrinių įrankių
ĮSPĖJIMAS
Perskaitykite visas šiam elektriniam įrankiui
taikomus saugos nurodymus, instrukcijas,
iliustracijas ir techninius duomenis.
Netinkamai laikantis saugos nuorodų ir nurodymų, gali-
ma patirti elektros smūgį, gali kilti gaisras ir (arba) gali-
ma sunkiai susižaloti.
Išsaugokite visus saugos nurodymus ir instrukcijas
ateičiai.
Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“
susijusi su iš tinklo veikiančiais elektriniais įrankiais (su
tinklo laidu) arba akumuliatoriniais elektriniais įrankiais
(be tinklo laido).
1) Sauga darbo vietoje
a) Jūsų darbo zona turi būti švari ir gerai apšviesta.
Jei darbo zonos netvarkingos ir neapšviestos, gali
įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu įrankiu potencialiai spro-
gioje atmosferoje, kurioje yra degių skysčių, dujų
arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, ku-
rios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai
ir kiti asmenys, laikytųsi atstumo. Nukreipus dėme-
sį, elektrinis įrankis gali tapti nevaldomas.
2) Elektros įrangos sauga
a) Elektrinio įrankio prijungimo kištukas turi tilpti į
kištukinį lizdą. Jokiu būdu kištuko nemodifikuoki-
te. Nenaudokite adapterių kištukų su įžemintais
elektriniais įrankiais. Esant nemodifikuotiems kištu-
kams ir tinkamiems kištukiniams lizdams, mažėja
elektros smūgio pavojus.
b) Venkite kūno sąlyčio su įžemintais paviršiais,
pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytu-
vais. Kai Jūsų kūnas įžemintas, kyla didesnis elektros
šoko pavojus.
c) Saugokite elektrinius įrankius nuo lietaus arba
drėgmės. Patekus į elektrinį įrankį vandens, didėja
elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo
nešti ar pakabinti elektrinį įrankį arba iš kištukinio
lizdo ištraukti kištuką. Saugokite jungiamąjį laidą
LT | 175www.scheppach.com
nuo karščio, alyvos, aštrių briaunų arba judančių
dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų
kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudokite
tik išorinei sričiai skirtus ilginamuosius laidus.
Naudojant išorinei sričiai tinkamą ilginamąjį laidą, su-
mažėja elektros smūgio rizika.
f) Jeigu elektrinio įrankio eksploatavimas drėgnoje
aplinkoje yra neišvengiamas, naudokite apsauginį
nebalanso srovės jungiklį. Naudojant apsauginį ne-
balanso srovės jungiklį, mažėja elektros smūgio pavo-
jus.
3) Asmenų sauga
a) Dirbdami su elektriniu įrankiu, būkite atidūs ir gal-
vokite apie tai, ką darote. Nenaudokite elektrinio
įrankio, kai esate pavargę arba veikiami narkotinių
medžiagų, alkoholio arba medikamentų. Jei naudo-
dami elektrinį įrankį būsite neatidūs, galite rimtai susi-
žaloti.
b) Naudokite asmenines apsaugines priemones ir vi-
sada užsidėkite apsauginius akinius. Naudojant as-
menines apsaugines priemones, pvz., kaukę nuo dul-
kių, neslidžius apsauginius batus, apsauginį šalmą ar-
ba klausos apsaugą, priklausomai nuo elektrinio įran-
kio tipo ir naudojimo būdo, mažėja rizika susižaloti.
c) Stenkitės nepradėti eksploatuoti neplanuotai.
Prieš prijungdami elektros srovės tiekimą ir (arba)
akumuliatorių, įsitikinkite, kad elektrinis įrankis iš-
jungtas. Jei nešdami elektrinį įrankį laikote pirštą ant
elektrinio įrankio arba prie elektros srovės tinklo jun-
giate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsi-
tikimų.
d) Prieš įjungdami elektrinį įrankį, pašalinkite nusta-
tymo įrankius arba veržliaraktį. Įrankis arba raktas,
kuris yra besisukančioje elektrinio įrankio dalyje, gali
sužaloti.
e) Venkite nestandartinės kūno laikysenos. Stovėkite
stabiliai ir visada išlaikykite pusiausvyrą. Taip
elektrinį įrankį galėsite geriau kontroliuoti netikėtose
situacijose.
f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių
drabužių ir nusiimkite papuošalus. Saugokite, kad
plaukai ir drabužiai nepatektų arti judančių dalių.
Laisvus drabužius, papuošalus arba ilgus plaukus gali
pagriebti dalys.
g) Jei galima sumontuoti dulkių nusiurbimo ir surin-
kimo įtaisus, juos reikia prijungti ir tinkamai nau-
doti. Naudojant dulkių nusiurbimo įtaisą, galima su-
mažinti dulkių keliamus pavojus.
h) Net po daugkartinio naudojimosi elektriniu įrankiu
negalvokite, kad esate visiškai saugūs, ir atsižvel-
kite į elektriniams įrankiams galiojančias saugos
taisykles. Dėl nedėmesingų veiksmų galima sunkiai
susižaloti per sekundės dalis.
4) Elektrinio įrankio naudojimas ir
elgsena su juo
a) Neperkraukite elektrinio įrankio. Savo darbui nau-
dokite tam skirtą elektrinį įrankį. Su tinkamu elektri-
niu įrankiu nurodytame galios diapazone dirbsite ge-
riau ir saugiau.
b) Nenaudokite elektrinio įrankio, kurio jungiklis su-
gedęs. Elektrinis įrankis, kuris nebeįsijungia arba ne-
beišsijungia, yra pavojingas ir jį reikia sutaisyti.
c) Prieš nustatydami prietaisą, keisdami įstatomo
įrankio dalis arba prieš padėdami elektrinį įrankį į
šalį, ištraukite kištuką iš kištukinio lizdo ir (arba)
pašalinkite išimamą akumuliatorių. Ši atsargumo
priemonė saugo nuo neplanuoto elektrinio įrankio pa-
leidimo.
d) Laikykite nenaudojamus elektrinius įrankius vai-
kams nepasiekiamoje vietoje. Neleiskite elektriniu
įrankiu naudotis asmenims, kurie su šiuo įrengi-
niu nėra susipažinę arba neperskaitė šių nurody-
mų. Elektriniai įrankiai yra pavojingi, kai juos naudoja
nepatyrę asmenys.
e) Kruopščiai prižiūrėkite elektrinius įrankius ir įsta-
tomą įrankį. Patikrinkite, ar judančios dalys ne-
priekaištingai veikia ir nestringa, ar dalys nelūžu-
sios ir nepažeistos, kad būtų neigiamai veikiamas
elektrinio įrankio veikimas. Prieš naudodami elek-
trinį įrankį, pažeistas dalis patikėkite suremontuo-
ti. Daug nelaimingų atsitikimų įvyksta dėl blogai tech-
niškai prižiūrimų elektrinių įrankių.
f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs.
Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo
briaunomis mažiau stringa ir juos lengviau valdyti.
g) Elektrinį įrankį, įstatomų įrankius ir t.t. naudokite
pagal tolesnius nurodymus. Tuo metu atsižvelkite
į darbo sąlygas ir darbus, kuriuos reikia atlikti.
Naudojant elektrinius įrankius kitiems, o ne numaty-
tiems tikslams, galimos pavojingos situacijos.
h) Rankenos ir suėmimo paviršiai turi būti sausi,
švarūs ir ant jų neturi būti alyvos bei tepalo. Jei
rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio
nenumatytose situacijose nebus galima saugiai valdyti
bei kontroliuoti.
5) Servisas
a) Elektrinio įrankio remontą patikėkite tik kvalifikuo-
tam personalui ir tik naudojant originalias atsargi-
nes dalis. Taip užtikrinsite elektrinio įrankio saugą.
Kompresorių saugos nurodymai
DĖMESIO
Naudojant šį kompresorių, norint apsisaugoti nuo elek-
tros smūgio, pavojaus susižaloti ir gaisro pavojaus, būti-
na imtis pagrindinių saugos priemonių. Prieš naudoda-
mi gaminį, perskaitykite šias nuorodas ir jų laikykitės.
Saugus darbas
1. Kruopščiai prižiūrėkite savo įrankius.
– Kad kompresorius veiktų gerai ir saugiai, jis turi
būti švarus.
– Laikykitės techninės priežiūros reikalavimų.
– Reguliariai tikrinkite elektrinio įrankio jungiamąjį
laidą ir, jei jis pažeistas, paveskite jį patikrinti pri-
pažintam specialistui.
– Reguliariai tikrinkite ilginamuosius laidus ir, jei jie
pažeisti, juos pakeiskite.
2. Ištraukite kištuką iš kištukinio lizdo.
176 | LT www.scheppach.com
– Kai nenaudojate elektrinio įrankio, prieš atlikdami
jo techninę priežiūrą ir keisdami įrankius, pvz., pjū-
klo geležtę, grąžtą, frezą.
3. Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.
– Prieš tolesnį elektrinio įrankio naudojimą apsaugi-
nius įtaisus arba šiek tiek pažeistas dalis reikia
kruopščiai patikrinti, ar jos nepriekaištingai ir pagal
paskirtį veikia.
– Patikrinkite, ar judančios dalys nepriekaištingai
veikia ir nestringa, ar dalys nepažeistos. Visos da-
lys turi būti tinkamai sumontuotos ir įvykdyti visas
sąlygas, kad būtų užtikrintas nepriekaištingas
elektrinio įrankio eksploatavimas.
– Pažeistus apsauginius įtaisus ir dalis pagal paskirtį
turi suremontuoti arba pakeisti pripažintos speciali-
zuotos dirbtuvės, jei naudojimo instrukcijoje nenu-
rodyta kitaip.
– Nenaudokite netinkamų arba pažeistų jungiamųjų
laidų.
DĖMESIO
Savo pačių saugumui naudokite tik priedus ir papildo-
mus įrenginius, kurie nurodyti naudojimo instrukcijoje
arba kuriuos rekomendavo arba nurodė gamintojas.
Naudodami kitus, o ne naudojimo instrukcijoje ar katalo-
ge rekomenduojamus įstatomus įrankius arba priedus,
galite susižaloti.
4. Jungiamojo laido keitimas
– Jei prijungimo laidas pažeidžiamas, jį privalo pa-
keisti gamintojas arba kvalifikuotas elektrikas, kad
būtų išvengta pavojų. Pavojus dėl elektros smūgių.
5. Keliais važiuojantys kompresoriai statybvietėse
– Atkreipkite dėmesį į tai, kad visos žarnos ir arma-
tūros tinkamos didžiausiam leistinam kompreso-
riaus darbo slėgiui.
6. Pastatymo vieta
– Pastatykite kompresorių ant lygaus pagrindo.
7. Rekomenduojama, kad, esant didesniam nei 7 bar
slėgiui, tiekimo žarnos būtų su apsauginiu kabeliu,
pvz., vieliniu lynu.
8. Stenkitės stipriai neapkrauti linijų sistemos, naudoda-
mi lanksčias žarnų jungtis, kad būtų išvengta lenkimo
vietų.
Papildomi saugos nurodymai
Laikykitės atitinkamų pneumatinių įrankių /
pneumatinės įrangos naudojimo instrukcijų!
Papildomai laikykitės toliau pateiktų bendrųjų nuorodų.
Saugos nurodymai, kaip dirbti su suslėgtuoju
oru ir išpūtimo pistoletais
• Laikykitės pakankamo atstumo iki gaminio, tačiau ne
mažesnio nei 2,50 m, ir eksploatuodami kompresorių
laikykite toliau pneumatinius įrankius / pneumatinę
įrangą.
• Kompresorinis siurblys ir linijos eksploatuojant stipriai
įkaista. Prisilietus nudegama.
• Kompresoriaus įsiurbtame ore neturi būti priemaišų,
kurios kompresoriniame siurblyje gali sukelti gaisrą ar-
ba sprogimą.
• Atlaisvindami žarnos movą, jungiamąją žarnos detalę
tvirtai laikykite viena ranka. Taip Jūsų nesužalos grei-
tai atgal judanti žarna.
• Dirbdami su suslėgtojo oro pistoletu, užsidėkite ap-
sauginius akinius ir kvėpavimo takų apsaugos kaukę.
Dulkės yra kenksmingos sveikatai! Dėl svetimkūnių ir į
šoną nupūstų dalių galima lengvai susižaloti.
PAVOJUS
Pavojus susižaloti!
Išpūtimo pistoletu nepūskite į žmones arba nevalykite
ant kūno esančių drabužių.
Saugos nurodymai naudojant purkštuvus ir
purškimo įrangą (pvz., dažų purkštuvus)
• Pildydami purškimo įrangą, būkite toliau nuo kompre-
soriaus, kad skystis nekontaktuotų su kompresoriumi.
• Niekada nepurkškite purškimo įranga (pvz., dažų
purkštuvais) kompresoriaus kryptimi. Drėgmė gali kelti
pavojų elektrai!
PAVOJUS
Sprogimo pavojus!
Neapdorokite dažų arba tirpiklių, kurių pliūpsnio tempe-
ratūra yra mažesnė nei 55 °C.
PAVOJUS
Sprogimo pavojus!
Dažų ir tirpiklių neįkaitinkite.
• Jei apdorojami sveikatai kenksmingi skysčiai, apsau-
gai reikalingi filtravimo prietaisai (veido kaukės). Taip
pat atkreipkite dėmesį į tokių medžiagų gamintojo pa-
teiktus duomenis dėl apsauginių priemonių.
• Atkreipkite dėmesį į nurodymus ir ženklinimus pagal
Pavojingų medžiagų reglamentą ant apdorojamų me-
džiagų pakuotės. Prireikus reikia imtis papildomų ap-
saugos priemonių, ypač vilkėti tinkamus drabužius ir
užsidėti kaukes.
PAVOJUS
Sprogimo pavojus!
Purškimo proceso metu ir darbo patalpoje negalima rū-
kyti.
Labai degūs yra ir dažų garai.
• Neturi būti ir negalima eksploatuoti ugniaviečių, atvi-
ros šviesos arba kibirkščiuojančių gaminių.
• Nelaikykite ir nevalgykite / negerkite darbo patalpoje
maisto produktų ir gėrimų. Dažų garai yra kenksmingi
sveikatai.
• Darbo patalpa turi būti didesnė nei 30 m³ ir purškiant
bei džiovinant turi būti užtikrinti pakankamai oro mai-
nai.
• Nepurkškite prieš vėją. Purkšdami degias arba pavo-
jingas purškiamas medžiagas, laikykitės vietos polici-
jos žinybų nuostatų.
• Kartu su PVC slėgine žarna neapdorokite tokių terpių,
kaip benzinas, butilo alkoholis ir metilenchloridas. Šios
terpės sugadins slėginę žarną.
LT | 177www.scheppach.com
• Darbo zona turi būti atskirta nuo kompresoriaus, kad
jis negalėtų tiesiogiai kontaktuoti su darbine terpe.
Slėgio rezervuarų eksploatavimas
• Tas, kas eksploatuoja slėgio rezervuarą, jį turi palaiky-
ti tvarkingos būsenos, tinkamai eksploatuoti, kontro-
liuoti, nedelsiant atlikti reikalingus einamosios priežiū-
ros ir remonto darbus bei imtis reikalingų, sąlygas ati-
tinkančių saugos priemonių.
• Priežiūros žinyba atskiru atveju gali paskirti reikalin-
gas kontrolės priemones.
• Slėgio rezervuaro negalima eksploatuoti, jei jis yra su
trūkumais, kurie kelia pavojų dirbantiems arba tretie-
siems asmenims.
• Prieš eksploatuodami, kaskart patikrinkite slėgio re-
zervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus
negalima eksploatuoti su pažeistu arba aprūdijusiu
slėgio rezervuaru. Jeigu nustatysite pažeidimų, tuo-
met kreipkitės į klientų aptarnavimo tarnybą.
Laikykite visus saugos nurodymus ir instrukcijas
saugioje vietoje!
7.1 Gaminio saugos nurodymai
DĖMESIO
Naudojant šį kompresorių, norint apsisaugoti nuo elek-
tros smūgio, pavojaus susižaloti ir gaisro pavojaus, būti-
na imtis pagrindinių saugos priemonių. Prieš naudoda-
mi gaminį, perskaitykite šias nuorodas ir jų laikykitės.
ĮSPĖJIMAS
Gaminys neskirtas naudoti potencialiai sprogiose srity-
se. Naudoti tokioje aplinkoje leidžiama tik tuo atveju, jei
imamasi atitinkamų papildomų priemonių saugai užti-
krinti. Prieš naudodami gaminį potencialiai sprogioje
aplinkoje, pasikonsultuokite su specialistu arba laikyki-
tės atitinkamų taisyklių.
• Gaminį draudžiama naudoti asmenims (įskaitant vai-
kus), kurių fiziniai, jutiminiai ar protiniai gebėjimai yra
riboti arba kuriems trūksta patirties ir žinių.
• Vaikai negali valyti ir atlikti techninės priežiūros.
• Saugokite gaminį nuo lietaus arba drėgmės. Patekus į
gaminį vandens, didėja elektros smūgio pavojus.
• Stenkitės nenaudoti gaminio žemesnėje nei +5 °C.
• Nepalikite gaminio be priežiūros.
ATSARGIAI
Eksploatuokite gaminį tik trumpai. Kai gaminys eksploa-
tuojamas be pertraukos ilgiau nei 10 min., jis perkaista.
Iš karto išjunkite gaminį ir leiskite jam mažiausiai 10 mi-
nučių.
PAVOJUS
Pavojus susižaloti!
Nepripūskite pripučiamų daiktų daugiau nei numatyta.
Jie gali sprogti ir sužaloti ir (arba) padaryti materialinės
žalos.
• Neviršykite leistino kompresoriaus galios diapazono.
Nepūskite sunkvežimių, traktorių ar kitų didelių padan-
gų.
• Neapdorokite medžiagų, kurios potencialiai yra arba
gali būti labai degios ar sprogios.
• Niekada nenaudokite gaminio ne pagal paskirtį.
• Gaminys visada turi būti švarus, sausas ir ant jo neturi
būti alyvos ar tepalo. Po kiekvieno naudojimo ir prieš
padėdami į laikymo vietą pašalinkite dulkes.
• Norėdami išvalyti gaminį, niekada nenaudokite benzi-
no arba kitų degių skysčių! Gaminyje likę garai dėl ki-
birkščių gali užsidegti ir sukelti gaminio sprogimą.
• Visada būkite atidūs! Visada atkreipkite dėmesį į
tai, ką darote ir visada elkitės protingai. Jokiu būdu
nenaudokite gaminio, jei esate nesukoncentravę arba
blogai jaučiatės.
• Stenkitės stipriai neapkrauti linijų sistemos, naudoda-
mi lanksčias žarnų jungtis, kad būtų išvengta lenkimo
vietų.
• Rekomenduojama, kad, esant didesniam nei 7 bar
slėgiui, tiekimo žarnos būtų su apsauginiu kabeliu,
pvz., vieliniu lynu.
• Nesilieskite prie karštų gaminio konstrukcinių dalių!
• Atkreipkite dėmesį į tai, kad visos žarnos ir armatūros
tinkamos didžiausiam leistinam kompresoriaus darbo
slėgiui.
Liekamosios rizikos
Gaminys pagamintas pagal technikos lygį ir
pripažintas saugumo technikos taisykles. Tačiau
dirbant galima pavienė liekamoji rizika.
• Pavojus sveikatai dėl elektros srovės, naudojant netin-
kamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, ga-
lima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumažinti, jei bus laikoma-
si saugos nuorodų ir bus naudojama pagal paskirtį bei
bus laikomasi visos eksploatavimo instrukcijos.
• Stenkitės gaminio nepaleisti neplanuotai.
• Kai gaminys eksploatuojamas, laikykite savo rankas
toliau nuo darbo zonos.
• Laikykitės naudojimo instrukcijoje pateiktų techninės
priežiūros ir saugos nuorodų.
ĮSPĖJIMAS
Eksploatuojant šis elektrinis įrankis sudaro elektroma-
gnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali
veikti aktyvius arba pasyvius medicininius implantus.
Norint sumažinti rimtų arba mirtinų sužalojimų pavojų,
prieš naudojant elektrinį įtaisą, asmenims su medicini-
niais implantais rekomenduojame pasikonsultuoti su sa-
vo gydytoju arba medicininių implantų gamintoju.
8 Montavimas
DĖMESIO
prieš pradėdami eksploatuoti, gaminį būtinai iki ga-
lo sumontuokite!
178 | LT www.scheppach.com
ĮSPĖJIMAS
Pavojus susižaloti!
Nekiškite tinklo kištuko į kištukinį lizdą, kol gaminys nė-
ra paruoštas naudoti.
Reikalingi įrankiai:
• 2x veržliarakčiai / galinis raktas SW 13 mm*
* = į komplektaciją privalomai neįeina!
8.1 Ratų (8) montavimas (3 pav.)
1. Kad nesugadintumėte gaminio, surinkimo metu ant
grindų patieskite kilimėlį.
2. Padėkite gaminį ant lygaus, tiesaus paviršiaus.
3. Tam prakiškite rato (8) varžtą (8a) pro tam skirtas
montavimo kiaurymes ir užfiksuokite veržle M10 (8c).
4. Užfiksuokite veržlę (8c) antveržle (8b).
Naudokite du veržliarakčius / galinius raktus SW 13
mm.
5. Pakartokite procesą priešingoje pusėje.
8.2 Atraminės kojos (9) montavimas
(4 pav.)
1. Padėkite gaminį ant lygaus, tiesaus paviršiaus.
2. Įstatykite atraminę koją (9) į tam skirtas montavimo
kiaurymę pagrindiniame stove.
3. Pritvirtinkite atraminę koją (9) prie pagrindinio stovo
varžtu (9a) ir poveržle (9b) bei užfiksuokite veržle (9c).
Naudokite galinį raktą SW13.
4. Pakartokite procesą priešingoje pusėje.
8.3 Greitaveikės movos (4)
montavimas (5 pav.)
1. Patikrinkite, ar tefloninė juosta yra ant greitaveikės
movos (4) sriegio.
Jei tefloninės juostos nėra, atlikite veiksmus, kaip ap-
rašyta 8.3.1.
2. Įsukite greitaveikę movą (4) į tam skirtą sriegį kompre-
soriuje.
Atkreipkite dėmesį į tai, kad jungties nepersuktumėte
per stipriai ir kad greitaveikė mova būtų išlygiuota ho-
rizontaliai.
3. Sumontavę patikrinkite jungties sandarumą.
8.3.1 Sriegio sandarinimas teflonine juosta
(5 pav.)
1. Visiškai nuimkite esamą tefloninę juostą.
2. Įsitikinkite, kad tefloninę juostą klijuosite tik ant greita-
veikės movos (4) išorinio sriegio.
3. Visada apvyniokite tefloninę juostą aplink sriegį įsuki-
mo kryptimi (pagal laikrodžio rodyklę). Taip užtikrina-
ma, kad tefloninė juosta neišsivyniotų arba neatsikli-
juotų montavimo metu.
4. Iš pradžių šiek tiek įtempkite tefloninę juostą.
Apvyniokite ją lygiai, persidengiančiai ir tolygiai aplink
greitaveikės movos (4) išorinį sriegį.
Palikite pirmąjį sriegio žingsnį neuždengtą, kad pluoš-
tų nepatektų į liniją.
5. Apvyniokite sriegį 4–8 kartus, atsižvelgdami į dydį.
Stambių sriegių atveju gali prireikti didesnio skaičiaus.
Tefloninė juosta turi tolygiai uždengti sriegio žingsnį. Ji
neturi nei plyšti, nei užkišti sriegio žingsnių.
6. Užsandarinus greitaveikę movą (4) reikia sumontuoti,
kaip aprašyta 8.3.
9 Prieš pradedant eksploatuoti
ĮSPĖJIMAS
Pavojus susižaloti!
Nekiškite tinklo kištuko į kištukinį lizdą, kol gaminys nė-
ra paruoštas naudoti.
ĮSPĖJIMAS
Prieš atlikdami gaminio nustatymus, visada ištrau-
kite tinklo kištuką.
ATSARGIAI
Netinkami ilginamieji laidai gali būti pavojingi. Kyla as-
menų sužalojimo dėl elektros smūgio pavojus.
Bendrosios nuorodos
• Būkite apdairūs. Susipažinkite su naudojimu ir gali-
mais apribojimais bei su potencialiais specifiniais pa-
vojais.
• Prieš prijungdami gaminį įsitikinkite, kad duomenys
specifikacijų lentelėje sutampa su tinklo duomenimis.
• Nepakankamai informuoti operatoriai dėl netinkamo
naudojimo gali kelti pavojų sau ir kitiems asmenims.
Operatorius yra atsakingas trečiųjų asmenų atžvilgiu.
• Reguliariai tikrinkite gaminį, ar nėra galimų pažeidimų.
• Gaminys turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų
sausas ir be dulkių.
• Nestatykite gaminio drėgnose arba šlapiose patalpo-
se.
• Eksploatuokite gaminį tik tinkamose patalpose (gerai
vėdinamose, aplinkos temperatūra nuo +5 °C iki 40
°C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių
arba degių dujų.
• Gaminys tinkamas naudoti sausose patalpose. Srity-
se, kuriose dirbama su purškiamu vandeniu, naudoti
draudžiama.
• Gaminį leidžiama naudoti tik trumpai, esant sausoms
aplinkos sąlygoms, išorės srityje.
• Gaminį visada reikia laikyti sausoje vietoje ir baigus
darbus jis neturi likti lauke.
9.1 Tinklo jungtis
• Gaminys yra su tinklo laidu su kištuku su apsauginiu
kontaktu. Jį galima jungti į bet kurį kištukinį lizdą su
apsauginiu kontaktu 230 V~ 50 Hz, kuris apsaugotas
16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į tai,
kad tinklo įtampa ir darbinė įtampa sutaptų su gaminio
galia duomenų lentelėje.
LT | 179www.scheppach.com
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t.t. suma-
žėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti
variklį dėl sunkios eigos.
10 Valdymas
10.1 Įj./išj. jungiklis (1) (6 pav.)
Įjungimas
1. Įkiškite tinklo kištuką į tinkamai apsaugotą kištukinį tin-
klo lizdą.
2. Įjunkite gaminį, įj./išj. jungiklį (1) nustatydami į I padėtį.
Išjungimas
1. Išjunkite gaminį, įj./išj. jungiklį (1) nustatydami 0 padė-
tį.
10.2 Slėgio nustatymas (6 pav.)
1. Slėgio 3) nustatomas slėgis manometre (5).
2. Nustatytą slėgį galima matyti ant greitaveikės movos
(4).
10.3 Pneumatinės žarnos* montavimas
(6 pav.)
Pneumatinės žarnos* kištukinę įmovą* prijunkite prie vie-
nos iš greitaveikių movų (4). Po to prijunkite pneumatinį
įrankį* prie pneumatinės žarnos* greitaveikės movos*.
* = į komplektaciją privalomai neįeina!
11 Elektros prijungimas
Prijungtas elektros variklis yra parengtas naudoti.
Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kli-
ento tinklo jungtis ir naudojamas ilginamasis laidas
turi atitikti šiuos reikalavimus.
Dirbant su purkštuvais ir purškimo įranga bei laikinai nau-
dojant lauke, naudojant apsauginį nebalanso srovės jun-
giklį, gaminį reikia prijungti su 30 mA arba mažesne grįži-
mo srove.
11.1 Pažeisti elektros prijungimo laidai
Dažnai pažeidžiama jungiamųjų elektros laidų izoliacija.
To priežastys gali būti:
• prispaudimo vietos, kai jungiamieji laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus
jungiamąjį laidą;
• įpjovimo vietos pervažiavus jungiamąjį laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio liz-
do;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų jungiamųjų elektros laidų negalima naudoti
ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-
žeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis
laidas nekabotų ant elektros srovės tinklo.
Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN
nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu
ženklinimu.
Žyma tipo pavadinime prijungimo kabelyje yra privaloma.
Pažeistų arba defektuotų prijungimo prie tinklo laidų
keitimo saugos nurodymai
Prijungimo būdas Y
Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai
privalo atlikti gamintojas arba jo atstovas, kad nekiltų pa-
vojaus saugai.
11.2 Svarbios nuorodos
Esant variklio perkrovai, jis išsijungia savaime. Jam atvė-
sus (trukmė skirtinga), variklį galima įjungti vėl.
11.3 Kintamosios srovės variklis
Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifi-
kuotam elektrikui.
• Atkreipkite dėmesį į tai, kad tinklo įtampa sutaptų su
gaminio specifikacijų lentelėje nurodyta įtampa.
• Ilginamųjų laidų iki 25m ilgio skerspjūvis turi būti 1,5
kvadratinio milimetro.
12 Valymas ir techninė priežiūra
ĮSPĖJIMAS
Šioje eksploatavimo instrukcijoje neaprašy-
tus remonto ir techninės priežiūros darbus
paveskite atlikti tik specializuotoms dirbtu-
vėms. Naudokite tik originalias atsargines
dalis.
ĮSPĖJIMAS
Netinkamai atliekant techninės priežiūros ar-
ba valymo darbus, galima susižaloti!
ĮSPĖJIMAS
Atliekant valymo, remonto ir techninės priežiūros
darbus, gaminys gali netikėtai pasileisti bei taip su-
kelti sužalojimus ir nudegimus.
– Išjunkite gaminį.
– Ištraukite tinklo kištuką.
– Palaukite, kol gaminys atvės.
– Išjunkite slėgio tiekimą į kompresorių.
Nuoroda:
Išleiskite viršslėgį iš kompresoriaus, išjungdami kompre-
sorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį
orą, pvz., pneumatiniu įrankiu tuščiąja eiga arba išpūtimo
pistoletu.
12.1 Valymas
• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir
variklio korpusas būtų kuo švaresni ir nedulkėti. Esant
mažam slėgiui, nuvalykite gaminį švaria šluoste arba
išpūskite suslėgtuoju oru. Rekomenduojame gaminį
išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite gaminį drėgna šluoste su šiek tiek
skystojo muilo. Nenaudokite valymo priemonių ir tirpi-
klių. Jie gali pažeisti plastikines gaminio dalis. Atkreip-
kite dėmesį į tai, kad į gaminio vidų nepatektų van-
dens.
180 | LT www.scheppach.com
• Rekomenduojame gaminį išvalyti iš karto po kiekvieno
naudojimo.
• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo
kompresoriaus. Kompresoriaus negalima valyti vande-
niu, tirpikliais ir pan.
12.2 Techninė priežiūra
Reikalingi įrankiai:
• varžtų su kryžminėmis išdrožomis atsuktuvo*,
* = į komplektaciją privalomai neįeina!
12.2.1 Apsauginis vožtuvas (6) (7 pav.)
• Apsauginis vožtuvas nustatytas ties didžiausiu leistinu
slėgio rezervuaro slėgiu.
• Apsauginį vožtuvą reguliuoti arba pašalinti jungties fik-
satorių tarp išleidimo veržlės ir jos gaubtelio draudžia-
ma.
• Kad prireikus apsauginis vožtuvas tinkamai veiktų, jį
reikia kas 30 darbo valandų, tačiau ne rečiau nei tris
kartus per metus aktyvinti.
1. Norėdami atidaryti apsauginio vožtuvo (6) išleidimo
angą, pasukite perforuotą išleidimo veržlę (6a) prieš
laikrodžio rodyklę. Dabar vožtuvas girdimai išleidžia
orą.
2. Po to vėl tvirtai priveržkite išleidimo veržlę (6a) pagal
laikrodžio rodyklę.
12.2.2 Slėgio rezervuaro (7) techninė
priežiūra (8 pav.)
DĖMESIO
Kad slėgio rezervuaras ilgai veiktų, po kiekvieno eksplo-
atavimo išleiskite kondensatą, atidarydami išleidimo
varžtą.
DĖMESIO
Kondensate iš slėgio rezervuaro yra alyvos likučių. Utili-
zuokite kondensatą ekologiškai tam tikrame surinkimo
punkte.
1. Prieš tai išleiskite slėgį iš katilo (žr. 13.2.1).
2. Atsukite išleidimo varžtą (7a), pasukdami jį prieš lai-
krodžio rodyklę (žiūrint į varžtą iš kompresoriaus apa-
čios).
3. Kad iš slėgio rezervuaro (7) išbėgtų visas kondensa-
tas, jį reikia šiek tiek paversti į šoną, kad išleidimo
varžtas (7a) būtų žemiausiame taške.
4. Po to išleidimo varžtą (7a) vėl įsukite (sukite pagal lai-
krodžio rodyklę). Prieš eksploatuodami, kaskart pati-
krinkite slėgio rezervuarą (7), ar nėra rūdžių ir pažeidi-
mų.
5. Kompresoriaus negalima eksploatuoti su pažeistu ar-
ba aprūdijusiu slėgio rezervuaru (7). Jeigu nustatysite
pažeidimų, tuomet kreipkitės į klientų aptarnavimo tar-
nybą.
13 Laikymas ir transportavimas
ĮSPĖJIMAS
Pavojus susižaloti ir nudegti!
Gaminys gali netikėtai pasileisti ir taip sužaloti.
– Prieš atlikdami bet kokius valymo ir techninės prie-
žiūros darbus, išjunkite variklį.
– Palaukite, kol variklis atvės.
– Ištraukite tinklo kištuką.
– Išjunkite slėgio tiekimą į kompresorių.
Nuoroda:
Išleiskite viršslėgį iš kompresoriaus, išjungdami kompre-
sorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį
orą, pvz., pneumatiniu įrankiu tuščiąja eiga arba išpūtimo
pistoletu.
• Suslėgtasis oras gali sunkiai sužaloti.
• Išvalykite ir patikrinkite, ar gaminys nepažeistas.
13.1 Transportavimas (1 pav.)
• Kad būtų išvengta pažeidimų ir sužalojimų, transpor-
tuojant gaminį transporto priemonėse reikia apsaugoti,
kad jis neapvirstų ir neslidinėtų.
• Apsaugokite gaminį nuo smūgių ir stiprios vibracijos,
pvz., transportuodami transporto priemonėse.
• Gaminiui transportuoti visada naudokite transportavi-
mo rankeną (2).
13.2 Laikymas
Laikykite gaminį ir jo priedus tamsioje, sausoje ir nuo šal-
čio apsaugotoje bei vaikams nepasiekiamoje vietoje.
Optimali laikymo temperatūra yra nuo 5°C iki 30 ˚C.
Laikykite gaminį originalioje pakuotėje.
Uždenkite gaminį, kad apsaugotumėte jį nuo dulkių arba
drėgmės. Laikykite eksploatavimo instrukciją prie gami-
nio.
DĖMESIO
Ištraukite tinklo kištuką, išleiskite iš kompresoriaus ir vi-
sų prijungtų pneumatinių įrankių orą. Išjunkite kompre-
sorių taip, kad jo negalėtų paleisti neįgalioti asmenys.
DĖMESIO
Laikykite gaminį tik sausoje ir pašaliniams asmenims
nepasiekiamoje vietoje.
Neverskite, laikykite tik pastatytą!
13.2.1 Išleiskite viršlėgį
Išleiskite viršslėgį iš kompresoriaus, išjungdami kompre-
sorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį
orą, pvz., pneumatiniu įrankiu tuščiąja eiga arba išpūtimo
pistoletu.
14 Remontas ir atsarginių dalių
užsakymas
Atlikę remonto arba techninės priežiūros darbus, įsitikinki-
te, ar sumontuotos visos su saugumo technika susijusios
dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis ga-
lima susižaloti, laikykite kitiems asmenims ir vaikams ne-
pasiekiamoje vietoje.
LT | 181www.scheppach.com
DĖMESIO
pagal Atsakomybės už gaminį įstatymą neatsakoma už
žalą, patirtą netinkamai remontuojant ir nenaudojant ori-
ginalių atsarginių dalių.
Įgaliokite klientų aptarnavimo tarnybą arba įgaliotąjį
specialistą. Atitinkami reikalavimai galioja ir priedų da-
lims.
Atsarginių dalių ir priedų įsigysite mūsų techninės priežiū-
ros centre. Tam nuskenuokite tituliniame lape esantį QR
kodą.
Jungtys ir remontas
Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifi-
kuotam elektrikui.
14.1 Atsarginių dalių užsakymas
Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:
• Modelio pavadinimas
• Prekės kodas
• Specifikacijų lentelės duomenys
Atsarginės dalys / priedai
Pneumatinių priedų 13 da-
lių rinkinys, gam. Nr.:
7906100710
Spiralinė žarna – gam. Nr.: 7906100711
14.2 Techninės priežiūros informacija
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos
dalys naudojant arba natūraliai dėvisi arba toliau nurodytų
dalių reikia kaip vartojamųjų medžiagų.
Greitai susidėvinčios dalys*: greitaveikė mova, pneumati-
nių priedų rinkinys, spiralinė žarna
* = į komplektaciją privalomai neįeina!
15 Utilizavimas ir pakartotinis
atgavimas
Pakavimo nuorodos
Pakavimo medžiagas galima per-
dirbti. Utilizuokite pakuotes, tauso-
dami aplinką.
Nuorodos dėl elektrinių ir elektroninių utilizavimo
Panaudotų elektros ir elektronikos prietaisų
negalima mesti į buitines atliekas, juos reikia
surinkti ir utilizuoti atskirai!
• Panaudotas baterijas, kurios nėra fiksuotai sumontuo-
tos sename prietaise, prieš atiduodant reikia išimti jų
nepažeidžiant! Toks utilizavimas sureguliuotas Bateri-
jų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar nau-
dotojai yra teisiškai įpareigoti juos grąžinti po naudoji-
mo.
• Galutinis naudotojas yra atsakingas už savo asmeni-
nių duomenų ištrynimą iš utilizuojamo panaudoto įren-
ginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elek-
tros ir elektronikos prietaisų negalima išmesti kartu su
buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai
grąžinti šiose vietose:
– viešosiose atliekų šalinimo ar surinkimo vietose
(pvz., savivaldybių pastatų kiemuose),
– elektros prietaisų pardavimo vietose (stacionariose
ir internetinėse), jei pardavėjai privalo juos priimti
atgal arba tai padaryti siūlo savanoriškai.
– Iki trijų vienos rūšies panaudotų elektros prietaisų,
kurių krašto ilgis ne didesnis kaip 25 cm, galite ne-
mokamai grąžinti gamintojui prieš tai neįsigydami
naujo prietaiso iš gamintojo arba nuvežti į kitą įga-
liotą surinkimo punktą savo vietovėje.
– Dėl kitų papildomų gamintojų ir platintojų prekių
priėmimo atgal sąlygų kreipkitės į atitinkamą klien-
tų aptarnavimo tarnybą.
• Jei gamintojas pristato naują elektros prietaisą priva-
čiam namų ūkiui, jis gali organizuoti nemokamą elek-
tros prietaiso paėmimą galutinio naudotojo prašymu.
Tam susisiekite su gamintojo klientų aptarnavimo tar-
nyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems
Europos Sąjungos šalyse, kurioms taikoma Europos
direktyva 2012/19/ES. Europos Sąjungai nepriklau-
sančiose šalyse gali būti taikomos kitokios panaudotų
elektros ir elektronikos prietaisų utilizavimo nuostatos.
16 Sutrikimų šalinimas
Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip
problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.
Sutrikimas Galima priežastis Ką daryti
Gaminys nepasileidžia. Tinklo įtampos nėra. Patikrinkite kabelį, tinklo kištuką, saugiklį ir kištukinį liz-
dą.
Per žema tinklo įtampa. Venkite per ilgų ilginamųjų kabelių. Naudokite ilgina-
mąjį kabelį, kurio gyslos skerspjūvis yra pakankamas.
Per žema išorės temperatūra. Neeksploatuokite žemesnėje nei +5°C išorės tempera-
tūroje.
Perkaito variklis. Leiskite varikliui atvėsti. Prireikus pašalinkite perkaitimo
priežastį.
182 | LT www.scheppach.com
Sutrikimas Galima priežastis Ką daryti
Gaminys veikia, tačiau nėra slė-
gio.
Nesandarus apsauginis vož-
tuvas.
Susisiekite su vietiniu techninės priežiūros centru. Re-
monto darbus paveskite tik mokytam personalui.
Pažeisti sandarikliai. Patikrinkite sandariklius. Pažeistus sandariklius paves-
kite pakeisti specializuotoms dirbtuvėms.
Nesandarus kondensato išlei-
dimo varžtas.
Priveržkite varžtą ranka. Patikrinkite sandariklį ant
varžto, prireikus pakeiskite.
Gaminys veikia, manometre ro-
domas slėgis, tačiau įrankiai ne-
veikia.
Nesandarios žarnų jungtys. Patikrinkite pneumatinę žarną ir įrankius, prireikus pa-
keiskite.
Nesandari greitaveikė mova. Susisiekite su vietiniu techninės priežiūros centru. Re-
monto darbus paveskite tik mokytam personalui.
Slėgio reguliatoriumi nustaty-
tas per mažas slėgis.
Dar atsukite slėgio reguliatorių.
17 EB atitikties deklaracija
Atitikties deklaracijos originalo vertimas
Gamintojas:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia
aprašytas gaminys atitinka galiojančias direktyvas ir stan-
dartus.
Prekės ženklas: SCHEPPACH
Gaminio
pavadinimas:
Kompresorius - HC51V
Gam. Nr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
ES direktyvos:
2014/30/ES, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/ES*, 2014/29/ES, 2014/68/ES,
* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m.
birželio 8 d. Europos Parlamento ir Tarybos direktyvos
2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo
elektros ir elektroninėje įrangoje apribojimo reikalavimus.
Taikyti standartai:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Atitikties vertinimo procedūra:
2000/14/EB_2005/88/EB – priedas: VI
Garantuotas
garso galios lygis(L
WA
):
97 dB
Išmatuotas
garso galios lygis(L
WA
):
93,9 dB
Notifikuotoji įstaiga: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Kinija
Numeris: 0905
Už dokumentaciją atsakingas asmuo:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
LT | 183www.scheppach.com
Satura rādītājs
1 Ievads................................................................. 184
2 Noteikumiem atbilstoša lietošana....................... 185
3 Ražojuma apraksts (1.–8.att.)........................... 185
4 Piegādes komplekts (1., 2.att.).......................... 185
5 Izpakošana......................................................... 185
6 Tehniskie dati..................................................... 186
7 Drošības norādījumi........................................... 186
8 Montāža ............................................................. 190
9 Pirms lietošanas sākšanas................................. 190
10 Lietošana............................................................ 191
11 Pieslēgšana elektrotīklam .................................. 191
12 Tīrīšana un apkope ............................................ 191
13 Glabāšana un transportēšana............................ 192
14 Labošana un rezerves daļu pasūtīšana ............. 193
15 Utilizācija un otrreizēja izmantošana.................. 193
16 Traucējumu novēršana ...................................... 194
17 ES atbilstības deklarācija................................... 194
18 Klaidskats........................................................... 300
Simbolu skaidrojums, kas izvietoti uz
ražojuma
Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uz-
manība uz iespējamiem riskiem. Ir precīzi jāizprot drošī-
bas simboli un skaidrojumi, uz kuriem tie attiecas. Brīdi-
nājumi paši par sevi nenovērš riskus un nevar aizvietot
pareizos pasākumus, lai novērstu negadījumus.
Ievērībai! Uz ražojuma izvietoto drošības
zīmju un brīdinājuma norāžu neievērošana,
kā arī drošības norādījumu un lietošanas
norādījumu neievērošana var radīt smagus
savainojumus līdz pat letālam iznākumam.
Pirms lietošanas sākšanas izlasiet un ievē-
rojiet lietošanas instrukciju un drošības no-
rādījumus!
Pirms lietošanas sākšanas izlasiet un ievē-
rojiet lietošanas instrukciju un drošības no-
rādījumus!
Lietojiet aizsargbrilles.
Lietojiet ausu aizsargus.
Rodoties putekļiem, lietojiet respiratoru!
Ievērībai! Karsta virsma– apdedzināšanās
risks.
Brīdinājums par elektrisko spriegumu.
Brīdinājums! Ražojums ir aprīkots ar auto-
mātisku palaišanas vadību. Nelaidiet trešās
personas ražojuma darba zonā!
Nepakļaujiet ražojumu lietus iedarbībai. Ra-
žojumu drīkst novietot, uzglabāt un lietot ti-
kai sausos apkārtējās vides apstākļos.
Sāciet lietot ražojumu tikai ar aizvērtu apval-
ku.
Ražojuma garantētais skaņas jaudas līme-
nis.
Ražojums atbilst spēkā esošajām Eiropas
Direktīvām.
Ražojums atbilst piemērojamām Serbijas
vadlīnijām.
Lietošanas instrukcijā izmantoto
signālvārdu skaidrojums
BĪSTAMI
Signālvārds, lai apzīmētu tieši gaidāmo bīsta-
mības situāciju, ja to pieļauj, tad tās sekas ir
nāve vai smags savainojums.
BRĪDINĀJUMS
Signālvārds, lai apzīmētu iespējamu bīstamī-
bas situāciju, ja to pieļauj, tad tās sekas varē-
tu būt nāve vai smags savainojums.
UZMANĪBU
Signālvārds, lai apzīmētu iespējamu bīstamī-
bas situāciju, ja to pieļauj, tad tās sekas varē-
tu būt nenozīmīgs vai vidējs savainojums.
IEVĒRĪBAI
Signālvārds, lai apzīmētu iespējamu bīstamī-
bas situāciju, ja to pieļauj, tad tās sekas varē-
tu būt ražojuma vai īpašuma materiālie zau-
dējumi.
1 Ievads
Ražotājs:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Vācija
184 | LV www.scheppach.com
Norāde:
Šī ražojuma ražotājs saskaņā ar spēkā esošo likumu par
ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par
zaudējumiem, kas rodas šim ražojumam vai šī ražojuma
dēļ saistībā ar:
• nelietpratīgu apkalpošanu
• lietošanas instrukcijas neievērošanu
• trešo personu, nepilnvarotu speciālistu veiktiem labo-
šanas darbiem
• neoriģinālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteices, ja neievēro valsts elektriskos
priekšrakstus un noteikumus.
Ievērojiet:
Lietošanas instrukcija ir ražojuma daļa un satur svarīgas
norādes par drošu, profesionālu un ekonomisku lietošanu.
Papildus ievērojiet spēkā esošos valsts noteikumus.
Pirms lietošanas rūpīgi izlasiet visus lietošanas un drošī-
bas norādījumus, un izmantojiet ražojumu tikai tā, kā ir
aprakstīts. Uzglabājiet instrukciju un dodiet to līdzi, nodo-
dot tālāk ražojumu.
2 Noteikumiem atbilstoša lietošana
Kompresors ir paredzēts saspiestā gaisa ģenerēšanai
pneimatiski darbināmiem instrumentiem, kurus var lietot
ar gaisa daudzumu līdz apm. 220 l/min. (piem., riepu pie-
pildītājs, izpūšanas pistole un krāsošanas pistole). Sakarā
ar ierobežotu gaisa padevi nav iespējams lietot instru-
mentus, kuriem nepieciešams ļoti liels gaisa patēriņš
(piem., vibroslīpmašīna, taisnā slīpmašīna un trie-
cienskrūvgriezis).
Kompresoru drīkst lietot tikai sausās un labi ventilētās
iekštelpās.
Ražojumu drīkst izmantot tikai tam paredzētajam mērķim.
Ierīces lietošana citiem mērķiem ir uzskatāma par notei-
kumiem neatbilstošu. Par jebkāda veida bojājumiem vai
savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs
lietotājs un nevis ražotājs.
Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lieto-
šanas instrukcijā minēto drošības norādījumu, kā arī mon-
tāžas instrukcijas un lietošanas norādījumu ievērošana.
Personām, kas ražojumu izmanto un apkopj, jāpārzina ra-
žojums un jābūt informētām par iespējamiem riskiem.
Patvaļīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražo-
tāju no atbildības par bojājumiem, kas radušies izmaiņu
rezultātā.
Ražojumu drīkst lietot tikai ar ražotāja oriģinālajām daļām
un oriģinālajiem piederumiem.
Jāievēro ražotāja drošības, darba un apkopes noteikumi,
kā arī tehniskajos raksturlielumos minētie izmēri.
Ņemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem
nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai
izmantošanai. Mēs nesniedzam garantiju, ja ražojumu iz-
manto komerciālos, amatniecības vai rūpniecības uzņē-
mumos, kā arī līdzīgos darbos.
3 Ražojuma apraksts (1.–8.att.)
1. Ieslēgšanas/izslēgšanas slēdzis
2. Transportēšanas rokturis
3. Spiediena regulators
4. Ātrjaucams savienojums
5. Manometrs
6. Drošības vārsts
6a. Notecināšanas uzgrieznis
7. Spiedientvertne
7a. Notecināšanas atveres aizgrieznis
(kondensāts)
8. Ritenis
8a. Skrūve
8b. Pretuzgrieznis
8c. Uzgrieznis
9. Balsta kāja
9a. Skrūve
9b. Paplāksne
9c. Uzgrieznis
10. Pneimatisko piederumu komplekts 13priekšmeti
*
(nav attēlots)
11. Spirālveida šļūtene 10m*
(nav attēlota)
* nav obligāti iekļauts piegādes komplektā!
4 Piegādes komplekts (1., 2.att.)
Poz. Skaits Apzīmējums
4. 1 x Ātrjaucams savienojums
8. 2 x Ritenis
8a. 2 x Skrūve
8b. 2 x Pretuzgrieznis
8c. 2 x Uzgrieznis
9. 2 x Balsta kāja
9a. 2 x Skrūve
9b. 2x Paplāksne
9c. 2 x Uzgrieznis
10. 1 x Pneimatisko piederumu komplekts
13priekšmeti *
(nav attēlots)
11. 1 x Spirālveida šļūtene 10m*
(nav attēlota)
1 x Kompresors
1 x Lietošanas instrukcija
* nav obligāti iekļauts piegādes komplektā!
5 Izpakošana
BRĪDINĀJUMS
Ražojums un iepakojuma materiāli nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiņiem,
plēvēm un sīkām detaļām! Pastāv norīšanas un
nosmakšanas risks!
• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un
transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transpor-
tēšanas laikā nav radušies bojājumi. Nekavējoties zi-
ņojiet par iespējamiem bojājumiem transporta uzņē-
mumam, kurš bija piegādājis ražojumu. Vēlākas rekla-
mācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izmantojot
lietošanas instrukciju.
LV | 185www.scheppach.com
• Piederumiem, kā arī nodilušo daļu aizvietošanai un re-
zerves daļām izmantojiet tikai oriģinālās daļas. Rezer-
ves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī
ražojuma tipu un izgatavošanas gadu.
6 Tehniskie dati
Aplēses spriegums 230V~/
50Hz
Aplēses patērējamā jauda 1420W (S1*)
1500W (S3**
25%)
Apgriezienu skaits tukšgaitā 4000 min
-1
Spiedientvertnes tilpums apm. 50 l
Darba spiediens apm. 10bar
Teorēt. iesūkšanas ražīgums apm. 220 l/min
Efektīvā atdodamā jauda ar 1 bar
spiedienu
apm. 130 l/min
Efektīvā atdodamā jauda ar 4 bar
spiedienu
apm. 90 l/min
Efektīvā atdodamā jauda ar 7 bar
spiedienu
apm. 65 l/min
Aizsardzības pakāpe IP 20
Tīkla pieslēguma vada garums 2 m
Maks. uzstādīšanas augstums (v.j.l.) 1000 m
Svars apm. 24,5kg
Paturētas tiesības veikt tehniskas izmaiņas!
*Darba režīms S1 (ilgstošas lietošanas režīms)
Ražojumu var ilgstoši lietot ar norādīto jaudu.
**Darba režīms S3 (periodisks režīms)
Režīms veidojas no nominālās slodzes un dīkstāves lai-
ka.
Cikla ilgums ir 10 min., relatīvais ieslēgšanas ilgums ir
25% no cikla ilguma.
BRĪDINĀJUMS
Troksnis var radīt smagas sekas jūsu veselībai. Ja ierī-
ces troksnis pārsniedz 85dB, lietojiet jūs un personas,
kas atrodas tuvumā, piemērotus ausu aizsargus.
Trokšņa un vibrācijas parametri noteikti atbilstoši standar-
ta EN62841-1 prasībām.
Trokšņa raksturlielumi
Skaņas spiediena līmenis L
pA
73,43 dB
Mērījuma kļūda K
pA
2,92 dB
Izmērītais skaņas jaudas līmenis L
wA
93,9 dB
Garantētais skaņas jaudas līmenis L
wA
97 dB
Mērījuma kļūda K
wA
2,92 dB
Norādītās trokšņu emisijas vērtības ir mērītas saskaņā ar
standartizētu pārbaudes metodi, un tās var izmantot elek-
troinstrumenta salīdzināšanai ar citām ierīcēm.
Norādītās trokšņa emisijas vērtības var izmantot arī slo-
dzes sākotnējai novērtēšanai.
BRĪDINĀJUMS
Trokšņu emisijas vērtības var atšķirties no
norādītajām vērtībām elektroinstrumenta fak-
tiskās lietošanas laikā atkarībā no elektroins-
trumenta izmantošanas veida, it sevišķi, kāds
darba materiāla veids tiek apstrādāts.
Mēģiniet noturēt pēc iespējas mazāku slodzi. Piemēra
pasākumi: darba laika ierobežošana. Turklāt jāievēro vi-
sas darba cikla daļas (piemēram, laiki, kuros elektroins-
truments ir izslēgts, un tādi, kad tas ir ieslēgts, bet dar-
bojas bez slodzes).
7 Drošības norādījumi
Elektroinstrumentu vispārējie drošības norādījumi
BRĪDINĀJUMS
Izlasiet visus drošības norādījumus, norādes,
ilustrācijas un tehniskos datus, ar kuriem šis
elektroinstruments ir apgādāts.
Turpmāko norāžu neievērošana var izraisīt elektrisko
triecienu, ugunsgrēku un/vai smagus savainojumus.
Uzglabājiet visus drošības norādījumus un norādes
turpmākām uzziņām.
Drošības norādījumos izmantotais jēdziens “Elektroinstru-
ments” attiecas uz elektroinstrumentiem, kurus darbina no
elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem,
kurus darbina no akumulatora (bez tīkla vada).
1) Darba vietas drošība
a) Uzturiet savu darba vietu tīru un labi apgaismotu.
Nekārtība vai neapgaismotas darba vietas var radīt
nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprādzien-
bīstamā vidē, kurā atrodas viegli aizdedzināmi
šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģene-
rē dzirksteles, kas var aizdedzināt putekļus vai tvai-
kus.
c) Nelaidiet klāt bērnus un citas personas elektroins-
trumenta lietošanas laikā. Uzmanības novēršanas
gadījumā jūs varat zaudēt kontroli pār elektroinstru-
mentu.
2) Elektriskā drošība
a) Elektroinstrumenta kontaktspraudnim jāiederas
kontaktligzdā. Kontaktspraudni nekādā veidā ne-
drīkst izmainīt. Neizmantojiet adaptera kontakt-
spraudņus kopā ar iezemētiem elektroinstrumen-
tiem. Neizmainīti kontaktspraudņi un piemērotas kon-
taktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virs-
mām, piem., caurulēm, apkures aprīkojumu, plītīm
un ledusskapjiem. Pastāv paaugstināts elektriskā
trieciena risks, ja jūsu ķermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapju-
ma. Ūdens iekļūšana elektroinstrumentā palielina
elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam nolūkam,
lai pārnēsātu, uzkarinātu elektroinstrumentu vai
atvienotu kontaktspraudni no kontaktligzdas. Sar-
186 | LV www.scheppach.com
gājiet savienošanas vadu no karstuma, eļļas,
asām malām vai kustīgām daļām. Bojāts vai sapi-
nies savienošanas vads palielina elektriskā trieciena
risku.
e) Kad darbojaties ar elektroinstrumentu ārpus tel-
pām, izmantojiet tikai pagarinātāja vadus, kuri ir
piemēroti arī darbiem ārpus telpām. Darbiem ārpus
telpām piemērota pagarinātāja vada lietošana mazina
elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav no-
vēršama, izmantojiet noplūdstrāvas aizsargslēdzi.
Noplūdstrāvas aizsargslēdža lietošana mazina elek-
triskā trieciena risku.
3) Personu drošība
a) Rīkojieties piesardzīgi un pievērsiet uzmanību
tam, ko darāt, un prātīgi sāciet darbu ar elektroins-
trumentu. Nelietojiet elektroinstrumentu, ja esat
noguris vai atrodaties narkotisko vielu, alkohola
vai medikamentu iespaidā. Neuzmanības brīdis
elektroinstrumenta lietošanas laikā var izraisīt nopiet-
nus savainojumus.
b) Lietojiet individuālos aizsardzības līdzekļus un
vienmēr uzlieciet aizsargbrilles. Individuālā aizsar-
gaprīkojuma lietošana, piem., pretputekļu respirators,
neslīdoši drošības apavi, aizsargķivere vai ausu aiz-
sargi, atkarībā no elektroinstrumenta veida un izman-
tošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārlieci-
nieties, vai elektroinstruments ir izslēgts, pirms
jūs to pievienojat pie elektroapgādes un/vai aku-
mulatora, to satverat vai pārnēsājat. Ja elektroins-
trumenta pārnēsāšanas laikā turat pirkstu uz slēdža
vai elektroinstrumentu ieslēgtā veidā pievienojat pie
elektroapgādes, tad var notikt nelaimes gadījumi.
d) Pirms ieslēdzat elektroinstrumentu, noņemiet re-
gulēšanas darbarīkus vai uzgriežņu atslēgas. Ins-
truments vai atslēga, kas atrodas elektroinstrumenta
rotējošā daļā, var radīt savainojumus.
e) Nepieļaujiet nedabisku stāju. Ieņemiet stabilu po-
zīciju un vienmēr saglabājiet līdzsvaru. Tādējādi
jūs varat labāk kontrolēt elektroinstrumentu negaidītās
situācijās.
f) Valkājiet piemērotu apģērbu. Nevalkājiet platu ap-
ģērbu vai rotaslietas. Sargājiet matus un apģērbu
no kustīgajām daļām. Kustīgās daļas var satvert va-
ļīgu apģērbu, rotaslietas vai garus matus.
g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekār-
tas un putekļu uztveršanas iekārtas, tās jāpievieno
un pareizi jāizmanto. Putekļu nosūkšanas iekārtas
izmantošana var mazināt bīstamību, ko rada putekļi.
h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorē-
jiet elektroinstrumenta drošības noteikumus, pat
ja pēc daudzām lietošanas reizēm pārzināt elektro-
instrumentu. Nevērīga rīkošanās var sekundes daļās
radīt smagus savainojumus.
4) Elektroinstrumenta izmantošana un
apkalpošana
a) Nepārslogojiet elektroinstrumentu. Izmantojiet sa-
vā darbā šim nolūkam paredzētu elektroinstru-
mentu. Ar piemēroto elektroinstrumentu jūs darboja-
ties labāk un drošāk norādītajā jaudas diapazonā.
b) Nelietojiet elektroinstrumentu, kuram ir bojāts slē-
dzis. Elektroinstruments, kuru nav iespējams vairs
ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
c) Atvienojiet kontaktspraudni no kontaktligzdas un/
vai noņemiet noņemamo akumulatoru, pirms vei-
cat ierīces regulējumus, nomaināt darbinstrumen-
ta daļas vai noliekat projām elektroinstrumentu.
Šis piesardzības pasākums novērš elektroinstrumenta
nejaušu palaišanu.
d) Uzglabājiet neizmantotos elektroinstrumentus bēr-
niem nepieejamā vietā. Neļaujiet lietot elektroins-
trumentu personām, kuras nepārzina šo elektro-
instrumentu vai nav izlasījušas šīs norādes. Elek-
troinstrumenti ir bīstami, ja tos lieto nepieredzējušas
personas.
e) Rūpīgi kopiet elektroinstrumentus un darbinstru-
mentu. Pārbaudiet, vai kustīgās daļas nevainojami
darbojas un neiestrēgst, vai daļas nav salūzušas
vai nav bojātas tā, ka ir traucēta elektroinstrumen-
ta darbība. Pirms elektroinstrumenta lietošanas
uzticiet salabot bojātās daļas. Daudzu nelaimes ga-
dījumu cēlonis ir slikti apkopti elektroinstrumenti.
f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi
kopti griezējinstrumenti ar asām griezējmalām mazāk
iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, darbinstrumentus
utt. atbilstoši šīm norādēm. Turklāt ņemiet vērā
darba apstākļus un izpildāmo darbu. Elektroinstru-
menta lietošana citiem neparedzētiem lietošanas ga-
dījumiem var radīt bīstamas situācijas.
h) Nodrošiniet, lai rokturi un satveršanas virsmas
būtu sausas, tīras un nebūtu notraipītas ar eļļu un
smērvielu. Slideni rokturi un satveršanas virsmas ne-
atļauj elektroinstrumenta drošu vadību un kontroli ne-
paredzamās situācijās.
5) Serviss
a) Uzticiet savu elektroinstrumentu labot tikai kvalifi-
cētiem speciālistiem un, izmantojot tikai oriģinālās
rezerves daļas. Tādējādi nodrošina to, ka būs sagla-
bāta elektroinstrumenta drošība.
Drošības norādījumi kompresoriem
IEVĒRĪBAI
Lai izsargātos no elektriskā trieciena, kā arī savainoša-
nās riska un ugunsbīstamības, lietojot šo kompresoru,
jāievēro šādi pamata drošības pasākumi. Pirms ražoju-
ma lietošanas izlasiet un ievērojiet šīs norādes.
Drošs darbs
1. Rūpīgi kopiet instrumentus
– Uzturiet kompresoru tīru, lai darbs veiktos labi un
droši.
– Ievērojiet apkopes noteikumus.
– Regulāri pārbaudiet elektroinstrumenta savienoša-
nas vadu un bojājumu gadījumā uzticiet to salabot
kompetentam speciālistam.
– Regulāri pārbaudiet pagarinātāja vadus un nomai-
niet tos, ja tie ir bojāti.
2. Atvienojiet kontaktspraudni no kontaktligzdas
LV | 187www.scheppach.com
– Ja nelietojat elektroinstrumentu, pirms apkopes un
nomainot instrumentus, piem., zāģa plātni, urbi,
frēzi.
3. Pārbaudiet, vai elektroinstrumentam nav iespējamu
bojājumu.
– Pirms elektroinstrumenta turpmākas izmantošanas
rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli
bojātas detaļas darbojas nevainojami un atbilstoši
paredzētajam mērķim.
– Pārbaudiet, vai kustīgās daļas darbojas nevainoja-
mi, neaizķeras vai nav bojātas. Visas daļas pareizi
jāuzmontē un jāizpilda visi nosacījumi, lai nodroši-
nātu nevainojamu elektroinstrumenta darbību.
– Bojāti aizsargmehānismi un daļas atbilstoši jāsala-
bo atzītā specializētā darbnīcā vai jānomaina, ja
lietošanas instrukcijā nav norādīts citādi.
– Nelietojiet darbnederīgus vai bojātus savienoša-
nas vadus.
IEVĒRĪBAI
Savai drošībai lietojiet tikai piederumus un papildierī-
ces, kas norādītas lietošanas instrukcijā vai ko ieteicis
vai norādījis instrumentu ražotājs. Citu darba instrumen-
tu vai piederumu lietošana, kas atšķiras no lietošanas
instrukcijā vai katalogā ieteiktajiem, var radīt personīgu
savainošanās risku.
4. Savienošanas vada nomaiņa
– Ja bojā savienošanas vadu, ražotājam vai kvalifi-
cētam elektriķim tas jānomaina, lai nepieļautu bīs-
tamību. Risks, ko rada elektriskie triecieni.
5. Pa ceļu pārvietojami kompresori lietošanai būvlauku-
mā
– Uzmaniet, lai visas šļūtenes un armatūra būtu pie-
mērota kompresora maksimāli pieļaujamajam dar-
ba spiedienam.
6. Uzstādīšanas vieta
– Uzstādiet kompresoru tikai uz līdzenas pamatnes.
7. Ir ieteicams, ka padeves šļūtenes, ja spiediens pār-
sniedz 7 bar, vajadzētu aprīkot ar drošības kabeli,
piem., tērauda trosi.
8. Nepieļaujiet spēcīgu slodzi uz cauruļvadu sistēmu, iz-
mantojot elastīgas šļūtenes īscaurules, lai nepieļautu
salocījuma vietas.
Papildu drošības norādījumi
Ievērojiet attiecīgo pneimatisko instrumentu/
pneimatisko palīgierīču atbilstošās lietošanas
instrukcijas!
Papildus jāievēro turpmāk minētās vispārīgās norādes.
Drošības norādījumi darbam ar saspiesto
gaisu un izpūšanas pistolēm
• Ievērojiet pietiekamu attālumu līdz ražojumam, vismaz
2,50m, un kompresora lietošanas laikā netuvojieties
tam ar pneimatiskiem instrumentiem / pneimatiskām
palīgierīcēm.
• Kompresora sūknis un cauruļvadi darba laikā sa-
sniedz augstas temperatūras. Pieskaršanās rada ap-
degumus.
• Kompresora iesūktais gaiss jāuztur tīrs no piemaisīju-
miem, kas kompresora sūknī var radīt ugunsgrēkus
vai sprādzienus.
• Atvienojot šļūtenes savienojumu, noturiet ar roku šļū-
tenes savienojuma detaļu. Tādējādi jūs nepieļausiet
savainojumus, ko rada atpakaļ atlecoša šļūtene.
• Strādājot ar pneimatisko pistoli, lietojiet aizsargbrilles
un respiratora masku. Putekļi ir kaitīgi veselībai! Sve-
šķermeņi un nopūstās daļiņas var viegli izraisīt savai-
nojumus.
BĪSTAMI
Savainošanās risks!
Neappūtiet personas ar izpūšanas pistoli vai netīriet ap-
ģērbu uz ķermeņa.
Drošības norādījumi strūklas un
izsmidzināšanas pierīču (piem., krāsotāja
pistoles) izmantošanai
• Uzpildot izsmidzināšanas palīgierīci, novietojiet to pie-
tiekami tālu no kompresora, lai šķidrums nevarētu no-
nākt saskarē ar kompresoru.
• Nekad neizsmidziniet šķidrumu ar izsmidzināšanas
palīgierīci (piem., krāsotāja pistoli) kompresora virzie-
nā. Mitrums var radīt elektrības izraisītus apdraudēju-
mus!
BĪSTAMI
Sprādzienbīstamība!
Neizmantojiet lakas vai šķīdinātājus, kuru uzliesmoša-
nas temperatūra ir mazāka par 55° C.
BĪSTAMI
Sprādzienbīstamība!
Nesildiet lakas un šķīdinātājus.
• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzībai
ir nepieciešamas filtrācijas ierīces (sejas aizsargmas-
ka). Ievērojiet arī šādu vielu ražotāju sniegto informā-
ciju par aizsardzības pasākumiem.
• Jāievēro uz izmantojamo materiālu ārējā iepakojuma
piestiprinātā informācija un marķējumi saskaņā ar No-
teikumiem par rīkošanos ar bīstamām vielām. Ja ne-
pieciešams, jāveic papildu aizsardzības pasākumi, it
īpaši jāvalkā piemērots apģērbs un jālieto maskas.
BĪSTAMI
Sprādzienbīstamība!
Smidzināšanas procesa laikā, kā arī darba telpā ne-
drīkst smēķēt.
Arī krāsas tvaiki ir viegli aizdedzināmi.
• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vie-
tas, atklātu liesmu vai dzirksteļojošus ražojumus.
• Neuzglabājiet vai nelietojiet ēdienus un dzērienus dar-
ba telpā. Krāsas tvaiki ir kaitīgi veselībai.
• Darba telpas apjomam jābūt lielākam par 30 m³, un jā-
būt nodrošinātai pietiekamai gaisa apmaiņai smidzinā-
šanas un žāvēšanas laikā.
188 | LV www.scheppach.com
• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai
bīstamus smidzināmos materiālus, principiāli ievērojiet
vietējās policijas pārvaldes noteikumus.
• Neizmantojiet kopā ar PVC spiediena šļūteni šādus
šķidrumus, piem., lakbenzīnu, butilspirtu un meti-
lēnhlorīdu. Šie šķidrumi sagrauj spiediena šļūteni.
• Darba zonai jābūt nodalītai no kompresora tā, lai tas
nevarētu nonākt tiešā saskarē ar darba vielu.
Spiedientvertņu lietošana
• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stā-
voklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic
nepieciešamie uzturēšanas kārtībā un labošanas dar-
bi un atbilstoši apstākļiem jāveic nepieciešamie drošī-
bas pasākumi.
• Uzraudzības iestāde atsevišķā gadījumā var dod rīko-
jumu par nepieciešamajiem kontroles pasākumiem.
• Nedrīkst lietot spiedientvertni, ja tai ir trūkumi, tā ap-
draud darbiniekus vai trešās personas.
• Pirms katras lietošanas pārbaudiet, vai spiedientvert-
nei nav rūsas un bojājumu. Kompresoru nedrīkst lietot
ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konsta-
tējat bojājumus, tad lūdzam vērsties klientu servisa
darbnīcā.
Uzglabājiet visus drošības norādījumus un norādes
drošā vietā!
7.1 Ražojumam pielāgoti drošības
norādījumi
IEVĒRĪBAI
Lai izsargātos no elektriskā trieciena, kā arī savainoša-
nās riska un ugunsbīstamības, lietojot šo kompresoru,
jāievēro šādi pamata drošības pasākumi. Pirms ražoju-
ma lietošanas izlasiet un ievērojiet šīs norādes.
BRĪDINĀJUMS
Ražojums nav konstruēts lietošanai sprādzienbīstamās
vidēs. Lietošana šādās vidēs ir atļauta tikai tad, ja ir
veikti piemēroti papildu pasākumi, lai garantētu drošību.
Konsultējieties ar speciālistu vai iepazīstieties ar atbil-
stošajiem noteikumiem, pirms ražojumu lieto iespējamā
sprādzienbīstamā vidē.
• Ražojumu nedrīkst lietot personas (tostarp bērni) ar
samazinātām fiziskajām, sensoriskajām vai garīgajām
spējām vai ar pieredzes un zināšanu trūkumu.
• Bērni nedrīkst veikt tīrīšanu un lietotāja apkopi.
• Sargājiet ražojumu no lietus vai slapjuma. Ūdens ie-
kļūšana ražojumā palielina elektriskā trieciena risku.
• Nepieļaujiet ražojuma lietošanu temperatūrā, kas ze-
māka par +5°C.
• Neatstājiet ražojumu bez uzraudzības.
UZMANĪBU
Lietojiet ražojumu tikai īsu laiku. Ilgstoša, nepārtraukta
lietošana vairāk par 10min. pārkarsē ražojumu. Neka-
vējoties izslēdziet ražojumu un ļaujiet tam vismaz
10min. atdzist
BĪSTAMI
Savainošanās risks!
Nepiepumpējiet piepumpējamos priekšmetus, pārsnie-
dzot tiem paredzēto spiedienu. Tie var plīst un radīt sa-
vainojumus un/ vai materiālos zaudējumus.
• Nepārsniedziet kompresora pieļaujamo jaudas diapa-
zonu. Nepiepumpējiet kravas automašīnu, traktoru vai
citas liela izmēra riepas.
• Neapstrādājiet materiālus, kas var vai varētu poten-
ciāli viegli aizdegties vai uzsprāgt.
• Nekad neizmantojiet ražojumu citam nolūkam.
• Vienmēr uzturiet ražojumu tīru, sausu un nenotraipītu
ar eļļu vai smērvielu. Pēc katras lietošanas un pirms
glabāšanas notīriet putekļus.
• Ražojuma tīrīšanai nekad neizmantojiet benzīnu vai
citus viegli uzliesmojošus šķidrumus! Ražojumā atliku-
šie tvaiki var aizdegties ar dzirkstelēm un izraisīt ražo-
juma sprādzienu.
• Esiet vienmēr uzmanīgs! Vienmēr uzmaniet, ko da-
rāt, un rīkojieties prātīgi. Nekādā ziņā nelietojiet ra-
žojumu, ja neesat koncentrējies vai jūtaties nevesels.
• Nepieļaujiet spēcīgu slodzi uz cauruļvadu sistēmu, iz-
mantojot elastīgas šļūtenes īscaurules, lai nepieļautu
salocījuma vietas.
• Ir ieteicams, ka padeves šļūtenes, ja spiediens pār-
sniedz 7 bar, vajadzētu aprīkot ar drošības kabeli,
piem., tērauda trosi.
• Nepieskarieties pie ražojuma karstajām detaļām!
• Uzmaniet, lai visas šļūtenes un armatūra būtu piemē-
rota kompresora maksimāli pieļaujamajam darba spie-
dienam.
Atlikušie riski
Ražojums ir konstruēts atbilstoši tehniskās attīstības
līmenim un atzītiem drošības tehnikas noteikumiem.
Tomēr darba laikā var rasties daži atlikušie riski.
• Veselības apdraudējums, ko rada strāva, izmantojot
nepienācīgus elektropieslēguma vadus.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības
pasākumiem, var pastāvēt atlikušie riski, kas nav
acīmredzami.
• Atlikušos riskus var samazināt, ja ievēro "Drošības no-
rādījumus" un "Noteikumiem atbilstošu lietošanu", kā
arī lietošanas instrukciju kopumā.
• Nepieļaujiet ražojuma nejaušu palaišanu.
• Kad ražojums darbojas, turiet rokas nost no darba zo-
nas.
• Ievērojiet lietošanas instrukcijas norādītos apkopes un
drošības norādījumus.
BRĪDINĀJUMS
Šis elektroinstruments darba laikā rada elektromagnē-
tisko lauku. Šis lauks noteiktos apstākļos var traucēt ak-
tīvo vai pasīvo medicīnisko implantu darbību. Lai mazi-
nātu nopietnu vai nāvējošu savainojumu risku, perso-
nām ar medicīniskajiem implantiem pirms elektroinstru-
menta lietošanas ieteicams konsultēties ar ārstu un ra-
žotāju.
LV | 189www.scheppach.com
8 Montāža
IEVĒRĪBAI
Pirms lietošanas sākšanas noteikti pilnīgi samontē-
jiet ražojumu!
BRĪDINĀJUMS
Savainošanās risks!
Kad izstrādājums ir sagatavots lietošanai, vispirms ie-
spraudiet tīkla kontaktspraudni kontaktligzdā.
Nepieciešamie instrumenti:
• 2x dakšveida uzgriežņatslēgas/ galatslēgas, atslēgas
izmērs 13mm*
* nav obligāti iekļauts piegādes komplektā!
8.1 Riteņu(8) montāža (3.att.)
1. Lai nepieļautu ražojuma bojājumus, montāžas laikā
nolieciet paliktni uz zemes.
2. Novietojiet ražojumu uz līdzenas, taisnas virsmas.
3. Izvadiet riteņa (8) skrūvi (8a) caur tai paredzētajiem
montāžas urbumiem un nostipriniet to ar uzgriezni
M10(8c).
4. Nosprostojiet uzgriezni (8c), izmantojot pretuzgriez-
ni(8b)
Izmantojiet divas dakšveida uzgriežņatslēgas/ galat-
slēgas, atslēgas izmērs13mm.
5. Atkārtojiet procesu pretējā pusē.
8.2 Balsta kājas(9) montāža (4.att.)
1. Novietojiet ražojumu uz līdzenas, taisnas virsmas.
2. Uzlieciet balsta kāju (9) uz šim nolūkam paredzētā
montāžas urbuma pamatstatnē.
3. Uzstādiet balsta kāju (9) pamatstatnē, izmantojot
skrūvi(9a) un paplāksni(9b), un nostipriniet to ar uz-
griezni(9c).
Izmantojiet galatslēgu, atslēgas izmērs13.
4. Atkārtojiet procesu pretējā pusē.
8.3 Ātrjaucamā savienojuma(4)
montāža (5.att.)
1. Pārbaudiet, vai teflona lente atrodas uz ātrjaucamā
savienojuma(4) vītnes.
Ja teflona lente nav pieejama, rīkojieties, kā apraks-
tīts .nodaļā 8.3.1.
2. Ieskrūvējiet ātrjaucamo savienojumu (4) paredzētajā
kompresora vītnē.
Uzmaniet, lai nepārgrieztu savienojumu un, lai ātrjau-
cams savienojums būtu ieregulēts horizontāli.
3. Pēc montāžas pārbaudiet savienojuma hermētiskumu.
8.3.1 Vītnes noblīvēšana ar teflona lenti
(5.att.)
1. Pilnīgi noņemiet esošo teflona lenti.
2. Pārliecinieties, vai teflona lenti izvieto vienīgi uz āt-
rjaucamā savienojuma(4) ārējās vītnes.
3. Vienmēr tiniet teflona lenti ieskrūvēšanas virzienā
(pulksteņrādītāja kustības virzienā) ap vītni. Šādi no-
vērš to, ka teflona lente montāžas laikā atkal atdalās.
4. Iesākumā turiet teflona lenti nostieptu.
Aptiniet to gludā veidā ar pārlaidumu un vienmērīgi ap
ātrjaucamā savienojuma(4) ārējo vītni.
Atstājiet brīvu pirmo vītnes vijumu, lai šķiedras neva-
rētu iekļūt cauruļvadā.
5. Aptiniet vītni atkarībā no tās lieluma 4 – 8reizes.
Lielākām vītnēm var būt nepieciešams lielāks tinumu
skaits.
Teflona lentei vienmērīgi jānosedz vītnes vijumi. Tā
nedrīkst ne saplīst, ne arī aizsprostot vītnes vijumus.
6. Pēc noblīvēšanas ātrjaucamo savienojumu(4) var uz-
stādīt, kā aprakstīts .nodaļā 8.3.
9 Pirms lietošanas sākšanas
BRĪDINĀJUMS
Savainošanās risks!
Kad izstrādājums ir sagatavots lietošanai, vispirms ie-
spraudiet tīkla kontaktspraudni kontaktligzdā.
BRĪDINĀJUMS
Vienmēr atvienojiet tīkla kontaktspraudni, pirms vei-
cat ražojuma iestatījumus.
UZMANĪBU
Nepiemēroti pagarinātāja vadi var būt bīstami. Pastāv
personu miesas bojājumu risks, ko rada elektriskais
trieciens.
Vispārīgas norādes
• Rīkojieties apdomīgi. Iepazīstieties ar lietošanu un ie-
spējamiem ierobežojumiem, taču arī ar īpatnējiem po-
tenciālajiem riskiem.
• Pirms ražojuma pievienošanas pārliecinieties, vai datu
plāksnītē norādītā informācija sakrīt ar elektrotīkla pa-
rametriem.
• Nepietiekami informēti lietotāji var apdraudēt sevi un
citas personas nelietpratīgas lietošanas dēļ. Opera-
tors ir atbildīgs trešo personu priekšā.
• Regulāri pārbaudiet, vai izstrādājums nav bojāts.
• Ražojuma uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas barojo-
šās līnijas (pagarinātāja kabeļus).
• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez putek-
ļiem.
• Neuzstādiet ražojumu mitrās vai slapjās telpās.
• Ražojumu drīkst lietot tikai piemērotās telpās (labi
ventilētās, apkārtējās vides temperatūra no +5°C līdz
40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki,
sprāgstošas vai uzliesmojošas gāzes.
• Ražojums ir piemērots lietošanai sausās telpās. Lieto-
šana nav pieļaujama zonās, kurās darbojas ar smidzi-
nāmu ūdeni.
• Ražojumu ir atļauts lietot ārpus telpām tikai īslaicīgi, ja
ir sausi apkārtējās vides apstākļi.
• Ražojumam vienmēr jābūt sausam, un to nedrīkst pēc
darba atstāt ārpus telpām.
190 | LV www.scheppach.com
9.1 Tīkla pieslēgums
• Ražojums ir aprīkots ar tīkla vadu ar kontaktligzdu ar
zemējuma kontaktu. To var pievienot pie jebkuras
kontaktligzdas ar zemējuma kontaktu 230 V~ 50 Hz,
kas ir aprīkota ar 16A drošinātāju.
• Pirms lietošanas sākšanas uzmaniet, lai tīkla sprie-
gums sakristu ar darba spriegumu un ražojuma jaudu
datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada spoles
utt. izraisa sprieguma kritumu, un var aizkavēt motora
palaišanu.
• Zemās temperatūrās, kas mazākas par +5°C, motora
palaišana ir apdraudēta stingras gaitas dēļ.
10 Lietošana
10.1 Ieslēgšanas/ izslēgšanas
slēdzis(1) (6.att.)
Ieslēgšana
1. Ievietojiet tīkla kontaktspraudni pienācīgi sazemētā
tīkla kontaktligzdā.
2. Ieslēdziet ražojumu, novietojot ieslēgšanas/ izslēgša-
nas slēdzi(1) pozīcijāI.
Izslēgšana
1. Izslēdziet ražojumu, novietojot ieslēgšanas/ izslēgša-
nas slēdzi(1) pozīcijā0.
10.2 Spiediena regulēšana (6.att.)
1. Ar spiediena regulatoru(3) noregulē spiedienu mano-
metrā(5).
2. Noregulēto spiedienu var nolasīt no ātrjaucamā savie-
nojuma(4).
10.3 Pneimatiskās šļūtenes* montāža
(6.att.)
Pievienojiet pneimatiskās šļūtenes* iespraužamo īscauru-
līti* pie kāda no ātrjaucamajiem savienojumiem(4). Pēc
tam pievienojiet pneimatisko instrumentu* pie pneimatis-
kās šļūtenes* ātrjaucamā savienojuma*.
* nav obligāti iekļauts piegādes komplektā!
11 Pieslēgšana elektrotīklam
Uzstādītais elektromotors ir pievienots darbam gata-
vā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN
noteikumiem. Klienta tīkla pieslēgumam un izmanto-
tajam pagarinātāja vadam jāatbilst šiem noteikumiem.
Strādājot ar strūklas un izsmidzināšanas papildierīcēm,
kā arī lietojot ražojumu ārpus telpām, noteikti jāpieslēdz
noplūdstrāvas aizsargslēdzis ar 30 mA vai mazāku no-
strādes strāvu.
11.1 Bojāti elektropieslēguma vadi
Elektriskajiem pieslēguma vadiem bieži rodas izolācijas
bojājumi.
To iemesli var būt šādi:
• saspiestas vietas, ja savienošanas vadi stiepjas caur
logu vai durvju ailēm,
• salocījuma vietas savienošanas vada nepareizas no-
stiprināšanas vai izvietošanas dēļ,
• griezuma vietas savienošanas vada pārbraukšanas
dēļ,
• izolācijas bojājumi, izraujot no sienas kontaktligzdas,
• plaisas izolācijas novecošanas dēļ.
Šādus bojātus elektriskos savienošanas vadus nedrīkst
izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.
Regulāri pārbaudiet, vai pieslēguma vadiem nav bojāju-
mu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebū-
tu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un
DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar
tādu pašu marķējumu.
Tipa marķējuma uzdrukātais teksts uz pieslēguma kabeļa
ir obligāts.
Drošības norādījumi bojātu vai defektīvu tīkla
pieslēguma vadu nomaiņai
Pievienošanas veids Y
Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā
jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošī-
bas apdraudējumus.
11.2 Svarīgas norādes
Motora pārslodzes gadījumā tas pats izslēdzas. Pēc at-
dzišanas (laiks var būt atšķirīgs) motoru var atkārtoti
ieslēgt.
11.3 Maiņstrāvas motors
Elektriskā aprīkojuma pieslēgumus un labošanas darbus
drīkst veikt tikai kvalificēts elektriķis.
• Ievērojiet, lai tīkla spriegums sakristu ar spriegumu ra-
žojuma datu plāksnītē.
• Līdz 25 m gariem pagarinātāja vadiem jābūt ar
1,5kvadrātmilimetru šķērsgriezumu.
12 Tīrīšana un apkope
BRĪDINĀJUMS
Uzticiet veikt tehniskās uzturēšanas un apko-
pes darbus, kas nav aprakstīti šajā lietošanas
instrukcijā, specializētās darbnīcas personā-
lam. Lietojiet tikai oriģinālās rezerves daļas.
BRĪDINĀJUMS
Nelietpratīgi apkopes vai tīrīšanas darbi var
izraisīt savainojumus!
BRĪDINĀJUMS
Veicot tīrīšanas, tehniskās uzturēšanas un apkopes
darbus, ražojums var pēkšņi sākt darboties un tādē-
jādi radīt savainojumus un apdegumus.
– Izslēdziet ražojumu.
– Atvienojiet tīkla kontaktspraudni.
– Ļaujiet ražojumam atdzist.
– Atbrīvojiet kompresoru no spiediena.
LV | 191www.scheppach.com
Norāde:
Izlaidiet pārspiedienu no kompresora, izslēdzot kompre-
soru un patērējot vēl spiedientvertnē esošo saspiesto gai-
su, piem., ar pneimatisko instrumentu tukšgaitā vai ar iz-
pūšanas pistoli.
12.1 Tīrīšana
• Uzturiet aizsargmehānismus, gaisa spraugas un mo-
tora korpusu tīru no putekļiem un netīrumiem, cik vien
tas ir iespējams. Noberziet ražojumu ar tīru drānu vai
izpūtiet to ar zema spiediena saspiesto gaisu. Iesa-
kām ražojumu notīrīt uzreiz pēc katras lietošanas rei-
zes.
• Regulāri tīriet ražojumu ar mitru drānu un nedaudz
ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai
šķīdinātājus; tie var sabojāt ražojuma plastmasas de-
taļas. Uzmaniet, lai ražojumā nevarētu iekļūt ūdens.
• Iesakām ražojumu notīrīt uzreiz pēc katras lietošanas
reizes.
• Pirms kompresora tīrīšanas jāatvieno šļūtene un smi-
dzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni,
šķīdinātājiem vai tamlīdzīgām vielām.
12.2 Apkope
Nepieciešamie instrumenti:
• Krustveida skrūvgriezis*
* nav obligāti iekļauts piegādes komplektā!
12.2.1 Drošības vārsts(6) (7.att.)
• Drošības vārsts ir noregulēts atbilstoši maksimāli pie-
ļaujamajam spiedientvertnes spiedienam.
• Nav pieļaujams pārregulēt drošības vārstu vai noņemt
savienojuma aizturi starp notecināšanas uzgriezni un
tā vāciņu.
• Lai drošības vārsts vajadzības gadījumā pareizi dar-
botos, tas ik pēc 30darba stundām, taču vismaz trīs
reizes gadā jāaktivizē.
1. Atvēršanai grieziet caurumoto notecināšanas uzgriez-
ni(6a) pretēji pulksteņrādītāja kustības virzienam, lai
atvērtu drošības vārsta(6) izplūdes atveri. Tagad no
vārsta dzirdami izplūst gaiss.
2. Pēc tam atkal aizgrieziet notecināšanas uzgriezni(6a)
pulksteņrādītāja virzienā.
12.2.2 Spiedientvertnes(7) apkope (8.att.)
IEVĒRĪBAI
Lai nodrošinātu spiedientvertnes ilgstošu derīguma ter-
miņu, pēc katras lietošanas reizes jānotecina kon-
densāts, atskrūvējot notecināšanas atveres aizgriezni.
IEVĒRĪBAI
Kondensāts no spiedientvertnes satur eļļas atliekas.
Utilizējiet kondensātu atbilstoši apkārtējās vides prasī-
bām atbilstošajā savākšanas vietā.
1. Vispirms samaziniet katla spiedienu (skatiet . nodaļu
13.2.1).
2. Atskrūvējiet notecināšanas atveres aizgriezni (7a),
griežot pretēji pulksteņrādītāja kustības virzienam
(skatoties no kompresora apakšpuses uz aizgriezni).
3. Lai varētu pilnīgi notecināt kondensātu no spiedien-
tvertnes(7), tā mazliet jāsagāž uz sānu, tā ka noteci-
nāšanas atveres aizgrieznis (7a) sasniedz zemāko
punktu.
4. Pēc tam atkal aizskrūvējiet notecināšanas atveres aiz-
griezni (7a) (griežot pulksteņrādītāja kustības virzie-
nā). Pirms katras lietošanas pārbaudiet, vai spiedien-
tvertnei(7) nav rūsas un bojājumu.
5. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu
spiedientvertni (7). Ja jūs konstatējat bojājumus, tad
lūdzam vērsties klientu servisa darbnīcā.
13 Glabāšana un transportēšana
BRĪDINĀJUMS
Savainošanās un apdedzināšanās risks!
Ražojums var pēkšņi sākt darboties un tādējādi radīt
savainojumus.
– Pirms jebkādiem tīrīšanas un apkopes darbiem iz-
slēdziet motoru.
– Ļaujiet motoram atdzist.
– Atvienojiet tīkla kontaktspraudni.
– Atbrīvojiet kompresoru no spiediena.
Norāde:
Izlaidiet pārspiedienu no kompresora, izslēdzot kompre-
soru un patērējot vēl spiedientvertnē esošo saspiesto gai-
su, piem., ar pneimatisko instrumentu tukšgaitā vai ar iz-
pūšanas pistoli.
• Saspiestais gaiss var izraisīt nopietnus savainojumus.
• Notīriet un pārbaudiet, vai ražojumam nav bojājumu.
13.1 Transportēšana (1.att.)
• Lai novērstu bojājumus un savainojumus, ražojums
transportēšanas laikā ar transportlīdzekļiem jānodroši-
na pret apgāšanos un slīdēšanu.
• Pasargājiet izstrādājumu no triecieniem, grūdieniem
un spēcīgām vibrācijām, piem., to transportējot trans-
portlīdzekļos.
• Ražojuma transportēšanai vienmēr izmantojiet trans-
portēšanas rokturi(2).
13.2 Glabāšana
Uzglabājiet ražojumu un tā piederumus tumšā, sausā un
no sala iedarbības aizsargātā vietā, kurai nevar piekļūt
bērni.
Optimālā uzglabāšanas temperatūras amplitūda ir no 5 °C
līdz 30 ˚C.
Glabājiet ražojumu oriģinālajā iepakojumā.
Apsedziet ražojumu, lai to pasargātu no putekļiem vai mit-
ruma. Uzglabājiet lietošanas instrukciju pie ražojuma.
IEVĒRĪBAI
Atvienojiet tīkla kontaktdakšu, atgaisojiet kompresoru
un visus pievienotos pneimatiskos instrumentus. Novie-
tojiet kompresoru tā, lai to nevarētu sākt lietot nepiede-
rošas personas.
192 | LV www.scheppach.com
IEVĒRĪBAI
Uzglabājiet ražojumu tikai sausā un nepiederošām per-
sonām nepieejamā vidē.
Nesagāziet, uzglabājiet tikai stāvus!
13.2.1 Pārspiediena izlaišana
Izlaidiet pārspiedienu no kompresora, izslēdzot kompre-
soru un patērējot vēl spiedientvertnē esošo saspiesto gai-
su, piem., ar pneimatisko instrumentu tukšgaitā vai ar iz-
pūšanas pistoli.
14 Labošana un rezerves daļu
pasūtīšana
Pēc remonta vai apkopes pārliecinieties, vai visas daļas,
kas attiecas uz drošību, ir piestiprinātas un atrodas nevai-
nojamā stāvoklī. Daļas, kas rada savainojumus, uzglabā-
jiet citām personām un bērniem nepieejamā vietā.
IEVĒRĪBAI
Saskaņā ar Likumu par ražotāja atbildību par ražojumu
kvalitāti ražotājs nav atbildīgs par bojājumiem, kas ra-
dušies nelietpratīgi veiktu remontdarbu vai oriģinālo re-
zerves daļu neizmantošanas dēļ.
Vērsieties klientu servisā vai pie pilnvarota speciālista.
Atbilstoši nosacījumi attiecas arī uz piederumiem.
Rezerves daļas un piederumus varat saņemt mūsu servi-
sa centrā. Šim nolūkam noskenējiet titullapā esošo kvad-
rātkodu.
Pieslēgumi un remonts
Elektriskā aprīkojuma pieslēgumus un labošanas darbus
drīkst veikt tikai kvalificēts elektriķis.
14.1 Rezerves daļu pasūtīšana
Veicot rezerves daļu pasūtīšanu, jānorāda šāda informā-
cija:
• Modeļa apzīmējums
• Preces numurs
• Datu plāksnītē norādītie dati
Rezerves daļas/ piederumi
Pneimatisko piederumu komplekts 13
priekšmeti – preces Nr.:
7906100710
Spirālveida šļūtene – preces Nr.: 7906100711
14.2 Servisa informācija
Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lie-
tošanas vai dabiskajam nodilumam, vai šādas daļas ir ne-
pieciešamas kā patērējamie materiāli.
Nodilstošās detaļas*: ātrjaucams savienojums, pneimatis-
kais piederumu komplekts, spirālveida šļūtene
* nav obligāti iekļauts piegādes komplektā!
15 Utilizācija un otrreizēja
izmantošana
Norādes par iepakojumu
Iepakojuma materiāli ir pārstrādā-
jami. Utilizējiet iepakojumus at-
bilstoši apkārtējās vides prasībām.
Norādes par elektrisko un elektronisko iekārtu
utilizāciju
Nolietotās elektriskās un elektroniskās iekār-
tas nedrīkst izmest sadzīves atkritumos, bet
gan tās jānodod šķirošanas vai utilizācijas
punktā!
• Nolietotie akumulatori, kas nav nekustīgi iebūvēti no-
lietotajās iekārtās, pirms nodošanas jāizņem bez sa-
graušanas! To utilizāciju regulē Vācijas likums par ba-
terijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lie-
totājiem ir uzlikts par pienākumu pēc lietošanas tās
nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo
datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka
elektriskās un elektroniskās iekārtas nedrīkst utilizēt
sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var
nodot bez maksas šādās vietās:
– Publiski-tiesiskās utilizācijas vai savākšanas vietas
(piem., komunālie būvlaukumi)
– Elektroiekārtu pārdošanas vietas (stacionāri un
tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts
par pienākumu veikt pieņemšanu atpakaļ, vai tie
sniedz šādu pakalpojumu brīvprātīgi.
– Līdz trim nolietotām elektroiekārtām atbilstoši kat-
ram iekārtas veidam, kuru malas garums ir maksi-
māli 25 centimetri, varat bez jaunas iekārtas ie-
priekšējas iegādes no ražotāja bez maksas nodot
pie ražotāja vai kādā citā pilnvarotā savākšanas
vietā jūsu tuvumā.
– Citas ražotāja un izplatītāja papildu pieņemšanas
atpakaļ prasības uzzināsiet attiecīgajā klientu ser-
visā.
• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai
mājsaimniecībai, tas var ierosināt nolietotās elektroie-
kārtas bezmaksas savākšanu pēc gala lietotāja pie-
prasījuma. Šim nolūkam sazinieties ar ražotāja klientu
servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uz-
stādītas un pārdotas Eiropas Savienības dalībvalstīs,
un kas ir pakļautas Eiropas Direktīvas 2012/19/ES
prasībām. Valstīs, kas nav Eiropas Savienības dalīb-
valstis, var būt spēkā no šīm atšķirīgas prasības attie-
cībā uz nolietoto elektrisko un elektronisko iekārtu uti-
lizāciju.
LV | 193www.scheppach.com
16 Traucējumu novēršana
Turpmākajā tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ražojums nedarbojas pareizi.
Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisā.
Traucējums Iespējamais cēlonis Novēršana
Ražojums nedarbojas. Tīkla spriegums nav pieej-
ams.
Pārbaudiet vadu, tīkla kontaktspraudni, drošinātāju un
kontaktligzdu.
Tīkla spriegums pārāk zems. Nepieļaujiet pārāk garus pagarinātāja kabeļus. Izman-
tojiet pagarinātāja kabeļus ar pietiekamu dzīslu
šķērsgriezumu.
Ārējā temperatūra pārāk ze-
ma.
Nelietojiet, ja ārējā temperatūra ir zemāka par+5°C.
Motors pārkarsis. Ļaujiet motoram atdzist, ja nepieciešams, novērsiet
pārkaršanas cēloni.
Ražojuma darbojas, taču nav
spiediena.
Neblīvs drošības vārsts. Sazinieties ar vietējo servisa centru. Uzticiet labošanas
darbus veikt tikai kvalificētam personālam.
Sabojāti blīvējumi. Pārbaudiet blīvējumus, uzticiet nomainīt sabojātus blī-
vējumus specializētā darbnīcā.
Neblīvs kondensāta notecinā-
šanas atveres aizgrieznis.
Ar roku pievelciet aizgriezni. Pārbaudiet, ja nepiecie-
šams, nomainiet blīvējumu uz aizgriežņa.
Ražojums darbojas, spiediens ir
redzams manometrā, taču ins-
trumenti nedarbojas.
Nehermētiski šļūteņu savie-
nojumi.
Pārbaudiet, ja nepieciešams, nomainiet pneimatisko
šļūteni un instrumentus.
Nehermētisks ātrjaucams sa-
vienojums.
Sazinieties ar vietējo servisa centru. Uzticiet labošanas
darbus veikt tikai kvalificētam personālam.
Ar spiediena regulatoru nore-
gulēts pārāk mazs spiediens.
Vairāk atskrūvējiet spiediena regulatoru.
17 ES atbilstības deklarācija
Oriģinālās atbilstības deklarācijas tulkojums
Ražotājs:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit ap-
rakstītais ražojums atbilst spēkā esošajām direktīvām un
standartiem.
Prečzīme: SCHEPPACH
Preces apzīmējums: Kompresors - HC51V
Preces Nr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
ES direktīvas:
2014/30/ES, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/ES* 2014/29/ES, 2014/68/ES,
* Iepriekš aprakstītais deklarācijas priekšmets atbilst Eiro-
pas Parlamenta un Eiropas Padomes 2011.gada 8.jūnija
Direktīvas 2011/65/ES noteikumiem par noteiktu bīstamo
vielu izmantošanas ierobežošanu elektriskajās un elektro-
niskajās ierīcēs.
Piemērotie standarti:
EN62841-1:2015/A11:2022;
EN1012-1:2010;
ENIEC55014-1:2021;
ENIEC55014-2:2021;
ENIEC61000-3-2:2019+A1:2021;
EN61000-3-3:2013+A1:2019+A2:2021;
Atbilstības vērtēšanas metode:
2000/14/EK_2005/88/EK – pielikums: VI
Garantētais
skaņas jaudas līmenis(L
WA
):
97 dB
Izmērītais
skaņas jaudas līmenis(L
WA
):
93,9 dB
Pilnvarotāiestāde: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Numurs: 0905
Dokumentācijas sagatavošanai pilnvarotā persona:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
194 | LV www.scheppach.com
Innehållsförteckning
1 Inledning............................................................. 196
2 Avsedd användning............................................ 196
3 Produktbeskrivning (bild1–8)............................. 196
4 Leveransomfång (bild1,2) ................................ 196
5 Uppackning ........................................................ 196
6 Tekniska specifikationer..................................... 197
7 Säkerhetsanvisningar......................................... 197
8 Montering ........................................................... 200
9 Före idrifttagning ................................................ 201
10 Manövrering ....................................................... 202
11 Elektrisk anslutning ............................................ 202
12 Rengöring och underhåll.................................... 202
13 Förvaring och transport...................................... 203
14 Reparation och reservdelsbeställning................ 204
15 Avfallshantering och återvinning ........................ 204
16 Felsökning.......................................................... 204
17 EU-försäkran om överensstämmelse................. 205
18 Sprängskiss........................................................ 300
Förklaring av symbolerna på
produkten
Användningen av symboler i den här handboken ska göra
dig uppmärksam på eventuella risker. Säkerhetssymbo-
lerna och förklaringarna som anges i samband med
dessa måste förstås. Varningarna i sig undanröjer inga
risker och kan inte ersätta lämpliga åtgärder för att före-
bygga olyckor.
Obs! Om säkerhetstecknen och varningsan-
visningarna som sitter på produkten inte
följs samt om säkerhets- och bruksanvis-
ningarna inte följs kan det leda till svåra per-
sonskador eller till och med dödsfall.
Läs och följ instruktionsmanualen och säker-
hetsanvisningarna före idrifttagning!
Läs och följ instruktionsmanualen och säker-
hetsanvisningarna före idrifttagning!
Använd skyddsglasögon.
Använd ett hörselskydd.
Använd andningsskydd vid dammutveckling!
Obs! Varma ytor – risk för brännskador.
Varning för elektrisk spänning.
Varning! Produkten är utrustad med auto-
matisk startkontroll. Håll obehöriga borta
från produktens arbetsområde!
Utsätt inte produkten för regn. Produkten får
bara stationeras, lagras och användas i
torra miljöer.
Använd endast produkten med täckhuven
stängd.
Garanterad ljudeffektnivå för produkten.
Produkten uppfyller kraven i gällande euro-
peiska direktiv.
Produkten uppfyller kraven i gällande serbis-
ka direktiv.
Förklaring av signalorden i
bruksanvisningen
FARA
Signalord för att känneteckna en omedelbart
förestående farlig situation som, om den inte
undviks, kan leda till livshotande eller allvar-
lig personskada.
VARNING
Signalord för att känneteckna en tänkbart far-
lig situation som, om den inte undviks, kan
leda till allvarlig personskada.
VAR FÖRSIKTIG
Signalord för att känneteckna en omedelbart
förestående farlig situation som, om den inte
undviks, kan leda till en mindre eller måttlig
personskada.
OBS
Signalord för att känneteckna en omedelbart
förestående farlig situation som, om den inte
undviks, kan leda till materiella skador på
produkten eller egendom/innehav.
SE | 195www.scheppach.com
1 Inledning
Tillverkare:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Anvisning:
Tillverkaren av denna produkt ansvarar enligt gällande
produktansvar inte för skador som kan uppstå på produk-
ten eller genom produkten:
• Felaktig behandling
• Om driftmanualen inte följs
• Reparationer genom utomstående, obehöriga fack-
specialister
• Vid byte och montering av reservdelar som inte är ori-
ginal
• Felaktig användning
• Elsystemet slutar fungera om de nationella elektriska
föreskrifterna och bestämmelserna inte beaktas.
Observera följande:
Driftmanualen är en del av produkten och innehåller vikti-
ga anvisningar för säker, korrekt och ekonomisk drift. Be-
akta dessutom de gällande nationella föreskrifterna. Läs
igenom alla användnings- och säkerhetsanvisningar noga
före användning och använd endast produkten enligt be-
skrivningen. Förvara manualen väl och låt den följa med
om produkten lämnas vidare.
2 Avsedd användning
Kompressorn används för att generera tryckluft för tryck-
luftsdrivna verktyg som kan drivas med en luftmängd på
upp till ca 220 l/min. (t.ex. däcktrycksmätare, utblåspisto-
ler och lackeringspistoler). På grund av den begränsade
luftmatningsmängden är det inte möjligt att driva verktyg
som har en mycket hög luftförbrukning (t.ex. planslip,
stavslip och mutterdragare).
Kompressorn får bara användas i torra och väl ventilera-
de inomhusutrymmen.
Produkten får endast användas på avsett sätt. Varje an-
vändning därutöver är inte ändamålsenlig. För alla sorts
skador eller personskador som uppstår om detta inte re-
spekteras ansvarar användaren/operatören och inte till-
verkaren.
I den avsedda användningen ingår också att man följer
säkerhetsanvisningen liksom monteringsanvisningen och
driftanvisningar i instruktionsmanualen.
Personer som använder och underhåller produkten måste
veta hur den fungerar och känna till möjliga risker.
Vid förändringar på produkten undantas tillverkaren helt
från ansvar och skador som beror på detta.
Produkten får bara användas med originaldelar och origi-
naltillbehör från tillverkaren.
Tillverkarens säkerhets-, arbets- och underhållsanvisning-
ar samt de mått som anges i den tekniska specifikationen
måste följas.
Observera att våra produkter inte är konstruerade för
kommersiell, hantverksmässig eller industriell använd-
ning. Vi lämnar ingen garanti när produkten används i
kommersiella eller industriella verksamheter liksom lik-
nande verksamheter.
3 Produktbeskrivning (bild1–8)
1. Till-/Från-brytare
2. Transporthandtag
3. Tryckregulator
4. Snabbkoppling
5. Manometer
6. Säkerhetsventil
6a. Avtappningsmutter
7. Tryckbehållare
7a. Avtappningsskruv
(kondensvatten)
8. Hjul
8a. Skruv
8b. Låsmutter
8c. Mutter
9. Fot
9a. Skruv
9b. Rundbricka
9c. Mutter
10. Tillbehörssats tryckluft, 13 delar*
(ej på bilden)
11. Spiralslang 10 m*
(ej på bilden)
* = ingår inte obligatoriskt i leveransomfånget!
4 Leveransomfång (bild1,2)
Pos. Antal Beteckning
4. 1 x Snabbkoppling
8. 2 x Hjul
8a. 2 x Skruv
8b. 2 x Låsmutter
8c. 2 x Mutter
9. 2 x Fot
9a. 2 x Skruv
9b. 2x Rundbricka
9c. 2 x Mutter
10. 1 x Tillbehörssats tryckluft, 13 delar*
(ej på bilden)
11. 1 x Spiralslang 10 m*
(ej på bilden)
1 x Kompressor
1 x Driftmanual
* = ingår inte obligatoriskt i leveransomfånget!
5 Uppackning
VARNING
Produkten och förpackningsmaterialet är inga lek-
saker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet samt förpacknings-/
och transportsäkringar (i förekommande fall).
• Kontrollera att leveransomfånget är fullständigt.
196 | SE www.scheppach.com
• Kontrollera produkten och tillbehör för transportska-
dor. Rapportera eventuella skador omedelbart till
transportföretaget som levererade produkten. Senare
reklamationer kan inte behandlas.
• Om möjligt, förvara förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
driftmanualen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din fack-
handlare.
• Ange våra artikelnummer och produkttyp samt tillverk-
ningsår vid beställningar.
6 Tekniska specifikationer
Märkspänning 230 V~/
50 Hz
Mätningsregistrering 1420 W (S1*)
1500 W (S3** 25
%)
Tomgångshastighet 4000 min
-1
Tryckbehållarvolym ca 50 l
Arbetstryck ca. 10 bar
Teo. Sugkraft ca 220 l/min
Effektiv utgående effekt vid 1 bar ca 130 l/min
Effektiv utgående effekt vid 4 bar ca 90 l/min
Effektiv utgående effekt vid 7 bar ca 65 l/min
Skyddstyp IP 20
Längd nätanslutningskabel 2 m
Max. uppställningshöjd (ö.h.) 1000 m
Vikt ca 24,5 kg
Med förbehåll för tekniska ändringar!
*Driftläge S1 (kontinuerlig drift)
Produkten kan köras kontinuerligt med den angivna effek-
ten.
**Driftläge S3 (periodisk intermittent drift)
Driften består av en nominell belastning och stillestånds-
tid.
Speltiden är 10 minuter, den relativa arbetscykeln är 25 %
av speltiden.
VARNING
Buller kan ha allvarlig inverkan på din hälsa. Om ma-
skinbullret överskrider 85dB ska du och personer som
befinner sig i närheten bära lämpligt hörselskydd.
Buller- och vibrationsvärdena fastställdes enligt EN
62841-1.
Typvärden buller
Ljudtrycksnivå L
pA
73,43 dB
Mätosäkerhet K
pA
2,92 dB
Uppmätt ljudeffektnivå L
wA
93,9 dB
Garanterad ljudeffektnivå L
wA
97 dB
Mätosäkerhet K
wA
2,92 dB
De angivna bulleremissionsvärdena har uppmätts med en
standardiserad testmetod och kan användas för att jämfö-
ra ett elverktyg med ett annat.
De angivna bulleremissionsvärdena kan också användas
för en preliminär bedömning av belastningen.
VARNING
Bulleremissionerna kan avvika från de angiv-
na värdena under den faktiska användningen
beroende på hur elverktyget används, och
påverkas framför allt av vilken typ av arbetss-
tycke som bearbetas.
Försök att hålla en så låg belastning som möjligt. Exem-
pel på åtgärder: arbetstidens begränsning. Här ska hän-
syn tas till alla delar av driftcykeln (till exempel de tider
när elverktyget är avstängt och när det visserligen är
startat men körs utan belastning).
7 Säkerhetsanvisningar
Allmänna säkerhetsanvisningar för elverktyg
VARNING
Läs alla säkerhetsanvisningar, instruktioner,
illustrationer och tekniska specifikationer
som medföljer detta elverktyg.
Om du inte följer säkerhetsanvisningarna och de angiv-
na instruktionerna finns risk för elstötar, bränder och/el-
ler allvarliga personskador.
Bevara alla säkerhetsanvisningar och instruktioner
för framtida bruk.
Begreppet elverktyg som används i säkerhetsanvisningar-
na avser såväl eldrivna elverktyg (med elsladd) som bat-
teridrivna elverktyg (utan elsladd).
1) Arbetsplatssäkerhet
a) Se till att ditt arbetsområde är rent och har god be-
lysning. Stökiga och dåligt belysta arbetsplatser utgör
en olycksrisk.
b) Arbeta inte med elverktyg i områden med explo-
sionsrisk om det finns antändliga vätskor, gaser
eller damm i området. Elverktyg genererar gnistor
som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området
medan du använder elverktyget. Du kan förlora
kontrollen över elverktyget om du blir distraherad.
2) Elsäkerhet
a) Elverktygets stickkontakt måste passa i eluttaget.
Du får inte ändra stickkontakten på något sätt. An-
vänd inte adapterkontakter tillsammans med jor-
dade elverktyg. Intakta stickkontakter och uttag som
passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör,
radiatorer, spisar och kylskåp, med kroppen. Ris-
ken för elstötar ökar om din kropp är jordad.
c) Låt inte elverktyg utsättas för regn eller väta. Vat-
ten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgif-
ter än den är avsedd för, till exempel för att bära
eller hänga upp elverktyget eller för att dra ut kon-
SE | 197www.scheppach.com
takten ur eluttaget. Håll anslutningssladden borta
från värme, olja, vassa kanter och rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för el-
stötar.
e) När du arbetar utomhus med ett elverktyg, använd
endast förlängningskabel som också är lämplig
för utomhusbruk. Att använda en förlängningssladd
som är lämplig för utomhusbruk minskar risken för
elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda
elverktyget i en fuktig omgivning. Användning av
en jordfelsbrytare minskar risken för elstötar.
3) Personsäkerhet
a) Var uppmärksam, tänk på vad du gör och använd
ditt förnuft när du arbetar med elverktyg. Använd
inte elverktyget om du är trött eller påverkad av al-
kohol, droger eller läkemedel. Det räcker att du är
ouppmärksam ett ögonblick under arbete med elverk-
tyg för att allvarliga olyckor ska inträffa.
b) Använd personlig skyddsutrustning och ha alltid
skyddsglasögon på dig. Personlig skyddsutrustning
anpassad till elverktygets användning, som dammask,
halksäkra säkerhetsskor, skyddshjälm och hörsel-
skydd, minskar risken för personskador.
c) Undvik att starta maskinen oavsiktligt. Försäkra
dig om att elverktyget är avstängt innan du anslu-
ter det till strömförsörjningen och/eller batteriet
samt innan du lyfter upp eller bär det. Olyckor kan
inträffa om du håller fingret på brytaren när du bär el-
verktyget, eller om maskinen är tillslagen när du an-
sluter den till strömförsörjningen.
d) Ta bort alla inställningsverktyg eller skruvnycklar
innan du startar elverktyget. Ett verktyg eller en
skruvmejsel som befinner sig i en roterande maskin-
del på elverktyget kan orsaka personskador.
e) Undvik en onormal kroppshållning. Se till att stå
säkert och behåll balansen hela tiden. Då har du
bättre kontroll över elverktyget om något oförutsett in-
träffar.
f) Använd lämpliga arbetskläder. Använd inte löst
sittande kläder eller smycken. Håll hår och kläder
på avstånd från rörliga delar. Löst sittande kläder,
smycken och långt hår kan fastna i rörliga delar.
g) Om dammsugnings- och uppsamlingsutrustning
kan installeras måste de anslutas och användas
korrekt. Användning av en dammutsugning kan mins-
ka risker orsakade av damm.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte
mot säkerhetsreglerna för elverktyg, även om du
känner till elverktyget när du använt det många
gånger. Oaktsam hantering kan leda till allvarliga per-
sonskador inom bråkdelar av sekunder.
4) Användning och behandling av
elverktyget
a) Överbelasta inte dina elverktyg. Använd det el-
verktyg som är avsett för arbetet. Du arbetar bättre
och säkrare i det angivna effektområdet med ett el-
verktyg som är avsett för arbetet.
b) Använd inte ett elverktyg med defekt brytare. Ett
elverktyg som inte kan startas/stängas av längre är
farligt och måste repareras.
c) Dra ut stickkontakten ur eluttaget och/eller ta ut
ett uttagbart batteri innan du gör maskininställ-
ningar, byter delar hos insatsverktyget eller lägger
undan elverktyget. Denna försiktighetsåtgärd förhin-
drar att du startar elverktyget oavsiktligt.
d) Förvara elverktyg som inte används utom räckhåll
för barn. Låt inte personer använda elverktyget
om de inte känner till hur det fungerar eller inte
har läst dessa anvisningar. Elverktyg utgör en fara
om de används av oerfarna personer.
e) Ta väl hand om elverktyg och insatsverktyg. Kont-
rollera att rörliga delar fungerar som de ska och
inte är fastklämda, kontrollera om delar är brutna
eller så pass skadade att det inverkar på elverkty-
gets funktion. Skadade delar ska repareras innan
du börjar använda elverktyget igen. Många olyckor
orsakas av dåligt underhållna elverktyg.
f) Håll skärverktyg vassa och rena. Skärverktyg som
underhålls noga och hålls vassa fastnar inte så ofta
och är lättare att styra.
g) Använd elverktyg, tillbehör, insättningsverktyg
osv. enligt dessa anvisningar. Ta även hänsyn till
arbetsförhållandena under ditt arbete. Farliga situa-
tioner kan uppstå om elverktyg används för andra än-
damål än de är avsedda för.
h) Håll alltid handtag och greppytor torra, rena och
fria från olja och fett. Hala handtag och greppytor till-
låter inte säker användning och kontroll av elverktyget
i oförutsedda situationer.
5) Service
a) Elverktyg måste repareras av kvalificerade fack-
män, endast originalreservdelar får användas. Där-
med säkerställs att elverktyget fortsätter vara säkert.
Säkerhetsanvisningar för kompressorer
OBS
När du använder denna kompressor är det nödvändigt
att du iakttar följande grundläggande säkerhetsåtgärder
för att skydda dig mot elektriska stötar samt mot risk för
personskador och brand. Läs och beakta dessa anvis-
ningar innan du använder produkten.
Säkert arbete
1. Sköt dina verktyg med omsorg
– Håll kompressorn ren för att kunna arbeta bra och
säkert.
– Följ underhållsföreskrifterna.
– Kontrollera regelbundet elverktygets anslutnings-
sladd och låt en behörig fackman byta den vid
skada.
– Kontrollera regelbundet förlängningskablar och byt
ut dem om de är skadade.
2. Dra alltid ut kontakten ur uttaget
– När elverktyget inte används, före underhåll och
vid byte av verktyg som till exempel sågblad, borr
och fräs.
3. Kontrollera elverktyget för eventuella skador.
– Innan elverktyget används måste en noggrann un-
dersökning göras av skyddsanordningar och ev.
lätt skadade delar, så att de fungerar felfritt.
198 | SE www.scheppach.com
– Kontrollera att de rörliga delarna inte är skadade
och fungerar som de ska och inte klämmer åt.
Samtliga delar måste vara korrekt monterade och
alla villkor uppfyllda för att säkerställa felfri drift
hos elverktyget.
– Skadade skyddsanordningar och delar måste re-
pareras eller bytas ut på ett avsett sätt genom en
erkänd fackverkstad, om inget annat anges i in-
struktionsmanualen.
– Använd inte trasiga eller skadade anslutningska-
blar.
OBS
För din egen säkerhet, använd bara tillbehör och ex-
trautrustning som anges i instruktionsmanualen eller
som föreslås eller anges av tillverkaren. Användning av
andra än de i instruktionsmanualen eller katalogen re-
kommenderade tillsatsverktygen eller tillbehören kan
innebära en personlig skaderisk för dig.
4. Byte av anslutningssladden
– Om anslutningssladden skadas måste den bytas
ut av tillverkaren eller en behörig elektriker för att
undvika fara. Risk för elektriska stötar.
5. Mobila kompressorer i byggställesdrift
– Se till att alla slangar och armaturer är avsedda för
högsta tillåtna arbetstryck för kompressorn.
6. Uppställningsplats
– Ställ endast upp kompressorn på en jämn yta.
7. Det rekommenderas att matningsslangar med tryck
över 7 bar utrustas med en säkerhetskabel, t.ex. en
stållina.
8. Undvik stora belastningar på ledningssystemet genom
att använda flexibla slanganslutningar för att undvika
brytställen.
Ytterligare säkerhetsanvisningar
Följ instruktionsmanualerna som hör till de aktuella
tryckluftsverktygen/tryckluftsutrustningarna!
Även de följande allmänna anvisningarna ska följas.
Säkerhetsanvisningar för arbete med tryckluft
och utblåspistoler
• Var noga med tillräckligt avstånd till produkten, minst
2,50 m gäller, och håll tryckluftsverktygen/tryckluftsut-
rustningarna borta från kompressorn under driften.
• Kompressorpump och ledningar når under drift höga
temperaturer. Kontakt leder till brännskador.
• Luften som sugs ut med kompressorn måste vara fri
från tillsatser som i kompressorpumpen kan leda till
bränder eller explosioner.
• När slangkopplingen släpps måste kopplingsstycket
på slangen hållas fast med handen. På så sätt undvi-
ker man skador till följd av att slangen kastas tillbaka.
• Bär skyddsglasögon och andningsmask vid arbeten
med tryckluftspistolen. Damm är hälsofarligt! Främ-
mande föremål och delar som blåser iväg kan lätt or-
saka personskada.
FARA
Skaderisk!
Blås inte på andra personer med utblåspistolen och
rengör inte kläder som sitter på kroppen.
Säkerhetsanvisningar vid användning av
sprut- och sprejutrustningar (t.ex. färgsprutor)
• Håll sprejutrustningen borta från kompressorn vid på-
fyllningen så att ingen vätska kommer i kontakt med
kompressorn.
• Spreja aldrig med sprejutrustning (t.ex. färgsprutor)
mot kompressorn. Fukt kan leda till elektriska risker!
FARA
Explosionsrisk!
Bearbeta inte lacker eller lösningsmedel med en flam-
punkt under 55° C.
FARA
Explosionsrisk!
Värm inte upp lacker och lösningsmedel.
• Om hälsofarliga vätskor bearbetas måste filtreringsut-
rustning (ansiktsmasker) användas som skydd. Beak-
ta även uppgifter om skyddsåtgärder från tillverkare
av sådana ämnen.
• De uppgifter som står på förpackningen med material-
et som ska bearbetas och informationen i förordning-
en om farliga ämnen måste beaktas. Vid behov ska
ytterligare skyddsåtgärder vidtas, särskilt lämpliga klä-
der och masker.
FARA
Explosionsrisk!
Under sprutningen liksom i arbetsrummet är det förbjud-
et att röka.
Färgångor är också lättantändliga.
• Brandställen, öppen låga eller produkter som det slår
gnistor om får inte finnas i närheten eller användas.
• Förvara och förtär inte mat eller drycker i arbetsrum-
met. Färgångor är hälsofarliga.
• Arbetsrummet måste vara större än 30 m³ och det
måste finnas tillräckligt stort luftutbyte under sprutning
och torkning.
• Spruta inte i motvind. Bestämmelser från den lokala
polismyndigheten måste alltid beaktas när brännbara
resp. farliga ämnen sprutas.
• Använd inte PVC-tryckslangen för att bearbeta medier
som lacknafta, butanol och metylklorid. Dessa medier
förstör tryckslangen.
• Arbetsområdet måste vara avskilt från kompressorn
så att den inte kan komma i direkt kontakt med arbets-
mediet.
SE | 199www.scheppach.com
Drift av tryckbehållare
• Den som använder en tryckbehållare måste hålla den
i gott skick, använda den på ett korrekt sätt, övervaka,
utan fördröjning genomföra nödvändiga reparationer
och underhållsarbeten och vidta de säkerhetsåtgärder
som krävs efter omständigheterna.
• Tillsynsmyndigheter kan i enstaka fall hjälpa till att
ordna nödvändiga övervakningsåtgärder.
• En tryckbehållare får inte användas om den uppvisar
fel som kan leda till att användaren eller tredje part ut-
sätts för fara.
• Kontrollera alltid tryckbehållaren avseende rost och
skador före varje drift. Kompressorn får inte användas
med en skadad eller rostig tryckbehållare. Om det fö-
rekommer skador, kontakta kundserviceverkstaden.
Spara alla säkerhetsanvisningar och instruktioner för
framtida bruk!
7.1 Produktspecifika
säkerhetsanvisningar
OBS
När du använder denna kompressor är det nödvändigt
att du iakttar följande grundläggande säkerhetsåtgärder
för att skydda dig mot elektriska stötar samt mot risk för
personskador och brand. Läs och beakta dessa anvis-
ningar innan du använder produkten.
VARNING
Produkten är inte lämplig för användning i explosiv at-
mosfär. Användning i sådana miljöer är endast tillåten
om lämpliga ytterligare åtgärder vidtas för att garantera
säkerheten. Konsultera en fackman eller motsvarande
föreskrifter innan produkten används i en möjligen ex-
plosiv atmosfär.
• Produkten får inte användas av personer (inklusive
barn) med nedsatt fysisk, sensorisk eller mental för-
måga eller med bristande erfarenhet och kunskap.
• Apparaten får inte rengöras eller underhållas av barn.
• Utsätt inte produkten för regn eller väta. Vatten som
tränger in i en produkt ökar risken för elstötar.
• Undvik att använda produkten vid temperaturer under
+5 °C.
• Lämna inte produkten utan uppsikt.
VAR FÖRSIKTIG
Använd bara produkten kortare stunder. Lång, kontinu-
erlig drift på mer än 10 minuter kommer att göra att pro-
dukten överhettas. Stäng alltid av produkten och låt den
svalna ca 10 minuter
FARA
Skaderisk!
Låt inte föremålen som ska blåses upp överstiga det av-
sedda trycket. Dessa kan spricka och orsaka person-
skador och/eller materiella skador.
• Överskrid inte den kompressorns tillåtna prestanda-
område. Pumpa inte upp lastbils-, traktor- eller andra
stora däck.
• Arbeta inte med material som är eller kan vara poten-
tiellt mycket brandfarliga eller explosiva.
• Använd inte produkten för andra ändamål.
• Håll alltid produkten ren, torr och fri från olja och fett.
Ta bort damm efter varje användning och före förva-
ring.
• Använd aldrig bensin eller andra brandfarliga vätskor
för att rengöra produkten! Ångor som finns kvar i pro-
dukten kan antändas av gnistor och orsaka att pro-
dukten exploderar.
• Var hela tiden uppmärksam! Ge akt på vad du gör
och agera med sunt förnuft. Använd inte produkten
när du är okoncentrerad eller inte mår bra.
• Undvik stora belastningar på ledningssystemet genom
att använda flexibla slanganslutningar för att undvika
brytställen.
• Det rekommenderas att matningsslangar med tryck
över 7 bar utrustas med en säkerhetskabel, t.ex. en
stållina.
• Vidrör inte de heta komponenterna på produkten!
• Se till att alla slangar och armaturer är avsedda för
högsta tillåtna arbetstryck för kompressorn.
Kvarstående risker
Produkten är konstruerad enligt senaste teknik och
vedertagna säkerhetstekniska regler. Trots detta kan
det uppstå vissa restrisker vid arbetet.
• Hälsofara på grund av ström vid användning av icke
korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas restrisker
som inte är uppenbara.
• Restrisker kan minimeras genom att säkerhetsanvis-
ningar och ändamålsenlig användning liksom bruks-
anvisningen beaktas i sin helhet.
• Undvik att starta produkten oavsiktligt.
• Håll händerna borta från arbetsområdet när produkten
är i drift.
• Beakta de fastställda underhålls- och säkerhetsanvis-
ningarna i instruktionsmanualen.
VARNING
Elverktyget alstrar ett elektromagnetiskt fält under drift.
Under vissa förhållanden kan fältet störa aktiva eller
passiva medicinska implantat. För att minska risken för
dödsfall eller allvarliga skador rekommenderar vi därför
personer med medicinska implantat till att höra med sin
läkare och kontakta tillverkaren av det medicinska im-
plantatet innan elverktyget används.
8 Montering
OBS
Montera klart hela produkten före idrifttagning!
VARNING
Skaderisk!
Sätt inte i nätstickkontakten i uttaget förrän produkten är
förberedd för användning.
200 | SE www.scheppach.com
Nödvändigt verktyg:
• 2x U-nyckel/hylsnyckel nyckelvidd 13 mm*
* = ingår inte obligatoriskt i leveransomfånget!
8.1 Montera hjul (8) (bild3)
1. För att undvika skador på produkten, lägg ett under-
lägg på marken under monteringen.
2. Lägg produkten på en jämn, plan yta.
3. För skruven (8a) på hjulet (8) genom de avsedda
monteringsborrhålen och säkra den med en mutter
M10 (8c).
4. Lås muttern (8c) med låsmuttern (8b).
Använd två U-nycklar/hylsnycklar nyckelvidd 13 mm.
5. Upprepa tillvägagångssättet på motsatta sidan.
8.2 Montera fot (9) (bild4)
1. Lägg produkten på en jämn, plan yta.
2. Sätt foten (9) på det avsedda monteringshålet på bas-
stativet.
3. Montera foten (9) med en skruv (9a) och en bricka
(9b) på basstativet och säkra den med en mutter (9c).
Använd en U-nyckel nyckelvidd 13.
4. Upprepa tillvägagångssättet på motsatta sidan.
8.3 Montera snabbkoppling (4) (bild5)
1. Kontrollera om det finns teflontejp på gängan på
snabbkopplingen (4).
Om ingen teflontejp finns, gå till väga enligt beskriv-
ningen under 8.3.1.
2. Skruva in snabbkopplingen (4) i den avsedda gängan
på kompressorn.
Se till att inte dra åt förbindelsen för hårt och att
snabbkopplingen är vågrätt inriktad.
3. Kontrollera förbindelsens täthet efter montering.
8.3.1 Täta gängan med teflontejp (bild5)
1. Ta bort befintlig teflontejp helt.
2. Se till att endast applicera teflontejpen på den utvändi-
ga gängan på snabbkopplingen (4).
3. Linda alltid teflontejpen i inskruvningsriktningen
(medurs) runt gängan. Detta förhindrar att teflontejpen
åter lossar vid monteringen.
4. Håll teflontejpen lätt spänd i början.
Linda den slätt, överlappande och jämnt runt den ut-
vändiga gängan på snabbkopplingen (4).
Lämna den första gängan fri så att inga fibrer kan
komma in i ledningen.
5. Linda in gängan 4 - 8 gånger beroende på storlek.
För grövre gängor kan ett högre antal krävas.
Teflontejpen bör täcka gängorna jämnt. Den får var-
ken gå sönder eller sätta igen gängorna.
6. Efter tätningen kan manometern (4) monteras enligt
beskrivningen under 8.3.
9 Före idrifttagning
VARNING
Skaderisk!
Sätt inte i nätstickkontakten i uttaget förrän produkten är
förberedd för användning.
VARNING
Dra alltid ut nätstickkontakten innan du gör inställ-
ningar på produkten.
VAR FÖRSIKTIG
Olämpliga förlängningskablar kan vara farliga. Det finns
risk för personskador på grund av elstöt.
Allmänna anvisningar
• Gå till väga med försiktighet. Bekanta dig med an-
vändningen och möjliga begränsningar, men också
med de specifika, potentiella riskerna.
• Innan du ansluter produkten kontrollerar du att uppgif-
terna på typskylten motsvarar dem som gäller för el-
nätet.
• Otillräckligt informerade användare kan vara en fara
för sig själva och andra genom felaktig användning.
Användaren är ansvarig för tredje man.
• Kontrollera produkten regelbundet efter tecken på sli-
tage eller skador.
• Produkten måste installeras i närheten av verktyget
som använder tryckluft.
• Långa luftledningar och långa matarledningar (förläng-
ningskablar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte produkten i fuktiga eller våta utrymmen.
• Produkten får endast användas på en lämplig plats
(väl ventilerad, omgivningstemperatur +5 °C till 40
°C). Rummet måste vara fritt från damm, syror, ångor,
explosiva eller brandfarliga gaser.
• Produkten är avsedd för användning i torra utrymmen.
I områden där arbete med sprayvatten sker är an-
vändning inte tillåten.
• Produkten får endast användas utomhus tillfälligt och
då i torra miljöer.
• Produkten måste alltid hållas torr och får inte bli kvar
utomhus efter arbetet.
9.1 Nätanslutning
• Produkten är utrustad med en nätledning med jordat
uttag. Den kan när som helst anslutas till ett eluttag
230 V~50 Hz, som skyddas av en säkring på 16 A.
• Kontrollera före idrifttagningen att nätspänningen mot-
svarar driftspänningen och produkteffekten som ang-
es på märkskylten.
• Långa matarledningar liksom förlängningar, kabel-
trummor osv. orsakar spänningsfall och kan förhindra
motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för att
motorn inte startar till följd av tröghet.
SE | 201www.scheppach.com
10 Manövrering
10.1 Till-/Från-brytare (1) (bild6)
Koppla till
1. Sätt i nätstickkontakten i ett ordentligt säkrat eluttag.
2. Koppla till produkten genom att ställa Till-/Från-bryta-
ren (1) i läget I.
Koppla från
1. Koppla från produkten genom att ställa Till-/Från-bry-
taren (1) i läget 0.
10.2 Ställa in trycket (bild6)
1. Tryckregulatorn(3) används för att ställa in trycket på
manometern(5).
2. Det inställda trycket kan läsas av på snabbkopplingen
(4).
10.3 Montera tryckluftsslang* (bild6)
Anslut tryckluftslangens* pluggnippel* till en av snabb-
kopplingarna (4). Anslut sedan tryckluftsverktyget* till
tryckluftsslangens* snabbkoppling*.
* = ingår inte obligatoriskt i leveransomfånget!
11 Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är re-
do för drift. Anslutningen motsvarar gällande VDE-
och DIN-bestämmelser. Kundens nätanslutning lik-
som den använda förlängningskabeln måste motsva-
ra dessa föreskrifter.
Vid arbeten med sprut- och sprayutrustning samt vid till-
fällig användning utomhus måste produkten anslutas över
en jordfelsbrytare med en utlösningsström på 30 mA eller
lägre.
11.1 Skadade elanslutningsledningar
På elektriska anslutningsledningar uppstår det ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom föns-
ter- eller dörröppningar,
• brytställen genom olämplig fastsättning eller dragning
av anslutningssladden,
• snittställen genom att anslutningssladden körts över,
• isolationsskador genom ryck ur vägguttaget,
• sprickor genom isolationens åldring.
Sådana skadade elanslutningssladdar får inte användas
och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutningsled-
ningarna är skadade. Kontrollera att anslutningssladden
inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara tillämpli-
ga VDE- och DIN-bestämmelser. Använd endast anslut-
ningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på anslut-
ningskabeln.
Säkerhetsanvisningar för bytet av skadade eller
defekta nätanslutningskablar
Anslutningstyp Y
Om det behövs byte av nätanslutningskabel måste detta
göras av tillverkaren eller dennes representant för att und-
vika eventuella säkerhetsrisker.
11.2 Viktiga anvisningar
Vid överbelastning av motorn stängs den av automatiskt.
Efter en avkylningstid (tidsmässigt olika) kan motorn återi-
gen slås på.
11.3 Växelströmsmotor
Anslutningar och reparationer av elektrisk utrustning får
endast utföras av behöriga elektriker.
• Kontrollera att nätspänningen stämmer överens med
spänningen på produktens typskylt.
• Förlängningsledningar upp till 25 m längd måste ha ett
tvärsnitt på 1,5 kvadratmillimeter.
12 Rengöring och underhåll
VARNING
Överlåt underhållsarbete som inte beskrivs i
denna driftmanual till en fackverkstad. An-
vänd endast originalreservdelar.
VARNING
Felaktiga underhålls- eller rengöringsarbeten
kan orsaka personskador!
VARNING
Vid rengörings-, reparations- och underhållsarbeten
kan produkten kan starta oavsiktligt vilket kan leda
till personskador och brännskador.
– Koppla från produkten.
– Dra ur nätstickkontakten.
– Låt produkten svalna.
– Släpp trycket i kompressorn.
Anvisning:
Släpp ut övertrycket i kompressorn genom att stänga av
kompressorn och använda upp tryckluften som finns i
tryckbehållaren, t.ex. med en tryckluftsverktyg på tom-
gång eller med en utblåsningspistol.
12.1 Rengöring
• Se till att skyddsutrustningar, ventilationsöppningar
och motorhus är så fria från damm och smuts som
möjligt. Torka av produkten med en ren trasa, eller
blås ren den med tryckluft med lågt tryck. Vi rekom-
menderar att produkten rengörs direkt efter varje an-
vändning.
• Rengör produkten regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lösnings-
medel. De skulle kunna angripa produktens plastde-
lar. Se till att inget vatten kan hamna i produktens in-
re.
202 | SE www.scheppach.com
• Vi rekommenderar att produkten rengörs direkt efter
varje användning.
• Slang och sprutverktyg måste separeras från kom-
pressorn före rengöring. Kompressorn får inte rengö-
ras med vatten, lösningsmedel eller liknande.
12.2 Underhåll
Nödvändigt verktyg:
• Stjärnskruvmejsel*
* = ingår inte obligatoriskt i leveransomfånget!
12.2.1 Säkerhetsventil (6) (bild7)
• Säkerhetsventilen är inställd på det högsta tillåtna
trycket för tryckbehållaren.
• Det är inte tillåtet att justera säkerhetsventilen eller ta
bort kopplingslåset mellan avtappningsmuttern och
dess lock.
• För att säkerhetsventilen ska fungera ändamålsenligt
måste den vridas var 30:e drifttimme, minst 3 gånger
per år.
1. Vrid den perforerade avtappningsmuttern(6a) moturs
för att öppna säkerhetsventilens (6) utlopp. Ventilen
släpper ut luften hörbart.
2. Dra sedan fast avtappningsmuttern (6a) medurs igen.
12.2.2 Underhålla tryckbehållaren (7) (bild8)
OBS
Tappa av kondensvattnet efter varje användning genom
att öppna avtappningsskruven för att ge tryckbehållaren
lång hållbarhet.
OBS
Tryckbehållarens kondensvatten innehåller oljerester.
Avfallshantera kondensvattnet miljöriktigt genom att
lämna in till en för ändamålet avsedd uppsamlingsplats.
1. Släpp först ut tanktrycket (se 13.2.1).
2. Öppna avtappningsskruven (7a) genom att vrida
moturs (sett från kompressorundersidan mot skruven).
3. För att tömma ut allt kondensvatten ur tryckbehålla-
ren(7) måste denna tippas lätt åt sidan så att avtapp-
ningsskruven(7a) utgör den lägsta punkten.
4. Stäng avtappningsskruven (7a) efter det (vrid
medurs). Kontrollera alltid tryckbehållaren(7) avseen-
de rost och skador före varje drift.
5. Kompressorn får inte användas med en skadad eller
rostig tryckbehållare(7). Om det förekommer skador,
kontakta kundserviceverkstaden.
13 Förvaring och transport
VARNING
Risk för personskador och brännskador!
Maskinen kan oavsiktlig starta vilket kan leda till allvarli-
ga personskador.
– Stäng av motorn före alla rengörings- och under-
hållsarbeten.
– Låt motorn svalna.
– Dra ur nätstickkontakten.
– Släpp trycket i kompressorn.
Anvisning:
Släpp ut övertrycket i kompressorn genom att stänga av
kompressorn och använda upp tryckluften som finns i
tryckbehållaren, t.ex. med en tryckluftsverktyg på tom-
gång eller med en utblåsningspistol.
• Tryckluft kan orsaka allvarliga skador.
• Rengör produkten och kontrollera om det finns skad-
or.
13.1 Transport (bild1)
• För att förhindra materiella skador och personskador
ska produkten säkras mot att välta och glida om den
transporteras i fordon.
• Skydda produkten mot slag, stötar och starka vibratio-
ner, t.ex. vid transport i fordon.
• Använd alltid transporthandtaget (2) vid transport av
produkten.
13.2 Förvaring
Förvara produkten och dess tillbehör på en mörk, torr och
frostfri plats som dessutom är oåtkomlig för barn.
Den optimala förvaringstemperaturen är mellan 5 °C och
30 °C.
Förvara produkten i originalförpackningen.
Täck över produkten för att skydda den mot damm eller
fukt. Förvara driftmanualen vid produkten.
OBS
Dra ut nätstickkontakten, avlufta kompressorn och alla
anslutna tryckluftsvägar. Stäng av kompressorn så att
den inte kan tas i drift av obehöriga.
OBS
Förvara endast produkten i en torr miljö som är oåtkom-
lig för obehöriga.
Luta den inte, förvara endast upprätt!
13.2.1 Släppa ut övertryck
Släpp ut övertrycket i kompressorn genom att stänga av
kompressorn och använda upp tryckluften som finns i
tryckbehållaren, t.ex. med en tryckluftsverktyg på tom-
gång eller med en utblåsningspistol.
SE | 203www.scheppach.com
14 Reparation och
reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla
säkerhetsrelaterade delar är fästa och i perfekt skick. För-
vara delar med risk för skador utom räckhåll för andra
människor och barn.
OBS
Enligt lagen om produktansvar tas inget ansvar för
skador orsakade av felaktiga reparationer eller om origi-
naldelar inte används.
Kontakta kundtjänst eller auktoriserad fackpersonal.
Detsamma gäller tillbehör.
Du kan få reservdelar och tillbehör från vårt servicecenter.
För att göra detta, skanna QR-koden på förstasidan.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning får
endast utföras av behöriga elektriker.
14.1 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter ang-
es:
• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten
Reservdelar/tillbehör
Tillbehörssats tryckluft 13 delar – artikelnr: 7906100710
Spiralslang – artikelnr: 7906100711
14.2 Serviceinformation
Tänk på att produktens följande delar slits naturligt eller
under bruk, eller att följande delar används som förbruk-
ningsmaterial.
Slitdelar*: Snabbkoppling, tillbehörssats tryckluft, spirals-
lang
* = ingår inte obligatoriskt i leveransomfånget!
15 Avfallshantering och återvinning
Anvisningar beträffande förpackningen
Förpackningsmaterialen kan åter-
vinnas. Avfallshantera förpack-
ningar miljövänligt.
Anvisningar om avfallshantering av elektriska och
elektroniska apparater
Uttjänta elektriska och elektroniska apparater
ska inte kastas i hushållssoporna utan lämnas
till separat insamling respektive avfallshante-
ring!
• Uttjänta batterier, som inte är fast monterade i den ut-
tjänta apparaten, måste tas ut utan skador före över-
lämningen! Batteriers avfallshantering regleras i batte-
rilagstiftningen.
• Innehavare respektive användare av elektriska och
elektroniska apparater är enligt lagstiftning förpliktade
till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de
egna personuppgifterna på den uttjänta apparat som
ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder
att uttjänta elektriska och elektroniska apparater inte
får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan
lämnas avgiftsfritt på följande ställen:
– Offentliga avfallshanterings- respektive samlings-
ställen (t.ex. kommunala återvinningsenheter)
– Inköpsställen för elektriska apparater (stationära
och online), om handlare är skyldiga att ta emot el-
ler frivilligt erbjuder detta.
– Man kan kostnadsfritt lämna upp till tre uttjänta
elektriska apparater per apparattyp, med en kant-
längd på maximalt 25 centimeter, hos tillverkaren
utan att först köpa en ny apparat av denne, eller
lämna dem till ett annat auktoriserat samlingsställe
på närmare håll.
– Kontakta respektive kundservice för information
om tillverkarnas och distributörernas övriga, kom-
pletterande villkor för återlämning.
• Om tillverkaren levererar en ny elektrisk apparat till ett
privat hushåll kan denne ordna med avgiftsfri hämt-
ning av den uttjänta elektriska apparaten, efter förfrå-
gan från slutanvändaren. Kontakta tillverkarens kund-
service angående detta.
• Dessa uppgifter gäller endast för apparater som in-
stalleras och säljs i länderna i den Europeiska unio-
nen och som omfattas av det europeiska direktivet
2012/19/EU. I länder utanför Europeiska unionen kan
avvikande bestämmelser gälla för avfallshantering av
uttjänta elektriska och elektroniska apparater.
16 Felsökning
Den följande tabellen innehåller felsymptom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle ar-
beta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.
Störning Möjliga orsaker Åtgärd
Produkten fungerar inte. Nätspänning finns inte. Kontrollera kabel, nätstickkontakt, säkring och kontak-
tuttag.
Nätspänning för låg. Undvik för lång förlängningskabel. Använd en förläng-
ningskabel med tillräckligt trådtvärsnitt.
Utomhustemperatur för låg. Använd inte i utomhustemperaturer under+5 °C.
Motorn överhettad. Låt motorn svalna och avhjälp ev. orsaken till överhett-
ningen.
204 | SE www.scheppach.com
Störning Möjliga orsaker Åtgärd
Produkten går, dock inget tryck. Säkerhetsventil otät. Kontakta ditt lokala service-center. Låt endast utbildad
personal utföra reparationer.
Tätningar trasiga. Kontrollera tätningar, låt en fackverkstad byta ut trasiga
tätningar.
Avtappningsskruv för kon-
densvatten otät.
Dra åt skruven för hand. Kontrollera tätningen på skru-
ven, byt ut vid behov.
Produkten går, tryck visas på
manometern men verktygen går
inte.
Slangförbindelser otäta. Kontrollera tryckluftslang och verktyg, byt ut vid behov.
Snabbkoppling otät. Kontakta ditt lokala service-center. Låt endast utbildad
personal utföra reparationer.
För lågt tryck inställt på tryck-
regulatorn.
Vrid upp tryckregulatorn ytterligare.
17 EU-försäkran om
överensstämmelse
Översättning från försäkran om överensstämmelse i
original
Tillverkare:
Scheppach GmbH
Günzburger Straße 69
DE-89335 Ichenhausen
Vi förklarar under eget ansvar att produkten som beskrivs
här överensstämmer med gällande riktlinjer och standar-
der.
Märke: SCHEPPACH
Art.-beteckning: Kompressor - HC51V
Art.nr 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-direktiv:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Föremålet för försäkran ovan överensstämmer med be-
stämmelserna i Europaparlamentets och rådets direktiv
2011/65/EU av den 8 juni 2011 om begränsning av an-
vändningen av vissa farliga ämnen i elektriska och elek-
troniska produkter.
Tillämpade standarder:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Förfarande för bedömning av överensstämmelse:
2000/14/EG_2005/88/EG – Bilaga: VI
Garanterad
ljudeffektnivå(L
WA
):
97 dB
Uppmätt
ljudeffektnivå(L
WA
):
93,9 dB
Anmält organ: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Nummer: 0905
Ansvarig för dokumentationen:
GeorgKohler
Günzburger Str. 69
DE-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
SE | 205www.scheppach.com
Sisällysluettelo
1 Johdanto ............................................................ 206
2 Määräystenmukainen käyttö .............................. 207
3 Tuotteen kuvaus (kuvat 1-8) .............................. 207
4 Toimituksen sisältö (kuvat 1, 2).......................... 207
5 Purkaminen pakkauksesta................................. 207
6 Tekniset tiedot.................................................... 208
7 Turvallisuusohjeet .............................................. 208
8 Asennus ............................................................. 212
9 Ennen käyttöönottoa .......................................... 212
10 Käyttö................................................................. 213
11 Sähköliitäntä....................................................... 213
12 Puhdistus ja huolto............................................. 213
13 Varastointi ja kuljetus ......................................... 214
14 Korjaus ja varaosien tilaus ................................. 214
15 Hävittäminen ja kierrätys.................................... 215
16 Ohjeet häiriöiden poistoon ................................. 215
17 EU-vaatimustenmukaisuusvakuutus.................. 216
18 Räjäytyskuva...................................................... 300
Tuotteessa olevien symbolien selitys
Tässä käyttöoppaassa olevien symbolien tarkoituksena
on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuus-
merkit ja selitykset on ymmärrettävä tarkalleen oikein. Va-
roitukset itsessään eivät poista riskejä eivätkä korvaa on-
nettomuuksien ehkäisyyn tarvittavia toimenpiteitä.
Huomio! Jos tuotteessa olevia turvamerkin-
töjä ja varoituksia ei huomioida ja jos turval-
lisuus- ja käyttöohjeet laiminlyödään, seu-
rauksena voi olla vakavia loukkaantumisia ja
jopa kuolema.
Lue ja huomioi käyttöohje ja turvallisuusoh-
jeet ennen käyttöönottoa!
Lue ja huomioi käyttöohje ja turvallisuusoh-
jeet ennen käyttöönottoa!
Käytä suojalaseja.
Käytä kuulosuojaimia.
Käytä hengityssuojainta, jos työssä muodos-
tuu pölyä!
Huomioi kuumat pinnat - palovammojen
vaara.
Varo sähköjännitettä.
Varoitus! Tuotteessa on automatisoitu käyn-
nistyksen ohjaus. Älä päästä ulkopuolisia
tuotteen työalueelle!
Älä altista tuotetta sateelle. Tuotteen saa si-
joittaa ja sitä saa käyttää ja varastoida vain
kuivissa ympäristöolosuhteissa.
Ota tuote käyttöön vain suojakuvun ollessa
suljettuna.
Tuotteen taattu äänitehotaso.
Tuote vastaa voimassa olevia eurooppalai-
sia direktiivejä.
Tuote on sovellettavien Serbian ohjeiden
mukainen.
Käyttöohjeessa olevien
merkkisanojen selitykset
VAARA
Merkkisana, joka merkitsee välittömästi uh-
kaavaa vaaratilannetta, joka johtaa kuole-
maan tai vakavaan loukkaantumiseen, jos si-
tä ei vältetä.
VAROITUS
Merkkisana, joka merkitsee mahdollista vaa-
ratilannetta, joka voi johtaa kuolemaan tai va-
kavaan loukkaantumiseen, jos sitä ei vältetä.
VARO
Merkkisana, joka merkitsee mahdollista vaa-
ratilannetta, joka voi johtaa lievään tai kohta-
laiseen loukkaantumiseen, jos sitä ei vältetä.
HUOMIO
Merkkisana, joka merkitsee mahdollista vaa-
ratilannetta, joka voi johtaa tuotteen tai omai-
suuden vahingoittumiseen, jos sitä ei vältetä.
1 Johdanto
Valmistaja:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
206 | FI www.scheppach.com
Huomautus:
Tämän tuotteen valmistaja ei tuotevastuulain mukaan
vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän
tuotteen käytön seurauksena, jos vahinkotapaus liittyy jo-
honkin seuraavista:
• Epäasianmukainen käsittely
• Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimes-
ta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaih-
taminen
• Määräystenvastainen käyttö
• Sähkölaitteiden rikkoutumiset laiminlyötäessä kansalli-
sia sähköä koskevia määräyksiä ja asetuksia.
Huomaa:
Käyttöohje on tuotteen osa ja se sisältää tärkeitä ohjeita
turvallisesta, asianmukaisesta ja taloudellisesta käytöstä.
Huomioi lisäksi voimassa olevat kansalliset määräykset.
Lue kaikki käyttö- ja turvallisuusohjeet huolellisesti ennen
käyttöä ja käytä tuotetta vain ohjeissa kuvatulla tavalla.
Säilytä ohjekirjaa huolellisesti ja luovuta se tuotteen mu-
kana seuraavalle käyttäjälle.
2 Määräystenmukainen käyttö
Kompressoria käytetään paineilman syöttämiseksi paineil-
matoimisiin työkaluihin, joita voidaan käyttää enintään
noin 220 l/min ilmamäärällä (esim. renkaidentäyttömittari,
puhalluspistoolit ja maaliruiskut). Rajoitetun ilmansyöttö-
määrän vuoksi hyvin suuren ilmankulutuksen omaavien
työkalujen käyttö ei ole mahdollista (esim. laahaushioma-
koneet, puikkohiomakoneet tai iskuruuvinvääntimet).
Kompressoria saa käyttää vain kuivissa ja hyvin tuulete-
tuissa sisätiloissa.
Tuotetta saa käyttää vain sen käyttötarkoituksen mukai-
sesti. Kaikki muunlainen käyttö katsotaan määräystenvas-
taiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja
tapaturmista vastaa käyttäjä, ei valmistaja.
Määräystenmukaiseen käyttöön kuuluu myös turvallisuus-
ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien
ohjeiden huomioiminen.
Tuotetta käyttävien ja huoltavien henkilöiden on perehdyt-
tävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdolli-
sista vaaroista.
Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi-
tään vastuuta siitä aiheutuvista vahingoista.
Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla
ja alkuperäisillä lisävarusteilla.
Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää-
räyksiä ja teknisissä tiedoissa annettuja mittoja on nouda-
tettava.
Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen
käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön.
Takuu ei ole voimassa, jos tuotetta käytetään kaupalli-
seen tarkoitukseen, käsityöammatin harjoittamiseen tai
teollisuudessa tai jossain muussa näitä vastaavassa toi-
minnassa.
3 Tuotteen kuvaus (kuvat 1-8)
1. Virtakytkin
2. Kuljetuskahva
3. Paineensäädin
4. Pikaliitin
5. Painemittari
6. Varoventtiili
6a. Tyhjennysmutteri
7. Painesäiliö
7a. Tyhjennysruuvi
(lauhdevesi)
8. Pyörä
8a. Ruuvi
8b. Vastamutteri
8c. mutteri
9. Tukijalka
9a. Ruuvi
9b. Aluslevy
9c. mutteri
10. 13-osainen paineilma-lisävarustesarja.*
(ei kuvassa)
11. Spiraaliletku 10 m*
(ei kuvassa)
* = eivät välttämättä sisälly toimitukseen!
4 Toimituksen sisältö (kuvat 1, 2)
Kohta Luku-
määrä
Nimike
4. 1 x Pikaliitin
8. 2 x Pyörä
8a. 2 x Ruuvi
8b. 2 x Vastamutteri
8c. 2 x mutteri
9. 2 x Tukijalka
9a. 2 x Ruuvi
9b. 2x Aluslevy
9c. 2 x mutteri
10. 1 x 13-osainen paineilma-lisävarustesarja.*
(ei kuvassa)
11. 1 x Spiraaliletku 10 m*
(ei kuvassa)
1 x Kompressori
1 x Käyttäjän käsikirja
* = eivät välttämättä sisälly toimitukseen!
5 Purkaminen pakkauksesta
VAROITUS
Tuote ja pakkausmateriaalit eivät ole lasten leikkika-
luja!
Lapset eivät saa leikkiä muovipussien, kalvojen tai
pienosien kanssa! Vaarana osien joutuminen nie-
luun ja tukehtuminen!
• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvauri-
oita. Ilmoita mahdollisista vaurioista heti tuotteen toi-
mittaneelle kuljetusyritykselle. Myöhemmin tehtyjä
reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen
käyttöä.
FI | 207www.scheppach.com
• Käytä lisävarusteina ja kulutus- ja varaosina vain alku-
peräisiä osia. Voit ostaa varaosia alueellasi toimivalta
alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-
vuosi.
6 Tekniset tiedot
Mitoitusjännite 230 V~/
50 Hz
Mitoitusotto 1420 W (S1*)
1500 W (S3**
25%)
Joutokäyntikierrosluvut 4000 min
-1
Painesäiliön tilavuus n. 50 l
Käyttöpaine n. 10 baaria
Teoreettinen Imuteho n. 220 l/min
Tehokas levitysmäärä
1 baarin paineella
n. 130 l/min
Tehokas levitysmäärä
4 baarin paineella
n. 90 l/min
Tehokas levitysmäärä
7 baarin paineella
n. 65 l/min
Kotelointiluokka IP 20
Verkkoliitäntäjohdon pituus 2 m
Suurin asennuskorkeus
(merenpinnan yläpuolella)
1000 m
Paino n. 24,5 kg
Oikeus teknisiin muutoksiin pidätetään!
*Käyttötapa S1 (jatkuva käyttö)
Tuotetta voidaan käyttää jatkuvasti ilmoitetulla teholla.
**Käyttötapa S3 (jaksottainen ajoittaiskäyttö)
Käyttö koostuu nimelliskuormasta ja toiminnan keskeytys-
ajasta.
Kuormitusjakso on 10 minuuttia, suhteellinen kytkentäaika
on 25% kuormitusjaksosta.
VAROITUS
Melulla voi olla vakavia vaikutuksia terveyteesi. Jos ko-
neen aiheuttama melu on yli 85 dB, koneen lähellä ole-
vien henkilöiden on käytettävä sopivia kuulosuojaimia.
Melu- ja tärinäarvot on määritetty standardin EN 62841-1
mukaisesti.
Meluarvot
Äänenpainetaso L
pA
73,43 dB
Mittausepävarmuus K
pA
2,92 dB
Mitattu äänitehotaso L
wA
93,9 dB
Taattu äänitehotaso L
WA
97 dB
Mittausepävarmuus K
wA
2,92 dB
Ilmoitetut melupäästöarvot on mitattu standardin mukai-
sella testimenettelyllä ja niitä voidaan käyttää vertailuar-
vona vertailussa toisiin sähkötyökaluihin.
Ilmoitettuja melupäästöarvoja arvoa voidaan käyttää
myös kuormituksen tilapäiseen arviointiin.
VAROITUS
Melupäästöt voivat sähkötyökalun tosiasialli-
sen käytön aikana poiketa annetuista arvois-
ta sähkötyökalun käyttötavasta riippuen, eri-
tyisesti sen mukaan, minkä tyyppistä työkap-
paletta työstetään.
Pyri pitämään kuormitus mahdollisimman pienenä. Esi-
merkkejä toimenpiteistä: työajan lyhentäminen. Tällöin
on huomioitava kaikki käyttöjakson osat (esimerkiksi
ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jol-
loin se on päällä mutta käy ilman kuormaa).
7 Turvallisuusohjeet
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallisuusohjeet, ohjeet, kuvauk-
set ja tekniset tiedot, jotka ovat tämän sähkö-
työkalun ohessa.
Laiminlyönnit seuraavien ohjeiden noudattamisessa voi-
vat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vam-
moja.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet
myöhempää tarvetta varten.
Turvallisuusohjeissa käytetty termi ”sähkötyökalu” tarkoit-
taa verkkovirralla toimivia sähkötyökaluja (joissa on virta-
johto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajoh-
toa).
1) Työpaikan turvallisuus
a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjär-
jestys tai huono/puuttuva valaistus työalueilla voi ai-
heuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaaralli-
sessa ympäristössä, jossa on palavia nesteitä,
kaasuja tai pölyjä. Sähkötyökalut muodostavat kipi-
nöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyöka-
lusta, kun käytät sitä. Jos olet työskentelyn aikana
epävakaassa asennossa, voit menettää sähkötyöka-
lun hallinnan.
2) Sähköturvallisuus
a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pis-
torasiaan. Pistoketta ei saa muuttaa millään taval-
la. Älä käytä mitään sovitinpistoketta yhdessä
suojamaadoitettujen sähkötyökalujen kanssa. Kun
pistoketta ei muunnella ja se sopii pistorasiaan, säh-
köiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoi-
hin, kuten putkiin, lämmittimiin, uuneihin ja jää-
kaappeihin. Sähköiskun vaara kasvaa, kun vartalosi
on maadoitettu.
c) Pidä sähkötyökalu loitolla sateesta tai kosteudes-
ta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaa-
ra kasvaa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti
esim. sähkötyökalun kantamiseen ja ripustami-
seen, äläkä irrota pistoketta pistorasiasta vetämäl-
208 | FI www.scheppach.com
lä johdosta. Pidä liitäntäjohto loitolla kuumuudes-
ta, öljystä, terävistä reunoista tai liikkuvista osista.
Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun
vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sel-
laista jatkojohtoja, jotka on hyväksytty ulkokäyt-
töön. Ulkokäyttöön hyväksytyn jatkojohdon käyttämi-
nen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristös-
sä ei voi välttää, käytä vikavirtasuojakytkintä. Vika-
virtasuojakytkimen käyttö vähentää sähköiskun vaa-
raa.
3) Ihmisten turvallisuus
a) Ole tarkkaavainen, toimi varovaisesti ja menettele
järkevästi sähkötyökalua käyttäessäsi. Älä käytä
sähkötyökalua, jos olet väsynyt tai jos olet huu-
maavien aineiden, alkoholin tai lääkkeiden vaiku-
tuksen alaisena. Huomion herpaantuminen hetkeksi-
kin sähkötyökalua käytettäessä voi johtaa vakaviin
vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina
suojalaseja. Henkilökohtaisen suojavarustuksen, ku-
ten pölynaamarin, liukuestepohjaisten turvajalkinei-
den, suojakypärän tai kuulosuojaimien käyttö sähkö-
työkalulla tehtävistä töistä riippuen vähentää vammau-
tumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkö-
työkalu on kytketty pois ennen kuin kytket virran-
syötön ja/tai akun päälle, ennen kuin otat laitteen
käteesi tai alat kantaa sitä. Jos sähkötyökalua kan-
taessasi pidät sormiasi kytkimellä tai sähkötyökalu on
kytkettynä päälle-asentoon, kun se kytketään virran-
syöttöön seurauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin
kytket sähkötyökalun päälle. Pyörivässä sähkötyö-
kalun osassa oleva työkalu tai avain voi aiheuttaa
vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista,
että seisot tukevasti ja säilytät aina tasapainon.
Näin pidät sähkötyökalun paremmin hallinnassa myös
odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian
väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee-
si loitolla liikkuvista osista. Löysät vaatteet, korut tai
pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan
asentaa, varmista, ne on liitettävä ja niitä on käy-
tettävä oikein. Pölyn poistoimulaitteen käytöllä voi-
daan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentun-
teeseen äläkä poikkea sähkötyökalujen turvamää-
räyksistä vaikka olisit jo harjaantunut sähkötyöka-
lun käyttäjä. Huolimattomuus laitteen käsittelyssä voi
jo sekunnin murto-osassa johtaa vakaviin vammoihin.
4) Sähkötyökalun käyttö ja käsittely
a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä
varten tarkoitettua sähkötyökalua. Sopivalla sähkö-
työkalulla työskentelet paremmin ja turvallisemmin il-
moitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen.
Sähkötyökalu, jota ei voi kytkeä asianmukaisesti pääl-
le tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotet-
tava akku ennen kuin alat säätää laitetta, vaihtaa
käyttötyökaluja tai laitat sähkötyökalun pois. Nä-
mä varotoimenpiteet estävät sähkötyökalun tahatto-
man käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulot-
tumattomissa. Älä anna sellaisten henkilöiden
käyttää sähkötyökalua, jotka eivät ole perehtyneet
siihen tai jotka eivät ole lukeneet näitä ohjeita. Ko-
kemattomien henkilöiden käytössä sähkötyökalut ovat
vaarallisia.
e) Hoida sähkötyökaluja ja käytettäviä työkaluja huo-
lellisesti. Tarkasta, että liikkuvat osat toimivat
moitteettomasti ja jumittumatta ja etteivät osat ole
murtuneet tai vaurioituneet niin, että sähkötyöka-
lun toiminta vaarantuu. Korjauta vialliset osat en-
nen sähkötyökalun käyttöä. Monien onnettomuuk-
sien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolelli-
sesti hoidetut leikkuutyökalut, joissa on terävät leik-
kuureunat, juuttuvat vähemmän ja ovat kevyemmin
ohjailtavissa.
g) Käytä sähkötyökalua, käytettäviä työkaluja jne.
näiden ohjeiden mukaisella tavalla. Huomioi täl-
löin työolosuhteet ja suoritettava tehtävä. Sähkö-
työkalujen käyttö muuhun kuin niille määritettyihin
käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja
öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja
hallinta odottamattomissa tilanteissa ei ole turvallista,
jos kahvat ja tartuntapinnat ovat liukkaita.
5) Huolto
a) Korjauta sähkötyökalu vain pätevällä ammattihen-
kilöllä ja käyttäen vain alkuperäisiä varaosia. Näin
varmistetaan sähkötyökalun pysyminen turvallisena.
Kompressorien turvallisuusohjeet
HUOMIO
Tämän kompressorin käytössä on sähköiskulta ja louk-
kaantumis- ja palovaaralta suojautumisen vuoksi otetta-
va huomioon seuraavat perusluonteiset turvatoimenpi-
teet. Lue ja omaksu nämä ohjeet ennen kuin alat käyt-
tää tuotetta.
Turvallinen työskentely
1. Pidä työkaluistasi hyvää huolta
– Voidaksesi työskennellä hyvin ja turvallisesti pidä
kompressori puhtaana.
– Noudata huoltomääräyksiä.
– Tarkasta sähkötyökalun liitosjohto säännöllisesti,
ja jos se on vaurioitunut, vaihdatuta se hyväksytyl-
lä sähköasentajalla.
– Tarkasta jatkojohdot säännöllisesti ja vaihda ne,
jos ne ovat vaurioituneet.
FI | 209www.scheppach.com
2. Irrota pistoke pistorasiasta
– Kun et käytä sähkötyökalua, ennen huoltoa ja
vaihdettaessa työkaluja, kuten esim. sahanterää,
poraa tai jyrsintä.
3. Tarkasta, onko sähkötyökalussa mahdollisesti vaurioi-
ta.
– Ennen kuin sähkötyökalua käytetään uudelleen,
on suojalaitteiden ja lievästi vahingoittuneiden
osien moitteeton ja määräystenmukainen toiminta
tarkastettava huolellisesti.
– Tarkasta, että liikkuvat osat toimivat jumittumatta
ja etteivät osat ole vaurioituneet. Kaikkien osien on
oltava oikein asennettuina ja täytettävä kaikki eh-
dot, jotta sähkötyökalun moitteeton toiminta on
varmistettu.
– Hyväksytyn ammattikorjaamon on korjattava tai
vaihdettava vaurioituneet suojalaitteet ja osat
määräysten mukaisesti, mikäli käyttöohjeessa ei
ole muuta mainittu.
– Älä käytä vääränlaisia tai vahingoittuneita liitosjoh-
toja.
HUOMIO
Oman turvallisuutesi takia käytä vain sellaisia lisätarvik-
keita ja lisälaitteita, jotka on mainittu käyttöohjeessa tai
joita valmistaja suosittelee tai joista se on ilmoittanut.
Muunlaisten kuin käyttöohjeessa tai luettelossa suosi-
teltujen käyttötyökalujen tai lisätarvikkeiden käyttö voi
merkitä loukkaantumisvaaraa.
4. Liitäntäjohdon vaihtaminen
– Jos liitosjohto on vahingoittunut, on vaarojen vält-
tämiseksi valmistajan tai sähköalan ammattilaisen
vaihdettava se. Sähköiskun vaara.
5. Ajettavat kompressorit työmaakäytössä
– Varmista, että kaikki letkut ja liittimet soveltuvat
kompressorin suurimmalle sallitulle työpaineelle.
6. Sijoituspaikka
– Sijoita kompressori vain tasaiselle alustalle.
7. Syöttöletkut on suositeltavaa varustaa turvakaapelilla
(esim. teräsvaijeri), jos paine on yli 7 baaria.
8. Vältä voimakasta kuormitusta johtojärjestelmässä si-
ten, että käytät joustavia letkuliitäntöjä taitoskohtien
estämiseksi.
Lisäturvallisuusohjeet
Huomioi kyseisten paineilmatyökalujen /
paineilmalisälaitteiden käyttöohjeet!
Lisäksi on huomioitava seuraavat yleiset ohjeet.
Turvallisuusohjeet työskenneltäessä
paineilman ja puhalluspistoolien kanssa
• Varmista riittävä etäisyys tuotteeseen, jonka on oltava
vähintään 2,50 m, ja pidä paineilmatyökalut / paineil-
malisälaitteet käytön aikana loitolla kompressorista.
• Kompressoripumppu ja johdot tulevat käytössä hyvin
kuumiksi. Niihin koskeminen aiheuttaa palovammoja.
• Kompressorin imemä ilma on pidettävä puhtaana
muista aineista, jotka kompressoripumpussa saattaisi-
vat johtaa tulipaloon tai räjähdyksiin.
• Kun irrotat letkun kytkentää pidä kädellä kiinni letkun
kytkentäkappaleesta. Näin vältät takaisinpäin pongah-
tavan letkun aiheuttamat loukkaantumiset.
• Käytä suojalaseja ja hengityksensuojanaamaria työs-
kennellessäsi paineilmapistoolin kanssa. Pölyt ovat
terveydelle haitallisia! Sirut ja pois puhalletut osat voi-
vat aiheuttaa tapaturmia.
VAARA
Loukkaantumisvaara!
Älä puhalla puhalluspistoolilla ihmisiä kohden äläkä
käytä sitä päällä olevien vaatteiden puhdistamiseen.
Ruiskutus- ja sumutuslisälaitteiden (esim.
maaliruiskut) käyttöä koskevat
turvallisuusohjeet
• Pidä ruiskutuslisälaite loitolla kompressorista täytön
aikana, jotta nestettä ei pääse kompressoriin.
• Älä koskaan ruiskuta ruiskutuslisälaitteilla (esim. maa-
liruiskut) kompressoria kohti. Kosteus voi aiheuttaa
sähkövirtaan liittyviä vaaroja!
VAARA
Räjähdysvaara!
Älä käsittele maaleja tai liuotinaineita, joiden leimahdus-
piste on alle 55 °C.
VAARA
Räjähdysvaara!
Älä lämmitä maaleja tai liuotinaineita.
• Terveydelle haitallisia nesteitä käsiteltäessä on käytet-
tävä suojana suodatinlaitteita (hengityssuojaimia). Ota
huomioon myös tällaisten aineiden valmistajien ilmoit-
tamat tiedot suojatoimenpiteistä.
• Käsiteltävien materiaalien pakkauksissa olevat tiedot
ja vaarallisten aineiden merkinnät on otettava huo-
mioon. Tarvittaessa on huolehdittava lisäsuojatoimen-
piteistä, erityisesti käytettävä sopivaa vaatetusta ja
hengityssuojainta.
VAARA
Räjähdysvaara!
Tupakointi on kielletty ruiskutuksen aikana sekä myös
huoneessa, jossa käsitellään maaleja tai liuotinaineita.
Maalihöyryt ovat myös herkästi syttyviä.
• Paikalla ei saa olla tulisijoja tai avonaista valolähdettä
eikä kipinöitä aiheuttavia tuotteita saa käyttää.
• Älä säilytä äläkä nauti ruokia tai juomia työtilassa.
Maalihöyryt ovat terveydelle haitallisia.
• Työtilan on oltava suurempi kuin 30 m³ ja ruiskutuk-
sen ja kuivumisen aikana on ilmanvaihdon oltava riit-
tävää.
• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai vaa-
rallisten aineiden ruiskutuksessa aina paikallisen polii-
siviranomaisen määräykset.
• Älä käsittele PVC-paineletkun yhteydessä sellaisia ai-
neita kuten testibensiini, butyylialkoholi tai metyleenik-
loridi. Nämä aineet hajottavat paineletkun.
210 | FI www.scheppach.com
• Työalueen on oltava erotettuna kompressorista, jotta
se ei voi altistua työaineelle.
Painesäiliöiden käyttö
• Painesäiliötä käyttävän tahon on pidettävä painesäiliö
asianmukaisessa kunnossa, käytettävä ja valvottava
sitä asianmukaisesti, huolehdittava viipymättä tarvitta-
vista kunnossapito- ja kunnostustöistä ja olosuhteiden
niin vaatiessa huolehdittava tarvittavista turvatoimen-
piteistä.
• Valvontaviranomainen voi yksittäistapauksessa järjes-
tää tarvittavat valvontatoimenpiteet.
• Painesäiliötä ei saa käyttää, jos siinä on puutteita, jot-
ka vaarantavat sen käyttäjän tai ulkopuolisten turvalli-
suuden.
• Tarkasta aina ennen painesäiliön käyttöä, ettei siinä
ole ruostetta eikä vaurioita. Kompressoria ei saa käyt-
tää, jos painesäiliö on vaurioitunut tai ruosteinen. Jos
havaitset vaurioita, ota yhteyttä asiakashuoltokorjaa-
moon.
Säilytä kaikkia turvallisuusohjeita ja muita ohjeita
huolellisesti!
7.1 Tuotekohtaiset turvallisuusohjeet
HUOMIO
Tämän kompressorin käytössä on sähköiskulta ja louk-
kaantumis- ja palovaaralta suojautumisen vuoksi otetta-
va huomioon seuraavat perusluonteiset turvatoimenpi-
teet. Lue ja omaksu nämä ohjeet ennen kuin alat käyt-
tää tuotetta.
VAROITUS
Tuotetta ei ole suunniteltu käytettäväksi räjähdysvaaral-
lisissa ympäristöissä. Käyttö tällaisissa ympäristöissä
on sallittua vain, kun ryhdytään soveltuviin lisätoimenpi-
teisiin turvallisuuden takaamiseksi. Kysy neuvoja alan
ammattilaiselta tai tutustu vastaaviin määräyksiin, en-
nen kuin tuotetta käytetään mahdollisesti räjähdysvaa-
rallisessa ympäristössä.
• Tuotteen käyttö on kielletty henkilöiltä (mukaan lukien
lapsilta), joiden fyysinen, sensorinen tai henkinen toi-
mintakyky on alentunut, tai joilla ei ole kokemusta eikä
vastaavia tietoja.
• Lapset eivät saa tehdä laitteen puhdistusta tai käyttä-
jän vastuulla olevaa huoltoa.
• Säilytä tuotetta sateelta ja kosteudelta suojattuna. Ve-
den pääsy tuotteeseen lisää sähköiskun vaaraa.
• Vältä tuotteen käyttämistä alle +5°C lämpötilassa.
• Älä jätä tuotetta ilman valvontaa.
VARO
Käytä tuotetta vain lyhyitä aikoja. Pitkä, keskeytymätön
käyttö yli 10 minuutin ajan johtaa tuotteen ylikuumentu-
miseen. Kytke tuote heti pois päältä ja anna sen jäähtyä
vähintään 10 minuutin ajan
VAARA
Loukkaantumisvaara!
Älä täytä pumpattavia esineitä paineeseen, joka ylittää
niille määritetyn enimmäispaineen. Ne voivat räjähtää ja
aiheuttaa vammoja ja/tai aineellisia vahinkoja.
• Älä ylitä kompressorin sallittua tehoaluetta. Älä pump-
paa kuorma-auton, traktorin tai muiden suurten ajo-
neuvojen renkaita.
• Älä käytä materiaaleja, jotka ovat herkästi syttyviä tai
räjähtäviä tai joihin liittyy tällainen vaara.
• Älä koskaan käytä tuotetta sen käyttötarkoitukses-
ta poikkeavalla tavalla.
• Pidä tuote aina puhtaana ja kuivana ja vapaana öljy-
tai rasvatahroista. Poista pöly jokaisen käyttökerran
jälkeen ja ennen varastointia.
• Älä koskaan käytä tuotteen puhdistamiseen bensiiniä
tai muita herkästi syttyviä nesteitä! Tuotteeseen jäävät
höyryt voivat syttyä kipinöistä ja seurauksena voi olla
tuotteen räjähtäminen.
• Ole koko ajan tarkkaavainen! Toimi aina harkiten
ja menettele järkevästi. Älä missään tapauksessa
käytä tuotetta, jos et voi keskittyä tai voit pahoin.
• Vältä voimakasta kuormitusta johtojärjestelmässä si-
ten, että käytät joustavia letkuliitäntöjä taitoskohtien
estämiseksi.
• Syöttöletkut on suositeltavaa varustaa turvakaapelilla
(esim. teräsvaijeri), jos paine on yli 7 baaria.
• Älä koske tuotteen kuumiin rakenneosiin!
• Varmista, että kaikki letkut ja liittimet soveltuvat komp-
ressorin suurimmalle sallitulle työpaineelle.
Jäännösriskit
Tuote on rakennettu valmistusajankohdan parhaan
käytettävissä olleen teknisen tiedon ja voimassa
olevien turvateknisten määräysten mukaisesti. Siitä
huolimatta töissä voi esiintyä yksittäisiä
jäännösriskejä.
• Sähkövirran aiheuttama vaara terveydelle, jos käyte-
tään epäasianmukaisia virtajohtoja.
• Lisäksi kaikista asianmukaisista toimenpiteistä huoli-
matta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskejä voidaan minimoida noudattamalla tur-
vallisuusohjeita ja määräystenmukaista käyttöä koske-
via määräyksiä sekä käyttöohjetta.
• Vältä tuotteen tahatonta käyttöönottoa.
• Pidä kädet loitolla työalueelta, kun tuote on käytössä.
• Noudata käyttöohjeessa ilmoitettuja huolto- ja turvalli-
suusohjeita.
VAROITUS
Tämä sähkötyökalu muodostaa käytön aikana sähkö-
magneettisen kentän. Tämä kenttä voi joissain olosuh-
teissa haitata aktiivisten tai passiivisten ihonalaisten
lääkinnällisten laitteiden toimintaa. Vakavien tai hen-
genvaarallisten vammojen vaaran vähentämiseksi suo-
sittelemme, että ihonalaisia lääkinnällisiä laitteita käyttä-
vät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin
alkavat käyttää sähkötyökalua.
FI | 211www.scheppach.com
8 Asennus
HUOMIO
Tuote on ehdottomasti asennettava täydellisesti en-
nen käyttöönottoa!
VAROITUS
Loukkaantumisvaara!
Liitä virtapistoke pistorasiaan vasta sitten, kun tuote on
valmisteltu käyttöä varten.
Tarvittava työkalu:
• 2 kiintoavainta / hylsyavainta, koko 13 mm*
* = eivät välttämättä sisälly toimitukseen!
8.1 Pyörien (8) asennus (kuva 3)
1. Tuotteen vahingoittumisen välttämiseksi maahan on
asetettava alusta kokoamisen/asentamisen ajaksi.
2. Aseta tuote tasaiselle, suoralle pinnalle.
3. Vie pyörän (8) ruuvi (8a) siihen tarkoitettujen asen-
nusporausten läpi ja varmista ruuvi mutterilla M10
(8c).
4. Lukitse mutteri (8c) vastamutterilla (8b).
Käytä kahta 13 mm:n kiinto-/hylsyavainta.
5. Toista toimenpide vastapäisellä puolella.
8.2 Tukijalan (9) asennus (kuva 4)
1. Aseta tuote tasaiselle, suoralle pinnalle.
2. Aseta tukijalka (9) perusalustassa sitä varten olevaan
asennusaukkoon.
3. Asenna tukijalka (9) ruuvilla (9a) ja aluslevyllä (9b) pe-
rusalustaan ja varmista ruuvi mutterilla (9c).
Käytä koon 13 kiintoavainta.
4. Toista toimenpide vastapäisellä puolella.
8.3 Pikaliittimen (4) asentaminen
(kuva5)
1. Tarkasta, onko pikaliittimen (4) kierteessä teflonnau-
ha.
Jos teflonnauhaa ei ole, menettele kohdassa 8.3.1 ku-
vatulla tavalla.
2. Ruuvaa pikaliitin (4) kompressorissa olevaan sille tar-
koitettuun kierteeseen.
Varmista, että liitos ei kierretä yli ja että pikaliitin on
suunnattu vaakasuoraan.
3. Tarkasta liitoksen tiiviys asennuksen jälkeen.
8.3.1 Kierteen tiivistäminen teflonnauhalla
(kuva 5)
1. Poista olemassa oleva teflonnauha kokonaan.
2. Varmista, että kiinnität teflonnauhan ainoastaan pika-
liittimen (4) ulkokierteeseen.
3. Kääri teflonnauha kierteen ympärille aina sisäänkier-
tosuunnassa (myötäpäivään). Näin estetään, että te-
flonnauha irtoaa asennuksen aikana.
4. Pidä teflonnauhaa alussa hieman kireällä.
Kääri se sileästi, päälle menevästi ja tasaisesti pikaliit-
timen (4) ulkokierteen ympärille.
Jätä ensimmäinen kierre vapaaksi, jotta letkuun ei
pääse kuituja.
5. Kääri nauhaa kierteen ympärille koosta riippuen 4 – 8
kertaa.
Karkeissa kierteissä voidaan tarvita suurempi määrä.
Teflonnauhan tulee peittää kierteet tasaisesti. Se ei
saa repeytyä eikä peittää kierteitä.
6. Tiivistämisen jälkeen pikaliittimen (4) voi asentaa koh-
dassa 8.3 kuvatulla tavalla.
9 Ennen käyttöönottoa
VAROITUS
Loukkaantumisvaara!
Liitä virtapistoke pistorasiaan vasta sitten, kun tuote on
valmisteltu käyttöä varten.
VAROITUS
Vedä virtapistoke aina irti ennen kuin alat säätää
tuotetta.
VARO
Sopimattomat jatkojohdot voivat olla vaarallisia. Säh-
köiskusta aiheutuva henkilövahinkojen vaara.
Yleiset ohjeet
• Toimi harkiten. Tutustu koneen käyttömahdollisuuksiin
ja mahdollisiin rajoituksiin. Huomioi myös mahdolliset
erityiset vaarat.
• Varmista ennen tuotteen liittämistä, että tyyppikilven
tiedot vastaavat verkkovirran tietoja.
• Henkilöt, joilla ei ole riittävästi tietoa, voivat epäasian-
mukaisella käytöllä saattaa itsensä ja muut ihmiset
vaaraan. Käyttäjä on vastuussa muille aiheutuneista
vahingoista.
• Tarkasta tuote säännöllisesti vaurioiden varalta.
• Tuote on sijoitettava paineilmaa tarvitsevan laitteen lä-
helle.
• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja (jat-
kojohtoja) on vältettävä.
• Varmista, että imuilma on kuivaa ja pölytöntä.
• Älä sijoita tuotetta kosteisiin tai märkiin tiloihin.
• Tuotetta saa käyttää vain sopivissa tiloissa (hyvä tuu-
letus, ympäristön lämpötila +5°C ... 40°C). Tässä tilas-
sa ei saa olla pölyä, happoja, höyryjä eikä räjähtäviä
tai syttyviä kaasuja.
• Tuote soveltuu käytettäväksi kuivissa tiloissa. Käyttö
ei ole sallittua alueilla, joissa työskennellään roiskeve-
den kanssa.
• Tuotetta saa käyttää ulkona vain lyhytaikaisesti, kui-
vissa ympäristöolosuhteissa.
• Tuote on pidettävä aina kuivana eikä sitä saa jättää
töiden jälkeen ulos.
212 | FI www.scheppach.com
9.1 Verkkoliitäntä
• Tuote on varustettu suojakosketinpistokkeellisella vir-
tajohdolla. Se voidaan liittää jokaiseen suojakosketin-
pistorasiaan 230 V~ 50 Hz, joka on suojattu 16 A -su-
lakkeella.
• Varmista ennen käyttöönottoa, että verkkojännite vas-
taa tyyppikilvessä ilmoitettua käyttöjännitettä ja tuot-
teen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. ai-
heuttavat jännitteen laskun ja voivat estää moottorin
käynnistymisen.
• Alhaisissa lämpötiloissa, jotka ovat alle +5°C, mootto-
rin käynnistyminen vaarantuu raskasliikkeisyyden
vuoksi.
10 Käyttö
10.1 Virtakytkin (1) (kuva 6)
Kytkeminen päälle
1. Liitä virtapistoke asianmukaisesti suojattuun verkkovir-
ran pistorasiaan.
2. Kytke tuote päälle asettamalla virtakytkin (1) asentoon
”I”.
Kytkeminen pois päältä
1. Kytke tuote pois päältä asettamalla virtakytkin (1)
asentoon ”0”.
10.2 Paineen säätö (kuva 6)
1. Paine säädetään painemittarissa (5) olevalla paineen-
säätimellä (3).
2. Säädetty paine voidaan ottaa pikaliittimestä (4).
10.3 Paineilmaletkun* asennus (kuva 6)
Liitä sitä varten paineilmaletkun* pistonippa* yhteen pika-
liittimistä (4). Liitä paineilmatyökalu* sen jälkeen paineil-
maletkun* pikaliittimeen*.
* = eivät välttämättä sisälly toimitukseen!
11 Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan
liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojohdon
on vastattava näitä määräyksiä.
Kun työskennellään ruiskutus- ja sumutuslisälaitteilla ja
kun laitetta käytetään lyhytaikaisesti ulkona, tuote on eh-
dottomasti liitettävä sellaisen vikavirtasuojakytkimen kaut-
ta, jonka laukaisuvirta on enintään 30 mA.
11.1 Vialliset sähköliitäntäjohdot
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voivat olla:
• Painaumakohdat, jos liitäntäjohdot viedään ikkunoiden
tai ovenrakojen läpi.
• Taitekohdat liitäntäjohdon ollessa väärin kiinnitettynä
tai ohjattuna.
• Viiltokohdat ajettaessa liitäntäjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitäntäjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni virta-
verkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan säh-
kötekniikan liiton (VDE) ja standardoimisliiton (DIN) mää-
räyksiä. Käytä vain liitäntäjohtoja, joissa on sama merkin-
tä.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Turvallisuusohjeet vahingoittuneiden tai viallisten
verkkoliitäntäjohtojen vaihtamista varten
Kytkentätyyppi Y
Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on
vaarojen välttämiseksi annettava valmistajan tai sen
edustajan tehtäväksi.
11.2 Tärkeitä ohjeita
Jos moottori ylikuormittuu, se kytkeytyy itsestään pois
päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori
voidaan kytkeä uudelleen päälle.
11.3 Vaihtovirtamoottori
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
• Varmista, että verkkojännite vastaa tuotteen tyyppikil-
vessä ilmoitettua jännitettä.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on
oltava 1,5 neliömillimetriä.
12 Puhdistus ja huolto
VAROITUS
Teetä ammattikorjaamossa sellaiset kunnos-
sapitotyöt ja huoltotyöt, joita ei ole kuvattu
tässä käyttöohjeessa. Käytä vain alkuperäisiä
varaosia.
VAROITUS
Epäasianmukaisesti tehdyistä huolto- tai
puhdistustöistä voi seurata vammoja!
VAROITUS
Tuote voi käynnistyä odottamattomasti puhdistus-,
korjaus- ja huoltotöiden aikana, mikä voi johtaa
vammautumiseen ja palovammoihin.
– Kytke tuote pois päältä.
– Vedä virtapistoke irti pistorasiasta.
– Anna tuotteen jäähtyä.
– Tee kompressori paineettomaksi.
Huomautus:
Poista ylipaine kompressorista kytkemällä kompressori
pois päältä ja kuluttamalla painesäiliössä vielä oleva pai-
neilma esim. joutokäynnillä olevan paineilmatyökalun tai
puhalluspistoolin avulla.
FI | 213www.scheppach.com
12.1 Puhdistus
• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pö-
lyttömänä ja puhtaana kuin vain mahdollista. Pyyhi
tuote puhtaalla liinalla tai puhalla se puhtaaksi paineil-
malla alhaisella paineella. Suosittelemme, että tuote
puhdistetaan heti jokaisen käyttökerran jälkeen.
• Puhdista tuote säännöllisesti kostealla liinalla ja vähäi-
sellä määrällä suopaa. Älä käytä puhdistus- tai liuoti-
naineita; ne voivat vahingoittaa tuotteen muoviosia.
Pidä huoli siitä, ettei tuotteen sisäosiin pääse vettä.
• Suosittelemme, että tuote puhdistetaan heti jokaisen
käyttökerran jälkeen.
• Letku ja ruiskutustyökalut on irrotettava kompressoris-
ta ennen puhdistusta. Kompressoria ei saa puhdistaa
vedellä, liuotinaineilla tms.
12.2 Huolto
Tarvittava työkalu:
• Ristipääruuvimeisseli*
* = eivät välttämättä sisälly toimitukseen!
12.2.1 Varoventtiili (6) (kuva 7)
• Varoventtiili on säädetty painesäiliön korkeimpaan sal-
littuun paineeseen.
• Varoventtiilin asetusta ei saa muuttaa eikä tyhjennys-
mutterin ja sen korkin välissä olevaa liitoksen varmis-
tusta saa poistaa.
• Jotta varoventtiili toimii tarvittaessa oikein, sitä täytyy
käyttää 30 käyttötunnin välein, kuitenkin vähintään
kolme kertaa vuodessa.
1. Avaa rei’itetty tyhjennysmutteri (6a) kiertämällä sitä
vastapäivään avataksesi varoventtiilin (6) purkuaukon.
Ilma poistuu nyt venttiilistä kuuluvasti.
2. Kierrä tyhjennysmutteri (6a) sen jälkeen uudelleen
myötäpäivään kiinni.
12.2.2 Painesäiliön (7) huolto (kuva 8)
HUOMIO
Jotta painesäiliö kestäisi käytössä pitkään, on kondens-
sivesi poistettava jokaisen käyttökerran jälkeen avaa-
malla tyhjennysruuvi.
HUOMIO
Painesäiliöstä valuva kondenssivesi sisältää öljyjäämiä.
Hävitä kondenssivesi ympäristönsuojelumääräysten
edellyttämällä tavalla ja toimita se valtuutettuun keräys-
paikkaan.
1. Pura ensin säiliöpaine (ks. 13.2.1).
2. Avaa tyhjennysruuvi (7a) kiertämällä vastapäivään
(katsoen kompressorin alapuolelta kohti ruuvia).
3. Jotta kondenssivesi voi valua kokonaan pois painesäi-
liöstä (7), sitä täytyy kallistaa hieman sivulle niin, että
tyhjennysruuvi (7a) on alimpana.
4. Sulje tyhjennysruuvi (7a) sen jälkeen uudelleen (kierrä
myötäpäivään). Tarkasta aina ennen painesäiliön (7)
käyttöä, ettei siinä ole ruostetta eikä vaurioita.
5. Kompressoria ei saa käyttää, jos painesäiliö (7) on
vaurioitunut tai ruosteinen. Jos havaitset vaurioita, ota
yhteyttä asiakashuoltokorjaamoon.
13 Varastointi ja kuljetus
VAROITUS
Loukkaantumisvaara ja palovammojen vaara!
Tuote voi käynnistyä odottamattomasti, mikä voi johtaa
loukkaantumiseen.
– Sammuta moottori aina ennen puhdistus- ja huolto-
töiden suorittamista.
– Anna moottorin jäähtyä.
– Vedä virtapistoke irti pistorasiasta.
– Tee kompressori paineettomaksi.
Huomautus:
Poista ylipaine kompressorista kytkemällä kompressori
pois päältä ja kuluttamalla painesäiliössä vielä oleva pai-
neilma esim. joutokäynnillä olevan paineilmatyökalun tai
puhalluspistoolin avulla.
• Paineilma voi aiheuttaa erittäin vakavia vammoja.
• Puhdista ja tarkista tuote vaurioiden varalta.
13.1 Kuljetus (kuva 1)
• Vaurioiden ja loukkaantumisten estämiseksi on tuote
autossa kuljetettaessa kiinnitettävä tai tuettava niin,
ettei se voi kaatua tai luisua paikaltaan.
• Suojaa tuote iskuilta, törmäyksiltä ja voimakkaalta täri-
nältä, esim. ajoneuvossa kuljettamisen aikana.
• Kuljeta tuotetta aina kuljetuskahvasta (2).
13.2 Varastointi
Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa
ja jäätymiseltä suojatussa paikassa niin, että se on lasten
ulottumattomissa.
Optimaalinen varastointilämpötila on 5–30˚C.
Säilytä tuotetta alkuperäisessä pakkauksessaan.
Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säily-
tä käyttöohjetta tuotteen yhteydessä.
HUOMIO
Irrota virtapistoke, poista ilma kompressorista ja kaikista
liitetyistä paineilmatyökaluista. Aseta kompressori niin,
ettei kukaan voi luvattomasti ottaa sitä käyttöön.
HUOMIO
Säilytä tuotetta vain kuivassa ympäristössä asiattomien
ulottumattomissa.
Älä kallista, säilytä vain pystyasennossa!
13.2.1 Ylipaineen poistaminen
Poista ylipaine kompressorista kytkemällä kompressori
pois päältä ja kuluttamalla painesäiliössä vielä oleva pai-
neilma esim. joutokäynnillä olevan paineilmatyökalun tai
puhalluspistoolin avulla.
14 Korjaus ja varaosien tilaus
Korjaamisen tai huollon jälkeen on varmistettava, että
kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat
moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa
aiheuttavia osia poissa muiden henkilöiden ja lasten ulot-
tuvilta.
214 | FI www.scheppach.com
HUOMIO
Tuotevastuulain mukaan valmistaja ei vastaa vahingois-
ta, jotka ovat aiheutuneet epäasianmukaisista korjauk-
sista tai muiden kuin alkuperäisten varaosien käyttämi-
sestä.
Teetä työt asiakaspalvelussa tai valtuutetulla ammatti-
laisella. Sama koskee myös lisävarusteita.
Varaosia ja tarvikkeita saa huoltopalvelustamme. Skan-
naa sitä varten etusivulla oleva QR-koodi.
Liitännät ja korjaukset
Sähkövarusteiden liitännät ja korjaukset saa tehdä vain
sähköalan ammattilainen.
14.1 Varaosien tilaus
Varaosia tilattaessa on ilmoitettava seuraavat tiedot:
• Mallinimike
• Tuotenumero
• Tyyppikilven tiedot
Varaosat / lisätarvikkeet
13-osainen paineilma-lisävarustesarja -
tuotenro:
7906100710
Spiraaliletku - tuotenro.: 7906100711
14.2 Huoltotietoja
Huomaa, että tämän tuotteen seuraavat osat altistuvat
käytönmukaiselle ja luonnolliselle kulumiselle tai että seu-
raavia osia tarvitaan kuluvina materiaaleina.
Kuluvat osat*: Pikaliitäntä, paineilma-lisävarustesarja, spi-
raaliletku
* = eivät välttämättä sisälly toimitukseen!
15 Hävittäminen ja kierrätys
Pakkausta koskevat ohjeet
Pakkausmateriaalit voidaan kier-
rättää. Hävitä pakkaus ympäris-
tönsuojelumääräysten edellyttä-
mällä tavalla.
Sähkö- ja elektroniikkalaitteiden hävittämistä
koskevat ohjeet
Sähkö- ja elektroniikkalaitteet eivät kuulu se-
kajätteisiin, vaan ne on hävitettävä lajiteltuina!
• Käytetyt paristot, jotka eivät ole laitteeseen kiinteästi
asennettuina, on irrotettava vahingoittumattomina en-
nen laitteen hävittämistä! Niiden hävittämistä säädel-
lään vastaavassa paristojen ja akkujen käsittelyä kos-
kevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttä-
jän velvollisuutena on toimittaa laite lain mukaisella ta-
valla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten
tietojensa poistamisesta laitteesta!
• Yliviivattua roskalaatikkoa kuvaava symboli tarkoittaa,
että sähkö- ja elektroniikkalaitteita ei saa hävittää se-
kajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloi-
tuksetta seuraaviin paikkoihin:
– Julkiset hävitys- tai keräyspaikat (esim. kunnalli-
nen kierrätyskeskus)
– Sähkölaitteita myyvät liikkeet (paikalliset tai ver-
kossa toimivat), jos jälleenmyyjä on velvoitettu
vastaanottamaan käytettyjä laitteita tai tarjoaa tä-
män palvelun vapaaehtoisesti.
– Valmistajalle tai lähialueella sijaitsevaan valtuutet-
tuun keräyspaikkaan voidaan uutta laitetta osta-
matta palauttaa maksutta enintään kolme samaa
laitetyyppiä edustavaa käytettyä sähkölaitetta. joi-
den reunan pituus on enintään 25 cm.
– Muut valmistajan ja jälleenmyyjän täydentävät pa-
lautusehdot saa kyseisestä asiakaspalvelusta.
• Jos valmistaja toimittaa uuden sähkölaitteen yksityis-
talouteen, vanha laite voidaan samalla loppukäyttäjän
pyynnöstä noutaa ilman veloitusta. Ota tätä varten yh-
teyttä valmistajan asiakaspalveluun.
• Tämä koskee vain laitteita, jotka asennetaan ja myy-
dään Euroopan Unionin jäsenmaissa ja joihin sovelle-
taan EU:n direktiiviä 2012/19/EU. Euroopan unionin
ulkopuolisissa maissa käytettyjen sähkö- ja elekt-
roniikkalaitteiden hävittämiseen voidaan soveltaa
näistä poikkeavia ehtoja.
16 Ohjeet häiriöiden poistoon
Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et
pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.
Häiriö Mahdolliset syyt Korjauskeinot
Tuote ei käy. Sähköjännitettä ei ole. Tarkasta johto, virtapistoke, sulake ja pistorasia.
Liian alhainen sähköjännite. Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka
johdinten halkaisija on riittävä.
Liian alhainen ulkolämpötila. Älä käytä alle +5 °C ulkolämpötilassa.
Moottori ylikuumennut. Anna moottorin jäähtyä ja tarvittaessa korjaa ylikuume-
nemisen syy.
FI | 215www.scheppach.com
Häiriö Mahdolliset syyt Korjauskeinot
Tuote käy, mutta painetta ei ole. Varoventtiili vuotaa. Ota yhteyttä paikalliseen huoltoliikkeeseen. Teetä kor-
jaukset vain valtuutetulla henkilöstöllä.
Tiivisteet rikki. Tarkasta tiivisteet, anna alan huoltoliikkeen vaihtaa rik-
kinäiset tiivisteet.
Kondenssiveden tyhjennys-
ruuvi vuotaa.
Kiristä ruuvi käsin. Tarkasta ruuvin tiiviste, vaihda tar-
vittaessa.
Tuote käy, paine näkyy paine-
mittarissa, mutta työkalut eivät
käy.
Letkuliitokset vuotavat. Tarkasta paineilmaletku ja työkalut, vaihda tarvittaes-
sa.
Pikaliitäntä vuotaa. Ota yhteyttä paikalliseen huoltoliikkeeseen. Teetä kor-
jaukset vain valtuutetulla henkilöstöllä.
Paineensäätimellä on säädet-
ty liian alhainen paine.
Käännä paineensäädintä enemmän auki.
17 EU-
vaatimustenmukaisuusvakuutus
Alkuperäisen vaatimustenmukaisuusvakuutuksen
käännös
Valmistaja:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vakuutamme omalla vastuullamme, että tässä kuvattu
tuote täyttää voimassa olevien direktiivien ja standardien
määräykset.
Merkki: SCHEPPACH
Tuotenimike: Kompressori - HC51V
Tuotenro 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-direktiivit:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaaral-
listen aineiden käytön rajoittamisesta sähkö- ja elekt-
roniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan
parlamentin ja neuvoston direktiivin 2011/65/EU määräyk-
set.
Sovelletut standardit:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Vaatimustenmukaisuuden arviointimenetelmät:
2000/14/EG_2005/88/EY – liite: VI
Taattu
äänitehotaso(L
WA
):
97 dB
Mitattu
äänitehotaso(L
WA
):
93,9 dB
Nimetty laitos: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Numero: 0905
Asiakirja-aineiston kokoamisesta vastaava valtuutettu
edustaja:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
216 | FI www.scheppach.com
Indholdsfortegnelse
1 Indledning........................................................... 217
2 Tilsigtet brug....................................................... 218
3 Produktbeskrivelse (fig. 1-8) .............................. 218
4 Leveringsomfang (fig. 1, 2) ................................ 218
5 Udpakning.......................................................... 218
6 Tekniske data..................................................... 219
7 Sikkerhedsforskrifter .......................................... 219
8 Montering ........................................................... 223
9 Før ibrugtagning................................................. 223
10 Betjening ............................................................ 224
11 Elektrisk tilslutning.............................................. 224
12 Rengøring og vedligeholdelse............................ 224
13 Opbevaring og transport .................................... 225
14 Reparation og reservedelsbestilling................... 226
15 Bortskaffelse og genanvendelse........................ 226
16 Fejlfinding........................................................... 226
17 EU-overensstemmelseserklæring...................... 227
18 Eksplosionstegning ............................................ 300
Forklaring til symbolerne på
produktet
Symbolerne i denne brugsanvisning skal henlede din op-
mærksomhed på eventuelle risici. Det er vigtigt, at du for-
står sikkerhedssymbolerne og forklaringerne i forbindelse
med symbolerne. Selve advarslerne afhjælper ikke risici
og kan ikke erstatte korrekte foranstaltninger til forebyg-
gelse af ulykker.
PAS PÅ! Tilsidesættelse af sikkerhedsskilte-
ne og advarselsinstrukserne på produktet og
tilsidesættelse af sikkerheds- og betjenings-
instrukserne kan føre til alvorlige personska-
der eller endog død.
Læs og overhold brugsanvisningen og sik-
kerhedsforskrifterne før ibrugtagning!
Læs og overhold brugsanvisningen og sik-
kerhedsforskrifterne før ibrugtagning!
Brug beskyttelsesbriller.
Brug høreværn.
Brug åndedrætsværn i støvede omgivelser!
Pas på: meget varm overflade - fare for for-
brænding.
Advarsel mod elektrisk spænding.
Advarsel! Produktet er udstyret med auto-
matisk startstyring. Hold uvedkommende
ude af produktets arbejdsområde!
Produktet må ikke udsættes for regn. Pro-
duktet må kun placeres, opbevares og be-
nyttes i tørre omgivelser.
Produktet må kun benyttes med lukket af-
dækningshætte.
Produktets garanterede lydeffektniveau.
Produktet opfylder gældende EU-direktiver.
Produktet opfylder gældende serbiske direk-
tiver.
Forklaring til signalord i
brugsanvisningen
FARE
Signalord til angivelse af en overhængende
farlig situation, som, hvis den ikke undgås,
vil medføre død eller alvorlig personskade.
ADVARSEL
Signalord til angivelse af en potentielt farlig
situation, som, hvis den ikke undgås, kan
medføre død eller alvorlig personskade.
FORSIGTIG
Signalord til angivelse af en potentielt farlig
situation, som, hvis den ikke undgås, kan
medføre mindre eller moderat personskade.
PAS PÅ
Signalord til angivelse af en potentielt farlig
situation, som, hvis den ikke undgås, kan
medføre materielle skader på produktet eller
ejendom/besiddelse.
1 Indledning
Producent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Tyskland
DK | 217www.scheppach.com
Bemærk:
Iht. gældende lov om produktansvar hæfter producenten
af dette produkt ikke for skader, der måtte opstå på eller i
forbindelse med dette produkt som følge af:
• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af uautori-
serede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesæt-
telse af de nationale elektriske forskrifter og bestem-
melser.
Vær opmærksom på følgende:
Brugsanvisningen er en del af produktet og indeholder
vigtige oplysninger for sikker, professionel og økonomisk
drift. Husk også at overholde de gældende nationale be-
stemmelser. Læs alle betjenings- og sikkerhedsinstruktio-
ner omhyggeligt inden brug, og anvend kun produktet
som beskrevet. Gem brugsanvisningen, og se til at den
følger med, hvis produktet gives videre.
2 Tilsigtet brug
Kompressoren bruges til at generere trykluft til trykluft-
drevne værktøjer, som kan benyttes med en luftmængde
på op til ca. 220 l/min. (f.eks. dækluftpumper, udblæs-
ningspistoler og sprøjtepistoler). På grund af den begræn-
sede lufttransportmængde er det ikke muligt at benytte
værktøjer, der bruger meget luft (f.eks. svingslibere, stav-
slibere og slagskruemaskiner).
Kompressoren må kun bruges i tørre og godt ventilerede
indendørs rum.
Produktet må kun bruges som tilsigtet. Enhver anden
form for brug falder uden for tilsigtet brug. Brugeren, og
ikke producenten, bærer ansvaret for materielle skader el-
ler personskader af enhver art, der måtte opstå som følge
heraf.
Tilsigtet brug omfatter også overholdelse af sikkerheds-
forskrifterne og monteringsvejledningen samt driftsanvis-
ningerne i brugsanvisningen.
Personer, der anvender og vedligeholder produktet, skal
være fortrolige med dette og være informeret om mulige
farer.
Hvis der foretages ændringer ved produktet, bortfalder
producentens ansvar for deraf følgende skader.
Produktet må kun bruges med originale dele og originalt
tilbehør fra producenten.
Producentens forskrifter vedrørende sikkerhed, arbejds-
måde og vedligeholdelse samt målene, som er angivet i
de tekniske data, skal overholdes.
Vær opmærksom på, at vores produkter ikke er konstrue-
ret til erhvervsmæssig, håndværksmæssig eller industriel
brug. Vi fraskriver os ethvert ansvar, hvis produktet bru-
ges i erhvervs-, håndværks- eller industri-øjemed eller lig-
nende arbejde.
3 Produktbeskrivelse (fig. 1-8)
1. Tænd/Sluk-kontakt
2. Transportgreb
3. Trykregulator
4. Hurtigkobling
5. Manometer
6. Sikkerhedsventil
6a. Aftapningsmøtrik
7. Trykbeholder
7a. Afløbsskrue
(kondensvand)
8. Hjul
8a. Skrue
8b. Kontramøtrik
8c. Møtrik
9. Fod
9a. Skrue
9b. Spændeskive
9c. Møtrik
10. Trykluftdrevet tilbehørssæt, 13 dele*
(ikke afbildet)
11. Spiralslange 10 m*
(ikke afbildet)
* = indgår ikke nødvendigvis i leveringsomfanget!
4 Leveringsomfang (fig. 1, 2)
Pos. Stk. Betegnelse
4. 1 x Hurtigkobling
8. 2 x Hjul
8a. 2 x Skrue
8b. 2 x Kontramøtrik
8c. 2 x Møtrik
9. 2 x Fod
9a. 2 x Skrue
9b. 2x Spændeskive
9c. 2 x Møtrik
10. 1 x Trykluftdrevet tilbehørssæt, 13 dele*
(ikke afbildet)
11. 1 x Spiralslange 10 m*
(ikke afbildet)
1 x Kompressor
1 x Brugsanvisning
* = indgår ikke nødvendigvis i leveringsomfanget!
5 Udpakning
ADVARSEL
Produkt og emballeringsmaterialer er ikke legetøj!
Børn må ikke lege med plastposer, folie og småde-
le! Fare for slugning og kvælning!
• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/trans-
portsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transport-
skader. Rapportér straks evt. skader til den trans-
portvirksomhed, som leverede produktet. Senere re-
klamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af
garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsan-
visningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være origi-
nale dele. Reservedele fås i faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-
numre samt type og fremstillingsår for produktet.
218 | DK www.scheppach.com
6 Tekniske data
Mærkespænding 230 V~/
50 Hz
Mærkeforbrug 1420 W (S1*)
1500 W (S3**
25%)
Omdrejningstal i tomgang 4000 min
-1
Trykbeholdervolumen ca. 50 l
Driftstryk ca. 10 bar
Teo. Indsugningseffekt ca. 220 l/min
Effektiv leveringseffekt ved 1 bar ca. 130 l/min
Effektiv leveringseffekt ved 4 bar ca. 90 l/min
Effektiv leveringseffekt ved 7 bar ca. 65 l/min
Beskyttelsesgrad IP 20
Længde netkabel 2 m
Max opstillingshøjde (m.o.h.) 1000 m
Vægt ca. 24,5 kg
Forbehold for tekniske ændringer!
*Driftsfunktion S1 (kontinuerlig drift)
Produktet kan køre kontinuerligt med den angivne effekt.
**Driftsfunktion S3 (periodisk drift)
Driften består af en nominel belastning og stilstandstid.
Driftstiden er 10 min., den relative driftscyklus er 25% af
driftstiden.
ADVARSEL
Støj kan have alvorlig indvirkning på helbredet. Hvis
maskinstøjen overstiger 85 dB, skal du bære passende
høreværn til dig selv og personer i nærheden.
Støj- og vibrationsværdierne er bestemt i henhold til EN
62841-1.
Støjkarakteristika
Lydtryksniveau L
pA
73,43 dB
Måleusikkerhed K
pA
2,92 dB
Lydeffektniveau målt L
wA
93,9 dB
Garanteret lydeffektniveau L
wA
97 dB
Måleusikkerhed K
wA
2,92 dB
De angivne støjemissionsværdier er blevet målt iht. en
standardiseret testproces og kan bruges til at sammenlig-
ne et elværktøj med et andet.
De angivne støjemissionsværdier kan også bruges til at
gennemføre en indledende vurdering af belastningen.
ADVARSEL
Støjemissionsværdierne kan afvige fra den
angivne værdi, når elværktøjet rent faktisk
bruges, afhængigt af hvordan det bruges, og
af, hvilken type emne der bearbejdes.
Forsøg at holde belastningen så lav som mulig. Eksem-
pelvis ved at begrænse arbejdstiden. I denne forbindel-
se skal der tages højde for alle dele af driftscyklussen
(f.eks. tider, hvor elværktøjet er slukket, og tider, hvor
det godt nok er tændt, men hvor det kører uden belast-
ning).
7 Sikkerhedsforskrifter
Generelle sikkerhedsforskrifter for elværktøj
ADVARSEL
Læs alle sikkerhedsforskrifter, anvisninger,
illustrationer og tekniske data, der følger med
dette elværktøj.
Følges de følgende instruktioner ikke nøje som beskre-
vet, kan dette føre til elektrisk stød, brand og/eller alvor-
lige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger til
fremtidig brug.
Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrif-
terne, henviser til elnet-drevne elværktøjer (med elnetka-
bel) eller til batteridrevne elværktøjer (uden elnetkabel).
1) Arbejdspladssikkerhed
a) Hold arbejdsområdet rent og godt oplyst. Uorden
eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige
omgivelser, hvor der findes brændbare væsker,
gasser eller støv. Elværktøj genererer gnister, der
kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, når der
arbejdes med elværktøjet. Hvis du bliver distraheret,
risikerer du at miste kontrollen over elværktøjet.
2) Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stikkon-
takten. Stikket må ikke ændres på nogen måde.
Undlad brug af adapterstik sammen med elektrisk
jordet elværktøj. Uændrede stik og passende stik-
kontakter mindsker risikoen for at få stød.
b) Undgå kropskontakt med jordede overflader som
rør, varmeapparater, komfurer og køleskabe. Der
er øget risiko for elektrisk stød, hvis din krop er jord-
forbundet.
c) Hold elværktøj på afstand af regn og fugt. Ind-
trængning af vand i et elværktøj øger risikoen for at få
stød.
d) Brug ikke tilslutningsledningen til at bære eller
ophænge elværktøjet eller til at trække stikket ud
af stikkontakten med. Hold tilslutningsledningen
på afstand af varme, olie, skarpe kanter eller be-
vægelige dele. Beskadigede eller sammenfiltrede til-
slutningsledninger øger risikoen for at få stød.
DK | 219www.scheppach.com
e) Når du arbejder udendørs med et elværktøj, må du
kun bruge forlængerledninger, som også er egnet
til udendørs brug. Brug af forlængerledning, der er
egnet til udendørs brug, reducerer risikoen for at få
elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uundgåe-
lig, skal du bruge en fejlstrømsafbryder. Brug af
fejlstrømsrelæ mindsker risikoen for at få elektrisk
stød.
3) Personsikkerhed
a) Vær opmærksom, vær agtpågivende på, hvad du
gør, og arbejd altid fornuftigt med et elværktøj.
Brug ikke et elværktøj, hvis du er træt eller påvir-
ket af narkotika, alkohol eller medikamenter. Et
øjebliks uagtsomhed, mens elværktøjet bruges, kan
føre til alvorlige kvæstelser.
b) Brug personlige værnemidler og altid beskyttel-
sesbriller. Brug af personlige værnemidler såsom
støvmaske, skridsikre sikkerhedssko, hjelm eller høre-
værn, afhængigt af hvad elværktøjet bruges til, mind-
sker risikoen for personskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at elværk-
tøjet er slukket, før du tilslutter, opsamler eller
bærer det hen til strømforsyningen og/eller batte-
riet. Hvis du holder fingeren på kontakten, mens du
bærer elværktøjet eller tilslutter det til strømforsynin-
gen, kan dette forårsage ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, in-
den du tilslutter elværktøjet. Værktøj eller nøgler,
som måtte befinde sig i en roterende del af elværktø-
jet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå
sikkert, og hold altid ligevægten. På denne måde
kan du bedre kontrollere elværktøjet, hvis der opstår
uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller
smykker. Hold hår og tøj på afstand af bevægelige
dele. Løstsiddende tøj, smykker eller langt hår kan bli-
ve viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og op-
samlingsudstyr, skal sådant tilsluttes og anven-
des korrekt. Brug af støvudsugning kan mindske fa-
rer pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ik-
ke sikkerhedsreglerne for elværktøjer, selvom du
evt. føler dig fortrolig med elværktøjet efter længe-
re tids brug. Skødesløse handlinger kan føre til alvor-
lige personskader på en brøkdel af et sekund.
4) Anvendelse og behandling af
elværktøjet
a) Undlad at overbelaste elværktøjet. Til arbejdet
skal man benytte det hertil beregnede elværktøj.
Du arbejder bedre og mere sikkert med det passende
elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et el-
værktøj, der ikke kan tændes eller slukkes, er farligt
og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et
udtageligt batteri, før du foretager justeringer på
enheden, skifter værktøjsdele eller lægger elværk-
tøjet fra dig. Denne forholdsregel forhindrer utilsigtet
start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for
børn. Lad ikke personer bruge elværktøjet, som ik-
ke er fortrolige med det, eller som ikke har læst
denne vejledning. Elværktøjer er farlige i hænderne
på uerfarne personer.
e) Elværktøjer og indsatsværktøjer skal plejes med
omhu. Kontrollér med jævne mellemrum, om be-
vægelige dele fungerer, som de skal, og at de ikke
sidder fast, om dele er brækket eller beskadiget på
en sådan måde, at elværktøjets funktion er forrin-
get. Få beskadigede dele repareret, før elværktøjet
tages i brug. Mange ulykker skyldes dårligt vedlige-
holdt elværktøj.
f) Hold skæreværktøj skarpt og rent. Omhyggeligt
plejet skæreværktøj med skarpe skærekanter sætter
sig mindre hyppigt fast og er lettere at føre.
g) Brug elværktøjet, indsatsværktøjet, indsatsværk-
tøjer osv. i henhold til disse instruktioner. Tag
hensyn til arbejdsvilkårene og den aktivitet, der
skal udføres. Brug af elværktøj til andre formål end
de tilsigtede kan medføre farlige situationer.
h) Hold greb og gribeflader tørre, rene og fri for olie
og fedt. Glatte greb og gribeflader umuliggør sikker
betjening af og kontrol med elværktøjet i uforudsete
situationer.
5) Service
a) Elværktøjet må kun repareres af uddannet fagper-
sonale, og der må kun bruges originale reservede-
le. Dette sikrer, at elværktøjet også fremover er sik-
kert at benytte.
Sikkerhedsforskrifter for kompressorer
PAS PÅ
Når denne kompressor bruges, skal følgende principiel-
le sikkerhedsforanstaltninger overholdes for at beskytte
mod elektrisk stød, personskader og brandfare. Læs og
følg disse forskrifter, før du bruger produktet.
Sikkert arbejde
1. Plej dine værktøjer med omhu
– Hold kompressoren ren, så arbejdet med den bli-
ver godt og sikkert.
– Følg vedligeholdelsesforskrifterne.
– Kontrollér elværktøjets tilslutningsledning med re-
gelmæssige mellemrum, og få den udskiftet af en
anerkendt fagmand, hvis den skulle blive beskadi-
get.
– Kontrollér forlængerkablerne med jævne mellem-
rum, og udskift dem, hvis de er beskadiget.
2. Træk stikket ud af stikkontakten
– Når elværktøjet ikke er i brug, før vedligeholdelse,
og når værktøjer som f.eks. savklinge, bor, fræser
skiftes.
220 | DK www.scheppach.com
3. Kontrollér elværktøjet for eventuelle skader.
– Før fortsat brug af elværktøjet skal beskyttelses-
anordninger eller let beskadigede dele undersø-
ges med omhu for at sikre, at de fungerer korrekt
og som tilsigtet.
– Kontrollér, om de bevægelige dele fungerer fejlfrit
og ikke sidder i klemme, eller om dele er beskadi-
get. Alle dele skal være monteret rigtigt og opfylde
alle betingelser for at sikre en korrekt drift af el-
værktøjet.
– Beskadigede beskyttelsesanordninger og dele
skal repareres eller udskiftes på et anerkendt pro-
fessionelt værksted, medmindre andet er angivet i
brugsanvisningen.
– Brug ikke defekte eller beskadigede tilslutningsled-
ninger.
PAS PÅ
Af hensyn til egen sikkerhed må der kun benyttes tilbe-
hør og ekstraudstyr, som er angivet i brugsanvisningen
eller anbefalet eller angivet af producenten. Brug af
værktøjer eller tilbehør, som ikke er anbefalet i brugsan-
visningen eller i kataloget, kan medføre fare for person-
skade for operatøren.
4. Udskiftning af tilslutningsledning
– Hvis tilslutningsledningen bliver beskadiget, skal
den udskiftes af producenten eller en autoriseret
elektriker for at forebygge risici. Fare pga. elektrisk
stød.
5. Kompressorer til brug på vej anvendt i byggepladsdrift
– Kontrollér, at alle slanger og armaturer er egnet til
brug med kompressorens højst tilladte arbejdstryk.
6. Opstillingssted
– Kompressoren må kun opstilles på en plan over-
flade.
7. Det anbefales at udstyre tilføringsslanger med et sik-
kerhedskabel f.eks. et stålkabel ved tryk over 7 bar.
8. Undgå, at ledningssystemet udsættes for kraftige be-
lastninger; dette gøres ved at bruge fleksible slangetil-
slutninger for at undgå knæksteder.
Yderligere sikkerhedsforskrifter
Overhold de tilhørende brugsanvisninger for de
respektive trykluftværktøjer / trykluftadaptere!
Desuden skal følgende generelle anvisninger iagttages.
Sikkerhedsforskrifter vedr. arbejde med
trykluft og udblæsningspistoler
• Sørg for at holde tilstrækkelig afstand til produktet,
dog mindst 2,50 m, og hold trykluftværktøjer/tryklufta-
daptere på afstand af kompressoren under drift.
• Kompressorpumpe og ledninger bliver meget varme
under drift. Berøring vil medføre forbrænding.
• Den luft, der indsuges af kompressoren, skal holdes
fri for urenheder, som ville kunne medføre brand eller
eksplosion i kompressorpumpen.
• Når man løsner slangekoblingen, skal man holde fast i
slangens koblingsstykke med hånden. På denne må-
de kan man undgå personskader pga. den tilba-
gespringende slange.
• Under arbejde med trykluftpistolen skal der benyttes
beskyttelsesbriller og åndedrætsværn. Støv er sund-
hedsskadeligt! Fremmedlegemer og udblæste dele
kan let forårsage personskader.
FARE
Fare for personskade!
Udblæsningspistolen må ikke benyttes til at blæse di-
rekte mod personer eller til at rengøre tøj på kroppen.
Sikkerhedsforskrifter ved anvendelse af
sprøjte- og sprayadaptere (f.eks.
malingsprøjter)
• Hold sprøjteadapteren på afstand af kompressoren
under påfyldning for at forhindre væske i at komme i
kontakt med kompressoren.
• Sprøjt aldrig med sprøjteadapteren (f.eks. malings-
prøjter) i retning mod kompressoren. Fugt kan medfø-
re elektrisk stød!
FARE
Eksplosionsfare!
Der må ikke forarbejdes lak eller opløsningsmidler med
et flammepunkt under 55°C.
FARE
Eksplosionsfare!
Lak og opløsningsmidler må ikke opvarmes.
• Hvis der forarbejdes sundhedsskadelige væsker, skal
der benyttes filtreringsudstyr (ansigtsmasker) som be-
skyttelse. Se også oplysninger om beskyttelsesforan-
staltninger fra producenterne af sådanne stoffer.
• De oplysninger og mærkninger iht. den tyske forord-
ning om farlige stoffer, der er angivet på emballagen
af det materiale, der skal forarbejdes, skal iagttages.
Der skal evt. træffes yderligere beskyttelsesforanstalt-
ninger, navnligt skal der benyttes egnet tøj og masker.
FARE
Eksplosionsfare!
Under sprøjteprocessen og i arbejdsrummet må der ik-
ke ryges.
Også malingsdampe er let brændbare.
• Der må ikke forefindes eller benyttes brandkilder,
åben ild eller gnistfrembringende produkter.
• Mad og drikkevarer må hverken opbevares eller for-
tæres i arbejdsrummet. Malingsdampe er sundheds-
skadelige.
• Arbejdsrummet skal være større end 30 m³, og der
skal sikres tilstrækkelig luftudskiftning under sprøjt-
ning og tørring.
• Undgå at sprøjte mod vindretningen. Ved sprøjtning af
brændbart eller farligt sprøjtemateriale skal man prin-
cipielt følge bestemmelserne fra det lokale politi.
• I forbindelse med PVC-trykslangen må der ikke forar-
bejdes medier såsom mineralsk terpentin, butylalkohol
og methylenchlorid. Disse medier ødelægger trykslan-
gen.
DK | 221www.scheppach.com
• Arbejdsområdet skal være adskilt fra kompressoren,
så denne ikke kan komme i direkte kontakt med ar-
bejdsmediet.
Drift af trykbeholdere
• Når man arbejder med en trykbeholder, skal denne
holdes i ordentlig stand, betjenes korrekt, overvåges,
og alle nødvendige vedligeholdelses- og reparations-
arbejder skal udføres uden undtagelse, ligesom der
skal træffes de nødvendige sikkerhedsforanstaltninger
i forhold til de givne omstændigheder.
• De tilsynshavende myndigheder kan i enkelt tilfælde
påbyde de nødvendige overvågningsforanstaltninger.
• En trykbeholder må ikke benyttes, hvis den opviser
tegn på fejl og mangler, som kan bevirke, at bruger el-
ler tredjepart udsætte for fare.
• Inden hver brug skal trykbeholderen kontrolleres for
rust og beskadigelser. Kompressoren må ikke benyt-
tes med en beskadiget eller rusten trykbeholder. Hvis
der konstateres beskadigelser, bedes man venligst
kontakte kundeservice-værkstedet.
Opbevar alle sikkerhedsforskrifter og anvisninger
omhyggeligt!
7.1 Produktspecifikke
sikkerhedsanvisninger
PAS PÅ
Når denne kompressor bruges, skal følgende principiel-
le sikkerhedsforanstaltninger overholdes for at beskytte
mod elektrisk stød, personskader og brandfare. Læs og
følg disse forskrifter, før du bruger produktet.
ADVARSEL
Produktet er ikke designet til brug i eksplosive atmosfæ-
rer. Brug i sådanne miljøer er kun tilladt, hvis der træf-
fes passende yderligere foranstaltninger med henblik
på sikkerhed. Kontakt venligst en fagmand eller rele-
vante forskrifter, før du bruger produktet i potentielt eks-
plosive atmosfærer.
• Produktet må ikke anvendes af personer (herunder
børn) med nedsatte fysiske, sensoriske eller mentale
evner eller manglende erfaring og viden.
• Rengøring og brugervedligeholdelse må ikke udføres
af børn.
• Hold produktet på afstand af regn eller fugt. Indtræng-
ning af vand i produktet øger risikoen for at få stød.
• Undgå brug af produktet ved temperaturer under
+5°C.
• Efter ikke produktet uden opsyn.
FORSIGTIG
Brug kun produktet i korte perioder ad gangen. Længe-
re, kontinuerlig drift på mere end 10 minutter vil bevirke,
at produktet overophedes. Sluk straks for produktet, og
lad det afkøle i min. 10 min.
FARE
Fare for personskade!
Undlad at oppumpe de pågældende genstande over det
foreskrevne tryk. Disse risikerer at briste og forårsage
personskader og/eller materielle skader.
• Undlad at overskride kompressorens tilladte ydelses-
område. Undlad at oppumpe lastbils-, traktor- eller an-
dre større dæk.
• Undlad at bearbejde materialer, der er eller kan være
potentielt brandfarlige eller eksplosive.
• Anvend aldrig produktet til formål, det ikke er be-
regnet til.
• Produktet skal altid være rent, tørt og fri for olie eller
smørefedt. Fjern støv før hver brug og før hver opbe-
varingsperiode.
• Brug aldrig benzin eller andre brandbare væsker til at
rengøre produktet! Evt. resterende dampe i produktet
kan blive antændt af gnister og få produktet til at eks-
plodere.
• Vær altid opmærksom! Vær altid opmærksom på,
hvad du gør, og gå altid fornuftig til værks. Anvend
aldrig produktet, hvis du er ukoncentreret eller føler
dig utilpas.
• Undgå, at ledningssystemet udsættes for kraftige be-
lastninger; dette gøres ved at bruge fleksible slangetil-
slutninger for at undgå knæksteder.
• Det anbefales at udstyre tilføringsslanger med et sik-
kerhedskabel f.eks. et stålkabel ved tryk over 7 bar.
• Undgå at røre ved produktets varme komponenter!
• Kontrollér, at alle slanger og armaturer er egnet til
brug med kompressorens højst tilladte arbejdstryk.
Restrisici
Produktet er bygget efter nyeste tekniske niveau og
de anerkendte sikkerhedstekniske regler. Alligevel
kan der opstå enkelte restrisici under driften.
• Sundhedsfare som følge af strøm, hvis der bruges
elektriske tilslutningsledninger, der ikke lever op til
gældende regler.
• Desuden kan der forefindes ikke-åbenlyse restrisici,
selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikker-
hedsforskrifterne" og "Tilsigtet Brug" samt brugsanvis-
ningen overholdes.
• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når pro-
duktet er i drift.
• Overhold de foreskrevne vedligeholdelses- og sikker-
hedsforskrifter i brugsanvisningen.
ADVARSEL
Dette elværktøj danner et elektromagnetisk felt under
driften. Dette felt kan under visse omstændigheder på-
virke aktive eller passive medicinske implantater nega-
tivt. For at reducere faren for alvorlige eller dødelige
personskader anbefales det personer med medicinske
implantater at kontakte en læge og producenten af det
medicinske implantat, før elværktøjet betjenes.
222 | DK www.scheppach.com
8 Montering
PAS PÅ
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
ADVARSEL
Fare for personskade!
Sæt først elnetstikket i stikkontakten, når produktet er
klargjort til brug.
Nødvendigt værktøj:
• 2x gaffelnøgle/topnøgle SW 13 mm*
* = indgår ikke nødvendigvis i leveringsomfanget!
8.1 Monting af hjul (8) (fig. 3)
1. For at undgå skader på produktet skal du placere et
underlag på gulvet under monteringen.
2. Læg produktet på en plan, lige overflade.
3. Indsæt hjulets (8) skrue (8a) gennem de hertil indret-
tede monteringshuller, og fastgør den med en M10-
møtrik (8c).
4. Møtrikkerne (8c) skal kontres med kontramøtrikkerne
(8b).
Brug to gaffelnøgler/topnøgler SW 13 mm.
5. Gentag processen på den modsatte side.
8.2 Monting af fod (9) (fig. 4)
1. Læg produktet på en plan, lige overflade.
2. Indsæt foden (9) i det hertil indrettede monteringshul i
grundstellet.
3. Monter foden (9) på grundstellet med en skrue (9a) og
en spændeskive (9b), og fastlås den med en møtrik
(9c).
Brug en gaffelnøgle SW13.
4. Gentag processen på den modsatte side.
8.3 Montering af hurtigkoblingen (4)
(fig. 5)
1. Kontrollér, om der er teflonbånd på hurtigkoblingens
(4) gevind.
Er dette ikke tilfældet, skal man gøre som beskrevet i
8.3.1.
2. Skru hurtigkoblingen (4) ind i det dertil indrettede ge-
vind på kompressoren.
Pas på ikke at overspænde forbindelsen, og se til at
hurtigkoblingen er indjusteret vandret.
3. Efter montering skal det kontrolleres, at forbindelsen
er tæt.
8.3.1 Tætning af gevindet med teflonbånd
(fig. 5)
1. Fjern det eksisterende teflonbånd fuldstændigt.
2. Sørg for, at der kun sættes teflonbånd på hurtigkoblin-
gens (4) udvendige gevind.
3. Vikl altid teflonbåndet rundt om gevindet i indskru-
ningsretningen (med uret). Herved forhindres det, at
teflonbåndet løsner sig igen under monteringen.
4. Hold først teflonbåndet let spændt.
Vikl båndet glat, overlappende og jævnt rundt om det
udvendige gevind på hurtigkoblingen (4).
Lad den første gevindgang være fri, så der ikke kan
komme fibre ind i ledningen.
5. Omvikl gevindet 4 - 8 gange, afhængigt af størrelsen.
Til grovere gevind kan det være nødvendigt med flere
omviklinger.
Teflonbåndet skal dække gevindgangene ensartet.
Den må hverken rive eller tilstoppe skruegangene.
6. Efter tætningen kan man montere hurtigkoblingen (4)
som beskrevet i 8.3.
9 Før ibrugtagning
ADVARSEL
Fare for personskade!
Sæt først elnetstikket i stikkontakten, når produktet er
klargjort til brug.
ADVARSEL
Træk altid netstikket ud, inden der foretages indstil-
linger på produktet.
FORSIGTIG
Uegnede forlængerledninger kan være farlige. Fare for
personskader pga. elektrisk stød.
Generelle bemærkninger
• Fortsæt med forsigtighed. Sørg for at blive fortrolig
med brugen og eventuelle begrænsninger, og des-
uden med de specifikke potentielle farer.
• Kontrollér, at dataene på typeskiltet stemmer overens
med strømnetdataene, før produktet tilsluttes.
• Utilstrækkeligt informerede brugere kan udsættes sig
selv og andre personer for fare på grund af forkert
brug. Brugeren er ansvarlig over for tredjemand.
• Kontrollér produktet for skader med jævne mellem-
rum.
• Produktet skal opstilles i nærheden af forbrugeren.
• Lange luftledninger og lange forsyningsledninger (for-
længerkabler) skal undgås.
• Indsugningsluften skal være tør og støvfri.
• Opstil ikke produktet i fugtige eller våde rum.
• Produktet må kun bruges i egnede rum (godt ventile-
ret, omgivelsestemperatur +5°C til +40°C). I rummet
må der ikke forefindes støv, syre, dampe, eksplosive
eller brændbare gasser.
• Produktet er egnet til brug i tørre rum. Må ikke benyt-
tes i områder, hvor der arbejdes med stænkvand.
• Produktet må kun benyttes kortvarigt udendørs, og
kun i tørre omgivelser.
• Produktet skal altid holdes tørt og må ikke efterlades
udendørs efter arbejdet.
9.1 Nettilslutning
• Produktet har en netledning med sikkerhedsstik. Dette
kan tilsluttes til en hvilken som helst sikkerhedsstik-
kontakt 230 V~ 50 Hz, som er sikret med 16 A.
DK | 223www.scheppach.com
• Sørg inden ibrugtagning for, at netspændingen stem-
mer overens med driftsspændingen og med produkty-
delsen på dataskiltet.
• Lange forsyningsledninger og forlængerkabler, ka-
beltromler osv. forårsager spændingsfald og kan be-
virke, at motoren ikke vil starte.
• Ved lave temperaturer under +5°C kan motorstart væ-
re besværliggjort pga. træghed.
10 Betjening
10.1 Tænd/Sluk-kontakt (1) (fig. 6)
Tænding
1. Sæt netstikket i en korrekt sikret netstikkontakt.
2. Tænd produktet ved at stille Tænd/Sluk-kontakten (1)
i pos. "I".
Slukning
1. Sluk produktet ved at stille Tænd/Sluk-kontakten (1) i
pos. "0".
10.2 Indstilling af tryk (fig. 6)
1. Med trykregulatoren (3) indstiller man trykket på
manometret (5).
2. Det indstillede tryk kan aflæses på hurtigkoblingen (4).
10.3 Montering af trykluftslange* (fig. 6)
Tilslut trykluftslangens* påsætningsnippel* til hurtigkoblin-
gerne (4). Tilslut derefter trykluftværktøjet* til trykluftslan-
gens* hurtigkobling*.
* = indgår ikke nødvendigvis i leveringsomfanget!
11 Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante VDE- og
DIN-bestemmelser. Elnettilslutningen hos kunden
samt den anvendte forlængerledning skal opfylde dis-
se forskrifter.
Når man arbejder med sprøjte- og sprayadaptere, og når
man bruger dem midlertidigt udendørs, skal produktet til-
sluttes et fejlstrømsrelæ med en udløsningsstrøm på 30
mA eller mindre.
11.1 Beskadigede elektriske
tilslutningsledninger
Der opstår ofte isoleringsskader på elektriske tilslutnings-
ledninger.
Årsagerne hertil kan være:
• tryksteder, hvis tilslutningsledninger føres gennem
vindues- eller døråbninger;
• knæksteder, når tilslutningsledningen fastgøres eller
trækkes forkert;
• skæresteder, hvis tilslutningsledningen køres over;
• isolationsskader, når stikket trækkes ud af vægstik-
kontakten;
• Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger må
ikke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for skader
med jævne mellemrum. Sørg for, at tilslutningsledningen
ikke hænger i elnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de relevante
VDE- og DIN-bestemmelser. Der må kun anvendes tilslut-
ningsledninger med samme mærkning.
Påtryk af typebetegnelsen på tilslutningskablet er et krav.
Sikkerhedsforskrifter for udskiftning af beskadigede
eller defekte nettilslutningsledninger
Tilslutningstype Y
Hvis det bliver nødvendigt at udskifte elnettilslutningsled-
ningen, skal dette udføres af producenten eller dennes re-
præsentant for at undgå, at sikkerheden bringes i fare.
11.2 Vigtige anvisninger
Hvis motoren overbelastes, slår den fra af sig selv. Efter
en afkølingsfase (varierer tidsmæssigt) kan motoren star-
tes igen.
11.3 Vekselstrømsmotor
Tilslutning og reparation af elektrisk udstyr må kun fore-
stås af autoriserede elektrikere.
• Se til, at netspændingen stemmer overens med
spændingen på produktets typeskilt.
• Forlængerledninger op til en længde på 25 m skal ha-
ve et tværsnit på 1,5 kvadratmillimeter.
12 Rengøring og vedligeholdelse
ADVARSEL
Reparations- og vedligeholdelsesarbejde, der
ikke er beskrevet i denne brugsanvisning, må
kun udføres på et professionelt værksted.
Brug kun originale reservedele.
ADVARSEL
Forkert udført vedligeholdelses- eller rengø-
ringsarbejde kan forårsage personskader!
ADVARSEL
I forbindelse med rengørings-, reparations- og ved-
ligeholdelsesarbejde kan produktet starte uventet
og derved forårsage personskader.
– Sluk for produktet.
– Træk netstikket ud.
– Lad produktet køle af.
– Gør kompressoren trykløs.
Bemærk:
Aflast overtrykket i kompressoren ved at slukke den og
opbruge den trykluft, der stadig findes i trykbeholderen,
f.eks. med et trykluftværktøj i tomgang eller med en ud-
blæsningspistol.
224 | DK www.scheppach.com
12.1 Rengøring
• Hold beskyttelsesanordninger, luftslidser og motorhus
fri for støv og snavs. Tør produktet af med en ren
klud, eller blæs den over med trykluft ved lavt tryk. Vi
anbefaler, at produktet altid rengøres umiddelbart ef-
ter brug.
• Rengør produktet med en fugtig klud og en smule
smøresæbe med jævne mellemrum. Brug ikke rengø-
rings- eller opløsningsmidler; disse kan angribe pro-
duktets plastdele. Sørg for, at vand ikke kan trænge
ind i produktet.
• Vi anbefaler, at produktet altid rengøres umiddelbart
efter brug.
• Slange og sprøjteværktøjer skal kobles fra kompres-
soren, inden de rengøres. Kompressoren må ikke ren-
gøres med vand, opløsningsmidler eller lignende.
12.2 Vedligeholdelse
Nødvendigt værktøj:
• Stjerneskruetrækker*
* = indgår ikke nødvendigvis i leveringsomfanget!
12.2.1 Sikkerhedsventil (6) (fig. 7)
• Sikkerhedsventilen er indstillet til det højst tilladte tryk
for trykbeholderen.
• Det er ikke tilladt at justere sikkerhedsventilen eller
fjerne forbindelsessikringen mellem drænmøtrikken og
dennes hætte.
• For at sikkerhedsventilen skal fungere korrekt, når det
kræves, skal den aktiveres mindst hver 30. driftstime;
dog mindst tre gange om året.
1. Man åbner den perforerede aftapningsmøtrik (6a) ved
at dreje den mod uret for at åbne sikkerhedsventilens
(6) udløb. Ventilen lukker nu hørbart luft ud.
2. Derefter spænder man atter aftapningsmøtrikken (6a)
fast ved at dreje den i urets retning.
12.2.2 Vedligeholdelse af trykbeholder (7)
(fig. 8)
PAS PÅ
Af hensyn til trykbeholderens holdbarhed skal man
aftømme kondensvandet efter hver brug ved at åbne af-
tapningsskruen.
PAS PÅ
Kondensvandet fra trykbeholderen indeholder olie-
rester. Kondensvandet skal bortskaffes i henhold til
gældende miljøregler.
1. Aflast først kedeltrykket (se 13.2.1).
2. Åbn aftapningsskruen (7a) ved at skrue den imod
urets retning (set fra undersiden af kompressoren i
retning mod skruen).
3. For at alt kondensvandet kan løbe ud af trykbeholde-
ren (7), skal denne kippes en smule til siden, så aftap-
ningsskruen (7a) er på det laveste punkt.
4. Luk derefter aftapningsskruen (7a) igen (ved at skrue
den i urets retning). Inden hver brug skal trykbeholde-
ren (7) kontrolleres for rust og skader.
5. Kompressoren må ikke benyttes med en beskadiget
eller rusten trykbeholder (7). Hvis der konstateres be-
skadigelser, bedes man venligst kontakte kundeser-
vice-værkstedet.
13 Opbevaring og transport
ADVARSEL
Fare for personskade og forbrænding!
Produktet kan starte uventet og derved medføre per-
sonskader.
– Sluk motoren inden enhver form for rengørings- og
vedligeholdelsesarbejde.
– Lad motoren køle af.
– Træk netstikket ud.
– Gør kompressoren trykløs.
Bemærk:
Aflast overtrykket i kompressoren ved at slukke den og
opbruge den trykluft, der stadig findes i trykbeholderen,
f.eks. med et trykluftværktøj i tomgang eller med en ud-
blæsningspistol.
• Trykluft kan føre til alvorlige kvæstelser.
• Rengør og kontrollér produktet for skader.
13.1 Transport (fig. 1)
• For at undgå materielle skader og kvæstelser skal
produktet sikres mod at vælte og skride, når det trans-
porteres på køretøjer.
• Beskyt produktet mod slag, stød og kraftige vibratio-
ner, f.eks. når det transporteres i køretøjer.
• Brug altid transportgrebet (2) til at transportere pro-
duktet.
13.2 Opbevaring
Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit
og utilgængeligt for børn.
Den optimale opbevaringstemperatur er mellem 5°C og
30°C.
Opbevar produktet i den originale emballage.
Tildæk produktet for at beskytte det mod støv eller fugt.
Opbevar brugsanvisningen sammen med produktet.
PAS PÅ
Træk netstikket ud, ventiler kompressoren og alle tilslut-
tede trykluftværktøjer. Sluk for kompressoren på en så-
dan måde, at den ikke kan tages i drift af uvedkommen-
de.
PAS PÅ
Opbevar kun produktet i et tørt miljø, der er utilgænge-
ligt for uvedkommende.
Produktet må ikke kippes, og må kun opbevares ståen-
de!
13.2.1 Aflastning af overtryk
Aflast overtrykket i kompressoren ved at slukke den og
opbruge den trykluft, der stadig findes i trykbeholderen,
f.eks. med et trykluftværktøj i tomgang eller med en ud-
blæsningspistol.
DK | 225www.scheppach.com
14 Reparation og
reservedelsbestilling
Kontrollér efter reparation eller vedligeholdelse, om alle
sikkerhedstekniske dele er monteret og er i fejlfri tilstand.
Dele, der kan forårsage personskader, kan opbevares
utilgængeligt for uvedkommende og børn.
PAS PÅ
Iht. produktansvarsloven fraskriver vi os ansvaret for
skader, der skyldes forkert reparation eller brug af ikke-
originale reservedele.
Kontakt en kundeservice eller en autoriseret fagmand.
Det samme gælder også for tilbehørsdele.
Reservedele og tilbehør fås hos vores servicecenter. Det-
te gøres ved at scanne QR-koden på forsiden.
Tilslutning og reparation
Tilslutning og reparation af elektrisk udstyr må kun fore-
stås af autoriserede elektrikere.
14.1 Bestilling af reservedele
Husk at angive følgende oplysninger, når der bestilles re-
servedele:
• Modelbetegnelse
• Varenummer
• Data på typeskiltet
Reservedele/tilbehør
Trykluftdrevet tilbehørssæt
13 dele - artikel-nr.:
7906100710
Spiralslange - artikel-nr.: 7906100711
14.2 Serviceinformation
Vær opmærksom på, at følgende dele på dette produkt
slides som følge af brug eller naturligt slid, og at der er
brug for følgende dele som forbrugsmaterialer.
Sliddele*: Hurtigkobling, trykluft tilbehørssæt, spiralslange
* = indgår ikke nødvendigvis i leveringsomfanget!
15 Bortskaffelse og genanvendelse
Oplysninger om emballage
Emballeringsmaterialerne er gen-
anvendelige. Emballage skal bort-
skaffes jf. gældende miljøregler.
Oplysning om bortskaffelse af elskrot
Brugt elektrisk og elektronisk udstyr (elskrot)
hører ikke til husholdningsaffaldet, men skal
indsamles og/eller bortskaffes separat!
• Brugte batterier, der ikke er permanent installeret i et
brugt produkt, skal udtages i intakt tilstand inden afle-
vering! Sådanne batterier skal bortskaffes i henhold til
batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske
maskiner er juridisk forpligtet til at returnere sådanne
efter brug.
• Slutbrugeren er eneansvarlig for at slette sine person-
lige oplysninger på den brugte maskine, der skal bort-
skaffes!
• Symbolet med den overstregede skraldespand bety-
der, at brugte elektriske og elektroniske apparater (el-
skrot) ikke må bortskaffes sammen med hushold-
ningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot)
kan afleveres gratis på følgende steder:
– Offentlige bortskaffelses- og/eller indsamlingsste-
der (f.eks. kommunale genbrugsstationer)
– Salgssteder for elektroniske apparater (fysiske bu-
tikker og online), forudsat at forhandleren er for-
pligtet til at tage sådanne apparater retur - eller til-
byder dette frivilligt.
– Du kan gratis aflevere op til tre brugte elektriske
apparater pr. apparattype, med en maksimal kant-
længde på 25 centimeter, hos producenten uden
først at skulle købe et nyt apparat hos samme, el-
ler du kan aflevere sådanne apparater på et andet
autoriseret indsamlingssted i dit nærområde.
– Du kan indhente yderligere tilbagetagningsbetin-
gelser hos producenter og distributører hos disses
respektive kundeservice.
• Hvis et nyt elektrisk apparat leveres af producenten til
en privat husstand, kan producenten foranledige, at
det gamle elektriske apparat afhentes gratis efter an-
modning fra slutbrugeren. For at gøre dette skal du
kontakte producentens kundeservice.
• Disse erklæringer gælder kun for apparater, der instal-
leres og sælges i landene i EU, og som er underlagt
det europæiske direktiv 2012/19/EU. I lande uden for
EU kan der gælde forskellige regler for bortskaffelse
af brugte elektriske og elektroniske apparater (el-
skrot).
16 Fejlfinding
Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis
man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.
Fejl Mulig årsag Afhjælpning
Produkt vil ikke starte. Ingen netspænding. Kontrollér kabel, netstik, sikring og stikkontakt.
Netspænding for lav. Undgå for lange forlængerkabler. Benyt forlængerkab-
ler med tilstrækkeligt ledningstværsnit.
Udetemperatur for lav. Undgå brug ved en udetemperatur på under +5°C.
Motor overophedet. Lad motoren køle af; afhjælp evt. årsagen til overop-
hedningen.
226 | DK www.scheppach.com
Fejl Mulig årsag Afhjælpning
Produktet kører, men uden tryk. Sikkerhedsventil utæt. Kontakt det lokale servicecenter. Reparation må kun
udføres af uddannet personale.
Tætninger defekte. Kontrollér tætninger; få defekte tætninger udskiftet på
et professionelt værksted.
Aftapningsskrue for konden-
svand utæt.
Efterspænd skruen med hånden. Kontrollér tætning på
skruen, udskift ved behov.
Produktet køre; der vises tryk på
manometeret, men værktøjerne
kører ikke.
Slangeforbindelser utætte. Kontrollér trykluftslange og værktøjer, udskift ved be-
hov.
Hurtigkobling utæt. Kontakt det lokale servicecenter. Reparation må kun
udføres af uddannet personale.
For lavt tryk indstillet på
trykregulatoren.
Indstil højere tryk på trykregulatoren.
17 EU-overensstemmelseserklæring
Oversættelse af den originale
overensstemmelseserklæring
Producent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Tyskland
Vi erklærer under eget ansvar, at det her beskrevne pro-
dukt overholder de gældende direktiver og standarder.
Mærke: SCHEPPACH
Art.-betegnelse: Kompressor - HC51V
Art.-nr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-direktiver:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Genstanden, der beskrives ovenfor i erklæringen, opfyl-
der forskrifterne i Europa-Parlamentets og Rådets direktiv
2011/65/EU af 8. juni 2011 om begrænsning af anvendel-
sen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Anvendte standarder:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Overensstemmelsesvurderingsprocedure:
2000/14/EF_2005/88/EF – Tillæg: VI
Garanteret
lydeffektniveau (L
wA
):
97 dB
Målt
lydeffektniveau (L
WA
):
93,9 dB
Bemyndiget organ: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Kina
Nummer: 0905
Dokumentationsansvarlig:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, Tyskland 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
DK | 227www.scheppach.com
Innholdsfortegnelse
1 Innledning........................................................... 228
2 Tiltenkt bruk........................................................ 229
3 Produktbeskrivelse (fig.1-8) .............................. 229
4 Leveringsomfang (fig. 1, 2) ................................ 229
5 Utpakking ........................................................... 229
6 Tekniske data..................................................... 230
7 Sikkerhetsinstruksjoner...................................... 230
8 Montering ........................................................... 233
9 Før idriftsetting ................................................... 234
10 Betjening ............................................................ 234
11 Elektrisk tilkobling............................................... 235
12 Rengjøring og vedlikehold.................................. 235
13 Lagring og transport........................................... 236
14 Reparasjons og reservedelsbestilling ................ 236
15 Kassering og gjenvinning................................... 237
16 Feilhjelp.............................................................. 237
17 EU-samsvarserklæring....................................... 238
18 Utvidet tegning ................................................... 300
Forklaring av symbolene på
produktet
Bruken av symboler i denne håndboken er ment å gjøre
deg oppmerksom på potensielle risikoer. Sikkerhetssym-
bolene og forklaringene som følger med dem må bli for-
stått. Advarslene i seg selv eliminerer ingen risikoer og
kan ikke erstatte riktige ulykkesforebyggende tiltak.
Obs! Unnlatelse av å følge sikkerhetsskilte-
ne og advarslene som er festet på produk-
tet, samt unnlatelse å følge sikkerhets- og
betjeningsinstruksjonene kan føre til alvorli-
ge personskader eller til og med død.
Før igangsetting må bruksanvisningen og
sikkerhetsinstruksjonene leses og følges!
Før igangsetting må bruksanvisningen og
sikkerhetsinstruksjonene leses og følges!
Bruk vernebrille.
Bruk hørselsvern.
Bruk åndedrettsvern ved støvutvikling!
Obs varm overflate - fare for forbrenninger.
Advarsel mot elektrisk spenning.
Advarsel! Produktet er utstyrt med en auto-
matisert startstyring. Hold tredjeparter unna
arbeidsområdet til produktet!
Produktet skal ikke utsettes for regn. Pro-
duktet skal bare stasjoneres, lagres og dri-
ves under tørre omgivelsesforhold.
Produktet skal kun tas i drift med lukket dek-
sel.
Garantert lydeffektnivå for produktet.
Produktet tilsvarer de aktuelle europeiske di-
rektivene.
Produktet er i samsvar med gjeldende ser-
biske retningslinjer.
Forklaring av signalordene i
brukerveiledningen
FARE
Signalord for å indikere en overhengende far-
lig situasjon som, hvis den ikke unngås, vil
resultere i død eller alvorlig personskade.
ADVARSEL
Signalord for å indikere en mulig farlig situa-
sjon som, hvis den ikke unngås, kan føre til
død eller alvorlig personskade.
FORSIKTIG
Signalord for å indikere en potensielt farlig
situasjon som, hvis den ikke unngås, kan fø-
re til mindre eller moderat personskade.
OBS
Signalord for å indikere en mulig farlig situa-
sjon som, hvis den ikke unngås, kan føre til
materielle skader på produktet eller eiendom/
eiendeler.
1 Innledning
Produsent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
228 | NO www.scheppach.com
Merknad:
Produsenten av dette produktet er i henhold til loven om
produktansvar ikke ansvarlig for skader, som oppstår på
dette produktet eller grunnet dette produktet ved:
• Feil behandling
• Ignorering av brukerveiledningen
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• Ikke-tiltenkt bruk
• Svikt i det elektriske anlegget ved ignorering av de na-
sjonale elektriske forskriftene og bestemmelsene.
Vær oppmerksom på følgende:
Bruksanvisningen er en del av produktet og inneholder
viktig informasjon for sikker, profesjonell og økonomisk
drift. I tillegg må du følge de gjeldende nasjonale forskrif-
tene. Les alle betjenings- og sikkerhetsinstruksjoner nøye
før bruk, og bruk produktet kun som beskrevet. Ta vare
på veiledningen og legg den ved når du gir produktet vi-
dere.
2 Tiltenkt bruk
Kompressoren brukes til å generere trykkluft for trykkluft-
drevne verktøy, som kan drives med et luftvolum på inntil
ca. 220 l/min. (f.eks. dekkfyller, utblåsningspistol og ma-
lingspistol). På grunn av den begrensede mengden trans-
portert luft er det ikke mulig å betjene verktøy som har et
svært høyt luftforbruk (f.eks. planslipere, stangslipere og
muttertrekkere).
Kompressoren skal bare brukes i tørre og godt ventilerte
rom.
Produktet skal bare benyttes iht. dets formål. Enhver bruk
som går utover dette er ikke tiltenkt. Brukeren, og ikke
produsenten, er ansvarlig for materielle skader eller per-
sonskader av enhver art som forårsakes av dette.
Det å følge sikkerhetsinstruksjonene, montasjeanvisnin-
gen og brukerveiledningen er også en del av forskrifts-
messig bruk.
Personer som bruker og vedlikeholder produktet, må
kjenne godt til det og være orientert om mulige farer.
Foretas det endringer på produktet, påtar ikke produsen-
ten seg noe ansvar for skader som kan oppstå som følge
av dette.
Produktet bare brukes med originaldeler og originaltilbe-
hør fra produsenten.
Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produ-
senten og målene som er spesifisert i de tekniske datae-
ne, må overholdes.
Vennligst merk at våre produkter forskriftsmessig sett ikke
ble konstruert for bruk innen handel, håndverk og industri.
Vi påtar oss intet garantiansvar dersom produktet benyt-
tes innen handel, håndverk eller industri, eller ved likestil-
te aktiviteter.
3 Produktbeskrivelse (fig.1-8)
1. På-/av-bryter
2. Transporthåndtak
3. Trykkregulator
4. Hurtigkobling
5. Manometer
6. Sikkerhetsventil
6a. Tappemutter
7. Trykktank
7a. Tappeskrue
(kondensvann)
8. Hjul
8a. Skrue
8b. Kontramutter
8c. Mutter
9. Støttefot
9a. Skrue
9b. Underlagsskive
9c. Mutter
10. Trykkluft tilbehørssett 13 deler*
(ikke avbildet)
11. Spiralslange 10 m*
(ikke avbildet)
* = ikke absolutt inkludert i leveringsomfanget!
4 Leveringsomfang (fig. 1, 2)
Pos. Antall Betegnelse
4. 1 x Hurtigkobling
8. 2 x Hjul
8a. 2 x Skrue
8b. 2 x Kontramutter
8c. 2 x Mutter
9. 2 x Støttefot
9a. 2 x Skrue
9b. 2x Underlagsskive
9c. 2 x Mutter
10. 1 x Trykkluft tilbehørssett 13 deler*
(ikke avbildet)
11. 1 x Spiralslange 10 m*
(ikke avbildet)
1 x Kompressor
1 x Bruksanvisning
* = ikke absolutt inkludert i leveringsomfanget!
5 Utpakking
ADVARSEL
Produktet og emballasjematerialer er ikke et leke-
tøy!
Barn skal ikke leke med plastposer, folier og små-
deler! Det er fare for svelging og kvelning!
• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjematerialet samt emballasje- og trans-
portsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Kontroller produktet og tilbehørsdeler for transportska-
der. Meld eventuelle skader straks til transportselska-
pet som leverte produktet. Senere reklamasjoner vil
ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til ga-
rantiperioden er over.
• Gjør deg kjent med produktet ved hjelp av bruksanvis-
ningen før du tar det i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler, skal
du kun bruke originaldeler. Reservedeler får du hos
din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type
og byggeår for produktet.
NO | 229www.scheppach.com
6 Tekniske data
Merkespenning 230 V~/
50 Hz
Nominelt forbruk 1420 W (S1*)
1500 W (S3** 25
%)
Tomgangsturtall 4000 min
-1
Trykktankvolum ca. 50l
Driftstrykk ca. 10 bar
Teo. Oppsugingseffekt ca. 220l/min
Effektiv leveringseffekt ved 1 bar ca. 130l/min
Effektiv leveringseffekt ved 4 bar ca. 90l/min
Effektiv leveringseffekt ved 7 bar ca. 65l/min
Beskyttelsesart IP 20
Lengde nettilkoblingsledning 2 m
Maks. oppstillingshøyde (m.o.h.) 1000 m
Vekt ca. 24,5 kg
Med forbehold om tekniske endringer!
*Driftsmodus S1(kontinuerlig drift)
Produktet kan drives kontinuerlig med den angitte ytelsen.
**Driftsmodus S3 (periodisk drift)
Driften består av en nominell belastning og stillstandstid.
Driftstiden er 10 minutter, den relative innkoblingsvarighe-
ten er 25 % av driftstiden.
ADVARSEL
Støy kan ha en alvorlig innvirkning på helsen din. Hvis
maskinstøyen overstiger 85 dB, bruk egnet hørselsvern
for deg selv og alle i nærheten.
Støy- og vibrasjonsverdier ble beregnet tilsvarende EN
62841-1.
Støyverdier
Støynivå L
pA
73,43 dB
Måleusikkerhet K
pA
2,92 dB
Lydeffektnivå målt L
wA
93,9 dB
Garantert lydeffektnivå L
wA
97 dB
Måleusikkerhet K
wA
2,92 dB
Den angitte støyemisjonsverdiene er blitt målt iht. en
standardisert testmetode og kan brukes for sammenlig-
ning av et elektroverktøy med et annet.
De angitte støyemisjonsverdiene kan også benyttes til en
foreløpig vurdering av belastningen.
ADVARSEL
Støyemisjonen kan ved den faktiske bruken
av elektroverktøyet skille seg fra de angitte
verdiene, avhengig av type og måte, som
elektroverktøyet brukes, spesielt, hvilken ty-
pe arbeidsstykke som bearbeides.
Prøv å holde belastningen lavest mulig. Eksempler på
tiltak: begrensning av arbeidstiden. Derved skal en ta
hensyn til alle aspektene til driftssyklusen (for eksempel
perioder, der el-verktøyet er slått av, og slike, der det er
slått på, men drives uten belastning).
7 Sikkerhetsinstruksjoner
Generelle sikkerhetsinstruksjoner for elektroverktøy
ADVARSEL
Les alle sikkerhetsinstruksjoner, anvisninger,
illustrasjoner og tekniske data, som er ved-
lagt el-verktøyet.
Unnlatelse av å overholde de påfølgende anvisningene
kan føre til elektrisk støt, brann og/eller alvorlige per-
sonskader.
Oppbevar alle sikkerhetsinstruksjoner og anvisninger
for framtiden.
Begrepet "El-verktøy" som brukes i sikkerhetsinstruksjo-
nene gjelder for strømdrevne el-verktøy (med strømled-
ning) eller batteridrevne el-verktøy (uten strømledning).
1) Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og godt belyst. Uorden
eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig
omgivelse, der det befinner seg brennbare væs-
ker, gass eller støv. El-verktøy lager gnister, som
kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bruker
el-verktøyet. Hvis du blir distrahert, kan du miste kon-
trollen over el-verktøyet.
2) Elektrisk sikkerhet
a) Tilkoblingspluggen til el-verktøyet må passe inn i
stikkontakten. Støpselet må på ingen måter en-
dres. Ikke bruk adapterplugger sammen med jor-
det el-verktøy. Uendrede støpsler og passende stik-
kontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater til
f.eks. rør, radiatorer, ovner og kjøleskap. Det be-
står en økt risiko for elektrisk støt, når din kropp er jor-
det.
c) Hold el-verktøy unna regn og fuktighet. Hvis det
kommer inn vann i et el-verktøy øker dette faren for
elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære el-
verktøyet, til å henge opp eller å trekke ut støpse-
let fra stikkontakten. Hold tilkoblingsledningen un-
na varme, olje, skarpe kanter eller bevegelige de-
ler. Skadde eller sammenviklede tilkoblingsledninger
øker risikoen for elektrisk støt.
230 | NO www.scheppach.com
e) Når du arbeider med et el-verktøy utendørs, må du
kun bruke skjøteledninger, som også er egnet for
utendørs bruk. Bruken av en skjøteledning som er
egnet for utendørs bruk reduserer risikoen for elektrisk
støt.
f) Hvis det ikke er mulig å unngå drift av el-verktøyet
i fuktig omgivelse, må du bruke en feilstrømbryter.
Bruk av en feilstrømbryter reduserer faren for elektrisk
støt.
3) Sikkerhet til personer
a) Vær oppmerksom, pass på hva du holder på med,
og gå fornuftig frem ved arbeid med et el-verktøy.
Ikke bruk el-verktøy når du er trett eller er påvirket
av narkotika, alkohol eller medikamenter. Ett øye-
blikks uaktsomhet ved bruk av el-verktøyet kan føre til
alvorlige personskader.
b) Bruk personlig verneutstyr og alltid vernebriller.
Bruk av personlig verneutstyr, som støvmaske, skli-
sikre vernesko, sikkerhetshjelm eller hørselsvern, alt
etter type og bruk av el-verktøyet, reduserer faren for
personskader.
c) Unngå utilsiktet idriftsettelse. Forsikre deg om at
el-verktøyet er slått av, før du kobler det til på
strømforsyningen og/eller batteriet, samt løfter el-
ler bærer det. Hvis du har fingeren på bryteren mens
du bærer el-verktøyet eller kobler el-verktøyet til
strømforsyningen mens det er slått på, kan dette føre
til ulykker.
d) Fjern innstillingsverktøy eller skiftenøkler, før du
slår på elektroverktøyet. Et verktøy eller en nøkkel,
som befinner seg i en dreiende del av el-verktøyet,
kan føre til personskader.
e) Unngå unormal kroppsholdning. Sørg for sikkert
fotfeste og hold alltid likevekten. Slik kan du i uven-
tede situasjoner bedre kontrollere el-verktøyet.
f) Bruk egnede klær. Du skal ikke benytte vide klær
eller smykker. Sørg for at hår og klær holdes unna
bevegelige deler. Løstsittende klær, smykker eller
langt hår kan hektes fast i bevegelige deler.
g) Hvis det er mulig å montere støvavtrekks- og
-oppsamlingsinnretninger, må de tilkobles og bru-
kes på riktig måte. Bruk av et støvavtrekk kan redu-
sere støvrelaterte farer.
h) Men du må ikke føle deg for sikker, og ikke heve
deg selv over sikkerhetsreglene for el-verktøy,
selv om du etter hyppig bruk er kjent med el-verk-
tøyet. Uaktsom handling kan i løpet av et brøkdels se-
kund føre til alvorlige personskader.
4) Bruk og behandling av el-verktøyet
a) Du skal ikke overbelaste el-verktøyet. Bruk et el-
verktøy som er egnet for arbeidet som skal utfø-
res. Med passende el-verktøy arbeider du bedre og
sikrere i det angitte effektområdet.
b) Ikke bruk el-verktøy, som har defekt bryter. El-
verktøy, som ikke lenger kan slås på eller av, er farlig
og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern
det avtakbare batteriet, før du foretar innstillinger
på apparatet, skifter deler til bruksverktøyet som
brukes eller legger bort el-verktøyet. Denne for-
holdsregelen hindrer utilsiktet start av el-verktøyet.
d) El-verktøy som ikke er i bruk, må oppbevares
utenfor rekkevidden til barn. Ikke la personer bru-
ke el-verktøyet, som ikke er kjent med det eller
ikke har lest disse anvisningene. Elektroverktøy er
farlige, når de brukes av uerfarne personer.
e) El-verktøy og bruksverktøy som brukes krever
nøye pleie. Kontroller om bevegelige deler funge-
rer feilfritt og ikke klemmer, om deler er brukket
eller ødelagt, slik at funksjonen til el-verktøyet er
redusert. Sørg for at skadde deler repareres før el-
verktøyet brukes. Mange ulykker skyldes dårlig vedli-
keholdt el-verktøy.
f) Skjæreverktøy skal holdes skarpe og rene. Korrekt
pleide skjæreverktøy med skarpe skjærekanter er
mindre utsatt for fastsetting og lettere å føre.
g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes
tilsvarende disse anvisningene. Derved må du ta
hensyn til arbeidsforholdene og arbeidet som skal
utføres. Bruk av el-verktøy til andre formål enn det
som regnes som tiltenkt bruk kan føre til farlige situa-
sjoner.
h) Sørg for at håndtak og håndtaksflater holdes tør-
re, rene og fri for olje og fett. Glatte håndtak og
håndtaksflater tillater ikke sikker betjening og styring
av el-verktøyet i uforutsigbare situasjoner.
5) Service
a) El-verktøyet skal kun repareres av kvalifisert fag-
personell og kun med original-reservedeler. Der-
med sikres det at sikkerheten til el-verktøyet opprett-
holdes.
Sikkerhetsinstruksjoner for kompressorer
OBS
For å beskytte mot elektriske støt, fare for personskader
og brann, skal man ved bruk av denne kompressoren
følge disse grunnleggende sikkerhetstiltakene. Les og
følg disse henvisningene før produktet benyttes.
Arbeide trygt
1. Ta godt vare på verktøyet ditt
– Hold kompressoren ren, slik at det kan jobbes
godt og trygt.
– Følg vedlikeholdsforskriftene.
– Sjekk kabelen regelmessig, og la en kompetent
fagmann skifte den ut dersom det foreligger en
skade.
– Sjekk skjøteledningen regelmessig, og bytt den
ved skade.
2. Trekk alltid støpslet ut av stikkontakten
– Når el-verktøyet ikke benyttes, før vedlikehold, og
ved utskifting av verktøy, f.eks. sagblad, drill, fres.
3. Kontroller el-verktøyet for eventuelle skader.
– Før du benytter elektroverktøyet videre, skal det
kontrolleres om verneanordningene eller deler
med små skader fungerer plettfritt.
– Sjekk om de bevegelige delene fungerer slik de
skal, at de ikke er fastklemt og om noen deler er
skadet. Samtlige deler skal være riktig montert og
oppfylle alle kravene, for å sikre feilfri drift av elek-
troverktøyet.
NO | 231www.scheppach.com
– Beskyttelsesanordninger og deler som er skadet,
må repareres eller byttes på fagkyndig vis av et
anerkjent verksted, med mindre noe annet er an-
ført i bruksanvisningen.
– Ikke bruk strømkabler med feil eller skader.
OBS
For din egen sikkerhets skyld skal du bare benytte tilbe-
hør og tilleggsutstyr som er ført opp i brukerveilednin-
gen eller som anbefales eller oppgis av produsenten.
Annen bruk enn den som er oppført i bruksanvisningen
eller i katalogen over anbefalt innsatsverktøy eller tilbe-
hør kan for din egen del medføre fare for personskader.
4. Skifte ut tilkoblingsledningen
– Hvis tilkoblingskabelen er skadet, må den skiftes
ut av produsenten eller en kvalifisert elektriker for
å unngå farer. Fare grunnet elektriske støt.
5. Mobile kompressorer for drift på byggeplasser
– Sørg for at alle slanger og armaturer er egnet for
det maksimalt tillatte arbeidstrykket til kompresso-
ren.
6. Oppstillingssted
– Plasser kompressoren kun på en jevn overflate.
7. Det anbefales at tilførselsslanger ved trykk på over 7
bar utstyres med en sikkerhetskabel f.eks en wire.
8. Unngå sterke belastninger på ledningssystemet, ved å
bruke fleksible slangetilkoblinger for å unngå knekk.
Ytterligere sikkerhetsinstruksjoner
Følg de tilsvarende brukerveiledningene for de
enkelte trykkluftverktøyene / trykkluftinnretningene!
I tillegg må påfølgende generelle henvisninger følges.
Sikkerhetsinstruksjoner for arbeider med
trykkluft og utblåsningspistoler
• Sørg for tilstrekkelig avstand fra produktet, men minst
2,50 m, og hold trykkluftverktøyene / trykkluftinnretnin-
gene borte fra kompressoren under drift.
• Kompressorpumpen og ledningene oppnår høye tem-
peraturer under drift. Berøringer fører til forbrenninger.
• Luften som suges inn av kompressoren ,må holdes fri
for urenheter som kan føre til brann eller eksplosjon i
kompressoren.
• Når du løsner slangekoblingen, hold fast slangekob-
lingsstykket med hånden. Slik unngår du personska-
der gjennom slangen som smekker tilbake.
• Bruk vernebrille og åndedrettsvern når du arbeider
med trykkluftpistolen. Støv er helseskadelig! Frem-
medlegemer og deler som blåses bort kan lett føre til
personskader.
FARE
Fare for personskader!
Ikke bruk utblåsningspistolen til å blåse på personer el-
ler rengjøre klær på kroppen.
Sikkerhetsinstruksjoner ved bruk av sprøyte-
og sprayinnretninger (f.eks. malingssprøyter)
• Ved påfylling må du holde sprayinnretningen borte fra
kompressoren, slik at ikke væske kommer i kontakt
med kompressoren.
• Du må aldri spraye med sprayinnretningen (f.eks. ma-
lingssprut) i retning av kompressoren. Fuktighet kan
føre til elektriske farer!
FARE
Eksplosjonsfare!
Du må ikke bearbeide lakk eller løsningsmidler med et
flammepunkt på mindre enn 55° C.
FARE
Eksplosjonsfare!
Lakk og løsningsmidler skal ikke varmes opp.
• Hvis det bearbeides helseskadelige væsker, er det
nødvendig med filterenheter (ansiktsmasker) for be-
skyttelse. Vær også oppmerksom informasjonen om
beskyttelsestiltakene fra produsentene av slike stoffer.
• Informasjonen og spesifikasjonene til forordningen om
farlige stoffer på den ytre emballasjen til materialene
som bearbeides må overholdes. Om nødvendig må
det gjennomføres ytterligere beskyttelsestiltak, spesi-
elt bruk av egnede klær og masker.
FARE
Eksplosjonsfare!
Det er forbudt å røyke under sprøyting og i arbeidsrom-
met.
Også malingsdamp er lett brennbar.
• Ovner, åpent lys eller produkter som avgir gnister må
ikke være til stede eller drives.
• Ikke oppbevar eller konsumer mat og drikke i arbeids-
rommet. Malingsdamp er helseskadelig.
• Arbeidsrommet må være større enn 30 m³, og tilstrek-
kelig luftutveksling må garanteres under sprøyting og
tørking.
• Ikke sprøyt mot vinden. Følg alltid forskriftene til den
lokale politimyndigheten når du sprøyter brennbare el-
ler farlige spraymaterialer.
• Ikke behandle medier som white spirit, butylalkohol og
metylenklorid i forbindelse med PVC-trykkslangen.
Disse mediene ødelegger trykkslangen.
• Arbeidsområdet må være adskilt fra kompressoren,
slik at denne ikke kan komme i direkte kontakt med
arbeidsmediet.
Drift av trykktanker
• Den som driver en trykktank, må holde den i forskrifts-
messig tilstand, drive den forskriftsmessig, overvåke
den, utføre nødvendige service- og reparasjonsarbei-
der umiddelbart og gjennomføre sikkerhetstiltak tilsva-
rende omstendighetene.
• Tilsynsmyndigheten kan i enkelttilfeller beordre nød-
vendige overvåkingstiltak.
• En trykktank skal ikke brukes hvis den har mangler
som kan sette ansatte eller tredjeparter i fare.
232 | NO www.scheppach.com
• Kontroller trykktanken for rust og skader før hver drift.
Kompressoren skal ikke drives med en skadet eller
rusten trykktank. Hvis du konstaterer skader, må du ta
kontakt med kundeservice-verkstedet.
Oppbevar alle sikkerhetsinstruksjoner og anvisninger
sikkert!
7.1 Produktspesifikke
sikkerhetsinstruksjoner
OBS
For å beskytte mot elektriske støt, fare for personskader
og brann, skal man ved bruk av denne kompressoren
følge disse grunnleggende sikkerhetstiltakene. Les og
følg disse henvisningene før produktet benyttes.
ADVARSEL
Produktet er ikke konstruert for bruk i eksplosjonsfarlig
atmosfære. Bruk i slike omgivelser er kun tillatt dersom
passende tilleggstiltak er iverksatt for å ivareta sikker-
heten. Rådfør deg med en spesialist eller de tilsvarende
forskriftene før du bruker produktet i en potensielt ek-
splosiv atmosfære.
• Produktet må ikke brukes av personer (inkludert barn)
med reduserte fysiske, sensoriske eller mentale evner
eller mangel på erfaring og kunnskap.
• Rengjøring og brukervedlikehold må ikke utføres av
barn.
• Hold produktet unna regn og fuktighet. Hvis det kom-
mer inn vann i produktet øker dette faren for elektrisk
støt.
• Unngå bruk av produktet ved temperaturer under
+5°C.
• La aldri produktet være uten tilsyn.
FORSIKTIG
Produktet skal bare drives i en kort periode. Lang, konti-
nuerlig drift på mer enn 10 minutter fører til at produktet
overopphetes. Slå av produktet umiddelbart og la det
avkjøle i minst 10 minutter
FARE
Fare for personskader!
Du må ikke pumpe opp gjenstandene som skal blåses
opp over det foreskrevne trykket. Disse kan sprekke og
forårsake personskader og/eller materielle skader.
• Ikke overskrid det tillatte ytelsesområdet til kompres-
soren. Ikke pumpe opp lastebil, traktor eller andre sto-
re dekk.
• Ikke bearbeide materialer som er eller kan være po-
tensielt lett antennelige eller eksplosive.
• Produktet skal aldri brukes til andre formål.
• Produktet må alltid holdes rent, tørt og fritt for olje eller
smørefett. Fjern støv etter hver bruk og før lagring.
• Bruk aldri bensin eller andre antennelige væsker for å
rengjøre produktet! Damper som er igjen i produktet
kan antennes av gnister og føre til at produktet ek-
sploderer.
• Vær alltid oppmerksom! Pass alltid på hva du gjør
og handle med sunn fornuft. Produktet skal aldri
brukes, hvis du er ukonsentrert eller ikke føler deg vel.
• Unngå sterke belastninger på ledningssystemet, ved å
bruke fleksible slangetilkoblinger for å unngå knekk.
• Det anbefales at tilførselsslanger ved trykk på over 7
bar utstyres med en sikkerhetskabel f.eks en wire.
• Ikke ta på de varme komponentene til produktet!
• Sørg for at alle slanger og armaturer er egnet for det
maksimalt tillatte arbeidstrykket til kompressoren.
Resterende risikoer
Produktet er konstruert og bygget i henhold til nyeste
tekniske standarder og anerkjente sikkerhetstekniske
regler. Likevel kan det oppstå enkelte restfarer ved
arbeidet.
• Helsefare som følge av strøm dersom det ikke benyt-
tes forskriftsmessige ledninger til strømtilkobling.
• Dessuten kan det, på tross av alle forholdsregler som
treffes, finnes muligheter for ikke-åpenbare resterende
risikoer.
• Resterende risikoer kan minimeres dersom «Sikker-
hetsinstruksjoner» og «Tiltenkt bruk» samt brukervei-
ledningen i helhet følges.
• Unngå utilsiktet oppstart av produktet.
• Hold hendene dine unna arbeidsområdet når produk-
tet er i drift.
• Overhold den foreskrevne vedlikeholds- og sikker-
hetsanvisningene til bruksanvisningen.
ADVARSEL
Under drift danner dette el-verktøyet et elektromagne-
tisk felt. Dette feltet kan under visse omstendigheter
skade aktive eller passive medisinske implantater. For å
redusere faren for alvorlige eller dødelige farer anbefa-
ler vi at personer med medisinske implantater forhører
seg med legen sin eller produsenten av implantatet før
el-verktøyet betjenes.
8 Montering
OBS
Før idriftsetting må produktet monteres komplett!
ADVARSEL
Fare for personskader!
Sett strømpluggen først inn i stikkontakten, når produk-
tet er klargjort for bruk.
Nødvendig verktøy:
• 2x Gaffelnøkkel/pipenøkkel NB 13 mm*
* = ikke absolutt inkludert i leveringsomfanget!
8.1 Montere hjul (8) (fig. 3)
1. For å unngå skader på produktet, legg en matte på
gulvet ved montering.
2. Legg produktet på en flat, rett overflate.
NO | 233www.scheppach.com
3. Før skruen (8a) til hjulet (8) gjennom de spesifiserte
monteringshullene og sikre den med en mutter M10
(8c).
4. Lås mutrene (8c) med låsemutrene (8b).
Bruk to gaffelnøkler/pipenøkler NB 13 mm.
5. Gjenta denne prosessen på den motsatte siden.
8.2 Montere støttefoten (9) (fig. 4)
1. Legg produktet på en flat, rett overflate.
2. Plasser støttefoten (9) på det angitte monteringshullet
på grunnrammen.
3. Monter støttefoten (9) med en skrue (9a) og en un-
derlagsskive (9b) på grunnrammen og sikre den med
en mutter (9c).
Bruk en gaffelnøkkel NB13.
4. Gjenta denne prosessen på den motsatte siden.
8.3 Montere hurtigkobling (4) (fig.5)
1. Sjekk om teflontapen er på gjengen til hurtigkoblingen
(4).
Hvis det ikke er noe teflontape tilstede, gjør som be-
skrevet under 8.3.1.
2. Skru hurtigkoblingen (4) inn i den angitte gjengen på
kompressoren.
Sørg for at du ikke strammer forbindelsen for hardt, og
at hurtigkoblingen er justert vannrett.
3. Kontroller tettheten til forbindelsen etter monteringen.
8.3.1 Tetting av gjengen med teflontape
(fig.5)
1. Fjern eventuell eksisterende teflontape helt.
2. Sørg for at du kun fester teflontape på den utvendige
gjengen til hurtigkoblingen (4).
3. Vikle alltid teflontape rundt gjengen i innskruingsret-
ningen (med urviseren). Dette hindrer at teflontapen
løsner igjen under montering.
4. Hold teflontapen litt stram i starten.
Vikle den glatt, overlappende og jevnt rundt den ut-
vendige gjengen på hurtigkoblingen (4).
La den første gjengen være fri for å hindre at fibre
kommer inn i ledningen.
5. Avhengig av størrelsen må du vikle 4 – 8 ganger rundt
gjengen.
Ved grove gjenger kan det være nødvendig med flere
viklinger.
Teflontapen skal dekke gjengene jevnt. Den må ver-
ken revne eller blokkere gjengene.
6. Etter tetting kan hurtigkoblingen (4) monteres som be-
skrevet under 8.3.
9 Før idriftsetting
ADVARSEL
Fare for personskader!
Sett strømpluggen først inn i stikkontakten, når produk-
tet er klargjort for bruk.
ADVARSEL
Trekk alltid ut strømpluggen før du foretar innstillin-
ger på produktet.
FORSIKTIG
Uegnede skjøteledninger kan være farlige. Det er fare
for personskader på grunn av elektrisk støt.
Generelle instruksjoner
• Vær forsiktig. Gjør deg kjent med bruken og eventuel-
le begrensninger, men også med de spesifikke poten-
sielle farene.
• Før tilkobling av produktet må du selv overbevise deg
om at dataene på typeskiltet stemmer overens med
dataene til strømnettet.
• Utilstrekkelig informerte brukere kan sette seg selv og
andre mennesker i fare ved feil bruk. Brukeren er an-
svarlig for tredjeparter.
• Kontroller produktet regelmessig for skader.
• Produktet skal stilles opp i nærheten av forbrukeren.
• Unngå lange luftledninger og lange tilførselsledninger
(skjøteledninger).
• Luft som suges inn må være tørr og fri for støv.
• Ikke still opp produktet i fuktige eller våte rom.
• Produktet må kun drives i egnede rom (godt ventilert,
omgivelsestemperatur +5°C til 40°C). Det må ikke væ-
re støv, syrer, damper, eksplosive eller brennbare
gasser i rommet.
• Produktet er egnet for bruk i tørre rom. Bruk er ikke til-
latt i områder hvor det arbeides med vannsprut.
• Produktet skal kun brukes utendørs i korte perioder,
ved tørre omgivelsesforhold.
• Produktet må alltid holdes tørt og må ikke bli stående
ute etter arbeid.
9.1 Nettilkobling
• Produktet er utstyrt med en strømledning med beskyt-
telseskontakt. Denne kan tilkobles på hver beskyttel-
seskontakt 230 V~ 50 Hz, som er sikret med 16 A.
• Før idriftsetting må du påse at nettspenningen stem-
mer overens med driftsspenningen og produkteffekten
på typeskiltet.
• Lange tilførselsledninger, samt forlengelser, kabel-
tromler osv. forårsaker spenningsfall og kan hindre
motoren i å starte.
• Ved lave temperaturer under +5°C kan det være van-
skelig å starte motoren.
10 Betjening
10.1 På-/av-bryter (1) (fig. 6)
Innkobling
1. Stikk strømpluggen i en forskriftsmessig beskyttet
stikkontakt.
2. Slå på produktet ved å sette på-/av-bryteren (1) i posi-
sjon I.
Utkobling
1. Slå av produktet ved å sette på-/av-bryteren (1) i posi-
sjon 0.
234 | NO www.scheppach.com
10.2 Stille inn trykk (fig. 6)
1. Bruk trykkregulatoren (3) til å stille inn trykket på
manometeret(5).
2. Det innstilte trykket kan leses av på hurtigkoblingen
(4).
10.3 Montere trykkluftslangen* (fig. 6)
Koble til koblingsnippelen* til trykkluftslangen* på en av
hurtigkoblingene (4). Koble deretter til trykkluftverktøyet*
på hurtigkoblingen* til trykkluftslangen*.
* = ikke absolutt inkludert i leveringsomfanget!
11 Elektrisk tilkobling
Den installerte elektromotoren er tilkoblet og klar for
drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-
bestemmelsene. Nettilkoblingen hos kunden, samt
skjøteledningen som benyttes, må være i samsvar
med disse forskriftene.
Ved arbeidet med sprøyte- og sprayinnretninger samt ved
midlertidig bruk utendørs skal produktet alltid kobles til via
en feilstrømbryter med en utløserstrøm på maksimalt 30
mA eller mindre.
11.1 Defekt(e) elektro-
tilkoblingsledninger
Det oppstår ofte skader på isoleringen hos elektriske til-
koblingsledninger.
Årsaker for dette kan være:
• Trykksteder, når tilkoblingsledninger føres gjennom
vinduer eller dørsprekker,
• Knekkpunkt på grunn av feil feste eller føring av tilkob-
lingsledningen,
• Grensesnitt på grunn av at tilkoblingsledningen ble
overkjørt,
• Skader på isoleringen fordi den ble revet ut av stik-
kontakten i veggen,
• Riss som følge av aldring hos isoleringen.
Slike defekte elektriske tilkoblingsledninger må ikke bru-
kes og er på grunn av isolasjonsskadene, livsfarlig.
Kontroller den elektriske tilkoblingsledningen regelmessig
for skader. Pass på at tilkoblingsledningen ikke er koblet
til strømnettet ved kontroll.
Strømledninger skal være i samsvar med relevante VDE-
og DIN-bestemmelser. Bruk kun tilkoblingsledninger med
lik merking.
Et påtrykk av typebetegnelsen på tilkoblingskabelen er en
forskrift.
Sikkerhetsanvisninger for utskifting av skadde eller
defekte nettilkoblingsledninger
Tilkoblingstype Y
Hvis utskifting av nettilkoblingsledningen er nødvendig,
må dette gjøres av produsenten eller dens representant
for å unngå sikkerhetsfarer.
11.2 Viktig informasjon
Ved overbelastning av motoren slår den seg av automa-
tisk. Etter en avkjølingsperiode (som vil variere i lengde)
kan motoren slås på igjen.
11.3 Vekselstrømmotor
Tilkoblinger og reparasjoner av det elektriske utstyret skal
kun gjøres av en elektriker.
• Påse at nettspenningen stemmer overens med spen-
ningen på typeskiltet til produktet.
• Skjøteledninger med opp til 25 m lengde må ha et
tverrsnitt på 1,5 kvadratmillimeter.
12 Rengjøring og vedlikehold
ADVARSEL
La et fagverksted utføre reparasjons- og ved-
likeholdsarbeider som ikke er beskrevet i
denne brukerveiledningen. Bruk kun origina-
le reservedeler.
ADVARSEL
Vedlikeholds- eller rengjøringsarbeider som
utføres feil kan forårsake personskader!
ADVARSEL
Ved rengjørings-, service- eller vedlikeholdsarbei-
der kan produktet starte uventet og dermed føre til
personskader og forbrenninger.
– Slå av produktet.
– Trekk ut strømpluggen.
– La produktet avkjøle.
– Fjern trykket i kompressoren.
Merknad:
Slipp ut overtrykket i kompressoren, ved å slå av kom-
pressoren og bruke opp den gjenværende trykkluften i
trykktanken, f.eks. med et trykkluftverktøy i tomgang eller
med en utblåsningspistol.
12.1 Rengjøring
• Hold beskyttelsesinnretninger, luftspalter og motorhu-
set mest mulig fri for støv og smuss. Tørk av produk-
tet med en ren klut eller blås ut av det med trykkluft
med lavt trykk. Vi anbefaler at du rengjør produktet di-
rekte etter hver bruk.
• Rengjør produktet regelmessig med en fuktig klut og
litt flytende såpe. Ikke bruk rengjørings- eller løsnings-
midler. Disse kan angripe plastdelene til produktet.
Pass på at det ikke kan komme vann inn i produktet.
• Vi anbefaler at du rengjør produktet direkte etter hver
bruk.
• Slange og sprøyteverktøy må kobles fra kompresso-
ren før rengjøring. Kompressoren må ikke rengjøres
med vann, løsningsmidler eller lignende.
12.2 Vedlikehold
Nødvendig verktøy:
• Stjerneskrutrekker*
* = ikke absolutt inkludert i leveringsomfanget!
12.2.1 Sikkerhetsventil (6) (fig. 7)
• Sikkerhetsventilen er stilt inn på det høyeste tillatte
trykket for trykktanken.
NO | 235www.scheppach.com
• Det er ikke tillatt å justere sikkerhetsventilen eller å
fjerne forbindelsessikringen mellom tappemutteren og
hetten.
• Sikkerhetsventilen må opereres hver 30. driftstime,
men minst tre ganger i året for at den skal fungerer
riktig ved behov.
1. Vri den perforerte tappemutteren (6a) mot urviseren
for å åpne, for å åpne utløpet til sikkerhetsventilen (6).
Ventilen slipper nå hørbart ut luft.
2. Trekk deretter til tappemutteren (6a) igjen med urvise-
ren.
12.2.2 Vedlikeholde trykktanken (7) (fig. 8)
OBS
For å sikre at trykktanken er langvarig holdbar, må du
etter hver drift tape av kondensvannet ved å åpne
tappeskruen.
OBS
Kondensvannet fra trykktanken inneholder oljerester.
Kondensvannet må avhendes miljøvennlig ved et tilsva-
rende innsamlingspunkt.
1. Slipp først ut kjeltrykket (se 13.2.1).
2. Åpne tappeskruen (7a) ved å vri den mot urviseren
(sett fra undersiden av kompressoren på skruen).
3. For å tappe kondensvannet fullstendig ut av trykktan-
ken (7), må den vippes litt til siden slik at tappeskruen
(7a) er det laveste punktet.
4. Deretter må du igjen lukke tappeskruen (7a) (vri med
urviseren). Kontroller trykktanken (7) for rust og ska-
der før hver drift.
5. Kompressoren skal ikke drives med en skadet eller
rusten trykktank (7). Hvis du konstaterer skader, må
du ta kontakt med kundeservice-verkstedet.
13 Lagring og transport
ADVARSEL
Fare for personskader og forbrenninger!
Produktet kan starte uventet, noe som kan føre til per-
sonskader.
– Slå av motoren før alle rengjørings- og vedlikeholds-
arbeider.
– La motoren avkjøle.
– Trekk ut strømpluggen.
– Fjern trykket i kompressoren.
Merknad:
Slipp ut overtrykket i kompressoren, ved å slå av kom-
pressoren og bruke opp den gjenværende trykkluften i
trykktanken, f.eks. med et trykkluftverktøy i tomgang eller
med en utblåsningspistol.
• Trykkluft kan forårsake alvorlige personskader.
• Rengjør og kontroller produktet for skader.
13.1 Transport (fig.1)
• For å hindre skader og personskader, må produktet
ved transport i kjøretøy sikres mot å velte og skli.
• Beskytt produktet mot slag, støt og sterke vibrasjoner,
f.eks. ved transport i kjøretøy.
• Bruk alltid transporthåndtaket for å transportere pro-
duktet (2).
13.2 Lagring
Lagre produktet og dets tilbehør på et mørkt, tørt, frostfritt
sted og utilgjengelig for barn.
Den optimale lagringstemperaturen er mellom 5°C og
30˚C.
Oppbevar produktet i originalemballasjen.
Dekk til produktet for å beskytte det mot støv eller fuktig-
het. Oppbevar brukerveiledningen sammen med produk-
tet.
OBS
Trekk ut strømpluggen, luft ut kompressoren og alle til-
koblede universale trykkluftverktøy. Slå av kompresso-
ren slik at den ikke kan tas i drift av uvedkommende.
OBS
Produktet skal kun oppbevares i tørr omgivelse som er
utilgjengelig for uvedkommende.
Ikke tipp, må kun oppbevares stående!
13.2.1 Slippe ut overtrykket
Slipp ut overtrykket i kompressoren, ved å slå av kom-
pressoren og bruke opp den gjenværende trykkluften i
trykktanken, f.eks. med et trykkluftverktøy i tomgang eller
med en utblåsningspistol.
14 Reparasjons og
reservedelsbestilling
Etter reparasjoner eller vedlikehold, sørg for at alle sikker-
hetsrelaterte deler er festet og i perfekt stand. Oppbevar
deler som utgjør en fare for skade utenfor rekkevidde for
andre personer og barn.
OBS
I henhold til produktansvarsloven påtar vi oss ikke an-
svar for skader som skyldes feilaktige reparasjoner eller
manglende bruk av originale reservedeler.
Be kundeservicen eller en autorisert fagperson til å ut-
føre reparasjoner. Det samme gjelder for tilbehørsdeler.
Reservedeler og tilbehør får du i vårt servicesenter. Hertil
må du skanne QR-koden på tittelsiden.
Tilkoblinger og reparasjoner
Tilkoblinger og reparasjoner av det elektriske utstyret skal
kun gjøres av en elektriker.
14.1 Reservedelsbestilling
Ved bestilling av reservedeler må du angi følgende opp-
lysninger:
• Modellbetegnelse
• Artikkelnummer
• Data til typeskiltet
Reservedeler / tilbehør
Trykkluft tilbehørssett 13 deler - Artikkelnr.: 7906100710
Spiralslange - Artikkelnr.: 7906100711
236 | NO www.scheppach.com
14.2 Serviceinformasjon
Du må passe på, at følgende deler til dette produktet un-
derligger en bruksavhengig eller naturlig slitasje hhv. føl-
gende deler er nødvendige som forbruksmaterialer.
Slitedeler*: Hurtigkobling, trykkluft tilbehørssett, spiral-
slange
* = ikke absolutt inkludert i leveringsomfanget!
15 Kassering og gjenvinning
Merknad om emballasjen
Emballasjemateriale kan resirkule-
res. Vennligst kast emballasje på
en miljøvennlig måte.
Merknader for avfallsbehandling av elektronikk og
elektronisk utstyr
Brukt elektriske og elektroniske enheter skal
ikke kastes i husholdningsavfallet, men må
samles inn eller kasseres separat!
• Brukte batterier, som ikke er fast installert i det gamle
apparatet, må tas ut uten at de skades før apparatet
leveres inn! Kasseringen av disse er regulert av batte-
riloven.
• Eieren eller brukeren av elektriske og elektroniske ap-
parater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte
opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at
brukte elektriske og elektroniske enheter ikke skal
kastes i husholdningsavfallet.
• Brukte elektroniske og elektriske enheter kan leveres
inn gratis ved følgende steder:
– Offentlige kasserings- eller innsamlingssteder
(f.eks. kommunale miljøstasjoner)
– Utsalgssteder for elektriske apparater (stasjonære
eller online) dersom forhandleren er forpliktet til å
ta enhetene tilbake eller frivillig tilbyr dette.
– Du kan levere inn opptil tre gamle elektriske enhe-
ter per type enhet, med en maksimal kantlengde
på 25 centimeter, fra produsenten gratis uten å
først kjøpe en ny enhet eller ta dem til et annet au-
torisert innsamlingspunkt i ditt område.
– Du kan finne ut flere supplerende returbetingelser
fra produsenter og distributører hos de respektive
kundeservicene.
• Hvis produsenten leverer et nytt elektrisk apparat til
en privat husholdning, kan denne arrangere at det
gamle elektriske apparatet skal hentes på forespørsel
fra sluttbrukeren. Ta kontakt med produsentens kun-
deservice for dette.
• Disse erklæringene gjelder kun for enheter som er in-
stallert og solgt i landene i EU og underlagt det euro-
peiske direktivet 2012/19/EU. I land utenfor EU kan
det være avvikende bestemmelser for kassering av
brukte elektriske og elektroniske apparater.
16 Feilhjelp
Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis produktet ikke arbeider slik det skal.
Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.
Feil Mulig årsak Tiltak
Produkt går ikke. Nettspenning ikke tilgjengelig. Kontroller kabelen, strømpluggen og stikkontakten.
For lav nettspenning. Unngå for lange skjøteledninger. Bruk en skjøteledning
med tilstrekkelig ledertverrsnitt.
Utetemperatur for lav. Må ikke drives under +5°C utetemperatur.
Motor overopphetet. La motoren avkjøles, ev. fjern årsaken for overopphe-
ting.
Produktet går men uten trykk. Sikkerhetsventil utett. Ta kontakt med ditt lokale servicesenter. Reparasjoner
skal kun utføres av opplært personell.
Tetninger ødelagt. Kontroller tetningene og få ødelagte tetninger bli skiftet
ut av et fagverksted.
Tappeskruen for konden-
svann er utett.
Trekk til skruen for hånd. Kontroller tetningen på skru-
en og skift ut om nødvendig.
Produktet går, trykk vises på
manometeret, men verktøyene
går ikke.
Slangeforbindelser utett. Kontroller trykkluftslangen og verktøyene, skift ut om
nødvendig.
Hurtigkobling utett. Ta kontakt med ditt lokale servicesenter. Reparasjoner
skal kun utføres av opplært personell.
Stilt inn for lavt trykk på trykk-
regulatoren.
Skru opp trykkregulatoren ytterligere.
NO | 237www.scheppach.com
17 EU-samsvarserklæring
Oversettelse av den opprinnelige
samsvarserklæringen
Produsent:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vi erklærer med eneansvar at produktet som er beskrevet
her er i samsvar med gjeldende direktiver og standarder.
Merke: SCHEPPACH
Artikkelnavn: Kompressor - HC51V
Art.-nr. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
EU-direktiver:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU* 2014/29/EU, 2014/68/EU,
* Gjenstand for erklæringen beskrevet ovenfor oppfyller
forskriftene til direktiv 2011/65/EU fra Europa-Parlamentet
og Rådet av 8. juni 2011 om begrensning av bruken av
bestemte farlige stoffer i elektronikk og elektronisk utstyr.
Anvendte standarder:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Prosedyrer for samsvarsvurdering:
2000/14/EF_2005/88/EF – Vedlegg: VI
Garantert
lydeffektnivå(L
WA
):
97 dB
Målt
lydeffektnivå(L
WA
):
93,9 dB
Oppnevntinstans: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Nummer: 0905
Dokumentasjonsansvarlig:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
238 | NO www.scheppach.com
Съдържание
1 Увод................................................................... 240
2 Употреба по предназначение.......................... 240
3 Описание на продукта (Фиг.1-8)..................... 240
4 Обем на доставката (Фиг.1, 2)........................ 240
5 Разопаковане.................................................... 241
6 Технически данни............................................. 241
7 Указания за безопасност ................................. 241
8 Монтаж .............................................................. 245
9 Преди пускане в експлоатация ....................... 246
10 Управление....................................................... 247
11 Електрическо свързване.................................. 247
12 Почистване и поддръжка................................. 247
13 Съхранение и транспортиране........................ 248
14 Ремонт и поръчване на резервни части......... 249
15 Изхвърляне и рециклиране ............................. 249
16 Отстраняване на неизправности..................... 250
17 ЕС Декларация за съответствие..................... 251
18 Изображение в разглобен вид ........................ 300
Обяснение на символите върху
продукта
Използването на символи в настоящото ръководство
следва да насочи вниманието Ви към евентуални ри-
скове. Символите за безопасност и обясненията, кои-
то ги придружават, трябва да бъдат разбрани точно.
Самите предупреждения не премахват рисковете и не
могат да заменят правилните мерки за предотвратя-
ване на злополуки.
Внимание! Неспазването на знаците за
безопасност и предупрежденията, поста-
вени на продукта, както и неспазването
на предупредителните указания и ръко-
водството за обслужване може да доведе
до сериозни наранявания или дори до
смърт.
Преди пускане в експлоатация прочетете
и спазвайте ръководството за експлоата-
ция и указанията за безопасност!
Преди пускане в експлоатация прочетете
и спазвайте ръководството за експлоата-
ция и указанията за безопасност!
Носете защитни очила.
Носете защита за слуха.
При образуване на прах носете дихател-
на защита!
Внимание гореща повърхност – опасност
от изгаряне.
Предупреждение за електрическо напре-
жение.
Предупреждение! Този продукт е оборуд-
ван с автоматично управление на включ-
ване. Дръжте външните лица далече от
работната зона на продукта!
Не излагайте продукта на дъжд. Продук-
тът трябва да се разполага, съхранява и
експлоатира само при сухи условия на
околната среда.
Пускайте продукта в експлоатация само
със затворен капак.
Гарантирано ниво на звукова мощност на
продукта.
Продуктът отговаря на приложимите ев-
ропейски директиви.
Продуктът отговаря на приложимите
сръбски директиви.
Обяснение на сигналните думи в
ръководството за експлоатация
ОПАСНОСТ
Сигнална дума за обозначаване на непо-
средствено опасна ситуация, която, ако не
бъде избегната, ще доведе до смърт или
сериозно нараняване.
ПРЕДУПРЕЖДЕНИЕ
Сигнална дума за обозначаване на въз-
можна опасна ситуация, която, ако не бъде
избегната, може да доведе до смърт или
сериозно нараняване.
ВНИМАНИЕ
Сигнална дума за обозначаване на потен-
циално опасна ситуация, която, ако не бъ-
де избегната, може да доведе до леки или
средни наранявания.
ВНИМАНИЕ
Сигнална дума за обозначаване на потен-
циално опасна ситуация, която, ако не бъ-
де избегната, може да доведе до повреж-
дане на продукта или имуществени щети.
BG | 239www.scheppach.com
1 Увод
Производител:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Германия
Указание:
Съгласно действащия закон за продуктовата отговор-
ност, производителят на този продукт не носи отго-
ворност за щети, възникнали по или поради този уред,
при:
• Неправилно боравене
• Неспазване на ръководството за експлоатация
• Ремонти от неупълномощени специалисти, явява-
щи се трети лица
• Монтиране и подмяна на не оригинални резервни
части
• Употреба не по предназначение
• Повреди на електрическата инсталация при не-
спазване на предписанията за работа с електри-
чество и разпоредбите.
Имайте предвид следното:
Ръководството за експлоатация е част от продукта и
съдържа важни указания за безопасна, правилна и
икономична експлоатация. Вземете предвид и прило-
жимите национални разпоредби. Преди употреба про-
четете внимателно всички инструкции за работа и
безопасност и използвайте продукта само както е опи-
сано. Съхранявайте ръководството и го предайте за-
едно с продукта, ако го преотстъпвате.
2 Употреба по предназначение
Компресорът служи за създаване на сгъстен въздух
за работещи със сгъстен въздух инструменти, които
могат да бъдат задвижвани с количество на въздуха
до ок. 220 l/min. (напр. приспособление за помпане на
гуми, пистолет за продухване и пистолет за боядисва-
не). Поради ограничения дебит на въздуха не е въз-
можно използването на инструменти, които изискват
много голяма консумация на въздух (напр. вибрацион-
на шлайфмашина, права шлайфмашина и ударен вин-
товерт).
Компресорът трябва да се експлоатира само в сухи и
добре проветриви помещения.
Продуктът може да се използва само съгласно своето
предназначение. Всяка различаваща се от това упо-
треба не е по предназначение. За всякакъв вид произ-
тичащи от това щети или наранявания отговорност
носи потребителят, а не производителят.
Съставна част от употребата по предназначение е съ-
що и спазването на указанията за безопасност, както
и ръководството за монтаж и указанията за експлоа-
тация в ръководството за употреба.
Лицата, които обслужват и поддържат продукта, тряб-
ва да са запознати с него и да са информирани относ-
но възможните опасности.
Промените по продукта освобождават изцяло произ-
водителя от отговорност за възникнали в резултат от
това щети.
Продуктът може да се използва само с оригинални ре-
зервни части и оригинални принадлежности на произ-
водителя.
Предписанията за безопасност, работа и поддръжка
на производителя, както и посочените размери в Тех-
ническите данни, трябва да бъдат спазвани.
Моля, обърнете внимание, че нашите продукти не са
конструирани с предназначение за търговска, профе-
сионална или промишлена употреба. Не поемаме га-
ранция, ако продуктът се използва в търговски, зана-
ятчийски или промишлени предприятия, както и при
равносилни дейности.
3 Описание на продукта
(Фиг.1-8)
1. Превключвател за включване/изключване
2. Дръжка за транспортиране
3. Регулатор на налягането
4. Бързодействащ съединител
5. Манометър
6. Предпазен вентил
6a. Гайка за източване
7. Съд под налягане
7a. Винт за източване
(кондензирала вода)
8. колело
8a. Винт
8b. Контрагайка
8c. Гайки
9. Опорен крак
9a. Винт
9b. Подложна шайба
9c. Гайки
10. Комплект пневматични принадлежности 13
части*
(не е показан)
11. Спирален маркуч 10 m*
(не е показан)
* = не са включени задължително в обема на достав-
ката!
4 Обем на доставката (Фиг.1, 2)
Поз. Брой Обозначение
4. 1 x Бързодействащ съединител
8. 2 x колело
8a. 2 x Винт
8b. 2 x Контрагайка
8c. 2 x Гайки
9. 2 x Опорен крак
9a. 2 x Винт
9b. 2x Подложна шайба
9c. 2 x Гайки
10. 1 x Комплект пневматични принадлежнос-
ти 13 части*
(не е показан)
11. 1 x Спирален маркуч 10 m*
(не е показан)
1 x Компресор
1 x ръководство за експлоатация
* = не са включени задължително в обема на достав-
ката!
240 | BG www.scheppach.com
5 Разопаковане
ПРЕДУПРЕЖДЕНИЕ
Продуктът и опаковъчните материали не са дет-
ска играчка!
Деца не бива да играят с пластмасови торбички,
фолио и дребни части! Съществува опасност от
поглъщане и задушаване!
• Отворете опаковката и внимателно извадете про-
дукта.
• Отстранете опаковъчния материал, както и опако-
въчните и транспортните предпазители (ако има
такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за повре-
ди от транспортирането. Незабавно съобщете на
транспортната компания, с която е бил доставен
продукта, за възникналите щети. По-късни рекла-
мации не се признават.
• По възможност запазете опаковката до изтичане
на гаранционния срок.
• Преди употреба се запознайте с продукта посред-
ством ръководството за експлоатация.
• За принадлежности, както за износващи се и ре-
зервни части, използвайте само оригинални части.
Резервни части можете да си набавите от Вашия
специализиран търговец.
• При поръчки посочвайте нашия номер на артикул,
както и типа и годината на производство на проду-
кта.
6 Технически данни
Работно напрежение 230 V~/
50 Hz
Работно потребление 1420 W (S1*)
1500 W (S3**
25%)
Обороти на празен ход 4000 min
-1
Обем на съда под налягане ок. 50 l
Работно налягане ок. 10 bar
Тео. Мощност на всмукване ок. 220 l/min
Ефективна мощност при 1 bar ок. 130 l/min
Ефективна мощност при 4 bar ок. 90 l/min
Ефективна мощност при 7 bar ок. 65 l/min
Тип защита IP 20
Дължина на проводник за свързва-
не към мрежата
2 m
Макс. надморска височина (н.м.р.) 1000 m
Тегло ок. 24,5 kg
Запазва се правото на технически промени!
*Режим на работа S1 (непрекъсната работа)
Продуктът може да работи постоянно с определената
мощност.
** Режим на работа S3 (периодичен
кратковременен режим на работа)
Експлоатацията се състои от номинално натоварване
и време на престой.
Продължителността на цикъла е 10 min, относителна-
та продължителност на включване е 25% от продъл-
жителността на цикъла.
ПРЕДУПРЕЖДЕНИЕ
Шумът може да окаже сериозни въздействия върху
Вашето здраве. Ако шумът, издаван от машината,
надхвърля 85 dB, моля, Вие и хората, намиращи се
в непосредствена близост до машината, носете под-
ходящи средства за защита на слуха.
Стойностите на шум и вибрации са определени съ-
гласно EN 62841-1.
Характеристики на шума
Ниво на звуково налягане L
pA
73,43 dB
Неопределеност на измерването K
pA
2,92 dB
Ниво на звукова мощност L
wA
93,9 dB
Гарантирано ниво на звукова мощност L
wA
97 dB
Неопределеност на измерването K
wA
2,92 dB
Посочените стойности на шумови емисии са измерени
по стандартен метод на изпитване и може да бъдат
използвани за сравнение на един електрически ин-
струмент с друг.
Посочените стойности на шумови емисии могат да се
използват и за предварителна оценка на натоварва-
нето.
ПРЕДУПРЕЖДЕНИЕ
По време н действителното използване на
електрическия инструмент стойностите на
шумови емисии може да се различават от
посочената стойност в зависимост от вида
и начина, по който електрическия инстру-
мент се използва, и по-специално какъв
вид детайл се обработва.
Опитайте се да поддържате натоварването възмож-
но най-ниско. Примерни мерки: ограничаване на
времето на работа. При това трябва да се вземат
под внимание всички части на работния цикъл (на-
пример времената, през които електрическият ин-
струмент е изключен, и такива, в които той е вклю-
чен, но работи без натоварване).
7 Указания за безопасност
Общи указания за безопасност за електрически
инструменти
ПРЕДУПРЕЖДЕНИЕ
Прочетете всички указания за безопас-
ност, инструкции, илюстрации и техниче-
ски данни, предоставени с този електри-
чески инструмент.
Пропуски при спазването на инструкциите по-долу
могат да доведат до токов удар, пожар и/или тежки
наранявания.
BG | 241www.scheppach.com
Запазете всички указания за безопасност и
инструкции за бъдещи справки.
Използваното в указанията за безопасност понятие
„електрически инструмент“ се отнася до захранвани
от мрежата електрически инструменти (с мрежов про-
водник) или до захранвани с акумулатор електрически
инструменти (без мрежов проводник).
1) Безопасност на работното място
a) Поддържайте работното си място чисто и
добре осветено. Безпорядъкът или неосветените
работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във
взривоопасна среда, в която има запалими теч-
ности, газове или прахове. Електрическите ин-
струменти създават искри, които могат да възпла-
менят праха или парите.
c) Дръжте деца и други лица далеч по време на
използването на електрическия инструмент.
При разсейване можете да изгубите контрол върху
електрическия инструмент.
2) Безопасност при работа с
електрически ток
a) Щепселът на електрическия инструмент трябва
да отговаря на контакта. Щепселът не бива да
се променя по никакъв начин. Не използвайте
адаптерни щепсели заедно със заземени елек-
трически инструменти. Непроменен щепсел и
подходящи контакти намаляват риска от токов
удар.
b) Избягвайте телесен контакт със заземени по-
върхности като тръби, отоплителни уреди,
фурни и хладилници. Съществува повишен риск
от токов удар, когато тялото Ви е заземено.
c) Пазете електрическите инструменти от дъжд и
влага. Проникването на вода в електрическия ин-
струмент увеличава риска от токов удар.
d) Не използвайте съединителния проводник не
по предназначение, за носене или закачане на
електрическия инструмент или за издърпване
на щепсела от контакта. Пазете съединителния
проводник от горещина, масло, остри ръбове
или движещи се части. Повредени или усукани
съединителни проводници увеличават риска от то-
ков удар.
e) Когато работите с електрически инструмент на
открито, използвайте само удължителни ли-
нии, които също са подходящи за употреба на
открито. Използването на подходяща за употреба
на открито удължителна линия намалява риска от
токов удар.
f) Когато употребата на електрическия инстру-
мент във влажна среда не може да бъде избе-
гната, използвайте дефектнотокова защита. Из-
ползването на дефектнотокова защита намалява
риска от токов удар.
3) Безопасност на хората
a) Бъдете внимателни, обръщайте внимание на
това, което правите, и подхождайте разумно
към работата с електрически инструмент. Не
използвайте електрически инструменти, ако
сте уморени или под влиянието на наркотици,
алкохол или медикаменти. Момент невнимание
при използването на електрически инструмент мо-
же да доведе до сериозни наранявания.
b) Носете лични предпазни средства и винаги
предпазни очила. Носенето на лични предпазни
средства, като противопрахова маска, предпазни
обувки, които не се хлъзгат, каска или антифони,
според вида и употребата на електрическия ин-
струмент, намалява риска от наранявания.
c) Избягвайте неволно включване. Уверете се, че
електрическият инструмент е изключен, преди
да го свържете към електрозахранването и/или
акумулатора, преди да го вземете или носите.
Ако при носенето на електрическия инструмент
държите пръста си върху прекъсвача или свърже-
те към електрозахранването включен електри-
чески инструмент, това може да доведе до злопо-
луки.
d) Отстранете инструментите за настройка или
гаечните ключове, преди да включите електри-
ческия инструмент. Инструмент или ключ, нами-
ращ се във въртяща се част на електрическия ин-
струмент, може да доведе до наранявания.
e) Избягвайте неправилна стойка на тялото. Оси-
гурете си стабилен стоеж и постоянно пазете
равновесие. Така можете да контролирате елек-
трическия инструмент по-добре при неочаквани
ситуации.
f) Носете подходящо облекло. Не носете широки
дрехи или накити. Дръжте косата и облеклото
си далеч от движещи се части. Широки дрехи,
накити или дълги коси могат да бъдат захванати
от движещи се части.
g) Когато могат да бъдат монтирани прахоиз-
смукващи и прахоулавящи устройства, те тряб-
ва да са свързани и да се използват правилно.
Използването на прахоизсмукващо устройство мо-
же да намали вредите за здравето поради прах.
h) Не се поддавайте на фалшивото чувство за
безопасност и не пренебрегвайте правилата за
безопасност при работа с електрическите ин-
струменти, дори ако след многократната им
употреба мислите че ги познавате добре. Не-
брежните действия могат да доведат до тежки те-
лесни повреди в рамките на части от секундата.
4) Употреба и боравене с
електрическия инструмент
a) Не претоварвайте електрическия инструмент.
Използвайте подходящия за Вашата работа
електрически инструмент. С подходящия елек-
трически инструмент работите по-добре и по-си-
гурно в диапазона на работните му характеристи-
ки.
b) Не използвайте електрически инструмент, чий-
то прекъсвач е повреден. Електрически инстру-
мент, който не може да се включва или изключва,
е опасен и трябва да бъде ремонтиран.
c) Извадете щепсела от контакта и/или извадете
сменяемия акумулатор, преди да извършвате
настройки по уреда, да сменяте части на работ-
ния инструмент или да оставите електрическия
242 | BG www.scheppach.com
инструмента настрани. Тази мярка за безопас-
ност предотвратява неумишленото включване на
електрическия инструмент.
d) Съхранявайте неизползваните електрически
инструменти на недостъпно за деца място. Не
позволявайте електрическият инструмент да
бъде използван от лица, които не са запознати
с него или не са прочели тези инструкции.
Електрическите инструменти са опасни, ако се из-
ползват от неопитни лица.
e) Поддържайте електрическите инструменти и
работния инструмент грижливо. Проверявайте
дали движещите се части функционират безу-
пречно и не заяждат, дали няма счупени или
така повредени части, че да нарушават функ-
ционирането на електрическия инструмент. По-
вредените части следва да бъдат ремонтирани
преди използването на електрическия инстру-
мент. Много злополуки са причинени от лошо под-
държани електрически инструменти.
f) Поддържайте режещите инструменти наточени
и чисти. Грижливо поддържаните режещи инстру-
менти с остри режещи ръбове се заклинват по-
малко и се водят по-лесно.
g) Използвайте електрическия инструмент, работ-
ния инструмент, работните инструменти и т.н.
съгласно настоящите инструкции. При това
вземайте под внимание условията на работа и
действието, което трябва да се извърши. Упо-
требата на електрически инструменти за различни
от предвидените приложения може да доведе до
опасни ситуации.
h) Пазете дръжките и техните повърхности сухи,
чисти и без масло и грес. Хлъзгавите дръжки и
техните повърхности не позволяват безопасна ра-
бота и контрол на електрическия инструмент в не-
предвидени ситуации.
5) Сервиз
a) Възлагайте ремонти по Вашия електрически
инструмент само на квалифицирани специали-
сти и само с оригинални резервни части. Така
се гарантира, че безопасността на електрическия
инструмент ще се запази.
Указания за безопасност за
компресорите
ВНИМАНИЕ
При употребата на този компресор трябва да се съ-
блюдават следните основни мерки за безопасност,
за да се предотврати опасност от токов удар, нара-
нявания и пожар. Прочетете и съблюдавайте тези
указания, преди да използвате продукта.
Безопасна работа
1. Поддържайте грижливо Вашите инструменти
– Поддържайте Вашия компресор чист, за да ра-
ботите добре и сигурно.
– Следвайте предписанията за поддръжка.
– Проверявайте редовно съединителния провод-
ник на електрическия инструмент и при повре-
да възлагайте подмяната му на признат спе-
циалист.
– Проверявайте удължаващите кабели редовно
и ги сменяйте, ако са повредени.
2. Изваждайте щепсела от контакта
– Когато електрическият инструмент не се из-
ползва, преди поддръжка и при смяна на ин-
струменти, като напр. режещ диск, свредло,
фреза.
3. Проверявайте електрическия инструмент за евен-
туални повреди.
– Преди следваща употреба на електрическия
инструмент трябва внимателно да се проверя-
ва изрядното и правилно функциониране на за-
щитните устройства или на леко повредените
части.
– Проверявайте дали движещите се части функ-
ционират изрядно и не заяждат, или дали няма
повредени части. Всички части трябва да са
монтирани правилно и да отговарят на всички
условия, за да се гарантира изрядната работа
на електрическия инструмент.
– Повредени защитни устройства и части трябва
да бъдат ремонтирани или подменени съглас-
но изискванията от признат специализиран
сервиз, освен ако не е посочено друго в ръко-
водството за употреба.
– Не използвайте дефектни или повредени
свързващи проводници.
ВНИМАНИЕ
За Вашата собствена безопасност използвайте са-
мо принадлежности и допълнителни уреди, които са
посочени в ръководството за обслужване или са
препоръчани или посочени от производителя. Упо-
требата на различни от препоръчаните в ръковод-
ството за обслужване или в каталога приставки или
принадлежности може да представлява опасност от
нараняване за Вас.
4. Смяна на свързващия проводник
– Ако свързващият проводник се повреди, то той
трябва да бъде сменен от производителя или
от електротехник, за да се избегнат опасности.
Опасност от токови удари.
5. Подвижни компресори при работа на строителни
площадки
– Следете за това, всички маркучи и арматури да
са подходящи за максимално допустимото ра-
ботно налягане на компресора.
6. Място на поставяне
– Поставяйте компресора само върху равна по-
върхност.
7. При налягания над 7 bar се препоръчва захранва-
щите маркучи да бъдат снабдени с предпазен ка-
бел, напр. с телено въже.
8. Избягвайте силни натоварвания в системата от
тръбопроводи, като използвате гъвкави шлангови
съединители, за да избегнете места на огъване.
BG | 243www.scheppach.com
Допълнителни указания за
безопасност
Съблюдавайте ръководствата за обслужване на
съответните пневматични инструменти/
пневматични приставки!
Трябва да се спазват и следните общи указания.
Указания за безопасност при работа със
сгъстен въздух и пистолети за въздух
• Уверете се, че има достатъчно разстояние до про-
дукт, но най-малко 2,50 m и по време на работа
дръжте пневматичните инструменти/пневматични-
те приставки далеч от компресора.
• Компресорната помпа и тръбопроводите достигат
високи температури при експлоатация. Докосване-
то им води до изгаряния.
• Засмукваният от компресора въздух трябва да се
пази чист от примеси, които могат да доведат до
пожари или експлозии.
• При освобождаване на съединението на маркуча
дръжте съединителния елемент на маркуча здра-
во с ръка. Така избягвате наранявания поради от-
скачащия назад маркуч.
• При работа с пневматичния пистолет носете за-
щитни очила и респираторна маска. Прахът е вре-
ден за здравето! Поради чужди тела и издухани
части лесно могат да бъдат причинени наранява-
ния.
ОПАСНОСТ
Опасност от нараняване!
Не насочвайте пистолета за въздух към хора и не
почиствайте дрехи върху тялото.
Указания за безопасност при използване на
приставка за пръскане и разпръскване
(напр. боядисване чрез пръскане)
• При пълнене дръжте приставката за разпръскване
далеч от компресора, за да избегнете контакт на
течността с компресора.
• Никога не разпръсквайте с приставката за раз-
пръскване (напр. боядисване чрез пръскане) по
посока на компресора. Влагата може да доведе до
електрически опасности!
ОПАСНОСТ
Опасност от експлозия!
Не обработвайте лакове или разтворители с точка
на запалване под 55° C.
ОПАСНОСТ
Опасност от експлозия!
Не загрявайте лакове и разтворители.
• Ако се обработват вредни за здравето течности,
необходими са филтриращи уреди (маски за лице)
за защита. Съблюдавайте също и дадените чрез
мерки за безопасност указания от производители-
те на такива вещества.
• Следва да се съблюдават поставените върху опа-
ковките на обработваните материали указания и
маркировките на разпоредбата за опасните веще-
ства. Евентуално трябва да се вземат допълнител-
ни предпазни мерки, по-специално носене на под-
ходящо облекло и маски.
ОПАСНОСТ
Опасност от експлозия!
По време на процеса на пръскане и в работното по-
мещение не бива да се пуши.
Също и изпаренията на боите са лесно запалими.
• Не бива да има, съотв. да се използват огнища,
открит пламък или създаващи искри продукти.
• Не съхранявайте и не употребявайте храни и на-
питки в работното помещение. Изпаренията на бо-
ите са вредни за здравето.
• Работното помещение трябва да е по-голямо от 30
m³ и трябва да е осигурена достатъчна циркулация
на въздуха при пръскането и изсъхването.
• Не пръскайте срещу вятъра. По правило при раз-
пръскване на запалими, съотв. опасни материали
съблюдавайте разпоредбите на местните поли-
цейски органи.
• При напорен маркуч от ПВЦ не обработвайте сре-
ди като лаков бензин, бутилалкохол и метиленхло-
рид. Тези среди разрушават напорния маркуч.
• Работната зона трябва да бъде отделена от ком-
пресора, така че да не може да влиза в пряк кон-
такт с работния флуид.
Експлоатация на съдове под налягане
• Който експлоатира съд под налягане, трябва да го
поддържа в изрядно състояние, да го контролира,
да извършва необходимите работи по поддръжка
и ремонт незабавно и да изпълнява условията съ-
гласно необходимите мерки за безопасност.
• Надзорните органи могат в отделни случаи да из-
искат контролни мерки.
• Съд под налягане не бива да се експлоатира, ако
показва дефект, чрез който се застрашават рабо-
тещите или трети лица.
• Преди всяка експлоатация проверявайте съда под
налягане за ръжда и повреди. Компресорът не би-
ва да се експлоатира с повреден или ръждясал
съд под налягане. Ако установите повреди, моля
обърнете се към сервизна работилница.
Съхранявайте всички указания за безопасност и
инструкции на сигурно място’!
7.1 Специфични за продукта
указания за безопасност
ВНИМАНИЕ
При употребата на този компресор трябва да се съ-
блюдават следните основни мерки за безопасност,
за да се предотврати опасност от токов удар, нара-
нявания и пожар. Прочетете и съблюдавайте тези
указания, преди да използвате продукта.
244 | BG www.scheppach.com
ПРЕДУПРЕЖДЕНИЕ
Продуктът не е предназначен за използване в по-
тенциално експлозивна атмосфера. Използването в
такава среда е разрешено само ако са взети подхо-
дящи допълнителни мерки за осигуряване на безо-
пасността. Моля, консултирайте се със специалист
или със съответните разпоредби, преди да използ-
вате продукта в потенциално експлозивна атмосфе-
ра.
• Продуктът не бива да се използва от лица (вклю-
чително деца) с намалени физически, сетивни или
умствени способности или липса на опит и позна-
ния.
• Почистването и потребителската поддръжка не би-
ва да се извършват от деца.
• Пазете продукта от дъжд или влага. Проникването
на вода в продукта увеличава риска от токов удар.
• Избягвайте използване на продукта при темпера-
тури под +5°C.
• Не оставяйте продукта без наблюдение.
ВНИМАНИЕ
Използвайте продукта само за кратко време. Про-
дължителна, непрекъсната работа за повече от 10
мин. прегрява продукта. Изключете продукта ведна-
га и го оставете поне 10 мин. да се охлади
ОПАСНОСТ
Опасност от нараняване!
Не допускайте напомпваните предмети да се на-
помпват над предвиденото налягане. Те могат да
гръмнат и да доведат до наранявания и/или матери-
ални щети.
• Не надвишавайте допустимия работен диапазон
на компресора. Не помпете гуми на камиони, трак-
тори или други големи гуми.
• Не обработвайте материали, които са или биха
могли да бъдат потенциално леснозапалими или
експлозивни.
• Никога не използвайте продукта за други цели.
• Винаги дръжте продукта чист, сух и без масло или
греси. След всяка употреба и преди съхранението
отстранявайте праха.
• Никога не използвайте бензин или други запалими
течности за почистване на продукта! Останали в
продукта изпарения могат да бъдат възпламенени
от искри и да доведат до експлозия на продукта.
• Винаги бъдете внимателни! Винаги обръщайте
внимание на това, което правите, и винаги под-
хождайте разумно. В никакъв случай не използ-
вайте продукта, когато не сте концентрирани или
не се чувствате добре.
• Избягвайте силни натоварвания в системата от
тръбопроводи, като използвате гъвкави шлангови
съединители, за да избегнете места на огъване.
• При налягания над 7 bar се препоръчва захранва-
щите маркучи да бъдат снабдени с предпазен ка-
бел, напр. с телено въже.
• Не докосвайте горещите конструктивни детайли на
продукта!
• Следете за това, всички маркучи и арматури да са
подходящи за максимално допустимото работно
налягане на компресора.
Остатъчни рискове
Продуктът е конструиран съгласно нивото на
развитие на техниката и признатите правила на
техника на безопасност. Въпреки това, при работа
могат да възникнат отделни остатъчни рискове.
• Застрашаване на здравето поради ток при използ-
ване на неправилни електрически свързващи про-
водници.
• Освен това, въпреки всички взети предпазни мер-
ки, могат да съществуват неявни остатъчни риско-
ве.
• Остатъчните рискове могат да бъдат намалени,
ако бъдат спазвани глави „Указания за безопас-
ност“ и „Употреба по предназначение“, както и ръ-
ководството за употреба като цяло.
• Избягвайте непреднамерено пускане в експлоата-
ция на продукта.
• Дръжте ръцете си далеч от работната зона, когато
продуктът работи.
• Спазвайте предписаните указания за поддръжка и
безопасност в ръководството за употреба.
ПРЕДУПРЕЖДЕНИЕ
По време на експлоатация този електрически ин-
струмент създава електромагнитно поле. При опре-
делени условия това поле може да наруши функ-
ционирането на активни или пасивни медицински
импланти. За да се намали опасността от сериозни
или смъртоносни наранявания, препоръчваме на
лица с медицински импланти да се консултират със
своя лекар и с производителя на медицинския им-
плант, преди електрическият инструмент да бъде
използван.
8 Монтаж
ВНИМАНИЕ
Преди пускането в експлоатация задължително
сглобете напълно продукта!
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
Вкарвайте щепсела в контакта само когато продук-
тът е готов за употреба.
Необходим инструмент:
• 2 x вилкообразен ключ/гаечен ключ SW 13 mm*
* = не са включени задължително в обема на достав-
ката!
8.1 Монтиране на колелата (8)
(Фиг. 3)
1. За да предотвратите повреда на продукта, поста-
вете подложка на пода по време на монтажа.
BG | 245www.scheppach.com
2. Поставете продукта върху плоска и равна повърх-
ност.
3. Прекарайте винта (8a) на колелото (8) през пред-
варително предвидените монтажни отвори и го
закрепете с гайка M10 (8c).
4. Законтрете гайката (8c) с контрагайката (8b).
Използвайте два вилкообразни/глухи гаечни ключа
SW 13 mm.
5. Повторете процедурата от отсрещната страна.
8.2 Монтиране на опорен крак (9)
(Фиг. 4)
1. Поставете продукта върху плоска и равна повърх-
ност.
2. Поставете опорния крак (9) върху монтажния от-
вор на основната рамка.
3. Монтирайте опорния крак (9) към основната рамка
с винт (9а) и подложна шайба (9b) и я закрепете с
гайка (9c).
Използвайте гаечен ключ SW13.
4. Повторете процедурата от отсрещната страна.
8.3 Монтиране на бързодействащия
съединител (4) (Фиг.5)
1. Проверете дали тефлоновата лента се намира
върху резбата на бързодействащия съединител
(4).
Ако няма тефлонова лента, процедирайте, както е
описано в 8.3.1.
2. Завийте бързодействащия съединител (4) в пред-
видената резба на компресора.
Внимавайте да не прекалявате с завиването и се
уверете, че бързодействащият съединител е хори-
зонтално подравнен.
3. След монтажа проверете херметичността на съе-
динението.
8.3.1 Уплътняване на резбата с
тефлонова лента (Фиг. 5)
1. Отстранете наличната тефлонова лента изцяло.
2. Уверете се, че тефлоновата лента е поставена са-
мо на външната резба на бързодействащия съеди-
нител (4).
3. Навивайте тефлоновата лента около резбата ви-
наги по посока на завинтване (по часовниковата
стрелка). По този начин се предотвратява отлепя-
нето на тефлоновата лента по време на монтажа.
4. Дръжте тефлоновата лента леко опъната в нача-
лото.
Навийте я гладко, с припокриване и равномерно
около външната резба на бързодействащия съе-
динител (4).
Оставете първата резба свободна, за да не попад-
нат влакна в тръбопровода.
5. Навийте резбата 4–8 пъти в зависимост от разме-
ра.
При груби резби може да е необходим по-голям
брой.
Тефлоновата лента трябва равномерно да покри-
ва ходовете на резбата. Тя може или да се скъса,
или да запуши ходовете на резбата.
6. След уплътняването бързодействащия съедини-
тел (4) може да се монтира, както е описано в 8.3.
9 Преди пускане в експлоатация
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване!
Вкарвайте щепсела в контакта само когато продук-
тът е готов за употреба.
ПРЕДУПРЕЖДЕНИЕ
Винаги изтегляйте щепсела от контакта, преди
да извършвате настройки по продукта.
ВНИМАНИЕ
Неподходящите удължителни проводници могат да
бъдат опасни. Съществува риск от нараняване
вследствие на токов удар.
Общи указания
• Подхождайте с предпазливост. Запознайте се с
приложението и възможните ограничения, както и
със специфичните потенциални опасности.
• Преди свързване на продукта се уверете, че да-
нните върху типовата табелка съвпадат с данните
на мрежата.
• Недостатъчно информираните оператори могат да
застрашат себе си и другите чрез неправилна упо-
треба. Операторът е отговорен за трети лица.
• Редовно проверявайте продукта за повреди.
• Поставянето на продукта трябва да се извърши в
близост до консуматора.
• Дълги въздухопроводи и дълги проводници (удъл-
жителни кабели) трябва да се избягват.
• Следете за това, засмукваният въздух да е сух и
чист.
• Не поставяйте продукта във влажни или мокри по-
мещения.
• Продуктът трябва да се експлоатира само в подхо-
дящи помещения (добре вентилирани, околна тем-
пература +5°C до 40°C). В помещението не бива
да има прахове, киселини, изпарения, експлозивни
или запалими газове.
• Продуктът е подходящ за употреба в сухи помеще-
ния. В области, в които се работи с пръски вода,
употребата не е допустима.
• Продуктът може да се използва на открито само за
кратко време при сухи условия на околната среда.
• Продуктът трябва винаги да се поддържа сух и да
не се оставя навън след работа.
9.1 Присъединяване към мрежата
• Продуктът е оборудван с мрежов проводник с щеп-
сел тип Шуко. Той може да бъде свързан към все-
ки контакт тип Шуко 230 V~ 50 Hz, който е обезопа-
сен с 16 A.
• Преди пускане в експлоатация внимавайте за то-
ва, мрежовото напрежение да съвпада с работно-
то напрежение и мощността на продукта върху ти-
повата табелка.
246 | BG www.scheppach.com
• Дълги захранващи проводници, както и удължава-
щи проводници, макари с кабели и т.н., причиняват
спад на напрежението и могат да попречат на пу-
ска на двигателя.
• При ниски температури под +5°C пускът на двига-
теля е застрашен от трудно движение.
10 Управление
10.1 Превключвател за включване/
изключване (1) (Фиг. 6)
Включване
1. Включете щепсела на захранващата мрежа в под-
ходящ контакт с предпазител.
2. Включете продукта, като поставите превключвате-
ля за включване/изключване (1) на позиция I.
Изключване
1. Изключете продукта, като поставите превключва-
теля за включване/изключване (1) на позиция 0.
10.2 Настройка на налягането (Фиг. 6)
1. С регулатора на налягането (3) се настройва наля-
гането при манометъра (5).
2. Настроеното налягане може да се отвежда от бър-
зата връзка (4).
10.3 Монтиране на пневматичен
маркуч* (Фиг. 6)
Свържете нипела* на пневматичния маркуч* към бър-
зодействащите съединители (4). След това свържете
пневматичния инструмент* към бързодействащия съе-
динител* на пневматичния маркуч*.
* = не са включени задължително в обема на достав-
ката!
11 Електрическо свързване
Монтираният електродвигател е свързан в готов-
ност за експлоатация. Свързването отговаря на
приложимите разпоредби на VDE и DIN. Мрежово-
то свързване от страна на клиента, както и използ-
ваният удължаващ кабел, трябва да отговарят на
тези предписания.
При работи с пръскащи устройства или устройства с
разпръскващи приставки, както и при временно прило-
жение на открито, продуктът непременно трябва да се
свързва през дефектнотокова защита с ток на задей-
стване от 30 mA или по-малко.
11.1 Повредени свързващи
електрически проводници
По свързващите електрически проводници често въз-
никват повреди в изолацията.
Причини за това могат да бъдат:
• точки на притискане, когато свързващите провод-
ници са прокарани през процепи на прозорци или
врати;
• точки на прегъване поради неправилно закрепване
или прокарване на свързващия проводник;
• места на прерязване поради прегазване на свърз-
ващия проводник;
• повреди в изолацията поради дърпане от стенния
контакт;
• пукнатини поради стареене на изолацията.
Такива дефектни свързващи електрически проводни-
ци не бива да се използват и поради повредената изо-
лация са опасни за живота.
Редовно проверявайте за повреди свързващите елек-
трически проводници. Внимавайте за това, при про-
верката свързващият проводник да не е свързан към
електрическата мрежа.
Свързващите електрически проводници трябва да от-
говарят на приложимите разпоредби на VDE и DIN.
Използвайте само свързващи проводници със същото
обозначение.
Отпечатване на типовото обозначение върху свързва-
щия кабел е задължително предписание.
Указания за безопасност за смяна на повредени
или дефектни проводници за свързване към
мрежата
Вид на свързването Y
Ако е необходима смяна на проводника за свързване
към мрежата, това трябва да се извърши от произво-
дителя или негов представител, за да се избегне за-
страшаване на безопасността.
11.2 Важни указания
При претоварване на двигателя, той се изключва ав-
томатично. След време на охлаждане (различно по
време), двигателят може да се включи отново.
11.3 Двигател на променлив ток
Свързвания и ремонти по електрическото оборудване
могат да се извършват само от електротехник.
• Уверете се, че мрежовото напрежение съвпада с
напрежението, посочено на типовата табелка на
продукта.
• Удължаващите проводници с дължина до 25 m
трябва да са с напречно сечение от 1,5 квадратни
милиметра.
12 Почистване и поддръжка
ПРЕДУПРЕЖДЕНИЕ
Ремонтните работи и работите по под-
дръжката, които не са описани в това ръ-
ководство за експлоатация, трябва да се
извършват от специализиран сервиз. Из-
ползвайте само оригинални резервни час-
ти.
ПРЕДУПРЕЖДЕНИЕ
Неправилната поддръжка или почистване
може да доведе до наранявания!
BG | 247www.scheppach.com
ПРЕДУПРЕЖДЕНИЕ
По време на почистване, ремонт и поддръжка
продуктът може да се задейства неочаквано и да
причини наранявания и изгаряния.
– Изключете продукта.
– Изтеглете щепсела от контакта.
– Оставете продуктът да се охлади.
– Изпуснете налягането от компресора.
Указание:
Изпуснете налягането в компресора, като изключите
компресора и изразходвате все още наличния в съда
под налягане сгъстен въздух, напр. с пневматичен ин-
струмент на празен ход или с пистолет за продухване.
12.1 Почистване
• Поддържайте предпазните приспособления, вен-
тилационните процепи и корпуса на двигателя въз-
можно най-чисти от прах и замърсявания. Избърс-
вайте продукта с чиста кърпа или го продухвайте
със сгъстен въздух под ниско налягане. Препоръч-
ваме да почиствате продукта веднага след всяка
употреба.
• Почиствайте продукта редовно с влажна кърпа и
малко мек сапун. Не използвайте почистващи пре-
парати или разтворители; те биха могли да разя-
дат пластмасовите части на продукта. Внимавайте
за това, да не може да попадне вода във
вътрешността на продукта.
• Препоръчваме да почиствате продукта веднага
след всяка употреба.
• Преди почистване маркучът и инструментите за
пръскане трябва да бъдат отделени от компресо-
ра. Компресорът не бива да се почиства с вода,
разтворители или подобни.
12.2 Поддръжка
Необходим инструмент:
• кръстата отвертка*
* = не са включени задължително в обема на достав-
ката!
12.2.1 Предпазен вентил (6) (Фиг. 7)
• Предпазният вентил е настроен на максимално до-
пустимото налягане на съда под налягане.
• Не е допустимо регулиране на предпазния вентил
или сваляне на свързващия предпазител между
гайката за изпускане и нейната капачка.
• За да функционира предпазният вентил правилно
в случай на нужда, той трябва да се задейства на
всеки 30 работни часа, но най-малко три пъти го-
дишно.
1. За отваряне завъртете перфорираната гайката за
изпускане (6a) обратно на часовниковата стрелка,
за да отворите изхода на предпазния вентил (6).
Вентилът изпуска въздуха звучно.
2. След това отново затегнете гайката за източване
(6a) по посока на стрелката.
12.2.2 Обслужване на съда под налягане
(7) (Фиг.8)
ВНИМАНИЕ
За продължителна годност на съда под налягане
след всяка експлоатация кондензиралата вода тряб-
ва да се изпуска чрез отваряне на винта за източва-
не.
ВНИМАНИЕ
Кондензиралата вода от съда под налягане съдър-
жа остатъци от масло. Изхвърляйте кондензиралата
вода съгласно изискванията за опазване на околна-
та среда в съответен пункт.
1. Преди това изпуснете налягането от съда (вижте
13.2.1).
2. Отворете изпускателната пробка (7a), завъртайки
я обратно на часовниковата стрелка (гледайки от
долната страна на компресора към винта).
3. За да източите кондензиралата вода напълно от
съда под налягане (7), наклонете го леко настрани,
така че изпускателната пробка (7а) да представля-
ва най-ниската точка.
4. След това отново затворете винта за източване
(7a) (въртене по часовниковата стрелка). Преди
всяка експлоатация проверявайте съда под наля-
гане (7) за ръжда и повреди.
5. Компресорът не бива да се експлоатира с повре-
ден или ръждясал съд под налягане (7). Ако уста-
новите повреди, моля обърнете се към сервизна
работилница.
13 Съхранение и транспортиране
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване и изгаряне!
Продуктът може да се стартира неочаквано, което
да доведе до наранявания.
– Преди всякакви работи по почистване и под-
дръжка изключвайте двигателя.
– Оставете двигателя да се охлади.
– Извадете щепсела от контакта.
– Изпуснете налягането от компресора.
Указание:
Изпуснете налягането в компресора, като изключите
компресора и изразходвате все още наличния в съда
под налягане сгъстен въздух, напр. с пневматичен ин-
струмент на празен ход или с пистолет за продухване.
• Сгъстеният въздух може да причини сериозни на-
ранявания.
• Почистете и проверете продукта за повреди.
13.1 Транспортиране (Фиг.1)
• За да предотвратите повреди и наранявания, при
транспортиране в автомобили обезопасете проду-
кта срещу преобръщане и подхлъзване.
248 | BG www.scheppach.com
• Пазете продукта от удари, сътресения и силни ви-
брации, напр. при транспортиране в превозни
средства.
• Използвайте винаги дръжката за транспортиране,
за да транспортирате продукта (2).
13.2 Съхранение
Съхранявайте продукта и неговите принадлежности
на тъмно, сухо и незамръзващо място, недостъпно за
деца.
Оптималната температура за съхранение е между
5°C и 30°C .
Съхранявайте продукта в оригиналната му опаковка.
Покрийте продукта, за да го защитите от прах или
влага. Съхранявайте ръководството за експлоатация
при продукта.
ВНИМАНИЕ
Издърпайте мрежовия щепсел, изпуснете въздуха
от компресора и всички свързани пневматични ин-
струменти. Изключете компресора така, че той да не
може да бъде пуснат в експлоатация от неупълно-
мощени лица.
ВНИМАНИЕ
Съхранявайте продукта само в суха среда, недос-
тъпна за неоторизирани лица.
Не го накланяйте, съхранявайте го само в изправе-
но положение!
13.2.1 Освобождаване на излишното
налягане
Изпуснете налягането в компресора, като изключите
компресора и изразходвате все още наличния в съда
под налягане сгъстен въздух, напр. с пневматичен ин-
струмент на празен ход или с пистолет за продухване.
14 Ремонт и поръчване на
резервни части
След ремонт или поддръжка се уверете, че всички
части, свързани с безопасността, са на мястото си и
са в отлично състояние. Съхранявайте частите, които
могат да причинят нараняване, на място, недостъпно
за други лица и деца.
ВНИМАНИЕ
Съгласно Закона за отговорността за продуктите не
се носи отговорност за щети причинени от неправи-
лен ремонт или неизползване на оригинални ре-
зервни части.
Обадете се в сервизен център или на оторизиран
специалист. Същото важи и за принадлежностите.
Резервните части и принадлежностите се предлагат в
нашия сервизен център. За целта сканирайте QR кода
на заглавната страница.
Връзки и ремонти
Свързвания и ремонти по електрическото оборудване
могат да се извършват само от електротехник.
14.1 Поръчване на резервни части
При поръчване на резервни части трябва да се посо-
чат следните данни:
• Обозначение на модела
• Артикулен номер
• Данни на типовата табелка
Резервни части / принадлежности
Комплект пневматични принадлежнос-
ти 13 части – артикулен №:
7906100710
Спирален маркуч – артикулен №: 7906100711
14.2 Сервизна информация
Трябва да се има предвид, че следните части на този
продукт са обект на износване поради износване или
на естествено износване, респ. следните части са не-
обходими като консумативи.
Бързоизносващи се части*: Бързодействащ съедини-
тел, комплект принадлежности за сгъстен въздух, спи-
рален маркуч
* = не са включени задължително в обема на достав-
ката!
15 Изхвърляне и рециклиране
Указания за опаковката
Опаковъчните материали могат
да се рециклират. Моля, изхвър-
лете опаковката по природосъо-
бразен начин.
Указания относно изхвърлянето на
електрическото и електронното оборудване
Старото електрическо и електронно обо-
рудване не трябва да се изхвърля заедно с
битовите отпадъци, а трябва да се събира
и изхвърля разделно!
• Старите батерии, които не са неподвижно монти-
рани в стария уред, трябва да бъдат извадени
преди предаване без да се разрушават! Тяхното
изхвърляне е регламентирано от Закона за бате-
риите и акумулаторите.
• Собствениците, респ. ползвателите на електриче-
ско и електронно оборудване са законово задъл-
жени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването
на личните му данни от стария уред, който трябва
да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава,
че отпадъците от електрическото и електронното
оборудване не трябва да се изхвърлят заедно с
битовите отпадъци.
• Електрическото и електронното оборудване може
да се предава безплатно на следните места:
– Публични събирателни пунктове (например
дворове на общински сгради)
– Магазини за продажба на електронни уреди
(физически и онлайн), при условие че търго-
вците са длъжни да ги вземат обратно или
предлагат това вземане доброволно.
BG | 249www.scheppach.com
– Можете да предадете до три стари електри-
чески уреда от всеки тип уред с максимална
дължина на ръба от 25 сантиметра без да купу-
вате нов уред от производителя, или да ги пре-
дадете в друг оторизиран събирателен пункт
във вашия район.
– За допълнителните условия за връщане на
производители и дистрибутори се обърнете
към съответния център за обслужване на кли-
енти.
• Ако новият електрически уред се доставя от произ-
водителя на частно домакинство, той може да ор-
ганизира безплатно извозване на стария електри-
чески уред при поискване от крайния потребител.
За целта се свържете с отдела за обслужване на
клиенти на производителя.
• Това се отнася само за уредите, които се инстали-
рат и продават в Европейския съюз и са предмет
на европейската Директива 2012/19/ЕС. В страни
извън Европейския съюз могат да се прилагат раз-
лични разпоредби за изхвърляне на отпадъците от
електрическо и електронно оборудване.
16 Отстраняване на неизправности
Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако продуктът Ви не ра-
боти правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервиз.
Неизправност Възможна причина Отстраняване
Продуктът не работи. Няма мрежово напрежение. Проверете кабела, мрежовия щепсел, предпазите-
ля и контакта.
Твърде ниско мрежово на-
прежение.
Избягвайте твърде дълги удължителни кабели. Из-
ползвайте удължителен кабел с достатъчно голямо
напречно сечение на жилата.
Твърде ниска външна тем-
пература.
Не експлоатирайте при външна температура под
+5°C.
Двигателят прегрява. Оставете двигателя да изстине, при нужда отстра-
нете причината за прегряването.
Продуктът работи, но няма на-
лягане.
Нехерметичен предпазен
вентил.
Свържете се с местния сервизен център. Възлагай-
те ремонтите само на обучен персонал.
Повредени уплътнения. Проверете уплътненията, възложете смяна на по-
вредените уплътнения в специализиран сервиз.
Изпускателната пробка на
кондензирала вода е нехер-
метична.
Притегнете винта на ръка. Проверете уплътнението
върху винта, при нужда сменете.
Продуктът работи, на маноме-
търа се показва налягане, но
инструментите не работят
Нехерметични съединения
на маркучите.
Проверете пневматичния маркуч и инструментите,
при нужда сменете.
Нехерметична бърза връз-
ка.
Свържете се с местния сервизен център. Възлагай-
те ремонтите само на обучен персонал.
Настроено твърде ниско на-
лягане на регулатора на на-
лягане.
Навийте повече регулатора на налягане.
250 | BG www.scheppach.com
17 ЕС Декларация за
съответствие
Превод на оригиналната декларация на
съответствие
Производител:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Ние декларираме на своя отговорност, че описаният
тук продукт отговаря на приложимите директиви и
стандарти.
Марка: SCHEPPACH
Обозначение на
артикула:
Компресор - HC51V
Арт. № 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Директиви на ЕС:
2014/30/ЕС, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/ЕС*, 2014/29/ЕС, 2014/68/ЕС,
* Гореописаният предмет в декларацията отговаря на
разпоредбите на Директива 2011/65/ЕС на Европей-
ския парламент и на Съвета от 8 юни 2011 г. относно
ограничението на употребата на определени опасни
вещества в електрическото и електронното оборудва-
не.
Приложени стандарти:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Процедури за оценяване на съответствието:
2000/14/ЕО_2005/88/ЕО – приложение: VI
Гарантирано
ниво на звукова мощност
(L
WA
):
97 dB
Измерено
ниво на звукова мощност
(L
WA
):
93,9 dB
Нотифициран орган: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Китай
Номер: 0905
Лице, упълномощено за съставяне на
техническата документация:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
BG | 251www.scheppach.com
Πίνακας περιεχομένων
1 Εισαγωγή ........................................................... 253
2 Ενδεδειγμένη χρήση........................................... 253
3 Περιγραφή του προϊόντος (Εικ.1-8)................... 253
4 Παραδοτέο υλικό (Εικ.1,2)................................ 253
5 Αποσυσκευασία ................................................. 254
6 Τεχνικά χαρακτηριστικά...................................... 254
7 Υποδείξεις ασφαλείας ........................................ 254
8 Συναρμολόγηση ................................................. 258
9 Πριν τη θέση σε λειτουργία................................. 259
10 Χειρισμός............................................................ 260
11 Ηλεκτρική σύνδεση............................................. 260
12 Καθαρισμός και συντήρηση ............................... 261
13 Αποθήκευση και μεταφορά ................................ 262
14 Επισκευή και παραγγελία ανταλλακτικών .......... 262
15 Απόρριψη και ανακύκλωση................................ 262
16 Αντιμετώπιση προβλημάτων.............................. 263
17 Δήλωση συμμόρφωσης ΕΕ................................ 264
18 Διευρυμένο σχέδιο ............................................. 300
Εξήγηση των συμβόλων πάνω στο
προϊόν
Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να
επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους.
Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύ-
ουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις
αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν
υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυ-
χημάτων.
Προσοχή! Η μη τήρηση των σημάτων ασφα-
λείας και των προειδοποιητικών υποδείξεων
που έχουν τοποθετηθεί πάνω στο προϊόν
καθώς και η μη τήρηση των υποδείξεων α-
σφαλείας και χειρισμού μπορεί να έχει ως
συνέπεια βαρείς τραυματισμούς έως και θά-
νατο.
Πριν από τη θέση σε λειτουργία, διαβάστε
και τηρείτε τις οδηγίες χρήσης και τις υποδεί-
ξεις ασφαλείας!
Πριν από τη θέση σε λειτουργία, διαβάστε
και τηρείτε τις οδηγίες χρήσης και τις υποδεί-
ξεις ασφαλείας!
Φοράτε προστατευτικά γυαλιά.
Φοράτε προστασία ακοής.
Σε περίπτωση που παράγεται σκόνη, φορά-
τε προστασία αναπνοής!
Προσοχή, καυτή επιφάνεια - Κίνδυνος ε-
γκαυμάτων.
Προειδοποίηση για ηλεκτρική τάση.
Προειδοποίηση! Το προϊόν είναι εξοπλισμέ-
νο με ένα αυτόματο σύστημα ελέγχου έναρ-
ξης λειτουργίας. Κρατάτε τρίτους μακριά α-
πό την περιοχή εργασίας του προϊόντος!
Μη εκθέτετε το προϊόν σε βροχή. Το προϊόν
επιτρέπεται να εγκαθίσταται, αποθηκεύεται
και λειτουργεί μόνο σε ξηρές συνθήκες περι-
βάλλοντος.
Θέστε σε λειτουργία το προϊόν μόνο με κλει-
στό κάλυμμα.
Εγγυημένη στάθμη ηχητικής ισχύος του
προϊόντος.
Το προϊόν συμμορφώνεται με τις ισχύουσες
Ευρωπαϊκές Οδηγίες.
Το προϊόν συμμορφώνεται με τις ισχύουσες
σερβικές οδηγίες.
Εξήγηση των λέξεων επισήμανσης
που υπάρχουν στις οδηγίες χρήσης
ΚΙΝΔΥΝΟΣ
Λέξη επισήμανσης μιας άμεσα επικείμενης ε-
πικίνδυνης κατάστασης η οποία, αν δεν απο-
φευχθεί, θα έχει ως συνέπεια θάνατο ή σοβα-
ρό τραυματισμό.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Λέξη επισήμανσης μιας ενδεχόμενης επικίν-
δυνης κατάστασης η οποία, αν δεν αποφευ-
χθεί, θα μπορούσε να έχει ως συνέπεια θάνα-
το ή σοβαρό τραυματισμό.
ΠΡΟΣΟΧΗ
Λέξη επισήμανσης μιας ενδεχόμενης επικίν-
δυνης κατάστασης η οποία, αν δεν αποφευ-
χθεί, θα μπορούσε να έχει ως συνέπεια μι-
κρής ή μέτριας βαρύτητας τραυματισμό.
ΕΠΙΣΗΜΑΝΣΗ
Λέξη επισήμανσης μιας ενδεχόμενης επικίν-
δυνης κατάστασης η οποία, αν δεν αποφευ-
χθεί, θα μπορούσε να έχει ως συνέπεια υλι-
κές ζημιές στο προϊόν/σε ιδιοκτησία.
252 | GR www.scheppach.com
1 Εισαγωγή
Κατασκευαστής:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Υπόδειξη:
Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται
σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προϊό-
ντα, για ζημιές που προκαλούνται σε ή από αυτό το προϊ-
όν στις εξής περιπτώσεις:
• ακατάλληλη μεταχείριση
• παράβλεψη των οδηγιών χρήσης
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνι-
κούς
• χρήση μη γνήσιων ανταλλακτικών
• μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση
παράβλεψης των ηλεκτρολογικών κανόνων και κανο-
νισμών.
Προσέξτε τα εξής:
Το εγχειρίδιο οδηγιών χρήσης αποτελεί μέρος του προϊό-
ντος και περιέχει σημαντικές υποδείξεις για την ασφαλή,
σωστή και οικονομική λειτουργία του. Λαμβάνετε επιπλέ-
ον υπόψη τους ισχύοντες εθνικούς κανονισμούς. Πριν τη
χρήση του προϊόντος διαβάστε προσεκτικά όλες τις υπο-
δείξεις χειρισμού και τις υποδείξεις ασφαλείας και χρησι-
μοποιείτε το προϊόν μόνο σύμφωνα με τα περιγραφόμενα.
Φυλάξτε το εγχειρίδιο οδηγιών και παραδώστε το στον ε-
πόμενο κάτοχο του προϊόντος σε περίπτωση μεταβίβα-
σής του.
2 Ενδεδειγμένη χρήση
Ο συμπιεστής χρησιμεύει για την παραγωγή πεπιεσμένου
αέρα για εργαλεία πεπιεσμένου αέρα που μπορούν να
λειτουργήσουν με ποσότητα αέρα έως περ. 220 l/min
(π.χ. πιστόλι φουσκώματος ελαστικών, πιστόλι φυσήμα-
τος και πιστόλι βαφής). Λόγω της περιορισμένης παροχής
αέρα δεν είναι εφικτή η λειτουργία εργαλείων με πολύ υ-
ψηλή κατανάλωση αέρα (π.χ. παλμικό τριβείο, αξονικό
τριβείο χειρός και κρουστικό κλειδί).
Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξηρούς
και καλά αεριζόμενους εσωτερικούς χώρους.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα
με την ενδεδειγμένη χρήση του. Κάθε χρήση πέραν αυτής
θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς ο-
ποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση,
την ευθύνη φέρει ο χρήστης και όχι ο κατασκευαστής.
Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η
τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγι-
ών συναρμολόγησης και των υποδείξεων λειτουργίας που
υπάρχουν στις Οδηγίες χειρισμού.
Όσοι χειρίζονται και συντηρούν το προϊόν πρέπει να είναι
εξοικειωμένοι με αυτό και να έχουν ενημερωθεί για τους
ενδεχόμενους κινδύνους.
Οι τροποποιήσεις στο προϊόν αποκλείουν κάθε ευθύνη
του κατασκευαστή καθώς και κάθε ευθύνη για όσες ζημιές
προκύψουν από αυτές.
Η λειτουργία του προϊόντος επιτρέπεται μόνο με γνήσια ε-
ξαρτήματα και γνήσια αξεσουάρ από τον κατασκευαστή.
Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας
και συντήρησης του κατασκευαστή καθώς και οι διαστά-
σεις που αναφέρονται στα τεχνικά χαρακτηριστικά.
Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν έχουν
σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση.
Δεν αναλαμβάνουμε καμία ευθύνη αν το προϊόν χρησιμο-
ποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχει-
ρήσεις καθώς και σε παρόμοιες δραστηριότητες.
3 Περιγραφή του προϊόντος
(Εικ.1-8)
1. Διακόπτης ενεργοποίησης/ απενεργοποίησης
2. Λαβή μεταφοράς
3. Ρυθμιστής πίεσης
4. Ταχυσύνδεσμος
5. Μανόμετρο
6. Βαλβίδα ασφαλείας
6a. Παξιμάδι εξόδου
7. Δοχείο πίεσης
7a. Τάπα αποστράγγισης
(νερού συμπύκνωσης)
8. Τροχός
8a. Βίδα
8b. Κόντρα παξιμάδι
8c. Παξιμάδι
9. Πέλμα στήριξης
9a. Βίδα
9b. Ροδέλα συναρμογής
9c. Παξιμάδι
10. Σετ αξεσουάρ πεπιεσμένου αέρα 13 τεμ.*
(δεν απεικονίζεται)
11. Εύκαμπτος σωλήνας σπιράλ 10 m*
(δεν απεικονίζεται)
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ-
λικό!
4 Παραδοτέο υλικό (Εικ.1,2)
Θέση Ποσότη-
τα
Ονομασία
4. 1x Ταχυσύνδεσμος
8. 2x Τροχός
8a. 2x Βίδα
8b. 2x Κόντρα παξιμάδι
8c. 2x Παξιμάδι
9. 2x Πέλμα στήριξης
9a. 2x Βίδα
9b. 2x Ροδέλα συναρμογής
9c. 2x Παξιμάδι
10. 1x Σετ αξεσουάρ πεπιεσμένου αέρα 13 τεμ.*
(δεν απεικονίζεται)
11. 1x Εύκαμπτος σωλήνας σπιράλ 10 m*
(δεν απεικονίζεται)
1x Συμπιεστής
1x Οδηγίες χρήσης
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ-
λικό!
GR | 253www.scheppach.com
5 Αποσυσκευασία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το προϊόν και τα υλικά συσκευασίας δεν είναι παι-
δικά παιχνίδια!
Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές
σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρ-
χει κίνδυνος κατάποσης και ασφυξίας!
• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά το
προϊόν.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα α-
σφαλιστικά συσκευασίας και μεταφοράς (εφόσον υ-
πάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε το προϊόν και τα αξεσουάρ για τυχόν ζημιές
κατά τη μεταφορά. Αναφέρετε τυχόν ζημιές άμεσα στη
μεταφορική εταιρεία που παρέδωσε το προϊόν. Μετα-
γενέστερες αξιώσεις δεν αναγνωρίζονται.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη
της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοή-
θεια των οδηγιών χρήσης.
• Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησιμο-
ποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπο-
ρείτε να τα προμηθευτείτε από το τοπικό σας εξειδι-
κευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους
των προϊόντων μας καθώς και τον τύπο και το έτος
κατασκευής του προϊόντος.
6 Τεχνικά χαρακτηριστικά
Ονομαστική τάση 230 V~/
50 Hz
Ονομαστική κατανάλωση 1420 W (S1*)
1500 W (S3**
25%)
Αριθμοί στροφών χωρίς φορτίο 4000 min
-1
Όγκος δοχείου πίεσης περ. 50 l
Πίεση λειτουργίας περ. 10 bar
Θεωρ. Ισχύς αναρρόφησης περ. 220 l/min
Ωφέλιμη παροχή σε 1 bar περ. 130 l/min
Ωφέλιμη παροχή σε 4 bar περ. 90 l/min
Ωφέλιμη παροχή σε 7 bar περ. 65 l/min
Βαθμός προστασίας IP 20
Μήκος καλωδίου ρεύματος 2 m
Μέγ. υψόμετρο εγκατάστασης (από
την επιφάνεια της θάλασσας)
1000 m
Βάρος περ. 24,5 kg
Με την επιφύλαξη τεχνικών τροποποιήσεων!
*Τρόπος λειτουργίας S1 (συνεχής λειτουργία)
Το προϊόν μπορεί να λειτουργεί μόνιμα με τη αναφερόμε-
νη ισχύ.
**Τρόπος λειτουργίας S3 (περιοδική διακεκομμένη
λειτουργία)
Η λειτουργία αποτελείται από ένα ονομαστικό φορτίο και
ένα χρονικό διάστημα ακινησίας.
Ο κύκλος δραστηριότητας είναι 10 min, η σχετική διάρκεια
ενεργοποιημένης κατάστασης είναι 25% του κύκλου δρα-
στηριότητας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υ-
γεία σας. Εάν ο θόρυβος υπερβαίνει τα 85dB, φορέστε
εσείς και τα πρόσωπα, που βρίσκονται κοντά κατάλλη-
λη προστασία ακοής.
Οι τιμές θορύβου και κραδασμών μετρήθηκαν κατά EN
62841-1.
Χαρακτηριστικές τιμές θορύβου
Στάθμη ηχητικής πίεσης L
pA
73,43 dB
Αβεβαιότητα μέτρησης K
pA
2,92 dB
Μετρηθείσα στάθμη ηχητικής ισχύος L
wA
93,9 dB
Εγγυημένη στάθμη ηχητικής ισχύος L
wA
97 dB
Αβεβαιότητα μέτρησης K
wA
2,92 dB
Οι αναφερόμενες τιμές εκπομπών θορύβου έχουν μετρη-
θεί σύμφωνα με μια πρότυπη διαδικασία εξέτασης και
μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλε-
κτρικού εργαλείου με ένα άλλο.
Οι αναφερόμενες τιμές εκπομπών θορύβου μπορούν να
χρησιμοποιηθούν και για μια προσωρινή αξιολόγηση της
καταπόνησης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κατά τη χρήση του ηλεκτρικού εργαλείου
στην πράξη, οι τιμές εκπομπών θορύβου
μπορεί να αποκλίνουν από την αναφερόμενη
τιμή, ανάλογα με τον τρόπο και μέθοδο χρή-
σης του ηλεκτρικού εργαλείου, και ιδιαιτέ-
ρως, τον τρόπο επεξεργασίας του αντικειμέ-
νου εργασίας.
Προσπαθείτε να διατηρείτε όσο το δυνατόν μικρότερη
την καταπόνηση. Παραδείγματα μέτρων: ο περιορισμός
του χρόνου εργασίας. Για την εκτίμηση της καταπόνη-
σης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύ-
κλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήμα-
τα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργο-
ποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο
αλλά λειτουργεί χωρίς φορτίο).
7 Υποδείξεις ασφαλείας
Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάστε όλες τις υποδείξεις ασφαλείας, τις
οδηγίες, τις απεικονίσεις και τα τεχνικά χαρα-
κτηριστικά που παρέχονται με το ηλεκτρικό
εργαλείο σας.
Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών
ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σο-
βαροί τραυματισμοί.
254 | GR www.scheppach.com
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις
οδηγίες για μελλοντική χρήση.
Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υ-
ποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία
που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε η-
λεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμε-
νες μπαταρίες (χωρίς καλώδιο ρεύματος).
1) Ασφάλεια χώρου εργασίας
a) Διατηρείτε το χώρο εργασίας καθαρό και καλά
φωτισμένο. Από ακαταστασία ή μη φωτισμένες περι-
οχές εργασίας μπορεί να προκληθούν ατυχήματα.
b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνη-
τικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσι-
μα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία πα-
ράγουν σπινθήρες οι οποίοι μπορούν να προκαλέ-
σουν ανάφλεξη της σκόνης ή των ατμών.
c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε
μακριά παιδιά και άλλα άτομα. Σε περίπτωση ε-
κτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού
εργαλείου.
2) Ασφαλής χρήση ηλεκτρικού ρεύματος
a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέ-
πει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανε-
νός είδους τροποποίηση του φις. Μη χρησιμοποι-
είτε φις προσαρμογής με ηλεκτρικά εργαλεία που
διαθέτουν προστασία μέσω γείωσης. Τα μη τροπο-
ποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον
κίνδυνο ηλεκτροπληξίας.
b) Αποφεύγετε την επαφή του σώματος με γειωμέ-
νες επιφάνειες όπως σε σωλήνες, θερμαντικά σώ-
ματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώ-
μα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος α-
πό ηλεκτροπληξία.
c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βρο-
χή ή υγρασία. Η διείσδυση νερού μέσα σε ένα ηλε-
κτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για
να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό ερ-
γαλείο ή για να αποσυνδέσετε το φις από την πρί-
ζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υ-
περβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κι-
νούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υ-
ποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυ-
νο ηλεκτροπληξίας.
e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υ-
παίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέ-
κτασης που είναι και αυτά κατάλληλα για χρήση
σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτα-
σης κατάλληλου για χρήση σε εξωτερικούς χώρους
μειώνει τον κίνδυνο ηλεκτροπληξίας.
f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρι-
κού εργαλείου σε περιβάλλον με υγρασία, χρησι-
μοποιείτε ένα ρελέ προστασίας από ρεύμα διαρ-
ροής. Η χρήση ενός ρελέ προστασίας από ρεύμα δι-
αρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.
3) Ασφάλεια ατόμων
a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κά-
νετε και να χρησιμοποιείτε σύνεση κατά την εργα-
σία με ένα ηλεκτρικό εργαλείο. Μην χρησιμοποιεί-
τε κανένα ηλεκτρικό εργαλείο όταν είστε κουρα-
σμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύ-
ματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη
χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει
σε σοβαρούς τραυματισμούς.
b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα
προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλι-
σμού προστασίας, όπως μάσκας κατά της σκόνης, α-
ντιολισθητικών υποδημάτων ασφαλείας, προστατευτι-
κού κράνους ή μέσων προστασίας ακοής, ανάλογα με
το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώ-
νει τον κίνδυνο τραυματισμών.
c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να
βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απε-
νεργοποιημένο πριν το συνδέσετε στην τροφοδο-
σία ρεύματος και/ή συνδέσετε την επαναφορτιζό-
μενη μπαταρία, το πάρετε στα χέρια σας ή το με-
ταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργα-
λείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε
το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ε-
νεργοποιημένο, μπορεί να προκληθούν ατυχήματα.
d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώ-
ματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλεί-
ο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα πε-
ριστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί
να προκαλέσει τραυματισμούς.
e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώμα-
τος. Να φροντίζετε για ασφαλή στήριξη στα πόδια
σας και να διατηρείτε πάντα την ισορροπία σας.
Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το
ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.
f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά
ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα
ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με
φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά
μπορεί να πιαστούν από κινούμενα μέρη.
g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρ-
ρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι εί-
ναι συνδεδεμένες και ότι χρησιμοποιούνται σω-
στά. Η χρήση μιας διάταξης αναρρόφησης σκόνης
μπορεί να μειώσει τους κινδύνους από τη σκόνη.
h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην
αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά
εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το η-
λεκτρικό εργαλείο μετά από επανειλημμένη χρήση
του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα
του δευτερολέπτου να επιφέρουν σοβαρούς τραυματι-
σμούς.
4) Χρήση και μεταχείριση του ηλεκτρικού
εργαλείου
a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρη-
σιμοποιείτε για την εργασία σας το ηλεκτρικό ερ-
γαλείο που προορίζεται για αυτή. Με το κατάλληλο
ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέ-
στερα στην προβλεπόμενη περιοχή ισχύος.
b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του
οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλε-
κτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιη-
θεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει
να επισκευαστεί.
c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε
την αφαιρούμενη επαναφορτιζόμενη μπαταρία,
πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή,
GR | 255www.scheppach.com
αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη
το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης
αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργα-
λείου.
d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργα-
λεία που δεν χρησιμοποιείτε. Μην αφήνετε να
χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο
που δεν είναι εξοικειωμένο με αυτό ή δεν έχει δια-
βάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεί-
α είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα
άτομα.
e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και
το εργαλείο εργασίας. Ελέγχετε ότι λειτουργούν α-
πρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη,
αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έ-
χουν υποστεί ζημιά τέτοια που να επηρεάζεται η
λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε
πριν τη χρήση του ηλεκτρικού εργαλείου την επι-
σκευή των εξαρτημάτων που έχουν υποστεί ζη-
μιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακο-
συντηρημένα ηλεκτρικά εργαλεία.
f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθα-
ρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με
κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα
και είναι ευκολότερο να καθοδηγηθούν.
g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, το εξάρτη-
μα, τα εξαρτήματα κτλ. σύμφωνα με τις οδηγίες
τους. Λαμβάνετε επίσης υπόψη τις συνθήκες ερ-
γασίας και την εργασία που πρόκειται να εκτελε-
στεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές
άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε
επικίνδυνες καταστάσεις.
h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος
στεγνές, καθαρές και απαλλαγμένες από λάδια και
γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήμα-
τος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του η-
λεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.
5) Σέρβις
a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου
μόνο σε πιστοποιημένο ειδικευμένο προσωπικό
και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον
τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφάλεια του
ηλεκτρικού εργαλείου.
Υποδείξεις ασφαλείας για συμπιεστές
ΕΠΙΣΗΜΑΝΣΗ
Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε
τα εξής βασικά μέτρα ασφαλείας, για προστασία από η-
λεκτροπληξία καθώς και από κίνδυνο τραυματισμού και
πυρκαγιάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υ-
ποδείξεις, πριν χρησιμοποιήσετε το προϊόν.
Ασφάλεια κατά την εργασία
1. Φροντίζετε με επιμέλεια τα εργαλεία σας
– Διατηρείτε τον συμπιεστή καθαρό, για να εργάζε-
στε καλά και με ασφάλεια.
– Τηρείτε τους κανονισμούς συντήρησης.
– Ελέγχετε τακτικά το καλώδιο σύνδεσης του ηλε-
κτρικού εργαλείου, και σε περίπτωση ζημιάς ανα-
θέστε την αντικατάστασή του από πιστοποιημένο
και εξειδικευμένο τεχνικό.
– Ελέγχετε τακτικά τα καλώδια επέκτασης και αντι-
καθιστάτε τους αν έχουν υποστεί ζημιά.
2. Αφαιρείτε το φις από την πρίζα
– Σε περίπτωση μη χρησιμοποίησης του ηλεκτρικού
εργαλείου, πριν τη συντήρηση και κατά την αλλαγή
εργαλείων όπως π.χ. λεπίδας πριονιού, τρυπα-
νιού, κοπτικού φρέζας.
3. Ελέγχετε το ηλεκτρικό εργαλείο για τυχόν ζημιές.
– Πριν την περαιτέρω χρήση του ηλεκτρικού εργα-
λείου πρέπει να εξεταστούν προσεκτικά οι προ-
στατευτικές διατάξεις ή τα μέρη που έχουν ελα-
φρές ζημιές, για την άψογη και ενδεδειγμένη λει-
τουργία τους.
– Ελέγξτε ότι λειτουργούν απρόσκοπτα και δεν κολ-
λάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρτήμα-
τα που έχουν υποστεί ζημιά. Όλα τα εξαρτήματα
πρέπει να είναι σωστά εγκατεστημένα και να εκ-
πληρώνουν όλες τις προϋποθέσεις για να εξασφα-
λίζεται η απρόσκοπτη λειτουργία του ηλεκτρικού
εργαλείου.
– Προστατευτικές διατάξεις και εξαρτήματα που έ-
χουν υποστεί ζημιά πρέπει να επισκευάζονται ή να
αντικαθίστανται όπως προβλέπεται από ένα ανα-
γνωρισμένο και εξειδικευμένο συνεργείο, εφόσον
δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρι-
σμού.
– Μη χρησιμοποιείτε καλώδια σύνδεσης που πα-
ρουσιάζουν βλάβη ή ζημιά.
ΕΠΙΣΗΜΑΝΣΗ
Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο αξεσου-
άρ και πρόσθετες συσκευές που ορίζονται στις οδηγίες
χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής.
Η χρήση εργαλείων εργασίας ή αξεσουάρ διαφορετικών
από αυτά που συνιστώνται στις οδηγίες χειρισμού ή
στον κατάλογο μπορεί να συνεπάγεται κίνδυνο τραυμα-
τισμού σας.
4. Αντικατάσταση του καλωδίου σύνδεσης
– Εάν έχει υποστεί ζημιά το καλώδιο σύνδεσης, πρέ-
πει να αντικατασταθεί από τον κατασκευαστή ή α-
πό ειδικευμένο ηλεκτρολόγο, ώστε να αποφευ-
χθούν τυχόν κίνδυνοι. Κίνδυνος από ηλεκτροπλη-
ξία.
5. Οδικά μεταφερόμενοι συμπιεστές σε λειτουργία εργο-
ταξίου
– Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα
εξαρτήματα σύνδεσης που χρησιμοποιούνται να
είναι κατάλληλα για την ανώτατη επιτρεπόμενη πί-
εση του συμπιεστή.
6. Θέση εγκατάστασης
– Εγκαταστήστε τον συμπιεστή πάνω σε μια οριζό-
ντια επιφάνεια.
7. Σε περίπτωση πιέσεων πάνω από τα 7 bar συνιστάται
να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσί-
ας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοι-
νο.
8. Αποφεύγετε τις έντονες καταπονήσεις στο σύστημα
γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύ-
καμπτων σωλήνων, για να αποφεύγετε θέσεις τσακί-
σματος.
256 | GR www.scheppach.com
Πρόσθετες υποδείξεις ασφαλείας
Λαμβάνετε υπόψη σας τις αντίστοιχες Οδηγίες
χειρισμού των εκάστοτε εργαλείων πεπιεσμένου
αέρα / προσαρτημένων συσκευών πεπιεσμένου
αέρα!
Πρέπει επιπλέον να λαμβάνονται υπόψη οι παρακάτω γε-
νικές υποδείξεις.
Υποδείξεις ασφαλείας για την εργασία με
πεπιεσμένο αέρα και πιστόλια φυσήματος
• Προσέχετε για επαρκή απόσταση από το προϊόν, ω-
στόσο τουλάχ. 2,50 m, και κρατάτε μακριά από τον
συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προ-
σαρτημένες συσκευές πεπιεσμένου αέρα κατά τη δι-
άρκεια της λειτουργίας τους.
• Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψηλή
θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά
τα στοιχεία επιφέρουν εγκαύματα.
• Ο αέρας που αναρροφάται από τον συμπιεστή πρέπει
να διατηρείται απαλλαγμένος από προσμίξεις ουσιών
που μπορούν στην αντλία συμπιεστή να επιφέρουν
φωτιές ή εκρήξεις.
• Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα
κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης
στον εύκαμπτο σωλήνα. Έτσι αποφεύγετε τραυματι-
σμούς από τυχόν πλατάγισμα του εύκαμπτου σωλή-
να.
• Φοράτε προστατευτικά γυαλιά και μάσκα προστασίας
της αναπνοής κατά τις εργασίες με το πιστόλι πεπιε-
σμένου αέρα. Οι σκόνες είναι επιβλαβείς για την υγεία!
Υπάρχει πιθανότητα πρόκλησης τραυματισμών από
ξένα σώματα και σώματα που παρασύρονται από το
φύσημα.
ΚΙΝΔΥΝΟΣ
Κίνδυνος τραυματισμού!
Μη φυσάτε με το πιστόλι φυσήματος προς άτομα ή ρου-
χισμό που έχει φορεθεί στο σώμα.
Υποδείξεις ασφαλείας κατά τη χρήση
προσαρτημένων συσκευών ψεκασμού τύπου
πίδακα ή λεπτών σταγονιδίων (π.χ. ψεκασμού
χρωμάτων)
• Κατά την πλήρωση, κρατάτε την προσαρτημένη συ-
σκευή ψεκασμού μακριά από τον συμπιεστή, για να
μην έρθει υγρό σε επαφή με τον συμπιεστή.
• Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή ψε-
κασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύ-
θυνση του συμπιεστή. Η υγρασία μπορεί να προκαλέ-
σει κινδύνους από το ηλεκτρικό ρεύμα!
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης!
Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή διαλυτικά
με σημείο ανάφλεξης μικρότερο των 55 °C.
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης!
Μη θερμαίνετε βαφές και διαλυτικά.
• Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επιβλα-
βή για την υγεία, απαιτούνται για προστασία συσκευές
φιλτραρίσματος (μάσκες προσώπου). Επίσης λαμβά-
νετε υπόψη σας και τις πληροφορίες για μέτρα προ-
στασίας που αναφέρονται από τους κατασκευαστές
τέτοιων ουσιών.
• Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και τις
σημάνσεις που βρίσκονται πάνω στις συσκευασίες
των υλικών που χρησιμοποιούνται με τον εξοπλισμό.
Αν χρειάζεται πρέπει να λαμβάνονται πρόσθετα μέτρα
προστασίας, και ειδικά να χρησιμοποιείται κατάλληλος
ρουχισμός και μάσκες.
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης!
Κατά τη διάρκεια της διαδικασίας ψεκασμού καθώς και
στον χώρο εργασίας δεν επιτρέπεται το κάπνισμα.
Ακόμα και οι αναθυμιάσεις των χρωμάτων είναι εύφλε-
κτες.
• Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιούνται
τζάκια και εστίες μαγειρέματος, γυμνή φλόγα ή προϊό-
ντα που παράγουν σπινθήρες.
• Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφίμων
και ποτών στον χώρο εργασίας. Οι αναθυμιάσεις των
χρωμάτων είναι επιβλαβείς για την υγεία.
• Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος από
30 m³ και πρέπει να διασφαλίζεται επαρκής εναλλαγή
του αέρα κατά τον ψεκασμό και το στέγνωμα.
• Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον ψεκα-
σμό αναφλέξιμων ή επικίνδυνων υλικών λαμβάνετε ο-
πωσδήποτε υπόψη σας τους κανονισμούς των τοπι-
κών αστυνομικών αρχών.
• Μη χρησιμοποιείτε σε συνδυασμό με τον εύκαμπτο
σωλήνα πίεσης από PVC μέσα όπως νέφτι, βουτυλική
αλκοόλη και μεθυλενοχλωρίδιο. Αυτά τα μέσα κατα-
στρέφουν τον εύκαμπτο σωλήνα πίεσης.
• Η περιοχή εργασίας πρέπει να είναι διαχωρισμένη α-
πό τον συμπιεστή, ώστε αυτός να μην μπορεί να έρθει
σε άμεση επαφή με το υλικό εργασίας.
Λειτουργία δοχείων πίεσης
• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το δια-
τηρεί σε κανονική κατάσταση, να το χρησιμοποιεί κα-
νονικά, να το επιτηρεί, να πραγματοποιεί χωρίς καθυ-
στέρηση τις αναγκαίες εργασίες σέρβις και επισκευών,
και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας α-
νάλογα με τις εκάστοτε περιστάσεις.
• Οι αρχές εποπτείας μπορούν σε μεμονωμένες περι-
πτώσεις να διατάξουν απαιτούμενα μέτρα επιτήρησης.
• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμοποιείται
αν παρουσιάζει ελλείψεις από τις οποίες μπορεί να τε-
θούν σε κίνδυνο οι απασχολούμενοι ή τρίτα άτομα.
• Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν
από κάθε λειτουργία. Δεν επιτρέπεται η λειτουργία του
συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή
έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές,
απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.
Φυλάξτε καλά όλες τις υποδείξεις ασφαλείας και τις
οδηγίες!
GR | 257www.scheppach.com
7.1 Υποδείξεις ασφαλείας ειδικά για το
προϊόν
ΕΠΙΣΗΜΑΝΣΗ
Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε
τα εξής βασικά μέτρα ασφαλείας, για προστασία από η-
λεκτροπληξία καθώς και από κίνδυνο τραυματισμού και
πυρκαγιάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υ-
ποδείξεις, πριν χρησιμοποιήσετε το προϊόν.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το προϊόν δεν έχει σχεδιαστεί για χρήση σε εκρήξιμες
ατμόσφαιρες. Η χρήση σε τέτοια περιβάλλοντα επιτρέ-
πεται μόνον αν λαμβάνονται κατάλληλα πρόσθετα μέ-
τρα για την εξασφάλιση της ασφάλειας. Παρακαλούμε
να συμβουλευτείτε έναν ειδικό ή τους αντίστοιχους κα-
νονισμούς, πριν τη χρήση του προϊόντος σε μια ενδεχο-
μένως εκρήξιμη ατμόσφαιρα.
• Το προϊόν δεν επιτρέπεται να χρησιμοποιείται από ά-
τομα (περιλαμβανομένων παιδιών) με μειωμένες σω-
ματικές, αισθητηριακές ή διανοητικές ικανότητες ούτε
από άτομα χωρίς εμπειρία και γνώσεις.
• Ο καθαρισμός και η συντήρηση από τον χρήστη δεν ε-
πιτρέπεται να γίνονται από παιδιά.
• Κρατάτε το προϊόν μακριά από βροχή ή υγρασία. Η δι-
είσδυση νερού στο προϊόν αυξάνει τον κίνδυνο ηλε-
κτροπληξίας.
• Αποφεύγετε τη χρήση του προϊόντος σε θερμοκρασίες
κάτω από +5°C.
• Μην αφήνετε το προϊόν χωρίς να το επιβλέπεται.
ΠΡΟΣΟΧΗ
Χρησιμοποιείτε το προϊόν μόνο για μικρά χρονικά δια-
στήματα. Το προϊόν υπερθερμαίνεται αν λειτουργήσει α-
διάκοπα για διάστημα μεγαλύτερο των 10 λεπτών. Απε-
νεργοποιήστε άμεσα το προϊόν και αφήστε το να κρυώ-
σει για τουλάχιστον 10 λεπτά
ΚΙΝΔΥΝΟΣ
Κίνδυνος τραυματισμού!
Μην αφήνετε τα αντικείμενα που φουσκώνετε να φου-
σκώσουν σε πίεση πάνω από την προβλεπόμενη για
αυτά. Μπορεί να σκάσουν και αυτό να έχει ως συνέπεια
τραυματισμούς και/ή υλικές ζημιές.
• Μην υπερβαίνετε το επιτρεπόμενο εύρος ισχύος του
συμπιεστή. Μη φουσκώνετε ελαστικά φορτηγών, τρα-
κτέρ ή άλλα μεγάλα ελαστικά.
• Μην επεξεργάζεστε υλικά τα οποία θα μπορούσαν να
είναι ή να γίνουν εύφλεκτα ή εκρηκτικά.
• Μην χρησιμοποιείτε ποτέ το προϊόν για σκοπούς
εκτός του προβλεπόμενου.
• Διατηρείτε πάντοτε το προϊόν καθαρό, στεγνός και
χωρίς λάδι ή λιπαντικά γράσα. Αφαιρείτε τη σκόνη ύ-
στερα από κάθε χρήση και πριν από την αποθήκευση.
• Ποτέ μη χρησιμοποιήσετε για τον καθαρισμό του προ-
ϊόντος βενζίνη ή άλλα εύφλεκτα υγρά! Αναθυμιάσεις
που έχουν παραμείνει μέσα στο προϊόν μπορεί να α-
ναφλεγούν από σπινθήρες και να επιφέρουν έκρηξη
του προϊόντος.
• Είστε πάντοτε προσεκτικοί! Προσέχετε πάντοτε τι
κάνετε και ενεργείτε πάντοτε με σύνεση. Μην χρη-
σιμοποιείτε σε καμία περίπτωση το προϊόν όταν δεν
είστε συγκεντρωμένοι ή αισθάνεστε αδιαθεσία.
• Αποφεύγετε τις έντονες καταπονήσεις στο σύστημα
γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύ-
καμπτων σωλήνων, για να αποφεύγετε θέσεις τσακί-
σματος.
• Σε περίπτωση πιέσεων πάνω από τα 7 bar συνιστάται
να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσί-
ας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοι-
νο.
• Μην αγγίζετε τα δομικά μέρη του προϊόντος που βρί-
σκονται σε υψηλή θερμοκρασία!
• Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα ε-
ξαρτήματα σύνδεσης που χρησιμοποιούνται να είναι
κατάλληλα για την ανώτατη επιτρεπόμενη πίεση του
συμπιεστή.
Υπολειπόμενοι κίνδυνοι
Το προϊόν είναι κατασκευασμένο σύμφωνα με το
τελευταίο επίπεδο της τεχνολογίας και τους
αναγνωρισμένους κανόνες τεχνικής ασφάλειας. Κατά
την εργασία ενδέχεται παρόλα αυτά να
παρουσιαστούν μεμονωμένοι υπολειπόμενοι
κίνδυνοι.
• Διακινδύνευση για την υγεία από ηλεκτρικό ρεύμα σε
περίπτωση χρήσης ακατάλληλων καλωδίων ρεύμα-
τος.
• Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχε-
ται πέραν αυτών να υπάρχουν μη προφανείς υπολει-
πόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιη-
θούν όταν τηρούνται οι "Υποδείξεις ασφαλείας" και η
"Ενδεδειγμένη χρήση", καθώς και οι οδηγίες χρήσης
στην ολότητά τους.
• Αποφεύγετε την αθέλητη θέση σε λειτουργία του προϊ-
όντος.
• Κρατάτε τα χέρια σας μακριά από την περιοχή εργασί-
ας, όταν είναι σε λειτουργία το προϊόν.
• Τηρείτε τις υποδείξεις συντήρησης και υποδείξεις α-
σφαλείας που αναφέρονται στις οδηγίες χειρισμού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνη-
τικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το
πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει
ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσε-
τε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματι-
σμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να
συμβουλεύονται το γιατρό τους και τον κατασκευαστή
του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλε-
κτρικού εργαλείου.
8 Συναρμολόγηση
ΕΠΙΣΗΜΑΝΣΗ
Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ-
ναρμολογήστε πλήρως το προϊόν!
258 | GR www.scheppach.com
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού!
Συνδέστε το φις στην πρίζα ρεύματος δικτύου μόνον ό-
ταν το προϊόν έχει προετοιμαστεί για χρήση.
Απαιτούμενο εργαλείο:
• 2x γερμανικά κλειδιά/ σωληνωτά κλειδιά 13 mm*
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ-
λικό!
8.1 Εγκατάσταση των τροχών (8)
(Εικ.3)
1. Για την αποφυγή ζημιών στο προϊόν, κατά τη διάρκεια
της συναρμολόγησης, τοποθετήστε τη μονάδα πάνω
σε μια επιφάνεια στήριξης πάνω στο δάπεδο ή το έδα-
φος.
2. Αποθέστε το προϊόν πάνω σε μια οριζόντια, επίπεδη
επιφάνεια.
3. Περάστε τη βίδα (8a) του τροχού (8) μέσα από τις
προβλεπόμενες οπές συναρμολόγησης και ασφαλίστε
τη με ένα παξιμάδι M10 (8c).
4. Κοντράρετε το παξιμάδι (8c) με το κόντρα παξιμάδι
(8b).
Χρησιμοποιήστε δύο γερμανικά κλειδιά/καρυδάκια μέ-
γεθος 13 mm.
5. Επαναλάβετε τη διαδικασία στην απέναντι πλευρά.
8.2 Εγκατάσταση του πέλματος
στήριξης (9) (Εικ.4)
1. Αποθέστε το προϊόν πάνω σε μια οριζόντια, επίπεδη
επιφάνεια.
2. Τοποθετήστε το πέλμα στήριξης (9) στην ειδικά προ-
βλεπόμενη οπή συναρμολόγησης στο πλαίσιο βάσης.
3. Εγκαταστήστε το πέλμα στήριξης (9) στο πλαίσιο βά-
σης με μία βίδα (9a) και μία ροδέλα συναρμογής (9b)
και ασφαλίστε τη βίδα με ένα παξιμάδι (9c).
Χρησιμοποιήστε ένα γερμανικό κλειδί μέγεθος 13.
4. Επαναλάβετε τη διαδικασία στην απέναντι πλευρά.
8.3 Εγκατάσταση ταχυσυνδέσμου (4)
(Εικ.5)
1. Ελέγξτε αν υπάρχει ταινία Teflon πάνω στο σπείρωμα
του ταχυσυνδέσμου (4).
Αν δεν υπάρχει ταινία Teflon, ενεργήστε όπως περι-
γράφεται στο τμήμα 8.3.1.
2. Βιδώστε τον ταχυσύνδεσμο (4) στο προβλεπόμενο
σπείρωμα στον συμπιεστή.
Προσέξτε να μη σφίξετε υπερβολικά τη σύνδεση και
να είναι οριζόντια προσανατολισμένος ο ταχυσύνδε-
σμος.
3. Μετά την εγκατάσταση, ελέγξτε τη στεγανότητα της
σύνδεσης.
8.3.1 Στεγανοποίηση του σπειρώματος με
ταινία Teflon (Εικ.5)
1. Αφαιρέστε πλήρως την υπάρχουσα ταινία Teflon.
2. Βεβαιωθείτε ότι τοποθετείτε την ταινία Teflon αποκλει-
στικά και μόνο στο εξωτερικό σπείρωμα του ταχυσυν-
δέσμου (4).
3. Τυλίγετε την ταινία Teflon γύρω από το σπείρωμα πά-
ντα στην κατεύθυνση βιδώματος (δεξιόστροφα). Με
αυτόν τον τρόπο εμποδίζεται να λασκάρει πάλι η ταινί-
α Teflon κατά την εγκατάσταση.
4. Αρχικά κρατάτε την ταινία Teflon ελαφρά τεντωμένη.
Τυλίγετε την ταινία σε επίπεδες στρώσεις, με επικάλυ-
ψη και ομοιόμορφα γύρω από το εξωτερικό σπείρωμα
του ταχυσυνδέσμου (4).
Αφήστε την πρώτη σπείρα ελεύθερη, για να μην μπο-
ρούν να καταλήξουν ίνες από την ταινία μέσα στον α-
γωγό.
5. Ανάλογα με το μέγεθος, τυλίξτε το σπείρωμα 4 – 8 φο-
ρές.
Σε μεγάλα σπειρώματα μπορεί να χρειαστούν περισ-
σότερα τυλίγματα.
Η ταινία Teflon θα πρέπει να καλύπτει ομοιόμορφα τις
σπείρες. Δεν πρέπει ούτε να σχιστεί ούτε να φράξει τις
σπείρες του σπειρώματος.
6. Μετά τη στεγανοποίηση μπορείτε να εγκαταστήσετε
τον ταχυσύνδεσμο (4) όπως περιγράφεται στο τμήμα
8.3.
9 Πριν τη θέση σε λειτουργία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού!
Συνδέστε το φις στην πρίζα ρεύματος δικτύου μόνον ό-
ταν το προϊόν έχει προετοιμαστεί για χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αποσυνδέετε πάντα το φις από την πρίζα ρεύματος
δικτύου, πριν πραγματοποιήσετε ρυθμίσεις στο
προϊόν.
ΠΡΟΣΟΧΗ
Τα ακατάλληλα καλώδια επέκτασης μπορεί να είναι επι-
κίνδυνα. Υπάρχει κίνδυνος σωματικών βλαβών λόγω η-
λεκτροπληξίας.
Γενικές συστάσεις
• Ενεργείτε με περίσκεψη. Εξοικειωθείτε με τη χρήση
και πιθανούς περιορισμούς, καθώς και με τους ειδι-
κούς δυνητικούς κινδύνους.
• Βεβαιωθείτε πριν από τη σύνδεση του προϊόντος, ότι
τα στοιχεία στην πινακίδα τύπου συμφωνούν με τα
στοιχεία του δικτύου τροφοδοσίας.
• Οι χειριστές με ανεπαρκή πληροφόρηση μπορούν να
θέσουν σε κίνδυνο τον εαυτό τους και άλλα άτομα λό-
γω ακατάλληλης χρήσης του προϊόντος. Ο χειριστής
είναι υπεύθυνος έναντι τρίτων.
• Ελέγχετε το προϊόν τακτικά για ζημιές.
• Η εγκατάσταση του προϊόντος πρέπει να γίνει κοντά
στον εξοπλισμό κατανάλωσης του αέρα.
• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέ-
ρα και μεγάλου μήκους καλώδια τροφοδοσίας (καλώ-
διο επέκτασης).
• Προσέχετε ο αναρροφούμενος αέρας να είναι ξηρός
και απαλλαγμένος από σκόνη.
• Μην εγκαταστήσετε το προϊόν σε χώρους με υγρασία
ή νερό.
GR | 259www.scheppach.com
• Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σε κα-
τάλληλους χώρους (καλά αεριζόμενους με θερμοκρα-
σία περιβάλλοντος από +5°C έως 40°C). Στον χώρο
δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, ε-
κρηκτικά ή εύφλεκτα αέρια.
• Το προϊόν είναι κατάλληλο για χρήση σε ξηρούς χώ-
ρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γί-
νεται χρήση ψεκαζόμενου νερού.
• Το προϊόν επιτρέπεται να χρησιμοποιείται σε εξωτερι-
κούς χώρους μόνο σύντομα, σε ξηρές συνθήκες περι-
βάλλοντος.
• Το προϊόν πρέπει να διατηρείται πάντα στεγνό και δεν
επιτρέπεται να παραμένει σε υπαίθριο χώρο μετά την
εργασία.
9.1 Σύνδεση ρεύματος
• Το προϊόν διαθέτει ένα καλώδιο ρεύματος δικτύου με
φις σούκο. Μπορεί να συνδεθεί σε οποιαδήποτε πρίζα
σούκο 230 V~ 50 Hz που προστατεύεται με ασφάλεια
16 A.
• Πριν τη θέση σε λειτουργία, προσέξτε η τάση δικτύου
ρεύματος να συμφωνεί με την τάση λειτουργίας και
την ισχύ του προϊόντος που αναφέρονται στην πινακί-
δα στοιχείων.
• Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς και
επεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώση τά-
σης και μπορεί να εμποδίσουν την έναρξη λειτουργίας
του κινητήρα.
• Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η έ-
ναρξη λειτουργίας του κινητήρα κινδυνεύει από δυ-
σκολία κίνησης.
10 Χειρισμός
10.1 Διακόπτης ενεργοποίησης/
απενεργοποίησης (1) (Εικ.6)
Ενεργοποίηση
1. Συνδέστε το φις σε μια κατάλληλα προστατευμένη
πρίζα ρεύματος δικτύου.
2. Ενεργοποιήστε το προϊόν θέτοντας τον διακόπτη ε-
νεργοποίησης/ απενεργοποίησης (1) στη θέση I.
Απενεργοποίηση
1. Απενεργοποιήστε το προϊόν θέτοντας τον διακόπτη ε-
νεργοποίησης/ απενεργοποίησης (1) στη θέση 0.
10.2 Ρύθμιση της πίεσης (Εικ.6)
1. Με τον ρυθμιστή πίεσης (3) ρυθμίζεται η πίεση που
φαίνεται στο μανόμετρο (5).
2. Η λήψη της ρυθμισμένης πίεσης είναι εφικτή μέσω του
ταχυσυνδέσμου (4).
10.3 Εγκατάσταση του εύκαμπτου
σωλήνα πεπιεσμένου αέρα*
(Εικ.6)
Συνδέστε τον μαστό σύνδεσης* του εύκαμπτου σωλήνα
πεπιεσμένου αέρα* σε έναν από τους ταχυσυνδέσμους
(4). Κατόπιν συνδέστε το εργαλείο πεπιεσμένου αέρα*
στον ταχυσύνδεσμο* του εύκαμπτου σωλήνα πεπιεσμέ-
νου αέρα*.
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ-
λικό!
11 Ηλεκτρική σύνδεση
Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώ-
στε να είναι έτοιμος για λειτουργία. Η σύνδεση συμ-
μορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.
Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του
πελάτη καθώς και το καλώδιο προέκτασης που χρη-
σιμοποιείται πρέπει να συμμορφώνονται με αυτές τις
προδιαγραφές.
Κατά την εργασία με προσαρτημένες συσκευές ψεκασμού
είτε πίδακα είτε λεπτών σταγονιδίων καθώς και για την
προσωρινή χρήση σε υπαίθριο χώρο, το προϊόν πρέπει
απαραίτητα να συνδέεται μέσω ενός ρελέ προστασίας
από ρεύμα διαρροής το οποίο έχει ονομαστικό ρεύμα ε-
νεργοποίησης 30 mA ή μικρότερο.
11.1 Ελαττωματικά καλώδια ηλεκτρικής
σύνδεσης
Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζη-
μιές στη μόνωση.
Οι σχετικές αιτίες μπορεί να είναι:
• σημεία πίεσης, όταν καλώδια σύνδεσης διέρχονται α-
πό διάκενα παραθύρων ή πόρτας,
• σημεία τσακίσματος λόγω ακατάλληλης στερέωσης ή
πορείας του καλωδίου σύνδεσης,
• σημεία κοπής από πάτημα του καλωδίου σύνδεσης,
• ζημιές στη μόνωση λόγω βίαιης έλξης από την πρίζα
του τοίχου,
• Ρωγμές λόγω γήρανσης της μόνωσης.
Τέτοια ελαττωματικά καλώδια σύνδεσης ρεύματος δεν ε-
πιτρέπεται να χρησιμοποιούνται και αποτελούν κίνδυνο
για τη ζωή, λόγω των ζημιών στη μόνωση.
Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυ-
χόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο
σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.
Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώ-
νονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμο-
ποιείτε μόνο γραμμές σύνδεσης με ίδιο χαρακτηρισμό.
Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου
πάνω στο καλώδιο σύνδεσης.
Υποδείξεις ασφαλείας για την αντικατάσταση
αγωγών ρεύματος δικτύου που έχουν υποστεί ζημιά
ή βλάβη
Τύπος σύνδεσης Y
Αν απαιτείται αντικατάσταση του αγωγού ρεύματος δικτύ-
ου, τότε αυτή πρέπει να αντικατασταθεί από τον κατα-
σκευαστή ή από τον εκπρόσωπό του, για την αποφυγή
έκθεσης σε κινδύνους.
11.2 Σημαντικές υποδείξεις
Σε περίπτωση υπερφόρτωσης του μοτέρ, διακόπτεται αυ-
τόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης
(μεταβλητής διάρκειας) το μοτέρ μπορεί να ενεργοποιηθεί
πάλι.
11.3 Μοτέρ εναλλασσόμενου ρεύματος
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επι-
τρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολό-
γο.
260 | GR www.scheppach.com
• Βεβαιωθείτε ότι η τάση του ηλεκτρικού δικτύου ταυτί-
ζεται με την τάση που αναγράφεται στην πινακίδα τύ-
που του προϊόντος.
• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έ-
χουν διατομή 1,5 τετραγωνικού χιλιοστού.
12 Καθαρισμός και συντήρηση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αναθέτετε σε ένα εξειδικευμένο συνεργείο τις
εργασίες επισκευής και τις εργασίες σέρβις
που δεν περιγράφονται στις παρούσες οδη-
γίες χρήσης. Χρησιμοποιείτε μόνο γνήσια α-
νταλλακτικά.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Οι τεχνικά μη σωστές εργασίες συντήρησης
ή καθαρισμού μπορούν να προκαλέσουν
τραυματισμούς!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κατά τη διάρκεια εργασιών καθαρισμού, επισκευής
και συντήρησης, το προϊόν μπορεί να τεθεί σε λει-
τουργία χωρίς να αναμένεται και αυτό να έχει ως
συνέπεια τραυματισμούς και εγκαύματα.
– Απενεργοποιήστε το προϊόν.
– Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
– Αφήστε το προϊόν να κρυώσει.
– Εκτονώστε πλήρως την πίεση από τον συμπιεστή.
Υπόδειξη:
Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργο-
ποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιε-
σμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρη-
σιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λει-
τουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.
12.1 Καθαρισμός
• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές α-
ερισμού και το περίβλημα κινητήρα όσο το δυνατόν
καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε το
προϊόν με ένα καθαρό πανί ή φυσήξτε το με πεπιε-
σμένο αέρα χαμηλής πίεσης. Συνιστούμε να καθαρίζε-
τε το προϊόν αμέσως μετά από κάθε χρήση.
• Καθαρίζετε το προϊόν τακτικά με ένα ελαφρά υγρό πα-
νί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθα-
ριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβά-
λουν τα πλαστικά μέρη του προϊόντος. Προσέχετε ώ-
στε να μην εισχωρήσει νερό στο εσωτερικό του προϊό-
ντος.
• Συνιστούμε να καθαρίζετε το προϊόν αμέσως μετά α-
πό κάθε χρήση.
• Ο εύκαμπτος σωλήνας και τα εργαλεία ψεκασμού
πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συ-
μπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθαρίζε-
ται με νερό, διαλυτικά κλπ.
12.2 Συντήρηση
Απαιτούμενο εργαλείο:
• σταυροκατσάβιδο*
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ-
λικό!
12.2.1 Βαλβίδα ασφαλείας (6) (Εικ.7)
• Η βαλβίδα ασφαλείας έχει ρυθμιστεί στην ανώτατη ε-
πιτρεπόμενη πίεση του δοχείου πίεσης.
• Δεν επιτρέπεται να ρυθμίσετε τη βαλβίδα ασφαλείας ή
να αφαιρέσετε την ασφάλεια σύνδεσης ανάμεσα στο
παξιμάδι εξόδου και το καπάκι του.
• Για να λειτουργήσει σωστά η βαλβίδα ασφαλείας σε
περίπτωση ανάγκης, πρέπει να την ενεργοποιείτε κά-
θε 30 ώρες λειτουργίας αλλά τουλάχιστον τρεις φορές
το χρόνο.
1. Περιστρέψτε το διάτρητο παξιμάδι εξόδου(6a) αριστε-
ρόστροφα για να ανοίξει, για να ανοίξετε την έξοδο της
βαλβίδας ασφαλείας (6). Τότε η βαλβίδα επιτρέπει την
έξοδο αέρα με χαρακτηριστικό ήχο.
2. Κατόπιν σφίξτε πάλι το παξιμάδι εξόδου (6a) περι-
στρέφοντάς το δεξιόστροφα.
12.2.2 Συντήρηση του δοχείου πίεσης (7)
(Εικ.8)
ΕΠΙΣΗΜΑΝΣΗ
Για να εξασφαλίσετε μεγάλη διάρκεια ζωής του δοχείου
πίεσης, πρέπει μετά από κάθε χρήση του προϊόντος να
αποστραγγίζετε το νερό συμπύκνωσης ανοίγοντας την
τάπα αποστράγγισης.
ΕΠΙΣΗΜΑΝΣΗ
Το νερό συμπύκνωσης από το δοχείο πίεσης περιέχει
κατάλοιπα λαδιού. Απορρίψτε το νερό συμπύκνωσης με
τρόπο φιλικό προς το περιβάλλον σε κατάλληλη θέση
συλλογής.
1. Εκτονώστε προηγουμένως την πίεση στο ρεζερβουάρ
αέρα (βλ. 13.2.1).
2. Ανοίξτε την τάπα αποστράγγισης (7a) περιστρέφοντάς
την αριστερόστροφα (όπως φαίνεται από την κάτω
πλευρά του συμπιεστή προς τη βίδα της τάπας).
3. Για να μπορεί να τρέξει όλο το νερό συμπύκνωσης έ-
ξω από το δοχείο πίεσης (7), πρέπει να γείρετε το δο-
χείο πίεσης ελαφρά προς το πλάι, ώστε η τάπα απο-
στράγγισης (7a) να αποτελεί το χαμηλότερο σημείο.
4. Κατόπιν κλείστε πάλι την τάπα αποστράγγισης (7a)
(περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο
πίεσης (7) για σκουριά και ζημιές πριν από κάθε λει-
τουργία.
5. Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο
πίεσης (7) που έχει υποστεί ζημιά ή έχει σκουριά. Σε
περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε
στο συνεργείο εξυπηρέτησης πελατών.
GR | 261www.scheppach.com
13 Αποθήκευση και μεταφορά
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού και εγκαύματος!
Το προϊόν μπορεί να ξεκινήσει μη αναμενόμενα και έτσι
να προκαλέσει τραυματισμούς.
– Απενεργοποιείτε τον κινητήρα πριν από όλες τις ερ-
γασίες καθαρισμού και συντήρησης.
– Αφήστε τον κινητήρα να κρυώσει.
– Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
– Εκτονώστε πλήρως την πίεση από τον συμπιεστή.
Υπόδειξη:
Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργο-
ποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιε-
σμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρη-
σιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λει-
τουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.
• Ο πεπιεσμένος αέρας μπορεί να προκαλέσει σοβα-
ρούς τραυματισμούς.
• Καθαρίζετε και ελέγχετε το προϊόν για ζημίες.
13.1 Μεταφορά (Εικ.1)
• Για να αποτρέψετε ζημιές και τραυματισμούς, το προϊ-
όν πρέπει κατά τη μεταφορά σε οχήματα να προστα-
τεύεται από ανατροπή και ολίσθηση.
• Προστατεύετε το προϊόν από χτυπήματα, πτώσεις και
έντονους κραδασμούς, π.χ. κατά τη μεταφορά με οχή-
ματα.
• Για τη μεταφορά του προϊόντος χρησιμοποιείτε πάντα
τη λαβή μεταφοράς (2).
13.2 Αποθήκευση
Αποθηκεύστε το προϊόν και τα αξεσουάρ του σε χώρο
σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβά-
σιμο σε παιδιά.
Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ
5°C και 30˚C.
Φυλάσσετε το προϊόν μέσα στην αρχική συσκευασία του.
Καλύψτε το προϊόν, για προστασία από σκόνη ή υγρασία.
Φυλάσσετε τις οδηγίες χρήσης μαζί με το προϊόν.
ΕΠΙΣΗΜΑΝΣΗ
Αποσυνδέστε το φις ρευματοληψίας από την πρίζα, ε-
ξαερώστε τον συμπιεστή και όλα τα συνδεδεμένα εργα-
λεία πεπιεσμένου αέρα. Σταματήστε τη λειτουργία του
συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε
λειτουργία από μη εξουσιοδοτημένα άτομα.
ΕΠΙΣΗΜΑΝΣΗ
Φυλάσσετε το προϊόν μόνο σε περιβάλλον στεγνό και
μη προσβάσιμο σε μη εξουσιοδοτημένα άτομα.
Μην το φυλάσσετε υπό γωνία, μόνο σε όρθια θέση!
13.2.1 Εκτόνωση υπερπίεσης
Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργο-
ποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιε-
σμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρη-
σιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λει-
τουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.
14 Επισκευή και παραγγελία
ανταλλακτικών
Μετά από επισκευή ή συντήρηση βεβαιωθείτε ότι έχουν
τοποθετηθεί και βρίσκονται σε τεχνικά άψογη κατάσταση
όλα τα εξαρτήματα ασφαλείας. Φυλάσσετε μακριά από
άλλα άτομα και παιδιά όλα τα εξαρτήματα που δημιουρ-
γούν κίνδυνο τραυματισμού.
ΕΠΙΣΗΜΑΝΣΗ
Σύμφωνα με τη νομοθεσία ευθύνης για τα προϊόντα, δεν
φέρουμε ευθύνη για βλάβες οι οποίες προκαλούνται α-
πό ακατάλληλες επισκευές ή λόγω μη χρήσης γνήσιων
ανταλλακτικών.
Αναθέτετε τις εργασίες σε κάποιο σέρβις ή σε έναν ε-
ξουσιοδοτημένο τεχνικό. Το αντίστοιχο ισχύει και για τα
αξεσουάρ.
Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε α-
πό το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυ-
τόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.
Συνδέσεις και επισκευές
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επι-
τρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολό-
γο.
14.1 Παραγγελία ανταλλακτικών
Κατά την παραγγελία ανταλλακτικών πρέπει να δοθούν οι
παρακάτω πληροφορίες:
• Ονομασία μοντέλου
• Αριθμός είδους
• Στοιχεία της πινακίδας τύπου
Ανταλλακτικά / Αξεσουάρ
Σετ αξεσουάρ πεπιεσμένου αέρα 13 τεμ.
- αρ. είδους:
7906100710
Εύκαμπτος σωλήνας σπιράλ - αρ. είδους: 7906100711
14.2 Πληροφορίες σέρβις
Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα πα-
ρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη
χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα
χρειάζονται ως αναλώσιμα.
Αναλώσιμα*: Ταχυσύνδεσμος. σετ αξεσουάρ πεπιεσμέ-
νου αέρα, εύκαμπτος σωλήνας σπιράλ
* = δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υ-
λικό!
15 Απόρριψη και ανακύκλωση
Υποδείξεις για τη συσκευασία
Τα υλικά συσκευασίας είναι ανακυ-
κλώσιμα. Παρακαλούμε να απορ-
ρίψετε τη συσκευασία με τρόπο φι-
λικό προς το περιβάλλον.
262 | GR www.scheppach.com
Υποδείξεις σχετικά με την απόρριψη ηλεκτρικού και
ηλεκτρονικού εξοπλισμού
Τα απόβλητα ηλεκτρικού και ηλεκτρονικού ε-
ξοπλισμού δεν πρέπει να απορρίπτονται στα
οικιακά απορρίμματα, αλλά να συλλέγονται ή
να απορρίπτονται ξεχωριστά!
• Οι χρησιμοποιημένες μπαταρίες που δεν είναι σταθε-
ρά εγκατεστημένες στη χρησιμοποιημένη συσκευή,
πρέπει πριν την παράδοση της συσκευής να αφαιρού-
νται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμί-
ζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλε-
κτρονικού εξοπλισμού υποχρεούνται από τη νομοθε-
σία να τον επιστρέφουν μετά το τέλος της ωφέλιμης
ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη δια-
γραφή των προσωπικών δεδομένων του από την
προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορριμμάτων ση-
μαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού ε-
ξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικι-
ακά απορρίμματα.
• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι-
σμού μπορούν να παραδίδονται χωρίς χρέωση στις ε-
ξής θέσεις:
– Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής
(π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)
– Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυ-
σικά καταστήματα είτε online) εφόσον οι έμποροι
έχουν την υποχρέωση παραλαβής τους ή προ-
σφέρουν αυτή την υπηρεσία εθελοντικά.
– Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος
συσκευής, με μήκος ακμής έως 25 εκατοστών
μπορείτε να τις παραδώσετε στον κατασκευαστή,
χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας
συσκευής, ή να τις παραδώσετε σε άλλη εξουσιο-
δοτημένη θέση συλλογής στην περιοχή σας.
– Περαιτέρω συμπληρωματικούς όρους παραλαβής
του κατασκευαστή και του διανομέα μπορείτε να
πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέ-
τησης πελατών.
• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συ-
σκευής από τον κατασκευαστή σε μια ιδιωτική οικία,
αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή
της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης α-
πό τον τελικό χρήστη. Για τον σκοπό αυτό επικοινω-
νήστε με το τμήμα εξυπηρέτησης πελατών του κατα-
σκευαστή.
• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που ε-
γκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊ-
κής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία
2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης
μπορεί να ισχύουν διαφορετικές διατάξεις για την α-
πόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού ε-
ξοπλισμού.
16 Αντιμετώπιση προβλημάτων
Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περί-
πτωση που το προϊόν σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το
πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.
Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Το προϊόν δεν λειτουργεί. Δεν υπάρχει τάση δικτύου
ρεύματος.
Ελέγξτε το καλώδιο, το φις ρευματοληψίας, την ασφά-
λεια και την πρίζα.
Η τάση δικτύου ρεύματος εί-
ναι υπερβολικά χαμηλή.
Αποφεύγετε τα μεγάλου μήκους καλώδια επέκτασης.
Χρησιμοποιείτε καλώδιο επέκτασης με επαρκή διατομή
αγωγών.
Η εξωτερική θερμοκρασία εί-
ναι υπερβολικά χαμηλή.
Μη χρησιμοποιείτε τον εξοπλισμό σε εξωτερική θερμο-
κρασία μικρότερη από +5°C.
Ο κινητήρας υπερθερμαίνε-
ται.
Αφήστε τον κινητήρα να κρυώσει, αν χρειάζεται εξα-
λείψτε την αιτία της υπερθέρμανσης.
Το προϊόν λειτουργεί, αλλά δεν
υπάρχει πίεση.
Μη στεγανή βαλβίδα ασφα-
λείας.
Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέ-
τετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
Έχουν καταστραφεί στεγανο-
ποιητικά.
Ελέγξτε τα στεγανοποιητικά, αναθέστε σε εξειδικευμένο
συνεργείο την αντικατάσταση των στεγανοποιητικών
που έχουν υποστεί ζημιά.
Μη στεγανή τάπα αποστράγ-
γισης για το νερό συμπύκνω-
σης.
Σφίξτε συμπληρωματικά τη βίδα με το χέρι. Ελέγξτε το
στεγανοποιητικό πάνω στη βίδα, αντικαταστήστε το αν
χρειάζεται.
Το προϊόν λειτουργεί, εμφανίζε-
ται πίεση στο μανόμετρο, ωστό-
σο τα εργαλεία δεν λειτουργούν.
Μη στεγανές στεγανοποιή-
σεις εύκαμπτου σωλήνα.
Ελέγξτε και αν χρειάζεται αντικαταστήστε τον εύκαμπτο
σωλήνα πεπιεσμένου αέρα και τα εργαλεία.
Μη στεγανός ταχυσύνδεσμος. Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέ-
τετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
Έχει ρυθμιστεί πολύ χαμηλή
πίεση στον ρυθμιστή πίεσης.
Ανοίξτε κι άλλο τον ρυθμιστή πίεσης.
GR | 263www.scheppach.com
17 Δήλωση συμμόρφωσης ΕΕ
Μετάφραση του πρωτοτύπου της δήλωσης
συμμόρφωσης
Κατασκευαστής:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν
που περιγράφεται στο παρόν βρίσκεται σε συμμόρφωση
με τις ισχύουσες Οδηγίες και Πρότυπα.
Μάρκα: SCHEPPACH
Ονομασία είδ.: Συμπιεστής - HC51V
Αρ. είδ. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Οδηγίες ΕΕ:
2014/30/ΕΕ, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/ΕΕ*, 2014/29/ΕΕ, 2014/68/ΕΕ,
* Το αντικείμενο της παρούσας δήλωσης, το οποίο περι-
γράφεται παραπάνω, εκπληρώνει τις διατάξεις της Οδηγί-
ας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του
Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της
χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και
ηλεκτρονικό εξοπλισμό.
Πρότυπα που χρησιμοποιήθηκαν:
EN 62841-1:2015/A11:2022,
EN 1012-1:2010,
EN IEC 55014-1:2021,
EN IEC 55014-2:2021,
EN IEC 61000-3-2:2019+A1:2021,
EN 61000-3-3:2013+A1:2019+A2:2021,
Διαδικασία αξιολόγησης συμμόρφωσης:
2000/14/ΕΚ_2005/88/ΕΚ – Παράρτημα: VI
Εγγυημένη
στάθμη ηχητικής
ισχύος(L
WA
):
97 dB
Μετρηθείσα
στάθμη ηχητικής
ισχύος(L
WA
):
93,9 dB
Κοινοποιημένος φορέας: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China (Κίνα)
Αριθμός: 0905
Εξουσιοδοτημένος αντιπρόσωπος σύνταξης του
τεχνικού φακέλου:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
264 | GR www.scheppach.com
Cuprins
1 Introducere......................................................... 266
2 Utilizarea conformă cu destinaţia....................... 266
3 Descrierea produsului (fig. 1 - 8)........................ 266
4 Pachetul de livrare (fig. 1, 2) .............................. 266
5 Dezambalarea.................................................... 266
6 Date tehnice....................................................... 267
7 Indicații de securitate ......................................... 267
8 Montajul.............................................................. 271
9 Înainte de punerea în funcțiune.......................... 272
10 Operarea............................................................ 272
11 Branşamentul electric......................................... 272
12 Curățarea și întreținerea curentă ....................... 273
13 Depozitare și transport....................................... 274
14 Reparație și comandă pentru piese de schimb.. 274
15 Eliminarea ca deșeu și revalorificarea ............... 275
16 Remedierea avariilor.......................................... 275
17 Declarație de conformitate UE ........................... 276
18 Desen de ansamblu explodat............................. 300
Explicația simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă
atragă atenţia asupra posibilelor riscuri. Simbolurile de
securitate şi declaraţiile, care le însoţesc, trebuie înţelese
exact. Avertizările în sine nu îndepărtează riscurile şi nu
pot înlocui măsurile corecte pentru prevenirea accidente-
lor.
Atenție! Nerespectarea panourilor de sigu-
ranță montate pe produs și a indicațiilor de
avertizare, precum și nerespectarea indicați-
ilor de siguranță și de operare, poate condu-
ce de la vătămări, până la moarte.
Înainte de punerea în funcţiune, citiţi şi ţineţi
cont de manualul de utilizare şi de indicaţiile
de securitate!
Înainte de punerea în funcţiune, citiţi şi ţineţi
cont de manualul de utilizare şi de indicaţiile
de securitate!
Purtaţi ochelari de protecţie.
Purtaţi căşti antiacustice.
Dacă se produce praf, purtaţi mască de pro-
tecţie a respirației!
Atenție suprafețe fierbinți - pericol de provo-
care a arsurilor.
Avertizare cu privire la tensiune electrică.
Avertizare! Produsul este echipat cu un sis-
tem automat de comandă de pornire. Țineți
persoanele terțe departe de zona de lucru a
produsului!
Nu expuneţi produsul la ploaie. Staţionarea,
depozitarea şi exploatarea produsului sunt
permise numai în condiţii de mediu uscate.
Operați produsul numai cu capota de acope-
rire închisă.
Nivelul puterii acustice garantat al produsu-
lui.
Produsul este conform cu directivele euro-
pene aplicabile.
Produsul este conform cu directivele sârbe
aplicabile.
Explicitarea cuvintelor de
semnalizare din manualul de utilizare
PERICOL
Cuvânt de semnalizare pentru a indica o situ-
ație periculoasă iminentă care, dacă nu este
evitată, va avea ca rezultat decesul sau vătă-
marea gravă.
AVERTIZARE
Cuvânt de semnalizare pentru a indica o situ-
ație potențial periculoasă care, dacă nu este
evitată, ar putea avea ca rezultat decesul sau
vătămarea gravă.
PRECAUŢIE
Cuvânt de semnalizare pentru a indica o situ-
ație potențial periculoasă care, dacă nu este
evitată, ar putea avea ca rezultat vătămări mi-
nore sau moderate.
ATENŢIE
Cuvânt de semnalizare pentru a indica o situ-
ație potențial periculoasă care, dacă nu este
evitată, ar putea avea drept rezultat daune
materiale la produs sau la proprietate/pose-
sie.
RO | 265www.scheppach.com
1 Introducere
Producător:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Indicaţie:
Conform legii privind garantarea produselor, producătorul
acestui produs nu răspunde pentru deteriorările apărute
la acest produs sau din cauza acestui produs în caz de:
• Manevrare improprie
• nerespectare a manualului de exploatare
• Reparaţii executate de terţe persoane, specialişti
neautorizaţi
• Montare şi schimbare a altor piese de schimb decât
cele originale
• Utilizare neconformă cu destinaţia
• Ieşire din funcţiune a instalaţiei electrice în caz de ne-
respectare a prescripţiilor electrice şi dispoziţiilor.
Acordaţi atenţie:
Manualul de utilizare face parte din produs şi conţine in-
formaţii importante pentru operarea sigură, corectă şi efi-
cientă. De asemenea, respectaţi reglementările naţionale
aplicabile. Citiţi cu atenţie toate instrucţiunile de utilizare
şi de siguranţă înainte de folosire şi utilizaţi produsul doar
conform indicaţiilor. Păstraţi manualul şi transmiteţi-l îm-
preună cu produsul în cazul unei predări sau vânzări.
2 Utilizarea conformă cu destinaţia
Compresorul serveşte la producerea de aer comprimat
pentru unelte acţionate cu aer comprimat, care pot fi acţi-
onate cu o cantitate de aer de până la 220 l/min. (de ex.
dispozitiv de umflare anvelope, pistol de suflare şi pistol
de vopsire). Din cauza limitării debitului de aer nu este
posibilă exploatarea uneltelor, care prezintă un consum
foarte mare de aer (de ex. maşină de şlefuit orbitală, şle-
fuitor cu tijă şi şurubelniţă electrică).
Exploatarea compresorului este permisă numai în spaţii
interioare uscate şi bine aerisite.
Produsul se va utiliza numai conform destinației. Orice al-
tă utilizare în afară de aceasta nu este conformă cu utili-
zarea prevăzută. Pentru pagubele materiale și vătămările
de orice fel rezultate pe cale de consecință răspunde utili-
zatorul și nu producătorul.
Din utilizarea conformă cu destinaţia face parte şi respec-
tarea indicaţiilor de securitate, precum şi a manualului de
montaj şi a indicaţiilor de operare din manualul de utiliza-
re.
Persoanele care operează și întrețin produsul trebuie să
fie familiarizate cu acesta și informate cu privire la posibi-
lele pericole.
Modificările aduse produsului exclud complet orice res-
ponsabilitate din partea producătorului și orice daune re-
zultate.
Produsul poate fi utilizat numai cu piese și accesorii origi-
nale ale producătorului.
Prescripțiile de securitate, de lucru și de întreținere curen-
tă emise de producător, precum și dimensiunile indicate
în Date tehnice trebuie să fie respectate.
Vă rugăm să aveţi în vedere că produsele noastre nu au
fost construite având ca destinaţie exploatarea profesio-
nală sau industrială. Nu preluăm garanţia dacă produsul
este utilizat în regim profesional sau industrial, precum şi
la activităţi la fel de solicitante.
3 Descrierea produsului (fig. 1 - 8)
1. Comutator de pornire/oprire
2. Mâner de transport
3. Regulator presiune
4. Cuplaj rapid
5. Manometru
6. Supapă de siguranţă
6a. Piuliţă de evacuare
7. Vas de presiune
7a. Șurub de golire
(apă de condens)
8. Roată
8a. Şurub
8b. Contrapiuliţă
8c. Piuliţă
9. Picior-suport
9a. Şurub
9b. Şaibă de adaos
9c. Piuliţă
10. Set de accesorii aer comprimat din 13 piese*
(neilustrat)
11. Furtun spiralat 10 m*
(neilustrat)
* = nu este inclus în mod obligatoriu în pachetul de livrare!
4 Pachetul de livrare (fig. 1, 2)
Poz. Număr Denumire
4. 1 x Cuplaj rapid
8. 2 x Roată
8a. 2 x Şurub
8b. 2 x Contrapiuliţă
8c. 2 x Piuliţă
9. 2 x Picior-suport
9a. 2 x Şurub
9b. 2x Şaibă de adaos
9c. 2 x Piuliţă
10. 1 x Set de accesorii aer comprimat din 13
piese*
(neilustrat)
11. 1 x Furtun spiralat 10 m*
(neilustrat)
1 x Compresor
1 x Manual de exploatare
* = nu este inclus în mod obligatoriu în pachetul de livrare!
5 Dezambalarea
AVERTIZARE
Produsul și materialele de ambalare nu sunt jucării
pentru copii!
Copiii nu au voie să se joace cu sacii din plastic, fo-
liile şi piesele mici! Există pericol de înghiţire şi su-
focare!
• Deschideţi ambalajul şi scoateţi cu precauţie produsul.
• Înlăturaţi materialul de ambalat, precum şi siguranţele
de ambalare şi de transport (dacă există).
• Verificaţi dacă pachetul de livrare este complet.
266 | RO www.scheppach.com
• Verificaţi dacă produsul şi accesoriile prezintă deteri-
orări de la transport. Eventualele prejudicii trebuie
semnalate companiei de transport, prin care a fost li-
vrat produsul. Reclamaţiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expirarea
perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin
intermediul manualului de exploatare.
• În cazul accesoriilor, precum și a pieselor de uzură și
de schimb, utilizați numai piese originale. Piesele de
schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum
și tipul și anul fabricației produsului.
6 Date tehnice
Tensiune dimensionată 230 V~/
50 Hz
Înregistrare măsurare 1420 W (S1*)
1500 W (S3**
25%)
Turația de mers în gol 4000 min
-1
Volumul vasului de presiune aprox. 50 l
Presiune de funcționare aprox. 10 bar
Valoare teoretică Putere de aspirare aprox. 220 l/min
Putere de aspirare efectivă la 1 bari aprox. 130 l/min
Putere de aspirare efectivă la 4 bari aprox. 90 l/min
Putere de aspirare efectivă la 7 bari aprox. 65 l/min
Tip de protecție IP 20
Lungimea conductei de racord la
rețeaua electrică
2 m
Înălțime max. de instalare
(peste nivelul mării)
1000 m
Masă aprox. 24,5 kg
Ne rezervăm dreptul asupra modificărilor tehnice!
*Regim de funcţionare S1( funcţionare continuă)
Produsul poate fi operat permanent la performanța speci-
ficată.
**Regimul de funcţionare S3 (funcţionare întreruptă
periodic)
Regimul de funcționare constă dintr-o sarcină nominală și
un timp de repaus.
Durata ciclului este de 10 minute, iar durata relativă de
activare este de 25% din durata ciclului.
AVERTIZARE
Zgomotul poate avea efecte agravante asupra sănătăţii
dumneavoastră. Dacă zgomotul generat de mașină de-
pășește 85 dB, vă rugăm ca dvs. și persoanele aflate în
apropiere să purtați căşti antifonice adecvate.
Valorile de zgomot şi de vibraţie au fost determinate co-
respunzător EN 62841-1.
Valorile caracteristice de zgomot
Nivelul presiunii acustice L
pA
73,43 dB
Imprecizie de măsurare K
pA
2,92 dB
Nivelul măsurat al puterii acustice L
wA
93,9 dB
Nivel de putere acustică garantat L
wA
97 dB
Imprecizie de măsurare K
wA
2,92 dB
Valorile indicate ale emisiilor de zgomot trebuie să fi fost
măsurate conform unui procedeu de verificare standardi-
zat și pot fi utilizate pentru compararea unei scule electri-
ce cu alta.
Valorile indicate ale emisiilor de zgomot pot fi utilizate de
asemenea şi pentru o estimare a solicitării.
AVERTIZARE
Emisiile de zgomot pot diferi de valorile indi-
cate în timpul utilizării efective a sculei elec-
trice, în funcţie de tipul și modul în care scula
electrică este utilizată, în special, ce tip de
piesă de lucru este prelucrată.
Încercaţi să menţineţi solicitarea cât mai redusă posibil.
Măsuri exemplificative: limitarea timpului de lucru. Toto-
dată, se vor lua în considerare componentele ciclului de
exploatare (de ex. timpii în care scula electrică este de-
conectată şi în care este conectată, însă funcţionează
fără sarcină).
7 Indicații de securitate
Indicaţii de securitate generale pentru scule electrice
AVERTIZARE
Citiţi toate indicaţiile de securitate, instrucţiu-
nile, ilustraţiile şi datele tehnice, cu care este
prevăzută această sculă electrică.
Deficienţele la respectarea următoarelor instrucţiuni pot
provoca electrocutarea, incendiul şi/sau vătămări grele.
Păstraţi toate indicaţiile de securitate şi instrucţiunile
pentru utilizarea viitoare.
Noţiunea „sculă electrică“, utilizată în indicaţiile de securi-
tate, face referire la sculele electrice acţionate prin reţea
(cu cablu de reţea) sau la sculele electrice acţionate prin
acumulatori (fără cablu de reţea).
1) Siguranţa locului de muncă
a) Menţineţi locul de muncă curat şi bine iluminat.
Dezordinea şi zonele de lucru neluminate pot cauza
accidente.
b) Nu lucraţi cu scula electrică în medii cu pericol de
explozie în care se găsesc lichide, gaze sau pul-
beri inflamabile. Sculele electrice produc scântei ca-
re pot să aprindă pulberile sau vaporii.
c) Ţineţi la distanţă copiii şi alte persoane în timpul
utilizării sculei electrice. În cazul devierii puteţi pier-
de controlul asupra sculei electrice.
2) Siguranţa electrică
a) Fişa de conectare a sculei electrice trebuie să se
potrivească în priză. Fişa nu trebuie în niciun caz
modificată. Nu utilizaţi nicio fişă a adaptorului îm-
preună cu sculele electrice cu pământare de pro-
tecţie. Fişele nemodificate şi prizele potrivite diminu-
ează riscul unui electroşoc.
RO | 267www.scheppach.com
b) Evitaţi contactul corporal cu suprafeţele împămân-
tate cum ar fi ţevile, sistemele de încălzire, plitele
şi frigiderele. Există un risc crescut de electrocutare
dacă corpul vă este pământat.
c) Menţineţi sculele electrice la distanţă de ploaie
sau umezeală. Pătrunderea apei într-o sculă electrică
creşte riscul de electrocutare.
d) Nu folosiţi în alte scopuri cablul de racordare pen-
tru a purta, acroşa scula electrică sau pentru a
scoate fişa din priză. Ţineţi cablul de racordare la
depărtare de căldură, ulei, muchii ascuţite sau pie-
se mobile. Cablurile de racordare deteriorate sau în-
câlcite cresc riscul de electrocutare.
e) Dacă lucraţi cu o sculă electrică în aer liber, utili-
zaţi numai cabluri prelungitoare care sunt adecva-
te şi pentru zona exterioară. Utilizarea unui cablu
prelungitor adecvat pentru zona exterioară diminuea-
ză riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umi-
ditate nu poate fi evitată, utilizaţi un comutator de
protecţie pentru curenţi vagabonzi. Utilizarea unui
comutator de protecţie pentru curenţi vagabonzi dimi-
nuează riscul de electrocutare.
3) Siguranţa persoanelor
a) Fiţi atenţi la ceea ce faceţi şi lucraţi raţional cu o
sculă electrică. Nu utilizaţi scula electrică dacă
sunteţi obosit sau sub influenţa drogurilor, alcoo-
lului sau medicamentelor. Un moment de neatenţie
la utilizarea sculei electrice poate provoca cele mai
serioase vătămări.
b) Purtaţi întotdeauna echipament personal de pro-
tecţie şi ochelari de protecţie. Purtarea echipamen-
tului personal de protecţie precum masca împotriva
prafului, încălţămintea de siguranţă rezistentă la alu-
necare, casca de protecţie sau căştile antifonice, în
funcţie de tipul şi utilizarea sculei electrice diminuează
riscul de vătămări.
c) Evitaţi o punere în funcţiune involuntară. Asigu-
raţi-vă că scula electrică este oprită înainte de co-
nectarea la alimentarea cu curent şi/sau la acumu-
lator, preluarea sau transportarea acesteia. Dacă
la cărarea sculei electrice aveţi degetul pe comutator
sau dacă conectaţi scula electrică în poziţia pornit la
alimentarea electrică, acest lucru poate cauza acci-
dente.
d) Înlăturaţi sculele electrice sau cheia pentru şu-
ruburi înainte de a cupla scula electrică. O unealtă
sau cheie care se află în partea rotativă a sculei elec-
trice poate cauza vătămări.
e) Evitaţi o poziţie anormală a corpului. Asiguraţi-vă
o poziţie stabilă şi menţineţi în permanenţă echili-
brul. Astfel puteţi controla mai bine scula electrică în
situaţii neaşteptate.
f) Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbră-
căminte largă sau bijuterii. Menţineţi la distanţă
părul şi îmbrăcămintea de piesele mobile. Îmbrăcă-
mintea largă, bijuteriile sau părul lung pot fi prinse de
piesele mobile.
g) Dacă pot fi montate dispozitive de aspirare şi de
captare a prafului, acestea se vor racorda şi utiliza
corect. Utilizarea unei aspirări a prafului poate dimi-
nua pericolele determinate de praf.
h) Nu vă bazaţi pe o falsă siguranţă şi nu încălcaţi re-
gulamentele de siguranţă pentru scule electrice,
chiar dacă sunteţi familiarizat cu scula electrică
după multiple utilizări. Acționarea neglijentă poate
conduce în interval de fracțiuni de secunde la vătă-
mări grave.
4) Utilizarea şi manipularea sculei
electrice
a) Nu suprasolicitaţi scula electrică. Utilizaţi scula
electrică adecvată pentru lucrul dumneavoastră.
Cu scula electrică potrivită lucraţi mai bine şi mai sigur
în domeniul de putere indicat.
b) Nu utilizaţi scule electrice cu comutator defect. O
sculă electrică care nu mai poate fi pornită sau oprită
este periculoasă şi trebuie reparată.
c) Scoateţi fişa din priză şi/ sau îndepărtaţi un acu-
mulator detaşabil înainte de a efectua setări ale a-
paratului, de a schimba piesele sculei de lucru sau
de a depune scula electrică în afara zonei de lu-
cru. Această măsură de precauţie previne pornirea in-
voluntară a sculei electrice.
d) Păstraţi sculele electrice neutilizate în afara razei
de acţiune a copiilor. Nu permiteţi utilizarea sculei
electrice de nicio persoană care nu este familiari-
zată cu acesta sau care nu a citit aceste instrucţi-
uni. Sculele electrice sunt periculoase dacă sunt utili-
zate de către persoane neexperimentate.
e) Întreţineţi sculele electrice şi unealta de lucru cu
atenţie. Controlaţi dacă componentele mobile
funcţionează ireproşabil şi dacă nu prind, dacă
piesele sunt rupte sau deteriorate, dacă funcţiona-
rea sculei electrice este afectată. Dispuneţi repara-
rea pieselor deteriorate înainte de utilizarea sculei
electrice. Multe accidente sunt cauzate de sculele
electrice prost întreţinute.
f) Menţineţi sculele de tăiere ascuţite şi curate. Scu-
lele de tăiere îngrijite cu atenţie şi având muchii de tă-
iere ascuţite se înţepenesc mai puţin şi sunt uşor de
dirijat.
g) Utilizaţi scula electrică, unealta de lucru, sculele
de lucru etc. corespunzător acestor instrucţiuni.
Totodată luaţi în considerare condiţiile de lucru şi
activitatea de executat. Utilizarea de scule electrice
pentru alte aplicaţii decât cele prevăzute poate să
conducă la situaţii periculoase.
h) Păstraţi mânerele şi suprafeţele mânerului uscate,
curate, fără urme de ulei şi unsoare. Mânerele şi
suprafeţele mânerului alunecoase nu permit o operare
sigură şi controlul sculei electrice în situaţii neprevă-
zute.
5) Service
a) Dispuneţi repararea sculei dumneavoastră electri-
ce numai de către personal de specialitate calificat
şi numai cu piese de schimb originale. Astfel vă
asiguraţi că este păstrată siguranţa sculei electrice.
268 | RO www.scheppach.com
Indicații de securitate pentru
compresoare
ATENŢIE
La folosirea acestui compresor, se vor respecta urmă-
toarele măsuri principale de siguranță și protecție împo-
triva electrocutării, vătămării corporale și incendiului. Ci-
tiți și respectați aceste indicații înainte de utilizarea pro-
dusului.
Lucrul în siguranţă
1. Îngrijiţi atent uneltele dumneavoastră
– Menţineţi compresorul curat, pentru a lucra bine și
sigur.
– Urmați prevederile de întreținere curentă.
– Verificaţi periodic conductorul de racord al sculei
electrice şi solicitaţi înlocuirea acestuia de către un
specialist autorizat, dacă a suferit deteriorări.
– Controlaţi regulat cablurile prelungitoare şi înlocu-
iţi-le când sunt deteriorate.
2. Trageţi fişa din priză
– În caz de nefolosire a sculei electrice, înainte de
întreţinerea curentă şi la schimbarea sculelor ca
de ex. pânza de ferăstrău, burghie, freze.
3. Verificaţi dacă scula electrică prezintă eventuale dete-
riorări.
– Înainte de utilizarea în continuare a sculei electri-
ce, verificaţi riguros funcţionarea impecabilă şi
conformă cu destinaţia a dispozitivelor de protecţie
sau a componentelor uşor deteriorate.
– Verificaţi dacă piesele mobile funcţionează impe-
cabil, nu se blochează sau dacă există piese dete-
riorate. Toate piesele trebuie să fie montate corect
şi să îndeplinească toate condiţiile pentru a asigu-
ra funcţionarea impecabilă a sculei electrice.
– Dispozitivele de protecţie şi piesele deteriorate tre-
buie să fie reparate sau înlocuite corespunzător
într-un atelier de specialitate autorizat, dacă în
manualul de utilizare nu este indicat altceva.
– Nu utilizaţi conductori de racord defectuoşi sau de-
terioraţi.
ATENŢIE
Pentru propria dumneavoastră siguranță, utilizați numai
accesoriile și aparatele suplimentare care sunt indicate
în manualul de utilizare sau care sunt recomandate sau
specificate de producător. Folosirea altor unelte de lu-
cru sau accesorii decât cele recomandate în manualul
de utilizare sau în catalog poate reprezenta un pericol
de vătămare pentru dumneavoastră.
4. Schimbarea cablului de racordare
– Dacă cablul de racordare este deteriorat, acesta
trebuie să fie înlocuit de producător sau de un
specialist electrician, pentru a evita pericolele. Pe-
ricol de electrocutare.
5. Compresoare mobile în regim de șantier
– Fiți atenți ca toate furtunurile și armăturile sunt
adecvate pentru presiunea de lucru maximă admi-
să a compresorului.
6. Loc de instalare
– Instalați compresorul pe o suprafață plană.
7. Se recomandă ca furtunurile de alimentare să fie do-
tate cu un cablu de siguranţă, de ex., un cablu de sâr-
mă, în cazul presiunilor de peste 7 bar.
8. Evitaţi solicitările puternice pe sistemul de conducte
prin utilizarea racordurilor flexibile de furtun, pentru a
evita puncte de îndoire.
Indicaţii de securitate suplimentare
Respectaţi manualele de exploatare corespunzătoare
ale sculelor cu aer comprimat / aparatelor ataşate
frontal cu aer comprimat respective!
Se vor respecta suplimentar următoarele indicaţii genera-
le.
Indicații de securitate pentru lucru cu aer
comprimat și pistoale pentru suflare
• Acordaţi atenţie unei distanţe suficiente faţă de pro-
dus, însă minim 2,50 m şi ţineţi la distanţă de compre-
sor sculele cu aer comprimat/ capetele de aparate cu
aer comprimat pe parcursul funcţionării.
• Pompa de condensare și conducte ating în funcționa-
re temperaturi ridicate. Atingerile conduc la arsuri.
• Aerul aspirat de compresor trebuie menținut liber de
amestecuri care pot conduce la incendii sau explozii
în pompa de condensare.
• Țineți strâns piesa cuplajului furtunului cu mâna la
desfacerea cuplajului furtunului. Astfel evitați vătămă-
rile datorate furtunului care lovește rapid.
• În timpul lucrărilor cu pistolul cu aer comprimat purtaţi
ochelari de protecţie şi mască de protecţie respirato-
rie. Pulberile sunt nocive pentru sănătate! Corpurile
străine şi piesele aruncate prin suflare pot cauza uşor
vătămări.
PERICOL
Pericol de vătămare!
Cu pistolul pentru suflare nu suflați asupra persoanelor
și nu curățați îmbrăcămintea de pe corp.
Indicații de securitate la utilizarea aparatelor
atașate frontal de stropit și pulverizat (de ex.
aparate de stropit cu vopsea)
• La umplere, ţineţi la distanţă de compresor aparatul
ataşat frontal de pulverizat, astfel încât lichidul să nu
intre în contact compresorul.
• Nu pulverizaţi niciodată cu aparate ataşate frontal de
pulverizat (de ex. aparate de stropit cu vopsea) în di-
recţia compresorului. Umiditatea poate provoca peri-
cole de natură electrică!
PERICOL
Pericol de explozie!
Nu prelucrați vopseluri sau diluanți cu un punct de
aprindere mai mic de 55° C.
PERICOL
Pericol de explozie!
Nu încălziți vopselurile și diluanții.
RO | 269www.scheppach.com
• Dacă se prelucrează lichide dăunătoare pentru sănă-
tate, sunt necesare aparate de filtrare pentru protecție
(măști de față). Respectați și indicațiile producătorului
acestor substanţe cu privire la măsurile de protecție.
• Indicațiile atașate pe ambalajele materialelor prelucra-
te și marcajelor regulamentului privind substanțele pe-
riculoase trebuie respectate. Dacă este cazul trebuie
luate măsuri de protecţie suplimentare, în special tre-
buie să se poarte îmbrăcăminte și măști adecvate.
PERICOL
Pericol de explozie!
În timpul procesului de stropire precum și în spațiul de
lucru nu este permis fumatul.
Și vaporii de vopsea sunt ușor inflamabili.
• Șemineurile, lumina deschisă sau mașinile care gene-
rează scântei nu trebuie să fie prezente resp. să fie
exploatate.
• Nu se vor păstra și consuma alimente și băuturi în
spațiul de lucru. Vaporii de vopsea sunt dăunători
pentru sănătate.
• Spațiul de lucru trebuie să fie mai mare de 30 m³ și
trebuie să fie asigurat suficient schimb de aer la stro-
pire și uscare.
• Nu stropiți contra vântului. În principiu la stropirea cu
substanțe pulverizate inflamabile resp, periculoase,
respectați prevederile poliției locale.
• Nu prelucrați în combinație cu furtunul de presiune din
PVC niciun mediu ca spirt alb, alcool butilic și clorură
de metilen. Aceste medii distrug furtunul de presiune.
• Zona de lucru trebuie să fie separată de compresor ,
astfel încât acesta să nu poată intra direct în contact
cu mediul de lucru.
Exploatarea vaselor de presiune
• Cine exploatează un vas de presiune, trebuie să îl pri-
mească într-o stare corespunzătoare, să îl exploateze
regulamentar, să îl monitorizeze, să efectueze lucrări-
le de mentenanță și întreținere necesare și să adopte
măsuri de siguranță necesare conform circumstanțe-
lor.
• Autoritățile de supraveghere pot dispune măsurile de
supraveghere necesare în caz individual.
• Un vas de presiune nu trebuie să fie exploatat, dacă
prezintă deficiente, prin care angajații sau terții sunt
puși în pericol.
• Controlați vasul de presiune înaintea fiecărei funcțio-
nări cu privire la rugină și deteriorări. Compresorul nu
trebuie să fie exploatat cu un vas de presiune deterio-
rat sau ruginit. Dacă constatați deteriorări, atunci vă
rugăm să vă adresați către atelierul de servicii pentru
clienți.
Păstrați în siguranță toate indicațiile de securitate și
instrucțiunile!
7.1 Indicații de securitate specifice
pentru produs
ATENŢIE
La folosirea acestui compresor, se vor respecta urmă-
toarele măsuri principale de siguranță și protecție împo-
triva electrocutării, vătămării corporale și incendiului. Ci-
tiți și respectați aceste indicații înainte de utilizarea pro-
dusului.
AVERTIZARE
Produsul nu este proiectat pentru utilizarea în atmosfe-
re cu pericol de explozie. Utilizarea în astfel de medii
este permisă numai dacă sunt luate măsuri suplimenta-
re adecvate, pentru a asigura siguranța. Vă rugăm să
consultați un specialist sau prevederile corespunzătoa-
re, înainte să fie utilizat produsul într-o atmosferă posibil
explozivă.
• Acest produs nu poate fi utilizat de către persoane (in-
clusiv copii) cu capacități fizice, senzoriale sau menta-
le reduse sau de către persoane care nu dispun de
experiența și cunoștințele necesare.
• Activitățile de curățare și întreținere curentă de către
utilizator nu sunt permise copiilor.
• Feriți produsul de ploaie sau umezeală. Pătrunderea
apei în produs mărește riscul unei electrocutări.
• Evitați utilizarea produsului la temperaturi sub +5°C.
• Nu lăsați nesupravegheat produsul pornit.
PRECAUŢIE
Utilizați produsul numai pentru scurt timp. O exploatare
lungă, neîntreruptă pentru mai mult de 10 min. supraîn-
călzește produsul. Deconectați imediat produsul și lă-
sați-l să se răcească min. 10 minute
PERICOL
Pericol de vătămare!
Nu umflați obiectele de umflat peste presiunea prevăzu-
tă. Acestea pot exploda și duce la vătămări și/sau preju-
dicii materiale.
• Nu depășiți limitele de capacitate admisibile ale com-
presorului. Nu umflați pneuri de autocamion, tractor
sau alte pneuri mari.
• Nu prelucrați niciun material, care este sau potențial
poate fi ușor inflamabil sau exploziv.
• Nu utilizați niciodată produsul în alt scop.
• Păstraţi întotdeauna produsul curat, uscat şi fără ulei
sau unsori de lubrifiere. Îndepărtaţi praful după fiecare
utilizare şi înainte de depozitare.
• Nu utilizați pentru curățarea produsului niciodată ben-
zină sau alte lichide inflamabile! Vaporii rămași în pro-
dus se pot aprinde prin scântei și duce la explozia
produsului.
270 | RO www.scheppach.com
• Fiți atent în permanență! Efectuați operațiunile cu
mare atenție şi procedați rațional. Nu utilizați produ-
sul în niciun caz dacă capacitatea dvs. de concentrare
este afectată sau vă este rău.
• Evitaţi solicitările puternice pe sistemul de conducte
prin utilizarea racordurilor flexibile de furtun, pentru a
evita puncte de îndoire.
• Se recomandă ca furtunurile de alimentare să fie do-
tate cu un cablu de siguranţă, de ex., un cablu de sâr-
mă, în cazul presiunilor de peste 7 bar.
• Nu atingeți componentele fierbinți ale produsului!
• Fiți atenți ca toate furtunurile și armăturile sunt adec-
vate pentru presiunea de lucru maximă admisă a
compresorului.
Riscuri reziduale
Produsul este construit în conformitate cu tehnologia
de ultimă oră și cu normele de siguranță recunoscute.
Cu toate acestea, în timpul lucrului pot apărea riscuri
reziduale.
• Pericol pentru sănătate datorită curentului în caz de
utilizare a unor cabluri electrice de racord necores-
punzătoare.
• În plus, există riscuri reziduale care nu sunt evidente,
chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi reduse la minimum dacă sunt
respectate „Indicaţiile de securitate" și „Utilizarea pre-
văzută", precum și manualul de exploatare în ansam-
blu.
• Evitați o punere în funcțiune involuntară a produsului.
• Când produsul este în funcţiune, ţineţi mâinile la dis-
tanţă de zona de lucru.
• Respectați indicațiile de întreținere curentă și de secu-
ritate prevăzute în manualul de utilizare.
AVERTIZARE
Această sculă electrică generează pe parcursul funcţio-
nării un câmp electromagnetic. Acest câmp poate în
anumite împrejurări să influenţeze negativ implanturile
medicale active sau pasive. Pentru a micşora pericolul
unor vătămări grave sau mortale, recomandăm persoa-
nelor cu implanturi medicale să consulte medicul şi pro-
ducătorul implantului medical înainte de a folosi scula
electrică.
8 Montajul
ATENŢIE
Este esențial să asamblați complet produsul înainte
de punerea în funcțiune!
AVERTIZARE
Pericol de vătămare!
Nu introduceţi fişa de reţea în priză, dacă produsul nu
este gata de utilizare.
Unealtă necesară:
• 2x cheie fixă/cheie tubulară deschidere de 13 mm*
* = nu este inclus în mod obligatoriu în pachetul de livrare!
8.1 Montarea roților (8) (fig. 3)
1. Pentru a preveni deteriorarea produsului, așezați o
suprafață pe podea în timpul instalării.
2. Aşezaţi produsul pe o suprafaţă plană şi nivelată.
3. Ghidați șurubul (8a) roții (8) prin orificiile de montare
concordante și asigurați-l cu o piuliță M10 (8c).
4. Blocați piulițele (8c) cu contrapiulițele (8b).
Utilizați două chei fixe/chei tubulare de 13 mm.
5. Repetați procesul pe partea opusă.
8.2 Montarea piciorului-suport (9)
(fig. 4)
1. Aşezaţi produsul pe o suprafaţă plană şi nivelată.
2. Așezați piciorul-suport (9) pe orificiile de montaj pre-
văzute pe scheletul de bază.
3. Montați piciorul-suport (9) cu un șurub (9a) și o șaibă
de adaos (9b) pe scheletul de bază și securizați-l cu o
piuliță (9c).
Utilizați o cheie fixă cu deschidere de 13.
4. Repetați procesul pe partea opusă.
8.3 Montarea/demontarea cuplajului
rapid (4) (Fig. 5)
1. Verificați dacă banda din teflon se află pe filetul cupla-
jului rapid (4).
Dacă nu există bandă din teflon, procedați conform
descrierii de la 8.3.1.
2. Înșurubați cuplajul rapid (4) în filetul prevăzut la com-
presor.
Aveți grijă să nu strângeți excesiv îmbinarea și asigu-
rați-vă că cuplajul rapid este aliniat orizontal.
3. După montare, verificați etanșeitatea îmbinării.
8.3.1 Etanșarea filetului cu bandă din teflon
(Fig. 5)
1. Îndepărtaţi complet orice bandă din teflon.
2. Asiguraţi-vă că ataşaţi banda din teflon numai la filetul
exterior al cuplajului rapid (4).
3. Înfăşuraţi întotdeauna banda din teflon în jurul filetului
în direcţia înșurubării (în sens orar). Acest lucru previ-
ne decuplarea benzii din teflon în timpul montării.
4. Mențineți banda de teflon ușor tensionată la început.
Înfășurați-o neted, suprapus și uniform în jurul filetului
exterior al cuplajului rapid (4).
Lăsați prima spiră a filetului liberă, astfel încât să nu
pătrundă fibre în conductă.
5. Înfășurați filetul de 4 – 8 ori, în funcție de mărime.
În cazul filetelor grosiere, poate fi necesar un număr
mai mare de rotații.
Banda din teflon trebuie să acopere uniform spirele fi-
letului. Nu trebuie nici să se rupă, nici să înfunde file-
tele.
6. După etanșare, cuplajul rapid (4) poate fi montat așa
cum este descris la 8.3.
RO | 271www.scheppach.com
9 Înainte de punerea în funcțiune
AVERTIZARE
Pericol de vătămare!
Nu introduceţi fişa de reţea în priză, dacă produsul nu
este gata de utilizare.
AVERTIZARE
Scoateţi întotdeauna fişa de reţea înainte de a efec-
tua reglajele aparatului.
PRECAUŢIE
Cablurile prelungitoare inadecvate pot fi periculoase.
Există pericol de vătămare corporală din cauza electro-
cutării.
Indicaţii generale
• Acționați cu prundență. Familiarizați-vă cu aplicarea și
posibilele limitări, dar și cu pericolele potențiale speci-
fice.
• Înainte de racordarea produsului, convingeţi-vă că da-
tele de pe plăcuţa de fabricaţie coincid cu datele reţe-
lei.
• Operatorii informaţi insuficient pot fi periclitaţi şi pot
periclita alte persoane prin utilizarea necorespunză-
toare. Operatorul poartă răspunderea faţă de persoa-
ne terţe.
• Verificaţi regulat produsul referitor la deteriorări.
• Instalarea produsului trebuie să aibă loc în apropierea
consumatorului.
• Conductele de aer lungi și conductele de alimentare
(cablu prelungitor) trebuie să fie evitate.
• Fiți atenți la aerul aspirat uscat și fără praf.
• Nu instalaţi produsul în spaţii umede sau ude.
• Produsul trebuie să fie exploatat numai în spații adec-
vate (bine ventilate, temperatura ambiantă +5 °C până
la 40 °C). În spațiu nu este permis să se afle niciun
praf, acizi, vapori, gaze explozive sau inflamabile.
• Produsul este adecvat pentru exploatarea în spații us-
cate. În zone, în care se lucrează cu apă pulverizată,
nu este admisă exploatarea.
• Folosirea produsului este permisă numai pentru scurt
timp, în condiţii ambiante uscate, într-un spaţiu exteri-
or.
• Produsul trebuie să fie menţinut în permanenţă uscat
şi nu este permis ca el să rămână în aer liber după lu-
cru.
9.1 Racordul la reţeaua electrică
• Produsul este echipat cu un cablu de conectare la re-
țea cu ștecher cu contact de protecție. Acesta poate fi
conectat la fiecare priză cu contact de protecție 230
V~ 50 Hz, care este asigurată cu 16 A.
• Aveţi în vedere înainte de punerea în funcţiune, ca
tensiunea reţelei să coincidă cu tensiunea de lucru şi
cu puterea maşinii pe plăcuţa de fabricaţie.
• Cablurile de alimentare lungi precum și prelungirile,
tamburul de cablu etc. cauzează cădere de tensiune
și pot împiedica pornirea motorului.
• În cazul temperaturilor joase sub +5°C este periclitată
pornirea motorului prin rigiditate.
10 Operarea
10.1 Întrerupătorul de pornire/oprire (1)
(fig. 6)
Pornirea
1. Conectaţi fişa de reţea la o priză de alimentare securi-
zată în mod corespunzător.
2. Porniți produsul, apăsând comutatorul de pornire/opri-
re (1) în poziția I.
Oprirea
1. Opriți produsul, apăsând comutatorul de pornire/oprire
(1) în poziția 0.
10.2 Reglarea presiunii (Fig. 6)
1. Cu regulatorul de presiune (3), presiunea se reglează
la manometru (5).
2. Presiunea reglată poate fi scoasă pe la cuplajul rapid
(4).
10.3 Montare furtun de aer comprimat*
(fig. 6)
Racordaţi niplul cu conector* al furtunului de aer compri-
mat* la unul din cuplajele rapide (4). Racordaţi apoi scula
cu aer comprimat* la cuplajul rapid* al furtunului de aer
comprimat*.
* = nu este inclus în mod obligatoriu în pachetul de livrare!
11 Branşamentul electric
Motorul electric instalat este racordat pregătit de
funcţionare. Racordul corespunde dispoziţiilor în vi-
goare ale asociaţiilor profesionale şi din normele DIN.
Racordul la reţeaua electrică pus la dispoziţie de cli-
ent, precum şi cablul prelungitor utilizat, trebuie să
corespundă acestor prescripţii.
Atunci când se lucrează cu accesorii de pulverizare și
stropire și pentru utilizarea temporară în aer liber, produ-
sul trebuie să fie conectat printr-un întrerupător de cu-
rent rezidual cu un curent de declanșare de 30 mA sau
mai puțin.
11.1 Conductori de legătură electrici
deteriorați
La conductorii de legătură electrici apar în mod frecvent
deteriorări ale izolaţiei.
Cauzele pentru aceasta pot fi:
• Puncte de apăsare, când conductorii de legătură trec
prin ferestre sau fante de uşi,
• Puncte de frângere, din cauza fixării sau ghidării im-
proprii a conductorului de legătură,
• Puncte de tăiere cauzate de trecerea cu vehicule pes-
te conductorii de legătură,
• Deteriorări ale izolaţiei cauzate de smulgerea din priza
de perete,
• Fisuri cauzate de învechirea izolaţiei.
272 | RO www.scheppach.com
Utilizarea cablurilor de legătură electrice care prezintă a-
semenea deteriorări nu este permisă, acestea prezentând
pericol de moarte din cauza deteriorării izolaţiei.
Verificaţi regulat la conductorii de legătură electrici dacă
prezintă deteriorări. Aveţi în vedere ca, la verificare, con-
ductorul de legătură să nu stea suspendat de reţeaua
electrică.
Conductorii de legătură electrici trebuie să corespundă
dispoziţiilor în vigoare ale asociaţiilor profesionale şi din
normele DIN. Utilizaţi numai conductori de legătură cu
acelaşi identificator.
Este prescris ca notaţia tipului să fie imprimată pe cablul
de conexiune.
Indicaţii de securitate pentru schimbarea cablurilor
de racord la reţeaua electrică deteriorate sau defecte
Tipul racordului Y
Dacă este necesară înlocuirea conductei de racord la re-
țeaua electrică, această operaţie trebuie efectuată de pro-
ducător sau de un reprezentant al acestuia, pentru a se
evita apariţia de pericole ulterioare.
11.2 Indicații importante
În cazul unei suprasolicitări a motorului, acesta se deco-
nectează automat. După un timp de răcire (diferit), moto-
rul poate fi conectat din nou.
11.3 Motorul de curent alternativ
Racordurile şi reparaţiile la echipamentul electric pot fi
executate numai de specialişti electricieni.
• Aveţi în vedere înainte de punerea în funcţiune, ca
tensiunea de reţea să coincidă cu tensiunea de pe
plăcuţa cu date.
• Cablurile prelungitoare până la o lungime de 25 m tre-
buie să aibă o secţiune de 1,5 milimetri pătraţi.
12 Curățarea și întreținerea curentă
AVERTIZARE
Dispuneţi unui atelier de specialitate efectua-
rea lucrărilor de reparaţii şi întreţinere curen-
tă care nu sunt descrise în acest manual de
exploatare. Utilizați numai piese de schimb
originale.
AVERTIZARE
Lucrările de întreținere curentă sau de cură-
țare neconforme cu prescripțiile pot provoca
vătămări!
AVERTIZARE
În cazul lucrărilor de curățare, revizie și întreținere
curentă poate porni în mod neașteptat produsul și
duce astfel la vătămări și arsuri.
– Opriți produsul.
– Scoateţi fişa de reţea.
– Lăsați produsul să se răcească.
– Depresurizați compresorul.
Indicaţie:
Eliberați suprapresiunea din compresor, prin oprirea com-
presorului și consumarea aerului comprimat existent în
vasul de presiune, de ex. cu o sculă cu aer comprimat în
mers în gol sau cu un pistol pentru suflare.
12.1 Curățarea
• Feriţi dispozitivele de protecţie, fantele pentru aer şi
carcasa motorului cât mai mult posibil de praf şi mur-
dărie. Frecaţi produsul cu o lavetă curată sau suflaţi
cu aer comprimat la presiune scăzută. Vă recoman-
dăm să curăţaţi produsul imediat după fiecare utiliza-
re.
• Curăţaţi regulat produsul după fiecare folosire cu o la-
vetă umedă şi puţin săpun de lubrifiere. Nu folosiți
agenți de curățare sau solvenți; aceștia ar putea ataca
părțile din plastic ale produsului. Aveţi grijă să nu poa-
tă pătrundă apă în interiorul produsului.
• Vă recomandăm să curăţaţi produsul imediat după fie-
care utilizare.
• Furtunul și uneltele de stropit trebuie să fie separate î-
naintea curățării compresorului. Compresorul nu tre-
buie să fie curățat cu apă, diluant sau similar.
12.2 Întreținerea curentă
Unealtă necesară:
• Șurubelniță în cruce*
* = nu este inclus în mod obligatoriu în pachetul de livrare!
12.2.1 Supapă de siguranță (6) (fig. 7)
• Supapa de siguranță este reglată pe presiunea maxi-
mă admisă a vasului de presiune.
• Nu este admisibilă corectarea supapei de siguranță
sau îndepărtarea siguranței conexiunii dintre piulița de
evacuare și capacul acesteia.
• Pentru ca supapa de siguranţă să funcţioneze corect
în caz de nevoie, aceasta trebuie acţionată anual, la
fiecare 30 de ore de funcţionare, de minimum trei ori.
1. Pentru deschidere, rotiți piulița de evacuare (6a) în
sens antiorar, pentru a deschide evacuarea supapei
de siguranță (6). Supapa evacuează acum aer în mod
clar.
2. Apoi strângeţi din nou ferm piuliţa de evacuare (6a) în
sens orar.
12.2.2 Întreținerea vasului de presiune (7)
(Fig. 8)
ATENŢIE
Pentru durabilitatea continuă a vasului de presiune tre-
buie scursă apa de condens după fiecare funcționare
prin deschiderea șurubului de golire.
ATENŢIE
Apa de condens din vasul de presiune conţine reziduuri
de ulei. Eliminaţi ca deşeu apa de condens în mod eco-
logic, la un punct de colectare corespunzător.
1. Eliberați mai întâi presiunea cazanului (vezi 13.2.1).
2. Deschideți șurubul de golire (7a), rotindu-l în sens in-
vers acelor de ceasornic (privind șurubul din partea in-
ferioară compresorului).
RO | 273www.scheppach.com
3. Pentru a putea scurge apa de condens complet din
vasul de presiune (7), acesta trebuie înclinat ușor în
lateral, astfel încât șurubul de golire (7a) să reprezinte
cel mai coborât punct.
4. Închideți apoi din nou șurubul de golire (7a) (rotire în
sens orar). Controlați vasul de presiune (7) înaintea fi-
ecărei funcționări cu privire la rugină și deteriorări.
5. Compresorul nu trebuie să fie exploatat cu un vas de
presiune (7) deteriorat sau ruginit. Dacă constatați de-
teriorări, atunci vă rugăm să vă adresați către atelierul
de servicii pentru clienți.
13 Depozitare și transport
AVERTIZARE
Pericol de vătămare și de provocare a arsuri-
lor!
Produsul poate porni pe neașteptate, ceea ce poate du-
ce la vătămări.
– Opriți motorul înainte de a efectua orice lucrare de
curățare sau întreținere curentă.
– Lăsați motorul să se răcească.
– Scoateți fișa de rețea.
– Depresurizați compresorul.
Indicaţie:
Eliberați suprapresiunea din compresor, prin oprirea com-
presorului și consumarea aerului comprimat existent în
vasul de presiune, de ex. cu o sculă cu aer comprimat în
mers în gol sau cu un pistol pentru suflare.
• Aerul comprimat poate cauza vătămări serioase.
• Curățați și verificați produsul privind deteriorările.
13.1 Transportul (fig. 1)
• Pentru a preveni deteriorarea şi vătămarea, trebuie să
asigurați produsul împotriva răsturnării şi alunecării,
atunci când este transportat în autovehicule.
• Protejați produsul împotriva loviturilor, șocurilor și vi-
brațiilor puternice, de ex. la transportul în autovehicu-
le.
• Utilizați permanent mânerul de transport pentru a
transporta produsul (2).
13.2 Depozitare
Depozitați produsul și accesoriile acestuia într-un loc întu-
necos, uscat și ferit de îngheț și inaccesibil pentru copii.
Temperatura optimă de depozitare se situează între 5°C
și 30˚C.
Păstrați produsul în ambalajul original.
Acoperiți produsul pentru a-l proteja de praf sau umidita-
te. Păstrați manualul de exploatare la produs.
ATENŢIE
Scoateți fișa de rețea, ventilați compresorul și toate scu-
lele cu aer comprimat conectate. Așezați compresorul
astfel încât acesta să nu poată fi pus în funcțiune de
persoane neautorizate.
ATENŢIE
Păstrați produsul numai în spații uscate și cu acces in-
terzis persoanelor neautorizate.
Nu înclinați, ci păstrați permanent în poziție verticală!
13.2.1 Eliberare suprapresiune
Eliberați suprapresiunea din compresor, prin oprirea com-
presorului și consumarea aerului comprimat existent în
vasul de presiune, de ex. cu o sculă cu aer comprimat în
mers în gol sau cu un pistol pentru suflare.
14 Reparație și comandă pentru
piese de schimb
După reparaţie sau întreţinere curentă, asiguraţi-vă că
sunt montate toate piesele de siguranţă tehnică şi că sunt
în stare impecabilă. Accesul la piesele cu pericol de vătă-
mare nu este permis altor persoane şi copiilor.
ATENŢIE
Conform legislației privind răspunderea pentru produse,
nu se acordă garanție pentru daunele care au fost cau-
zate de reparații necorespunzătoare sau din cauza neu-
tilizării pieselor de schimb originale.
Contactaţi un punct de serviciu pentru clienţi sau un
specialist autorizat. Acelaşi lucru se aplică şi pentru ac-
cesorii.
Puteți obține piese de schimb și accesorii de la centrul
nostru de service. În acest scop scanați codul QR de pe
pagina de titlu.
Racorduri și reparații
Racordurile şi reparaţiile la echipamentul electric pot fi
executate numai de specialişti electricieni.
14.1 Comandă pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate ur-
mătoarele informații:
• Notație model
• Număr articol
• Datele de pe plăcuța de fabricație
Piese de schimb / accesorii
Set de accesorii aer comprimat din 13
piese, nr. articol:
7906100710
Furtun spiralat - nr. articol: 7906100711
14.2 Informații cu privire la service
Trebuie menționat faptul că, în cazul acestui produs, ur-
mătoarele piese sunt supuse uzurii în conformitate cu uti-
lizarea prevăzută sau uzurii naturale, respectiv că urmă-
toarele componente sunt necesare drept consumabile.
Piese de uzură*: Cuplaj rapid, set accesorii aer compri-
mat, furtun spiralat
* = nu este inclus în mod obligatoriu în pachetul de livrare!
274 | RO www.scheppach.com
15 Eliminarea ca deșeu și
revalorificarea
Indicaţii referitoare la ambalaj
Materialele de ambalare sunt reci-
clabile. Vă rugăm să eliminaţi am-
balajele ca deşeu, în mod ecolo-
gic.
Indicaţii referitoare la eliminarea ca deşeu a
echipamentelor electrice şi electronice
Echipamentele uzate electrice şi electronice
nu reprezintă gunoi menajer şi trebuie colecta-
te separat, respectiv eliminate ca deşeu!
• Bateriile uzate care nu sunt încorporate în aparatul
uzat trebuie îndepărtate fără a fi distruse înainte de
predarea acestora! Eliminarea ca deşeu a acestora
este reglementată de Legea privind bateriile.
• Deţinătorii, respectiv utilizatorii echipamentelor electri-
ce şi electronice sunt obligaţi prin lege să le returneze
după folosire.
• Utilizatorul final este personal responsabil de şterge-
rea datelor sale cu caracter personal din echipamentul
uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă
de X înseamnă că echipamentele electrice şi electro-
nice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice şi electronice pot fi predate
gratuit la următoarele puncte:
– Puncte publice de eliminare sau colectare a deșe-
urilor (de exemplu, curțile clădirilor municipale)
– Puncte de vânzare ale echipamentelor electronice
(fizice sau online), în cazul în care distribuitorii
sunt obligaţi să primească produsele spre a fi co-
lectate sau dacă oferă în mod voluntar acest servi-
ciu.
– Puteţi preda gratuit către producător, fără a fi ne-
cesară achiziţionarea în prealabil a unui echipa-
ment nou, sau către un alt punct de colectare au-
torizat din apropierea dvs. până la trei echipamen-
te electrice uzate din fiecare tip de echipament, cu
o lungime laterală de maximum 25 de centimetri.
– Puteţi afla care sunt condiţiile suplimentare de co-
lectare ale producătorului şi distribuitorului la servi-
ciul de asistenţă a clienţilor respectiv.
• În cazul în care un producător livrează un echipament
electronic nou către o gospodărie privată, echipamen-
tul electric uzat va fi colectat gratuit, la cererea utiliza-
torului final. În acest scop, contactaţi serviciul de asis-
tenţă a clienţilor al producătorului.
• Acestea se aplică doar pentru aparatele care sunt in-
stalate şi achiziţionate în ţările Uniunii Europene şi ca-
re sunt supuse Directivei Europene 2012/19/UE. Este
posibil ca în ţările din afara Uniunii Europene să se
aplice alte dispoziţii pentru eliminarea ca deşeu a
echipamentelor electrice şi electronice uzate.
16 Remedierea avariilor
Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dum-
neavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoas-
tră de service.
Defecțiune Cauza posibilă Remediere
Produsul nu funcționează. Tensiunea de rețea nu este
prezentă.
Verificaţi cablul, fişa de reţea, siguranţa şi priza.
Tensiunea de rețea este prea
joasă.
Evitaţi cablul prelungitor prea lung. Utilizaţi cablu pre-
lungitor cu secțiune suficientă a conductorului.
Temperatura exterioară prea
joasă.
Nu exploataţi sub temperatura exterioară de +5° C.
Motorul se supraîncălzeşte. Lăsați motorul să se răcească, dacă este cazul, înlătu-
rați cauza supraîncălzirii.
Produsul funcționează, însă fără
presiune.
Supapa de siguranță este
neetanșă.
Contactaţi centrul dvs. local de service. Dispuneţi efec-
tuarea reparaţiilor de către personalul instruit.
Garnituri defecte. Verificați garniturile, dispuneți înlocuirea garniturilor de-
fecte la un atelier de specialitate.
Şurubul de golire pentru apa
de condens este neetanş.
Strângeți șurubul cu mâna. Verificați garnitura la șurub,
dacă este cazul înlocuiți.
Produsul funcționează, presiu-
nea este afișată pe manometru,
însă uneltele nu funcționează.
Legături cablu neetanșă. Verificați furtunul de aer comprimat și uneltele, dacă
este cazul înlocuiți.
Cuplaj rapid neetanș. Contactaţi centrul dvs. local de service. Dispuneţi efec-
tuarea reparaţiilor de către personalul instruit.
Presiunea prea mică setată la
regulatorul de presiune.
Rotiți mai departe regulatorul de presiune.
RO | 275www.scheppach.com
17 Declarație de conformitate UE
Traducerea declaraţiei de conformitate originale
Producător:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Declarăm pe proprie răspundere că produsul descris aici
coincide cu directivele și normele în vigoare.
Marcă: SCHEPPACH
Notație art.: Compresor - HC51V
Nr. art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Directive UE:
2014/30/UE, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/UE*, 2014/29/UE, 2014/68/UE,
* Obiectul declarației descris mai sus îndeplinește pre-
scripțiile directivei 2011/65/UE a Parlamentului European
și a Consiliului din 8 Iunie 2011 asupra limitării utilizării
anumitor substanțe periculoase în aparatele electrice și
electronice.
Norme aplicate:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Procedura de evaluare a conformității:
2000/14/CE_2005/88/CE – Anexa: VI
Nivel de putere acustică
garantat(L
wA
):
97 dB
Nivelul de putere acustică
măsurat (L
WA
):
93,9 dB
Organismul notificat: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, China
Număr: 0905
Împuternicit pentru documentație:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
276 | RO www.scheppach.com
Sadržaj
1 Uvod................................................................... 278
2 Namenska upotreba........................................... 278
3 Opis proizvoda (sl.1-8)...................................... 278
4 Opseg isporuke (sl.1,2).................................... 278
5 Raspakivanje...................................................... 278
6 Tehnički podaci .................................................. 279
7 Sigurnosne napomene....................................... 279
8 Montaža ............................................................. 283
9 Pre stavljanja u pogon........................................ 283
10 Rukovanje .......................................................... 284
11 Električni priključak............................................. 284
12 Čišćenje i održavanje......................................... 285
13 Skladištenje i transport....................................... 285
14 Popravka i naručivanje rezervnih delova ........... 286
15 Odlaganje na otpad i reciklaža........................... 286
16 Pomoć za otklanjanje smetnji............................. 287
17 EU izjava o usaglašenosti.................................. 288
18 Znak eksplozije .................................................. 300
Objašnjenje simbola na proizvodu
Korišćenje simbola u ovom priručniku treba da Vam skre-
ne pažnju na moguće rizike. Bezbednosni simboli i obja-
šnjenja, koja ih prate, moraju da se tačno razumeju. Upo-
zorenja sama po sebi ne otklanjaju rizike i ne mogu da
zamene pravilne mere za sprečavanje nezgoda.
Pažnja! Nepoštovanje bezbednosnih oznaka
i upozorenja koja su postavljena na proi-
zvod, kao i nepoštovanje bezbednosnih na-
pomena i uputstava za rukovanje može do-
vesti do teških, pa i smrtonosnih povreda.
Pre puštanja u rad pročitati i pridržavati se
uputstva za upotrebu i sigurnosnih napome-
na!
Pre puštanja u rad pročitati i pridržavati se
uputstva za upotrebu i sigurnosnih napome-
na!
Nosite zaštitne naočare.
Nosite štitnike za uši.
U slučaju stvar. prašine, nosite zaštitu za
dis. organe!
Pažnja, vruća površina - Opasnost od ope-
kotina.
Upozorenje na električni napon.
Upozorenje! Proizvod je opremljen automati-
zovanim upravljanjem kretanjem. Držite tre-
ća lica dalje od radnog područja proizvoda!
Ne izlažite proizvod kiši. Proizvod sme da se
postavlja, skladišti i koristi samo pod suvim
uslovima okoline.
Pustiti proizvod u rad samo sa zatvorenim
pokrivnim poklopcem.
Garantovani nivo zvučne snage proizvoda.
Proizvod odgovara važećim evropskim di-
rektivama.
Proizvod odgovara važećim srpskim direkti-
vama.
Objašnjenje signalnih reči u
priručniku za rad
OPASNOST
Signalna reč koja ukazuje na neposrednu
opasnu situaciju koja za posledicu ima smr-
tonosne ili teške povrede, ukoliko se ne iz-
begne.
UPOZORENJE
Signalna reč koja ukazuje na moguću opasnu
situaciju koja za posledicu može imati smrto-
nosne ili teške povrede, ukoliko se ne izbeg-
ne.
OPREZ
Signalna reč koja ukazuje na moguću opasnu
situaciju koja za posledicu može imati mini-
malne ili umerene povrede, ukoliko se ne iz-
begne.
PAŽNJA
Signalna reč koja ukazuje na moguću opasnu
situaciju koja za posledicu može imati materi-
jalnu štetu na proizvodu ili svojini/vlasništvu,
ukoliko se ne izbegne.
RS | 277www.scheppach.com
1 Uvod
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Napomena:
Proizvođač ovog proizvoda, u skladu sa važećim zako-
nom o odgovornosti za proizvod, ne odgovara za štetu
koja nastane na ovom proizvodu ili usled ovog proizvoda
u slučaju:
• Nestručnog rukovanja
• Nepridržavanje uputstva za upotrebu
• Popravki od strane trećih lica, neovlašćenih stručnih li-
ca
• Ugradnje i zamene neoriginalnih rezervnih delova
• Nenamenske upotrebe
• Otkazi električne instalacije usled nepoštovanja nacio-
nalnih propisa o električnim instalacijama i drugih pro-
pisa.
Vodite računa:
Uputstvo za rad je deo proizvoda i sadrži važne napome-
ne za bezbedan, pravilan i ekonomičan rad. Dodatno vo-
dite računa o važećim nacionalnim propisima. Pažljivo
pročitajte sve napomene o rukovanju i bezbednosti pre
korišćenja i koristite proizvod samo kao što je opisano.
Sačuvajte uputstvo i prosledite ga prilikom prosleđivanja
proizvoda.
2 Namenska upotreba
Kompresor služi za generisanje komprimovanog vazduha
za pneumatske alate, koji mogu da rade sa količinom va-
zduha do oko 220 l/min. (npr. inflator za gume, pištolj za
oduvavanje i pištolj za lakiranje). Usled ograničene količi-
ne transportovanog vazduha nije moguće pogoniti alate,
koji imaju vrlo visoku potrošnju vazduha (npr. vibraciona
brusilica, štapna brusilica i udarna brusilica).
Kompresor sme da se koristi samo u suvim i dobro ventili-
ranim zatvorenim prostorijama.
Proizvod sme da se koristi samo u svrhu za koju je name-
njen. Svaka drugačija upotreba koja izlazi iz ovih okvira
smatra se nenamenskom. Za oštećenja ili povrede svih
vrsta koje nastanu usled toga, odgovara korisnik, a ne
proizvođač.
U namensku upotrebu spada i poštovanje sigurnosnih na-
pomena, kao i uputstva za montažu i instrukcija za upo-
trebu navedenih u priručniku za upotrebu.
Osobe koje koriste proizvod i održavaju ga moraju biti
upoznate sa njim i moraju biti informisane o mogućim
opasnostima.
Proizvođač se oslobađa bilo kakve odgovornosti usled iz-
mena na proizvodu i štete koja na osnovu toga nastane.
Proizvod sme da se koristi samo sa originalnim delovima i
originalnom dodatnom opremom proizvođača.
Obavezno je poštovati propise proizvođača vezane za si-
gurnost, rad i održavanje, kao i dimenzije koje su navede-
ne u odeljku Tehnički podaci.
Molimo vas da imate u vidu da naši proizvodi nisu namen-
ski konstruisani za profesionalnu, zanatsku ili industrijsku
upotrebu. Ne preuzimamo odgovornost ukoliko se proi-
zvod koristi u profesionalnim, zanatskim ili industrijskim
kao i srodnim delatnostima.
3 Opis proizvoda (sl.1-8)
1. Prekidač za uklj./isklj.
2. Transportna ručica
3. Regulator pritiska
4. Brza spojnica
5. Manometar
6. Sigurnosni ventil
6a. Navrtka za ispuštanje
7. Posuda pod pritiskom
7a. Zavrtanj za ispuštanje
(kondenzovana voda)
8. Točak
8a. Zavrtanj
8b. Kontra navrtka
8c. Navrtka
9. Stajna noga
9a. Zavrtanj
9b. Dodatna podloška
9c. Navrtka
10. Komplet dodatne opreme za komprimovani va-
zduh, 13 delova*
(nije na slici)
11. Spiralno crevo 10m*
(nije na slici)
* = nije obavezno sadržano u opsegu isporuke!
4 Opseg isporuke (sl.1,2)
Poz. Količina Oznaka
4. 1 x Brza spojnica
8. 2 x Točak
8a. 2 x Zavrtanj
8b. 2 x Kontra navrtka
8c. 2 x Navrtka
9. 2 x Stajna noga
9a. 2 x Zavrtanj
9b. 2x Dodatna podloška
9c. 2 x Navrtka
10. 1 x Komplet dodatne opreme za komprimo-
vani vazduh, 13 delova*
(nije na slici)
11. 1 x Spiralno crevo 10m*
(nije na slici)
1 x Kompresor
1 x Uputstvo za rukovanje
* = nije obavezno sadržano u opsegu isporuke!
5 Raspakivanje
UPOZORENJE
Proizvod i materijali za pakovanje nisu igračke za
decu!
Deca ne smeju da se igraju plastičnim kesama, foli-
jama i sitnim delovima! Postoji opasnost od gutanja
i gušenja!
• Otvorite pakovanje i oprezno izvadite proizvod.
• Uklonite materijal za pakovanje, kao i osigurače pako-
vanja/ i transportne osigurače (ako postoje).
278 | RS www.scheppach.com
• Proverite da li je opseg isporuke potpun.
• Proverite proizvod i delove opreme u pogledu trans-
portnih oštećenja. Eventualna oštećenja odmah prija-
vite prevozničkom preduzeću koje je isporučilo proi-
zvod. Kasnije reklamacije se ne priznaju.
• Ako je moguće, sačuvajte pakovanje do isteka garant-
nog roka.
• Pre upotrebe se upoznajte sa proizvodom pomoću
uputstva za upotrebu.
• Koristite samo originalnu dodatnu opremu kao i origi-
nalne potrošne i rezervne delove. Rezervne delove
možete nabaviti kod Vašeg specijalizovanog prodav-
ca.
• Prilikom naručivanja navedite naše brojeve artikla kao
i tip i godinu proizvodnje proizvoda.
6 Tehnički podaci
Naznačeni napon 230 V~/50 Hz
Nominalna snaga 1420 W (S1*)
1500 W (S3**
25%)
Brojevi obrtaja u praznom hodu 4000 min
-1
Zapremina posude pod pritiskom oko 50 l
Radni pritisak oko 10 bara
Teor. Usisna snaga oko 220 l/min
Efektivna izlazna snaga na 1 bar oko 130 l/min
Efektivna izlazna snaga na 4 bar oko 90 l/min
Efektivna izlazna snaga na 7 bar oko 65 l/min
Vrsta zaštite IP 20
Dužina kabla za napajanje 2 m
Maks. visina postav. (nadm.vis.) 1000 m
Težina oko 24,5 kg
Zadržana su sva prava na tehničke izmene!
*Režim rada S1 (trajni rad)
Proizvod može da radi trajno sa navedenim performansa-
ma.
**režim rada S3 (periodični isprekidani rad)
Rad je sastavljen od rada sa nominalnim opterećenjem i
vremena mirovanja.
Trajanje je 10 min, relativno trajanje uključenosti iznosi
25% ukupnog trajanja.
UPOZORENJE
Buka može ozbiljno narušiti vaše zdravlje. Ukoliko buka
mašine premašuje 85dB, Vi i osobe koje se nalaze u
blizini morate nositi odgovarajuću zaštitu za sluh.
Vrednosti buke i vibracija su određene prema EN
62841-1.
Vrednosti izlaganja buci
Nivo zvučnog pritiska L
pA
73,43 dB
Nepreciznost merenja K
pA
2,92 dB
Izmereni nivo zvučne snage L
wA
93,9 dB
Garantovani nivo zvučne snage L
wA
97 dB
Nepreciznost merenja K
wA
2,92 dB
Navedene vrednosti emisije buke su izmerene u skladu
sa standardizovanim metodama ispitivanja i mogu da se
koriste za poređenje jednog električnog alata sa drugim.
Navedene vrednosti emisije buke mogu da se koriste i za
preliminarnu procenu opterećenja.
UPOZORENJE
Emisije buke u toku konkretne upotrebe elek-
tričnog alata mogu da se razlikuju od navede-
nih vrednosti, u zavisnosti od načina na koji
se koristi električni alat; a posebno od vrste
obrade radnog predmeta.
Pokušajte da opterećenje održite na što manjoj vredno-
sti. Primerene mere koje ograničavaju vreme rada. Pri
tom se moraju uzeti u obzir svi delovi radnog ciklusa
(na primer vremenski periodi, u kojima je električni alat
isključen, i oni u kojima je uključen, ali radi bez optere-
ćenja).
7 Sigurnosne napomene
Opšte sigurnosne napomene za električni alat
UPOZORENJE
Pročitajte sve sigurnosne napomene, instruk-
cije, ilustracije i tehničke podatke priložene
uz ovaj električni alat.
Propusti u poštovanju sigurnosnih napomena i uputsta-
va mogu imati za posledicu električni udar, požar i/ili te-
ške telesne povrede.
Čuvajte sve sigurnosne napomene i uputstva za
buduće potrebe.
Pojam „električni alat“ upotrebljen u sigurnosnim napome-
nama odnosi se na električne alate koji se napajaju iz
električne mreže (sa mrežnim vodom) i električne alate
koji rade na punjive baterije (bez mrežnog voda).
1) Sigurnost na radnom mestu
a) Područje u kojem radite držite čistim i dobro osve-
tljenim. Nered ili neosvetljena radna područja mogu
voditi nesrećama.
b) Ne radite s električnim alatom u okolini ugroženoj
od eksplozija, u kojoj se nalaze zapaljive tečnosti,
plinovi ili prašine. Električni alati stvaraju varnice ko-
je mogu zapaliti prašinu ili isparenja.
c) Prilikom korišćenja električnog alata držite podalje
decu i druge osobe. Odvraćanje pažnje može za po-
sledicu imati gubitak kontrole nad električnim alatom.
2) Električna sigurnost
a) Priključni utikač električnog alata mora da odgo-
vara utičnici. Nije dozvoljeno obavljati nikakve iz-
mene na utikaču. Ne upotrebljavajte utikačke
adaptere zajedno s električnim alatom s uzemlje-
nom zaštitom. Neizmenjeni utikači i odgovarajuće
utičnice smanjuju opasnost od strujnog udara.
b) Izbegavajte telesni dodir s uzemljenim površina-
ma, kao što su cevi, grejna tela, šporeti i hladnjaci.
Postoji povećana opasnost od strujnog udara ukoliko
ste u dodiru s uzemljenim telima.
RS | 279www.scheppach.com
c) Držite električne alate podalje od kiše ili vlage.
Prodiranje vode u električni alat povećava opasnost
od strujnog udara.
d) Ne koristite priključni vod da biste električni alat
nosili, vešali ili utikač izvlačili iz utičnice. Držite
priključni vod daleko od izvora toplote, ulja, oštrih
ivica i pokretnih delova. Oštećeni ili zamršeni pri-
ključni vodovi povećavaju opasnost od strujnog udara.
e) Ako sa električnim alatom radite na otvorenom,
koristite samo produžne vodove koji su namenjeni
i za upotrebu na otvorenom prostoru. Upotreba
produžnog voda koji je pogodan za rad na otvorenom
smanjuje opasnost od strujnog udara.
f) Ako rad sa električnim alatom u vlažnim područji-
ma nije moguće izbeći, koristite prekidač sa zaštit-
nom sklopkom. Upotreba zaštitne sklopke smanjuje
opasnost od strujnog udara.
3) Sigurnost osoba
a) Budite pažljivi, vodite računa šta radite i ophodite
se razumno tokom rada s električnim alatom. Ne
upotrebljavajte električni alat ako ste umorni ili
pod uticajem droge, alkohola ili lekova. Trenutak
nepažnje pri upotrebi električnog alata može dovesti
do ozbiljnih telesnih povreda.
b) Nosite ličnu zaštitnu opremu i uvek zaštitne nao-
čare. Nošenje lične zaštitne opreme, kao što su ma-
ska za zaštitu od prašine, zaštitna obuća sa zaštitom
od proklizavanja, zaštitni šlem ili štitnici za uši, u zavi-
snosti od vrste i načina primene električnog alata,
smanjuje opasnost od telesnih povreda.
c) Sprečite nenamerno stavljanje alata u pogon. Uve-
rite se da je električni alat isključen pre nego što
ga podignete, nosite ili priključite u struju i/ili aku-
mulator. Nesreće mogu biti neizbežne ako prilikom
nošenja električnog alata držite prst na prekidaču ili
pak uključen električni alat priključujete u struju.
d) Uklonite alat za podešavanje ili ključeve za zavrt-
nje pre nego što uključite električni alat. Alat ili
ključ koji se nalazi u delu električnog alata koji se
okreće može izazvati telesne povrede.
e) Izbegavajte abnormalne položaje tela. Pobrinite se
da sigurno stojite i da u svako doba održavate rav-
notežu. Tako ćete u neočekivanim situacijama imati
bolju kontrolu nad električnim alatom.
f) Nosite odgovarajuću odeću. Ne nosite široku ode-
ću ili nakit. Držite kosu i odeću dalje od pokretnih
delova. Široka odeća, nakit ili duga kosa mogu biti za-
hvaćeni delovima koji se okreću.
g) Ako je moguće montirati uređaje za usisavanje i
hvatanje prašine, osigurajte da su oni pravilno pri-
ključeni. Upotreba uređaja za usisavanje prašine mo-
že smanjiti opasnosti uzrokovane prašinom.
h) Nemojte sebi da dajete lažan osećaj bezbednosti i
nemojte da zanemarujete bezbednosna pravila za
električne alate, čak i kada ste upoznati sa elek-
tričnim alatom nakon čestog korišćenja. Nepažljivo
postupanje deliću sekunde može izazvati ozbiljne po-
vrede.
4) Upotreba i rukovanje električnim
alatom
a) Nemojte preopterećivati električni alat. Za rad upo-
trebljavajte odgovarajući električni alat. Upotrebom
odgovarajućeg električnog alata bićete precizniji i be-
zbedniji pri radu u određenom opsegu snage.
b) Ne upotrebljavajte električni alat čiji prekidač je
neispravan. Električni alat koji više ne može da se
uključi ili isključi predstavlja opasnost i mora se popra-
viti.
c) Izvucite utikač iz utičnice i/ili izvadite odvojiv aku-
mulator, pre nego što preduzmete podešavanja na
uređaju, zamenite delove priključnog alata ili odlo-
žite električni alat. Ove mere opreza sprečavaju ne-
namerno puštanje u rad električnog alata.
d) Električne alate koje ne koristite čuvajte van do-
mašaja dece. Ne dozvolite da električni alat koriste
osobe koje nisu upoznate sa ili pročitale ova uput-
stva. Električni alati su opasni ako ih koriste osobe
koje nemaju iskustvo u rukovanju s istim.
e) Brižljivo održavajte električne alate i nastavke za
alat. Proverite da li pokretni delovi besprekorno
funkcionišu i da ne zapinju pri njihovom obrtanju,
ali i to, jesu li polomljeni ili usled loma oštećeni,
kako ne bi došlo do oštećenja funkcije električnog
alata. Popravite oštećene delove pre nego što
počnete da koristite električni alat. Uzrok mnogih
nesreća su loše održavani električni alati.
f) Alate za rezanje održavajte naoštrenim i čistim.
Pažljivo održavani alati za rezanje sa oštrim reznim
ivicama manje zapinju i lakše se obrću.
g) Upotrebljavajte električni alat, alat za umetanje,
alate za umetanje, itd. prema datim uputstvima.
Pored toga, vodite računa o uslovima rada i poslu
koji treba da uradite. Upotreba električnih alata u
druge svrhe koje nisu u skladu s propisanom name-
nom može izazvati opasne situacije.
h) Vodite računa da su ručke i rukohvati suvi, čisti i
da na njima nema tragova ulja i masti. Klizave ruč-
ke i površine za hvatanje ne dozvoljavaju bezbedno
rukovanje i kontrolu nad električnim alatom u nepre-
dviđenim situacijama.
5) Servisiranje
a) Dozvolite da vaš električni alat popravlja samo
kvalifikovano stručno osoblje i da pri tom koristi
samo originalne rezervne delove. Tako ćete obez-
bediti da sigurnost električnog alata ostane sačuvana.
Sigurnosne napomene za kompresore
PAŽNJA
Pre upotrebe ovog kompresora poštovati sledeće
osnovne bezbednosne mere za zaštitu od električnog
udara, kao i od opasnosti od povreda i požara. Pre kori-
šćenja proizvoda pročitajte i pridržavajte se ovih napo-
mena.
Bezbedan rad
1. Pažljivo održavajte alat
– Održavajte kompresor čistim, da biste radili dobro i
bezbedno.
280 | RS www.scheppach.com
– Sledite propise za održavanje.
– Redovno kontrolišite priključni vod električnog ala-
ta i u slučaju oštećenja dajte da ga zameni ovla-
šćeno stručno lice.
– Redovno kontrolišite produžne vodove i zamenite
ih ako su oštećeni.
2. Izvadite utikač iz utičnice
– Kod neupotrebljavanja električnog alata, pre odr-
žavanja i zamene alata kao npr. lista testere, bur-
gije, glodalice.
3. Proverite električni alat na moguća oštećenja.
– Pre dalje upotrebe električnog alata zaštitni uređaji
ili blago oštećeni delovi moraju se pažljivo da se
provere na besprekorno i namensko funkcionisa-
nje.
– Proverite da li pokretni delovi besprekorno funkcio-
nišu i da ne zapinju ili nisu oštećeni. Svi delovi mo-
raju da budu pravilno montirani i da ispunjavaju
sve uslove kako bi bio obezbeđen besprekoran
rad električnog alata.
– Oštećeni zaštitni uređaji i delovi moraju namenski
da budu popravljeni ili zamenjeni od strane ovla-
šćene servisne radionice osim ukoliko u uputstvu
za upotrebu se ne navodi drugačije.
– Ne koristite oštećene ili neispravne kablove za
struju.
PAŽNJA
Radi sopstvene bezbednosti koristite samo pribor i do-
datne uređaje koji su navedeni u priručniku za upotrebu
ili od strane proizvođača. Upotreba drugih umetnih alata
i drugog pribora od onih koji se navode u priručniku za
upotrebu može za vas da predstavlja opasnost od po-
vreda.
4. Zamena priključnog v oda
– Ako je priključni vod oštećen, isti se mora zameniti
od strane proizvođača ili kvalifikovanog električa-
ra, kako bi se izbegle opasnosti. Opasnost usled
strujnih udara.
5. Kompresori za vožnju po drumu u radu na gradilištu
– Obratite pažnju na to da li su sva creva i armature
pogodne za maksimalno dozvoljeni radni pritisak
kompresora.
6. Mesto postavljanja
– Postavite kompresor samo na ravnoj površini.
7. Preporučuje se da se dovodna creva pri pritiscima od
preko 7 bara opremi bezbednosnim kablom, npr. če-
ličnim užetom.
8. Sprečite jaka opterećenja na sistem vodova, tako što
koristite savitljive priključke za crevo, kako biste spre-
čili pojavu mesta savijanja.
Dodatne sigurnosne napomene
Vodite računa o odgovarajućim uputstvima za
upotrebu pneumatskih alata/pneumatskih adaptera!
Dodatno voditi računa o sledećim opštim napomenama.
Sigurnosne napomene za rad sa
komprimovanim vazduhom i pištoljima za
oduvavanje
• Vodite računa o dovoljnom rastojanju od proizvoda,
koje treba da bude najmanje 2,50 m, i udaljite se od
pneumatskih alata / uređaja za snabdevanje kompri-
movanim vazduhom dok kompresor radi.
• Pumpa kompresora i vodovi tokom rada dostižu viso-
ke temperature. Dodiri dovode do opekotina.
• Vazduh usisan od strane kompresora mora da se drži
slobodnim od bilo kakvih dodataka, koji u pumpi kom-
presora mogu dovesti do požara ili eksplozija.
• Prilikom odvijanja spojnice creva rukom čvrsto držite
spojni element creva. Tako ćete sprečiti povrede
usled creva koje se brzo kreće unazad.
• Nosite zaštitne naočare i masku za zaštitu disajnih or-
gana prilikom radova sa pneumatskim pištoljem. Pra-
šine su štetne po zdravlje! Usled stranih tela i oduva-
nih delova lako može doći do povreda.
OPASNOST
Opasnost od povreda!
Pištolj za oduvavanje nemojte usmeravati prema ljudi-
ma ili čistiti odeću na telu.
Sigurnosne napomene za korišćenje uređaja
za prskanje i raspršivanje (npr. uređaja za
raspršivanje boje)
• Kada punite uređaj za raspršivanje boje udaljite se od
kompresora da tečnost ne bi došla u dodir sa kompre-
sorom.
• Nemojte nikada da vršite raspršivanje uređajima za
raspršivanje (npr. uređajima za raspršivanje boje) u
smeru kompresora. Vlaga može da dovede do opa-
snosti od električne struje!
OPASNOST
Opasnost od eksplozije!
Ne obrađivati lakove ili rastvarače sa tačkom paljenja
manjom od 55° C.
OPASNOST
Opasnost od eksplozije!
Ne zagrevati lakove i rastvarače.
• Ako se prerađuju tečnosti štetne po zdravlje, za zašti-
tu su potrebni filterski uređaji (maske za lice). Vodite
računa i o podacima o merama zaštite koje su naveli
proizvođači takvih materijala.
• Mora se voditi računa o podacima i oznakama uredbe
o opasnim materijama datim na ambalaži prerađenih
materijala. Po potrebi se moraju preduzeti dodatne
mere zaštite, posebno se mora nositi prikladna odeća
i maske.
RS | 281www.scheppach.com
OPASNOST
Opasnost od eksplozije!
U toku postupka prskanja, kao i u radnoj prostoriji, ne
sme da se puši.
Isparenja boja takođe su lako zapaljiva.
• Ne smeju postojati odn. ne smeju da rade žarišta,
otvoreno svetlo ili proizvode koje bacaju varnice.
• Ne čuvati ili konzumirati jela i pića u radnoj prostoriji.
Isparenja boja su štetna po zdravlje.
• Radna prostorija mora da bude veća od 30 m³ i mora
da bude omogućena dovoljna razmena vazduha prili-
kom prskanja i sušenja.
• Ne prskati u vetar. Prilikom prskanja zapaljivih odn.
opasnih materijala za prskanje obavezno poštovati
propise lokalnih policijskih organa.
• U kombinaciji sa PVC crevom za rad pod pritiskom
nemojte prerađivati sredstva poput benzina za testira-
nje, butil alkohol i metilen hlorid. Ovi medijumi razara-
ju crevo za rad pod pritiskom.
• Radno područje mora biti odvojeno od kompresora ta-
ko da se isključi mogućnost da dođe u direktan kon-
takt sa radnim medijumom.
Rad sa posudama pod pritiskom
• Ko radi sa posudom pod pritiskom, mora da je održa-
va u propisanom stanju, da je propisno upotrebljava,
nadzire, neizostavno preduzme neophodne radove
servisiranja i popravke i preduzme mere bezbednosti
u zavisnosti od situacije.
• U konkretnom slučaju, nadzorni organi mogu da nare-
de sprovođenje potrebnih mera nadzora.
• Posuda pod pritiskom ne sme da radi, ako ima nedo-
statke, zbog kojih u opasnost mogu doći zaposleni ili
treća lica.
• Kontrolišite posudu pod pritiskom pre svakog rada u
pogledu rđe i oštećenja. Kompresor ne sme da radi sa
oštećenom ili zarđalom posudom pod pritiskom. Ako
utvrdite oštećenja, obratite se servisu za kupce.
Dobro čuvajte sve bezbednosne napomene i
uputstva!
7.1 Bezbednosne napomene
specifične za proizvod
PAŽNJA
Pre upotrebe ovog kompresora poštovati sledeće
osnovne bezbednosne mere za zaštitu od električnog
udara, kao i od opasnosti od povreda i požara. Pre kori-
šćenja proizvoda pročitajte i pridržavajte se ovih napo-
mena.
UPOZORENJE
Proizvod nije konstruisan za upotrebu u atmosferama
sa opasnošću od eksplozije. Upotreba u takvim okruže-
njima je dozvoljena samo ako se preduzmu pogodne
dodatne mere, da bi se garantovala bezbednost. Kon-
sultujte stručnjaka ili odgovarajuće propise, pre nego
što se proizvod upotrebi u možda eksplozivnoj atmosfe-
ri.
• Proizvod ne smeju da koriste osobe (uključujući decu)
sa smanjenim fizičkim, senzoričkim ili mentalnim spo-
sobnostima ili sa nedostatkom iskustva i znanja.
• Čišćenje i korisničko održavanje ne smeju da obavlja-
ju deca.
• Držite proizvod podalje od kiše ili vlage. Prodiranje vo-
de u proizvod povećava opasnost od strujnog udara.
• Izbegavajte upotrebu proizvoda pri temperaturama ni-
žim od +5 °C.
• Ne ostavljajte proizvod bez nadzora.
OPREZ
Radite sa proizvodom samo kratko vreme. Dug, nepre-
kidan rad duži od 10 min. pregreva proizvod. Odmah is-
ključite proizvod i ostavite ga da se hladi najm. 10 min.
OPASNOST
Opasnost od povreda!
Nemojte dozvoliti da se predmeti koji treba da se na-
pumpaju pumpaju na pritisak veći nego što je predvi-
đen. Oni mogu da puknu i da dovedu do povreda i/ili
materijalne štete.
• Nemojte da prekoračite dozvoljeni opseg snage kom-
presora. Nemojte da napumpavate gume kamiona,
traktora niti bilo kakve druge velike gume.
• Nemojte da obrađujete materijale koji bi moglo da bu-
du potencijalno lako zapaljivi ili eksplozivni.
• Nikada nemojte da koristite proizvod suprotno na-
meni.
• Uvek održavajte proizvod čistim, suvim i bez ulja ili
masti. Uklonite prašinu nakon svake upotrebe i pre
skladištenja.
• Za čišćenje proizvoda nikada nemojte da koristite
benzin ili druge zapaljive tečnosti! Pare koje ostanu u
proizvodu mogu da se zapale varnicama i dovedu do
eksplozije proizvoda.
• Uvek budite pažljivi! Uvek vodite računa šta radite
i uvek postupajte razumno. Ni slučajno ne koristite
proizvod kada ste nekoncentrisani ili se ne osećate
dobro.
• Sprečite jaka opterećenja na sistem vodova, tako što
koristite savitljive priključke za crevo, kako biste spre-
čili pojavu mesta savijanja.
• Preporučuje se da se dovodna creva pri pritiscima od
preko 7 bara opremi bezbednosnim kablom, npr. če-
ličnim užetom.
• Ne dodirujte vruće delove proizvoda!
• Obratite pažnju na to da li su sva creva i armature po-
godne za maksimalno dozvoljeni radni pritisak kom-
presora.
Preostali rizici
Proizvod je izrađen u skladu sa stanjem tehnike i
priznatim sigurnosno-tehničkim pravilima. Međutim, i
pored toga se tokom rada mogu pojaviti pojedini
preostali rizici.
• Opasnost po zdravlje usled strujnog udara kod prime-
ne nepropisnih električnih priključnih kablova.
282 | RS www.scheppach.com
• Osim toga, uprkos svim preduzetim merama predo-
strožnosti, može doći i do preostalih opasnosti koje ni-
su očigledne.
• Preostali rizici se mogu svesti na minimum ukoliko se
poštuju „bezbednosne napomene“ i „namenska upo-
treba“, kao i uputstvo za upotrebu u celini.
• Izbegavajte nenamerno puštanje proizvoda u rad.
• Kada je proizvod u pogonu, držite ruke dalje od rad-
nog područja.
• Pridržavajte se navedenih napomena o održavanju i
bezbednosti.
UPOZORENJE
Ovaj električni alat u toku rada stvara elektromagnetno
polje. Ovo polje pod određenim okolnostima može da
negativno utiče na aktivne ili pasivne implantate. Da bi
se smanjila opasnost od ozbiljnih ili smrtonosnih povre-
da, osobama sa medicinskim implantatima preporučuje-
mo da pre rukovanja električnim alatom konsultuju svog
lekara i proizvođača medicinskog implantata.
8 Montaža
PAŽNJA
Pre stavljanja u pogon, proizvod obavezno montira-
ti u potpunosti!
UPOZORENJE
Opasnost od povreda!
Ne uključujte mrežni utikač u utičnicu dok proizvod ne
bude pripremljen za upotrebu.
Potreban alat:
• 2x viljuškasti ključ/nasadni ključ SW 13 mm*
* = nije obavezno sadržano u opsegu isporuke!
8.1 Montaža točkova (8) (sl.3)
1. Da bi se izbegla oštećenja na proizvodu, tokom mon-
taže stavite podlogu na pod.
2. Stavite proizvod na planarnu, ravnu površinu.
3. Provucite zavrtanj (8a) točka (8) kroz za to predviđene
montažne otvore i pričvrstite ga navrtkom M10 (8c).
4. Kontrirajte navrtku (8c) kontra navrtkom (8b).
Koristite dva viljuškasta ključa/utična ključa vel. 13
mm.
5. Ponovite postupak na suprotnoj strani.
8.2 Montaža stajne noge (9) (sl.4)
1. Stavite proizvod na planarnu, ravnu površinu.
2. Stavite stajnu nogu (9) na za to predviđeni otvor za
montažu na podnožju.
3. Montirajte stajnu nogu (9) zavrtnjem (9a) i podloškom
(9b) na podnožje i učvrstite zavrtanj navrtkom (9c).
Koristite nasadni ključ vel. 13.
4. Ponovite postupak na suprotnoj strani.
8.3 Montaža brze spojnice (4) (sl.5)
1. Proverite da li se teflonska traka nalazi na navoju brze
spojnice (4).
Ako ne postoji teflonska traka, postupite kao što je
opisano u 8.3.1.
2. Zavrnite brzu spojnicu (4) u predviđeni navoj na kom-
presoru.
Vodite računa da ne zategnete spoj previše i da je br-
za spojnica horizontalno poravnata.
3. Posle montaže proverite zaptivenost spoja.
8.3.1 Zaptivanje navoja sa teflonskom
trakom (sl.5)
1. Potpuno uklonite postojeću teflonsku traku.
2. Osigurajte da teflonsku traku montirate isključivo na
spoljni navoj brze spojnice (4).
3. Uvek namotavajte teflonsku traku u smeru zavrtanja
(u smeru kazaljke na satu) oko navoja. Tako se spre-
čava da se teflonska traka prilikom montaže opet
odvoji.
4. Na početku malo zategnite teflonsku traku.
Namotajte je glatko, sa preklapanjem i ravnomerno
oko spoljnjeg navoja brze spojnice (4).
Ostavite slobodan prvi korak navoja, da nikakva vlak-
na ne bi mogla da dospeju u vod.
5. Zavisno od veličine omotajte navoj 4 – 8 puta.
Kod krupnih navoja može biti potreban veći broj.
Teflonska traka treba da ravnomerno pokriva korake
navoja. Ona ne sme da se otkine niti da začepi navo-
je.
6. Posle zaptivanja brza spojnica (4) može da se montira
kao što je opisano u 8.3.
9 Pre stavljanja u pogon
UPOZORENJE
Opasnost od povreda!
Ne uključujte mrežni utikač u utičnicu dok proizvod ne
bude pripremljen za upotrebu.
UPOZORENJE
Uvek izvucite mrežni utikač pre nego što izvršite
podešavanja na proizvodu.
OPREZ
Neodgovarajući produžni vodovi mogu biti opasni. Po-
stoji opasnost od telesnih povreda usled električnog
udara.
Opšte napomene
• Postupajte promišljeno. Upoznajte se sa primenom i
mogućim ograničenjima, ali i sa specifičnim potencijal-
nim opasnostima.
• Pre povezivanja mašine uverite se da podaci na tip-
skoj pločici odgovaraju podacima strujne mreže.
• Nedovoljno informisani rukovaoci nepravilnom upotre-
bom mogu da ugroze sebe i druge osobe. Rukovalac
je odgovoran za treća lica.
• Redovno proveravajte proizvod na oštećenja.
RS | 283www.scheppach.com
• Proizvod mora da se postavi u blizini potrošača.
• Treba izbegavati dugačke vazdušne vodove i dugačke
dovode (produžni kabl).
• Vodite računa da vazduh usisavanja bude suv i bez
prašine.
• Nemojte postavljati proizvod u vlažnim ili mokrim pro-
storijama.
• Proizvod sme da radi samo u prikladnim prostorijama
(dobra ventilacija, temperatura okoline od +5 °C do 40
°C). U prostoriji ne smeju da se nalaze nikakve praši-
ne, kiseline , isparenja, eksplozivni ili zapaljivi gasovi.
• Proizvod je pogodan za primenu u suvim prostorija-
ma. U područjima, u kojima se radi sa prskajućom vo-
dom, nije dozvoljena primena.
• Proizvod sme samo kratkotrajno da se koristi u suvim
uslovima na otvorenom prostoru.
• Proizvod uvek mora ostati suv i nakon rada ne sme da
ostaje na otvorenom prostoru.
9.1 Priključivanje na struju
• Proizvod je opremljen mrežnim vodom sa utikačem sa
zaštitnim kontaktom. Ovaj uređaj može da se priključi
na svaku utičnicu sa zaštitnim kontaktom 230 V ~ / 50
Hz, koja je osigurana osiguračem od 16 A.
• Pre puštanja u rad proverite da li mrežni napon odgo-
vara radnom naponu i snazi proizvoda navedenoj na
pločici sa podacima uređaja.
• Dugački dovodni vodovi, tre produžni kablovi, kablov-
ski bubnjevi, itd. prouzrokuju pad napona i mogu da
spreče pokretanje motora.
• Pri niskim temperaturama od ispod +5°C pokretanje
motora je ugroženo zbog teškog okretanja.
10 Rukovanje
10.1 Prekidač za uklj./isklj. (1) (sl.6)
Uključivanje
1. Umetnite mrežni utikač u mrežnu utičnicu sa odgova-
rajućim osiguračem.
2. Uključite proizvod tako što podesite prekidač za uklju-
čivanje/isključivanje (1) u položaj I.
Isključivanje
1. Isključite proizvod tako što podesite prekidač za uklju-
čivanje/isključivanje (1) u položaj 0.
10.2 Podešavanje pritiska (sl.6)
1. Pomoću regulatora pritiska (3) se podešava pritisak
na manometru(5).
2. Podešeni pritisak može da se pogleda na brzoj spojni-
ci (4).
10.3 Montaža pneumatskog creva*
(sl. 6)
Priključite utični nastavak* creva za komprimovani va-
zduh* na jednu od brzih spojnica (4). Posle toga priključite
pneumatski alat* na brzu spojnicu* pneumatskog creva*.
* = nije obavezno sadržano u opsegu isporuke!
11 Električni priključak
Instalirani električni motor fabrički je priključen. Pri-
ključak je usklađen s relevantnim propisima VDE i
DIN. Mrežni priključak na mestu upotrebe, kao i pro-
dužni kabl koji će se koristiti moraju da budu u skladu
sa ovim propisima.
Pri radovima sa uređajima za prskanje i raspršivanje, kao
i kod privremene upotrebe proizvoda na otvorenom pro-
storu obavezno priključiti zaštitnu sklopku sa strujom
aktiviranja od 30 mA ili manjom.
11.1 Oštećeni električni priključni
kablovi
Na električnim priključnim kablovima često nastaju ošte-
ćenja izolacije.
Uzroci mogu biti:
• Potisne tačke na priključnim vodovima kada se vode
kroz zazor otvorenog prozora ili otvorenih vrata,
• Prelomi usled nepravilno pričvršćenih vođica priključ-
nog kabla,
• Posekotine usled prelaženja preko priključnog kabla,
• Oštećenja izolacije usled naglog izvlačenja kabla iz
zidne utičnice,
• Pukotine uslovljene starenjem izolacije.
Tako oštećene električne priključne kablove nije dozvolje-
no koristiti, jer zbog oštećenja na izolacionom omotaču
mogu da budu opasni po život.
Redovno proveravajte priključne kablove na moguća
oštećenja. Prilikom provere osigurajte da kabl nije priklju-
čen na električnu mrežu.
Električni priključni kablovi moraju biti u skladu s relevant-
nim propisima VDE i DIN. Koristite samo priključne vodo-
ve sa istom oznakom.
Na priključnom kablu mora biti utisnuta oznaka sa tipom
kabla.
Sigurnosne napomene za zamenu oštećeni ili
neispravnih kablova za napajanje
Vrsta priključka Y
Ukoliko je potrebna zamena mrežnog priključnog kabla,
ona se mora obaviti od strane proizvođača ili njegovog
zastupnika, kako bi se izbegli bezbednosni rizici.
11.2 Važne napomene
U slučaju preopterećenja motora, isti se automatski isklju-
čuje. Nakon vremena hlađenja (vremenski se razlikuje),
motor se može ponovo uključiti.
11.3 Motor naizmenične struje
Priključne radove i popravke električne opreme smeju da
obavljaju samo električari.
• Vodite računa da mrežni napon odgovara naponu na
tipskoj pločici proizvoda.
• Produžni kablovi dužine do 25 m moraju biti popreč-
nog preseka od 1,5 kvadratnih milimetara.
284 | RS www.scheppach.com
12 Čišćenje i održavanje
UPOZORENJE
Obavljanje radova na popravkama i održava-
nju koji nisu opisani u ovom uputstvu za upo-
trebu prepustite specijalizovanoj radionici.
Koristite samo originalne rezervne delove.
UPOZORENJE
Nestručni radovi održavanja ili čišćenja mo-
gu da prouzrokuju povrede!
UPOZORENJE
Prilikom radova čišćenja, popravke i održavanja
proizvod se može neočekivano pokrenuti i time do-
vesti do povreda i opekotina.
– Isključite proizvod.
– Izvucite mrežni utikač.
– Ostavite proizvod da se ohladi.
– Isključite pritisak na kompresoru.
Napomena:
Ispustite nadpritisak u kompresoru, tako što isključite
kompresor i potrošite komprimovani vazduh preostao u
posudi pod pritiskom, npr. pomoću pneumatskog alata u
praznom hodu ili pištoljem za izduvavanje.
12.1 Čišćenje
• Održavajte zaštitnu opremu, ventilacione proreze i ku-
ćište motora što je moguće čistijim od prašine i prljav-
štine. Obrišite proizvod čistom krpom ili ga izduvajte
komprimovanim vazduhom pod niskim pritiskom. Pre-
poručujemo da proizvod čistite neposredno posle sva-
kog korišćenja.
• Redovno čistite proizvod sa vlažnom krpom i sa malo
mekog sapuna. Nemojte koristiti sredstva za čišćenje
ili rastvarače, jer bi mogli da oštete plastične delove
proizvoda. Vodite računa da u unutrašnjost proizvoda
ne može da prodre voda.
• Preporučujemo da proizvod čistite neposredno posle
svakog korišćenja.
• Crevo i alati za prskanje pre čišćenja moraju da se
odvoje od kompresora. Kompresor ne sme da se čisti
vodom, rastvaračima ili nečim sličnim.
12.2 Održavanje
Potreban alat:
• Krstasti odvijač*
* = nije obavezno sadržano u opsegu isporuke!
12.2.1 Sigurnosni ventil (6) (sl.7)
• Sigurnosni ventil je podešen na maksimalno dozvolje-
ni pritisak posude pod pritiskom.
• Nije dozvoljeno da se sigurnosni ventil prepodešava ili
da se uklanja spojni osigurač između izduvne navrtke
i njenog poklopca.
• Da bi sigurnosni ventil u slučaju potrebe pravilno funk-
cionisao, mora da se aktivira na svakih 30 radnih sati,
a najmanje ti puta godišnje.
1. Za otvaranje okrećite perforiranu ispusnu navrtku (6a)
suprotno smeru kretanja kazaljke na satu, kako biste
otvorili izlaz sigurnosnog ventila (6). Ventil čujno ispu-
šta vazduh.
2. Zatim ponovo čvrsto zategnite izduvnu navrtku (6a)
okretanjem u smeru kretanja kazaljke na satu.
12.2.2 Održavanje posude pod pritiskom (7)
(sl.8)
PAŽNJA
Za dug životni vek posude pod pritiskom posle svakog
rada treba ispustiti kondenzovanu vodu otvaranjem za-
vrtnja za ispuštanje.
PAŽNJA
Kondenzovana voda iz posude pod pritiskom sadrži
ostatke ulja. Odložite kondenzovanu vodu na otpad na
ekološki prihvatljiv način na odgovarajućem sabirnom
mestu.
1. Prethodno ispustite pritisak u kotlu (vidi 13.2.1).
2. Otvorite zavrtanj za ispuštanje(7a) okretanjem u sme-
ru suprotnom od kazaljke na satu (gledano od donje
strane kompresora prema zavrtnju).
3. Da bi kondenzovana voda mogla kompletno da istek-
ne iz posude pod pritiskom(7), ista mora da se malo
nagne u stranu tako da zavrtanj za ispuštanje(7a) bu-
de njena najniža tačka.
4. Posle toga ponovo zatvorite zavrtanj za ispušta-
nje(7a)(okretanje u smeru kazaljke na satu). Pre sva-
kog rada kontrolišite posudu pod pritiskom (7) u po-
gledu rđe i oštećenja.
5. Kompresor ne sme da radi sa oštećenom ili zarđalom
posudom pod pritiskom (7). Ako utvrdite oštećenja,
obratite se servisu za kupce.
13 Skladištenje i transport
UPOZORENJE
Opasnost od povreda i opekotina!
Proizvod se može neočekivano pokrenuti i time dovesti
do povreda.
– Pre svih radova na čišćenju i održavanju isključite
motor.
– Pustite da se motor ohladi.
– Izvucite mrežni utikač.
– Isključite pritisak na kompresoru.
Napomena:
Ispustite nadpritisak u kompresoru, tako što isključite
kompresor i potrošite komprimovani vazduh preostao u
posudi pod pritiskom, npr. pomoću pneumatskog alata u
praznom hodu ili pištoljem za izduvavanje.
• Komprimovani vazduh može izazvati ozbiljne povrede.
• Očistite proizvod i proverite da li na njemu postoje
oštećenja.
RS | 285www.scheppach.com
13.1 Transport (sl.1)
• Da biste sprečili oštećenja i povrede, proizvod morate
osigurati od prevrtanja i klizanja tokom transporta u
vozilu.
• Zaštitite proizvod od udaraca, udara i jakih vibracija,
npr. pri transportu u vozilima.
• Za transport proizvoda uvek koristite transportnu ruč-
ku (2).
13.2 Skladištenje
Skladištite proizvod i njegov pribor na mračnom i suvom
mestu zaštićenom od mraza i nedostupnom za decu.
Optimalna temperatura skladištenja je između 5 °C i 30
˚C.
Čuvajte proizvod u originalnom pakovanju.
Pokrijte proizvod kako biste ga zaštitili od prašine ili vlage.
Uputstvo za upotrebu čuvajte uz proizvod.
PAŽNJA
Izvucite mrežni utikač, odzračite kompresor i sve priklju-
čene pneumatske alate. Parkirajte kompresor tako da
neovlašćena lica ne mogu da ga puste u rad.
PAŽNJA
Čuvajte proizvod samo u suvom i za neovlašćena lica
nedostupnom okruženju.
Ne naginjati, čuvati samo u stojećem položaju!
13.2.1 Ispustiti nadpritisak
Ispustite nadpritisak u kompresoru, tako što isključite
kompresor i potrošite komprimovani vazduh preostao u
posudi pod pritiskom, npr. pomoću pneumatskog alata u
praznom hodu ili pištoljem za izduvavanje.
14 Popravka i naručivanje rezervnih
delova
Uverite se nakon popravke ili održavanja da su svi be-
zbednosno-tehnički delovi postavljeni i da se nalaze u
besprekornom stanju. Delove koji predstavljaju opasnost
od povreda držite van domašaja drugih osoba i dece.
PAŽNJA
Prema zakonu o odgovornosti za proizvod ne postoji
odgovornost za štete koje su prouzrokovane nepravil-
nim popravkama ili nekorišćenjem originalnih rezervnih
delova.
Angažujte korisničku službu ili ovlašćenog stručnjaka.
Isto važi i za delove dodatne opreme.
Rezervne delove i dodatnu opremu možete nabaviti u na-
šem servisnom centru. Potrebno je da skenirate QR kod
na naslovnoj strani.
Priključci i popravke
Priključivanja i popravke električne opreme sme da vrši
samo kvalifikovani električar.
14.1 Poručivanje rezervnih delova
Prilikom poručivanja rezervnih delova treba navesti slede-
će podatke:
• Oznaka modela
• Broj artikla
• Podaci sa tipske pločice
Rezervni delovi / pribor
Komplet dodatne opreme za komprimo-
vani vazduh, 13 delova - br. artikla:
7906100710
Spiralno crevo - br. artikla: 7906100711
14.2 Informacije o servisu
Imajte u vidu da su sledeći delovi ovog proizvoda podlo-
žni habanju usled upotrebe ili prirodnom habanju, odn. da
se sledeći delovi koriste kao potrošni materijal.
Potrošni delovi*: Brza spojnica, komplet dodatne opreme
za komprimovani vazduh, spiralno crevo
* = nije obavezno sadržano u opsegu isporuke!
15 Odlaganje na otpad i reciklaža
Napomene o pakovanju
Materijali za pakovanje se mogu
reciklirati. Odložite pakovanje na
ekološki prihvatljiv način.
Napomene o odlaganju električnih i elektronskih
uređaja
Korišćeni električni i elektronski uređaji ne
spadaju u kućni otpad, već se moraju odvoje-
no prikupljati i odlagati na otpad!
• Korišćene baterije koje nisu fiksno ugrađene u uređaj,
pre predaje se moraju nedestruktivno ukloniti! Njihovo
odlaganje na otpad je regulisano Zakonom o baterija-
ma.
• Vlasnici, odn. korisnici električnih i elektronskih apara-
ta su po zakonu u obavezi da ih vrate nakon njihove
upotrebe.
• Krajnji korisnik snosi sopstvenu odgovornost za brisa-
nje podataka o ličnosti sa korišćenog uređaja koji se
odlaže na otpad!
• Simbol sa precrtanom kantom za smeće znači da se
električni i elektronski uređaji ne smeju odlagati preko
kućnog otpada.
• Električni i elektronski uređaji se mogu besplatno pre-
dati na sledećim mestima:
– Legalne javne lokacije za odlaganje, odn. priku-
pljanje otpada (npr. dvorišta komunalnih objekata)
– Prodajna mesta električnih uređaja (stacionarna i
onlajn), ukoliko su prodavci u obavezi da ih prihva-
te nazad ili tu uslugu pružaju dobrovoljno.
– Možete po tipu uređaja besplatno da vratite do tri
korišćena električna uređaja sa maksimalnom du-
žinom ivica od 25 cm, a da pritom ne morate pret-
hodno da kupite novi uređaj od proizvođača ili da
ga odnesete na drugo ovlašćeno mesto za priku-
pljanje u vašoj blizini.
– Informacije o ostalim dopunskim uslovima proizvo-
đača i distributera u vezi povraćaja možete dobiti
od odgovarajuće korisničke službe.
• Ukoliko proizvođač isporučuje privatnom domaćinstvu
novi električni uređaj, on na zahtev krajnjeg korisnika
može da organizuje besplatno preuzimanje korišće-
nog električnog uređaja. U tu svrhu stupite u kontakt
sa korisničkom službom proizvođača.
286 | RS www.scheppach.com
• Ove izjave važe samo za uređaje koji se instaliraju i
prodaju u zemljama Evropske unije i koji podležu
Evropskoj direktivi 2012/19/EU. U zemljama van
Evropske unije mogu važiti drugačiji propisi za odlaga-
nje starih električnih i elektronskih uređaja na otpad.
16 Pomoć za otklanjanje smetnji
Sledeća tabela prikazuje simptome grešaka i opisuje kako možete da pomognete ukoliko se desi da vaš proizvod ne radi
kako treba. Ukoliko na taj način ne možete da utvrdite i otklonite problem obratite se vašem serviseru.
Smetnja Mogući uzrok Uputstva za sprečavanje
Proizvod ne radi. Nema mrežnog napona. Proveriti kabl, mrežni utikač, osigurač i utičnicu.
Mrežni napon je prenizak. Izbegavajte preduge produžne kablove. Koristite pro-
dužni kabl sa dovoljnim poprečnim presekom žila.
Spoljna temperatura je preni-
ska.
Ne koristiti na spoljnoj temperaturi nižoj od +5 °C.
Motor je pregrejan. Ostaviti motor da se ohladi po potrebi otkloniti uzrok
pregrevanja.
Proizvod radi, ali nema pritiska. Sigurnosni ventil propušta. Kontaktirajte vaš lokalni servisni centar. Popravke tre-
ba da obavlja samo obučeno osoblje.
Zaptivke su neispravne. Proverite zaptivke, oštećene zaptivke treba da zameni
servis.
Zavrtanj za ispuštanje kon-
denzovane vode propušta.
Rukom dotegnuti zavrtanj. Proveriti i po potrebi zame-
niti zaptivku zavrtnja.
Proizvod radi, na manometru se
prikazuje pritisak, ali alati ne ra-
de.
Spojevi creva propuštaju. Proverite i po potrebi zamenite crevo za rad pod priti-
skom i alate.
Brza spojnica propušta. Kontaktirajte vaš lokalni servisni centar. Popravke tre-
ba da obavlja samo obučeno osoblje.
Podešen prenizak pritisak na
regulatoru pritiska.
Dodatno odvrnite regulator pritiska.
RS | 287www.scheppach.com
17 EU izjava o usaglašenosti
Prevod originalne izjave o usklađenosti
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Izjavljujemo na našu isključivu odgovornost da je ovde
opisani proizvod usklađen sa primenljivim smernicama i
standardima.
Brend: SCHEPPACH
Oznaka proizvoda: Kompresor - HC51V
Br. art. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
Direktive EU:
2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/EU*, 2014/29/EU, 2014/68/EU,
* Gore opisani predmet ove izjave ispunjava odredbe Di-
rektive 2011/65/EU Evropskog parlamenta i Saveta od 8.
juna 2011. godine o ograničenju upotrebe određenih opa-
snih materija u električnoj i elektronskoj opremi.
Primenjeni standardi:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Postupak ocene usaglašenosti:
2000/14/EG_2005/88/EG – Prilog: VI
Garantovani
nivo zvučne snage(L
WA
):
97 dB
Izmereni
nivo zvučne snage(L
WA
):
93,9 dB
Imenovanotelo: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Kina
Broj: 0905
Lice ovlašćeno za dokumentaciju:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
288 | RS www.scheppach.com
İçindekiler
1 Giriş.................................................................... 289
2 Amacına uygun kullanım.................................... 290
3 Ürün açıklaması (Res. 1-8) ................................ 290
4 Teslimat kapsamı (Res.1, 2) ............................. 290
5 Ambalajdan çıkarma .......................................... 290
6 Teknik veriler...................................................... 291
7 Güvenlik uyarıları ............................................... 291
8 Montaj ................................................................ 294
9 İşletime almadan önce ....................................... 295
10 Kullanım ............................................................. 296
11 Elektrik bağlantısı............................................... 296
12 Temizlik ve bakım .............................................. 296
13 Depolama ve taşıma .......................................... 297
14 Onarım ve yedek parça siparişi.......................... 297
15 Bertaraf ve geri dönüşüm................................... 298
16 Arıza giderme..................................................... 298
17 AB uygunluk beyanı ........................................... 299
18 Patlatılmış çizim ................................................. 300
Ürün üzerindeki sembollerin
açıklaması
Bu kılavuzda kullanılan semboller ile olası riskler konu-
sunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik
sembolleri ve bu sembolleri tamamlayan açıklamalar ek-
siksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi i-
çin yeterli değildir ve kazalardan korunmaya yönelik alın-
ması gereken doğru tedbirlerin yerine geçmez.
Dikkat! Ürüne takılmış güvenlik işaretlerine
ve uyarılarına uyulmaması ve güvenlik ve
çalıştırma talimatlarına uyulmaması ciddi ya-
ralanmalara ve hatta ölüme neden olabilir.
İşletime almadan önce işletim kılavuzunu ve
güvenlik uyarılarını okuyun ve bunları dikka-
te alın!
İşletime almadan önce işletim kılavuzunu ve
güvenlik uyarılarını okuyun ve bunları dikka-
te alın!
Bir koruyucu gözlük kullanın.
Bir koruyucu kulaklık kullanın.
Toz oluşan ortamlarda solunum maskesi ta-
kın!
Dikkat sıcak yüzey - yanma tehlikesi.
Elektrik gerilimine karşı uyarı.
Uyarı! Cihaz otomatik bir başlatma kuman-
dası ile donatılmıştır. Üçüncü şahısları ürü-
nün çalışma alanından uzak tutun!
Ürünü yağmura maruz bırakmayın. Ürün sa-
dece kuru ortam koşulları altında yerleştirile-
bilir, depolanabilir ve işletilebilir.
Ürünü sadece kapak kapalıyken çalıştırın.
Ürünün garanti edilen ses gücü seviyesi.
Ürün Avrupa'da geçerli yönetmeliklere uy-
gundur.
Ürün Sırbistan'daki geçerli yönetmeliklere
uygundur.
İşletim kılavuzundaki sinyal
kelimelerinin açıklaması
TEHLİKE
Kaçınılmadığı takdirde ölüm veya ciddi yara-
lanmayla sonuçlanacak yakın tehlikeli bir du-
rumu gösteren sinyal kelimesi.
UYARI
Kaçınılmadığı takdirde ölümle veya ciddi ya-
ralanmayla sonuçlanabilecek potansiyel ola-
rak tehlikeli bir durumu gösteren işaret söz-
cüğü.
İKAZ
Kaçınılmadığı takdirde hafif veya orta derece-
de yaralanmayla sonuçlanabilecek potansiyel
olarak tehlikeli bir durumu gösteren işaret
sözcüğü.
DİKKAT
Kaçınılmadığı takdirde ürüne veya mala/mül-
ke zarar verebilecek potansiyel olarak tehli-
keli bir durumu belirten sinyal sözcüğü.
1 Giriş
Üretici:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
TR | 289www.scheppach.com
İthalatçı:
Ankara Civata Hırdavat Bağlantı Elemanları İthalat
İhracat Sanayi ve Ticaret A.Ş.
Macun Mahallesi 250. Cadde No:26
Yenimahalle/Ankara/Türkiye
Bilgi:
Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uya-
rınca ürün üzerinde veya ürünün kullanımına bağlı olarak
aşağıdaki nedenlerden ötürü oluşan hasarlar için sorum-
luluk kabul etmemektedir:
• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan
onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek
parçaların kullanılması
• Amacına aykırı kullanım
• Ulusal elektrik düzenlemelerine ve yönetmeliklerine u-
yulmamasından dolayı elektrik tesisinin arızalanması.
Dikkate almanız gerekenler:
İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine
uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrı-
ca geçerli ulusal talimatları da dikkate alın. Kullanmadan
önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun
ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu
muhafaza edin ve ürünü devrederken birlikte verin.
2 Amacına uygun kullanım
Kompresör, yakl. 220 l/dak ile işletilebilen, basınçlı hava i-
le çalıştırılan aletler (örn. lastik şişirici, temizlik tabancası
ve boyama tabancası) için basınçlı hava üretmeye yara-
maktadır. Sınırlı hava sevk miktarı nedeniyle çok yüksek
hava tüketimi olan aletlerin (örn. titreşimli zımpara maki-
nesi, çubuklu zımpara ve darbeli anahtar) çalıştırılması
mümkün değildir.
Kompresör sadece kuru ve havalandırması iyi kapalı or-
tamlarda işletilebilir.
Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bu-
nun dışındaki her kullanım amacına uygun olmayan kulla-
nım olarak kabul edilir. Bunun sonucu ortaya çıkan her
tün hasardan ya da yaralanmalarda operatör sorumludur,
üretici değil.
Amacına uygun kullanıma, güvenlik uyarılarının, montaj
kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının
dikkate alınması da dahildir.
Ürünün kullanımında ve bakımında görev alan kişiler, ü-
rün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili
eğitim almış olmalıdır.
Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran
hasarlar üreticinin sorumluluğunda değildir.
Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-
suarları ile kullanılabilir.
Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da
teknik verilerde belirtilen ölçülere uyulmalıdır.
Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel
kullanım için tasarlanmadığını dikkate alın. Ürün ticari, za-
naatkar ya da endüstri işletmelerinde ya da eş değer ey-
lemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.
3 Ürün açıklaması (Res. 1-8)
1. Açma/Kapama şalteri
2. Taşıma tutamağı
3. Basınç regülatörü
4. Hızlı bağlantı elemanı
5. Manometre
6. Emniyet valfi
6a. Boşaltma somunu
7. Basınç kabı
7a. Tahliye tapası
(Yoğuşma suyu)
8. Tekerlek
8a. Cıvata
8b. Kontra somunu
8c. Somun
9. Ayak
9a. Cıvata
9b. Pul
9c. Somun
10. Basınçlı hava aksesuar seti 13 parçalı.*
(gösterilmemiş)
11. Spiral hortum 10 m*
(gösterilmemiş)
* = teslimat kapsamına dahil değildir!
4 Teslimat kapsamı (Res.1, 2)
Poz. Adet Tanım
4. 1 x Hızlı bağlantı elemanı
8. 2 x Tekerlek
8a. 2 x Cıvata
8b. 2 x Kontra somunu
8c. 2 x Somun
9. 2 x Ayak
9a. 2 x Cıvata
9b. 2x Pul
9c. 2 x Somun
10. 1 x Basınçlı hava aksesuar seti 13 parçalı.*
(gösterilmemiş)
11. 1 x Spiral hortum 10 m*
(gösterilmemiş)
1 x Kompresör
1 x İşletim kılavuzu
* = teslimat kapsamına dahil değildir!
5 Ambalajdan çıkarma
UYARI
Ürün ve ambalaj malzemeleri, çocuklar için uygun
değildir!
Çocuklar; plastik torbalar, folyolar ve küçük parça-
lar ile oynamamalıdır! Yutma ve boğulma tehlikesi
söz konusudur!
• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini
çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulun-
madığını kontrol edin. Olası hasarları, ürünü teslim e-
den taşıma şirketine derhal bildirin. Daha sonra yapı-
lan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar
saklayın.
290 | TR www.scheppach.com
• Kullanımdan önce işletim kılavuzunu okuyarak ürün
hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece oriji-
nal parçalar kullanın. Yedek parçalarını bayinizden te-
min edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün
tip ve yapım yılınız belirtin.
6 Teknik veriler
Anma gerilimi 230 V~/
50 Hz
Anma sarfiyat 1420 W (S1*)
1500 W (S3**
%25)
Rölanti devir sayıları 4000 min
-1
Basınç kabı hacmi yakl. 50 l
İşletim basıncı yakl. 10 bar
Teor. Emiş gücü yakl. 220 l/dak
1 bar'da etkin dağıtım performansı yakl. 130 l/dak
4 bar'da etkin dağıtım performansı yakl. 90 l/dak
7 bar'da etkin dağıtım performansı yakl. 65 l/dak
Koruma türü IP 20
Şebeke bağlantı hattının uzunluğu 2 m
Maks. kurulum yüksekliği (deniz sevi-
yesinin üzerinde)
1000 m
Ağırlık Yakl. 24,5 kg
Teknik değişiklik yapma hakkı saklıdır!
* S1 işletim türü (daimi işletim)
Ürün belirtilen güçte sürekli olarak çalıştırılabilir.
**S3 işletim türü (periyodik aralıklı işletim)
Çalışma, bir anma yükü ve duruş süresinden oluşur.
Çalışma süresi 10 dakikadır; bağıl devrede kalma süresi,
çalışma süresinin %25’idir.
UYARI
Gürültü, sağlığınızı son derece olumsuz etkileyebilir.
Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki in-
sanlar uygun koruyucu kulaklık takmalısınız.
Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit
edilmiştir.
Karakteristik ses değerleri
Ses basıncı seviyesi L
pA
73,43 dB
Ölçüm hatası K
pA
2,92 dB
Ölçülen ses gücü seviyesi L
wA
93,9 dB
Garanti edilen ses gücü seviyesi L
WA
97 dB
Ölçüm hatası K
wA
2,92 dB
Belirtilen ses emisyon değerleri, standart hale getirilmiş
bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli ale-
tin bir başkasıyla karşılaştırılması için kullanılabilir.
Belirtilen ses emisyon değerleri, ses yükünün önceden
öngörülmesi için de kullanılabilir.
UYARI
Ses emisyonları, elektrikli aletin kullanım türü
ve şekline ve kullanılan iş parçasının türüne
bağlı olarak, elektrikli aletin mevcut kullanımı
sırasında belirtilen değerlerden farklı olabilir.
Ses yükünü mümkün olduğunca düşük tutmaya çalışın.
Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-
da işletim çevriminin tüm oranları dikkate alınmalıdır
(örn. elektrikli aletin kapatıldığı ve açık olduğu ancak
yüksüz çalıştığı süreler).
7 Güvenlik uyarıları
Elektrikli aletler için genel güvenlik uyarıları
UYARI
Bu elektrikli alet üzerinde bulunan tüm gü-
venlik uyarılarını, talimatları, resimleri ve tek-
nik verileri okuyun.
Takip eden talimatların dikkate alınmaması elektrik
çarpmasına, yangına ve/veya ağır yaralanmalara yol a-
çabilir.
Daha sonra başvurmak üzere tüm güvenlik
açıklamalarını ve talimatlarını saklayın.
Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, e-
lektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya
akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri
kapsamaktadır.
1) Çalışma yeri güvenliği
a) Çalışma alanınızı temiz tutun ve yeterince aydınla-
tın. Düzensizlik veya aydınlatılmamış çalışma yerleri
kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların
mevcut olduğu patlayıcı ortamlarda çalışmayın. E-
lektrikli aletler, toz veya buharları tutuşturabilecek kı-
vılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insan-
ları aletten uzak tutun. Dikkatinizin dağılması duru-
munda elektrikli alet üzerindeki kontrolünüzü yitirebilir-
siniz.
2) Elektriksel güvenlik
a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır.
Fiş kesinlikle değiştirilmemelidir. Topraklamalı e-
lektrikli aletler ile birlikte kesinlikle adaptör fişler
kullanmayın. Değiştirilmemiş fişler ve uygun prizler,
elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklan-
mış yüzeylere vücudunuzun temas etmesinden ka-
çının. Vücudunuz topraklandığı takdirde ciddi elektrik
çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koru-
yun. Suyun elektrikli alete girmesi, elektrik çarpma ris-
kini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak
veya fişi prizden çekmek gibi amacı dışında işler i-
çin kullanmayın. Bağlantı kablosunu ısı, yağ, kes-
TR | 291www.scheppach.com
kin kenarlar veya hareketli parçalarından uzak tu-
tun. Hasarlı veya dolanmış güç kabloları, elektrik
çarpma riskini artırır.
e) Elektrikli alet ile açık havada çalışırken sadece a-
çık havaya uygun uzatma kabloları kullanın. Açık
havaya uygun uzatma kablosu kullanılması elektrik
çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu
olduğunda, kaçak akım rölesi kullanın. Kaçak akım
rölesi kullanılması elektrik çarpma riskini azaltır.
3) İnsanların güvenliği
a) Dikkatli olun, ne yaptığınıza dikkat edin ve elekt-
rikli alet ile çalışırken mantıklı hareket edin. Yor-
gunsanız veya uyuşturucu, alkol veya ilaç etkisi
altındaysanız elektrikli aleti kullanmayın. Elektrikli
aleti kullanırken bir anlık dikkatsizlik ciddi yaralanma-
lara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu
gözlük takın. Elektrikli aletin türüne ve kullanımına
göre toz maskesi, kaymayı önleyici eldivenler, baret
veya koruyucu kulaklık gibi kişisel koruyucu donanım
kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletime girmesini önleyin. E-
lektrikli aleti elektrik beslemesine ve/veya aküye
bağlamadan, aleti tutmadan veya taşımadan önce
aletin kapalı olduğundan emin olun. Elektrikli aleti
taşırken parmağınız şalter üzerinde olursa veya elekt-
rikli aleti açık haldeyken elektrik beslemesine bağladı-
ğınız takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini
veya cıvata anahtarlarını ortadan kaldırın. Elektrikli
aletin dönen bir parçasında bulunan alet veya anah-
tarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli
bir duruş sağlayın ve her daim dengede durun. Bu
şekilde elektrikli aleti beklenmeyen durumlarda daha i-
yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar
kullanmayın. Saçlarınızı ve kıyafetinizi hareketli
parçalardan uzak tutun. Bol kıyafetler, takılar veya
uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği tak-
dirde, bunlar bağlanmalı ve doğru kullanılmalıdır.
Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile
güvenliği elden bırakmayın ve elektrikli aletin gü-
venlik kurallarını ihmal etmeyin. Dikkatsizlik nede-
niyle saniyeler içerisinde ağır yaralanmalar meydana
gelebilir.
4) Elektrikli aletin kullanımı ve alet ile
çalışma
a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uy-
gun elektrikli aleti kullanın. Uygun elektrikli alet ile,
belirtilen güç aralığında daha iyi ve daha güvenli şekil-
de çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açı-
lıp kapatılamayan elektrikli alet tehlikelidir ve onarıl-
ması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçaları-
nı değiştirmeden veya elektrikli aleti rafa kaldırma-
dan önce fişi prizden çekin ve/veya çıkarılabilir a-
küyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla ça-
lıştırılmasını önler.
d) Kullanılmayan elektrikli aletleri çocukların erişe-
meyeceği şekilde muhafaza edin. Elektrikli aletin
kullanımını bilmeyen veya bu talimatları okumamış
kişilere aleti kullandırtmayın. Elektrikli aletler, bilgi-
siz kişiler kullandığı takdirde tehlikelidir.
e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı-
mını özenli şekilde yapın. Hareketli parçaların so-
runsuz bir şekilde çalışıp çalışmadığını ve sıkış-
madığını, elektrikli aletin fonksiyonu zarar görme-
yecek şekilde parçaların kırılmış veya hasar gör-
müş olup olmadığını kontrol edin. Elektrikli aleti
kullanmadan önce hasar görmüş parçaların onarıl-
masını sağlayın. Birçok kazanın sebebi, bakımı iyi
yapılmamış elektrikli aletlerdir.
f) Kesici takımların her zaman keskin ve temiz olma-
sını sağlayın. Bakımı düzenli yapılan keskin ağızlı
kesme takımları daha az sıkışır ve kontrol edilmesi
daha kolaydır.
g) Elektrikli aleti, uygulama takımları, kullanılan diğer
aletleri bu talimatlara uygun şekilde kullanın. Kul-
lanımda çalışma koşullarını ve uygulanacak işlemi
dikkate alın. Elektrikli aletler öngörülen uygulamalar
haricinde kullanıldığı takdirde tehlikeli durumlar mey-
dana gelebilir.
h) Tutma yerlerini ve tutma yüzeylerinin her zaman
kuru, temiz ve yağ ve gresten arındırılmış olmasını
sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-
lektrikli aletin güvenli kullanımını ve öngörülemeyen
durumlarda kontrol edilebilmesini engeller.
5) Servis
a) Elektrikli aletin sadece gerekli yeterliliğe sahip uz-
man personel tarafından ve sadece orijinal yedek
parçalarla onarılmasını sağlayın. Bu şekilde elekt-
rikli aletin güvenliğinin korunmasını sağlarsınız.
Kompresörler için güvenlik talimatları
DİKKAT
Bu kompresörün kullanımı sırasında elektrik çarpması-
na, yaralanma ve yangın tehlikesine karşı korunma sağ-
lamak için aşağıda belirtilen temel güvenlik tedbirleri
dikkate alınmalıdır. Ürünü kullanmadan önce bu bilgileri
okuyun ve dikkate alın.
Güvenli çalışma
1. Takımların temizliğini ve bakımını özenle yapın
– Daha iyi ve güvenli çalışmak için kompresörünüzü
temiz tutun.
– Bakım talimatlarına uyun.
– Düzenli olarak elektrik aletin kablosunu kontrol e-
din ve hasarlı olması durumunda kablonun yetkin
bir uzman tarafından yenilenmesini sağlayın.
– Uzatma kablolarını düzenli olarak kontrol edin ve
hasarlı olması durumunda değiştirin.
292 | TR www.scheppach.com
2. Elektrik fişini elektrik prizinden ayırın
– Elektrikli alet kullanılmayacağı zaman, bakım ön-
cesi ve örneğin testere bıçağı, matkap, freze gibi
takımların değiştirilmesi sırasında.
3. Elektrikli aleti olası hasarlara yönelik kontrol edin.
– Elektrikli alet kullanılmaya devam edilmeden önce,
koruma tertibatları veya hafif hasarlı parçalar ku-
sursuz ve talimatlara uygun çalışma şekline yöne-
lik muayene ve kontrol edilmelidir.
– Hareketli parçaların kusursuz işlediğini ve sıkışma-
dığını ya da parçaların hasarlı olup olmadığını
kontrol edin. Elektrikli aletin kusursuz işletiminin
sağlanması için tüm parçalar doğru takılı ve tüm
koşullar yerine getiriliyor olmalıdır.
– Hasarlı koruma tertibatları ve parçalar, kullanım kı-
lavuzunda farklı bir bilgi verilmediği sürece yetkili
uzman atölye tarafından onarılmalıdır veya değişti-
rilmelidir.
– Hatalı veya hasarlı bağlantı kabloları kullanmayın.
DİKKAT
Kendi güvenliğiniz için sadece kullanım kılavuzunda be-
lirtilmiş veya üreticisi tarafından önerilmiş veya belirtil-
miş aksesuarlar ve ek cihazlar kullanın. Kullanım tali-
matı veya katalog içerisinde önerilen aletler ve aksesu-
arlardan farklı alet ve aksesuar kullanımı, sizin için ya-
ralanma tehlikesi teşkil edebilir.
4. Bağlantı hattının değiştirilmesi
– Bağlantı hattı hasar görürse, tehlikelerin önlenme-
si için üretici veya elektrik uzmanı tarafından de-
ğiştirilmelidir. Elektrik çarpması nedeniyle tehlike.
5. İnşaat işletiminde yolda sürülebilir kompresörler
– Tüm hortum ve vanaların, kompresör için izin veri-
len en yüksek çalışma basıncı için uygun olmasına
dikkat edin.
6. Kurulum yeri
– Kompresörü sadece düz yüzeyde kurun.
7. 7 bar değerini geçen basınçlarda, besleme hortumları-
nın örn. çelik halat gibi bir güvenlik kablosu ile donatıl-
ması önerilir.
8. Bükülme noktalarının oluşmasını önlemek için esnek
hortum bağlantıları kullanarak hat sistemine aşırı yük-
lenilmesini önleyin.
İlave güvenlik uyarıları
İlgili basınçlı hava aletlerinin / basınçlı hava ek
cihazlarının kullanım kılavuzlarını dikkate alın!
Ayrıca aşağıdaki genel bilgiler dikkate alınmalıdır.
Basınçlı hava ve hava tabancası ile çalışmaya
ilişkin güvenlik uyarıları
• Ürüne yeterli mesafe, min. 2,50 m olmasına dikkat e-
din ve basınçlı hava aletlerini / basınçlı hava ek cihaz-
larını işletim sırasında kompresörden uzak tutun.
• Kompresör pompası ve hatlar işletim sırasında yüksek
sıcaklıklara ulaşmaktadır. Temas edilmesi durumunda
yanmalar meydana gelir.
• Kompresör tarafından emilen hava kompresör pompa-
sının içinde yangın veya patlamalara neden olabilen
katkı maddelerden korunmalıdır.
• Hortum bağlantısı çözüldüğüne, hortumun bağlantı
parçası, elle tutulmalıdır. Böylece geri yaylanan hor-
tumdan kaynaklanan yaralanmaları önleyebilirsiniz.
• Basınçlı hava tabancası ile yapılan çalışmalarda koru-
yucu gözlük ve koruyucu solunum maskesi kullanın.
Tozlar sağlığa zararlıdır! Yabancı cisimler ve fırlatılan
parçalar kolayca yaralanmalar meydana gelebilir.
TEHLİKE
Yaralanma tehlikesi!
Hava tabancasını kişilere tutmayın veya vücuttaki giysi-
leri temizlemeyin.
Enjeksiyon ve püskürtme ek cihazlarının (örn.
boya enjeksiyonu) kullanımında güvenlik
bilgileri
• Dolum işleminde hiçbir sıvının kompresör ile temas et-
memesi için püskürtme ek cihazını kompresörden u-
zak tutun.
• Püskürtme ek cihazları (örn. boya enjeksiyonu) ile ke-
sinlikle kompresör yönünde püskürtme yapmayın.
Nem, elektriksel tehlikelere neden olabilir!
TEHLİKE
Patlama tehlikesi!
55° C değerinden düşük parlama noktasına sahip boya-
lar veya çözücü maddeler ile çalışmayın.
TEHLİKE
Patlama tehlikesi!
Boya ve çözücü maddeleri ısıtmayın.
• Sağlığa zararlı sıvıların işlenmesi durumunda koruma
amaçlı filtre cihazları (yüz maskeleri) gereklidir. Ayrıca
bu malzemelerin üreticileri tarafından verilen koruyucu
önlemleri de dikkate alın.
• İşlenmiş malzemelerin ambalajında yer alan ve tehli-
keli maddelere ilişkin veriler ve işaretler dikkate alın-
malıdır. Gerekirse en önleyici tedbirler alınmalıdır, ö-
zellikle uygun kıyafet ve maskeler kullanılmalıdır.
TEHLİKE
Patlama tehlikesi!
Püskürtme işlemi sırasında ve çalışma alanında sigara
içilmesi yasaktır.
Boya buharları da kolayca yanabilir.
• Yangın yerleri, açık ışıklar veya kıvılcım üreten ürünler
mevcut olmamalı veya işletilmemelidir.
• Yiyecek ve içecekleri çalışma odasında saklamayın
veya tüketmeyin. Boya buharları sağlığa zararlıdır.
• Çalışma odası 30 m³ alanından büyük olmalı ve püs-
kürtme ile kurutma sırasında yeterli hava akışı mevcut
olmalıdır.
• Rüzgara karşı püskürtmeyin. Yanıcı veya tehlikeli
maddelerin püskürtülmesinde genel olarak yerel poli-
sin direktifleri dikkate alınmalıdır.
• PVC basınç hortumu ile bağlantılı olarak beyaz alkol,
bütil alkol ve metilen klorür gibi maddeler işlemeyin.
Bu maddeler basınç hortumuna zarar verir.
TR | 293www.scheppach.com
• Çalışma alanı doğrudan çalışma aracı ile temas etme-
yecek şekilde kompresörden ayrılmış olmalıdır.
Basınç kaplarının işletilmesi
• Basınç kabı işleten kişi, basınç kabını usulüne uygun
durumda olmasını ve işletilmesini sağlamalı, denetle-
meli, gerekli servis ve bakım çalışmalarını geciktirme-
den yaptırmalı ve gerekirse gerekli güvenlik önlemleri-
ni almaktan sorumludur.
• Denetleyici kurum münferit durumlarda gerekli denet-
leyici tedbirler talep edebilir.
• Basınç kabı, kusurlu olması, çalışanlar veya üçüncü
kişiler için tehlike teşkil etmesi durumunda çalıştırılma-
malıdır.
• Her işletim öncesinde basınç kabını pas ve hasara da-
ir kontrol edin. Kompresör, hasarlı veya paslı basınç
kabı ile işletilmemelidir. Hasarların tespit edilmesi du-
rumunda lütfen müşteri hizmetleri servisine başvurun.
Tüm güvenlik açıklamalarını ve talimatlarını iyi
saklayın!
7.1 Ürüne özel güvenlik talimatları
DİKKAT
Bu kompresörün kullanımı sırasında elektrik çarpması-
na, yaralanma ve yangın tehlikesine karşı korunma sağ-
lamak için aşağıda belirtilen temel güvenlik tedbirleri
dikkate alınmalıdır. Ürünü kullanmadan önce bu bilgileri
okuyun ve dikkate alın.
UYARI
Ürün potansiyel olarak patlayıcı ortamlarda kullanılmak
üzere tasarlanmamıştır. Bu tür ortamlarda kullanıma
yalnızca güvenliği sağlamak için uygun ek önlemler a-
lındığı takdirde izin verilir. Ürünü potansiyel olarak pat-
layıcı bir ortamda kullanmadan önce lütfen bir uzmana
veya ilgili yönetmeliklere danışın.
• Ürün, fiziksel, duyusal veya zihinsel yetenekleri azal-
mış veya deneyim ve bilgi eksikliği olan kişiler (çocuk-
lar dahil) tarafından kullanılmamalıdır.
• Temizlik ve kullanıcı bakımı çocuklar tarafından yapıl-
mamalıdır.
• Ürünü yağmur veya nemden uzak tutun. Ürünün içine
su girmesi elektrik çarpması riskini artırır.
• Ürünü +5°C'nin altındaki sıcaklıklarda kullanmaktan
kaçının.
• Ürünü gözetimsiz bırakmayın.
İKAZ
Ürünü sadece kısa bir süre için çalıştırın. Uzun süreli,
kesintisiz 10 dakikadan fazla çalışma ürünü aşırı ısıtır.
Ürünü hemen kapatın ve en az 10 dakika soğumasını
bekleyin
TEHLİKE
Yaralanma tehlikesi!
Şişirilecek nesneleri öngörülen basıncın üzerinde şişir-
meyin. Bunlar patlayabilir ve yaralanmaya ve/veya mad-
di hasara neden olabilir.
• Kompresörün izin verilen güç aralığını aşmayın. Kam-
yon, traktör veya diğer büyük lastikleri şişirmeyin.
• Potansiyel olarak yanıcı veya patlayıcı olan veya ola-
bilecek malzemeleri işlemeyin.
• Ürünü asla başka bir amaç için kullanmayın.
• Ürünü daima temiz, kuru ve yağdan ya da yağlama g-
reslerinden arınmış olarak tutun. Her kullanımdan
sonra ve depolamadan önce tozu temizleyin.
• Ürünü temizlemek için asla benzin veya diğer yanıcı
sıvılar kullanmayın! Üründe kalan buharlar kıvılcımlar-
la tutuşabilir ve ürünün patlamasına neden olabilir.
• Daima dikkatli olun! Her zaman ne yaptığınıza dik-
kat edin ve her zaman mantıklı bir şekilde ilerleyin.
Konsantre olamıyorsanız veya kendinizi iyi hissetmi-
yorsanız ürünü asla kullanmayın.
• Bükülme noktalarının oluşmasını önlemek için esnek
hortum bağlantıları kullanarak hat sistemine aşırı yük-
lenilmesini önleyin.
• 7 bar değerini geçen basınçlarda, besleme hortumları-
nın örn. çelik halat gibi bir güvenlik kablosu ile donatıl-
ması önerilir.
• Ürünün sıcak bileşenlerine dokunmayın!
• Tüm hortum ve vanaların, kompresör için izin verilen
en yüksek çalışma basıncı için uygun olmasına dikkat
edin.
Artık riskler
Ürün, en son teknolojiye göre ve geçerli güvenlik
kuralları dikkate alınarak üretilmiştir. Ancak yine de
çalışma sırasında artık riskler oluşabilir.
• Usulüne uygun olmayan elektrik bağlantı kablolarının
kullanılması halinde akım nedeniyle sağlık riski söz
konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen
artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun
kullanım bölümleri ve işletim kılavuzunun tamamı dik-
kate alındığında en aza indirgenebilir.
• Ürünün istem dışı devreye alınmasından kaçının.
• Ürün çalıştığında ellerinizi çalışma alanından uzak tu-
tun.
• Kullanım kılavuzunda belirtilen bakım ve güvenlik uya-
rılarına uyun.
UYARI
Bu elektrikli alet, çalışması sırasında elektromanyetik a-
lan oluşturuyor. Bu elektromanyetik alan, belirli durum-
larda aktif veya pasif tıbbi implantları olumsuz etkileye-
bilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak a-
macıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kul-
lanmadan önce doktora veya tıbbi implant üreticisine
danışmalarını öneriyoruz.
8 Montaj
DİKKAT
İşletime almadan önce ürünü mutlaka komple mon-
te edin!
294 | TR www.scheppach.com
UYARI
Yaralanma tehlikesi!
Elektrik fişini prize sadece ürün kullanıma hazır oldu-
ğunda takın.
Gerekli takım:
• 2x açık ağızlı anahtar/lokma anahtar SW 13 mm*
* = teslimat kapsamına dahil değildir!
8.1 Tekerleklerin (8) montajı (res.3)
1. Ürünün hasar görmesini önlemek için montaj sırasın-
da zemine bir altlık yerleştirin.
2. Ürünü düz bir yüzeye koyun.
3. Tekerleğin (8) cıvatasını (8a) bunun için öngörülmüş
montaj deliklerinden geçirin ve bir M10 somun (8c) ile
sabitleyin.
4. Somunları (8c), kontra somunlarla (8b) kilitleyin.
Bunun için iki adet açık uçlu anahtar / lokma anahtar
SW 13 mm kullanın.
5. Aynı işlemi diğer tarafta tekrarlayın.
8.2 Ayağın (9) montajı (res.4)
1. Ürünü düz bir yüzeye koyun.
2. Ayağı (9) taban çerçevesinde bunun için öngörülen
montaj deliğine yerleştirin.
3. Ayağı (9) bir cıvata (9a) ve pul (9b) ile taban çerçeve-
sine monte edin ve bir somun (9c)ile sabitleyin.
Bir açık uçlu anahtar SW13 kullanın.
4. Aynı işlemi diğer tarafta tekrarlayın.
8.3 Hızlı kaplin bağlantısının (4)
montajı (Res.5)
1. Teflon bandın hızlı kaplin bağlantısının (4) dişlisi üze-
rinde bulunup bulunmadığını kontrol edin.
Eğer bir teflon bant mevcutsa 8.3.1 altında açıklandığı
şekilde ilerleyin.
2. Hızlı kaplin bağlantısını (4) kompresörde öngörülen
dişliye vidalayın.
Bağlantının fazla döndürülmemesine ve hızlı kaplin
bağlantısının yatay olarak hizalanmış olmasına dikkat
edin.
3. Montajdan sonra bağlantı sızdırmazlığını kontrol edin.
8.3.1 Dişin Teflon bant ile sızdırmaz hale
getirilmesi (Res.5)
1. Var olan Teflon bandını tamamen çıkarın.
2. Teflon bandını yalnızca hızlı kaplin bağlantısının (4)
dış dişine taktığınızdan emin olun.
3. Teflon bandını her zaman vidalama yönünde (saat yö-
nünde) dişin etrafına sarın. Bu, montaj sırasında Tef-
lon bandının gevşemesini önler.
4. Teflon bandını başlangıçta hafif gergin tutun.
Hızlı kaplin bağlantısının (4) dış dişi etrafına düzgün,
üst üste binecek şekilde ve eşit olarak sarın.
İlk diş turunu boş bırakın, böylece hatta lif parçaları gi-
remez.
5. Dişi, boyutuna bağlı olarak 4 - 8 kez sarın.
Kaba dişlerde daha fazla sarım gerekebilir.
Teflon bandı, diş kanallarını eşit şekilde kaplamalıdır.
Bant ne yırtılmalı ne de dişlerin arasını tıkamalıdır.
6. Contalama sonrasında hızlı kaplin bağlantısı (4) 8.3
altında açıklandığı şekilde monte edilebilir.
9 İşletime almadan önce
UYARI
Yaralanma tehlikesi!
Elektrik fişini prize sadece ürün kullanıma hazır oldu-
ğunda takın.
UYARI
Üründe değişiklik yapmadan önce elektrik fişini dai-
ma çekin.
İKAZ
Uygun olmayan uzatma kabloları tehlikeli olabilir. Elekt-
rik çarpması nedeniyle kişisel yaralanma riski vardır.
Genel uyarılar
• Dikkatli olun. Uygulama ve olası kısıtlamaların yanı sı-
ra özel potansiyel tehlikeler hakkında da bilgi edinin.
• Ürünü bağlamadan önce tip etiketi üzerindeki verilerin
şebeke verileri ile aynı olduğundan emin olun.
• Yeterince bilgilendirilmemiş operatörler, yanlış kulla-
nım nedeniyle kendilerini ve başkalarını tehlikeye ata-
bilir. Operatör üçüncü şahıslara karşı sorumludur.
• Ürünü düzenli olarak hasara karşı kontrol edin.
• Ürünün kurulumu tüketicinin yakınında yapılmalıdır.
• Uzun hava hatları ve besleme hatları (uzatma kablola-
rı) kullanılmamalıdır.
• Emme havasının kuru ve tozsuz olmasına dikkat edin.
• Ürünü nemli veya ıslak odalarda kurmayın.
• Ürün sadece uygun odalarda çalıştırılabilir (iyi hava-
landırılmış, ortam sıcaklığı +5 °C ila 40 °C). Odada
toz, asit, buhar, patlayıcı ve yanıcı gazlar bulunmama-
lıdır.
• Ürün kuru odalarda kullanım için uygundur. Püskürt-
me suyu ile çalışılan alanlarda kullanımı yasaktır.
• Ürün açık havadaki kuru ortam koşullarında çok kısa
bir süre işletilebilir.
• Ürün her zaman kuru olmalı ve çalışma sonrasında a-
çık havada kalmamalıdır.
9.1 Şebeke bağlantısı
• Ürün emniyet tapalı şebeke hattı ile donatılıdır. Bu
emniyet tapası her 230V ~ 50 Hz arası ve 16 A ile em-
niyete alınmış olan her koruyucu temas prizine takıla-
bilir.
• İşletime alma işleminden önce, şebeke geriliminin işle-
tim gerilimi ve veri levhasındaki ürün gücü ile uyuştu-
ğundan emin olun.
• Uzun besleme hatları, uzatma kabloları, kablo tambur-
ları vs. gerilimin düşmesine neden olur ve motorun ça-
lışmaya başlamasını engelleyebilir.
TR | 295www.scheppach.com
• +5°C altındaki düşük sıcaklıklarda, motorun çalışmaya
başlaması, zor olabilir.
10 Kullanım
10.1 Açma ve kapatma şalteri (1) (res.6)
Açma
1. Elektrik fişini uygun şekilde sigortalanmış bir elektrik
prizine takın.
2. Açma/kapatma şalterini (1) I konumuna getirerek ürü-
nü açın.
Kapatma
1. Açma/kapatma şalterini (1) 0 konumuna getirerek ürü-
nü kapatın.
10.2 Basıncın ayarlanması (Res.6)
1. Basınç regülatörü(3) ile basınç, manometrede(5) a-
yarlanır.
2. Ayarlanan basınç, hızlı kaplinde (4) görülebilir.
10.3 Basınçlı hava hortumunun*
takılması (Res.6)
Basınçlı hava hortumunun* basınçlı hava hortumunu* hız-
lı kaplin bağlantılarına (4) takın. Ardından basınçlı hava a-
letini* basınçlı hava hortumunun* hızlı bağlantı elemanı-
na* bağlayın.
* = teslimat kapsamına dahil değildir!
11 Elektrik bağlantısı
Takılı elektro motor işletime hazır bir şekilde bağlıdır.
Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müş-
teri tarafından yapılan şebeke bağlantısı ya da kullanı-
lan uzatma hattı bu talimatlara uygun olmalıdır.
Enjeksiyon ve püskürtme ek cihazları ile yapılan çalışma-
larda ve açık havadaki geçici kullanım durumunda cihaz
mutlaka 30 mA'lık ya da daha az bir devreye girme akımı-
na sahip hatalı akım koruma şalteri üzerinden bağlan-
malıdır.
11.1 Hasarlı elektrik bağlantı kabloları
Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları
oluşur.
Bunun olası nedenleri:
• Bağlantı kabloları pencere veya kapı boşluklarından
geçirildiğinde basınç noktaları,
• Bağlantı kablosunun yanlış sabitlenmesi veya yönlen-
dirilmesi nedeniyle bükülmeler,
• Bağlantı kablosu üzerinden seyahat ederek arayüzler,
• Duvar prizinin zorla çekilmesi nedeniyle izolasyon ha-
sarı,
• İzolasyonun eskimesine bağlı çatlaklar.
Bu tür arızalı elektrik bağlantı kabloları kullanılmamalıdır
ve yalıtım hasarı nedeniyle hayati tehlike oluşturur.
Elektrik bağlantı kablolarında düzenli olarak hasar kontro-
lü yapın. Kontrol sırasında bağlantı kablosunun şebekeye
bağlı olmamasına dikkat edin.
Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmelik-
lerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı
kabloları kullanın.
Bağlantı kablosunda tip kodu baskısının bulunması zorun-
ludur.
Hasarlı veya arızalı şebeke bağlantı kablolarının
değiştirilmesi için güvenlik talimatları
Bağlantı türü Y
Şebeke bağlantısı hattının değiştirilmesi gereken durum-
da, güvenliği sağlamak için bunlar üretici veya temsilcisi
tarafından gerçekleştirilmelidir.
11.2 Önemli uyarılar
Motor aşırı yüklenme olduğunda kendiliğinden kapanır.
Motor soğuma süresinden (zamana göre farklı) sonra tek-
rar çalışır.
11.3 Alternatif akımlı motor
Elektrik donanımındaki bağlantı ve onarım çalışmaları sa-
dece bir uzman elektrik personeli tarafından yapılabilir.
• Şebeke geriliminin ürün tip etiketinde belirtilen gerilim
ile aynı olmasına dikkat edin.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare
kesitli olmalıdır.
12 Temizlik ve bakım
UYARI
Bu kullanma kılavuzunda açıklanmayan ona-
rım ve bakım işlerinin uzman bir atölye tara-
fından yapılmasını sağlayın. Sadece orijinal
yedek parçalar kullanın.
UYARI
Yanlış bakım veya temizlik çalışmaları yara-
lanmalara neden olabilir!
UYARI
Temizlik, onarım ve bakım çalışmaları sırasında ü-
rün beklenmedik şekilde çalışabilir ve yaralanmala-
ra ve yanıklara neden olabilir.
– Ürünü kapatın.
– Elektrik fişini çekin.
– Ürünün soğumasını bekleyin.
– Kompresörü basınçsız hale getirin.
Bilgi:
Kompresördeki basıncı, kompresörü kapatarak ve örn. bir
basınçlı hava aletini veya temizlik tabancasını boşta çalış-
tırarak, basınç kabında kalan basınçlı havayı kullanarak
boşaltın.
12.1 Temizlik
• Koruma tertibatlarını, hava deliklerini ve motor gövde-
sini tozdan ve kirden mümkün olduğu kadar temiz tu-
tun. Ürünü temiz bir bezle silin ya da düşük basınç du-
rumunda basınçlı hava ile üfleyin. Ürünü her kullanım
sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak
sabun ile temizleyin. Temizlik ya da çözelti maddesi
kullanmayın; bunlar ürünün plastik parçalarına zarar
verebilir. Ürünün içine su girmediğinden emin olun.
296 | TR www.scheppach.com
• Ürünü her kullanım sonrasında doğrudan temizlenme-
sini öneriyoruz.
• Hortum ve püskürtme aletleri temizlenmeden önce
kompresörden ayrılmalıdır. Kompresör, su, çözücüler
v.b. ile temizlenmemelidir.
12.2 Bakım
Gerekli takım:
• Yıldız tornavida*
* = teslimat kapsamına dahil değildir!
12.2.1 Emniyet valfi (6) (Res.7)
• Emniyet valfi, basınç kabının izin verilen en yüksek
basınç değerine ayarlanmıştır.
• Emniyet valfi ayarının değiştirilmesi veya boşaltma so-
munu ile boşaltma somunun başlığı arasındaki bağ-
lantı emniyetinin çıkarılması yasaktır.
• Emniyet valfinin gerektiğinde doğru şekilde çalışması-
nı sağlamak için her 30 çalışma saatinde bir, ancak
yılda en az üç kez çalıştırılması gerekir.
1. Emniyet valfi (6) çıkışını açmak için delikli boşaltma
somununu(6a) açmak amacıyla saat yönü tersine çe-
virin. Valf duyulur şekilde hava boşaltıyor.
2. Ardından boşaltma somununu (6a) tekrar saat dönme
yönünde çevirerek sıkıştırın.
12.2.2 Basınç kabının (7) bakımı (res.8)
DİKKAT
Basınç kabının uzun süreli dayanıklılığını sağlamak için,
yoğuşma suyu her çalışmadan sonra tahliye tapası açı-
larak boşaltılmalıdır.
DİKKAT
Basınç kabındaki yoğuşma suyu yağ kalıntıları içermek-
tedir. Yoğuşma suyunu çevre korumaya uygun şekilde
ilgili toplama yerinde imha edin.
1. Öncesinde kazan basıncını boşaltın (bkz. 13.2.1).
2. Boşaltma tapasını(7a) saat yönü tersinde çevirerek a-
çın (kompresörün alt tarafından cıvataya bakıldığın-
da).
3. Yoğuşma suyunu basınç kabından(7) boşaltmak için,
boşaltma tapası(7a) en alçak noktada olacak şekilde
hafif yana yatırılmalıdır.
4. Boşaltma tapasını (7a) tekrar kapatın (saat yönünde
çevirin). Her işletim öncesinde basınç kabını (7) pas
ve hasara dair kontrol edin.
5. Kompresör, hasarlı veya paslı basınç kabı(7) ile işle-
tilmemelidir. Hasarların tespit edilmesi durumunda lüt-
fen müşteri hizmetleri servisine başvurun.
13 Depolama ve taşıma
UYARI
Yaralanma ve yanma tehlikesi!
Ürün beklenmedik şekilde çalışabilir ve bundan dolayı
yaralanmaya neden olabilir.
– Tüm temizlik ve bakım çalışmalarından önce motoru
kapatın.
– Motorun soğumasını bekleyin.
– Elektrik fişini çekin.
– Kompresörü basınçsız hale getirin.
Bilgi:
Kompresördeki basıncı, kompresörü kapatarak ve örn. bir
basınçlı hava aletini veya temizlik tabancasını boşta çalış-
tırarak, basınç kabında kalan basınçlı havayı kullanarak
boşaltın.
• Basınçlı hava ciddi yaralanmalara sebep olabilir.
• Ürünü temizleyin ve hasar bakımından kontrol edin.
13.1 Taşıma (Res. 1)
• Hasar ve yaralanmaları önlemek için, ürün araçlarda
taşınırken devrilmeye ve kaymaya karşı emniyete a-
lınmalıdır.
• Ürünü, örneğin araçlarda taşıma sırasında çarpmala-
ra, darbelere ve şiddetli titreşimlere karşı koruyun.
• Ürünü taşımak için her zaman taşıma kolunu (2) kulla-
nın.
13.2 Depolama
Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan
ve çocukların erişemeyeceği bir yerde muhafaza edin.
Optimum saklama sıcaklığı 5 °C ile 30 ˚C arasındadır.
Ürünü orijinal ambalajında saklayın.
Toz ve ıslaklığa karşı korumak için ürünün üzerini kapa-
tın. İşletim kılavuzunu ürünün yanında saklayın.
DİKKAT
Elektrik fişini çekin, kompresörün ve bağlı tüm basınçlı
hava aletlerinin havasını boşaltın. Kompresörü, yetkisiz
kişiler tarafından çalıştırılmayacak bir yer bırakın.
DİKKAT
Ürünü sadece kuru ve yetkisiz kişilerin erişemeyeceği
ortamda muhafaza edin.
Devirmeyin, sadece ayakta muhafaza edin!
13.2.1 Aşırı basıncın tahliye edilmesi
Kompresördeki basıncı, kompresörü kapatarak ve örn. bir
basınçlı hava aletini veya temizlik tabancasını boşta çalış-
tırarak, basınç kabında kalan basınçlı havayı kullanarak
boşaltın.
14 Onarım ve yedek parça siparişi
Onarım veya bakım sonrasında tüm güvenlik ile ilgili par-
çaların takılı ve kusursuz durumda olmasını kontrol edin.
Yaralanmaya neden olabilecek parçalar başka kişiler ve-
ya çocukların erişemeyeceği yerde saklanmalıdır.
TR | 297www.scheppach.com
DİKKAT
Ürün Sorumluluğu Kanununa uyarınca uygun olmayan
onarım veya orijinal olmayan parça kullanımından kay-
naklanan hasarlardan sorumlu değiliz.
Müşteri hizmetlerine veya yetkili bir uzmana başvurun.
Bu aksesuar parçaları için de geçerlidir.
Yedek parçalar ve aksesuarları servis merkezimizden te-
min edebilirsiniz. Bunun için kapak sayfasındaki QR kodu-
nu tarayın.
Bağlantılar ve onarımlar
Elektrik donanımındaki bağlantı ve onarım çalışmaları sa-
dece bir uzman elektrik personeli tarafından yapılabilir.
14.1 Yedek parça siparişi
Yedek parça siparişinde şu bilgiler verilmelidir:
• Model tanımı
• Ürün numarası
• Tip etiketinin verileri
Yedek parçalar / Aksesuar
Basınçlı hava aksesuar seti
13 parçalı - Ürün No.:
7906100710
Spiral hortum - Ürün No.: 7906100711
14.2 Servis bilgileri
Ürünün aşağıdaki parçalarının kullanıma veya doğal süre-
ce bağlı olarak aşınmaya tabi olduğu veya aşağıdaki par-
çaların sarf malzemeleri olarak gerekli olduğu dikkate a-
lınmalıdır.
Aşınma parçaları*: Hızlı bağlantı kaplini, basınçlı hava ak-
sesuar seti, spiral hortum
* = teslimat kapsamına dahil değildir!
15 Bertaraf ve geri dönüşüm
Ambalaj ile ilgili bilgiler
Ambalaj malzemeleri geri dönüştü-
rülebilir özelliktedir. Lütfen amba-
lajları çevreye uygun bir şekilde
tasfiye edin.
Elektrikli ve elektronik cihazların bertaraf edilmesine
yönelik bilgiler
Elektrikli ve elektronik eski cihazlar evsel atık-
lara ait değildir, ayrı olarak toplanmalı veya
tasfiye edilmelidir!
• Eski cihazda takılı olmayan eski bataryalar, verilme-
den önce tahrip edilmeden çıkarılmalıdır! Bunlar ba-
tarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıla-
rı, bunları kullandıktan sonra yasal olarak iade etmek-
le yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesin-
den son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve
elektronik cihazların ev çöpüne atılmayacağına işaret
eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere
ücretsiz olarak teslim edilebilir:
– Kamusal tasfiye veya toplama yerleri (örn. beledi-
ye şantiyeleri)
– Satıcıların bunları gönüllü olarak geri almak veya
sunmakla yükümlü olması koşuluyla, elektronik ci-
hazlara yönelik satış noktaları (sabit ve çevrim içi).
– Cihaz başına, kenar uzunluğu maksimum 25 santi-
metre olan yaklaşık üç eski elektronik cihazı, ön-
cesinde yeni bir cihaz satın almadan veya bölge-
nizdeki başka bir yetkili toplama yerine götürme-
den üreticiye ücretsiz olarak teslim edebilirsiniz.
– Üreticinin ve satıcının diğer ek iade alma koşulları-
nı ilgili müşteri hizmetlerinden öğrenebilirsiniz.
• Üretici tarafından özel bir eve yeni bir elektronik ciha-
zın teslim edilmesi durumunda, son kullanıcının talebi
üzerine eski elektronik cihazın ücretsiz olarak teslim
alınmasını sağlayabilir. Bu konu ile ilgili üreticinin
müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu
olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine
tabi olan cihazlar için geçerlidir. Avrupa Birliği dışında-
ki ülkelerde, elektronik ve elektrikli eski cihazların tas-
fiye işlemi için farklı düzenlemeler geçerli olabilir.
16 Arıza giderme
Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatıl-
maktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.
Arıza Olası sebep Yardım
Ürün çalışmıyor. Şebeke gerilimi yok. Kablo, elektrik fişi, sigorta ve prizi kontrol edin.
Şebeke gerilimi düşük. Çok uzun uzatma kabloları kullanmayın. Yeterli enine
kesitli uzatma kablosu kullanın.
Dış sıcaklık çok düşük. +5°C dış sıcaklığın altında çalıştırmayın.
Motor aşırı ısındı. Motoru soğumaya bırakın, gerekirse aşırı ısınma nede-
nini giderin.
Ürün çalışıyor, ancak basınç
yok.
Emniyet valfinde sızıntı var. Yerel servis merkezi ile irtibata geçin. Onarımları sade-
ce eğitilmiş personel tarafından yapılmasını sağlayın.
Contalar bozuk. Contaları kontrol edin, bozuk contaları yetkili serviste
değiştirtin.
Yoğuşma suyu için boşaltma
tapası sızdırıyor.
Cıvatayı elle sıkın. Cıvata üzerindeki contayı kontrol e-
din, gerekirse değiştirin.
298 | TR www.scheppach.com
Arıza Olası sebep Yardım
Ürün çalışıyor, basınç manomet-
rede gösteriliyor ancak aletler
çalışmıyor
Hortum bağlantısında sızıntı
var.
Basınçlı hava hortumu ve aletleri kontrol edin, gerekir-
se değiştirin.
Hızlı kaplinde sızıntı var. Yerel servis merkezi ile irtibata geçin. Onarımları sade-
ce eğitilmiş personel tarafından yapılmasını sağlayın.
Basınç regülatöründe çok dü-
şük basınç ayarlı.
Basınç regülatörünü daha fazla açın.
17 AB uygunluk beyanı
Orijinal uygunluk beyanının çevirisi
Üretici:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Burada açıklanan ürünün geçerli yönetmeliklere ve stan-
dartlara uygun olduğunu tamamen kendi sorumluluğumuz
altında beyan ediyoruz.
Marka: SCHEPPACH
Ürün adı: Kompresör - HC51V
Ürün no. 5906125901, 5906125903,
5906125904, 5906125905,
5906125907, 5906125908,
5906125984, 59061259969,
59061399969, 59061649969
AB yönetmeliği:
2014/30/AB, 2006/42/EG, 2000/14/EG_2005/88/EG,
2011/65/AT*, 2014/29/AB, 2014/68/AB,
* İşbu uygunluk beyanının düzenlendiği yukarıda adı ge-
çen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011
tarihli Konsey'in elektrik ve elektronik cihazlarda belirli
tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT
sayılı direktifini yerine getirmektedir.
Uygulanan standartlar:
EN 62841-1:2015/A11:2022;
EN 1012-1:2010;
EN IEC 55014-1:2021;
EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1:2021;
EN 61000-3-3:2013+A1:2019+A2:2021;
Uygunluk değerlendirmesi prosedürü:
2000/14/AT_2005/88/AT - Ek: VI
Garanti edilen
ses gücü seviyesi(L
WA
):
97 dB
Ölçülen
ses gücü seviyesi(L
WA
):
93,9 dB
Onaylanmış kuruluş: TÜV SÜD
Intertek Testing Services
Shanghai Ltd.,
Building No.86,
1198 Qinzhou Road (North),
Shanghai
200233, Çin
Numara: 0905
Yetkili dokümantasyon temsilcisi:
GeorgKohler
Günzburger Str. 69
D-89335 Ichenhausen
Ichenhausen, 01.04.2026
Simon Schunk
Division Manager Product Center
Andreas Pecher
Head of Project Management
TR | 299www.scheppach.com
300 | www.scheppach.com
| 301www.scheppach.com
302 www.scheppach.com
Notizen
303www.scheppach.com
SCHEPPACH GMBH
Günzburger Str. 69
D-89335 Ichenhausen
Stand der Informationen · Status of the information · Version des informations · Versione delle informazioni · Stand van de informatie ·
Información disponible · Versão das informações · Stav informací · Stav informácií · Az információk kelte · Stan informacji · Verzija
informacija · Stanje informacij · Informatsiooni seis · Informacijos data · Informācijas stāvoklis · Informationens status · Tietojen tila ·
Informationsstatus · Status for informasjon · Последна редакция на информацията · Έκδοση των πληροφοριών · Stadiul informaţiilor ·
Izdanje informacija · Bilgilerin güncelliği
Update: 04/2026 · Ident.-No.: 5906125901, 5906125903, 5906125904, 5906125905, 5906125907, 5906125908, 5906125984,
59061259969, 59061399969, 59061649969
