Scheppach HC51SI 50L Silent Air Compressor 1500W 8 Bar 300 User Manual

Kompressor

Originalbetriebsanleitung

Compressor

Translation of original instruction manual

aÜfáj_âÜj

Превод на оригиналното ръководство за

експлоатация

#:7MNO/"

Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

Compresor

Traducere din manualul de exploatare original

Kompresor

Prevod originalnog uputstva za upotrebu

Kompresör

Orijinal kullanım talimatı çevirisi

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.

Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Made in P.R.C.

Art.Nr.

5906141901 / 59061419969 / 59061419944 /

5906141946 / 5906141904

AusgabeNr.

5906141901_0509

Rev.Nr.

31/03/2026

HC51Si

www.scheppach.com

7 6 5

1012

5 5a

www.scheppach.com

9b9a 9c

4b 4a 4e

6 7

www.scheppach.com

1a 1

10 11

www.scheppach.com

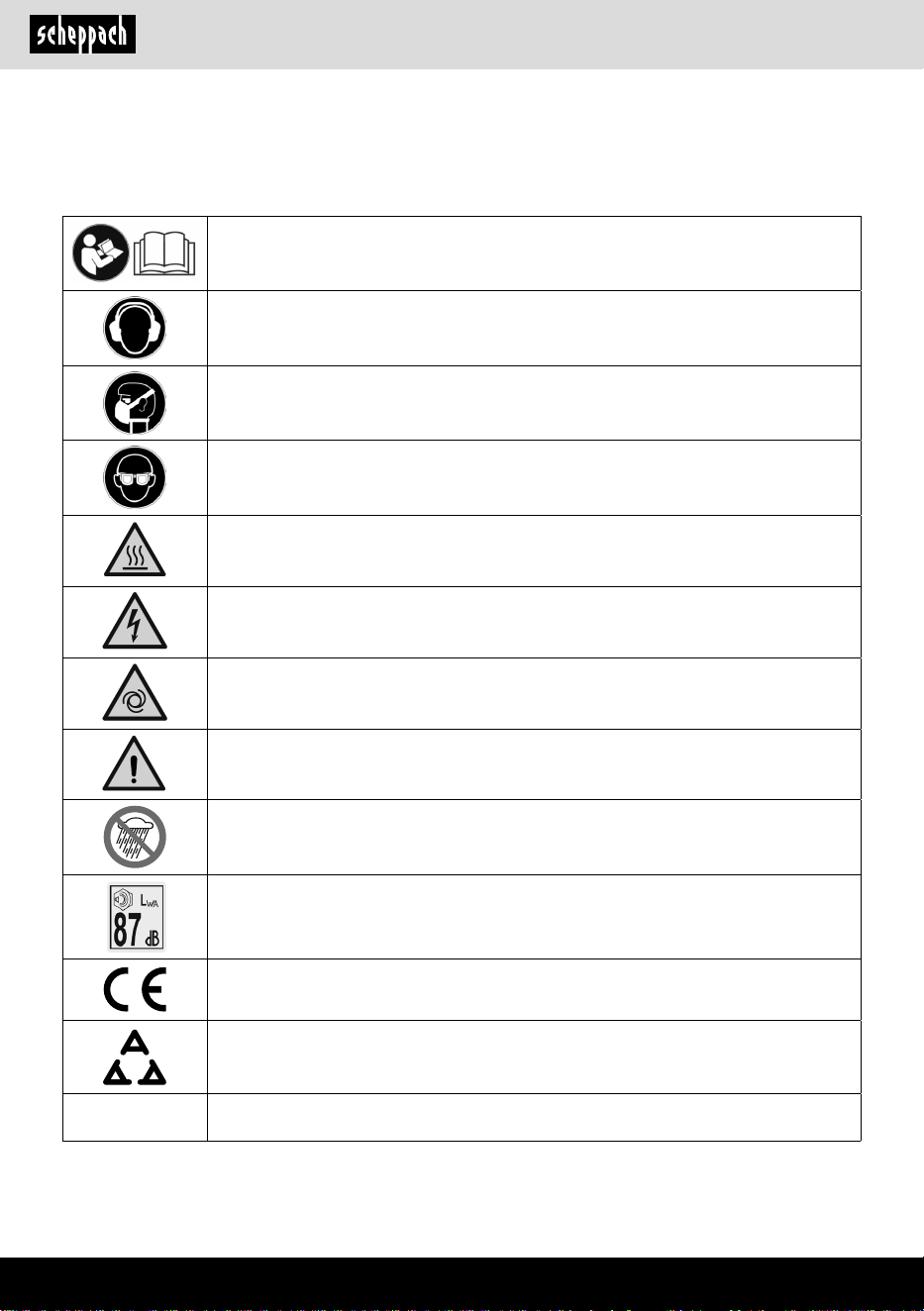

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die

Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen

selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

Warnung - Zur Verringerung des Verletzungsrisikos Betriebsanleitung lesen.

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht

bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät

heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Warnung vor heißen Oberächen. (Abb. 10)

Warnung vor elektrischer Spannung

Warnung! Das Gerät ist mit einer automatisierten Anlaufsteuerung ausgestattet. Halten Sie

Dritte vom Arbeitsbereich des Gerätes fern!

Warn- und Sicherheitshinweise beachten!

Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf nur unter trockenen

Umgebungsbedingungen stationiert, gelagert und betrieben werden.

Angabe des Schallleistungspegels in dB

Das Produkt entspricht den geltenden europäischen Richtlinien.

Das Produkt entspricht den geltenden serbischen Richtlinien.

Achtung!

In dieser Betriebsanleitung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem

Zeichen versehen.

www.scheppach.com

Inhaltsverzeichnis: Seite:

1. Einleitung ........................................................................................................... 8

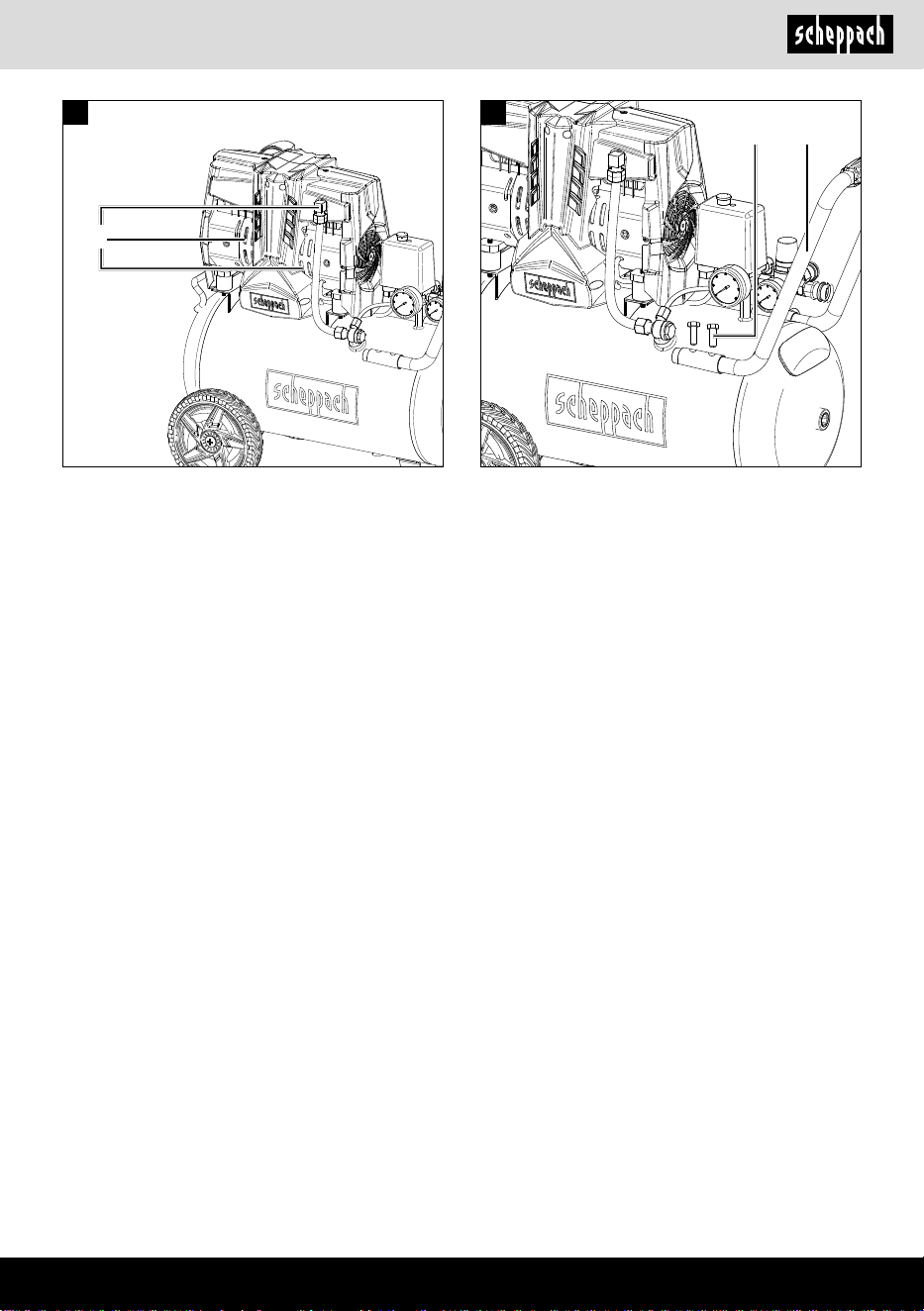

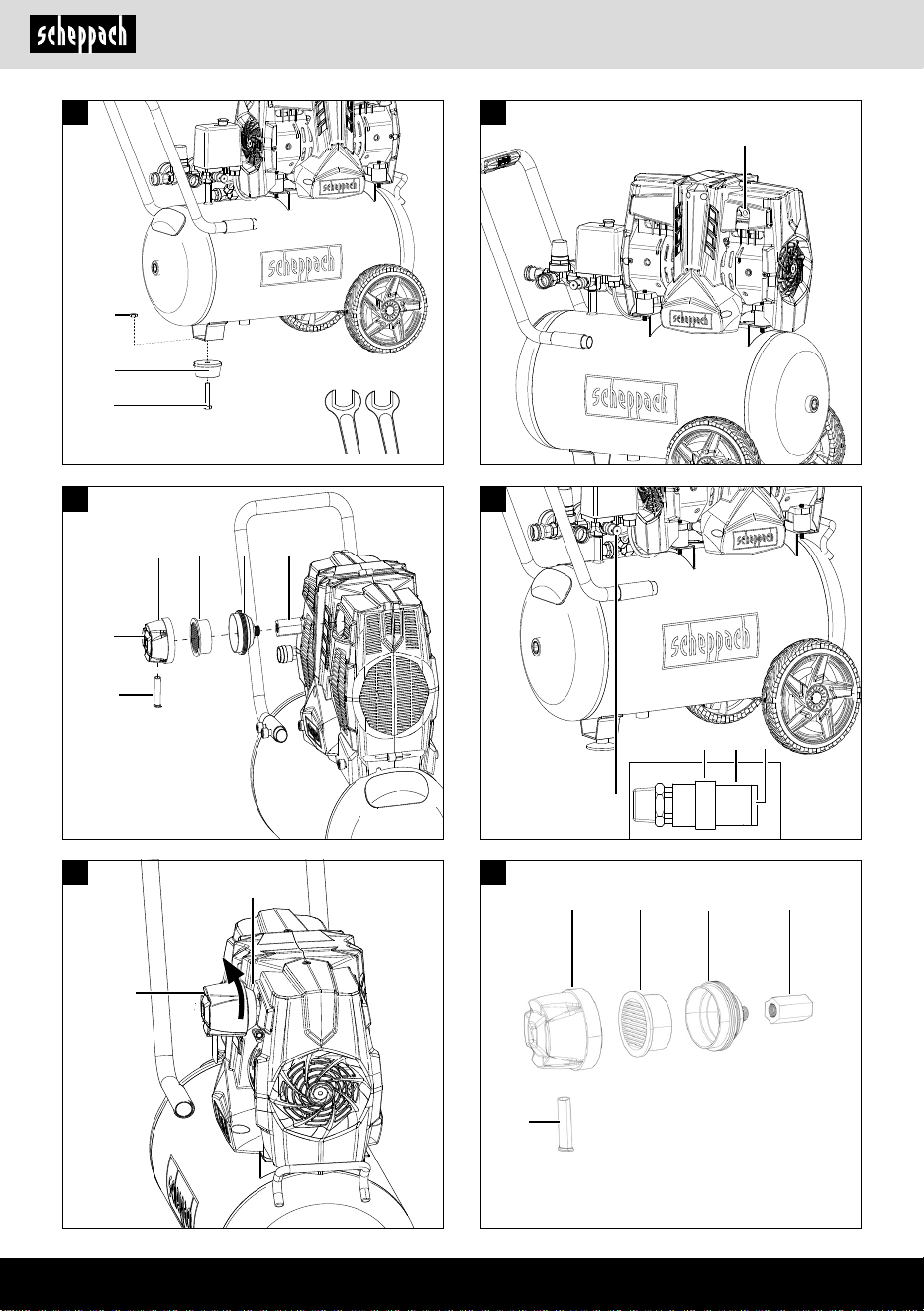

2. Produktbeschreibung (Abb. 1 - 11) .................................................................... 8

3. Lieferumfang ...................................................................................................... 8

4. Bestimmungsgemäße Verwendung .................................................................. 8

5. Sicherheitshinweise ........................................................................................... 9

6. Restrisiken ......................................................................................................... 11

7. Technische Daten .............................................................................................. 12

8. Auspacken ......................................................................................................... 12

9. Vor Inbetriebnahme ........................................................................................... 12

10. Aufbau und Bedienung ...................................................................................... 13

11. Elektrischer Anschluss ...................................................................................... 13

12. Reinigung, Wartung und Lagerung ................................................................... 14

13. Transport ............................................................................................................ 15

14. Entsorgung und Wiederverwertung .................................................................. 15

15. Störungsabhilfe .................................................................................................. 16

16. Konformitätserklärung ....................................................................................... 87

www.scheppach.com

4a. Filtergehäuse

4b. Filtereinsatz

4c. Filterdeckel

4d. Schlauch

4e. Zwischenstück

5. Rad

5a. Flanschschraube

5b. Flanschmutter

6. Ablassschraube für Kondenswasser

7. Standfuß

7a. Flanschschraube

7b. Flanschmutter

8. Druckbehälter

9. Sicherheitsventil

9a. Ablassmutter

9b. Verbindungssicherung

9c. Kappe der Ablassmutter

10. Schnellkupplung (geregelte Druckluft)

11. Schnellkupplung (geregelte Druckluft)

12. Manometer (eingestellter Druck kann abgelesen

werden)

13. Manometer (Kesseldruck kann abgelesen werden)

14. Druckregler

15. Transportdeckel

3. Lieferumfang

Pos. Anzahl Bezeichnung

4 1x Luftlter

7 1x Standfuß

5 2x Rad

1x Montagematerial

1x Druckluft Zubehör-Set 13-tlg.

(5906141904)

1x Betriebsanleitung

4. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft

für druckluftbetriebene Werkzeuge, welche mit einer

Luftmenge bis ca. 170 l/min. betrieben werden können

(z. B. Reifenfüller, Ausblaspistole und Lackierpistole).

Aufgrund der begrenzten Luftfördermenge ist es nicht

möglich, Werkzeuge zu betreiben, welche einen sehr

hohen Luftverbrauch aufweisen (z. B. Schwingschlei-

fer, Stabschleifer und Schlagschrauber).

Der Kompressor darf nur in trockenen und gut belüfte-

ten Innenräumen betrieben werden.

1. Einleitung

Hersteller:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbei-

ten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem gelten-

den Produkthaftungsgesetz nicht für Schäden, die an

diesem Produkt oder durch dieses Produkt entstehen

bei:

• Unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach-

kräfte

• Einbau und Austausch von nicht originalen Ersatz-

• Nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach-

tung der elektrischen Vorschriften und VDE-Bestim-

mungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Die Bedienungsanleitung ist Bestandteil dieses Pro-

dukts. Sie enthält wichtige Hinweise, wie Sie mit dem

Produkt sicher, fachgerecht und wirtschaftlich arbeiten,

wie Sie Gefahren vermeiden, Reparaturkosten sparen,

Ausfallzeiten verringern und die Zuverlässigkeit und

Lebensdauer des Produkts erhöhen. Zusätzlich zu den

Sicherheitsbestimmungen dieser Bedienungsanlei-

tung müssen Sie unbedingt die für den Betrieb des Pro-

dukts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit

allen Bedien- und Sicherheitshinweisen vertraut. Be-

treiben Sie das Produkt nur wie beschrieben und für die

angegebenen Einsatzbereiche. Bewahren Sie die Be-

dienungsanleitung gut auf und händigen Sie alle Unter-

lagen bei Weitergabe des Produkts an Dritte mit aus.

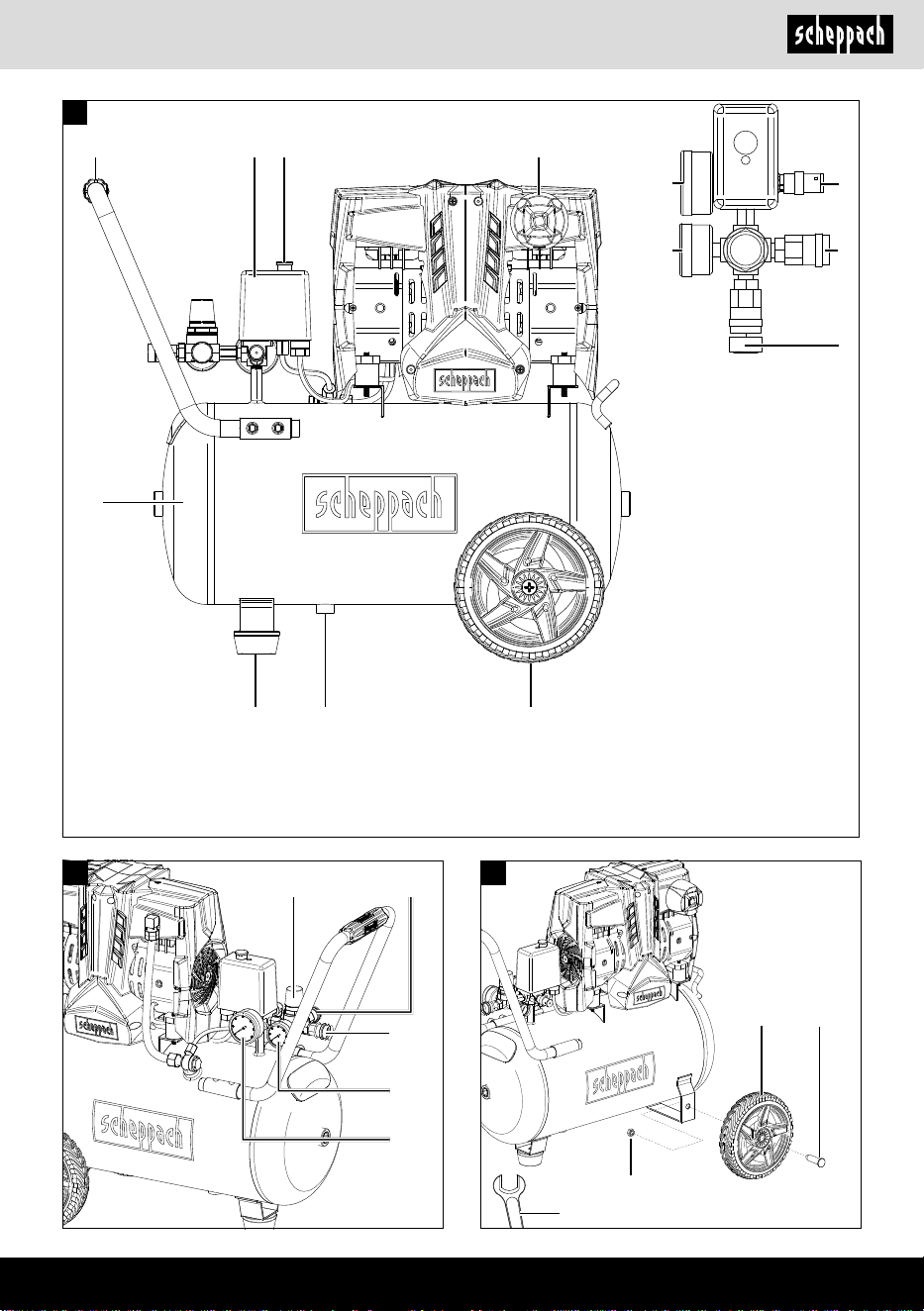

2. Produktbeschreibung (Abb. 1 - 11)

1. Transportgri󰀨

1a. Schraube

2. Druckschalter

3. Ein-/Ausschalter

4. Luftlter

www.scheppach.com

6. Überlasten Sie Ihr Elektrowerkzeug nicht

- Sie arbeiten besser und sicherer im angegebe-

nen Leistungsbereich.

7. Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie

könnten von beweglichen Teilen erfasst werden.

- Bei Arbeiten im Freien sind Gummihandschuhe

und rutschfestes Schuhwerk empfehlenswert.

- Tragen Sie bei langen Haaren ein Haarnetz.

8. Verwenden Sie das Kabel nicht für Zwecke, für die

es nicht bestimmt ist

- Benutzen Sie das Kabel nicht, um den Stecker

aus der Steckdose zu ziehen. Schützen Sie das

Kabel vor Hitze, Öl und scharfen Kanten.

9. Pegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie Ihren Kompressor sauber, um gut

und sicher zu arbeiten.

- Befolgen Sie die Wartungsvorschriften.

- Kontrollieren Sie regelmäßig die Anschlusslei-

tung des Elektrowerkzeugs und lassen Sie die-

se bei Beschädigung von einem anerkannten

Fachmann erneuern.

- Kontrollieren Sie Verlängerungsleitungen re-

gelmäßig und ersetzen Sie diese, wenn sie be-

schädigt sind.

10. Ziehen Sie den Stecker aus der Steckdose

- Bei Nichtgebrauch des Elektrowerkzeugs, vor

der Wartung und beim Wechsel von Werkzeu-

gen wie z. B. Sägeblatt, Bohrer, Fräser.

11. Vermeiden Sie unbeabsichtigten Anlauf

- Vergewissern Sie sich, dass der Schalter beim

Einstecken des Steckers in die Steckdose aus-

geschaltet ist.

12. Benutzen Sie Verlängerungskabel für den Außen-

bereich

- Verwenden Sie im Freien nur dafür zugelasse-

ne und entsprechend gekennzeichnete Verlän-

gerungskabel.

- Verwenden Sie die Kabeltrommel nur im abge-

rollten Zustand.

13. Seien Sie stets aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit

Vernunft an die Arbeit. Benutzen Sie das Elekt-

rowerkzeug nicht, wenn Sie unkonzentriert sind.

14. Überprüfen Sie das Elektrowerkzeug auf eventuel-

le Beschädigungen

- Vor weiterem Gebrauch des Elektrowerkzeugs

müssen Schutzvorrichtungen oder leicht beschä-

digte Teile sorgfältig auf ihre einwandfreie und be-

stimmungsgemäße Funktion untersucht werden.

Die Maschine darf nur nach ihrer Bestimmung ver-

wendet werden. Jede weitere darüber hinausgehende

Verwendung ist nicht bestimmungsgemäß. Für daraus

hervorgerufene Schäden oder Verletzungen aller Art

haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungs-

gemäß nicht für den gewerblichen, handwerklichen

oder industriellen Einsatz konstruiert wurden. Wir

übernehmen keine Gewährleistung, wenn das Gerät in

Gewerbe-, Handwerks- oder Industriebetrieben sowie

bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

m Achtung! Beim Gebrauch dieses Kompressors sind

zum Schutz gegen elektrischen Schlag, Verletzungs-

und Brandgefahr folgende grundsätzlichen Sicher-

heitsmaßnahmen zu beachten.

Lesen und beachten Sie diese Hinweise, bevor Sie das

Gerät benutzen.

Sicheres Arbeiten.

1. Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich kann Unfälle zur

Folge haben.

2. Berücksichtigen Sie Umgebungseinüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen

aus.

- Benutzen Sie Elektrowerkzeuge nicht in feuch-

ter oder nasser Umgebung. Gefahr durch

Stromschlag!

- Sorgen Sie für gute Beleuchtung des Arbeits-

bereichs.

- Benutzen Sie Elektrowerkzeuge nicht, wo

Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten

Teilen (z. B. Rohren, Radiatoren, Elektroher-

den, Kühlgeräten).

4. Halten Sie Kinder fern!

- Lassen Sie andere Personen nicht das Werk-

zeug und das Kabel berühren, halten Sie sie

von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge si-

cher auf

- Unbenutzte Elektrowerkzeuge sollten an einem

trockenen, hochgelegenen oder abgeschlosse-

nen Ort, außerhalb der Reichweite von Kindern,

abgelegt werden.

www.scheppach.com

21. Aufstellort

- Stellen Sie den Kompressor nur auf einer ebe-

nen Fläche auf.

22. Es ist empfohlen, dass Zuführschläuche bei Drü-

cken über 7 bar mit einem Sicherheitskabel, z. B.

einem Drahtseil ausgestattet werden sollten.

23. Vermeiden Sie starke Belastungen auf das Leitungs-

system, indem Sie exible Schlauchanschlüsse ver-

wenden, um Knickstellen zu vermeiden.

24. Verwenden Sie einen Fehlerstromschutzschalter

mit einem Auslösestrom von 30 mA oder weniger.

Der Einsatz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektrischen Schla-

ges.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Beachten Sie die entsprechenden Betriebsanleitun-

gen der jeweiligen Druckluftwerkzeuge / Druckluft-

vorsatzgeräte! Die folgenden allgemeinen Hinweise

sind zusätzlich zu beachten:

Sicherheitshinweise zum Arbeiten mit Druckluft

und Ausblaspistolen

• Achten Sie auf ausreichenden Abstand zum Pro-

dukt, mindestens jedoch 2,50 m und halten Sie die

Druckluftwerkzeuge / Druckluftvorsatzgeräte wäh-

rend des Betriebs vom Kompressor fern.

• Verdichterpumpe und Leitungen erreichen im Be-

trieb hohe Temperaturen. Berührungen führen zu

Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von

Beimengungen zu halten, die in der Verdichterpum-

pe zu Bränden oder Explosionen führen können.

• Halten Sie beim Lösen der Schlauchkupplung das

Kupplungsstück des Schlauches mit der Hand fest.

So vermeiden Sie Verletzungen durch den zurück-

schnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tra-

gen. Durch Fremdkörper und weggeblasene Teile

können leicht Verletzungen verursacht werden.

• Tragen Sie bei Arbeiten mit der Druckluftpistole

Schutzbrille und Atemschutzmaske. Stäube sind

gesundheitsschädlich! Durch Fremdkörper und

weggeblasene Teile können leicht Verletzungen

verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder

Kleidung am Körper reinigen. Verletzungsgefahr!

- Überprüfen Sie, ob die beweglichen Teile ein-

wandfrei funktionieren und nicht klemmen oder

ob Teile beschädigt sind. Sämtliche Teile müs-

sen richtig montiert sein und alle Bedingungen

erfüllen, um den einwandfreien Betrieb des

Elektrowerkzeugs zu gewährleisten.

- Beschädigte Schutzvorrichtungen und Teile

müssen bestimmungsgemäß durch eine an-

erkannte Fachwerkstatt repariert oder ausge-

wechselt werden, soweit nichts anderes in der

Betriebsanleitung angegeben ist.

- Beschädigte Schalter müssen bei einer Kun-

dendienstwerkstatt ersetzt werden.

- Benutzen Sie keine fehlerhaften oder beschä-

digten Anschlussleitungen.

- Benutzen Sie keine Elektrowerkzeuge, bei denen

sich der Schalter nicht ein- und ausschalten lässt.

15. Lassen Sie Ihr Elektrowerkzeug durch eine Elekt-

rofachkraft reparieren

- Dieses Elektrowerkzeug entspricht den ein-

schlägigen Sicherheitsbestimmungen. Repa-

raturen dürfen nur von einer Elektrofachkraft

ausgeführt werden, indem Originalersatzteile

verwendet werden; anderenfalls können Unfälle

für den Benutzer entstehen.

16. Achtung!

- Zu Ihrer eigenen Sicherheit, benutzen Sie nur

Zubehör und Zusatzgeräte, die in der Betriebs-

anleitung angegeben oder vom Hersteller emp-

fohlen oder angegeben werden. Der Gebrauch

anderer als der in der Betriebsanleitung oder im

Katalog empfohlenen Einsatzwerkzeuge oder

Zubehöre kann eine persönliche Verletzungsge-

fahr für Sie bedeuten.

17. Geräusch

- Bei Verwendung des Kompressors Gehör-

schutz tragen.

18. Austausch der Anschlussleitung

- Wenn die Anschlussleitung beschädigt wird,

muss sie vom Hersteller oder einer Elektrofach-

kraft ersetzt werden, um Gefährdungen zu ver-

meiden. Gefahr durch Stromschläge.

19. Befüllung von Reifen

- Kontrollieren Sie den Reifendruck unmittelbar

nach der Befüllung durch ein geeignetes Mano-

meter, z. B. an einer Tankstelle.

20. Straßenfahrbare Kompressoren im Baustellen-

betrieb

- Achten Sie darauf, dass alle Schläuche und Ar-

maturen für den höchst zulässigen Arbeitsdruck

des Kompressors geeignet sind.

www.scheppach.com

Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem

ordnungsgemäßen Zustand zu erhalten, ordnungsge-

mäß zu betreiben, zu überwachen, notwendige In-

standhaltungs- und Instandsetzungsarbeiten unver-

züglich vorzunehmen und die den Umständen nach

erforderlichen Sicherheitsmaßnahmen zu tre󰀨en.

• Die Aufsichtsbehörde kann im Einzelfall erforderli-

che Überwachungsmaßnahmen anordnen.

• Ein Druckbehälter darf nicht betrieben werden,

wenn er Mängel aufweist, durch die Beschäftigte

oder Dritte gefährdet werden.

• Kontrollieren Sie den Druckbehälter vor jedem Betrieb

auf Rost und Beschädigungen. Der Kompressor darf

nicht mit einem beschädigten oder rostigen Druckbehäl-

ter betrieben werden. Stellen Sie Beschädigungen fest,

so wenden Sie sich bitte an die Kundendienstwerkstatt.

Warnung! Dieses Elektrowerkzeug erzeugt während

des Betriebs ein elektromagnetisches Feld. Dieses

Feld kann unter bestimmten Umständen aktive oder

passive medizinische Implantate beeinträchtigen.

Um die Gefahr von ernsthaften oder tödlichen Verlet-

zungen zu verringern, empfehlen wir Personen mit me-

dizinischen Implantaten ihren Arzt und den Hersteller

vom medizinischen Implantat zu konsultieren, bevor

das Elektrowerkzeug bedient wird.

Bewahren Sie die Sicherheitshinweise gut auf.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den

anerkannten sicherheitstechnischen Regeln gebaut.

Dennoch können beim Arbeiten einzelne Restrisiken

auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwen-

dung nicht ordnungsgemäßer Elektro-Anschlusslei-

tungen.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh-

rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si-

cherheitshinweise“ und die „Bestimmungsgemäße

Verwendung“, sowie die Betriebsanleitung insge-

samt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-

schine: beim Einführen des Steckers in die Steck-

dose darf die Betriebstaste nicht gedrückt werden.

Verwenden Sie das Werkzeug, das in dieser Be-

triebsanleitung empfohlen wird. So erreichen Sie,

dass Ihre Maschine optimale Leistungen erbringt.

Sicherheitshinweise beim Verwenden von Spritz-

und Sprühvorsatzgeräten (z.B. Farbspritzen):

1. Halten Sie beim Befüllen das Sprühvorsatzgerät

vom Kompressor entfernt, damit keine Flüssigkeit

in Kontakt mit dem Kompressor kommt.

2. Sprühen Sie nie mit dem Sprühvorsatzgeräten (z.B.

Farbspritzen) in Richtung des Kompressors. Feuch-

tigkeit kann zu elektrischen Gefährdungen führen!

3. Keine Lacke oder Lösungsmittel mit einem Flamm-

punkt von weniger als 55° C verarbeiten. Explo-

sionsgefahr!

4. Lacke und Lösungsmittel nicht erwärmen. Explo-

sionsgefahr!

5. Werden gesundheitsschädliche Flüssigkeiten ver-

arbeitet, sind zum Schutz Filtergeräte (Gesichts-

masken) erforderlich. Beachten Sie auch die von

den Herstellern solcher Sto󰀨e gemachten Anga-

ben über Schutzmaßnahmen.

6. Die auf den Umverpackungen der verarbeiteten

Materialien aufgebrachten Angaben und Kenn-

zeichnungen der Gefahrsto󰀨verordnung sind zu

beachten. Gegebenenfalls sind zusätzliche Schutz-

maßnahmen zu tre󰀨en, insbesondere geeignete

Kleidung und Masken zu tragen.

7. Während des Spritzvorgangs sowie im Arbeits-

raum darf nicht geraucht werden. Explosionsge-

fahr! Auch Farbdämpfe sind leicht brennbar.

8. Feuerstellen, o󰀨enes Licht oder funkenschlagen-

de Maschinen dürfen nicht vorhanden sein bzw.

betrieben werden.

9. Speisen und Getränke nicht im Arbeitsraum auf-

bewahren oder verzehren. Farbdämpfe sind ge-

sundheitsschädlich.

10. Der Arbeitsraum muss größer als 30 m³ sein und

es muss ausreichender Luftwechsel beim Spritzen

und Trocknen gewährleistet sein.

11. Nicht gegen den Wind spritzen. Grundsätzlich

beim Verspritzen von brennbaren bzw. gefährli-

chen Spritzgütern die Bestimmungen der örtlichen

Polizeibehörde beachten.

12. Verarbeiten Sie in Verbindung mit dem PVC-Druck-

schlauch keine Medien wie Testbenzin, Butylalko-

hol und Methylenchlorid. Diese Medien zerstören

den Druckschlauch.

13. Der Arbeitsbereich muss vom Kompressor ab-

getrennt sein, sodass dieser nicht direkt mit dem

Arbeitsmedium in Kontakt kommen kann.

www.scheppach.com

Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis

zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be-

triebsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und

Ersatzteilen nur Originalteile. Ersatzteile erhalten

Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern

sowie Typ und Baujahr des Gerätes an.

m WARNUNG!

Gerät und Verpackungsmaterial sind kein Kinder-

spielzeug! Kinder dürfen nicht mit Kunststo-beu-

teln, Folien und Kleinteilen spielen! Es besteht

Verschluckungs- und Erstickungsgefahr!

9. Vor Inbetriebnahme

• Überzeugen Sie sich vor dem Anschließen, dass

die Daten auf dem Typenschild mit den Netzdaten

übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden.

Etwaige Schäden sofort dem Transportunternehmen

melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe

des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Verlän-

gerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchten oder nassen Räu-

men aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut

belüftet, Umgebungstemperatur +5 °C bis 40 °C) be-

trieben werden. Im Raum dürfen sich keine Stäube,

keine Säuren, Dämpfe, explosive oder entammba-

re Gase benden.

• Der Kompressor ist geeignet für den Einsatz in tro-

ckenen Räumen. In Bereichen, in denen mit Spritz-

wasser gearbeitet wird, ist der Einsatz nicht zulässig.

• Der Kompressor darf nur kurzzeitig, bei trockenen

Umgebungsbedingungen, im Außenbereich benutzt

werden.

• Der Kompressor muss stets trocken gehalten wer-

den und darf nach der Arbeit nicht im Freien ver-

bleiben.

• Halten Sie Ihre Hände vom Arbeitsbereich fern,

wenn die Maschine in Betrieb ist.

7. Technische Daten

Netzanschluss 230 V~ 50 Hz

Motorleistung 1500 W

Betriebsart S3 40 %

Kompressor-Drehzahl 2850 min

-1

Druckbehältervolumen ca. 50 l

Betriebsdruck ca. 8 bar

Theo. Ansaugleistung ca. 300 l/min

Theo. Abgabeleistung ca. 170 l/min

Schutzart IP 32

Geräte Gewicht ca. 29,2 kg

Max. Aufstellhöhe (üNN) 1000 m

Technische Änderungen vorbehalten!

*S3 40% = periodischer Aussetzbetrieb mit einer Ein-

schaltdauer von 40% (4 min bezogen auf 10 Minuten)

Geräusch und Vibration

m Warnung: Lärm kann gravierende Auswirkungen auf

Ihre Gesundheit haben. Übersteigt der Maschinenlärm

85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

Geräuschkennwerte

Gemessener Schallleistungspegel L

84,7 dB

Garantierter Schallleistungspegel L

87 dB

Unsicherheit K

2,07 dB

Schalldruckpegel L

64,7 dB

Unsicherheit K

wa/pA

3 dB

Die Geräuschemissionswerte wurden entsprechend

EN ISO 3744:1995 ermittelt.

8. Auspacken

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge-

rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa-

ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf

Transportschäden. Bei Beanstandungen muss so-

fort der Zubringer verständigt werden.

www.scheppach.com

10.7 Druckeinstellung (Abb. 1, 2)

• Mit dem Druckregler (14) wird der Druck am Mano-

meter (12) eingestellt.

• Der eingestellte Druck kann an den Schnellkupplun-

gen (10, 11) entnommen werden.

• Am Manometer (13) wird der Kesseldruck abgelesen.

10.8 Druckschaltereinstellung (Abb. 1)

• Der Druckschalter (2) ist werkseitig eingestellt.

Einschaltdruck ca. 6 bar

Ausschaltdruck ca. 8 bar

10.9 Montage des Druckluftschlauchs (Abb. 1, 2)

• Schließen Sie den Stecknippel des Druckluft-

schlauchs (nicht im Lieferumfang enthalten) an eine

der Schnellkupplungen (10, 11) an. Schließen Sie

danach das Druckluftwerkzeug an der Schnellkupp-

lung des Druckluftschlauches an.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-

geschlossen. Der Anschluss entspricht den ein-

schlägigen VDE- und DIN-Bestimmungen. Der kun-

denseitige Netzanschluss sowie die verwendete

Verlängerungsleitung müssen diesen Vorschriften

entsprechen.

Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten

sowie bei vorübergehender Anwendung im Freien ist

das Gerät unbedingt über einen Fehlerstromschutz-

schalter mit einem Auslösestrom von 30 mA oder we-

niger anzuschließen.

11.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbststän-

dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich)

lässt sich der Motor wieder einschalten.

11.2 Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Iso-

lationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens-

ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung

oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der

Wandsteckdose.

• Risse durch Alterung der Isolation.

10. Aufbau und Bedienung

m Achtung!

Vor der Inbetriebnahme das Gerät unbedingt kom-

plett montieren!

Zur Montage benötigen Sie:

1x Gabelschlüssel 12 mm, 13mm und 17 mm

(nicht im Lieferumfang enthalten)

10.1 Montage der Räder (Abb. 3)

• Montieren Sie die beiliegenden Räder (5) wie dar-

gestellt.

10.2 Montage des Standfußes (Abb. 4)

• Montieren Sie den beiliegenden Standfuß (7) wie

dargestellt.

10.3  Montage des Luft¿lters (Abb. 5, 6, 9)

• Entfernen Sie den Transportdeckel (15).

• Schrauben Sie das Zwischenstück (4e) am Luftlter

(4) fest.

• Schrauben Sie anschließend den Luftlter (4) mit

dem Zwischenstück (4e) am Gerät fest.

• Führen Sie den Schlauch (4d) in die Ö󰀨nung des

Luftlters (4) ein.

10.4  Montage des Transportgri-s (Abb. 11)

• Montieren Sie den beiliegenden Transportgri󰀨 (1)

wie dargestellt.

10.5 Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutz-

kontaktstecker ausgerüstet. Dieser kann an jeder

Schutzkontaktsteckdose 220 ‒ 240 V~ 50 Hz, welche

mit 16 A abgesichert ist, angeschlossen werden.

• Achten Sie vor Inbetriebnahme darauf, dass die Netz-

spannung mit der Betriebsspannung und mit der Ma-

schinenleistung auf dem Typenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabel-

trommeln usw. verursachen Spannungsabfall und

können den Motoranlauf verhindern.

• Bei niedrigen Temperaturen unter +5 °C ist der Mo-

toranlauf durch Schwergängigkeit gefährdet.

10.6 Ein-/Ausschalter (Abb. 1)

• Zum Einschalten des Kompressors wird der Ein-/

Ausschalter (3) nach oben gezogen.

• Zum Abschalten wird der Ein-/Ausschalter (3) nach

unten gedrückt.

www.scheppach.com

12.1 Reinigung

• Halten Sie das Gerät so staub- und schmutzfrei wie

möglich. Reiben Sie das Gerät mit einem sauberen

Tuch ab oder blasen Sie es mit Druckluft bei niedri-

gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder

Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch-

ten Tuch und etwas Schmierseife. Verwenden Sie

keine aggressiven Reinigungs- oder Lösungsmittel;

diese könnten die Kunststo󰀨teile des Gerätes an-

greifen. Achten Sie darauf, dass kein Wasser in das

Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reini-

gung vom Kompressor getrennt werden. Der Kom-

pressor darf nicht mit Wasser, Lösungsmitteln o. Ä.

gereinigt werden.

12.2 Wartung des Druckbehälters (Abb. 1)

Achtung!

Für dauerhafte Haltbarkeit des Druckbehälters (8) ist

nach jedem Betrieb das Kondenswasser durch Ö󰀨nen

der Ablassschraube (6) abzulassen.

Lassen Sie zuvor den Kesseldruck ab (siehe 12.6.1). Die

Ablassschraube (6) wird durch Drehen gegen den Uhr-

zeigersinn geö󰀨net (Blickrichtung von der Kompressor-

unterseite auf die Schraube), damit das Kondenswasser

vollständig aus dem Druckbehälter (8) ablaufen kann.

Verschließen Sie danach die Ablassschraube (6) wieder

(Drehen im Uhrzeigersinn). Kontrollieren Sie den Druckbe-

hälter (8) vor jedem Betrieb auf Rost und Beschädigungen.

Der Kompressor darf nicht mit einem beschädigten oder

rostigen Druckbehälter (8) betrieben werden. Stellen Sie

Beschädigungen fest, so wenden Sie sich bitte an die

Kundendienstwerkstatt.

12.3 Sicherheitsventil (Abb. 7)

Das Sicherheitsventil (9) ist auf den höchstzulässigen

Druck des Druckbehälters (8) eingestellt. Es ist nicht

zulässig, das Sicherheitsventil (9) zu verstellen oder

die Verbindungssicherung (9b) zwischen der Ablass-

mutter (9a) und deren Kappe (9c) zu entfernen. Damit

das Sicherheitsventil (9) im Bedarfsfall richtig funktio-

niert, muss dieses alle 30 Betriebsstunden mindestens

jedoch 3-mal jährlich betätigt werden.

Drehen Sie die perforierte Ablassmutter (9a) zum Ö󰀨-

nen gegen den Uhrzeigersinn und ziehen dann die

Ventilstange über die perforierte Ablassmutter (9a) von

Hand nach außen, um den Auslass des Sicherheits-

ventils (9) zu ö󰀨nen.

Solch schadhafte Elektro-Anschlussleitungen dürfen

nicht verwendet werden und sind aufgrund der Isola-

tionsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schä-

den überprüfen. Achten Sie darauf, dass beim Über-

prüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlä-

gigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit gleicher

Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem An-

schlusskabel ist Vorschrift.

11.3 Wechselstrommotor

• Die Netzspannung muss 220 ‒ 240 V~ 50 Hz be-

tragen.

• Verlängerungsleitungen bis 25 m Länge müssen

einen Querschnitt von 1,5 Quadratmillimeter auf-

weisen.

Anschlüsse und Reparaturen der elektrischen Ausrüs-

tung dürfen nur von einer Elektro-Fachkraft durchge-

führt werden.

Anschlussart Y

Wenn ein Ersatz der Netzanschlussleitung erforderlich

ist, ist dies vom Hersteller oder seinem Vertreter aus-

zuführen, um Sicherheitsgefährdungen zu vermeiden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors

• Daten des Maschinen-Typenschilds

• Daten des Motor-Typenschilds

12. Reinigung, Wartung und Lagerung

m Achtung!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten

den Netzstecker! Verletzungsgefahr durch Stromstöße!

m Achtung!

Warten Sie, bis das Gerät vollständig abgekühlt ist!

Verbrennungsgefahr!

m Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist das

Gerät drucklos zu machen! Verletzungsgefahr!

www.scheppach.com

m Achtung!

Den Kompressor nur in trockener und für Unbefug-

te unzugänglicher Umgebung aufbewahren. Nicht

kippen, nur stehend aufbewahren!

12.6.1 Ablassen des Überdrucks

Lassen Sie den Überdruck im Kompressor ab, indem

Sie den Kompressor ausschalten und die noch im

Druckbehälter (8) vorhandene Druckluft verbrauchen,

z. B. mit einem Druckluftwerkzeug im Leerlauf oder mit

einer Ausblaspistole.

13. Transport

Verwenden Sie zum Transport den Transportgri󰀨 (1)

und fahren Sie damit den Kompressor.

Beachten Sie beim Anheben des Kompressors dessen

Gewicht (siehe Technische Daten).

Sorgen Sie beim Transport des Kompressors in Kraft-

fahrzeugen für eine gute Ladungssicherung.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind

recycelbar. Bitte Verpackungen

umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz

(ElektroG)

Elektro- und Elektronik-Altgeräte gehören

nicht in den Hausmüll, sondern sind einer

getrennten Erfassung bzw. Entsorgung zu-

zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge-

rät verbaut sind, müssen vor Abgabe zerstörungs-

frei entnommen werden! Deren Entsorgung wird

über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik-

geräten sind nach deren Gebrauch gesetzlich zur

Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das

Löschen seiner personenbezogenen Daten auf dem

zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be-

deutet, dass Elektro- und Elektronikaltgeräte nicht

über den Hausmüll entsorgt werden dürfen.

Das Ventil lässt nun hörbar Luft ab. Anschließend dre-

hen Sie die Ablassmutter (9a) wieder im Uhrzeigersinn

fest.

12.4  Reinigen des Luft¿lters (Abb. 8,9)

Der Luftlter (4) verhindert das Einsaugen von Staub und

Schmutz. Es ist notwendig, diesen Luftlter (4) mindestens

alle 300 Betriebsstunden zu reinigen. Ein verstopfter Luftl-

ter (4) vermindert die Leistung des Kompressors erheblich.

Drehen Sie den Luftlter (4) gegen den Uhrzeigersinn,

um diesen am Zwischenstück (4e) zu entfernen. Drehen

Sie den Filterdeckel (4c) auf und nehmen ihn ab. Sie kön-

nen nun den Filtereinsatz (4b) herausnehmen. Klopfen

Sie den Filtereinsatz (4b), den Filterdeckel (4c) und das

Filtergehäuse (4a) vorsichtig aus. Diese Bauteile müssen

danach mit Druckluft (ca. 3 bar) ausgeblasen und in um-

gekehrter Reihenfolge wieder montiert werden.

12.5 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen-

de Teile einem gebrauchsgemäßen oder natürlichen

Verschleiß unterliegen bzw. folgende Teile als Ver-

brauchsmaterialien benötigt werden.

Verschleißteile*: Luftlter

* nicht zwingend im Lieferumfang enthalten!

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüs-

tung dürfen nur von einer Elektro-Fachkraft durchge-

führt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

Ersatzteile und Zubehör erhalten Sie in unserem Ser-

vice-Center. Scannen Sie hierzu den QR-Code auf der

Titelseite.

12.6 Lagerung

m Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das Ge-

rät und alle angeschlossenen Druckluftwerkzeuge.

Stellen Sie den Kompressor so ab, dass dieser

nicht von Unbefugten in Betrieb genommen wer-

den kann.

www.scheppach.com

• Im Falle der Anlieferung eines neuen Elektrogerä-

tes durch den Hersteller an einen privaten Haushalt,

kann dieser die unentgeltliche Abholung des Elekt-

roaltgerätes, auf Nachfrage vom Endnutzer, veran-

lassen. Setzen Sie sich hierzu mit dem Kundenser-

vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den

Ländern der Europäischen Union installiert und ver-

kauft werden und die der Europäischen Richtlinie

2012/19/EU unterliegen. In Ländern außerhalb der

Europäischen Union können davon abweichende

Bestimmungen für die Entsorgung von Elektro- und

Elektronik-Altgeräten gelten.

• Elektro- und Elektronikaltgeräte können bei folgen-

den Stellen unentgeltlich abgegeben werden:

- Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel-

stellen (z. B. kommunale Bauhöfe).

- Verkaufsstellen von Elektrogeräten (stationär und

online), sofern Händler zur Rücknahme verpich-

tet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit

einer Kantenlänge von maximal 25 Zentimetern,

können Sie ohne vorherigen Erwerb eines Neu-

gerätes vom Hersteller kostenfrei bei diesem ab-

geben oder einer anderen autorisierten Sammel-

stelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der

Hersteller und Vertreiber erfahren Sie beim jewei-

ligen Kundenservice.

15. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie sie Abhilfe scha󰀨en können, wenn Ihre Maschi-

ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie

sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe

Kompressor läuft

nicht.

Netzspannung nicht vorhanden.

Kabel, Netzstecker, Sicherung und

Steckdose überprüfen.

Netzspannung zu niedrig.

Zu lange Verlängerungskabel vermeiden.

Verlängerungskabel mit ausreichendem

Aderquerschnitt verwenden.

Außentemperatur zu niedrig.

Nicht unter +5 °C Außentemperatur betreiben.

Motor überhitzt.

Motor abkühlen lassen, ggf. Ursache der

Überhitzung beseitigen.

Kompressor läuft,

jedoch kein Druck.

Sicherheitsventil undicht.

Kontaktieren Sie Ihr lokales Service-

Center. Reparaturen nur von geschultem

Personal durchführen lassen.

Dichtungen kaputt.

Dichtungen überprüfen, kaputte Dichtungen

bei einer Fachwerkstatt ersetzen lassen.

Ablassschraube für Kondenswasser

undicht.

Schraube per Hand nachziehen. Dichtung

auf der Schraube überprüfen, ggf. ersetzen.

Kompressor

läuft, Druck wird

am Manometer

angezeigt, jedoch

Werkzeuge laufen

nicht.

Schlauchverbindungen undicht.

Druckluftschlauch und Werkzeuge

überprüfen, ggf. austauschen.

Schnellkupplung undicht.

Kontaktieren Sie Ihr lokales Service-

Center. Reparaturen nur von geschultem

Personal durchführen lassen.

Zu wenig Druck am Druckregler

eingestellt.

Druckregler weiter aufdrehen.

www.scheppach.com

Garantiebedingungen

Revisionsdatum 31. März 2026

Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Produkt dennoch nicht einwandfrei funktionieren, bedauern wir dies

sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Die nachfolgenden Hinweise sollen Ihnen für

eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen innerhalb Deutschlands gilt Folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von neuen

Produkten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei

dem Sie das Produkt erworben haben.

2. Die Garantieleistung des Herstellers erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Produkt, die auf

einem Material- oder Herstellungsfehler beruhen. Treten während des Garantiezeitraums Material- oder Herstellungsfehler auf, so gewährt

der Hersteller als Garantiegeber im Rahmen dieser Garantie eine der nachfolgenden Leistungen nach seiner Wahl:

- Kostenfreie Reparatur der Ware

- Kostenfreier Austausch der Ware gegen einen gleichwertigen Artikel (ggf. auch Austausch mit einem Nachfolgemodell, sofern die ursprüng-

liche Ware nicht mehr verfügbar ist).

Ersetzte Produkte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den ge-

werblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Produkt

innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung

ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Produkt, die durch Nichtbeachtung der Betriebsanleitung, insbesondere durch nicht fachgerechte Installation oder Anschluss

an eine falsche Netzspannung oder Stromart, durch Nichtbeachtung der Wartungs- oder Sicherheitsbestimmungen, durch den Einsatz des

Produkts unter ungeeigneten Umweltbedingungen oder durch mangelnde Pege und Wartung entstanden sind.

- Schäden am Produkt, die durch missbräuchliche oder unsachgemäße Anwendungen (z.B. Überlastung des Produkts oder Verwendung nicht

zugelassener Werkzeuge bzw. Zubehörteile), Eindringen von Fremdkörpern (z.B. Sand, Steine oder Staub), Transportschäden, Gewaltan-

wendung oder sonstige äußere Einwirkungen (z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Produkt oder an Teilen des Produkts, die auf bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen

Verschleiß zurückzuführen sind. Dies gilt insbesondere für Abnutzung oder Schäden an Verschleißteilen, insbesondere, jedoch nicht ab-

schließend, Riemen, Batterien und Akkumulatoren (wiederauadbare Batterien), Reifen, Messer, Zündkerzen, Filter, Kohlebürsten, Säge-

blätter sowie vergleichbare Teile.

- Mängel am Produkt, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder

nicht bestimmungsgemäß verwendet werden.

- Produkte, an denen Veränderungen oder Modikationen vorgenommen wurden.

- Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Produkts unerheblich sind.

- Produkte, an denen eigenmächtig Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.

- Produkte, bei denen die Kennzeichnung oder die Identikationsinformationen des Produkts (z. B. Maschinenaufkleber oder Typenschild)

fehlen oder unlesbar sind.

- Produkte, die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

- Produkte, für die kein geeigneter Kaufnachweis (z. B. Rechnung oder Kassenbeleg) vorgelegt wird.

- Produkte zweiter Wahl (B-Ware), insbesondere solche aus dem Scheppach Werksverkauf oder dem Scheppach Onlineshop.

- Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. Die gesetzlichen Gewährleistungs-

rechte bleiben hiervon unberührt.

4. Die Garantiezeit beträgt regulär 2 Jahre, für Produkte aus der Scheppach 20V IXES Serie 5 Jahre und beginnt mit dem Kaufdatum des

Produkts. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich

erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.

Die Reparatur oder der Austausch des Produkts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit für das

Produkt oder für eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

Zur Prüfung des Garantiefalls kann der Hersteller verlangen, dass das betroene Produkt eingesendet wird. Das Produkt ist in gereinigtem Zu-

stand zusammen mit einer Kopie des Kaufbelegs, aus dem Kaufdatum und Produktbezeichnung hervorgehen, einzusenden. In der Regel wird

vereinbart, dass das defekte Produkt mit einer kurzen Beschreibung der Störung per organisierter Rücksendung oder ausreichend frankiert,

unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird.

Wird ein Produkt oder ein Set-Artikel unvollständig eingesendet, können fehlende Komponenten bei Austausch oder Erstattung wertmäßig

berücksichtigt werden. Teilweise oder vollständig zerlegte Produkte können nicht als Garantiefall akzeptiert werden.

www.scheppach.com

Bei nicht berechtigter Reklamation oder außerhalb der Garantiezeit trägt der Käufer die Transportkosten und das Transportrisiko.

Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises

des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt werden kann.

Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

5. Verlängerung der Garantiezeit um 5 Jahre: Scheppach bietet eine zusätzliche Garantieverlängerung von 5 Jahren auf Produkte aus

der Scheppach 20V IXES Serie. Somit beläuft sich der Garantiezeitraum für diese Produkte auf insgesamt 10 Jahre. Ausgenommen

hiervon sind Batterien und Akkumulatoren (wiederauadbare Batterien), Ladegeräte und Zubehör. Diese Garantieverlängerung

können Sie in Anspruch nehmen, indem Sie Ihr Produkt aus der Scheppach 20V IXES Serie bis spätestens 30 Tage ab Kaufdatum online

unter https://garantie.scheppach.com registrieren. Nach erfolgreicher Online-Registrierung erhalten Sie die Bestätigung für die

artikelbezogene Garantieverlängerung.

6. Für die Geltendmachung Ihres Garantieanspruchs kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Website: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Produkte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die

Inanspruchnahme dieser Garantieleistungen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

7. Bearbeitungszeit: Im Regelfall erledigen wir Reklamationssendungen innerhalb von 14 Tagen nach Eingang in unserem Service-Cen-

ter. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

8. Kostenvoranschlag: Von der Garantieleistung nicht oder nicht mehr erfasste Produkte reparieren wir gegen Berechnung. Auf Nachfra-

ge bei unserem Service-Center können Sie die defekten Produkte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center

schriftlich (per Post oder eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage

(www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: +800 4002 4002 · E-Mail: service@scheppach.com · Internet: https://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile

Zubehör

DokumenteKontakt

Reparatur

www.scheppach.com

Explanation of the symbols on the product

Symbols are used in this manual to draw your attention to potential hazards. The safety symbols and the accompa-

nying explanations must be fully understood. The warnings themselves will not rectify a hazard and cannot replace

proper accident prevention measures.

Warning - Read the operating manual to reduce the risk of injury.

Wear hearing protection. Exposure to noise can cause hearing loss.

Wear a dust protection mask. When machining wood and other materials, harmful dust may

be generated. Do not machine material containing asbestos!

Wear safety goggles. Sparks created during work or fragments, chippings and dust ejected

by the device can case sight loss.

Warning - Hot surfaces! (Fig. 10)

Warning against electrical voltage

Warning! The device is equipped with an automated start-up control. Keep third-parties

away from the working range of the device!

Observe warning and safety instructions!

Do not expose the machine to rain. The device may only be stationed, stored and operated

in dry ambient conditions.

Specication of the sound power level in dB

The product complies with the applicable European directives.

The product complies with the applicable Serbian directives.

Attention!

We have marked points in these operating instructions that impact your safety with this

symbol.

www.scheppach.com

Table of contents: Page:

1. Introduction ........................................................................................................ 21

2. Product description (Fig. 1 - 11)......................................................................... 21

3. Scope of delivery ............................................................................................... 21

4. Proper use ......................................................................................................... 21

5. Safety instructions ............................................................................................. 22

6. Residual risks .................................................................................................... 24

7. Technical data .................................................................................................... 24

8. Unpacking .......................................................................................................... 24

9. Before commissioning ....................................................................................... 25

10. Assembly and operation .................................................................................... 25

11. Electrical connection ......................................................................................... 26

12. Cleaning, maintenance and storage.................................................................. 26

13. Transport ............................................................................................................ 27

14. Disposal and recycling ....................................................................................... 28

15. Troubleshooting ................................................................................................. 29

16. Declaration of conformity .................................................................................. 87

www.scheppach.com

4c. Filter cover

4d. Hose

4e. Intermediate piece

5. Wheel

5a. Flange screw

5b. Flange nut

6. Drain screw for condensate

7. Foot

7a. Flange screw

7b. Flange nut

8. Pressure vessel

9. Safety valve

9a. Drain nut

9b. Safety connection

9c. Drain nut cap

10. Quick coupling (regulated compressed air)

11. Quick coupling (regulated compressed air)

12. Pressure gauge (set pressure can be read o󰀨)

13. Pressure gauge (vessel pressure can be read o󰀨)

14. Pressure regulator

15. Transport cap

3. Scope of delivery

Item Quantity Designation

4 1x Air lter

7 1x Foot

5 2x Wheel

1x Assembly material

1x Compressed air accessory set

13 pcs. (5906141904)

1x Operating manual

4. Proper use

The compressor is designed to generate compressed

air for compressed-air driven tools which can be driven

with an air volume of up to approx. 170 l/min (e. g. tire

inator, blow-out pistol and paint spray gun). Due to the

limited air output it is not possible to use the compressor

to drive tools with very high air consumption (for example

orbital sanders, die grinders and hammer screwdrivers).

The compressor may only be operated in a dry and well

ventilated indoor space.

The machine may only be used in the intended manner.

Any use beyond this is improper. The user/operator, not

1. Introduction

Manufacturer:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Dear Customer

We hope your new device brings you much enjoyment

and success.

Note:

In accordance with the applicable product liability laws,

the manufacturer of this product assumes no liability

for damage to the product or caused by the product

arising from:

• Improper handling

• Non-compliance with the operating manual

• Repairs carried out by third parties, unauthorised

specialists

• Installing and replacing non-original spare parts

• Improper use

• Failure of the electrical system in the event of the

electrical regulations and VDE provisions 0100, DIN

57113 / VDE 0113 not being observed

Note:

The operating manual is part of this product. It includes

important instructions for the safe, proper and econom-

ic operation of the product, for avoiding danger, for min-

imising repair costs and downtimes and for increasing

the reliability and extending the service life of the prod-

uct. In addition to the safety instructions in this operat-

ing manual, you must also observe the regulations ap-

plicable to the operation of the product in your country.

Familiarise yourself with all operating and safety in-

structions before using the product. Only operate the

product as described and for the specied areas of ap-

plication. Keep the operating manual in a good place

and hand over all documents when passing the product

on to third parties.

2. Product description (Fig. 1 - 11)

1. Transport handle

1a. Screw

2. Pressure switch

3. On/o󰀨 switch

4. Air lter

4a. Filter housing

4b. Filter element

www.scheppach.com

- Keep your compressor clean in order to work

well and safely.

- Follow the maintenance instructions.

- Check the connection cable of the electric tool

regularly and have it replaced by a recognised

specialist when damaged.

- Check extension cables regularly and replace

them when damaged.

10. Pull the connector out of the socket

- When the power tool is not in use or prior to

maintenance and when replacing tools such as

saw blades, drill bits, cutters.

11. Avoid inadvertent starting

- Make sure that the switch is switched o󰀨 when

plugging the plug into an outlet.

12. Use extension cables for outdoors

- Only use approved and appropriately identied

extension cables for use outdoors.

- Only use cable reels in the unrolled state.

13. Always remain attentive

- Pay attention to what you are doing. Remain

sensible when working. Do not use the power

tool when you are distracted.

14. Check the power tool for potential damage

- Protective devices or other parts with minor dam-

age must be carefully inspected to ensure that

they function correctly and as intended prior to

continued use of the power tool.

- Check whether the moving parts function fault-

lessly and do not jam or whether parts are dam-

aged. All parts must be correctly mounted and

all conditions must be fullled to ensure fault-

free operation of the power tool.

- Damaged protective devices and parts must

be repaired as intended or replaced by a rec-

ognised specialist workshop unless otherwise

specied in the operating instructions.

- Damaged switches must be replaced at a cus-

tomer service workshop.

- Do not use any faulty or damaged connection

cables.

- Do not use any power tool on which the switch

cannot be switched on and o󰀨.

15. Have your power tool repaired by a qualied elec-

trician

- This power tool conforms to the applicable safe-

ty regulations. Repairs may only be performed

by an electrician using original spare parts. Oth-

erwise accidents can occur.

16. Attention!

the manufacturer, is responsible for damages or inju-

ries of any type resulting from this.

Please note that our equipment was not designed with the

intention of use for commercial or industrial purposes. We

assume no guarantee if the device is used in commercial

or industrial applications, or for equivalent work.

5. Safety instructions

m Attention! The following basic safety measures must

be observed when using this compressor for protection

against electric shock, and the risk of injury and re.

Read and observe these instructions before using the

device.

Safe work.

1. Keep the work area orderly

- Disorder in the work area can lead to accidents.

2. Take environmental inuences into account

- Do not expose power tools to rain.

- Do not use electric tools in a damp or wet envi-

ronment. There is a risk of electric shock!

- Make sure that the work area is well-illuminated.

- Do not use power tools where there is a risk of

re or explosion.

3. Protect yourself from electric shock

- Avoid physical contact with earthed parts (e. g.

pipes, radiators, electric ranges, cooling units).

4. Keep away from children!

- Do not allow other persons to touch the tool and

cable, keep them away from your work area.

5. Securely store unused power tools

- Unused power tools should be stored in a dry,

elevated or closed location out of the reach of

children.

6. Do not overload your power tool

- They work better and more safely in the speci-

ed output range.

7. Wear suitable clothing

- Do not wear wide clothing or jewellery, which

can become entangled in moving parts.

- Rubber gloves and anti-slip footwear are rec-

ommended when working outdoors.

- Tie long hair back in a hair net.

8. Do not use the cable for purposes for which it is

not intended

- Do not use the cable to pull the plug out of the

outlet. Protect the cable from heat, oil and sharp

edges.

9. Take care of your tools

www.scheppach.com

explosions in the compressor pump.

• When disconnecting the hose coupling, hold the

coupling piece of the hose rmly with your hand.

This will ensure that you avoid injuries caused by

the hose recoiling.

• Wear safety goggles when working with the air blow

gun. Foreign objects or blown o󰀨 parts can easily

cause injuries.

• Wear safety goggles and a respirator when working

with the compressed air pistol. Dusts are harmful to

health! Foreign objects or blown o󰀨 parts can easily

cause injuries.

• Do not blow on people or clean clothing whilst on the

body with the air blow gun. Danger of injury!

Safety instructions when using spraying attach-

ments (e.g. paint sprayers):

1. Keep the spray attachment away from the com-

pressor when lling so that no liquid comes into

contact with the compressor.

2. Never spray in the direction of the compressor when

using the spraying attachments (e.g. paint spray-

ers). Moisture can lead to electrical hazards!

3. Do not process any paints or solvents with a ash

point below 55° C. Risk of explosion!

4. Do not heat up paints or solvents. Risk of explosion!

5. If harmful liquids are processed, lter devices

(face masks) are required for protection. Also ob-

serve the information on protective measures pro-

vided by the manufacturers of such substances.

6. The information and labelling of the hazardous

substances ordinance a󰀩xed to the outer packag-

ing of the processed materials must be observed.

If necessary, take additional protective measures,

in particular wear suitable clothing and masks.

7. Do not smoke during the spraying process or in the

working area. Risk of explosion! Paint vapours are

also highly ammable.

8. Fireplaces, naked ames lights or sparking ma-

chinery must not be present or operated.

9. Do not store or consume food or drinks in the work

area. Paint fumes are harmful to health.

10. The working area must be larger than 30 m³ and

su󰀩cient air exchange must be ensured during

spraying and drying.

11. Do not spray into the wind. Always observe the reg-

ulations of the local police authorities when spray-

ing ammable or hazardous spraying materials.

12. Do not use media such as white spirit, butyl al-

cohol and methylene chloride in conjunction with

the PVC pressure hose. These media destroy the

- For your own safety, only use accessories and

additional equipment that are indicated in the

operating manual or have been recommended

or indicated by the manufacturer. Use of other

tools or accessories that those recommended in

the operating manual or in the catalogue could

represent a personal danger to you.

17. Noise

- Wear hearing protection when using the com-

pressor.

18. Replacing the connection cable

- If the connection line is damaged, it must be re-

placed by the manufacturer or an electrician to

avoid danger. There is a risk of electric shock.

19. Inating tyres

- Check the tyre pressure immediately after lling

using a suitable pressure gauge, e.g. at a petrol

station.

20. Street-legal compressors in construction site op-

eration

- Ensure that all hoses and xtures are suitable

for the maximum permissible working pressure

of the compressor.

21. Set-up location

- Only set up the compressor on a at surface.

22. In case of pressures above 7 bar, it is recommend-

ed to equip supply hoses with a safety cable (e. g.

a wire rope).

23. Avoid over-stressing the piping system by using

exible hose connections to prevent kinking.

24. Use a residual current circuit breaker with a trigger

current of 30 mA or less. Use of an RCD reduces

the risk of electric shock.

ADDITIONAL SAFETY INSTRUCTIONS

Observe the corresponding operating manuals of

the respective compressed air tools / compressed

air attachments! The following general instructions

must also be observed:

Safety instructions for working with compressed

air and air blow guns

• Ensure there is su󰀩cient distance to the product, at

least 2.50 m, and keep the compressed air tools /

compressed air attachments away from the com-

pressor during operation.

• Compressor pump and lines reach high temperatures

during operation. Touching them will cause burns.

• The air which is sucked in by the compressor must

be kept free of impurities that could cause res or

www.scheppach.com

7. Technical data

Mains power connection 230 V~ 50Hz

Engine output 1500 W

Operating mode S3 40%

Compressor speed 2,850 rpm

Pressure vessel volume approx. 50 l

Operating pressure approx. 8 bar

Theo. Suction capability approx. 300 l/min

Theo. Power output approx. 170 l/min

Protection category IP 32

Device weight approx. 29.2 kg

Max. installation altitude

(above sea level)

1000 m

Subject to technical changes!

*S3 40% = periodical intermediate duty with a duty cy-

cle of 40% (4 min based on a 10 minute period)

Noise and vibration

m Warning: Noise can have serious e󰀨ects on your

health. If the machine noise exceeds 85 dB, please

wear suitable hearing protection.

Noise data

Measured sound power level L

84.7 dB

Guaranteed sound power level L

87 dB

Uncertainty K

2.07 dB

Sound pressure level L

64.7 dB

Uncertainty K

wa/pA

3 dB

The noise emission values have been determined in

accordance with EN ISO 3744:1995.

8. Unpacking

• Open the packaging and carefully remove the device.

• Remove the packaging material, as well as the pack-

aging and transport safety devices (if present).

• Check whether the scope of delivery is complete.

• Check the device and accessory parts for transport

damage. In the event of complaints the carrier must

be informed immediately. Later claims will not be

recognised.

• If possible, keep the packaging until the expiry of the

warranty period.

pressure hose.

13. The work area must be separated from the com-

pressor so that it cannot come into direct contact

with the working medium.

Operation of pressure vessels

• Anyone who operates a pressure vessel must keep

this in good working order, operate and monitor it

correctly, perform the necessary maintenance and

servicing works immediately and implement safety

measures as required according to the circumstances.

• The regulatory authority can instruct necessary

monitoring measures in individual cases.

• A pressure vessel must not be operated if it exhibits a

defect that poses a danger to personnel or third parties.

• Check the pressure vessel for rust and damage

each time before use. The compressor shall not be

operated if the pressure vessel is damaged or rusty.

If you discover damage, please contact the custom-

er service workshop.

Warning! This power tool generates an electromagnet-

ic eld during operation. This eld can impair active or

passive medical implants under certain circumstances.

In order to prevent the risk of serious or deadly injuries,

we recommend that persons with medical implants

consult with their physician and the manufacturer of

the medical implant prior to operating the power tool.

Store the safety instructions safely.

6. Residual risks

The machine has been built according to the state-of-

the-art and the recognised technical safety require-

ments. However, individual residual risks can arise

during operation.

• Health hazard due to electrical power, with the use

of improper electrical connection cables.

• Furthermore, despite all precautions having been met,

some non-obvious residual risks may still remain.

• Residual risks can be minimised if the “Safety In-

structions” and the “Intended Use” together with the

operating manual as a whole are observed.

• Avoid accidental starting of the machine: the oper-

ating button may not be pressed when inserting the

plug in an outlet. Use the tool that is recommended

in this operating manual. This is how to ensure that

your machine provides optimum performance.

• Keep your hands away from the working area when

the machine is in operation.

www.scheppach.com

10.2 Mounting the foot (Fig. 4)

• Fit the foot (7) provided as shown in.

10.3  Installing the air ¿lter (Fig. 5, 6, 9)

• Remove the transport cover (15).

• Screw the intermediate piece (4e) rmly onto the air

lter (4).

• Then screw the air lter (4) with the intermediate

piece (4e) rmly onto the device.

• Guide the hose (4d) into the opening of the air lter (4).

10.4 Mounting the transport handle (Fig. 11)

• Fit the supplied transport handle (1) as shown.

10.5 Mains power connection

• The compressor is equipped with a mains cable

with an earthed plug. This can be connected to any

220‒240 V~ 50 Hz protective contact socket, with

fuse protection of at least 16 A.

• Before you use the machine, make sure that the

mains voltage is the same as the operating voltage

and the machine power on the rating plate.

• Long supply lines, as well as extensions, cable

drums etc. cause voltage drop and can prevent the

motor from starting.

• At low temperatures below +5 °C, sluggishness may

make starting di󰀩cult or impossible.

10.6  On/O- switch (¿g. 1)

• Pull the on/o󰀨 switch (3) upwards to switch on the

compressor.

• Press the on/o󰀨 switch (3) down to switch o󰀨.

10.7  Adjusting the pressure (¿g. 1, 2)

• The pressure at the manometer (12) is adjusted with

the pressure regulator (14).

• The adjusted pressure can be drawn from the quick

couplings (10, 11).

• The vessel pressure can be read o󰀨 at the pressure

gauge (13).

10.8  Setting the pressure switch (¿g. 1)

• The pressure switch (2) is set at the factory.

Cut-in pressure approx. 6 bar

Cut-out pressure approx. 8 bar

10.9 Fitting the compressed air hose (Fig. 1, 2)

• Connect the plug-in nipple of the compressed air

hose (not included in the scope of delivery) to one of

the quick-connect couplers (10, 11).

• Familiarise yourself with the device by means of the

operating instructions before using for the rst time.

• With accessories as well as wearing parts and re-

placement parts use only original parts. Spare parts

can be obtained from your specialist dealer.

• When ordering please provide our article number as

well as type and year of manufacture for your device.

m WARNING!

The device and the packaging material are not

children’s toys! Do not let children play with plas-

tic bags, ¿lms or small parts! There is a danger of

choking or su-ocating!

9. Before commissioning

• Before connecting, make certain that the data on the

type plate matches with the mains power data.

• Check the device for transport damage. Report

any damage immediately to the transport company

which was used to deliver the compressor.

• Install the compressor near the point of consumption.

• Long air lines and supply cables (extension cable)

should be avoided.

• Ensure that the intake air is dry and dust-free.

• Do not install the compressor in a damp or wet room.

• Operate the compressor only in suitable areas (well

ventilated, ambient temperature +5°C to 40°C).

There must be no dust, acids, vapours, explosive

gases or inammable gases in the room.

• The compressor is designed to be used in dry

rooms. It must not be used in areas where splashed

water is present.

• The compressor may only be used outdoor briey

when the ambient conditions are dry.

• The compressor must always be kept dry and must

not be left outdoors after work is complete.

10. Assembly and operation

m Attention!

Always make sure the device is fully assembled

before commissioning!

You require the following for assembly:

1x open-ended spanner, 12 mm, 13 mm and 17 mm

(not included in the scope of delivery)

10.1  Fitting the wheels (¿g. 3)

• Fit the wheels (5) provided as shown.

www.scheppach.com

11.3 AC motor

• The mains voltage must be 220 ‒ 240 V~ 50 Hz.

• Extension cables up to 25 m long must have a

cross-section of 1.5 mm².

Connections and repair work on the electrical equip-

ment may only be carried out by electricians.

Connection type Y

If it is necessary to replace the mains connection ca-

ble, this must be done by the manufacturer or their rep-

resentative to avoid safety hazards.

Please provide the following information in the event

of any enquiries:

• Type of current for the motor

• Data of machine type plate

• Data of motor type plate

12. Cleaning, maintenance and storage

m Attention!

Pull out the mains plug before carrying out any cleaning

or maintenance work! Danger of injury due to electric

shocks!

m Attention!

Wait until the device has cooled down completely! Dan-

ger of burning!

m Attention!

Depressurise the device before carrying out any clean-

ing or maintenance work! Danger of injury!

12.1 Cleaning

• Keep the device as free of dust and dirt as possible.

Rub the device clean with a clean cloth or blow it o󰀨

with compressed air at low pressure.

• We recommend that you clean the device directly

after every use.

• Clean the device at regular intervals using a damp

cloth and a little soft soap. Do not use aggressive

cleaning agents or solvents; they could attack the

plastic parts of the device. Make sure that no water

can penetrate the interior of the device.

• The hose and injection tools must be disconnected

from the compressor before cleaning. The com-

pressor must not be cleaned with water, solvents or

similar.

Then connect the compressed air tool to the quick

coupling of the compressed air hose.

11. Electrical connection

The electrical motor installed is connected and

ready for operation. The connection complies with

the applicable VDE and DIN provisions. The cus-

tomer’s mains connection as well as the extension

cable used must also comply with these regula-

tions.

When working with spray attachments and during tem-

porary use outdoors, the device must be connected to

a residual current circuit breaker with a trigger cur-

rent of 30 mA or less.

11.1 Important information

In the event of overloading, the motor will switch itself

o󰀨. After a cool-down period (time varies) the motor

can be switched back on again.

11.2 Damaged electrical connection cable

The insulation on electrical connection cables is often

damaged.

This may have the following causes:

• Pressure points, where connection cables are

passed through windows or doors.

• Kinks where the connection cable has been improp-

erly xed or routed.

• Places where the connection cables have been cut

due to being driven over.

• Insulation damage due to being ripped out of the wall

outlet.

• Cracks due to the insulation ageing.

Such damaged electrical connection cables must not

be used and are life-threatening due to the insulation

damage.

Check the electrical connection cables for damage

regularly. Ensure that the connection cables are dis-

connected from electrical power when checking for

damage.

Electrical connection cables must comply with the ap-

plicable VDE and DIN provisions. Only use connection

cables of the same designation.

The printing of the type designation on the connection

cable is mandatory.

www.scheppach.com

* may not be included in the scope of delivery!

Connections and repairs

Connections and repair work on the electrical equip-

ment may only be carried out by electricians.

Please provide the following information in the event

of any queries:

• Type of current for the motor

• Machine data - type plate

• Motor data - type plate

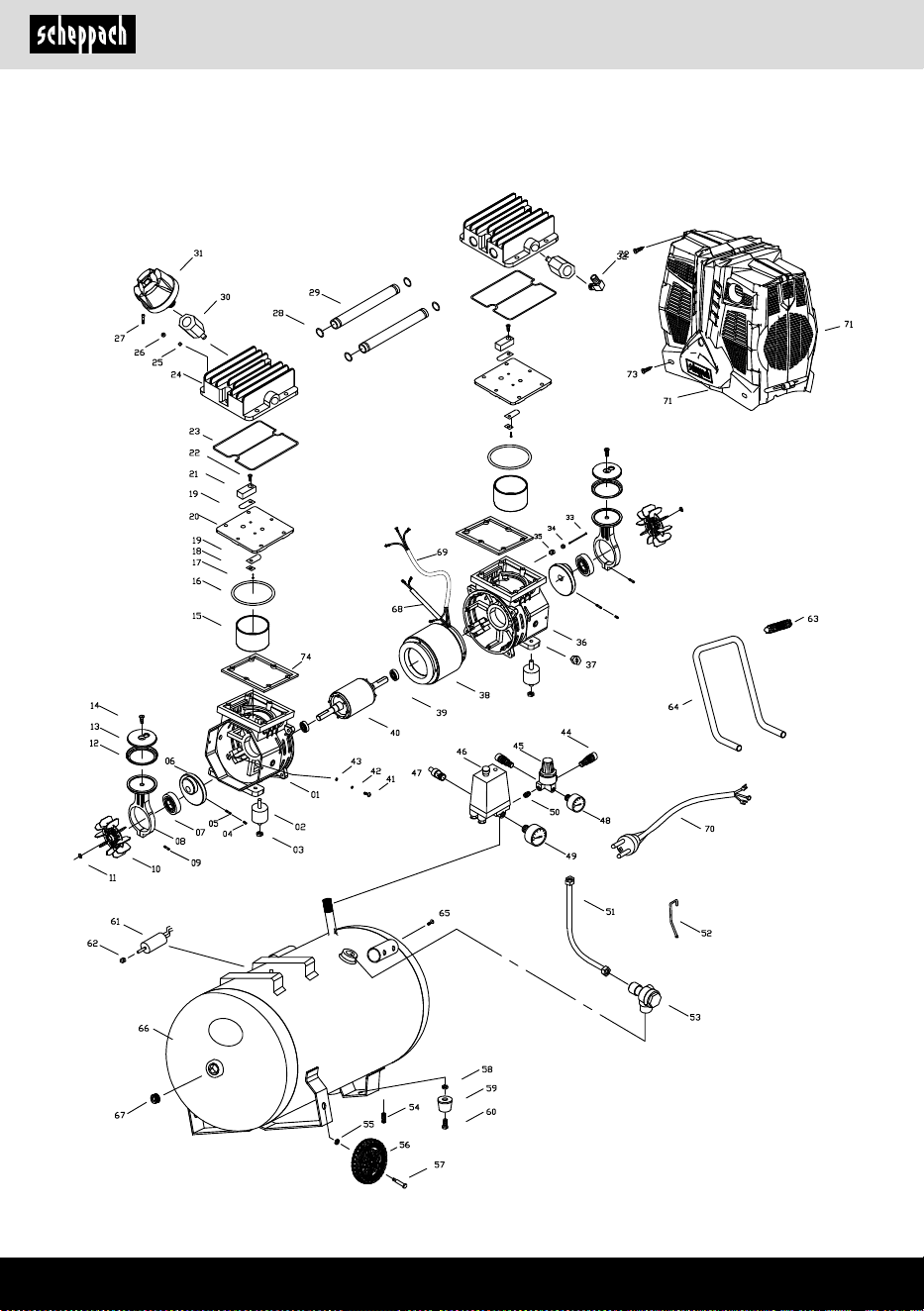

Spare parts and accessories can be obtained from our

Service Centre. To do this, scan the QR code on the

front page.

12.6 Storage

m Attention!

Disconnect the mains plug, vent the device and all

connected compressed air tools.

Store the compressor in such a way that it cannot

be used by unauthorised persons.

m Attention!

Store the compressor only in dry locations that are

inaccessible for unauthorised persons. Do not tilt

the unit, only store it upright!

12.6.1 Releasing excess pressure

Release overpressure in the compressor by switching

o󰀨 the compressor and using up the compressed air

still in the pressure vessel (8), e.g. with a compressed

air tool running at idle or with an air blow gun.

13. Transport

Use the transport handle (1) to transport the device,

and drive the compressor with it.

When lifting the compressor, note its weight (see Tech-

nical data).

Ensure that the load is well secured when transporting

the compressor in a motor vehicle.

12.2  Maintaining the pressure vessel (¿g. 1)

Attention!

To ensure a long service life for the pressure vessel (8),

drain o󰀨 the condensate after each use by opening the

drain screw (6).

Release the vessel pressure beforehand (see 12.6.1).

The drain screw (6) is opened by turning it anti-clock-

wise (when looking at the screw on the bottom of the

compressor) so that the condensate can be completely

drained out of the pressure vessel (8).

Then close the drain screw (6) again (turn clockwise).

Check the pressure vessel (8) for rust and damage

each time before use.

The compressor shall not be operated if the pressure

vessel (8) is damaged or rusty. If you discover damage,

please contact the customer service workshop.

12.3 Safety valve (Fig. 7)

The safety valve (9) is set to the maximum permissible

pressure of the pressure vessel (8). It is not permitted to

adjust the safety valve (9) or to remove the connection

lock (9b) between the drain nut (9a) and its cap (9c). Ac-

tuate the safety valve (9) every 30 operating hours but at

least 3 times a year to ensure that it works when required.

Turn the perforated exhaust nut (9a) anti-clockwise to

open it and use your hands to pull the valve rod outwards

over the perforated exhaust nut (9a) to open the outlet of

the safety valve (9). Now, the valve audibly releases air.

Then, tighten the exhaust nut (9a) clockwise again.

12.4  Cleaning the air ¿lter (Fig. 8.9)

The air lter (4) prevents dust and dirt being sucked in. It

is essential to clean this air lter (4) after at least every

300 hours in service. A blocked air lter (4) signicantly

reduces the compressor power.

Turn the air lter (4) counter-clockwise to remove it

from the intermediate piece (4e). Turn the lter cover

(4c) and take it o󰀨. You can now remove the lter insert

(4b). Carefully tap out the lter insert (4b), the lter cov-

er (4c) and the lter housing (4a). These components

must then be blown out with compressed air (approx. 3

bar) and reassembled in reverse order.

12.5 Service information

With this product, it is necessary to note that the follow-

ing parts are subject to natural or usage-related wear,

or that the following parts are required as consuma-

bles.

Wearing parts*: Air lter

www.scheppach.com

ion, di󰀨erent regulations may apply to the disposal of

waste electrical and electronic equipment.

14. Disposal and recycling

Notes for packaging

The packaging materials are recy-

clable. Please dispose of packag-

ing in an environmentally friendly

manner.

Notes on the electrical and electronic equipment

act (ElektroG)

Waste electrical and electronic equipment

does not belong in household waste, but

must be collected and disposed of sepa-

rately!

• Used batteries or rechargeable batteries that are

not installed permanently in the old device must be

removed non-destructively before disposal! Their

disposal is regulated by the battery act.

• Owners or users of electrical and electronic devices

are legally obliged to return them after use.

• The end user is responsible for deleting their per-

sonal data from the old device being disposed of!

• The symbol of the crossed-out dustbin means that

waste electrical and electronic equipment must not

be disposed of with household waste.

• Waste electrical and electronic equipment can be

handed in free of charge at the following places:

- Public disposal or collection points (e.g. municipal

works yards).

- Points of sale of electrical devices (stationary and

online), provided that dealers are obliged to take

them back or o󰀨er to do so voluntarily.

- Up to three waste electrical devices per type of

device, with an edge length of no more than 25

centimetres, can be returned free of charge to

the manufacturer without prior purchase of a new

device from the manufacturer or taken to another

authorised collection point in your vicinity.

- Further supplementary take-back conditions of

the manufacturers and distributors can be ob-

tained from the respective customer service.

• If the manufacturer delivers a new electrical device

to a private household, the manufacturer can ar-

range for the free collection of the old electrical de-

vice upon request from the end user. Please contact

the manufacturer’s customer service for this.

• These statements only apply to devices installed

and sold in the countries of the European Union

and which are subject to the European Directive

2012/19/EU. In countries outside the European Un-

www.scheppach.com

15. Troubleshooting

The following table shows fault symptoms and describes remedial measures in the event of your machine failing

to work properly. If you cannot localise and rectify the problem with this, please contact your service workshop.

Fault Possible cause Remedy

The compressor does

not start.

Mains voltage not present. Check cable, mains plug, fuse and socket.

Mains voltage too low.

Avoid extension cables that are too long.

Use extension cables with su󰀩cient

conductor cross-section.

Outdoor temperature too low.

Do not operate at outside temperatures

below +5°C.

Motor is overheated.

Allow the motor to cool down. If

necessary, remedy the cause of the

overheating.

Compressor runs, but

no pressure.

The safety valve leaks.

Contact your local service centre. Only

allow qualied personnel to carry out

repairs.

The seals are damaged.

Check the seals and have any damaged

seals replaced by a service centre.

Drain screw for condensate leaking.

Tighten the screw by hand. Check the seal

on the screw and replace if necessary.

Compressor running,

pressure shown on the

manometer, but tools

are not running.

Hose connections leaking.

Check compressed air hose and tools,

replace if necessary.

Quick-coupler leaking.

Contact your local service centre. Only

allow qualied personnel to carry out

repairs.

Pressure set too low at pressure

regulator.

Turn up the pressure regulator further.

www.scheppach.com

exyâÖ_Öb_ Öw âbfyÜebl_ yíjçã ájÜ^ãÇlw

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални

рискове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани

точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за

предотвратяване на злополуки.

Предупреждение – За да сведете до минимум риска от нараняване, прочетете

ръководството за експлоатация.

Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.

Носете предпазна маска за прах. При обработката на дървесина и други материали

може да се стигне до образуване на вреден за здравето прах. Не трябва да се

обработва съдържащ азбест материал!

Носете защитни очила. Възникващите по време на работа искри или излитащите от

уреда трески, стърготини и прахове могат да причинят загуба на зрението.

Предупреждение за горещи повърхности. (Фиг. 10)

Предупреждение за електрическо напрежение

Предупреждение! Този уред е оборудван с автоматично управление на включване.

Дръжте външните лица далече от работната зона на уреда!

Спазвайте предупредителните указания и указанията за безопасност!

Не излагайте машината на дъжд. Уредът трябва да се разполага, съхранява и

експлоатира само при сухи условия на околната среда.

Данни за нивото на звукова мощност в dB

Продуктът отговаря на приложимите европейски директиви.

Продуктът отговаря на приложимите сръбски директиви.

YÖbfwÖb_!

В настоящото ръководство за експлоатация с този знак сме обозначили местата,

които засягат Вашата безопасност.

www.scheppach.com

hí^íj‘wÖb_: hljwÖbéw:

1. Увод ................................................................................................................... 32

2. Описание на продукта (Фиг. 1 - 11) ................................................................ 32

3. Обем на доставката ........................................................................................ 32

4. Употреба по предназначение ........................................................................ 32

5. Указания за безопасност ................................................................................ 33

6. Остатъчни рискове .......................................................................................... 36

7. Технически данни ............................................................................................ 36

8. Разопаковане ................................................................................................... 36

9. Преди пускане в експлоатация ...................................................................... 37

10. Конструкция и обслужване............................................................................. 37

11. Електрическо свързване ................................................................................ 38

12. Почистване, поддръжка и съхранение ......................................................... 38

13. Транспортиране ............................................................................................... 40

14. Изхвърляне и рециклиране ............................................................................ 40

15. Отстраняване на неизправности .................................................................. 41

16. Декларация за съответствие ......................................................................... 89

www.scheppach.com

1a. Винт

2. Прекъсвач за налягане

3. Превключвател за включване/изключване

4. Въздушен филтър

4a. Тяло на филтъра

4b. Патрон на филтъра

4c. Капак на филтъра

4d. Маркуч

4e. Междинен елемент

5. Колело

5a. Винт на фланеца

5b. Гайка с фланци

6. Изпускателна пробка на кондензирала вода

7. Опорен крак

7a. Винт на фланеца

7b. Гайка с фланци

8. Съд под налягане

9. Предпазен вентил

9a. Гайка за източване

9b. Свързващ предпазител

9c. Капачка на гайката за източване

10. Бърза връзка (регулиран сгъстен въздух)

11. Бърза връзка (регулиран сгъстен въздух)

12. Манометър (настроеното налягане може да

бъде отчетено)

13. Манометър (налягането в съда под налягане

може да бъде отчетено)

14. Регулатор на налягане

15. Транспортен капак

3. ex_f Öw ^ÜâlwyÇwlw

fÜa. ;jÜc exÜaÖwq_Öb_

4 1x Въздушен филтър

7 1x Опорен крак

5 2x Колело

1x Монтажен материал

1x Комплект пневматични

принадлежности 13 части

(5906141904)

1x Ръководство за експлоатация

4. jáÜlj_xw áÜ áj_^ÖwaÖwq_Öb_

Компресорът служи за създаване на сгъстен въз-

дух за работещи със сгъстен въздух инструменти,

които могат да бъдат задвижвани с количество на

въздуха до ок. 170 l/min.

1. jyÜ^

fjÜbayÜ^bl_e:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen, Германия

jyw‘w_fb Çeb_Ölb,

Желаем Ви много приятни моменти и успехи при

работата с Вашия нов уред.

jÇwawÖb_:

Съгласно действащия закон за продуктовата отго-

ворност, производителят на този продукт не носи

отговорност за щети, възникнали по или поради

този уред, при:

• Неправилно боравене

• Неспазване на ръководството за употреба

• Ремонти от неупълномощени специалисти, явя-

ващи се трети лица

• Монтиране и подмяна на не оригинални резерв-

ни части

• Употреба не по предназначение

• Отказ на електрическата инсталация при не-

спазване на предписанията за работа с елек-

тричество и разпоредбите на VDE 0100, DIN

57113/ VDE 0113

Bfwcl_ áj_^yb^ âe_^ÖÜlÜ:

Ръководството за употреба е съставна част от

този продукт. То съдържа важни указания относно

безопасната, правилната и икономичната работа с

продукта, избягването на опасности, спестяването

на разходи за ремонт, намаляването на времена-

та на престой и увеличаването на надеждността

и експлоатационния живот на продукта. В допъл-

нение към указанията за безопасност в това ръ-

ководство за употреба, задължително трябва да

спазвате отнасящите се до експлоатацията на

продукта предписания във Вашата страна.

Преди да използвате продукта, запознайте се с

всички указания за работа и безопасност. Използ-

вайте продукта само както е описано и за посоче-

ните области на употреба. Съхранявайте ръковод-

ството за употреба на сигурно място и предавайте

всички документи, когато предавате продукта на

трети лица.

2. eábâwÖb_ Öw ájÜ^ãÇlw (kbz. 1 - 11)

1. Дръжка за транспортиране

www.scheppach.com

3. Пазете се от токов удар

- Избягвайте докосване на тялото до заземе-

ни части (напр. тръби, радиатори, електри-

чески печки, хладилници).

4. Дръжте деца далеч!

- Не позволявайте на други лица да докосват

инструмента и кабела, дръжте ги далеч от

Вашата работна зона.

5. Съхранявайте неизползвани електрически ин-

струменти на сигурно място

- Неизползваните електрически инструменти

трябва да се оставят на сухо, високо или за-

ключено място, извън обсега на деца.

6. Не претоварвайте Вашия електрически ин-

струмент

- Ще работите по-добре и по-сигурно в посо-

чения диапазон на работни характеристики.

7. Носете подходящо облекло

- Не носете широки дрехи или бижута, те

биха могли да бъдат захванати от движещи

се части.

- При работа на открито се препоръчва из-

ползването на гумени ръкавици и обувки,

които не се хлъзгат.

- При дълги коси носете мрежа за коса.

8. Не използвайте кабела за цели, за които той

не е предназначен

- Не използвайте кабела, за да издърпвате

щепсела от контакта. Пазете кабела от го-

рещина, масло и остри ръбове.

9. Поддържайте грижливо Вашите инструменти

- Поддържайте Вашия компресор чист, за да

работите добре и сигурно.

- Следвайте предписанията за поддръжка.

- Проверявайте редовно съединителния про-

водник на електрическия инструмент и при

повреда възлагайте подмяната му на при-

знат специалист.

- Проверявайте удължаващите кабели ре-

довно и ги сменяйте, ако са повредени.

10. Изваждайте щепсела от контакта

- Когато електрическият инструмент не се

използва, преди поддръжка и при смяна на

инструменти, като напр. режещ диск, свред-

ло, фреза.

11. Избягвайте неволно стартиране

- Уверявайте се, че превключвателят е изклю-

чен при вкарване на щепсела в контакта.

(напр. помпа, продухващ пистолет и пистолет за

боядисване). Поради ограничения дебит на въз-

духа не е възможно използването на инструмен-

ти, които изискват много голяма консумация на

въздух (напр. вибрационна шлайфмашина, права

шлайфмашина и ударен винтоверт).

Компресорът трябва да се експлоатира само в

сухи и добре проветриви помещения.

Машината може да се използва само съгласно

нейното предназначение. Всяка различаваща се

от това употреба не е по предназначение. За вся-

какъв вид произтичащи от това щети или нараня-

вания отговорност носи потребителят/операторът,

а не производителят.

Моля, обърнете внимание, че нашите уреди не са

конструирани с предназначение за търговска, про-

фесионална или промишлена употреба. Не поема-

ме гаранция, ако уредът се използва в търговски,

занаятчийски или промишлени предприятия, както

и при равносилни дейности.

5. jÇwawÖby aw x_aÜáwâÖÜâl

m YÖbfwÖb_! При употребата на този компресор

трябва да се съблюдават следните основни мерки

за безопасност срещу опасност от токов удар, на-

раняване и пожар.

Прочетете и съблюдавайте тези указания, преди

да използвате уреда.

;_aÜáwâÖw jwxÜlw .

1. Поддържайте Вашето работно място подре-

дено

- Безпорядъкът на работното място може да

доведе до злополуки.

2. Съблюдавайте влиянията на околната среда

- Не излагайте електрически инструменти на

дъжд.

- Не използвайте електрически инструменти

във влажна или мокра среда. Опасност от

токов удар!

- Осигурявайте добро осветление на работ-

ното място.

- Не използвайте електрически инструменти

на места, на които съществува опасност от

пожар или експлозия.

www.scheppach.com

Употребата на различни от препоръчаните в

ръководството за експлоатация или в ката-

лога приставки или принадлежности може да

представлява опасност от нараняване за Вас.

17. Шум

- При използване на компресора носете за-

щита за слуха.

18. Смяна на свързващия проводник

- Ако свързващият проводник се повреди, то

той трябва да бъде сменен от производите-

ля или от електротехник, за да се избегнат

опасности. Опасност от токови удари.

19. Помпане на гуми

- Проверявайте налягането на въздуха в гу-

мите непосредствено след помпането чрез

подходящ манометър, напр. на бензинос-

танция.

20. Подвижни компресори при работа на строи-

телни площадки

- Следете за това, всички маркучи и армату-

ри да са подходящи за максимално допусти-

мото работно налягане на компресора.

21. Място на поставяне

- Поставяйте компресора само върху равна

повърхност.

22. При налягания над 7 bar се препоръчва

захранващите маркучи да бъдат снабдени с

предпазен кабел, напр. с телено въже.

23. Избягвайте силни натоварвания в система-

та от тръбопроводи, като използвате гъвкави

шлангови съединители, за да избегнете места

на огъване.

24. Използвайте дефектнотокова защита с ток на

изключване от 30 mA или по-малък. Използ-

ването на дефектнотокова защита намалява

риска от токов удар.

>efTbdBi?bdB ja:A:dBv A: ;?Aef:h -

dehi

híxex^wywcl_ jíÇÜyÜ^âlywlw aw ãáÜlj_xw Öw

âíÜly_lÖbl_ áÖ_yfwlbqÖb bÖâljãf_Ölb/áÖ_y -

fwlbqÖb ájbâlwyÇb! Трябва да се спазват и след-

ните общи указания:

jÇwawÖby aw x_aÜáwâÖÜâl ájb jwxÜlw âíâ âzíâ -

l_Ö yía^ãç b ábâlÜe_lb aw yía^ãç

• Уверете се, че има достатъчно разстояние до

продукт, но най-малко 2,50 m и по време на ра-

бота дръжте пневматичните инструменти/пнев-

матичните приставки далеч от компресора.

12. Използвайте удължителен кабел за употреба

на открито

- На открито използвайте само допустими за

това и съответно обозначени удължителни

кабели.

- Използвайте макара с кабел само в размо-

тано състояние.

13. Винаги бъдете внимателни

- Внимавайте за това, което правите. Под-

хождайте разумно към работата. Не използ-

вайте електрическия инструмент, когато не

сте концентрирани.

14. Проверявайте електрическия инструмент за

евентуални повреди

- Преди следваща употреба на електрическия

инструмент трябва внимателно да се прове-

рява изрядното и правилно функциониране

на защитните устройства или на леко повре-

дените части.

- Проверявайте дали движещите се части

функционират изрядно и не заяждат, или дали

няма повредени части. Всички части трябва

да са монтирани правилно и да отговарят на

всички условия, за да се гарантира изрядната

работа на електрическия инструмент.

- Повредени защитни устройства и части

трябва да бъдат ремонтирани или подме-

нени съгласно изискванията от признат спе-

циализиран сервиз, освен ако не е посочено

друго в ръководството за експлоатация.

- Повредени превключватели трябва да се под-

менят от сервиз за техническо обслужване.

- Не използвайте дефектни или повредени

свързващи проводници.

- Не използвайте електрически инструменти,

чийто превключвател не може да се включ-

ва или изключва.

15. Възлагайте ремонта на Вашия електрически

инструмент на електротехник

- Този електрически инструмент отговаря на

приложимите норми за безопасност. Ре-

монти могат да се извършват само от елек-

тротехник при използване на оригинални

резервни части; в противен случай могат да

възникнат злополуки за потребителя.

16. Внимание!

- За Вашата собствена безопасност използ-

вайте само принадлежности и допълнителни

уреди, които са посочени в ръководството за

експлоатация или са препоръчани или посо-

чени от производителя.

www.scheppach.com

7. По време на процеса на пръскане и в работно-

то помещение не бива да се пуши. Опасност

от експлозия! Също и изпаренията на боите са

лесно запалими.

8. Не бива да има, съотв. да се използват огни-

ща, открит пламък или създаващи искри ма-

шини.

9. Не съхранявайте и не употребявайте храни и

напитки в работното помещение. Изпаренията

на боите са вредни за здравето.

10. Работното помещение трябва да е по-голямо

от 30 m³ и трябва да е осигурена достатъчна

циркулация на въздуха при пръскането и из-

съхването.

11. Не пръскайте срещу вятъра. По правило при

разпръскване на запалими, съотв. опасни ма-

териали съблюдавайте разпоредбите на мест-

ните полицейски органи.

12. При напорен маркуч от ПВЦ не обработвайте

среди като лаков бензин, бутилалкохол и ме-

тиленхлорид. Тези среди разрушават напор-

ния маркуч.

13. Работната зона трябва да бъде отделена от

компресора, така че да не може да влиза в

пряк контакт с работния флуид.

?ÇâáeÜwlwéby Öw âí^Üy_ áÜ^ ÖweyzwÖ_

• Който експлоатира съд под налягане, трябва да го

поддържа в изрядно състояние, да го контролира,

да извършва необходимите работи по поддръж-

ка и ремонт незабавно и да изпълнява условия-

та съгласно необходимите мерки за безопасност.

• Надзорните органи могат в отделни случаи да

изискат контролни мерки.

• Съд под налягане не бива да се експлоатира,

ако показва дефект, чрез който се застрашават

работещите или трети лица.

• Преди всяка експлоатация проверявайте съда

под налягане за ръжда и повреди. Компресорът

не бива да се експлоатира с повреден или ръж-

дясал съд под налягане. Ако установите повреди,

моля обърнете се към сервизна работилница.

fj_^ãáj_‘^_Öb_! По време на експлоатация този

електрически инструмент създава електромагнит-

но поле. При определени условия това поле може

да наруши функционирането на активни или па-

сивни медицински импланти.

• Компресорната помпа и тръбопроводите дости-

гат високи температури при експлоатация. До-

косването им води до изгаряния.

• Засмукваният от компресора въздух трябва да

се пази чист от примеси, които могат да доведат

до пожари или експлозии.

• При освобождаване на съединението на марку-

ча дръжте съединителния елемент на маркуча

здраво с ръка. Така избягвате наранявания по-

ради отскачащия назад маркуч.

• При работа с пистолет за въздух носете пред-

пазни очила. Поради чужди тела и издухани

части лесно могат да бъдат причинени нараня-

вания.

• При работа с пневматичния пистолет носете

защитни очила и респираторна маска. Прахът

е вреден за здравето! Поради чужди тела и из-

духани части лесно могат да бъдат причинени

наранявания.

• Не насочвайте пистолета за въздух към хора и

не почиствайте дрехи върху тялото. Опасност

от нараняване!

jÇwawÖby aw x_aÜáwâÖÜâl ájb baáÜeaywÖ_ Öw

ájbâlwyÇw aw ájíâÇwÖ_ b jwaájíâÇywÖ_ (Öwáj.

xÜy^bâywÖ_ qj_a ájíâÇwÖ_):

1. При пълнене дръжте приставката за разпръс-

кване далеч от компресора, за да избегнете

контакт на течността с компресора.

2. Никога не разпръсквайте с приставката за раз-

пръскване (напр. боядисване чрез пръскане) по

посока на компресора. Влагата може да доведе

до електрически опасности!

3. Не обработвайте лакове или разтворители

с точка на запалване под 55° C. Опасност от

експлозия!

4. Не загрявайте лакове и разтворители. Опас-

ност от експлозия!

5. Ако се обработват вредни за здравето течно-

сти, необходими са филтриращи уреди (маски

за лице) за защита. Съблюдавайте също и да-

дените чрез мерки за безопасност указания от

производителите на такива вещества.

6. Следва да се съблюдават поставените вър-

ху опаковките на обработваните материали

указания и маркировките на разпоредбата за

опасните вещества. Евентуално трябва да

се вземат допълнителни предпазни мерки,

по-специално носене на подходящо облекло

и маски.

www.scheppach.com

Тегло на уреда ок. 29,2 kg

Макс. надморска

височина (н.м.р.)

1000 m

Запазва се правото на технически промени!

*S3 40% = периодична прекъсната работа с рабо-

тен цикъл от 40% (4 минути на 10 минути)

oãf b ybxjwébb

m fj_^ãáj_‘^_Öb_ : Шумът може да окаже сери-

озни въздействия върху Вашето здраве. Ако шу-

мът на машините превишава 85 dB, моля, носете

подходяща защита за слуха.

lwjwÇl_jbâlbÇb Öw rãfw

Измерено ниво на звукова мощност L

84,7 dB

Гарантирано ниво на звукова мощност L

87 dB

Неопределеност K

2,07 dB

Ниво на звуково налягане L

64,7 dB

Неопределеност K

wa/pA

3 dB

Стойностите на шумовите емисии са определени

съгласно EN ISO 3744:1995.

8. gwaÜáwÇÜywÖ_

• Отворете опаковката и внимателно извадете

уреда.

• Отстранете опаковъчния материал, както и опа-

ковъчните и транспортните предпазители (ако

има такива).

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за повре-

ди от транспортирането. При рекламации дос-

тавчикът трябва да бъде уведомен незабавно.

По-късни рекламации не се признават.

• По възможност запазете опаковката до изтича-

не на гаранционния срок.

• Преди употреба се запознайте с уреда посред-

ством ръководството за експлоатация.

• За принадлежности, както за износващи се и

резервни части, използвайте само оригинални

части. Резервни части можете да си набавите от

Вашия специализиран търговец.

• При поръчки посочвайте нашия номер на арти-

кул, както и типа и годината на производство на

уреда.

За да се намали опасността от сериозни или смърто-

носни наранявания, препоръчваме на лица с меди-

цински импланти да се консултират със своя лекар

и с производителя на медицинския имплант, преди

електрическият инструмент да бъде използван.

híçjwÖyywcl_ ^Üxj_ l_ab ãÇwawÖby aw x_aÜáwâ -

ÖÜâl.

6. eâlwlíqÖb jbâÇÜy_

Машината е конструирана съгласно нивото на раз-

витие на техниката и признатите правила на техни-

ка на безопасност. Въпреки това, при работа могат

да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при из-

ползване на неправилни електрически свързва-

щи проводници.

• Освен това, въпреки всички взети предпазни

мерки, могат да съществуват неявни остатъчни

рискове.

• Остатъчните рискове могат да бъдат намалени,

ако бъдат спазвани глави „Указания за безопас-

ност“ и „Употреба по предназначение“, както и

ръководството за употреба като цяло.

• Предотвратявайте случайни включвания на ма-

шината: при поставяне на щепсела в контакта

пусковият бутон не бива да е натиснат. Използ-

вайте инструмента, препоръчан в това ръковод-

ство за експлоатация. Така постигате оптимал-

на производителност на Вашата машина.

• Дръжте ръцете си далеч от работната зона, ко-

гато машината работи.

7. i_çÖbq_âÇb ^wÖÖb

Присъединяване към

мрежата

230V~ 50Hz

Мощност на двигателя 1500 W

Режим на работа S3 40%

Обороти на компресора 2850 min

-1

Обем на съда под

налягане

ок. 50 l

Работно налягане ок. 8 bar

Тео. Мощност на

всмукване

ок. 300 l/min

Тео. Изходна мощност ок. 170 l/min

Тип защита IP 32

www.scheppach.com

10.2  cÜÖlw‘ Öw ÜáÜjÖby ÇjwÇ (kbz. 4)

• Монтирайте приложения опорен крак (7), както

е показано.

10.3  cÜÖlw‘ Öw yía^ãrÖby nbelíj (kbz. 5, 6, 9)

• Отстранете транспортния капак (15).

• Завинтете междинния елемент (4e) към въздуш-

ния филтър (4).

• След това завинтете въздушния филтър (4) към

уреда, като използвате междинния елемент (4e).

• Вкарайте маркуча (4d) в отвора на въздушния

филтър (4).

10.4  cÜÖlw‘ Öw ljwÖâáÜjlÖwlw ^jí‘Çw (kbz. 11)

• Монтирайте приложената опорна дръжка (1),

както е показано.

10.5  fjbâí_^bÖyywÖ_ Çíf fj_‘wlw

• Компресорът е оборудван с мрежов проводник с

щепсел тип Шуко. Той може да бъде свързан към

всеки контакт тип Шуко 220 ‒ 240 V~ 50 Hz, който

е обезопасен с 16 A.

• Преди пускане в експлоатация внимавайте за

това, мрежовото напрежение да съвпада с ра-

ботното напрежение и мощността на машината

върху фирмената табелка.

• Дълги захранващи проводници, както и удължа-

ващи проводници, макари с кабели и т.н., причи-

няват спад на напрежението и могат да попре-

чат на пуска на двигателя.

• При ниски температури под +5°C пускът на дви-

гателя е застрашен от трудно движение.

10.6  fj_yÇexqywl_e aw yÇexqywÖ_/baÇexqywÖ_

(kbz. 1)

• За включване на компресора превключвателят

за включване/изключване (3) се изтегля нагоре.

• За изключване превключвателят за включване/

изключване (3) се натиска надолу.

10.7  dwâljÜcÇw Öw ÖweyzwÖ_lÜ (kbz. 1, 2)

• С регулатора на налягането (14) се настройва

налягането при манометъра (12).

• Настроеното налягане може да се отвежда от

бързодействащите съединители (10, 11).

• На манометъра (13) се отчита налягането на

съда под налягане.

m fg?>jfg?@>?dB?!

jj_^íl b ÜáwÇÜyíqÖbyl fwl_jbwe Ö_ âw bzjwqÇw

aw ^_éw! >_éw Ö_ xbyw ^w bzjwyl â áewâlfwâÜyb

lÜjxbqÇb, nÜebÜ b ^j_xÖb qwâlb! hís_âlyãyw

ÜáwâÖÜâl Ül áÜzeíswÖ_ b aw^ãrwywÖ_!

9. fj_^b áãâÇwÖ_ y _ÇâáeÜwlwéby

• Преди свързването се уверете, че данните вър-

ху фирмената табелка съвпадат с данните на

мрежата.

• Проверете уреда за транспортни щети. Неза-

бавно съобщете на транспортната компания, с

която е бил доставен компресорът, за каквито и

да е щети.

• Поставянето на компресора трябва да се извър-

ши в близост до консуматора.

• Дълги въздухопроводи и дълги проводници

(удължителни кабели) трябва да се избягват.

• Следете за това, засмукваният въздух да е сух

и чист.

• Не поставяйте компресора във влажни или мо-

кри помещения.

• Компресорът трябва да се експлоатира само

в подходящи помещения (добре вентилирани,

околна температура +5°C до 40°C). В помеще-

нието не бива да има прахове, киселини, изпа-

рения, експлозивни или запалими газове.

• Компресорът е подходящ за употреба в сухи по-

мещения. В области, в които се работи с пръски

вода, употребата не е допустима.

• Компресорът може да се използва на открито

само за кратко време при сухи условия на окол-

ната среда.

• Компресорът трябва винаги да се поддържа сух

и да не се оставя навън след работа.

10. aÜÖâljãÇéby b Üxâeã‘ywÖ_

m YÖbfwÖb_!

fj_^b áãâÇwÖ_lÜ y _ÇâáeÜwlwéby aw^íe‘bl_e -

ÖÜ âzeÜx_l_ ÖwáíeÖÜ ãj_^w!

За монтажа се нуждаете от:

1x вилкообразен ключ 12 mm, 13mm и 17 mm

(не се включва в обема на доставката)

10.1  cÜÖlw‘ Öw ÇÜe_ewlw (kbz. 3)

• Монтирайте приложените колела (5), както е по-

казано.

www.scheppach.com

Такива дефектни свързващи електрически про-

водници не бива да се използват и поради повре-

дената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите

електрически проводници. Внимавайте за това,

при проверката свързващият проводник да не е

свързан към електрическата мрежа.

Свързващите електрически проводници трябва да

отговарят на приложимите разпоредби на VDE и

DIN. Използвайте само свързващи проводници

със същото обозначение.

Отпечатване на типовото обозначение върху

свързващия кабел е задължително предписание.

11.3  >ybzwl_e Öw ájÜf_Öeby lÜÇ

• Мрежовото напрежение трябва да е 220 ‒ 240

V~ 50 Hz.

• Удължаващите проводници с дължина до 25 m

трябва да са с напречно сечение от 1,5 квадрат-

ни милиметра.

Свързвания и ремонти по електрическото оборуд-

ване могат да се извършват само от електротех-

ник.

Yb^ Öw âyíjaywÖ_lÜ Y

Ако е необходима смяна на проводника за свърз-

ване към мрежата, това трябва да се извърши от

производителя или негов представител, за да се

избегне застрашаване на безопасността.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя

• Данни от фирмената табелка на машината

• Данни от фирмената табелка на двигателя

12.  fÜqbâlywÖ_, áÜ^^jí‘Çw b âíçjw -

Ö_Öb_

m YÖbfwÖb_!

Преди всякакви работи по почистване и поддръжка

издърпвайте мрежовия щепсел! Опасност от нара-

няване от токови удари!

m YÖbfwÖb_!

Изчакайте уредът да се охлади докрай! Опасност

от изгаряне!

10.8  dwâljÜcÇw Öw zjwÖbqÖby áj_Çíâywq aw Öw -

eyzwÖ_lÜ (kbz. 1)

• Прекъсвачът за налягане (2) е настроен фаб-

рично.

Налягане на включване ок. 6 bar

Налягане на изключване ок. 8 bar

10.9  cÜÖlw‘ Öw áÖ_yfwlbqÖby fwjÇãq (kbz. 1, 2)

• Свържете нипела на пневматичния маркуч (не

е включен в обема на доставката) към бър-

зодействащ съединител (10, 11). След това

свържете пневматичния инструмент към бър-

зодействащия съединител на пневматичния

маркуч.

11. ?e_Çljbq_âÇÜ âyíjaywÖ_

cÜÖlbjwÖbyl _e_ÇljÜ^ybzwl_e _ âyíjawÖ y zÜ -

lÜyÖÜâl aw _ÇâáeÜwlwéby. hyíjaywÖ_lÜ ÜlzÜyw -

jy Öw ájbeÜ‘bfbl_ jwaáÜj_^xb Öw VDE b DIN.

cj_‘ÜyÜlÜ âyíjaywÖ_ Ül âljwÖw Öw Çeb_Ölw,

ÇwÇlÜ b baáÜeaywÖbyl ã^íe‘wyws Çwx_e, ljyxyw

^w ÜlzÜywjyl Öw l_ab áj_^ábâwÖby.

При работа с приставките за пръскане и разпръс-

кване, както и при временно използване на откри-

то, уредът задължително трябва да се свърже към

защитен прекъсвач за утечен ток с ток на изключ-

ване от 30 mA или по-малък.

11.1 Yw‘Öb ãÇwawÖby

При претоварване на двигателя, той се изключва

автоматично. След време на охлаждане (различно

по време), двигателят може да се включи отново.

11.2  fÜyj_^_Ö âyíjayws _e_Çljbq_âÇb ájÜyÜ^ -

ÖbÇ

По свързващите електрически проводници често

възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите про-

водници са прокарани през процепи на прозор-

ци или врати.

• Точки на прегъване поради неправилно закреп-

ване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на

свързващия проводник.

• Повреди в изолацията поради дърпане от стен-

ния контакт.

• Пукнатини поради стареене на изолацията.

www.scheppach.com

За да функционира предпазният вентил (9) пра-

вилно в случай на нужда, той трябва да се задей-

ства на всеки 30 работни часа, но най-малко 3 пъти

годишно.

За отваряне завъртете перфорираната гайка за

източване (9a) обратно на часовниковата стрелка

и след това издърпайте на ръка стеблото на кла-

пана през перфорираната гайка за източване (9a),

за да отворите изхода на предпазния вентил (9).

Вентилът изпуска въздуха звучно. След това отно-

во затегнете гайката за източване (9a) по посока

на стрелката.

12.4  fÜqbâlywÖ_ Öw yía^ãrÖby nbelíj (kbz. 8,9)

Въздушният филтър (4) предотвратява проникването

на прах и замърсявания. Необходимо е почистване

на този въздушен филтър (4) най-малко на всеки 300

работни часа. Запушен въздушен филтър (4) намаля-

ва значително производителността на компресора.

Завъртете въздушния филтър (4) обратно на ча-

совниковата стрелка, за да го свалите от междин-

ния елемент (4e). Отвъртете капака на филтъра

(4c) и го свалете. Сега можете да извадите патрона

на филтъра (4b). Внимателно изтупайте патрона

на филтъра (4b), капака на филтъра (4c) и тялото

на филтъра (4a). След това тези конструктивни

елементи трябва да бъдат продухани със сгъстен

въздух (ок. 3 bar) и отново да бъдат монтирани в

обратна последователност.

12.5  h_jybaÖw bÖnÜjfwéby

Трябва да се има предвид, че следните части на

този продукт са обект на износване поради износ-

ване или на естествено износване, респ. следните

части са необходими като консумативи.

Бързоизносващи се части*: Въздушен филтър

* не са включени задължително в обема на дос-

тавката!

YjíaÇb b j_fÜÖlb

Свързвания и ремонти по електрическото оборуд-

ване могат да се извършват само от електротехник.

Ако имате някакви запитвания, моля, посочете

следните данни:

• Тип ток на двигателя

• Данни от типовата табелка на уреда

• Данни от типовата табелка на двигателя

m YÖbfwÖb_!

Преди всякакви работи по почистване и поддръж-

ка налягането трябва да се изпусне от уреда!

Опасност от нараняване!

12.1  fÜqbâlywÖ_

• Поддържайте уреда възможно най-чист от прах

и замърсявания. Избърсвайте уреда с чиста

кърпа или го продухвайте със сгъстен въздух

под ниско налягане.

• Препоръчваме да почиствате уреда веднага

след всяка употреба.

• Почиствайте уреда редовно с влажна кърпа и

малко мек сапун. Не използвайте агресивни по-

чистващи препарати или разтворители; те могат

да разядат пластмасовите части на уреда. Вни-

мавайте за това, да не може да попадне вода

във вътрешността на уреда.

• Преди почистване маркучът и инструментите

за пръскане трябва да бъдат отделени от ком-

пресора. Компресорът не бива да се почиства с

вода, разтворители или подобни.

12.2  fÜ^^jí‘Çw Öw âí^w áÜ^ ÖweyzwÖ_ (kbz. 1)

YÖbfwÖb_!

За продължителна годност на съда под налягане

(8) след всяка експлоатация кондензиралата вода

трябва да се изпуска чрез отваряне на изпускател-

ната пробка (6).

Преди това изпуснете налягането от съда (вижте

12.6.1). Изпускателната пробка на кондензирала

вода (6) се отваря чрез въртене обратно на часов-

никовата стрелка (поглед от долната страна на

компресора към винта), за да може кондензиралата

вода да изтече напълно от съда под налягане (8).

След това отново затворете изпускателната проб-

ка на кондензирала вода (6) (въртене по часовни-

ковата стрелка). Преди всяка експлоатация прове-

рявайте съда под налягане (8) за ръжда и повреди.

Компресорът не бива да се експлоатира с повре-

ден или ръждясал съд под налягане (8). Ако уста-

новите повреди, моля обърнете се към сервизна

работилница.

12.3  fj_^áwa_Ö y_Ölbe (kbz. 7)

Предпазният вентил (9) е настроен на максимално

допустимото налягане на съда под налягане (8). Не

е допустимо регулиране на предпазния вентил (9)

или сваляне на свързващия предпазител (9b) меж-

ду гайката за източване (9a) и нейната капачка (9c).

www.scheppach.com

jÇwawÖby aw AwÇÜÖw aw _e_Çljbq_âÇÜlÜ b _e_Ç -

ljÜÖÖÜlÜ ÜxÜjã^ywÖ_ (ElektroG)

hlwjÜlÜ _e_Çljbq_âÇÜ b _e_ÇljÜÖÖÜ ÜxÜ -

jã^ywÖ_ Ö_ ljyxyw ^w â_ baçyíjey aw_^ -

ÖÜ â xblÜybl_ Üláw^íéb, w ljyxyw ^w â_

âíxbjw b baçyíjey jwa^_eÖÜ!

• Старите батерии и акумулатори, които не са не-

подвижно монтирани в стария уред, трябва да

бъдат извадени преди предаване без да се раз-

рушават! Тяхното изхвърляне е регламентирано

от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри-

ческо и електронно оборудване са законово за-

дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива-

нето на личните му данни от стария уред, който

трябва да бъде изхвърлен!

• Символът на зачеркната кофа на колела озна-

чава, че отпадъците от електрическото и елек-

тронното оборудване не трябва да се изхвърлят

заедно с битовите отпадъци.

• Електрическото и електронното оборудване може

да се предава безплатно на следните места:

- Публични събирателни пунктове (например

дворове на общински сгради).

- Магазини за продажба на електронни уреди

(физически и онлайн), при условие че търго-

вците са длъжни да ги вземат обратно или

предлагат това вземане доброволно.

- Можете да предадете до три стари електри-

чески уреда от всеки тип уред с максимална

дължина на ръба от 25 сантиметра без да

купувате нов уред от производителя, или да

ги предадете в друг оторизиран събирателен

пункт във вашия район.

- За допълнителните условия за връщане на про-

изводители и дистрибутори се обърнете към

съответния център за обслужване на клиенти.

• Ако новият елек трически уред се доставя от про -

изводителя на частно домакинство, той може

да организира безплатно извозване на стария

електрически уред при поискване от крайния

потребител. За целта се свържете с отдела за

обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се инстали-

рат и продават в Европейския съюз и са предмет

на европейската Директива 2012/19/ЕС. В страни

извън Европейския съюз могат да се прилагат

различни разпоредби за изхвърляне на отпадъци-

те от електрическо и електронно оборудване.

Резервните части и принадлежностите се предла-

гат в нашия сервизен център. За целта сканирайте

QR кода на заглавната страница.

12.6  híçjwÖ_Öb_

m YÖbfwÖb_!

Ba^íjáwcl_ fj_‘Üyby s_áâ_e, baáãâÖ_l_ yía -

^ãçw Ül ãj_^w b yâbqÇb âyíjawÖb áÖ_yfwlbqÖb

bÖâljãf_Ölb.

BaÇexq_l_ ÇÜfáj_âÜjw lwÇw, q_ lÜc ^w Ö_ fÜ‘_

^w xí^_ áãâÖwl y _ÇâáeÜwlwéby Ül Ö_ãáíeÖÜfÜ -

s_Öb ebéw.

m YÖbfwÖb_!

híçjwÖyywcl_ ÇÜfáj_âÜjw âwfÜ y âãçb b Ö_^Üâ -

líáÖb aw Ö_ãáíeÖÜfÜs_Öb ebéw f_âlw. d_ zÜ

Üxjíswcl_, âíçjwÖyywcl_ âwfÜ baájwy_Ö!

12.6.1 BaáãâÇwÖ_ Öw âyjíçÖweyzwÖ_lÜ

Изпуснете свръхналягането в компресора, като

изключите компресора и изразходвате все още

наличния в съда под налягане (8) сгъстен въздух,

напр. с пневматичен инструмент на празен ход или

с продухващ пистолет.

13. ijwÖâáÜjlbjwÖ_

За транспортиране използвайте дръжката за транс-

портиране (1) и по този начин транспортирайте ком-

пресора.

Когато повдигате компресора, обърнете внимание

на теглото му (виж техническите данни).

При транспортиране на компресора в моторни пре-

возни средства се погрижете за доброто укрепва-

не на товара.

14. BaçyíjeyÖ_ b j_ébÇebjwÖ_

jÇwawÖby aw ÜáwÇÜyÇwlw

Опаковъчните материали мо-

гат да се рециклират. Моля, из-

хвърлете опаковката по приро-

досъобразен начин.

www.scheppach.com

15. elâljwÖyywÖ_ Öw Ö_baájwyÖÜâlb

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви

не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервиз.

d_baájwyÖÜâl YíafÜ‘Öw ájbqbÖw elâljwÖyywÖ_

Компресорът не

работи.

Няма мрежово напрежение.

Проверете кабела, мрежовия щепсел,

предпазителя и контакта.

Твърде ниско мрежово

напрежение.

Избягвайте твърде дълги удължителни

кабели. Използвайте удължителен

кабел с достатъчно голямо напречно

сечение на жилата.

Твърде ниска външна

температура.

Не експлоатирайте при външна

температура под +5 °C.

Двигателят прегрява.

Оставете двигателя да изстине,

при нужда отстранете причината за

прегряването.

Компресорът работи,

но няма налягане.

Нехерметичен предпазен вентил.

Свържете се с местния сервизен

център. Възлагайте ремонтите само на

обучен персонал.

Повредени уплътнения.

Проверете уплътненията, възложете

смяна на повредените уплътнения в

специализиран сервиз.

Изпускателната пробка

на кондензирала вода е

нехерметична.

Притегнете винта на ръка. Проверете

уплътнението върху винта, при нужда

сменете.

Компресорът работи,

на манометъра се

показва налягане,

но инструментите не

работят.

Нехерметични съединения на

маркучите.

Проверете пневматичния маркуч и

инструментите, при нужда сменете.

Нехерметична бърза връзка.

Свържете се с местния сервизен

център. Възлагайте ремонтите само на

обучен персонал.

Настроено твърде ниско налягане

на регулатора на налягане.

Навийте повече регулатора на

налягане.

www.scheppach.com

ć/35N5 OC; N#:2F9C; NO  ! DF;

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους.

Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις

αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης

ατυχημάτων.

Προειδοποίηση - Για τον περιορισμό του κινδύνου τραυματισμού, διαβάστε τις Οδηγίες

χρήσης.

Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια

ακοής.

Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών

μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών

που περιέχουν αμίαντο!

Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα

θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να

προκαλέσουν απώλεια της όρασης.

Προειδοποίηση για καυτές επιφάνειες. (Εικ. 10)

Προειδοποίηση για ηλεκτρική τάση

Προειδοποίηση! Η συσκευή είναι εξοπλισμένη με αυτόματο σύστημα ελέγχου έναρξης

λειτουργίας. Κρατάτε τρίτους μακριά από την περιοχή εργασίας της συσκευής!

Λαμβάνετε υπόψη σας τις υποδείξεις προειδοποίησης και τις υποδείξεις ασφαλείας!

Μη εκθέτετε το μηχάνημα σε βροχή. Η συσκευή επιτρέπεται να εγκαθίσταται,

αποθηκεύεται και λειτουργεί μόνο σε ξηρές συνθήκες περιβάλλοντος.

Δήλωση της στάθμης ηχητικής ισχύος σε dB

Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.

Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

! N A/!

Στις παρούσες Οδηγίες χρήσης έχουμε τοποθετήσει τα παρακάτω σύμβολα στα σημεία

που αφορούν την ασφάλειά σας.

www.scheppach.com

M!7MAF:M;K: M90LK:

1. Εισαγωγή ........................................................................................................... 44

2. Περιγραφή του προϊόντος (Εικ. 1 - 11) .............................................................. 44

3. Παραδοτέο υλικό ............................................................................................... 44

4. Ενδεδειγμένη χρήση .......................................................................................... 44

5. Υποδείξεις ασφαλείας ....................................................................................... 45

6. Υπολειπόμενοι κίνδυνοι .................................................................................... 48

7. Τεχνικά χαρακτηριστικά .................................................................................... 48

8. Αποσυσκευασία ................................................................................................. 48

9. Πριν από τη θέση σε λειτουργία ........................................................................ 49

10. Τοποθέτηση και χειρισμός ................................................................................ 49

11. Ηλεκτρική σύνδεση ............................................................................................ 50

12. Καθαρισμός, συντήρηση και αποθήκευση ....................................................... 50

13. Μεταφορά .......................................................................................................... 52

14. Απόρριψη και ανακύκλωση ............................................................................... 52

15. Αντιμετώπιση προβλημάτων ............................................................................ 53

16. Δήλωση συμμόρφωσης .................................................................................... 89

www.scheppach.com

4a. Περίβλημα φίλτρου

4b. Ένθετο φίλτρου

4c. Καπάκι φίλτρου

4d. Εύκαμπτος σωλήνας

4e. Ενδιάμεσο εξάρτημα

5. Τροχός

5a. Βίδα φλάντζας

5b. Φλαντζωτό παξιμάδι

6. Τάπα αποστράγγισης για το νερό συμπύκνωσης

7. Πέλμα στήριξης

7a. Βίδα φλάντζας

7b. Φλαντζωτό παξιμάδι

8. Δοχείο πίεσης

9. Βαλβίδα ασφαλείας

9a. Παξιμάδι εξόδου

9b. Ασφάλεια σύνδεσης

9c. Καπάκι του παξιμαδιού εξόδου

10. Ταχυσύνδεσμος (ρυθμιζόμενου πεπιεσμένου αέρα)

11. Ταχυσύνδεσμος (ρυθμιζόμενου πεπιεσμένου αέρα)

12. Μανόμετρο (μπορεί να αναγνωσθεί η ρυθμισμένη

πίεση)

13. Μανόμετρο (για να διαβάζετε την πίεση ρεζερβου-

άρ αέρα)

14. Ρυθμιστής πίεσης

15. Καπάκι μεταφοράς

3. K!KL O.  #978F

I.N5  NFO5OK ; :KN0K

4 1x Φίλτρο αέρα

7 1x Πέλμα στήριξης

5 2x Τροχός

1x Υλικά συναρμολόγησης

1x Σετ αξεσουάρ πεπιεσμένου

αέρα 13 τεμ. (5906141904)

1x Οδηγίες χρήσης

4. ć;LMLM73:.;5 A!/N5

Ο συμπιεστής χρησιμεύει για την παραγωγή πεπιεσμέ-

νου αέρα για εργαλεία πεπιεσμένου αέρα που μπορούν

να λειτουργήσουν με ποσότητα αέρα έως περ. 170 l/

min (π.χ. πιστόλι φουσκώματος ελαστικών, πιστόλι φυ-

σήματος και πιστόλι βαφής). Λόγω της περιορισμένης

παροχής αέρα δεν είναι εφικτή η λειτουργία εργαλείων

με πολύ υψηλή κατανάλωση αέρα (π.χ. παλμικό τριβείο,

αξονικό τριβείο χειρός και κρουστικό κλειδί).

1. ć7NK3C3/

KOKN8M#KNO/":

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Ş7FO7:M M9-O5

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και

να έχετε καλά αποτελέσματα κατά τη χρήση της.

FLM75:

Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται

σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προ-

ϊόντα, για ζημιές που προκαλούνται σε ή από αυτό το

προϊόν στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση

• παράβλεψη των οδηγιών χειρισμού

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

χνικούς

• χρήση μη γνήσιων ανταλλακτικών

• μη ενδεδειγμένη χρήση

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω-

ση παράβλεψης των ηλεκτρικών κανόνων και των

κανονισμών VDE 0100, DIN 57113 / VDE 0113

! N.OM OK M/":

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προ-

ϊόντος. Περιέχουν σημαντικές υποδείξεις για να εργάζε-

στε με το προϊόν με ασφάλεια, σωστά και οικονομικά και

για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα

επισκευής, να μειώνετε τους χρόνους εκτός διαθεσι-

μότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια

ζωής του προϊόντος. Επιπρόσθετα στους κανόνες

ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να

λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που

ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος.

Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις

υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε

το προϊόν μόνον όπως περιγράφεται και για τους ανα-

φερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις

οδηγίες χειρισμού και σε περίπτωση μεταβίβασης του

προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2. M!73!KP/ O # ! DF;O " (ć78. 1 - 11)

1. Λαβή μεταφοράς

1a. Βίδα

2. Διακόπτης πίεσης

3. Διακόπτης ενεργοποίησης/ απενεργοποίησης

4. Φίλτρο αέρα

www.scheppach.com

6. Μην καταπονείτε υπερβολικά το ηλεκτρικό εργα-

λείο σας

- Εργάζεστε καλύτερα και με μεγαλύτερη ασφά-

λεια στην προβλεπόμενη περιοχή ισχύος.

7. Φοράτε κατάλληλο ρουχισμό

- Μη φοράτε φαρδιά ρούχα ή κοσμήματα, θα

μπορούσαν να πιαστούν από κινητά μέρη.

- Σε περίπτωση υπαίθριων εργασιών συνιστώνται

λαστιχένια γάντια και αντιολισθητικά υποδήματα.

- Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών.

8. Μη χρησιμοποιείτε το καλώδιο για σκοπούς για

τους οποίους δεν προορίζεται

- Μη χρησιμοποιείτε το καλώδιο, για να τραβήξε-

τε το φις από την πρίζα. Προστατέψτε το καλώ-

διο από θερμότητα, λάδια και αιχμηρές ακμές.

9. Φροντίζετε με επιμέλεια τα εργαλεία σας

- Διατηρείτε τον συμπιεστή καθαρό, για να εργά-

ζεστε καλά και με ασφάλεια.

- Τηρείτε τους κανονισμούς συντήρησης.

- Ελέγχετε τακτικά το καλώδιο σύνδεσης του

ηλεκτρικού εργαλείου, και σε περίπτωση ζη-

μιάς αναθέστε την αντικατάστασή του από πι-

στοποιημένο και εξειδικευμένο τεχνικό.

- Ελέγχετε τακτικά τα καλώδια επέκτασης και

αντικαθιστάτε τους αν έχουν υποστεί ζημιά.

10. Αφαιρείτε το φις από την πρίζα

- Σε περίπτωση μη χρησιμοποίησης του ηλεκτρι-

κού εργαλείου, πριν τη συντήρηση και κατά την

αλλαγή εργαλείων όπως π.χ. λεπίδας πριονιού,

τρυπανιού, κοπτικού φρέζας.

11. Να αποφεύγετε αθέλητη έναρξη λειτουργίας

- Βεβαιωθείτε ότι ο διακόπτης είναι απενεργο-

ποιημένος κατά τη σύνδεση του φις στην πρίζα.

12. Χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο

για εξωτερικό χώρο

- Σε εξωτερικούς χώρους να χρησιμοποιείτε

καλώδιο επέκτασης που είναι εγκεκριμένο και

κατάλληλα επισημασμένο για αυτή τη χρήση.

- Να χρησιμοποιείτε μπαλαντέζες μόνον αφού

έχετε ξετυλίξει πλήρως το καλώδιο.

13. Να είστε πάντα προσεκτικοί

- Προσέχετε κάθε σας ενέργεια. Εκτελείτε τις ερ-

γασίες βάσει της λογικής. Μη χρησιμοποιείτε το

ηλεκτρικό εργαλείο όταν δεν έχετε αυτοσυγκέ-

ντρωση.

14. Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν ζημιές

- Πριν την περαιτέρω χρήση του ηλεκτρικού ερ-

γαλείου πρέπει να εξεταστούν προσεκτικά οι

προστατευτικές διατάξεις ή τα μέρη που έχουν

ελαφρές ζημιές, για την άψογη και ενδεδειγμένη

λειτουργία τους.

Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξη-

ρούς και καλά αεριζόμενους εσωτερικούς χώρους.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως

προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη εν-

δεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε

είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη

φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν

έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομη-

χανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν

η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές

ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες

δραστηριότητες.

5.  LM0M7" KNPK9M0K"

m ! N A/! Κατά τη χρήση αυτού του συμπιεστή

πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας,

για προστασία από κίνδυνο ηλεκτροπληξίας, τραυμα-

τισμού και πυρκαγιάς.

Διαβάστε και λάβετε υπόψη σας αυτές τις υποδείξεις,

πριν χρησιμοποιήσετε τη συσκευή.

ŞNP-9M7K 8KO- O5; M!3KN0K .

1. Διατηρείτε την περιοχή εργασίας σας σε τάξη

- Η ακαταστασία στην περιοχή εργασίας μπορεί

να έχει ως συνέπεια ατυχήματα.

2. Λαμβάνετε υπόψη τις επιδράσεις από το περι-

βάλλον

- Μη εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή.

- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε πε-

ριβάλλον με υγρασία ή νερό. Κίνδυνος από

ηλεκτροπληξία!

- Φροντίζετε για καλό φωτισμό του χώρου εργασίας.

- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε πε-

ριβάλλον όπου υπάρχει κίνδυνος φωτιάς και

κίνδυνος έκρηξης.

3. Προστατεύετε τον εαυτό σας από ηλεκτροπληξία

- Αποφεύγετε την επαφή του σώματός σας με

γειωμένα μέρη (π.χ. σωλήνες, σώματα καλορι-

φέρ, ηλεκτρικές κουζίνες, ψυκτικές συσκευές).

4. Κρατάτε μακριά τα παιδιά!

- Μην αφήνετε άλλα άτομα να αγγίζουν το εργα-

λείο και το καλώδιο, κρατάτε τα μακριά από την

περιοχή εργασίας.

5. Φυλάσσετε τα μη χρησιμοποιούμενα ηλεκτρικά

εργαλεία

- Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία πρέ-

πει να αποτίθενται σε ένα μέρος ξηρό, σε θέση

που είναι ψηλά ή κλειδωμένη, μακριά από παιδιά.

www.scheppach.com

20. Οδικά μεταφερόμενοι συμπιεστές σε λειτουργία

εργοταξίου

- Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και

τα εξαρτήματα σύνδεσης που χρησιμοποιού-

νται να είναι κατάλληλα για την ανώτατη επι-

τρεπόμενη πίεση του συμπιεστή.

21. Θέση εγκατάστασης

- Εγκαταστήστε τον συμπιεστή πάνω σε μια ορι-

ζόντια επιφάνεια.

22. Σε περίπτωση πιέσεων πάνω από τα 7 bar συνι-

στάται να εξοπλίσετε τους εύκαμπτους σωλήνες

τροφοδοσίας με ένα σχοινί ασφαλείας, π.χ. με ένα

συρματόσχοινο.

23. Αποφεύγετε τις έντονες καταπονήσεις στο σύστη-

μα γραμμών, χρησιμοποιώντας εύκαμπτες συν-

δέσεις εύκαμπτων σωλήνων, για να αποφεύγετε

θέσεις τσακίσματος.

24. Χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα

διαρροής το οποίο έχει ονομαστικό ρεύμα ενεργο-

ποίησης 30 mA ή μικρότερο. Η χρήση ενός ρελέ

προστασίας από ρεύμα διαρροής μειώνει τον κίν-

δυνο ηλεκτροπληξίας.

  Ićć ßćđ!ć đ  Ş-ŞćđŞ

K:2-;MOM #FB5 NK" O7" K;O0NO 7AM" L530M"

A!/N5" OC; M8-NO OM M!3K9M0C; M7MN:.; #

K.!K / ! NK!O5:.;C; N#N8M#H; M7MN:.; #

K.!K! Πρέπει επιπλέον να λαμβάνονται υπόψη οι πα-

ρακάτω γενικές υποδείξεις:

 LM0M7" KNPK9M0K" 37K O5; M!3KN0K :M M7M -

N:.;  K.!K 8K7 7NOF97K P#N/:KO "

• Προσέχετε για επαρκή απόσταση από το προϊόν,

ωστόσο τουλάχιστον 2,50 m, και κρατάτε μακριά

από τον συμπιεστή τα εργαλεία πεπιεσμένου αέρα

/ τις προσαρτημένες συσκευές πεπιεσμένου αέρα

κατά τη λειτουργία τους.

• Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψη-

λή θερμοκρασία κατά τη λειτουργία. Οι επαφές με

αυτά τα στοιχεία επιφέρουν εγκαύματα.

• Ο αέρας που αναρροφάται από τον συμπιεστή πρέ-

πει να διατηρείται απαλλαγμένος από προσμίξεις

ουσιών που μπορούν στην αντλία συμπιεστή να

επιφέρουν φωτιές ή εκρήξεις.

• Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα

κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης

στον εύκαμπτο σωλήνα. Έτσι αποφεύγετε τραυ-

ματισμούς από τυχόν πλατάγισμα του εύκαμπτου

σωλήνα.

- Ελέγξτε ότι λειτουργούν απρόσκοπτα και δεν

κολλάνε τα κινούμενα μέρη, ή αν υπάρχουν

εξαρτήματα που έχουν υποστεί ζημιά. Όλα τα

εξαρτήματα πρέπει να είναι σωστά εγκατεστη-

μένα και να εκπληρώνουν όλες τις προϋποθέ-

σεις για να εξασφαλίζεται η απρόσκοπτη λει-

τουργία του ηλεκτρικού εργαλείου.

- Προστατευτικές διατάξεις και εξαρτήματα που

έχουν υποστεί ζημιά πρέπει να επισκευαστούν

ή να αντικατασταθούν όπως προβλέπεται, από

ένα αναγνωρισμένο και εξειδικευμένο συνερ-

γείο, εφόσον δεν αναφέρεται κάτι διαφορετικό

στις οδηγίες χρήσης.

- Οι διακόπτες που έχουν υποστεί ζημιά πρέπει

να αντικαθίστανται από ένα συνεργείο εξυπη-

ρέτησης πελατών.

- Μη χρησιμοποιείτε καλώδια σύνδεσης που πα-

ρουσιάζουν βλάβη ή ζημιά.

- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία στα

οποία δεν είναι δυνατή η ενεργοποίηση και η

απενεργοποίηση του διακόπτη.

15. Αναθέτετε τις επισκευές του ηλεκτρικού εργαλείου

σε ειδικευμένο ηλεκτρολόγο

- Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται

με τους σχετικούς κανονισμούς ασφαλείας.

Επισκευές επιτρέπεται να πραγματοποιούνται

μόνο από ειδικευμένο ηλεκτρολόγο με χρήση

γνήσιων ανταλλακτικών, διαφορετικά μπορεί

να προκύψουν ατυχήματα στον χρήστη.

16. Προσοχή!

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο

αξεσουάρ και πρόσθετες συσκευές που ορίζο-

νται στο εγχειρίδιο Οδηγιών χρήσης ή τα οποία

συνιστά ή ορίζει ο κατασκευαστής. Η χρήση

εργαλείων εργασίας ή αξεσουάρ διαφορετικών

από αυτά που συνιστώνται στις οδηγίες χρή-

σης ή στον κατάλογο μπορεί να συνεπάγεται

κίνδυνο τραυματισμού σας.

17. Θόρυβος

- Κατά τη χρήση του συμπιεστή φοράτε προστα-

σία ακοής.

18. Αντικατάσταση του καλωδίου σύνδεσης

- Εάν έχει υποστεί ζημιά το καλώδιο σύνδεσης,

πρέπει να αντικατασταθεί από τον κατασκευ-

αστή ή από ειδικευμένο ηλεκτρολόγο, ώστε να

αποφευχθούν τυχόν κίνδυνοι. Κίνδυνος από

ηλεκτροπληξία.

19. Πλήρωση ελαστικών

- Ελέγχετε την πίεση ελαστικού αμέσως μετά την

πλήρωση, χρησιμοποιώντας ένα κατάλληλο

μανόμετρο, π.χ. σε ένα πρατήριο καυσίμων.

www.scheppach.com

10. Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος

από 30 m³ και πρέπει να διασφαλίζεται επαρκής

εναλλαγή του αέρα κατά τον ψεκασμό και το στέ-

γνωμα.

11. Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον

ψεκασμό αναφλέξιμων ή επικίνδυνων υλικών

λαμβάνετε οπωσδήποτε υπόψη σας τους κανονι-

σμούς των τοπικών αστυνομικών αρχών.

12. Μη χρησιμοποιείτε σε συνδυασμό με τον εύκα-

μπτο σωλήνα πίεσης από PVC μέσα όπως νέφτι,

βουτυλική αλκοόλη και μεθυλενοχλωρίδιο. Αυτά

τα μέσα καταστρέφουν τον εύκαμπτο σωλήνα πί-

εσης.

13. Η περιοχή εργασίας πρέπει να είναι διαχωρισμέ-

νη από τον συμπιεστή, ώστε αυτός να μην μπορεί

να έρθει σε άμεση επαφή με το υλικό εργασίας.

M7O #!30K L AM0C; 0MN5"

• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το δι-

ατηρεί σε κανονική κατάσταση, να το χρησιμοποιεί

κανονικά, να το επιτηρεί, να πραγματοποιεί χωρίς

καθυστέρηση τις αναγκαίες εργασίες σέρβις και επι-

σκευών, και να λαμβάνει τα απαιτούμενα μέτρα ασφα-

λείας ανάλογα με τις εκάστοτε περιστάσεις.

• Οι αρχές εποπτείας μπορούν σε μεμονωμένες πε-

ριπτώσεις να διατάξουν απαιτούμενα μέτρα επι-

τήρησης.

• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμο-

ποιείται αν παρουσιάζει ελλείψεις από τις οποίες

μπορεί να τεθούν σε κίνδυνο οι απασχολούμενοι

ή τρίτα άτομα.

• Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές

πριν από κάθε λειτουργία. Δεν επιτρέπεται η λειτουρ-

γία του συμπιεστή με δοχείο πίεσης που έχει υποστεί

ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσε-

τε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης

πελατών.

! M7L  05N5! Αυτό το ηλεκτρικό εργαλείο παράγει

ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λει-

τουργίας του. Αυτό το πεδίο υπό ορισμένες περιστά-

σεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά

εμφυτεύματα.

Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφό-

ρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά

εμφυτεύματα να συμβουλεύονται το γιατρό τους και

τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το

χειρισμό του ηλεκτρικού εργαλείου.

-#9-OM ! NM8O78- O7" # LM0M7" KNPK9M0K".

• Κατά τις εργασίες με πιστόλι φυσήματος φοράτε

προστατευτικά γυαλιά. Υπάρχει πιθανότητα πρό-

κλησης τραυματισμών από ξένα σώματα και σώμα-

τα που παρασύρονται από το φύσημα.

• Φοράτε προστατευτικά γυαλιά και μάσκα προστα-

σίας της αναπνοής κατά τις εργασίες με το πιστόλι

πεπιεσμένου αέρα. Οι σκόνες είναι επιβλαβείς για

την υγεία! Υπάρχει πιθανότητα πρόκλησης τραυμα-

τισμών από ξένα σώματα και σώματα που παρασύ-

ρονται από το φύσημα.

• Μη φυσάτε με το πιστόλι φυσήματος προς άτομα

ή ρουχισμό που έχει φορεθεί στο σώμα. Κίνδυνος

τραυματισμού!

 LM0M7" KNPK9M0K" 8KO- O5 A!/N5 ! NK!O5 -

:.;C; N#N8M#H; BM8KN: G OG # 0LK8K / 9M -

OH; NOK3 ;7L0C; (.A. BM8KN: G A!C:-OC;):

1. Κατά την πλήρωση, κρατάτε την προσαρτημένη

συσκευή ψεκασμού μακριά από τον συμπιεστή,

για να μην έρθει υγρό σε επαφή με τον συμπιεστή.

2. Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή

ψεκασμού (π.χ. ψεκασμού χρωμάτων) προς την

κατεύθυνση του συμπιεστή. Η υγρασία μπορεί να

προκαλέσει κινδύνους από το ηλεκτρικό ρεύμα!

3. Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή δια-

λυτικά με σημείο ανάφλεξης μικρότερο των 55 °C.

Κίνδυνος έκρηξης!

4. Μη θερμαίνετε βαφές και διαλυτικά. Κίνδυνος

έκρηξης!

5. Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επι-

βλαβή για την υγεία, απαιτούνται για προστασία

συσκευές φιλτραρίσματος (μάσκες προσώπου).

Επίσης λαμβάνετε υπόψη σας και τις πληροφο-

ρίες για μέτρα προστασίας που αναφέρονται από

τους κατασκευαστές τέτοιων ουσιών.

6. Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και

τις σημάνσεις που βρίσκονται πάνω στις συσκευ-

ασίες των υλικών που χρησιμοποιούνται με τον

εξοπλισμό. Αν χρειάζεται πρέπει να λαμβάνονται

πρόσθετα μέτρα προστασίας, και ειδικά να χρη-

σιμοποιείται κατάλληλος ρουχισμός και μάσκες.

7. Κατά τη διάρκεια της διαδικασίας ψεκασμού κα-

θώς και στον χώρο εργασίας δεν επιτρέπεται το

κάπνισμα. Κίνδυνος έκρηξης! Ακόμα και οι αναθυ-

μιάσεις των χρωμάτων είναι εύφλεκτες.

8. Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιού-

νται τζάκια και εστίες μαγειρέματος, γυμνή φλόγα

ή μηχανήματα που παράγουν σπινθήρες.

9. Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφί-

μων και ποτών στον χώρο εργασίας. Οι αναθυμιά-

σεις των χρωμάτων είναι επιβλαβείς για την υγεία.

www.scheppach.com

*S3 40% = περιοδική διαλείπουσα λειτουργία με διάρ-

κεια ενεργοποιημένης κατάστασης 40% (4 λεπτά με

βάση περίοδο 10 λεπτών)

IF!#2 " 8K7 8!KLKN: 0

m ! M7L  05N5 : Ο θόρυβος μπορεί να έχει σο-

βαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του

μηχανήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη

προστασία ακοής.

(K!K8O5!7NO78." O7:." 6 !G2 #

Μετρημένη στάθμη ηχητικής ισχύος L

84,7 dB

Εγγυημένη στάθμη ηχητικής ισχύος L

87 dB

Αβεβαιότητα K

2,07 dB

Στάθμη ηχητικής πίεσης L

64,7 dB

Αβεβαιότητα K

wa/pA

3 dB

Οι τιμές εκπομπών θορύβου προσδιορίστηκαν βάσει

του προτύπου EN ISO 3744:1995.

8. Ş N#N8M#KN0K

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά

τη συσκευή.

• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα

ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον

υπάρχουν).

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν

ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης

πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μετα-

γενέστερες αξιώσεις δεν αναγνωρίζονται.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη

λήξη της εγγύησης.

• Πριν τη χρήση, εξοικειωθείτε με τη συσκευή με βάση

τις οδηγίες χρήσης.

• Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησι-

μοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά

μπορείτε να τα προμηθευτείτε από το τοπικό σας

εξειδικευμένο κατάστημα.

• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους

των προϊόντων μας καθώς και τον τύπο και το έτος

κατασκευής της συσκευής.

m ćđ ß đ čč!

č N#N8M#/ 8K7 O  #978F N#N8M#KN0K" LM; M0;K7

K7L78- K7A;0L7K! K K7L7- LM; M7O!.MOK7 ;K

K04 #; :M 9KNO78." NK8 G9M", :M:2!-;M" 8K7 :7 -

8!- MK!O/:KOK! -!AM7 80;L#; " 8KO- N5" 8K7

KNP#0K"!

6.  9M7F:M; 7 80;L#; 7

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την

τελευταία λέξη της τεχνολογίας και με βάση τους ανα-

γνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την

εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν

μεμονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε-

ρίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρι-

κής σύνδεσης.

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν-

δέχεται πέραν αυτών να υπάρχουν μη προφανείς

υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο-

ποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλεί-

ας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγί-

ες χρήσης στην ολότητά τους.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχα-

νήματος: κατά την εισαγωγή του φις στην πρίζα δεν

επιτρέπεται να είναι πατημένο το μπουτόν λειτουρ-

γίας. Χρησιμοποιείτε το εργαλείο που συνιστάται

στις παρούσες Οδηγίες χρήσης. Έτσι απολαμβάνετε

πάντα τη μέγιστη απόδοση από το μηχάνημά σας.

• Κρατάτε τα χέρια σας μακριά από την περιοχή ερ-

γασίας, όταν είναι σε λειτουργία το μηχάνημα.

7. MA;78- AK!K8O5!7NO78-

Σύνδεση ρεύματος 230 V~ 50 Hz

Ισχύς κινητήρα 1500 W

Τρόπος λειτουργίας S3 40%

Αριθμός στροφών

συμπιεστή

2850 min

-1

Όγκος δοχείου πίεσης περ. 50 l

Πίεση λειτουργίας περ. 8 bar

Θεωρ. Ισχύς

αναρρόφησης

περ. 300 l/min

Θεωρ. ισχύς εξόδου περ. 170 l/min

Βαθμός προστασίας IP 32

Βάρος συσκευής περ. 29,2 kg

Μέγ. υψόμετρο

εγκατάστασης (από την

επιφάνεια της θάλασσας)

1000 m

Με την επιφύλαξη τεχνικών τροποποιήσεων!

www.scheppach.com

10.3  ć38KO-NOKN5 O # P09O! # K.!K (ć78. 5, 6, 9)

• Αφαιρέστε το καπάκι μεταφοράς (15).

• Βιδώστε το ενδιάμεσο εξάρτημα (4e) στο φίλτρο

αέρα (4).

• Κατόπιν βιδώστε το φίλτρο αέρα (4) με το ενδιάμεσο

εξάρτημα (4e) στη συσκευή.

• Εισάγετε τον εύκαμπτο σωλήνα (4d) στο άνοιγμα

του φίλτρου αέρα (4).

10.4  ć38KO-NOKN5 O5" 9K2/" :MOKP !-" (ć78. 11)

• Εγκαταστήστε την παρεχόμενη λαβή μεταφοράς (1)

όπως δείχνει η εικόνα.

10.5  G;LMN5 !MG:KO "

• Ο συμπιεστής διαθέτει ένα καλώδιο ρεύματος δι-

κτύου με φις σούκο. Αυτό μπορεί να συνδεθεί σε

οποιαδήποτε πρίζα σούκο 220 ‒ 240 V~ 50 Hz, η

οποία προστατεύεται από ασφάλεια 16 A.

• Πριν τη θέση σε λειτουργία, προσέξτε ώστε η τάση

δικτύου ρεύματος να συμφωνεί με την τάση λειτουρ-

γίας και με την ισχύ του μηχανήματος που αναφέρε-

ται στην πινακίδα τύπου.

• Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς

και επεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώ-

ση τάσης και μπορεί να εμποδίσουν την έναρξη λει-

τουργίας του κινητήρα.

• Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η

έναρξη λειτουργίας του κινητήρα κινδυνεύει από

δυσκολία κίνησης.

10.6  ß7K8FO5" M;M!3  05N5"/ KM;M!3  05 -

N5" (ć78. 1)

• Για να ενεργοποιήσετε τον συμπιεστή τραβήξτε

προς τα πάνω τον διακόπτη ενεργοποίησης/ απε-

νεργοποίησης (3).

• Για να τον απενεργοποιήσετε πιέστε τον διακόπτη

ενεργοποίησης/ απενεργοποίησης (3) προς τα κάτω.

10.7  G6:7N5 0MN5" (ć78. 1, 2)

• Με τον ρυθμιστή πίεσης (14) ρυθμίζεται η πίεση που

φαίνεται στο μανόμετρο (12).

• Η λήψη της ρυθμισμένης πίεσης είναι εφικτή μέσω

των ταχυσυνδέσμων (10, 11).

• Στο μανόμετρο (13) μπορείτε να διαβάσετε την πίε-

ση ρεζερβουάρ αέρα.

10.8  G6:7N5 O # L7K8FO5 0MN5" (ć78. 1)

• Ο διακόπτης πίεσης (2) έχει ρυθμιστεί από το ερ-

γοστάσιο.

Πίεση ενεργοποίησης περ. 6 bar

Πίεση απενεργοποίησης περ. 8 bar

9. !7; KF O5 6.N5 NM 9M7O #!30K

• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν

τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του

δικτύου τροφοδοσίας.

• Ελέγξτε τη συσκευή για ζημίες κατά τη μεταφορά.

Αναφέρετε τυχόν ζημίες άμεσα στη μεταφορική

εταιρεία που παρέδωσε τον συμπιεστή.

• Η εγκατάσταση του συμπιεστή πρέπει να γίνει κο-

ντά στον εξοπλισμό κατανάλωσης του αέρα.

• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς

αέρα και μεγάλου μήκους καλώδια τροφοδοσίας

(καλώδιο επέκτασης).

• Προσέχετε ο αναρροφούμενος αέρας να είναι ξηρός

και απαλλαγμένος από σκόνη.

• Μην εγκαταστήσετε τον συμπιεστή σε χώρους με

υγρασία ή νερό.

• Η λειτουργία του συμπιεστή επιτρέπεται μόνο σε

κατάλληλους χώρους (καλά αεριζόμενους, θερμο-

κρασία περιβάλλοντος +5 °C έως 40 °C). Στον χώρο

δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί,

εκρηκτικά ή εύφλεκτα αέρια.

• Ο συμπιεστής είναι κατάλληλος για χρήση σε ξη-

ρούς χώρους. Δεν επιτρέπεται η χρήση σε περιοχές

όπου γίνεται χρήση ψεκαζόμενου νερού.

• Ο συμπιεστής επιτρέπεται να χρησιμοποιείται σε

εξωτερικούς χώρους μόνο σύντομα, σε ξηρές συν-

θήκες περιβάλλοντος.

• Ο συμπιεστής πρέπει να διατηρείται πάντα στεγνός

και δεν επιτρέπεται να παραμένει σε υπαίθριο χώρο

μετά την εργασία.

10.   6.O5N5 8K7 AM7!7N:F"

m ! N A/!

!7; KF O5 6.N5 NM 9M7O #!30K,  CNL/ OM N# -

;K!: 9 3/NOM 9/!C" O5 N#N8M#/!

Για την εγκατάσταση χρειάζεστε:

1x γερμανικό κλειδί 12 mm, 13 mm και 17 mm

(δεν περιλαμβάνονται στο παραδοτέο υλικό)

10.1  ć38KO-NOKN5 OC; O! AH; (ć78. 3)

• Εγκαταστήστε τους παρεχόμενους τροχούς (5)

όπως δείχνει η εικόνα.

10.2  ć38KO-NOKN5 O # .9:KO " NO/!75" (ć78. 4)

• Εγκαταστήστε το παρεχόμενο πέλμα στήριξης (7)

όπως δείχνει η εικόνα.

www.scheppach.com

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για

τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το κα-

λώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο

ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με

τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε

μόνο καλώδια σύνδεσης με ίδιο χαρακτηρισμό.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ-

που πάνω στο καλώδιο σύνδεσης.

11.3   O.! M;K99KNNF:M; # !MG:KO "

• Η τάση ηλεκτρικού δικτύου πρέπει να είναι 220 ‒

240 V~ 50 Hz.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να

έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού

επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-

κτρολόγο.

G " NG;LMN5" Y

Αν απαιτείται αντικατάσταση του καλωδίου ρεύματος,

τότε αυτό πρέπει να αντικατασταθεί από τον κατα-

σκευαστή ή από τον εκπρόσωπό του, για την αποφυγή

έκθεσης σε κινδύνους.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι-

χεία:

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

• Δεδομένα της πινακίδας τύπου του κινητήρα

12.  K6K!7N:F", N#;O/!5N5 8K7 K -

6/8M#N5

m ! N A/!

Πριν από οποιαδήποτε εργασία καθαρισμού και συ-

ντήρησης αποσυνδέετε το φις ρευματοληψίας από την

πρίζα! Κίνδυνος τραυματισμού από ηλεκτροπληξία!

m ! N A/!

Περιμένετε μέχρι να κρυώσει εντελώς η συσκευή! Κίν-

δυνος εγκαύματος!

m ! N A/!

Πριν από οποιαδήποτε εργασία καθαρισμού και συ-

ντήρησης πρέπει να απαλλάξετε τη συσκευή από πίε-

ση! Κίνδυνος τραυματισμού!

10.9  ć38KO-NOKN5 O # MG8K:O # NC9/;K M7M -

N:.; # K.!K (ć78. 1, 2)

• Συνδέστε τη θηλή σύνδεσης τύπου βύσματος του

εύκαμπτου σωλήνα πεπιεσμένου αέρα (δεν περι-

λαμβάνεται στο παραδοτέο υλικό) σε έναν από τους

ταχυσυνδέσμους (10, 11). Κατόπιν συνδέστε το ερ-

γαλείο πεπιεσμένου αέρα στον ταχυσύνδεσμο του

εύκαμπτου σωλήνα πεπιεσμένου αέρα.

11. č9M8O!78/ NG;LMN5

 M38KOMNO5:.; " 59M8O! 87;5O/!K" .AM7 N#;LM -

6M0 HNOM ;K M0;K7 .O 7: " 37K 9M7O #!30K. č NG; -

LMN5 N#:: !PH;MOK7 :M O7" 7NAG #NM" L7KO-M7"

VDE 8K7 DIN. č NG;LMN5 NO  59M8O!78F L08O#  KF

O5; 9M#!- O # M9-O5 8K6H" 8K7 O  8K9HL7  M. -

8OKN5"  # A!5N7:  7M0OK7 !.M7 ;K N#:: ! -

PH; ;OK7 :M K#O." O7" ! L7K3!KP.".

Κατά την εργασία με προσαρτημένες συσκευές ψε-

κασμού είτε πίδακα είτε λεπτών σταγονιδίων καθώς

και για την προσωρινή χρήση σε υπαίθριο χώρο, η

συσκευή πρέπει απαραίτητα να συνδέεται μέσω M;F"

!M9. ! NOKN0K" KF !MG:K L7K!! /" το οποίο

έχει ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρό-

τερο.

11.1 5:K;O78." # LM0M7"

Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό-

πτεται αυτόματα η λειτουργία του. Μετά από κάποιο

χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπο-

ρεί να ενεργοποιηθεί πάλι.

11.2  K9HL7  59M8O!78/" NG;LMN5" :M 45:7-

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη

μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν

μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης

ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων

αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

την πρίζα.

• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν

επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών

στη μόνωση αποτελούν κίνδυνο για τη ζωή.

www.scheppach.com

Περιστρέψτε το διάτρητο παξιμάδι εξόδου (9a) αριστε-

ρόστροφα για να ανοίξει και κατόπιν τραβήξτε με το

χέρι το στέλεχος της βαλβίδας πάνω από το διάτρη-

το παξιμάδι εξόδου (9a) προς τα έξω, για να ανοίξετε

την έξοδο της βαλβίδας ασφαλείας (9). Τότε η βαλβίδα

επιτρέπει την έξοδο αέρα με χαρακτηριστικό ήχο. Κα-

τόπιν σφίξτε πάλι το παξιμάδι εξόδου (9a) περιστρέ-

φοντάς το δεξιόστροφα.

12.4  K6K!7N:F" O # P09O! # K.!K (ć78. 8,9)

Το φίλτρο αέρα (4) αποτρέπει την εισρόφηση σκόνης και

ακαθαρσιών. Αυτό το φίλτρο αέρα (4) είναι απαραίτητο

να καθαρίζεται τουλάχιστον κάθε 300 ώρες λειτουργίας.

Ένα φραγμένο φίλτρο αέρα (4) μειώνει σημαντικά την

ισχύ του συμπιεστή.

Περιστρέψτε το φίλτρο αέρα (4) αριστερόστροφα, για

να το αφαιρέσετε από το ενδιάμεσο εξάρτημα (4e).

Ξεβιδώστε το καπάκι φίλτρου (4c) και αφαιρέστε το.

Τώρα μπορείτε να αφαιρέσετε το ένθετο φίλτρου (4b).

Χτυπήστε προσεκτικά το ένθετο φίλτρου (4b), το κα-

πάκι φίλτρου (4c) και το περίβλημα φίλτρου (4a) για να

απομακρύνετε ακαθαρσίες. Αυτά τα δομικά μέρη πρέ-

πει κατόπιν να τα φυσήξετε με πεπιεσμένο αέρα (περ.

3 bar) και να τα εγκαταστήσετε πάλι με την αντίστροφη

σειρά ενεργειών.

12.5  95! P !0M" N.!27"

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα

παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα

με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ-

τήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Φίλτρο αέρα

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο

υλικό!

#;L.NM7" 8K7 M7N8M#."

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού

επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-

κτρολόγο.

Σε περίπτωση ερωτήσεων, δώστε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

• Στοιχεία της πινακίδας τύπου του κινητήρα

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί-

τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο-

πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

12.1  K6K!7N:F"

• Διατηρείτε τη συσκευή όσο το δυνατόν πιο απαλ-

λαγμένη από σκόνη και ακαθαρσίες. Σκουπίστε τη

συσκευή με ένα καθαρό πανί ή φυσήξτε την με πε-

πιεσμένο αέρα χαμηλής πίεσης.

• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά

από κάθε χρήση.

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό

πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε

δραστικά καθαριστικά ή διαλυτικά - αυτά θα μπο-

ρούσαν να προσβάλουν τα πλαστικά μέρη της συ-

σκευής. Προσέχετε να μην μπορέσει να εισχωρήσει

νερό στο εσωτερικό της συσκευής.

• Ο εύκαμπτος σωλήνας και τα εργαλεία ψεκασμού

πρέπει να αποσυνδεθούν πριν τον καθαρισμό του

συμπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθα-

ρίζεται με νερό, διαλυτικά κλπ.

12.2  #;O/!5N5 O # L AM0 # 0MN5" (ć78. 1)

! N A/!

Για να διατηρείται συνεχώς η καλή κατάσταση του δο-

χείου πίεσης (8) πρέπει μετά από κάθε λειτουργία να

αδειάζετε το νερό συμπύκνωσης ανοίγοντας την τάπα

αποστράγγισης (6).

Προηγουμένως ελευθερώστε την πίεση ρεζερβουάρ

αέρα (βλ. 12.6.1). Η τάπα αποστράγγισης (6) ανοίγει

με περιστροφή της αριστερόστροφα (όπως φαίνεται

από την κάτω πλευρά του συμπιεστή προς τη βίδα),

ώστε να μπορεί να τρέξει όλο το νερό συμπύκνωσης

έξω από το δοχείο πίεσης (8).

Κατόπιν κλείστε πάλι την τάπα αποστράγγισης (6)

(περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο

πίεσης (8) για σκουριά και ζημιές πριν από κάθε λει-

τουργία.

Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο

πίεσης (8) που έχει υποστεί ζημιά ή έχει σκουριά. Σε

περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε

στο συνεργείο εξυπηρέτησης πελατών.

12.3  şK920LK KNPK9M0K" (ć78. 7)

Η βαλβίδα ασφαλείας (9) έχει ρυθμιστεί στην ανώτα-

τη επιτρεπόμενη πίεση του δοχείου πίεσης (8). Δεν

επιτρέπεται να ρυθμίσετε τη βαλβίδα ασφαλείας (9) ή

να αφαιρέσετε την ασφάλεια σύνδεσης (9b) ανάμεσα

στο παξιμάδι εξόδου (9a) και το καπάκι του (9c). Για να

λειτουργήσει σωστά η βαλβίδα ασφαλείας (9) σε πε-

ρίπτωση ανάγκης, πρέπει να ενεργοποιείται κάθε 30

ώρες λειτουργίας αλλά τουλάχιστον 3 φορές το χρόνο.

www.scheppach.com

Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με

μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και

ηλεκτρονικού εξοπλισμού υποχρεούνται από τη

νομοθεσία να τον επιστρέφουν μετά το τέλος της

ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη

διαγραφή των προσωπικών δεδομένων του από

την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων

σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι-

κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται

στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι-

σμού μπορούν να παραδίδονται χωρίς χρέωση στις

εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής

(π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε

φυσικά καταστήματα είτε online) εφόσον οι έμπο-

ροι έχουν την υποχρέωση παραλαβής τους ή

προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά εί-

δος συσκευής, με μήκος ακμής έως 25 εκατοστών

μπορείτε να τις παραδώσετε στον κατασκευαστή,

χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας

συσκευής, ή να τις παραδώσετε σε άλλη εξουσιο-

δοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλα-

βής του κατασκευαστή και του διανομέα μπορείτε

να πληροφορηθείτε από το εκάστοτε τμήμα εξυ-

πηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής

συσκευής από τον κατασκευαστή σε μια ιδιωτική

οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα-

ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν

ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό

επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών

του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που

εγκαθίστανται και πωλούνται σε χώρες της Ευρω-

παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή

Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής

Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις

για την απόρριψη αποβλήτων ηλεκτρικού και ηλε-

κτρονικού εξοπλισμού.

12.6  Ş 6/8M#N5

m ! N A/!

Ş N#;L.NOM O  P7" !M#:KO 95B0K" KF O5; !0 -

4K 8K7 MKM!HNOM O5 N#N8M#/ 8K7 F9K OK N#;LMLM -

:.;K M!3K9M0K M7MN:.; # K.!K.

OK:KO/NOM O5 9M7O #!30K O # N#:7MNO/ :M O!F 

HNOM ;K :5; : !M0 ;K OM6M0 NM 9M7O #!30K KF :5

M #N7 L O5:.;K -O :K.

m ! N A/!

č PG9K5 O # N#:7MNO/ !.M7 ;K 30;MOK7 NM M -

!72-99 ; 5!F F # LM; .A #; !FN2KN5 K;K! -

:FL7K -O :K. 5; .AMOM O ; N#:7MNO/ #F 3C;0K,

;K O ; P#9-NNMOM -;OK NM F!67K 6.N5!

12.6.1 ć8OF;CN5 O5" #M!0MN5"

Εκτονώστε την υπερπίεση από τον συμπιεστή απενερ-

γοποιώντας τον συμπιεστή και καταναλώνοντας τον

πεπιεσμένο αέρα που παραμένει στο δοχείο πίεσης (8),

π.χ. χρησιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα

σε λειτουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.

13. MOKP !-

Για τη μεταφορά χρησιμοποιείτε τη λαβή μεταφοράς (1)

και μετακινείτε με αυτήν τον συμπιεστή.

Κατά την ανύψωση του συμπιεστή λαμβάνετε υπόψη

το βάρος του (βλ. Τεχνικά χαρακτηριστικά).

Κατά τη μεταφορά του συμπιεστή μέσα σε οχήματα,

φροντίζετε για καλή ασφάλιση του φορτίου.

14. ŞF!!7B5 8K7 K;K8G89CN5

 LM0M7" 37K O5 N#N8M#KN0K

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Παρακαλούμε να απορ-

ρίψετε τη συσκευασία με τρόπο

φιλικό προς το περιβάλλον.

 LM0M7" NAMO78- :M O  ;F:  M!0 59M8O!78 G 8K7

59M8O! ;78 G M 97N: G (ElektroG)

K KF295OK 59M8O!78 G 8K7 59M8O! ;78 G

M 97N: G LM; !.M7 ;K K !!0O ;OK7

NOK  787K8- K !!0::KOK, K99- ;K N#99. -

3 ;OK7 / ;K K !!0O ;OK7 MAC!7NO-!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμε-

νες μπαταρίες που δεν είναι σταθερά εγκατεστημένες

στην παλαιά συσκευή, πρέπει πριν την παράδοσή

τους να αφαιρούνται χωρίς να καταστραφούν!

www.scheppach.com

15. Ş;O7:MOH7N5 ! 295:-OC;

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην

περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να

εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

!F295:K ć;LMAF:M;5 K7O0K .O!  K;O7:MOH7N5"

Ο συμπιεστής δεν

λειτουργεί.

Δεν υπάρχει τάση δικτύου ρεύματος.

Ελέγξτε το καλώδιο, το φις

ρευματοληψίας, την ασφάλεια και την

πρίζα.

Η τάση δικτύου ρεύματος είναι

υπερβολικά χαμηλή.

Αποφεύγετε τα μεγάλου μήκους καλώδια

επέκτασης. Χρησιμοποιείτε καλώδιο

επέκτασης με επαρκή διατομή αγωγών.

Η εξωτερική θερμοκρασία είναι

υπερβολικά χαμηλή.

Μη χρησιμοποιείτε τον εξοπλισμό σε

εξωτερική θερμοκρασία μικρότερη από

+5 °C.

Ο κινητήρας υπερθερμαίνεται.

Αφήστε τον κινητήρα να κρυώσει,

αν χρειάζεται εξαλείψτε την αιτία της

υπερθέρμανσης.

Ο συμπιεστής

λειτουργεί, αλλά δεν

υπάρχει πίεση.

Μη στεγανή βαλβίδα ασφαλείας.

Επικοινωνήστε με το τοπικό σας κέντρο

σέρβις. Αναθέτετε τις επισκευές μόνο σε

εκπαιδευμένο προσωπικό.

Έχουν καταστραφεί

στεγανοποιητικά.

Ελέγξτε τα στεγανοποιητικά, αναθέστε

σε εξειδικευμένο συνεργείο την

αντικατάσταση των στεγανοποιητικών

που έχουν υποστεί ζημιά.

Μη στεγανή τάπα αποστράγγισης

για το νερό συμπύκνωσης.

Σφίξτε συμπληρωματικά τη βίδα με

το χέρι. Ελέγξτε το στεγανοποιητικό

πάνω στη βίδα, αντικαταστήστε το αν

χρειάζεται.

Ο συμπιεστής

λειτουργεί, εμφανίζεται

πίεση στο μανόμετρο,

ωστόσο τα εργαλεία

δεν λειτουργούν.

Μη στεγανές στεγανοποιήσεις

εύκαμπτου σωλήνα.

Ελέγξτε και αν χρειάζεται αντικαταστήστε

τον εύκαμπτο σωλήνα πεπιεσμένου αέρα

και τα εργαλεία.

Μη στεγανός ταχυσύνδεσμος.

Επικοινωνήστε με το τοπικό σας κέντρο

σέρβις. Αναθέτετε τις επισκευές μόνο σε

εκπαιδευμένο προσωπικό.

Έχει ρυθμιστεί πολύ χαμηλή πίεση

στον ρυθμιστή πίεσης.

Ανοίξτε κι άλλο τον ρυθμιστή πίεσης.

www.scheppach.com

Explicaia simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenţia asupra posibilelor riscuri. Simbolurile de

securitate şi declaraţiile, care le însoţesc, trebuie înţelese exact. Avertizările în sine nu îndepărtează riscurile şi nu

pot înlocui măsurile corecte pentru prevenirea accidentelor.

Avertizare - Pentru reducerea riscului de vătămare, citiţi manualul de utilizare.

Purtați căști antifonice. Inuenţa zgomotului poate provoca pierderea auzului.

Purtaţi o mască anti-praf. La prelucrarea lemnului şi a altor materiale se poate produce praf

nociv pentru sănătate. Nu este permisă prelucrarea materialului care conţine azbest!

Purtaţi ochelari de protecţie. Scânteile sau fragmentele libere, aşchiile şi prafurile produse

în timpul lucrului pot duce la pierderea vederii.

Avertizare cu privire la suprafeţele erbinţi. (Fig. 10)

Avertizare cu privire la tensiune electrică

Avertizare! Aparatul este echipat cu un sistem automat de comandă de pornire. Țineți

persoanele terțe departe de zona de lucru a aparatului!

Respectați indicațiile de avertizare și de securitate!

Nu expuneţi maşina la ploaie. Staţionarea, depozitarea şi exploatarea aparatului sunt

permise numai în condiţii de mediu uscate.

Indicarea nivelului puterii acustice în dB

Produsul este conform cu directivele europene aplicabile.

Produsul este conform cu directivele sârbe în vigoare.

Atenie!

În acest manual de utilizare, am marcat cu acest simbol pasajele care privesc siguranța

dumneavoastră.

www.scheppach.com

Cuprins: Pagin :

1. Introducere ......................................................................................................... 56

2. Descrierea produsului (g. 1 - 11) ..................................................................... 56

3. Pachetul de livrare ............................................................................................. 56

4. Utilizarea conformă cu destinaţia ...................................................................... 56

5. Indicaţii de securitate ......................................................................................... 57

6. Riscuri reziduale ................................................................................................ 59

7. Date tehnice ....................................................................................................... 59

8. Dezambalarea ................................................................................................... 60

9. Înainte de punerea în funcțiune ......................................................................... 60

10. Structura şi operarea ......................................................................................... 60

11. Branşamentul electric ........................................................................................ 61

12. Curăţarea, întreţinerea curentă şi depozitarea ................................................. 62

13. Transportul ......................................................................................................... 63

14. Eliminarea ca deșeu și revaloricarea .............................................................. 63

15. Remedierea avariilor ......................................................................................... 64

16. Declaraţia de conformitate ................................................................................ 89

www.scheppach.com

4a. Carcasa de ltrare

4b. Inserţie de ltrare

4c. Capac ltru

4d. Furtun

4e. Piesă intermediară

5. Roată

5a. Şurub cu anşă

5b. Piuliță cu anșă

6. Șurub de golire pentru apa de condens

7. Picior-suport

7a. Şurub cu anşă

7b. Piuliță cu anșă

8. Vas de presiune

9. Supapă de siguranţă

9a. Piuliţă de evacuare

9b. Siguranţă a conexiunii

9c. Capacul piuliţei de evacuare

10. Cuplaj rapid (aer comprimat reglat)

11. Cuplaj rapid (aer comprimat reglat)

12. Manometru (presiunea reglată poate  citită)

13. Manometru (presiunea cazanului poate  citită)

14. Regulator presiune

15. Capac de transport

3. Pachetul de livrare

Poz. Num r Denumire

4 1x Filtru de aer

7 1x Picior-suport

5 2x Roată

1x Material de montaj

1x Set de accesorii aer comprimat

din 13 piese (5906141904)

1x Manual de exploatare

4. Utilizarea conform  cu destina ia

Compresorul serveşte la producerea de aer comprimat

pentru unelte acţionate cu aer comprimat, care pot 

acţionate cu o cantitate de aer de până la 170 l/min.

(de ex. dispozitiv de umare anvelope, pistol de suare

şi pistol de vopsire). Din cauza limitării debitului de aer

nu este posibilă exploatarea uneltelor, care prezintă un

consum foarte mare de aer (de ex. maşină de şlefuit

orbitală, şlefuitor cu tijă şi şurubelniţă electrică).

Exploatarea compresorului este permisă numai în spa-

ţii interioare uscate şi bine aerisite.

1. Introducere

Produc tor:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Stimate client

Vă dorim să aveţi multe satisfacţii şi mult succes în lu-

crul cu noul dumneavoastră aparat.

Indica ie:

Conform legii privind garantarea produselor, producătorul

acestui produs nu răspunde pentru deteriorările apărute

la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie

• Nerespectarea manualului de utilizare

• Reparaţii executate de terţe persoane, specialişti

neautorizaţi

• Montare şi schimbare a altor piese de schimb decât

cele originale

• Utilizare neconformă cu destinaţia

• Defecțiuni ale instalaţiei electrice în caz de neres-

pectare a prescripţiilor electrice şi dispoziţiilor VDE

0100, DIN 57113 / VDE 0113

Acorda i aten ie:

Manualul de utilizare face parte integrantă din acest

produs. Acesta conține indicații importante privind

modul de lucru sigur, în conformitate cu prescripțiile și

economic cu produsul și cum să evitați pericolele, să

economisiți costuri de reparație, să micșorați timpii de

ieșire din funcțiune și să măriți abilitatea și durata de

serviciu a produsului. Suplimentar faţă de dispoziţiile

de securitate din acest manual de utilizare trebuie să

respectaţi neapărat prescripţiile în vigoare referitoare

la exploatarea produsului din ţara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și

de siguranță înainte de a utiliza produsul. Folosiți pro-

dusul numai așa cum este descris și pentru domeniile

de utilizare specicate. Păstrați manualul de utilizare

într-un loc sigur și predați toate documentele atunci

când predați produsul unor terțe persoane.

2. Descrierea produsului (¿g. 1 - 11)

1. Mâner de transport

1a. Şurub

2. Întrerupător de presiune

3. Comutator de pornire/oprire

4. Filtru de aer

www.scheppach.com

- La efectuarea lucrărilor în aer liber, se reco-

mandă a se purta mănuși de cauciuc și încălţă-

minte antiderapantă.

- Dacă aveţi păr lung, purtaţi o plasă pentru păr.

8. Nu utilizaţi cablul în alte scopuri decât cele pentru

care a fost prevăzut

- Nu utilizaţi cablul pentru tragerea şei din priză.

Protejaţi cablul împotriva căldurii, uleiului şi mu-

chiilor ascuţite.

9. Îngrijiţi atent uneltele dumneavoastră

- Menţineţi compresorul curat, pentru a lucra

bine și sigur.

- Urmați prevederile de întreținere curentă.

- Vericaţi periodic conductorul de racord al sculei

electrice şi solicitaţi înlocuirea acestuia de către

un specialist autorizat, dacă a suferit deteriorări.

- Controlaţi regulat cablurile prelungitoare şi înlo-

cuiţi-le când sunt deteriorate.

10. Trageţi şa din priză

- În caz de nefolosire a sculei electrice, înainte

de întreţinerea curentă şi la schimbarea scule-

lor ca de ex. pânza de ferăstrău, burghie, freze.

11. Evitaţi pornirea involuntară

- Asiguraţi-vă că la introducerea şei în priză, co-

mutatorul este deconectat.

12. Pentru spaţiile exterioare utilizaţi cabluri prelungi-

toare

- În aer liber utilizaţi numai cablul prelungitor avi-

zat în acest scop şi marcat corespunzător.

- Utilizaţi tamburul de cablu numai în stare de-

rulată.

13. Fiţi întotdeauna atent

- Concentraţi-vă la ecare operaţiune efectuată.

Procedaţi în mod raţional atunci când lucraţi. Nu

utilizaţi scula electrică când nu sunteţi concentrat.

14. Vericaţi dacă scula electrică prezintă eventuale

deteriorări

- Înainte de utilizarea în continuare a sculei elec-

trice, vericaţi riguros funcţionarea impecabilă şi

conformă cu destinaţia a dispozitivelor de protec-

ţie sau a componentelor uşor deteriorate.

- Vericaţi dacă piesele mobile funcţionează im-

pecabil, nu se blochează sau dacă există piese

deteriorate. Toate piesele trebuie să e montate

corect şi să îndeplinească toate condiţiile pentru a

asigura funcţionarea impecabilă a sculei electrice.

- Dispozitivele de protecție și piesele deteriorate

trebuie să e reparate sau înlocuite corespun-

zător într-un atelier de specialitate autorizat,

dacă în manualul de exploatare nu este indicat

altceva.

Maşina trebuie utilizată numai conform destinaţiei. Ori-

ce altă utilizare este considerată neconformă cu desti-

naţia. Pentru pagubele materiale și vătămările de orice

fel rezultate pe cale de consecință răspunde utilizato-

rul/operatorul și nu producătorul.

Vă rugăm să aveţi în vedere că aparatele noastre nu

au fost construite având ca destinaţie utilizarea profe-

sională sau industrială. Nu preluăm garanţia dacă apa-

ratul este utilizat în regim profesional sau industrial,

precum şi la activităţi la fel de solicitante.

5. Indica ii de securitate

m Atenie! La folosirea acestui compresor, se vor res-

pecta următoarele măsuri principale de siguranţă şi

protecţie împotriva electrocutării, vătămării corporale

şi incendiului.

Citiți și respectați aceste indicații înainte de utilizarea

aparatului.

Lucrul în siguran  .

1. Menţineţi în ordine zona dumneavoastră de lucru

- Dezordinea în zona de lucru poate duce la ac-

cidente.

2. Luaţi în considerare inuenţele mediului

- Nu expuneţi sculele electrice la ploaie.

- Nu utilizaţi sculele electrice în medii umede sau

ude. Pericol de electrocutare!

- Asiguraţi o iluminare corespunzătoare a zonei

de lucru.

- Nu utilizaţi sculele electrice acolo unde există

pericol de incendiu sau de explozie.

3. Protejaţi-vă împotriva electrocutării

- Evitați contactul corpului cu părțile împământa-

te (de exemplu, țevi, radiatoare, aragazuri elec-

trice, frigidere).

4. Ţineţi copii la distanţă!

- Nu lăsați alte persoane să atingă unealta sau

cablul, țineți la distanță de zona dumneavoastră

de lucru.

5. Depozitaţi în siguranţă sculele electrice neutilizate

- Sculele electrice nefolosite trebuie să e depo-

zitate într-un loc uscat, la înălţime sau într-un

loc închis, în afara razei de acţiune a copiilor.

6. Nu suprasolicitaţi scula electrică

- Veţi lucra mai bine şi mai sigur în domeniul de

putere indicat.

7. Purtaţi îmbrăcăminte adecvată

- Nu purtaţi îmbrăcăminte largă sau bijuterii,

acestea pot  prinse de componentele mobile.

www.scheppach.com

INDICAII DE SECURITATE SUPLIMENTARE

Respecta i manualele de exploatare corespunz -

toare ale sculelor cu aer comprimat/ aparatelor

ataşate frontal cu aer comprimat respective! Se vor

respecta suplimentar următoarele indicaţii generale:

Indicaii de securitate pentru lucru cu aer compri-

mat i pistoale pentru suare

• Acordaţi atenţie unei distanţe suciente faţă de

produs, însă minim 2,50 m şi ţineţi la distanţă de

compresor sculele cu aer comprimat/ capetele de

aparate cu aer comprimat pe parcursul funcţionării.

• Pompa de condensare și conducte ating în funcțio-

nare temperaturi ridicate. Atingerile conduc la arsuri.

• Aerul aspirat de compresor trebuie menținut liber de

amestecuri care pot conduce la incendii sau explozii

în pompa de condensare.

• Țineți strâns piesa cuplajului furtunului cu mâna la

desfacerea cuplajului furtunului. Astfel evitați vătă-

mările datorate furtunului care lovește rapid.

• Purtați ochelari de protecție la lucru cu pistoale pen-

tru suare. Corpurile străine şi piesele aruncate prin

suare pot cauza uşor vătămări.

• În timpul lucrărilor cu pistolul cu aer comprimat

purtaţi ochelari de protecţie şi mască de protecţie

respiratorie. Pulberile sunt nocive pentru sănătate!

Corpurile străine şi piesele aruncate prin suare pot

cauza uşor vătămări.

• Cu pistolul pentru suare nu suați asupra persoa-

nelor și nu curățați îmbrăcămintea de pe corp. Peri-

col de vătămare!

Indica ii de securitate la utilizarea aparatelor ata-

şate frontal de stropit şi pulverizat (de ex. aparate

de stropit cu vopsea):

1. La umplere, ţineţi la distanţă de compresor apara-

tul ataşat frontal de pulverizat, astfel încât lichidul

să nu intre în contact compresorul.

2. Nu pulverizaţi niciodată cu aparate ataşate frontal

de pulverizat (de ex. aparate de stropit cu vopsea)

în direcţia compresorului. Umiditatea poate provoca

pericole de natură electrică!

3. Nu prelucrați vopseluri sau diluanți cu un punct de

aprindere mai mic de 55° C. Pericol de explozie!

4. Nu încălziți vopselurile și diluanții. Pericol de explozie!

5. Dacă se prelucrează lichide dăunătoare pentru

sănătate, sunt necesare aparate de ltrare pentru

protecție (măști de față). Respectați și indicațiile

producătorului acestor substanţe cu privire la mă-

surile de protecție.

- Comutatoare defecte trebuie să e înlocuite în-

tr-un atelier service pentru clienţi.

- Nu utilizaţi conductori de racord defectuoşi sau

deterioraţi.

- Nu utilizaţi scule electrice al căror comutator nu

permite pornirea şi oprirea.

15. Încredinţaţi repararea sculei electrice unui speci-

alist electrician

- Această sculă electrică este conformă cu dispo-

ziţiile de securitate aate în vigoare. Reparaţiile

pot  efectuate numai de către un specialist elec-

trician, folosindu-se piese de schimb originale; în

caz contrar utilizatorul riscă să se accidenteze.

16. Atenție!

- Pentru propria dumneavoastră siguranță, utili-

zați numai accesoriile și aparatele suplimenta-

re care sunt indicate în manualul de exploatare

sau care sunt recomandate sau specicate de

producător. Folosirea altor unelte de lucru sau

accesorii decât cele recomandate în manualul

de exploatare sau în catalog poate reprezenta

un pericol de vătămare pentru dumneavoastră.

17. Zgomot

- La utilizarea compresorului purtați căști antifo-

nice.

18. Schimbarea cablului de racordare

- Dacă cablul de racordare este deteriorat, aces-

ta trebuie să e înlocuit de producător sau de un

specialist electrician, pentru a evita pericolele.

Pericol de electrocutare.

19. Umarea pneurilor

- Controlaţi presiunea în pneuri imediat după um-

are printr-un manometru adecvat, de ex., de la

o staţie de alimentare cu combustibil.

20. Compresoare mobile în regim de șantier

- Fiți atenți ca toate furtunurile și armăturile sunt

adecvate pentru presiunea de lucru maximă ad-

misă a compresorului.

21. Loc de instalare

- Instalați compresorul pe o suprafață plană.

22. Se recomandă ca furtunurile de alimentare să e

dotate cu un cablu de siguranţă, de ex., un cablu

de sârmă, în cazul presiunilor de peste 7 bar.

23. Evitaţi solicitările puternice pe sistemul de con-

ducte prin utilizarea racordurilor exibile de furtun,

pentru a evita puncte de îndoire.

24. Utilizaţi un comutator de protecţie pentru curenţi

vagabonzi cu un curent de declanşare de 30 mA

sau mai puţin. Utilizarea unui comutator de protec-

ţie pentru curenţi vagabonzi diminuează riscul de

electrocutare.

www.scheppach.com

Pentru a micşora pericolul unor vătămări grave sau

mortale, recomandăm persoanelor cu implanturi me-

dicale să consulte medicul şi producătorul implantului

medical înainte de a folosi scula electrică.

P stra i în siguran  indica iile de securitate.

6. Riscuri reziduale

Maşina este construită după standarde tehnice de actua-

litate şi reguli tehnice de securitate recunoscute. Cu toate

acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol pentru sănătate datorită curentului în caz de

utilizare a unor cabluri electrice de racord necores-

punzătoare.

• În plus, există riscuri reziduale care nu sunt evidente,

chiar dacă se întreprind toate măsurile preventive.

• Riscurile reziduale pot  reduse la minimum dacă sunt

respectate „Indicaţiile de securitate" și „Utilizarea pre-

văzută", precum și manualul de exploatare în ansamblu.

• Evitaţi punerea în funcţiune accidentală a maşinii: la

introducerea şei în priză este interzisă apăsarea bu-

tonului de funcţionare. Utilizați unealta care este re-

comandată în acest manual de exploatare. Astfel veți

obține performanțe optime a mașinii dumneavoastră.

• Când maşina este în funcţiune, ţineţi mâinile la dis-

tanţă de zona de lucru.

7. Date tehnice

Racordul la reţeaua

electrică

230 V~ 50Hz

Puterea motorului 1500 W

Regim de funcţionare S3 40%

Turaţia compresorului 2850 min

-1

Volumul vasului de

presiune

aprox. 50 l

Presiune de funcționare aprox. 8 bar

Valoare teoretică Putere

de aspirare

aprox. 300 l/min

Valoare teoretică Putere

debitată

aprox. 170 l/min

Tip de protecție IP 32

Greutatea aparatului aprox. 29,2 kg

Înălțime max. de instalare

(peste nivelul mării)

1000 m

Ne rezervăm dreptul asupra modicărilor tehnice!

6. Indicațiile atașate pe ambalajele materialelor pre-

lucrate și marcajelor regulamentului privind sub-

stanțele periculoase trebuie respectate. Dacă este

cazul trebuie luate măsuri de protecţie suplimenta-

re, în special trebuie să se poarte îmbrăcăminte și

măști adecvate.

7. În timpul procesului de stropire precum și în spațiul

de lucru nu este permis fumatul. Pericol de explo-

zie! Și vaporii de vopsea sunt ușor inamabili.

8. Șemineurile, lumina deschisă sau mașinile care

generează scântei nu trebuie să e prezente resp.

să e exploatate.

9. Nu se vor păstra și consuma alimente și băuturi în

spațiul de lucru. Vaporii de vopsea sunt dăunători

pentru sănătate.

10. Spațiul de lucru trebuie să e mai mare de 30 m³

și trebuie să e asigurat sucient schimb de aer la

stropire și uscare.

11. Nu stropiți contra vântului. În principiu la stropirea

cu substanțe pulverizate inamabile resp, pericu-

loase, respectați prevederile poliției locale.

12. Nu prelucrați în combinație cu furtunul de presiune

din PVC niciun mediu ca spirt alb, alcool butilic și

clorură de metilen. Aceste medii distrug furtunul

de presiune.

13. Zona de lucru trebuie să e separată de compre-

sor , astfel încât acesta să nu poată intra direct în

contact cu mediul de lucru.

Exploatarea vaselor de presiune

• Cine exploatează un vas de presiune, trebuie să îl

primească într-o stare corespunzătoare, să îl exploa-

teze regulamentar, să îl monitorizeze, să efectueze

lucrările de mentenanță și întreținere necesare și să

adopte măsuri de siguranță necesare conform cir-

cumstanțelor.

• Autoritățile de supraveghere pot dispune măsurile

de supraveghere necesare în caz individual.

• Un vas de presiune nu trebuie să e exploatat, da-

că prezintă deciente, prin care angajații sau terții

sunt puși în pericol.

• Controlați vasul de presiune înaintea ecărei funcționări

cu privire la rugină și deteriorări. Compresorul nu trebuie

să e exploatat cu un vas de presiune deteriorat sau ru-

ginit. Dacă constatați deteriorări, atunci vă rugăm să vă

adresați către atelierul de servicii pentru clienți.

Avertizare! Această sculă electrică generează pe

parcursul funcţionării un câmp electromagnetic. Acest

câmp poate în anumite împrejurări să inuenţeze ne-

gativ implanturile medicale active sau pasive.

www.scheppach.com

9. Înainte de punerea în funciune

• Asiguraţi-vă înainte de conectare că datele înscrise

pe plăcuţa de fabricaţie coincid cu datele reţelei.

• Vericaţi dacă aparatul nu a suferit deteriorări de la

transport. Raportați imediat eventuale daune com-

paniei de transport, cu care a fost livrat compresorul.

• Instalarea compresorului trebuie să aibă loc în apro-

pierea consumatorului.

• Conductele de aer lungi și conductele de alimentare

(cablu prelungitor) trebuie să e evitate.

• Fiți atenți la aerul aspirat uscat și fără praf.

• Nu instalaţi compresorul în spaţii umede sau ude.

• Compresorul trebuie să e exploatat numai în spa-

ții adecvate (bine ventilate, temperatura ambiantă

+5°C până la 40°C). În spațiu nu este permis să se

ae niciun praf, acizi, vapori, gaze explozive sau in-

amabile.

• Compresorul este adecvat pentru exploatarea în

spații uscate. În zone, în care se lucrează cu apă

pulverizată, nu este admisă exploatarea.

• Folosirea compresorului este permisă numai pentru

scurt timp, în condiţii ambiante uscate, într-un spaţiu

exterior.

• Compresorul trebuie să e menţinut în permanenţă

uscat şi nu este permis ca el să rămână în aer liber

după lucru.

10. Structura şi operarea

m Atenie!

Înainte de punerea în func iune, trebuie s  monta i

complet aparatul!

Pentru montaj aveți nevoie de:

1x cheie tip furcă 12 mm, 13 mm și 17 mm

(nu este inclus în pachetul de livrare)

10.1  Montajul roilor (¿g. 3)

• Montați roțile atașate (5) așa cum este reprezentat.

10.2  Montajul piciorului-suport (¿g. 4)

• Montați piciorul-suport atașat (7) așa cum este re-

prezentat.

10.3  Montajul ¿ltrului de aer (¿g. 5, 6, 9)

• Îndepărtați capacul de transport (15).

• Înșurubați bucată intermediară (4e) la ltrul de aer (4).

• Apoi înșurubați ltrul de aer (4) la aparat folosind bu-

cata intermediară (4e).

• Introduceți furtunul (4d) în oriciul ltrului de aer (4).

*S3 40% = funcționare periodică intermitentă cu un

ciclu de funcționare de 40% (4 minute în raport cu 10

minute)

Zgomot i vibraie

m Avertizare: Zgomotul poate avea efecte agravante

asupra sănătăţii dumneavoastră. Dacă zgomotul mași-

nii depășește 85 dB, vă rugăm să purtați căști antifo-

nice adecvate.

Valorile caracteristice de zgomot

Nivelul măsurat al puterii acustice L

84,7 dB

Nivelul puterii acustice garantat L

87 dB

Factorul de insecuritate K

2,07 dB

Nivelul presiunii acustice L

64,7 dB

Incertitudine K

wa/pA

3 dB

Valorile emisiei sonore au fost determinate corespun-

zător EN ISO 3744:1995.

8. Dezambalarea

• Deschideţi ambalajul şi scoateţi cu precauţie apa-

ratul.

• Înlăturaţi materialul de ambalat, precum şi siguran-

ţele de ambalare şi de transport (dacă există).

• Vericaţi dacă pachetul de livrare este complet.

• Vericaţi dacă aparatul şi accesoriile prezintă dete-

riorări de la transport. În caz de reclamaţii trebuie

contactată imediat rma de transport. Reclamaţiile

ulterioare nu sunt admise.

• Dacă este posibil, păstrați ambalajul până la expira-

rea perioadei de garanție.

• Înainte de exploatare, familiarizați-vă cu aparatul

prin intermediul manualului de exploatare.

• În cazul accesoriilor, precum și a pieselor de uzură

și de schimb, utilizați numai piese originale. Piesele

de schimb se găsesc la reprezentantul comercial.

• În caz de comenzi, indicaţi numărul articolului, pre-

cum şi tipul şi anul fabricaţiei aparatului.

m AVERTIZARE!

Aparatul şi materialul de ambalat nu sunt juc rii

pentru copii! Copiii nu au voie s  se joace cu sacii

din plastic, foliile şi piesele mici! Exist  pericol de

înghi ire şi sufocare!

www.scheppach.com

În lucrările cu aparate ataşate frontal de stropit şi pul-

verizat, precum şi la utilizarea provizorie în aer liber,

aparatul se va racorda neapărat printr-un comutator

de protec ie pentru curen i vagabonzi cu un curent

de declanşare de 30 mA sau mai puţin.

11.1 Indicaii importante

În cazul în care motorul este suprasolicitat, acesta se

oprește automat. După un timp de răcire (diferit), moto-

rul poate  conectat din nou.

11.2  Conductori de leg tur  electrici deteriora i

La conductorii de legătură electrici apar în mod frec-

vent deteriorări ale izolaţiei.

Cauzele pentru aceasta pot :

• Puncte de presiune, când conductorii de legătură

trec prin ferestre sau fante de uşi.

• Puncte de frângere, din cauza xării sau ghidării im-

proprii a conductorului de legătură.

• Puncte de tăiere cauzate de trecerea cu vehicule

peste conductorii de legătură.

• Deteriorări ale izolaţiei cauzate de smulgerea din

priza de perete.

• Fisuri cauzate de învechirea izolaţiei.

Utilizarea conductorilor de legătură electrici care pre-

zintă asemenea deteriorări nu este permisă, ei prezen-

tând pericol de moarte din cauza deteriorării izolaţiei.

Vericaţi regulat la conductorii de legătură electrici

dacă prezintă deteriorări. Aveţi în vedere ca, la veri-

care, conductorul de legătură să nu stea suspendat de

reţeaua electrică.

Conductorii de legătură electrici trebuie să corespun-

dă dispoziţiilor în vigoare ale asociaţiilor profesionale şi

din normele DIN. Utilizaţi numai conductori de legătură

cu acelaşi identicator.

Este prescris ca notaţia tipului să e imprimată pe ca-

blul de conexiune.

11.3 Motorul de curent alternativ

• Tensiunea reţelei trebuie să e cuprinsă între 220 ‒

240 V~ 50 Hz.

• Cablurile prelungitoare până la o lungime de 25 m

trebuie să aibă o secţiune de 1,5 milimetri pătraţi.

Racordurile și reparațiile la echipamentul electric pot 

efectuate numai de către un electrician calicat.

10.4  Montajul mânerului de transport (¿g. 11)

• Montați mânerul de transport atașat (1) așa cum

este reprezentat.

10.5  Racordul la re eaua electric

• Compresorul este echipat cu un cablu de conectare

la rețea cu ștecher cu contact de protecție. Acesta

poate  conectat la ecare priză cu contact de protec-

ţie 220 ‒ 240 V~ 50 Hz, care este asigurată cu 16 A.

• Aveţi în vedere înainte de punerea în funcţiune, ca

tensiunea reţelei să coincidă cu tensiunea de lucru

şi cu puterea maşinii pe plăcuţa de fabricaţie.

• Cablurile de alimentare lungi precum și prelungirile,

tamburul de cablu etc. cauzează cădere de tensiune

și pot împiedica pornirea motorului.

• În cazul temperaturilor joase sub +5°C este periclita-

tă pornirea motorului prin rigiditate.

10.6  Întrerup tor Pornire/Oprire (¿g. 1)

• Pentru pornirea compresorului, întrerupătorul de

pornire/oprire (3) este tras în sus.

• Pentru deconectare, întrerupătorul de pornire/oprire

(3) este apăsat în jos.

10.7  Setarea presiunii (¿g. 1, 2)

• Cu regulatorul de presiune (14), presiunea se re-

glează la manometru (12).

• Presiunea setată poate  preluată de la cuplajele

rapide (10, 11).

• Presiunea cazanului se citeşte la manometru (13).

10.8  Setarea întrerup torului de presiune (¿g. 1)

• Întrerupătorul presiunii (2) este setat din fabrică.

Presiune de pornire aprox. 6 bar

Presiune de oprire aprox. 8 bar

10.9  Montajul furtunului de aer comprimat (¿g. 1, 2)

• Racordaţi niplul cu conector al furtunului de aer

comprimat (nu sunt incluse în pachetul de livrare)

la unul din cuplajele rapide (10, 11). Racordaţi apoi

scula cu aer comprimat la cuplajul rapid al furtunului

de aer comprimat.

11. Branşamentul electric

Motorul electric instalat este racordat preg tit de

func ionare. Racordul corespunde dispozi iilor în

vigoare ale asocia iilor profesionale şi din normele

DIN. Racordul la re eaua electric  pus la dispozi ie

de client, precum şi cablul prelungitor utilizat, tre-

buie s  corespund  acestor prescrip ii.

www.scheppach.com

Eliberaţi mai întâi presiunea cazanului (vezi 12.6.1).

Şurubul de golire (6) este deschis prin rotirea în sens

antiorar (direcţie de vizualizare dinspre partea inferioa-

ră a compresorului la şurub), astfel apa de condens se

poate scurge din vasul de presiune (8).

Închideţi apoi din nou şurubul de golire (6) (rotire în

sens orar). Controlați vasul de presiune (8) înaintea e-

cărei funcționări cu privire la rugină și deteriorări.

Compresorul nu trebuie să e exploatat cu un vas de

presiune (8) deteriorat sau ruginit. Dacă constatați de-

teriorări, atunci vă rugăm să vă adresați către atelierul

de servicii pentru clienți.

12.3  Supap  de siguran  (¿g. 7)

Supapa de siguranță (9) este reglată pe presiunea

maximă admisă a vasului de presiune (8). Nu este ad-

misibilă corectarea supapei de siguranță (9) sau înde-

părtarea siguranței conexiunii (9b) dintre piulița de eva-

cuare (9a) și capacul acesteia (9c). Pentru ca supapa

de siguranță (9) să funcționeze corect în caz de nevoie,

aceasta trebuie acționată anual, la ecare 30 de ore de

funcționare, de min. 3 ori.

Pentru deschidere, rotiți piulița perforată de evacuare

(9a) în sens antiorar și apoi trageți spre exterior tija su-

papei de deasupra piuliței perforate de evacuare (9a),

pentru a deschide evacuarea supapei de siguranță (9).

Supapa evacuează acum aer în mod clar. Apoi strân-

geţi din nou ferm piuliţa de evacuare (9a) în sens orar.

12.4  Cur area ¿ltrului de aer (¿g. 8,9)

Filtrul de aer (4) împiedică aspirarea prafului şi a murdări-

ei. Este necesară să curăţaţi acest ltru de aer (4) la mini-

mum 300 de ore de funcţionare. Un ltru de aer colmatat

(4) reduce semnicativ performanţa compresorului.

Întoarceți ltrul de aer (4) în sens invers acelor de

ceasornic pentru a-l îndepărta din bucata intermedia-

ră (4e). Deșurubați și îndepărtați capacul ltrului (4c).

Acum puteți extrage inserția de ltrare (4b). Bateţi cu

grijă inserţia de ltrare (4b), capacul ltrului (4c) şi car-

casa de ltrare (4a). Apoi aceste componente trebuie

purjate cu aer comprimate (aprox. 3 bar) şi remontate

în ordine inversă.

12.5  Informaii cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, ur-

mătoarele piese sunt supuse uzurii în conformitate cu uti-

lizarea prevăzută sau uzurii naturale, respectiv că urmă-

toarele componente sunt necesare drept consumabile.

Piese de uzură*: Filtru de aer

Tipul racordului Y

Dacă este necesară înlocuirea conductei de racord la

rețeaua electrică, această operaţie trebuie efectuată

de producător sau de un reprezentant al acestuia, pen-

tru a se evita apariţia de pericole ulterioare.

În cazul solicitărilor de informaţii vă rugăm să indicaţi

următoarele date:

• Tipul de curent al motorului

• Datele plăcuţei de fabricaţie a maşinii

• Datele de pe plăcuţa de fabricaţie a motorului

12.  Cur  area, între inerea curent  şi

depozitarea

m Atenie!

Înainte de efectuarea tuturor lucrărilor de curăţare şi de

întreţinere curentă, scoateţi şa de reţea! Pericol de vă-

tămare prin căderi de tensiune!

m Atenie!

Așteptați până când aparatul se răcește complet! Peri-

col de provocare a arsurilor!

m Atenie!

Înaintea tuturor lucrărilor de curăţare şi întreţinere

curentă aparatul trebuie depresurizat! Pericol de vă-

tămare!

12.1  Cur area

• Feriţi aparatul, cât de mult posibil, de praf sau mize-

rie. Frecaţi aparatul cu o lavetă curată sau suaţi cu

aer comprimat la presiune scăzută.

• Vă recomandăm să curăţaţi aparatul imediat după

ecare utilizare.

• Curăţaţi regulat aparatul după ecare folosire cu o

lavetă umedă şi puţin săpun de lubriere. Nu utilizaţi

substanţe de curăţare sau solvenţi agresivi; acestea

pot deteriora piesele din material plastic ale aparatu-

lui. Aveţi grijă să nu poată pătrundă apă în interiorul

aparatului.

• Furtunul și uneltele de stropit trebuie să e sepa-

rate înaintea curățării compresorului. Compresorul

nu trebuie să e curățat cu apă, diluant sau similar.

12.2  Întreinerea curent  a vasului de presiune (¿g. 1)

Atenie!

Pentru durabilitatea continuă a vasului de presiune (8)

trebuie scursă apa de condens după ecare funcționa-

re prin deschiderea șurubului de golire (6).

www.scheppach.com

Indica ii referitoare la Legea privind echipamente-

le electrice i electronice (ElektroG)

Echipamentele uzate electrice şi electroni-

ce nu reprezint  gunoi menajer şi trebuie

colectate separat, respectiv eliminate ca

deşeu!

• Bateriile sau acumulatorii uzaţi care nu sunt încor-

poraţi în aparatul uzat trebuie îndepărtaţi fără a 

distruși înainte de predarea acestora! Eliminarea ca

deşeu a acestora este reglementată de Legea pri-

vind bateriile.

• Deţinătorii, respectiv utilizatorii echipamentelor

electrice şi electronice sunt obligaţi prin lege să le

returneze după folosire.

• Utilizatorul nal este personal responsabil de şter-

gerea datelor sale cu caracter personal din echipa-

mentul uzat care trebuie eliminat ca deşeu!

• Simbolul pubelei de gunoi barate cu două linii în

formă de X înseamnă că echipamentele electrice

şi electronice nu pot  aruncate la gunoiul menajer.

• Echipamentele electrice şi electronice pot  predate

gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a de-

șeurilor (de exemplu, curțile clădirilor municipale).

- Puncte de vânzare ale echipamentelor electronice

(zice sau online), în cazul în care distribuitorii sunt

obligaţi să primească produsele spre a  colectate

sau dacă oferă în mod voluntar acest serviciu.

- Puteţi preda gratuit către producător, fără a  ne-

cesară achiziţionarea în prealabil a unui echipa-

ment nou, sau către un alt punct de colectare auto-

rizat din apropierea dvs. până la trei echipamente

electrice uzate din ecare tip de echipament, cu

o lungime laterală de maximum 25 de centimetri.

- Puteţi aa care sunt condiţiile suplimentare de

colectare ale producătorului şi distribuitorului la

serviciul de asistenţă a clienţilor respectiv.

• În cazul în care un producător livrează un echipa-

ment electronic nou către o gospodărie privată,

echipamentul electric uzat va  colectat gratuit, la

cererea utilizatorului nal. În acest scop, contactaţi

serviciul de asistenţă a clienţilor al producătorului.

• Acestea se aplică doar pentru aparatele care sunt

instalate şi achiziţionate în ţările Uniunii Europene şi

care sunt supuse Directivei Europene 2012/19/UE.

Este posibil ca în ţările din afara Uniunii Europene

să se aplice alte dispoziţii pentru eliminarea ca de-

şeu a echipamentelor electrice şi electronice uzate.

* nu este inclus în mod obligatoriu în pachetul de li-

vrare!

Racorduri i reparaii

Racordurile și reparațiile la echipamentul electric pot 

efectuate numai de către un electrician calicat.

Dacă aveți întrebări, vă rugăm să furnizați următoarele

detalii:

• Tipul de curent al motorului

• Datele de pe plăcuţa de fabricaţie a maşinii

• Datele de pe plăcuța de fabricație a motorului

Puteți obține piese de schimb și accesorii de la centrul

nostru de service. În acest scop scanați codul QR de

pe pagina de titlu.

12.6 Depozitare

m Atenie!

Scoatei ¿a de reea, ventilai aparatul i toate

sculele cu aer comprimat conectate.

Aezai compresorul astfel încât acesta s  nu poa-

t  ¿ pus în funciune de persoane neautorizate.

m Atenie!

P stra i compresorul numai în mediu ambiant us-

cat şi inaccesibil pentru persoane neautorizate. A

nu se bascula, se va p stra numai în picioare!

12.6.1 Eliberarea suprapresiunii

Eliberați suprapresiunea din compresor, prin oprirea

compresorului și consumarea aerului comprimat exis-

tent în vasul de presiune (8), de ex. cu o sculă cu aer

comprimat în mers în gol sau cu un pistol pentru suare.

13. Transportul

Utilizaţi la transport mânerul de transport (1) şi depla-

saţi cu acesta compresorul.

Aveţi în vedere la ridicarea compresorului masa aces-

tuia (a se vedea datele tehnice).

La transportul compresorului în autovehicule asiguraţi

o securizare bună a încărcăturii.

14. Eliminarea ca deeu i revalori¿carea

Indica ii referitoare la ambalaj

Materialele de ambalare sunt reci-

clabile. Vă rugăm să eliminaţi am-

balajele ca deşeu, în mod ecologic.

www.scheppach.com

15. Remedierea avariilor

Tabelul următor enumeră simptomele de eroare și descrie modul de remediere a acestora în cazul în care mașina

dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul

dumneavoastră de service.

Defeciune Cauza posibil Remediere

Compresorul nu

funcţionează.

Tensiunea de rețea nu este prezentă.

Vericaţi cablul, şa de reţea, siguranţa

şi priza.

Tensiunea de rețea este prea joasă.

Evitaţi cablul prelungitor prea lung.

Utilizaţi cablu prelungitor cu secțiune

sucientă a conductorului.

Temperatura exterioară este prea

joasă.

Nu exploataţi sub temperatura exterioară

de +5° C.

Motorul se supraîncălzeşte.

Lăsați motorul să se răcească, dacă este

cazul, înlăturați cauza supraîncălzirii.

Compresorul

funcționează, însă fără

presiune.

Supapa de siguranță este neetanșă.

Contactaţi centrul dvs. local de service.

Dispuneţi efectuarea reparaţiilor de către

personalul instruit.

Garnituri defecte.

Vericați garniturile, dispuneți înlocuirea

garniturilor defecte la un atelier de

specialitate.

Șurub de golire pentru apa de

condens este neetanş.

Strângeți șurubul cu mâna. Vericați

garnitura la șurub, dacă este cazul

înlocuiți.

Compresorul

funcționează,

presiunea este așată

pe manometru,

însă uneltele nu

funcționează.

Legături cablu neetanșă.

Vericați furtunul de aer comprimat și

uneltele, dacă este cazul înlocuiți.

Cuplaj rapid neetanș.

Contactaţi centrul dvs. local de service.

Dispuneţi efectuarea reparaţiilor de către

personalul instruit.

Presiunea prea mică setată la

regulatorul de presiune.

Rotiți mai departe regulatorul de presiune.

www.scheppach.com

Objašnjenje simbola na proizvodu

Korišćenje simbola u ovom priručniku treba da Vam skrene pažnju na moguće rizike. Bezbednosni simboli i

objašnjenja, koja ih prate, moraju da se tačno razumeju. Upozorenja sama po sebi ne otklanjaju rizike i ne mogu da

zamene pravilne mere za sprečavanje nezgoda.

Upozorenje - U cilju smanjenja rizika od povreda pročitajte uputstvo za upotrebu.

Nosite štitnike za uši. Dejstvo buke može da dovede do gubitka sluha.

Nosite masku za zaštitu od prašine. Prilikom obrade drveta i drugih materijala može da

nastane prašina štetna po zdravlje. Materijal koji sadrži azbest ne sme da se obrađuje!

Nosite zaštitne naočare. Varnice koje nastaju u toku rada ili krhotine, opiljci i prašina koji

izlaze iz uređaja, mogu da dovedu do gubitka vida.

Upozorenje na vruće površine. (Sl. 10)

Upozorenje na električni napon

Upozorenje! Uređaj je opremljen automatizovanim upravljanjem kretanjem. Držite treća lica

dalje od radnog područja uređaja!

Voditi računa o upozorenjima i sigurnosnim napomenama!

Mašinu ne izlažite kiši. Uređaj sme da se postavlja, skladišti i koristi samo pod suvim

uslovima okoline.

Podatak o nivou zvučne snage u dB

Proizvod odgovara važećim evropskim direktivama.

Proizvod odgovara važećim srpskim direktivama.

Pažnja!

U ovom uputstvu za upotrebu smo mesta koja se odnose na sigurnost označili ovim

simbolom.

www.scheppach.com

Kazalo: Strana:

1. Uvod ................................................................................................................... 67

2. Opis proizvoda (sl. 1 - 11) .................................................................................. 67

3. Opseg isporuke .................................................................................................. 67

4. Namenska upotreba .......................................................................................... 67

5. Sigurnosne napomene ...................................................................................... 68

6. Preostali rizici..................................................................................................... 70

7. Tehnički podaci .................................................................................................. 70

8. Raspakivanje ..................................................................................................... 71

9. Pre puštanja u rad ............................................................................................. 71

10. Montaža i rukovanje........................................................................................... 71

11. Električni priključak ............................................................................................ 72

12. Čišćenje, održavanje i skladištenje ................................................................... 72

13. Transport ............................................................................................................ 74

14. Odlaganje na otpad i reciklaža .......................................................................... 74

15. Pomoć za otklanjanje smetnji ............................................................................ 75

16. Izjava o usaglašenosti ....................................................................................... 89

www.scheppach.com

4d. Crevo

4e. Međuelement

5. Točak

5a. Zavrtanj sa prirubnicom

5b. Prirubna navrtka

6. Zavrtanj za ispuštanje kondenzovane vode

7. Stajna noga

7a. Zavrtanj sa prirubnicom

7b. Prirubna navrtka

8. Posuda pod pritiskom

9. Sigurnosni ventil

9a. Navrtka za ispuštanje

9b. Osigurač spoja

9c. Kapa navrtke za ispuštanje

10. Brza spojnica (regulisan komprimovani vazduh)

11. Brza spojnica (regulisan komprimovani vazduh)

12. Manometar (podešeni pritisak može da se očita)

13. Manometar (pritisak u kotlu može da se očita)

14. Regulator pritiska

15. Transportni poklopac

3. Opseg isporuke

Poz. Količina Oznaka

4 1x Prečistač za vazduh

7 1x Stajna noga

5 2x Točak

1x Montažni materijal

1x Set pribora za komprimovani

vazduh, 13-delni (5906141904)

1x Uputstvo za rukovanje

4. Namenska upotreba

Kompresor služi za generisanje komprimovanog vazdu-

ha za pneumatske alate, koji mogu da rade sa količinom

vazduha do oko 170 l/min. (npr. inator za gume, pištolj za

oduvavanje i pištolj za lakiranje). Usled ograničene količi-

ne transportovanog vazduha nije moguće pogoniti alate,

koji imaju vrlo visoku potrošnju vazduha (npr. vibraciona

brusilica, štapna brusilica i udarna brusilica).

Kompresor sme da se koristi samo u suvim i dobro ven-

tiliranim zatvorenim prostorijama.

Mašinu smete da koristite samo u svrhu za koju je na-

menjena. Svaka dodatna upotreba koja izlazi iz ovih

okvira smatra se nenamenskom. Za oštećenja ili po-

1. Uvod

Proizvođač:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Poštovani kupče

Želimo Vam puno zadovoljstva i uspeha u radu sa Va-

šim novim uređajem.

Napomena:

Proizvođač ovog proizvoda, u skladu sa važećim zako-

nom o odgovornosti za proizvod, ne odgovara za štetu

koja nastane na ovom proizvodu ili usled ovog proizvo-

da u slučaju:

• Nestručnog rukovanja

• Nepoštovanje priručnika za upotrebu

• Popravki od strane trećih lica, neovlašćenih stručnih lica

• Ugradnje i zamene neoriginalnih rezervnih delova

• Nenamenske upotrebe

• Otkaza električne instalacije usled nepoštovanja

propisa o električnim instalacijama i VDE propisa

0100, DIN 57113 / VDE 0113

Vodite računa:

Priručnik za upotrebu je sastavni deo ovog proizvoda.

Ono sadrži važne informacije u vezi sa bezbednim,

stručnim i ekonomičnim radom sa ovim proizvodom,

načinima sprečavanja opasnosti, uštede troškova po-

pravke, skraćenjem vremena stajanja, pouzdanošću

i vekom trajanja proizvoda. Dodatno uz sigurnosne

napomene iz ovog priručnika za upotrebu morate oba-

vezno da poštujete propise u vezi rada proizvoda koji

važe u vašoj državi.

Pre upotrebe proizvoda upoznajte se sa svim uputstvima

za upotrebu i bezbednost. Koristite proizvod samo ona-

ko kako je opisano i samo za navedene oblasti primene.

Dobro čuvajte priručnik za upotrebu i prilikom predaje

proizvoda trećem licu uručite svu njegovu dokumentaciju.

2. Opis proizvoda (sl. 1 - 11)

1. Transportna ručica

1a. Zavrtanj

2. Prekidač za pritisak

3. Prekidač za uklj./isklj.

4. Prečistač za vazduh

4a. Kućište ltera

4b. Filterski uložak

4c. Poklopac ltera

www.scheppach.com

9. Pažljivo održavajte alat

- Održavajte kompresor čistim, da biste radili do-

bro i bezbedno.

- Sledite propise za održavanje.

- Redovno kontrolišite priključni vod električnog

alata i u slučaju oštećenja dajte da ga zameni

ovlašćeno stručno lice.

- Redovno kontrolišite produžne vodove i zame-

nite ih ako su oštećeni.

10. Izvadite utikač iz utičnice

- Kod neupotrebljavanja električnog alata, pre

održavanja i zamene alata kao npr. lista testere,

burgije, glodalice.

11. Sprečite nenamerno pokretanje alata

- Uverite se da je prekidač isključen prilikom

umetanja utikača u utičnicu.

12. Koristite produžni kabl za rad na otvorenom

- Na otvorenom koristite samo u tu svrhu odobre-

ne i odgovarajuće označene produžne kablove.

- Koristite bubanj za kabl samo u odmotanom

stanju.

13. Uvek budite pažljivi

- Vodite računa šta radite. Koristite zdrav razum

tokom rada. Ne koristite električni alat ako niste

koncentrisani na rad.

14. Proverite električni alat na moguća oštećenja

- Pre dalje upotrebe električnog alata zaštitni uređa-

ji ili blago oštećeni delovi moraju se pažljivo da se

provere na besprekorno i namensko funkcionisanje.

- Proverite da li pokretni delovi besprekorno

funkcionišu i da ne zapinju ili nisu oštećeni. Svi

delovi moraju da budu pravilno montirani i da

ispunjavaju sve uslove kako bi bio obezbeđen

besprekoran rad električnog alata.

- Oštećene zaštitne naprave i delovi moraju biti

stručno popravljeni ili zamenjeni od strane ovla-

šćene specijalizovane radionice osim ukoliko u

se uputstvu za rad ne navodi drugačije.

- Oštećeni prekidači moraju da se zamene u ser-

visnoj radionici.

- Ne koristite oštećene ili neispravne kablove za

struju.

- Ne koristite električne uređaje kod kojih se pre-

kidač ne može uključiti, odnosno isključiti.

15. Neka popravke vašeg električnog alata vrši kvali-

kovani električar

- Ovaj električni alat odgovara važećim sigurno-

snim propisima. Popravke može da izvodi samo

kvalikovani električar uz korišćenje originalnih

rezervnih delova; u suprotnom mogu nastati

nezgode po korisnika.

vrede svih vrsta koje nastanu usled toga, odgovara

korisnik/rukovalac, a ne proizvođač.

Imajte u vidu da naši uređaji nisu namenski konstruisa-

ni za profesionalnu, zanatsku ili industrijsku upotrebu.

Ne preuzimamo odgovornost ukoliko se uređaj koristi

u profesionalnim, zanatskim ili industrijskim kao i srod-

nim delatnostima.

5. Sigurnosne napomene

m Pažnja! Pre upotrebe ovog kompresora poštova-

ti sledeće osnovne bezbednosne mere za zaštitu od

električnog udara, opasnosti od povreda i požara.

Pre korišćenja uređaja pročitajte i pridržavajte se ovih

napomena.

Bezbedan rad.

1. Radno mesto držite uredno

- Nered na radnom mestu može za posledicu da

ima nezgode.

2. Uzmite u obzir okolne uticaje

- Električni uređaj ne izlažite kiši.

- Električni uređaj ne koristite u vlažnom ili mo-

krom okruženju. Opasnost usled strujnog udara!

- Osigurajte dovoljnu osvetljenost radnog područja.

- Ne koristite električni uređaj na mestima gde

postoji opasnost od požara ili eksplozije.

3. Zaštitite se od električnog udara

- Sprečite telesni kontakt sa uzemljenim delovi-

ma (npr. cevima, radijatorima, električnim špo-

retima, rashladnim uređajima).

4. Držite decu na udaljenosti!

- Ne dozvolite drugim licima da dolaze u kontakt

sa alatom i kablom, držite ih dalje od mesta rada.

5. Električne alate koje ne koristite čuvajte na sigurnom

- Električne uređaje koji nisu u upotrebi držite van

dometa dece i čuvajte na suvom, visokom i za-

tvorenom mestu.

6. Nemojte preopterećivati vaš električni alat

- U navedenom opsegu snage radićete bolje i

bezbednije.

7. Nosite odgovarajuću odeću

- Ne nosite široku odeću ili nakit, pokretni delovi

bi mogli da ih zahvate.

- Kod radova na otvorenom preporučuju se gu-

mene rukavice i obuća koja se ne kliza.

- Ako imate dugačku kosu nosite mrežu za kosu.

8. Ne koristite kabl za svrhe za koje nije namenjen

- Ne povlačite za kabl da biste utikač izvukli iz

utičnice. Kabl zaštitite od toplote, izloženosti

ulju i oštrih ivica.

www.scheppach.com

• Vazduh usisan od strane kompresora mora da se

drži slobodnim od bilo kakvih dodataka, koji u pumpi

kompresora mogu dovesti do požara ili eksplozija.

• Prilikom odvijanja spojnice creva rukom čvrsto drži-

te spojni element creva. Tako ćete sprečiti povrede

usled creva koje se brzo kreće unazad.

• Prilikom radova sa pištoljem za oduvavanje nosite

zaštitne naočare. Usled stranih tela i oduvanih delo-

va lako može doći do povreda.

• Nosite zaštitne naočare i masku za zaštitu disajnih

organa prilikom radova sa pneumatskim pištoljem.

Prašine su štetne po zdravlje! Usled stranih tela i

oduvanih delova lako može doći do povreda.

• Pištolj za oduvavanje nemojte usmeravati prema lju-

dima ili čistiti odeću na telu. Opasnost od povreda!

Sigurnosne napomene za korišćenje uređaja za prska-

nje i raspršivanje (npr. uređaja za raspršivanje boje):

1. Kada punite uređaj za raspršivanje boje udaljite se

od kompresora da tečnost ne bi došla u dodir sa

kompresorom.

2. Nemojte nikada da vršite raspršivanje uređajima za

raspršivanje (npr. uređajima za raspršivanje boje) u

smeru kompresora. Vlaga može da dovede do opa-

snosti od električne struje!

3. Ne obrađivati lakove ili rastvarače sa tačkom pa-

ljenja manjom od 55° C. Opasnost od eksplozije!

4. Ne zagrevati lakove i rastvarače. Opasnost od ek-

splozije!

5. Ako se prerađuju tečnosti štetne po zdravlje, za

zaštitu su potrebni lterski uređaji (maske za lice).

Vodite računa i o podacima o merama zaštite koje

su naveli proizvođači takvih materijala.

6. Mora se voditi računa o podacima i oznakama

uredbe o opasnim materijama datim na ambalaži

prerađenih materijala. Po potrebi se moraju predu-

zeti dodatne mere zaštite, posebno se mora nositi

prikladna odeća i maske.

7. U toku postupka prskanja, kao i u radnoj prostoriji,

ne sme da se puši. Opasnost od eksplozije! Ispa-

renja boja takođe su lako zapaljiva.

8. Ne smeju postojati odn. ne smeju da rade žarišta,

otvoreno svetlo ili mašine koje bacaju varnice.

9. Ne čuvati ili konzumirati jela i pića u radnoj prosto-

riji. Isparenja boja su štetna po zdravlje.

10. Radna prostorija mora da bude veća od 30 m³ i

mora da bude omogućena dovoljna razmena

vazduha prilikom prskanja i sušenja.

11. Ne prskati u vetar. Prilikom prskanja zapaljivih

odn. opasnih materijala za prskanje obavezno po-

štovati propise lokalnih policijskih organa.

16. Pažnja!

- Radi sopstvene bezbednosti koristite samo pri-

bor i dodatne uređaje koji su navedeni u uputstvu

za rad ili od strane proizvođača. Upotreba drugih

umetnih alata i drugog pribora od onih koji se na-

vode u uputstvu za rad može za vas da predstav-

lja opasnost od povreda.

17. Zvuk

- Prilikom upotrebe kompresora nosite štitnike

za uši.

18. Zamena priključnog v oda

- Ako je priključni vod oštećen, isti se mora za-

meniti od strane proizvođača ili kvalikovanog

električara, kako bi se izbegle opasnosti. Opa-

snost usled strujnih udara.

19. Naduvavanje guma

- Pomoću prikladnog manometra prekontrolišite

pritisak u gumama neposredno posle naduva-

vanja, npr. na benzinskoj pumpi.

20. Kompresori za vožnju po drumu u radu na gradi-

lištu

- Obratite pažnju na to da li su sva creva i arma-

ture pogodne za maksimalno dozvoljeni radni

pritisak kompresora.

21. Mesto postavljanja

- Postavite kompresor samo na ravnoj površini.

22. Preporučuje se da se dovodna creva pri pritiscima

od preko 7 bara opremi bezbednosnim kablom,

npr. čeličnim užetom.

23. Sprečite jaka opterećenja na sistem vodova, tako

što koristite savitljive priključke za crevo, kako biste

sprečili pojavu mesta savijanja.

24. Koristite zaštitnu sklopku sa strujom aktiviranja od

30 mA ili manjom. Upotreba zaštitne sklopke sma-

njuje opasnost od strujnog udara.

DODATNE SIGURNOSNE NAPOMENE

Vodite računa o odgovarajućim uputstvima za ruko-

vanje generatorima komprimovanog vazduha/uređa-

jima za snabdevanje komprimovanim vazduhom! Po-

red toga, voditi računa o sledećim opštim napomenama:

Sigurnosne napomene za rad sa komprimovanim

vazduhom i pištoljima za oduvavanje

• Vodite računa o dovoljnom rastojanju od proizvoda,

koje treba da bude najmanje 2,50 m, i udaljite se od

pneumatskih alata / uređaja za snabdevanje kompri-

movanim vazduhom dok kompresor radi.

• Pumpa kompresora i vodovi tokom rada dostižu vi-

soke temperature. Dodiri dovode do opekotina.

www.scheppach.com

• Izbegavajte iznenadno puštanje u rad mašine: kod

umetanja utikača u utičnicu dugme za paljenje ne

sme biti pritisnuto. Upotrebljavajte alat koji se prepo-

ručuje u ovom uputstvu za upotrebu. Tako ćete osi-

gurati da će vaša mašina ostvariti optimalan učinak.

• Ruke držite dalje od područja obrade kada je mašina

u upotrebi.

7. Tehnički podaci

Priključivanje na struju 230 V~ 50 Hz

Snaga motora 1500 W

Režim rada S3 40 %

Broj obrtaja kompresora 2850 min

-1

Zapremina posude pod

pritiskom

oko 50 l

Radni pritisak oko 8 bara

Teor. Usisna snaga oko 300 l/min

Teor. Izlazna snaga oko 170 l/min

Vrsta zaštite IP 32

Težina uređaja oko 29,2 kg

Maks. visina postav.

(nadm.vis.)

1000 m

Zadržana su sva prava na tehničke izmene!

*S3 40% = rad sa periodičnim prekidima sa radnim ci-

klusom od 40% (4 min na osnovu 10 minuta)

Buka i vibracije

m Upozorenje: Buka može ozbiljno narušiti vaše

zdravlje. Nosite odgovarajuće štitnike za uši ako nivo

buke pri radu mašine prevazilazi 85 dB.

Vrednosti izlaganja buci

Izmereni nivo zvučne snage L

84,7 dB

Garantovani nivo zvučne snage L

87 dB

Odstupanje K

2,07 dB

Nivo zvučnog pritiska L

64,7 dB

Odstupanje K

wa/pA

3 dB

Vrednosti emisije buke su određene u skladu sa

EN ISO 3744:1995.

12. U kombinaciji sa PVC crevom za rad pod pritiskom

nemojte prerađivati sredstva poput benzina za te-

stiranje, butil alkohol i metilen hlorid. Ovi medijumi

razaraju crevo za rad pod pritiskom.

13. Radno područje mora biti odvojeno od kompreso-

ra tako da se isključi mogućnost da dođe u direk-

tan kontakt sa radnim medijumom.

Rad sa posudama pod pritiskom

• Ko radi sa posudom pod pritiskom, mora da je održa-

va u propisanom stanju, da je propisno upotrebljava,

nadzire, neizostavno preduzme neophodne radove

servisiranja i popravke i preduzme mere bezbednosti

u zavisnosti od situacije.

• U konkretnom slučaju, nadzorni organi mogu da na-

rede sprovođenje potrebnih mera nadzora.

• Posuda pod pritiskom ne sme da radi, ako ima ne-

dostatke, zbog kojih u opasnost mogu doći zapo-

sleni ili treća lica.

• Kontrolišite posudu pod pritiskom pre svakog rada u

pogledu rđe i oštećenja. Kompresor ne sme da radi sa

oštećenom ili zarđalom posudom pod pritiskom. Ako

utvrdite oštećenja, obratite se servisu za kupce.

Upozorenje! Ovaj električni alat u toku pogona stvara

elektromagnetno polje. Ovo polje pod određenim okol-

nostima može da negativno utiče na aktivne ili pasivne

implantate.

Da bi se smanjila opasnost od ozbiljnih ili smrtonosnih

povreda, preporučujemo osobama sa medicinskim im-

plantatima da konsultuju svog lekara i proizvođača me-

dicinskog implantata, pre rukovanja električnim alatom.

Dobro čuvajte sigurnosne napomene.

6. Preostali rizici

Mašina je konstruisana u skladu sa najnovijim dosti-

gnućima tehnike i prema priznatim sigurnosno-tehnič-

kim propisima. Međutim, i pored toga se tokom rada

mogu pojaviti pojedini preostali rizici.

• Opasnost po zdravlje usled strujnog udara kod pri-

mene nepropisnih električnih priključnih kablova.

• Osim toga, uprkos svim preduzetim merama predo-

strožnosti, može doći i do preostalih opasnosti koje

nisu očigledne.

• Preostali rizici se mogu svesti na minimum ukoliko

se poštuju „bezbednosne napomene“ i „namenska

upotreba“, kao i uputstvo za upotrebu u celini.

www.scheppach.com

10. Montaža i rukovanje

m Pažnja!

Pre stavljanja u pogon uređaj obavezno montirati

u potpunosti!

Za montažu Vam je potrebno:

1x viljuškasti ključ 12 mm, 13 mm i 17 mm

(nije sadržano u opsegu isporuke)

10.1  Montaža točkova (sl. 3)

• Montirajte priložene točkove (5) kao što je prikazano.

10.2  Montaža stajne noge (sl. 4)

• Montirajte priloženu stajnu nogu (7) kao što je pri-

kazano.

10.3  Montaža prečistača za vazduh (sl. 5, 6, 9)

• Uklonite transportni poklopac (15).

• Zavrtnjima pričvrstite međukomad (4e) na prečistač

za vazduh (4).

• Zatim zašrate prečistač za vazduh (4) sa međuko-

madom (4e) na uređaj.

• Uvedite crevo (4d) u otvor prečistača za vazduh (4).

10.4  Montaža transportne ručke (sl. 11)

• Montirajte priloženi transportni rukohvat (1) kao što

je prikazano.

10.5  Priključivanje na struju

• Kompresor je opremljen mrežnim vodom sa utika-

čem sa zaštitnim kontaktom. Ovaj može da se pri-

ključi na svaku utičnicu sa zaštitnim kontaktom 220

‒ 240 V~ 50 Hz, koja ima osigurač od 16 A.

• Pre puštanja u rad proverite da li mrežni napon od-

govara radnom naponu i snazi mašine navedenoj na

tipskoj pločici.

• Dugački dovodni vodovi, tre produžni kablovi, ka-

blovski bubnjevi, itd. prouzrokuju pad napona i mogu

da spreče pokretanje motora.

• Pri niskim temperaturama od ispod +5°C pokretanje

motora je ugroženo zbog teškog okretanja.

10.6  Prekidač za uključivanje/isključivanje (sl. 1)

• Za uključivanje kompresora, prekidač za uključiva-

nje/isključivanje (3) se povlači nagore.

• Za isključivanje se prekidač za uključivanje/isključi-

vanje (3) pritisne prema dole.

8. Raspakivanje

• Otvorite pakovanje i oprezno izvadite uređaj.

• Uklonite materijal za pakovanje, kao i osigurače pa-

kovanja/ i transportne osigurače (ako postoje).

• Proverite da li je opseg isporuke potpun.

• Proverite uređaj i delove opreme u pogledu transport-

nih oštećenja. Kod nedostataka odmah obezbediti

dostavljača. Kasnije reklamacije se ne priznaju.

• Ako je moguće, sačuvajte pakovanje do isteka ga-

rantnog roka.

• Pre upotrebe se upoznajte sa uređajem pomoću

uputstva za upotrebu.

• Koristite samo originalnu dodatnu opremu kao i ori-

ginalne potrošne i rezervne delove. Rezervne delove

možete nabaviti kod Vašeg specijalizovanog prodavca.

• Prilikom naručivanje navedite naše brojeve artikla

kao i tip i godinu proizvodnje uređaja.

m UPOZORENJE!

Uređaj i materijal za pakovanje nisu igračke za de-

cu! Deca ne smeju da se igraju plastičnim kesama,

folijama i sitnim delovima! Postoji opasnost od gu-

tanja i gušenja!

9. Pre puštanja u rad

• Pre priključivanja se uverite da podaci na tipskoj plo-

čici odgovaraju podacima strujne mreže.

• Proverite uređaj u pogledu transportnih oštećenja.

Eventualna oštećenja odmah prijavite prevozničkom

preduzeću koje je isporučilo kompresor.

• Kompresor mora da se postavi u blizini potrošača.

• Treba izbegavati dugačke vazdušne vodove i dugač-

ke dovode (produžni kabl).

• Vodite računa da vazduh usisavanja bude suv i bez

prašine.

• Nemojte postavljati kompresor u vlažnim ili mokrim

prostorijama.

• Kompresor sme da radi samo u prikladnim prosto-

rijama (dobra ventilacija, temperatura okoline od

+5°C do 40°C). U prostoriji ne smeju da se nalaze

nikakve prašine, kiseline , isparenja, eksplozivni ili

zapaljivi gasovi.

• Kompresor je pogodan za primenu u suvim prostori-

jama. U područjima, u kojima se radi sa prskajućom

vodom, nije dozvoljena primena.

• Kompresor sme samo kratkotrajno da se koristi u

suvim uslovima na otvorenom prostoru.

• Kompresor uvek mora ostati suv i nakon rada ne

sme da ostaje na otvorenom prostoru.

www.scheppach.com

Tako oštećene električne priključne kablove nije do-

zvoljeno koristiti, jer zbog oštećenja na izolacionom

omotaču mogu da budu opasni po život.

Redovno proveravajte priključne kablove na moguća

oštećenja. Prilikom provere osigurajte da kabl nije pri-

ključen na električnu mrežu.

Električni priključni kablovi moraju biti u skladu s rele-

vantnim propisima VDE i DIN. Koristite samo priključne

vodove sa istom oznakom.

Na priključnom kablu mora biti utisnuta oznaka sa ti-

pom kabla.

11.3  Motor naizmenične struje

• Mrežni napon mora biti 220 ‒ 240 V~ 50 Hz.

• Produžni kablovi dužine do 25 m moraju biti popreč-

nog preseka od 1,5 kvadratnih milimetara.

Priključivanja i popravke električne opreme sme da vrši

samo kvalikovani električar.

Vrsta priključka Y

Ukoliko je potrebna zamena kabla za napajanje, ona se

mora obaviti od strane proizvođača ili njegovog zastu-

pnika, kako bi se izbegli bezbednosni rizici.

Kod pitanja molimo imajte spremne sledeće podatke:

• Tip struje motora

• Podaci na tipskoj pločici mašine

• Podaci na tipskoj pločici motora

12. Čišćenje, održavanje i skladištenje

m Pažnja!

Pre svih radova na čišćenju i održavanju izvucite mrež-

ni utikač! Opasnost od povreda usled strujnih udara!

m Pažnja!

Čekajte dok se uređaj potpuno ne ohladi! Opasnost od

opekotina!

m Pažnja!

Pre svih radova na čišćenju i održavanju ispustite priti-

sak iz uređaja! Opasnost od povreda!

12.1  Čišćenje

• Održavajte uređaj što je moguće čistijim od praši-

ne i prljavštine. Obrišite uređaj čistom krpom ili ga

izduvajte komprimovanim vazduhom pod niskim

pritiskom.

10.7 Podešavanje pritiska (sl. 1, 2)

• Pomoću regulatora pritiska (14) se podešava priti-

sak na manometru (12).

• Podešeni pritisak može da se pogleda na brzim

spojnicama (10, 11).

• Na manometru (13) se očitava pritisak u kotlu.

10.8  Podešavanje pritisnog prekidača (sl. 1)

• Taster za pritisak (2) je fabrički podešen.

Pritisak uključivanja oko 6 bara

Pritisak isključivanja oko 8 bara

10.9  Montaža creva za komprimovani vazduh (sl. 1, 2)

• Priključite utični nastavak creva za komprimovani

vazduh (nije sadržan u opsegu isporuke) na jednu

od brzih spojnica (10, 11). Posle toga priključite alat

za komprimovani vazduh na brzu spojnicu creva za

komprimovani vazduh.

11. Električni priključak

Instalirani električni motor fabrički je priključen.

Priključak je usklađen s relevantnim propisima

VDE i DIN. Mrežni priključak na mestu upotrebe,

kao i produžni kabl koji će se koristiti moraju da

budu u skladu sa ovim propisima.

Pri radovima sa uređajima za prskanje i raspršivanje,

kao i kod privremene upotrebe uređaja na otvorenom

prostoru obavezno priključiti zaštitnu sklopku sa stru-

jom aktiviranja od 30 mA ili manjom.

11.1 Važne napomene

U slučaju preopterećenja, motor se automatski isklju-

čuje. Nakon vremena hlađenja (vremenski se razliku-

je), motor se može ponovo uključiti.

11.2  Oštećen električni priključni kabl

Na električnim priključnim kablovima često nastaju

oštećenja izolacije.

Uzroci za ovo mogu biti:

• Spljoštena mesta na priključnim vodovima kada se

provode kroz zazor otvorenog prozora ili otvorenih

vrata.

• Prelomi usled nepravilno pričvršćivanja ili vođenja

priključnog kabla.

• Posekotine usled prelaženja preko priključnog ka-

bla.

• Oštećenja izolacije usled naglog izvlačenja kabla iz

zidne utičnice.

• Pukotine uslovljene starenjem izolacije.

www.scheppach.com

Okrećite prečistač za vazduh (4) u smeru suprotnom

od kazaljke na satu kako biste ga uklonili na međuko-

madu (4e). Otvorite poklopac prečistač (4c) i skinite ga.

Sada možete da izvadite lterski umetak (4b). Pažljivo

istresite lterski umetak (4b) i poklopac ltera (4c), kao

i kućište ltera (4a). Ovi delovi posle toga moraju da se

izduvaju komprimovanim vazduhom (oko 3 bara) i da

se opet montiraju u obrnutom redosledu.

12.5 Informacije o servisu

Imajte u vidu da su sledeći delovi ovog proizvoda pod-

ložni habanju usled upotrebe ili prirodnom habanju,

odn. da se sledeći delovi koriste kao potrošni materijal.

Potrošni delovi*: Prečistač za vazduh

* nije obavezno sadržano u opsegu isporuke!

Priključci i popravke

Priključivanja i popravke električne opreme sme da vrši

samo kvalikovani električar.

Ukoliko imate pitanja, navedite sledeće podatke:

• Tip struje motora

• Podatke sa tipske pločice mašine

• Podaci sa tipske pločice motora

Rezervne delove i dodatnu opremu možete nabaviti u

našem servisnom centru. Potrebno je da skenirate QR

kod na naslovnoj strani.

12.6 Skladištenje

m Pažnja!

Izvucite mrežni utikač, odzračite uređaj i sve pri-

ključene pneumatske alate.

Parkirajte kompresor tako da neovlašćena lica ne

mogu da ga puste u rad.

m Pažnja!

Kompresor čuvati samo na suvom mestu na koje

neovlašćena lica nemaju pristup. Nemojte naginja-

ti, skladištiti samo u stojećem položaju!

12.6.1 Ispuštanje prevelikog pritiska

Ispustite preveliki pritisak u kompresoru, tako što isklju-

čite kompresor i potrošite komprimovani vazduh preo-

stao u posudi pod pritiskom (8), npr. pomoću pneumat-

skog alata u praznom hodu ili pištoljem za oduvavanje.

• Preporučujemo da očistite uređaj direktno posle

svakog korišćenja.

• Redovno čistite uređaj sa vlažnom krpom i malo sa-

puna za podmazivanje. Nemojte da koristite nikakva

agresivna sredstva za čišćenje i rastvarače; oni mogu

da oštete plastične delove uređaja. Vodite računa da

u unutrašnjost uređaja ne može da prodre voda.

• Crevo i alati za prskanje pre čišćenja moraju da se

odvoje od kompresora. Kompresor ne sme da se či-

sti vodom, rastvaračima ili nečim sličnim.

12.2  Održavanje posude pod pritiskom (sl. 1)

Pažnja!

Za dug životni vek posude pod pritiskom (8) posle sva-

kog rada treba ispustiti kondenzovanu vodu otvara-

njem zavrtnja za ispuštanje (6).

Pre toga rasteretite pritisak kotla (vidi 12.6.1). Zavrtanj

za ispuštanje (6) se otvara okretanjem u smeru suprot-

nom od kazaljke na satu (gledano od donje strane kom-

presora prema zavrtnju), kako bi kondenzovana voda

mogla da kompletno istekne iz posude pod pritiskom (8).

Posle toga ponovo zatvorite zavrtanj za ispuštanje (6)

(okretanje u smeru kazaljke na satu). Kontrolišite posudu

pod pritiskom (8) pre svakog rada u pogledu rđe i oštećenja.

Kompresor ne sme da radi sa oštećenom ili zarđalom

posudom pod pritiskom (8). Ako utvrdite oštećenja,

obratite se servisu za kupce.

12.3 Sigurnosni ventil (sl. 7)

Sigurnosni ventil (9) je podešen na maksimalno dozvo-

ljeni pritisak posude pod pritiskom (8). Nije dozvoljeno

da se sigurnosni ventil (9) podešava ili da se uklanja

spojni osigurač (9b) između izduvne navrtke (9a) i nje-

nog poklopca (9c). Da bi sigurnosni ventil (9) u slučaju

potrebe pravilno funkcionisao, mora da se aktivira na

svakih 30 radnih sati, ali najmanje 3 puta godišnje.

Okrećite perforiranu izduvnu navrtku (9a) suprotno

smeru kretanja kazaljke na satu da biste je otvorili, a

zatim šipku ventila rukom izvucite van preko perforira-

ne izduvne navrtke (9a) da bi se otvorio izlaz sigurno-

snog ventila (9). Ventil čujno ispušta vazduh. Zatim po-

novo čvrsto zategnite izduvnu navrtku (9a) okretanjem

u smeru kretanja kazaljke na satu.

12.4  Čišćenje ¿ltera za vazduh (sl. 8,9)

Prečistač za vazduh (4) sprečava usisavanje prašine i

prljavštine. Neophodno je da se ovaj prečistač za vazduh

(4) čisti najmanje na svakih 300 radnih sati. Začepljeni

prečistač za vazduh (4) znatno umanjuje snagu kompre-

sora.

www.scheppach.com

- Informacije o ostalim dopunskim uslovima pro-

izvođača i distributera u vezi povraćaja možete

dobiti od odgovarajuće korisničke službe.

• Ukoliko proizvođač isporučuje privatnom domaćin-

stvu novi električni uređaj, on na zahtev krajnjeg ko-

risnika može da organizuje besplatno preuzimanje

korišćenog električnog uređaja. U tu svrhu stupite u

kontakt sa korisničkom službom proizvođača.

• Ove izjave važe samo za uređaje koji se instaliraju

i prodaju u zemljama Evropske unije i koji podležu

Evropskoj direktivi 2012/19/EU. U zemljama van

Evropske unije se mogu primenjivati drugačiji propi-

si za odlaganje korišćenih električnih i elektronskih

uređaja na otpad.

13. Transport

Za transport koristite transportni rukohvat (1) i tako po-

merajte kompresor.

Prilikom podizanja, vodite računa o težini kompresora

(pogledajte pod Tehnički podaci).

U slučaju transporta kompresora u motornim vozilima

se pobrinite za dobro osiguranje tovara.

14. Odlaganje na otpad i reciklaža

Napomene o pakovanju

Materijali za pakovanje se mogu

reciklirati. Odložite pakovanje na

ekološki prihvatljiv način.

Napomene o zakonu za električne i elektronske

uređaje (ElektroG)

Korišćeni električni i elektronski uređaji ne

spadaju u kućni otpad, već se moraju odvo-

jeno prikupljati i odlagati na otpad!

• Korišćene baterije ili akumulatori koji nisu ksno

ugrađeni u uređaj, pre predaje se moraju nedestruk-

tivno ukloniti! Njihovo odlaganje na otpad je reguli-

sano Zakonom o baterijama.

• Vlasnici, odn. korisnici električnih i elektronskih

aparata su po zakonu u obavezi da ih vrate nakon

njihove upotrebe.

• Krajnji korisnik snosi sopstvenu odgovornost za bri-

sanje podataka o ličnosti sa korišćenog uređaja koji

se odlaže na otpad!

• Simbol sa precrtanom kantom za smeće znači da

se električni i elektronski uređaji ne smeju odlagati

preko kućnog otpada.

• Električni i elektronski uređaji se mogu besplatno

predati na sledećim mestima:

- Legalne javne lokacije za odlaganje, odn. priku-

pljanje otpada (npr. dvorišta komunalnih objekata).

- Prodajna mesta električnih uređaja (stacionarna

i onlajn), ukoliko su prodavci u obavezi da ih pri-

hvate nazad ili tu uslugu pružaju dobrovoljno.

- Možete po tipu uređaja besplatno da vratite do

tri korišćena električna uređaja sa maksimalnom

dužinom ivica od 25 cm, a da pritom ne morate

prethodno da kupite novi uređaj od proizvođača

ili da ga odnesete na drugo ovlašćeno mesto za

prikupljanje u vašoj blizini.

www.scheppach.com

15. Pomoć za otklanjanje smetnji

Sledeća tabela prikazuje simptome grešaka i opisuje kako možete da pomognete, ukoliko Vaša mašina ne radi kako

treba. Ukoliko na taj način ne možete da utvrdite i otklonite problem obratite se vašem serviseru.

Smetnja Mogući uzrok Uputstva za sprečavanje

Kompresor ne radi.

Nema mrežnog napona.

Proveriti kabl, mrežni utikač, osigurač i

utičnicu.

Mrežni napon je prenizak.

Izbegavajte preduge produžne kablove.

Koristite produžni kabl sa dovoljnim

poprečnim presekom žila.

Spoljna temperatura je preniska.

Ne koristiti na spoljnoj temperaturi nižoj

od +5 °C.

Motor je pregrejan.

Ostaviti motor da se ohladi po potrebi

otkloniti uzrok pregrevanja.

Kompresor radi, ali

nema pritiska.

Sigurnosni ventil propušta.

Kontaktirajte vaš lokalni servisni centar.

Popravke treba da obavlja samo obučeno

osoblje.

Zaptivke su neispravne.

Proverite zaptivke, oštećene zaptivke

treba da zameni servis.

Zavrtanj za ispuštanje kondenzovane

vode propušta.

Rukom dotegnuti zavrtanj. Proveriti i po

potrebi zameniti zaptivku zavrtnja.

Kompresor radi,

na manometru se

prikazuje pritisak, ali

alati ne rade.

Spojevi creva propuštaju.

Proverite i po potrebi zamenite crevo za

rad pod pritiskom i alate.

Brza spojnica propušta.

Kontaktirajte vaš lokalni servisni centar.

Popravke treba da obavlja samo obučeno

osoblje.

Podešen prenizak pritisak na

regulatoru pritiska.

Dodatno odvrnite regulator pritiska.

www.scheppach.com

Ürün üzerndek sembollern açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik

sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi

için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

Uyarı - Yaralanma riskinin azaltılması için işletme talimatını okuyun.

Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.

Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı

toz oluşabilir. Asbest içeren materyal işlenmemelidir!

Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da cihazdan çıkan

kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.

Sıcak yüzeylere karşı uyarı. (Res. 10)

Elektrik gerilime karşı uyarı

Uyarı! Cihaz otomatik bir başlatma kumandası ile donatılmıştır. Üçüncü şahısları cihazın

çalışma alanından uzak tutun!

Uyarı ve güvenlik uyarılarını dikkate alın!

Makineyi yağmura maruz bırakmayın. Cihaz sadece kuru ortam koşulları altında

yerleştirilebilir, depolanabilir ve işletilebilir.

dB olarak ses gücü düzeyi bilgisi

Ürün Avrupa'da geçerli yönetmeliklere uygundur.

Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

Dkkat! Bu işletme talimatında güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık.

www.scheppach.com

 İçindekiler: Sayfa:

1. Giriş .................................................................................................................... 78

2. Ürün açıklaması (Res. 1-11) .............................................................................. 78

3. Teslimat kapsamı ............................................................................................... 78

4. Amacına uygun kullanım ................................................................................... 78

5. Güvenlik uyarıları ............................................................................................... 79

6. Artık riskler ......................................................................................................... 81

7. Teknik veriler ...................................................................................................... 81

8. Ambalajdan çıkarma .......................................................................................... 81

9. İşletime almadan önce ....................................................................................... 82

10. Testerenin kurulumu ve kullanımı ...................................................................... 82

11. Elektrik bağlantısı .............................................................................................. 83

12. Temizlik, bakım ve depolama ............................................................................ 83

13. Taşıma ............................................................................................................... 84

14. İmha ve yeniden değerlendirme ........................................................................ 85

15. Arıza giderme .................................................................................................... 86

16. Uygunluk beyanı ................................................................................................ 89

www.scheppach.com

2. Basınç şalteri

3. Açma/Kapama şalteri

4. Hava filtresi

4a. Filtre gövdesi

4b. Filtre elemanı

4c. Filtre kapağı

4d. Hortum

4e. Ara parça

5. Tekerlek

5a. Flanş vidası

5b. Flanş somunu

6. Yoğuşma suyu için boşaltma tapası

7. Ayak

7a. Flanş vidası

7b. Flanş somunu

8. Basınç kabı

9. Emniyet valfi

9a. Boşaltma somunu

9b. Bağlantı emniyeti

9c. Boşaltma somunun kapağı

10. Hızlı kaplin (ayarlı basınçlı hava)

11. Hızlı kaplin (ayarlı basınçlı hava)

12. Basınç göstergesi (ayarlanan basınç okunabilir)

13. Basınç göstergesi (kazan basıncı okunabilir)

14. Basınç regülatörü

15. Taşıma kapağı

3. Teslmat kapsamı

Poz. Adet Tanım

4 1x Hava filtresi

7 1x Ayak

5 2x Tekerlek

1x Montaj malzemesi

1x Basınçlı hava aksesuar seti 13

parçalı (5906141904)

1x İşletim kılavuzu

4. Amacına uygun kullanım

Kompresör, yakl. 170 l/dak ile işletilebilen, basınçlı

hava ile çalıştırılan aletler (örn. lastik doldurucu, te-

mizlik tabancası ve boyama tabancası) için basınçlı

hava üretmeye yaramaktadır. Sınırlı hava sevk miktarı

nedeniyle çok yüksek hava tüketimi olan aletlerin (örn.

titreşimli zımpara makinesi, çubuklu zımpara ve darbeli

anahtar) çalıştırılması mümkün değildir.

1. Grş

Üretc:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

İthalatçı:

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müştermz

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Blg:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası

uyarınca ürün üzerinde veya ürünün kullanımına bağlı

olarak aşağıdaki nedenlerden ötürü oluşan hasarlar

için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım

• Kullanma kılavuzunun dikkate alınmaması

• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapı-

lan onarımlar

• Montaj ve değişim sırasında orijinal olmayan yedek

parçaların kullanılması

• Amacına aykırı kullanım

• Elektrik ile ilgili direktierin, VDE 0100, DIN 57113 /

VDE 0113 standartlarındaki koşulların dikkate alınma-

ması nedeniyle elektrikli donanımların arızalanması

Dkkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım

kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışma-

lar yapmanın yanı sıra tehlikelerin önlenmesi, onarım

masraarından tasarruf edilmesi, arıza sürelerinin

kısaltılması ve ürünün uzun ömürlü kullanılmasına yö-

nelik önemli bilgiler içermektedir. Bu kullanım kılavu-

zunun güvenlik uyarılarına ek olarak, ülkenizde ürünün

kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik tali-

matları hakkında bilgi edinin. Ürünü sadece tarif edildi-

ği şekilde ve belirtilen uygulama alanları için çalıştırın.

Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıs-

lara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması (Res. 1-11)

1. Taşıma kulpu

1a. Cıvata

www.scheppach.com

- Açık havada çalışma durumunda kauçuk eldi-

ven ve kaymaz ayakkabı kullanımı tavsiye edilir.

- Saçlarınız uzunsa bir saç filesi kullanın.

8. Kabloyu öngörülmeyen amaçlar için kullanmayın

- Fişi elektrik prizinden ayırmak için kablodan tu-

tup çekmeyin. Kabloyu ısıya, yağlara ve keskin

kenarlara karşı koruyun.

9. Takımların temizliğini ve bakımını özenle yapın

- Daha iyi ve güvenli çalışmak için kompresörü-

nüzü temiz tutun.

- Bakım talimatlarına uyun.

- Düzenli olarak elektrik aletin kablosunu kontrol

edin ve hasarlı olması durumunda kablonun yet-

kin bir uzman tarafından yenilenmesini sağlayın.

- Uzatma kablolarını düzenli olarak kontrol edin

ve hasarlı olması durumunda değiştirin.

10. Elektrik fişini elektrik prizinden ayırın

- Elektrikli alet kullanılmayacağı zaman, bakım

öncesi ve örneğin testere bıçağı, matkap, freze

gibi takımların değiştirilmesi sırasında.

11. Kontrolsüz bir şekilde devreye girmesini önleyin

- Elektrik fişinin elektrik prizine takılması sırasında

şalterin kapalı durumda olduğundan emin olun.

12. Açık alandaki çalışmalar için uzatma kablosu kullanın

- Açık alanlardaki çalışmalarda, sadece bunun için

onaylı ve uygun işaretli uzatma kabloları kullanın.

- Kablo tamburunu, sadece üzerindeki kablo bo-

şaltılmış durumdayken kullanın.

13. Daima dikkatli olun

- Ne yaptığınıza dikkat edin. Çalışmalara sağ-

duyu ile gidin. Konsantre olamadığınız sürece

elektrikli aleti kullanmayın.

14. Elektrikli aleti olası hasarlara yönelik kontrol edin

- Elektrikli alet kullanılmaya devam edilmeden

önce, koruma tertibatları veya hafif hasarlı parça-

lar kusursuz ve talimatlara uygun çalışma şekline

yönelik muayene ve kontrol edilmelidir.

- Hareketli parçaların kusursuz işlediğini ve sı-

kışmadığını ya da parçaların hasarlı olup ol-

madığını kontrol edin. Elektrikli aletin kusursuz

işletiminin sağlanması için tüm parçalar doğru

takılı ve tüm koşullar yerine getiriliyor olmalıdır.

- Hasarlı koruma tertibatları ve parçalar, kullan-

ma kılavuzunda farklı bir bilgi verilmediği süre-

ce yetkili uzman atölye tarafından onarılmalıdır

veya değiştirilmelidir.

- Hasarlı şalterler müşteri hizmetleri atölyesi ta-

rafından değiştirilmelidir.

- Hatalı veya hasarlı bağlantı kabloları kullanmayın.

- Şalterin açılıp kapatılamadığı elektrikli aletleri

kullanmayın.

Kompresör sadece kuru ve havalandırması iyi kapalı

ortamlarda işletilebilir.

Makine sadece öngörüldüğü amaç için kullanılmalıdır.

Bunun dışındaki her kullanım amacına uygunsuz kulla-

nım olarak geçerlidir. Bunun sonucu ortaya çıkan her

tün hasardan ya da yaralanmalarda kullanıcı/operatör

sorumludur, üretici değil.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstriyel

kullanım için tasarlanmadığını dikkate alın. Cihaz ticari,

zanaatkar ya da endüstri işletmelerinde ya da eş değer

eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlk uyarıları

m Dkkat! Bu kompresörün kullanımı sırasında elektrik

çarpmasına, yaralanma ve yangın tehlikesine karşı ko-

runma sağlamak için aşağıda belirtilen temel güvenlik

tedbirleri dikkate alınmalıdır.

Cihazı kullanmadan önce bu bilgileri okuyun ve dikkate alın.

Güvenl çalışma.

1. Çalışma alanınızı düzenli tutun

- Çalışma yerinde düzensizlik kazalara neden

olabilir.

2. Ortam etkilerini dikkate alın

- Elektrikli aletleri yağmura maruz bırakmayın.

- Elektrikli aleti nemli veya ıslak ortamlarda kul-

lanmayın. Elektrik çarpması nedeniyle tehlike!

- Çalışma yeri aydınlatmasının iyi olmasını sağlayın.

- Elektrikli aletleri yangın veya patlama tehlikesi

bulunan ortamlarda kullanmayın.

3. Elektrik çarpmasına karşı kendinizi koruyun

- Vücudunuzun topraklanmış parçalar (örneğin

borular, radyatörler, elektrikli ocaklar, soğutma

cihazları) ile temas etmesini önleyin.

4. Çocukları uzak tutun!

- Başkalarının takıma ve kabloya dokunmasına izin

vermeyin, onları çalışma alanınızdan uzak tutun.

5. Kullanılmayan elektrikli aletleri güvenli bir yerde

saklayın

- Kullanılmayan elektrikli aletler, çocukların ula-

şamayacakları yüksek veya kilitli kuru yerde

muhafaza edilmelidir.

6. Elektrikli aletinize aşırı yüklenmeyin

- Belirtilen güç aralığında daima daha iyi ve daha

güvenli bir şekilde çalışabilirsiniz.

7. Uygun kıyafet giyin

- Hareketli parçalara takılabileceğinden dolayı

bol kıyafetler giymeyin veya takılar takmayın.

www.scheppach.com

Basınçlı hava ve hava tabancası le çalışmaya lş-

kn güvenlk uyarıları

• Ürüne yeterli mesafe, min. 2,50 m olmasına dikkat

edin ve basınçlı hava aletlerini / basınçlı hava ek ci-

hazlarını işletim sırasında kompresörden uzak tutun.

• Kompresör pompası ve hatlar işletim sırasında yük-

sek sıcaklıklara ulaşmaktadır. Temas edilmesi duru-

munda yanmalar meydana gelir.

• Kompresör tarafından emilen hava kompresör pom-

pasının içinde yangın veya patlamalara neden olabi-

len katkı maddelerden korunmalıdır.

• Hortum bağlantısı çözüldüğüne, hortumun bağlantı

parçası, elle tutulmalıdır. Böylece geri yaylanan hor-

tumdan kaynaklanan yaralanmaları önleyebilirsiniz.

• Hava tabancası ile yapılan işlemlerde koruyucu göz-

lük kullanın. Yabancı cisimler ve fırlatılan parçalar

kolayca yaralanmalar meydana gelebilir.

• Basınçlı hava tabancası ile yapılan çalışmalarda ko-

ruyucu gözlük ve koruyucu solunum maskesi kullanın.

Tozlar sağlığa zararlıdır! Yabancı cisimler ve fırlatılan

parçalar kolayca yaralanmalar meydana gelebilir.

• Hava tabancasını kişilere tutmayın veya vücuttaki

giysileri temizlemeyin. Yaralanma tehlikesi!

Enjeksyon ve püskürtme ek chazlarının (örn.

boya enjeksyonu) kullanımında güvenlk blgler:

1. Dolum işleminde hiçbir sıvının kompresör ile te-

mas etmemesi için püskürtme ek cihazını komp-

resörden uzak tutun.

2. Püskürtme ek cihazları (örn. boya enjeksiyonu) ile

kesinlikle kompresör yönünde püskürtme yapmayın.

Nem, elektriksel tehlikelere neden olabilir!

3. 55° C değerinden düşük parlama noktasına sahip

boyalar veya çözücü maddeler ile çalışmayın. Pat-

lama tehlikesi!

4. Boya ve çözücü maddeleri ısıtmayın. Patlama tehlikesi!

5. Sağlığa zararlı sıvıların işlenmesi durumunda ko-

ruma amaçlı filtre cihazları (yüz maskeleri) gerek-

lidir. Ayrıca bu malzemelerin üreticileri tarafından

verilen koruyucu önlemleri de dikkate alın.

6. İşlenmiş malzemelerin ambalajında yer alan ve tehli-

keli maddelere ilişkin veriler ve işaretler dikkate alın-

malıdır. Gerekirse en önleyici tedbirler alınmalıdır,

özellikle uygun kıyafet ve maskeler kullanılmalıdır.

7. Püskürtme işlemi sırasında ve çalışma alanında

sigara içilmesi yasaktır. Patlama tehlikesi! Boya

buharları da kolayca yanabilir.

8. Yangın yerleri, açık ışıklar veya kıvılcım üreten

makineler mevcut olmamalı veya işletilmemelidir.

9. Yiyecek ve içecekleri çalışma odasında saklamayın

veya tüketmeyin. Boya buharları sağlığa zararlıdır.

15. Elektrikli aletinizin bir elektrik uzmanı tarafından

onarılmasını sağlayın

- Bu elektrikli alet geçerli güvenlik kurallarına

uygundur. Onarımlar, sadece orijinal yedek par-

çalar kullanılarak sadece bir uzman elektrikçi

tarafından yapılabilir, aksi halde kullanıcı için

kazalar meydana gelebilir.

16. Dikkat!

- Kendi güvenliğiniz için sadece işletim kılavuzun-

da belirtilmiş veya üretici tarafından önerilmiş

veya belirtilmiş aksesuarlar ve ek cihazlar kul-

lanın. İşletim kılavuzu veya katalog içerisinde

önerilen aletler ve aksesuarlardan farklı alet ve

aksesuar kullanımı, sizin için yaralanma tehlikesi

teşkil edebilir.

17. Gürültü

- Kompresör ile yapılan işlemlerde koruyucu

ulaklık kullanın.

18. Bağlantı hattının değiştirilmesi

- Bağlantı hattı hasar görürse, tehlikelerin önlen-

mesi için üretici veya elektrik uzmanı tarafından

değiştirilmelidir. Elektrik çarpması nedeniyle

tehlike.

19. Lastiklerin doldurulması

- Dolumdan hemen sonra lastik basıncını uygun

bir manometre ile örn. bir benzin istasyonunda

kontrol edin.

20. İnşaat işletiminde yolda sürülebilir kompresörler

- Tüm hortum ve vanaların, kompresör için izin

verilen en yüksek çalışma basıncı için uygun

olmasına dikkat edin.

21. Kurulum yeri

- Kompresörü sadece düz yüzeyde kurun.

22. 7 bar değerini geçen basınçlarda, besleme hor-

tumlarının örn. çelik halat gibi bir güvenlik kablosu

ile donatılması önerilir.

23. Bükülme noktalarının oluşmasını önlemek için es-

nek hortum bağlantıları kullanarak hat sistemine

aşırı yüklenilmesini önleyin.

24. Sadece 30 mA'lık ya da daha az devreye girme

akımına sahip bir hatalı akım koruma şalteri kul-

lanın. Kaçak akım rölesi kullanılması elektrik çarp-

ma riskini azaltır.

İLAVE GÜVENL İK UYARILARI

İlgl basınçlı hava aletlernn / basınçlı hava ek c-

hazlarının şletm kılavuzlarını dkkate alın! Ayrıca

aşağıdaki genel bilgiler dikkate alınmalıdır:

www.scheppach.com

• Makinenin rastgele işletime alınmalarını önleyin:

Fişin elektrik prizine sokulması sırasında çalışma

düğmesine basılmamalıdır.

Bu işletim kılavuzunda önerilen takımı kullanın. Bu şe-

kilde makinenizden en iyi performansı elde edersiniz.

• Makine çalıştığında ellerinizi çalışma alanından uzak

tutun.

7. Teknk verler

Şebeke bağlantısı 230 V~ 50 Hz

Motor gücü 1500 W

Çalışma modu S3 40%

Kompresör devir sayısı 2850 min

-1

Basınç kabı hacmi yakl. 50 l

İşletim basıncı yakl. 8 bar

Teor. Emiş gücü yakl. 300 l/dak

Teor. Çıkış gücü yakl. 170 l/dak

Koruma türü IP 32

Cihaz ağırlığı Yakl. 29,2 kg

Maks. kurulum yüksekliği

(deniz seviyesinin üzerinde)

1000 m

Teknik değişiklik yapma hakkı saklıdır!

*S3 %40 = %40'lık bir çalıştırma süresi ile periyodik

aralıklı çalışma (10 dakika bazında 4 dakika)

Gürültü ve ttreşm

m Uyarı : Gürültü, sağlığınızı son derece olumsuz etki-

leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun

bir koruyucu kulaklık kullanın.

Karakterstk ses değerler

Ölçülen ses gücü seviyesi L

84,7 dB

Garanti edilen ses gücü seviyesi L

87 dB

İstikrarsızlık K

2,07 dB

Ses basıncı seviyesi L

64,7 dB

İstikrarsızlık K

/ pA

3 dB

Gürültü emisyon değerleri EN ISO 3744:1995

standardına uygun bir şekilde tespit edilmiştir.

8. Ambalajdan çıkarma

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.

• Ambalaj malzemesini, ambalaj ve taşıma emniyetle-

rini çıkarın (varsa).

10. Çalışma odası 30 m³ alanından büyük olmalı ve

püskürtme ile kurutma sırasında yeterli hava akışı

mevcut olmalıdır.

11. Rüzgara karşı püskürtmeyin. Yanıcı veya tehlikeli

maddelerin püskürtülmesinde genel olarak yerel

polisin direktieri dikkate alınmalıdır.

12. PVC basınç hortumu ile bağlantılı olarak beyaz al-

kol, bütil alkol ve metilen klorür gibi maddeler işle-

meyin. Bu maddeler basınç hortumuna zarar verir.

13. Çalışma alanı doğrudan çalışma aracı ile temas et-

meyecek şekilde kompresörden ayrılmış olmalıdır.

Basınç kaplarının şletlmes

• Basınç kabı işleten kişi, basınç kabını usulüne uygun

durumda olmasını ve işletilmesini sağlamalı, denetle-

meli, gerekli servis ve bakım çalışmalarını geciktirme-

den yaptırmalı ve gerekirse gerekli güvenlik önlemle-

rini almaktan sorumludur.

• Denetleyici kurum münferit durumlarda gerekli de-

netleyici tedbirler talep edebilir.

• Basınç kabı, kusurlu olması, çalışanlar veya üçüncü

kişiler için tehlike teşkil etmesi durumunda çalıştırıl-

mamalıdır.

• Her işletim öncesinde basınç kabını pas ve hasara

dair kontrol edin. Kompresör, hasarlı veya paslı basınç

kabı ile işletilmemelidir. Hasarların tespit edilmesi du-

rumunda lütfen müşteri hizmetleri servisine başvurun.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanye-

tik alan oluşturuyor. Bu elektromanyetik alan, belirli durum-

larda aktif veya pasif tıbbi implantları olumsuz etkileyebilir.

Ciddi ve ölümcül yaralanma tehlikesini azaltmak ama-

cıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kul-

lanmadan önce doktora veya tıbbi implant üreticisine

danışmalarını öneriyoruz.

Güvenlk uyarılarını y muhafaza edn.

6. Artık rskler

Makine, en son teknolojiye göre ve geçerli güvenlik ku-

ralları dikkate alınarak üretilmiştir. Ancak yine de çalış-

ma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kabloları-

nın kullanılması halinde akım nedeniyle sağlık riski

söz konusudur.

• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen

artık riskler mevcut olabilir.

• Artık riskler, güvenlik açıklamaları ve Amacına uy-

gun kullanım bölümleri ve işletim kılavuzunun tama-

mı dikkate alındığında en aza indirgenebilir.

www.scheppach.com

Montaj için şunlar gereklidir:

1x açık ağızlı anahtar 12 mm, 13mm ve 17 mm

(teslimat kapsamında değil)

10.1  Tekerleklern montajı (Res. 3)

• Birlikte verilen tekerlekleri (5) gösterildiği gibi takın.

10.2  Ayak montajı (Res. 4)

• Birlikte verilen ayağı (7) gösterildiği gibi takın.

10.3  Hava fltresnn montajı (Res. 5, 6, 9)

• Taşıma kapağını (15) çıkarın.

• Ara parçayı (4e) hava filtresine (4) vidalayın.

• Ardından hava filtresini (4) ara parça (4e) ile cihaza

vidalayın.

• Hortumu (4d) hava filtresinin (4) doldurma ağzına

sokun.

10.4  Taşıma tutamağının montajı (Res. 11)

• Birlikte verilen taşıma tutamağını (1) gösterildiği gibi

takın.

10.5  Şebeke bağlantısı

• Kompresör emniyet tapalı şebeke hattı ile donatılı-

dır. Bu emniyet tapası her 220 ‒ 240 V~ 50 Hz arası

ve 16 A ile emniyete alınmış olan her koruyucu te-

mas prizine takılabilir.

• İşletime alma işleminden önce, şebeke geriliminin

işletim gerilimi ve tip etiketindeki makine gücü ile

uyuştuğundan emin olun.

• Uzun besleme hatları, uzatma kabloları, kablo tam-

burları vs. gerilimin düşmesine neden olur ve moto-

run çalışmaya başlamasını engelleyebilir.

• +5°C altındaki düşük sıcaklıklarda, motorun çalış-

maya başlaması, zor olabilir.

10.6  Açma ve kapatma şalter (Res. 1)

• Kompresörü çalıştırmak için açma/kapama şalterini

(3) yukarı doğru çekin.

• Kapatmak için açma/kapama şalterini (3) aşağı doğ-

ru bastırın.

10.7  Basınç ayarı (Res. 1, 2)

• Basınç regülatörü (14) ile basınç, manometrede (12)

ayarlanır.

• Ayarlanan basınç, hızlı kaplinlerde (10, 11) görüle-

bilir.

• Manometrede (13) kazan basıncı okunur.

10.8  Basınç şalter ayarı (Res. 1)

• Basınç şalteri (2) fabrika tarafından ayarlanmıştır.

• Teslimat kapsamının eksiksiz olduğunu kontrol edin.

• Makine ve aksesuar parçalarında taşıma hasarı bu-

lunmadığını kontrol edin. Şikayet olması durumunda

derhal tedarikçi bilgilendirilmelidir. Daha sonra yapı-

lan şikayetler kabul edilmemektedir.

• Ambalajı, mümkünse garanti süresinin sonuna ka-

dar saklayın.

• Kullanımdan önce işletim kılavuzunu okuyarak cihaz

hakkında bilgi edinin.

• Aksesuar, aşınma ve yedek parçalarında sadece

orijinal parçalar kullanın. Yedek parçalarını bayiniz-

den temin edebilirsiniz.

• Siparişlerinizde her zaman ürün numarasını ile ciha-

zın tip ve yapım yılınız belirtin.

m UYARI!

Makne ve ambalaj malzemes, çocuklar çn uygun

değldr! Çocuklar; plastk torbalar, folyolar ve kü-

çük parçalar le oynamamalıdır! Yutma ve boğulma

tehlkes söz konusudur!

9. İşletme almadan önce

• Bağlantı öncesinde tip etiketi üzerindeki verilerin şe-

beke verileri ile aynı olduğundan emin olun.

• Cihazı taşıma hasarlarına dair kontrol edin. Olası

hasarları, kompresörün eden taşıma şirketine der-

hal bildirin.

• Kompresörün kurulumu tüketicinin yakınında yapıl-

malıdır.

• Uzun hava hatları ve besleme hatları (uzatma kablo-

ları) kullanılmamalıdır.

• Emme havasının kuru ve tozsuz olmasına dikkat edin.

• Kompresörü nemli veya ıslak odalarda kurmayın.

• Kompresör sadece uygun odalarda (iyi havalandırı-

lan, ortam sıcaklığı +5°C ile 40°C arası) işletilebilir.

Odada toz, asit, buhar, patlayıcı ve yanıcı gazlar bu-

lunmamalıdır.

• Kompresör kuru odalardaki kullanım için uygundur.

Püskürtme suyu ile çalışılan alanlarda kullanımı ya-

saktır.

• Kompresör açık havadaki kuru ortam koşullarında

çok kısa bir süre işletilebilir.

• Kompresör her zaman kuru olmalı ve çalışma sonra-

sında açık havada kalmamalıdır.

10. Testerenn kurulumu ve kullanımı

m Dkkat!

İşletme almadan önce chazı mutlaka komple mon-

te edn!

www.scheppach.com

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-

meliklerine uygun olmalıdır. Sadece aynı işarete sahip

bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması

zorunludur.

11.3  Alternatf akımlı motor

• Şebeke gerilimi 220 ‒ 240 V~ 50 Hz olmalıdır.

• 25m'ye kadar olan uzatma kabloları 1,5 milimetreka-

re kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları

sadece bir elektrik uzmanı tarafından yapılabilir.

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken du-

rumda, güvenliği sağlamak için bunlar üretici veya tem-

silcisi tarafından gerçekleştirilmelidir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgi-

leri verin:

• Motorun akım türü

• Makine tip etiketinin verileri

• Motor tip etiketinin verileri

12. Temzlk, bakım ve depolama

m Dkkat!

Tüm temizlik ve bakım çalışmalarından önce elektrik

fişini çekin! Elektrik çarpması nedeniyle yaralanma teh-

likesi!

m Dkkat!

Cihaz tamamen soğuyana kadar bekleyin! Yanma teh-

likesi!

m Dkkat!

Tüm temizlik ve bakım çalışmalarından önce cihaz ba-

sınçsız duruma getirilmelidir! Yaralanma tehlikesi!

12.1  Temzlk

• Cihazı tozdan ve kirden mümkün olduğu kadar temiz

tutun. Cihazı temiz bir bezle silin ya da düşük basınç

durumunda basınçlı hava ile üeyin.

• Cihazı her kullanım sonrasında doğrudan temizlen-

mesini öneriyoruz.

• Cihazı düzenli olarak nemli bezle ve biraz yağlama

sabunu ile temizleyin. Agresif temizlik ya da çözelti

maddesi kullanmayın; bunlar cihazın plastik parça-

larına zarar verebilir. Cihazın içerisine su girmeme-

sine dikkat edin.

Açılma basıncı yakl. 6 bar

Kapatma basıncı yakl. 8 bar

10.9  Basınçlı hava hortumunun montajı (Res. 1, 2)

• Basınçlı hava hortumunun (teslimat kapsamına da-

hil değildir) geçme nipelini hızlı bağlantı elemanla-

rından (10, 11) birine bağlayın. Ardından basınçlı

hava aletini basınçlı hava hortumunun hızlı kapline

bağlayın.

11. Elektrk bağlantısı

Takılı elektro motor şletme hazır br şeklde bağ-

lıdır. Bağlantı lgl VDE ve DIN kurallarına uygun -

dur. Müşter tarafından yapılan şebeke bağlantısı

ya da kullanılan uzatma hattı bu talmatlara uygun

olmalıdır.

Enjeksiyon ve püskürtme ek cihazları ile yapılan çalış-

malarda ve açık havadaki geçici kullanım durumunda

cihaz mutlaka 30 mA'lık ya da daha az bir devreye gir-

me akımına sahip hatalı akım koruma şalter üzerin-

den bağlanmalıdır.

11.1 Öneml notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır.

Motor soğuma süresinden (zamana göre farklı) sonra

tekrar çalışır.

11.2  Hasarlı elektrk bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasar-

ları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geç-

mesi nedeniyle oluşan baskılar.

• Bağlantı kablosunun doğru döşenmemesi veya sa-

bitlenmemesi nedeniyle bükülmesi.

• Bağlantı kablosuna basılması nedeniyle oluşan ke-

silmeler.

• Duvar prizinden zorla çekme nedeniyle oluşan izo-

lasyon hasarları.

• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-

lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz

konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar

kontrolü yapın. Kontrol sırasında bağlantı kablosunun

şebekeye bağlı olmamasına dikkat edin.

www.scheppach.com

12.5  Servs blgler

Ürünün aşağıdaki parçalarının kullanıma veya doğal

sürece bağlı olarak aşınmaya tabi olduğu veya aşağı-

daki parçaların sarf malzemeleri olarak gerekli olduğu

dikkate alınmalıdır.

Aşınma parçaları*: Hava filtresi

* Teslimat kapsamında bulunması zorunlu değildir!

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları

sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda sunmanız gereken

bilgiler:

• Motorun akım türü

• Makine tip etiketinin verileri

• Motor tip etiketinin verileri

Yedek parçalar ve aksesuarları servis merkezimizden

temin edebilirsiniz. Bunun için kapak sayfasındaki QR

kodunu tarayın.

12.6 Depolama

m Dkkat!

Elektrk fşn çekn, chazı ve tüm bağlı basınçlı

hava aletlernn havasını tahlye edn.

Kompresörü, yetksz kşler tarafından çalıştırıl-

mayacak br yer bırakın.

m Dkkat!

Kompresörü sadece kuru ve yetks olmayan kş-

lern erşmeyeceğ ortamda saklayın. Devrmeyn,

sadece dk olarak saklayın!

12.6.1 Aşırı basıncın tahlye edlmes

Kompresördeki basıncı, kompresörü kapatarak ve örn.

bir basınçlı hava aletini veya temizlik tabancasını boşta

çalıştırarak, basınç kabında (8) kalan basınçlı havayı

kullanarak boşaltın.

13. Taşıma

Kompresörü hareket ettirmek için taşıma tutamağını (1)

kullanın.

Kompresörü kaldırırken ağırlığına dikkat edin, (bkz.

teknik veriler).

Kompresörü motorlu taşıtlarla taşırken yükün iyi bir şe-

kilde sabitlendiğinden emin olun.

• Hortum ve püskürtme aletleri temizlenmeden önce

kompresörden ayrılmalıdır. Kompresör, su, çözücü-

ler v.b. ile temizlenmemelidir.

12.2  Basınç kabının bakımı (Res. 1)

Dkkat!

Basınç kabının (8) sürekli kullanılabilmesi için, her işle-

tim sonrasında yoğuşma suyu boşaltma tapasının (6)

açılması ile boşaltılmalıdır.

Önce kazan basıncını boşaltın (bkz. 12.6.1). Boşaltma

tapası (6), yoğuşma suyunun tamamen basınç ka-

bından (8) akabilmesi için saat yönünün tersine açılır

(kompresör alt tarafından cıvataya olan bakış yönü).

Boşaltma tapasını (6) tekrar kapatın (saat yönünde çe-

virin). Her işletim öncesinde basınç kabını (8) pas ve

hasara dair kontrol edin.

Kompresör, hasarlı veya paslı basınç kabı (8) ile işletil-

memelidir. Hasarların tespit edilmesi durumunda lütfen

müşteri hizmetleri servisine başvurun.

12.3  Emnyet valf (Res. 7)

Emniyet valfi (9), basınç kabının (8) izin verilen en

yüksek basınç değerine ayarlanmıştır. Emniyet valfi

(9) ayarının değiştirilmesi veya boşaltma somunu (9a)

ile boşaltma somunun başlığı (9c) arasındaki bağlantı

emniyetinin (9b) çıkarılması yasaktır. Gerektiğinde em-

niyet valfinin(9) doğru çalışması için valf yılda en az 3

defa olmak üzere her 30 çalışma saatinde bir etkinleş-

tirilmelidir.

Açmak için delikli boşaltma somununu (9a) saat dönme

yönünün tersi yönünde çevirin ve ardından emniyet val-

finin çıkışını açmak için delikli boşaltma somunu (9a)

üzerindeki valf (9) kolunu elle dışarı doğru çekin. Valf

duyulur şekilde hava boşaltıyor. Ardından boşaltma

somununu (9a) tekrar saat dönme yönünde çevirerek

sıkıştırın.

12.4  Hava fltresnn temzlğ (Res. 8,9)

Hava filtreleri (4), kir ve tozun emilmesini engeller. Bu

hava filtresinin (4) en az her 300 işletim saatinde bir de-

ğiştirilmesi gerekmektedir. Tıkalı bir hava filtresi (4) kom-

presörün gücünü çok olumsuz etkiler.

Hava filtresini (4) saat yönünün tersine çevirerek ara

parçadan (4e) çıkarın. Filtre kapağını (4c) sökün ve

çıkarın. Artık hava elemanı (4b) çıkarabilirsiniz. Filtre

elemanını (4b), filtre kapağını (4c) ve filtre gövdesini

(4a) dikkatlice dışarı çekin. Bu yapı parçaları basınçlı

hava (yakl. 3 bar) ile temizlenmeli ve ters sırayla yeni-

den monte edilmelidir.

www.scheppach.com

14. İmha ve yenden değerlendrme

Ambalaj le lgl blgler

Ambalaj malzemeleri geri dönüş-

türülebilir özelliktedir. Lütfen am-

balajları çevreye uygun bir şekilde

tasfiye edin.

Elektrkl ve elektronk chaz yasasına (ElektroG)

lşkn blgler

Elektrkl ve elektronk esk chazlar evsel

atıklara at değldr, ayrı olarak toplanmalı

veya tasfye edlmeldr!

• Eski cihazda takılı olmayan eski batarya veya akü-

ler, verilmeden önce tahrip edilmeden çıkarılmalıdır!

Bunlar batarya yasasına göre tasfiye edilir.

• Elektrikli ve elektronik cihaz sahipleri veya kullanı-

cıları, bunları kullandıktan sonra yasal olarak iade

etmekle yükümlüdür.

• Eski cihazdaki kişisel verilerinin tasfiye için silinme-

sinden son kullanıcı sorumludur!

• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli

ve elektronik cihazların ev çöpüne atılmayacağına

işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-

re ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. bele-

diye şantiyeleri).

- Satıcıların bunları gönüllü olarak geri almak veya

sunmakla yükümlü olması koşuluyla, elektronik ci-

hazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santi-

metre olan yaklaşık üç eski elektronik cihazı, önce-

sinde yeni bir cihaz satın almadan veya bölgeniz-

deki başka bir yetkili toplama yerine götürmeden

üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşulla-

rını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik ci-

hazın teslim edilmesi durumunda, son kullanıcının

talebi üzerine eski elektronik cihazın ücretsiz olarak

teslim alınmasını sağlayabilir. Bu konu ile ilgili üreti-

cinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu

olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine

tabi olan cihazlar için geçerlidir. Avrupa Birliği dışın-

daki ülkelerde, elektronik ve elektrikli eski cihazların

tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

www.scheppach.com

15. Arıza gderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz

anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım

Kompresör çalışmıyor.

Şebeke gerilimi yok.

Kablo, elektrik fişi, sigorta ve prizi kontrol

edin.

Şebeke gerilimi düşük.

Çok uzun uzatma kabloları kullanmayın.

Yeterli enine kesitli uzatma kablosu

kullanın.

Dış ortam sıcaklığı düşük. +5°C dış sıcaklığın altında çalıştırmayın.

Motor aşırı ısındı.

Motoru soğumaya bırakın, gerekirse aşırı

ısınma nedenini giderin.

Kompresör çalışıyor,

ancak basınç yok.

Emniyet valfinde sızıntı var.

Yerel servis merkezi ile irtibata geçin.

Onarımları sadece eğitilmiş personel

tarafından yapılmasını sağlayın.

Contalar bozuk.

Contaları kontrol edin, bozuk contaları

yetkili serviste değiştirtin.

Yoğuşma suyu için boşaltma tapası

sızdırıyor.

Cıvatayı elle sıkın. Cıvata üzerindeki

contayı kontrol edin, gerekirse değiştirin.

Kompresör çalışıyor,

basınç manometrede

gösteriliyor ancak

aletler çalışmıyor.

Hortum bağlantısında sızıntı var.

Basınçlı hava hortumu ve aletleri kontrol

edin, gerekirse değiştirin.

Hızlı kaplinde sızıntı var.

Yerel servis merkezi ile irtibata geçin.

Onarımları sadece eğitilmiş personel

tarafından yapılmasını sağlayın.

Basınç regülatöründe çok düşük

basınç ayarlı.

Basınç regülatörünü daha fazla açın.

www.scheppach.com

EU-Konformitätserklärung

Originalkonformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-

dukt mit den geltenden Richtlinien und Normen übereinstimmt.

Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der

Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni

2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elek-

tro- und Elektronikgeräten. *

Technische Unterlagen verfügbar bei: **

Artikelnummer*** Artikelbezeichnung: Kompressor HC51Si Marke****

EU Declaration of Conformity

Translation of the original Declaration of

Conformity

We declare under our sole responsibility that the product described here com-

plies with the applicable directives and standards.

The object of the declaration described here fulls the regulations of the direc-

tive 2011/65/EU of the European Parliament and Council from 8th June 2011,

on the restriction of the use of certain hazardous substances in electrical and

electronic equipment. *

Technical documentation available at: **

Item number*** Item designation: Compressor HC51Si Brand****

Déclaration UE de conformité

Traduction de la déclaration de conformité

originale

Nous déclarons, sous notre propre responsabilité, que le produit décrit ici

est conforme aux directives et normes en vigueur.

L’appareil décrit ci-dessus dans la déclaration est conforme aux réglementations

de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011

visant à limiter l’utilisation de substances dangereuses dans la fabrication des

appareils électriques et électroniques. *

Dossier technique auprès de: **

Référence *** Désignation de l’article: Compresseur HC51Si Marque ****

Dichiarazione di conformità UE

Traduzione della dichiarazione di conformità originale

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui de-

scritto è conforme alle direttive e alle norme vigenti.

L’oggetto della dichiarazione, qui descritto, soddisfa le disposizioni della Diretti-

va 2011/65/UE del Parlamento Europeo e del Consiglio dell’8 giugno 2011, sul-

la restrizione nell’utilizzo di determinate sostanze pericolose negli apparecchi

elettrici ed elettronici. *

Documentazione tecnica disponibile presso: **

Gaminio numeris *** Nome articolo: Compressore HC51Si Marchio ****

EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven pro-

duct voldoet aan de geldende richtlijnen en normen.

Het hier beschreven onderwerp van deze verklaring voldoet aan de voorschriften

van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni

2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke sto󰀨en in

elektrische en elektronische apparaten. *

Technische documentatie verkrijgbaar bij: **

Artikelnummer *** Artikelnaam: Compressor HC51Si Merk ****

Declaración de conformidad UE

Traducción de la Declaración de conformidad original

Declaramos, bajo nuestra exclusiva responsabilidad, que el producto aquí

descrito cumple las directivas y normas aplicables.

El objeto de la declaración aquí descrito cumple las disposiciones de la Directiva

2011/65/UE del Parlamento Europeo y el Consejo del 8 de junio de 2011 sobre

restricciones a la utilización de determinadas sustancias peligrosas en aparatos

eléctricos y electrónicos. *

Documentación técnica disponible en: **

Núm. de artículo*** Denominación del artículo: Compresor HC51Si Marca****

Declaração de conformidade UE

Tradução da declaração de conformidade original

Declaramos, à nossa exclusiva responsabilidade, que o produto aqui descri-

to está em conformidade com as diretivas e normas aplicáveis.

O objeto da declaração aqui descrito cumpre com as normas da Diretiva

2011/65/UE do Parlamento Europeu e do Conselho de 8 de junho de 2011

relativamente à restrição da utilização de determinadas substâncias perigosas

em equipamentos elétricos e eletrónicos. *

Documentos técnicos disponíveis junto de: **

Número de artigo*** Designação do artigo: Compressor HC51Si Marca****

EU prohlášení o shod)

Překlad originálního prohlášení o shodě

Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek od-

povídá platným směrnicím a normám.

Zde popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evrop-

ského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých

nebezpečných látek v elektrických a elektronických zařízeních. *

Technické podklady k dispozici u: **

Číslo výrobku*** Název výrobku: Kompresor HC51Si Značka****

EÚ vyhlásenie o zhode

Preklad originálneho vyhlásenia o zhode

Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s

platnými smernicami a normami.

Tu opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho

parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých

nebezpečných látok v elektrických a elektronických zariadeniach. *

Technické podklady sú k dispozícii na: **

Číslo výrobku *** Označenie výrobku: Kompresor HC51Si Značka ****

EU megfelel5ségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék

megfelel az érvényes irányelveknek és szabványoknak.

A nyilatkozat itt megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011.

június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben

való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait. *

A műszaki dokumentáció elérhető: **

Cikkszám *** Termék megnevezése: Kompresszor HC51Si Márka ****

Scheppach GmbH, Günzburger Str. 69, 89335 Ichenhausen

16. Konformitätserklärung

16. Declaration of conformity

16. Déclaration de conformité

16. Dichiarazione di conformità

16. Conformiteitsverklaring

16. Declaración de conformidad

16. Declaração de conformidade

16. Prohlášení o shodě

16. Vyhlásenie o zhode

16. Megfelelőségi nyilatkozat

www.scheppach.com

Deklaracja zgodno;ci UE

Tłumaczenie oryginalnej deklaracji zgodności

Oświadczamy na własną odpowiedzialność, że opisany tutaj produkt jest

zgodny z obowiązującymi dyrektywami i normami.

Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z wymogami

dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z 8 czerwca 2011 r.

w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w

sprzęcie elektrycznym i elektronicznym. *

Dokumentacja techniczna dostępna na stronie: **

Numer artykułu *** Nazwa artykułu: Kompresor HC51Si Marka ****

EU izjava o sukladnosti

Prijevod originalne izjave o sukladnosti

Na svoju odgovornost izjavljujemo da je ovdje opisan proizvod usklađen s

važećim direktivama i normama.

Ovdje opisani predmet Izjave ispunjava propise Direktive 2011/65/EU Europskog

parlamenta i Vijeća od 8. lipnja 2011. o ograničenju uporabe određenih opasnih

tvari u električnoj i elektroničkoj opremi. *

Tehnička dokumentacija dostupna je na: **

Broj artikla*** Naziv artikla: Kompresor HC51Si Marka****

EU izjava o skladnosti

Prevod originalne izjave o skladnosti

S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z ve-

ljavnimi smernicami in standardi.

Tukaj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evrop-

skega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih

nevarnih snovi v električnih in elektronskih napravah. *

Tehnični dokumenti so na voljo pri: **

Številka izdelka *** Opis izdelka: Kompresor HC51Si Znamka ****

EL vastavusdeklaratsioon

Vastavusdeklaratsiooni originaali tõlge

Me deklareerimine ainuisikuliselt vastutades, et siin kirjeldatud toode ühtib

esitatud direktiivide ja normidega.

Deklaratsiooni objektiks olev siin kirjeldatud ese vastab Euroopa Parlamendi ja

nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ainete

kasutamispiirangu kohta elektri- ja elektroonikaseadmetes. *

Tehnilised dokumendid on saadaval: **

Artiklinumber *** Art nimetus: kompressor HC51Si Kaubamärk ****

EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gami-

nys atitinka galiojančias direktyvas ir standartus.

Čia aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parla-

mento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų nau-

dojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus. *

Techninius dokumentus galima gauti iš: **

Gaminio numeris *** Gaminio pavadinimas: Kompresorius HC51Si Prekės ženklas ****

ES atbilstﬂbas deklarcija

Oriģinālās atbilstības deklarācijas tulkojums

Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražojums

atbilst spēkā esošajām direktīvām un standartiem.

Šeit aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamenta un Eiropas

Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu

bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ie-

rīcēs. *

Tehniskā lieta ir pieejama pie: **

Preces numurs *** Preces apzﬂmjums: Kompresors HC51Si Prečzīme ****

EU-försäkran om överensstämmelse

Översättning från försäkran om överensstämmelse i

original

Vi förklarar under eget ansvar att produkten som beskrivs här överensstäm-

mer med gällande riktlinjer och standarder.

Föremålet för försäkran som beskrivs här överensstämmer med bestämmelser-

na i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om

begränsning av användningen av vissa farliga ämnen i elektriska och elektro-

niska produkter. *

Teknisk dokumentation tillgänglig hos: **

Artikelnummer *** Artikelbeteckning: Kompressor HC51Si Märke ****

EU-vaatimustenmukaisuusvakuutus

Alkuperäisen vaatimustenmukaisuusvakuutuksen

käännös

Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimas-

sa olevien direktiivien ja standardien määräykset.

Tässä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön

rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Eu-

roopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset. *

Tekniset asiakirjat saatavana: **

Tuotenro *** Tuotenimike: Kompressori HC51Si Merkki ****

EU-overensstemmelseserklæring

Oversættelse af den originale

overensstemmelseserklæring

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gæl-

dende direktiver og standarder.

Genstanden for den her beskrevne erklæring overholder bestemmelserne i

Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 vedr. be-

grænsning af brugen af visse farlige sto󰀨er i elektrisk og elektronisk udstyr. *

Tekniske dokumenter ndes på: **

Artikelnummer *** Art.-betegnelse: Kompressor HC51Si Mærke ****

EU-samsvarserklæring

Oversettelse av den opprinnelige

samsvarserklæringen

Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar

med gjeldende direktiver og standarder.

Gjenstand for erklæringen beskrevet her oppfyller forskriftene til direktiv

2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av

bruken av bestemte farlige sto󰀨er i elektronikk og elektronisk utstyr. *

Tekniske dokumenter tilgjengelig hos: **

Artikkelnummer *** Art.betegnelse: Kompressor HC51Si Merke ****

16. Deklaracja zgodno;ci

16. Izjava o sukladnosti

16. Izjava o skladnosti

16. Vastavusdeklaratsioon

16. Atitikties deklaracija

16. Atbilstﬂbas deklarcija

16. Försäkran om överensstämmelse

16. Vaatimustenmukaisuusvakuutus

16. Overensstemmelseserklring

16. Samsvarserklring

www.scheppach.com

?h >_Çewjwéby aw âíÜly_lâlyb_

Превод на оригиналната декларация на

съответствие

Ние декларираме на своя отговорност, че описаният тук продукт отго-

варя на приложимите директиви и стандарти.

Описаният предмет в декларацията отговаря на разпоредбите на Дирек-

тива 2011/65/ЕС на Европейския парламент и на Съвета от 8 юни 2011 г.

относно ограничението на употребата на определени опасни вещества в

електрическото и електронното оборудване. *

Техническата документация се предоставя от: **

Каталожен номер *** exÜaÖwq_Öb_ Öw wjlbÇãew : aÜfáj_âÜj HC51Si Марка ****

ß/9CN5 N#::F!PCN5" ćć

Μετάφραση από το πρωτότυπο της δήλωσης συμ-

μόρφωσης

Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται

στο παρόν βρίσκεται σε συμμόρφωση με τις ισχύουσες Οδηγίες και Πρό-

τυπα.

Το αντικείμενο της παρούσας δήλωσης, το οποίο περιγράφεται εδώ, εκπλη-

ρώνει τις διατάξεις της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και

του Συμβουλίου της 8ης Ιουνίου 2011 σχετικά με τον περιορισμό της χρήσης

ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. *

Ο τεχνικός φάκελος είναι διαθέσιμος στη θέση: **

Αριθμός είδους *** ; :KN0K M0L. : #:7MNO/" HC51Si Μάρκα ****

Declaraie de conformitate UE

Traducere a declarației de conformitate originale

Declarăm pe proprie răspundere că produsul descris aici coincide cu direc-

tivele și normele în vigoare.

Obiectul declarației descris aici îndeplinește prescripțiile directivei 2011/65/UE a

Parlamentului European și a Consiliului din 8 Iunie 2011 asupra limitării utilizării

anumitor substanțe periculoase în aparatele electrice și electronice. *

Documentație tehnică disponibilă la: **

Număr articol *** Nota ie art.: Compresor HC51Si Marcă ****

EU izjava o usaglašenosti

Prevod originalne izjave o usklađenosti

Izjavljujemo na našu isključivu odgovornost da je ovde opisani proizvod usk-

lađen sa primenljivim smernicama i standardima.

Ovde opisani predmet ove izjave ispunjava odredbe Direktive 2011/65/EU

Evropskog parlamenta i Saveta od 8. juna 2011. godine o ograničenju upotrebe

određenih opasnih materija u električnoj i elektronskoj opremi.*

Tehnička dokumentacija dostupna kod: **

Broj artikla *** Oznaka proizvoda: Kompresor HC51Si Brend ****

AB uygunluk beyanı

Orijinal uygunluk beyanının çevirisi

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun oldu-

ğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamen-

tosu’nun ve 8 Haziran 2011 tarihli Konsey’in elektrik ve elektronik cihazlarda

belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini

yerine getirmektedir. *

Teknik belgeler şurada mevcuttur: **

Ürün numarası *** Ürün Tanım : Kompresör HC51Si Marka ****

***

5906141901 / 59061419969 / 59061419944 / 5906141946 / 5906141904

****

SCHEPPACH

** :

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen

i. V. Andreas Pecher /

Head of Project Management

i.V. Simon Schunk /

Division Manager Product Center

Ichenhausen, 26.03.2026

2011/65/EU*

2014/30/EU

2014/29/EU

2014/35/EU

2004/22/EG

2014/68/EU

89/686/EWG_96/58/EG

90/396/EWG

2006/42/EG

Annex IV

2000/14/EG; 2005/88/EG

Noise:

measured L

84,7 dB

guaranteed L

87 dB

Annex V

Annex VI

Noti¿ed Body:

TÜV Süd Industrie Service

GmbH, Westendstr. 199, 80686 München,

Deutschland

Noti¿ed Body No.: 0036

Noti¿ed Body:

Noti¿ed Body No.:

Certi¿cate No.:

2016/1628/EU

Emission No.:

EN 60204-1:2018; EN 1012-1:2010; EN 55014-1:2017/A11:2020; EN 55014-2:2015; EN IEC 61000-3-2:2019;

EN 61000-3-3:2013/A1:2019
