Vevor CSS11-M-U-610 6-Bar Towel Warmer Rack Wall Mounted User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

TOWEL WARMER RACKS

USER MANUAL

CSS11-M-H-500*500 CSS11-O-H-500*500

CSS11-M-U-500*500 CSS11-O-U-500*500

CSS11-M-H-610*500 CSS11-O-H-610*500

CSS11-M-U-610*500 CSS11-O-U-610*500

CSS11-M-H-800*500 CSS11-O-H-800*500

CSS11-M-H-1000*500 CSS11-O-H-1000*500

CSS11-M-U-1000*500 CSS11-O-U-1000*500

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to contact

us: Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The appearance of

the product shall be subject to the product you received. Please forgive us that we won't

inform you again if there are any technology or software updates on our product.

TOWEL WARMER RACKS

CSS11-M-H-500*500

CSS11-O-H-500*500

CSS11-M-U-500*500

CSS11-O-U-500*500

CSS11-M-H-610*500

CSS11-O-H-610*500

CSS11-M-U-610*500

CSS11-O-U-610*500

CSS11-M-H-800*500

CSS11-O-H-800*500

CSS11-M-H-1000*500

CSS11-O-H-1000*500

CSS11-M-U-1000*500

CSS11-O-U-1000*500

- 2 -

Warning: To reduce the risk of injury, user must read

instructions manual carefully.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

Indoor use only

SAFETY INSTRUCTIONS

Please obey the basic safety instructions when using electrically heated towel

racks.

READ THESE INSTRUCTIONS CAREFULLY. Keep them handy for future

reference.

1. This appliance is used for warming and drying towels, therefore it is hot to

touch. Young children or infirm persons should be supervised when the

product is working and ensure that they do not touch the appliance.

2. The rack will get hotter during warming periods because of the rise in

ambient temperature. DO NOT TOUCH HOT SURFACES DIRECTLY.

3. Also, the insulation effect of towels will cause the operating temperature to

increase slightly.

4. When installing the towel racks, make sure that switches and other control

buttons cannot be touched by a person in the bath or shower.

5. This appliance is ONLY used for warming and drying towels, DO NOT use

it for any other purpose.

6. To avoid danger, this product MUST NOT be used to hold items with oil,

- 3 -

petroleum-based products, or dry cleaning fluids.

7. Make sure the voltage is following the rated value in this manual.

8. For safety, make sure the electrical work is done by an authorized person

according to the correct Wiring Rules and Regulations.

9. DO NOT immerse in any liquid.

10. DO NOT allow the power cord to contact the hot surface when it is

working.

11. If the product does not work well or is damaged, it must be fixed or

replaced by the manufacturer, its service agent，or qualified persons.

12. This appliance is intended for HOUSEHOLD USE ONLY and should not

be used for commercial purposes.

13. Do not operate the appliance with a damaged plug or cord, after a

malfunction, or after being dropped or damaged in any way.

14. This appliance can be used by children aged from 8 years and above and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or instruction

concerning use of the appliance in a safe way and understand the hazards

involved. Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

15. If the supply cord is damaged, it must be replaced by a special cord or

assembly available from the manufacturer or its service agent.

WARNING: The bottom of this product MUST be installed at

least 600 mm above the floor to avoid the risk of harm to young

children.

SAVE THESE INSTRUCTIONS

- 4 -

PRODUCT PARAMETER

NOTE: ① The screen displays 50-70℃, the adjustment range of 5 stops. (the

temperature detection inside the round tube)

② The maximum surface temperature of the product is 60-65℃.

Model

Power

(W)

Voltage

Maximum

Weight

Product

Color

Product Size

(mm)

CSS11-M-H-500*500

106

AC120V

60Hz

15kg

Black

500*500*102

CSS11-M-U-500*500

Silver

CSS11-O-H-500*500

115

AC 230V

50/60Hz

Black

CSS11-O-U-500*500

Silver

CSS11-M-H-610*500

156

AC120V

60Hz

Black

610*500*102

CSS11-M-U-610*500

Silver

CSS11-O-H-610*500

165

AC 230V

50/60Hz

Black

CSS11-O-U-610*500

Silver

CSS11-M-H-800*500

212

AC120V

60Hz

Black

800*500*102

CSS11-O-H-800*500

215

AC 230V

50/60Hz

Silver

CSS11-M-H-1000*500

262

AC120V

60Hz

Black

1000*500*102

CSS11-M-U-1000*500

Silver

CSS11-O-H-1000*500

290

AC 230V

50/60Hz

Black

CSS11-O-U-1000*500

Silver

- 5 -

INSTALLATION & ILLUSTRATION

Thank you for purchasing our Heated Towel Racks. This towel rack

is unique in the flexible way to connect with the power supply. The electrical

connection can be made through either the lower left or right legs. This connection

can be either directly wired through the wall or via the cord and plug supplied.

Note:

·Check whether the product and line are in good condition before installation.

·The towel rack should be installed on a reliable and firm wall.

·The towel rack should not be used for riding or pulling, and the maximum load

should not exceed 15 kg.

·Keep hands dry when plugging and unplugging, and keep the power off when

installing waterproof plugs.

·The heated towel rack must be installed by a professional service agent or

qualified person. Make sure you have read the safety information before installing.

Make sure there is enough space for your heated towel rack according to its real

size and there is no direct contact with other objects.

TOOLS REQUIRED

Drill Pencil Phillips Screwdriver

- 6 -

PARTS LIST

Serial

Number

Name

QTY

Notes

Towel Rack

1 pcs

Wall Spacer (A)

2 pcs

Wall Spacer (B)

1 pcs

Wall Spacer (C)

1 pcs

Mounting Base

4 pcs

Self-Tapping Screw

4 pcs

Plastic Expender

4 pcs

- 7 -

Set Screw（M5*8）

4 pcs

Screw (M8*10)

2 pcs

Cross Screw (M5*16 )

2 pcs

Power Cord

1 pcs

Spanner (large)

1 pcs

Spanner (small)

1 pcs

- 8 -

INSTALLATION STEPS (TOWEL RACK MAIN PARTS INSTALLATION)

STEP1

STEP2

Note: Please first confirm

whether the power cable outlet

position is left or right side

before proceeding with the

following operations.

Power Plug

Wall Spacer (B)

Cross Screw (M5*16 )

Towel Rack

Note: Verify that the Power Plug cover is

installed or tightened before installing

the Wall Spacer(B).

- 9 -

STEP3

STEP4

1. Press use a pencil to draw the position of the 4 Wall Spacer on

the wall.

2. Draw 4 points on the wall, and use an electric drill to punch

holes in the corresponding places.

Wall

Hole

Wall

Drill

Power Plug

Wall Spacer (C)

Towel Rack

Cross Screw (M5*16 )

Power Cord

Note: Make sure the Power Cord is installed

and tightened before installing the Wall

Spacer(C)

- 10 -

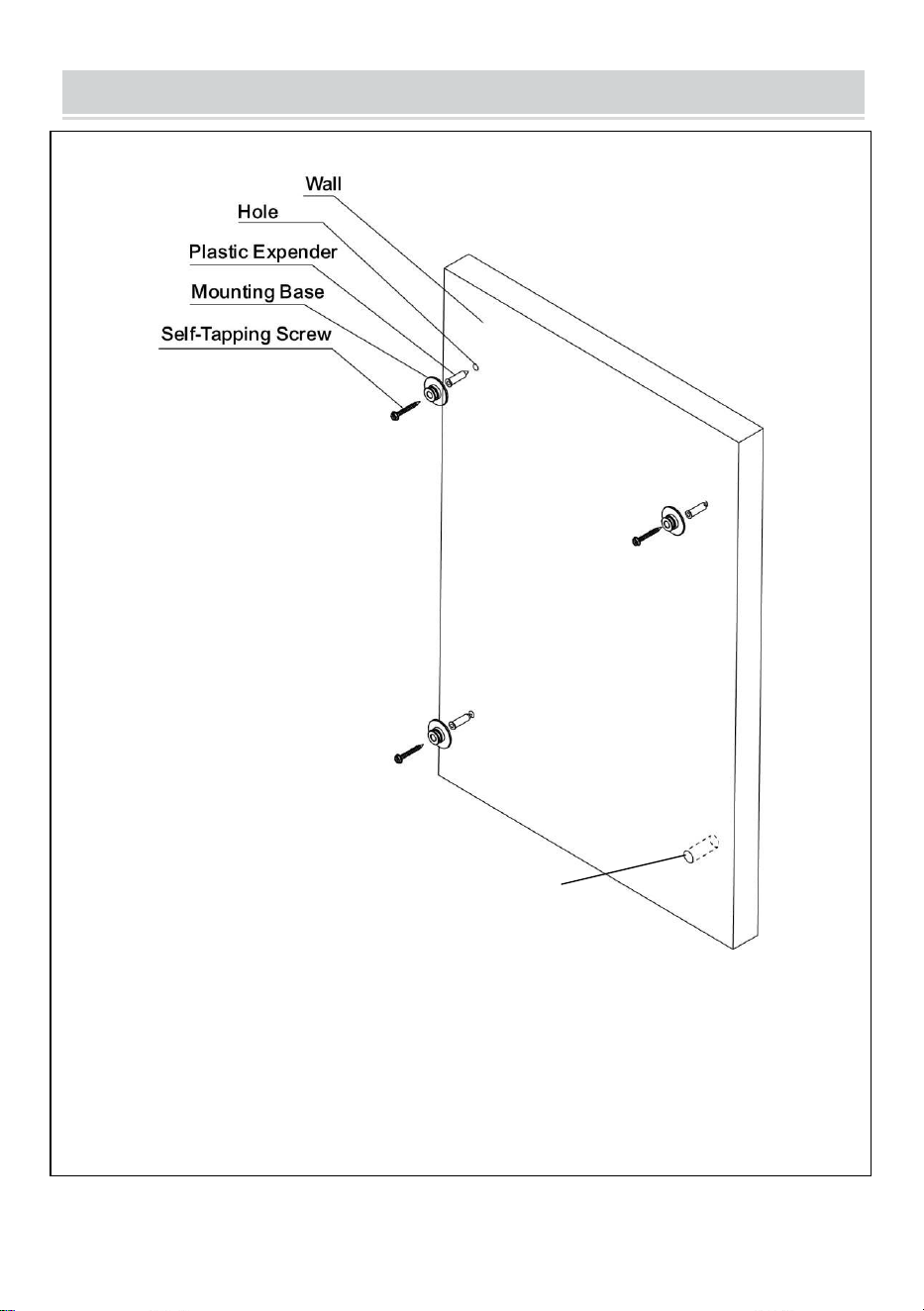

INSTALLATION STEPS (EXPOSED POWER CORD CONNECTION)

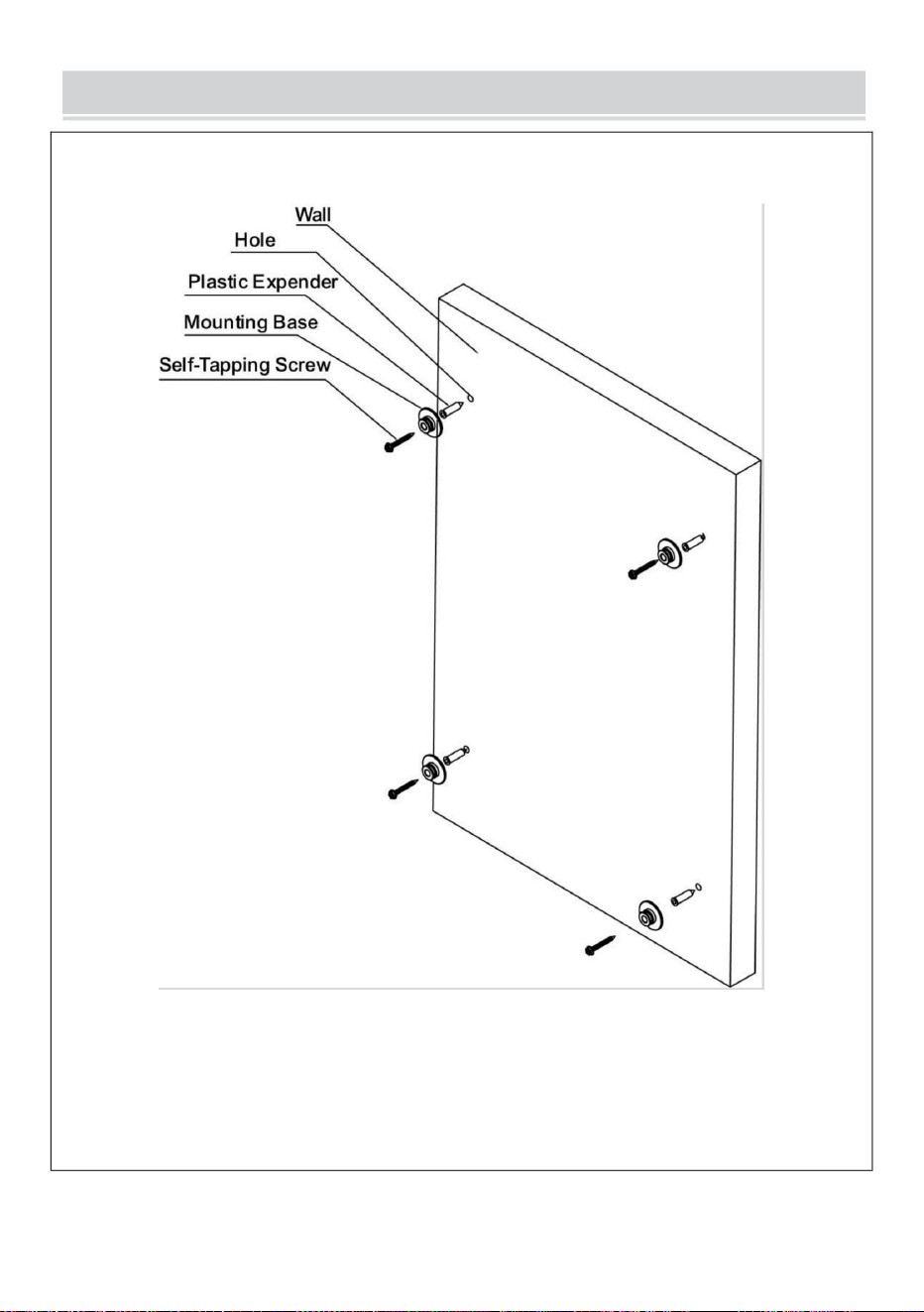

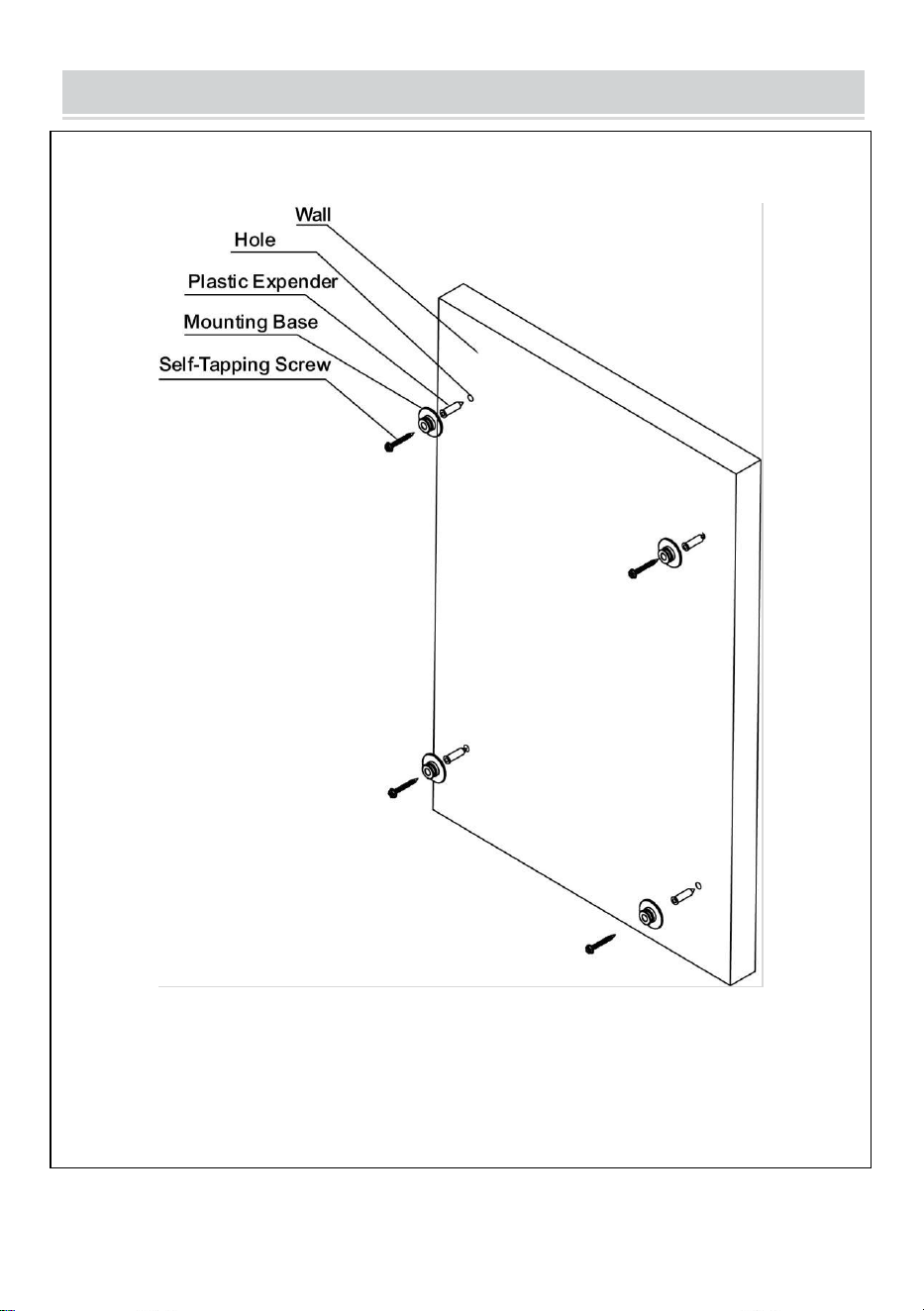

STEP5

1. Put Plastic Expender in the Hole;

2. Take out the Self-Tapping Screw, pass through the Mounting Base

center hole and tighten it to fix;

- 11 -

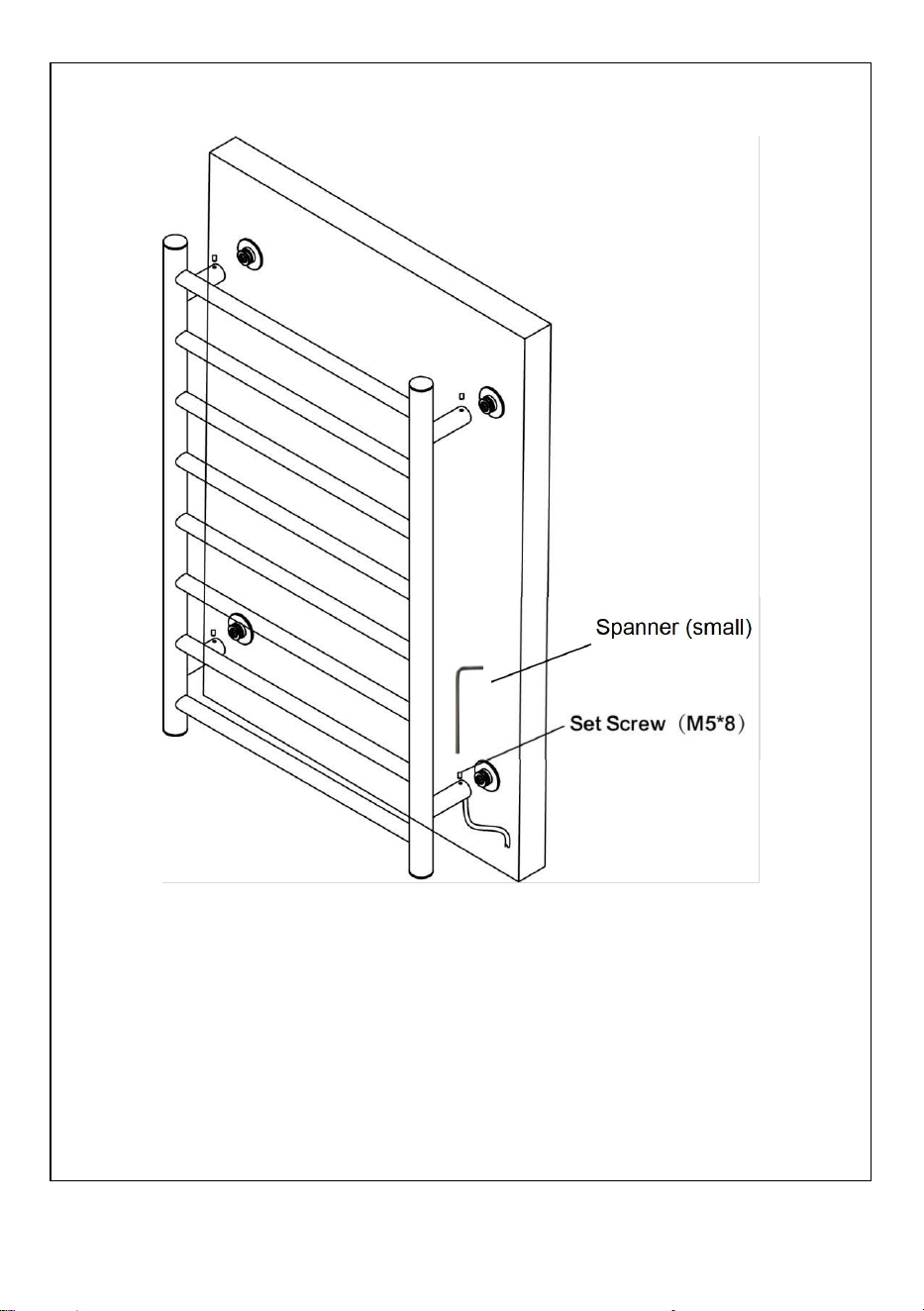

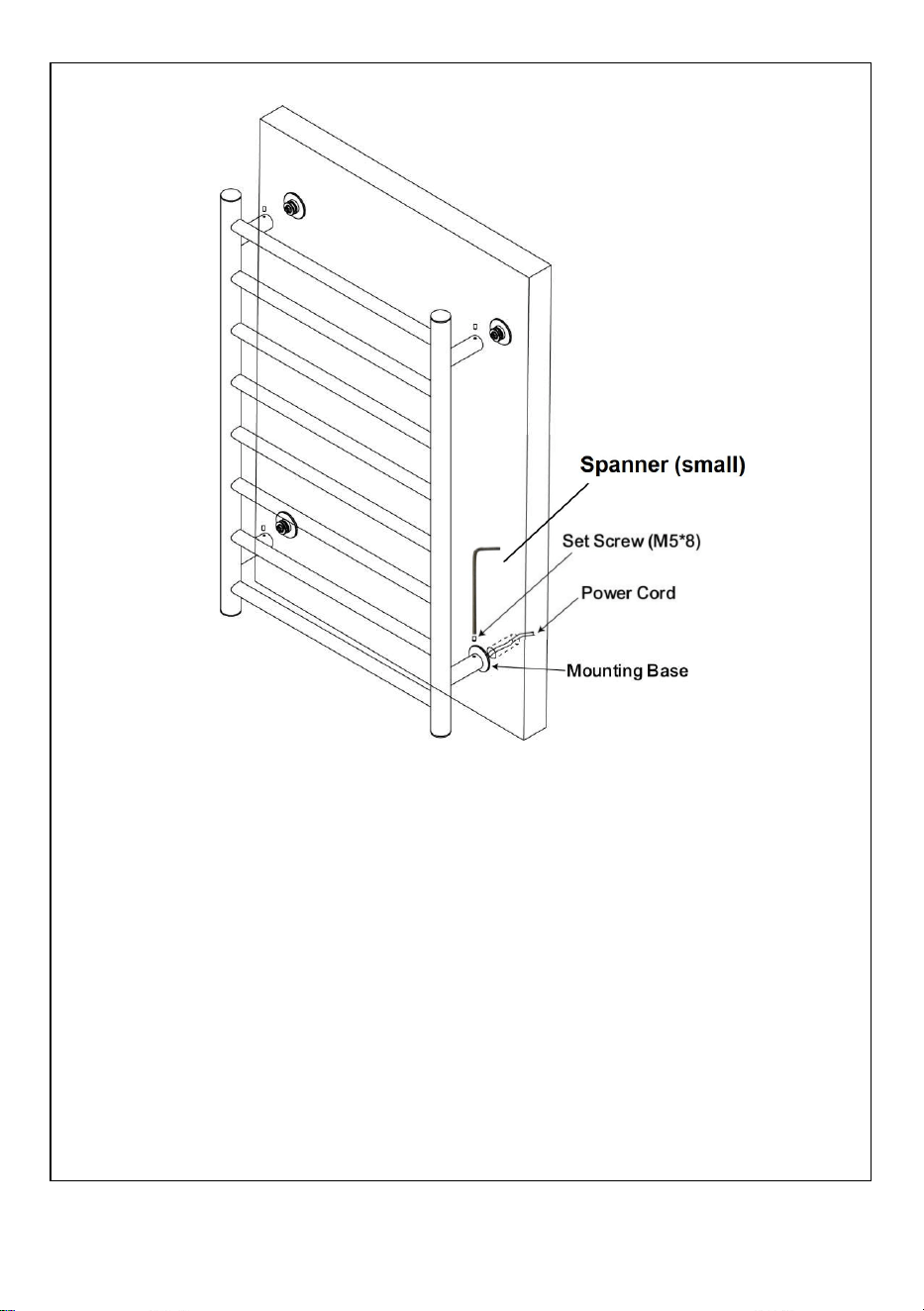

STEP6

1. Remove the Towel Rack and place it fully into the Mounting Base.

2. Take the Set Screw (M5*8) and fix the Towel Rack.

3. Push the Towel Rack to ensure the installation is stable and correct. Then

use the Power Cord to plug the male connector to make a quick connection.

Tip: If the Towel Rack can not be set into the Mounting Base, you can

loosen the Self-Tapping Screw, adjust the matching position;

- 12 -

INSTALLATION STEPS (CONCEALED POWER CORD CONNECTION)

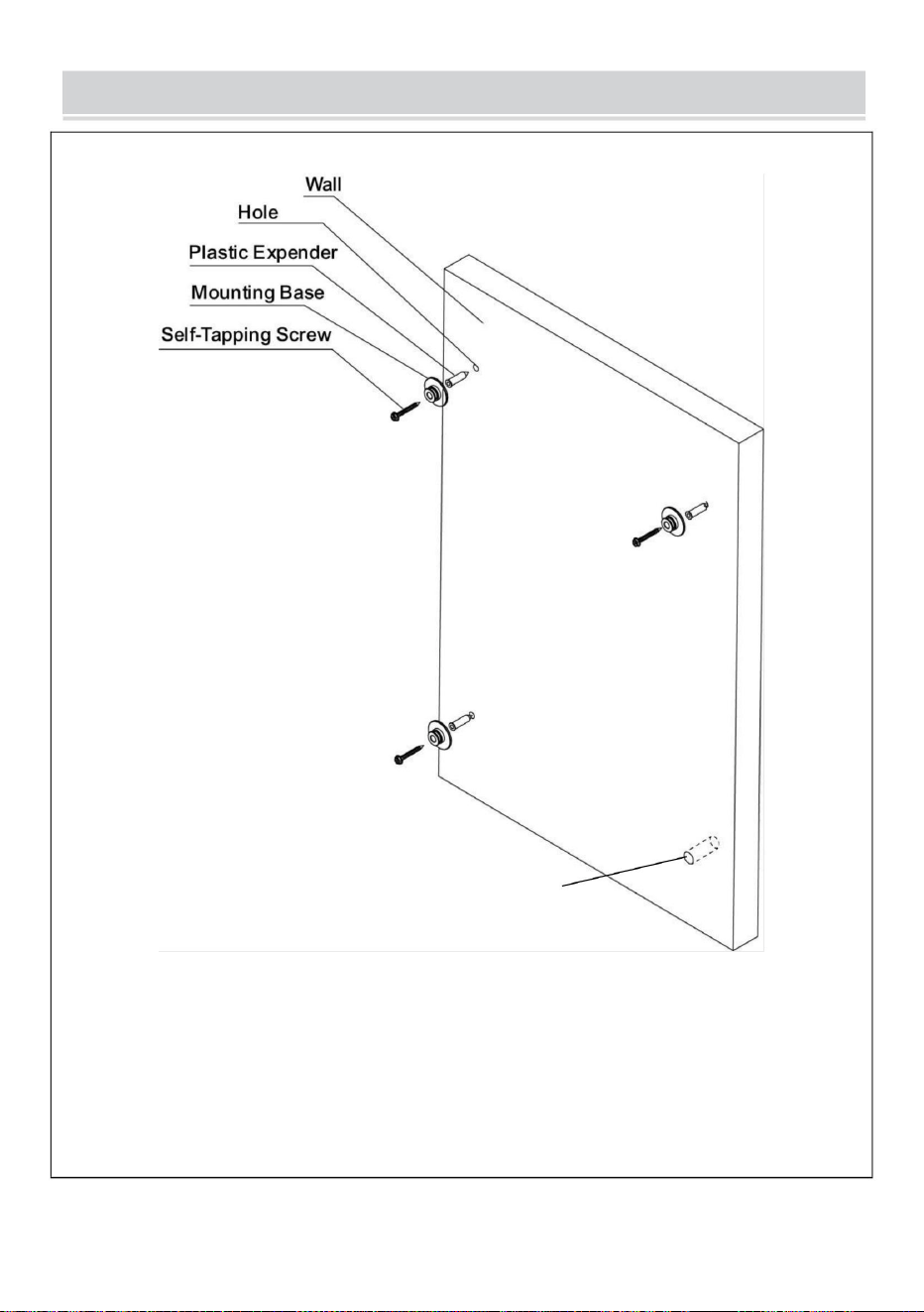

STEP7

1. Determine the position of the Cable Hole based on the position of the

Power Cable on the Towel Rack.

2. Insert a Plastic Expander into the holes except the Cable Holes.

3. In addition to the Cable Hole, take out the Self-Tapping Screw, pass

through the Mounting Base center hole and tighten it to fix;

Cable Hole

- 13 -

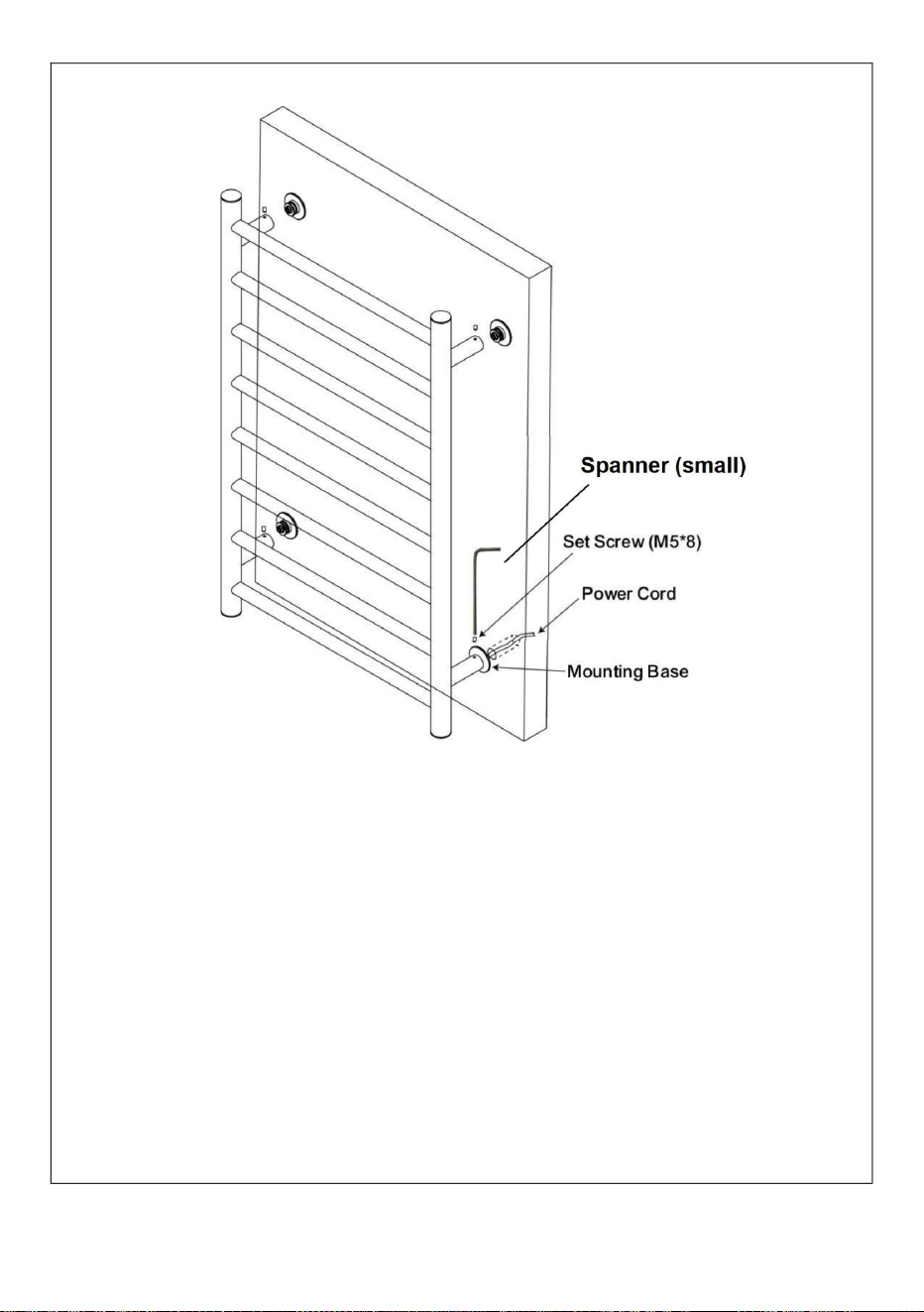

STEP8

1. Reserve the required power cable length and cut the excess part.

2. Thread the power cord through the remaining Mounting Base, assemble the

Mounting Base on the towel rack, and fix it through the Set Screw (M5*8)

3. Remove the Towel Rack and place it fully into the Mounting Base.

4. Take the Set Screw (M5*8) and fix the Towel Rack.

Tip: If the Towel Rack can not be set into the Mounting Base, you can

loosen the Self-Tapping Screw and adjust the matching position;

- 14 -

SCREEN INSTRUCTIONS

Screen Details

a. Temperature Adjustment: 50~70℃.

b. Timer Adjustment: 1H~8H.

Button Description

INDICATOR ON SCREEN FOR DIFFERENT WORKING MODES

Power Off:

Switch button semi-bright.(See Figure 1)

Power On:

Temperature can be adjusted

between 50-70℃.(See Figure 2)

Figure 1

Figure 2

Switch Button

Timer Button

Temperature Adjustment Button

- 15 -

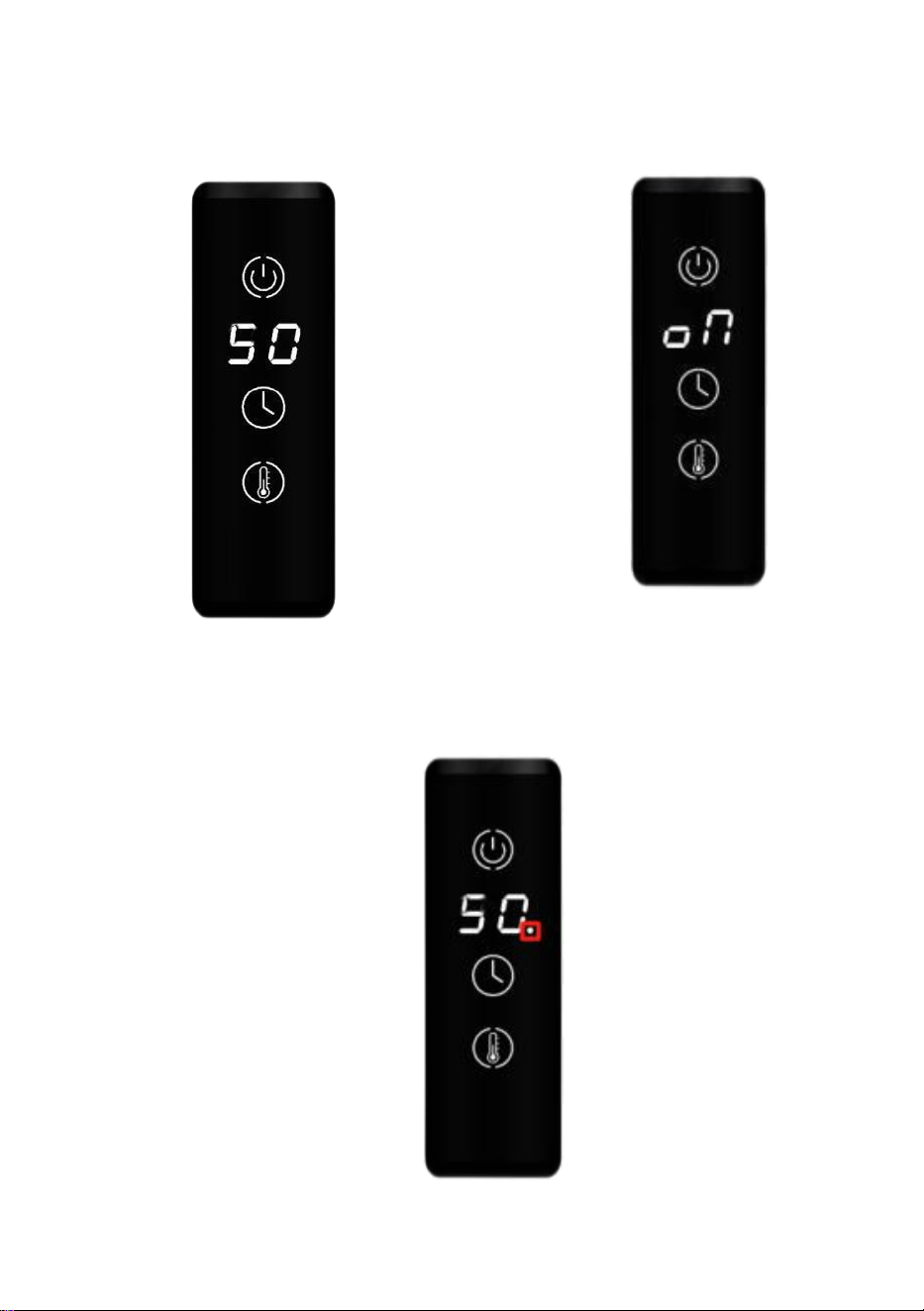

Time can be adjusted between 1H-8H(See Figure 3) and Normally Open(See

Figure 4)

Figure 3

Figure 4

Temperature Heating Mode:

White dots are observed to flicker.(See Figure 5)

Figure 5

- 16 -

OPERATION INSTRUCTIONS

1) To Switch On

① After plugging in the power supply, the Switch Button on the screen will

light up.

②Touch the switch button to turn on the product, and the Temperature

Adjustment Button and the Timing Button will alternately flash on the

screen.

2) Adjust the Heating Temperature

When setting the temperature, tap the temperature button , you need to click

twice, the first is to prevent miscontact, the second can start to set the temperature,

after setting to the desired temperature, wait for the screen to blink three times, the

temperature setting is successful.The temperature will adjust 5℃ for each press.

3) Adjust the Timer

To set the timing time, tap the time button , you need to click twice, the first

button is to prevent miscontact, the second button can start to set the timing time,

there are nine buttons, respectively on is a long open, 1-8 representing the

corresponding working hours. When the set working time is less than one hour, the

screen will enter the minute countdown .

4) To Switch OFF

Short press the Switch Button to turn off the device.

- 17 -

5) Other matters

①When setting the two functions of time and temperature, they are independent

and do not affect. When starting up, the time and temperature ICONS on the

screen always flash alternately.

②When the product is completely powered off, the timing and temperature will be

reset. If you just touch the switch button to open or close the product, the time and

temperature will retain the parameters set last time.

TEMPERATURE COMPENSATION

Press and hold the Temperature Adjustment Button for 5 seconds in the off

state to enter the temperature compensation setting.There are 9 options, as

follows “0℃”、“2℃”、“4℃”、“6℃”、“8℃”、“-8℃”、“-6℃”、“-4℃”、“-2℃”， Press

the Temperature Adjustment Button to select

（

The default setting is 0℃

），

As shown in the figure 6. Press the Switch Button to confirm and exit the

temperature compensation setting

Figure 6

- 18 -

FACTORY DATA RESET

In the startup state, press the switch button for 5 seconds to restore factory

Settings, the icon will be fully displayed for 3 seconds to enter the shutdown state,

short press the switch button to start; The constant temperature mode is

returned to 50 ℃ , the timing mode is restored for 2 hours, and the temperature

compensation is 0.

ERROR DISPLAY

When the temperature probe is abnormal, Figure 7

Figure 7

CLEANING

The Heated Towel Rack is best wiped down from time to time with a damp cloth.

DO NOT USE ANY ABRASIVE OR CORROSIVE CLEANERS.

Technical Support and E-Warranty Certificate

www.vevor.com/support

CSS11MH610*500CSS11OH610*500

CSS11MU610*500CSS11OU610*500

CSS11MU500*500CSS11OU500*500

CSS11MH500*500CSS11OH500*500

CSS11MH1000*500CSS11OH1000*500

CSS11MH800*500CSS11OH800*500

CSS11MU1000*500CSS11OU1000*500

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

MANUELD'UTILISATION

PORTESERVIETTESCHAUFFESERVIETTES

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/

support

Vousavezdesquestionssurlesproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasànouscontacter

nous:

1

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,

nousnevousinformeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

CSS11MU500*500 CSS11MU610*500

CSS11OU500*500

CSS11OH1000*500CSS11OH500*500 CSS11OH610*500

CSS11MH610*500CSS11MH500*500 CSS11MH1000*500

CSS11OH800*500

CSS11OU1000*500

CSS11MU1000*500

CSS11MH800*500

CSS11OU610*500

BESOIND'AIDE?CONTACTEZNOUS!

PORTESERVIETTESCHAUFFESERVIETTES

Machine Translated by Google

CONSIGNESDESÉCURITÉ

2

températureambiante.NEPASTOUCHERDIRECTEMENTLESSURFACESCHAUDES.

2.Lerackdeviendrapluschaudpendantlespériodesderéchauffementenraisondel'augmentationdela

Utilisationenintérieuruniquement

pointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques

Assurezvousqueleproduitfonctionneetassurezvousdenepastoucherl'appareil.

6.Pourévitertoutdanger,ceproduitNEDOITPASêtreutilisépourcontenirdesobjetscontenantdel'huile,

jetéaveclesorduresménagèresnormales,maisdoitêtreapportédansun

toucher.Lesjeunesenfantsoulespersonnesinfirmesdoiventêtresurveilléslorsque

àd'autresfins.

marquésdecesymbole.Lesproduitsmarquéscommetelsnepeuventpasêtre

1.Cetappareilestutilisépourréchaufferetsécherlesserviettes,ilestdoncchaud

lesboutonsnepeuventpasêtretouchésparunepersonnedanslebainouladouche.

5.CetappareilestUNIQUEMENTutilisépourréchaufferetsécherlesserviettes,NEPASutiliser

Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoires

référence.

LISEZATTENTIVEMENTCESINSTRUCTIONS.Gardezlesàportéedemainpourdefutures

4.Lorsdel'installationdesporteserviettes,assurezvousquelesinterrupteursetautrescommandes

indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle

étagères.

2012/19/CE.Lesymbolereprésentantunepoubelleàroulettesbarrée

augmenterlégèrement.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

Veuillezrespecterlesconsignesdesécuritédebaselorsdel'utilisationd'uneserviettechauffanteélectrique

3.Deplus,l'effetisolantdesserviettesentraînerauneaugmentationdelatempératuredefonctionnement.

Lisezattentivementlemanueld'instructions.

Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlire

Machine Translated by Google

aumoins600mmaudessusdusolpourévitertoutrisquedeblessurepourlesjeunesenfants

AVERTISSEMENT:LebasdeceproduitDOITêtreinstalléà

enfants.

3

CONSERVEZCESINSTRUCTIONS

êtreutiliséàdesfinscommerciales.

7.Assurezvousquelatensionestconformeàlavaleurnominaleindiquéedanscemanuel.

l'entretiennedoitpasêtreeffectuépardesenfantssanssurveillance.

15.Silecordond'alimentationestendommagé,ildoitêtreremplacéparuncordonspécialou

produitsàbasedepétroleouliquidesdenettoyageàsec.

remplacéparlefabricant,sonagentdeserviceoudespersonnesqualifiées.

12.CetappareilestdestinéàunUSAGEDOMESTIQUEUNIQUEMENTetnedoitpas

concernés.Lesenfantsnedoiventpasjoueravecl'appareil.Nettoyageetutilisation

11.Sileproduitnefonctionnepasbienouestendommagé,ildoitêtreréparéou

concernantl'utilisationdel'appareilentoutesécuritéetcomprendrelesdangers

fonctionnement.

expérienceetconnaissancess'ilsontreçuunesupervisionoudesinstructions

10.NElaissezPASlecordond'alimentationentrerencontactavecunesurfacechaudelorsqu'ilest

14.Cetappareilpeutêtreutilisépardesenfantsâgésde8ansetpluset

personnesayantdescapacitésphysiques,sensoriellesoumentalesréduitesoudépourvuesde

9.NEPASimmergerdansunliquide.

conformémentauxrèglesetréglementationsdecâblageenvigueur.

dysfonctionnement,ouaprèsunechuteouundommagequelconque.

8.Pourdesraisonsdesécurité,assurezvousquelestravauxélectriquessonteffectuésparunepersonneautorisée

13.N'utilisezpasl'appareilavecuneficheouuncordonendommagé,aprèsune

assemblagedisponibleauprèsdufabricantoudesonagentdeservice.

Machine Translated by Google

60Hz

C.A.230V

120VCA

60Hz

50/60Hz

120VCA

50/60Hz

C.A.230V

60Hz

C.A.230V

120VCA

50/60Hz

60Hz

C.A.230V

120VCA

50/60Hz

610*500*102

15kg

165

115

156

500*500*102

106

1000*500*102

800*500*102

290

262

Argent

Noir

CSS11OU500*500

CSS11MH1000*500

(mm)

Argent

CSS11OH800*500215

(DANS)

CSS11MU610*500

Argent

Noir

CSS11MU1000*500

Poids

CSS11MH500*500

Noir

Maximum

Modèle

Noir

Argent

CSS11OH610*500

Noir

REMARQUE:L'écranaffiche5070,laplagederéglagede5arrêts.(ladétectiondetempérature

àl'intérieurdutuberond)

Produit

CSS11MU500*500

Argent

CSS11OH1000*500

Tailleduproduit

Argent

4

CSS11OU610*500

Argent

Pouvoir

Noir

CSS11OU1000*500

Tension

CSS11OH500*500

Chargement

Noir

CSS11MH800*500212

Latempératuremaximaledesurfaceduproduitestde6065.

CSS11MH610*500

Couleur

PARAMÈTREDUPRODUIT

Machine Translated by Google

Nousvousremercionsd'avoiracheténotresècheserviettes.Cesècheserviettes

∙Gardezlesmainssècheslorsquevousbranchezetdébranchez,etgardezl'alimentationcoupéelorsque

Percer

Crayon

nedoitpasdépasser15kg.

∙Leporteserviettesnedoitpasêtreutilisépourrouleroutirer,etlachargemaximale

Tourneviscruciforme

∙Leporteserviettesdoitêtreinstallésurunmurfiableetsolide.

∙Vérifiezsileproduitetlalignesontenbonétatavantl’installation.

tailleetiln'yaaucuncontactdirectavecd'autresobjets.

Note:

Assurezvousqu'ilyasuffisammentd'espacepourvotresècheserviettesenfonctiondesatailleréelle.

personnequalifiée.Assurezvousd'avoirlulesconsignesdesécuritéavantl'installation.

peutêtrecâblédirectementàtraverslemurouvialecordonetlaprisefournis.

∙Leporteservietteschauffantdoitêtreinstalléparunagentdeserviceprofessionnelou

laconnexionpeutêtreréaliséesoitparlespattesinférieuresgauches,soitparlespattesinférieuresdroites.Cetteconnexion

estuniquedanslamanièreflexibledontilseconnecteàl'alimentationélectrique.

installationdebouchonsétanches.

OUTILSREQUIS

INSTALLATIONETILLUSTRATION

5

Machine Translated by Google

Ensérie

Basedemontage

Entretoisemurale(A)

1pièce

4pièces

Porteserviettes

Expanseurenplastique

Entretoisemurale(C)

4pièces

Remarques

1pièce

Visautotaraudeuse

Qté

Entretoisemurale(B)

Nom

Nombre

2pièces

4pièces

LISTEDESPIÈCES

6

Machine Translated by Google

7

Cordond'alimentation

Visderéglage(M5*8)

2pièces

1pièce

Viscruciforme(M5*16)

Cléàmolette(petite)

2pièces

1pièce

Vis(M8*10)

Cléàmolette(grande)

4pièces

1pièce

Machine Translated by Google

Prised'alimentation

Porteserviettes

quelapositiondelasortieducâbled'alimentation

soitàgaucheouàdroiteavantdeprocéderaux

opérationssuivantes.

Remarque:veuillezd'abordconfirmer

Remarque:Vérifiezquelecouvercledelaprise

d'alimentationestinstalléouserréavantd'installer

l'entretoisemurale(B).

8

Entretoisemurale(B)

ÉTAPE2

ÉTAPE1

Viscruciforme(M5*16)

ÉTAPESD'INSTALLATION(INSTALLATIONDESPIÈCESPRINCIPALESDUPORTESERVIETTES)

Machine Translated by Google

Mur

Porteserviettes

Prised'alimentation

Percer

Trou

Remarque:assurezvousquelecordond'alimentationestinstallé

etserréavantd'installerlemur

Entretoise(C)

Viscruciforme(M5*16)

Cordond'alimentation

Entretoisemurale(C)

ÉTAPE3

2.Dessinez4pointssurlemuretutilisezuneperceuseélectriquepourpercerdestrousaux

endroitscorrespondants.

1.Appuyezsurleboutonetutilisezuncrayonpourdessinerlapositiondes4entretoisesmurales

surlemur.

ÉTAPE4

9

Machine Translated by Google

ÉTAPE5

1.Placezl'extenseurenplastiquedansle

trou;2.Retirezlavisautotaraudeuse,passezladansletroucentraldelabasedemontage

etserrezlapourlafixer;

ÉTAPESD'INSTALLATION(CONNEXIONDUCORDOND'ALIMENTATIONEXPOSÉ)

10

Machine Translated by Google

11

2.Prenezlavisderéglage(M5*8)etfixezleporteserviettes.

3.Poussezleporteserviettespourvousassurerquel'installationeststableetcorrecte.Ensuite

1.Retirezleporteserviettesetplacezlecomplètementdanslabasedemontage.

ÉTAPE6

utilisezlecordond'alimentationpourbrancherleconnecteurmâleafind'établiruneconnexionrapide.

Astuce:sileporteserviettesnepeutpasêtreinstallédanslabasedemontage,vouspouvez

desserrezlavisautotaraudeuse,ajustezlapositioncorrespondante;

Machine Translated by Google

Troudecâble

Câbled'alimentationsurleporteserviettes.

3.Enplusdutroudecâble,retirezlavisautotaraudeuse,passez

2.Insérezunextenseurenplastiquedanslestrous,àl'exceptiondestrouspourcâbles.

1.Déterminezlapositiondutroudecâbleenfonctiondelapositiondu

àtraversletroucentraldelabasedemontageetserrezlepourfixer;

ÉTAPE7

ÉTAPESD'INSTALLATION(CONNEXIONDUCORDOND'ALIMENTATIONDISSIMULÉ)

12

Machine Translated by Google

Montezlabasesurleporteserviettesetfixezlaàl'aidedelavisderéglage(M5*8)

3.Retirezleporteserviettesetplacezlecomplètementdanslabasedemontage.

2.Faitespasserlecordond'alimentationàtraverslabasedemontagerestante,assemblezle

1.Réservezlalongueurdecâbled’alimentationrequiseetcoupezlapartieexcédentaire.

4.Prenezlavisderéglage(M5*8)etfixezleporteserviettes.

Astuce:sileporteserviettesnepeutpasêtreinstallédanslabasedemontage,vouspouvez

desserrezlavisautotaraudeuseetajustezlapositioncorrespondante;

ÉTAPE8

13

Machine Translated by Google

Figure2

Figure1

14

Boutondecommutation

Boutondeminuterie

Boutonderéglagedelatempérature

a.Réglagedelatempérature:50~70.b.Réglagedela

minuterie:1H~8H.

Boutondecommutationsemilumineux.(VoirFigure1) Latempératurepeutêtrerégléeentre50et

70.(VoirFigure2)

Descriptiondubouton

Misehorstension:

Détailsdel'écran

INSTRUCTIONSPOURL'ÉCRAN

INDICATEURÀL'ÉCRANPOURDIFFÉRENTSMODESDEFONCTIONNEMENT

Misesoustension:

Machine Translated by Google

Figure5

Figure4

Figure3

Figure4)

Letempspeutêtrerégléentre1H8H(voirlafigure3)etnormalementouvert(voir

Modedechauffagedelatempérature:lespointsblancsclignotent.(VoirFigure5)

15

Machine Translated by Google

1)Pourallumer

clignoteraalternativementsurle

,vousdevezcliquerdeuxfois,lepremier

leboutonsertàéviterlesmauvaiscontacts,ledeuxièmeboutonpeutcommenceràréglerletempsdesynchronisation,

etleboutondesynchronisation

écran.

Pourréglerl'heuredechronométrage,appuyezsurleboutondel'heure

Boutonderéglage

3)Réglerlaminuterie

Boutoninterrupteurpouréteindrel'appareil.

pourallumerleproduitetlatempérature

leréglagedelatempératureestréussi.Latempératures'ajusterade5àchaquepression.

4)Pouréteindre

Appuyezbrièvementsurle

surl'écran

,vousdevezcliquer

deuxfois,lapremièreestpouréviterlesmauvaiscontacts,lasecondepeutcommenceràréglerlatempérature,

aprèsavoirréglélatempératuresouhaitée,attendezquel'écranclignotetroisfois,le

l'écranentreradanslecompteàreboursdesminutes.

Appuyezsurleboutondel'interrupteur

allumer.

Lorsduréglagedelatempérature,appuyezsurleboutondetempérature

heuresdetravailcorrespondantes.Lorsqueletempsdetravailfixéestinférieuràuneheure,

Aprèsavoirbranchél'alimentation,leboutondecommutation

2)Réglerlatempératuredechauffage

ilyaneufboutons,respectivementsurunlongouvert,1à8représentantle

INSTRUCTIONSD'UTILISATION

16

Machine Translated by Google

Figure6

17

COMPENSATIONDETEMPÉRATURE

Lorsduréglagedesdeuxfonctionsdetempsetdetempérature,ellessontindépendantes

suit«0»«2»«4»«6»«8»«8»«6»«4»«2»Appuyezsur

étatpourentrerdansleréglagedelacompensationdetempérature.Ilexiste9options,comme

5)Autresquestions

Appuyezetmaintenezenfoncéleboutonderéglagedelatempérature

pendant5secondesenmodeoff

pourconfirmeretquitterle

latempératureconserveralesparamètresdéfinisladernièrefois.

réglagedelacompensationdetempérature

Commeindiquésurlafigure6.Appuyezsurleboutondecommutation

réinitialiser.Sivousappuyezsimplementsurleboutondel'interrupteurpourouvriroufermerleproduit,l'heureet

l'écranclignotetoujoursenalternance.

Lorsqueleproduitestcomplètementéteint,laduréeetlatempératureseront

leboutonderéglagedelatempérature

etn'affectentpas.Audémarrage,lesICÔNESdetempsetdetempératuresurle

poursélectionner(leréglagepardéfautest0),

Machine Translated by Google

Figure7

18

pourcommencer;Lemodedetempératureconstanteest

revenuà50,lemodedechronométrageestrétablipendant2heuresetlatempérature

lacompensationestde0.

Lorsquelasondedetempératureestanormale,Figure7

Paramètres,l'icôneseraentièrementaffichéependant3secondespourentrerdansl'étatd'arrêt,

appuyezbrièvementsurleboutondel'interrupteur

pendant5secondespourrestaurerlesparamètresd'usine

Dansl'étatdedémarrage,appuyezsurleboutondel'interrupteur

N'UTILISEZAUCUNNETTOYANTABRASIFSOUCORROSIFS.

Ilestpréférabled'essuyerleporteservietteschauffantdetempsentempsavecunchiffonhumide.

NETTOYAGE

RÉINITIALISATIONDESDONNÉESD'USINE

AFFICHAGED'ERREUR

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

CSS11-MH-610*500 CSS11-OH-610*500

CSS11-MU-610*500 CSS11-OU-610*500

CSS11-MU-500*500 CSS11-OU-500*500

CSS11-MH-500*500 CSS11-OH-500*500

CSS11-MH-800*500 CSS11-OH-800*500

CSS11-MU-1000*500 CSS11-OU-1000*500

CSS11-MH-1000*500 CSS11-OH-1000*500

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien

ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im

Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

BENUTZERHANDBUCH

Handtuchwärmerhalter

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

uns:

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

- 1 -

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät

in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das

Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie

uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

CSS11-MU-500*500 CSS11-MU-610*500

CSS11-OU-500*500

CSS11-MH-800*500CSS11-MH-610*500

CSS11-OH-610*500CSS11-OH-500*500

CSS11-MH-500*500 CSS11-MH-1000*500

CSS11-OH-1000*500

CSS11-OU-1000*500

CSS11-OH-800*500

CSS11-OU-610*500

CSS11-MU-1000*500

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Handtuchwärmerhalter

Machine Translated by Google

SICHERHEITSHINWEISE

- 2 -

berühren. Kleine Kinder oder gebrechliche Personen sollten beaufsichtigt werden, wenn das

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

LESEN SIE DIESE ANWEISUNGEN SORGFÄLTIG DURCH. Bewahren Sie sie für zukünftige

4. Achten Sie bei der Montage der Handtuchhalter darauf, dass Schalter und andere Bedienelemente

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

1. Dieses Gerät dient zum Erwärmen und Trocknen von Handtüchern, daher ist es heiß genug,

5. Dieses Gerät ist NUR zum Erwärmen und Trocknen von Handtüchern bestimmt.

für andere Zwecke verwenden.

2. Der Rost wird während der Aufwärmphase heißer, da die

Umgebungstemperatur. Heiße Oberflächen nicht direkt berühren.

6. Um Gefahren zu vermeiden, darf dieses Produkt NICHT zum Halten von Gegenständen mit Öl verwendet werden,

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Nur für den Innenbereich geeignet.

während des Betriebs des Produkts und achten Sie darauf, dass sie das Gerät nicht berühren.

leicht erhöhen.

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

Gestelle.

Bitte beachten Sie die grundlegenden Sicherheitshinweise bei der Verwendung von elektrisch beheizten Handtüchern

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

Referenz.

3. Außerdem führt die isolierende Wirkung von Handtüchern dazu, dass die Betriebstemperatur

Die Tasten können nicht von einer Person in der Badewanne oder Dusche berührt werden.

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer

Machine Translated by Google

mindestens 600 mm über dem Boden, um eine Gefährdung von Kleinkindern zu vermeiden.

ACHTUNG: Die Unterseite dieses Produkts MUSS an

Kinder.

- 3 -

BEWAHREN SIE DIESE ANWEISUNGEN AUF

14. Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und

11. Wenn das Produkt nicht richtig funktioniert oder beschädigt ist, muss es repariert werden oder

über den sicheren Gebrauch des Geräts informiert und verstehen die Gefahren

Arbeiten.

Erfahrung und Wissen, wenn sie beaufsichtigt oder unterwiesen wurden

Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

für kommerzielle Zwecke verwendet werden.

7. Stellen Sie sicher, dass die Spannung dem Nennwert in diesem Handbuch entspricht.

15. Wenn das Netzkabel beschädigt ist, muss es durch ein Spezialkabel ersetzt werden oder

durch den Hersteller, seinen Kundendienst oder qualifiziertes Personal ersetzt werden.

Produkte auf Erdölbasis oder Trockenreinigungsflüssigkeiten.

12. Dieses Gerät ist NUR für den HAUSHALTSGEBRAUCH bestimmt und sollte nicht

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer

gemäß den richtigen Verdrahtungsregeln und -vorschriften.

Fehlfunktionen, Stürze oder sonstige Beschädigungen.

13. Betreiben Sie das Gerät nicht mit beschädigtem Stecker oder Kabel, nach einer

8. Stellen Sie aus Sicherheitsgründen sicher, dass die Elektroarbeiten von einer autorisierten Person durchgeführt werden

10. Achten Sie darauf, dass das Netzkabel nicht mit heißen Oberflächen in Berührung kommt, wenn es

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an

Baugruppe ist beim Hersteller oder seinem Kundendienst erhältlich.

9. NICHT in Flüssigkeiten eintauchen.

Machine Translated by Google

50/60 Hz

Wechselstrom 120 V

50/60 Hz

Wechselstrom 230V

50/60 Hz

Wechselstrom 120 V

60 Hz

Wechselstrom 120 V

50/60 Hz

Wechselstrom 230V

60 Hz

Wechselstrom 230V

60 Hz

Wechselstrom 120 V

156

610*500*102

15 kg

1000*500*102

115

165

500*500*102

106

290

262

800*500*102

HINWEIS: ÿ Auf dem Bildschirm werden 50–70 °C angezeigt, der Einstellbereich beträgt

5 Stufen. (die Temperaturerkennung im runden Rohr)

Produkt

CSS11-MU-500*500

Silber

CSS11-OH-610*500

Silber

Produktgröße

CSS11-OH-1000*500

- 4 -

Silber

CSS11-OU-610*500

Leistung

Schwarz

CSS11-OU-1000*500

Stromspannung

CSS11-OH-500*500

Laden

Schwarz

Farbe

ÿ Die maximale Oberflächentemperatur des Produkts beträgt 60–65 °C.

Silber

CSS11-MH-610*500

CSS11-MH-800*500 212

Schwarz

CSS11-MH-1000*500

CSS11-OU-500*500

(mm)

Silber

CSS11-MU-610*500

(IN)

CSS11-OH-800*500 215

Silber

CSS11-MU-1000*500

Schwarz

Gewicht

CSS11-MH-500*500

Schwarz

Modell

Maximal

Schwarz

PRODUKTPARAMETER

Machine Translated by Google

Fachkraft. Lesen Sie vor der Installation unbedingt die Sicherheitshinweise.

· Der Handtuchhalter sollte an einer stabilen und stabilen Wand angebracht werden.

·Überprüfen Sie vor der Installation, ob Produkt und Leitung in gutem Zustand sind.

Größe und es besteht kein direkter Kontakt mit anderen Objekten.

Bohren

Vielen Dank für den Kauf unserer beheizten Handtuchhalter. Dieser Handtuchhalter

· Halten Sie Ihre Hände beim Ein- und Ausstecken trocken und schalten Sie das Gerät aus, wenn

Bleistift

·Der Handtuchhalter darf nicht zum Reiten oder Ziehen verwendet werden und die maximale Belastung

sollte 15 kg nicht überschreiten.

Kreuzschlitzschraubendreher

·Der beheizte Handtuchhalter muss von einem professionellen Servicemitarbeiter installiert werden oder

Die Verbindung kann entweder über das linke oder rechte Unterbein erfolgen. Diese Verbindung

Installation von wasserdichten Steckern.

ist einzigartig in der flexiblen Art der Anbindung an die Stromversorgung. Die elektrische

Notiz:

Stellen Sie sicher, dass für Ihren beheizten Handtuchhalter ausreichend Platz vorhanden ist.

kann entweder direkt durch die Wand oder über das mitgelieferte Kabel und den Stecker verdrahtet werden.

BENÖTIGTES WERKZEUG

INSTALLATION & ILLUSTRATION

- 5 -

Machine Translated by Google

- 6 -

TEILELISTE

Handtuchhalter

Selbstschneidende Schraube

Wandabstandshalter (C)

Kunststoff-Expender

Seriell

Montagesockel

1 Stck.

Wandabstandshalter (A)

1 Stck.

4 Stck.

Wandabstandshalter (B)

Name

2 Stck.

Nummer

Hinweise

1 Stck.

4 Stck.

Menge

Machine Translated by Google

Kreuzschraube (M5*16 )

Schraubenschlüssel (klein)

Netzkabel

2 Stck.

Stellschraube (M5*8)

1 Stck.

Schraubenschlüssel (groß)

1 Stck.

4 Stck.

2 Stck.

1 Stck.

Schraube (M8*10)

- 7 -

Machine Translated by Google

Wandabstandshalter (B)

Kreuzschraube (M5*16 )

SCHRITT2

SCHRITT 1

- 8 -

Netzstecker

ob sich die Position der Netzkabelsteckdose

links oder rechts befindet, bevor Sie mit

den folgenden Vorgängen fortfahren.

Hinweis: Bitte zuerst bestätigen

Hinweis: Stellen Sie sicher, dass die

Netzsteckerabdeckung installiert oder festgezogen

ist, bevor Sie den Wandabstandshalter (B) installieren.

Handtuchhalter

INSTALLATIONSSCHRITTE (INSTALLATION DER HAUPTTEILE DES HANDTUCHSTÄNDERS)

Machine Translated by Google

Wand

Bohren

Handtuchhalter

Netzstecker

Loch

Wand

Hinweis: Stellen Sie sicher, dass das Netzkabel installiert ist

und festgezogen, bevor die Wandhalterung montiert wird

Abstandshalter (C)

SCHRITT4

Kreuzschraube (M5*16 )

Netzkabel

Wandabstandshalter (C)

SCHRITT3

1. Zeichnen Sie mit einem Bleistift die Position der 4 Wandabstandshalter an die Wand.

2. Zeichnen Sie 4 Punkte an die Wand und bohren Sie mit einer Bohrmaschine Löcher an den

entsprechenden Stellen.

- 9 -

Machine Translated by Google

1. Setzen Sie den Kunststoff-Expander in das Loch ein. 2.

Nehmen Sie die selbstschneidende Schraube heraus, führen Sie sie durch das mittlere Loch der Montagebasis und

ziehen Sie sie fest, um sie zu fixieren.

SCHRITT 5

INSTALLATIONSSCHRITTE (FREIER NETZKABELANSCHLUSS)

- 10 -

Machine Translated by Google

- 11 -

1. Entfernen Sie den Handtuchhalter und setzen Sie ihn vollständig in die Montagebasis ein.

3. Drücken Sie den Handtuchhalter, um sicherzustellen, dass er stabil und korrekt installiert ist. Dann

2. Nehmen Sie die Stellschraube (M5*8) und befestigen Sie den Handtuchhalter.

SCHRITT6

Verwenden Sie das Netzkabel, um den Stecker einzustecken und eine schnelle Verbindung herzustellen.

Tipp: Wenn der Handtuchhalter nicht in die Montagebasis eingesetzt werden kann, können Sie

Lösen Sie die selbstschneidende Schraube und stellen Sie die passende Position ein.

Machine Translated by Google

Kabelloch

Stromkabel am Handtuchhalter.

3. Zusätzlich zum Kabelloch die selbstschneidende Schraube herausnehmen, durch

2. Führen Sie einen Kunststoff-Expander in die Löcher ein, mit Ausnahme der Kabellöcher.

1. Bestimmen Sie die Position des Kabellochs anhand der Position des

durch das mittlere Loch der Montagebasis und ziehen Sie es zur Befestigung fest;

SCHRITT7

INSTALLATIONSSCHRITTE (VERDECKTER NETZKABELANSCHLUSS)

- 12 -

Machine Translated by Google

Montieren Sie die Basis am Handtuchhalter und befestigen Sie sie mit der Stellschraube (M5*8).

3. Entfernen Sie den Handtuchhalter und setzen Sie ihn vollständig in die Montagebasis ein.

2. Fädeln Sie das Netzkabel durch die verbleibende Montagebasis, montieren Sie die

1. Reservieren Sie die benötigte Länge des Netzkabels und schneiden Sie den überschüssigen Teil ab.

4. Nehmen Sie die Stellschraube (M5*8) und befestigen Sie den Handtuchhalter.

Tipp: Wenn der Handtuchhalter nicht in die Montagebasis eingesetzt werden kann, können Sie

Lösen Sie die selbstschneidende Schraube und stellen Sie die passende Position ein.

SCHRITT 8

- 13 -

Machine Translated by Google

Abbildung 2

Abbildung 1

- 14 -

Umschalttaste

Timer-Taste

Taste zur Temperatureinstellung

a. Temperatureinstellung: 50–70 °C. b.

Timereinstellung: 1–8 Stunden.

Schaltertaste halbhell. (Siehe Abbildung 1) Die Temperatur kann zwischen 50–70

°C eingestellt werden. (Siehe Abbildung 2)

Schaltfläche Beschreibung

ANZEIGE AUF DEM BILDSCHIRM FÜR VERSCHIEDENE ARBEITSMODI

Bildschirmdetails

BILDSCHIRMANWEISUNGEN

Einschalten:Ausschalten:

Machine Translated by Google

Abbildung 3

Abbildung 4

Abbildung 5

Abbildung 4)

Die Zeit kann zwischen 1H-8H (siehe Abbildung 3) und normalerweise offen (siehe

Temperatur- Heizmodus: Es ist zu beobachten, dass weiße Punkte flackern. (Siehe Abbildung 5)

- 15 -

Machine Translated by Google

- 16 -

BEDIENUNGSANLEITUNG

müssen Sie auf

Einstellknopf

3) Stellen Sie den Timer ein

Auf dem Bildschirm wird der Minuten-Countdown angezeigt.

, um das Produkt einzuschalten, und die Temperatur

Die Temperatureinstellung war erfolgreich. Die Temperatur wird bei jedem Drücken um 5 °C angepasst.

Drücken Sie kurz die

Umschalttaste zum Ausschalten des Geräts.

müssen Sie zweimal klicken, das erste

1) Einschalten

blinkt abwechselnd auf dem

Taste dient zur Vermeidung von Fehlkontakten, mit der zweiten Taste kann die Zeiteinstellung gestartet werden,

Bildschirm.

und die Timing-Taste

Um die Zeit einzustellen, tippen Sie auf die Uhrzeitschaltfläche

entsprechenden Arbeitszeiten. Wenn die eingestellte Arbeitszeit weniger als eine Stunde beträgt,

leuchten.

Tippen Sie beim Einstellen der Temperatur auf die Temperaturschaltfläche

2) Heiztemperatur einstellen

ÿ Nach dem Einstecken des Netzteils wird der Schalterknopf

auf dem Bildschirm wird

zweimal, das erste Mal dient dazu, Fehlkontakte zu vermeiden, das zweite Mal kann mit der Temperatureinstellung

begonnen werden. Nach der Einstellung der gewünschten Temperatur warten Sie, bis der Bildschirm dreimal blinkt.

Es gibt neun Tasten, jeweils auf ist eine lange offene, 1-8, die die

4) Ausschalten

ÿBerühren Sie die Umschalttaste

Machine Translated by Google

TEMPERATURKOMPENSATION

- 17 -

Abbildung 6

Wie in Abbildung 6 gezeigt. Drücken Sie die Umschalttaste

für 5 Sekunden im ausgeschalteten

zur Bestätigung und zum Verlassen des

ÿWenn die beiden Funktionen Zeit und Temperatur eingestellt werden, sind sie unabhängig

folgt „0ÿ“ÿ„2ÿ“ÿ„4ÿ“ÿ„6ÿ“ÿ„8ÿ“ÿ-8ÿ“ÿ-6ÿ“ÿ-4ÿ“ÿ-2ÿ“, Drücken Sie

Drücken und halten Sie die Temperatureinstellungstaste

5) Sonstiges

Zustand, um die Temperaturkompensationseinstellung einzugeben. Es gibt 9 Optionen,

Bildschirm blinkt immer abwechselnd.

ÿWenn das Produkt vollständig ausgeschaltet ist, werden Zeit und Temperatur

die Taste zur Temperatureinstellung zur Auswahl (die Standardeinstellung ist 0ÿ),

und haben keinen Einfluss. Beim Einschalten werden die Zeit- und Temperatursymbole auf dem

Die Temperatur behält die zuletzt eingestellten Parameter bei.

Temperaturkompensationseinstellung

zurücksetzen. Wenn Sie nur den Schalter berühren, um das Produkt zu öffnen oder zu schließen, werden die Zeit und

Machine Translated by Google

Abbildung 7

- 18 -

zu starten; Der Konstanttemperaturmodus ist

auf 50ÿ zurückgesetzt, der Zeitmodus wird für 2 Stunden wiederhergestellt und die Temperatur

Die Kompensation beträgt 0.

Wenn der Temperaturfühler anormal ist, Abbildung 7

5 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen.

Drücken Sie kurz die Umschalttaste

Einstellungen, das Symbol wird 3 Sekunden lang vollständig angezeigt, um in den Abschaltzustand zu wechseln.

Drücken Sie im Startzustand die Umschalttaste

Verwenden Sie keine abrasiven oder ätzenden Reiniger.

Am besten wischen Sie den Handtuchwärmer von Zeit zu Zeit mit einem feuchten Tuch ab.

FEHLERANZEIGE

ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN

REINIGUNG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MANUALE D'USO

PORTA ASCIUGAMANI

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

CSS11-MU-500*500 CSS11-OU-500*500

CSS11-MU-610*500 CSS11-OU-610*500

Codice articolo: CSS11-MH-610*500

Codice articolo CSS11-MH-500*500

Codice articolo CSS11-MH-800*500

Codice articolo CSS11-MH-1000*500

CSS11-MU-1000*500 CSS11-OU-1000*500

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

noi:

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se

non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

- 1 -

Codice CSS11-MU-610*500

CSS11-OU-500*500

CSS11-MU-500*500

Codice articolo CSS11-MH-800*500

CSS11-OH-500*500 Codice CSS11-OH-610*500

Codice articolo CSS11-MH-610*500Codice articolo CSS11-MH-500*500 Codice CSS11-MH-1000*500

CSS11-OH-1000*500

CSS11-OU-1000*500

Codice CSS11-OH-800*500

Codice CSS11-OU-610*500

CSS11-MU-1000*500

HAI BISOGNO DI AIUTO? CONTATTACI!

PORTA ASCIUGAMANI

Machine Translated by Google

ISTRUZIONI DI SICUREZZA

- 2 -

2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato

rastrelliere.

il prodotto funzioni e assicurarsi di non toccare l'apparecchio.

aumentare leggermente.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

Si prega di rispettare le istruzioni di sicurezza di base quando si utilizza un asciugamano riscaldato elettricamente

3. Inoltre, l'effetto isolante degli asciugamani causerà la temperatura di esercizio a

6. Per evitare pericoli, questo prodotto NON DEVE essere utilizzato per contenere oggetti con olio,

i pulsanti non possono essere toccati da una persona nella vasca da bagno o nella doccia.

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori

riferimento.

LEGGERE QUESTE ISTRUZIONI CON ATTENZIONE. Tenerle a portata di mano per il futuro

4. Quando si installano i portasciugamani, assicurarsi che gli interruttori e gli altri dispositivi di controllo

indica che il prodotto richiede una raccolta differenziata dei rifiuti

smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un

toccare. I bambini piccoli o le persone inferme devono essere sorvegliati quando il

per qualsiasi altro scopo.

contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere

1. Questo apparecchio serve per riscaldare e asciugare gli asciugamani, quindi è caldo da

temperatura ambiente. NON TOCCARE DIRETTAMENTE LE SUPERFICI CALDE.

2. Il rack diventerà più caldo durante i periodi di riscaldamento a causa dell'aumento di

5. Questo apparecchio è utilizzato SOLO per riscaldare e asciugare gli asciugamani, NON utilizzare

Solo per uso interno

punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

attentamente il manuale di istruzioni.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

Machine Translated by Google

SALVA QUESTE ISTRUZIONI

- 3 -

almeno 600 mm dal pavimento per evitare rischi di danni ai bambini

ATTENZIONE: la parte inferiore di questo prodotto DEVE essere installata a

bambini.

secondo le corrette norme e disposizioni in materia di cablaggio.

12. Questo apparecchio è destinato ESCLUSIVAMENTE all'USO DOMESTICO e non deve

malfunzionamento, caduta o danneggiamento in qualsiasi modo.

coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso

8. Per motivi di sicurezza, assicurarsi che il lavoro elettrico venga eseguito da una persona autorizzata

13. Non utilizzare l'apparecchio con una spina o un cavo danneggiati, dopo un

montaggio disponibile presso il produttore o il suo agente di assistenza.

10. NON lasciare che il cavo di alimentazione entri in contatto con la superficie calda quando è

14. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e

persone con ridotte capacità fisiche, sensoriali o mentali o prive di

9. NON immergere in alcun liquido.

11. Se il prodotto non funziona bene o è danneggiato, deve essere riparato o

sull'uso sicuro dell'apparecchio e comprendere i pericoli

lavorando.

esperienza e conoscenza se hanno ricevuto supervisione o istruzione

essere utilizzato per scopi commerciali.

7. Assicurarsi che la tensione corrisponda al valore nominale indicato nel presente manuale.

la manutenzione non deve essere effettuata da bambini senza supervisione.

15. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o

prodotti a base di petrolio o liquidi per la pulizia a secco.

sostituito dal produttore, dal suo agente di assistenza o da personale qualificato.

Machine Translated by Google

CA 230 V

AC120V

Frequenza 50/60 Hz

60 Hz

CA 230 V

AC120V

Frequenza 50/60 Hz

60 Hz

Frequenza 50/60 Hz

AC120V

Frequenza 50/60 Hz

CA 230 V

AC120V

60 Hz

165

15 kg

Dimensioni: 610*500*102

262

115

156

500*500*102

106

Dimensioni: 800*500*102

Dimensioni: 1000*500*102

290

Argento

Codice articolo CSS11-OH-800*500 215

(IN)

Codice CSS11-MU-610*500

(mm)

Nero

CSS11-OU-500*500

Codice CSS11-MH-1000*500

Argento

Codice CSS11-OH-610*500

Massimo

Modello

Nero

CSS11-MU-1000*500

Peso

Codice articolo CSS11-MH-500*500

Codice CSS11-OU-610*500

Argento

Energia

Nero

- 4 -

Argento

CSS11-OH-1000*500

Dimensioni del prodotto

Argento

NOTA: ÿ Lo schermo visualizza 50-70ÿ, l'intervallo di regolazione è di 5 stop. (rilevamento della

temperatura all'interno del tubo rotondo)

Prodotto

CSS11-MU-500*500

ÿ La temperatura massima della superficie del prodotto è 60-65ÿ.

Colore

Argento

Codice articolo CSS11-MH-610*500

Nero

Codice articolo CSS11-MH-800*500 212

Voltaggio

CSS11-OH-500*500

Caricamento

CSS11-OU-1000*500

PARAMETRO PRODOTTO

Machine Translated by Google

la connessione può essere fatta attraverso la parte inferiore sinistra o destra delle gambe. Questa connessione

·Il portasciugamani riscaldato deve essere installato da un agente di servizio professionale o

Cacciavite a croce

è unico nel modo flessibile di connettersi all'alimentazione elettrica. L'elettrico

installazione di tappi impermeabili.

Nota:

persona qualificata. Assicurarsi di aver letto le informazioni di sicurezza prima dell'installazione.

Assicurati che ci sia abbastanza spazio per il tuo portasciugamani riscaldato in base alla sua reale

può essere collegato direttamente alla parete oppure tramite il cavo e la spina in dotazione.

·Il portasciugamani deve essere installato su una parete solida e affidabile.

·Prima dell'installazione, verificare che il prodotto e la linea siano in buone condizioni.

dimensioni ridotte e non c'è contatto diretto con altri oggetti.

Grazie per aver acquistato i nostri portasciugamani riscaldati. Questo portasciugamani

·Tenere le mani asciutte quando si collega e si scollega e tenere l'alimentazione spenta quando

Trapano

Matita

non deve superare i 15 kg.

·Il portasciugamani non deve essere utilizzato per cavalcare o tirare, e il carico massimo

INSTALLAZIONE E ILLUSTRAZIONE

STRUMENTI NECESSARI

- 5 -

Machine Translated by Google

- 6 -

ELENCO DELLE PARTI

Nome

Distanziatore da parete (B)

1 pz

Numero

2 pezzi

4 pezzi

Appunti

1 pz

Vite autofilettante

Quantità

Portasciugamani

Dispendio di plastica

Distanziatore da parete (C)

Seriale

Base di montaggio

Distanziatore da parete (A)

1 pz.

Machine Translated by Google

Chiave inglese (grande)

1 pz

4 pezzi

1 pz

2 pezzi

1 pz.

Vite (M8*10)

Vite a croce (M5*16)

Chiave inglese (piccola)

Cavo di alimentazione

Vite di fissaggio (M5*8)

2 pezzi

- 7 -

Machine Translated by Google

PASSO 2

Vite a croce (M5*16)

Distanziatore da parete (B)

PASSO 1

- 8 -

se la posizione dell'uscita del cavo di

alimentazione è sul lato sinistro o destro prima

di procedere con le seguenti operazioni.

Portasciugamani

Spina di alimentazione

Nota: si prega di confermare prima

Nota: verificare che il coperchio della spina di alimentazione

sia installato o serrato prima di installare il distanziatore a

parete (B).

FASI DI INSTALLAZIONE (INSTALLAZIONE DELLE PARTI PRINCIPALI DEL PORTA ASCIUGAMANI)

Machine Translated by Google

Parete

Portasciugamani

Spina di alimentazione

Buco

Trapano

Nota: assicurarsi che il cavo di alimentazione sia installato

e serrato prima di installare il muro

Distanziatore (C)

1. Premere e utilizzare una matita per disegnare la posizione del distanziatore a 4 pareti

sulla parete.

Distanziatore da parete (C)

Cavo di alimentazione

Vite a croce (M5*16)

PASSO 3

2. Disegna 4 punti sul muro e usa un trapano elettrico per praticare dei fori nei punti

corrispondenti.

PASSO4

- 9 -

Machine Translated by Google

1. Inserire il distanziatore di plastica nel foro; 2.

Estrarre la vite autofilettante, farla passare attraverso il foro centrale della base di montaggio e

serrarla per fissarla;

PASSO 5

FASI DI INSTALLAZIONE (COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE ESPOSTO)

- 10 -

Machine Translated by Google

1. Rimuovere il portasciugamani e posizionarlo completamente nella base di montaggio.

allentare la vite autofilettante, regolare la posizione corrispondente;

2. Prendere la vite di fissaggio (M5*8) e fissare il portasciugamani.

PASSO6

utilizzare il cavo di alimentazione per collegare il connettore maschio e realizzare una connessione rapida.

3. Spingere il portasciugamani per assicurarsi che l'installazione sia stabile e corretta. Quindi

Suggerimento: se il portasciugamani non può essere inserito nella base di montaggio, è possibile

- 11 -

Machine Translated by Google

PASSO 7

2. Inserire un espansore di plastica nei fori, ad eccezione dei fori per i cavi.

3. Oltre al foro per il cavo, estrarre la vite autofilettante, passare

Cavo di alimentazione sul portasciugamani.

1. Determinare la posizione del foro del cavo in base alla posizione del

attraverso il foro centrale della base di montaggio e serrarlo per fissarlo;

Foro per cavi

FASI DI INSTALLAZIONE (COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE NASCOSTO)

- 12 -

Machine Translated by Google

- 13 -

PASSO 8

2. Infilare il cavo di alimentazione attraverso la base di montaggio rimanente, assemblare il

3. Rimuovere il portasciugamani e posizionarlo completamente nella base di montaggio.

Montare la base sul portasciugamani e fissarla tramite la vite di fissaggio (M5*8)

1. Tenere da parte la lunghezza necessaria del cavo di alimentazione e tagliare la parte in eccesso.

Suggerimento: se il portasciugamani non può essere inserito nella base di montaggio, è possibile

allentare la vite autofilettante e regolare la posizione corrispondente;

4. Prendere la vite di fissaggio (M5*8) e fissare il portasciugamani.

Machine Translated by Google

Pulsante di commutazione

Pulsante timer

Pulsante di regolazione della temperatura

a. Regolazione della temperatura: 50~70ÿ. b. Regolazione

del timer: 1H~8H.

Pulsante di commutazione semi-luminoso. (Vedi Figura 1) La temperatura può essere regolata tra

50-70ÿ. (Vedi Figura 2)

- 14 -

Figura 1

Figura 2

Descrizione del pulsante

INDICATORE SULLO SCHERMO PER DIVERSE MODALITÀ DI LAVORO

Dettagli dello schermo

ISTRUZIONI SULLO SCHERMO

Spegnimento: Accensione:

Machine Translated by Google

- 15 -

Figura 4)

Il tempo può essere regolato tra 1H-8H (vedere Figura 3) e Normalmente aperto (vedere

Modalità di riscaldamento della temperatura : si osserva uno sfarfallio dei punti bianchi (vedere Figura 5)

Figura 5

Figura 4

Figura 3

Machine Translated by Google

- 16 -

ISTRUZIONI PER L'USO

illuminarsi.

Quando si imposta la temperatura, toccare il pulsante della temperatura

Per impostare l'ora di cronometraggio, toccare il pulsante dell'ora

corrispondenti ore di lavoro. Quando l'orario di lavoro stabilito è inferiore a un'ora, il

ÿ Dopo aver collegato l'alimentatore, il pulsante Switch

2) Regolare la temperatura di riscaldamento

ci sono nove pulsanti, rispettivamente su è un lungo aperto, 1-8 rappresentano il

Premere brevemente il tasto

4) Per spegnere

sullo schermo sarà

due volte, la prima è per evitare contatti errati, la seconda può iniziare a impostare la temperatura, dopo aver

impostato la temperatura desiderata, attendere che lo schermo lampeggi tre volte, il

, devi cliccare

lo schermo entrerà nel conto alla rovescia dei minuti.

ÿToccare il pulsante dell'interruttore

Pulsante di regolazione

3) Regola il timer

Pulsante di accensione per spegnere il dispositivo.

per accendere il prodotto e la Temperatura

l'impostazione della temperatura è riuscita. La temperatura verrà regolata di 5ÿ a ogni pressione.

1) Per accendere

lampeggerà alternativamente su

, devi cliccare due volte, la prima

il pulsante serve per evitare contatti errati, il secondo pulsante può iniziare a impostare il tempo di temporizzazione,

e il pulsante di temporizzazione

schermo.

Machine Translated by Google

COMPENSAZIONE DELLA TEMPERATURA

- 17 -

Figura 6

lo schermo lampeggia sempre

alternativamente. ÿQuando il prodotto è completamente spento, il tempo e la temperatura saranno

il pulsante di regolazione della temperatura

Premere e tenere premuto il pulsante di regolazione della temperatura

e non influenzano. All'avvio, le ICONE di tempo e temperatura sul

per selezionare (l'impostazione predefinita è 0ÿ),

la temperatura manterrà i parametri impostati l'ultima volta.

Come mostrato nella figura 6. Premere il pulsante Switch

impostazione della compensazione della temperatura

reset. Se si tocca semplicemente il pulsante dell'interruttore per aprire o chiudere il prodotto, l'ora e

per 5 secondi in modalità off

per confermare e uscire dal

ÿQuando si impostano le due funzioni di tempo e temperatura, sono indipendenti

segue “0ÿ”ÿ“2ÿ”ÿ“4ÿ”ÿ“6ÿ”ÿ“8ÿ”ÿ“-8ÿ”ÿ“-6ÿ”ÿ“-4ÿ”ÿ“-2ÿ”ÿ Premere

5) Altre questioni

stato per accedere all'impostazione di compensazione della temperatura. Ci sono 9 opzioni, come

Machine Translated by Google

Figura 7

- 18 -

tornata a 50ÿ, la modalità di temporizzazione viene ripristinata per 2 ore e la temperatura

la compensazione è 0.

per iniziare; La modalità temperatura costante è

Quando la sonda di temperatura è anomala, Figura 7

per 5 secondi per ripristinare le impostazioni di fabbrica

premere brevemente il pulsante dell'interruttore

Impostazioni, l'icona verrà visualizzata completamente per 3 secondi per entrare nello stato di spegnimento,

Nello stato di avvio, premere il pulsante dell'interruttore

NON UTILIZZARE DETERGENTI ABRASIVI O CORROSIVI.

Si consiglia di pulire di tanto in tanto lo scaldasalviette con un panno umido.

VISUALIZZAZIONE DEGLI ERRORI

RIPRISTINO DATI DI FABBRICA

PULIZIA

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

CSS11MH610*500CSS11OH610*500

CSS11MU610*500CSS11OU610*500

CSS11MU500*500CSS11OU500*500

CSS11MH500*500CSS11OH500*500

CSS11MH800*500CSS11OH800*500

CSS11MU1000*500CSS11OU1000*500

CSS11MH1000*500CSS11OH1000*500

MANUALDELUSUARIO

ESTANTEPARACALENTARTOALLAS

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

anosotros:

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontactoconnosotros.

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

CSS11MU500*500 CSS11MU610*500

CSS11OU500*500 CSS11OU610*500

CSS11OH500*500 CSS11OH610*500

CSS11MH610*500CSS11MH500*500 CSS11MH800*500

CSS11OH800*500 CSS11OH1000*500

CSS11MU1000*500

CSS11OU1000*500

CSS11MH1000*500

¿NECESITAAYUDA?¡CONTÁCTENOS!

ESTANTEPARACALENTARTOALLAS

1

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Machine Translated by Google

INSTRUCCIONESDESEGURIDAD

desecharseconlabasuradomésticanormal,sinoquedebenllevarseaun

LEAESTASINSTRUCCIONESCUIDADOSAMENTE.Consérvelasamanoparafuturasconsultas.

indicaqueelproductorequiererecogidaselectivaderesiduosenel

4.Alinstalarlostoalleros,asegúresedequelosinterruptoresyotroscontroles

paracualquierotropropósito.

Losbotonesnopuedensertocadosporunapersonaenelbañooladucha.

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesorios.

referencia.

Porfavor,respetelasinstruccionesbásicasdeseguridadalutilizartoallascalentadaseléctricamente.

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea

3.Además,elefectoaislantedelastoallasharáquelatemperaturadefuncionamientoaumente.

aumentarligeramente

2012/19/CE.Elsímboloquemuestrauncontenedordebasuratachado

bastidores.

Usoeninterioresúnicamente

6.Paraevitarpeligros,esteproductoNODEBEusarseparasujetarelementosconaceite,

Puntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos

Asegúresedequeelproductoestéfuncionandoydequenotoqueelaparato.

Temperaturaambiente.NOTOQUESUPERFICIESCALIENTESDIRECTAMENTE.

2.Larejillasecalentarámásdurantelosperíodosdecalentamientodebidoalaumentode

marcadosconestesímbolo.Losproductosmarcadoscomotalnopueden

1.Esteaparatoseutilizaparacalentarysecartoallas,porlotanto,estácaliente.

5.EsteaparatoSÓLOseutilizaparacalentarysecartoallas,NOloutilice

Toque.Losniñospequeñosolaspersonasenfermasdebensersupervisadascuando

Leaatentamenteelmanualdeinstrucciones.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

2

Machine Translated by Google

GUARDEESTASINSTRUCCIONES

Almenos600mmporencimadelsueloparaevitarelriesgodedañosalosniños.

ADVERTENCIA:LaparteinferiordeesteproductoDEBEinstalarseen

niños.

11.Sielproductonofuncionabienoestádañado,deberárepararseo

14.Esteaparatopuedeserutilizadoporniñosmayoresde8añosy

9.NOsumerjaenningúnlíquido.

10.NOpermitaqueelcabledealimentaciónentreencontactoconlasuperficiecalientecuandoesté

personasconcapacidadesfísicas,sensorialesomentalesreducidasoconfaltade

13.Noutiliceelaparatoconunenchufeocabledañado,despuésdeun

8.Porseguridad,asegúresedequeeltrabajoeléctricolorealiceunapersonaautorizada.

conjuntodisponibleatravésdelfabricanteosuagentedeservicio.

deacuerdoconlasnormasyregulacionesdecableadocorrectas.

malfuncionamiento,odespuésdehabersidocaídoodañadodecualquiermanera.

productosabasedepetróleoolíquidosdelimpiezaenseco.

12.EsteaparatoestádestinadoSÓLOPARAUSODOMÉSTICOynodebe

reemplazadoporelfabricante,suagentedeservicioopersonascalificadas.

7.Asegúresedequeelvoltajecumplaconelvalornominalindicadoenestemanual.

serutilizadoconfinescomerciales.

Losniñosnodebenjugarconelaparato.Limpiezayuso

Elmantenimientonodeberáserrealizadoporniñossinsupervisión.

15.Sielcabledealimentaciónestádañado,debereemplazarseporuncableespecialo

laboral.

Experienciayconocimientossihanrecibidosupervisiónoinstrucción

sobreelusodelaparatodeformaseguraycomprenderlospeligros

3

Machine Translated by Google

CA120V

50/60Hz

CA120V

60Hz

CA230V

60Hz

CA230V

CA120V

50/60Hz

60Hz

CA120V

50/60Hz

CA230V

50/60Hz

Peso

CSS11MH500*500

CSS11OU610*500

Negro

CSS11MU1000*500

Negro

Máximo

Modelo

Plata

CSS11OH610*500

NegroCSS11MH1000*500

CSS11OU500*500

Negro

(mm)

CSS11MU610*500

(EN)

Plata

CSS11OH800*500215

PlataCSS11OU1000*500

CargandoVoltaje

CSS11OH500*500

Negro

CSS11MH800*500212

Color

Latemperaturamáximadelasuperficiedelproductoesde60a65.

Plata

CSS11MH610*500

NOTA:Lapantallamuestra5070,elrangodeajusteesde5pasos.(Deteccióndetemperatura

dentrodeltuboredondo)

Producto

Plata

Tamañodelproducto

CSS11MU500*500

Plata

CSS11OH1000*500

4

Fuerza

Negro

Plata

PARÁMETRODELPRODUCTO

156

610*500*102

15kilos

800*500*102

115

165

500*500*102

106

262

1000*500*102

290

Machine Translated by Google

∙Eltoallerodebeinstalarseenunaparedconfiableyfirme.

Personacalificada.Asegúresedehaberleídolainformacióndeseguridadantesdelainstalación.

Sepuedeconectardirectamenteatravésdelaparedomedianteelcableyenchufesuministrados.

Nota:

Asegúresedequehayasuficienteespacioparasutoallerocalentadodeacuerdoconsutamañoreal.

Instalacióndetaponesimpermeables.

esúnicoensuformaflexibledeconectarseconlafuentedealimentación.Elsistemaeléctrico

Laconexiónsepuederealizaratravésdelapiernainferiorizquierdaoderecha.Estaconexión

∙Eltoallerocalentadodebeserinstaladoporunagentedeservicioprofesionalo

nodebeexcederlos15kg.

∙Eltoalleronodebeutilizarseparamontarotirar,ylacargamáxima

Graciasporadquirirnuestrostoalleroscalefactados.Estetoallero

∙Mantengalasmanossecasalenchufarydesenchufar,yapagueelaparato.

DestornilladorPhillips

Perforar

Lápiz

∙Verifiquequeelproductoylalíneaesténenbuenascondicionesantesdelainstalación.

tamañoynohaycontactodirectoconotrosobjetos.

HERRAMIENTASNECESARIAS

INSTALACIÓNEILUSTRACIÓN

5

Machine Translated by Google

Toallero

CANTIDAD

Tornilloautorroscante

Expansordeplástico

4piezas

Notas

1uds.

2piezas

Número

4piezas

Espaciadordepared(B)

Nombre

Espaciadordepared(A)

4piezas

1uds.

Deserie

1uds.

Basedemontaje

Espaciadordepared(C)

LISTADEPIEZAS

6

Machine Translated by Google

7

Tornilloencruz(M5*16)

Tornillo(M8*10)

2piezas

1uds.

4piezas

Llaveinglesa(grande)

Tornillodefijación(M5*8)

2piezas

Cabledealimentación

1uds.

Llaveinglesa(pequeña)

Machine Translated by Google

Enchufedealimentación

silaposicióndesalidadelcablede

alimentaciónesdelladoizquierdoo

derechoantesdecontinuarconlas

siguientesoperaciones.

Nota:Porfavorprimeroconfirme

Nota:Verifiquequelacubiertadelenchufede

alimentaciónestéinstaladaoajustadaantesde

instalarelespaciadordepared(B).

Toallero

Espaciadordepared(B)

Tornilloencruz(M5*16)

PASO2

PASO1

PASOSDEINSTALACIÓN(INSTALACIÓNDELASPARTESPRINCIPALESDELTOALLERO)

8

Machine Translated by Google

Toallero

Perforar

Muro

Enchufedealimentación

Agujero

Muro

Nota:Asegúresedequeelcabledealimentaciónestéinstalado

yapretarantesdeinstalarlapared

Espaciador(C)

Tornilloencruz(M5*16)

Cabledealimentación

Espaciadordepared(C)

PASO3

2.Dibuja4puntosenlaparedyutilizauntaladroeléctricoparahaceragujerosenlos

lugarescorrespondientes.

1.Presioneyuseunlápizparadibujarlaposicióndelos4espaciadoresdeparedenla

pared.

PASO4

9

Machine Translated by Google

1.Coloqueelexpansordeplásticoenel

orificio;2.Retireeltornilloautorroscante,páseloatravésdelorificiocentraldela

basedemontajeyapriételoparafijarlo;

PASO5

PASOSDEINSTALACIÓN(CONEXIÓNDECABLEDEALIMENTACIÓNEXPUESTA)

10

Machine Translated by Google

11

2.Tomeeltornillodefijación(M5*8)yfijeeltoallero.

3.Empujeeltoalleroparaasegurarsedequelainstalaciónseaestableycorrecta.Luego

1.Retireeltoalleroycolóquelocompletamenteenlabasedemontaje.

PASO6

Utiliceelcabledealimentaciónparaenchufarelconectormachopararealizarunaconexiónrápida.

Consejo:Sieltoalleronosepuedecolocarenlabasedemontaje,puede

Aflojeeltornilloautorroscanteyajustelaposicióncorrespondiente;

Machine Translated by Google

Orificioparacable

PASO7

PASOSDEINSTALACIÓN(CONEXIÓNDECABLEDEALIMENTACIÓNOCULTA)

12

Cabledealimentacióneneltoallero.

3.Ademásdelorificiodelcable,saqueeltornilloautorroscante,pase

2.Inserteunexpansordeplásticoenlosorificiosexceptoenlosorificiosdelcable.

1.Determinelaposicióndelorificiodelcableenfuncióndelaposicióndel

atravésdelorificiocentraldelabasedemontajeyapriételoparafijarlo;

Machine Translated by Google

Montelabaseeneltoalleroyfíjelamedianteeltornillodefijación(M5*8)

3.Retireeltoalleroycolóquelocompletamenteenlabasedemontaje.

2.Paseelcabledealimentaciónatravésdelabasedemontajerestanteyensambleel

1.Reservelalongituddecabledealimentaciónnecesariaycortelapartesobrante.

4.Tomeeltornillodefijación(M5*8)yfijeeltoallero.

Consejo:Sieltoalleronosepuedecolocarenlabasedemontaje,puede

Aflojeeltornilloautorroscanteyajustelaposicióncorrespondiente;

PASO8

13

Machine Translated by Google

Figura2

Figura1

Botóndecambio

Botóndeltemporizador

Botóndeajustedetemperatura

a.Ajustedetemperatura:50~70.b.Ajustedel

temporizador:1H~8H.

Botóndeinterruptorsemibrillante.(VerFigura1) Latemperaturasepuedeajustar

entre50y70(verfigura2).

Descripcióndelbotón

INDICADORENPANTALLAPARADIFERENTESMODOSDETRABAJO

Detallesdelapantalla

INSTRUCCIONESENPANTALLA

Encendido:Apagado:

14

Machine Translated by Google

Figura3

Figura4

Figura5

Figura4)

Eltiemposepuedeajustarentre1H8H(verFigura3)yNormalmenteAbierto(ver

Mododecalentamientodetemperatura:seobservanpuntosblancosparpadeando.(VerFigura5)

15

Machine Translated by Google

Botóndeajuste

,necesitashacerclic

Toqueelbotóndelinterruptor

Lapantallaingresaráalacuentaregresivademinutos.

Botóninterruptorparaapagareldispositivo.

4)Paraapagar

Enlapantallaaparecerá

dosveces,laprimeraesparaevitaruncontactoincorrecto,lasegundapuedecomenzaraconfigurarlatemperatura,

despuésdeconfigurarlatemperaturadeseada,espereaquelapantallaparpadeetresveces,la

2)Ajustelatemperaturadecalentamiento

Despuésdeenchufarlafuentedealimentación,presioneelbotóndeinterruptor

Haynuevebotones,respectivamenteunolargoyabierto,del1al8querepresentanel

correspondientehorariodetrabajo.Cuandoelhorariodetrabajoestablecidoseainferioraunahora,

iluminar.

Paraconfigurarlatemperatura,toqueelbotóndetemperatura.

yelbotóndesincronización

pantalla.

parpadearáalternativamenteenel

1)Paraencender

Paraconfigurarlahora,toqueelbotóndehora ,necesitashacerclicdosveces,laprimera

Elbotónesparaevitarelcontactoincorrecto,elsegundobotónpuedecomenzaraconfigurareltiempodesincronización,

paraencenderelproductoylaTemperatura

Laconfiguracióndetemperaturaesexitosa.Latemperaturaseajustará5concadapulsación.

Presionebrevementeel

3)Ajusteeltemporizador

INSTRUCCIONESDEFUNCIONAMIENTO

16

Machine Translated by Google

Figura6

COMPENSACIÓNDETEMPERATURA

Durante5segundosenelapagado

Comosemuestraenlafigura6.Presioneelbotóndelinterruptor

Reiniciar.Sisimplementetocaelbotóndelinterruptorparaabrirocerrarelproducto,lahoray

Latemperaturamantendrálosparámetrosconfiguradoslaúltimavez.

Ajustedecompensacióndetemperatura

paraseleccionarLaconfiguraciónpredeterminadaes0

ynoafectan.Aliniciar,losICONOSdetiempoytemperaturaenla

Elbotóndeajustedetemperatura

Lapantallasiempreparpadea

alternativamente.Cuandoelproductoestécompletamenteapagado,lahoraylatemperaturasemostrarán

5)Otrosasuntos

Estadoparaingresaralajustedecompensacióndetemperatura.Hay9opciones,como

Mantengapresionadoelbotóndeajustedetemperatura

Alconfigurarlasdosfuncionesdetiempoytemperatura,sonindependientes.

Sigue“0”,“2”,“4”,“6”,“8”,“8”,“6”,“4”,“2”,presione

paraconfirmarysalirdel

17

Machine Translated by Google

Figura7

Paraempezar;Elmododetemperaturaconstantees

volvióa50,elmododetemporizaciónserestableciódurante2horasylatemperatura

Lacompensaciónes0.

Cuandolasondadetemperaturaesanormal,Figura7

Configuración,eliconosemostrarácompletamentedurante3segundosparaingresaralestadodeapagado,

Presionebrevementeelbotóndelinterruptor

durante5segundospararestaurarlafábrica

Enelestadodeinicio,presioneelbotóndelinterruptor

NOUTILICENINGÚNLIMPIADORABRASIVOOCORROSIVO.

Lomejoreslimpiareltoallerocalentadodevezencuandoconunpañohúmedo.

PANTALLADEERROR

RESTABLECIMIENTODEDATOSDEFÁBRICA

LIMPIEZA

18

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

CSS11-MH-610*500 CSS11-OH-610*500

CSS11-MU-610*500 CSS11-OU-610*500

CSS11-MU-500*500 CSS11-OU-500*500

CSS11-MH-500*500 CSS11-OH-500*500

CSS11-MH-800*500 CSS11-OH-800*500

CSS11-MU-1000*500 CSS11-OU-1000*500

CSS11-MH-1000*500 CSS11-OH-1000*500

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

WIESZAK NA RĘCZNIKI

INSTRUKCJA OBSŁUGI

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

nas:

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje.

VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał

od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w

naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

- 1 -

CSS11-MU-500*500 CSS11-MU-610*500

CSS11-OU-500*500 CSS11-OU-610*500

CSS11-OH-500*500 CSS11-OH-610*500

CSS11-MH-610*500CSS11-MH-500*500 CSS11-MH-800*500

CSS11-OH-800*500 CSS11-OH-1000*500

CSS11-MU-1000*500

CSS11-MH-1000*500

CSS11-OU-1000*500

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

WIESZAK NA RĘCZNIKI

Machine Translated by Google

INSTRUKCJE BEZPIECZEŃSTWA

- 2 -

PRZECZYTAJ UWAŻNIE TE INSTRUKCJE. Zachowaj je pod ręką na przyszłość.

wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.

dotykać. Małe dzieci lub osoby chore powinny znajdować się pod nadzorem podczas

4. Podczas montażu wieszaków na ręczniki należy upewnić się, że przełączniki i inne elementy sterujące są

oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być

1. Urządzenie służy do podgrzewania i suszenia ręczników, dlatego jest gorące.

5. To urządzenie służy WYŁĄCZNIE do podgrzewania i suszenia ręczników. NIE UŻYWAJ

tego w żadnym innym celu.

2. W okresach ocieplenia stojak będzie się nagrzewał ze względu na wzrost temperatury.

temperatura otoczenia. NIE DOTYKAJ BEZPOŚREDNIO GORĄCYCH POWIERZCHNI.

6. Aby uniknąć niebezpieczeństwa, NIE WOLNO używać tego produktu do przechowywania przedmiotów z olejem,

punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

Tylko do użytku wewnątrz pomieszczeń

czy produkt działa i upewnić się, że nie dotykają urządzenia.

nieznacznie wzrosnąć.

2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

stojaki.

Podczas korzystania z podgrzewacza ręczników elektrycznych należy przestrzegać podstawowych zasad bezpieczeństwa.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej

Unia Europejska. Dotyczy produktu i wszystkich akcesoriów

odniesienie.

3. Ponadto efekt izolacyjny ręczników powoduje, że temperatura robocza jest niższa

przyciski nie mogą być dotykane przez osobę będącą w wannie lub pod prysznicem.

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

uważnie przeczytaj instrukcję obsługi.

Machine Translated by Google

co najmniej 600 mm nad podłogą, aby uniknąć ryzyka uszkodzenia ciała dzieci

OSTRZEŻENIE: Spód tego produktu MUSI być zainstalowany

dzieci.

- 3 -

ZAPISZ TE INSTRUKCJE

14. Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

11. Jeżeli produkt nie działa prawidłowo lub jest uszkodzony, należy go naprawić lub

dotyczące bezpiecznego korzystania z urządzenia i rozumienia zagrożeń

pracujący.

doświadczenie i wiedzę, jeżeli sprawowano nad nimi nadzór lub udzielano im instrukcji

Dzieci nie mogą wykonywać żadnych prac konserwacyjnych bez nadzoru.

7. Upewnij się, że napięcie jest zgodne z wartością znamionową podaną w tej instrukcji.

być używany w celach komercyjnych.

15. W przypadku uszkodzenia przewodu zasilającego należy go wymienić na przewód specjalny lub

wymienione przez producenta, jego agenta serwisowego lub wykwalifikowaną osobę.

produkty na bazie ropy naftowej lub płyny do czyszczenia na sucho.

12. To urządzenie jest przeznaczone WYŁĄCZNIE DO UŻYTKU DOMOWEGO i nie powinno być używane

zaangażowany. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i użytkowanie

zgodnie z obowiązującymi przepisami i regulacjami dotyczącymi okablowania.

w wyniku awarii, upuszczenia lub innego uszkodzenia.

13. Nie należy używać urządzenia z uszkodzoną wtyczką lub przewodem po

8. Ze względów bezpieczeństwa upewnij się, że prace elektryczne wykonuje osoba upoważniona

10. NIE WOLNO dopuścić do kontaktu przewodu zasilającego z gorącą powierzchnią, gdy jest on podłączony.

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku

montaż dostępny u producenta lub jego przedstawiciela serwisowego.

9. NIE zanurzać w żadnym płynie.

Machine Translated by Google

UWAGA:  Na ekranie wyświetla się zakres 50-70℃, zakres regulacji 5 stopni. (wykrywanie

temperatury wewnątrz okrągłej rurki)

Produkt

CSS11-MU-500*500

Srebrny

CSS11-OH-610*500

Srebrny

Rozmiar produktu

CSS11-OH-1000*500

- 4 -

Srebrny

CSS11-OU-610*500

Moc

Czarny

CSS11-OU-1000*500

Woltaż

CSS11-OH-500*500

Załadunek

Czarny

Kolor

 Maksymalna temperatura powierzchni produktu wynosi 60-65℃.

Srebrny

CSS11-MH-610*500

CSS11-MH-800*500 212

Czarny

CSS11-MH-1000*500

CSS11-OU-500*500

(mm)

Srebrny

CSS11-MU-610*500

(W)

CSS11-OH-800*500 215

Srebrny

CSS11-MU-1000*500

Czarny

Waga

CSS11-MH-500*500

Czarny

Maksymalny

Model

Czarny

156

610*500*102

15kg

115

165

500*500*102

106

1000*500*102

290

800*500*102

262

50/60Hz

prąd zmienny 120 V

50/60Hz

AC 230 V

50/60Hz

prąd zmienny 120 V

60Hz

prąd zmienny 120 V

50/60Hz

AC 230 V

60Hz

AC 230 V

60Hz

prąd zmienny 120 V

PARAMETR PRODUKTU

Machine Translated by Google

- 5 -

WYMAGANE NARZĘDZIA

INSTALACJA I ILUSTRACJA

wykwalifikowana osoba. Upewnij się, że przeczytałeś informacje dotyczące bezpieczeństwa przed instalacją.

· Wieszak na ręczniki należy zamontować na solidnej i wytrzymałej ścianie.

·Przed instalacją należy sprawdzić, czy produkt i linia są w dobrym stanie.

wielkości i nie ma bezpośredniego kontaktu z innymi obiektami.

Wiertarka

Dziękujemy za zakup naszych podgrzewanych wieszaków na ręczniki. Ten wieszak na ręczniki

·Podczas podłączania i odłączania należy zachować suchość rąk i wyłączyć zasilanie.

Ołówek

· Wieszak na ręczniki nie powinien być używany do jazdy lub ciągnięcia, a maksymalne obciążenie

nie powinna przekraczać 15 kg.

Śrubokręt krzyżakowy

· Montaż podgrzewanego wieszaka na ręczniki powinien zostać przeprowadzony przez profesjonalnego pracownika serwisu lub

połączenie może być wykonane przez dolną lewą lub prawą nogę. To połączenie

montaż wodoodpornych korków.

jest unikalny w elastyczny sposób podłączania do zasilania. Elektryczny

Notatka:

Upewnij się, że jest wystarczająco dużo miejsca na podgrzewany wieszak na ręczniki, zgodnie z jego rzeczywistymi wymiarami.

można podłączyć bezpośrednio do ściany lub za pomocą dołączonego przewodu i wtyczki.

Machine Translated by Google

- 6 -

LISTA CZĘŚCI

Wieszak na ręczniki

Wkręt samogwintujący

Dystans ścienny (C)

Wydatek plastikowy

Seryjny

Podstawa montażowa

1 szt.

Dystans ścienny (A)

1 szt.

4 szt.

Nazwa

Dystans ścienny (B)

2 szt.

Numer

Notatki

1 szt.

4 szt.

ILOŚĆ

Machine Translated by Google

- 7 -

Śruba krzyżowa (M5*16)

Klucz (mały)

Przewód zasilający

2 szt.

Śruba ustalająca (M5*8)

1 szt.

Klucz (duży)

1 szt.

4 szt.

2 szt.

1 szt.

Śruba (M8*10)

Machine Translated by Google

Wtyczka zasilania

przed przystąpieniem do dalszych czynności należy

sprawdzić, czy gniazdo kabla zasilającego znajduje

się po lewej czy prawej stronie.

Uwaga: Proszę najpierw potwierdzić

Uwaga: Przed zamontowaniem przekładki ściennej (B) należy

sprawdzić, czy osłona wtyczki zasilającej jest prawidłowo

zamontowana lub dokręcona.

Wieszak na ręczniki

- 8 -

Dystans ścienny (B)

Śruba krzyżowa (M5*16)

KROK 2

KROK 1

KROKI INSTALACJI (MONTAŻ GŁÓWNYCH CZĘŚCI WIESZAKÓW NA RĘCZNIKI)

Machine Translated by Google

Ściana

Wiertarka

Wieszak na ręczniki

Wtyczka zasilania

Otwór

Ściana

Uwaga: Upewnij się, że przewód zasilający jest zainstalowany

i dokręcić przed montażem ściany

Odstęp(C)

KROK 4

Dystans ścienny (C)

Przewód zasilający

Śruba krzyżowa (M5*16)

KROK 3

1. Za pomocą ołówka narysuj położenie 4-elementowego dystansu ściennego na

ścianie.

2. Narysuj 4 punkty na ścianie i za pomocą wiertarki elektrycznej wywierć otwory w

odpowiednich miejscach.

- 9 -

Machine Translated by Google

1. Umieść plastikowy ekspander w

otworze; 2. Wyjmij wkręt samogwintujący, przełóż go przez środkowy otwór

podstawy montażowej i dokręć, aby zamocować;

KROK 5

KROKI INSTALACJI (PODŁĄCZENIE ODKRYTEGO PRZEWODU ZASILAJĄCEGO)

- 10 -

Machine Translated by Google

- 11 -

1. Wyjmij wieszak na ręczniki i umieść go w podstawie montażowej.

3. Popchnij wieszak na ręczniki, aby upewnić się, że montaż jest stabilny i prawidłowy. Następnie

2. Weź śrubę ustalającą (M5*8) i zamocuj wieszak na ręczniki.

KROK 6

Podłącz wtyczkę męską do przewodu zasilającego, aby szybko wykonać połączenie.

Wskazówka: Jeśli wieszaka na ręczniki nie można umieścić w podstawie montażowej, można

poluzuj wkręt samogwintujący, dostosuj odpowiednią pozycję;

Machine Translated by Google

Otwór kablowy

2. Włóż plastikowy ekspander do otworów, z wyjątkiem otworów na kable.

3. Oprócz otworu na kabel wyjmij wkręt samogwintujący, przepuść

Kabel zasilający na wieszaku na ręczniki.

1. Określ położenie otworu kablowego na podstawie położenia

przez środkowy otwór podstawy montażowej i dokręć, aby zamocować;

KROK 7

KROKI INSTALACJI (UKRYTE PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO)

- 12 -

Machine Translated by Google

2. Przeciągnij przewód zasilający przez pozostałą podstawę montażową, złóż

3. Wyjmij wieszak na ręczniki i umieść go w podstawie montażowej.

Podstawę montażową należy zamontować na wieszaku na ręczniki i przykręcić za pomocą śruby ustalającej (M5*8)

1. Zarezerwuj potrzebną długość kabla zasilającego i odetnij nadmiarową część.

4. Weź śrubę ustalającą (M5*8) i zamocuj wieszak na ręczniki.

Wskazówka: Jeśli wieszaka na ręczniki nie można umieścić w podstawie montażowej, można

poluzuj wkręt samogwintujący i dostosuj odpowiednią pozycję;

KROK 8

- 13 -

Machine Translated by Google

Rysunek 2

Rysunek 1

- 14 -

Przycisk przełącznika

Przycisk timera

Przycisk regulacji temperatury

a. Regulacja temperatury: 50~70℃. b. Regulacja

timera: 1H~8H.

Przełącznik przyciskowy półjasny. (Zobacz rysunek 1) Temperaturę można regulować w

zakresie 50–70℃ (patrz rysunek 2).

Opis przycisku

WSKAŹNIK NA EKRANIE DLA RÓŻNYCH TRYBÓW PRACY

Szczegóły ekranu

INSTRUKCJE EKRANU

Włączanie:Wyłączanie:

Machine Translated by Google

Rysunek 3

Rysunek 4

Rysunek 5

Rysunek 4)

Czas można regulować w zakresie od 1H do 8H (patrz rysunek 3) i normalnie otwarty (patrz

Tryb ogrzewania z regulacją temperatury : Obserwuje się migotanie białych punktów. (Patrz rysunek 5)

- 15 -

Machine Translated by Google

, musisz kliknąć

Przycisk regulacji

3) Ustaw timer

Na ekranie rozpocznie się odliczanie minut.

aby włączyć produkt i temperaturę

ustawienie temperatury powiodło się. Temperatura będzie dostosowywana o 5°C po każdym naciśnięciu.

Naciśnij krótko

Naciśnij przycisk, aby wyłączyć urządzenie.

, musisz kliknąć dwa razy, pierwszy raz

1) Aby włączyć

będzie migać naprzemiennie

przycisk służy do zapobiegania niewłaściwemu kontaktowi, drugi przycisk może służyć do ustawiania czasu pomiaru czasu,

ekran.

i przycisk pomiaru czasu

Aby ustawić czas pomiaru czasu, naciśnij przycisk czasu

odpowiadające im godziny pracy. Gdy ustalony czas pracy jest krótszy niż jedna godzina,

Podczas ustawiania temperatury naciśnij przycisk temperatury

zapalać się.

2) Dostosuj temperaturę ogrzewania

 Po podłączeniu zasilania przycisk przełącznika

na ekranie będzie

dwa razy, pierwszy raz, aby zapobiec niewłaściwemu kontaktowi, drugi może rozpocząć ustawianie

temperatury, po ustawieniu żądanej temperatury, poczekaj, aż ekran mignie trzy razy,

jest dziewięć przycisków, odpowiednio jeden jest długi, a cyfry od 1 do 8 oznaczają

4) Aby WYŁĄCZYĆ

Dotknij przycisku przełącznika

INSTRUKCJA OBSŁUGI

- 16 -

Machine Translated by Google

Rysunek 6

- 17 -

KOMPENSACJA TEMPERATURY

Jak pokazano na rysunku 6. Naciśnij przycisk przełącznika

przez 5 sekund w trybie wyłączonym

aby potwierdzić i wyjść

Podczas ustawiania dwóch funkcji czasu i temperatury są one niezależne

następuje „0℃”, „2℃”, „4℃”, „6℃”, „8℃”, „-8℃”, „-6℃”, „-4℃”, „-2℃”, Naciśnij

Naciśnij i przytrzymaj przycisk regulacji temperatury

5) Inne sprawy

stan, aby wejść w ustawienia kompensacji temperatury. Dostępnych jest 9 opcji, takich jak

ekran zawsze będzie migał

naprzemiennie. Gdy produkt zostanie całkowicie wyłączony, czas i temperatura będą

Przycisk regulacji temperatury aby wybrać (domyślne ustawienie to 0℃),

i nie wpływają. Podczas uruchamiania, ikony czasu i temperatury na

temperatura zachowa parametry ustawione ostatnio.

ustawienie kompensacji temperatury

reset. Jeśli po prostu dotkniesz przycisku przełącznika, aby otworzyć lub zamknąć produkt, czas i

Machine Translated by Google

Rysunek 7

- 18 -

aby rozpocząć; Tryb stałej temperatury jest

powróci do 50℃, tryb pomiaru czasu zostanie przywrócony na 2 godziny, a temperatura

odszkodowanie wynosi 0.

Najlepiej od czasu do czasu przecierać podgrzewany wieszak na ręczniki wilgotną szmatką.

Ustawienia, ikona będzie w pełni wyświetlana przez 3 sekundy, aby przejść do stanu wyłączenia,

naciśnij krótko przycisk przełącznika

na 5 sekund, aby przywrócić ustawienia fabryczne

W stanie rozruchu naciśnij przycisk przełącznika

NIE UŻYWAJ ŻADNYCH ŚRODKÓW CZYSZCZĄCYCH O WŁAŚCIWOŚCIACH ŚCIERNYCH LUB ŻRĄCYCH.

Gdy sonda temperatury jest nieprawidłowa, Rysunek 7

WYŚWIETLACZ BŁĘDÓW

RESET DANYCH FABRYCZNYCH

CZYSZCZENIE

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

CSS11-MU-500*500 CSS11-OU-500*500

CSS11-MU-610*500 CSS11-OU-610*500

CSS11-MH-610*500 CSS11-OH-610*500

CSS11-MH-500*500 CSS11-OH-500*500

CSS11-MH-1000*500 CSS11-OH-1000*500

CSS11-MH-800*500 CSS11-OH-800*500

CSS11-MU-1000*500 CSS11-OU-1000*500

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

GEBRUIKERSHANDLEIDING

HANDDOEKVERWARMER REKKEN

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

ons:

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op

Technische ondersteuning en e-garantiecertificaat www.vevor.com/

support

- 1 -

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het

uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u

niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

CSS11-MU-500*500 CSS11-MU-610*500

CSS11-OU-500*500 CSS11-OU-610*500

CSS11-OH-500*500 CSS11-OH-610*500

CSS11-MH-610*500CSS11-MH-500*500 CSS11-MH-800*500

CSS11-OH-800*500 CSS11-OH-1000*500

CSS11-MU-1000*500

CSS11-OU-1000*500

CSS11-MH-1000*500

HANDDOEKVERWARMER REKKEN

HULP NODIG? NEEM CONTACT MET ONS OP!

Machine Translated by Google

VEILIGHEIDSINSTRUCTIES

- 2 -

1. Dit apparaat wordt gebruikt om handdoeken te verwarmen en te drogen, daarom is het heet om

knoppen mogen niet door een persoon in bad of onder de douche worden aangeraakt.

Europese Unie. Dit geldt voor het product en alle accessoires

referentie.

5. Dit apparaat is ALLEEN bedoeld voor het verwarmen en drogen van handdoeken. Gebruik het NIET

LEES DEZE INSTRUCTIES ZORGVULDIG. Houd ze bij de hand voor toekomstige

geeft aan dat het product gescheiden afvalinzameling vereist in de

4. Zorg er bij het installeren van de handdoekrekken voor dat schakelaars en andere bedieningselementen

lichtjes toenemen.

2012/19/EG. Het symbool met een kliko-afvalbak doorkruist

rekken.

Houd u aan de basisveiligheidsinstructies bij het gebruik van elektrisch verwarmde handdoeken

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

3. Bovendien zal het isolerende effect van handdoeken ervoor zorgen dat de bedrijfstemperatuur daalt.

omgevingstemperatuur. RAAK HETE OPPERVLAKKEN NIET DIRECT AAN.

2. Het rek wordt warmer tijdens warmere periodes vanwege de stijging van de temperatuur.

Alleen voor gebruik binnenshuis

6. Om gevaar te voorkomen, MAG dit product NIET worden gebruikt om voorwerpen met olie vast te houden,

inzamelpunt voor recycling van elektrische en elektronische apparaten

Controleer of het product werkt en zorg ervoor dat ze het apparaat niet aanraken.

aanraking. Jonge kinderen of zieke personen dienen onder toezicht te staan wanneer de

weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.

het voor enig ander doel gebruiken.

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

Lees de gebruiksaanwijzing zorgvuldig door.

Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

Machine Translated by Google

BEWAAR DEZE INSTRUCTIES

- 3 -

minimaal 600 mm boven de vloer om het risico op letsel bij jonge kinderen te voorkomen

WAARSCHUWING: De onderkant van dit product MOET op de juiste hoogte worden geïnstalleerd.

kinderen.

ervaring en kennis als zij toezicht of instructie hebben gekregen

10. Laat het netsnoer NIET in contact komen met het hete oppervlak wanneer het is aangesloten.

personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan

14. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en

9. NIET onderdompelen in een vloeistof.

volgens de juiste bedradingsregels en -voorschriften.

defect is, of nadat het is gevallen of op enigerlei wijze is beschadigd.

13. Gebruik het apparaat niet met een beschadigde stekker of snoer, na een

8. Zorg er voor de veiligheid voor dat het elektrische werk wordt uitgevoerd door een bevoegd persoon

Montage is mogelijk bij de fabrikant of diens serviceagent.

7. Zorg ervoor dat de spanning overeenkomt met de nominale waarde in deze handleiding.

voor commerciële doeleinden worden gebruikt.

15. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of

Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

producten op basis van aardolie of vloeistoffen voor chemische reiniging.

12. Dit apparaat is UITSLUITEND bedoeld voor HUISHOUDELIJK GEBRUIK en mag niet worden gebruikt

vervangen door de fabrikant, diens serviceagent of gekwalificeerde personen.

betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik

over het veilig gebruiken van het apparaat en het begrijpen van de gevaren

11. Als het product niet goed werkt of beschadigd is, moet het worden gerepareerd of

werken.

Machine Translated by Google

Wisselstroom 230V

60Hz

Wisselstroom 120V

50/60Hz

60Hz

Wisselstroom 230V

Wisselstroom 120V

50/60Hz

60Hz

Wisselstroom 230V

Wisselstroom 120V

60Hz

50/60Hz

Wisselstroom 120V

50/60Hz

Wisselstroom 230V

610*500*102

15kg

165

800*500*102

115

156

500*500*102

106

262

1000*500*102

290

CSS11-MH-610*500

Zwart

CSS11-OU-500*500

CSS11-MH-1000*500

(mm)

Zilver

CSS11-OH-800*500 215

(IN)

CSS11-MU-610*500

Zilver

Zwart

CSS11-MU-1000*500

Gewicht

CSS11-MH-500*500

Zwart

Maximaal

Zwart

Model

Zilver

CSS11-OH-610*500

Zwart

OPMERKING: ÿ Het scherm geeft 50-70ÿ weer, het aanpassingsbereik is 5 stops. (de

temperatuurdetectie in de ronde buis)

Product

CSS11-MU-500*500

Zilver

CSS11-OH-1000*500

Productgrootte

Zilver

- 4 -

CSS11-OU-610*500

Zilver

Zwart

Stroom

CSS11-OU-1000*500

Spanning

CSS11-OH-500*500

Laden

Zwart

CSS11-MH-800*500 212

ÿ De maximale oppervlaktetemperatuur van het product is 60-65ÿ.

Kleur

Zilver

PRODUCTPARAMETER

Machine Translated by Google

grootte en er is geen direct contact met andere objecten.

Opmerking:

Zorg ervoor dat er voldoende ruimte is voor uw verwarmde handdoekenrek, afhankelijk van de werkelijke afmetingen.

gekwalificeerd persoon. Zorg ervoor dat u de veiligheidsinformatie hebt gelezen voordat u installeert.

kan rechtstreeks via de muur worden aangesloten of via het meegeleverde snoer en stekker.

verbinding kan worden gemaakt via het linker- of rechteronderbeen. Deze verbinding

·De verwarmde handdoekhouder moet worden geïnstalleerd door een professionele servicemonteur of

het installeren van waterdichte pluggen.

is uniek in de flexibele manier om verbinding te maken met de voeding. De elektrische

Bedankt voor het kopen van onze verwarmde handdoekrekken. Deze handdoekrek

·Houd uw handen droog bij het in- en uitpluggen en houd de stroom uit als u de stekker uit het stopcontact haalt.

Potlood

Oefening

mag niet zwaarder zijn dan 15 kg.

·De handdoekenhouder mag niet worden gebruikt om te rijden of te trekken, en de maximale belasting

Kruiskopschroevendraaier

·De handdoekhouder moet aan een stevige en betrouwbare muur worden bevestigd.

·Controleer of het product en de lijn in goede staat zijn voordat u met de installatie begint.

INSTALLATIE & ILLUSTRATIE

BENODIGDE GEREEDSCHAPPEN

- 5 -

Machine Translated by Google

Muurafstandhouder (C)

4 stuks

Notities

1 st.

Hoeveelheid

Zelftappende schroef

Naam

Muurafstandhouder (B)

2 stuks

Nummer

4 stuks

Serieel

Montagebasis

Muurafstandhouder (A)

4 stuks

1 st.

Handdoekrek

Kunststof verdamper

ONDERDELENLIJST

- 6 -

Machine Translated by Google

- 7 -

2 stuks

1 st.

Schroef (M8*10)

Steeksleutel (groot)

1 st.

4 stuks

Stroomkabel

Stelschroef (M5*8)

2 stuks

1 st.

Steeksleutel (klein)

Kruisschroef (M5*16)

Machine Translated by Google

Stekker

Handdoekrek

Controleer of de uitgangspositie van

de stroomkabel zich aan de linker-

of rechterkant bevindt voordat u met

de volgende handelingen doorgaat.

Let op: bevestig eerst

Let op: Controleer of het deksel van de

stekker is geplaatst of vastgedraaid voordat

u de wandafstandhouder (B) plaatst.

Muurafstandhouder (B)

STAP 2

STAP 1

Kruisschroef (M5*16)

INSTALLATIESTAPPEN (INSTALLATIE VAN HOOFDONDERDELEN VAN HANDDOEKREK)

- 8 -

Machine Translated by Google

Muur

Handdoekrek

Stekker

Oefening

Gat

Let op: Zorg ervoor dat het netsnoer is aangesloten

en vastgedraaid voordat de muur werd geïnstalleerd

Afstandhouder (C)

STAP 4

Kruisschroef (M5*16)

Stroomkabel

Muurafstandhouder (C)

STAP 3

1. Teken met een potlood de positie van de 4 Wandafstandhouders op de muur.

2. Teken 4 punten op de muur en boor met een elektrische boormachine gaten op

de overeenkomstige plekken.

- 9 -

Machine Translated by Google

STAP 5

1. Plaats de plastic expander in het gat;

2. Haal de zelftappende schroef eruit, steek deze door het middelste gat van de

montagebasis en draai deze vast;

INSTALLATIESTAPPEN (BLOOTGESTELDE STROOMKABELAANSLUITING)

- 10 -

Machine Translated by Google

- 11 -

2. Neem de stelschroef (M5*8) en bevestig het handdoekenrek.

3. Duw het handdoekrek om ervoor te zorgen dat de installatie stabiel en correct is.

1. Verwijder het handdoekenrek en plaats het volledig in de montagebasis.

STAP 6

Gebruik het netsnoer om de mannelijke connector aan te sluiten en zo snel een verbinding te maken.

Tip: Als het handdoekenrek niet in de montagebasis kan worden geplaatst, kunt u

draai de zelftappende schroef los, pas de passende positie aan;

Machine Translated by Google

Kabelgat

STAP 7

INSTALLATIESTAPPEN (VERBORGEN STROOMKABELAANSLUITING)

2. Plaats een plastic expander in de gaten, behalve de kabelgaten.

3. Haal naast het kabelgat ook de zelftappende schroef eruit, steek

Stroomkabel op het handdoekenrek.

1. Bepaal de positie van het kabelgat op basis van de positie van de

door het middelste gat van de montagebasis en draai deze vast;

- 12 -

Machine Translated by Google

- 13 -

STAP 8

Bevestig de basis op het handdoekenrek en bevestig deze met de stelschroef (M5*8)

3. Verwijder het handdoekenrek en plaats het volledig in de montagebasis.

2. Leid het netsnoer door de resterende montagebasis en monteer de

1. Reserveer de benodigde lengte van de stroomkabel en knip het overtollige deel af.

4. Neem de stelschroef (M5*8) en bevestig het handdoekenrek.

Tip: Als het handdoekenrek niet in de montagebasis kan worden geplaatst, kunt u

Draai de zelftappende schroef los en pas de juiste positie aan;

Machine Translated by Google

Figuur 2

Figuur 1

Temperatuuraanpassingsknop

Timer-knop

Schakelknop

a. Temperatuurregeling: 50~70ÿ. b. Timerregeling:

1U~8U.

Schakelknop halfhelder. (Zie figuur 1) De temperatuur kan worden

aangepast tussen 50-70ÿ. (Zie afbeelding 2)

Schermdetails

Uitschakelen:

Knop Beschrijving

SCHERMINSTRUCTIES

INDICATOR OP HET SCHERM VOOR VERSCHILLENDE WERKMODI

Inschakelen:

- 14 -

Machine Translated by Google

- 15 -

Temperatuur Verwarmingsmodus : Er wordt waargenomen dat witte stippen flikkeren. (Zie Afbeelding 5)

De tijd kan worden aangepast tussen 1H-8H (zie afbeelding 3) en Normaal Open (zie

Figuur 4)

Figuur 3

Figuur 4

Figuur 5

Machine Translated by Google

- 16 -

GEBRUIKSAANWIJZING

op het scherm zal

twee keer, de eerste is om miscontact te voorkomen, de tweede kan beginnen met het instellen van de

temperatuur, na het instellen van de gewenste temperatuur, wacht tot het scherm drie keer knippert, de

om het product aan te zetten, en de temperatuur

De temperatuurinstelling is succesvol. De temperatuur wordt bij elke druk op de knop met 5ÿ aangepast.

Druk kort op de

Aanpassingsknop

3) Pas de timer aan

Schakelknop om het apparaat uit te schakelen.

en de timingknop

scherm.

Om de timingtijd in te stellen, tikt u op de tijdknop

1) Inschakelen

zal afwisselend knipperen op de

, je moet twee keer klikken, de eerste

ÿ Nadat u de voeding hebt aangesloten, gaat de schakelaarknop

2) Pas de verwarmingstemperatuur aan

knop is om miscontact te voorkomen, de tweede knop kan beginnen met het instellen van de timingtijd,

er zijn negen knoppen, respectievelijk op is een lange open, 1-8 die de

oplichten.

Wanneer u de temperatuur instelt, tikt u op de temperatuurknop

overeenkomstige werkuren. Wanneer de vastgestelde werktijd minder dan een uur bedraagt,

, je moet klikken

Het scherm gaat nu naar de minutenaftelling.

ÿRaak de schakelaarknop aan

4) Om UIT te schakelen

Machine Translated by Google

TEMPERATUURCOMPENSATIE

- 17 -

Figuur 6

De temperatuur behoudt de parameters die de laatste keer zijn ingesteld.

temperatuurcompensatie-instelling

om te bevestigen en af te sluiten

gedurende 5 seconden in de uit-stand

5) Overige zaken

Houd de knop voor temperatuuraanpassing ingedrukt

staat om de temperatuurcompensatie-instelling in te voeren. Er zijn 9 opties, zoals

ÿBij het instellen van de twee functies van tijd en temperatuur zijn ze onafhankelijk

volgt op “0ÿ”ÿ“2ÿ”ÿ“4ÿ”ÿ“6ÿ”ÿ“8ÿ”ÿ“-8ÿ”ÿ“-6ÿ”ÿ“-4ÿ”ÿ“-2ÿ”ÿ Druk op

en hebben geen invloed op. Bij het opstarten verschijnen de tijd- en temperatuur-ICONEN op de

om te selecteren (de standaardinstelling is 0ÿ),

scherm knippert altijd afwisselend.

ÿWanneer het product volledig is uitgeschakeld, worden de timing en temperatuur

de knop voor temperatuuraanpassing

Zoals weergegeven in figuur 6. Druk op de schakelknop

resetten. Als u alleen de schakelaarknop aanraakt om het product te openen of te sluiten, worden de tijd en

Machine Translated by Google

om te beginnen; De constante temperatuurmodus is

teruggebracht naar 50ÿ, de timingmodus wordt gedurende 2 uur hersteld en de temperatuur

compensatie is 0.

Wanneer de temperatuursonde abnormaal is, Figuur 7

Instellingen, het pictogram wordt 3 seconden lang volledig weergegeven om de uitschakelstatus in te voeren,

druk kort op de schakelaarknop

gedurende 5 seconden om de fabrieksinstellingen te herstellen

Druk in de opstartstatus op de schakelknop

Het verwarmde handdoekenrek kunt u het beste af en toe afnemen met een vochtige doek.

GEBRUIK GEEN SCHURENDE OF BIJTENDE REINIGINGSMIDDELEN.

- 18 -

Figuur 7

SCHOONMAAK

FABRIEKSGEGEVENS RESETTEN

FOUTWEERGAVE

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

CSS11-MH-610*500 CSS11-OH-610*500

CSS11-MU-610*500 CSS11-OU-610*500

CSS11-MU-500*500 CSS11-OU-500*500

CSS11-MH-500*500 CSS11-OH-500*500

CSS11-MH-800*500 CSS11-OH-800*500

CSS11-MU-1000*500 CSS11-OU-1000*500

CSS11-MH-1000*500 CSS11-OH-1000*500

ANVÄNDARMANUAL

HANDduksvärmare

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara

en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de

stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av

oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du

faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

oss:

Har du produktfrågor? Behöver du teknisk support? Kontakta gärna

Teknisk support och e-garanticertifikat

www.vevor.com/support

CSS11-MU-500*500 CSS11-MU-610*500

CSS11-OU-500*500

CSS11-OH-800*500

CSS11-MH-610*500

CSS11-OH-610*500CSS11-OH-500*500

CSS11-MH-500*500

CSS11-OU-610*500

CSS11-MH-1000*500

CSS11-OH-1000*500

CSS11-MH-800*500

CSS11-MU-1000*500

CSS11-OU-1000*500

BEHÖVER HJÄLP? KONTAKTA OSS!

HANDduksvärmare

- 1 -

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer

att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Machine Translated by Google

SÄKERHETSINSTRUKTIONER

insamlingsställe för återvinning av elektriska och elektroniska apparater

2012/19/EG. Symbolen som visar en soptunna på hjul korsad

produkten fungerar och se till att de inte rör vid apparaten.

Endast inomhusbruk

2. Stället blir varmare under uppvärmningsperioder på grund av höjningen

öka något.

6. För att undvika fara, FÅR denna produkt INTE användas för att hålla föremål med olja,

omgivande temperatur. RÖR INTE VARMA YTOR DIREKT.

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

1. Denna apparat används för att värma och torka handdukar, därför är den varm att

5. Denna apparat används ENDAST för att värma och torka handdukar, ANVÄND INTE

kasseras med vanligt hushållsavfall, men måste tas till en

röra. Små barn eller handikappade personer bör övervakas när de

det för något annat ändamål.

indikerar att produkten kräver separat sophämtning i

LÄS DESSA INSTRUKTIONER NOGGRANT. Håll dem till hands för framtiden

4. När du installerar handduksställen, se till att strömbrytare och annan kontroll

Europeiska unionen. Detta gäller produkten och alla tillbehör

hänvisning.

knappar kan inte vidröras av en person i badkaret eller duschen.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

Följ de grundläggande säkerhetsinstruktionerna när du använder elektriskt uppvärmd handduk

3. Dessutom kommer isoleringseffekten av handdukar att göra att driftstemperaturen sjunker

ställ.

bruksanvisningen noggrant.

Varning: För att minska risken för skada måste användaren läsa

- 2 -

Machine Translated by Google

SPARA DESSA INSTRUKTIONER

barn.

VARNING: Undersidan av denna produkt MÅSTE installeras vid

minst 600 mm över golvet för att undvika risk för skador på ungar

ersättas av tillverkaren, dess serviceombud eller kvalificerade personer.

funktionsfel eller efter att ha tappats eller skadats på något sätt.

inblandade. Barn får inte leka med apparaten. Rengöring och användare

petroleumbaserade produkter eller kemtvättsvätskor.

12. Denna apparat är avsedd ENDAST för HUSHÅLLSBRUK och bör inte

underhåll får inte utföras av barn utan tillsyn.

7. Se till att spänningen följer märkvärdet i denna handbok.

användas för kommersiella ändamål.

arbetssätt.

erfarenhet och kunskap om de har fått handledning eller instruktion

15. Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller

11. Om produkten inte fungerar bra eller är skadad måste den åtgärdas eller

angående användning av apparaten på ett säkert sätt och förstå farorna

9. Sänk INTE ned i någon vätska.

14. Denna apparat kan användas av barn från 8 år och uppåt och

10. LÅT INTE nätsladden komma i kontakt med den heta ytan när den är det

personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på

8. För säkerhets skull, se till att det elektriska arbetet utförs av en auktoriserad person

13. Använd inte apparaten med en skadad kontakt eller sladd efter en

montering tillgänglig från tillverkaren eller dess serviceombud.

enligt de korrekta ledningsreglerna och föreskrifterna.

- 3 -

Machine Translated by Google

Svart

Vikt

CSS11-MH-500*500

CSS11-MU-1000*500

Svart

Silver

CSS11-OH-610*500

Svart

Modell

Maximal

(mm)

CSS11-MH-1000*500

CSS11-OU-500*500

Svart

Silver

CSS11-MU-610*500

(I)

Silver

Belastning

CSS11-OH-800*500 215

Spänning

CSS11-OH-500*500

CSS11-OU-1000*500

Färg

ÿ Produktens maximala yttemperatur är 60-65 ÿ.

Silver

Svart

CSS11-MH-610*500

CSS11-MH-800*500 212

Silver

Produktstorlek

Silver

CSS11-OH-1000*500

OBS: ÿ Skärmen visar 50-70 ÿ, justeringsintervallet på 5 steg. (temperaturdetekteringen

inuti det runda röret)

Produkt

Driva

Svart

CSS11-MU-500*500

CSS11-OU-610*500

Silver

- 4 -

AC 230V

60 Hz

AC120V

AC 230V

50/60Hz

AC120V

60 Hz

AC120V

50/60Hz

60 Hz

AC 230V

60 Hz

AC 230V

AC120V

50/60Hz

PRODUKTPARAMETER

156

610*500*102

15 kg

800*500*102

115

165

500*500*102

106

262

290

1000*500*102

Machine Translated by Google

- 5 -

VERKTYG KRÄVS

INSTALLATION & ILLUSTRATION

·Handduksstället ska inte användas för att rida eller dra, och den maximala belastningen

· Den uppvärmda handdukstorken måste installeras av en professionell serviceagent eller

Phillips skruvmejsel

bör inte överstiga 15 kg.

Borra

Tack för att du har köpt våra handdukstorkar. Detta handduksställ

· Håll händerna torra när du ansluter och kopplar ur, och håll strömmen avstängd när

·Kontrollera om produkten och linjen är i gott skick innan installation.

storlek och det finns ingen direkt kontakt med andra föremål.

Penna

·Handduksstället bör installeras på en pålitlig och stadig vägg.

kan antingen kopplas direkt genom väggen eller via den medföljande sladden och kontakten.

kvalificerad person. Se till att du har läst säkerhetsinformationen innan du installerar.

Notera:

Se till att det finns tillräckligt med utrymme för din uppvärmda handdukstork enligt dess verklighet

är unik på det flexibla sättet att ansluta till strömförsörjningen. Det elektriska

installera vattentäta pluggar.

anslutning kan göras antingen genom nedre vänstra eller högra benen. Denna koppling

Machine Translated by Google

- 6 -

DELLISTA

Väggdistans (B)

1 st

Väggdistans (A)

4 st

Serie

Väggdistans (C)

Monteringsbas

Handduksställ

Plast Expender

ANTAL

Självgängande skruv

Anteckningar

1 st

4 st

Antal

2 st

4 st

Namn

Machine Translated by Google

- 7 -

Nyckel (stor)

StällskruvÿM5*8ÿ

2 st

1 st

Nätsladd

Nyckel (liten)

Korsskruv (M5*16)

Skruv (M8*10)

2 st

1 st

4 st

Machine Translated by Google

Strömkontakt

om strömkabelns uttag är vänster

eller höger innan du fortsätter med

följande åtgärder.

Obs: Vänligen bekräfta först

Obs: Kontrollera att nätkontaktens lock är

installerat eller åtdraget innan du installerar

väggdistansen (B).

Handduksställ

- 8 -

STEG 2

Korsskruv (M5*16)

Väggdistans (B)

STEG1

INSTALLATIONSSTEG (INSTALLATION AV HUVUDDELAR FÖR HANDduksställ)

Machine Translated by Google

Handduksställ

Borra

Vägg

Strömkontakt

Hål

Vägg

Obs: Se till att nätsladden är installerad

och dras åt innan väggen installeras

Spacer (C)

STEG 4

Korsskruv (M5*16)

Nätsladd

Väggdistans (C)

STEG 3

1. Tryck och använd en penna för att rita läget för 4-väggsdistansen på väggen.

2. Rita 4 punkter på väggen och använd en elektrisk borr för att slå hål på

motsvarande ställen.

- 9 -

Machine Translated by Google

1. Sätt plastförbränning i hålet; 2. Ta ut

den självgängande skruven, för genom monteringsbasens mitthål och dra åt den

för att fixera;

STEG 5

INSTALLATIONSSTEG (ANSLUTNING AV EXPONERAD NÄTSLAD)

- 10 -

Machine Translated by Google

- 11 -

1. Ta bort handduksstället och placera det helt i monteringsbasen.

3. Tryck på handduksstället för att säkerställa att installationen är stabil och korrekt. Sedan

2. Ta inställningsskruven (M5*8) och fixera handduksstället.

STEG 6

använd nätsladden för att koppla in hankontakten för att göra en snabb anslutning.

Tips: Om handdukshyllan inte kan sättas in i monteringsbasen kan du

lossa den självgängande skruven, justera den matchande positionen;

Machine Translated by Google

Kabelhål

2. Sätt in en plastexpanderare i hålen förutom kabelhålen.

3. Förutom kabelhålet, ta ut den självgängande skruven, passera

Strömkabel på handduksstället.

1. Bestäm positionen för kabelhålet baserat på positionen för kabeln

genom monteringsbasens mitthål och dra åt det för att fixera;

STEG 7

INSTALLATIONSSTEG (DOLL ANSLUTNING AV ELKABEL)

- 12 -

Machine Translated by Google

Montera basen på handduksstället och fäst den genom inställningsskruven (M5*8)

3. Ta bort handduksstället och placera det helt i monteringsbasen.

2. Trä nätsladden genom den återstående monteringsbasen, montera

1. Reservera erforderlig nätkabellängd och klipp av den överflödiga delen.

4. Ta inställningsskruven (M5*8) och fixera handduksstället.

Tips: Om handdukshyllan inte kan sättas in i monteringsbasen kan du

lossa den självgängande skruven och justera den matchande positionen;

STEG 8

- 13 -

Machine Translated by Google

Figur 2

Bild 1

- 14 -

Switch-knapp

Timerknapp

Temperaturjusteringsknapp

a. Temperaturjustering: 50~70ÿ. b. Timerjustering:

1H~8H.

Brytarknapp halvljus.(Se figur 1) Temperaturen kan justeras mellan

50-70 ÿ.(Se figur 2)

Skärmdetaljer

INDIKATOR PÅ SKÄRMEN FÖR OLIKA ARBETSLÄGEN

Knappbeskrivning

SKÄRMINSTRUKTIONER

Ström på:Stäng av:

Machine Translated by Google

- 15 -

Temperaturuppvärmningsläge : Vita prickar flimrar. (Se figur 5)

Tiden kan justeras mellan 1H-8H(Se figur 3) och Normally Open(Se

Figur 4)

Figur 3

Figur 4

Figur 5

Machine Translated by Google

- 16 -

DRIFTINSTRUKTIONER

lysa upp.

När du ställer in temperaturen, tryck på temperaturknappen

skärm.

och Timing-knappen

För att ställa in tidpunkten, tryck på tidsknappen , måste du klicka två gånger, den första

1) För att slå på

blinkar växelvis på

för att slå på produkten och temperaturen

temperaturinställningen lyckades. Temperaturen justeras 5ÿ för varje tryck.

knappen är för att förhindra felkontakt, den andra knappen kan börja ställa in tidpunkten,

Tryck kort på

3) Justera timern

Justeringsknapp

Switch-knapp för att stänga av enheten.

ÿTryck på omkopplarknappen

måste du klicka

på skärmen kommer

två gånger, den första är för att förhindra felkontakt, den andra kan börja ställa in temperaturen, efter

inställning till önskad temperatur, vänta tills skärmen blinkar tre gånger,

skärmen kommer att gå in i minutnedräkningen.

4) För att stänga AV

2) Justera uppvärmningstemperaturen

ÿ Efter att ha anslutit strömförsörjningen, brytknappen

det finns nio knappar, respektive på är en lång öppen, 1-8 representerar

motsvarande arbetstid. När den inställda arbetstiden är mindre än en timme,

Machine Translated by Google

TEMPERATURKOMPENSATION

- 17 -

Bild 6

skärmen blinkar alltid växelvis. ÿNär

produkten är helt avstängd kommer tidpunkten och temperaturen att vara

temperaturjusteringsknappen

5) Övriga ärenden

Tryck och håll ned temperaturjusteringsknappen

läge för att ange temperaturkompensationsinställningen. Det finns 9 alternativ, som

ÿNär de två funktionerna tid och temperatur ställs in är de oberoende

följer “0ÿ”ÿ“2ÿ”ÿ“4ÿ”ÿ“6ÿ”ÿ“8ÿ”ÿ“-8ÿ”ÿ“-6ÿ”ÿ“-4ÿ”ÿ“-2ÿ”ÿ Tryck

för att bekräfta och avsluta

i 5 sekunder i avstängt läge

återställa. Om du bara trycker på växlingsknappen för att öppna eller stänga produkten, kommer tiden och

Som visas i figur 6. Tryck på Switch-knappen

temperaturen kommer att behålla de parametrar som ställdes in senast.

temperaturkompensationsinställning

för att välja (Standardinställningen är 0ÿÿÿ

och påverkar inte. Vid uppstart visas ikonerna för tid och temperatur på

Machine Translated by Google

Bild 7

- 18 -

att börja; Det konstanta temperaturläget är

återgår till 50 ÿ, tidtagningsläget återställs i 2 timmar och temperaturen

ersättningen är 0.

Inställningar, ikonen kommer att visas helt i 3 sekunder för att gå in i avstängningsläge,

tryck kort på omkopplarknappen

i 5 sekunder för att återställa fabriken

I startläget trycker du på omkopplarknappen

Det uppvärmda handduksstället torkas bäst av då och då med en fuktig trasa.

ANVÄND INTE NÅGRA SLIPPANDE ELLER FRÄTANDE RENGÖRINGSMEDEL.

När temperatursonden är onormal, figur 7

RENGÖRING

ÅTERSTÄLLNING AV FABRIKSDATA

FELVISNING

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor CSS11-M-U-610 6-Bar Towel Warmer Rack Wall Mounted Efficient Heating for Comfort and Convenience

Product's Documents

User Manual

Specifications

Vevor CSS11-M-U-610*500 Questions and Answers
