Read Carefully Before Use
Keep for Future Reference
Master Axle
Puller Set
User Manual
UM-PUL-0063-V1
Read this disclaimer completely and carefully before
proceeding with the rest of the manual content.
1. Product Modifications
Any modifications or alterations to Orion Motor Tech (OMT)
products void any warranties and may result in damage or
injury. OMT shall not be liable for any damages resulting
from such modifications or alterations.
2. Compliance with Laws
Customers shall be liable for ensuring that the use of
OMT products complies with all applicable laws and
regulations in their respective jurisdictions. OMT shall not
be responsible for any violations of laws or regulations
resulting from the use of OMT products.
3. Correct Use
Always use OMT products only as directed in the
accompanying manuals. Failure to follow instructions may
result in injury or damage.
Always ensure the assembly, installation, operation,
maintenance, or repair of OMT products is carried out by
a competent person.
Regular maintenance should be performed throughout
the lifecycle of OMT products. You are responsible for
ensuring the products operate as intended.
Always wear appropriate protective gear.
4. Third-Party Products
OMT shall not be liable for any damages or losses
resulting from the use of third-party products in
conjunction with OMT products. Customers shall refer to
the third-party's guidelines or/and warranties (if any) for
any third-party products used.
5. Limitation of Liability
OMT shall not be liable for any direct, indirect, punitive,
incidental, special, or consequential damages to property
or life, whatsoever arising out of or connected with the
use or misuse of OMT products. In no event shall OMT’s
liability exceed the value of the products sold.
6. Warranty
Refer to the sales page for warranty information.
This disclaimer states the entire obligation of OMT with
respect to OMT products. If any part of this disclaimer is
determined to be void, invalid, unenforceable, or illegal,
including but not limited to the warranty disclaimers, liability
disclaimers, and liability limitations set forth above, the invalid
or unenforceable provision will be deemed superseded by
a valid and enforceable provision that most closely matches
the intent of the original provision and the remainder of the
agreement shall remain in full force and effect.
Contact Us
Thank you for choosing our products! If you have any questions or comments,
contact us and we'll address your issues ASAP!
support@orionmotortech.com
https://orionmotortech.com/
@OrionMotorTech
Disclaimer
1
Safety Information
• The instructions provided herein are only for general information. ALWAYS perform all repairs in full compliance
with your machinery’s service manual. After any repair, test your engine and machinery in your workshop and
at low speed before returning to regular use. Failure to do so may result in serious property damage and severe
personal injury.
• DO NOT allow use by children, persons whose mental or physical condition precludes safe use, or persons
unfamiliar with this product and its compatible vehicle systems.
• DO NOT use while under the influence of alcohol, drugs, or any medication that negatively affects your judgment
or reflexes. Keep children and bystanders away during use.
• Keep your work site clean and well-lit. Cluttered and dark work areas invite accidents.
• ALWAYS use personal protective equipment (PPE) suitable to your task. ALWAYS wear ANSI and OSHA-
approved eye, breathing, and hand protection while using this product. Regular use of this product typically
produces microscopic particles known to the state of California to cause cancer, congenital disabilities, or other
reproductive harm. Nonslip footwear is also highly recommended. Other equipment such as ear, head, and body
protection may also be necessary depending on your work, work environment, and other equipment.
• ALWAYS read and understand your machinery’s specific safety warnings and instructions before using this kit.
Use the correct fluids, pressures, adapters, etc., for your machinery. Make sure the machinery is fully supported
and parked before beginning any work. Take care to NEVER touch any heated surface with exposed skin.
• Before servicing your machinery, turn off its engine and refer to its manufacturer’s service and repair manual for
instructions on safely securing the machinery with chocks, jacks, stands, etc.
• In case of an accident or injury, have a first aid kit and a communication device (e.g., a phone) readily available.
Know the location of emergency medical facilities.
• Machinery repair is an inherently dangerous activity. This manual and the separate machinery service manual
cannot cover all possible situations that may arise. ALWAYS exercise discretion and good judgment. Seek
training if needed.
• For best results, keep the kit clean and dry. Remove any fluid, oil, or grease before and after work.
• Dress appropriately for automotive servicing. DO NOT wear loose clothing or jewelry, and keep hair, clothing,
gloves, hoses, and tools away from any moving parts during use.
• If a component is particularly stubborn, avoid applying excessive force that could damage the puller or the
workpiece. Instead, apply penetrating oil, allow it time to work, and proceed with gradual force application.
• Maintain this product. Check for misalignment, binding, wear, or other damage before use. If any damage is
detected, repair or replace the problematic components before further use. In a large shop, mark such tools “DO
NOT USE” until they have been repaired. ONLY replace components with identical parts.
Specifications
Dimensions 62.5 × 24.5 × 10.7 cm 24.6 × 9.7 × 4.2 in.
Weight 8.45 kg 18.63 lb.
2

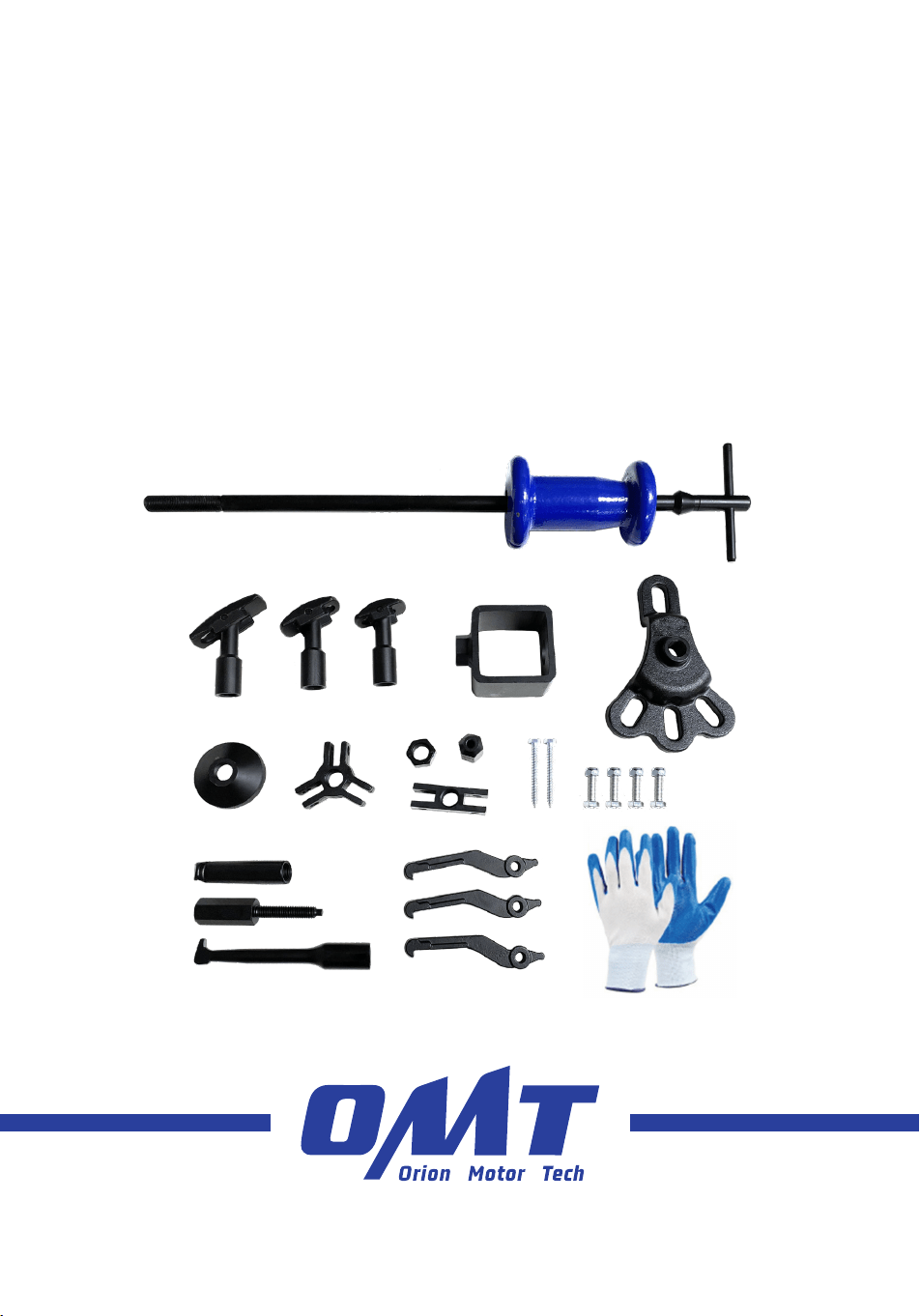

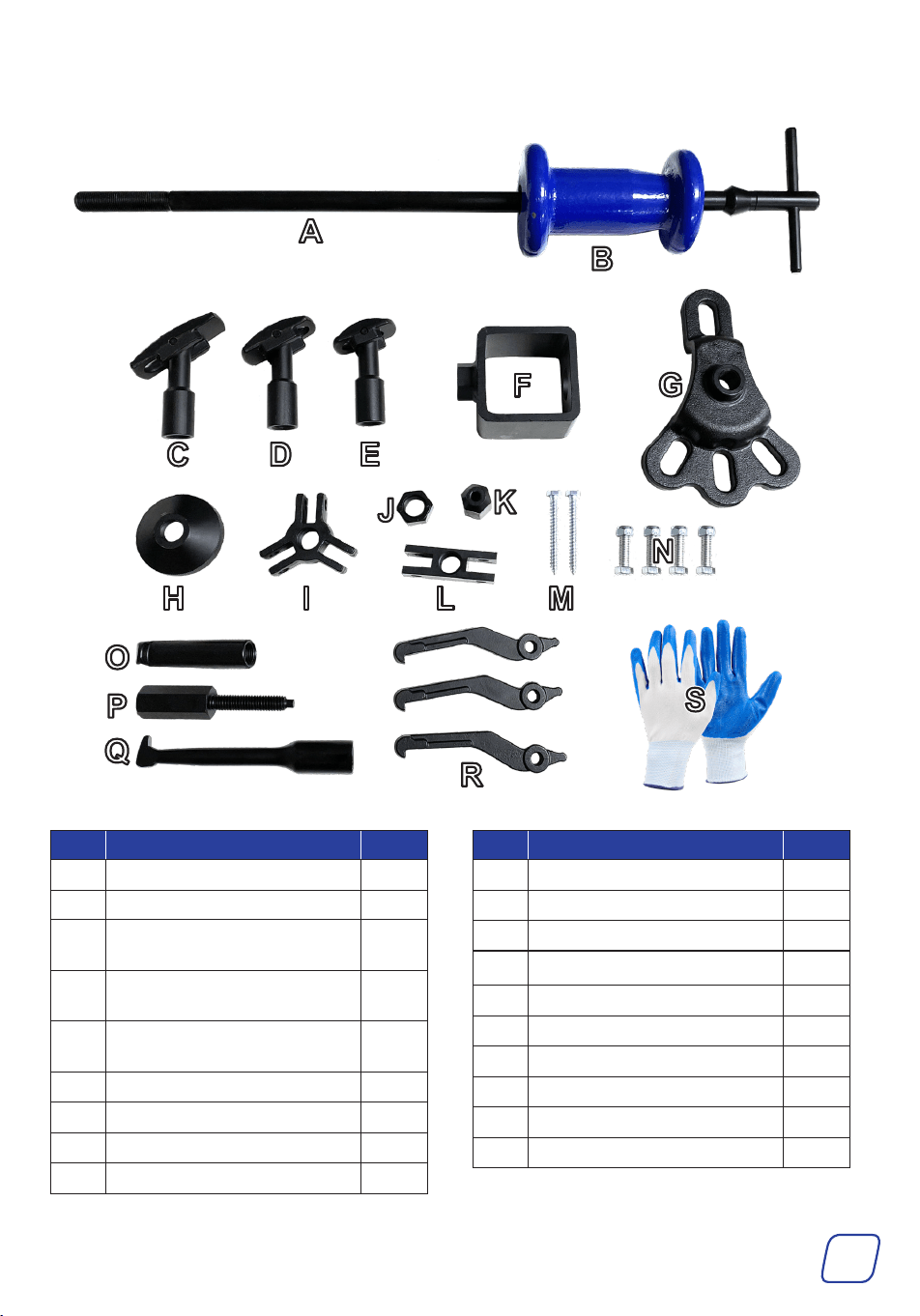

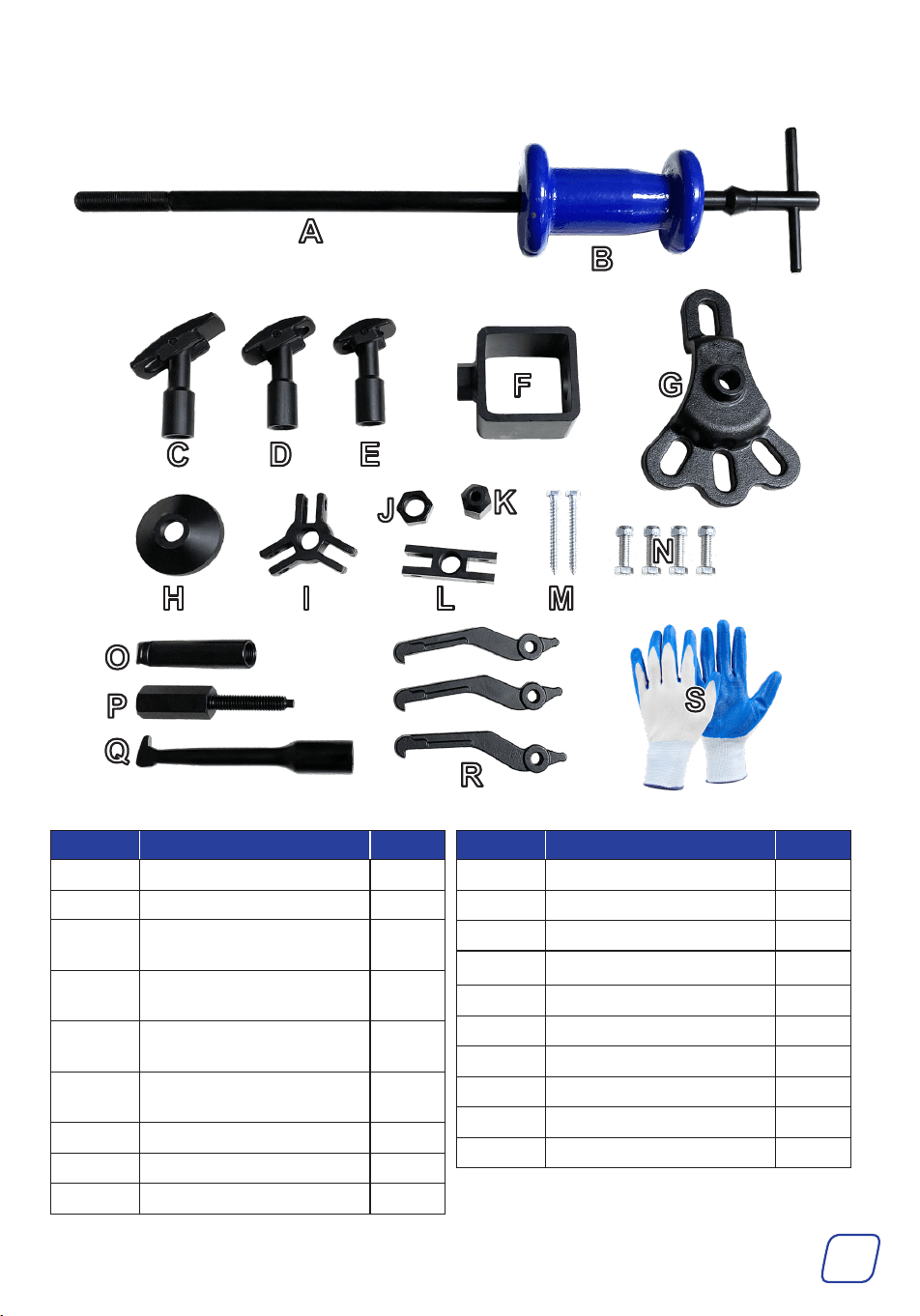

No. Item Qty.
A Puller Rod 1
B Slide Hammer Weight 1
C
1-3/8″ to 2-7/8″
Bearing Puller Adapter
1
D
1-5/16″ to 2-3/8″
Bearing Puller Adapter
1
E
1″ to 1-7/8″
Bearing Puller Adapter
1
F Outer CV Joint Adapter 1
G Axle Hub Bracket 1
H Cone 1
I 3-Jaw Yoke 1

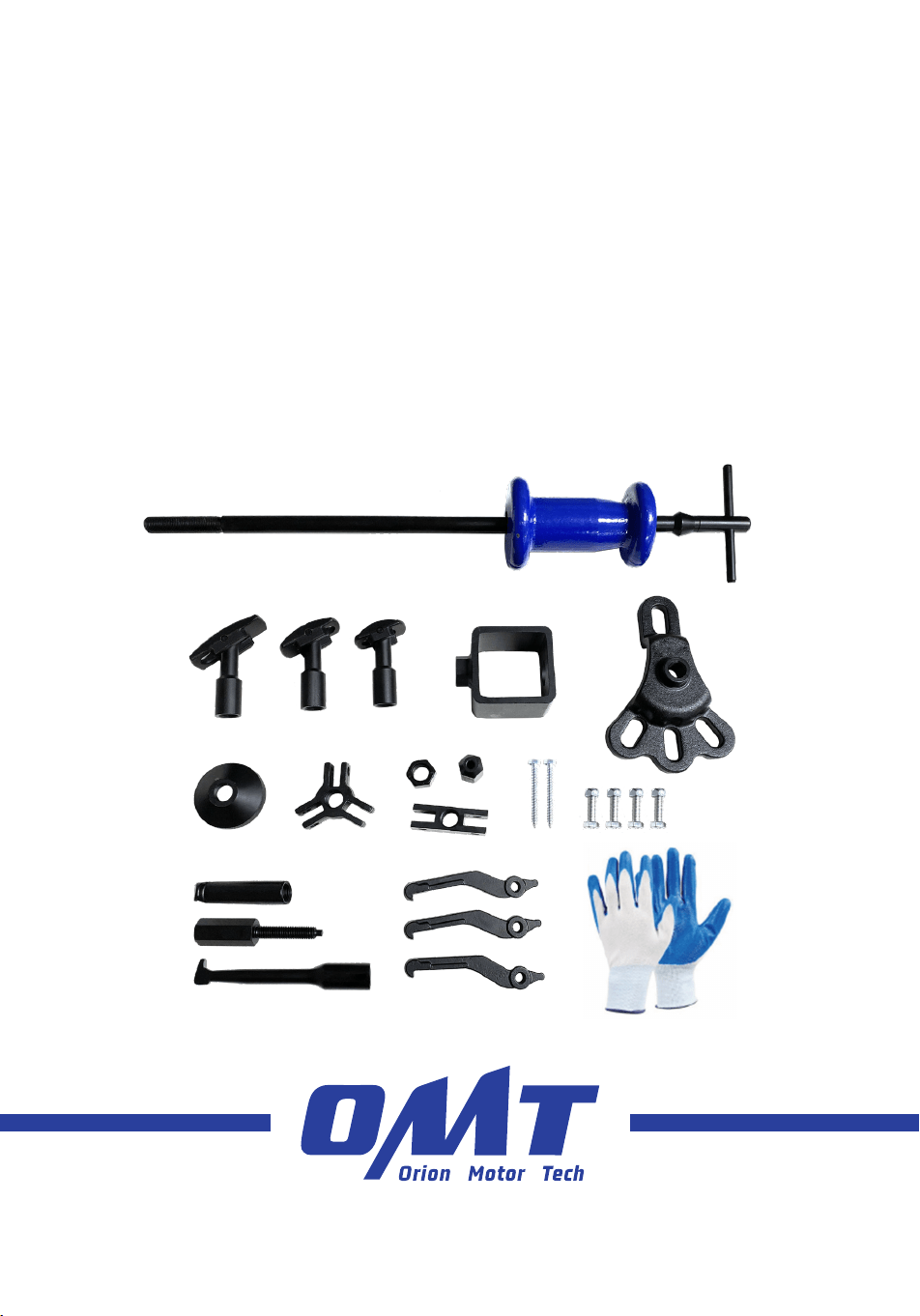

Parts List
No. Item Qty.
J Locknut 1
K Dent Puller Adapter 1
L 2-Jaw Yoke 1
M Tapping Screws 2
N Bolts & Nuts 4
O Hook 1
P Bolt Adapter 1
Q Bearing Hook 1
R Jaws 3
S Gloves 1 Pair
3

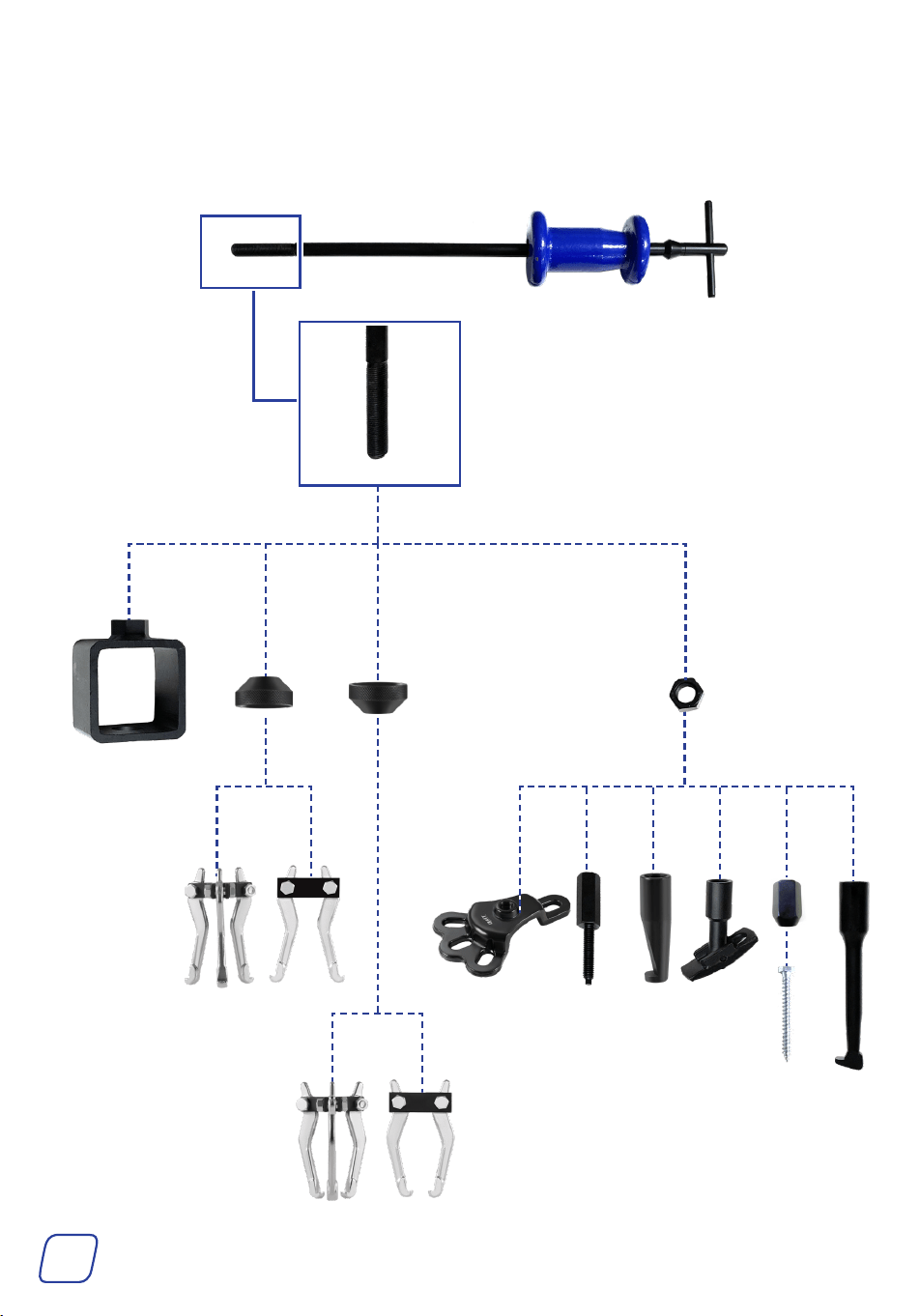

Assembly
4

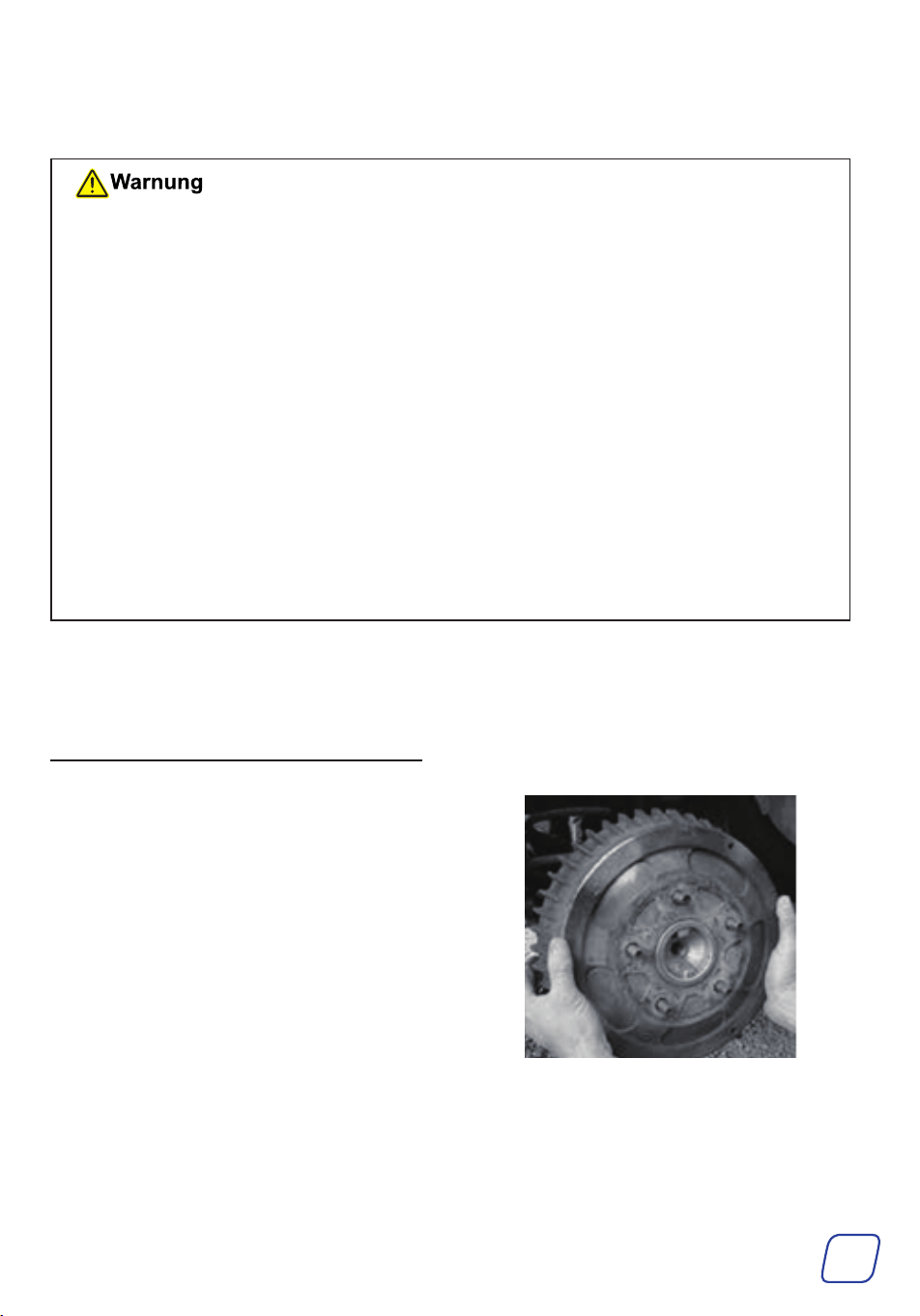

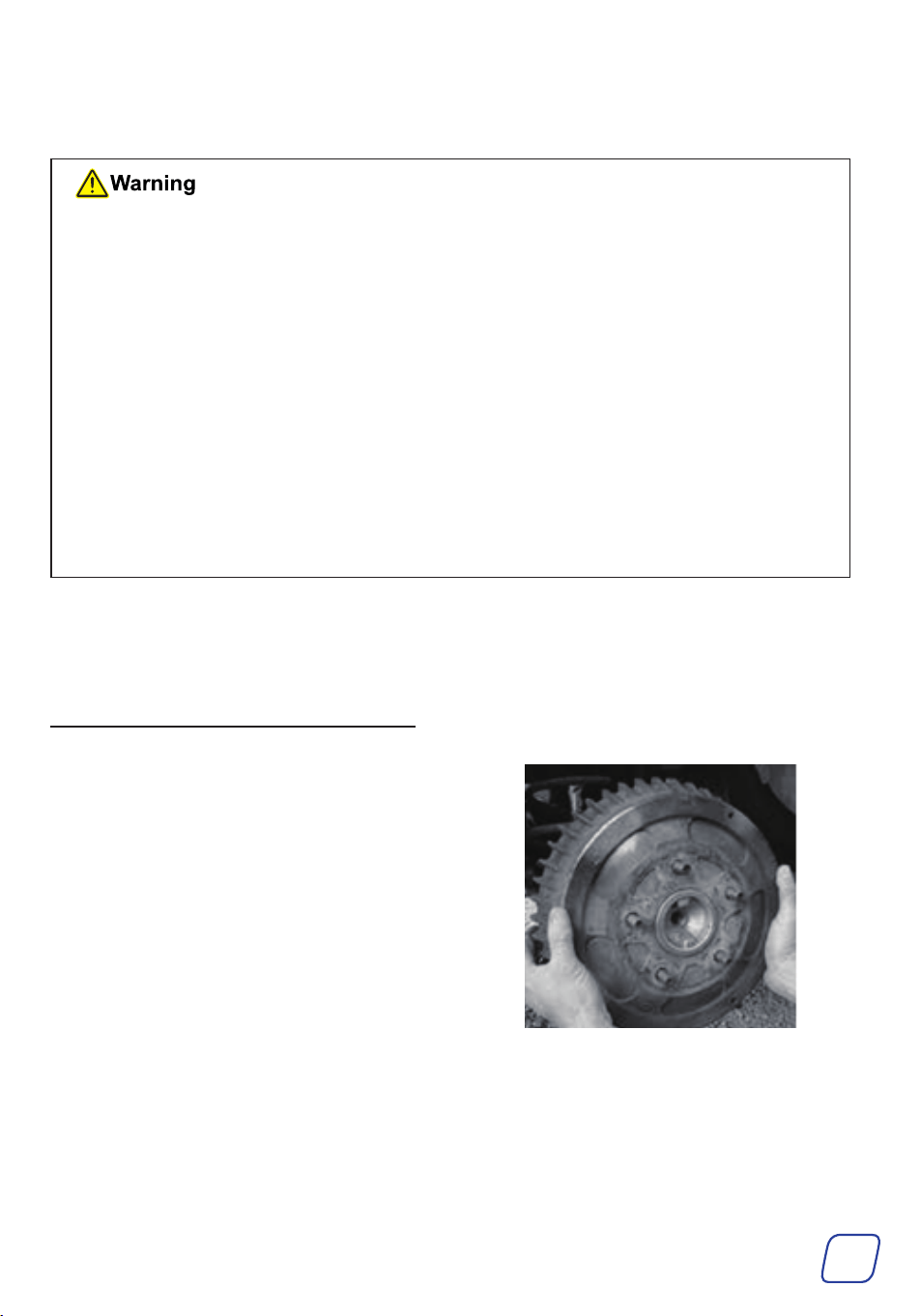

1. Remove the rear wheel cover and brake drum.
Operation
• Shut the engine before servicing, make sure the vehicle is stationary for easy
maintenance, and wait until the engine has cooled to room temperature before
performing maintenance or adjustments.
• Use correct tools and personal protective equipment (PPE) before performing any
operation. Be extremely careful with possible pinching points, moving parts, or parts
that may suddenly spring out.
• Make sure your surroundings are safe when using the tool. Avoid operating in crowded
or unstable areas.
• Ensure the work area is clean and clear of any clutter or dirt affecting operations.
• ALWAYS ensure that your vehicle has been jacked up and is adequately supported
with axle stands.
• DO NOT force the tool. Excessive force may cause serious personal injuries and severe
property damage.
• For maximum safety, we recommend you take training before using these tools. Serious
injury could happen due to a lack of training.

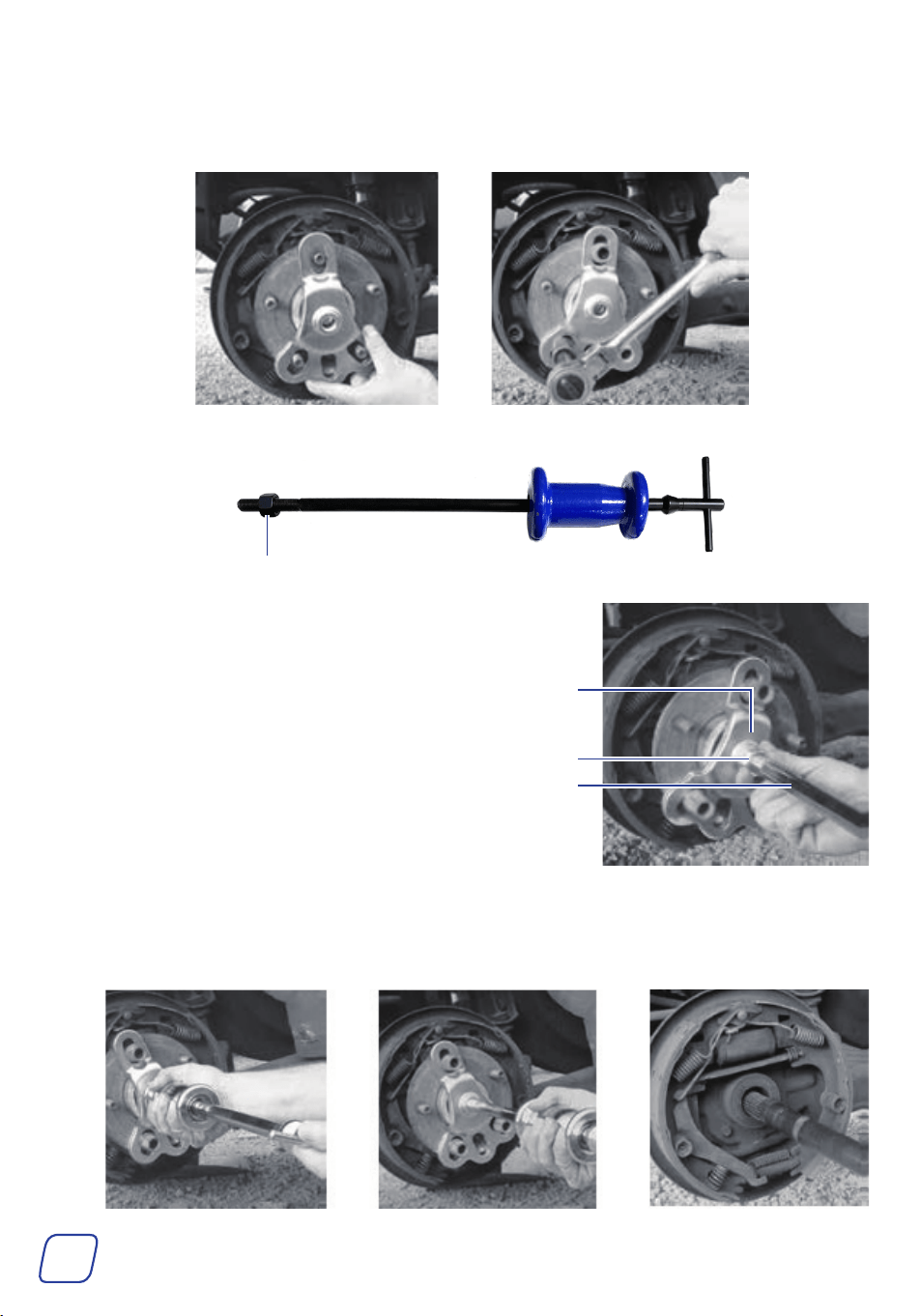

Removing the RWD Axle Shaft
Using the Axle Hub Bracket
5
Axle Hub
Bracket
Locknut
Puller Rod
2. Install the axle hub bracket (G) onto the wheel studs and tighten it using the wheel’s attached
lug nuts by the wrench (not included).
3. Screw the locknut (J) onto the puller rod (A).
Locknut
4. Screw the puller rod onto the axle hub
bracket and tighten them using the locknut.
5. Position the weight against the bracket and rapidly slide it toward the handle until it hits the
ball-shaped stop.
6. Repeat Step 5 until the axle shaft loosens and can be removed.
6

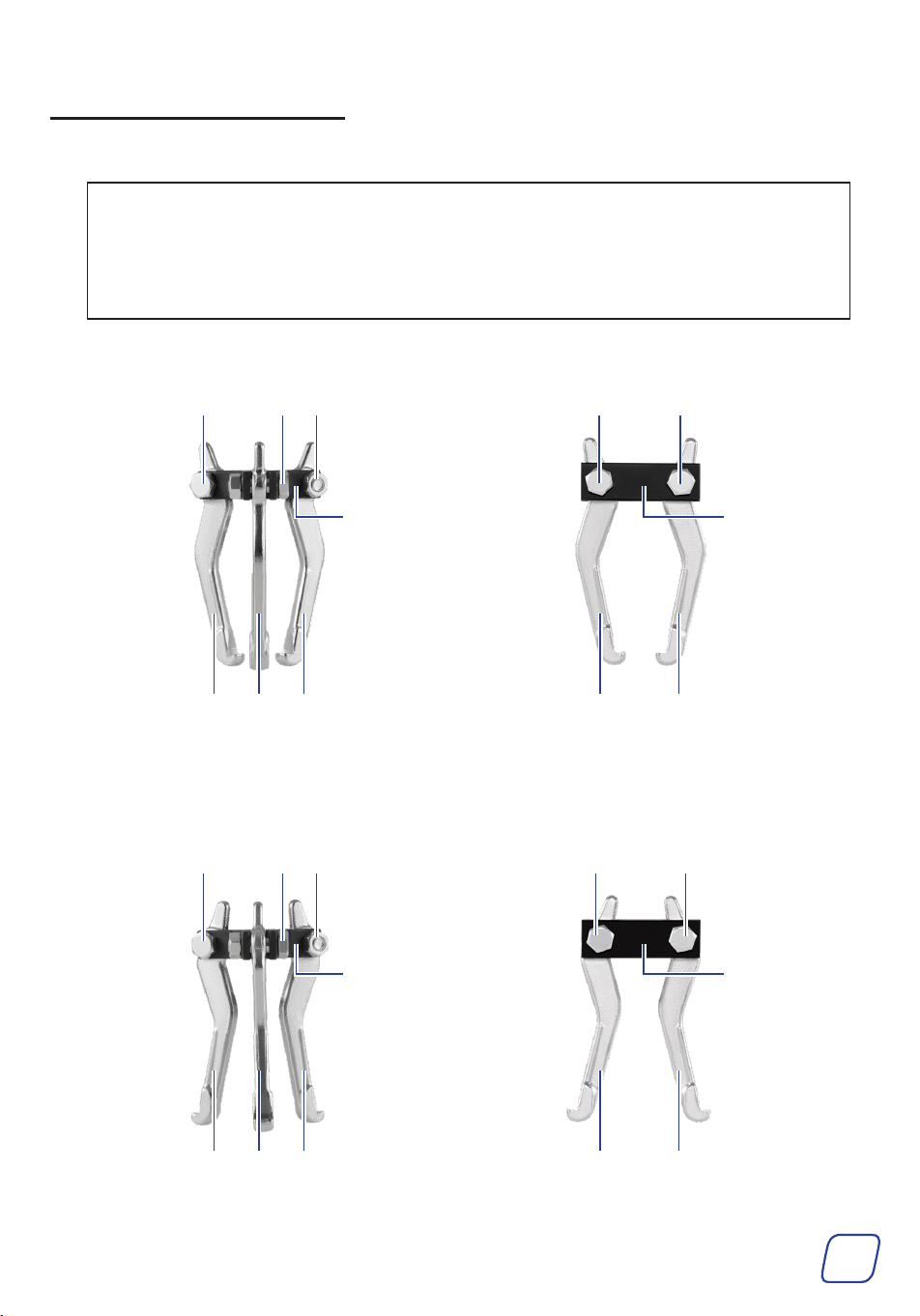

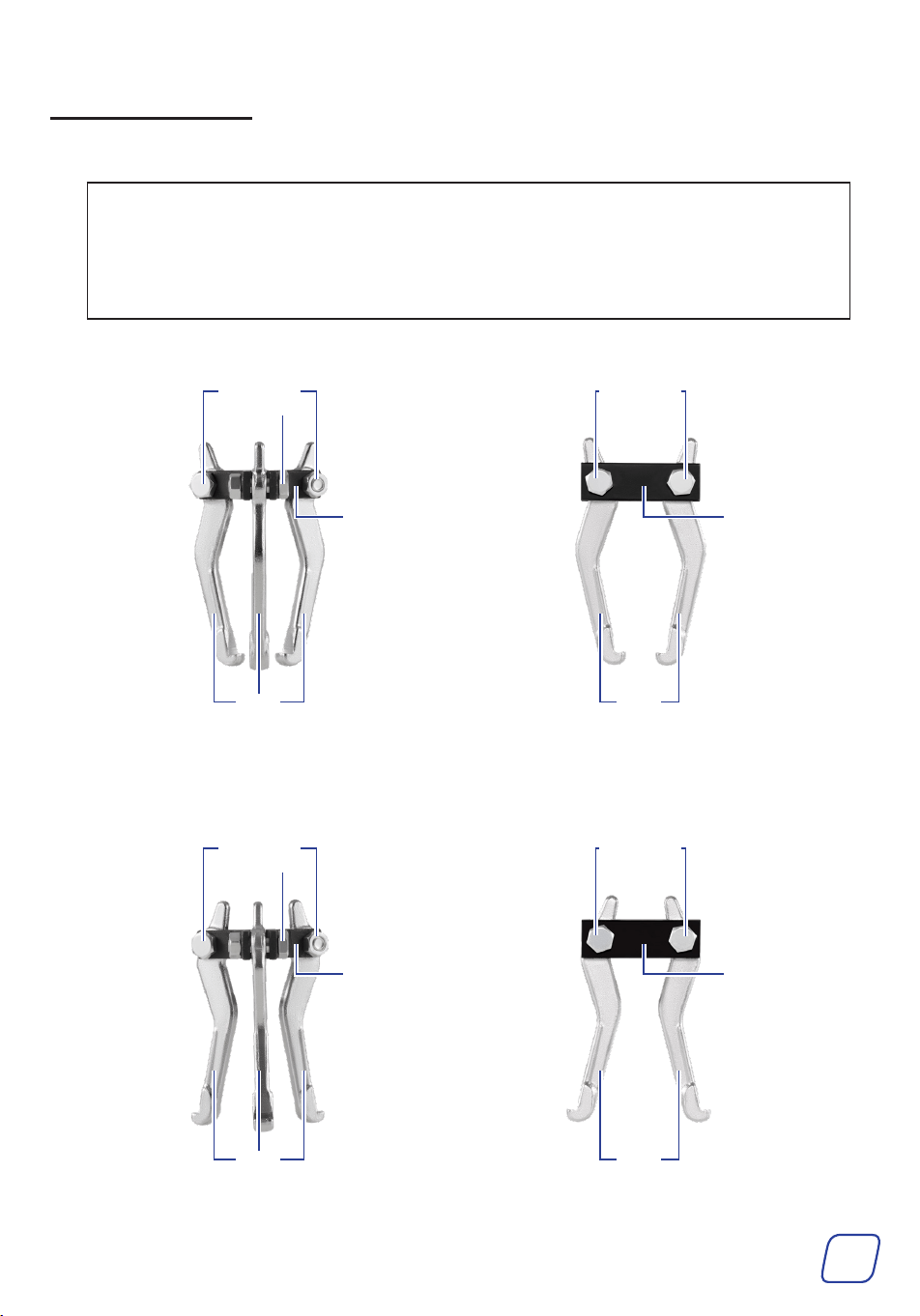

Using the Jaws
1. Use bolts and nuts (N) to attach the jaws (R) to the appropriate yoke (L or I).
Note:
You can adjust the jaws’ direction to suit different situations.
• Jaws facing inward are suitable for external pulling.
• Jaw facings outward are suitable for internal pulling.
External Pulling
Internal Pulling
3-Jaw Yoke
3-Jaw Yoke
2-Jaw Yoke
2-Jaw Yoke
Jaws
Jaws
Jaws
Jaws
Bolts
and Nuts
Bolts
and Nuts
Bolts
and Nuts
Bolts
and Nuts
7

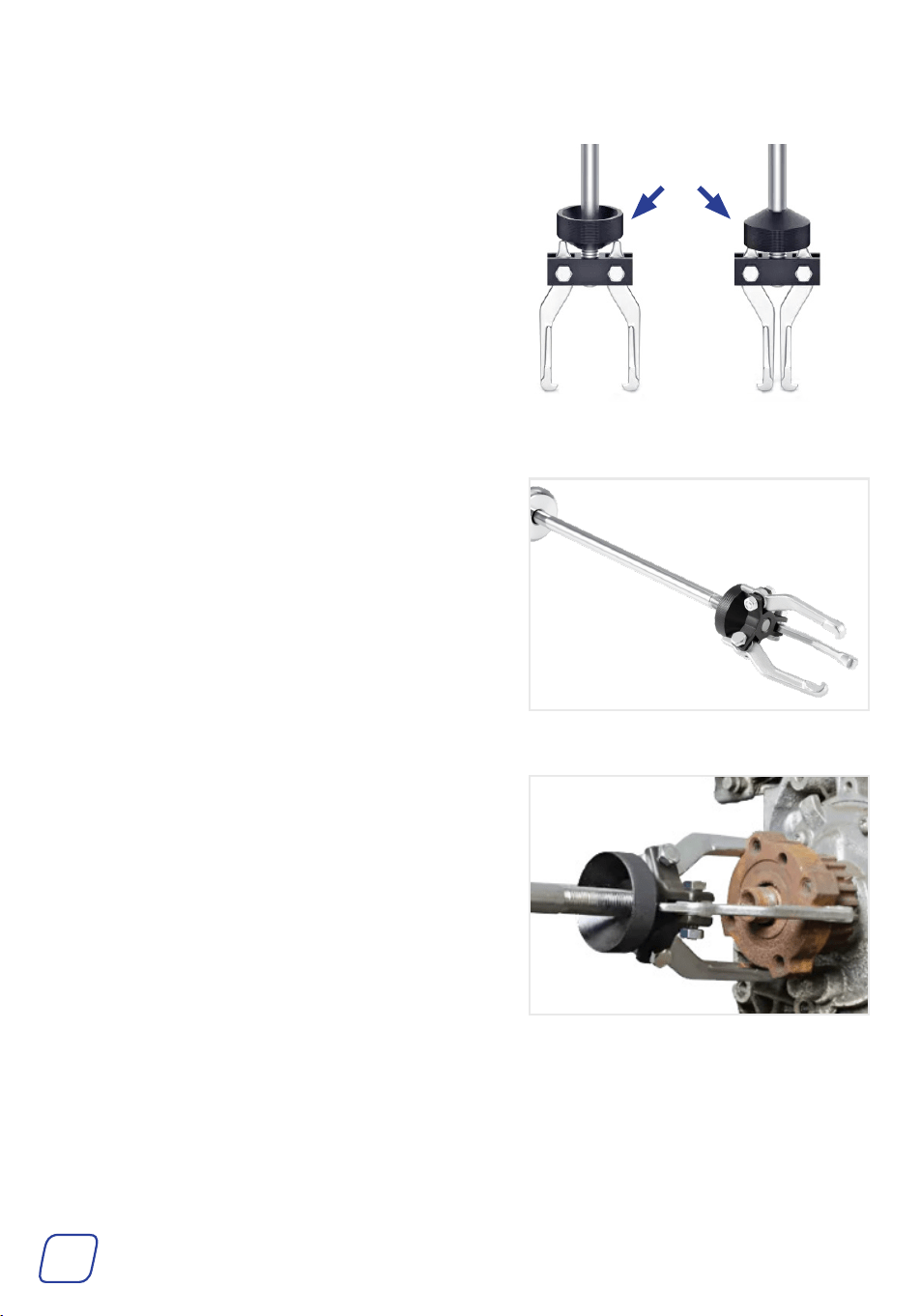

External Pulling Internal Pulling
2. Screw the cone (H) onto the puller rod (A).
Reverse Cone
3. Attach the appropriate yoke to the puller rod.
4. Attach the jaws to the object, and turn the
cone forward against the end of the jaws.
5. Push the slide hammer towards the workpiece, applying force.
6. Afterward, forcefully pull it back towards the crossbar end.
7. Repeat this action as necessary, adjusting the force according to your requirements.
8

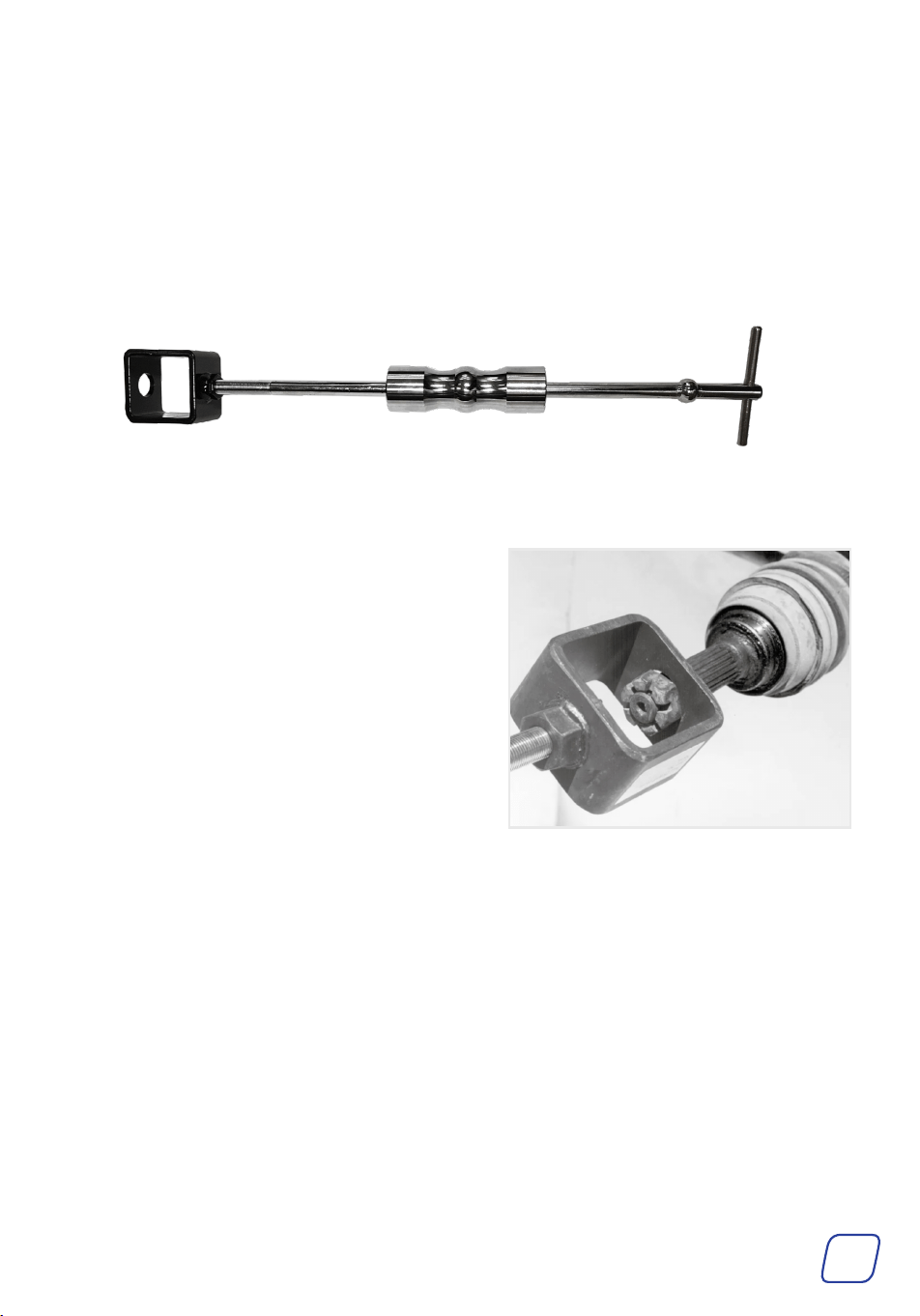

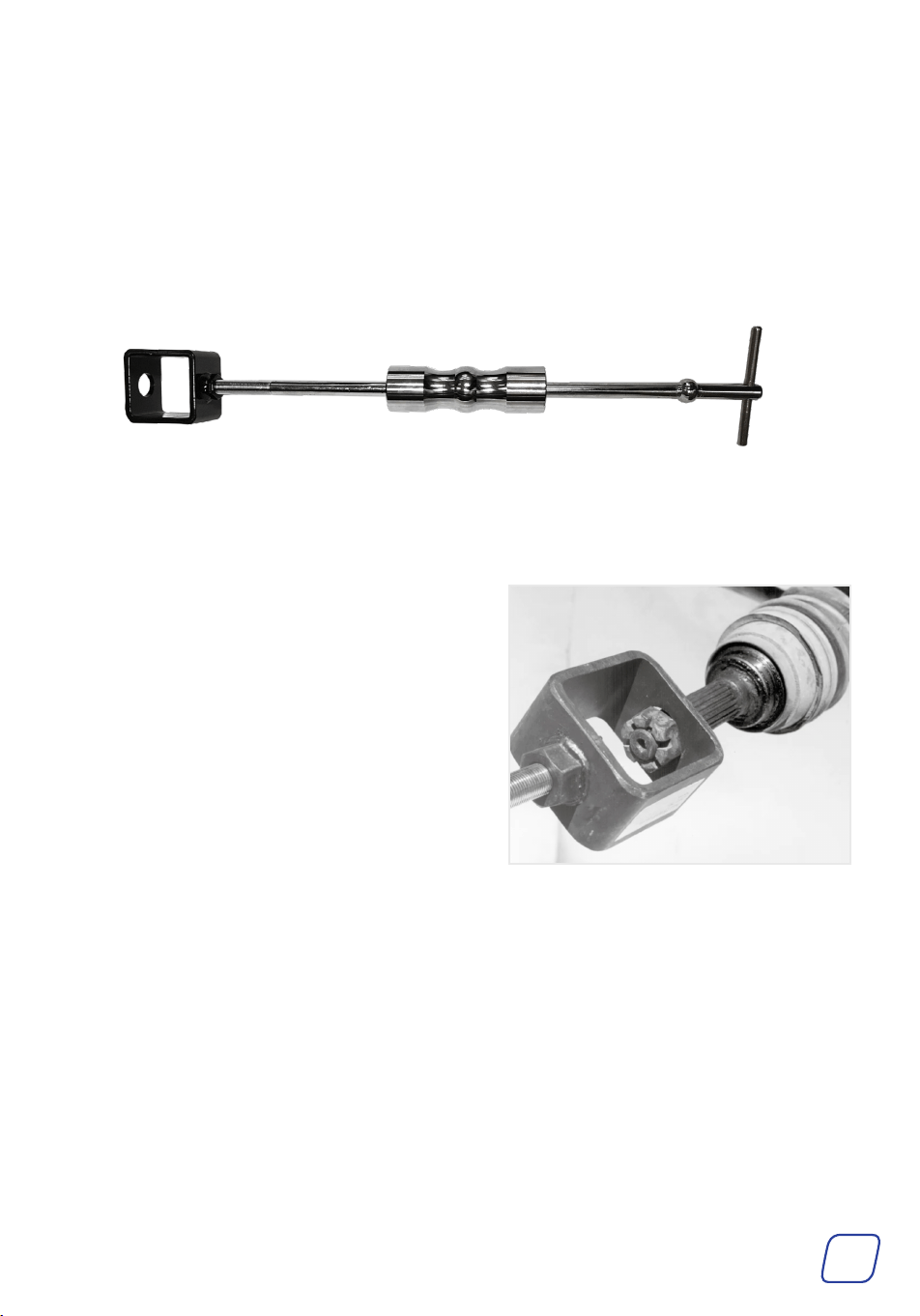

Removing the Outer CV Axle
1. Remove the lug nuts, nut lock, cotter pin, spring washer, hub nut, any washer on the outer CV
joint axle, and then the wheel hub.
2. Slide the wheel hub out of the way and hang it using a hook.
3. Attach the outer CV joint adapter (F) to the puller rod (A).
4. Spray some penetrating oil where the inner CV axle is connected to the transmission.
5. Fix the adapter to the outer CV joint using
the removed nut lock or hub nut.
6. Slide the hammer back and forth along its shank until the inner CV axle comes off.
7. Detach the adapter from the outer CV axle.
9

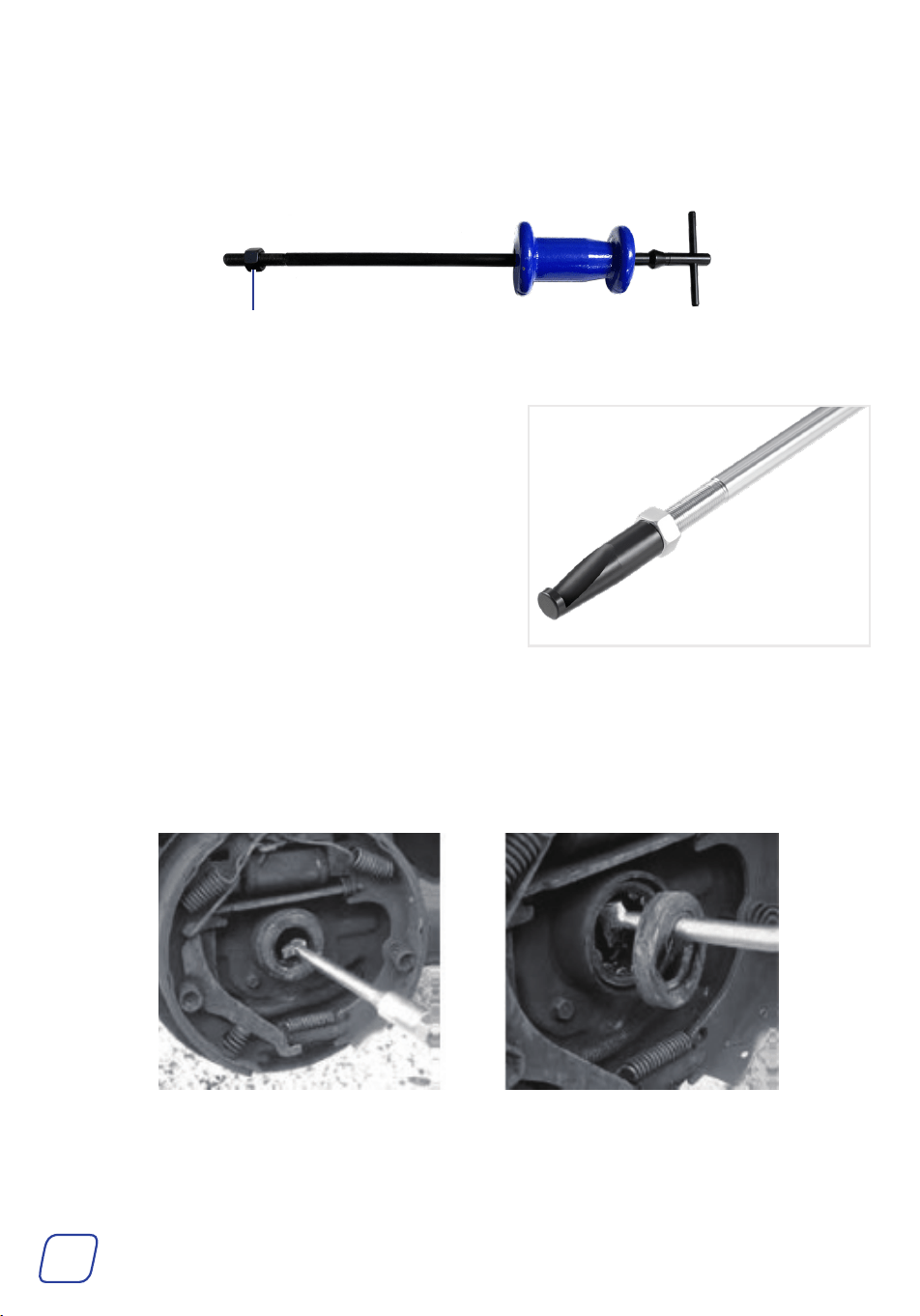

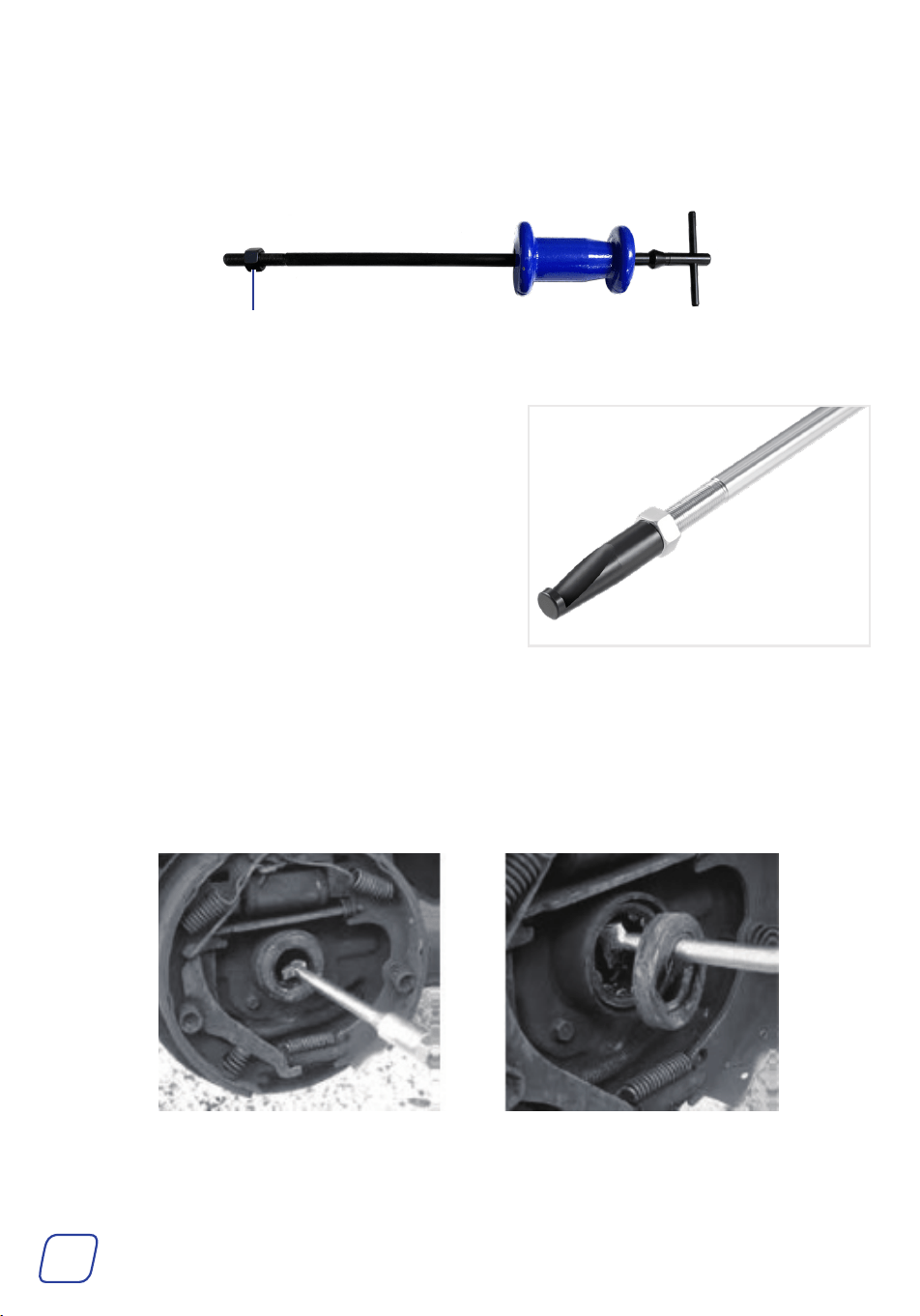

Removing the Seal
1. Screw the locknut (J) onto the puller rod (A).
Locknut
2. Attach the hook (O) to the end of the slide
hammer and place the hook’s tip behind the
bearing seal.
3. Push the slide hammer towards the workpiece, applying force.
4. Afterward, forcefully pull it back towards the puller rod end.
5. Repeat this action as necessary, adjusting the force according to your requirements.
10
Locknut

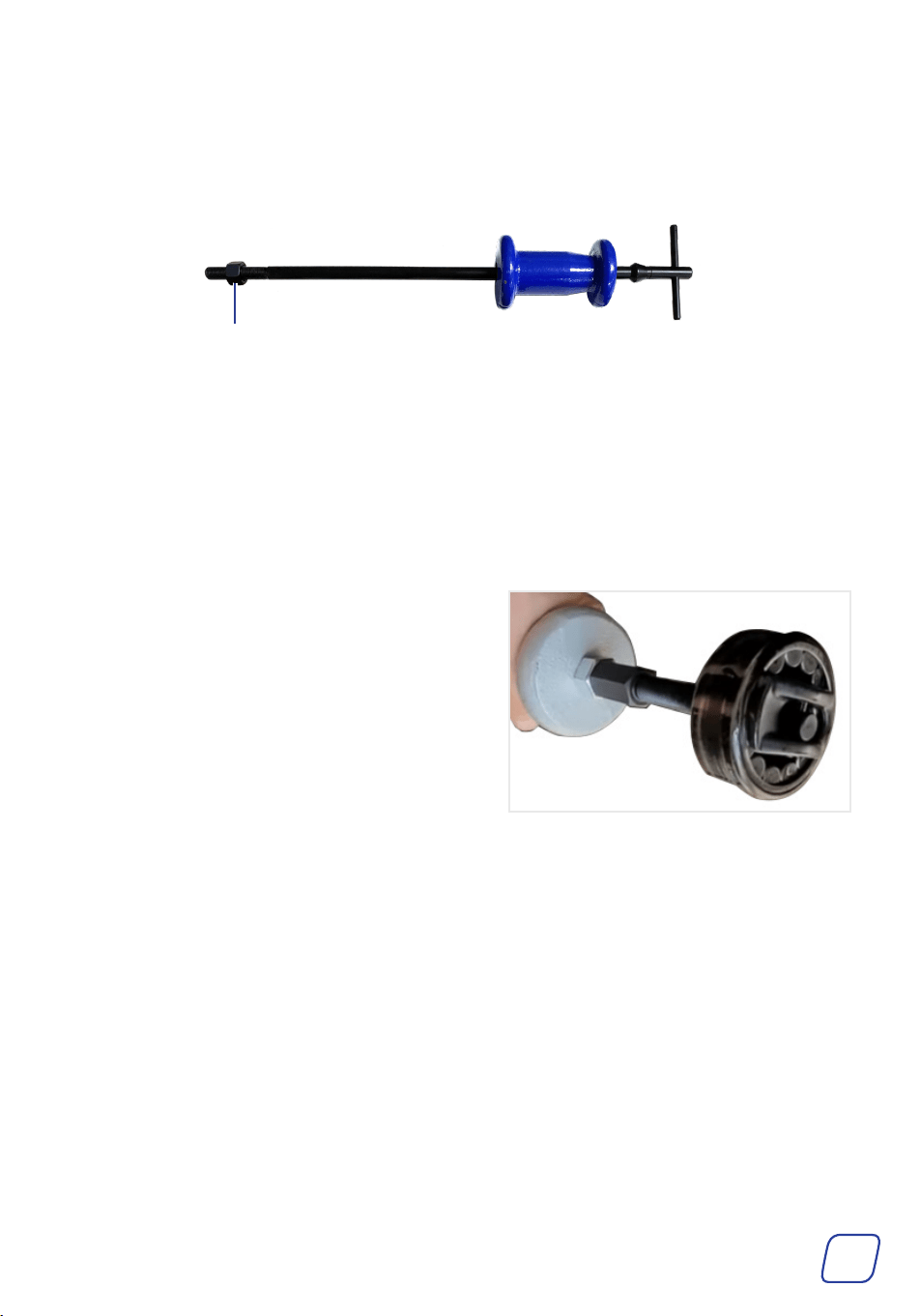

Removing the Rear Axle Bearing
1. Screw the locknut (J) onto the puller rod (A).
2. Select a matching bearing puller adapter (C, D, or E) and install it onto the end of the slide
hammer.
3. Insert the puller adapter into the bearing hub until it catches behind the bearing.
4. Push the slide hammer towards the workpiece, applying force.
5. Afterward, forcefully pull it back towards the puller rod end.
6. Repeat this action as necessary, adjusting
the force according to your requirements.
11

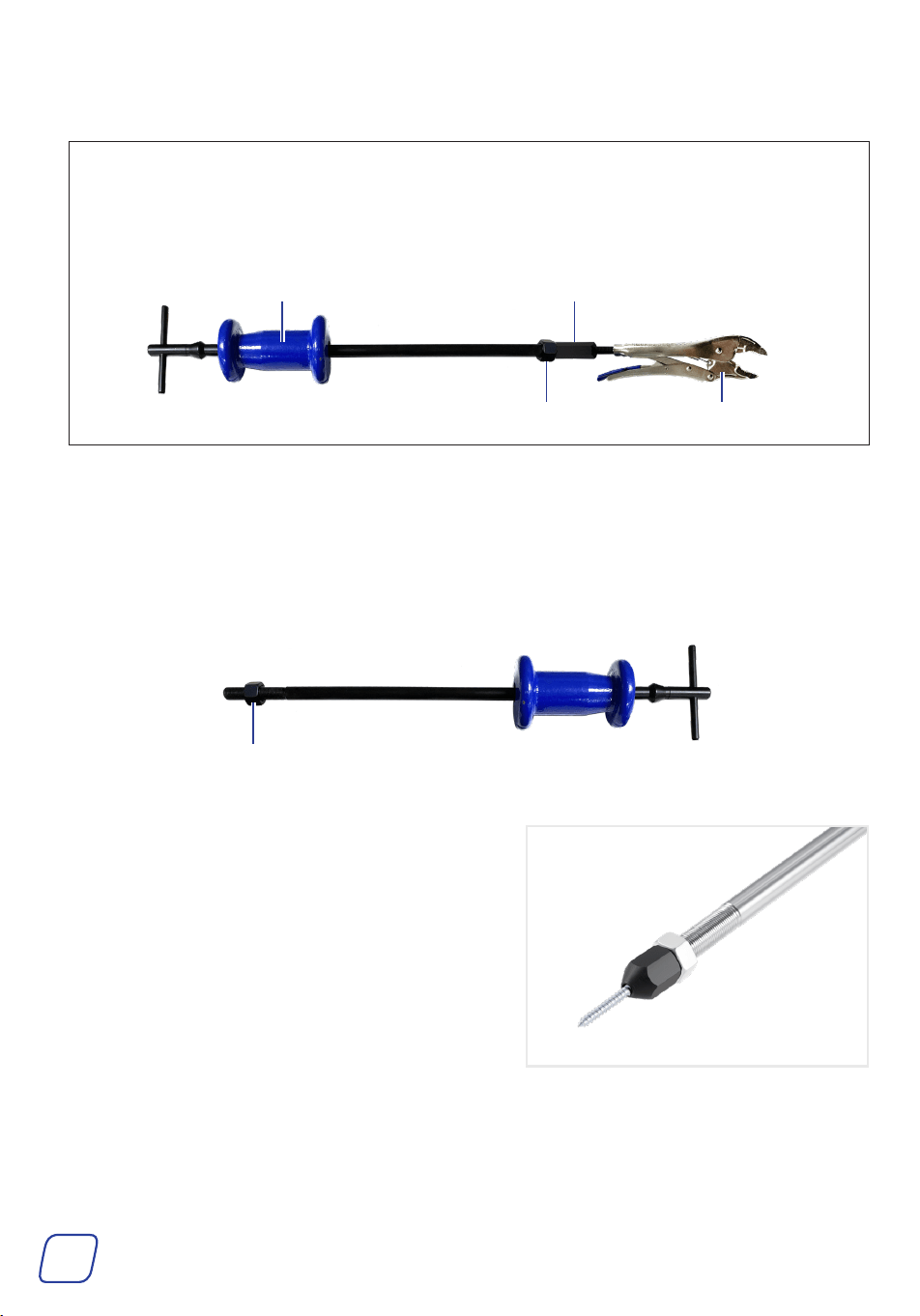

Slide Hammer
Locknut
Bolt Adapter
Curved Jaw Pliers

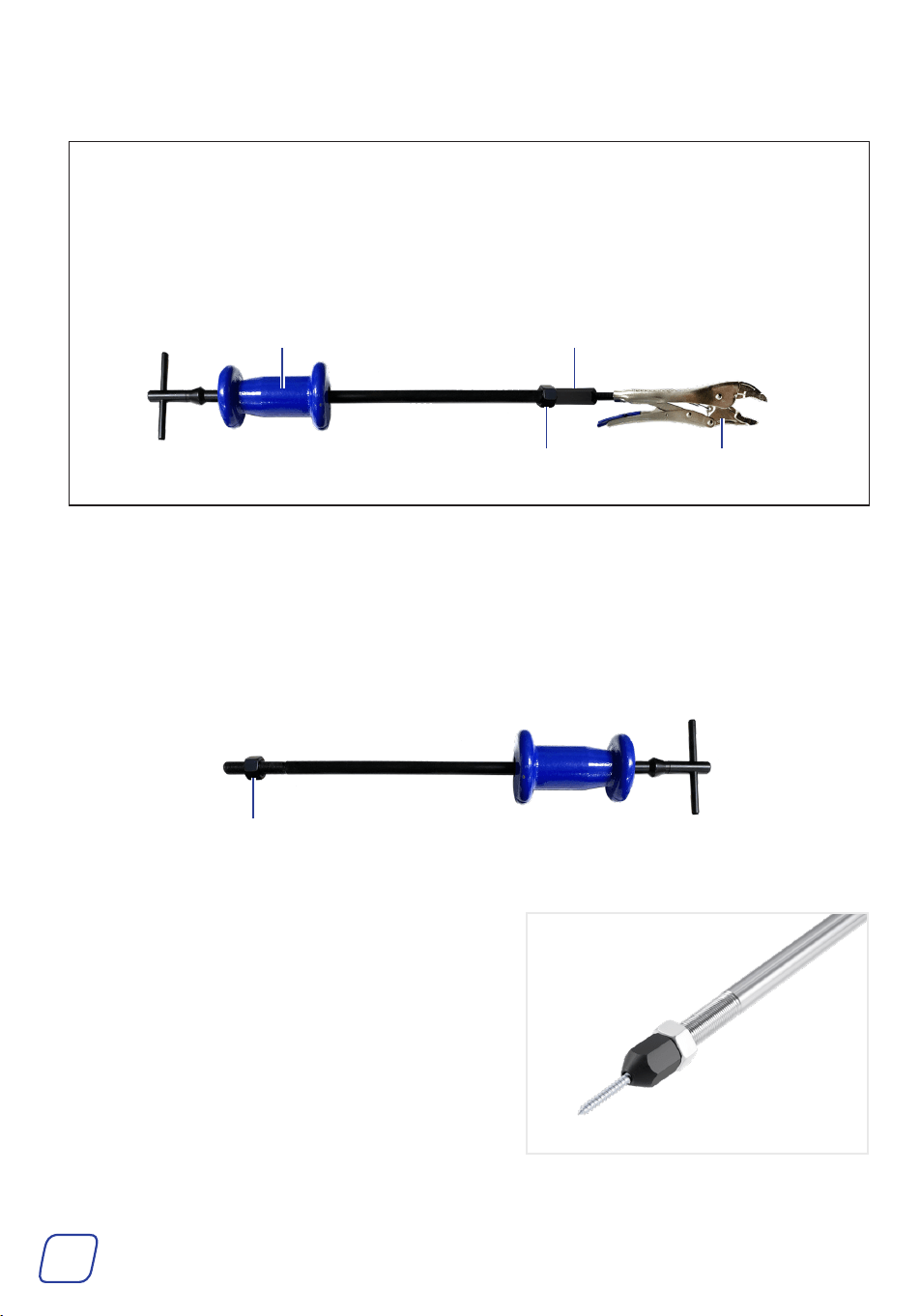

Dent Pulling
Note:
For improved performance in larger cross sections, thicker sheet metal, or concentrated
deep dents, use the bolt adapter (P) with curved jaw pliers (not included). This tool assembly
can also be used to pull pins and nails.
1. Drill a 1/8″ hole into the center of the dent.
2. Insert the screw (M) through the dent puller adapter (K).
3. Thread it into the drilled hole using a Phillips screwdriver (not included).
4. Screw the locknut (J) onto the puller rod (A).
5. Attach the puller rod to the dent puller adapter
and tighten the locknut against the adapter.
Locknut
12
Maintenance
• Clean the tools with a soft, damp cloth using a mild detergent or solution after use. Do not
rinse them or use abrasive cleaners or caustic chemicals.
• For best results, lubricate the tool with high-quality anticorrosive oil between uses.
• Check the parts of the tool periodically for any wear or damage. Repair or replace any
problematic parts before further use.
• If the tools are not used for an extended period, clean and lubricate them and store them in a
cool, dry place inaccessible to children.

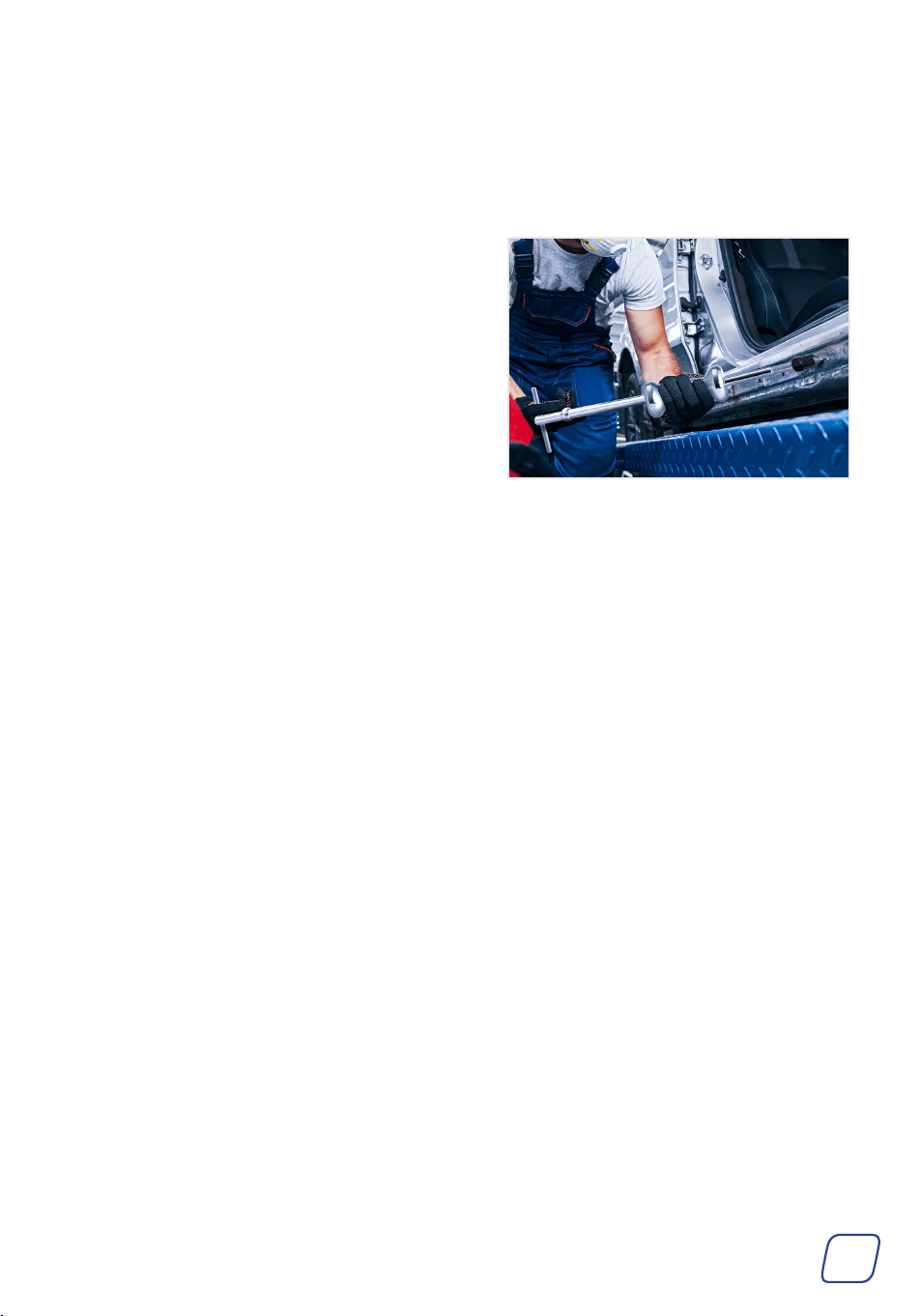

6. Position the slide hammer near the workpiece and apply forward force by pushing it toward
the dent.
7. Forcefully pull the slide hammer back towards the crossbar end.
8. Repeat this motion as needed, adjusting the
force to repair the dent effectively.
Scan for the latest user manual
Rev. 9 Apr. 2025
Lesen Sie das Handbuch vor der Benutzung sorgfältig durch
und bewahren Sie es zum späteren Nachschlagen auf
UM-PUL-0063-V1
Masterachsen-
Abzieher-Set
Benutzerhandbuch
Lesen Sie diesen Haftungsausschluss gründlich und sorgfältig
durch, bevor Sie mit dem restlichen Inhalt des Handbuchs
fortfahren.
1. Produktmodifikationen
Alle Modifikationen oder Änderungen an Produkten
von Orion Motor Tech (OMT) führen zum Erlöschen der
Garantien und können Schäden oder Verletzungen zur
Folge haben. OMT haftet nicht für Schäden, die durch
solche Modifikationen oder Änderungen entstehen.
2. Einhaltung von Gesetzen
Die Kunden sind dafür verantwortlich, sicherzustellen, dass
die Verwendung der Produkte von OMT mit allen geltenden
Gesetzen und Vorschriften in ihrem jeweiligen Rechtsraum
übereinstimmt. OMT übernimmt keine Verantwortung für
Verstöße gegen Gesetze oder Vorschriften, die sich aus der
Verwendung der Produkte von OMT ergeben.
3. Ordnungsgemäße Verwendung
Verwenden Sie die Produkte von OMT immer nur gemäß
den Anweisungen im beiliegenden Benutzerhandbuch. Die
Nichtbeachtung der Anweisungen kann zu Verletzungen
oder Schäden führen.
Die Montage, Installation, Bedienung, Wartung oder
Reparatur der Produkte von OMT darf nur von einer
kompetenten Person durchgeführt werden.
Während des gesamten Lebenszyklus der Produkte von
OMT sollte regelmäßig Wartungsarbeiten durchgeführt
werden. Sie sind dafür verantwortlich, sicherzustellen, dass
die Produkte wie vorgesehen funktionieren.
Tragen Sie immer eine geeignete Schutzausrüstung.
4. Produkte von Drittanbietern
OMT haftet nicht für Schäden oder Verluste, die durch
die Verwendung der Produkte von Drittanbietern in
Kombination mit den Produkten von OMT entstehen.
Kunden sind dazu angehalten, die Richtlinien und/oder
Garantien (falls vorhanden) für die verwendeten Produkte
von Drittanbietern zu beachten.
5. Haftungsbeschränkung
OMT haftet nicht für direkte, indirekte, strafende, zufällige,
besondere oder Folgeschäden an Eigentum oder Leben,
die sich aus der Verwendung oder dem Missbrauch der
Produkte von OMT ergeben oder damit verbunden sind.
In keinem Fall übernimmt OMT eine über den Wert der
verkauften Produkte hinausgehende Haftung.
6. Garantie
Einzelheiten zur Garantie finden Sie auf der Verkaufsseite.
In diesem Haftungsausschluss ist die gesamte Verpflichtung
von OMT in Bezug auf die Produkte von OMT aufgeführt.
Sollte sich irgendein Teil dieses Haftungsausschlusses
als nichtig, ungültig, undurchsetzbar oder rechtswidrig
erweisen, einschließlich, aber nicht beschränkt auf die oben
dargelegten Gewährleistungsausschlüsse, Haftungsausschlüsse
und Haftungsbeschränkungen, so ist die ungültige oder
undurchsetzbare Bestimmung durch eine gültige und
durchsetzbare Bestimmung zu ersetzen, die der Absicht
der ursprünglichen Bestimmung am nächsten kommt. Der
verbleibende Teil der Vereinbarung bleibt in vollem Umfang
gültig und wirksam.
Kontakt
Vielen Dank, dass Sie sich für unser Produkt entschieden haben! Bei Fragen oder Anregungen
wenden Sie sich gerne an uns. Wir werden uns baldmöglichst um Ihr Anliegen kümmern!
support@orionmotortech.com
https://orionmotortech.com/
@OrionMotorTech
Haftungsausschluss
1
Sicherheitshinweise
• Die hierin enthaltenen Anweisungen dienen nur der allgemeinen Information. Führen Sie alle Reparaturen IMMER
in voller Übereinstimmung mit dem Wartungshandbuch Ihrer Maschine durch. Testen Sie den Motor und die
Maschine nach jeder Reparatur in Ihrer Werkstatt und bei niedriger Drehzahl, bevor Sie den regulären Betrieb wieder
aufnehmen. Andernfalls kann es zu schweren Sach- und Personenschäden kommen.
• Kinder, Personen, die aufgrund ihres geistigen oder körperlichen Gesundheitszustands nicht in der Lage sind, das
Gerät sicher zu bedienen, sowie Personen, die mit dem Gerät und den kompatiblen Fahrzeugsystemen nicht vertraut
sind, dürfen das Gerät NICHT benutzen.
• Verwenden Sie das Gerät NICHT, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die
Ihr Urteilsvermögen oder Ihre Reaktionsfähigkeit beeinträchtigen. Halten Sie Kinder und Unbeteiligte während des
Gebrauchs fern.
• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unübersichtliche und dunkle Orte könnten zu Unfällen
führen.
• Verwenden Sie IMMER eine persönliche Schutzausrüstung (PSA), die für Ihre Aufgabe geeignet ist. Tragen Sie bei
der Verwendung dieses Produkts STETS einen geeigneten Augen-, Atem- und Handschutz. Bei regulärem Gebrauch
dieses Produkts werden in der Regel mikroskopisch kleine Partikel freigesetzt, die im US-Bundesstaat Kalifornien
dafür bekannt sind, Krebs, angeborene Behinderungen oder sonstige Fortpflanzungsschäden zu verursachen.
Rutschfestes Schuhwerk wird ebenfalls dringend empfohlen. Je nach Ihrer Arbeit, der Arbeitsumgebung und anderen
Geräten können auch weitere Schutzausrüstungen wie Gehör-, Kopf- und Körperschutz erforderlich sein.
• Machen Sie sich IMMER mit den spezifischen Sicherheitswarnungen und Anweisungen für Ihre Maschine vertraut,
bevor Sie diesen Satz verwenden. Verwenden Sie die richtigen Flüssigkeiten, Drücke, Adapter usw. für Ihre Maschine.
Stellen Sie sicher, dass die Maschine vollständig abgestützt und abgestellt ist, bevor Sie mit der Arbeit beginnen.
Achten Sie darauf, erhitzte Oberflächen NIEMALS mit der bloßen Haut zu berühren.
• Stellen Sie vor der Wartung Ihrer Maschine den Motor ab und lesen Sie im Service- und Reparaturhandbuch vom
Hersteller nach, um herauszufinden, wie Sie die Maschine mit Unterlegkeilen, Wagenhebern, Ständern usw. sicher
befestigen können.
• Halten Sie für den Fall eines Unfalls oder einer Verletzung einen Erste-Hilfe-Koffer und ein Kommunikationsmittel (z. B.
ein Telefon) bereit. Kennen Sie den Standort von medizinischen Notfalleinrichtungen.
• Maschinenreparaturen stellen von Natur aus eine gefährliche Tätigkeit dar. In diesem Handbuch und dem separaten
Maschinenwartungshandbuch lassen sich nicht alle möglichen Situationen abdecken, die auftreten können. Gehen
Sie IMMER mit Umsicht und gutem Urteilsvermögen vor. Besuchen Sie bei Bedarf eine Schulung.
• Halten Sie den Werkzeugsatz zur optimalen Wirkung sauber und trocken. Beseitigen Sie vor und nach der Arbeit alle
Flüssigkeiten, Öle und Fette.
• Ziehen Sie sich für die Fahrzeugwartung angemessen an. Tragen Sie KEINE locker sitzende Kleidung oder Schmuck
und halten Sie Haare, Kleidung, Handschuhe, Schläuche und Werkzeuge während der Arbeit von allen beweglichen
Teilen fern.
• Bei besonders hartnäckigen Bauteilen wenden Sie keine übermäßige Kraft an, da sonst der Abzieher oder das
Werkstück beschädigt werden könnte. Tragen Sie stattdessen Kriechöl auf, lassen Sie es einwirken und fahren Sie
mit einer allmählichen Kraftanwendung fort.
• Pflegen Sie dieses Produkt. Prüfen Sie es vor dem Gebrauch auf Fehlausrichtung, Verklemmung, Verschleiß oder
andere Schäden. Bei Schäden reparieren oder ersetzen Sie die betreffenden Teile vor weiterer Verwendung. In einer
großen Werkstatt kennzeichnen Sie solche Werkzeuge mit „NICHT VERWENDEN“, bis diese repariert worden sind.
Tauschen Sie Komponenten NUR durch identische Teile aus.
Technische Daten
Abmessungen 62,5 × 24,5 × 10,7 cm
Gewicht 8,45 kg
2
Artikel Bezeichnung Mg.
A Zugstange 1
B Gleithammergewicht 1
C
Lagerabzieher-Adapter
1-3/8″ bis 2-7/8″
1
D
Lagerabzieher-Adapter
1-5/16″ bis 2-3/8″
1
E
Lagerabzieher-Adapter
1″ bis 1-7/8″
1
F
Adapter für äußeres
CV-Gelenk
1
G Achsnabenhalterung 1
H Konus 1
I 3-Backen-Joch 1
Teileliste
Artikel Bezeichnung Mg.
J Stoppmutter 1
K Dellenabzieher-Adapter 1
L 2-Backen-Joch 1
M Blechschrauben 2
N Bolzen und Muttern 4
O Haken 1
P Bolzenadapter 1
Q Lagerhaken 1
R Klemmbacken 3
S Handschuhe 1 Paar
3
Montage
4
1. Entfernen Sie die Hinterradabdeckung und die
Bremstrommel.
Bedienung
• Stellen Sie den Motor vor der Wartung ab, vergewissern Sie sich, dass das Fahrzeug zur
leichteren Wartung stillsteht, und warten Sie, bis der Motor auf Raumtemperatur abgekühlt
ist, bevor Sie Wartungs- oder Einstellarbeiten durchführen.
• Verwenden Sie vor der Durchführung von Arbeiten die richtigen Werkzeuge und persönliche
Schutzausrüstung (PSA). Seien Sie äußerst vorsichtig bei möglichen Quetschstellen,
beweglichen Teilen oder Teilen, die plötzlich herausspringen können.
• Bei der Verwendung des Werkzeugs ist auf eine sichere Arbeitsumgebung zu achten.
Vermeiden Sie den Einsatz in überfüllten oder instabilen Bereichen.
• Vergewissern Sie sich, dass der Arbeitsbereich sauber und frei von Unordnung und Schmutz
ist, die den Betrieb beeinträchtigen.
• Stellen Sie IMMER sicher, dass Ihr Fahrzeug aufgebockt ist und mit Achsständern
ausreichend abgestützt ist.
• Setzen Sie das Werkzeug NICHT mit Gewalt ein. Übermäßiger Kraftaufwand kann zu
schweren Personen- und Sachschäden führen.
• Zur Gewährleistung höchster Sicherheit empfehlen wir Ihnen, eine entsprechende Schulung
zu absolvieren, bevor Sie diese Werkzeuge verwenden. Bei mangelnder Ausbildung kann es
zu ernsthaften Verletzungen kommen.
Ausbau der RWD-Achswelle
Mit der Achsnabenhalterung
5
Achsnabenhalterung
Stoppmutter
Zugstange
2. Montieren Sie die Achsnabenhalterung (G) auf die Radbolzen und ziehen Sie sie mit den
am Rad angebrachten Radmuttern unter Zuhilfenahme eines Schraubenschlüssels (nicht im
Lieferumfang enthalten) fest.
3. Schrauben Sie die Stoppmutter (J) auf die Zugstange (A).
Stoppmutter
4. Schrauben Sie die Zugstange auf die
Achsnabenhalterung und ziehen Sie sie mit
der Stoppmutter fest.
5. Legen Sie das Gewicht gegen die Halterung und schieben Sie es schnell in Richtung des
Griffs, bis es auf den kugelförmigen Anschlag trifft.
6. Wiederholen Sie Schritt 5, bis sich die Achswelle lockert und entfernt werden kann.
6
Mit den Klemmbacken
1. Befestigen Sie die Klemmbacken (R) mit Bolzen und Muttern (N) am entsprechenden Joch (L oder I).
Hinweis:
Die Richtung der Backen lässt sich je nach Situation anpassen.
• Nach innen gerichtete Backen eignen sich für das Ziehen von außen.
• Nach außen gerichtete Backen eignen sich für das Ziehen von innen.
Ziehen von außen
Ziehen von innen
3-Backen-Joch
3-Backen-Joch
2-Backen-Joch
2-Backen-Joch
Klemmbacken
Klemmbacken
Klemmbacken
Klemmbacken
Bolzen und Muttern
Bolzen und Muttern
Bolzen und Muttern
Bolzen und Muttern
7
Ziehen von außen Ziehen von innen
2. Schrauben Sie den Konus (H) auf die
Zugstange (A).
Umgekehrter
Konus
3. Befestigen Sie das entsprechende Joch an
der Zugstange.
4. Bringen Sie die Klemmbacken am
Gegenstand an und drehen Sie den Konus
vorwärts gegen das Ende der Klemmbacken.
5. Drücken Sie den Gleithammer mit Kraft in Richtung des Werkstücks.
6. Ziehen Sie ihn dann mit Kraft zurück zum Ende der Querstange.
7. Wiederholen Sie diesen Vorgang je nach Bedarf und stellen Sie dabei die Kraft entsprechend
Ihren Anforderungen ein.
8
Ausbau der äußeren CV-Achse
1. Entfernen Sie die Radmuttern, die Sicherungsmutter, den Splint, die Federscheibe, die
Nabenmutter, die eventuelle Unterlegscheibe an der äußeren CV-Gelenkachse und dann die
Radnabe.
2. Schieben Sie die Radnabe aus dem Weg und hängen Sie sie an einem Haken auf.
3. Bringen Sie den Adapter für äußeres CV-Gelenk (F) an der Zugstange (A) an.
4. Sprühen Sie etwas Kriechöl auf die Stelle, an der die innere CV-Achse mit dem Getriebe
verbunden ist.
5. Fixieren Sie den Adapter mit der entfernten
Sicherungsmutter oder Nabenmutter am
äußeren CV-Gelenk.
6. Schieben Sie den Hammer entlang seines Schafts hin und her, bis sich die innere CV-Achse löst.
7. Nehmen Sie den Adapter von der äußeren CV-Achse ab.
9
Dichtungsentfernung
1. Schrauben Sie die Stoppmutter (J) auf die Zugstange (A).
Stoppmutter
2. Befestigen Sie den Haken (O) am Ende des
Gleithammers und platzieren Sie die Spitze
des Hakens hinter die Lagerdichtung.
3. Schieben Sie den Gleithammer mit Kraft in Richtung des Werkstücks.
4. Ziehen Sie ihn dann mit Kraft zurück zum Ende der Zugstange.
5. Wiederholen Sie diesen Vorgang je nach Bedarf und stellen Sie dabei die Kraft entsprechend
Ihren Anforderungen ein.
10
Stoppmutter
Ausbau des Hinterachslagers
1. Schrauben Sie die Stoppmutter (J) auf die Zugstange (A).
2. Wählen Sie einen passenden Lagerabzieher-Adapter (C, D oder E) und bringen Sie ihn am
Ende des Gleithammers an.
3. Führen Sie den Abzieher-Adapter in die Lagernabe ein, bis er hinter dem Lager einrastet.
4. Schieben Sie den Gleithammer mit Kraft in Richtung des Werkstücks.
5. Ziehen Sie ihn dann mit Kraft zurück zum Ende der Zugstange.
6. Wiederholen Sie diesen Vorgang je nach
Bedarf und stellen Sie dabei die Kraft
entsprechend Ihren Anforderungen ein.
11
Dellenentfernung
Hinweis:
Um die Leistung bei größeren Querschnitten, dickeren Blechen oder konzentrierten tiefen
Dellen zu verbessern, verwenden Sie den Bolzenadapter (P) mit einer Zange mit gebogenen
Backen (nicht im Lieferumfang enthalten). Diese Werkzeugbaugruppe eignet sich auch zum
Ziehen von Stiften und Nägeln.
1. Bohren Sie ein 1/8″ -Loch in die Mitte der Delle.
2. Führen Sie die Schraube (M) durch den Dellenabzieher-Adapter (K).
3. Schrauben Sie sie mit einem Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten) in
das gebohrte Loch.
4. Schrauben Sie die Stoppmutter (J) auf die Zugstange (A).
Gleithammer
Stoppmutter
Bolzenadapter
Zange mit gebogenen Backen
5. Bringen Sie die Zugstange am Dellenabzieher-
Adapter an und ziehen Sie die Stoppmutter
gegen den Adapter fest.
Stoppmutter
12
Wartung und Pflege
• Reinigen Sie die Werkzeuge nach dem Gebrauch mit einem weichen, feuchten Tuch unter
Verwendung eines milden Reinigungsmittels oder einer milden Lösung. Spülen Sie sie nicht ab
und verwenden Sie keine Scheuermittel oder ätzenden Chemikalien.
• Zur Erzielung optimaler Ergebnisse schmieren Sie das Werkzeug zwischen den Einsätzen mit
einem hochwertigen Korrosionsschutzöl.
• Überprüfen Sie die Einzelteile des Werkzeugs regelmäßig auf Verschleiß oder Beschädigung.
Reparieren oder ersetzen Sie alle problematischen Teile vor dem weiteren Gebrauch.
• Bei längerem Nichtgebrauch der Werkzeuge reinigen und schmieren Sie diese und lagern Sie
diese an einem kühlen, trockenen und für Kinder unzugänglichen Ort.
6. Positionieren Sie den Gleithammer in die Nähe des Werkstücks und üben Sie Vorwärtskraft
aus, indem Sie ihn in Richtung der Delle drücken.
7. Ziehen Sie den Gleithammer kraftvoll zum Ende der Querstange zurück.
8. Wiederholen Sie diese Bewegung je nach
Bedarf und passen Sie dabei die Kraft an,
um die Delle effektiv zu reparieren.
Zum Erhalten des aktuellen Handbuchs scannen
Rev. 9 Apr. 2025
