Mova P20 ULTRA User Manual

全自动*地面清洁机器人

使用说明书

P50

*全自动：指自动洗拖布和自动集尘功能，且与前代本品牌扫地机器人产品相比，全自动综合效果更优异。

*本说明书图示仅供参考，实际外观请以实物为准。

The illustrations in this manual are for reference only. Please refer to the actual product.

P20 Ultra

Robotic Vacuum Cleaner

User Manual

Contents

User Manual

Manuel utilisateur

Manual del usuario

Safety Information

IMPORTANT SAFETY INSTRUCTIONS

• Do not use outdoors or on wet surfaces.

• Do not allow to be used as a toy. Close attention is necessary when used by or near children, pets

or plants.

• Use only as described in this manual. Use only manufacturer’s recommended attachments.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped,

damaged, left outdoors, or dropped into water, return it to a service center.

• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp

edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

• Do not handle the base station, including charger plug, and charger terminals with wet hands.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint,

hair, and anything that may reduce air flow.

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE), Failure to follow the warnings and instructions

may result in electric shock, 󶀄re and/or serious injury.

When using an electrical appliance, basic precautions should always be followed, including the following:

WARNING

– To reduce the risk of 󶀄re, electric shock, or injury:

SAVE THESE INSTRUCTIONS

Household use only.

Safety Information

• Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

• Turn off all controls before unplugging.

• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they may be

present.

• Connect to a properly grounded outlet only. See Grounding Instructions.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• To Reduce the Risk of Fire and Electric Shock due to internal component damage, use only XingKuang Innovation

Technology (Suzhou) Co., Ltd. cleaning fluid intended for use with this appliance. See the Cleaning Fluid section of

this manual.

• Do not use without dust bag.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to battery pack, picking up

or carrying the appliance. Carrying the appliance with your finger on the switch or energizing appliance that have

the switch on invites accidents.

• Do not use and store in extremely hot or cold environments (below 0°C/32°F or above 40℃/104 ℉). Please charge

the robot in temperature above 0℃/32 ℉ and below 40℃/104 ℉.

• Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack

may create a risk of fire when used with another battery pack.

• Use appliances only with specifically designated battery packs. Use of any other battery packs may create a risk of

injury and fire.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or

other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a fire.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause

irritation or burns.

• Do not use a battery pack or appliance that is damaged or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk of injury.

Safety Information

• Do not expose a battery pack or appliance to fire or excessive temperature. Exposure to fire or temperature above

130℃/266 ℉ may cause explosion.

• Follow all charging instructions and do not charge the battery pack or appliance outside of the temperature range

specified in the instructions. Charging improperly or at temperatures outside of the specified range may damage

the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person using only identical replacement parts. This will ensure that

the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack except as indicated in the instructions for use

and care.

• Place the cords from other appliances out of the area to be cleaned.

• Do not operate the vacuum in a room where an infant or child is sleeping.

• Do not operate the vacuum in an area where there are lit candles or fragile objects on the floor to be cleaned.

• Do not operate the vacuum in a room that has lit candles on furniture that the vacuum may accidentally hit or bump

into.

• Do not allow children to sit on the vacuum.

• Do not use the vacuum on a wet surface.

• Use only with RCEE0101 supply unit.

• Risk Of Injury. Brush May Start Unexpectedly. Switch off the appliance and Remove the brush Before Cleaning or

Servicing.

• Unplug before cleaning or servicing.

Caution:

This device complies with Part 15 of the FCC Rules / Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions: (1) this device may not cause harmful interference. (2) this device must accept any

interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the

equipment.

Safety Information

This Device Complies with DHHS Radiation Rules, 21CFR Chapter 1, Subchapter J.

I: ON

O: OFF

Direct current

Alternating current

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses

and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the equipment o󶀃 and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

—Reorient or relocate the receiving antenna.

—Increase the separation between the equipment and receiver.

—Connect the equipment into an outlet on a circuit di󶀃erent from that to which the receiver is connected.

—Consult the dealer or an experienced radio/TV technician for help.

MPE Reminding

To satisfy FCC / IC RF exposure requirements, a separation distance of 8" (20 cm) or more should be maintained between the antenna of this

device and persons during device operation.

To ensure compliance, operations at closer than this distance is not recommended.

To disable Wi-Fi module on robot, power the robot ON. Place the robot on the Base Station. Ensure the Charging Contacts on robot and the

Base Station Pins make a connection.

Press and hold the Dock Button on the robot for 20 seconds until the Wi-Fi module is turned o󶀃.

When the Wi-Fi module is turned o󶀃, press any button on the robot to turn the Wi-Fi module on.

GROUNDING INSTRUCTIONS

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least

resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an

equipment grounding conductor and grounding plug. The plug must be inserted into an appropriate outlet that is

properly installed and grounded in accordance with all local codes and ordinances.

WARNING – Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check

with a quali󶀄ed electrician or service person if you are in doubt as to whether the outlet is properly grounded. Do not

modify the plug provided with the appliance – if it will not 󶀄t the outlet, have a proper outlet installed by a quali󶀄ed

electrician.

This appliance is for use on a nominal 120-V circuit and has a grounding attachment plug that looks like the plug

illustrated as below. Make sure that the appliance is connected to an outlet having the same con󶀄guration as the

plug. No adaptor should be used with this appliance.

Robot

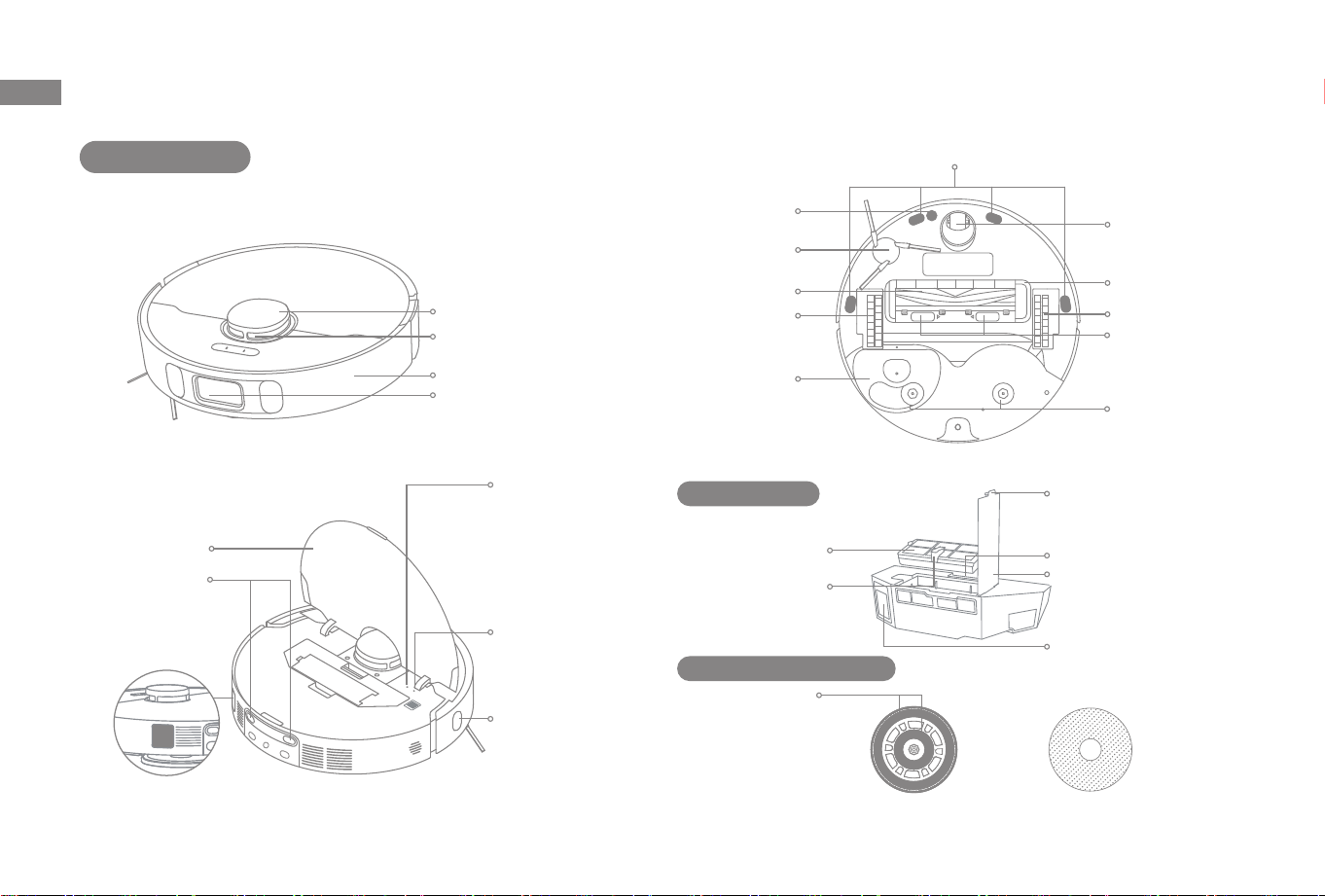

Product Overview

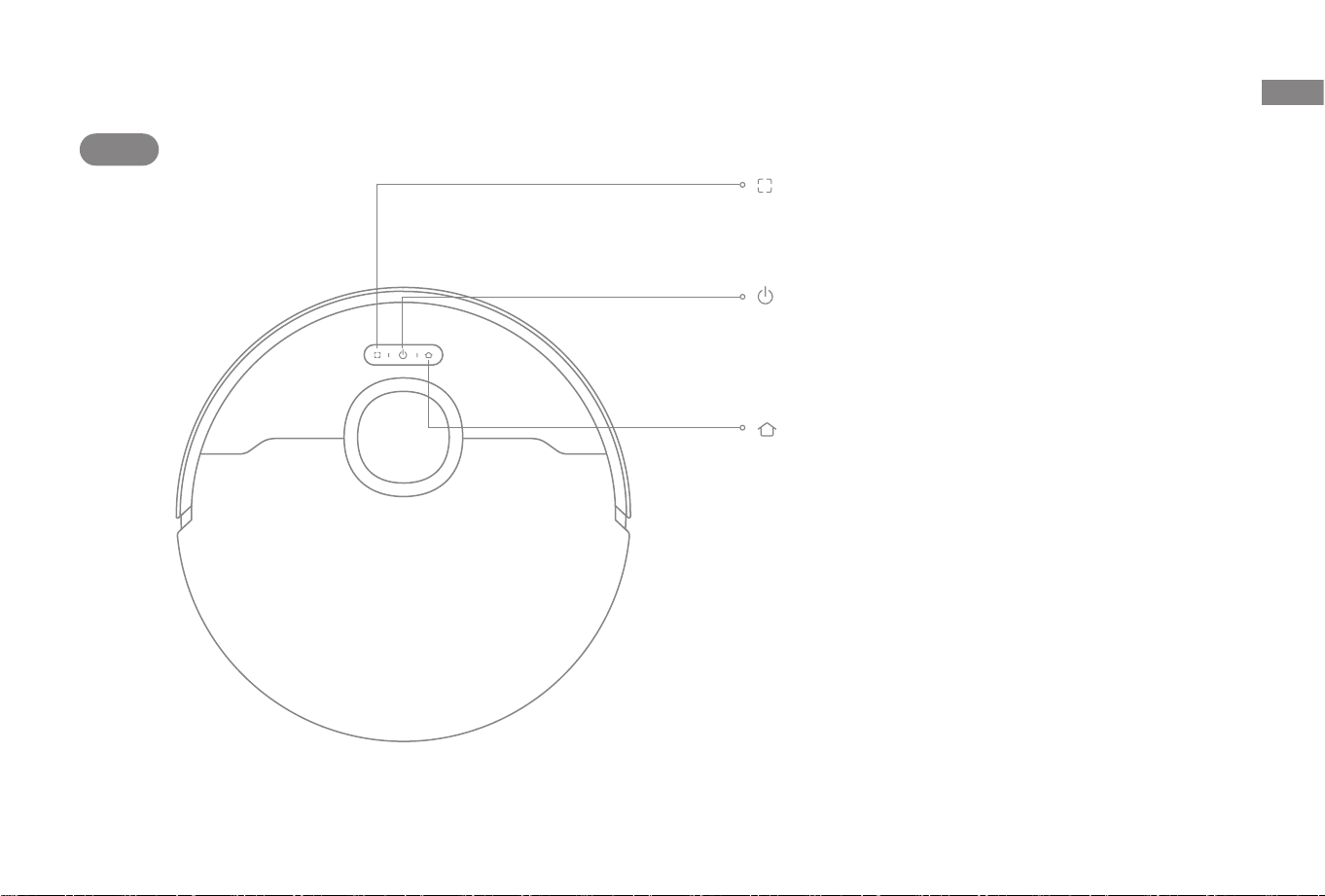

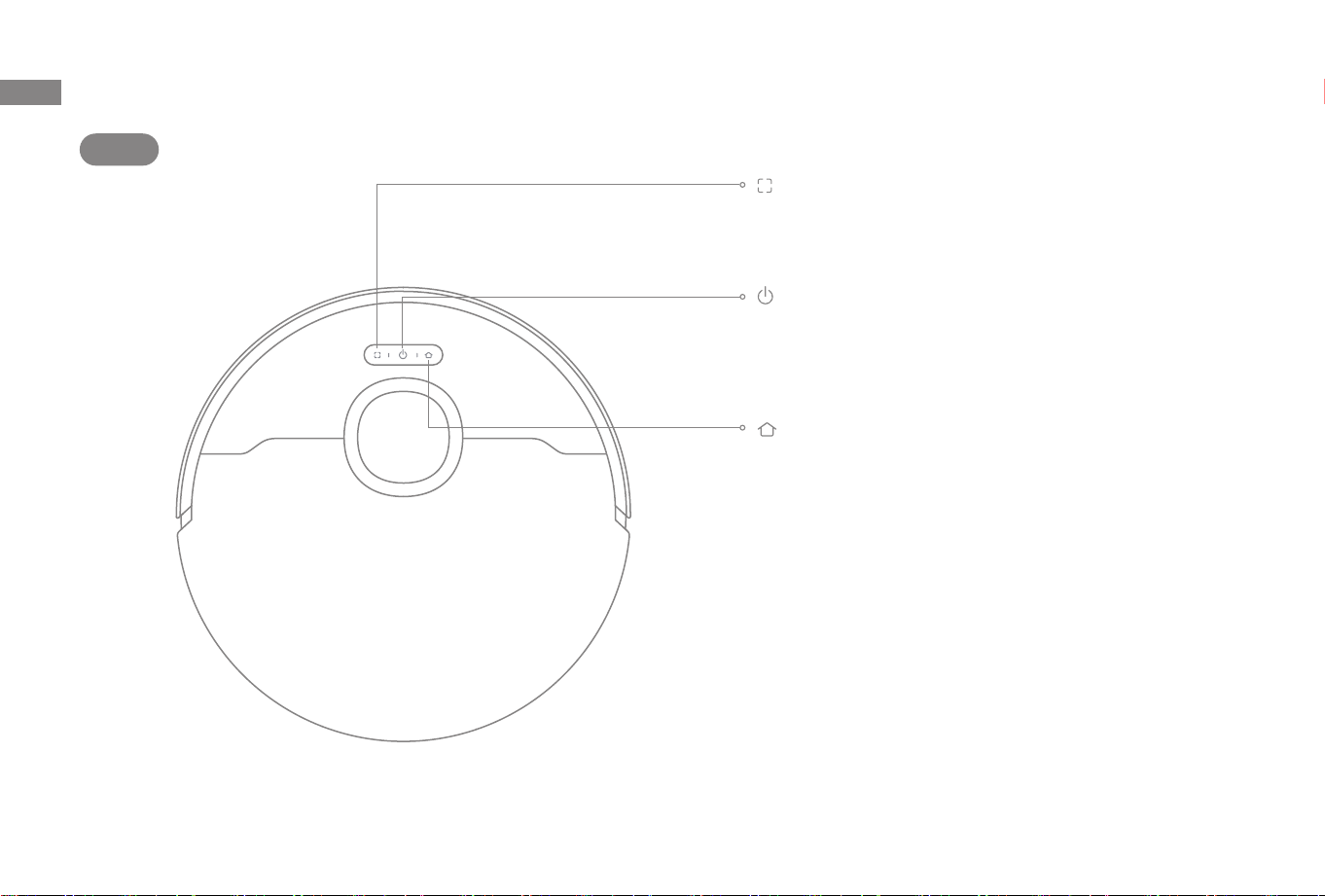

Spot Cleaning Button

· Press to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Standby at low battery or paused at low

battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is

cleaning or returning to charge.

· Child Lock can be enabled/disabled through the app.

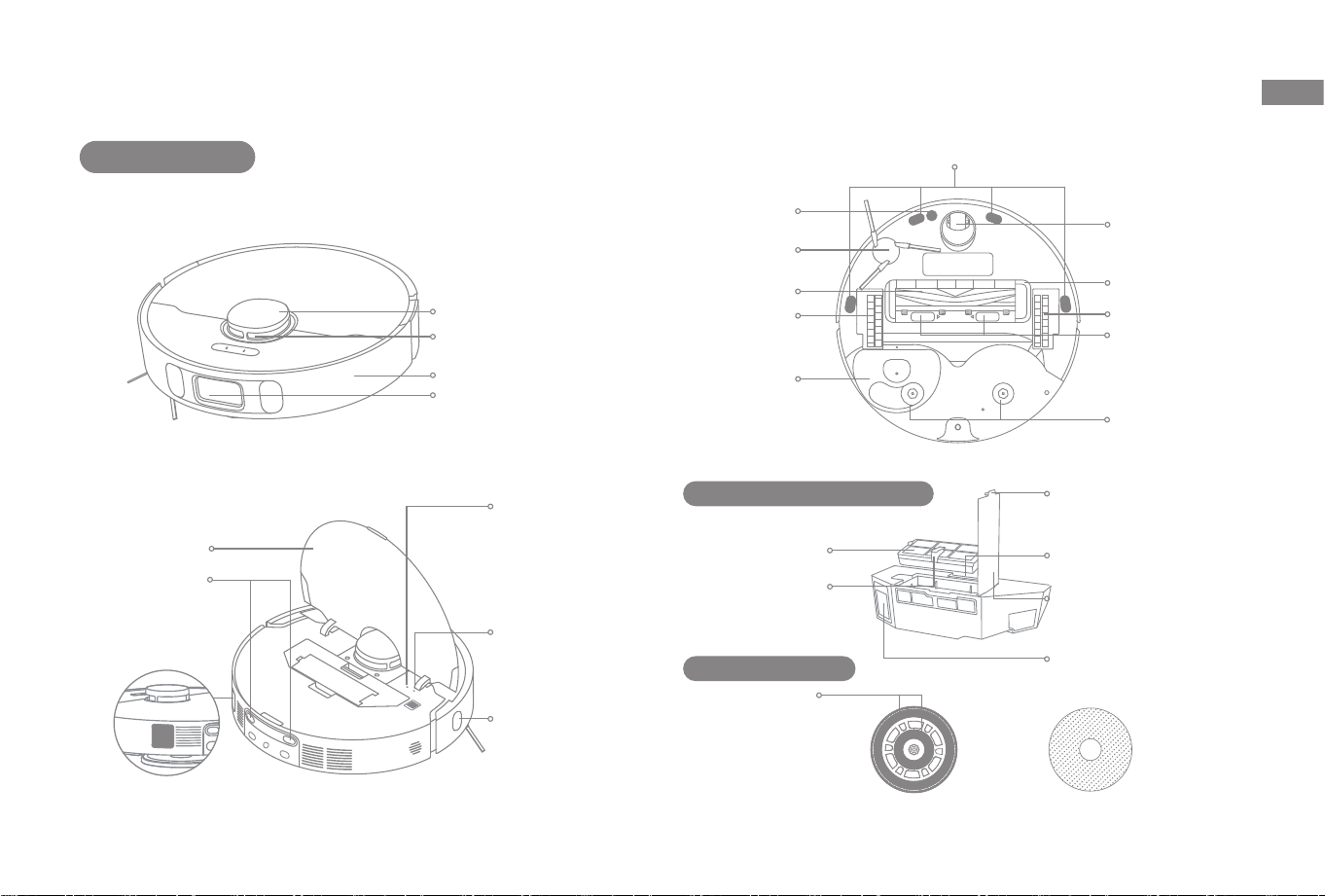

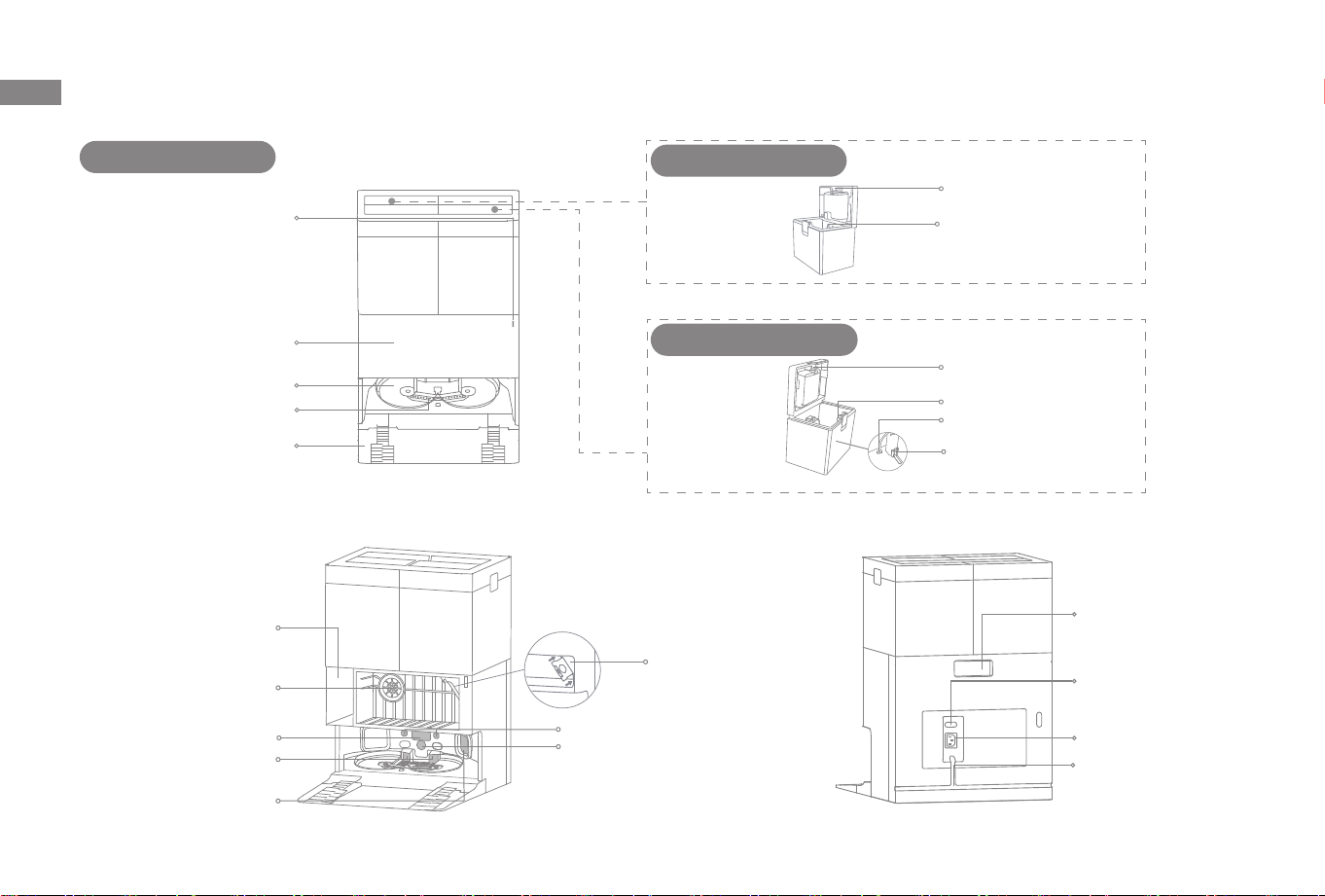

Product Overview

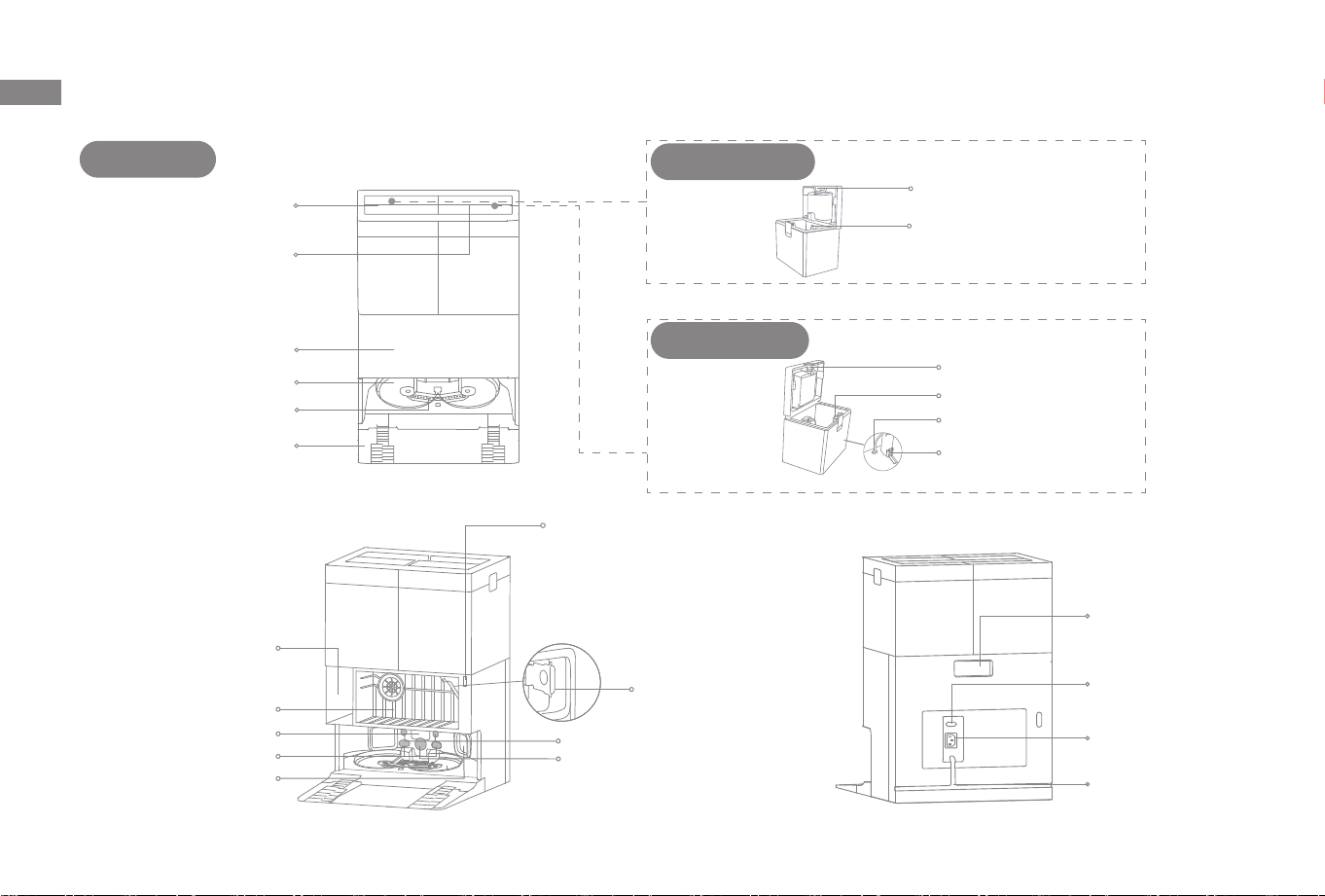

Base Station

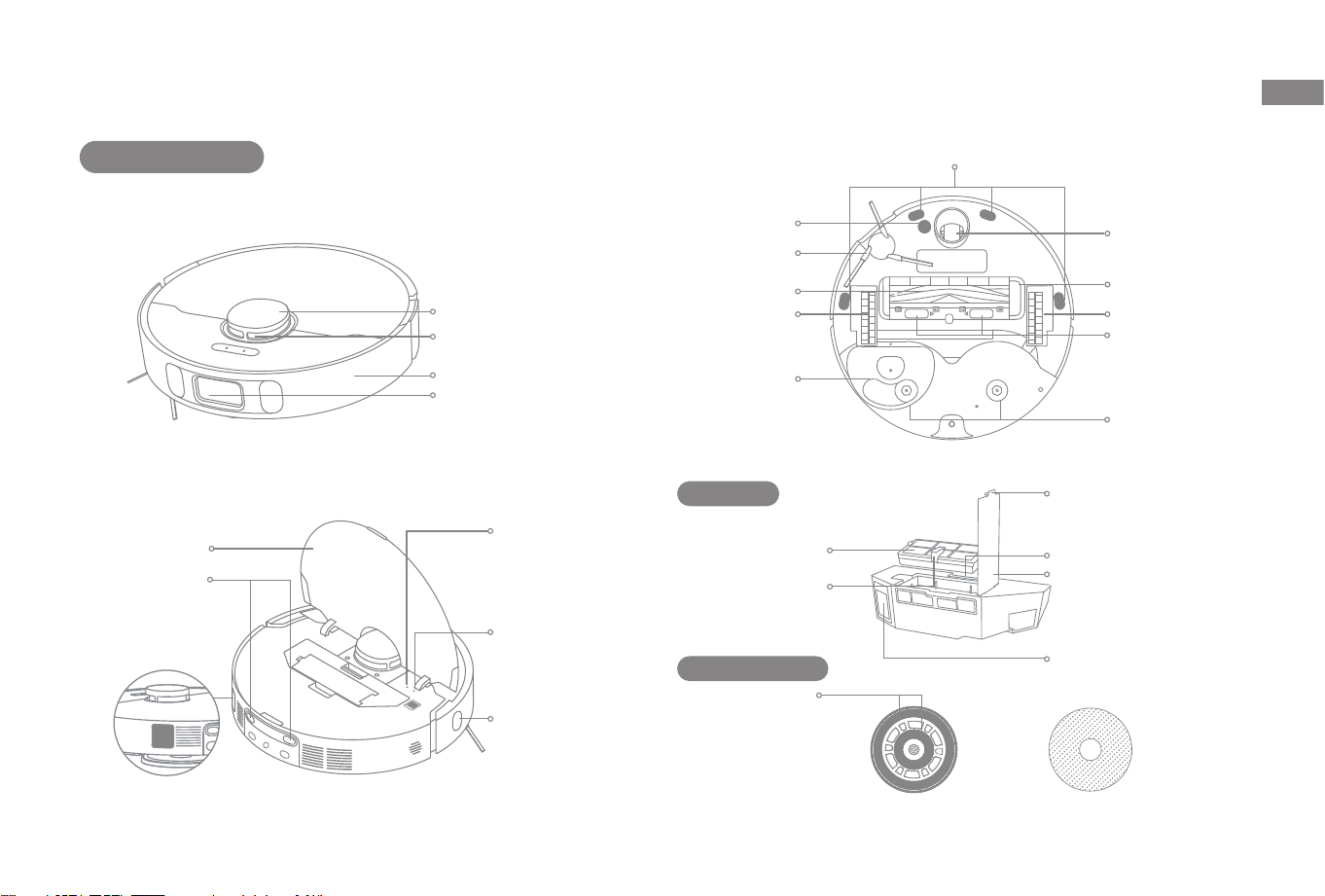

Robot and Sensors

Dust Box

Mop Assembly

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Cover

Charging

Contacts

Auto-empty Vent

Reset Button

· Press and hold for 3

seconds to restore to

factory settings

Wi-Fi Indicator

Edge Sensor

Cli Sensors

Main Wheel

MopExtend

Assembly

Main Brush

Omnidirectional Wheel

Brush Guard

Main Wheel

Brush Guard Clips

Mop Pad Holder

Mounting Holes

Side Brush

Carpet Sensor

Filter

Filter Handle

Auto-empty Vent

Dust Box Cover Clip

Dust Box Clip

Dust Box Cover

LDS Cover

Laser Distance

Sensor (LDS)

3D Line Laser Sensor

Bumper

Product Overview

Base Station

Washboard

Washboard Filter

Ramp Extension Plate

Used Water Tank

Clean Water Tank

Water Tank Clip

Water Full Float Ball

Dust Tank Cover

Water Tank Clip

Water Pipe

Filter

Water Empty Floater

Used Water Tank

Clean Water Tank

Dust Bag Slot

Auto-Empty Vent

Signaling Area

Filter

Mop Drying Vents

Charging Contacts

Automatic Water Adding

Outlet

Status Indicator

Solid White: The base

station is connected to

power

Solid Orange: The base

station has an error

Accessory Storage

Compartment

Power Cord

Storage Slot

Power Port

I : ON

O : OFF

Base Station Handle

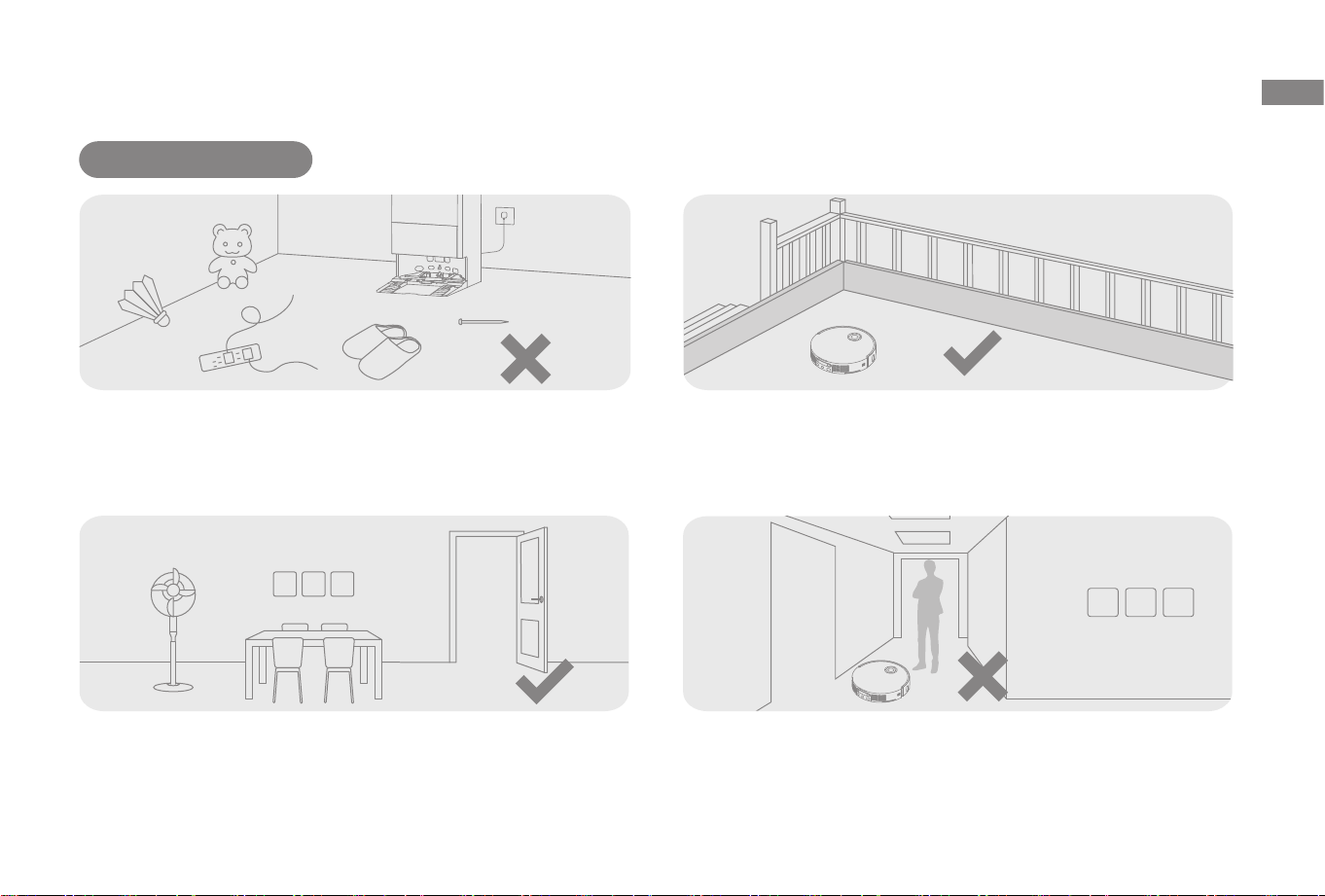

Before Use

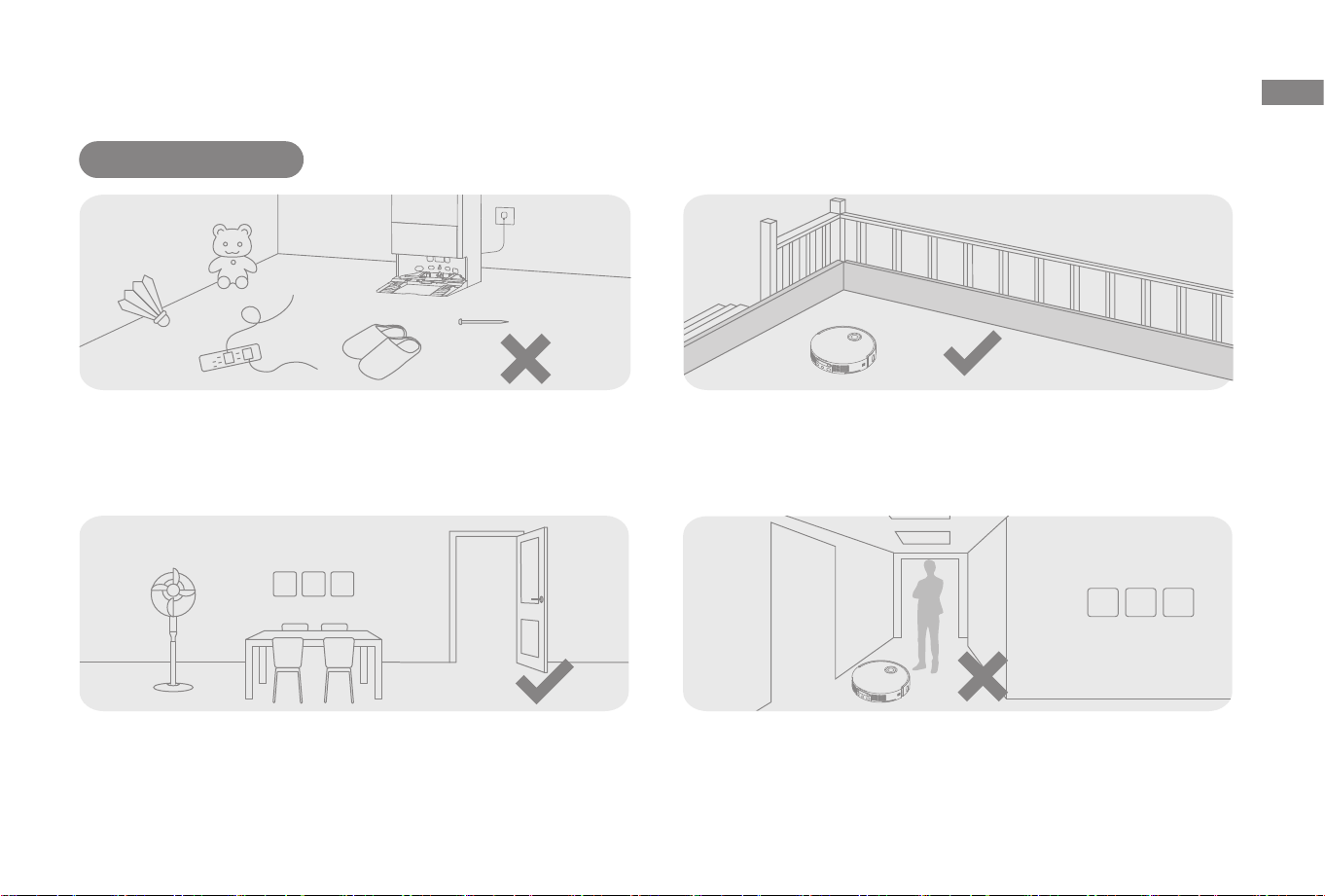

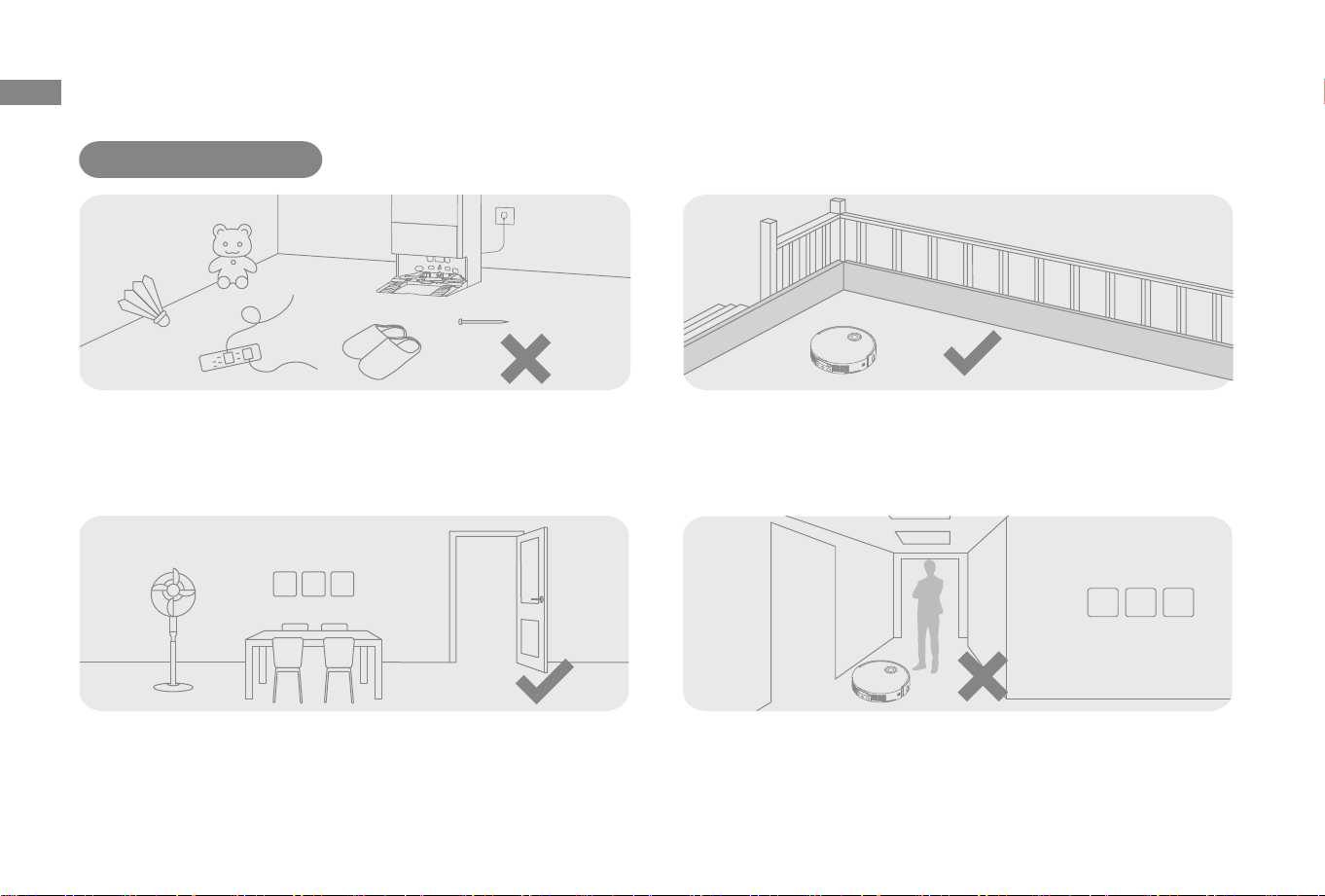

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from missing areas that need to be cleaned, do not

stand in front of the robot, threshold, hallway, or narrow places.

The robot is equipped with cli sensors to detect surrounding drop-o

areas. To ensure safe and stable operation, the use of physical barriers is

recommended to avoid cli zones.

Preparing Your Home

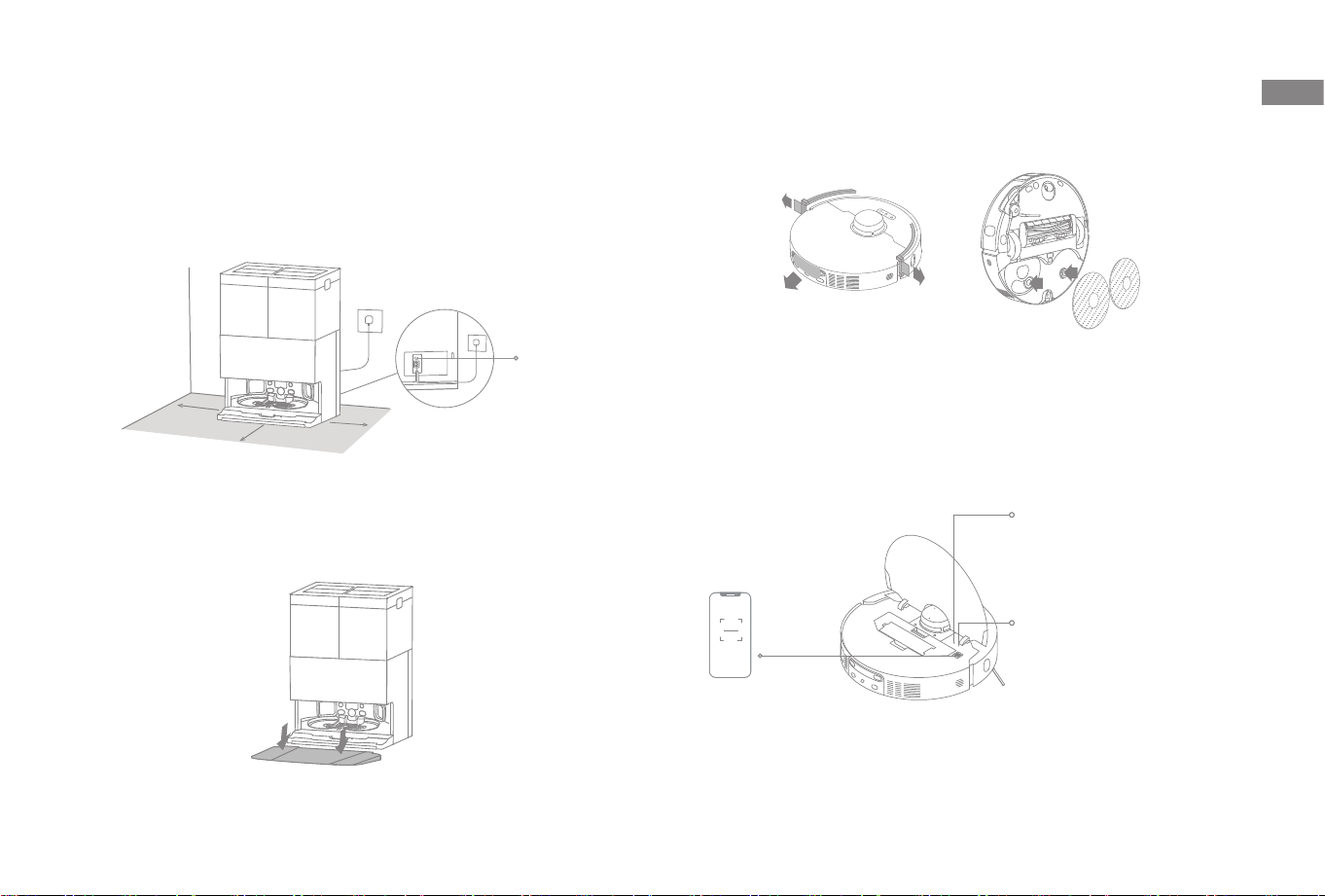

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with a good Wi-

Fi signal. Leave enough space as shown in the figure and remove any objects

in the shaded area. Firmly insert the power cord into the base station and

connect it to an electrical outlet until the base station's indicator lights up.

2. Install the Ramp Extension Plate

Before Use

Note:

· Make sure that no objects might block the signaling area.

· It is recommended to place the base station on a hard surface rather than

on carpet, as carpet may affect the robot's returning and charging.

Note: Ensure the washboard filter is installed into place.

59"

> 2"

Note:

· Only 2.4 GHz Wi-Fi is supported.

· Due to upgrades in the app software, the actual operations may dier from the directions

in this manual. Please follow the instructions based on the current app version.

· To reset Wi-Fi, repeat step (2) and then follow the prompts to finish the Wi-Fi connection.

4. Connect with the MOVAhome App

(1) Press and hold the power button on the robot for 3 seconds to turn it

on. Remove the robot cover and scan the QR code on the robot, or search

"MOVAhome" in the app store to download and install the app.

(2) Open the MOVAhome app, tap "Scan QR code to connect" and scan the

same QR code on the robot again to add the device. Please follow the prompts

to finish the Wi-Fi connection.

Wi-Fi Indicator

· Blinking slowly: To

be connected

· Blinking quickly:

Connecting

· On: Connected

QR Code

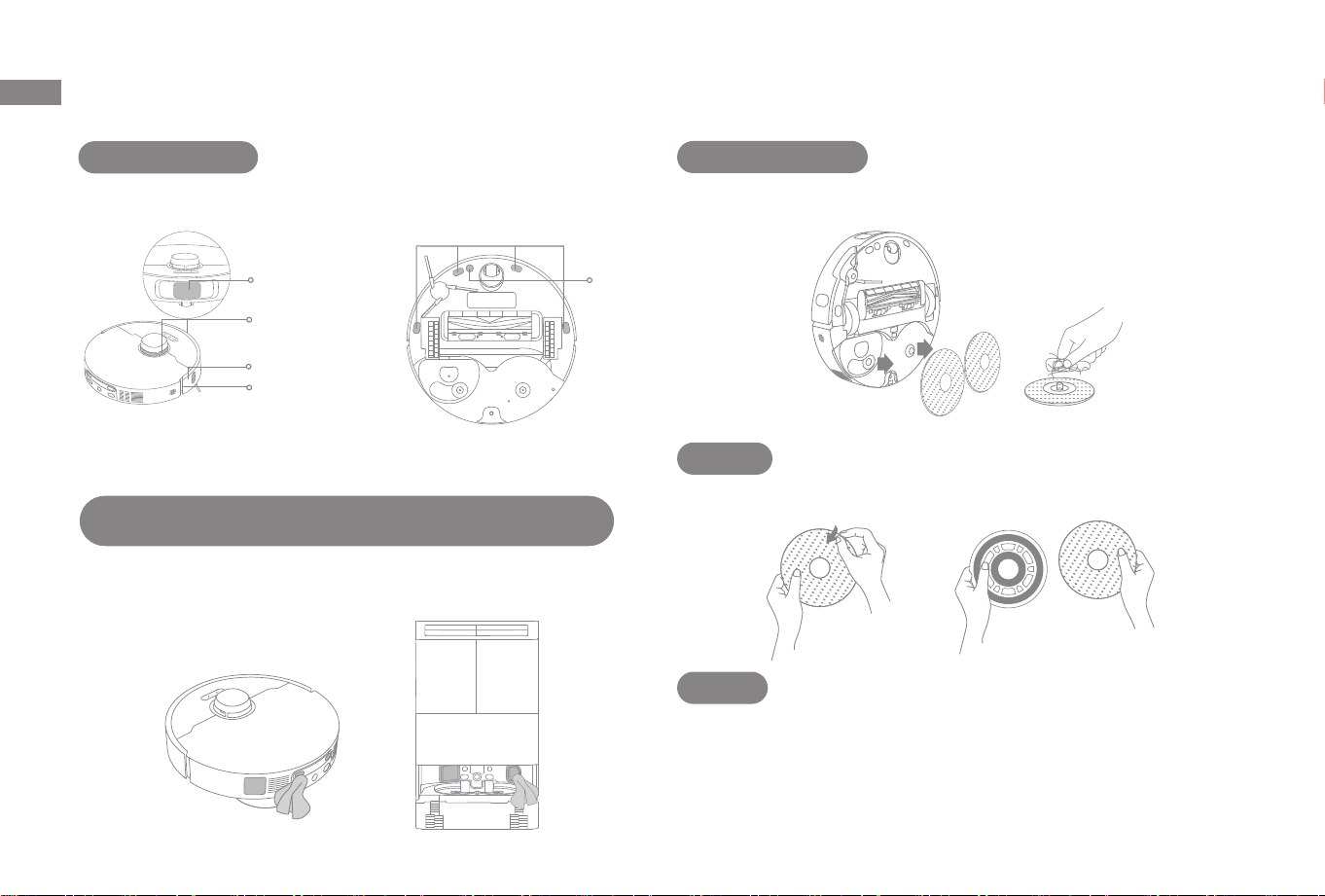

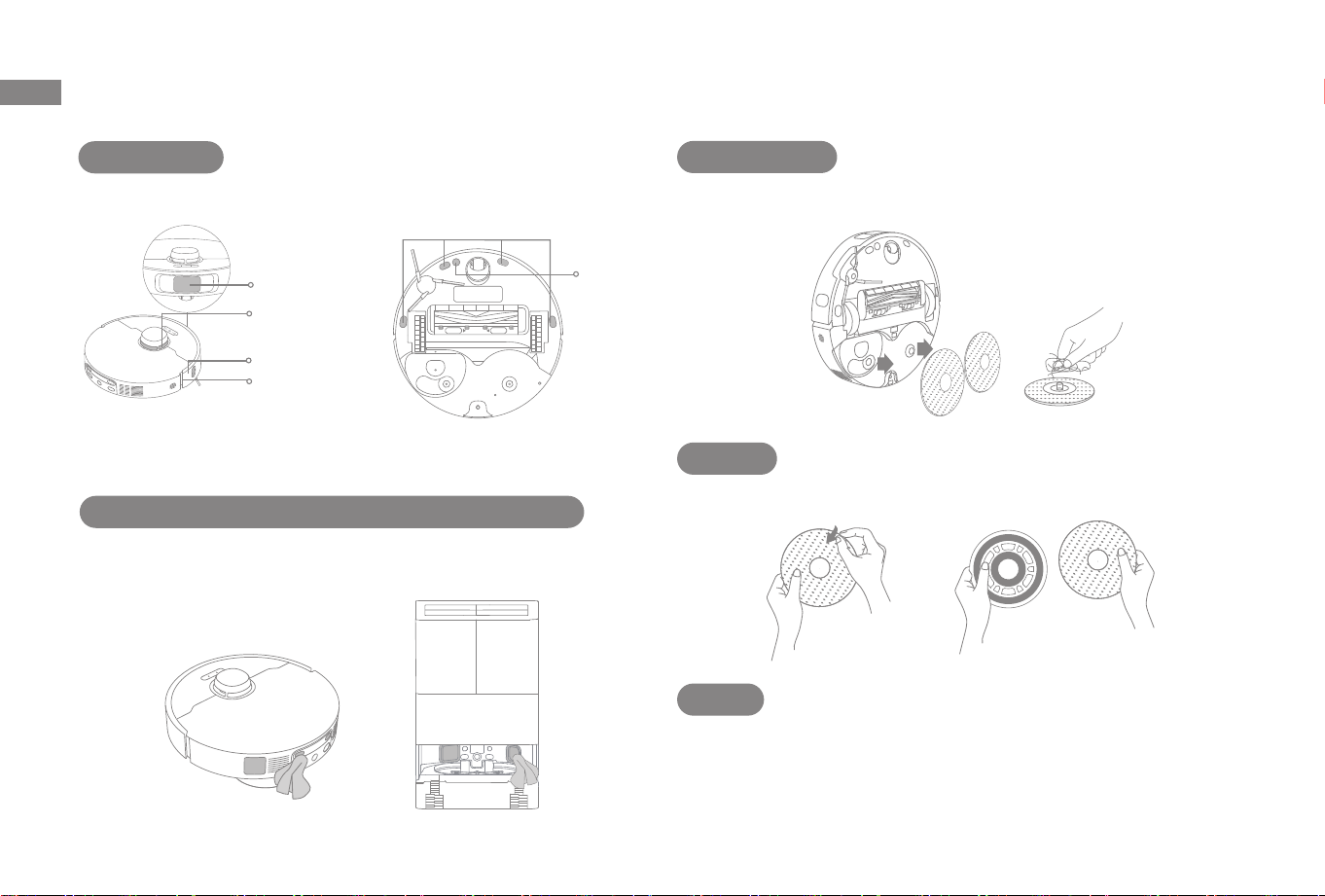

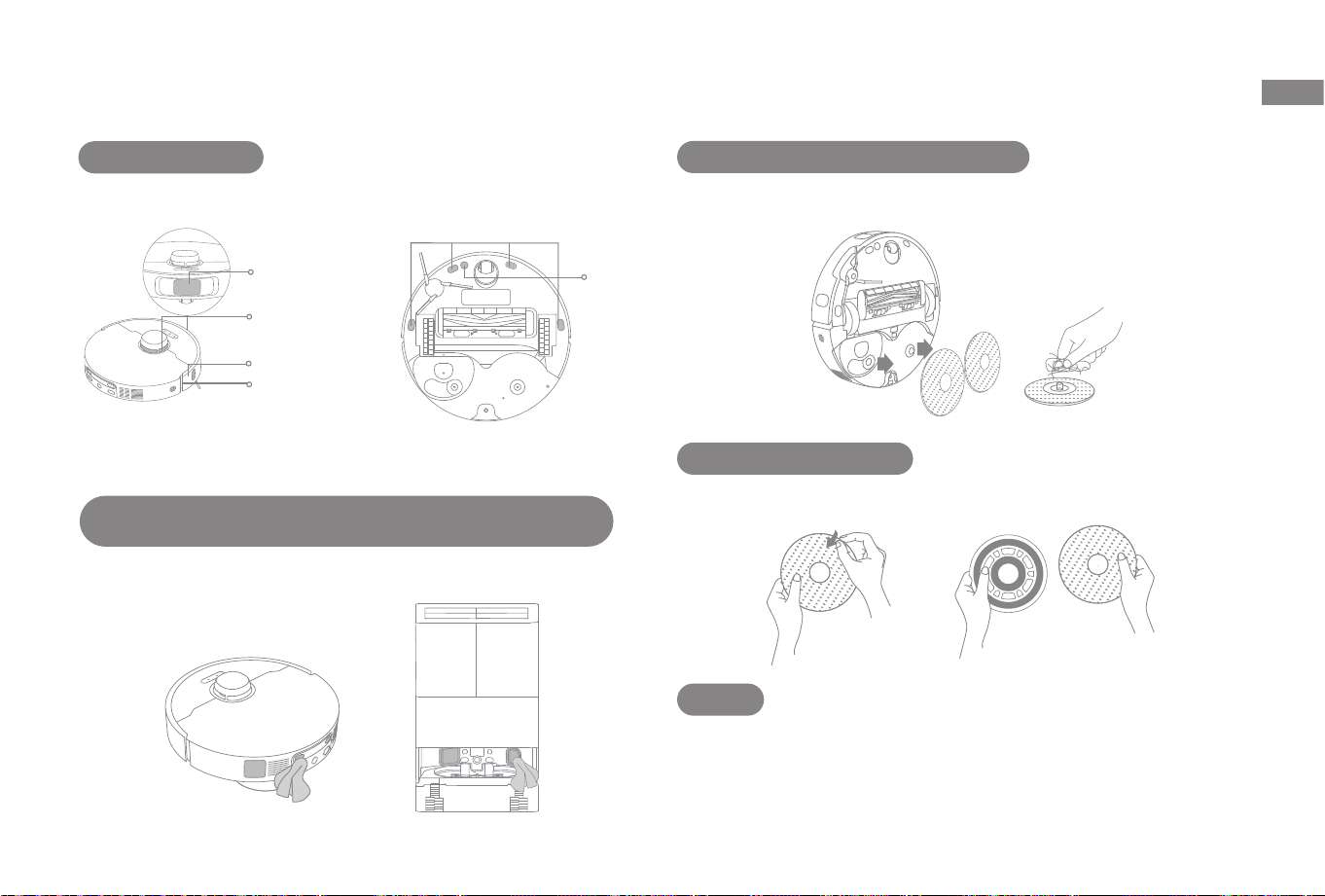

3. Remove Robot Protections and Install the Mop Assembly

②

①

③

I : ON

O : OFF

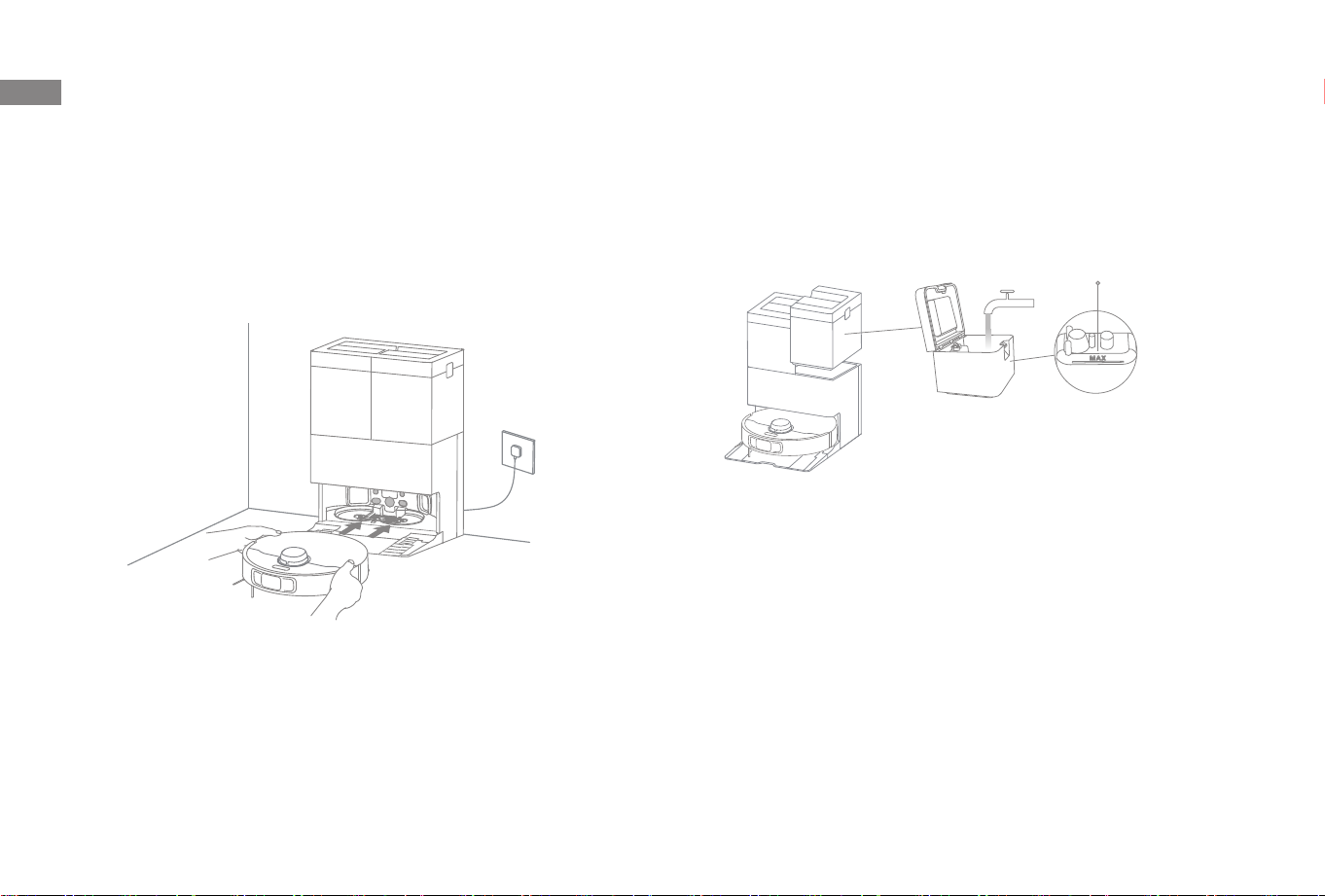

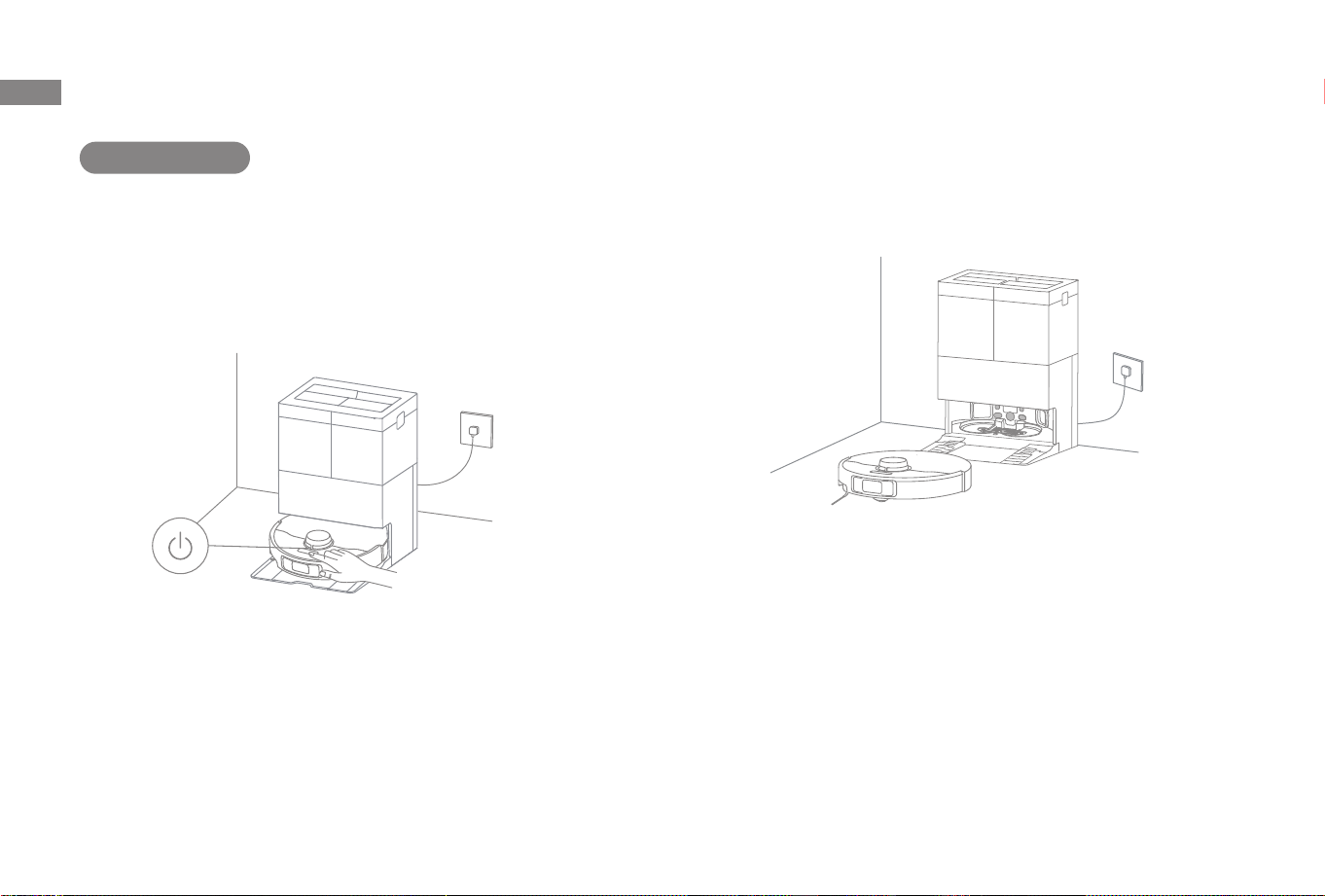

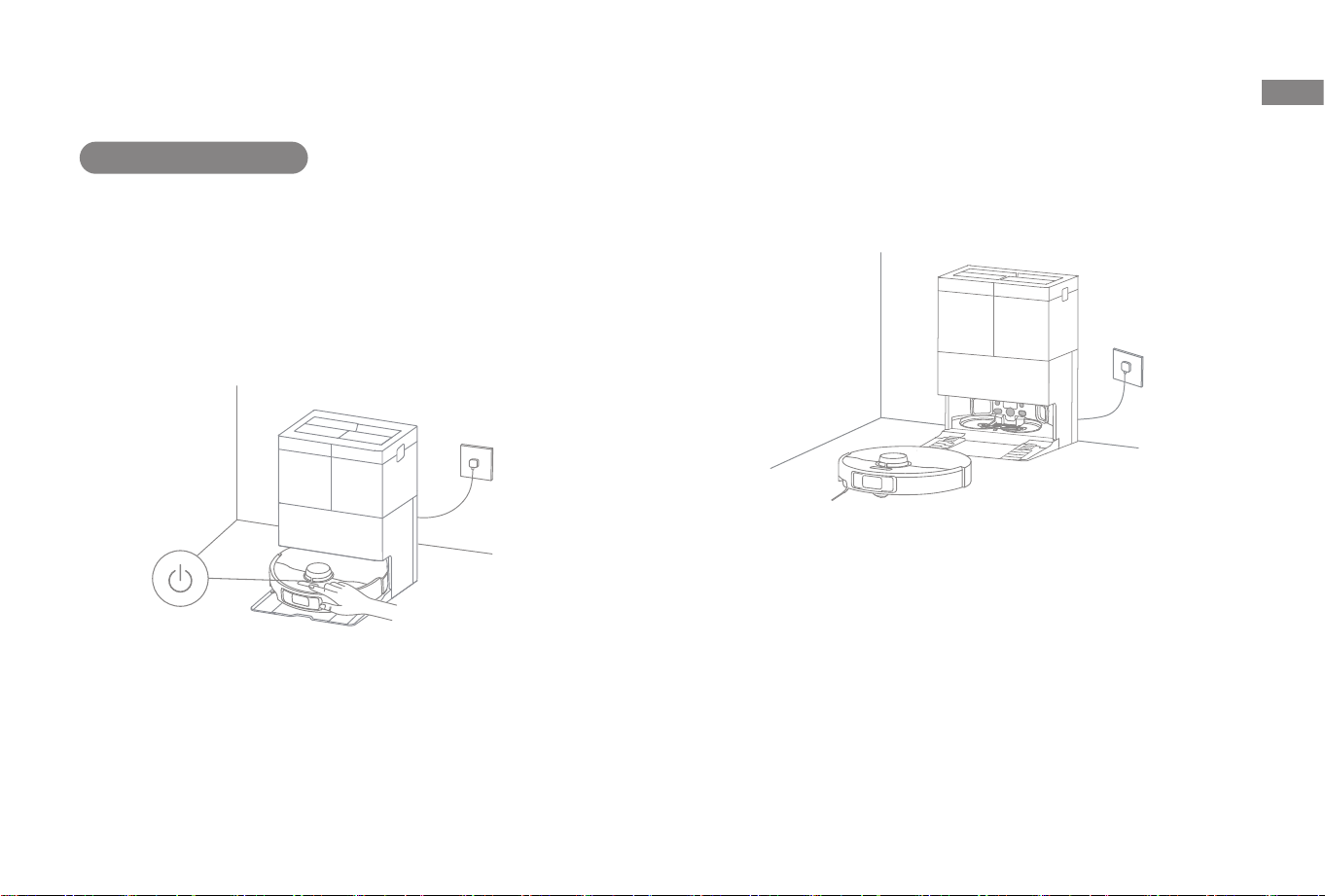

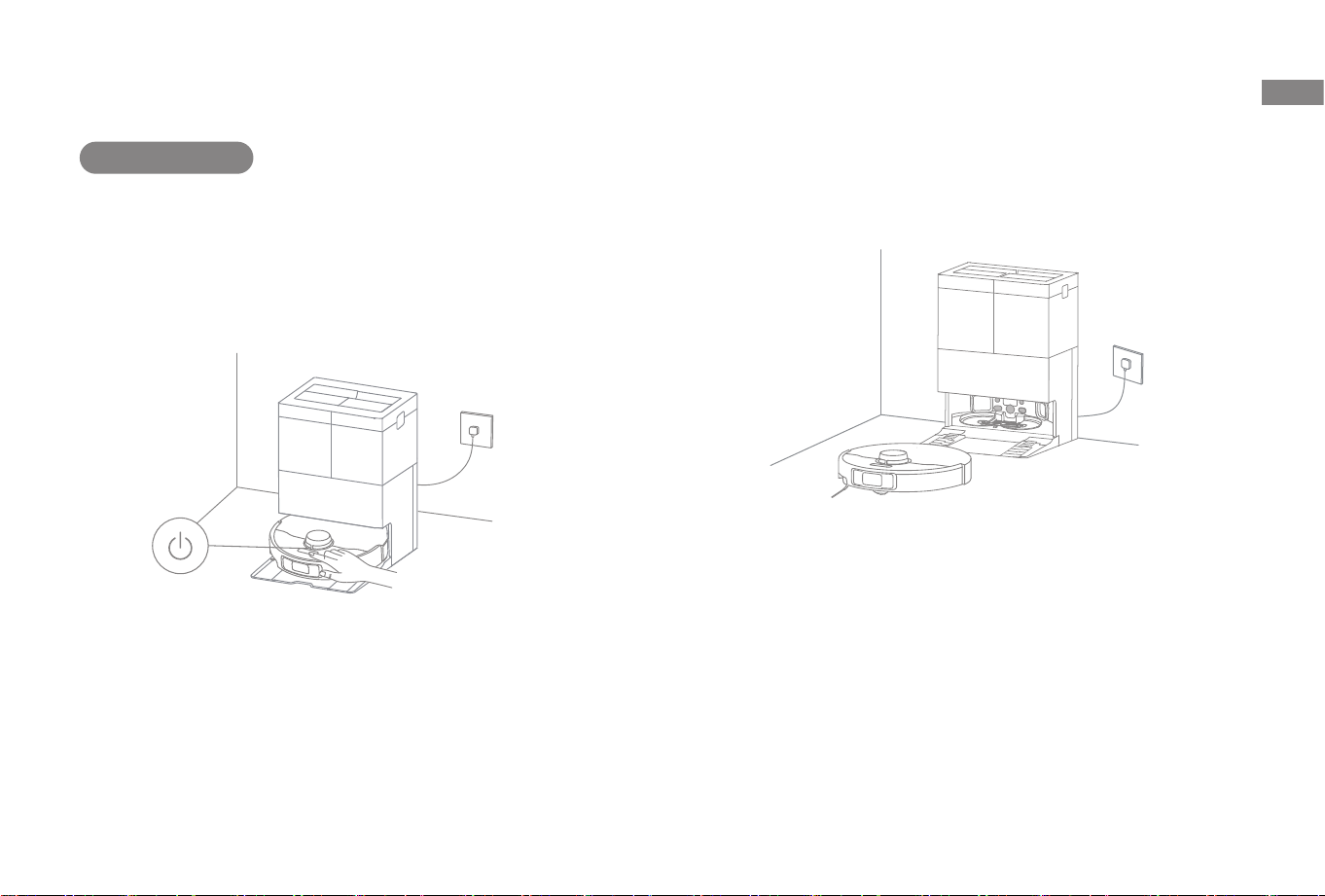

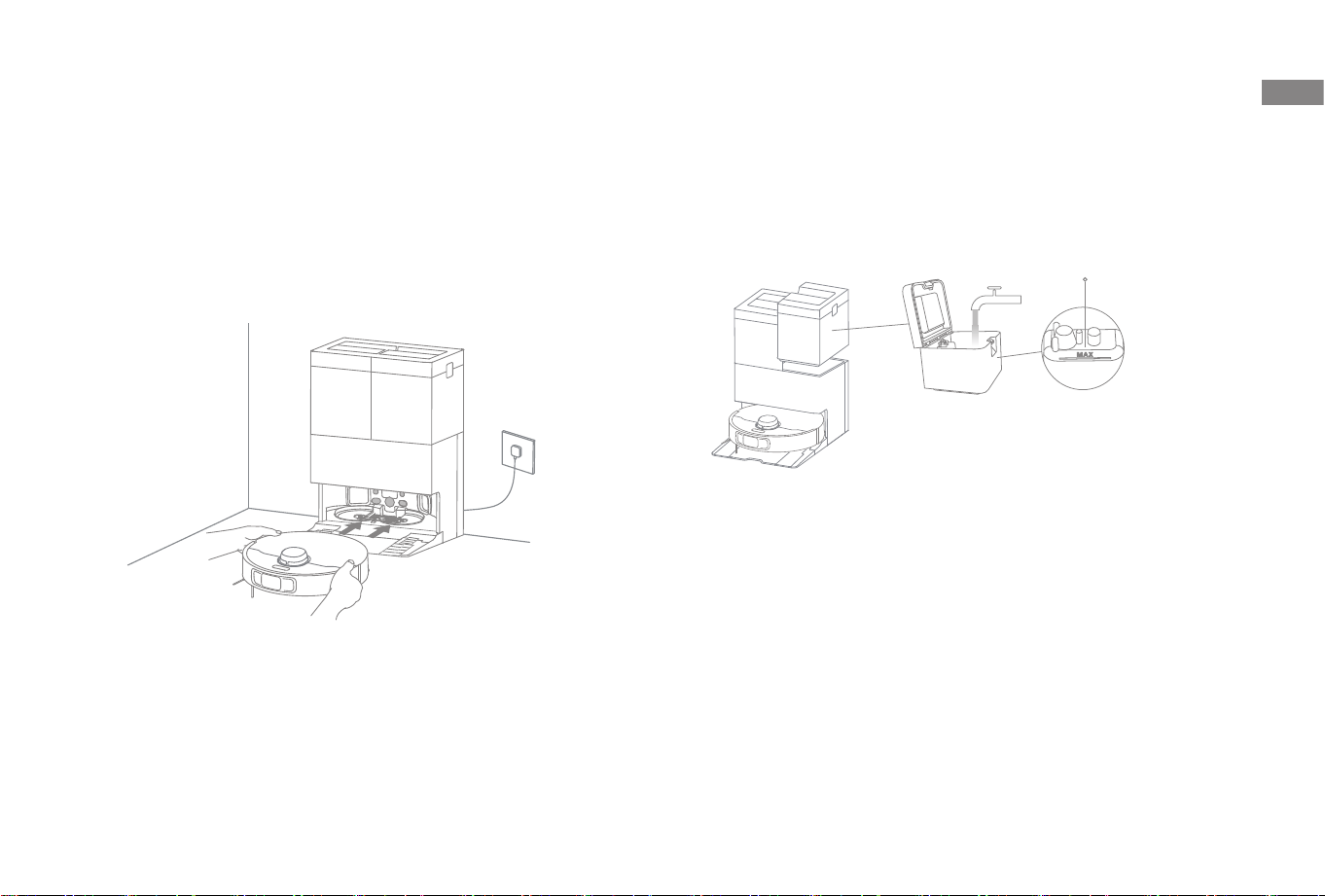

5. Connect the Robot to the Base Station

After turning the robot on, place the robot onto the base station with the

mop assembly facing toward the washboard. Then you will hear a voice

notification when the robot successfully connects to the base station. After

the robot is fully charged, the status indicators on the robot and the base

station will remain lit for 10 minutes and then dim.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

＞1.5米

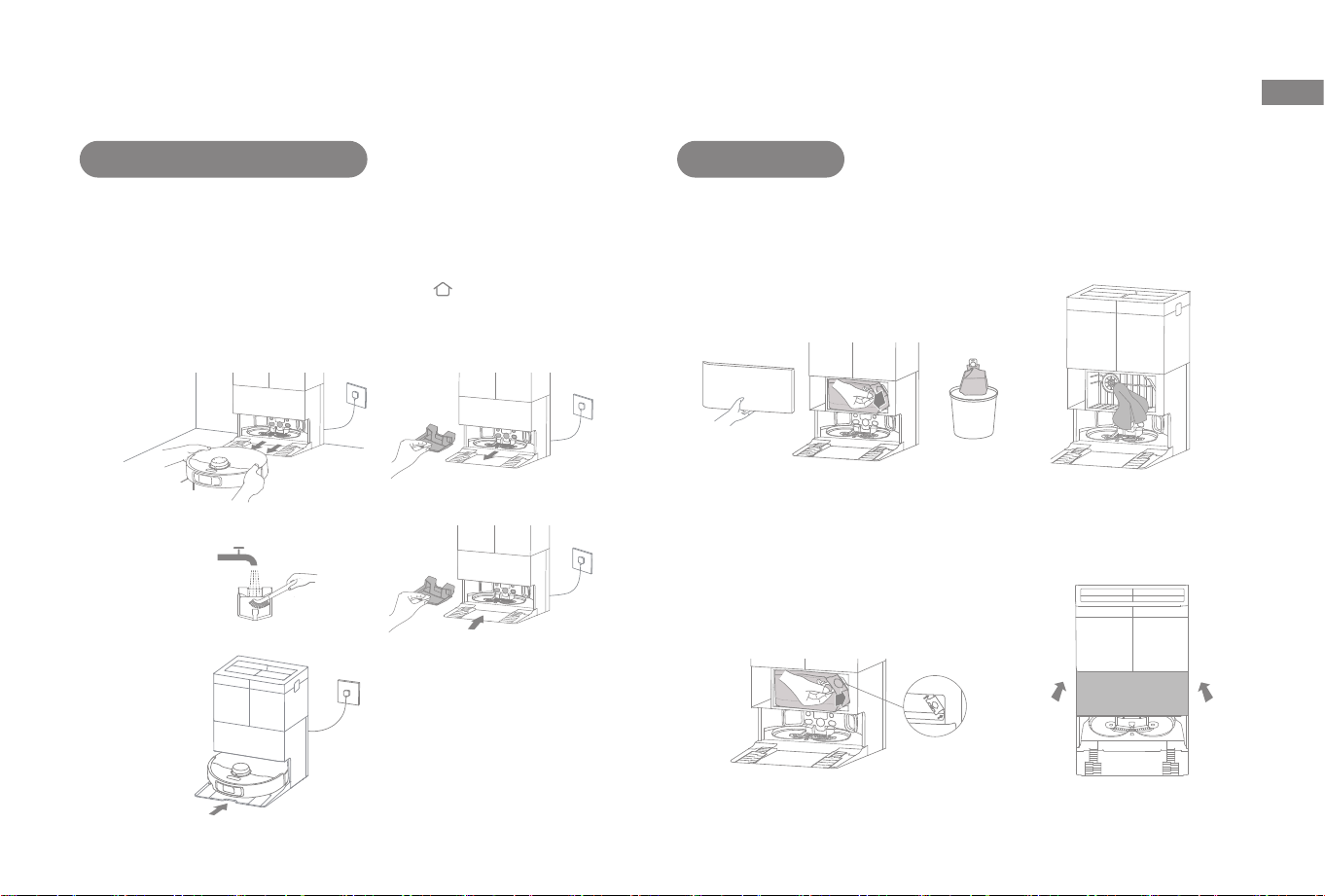

6. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and fill up the tank with

clean water. Then install it back into the base station.

Note:

· Do not add hot water into the water tank, as this may cause the tank to

become deformed.

· The clean water tank supports the addition of cleaning fluid (only Multi-

Surface Floor Cleaner solution from MOVA is allowed). For more details and

purchases, please refer to ocial channels.

· For a full clean water tank (approx. 5 L), add 25 mL of cleaning solution (refer

to the scale on the bottle cap).

· Do not add any disinfectant or liquid other than the ocially-approved

cleaning solution to prevent malfunction.

· Do not exceed the MAX line when filling the clean water tank, as this may

cause water leakage.

＞1.5米

Maximum (MAX)

Water Level

How to Use

Turn On/O

Press and hold the power button for 3 seconds to turn on the robot. The power

indicator will remain lit. Or, place the robot onto the base station by aligning

the charging contacts of the robot with those of the base station, and then

the robot will turn on automatically and begin charging. To turn o the robot,

move the robot away from the base station and press and hold the power

button for 3 seconds.

Fast Mapping

After configuring the network for the first time, follow the instructions in the

app to quickly create a map. The robot will start mapping without cleaning.

When the robot returns to the base station, the mapping process has been

completed and the map will be saved automatically.

Pause/Sleep

When the robot is running, press any button to pause it. If the robot is paused

for more than 10 minutes, it automatically enters sleep mode. All indicators on

the robot will turn o. Press any button on the robot, or use the app to wake up

the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Auto Resume Cleaning

If the battery is too low, the robot will automatically return to the base station

to charge. After charging to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note: To use this function, please enable it in the app.

Do Not Disturb (DND) Mode

The DND mode is enabled by default at the factory. You can use the app to

disable the DND mode or modify the DND period.

Note:

The scheduled cleaning tasks will be performed as usual during the DND

period.

In this mode, please select whether to resume cleaning, activate auto dust

collection, and lower the voice volume in the Do Not Disturb section of the

app.

Spot Cleaning

When the robot is awaiting, press the button briefly to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of 1.5 x

1.5 meters (59" x 59") around it and returns to its starting point once the spot

cleaning is completed.

Robot Restarting

If the robot stops responding or cannot be turned o, press and hold the

power button for 10 seconds to forcefully turn it o. Then, press and hold the

power button for 3 seconds to turn the robot on.

How to Use

Vacuum and Mop

Note: When using the robot for the first time, the robot will default to

"Vacuum and Mop" mode. To adjust the cleaning mode, go to the Cleaning

Mode settings in the app and select from the following three additional

options:

①

Vacuum

②

Mop

③

Mop after Vacuuming

1. Start cleaning

Press the power button on the robot, or use the app to make the robot start

from the base station. Then the robot will plan the optimal cleaning route

and perform the cleaning task based on the created map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base station to wash

mop pads based on the mop pad cleaning frequency specified in the app.

The base station will automatically refill the robot's water tank and the robot

will resume cleanup.

Note:

To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.

The mop pads will be cleaned before the robot starts mopping, please wait

patiently.

Do not move the base station, the clean water tank, the used water tank, or

the washboard filter during operation.

3. Automatically empty the dust box and wash and dry the mop

pads

After the robot finishes a cleaning task and returns to the base station to

charge, the base station will automatically start emptying the dust box. Then

it will wash and dry the mop pads.

4. Clean the used water tank

After the robot has completed its task, please clean the used water tank to

prevent any odor.

Note:

If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.

The base station will empty the dust box according to the setting in the app.

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Robot Maintenance Maintenance Frequency Replacement Period

Mop pads / Every 1 to 3 months

Mop pad holders

Every 2 weeks

Dust box's lter Every 3 to 6 months

Auto-empty vent

Every month /

Sensors

Charging contacts

Bumper window

Bumper

Side brush

Clean it as needed

Every 3 to 6 months

Main brush Every 6 to 12 months

Automatic water

relling inlet

Bottom of the robot

Dust box

Omnidirectional wheel/

Caster wheel/Main

wheels

Base Station

Maintenance

Maintenance Frequency Replacement Period

Dust bag / Every 2 to 4 months

Used water tank After each use

Clean water tank Clean it as needed

Base station's

signaling area

Every month

Charging contacts

Auto-empty vent

Washboard lter Every 1 to 2 months

Note:

· The frequency of maintenance and replacement depends on actual usage.

If an exception occurs due to special circumstances, prompt maintenance or

replacement is recommended.

Routine Maintenance

Washboard Filter

1. Take out the robot and remove the washboard filter after the mop pad

cleaning is complete.

2. Rinse the washboard filter with clean water, wipe it clean, and then reinstall

it in the washboard.

3. Use the app or press the button to return the robot to the base station, or

manually put the robot back.

＞1.5米

Dust Bag

Note: Pulling the handle outward will seal the bag to prevent the dust and

debris from accidentally falling out.

1. Remove the dust tank cover and discard the dust bag.

2. Remove the dust and debris from the filter with a dry cloth.

3. Install a new dust bag.

4. Reinstall the dust tank cover.

Routine Maintenance

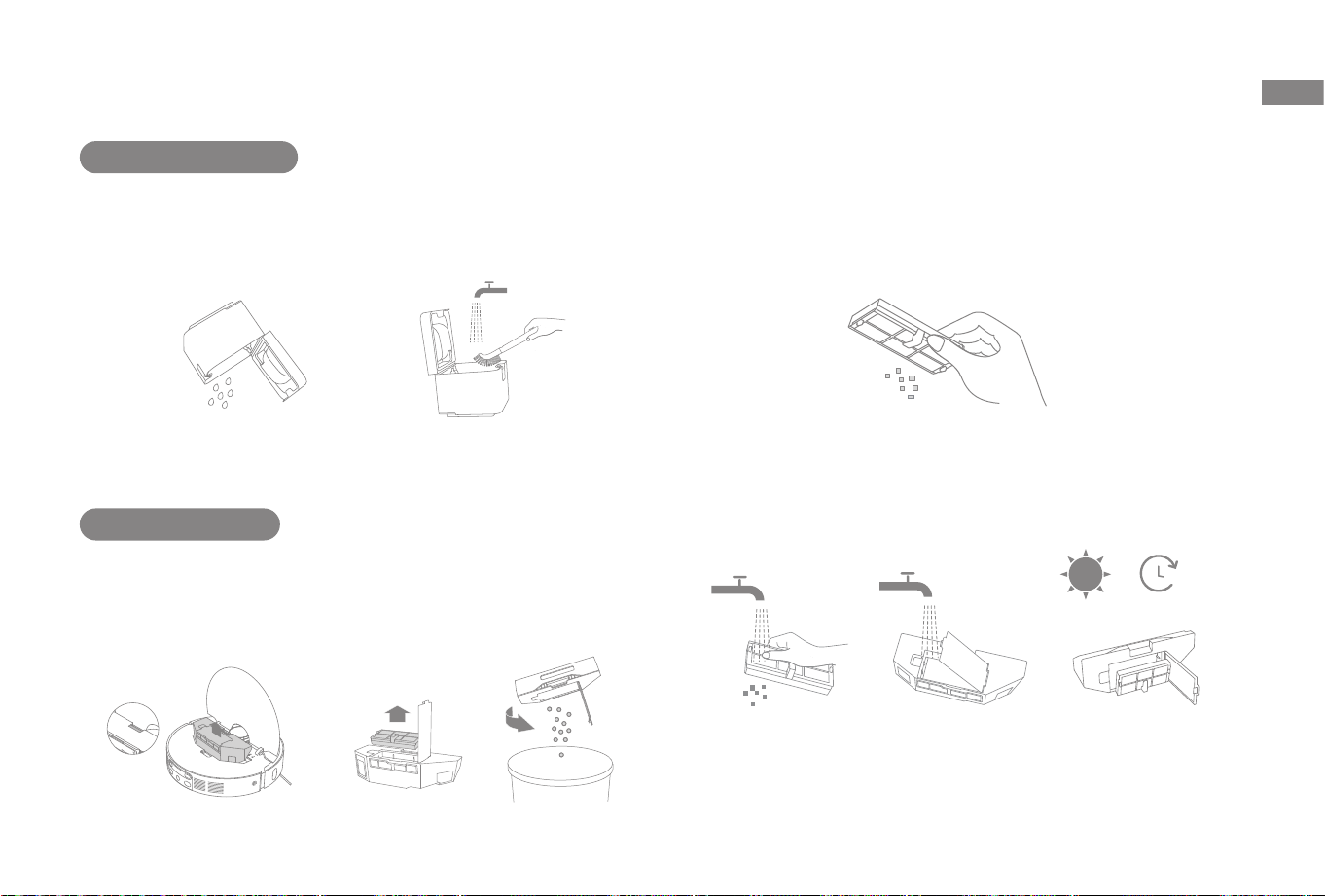

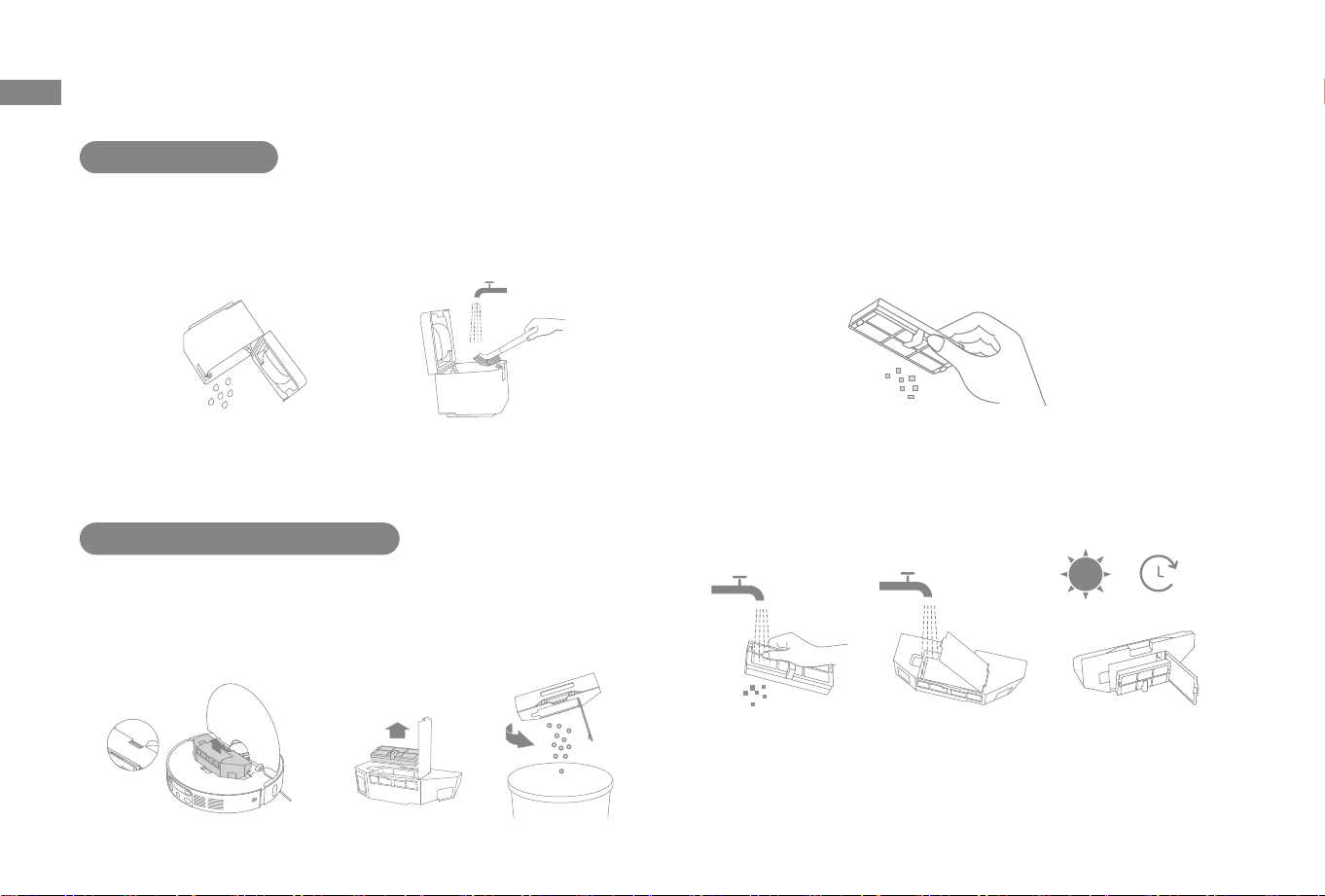

Dust Box and Filter

1. Open the robot cover and press the dust box clip to remove the dust box.

2. Open the dust box cover, remove the filter, and then empty the dust box as

shown in the figure.

Note: The float ball in the used water tank is a movable part. Do not apply too

much force when cleaning it to avoid damaging it.

Used Water Tank

1. Remove the used water tank, open its cover and pour out the used water.

2. Rinse the used water tank with clean water, and use a proper cleaning

tool to clean the inner wall of the used water tank.

1. 2.

2. 3.

3. Gently tap the basket of the filter to remove the dirt.

4. Rinse the dust box and filter with water and dry them completely before

reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

Note:

Rinse the dust box and filter with clean water only. Do not use any detergent.

Use the dust box and filter only when they are completely dry.

24h

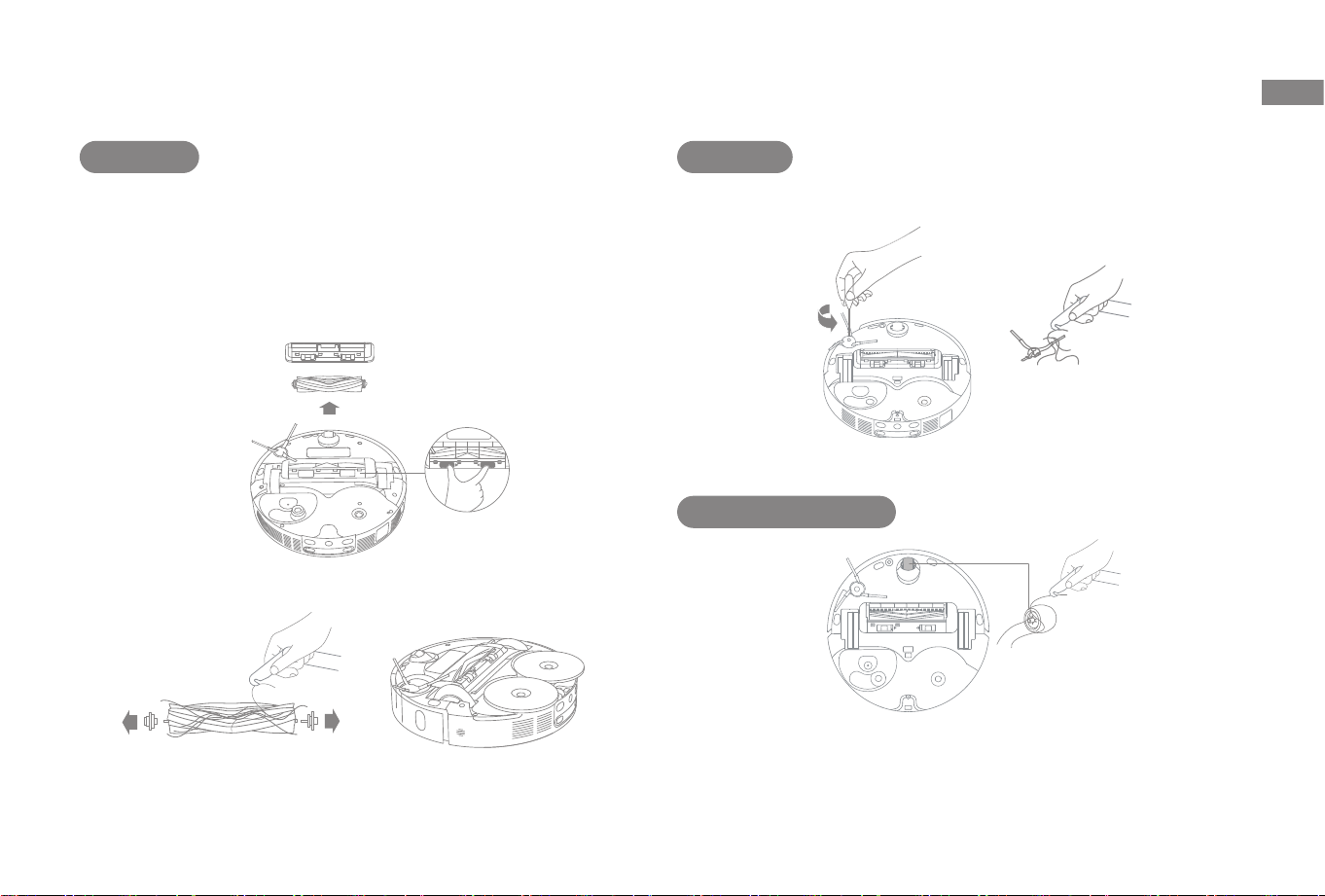

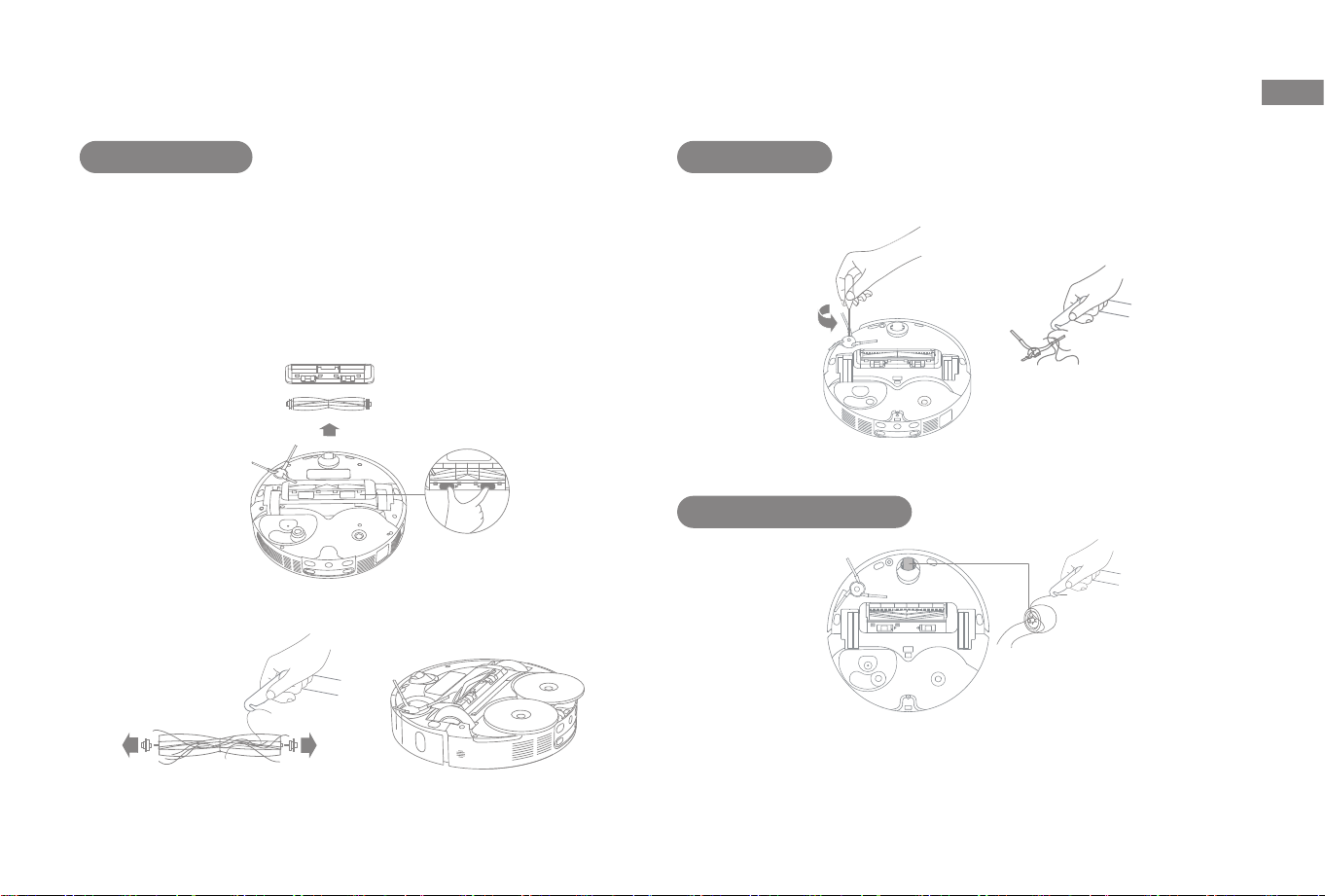

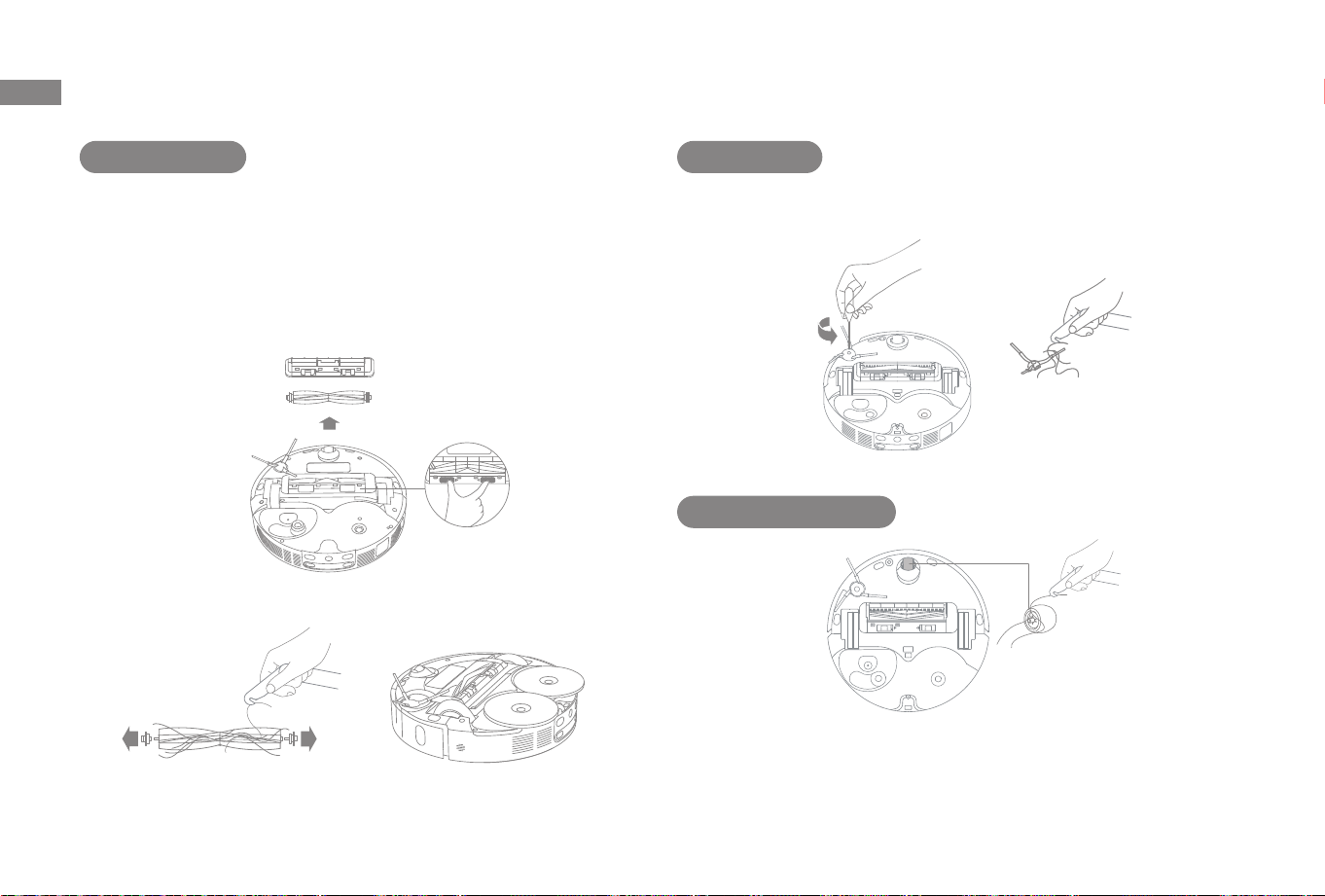

Main Brush

1. Press the brush guard clips inwards to remove the brush guard and lift the

brush out of the robot.

2. Pull out the brush covers at both ends of the brush as shown in the figure.

Use a proper cleaning tool to remove any hair tangled in the brush. Reinstall

the brush covers on both ends of the brush, and then reinstall the brush.

Press on the brush guard to lock it in place.

Routine Maintenance

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

Side Brush

Unscrew the side brush with a screwdriver, clean the hair from the brush, and

then screw it back on.

Clean the auto-empty vents, charging contacts and the signaling area with a

soft and dry cloth.

Routine Maintenance

Robot Sensors

Wipe the robot sensors by using a soft and dry cloth, as shown in the figure below.

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

Bumper

Laser Distance

Sensor (LDS)

Edge Sensor

Bumper Window

Carpet Sensor

Cli Sensors

Mop Pad Holder

Remove and clean the mop pad holders.

Auto-Empty Vents, Charging Contacts and Signaling Area

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

turn it o and put it away. To prevent damage from over-discharging, charge

the robot at least once every three months.

Troubleshooting

Problem Solution

The robot cannot turn

on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to use the robot in environments with an

ambient temperature above 0° C (32° F) and below 40° C (104° F).

The robot cannot

charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connectors of the robot and remove the foreign object if any.

The robot fails to

connect to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot find

and return to the base

station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the base station to the

power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck

in front of the base

station and cannot

return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the floor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot cannot turn

o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the button for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work abnormally.

Please try drying the floor before using the robot.

Troubleshooting

Problem Solution

The charging speed is

slow.

It takes about 3.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specified range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base station may be dirty, please wipe them with a dry cloth.

The noise increases

while the robot is

operating.

Check whether the dust box filter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust box. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using the

robot.

Wipe the bumper window on the robot with a clean, soft cloth to keep it clean and unobstructed.

The robot will not

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the robot to charge via

the app or the button .

The station cannot

automatically empty

the dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base station, or

the dust box. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the problem

persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard filter and check whether the sewage drain outlet is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop assembly is

raised abnormally.

Please remove the mop assembly to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

There is water under

the clean water tank or

around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For more support, contact us via https://www.mova.tech

Specifications

Model RCEE0101

Rated Input 120 V 60 Hz 4.2 A (during dust emptying)

Rated Output 20 V DC, 2 A

Rated Power (during

charging and drying)

110 W

Model RLE15SE

Charging Time Approx. 3.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400-2483.5 MHz

Maximum Output Power

＜

20 dBm

Robot Base Station

Under normal conditions of use, this equipment should be kept a

separation distance of at least 20 cm (8") between the antenna and the

body of the user.

Note: Rated Power (during charging and drying) is determined by the power

value during full load period.

Informations sur la sécurité

IMPORTANTES MESURES DE SÉCURITÉ

L’utilisation d’un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CETAPPAREIL), Le non-respect des mises en garde et des

instructions peut causer des chocs électriques, des incendies et/ou des blessures graves.

AVERTISSEMENT

- Pour réduire les risques d’incendie, de choc électrique ou de blessure:

CONSERVER CES INSTRUCTIONS

Usage Domestique seulement.

• Ne pas exposer à la pluie, Ranger à l’intérieur.

• Ne pas permettre aux enfants de jouer avec l’appareil. Une attention particulière est nécessaire lorsque l’appareil est

utilize par des enfants ou à proximité de ces derniers.

• N’utiliser que conformément à cette notice avec les accessories recommandés par le fabricant.

• Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l’appareil à un atelier de reparation s’il ne fonctionne

pas bien, s’il est tombé ou s’il a été endommagé, oublié à l’extérieur ou immergé.

• Ne pas tirer soulever ni trainer l’appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le coincer dans

l’embrasure d’une porte ou l’appuyer contre des arêtes vives ou des coins. Ne pas faire rouler l’appareil sur le cordon.

Garder le cordonà l’écart des surfaces chaudes.

• Ne pas débrancher en tyrant sur le cordon. Tirer plutôt la fiche.

• Ne manipulez pas la station de base, y compris la fiche du chargeur, et les bornes du chargeur avec les mains mouillées.

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil lorsqu’une ouverture est

Informations sur la sécurité

• bloquée. S’assurer que de la poussière, de la peluche, des cheveux ou d’autres matières ne réduisent pas le debit d’air.

• Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des ouvertures et des pieces

mobiles.

• Mettre toutes les commandes en position d’arrêt avant de débrancher l’appareil.

• Ne pas aspirer des liquids inflammables ou combustibles, comme de l’essence, et ne pas faire fonctionner dans des endroits

où peuvent se trouver de tells liquides.

• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des allumettes ou des

cendres chaudes.

• Pour réduire le risque d’incendie ou de choc électrique dû au dommage de composants internes, utiliser seulement le

liquide de nettoyage XingKuang Innovation Technology (Suzhou) Co., Ltd. prévu pour cet appareil (voir détails sur les

produits de nettoyage ailleurs dans cette notice).

• Ne pas utiliser l’appareil si le sac à poussière ou le filter n’est pas en place.

• Emêcher une mise en marche accidentelle. S’assurer que l’interrupteur est à la position arrêt avant de raccorder la batterie, de

lever ou de déplacer l’appareil. Transporter l’appareil en gardant un doigt sur l’interrupteur, ou mettre sous tension un appareil

dont l’interrupteur est à la position marche peut causer un accident.

• Ne pas utiliser et entreposer dans un environnement à température extrêmement chaude ou froide (inférieure à 0°C/32

℉

supérieure à 40°C/104

℉

). Veuillez chargerle robot à une température supérieure à 0°C/32

℉

et en dessous de 40°C/104

℉

• Retirer la batterie de l’appareil avant d’effectuer des réglages, changer les accessoires ou ranger l’appareil. Ces mesures de

sécurité ont pour but d’éviter une mise en marche accidentelle de l’appareil.

• Recharger uniquement avec le chargeur prescrit par le fabricant. Un chargeur convenant à un type de batterie peut

présenter un risque d’incendie lorsqu’il est utilisé avec une autre batterie.

• Utiliser uniquement les batteries recommandées pour l’appareil. L’utilisation d’autres types de batteries peut présenter un

risque de blessure ou d’incendie.

• Lorsque l’appareil n’est pas utilisé, tenir la batterie loin d’objets métalliques comme des trombones, des pièces de monnaie,

des clés, des clous, des vis ou autres petits objets qui pourraient établir une liaison entre les bornes. Un courtcircuit des

bornes des batteries peut causer des brûlures ou un incendie.

• En condition d’usage abusif, du liquide peut s’échapper de la batterie ; éviter tout contact avec ce liquide. En cas de contact

accidentel, rincer abondamment avec de l’eau. En cas de contact avec les yeux, consulter également un médecin. Le liquide

projeté peut causer des irritations ou des brûlures.

• Ne pas utiliser une batterie ou un appareil endommagé ou qui a été modifié. Des batteries endommagées ou modifies

peuvent avoir un comportement imprévisible pouvant causer un incendie, une explosion ou un risque de blessure.

• Ne pas exposer une batterie ou un appareil à la flamme ou à des températures excessives. L’exposition à une flamme ou à

des températures supérieures à 130

℃

/266

℉

peut causer une explosion.

• Respecter toutes les instructions de chargement et ne pas charger la batterie ou l’appareil à des températures qui ne sont

pas incluses dans la gamme de températures indiquées dans la notice d’instructions. Un chargement mal effctué.

• Confier les réparations à une personne qualifiée qui utilisera uniquement des pièces de remplacement identiques. Cette

façon de faire garantira la sécurité du produit.

• Ne pas modifier ni tenter de réparer l’appareil ou la batterie sauf comme il est indiqué dans les instructions d’utilisation et

d’entretien.

Informations sur la sécurité

• Éloigner les cordons d’autres appareils de la zone à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où un nourrisson ou un enfant dort.

• Ne pas utiliser l’aspirateur dans un endroit où il ya des bougies allumées ou des objets fragiles sur le plancher à nettoyer.

• Ne pas utiliser l’aspirateur dans une pièce où il ya des bougies allumées sur les meubles que l’aspirateur peut heurter ou se

cogner accidentellement.

• Ne pas laisser les enfants s’assoir sur l’aspirateur.

• Ne pas utiliser l’aspirateur sur une surface mouillée.

• N’utiliser que l’unité d’approvisionnement RCEE0101.

• Risque de blessures. La brosse motorisée peut se mettre en marche d’une manière imprévue. Éteignez l'Appareil et Retirez la

Brosse Avant De Procéder Au Nettoyage ou À L'entretien.

• Débranchez l'appareil avant de le nettoyer ou de le réparer.

L'antenne installée doit être située de facon à ce que la population ne puissey être exposée à une distance de moin

de 8" (20 cm). Installer l'antenne de facon à ce que le personnel ne puisse approcher à 8" (20 cm) ou moins de la position

centrale de l’antenne.

La FCC des éltats-unis stipule que cet appareil doit être en tout temps éloigné d’au moins 8" (20 cm) des personnes

pendant son functionnement.

Pour désactiver le module Wi-Fi du robot, activez le robot. Placez le robot sur la station de recharge. Assurez-vous que les

contacts de charge du robot et les broches de la station de recharge sont connectés.

Appuyez sur le bouton nettoyage concentré pendant 20 secondes jusqu'à ce que le module Wi-Fi s'éteigne.

Quand le module Wi-Fi sur le robot est déactivé, appuyez sur n'importe quel bouton du panneau pour réactiver le

module Wi-Fi.

Cet appareil est conforme aux règles de radiation du DHHS, 21 CFR chapitre 1, sous-chapitre J.

I: MARCHE

O: ARRÊT

Courant continu

Courant alternatif

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et

Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux

deux conditions suivantes :

1. L’appareil ne doit pas produire de brouillage;

2. L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

Informations sur la sécurité

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, le circuit de mise à la terre ore au courant

un chemin de moindre résistance qui réduit le risque de choc électrique. L’appareil est pourvu d’un cordon muni d’un

conducteur qui en assure la mise à la terre et d’une fiche avec broche de terre. Cette fiche doit être branchée sur une prise

convenable, correctement installée et reliée à la terre conformément aux codes et aux règlements du lieu.

AVERTISSEMENT. Un conducteur de terre mal raccordé présente des risques de choc électrique. Consulter un électricien

ou un technicien d’entretien compétent en cas de doute à propos de la mise à la terre d’une prise quelconque. Ne pas

modifier la fiche vendue avec l’appareil; si elle ne s’insère pas dans la prise, faire installer une nouvelle prise par un

électricien compétent.

Cet appareil destiné à un circuit nominal de 120 V est muni d’une fiche de terre semblable à celle illustrée comme ci-

dessous. L’appareil doit être branché sur une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait

être utilisé avec cet appareil.

Robot

Présentation du produit

Bouton de nettoyage ciblé

· Appuyez pour démarrer le nettoyage ciblé

Bouton d'alimentation / nettoyage

· Appuyez et maintenez enfoncé pendant 3secondes pour

activer ou désactiver

· Appuyez pour lancer le nettoyage une fois le robot allumé

Bouton d’arrimage

· Appuyez pour renvoyer le robot à la station de recharge

· Appuyez pendant 3secondes pour désactiver la sécurité

pour enfants

Indicateur d'état

· Blanc fixe: Nettoyage ou lavage terminé

·Clignote lentement blanc: Chargement (pas batterie faible)

· Orange fixe: Veille avec batterie faible ou en pause avec

batterie faible

· Clignotant lent orange : Chargement (batterie faible)

· Orange clignotant : Erreur

Remarque :

· Appuyez sur n'importe quel bouton du robot pour faire

une pause pendant que le robot nettoie ou retourne pour

se recharger.

· La sécurité pour enfants peut être activée et désactivée

via l’application.

Présentation du produit

Robot et capteurs

Compartiment à poussière

Unité de lingette

Zone de fixation

de lingette

Support de lingette Lingette

Couvercle

Contacts de

recharge

Évent de vidange

automatique

Bouton de réinitialisation

· Appuyez et maintenez

enfoncé pendant

3secondes pour rétablir

les paramètres d'usine.

Indicateur Wi-Fi

Capteur de bord

Détecteur de chute

Roue principale

Ensemble

MopExtend

Brosse principale

Détecteur de tapis

Roue

omnidirectionnelle

Garde-brosse

Brosse latérale

Roue principale

Clip du garde-brosse

Trou de montage du

support de lingette

Filtre

Poignée du filtre

Évent de vidange

automatique

Clip du couvercle du

compartiment à poussière

Clip du compartiment à

poussière

Couvercle du

compartiment à poussière

Couvercle du LDS

Détecteur de

distance laser (LDS)

Capteur laser linéaire 3D

Pare-chocs

Présentation du produit

Station de recharge

Planche de lavage

Filtre de la planche de lavage

Plaque d’extension de rampe

Clip du réservoir d'eau

Boule de flotteur de

réservoir plein

Couvercle du réservoir à

poussière

Clip du réservoir d'eau

Tuyau d'eau

Filtre

Flotteur de

réservoir vide

Réservoir d'eau sale

Réservoir d'eau propre

Fente du sac de

collecte de poussière

Évent de vidange

automatique

Zone de signalisation

Filtre

Évents de séchage des

lingettes

Contacts de recharge

Sortie d'ajout d'eau

automatique

Indicateur d'état

Blanc fixe: La station de

recharge est connectée à

l'alimentation

Orange fixe: La station de

recharge a une erreur

Compartiment de

rangement des accessoires

Emplacement de

rangement du cordon

d’alimentation

Port d'alimentation

Poignée de la station

de recharge

I : MARCHE

O : ARRÊT

Avant l’utilisation

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chions, les jouets, les

objets durs et pointus qui se trouvent sur le plancher, an d’éviter que le robot

ne les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour éviter que le robot ne manque des zones à nettoyer, ne vous tenez pas

devant le robot, un seuil, un couloir ou un endroit étroit.

Le robot est équipé de capteurs de chute pour repérer les zones de chute à

proximité. An d'assurer un fonctionnement sûr et stable, il est recommandé

d'utiliser des barrières physiques pour éviter les zones de chute.

Préparer votre intérieur

1. Placer la station de recharge et la brancher à une prise électrique

Placez la station de recharge dans un endroit aussi dégagé que possible

avec un bon signal Wi-Fi. Laissez susamment d'espace comme indiqué sur

la figure et retirez tous les objets dans la zone ombrée. Insérez fermement le

cordon d'alimentation dans la station de recharge et branchez- la à une prise

électrique jusqu'à ce que le voyant de la station de recharge s'allume.

2. Installez la plaque d'extension de rampe

Avant l’utilisation

Remarque :

· Assurez-vous qu'aucun objet ne bloque la zone de signalisation.

· Il est recommandé de placer la station de recharge sur une surface dure plutôt

que sur un tapis, car celui-ci pourrait nuire au retour et au chargement du robot.

Remarque : Assurez-vous que le filtre de la planche de lavage est installé en place.

59"

Remarque :

· Seul le Wi-Fi 2.4GHz est pris en charge.

· En raison des mises à niveau du logiciel de l’application, les opérations réelles peuvent

diérer des instructions de ce manuel. Veuillez suivre les instructions selon la version

actuelle de l'Application.

· Pour réinitialiser le Wi-Fi, répétez l'étape (2), puis suivez les instructions pour terminer la

connexion Wi-Fi.

4. Se connecter à l'Application MOVAhome

(1) Appuyez sur le bouton d'alimentation du robot et maintenez-le appuyé

pendant 3 secondes pour le mettre en marche. Retirez le couvercle du robot et

scannez le QR code sur le robot, ou recherchez « MOVAhome » dans l'App Store

pour télécharger et installer l'Application.

(2) Ouvrez l'Application MOVAhome, appuyez sur « Scanner QR code pour se

connecter » et scannez à nouveau le même QR code sur le robot pour ajouter

l'appareil. Veuillez suivre les instructions pour compléter la connexion Wi-Fi.

Indicateur Wi-Fi

· Clignote lentement: Doit

être connecté

· Clignote rapidement:

Connexion en cours

· Allumé : Connecté

Code QR

3. Retirez les protections du robot et installez l'unité de lingette

②

①

③

Bouton de réinitialisation

· Appuyez et maintenez enfoncé

pendant 3secondes pour

rétablir les paramètres d'usine.

I : MARCHE

O : ARRÊT

5. Connecter le robot à la station de recharge

Après avoir allumé le robot, placez-le sur la station de recharge, l'unité de

lingette orientée vers la planche de lavage. Vous entendrez une notification

vocale lorsque le robot sera branché avec succès à la station de recharge.

Une fois le robot complètement chargé, les indicateurs d'état du robot

et de la station de recharge resteront allumés pendant 10 minutes, puis

s'éteindront.

Avant l’utilisation

Remarque : Il est recommandé de recharger complètement le robot avant sa

première utilisation. Lorsque le robot ne peut pas être activé une fois le bloc-

batterie déchargé, connecter manuellement le robot à la station de recharge

pour le recharger.

＞1.5米

6. Ajouter de l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de recharge et remplissez-le

d'eau propre. Réinstallez-le ensuite dans la station de recharge.

Remarque :

· N'ajoutez pas d'eau chaude dans le réservoir d'eau, car cela pourrait le

déformer.

· Le réservoir d'eau propre permet d'ajouter du liquide nettoyant (seule

la solution nettoyante pour planchers à surfaces multiples de MOVA est

autorisée). Pour plus de détails et pour les achats, veuillez vous référer aux

voies ocielles.

· Pour un réservoir d'eau propre plein (environ 5 L), ajoutez 25 ml de solution

de nettoyage (reportez-vous à l'échelle graduée sur le bouchon du flacon).

· N'ajoutez aucun désinfectant ou liquide autre que ceux ociellement

approuvés afin d'éviter tout dysfonctionnement.

· Ne pas dépasser la ligne de repère MAX lorsque vous versez de l’eau dans

le réservoir d’eau propre, car un excès d’eau peut provoquer une fuite.

＞1.5米

Niveau d'eau

maximum (MAX)

Comment utiliser

Allumer/éteindre

Appuyez sur le bouton d’alimentation et le maintenir appuyé pendant 3secondes

pour mettre le robot en marche. L'indicateur d'alimentation restera allumé. Ou,

placez le robot sur la station de recharge en alignant les contacts de charge du

robot avec ceux de la station de recharge, et le robot s'allumera automatiquement

et commencera à se charger. Pour éteindre le robot, éloignez-le de la station de

recharge et maintenez le bouton d'alimentation enfoncé pendant 3 secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivez les instructions

de l’application pour créer rapidement une carte. Le robot commencera

à cartographier sans nettoyage. Lorsque le robot retourne à la station

de recharge, le processus de cartographie est terminé et la carte sera

automatiquement enregistrée.

Pause/Veille

Lorsque le robot est en marche, appuyez sur n’importe quel bouton pour le

mettre en pause. Si le robot est mis en pause pendant plus de 10minutes,

il passe automatiquement en mode veille. Tous les indicateurs sur le robot

s'éteindront. Appuyez sur n’importe quel bouton du robot ou utilisez

l’application pour réactiver le robot.

Remarque : Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Reprise automatique du nettoyage

Si le bloc-batterie est trop faible, le robot retournera automatiquement à la

station de recharge pour se recharger. Après avoir rechargé le bloc-batterie au

niveau approprié, il reprendra les tâches de nettoyage inachevées.

Remarque : Pour utiliser cette fonction, veuillez l’activer dans l’application.

Mode Ne pas déranger (DND)

Le mode NPD est activé par défaut à l’usine. Vous pouvez utiliser l’Application

pour désactiver le mode NPD ou modifier la période NPD.

Remarque :

Les tâches de nettoyage programmées seront effectuées comme d’habitude

pendant la période NPD.

Dans ce mode, vous pouvez choisir de reprendre le nettoyage, d'activer

le dépoussiérage automatique et de réduire le volume de la voix dans la

section «Ne Pas Déranger» de l'application.

Nettoyage ciblé

Lorsque le robot est en veille, appuyez brièvement sur le bouton pour activer

le mode de nettoyage ciblé. Dans ce mode, le robot nettoie une zone de forme

carrée de 1,5 m × 1,5 m (59" x 59" po.) autour de lui et revient à son point de

départ une fois le nettoyage ciblé terminé.

Redémarrage du robot

Si le robot cesse de répondre ou ne peut pas être éteint, maintenez le bouton

d’alimentation enfoncé pendant 10secondes pour l’éteindre de force. Ensuite,

appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 3

secondes pour allumer le robot.

Comment utiliser

Aspirateur et nettoyage

Remarque : Lorsque vous utilisez le robot pour la première fois, celui-ci se

met automatiquement en mode « Aspirer et nettoyer ». Pour régler le mode de

nettoyage, accédez aux paramètres du mode de nettoyage dans l'application

et sélectionnez l'une des trois options supplémentaires suivantes :

①

Aspirer

②

nettoyez

③

Nettoyez après avoir aspiré

1. Commencez le nettoyage

Appuyez sur le bouton d’alimentation du robot, ou utilisez l'application pour

faire démarrer le robot depuis la station de recharge. Ensuite, le robot planifie

l'itinéraire de nettoyage optimal et eectue la tâche de nettoyage sur la base

de la carte créée.

2. Lavage automatique de lingette

Lors du nettoyage, le robot retournera automatiquement à la station de recharge

pour laver les lingettes de lavage en fonction de la fréquence de nettoyage des

lingettes de lavage spécifiée dans l'application. La station de recharge remplira

automatiquement le réservoir d'eau du robot et le robot reprendra le nettoyage.

Remarque :

Pour s'assurer que le robot peut facilement retourner à la station de

recharge après le nettoyage, il est recommandé de démarrer le robot à

partir de la station de recharge.

Les lingettes seront nettoyées avant que le robot ne commence à nettoyer,

veuillez patienter.

Ne déplacez pas la station de recharge, le réservoir d'eau propre, le

réservoir d'eau sale ou le filtre de la planche de lavage pendant le

fonctionnement.

3. Vidange automatique du compartiment à poussière et nettoyage

et séchage des lingettes de lavage

Une fois que le robot a terminé une tâche de nettoyage et est retourné à

la station de recharge pour charger, la station de recharge commencera

automatiquement à vider le compartiment à poussière. Ensuite, il lavera et

séchera les lingettes.

4. Nettoyez le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

sale pour éviter les odeurs.

Remarque :

Si la fonction de vidange automatique est désactivée dans l’Application, la station

de recharge ne videra pas automatiquement le compartiment à poussière.

La station de recharge videra le compartiment à poussière en fonction des

réglages dans l’application.

Entretien de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant

pour l'entretien de routine.

Maintenance du robot Fréquence d’entretien

Période de

remplacement

Lingettes / Tous les 1 à 3mois

Supports de lingette

Toutes les 2 semaines

Filtre du compartiment à

poussière

Tous les 3 à 6mois

Évent de vidange

automatique

Tous les mois /

Capteurs

Contacts de recharge

Fenêtre du pare-chocs

Pare-chocs

Brosse latérale

Le nettoyer au besoin

Tous les 3 à 6mois

Brosse principale Tous les 6 à 12mois

Entrée de remplissage

d'eau automatique

Dessous du robot

Compartiment à poussière

Roue omnidirectionnelle /

Roues principales

Maintenance de la

station de recharge

Fréquence d’entretien

Période de

remplacement

Sac à poussière / Tous les 2 à 4mois

Réservoir d'eau sale Après chaque utilisation

Réservoir d'eau

propre

Le nettoyer au besoin

Zone de signalisation

de la station de

recharge

Tous les mois

Contacts de recharge

Évent de vidange

automatique

Filtre de la planche

de lavage

Tous les 1 à 2mois

Remarque :

· La fréquence d'entretien et de remplacement dépend de l'utilisation réelle. Si

une panne survient en raison de circonstances particulières, un entretien ou un

remplacement rapide est recommandé.

Entretien de routine

Filtre de la planche de lavage

1. Sortez le robot et retirez le filtre de la planche de lavage une fois le

nettoyage de la lingette terminé.

2. Rincez le filtre de la planche de lavage à l'eau claire, essuyez-le, puis

réinstallez-le dans la planche de lavage.

3. Utilisez l'application ou appuyez sur le bouton pour ramener le robot à la

station de base, ou placez le robot dessus manuellement.

＞1.5米

Sac à poussière

Remarque : Tirer la poignée vers l'extérieur permet de fermer hermétiquement le sac afin d'éviter

que la poussière et les débris ne s'échappent accidentellement.

1. Retirez le couvercle du réservoir à poussière et jeter le sac à poussière.

2. Retirez la poussière et les débris du filtre avec un chion sec.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.

Entretien de routine

Compartiment à poussière et filtre

1. Ouvrez le couvercle du robot, puis appuyez sur le clip du compartiment à

poussière pour retirer le compartiment à poussière.

2. Ouvrez le couvercle du compartiment à poussière, retirez le filtre, puis videz

le compartiment à poussière comme indiqué sur la figure.

Remarque : La boule flottante dans le réservoir d'eau sale est une pièce

mobile. N'appliquez pas trop de force lors du nettoyage pour éviter de

l’endommager.

Réservoir d'eau sale

1. Retirez le réservoir d'eau sale, ouvrez son couvercle et déversez l'eau sale.

2. Rincez le réservoir d'eau sale à l'eau claire et utilisez un accessoire de

nettoyage adapté pour nettoyer la paroi intérieure du réservoir d'eau sale.

1. 2.

2. 3.

3. Appuyez doucement sur le panier du filtre pour enlever la saleté.

4. Rincez le compartiment à poussière et le filtre à l'eau, puis séchez-les

complètement avant de les réinstaller.

Remarque : N'essayez pas de nettoyer le filtre avec une brosse, un doigt ou

des objets pointus afin d'éviter de l'endommager.

Remarque :

Rincez le compartiment à poussière et le filtre uniquement à l’eau claire.

N'utilisez pas de détergent.

Utilisez le compartiment à poussière et le filtre uniquement lorsqu’ils sont

complètement secs.

24h

Brosse principale

1. Appuyez sur les clips du garde-brosse vers l'intérieur pour retirer la plaque

de garde-brosse et soulever la brosse pour la sortir du robot.

2. Retirez les couvercles de brosse aux deux extrémités de la brosse comme

indiqué sur la figure. Utilisez un accessoire de nettoyage approprié pour

éliminer les poils emmêlés dans la brosse. Réinstallez les couvercles de brosse

aux deux extrémités de la brosse, puis réinstallez la brosse. Appuyez sur le

garde-brosse pour le mettre en place.

Roue omnidirectionnelle

Remarque :

Utilisez un outil tel qu’un petit tournevis pour séparer l’essieu et le pneu de la

roue omnidirectionnelle. N'utilisez pas une force excessive.

Rincez la roue omnidirectionnelle sous l’eau courante et remettez-la après

l’avoir complètement séchée.

Brosse latérale

Dévissez la brosse latérale à l'aide d'un tournevis, nettoyez les cheveux de la

brosse, puis revissez-la.

Entretien de routine

Nettoyez les évents de vidange automatique, les contacts de charge et la zone

de signalisation à l'aide d'un chion doux et sec.

Capteurs du robot

Essuyez les capteurs du robot à l'aide d'un chion doux et sec, comme indiqué

dans l'illustration ci-dessous.

Remarque : Un chion humide peut endommager les éléments sensibles à l’intérieur du

robot et de la station de recharge. Veuillez utiliser un chion sec pour le nettoyage.

Pare-chocs

Détecteur de

distance laser (LDS)

Capteur de bord

Fenêtre du

pare-chocs

Détecteur

de tapis

Détecteur de chute

Support de lingette

Retirez et nettoyez les supports de lingettes.

Évents de vidange automatique, contacts de charge et zone

de signalisation

Lingette

Retirez la lingette du support de lingette pour la remplacer.

Batterie

Le robot contient un bloc-batterie lithium-ion à haute performance. Assurez-

vous que la batterie reste bien chargée pour une utilisation quotidienne afin

de maintenir des performances optimales. Si le robot n’est pas utilisé pendant

une période prolongée, le désactiver et le ranger. Pour éviter tout dommage

dû à une décharge excessive, le robot doit être rechargé au moins une fois

tous les trois mois.

Entretien de routine

Dépannage

Problème Solution

Le robot ne s'allume pas.

Le bloc-batterie est faible. Rechargez le robot sur la station de recharge et réessayez.

La température du bloc-batterie est trop basse ou trop élevée. Il est recommandé d'utiliser le robot dans des environnements dont la

température ambiante est supérieure à

32℉ (0℃) et inférieure à 104℉ (40℃).

Le robot ne peut pas se

recharger.

La station de recharge n'est pas connectée à l'alimentation, veuillez vous assurer que les deux extrémités de son cordon d'alimentation

sont correctement branchées.

Le contact entre les bornes de charge de la station de recharge et le robot est mauvais, veuillez nettoyer les contacts de charge.

Vérifiez s'il y a un corps étranger au niveau des connecteurs du robot et retirez le corps étranger le cas échéant.

Le robot ne parvient pas

à se connecter au Wi-Fi.

Le mot de passe du réseau Wi-Fi est incorrect. Assurez-vous que le mot de passe utilisé pour vous connecter à votre réseau Wi-Fi est correct.

Le robot ne prend pas en charge une connexion Wi-Fi 5 GHz. Assurez-vous que le robot est connecté à un réseau Wi-Fi 2,4 GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone bénéficiant d'une bonne couverture Wi-Fi.

Le robot n’est peut-être pas prêt à être configuré. Veuillez quitter et entrer à nouveau dans l’Application, puis réessayer comme indiqué.

Le robot ne peut pas

trouver et retourner à la

station de recharge.

La station de recharge est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la station

de recharge à l'alimentation ou placer le robot sur la station de recharge pour le charger.

Il y a trop d’obstacles autour de la station de recharge. Placez la station de recharge dans un endroit plus ouvert.

Déplacez le robot peut causer un repositionnement, et il recréera une carte si le repositionnement échoue. Si le robot est trop

éloigné de la station de recharge, il se peut qu'il ne puisse pas revenir automatiquement tout seul, auquel cas vous devrez placer

manuellement le robot sur la station de recharge.

Essuyez la zone de signalisation de la station de recharge pour éliminer la poussière ou les débris.

Le robot se coince

devant la station de

recharge et ne peut pas

y retourner.

Vérifiez s'il y a susamment d'espace des deux côtés ou devant la station de recharge pour éviter que le robot ne soit bloqué. Le

chemin de retour à la charge est bloqué, par exemple la porte est fermée.

Le robot peut glisser si le plancher devant la station de recharge est trop humide. Si c’est le cas, nettoyez l’excès d’eau avant de réessayer.

Il est recommandé de déplacer la station de recharge à un autre endroit et de réessayer.

Assurez-vous que la plaque d'extension de rampe est correctement installée.

Le robot ne s'éteint pas.

Le robot ne peut pas être éteint lorsqu’il est en chargement. Il est recommandé de déplacer le robot de la station de recharge, puis

d’appuyer sur le bouton et de le maintenir enfoncé pendant 3 secondes pour l’éteindre.

Si le robot ne peut pas être éteint en eectuant l’étape 1, appuyez sur le bouton et maintenez-le enfoncé pendant 10secondes pour

éteindre de force le robot. Si le problème persiste, veuillez contacter l’équipe du service après-vente.

Le robot n’a pas nettoyé

les pièces à nettoyer.

Assurez-vous que les portes des pièces à nettoyer sont ouvertes.

L’endroit devant la pièce à nettoyer peut être humide et glissant, ce qui fait que le robot glisse et fonctionne anormalement. Séchez le

plancher avant d’utiliser le robot.

Dépannage

Problème Solution

La vitesse de charge est

lente.

Il faut environ 3,5 heures pour charger complètement le robot lorsque sa batterie est faible.

Si vous utilisez le robot à des températures en dehors de la plage spécifiée, la vitesse de charge ralentira automatiquement pour

prolonger la durée de vie du bloc-batterie.

Les contacts de charge du robot et de la station de recharge sont peut-être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente quand

le robot fonctionne.

Vérifiez si le filtre du compartiment à poussière est bouché. Si c'est le cas, le nettoyer ou le remplacer.

Un objet dur peut se coincer dans la brosse principale ou le compartiment à poussière. Vérifiez et retirez tout objet dur.

La brosse principale ou la brosse latérale peuvent être coincées. Vérifiez et retirez tous les objets étrangers.

Basculer le mode d’aspiration sur Standard ou Silencieux.

Le robot se déplace sans

suivre l’itinéraire défini.

Les objets tels que des cordons d’alimentation et les pantoufles doivent être rangés avant d’utiliser le robot.

Travailler sur des surfaces mouillées et glissantes peut faire glisser la roue principale. Il est recommandé de sécher toutes les zones

humides avant d’utiliser le robot.

Essuyez la fenêtre du pare-chocs sur le robot avec un chion propre et doux pour qu’elle reste propre et dégagée.

Le robot ne reprend pas le

nettoyage après la charge.

Vérifiez que le robot n’est pas réglé sur le mode Ne Pas Déranger (DND), ce qui l’empêche de reprendre le nettoyage.

Le robot ne reprendra pas le nettoyage après avoir placé manuellement le robot sur la station de recharge ou avoir envoyé le robot

se recharger via l’application ou le bouton .

La station ne peut pas

vider automatiquement le

compartiment à poussière.

Vérifiez si le sac à poussière dans le réservoir à poussière est plein.

Si le sac à poussière n'est pas plein, vérifiez s'il y a une obstruction au niveau des évents de vidange automatique du robot, de la

station de recharge ou du compartiment à poussière. Le cas échéant, nettoyez la pièce bloquée à temps.

Le niveau d’eau dans la

planche de lavage est

anormal.

Vérifier si le joint du réservoir d'eau sale est desserré ou mal installé, et le remettre en place manuellement si c'est le cas. Si le

problème persiste, veuillez contacter l'équipe du service après-vente.

Appuyez doucement sur le réservoir d'eau sale pour vous assurer qu'il est installé correctement.

Retirez le filtre de la planche de lavage et vérifier si la sortie d'évacuation d'eau sale est obstruée et la nettoyer.

Vérifiez la solution de nettoyage. N'ajoutez aucun liquide autre que la solution de nettoyage spécifiquement approuvée.

Le support de l’unité de

lingette est soulevé de

façon anormale.

Retirez le support de l’unité de lingette pour vérifier s'il y a un objet étranger coincé dedans et essayez de redémarrer le robot. Si le

problème persiste, veuillez contacter l'équipe du service après-vente.

Il y a de l'eau sous le

réservoir d'eau propre ou

autour du joint.

Lorsque vous videz le réservoir d'eau propre, de l'eau dans le tuyau peut rester sous le réservoir ou autour du joint. Il s'agit d'une

situation normale. Essuyez avec un chion sec.

Pour plus d'assistance, nous contacter via https://www.mova.tech

Caractéristiques

Modèle RCEE0101

Puissance nominale

120V 60 Hz 4.2 A (pendant la vidange de

lapoussière)

Sortie nominale 20 V DC, 2 A

Puissance nominale

(pendant la charge et le

séchage)

110 W

Modèle RLE15SE

Temps de chargement Environ 3,5 heures

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de

fonctionnement

2400-2483,5 MHz

Puissance de sortie

maximale

＜

20 dBm

Robot Station de recharge

Remarque :

· La puissance nominale (pendant la charge et le séchage) est déterminée par

la valeur de puissance pendant la période de pleine charge.

Dans des conditions normales d’utilisation, cet équipement doit être

maintenu à une distance de séparation d’au moins 20 cm (8") entre

l’antenne et le corps de l’utilisateur.

Información de Seguridad

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando utiliza un aparato eléctrico, siempre debe seguir las precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR (ESTE APARATO), El incumplimiento de las advertencias e instrucciones

puede provocar descarga eléctrica, incendio y/o lesiones graves.

ADVERTENCIA

-Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico.

• No lo utilice al aire libre o sobre superficies mojadas.

• No permita que se utilice como un juguete. Debe prestar mucha atención cuando se

utiliza cerca de niños, mascotas o plantas.

• Use únicamente como se describe en este manual. Sólo utilice los accesorios

recomendados por el fabricante.

• No lo utilice con el cable o enchufe dañado. Si el aparato no funciona correctamente,

se ha caído, dañado, dejado al aire libre o sumergido en agua, remítalo a un centro de

servicio.

• No tire ni transporte agarrando el cable, no use el cable como asa, no cierre puertas

encima del cable ni pase el cable por bordes o esquinas afiladas. No pase el aparato por

encima del cable. Mantenga el cable alejado de superficies calientes.

• No desenchufe tirando del cable. Para desenchufar, agarre el enchufe, no el cable.

• No manipule la base de carga, incluido el enchufe del cargador, ni los terminales del

• cargador con las manos mojadas.

• No coloque ningún objeto en las aberturas. No lo utilice si tiene alguna abertura

bloqueada; manténgalo libre de polvo, pelusas, cabello y cualquier material que pueda

reducir el flujo de aire.

• Mantenga el cabello, la ropa holgada, los dedos y todas las partes del cuerpo alejados de

las aberturas y las piezas móviles.

• Apague todos los controles antes de desenchufar.

• No lo use para limpiar líquidos inflamables o combustibles, como gasolina, ni lo use en

zonas donde puedan estar presentes.

• Conéctelo únicamente a un tomacorriente correctamente puesta a tierra. Consulte las

instrucciones de puesta a tierra.

• No limpie nada que se esté quemando o humeando, como cigarrillos, cerillas o cenizas

calientes.

• Para reducir el riesgo de incendio y descarga eléctrica por daños en los componentes

internos, use solo el detergente líquido de XingKuang Innovation Technology (Suzhou) Co.,

Ltd. diseñado para uso de este electrodoméstico. Consulte la sección Detergente Líquido

de este manual.

• No lo utilice sin la bolsa para el polvo.

• Evite el encendido involuntario. Asegúrese de que el interruptor esté apagado antes de

conectarlo a la batería, levantarlo o transportarlo. Transportar el aparato con el dedo

apoyado en el interruptor o energizar el aparato con el interruptor encendido puede

causar accidentes.

Información de Seguridad

• No utilice ni guarde el aparato en ambientes extremadamente calientes o fríos (debajo de

℃

/32

℉

o por encima de 40

℃

/104

℉

). Cargue el robot a una temperatura por encima de

℃

/32

℉

y 40

℃

/104

℉

• Desconecte la batería del aparato antes de realizar cualquier ajuste, cambiar accesorios

o almacenar el aparato. Estas medidas preventivas de seguridad reducen el riesgo de

encender por accidente el aparato.

• Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para

un tipo de batería puede provocar riesgo de incendio si se utiliza en otra batería.

• Use sus aparatos sólo con las baterías específicamente indicadas. El uso de cualquier otra

batería puede provocar riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de objetos metálicos, como clips de

papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden

provocar la conexión de los terminales.Un cortocircuito en los terminales de la batería

puede provocar quemaduras o incendios.

• Bajo condiciones abusivas, puede haber fugas de líquido en la batería; evite el contacto. Si

ocurre contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido derramado de la batería puede provocar irritación o

quemaduras.

• No utilice una batería o un aparato dañado o modificado. Las baterías dañadas o

modificadas pueden tener un comportamiento impredecible que resulte en fuego, explosión

o lesiones.

• No exponga una batería o un aparato al fuego ni a temperaturas excesivas. La exposición al

Información de Seguridad

• fuego o una temperatura superior a 130

℃

/266

℉

puede provocar explosiones.

• Siga todas las instrucciones de carga y no cargue la batería o el aparato fuera del rango

de temperatura indicado en las instrucciones. La carga incorrecta o a temperaturas fuera

del rango indicado puede dañar la batería y aumentar el riesgo de incendio.

• Remita el servicio a un técnico calificado que utilice únicamente idénticas piezas de

repuesto. Esto asegurará que se mantenga la seguridad del producto.

• No modifique ni intente reparar el aparato o la batería, excepto de la forma indicada en

las instrucciones de uso y cuidado.

• Coloque los cables de otros aparatos fuera de la zona que va a limpiar.

• No opere la aspiradora en una habitación en la que duerme un bebé o un niño.

• No opere la aspiradora en una zona con velas encendidas u objetos frágiles en el suelo.

• No opere la aspiradora en una habitación con velas encendidas encima de aquellos

muebles que la aspiradora pueda golpear accidentalmente.

• No permita que los niños se sienten encima de la aspiradora.

• No utilice la aspiradora sobre superficies húmedas.

• Usar sólo con la unidad de alimentación RCEE0101.

• Riesgo de lesiones. El cepillo puede comenzar a trabajar inesperadamente. Apague el

aparato y quite el cepillo antes de limpiarlo o repararlo.

• Desenchúfelo antes de limpieza o mantenimiento.

Este dispositivo cumple con la Parte 15 de la Normativa FCC / RSS exentos de licencia de

Canadá para la innovación, la ciencia y el desarrollo económico. Su operación queda

sujeta a las dos condiciones siguientes: (1) este dispositivo no deberá causar ninguna

interferencia nociva. (2) este dispositivo deberá aceptar cualquier interferencia que reciba,

incluyendo toda interferencia que pueda causarle un funcionamiento no deseado.

Cambios o modificaciones no aprobados expresamente por la parte responsable del

cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este equipo ha sido probado y se ha determinado que cumple con los límites para un

dispositivo digital de Clase B, de conformidad con la parte 15 de las Reglas de la FCC.

Estos límites están diseñados para brindar una protección razonable contra interferencias

dañinas en un edificio residencial. Este equipo genera usos y puede irradiar energía de

radiofrecuencia y, si no se instala o utiliza de acuerdo con las instrucciones, puede causar

interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de

que no se produzcan interferencias en una instalación en particular. Si este equipo causa

interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar

con apagar y encender el equipo, se recomienda al usuario que intente corregir la

interferencia mediante una o más de las siguientes medidas:

—Reorientar o reubicar la antena receptora.

—Aumentar la separación entre el equipo y el receptor.

—Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor.

—Consultar al distribuidor o a un técnico experimentado con radio/TV para obtener ayuda.

Información de Seguridad

Este dispositivo cumple con las normas de radiación del DHHS, título 21 del CFR, capítulo 1, subcapítulo J.

I: ENCENDIDO

O: APAGADO

Recordatorio en relación con la máxima exposición admisible (MPE)

A fin de cumplir con los requisitos de FCC / IC en materia de exposición a la

radiofrecuencia, se deberá mantener una distancia mínima de 8" (20 cm) o más entre la

antena de este dispositivo y cualquier persona durante el funcionamiento.

A fin de garantizar dicho cumplimiento, no se recomienda la utilización a una distancia

inferior a la indicada.

Para desactivar el módulo Wi-Fi en el robot, encienda el robot. Coloque el robot sobre la base

de carga. Asegúrese que los contactos de carga en el robot y los pines de la base de carga

hagan una conexión.

Mantenga presionando el Botón de Tomacorriente del robot durante 20 segundos hasta que

el módulo Wi-Fi se apague.

Al apagar el módulo Wi-Fi, presione cualquier botón del robot para activar el módulo Wi-Fi.

Corriente continua

Corriente alterna

Información de Seguridad

INSTRUCCIONES DE PUESTA A TIERRA

Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a tierra

proporciona una ruta de menor resistencia para la corriente eléctrica para reducir el riesgo de

descarga eléctrica. Este aparato está equipado con un cable que tiene un conductor de puesta

a tierra y un enchufe con puesta a tierra. El enchufe debe insertarse en un tomacorriente

apropiado que esté correctamente instalado y conectado a tierra de acuerdo con todos los

códigos y ordenanzas locales.

ADVERTENCIA: la conexión incorrecta del conductor de puesta a tierra puede provocar un

riesgo de descarga eléctrica. Consulte a un electricista calificado o una persona de servicio

si tiene dudas sobre si el tomacorriente está correctamente conectado a tierra. No modifique

el enchufe provisto con el aparato; si no encaja en el tomacorriente, invite a un electricista

cualificado a instalar un tomacorriente adecuado. Este aparato es diseñado para usarse en un

circuito nominal de 120V y tiene un enchufe de puesta a tierra que se parece al enchufe que se

ilustra a continuación. Asegúrese de que el aparato esté conectado a un tomacorriente que

tenga la misma configuración que el enchufe. No se debe usar ningún adaptador con este

aparato.

Robot

Descripción del producto

Botón de limpieza de manchas

· Presione para iniciar la limpieza de manchas

Botón de encendido/limpieza

· Presione y mantenga pulsado durante 3 segundos para

encender o apagar

· Presione para iniciar la limpieza después de encender el

robot

Botón de estacionar

· Presione para enviar el robot de regreso a la estación de

base

· Presione y mantenga pulsado durante 3 segundos para

deshabilitar el bloqueo infantil

Indicador de estado

· Blanco sólido: limpieza o aseo completado

· Respiración blanca: cargando (no tiene batería baja)

· Naranja sólido: en espera con batería baja o pausado

con batería baja

· Respiración naranja: cargando (batería baja)

· Naranja parpadeante: error

Nota:

· Presione cualquier botón en el robot para hacer una pausa

mientras el robot está limpiando o retornando a cargar.

· El bloqueo infantil se puede habilitar/deshabilitar a

través de la app.

Rejillas de secado del

trapeados

Descripción del producto

Robot y sensores

Caja de polvo

Conjunto del trapeador

Área de

fijación de la

almohadilla de

trapeado

Soporte de la

almohadilla de

trapeado

Almohadilla de

trapeado

Cubierta

Contactos de

carga

Rejilla de ventilación de

vaciado automático

Botón de reinicio

· Presione y mantenga

pulsado durante

3 segundos

para restaurar la

configuración de

fábrica

Indicador de Wi-Fi

Sensor de bordes

Sensores de caída

Rueda

principal

Conjunto de

MopExtend

Cepillo principal

Sensor de alfombra

Rueda

omnidireccional

Protector del cepillo

Cepillo lateral

Rueda principal

Clips del protector del

cepillo

Orificios de montaje

del soporte de la

almohadilla de

trapeado

Filtro

Mango del filtro

Rejilla de ventilación

de vaciado automático

Clip de la cubierta de la

caja de polvo

Clip de la caja de polvo

Cubierta de la caja de polvo

Cubierta LDS

Sensor de distancia

láser (LDS)

Sensor láser de línea 3D

Parachoques

Descripción del producto

Estación de base

Tabla de lavar

Filtro de la tabla de lavar

Placa de extensión de rampa

Clip del tanque de agua

Bola flotante de lleno de

agua

Cubierta del tanque de polvo

Clip del tanque de agua

Tubería de agua

Filtro

Flotador de vacío de

agua

Tanque de agua usada

Tanque de agua limpia

Ranura para la

bolsa de polvo

Rejilla de ventilación de

vaciado automático

Zona de señalización

Filtro

Rejillas de secado del

trapeados

Contactos de carga

Salida automática de

adición de agua

Indicador de estado

Blanco sólido: la estación

de base está conectada a

la red eléctrica

Naranja sólido: la estación

de base tiene un error

Compartimento para

almacenar accesorios

Ranura de

almacenamiento para el

cable de alimentación

Puerto de energía

Mango de la estación

de base

I: ENCENDIDO

O: APAGADO

Antes de usar

Antes de limpiar, por favor, mueva del camino todos los objetos inestables,

frágiles, de valor o peligrosos y retire los cables, prendas, juguetes, objetos

duros y con punta que estén en el suelo para evitar que se enreden, sean

raspados o golpeados por el robot y se causen daños.

Abra la puerta de la habitación a limpiar y coloque los muebles en su lugar

adecuado para dejar más espacio.

Para evitar que el robot no reconozca las áreas que necesitan ser limpiadas,

no se pare frente al robot, umbral, pasillo o lugares estrechos.

El robot está equipado con sensores de caída para detectar zonas

circundantes con caídas. Para asegurar un funcionamiento estable y seguro,

se recomienda el uso de barreras físicas para evitar las zonas con caídas.

Cómo preparar su hogar

1. Coloque la estación de base y conéctela a un tomacorriente

Coloque la estación de base en un lugar lo más abierto posible con una

buena señal Wi-Fi. Deje suficiente espacio como se muestra en la figura y

retire cualquier objeto en el área sombreada. Inserte con firmeza el cable de

alimentación en la estación de base y conéctelo a un tomacorriente hasta que

se enciendan las luces indicadoras de la estación de base.

2. Instale la placa de extensión de rampa

Antes de usar

Nota:

· Asegúrese de que ningún objeto pueda bloquear la zona de señalización.

· Se recomienda ubicar la estación de base en una superficie dura en vez de

una alfombra, ya que la alfombra puede afectar la vuelta y carga del robot.

Nota: Asegúrese de que el filtro de la tabla de lavar esté instalado en su lugar.

> 59"

> 2"

Nota:

· Solo se admite Wi-Fi de 2,4GHz.

· Debido a las actualizaciones en el software de la app, las operaciones reales pueden

diferir de las instrucciones de este manual. Siga las instrucciones basadas en la versión

actual de la app.

· Para restablecer el Wi-Fi, repita el paso (2) y luego siga las instrucciones para finalizar la

conexión Wi-Fi.

4. Conecte con la App MOVAhome

(1) Presione y mantenga pulsado el botón de encendido por 3segundos para

encender el robot. Retire la cubierta del robot y escanee el código QR en el

robot, o busque "MOVAhome" en la tienda de aplicaciones para descargar e

instalar la App.

(2) Abra la app MOVAhome, toque "escanear código QR para conectar" y

vuelva a escanear el mismo código QR del robot para añadir el dispositivo. Por

favor siga las indicaciones para finalizar la conexión Wi-Fi.

Indicador de Wi-Fi

· Parpadeando lentamente:

A conectar

· Parpadeando rápidamente:

Conectando

· Encendido: Conectado

Código

3. Retire las protecciones del robot e instale el conjunto del trapeador

②

①

③

Botón de reinicio

· Presione y mantenga pulsado

durante 3 segundos para

restaurar la configuración de

fábrica

I: ENCENDIDO

O: APAGADO

5. Conecte el robot a la estación de base

Luego de encender el robot, colóquelo sobre la estación de base con el

conjunto del trapeador mirando hacia la tabla de lavar. Luego oirá una

notificación de voz cuando el robot se conecta exitosamente a la estación de

base. Una vez que el robot esté completamente cargado, los indicadores de

estado del robot y de la estación de base permanecerán encendidos durante

10 minutos y luego se atenuarán.

Antes de usar

Nota: Se recomienda cargar completamente el robot antes de su primer uso.

Cuando el robot no se pueda encender después de agotar la batería, conecte

manualmente el robot con la base para cargarlo.

＞1.5米

6. Agregue agua al tanque de agua limpia

Saque el tanque de agua limpia de la estación de base y llénelo con agua

limpia. Luego instálelo de nuevo en la estación de base.

Nota:

· No agregue agua caliente en el tanque de agua, ya que esto puede causar

que el tanque se deforme.

· El tanque de agua limpia permite el añadido de un líquido limpiador (solo

se puede utilizar la solución limpiadora para pisos de superficies múltiples de

MOVA). Para obtener más información y realizar compras, por favor, consulte

los canales oficiales.

· En un tanque de agua limpia lleno (aprox. 5l), agregue 25ml de solución

de limpieza (consulte la medición en la tapa de la botella).

· No añada ningún desinfectante ni líquido que no sea la solución de

limpieza aprobada oficialmente para evitar un mal funcionamiento.

· No exceda la línea MAX cuando llene el tanque de agua limpia ya que esto

puede ocasionar una fuga de agua.

＞1.5米

Nivel máximo de

agua (MAX)

Cómo utilizar

Encender/Apagar

Presione y mantenga pulsado el botón de encendido durante 3 segundos

para encender el robot. El indicador de encendido permanecerá iluminado.

O bien, coloque el robot en la estación de base alineando los contactos de

carga del robot con los de la estación de base, y luego el robot se encenderá

automáticamente y comenzará a cargarse. Para apagar el robot, aleje el robot

de la estación de base y presione y mantenga pulsado el botón de encendido

durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones en la app

para crear rápidamente un mapa. El robot comenzará a mapear sin limpiar.

Cuando el robot regresa a la estación de base, el proceso de mapeo se ha

completado y el mapa se guardará automáticamente.

Pausa/Suspensión

Cuando el robot esté funcionando, presione cualquier botón para ponerlo en

pausa. Si el robot está en pausa por más de 10minutos, automáticamente

entrará en modo de suspensión. Todos los indicadores del robot se apagarán.

Presione cualquier botón sobre el robot, o use la app para despertar al robot.

Nota: Si el robot está en pausa y colocado en la estación de base, la tarea de

limpieza actual terminará.

Reanudación automática de la limpieza

Si la batería está demasiado baja, el robot volverá automáticamente a

la estación de base para cargarse. Después de cargar al nivel de batería

apropiado, reanudará las tareas de limpieza sin terminar.

Nota: Para utilizar esta función, habilítela en la app.

Modo no molestar (DND)

El modo DND está habilitado por defecto desde la fábrica. Usted puede usar la

app para deshabilitar el modo DND o modificar el período de DND.

Nota:

Las tareas de limpieza programadas se realizarán normalmente durante el

periodo DND.

En este modo, seleccione si desea reanudar la limpieza, activar la

recolección automática de polvo y bajar el volumen de la voz en la sección

No molestar de la app.

Limpieza de manchas

Cuando el robot está en espera, presione brevemente el botón para activar

el modo de limpieza de manchas. En este modo el robot limpia un área de

forma cuadrada de 1,5 x 1,5 metros (59" x 59") a su alrededor y retorna a su

punto inicial una vez que haya completado la limpieza de manchas.

Reinicio del robot

Si el robot deja de responder o no se puede apagar, presione y mantenga

pulsado el botón de encendido durante 10 segundos para apagarlo a la

fuerza. Luego presione y mantenga pulsado el botón de encendido durante 3

segundos para encender el robot.

Cómo utilizar

Aspirar y trapear

Nota: Cuando se usa el robot por primera vez, por defecto, el robot estará en

modo "aspirar y trapear". Para ajustar el modo de limpieza, vaya a ajustes del

Modo de Limpieza en la app y seleccione entre las siguientes tres opciones

adicionales:

①

Aspirar

②

Trapear

③

Trapear después de aspirar

1. Empezar la limpieza

Presione el botón de encendido en el robot, o use la app para hacer que el

robot arranque desde la estación de base. Luego el robot planificará la ruta

óptima de limpieza y ejecutará la tarea de limpieza basándose en el mapa

creado.

2. Lavado automático de trapeador

Durante la limpieza, el robot retornará automáticamente a la estación de

base a lavar las almohadillas de trapeado basándose en la frecuencia de

limpieza de la almohadilla de trapeado especificada en la app. La estación

de base automáticamente rellenará el tanque de agua del robot y este

reiniciará la limpieza.

Nota:

Para garantizar que el robot regrese fácilmente a la estación de base

después de la limpieza, se recomienda hacer que el robot arranque desde

la estación de base.

Las almohadillas de trapeado se limpiarán antes de que el robot empiece a

trapear, por favor espere pacientemente.

No mueva la estación de base, el tanque de agua limpia, el tanque de

agua usada ni el filtro de la tabla de lavar durante la operación.

3. Vacía automáticamente la caja de polvo y limpia y seca las

almohadillas de trapeado

Después que el robot termina una tarea de limpieza y regresa a la estación

de base a cargar, la estación de base comenzará automáticamente a vaciar

la caja de polvo. Luego lavará y secará las almohadillas de trapeado.

4. Limpie el tanque de agua usada

Después de que el robot haya completado su tarea, limpie el tanque de agua

usada para evitar cualquier olor.

Nota:

Si la función de vaciado automático está desactivada en la app, la estación

de base no vaciará automáticamente la caja de polvo.

La estación de base vaciará la caja de polvo de acuerdo con la

configuración establecida en la app.

Mantenimiento de rutina

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o la siguiente tabla para el

mantenimiento de rutina.

Mantenimiento del robot

Frecuencia de

mantenimiento

Periodo de

reemplazo

Almohadillas de

trapeado

/ Cada 1 a 3meses

Soportes de la

almohadilla de trapeado

Cada 2semanas

Filtro de la caja de polvo Cada 3 a 6 meses

Rejilla de ventilación de

vaciado automático

Cada mes /

Sensores

Contactos de carga

Ventana del parachoques

Parachoques

Cepillo lateral

Limpiarlo según sea

necesario

Cada 3 a 6 meses

Cepillo principal Cada 6 a 12 meses

Entrada de recarga

automática de agua

Parte inferior del robot

Caja de polvo

Rueda omnidireccional/

Ruedas principales

Mantenimiento de la

estación de base

Frecuencia de

mantenimiento

Periodo de reemplazo

Bolsa de polvo / Cada 2 a 4 meses

Tanque de agua

usada

Después de cada uso

Tanque de agua

limpia

Limpiarlo según sea

necesario

Zona de señalización

de la estación de base

Cada mes

Contactos de carga

Rejilla de ventilación

de vaciado automático

Filtro de la tabla de

lavar

Cada 1 a 2meses

Nota:

· La frecuencia de mantenimiento y reemplazo depende del uso real. Si

ocurre una excepción debido a circunstancias especiales, se recomienda un

mantenimiento o reemplazo inmediato.

Mantenimiento de rutina

Filtro de la tabla de lavar

1. Saque el robot y retire el filtro de la tabla de lavar una vez finalizada la

limpieza de la almohadilla de trapeado.

2. Enjuague el filtro de la tabla de lavar con agua limpia, límpielo con un paño

y luego vuelva a instalarlo en la tabla de lavar.

3. Utilice la app o presione el botón para que el robot vuelva a la estación

de base, o coloque el robot de vuelta de manera manual.

＞1.5米

Bolsa de polvo

Nota: Tirar del mango hacia afuera sellará la bolsa para evitar que el polvo y los residuos se

salgan accidentalmente.

1. Retire la cubierta del tanque de polvo y deseche la bolsa de polvo.

2. Retire el polvo y los residuos del filtro con un paño seco.

3. Instale una nueva bolsa de polvo.

4. Vuelva a instalar la cubierta del tanque de polvo.

Mantenimiento de rutina

Caja de polvo y filtro

1. Abra la cubierta del robot y presione el clip de la caja de polvo para retirar la

caja de polvo.

2. Abra la cubierta de la caja de polvo, retire el filtro, y luego vacíela como se

muestra en la figura.

Nota: La bola flotante en el tanque de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarla para evitar dañarla.

Tanque de agua usada

1. Retire el tanque de agua usada, abra su cubierta y vierta el agua usada.

2. Enjuague el tanque de agua usada con agua limpia y utilice una

herramienta de limpieza adecuada para limpiar la pared interior del tanque

de agua usada.

1. 2.

2. 3.

3. Golpee suavemente la canasta del filtro para eliminar la suciedad.

4. Enjuague la caja de polvo y el filtro con agua y séquelos completamente

antes de volver a instalarlos.

Nota: No intente limpiar el filtro con un cepillo, dedo o cualquier objeto con

punta a fin de evitar dañarlo.

Nota:

Enjuague la caja de polvo y el filtro solo con agua limpia. No utilice ningún

detergente.

Use la caja de polvo y el filtro solo cuando estén completamente secos.

24h

Cepillo principal

1. Presione los clips del protector del cepillo hacia adentro para retirar el

protector del cepillo y levante el cepillo para sacarlo del robot.

2. Extraiga las cubiertas del cepillo en ambos extremos del cepillo, tal como

se muestra en la figura. Use una herramienta de limpieza apropiada para

remover el cabello enredado en el cepillo. Vuelva a instalar las cubiertas del

cepillo en ambos extremos del cepillo, y enseguida, vuelva a instalar el cepillo.

Presione el protector del cepillo para bloquearlo en su lugar.

Mantenimiento de rutina

Rueda omnidireccional

Nota:

Use una herramienta como un destornillador pequeño para separar el eje y

el neumático de la rueda omnidireccional. No use una fuerza excesiva.

Enjuague la rueda omnidireccional bajo el agua corriente y vuelva a

colocarla después de secarla por completo.

Cepillo lateral

Desatornille el cepillo lateral con un destornillador, limpie el cabello del cepillo

y luego vuelva a atornillarlo.

Limpie las rejillas de ventilación de vaciado automático, los contactos de carga

y la zona de señalización con un paño suave y seco.

Sensores del robot

Limpie los sensores del robot utilizando un paño suave y seco, como se

muestra en la figura a continuación.

Nota: Un paño húmedo puede dañar elementos sensibles dentro del robot y la estación de

base. Utilice un paño seco para la limpieza.

Parachoques

Sensor de distancia

láser (LDS)

Sensor de bordes

Ventana del

parachoques

Sensor de

alfombra

Sensores de caída

Soporte de la almohadilla de trapeado

Retire y limpie los soportes de la almohadilla de trapeado.

Rejillas de ventilación de vaciado automático, contactos de

carga y zona de señalización

Almohadilla de trapeado

Retire la almohadilla de trapeado del soporte de la almohadilla de trapeado

para reemplazarla.

Batería

El robot contiene un paquete de baterías de iones de litio de alto rendimiento.

Asegúrese de que la batería permanezca bien cargada para el uso diario

para mantener un rendimiento óptimo de la batería. Si el robot no se utiliza

durante un largo período de tiempo, apáguelo y guárdelo. Para evitar daños

por la sobredescarga, cargue el robot al menos una vez cada tres meses.

Mantenimiento de rutina

Solución de problemas

Problema Solución

El robot no se enciende.

La batería está baja. Recargue el robot en la base y vuelva a intentarlo.

La temperatura de la batería es demasiado baja o demasiado alta. Se recomienda usar el robot en ambientes con una temperatura

superior a

32℉ (0℃) e inferior a 104℉ (40℃).

El robot no se carga.

La estación de base no está conectada a la alimentación, asegúrese de que ambos extremos del cable de alimentación estén

correctamente enchufados.

El contacto entre los contactos de carga de la estación de base y el robot es deficiente, limpie los contactos de carga.

Compruebe si hay algún objeto extraño en los conectores del robot y retírelo si lo hubiera.

El robot no logra

conectarse a Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a su red Wi-Fi sea correcta.

El robot no es compatible con una conexión de Wi-Fi de 5GHz. Asegúrese que el robot esté conectado a una conexión de Wi-Fi de

2,4GHz.

La señal Wi-Fi es débil. Asegúrese que el robot esté en una zona con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para ser configurado. Salga y vuelva a ingresar a la app y luego vuelva a intentarlo según las

instrucciones.

El robot no puede

encontrar la estación de

base ni regresar a ella.

La estación de base está desconectada de la alimentación o se mueve cuando el robot no está sobre ella. Por favor conecte la

estación de base a la alimentación eléctrica o coloque el robot sobre la estación de base para cargar.

Hay demasiadas obstrucciones alrededor de la estación de base. Coloque la estación de base en un área más abierta.

Mover el robot puede provocar que él mismo se reubique y recreará un mapa si falla el reposicionado. Si el robot está muy lejos de

la estación de base, podría no ser capaz de regresar por sí mismo, en tal caso se requerirá ponerlo manualmente sobre la estación

de base.

Limpie la zona de señalización de la estación de base para eliminar el polvo o los residuos.

El robot se queda

atascado delante de la

estación de base y no

puede volver a ella.

Compruebe si hay suficiente espacio a ambos lados o delante de la estación de base para evitar que el robot quede bloqueado. La

ruta para regresar a cargarse está bloqueada, por ejemplo, la puerta está cerrada.

El robot puede resbalar si el suelo delante de la estación de base está demasiado mojado. Si es así, limpie el exceso de agua antes

de volver a intentarlo.

Se recomienda mover la estación de base a un lugar diferente y volver a intentarlo.

Asegúrese de que la placa de extensión de rampa esté instalada correctamente.

El robot no se apaga.

El robot no se puede apagar mientras se está cargando. Se recomienda mover el robot de la estación de base y luego mantener

presionado el botón por 3segundos para apagarlo.

Si no se puede apagar el robot por medio del paso1, mantenga presionado el botón por 10segundos para forzar el apagado. Si

el problema se mantiene, contacte al servicio de post-venta.

El robot pasa por alto las

habitaciones que debe

limpiar.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

El lugar en frente del cuarto a ser limpiado puede estar húmedo y resbaloso, ocasionando que el robot se resbale y trabaje de

forma anormal. Por favor trate de secar el piso antes de usar el robot.

Solución de problemas

Problema Solución

La velocidad de carga es

lenta.

Se necesitan aproximadamente 3,5 horas para cargar completamente el robot cuando la batería está baja.

Si opera el robot a temperaturas fuera del rango especificado, la velocidad de carga se reducirá automáticamente para extender la

vida útil de la batería.

Los contactos de carga tanto del robot como de la estación de base pueden estar sucios, límpielos con un paño seco.

El ruido aumenta

mientras el robot está en

funcionamiento.

Compruebe si el filtro de la caja de polvo está obstruido. Si es así, límpielo o reemplácelo.

Un objeto duro puede quedar atrapado en el cepillo principal o en la caja de polvo. Revise y retire cualquier objeto duro.

El cepillo principal o el cepillo lateral pueden quedar enredados. Revise y retire cualquier objeto extraño.

Cambie el modo de succión a estándar o silencioso.

El robot se mueve sin

seguir la ruta marcada.

Se deben organizar objetos como cables de alimentación y zapatillas antes de utilizar el robot.

Trabajar sobre superficies húmedas resbalosas ocasiona que la rueda principal se resbale. Se recomienda secar los lugares

húmedos antes de usar el robot.

Limpie la ventana del parachoques en el robot con un paño limpio, suave para mantenerla limpia y sin obstrucciones.

El robot no reanuda la

limpieza después de

cargarlo.

Asegúrese de que el robot no esté configurado en el modo No Molestar (DND), lo que evitará que reanude la limpieza.

El robot no reiniciará la limpieza después de que usted lo coloque de manera manual en la estación de base o lo envíe a cargar

desde la app o con el botón .

La estación no puede

vaciar automáticamente

la caja de polvo.

Compruebe si la bolsa de polvo en el tanque de polvo está llena.

Si la bolsa de polvo no está llena, compruebe si hay alguna obstrucción en las rejillas de ventilación de vaciado automático del

robot, la estación de base o la caja de polvo. Si la hay, limpie la parte bloqueada a tiempo.

El nivel del agua en

la tabla de lavar es

anormal.

Revise si el sello en el tanque de agua usada está flojo o no está correctamente instalado y en tal caso, restablezca esto

manualmente. Si el problema se mantiene, contacte al equipo de servicio de post-venta.

Oprima suavemente sobre el tanque de agua usada para asegurarse que esté instalado correctamente.

Retire el filtro de la tabla de lavar y revise si la salida del drenaje de desecho está obstruida y límpiela.

Compruebe la solución de limpieza. No agregue ningún líquido que no sea la solución de limpieza aprobada oficialmente.

El conjunto del

trapeador está

anormalmente elevado.

Por favor retire el conjunto del trapeador para verificar si hay algún objeto extraño atrapado en él y trate de reiniciar el robot. Si el

problema se mantiene, contacte al equipo de servicio de post-venta.

Hay agua bajo el

tanque de agua limpia o

alrededor del sello.

Cuando se saca el tanque de agua limpia, algo de agua en la tubería puede quedar bajo el tanque o alrededor del sello. Esto es

normal. Limpie con una toalla seca.

Para obtener más soporte, contáctenos a través de https://www.mova.tech

Especificaciones

Modelo RCEE0101

Entrada nominal

120V 60 Hz 4.2 A (durante el vaciado del

polvo)

Salida nominal 20 V DC, 2 A

Potencia nominal (durante

la carga y el secado)

110W

Modelo RLE15SE

Tiempo de carga Aprox. 3,5horas

Voltaje máximo 14,4V

Potencia nominal 75W

Frecuencia de operación 2400-2483,5MHz

Potencia de salida

máxima

＜

20dBm

Robot Estación de base

Nota:

· La potencia nominal (durante la carga y el secado) está determinada por el

valor de potencia durante el período de plena carga.

En condiciones normales de uso, este equipo debe mantenerse a una

distancia de separación de al menos 20cm (8") entre la antena y el

cuerpo del usuario.

For more support, contact us via https://www.mova.tech

Manufactured by: XingKuang Innovation Technology (Suzhou) Co., Ltd.

Address: 12th Floor, Building 2, Wisdom Valley Park, Suzhou (Taihu) Software Industrial Park, No. 1463

Wuzhong Avenue, Yuexi Street, Wuzhong Economic Development Zone, Suzhou, Jiangsu Province, P.R. China

Made in China

US-A00

Mova P20 ULTRA

Product's Documents

User manual

Specifications

Mova P20 ULTRA Questions and Answers

Related Products

Mova L600 Robot Vacuum and Mop, Laser Navigation, Robot Cleaner with 4000Pa Strong Suction

Mova Z500 Robot Vacuum Cleaner with Mop Function, Visual Navigation, Suction Power 3000 Pa, with Alexa & App Control

Mova X10

Mova V10

Mova A10

Mova LIDAX ULTRA 2000
