Warning-To reduce the risk of injury, user must read

instructions manual carefully.

INTRODUCTION

Congratulations on the purchase of your new Rotary Surface Cleaner! You

can be assured this Cleaner was constructed and designed with quality

and performance in mind.Each component has been rigorously tested to

ensure the high level of acceptance.

This surface cleaner is designed for high-pressure cleaning of various

outdoor surfaces such as concrete, asphalt, paving stone walkways, pool

decks, etc. Connect the rotary surface cleaner to your pressure washer,

pull the trigger, and walk behind for fast and efficient cleaning!

SPECIFICATIONS

Max. Pressure(PSI/BAR)

4000 / 276

Min. Pressure(PSI/BAR)

1500 / 104

Max. Flow Rate(gal/min)

IMPORTANT SAFETY INFORMATION

A WARNING

Read and understand all instructions. Failure to follow all instructions may

result in serious injury or property damage.

• The warnings, cautions, and instructions in this manual cannot cover all

possible conditions or situations that could occur. Exercise common sense

and caution when using this tool.

Always be aware of the environment and ensure the tool is used

safely and responsibly.

• Do not allow persons to operate or assemble the product until they have

- 3 -

read this manual and have developed a thorough understanding of how it

works.

• Do not modify this product in any way. Unauthorized modification may

impair the function and/or safety and could affect the life of the

product.There are specific applications for which the product was

designed.

• Use the right tool for the job.DO NOT attempt to force small equipment to

do the work of larger industrial equipment. There are certain applications

for which this equipment was designed. It will do the job better and more

safely at the capacity for which it was intended. DO NOT use this

equipment for a purpose for which it was not intended.

WORK AREA SAFETY

• Inspect the work area before each use. Keep the work area clean, dry,

clutter-free , and well-lit. Cluttered, wet, or dark work areas can result in

injury. Using the product in confined work areas may put you dangerously

close to other cutting tools and rotating parts.

• Do not use the product where there is a risk of causing a fire or an

explosion; e.g., in the presence of flammable liquids, gases, or dust. The

product can create sparks, which may ignite the flammable liquids, gases,

or dust.

• Do not allow the product to come into contact with an electrical source.

The tool is not insulated and contact will cause electrical shock.

• Keep children and bystanders away from the work area while operating

the tool. Do not allow children to handle the product.

• Be aware of all power lines,electrical circuits, water pipes, and other

mechanical hazards in your work area. Some of these hazards may be

hidden from your view and may cause personal injury and/or property

damage if contacted.

PERSONAL SAFETY

• Stay alert, watch what your actions, and use common sense when

operating the tool. Do not use the tool while you are tired or under the

- 4 -

influence of drugs, alcohol, or medication. A moment of inattention while

operating the tool may result in serious personal injury.

• Dress properly.Do not wear loose clothing, dangling objects, or jewelry.

Keep your hair, clothing and gloves away from moving parts. Loose clothes,

jewelry, or long hair can be caught in moving parts. Air vents on the tool

often cover moving parts and should be avoided.

• Wear the proper personal protective equipment when necessary. Use

ANSI Z87.1 compliant safety goggles (not safety glasses) with side shields,

or when needed, a face shield. Use a dust mask in dusty work conditions.

Also use non-skid safety shoes, hardhat, gloves, dust collection systems,

and hearing protection when appropriate. This applies to all persons in the

work area.

• Do not overreach. Keep proper footing and balance at all times.

• Do not use the tool when tired or under the influence of drugs, alcohol or

medication.

• Remove keys or wrenches before connecting the tool to an air supply,

power supply, or turning on the tool. A left wrench or key attached to a

rotating part of the tool may cause personal injury.

• Secure the work with clamps or a vise instead of your hand when

practical. This safety precaution allows for proper tool operation using both

hands.

CLEANER USE AND CARE

• Do not force the cleaner. Tools do a better and safer job when used in the

manner for which they are designed. Plan your work, and use the correct

tool for the job.

• Check for damaged parts before each use and before connecting the

cleaner to a pressure washer. Carefully check that the cleaner will operate

properly and perform its intended function.Replace damaged or worn parts

immediately. Never operate the cleaner with a damaged part.

·Store the cleaner when it is not in use. Store it in a dry,secure place out of

the reach of children.Inspect the cleaner for good working condition before

storage and re-use.

• Use only replacement parts that the distributor recommends.

Parts that may be suitable for one cleaner may create a risk of injury when

used with another cleaner.

• Never use a part with a lower operating pressure than the cleaner.

- 5 -

• Do not leave the cleaner unattended when it is pressurized.

• Do not turn the cleaner over when it is pressurized by connection to an

operating pressure washer to avoid high-pressure spraying water that

could cause personal injury.

SPECIFIC OPERATION WARNINGS

• DO NOT exceed the rated PSI capacity.

• Keep body parts clear of nozzle heads and away from skirt while

operating machine.

• DO NOT lift machine from surface or point nozzle heads at people while

operating.

• Wear the proper safety gear including ANSI Z87.1 approved safety

glasses.

• Use only on hard level surfaces.

• No altercations shall be made to this product.

• Only attachments and/or adapters supplied by the manufacturer shall be

used.

• Not for use by or around children.

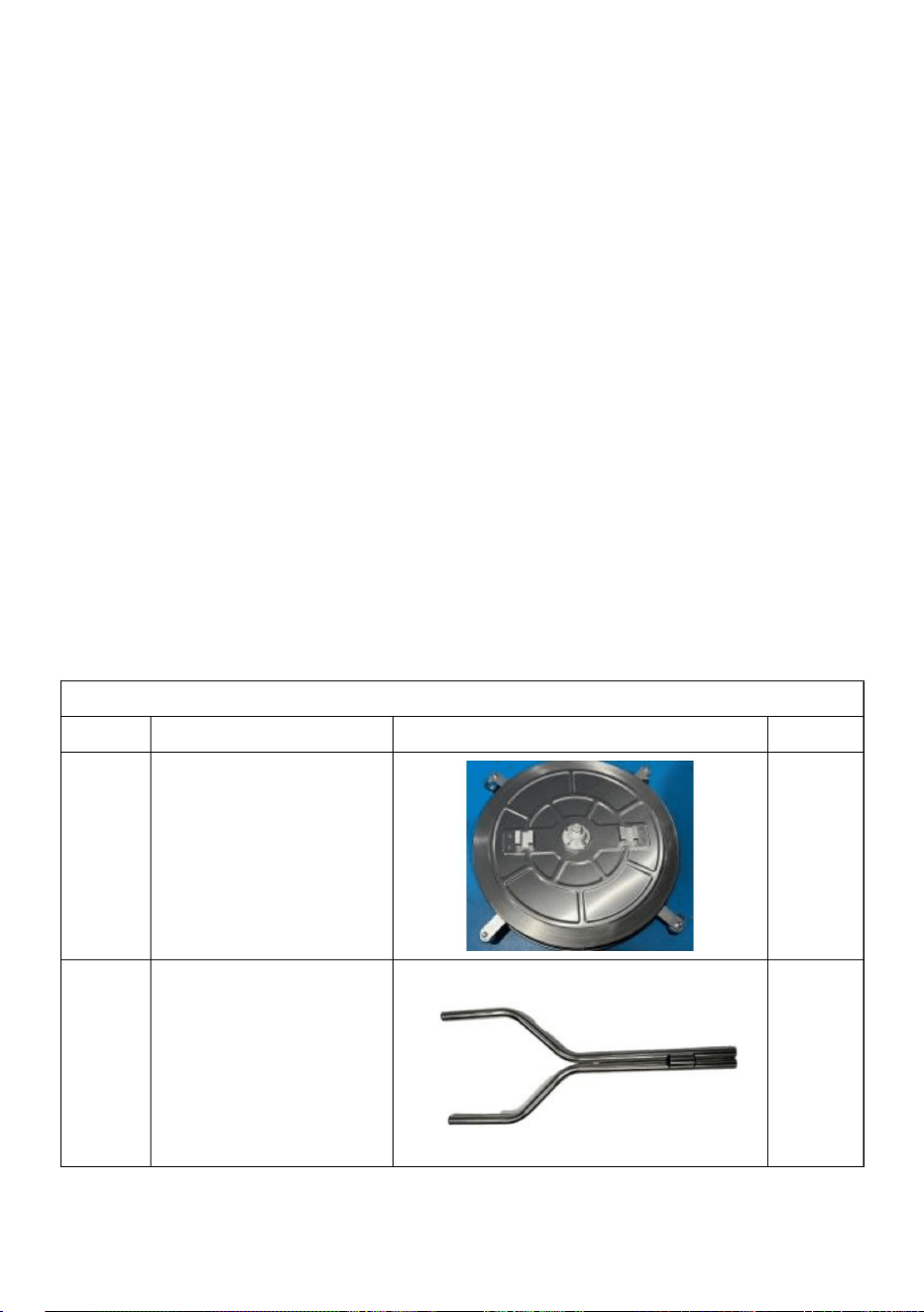

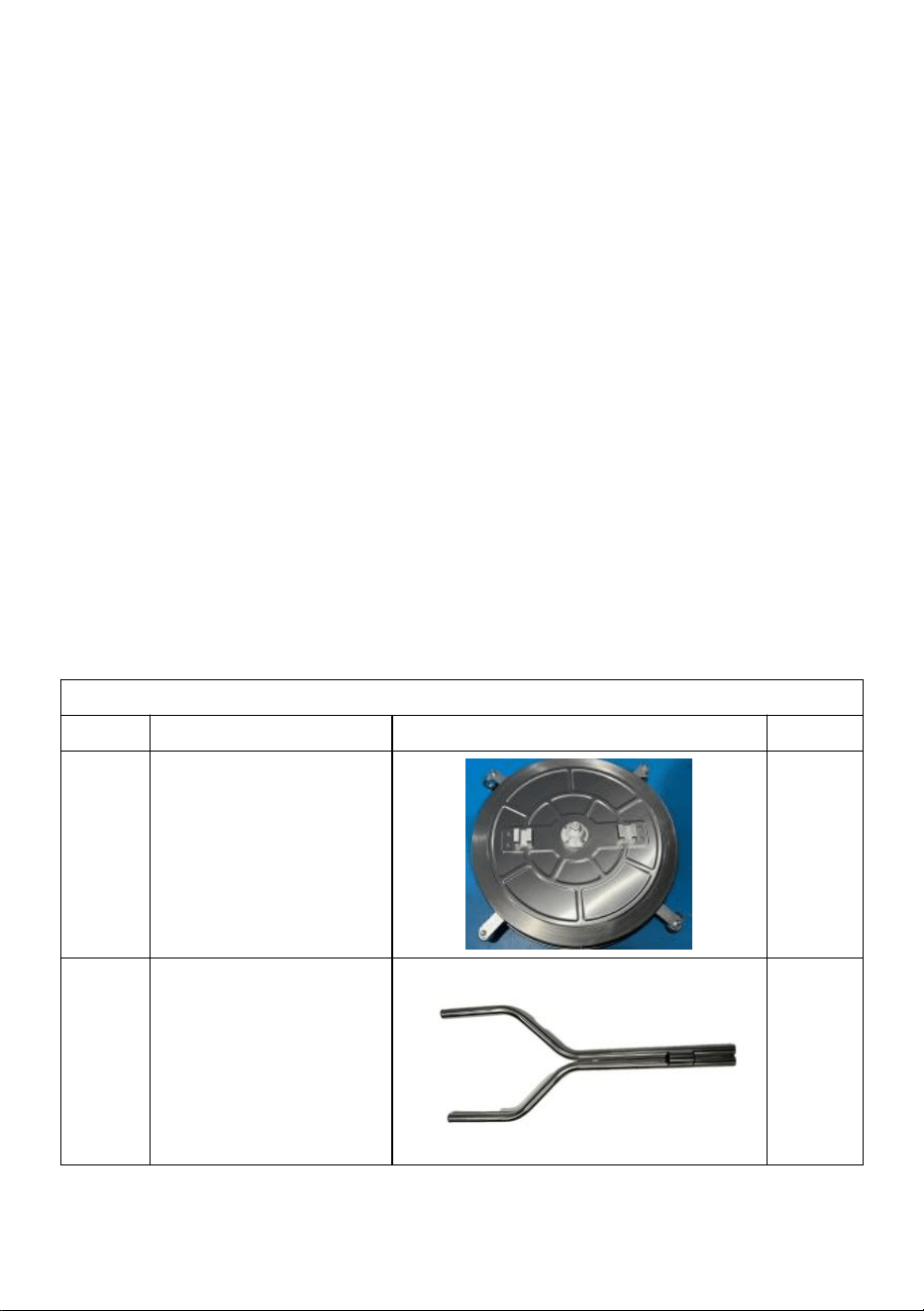

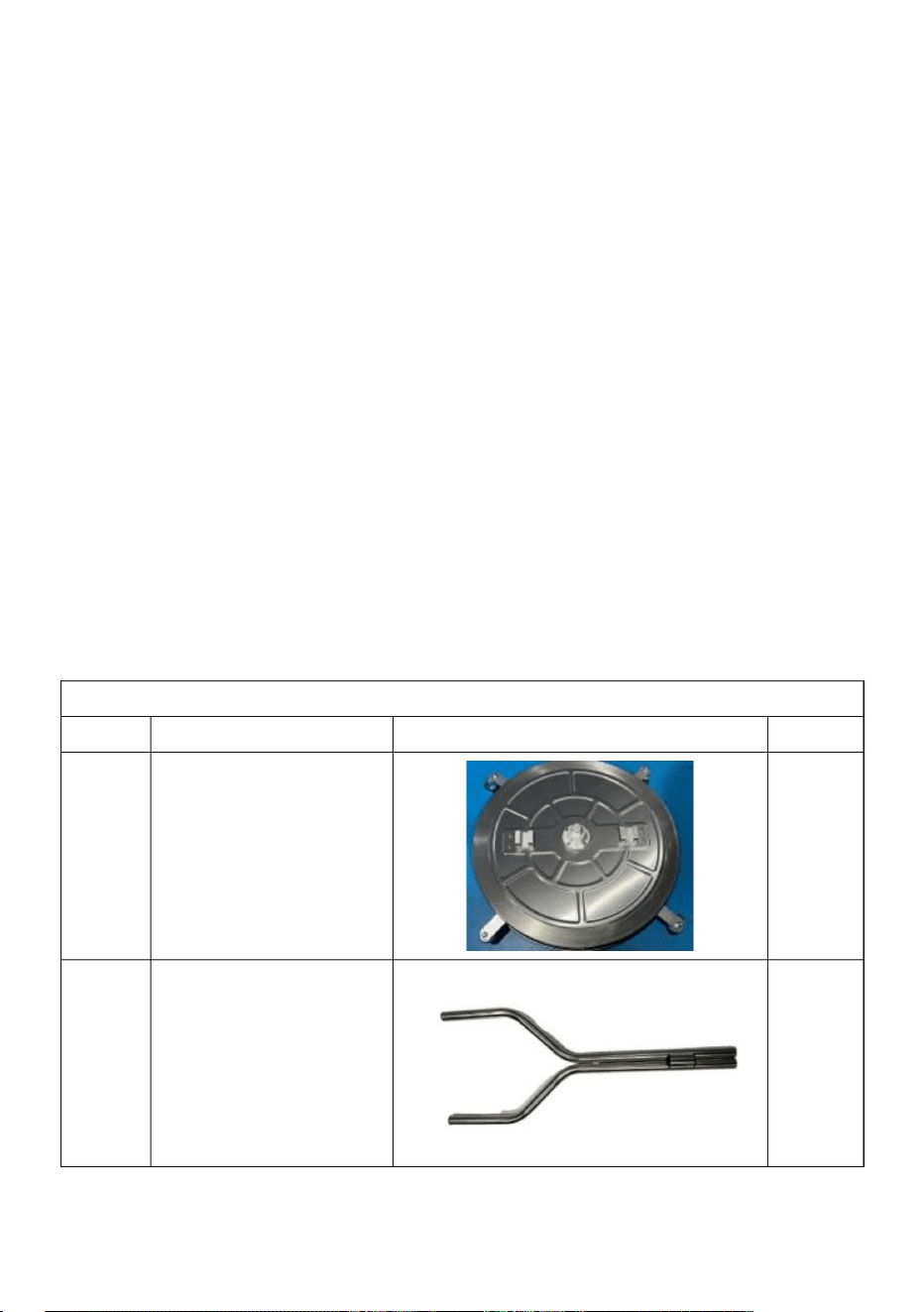

Part List

Code

Name


QTY.

Pressure Washer

Surface Cleaner

Lower Handrail

- 6 -

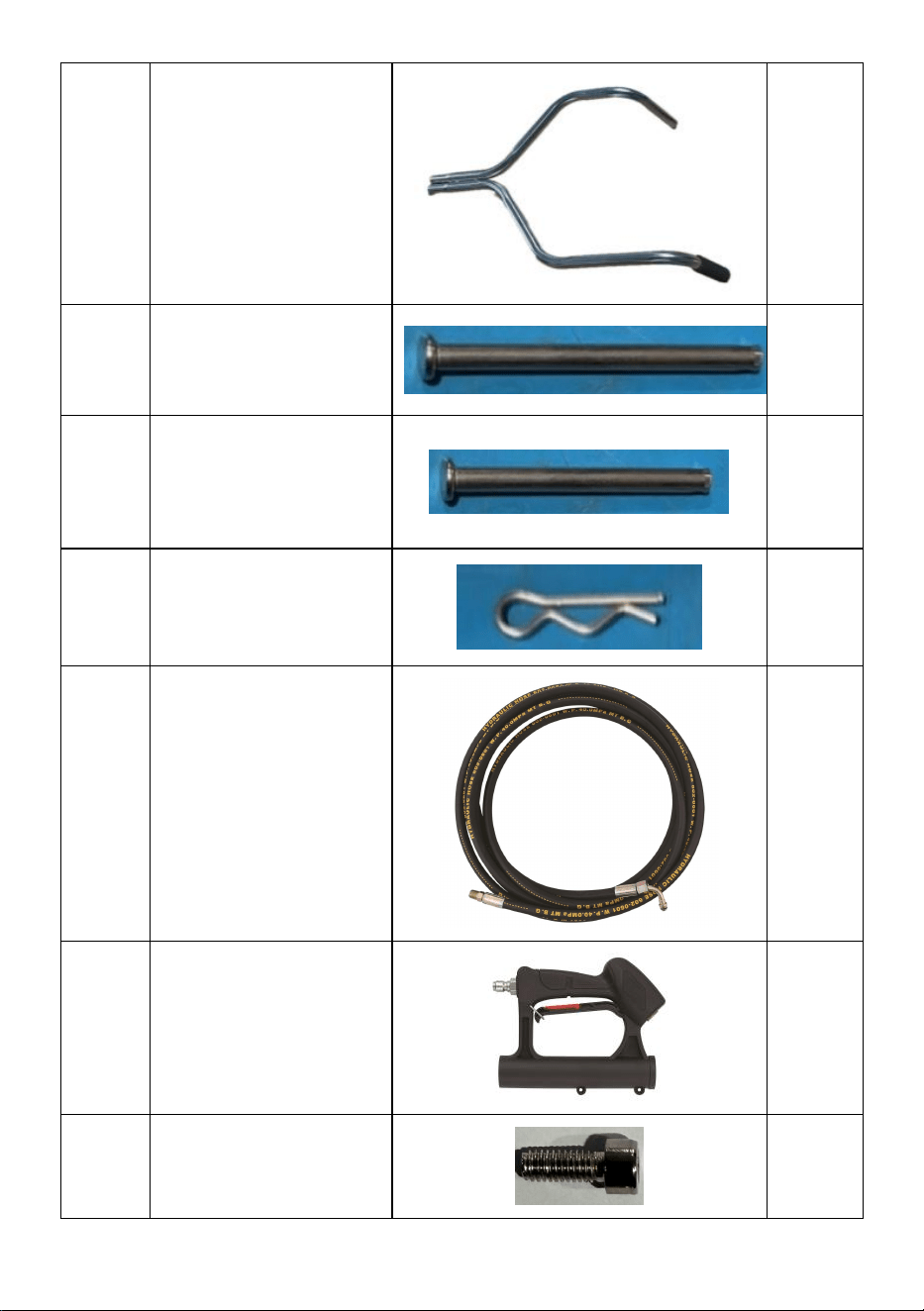

Upper Handrail

(φ5.8*72mm)

(φ5.8*62mm)

R-pin

High-pressure Pipe

Pressure Gun

Screw

2+2

- 7 -

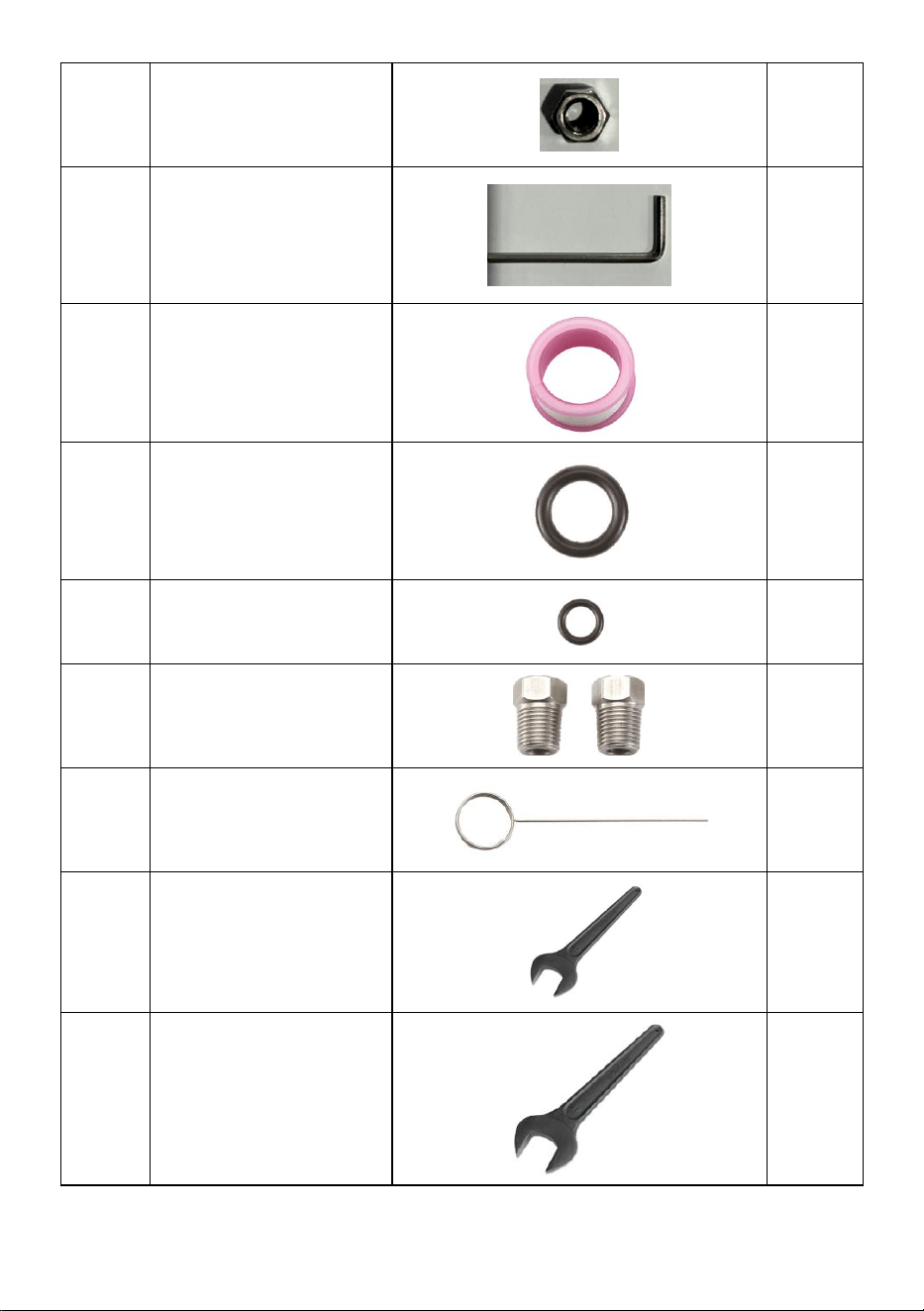

Nut

2+2

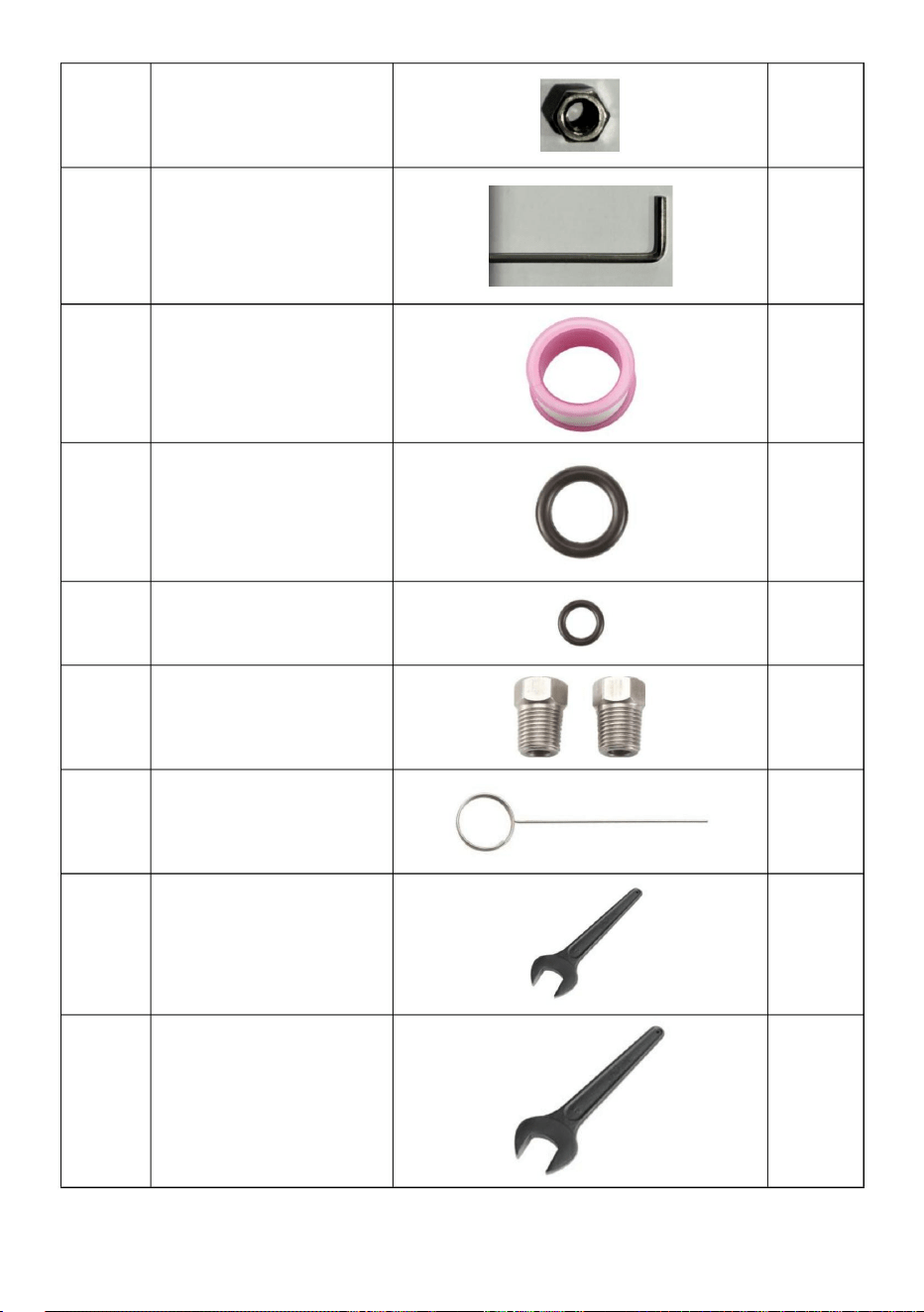

Hex Key

Teflon Tape

O-rings

(φ2.4*φ9)

O-rings

(φ1.8*φ5.5)

Replacement

Nozzles

Through-hole

Needle

Wrench 19

Wrench 24

- 8 -

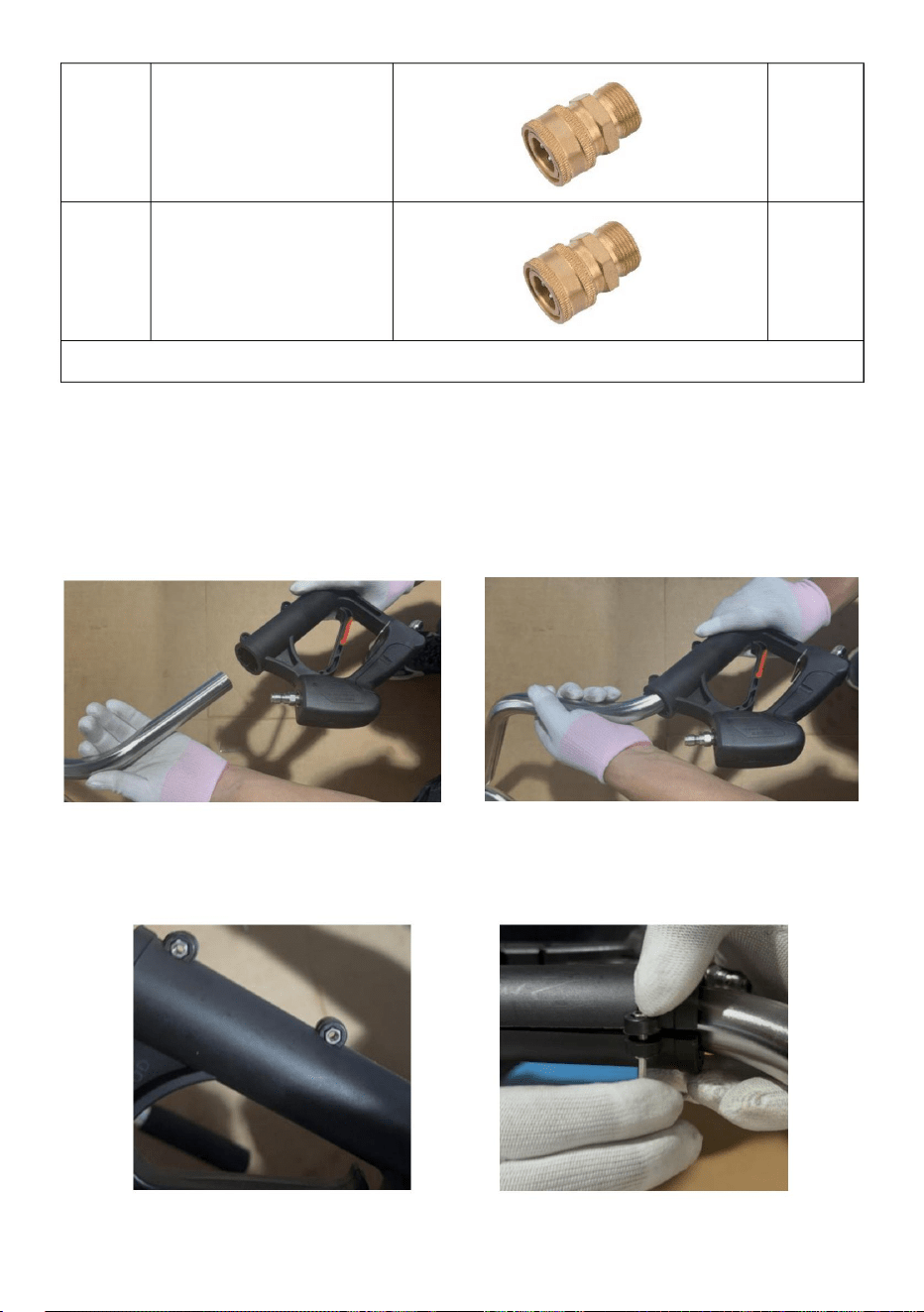

Quick Adapter Kit

(M22-14)

Quick Adapter Kit

(M22-15)

Tip: "+" is extra spare parts .

PREPARATION & OPERATION

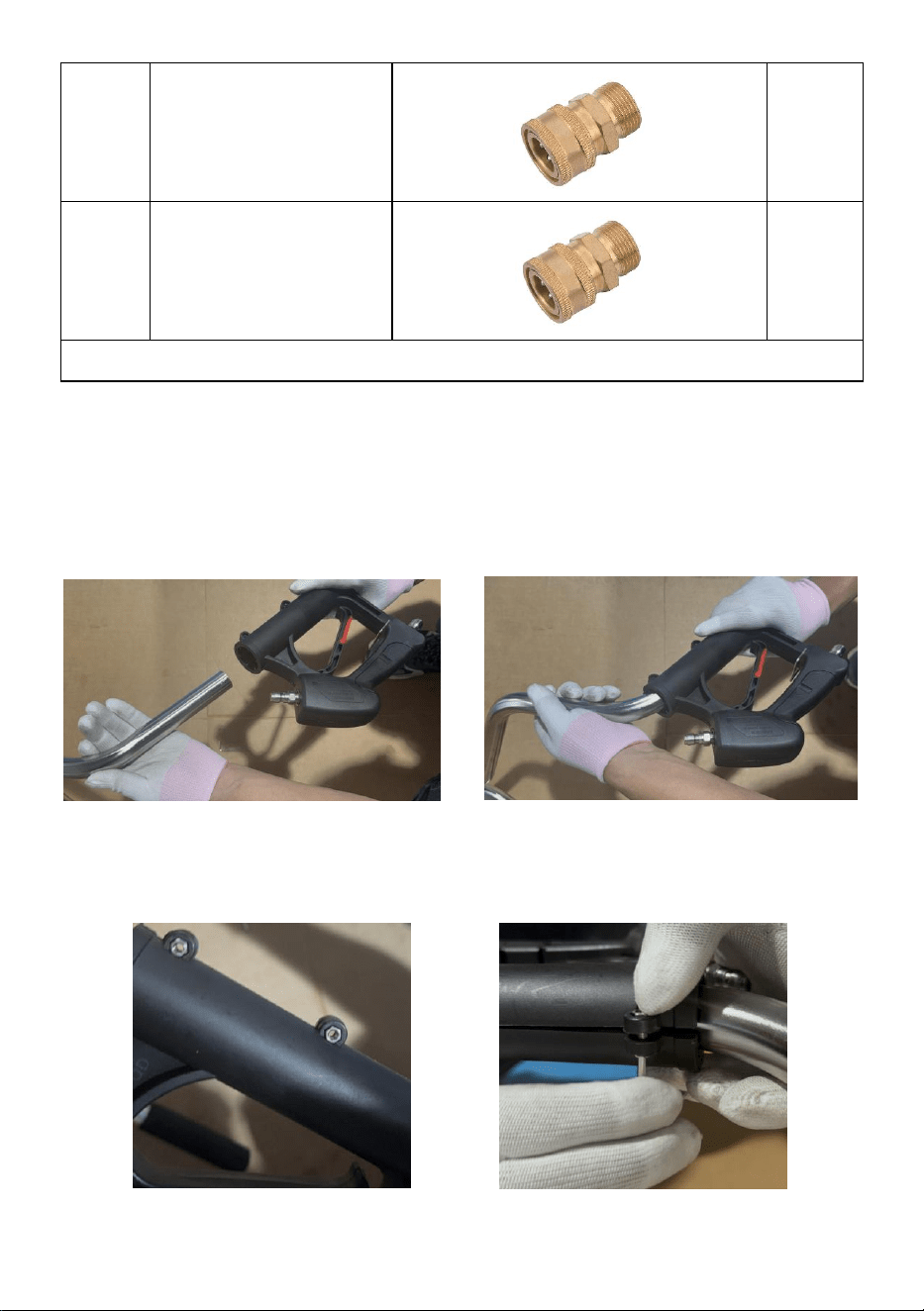

Mounting high-pressure gun

Step1: Insert the high-pressure gun into the upper handrail tube.

Step2: Put in nuts and screws and tighten.

- 9 -

Step3: Done!

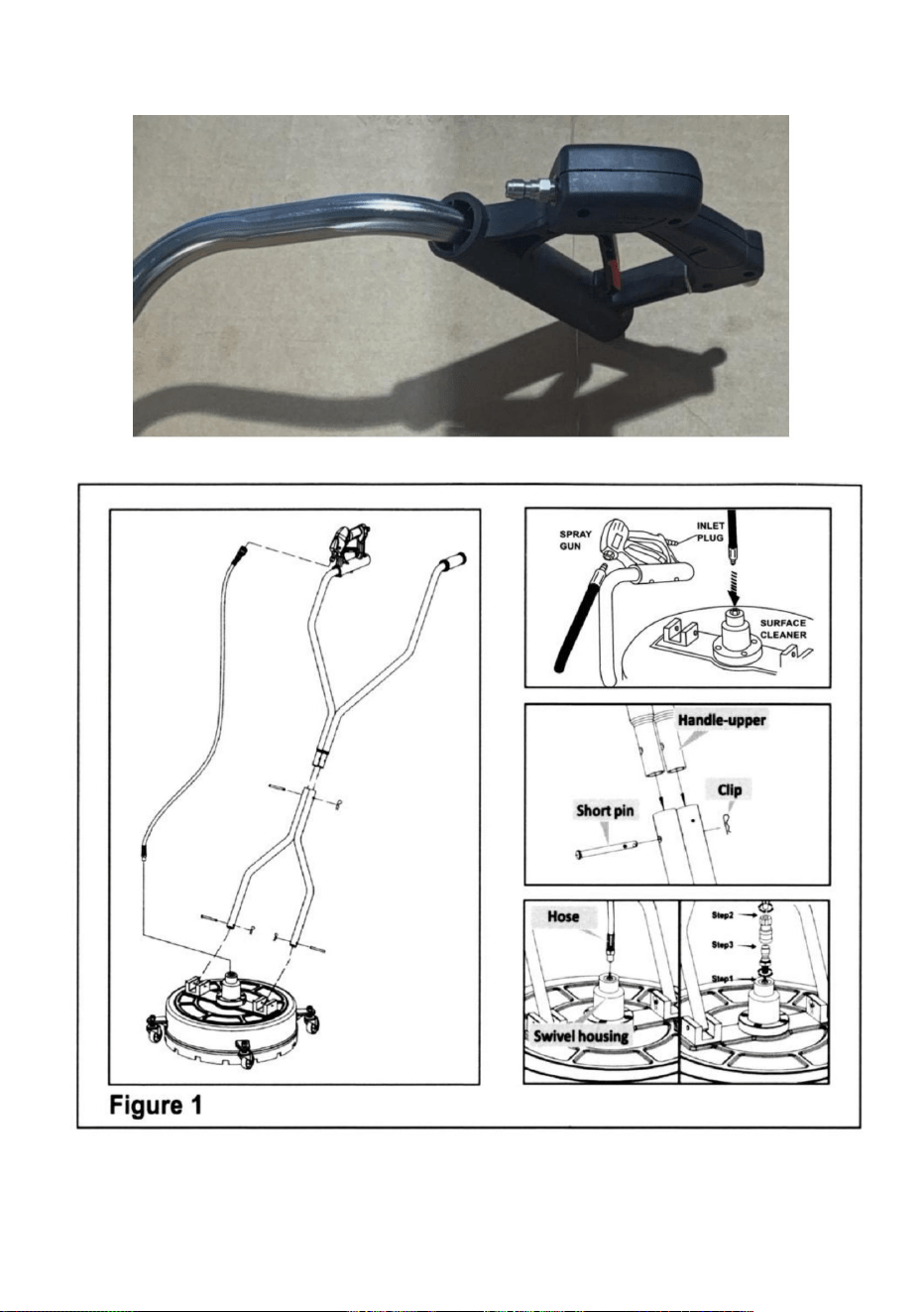

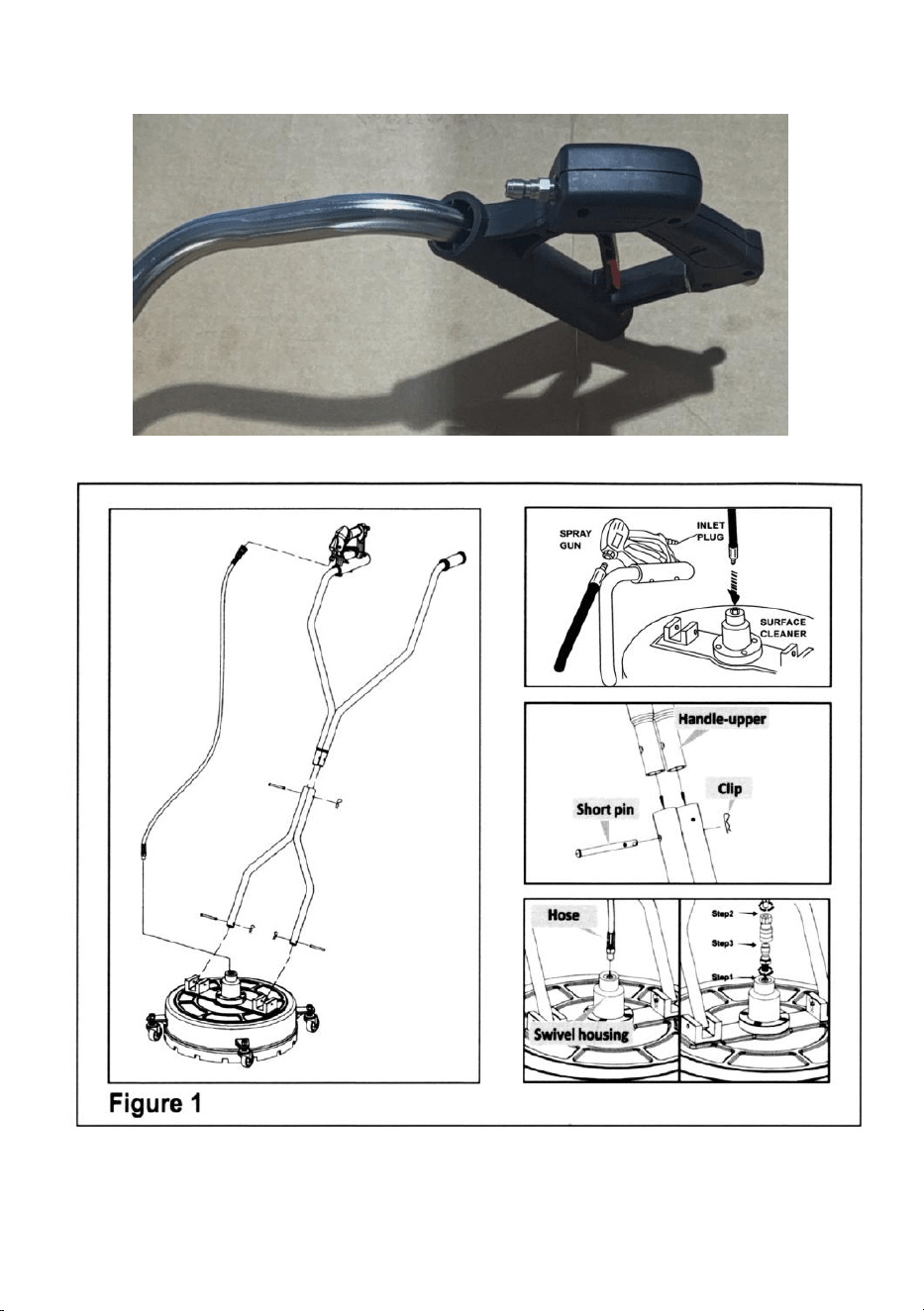

UNIT ASSEMBLY(See Figure 1.)

- 10 -

1. Line up the holes on the lower part of handle with the holes on the cover

assembly. Insert the long pins through the handle and cover holes and

attach to the clips.

2. Attach the upper handle by lining up the upper and lower handle

hole. Push the short pin through the aligned hole and attach

it to the clip.

3. Connect the hose to the trigger handle and to the swivel located on the

unit base. Tip:Package includes 1/4" quick connect set for quicker

connection.

SET-UP

1. Locate the high pressure discharge hose on your pressure washer and

ensure it is securely connected to the water outlet of the pressure washer.

Quick connect the other end of the high pressure discharge hose to the

gun on the Rotary Surface Cleaner.

2. Connect the water supply hose, one end to your pressure washer, the

other end to a pressurized water supply.

PREPARATION & OPERATION

SURFACE PREPARATION

1. Clear any loose debris from the area to be cleaned.

2. Never attempt to clean surface with objects that protrude from the

surface being cleaned.Striking any raised obstacle during operation will

damage machine. If contact does occur and results in vibration when

operating machine, STOP cleaning and check the spray bar.

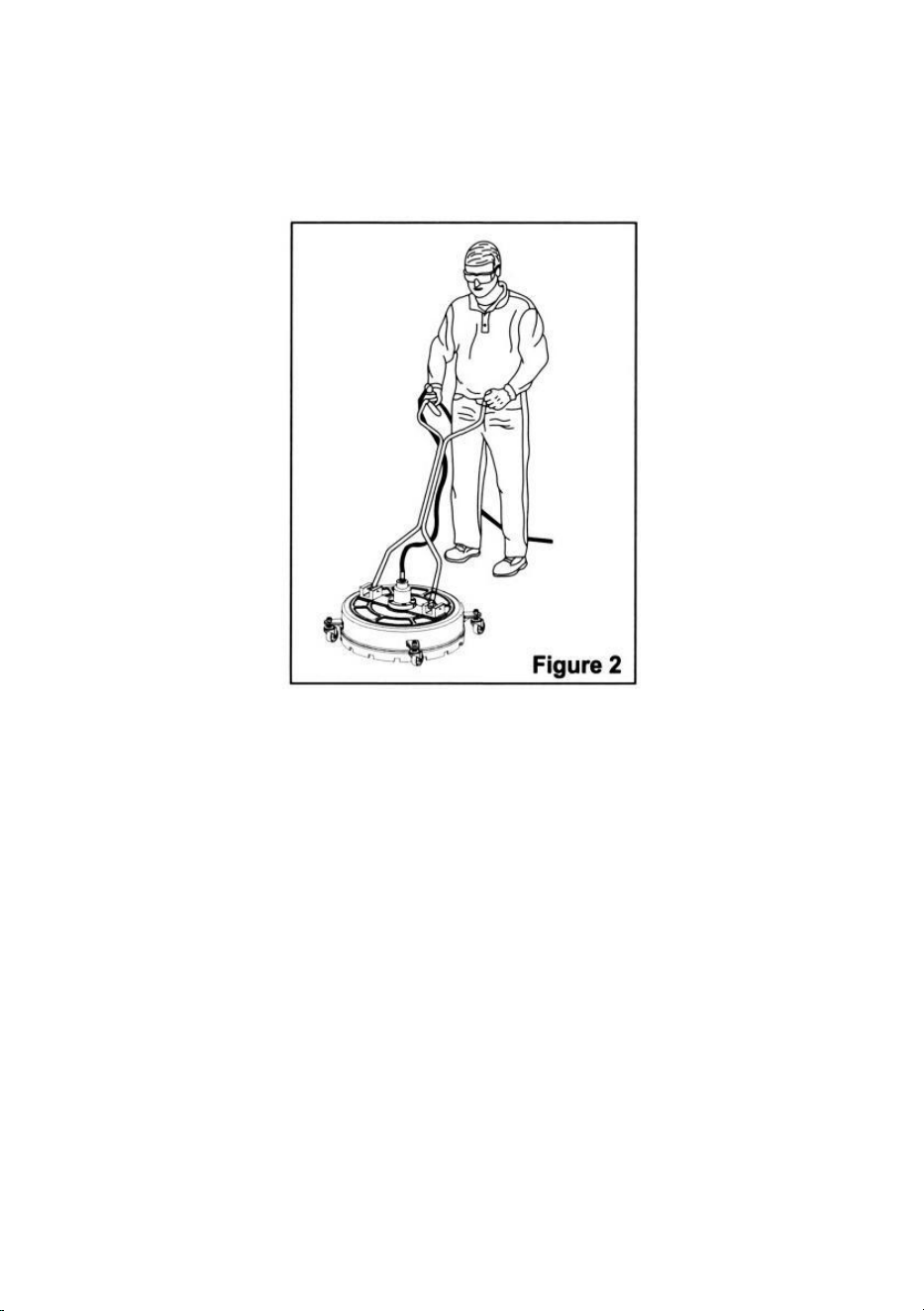

START-UP

1. Lock the trigger gun on the Rotary Surface Cleaner in the "OFF" position

(move the lever on the gun handle to a 90° angle so it rests against the

handle grip).

2. Ensure all connections are secure.

3. Unlock the trigger gun and squeeze the Trigger while starting the

Pressure Washer.

4. Water will begin flowing from the nozzles of the Surface Cleaner.Ensure

nozzles are not clogged and spray pattern is not erratic.

- 11 -

Turn the pressure washer and water supply off and change nozzles before

proceeding if problems exist.

5. Walk slowly behind the unit, cleaning as you go. If striping occurs, slow

down the pace. Do not allow machine to remain stationary on soft surfaces

such as wood.

SHUT-DOWN

1. Turn the Pressure Washer off.

2. Turn the water supply off.

3. Squeeze the trigger gun to relieve water pressure.

4. Disconnect and drain the water hose and wipe down unit. Store the unit

in a dry environment.

AFTER EACH USE

Perform the following inspections after each use to clean the cleaner and

ready it for the next use.

• Clean out any dirt or foreign material from under the housing and the

casters. If necessary,use a cloth or sponge to wash the surface cleaner

and rinse it with tap water.

• Check for loose parts and any damage.

- 12 -

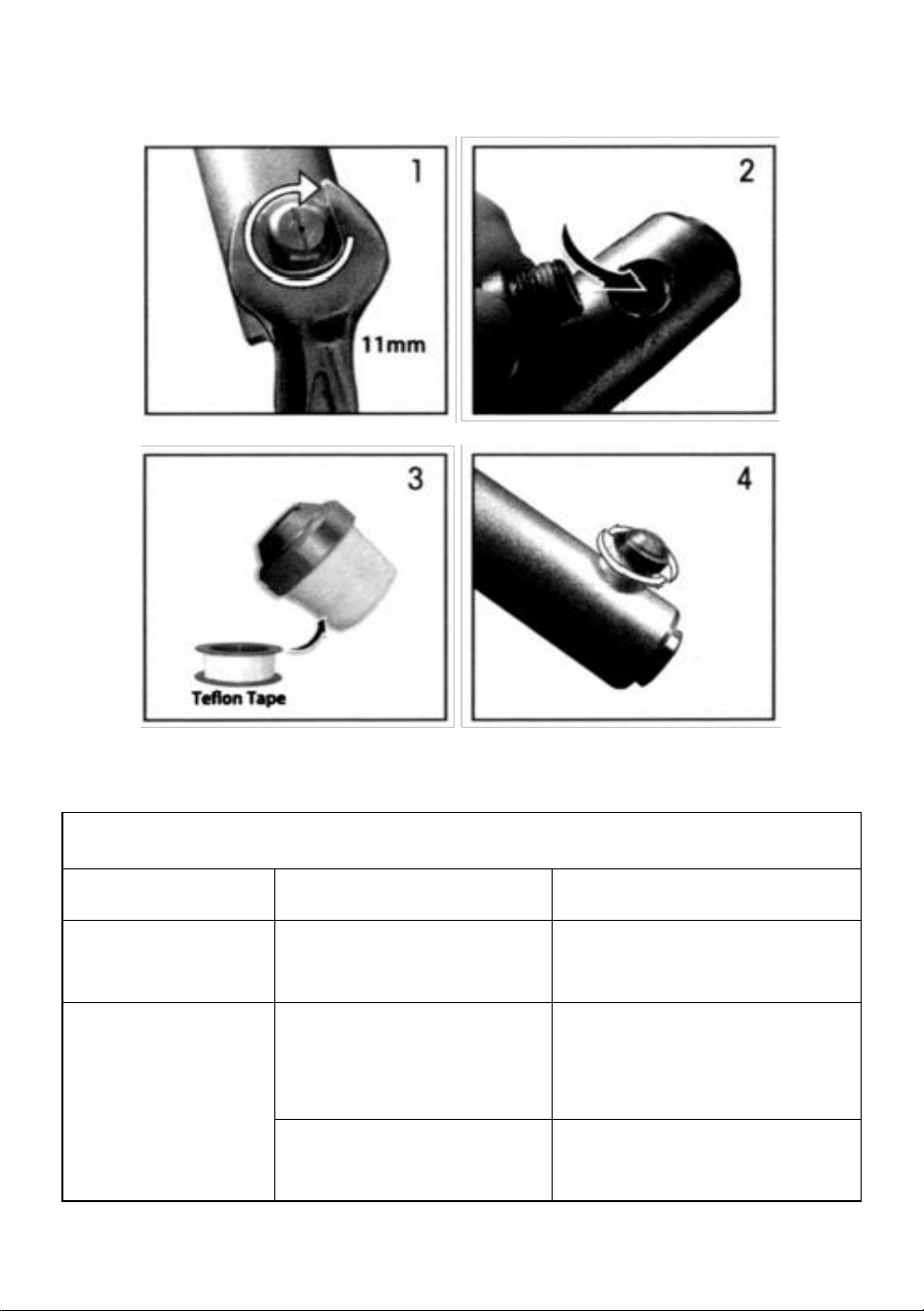

NOZZLE CLEANING

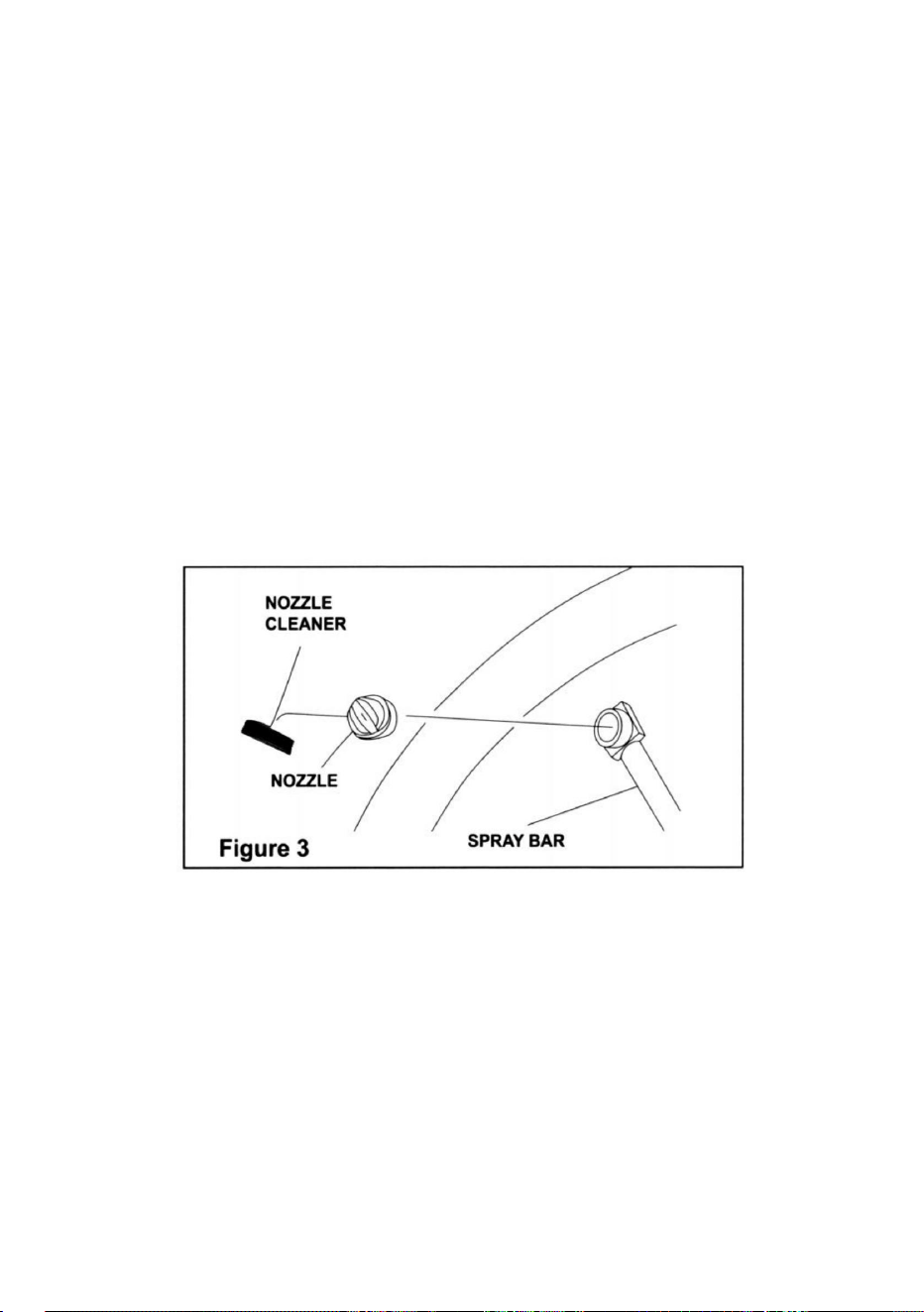

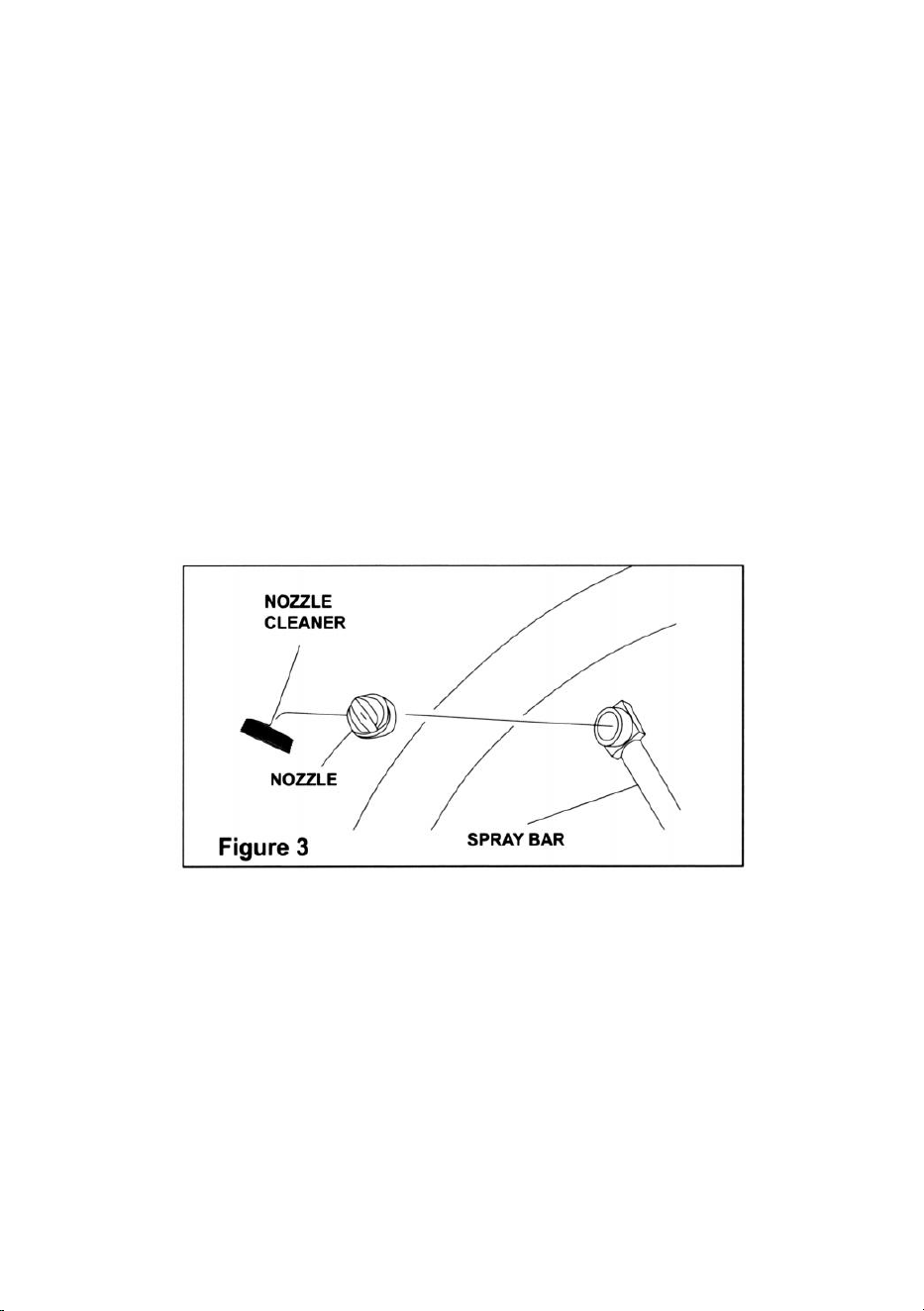

See Fiqure3.

Excessive pump pressure (a pulsing sensation felt while squeezing the

trigger) OR inadequate cleaning power may be the result of a clogged or

dirty nozzle

1.Turn off the pressure washer and shut off the water supply.Pull trigger to

release water pressure and disconnect surface cleaner from high pressure

hose.

2.Using a wrench, remove the nozzle from the spray bar.Using a nozzle

cleaner (provided) to clean the nozzles.

3.Using a garden hose, fush debris out of nozzle by back flushing(running

the water through the nozzle backward or from the outside to the inside).

4.Reconnect the nozzle to the spray bar and tighten it securely.

NOZZLE REPLACEMENT

1.Remove the nozzle from spray bar with an appropriate wrench.

2.Rinse mounting holes with fresh water to clean impurities.

3.Cover new nozzles thread with attached teflon tape.

4.Align the nozzle opening,reinstall nozzles to the spray bar.Tighten

securely.

Note: lf the nozzle is difficult to remove,please heat it with a hot blower

- 13 -

before removing.

TROUBLESHOOTING

PROBLEM

PROBABLE CAUSE

CORRECTIVE ACTION

Missing parts

Damaged package

Contact our Customer

Service for help.

Inadequate

cleaning power

Not enough PSI from

pressure washer

Ensure unit produces a

minimum pressure washer

2,000 PSI.

Nozzle obstructed or

worn

Clean or replace the

nozzles.

- 14 -

Spray bar will not

rotate

Defective, snap ring

dislodged

Do not use!

Contact our Customer

Service for help.

Unstable connection,

the spray bar fell off

Seal malfunction, water

shooting from swivel

Excessive

vibration of

surface cleaner

Nozzle clogged

Clean or replace the

nozzles.

Streaked cleaning

pattern

Nozzle clogged

Clean or replace the

nozzles.

Cleaning too fast

Slow down pace.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:QDXDP01\QDXDP03\QDXDP14\QDXDP15

NETTOYEURDESURFACEÀHAUTEPRESSION

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:QDXDP01\QDXDP03\QDXDP14\QDXDP15

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne

vousinformeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

NETTOYANTDESURFACES

NETTOYEURÀHAUTEPRESSION

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

1500/104

4000/276

Débitmax.(gal/min)

CARACTÉRISTIQUES

INTRODUCTION

INFORMATIONSIMPORTANTESSURLASÉCURITÉ

Cenettoyeurdesurfaceestconçupourlenettoyagehautepressiondediverses

etsoyezprudentlorsdel'utilisationdecetoutil.

peutêtreassuréquecenettoyeuraétéconstruitetconçuavecqualité

Soyeztoujoursconscientdel'environnementetassurezvousquel'outilestutilisé

etlesperformancesàl'esprit.Chaquecomposantaétérigoureusementtestépour

Pressionmax.(PSI/BAR)

entraînerdesblessuresgravesoudesdommagesmatériels.

•Lesavertissements,précautionsetinstructionsdecemanuelnepeuventpascouvrirtousles

conditionsousituationspossiblesquipourraientsurvenir.Faitespreuvedebonsens

Félicitationspourl'achatdevotrenouveaunettoyeurdesurfacerotatif!Vous

Pressionminimale(PSI/BAR)

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire

ponts,etc.Connectezlenettoyeurdesurfacerotatifàvotrenettoyeurhautepression,appuyezsurla

gâchetteetmarchezderrièrepourunnettoyagerapideetefficace!

surfacesextérieurestellesquebéton,asphalte,alléespavées,piscine

Lisezattentivementlemanueld'instructions.

Lisezetcompreneztouteslesinstructions.Lenonrespectdetouteslesinstructionspeutentraîner

assurerunniveauélevéd’acceptation.

demanièresûreetresponsable.

•Nelaissezpersonneutiliserouassemblerleproduitavantd'avoir

2

UNAVERTISSEMENT

Machine Translated by Google

SÉCURITÉPERSONNELLE

SÉCURITÉDELAZONEDETRAVAIL

pourlequelcetéquipementaétéconçu.Ilferaletravailmieuxetplus

explosion;parexemple,enprésencedeliquides,degazoudepoussièresinflammables.

produit.Ilexistedesapplicationsspécifiquespourlesquellesleproduitaété

cachédevotrevueetpeutcauserdesblessurescorporelleset/oumatérielles

•Restezvigilant,surveillezvosactionsetfaitespreuvedebonsenslorsque

dommagesencasdecontact.

conçu.•

Utilisezl'outiladaptéautravail.N'essayezPASdeforcerlepetitéquipementà

leproduitpeutcréerdesétincellesquipeuventenflammerdesliquides,desgazoudespoussières

inflammables.

•Inspectezlazonedetravailavantchaqueutilisation.Gardezlazonedetravailpropre,sècheetsans

encombrement.

L'utilisationduproduitdansdeszonesdetravailconfinéespeutvousmettreendanger.

•Nemodifiezenaucunefaçonceproduit.Toutemodificationnonautoriséepeut

l'outil.Nelaissezpaslesenfantsmanipulerleproduit.•Soyezattentifà

toutesleslignesélectriques,circuitsélectriques,conduitesd'eauetautres

risquesmécaniquesdansvotrezonedetravail.Certainsdecesdangerspeuventêtre

nuireaufonctionnementet/ouàlasécuritéetpourraitaffecterladuréedeviedel'appareil.

àproximitéd'autresoutilsdecoupeetdepiècesrotatives.•

N'utilisezpasleproduitlàoùilexisteunrisqued'incendieoude

j'ailucemanueletj'aidéveloppéunecompréhensionapprofondiedesonfonctionnement.

unéquipementdestinéàunusagepourlequeliln’apasétéconçu.

l'utilisationdel'outil.N'utilisezpasl'outillorsquevousêtesfatiguéousousla

entoutesécuritéàlacapacitépourlaquelleilaétéconçu.NEPASutiliserce

travaux.

•Nelaissezpasleproduitentrerencontactavecunesourceélectrique.

•Gardezlesenfantsetlesspectateurséloignésdelazonedetravailpendantl'utilisation

L'outiln'estpasisoléetlecontactprovoqueraunchocélectrique.

effectuerletravaild'équipementsindustrielsplusgros.Ilexistecertainesapplications

etbienéclairé.Leszonesdetravailencombrées,humidesousombrespeuvententraîner,

3

Machine Translated by Google

UTILISATIONETENTRETIENDUNETTOYANT

zonedetravail.

mains.

couvrentsouventlespiècesmobilesetdoiventêtreévités.•Portez

l'équipementdeprotectionindividuelleappropriésinécessaire.Utilisez

horsdeportéedesenfants.Inspectezlenettoyeurpourvousassurerqu'ilfonctionnebienavant

utiliséavecunautrenettoyant.

stockageetréutilisation.•

Utilisezuniquementdespiècesderechangerecommandéesparledistributeur.

LunettesdesécuritéconformesàlanormeANSIZ87.1(pasdelunettesdesécurité)avecprotectionslatéralesou,si

nécessaire,uneprotectionfaciale.Utilisezunmasqueantipoussièredansdesconditionsdetravailpoussiéreuses.

Lapartierotativedel'outilpeutprovoquerdesblessurescorporelles.•Fixez

lapièceavecdesserrejointsouunétauaulieudevotremainlorsque

Gardezvoscheveux,vosvêtementsetvosgantsàl'écartdespiècesmobiles.Vêtementsamples,

immédiatement.N'utilisezjamaisl'aspirateursiunepièceestendommagée.

∙Rangezlenettoyeurlorsqu'iln'estpasutilisé.Rangezledansunendroitsecetsûr,horsdeportéedesenfants.

Lesbijouxoulescheveuxlongspeuventêtrehappésparlespiècesmobiles.Lesouverturesd'aérationsurl'outil

pratique.Cetteprécautiondesécuritépermetunfonctionnementcorrectdel'outilenutilisantàlafois

l'influencededrogues,d'alcooloudemédicaments.Unmomentd'inattentionpendant

médicament.

•Nejamaisutiliserunepièceavecunepressiondefonctionnementinférieureàcelledunettoyeur.

•Nevouspenchezpastrop.Gardeztoujoursunebonnepostureetunbonéquilibre.•N'utilisezpas

l'outillorsquevousêtesfatiguéousousl'influencededrogues,d'alcooloudedrogues.

•Retirezlesclésoulesmandrinsavantdeconnecterl'outilàunealimentationenaircomprimé,àune

alimentationélectriqueoudemettrel'outilsoustension.Unecléouunmandringaucheattachéàun

L'utilisationdel'outilpeutentraînerdesblessuresgraves.•Habillezvouscorrectement.

Neportezpasdevêtementsamples,d'objetssuspendusoudebijoux.

outilpourletravail.•

Vérifiezlespiècesendommagéesavantchaqueutilisationetavantdeconnecterl'appareil.

nettoyeuràunnettoyeurhautepression.Vérifiezsoigneusementquelenettoyeurfonctionnera

correctementetremplirsafonctionprévue.Remplacezlespiècesendommagéesouusées

Utilisezégalementdeschaussuresdesécuritéantidérapantes,uncasque,desgants,dessystèmesderécupération

depoussièreetuneprotectionauditive,lecaséchéant.Celas'appliqueàtouteslespersonnesprésentessurlechantier.

•Neforcezpaslenettoyeur.Lesoutilsfontuntravailmeilleuretplussûrlorsqu'ilssontutilisésdans

Lespiècesquipeuventconveniràunnettoyeurpeuventcréerunrisquedeblessurelors

manièrepourlaquelleilssontconçus.Planifiezvotretravailetutilisezles

4

Machine Translated by Google

AVERTISSEMENTSSPÉCIFIQUESRELATIFSAUFONCTIONNEMENT

•Utiliser

uniquementsurdessurfacesduresetplanes.

•Aucunemodificationnedoitêtreapportéeàceproduit.•Seuls

lesaccessoireset/ouadaptateursfournisparlefabricantdoiventêtreutilisés.


•NEPASdépasserlacapaciténominaleenPSI.•Gardez

lespartiesducorpsàl'écartdestêtesdebuseetdelajupependant

machineenfonctionnement.

•NEPASsouleverlamachinedelasurfacenidirigerlestêtesdebuseversdespersonnespendant

QTÉ.

Code

pourraitcauserdesblessurescorporelles.

Rampeinférieure

Nom

•Nelaissezpaslenettoyeursanssurveillancelorsqu'ilestsouspression.•Ne

retournezpaslenettoyeurlorsqu'ilestsouspressionenleconnectantàun

•Nepasutiliserparouàproximitéd’enfants.

utilisé.

utiliserunnettoyeurhautepressionpouréviterdepulvériserdel'eauàhautepression

Listedespièces

1 1

•Portez

l'équipementdesécuritéapproprié,ycomprisleséquipementsdesécuritéapprouvésANSIZ87.1.

Nettoyeurhautepression

Nettoyantdesurface

5

Machine Translated by Google

6

Épingle

(φ5,8*72mm)

2+2

Rampesupérieure

9 Vis

Épingle

BrocheenR

(φ5,8*62mm)

8 Pistoletàpression

Tuyauàhautepression

Machine Translated by Google

7

Joints

toriques(φ2,4*φ9)

2+2

Remplacement

Cléhexagonale

Troutraversant

Clé19

Noix

Joints

toriques(φ1,8*φ5,5)

Buses

Aiguille

Rubanentéflon

Clé24

Machine Translated by Google

Montagedupistolethautepression

PRÉPARATIONETFONCTIONNEMENT

Kitd'adaptateurrapide

(M2215)

(M2214)

Kitd'adaptateurrapide

Astuce:«+»correspondàdespiècesderechangesupplémentaires.

Étape1:Insérezlepistolethautepressiondansletubedelamaincourantesupérieure.

Étape2:Placezlesécrousetlesvisetserrez.

8

Machine Translated by Google

ASSEMBLAGEDEL'UNITÉ(VoirFigure1.)

Étape3:Terminé!

9

Machine Translated by Google

PRÉPARATIONETFONCTIONNEMENT

PRÉPARATIONDESURFACE

INSTALLATION

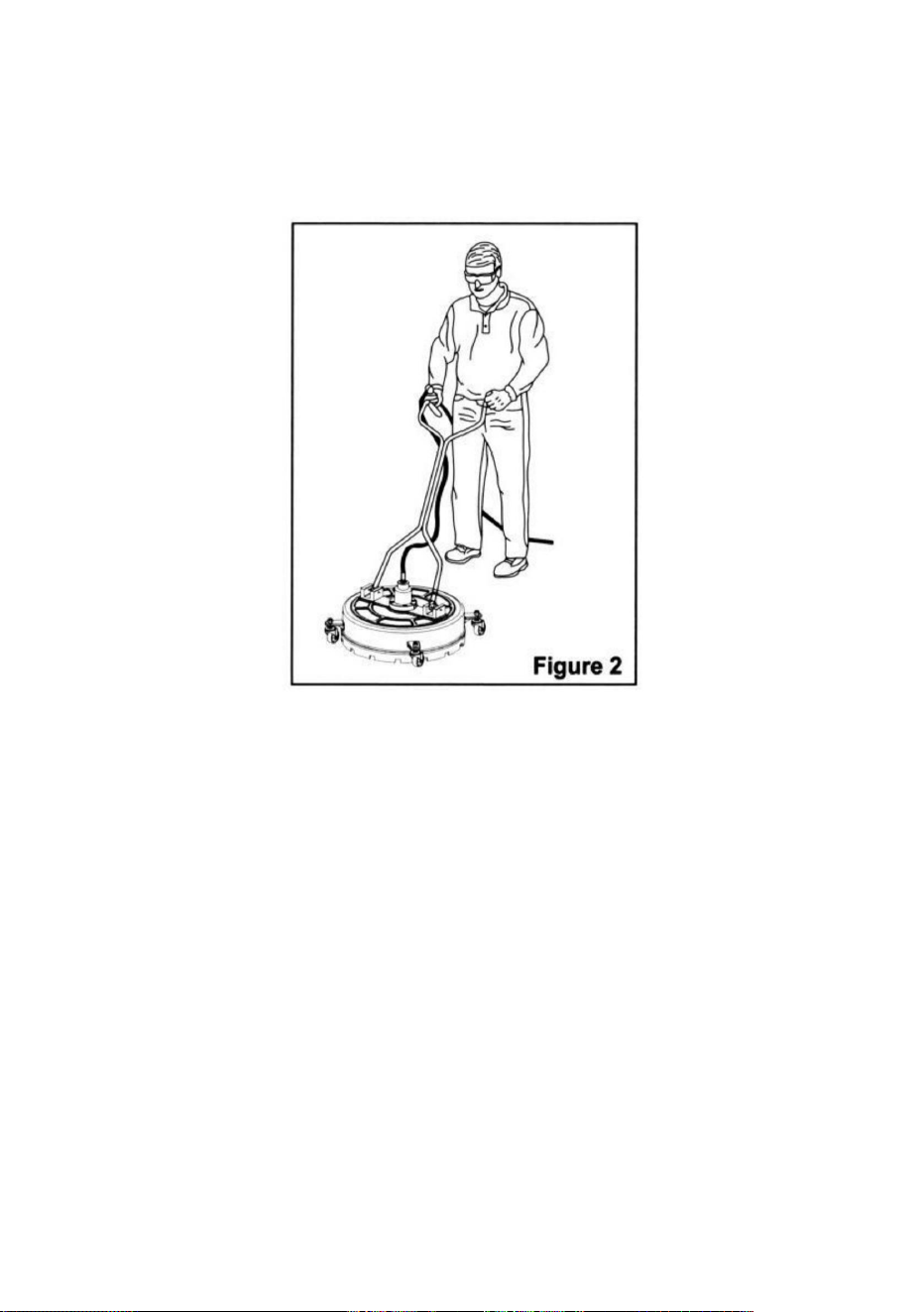

DÉMARRER

basedel'unité.Astuce:lepaquetcomprendunensembledeconnexionrapidede1/4"pouruneinstallationplusrapide

pistoletsurlenettoyeurdesurfacerotatif.

trou.Poussezlagoupillecourteàtraversletroualignéetfixezla

machineenfonctionnement,ARRÊTEZlenettoyageetvérifiezlarampedepulvérisation.

lesbusesnesontpasobstruéesetlejetdepulvérisationn'estpasirrégulier.

ilauclip.

2.Connectezletuyaud'alimentationeneau,uneextrémitéàvotrenettoyeurhautepression,l'autre

assurezvousqu'ilestsolidementconnectéàlasortied'eaudunettoyeurhautepression.

attacherauxclips.

surfaceànettoyer.Lefaitdeheurterunobstaclesurélevépendantlefonctionnement

3.Déverrouillezlepistoletàgâchetteetappuyezsurlagâchettetoutendémarrantle

endommagerlamachine.Siuncontactseproduitetentraînedesvibrationslorsque

2.Fixezlapoignéesupérieureenalignantlapoignéesupérieureetinférieure

Raccordezrapidementl'autreextrémitédutuyauderefoulementhautepressionàl'

Nettoyeurhautepression.

1.Alignezlestrousdelapartieinférieuredelapoignéeaveclestrousducouvercle

4.L'eaucommenceraàcoulerdesbusesdunettoyeurdesurface.Assurezvous

(poignéedetransport).

connexion.

assemblage.Insérezleslonguesbrochesdanslapoignéeetcouvrezlestrouset

1.Localisezletuyauderefoulementhautepressionsurvotrenettoyeurhautepressionet

2.N'essayezjamaisdenettoyerlasurfaceavecdesobjetsquidépassentdelasurface.

1.Retireztouslesdébrisdelazoneànettoyer.

2.Assurezvousquetouteslesconnexionssontsécurisées.

3.Raccordezletuyauàlapoignéededéclenchementetaupivotsituésurle

l'autreextrémitéàunealimentationeneausouspression.

1.Verrouillezlepistoletàgâchettedunettoyeurdesurfacerotatifenposition«OFF»

(déplacezleleviersurlapoignéedupistoletàunanglede90°pourqu'ilreposecontrele

10

Machine Translated by Google

APRESCHAQUEUTILISATION

FERMER

commelebois.

1.Éteignezlenettoyeurhautepression.

2.Coupezl’alimentationeneau.

3.Appuyezsurlagâchettedupistoletpourrelâcherlapressiondel’eau.

procédersidesproblèmesexistent.

ralentirlerythme.Nelaissezpaslamachinestationnairesurdessurfacesmolles

5.Marchezlentementderrièrel'appareil,ennettoyantaufuretàmesure.Sidesrayuresapparaissent,ralentissez

Éteignezlenettoyeurhautepressionetl'alimentationeneauetchangezlesbusesavant

4.Débranchezetvidangezletuyaud'eauetessuyezl'appareil.Rangezl'appareil

dansunenvironnementsec.

Effectuezlesinspectionssuivantesaprèschaqueutilisationpournettoyerlenettoyeuret

préparezlepourlaprochaine

utilisation.•Nettoyeztoutesaletéoucorpsétrangersousleboîtieretle

roulettes.Sinécessaire,utilisezunchiffonouuneépongepournettoyerlenettoyantdesurface

etrincezleàl'eaudurobinet.•

Vérifiezqu'iln'yapasdepiècesdesserréesouendommagées.

11

Machine Translated by Google

tuyau.

busesale

1.Éteignezlenettoyeurhautepressionetcoupezl'alimentationeneau.Appuyezsurlagâchettepour

1.Retirezlabusedelarampedepulvérisationàl'aided'unecléappropriée.

l'eauàtraverslabuseversl'arrièreoudel'extérieurversl'intérieur).

Pressiondepompeexcessive(sensationdepulsationressentieenpressantla

4.Reconnectezlabuseàlarampedepulvérisationetserrezlafermement.

déclencheur)OUunepuissancedenettoyageinadéquatepeutêtrelerésultatd'un

nettoyant(fourni)pournettoyerlesbuses.

2.Àl'aided'uneclé,retirezlabusedelarampedepulvérisation.Àl'aided'unebuse

3.Àl'aided'untuyaud'arrosage,évacuezlesdébrisdelabuseparrinçageàcontrecourant(enmarche

4.Alignezl'ouverturedelabuse,réinstallezlesbusessurlabarredepulvérisation.Serrez

Remarque:silabuseestdifficileàretirer,veuillezlachaufferavecunsouffleurchaud

entoutesécurité.

relâcherlapressiondel'eauetdéconnecterlenettoyeurdesurfacedelahautepression

2.Rincezlestrousdemontageàl’eaudoucepournettoyerlesimpuretés.

3.Couvrezlefiletagedesnouvellesbusesaveclerubantéflonattaché.

VoirFigure3.

REMPLACEMENTDELABUSE

NETTOYAGEDESBUSE

12

Machine Translated by Google

13

Contacteznotreserviceclient

Serviced'aide.

Piècesmanquantes

Pouvoir

nettoyantinadéquat

PROBLÈME

CAUSEPROBABLEMESURECORRECTIVE

DÉPANNAGE

avantderetirer.

Assurezvousquel'unité

produitunepressiondelavage

minimalede2000PSI.

PasassezdePSIdu

nettoyeurhautepression

Buseobstruéeou

Colisendommagé

Nettoyerouremplacer

lesbuses.porté

Machine Translated by Google

14

tirdepuisunpivot

Contacteznotreserviceclient

Labarredepulvérisationnefonctionnerapas

Nettoyagetroprapide

Ralentissezlerythme.

tourner

Serviced'aide.

buses.

Connexioninstable,

Nettoyagedestraces

modèle

larampedepulvérisationesttombée

Nepasutiliser!

Défectueux,anneauélastique

buses.

Nettoyezouremplacezle

délogé

nettoyantdesurface

Busebouchée

Dysfonctionnementdujoint,eau

Excessif

vibrationsde

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

HOCHDRUCKWASSER-OBERFLÄCHENREINIGER

MODELL: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

OBERFLÄCHENREINIGER

HOCHDRUCKREINIGER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Machine Translated by Google

1500 / 104

4000 / 276

Max. Durchflussrate (Gallonen/min)

WICHTIGE SICHERHEITSINFORMATIONEN

EINFÜHRUNG

Spezifikationen

Max. Druck (PSI/BAR)

zu schweren Verletzungen oder Sachschäden führen. • Die

Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle

Herzlichen Glückwunsch zum Kauf Ihres neuen Rotations-Oberflächenreinigers! Sie

Min. Druck (PSI/BAR)

mögliche Bedingungen oder Situationen, die auftreten könnten. Üben Sie gesunden Menschenverstand

und seien Sie vorsichtig beim Gebrauch dieses Werkzeugs.

Sie können sicher sein, dass dieser Reiniger mit Qualität konstruiert und entworfen wurde

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug verwendet wird

und Leistung im Auge.Jede Komponente wurde rigoros getestet, um

sorgen für eine hohe Akzeptanz.

sicher und verantwortungsbewusst.

• Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bis sie

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer

Außenflächen wie Beton, Asphalt, Pflastersteinwege, Pool-

Decks usw. Schließen Sie den rotierenden Oberflächenreiniger an Ihren Hochdruckreiniger an,

betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reinigen!

Lesen Sie die Bedienungsanleitung sorgfältig durch.

Lesen und verstehen Sie alle Anweisungen. Die Nichtbefolgung aller Anweisungen kann

EINE WARNUNG

- 2 -

Machine Translated by Google

- 3 -

• Verändern Sie dieses Produkt in keiner Weise. Nicht autorisierte Veränderungen können

• Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken

und frei von

Unordnung. Die Verwendung des Produkts in beengten Arbeitsbereichen kann Sie gefährlich gefährden.

• Halten Sie Kinder und Umstehende während des Betriebs vom Arbeitsbereich fern

das Werkzeug. Lassen Sie Kinder nicht mit dem Produkt umgehen. •

Achten Sie auf alle Stromleitungen, Stromkreise, Wasserrohre und andere

die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des

in der Nähe anderer Schneidwerkzeuge und rotierender Teile.

• Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer

mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können

Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter

Explosion; z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Die

verborgen und kann zu Personen- und/oder Sachschäden führen

Es gibt spezielle Anwendungen, für die das Produkt

Bei Kontakt besteht Schadensgefahr.

• Verwenden

Sie das richtige Werkzeug für die jeweilige Arbeit. Versuchen Sie NICHT, kleine Geräte mit Gewalt zu

Das Produkt kann Funken erzeugen, die brennbare Flüssigkeiten, Gase oder Staub entzünden

können.

die Arbeit größerer Industrieanlagen erledigen. Es gibt bestimmte Anwendungen

und gut beleuchtet. Unordentliche, feuchte oder dunkle Arbeitsbereiche können zu

für die dieses Gerät entwickelt wurde. Es wird die Arbeit besser und mehr erledigen

• Bleiben Sie wachsam, achten Sie auf Ihre Handlungen und verwenden Sie gesunden Menschenverstand, wenn

dieses Handbuch gelesen haben und ein umfassendes Verständnis dafür entwickelt haben, wie es

sicher bei der Kapazität, für die es vorgesehen ist. Verwenden Sie dieses

Geräte für einen Zweck, für den sie nicht bestimmt sind.

• Lassen Sie das Produkt nicht mit einer Stromquelle in Kontakt kommen.

funktioniert.

Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

PERSÖNLICHE SICHERHEIT

SICHERHEIT AM ARBEITSBEREICH

Machine Translated by Google

- 4 -

Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung,

rotierenden Teile des Werkzeugs können Verletzungen verursachen. • Sichern

Sie das Werkstück mit Klammern oder einem Schraubstock statt mit der Hand, wenn

an einen Hochdruckreiniger anschließen. Prüfen Sie sorgfältig, ob der Reiniger funktioniert

ordnungsgemäß und erfüllen ihre vorgesehene Funktion. Ersetzen Sie beschädigte oder abgenutzte Teile

Schmuck oder lange Haare können in beweglichen Teilen hängen bleiben. Lüftungsschlitze am Werkzeug

praktisch. Diese Sicherheitsvorkehrung ermöglicht den ordnungsgemäßen Betrieb des Werkzeugs mit beiden

sofort. Betreiben Sie den Reiniger niemals mit einem beschädigten Teil.

· Lagern Sie den Reiniger, wenn er nicht verwendet wird. Lagern Sie ihn an einem trockenen, sicheren Ort außerhalb

Hände.

außerhalb der Reichweite von Kindern. Überprüfen Sie den Reiniger auf einwandfreien Zustand, bevor

• Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger.

decken oft bewegliche Teile ab und sollten vermieden werden. • Tragen Sie

bei Bedarf die entsprechende persönliche Schutzausrüstung. Verwenden Sie

Lagerung und

Wiederverwendung. • Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden.

ANSI Z87.1-konforme Schutzbrille (keine Schutzbrille) mit Seitenschutz oder, falls erforderlich, Gesichtsschutz. Bei

staubigen Arbeitsbedingungen eine Staubmaske verwenden.

Tragen Sie außerdem rutschfeste Sicherheitsschuhe, Schutzhelme, Handschuhe, Staubabsaugsysteme und ggf.

Gehörschutz. Dies gilt für alle Personen im

• Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie in der

Teile, die für einen Reiniger geeignet sind, können eine Verletzungsgefahr darstellen, wenn

Arbeitsbereich.

Art und Weise, für die sie konzipiert sind. Planen Sie Ihre Arbeit und verwenden Sie die richtigen

mit einem anderen Reiniger verwendet.

Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit während

• Überstrecken Sie sich nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das

Gleichgewicht. • Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder

Medikamente.

Werkzeug für die

Arbeit. • Überprüfen Sie vor jedem Gebrauch und vor dem Anschließen des

Der Betrieb des Werkzeugs kann zu schweren Verletzungen führen. • Ziehen Sie sich

angemessen an. Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck.

• Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Luftversorgung oder

Stromversorgung anschließen oder das Werkzeug einschalten. Ein linker Schraubenschlüssel oder

REINIGER VERWENDUNG UND PFLEGE

Machine Translated by Google

- 5 -

kann zu Verletzungen führen.

Code

Name

Unterer Handlauf


• Überschreiten Sie NICHT die angegebene PSI-

Kapazität. • Halten Sie Körperteile von Düsenköpfen und Schürzen fern, während

• Heben Sie die Maschine

NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen, während

MENGE.

• Tragen Sie

die richtige Schutzausrüstung, einschließlich der nach ANSI Z87.1 zugelassenen

Hochdruckreiniger

Gläser. •

Nur auf harten, ebenen Flächen verwenden.

• An diesem Produkt dürfen keine Änderungen vorgenommen

werden. • Nur vom Hersteller gelieferte Aufsätze und/oder Adapter dürfen verwendet werden.

Oberflächenreiniger

• Lassen Sie den Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht. •

Drehen Sie den Reiniger nicht um, wenn er durch den Anschluss an ein

gebraucht.

• Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

den Hochdruckreiniger, um zu vermeiden, dass das unter hohem Druck stehende Wasser

Stückliste

SPEZIELLE BETRIEBSHINWEISE

Machine Translated by Google

Oberer Handlauf

Druckpistole

Stift

R-Stift

9 Schrauben

2+2

(ÿ5,8 x 72 mm)

Hochdruckleitung

Stift

(ÿ5,8 x 62 mm)

- 6 -

Machine Translated by Google

Düsen

Nadel

Teflonband

Schraubenschlüssel 24

O-Ringe

(ÿ2,4*ÿ9)

2+2

Ersatz

Durchgangsloch

Inbusschlüssel

Schraubenschlüssel 19

Nuss

O-Ringe

(ÿ1,8*ÿ5,5)

- 7 -

Machine Translated by Google

VORBEREITUNG & BETRIEB

Montage Hochdruckpistole

(M22-15)

Schnelladapter-Kit

(M22-14)

Schnelladapter-Kit

Schritt 1: Führen Sie die Hochdruckpistole in das obere Handlaufrohr ein.

Tipp: „+“ steht für zusätzliche Ersatzteile.

Schritt 2: Muttern und Schrauben einsetzen und festziehen.

- 8 -

Machine Translated by Google

- 9 -

Schritt 3: Fertig!

MONTAGE DER EINHEIT (Siehe Abbildung 1.)

Machine Translated by Google

VORBEREITUNG & BETRIEB

START-UP

AUFSTELLEN

OBERFLÄCHENVORBEREITUNG

an den Clips befestigen.

Stellen Sie sicher, dass es fest mit dem Wasserauslass des Hochdruckreinigers verbunden ist.

1. Entfernen Sie sämtliche losen Rückstände aus dem zu reinigenden Bereich.

2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinigen, die aus der

2. Befestigen Sie den oberen Griff, indem Sie den oberen und unteren Griff ausrichten

Schließen Sie das andere Ende des Hochdruckschlauchs schnell an den

Oberfläche zu reinigen.Das Auftreffen auf ein erhöhtes Hindernis während des Betriebs wird

Maschine beschädigen. Kommt es zu einem Kontakt und führt dies zu Vibrationen,

Pistole auf dem Rotationsoberflächenreiniger.

Beenden Sie bei laufender Maschine die Reinigung und überprüfen Sie die Sprühleiste.

2. Stellen Sie sicher, dass alle Verbindungen sicher sind.

Loch. Den kurzen Stift durch das entsprechende Loch stecken und befestigen

3. Entriegeln Sie die Pistole und drücken Sie den Abzug, während Sie die

Hochdruckreiniger.

4. Wasser beginnt aus den Düsen des Oberflächenreinigers zu fließen.

es zum Clip.

2. Schließen Sie den Wasserschlauch an Ihren Hochdruckreiniger an, das

die Düsen sind nicht verstopft und das Sprühmuster ist nicht unregelmäßig.

3. Schließen Sie den Schlauch an den Auslösegriff und an das Drehgelenk am

das andere Ende an eine Druckwasserversorgung.

1. Verriegeln Sie die Abzugspistole am Rotationsoberflächenreiniger in der Position „AUS“

Gerätesockel. Tipp: Das Paket enthält einen 1/4" Schnellanschlusssatz für schnelleres

(den Hebel am Pistolengriff um 90° drehen, so dass er am

1. Richten Sie die Löcher im unteren Teil des Griffs mit den Löchern in der Abdeckung aus

Verbindung.

Handgriff).

Montage. Führen Sie die langen Stifte durch die Griff- und Deckellöcher und

1. Suchen Sie den Hochdruckschlauch an Ihrem Hochdruckreiniger und

- 10 -

Machine Translated by Google

NACH JEDEM GEBRAUCH

ABSCHALTEN

wie zum Beispiel Holz.

das Tempo verringern. Lassen Sie die Maschine nicht auf weichen Oberflächen stehen bleiben

1. Schalten Sie den Hochdruckreiniger aus.

Rollen. Verwenden Sie bei Bedarf ein Tuch oder einen Schwamm, um den Oberflächenreiniger zu waschen

Fahren Sie fort, wenn Probleme bestehen.

2. Drehen Sie die Wasserzufuhr ab.

5. Gehen Sie langsam hinter dem Gerät und reinigen Sie es dabei. Wenn Streifen entstehen,

Schalten Sie den Hochdruckreiniger und die Wasserzufuhr ab und wechseln Sie die Düsen, bevor

Führen Sie nach jedem Gebrauch die folgenden Inspektionen durch, um den Reiniger zu reinigen und

4. Den Wasserschlauch abtrennen, entleeren und das Gerät abwischen. Das Gerät

3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.

bereiten Sie es für den nächsten

Einsatz vor. • Entfernen Sie Schmutz oder Fremdkörper unter dem Gehäuse und

und spülen Sie es mit Leitungswasser ab.

• Überprüfen Sie es auf lose Teile und eventuelle Beschädigungen.

in einer trockenen Umgebung.

- 11 -

Machine Translated by Google

Übermäßiger Pumpendruck (ein pulsierendes Gefühl beim Zusammendrücken der

das Wasser durch die Düse rückwärts bzw. von außen nach innen).

Hinweis: Wenn sich die Düse schwer entfernen lässt, erwärmen Sie sie bitte mit einem Heißluftföhn.

Auslöser) ODER unzureichende Reinigungsleistung kann das Ergebnis einer verstopften oder

4. Schließen Sie die Düse wieder an die Sprühstange an und ziehen Sie sie gut fest.

verschmutzte Düse

1.Schalten Sie den Hochdruckreiniger aus und schließen Sie die Wasserzufuhr.

1. Entfernen Sie die Düse mit einem passenden Schraubenschlüssel von der Sprühstange.

Wasserdruck ablassen und Flächenreiniger vom Hochdruckreiniger trennen

2. Spülen Sie die Befestigungslöcher mit Süßwasser, um Verunreinigungen zu entfernen.

Schlauch.

3. Decken Sie das Gewinde der neuen Düsen mit dem beiliegenden Teflonband ab.

Reiniger (mitgeliefert) zum Reinigen der Düsen.

2.Mit einem Schraubenschlüssel die Düse von der Sprühstange entfernen.Mit einer Düse

4. Richten Sie die Düsenöffnung aus und installieren Sie die Düsen wieder an der Sprühstange.

3.Mit einem Gartenschlauch Schmutz durch Rückspülen aus der Düse spülen (laufendes

sicher.

Siehe Abbildung 3.

DÜSENAUSTAUSCH

DÜSENREINIGUNG

- 12 -

Machine Translated by Google

- 13 -

Kontaktieren Sie unseren Kunden

WAHRSCHEINLICHE URSACHE KORREKTURMASSNAHME

Service für Hilfe.

Unzureichende

Reinigungskraft

FEHLERBEHEBUNG

Fehlende Teile

PROBLEM

vor dem Entfernen.

Stellen Sie sicher, dass das Gerät

einen Druckreiniger mit mindestens

2.000 PSI erzeugt.

Nicht genügend PSI vom

Hochdruckreiniger

Beschädigtes Paket

Düse verstopft oder

getragen

Reinigen oder ersetzen Sie

die Düsen.

Machine Translated by Google

- 14 -

Instabile Verbindung,

Düsen.

Düse verstopft

die Sprühstange fiel ab

Nicht verwenden!

Streifenreinigung

Muster

Kontaktieren Sie unseren Kunden

Zu schnelles Reinigen

Sprühbalken wird nicht

Reduzieren Sie das Tempo.

drehen

Service für Hilfe.

Dichtungsdefekt, Wasser

Übermäßig

Drehbare Aufnahme

Schwingung von

Defekter Sicherungsring

Reinigen oder ersetzen Sie die

Düsen.

Oberflächenreiniger

Reinigen oder ersetzen Sie die

verdrängt

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

PULITORE PER SUPERFICI CON IDROPULITRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

MODELLO: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

DETERGENTE PER SUPERFICI

IDROPULITRICE

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

4000 / 276

1500 / 104

Portata massima (gal/min)

SPECIFICHE

INTRODUZIONE

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere

ponti, ecc. Collega la idropulitrice rotante alla tua idropulitrice, premi il grilletto e cammina

dietro di essa per una pulizia rapida ed efficiente!

superfici esterne come cemento, asfalto, marciapiedi in pietra, piscina

attentamente il manuale di istruzioni.

Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni può

garantire un elevato livello di accettazione.

in modo sicuro e responsabile.

• Non consentire alle persone di utilizzare o montare il prodotto finché non hanno

Questo pulitore per superfici è progettato per la pulizia ad alta pressione di vari

e prestare attenzione quando si utilizza questo strumento.

puoi essere certo che questo pulitore è stato costruito e progettato con qualità

Siate sempre consapevoli dell'ambiente e assicuratevi che lo strumento sia utilizzato

e prestazioni in mente. Ogni componente è stato rigorosamente testato per

Pressione massima (PSI/BAR)

causare gravi lesioni o danni alla proprietà. • Le

avvertenze, le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutti

possibili condizioni o situazioni che potrebbero verificarsi. Esercitare il buon senso

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici!

Pressione minima (PSI/BAR)

- 2 -

UN AVVERTIMENTO

Machine Translated by Google

SICUREZZA NELL'AREA DI LAVORO

SICUREZZA PERSONALE

leggere questo manuale e aver sviluppato una comprensione approfondita di come

attrezzatura per uno scopo diverso da quello per cui è stata concepita.

azionare l'utensile. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto

in modo sicuro alla capacità per cui è stato concepito. NON utilizzare questo

funziona.

• Non permettere che il prodotto entri in contatto con una fonte elettrica.

• Tenere i bambini e gli astanti lontani dall'area di lavoro durante il funzionamento

L'utensile non è isolato e il contatto può causare scosse elettriche.

svolgere il lavoro di attrezzature industriali più grandi. Ci sono alcune applicazioni

e ben illuminate. Le aree di lavoro disordinate, bagnate o buie possono causare,

per cui questa attrezzatura è stata progettata. Farà il lavoro meglio e più

• Resta vigile, fai attenzione alle tue azioni e usa il buon senso quando

esplosione; ad esempio, in presenza di liquidi, gas o polvere infiammabili.

prodotto.Ci sono applicazioni specifiche per le quali il prodotto è stato

nascosto alla tua vista e può causare lesioni personali e/o danni alla proprietà

danni in caso di contatto.

progettato. •

Utilizzare lo strumento giusto per il lavoro. NON tentare di forzare piccole apparecchiature a

il prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.

• Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta e priva

di ingombri.

L'utilizzo del prodotto in aree di lavoro ristrette può esporre a rischi

• Non modificare questo prodotto in alcun modo. Modifiche non autorizzate potrebbero

l'utensile. Non permettere ai bambini di maneggiare il prodotto. • Prestare

attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri

pericoli meccanici nella tua area di lavoro. Alcuni di questi pericoli possono essere

compromettere la funzionalità e/o la sicurezza e potrebbe influire sulla durata di vita dell'

vicino ad altri utensili da taglio e parti rotanti. • Non utilizzare il

prodotto in luoghi in cui vi sia il rischio di provocare un incendio o un

- 3 -

Machine Translated by Google

USO E CURA DEL DETERGENTE

influenza di droghe, alcol o farmaci. Un momento di disattenzione mentre

farmaco.

• Non utilizzare mai una parte con una pressione di esercizio inferiore a quella del pulitore.

• Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati. • Non

utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o

l'uso dell'utensile può causare gravi lesioni personali. • Vestirsi in modo

appropriato. Non indossare abiti larghi, oggetti pendenti o gioielli.

• Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile a un'alimentazione pneumatica,

elettrica o di accenderlo. Una chiave inglese o una chiave sinistra collegata a un

strumento per il

lavoro. • Controllare eventuali parti danneggiate prima di ogni utilizzo e prima di collegare l'

pulitore a una idropulitrice. Controllare attentamente che il pulitore funzioni

correttamente e svolgere la funzione prevista. Sostituire le parti danneggiate o usurate

Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, sistemi di raccolta della polvere

e protezioni acustiche quando appropriato. Ciò vale per tutte le persone nell'

• Non forzare il pulitore. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati in

Le parti che potrebbero essere adatte a un detergente possono creare un rischio di lesioni quando

modo per cui sono stati progettati. Pianifica il tuo lavoro e usa il corretto

area di lavoro.

utilizzato con un altro detergente.

mani.

spesso coprono parti in movimento e dovrebbero essere evitati. •

Indossare l'equipaggiamento protettivo personale adeguato quando necessario. Utilizzare

dalla portata dei bambini. Controllare che il pulitore sia in buone condizioni di funzionamento prima

conservazione e riutilizzo.

• Utilizzare solo parti di ricambio consigliate dal distributore.

Occhiali di sicurezza conformi ANSI Z87.1 (non occhiali di sicurezza) con protezioni laterali o, se

necessario, una visiera. Utilizzare una maschera antipolvere in condizioni di lavoro polverose.

la parte rotante dell'utensile può causare lesioni personali. • Fissare

il lavoro con morsetti o una morsa invece che con le mani quando

Tieni i capelli, gli abiti e i guanti lontani dalle parti in movimento. Abiti larghi,

immediatamente. Non utilizzare mai l'aspirapolvere con una parte danneggiata.

·Conservare il detergente quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori

gioielli o capelli lunghi possono rimanere intrappolati nelle parti in movimento. Le prese d'aria sullo strumento

pratico. Questa precauzione di sicurezza consente il corretto funzionamento dell'utensile utilizzando entrambi

- 4 -

Machine Translated by Google

AVVERTENZE SPECIFICHE PER IL FUNZIONAMENTO

• Non lasciare l'aspiratore incustodito quando è sotto pressione. • Non capovolgere

l'aspiratore quando è sotto pressione tramite collegamento a un

• Non adatto all'uso da parte di bambini o in loro presenza.

usato.

utilizzare l'idropulitrice per evitare spruzzi d'acqua ad alta pressione che

Elenco delle parti

1 1

operativo. •

Indossare l'attrezzatura di sicurezza adeguata, tra cui dispositivi di sicurezza approvati ANSI Z87.1

Idropulitrice

Detergente per superfici

occhiali. •

Utilizzare solo su superfici dure e piane. • Non

devono essere apportate modifiche a questo prodotto. • Devono

essere utilizzati solo gli accessori e/o gli adattatori forniti dal produttore.

Immagine

• NON superare la capacità PSI nominale. • Tenere le parti

del corpo lontane dalle teste degli ugelli e dalla gonna mentre

macchina in funzione. •

NON sollevare la macchina dalla superficie o puntare le teste degli ugelli verso le persone mentre

QTY.

Codice

potrebbe causare lesioni personali.

Corrimano inferiore

Nome

- 5 -

Machine Translated by Google

(ÿ5.8*62mm)

8 Pistola a pressione

Tubo ad alta pressione

Spillo

(ÿ5.8*72mm)

2+2

Corrimano superiore

9 Vite

Spillo

Perno R

- 6 -

Machine Translated by Google

O-ring

(ÿ2.4*ÿ9)

Chiave inglese 24

Nastro in teflon

Ago

Ugelli

O-ring

(ÿ1,8*ÿ5,5)

Noce

Chiave inglese 19

Chiave esagonale

Foro passante

2+2

Sostituzione

- 7 -

Machine Translated by Google

PREPARAZIONE E FUNZIONAMENTO

Montaggio pistola ad alta pressione

(M22-15)

Kit adattatore rapido

(M22-14)

Kit adattatore rapido

Suggerimento: "+" indica pezzi di ricambio extra.

Fase 2: Inserire i dadi e le viti e stringere.

Fase 1: Inserire la pistola ad alta pressione nel tubo del corrimano superiore.

- 8 -

Machine Translated by Google

- 9 -

Fase 3: Fatto!

MONTAGGIO DELL'UNITÀ (vedere Figura 1.)

Machine Translated by Google

PREPARAZIONE E FUNZIONAMENTO

PREPARAZIONE DELLA SUPERFICIE

IMPOSTARE

AVVIO

1. Allineare i fori sulla parte inferiore della maniglia con i fori sul coperchio

Idropulitrice.

impugnatura).

connessione.

1. Individuare il tubo di scarico ad alta pressione sulla idropulitrice e

montaggio. Inserire i perni lunghi attraverso i fori della maniglia e del coperchio e

2. Non tentare mai di pulire la superficie con oggetti che sporgono dalla

1. Rimuovere eventuali detriti dall'area da pulire.

2. Assicurarsi che tutti i collegamenti siano sicuri.

4. L'acqua inizierà a scorrere dagli ugelli del detergente per superfici. Assicurarsi

3. Collegare il tubo flessibile all'impugnatura del grilletto e allo snodo situato sul

l'altra estremità a una fornitura d'acqua pressurizzata.

1. Bloccare la pistola a grilletto del pulitore rotante per superfici in posizione "OFF"

(spostare la leva sull'impugnatura della pistola a un angolo di 90° in modo che poggi contro la

base dell'unità. Suggerimento: il pacchetto include un set di collegamento rapido da 1/4" per una maggiore rapidità

gli ugelli non siano intasati e il getto di spruzzo non sia irregolare.

pistola sulla pulitrice rotante per superfici.

foro. Spingere il perno corto attraverso il foro allineato e fissare

macchina in funzione, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

alla clip.

2. Collegare il tubo di alimentazione dell'acqua, un'estremità alla idropulitrice, l'altra

assicurarsi che sia collegato saldamente all'uscita dell'acqua dell'idropulitrice.

attaccare alle clip.

superficie da pulire. L'urto di qualsiasi ostacolo sollevato durante l'operazione

3. Sbloccare la pistola a grilletto e premere il grilletto mentre si avvia la

danneggiare la macchina. Se il contatto avviene e provoca vibrazioni quando

2. Fissare la maniglia superiore allineando la maniglia superiore e quella inferiore

Collegare rapidamente l'altra estremità del tubo di scarico ad alta pressione al

- 10 -

Machine Translated by Google

DOPO OGNI UTILIZZO

FERMARE

come il legno.

rallentare il ritmo. Non lasciare che la macchina rimanga ferma su superfici morbide

1. Spegnere l'idropulitrice.

3. Premere il grilletto della pistola per scaricare la pressione dell'acqua.

5. Cammina lentamente dietro l'unità, pulendo man mano che procedi. Se si verificano delle strisce, rallenta

2. Chiudere l'erogazione dell'acqua.

procedere se sussistono problemi.

Spegnere l'idropulitrice e l'erogazione dell'acqua e sostituire gli ugelli prima

4. Scollegare e svuotare il tubo dell'acqua e pulire l'unità. Conservare l'unità

in un ambiente asciutto.

prepararlo per il prossimo

utilizzo. • Pulire eventuali sporcizia o materiali estranei da sotto l'alloggiamento e il

rotelle. Se necessario, utilizzare un panno o una spugna per lavare il detergente per superfici

e sciacquarlo con acqua del

rubinetto. • Controllare che non vi siano parti allentate o danni.

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore e

- 11 -

Machine Translated by Google

detergente (in dotazione) per pulire gli ugelli.

2. Utilizzando una chiave, rimuovere l'ugello dalla barra di spruzzatura. Utilizzando un ugello

3. Utilizzando un tubo da giardino, eliminare i detriti dall'ugello mediante lavaggio inverso (funzionamento

4.Allineare l'apertura dell'ugello, reinstallare gli ugelli sulla barra di spruzzatura.Stringere

Nota: se l'ugello è difficile da rimuovere, riscaldarlo con un soffiatore caldo

in modo sicuro.

rilasciare la pressione dell'acqua e scollegare il pulitore di superficie dall'alta pressione

2. Sciacquare i fori di montaggio con acqua dolce per eliminare le impurità.

3. Coprire la filettatura dei nuovi ugelli con il nastro in teflon in dotazione.

tubo flessibile.

ugello sporco

1. Spegnere l'idropulitrice e chiudere l'alimentazione idrica. Tirare il grilletto per

1. Rimuovere l'ugello dalla barra di spruzzatura con una chiave appropriata.

l'acqua attraverso l'ugello all'indietro o dall'esterno verso l'interno).

Pressione eccessiva della pompa (sensazione di pulsazione avvertita quando si preme il

grilletto) O una potenza di pulizia inadeguata può essere il risultato di un intasamento o

4. Ricollegare l'ugello alla barra di spruzzatura e serrarlo saldamente.

Vedere Figura 3.

SOSTITUZIONE DELL'UGELLO

PULIZIA DELL'UGELLO

- 12 -

Machine Translated by Google

- 13 -

Contatta il nostro Servizio Clienti

CAUSA PROBABILE AZIONE CORRETTIVA

Servizio di assistenza.

Potere pulente

inadeguato

PROBLEMA

Parti mancanti

RISOLUZIONE DEI PROBLEMI

prima di rimuoverlo.

Assicurarsi che l'unità

produca una pressione minima

di 2.000 PSI.

Non abbastanza PSI

dall'idropulitrice

Ugello ostruito o

Pacchetto danneggiato

Pulire o sostituire gli ugelli.

logoro

Machine Translated by Google

- 14 -

Anello elastico difettoso

Pulisci o sostituisci il

ugelli.

detergente per superfici

Pulisci o sostituisci il

dislocato

Ugello intasato

Malfunzionamento della guarnizione, acqua

Eccessivo

tiro da girevole

vibrazione di

Contatta il nostro Servizio Clienti

Pulizia troppo veloce

La barra di spruzzatura non

Rallenta il ritmo.

ruotare

Connessione instabile,

ugelli.

Servizio di assistenza.

Pulizia striata

la barra di spruzzatura è caduta

Non utilizzare!

modello

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:QDXDP01\QDXDP03\QDXDP14\QDXDP15

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

LIMPIADORDESUPERFICIESPARALAVADORAAPRESIÓN

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

1

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:QDXDP01\QDXDP03\QDXDP14\QDXDP15

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

LIMPIADORDESUPERFICIES

LAVADORAAPRESIÓN

¿NECESITAAYUDA?¡CONTÁCTENOS!

Machine Translated by Google

1500/104

4000/276

Caudalmáximo(gal/min)

Unaadvertencia

PRESUPUESTO

INTRODUCCIÓN

INFORMACIÓNIMPORTANTEDESEGURIDAD

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer

cubiertas,etc.¡Conecteellimpiadordesuperficiesgiratorioasuhidrolavadora,aprieteelgatillo

ycaminedetrásparaunalimpiezarápidayeficiente!

¡Felicitacionesporlacompradesunuevolimpiadorrotatoriodesuperficies!

Presiónmínima(PSI/BAR)

Posiblescondicionesosituacionesquepodríanocurrir.Ejerciteelsentidocomún

Presiónmáxima(PSI/BAR)

provocarlesionesgravesodañosalapropiedad.•Las

advertencias,precaucioneseinstruccionesdeestemanualnopuedencubrirtodas

yelrendimientoenmente.Cadacomponentehasidoprobadorigurosamentepara

Estésiempreatentoalentornoyasegúresedequelaherramientaseutiliza

Puedeestarsegurodequeestelimpiadorfueconstruidoydiseñadoconcalidad.

ytengacuidadoalutilizarestaherramienta.

Estelimpiadordesuperficiesestádiseñadoparalalimpiezaaaltapresióndevarias

garantizarunaltoniveldeaceptación.

deformasegurayresponsable.

•Nopermitaqueotraspersonasoperenoensamblenelproductohastaquehayan

Leaatentamenteelmanualdeinstrucciones.

superficiesexteriorescomohormigón,asfalto,adoquines,pasarelasdepiscinas

Leaycomprendatodaslasinstrucciones.Sinosiguetodaslasinstrucciones,puede

2

Machine Translated by Google

SEGURIDADPERSONAL

SEGURIDADENELÁREADETRABAJO

equipoparaunfinparaelcualnofuedestinado.

•Nopermitaqueelproductoentreencontactoconunafuenteeléctrica.

Peligrosmecánicosensuáreadetrabajo.Algunosdeestospeligrospuedenser

perjudicarelfuncionamientoy/olaseguridadypodríaafectarlavidaútildel

cercadeotrasherramientasdecorteypiezasgiratorias.•

Noutiliceelproductodondeexistariesgodeprovocarunincendioounaexplosión.

•Inspeccioneeláreadetrabajoantesdecadauso.Mantengaeláreadetrabajolimpia,seca

yordenada.

Elusodelproductoenáreasdetrabajoconfinadaspuedeponerloenpeligro.

•Nomodifiqueesteproductodeningunamanera.Lasmodificacionesnoautorizadaspueden

•Utilicela

herramientaadecuadaparaeltrabajo.NOintenteforzarelusodeequipospequeños.

Elproductopuedegenerarchispasquepuedenencenderlíquidos,gasesopolvosinflamables.

laherramienta.Nopermitaquelosniñosmanipulenelproducto.•

Tengacuidadocontodosloscableseléctricos,circuitoseléctricos,tuberíasdeaguayotros

Dañosientraencontacto.

producto.Existenaplicacionesespecíficasparalascualeselproductofue

explosión;porejemplo,enpresenciadelíquidos,gasesopolvosinflamables.

paraelcualfuediseñadoesteequipo.Haráeltrabajomejorymás

ocultoasuvistaypuedecausarlesionespersonalesy/oalapropiedad.

•Manténgasealerta,observesusaccionesyuseelsentidocomúncuando

Realizareltrabajodeequiposindustrialesmásgrandes.Existenciertasaplicaciones

ybieniluminada.Lasáreasdetrabajodesordenadas,húmedasuoscuraspuedenresultaren

Laherramientanoestáaisladayelcontactopuedeprovocarunadescargaeléctrica.

obras.

•Mantengaalosniñosyalaspersonascercanasalejadosdeláreadetrabajomientrasopera.

operarlaherramienta.Noutilicelaherramientasiestácansadoobajolosefectosdelalcohol.

deformaseguraalacapacidadparalaquefuediseñado.NOutiliceeste

Heleídoestemanualyhedesarrolladounacomprensióncompletadecómofunciona.

3

Machine Translated by Google

USOYCUIDADODELLIMPIADOR

medicamento.

herramientaparael

trabajo.•Verifiquequenohayapiezasdañadasantesdecadausoyantesdeconectarla

∙Guardeellimpiadorcuandonoloutilice.Guárdeloenunlugarsecoyseguro,fueradelalcancedelosniños.

Lasjoyasoelcabellolargopuedenquedaratrapadosenlaspiezasmóviles.Lasrejillasdeventilacióndelaherramienta

Práctico.Estaprecaucióndeseguridadpermiteelfuncionamientocorrectodelaherramientautilizandoambos

•Nuncautiliceunapiezaconunapresióndefuncionamientoinferioraladellimpiador.

Lapartegiratoriadelaherramientapuedecausarlesionespersonales.•Sujete

lapiezadetrabajoconabrazaderasountornillodebancoenlugardeconlamanocuando

Mantengaelcabello,laropaylosguantesalejadosdelaspiezasmóviles.Ropasuelta,

GafasdeseguridadquecumplanconlanormaANSIZ87.1(nogafasdeseguridad)conprotectoreslateraleso,

cuandoseanecesario,unapantallafacial.Useunamáscaraantipolvoencondicionesdetrabajoconmuchopolvo.

Inmediatamente.Nuncautiliceelaspiradorsialgunapiezaestádañada.

almacenamientoyreutilización.

•Utiliceúnicamentepiezasderepuestorecomendadasporeldistribuidor.

Amenudocubrenpartesmóvilesydebenevitarse.•Useelequipode

protecciónpersonaladecuadocuandoseanecesario.

manos.

delamaneraparalaqueestándiseñados.Planifiquesutrabajoyutilicelosrecursosadecuados.

Áreadetrabajo.

fueradelalcancedelosniños.Inspeccioneelaspiradorparacomprobarquefuncionacorrectamenteantesdeusarlo.

utilizadoconotrolimpiador.

Utilicetambiéncalzadodeseguridadantideslizante,casco,guantes,sistemasderecoleccióndepolvoyprotección

auditivacuandoseaapropiado.Estoseaplicaatodaslaspersonasenel

•Nofuerceellimpiador.Lasherramientasfuncionanmejorydemaneramásseguracuandoseutilizanenel

Laspiezasquepuedenseradecuadasparaunlimpiadorpuedencrearunriesgodelesionescuando

Limpiadoraunahidrolavadora.Verifiquecuidadosamentequeellimpiadorfuncione

•Retirelasllavesollavesfijasantesdeconectarlaherramientaaunafuentedeaire,unafuentedealimentación

odeencenderlaherramienta.Unallaveollavefijadaauna

Elusodelaherramientapuedeprovocarlesionespersonalesgraves.•Vístase

adecuadamente.Nouseropasuelta,objetoscolgantesnijoyas.

correctamenteyrealizarsufunciónprevista.Reemplacelaspiezasdañadasodesgastadas

•Noseestiredemasiado.Mantengaelequilibrioylaposiciónadecuadaentodomomento.•Noutilice

laherramientasiestácansadoobajolainfluenciadedrogas,alcoholo

influenciadedrogas,alcoholomedicamentos.Unmomentodedistracciónmientras

4

Machine Translated by Google

ADVERTENCIASESPECÍFICASDEFUNCIONAMIENTO

•Nodebeserutilizadoporniñosnicercadeellos.

Pasamanosinferior

NombreCódigo

Podríacausarlesionespersonales.

máquinaenfuncionamiento.

•NOlevantelamáquinadelasuperficieniapuntelasboquillashacialaspersonasmientras

CANTIDAD.

•NOexcedalacapacidadnominalenPSI.•Mantengalas

partesdelcuerpoalejadasdeloscabezalesdelasboquillasydelafaldamientras

Imagen

Limpiadordesuperficies

•Utilícelo

únicamenteensuperficiesdurasyniveladas.•

Nosedebenrealizarmodificacionesenesteproducto.•Solose

debenutilizaraccesoriosy/oadaptadoressuministradosporelfabricante.

•Utiliceel

equipodeseguridadadecuado,incluidoelequipodeseguridadaprobadoporANSIZ87.1.

Lavadoraapresión

operarlahidrolavadoraparaevitarrociaraguaaaltapresión.

Listadepiezas

usado.

•Nodejeellimpiadordesatendidocuandoestépresurizado.•Nodévueltaellimpiador

cuandoestépresurizadoporconexiónaun

5

Machine Translated by Google

6

Tornillo

Alfiler

PasadorR

Pasamanossuperior

(diámetro5,8x72mm)

Alfiler

2+2

Tuberíadealtapresión

Pistoladepresión

(diámetro5,8x62mm)

Machine Translated by Google

7

Aguja

Boquillas

Juntas

tóricas(φ2,4*φ9)

Llave24

Cintadeteflón

Agujeropasante

Llavehexagonal

2+2

Reemplazo

Tuerca

Juntas

tóricas(φ1,8*φ5,5)

Llave19

Machine Translated by Google

Montajedepistoladealtapresión

8

PREPARACIÓNYFUNCIONAMIENTO

Paso1:Insertelapistoladealtapresióneneltubodelpasamanossuperior.

Kitadaptadorrápido

(M2215)

(M2214)

Kitadaptadorrápido

Consejo:"+"sonpiezasderepuestoadicionales.

Paso2:Coloquelastuercasylostornillosyapriételos.

Machine Translated by Google

MONTAJEDELAUNIDAD(VerFigura1.)

Paso3:¡Listo!

9

Machine Translated by Google

PREPARACIÓNYFUNCIONAMIENTO

10

PUESTAENMARCHA

CONFIGURACIÓN

PREPARACIÓNDESUPERFICIES

empuñadura).

2.Asegúresedequetodaslasconexionesseanseguras.

dañarlamáquina.Siseproducecontactoyseproducevibracióncuando

2.Coloqueelmangosuperioralineandoelmangosuperioryelinferior.

Conecterápidamenteelotroextremodelamangueradedescargadealtapresiónala

3.Desbloqueeelgatillodelapistolayaprieteelgatillomientrasiniciala

Asegúresedequeestébienconectadoalasalidadeaguadelahidrolavadora.

adjuntaralosclips.

loponemosenelclip.

2.Conectelamangueradesuministrodeagua,unextremoasuhidrolavadora,elotroextremoasulavadora.

superficiealimpiar.Golpearcualquierobstáculoelevadodurantelaoperación

Lavadoraapresión.

Agujero.Empujeelpasadorcortoatravésdelorificioalineadoyfíjelo.

4.Elaguacomenzaráafluirdesdelasboquillasdellimpiadordesuperficies.Asegúrese

Lasboquillasnoestánobstruidasyelpatróndepulverizaciónnoeserrático.

pistolaenellimpiadorrotatoriodesuperficies.

mientrasoperalamáquina,DETENGAlalimpiezayverifiquelabarrarociadora.

Basedelaunidad.Consejo:Elpaqueteincluyeunjuegodeconexiónrápidade1/4"paraunainstalaciónmásrápida.

(muevalapalancaenelmangodelapistolaaunángulode90°paraquedescansecontrael

3.Conectelamangueraalmangodelgatilloyaleslabóngiratorioubicadoenel

otroextremoaunsuministrodeaguapresurizada.

1.Bloqueeelgatillodelapistolalimpiadoradesuperficiesgiratoriaenlaposición"APAGADO".

1.Limpiecualquierresiduosueltodeláreaalimpiar.

1.Localicelamangueradedescargadealtapresiónensuhidrolavadoray

Montaje.Insertelospasadoreslargosatravésdelosorificiosdelmangoylatapay

2.Nuncaintentelimpiarlasuperficieconobjetosquesobresalgandela

conexión.

1.Alineelosorificiosdelaparteinferiordelmangoconlosorificiosdelatapa.

Machine Translated by Google

DESPUÉSDECADAUSO

CERRAR

comolamadera.

1.Apaguelahidrolavadora.

2.Cierreelsuministrodeagua.

enunambienteseco.

Procedersiexistenproblemas.

Disminuyalavelocidad.Nodejequelamáquinapermanezcaestacionariasobresuperficiesblandas.

5.Caminelentamentedetrásdelaunidad,limpiandoamedidaqueavanza.Siseformanrayas,caminelentamente.

Apaguelahidrolavadorayelsuministrodeaguaycambielasboquillasantes

3.Aprieteelgatillodelapistolaparaaliviarlapresióndelagua.

Realicelassiguientesinspeccionesdespuésdecadausoparalimpiarellimpiadory

prepáreloparaelpróximouso.•

Limpiecualquiersuciedadomaterialextrañodedebajodelacarcasay

4.Desconecteyvacíelamangueradeaguaylimpielaunidad.Guardelaunidad

yenjuágueloconaguadelgrifo.•

Compruebequenohayapiezassueltasnidaños.

Ruedas.Siesnecesario,utiliceunpañoounaesponjaparalimpiarlasuperficie.

11

Machine Translated by Google

4.Alineelaaberturadelaboquilla,vuelvaainstalarlasboquillasenlabarrarociadora.Apriete.

4.Vuelvaaconectarlaboquillaalabarrarociadorayapriételafirmemente.

gatillo)Ounpoderdelimpiezainadecuadopuedeserelresultadodeunobstruidoo

elaguapasaporlaboquillahaciaatrásodesdeafuerahaciaadentro).

Presiónexcesivadelabomba(sensaciónpulsantequesesientealapretarel

1.Apaguelahidrolavadoraycierreelsuministrodeagua.Aprieteelgatillopara

1.Retirelaboquilladelabarrarociadoraconunallaveadecuada.

boquillasucia

3.Cubralaroscadelasboquillasnuevasconlacintadeteflónadjunta.

manguera.

Liberelapresióndelaguaydesconecteellimpiadordesuperficiesdelaaltapresión.

2.Enjuaguelosorificiosdemontajeconaguadulceparalimpiarlasimpurezas.

deformasegura.

3.Conunamangueradejardín,eliminelosresiduosdelaboquillamedianteunlavadoacontracorriente(haciendofuncionarelagua).

Nota:Silaboquillaesdifícildequitar,caliéntelaconunsopladorcaliente.

2.Conunallave,retirelaboquilladelabarrarociadora.Usandounaboquilla

Limpiador(incluido)paralimpiarlasboquillas.

12

Véaselafigura3.

REEMPLAZODEBOQUILLA

LIMPIEZADEBOQUILLAS

Machine Translated by Google

ContacteconnuestroServiciodeAtenciónalCliente

Serviciodeayuda.

Piezasfaltantes

Asegúresedequelaunidad

produzcaunapresiónmínimade

lavadode2000PSI.

SOLUCIÓNDEPROBLEMAS

CAUSAPROBABLEACCIÓNCORRECTIVA

PROBLEMA

Antesderetirar.

NohaysuficientePSIenla

hidrolavadora

Poderde

limpiezainadecuado

Limpieoreemplacelas

boquillas.

Boquillaobstruidao

gastado

Paquetedañado

13

Machine Translated by Google

Boquillas.

limpiadordesuperficies

patrón

Labarrarociadorasecayó

¡Noutilizar!

Boquillas.

Conexióninestable,

girar

Serviciodeayuda.

Limpiezaconrayas

Disminuirelritmo.

Labarrarociadoranofunciona

ContacteconnuestroServiciodeAtenciónalCliente

vibraciónde

Disparodesdeeleslabóngiratorio

Limpiezademasiadorápida

Malfuncionamientodelsello,agua

Excesivo

Boquillaobstruida

desalojado

Limpieoreemplaceel

Boquillaobstruida

Limpieoreemplaceel

Anillodeseguridaddefectuoso

14

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL:QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez

nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas

określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy,

aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

MYJKA CIŚNIENIOWA DO CZYSZCZENIA POWIERZCHNI

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

- 1 -

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

MODEL:QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

ŚRODEK DO CZYSZCZENIA POWIERZCHNI

MYJKA CIŚNIENIOWA

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Machine Translated by Google

1500 / 104

4000 / 276

Maksymalna szybkość przepływu (gal/min)

OSTRZEŻENIE

SPECYFIKACJE

WSTĘP

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może

Maksymalne ciśnienie (PSI/BAR)

spowodować poważne obrażenia ciała lub uszkodzenie

mienia. • Ostrzeżenia, uwagi i instrukcje zawarte w tej instrukcji nie mogą obejmować wszystkich

możliwe warunki lub sytuacje, które mogą wystąpić. Zachowaj zdrowy rozsądek

Gratulujemy zakupu nowego Rotary Surface Cleaner!

możesz być pewien, że ten odkurzacz został zaprojektowany i skonstruowany z dbałością o jakość

Min. ciśnienie (PSI/BAR)

i zachowaj ostrożność podczas korzystania z tego narzędzia.

i wydajności. Każdy komponent został rygorystycznie przetestowany,

Zawsze zwracaj uwagę na otoczenie i upewnij się, że narzędzie jest używane prawidłowo

zapewnić wysoki poziom akceptacji.

bezpiecznie i odpowiedzialnie. •

Nie należy pozwalać osobom na obsługę lub montaż produktu, dopóki nie uzyskają

Ten środek czyszczący do powierzchni przeznaczony jest do czyszczenia różnego rodzaju powierzchni pod wysokim ciśnieniem.

powierzchnie zewnętrzne, takie jak beton, asfalt, chodniki z kostki brukowej, baseny

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

tarasy itp. Podłącz obrotowy przyrząd czyszczący do powierzchni do myjki ciśnieniowej, naciśnij spust

i idź za nim, aby szybko i skutecznie wyczyścić!

Przeczytaj uważnie instrukcję obsługi.

- 2 -

Machine Translated by Google

BEZPIECZEŃSTWO OSOBISTE

BEZPIECZEŃSTWO W MIEJSCU PRACY

• Podczas obsługi urządzenia należy trzymać dzieci i osoby postronne z dala od miejsca pracy.

obsługi narzędzia. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem

• Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pracy w czystości, suchości i bez

bałaganu, aby

uniknąć obrażeń. Używanie produktu w ograniczonych obszarach roboczych może narazić Cię na niebezpieczeństwo.

• Nie modyfikuj tego produktu w żaden sposób. Nieautoryzowana modyfikacja może

narzędzie. Nie pozwalaj dzieciom obsługiwać produktu. • Uważaj na

wszystkie linie energetyczne, obwody elektryczne, rury wodne i inne

zagrożenia mechaniczne w miejscu pracy. Niektóre z tych zagrożeń mogą być

pogorszyć funkcjonowanie i/lub bezpieczeństwo oraz wpłynąć na żywotność urządzenia

Produkt. Istnieją konkretne zastosowania, do których produkt został przeznaczony

w pobliżu innych narzędzi tnących i obracających się części. •

Nie należy używać produktu w miejscach, w których istnieje ryzyko powstania pożaru lub

wybuch; np. w obecności łatwopalnych cieczy, gazów lub pyłów.

zaprojektowane.

• Używaj właściwego narzędzia do danego zadania. NIE próbuj używać na siłę małego sprzętu.

Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

ukryte przed Twoim wzrokiem i mogą spowodować obrażenia ciała i/lub szkody materialne

uszkodzenia w razie kontaktu.

wykonywać pracę większego sprzętu przemysłowego. Istnieją pewne zastosowania

i dobrze oświetlone. Zagracone, mokre lub ciemne miejsca pracy mogą powodować,

do którego ten sprzęt został zaprojektowany. Będzie wykonywał swoją pracę lepiej i bardziej

• Zachowaj czujność, zwracaj uwagę na swoje działania i kieruj się zdrowym rozsądkiem,

bezpiecznie w zakresie, do którego został przeznaczony. NIE UŻYWAJ tego

przeczytaj tę instrukcję i dokładnie ją zrozumiej

sprzętu do celu, do którego nie był przeznaczony.

• Nie dopuszczać do kontaktu produktu ze źródłem prądu.

Narzędzie nie jest izolowane i kontakt z nim może spowodować porażenie prądem.

fabryka.

- 3 -

Machine Translated by Google

SPOSÓB UŻYCIA I PIELĘGNACJI ŚRODKA CZYSZCZĄCEGO

używanie narzędzia może skutkować poważnymi obrażeniami ciała. • Ubierz

się odpowiednio. Nie noś luźnej odzieży, zwisających przedmiotów ani biżuterii.

prawidłowo i spełniać swoją funkcję. Uszkodzone lub zużyte części należy wymienić

obracająca się część narzędzia może spowodować obrażenia ciała.

• Podczas pracy należy zabezpieczać obrabiany przedmiot zaciskami lub imadłem, a nie ręką.

Trzymaj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania,

natychmiast. Nigdy nie używaj odkurzacza z uszkodzoną częścią.

• Nigdy nie używaj części o niższym ciśnieniu roboczym niż środek czyszczący.

·Przechowuj środek czyszczący, gdy nie jest używany. Przechowuj go w suchym, bezpiecznym miejscu, z dala od

biżuteria lub długie włosy mogą zostać wciągnięte w ruchome części. Otwory wentylacyjne na narzędziu

często obejmują ruchome części i należy ich unikać. • W razie

potrzeby należy nosić odpowiedni sprzęt ochrony osobistej. Używaj

praktyczny. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia zarówno przy użyciu

siła robocza.

Gogle ochronne zgodne z normą ANSI Z87.1 (nie okulary ochronne) z osłonami bocznymi lub, gdy to

konieczne, osłoną twarzy. W warunkach pracy w zapyleniu należy używać maski przeciwpyłowej.

w miejscu niedostępnym dla dzieci. Przed użyciem sprawdź, czy odkurzacz jest w dobrym stanie technicznym.

przechowywanie i ponowne

użycie. • Należy używać wyłącznie części zamiennych zalecanych przez dystrybutora.

W razie potrzeby należy również używać antypoślizgowych butów roboczych, kasków ochronnych,

rękawic, systemów zbierania pyłu i ochrony słuchu. Dotyczy to wszystkich osób w

• Nie zmuszaj sprzątacza. Narzędzia wykonują lepszą i bezpieczniejszą pracę, gdy są używane w

Części, które mogą być przeznaczone do jednego odkurzacza, mogą stwarzać ryzyko obrażeń, gdy:

sposób, w jaki zostały zaprojektowane. Zaplanuj swoją pracę i użyj właściwych

obszar roboczy.

stosowany z innym środkiem czyszczącym.

• Nie wychylaj się za daleko. Zawsze utrzymuj odpowiednią równowagę i równowagę. •

Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub

wpływ narkotyków, alkoholu lub leków. Chwila nieuwagi podczas

lek.

narzędzia do pracy.

• Przed każdym użyciem i podłączeniem sprawdź, czy nie ma uszkodzonych części.

środek czyszczący do myjki ciśnieniowej. Dokładnie sprawdź, czy środek czyszczący będzie działał

• Przed podłączeniem narzędzia do zasilania pneumatycznego, zasilania lub włączeniem narzędzia

należy wyjąć klucze lub klucze. Klucz lewy lub klucz przymocowany do

- 4 -

Machine Translated by Google

OSTRZEŻENIA DOTYCZĄCE KONKRETNEJ OPERACJI

Lista części

Kod

może spowodować obrażenia ciała.

Dolna poręcz

Nazwa

• NIE przekraczać znamionowego ciśnienia w PSI. •

Trzymać części ciała z dala od głowic dyszy i osłony podczas pracy.

Zdjęcie

obsługi maszyny. • NIE

podnoś maszyny z powierzchni ani nie kieruj głowic dysz w stronę ludzi,

ILOŚĆ.

• Noś

odpowiedni sprzęt bezpieczeństwa, w tym sprzęt zgodny z normą ANSI Z87.1

Myjka ciśnieniowa

Środek czyszczący powierzchnie

okulary. •

Stosować wyłącznie na twardych, równych

powierzchniach. • Nie wolno dokonywać żadnych zmian w tym

produkcie. • Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta.

używany.

• Nie pozostawiaj urządzenia czyszczącego bez nadzoru, gdy jest ono pod ciśnieniem. •

Nie odwracaj urządzenia czyszczącego, gdy jest ono pod ciśnieniem poprzez podłączenie do źródła zasilania.

• Nie stosować w obecności dzieci.

1 1

obsługi myjki ciśnieniowej, aby uniknąć rozpylania wody pod wysokim ciśnieniem,

- 5 -

Machine Translated by Google

- 6 -

Górna poręcz

9 Śruba

Szpilka

(5,8*72mm)

R-pin

2+2

Rura wysokociśnieniowa

Szpilka

(φ5,8*62mm)

8 Pistolet ciśnieniowy

Machine Translated by Google

- 7 -

Dysze

Igła

Taśma teflonowa

Klucz 24

Pierścienie

uszczelniające (φ2,4*φ9)

Wymiana

2+2

Otwór przelotowy

Klucz imbusowy

Pierścienie

uszczelniające (φ1,8*φ5,5)

Klucz 19

Nakrętka

Machine Translated by Google

PRZYGOTOWANIE I DZIAŁANIE

- 8 -

Montaż pistoletu wysokociśnieniowego

(M22-15)

(M22-14)

Zestaw szybkiego adaptera

Krok 1: Włóż pistolet wysokociśnieniowy do górnej rurki poręczy.

Krok 2: Załóż nakrętki i śruby, a następnie dokręć.

Wskazówka: „+” oznacza dodatkowe części zamienne.

Machine Translated by Google

- 9 -

Krok 3: Gotowe!

MONTAŻ JEDNOSTKI (patrz rysunek 1.)

Machine Translated by Google

PRZYGOTOWANIE POWIERZCHNI

ORGANIZOWAĆ COŚ

URUCHOMIENIE

- 10 -

PRZYGOTOWANIE I DZIAŁANIE

montaż. Włóż długie kołki przez uchwyt i zakryj otwory i

2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z powierzchni.

sprawdź, czy jest on solidnie podłączony do wylotu wody myjki ciśnieniowej.

Przymocuj do klipsów.

powierzchnia poddawana czyszczeniu. Uderzenie jakiejkolwiek podniesionej przeszkody podczas pracy spowoduje

3. Odblokuj pistolet i naciśnij spust podczas uruchamiania.

uszkodzić maszynę. Jeśli kontakt nastąpi i spowoduje drgania, gdy

2. Zamontuj górny uchwyt, wyrównując górny i dolny uchwyt

otwór. Włóż krótki kołek przez wyrównany otwór i przymocuj

Szybko podłącz drugi koniec węża wysokociśnieniowego do

Myjka ciśnieniowa.

pistoletu na obrotowym urządzeniu czyszczącym.

do klipu.

2. Podłącz wąż doprowadzający wodę, jeden koniec do myjki ciśnieniowej,

podczas pracy maszyny ZATRZYMAJ czyszczenie i sprawdź belkę natryskową.

4. Z dysz urządzenia do czyszczenia powierzchni zacznie wypływać woda. Upewnij się, że

3. Podłącz wąż do uchwytu spustowego i do obrotowego złącza znajdującego się na

drugi koniec do źródła wody pod ciśnieniem.

1. Zablokuj pistolet spustowy w urządzeniu Rotary Surface Cleaner w pozycji „OFF”

dysze nie są zatkane, a strumień natrysku nie jest nieregularny.

podstawa jednostki. Wskazówka: W zestawie znajduje się zestaw szybkozłączek 1/4" do szybszego

(przesuń dźwignię na uchwycie pistoletu pod kątem 90°, tak aby opierała się o

połączenie.

1. Wyrównaj otwory w dolnej części uchwytu z otworami w pokrywie

uchwyt rękojeści).

2. Sprawdź, czy wszystkie połączenia są bezpieczne.

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który chcesz wyczyścić.

1. Znajdź wąż wylotowy wysokiego ciśnienia w myjce ciśnieniowej i

Machine Translated by Google

PO KAŻDYM UŻYCIU

ZAMKNIĘCIE

takie jak drewno.

1. Wyłącz myjkę ciśnieniową.

2. Wyłącz dopływ wody.

3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.

5. Idź powoli za jednostką, czyszcząc ją w miarę postępów. Jeśli pojawią się smugi, postępuj powoli

zwolnić tempo. Nie pozwalaj maszynie pozostać nieruchomą na miękkich powierzchniach

kontynuować, jeśli wystąpią problemy.

Przed użyciem wyłącz myjkę ciśnieniową i dopływ wody oraz wymień dysze.

4. Odłącz i opróżnij wąż doprowadzający wodę i wytrzyj urządzenie. Przechowuj urządzenie

w suchym środowisku.

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i

przygotować do następnego

użycia. • Wyczyść wszelkie zanieczyszczenia i ciała obce znajdujące się pod obudową i

kółka. W razie potrzeby użyj szmatki lub gąbki, aby umyć powierzchnię czyszczącą

i opłucz pod bieżącą wodą. •

Sprawdź, czy nie ma luźnych części i uszkodzeń.

- 11 -

Machine Translated by Google

Uwaga: Jeśli dysza jest trudna do usunięcia, należy ją podgrzać gorącym powietrzem

(woda przepływa przez dyszę do tyłu lub z zewnątrz do wewnątrz).

Nadmierne ciśnienie pompy (pulsujące uczucie odczuwalne podczas ściskania

(wyzwalacz) LUB niewystarczająca moc czyszczenia może być wynikiem zatkania lub

brudna dysza

4. Ponownie podłącz dyszę do listwy natryskowej i mocno ją dokręć.

1. Wyłącz myjkę ciśnieniową i zamknij dopływ wody. Naciśnij spust, aby

1. Zdejmij dyszę z listwy natryskowej za pomocą odpowiedniego klucza.

uwolnij ciśnienie wody i odłącz urządzenie czyszczące powierzchnię od wysokiego ciśnienia

2. Przepłucz otwory montażowe świeżą wodą, aby usunąć zanieczyszczenia.

3. Zabezpiecz gwint nowej dyszy załączoną taśmą teflonową.

wąż gumowy.

2. Za pomocą klucza odłącz dyszę od listwy natryskowej. Za pomocą dyszy

środek czyszczący (w zestawie) do czyszczenia dysz.

4. Wyrównaj otwór dyszy, zamontuj ponownie dysze na belce natryskowej. Dokręć

bezpiecznie.

3. Za pomocą węża ogrodowego wypłucz zanieczyszczenia z dyszy poprzez płukanie wsteczne (przepłukiwanie

- 12 -

Zobacz Fiqure3.

WYMIANA DYSZY

CZYSZCZENIE DYSZY

Machine Translated by Google

- 13 -

Brakujące części

Usługa pomocy.

Prawdopodobna przyczyna Czynności naprawcze

Uszkodzone opakowanie

PROBLEM

Skontaktuj się z naszym Działem Obsługi Klienta

ROZWIĄZYWANIE PROBLEMÓW

przed usunięciem.

Wyczyść lub wymień dysze.

Za mało PSI z myjki ciśnieniowej

Upewnij się, że urządzenie

wytwarza ciśnienie myjki wynoszące

co najmniej 2000 PSI.

Dysza jest zatkana lub

noszony

Niewystarczająca

moc czyszczenia

Machine Translated by Google

- 14 -

Wyczyść lub wymień

Zatkana dysza

dysze.

Niestabilne połączenie,

Czyszczenie smug

wzór

odpadła listwa natryskowa

Listwa natryskowa nie będzie

Nie używać!

Skontaktuj się z naszym Działem Obsługi Klienta

obracać

Usługa pomocy.

Czyszczenie zbyt szybkie

Zwolnij tempo.

Wadliwe uszczelnienie, woda

Nadmierny

wibracja

strzelanie z obrotu

Wyczyść lub wymień

Wadliwy pierścień zatrzaskowy

dysze.

środek czyszczący powierzchnie

Dysza zatkana

wytrącony

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

HOGEDRUKREINIGER OPPERVLAKTEREINIGER

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

- 1 -

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL: QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

OPPERVLAKTEREINIGER

HOGEDRUKREINIGER

HULP NODIG? NEEM CONTACT MET ONS OP!

Machine Translated by Google

1500 / 104

4000 / 276

Max. stroomsnelheid (gal/min)

EEN WAARSCHUWING

SPECIFICATIES

INVOERING

BELANGRIJKE VEILIGHEIDSINFORMATIE

Minimale druk (PSI/BAR)

Gefeliciteerd met de aankoop van uw nieuwe Rotary Surface Cleaner! U

mogelijke omstandigheden of situaties die zich kunnen voordoen. Gebruik gezond verstand

buitenoppervlakken zoals beton, asfalt, stoeptegels, zwembad

Maximale druk (PSI/BAR)

kan leiden tot ernstig letsel of materiële schade. • De

waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke gevolgen hebben.

Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap op een veilige manier wordt gebruikt.

en prestaties in het achterhoofd. Elk onderdeel is grondig getest om

en voorzichtigheid is geboden bij het gebruik van dit gereedschap.

U kunt er zeker van zijn dat deze reiniger is gebouwd en ontworpen met kwaliteit

Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse

zorgen voor een hoge acceptatiegraad.

veilig en verantwoord. •

Laat personen het product niet bedienen of monteren voordat ze het hebben gecontroleerd.

Lees de gebruiksaanwijzing zorgvuldig door.

Lees en begrijp alle instructies. Het niet volgen van alle instructies kan

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:

terrassen, enz. Sluit de roterende oppervlaktereiniger aan op uw hogedrukreiniger, haal

de trekker over en loop erachter voor snelle en efficiënte reiniging!

- 2 -

Machine Translated by Google

PERSOONLIJKE VEILIGHEID

VEILIGHEID OP DE WERKPLEK

de functie en/of veiligheid in gevaar brengen en de levensduur van de

dicht bij andere snijgereedschappen en draaiende onderdelen.

• Gebruik het product niet op plaatsen waar er een risico is op brand of een

veilig op de capaciteit waarvoor het bedoeld is. GEBRUIK DIT NIET

• Zorg ervoor dat het product niet in contact komt met een elektrische bron.

• Wijzig dit product op geen enkele manier. Ongeautoriseerde wijzigingen kunnen

• Inspecteer het werkgebied voor elk gebruik. Houd het werkgebied schoon, droog en vrij van rommel.

Het gebruik

van het product in besloten werkruimtes kan gevaarlijk zijn

het gereedschap. Laat kinderen het product niet hanteren. • Wees u

bewust van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere

mechanische gevaren in uw werkgebied. Sommige van deze gevaren kunnen zijn

schade bij contact.

het gereedschap bedienen. Gebruik het gereedschap niet als u moe bent of onder de

ontworpen. •

Gebruik het juiste gereedschap voor de klus. Probeer kleine apparatuur NIET met geweld te verplaatsen.

product kan vonken veroorzaken, die de brandbare vloeistoffen, gassen of stof kunnen ontsteken.

explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De

verborgen voor uw zicht en kan persoonlijk letsel en/of eigendommen veroorzaken

product. Er zijn specifieke toepassingen waarvoor het product is bedoeld

waarvoor deze apparatuur is ontworpen. Het zal de klus beter en beter klaren

• Blijf alert, let op wat u doet en gebruik uw gezond verstand wanneer u iets doet.

het werk van grotere industriële apparatuur doen. Er zijn bepaalde toepassingen

en goed verlicht. Rommelige, natte of donkere werkruimtes kunnen leiden tot

werken.

Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.

• Houd kinderen en omstanders uit de buurt van het werkgebied tijdens het bedienen van de machine.

deze handleiding gelezen en een grondig begrip ontwikkeld hebben van hoe het werkt

apparatuur gebruiken voor een doel waarvoor het niet bedoeld is.

- 3 -

Machine Translated by Google

REINIGINGSGEBRUIK EN ONDERHOUD

sieraden, of lang haar kan vast komen te zitten in bewegende delen. Luchtopeningen op het gereedschap

praktisch. Deze veiligheidsmaatregel zorgt voor een correcte werking van het gereedschap met zowel

• Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht. • Gebruik het

gereedschap niet als u moe bent of onder invloed van drugs, alcohol of

gereedschap voor de

klus. • Controleer voor elk gebruik en voordat u de machine aansluit op beschadigde onderdelen.

Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding,

Het draaiende deel van het gereedschap kan persoonlijk letsel veroorzaken. • Zet

het werk vast met klemmen of een bankschroef in plaats van met uw hand wanneer u het gereedschap vastdraait.

Gebruik de reiniger nooit met een beschadigd onderdeel.

·Bewaar de reiniger wanneer deze niet in gebruik is. Bewaar deze op een droge, veilige plaats, buiten bereik van

opslag en hergebruik. •

Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen.

Onderdelen die geschikt zijn voor een bepaalde reiniger, kunnen een risico op letsel opleveren wanneer

• Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger.

ANSI Z87.1-conforme veiligheidsbril (geen veiligheidsbril) met zijschermen, of indien nodig een gezichtsscherm.

Gebruik een stofmasker in stoffige werkomstandigheden.

handen.

buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem gebruikt.

bedekken vaak bewegende delen en moeten worden vermeden. •

Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik

werkgebied.

manier waarop ze zijn ontworpen. Plan uw werk en gebruik de juiste

gebruikt met een andere reiniger.

Gebruik ook antislip veiligheidsschoenen, een veiligheidshelm, handschoenen, stofafzuigsystemen en

gehoorbescherming indien van toepassing. Dit geldt voor alle personen in de

• Forceer de reiniger niet. Gereedschappen doen hun werk beter en veiliger als ze in de

Het bedienen van het gereedschap kan leiden tot ernstig persoonlijk letsel. •

Kleed u goed. Draag geen losse kleding, bungelende voorwerpen of sieraden.

• Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer,

stroomvoorziening of het gereedschap inschakelt. Een linker sleutel of moersleutel die aan een

reiniger aan een hogedrukreiniger. Controleer zorgvuldig of de reiniger werkt

goed functioneren en de beoogde functie uitvoeren. Vervang beschadigde of versleten onderdelen

invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid terwijl

medicatie.

- 4 -

Machine Translated by Google

SPECIFIEKE BEDIENINGSWAARSCHUWINGEN

Naam

• Niet geschikt voor gebruik door of in de buurt van kinderen.

Onderste leuning

kan persoonlijk letsel veroorzaken.

Code

• Til de machine NIET van

het oppervlak en richt de sproeikoppen NIET op mensen terwijl de machine in werking is.

AANTAL.

Afbeelding

• OVERSCHRIJD de nominale PSI-capaciteit NIET. • Houd

lichaamsdelen uit de buurt van de sproeikoppen en van de rok tijdens het spuiten.

• Alleen

gebruiken op harde, vlakke oppervlakken. • Er

mogen geen wijzigingen aan dit product worden aangebracht. •

Alleen door de fabrikant geleverde bevestigingen en/of adapters mogen worden gebruikt.

Oppervlaktereiniger

• Draag de

juiste veiligheidsuitrusting, inclusief ANSI Z87.1-goedgekeurde veiligheidsuitrusting.

Hogedrukreiniger

werkende hogedrukreiniger om te voorkomen dat er water onder hoge druk wordt gespoten

Onderdelenlijst

• Laat de reiniger niet onbeheerd achter als deze onder druk staat. • Draai de reiniger

niet om als deze onder druk staat door aansluiting op een

gebruikt.

- 5 -

Machine Translated by Google

- 6 -

R-pin

Bovenste leuning

9 Schroef

2+2

(ÿ5,8*72mm)

Hogedrukleiding

Drukpistool

(ÿ5,8*62mm)

Machine Translated by Google

- 7 -

Doorlopend gat

Inbussleutel

2+2

Vervanging

O-ringen

(ÿ1,8*ÿ5,5)

Moer

Moersleutel 19

Naald

Spuitmonden

Moersleutel 24

O-ringen

(ÿ2.4*ÿ9)

Teflon-tape

Machine Translated by Google

Montage hogedrukpistool

- 8 -

VOORBEREIDING & WERKING

(M22-14)

(M22-15)

Snelle adapterkit

Stap 1: Plaats het hogedrukpistool in de bovenste leuningbuis.

Stap 2: Plaats de moeren en schroeven en draai ze vast.

Tip: "+" staat voor extra reserveonderdelen.

Machine Translated by Google

MONTAGE VAN EENHEID (zie afbeelding 1)

Stap 3: Klaar!

- 9 -

Machine Translated by Google

OPPERVLAKTEVOORBEREIDING

OPZETTEN

OPSTARTEN

- 10 -

VOORBEREIDING & WERKING

2. Bevestig de bovenste handgreep door de bovenste en onderste handgreep op één lijn te brengen

Sluit het andere uiteinde van de hogedrukafvoerslang snel aan op de

machine beschadigen. Als er contact optreedt en dit resulteert in trillingen wanneer

1. Vergrendel het pistool op de Rotary Surface Cleaner in de "UIT"-stand

Bevestig aan de clips.

Zorg ervoor dat deze goed is aangesloten op de wateruitlaat van de hogedrukreiniger.

oppervlak dat wordt gereinigd. Als u tijdens de werking een verhoogd obstakel raakt, zal dit

handgreep).

2. Zorg ervoor dat alle verbindingen goed vastzitten.

3. Ontgrendel het pistool en knijp in de trekker terwijl u de

Hogedrukreiniger.

het naar de clip.

2. Sluit de watertoevoerslang aan, één uiteinde op uw hogedrukreiniger, de

pistool op de Rotary Surface Cleaner.

machine in werking is, STOP met schoonmaken en controleer de sproeibalk.

gat. Duw de korte pin door het uitgelijnde gat en bevestig

4. Er begint water uit de sproeiers van de oppervlaktereiniger te stromen. Zorg ervoor

de sproeiers niet verstopt zijn en het sproeipatroon niet onregelmatig is.

unit basis. Tip: Pakket bevat 1/4" snelkoppelingsset voor snellere

(beweeg de hendel op het handvat van het pistool in een hoek van 90° zodat deze tegen de

3. Sluit de slang aan op de trekkerhendel en op de wartel op de

het andere uiteinde aan een watertoevoer onder druk.

montage. Steek de lange pinnen door de handgreep en dek de gaten af en

1. Zoek de hogedrukafvoerslang op uw hogedrukreiniger en

1. Verwijder los vuil uit het te reinigen gebied.

2. Probeer nooit een oppervlak schoon te maken met voorwerpen die uitsteken uit de

1. Lijn de gaten op het onderste deel van de handgreep uit met de gaten op de kap

verbinding.

Machine Translated by Google

NA ELK GEBRUIK

UITGESCHAKELD

zoals hout.

1. Schakel de hogedrukreiniger uit.

2. Draai de watertoevoer dicht.

3. Knijp in de trekker van het pistool om de waterdruk te verlichten.

5. Loop langzaam achter de unit en maak schoon terwijl u bezig bent. Als er strepen ontstaan, loop dan langzaam

het tempo verlagen. Laat de machine niet stilstaan op zachte oppervlakken

doorgaan als er problemen zijn.

Zet de hogedrukreiniger en de watertoevoer uit en vervang de sproeiers voordat u

4. Koppel de waterslang los, laat deze leeglopen en veeg de unit af. Berg de unit op

in een droge omgeving.

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en

Maak het klaar voor het

volgende gebruik. • Verwijder vuil of vreemde materialen onder de behuizing en de

wielen. Gebruik indien nodig een doek of spons om het oppervlaktereiniger schoon te maken

en spoel het af met kraanwater. •

Controleer op losse onderdelen en eventuele schade.

- 11 -

Machine Translated by Google

4. Sluit het mondstuk weer aan op de sproeibalk en draai het goed vast.

trigger) OF onvoldoende reinigingskracht kan het gevolg zijn van een verstopte of

4. Lijn de opening van de sproeier uit, plaats de sproeiers terug op de sproeibalk. Draai ze vast

Overmatige pompdruk (een pulserend gevoel tijdens het knijpen in de

het water door de sproeier heen naar achteren of van buiten naar binnen).

1. Zet de hogedrukreiniger uit en draai de watertoevoer dicht. Trek aan de trekker om

1. Verwijder de sproeikop van de sproeibalk met een geschikte sleutel.

vuile sproeier

slang.

3. Bedek de schroefdraad van de nieuwe sproeiers met de bevestigde teflontape.

Laat de waterdruk los en koppel de oppervlaktereiniger los van de hogedrukreiniger

2. Spoel de montagegaten schoon met schoon water om onzuiverheden te verwijderen.

3. Spoel met een tuinslang het vuil uit de spuitmond door terug te spoelen (door de slang te laten lopen).

veilig.

Let op: Als het mondstuk moeilijk te verwijderen is, verwarm het dan met een föhn.

reiniger (meegeleverd) om de sproeiers te reinigen.

2. Verwijder met een sleutel de spuitmond van de sproeibalk. Gebruik een spuitmond

- 12 -

Zie figuur 3.

REINIGING VAN DE SPUITMOND

VERVANGING VAN DE SPUITMOND

Machine Translated by Google

- 13 -

Neem contact op met onze klant

Service voor hulp.

Ontbrekende onderdelen Beschadigd pakket

PROBLEEMOPLOSSING

WAARSCHIJNLIJKE OORZAAK CORRIGERENDE MAATREGEL

PROBLEEM

alvorens te verwijderen.

Zorg ervoor dat de unit een druk

van minimaal 2.000 PSI produceert.

Onvoldoende

reinigingskracht

Reinig of vervang de sproeiers.

Mondstuk verstopt of

Niet genoeg PSI van

hogedrukreiniger

versleten

Machine Translated by Google

- 14 -

de sproeibalk is eraf gevallen

sproeiers.

Niet gebruiken!

oppervlaktereiniger

Onstabiele verbinding,

sproeiers.

Strepen schoonmaken

patroon

Ga langzamer lopen.

draaien

Neem contact op met onze klant

Service voor hulp.

Te snel schoonmaken

Spuitbalk zal niet

schieten vanaf draaipunt

trilling van

Storing afdichting, water

Excessief

losgemaakt

Maak schoon of vervang de

Mondstuk verstopt

Defect, borgring

Maak schoon of vervang de

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

TRYCKTVVÄTT YTARENGÖRING

MODELL:QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL:QD-XDP01 \ QD-XDP03 \ QD-XDP14 \ QD-XDP15

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

www.vevor.com/support

YTRENARE

HÖRTRYCKSVÄTTARE

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

4000/276

1500/104

Max. Flödeshastighet (gal/min)

SPECIFIKATIONER

INTRODUKTION

VIKTIG SÄKERHETSINFORMATION

och prestanda i åtanke. Varje komponent har testats noggrant

säkerställa hög acceptans.

säkert och ansvarsfullt.

• Låt inte personer använda eller montera produkten förrän de har gjort det

Denna ytrengöring är designad för högtryckstvätt av olika

Varning - För att minska risken för skada måste användaren läsa

utomhusytor som betong, asfalt, gatstensgångar, pool

däck, etc. Anslut den roterande ytrengöringen till din högtryckstvätt, dra i

avtryckaren och gå bakom för snabb och effektiv rengöring!

bruksanvisningen noggrant.

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan

Max. Tryck (PSI/BAR)

leda till allvarlig personskada eller skada på

egendom. • Varningarna, varningarna och instruktionerna i denna handbok kan inte täcka alla

Grattis till köpet av din nya Rotary Surface Cleaner! Du

Min. Tryck (PSI/BAR)

möjliga förhållanden eller situationer som kan uppstå. Utöva sunt förnuft

och var försiktig när du använder detta verktyg.

kan vara säker på att denna rengöringsmaskin konstruerades och designades med kvalitet

Var alltid medveten om miljön och se till att verktyget används

EN VARNING

- 2 -

Machine Translated by Google

SÄKERHET FÖR ARBETSOMRÅDE

PERSONLIG SÄKERHET

läs den här handboken och har utvecklat en grundlig förståelse för hur det fungerar

utrustning för ett ändamål som den inte var avsedd för.

använda verktyget. Använd inte verktyget när du är trött eller under

säkert i den kapacitet den var avsedd för. ANVÄND INTE detta

fabrik.

• Låt inte produkten komma i kontakt med en elektrisk källa.

• Håll barn och åskådare borta från arbetsområdet under arbetet

Verktyget är inte isolerat och kontakt kommer att orsaka elektriska stötar.

göra arbetet med större industriutrustning. Det finns vissa applikationer

och väl upplyst. Belamrade, våta eller mörka arbetsområden kan resultera i,

som denna utrustning är designad för. Det kommer att göra jobbet bättre och mer

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när

explosion; t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. De

produkt. Det finns specifika tillämpningar som produkten var för

dold för din syn och kan orsaka personskada och/eller egendom

skada om den kontaktas.

utformad. •

Använd rätt verktyg för jobbet. Försök INTE att tvinga liten utrustning till

produkten kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

• Inspektera arbetsområdet före varje användning. Håll arbetsområdet rent, torrt och smutsfri

skada.

Användning av produkten i trånga arbetsområden kan innebära risker

• Modifiera inte denna produkt på något sätt. Obehörig ändring kan

verktyget. Låt inte barn hantera produkten. • Var medveten om

alla kraftledningar, elektriska kretsar, vattenledningar och annat

mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara

försämra funktionen och/eller säkerheten och kan påverka livslängden på

nära andra skärverktyg och roterande delar. • Använd

inte produkten där det finns risk att orsaka brand eller en

- 3 -

Machine Translated by Google

RENARE ANVÄNDNING OCH SKÖTSEL

påverkan av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet medan

medicin.

• Använd aldrig en del med lägre arbetstryck än rengöringsmedlet.

• Räck inte för mycket. Håll alltid rätt fotfäste och balans. • Använd inte verktyget

när du är trött eller påverkad av droger, alkohol eller

• Ta bort nycklar eller skiftnycklar innan du ansluter verktyget till en luftkälla,

strömförsörjning eller slår på verktyget. En vänster skiftnyckel eller nyckel fäst vid en

användning av verktyget kan resultera i allvarliga personskador. •

Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken.

verktyg för jobbet.

• Kontrollera om det finns skadade delar före varje användning och innan du ansluter

renare till en högtryckstvätt. Kontrollera noga att rengöringsmaskinen fungerar

korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar

Använd även halkfria skyddsskor, hjälm, handskar, dammuppsamlingssystem och

hörselskydd när så är lämpligt. Detta gäller alla personer i

• Tvinga inte rengöringsmedlet. Verktyg gör ett bättre och säkrare jobb när de används i

Delar som kan vara lämpliga för en städare kan skapa risk för skador när

sätt för vilket de är utformade. Planera ditt arbete och använd rätt

arbetsområde.

används med ett annat rengöringsmedel.

händer.

täcker ofta rörliga delar och bör undvikas. • Bär lämplig

personlig skyddsutrustning vid behov. Använda

räckhåll för barn. Inspektera rengöringsmedlet för gott skick innan

lagring och

återanvändning. • Använd endast reservdelar som distributören rekommenderar.

ANSI Z87.1-kompatibla skyddsglasögon (ej skyddsglasögon) med sidoskydd, eller vid

behov en ansiktsskärm. Använd en dammmask i dammiga arbetsförhållanden.

roterande del av verktyget kan orsaka personskada. • Säkra

arbetet med klämmor eller ett skruvstäd istället för handen när

Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder,

omedelbart. Använd aldrig dammsugaren med en skadad del.

·Förvara rengöringsmedlet när det inte används. Förvara den på en torr, säker plats utanför

smycken eller långt hår kan fastna i rörliga delar. Luftventiler på verktyget

praktisk. Denna säkerhetsåtgärd möjliggör korrekt användning av verktyget med båda

- 4 -

Machine Translated by Google

SPECIFIKA ANVÄNDNINGSVARNINGAR

• Lämna inte rengöringsmedlet utan uppsikt när det är trycksatt. • Vänd inte

på dammsugaren när den är trycksatt genom anslutning till en

• Ej för användning av eller i närheten av barn.

begagnad.

Dellista

drift högtryckstvätt för att undvika högtrycksspruta vatten som

1 1

fungerar. •

Bär rätt säkerhetsutrustning inklusive ANSI Z87.1 godkänd säkerhet

Högtryckstvätt

Ytrengöringsmedel

glasögon.

• Använd endast på hårda, jämna ytor. •

Inga ändringar får göras på denna produkt. • Endast

tillbehör och/eller adaptrar som tillhandahålls av tillverkaren ska vara


• Överskrid INTE den nominella PSI-kapaciteten. •

Håll kroppsdelar borta från munstyckshuvuden och borta från kjolen under tiden

manövreringsmaskin. •

Lyft INTE maskinen från ytan eller rikta munstyckshuvudena mot människor medan

ANTAL.

Koda

kan orsaka personskada.

Nedre ledstång

Namn

- 5 -

Machine Translated by Google

(ÿ5,8*62 mm)

8 Tryckpistol

Högtrycksrör

Stift

(ÿ5,8*72 mm)

2+2

Övre ledstång

9 Skruva

Stift

R-stift

- 6 -

Machine Translated by Google

Nål

Munstycken

O-ringar

(ÿ2,4*ÿ9)

Skiftnyckel 24

Teflon tejp

Genomgående hål

Insexnyckel

Ersättning

2+2

O-ringar

(ÿ1,8*ÿ5,5)

Mutter

Skiftnyckel 19

- 7 -

Machine Translated by Google

FÖRBEREDELSE OCH DRIFT

Montering av högtryckspistol

Snabbadaptersats

(M22-15)

(M22-14)

Snabbadaptersats

Tips: "+" är extra reservdelar .

Steg 2: Sätt i muttrar och skruvar och dra åt.

Steg 1: Sätt in högtryckspistolen i det övre ledstångsröret.

- 8 -

Machine Translated by Google

- 9 -

Steg 3: Klart!

ENHETSMONTERING (Se figur 1.)

Machine Translated by Google

FÖRBEREDELSE OCH DRIFT

YTAFÖRBREDNING

INSTÄLLNING

UPPSTART

1. Passa in hålen på den nedre delen av handtaget med hålen på locket

Högtryckstvätt.

handtag).

förbindelse.

1. Lokalisera högtrycksutloppsslangen på din högtryckstvätt och

montering. För in de långa stiften genom handtaget och täck hålen och

2. Försök aldrig att rengöra ytan med föremål som sticker ut från

1. Ta bort allt löst skräp från området som ska rengöras.

2. Se till att alla anslutningar är säkra.

4. Vatten kommer att börja rinna från munstyckena på Surface Cleaner. Se till

3. Anslut slangen till avtryckarhandtaget och till sviveln som sitter på

andra änden till en tryckvattenförsörjning.

1. Lås avtryckarpistolen på Rotary Surface Cleaner i läge "OFF".

(flytta spaken på pistolhandtaget till en 90° vinkel så att den vilar mot

enhetsbas. Tips: Paketet innehåller 1/4" snabbkopplingsset för snabbare

munstyckena är inte igensatta och sprutmönstret är inte oregelbundet.

pistol på Rotary Surface Cleaner.

hål. Tryck den korta stiftet genom det inriktade hålet och fäst

kör maskinen, STOPP rengöringen och kontrollera spraybalken.

det till klippet.

2. Anslut vattentillförselslangen, ena änden till din högtryckstvätt, den

se till att den är ordentligt ansluten till vattenutloppet på högtryckstvätten.

fäst på klämmorna.

ytan som rengörs. Att slå på något upphöjt hinder under drift kommer

3. Lås upp avtryckarpistolen och tryck på avtryckaren medan du startar

skada maskinen. Om kontakt uppstår och resulterar i vibrationer när

2. Fäst det övre handtaget genom att rikta upp det övre och nedre handtaget

Snabbanslut den andra änden av högtrycksutloppsslangen till

- 10 -

Machine Translated by Google

EFTER VARJE ANVÄNDNING

STÄNGNING

2. Stäng av vattentillförseln.

såsom trä.

1. Stäng av högtryckstvätten.

4. Koppla bort och töm vattenslangen och torka av enheten. Förvara enheten

5. Gå långsamt bakom enheten och städa medan du går. Om striping uppstår, sakta

ner tempot. Låt inte maskinen stå stilla på mjuka ytor

fortsätter om det finns problem.

Stäng av högtryckstvätten och vattentillförseln och byt munstycken innan

Utför följande inspektioner efter varje användning för att rengöra rengöringsmedlet och

hjul. Om det behövs, använd en trasa eller svamp för att tvätta ytrengöringen

och skölj den med kranvatten. •

Kontrollera om det finns lösa delar och eventuella skador.

i torr miljö.

3. Tryck på avtryckarpistolen för att minska vattentrycket.

redo för nästa användning. •

Rensa bort all smuts eller främmande material från under huset och

- 11 -

Machine Translated by Google

1.Stäng av högtryckstvätten och stäng av vattentillförseln.Tryck avtryckaren till

1. Ta bort munstycket från sprutstången med en lämplig skiftnyckel.

släpp vattentrycket och koppla bort ytrengöraren från högtrycket

2. Skölj monteringshålen med färskvatten för att rengöra föroreningar.

slang.

3. Täck den nya munstyckets gänga med bifogad teflontejp.

rengöringsmedel (medföljer) för att rengöra munstyckena.

2. Använd en skiftnyckel, ta bort munstycket från sprutstången. Använd ett munstycke

4. Rikta in munstycksöppningen, sätt tillbaka munstyckena till sprutstången. Dra åt

3. Använd en trädgårdsslang, spola ut skräp ur munstycket genom att spola tillbaka (kör

säkert.

Obs: Om munstycket är svårt att ta bort, värm det med en varmblåsare

Överdrivet pumptryck (en pulserande känsla kändes när man klämmer ihop

vattnet genom munstycket bakåt eller från utsidan till insidan).

trigger) ELLER otillräcklig rengöringseffekt kan vara resultatet av en igensatt eller

4. Återanslut munstycket till sprutstången och dra åt det ordentligt.

smutsigt munstycke

Se Fiqure3.

BYTE AV MUNSTYCKE

MUNSRENGÖRING

- 12 -

Machine Translated by Google

- 13 -

Service för hjälp.

Kontakta vår kund

Saknade delar Skadat paket

FELSÖKNING

TROLIG ORSAK KORRIGERANDE ÅTGÄRD

PROBLEM

innan du tar bort.

Se till att enheten producerar

en minsta högtryckstvätt 2 000

PSI.

Inte tillräckligt med PSI

från högtryckstvätt

Otillräcklig

rengöringskraft

Rengör eller byt ut

munstyckena.slitna

Munstycke blockerat eller

Machine Translated by Google

rotera

Service för hjälp.

Fel på tätningen, vatten

Överdriven

skjuta från sväng

vibration av

Defekt, låsring

Rengör eller byt ut

munstycken.

ytrengöringsmedel

Rengör eller byt ut

lossnat

Munstycket igensatt

Instabil anslutning,

munstycken.

Munstycket igensatt

Rengöring med streck

spraybaren ramlade av

Använd inte!

mönster

Kontakta vår kund

Rengöring för snabbt

Spraybar kommer inte

Sänk tempot.

- 14 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor QD-XDP03 24" Pressure Washer Surface Cleaner 4 Wheels Dual Handle 4500 Max PSI

Product's Documents

User Manual

Specifications

Vevor QD-XDP03 Questions and Answers
