SHOWER PUMP
INSTALLATION INSTRUCTION
Technical Support and E-Warranty Certificate www.vevor.com/support
S
MODEL:FLO300
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
- 1 -
MODEL:FLO300
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
SHOWER
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PUMP
background
Kindly Reminde
- 2 -
r
The FLO300 has been developed with the utmost care and it is tested in the
factory.Therefore, it is possible that the test water remains in the appliance.
INSTALLATION REQUIREMENTS
This appliance must be earthed.
If the supply cord is damaged, it must be replaced by a qualified person.
The cable type is SJT 18AWGx3C. The IP rating of this appliance is IPX4.
Water: The unit is gravity fed from the washing machine, shower, etc. with
a built-in pressure switch that detects the incoming waste and starts the
pump.
The outlet comes as standard with a 1-1/4" (32 mm) connection, however,
1" (28 mm) can be used with a reducer. If using bends in the connecting
pipework, ensure they are smooth curves to avoid blockages. Besides,
never use a 90-degree bent, but a 45-degree bent.
background
- 3 -
SPECIFICATIONS
The water temperature should be a minimum of 1℃ for it is important that
the unit does not freeze, and a maximum water temperature is 90℃.
Input Power Rating:
0.4HP
Max Vertical Lift: 23FT
Input Voltage: 110-120V,
60HZ
Max Temperature: 90℃
Flow Rated: 1600GPH Noise Level: 45 dBA
Max Horizontal Lift: 230FT Degree of Protection: IPX4
INSTALLATION GUIDANCE
(1) Accessories list
Check Valve Rubber Tube Snap hoop
(32mm-50mm)
Snap hoop
(20mm-32mm)

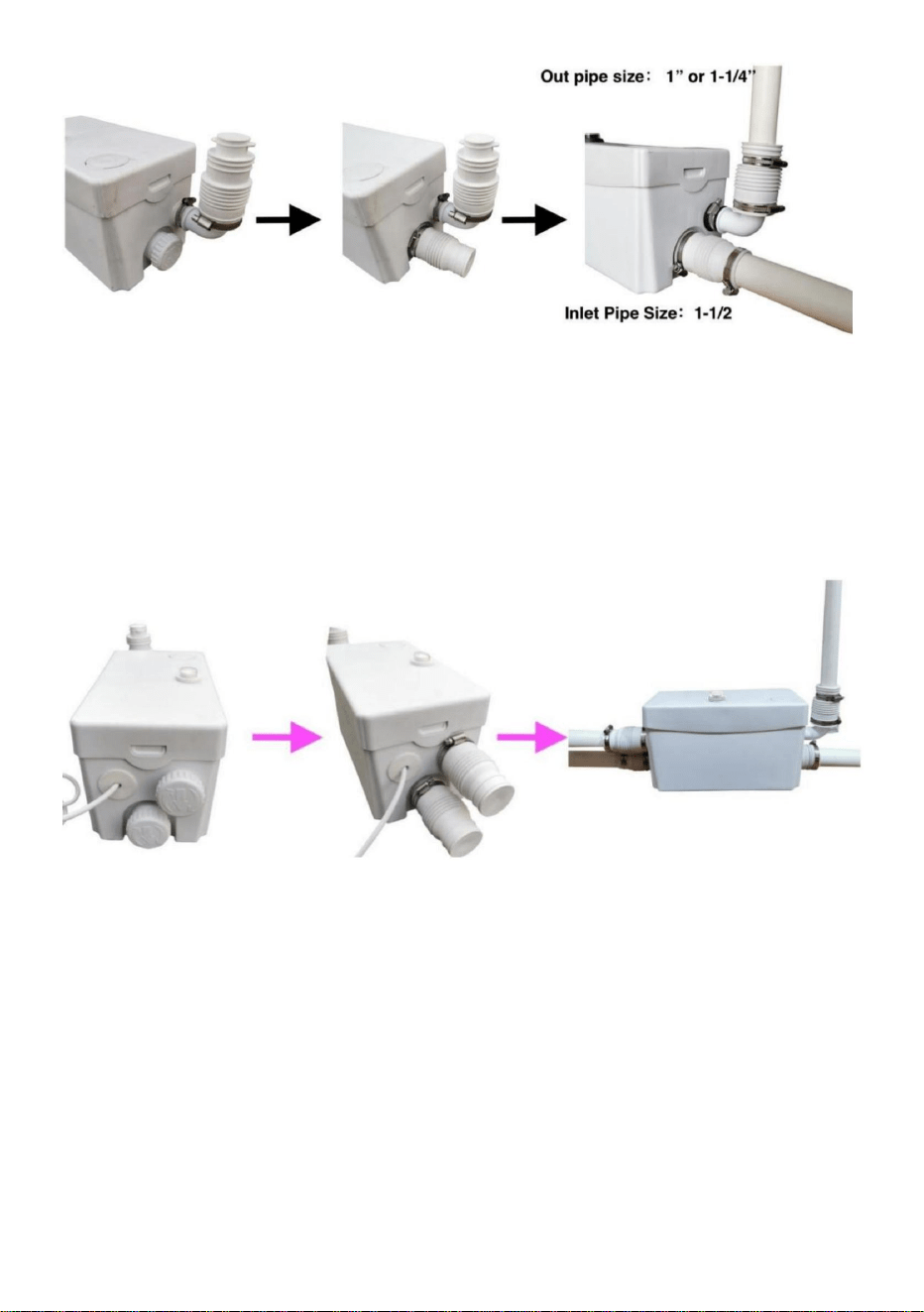

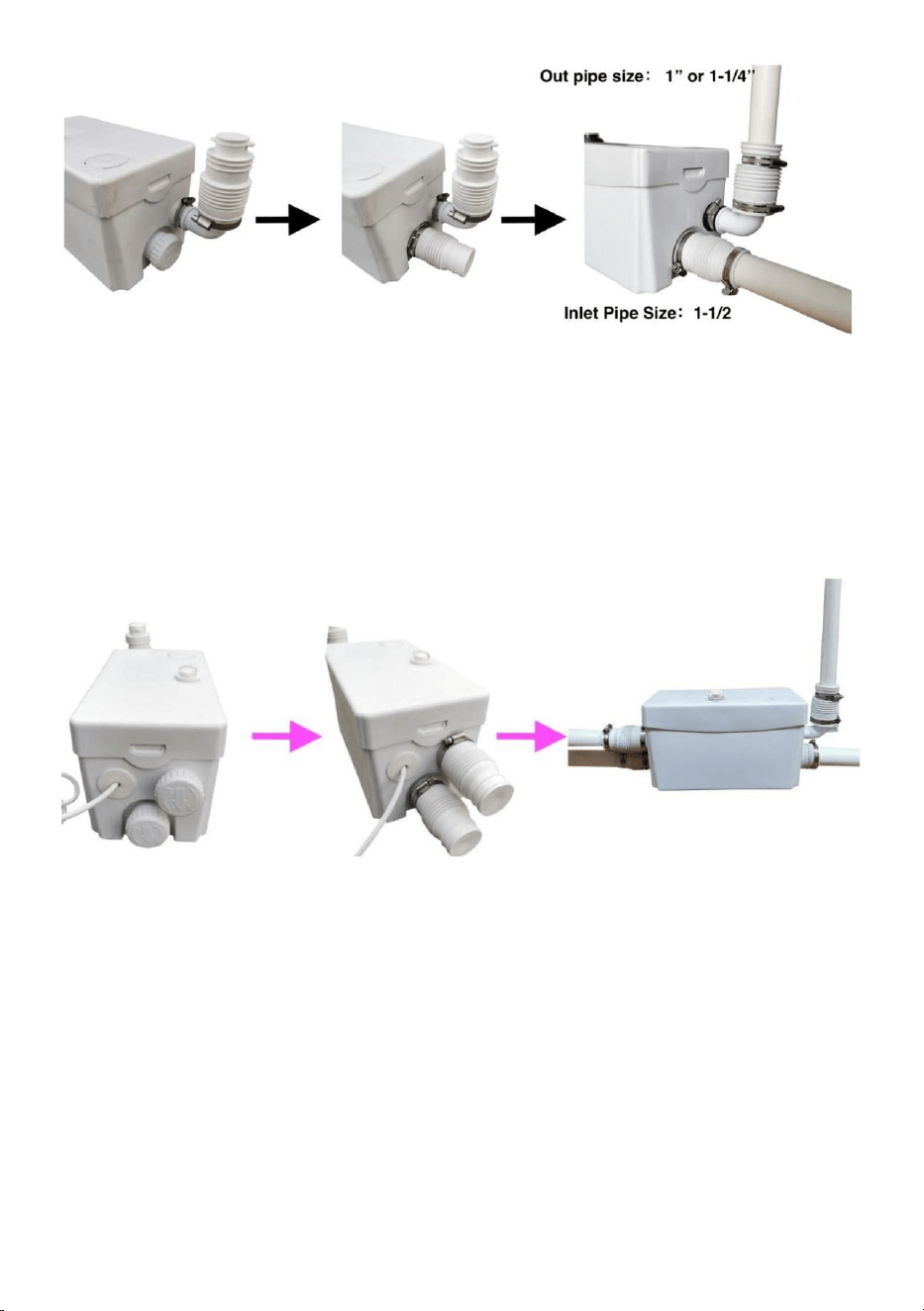

(2) Install the check valve at the outlet. Tighten with the snap hoop
(accessory D). Remove the choke plug from the product, install the rubber
tube (accessory B), and tighten it with the snap hoop (accessory C). The
outlet pipe is 3/4" (1" and 1-1/4" are also good choices), and inlet pipes are
1-1/2".
background
- 4 -
(3) The other side of the product has two water inlets, which are covered
with a choke plug. When installing, the arrow on the choke plug is
downward, then the plug can be pulled out. Then install the snap hoop etc.
Unused water inlets should be covered with choke plugs, and the direction
of the arrow should be turned to other directions.

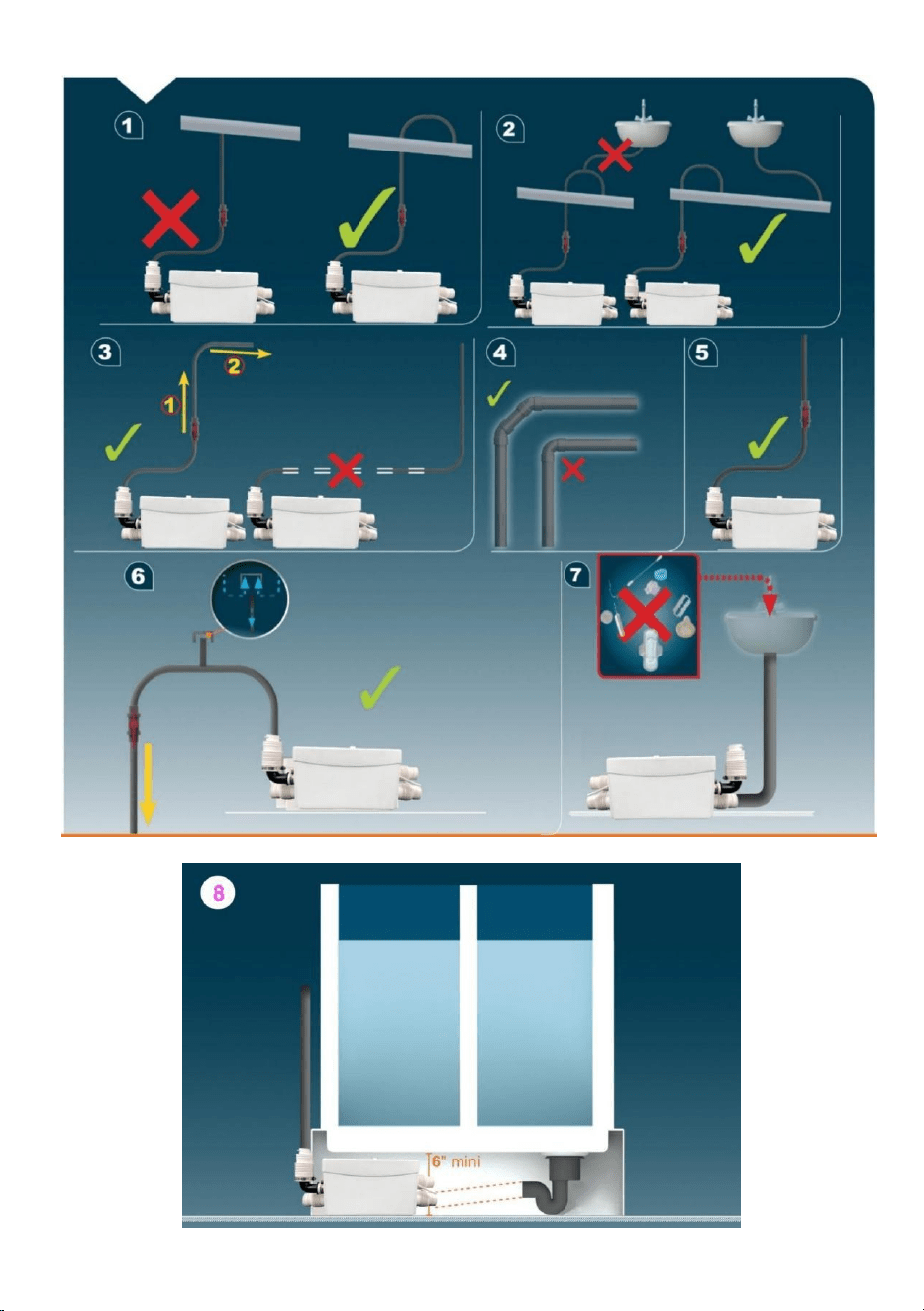

(4) Notes and installation diagram.

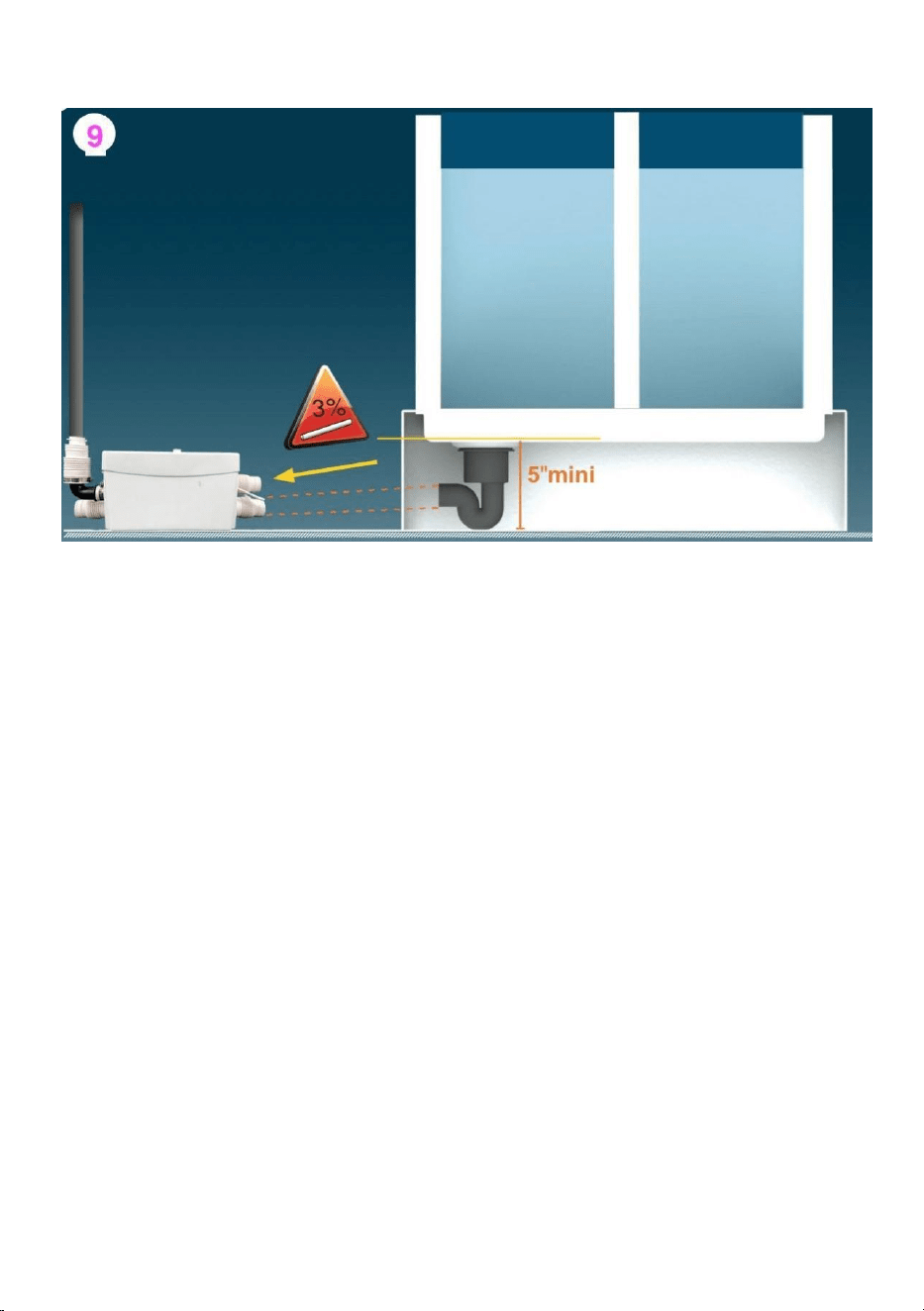

For wastewater from the shower and bath, ensure that the slope of the
siphon is at least 1% (0.4 inches per 40 inches) so that the wastewater
flows through the natural gravity to the unit position.
If other sanitary units are connected to the disposal line along the disposal
circuit, install check valves in the appropriate waste pipes to prevent
backflow.
The slope of the horizontal components must be at least 1%.
Note: Discharge pipe length to the first elbow should be a minimum length
of 1.6
background
- 5 -
background
(5) If installing underground, the method is as follows
- 6 -
:
background
- 7 -
TROUBLE SHOOTINGS
Some malfunctions of the grinder are not practically serious. You can
correct it by yourself. To diagnose and find a solution to the Trouble, refer
to the diagram below. For other malfunctions, contact the supplier or a
qualified professional.
MALFUNCTIONS POSSIBLE CAUSES SOLUTIONS
The appliance occasionally
starts to work
The connected pipelines are
leaking
Check the installation in front
of the appliance
The check valve is leaking Clean or replace the check valve
The motor is running properly,
but the water runs slowly
away.
The aerator in the lid is blocked Clean the aerator
The engine is running
properly but non-stop or runs
for a long time
The height or length of the drain
is too large,or too many bends
are used(power failure)
Check the installation
The pump is blocked Turn off the power,
disassemble the pump and
unblock
The motor is not switched on The power supply is not
switched on
Switch the on power supply
(repeat)
The plug is defective Repair the plug
The trouble with the motor or
sensor
Remove the lid,flush clean,and
dry the sensor up(hair dryer)
The motor rattles with a noise There's a strange object in the
motor
Remove the lid,clean it and
remove the object
The motor is buzzing and
does not rotate
The condensator is broken or has
trouble with the motor
Get in contact with a qualified
specialist or the supplier
There's a strange object in the
Remove the lid,clean it and
motor
Remove the lid,clean it and
remove the object
background
- 8 -
Manufacturer: Ningbo YUNSUN Electromechanical Co., Ltd
Address：Building 3 No.7 Hongshen Road Hongtang Industrial Zone A,
Jiangbei District 315033 Zhejiang P.R. China
