Mova RLP23SE P50 Ultra Robot Vacuum Cleaner, 19,000 Pa User Manual

For more support, contact us via www.mova-tech.com

Manufactured by: Moonstone Technology (Shaoxing) Co., Ltd.

Made in China EU-A00

全自动*地面清洁机器人

使用说明书

P50

*全自动：指自动洗拖布和自动集尘功能，且与前代本品牌扫地机器人产品相比，全自动综合效果更优异。

*本说明书图示仅供参考，实际外观请以实物为准。

The illustrations in this manual are for reference only. Please refer to the actual product.

P50 Ultra

Robot Vacuum and Mop with

Auto-Empty and Mop Self-Cleaning

User Manual

Move on, ventures await

Contents

User Manual

Benutzerhandbuch

Manuel d'utilisation

Manuale utente

Manual de usuario

Instrukcja obsługi

Gebruikershandleiding

Brukerhåndbok

Användarmanual

Εγχειρίδιο χρήστη

Manual do utilizador

110

137

165

192

219

246

273

300

327

שמתשמל ךירדמ

ﻡﺍدختسﺍ ليلﺩ

Usage Restrictions

Safety Information



This product should not be used by children younger than 8 years old nor

persons with physical, sensory, intellectual deficiencies, or limited experience

or knowledge without the supervision of a parent or guardian to ensure safe

operation and to avoid any risks. Cleaning and maintenance shall not be

performed by children without supervision.



The appliance is only to be used with the power supply unit provided with the

appliance.



This appliance contains batteries that are only replaceable by skilled persons.



Clear the area to be cleaned. Children shall not play with the appliance.

Ensure children and pets are kept at a safe distance from the robot while it is

operating.



Do not install, charge or use the appliance in the bathrooms or around the

pools.



This product is for floor cleaning in a home environment only. Do not use it

outdoors, on non-floor surfaces, or in a commercial or industrial setting.



Ensure that the appliance operates correctly in a proper environment.

Otherwise, do not use the appliance.



If the power cord is damaged, it must be replaced by a special cord or

assembly available from the manufacturer or its service agent.

To avoid electric shock, fire or injury caused by improper use of the appliance, please read the user manual carefully before using the

appliance and keep it for future reference.

2 3

ENEN

Usage Restrictions

Safety Information



Do not use the robot in an area suspended above ground level without a

protective barrier.



Do not place the robot upside down. Do not use the LDS cover, robot cover, or

bumper as a handle for the robot.



Use the robot in environments with an ambient temperature above 0°C and

below 40°C. Make sure there is no liquid or sticky substance on the floor.



To prevent damage or harm from dragging, clear any loose objects from the

floor, and remove cables or power cords on the cleaning path before operating

the appliance.



Remove fragile or small items from the floor to prevent the robot from bumping

into and damaging them.



Keep hair, fingers, and other body parts away from the suction opening of the

robot.



Do not operate the appliance in a room where an infant or child is sleeping.



Do not place children, pets, or any item on top of the robot regardless of

whether it is stationary or moving.



Only clean water and the officially-approved cleaning solution can be added

to the clean water tank. Do not add any other liquid such as alcohol or

disinfectant. The ratio of the cleaning solution to clean water can be checked

on the cleaning solution bottle. Keep the cleaning solution out of reach of

children.



Do not use the robot to clean any burning objects. Do not use the robot to pick

Safety Information

Batteries and

Charging



Do not use any third-party battery or base station. The robot can only be used

with the model RCPE0105 base station.



Do not attempt to disassemble, repair, or modify the battery or the base station

on your own.



Do not place the base station near a heat source.



Do not use a wet cloth or wet hands to wipe or clean the base station's

charging contacts.

up flammable or combustible liquids, corrosive gases, or undiluted acids or

solvents.



Do not vacuum hard or sharp objects. Do not use the appliance to pick up

objects such as stones, large pieces of paper or any item that may clog the

appliance.



Plug must be removed from the socket-outlet before cleaning or maintaining

the appliance.



Do not wipe the robot or the base station with a wet cloth or rinse them with

any liquid. After cleaning washable parts, fully dry the parts before reinstalling

and using them.



Please use this product in accordance with the instructions in the User Manual.

Users are responsible for any loss or damage that arise from improper use of

this product.

Usage Restrictions

4 5

ENEN



The laser sensor in this product meets the IEC 60825-1:2014/EN 60825-1:2014/

A11:2021 Standard for Class 1 laser products. Please avoid direct eye contact

with it during use.

CLASS 1 LASER PRODUCT

CONSUMER LASER PRODUCT

EN 50689:2021

Batteries and

Charging

Laser Safety

Information

Safety Information

Hereby, Moonstone Technology (Shaoxing) Co., Ltd. declares that the radio equipment type RLP23SE is in compliance with Directive 2014/53/EU.

The full text of the EU declaration of conformity is available at the following internet address: www.mova-tech.com

For detailed e-manual, please go to https://www.mova-tech.com/pages/user-manuals-and-faqs



Do not improperly dispose of old batteries. Unneeded batteries should be

discarded at an appropriate recycling facility.



If the power cord becomes damaged or broken, stop using it immediately and

contact after-sales service.



Make sure the robot is turned off when being transported and kept in its

original packaging if possible.



If the robot will not be used for an extended period of time, fully charge it, then

turn it off and store it in a cool, dry place. Recharge the robot at least once

every 3 months to avoid over-discharging the battery.

For indoor use only

Read operator's manual

Package Contents

Product Overview

Robot

Base Station

Other Accessories

Mop Pad × 2

(pre-installed)

Mop Pad

Holder × 2

User ManualPower Cord Base Station Ramp

Extension Plate

Dust Bag

(pre-installed)

Washboard Filter

(pre-installed)

6 7

ENEN

Robot

Product Overview

Spot Cleaning Button

· Press to start spot cleaning

Power / Clean Button

· Press and hold for 3 seconds to turn on or off

· Press to start cleaning after the robot is turned on

Dock Button

· Press to send the robot back to the base station

· Press and hold for 3 seconds to disable Child Lock

Status Indicator

· Solid White: Cleaning or cleanup completed

· Breathing White: Charging (not low battery)

· Solid Orange: Standby at low battery or paused at low battery

· Breathing Orange: Charging (low battery)

· Blinking Orange: Error

Note:

· Press any button on the robot to pause while the robot is cleaning

or returning to charge.

· Child Lock can be enabled/disabled through the MOVAhome app.

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

Robot and Sensors

Product Overview

LDS Cover

Laser Distance

Sensor (LDS)

Bumper

3D Line Laser Sensor

Cover

Charging Contacts

Connectors

Automatic Water

Refilling Inlet

Reset Button

· Press and hold for 3

seconds to restore to

factory settings

Wi-Fi Indicator

Edge Sensor

Auto-empty

Vent

Cli Sensors

Main Wheel

Main Brush

Omnidirectional

Wheel

Brush Guard

Main Wheel

Brush Guard Clips

Mop Pad Holder

Mounting Holes

Side Brush Extension

Assembly

Carpet Sensor

MopExtend

Assembly

Filter

Filter Handle

Auto-empty Vent

Dust Box Cover Clip

Dust Box Clip

Dust Box Cover

Dust Box

Mop Pad

Attachment Area

Mop Pad Holder Mop Pad

Mop Assembly

8 9

ENEN

Base Station

Product Overview

Filter

Dust Bag

Slot

Washboard

Washboard Filter

Ramp

Extension

Plate

Upper Cover

Clean Water Tank

Used Water Tank

Auto-empty Vent

Power Cord Storage Slot

Power Port

Dust Tank Cover

Status Indicator

· Solid White: The base station is

connected to power

· Solid Orange: The base station

has an error

Reserved Slot for

Auto-Detergent Compartment

Signaling Area

Charging Contacts

Automatic Water

Adding Outlet

Water Tank Clip

Water Tank

Clip

Float Ball

Scale Inhibitor

Water Pipe

Filter

Used Water Tank Clean Water Tank

Floater

Note: The auto-detergent compartment needs to be purchased separately.

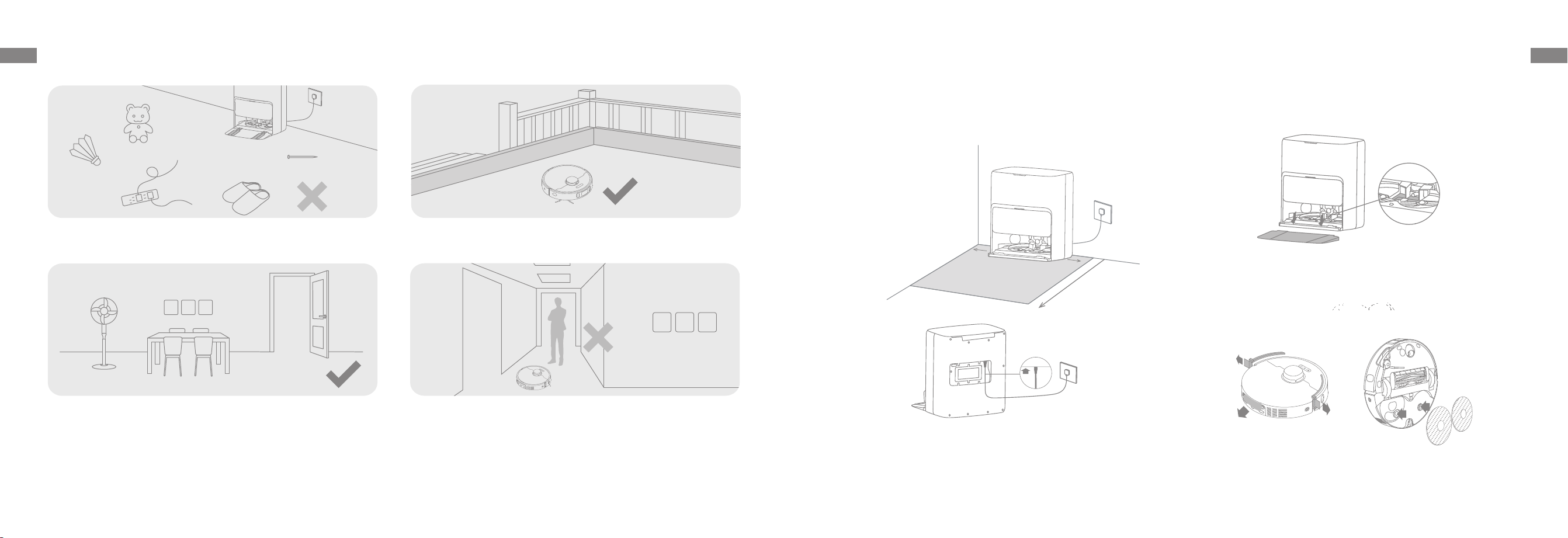

Preparing Your Home

Before cleaning, please move away unstable, fragile, valuable or dangerous

items, and clean up cables, cloths, toys, hard objects and sharp objects on

the ground to avoid being entangled, scratched or knocked over by the robot

and causing losses.

Open the door of the room to be cleaned, and put the furniture in its proper

place to leave more space.

To prevent the robot from not recognizing areas that need to be cleaned, do

not stand in front of the robot, threshold, hallway, or narrow places.

Before cleaning, place a physical barrier at the edge of the stairs to ensure

the secure and smooth operations of the robot.

Note:

· When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.

· Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be

scratched.

10 11

ENEN

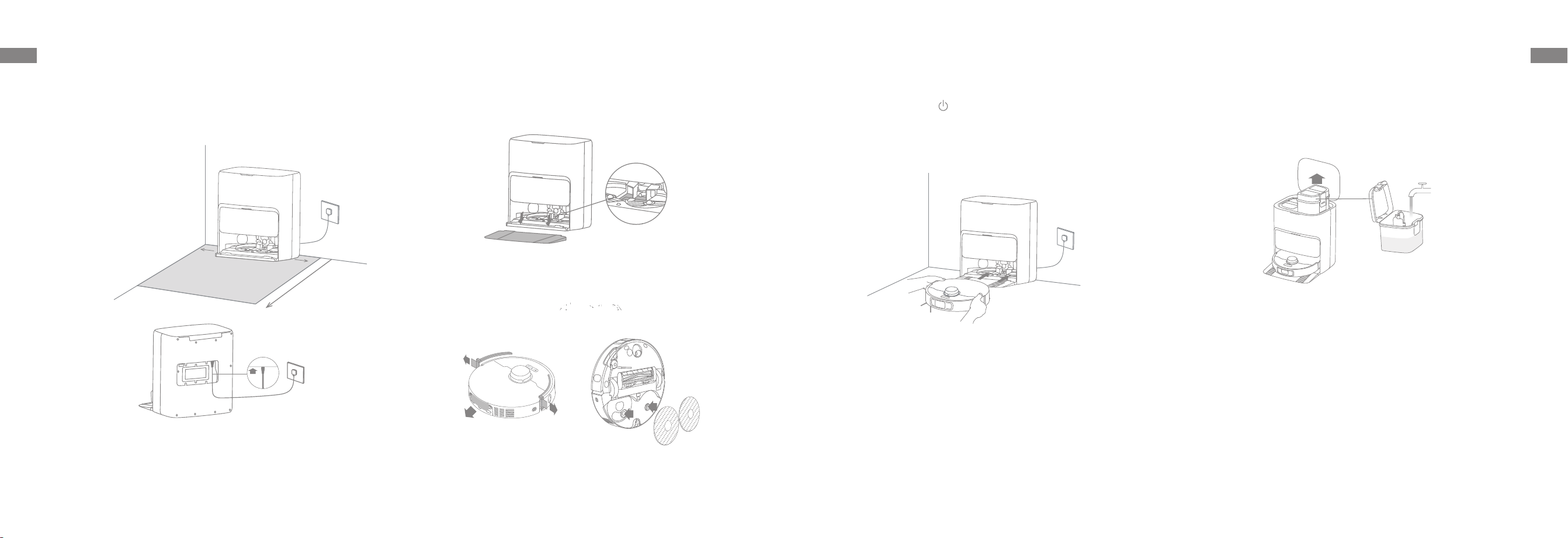

1. Place the Base Station and Connect to an Electrical Outlet

Place the base station in a location that is as open as possible with a good

Wi-Fi signal. Leave enough space as shown in the figure and remove any

objects in the shaded area. Insert the power cord into the base station and

plug it into the socket.

3. Remove Robot Protections and Install the Mop Assembly

2. Install the Ramp Extension Plate

Before Use

Note:

· Make sure that no objects might block the signaling area.

· To prevent water stains from wetting wood floors or carpets, placing the

base station on tile floors or marble floors is recommended.

Firmly insert the power cord

upwards until the indicator turns on.

＞1.5m

＞5cm

Note: Ensure the washboard filter is installed into place.

④

3. Remove Robot Protections and Install the Mop Assembly

②

①

③

Washboard Filter

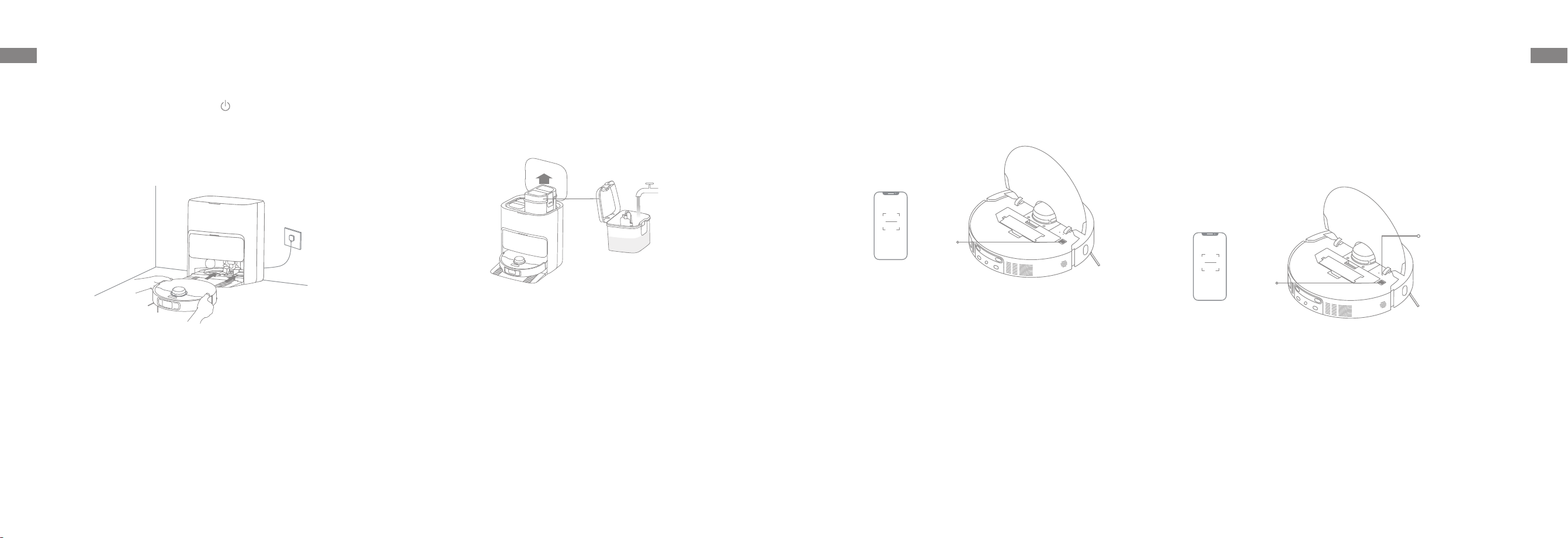

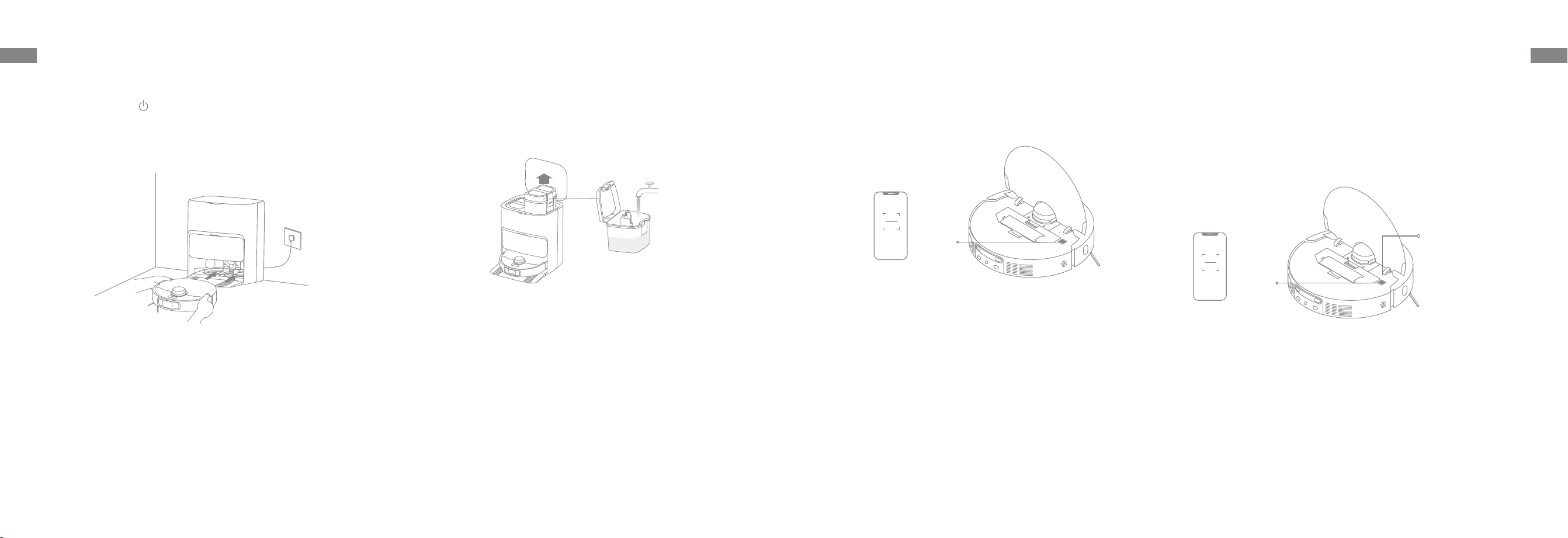

4. Connect the Robot to the Base Station

Press and hold the button on the robot for 3 seconds to turn it on. Place

the robot onto the base station with the mop assembly facing toward

the washboard. Then you will hear a voice notification when the robot

successfully connects to the base station. After the robot is fully charged,

the status indicators on the robot and the base station will remain lit for 10

minutes and then dim.

Before Use

Note: It is recommended to fully charge the robot before its first use. When

the robot cannot be turned on after the battery is depleted, manually connect

the robot with the station to charge it.

5. Add Water to the Clean Water Tank

Take out the clean water tank from the base station and fill up the tank with

clean water. Then install it back into the base station.

Note: Do not add hot water into the water tank, as this may cause the tank to

become deformed.

＞1.5米

12 13

ENEN

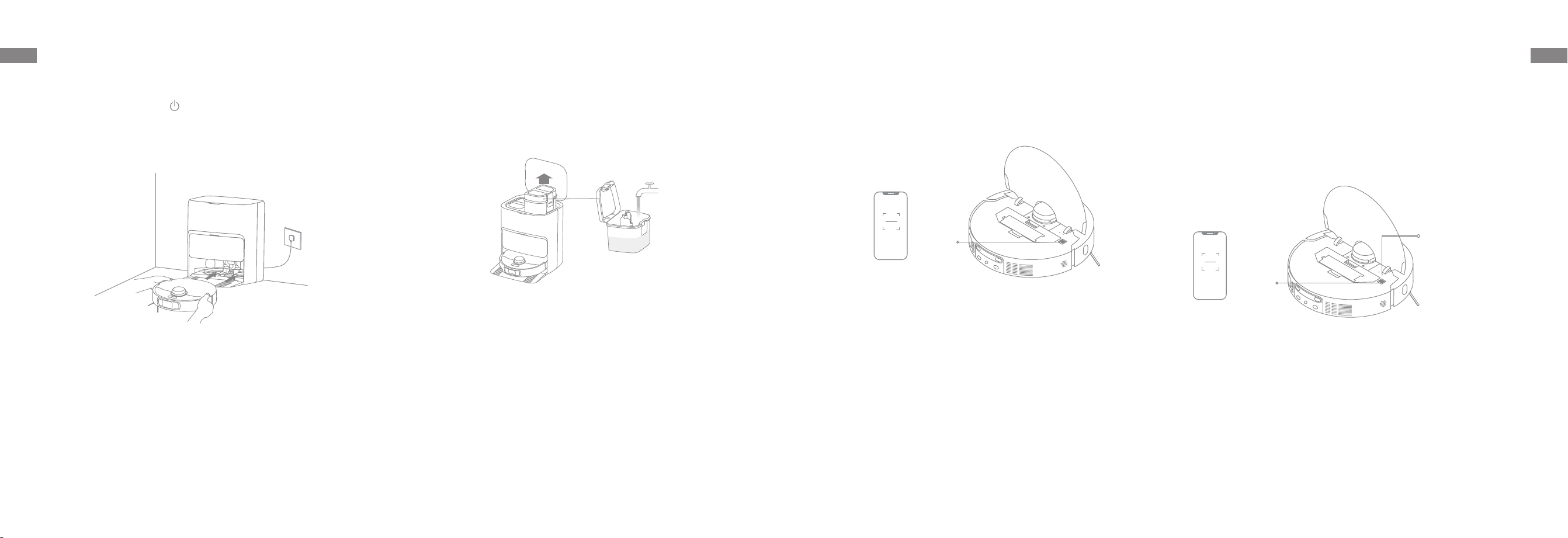

2. Add Device

Open the MOVAhome App, tap "Scan QR code to connect", and scan the same QR

code on the robot again to add the device. Please follow the prompts to finish the

Wi-Fi connection.

Note: To reset Wi-Fi, repeat step 2 and then follow the prompts to finish the

Wi-Fi connection.

Connecting with the MOVAhome App

1. Download the MOVAhome App

Scan the QR code on the robot or search "MOVAhome" in the app store to

download and install the app.

Wi-Fi Indicator

· Blinking slowly: To

be connected

· Blinking quickly:

Connecting

· On: Connected

Note:



Only 2.4 GHz Wi-Fi is supported.



Due to upgrades in the app software, the actual operations may differ from

the directions in this manual. Please follow the instructions based on the

current app version.

QR Code

How to Use

Turn On/O

Press and hold the button for 3 seconds to turn on the robot. The power

indicator should be illuminated. Place the robot onto the base station, the

robot should turn on automatically and begin charging. To turn o the robot,

move the robot away from the base station and press and hold the button

for 3 seconds.

Fast Mapping

After configuring the network for the first time, follow the instructions in the

app to quickly create a map. The robot will start mapping without cleaning.

When the robot returns to the base station, the mapping process has been

completed and the map will be saved automatically.

Pause/Sleep

When the robot is running, press any button to pause it. If the robot is paused

for more than 10 minutes, it automatically enters sleep mode. All indicators on

the robot will turn o. Press any button on the robot, or use the app to wake up

the robot.

Note: If the robot is paused and placed onto the base station, the current

cleaning process will end.

Auto Resume Cleaning

If the battery is too low, the robot will automatically return to the base station

to charge. After charging to the appropriate battery level, it will resume

unfinished cleaning tasks.

Note: To use this function, please enable it in the app.

Do Not Disturb (DND) Mode

When the robot is set to the Do Not Disturb (DND) mode, the robot will be

prevented from resuming cleaning. The DND mode is disabled by default at

the factory. You can use the app to enable the DND mode or modify the DND

period. The DND period is 22:00-8:00 by default.

Note:



The scheduled cleaning tasks will be performed as usual during the DND

period.



The robot will resume cleanup where it left off after the DND period expires.

Spot Cleaning

When the robot is on standby, press briefly the button to enable the spot

cleaning mode. In this mode, the robot cleans a square-shaped area of 1.5 ×

1.5 meters around it and returns to its starting point once the spot cleaning is

completed.

Robot Restarting

If the robot stops responding or cannot be turned o, press and hold the

button

for 10 seconds to forcefully turn it o. Then, press and hold the

button

for 3 seconds to turn the robot on.

14 15

ENEN

How to Use

Vacuum and Mop

Note: When using the mop assembly for the first time, the robot performs the

"Vacuum and Mop" task by default.

1. Start cleaning

Press the button on the robot, or use the app to make the robot start from

the base station. Then the robot will plan the optimal cleaning route and

perform the cleaning task based on the created map.

2. Auto mop washing

When cleaning, the robot will automatically return to the base station to wash

mop pads based on the mop pad cleaning frequency specified in the app.

The base station will automatically refill the robot's water tank and the robot

will resume cleanup.

Note:



To ensure the robot easily returns to the base station after cleaning, it is

recommended to make the robot start from the base station.



The mop pads will be cleaned before the robot starts mopping, please wait

patiently.



Do not move the base station, the clean water tank, the used water tank, or

the washboard filter during operation.



Hot water cleaning can be enabled in the app for mop pad, which applies

to all modes. To prevent scalding, do not touch the water outlet when the

function is on.

How to Use

3. Automatically empty the dust box and wash and dry the mop

pads

After the robot finishes a cleaning task and returns to the base station to

charge, the base station will automatically start emptying the dust box. Then

it will wash and dry the mop pads.

4. Clean the used water tank

After the robot has completed its task, please clean the used water tank to

prevent any odor.

Note:



If the auto-empty function is turned off in the app, the base station will not

automatically empty the dust box.



The base station will empty the dust box according to the setting in the app.

Vacuum Only

Enable the vacuuming function in the app, and the robot will automatically lift

the mop assembly and start vacuuming.

Mop after Vacuuming

Enable the mopping after vacuuming function in the app, and the robot will

automatically lift the mop assembly to vacuum the floor. After vacuuming is

completed, the robot will return to empty the dust box and then start mopping

after lowering the mop assembly and raising the side brush.

Mop Only

Enable the mopping function in the app, and the robot will check if the mop

assembly is installed. If not, manually install the mop assembly, and then the

robot will automatically start mopping after raising the side brush.

16 17

ENEN

Routine Maintenance

Parts

To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.

Part Maintenance Frequency Replacement Period

Used water tank After each use

Clean water tank

Once every 2 weeks

Main brush Every 6 to 12 months

Dust box's filter

Every 3 to 6 months

Side brush

Mop pad holder /

Washboard filter Once every 1 to 2 months /

Base station's

signaling area

Once every month /

Charging contact

Auto-empty vent

Omnidirectional

wheel

Edge sensor

Laser Distance

Sensor (LDS)

3D line laser

sensor

Part Maintenance Frequency Replacement Period

Carpet sensor

Once every month

Cli sensor

Bumper

Robot's automatic

water refilling inlet

Bottom of the robot

Dust box Clean it as needed

Dust bag

Every 2 to 4 months

Mop pad Every 1 to 3 months

Scale inhibitor Every 18 to 36 months

Note: The replacement frequency will depend on your usage of the robot.

If an exception occurs due to special circumstances, the parts should be

replaced.

Routine Maintenance

Washboard Filter

1. Take out the robot and remove the washboard ﬁ lter after the mop

pad cleaning is complete.

2. Rinse the washboard ﬁ lter with clean water, wipe it clean, and

then reinstall it in the washboard.

3. Use the app or press the button

to return the robot to the base

station, or manually put the robot back.

＞1.5米

18 19

ENEN

Routine Maintenance

Dust Bag

1. Remove the dust tank cover and discard the dust bag.

2. Remove the dust and debris from the filter with a dry cloth.

Note: Pulling outwards on the handle will seal the bag to prevent the dust

and debris from accidentally falling out.

3. Install a new dust bag.

4. Reinstall the dust tank cover.

3. Gently tap the basket of the filter to remove the dirt.

4. Rinse the dust box and filter with water and dry them completely before

reinstalling.

Note: Do not attempt to clean the filter with a brush, a finger or sharp objects

to prevent damage.

Note:



Rinse the dust box and filter with clean water only. Do not use any detergent.



Use the dust box and filter only when they are completely dry.

24h

Dust Box and Filter

1. Open the robot cover and press the dust box clip to remove the dust box.

2. Open the dust box cover, remove the filter, and then empty the dust box as

shown in the figure.

Routine Maintenance

20 21

ENEN

Routine Maintenance

Main Brush

1. Press the brush guard clips inwards to remove the brush guard and lift the

brush out of the robot.

2. Pull out the brush covers at both ends of the brush as shown in the figure.

Use a proper cleaning tool to remove any hair tangled in the brush. Reinstall

the brush covers on both ends of the brush, and then reinstall the brush.

Press on the brush guard to lock it in place.

Omnidirectional Wheel

Note:

Use a tool such as a small screwdriver to separate the axle and tire of the

omnidirectional wheel. Do not use excessive force.

Rinse the omnidirectional wheel under the running water and put it back

after drying it completely.

Side Brush

Unscrew the side brush with a screwdriver, clean the hair from the brush, and

then screw it back on.

Robot Sensors

Wipe the robot sensors by using a soft and dry cloth, as shown in the below

figure:

Note: A wet cloth can damage sensitive elements within the robot and the

base station. Please use a dry cloth for cleaning.

Routine Maintenance

Bumper

Edge Sensor

Laser Distance

Sensor (LDS)

3D Line Laser Sensor

Carpet Sensor

Cli Sensors

Note: The float ball in the used water tank is a movable part. Do not apply

too much force when cleaning it to avoid damaging it.

Used Water Tank

1. Remove the used water tank, open its cover and pour out the used water.

2. Rinse the used water tank with clean water, and use a proper cleaning

tool to clean the inner wall of the used water tank.

22 23

ENEN

Routine Maintenance

Charging Contacts and Signaling Area

Clean the charging contacts and the signaling area with a soft and dry cloth.

Auto-empty Vents

Clean the auto-empty vents of the robot and the base station with a soft and

dry cloth.

Mop Pad

Remove the mop pad from the mop pad holder to replace it.

Mop Pad Holder

Remove and clean the mop pad holders.

Battery

The robot contains a high-performance lithium-ion battery pack. Make sure

that the battery remains well-charged for daily use to maintain optimal

battery performance. If the robot is not used for an extended period of time,

turn it o and put it away. To prevent damage from over-discharging, charge

the robot at least once every three months.

Problem Solution

The robot will not turn on.

The battery is low. Recharge the robot on the base and try again.

The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature above 0°C

(32°F) and below 40°C (104°F).

The robot will not charge.

The base station is not connected to power, please make sure both ends of its power cord are correctly plugged in.

The contact between the charging contacts on the base station and the robot is poor, please clean the charging contacts.

Check whether there is any foreign object at the connector of the robot and remove the foreign object if any.

The robot fails to connect

to Wi-Fi.

The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is correct.

The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi connection.

The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.

The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.

The robot cannot find and

return to the base station.

The base station is disconnected from power or moved when the robot is not on it. Please connect the base station to the

power supply or place the robot onto the base station to charge.

There are too many obstructions around the base station. Place the base station in a more open area.

Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is too far

from the base station, it might not be able to automatically return on its own, in which case you will need to manually

place the robot onto the base station.

Wipe the signaling area on the base station to remove dust or debris.

The robot gets stuck in

front of the base station

and cannot return to it.

Check whether there is enough space on both sides or in front of the base station to prevent the robot from being blocked.

The route for returning to charge is blocked, e.g. the door is closed.

The robot may slip if the floor in front of the base station is overly wet. If so, clean the excess water before trying again.

It is recommended to move the base station to a dierent place and try again.

Make sure the ramp extension plate is installed properly.

The robot will not turn o.

The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station, and then

press and hold the button

for 3 seconds to turn it o.

If the robot cannot be turned o by performing step 1, press and hold the button

for 10 seconds to forcibly turn o the

robot. If the problem persists, please contact after-sales service.

Troubleshooting

24 25

ENEN

Troubleshooting

Problem Solution

The charging speed is

slow.

It takes about 3.5 hours to fully charge the robot when its battery is low.

If you operate the robot at temperatures outside of the specified range, the charging speed will automatically slow down

to extend the battery life.

The charging contacts on both the robot and the base may be dirty, please wipe them with a dry cloth.

The noise increases

while the robot is

operating.

Check whether the dust box filter is clogged. If so, clean it or replace it.

A hard object may be caught in the main brush or the dust box. Check and remove any hard object.

The main brush or the side brush may become tangled. Check and remove any foreign objects.

Switch the suction mode to Standard or Quiet.

The robot moves

without following the

set route.

Objects such as power cords and slippers should be organized before using the robot.

Working on wet slippery surfaces causes the main wheel to slip. It is recommended to dry the wet places before using

the robot.

Wipe the 3D line laser sensor on the robot with a clean, soft cloth to keep it clean and unobstructed.

The robot misses the

rooms to be cleaned.

Make sure that the doors of the rooms to be cleaned are open.

Check whether there is a threshold higher than about 2 cm at the door of the room. The robot cannot climb over high

thresholds or steps.

The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work abnormally.

Please try drying the floor before using the robot.

The robot will not

resume cleaning after

charging.

Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming cleaning.

The robot will not resume cleaning after you manually place the robot on the base station or send the robot to charge

via the app or the button

Troubleshooting

Problem Solution

The station cannot

automatically empty

the dust box.

Check whether the dust bag in the dust tank is full.

If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base station,

or the dust box. If any, clean the blocked part in time.

The water level in

the washboard is

abnormal.

Check whether the seal on the used water tank is loose or not correctly installed, and manually reset it if so. If the

problem persists, please contact the after-sales service team.

Gently press down on the used water tank to make sure it is installed correctly.

Remove the washboard filter and check whether the sewage drain is blocked and clean it.

Check the cleaning solution. Do not add any liquid other than the ocially-approved cleaning solution.

The mop pad holder is

raised abnormally.

Please remove the mop pad holder to check if there is any foreign object stuck in it, and try to restart the robot. If the

problem persists, please contact the after-sales service team.

There is water under

the clean water tank or

around the seal.

When taking out the clean water tank, some water in the pipe may be left under the tank or around the seal. This is

normal. Please wipe with a dry cloth.

For more support, contact us via www.mova-tech.com

26 27

ENEN

Specifications

Robot

Model RLP23SE

Charging Time Approx. 3.5 hours

Rated Voltage 14.4 V

Rated Power 75 W

Operation Frequency 2400–2483.5 MHz

Maximum Output Power <20 dBm

Note:



Rated Power (during hot water cleaning) is determined by the power value

during the representative period (water temperature 25°C).



Rated Power (during charging and drying) is determined by the power

value during full load period.

Model RCPE0105

Rated Input 220-240 V

50-60 Hz

Rated Output 20 V

2 A

Rated Power (during dust

emptying)

700 W

Rated Power (during hot water

cleaning)

1160 W

Rated Power (during charging and

drying)

87 W

Under normal use of condition, this equipment should be kept a separation

distance of at least 20 cm between the antenna and the body of the user.

Base Station

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed

with unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a

designated collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities.

Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the

installer or local authorities for more information about the location as well as terms and conditions of such collection points.

WEEE Information

CAUTION:

Removal Guide:

Battery Disposal and Removal

The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, make sure the battery is removed

by qualified technicians and discarded at an appropriate recycling facility.

– the battery must be removed from the appliance before it is scrapped;

– the appliance must be disconnected from the supply mains when removing the battery;

– the battery is to be disposed of safely.

Before removing the battery, disconnect the power and run out the battery as much as possible.

Unneeded batteries should be discarded at an appropriate recycling facility.

Do not expose to high temperature environment to avoid risks of explosion.

Under abusive conditions, liquid may be ejected from the battery. If contact occurs, flush with water and seek medical help.

1. Turn over the robot, use a proper tool to remove the screws on the back of the robot, and then remove the cover.

2. Unplug the terminals between the battery and PCB board to remove the battery.

28 29

DEDE

Nutzungsbeschrän-

kungen

Sicherheitshinweise



Um einen sicherer Betrieb dieses Produkts zu gewährleistet und um jegliche

Risiken zu vermeiden, darf es nicht von Kindern unter 8 Jahren oder von

Personen mit körperlichen, sensorischen oder intellektuellen Defiziten bzw.

eingeschränkter Erfahrung oder Kenntnissen ohne die Aufsicht der Eltern oder

eines Erziehungsberechtigten benutzt werden. Kinder dürfen die Reinigung und

Wartung nicht ohne Aufsicht durchführen.



Das Gerät darf nur mit dem mitgelieferten Netzteil verwendet werden.



Dieses Gerät enthält Akkus, die nur von Fachpersonal ausgetauscht werden

können.



Räumen Sie den zu reinigenden Bereich ab. Kinder dürfen nicht mit dem Gerät

spielen. Achten Sie auf einen sicheren Abstand zwischen Kindern und Haustieren

und dem Roboter, während dieser in Betrieb ist.



Das Gerät darf nicht in Badezimmern oder in der Nähe von Schwimmbecken

installiert, aufgeladen oder verwendet werden.



Dieses Produkt ist nur für die Bodenreinigung in Wohnräumen geeignet.

Verwenden Sie es nicht im Freien, auf anderen Oberflächen als Bodenbeläge

oder in einer gewerblichen oder industriellen Umgebung.



Stellen Sie sicher, dass das Gerät in einer geeigneten Umgebung

ordnungsgemäß funktioniert. Andernfalls dürfen Sie das Gerät nicht verwenden.



Bei Beschädigung des Netzkabels muss es durch ein spezielles Kabel oder

eine spezielle Einheit ersetzt werden, die Sie beim Hersteller oder seinem

Kundendienst erhalten können.

Lesen Sie die Bedienungsanleitung vor der Verwendung des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf,

um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu vermeiden.

Nutzungsbeschrän-

kungen

Sicherheitshinweise



Benutzen Sie den Roboter nicht in einem Bereich, der über dem Boden

freisteht, ohne dass eine Schutzbarriere vorhanden ist.



Stellen Sie den Roboter nicht auf den Kopf. Nutzen Sie die LDS-Abdeckung, die

Roboterabdeckung oder den Stoßfänger nicht als Griff für den Roboter.



Verwenden Sie den Roboter in Räumen mit einer Umgebungstemperatur von

über 0 °C und unter 40 °C. Stellen Sie sicher, dass sich keine Flüssigkeiten oder

klebrigen Substanzen auf dem Boden befinden.



Entfernen Sie vor dem Betrieb des Geräts alle freistehenden Gegenstände

vom Boden, sowie alle auf dem Reinigungspfad herumliegenden Kabel oder

Netzkabel, um Schäden bzw. Verletzungen durch Nachziehen zu vermeiden.



Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um eine

Kollision des Roboters mit diesen Gegenständen und deren Beschädigung zu

vermeiden.



Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des

Roboters fern.



Betreiben Sie das Gerät nicht in einem Zimmer mit schlafenden Säuglingen

oder Kindern.



Verhindern Sie, dass sich Kinder, Haustiere oder andere Gegenstände auf den

Roboter befinden, unabhängig davon, ob er steht oder sich bewegt.



In den Frischwasserbehälter darf nur sauberes Wasser und die offiziell

zugelassene Reinigungsflüssigkeit eingefüllt werden. Fügen Sie keine

anderen Flüssigkeiten wie z. B. Alkohol oder Desinfektionsmittel hinzu.

Das richtige Mischungsverhältnis von Reinigungsflüssigkeit und sauberem

Wasser steht auf der Flasche mit der Reinigungsflüssigkeit. Bewahren Sie die

Reinigungsflüssigkeit außerhalb der Reichweite von Kindern auf.

30 31

DEDE

Sicherheitshinweise

Akkus und

Aufladen



Verwenden Sie keine Akkus oder eine Basisstation von externen Anbietern. Der

Roboter kann nur mit der Basisstation Modell RCPE0105 verwendet werden.



Versuchen Sie nicht, den Akku oder die Basisstation selbst zu zerlegen, zu

reparieren oder zu verändern.



Stellen Sie die Basisstation nicht in der Nähe einer Wärmequelle auf.



Reinigen Sie die Ladekontakte der Basisstation niemals mit einem feuchten

Tuch oder nassen Händen.



Verwenden Sie den Roboter nicht zum Reinigen im Falle von brennenden

Gegenständen. Verwenden Sie den Roboter nicht, um entflammbare oder

brennbare Flüssigkeiten, ätzende Gase oder unverdünnte Säuren oder

Lösungsmittel aufzusaugen.



Keine harten oder scharfen Gegenstände aufsaugen. Verwenden Sie das Gerät

nicht zum Aufsaugen von Gegenständen wie Steinen, großen Papierstücken

oder anderen Gegenständen, die zur Verstopfung des Geräts führen können.



Vor der Reinigung oder Wartung des Geräts muss der Stecker aus der

Steckdose gezogen werden.



Wischen Sie den Roboter oder die Basisstation nicht mit einem feuchten

Tuch ab und spülen Sie diese nicht mit Flüssigkeiten aus. Lassen Sie die

abwaschbaren Teile nach der Reinigung vollständig trocknen, bevor Sie sie

wieder einbauen und benutzen.



Verwenden Sie dieses Gerät gemäß den Anweisungen im Benutzerhandbuch.

Der Benutzer ist für alle auf Grund einer unsachgemäßen Verwendung dieses

Produkts entstandenen Verluste oder Schäden verantwortlich.

Nutzungsbe-

schränkungen



Der Lasersensor in diesem Produkt entspricht der Norm IEC 60825-1:2014/EN

60825-1:2014/A11:2021 für Laserprodukte der Klasse 1. Bei der Verwendung ist

direkter Augenkontakt zu vermeiden.

LASERPRODUKT DER KLASSE 1

LASERPRODUKT FÜR VERBRAUCHER

EN 50689:2021

Akkus und

Aufladen

Informationen zur

Lasersicherheit

Sicherheitshinweise

Hiermit erklärt Moonstone Technology (Shaoxing) Co., Ltd. dass das Funkgerät des Typs RLP23SE den Anforderungen der Richtlinie 2014/53/EU

entspricht.

Der vollständige Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: www.mova-tech.com

Ein ausführliches elektronisches Handbuch finden Sie unter https://www.mova-tech.com/pages/user-manuals-and-faqs.



Entsorgen Sie alte Akkus nicht unsachgemäß. Nicht benötigte Batterien sollten

in einer geeigneten Recyclinganlage entsorgt werden.



Im Falle einer Beschädigung oder eines Defekts des Netzkabels stellen Sie die

Verwendung sofort ein und wenden Sie sich an den Kundendienst.



Achten Sie darauf, dass der Roboter beim Transport ausgeschaltet ist und

möglichst in seiner Originalverpackung aufbewahrt wird.



Bei längerer Nichtbenutzung des Roboters sollte er vollständig aufgeladen,

danach ausgeschaltet und an einem kühlen, trockenen Ort aufbewahrt

werden. Laden Sie den Roboter mindestens einmal alle 3 Monate auf, um eine

Tiefentladung des Akkus zu vermeiden.

Nur für den Innenbereich geeignet

Bedienungsanleitung lesen

32 33

DEDE

Roboter

Produktübersicht

Taste für die Punktreinigung

· Drücken Sie diese Taste, um die Punktreinigung zu starten

Einschalt-/Reinigungstaste

· Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein-

oder auszuschalten

· Drücken Sie diese Taste, um die Reinigung nach dem Einschalten

des Roboters zu starten

Dockingtaste

· Drücken Sie diese Taste für die Rückkehr des Roboters zur

Basisstation

· Halten Sie die Taste 3 Sekunden lang gedrückt, um die

Kindersicherung zu deaktivieren

Status-Anzeige

· Leuchtet weiß: Reinigung oder Säuberung abgeschlossen

· Hauchend weiß: Aufladen (bei nicht niedrigem Akkustand)

· Leuchtet orange: Stand-by bei niedrigem Akkustand oder

angehalten bei niedrigem Akkustand

· Hauchend orange: Aufladen (bei niedrigem Akkustand)

· Blinkt orange: Fehler

Hinweis:

· Durch Drücken einer beliebigen Taste am Roboter können Sie

den Betrieb pausieren während der Roboter reinigt oder zur

Ladestation zurückkehrt.

· Die Kindersicherung kann über die MOVAhome App aktiviert/

deaktiviert werden.

Packungsinhalt

Produktübersicht

Roboter

Basisstation

Sonstiges Zubehör

Wischpad × 2

(vorinstalliert)

Wischpadhalter × 2

BenutzerhandbuchNetzkabel Rampenverlängerungsplatte

der Basisstation

Staubbeutel

(vorinstalliert)

Waschplattenfilter

(vorinstalliert)

34 35

DEDE

Basisstation

Produktübersicht

Filter

Staubbeutel

Steckplatz

Waschplatte

Waschplattenfilter

Rampenverlän-

gerungsplatte

Obere Abdeckung

Frischwassertbehälter

Schmutzwasserbehälter

Automatisch entleerendes

Entlüftungsventil

Steckplatz für

Netzkabel

Stromanschluss

Staubbehälterabdeckung

Status-Anzeige

· Leuchtet weiß: Die

Basisstation ist an

die Stromversorgung

angeschlossen

· Durchgehend orange: Die

Basisstation hat einen Fehler

Reservierter Steckplatz für

Reinigungsmittelfach für

automatisches Hinzufügen

Signalbereich

Ladekontakte

Auslass für automatische

Wassernachfüllung

Wasserbehälter-Clip

Wasserbe-

hälter-Clip

Schwim-

merkugel

Kalkschutzmittel

Wasserlei-

tung

Filter

Schmutzwasserbehälter Frischwassertbe-

hälter

Schwimmer

Hinweis: Das Reinigungsmittelfach für automatisches Hinzufügen muss

separat erworben werden.

Roboter und Sensoren

Produktübersicht

LDS-Abdeckung

Laserdistanzsensor

(LDS)

Stoßfänger

3D-Linienlaser-Sensor

Abdeckung

Ladekontakte

Anschlüsse

Automatisches Wasser

Nachfüll-Einlass

Reset-Taste

· Halten Sie die Taste

3 Sekunden lang

gedrückt, um die

Werkseinstellungen

wiederherzustellen

WLAN-Anzeige

Randsensor

Automatisch

entleerendes

Entlüftungsventil

Klippensensoren

Hauptrad

Hauptbürste

Omnidirektional

Rad

Bürstenschutz

Hauptrad

Klammern für

Bürstenschutz

Befestigungsö nun-

gen für Wischpad-

halter

Seitenbürstenverlängerungs-

Baugruppe

Teppichsensor

MopExtend-

Baugruppe (Mopp-

Verlängerungsbaugruppe)

Filter

Filtergri

Automatisch

entleerendes

Entlüftungsventil

Staubbehälterabde-

ckungskappe

Staubbehälter-Clip

Staubbehälterabdeckung

Staubbehälter

Wischpad-

Befestigungsbereich

Wischpadhalter Wischpad

Wischmopp-Baugruppe

36 37

DEDE

1. Stellen Sie die Basisstation auf und stecken Sie den Stecker in

die Steckdose

Stellen Sie die Basisstation an einem möglichst freistehenden Ort mit gutem

WLAN-Signal auf. Lassen Sie genügend Platz,wie in der Abbildung gezeigt,

und entfernen Sie alle Objekte im schattierten Bereich. Schließen Sie das

Netzkabel an die Basisstation und stecken Sie es in die Steckdose.

3. Entfernen Sie die Roboterschutzvorrichtungen und installieren

Sie die Mopp-Baugruppe

2. Installation der Rampenverlängerungsplatte

Vor der Verwendung

Hinweis:

· Achten Sie darauf, dass keine Gegenstände den Signalisierungsbereich

blockieren.

· Um zu verhindern, dass Wasserflecken Holzböden oder Teppiche nässen,

empfiehlt es sich, die Basisstation auf Fliesen- oder Marmorfußböden zu

stellen.

Stecken Sie das Netzkabel fest nach

oben, bis die Anzeige aufleuchtet.

＞1,5 m

＞5 cm

Hinweis: Stellen Sie sicher, dass der Waschplattenfilter richtig eingesetzt ist.

④

3. Entfernen Sie die Roboterschutzvorrichtungen und installieren

②

①

③

Waschplattenfilter

Vorbereitung des Zuhauses

Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder

gefährliche Gegenstände und räumen Sie Kabel, Tücher, Spielzeug, harte und

scharfe Gegenstände vom Fußboden auf, um ein Verfangen, Zerkratzen oder

Umfallen des Roboters und damit verbundene Verluste zu vermeiden.

Ö nen Sie die Tür des zu reinigenden Raumes und stellen Sie die Möbel in die

geeignete Position, um mehr Platz zu scha en.

Um zu verhindern, dass der Roboter die zu reinigenden Bereiche nicht

erkennt, sollten Sie sich nicht vor dem Roboter, vor Schwellen, Fluren oder

engen Stellen aufhalten.

Montieren Sie vor der Reinigung die physische Barriere an den Kanten von

Treppen, um dem Roboter ein reibungsloses Arbeiten zu ermöglichen.

Hinweis:

· Folgen Sie dem Roboter bei der ersten Inbetriebnahme während des Reinigungsvorgangs, um mögliche Hindernisse rechtzeitig zu entfernen.

· Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf, da

dadurch der Boden verkratzt werden kann.

38 39

DEDE

2. Gerät hinzufügen

Ö nen Sie die MOVAhome App, tippen Sie auf „Scannen Sie den QR-Code

zum Verbinden“, und scannen Sie denselben QR-Code auf dem Roboter

erneut, um das Gerät hinzuzufügen. Bitte folgen Sie den Anweisungen, um

die WLAN-Verbindung herzustellen.

Hinweis: Zum Zurücksetzen der WLAN-Verbindung wiederholen Sie Schritt 2

und folgen Sie den Anweisungen, um die WLAN-Verbindung zu erstellen.

Verbinden mit der MOVAhome App

1. Laden Sie die MOVAhome App herunter

Scannen Sie den QR-Code auf dem Roboter, oder suchen Sie im App-Store

nach „MOVAhome“, um die App herunterzuladen und zu installieren.

WLAN-Anzeige

· Blinkt langsam:

Verbindung wird

hergestellt

· Blinkt schnell: Am

Verbinden

· :Ein Verbunden

Hinweis:

Es wird nur 2,4-GHz-WLAN unterstützt.

Aufgrund von Aktualisierungen der App-Software kann der tatsächliche

Betrieb von den Anweisungen in dieser Anleitung abweichen. Bitte folgen

Sie den auf der aktuellen App-Version basierenden Anweisungen.

QR-Code

4. Den Roboter mit der Ladestation verbinden

Zum Einschalten des Roboters die Taste am Roboter drücken und

3 Sekunden lang gedrückt halten. Setzen Sie den Roboter so auf die

Basisstation, dass die Mopp-Baugruppe zur Waschplatte zeigt. Anschließend

hören Sie eine Sprachmeldung, wenn sich der Roboter erfolgreich mit der

Basisstation verbunden hat. Nach dem vollständigen Aufladen des Roboters

leuchten die Status-Anzeigen am Roboter und an der Basisstation 10 Minuten

lang und erlöschen anschließend.

Vor der Verwendung

Hinweis: Es wird empfohlen, den Roboter vor der ersten Inbetriebnahme

vollständig aufzuladen. Wenn sich der Roboter aufgrund eines leeren Akkus

nicht einschalten lässt, verbinden Sie ihn zum Aufladen manuell mit der

Basisstation.

5. Wasser in den Frischwasserbehälter einfüllen

Nehmen Sie den Frischwasserbehälter aus der Basisstation heraus und füllen

Sie den Behälter mit sauberem Wasser. Danach setzen Sie ihn wieder in die

Basisstation ein.

Hinweis: Füllen Sie kein heißes Wasser ein, da sonst der Frischwasserbehälter

verformt werden kann.

＞1.5米

40 41

DEDE

Benutzung

Staubsaugen und Wischen

Hinweis: Wenn Sie die Mopp-Baugruppe zum ersten Mal verwenden, führt

der Roboter standardmäßig die Aufgabe „Staubsaugen und Wischen“ aus.

1. Beginne mit der Reinigung

Drücken Sie die Taste am Roboter oder nutzen Sie die App, um den

Roboter von der Basisstation aus starten zu lassen. Dann plant der Roboter

die optimale Reinigungsroute und führt die Reinigungsaufgabe auf der

Grundlage der erstellten Karte aus.

2. Automatisches Waschen des Wischmopps

Während der Reinigung kehrt der Roboter automatisch zur Basisstation

zurück, um die Wischmopps zu waschen, je nach der in der App festgelegten

Häufigkeit der Wischmoppreinigung. Die Basisstation füllt automatisch den

Wasserbehälter des Roboters auf und der Roboter setzt die Reinigung fort.

Hinweis:



Um eine problemlose Rückkehr des Roboters zur Basisstation nach der

Reinigung zu gewährleisten, empfiehlt es sich, den Roboter von der

Basisstation aus starten zu lassen.



Der Wischmopp wird gereinigt, bevor der Roboter mit dem Wischen beginnt,

bitte warten Sie mit Geduld.



Bewegen Sie dieBasisstation, den Frischwasserbehälter, den

Schmutzwasserbehälter oder dasWaschbrettfilger während der Reinigung

nicht.



Die Heißwasserreinigung kann für die Reinigung von Wischpads in der App

aktiviert werden, was für alle Modi gilt. Berühren Sie den Wasserauslass bei

aktivierter Funktion nicht, um Verbrühungen zu vermeiden.

Benutzung

Einschalten/Ausschalten

Zum Einschalten des Roboters halten Sie die Taste 3 Sekunden lang

gedrückt. Die Betriebsanzeige sollte leuchten. Stellen Sie den Roboter auf die

Basisstation. Der Roboter sollte sich automatisch einschalten und mit dem

Aufladen beginnen. Um den Roboter auszuschalten, entfernen Sie den Roboter

von der Basisstation und halten Sie die Taste

3 Sekunden lang gedrückt.

Schnelle Kartenerstellung

Nach der erstmaligen Konfiguration des Netzwerks folgen Sie zur schnellen

Kartenerstellung den Anweisungen in der App. Der Roboter beginnt mit

der Kartenerstellung ohne Reinigung. Wenn der Roboter zur Basisstation

zurückkehrt, ist die Kartenerstellung abgeschlossen und die Karte wird

automatisch gespeichert.

Pause/Ruhemodus

Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn anzuhalten.

Wird der Roboter länger als 10 Minuten angehalten, geht er automatisch in

den Ruhemodus über. Alle Anzeigen am Roboter schalten sich aus. Drücken

Sie eine beliebige Taste auf dem Roboter, oder nutzen Sie die App, um den

Roboter wieder in Betrieb zu nehmen.

Hinweis: Wird der Roboter ausgeschaltet und auf dieBasisstationgestellt,

endet die aktuelle Reinigungsaufgabe.

Reinigung automatisch fortsetzen

Wenn der Akku zu schwach ist, kehrt der Roboter automatisch zur Basisstation

zum Aufladen zurück. Wenn der Akku ausreichend aufgeladen ist, setzt er die

noch nicht abgeschlossenen Reinigungsaufgaben fort.

Hinweis: Zur Nutzung dieser Funktion müssen Sie diese in der App aktivieren.

Nicht-Stören-Modus (DND)

Ist der Roboter auf den Nicht-Stören-Modus (DND) eingestellt, kann er

die Reinigung nicht fortsetzen. Der Nicht-Stören-Modus (DND) ist ab Werk

standardmäßig deaktiviert. Sie können den Nicht-Stören-Modus (DND) über

die App aktivieren oder den DND-Zeitraum ändern. Der Nicht-Stören-Zeitraum

(DND) ist standardmäßig auf 22:00-8:00 Uhr eingestellt.

Hinweis:



Die geplanten Reinigungsaufgaben werden während des Nicht-Stören-

Zeitraums (DND) wie gewohnt ausgeführt.



Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf des DND-

Zeitraums aufgehört hat.

Punktreinigung

Drücken Sie im Standby-Modus des Roboters kurz die Taste um den

Punktreinigungsmodus zu aktivieren. In diesem Modus reinigt der Roboter

einen quadratischen Bereich von 1,5 × 1,5 Meter um ihn herum und kehrt zu

seinem Ausgangspunkt zurück, sobald die Reinigung bestimmter Bereiche

abgeschlossen ist.

Roboter neu starten

Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten lässt,

halten Sie die Taste

10 Sekunden lang gedrückt, um ihn zwangsweise

auszuschalten. Halten Sie dann die Taste

3 Sekunden lang gedrückt, um den

Roboter einzuschalten.

42 43

DEDE

Regelmäßige Wartung

Teile

Um den Roboter in einem einwandfreien Zustand zu halten, wird empfohlen, in der App oder in der folgenden Tabelle die Hinweise zur regelmäßigen Wartung

des Zubehörs zu beachten.

Teil Wartungsintervall

Häufigkeit des

Austausches

Schmutzwasserbehälter Nach jedem Gebrauch

Frischwassertbehälter

Einmal alle 2 Wochen

Hauptbürste Alle 6 bis 12 Monate

Staubbehälterfilter

Alle 3 bis 6 Monate

Seitenbürste

Wischpadhalter /

Waschplattenfilter

Einmal alle 1 bis 2

Monate

Signalbereich der

Basisstation

Einmal im Monat /

Ladekontakt

Automatisch

entleerendes

Entlüftungsventil

Omnidirektionales Rad

Randsensor

Laserdistanzsensor (LDS)

3D-Linienlaser-Sensor

Teil Wartungsintervall

Häufigkeit des

Austausches

Teppichsensor

Einmal im Monat

Klippensensor

Stoßfänger

Önung für

automatisches

Wassernachfüllen

des Roboters

Unterseite des

Roboters

Staubbehälter Nach Bedarf reinigen

Staubbeutel

Alle 2 bis 4 Monate

Wischpad Alle 1 bis 3 Monate

Kalkschutzmittel Alle 18 bis 36 Monate

Hinweis: Die Austauschintervalle hängen von der Nutzung des Roboters ab.

Sollte durch besondere Umstände eine Ausnahme auftreten, müssen die Teile

ausgetauscht werden.

Benutzung

3. Automatisches Entleeren des Staubbehälters und Waschen und

Trocknen der Wischmopps

Nachdem der Roboter eine Reinigungsaufgabe erledigt hat und zum

Aufladen zur Basisstation zurückkehrt, beginnt die Basisstation automatisch

mit dem Entleeren des Staubbehälters. Anschließend wäscht und trocknet sie

die Mopps.

4. Reinigen Sie den Schmutzwasserbehälter

Nachdem der Roboter seine Aufgabe erfüllt hat, reinigen Sie bitte den

Schmutzwasserbehälter, um Geruchsbildung zu vermeiden.

Hinweis:



Wenn die automatische Entleerungsfunktion in der App ausgeschaltet ist,

leert die Basisstation den Staubbehälter nicht automatisch.



Die Basisstation leert den Staubbehälter gemäß der Einstellung in der App.

Nur Staubsaugen

Aktivieren Sie die Funktion „Staubsaugen“ in der App, und der Roboter hebt

automatisch den Mopp an und beginnt mit dem Staubsaugen.

Wischen nach dem Staubsaugen

Aktivieren Sie in der App die Funktion „Wischen nach dem Staubsaugen“.

Der Roboter hebt dann automatisch den Wischmopp an und staubsaugt den

Boden. Nach Beendigung des Staubsaugvorgangs kehrt der Roboter zurück,

um den Staubbehälter zu entleeren, und beginnt dann nach dem Absenken

der Mopp-Baugruppe und Anheben der Seitenbürste mit dem Wischen.

Nur Wischen

Aktivieren Sie die Wischfunktion in der App, und der Roboter prüft, ob die

Mopp-Baugruppe installiert ist. Sollte dies nicht der Fall sein, setzen Sie die

Mop-Baugruppe manuell ein, woraufhin der Roboter nach Anheben der

Seitenbürste automatisch mit dem Wischen beginnt.

44 45

DEDE

Regelmäßige Wartung

Staubbeutel

1. Entfernen Sie die Staubbehälterabdeckung und entsorgen Sie den

Staubbeutel.

2. Entfernen Sie den Staub und die Verunreinigungen mit einem trockenen

Tuch vom Filter.

Hinweis: Wenn Sie den Gri herausziehen, wird der Beutel verschlossen,

damit Staub und Schmutz nicht versehentlich herausfallen können.

3. Setzen Sie einen neuen Staubbeutel ein.

4. Bringen Sie die Staubbehälterabdeckung wieder an.

Regelmäßige Wartung

Waschplattenfilter

1. Nehmen Sie den Roboter heraus und entfernen Sie den

Waschplattenﬁ lter, nachdem die Reinigung des Wischpads

abgeschlossen ist.

2. Spülen Sie den Waschplattenﬁ lter mit sauberem Wasser ab,

wischen Sie ihn sauber und setzen Sie ihn dann wieder in die

Waschplatte ein.

3. Verwenden Sie die App oder drücken Sie die Taste

, um den

Roboter zur Basisstation zurückzubringen, oder setzen Sie den

Roboter manuell zurück.

＞1.5米

46 47

DEDE

Regelmäßige Wartung

Hauptbürste

1. Drücken Sie den Bürstenschutz-Clip nach innen, um den Bürstenschutz zu

entfernen und die Bürste aus dem Roboter zu heben.

2. Ziehen Sie die Bürstenabdeckungen an beiden Enden der Bürste

heraus, wie in der Abbildung gezeigt. Entfernen Sie mit dem geeigneten

Reinigungswerkzeug alle in der Bürste verhedderten Haare. Bringen Sie die

Bürstenabdeckungen an beiden Enden der Bürste wieder an und setzen Sie

anschließend die Bürste wieder ein. Drücken Sie auf den Bürstenschutz, um

ihn zu arretieren.

Omnidirektionales Rad

Hinweis:



Trennen Sie die Achse und den Reifen des Rundumlaufrads mit einem

Werkzeug, z. B. einem kleinen Schraubendreher. Üben Sie dabei keine

übermäßige Kraft aus.



Spülen Sie das omnidirektionale Rad unter fließendem Wasser ab und setzen

Sie es nach dem vollständigen Trocknen wieder ein.

Seitenbürste

Schrauben Sie die Seitenbürste mit einem Schraubenzieher ab, reinigen Sie

die Haare von der Bürste und schrauben Sie sie wieder an.

3. Klopfen Sie leicht auf den Korb des Filters, um den Schmutz zu entfernen.

4. Spülen Sie den Staubbehälter und den Filter mit Wasser ab und trocknen Sie

sie vor dem Einbau vollständig ab.

Hinweis: Reinigen Sie den Filter niemals mit einer Bürste, einem Finger oder

scharfen Gegenständen, um Schäden zu vermeiden.

Hinweis:



Spülen Sie den Staubbehälter und den Filter nur mit sauberem Wasser ab.

Keine Reinigungsmittel verwenden.



Verwenden Sie den Staubbehälter und den Filter nur, wenn sie vollständig

trocken sind.

24h

Staubbehälter und Filter

1. Önen Sie die Abdeckung des Roboters und drücken Sie den Staubbehälter-

Clip, um den Staubbehälter zu entfernen.

2. Önen Sie die Staubbehälter-abdeckung, entfernen Sie den Filter und

leeren Sie den Staubbehälter wie in der Abbildung gezeigt.

Regelmäßige Wartung

48 49

DEDE

Regelmäßige Wartung

Ladekontakte und Signalbereich

Reinigen Sie die Ladekontakte und den Signalisierungsbereich mit einem

weichen, trockenen Tuch.

Automatisch entleerte Entlüftungsö nungen

Reinigen Sie die automatisch entleerten Entlüftungsventile des Roboters

undder Basisstationmit einem weichen, trockenen Tuch.

Wischpad

Entfernen Sie das Wischpad aus dem Wischpadhalter, um es auszutauschen.

Wischpadhalter

Entfernen und reinigen Sie die Wischpadhalter.

Akku

Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku. Sorgen Sie

bei täglichem Gebrauch um eine ausreichende Ladung des Akkus, um eine

optimale Akkuleistung zu erhalten. Schalten Sie den Roboter bei längerem

Nichtgebrauch aus und verstauen Sie ihn. Laden Sie den Roboter mindestens

einmal alle drei Monate auf, um Schäden durch Überentladung zu vermeiden.

Roboter-Sensoren

Wischen Sie die Roboter-Sensoren mit einem weichen und trockenen Tuch ab,

wie in der folgenden Abbildung dargestellt:

Hinweis: Ein feuchtes Tuch kann empfindliche Elemente im Inneren des

Roboters und derBasisstationbeschädigen. Bitte nutzen Sie ein trockenes

Tuch zur Reinigung.

Regelmäßige Wartung

Stoßfänger

Randsensor

Laserdistanzsensor

(LDS)

3D-Linienlaser-Sensor

Teppichsensor

Klippensensoren

Hinweis: Die Schwimmerkugel im Schmutzwasserbehälter ist ein

bewegliches Teil. Üben Sie beim Reinigen nicht zu viel Kraft aus, um sie nicht

zu beschädigen.

Schmutzwasserbehälter

1. Entfernen Sie den Schmutzwasserbehälter, ö nen Sie den Deckel und

gießen Sie das Schmutzwasser aus.

2. Spülen Sie den Schmutzwasserbehälter mit sauberem Wasser aus,

und reinigen Sie die Innenwand des Schmutzwasserbehälters mit dem

geeigneten Reinigungswerkzeug.

50 51

DEDE

Fehlersuche

Problem Lösung

Der Roboter bleibt vor

derBasisstationstecken

und kann nicht zu ihr

zurückkehren.

Prüfen Sie, ob auf beiden Seiten bzw. vor der Basisstation genügend Platz vorhanden ist, um ein Blockieren des Roboters

zu verhindern.

Der Weg für die Rückkehr zum Aufladen ist blockiert, z. B. die Tür ist geschlossen.

Der Roboter kann wegrutschen, wenn der Boden vor derBasisstationübermäßig nass ist. Wenn dies der Fall ist, entfernen

Sie zunächst das überschüssige Wasser, bevor Sie es erneut versuchen.

Es wird empfohlen, dieBasisstationan einen anderen Ort zu stellen und es erneut zu versuchen.

Vergewissern Sie sich, dass die Rampenverlängerungsplatte richtig installiert ist.

Der Roboter lässt sich

nicht ausschalten.

Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Zum Ausschalten des Roboters wird empfohlen,

ihn von der Basisstation zu entfernen und die Taste

3 Sekunden lang gedrückt zu halten.

Wenn sich der Roboter durch Ausführen von Schritt 1 nicht ausschalten lässt, halten Sie die Taste

10 Sekunden lang

gedrückt, um ein Ausschalten des Roboters zu erzwingen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an

den Kundendienst.

Die

Aufladegeschwindigkeit

ist langsam.

Es dauert etwa 3,5 Stunden, um den Roboter mit dem niedrigen Akkustand vollständig aufzuladen.

Wenn Sie den Roboter bei Temperaturen außerhalb des angegebenen Bereichs betreiben, wird die Ladegeschwindigkeit

automatisch verlangsamt, um die Lebensdauer des Akkus zu verlängern.

Die Ladekontakte sowohl am Roboter als auch an der Basisstation können verschmutzt sein, bitte wischen Sie sie mit

einem trockenen Tuch ab.

Die Geräusche nehmen

zu, während der Roboter

in Betrieb ist.

Prüfen Sie, ob der Staubbehälterfilter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn.

Ein harter Gegenstand könnte in der Hauptbürste oder im Staubbehälter eingeklemmt sein. Prüfen und entfernen Sie alle

harten Gegenstände.

Die Hauptbürste oder die Seitenbürste kann sich verheddern. Prüfen und entfernen Sie alle Fremdkörper.

Schalten Sie den Saugmodus auf Standard oder Leise.

Der Roboter bewegt sich,

ohne der festgelegten

Route zu folgen.

Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden.

Beim Einsatz auf nassen, rutschigen Oberflächen rutscht das Hauptrad durch. Es wird empfohlen, die nassen Stellen vor

dem Einsatz des Roboters zu trocknen.

Wischen Sie den 3D-Linienlaser-Sensor am Roboter mit einem sauberen, weichen Tuch ab, damit er sauber und nicht

verdeckt ist.

Problem Lösung

Der Roboter lässt sich

nicht einschalten.

Der Akku ist schwach. Laden Sie den Roboter an der Ladestation auf und versuchen Sie es dann erneut.

Die Temperatur des Akkus ist zu niedrig oder zu hoch. Die empfohlene Betriebstemperatur des Geräts liegt zwischen 32 °F

(0 °C) und 104 °F (40 °C).

Der Roboter lädt sich nicht

auf.

DieBasisstationist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass beide Enden des Netzkabels

korrekt angeschlossen sind.

Der Kontakt zwischen den Ladekontakten an derBasisstationund dem Roboter ist schlecht, bitte reinigen Sie die

Ladekontakte.

Überprüfen Sie, ob sich am Anschluss des Roboters ein Fremdobjekt befindet, und entfernen Sie gegebenenfalls das

Fremdobjekt.

Der Roboter kann keine

Verbindung zum WLAN

herstellen.

Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Ihrem WLAN-

Netzwerk korrekt ist.

Der Roboter unterstützt keine 5 GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4-GHz-WLAN-

Verbindung verbunden ist.

Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-Abdeckung

befindet.

Der Roboter ist möglicherweise nicht für die Konfiguration bereit. Beenden Sie die App, starten Sie diese erneut, und

versuchen Sie es dann noch einmal wie angewiesen.

Der Roboter findet

nichts und kehrt

zurBasisstationzurück.

Die Basisstation ist nicht an das Stromnetz angeschlossen oder wurde bewegt, während der Roboter nicht auf ihr steht.

Bitte schließen Sie die Basisstation an das Stromnetz an oder stellen Sie den Roboter zum Aufladen auf die Basisstation.

Es gibt zu viele Hindernisse um die Basisstation herum. Platzieren Sie die Basisstation in einen freistehenden Bereich.

Wenn der Roboter bewegt wird, muss er sich möglicherweise neu positionieren, und er erstellt eine neue Karte, wenn die

Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann er möglicherweise nicht

automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die Basisstation stellen.

Wischen Sie den Signalisierungsbereich an derBasisstationab, um Staub oder Schmutz zu entfernen.

Fehlersuche

52 53

DEDE

Spezifikationen

Roboter

Modell RLP23SE

Ladezeit Ca. 3,5 Stunden

Bemessungsspannung 14,4 V

Nennleistung 75 W

Betriebsfrequenz 2400 - 2483,5 MHz

Maximale Ausgangsleistung < 20 dBm

Hinweis:



Die Nennleistung (während der Heißwasserreinigung) wird durch den

Leistungswert während des angegebenen Zeitraums (Wassertemperatur

25 °C) bestimmt.



Die Nennleistung (beim Lade- und Trocknungsvorgang) wird durch den

Leistungswert während der Volllastperiode bestimmt.

Modell RCPE0105

Nenneingang 220 - 240 V

50 - 60 Hz

Nennausgang 20 V

2 A

Nennleistung (beim

Staubentleeren)

700 W

Nennleistung (während der

Heißwasserreinigung)

1160 W

Nennleistung (während des

Ladens und Trocknens)

87 W

Unter normalen Einsatzbedingungen muss dieses Gerät in einem Abstand

von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers

gehalten werden.

Basisstation

Fehlersuche

Problem Lösung

Der Roboter kann die zu

reinigenden Räume nicht

erreichen.

Stellen Sie sicher, dass die Türen der zu reinigenden Räume oen sind.

Prüfen Sie, ob die Türschwelle des Zimmers höher als ca. 2 cm ist. Der Roboter kann nicht über hohe Schwellen oder Stufen

fahren.

Der Boden vor dem zu reinigenden Zimmer kann nass und rutschig sein, so dass der Roboter wegrutscht und nicht

ordnungsgemäß funktioniert. Trocknen Sie den Boden, bevor Sie den Roboter benutzen.

Der Roboter nimmt die

Reinigung nach dem

Laden nicht wieder auf.

Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stören-Modus (DND) eingestellt ist, da er dann die Reinigung

nicht fortsetzen kann.

Der Roboter setzt die Reinigung nicht fort, nachdem Sie den Roboter manuell auf die Basisstation gestellt haben oder den

Roboter über die App oder durch Drücken der Taste

zum Aufladen geschickt haben.

Die Station kann den

Staubbehälter nicht

automatisch leeren.

Prüfen Sie, ob der Staubbeutel im Staubbehälter voll ist.

Wenn der Staubbeutel nicht voll ist, prüfen Sie, ob die automatisch entleerten Entlüftungsönungen des Roboters, der

Basisstation oder des Staubbehälters verstopft sind. Falls ja, beseitigen Sie die Verstopfung rechtzeitig.

Der Wasserstand der

Waschplatte ist nicht

normal.

Überprüfen Sie, ob die Dichtung am Schmutzwasserbehälter lose oder nicht richtig installiert ist, und setzen Sie sie

gegebenenfalls manuell zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Drücken Sie vorsichtig auf Schmutzwasserbehälter, um sicherzustellen, dass er richtig installiert ist.

Nehmen Sie den Waschplattenfilter heraus und prüfen Sie, ob der Abwasserabflussanschluss verstopft ist, und reinigen Sie

ihn.

Überprüfen Sie die Reinigungsflüssigkeit. Fügen Sie keine anderen Flüssigkeiten als die oziell zugelassene

Reinigungsflüssigkeit hinzu.

Der Wischpadhaltet ist

abnormal angehoben.

Bitte entfernen Sie den Wischpadhalter, prüfen Sie, ob sich ein Fremdkörper darin befindet, und starten Sie den Roboter

neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst.

Unter dem

Frischwasserbehälter oder

um die Dichtung herum

befindet sich Wasser.

Wenn Sie den Frischwasserbehälter herausnehmen, kann etwas Wasser in der Leitung unter dem Behälter oder um die

Dichtung herum zurückbleiben. Dies ist normal. Wischen Sie es bitte mit einem trockenen Tuch ab.

Bei weiteren Fragen wenden Sie sich bitte an www.mova-tech.com

54 55

DEDE

Das Symbol auf dem Produkt oder der Verpackung bedeutet, dass das Produkt einer getrennten Erfassung für elektrische und elektronische

Geräte zugeführt werden muss und nicht über den normalen Haushaltsabfall entsorgt werden darf. Bitte entnehmen Sie Batterien und Lampen,

die nicht vom Gerät umschlossen sind, vor der Abgabe aus dem Gerät und entsorgen diese über die oziellen Sammelstellen für Batterien und

Lampen.

Beim Kauf eines neuen Elektrogerätes können Sie beim Vertreiber ein gleichartiges Altgerät unentgeltlich zurückgeben. Elektrogeräte mit

einer Kantenlänge von maximal 25 cm können unentgeltlich bei Vertreibern von Elektro- und Elektronikgeräten mit einer Verkaufsfläche

von mindestens 400 m² sowie in Geschäften des Lebensmittelhandels (z.B. Supermärkten, Lebensmitteldiscountern, Drogerien) mit einer

Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf

dem Markt bereitstellen, abgegeben werden, ohne dass ein Neugerät erworben werden muss. Größere Elektrogeräte können kostenlos bei

kommunalen Wertstohöfen abgegeben werden.

Durch die korrekte Entsorgung tragen Sie dazu bei, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die

durch unsachgemäße Erfassung und Behandlung von Elektroaltgeräten entstehen können.

Bitte löschen Sie sämtliche personenbezogenen Daten auf dem Gerät, bevor Sie es entsorgen.

Für weitere Informationen kontaktieren sie bitte Ihre Kommunalverwaltung, Ihren örtlichen Abfallentsorger oder das Geschäft, in dem Sie das

Produkt erworben haben.

Entsorgung von elektrischen und elektronischen Geräten

ACHTUNG:

Anleitung zum Herausnehmen:

Entsorgung und Entfernung von Batterien

Die eingebaute Lithium-Ionen-Batterie enthält umweltgefährdende Substanzen. Stellen Sie vor der Entsorgung der Batterie sicher, dass die Batterie von

qualifizierten Technikern entfernt und in einer geeigneten Recyclinganlage entsorgt wird.

– Der Akku muss vor der Entsorgung aus dem Gerät entfernt werden;

– Das Gerät muss beim Entfernen des Akkus vom Stromnetz getrennt werden;

– Der Akku muss sicher entsorgt werden.

Bevor Sie den Akku entfernen, trennen Sie die Stromversorgung und lassen Sie den Akku komplett leer laufen.

Nicht benötigte Batterien sollten in einer geeigneten Recyclinganlage entsorgt werden.

Lassen Sie den Akku nicht in einer Umgebung mit extrem hohen Temperaturen, um Explosionsrisiken zu vermeiden.

Unter missbräuchlicher Verwendung kann Flüssigkeit aus der Batterie ausgestoßen werden. Wenn Sie aus Versehen anfassen, spülen Sie mit Wasser und

suchen Sie medizinische Hilfe.

1. Drehen Sie den Roboter um, entfernen Sie mit einem geeigneten Werkzeug die Schrauben auf der Rückseite des Roboters und nehmen Sie dann die

Abdeckung ab.

2. Lösen Sie die Klemmen zwischen dem Akku und der Leiterplatte, um den Akku zu entfernen.

56 57

FRFR

Restrictions

d'utilisation

Informations sur la sécurité



N'utilisez pas le robot dans un espace suspendu au-dessus du sol sans

barrière de protection.



Ne renversez pas le robot. N'utilisez pas le couvercle LDS, le capot du robot ou

le pare-chocs comme poignée pour tenir le robot.



Utilisez le robot dans des environnements à une température ambiante

supérieure à 0 °C et inférieure à 40 °C. Assurez-vous qu'il n'y a pas de liquide

ou de substance collante sur le sol.



Pour éviter tout risque de dommage ou blessure causé par un raclement,

retirez tous les objets mobiles du sol, ainsi que les câbles ou cordons

d'alimentation sur l'itinéraire de nettoyage avant de faire fonctionner

l'appareil.



Retirez les objets fragiles ou de petite taille présents sur le sol pour empêcher

le robot de les heurter ou de les endommager.



Tenez les cheveux, les doigts et toute autre partie du corps éloignés de l'orifice

d'aspiration du robot.



N'utilisez pas l'appareil dans une pièce où un nourrisson ou un enfant dort.



Ne placez pas un enfant, un animal domestique ou tout objet sur le robot, qu'il

soit en marche ou à l'arrêt.



Vous pouvez uniquement verser de l'eau propre et la solution de nettoyage

agréée dans le réservoir d'eau propre. N'ajoutez pas un autre liquide tel que

de l'alcool ou un désinfectant. Le rapport entre la solution de nettoyage et

l'eau propre figure sur le flacon de solution de nettoyage. Gardez la solution de

Restrictions

d'utilisation

Informations sur la sécurité



Ce produit ne doit pas être utilisé par des enfants âgés de moins de 8 ans et

des personnes ayant un handicap physique, sensoriel ou intellectuel, ou une

connaissance ou une expérience limitée sans la surveillance d'un parent ou d'un

tuteur pour assurer un fonctionnement en toute sécurité et éviter les risques.

Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par les

enfants sans supervision.



L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni avec

l'appareil.



Cet appareil contient des batteries qui ne peuvent être remplacées que par des

personnes qualifiées.



Dégagez la surface à nettoyer. Les enfants ne doivent pas jouer avec l'appareil.

Assurez-vous que les enfants et animaux de compagnie se tiennent à distance

du robot en fonctionnement.



Évitez d'installer, de charger ou d'utiliser l'appareil dans les salles de bains ou

autour des piscines.



Ce produit est conçu pour nettoyer le sol dans un environnement domestique

uniquement. Ne l'utilisez pas à l'extérieur, sur des surfaces brutes, ou dans un

milieu industriel ou commercial.



Assurez-vous que l'appareil fonctionne correctement dans un environnement

approprié. Sinon, n'utilisez pas l'appareil.



Si le cordon d'alimentation est endommagé, il doit être remplacé par un

assemblage ou cordon spécial disponible auprès du fabricant ou de son

réparateur agréé.

Pour éviter tout risque d'électrocution, de départ de feu ou de blessures lié à une utilisation non conforme de l'appareil, veuillez

attentivement lire le mode d'emploi avant d'utiliser l'appareil et le conserver pour toute référence ultérieure.

58 59

FRFR



Le capteur laser de ce produit répond à la norme IEC 60825-1:2014/EN 60825-

1:2014/A11:2021 des appareils à laser de classe 1. Veuillez éviter de regarder

directement le laser pendant l'utilisation.

APPAREIL À LASER DE CLASSE 1

APPAREIL À LASER DESTINÉ AU GRAND PUBLIC

EN 50689:2021

Batteries et

recharge

Informations de

sécurité sur le laser

Informations sur la sécurité

Par le présent document, Moonstone Technology (Shaoxing) Co., Ltd. déclare que le modèle d'équipement radio RLP23SE répond à la directive

2014/53/UE.

L'intégralité du texte de la déclaration UE de conformité est disponible à l'adresse Internet suivante : www.mova-tech.com

Pour obtenir le mode d'emploi électronique détaillé, veuillez consulter https://www.mova-tech.com/pages/user-manuals-and-faqs



N'éliminez pas les batteries usagées de manière inappropriée. Les batteries non

utilisées doivent être mises au rebut dans un centre de recyclage approprié.



Si le cordon d'alimentation est endommagé ou coupé, arrêtez de l'utiliser

immédiatement et contactez le service après-vente.



Assurez-vous que le robot est éteint lorsque vous le transportez et rangez-le

dans son emballage d'origine si possible.



Si le robot n'est pas utilisé pendant une longue période, chargez-le

complètement, puis éteignez-le et rangez-le dans un endroit sec et frais.

Rechargez le robot au moins tous les 3 mois pour ne pas trop décharger la

batterie.

Pour un usage en intérieur uniquement

Lire le mode d'emploi

Informations sur la sécurité

Batteries et

recharge



N'utilisez pas de batterie ou de station de base tierce. Le robot ne peut être

utilisé qu'avec la station de base RCPE0105.



N'essayez pas de démonter, de réparer ou de modifier la batterie ou la station

de base vous-même.



Ne placez pas la station de base à proximité d'une source de chaleur.



N'utilisez pas un chiffon mouillé ou et ne manipulez pas l'appareil les mains

humides pour essuyer ou nettoyer les contacts de charge de la station de base.

nettoyage hors de la portée des enfants.



N'utilisez pas le robot pour nettoyer des objets qui brûlent. N'utilisez pas le

robot pour ramasser des liquides combustibles ou inflammables, des gaz

corrosifs ou des acides ou des solvants non dilués.



N'aspirez pas d'objets durs ou tranchants. N'utilisez pas l'appareil pour

ramasser des objets tels que des cailloux, des gros morceaux de papier ou tout

objet susceptible d'obstruer l'appareil.



La fiche doit être débranchée de la prise avant de nettoyer ou d'entretenir

l'appareil.



N'essuyez pas le robot ou la station de base avec un chiffon humide et ne les

rincez pas avec un liquide. Après le nettoyage des pièces lavables, séchez-les

complètement avant de les réinstaller et de les utiliser.



Veuillez utiliser ce produit conformément aux instructions présentes dans le

monde d'emploi. Les utilisateurs sont responsables de toute perte ou de tout

dommage occasionné par une utilisation non conforme de ce produit.

Restrictions

d'utilisation

60 61

FRFR

Robot

Présentation du produit

Bouton de nettoyage localisé

· Appuyez pour démarrer le nettoyage localisé

Bouton d'alimentation/nettoyage

· Appuyez et maintenez enfoncé pendant 3 secondes pour allumer

ou éteindre

· Appuyez pour commencer le nettoyage une fois le robot allumé

Bouton de station d'accueil

· Appuyez pour renvoyer le robot à la station de base

· Appuyez et maintenez enfoncé pendant 3 secondes pour

désactiver le Verrouillage enfants

Indicateur d’état

· Blanc fixe: Nettoyage ou lavage terminé

· Clignote lentement en blanc : En charge (pas de batterie faible)

· Orange fixe: En veille avec batterie faible ou en pause avec

batterie faible

· Clignote lentement en orange : En charge (batterie faible)

· Orange clignotant: Erreur

Remarque:

· Appuyez sur n'importe quel bouton du robot pour faire une pause

pendant que le robot nettoie ou revient pour se charger.

· Le Verrouillage enfants peut être activé/désactivé avec

l'application MOVAhome.

Contenu de l'emballage

Présentation du produit

Robot

Station de base

Autres accessoires

Serpillière × 2

(préinstallée)

Support de

serpillière × 2

Mode d'emploiCordon d’alimentation Plaque d'extension de

rampe de la station de

base

Sac à poussière

(préinstallé)

Filtre de la planche

à laver

(préinstallé)

62 63

FRFR

Station de base

Présentation du produit

Filtre

Sac à

poussière

Fente

Planche à laver

Filtre de la

planche à laver

Plaque

d'extension de

rampe

Capot supérieur

Réservoir d’eau propre

Réservoir d’eau sale

Évent de vidage automatique

Emplacement pour

ranger le cordon

d'alimentation

Port d’alimentation

Couvercle du

réservoir à

poussière

Indicateur d'état

· Blanc fixe: La station

de base est connectée à

l'alimentation

· Orange fixe: Erreur dans

la station de base

Emplacement réservé pour le

compartiment de détergent

automatique

Zone d'émission du signal

Contacts de charge

Sortie de remplissage

d'eau automatique

Fixation du

réservoir d’eau

Fixation du

réservoir

d’eau

Boule

flottante

Anti-incrustant

Tuyau d’eau

Filtre

Réservoir d’eau sale Réservoir d’eau

propre

Flotteur

Remarque: Le compartiment de détergent automatique doit être acheté

séparément.

Robot et capteurs

Présentation du produit

Couvercle LDS

Capteur de distance

laser (LDS)

Pare-chocs

Capteur laser linéaire 3D

Capot

Contacts de charge

Connecteurs

Eau automatique

Orifice de remplissage

Bouton Réinitialisation

· Appuyez et maintenez

enfoncé pendant

3secondes pour rétablir

les paramètres d'usine

Indicateur Wi-Fi

Capteur de bord

Évent de vidage

automatique

Capteurs de chute

Roue principale

Brosse principale

Omnidirectionnelle

Roue

Protection de brosse

Roue principale

Clips de protection

de brosse

Trous de montage

du support de

serpillière

Extension de brosse latérale

Unité

Capteur de tapis

Assemblage

MopExtend

Filtre

Poignée du

filtre

Évent de vidage

automatique

Clip de couvercle de

compartiment à poussière

Clip de compartiment à

poussière

Couvercle de

compartiment à

poussière

Compartiment à poussière

Zone de fixation

de serpillière

Support de

serpillière

Serpillière

Unité de serpillière

64 65

FRFR

1. Placer la station de base et la brancher sur une prise électrique

Placez la station de base dans un endroit le plus dégagé possible et

disposant d'un signal Wi-Fi satisfaisant. Libérez su samment d’espace,

comme montré sur le schéma, et retirez tous les objets de la zone obscurcie.

Insérez le cordon d'alimentation dans la station de base et branchez-le sur la

prise.

3. Retirer les protections du robot et installer l'unité de serpillière

2. Installer la plaque d'extension de rampe

Avant l'utilisation

Remarque:

· Assurez-vous qu'aucun objet ne bloque la zone d'émission du signal.

· Pour éviter que l'eau ne mouille les parquets ou les tapis, il est

recommandé d'installer la station de base sur des sols en carrelage ou en

marbre.

Insérez fermement le cordon

d'alimentation vers le haut jusqu'à

ce que l'indicateur s'allume.

＞1,5 m

＞5 cm

Remarque: Vérifiez que le filtre de la planche à laver est correctement

installée.

④

3. Retirer les protections du robot et installer l'unité de serpillière

②

①

③

Filtre de la planche à laver

Préparer son intérieur

Avant de procéder au nettoyage, éloignez les objets instables, fragiles,

précieux ou dangereux, et ramassez les câbles, les chi ons, les jouets, les

objets durs et pointus qui se trouvent sur le sol, afin d’éviter que le robot ne

les emmêle, ne les raye ou ne les renverse, ce qui entraînerait des pertes.

Ouvrez la porte de la pièce à nettoyer et placez les meubles dans un espace

approprié pour laisser plus d’espace.

Pour éviter que le robot ne reconnaisse pas les zones à nettoyer, ne vous

tenez pas devant le robot, le seuil, le couloir ou les endroits étroits.

Avant le nettoyage, placez une barrière physique au bord de l'escalier pour

garantir la sécurité et le bon fonctionnement du robot.

Remarque:

· À la première utilisation du robot, suivez-le pendant qu'il nettoie afin de retirer tout obstacle éventuel à temps.

· N'aspirez pas des objets durs tels que des cailloux, des boules en acier et des pièces de jouet, ou des objets tranchants tels que des déchets de construction, du

verre brisé et des clous, sinon cela peut rayer le sol.

66 67

FRFR

2. Ajouter un appareil

Ouvrez l'application MOVAhome, appuyez sur « Scanner le code QR pour se

connecter », et scannez à nouveau le même code QR sur le robot pour ajouter

l'appareil. Suivez les messages d'instructions pour terminer la connexion Wi-Fi.

Remarque: Si vous souhaitez réinitialiser le Wi-Fi, répétez l’étape 2, puis

suivez les instructions pour terminer la connexion Wi-Fi.

Connexion avec l'application MOVAhome

1. Télécharger l'application MOVAhome

Scannez le code QR sur le robot ou recherchez « MOVAhome » dans l'App

Store pour télécharger et installer l'application.

Indicateur Wi-Fi

· Clignote lentement :

À connecter

· Clignote rapidement :

Connexion en cours

· Allumé : Connecté

Remarque:

Seul le réseau Wi-Fi 2,4 GHz est reconnu.

Le logiciel d'application étant soumis à des mises à jour, les opérations

réelles peuvent donc différer des instructions de ce manuel. Veuillez suivre

les instructions selon la version actuelle de l'application.

Code QR

4. Connecter le robot à la station de base

Maintenez le bouton du robot enfoncé pendant 3 secondes pour l'allumer.

Placez le robot sur la station de base avec l'unité de serpillière orientée vers

la planche à laver. Une notification vocale est émise lorsque le robot est

bien connecté à la station de base. Une fois le robot complètement chargé,

les indicateurs d'état sur le robot et sur la station de base resteront allumés

pendant 10 minutes, puis diminueront en luminosité.

Avant l'utilisation

Remarque: Il est conseillé de charger complètement le robot avant la

première utilisation. Quand le robot ne peut pas être activé lorsque la

batterie est déchargée, connectez manuellement le robot à la station pour le

recharger.

5. Verser l'eau dans le réservoir d'eau propre

Retirez le réservoir d'eau propre de la station de base et remplissez-le d'eau

propre. Puis remettez-le en place dans la station de base.

Remarque: Ne versez pas d'eau chaude dans le réservoir d'eau car cela peut

le déformer.

＞1.5米

68 69

FRFR

Mode d'utilisation

Aspiration et nettoyage

Remarque: Lors de la première utilisation de l'unité de serpillière, le robot

eectue la tâche «Aspiration et nettoyage» par défaut.

1. Commencer le nettoyage

Appuyez sur le bouton du robot ou utilisez l'application pour faire

démarrer le robot à partir de la station de base. Ensuite, le robot planifiera

l'itinéraire de nettoyage optimal et eectuera la tâche de nettoyage en

fonction de la carte créée.

2. Lavage automatique des serpillières

Lors du nettoyage, le robot retournera automatiquement à la station de

base pour laver les serpillières en fonction de la fréquence de nettoyage

spécifiée des serpillières dans l'application. La station de base remplira

automatiquement le réservoir d'eau du robot et le robot reprendra le

nettoyage.

Remarque:



Pour s'assurer que le robot retourne facilement à la station de base après

le nettoyage, il est recommandé de faire démarrer le robot à partir de la

station de base.



Les serpillières seront nettoyées avant que le robot ne commence à

nettoyer, veuillez patienter.



Ne déplacez pas la station de base, le réservoir d'eau propre, le réservoir

d'eau sale ou la planche à laver pendant toute utilisation.



Le nettoyage à l'eau chaude peut être activé dans l'application pour la

serpillière. Cela s'applique à tous les modes. Pour éviter les brûlures, ne

touchez pas la sortie d'eau lorsque la fonction est activée.

Mode d'utilisation

Allumer/Éteindre

Maintenez le bouton enfoncé pendant 3 secondes pour allumer le robot.

L’indicateur d’alimentation doit être allumé. Placez le robot sur la station de

base, puis le robot doit s'allumer automatiquement et commencer à charger.

Pour éteindre le robot, éloignez-le de la station de base et maintenez le

bouton

enfoncé pendant 3 secondes.

Cartographie rapide

Après avoir configuré le réseau pour la première fois, suivez les instructions

de l’application pour créer rapidement une carte. Le robot commencera à

cartographier sans nettoyage. Lorsque le robot retourne à la station de base,

le processus de cartographie est terminé et la carte sera automatiquement

enregistrée.

Pause/Veille

Lorsque le robot fonctionne, appuyez sur n’importe quel bouton pour le mettre

en pause. Si le robot est mis en pause pendant plus de 10minutes, il passe

automatiquement en mode veille. Tous les indicateurs sur le robot s'éteindront.

Appuyez sur n'importe quel bouton du robot, ou utilisez l'application pour

réactiver le robot.

Remarque: Si le robot est mis en pause et placé sur la station de recharge, la

tâche de nettoyage en cours se terminera.

Reprise automatique du nettoyage

Si la batterie est trop faible, le robot retournera automatiquement à la

station de base pour se recharger. Après avoir rechargé la batterie au niveau

approprié, il reprendra les tâches de nettoyage inachevées.

Remarque: Pour utiliser cette fonction, veuillez l'activer dans l'application.

Mode Ne pas déranger (DND)

Lorsque le robot est réglé sur le mode Ne pas déranger (DND), il lui sera

impossible de reprendre le nettoyage. Le mode DND est désactivé par défaut à

l'usine. Vous pouvez utiliser l'application pour activer le mode DND ou modifier

la période DND. La période DND est de 22h00 à 8h00 par défaut.

Remarque:



Les tâches de nettoyage planifiées seront effectuées comme d'habitude

pendant la période DND.



Le robot reprendra le nettoyage là où il s'est arrêté à la fin de la période

DND.

Nettoyage localisé

Lorsque le robot est en veille, appuyez brièvement sur le bouton pour activer

le mode de nettoyage localisé. Dans ce mode, le robot nettoie une surface

carrée de 1,5 × 1,5 mètres autour de lui, et retourne à son point de départ à la

fin du nettoyage localisé.

Redémarrage du robot

Si le robot ne répond plus ou ne peut pas être éteint, maintenez le bouton

enfoncé pendant 10 secondes pour l'éteindre de force. Ensuite, maintenez le

bouton

enfoncé pendant 3 secondes pour allumer le robot.

70 71

FRFR

Entretien de routine

Pièces

Pour maintenir le robot en bon état, il est recommandé de se référer à l'utilisation des accessoires dans l'application ou au tableau suivant pour l'entretien de

routine.

Pièce Fréquence d’entretien

Période de

remplacement

Réservoir d’eau sale Après chaque utilisation

Réservoir d’eau propre

Une fois toutes les

2semaines

Brosse principale Tous les 6 a 12 mois

Filtre du compartiment à

poussière

Tous les 3à 6mois

Brosse latérale

Support de serpillière /

Filtre de la planche à

laver

Tous les 1à 2mois /

Zone d'émission du signal

de la station de base

Une fois par mois /

Contact de charge

Évent de vidage

automatique

Roue omnidirectionnelle

Capteur de bord

Capteur de distance

laser (LDS)

Capteur laser linéaire 3D

Pièce Fréquence d’entretien

Période de

remplacement

Capteur de tapis

Une fois par mois

Capteur de chute

Pare-chocs

Orifice de

remplissage d’eau

automatique du

robot

Dessous du robot

Compartiment à

poussière

Nettoyez au besoin

Sac à poussière

Tous les 2à 4mois

Serpillière Tous les 1à 3mois

Anti-incrustant Tous les 18à 36mois

Remarque: La fréquence de remplacement dépendra de votre utilisation du

robot. Si une exception se produit en raison de circonstances particulières, les

pièces doivent être remplacées.

Mode d'utilisation

3. Vider automatiquement la compartiment à poussière, puis laver

et sécher les serpillières

Une fois que le robot a terminé une tâche de nettoyage et retourne à

la station de base pour se recharger, la station de base commencera

automatiquement à vider le compartiment à poussière. Ensuite, elle lavera et

séchera les serpillières.

4. Nettoyer le réservoir d'eau sale

Une fois que le robot a terminé sa tâche, veuillez nettoyer le réservoir d'eau

sale pour éviter toute odeur.

Remarque:



Si la fonction de vidage automatique est désactivée dans l'application,

la station de base ne videra pas automatiquement le compartiment à

poussière.



La station de base videra le compartiment à poussière en fonction du

réglage défini dans l'application.

Aspiration uniquement

Activez la fonction d'aspiration dans l'application, et le robot lèvera

automatiquement l'unité de serpillière et commencera à aspirer.

Nettoyage après l'aspiration

Activez la fonction de nettoyage après l'aspiration dans l'application, et le

robot lèvera automatiquement l'unité de serpillière pour aspirer le sol. Après

avoir aspiré, le robot revient pour vider le compartiment à poussière, puis

commence à passer la serpillière après avoir baissé l'unité de serpillière et levé

la brosse latérale.

Nettoyage uniquement

Activez la fonction de nettoyage dans l'application, et le robot vérifiera si l'unité

de serpillière est installée. Dans le cas contraire, installez l'unité de serpillière

manuellement, puis le robot commencera automatiquement à passer la

serpillière une fois la brosse latérale relevée.

72 73

FRFR

Entretien de routine

Sac à poussière

1. Retirez le couvercle du réservoir à poussière et jetez le sac à poussière.

2. Retirez la poussière et les débris du filtre avec un chi on sec.

Remarque: Tirez la poignée vers l'extérieur pour bien fermer le sac et

empêcher la poussière et les débris de tomber accidentellement.

3. Installez un nouveau sac à poussière.

4. Réinstallez le couvercle du réservoir à poussière.

Entretien de routine

Filtre de la planche à laver

1. Sortez le robot et retirez le ﬁ ltre de la planche après la ﬁ n du

nettoyage de la serpillère.

2. Rincez le ﬁ ltre de la planche à laver à l’eau propre, essuyez-le et

réinstallez-le sur la planche à laver.

3. Utilisez l'application ou appuyez sur le bouton

pour ramener

le robot à la station de base, ou replacez le robot manuellement.

＞1.5米

74 75

FRFR

Entretien de routine

Brosse principale

1. Appuyez sur les clips de protection de brosse pour retirer la protection de

brosse et soulevez la brosse hors du robot.

2. Retirez les couvercles de brosse aux deux extrémités de la brosse comme

illustré sur la figure. Utilisez un outil de nettoyage approprié pour éliminer les

poils emmêlés dans la brosse. Réinstallez les couvercles de brosse aux deux

extrémités de la brosse, puis réinstallez la brosse. Poussez sur la protection

de brosse pour la verrouiller en place.

Roue omnidirectionnelle

Remarque:



Utilisez un outil tel qu'un petit tournevis pour séparer l'essieu et le pneu de la

roue omnidirectionnelle. N'utilisez pas une force excessive.



Rincez la roue omnidirectionnelle sous l'eau courante et remettez-la après

l'avoir complètement séchée.

Brosse latérale

Dévissez la brosse latérale à l'aide d'un tournevis, retirez les poils de la

brosse, puis revissez-la.

3. Tapotez doucement le panier du filtre pour enlever la saleté.

4. Rincez le compartiment à poussière et le filtre à l'eau et séchez-les

complètement avant de les réinstaller.

Remarque: N’essayez pas de nettoyer le filtre avec une brosse, les doigts ou

des objets pointus pour éviter de l’endommager.

Remarque:



Rincez le compartiment à poussière et le filtre uniquement à l'eau claire.

N'utilisez aucun détergent.



Utilisez le compartiment à poussière et le filtre uniquement lorsqu'ils sont

complètement secs.

24h

Filtre et compartiment à poussière

1. Ouvrez le couvercle du robot et appuyez sur la fixation de compartiment à

poussière pour retirer le compartiment à poussière.

2. Ouvrez le couvercle du compartiment à poussière, retirez le filtre, puis

videz le compartiment à poussière comme illustré sur le schéma.

Entretien de routine

76 77

FRFR

Entretien de routine

Contacts de charge et zone d'émission du signal

Nettoyez les contacts de charge et la zone d'émission du signal avec un

chi on doux et sec.

Évents de vidage automatique

Nettoyez les évents de vidage automatique du robot et de la station de base

à l'aide d'un chi on doux et sec.

Serpillière

Retirez la serpillière du support pour la remplacer.

Support de serpillière

Retirez et nettoyez les supports de serpillière.

Batterie

Le robot contient une batterie lithium-ion haute performance. Assurez-vous

que la batterie reste bien chargée pour une utilisation quotidienne afin de

maintenir les performances optimales de la batterie. Si le robot n'est pas

utilisé pendant une longue période, éteignez-le et rangez-le. Pour éviter tout

risque de dommages lié à une décharge excessive, rechargez le robot au

moins une fois tous les trois mois.

Capteurs de robot

Essuyez les capteurs de robot à l'aide d'un chi on doux et sec, comme illustré

dans la figure ci-dessous :

Remarque: Un chi on humide peut endommager les éléments sensibles

dans le robot et la station de base. Veuillez utiliser un chi on sec pour le

nettoyage.

Entretien de routine

Pare-chocs

Capteur de bord

Capteur de distance

laser (LDS)

Capteur laser linéaire 3D

Capteur de tapis

Capteurs de chute

Remarque: La boule flottante dans le réservoir d'eau sale est une pièce

mobile. N'appliquez pas une force excessive lorsque vous la nettoyez pour

ne pas l'endommager.

Réservoir d’eau sale

1. Retirez le réservoir d'eau sale, enlevez son couvercle et évacuez l'eau sale.

2. Rincez le réservoir d'eau sale à l'eau claire et utilisez un outil de

nettoyage adapté pour nettoyer la paroi intérieure du réservoir d'eau sale.

78 79

FRFR

Dépannage

Problème Solution

Le robot ne s'éteint pas.

Le robot ne peut pas être désactivé lorsqu'il se recharge. Il est recommandé de déplacer le robot de la station de base, puis

de maintenir le bouton

enfoncé pendant 3 secondes pour l'éteindre.

Si le robot ne peut pas être éteint en eectuant l'étape 1, maintenez le bouton

enfoncé pendant 10 secondes pour

éteindre le robot de force. Si le problème persiste, contactez le service après-vente.

La vitesse de charge est

lente.

La charge complète du robot, lorsque le niveau de la batterie est bas, dure environ 3,5 heures.

Si vous utilisez le robot à des températures en dehors de la plage indiquée, la vitesse de charge ralentira automatiquement

pour prolonger l'autonomie de la batterie.

Les contacts de charge sur le robot et la base peuvent être sales, veuillez les essuyer avec un chion sec.

Le bruit augmente lors du

fonctionnement du robot.

Vérifiez si le compartiment à poussière est bouché. Si c'est le cas, nettoyez-le ou remplacez-le.

Un objet dur peut être coincé dans la brosse principale ou le compartiment à poussière. Vérifiez et retirez l'objet.

La brosse principale ou la brosse latérale est peut-être bloquée. Vérifiez et retirez tous les objets étrangers.

Passez le mode d'aspiration sur Standard ou Silencieux.

Le robot se déplace sans

suivre l'itinéraire défini.

Les objets tels que cordons d'alimentation et pantoufles doivent être rangés avant d'utiliser le robot.

Les surfaces mouillées et glissantes peuvent faire patiner la roue principale. Il est recommandé de sécher les endroits

humides avant d'utiliser le robot.

Essuyez le capteur laser linéaire 3D sur le robot avec un chion propre et doux pour le maintenir propre et dégagé.

Le robot n'a pas trouvé les

pièces à nettoyer.

Assurez-vous que la porte de chaque pièce à nettoyer est ouverte.

Vérifiez la présence de seuil d'une hauteur supérieure à 2 cm environ à l'entrée de la pièce. Le robot ne peut pas franchir

des marches ou des seuils hauts.

La zone devant la pièce à nettoyer est peut-être glissante et mouillée, et le robot glisse et ne fonctionne pas normalement.

Séchez le sol avant d'utiliser le robot.

Le robot ne reprend pas

le nettoyage après la

recharge.

Assurez-vous que le robot n'est pas programmé sur le mode Ne pas déranger (DND), ce qui peut l'empêcher de reprendre

le nettoyage.

Le robot ne reprendra pas le nettoyage après l'avoir placé manuellement sur la station de base ou l'avoir envoyé se

recharger via l'application ou le bouton

Problème Solution

Le robot ne s'allume pas.

La batterie est faible. Rechargez la batterie sur la base et réessayez.

La température de la batterie est trop basse ou trop élevée. Il est recommandé de faire fonctionner l'appareil à une

température supérieure à 0 °C (32 °F) et inférieure à 40 °C (104 °F).

Le robot ne se recharge

pas.

La station de base n'est pas connectée à l'alimentation, veuillez vous assurer que les deux extrémités de son cordon

d'alimentation sont correctement branchées.

Le contact entre les contacts de charge sur la station de base et le robot est défaillant, veuillez nettoyer les contacts de

charge.

Vérifiez la présence d'objet étranger au niveau du connecteur du robot et retirez-le le cas échéant.

Le robot ne se connecte

pas au réseau Wi-Fi.

Le mot de passe du réseau Wi-Fi n'est pas correct. Assurez-vous que le mot de passe utilisé pour vous connecter à votre

réseau Wi-Fi est correct.

Le robot ne prend pas en charge la connexion Wi-Fi 5GHz. Assurez-vous que le robot est relié à une connexion Wi-Fi 2,4GHz.

Le signal Wi-Fi est faible. Assurez-vous que le robot se trouve dans une zone avec une bonne couverture Wi-Fi.

Le robot peut ne pas être prêt à être configuré. Veuillez quitter et rouvrir l'application, puis essayez à nouveau comme

indiqué.

Le robot ne peut pas

trouver la station de base

et y retourner.

La station de base est déconnectée de l'alimentation ou déplacée lorsque le robot n'est pas dessus. Veuillez connecter la

station de base à l'alimentation électrique ou placer le robot sur la station de base pour le charger.

Il y a trop d'obstacles autour de la station de base. Placez la station de base dans une zone plus dégagée.

Tout déplacement du robot peut entraîner son repositionnement, il recréera alors une carte s'il n'est pas correctement

repositionné. Si le robot est trop éloigné de la station de base, il peut ne pas revenir automatiquement à la station de lui-

même, auquel cas vous devrez manuellement placer le robot sur la station de base.

Essuyez la zone d'émission du signal sur la station de base pour éliminer la poussière ou les débris.

Le robot reste bloqué

devant la station de base

et ne peut pas retourner

vers elle.

Assurez-vous qu’il y ait assez d’espace de chaque côté et à l’avant de la station de base pour que le robot ne soit pas

bloqué.

L'itinéraire pour revenir se recharger est bloqué, par ex. la porte est fermée.

Le robot peut glisser si le sol devant la station de base est trop humide. Dans ce cas, nettoyez l'excès d'eau avant de

réessayer.

Il est recommandé de déplacer la station de base dans un autre endroit et réessayez.

Assurez-vous que la plaque d'extension de rampe est correctement installée.

Dépannage

80 81

FRFR

Caractéristiques techniques

Robot

Modèle RLP23SE

Temps de charge Environ 3,5 h

Tension nominale 14,4 V

Puissance nominale 75 W

Fréquence de fonctionnement 2400–2483,5 MHz

Puissance de sortie maximale < 20dBm

Remarque:



La puissance nominale (pendant le nettoyage à l'eau chaude) est

déterminée par la valeur de puissance pendant la période représentative

(température de l'eau à 25°C).



La puissance nominale (pendant la charge et le séchage) est déterminée

par la valeur de puissance pendant la période de pleine charge.

Modèle RCPE0105

Entrée nominale 220-240 V

50-60 Hz

Sortie nominale 20 V

2 A

Puissance nominale (pendant le

vidage de la poussière)

700 W

Puissance nominale (pendant le

nettoyage à l'eau chaude)

1160 W

Puissance nominale (pendant la

charge et le séchage)

87 W

Dans des conditions normales d'utilisation, cet équipement doit être

maintenu à une distance de séparation d'au moins 20 cm entre l'antenne et

le corps de l'utilisateur.

Station de base

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la répara�on ou le don de votre appareil !

REPRISE

À LA LIVRAISON

À DÉPOSER

EN MAGASIN

À DÉPOSER

EN DÉCHÈTERIE

OU OU

Cet appareil,

ses accessoires,

piles et cordons

se recyclent

Dépannage

Problème Solution

La station ne vide pas

automatiquement le

compartiment à poussière.

Vérifiez si le sac à poussière dans le compartiment à poussière est plein.

Si le sac à poussière n'est pas plein, vérifiez si les évents de vidage automatique du robot, de la station de base ou du

compartiment à poussière ne sont pas obstrués. Si c'est le cas, dégagez la pièce bloquée.

Le niveau d'eau dans

la planche à laver est

anormal.

Vérifiez si le joint sur le réservoir d'eau sale est desserré ou mal installé, et fixez-le à nouveau manuellement le cas

échéant. Si le problème persiste, contactez l'équipe de service après-vente.

Enfoncez légèrement le réservoir d'eau sale pour vous assurer qu'il est correctement installé.

Retirez la planche de lavage et vérifiez si le tuyau d’eau sale est bouché, et nettoyez-le.

Vérifiez la solution de nettoyage. N'ajoutez pas de liquide autre que la solution de nettoyage approuvée.

Le support de serpillière

ne se soulève pas

normalement.

Veuillez retirer le support de serpillière pour vérifier la présence d'objet étranger coincé à l'intérieur, et essayer de

redémarrer le robot. Si le problème persiste, contactez l'équipe de service après-vente.

De l'eau est présente

sous le réservoir d'eau

propre ou autour du

joint d'étanchéité.

Lorsque vous retirez le réservoir d'eau propre, de l'eau contenue dans le tuyau peut être présente sous le réservoir ou

autour du joint d'étanchéité. Cela est normal. Veuillez essuyer à l'aide d'un chion sec.

Pour toute aide supplémentaire, contactez-nous via- www.mova-tech.com

82 83

ITFR

Restrizioni di

utilizzo

Informazioni sulla sicurezza



Questo prodotto non deve essere utilizzato da bambini di età inferiore a 8

anni o da persone con deficit fisici, sensoriali, intellettuali o con esperienza

o conoscenze limitate senza la supervisione di un genitore o di un tutore per

garantire un funzionamento sicuro ed evitare qualsiasi rischio. La pulizia e la

manutenzione non devono essere eseguite da bambini senza supervisione.



L'apparecchio deve essere utilizzato solo con l'alimentatore fornito in

dotazione.



Questo apparecchio contiene batterie che possono essere sostituite solo da

personale specializzato.



Liberare l'area da pulire. I bambini non devono giocare con l’apparecchio.

Assicurarsi che bambini e animali domestici siano tenuti a distanza di

sicurezza dal robot durante il suo funzionamento.



Non installare, caricare o utilizzare l'apparecchio nei bagni o intorno alle

piscine.



Questo prodotto è destinato esclusivamente alla pulizia dei pavimenti in

ambiente domestico. Non utilizzare all'aperto, su superfici non pavimentate o

in ambienti commerciali o industriali.



Assicurarsi che l'apparecchio funzioni correttamente in un ambiente adeguato.

In caso contrario, non utilizzare l'apparecchio.



Se il cavo di alimentazione è danneggiato, deve essere sostituito con un

cavo o un gruppo speciale disponibile presso il produttore o il suo agente di

assistenza.

Per evitare scosse elettriche, incendi o lesioni causate da un uso improprio dell'apparecchio, leggere attentamente il manuale d'uso prima

di utilizzare l'apparecchio e conservarlo per riferimenti futuri.

Tous les produits portant ce symbole sont des déchets d'équipements électriques et électroniques (DEEE d'après la directive 2012/19/UE) qui ne

doivent pas être mélangés avec les ordures ménagères non triées. Vous devez protéger la santé humaine et l'environnement en déposant votre

équipement usagé dans un point de collecte prévu à cet eet pour le recyclage des déchets d'équipements électriques et électroniques, désigné

par le gouvernement et les autorités locales. Des procédures d'élimination et de recyclage adéquates permettent d'éviter les eets nocifs sur

l'environnement et la santé humaine. Veuillez contacter l'installateur ou les autorités locales pour plus d'informations sur le site, ainsi que les

modalités et conditions des points de collecte de ce type.

Informations concernant les DEEE

ATTENTION :

Guide pour le retrait :

Retrait et élimination de la batterie

La batterie lithium-ion intégrée contient des substances dangereuses pour l'environnement. Avant d'éliminer la batterie, assurez-vous qu'elle est enlevée par

un technicien qualifié et déposée dans un centre de recyclage approprié.

– batterie doit être retirée de l'appareil avant d'être mise au rebut ;

– l'appareil doit être débranché de la source d'alimentation lors du retrait de la batterie ;

– la batterie doit être mise au rebut en toute sécurité.

Avant d'enlever la batterie, débranchez l'appareil et déchargez au maximum la batterie.

Les batteries non utilisées doivent être mises au rebut dans un centre de recyclage approprié.

N'exposez pas la batterie dans un environnement à haute température pour éviter les risques d'explosion.

En cas d'usage abusif, du liquide peut s'échapper de la batterie. En cas de contact, rincez à l'eau et consultez un médecin.

1. Retournez le robot, utilisez l'outil adapté pour retirer les vis à l'arrière du robot, puis enlevez le couvercle.

2. Débranchez les bornes entre la batterie et la carte de circuit imprimé pour retirer la batterie.

84 85

ITIT

Informazioni sulla sicurezza

Batterie e ricarica



Non utilizzare batterie o stazioni base di parte terza. Il robot può essere

utilizzato solo con la stazione base modello RCPE0105.



Non tentare di smontare, riparare o modificare da soli la batteria o la stazione

base.



Non collocare la stazione base vicino a una fonte di calore.



Non utilizzare un panno o le mani bagnate per pulire i contatti di ricarica della

stazione base.



Non utilizzare il robot per pulire oggetti molto caldi. Non utilizzare il robot per

raccogliere liquidi infiammabili o combustibili, gas corrosivi, acidi o solventi

non diluiti.



Non aspirare oggetti duri o taglienti. Non utilizzare l'apparecchio per

raccogliere oggetti come sassi, grandi pezzi di carta o qualsiasi altro oggetto

che possa intasare l'apparecchio.



La spina deve essere rimossa dalla presa di corrente prima di procedere alla

pulizia o alla manutenzione dell'apparecchio.



Non pulire il robot o la stazione base con un panno bagnato e non sciacquarli

con alcun liquido. Dopo aver pulito le parti lavabili, asciugarle completamente

prima di reinstallarle e utilizzarle.



Utilizzare questo prodotto in conformità alle istruzioni contenute nel manuale

d'uso. Gli utenti sono responsabili di eventuali perdite o danni derivanti

dall'uso improprio di questo prodotto.

Restrizioni di

utilizzo

Restrizioni di

utilizzo

Informazioni sulla sicurezza



Non utilizzare il robot in un'area sospesa sopra il livello del suolo senza una

barriera protettiva.



Non posizionare il robot a testa in giù. Non utilizzare il coperchio dell'LDS, il

coperchio del robot o il paraurti come impugnatura del robot.



Utilizzare il robot in ambienti con temperatura ambiente superiore a 0 °C e

inferiore a 40 °C. Assicurarsi che non vi siano liquidi o sostanze appiccicose sul

pavimento.



Per evitare danni o danni da trascinamento, prima di mettere in funzione

l'apparecchio, rimuovere tutti gli oggetti lasciati sul pavimento e i cavi o i fili di

alimentazione che si trovano sul percorso di pulizia.



Rimuovere gli oggetti fragili o piccoli dal pavimento per evitare che il robot li

urti e li danneggi.



Tenere capelli, dita e altre parti del corpo lontano dall'apertura di aspirazione

del robot.



Non mettere in funzione l'apparecchio in una stanza in cui dorme un neonato

o un bambino.



Non collocare bambini, animali domestici o altri oggetti sopra il robot,

indipendentemente dal fatto che sia fermo o in movimento.



Nel serbatoio dell'acqua pulita è possibile aggiungere solo acqua pulita e la

soluzione detergente ufficialmente approvata. Non aggiungere altri liquidi

come alcol o disinfettanti. Il rapporto tra la soluzione detergente e l'acqua

pulita può essere controllato sul flacone della soluzione detergente. Tenere la

soluzione detergente fuori dalla portata dei bambini.

86 87

ITIT

Contenuto della confezione

Panoramica del prodotto

Robot

Stazione base

Altri accessori

Tampone del mocio × 2

(preinstallato)

Supporto per il tampone

del mocio × 2

Manuale d'usoCavo di

alimentazione

Piastra di estensione

della rampa della

stazione base

Sacchetto della

polvere

(preinstallato)

Filtro della piastra

di lavaggio

(preinstallato)



Il sensore laser di questo prodotto è conforme alla norma IEC 60825-1:2014/

EN 60825-1:2014/A11:2021 per i prodotti laser di Classe 1. Evitare il contatto

diretto con gli occhi durante l'uso.

PRODOTTO LASER DI CLASSE 1

PRODOTTO LASER DI CONSUMO

EN 50689:2021

Batterie e ricarica

Informazioni sulla

sicurezza del laser

Informazioni sulla sicurezza

Con la presente, Moonstone Technology (Shaoxing) Co., Ltd. dichiara che l'apparecchiatura radio tipo RLP23SE è conforme alla direttiva

2014/53/UE.

Il testo completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet: www.mova-tech.com

Per un manuale elettronico dettagliato, visitare il sito https://www.mova-tech.com/pages/user-manuals-and-faqs



Non smaltire impropriamente le vecchie batterie. Le batterie non necessarie

devono essere smaltite presso un impianto di riciclo appropriato.



Se il cavo di alimentazione è danneggiato o rotto, interrompere

immediatamente l'uso e contattare il servizio di assistenza.



Assicurarsi che il robot sia spento durante il trasporto e, se possibile,

conservato nell'imballaggio originale.



Se il robot non viene utilizzato per un tempo prolungato, caricarlo

completamente, quindi spegnerlo e conservarlo in un luogo fresco e asciutto.

Ricaricare il robot almeno una volta ogni 3 mesi per evitare di scaricare

eccessivamente la batteria.

Solo per uso interno

Leggere il manuale dell'operatore

88 89

ITIT

Robot e sensori

Panoramica del prodotto

Copertura LDS

Sensore di distanza

laser (LDS)

Paraurti

Sensore laser di linea 3D

Copertura

Contatti di ricarica

Connettori

Acqua automatica

Ingresso di

riempimento

Pulsante di ripristino

• Tenere premuto per 3

secondi per ristabilire le

impostazioni di fabbrica

Indicatore Wi-Fi

Sensore di bordo

Bocchetta di

svuotamento

automatico

Sensori di dislivello

Ruota principale

Spazzola principale

Omnidirezionale

Ruota

Protezione della

spazzola

Ruota principale

Clip della protezione

della spazzola

Fori di montaggio del

supporto del tampone

di spazzolatura

Estensione della spazzola laterale

Montaggio

Sensore tappeto

Gruppo di estensione del

mocio (MopExtend)

Filtro

Maniglia del

filtro

Bocchetta di

svuotamento automatico

Clip del coperchio del

contenitore della polvere

Clip del contenitore della

polvere

Coperchio del contenitore

della polvere

Contenitore della polvere

Area di attacco del

tampone del mocio

Supporto per il

tampone del mocio

Tampone del

mocio

Gruppo mocio

Robot

Panoramica del prodotto

Pulsante per la pulizia localizzata

· Premere per avviare la pulizia localizzata

Pulsante di accensione / pulizia

· Tenere premuto per 3 secondi per accendere o spegnere il

dispositivo

· Premere per avviare la pulizia dopo l'accensione del robot

Pulsante Stazione

· Premere per rimandare il robot alla stazione base

· Tenere premuto per 3 secondi per disattivare il blocco bambini

Indicatore di stato

· Bianco fisso: Pulizia o ripulitura completata

· Bianco intermittente: In carica (non batteria scarica)

· Arancione fisso: Standby a batteria scarica o in pausa a batteria

scarica

· Arancione lampeggiante: In carica (batteria scarica)

· Arancione lampeggiante: Errore

Nota:

· Premere un pulsante qualsiasi del robot per mettere in pausa il

robot durante la pulizia o la ricarica.

· Il blocco bambini può essere attivato/disattivato tramite l'App

MOVAhome.

90 91

ITIT

Preparare la casa

Prima di procedere alla pulizia, allontanare gli oggetti instabili, fragili, di

valore o pericolosi e togliere i cavi, i panni, i giocattoli, gli oggetti duri e

gli oggetti appuntiti che si trovano a terra, per evitare che il robot possa

impigliarsi, graarsi o rovesciarsi e causare danni.

Aprire la porta della stanza da pulire e sistemare i mobili al loro posto per

lasciare più spazio.

Per evitare che il robot non riconosca le aree da pulire, non sostare davanti

al robot, alle soglie, ai corridoi o ai luoghi angusti.

Prima della pulizia, posizionare una barriera fisica sul bordo delle scale per

garantire il funzionamento sicuro e senza intoppi del robot.

Nota:

· Quando si utilizza il robot per la prima volta, seguirlo durante la pulizia per eliminare in tempo eventuali ostacoli.

· Non aspirare oggetti duri come pietre, sfere d'acciaio e parti di giocattoli, né oggetti appuntiti come rifiuti edili, vetri rotti e chiodi, per evitare di graffiare il

pavimento.

Stazione base

Panoramica del prodotto

Filtro

Sacchetto per

la polvere

Fessura

Piastra di

lavaggio

Filtro della piastra

di lavaggio

Piastra di

estensione

della rampa

Copertura

superiore

Serbatoio

dell'acqua pulita

Serbatoio

dell'acquausata

Bocchetta di svuotamento

automatico

Alloggiamento

per il cavo di

alimentazione

Porta di alimentazione

Coperchio del

contenitore

della polvere

Indicatore di stato

· Bianco fisso: La stazione base è

collegata all'alimentazione

· Arancione fisso: La stazione base

riporta un errore

Spazio riservato per

Scomparto del detergente

automatico

Area di segnalazione

Contatti di ricarica

Uscita automatica per

l'aggiunta di acqua

Clip del serbatoio

dell'acqua

Clip del

serbatoio

dell'acqua

Sfera

galleggiante

Anticalcare

Tubo

dell'acqua

Filtro

Serbatoio

dell'acquausata

Serbatoio

dell'acqua pulita

Galleggiante

Nota: Lo scomparto automatico per il detersivo deve essere acquistato

separatamente.

92 93

ITIT

4. Collegare il robot alla stazione base

Tenere premuto il pulsante sul robot per 3 secondi per accenderlo.

Posizionare il robot sulla stazione base con il gruppo mocio rivolto verso

la piastra di lavaggio. Quando il robot si connette con successo alla

stazione base, viene emessa una notifica vocale. Dopo che il robot è stato

completamente caricato, gli indicatori di stato sul robot e sulla stazione base

rimarranno accesi per 10 minuti e poi si spegneranno.

Prima dell'uso

Nota: si raccomanda di caricare completamente il robot prima del suo primo

utilizzo. Se non è possibile accendere il robot dopo l'esaurimento della

batteria, collegare manualmente il robot alla stazione per caricarlo.

5. Aggiungere acqua al serbatoio dell'acqua pulita

Estrarre il serbatoio dell'acqua pulita dalla stazione base e riempirlo con

acqua pulita. Quindi reinserirlo nella stazione base.

Nota: Non aggiungere acqua calda nel serbatoio dell'acqua per evitare che il

serbatoio si deformi.

＞1.5米

1. Posizionare la stazione base e collegarla a una presa elettrica

Collocare la stazione base in una posizione il più possibile aperta e con un

buon segnale Wi-Fi. Lasciare uno spazio su ciente come mostrato nella

figura e rimuovere gli oggetti nell'area ombreggiata. Inserire il cavo di

alimentazione nella stazione base e collegarlo alla presa.

3. Rimuovere le protezioni del robot e installare il gruppo mocio

2. Installare la piastra di estensione della rampa

Prima dell'uso

Nota:

· Assicurarsi che nessun oggetto possa bloccare l'area di segnalazione.

· Per evitare che le macchie d'acqua bagnino i pavimenti in legno o i tappeti,

si consiglia di posizionare la stazione base su pavimenti in piastrelle o in

marmo.

Inserire saldamente il cavo di

alimentazione verso l'alto fino

all'accensione dell'indicatore.

＞1,5 m

＞5 cm

Nota: Assicurarsi che il filtro della piastra di lavaggio sia installato in

posizione.

④

3. Rimuovere le protezioni del robot e installare il gruppo mocio

②

①

③

Filtro della piastra di lavaggio

94 95

ITIT

Utilizzo

Accensione/spegnimento

Tenere premuto il pulsante per 3 secondi per accendere il robot. L'indicatore

di alimentazione dovrebbe essere acceso. Collocare il robot sulla stazione

base, il robot si accenderà automaticamente e inizierà a caricarsi. Per spegnere

il robot, allontanarlo dalla stazione base e tenere premuto il pulsante

per 3

secondi.

Mappatura veloce

Dopo aver configurato la rete per la prima volta, seguire le istruzioni

dell'App per creare rapidamente una mappa. Il robot inizierà a tracciare una

mappa senza pulire. Quando il robot torna alla stazione base, il processo di

mappatura è stato completato e la mappa viene salvata automaticamente.

Pausa/Riposo

Quando il robot è in funzione, premere un pulsante qualsiasi per metterlo in

pausa. Se il robot rimane in pausa per più di 10 minuti, entra automaticamente

in modalità di riposo. Tutti gli indicatori del robot si spengono. Premere un

pulsante qualsiasi del robot o utilizzare l'app per attivarlo.

Nota: Se il robot viene messo in pausa e posizionato sulla stazione di ricarica,

il compito di pulizia in corso viene interrotto.

Ripresa automatica della pulizia

Se la batteria è troppo scarica, il robot torna automaticamente alla stazione

base per ricaricarsi. Dopo la ricarica al livello di batteria appropriato,

riprenderà le attività di pulizia non ancora concluse.

Nota: Per utilizzare questa funzione, abilitarla nell'app.

Modalità Non disturbare (DND)

Quando il robot è impostato sulla modalità Non disturbare (DND), il robot non

potrà riprendere la pulizia. La modalità DND è disattivata per impostazione

predefinita in fabbrica. Con l'app è possibile attivare la modalità DND o

modificare il periodo di DND. Per impostazione predefinita, il periodo di DND

va dalle 22:00 alle 8:00.

Nota:



Le attività di pulizia programmate saranno eseguite come di consueto

durante il periodo di DND.



Alla scadenza del periodo di DND, il robot riprenderà la pulizia dal punto in

cui l'aveva lasciata.

Pulizia localizzata

Quando il robot è in standby, premere brevemente il pulsante per attivare

la modalità di pulizia localizzata. In questa modalità, il robot pulisce un'area

quadrata di 1,5 × 1,5 metri intorno a sé e torna al punto di partenza una volta

completata la pulizia localizzata.

Riavvio del robot

Se il robot smette di rispondere o non può essere spento, tenere premuto il

pulsante

per 10 secondi per spegnerlo. Quindi, tenere premuto il pulsante

per 3 secondi per accendere il robot.

2. Aggiungere il dispositivo

Aprire l'App MOVAhome, toccare "Scansiona il codice QR per connetterti"

e scansionare nuovamente lo stesso codice QR sul robot per aggiungere il

dispositivo. Seguire le istruzioni per completare la connessione Wi-Fi.

Nota: Per ripristinare il Wi-Fi, ripetere il passo 2 e seguire le istruzioni per

completare la connessione Wi-Fi.

Collegamento con l'App MOVAhome

1. Scaricare l’App MOVAhome

Eettuare la scansione del codice QR, oppure cercare "MOVAhome" nell'App

Store per scaricare e installare l'app.

Indicatore Wi-Fi

· Lampeggia

lentamente:

Da connettere

· Lampeggia

rapidamente:

Connessione in

corso

· Su: Collegato

Nota:



È supportato solo il Wi-Fi a 2,4 GHz.



A causa degli aggiornamenti del software dell'app, le operazioni effettive

potrebbero differire dalle indicazioni contenute nel presente manuale.

Seguire le istruzioni in base alla versione attuale dell'app.

Codice

96 97

ITIT

Utilizzo

3. Svuota automaticamente il contenitore della polvere e lava e

asciuga i tamponi del mocio

Dopo che il robot ha terminato un'attività di pulizia e torna alla stazione

base per ricaricarsi, la stazione base inizierà automaticamente a svuotare il

contenitore della polvere. Poi laverà e asciugherà i moci.

4. Pulire il serbatoio dell'acqua usata

Dopo che il robot ha completato il suo compito, ti preghiamo di pulire il

serbatoio dell'acqua usata per evitare qualsiasi odore.

Nota:



Se la funzione di svuotamento automatico è disattivata nell'app, la stazione

base non svuoterà automaticamente il contenitore della polvere.



La stazione base svuoterà il contenitore della polvere in base alle

impostazioni dell'app.

Solo aspirapolvere

Selezionando la funzione di aspirazione nell'app, il robot solleverà

automaticamente il gruppo mocio e inizierà ad aspirare.

Lavare dopo aver passato l'aspirapolvere

Selezionare "Lavaggio dopo l'aspirazione" nell'app e il robot solleverà

automaticamente il gruppo mocio per aspirare il pavimento. Al termine

dell'aspirazione, il robot torna a svuotare il contenitore della polvere e inizia

a pulire dopo aver abbassato il gruppo del mocio e sollevato la spazzola

laterale.

Solo lavaggio

Selezionare la funzione di lavaggio nell'App e il robot controllerà se il gruppo

mocio è installato. In caso contrario, installare manualmente il gruppo del

mocio e il robot inizierà automaticamente a pulire a umido dopo aver sollevato

la spazzola laterale.

Utilizzo

Aspirazione e lavaggio

Nota: Quando si utilizza il gruppo mocio per la prima volta, il robot esegue il

compito "Aspirazione e mocio" per impostazione predefinita.

1. Avvio della pulizia

Premere il pulsante sul robot, oppure utilizzare l'app per far partire il robot

dalla stazione base. Quindi il robot pianifica il percorso di pulizia ottimale ed

esegue l'operazione di pulizia in base alla mappa creata.

2. Lavaggio automatico del mocio

Durante la pulizia, il robot torna automaticamente alla stazione base per

lavare i tamponi del mocio in base alla frequenza di pulizia degli stessi

specificata nell'app. La stazione base riempirà automaticamente il serbatoio

dell'acqua del robot e quest'ultimo riprenderà le operazioni di pulizia.

Nota:



Per garantire che il robot torni facilmente alla stazione base dopo la

pulizia, si raccomanda di far partire il robot dalla stazione base.



I tamponi del mocio verranno puliti prima che il robot inizi a pulire,

attendere pazientemente.



Non spostare la stazione base, il serbatoio dell'acqua pulita, il serbatoio

dell'acqua usata o la piastra di lavaggio durante il funzionamento.



La pulizia con acqua calda può essere attivata nell'app per il tampone

del mocio, e questo vale per tutte le modalità. Per evitare scottature, non

toccare l'uscita dell'acqua quando la funzione è attiva.

98 99

ITIT

Manutenzione ordinaria

Filtro della piastra di lavaggio

1. Al termine della pulizia del tampone del mocio, estrarre il robot e

rimuovere il ﬁ ltro della piastra di lavaggio.

2. Sciacquare il ﬁ ltro della piastra di lavaggio con acqua pulita,

pulirlo e reinstallarlo nella piastra.

3. Utilizzare l'app o premere il pulsante

per riportare il robot alla

stazione base, oppure rimetterlo a posto manualmente.

＞1.5米

Manutenzione ordinaria

Parti di ricambio

Per mantenere il robot in buone condizioni, si raccomanda di fare riferimento all'utilizzo degli accessori nell'app o alla tabella seguente per la manutenzione

ordinaria.

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Serbatoio dell'acquausata Dopo ogni utilizzo

Serbatoio dell'acqua pulita

Una volta ogni 2

settimane

Spazzola principale Ogni 6-12 mesi

Filtro del contenitore della

polvere

Ogni 3-6 mesi

Spazzola laterale

Supporto per il tampone del

mocio

Filtro della piastra di lavaggio

Una volta ogni 1-2

mesi

Area di segnalazione della

stazione base

Una volta al mese /

Contatti di ricarica

Bocchetta di svuotamento

automatico

Ruota omnidirezionale

Sensore di bordo

Sensore di distanza laser (LDS)

Sensore laser di linea 3D

Parte

Frequenza di

manutenzione

Periodo di

sostituzione

Sensore tappeto

Una volta al mese

Sensori di dislivello

Paraurti

Ingresso per il

rifornimento

automatico di

acqua del robot

Fondo del robot

Contenitore della

polvere

Pulire se necessario

Sacchetto per la

polvere

Ogni 2-4 mesi

Tampone del mocio Ogni 1-3 mesi

Anticalcare Ogni 18-36 mesi

Nota: La frequenza di sostituzione dipenderà dall'utilizzo del robot. Se si

verifica un'eccezione dovuta a circostanze particolari, le parti devono essere

sostituite.

100 101

ITIT

3. Picchiettare delicatamente il cestello del filtro per rimuovere lo sporco.

4. Sciacquare il contenitore della polvere e il filtro con acqua e asciugarli

completamente prima di rimontarli.

Nota: Non tentare di pulire il filtro con spazzole, dita o oggetti appuntiti per

evitare di danneggiarlo.

Nota:



Sciacquare il contenitore della polvere e il filtro solo con acqua pulita. Non

utilizzare alcun detergente.



Utilizzare il contenitore della polvere e il filtro solo quando sono

completamente asciutti.

24h

Contenitore della polvere e filtro

1. Aprire il coperchio del robot e premere la clip del contenitore della polvere

per rimuoverlo.

2. Aprire il coperchio del contenitore della polvere, rimuovere il filtro e

svuotare il contenitore della polvere come mostrato nella figura.

Manutenzione ordinariaManutenzione ordinaria

Sacchetto per la polvere

1. Rimuovere il coperchio del contenitore della polvere e gettare il sacchetto

della polvere.

2. Rimuovere la polvere e i detriti dal filtro con un panno asciutto.

Nota: Tirando verso l'esterno la maniglia, il sacchetto viene sigillato per

evitare che polvere e detriti cadano accidentalmente.

3. Installare un nuovo sacchetto per la polvere.

4. Reinstallare il coperchio del contenitore della polvere.

102 103

ITIT

Sensori del robot

Pulire i sensori del robot con un panno morbido e asciutto, come mostrato

nella figura seguente:

Nota: Un panno bagnato può danneggiare gli elementi sensibili del robot e

della stazione base. Per la pulizia utilizzare un panno asciutto.

Manutenzione ordinaria

Paraurti

Sensore di bordo

Sensore di distanza

laser (LDS)

Sensore laser di linea 3D

Sensore tappeto

Sensori di dislivello

Nota: La sfera del galleggiante nel serbatoio dell'acqua usata è una

parte mobile. Non applicare troppa forza durante la pulizia per evitare di

danneggiarla.

Serbatoio dell'acquausata

1. Rimuovere il serbatoio dell'acqua usata, aprire il coperchio e versare

l'acqua.

2. Sciacquare il serbatoio dell'acqua usata con acqua pulita e utilizzare uno

strumento di pulizia adatto per pulire la parete interna del serbatoio.

Manutenzione ordinaria

Spazzola principale

1. Premere i fermi della protezione della spazzola verso l'interno per

rimuoverla e sollevare la spazzola dal robot.

2. Estrarre i coperchi delle spazzole su entrambe le estremità, come mostrato

in figura. Utilizzare uno strumento di pulizia adatto per rimuovere i peli

impigliati nella spazzola. Reinstallare i coperchi delle spazzole su entrambe

le estremità della spazzola, e poi la spazzola. Premere sulla protezione della

spazzola per bloccarla in posizione.

Ruota omnidirezionale

Nota:

Utilizzare un utensile, ad esempio un piccolo cacciavite, per separare l'asse e

il pneumatico della ruota omnidirezionale. Non usare una forza eccessiva.

Sciacquare la ruota omnidirezionale sotto l'acqua corrente e rimontarla

dopo averla asciugata completamente.

Spazzola laterale

Svitare la spazzola laterale con un cacciavite, pulire i peli dalla spazzola e

riavvitarla.

104 105

ITIT

Problema Soluzione

Il robot non si accende.

La batteria è scarica. Ricaricare il robot sulla base e riprovare.

La temperatura della batteria è troppo bassa o troppo alta. Si raccomanda di far funzionare l'apparecchio a una

temperatura superiore a 0 °C (32 °F) e inferiore a 40 °C (104 °F).

Il robot non si carica.

La stazione base non è collegata all'alimentazione, accertarsi che entrambe le estremità del cavo di alimentazione siano

collegate correttamente.

Il contatto tra i contatti di ricarica della stazione base e il robot è insuciente; pulire i contatti di ricarica.

Verificare la presenza di oggetti estranei sul connettore del robot ed eventualmente rimuoverli.

Il robot non riesce a

connettersi al Wi-Fi.

La password della rete Wi-Fi non è corretta. Assicurarsi che la password utilizzata per la connessione alla rete Wi-Fi sia

corretta.

Il robot non supporta una connessione Wi-Fi a 5 GHz. Assicurarsi che il robot sia collegato a una connessione Wi-Fi a 2,4 GHz.

Il segnale Wi-Fi è debole. Assicurarsi che il robot si trovi in un'area con una buona copertura Wi-Fi.

Il robot potrebbe non essere pronto per essere configurato. Uscire e rientrare nell'app, quindi riprovare come indicato.

Il robot non riesce a

trovare e a tornare alla

stazione base.

La stazione base viene scollegata dall'alimentazione o spostata quando il robot non è su di essa. Collegare la stazione

base all'alimentazione o di posizionare il robot sulla stazione base per caricarlo.

Ci sono troppi ostacoli intorno alla stazione base. Posizionare la stazione base in un'area più aperta.

Lo spostamento del robot può provocare il suo riposizionamento e, se il riposizionamento non riesce, il robot ricrea una

mappa. Se il robot è troppo lontano dalla stazione base, potrebbe non essere in grado di tornare automaticamente da

solo, nel qual caso sarà necessario posizionare manualmente il robot sulla stazione base.

Pulire l'area di segnalazione della stazione base per rimuovere polvere o detriti.

Il robot si blocca davanti

alla stazione base e non

può tornare indietro.

Verificare se lo spazio a disposizione su entrambi i lati o davanti alla stazione base è suciente per evitare che il robot

venga bloccato.

Il percorso di ritorno alla carica è bloccato, ad esempio la porta è chiusa.

Il robot può scivolare se il pavimento davanti alla stazione base è troppo bagnato. In tal caso, pulire l'acqua in eccesso

prima di riprovare.

Si consiglia di spostare la stazione base in un altro luogo e riprovare.

Assicurarsi che la piastra di estensione della rampa sia installata correttamente.

Risoluzione dei problemiManutenzione ordinaria

Contatti di ricarica e area di segnalazione

Pulire i contatti di ricarica e l'area di segnalazione con un panno morbido e

asciutto.

Bocchette di svuotamento automatico

Pulire le bocchette di svuotamento automatico del robot e della stazione

base con un panno morbido e asciutto.

Tampone del mocio

Per sostituirlo, rimuovere il tampone dal relativo supporto.

Supporto per il tampone del mocio

Rimuovere e pulire i supporti del tampone del mocio.

Batteria

Il robot contiene una batteria agli ioni di litio ad alte prestazioni. Assicurarsi

che la batteria rimanga ben carica durante l'uso quotidiano per mantenere

prestazioni ottimali. Se il robot non viene utilizzato per un tempo prolungato,

spegnerlo e metterlo via. Per evitare danni dovuti a scariche eccessive,

caricare il robot almeno una volta ogni tre mesi.

106 107

ITIT

Risoluzione dei problemi

Problema Soluzione

Il robot non riprende la

pulizia dopo la ricarica.

Assicurarsi che il robot non sia impostato sulla modalità Non disturbare (DND), che gli impedisce di riprendere la pulizia.

Il robot non riprende la pulizia dopo che è stato riportato manualmente alla stazione base o inviato alla ricarica tramite

l'app o il pulsante

La stazione non

può svuotare

automaticamente il

contenitore della polvere.

Controllare se il sacchetto della polvere nel contenitore è pieno.

Se il sacchetto della polvere non è pieno, verificare se ci sono ostruzioni nelle bocchette di svuotamento automatico del

robot, della stazione base o del contenitore della polvere. Se ci sono, pulire prontamente la parte bloccata.

Il livello dell'acqua nella

piastra di lavaggio è

anomalo.

Controllare se la guarnizione del serbatoio dell'acqua usata è allentata o non è installata correttamente e, in tal caso,

ripristinarla manualmente. Se il problema persiste, contattare il servizio post-vendita.

Premere delicatamente sul serbatoio dell'acqua usata per verificare che sia installato correttamente.

Rimuovere la piastra di lavaggio e controllare se lo scarico delle acque reflue è ostruito e pulirlo.

Controllare la soluzione detergente. Non aggiungere altri liquidi oltre alla soluzione detergente ucialmente approvata.

Il supporto del mocio

è sollevato in modo

anomalo.

Rimuovere il supporto del mocio per verificare che non vi siano oggetti estranei incastrati e provare a riavviare il robot. Se

il problema persiste, contattare il servizio post-vendita.

Presenza di acqua sotto

il serbatoio dell'acqua

pulita o intorno alla

guarnizione.

Quando si estrae il serbatoio dell'acqua pulita, è possibile che rimanga dell'acqua nel tubo sotto il serbatoio o intorno alla

guarnizione. Questo è normale. Pulire con un panno asciutto.

Per ulteriore supporto, contattateci tramite www.mova-tech.com

Risoluzione dei problemi

Problema Soluzione

Il robot non si spegne.

Il robot non può essere spento quando è in carica. Si consiglia di allontanare il robot dalla stazione base e di tenere

premuto il pulsante

per 3 secondi per spegnerlo.

Se non è possibile spegnere il robot eseguendo il punto 1, tenere premuto il pulsante

per 10 secondi per spegnere

forzatamente il robot. Se il problema persiste, contattare il servizio post-vendita.

La velocità di ricarica è

lenta.

La ricarica completa del robot richiede circa 3,5 ore quando la batteria è scarica.

Se si utilizza il robot a temperature che non rientrano nell'intervallo specificato, la velocità di ricarica rallenterà

automaticamente per prolungare la durata della batteria.

I contatti di ricarica del robot e della base potrebbero essere sporchi; pulirli con un panno asciutto.

Il rumore aumenta

durante il funzionamento

del robot.

Controllare se il filtro del contenitore della polvere è intasato. In tal caso, pulirlo o sostituirlo.

Un oggetto duro può rimanere incastrato nella spazzola principale o nel contenitore della polvere. Controllare e rimuovere

eventuali oggetti duri.

La spazzola principale o quella laterale potrebbero incastrarsi. Controllare e rimuovere eventuali corpi estranei.

Commutare la modalità di aspirazione su Standard o Silenzioso.

Il robot si muove senza

seguire il percorso

impostato.

Oggetti come cavi di alimentazione e pantofole devono essere messi via prima di utilizzare il robot.

Il lavoro su superfici bagnate e scivolose provoca lo slittamento della ruota principale. Si raccomanda di asciugare i punti

bagnati prima di utilizzare il robot.

Pulire il sensore laser 3D di linea sul robot con un panno pulito e morbido per mantenerlo pulito e non ostruito.

Il robot non trova le

stanze da pulire.

Assicurarsi che le porte delle stanze da pulire siano aperte.

Verificare se la soglia della porta della stanza e piu alta di circa 2 cm. Il robot non può superare soglie o gradini alti.

Il luogo antistante la stanza da pulire potrebbe essere bagnato e scivoloso, causando lo scivolamento del robot e un

funzionamento anomalo. Prima di utilizzare il robot, provare ad asciugare il pavimento.

108 109

ITIT

Specifiche

Robot

Modello RLP23SE

Tempo di ricarica Circa 3,5 ore

Tensione nominale 14,4 V

Potenza nominale 75 W

Frequenza di funzionamento 2400–2483,5 MHz

Potenza di uscita massima <20 dBm

Nota:



La potenza nominale (durante la pulizia con acqua calda) è determinata

dal valore della potenza durante il periodo rappresentativo (temperatura

dell'acqua 25

℃



La potenza nominale (durante la carica e l'asciugatura) è determinata dal

valore della potenza a pieno carico.

Modello RCPE0105

Ingresso nominale 220-240 V

50-60 Hz

Uscita nominale 20 V

2 A

Potenza nominale (durante lo

svuotamento della polvere)

700 W

Potenza nominale (durante la

pulizia con acqua calda)

1160 W

Potenza nominale (durante la

carica e l'asciugatura)

87 W

In condizioni normali di utilizzo, questa apparecchiatura deve essere tenuta a

una distanza di almeno 20 cm tra l'antenna e il corpo dell'utente.

Stazione base

RACCOLTA DIFFERENZIATA

Veriﬁca le disposizioni del tuo Comune.

Separa le componenti e conferiscile in modo corretto.

Scatola Manuale Manuale

PAP 20 PAP 21 PAP 22

Carta

Pellicola

PVC 3

Plastica

Pellicola

PET 1

Borsa

CPE 7

Maniglia

PE 4/PP 5 PP 5

Pellicola

Tutti i prodotti contrassegnati da questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE come da direttiva 2012/19/UE) che

non devono essere mescolati con i rifiuti domestici indierenziati. Per proteggere la salute umana e l'ambiente, invece, è necessario consegnare

i rifiuti di apparecchiature a un punto di raccolta designato per il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche, nominato dal

governo o dalle autorità locali. Lo smaltimento e il riciclo corretti aiutano a prevenire potenziali conseguenze negative per l'ambiente e la salute

umana. Per ulteriori informazioni sull'ubicazione e sui termini e le condizioni di tali punti di raccolta, contattare l'installatore o le autorità locali.

Informazioni sui RAEE

CAUTELA:

Guida alla rimozione:

Smaltimento e rimozione della batteria

La batteria agli ioni di litio incorporata contiene sostanze pericolose per l'ambiente. Prima di smaltire la batteria, assicurarsi che venga rimossa da tecnici

qualificati e smaltita presso un centro di riciclo appropriato.

- la batteria deve essere rimossa dall'apparecchio prima di essere rottamata;

- l'apparecchio deve essere scollegato dalla rete di alimentazione quando si rimuove la batteria;

- la batteria deve essere smaltita in modo sicuro.

Prima di rimuovere la batteria, scollegare l'alimentazione ed esaurire la batteria il più possibile.

Le batterie non necessarie devono essere smaltite presso un impianto di riciclo appropriato.

Non esporre ad ambienti ad alta temperatura per evitare rischi di esplosione.

In caso di condizioni dicili, è possibile che il liquido venga espulso dalla batteria. In caso di contatto, sciacquare con acqua e consultare un medico.

1. Capovolgere il robot, utilizzare uno strumento appropriato per rimuovere le viti sul retro del robot, quindi rimuovere il coperchio.

2. Scollegare i terminali tra la batteria e la scheda PCB per rimuovere la batteria.

110 111

ESES

Restricciones de uso

Información sobre seguridad



Este producto no debe ser usado por niños de menos de 8 años ni

personas con deficiencias físicas, sensoriales, intelectuales, o experiencia o

conocimiento limitados sin la supervisión de un adulto o tutor para asegurar

un uso seguro y evitar riesgos. La limpieza y el mantenimiento no deben ser

realizados por niños sin supervisión.



El aparato únicamente se debe usar con la unidad de suministro de energía

proporcionada con el aparato.



Este aparato cuenta con baterías que únicamente pueden ser sustituidas por

personas cualificadas.



Despeje el área a limpiar. Los niños no deben jugar con el aparato. Asegúrese

de que niños y mascotas se encuentren a una distancia segura del robot

mientras esté en funcionamiento.



No instale, cargue ni use el aparato en los baños o alrededor de las piscinas.



Este producto es únicamente para la limpieza de suelos en un entorno

doméstico. No lo use en exteriores, en superficies que no sean el suelo, ni en

un establecimiento comercial o industrial.



Asegúrese de que el aparato funciona correctamente en un ambiente

apropiado. De otro modo, no use el aparato.



Si el cable de alimentación está dañado, debe ser sustituido por un cable

especial o conjunto suministrado por el fabricante o su agente de servicio.

Para evitar una descarga eléctrica, incendios o lesiones provocados por un uso indebido del aparato, debe leer el manual de usuario

cuidadosamente antes de usar el aparato y guardarlo para consultas futuras.

Restricciones de uso

Información sobre seguridad



No use el robot en un área suspendida por encima del nivel del suelo sin

barrera protectora.



No coloque el robot boca abajo. No use la tapa del LDS, la tapa del robot o el

paragolpes como asa para el robot.



Use el robot en ambientes con una temperatura ambiente por encima de 0°C y

por debajo de 40°C. Asegúrese de no haya líquido o sustancias pegajosas en

el suelo.



Para evitar daños por arrastre, despeje los objetos sueltos del suelo y retire los

cables o los cables de alimentación del camino de limpieza antes de poner en

funcionamiento el aparato.



Retire artículos frágiles o pequeños del suelo para impedir que el robot choque

con ellos y los dañe.



Mantenga el pelo, los dedos y otras partes corporales lejos de la abertura de

succión del robot.



No utilice el aparato en una habitación en la que duerman bebés o niños.



No coloque niños, mascotas o algún artículo encima del robot,

independientemente de si está parado o en movimiento.



Únicamente agua limpia y la solución de limpieza oficialmente aprobada

pueden añadirse al depósito de agua limpia. No añada otros líquidos tales

como alcohol o desinfectante. La proporción de solución de limpieza y agua

limpia puede comprobarse en la botella de solución de limpieza. Mantenga la

solución de limpieza fuera del alcance de los niños.

112 113

ESES

Información sobre seguridad

Baterías y carga



No use baterías o estaciones base de terceros. El robot únicamente se puede

usar con la estación base modelo RCPE0105.



No intente usted mismo desensamblar, reparar o modificar la batería o la

estación base.



No coloque la estación base cerca de una fuente de calor.



No use un trapo o las manos mojados para restregar o limpiar los contactos de

carga de la estación base.



No deseche incorrectamente las baterías antiguas. Las baterías no necesarias

deben desecharse en instalaciones de reciclaje apropiadas.



No use el robot para limpiar objetos que arden. No use el robot para recoger

líquidos inflamables o combustibles, gases corrosivos, o ácidos o solventes sin

diluir.



No aspire objetos duros o afilados. No use el aparato para recoger objetos

tales como piedras, pedazos grandes de papel o algún artículo que pueda

taponar el aparato.



Antes de limpiar o realizar el mantenimiento en el aparato hay que retirar el

enchufe de la toma de corriente.



No restriegue el robot o la estación base con un trapo mojado ni lo enjuague

con líquido. Después de limpiar las piezas lavables, séquelas totalmente antes

de volver a instalarlas y utilizarlas.



Use este producto según las instrucciones del Manual de Usuario. Los usuarios

son responsables de cualquier pérdida o daño que puedan producirse por el

uso indebido de este producto.

Restricciones de uso



El sensor láser de este producto cumple la Norma IEC 60825- 1:2014/EN 60825-

1:2014/A11:2021 para productos láser Clase 1. Cuando lo use, evite el contacto

directo con los ojos.

PRODUCTO LÁSER CLASE 1

PRODUCTO LÁSER DE CONSUMO

EN 50689:2021

Baterías y carga

Información sobre

seguridad láser

Información sobre seguridad

Por la presente, Moonstone Technology (Shaoxing) Co., Ltd. declara que el equipo de radio tipo RLP23SE cumple la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección web: www.mova-tech.com

Para un manual electrónico detallado, visite https://www.mova-tech.com/pages/user-manuals-and-faqs



Si el cable de alimentación se daña o se rompe, deje de utilizarlo de inmediato

y contacte con el servicio de posventa.



Asegúrese de que el robot esté apagado cuando vaya a ser transportado y

manténgalo en su embalaje original si es posible.



Si el robot no se va a usar durante un periodo de tiempo prolongado, cárguelo

totalmente, apáguelo y almacénelo en un lugar fresco y seco. Recargue el

robot al menos una vez cada 3 meses para evitar que la batería se descargue

en exceso.

Solo para uso en interiores

Lea el manual del operador

114 115

ESES

Contenido del embalaje

Descripción general del producto

Robot

Estación base

Otros accesorios

Almohadilla de mopa × 2

(preinstalada)

Soporte de

almohadilla de

mopa ×2

Manual de

usuario

Cable de

alimentación

Placa de extensión de

rampa de la estación base

Bolsa de polvo

(preinstalada)

Filtro de la bandeja

de lavar

(preinstalado)

Robot

Descripción general del producto

Botón de limpieza localizada

· Pulse para empezar la limpieza localizada

Botón de encendido / limpieza

· Mantenga pulsado durante 3 segundos para encender o apagar

· Pulse para empezar a limpiar después de encender el robot

Botón de atraque

· Pulse para enviar el robot de regreso a la estación base

· Mantenga pulsado durante 3 segundos para desactivar el

bloqueo infantil

Indicador de estado

· Blanco fijo: Limpieza completada

· Parpadeo lento en blanco: Carga (sin baja batería)

· Naranja fijo: En espera con poca batería o pausado con poca

batería

· Parpadeo lento en naranja: Carga (batería baja)

· Parpadeo en naranja: Error

Nota:

· Pulse cualquier botón en el robot para pausar mientras el robot

esté limpiando o volviendo para cargar.

· El bloqueo infantil se puede activar/desactivar mediante la

aplicación MOVAhome.

116 117

ESES

Robot y sensores

Descripción general del producto

Tapa del LDS

Sensor láser de

distancia (LDS)

Parachoques

Sensor láser de línea 3D

Tapa

Contactos de carga

Conectores

Entrada de

recarga de agua

automática

Botón de restablecimiento

· Mantenga pulsado

durante 3 segundos para

restaurar los ajustes de

fábrica

Indicador Wi-Fi

Sensor de bordes

Respiradero de vaciado

automático

Sensores de precipicio

Rueda principal

Cepillo principal

Rueda

omnidireccional

Protector de cepillo

Rueda principal

Pinzas del

protector de

cepillo

Agujeros de

montaje del

soporte de mopa

Conjunto de extensión

de cepillo lateral

Sensor de alfombras

Conjunto

MopExtend

Filtro

Asa de filtro

Respiradero de vaciado

automático

Presilla de la cubierta

de la caja de polvo

Presilla de caja de polvo

Tapa de caja de polvo

Caja de polvo

Área de fijación

de mopa

Soporte de mopa Mopa

Conjunto de mopa

Estación base

Descripción general del producto

Filtro

Bolsa de

polvo

Ranura

Bandeja de lavar

Filtro de la

bandeja

de lavar

Placa de

extensión de

rampa

Tapa superior

Depósito de agua limpia

Depósito de agua

usada

Respiradero de

vaciado automático

Ranura de

almacenamiento

del cable de

alimentación

Puerto de carga

Tapa del

depósito

de polvo

Indicador de estado

· Blanco fijo: La estación

base está conectada a la

alimentación

· Naranja fijo: La estación

base tiene un error

Ranura reservada para

Compartimento de detergente

automático

Área de señalización

Contactos de carga

Salida para añadir

agua automáticamente

Presilla del

depósito de

agua

Presilla del

depósito de

agua

Bola flotante

Inhibidor de

incrustaciones

Tubo de agua

Filtro

Depósito de agua

usada

Depósito de

agua limpia

Flotador

Nota: El compartimento de detergente automático se debe comprar por

separado.

118 119

ESES

Preparando su hogar

Antes de limpiar, retire los artículos inestables, frágiles, valiosos o peligrosos,

y recoja los cables, la ropa, los juguetes y los objetos afilados y rígidos

del suelo para evitar que se enreden, se arañen o se golpeen con el robot

causando pérdidas.

Abra la puerta de la habitación que va a limpiar y coloque los muebles en el

lugar apropiado para hacer más espacio.

Para evitar que el robot no reconozca áreas que se tienen que limpiar, no

permanezca de pie delante del robot, el umbral, en el pasillo o lugares

estrechos.

Antes de empezar a limpiar, ponga una barrera física en el borde de las

escaleras para garantizar un funcionamiento seguro y fluido del robot.

Nota:

· Cuando utilice el robot por primera vez, sígalo mientras realiza la limpieza para quitar de inmediato cualquier obstáculo potencial.

· No aspire objetos rígidos como piedras, bolas de acero ni piezas de juguetes, u objetos afilados como residuos de construcción, cristales rotos y clavos, de lo

contrario el suelo podría rayarse.

1. Colocar la estación base y conectar a una toma eléctrica

Coloque la estación base en un lugar lo más abierto posible con una buena

señal Wi-Fi. Deje suficiente espacio como se muestra en la figura y reitre los

objetos en el área sombreada. Inserte el cable de alimentación en la estación

base y conéctelo a la toma.

3. Retirar las protecciones del robot e instalar el conjunto de mopa

2. Instalar la placa de extensión de rampa

Antes de usar

Nota:

· Asegúrese de que ningún objeto pueda bloquear el área de señalización.

· Para evitar que las manchas de agua mojen los suelos de madera o

las alfombras, se recomienda colocar la estación base sobre suelos de

baldosas o de mármol.

Inserte firmemente el cable de

alimentación hacia arriba hasta que

se encienda el indicador.

＞1,5 m

＞5 cm

Nota: Asegúrese de que el filtro de la bandeja de lavar esté instalado en su

sitio.

④

3. Retirar las protecciones del robot e instalar el conjunto de mopa

②

①

③

Filtro de la bandeja de lavar

120 121

ESES

4. Conectar el Robot a la estación base

Mantenga pulsado el botón en el robot durante 3 segundos para

encenderlo. Coloque el robot sobre la estación base con el conjunto de

mopa mirando hacia la bandeja de lavar. Se oirá una notificación por voz

cuando el robot se conecte con éxito a la estación base. Después de cargar

totalmente el robot, los indicadores de estado en el robot y la estación base

permanecerán iluminados durante 10 minutos y luego se atenuarán.

Antes de usar

Nota: Antes de usarlo por primera vez, se recomienda cargar totalmente el

robot. Cuando el robot no se pueda encender después de agotarse la batería,

conecte manualmente el robot a la estación base para cargarlo.

5. Añada agua al depósito de agua limpia

Saque el depósito de agua limpia de la estación base y llénelo con agua

limpia. A continuación, instálelo de nuevo en la estación base.

Nota: No llene el depósito de agua con agua caliente, esto podría provocar

que el depósito se deforme.

＞1.5米

2. Añadir un dispositivo

Abra la app MOVAhome, toque "Escanear código QR para conectarse" y

escanee de nuevo el mismo código QR en el robot para añadir el dispositivo.

Siga las indicaciones para finalizar la conexión Wi-Fi.

Nota: Para restablecer la Wi-Fi, repita el paso 2 y luego siga las indicaciones

para finalizar la conexión Wi-Fi.

Conexión con la app MOVAhome

1. Descargar la app MOVAhome

Escanee el código QR del robot o busque "MOVAhome" en la tienda de

aplicaciones para descargarla e instalarla.

Indicador Wi-Fi

· Parpadeo lento:

Esperando a

conectar

· Parpadeo rápido:

Conectando

· Encendido:

Conectado

Nota:

Solo compatible con Wi-Fi de 2,4GHz.

Debido a actualizaciones del software de la app, el funcionamiento

real puede diferir de las indicaciones que hay en este manual. Siga las

instrucciones en función de la versión actual de la app.

Código

122 123

ESES

Modo de uso

Encender/apagar

Mantenga pulsado el botón durante 3 segundos para encender el robot. El

indicador de alimentación debe iluminarse. Coloque el robot sobre la estación

base, el robot debe encenderse automáticamente y comenzar a cargar. Para

apagar el robot, aléjelo de la estación base y mantenga pulsado el botón

durante 3 segundos.

Mapeo rápido

Después de configurar la red por primera vez, siga las instrucciones de la

aplicación para crear rápidamente un mapa. El robot comenzará a mapear

sin limpiar. El proceso de mapeo se completará cuando el robot regrese a la

estación base y el mapa se guardará automáticamente.

Pausa/Reposo

Cuando el robot esté funcionando, pulse cualquier botón para pausarlo. Si el

robot está pausado más de 10 minutos, entra automáticamente en modo de

reposo. Todos los indicadores del robot se apagan. Para activar el robot, pulse

cualquier botón del robot o la estación base, o use la app.

Nota: Si el robot se pone en pausa y se coloca en la estación base, termina el

proceso de limpieza actual.

Reanudación automática de la limpieza

Si las baterías tienen muy poca carga, el robot vuelve automáticamente a

la estación base para cargar. Después de cargar hasta el nivel de batería

adecuado, el robot retomará las tareas de limpieza no finalizadas.

Nota: Para usar esta función, actívela en la app.

Modo No molestar (DND)

Cuando el robot se pone en el modo No Molestar (DND), impedirá que el robot

retome la limpieza. El modo DND está inhabilitado de manera predeterminada

desde la fábrica. Se puede usar la app para habilitar el modo DND o modificar

el periodo DND. El periodo DND es 22:00-8:00 de manera predeterminada.

Nota:



Las tareas de limpieza programada se realizarán de la manera habitual

durante el periodo DND.



Cuando termine el período DND, el robot reanudará la limpieza donde la

dejó.

Limpieza localizada

Cuando el robot está en espera, pulse brevemente el botón para habilitar el

modo de limpieza localizada. En este modo, el robot limpia un área de forma

cuadrada de 1,5 × 1,5 metros a su alrededor y vuelve a su punto de partida una

vez que se completa la limpieza localizada.

Reinicio del robot

Si el robot deja de responder o no puede apagarse, mantenga pulsado

el botón

durante 10 segundos para forzar el apagado. A continuación,

mantenga pulsado el botón

durante 3 segundos para encender el robot.

Modo de uso

Aspirar y pasar la mopa

Nota: Cuando se usa el conjunto de mopa por primera vez, el robot realiza la

tarea de "Aspirar y pasar la mopa" de manera predeterminada.

1. Empezar a limpiar

Pulse el botón en el robot o use la app para que el robot empiece desde

la estación base. Luego el robot planificará la ruta de limpieza óptima y

realizará la tarea de limpieza en función del mapa creado.

2. Lavado automático de la mopa

Cuando está limpiando, el robot vuelve automáticamente a la estación

base para lavar las mopas en función de la frecuencia de limpieza de mopa

especificada en la app. La estación base recargará automáticamente el

depósito de agua del robot y este retomará la limpieza.

Nota:



Para asegurarse de que el robot vuelve fácilmente a la estación base

después de limpiar, se recomienda hacer que el robot empiece desde la

estación base.



Las mopas se limpiarán antes de que el robot comience a pasar la mopa,

espere con paciencia.



No mueva la estación base, el depósito de agua limpia, el depósito de

agua usada o el filtro de la bandeja de lavar durante su funcionamiento.



La limpieza con agua caliente puede activarse en la aplicación para lavar

las mopas, lo que se aplica a todos los modos. Para evitar quemaduras, no

toque la salida de agua de cuando la función esté activada.

124 125

ESES

Modo de uso

3. Vaciar automáticamente la caja de polvo y lavar y secar las

mopas

Cuando el robot finaliza una tarea de limpieza y vuelve a la estación base

para cargar, la estación base empezará a vaciar automáticamente la caja de

polvo. Luego lava y seca las mopas.

4. Limpieza del depósito de agua usada

Cuando el robot haya completado su tarea, limpie el depósito de agua usada

para evitar olores.

Nota:



Si la función de vaciado automático está desactivada en la app, la estación

base no vaciará automáticamente la caja de polvo.



La estación base vaciará la caja de polvo según el ajuste en la app.

Solo aspirar

Active la función de aspirar en el app y el robot levantará automáticamente el

conjunto de mopa y empezará a aspirar.

Pasar la mopa después de aspirar

Active la función de pasar la mopa después de la función de aspirar en el app

y el robot levantará automáticamente el conjunto de mopa en la estación

para aspirar el suelo. Cuando se completa la aspiración, el robot regresa para

vaciar la caja de polvo y luego empieza a pasar la mopa bajando el conjunto

de mopa y subiendo el cepillo lateral.

Solo mopa

Active la función de pasar la mopa en la app y el robot comprobará si el

conjunto de mopa está instalado. Si no está instalado, instale manualmente

el conjunto de mopa, y luego el robot comenzará automáticamente a pasar la

mopa después de levantar el cepillo principal y el cepillo lateral.

Mantenimiento rutinario

Piezas

Para mantener el robot en buenas condiciones, se recomienda consultar el uso de accesorios en la app o en la siguiente tabla de mantenimiento rutinario.

Pieza

Frecuencia de

mantenimiento

Frecuencia de

sustitución

Depósito de agua usada Después de cada uso

Depósito de agua limpia

Una vez cada 2

semanas

Cepillo principal Cada 6 a 12 meses

Filtro de la caja de polvo

Cada 3 a 6 meses

Cepillo lateral

Soporte de mopa /

Filtro de la bandeja de

lavar

Una vez cada 1 a 2

meses

Área de señalización de

la estación base

Una vez al mes /

Contacto de carga

Respiradero de vaciado

automático

Rueda omnidireccional

Sensor de bordes

Sensor láser de distancia

(LDS)

Sensor láser de línea 3D

Pieza

Frecuencia de

mantenimiento

Frecuencia de

sustitución

Sensor de

Alfombras

Una vez al mes

Sensor de precipicio

Parachoques

Entrada de recarga

automática de agua

del robot

Parte inferior del

robot

Caja de polvo

Limpie cuando sea

necesario

Bolsa de polvo

Cada 2 a 4 meses

Mopa Cada 1 a 3 meses

Inhibidor de

incrustaciones

Cada 18 a 36 meses

Nota: La frecuencia de sustitución dependerá de su uso del robot. Si ocurre

una excepción debido a circunstancias especiales, las piezas deben ser

sustituidas.

126 127

ESES

Mantenimiento rutinario

Filtro de la bandeja de lavar

1. Saque el robot y retire el ﬁ ltro de la bandeja de lavar una vez se

complete la limpieza de la mopa.

2. Enjuague el ﬁ ltro de la bandeja de lavar con agua limpia,

límpielo y, a continuación, vuelva a instalarlo en la bandeja de

lavar.

3. Use la aplicación o pulse el botón

para devolver el robot a la

estación base, o colóquelo manualmente.

＞1.5米

Mantenimiento rutinario

Bolsa de polvo

1. Retire la tapa del depósito de polvo y deseche la bolsa de polvo.

2. Quite el polvo y la suciedad del filtro con un paño seco.

Nota: Tirar del tirador hacia fuera sellará la bolsa para evitar que polvo y

restos se caigan accidentalmente.

3. Instale una nueva bolsa de polvo.

4. Reinstale la tapa del depósito de polvo.

128 129

ESES

3. Golpee suavemente la canasta del filtro para eliminar la suciedad.

4. Enjuague la caja de polvo y el filtro con agua y séquelos completamente

antes de reinstalar.

Nota: No intente limpiar el filtro con un cepillo, los dedos u objetos afilados

para evitar daños.

Nota:



Enjuague la caja de polvo y el filtro con agua únicamente. No utilice

detergente.



Use la caja de polvo y el filtro únicamente cuando estén completamente secos.

24h

Caja de polvo y filtro

1. Abra la tapa del robot y presione la presilla del recipiente para retirar la

caja de polvo.

2. Abra la tapa de la caja de polvo, retire el filtro y vacíe la caja de polvo

como se muestra en el figura.

Mantenimiento rutinario Mantenimiento rutinario

Cepillo principal

1. Presione las presillas del protector de cepillo hacia dentro para quitar el

protector de cepillo y sacar el cepillo del robot.

2. Extraiga las tapas de cepillo en ambos extremos del cepillo como se

muestra en la figura. Use una herramienta de limpieza adecuada para retirar

los pelos enredados en el cepillo. Reinstale las tapas de cepillo en ambos

extremos del cepillo, y luego reinstale el cepillo. Presione sobre el protector

de cepillo para bloquearlo en su sitio.

Rueda omnidireccional

Nota:



Use una herramienta como un pequeño destornillador para separar el eje y

el neumático de la rueda omnidireccional. No ejerza excesiva fuerza.



Enjuague la rueda omnidireccional con agua corriente y vuelva a ponerla

después de secarla completamente.

Cepillo lateral

Desenrosque el cepillo lateral con un desatornillador, quite el pelo del cepillo,

y vuelva a enroscarlo.

130 131

ESES

Sensores del robot

Limpie los sensores del robot usando un trapo suave y seco, como se muestra

en la siguiente figura:

Nota: Un paño húmedo puede dañar los elementos sensibles dentro del

robot y la estación base. Utilice un paño seco para la limpieza.

Mantenimiento rutinario

Parachoques

Sensor de bordes

Sensor láser de

distancia (LDS)

Sensor láser de línea 3D

Sensor de alfombras

Sensores de precipicio

Nota: La bola flotante en el depósito de agua usada es una pieza móvil. No

aplique demasiada fuerza al limpiarla para evitar dañarla.

Depósito de agua usada

1. Retire el depósito de agua usada, abra su tapa y vierta el agua usada.

2. Enjuague el depósito de agua usada con agua limpia, y use una herramienta

de limpieza adecuada para limpiar la pared interior del depósito de agua

usada.

Mantenimiento rutinario

Contactos de carga y zona de señalización

Limpie los contactos de carga y el área de señalización con un paño suave y

seco.

Respiraderos de vaciado automático

Limpie los respiraderos de vaciado automático del robot y la estación base

con un paño suave y seco.

Mopa

Retire la mopa del soporte de mopa pare sustituirla.

Soporte de mopa

Retire y limpie los soportes de mopa.

Batería

El robot cuenta con una batería de iones de litio de alto rendimiento.

Asegúrese de que la batería permanezca bien cargada para el uso diario a

fin de mantener un rendimiento óptimo. Si el robot se usa durante un periodo

de tiempo prolongado, apáguelo y guárdelo. Para evitar daños por descarga

excesiva, cargue el robot al menos una vez cada tres meses.

132 133

ESES

Resolución de Problemas

Problema Solución

El robot no se apaga.

El robot no se puede apagar cuando está cargando. Se recomienda mover el robot desde la estación base y luego

mantener pulsado el botón

durante 3 segundos para apagarlo.

Si el robot no se puede apagar siguiendo el paso 1, mantenga pulsado el botón

durante 10 segundos para forzar el

apagado del robot. Si el problema persiste, contacte con el servicio posventa.

La velocidad de carga es

lenta.

Se necesitan aproximadamente 3,5 horas para cargar completamente el robot cuando la batería tiene poca carga.

Si utiliza el robot a temperaturas fuera del intervalo especificado, la velocidad de carga disminuirá automáticamente para

prolongar la duración de la batería.

Los contactos de carga del robot y la base pueden estar sucios, límpielos con un paño seco.

El ruido aumenta

mientras el robot está en

funcionamiento.

Compruebe si el filtro de la caja de polvo está taponado. Si es así, límpielo o sustitúyalo.

Un objeto rígido puede quedar atrapado en el cepillo principal o en la caja de polvo. Compruébelo y retire cualquier

objeto duro.

El cepillo principal o el cepillo lateral pueden estar enredados. Compruébelo y retire objetos extraños.

Cambie el modo de succión a Estándar o Silencio.

El robot se mueve sin

seguir la ruta establecida.

Los objetos como cables de alimentación y pantuflas deben mantenerse ordenados antes de usar el robot.

Trabajar en superficies resbaladizas provoca que la rueda principal resbale. Se recomienda secar los lugares mojados

antes de usar el robot.

Limpie el sensores láser de línea 3D del robot con un paño suave y limpio para mantenerlos limpio y desobstruido.

El robot omite las

habitaciones que deben

limpiarse.

Asegúrese de que las puertas de las habitaciones a limpiar estén abiertas.

Compruebe si hay un umbral superior a aproximadamente 2 cm en la puerta de la habitación. El robot no puede pasar

por encima de umbrales o escalones altos.

El lugar delante de la sala a limpiar puede estar mojado y resbaladizo, haciendo que el robot resbale y trabaje

anormalmente. Seque el suelo antes de usar el robot.

Problema Solución

El robot no se enciende.

La batería tiene poca carga. Recargue el robot en la base de carga y pruebe de nuevo.

La temperatura de la batería está demasiado baja o demasiado alta. Se recomienda utilizar el aparato a una temperatura

superior a 0°C (32°F) e inferior 40°C (104°F).

El robot no se carga.

La estación base no está conectada a la fuente de alimentación, asegúrese de que ambos extremos del cable de

alimentación estén enchufados correctamente.

El nivel de contacto entre los contactos de carga de la estación base y el robot es deficiente, por favor limpie los contactos

de carga.

Verifique si hay algún objeto extraño en el conector del robot y, si lo hay, elimínelo.

El robot no puede

conectarse a la red Wi-Fi.

La contraseña de la red Wi-Fi es incorrecta. Asegúrese de que la contraseña utilizada para conectarse a su red Wi-Fi sea

correcta.

El robot no admite una conexión Wi-Fi de 5GHz. Asegúrese de que el robot esté conectado a una conexión Wi-Fi de 2,4GHz.

La señal de Wi-Fi es débil. Asegúrese de que el robot esté en un área con buena cobertura Wi-Fi.

Es posible que el robot no esté listo para configurarse. Salga de la aplicación y vuelva a entrar, e inténtelo de nuevo según

las instrucciones.

El robot no puede

encontrar y regresar a la

estación base.

La estación base está desconectada de la alimentación o se ha movido cuando el robot no estaba en ella. Conecte la

estación base al suministro de energía o coloque el robot sobre la estación base para cargar.

Hay demasiadas obstrucciones alrededor de la estación base. Coloque la estación base en un área más abierta.

Mover el robot puede hacer que se reposicione, y volverá a crear un mapa si el reposicionamiento falla. Si el robot está

demasiado lejos de la estación base, es posible que no pueda regresar automáticamente por sí solo, en cuyo caso deberá

colocar manualmente el robot en la estación base.

Limpie el área de señalización de la estación base para eliminar el polvo o la suciedad.

El robot se atasca delante

de la estación base y no

puede volver a ella.

Compruebe si hay suficiente espacio en ambos lados o delante de la estación base para evitar que el robot que

bloqueado.

La ruta de regreso para cargar está bloqueada, por ejemplo la puerta está cerrada.

El robot puede resbalarse si el suelo delante de la estación base está demasiado mojado. Si es así, elimine el exceso de

agua antes de volver a intentarlo.

Se recomienda mover la estación base a un lugar diferente y volver a intentarlo.

Asegúrese de que la placa de extensión de rampa esté instalada correctamente.

Resolución de Problemas

134 135

ESES

Especificaciones

Robot

Modelo RLP23SE

Tiempo de carga Aprox. 3,5 horas

Tensión asignada 14,4 V

Potencia nominal 75W

Frecuencia de funcionamiento 2400–2483,5MHz

Potencia máxima de salida <20dBm

Nota:



La potencia nominal (durante la limpieza con agua caliente) se determina

por el valor de potencia durante el periodo representativo (temperatura de

agua 25

℃



La potencia nominal (durante la carga y el secado) se determina por el

valor de potencia durante un periodo de carga completa.

Modelo RCPE0105

Entrada nominal 220-240V

50-60Hz

Salida nominal 20V

2A

Potencia nominal (durante el

vaciado de polvo)

700W

Potencia nominal (durante la

limpieza con agua caliente)

1160W

Potencia nominal (durante la

carga y el secado)

87W

En condiciones normales de uso, este equipo debe mantenerse a una

distancia de, al menos, 20cm entre la antena y el cuerpo del usuario.

Estación base

Resolución de Problemas

Problema Solución

El robot no reanuda la

limpieza después de la

carga.

Asegúrese de que el robot no esté en modo No Molestar (DND), lo que prohibirá que reanude la limpieza.

El robot no reanudará la limpieza después de colocarlo manualmente en la estación base o enviarlo a cargar mediante la

app o el botón

La estación no puede

vaciar automáticamente

la caja de polvo.

Compruebe si la bolsa de polvo en el depósito está llena.

Si la bolsa de polvo no está llena, compruebe si hay obstrucción en los respiraderos de vaciado automático del robot, la

estación base o la caja de polvo. Si es así, limpie a tiempo la parte bloqueada.

El nivel de agua en la

bandeja de lavar es

anómalo.

Compruebe si el sellado del depósito de agua usada está suelto o no está instalado correctamente y, en caso afirmativo,

reajústelo manualmente. Si el problema persiste, contacte con el equipo de servicio posventa.

Presione suavemente el depósito de agua usada para asegurarse de que esté instalado correctamente.

Retire el filtro de la bandeja de lavar y compruebe si la salida de agua residual está bloqueada, y límpiela.

Compruebe la botella de solución de limpieza. No añada líquido distinto a la solución de limpieza aprobada oficialmente.

El soporte de mopa

se sube de manera

anómala.

Retire el soporte de mopa para comprobar si hay objetos extraños atascados en él, e intente reiniciar el robot. Si el

problema persiste, contacte con el equipo de servicio posventa.

Hay agua debajo del

depósito de agua limpia

o alrededor de la junta

de sellado.

Cuando se extrae el depósito de agua limpia, algo de agua del tubo puede quedar debajo del depósito o alrededor de la

junta de sellado. Esto es normal. Restriegue con un trapo seco.

Para obtener más ayuda, contacte con nosotros en www.mova-tech.com

136 137

PLES

Todos los productos que llevan este símbolo son residuos de aparatos eléctricos y electrónicos (RAEE según la directiva 2012/19/UE) que no

deben mezclarse con residuos domésticos sin clasificar. En cambio, debe proteger la salud humana y el medio ambiente entregando sus residuos

de aparatos a un punto de recogida designado para el reciclaje de basura de aparatos eléctricos y electrónicos, nombrado por el gobierno o las

autoridades locales. Una correcta eliminación y reciclaje ayudarán a impedir potenciales consecuencias negativas al medio ambiente y la salud

humana. Contacte con el instalador o las autoridades locales para más información acerca de la ubicación así como términos y condiciones de

tales puntos de recogida.

Información RAEE

PRECAUCIÓN:

Guía de retirada:

Eliminación y retirada de la batería

La batería de iones de litio integrada contiene sustancias que son peligrosas para el medio ambiente. Antes de eliminar la batería, asegúrese de que la

batería sea retirada por técnicos cualificados y desechada en instalaciones de reciclaje apropiadas.

– Se debe retirar la batería del aparato antes de tirarlo;

– el aparato debe desconectarse del suministro eléctrico cuando se retire la batería;

– asegúrese de desechar la batería de forma segura.

Antes de retirar la batería, desconecte la alimentación y agote la batería al máximo.

Las baterías no necesarias deben desecharse en instalaciones de reciclaje apropiadas.

No la exponga a ambientes de alta temperatura para evitar riesgos de explosión.

En condiciones abusivas, el líquido puede ser expulsado de la batería. Si ocurre un contacto, enjuague con agua y busque ayuda médica.

1. Voltee el robot, use una herramienta apropiada para retirar los tornillos de la parte posterior del robot, y luego retire la tapa.

2. Desenchufe los terminales entre la batería y la placa PCB para retirar la batería.

Ograniczenia

użytkowania

Informacje o bezpieczeństwie



Z niniejszego urządzenia nie powinny korzystać dzieci w wieku poniżej 8

lat ani osoby o ograniczonych możliwościach fizycznych, zmysłowych lub

intelektualnych, ani osoby o niewystarczającym doświadczeniu lub wiedzy,

chyba że znajdują się pod nadzorem rodzica lub opiekuna. Dzieci pozostające

bez nadzoru nie mogą czyścić urządzenia ani dokonywać czynności

konserwacyjnych.



Urządzenie należy używać tylko wraz z modułem zasilania, z nim

dostarczanym.



To urządzenie zawiera baterie, które mogą być wymieniane tylko przez

personel o odpowiednich umiejętnościach.



Uprzątnij teren, który ma być czyszczony. Nie wolno zezwalać, by dzieci

używały urządzenia do zabawy. Dbaj o to, by dzieci i zwierzęta domowe

pozostawały w bezpiecznej odległości od robota podczas jego pracy.



Nie instaluj, nie ładuj ani nie używaj urządzenia w łazienkach ani wokół

basenów.



Niniejszy produkt przeznaczony jest wyłącznie do czyszczenia podłóg w

warunkach domowych. Nie należy z niego korzystać na wolnym powietrzu, do

czyszczenia powierzchni innych niż podłogi, ani w obiektach komercyjnych lub

przemysłowych.

Celem niedopuszczenia do porażenia prądem elektrycznym, pożaru lub obrażeń spowodowanych niewłaściwym użytkowaniem

urządzenia, przed jego użyciem należy uważnie zapoznać się z treścią obsługi oraz zachować ją na wypadek konieczności skorzystania z

niej w przyszłości.

Mova RLP23SE P50 Ultra Robot Vacuum Cleaner, 19,000 Pa Suction Power

Product's Documents

User Manual

Specifications

Mova RLP23SE Questions and Answers
