Auto-Empty Robot Vacuum and Mop
User Manual
The illustrations in this manual are for reference only. Please refer to the actual product.
E20 Plus
1
EN
Usage Restrictions
Safety Information
·
This product should not be used by children younger than 8 years old nor
persons with physical, sensory, intellectual deficiencies, or limited experience
or knowledge without the supervision of a parent or guardian to ensure safe
operation and to avoid any risks. Cleaning and maintenance shall not be
performed by children without supervision.
·
This appliance contains batteries that are only replaceable by skilled persons.
·
Clear the area to be cleaned. Children shall not play with the appliance.
Ensure children and pets are kept at a safe distance from the robot while it is
operating.
·
Do not install, charge or use the appliance in the bathrooms or around the
pools.
·
This product is for floor cleaning in a home environment only. Do not use it
outdoors, on non-floor surfaces, or in a commercial or industrial setting.
·
If the power cord is damaged, it must be replaced by a special cord or
assembly available from the manufacturer or its service agent.
·
Do not use the robot in an area suspended above ground level without a
protective barrier.
·
Do not place the robot upside down. Do not use the LDS cover, robot cover, or
bumper as a handle for the robot.
·
Use the robot in environments with an ambient temperature above 0°C and
below 40°C. Make sure there is no liquid or sticky substance on the floor.
To avoid electric shock, fire or injury caused by improper use of the appliance, please read the user
manual carefully before using the appliance and keep it for future reference.
2
EN
Safety Information
·
To prevent damage or harm from dragging, clear any loose objects from the
floor, and remove cables or power cords on the cleaning path before operating
the appliance.
·
Remove fragile or small items from the floor to prevent the robot from bumping
into and damaging them.
·
Keep hair, fingers, and other body parts away from the suction opening of the
robot.
·
Do not operate the appliance in a room where an infant or child is sleeping.
·
Do not place children, pets, or any item on top of the robot regardless of
whether it is stationary or moving.
·
Do not use the robot to clean any burning objects. Do not use the robot to pick
up flammable or combustible liquids, corrosive gases, or undiluted acids or
solvents.
·
Do not vacuum hard or sharp objects. Do not use the appliance to pick up
objects such as stones, large pieces of paper or any item that may clog the
appliance.
·
Plug must be removed from the socket-outlet before cleaning or maintaining
the appliance.
·
Do not wipe the robot or the base station with a wet cloth or rinse them with
any liquid. After cleaning washable parts, fully dry the parts before reinstalling
and using them.
·
Please use this product in accordance with the instructions in the User Manual.
Users are responsible for any loss or damage that arise from improper use of
this product.
Usage Restrictions
3
EN
Safety Information
Batteries and
Charging
Laser Safety
Information
·
Do not use any third-party battery or base station with auto-empty. Use only
with RCED0102 supply unit.
·
Do not attempt to disassemble, repair, or modify the battery or the base
station with auto-empty on your own.
·
Do not place the base station with auto-empty near a heat source.
·
Do not use a wet cloth or wet hands to wipe or clean the charging contacts of
the base station with auto-empty.
·
Do not improperly dispose of old batteries. Unneeded batteries should be
discarded at an appropriate recycling facility.
·
If the power cord becomes damaged or broken, stop using it immediately and
contact after-sales service.
·
Make sure the robot is turned off when being transported and kept in its
original packaging if possible.
·
If the robot will not be used for an extended period, fully charge it, then turn
it off and store it in a cool, dry place. Recharge the robot at least once every 3
months to avoid over-discharging the battery.
·
The invisible laser sensor in this product meets the IEC 60825-1:2014, EN
60825-1:2014+A11:2021, EN 50689:2021 Standard for Class 1 laser products.
Please avoid direct eye contact with it during use.
CLASS 1 LASER PRODUCT
CONSUMER LASER PRODUCT
EN 50689:2021
Max output: <0.39mW
Wavelength: 840-860nm
Pulse duration: 0.125ms
Hereby, Dreame Trading (Tianjin) Co., Ltd. declares that the radio equipment type RLE22GDis in compliance with Directive 2014/53/EU. The full text of the EU
declaration of conformity is available at the following internet address: www.mova-tech.com
For detailed e-manual, please go to https://www.mova-tech.com/pages/user-manuals-and-faqs
4
EN
Safety Information
For indoor use only
Read operator's manual
CAUTION:
In order to avoid a hazard due to inadvertent resetting of the thermal cut-out, this appliance must
not be supplied through an external switching device, such as a timer, or connected to a circuit that is
regularly switched on and off by the utility.
5
EN
Product Overview
Package Contents
Other Accessories
Robot
Side Brush Mop Assembly User Manual
Base Station with
Auto-Empty
6
EN
Product Overview
Dock / Spot Cleaning Button
· Press to send the robot back to the base station
· Press and hold for 3 seconds to start spot cleaning
· Press and hold for 7 seconds to enable/disable the Child Lock
Power / Clean Button
· Press and hold for 3 seconds to turn on or
press and hold for 5 seconds to turn o
· Press to start cleaning after the robot is turned on
Cover
Status Indicator
· Solid White: Cleaning or cleanup completed
· Breathing Orange: Returning to charge
· Blinking Orange: Error
· Solid Orange: Low battery
Note:
· Press any button on the robot to pause while the robot is cleaning
or returning to charge.
· Press and hold the and button for 3 seconds to reset Wi-Fi.
· Press and hold the and button for 10 seconds to restore to
factory settings.
· Child Lock can be enabled/disabled through the app.
Robot
7
EN
Product Overview
LDS Cover
Cli Sensor
Main Wheel
Omnidirectional Wheel
Cli Sensor
Side Brush
Cli Sensor
Main Wheel
Main Brush
Laser Distance
Sensor (LDS)
Bumper
Charging Contacts
Auto-Empty Vent
Return-to-Dock
Sensors
Robot and Sensors
8
EN
Product Overview
2-in-1 Water Tank with Dust Box Base Station with Auto-Empty
Mop Assembly
Primary Filter Cover
Dust Bag Slot
Filter
Signaling Area
Status Indicator
• Solid White: Base station
is connected to power
• Breathing White:
Robot is charging
• Blinking Red: Base
Station has an error
Mounting Screw
Air Duct Cover
Auto-Empty Vent
Charging Contacts
HEPA Filter
Water Inlet
Water Tank Release Clip
Mop Pad Attachment Area
Mop Pad
Mop Pad Holder
9
EN

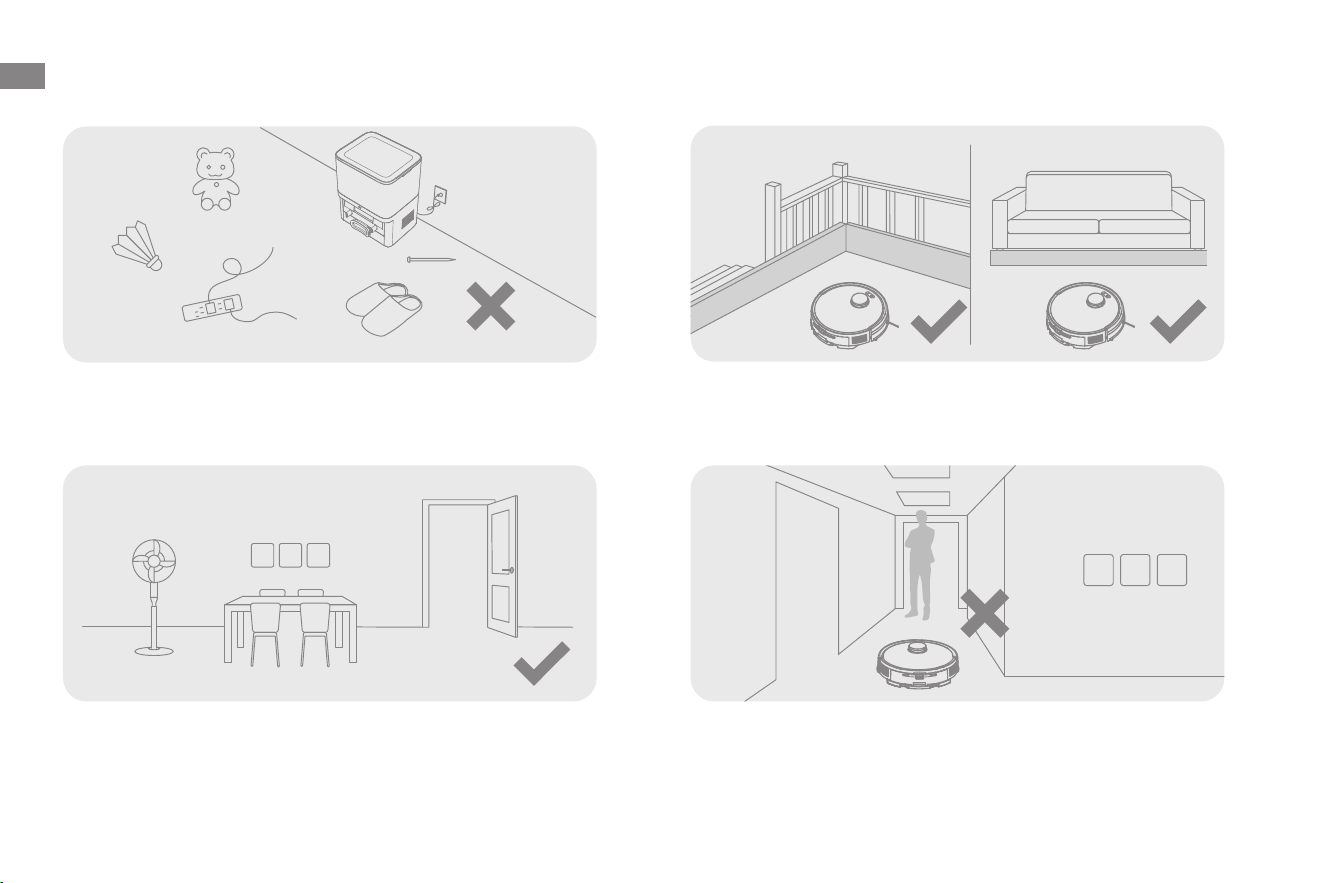

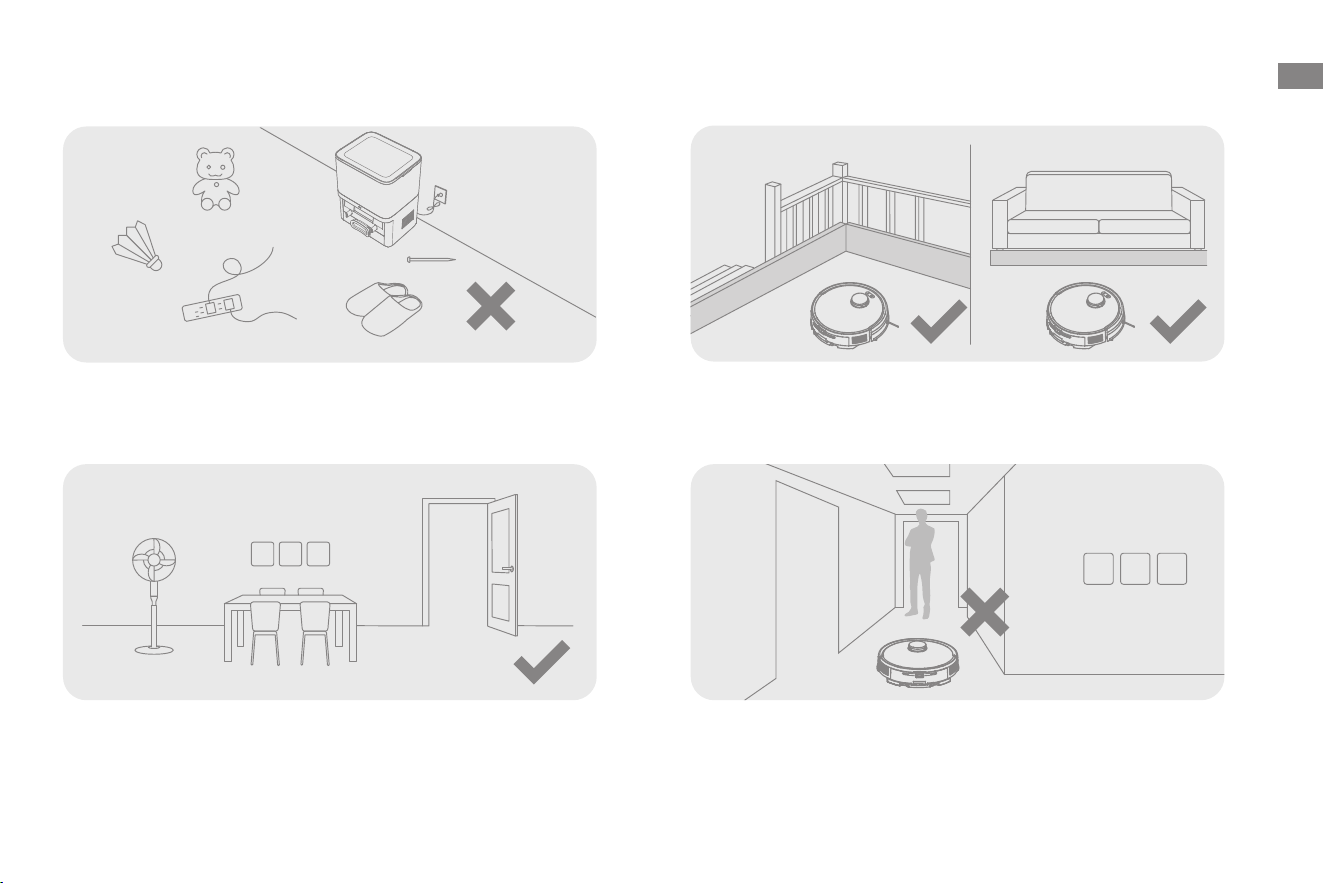

Preparing Your Home
Before cleaning, please move away unstable, fragile, valuable or
dangerous items, and clean up cables, cloths, toys, hard objects and
sharp objects on the ground to avoid being entangled, scratched or
knocked over by the robot and causing losses.
Open the door of the room to be cleaned, and put the furniture in its
proper place to leave more space.
To prevent the robot from not recognizing areas that need to be
cleaned, do not stand in front of the robot, threshold, hallway, or narrow
places.
Before cleaning, place a physical barrier at the edge of the stairs and
sofa to ensure safe and smooth operation of the robot.
Note:
· When operating the robot for the first time, follow it around while cleaning to remove any potential obstacles in time.
· Do not vacuum hard objects like stones, steel balls and toy parts, or sharp objects like construction waste, broken glass and nails, otherwise the ground may be
scratched.
10
EN
Note:
· Do not place the base station on the carpets.
· Make sure that no objects might block the signaling area.
· Remove any objects that are closer than 1.5 m from the front and 0.5 m
from either side of the base station.
Place the base station in a location that is as open as possible with a
good Wi-Fi signal.
Place the base station on level ground against the wall and plug the power
cord into the socket.
When placing the robot, align the charging contacts of the robot with the
charging contacts of the base station, and the robot will automatically turn
on and start charging.
> 0.5 m
> 1.5 m
> 0.5 m
Note: Install the side brush until it clicks into place.
Click
1. Remove the protections
Before Use
Note: It is recommended to fully charge your robot before first time use.
3. Place the base station and connect to an electrical outlet
4. Charge the robot
2. Install the side brush and the mop assembly
11
EN
2. Add Device
Open the app, tap "Scan QR code to connect", and scan the same QR code on
the robot again to add the device. Please follow the prompts to finish the Wi-Fi
connection.
Note: If you want to reset Wi-Fi, press and hold the and button for
3 seconds or repeat step 2 and then follow the prompts to finish the Wi-Fi
connection.
Connecting with the MOVAhome App
1. Download the App
Scan the QR code on the robot to download and install the app.
QR Code
QR Code
Note:
· Only 2.4 GHz Wi-Fi is supported.
· Due to upgrades in the app software, the actual operations may differ from
the directions in this manual. Please follow the instructions based on the
current app version.
12
EN
How to Use
Turn On/O
Press and hold the button for 3 seconds to turn on the robot. The power
indicator should be illuminated. Place the robot onto the base station, the
robot should turn on automatically and begin charging. To turn o the robot,
move the robot away from the base station and press and hold the button
for 5 seconds.
Fast Mapping
After configuring the network for the first time, follow the instructions in the
app to quickly create a map. The robot will start mapping without cleaning.
When the robot returns to the base station, the mapping process has been
completed and the map will be saved automatically.
Start Cleaning
Press the button to start cleaning after the robot is turned on. The robot
will accurately map out a route, methodically clean along the edges and
walls, then finish by cleaning each room in an S-shaped pattern to ensure a
thorough job.
Note:
· It is recommended that the robot set out from the base station before
cleaning. Do not move the base station while the robot is cleaning. This
ensures that the robot returns to base station smoothly.
· After the robot completes the cleaning task and automatically returns to the
base station, the base station will start auto-empty. More settings can be
operated on the app.
Pause
When the robot is running, press any button to pause it.
Note: If the robot is paused and placed onto the base station, the current
cleaning task will end.
Auto Resume Cleaning
If the battery is too low, the robot will automatically return to the base station
to charge. After charging to the appropriate battery level, it will resume
unfinished cleaning tasks.
Note: To use this function, please enable it in the app.
Do Not Disturb (DND) Mode
When the robot is set to Do Not Disturb (DND) mode, the robot will be
prevented from resuming cleaning and the power indicator will turn o.
DND mode is disabled by default at the factory. You can use the app to enable
DND mode or modify the DND period. The DND period is 22:00-8:00 by
default.
Note:
·
The scheduled cleaning tasks will be performed as usual during the DND
period.
· The robot will resume cleanup where it left off after the DND period expires.
Spot Cleaning
When the robot is on standby, press and hold the button for 3 seconds
to enable the spot cleaning mode. In this mode, the robot cleans a square-
shaped area of 1.5×1.5 meters around it and returns to charge once the spot
cleaning is completed.
Robot Restarting
If the robot stops responding or cannot be turned o, press and hold the
button for 15 seconds to forcefully turn it o. Then, press and hold the
button for 3 seconds to turn the robot on.
13
EN
Use Mopping Function
It is recommended that all floors are vacuumed at least three times before the first mopping session to achieve a better cleaning eect.
1. Fill the water tank with clean water.
1 2 31 2 3
Note:
· Do not use detergent or disinfectant.
· Do not fill the water tank with hot water as this may cause the water tank to
warp.
2. Dampen the mop pad and wring out excess water. Install the mop pad as
shown in the diagram.
1 2 31 2 3
3. Install mop assembly.
1 2 31 2 3
4. Slide the 2-in-1 water tank with dust box and mop assembly into the robot
until it clicks into place.
1 2 31 2 3
How to Use
14
EN
How to Use
5. Press the button or use the app to start cleaning.
Note:
· Do not use detergent or disinfectant.
· Do not fill the water tank with hot water as this may cause the water tank to
warp.
6. When the robot finishes a cleaning task and returns to the base station,
remove the mop assembly and wash the mop pad in time. To remove the 2-in-1
water tank with dust box, press and hold the release clip, and then take it out.
Note: When the robot is charging or not in use, it is recommended to remove
the 2-in-1 water tank with dust box and mop pad. Pour out all the remaining
water in the water tank, and clean the mop pad to prevent mildew or odors.
15
EN
Routine Maintenance
Parts
To keep the robot in good condition, it is recommended to refer to the accessory usage in the app or the following table for routine maintenance.
Part Maintenance Frequency Replacement Period
Mop pad After each use
Every 3 to 6 months
Filter Once every week
Main brush
Once every month
Every 6 to 12 months
Side brush Every 3 to 6 months
Robot's charging contacts
/
Robot's auto-empty vent
Laser Distance Sensor (LDS)
Return-to-Dock Sensors
Bumper
Omnidirectional wheel
Cli sensors
Bottom of the robot
Base station's signaling area
Base station's charging contacts
Base station's auto-empty vent
Water tank
Clean it as needed
Dust box
Dust bag
/ Every 2 to 4 months
Note: The replacement frequency will depend on your usage of the robot. If an exception occurs due to special circumstances, the parts should be replaced.
16
EN
Routine Maintenance
Main Brush
1. Press the brush guard clips upwards to remove the brush guard and lift the
brush out of the robot.
2. Use a proper tool to remove any hair tangled in the brush.
Note: Do not pull out the hair tangled in the main brush excessively.
Otherwise, the brush may be damaged.
Side Brush
Pull out the side brush and use a proper tool to remove any hair tangled in the
brush.
Omnidirectional Wheel
Note:
· Use a tool such as a small screwdriver to separate the axle and tire of the
omnidirectional wheel. Do not use excessive force.
· Rinse the omnidirectional wheel under the running water and put it back
after drying it completely.
17
EN
Routine Maintenance
2-in-1 Water Tank with Dust Box
1. Press the release clip to remove the 2-in-1 water tank with dust box, and
then empty the water tank.
2. Open the dust box cover and empty the dust box.
3. Remove the filters and tap the HEPA filter gently.
Note: Do not attempt to clean the filters with a brush, a finger or sharp
objects to prevent damage.
4. Rinse the dust box and primary filter with water and air dry them completely
before reinstalling.
Note:
· Do not rinse the parts outside the dust box. If there are any water stains,
please wipe them dry before reinstalling.
· Rinse the dust box and primary filter with clean water only. Do not use any
detergent.
· Use the dust box and primary filter only when they are completely dry.
18
EN
Routine Maintenance
Mop Pad
1. Press the release clips on the mop pad holder to remove the mop assembly.
Pull the mop pad o the mop pad holder.
18
2. Clean the mop pad with water only and leave it to air dry before reinstalling.
18
Robot Sensors
Wipe robot sensors by using a soft and dry cloth, as shown in the below
figure:
Note: A wet cloth can damage sensitive elements within the robot and the
base station. Please use a dry cloth for cleaning.
18
18
Laser Distance
Sensor (LDS)
Bumper
Return-to-Dock
Sensors
Cli Sensors
19
EN

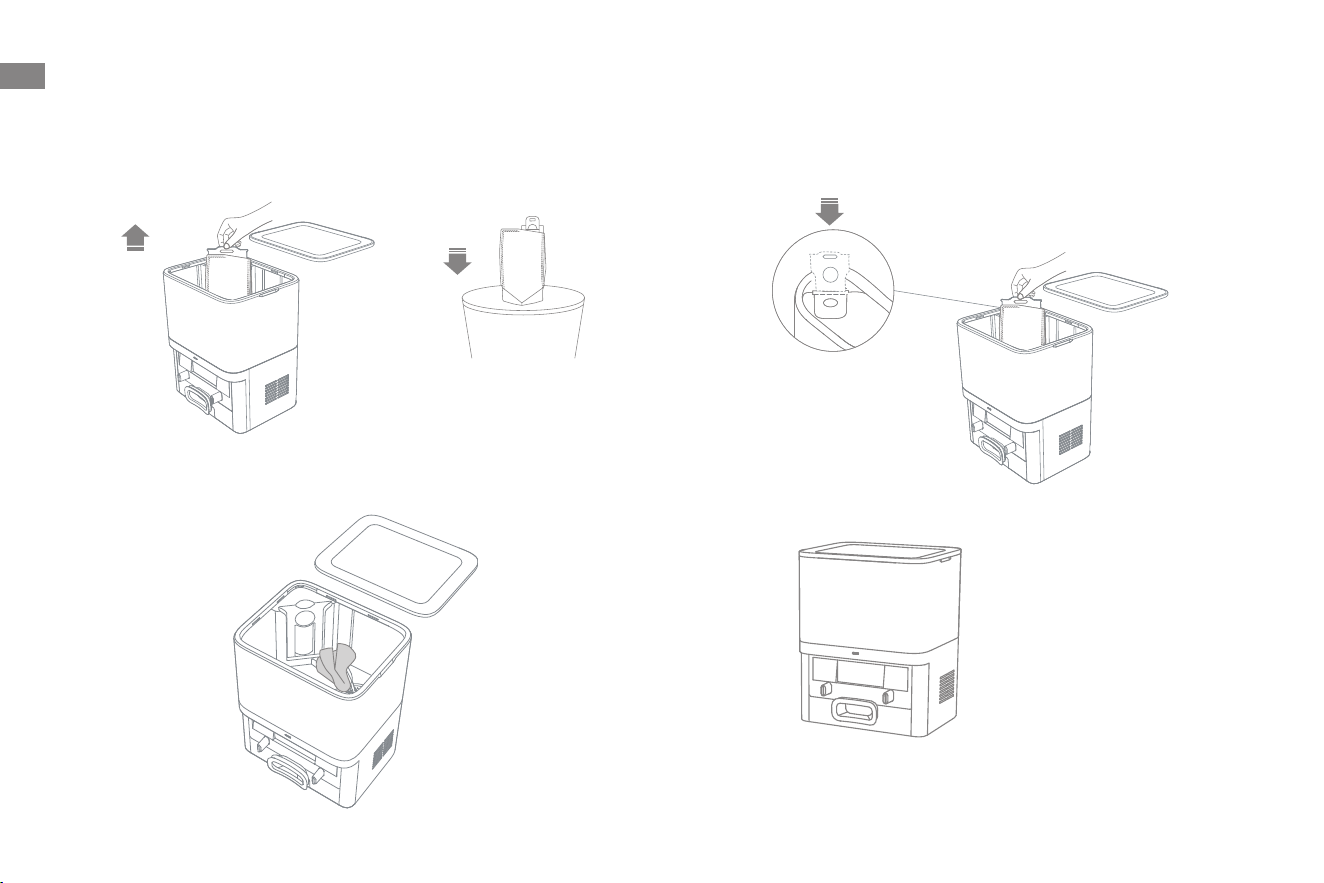

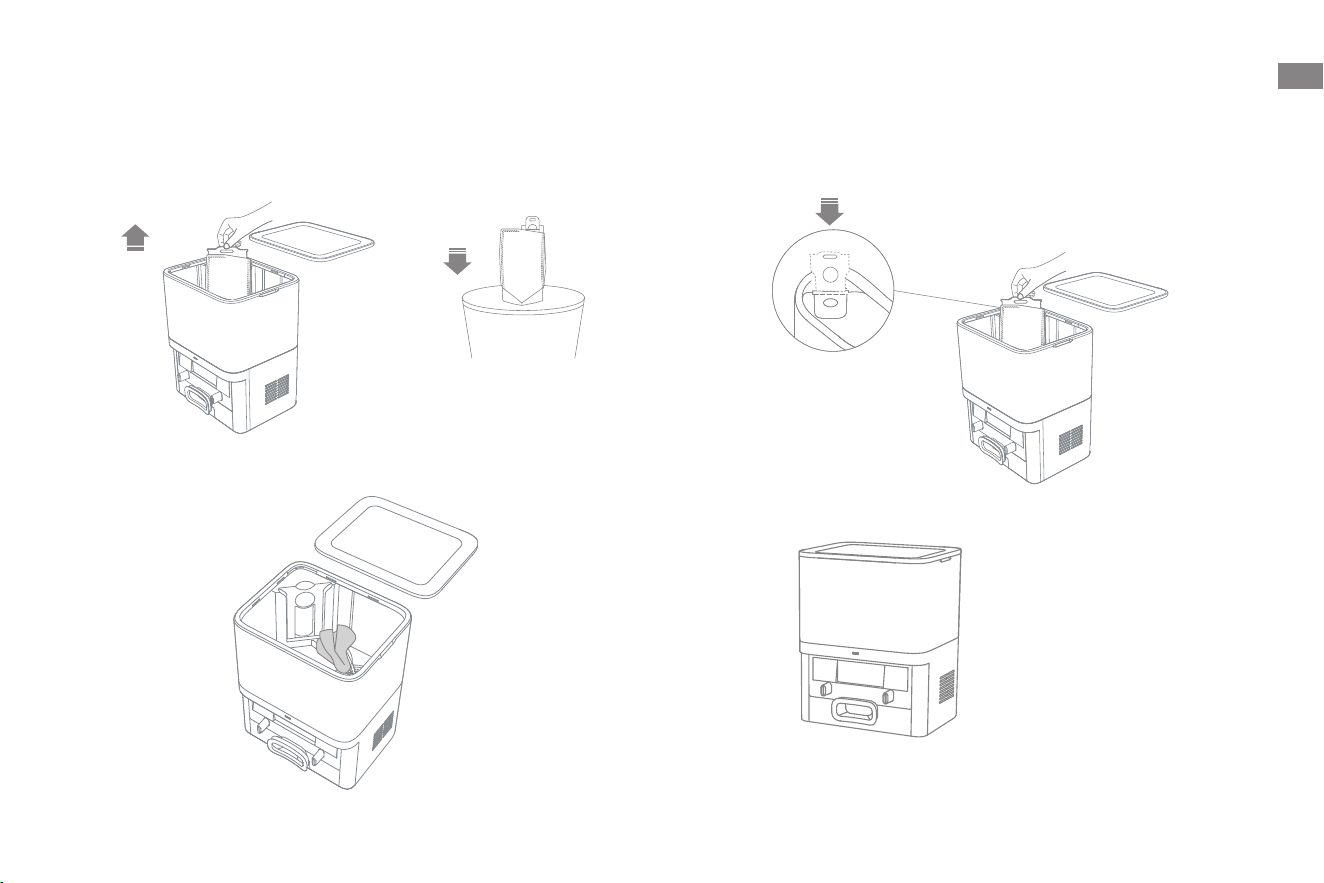

Dust Bag
1. Remove and discard the dust bag.
19
EN
2. Remove the dust and debris from the filter with a dry cloth.
19
EN
3. Install a new dust bag.
19
EN
4. Put back the cover of the dust tank.
19
EN
Routine Maintenance
20
EN
Routine Maintenance

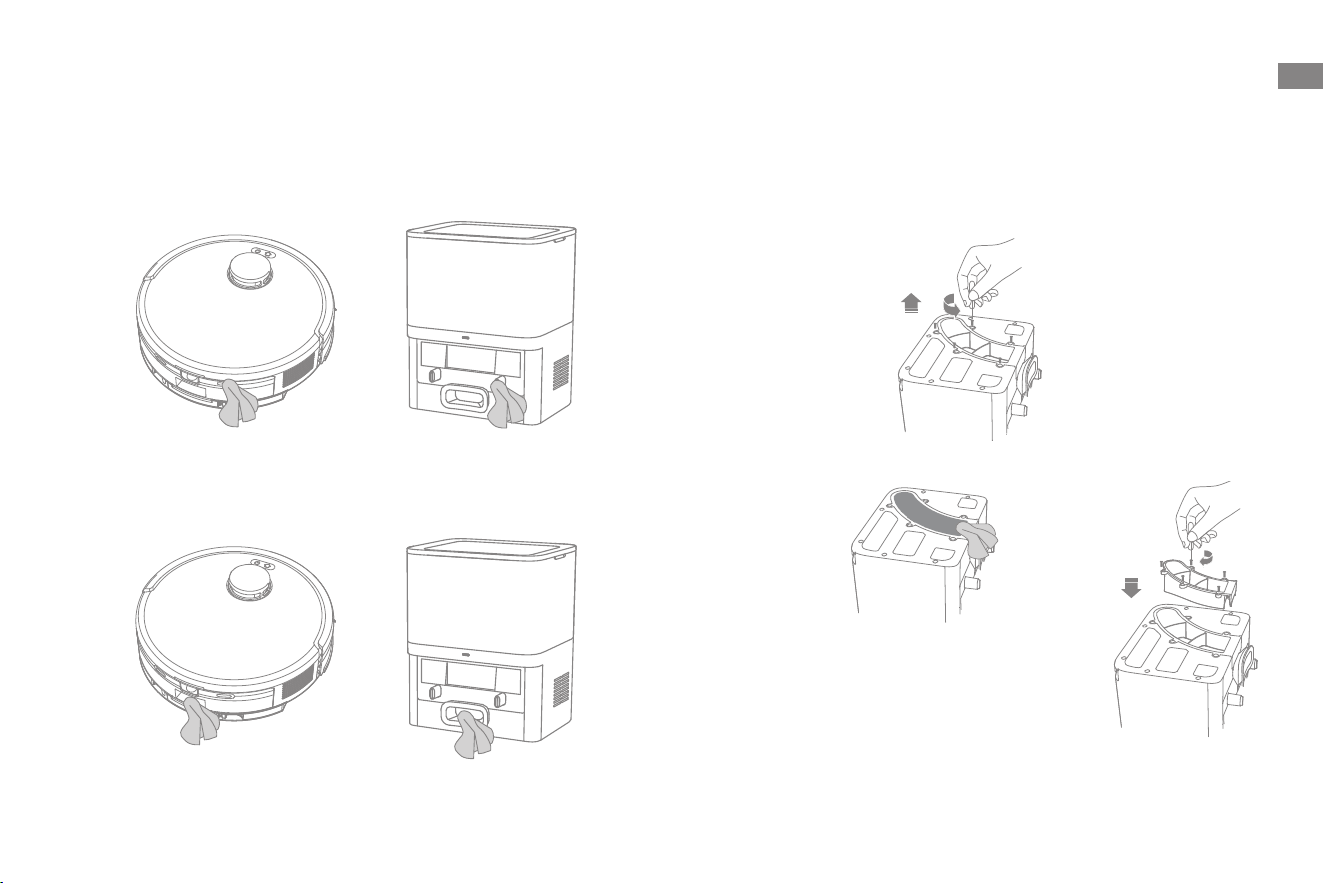

Charging Contacts and Signaling Area
Clean the charging contacts and the signaling area with a soft and dry cloth.
Auto-empty Vents
Clean the auto-empty vents of the robot and the base station with a soft and
dry cloth.
Air Duct
If the air duct is blocked, please clean it according to the following steps.
1. Unscrew the mounting screws on the air duct cover and remove the cover.
2. Check whether the air duct is blocked by foreign objects. If any, clean them.
3. Reinstall the air duct cover.
Battery
The robot contains a high-performance lithium-ion battery pack. Make sure
that the battery remains well-charged for daily use to maintain optimal
battery performance. If the robot is not used for an extended period of time,
turn it o and put it away. To prevent damages from over-discharging, charge
the robot at least once every three months.
21
EN
Problem Solution
The robot will not turn on.
The battery is low. Recharge the robot on the base station and try again.
The temperature of the battery is too low or too high. It is recommended to operate the appliance at a
temperature between 32°F (0°C) and 104°F (40°C).
The robot will not charge.
The base station is not connected to power, please make sure the power cord is correctly plugged in.
The contact between the charging contacts on the base station and the robot is poor, please clean the charging
contacts.
The robot fails to connect to WiFi.
The Wi-Fi network password is incorrect. Make sure the password used to connect to your Wi-Fi network is
correct.
The robot does not support a 5 GHz Wi-Fi connection. Make sure the robot is connected to a 2.4 GHz Wi-Fi
connection.
The Wi-Fi signal is weak. Make sure the robot is in an area with good Wi-Fi coverage.
The robot may not be ready to be configured. Please exit and re-enter the app, and then try again as instructed.
The robot cannot find and return to
the base station.
The base station is disconnected from power or moved when the robot is not on it. Please connect the base
station to the power supply or place the robot onto the base station to charge.
There are too many obstructions around the base station. Place the base station in a more open area.
Moving the robot may cause it to re-position itself, and it will recreate a map if re-positioning fails. If the robot is
too far from the base station, it might not be able to automatically return on its own, in which case you will need
to manually place the robot onto the base station.
Wipe the signaling area on the base station to remove dust or debris.
The robot gets stuck in front of the
base station and cannot return to
it.
Clear any obstruction within 0.5 m on the left and right sides or within 1.5 m in front of the base station to
prevent the robot from being blocked.
The route for returning to charge is blocked, e.g. the door is closed.
It is recommended to move the base station to a dierent place and try again.
Troubleshooting
22
EN
Problem Solution
The robot will not turn o.
The robot cannot be turned o when it is charging. It is recommended to move the robot from the base station,
and then press and hold the button for 5 seconds to turn it o.
If the robot cannot be turned o by performing step 1, press and hold the button for 15 seconds to forcibly
turn o the robot. If the problem persists, please contact after-sales service.
The charging speed is slow.
It takes about 5 hours to fully charge the robot when its battery is low.
If you operate the robot at temperatures outside of the specified range, the charging speed will automatically
slow down to extend the battery life.
The charging contacts on both the robot and the base station may be dirty, please wipe them with a dry cloth.
The noise increases while the
robot is operating.
Check whether the dust box's filter is clogged. If so, clean it or replace it.
A hard object may be caught in the main brush or the dust box. Check and remove any hard object.
The main brush or the side brush may become tangled. Check and remove any foreign objects.
Switch the suction mode to Standard or Quiet.
The robot moves without following
the set route.
Objects such as power cords and slippers should be organized before using the robot.
Working on wet slippery surfaces may cause the main wheel to slip. It is recommended to dry any wet areas
before using the robot.
The robot misses the rooms to be
cleaned.
Make sure that the doors of the rooms to be cleaned are open.
The robot cannot climb over high thresholds or steps.
The place in front of the room to be cleaned may be wet and slippery, causing the robot to slip and work
abnormally. Please try drying the floor before using the robot.
Troubleshooting
23
EN
Troubleshooting
Problem Solution
The robot will not resume cleaning
after charging.
Make sure that the robot is not set to the Do Not Disturb (DND) mode, which will prevent it from resuming
cleaning.
The robot will not resume cleaning after you manually place the robot on the base station or send the robot to
charge via the app or the button.
The base station cannot
automatically empty the dust box.
Check whether the dust bag in the dust tank is full.
If the dust bag is not full, check whether there is any obstruction at the auto-empty vents of the robot, the base
station, or the dust box. If any, clean the blocked part in time.
No water comes out of the water
tank, or only a little bit comes out.
Check whether there is water inside the water tank.
Clean the mop pad if it becomes dirty.
Make sure the mop pad is installed correctly according to the user manual.
Robot returns to the base station
without performing auto-empty
tasks.
DND mode prevents the robot from performing auto-empty tasks.
For more support, contact us via www.mova-tech.com
24
EN
Specifications
Robot Base Station with Auto-Empty
Under normal use of condition, this equipment should be kept a
separation distance of at least 20 cm between the antenna and the
body of the user.
Model RLE22GD
Charging Time Approx. 5 hours
Rated Voltage 14.4 V
Rated Power 50 W
Operation
Frequency
2400-2483.5 MHz
Maximum Output
Power
< 20 dBm
Model RCED0102
Rated Input 200-240 V 50-60 Hz
Rated Output 19 V 0.7 A
Rated Power
(during dust emptying)
680 W
25
EN
Battery Disposal and Removal
CAUTION:
Removal Guide:
Before removing the battery, disconnect the power and run out the battery as much as possible.
Unneeded batteries should be discarded at an appropriate recycling facility.
Do not expose to high temperature environment to avoid risks of explosion.
Under abusive conditions, liquid may be ejected from the battery. If contact occurs, flush with water and seek medical help.
1. Turn over the robot, use a proper tool to remove the screws on the back of the robot, and then remove the cover.
2. Unplug the terminals between the battery and PCB board to remove the battery.
The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, make sure the battery is removed by
qualified technicians and discarded at an appropriate recycling facility.
– the battery must be removed from the appliance before it is scrapped;
– the appliance must be disconnected from the supply mains when removing the battery;
– the battery is to be disposed of safely.
All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed with
unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a designated
collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities.
Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the installer
or local authorities for more information about the location as well as terms and conditions of such collection points.
WEEE Information
26
DE
Nutzungsbeschränkungen
Sicherheitshinweise
·
Um einen sicherer Betrieb dieses Produkts zu gewährleistet und um
jegliche Risiken zu vermeiden, darf es nicht von Kindern unter 8 Jahren oder
von Personen mit körperlichen, sensorischen oder intellektuellen Defiziten
bzw. eingeschränkter Erfahrung oder Kenntnissen ohne die Aufsicht der
Eltern oder eines Erziehungsberechtigten benutzt werden. Kinder dürfen
die Reinigung und Wartung nicht ohne Aufsicht durchführen.
·
Dieses Gerät enthält Akkus, die nur von Fachpersonal ausgetauscht werden
können.
·
Räumen Sie den zu reinigenden Bereich ab. Kinder dürfen nicht mit dem
Gerät spielen. Achten Sie auf einen sicheren Abstand zwischen Kindern und
Haustieren und dem Roboter, während dieser in Betrieb ist.
·
Das Gerät darf nicht in Badezimmern oder in der Nähe von
Schwimmbecken installiert, aufgeladen oder verwendet werden.
·
Dieses Produkt ist nur für die Bodenreinigung in Wohnräumen geeignet.
Verwenden Sie es nicht im Freien, auf anderen Oberflächen als
Bodenbeläge oder in einer gewerblichen oder industriellen Umgebung.
·
Bei Beschädigung des Netzkabels muss es durch ein spezielles Kabel oder
eine spezielle Einheit ersetzt werden, die Sie beim Hersteller oder seinem
Kundendienst erhalten können.
·
Benutzen Sie den Roboter nicht in einem Bereich, der über dem Boden
freisteht, ohne dass eine Schutzbarriere vorhanden ist.
·
Stellen Sie den Roboter nicht auf den Kopf. Nutzen Sie die LDS-Abdeckung,
die Roboterabdeckung oder den Stoßfänger nicht als Griff für den Roboter.
·
Verwenden Sie den Roboter in Räumen mit einer Umgebungstemperatur
von über 0 °C und unter 40 °C. Stellen Sie sicher, dass sich keine
Flüssigkeiten oder klebrigen Substanzen auf dem Boden befinden.
Lesen Sie die Bedienungsanleitung vor der Verwendung des Geräts sorgfältig durch und bewahren
Sie sie zum späteren Nachschlagen auf, um Stromschläge, Brände oder Verletzungen durch
unsachgemäßen Gebrauch des Geräts zu vermeiden.
27
DE
Sicherheitshinweise
·
Entfernen Sie vor dem Betrieb des Geräts alle freistehenden Gegenstände
vom Boden, sowie alle auf dem Reinigungspfad herumliegenden Kabel
oder Netzkabel, um Schäden bzw. Verletzungen durch Nachziehen zu
vermeiden.
·
Entfernen Sie zerbrechliche oder kleine Gegenstände vom Boden, um eine
Kollision des Roboters mit diesen Gegenständen und deren Beschädigung
zu vermeiden.
·
Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des
Roboters fern.
·
Betreiben Sie das Gerät nicht in einem Zimmer mit schlafenden Säuglingen
oder Kindern.
·
Verhindern Sie, dass sich Kinder, Haustiere oder andere Gegenstände auf
den Roboter befinden, unabhängig davon, ob er steht oder sich bewegt.
·
Verwenden Sie den Roboter nicht zum Reinigen im Falle von brennenden
Gegenständen. Verwenden Sie den Roboter nicht, um entflammbare oder
brennbare Flüssigkeiten, ätzende Gase oder unverdünnte Säuren oder
Lösungsmittel aufzusaugen.
·
Keine harten oder scharfen Gegenstände aufsaugen. Verwenden Sie das Gerät
nicht zum Aufsaugen von Gegenständen wie Steinen, großen Papierstücken
oder anderen Gegenständen, die zur Verstopfung des Geräts führen können.
·
Vor der Reinigung oder Wartung des Geräts muss der Stecker aus der
Steckdose gezogen werden.
·
Wischen Sie den Roboter oder die Basisstation nicht mit einem feuchten
Tuch ab und spülen Sie diese nicht mit Flüssigkeiten aus. Lassen Sie die
abwaschbaren Teile nach der Reinigung vollständig trocknen, bevor Sie sie
wieder einbauen und benutzen.
·
Verwenden Sie dieses Gerät gemäß den Anweisungen im Benutzerhandbuch.
Der Benutzer ist für alle auf Grund einer unsachgemäßen Verwendung dieses
Produkts entstandenen Verluste oder Schäden verantwortlich.
Nutzungsbeschränkungen
28
DE
Sicherheitshinweise
Akkus und
Aufladen
Informationen zur
Lasersicherheit
·
Verwenden Sie keine Akkus oder eine Basisstation mit automatischer
Entleerungsfunktion von externen Anbietern. Nur mit Netzteil RCED0102
verwenden.
·
Versuchen Sie nicht, den Akku oder die Basisstation mit automatischer
Entleerungsfunktion selbst zu zerlegen, zu reparieren oder zu verändern.
·
Stellen Sie die Basisstation mit automatischer Entleerungsfunktion nicht in
der Nähe einer Wärmequelle auf.
·
Reinigen Sie die Ladekontakte der Basisstation mit automatischer
Entleerungsfunktion niemals mit einem feuchten Tuch oder nassen Händen.
·
Entsorgen Sie alte Akkus nicht unsachgemäß. Nicht benötigte Batterien
sollten in einer geeigneten Recyclinganlage entsorgt werden.
·
Im Falle einer Beschädigung oder eines Defekts des Netzkabels stellen Sie
die Verwendung sofort ein und wenden Sie sich an den Kundendienst.
·
Achten Sie darauf, dass der Roboter beim Transport ausgeschaltet ist und
möglichst in seiner Originalverpackung aufbewahrt wird.
·
Bei längerer Nichtbenutzung des Roboters sollte er vollständig aufgeladen,
danach ausgeschaltet und an einem kühlen, trockenen Ort aufbewahrt
werden. Laden Sie den Roboter mindestens einmal alle 3 Monate auf, um
eine Tiefentladung des Akkus zu vermeiden.
·
Der unsichtbare Lasersensor in diesem Produkt entspricht der Norm IEC
60825-1:2014, EN 60825-1:2014+A11:2021, EN 50689:2021 für Laserprodukte
der Klasse 1. Bei der Verwendung ist direkter Augenkontakt zu vermeiden.
LASERPRODUKT DER KLASSE 1
LASERPRODUKT FÜR VERBRAUCHER
EN 50689:2021
Maximale Leistung: 0,39 mW
Wellenlänge: 840 - 860 nm
Impulsdauer: 0,125 ms
Hiermit erklärt Dreame Trading (Tianjin) Co., Ltd. dass das Funkgerät des Typs RLE22GD den Anforderungen der Richtlinie 2014/53/EU entspricht. Der vollständige
Wortlaut der EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: www.mova-tech.com
Ein ausführliches elektronisches Handbuch finden Sie unter https://www.mova-tech.com/pages/user-manuals-and-faqs
29
DE
Sicherheitshinweise
Nur für den Innenbereich geeignet
Lesen Sie das Benutzerhandbuch
VORSICHT:
Um Risiken durch ein versehentliches Rückstellen des Wärmeschutzes zu vermeiden, darf dieses Gerät
nicht über ein externes Schaltgerät, wie z. B. eine Zeitschaltuhr, versorgt oder an einen Stromkreis
angeschlossen werden, der regelmäßig vom Versorgungsunternehmen ein- und ausgeschaltet wird.
30
DE
Produktübersicht
Packungsinhalt
Sonstiges Zubehör
Roboter
Seitenbürste Wischmopp-Baugruppe Benutzerhandbuch
Basisstation mit automatischer
Entleerung
31
DE
Produktübersicht
Dock-/Punktreinigungstaste
· Drücken Sie diese Taste für die Rückkehr des Roboters zur Basisstation
· Halten Sie die Taste 3 Sekunden lang gedrückt, um die Punktreinigung
zu starten
· Halten Sie die Taste 7 Sekunden lang gedrückt, um die Kindersicherung
zu aktivieren oder deaktivieren
Einschalt-/ Reinigungstaste
· Halten Sie die Taste und 3 Sekunden lang gedrückt, um den Roboter
einzuschalten, oder halten Sie sie 5 Sekunden lang gedrückt, um ihn
auszuschalten.
· Drücken Sie diese Taste, um die Reinigung nach dem Einschalten des
Roboters zu starten
Abdeckung
Status-Anzeige
· Leuchtet weiß: Reinigung oder Säuberung abgeschlossen
· Hauchend orange: Zurück zum Aufladen
· Blinkt orange: Fehler
· Leuchtet orange: Niedriger Akkustand
Hinweis:
· Durch Drücken einer beliebigen Taste am Roboter können Sie den Betrieb
pausieren während der Roboter reinigt oder zur Ladestation zurückkehrt.
· Halten Sie die Tasten und 3 Sekunden lang gedrückt, um das WLAN
zurückzusetzen.
· Drücken und halten Sie die Tasten und 10 Sekunden lang, um die
Werkseinstellungen wiederherzustellen.
· Die Kindersicherung kann über die App aktiviert/deaktiviert werden.
Roboter
32
DE
Produktübersicht
Laserdistanzsensor
(LDS)
Klippensensor
Hauptrad
Omnidirektionales Rad
Klippensensor
Seitenbürste
Klippensensor
Hauptrad
Hauptbürste
LDS-Abdeckung
Stoßfänger
Ladekontakte
Automatisch
entleerende
Entlüftungsönung
Sensoren der
Rückkehr zur
Dockingstation
Roboter und Sensoren
33
DE
Produktübersicht
2-in-1-Wasserbehälter mit Staubfach Basisstation mit automatischer Entleerung
Wischmopp-Baugruppe
Primärfilter Abdeckung
Staubbeutel-Schlitz
Filter
Signalbereich
Status-Anzeige
• Leuchtet weiß: Die
Basisstation ist an
die Stromversorgung
angeschlossen
• Hauchend weiß: Roboter
wird geladen
• Blinkt rot: Ladestation
hat einen Fehler
Befestigungsschraube
Abdeckung des
Luftkanals
Automatisch
entleerende
Entlüftungsönung
Ladekontakte
HEPA-Filter
Wassereinlass
Wasserbehälter-
Entriegelungs-Kappe
Wischmopp-
Befestigungsbereich
Wischmopp
Wischmopp-Halter
34
DE
Vorbereitung des Zuhauses
Entfernen Sie vor der Reinigung instabile, zerbrechliche, wertvolle oder
gefährliche Gegenstände und räumen Sie Kabel, Tücher, Spielzeug,
harte und scharfe Gegenstände vom Fußboden auf, um ein Verfangen,
Zerkratzen oder Umfallen des Roboters und damit verbundene Verluste
zu vermeiden.
Önen Sie die Tür des zu reinigenden Raumes und stellen Sie die Möbel
in die geeignete Position, um mehr Platz zu schaen.
Um zu verhindern, dass der Roboter die zu reinigenden Bereiche nicht
erkennt, sollten Sie sich nicht vor dem Roboter, vor Schwellen, Fluren
oder engen Stellen aufhalten.
Montieren Sie vor der Reinigung die physische Barriere an den Kanten
von Treppen und Möbeln, um dem Roboter ein reibungsloses Arbeiten
zu ermöglichen.
Hinweis:
· Folgen Sie dem Roboter bei der ersten Inbetriebnahme während des Reinigungsvorgangs, um mögliche Hindernisse rechtzeitig zu entfernen.
· Saugen Sie keine harten Gegenstände wie Steine, Stahlkugeln und Spielzeugteile oder scharfe Gegenstände wie Bauschutt, Glasscherben und Nägel auf, da
dadurch der Boden verkratzt werden kann.
35
DE
Hinweis:
· Stellen Sie die Basisstation nicht auf Teppichböden.
· Achten Sie darauf, dass keine Gegenstände den Signalisierungsbereich
blockieren.
· Entfernen Sie alle Gegenstände, die sich näher als 1,5 m von der Vorderseite
und 0,5 m von jeder Seite der Basisstation befinden.
Stellen Sie die Basisstation an einem möglichst freistehenden Ort mit
gutem WLAN-Signal auf.
Stellen Sie die Basisstation auf ebenem Boden an die Wand und stecken Sie
das Netzkabel in die Steckdose.
Richten Sie beim Aufstellen des Roboters die Ladekontakte des Roboters
auf die Ladekontakte der Basisstation aus, woraufhin sich der Roboter
automatisch einschaltet und mit dem Aufladen beginnt.
> 0,5 m
> 1,5 m
> 0,5 m
Hinweis: Installieren Sie die Seitenbürste, bis sie einrastet.
1. Schutzvorrichtungen entfernen
Vor der Verwendung
Hinweis: Es wird empfohlen, den Roboter vor der ersten Inbetriebnahme
vollständig aufzuladen.
3. Stellen Sie die Basisstation auf und stecken Sie den Stecker in die
Steckdose
4. Den Roboter aufladen
2. Installieren Sie die Seitenbürste und die Mopp-Baugruppe
Klicken
36
DE
2. Gerät hinzufügen
Önen Sie die App, tippen Sie auf „Scannen Sie den QR-Code zum verbinden“,
und scannen Sie denselben QR-Code auf dem Roboter erneut, um das Gerät
hinzuzufügen. Bitte folgen Sie den Anweisungen, um die WLAN-Verbindung
herzustellen.
Hinweis: Wenn Sie das WLAN zurücksetzen möchten, halten Sie die Tasten
und 3 Sekunden lang gedrückt oder wiederholen Sie Schritt 2 und folgen Sie
dann den Anweisungen, um die WLAN-Verbindung zu beenden.
Verbinden mit der MOVAhome App
1. Laden Sie die App herunter
Scannen Sie den QR-Code auf dem Roboter, um die App herunterzuladen und
zu installieren.
QR-Code
QR-Code
Hinweis:
· Es wird nur 2,4-GHz-WLAN unterstützt.
· Aufgrund von Aktualisierungen der App-Software kann der tatsächliche
Betrieb von den Anweisungen in dieser Anleitung abweichen. Bitte folgen
Sie den auf der aktuellen App-Version basierenden Anweisungen.
37
DE
Benutzung
Einschalten/Ausschalten
Zum Einschalten des Roboters halten Sie die Taste 3 Sekunden lang
gedrückt. Die Betriebsanzeige sollte leuchten. Stellen Sie den Roboter auf die
Basisstation. Der Roboter sollte sich automatisch einschalten und mit dem
Aufladen beginnen. Um den Roboter auszuschalten, entfernen Sie den Roboter
von der Basisstation und halten Sie die Taste 5 Sekunden lang gedrückt.
Schnelle Kartenerstellung
Nach der erstmaligen Konfiguration des Netzwerks folgen Sie zur schnellen
Kartenerstellung den Anweisungen in der App. Der Roboter beginnt mit
der Kartenerstellung ohne Reinigung. Wenn der Roboter zur Basisstation
zurückkehrt, ist die Kartenerstellung abgeschlossen und die Karte wird
automatisch gespeichert.
Beginne mit der Reinigung
Drücken Sie diese Taste , um die Reinigung nach dem Einschalten des
Roboters zu starten Der Roboter legt eine genaue Route fest, reinigt methodisch
entlang der Kanten und Wände und reinigt schließlich jeden Raum in einem
S-förmigen Muster, wodurch eine gründliche Reinigung gewährleistet wird.
Hinweis :
· Es wird empfohlen, dass der Roboter vor der Reinigung von der Basisstation
losfährt. Bewegen Sie die Basisstation nicht, während der Roboter eine
Reinigung durchführt. Dadurch wird sichergestellt, dass der Roboter
reibungslos zur Basisstation zurückkehrt.
· Nachdem der Roboter die Reinigungsaufgabe abgeschlossen hat und
automatisch zur Basisstation zurückkehrt, wird die Basisstation automatisch
geleert. Weitere Einstellungen können über die App vorgenommen werden.
Pausieren
Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn anzuhalten.
Hinweis: Wird der Roboter pausiert und auf die Basisstation gestellt, endet die
aktuelle Reinigungsaufgabe.
Reinigung automatisch fortsetzen
Wenn der Akku zu schwach ist, kehrt der Roboter automatisch zur Basisstation
zum Aufladen zurück. Wenn der Akku ausreichend aufgeladen ist, setzt er die
noch nicht abgeschlossenen Reinigungsaufgaben fort.
Hinweis: Zur Nutzung dieser Funktion müssen Sie diese in der App aktivieren.
Nicht-Stören-Modus (DND)
Ist der Roboter auf den Nicht-Stören-Modus (DND) eingestellt, kann er die
Reinigung nicht fortsetzen und die Betriebsanzeige erlischt. Der Nicht-Stören-
Modus (DND) ist ab Werk standardmäßig deaktiviert. Sie können den Nicht-
Stören-Modus (DND) über die App aktivieren oder den DND-Zeitraum ändern.
Der Nicht-Stören-Zeitraum (DND) ist standardmäßig auf 22:00 - 8:00 Uhr
eingestellt.
Hinweis :
· Die geplanten Reinigungsaufgaben werden während des Nicht-Stören-
Zeitraums (DND) wie gewohnt ausgeführt.
· Der Roboter wird die Reinigung fortsetzen, wo er nach Ablauf des DND-
Zeitraums aufgehört hat.
Punktreinigung
Drücken Sie im Standby-Modus des Roboters die Taste und halten Sie diese
3 Sekunden lang gedrückt, um den Punktreinigungsmodus zu aktivieren. In
diesem Modus reinigt der Roboter einen quadratischen Bereich von 1,5 ×
1,5 Meter um ihn herum und kehrt zum Aufladen zurück, sobald die Reinigung
bestimmter Bereiche abgeschlossen ist.
Roboter neu starten
Wenn der Roboter nicht mehr reagiert oder sich nicht ausschalten lässt,
halten Sie die Taste 15 Sekunden lang gedrückt, um ihn zwangsweise
auszuschalten. Halten Sie dann die Taste 3 Sekunden lang gedrückt, um
den Roboter einzuschalten.
38
DE
Wischfunktion benutzen
Es wird empfohlen, alle Böden vor dem ersten Wischen mindestens dreimal zu saugen, um eine bessere Reinigungswirkung zu erzielen.
1. Füllen Sie den Wasserbehälter mit sauberem Wasser auf.
1 2 31 2 3
Hinweis :
· Verwenden Sie keine Reinigungs- oder Desinfektionsmittel.
· Füllen Sie den Wasserbehälter nicht mit heißem Wasser, da sich der
Wasserbehälter dadurch verformen kann.
2. Befeuchten Sie den Wischmopp und drücken Sie das überschüssige
Wasser aus. Setzen Sie den Wischmopp wie in der Abbildung gezeigt ein.
1 2 31 2 3
3. Wischmopp-Baugruppe installieren.
1 2 31 2 3
4. Schieben Sie den 2-in-1-Wasserbehälter mit Staubfach und Mopp-
Baugruppe in das Roboter, bis er einrastet.
1 2 31 2 3
Benutzung
39
DE
Benutzung
5. Starten Sie die Reinigung durch Drücken der Taste oder über die App.
Hinweis:
· Es wird empfohlen, die Mopp-Baugruppe vor der Teppichreinigung zu
entfernen.
· Verwenden Sie die App, um den Wasserdurchfluss je nach Bedarf
einzustellen.
6. Wenn der Roboter eine Reinigungsaufgabe beendet hat und zur
Basisstation zurückkehrt, entfernen Sie die Mopp-Baugruppe und waschen Sie
die Wischmopps rechtzeitig. Um den 2-in-1-Wasserbehälter mit Staubbehälter
zu entfernen, halten Sie den Entriegelungsclip gedrückt und nehmen Sie den
Behälter heraus.
Hinweis: Wenn der Roboter geladen wird oder nicht benutzt wird, ist es
empfohlen, den 2-in-1-Wasserbehälter mit Staubfach und das Wischpad
zu entfernen. Gießen Sie das restliche Wasser aus dem Wasserbehälter aus,
und reinigen Sie den Wischmopp, um Schimmel und Geruchsbildung zu
vermeiden.
40
DE
Regelmäßige Wartung
Teile
Um den Roboter in einem einwandfreien Zustand zu halten, wird empfohlen, in der App oder in der folgenden Tabelle die Hinweise zur
regelmäßigen Wartung des Zubehörs zu beachten.
Teil Wartungsintervall Häufigkeit des Austausches
Wischmopp Nach jedem Gebrauch
Alle 3 bis 6 Monate
Filter Einmal pro Woche
Hauptbürste
Einmal im Monat
Alle 6 bis 12 Monate
Seitenbürste Alle 3 bis 6 Monate
Ladekontakte des Roboters
/
Automatisch entleerende Entlüftungsönung des Roboters
Laserdistanzsensor (LDS)
Sensoren der Rückkehr zur Dockingstation
Stoßfänger
Omnidirektionales Rad
Klippensensoren
Unterseite des Roboters
Signalbereich der Basisstation
Ladekontakte der Basisstation
Automatisch entleerendes Entlüftungsventil der Basisstation
Wasserbehälter
Nach Bedarf reinigen
Staubfach
Staubbeutel
/ Alle 2 bis 4 Monate
Hinweis: Die Austauschintervalle hängen von der Nutzung des Roboters ab. Sollte durch besondere Umstände eine Ausnahme auftreten, müssen die Teile
ausgetauscht werden.
41
DE
Regelmäßige Wartung
Hauptbürste
1. Drücken Sie den Bürstenschutz-Clip nach innen, um den Bürstenschutz zu
entfernen und die Bürste aus dem Roboter zu heben.
2. Entfernen Sie mit dem geeigneten Werkzeug alle in der Bürste verhedderten
Haare.
Hinweis: Ziehen Sie die in der Hauptbürste verhedderten Haare nicht zu stark
heraus. Andernfalls kann die Bürste beschädigt werden.
Seitenbürste
Ziehen Sie die Seitenbürste heraus und entfernen Sie mit dem geeigneten
Werkzeug alle in der Bürsten verhedderten Haare.
Omnidirektionales Rad
Hinweis:
· Trennen Sie die Achse und den Reifen des Rundumlaufrads mit einem
Werkzeug, z. B. einem kleinen Schraubendreher. Üben Sie dabei keine
übermäßige Kraft aus.
· Spülen Sie das omnidirektionale Rad unter fließendem Wasser ab und setzen
Sie es nach dem vollständigen Trocknen wieder ein.
42
DE
Regelmäßige Wartung
2-in-1-Wasserbehälter mit Staubfach
1. Drücken Sie auf den Entriegelungsclip, um den 2-in-1-Wasserbehälter mit
Staubfach zu entfernen.
2. Önen Sie die Staubfach-Abdeckung und leeren Sie das Staubfach.
3. Nehmen Sie die Filter heraus und klopfen Sie vorsichtig auf den HEPA-Filter.
Hinweis: Reinigen Sie den Filter niemals mit einer Bürste, einem Finger oder
scharfen Gegenständen, um Schäden zu vermeiden.
4. Spülen Sie das Staubfach und den Primärfilter mit Wasser ab und trocknen
Sie sie vor dem Einbau vollständig ab.
Hinweis:
· Die Teile außerhalb des Staubfachs dürfen nicht abgespült werden. Sollten
Wasserflecken vorhanden sein, wischen Sie sie bitte vor dem Wiedereinbau
trocken.
· Spülen Sie das Staubfach und den Primärfilter nur mit sauberem Wasser ab.
Keine Reinigungsmittel verwenden.
· Verwenden Sie das Staubfach und den Primärfilter nur, wenn sie vollständig
trocken sind.
43
DE
Regelmäßige Wartung
Wischmopp
1. Drücken Sie auf die Entriegelungsclips am Wischmopphalter, um die Mopp-
Baugruppe zu entfernen. Ziehen Sie den Wischmopp vom Wischmopphalter ab.
18
2. Reinigen Sie das Wischpad ausschließlich mit Wasser und lassen Sie es vor
dem Wiedereinsetzen an der Luft trocknen.
18
Roboter-Sensoren
Wischen Sie die Roboter-Sensoren mit einem weichen und trockenen Tuch ab,
wie in der folgenden Abbildung dargestellt:
Hinweis: Ein feuchtes Tuch kann empfindliche Elemente im Inneren des
Roboters und der Basisstation beschädigen. Bitte nutzen Sie ein trockenes Tuch
zur Reinigung.
Laserdistanzsensor
(LDS)
Stoßfänger
Sensoren der
Rückkehr zur
Dockingstation
Klippensensoren
18
18
44
DE
Staubbeutel
1. Entfernen und entsorgen Sie den Staubbeutel.
19
EN
2. Entfernen Sie den Staub und die Verunreinigungen mit einem trockenen
Tuch vom Filter.
19
EN
3. Setzen Sie einen neuen Staubbeutel ein.
19
EN
4. Bringen Sie den Deckel des Staubfachs wieder an.
19
EN
Regelmäßige Wartung
45
DE
Regelmäßige Wartung
Ladekontakte und Signalbereich
Reinigen Sie die Ladekontakte und den Signalisierungsbereich mit einem
weichen, trockenen Tuch.
Automatisch entleerte Entlüftungsönungen
Reinigen Sie die automatisch entleerten Entlüftungsonungen des Roboters
und der Basisstation mit einem weichen, trockenen Tuch.
Luftkanal
Wenn der Luftkanal verstopft ist, reinigen Sie ihn bitte wie folgt.
1. Lösen Sie die Befestigungsschrauben an der Abdeckung des Luftkanals und
nehmen Sie die Abdeckung ab.
2. Prüfen Sie, ob der Luftkanal durch Fremdkörper blockiert ist. Falls ja,
entfernen Sie diese.
3. Bringen Sie die Abdeckung des Luftkanals wieder an.
Akku
Der Roboter enthält einen leistungsstarken Lithium-Ionen-Akku. Achten Sie
bei täglichem Gebrauch auf eine ausreichende Ladung des Akkus, um eine
optimale Akkuleistung zu erhalten. Schalten Sie den Roboter bei längerem
Nichtgebrauch aus und verstauen Sie ihn. Laden Sie den Roboter mindestens
einmal alle drei Monate auf, um Schäden durch Überentladung zu vermeiden.
46
DE
Problem Lösung
Der Roboter lässt sich nicht
einschalten.
Der Akku ist schwach. Laden Sie den Roboter an der Basisstation auf und versuchen Sie es dann erneut.
Die Temperatur des Akkus ist zu niedrig oder zu hoch. Die empfohlene Betriebstemperatur des Geräts liegt
zwischen 0 °C (32 °F) und 40 °C (104 °F).
Der Roboter lädt sich nicht auf.
Die Basisstation ist nicht an die Stromversorgung angeschlossen. Bitte stellen Sie sicher, dass das Netzkabel
richtig eingesteckt ist.
Der Kontakt zwischen den Ladekontakten an der Basisstation und dem Roboter ist schlecht, bitte reinigen Sie die
Ladekontakte.
Der Roboter kann keine Verbindung
zum WLAN herstellen.
Das Passwort für das WLAN-Netzwerk ist falsch. Überprüfen Sie, ob das Passwort für die Verbindung mit Ihrem
WLAN-Netzwerk korrekt ist.
Der Roboter unterstützt keine 5 GHz-WLAN-Verbindung. Stellen Sie sicher, dass der Roboter mit einer 2,4-GHz-
WLAN-Verbindung verbunden ist.
Das WLAN-Signal ist schwach. Stellen Sie sicher, dass sich der Roboter in einem Gebiet mit guter WLAN-
Abdeckung befindet.
Der Roboter ist möglicherweise nicht für die Konfiguration bereit. Beenden Sie die App, starten Sie diese erneut,
und versuchen Sie es dann noch einmal wie angewiesen.
Der Roboter findet nichts und kehrt
zur Basisstation zurück.
Die Basisstation ist nicht an das Stromnetz angeschlossen oder wurde bewegt, während der Roboter nicht auf ihr
steht. Bitte schließen Sie die Basisstation an das Stromnetz an oder stellen Sie den Roboter zum Aufladen auf die
Basisstation.
Es gibt zu viele Hindernisse um die Basisstation herum. Platzieren Sie die Basisstation in einen freistehenden
Bereich.
Wenn der Roboter bewegt wird, muss er sich möglicherweise neu positionieren, und er erstellt eine neue Karte,
wenn die Neupositionierung fehlschlägt. Wenn der Roboter zu weit von der Basisstation entfernt ist, kann
er möglicherweise nicht automatisch zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf die
Basisstation stellen.
Wischen Sie den Signalisierungsbereich an der Basisstation ab, um Staub oder Schmutz zu entfernen.
Fehlersuche und Fehlerbehebung
47
DE
Problem Lösung
Der Roboter bleibt vor der
Basisstation stecken und kann nicht
zu ihr zurückkehren.
Entfernen Sie alle Hindernisse innerhalb von 0,5 m auf der linken und rechten Seite oder innerhalb von 1,5 m vor
der Basisstation, um eine Blockierung des Roboters zu vermeiden.
Der Weg für die Rückkehr zum Aufladen ist blockiert, z. B. die Tür ist geschlossen.
Es wird empfohlen, die Basisstation an einen anderen Ort zu stellen und es erneut zu versuchen.
Der Roboter lässt sich nicht
ausschalten.
Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden. Zum Ausschalten des Roboters wird
empfohlen, ihn von der Basisstation zu entfernen und die Taste 5 Sekunden lang gedrückt zu halten.
Wenn sich der Roboter durch Ausführen von Schritt 1 nicht ausschalten lässt, halten Sie die Taste 15
Sekunden lang gedrückt, um ein Ausschalten des Roboters zu erzwingen. Wenn das Problem weiterhin besteht,
wenden Sie sich bitte an den Kundendienst.
Die Aufladegeschwindigkeit ist
langsam.
Es dauert etwa 5 Stunden, um den Roboter mit dem niedrigen Akkustand vollständig aufzuladen.
Wenn Sie den Roboter bei Temperaturen außerhalb des angegebenen Bereichs betreiben, wird die
Ladegeschwindigkeit automatisch verlangsamt, um die Lebensdauer des Akkus zu verlängern.
Die Ladekontakte sowohl am Roboter als auch an der Basisstation können verschmutzt sein, bitte wischen Sie
sie mit einem trockenen Tuch ab.
Die Geräusche nehmen zu,
während der Roboter in Betrieb ist.
Prüfen Sie, ob der Staubfachfilter verstopft ist. Wenn ja, reinigen Sie ihn oder ersetzen Sie ihn.
Ein harter Gegenstand könnte in der Hauptbürste oder im Staubfach eingeklemmt sein. Prüfen und entfernen
Sie alle harten Gegenstände.
Die Hauptbürste oder die Seitenbürste kann sich verheddern. Prüfen und entfernen Sie alle Fremdkörper.
Schalten Sie den Saugmodus auf Standard oder Leise.
Der Roboter bewegt sich, ohne der
festgelegten Route zu folgen.
Gegenstände wie Stromkabel und Hausschuhe sollten vor dem Einsatz des Roboters aufgeräumt werden.
Beim Einsatz auf nassen, rutschigen Oberflächen kann das Hauptrad durchrutschen. Es wird empfohlen, alle
nassen Stellen vor dem Einsatz des Roboters zu trocknen.
48
DE
Problem Lösung
Der Roboter kann die zu
reinigenden Räume nicht
erreichen.
Stellen Sie sicher, dass die Türen der zu reinigenden Räume oen sind.
Der Roboter kann nicht über hohe Schwellen oder Stufen fahren.
Der Boden vor dem zu reinigenden Zimmer kann nass und rutschig sein, so dass der Roboter wegrutscht und
nicht ordnungsgemäß funktioniert. Trocknen Sie den Boden, bevor Sie den Roboter benutzen.
Der Roboter nimmt die Reinigung
nach dem Laden nicht wieder auf.
Vergewissern Sie sich, dass der Roboter nicht auf den Nicht-Stören-Modus (DND) eingestellt ist, da er dann die
Reinigung nicht fortsetzen kann.
Der Roboter setzt die Reinigung nicht fort, nachdem Sie den Roboter manuell auf die Basisstation gestellt haben
oder den Roboter über die App oder durch Drücken der Taste zum Aufladen geschickt haben.
Die Basisstation kann das
Staubfach nicht automatisch
leeren.
Prüfen Sie, ob der Staubbeutel im Staubfach voll ist.
Wenn der Staubbeutel nicht voll ist, prüfen Sie, ob die automatisch entleerten Entlüftungsönungen des
Roboters, der Basisstation oder des Staubfachs verstopft sind. Falls ja, beseitigen Sie die Verstopfung
rechtzeitig.
Es kommt kein oder nur wenig
Wasser aus dem Wasserbehälter.
Prüfen Sie, ob noch Wasser im Wasserbehälter ist.
Reinigen Sie das Wischpad, wenn es verschmutzt ist.
Vergewissern Sie sich, dass der Wischmopp korrekt und wie in der Bedienungsanleitung beschrieben installiert
ist.
Der Roboter kehrt zur Basisstation
zurück, ohne Aufgaben der
automatischen Entleerung
auszuführen.
Der DND-Modus verhindert, dass der Roboter Aufgaben der automatischen Entleerung ausführt.
Bei weiteren Fragen wenden Sie sich bitte an www.mova-tech.com.
Fehlersuche und Fehlerbehebung
49
DE
Spezifikationen
Roboter Basisstation mit automatischer Entleerung
Unter normalen Einsatzbedingungen muss dieses Gerät in einem
Abstand von mindestens 20 cm zwischen der Antenne und dem
Körper des Benutzers gehalten werden.
Modell RLE22GD
Ladezeit Ca. 5 Stunden
Nennspannung 14,4 V
Nennleistung 50 W
Betriebsfrequenz 2400-2483,5 MHz
Maximale
Ausgangsleistung
< 20 dBm
Modell RCED0102
Nenneingang 200-240 V 50-60 Hz
Nennausgang 19 V 0,7 A
Nennleistung
(beim Staubentleeren)
680 W
