Point POAC8212 Pro air conditionerAir Conditioners and Air User Manual

POAC8212

User Manual

Portable Air Conditioner

with heating function

Thank you for purchasing your new Point Pro Series Portable Air Conditioner.

These operating instructions will help you use it properly and safely.

We recommend that you spend some time reading this instruction manual in

order that you fully understand all the operational features it offers. Read all

the safety instructions carefully before use and keep

this instruction manual for future reference.

Takk for at du kjøpte ditt nye Point Pro Series Bærbart Klimaanlegg.

Denne bruksanvisningen vil hjelpe deg med å bruke den på en trygg og riktig

måte. Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen

for å bli fortrolig med alle funksjonene som tilbys. Les alle

sikkerhetsanvisningene nøye før bruk, og oppbevar bruksanvisningen for

fremtidig referanse.

Kiitos, kun valitsit uuden Point Pro Series Kannettava Ilmastointilaite.

Nämä käyttöohjeet opastavat sinua käyttämään laitetta oikein ja turvallisesti.

On suositeltavaa käyttää aikaa tämän käyttöoppaan lukemiseen, jotta

ymmärrät täysin, mitä toiminnallisia ominaisuuksia tuote tarjoaa. Lue kaikki

turvallisuusohjeet huolellisesti ennen laitteen käyttöä ja säilytä käyttöopas

myöhempää käyttöä varten.

Tak for købet af dit nye Bærbart Klimaanlæg Fra Point Pro Series.

Disse brugervejledninger hjælper dig med at bruge dette apparat rigtigt og sikkert.

Vi anbefaler, at du læser denne brugervejledning, så du får en fuld forståelse af

hvordan alle funktionerne virker. Læs sikkerhedsforskrifterne grundigt inden brug,

og gem denne brugervejledning til senere brug.

Tack för att du har köpt ditt nya Bärbar Luftkonditioneringsapparat Från Point

Pro Series.

Denna bruksanvisning hjälper dig att använda den på ett säkert och korrekt sätt.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för

att till fullo förstå alla driftfunktioner som den erbjuder. Läs noga igenom alla

säkerhetsinstruktioner före användning och spara bruksanvisningen för framtida

bruk.

Bruksanvisning – Svenska ......................................... sida 116 - 143

Bruksanvisning – Norsk ..............................................side 32 - 59

Instruction Manual – English ................................... page 4 - 31

Brugervejledning – Dansk ...........................................side 88 - 115

Käyttöopas - Suomi ....................................................sivu 60 - 87

Read Safety Precautions Before Operation and Installation.

To prevent death or injury to the user or other people and property damage, the following

instructions must be followed. Incorrect operation due to ignoring of instructions may

cause death, harm or damage.

WARNING

The symbol indicates the

possibility of personnel injury

or loss of life.

CAUTION

This symbol indicates the

possibility of property damage

or serious consequences.

Safety Precautions

WARNING

• Installation must be performed according to the

installation instructions. Improper installation can cause

water leakage, electrical shock, or ﬁre.

• Use only the included accessories and parts, and speciﬁed

tools for the installation. Using nonstandard parts can

cause water leakage, electrical shock, ﬁre, and injury or

property damage.

• Make sure that the mains power outlet you are using is

grounded and has the appropriate voltage. The mains

power cable is equipped with a three-prong grounding plug

to protect against electric shock. Voltage information can

be found on the nameplate of the appliance.

• The appliance must be used in a properly grounded mains

power wall socket. If the mains power wall socket you

intend to use is not adequately grounded or protected by a

time delay fuse or circuit breaker (the fuse or circuit

breaker needed is determined by the maximum current of

the appliance. The maximum current is indicated on the

nameplate located on the appliance), have a qualiﬁed

electrician install a proper mains power wall socket.

• Install the appliance on a ﬂat, sturdy surface. Failure to do

so could result in damage or excessive noise and vibration.

• The appliance must be kept free from obstruction to

ensure proper function and to mitigate safety hazards.

• Do not modify the length of the mains power cable or use

an extension cord to power the appliance.

• Do not share a single mains power wall socket with other

electrical appliances. Improper power supply can cause ﬁre

or electrical shock.

• Do not install your appliance in a wet room such as a

bathroom or laundry room. Too much exposure to water

can cause electrical components to short circuit.

• Do not install the appliance in a location that may be

exposed to combustible gas, as this could cause ﬁre.

The appliance has wheels to facilitate moving. Do not use

the wheels on thick carpet or to roll over objects, as these

could cause tipping.

• Do not operate an appliance that it has been dropped or

damaged.

• The appliance with an electric heater shall have at least 1

meter space between the appliance and any combustible

materials.

• Do not touch the appliance with wet or damp hands or

when barefoot.

• If the appliance is knocked over during use, turn it o and

unplug it form the main power supply immediately.

Visually inspect the appliance to ensure there is no

damage. If you suspect the appliance has been damaged,

contact a technician or customer service for assistance.

• In a thunderstorm, the power must be cut o to avoid

damage to the appliance due to lightning.

• The appliance should be used in such a way that it is

protected from moisture. e.g. condensation, splashed

water, etc. Do not place or store the appliance where it can

fall or be pulled into water or any other liquid. Unplug the

appliance immediately if this occurs.

• All wiring must be performed strictly in accordance with

the wiring diagram located inside of the appliance.

• The appliance's circuit board (PCB) is designed with a fuse

to provide over current protection.

• The speciﬁcations of the fuse are printed on the circuit

board, such as: T 3.15A/250V, etc.

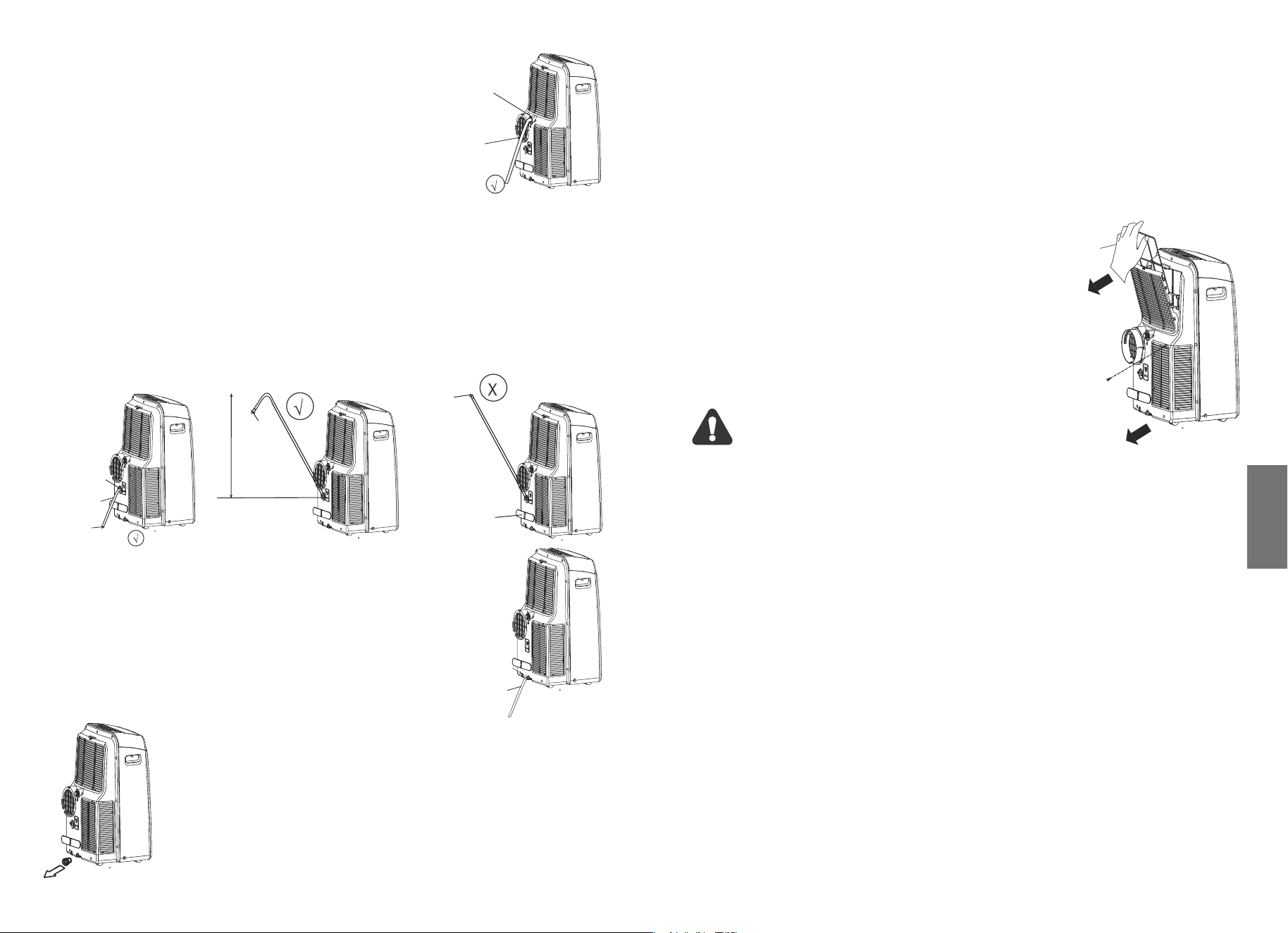

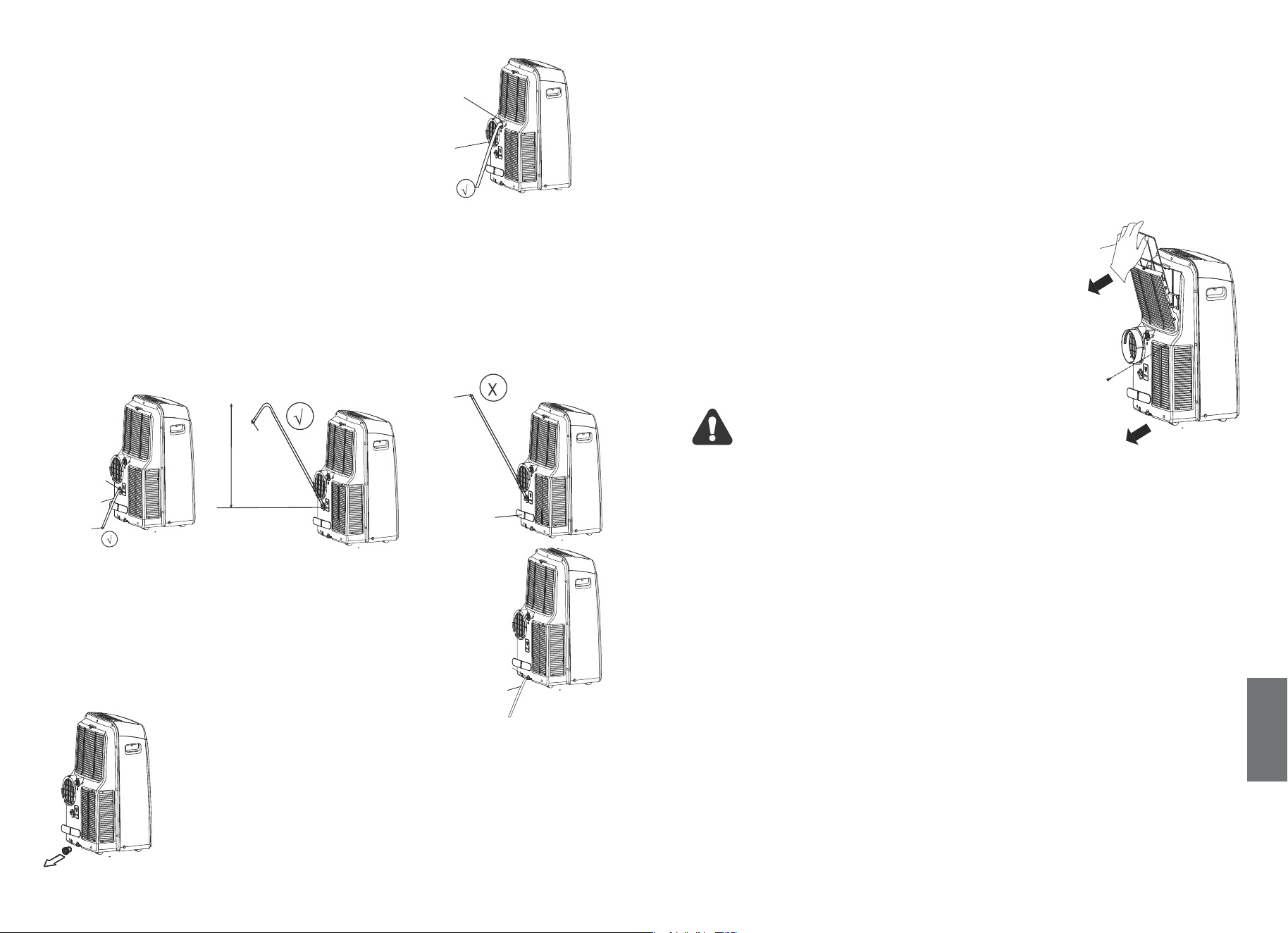

• When the water drainage function is not in use, keep the

upper and the lower drain plug ﬁrmly inserted to get rid of

choking. When the drain plug is not in use, keep it carefully

to prevent children from choking.

CAUTION

• This appliance can be used by children aged from 8 years

and above and person with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning

use of the appliance in a safe way and understand the

hazards involved. Children shall not play with the

appliance.

Cleaning and user maintenance shall not be made by

children without supervision.

• If the mains power cable is damaged, it must be replaced

by the manufacturers service agent or similarly qualiﬁed

persons in order to avoid a hazard.

• Prior to cleaning or other maintenance, the appliance must

be disconnected from the mains power supply.

• Do not remove any ﬁxed covers. Never use this appliance if

it is not working properly, or if it has been dropped or

damaged.

• Do not run the mains power cable under carpeting. Do not

cover the mains power cable with throw rugs, runners, or

similar coverings. Do not route mains power cable under

furniture or appliances. Arrange mains power cable away

from trac area and where it will not be tripped over.

• Do not operate the appliance with a damaged mains power

cable, plug, power fuse or circuit breaker. Discard the

appliance or return to an authorized service facility for

examination and/or repair.

• To reduce the risk of ﬁre or electric shock, do not use this

fan with any solid-state speed control device.

• The appliance shall be installed in accordance with national

wiring regulations.

• Contact the authorized service technician for repair or

maintenance of this appliance.

• Contact the authorized installer for installation of this

appliance.

• Do not cover or obstruct the inlet or outlet grilles.

• Do not use this appliance for functions other than those

described in this instruction manual.

• Before cleaning, turn o the power and unplug the

appliance.

• Disconnect the power if strange sounds, smell, or smoke

comes from it.

• Do not press the buttons on the control panel with

anything other than your ﬁngers.

• Do not remove any ﬁxed covers. Never use this appliance if

it is not working properly, or if it has been dropped or

damaged.

• Do not operate or stop the appliance by inserting or pulling

out the mains power plug.

• Do not use hazardous chemicals to clean or come into

contact with the appliance. Do not use the appliance in the

presence of inﬂammable substances or vapour such as

alcohol, insecticides, petrol, etc.

• Always transport the appliance in a vertical position and

stand on a stable, level surface during use.

• Always contact a qualiﬁed person to carry out repairs. If

the mains power cable is damaged it must be replaced with

a new one obtained from the product manufacturer and

not repaired.

• Hold the plug by the head of the power plug when taking it

out.

• Turn o the appliance when not in use.

WARNING for Using R290 Refrigerant

• Do not use means to accelerate the defrosting process or

to clean, other than those recommended by the

manufacturer.

• The appliance shall be stored in a room without

continuously operating ignition sources (for example: open

ﬂames, an operating gas appliance or an operating electric

heater).

• Do not pierce or burn.

• Be aware that the refrigerants may not contain an odour.

• Appliance should be installed, operated and stored in a

room with a ﬂoor area according to the amount of

refrigerant to be charged. For speciﬁc information on the

type of gas and the amount, refer to the relevant label on

the appliance itself. When there are dierences between

the lable and the manual on the Min. room area

description, the description on label shall prevail.

For R290

amount of

refrigerant (kg)

>0.0836 and< 0.1045

>0.1045 and<0.1254

>0.1254 and< 0.1463

>0.1463 and<0.1672

>0.1672 and< 0.1881

>0.1881 and< 0.2090

Min. room

area(m²)

amount of

refrigerant (kg)

>0.2090 and< 0.2299

>0.2299 and< 0.2508

>0.2508 and< 0.2717

>0.2717 and< 0.2926

>0.2926 and< 0.3135

Min. room

area(m2)

• Compliance with national gas regulations shall be observed.

Keep ventilation openings clear of obstruction.

• The appliance shall be stored so as to prevent mechanical

damage from occurring.

• A warning that the appliance shall be stored in a well-

ventilated area where the room size corresponds to the

room area as speciﬁed for operation.

• Any person who is involved with working on or breaking into

a refrigerant circuit should hold a current valid certiﬁcate

from an industry-accredited assessment authority, which

authorizes their competence to handle refrigerants safely in

accordance with an industry recognized assessment

speciﬁcation.

• Servicing shall only be performed as recommended by the

equipment manufacturer. Maintenance and repair requiring

the assistance of other skilled personnel shall be carried out

under the supervision of the person competent in the use of

ﬂammable refrigerants.

• The appliance shall be stored in a room without continuously

operating open ﬂames (for example an operating gas

appliance) and ignition sources (for example an operating

electric heater).

Caution: Risk of ﬁre /

ﬂammable materials

Explanation of symbols displayed on the appliance

(For the appliance adopts R290 Refrigerant only):

WARNING

CAUTION

This symbol shows that this appliance

uses a ﬂammable refrigerant. If the

refrigerant is leaked and exposed to

an external ignition source, there is a

risk of ﬁre.

This symbol shows that the operation

manual should be read carefully.

This symbol shows that a service

personnel should be handling this

equipment with reference to the

installation manual.

This symbol shows that information is

available such as the operating manual

or installation manual.

1. Transport of equipment containing ﬂammable refrigerants

See transport regulations

2. Marking of equipment using signs

See local regulations

3. Disposal of equipment using ﬂammable refrigerants

See national regulations.

4. Storage of equipment/appliances

The storage of equipment should be in accordance with the

manufacturer's instructions.

5. Storage of packed (unsold) equipment

Storage package protection should be constructed such that

mechanical damage to the equipment inside the package

will not cause a leak of the refrigerant charge. The

maximum number of pieces of equipment permitted to be

stored together will be determined by local regulations.

6. Information on servicing

1) Checks to the area

Prior to beginning work on systems containing ﬂammable

refrigerants, safety checks are necessary to ensure that the

risk of ignition is minimized. For repair to the refrigerating

system, the following precautions shall be complied with

prior to conducting work on the system.

2) Work procedure

Work shall be undertaken under a controlled procedure so

as to minimize the risk of a ﬂammable gas or vapour being

present while the work is being performed.

3) General work area

All maintenance sta and others working in the local area

shall be instructed on the nature of work being carried out.

Work in conﬁned spaces shall be avoided. The area around

the workspace shall be sectioned o. Ensure that the

conditions within the area have been made safe by control

of ﬂammable material.

1110

4) Checking for presence of refrigerant

The area shall be checked with an appropriate refrigerant

detector prior to and during work, to ensure the technician

is aware of potentially ﬂammable atmospheres. Ensure

that the leak detection equipment being used is suitable

for use with ﬂammable refrigerants, i.e. non-sparking,

adequately sealed or intrinsically safe.

5) Presence of ﬁre extinguisher

If any hot work is to be conducted on the refrigeration

equipment or any associated parts, appropriate ﬁre

extinguishing equipment shall be available to hand. Have a

dry powder or CO2 ﬁre extinguisher adjacent to the

charging area.

6) No ignition sources

No person carrying out work in relation to a refrigeration

system which involves exposing any pipe work that

contains or has contained ﬂammable refrigerant shall use

any sources of ignition in such a manner that it may lead to

the risk of ﬁre or explosion. All possible ignition sources,

including cigarette smoking, should be kept suciently far

away from the site of installation, repairing, removing and

disposal, during which ﬂammable refrigerant can possibly

be released to the surrounding space. Prior to work taking

place, the area around the equipment is to be surveyed to

make sure that there are no ﬂammable hazards or ignition

risks. No Smoking signs shall be displayed.

7) Ventilated area

Ensure that the area is in the open or that it is adequately

ventilated before breaking into the system or conducting

any hot work. A degree of ventilation shall continue during

the period that the work is carried out. The ventilation

should safely disperse any released refrigerant and

preferably expel it externally into the atmosphere..

8) Checks to the refrigeration equipment

Where electrical components are being changed, they shall

be ﬁt for the purpose and to the correct speciﬁcation. At all

times the manufacturer's maintenance and service

guidelines shall be followed. If in doubt consult the

manufacturer's technical department for assistance. The

following checks shall be applied to installations using

ﬂammable refrigerants:

The charge size is in accordance with the room size within

which the refrigerant containing parts are installed;

The ventilation machinery and outlets are operating

adequately and are not obstructed;

If an indirect refrigerating circuit is being used, the

secondary circuit shall be checked for the presence of

refrigerant; Marking to the equipment continues to be

visible and legible. Markings and signs that are illegible

shall be corrected;

Refrigeration pipe or components are installed in a position

where they are unlikely to be exposed to any substance

which may corrode refrigerant containing components,

unless the components are constructed of materials which

are inherently resistant to being corroded or are suitably

protected against being so corroded.

9) Checks to electrical devices

Repair and maintenance to electrical components shall

include initial safety checks and component inspection

procedures. If a fault exists that could compromise safety,

then no electrical supply shall be connected to the circuit

until it is satisfactorily dealt with. If the fault cannot be

corrected immediately but it is necessary to continue

operation, an adequate temporary solution shall be used.

This shall be reported to the owner of the equipment so all

parties are advised.

Initial safety checks shall include:

That capacitors are discharged: this shall be done in a safe

manner to avoid possibility of sparking;

That there no live electrical components and wiring are

exposed while charging, recovering or purging the system;

That there is continuity of earth bonding.

1312

7. Repairs to sealed components

1) During repairs to sealed components, all electrical supplies

shall be disconnected from the equipment being worked

upon prior to any removal of sealed covers, etc. If it is

absolutely necessary to have an electrical supply to

equipment during servicing, then a permanently operating

form of leak detection shall be located at the most critical

point to warn of a potentially hazardous situation.

2) Particular attention shall be paid to the following to ensure

that by working on electrical components, the casing is not

altered in such a way that the level of protection is

aected. This shall include damage to cables, excessive

number of connections, terminals not made to original

speciﬁcation, damage to seals, incorrect ﬁtting of glands,

etc. Ensure that apparatus is mounted securely. Ensure

that seals or sealing materials have not degraded such that

they no longer serve the purpose of preventing the ingress

of ﬂammable atmospheres. Replacement parts shall be in

accordance with the manufacturer's speciﬁcations.

NOTE: The use of silicon sealant may inhibit the eectiveness

of some types of leak detection equipment. Intrinsically safe

components do not have to be isolated prior to working on

them.

8. Repair to intrinsically safe components

Do not apply any permanent inductive or capacitance loads

to the circuit without ensuring that this will not exceed the

permissible voltage and current permitted for the

equipment in use. Intrinsically safe components are the

only types that can be worked on while live in the presence

of a ﬂammable atmosphere. The test apparatus shall be at

the correct rating. Replace components only with parts

speciﬁed by the manufacturer. Other parts may result in the

ignition of refrigerant in the atmosphere from a leak.

9. Cabling

Check that cabling will not be subject to wear, corrosion,

excessive pressure, vibration, sharp edges or any other

adverse environmental eects. The check shall also take

into account the eects of aging or continual vibration

from sources such as compressors or fans.

10. Detection of ﬂammable refrigerants

Under no circumstances shall potential sources of ignition

be used in the searching for or detection of refrigerant

leaks. A halide torch (or any other detector using a naked

ﬂame) shall not be used.

11. Leak detection methods

The following leak detection methods are deemed

acceptable for systems containing ﬂammable refrigerants.

Electronic leak detectors shall be used to detect ﬂammable

refrigerants, but the sensitivity may not be adequate, or

may need re-calibration. (Detection equipment shall be

calibrated in a refrigerant-free area.) Ensure that the

detector is not a potential source of ignition and is suitable

for the refrigerant used. Leak detection equipment shall be

set at a percentage of the LFL of the refrigerant and shall

be calibrated to the refrigerant employed and the

appropriate percentage of gas (25 % maximum) is

conﬁrmed. Leak detection ﬂuids are suitable for use with

most refrigerants but the use of detergents containing

chlorine shall be avoided as the chlorine may react with the

refrigerant and corrode the copper pipe-work. If a leak is

suspected, all naked ﬂames shall be removed/

extinguished.

If a leakage of refrigerant is found which requires brazing,

all of the refrigerant shall be recovered from the system, or

isolated (by means of shut o valves) in a part of the

system remote from the leak.

Oxygen free nitrogen (OFN) shall then be purged through

the system both before and during the brazing process.

1514

12. Removal and evacuation

When breaking into the refrigerant circuit to make repairs

or for any other purpose conventional procedures shall be

used. However, it is important that best practice is

followed since ﬂammability is a consideration. The

following procedure shall be adhered to:

Remove refrigerant; Purge the circuit with inert gas;

Evacuate; Purge again with inert gas; Open the circuit by

cutting or brazing.

The refrigerant charge shall be recovered into the correct

recovery cylinders. The system shall be ﬂushed with OFN

to render the appliance safe. This process may need to be

repeated several times. Compressed air or oxygen shall not

be used for this task. Flushing shall be achieved by

breaking the vacuum in the system with OFN and

continuing to ﬁll until the working pressure is achieved,

then venting to atmosphere, and ﬁnally pulling down to a

vacuum. This process shall be repeated until no refrigerant

is within the system. When the ﬁnal OFN charge is used,

the system shall be vented down to atmospheric pressure

to enable work to take place. This operation is absolutely

vital if brazing operations on the pipe-work are to take

place. Ensure that the outlet for the vacuum pump is not

close to any ignition sources and there is ventilation

available.

13. Charging procedures

In addition to conventional charging procedures, the

following requirements shall be followed. Ensure that

contamination of dierent refrigerants does not occur

when using charging equipment. Hoses or lines shall be as

short as possible to minimize the amount of refrigerant

contained in them.

Cylinders shall be kept upright.

Ensure that the refrigeration system is earthed prior to

charging the system with refrigerant.

Extreme care shall be taken not to overﬁll the refrigeration

system. Prior to recharging the system, it shall be pressure

Label the system when charging is complete (if not

already).

tested with OFN. The system shall be leak tested on

completion of charging but prior to commissioning. A follow

up leak test shall be carried out prior to leaving the site.

14. Decommissioning

Before carrying out this procedure, it is essential that the

technician is completely familiar with the equipment and

all its detail. It is recommended good practice that all

refrigerants are recovered safely. Prior to the task being

carried out, an oil and refrigerant sample shall be taken in

case analysis is required prior to re-use of reclaimed

refrigerant. It is essential that electrical power is available

before the task is commenced.

a) Become familiar with the equipment and its operation.

b) Isolate system electrically.

c) Before attempting the procedure ensure that: Mechanical

handling equipment is available, if required, for handling

refrigerant cylinders; All personal protective equipment is

available and being used correctly;

The recovery process is supervised at all times by a

competent person; Recovery equipment and cylinders

conform to the appropriate standards.

d) Pump down refrigerant system, if possible.

e) If a vacuum is not possible, make a manifold so that

refrigerant can be removed from various parts of the

system.

f) Make sure that cylinder is situated on the scales before

recovery takes place.

g) Start the recovery machine and operate in accordance with

manufacturer's instructions.

h) Do not overﬁll cylinders. (No more than 80 % volume liquid

charge).

I) Do not exceed the maximum working pressure of the

cylinder, even temporarily.

j) When the cylinders have been ﬁlled correctly and the

process completed, make sure that the cylinders and the

equipment are removed from site promptly and all isolation

valves on the equipment are closed o.

k) Recovered refrigerant shall not be charged into another

refrigeration system unless it has been cleaned and

checked.

1716

15.Labelling

Equipment shall be labelled stating that it has been de-

commissioned and emptied of refrigerant. The label shall

be dated and signed. Ensure that there are labels on the

equipment stating the equipment contains ﬂammable

refrigerant.

16.Recovery

When removing refrigerant from a system, either for

servicing or decommissioning, it is recommended good

practice that all refrigerants are removed safely. When

transferring refrigerant into cylinders, ensure that only

appropriate refrigerant recovery cylinders are employed.

Ensure that the correct number of cylinders for holding the

total system charge is available. All cylinders to be used

are designated for the recovered refrigerant and labelled

for that refrigerant (i.e. special cylinders for the recovery of

refrigerant). Cylinders shall be complete with pressure relief

valve and associated shut-o valves in good working order.

Empty recovery cylinders are evacuated and, if possible,

cooled before recovery occurs. The recovery equipment

shall be in good working order with a set of instructions

concerning the equipment that is at hand and shall be

suitable for the recovery of ﬂammable refrigerants. In

addition, a set of calibrated weighing scales shall be

available and in good working order. Hoses shall be

complete with leak-free disconnect couplings and in good

condition. Before using the recovery machine, check that it

is in satisfactory working order, has been properly

maintained and that any associated electrical components

are sealed to prevent ignition in the event of a refrigerant

release. Consult manufacturer if in doubt. The recovered

refrigerant shall be returned to the refrigerant supplier in

the correct recovery cylinder, and the relevant Waste

Transfer Note arranged. Do not mix refrigerants in recovery

units and especially not in cylinders. If compressors or

compressor oils are to be removed, ensure that they have

been evacuated to an acceptable level to make certain that

ﬂammable refrigerant does not remain within the

lubricant. The evacuation process shall be carried out prior

to returning the compressor to the suppliers. Only electric

heating to the compressor body shall be employed to

accelerate this process. When oil is drained from a system,

it shall be carried out safely.

1918

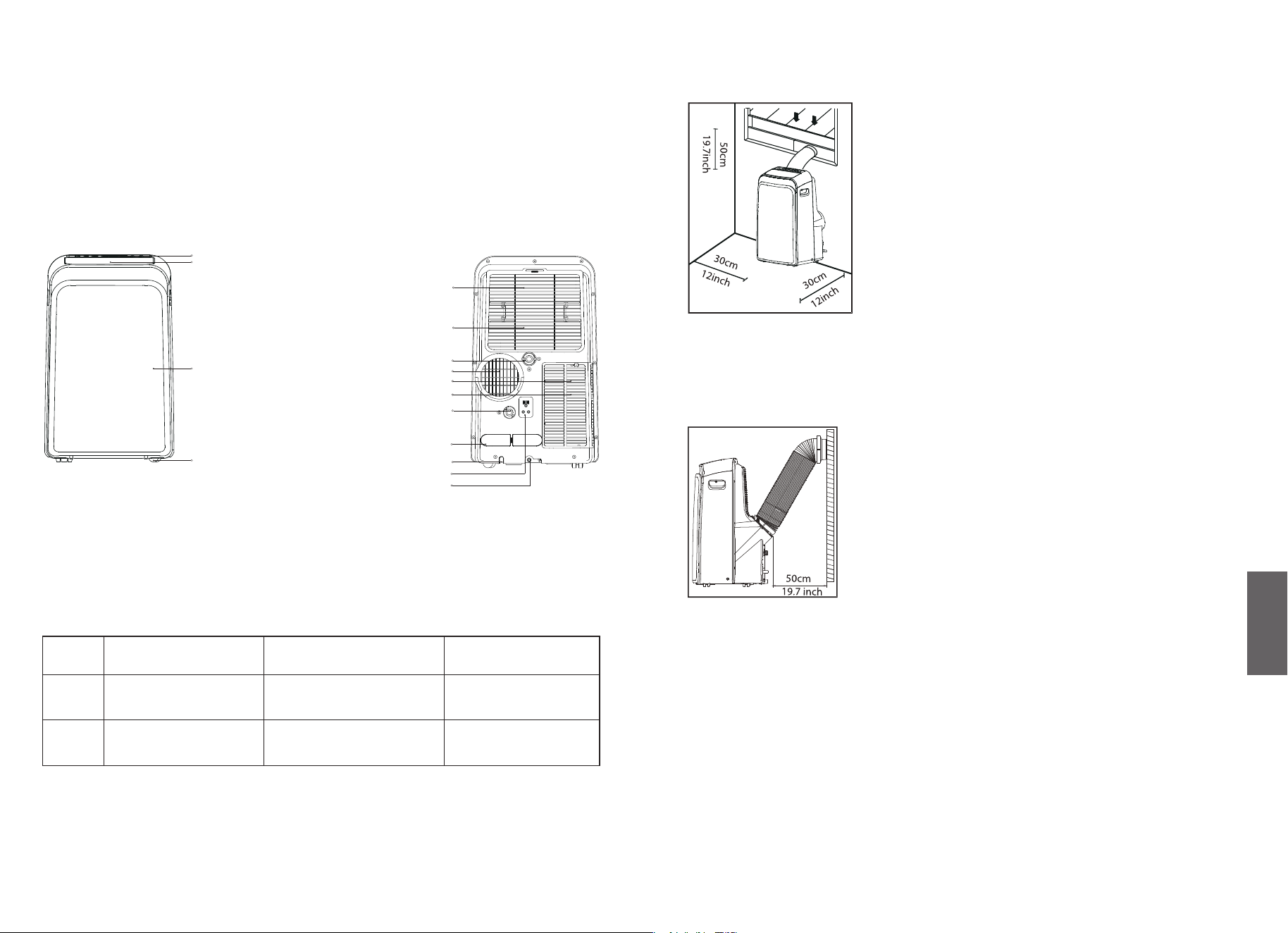

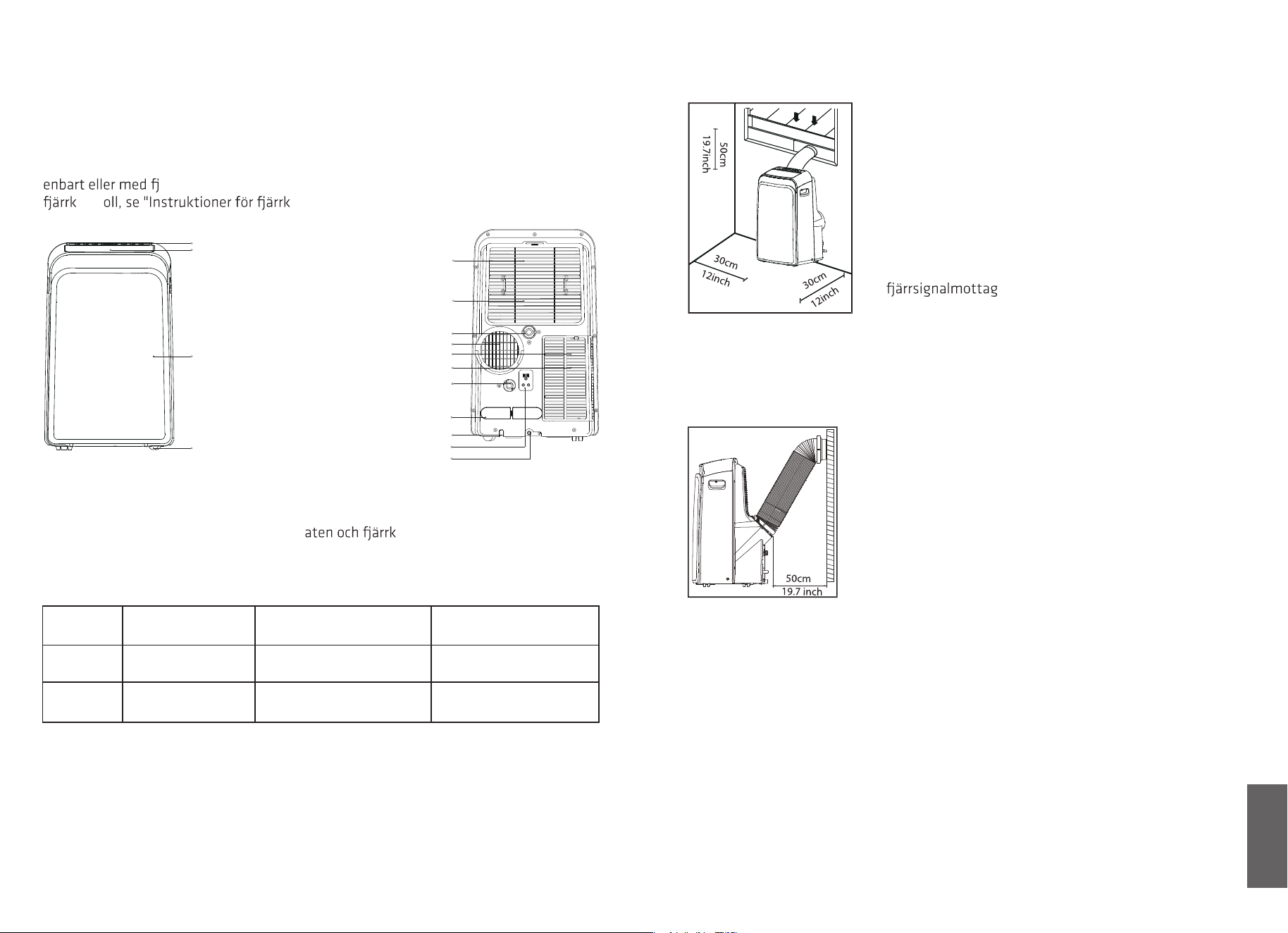

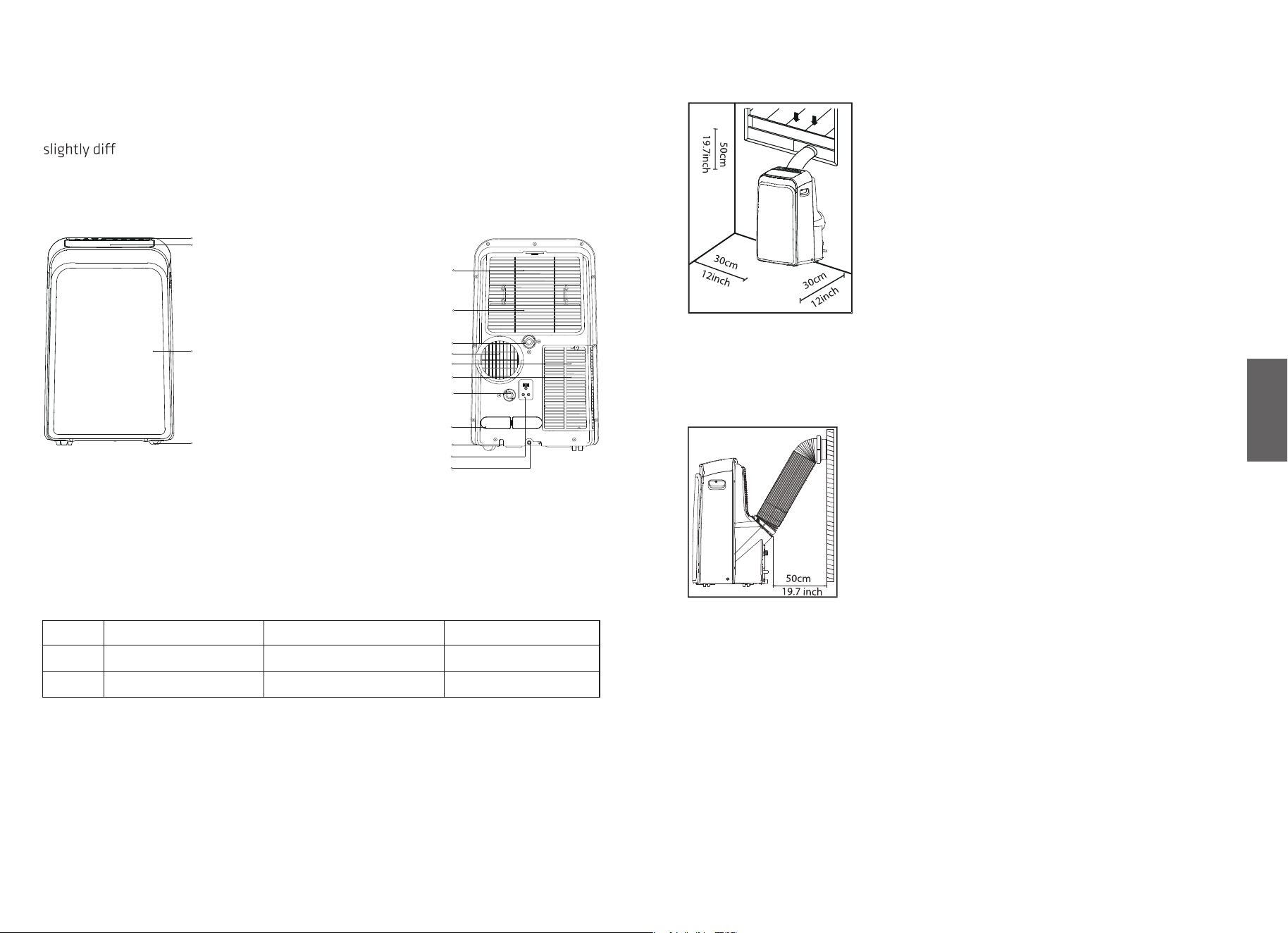

Installation Instructions

Preparation

NOTE:

All the illustrations in the manual are for explanation purpose only. Your unit may be

erent.

The actual shape shall prevail. The unit can be controlled by the unit control panel alone

or with the remote control. This manual does not include Remote Control Operations,

see the <<Remote Control Instruction>> packed with the unit for details.

Control panel

Horizontal louver blade

(swing automatically)

Panel

Caster

Front

Upper air ﬁlter

(behind the grille)

Upper air intake

Drain outlet

Air outlet

Lower air outlet

Lower air intake

Power cord buckle

Power cord outlet

Power plug socket

Bottom tray

Drain outlet

Rear

Design Notice

In order to ensure the optimal performance of our products, the design speciﬁcations

of the appliance and remote control are subject to change without prior notice.

Ambient Temperature Range For Unit Operating.

MODE

Cool

Dry

Temperature Range

17-35°C(62-95°F)

13-35°C(55-95°F)

MODE

Heat(pump heat mode)

Temperature Range

5-30°C(41-86°F)

Exhaust hose Installation

The exhaust hose and adaptor must be installed or removed in accordance with the

usage mode. For COOL, HEAT (heat pump type) or AUTO mode must be installed

exhaust hose. For FAN or DRY mode, the exhaust hose must be removed.

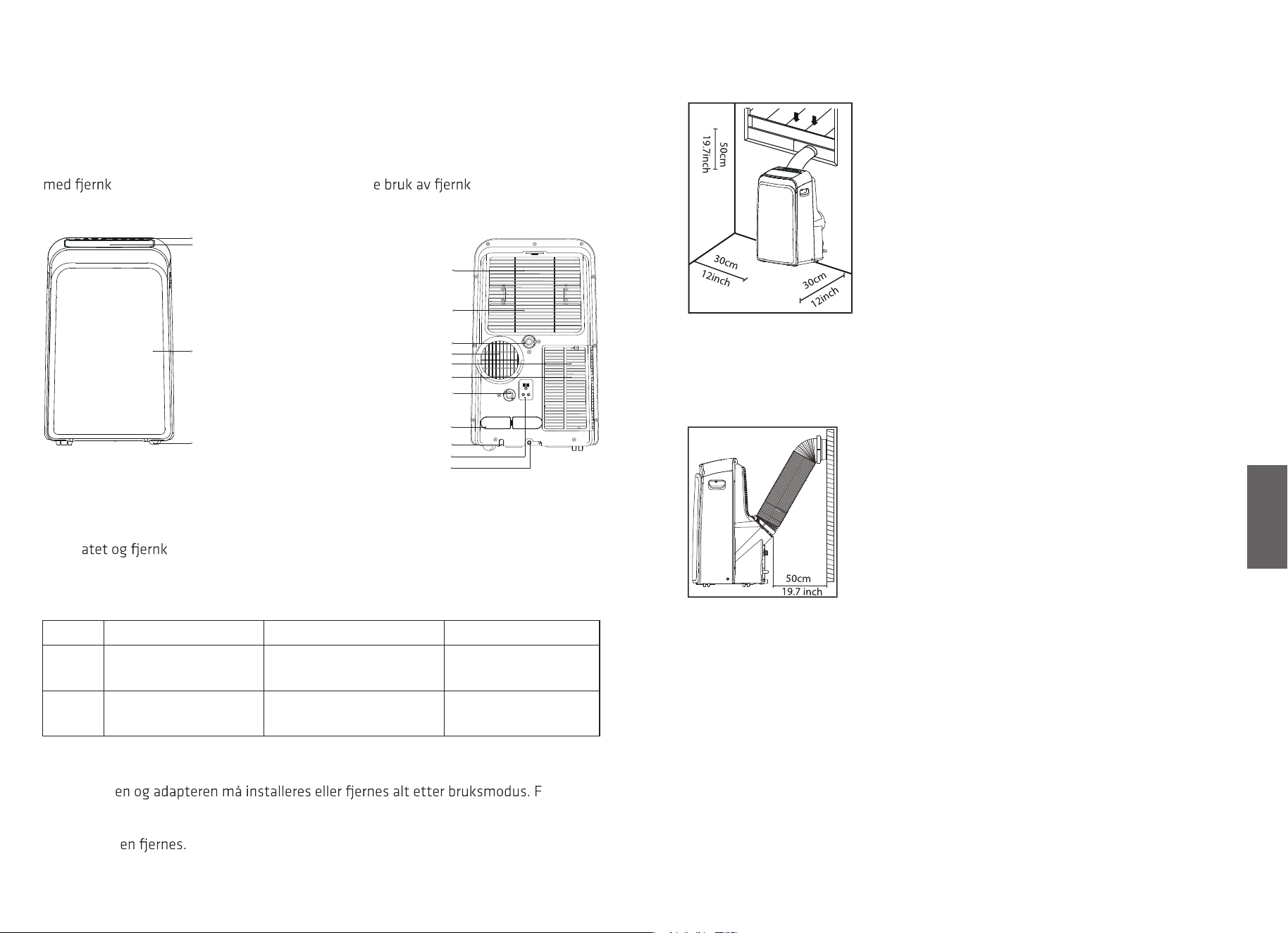

Your installation location should meet the following

requirements:

• Make sure that you install your unit on an even surface

to minimize noise and vibration.

• The unit must be installed near a grounded plug, and

the Collection Tray Drain (found on the back of the unit)

must be accessible.

• The unit should be located at least 30cm (12”) from the

nearest wall to ensure proper air conditioning. The

horizontal louver blade should be at least 50cm (19.7”)

away from obstacles.

• DO NOT cover the Intakes, Outlets or Remote Signal

Receptor of the unit, as this could cause damage to the

unit.

Recommend Installation

Choosing The Right Location

Energy Rating Information

The energy rating and noise information for this

unit is based on the standard installation using an

un-extended exhaust duct (Diameter:150mm,

Length:1.5m) without window slider adaptor or

wall exhaust adaptor A.

Tools Needed

• Medium Philips screwdriver; -Tape measure or ruler; -Knife or scissors;

• Saw (On some models, to shorten window adaptor for narrow windows)

2120

Drain outlet

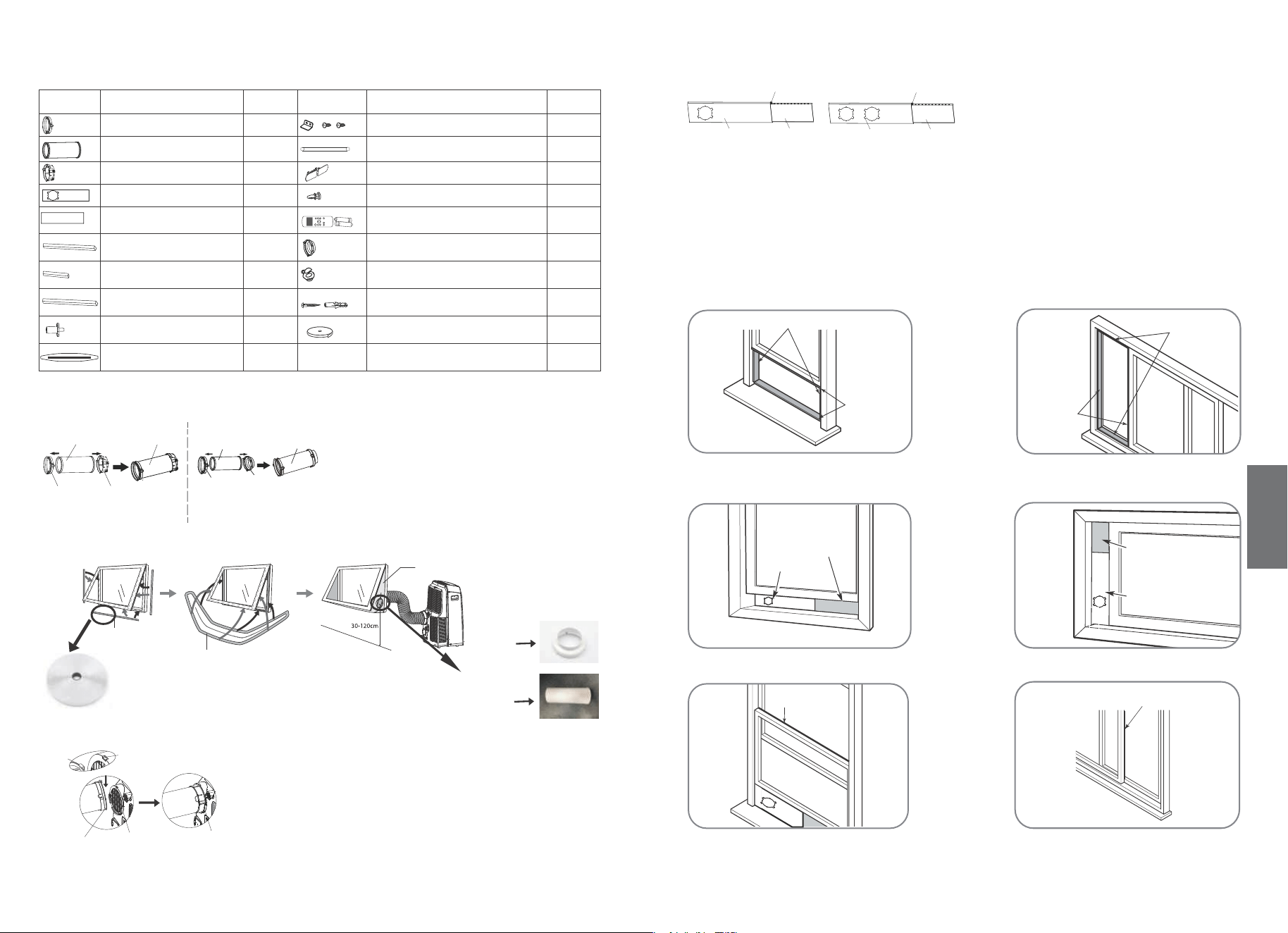

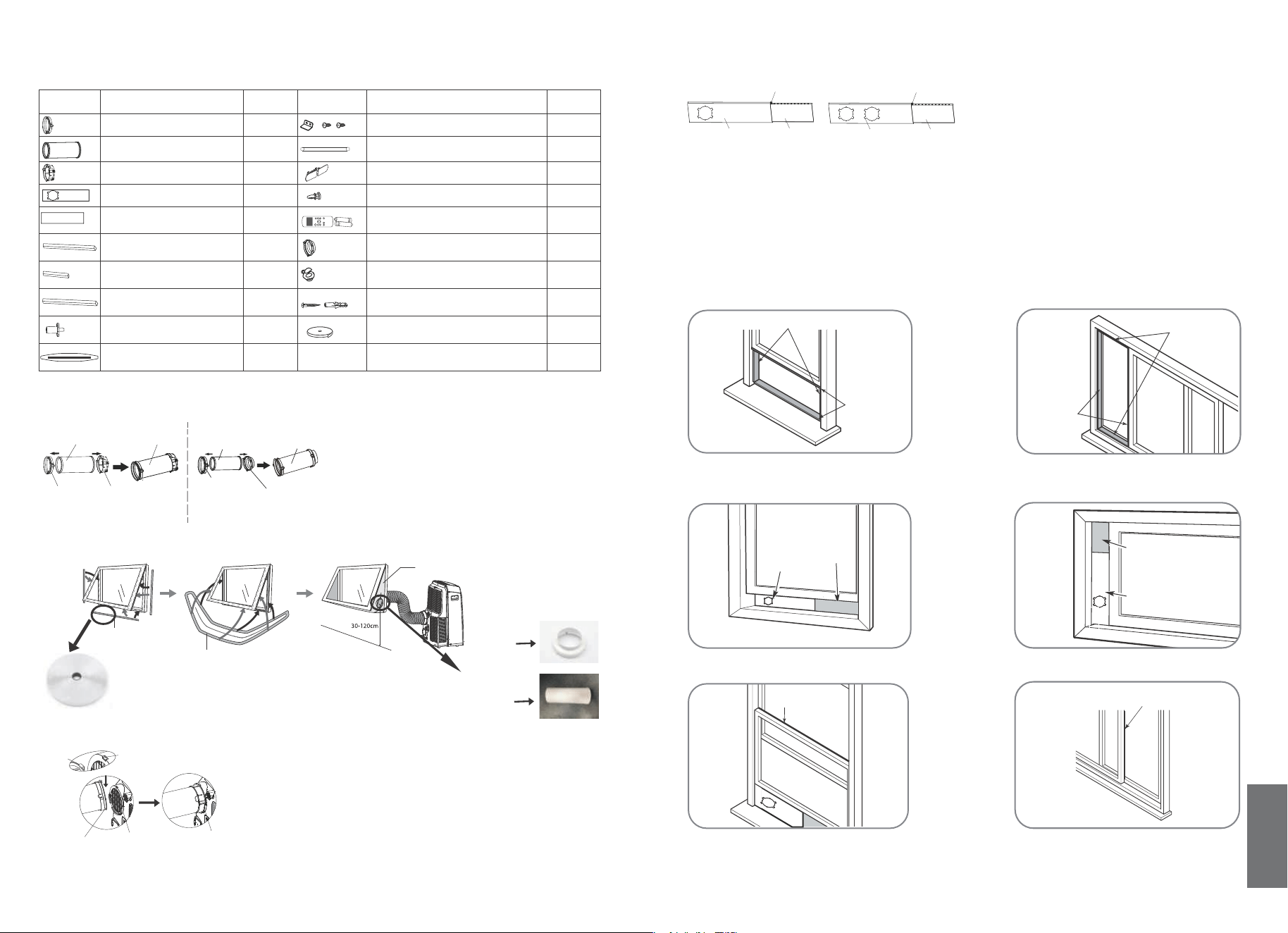

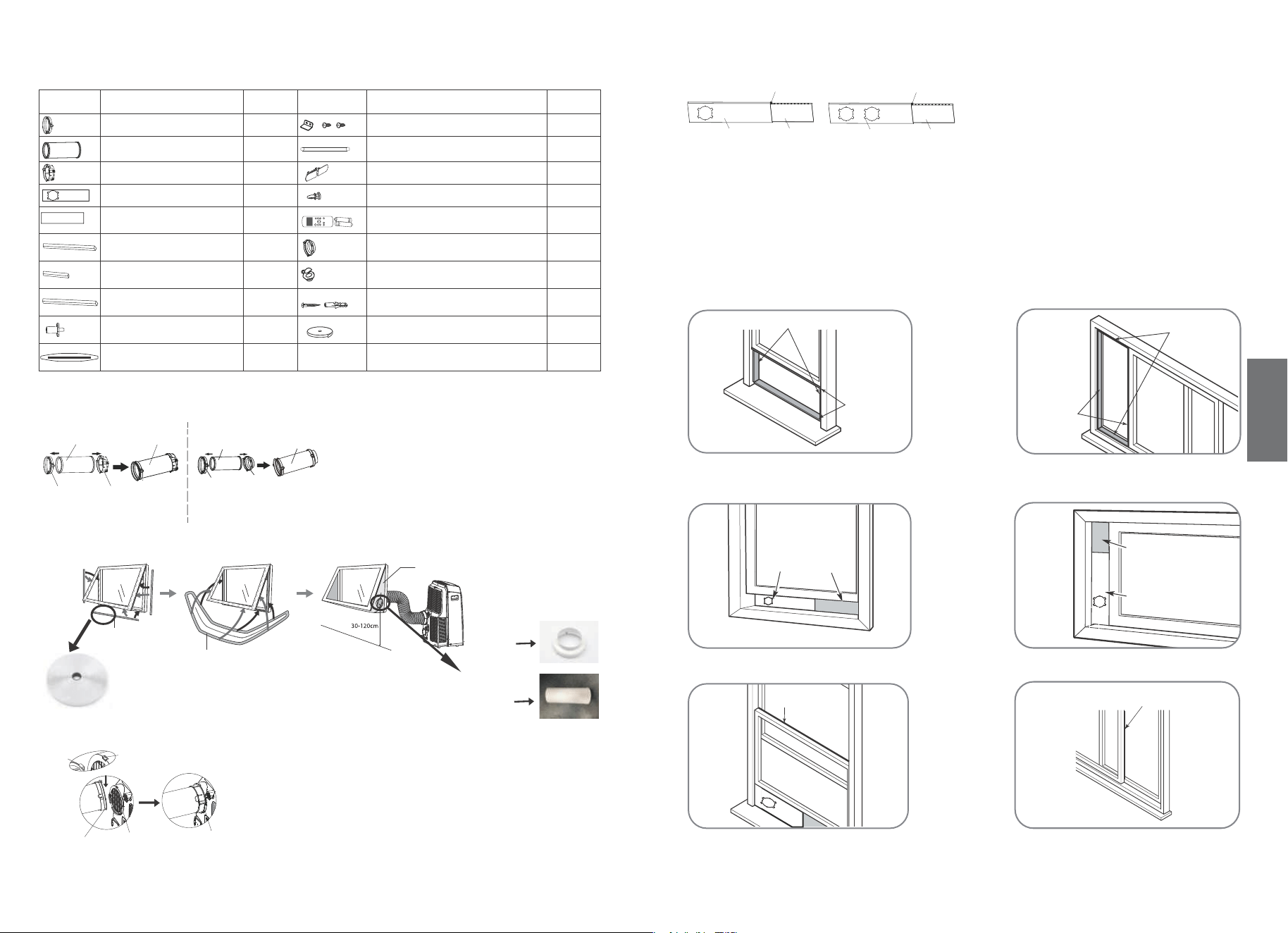

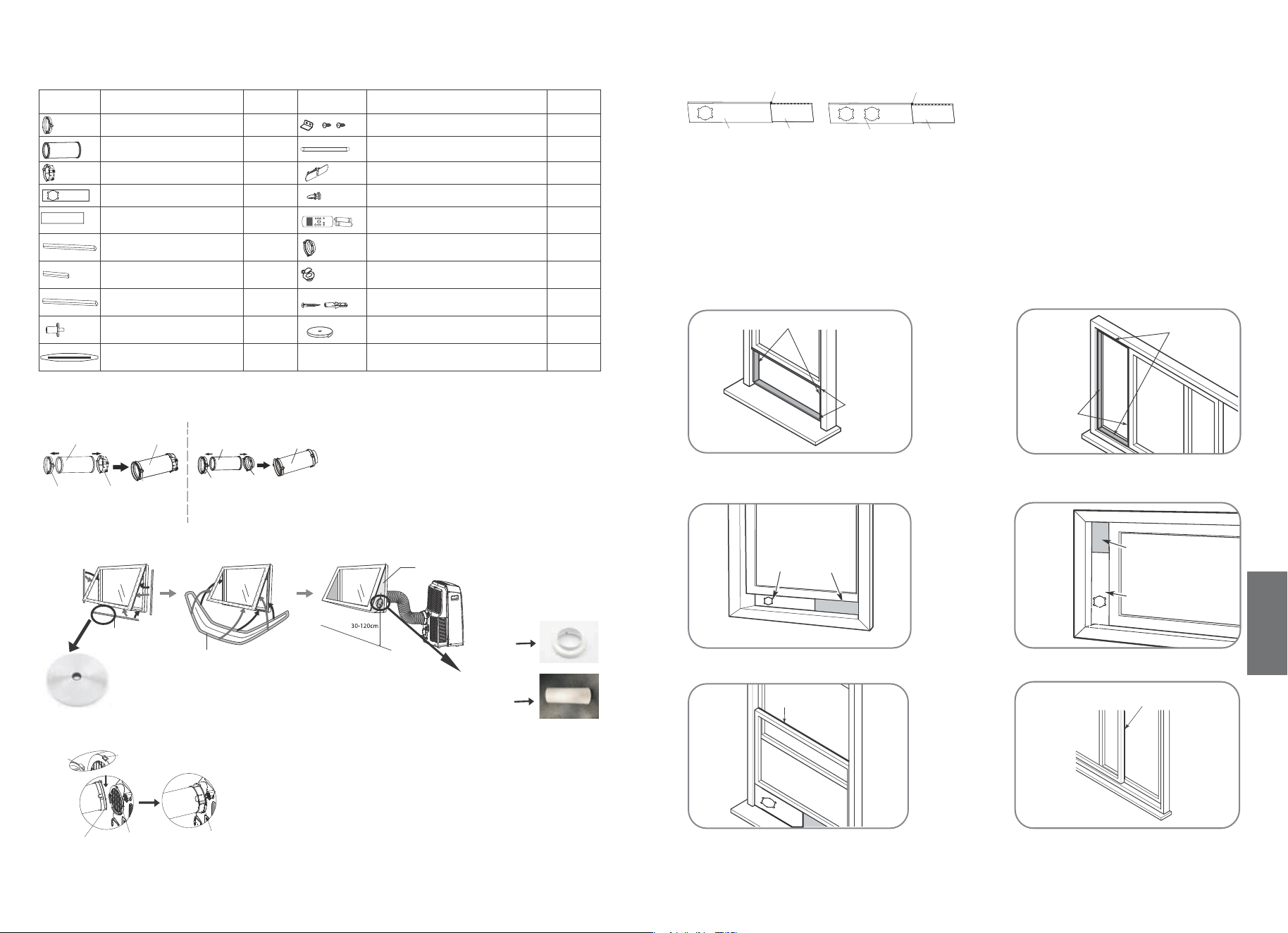

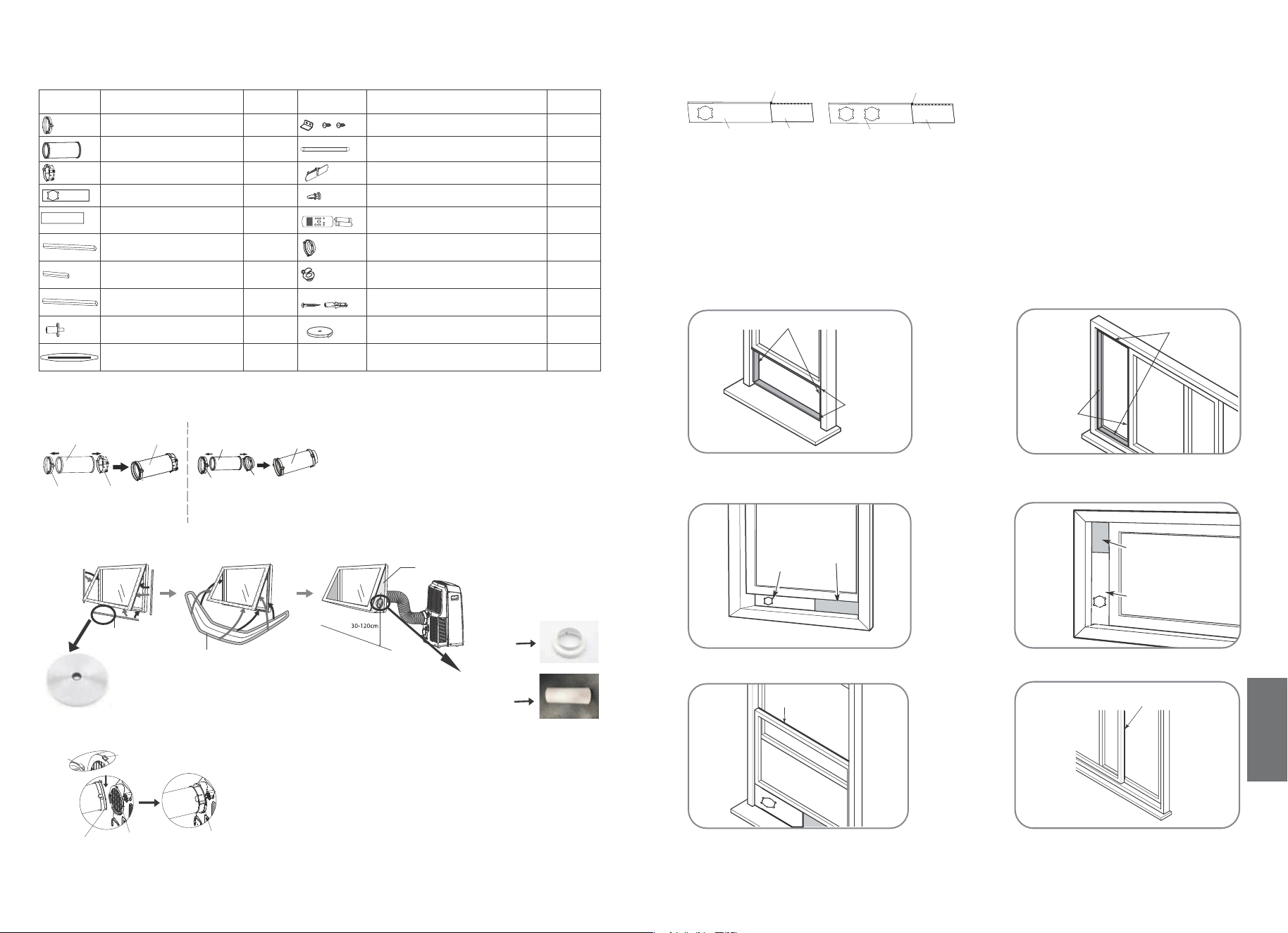

Accessories

Shape Name of Accessories Qty. Shape Name of Accessories Qty.

Unit Adaptor

Exhaust Hose

Window Slider A

Window Slider B

Foam Seal A (Adhesive)

Foam Seal B (Adhesive)

Foam Seal C (Non-adhesive)

Drain Hose Adaptor

(only for heat pump mode)

Sealing Cloth

1 pc

1 pc (*)

2 pc (*)

1 pc (*)

1 set (*)

1 pc

1 pc (*)

1 set (*)

1 pc (*)

4 set (*)

1 pen

Security Bracket and 2 Screws

Drain Hose

Power Cord Buckle

Bolt

Remote Controller and Battery

(only for remote control models)

Wall Exhaust Adaptor A

(only for wall installation models)

Wall Exhaust Adaptor B (with cap)

(only for wall installation models)

Screw and anchor

(only for wall installation models)

Magic Tape

Window Slider Adaptor

Window Installation Kit

Step One: Preparing the Exhaust Hose assembly

Press the exhaust hose (or extended exhaust

hose) into the window slider adaptor (or wall

exhaust adaptor) and unit adaptor, clamp

automatically by elastic buckles of the adaptors.

Exhaust hose

Unit adaptor

Window slider adaptor

Exhaust hose

assembly

Type window installation

Exhaust hose

Unit adaptor

Exhaust hose

assembly

Wall exhaust

adaptor A

Type window installation

Magic Tape

Sealing Cloth

Hook

Hole seat

Adaptor

Lower groove

Make sure the adaptor is

inserted into the lower

groove of the air outlet

Window Installation

Sealing Cloth

Step Two: Install the Exhaust hose assembly to

the unit

Insert unit adaptor of the Exhaust hose

assembly into the lower groove of the air outlet

of the unit while the hook of the adaptor is

aligned with the hole seat of the air outlet and

slide down the Exhaust hose assembly along the

arrow direction for installation.

Step Three: Preparing the Adjustable Window

Slider

Depending on the size of your window, adjust

the size of the window slider.

If the length of the window requires two or three

window sliders, use the bolt(s) to fasten the

window sliders once they are adjusted to the

proper length.

Bolt

Window slider A Window slider B

MODEL A MODEL B

Bolt

Window slider A Window slider B

Installation

NOTE: Once the Exhaust Hose assembly and Adjustable Window Slider are prepared,

choose from one of the following two installation methods.

Type 1: Hung Window or Sliding Window Installation

Foam seal B

(Adhesive type-shorter)

Foam seal A

(Adhesive type)

Foam seal B

(Adhesive type-shorter)

Foam seal A

(Adhesive type)

1. Cut the adhesive foam seal A and B strips to the proper lengths, and attach them to

the window sash.

Window

slider A

Window

slider B

(if required)

Window slider A

Window slider B

(if required)

2. Insert the window slider assembly into the window opening.

3. Cut the non-adhesive foam seal C strip to match the width (or height) of the window.

Insert the seal between the glass and the window frame to prevent air and insects from

getting into the room.

Foam seal C

(Non-adhesive type)

Foam seal C

(Non-adhesive type)

2322

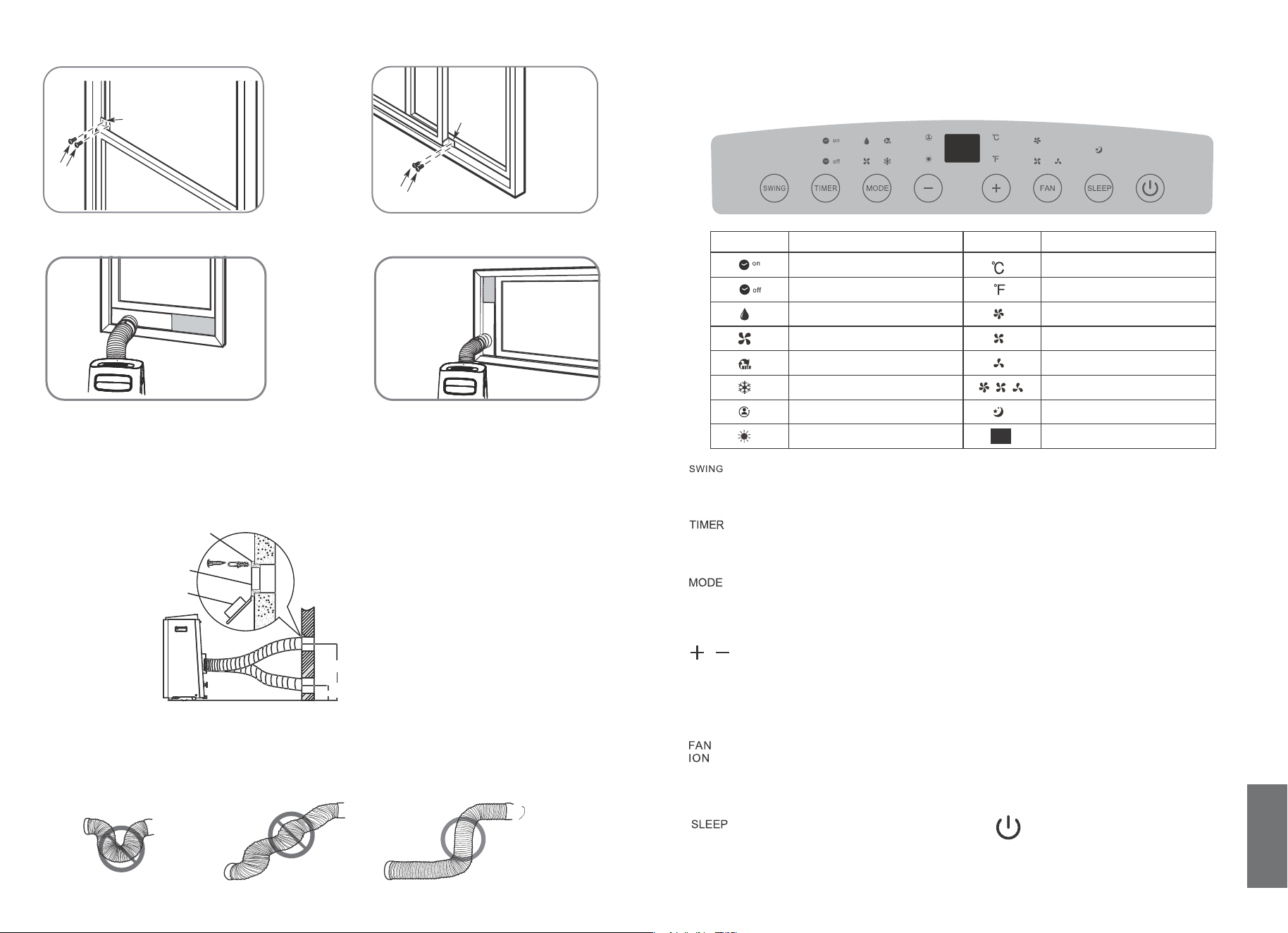

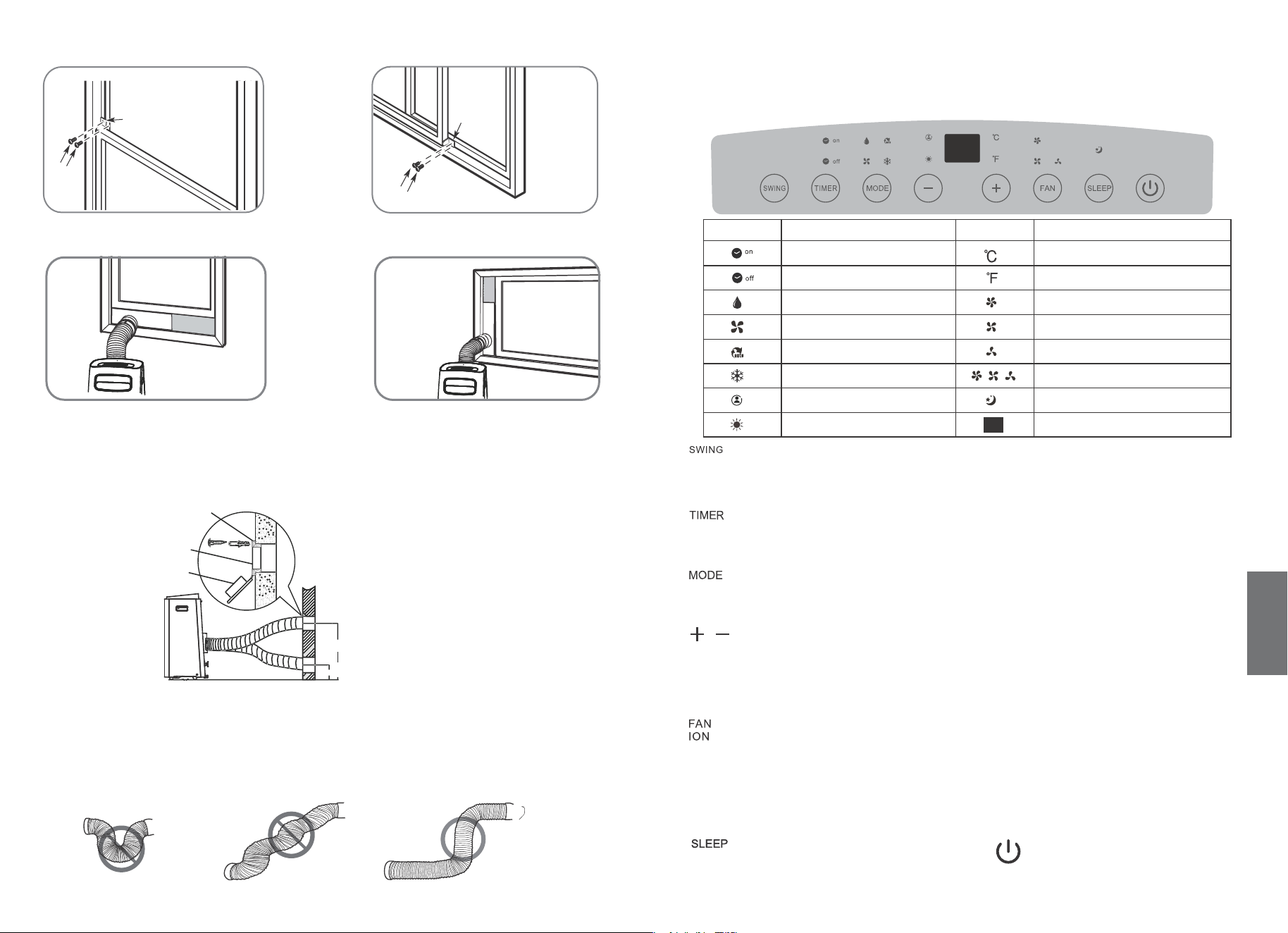

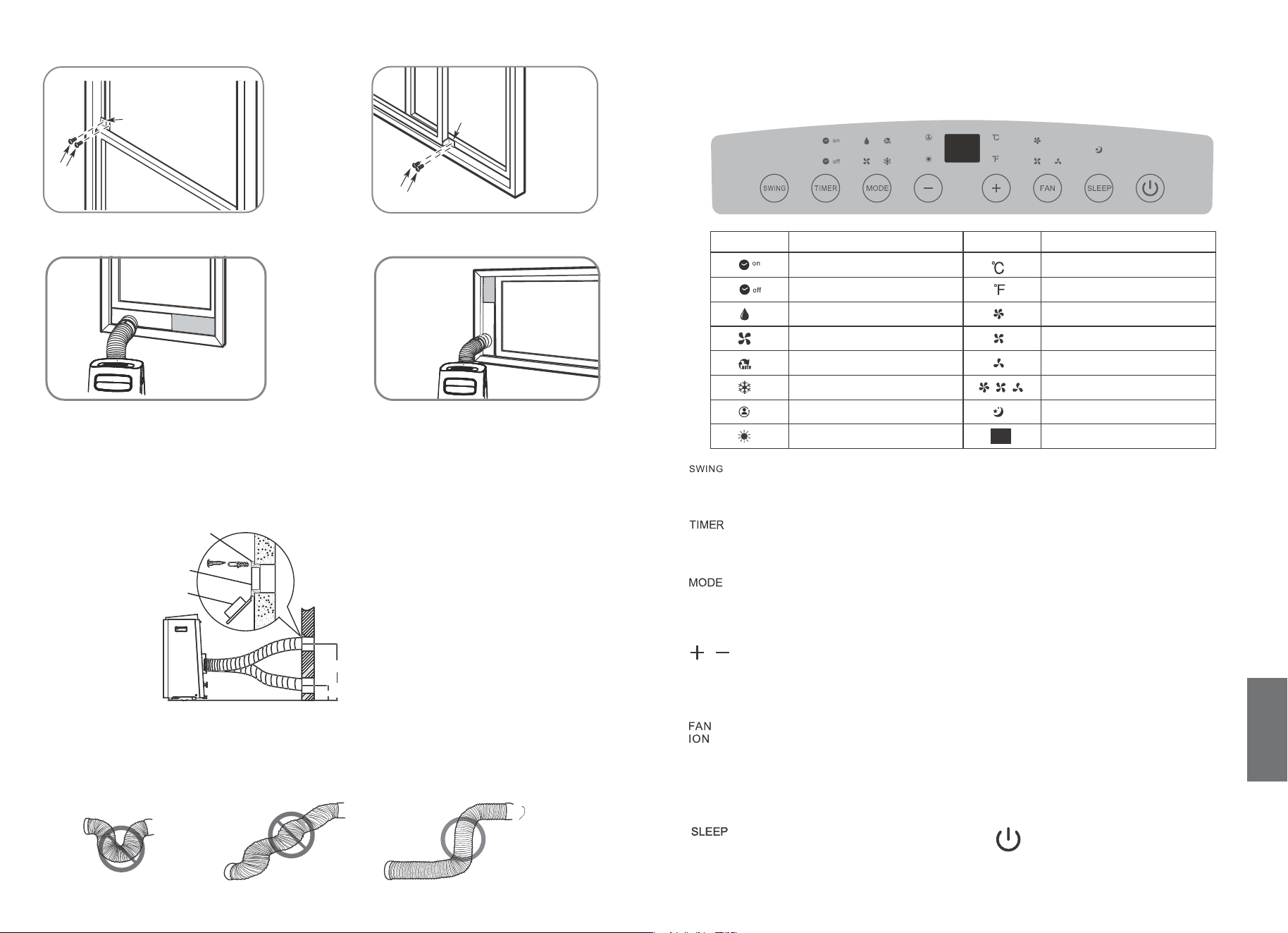

2 screws

Security Bracket

2 screws

Security

Bracket

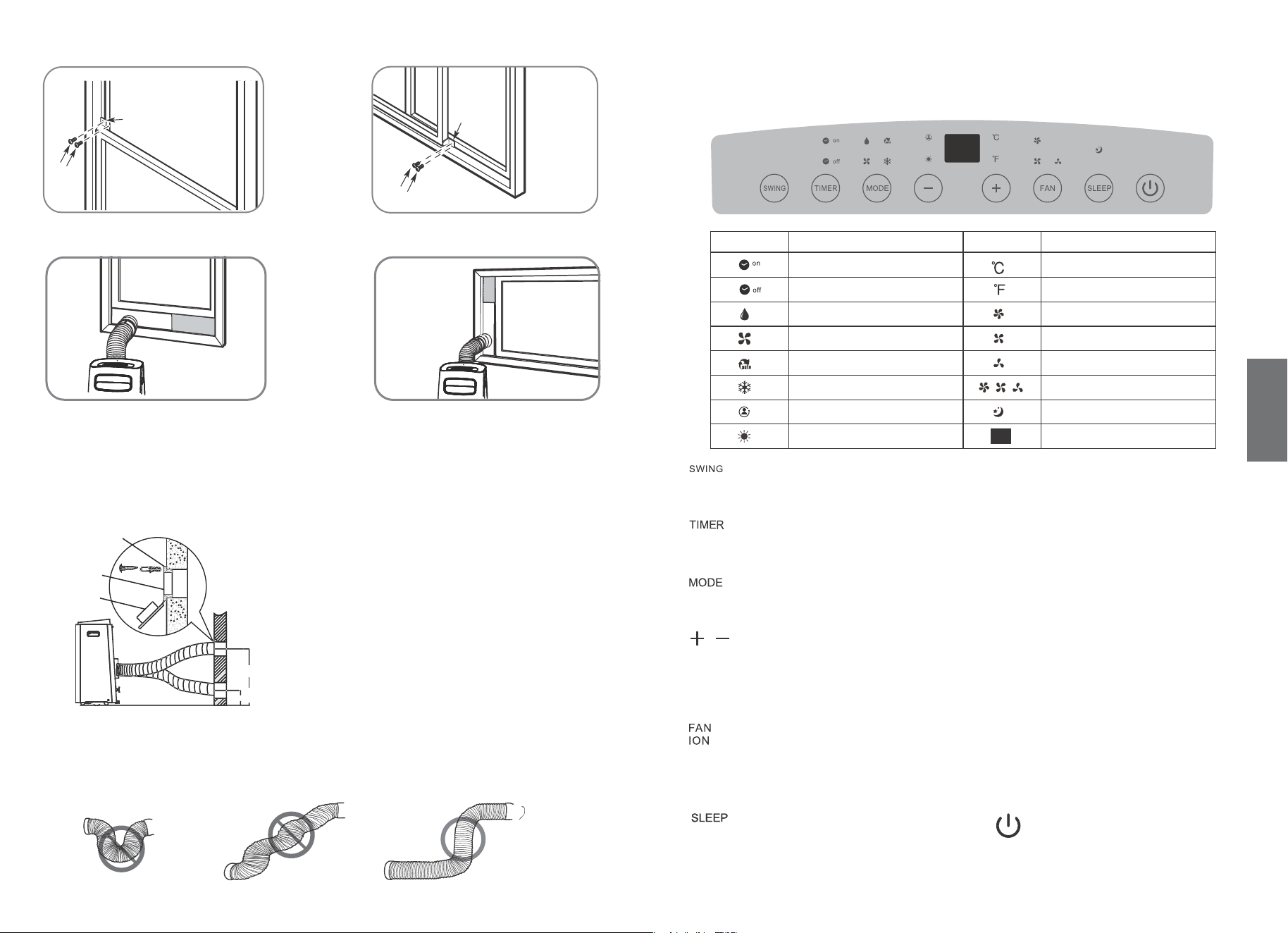

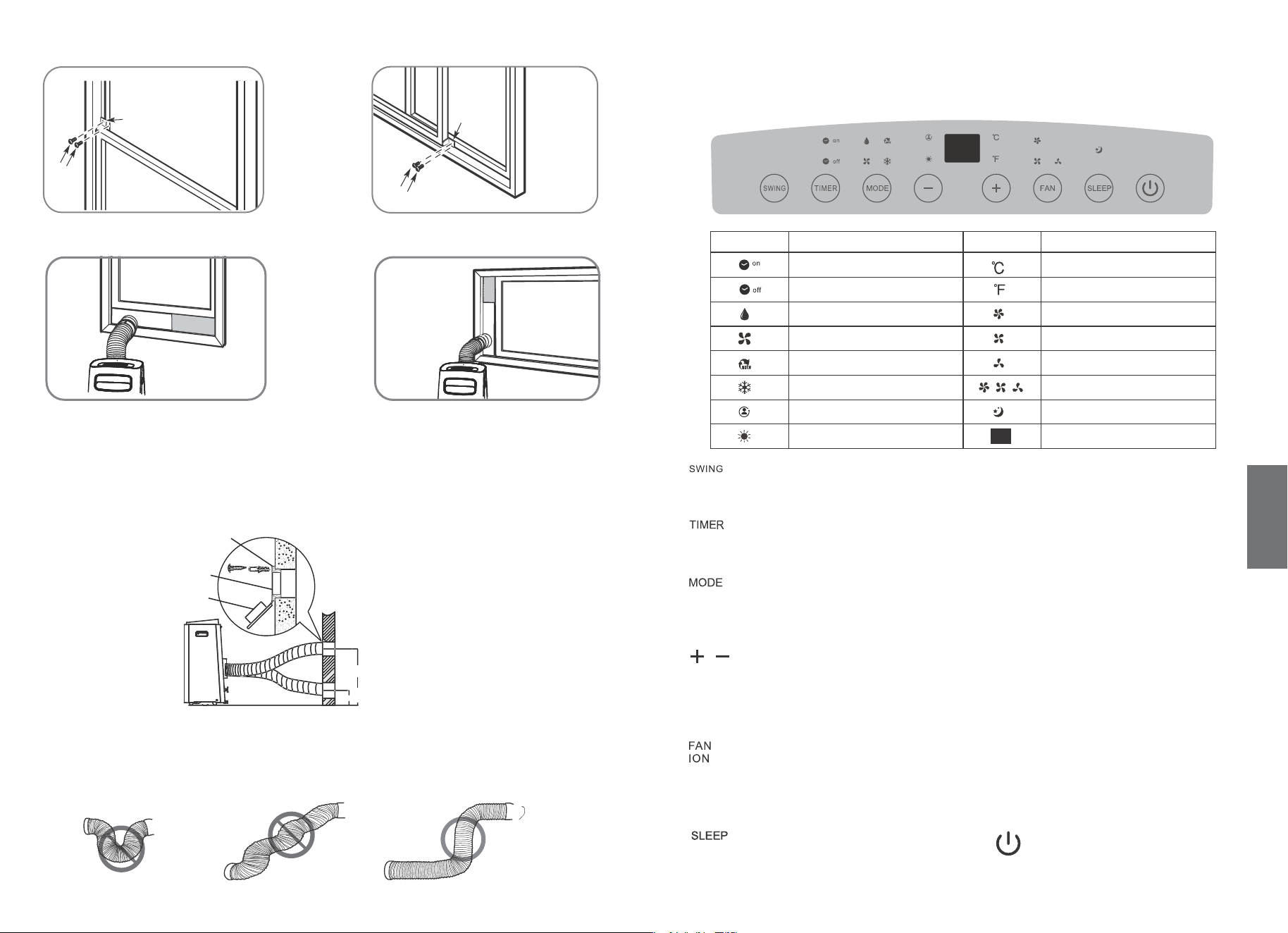

4. If desired, install the security bracket with 2 screws as shown.

NOTE: Cover the hole using the adaptor

cap when not in use.

Type 2: Wall Installation

1. Cut a 125mm (4.9inch) hole into the wall for the Wall Exhaust Adaptor B.

2. Secure the Wall Exhaust Adaptor B to the wall using the four Anchors and Screws

provided in the kit.

3. Connect the Exhaust Hose Assembly (with Wall Exhaust Adaptor A) to the Wall

Exhaust Adaptor B.

Expansion anchor

position

Wall Exhaust

Adaptor B

Adaptor

cap

Max 120cm or 47 inch

Min 30cm or 12 inch

NOTE: To ensure proper function, DO NOT overextend or bend the hose. Make sure

that there is no obstacle around the air outlet of the exhaust hose (in the range of

500mm) in order to the exhaust system works properly. All the illustrations in this

manual are for explanation purpose only. Your air conditioner may be slightly

dierent. The actual shape shall prevail.

Operating Instructions

Control Panel Features

Indicator

Function

Timer on light;

Timer o light;

DRY mode light

FAN mode light

AUTO mode light

COOL mode light

FOLLOW ME light

Heat mode light;

Indicator

Function

Degrees Celsius

Degrees Fahrenheit

HIGH fan speed light

MED fan speed light

LOW fan speed light

AUTO fan speed light

(all illuminate/all dark)

SLEEP light

LED display

Used to initiate the Auto swing feature. When the operation is ON, press the SWING

button can stop the louver at the desired angle.

Timer button

Used to initiate the AUTO ON start time and AUTO OFF stop time program, in

conjunction with the + & - buttons. The timer on/o indicator light illuminates under

the timer on/ o settings.

Mode button Selects the appropriate operating mode. Each time you press the button, a

mode is selected in a sequence that goes from AUTO, COOL,DRY, FAN and HEAT. The

mode indicator light illuminates under the dierent mode settings.

Up (+) and Down (-) buttons Used to adjust (increasing/decreasing) temperature

settings in 1 °C/1 °F (or 2 °F) increments in a range of 17°C/ 62°F to 30°C/ 86°F (or 88°F)

or the TIMER setting in a range of 0~ 24hrs.

NOTE: The control is capable of displaying temperature in degrees Fahrenheit or degrees

Celsius. To convert from one to the other, press and hold the Up and Down buttons at

the same time for 3 seconds.

Fan button

Control the fan speed. Press to select the fan speed in four steps-LOW, MED, HIGH and

AUTO. The fan speed indicator light illuminates under dierent fan settings. When

select AUTO fan speed, all the fan indicator lights turn dark. On some models, when

select AUTO fan speed, all the fan indicator lights illuminate.

Sleep (Eco) button

Used to initiate the SLEEP/ECO

operation.

Power button

Power switch on/o.

2524

LED display

Shows the set temperature in °C or °F ("°F" no display for some models) and the Auto-

timer settings. While on DRY and FAN modes, it shows the room temperature.

Shows Error codes and protection code: E1-Room temperature sensor error. E2-

Evaporator temperature sensor error. E3-Condenser temperature sensor error. E4-

Display panel communication error. EC-Refrigerant leakage detection malfunction.

PI -Bottom tray is full--Connect the drain hose and drain the collected water away. lf

protection repeats, call for service.

Note: When one of the above malfunctions occurs, turn o the unit, and check for any

obstructions. Restart the unit, if the malfunction is still present, turn o the unit and

unplug the mains power cable. Contact the manufacturer or its service agents or a

similar qualiﬁed person for service.

Operation Instructions

COOL operation

• Press the "MODE" button until the "COOL" indicator light comes on.

• Press the ADJUST buttons"+" or"-" to select your desired room temperature. The temperature

can be set within a range of 17°C~30°C/ 62°F~86°F (or 88°F).

• Press the "FAN SPEED" button to choose the fan speed.

HEAT operation

• Press the "MODE" button until the "HEAT" indicator light comes on.

• Press the ADJUST buttons"+" or" -" to select your desired room temperature. The temperature

can be set within a range of 17°C~30°C/ 62°F~86°F (or 88°F).

• Press the "FAN SPEED" button to choose the fan speed.

DRY operation

• Press the "MODE" button until the "DRY" indicator light comes on.

• Under this mode, you cannot select a fan speed or adjust the temperature. The fan motor

operates at LOW speed.

• Keep windows and doors closed for the best dehumidifying eect.

• Do not put the duct to window.

AUTO operation

• When you set the air conditioner in AUTO mode, it will automatically select cooling, heating, or

fan only operation depending on what temperature you have selected and the room

temperature.

• The air conditioner will control room temperature automatically round the temperature point

set by you.

• Under AUTO mode, you cannot select the fan speed.

FAN operation

• Press the "MODE" button until the"FAN" indicator light comes on.

• Press the "FAN SPEED" button to choose the fan speed. The temperature cannot be adjusted.

• Do not put the duct to window.

TIMER operation

• When the unit is on, press the Timer button will initiate the Auto-o stop program, the TIMER

OFF indicator light illuminates. Press the UP or down button to select the desired time. Press

the TIMER button again within 5 seconds, the Auto-on start program is initiated. And the

TIMER ON indicator light illuminates. Press the up or down button to select the desired Auto-

on start time.

• When the unit is o, press the Timer button to initiate the Auto-on start program, press it

again within 5 seconds will initiate the Auto-o stop program.

• Press or hold the UP or DOWN button to change the Auto time by 0.5hour increments, up to 10

hours, then at 1 hour increments up to 24 hours. The control will count down the time

remaining until start.

• The system will automatically revert back to display the previous temperature setting if there

is no operation in a 5 seconds period.

• Turning the unit ON or OFF at any time or adjusting the timer setting to 0.0 will cancel the

Auto Start/Stop timer program.

SLEEP (ECO) operation

• Press this button, the selected temperature will increase (cooling) or decrease (heating) by

1°C/2°F (or 1°F) 30 minutes. The temperature will then increase (cooling) or decrease (heating)

by another 1 °C/ 2°F (or 1 °F) after an additional 30 minutes. This new temperature will be

maintained for 7 hours before it returns to the originally selected temperature. This ends the

Sleep/Eco mode and the unit will continue to operate as originally programmed.

NOTE: This feature is unavailable under FAN or DRY Mode.

Other features

FOLLOW ME/TEMP SENSING feature

NOTE: This feature can be activated from the remote control ONLY. The remote control serves as

a remote thermostat allowing for the precise temperature control at its location.

To activate the Follow Me/Temp Sensing feature, point the remote control towards the unit and

press the Follow Me/Temp Sensing button. The remote control will send this signal to the air

conditioner until press the Follow Me/Temp Sensing button again. If the unitdoes not receive the

Follow Me/Temp Sensing signal during any 7 minutes interval, the unit will exit the Follow

Me/Temp Sensing mode.

NOTE: This feature is unavailable under FAN or DRY mode.

AUTO-RESTART

If the unit breaks o unexpectedly due to the power cut, it will restart with the previous function

setting automatically when the power resumes.

AIR FLOW DIRECTION ADJUSTMENT

The louver can be adjusted automatically. Adjust the airﬂow direction automatically:

• When the Power is ON, the louver opens fully.

• Press the SWING button on the panel or remote controller to initiate the Auto swing feature.

The louver will swing up and down automatically.

• Do not adjust the louver manually.

WAIT 3 MINUTES BEFORE RESUMING OPERATION

After the unit has stopped, it cannot be restarted operation in the ﬁrst 3 minutes. This is to

protect the unit. Operation will automatically start after 3 minutes.

POWER MANAGEMENT feature

Under cooling operation, when the ambient temperature is lower than the setting temperature

for a period of time, the unit will be automatically operated power management feature. The

compressor and fan motor stop. When the ambient temperature is higher than the setting

temperature, the unit will be automatically quit the power management feature. The

compressor and (or) fan motor run.

2726

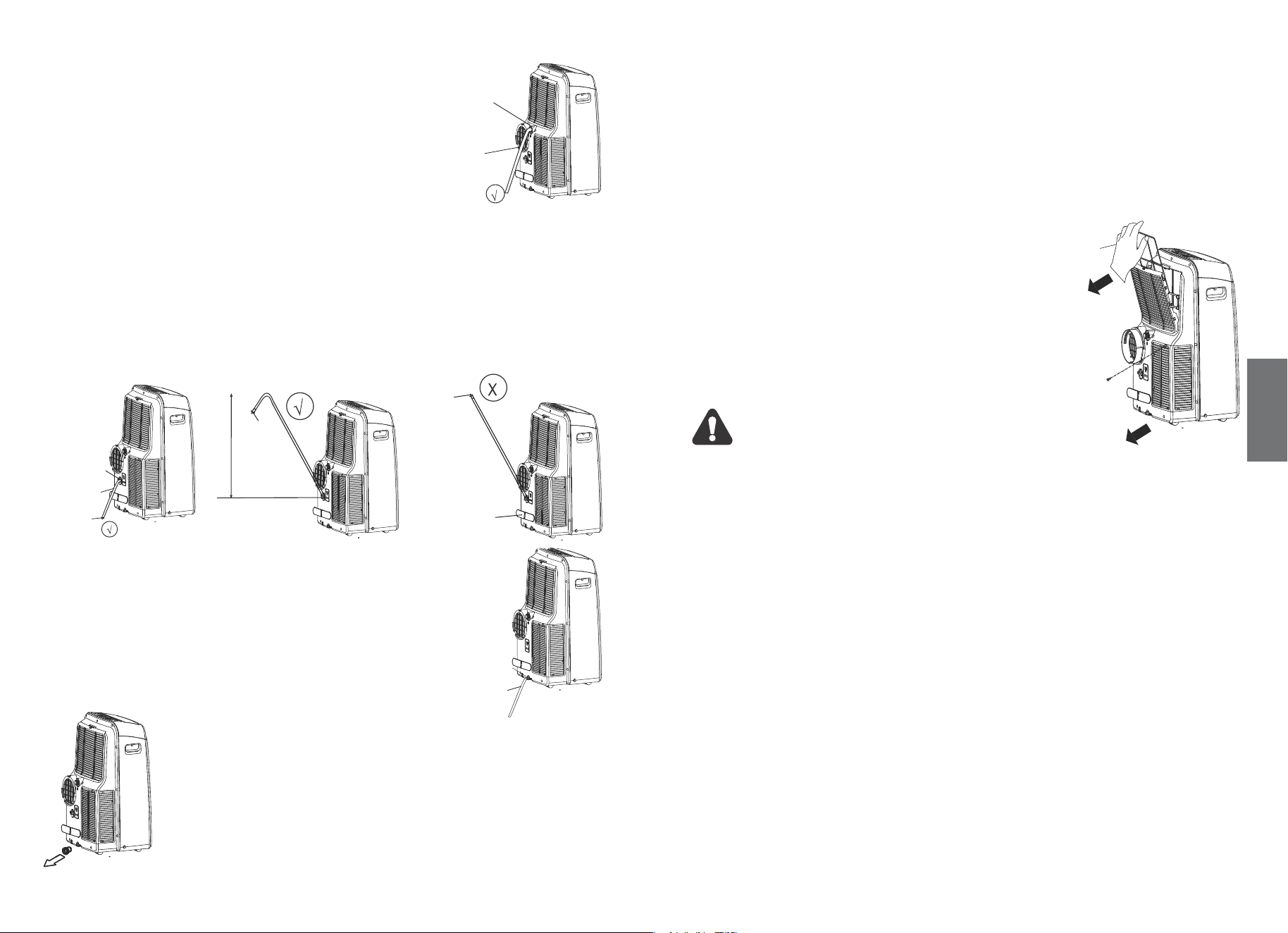

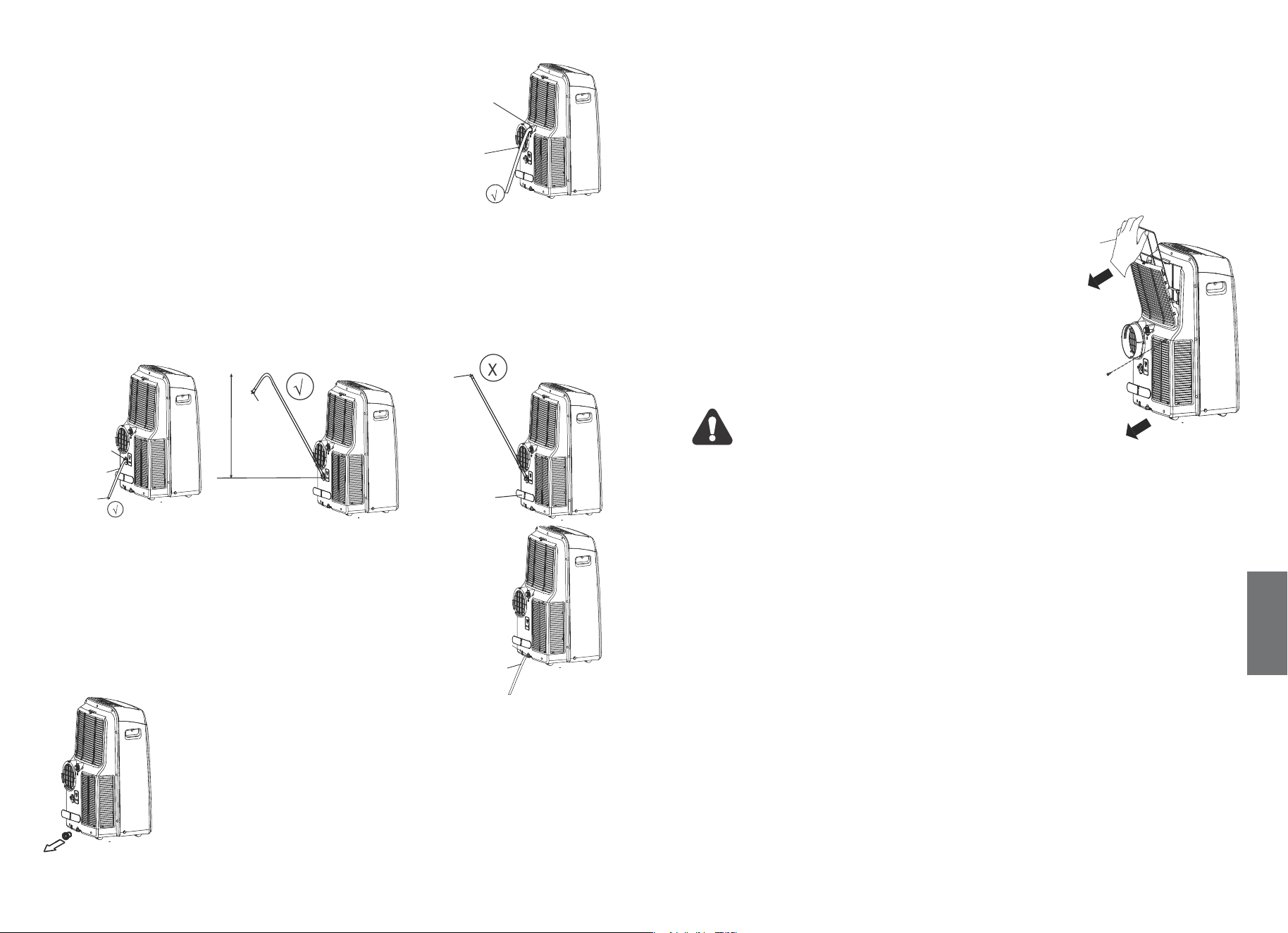

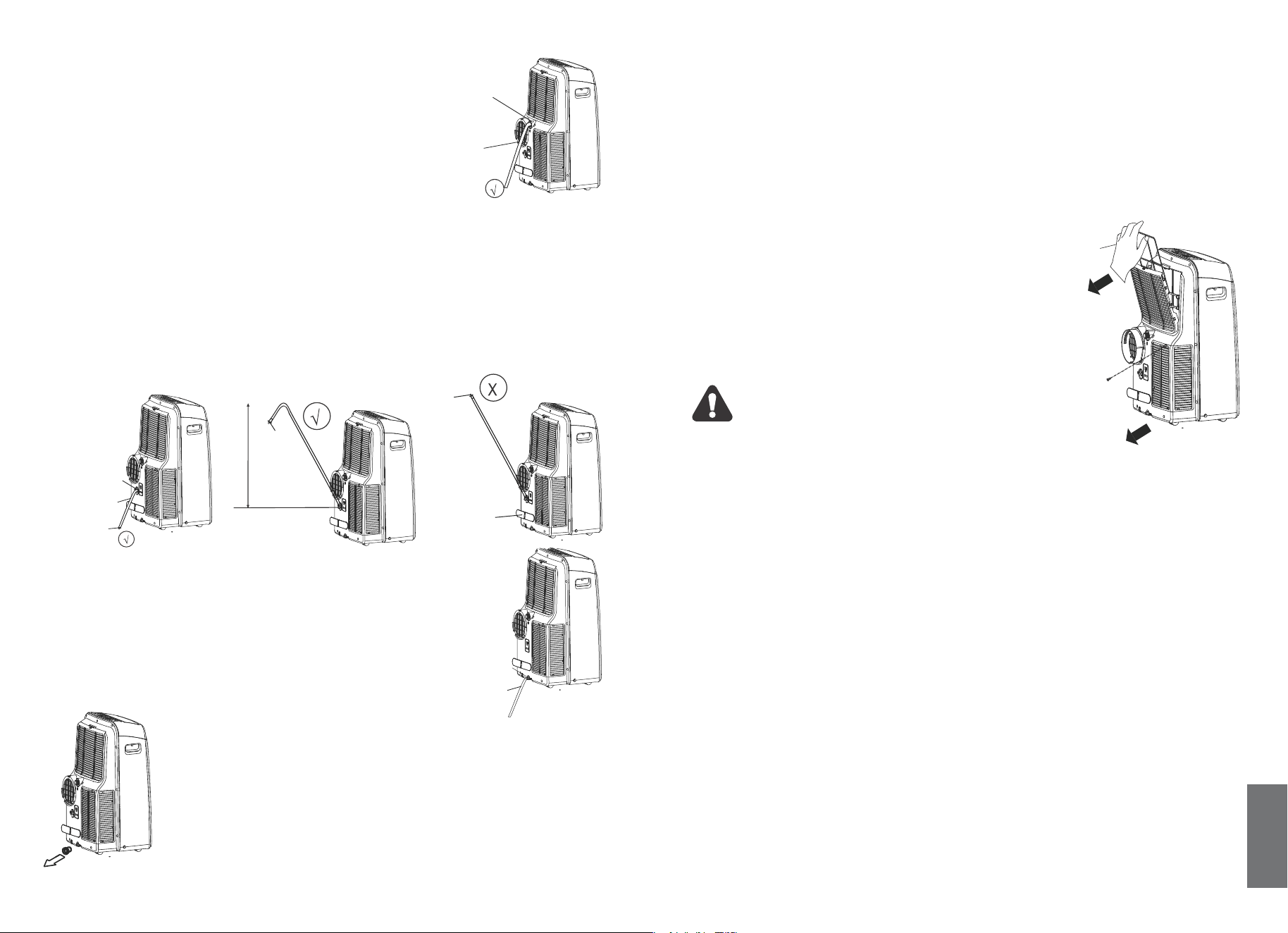

WATER DRAINAGE

• During dehumidifying modes, remove the upper drain plug

from the back of the unit, install the drain connector (5/8"

universal female mender) with 3/4" hose (locally purchased).

For the models without drain connector, just attach the drain

hose to the hole. Place the open end of the hose directly over

the drain area in your basement ﬂoor.

Remove the

upper drain plug

Continuous

drain hose

• During heating pump mode, remove the lower drain plug from the back of the unit, install

the drain connector (5/8" universal female mender) with 3/4" hose (locally purchased).

For the models without drain connector, just attach the drain hose to the hole.

Place the open end of the Hose adaptor directly over the drain area in your basement ﬂoor.

NOTE: Make sure the hose is secure so there are no leaks. Direct the hose toward the

drain, making surethat there are no kinks that will stop the water ﬂowing. Place the

end of the hose into the drain and make sure the end of the hose is down to let the

water ﬂow smoothly. (See Figs with®. Do never let it up. (See Figs with®). When the

continuous drain hose is not used, ensure that the corresponding drain plug and knob

are installed ﬁrmly to prevent leakage.

Remove the

lower drain plug

Continuous

drain hose

adaptor

delivery lift≦1.8M

Press the power

cord buckle into

the rear cover.

drain hose

adaptor

drain hose

adaptor

During heating pump mode, remove the lower drain plug from

the back of the unit, install the drain connector (5/8" universal

female mender) with 3/4" hose (locally purchased). Carefully

move the unit to a drain location, and let the water drain away.

Note: Make sure the drain hose is lower than the bottom tray

drain outlet.

Remove the

lower drain plug

Continuous

drain hose

When the water level of the bottom tray reaches a predetermined

level, the unit beeps 8 times, the digital display area shows "PI". At

this time the air conditioning/dehumidiﬁcation process will

immediately stop. However, the fan motor will continue to operate

(this is normal). Carefully move the unit to a drain location, remove

the bottom drain plug and let the water drain away. Reinstall the

bottom drain plug and restart the unit until the "PI" symbol

disappears. If the error repeats, call for service. NOTE: Be sure to

reinstall the bottom drain plug ﬁrmly to prevent leakage before

using the unit.

Maintenance

Safety Precautions

• Always unplug the unit before cleaning or servicing.

• DO NOT use ﬂammable liquids or chemicals to clean the unit.

• DO NOT wash the unit under running water. Doing so causes electrical danger.

• DO NOT operate the unit if the mains power cable was damaged during cleaning. A

damaged mains power cable must be replaced with a new one from the

manufacturer.

Air ﬁlter Cleaning

Maintenance Tips

•Be sure to clean the air ﬁlter every 2 weeks for optimal

performance.

•The water collection tray should be drained

immediately after PI error occurs, and before storage to

prevent mold.

•In households with animals, you will have to

periodically wipe down the grill to prevent blocked

airﬂow due to animal hair.

CAUTION

DO NOT operate the unit without the ﬁlter

because dirt and lint will clog it and reduce

performance.

Upper ﬁlter

(take out)

Remove the

screw, then

take the lower

ﬁlter out

Unit Cleaning

Clean the unit using a damp, lint-free cloth and mild detergent. Dry the unit with a dry,

lint-free cloth.

Store the unit when not in use

• Drain the unit's water collection tray according to the instructions in the following

section.

Run the unit on FAN mode for 12 hours in a warm room to dry it and prevent mold.

Turn o the unit and unplug it.

• Clean the air ﬁlter according to the instructions in the previous section. Reinstall the

clean, dry ﬁlter before storing.

• Remove the batteries from the remote control.

Note: Be sure to store the unit in a cool, dark place. Exposure to direct sunshine or

extreme heat can shorten the lifespan of the unit.

Note: The cabinet and front may be dusted with an oil-free cloth or washed with a

cloth dampened in a solution of warm water and mild liquid dishwashing detergent.

Rinse thoroughly and wipe dry. Never use harsh cleansers, wax or polish on the cabinet

front. Be sure to wring excess water from the cloth before wiping around the controls.

Excess water in or around the controls may cause damage to the unit.

2928

Problem Possible Causes Solution

The Water Collection Tray is full. Turn o the

unit, drain the water from the Water

Collection Tray and restart the unit.

PI Error Code

The unit does not

turn on when

pressing ON/OFF

button

In COOL mode: room

temperature is lower than

the set temperature

Reset the temperature

The air ﬁlter is blocked with

dust or animal hair

Turn o the unit and clean the ﬁlter

according to instructions

Exhaust hose is not

connected or is blocked

Turn o the unit, disconnect the hose,

check for blockage and reconnect the hose

The unit is low on refrigerant Call a service technician to inspect the unit

and top o refrigerant

The unit does not

cool well

Temperature setting is

too high

Decrease the set temperature

The windows and doors in

the room are open

Make sure all windows and doors are closed

The room area is too large Double-check the cooling area

There are heat sources

inside the room

Remove the heat sources if possible

The air ﬁlter is blocked with

dust or animal hair

Place the unit on a ﬂat, level surface

Turn o the unit and clean the ﬁlter

according to instructions

The ground is not level

This sound is caused by the

ﬂow of refrigerant inside the

unit

This is normalThe unit makes a

gurgling sound

The unit is noisy

and vibrates too

much

Impedance Information

To be in compliance EN 61000-3-11, the product POAC8212 shall be connected only to a

supply of the system impedance: | Zsys|=0.348 ohms or less.

Before connect the product to public power network, consult your local power supply

authority to ensure the power network meet above requirement.

The design and speciﬁcations are subject to change without prior notice for product

improvement. Consult with the sales agency or manufacturer for details.

Any updates to the manual will be uploaded to the service website, please check for

the latest version.

Imported and Exclusively marketed by:

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

T: 70 70 17 07

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Expert Finland:

https://www.expert.ﬁ/tuki/asiakaspalvelu/

T: 020 7100 670

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

3130

Troubleshooting Tips

This symbol on the product or in the instructions means that your

electrical and electronic equipment should be disposed at the end of its

life separately from your

household waste. There are separate collection systems for recycling in

the EU. For more information please contact the local authority or your

retailer where you purchased the product.

Les sikkerhetsreglene før bruk og installasjon

For å hindre død eller personskade av brukeren, andre mennesker eller eiendom må

følgende instruksjoner følges. Feil bruk som følge av at instruksjonene ikke følges, kan

føre til død, personskade eller skade.

ADVARSEL

Dette symbolet indikerer

muligheten for personskade

eller dødsfall.

OBS

Dette symbolet indikerer

muligheten for skade på

eiendom eller alvorlige følger.

Sikkerhetstiltak

ADVARSEL

• Installasjon må utføres i henhold til

installasjonsinstruksjonene. Feil installasjon kan forårsake

vannlekkasje, elektrisk støt eller brann.

• Bruk kun tilbehøret og delene som følger med og

spesiﬁserte verktøy til installasjon. Bruk av ikke-

standarddeler kan føre til vannlekkasje, elektrisk støt,

brann og personskade.

• Sørg for at du bruker en jordet stikkontakt med riktig

spenning. Strømkabelen er utstyrt med et jordet støpsel

for å beskytte mot elektrisk støt. Det står informasjon om

spenning på merkeetiketten på apparatet.

• Apparatet må brukes med en riktig jordet stikkontakt. Hvis

stikkontakten du skal bruke, ikke er tilstrekkelig jordet eller

beskyttet av en tidsforsinkelse eller jordfeilbryter (Påkrevd

sikring eller eektbryter avhenger av maksimal

strømstyrke for apparatet. Maksimal strømstyrke står

angitt på merkeetiketten som står på apparatet.), må en

kvaliﬁsert elektriker installere en egnet stikkontakt.

• Monter apparatet på et ﬂatt og stabilt underlag. Dersom

dette ikke gjøres, kan det føre til skade eller overdreven

støy og vibrasjoner.

• Apparatet må holdes fritt for hindringer for å sikre riktig

funksjon og for å redusere sikkerhetsfarer.

• Ikke endre lengden på strømkabelen eller bruk en

skjøteledning for å gi strøm til apparatet.

• Ikke del én enkelt stikkontakt med andre elektriske

apparater. Feil strømforsyning kan føre til brann eller

elektrisk støt.

• Ikke monter apparatet i et vått rom som et bad eller

vaskerom. Overdreven eksponering for vann kan føre til at

elektriske komponenter kortslutter.

• Ikke installer apparatet på et sted der det kan bli utsatt for

brennbar gass, da dette kan forårsake brann.

Apparatet har hjul for å gjøre det lettere å ﬂytte på det.

Ikke bruk hjulene på tykke tepper eller rull dem over

gjenstander, da det kan føre til velt.

• Ikke bruk et apparat som har falt eller er skadet.

• Apparater med en elektrisk ovn skal ha minst 1 meters

mellomrom mellom apparatet og antennelige materialer.

• Ikke berør apparatet med våte eller fuktige hender eller når

du er barbeint.

• Hvis apparatet velter under bruk, må du slå det av og

trekke støpslet ut av stikkontakten umiddelbart. Se etter

skade på apparatet. Hvis du mistenker at apparatet er

skadet, kan du kontakte en tekniker eller kundeservice for

å få hjelp.

• I tordenvær må strømmen kuttes for å unngå at apparatet

skades av av lyn.

• Apparatet skal brukes på en slik måte at det er beskyttet

mot fuktighet,f.eks. kondens, vannsprut, osv. Ikke plasser

eller oppbevar apparatet på steder hvor det kan falle eller

dras ned i vann eller annen væske. Koble umiddelbart fra

apparatet etter bruk.

3332

• Alle ledninger må legges i strengt samsvar med

koblingsskjemaet som ligger inne i apparatet.

• Kretskortet i apparatet har en sikring for å gi

overstrømbeskyttelse.

• Spesiﬁkasjonene til sikringen står trykt på kretskortet, for

eksempel: T 3,15 A / 250 V, osv.

Når det ikke skal tappes vann, må øvre og nedre

tappeplugg være satt godt inn for å hindre kvelning. Når

tappepluggen ikke er i bruk, må den oppbevares slik at ikke

barn kveles.

OBS

• Dette apparatet kan brukes av barn over 8 år og personer

med reduserte fysiske-, sensoriske- eller mentale evner

eller mangel på erfaring og kunnskap hvis de er under

tilsyn eller har mottatt anvisning om bruk av apparatet på

en sikker måte og forstår farene dette innebærer. Barn må

ikke leke med apparatet. Rengjøring og brukervedlikehold

må ikke utføres av barn uten tilsyn.

• Hvis strømkabelen er skadet, må den skiftes av

produsenten, av produsentens servicerepresentant eller av

en tilsvarende kvaliﬁsert person for å unngå fare.

• Før rengjøring eller annet vedlikehold må apparatet kobles

fra strømforsyningen.

• Ikke ern fastmonterte deksler. Ikke bruk apparatet

dersom det ikke virker som det skal eller hvis det har falt

ned eller blitt skadet.

• Ikke legg strømkabelen under tepper. Ikke dekk til

strømkabelen med teppe, løper eller lignende belegg. Ikke

før strømkabelen under møbler eller apparater. Legg

strømkabelen på et sted der folk ikke går slik at ingen kan

snuble i den.

• Ikke bruk apparatet hvis strømkabelen, støpslet, sikring

eller jordfeilbryter er skadet. Kast apparatet eller lever det

til et autorisert serviceverksted for undersøkelse og/eller

reparasjon.

• For å redusere risikoen for brann eller elektrisk støt må du

ikke bruke viften med en dimmebryter eller lignende.

• Apparatet skal installeres i henhold til nasjonale

koblingsregler.

• Kontakt en godkjent servicetekniker for reparasjon eller

vedlikehold av apparatet.

• Kontakt en godkjent installatør for installasjon av

apparatet.

• Ikke dekk til eller blokker inntaks- eller uttaksgitter.

• Ikke bruk apparatet til andre formål enn de som er oppgitt

denne bruksanvisningen.

• Før rengjøring må du slå av strømmen og dra ut støpselet.

• Koble fra strømmen hvis det kommer rare lyder, lukter eller

røyk fra den.

• Ikke trykk på knappene på kontrollpanelet med noe annet

enn dine ﬁngre.

• Ikke ern fastmonterte deksler. Ikke bruk apparatet

dersom det ikke virker som det skal eller hvis det har falt

ned eller blitt skadet.

• Ikke slå apparatet på eller av ved å ta inn eller ut

strømledningen.

• Ikke la giftige kjemikalier komme i kontakt med apparatet,

inkludert ved rengjøring. Ikke bruk apparatet i nærheten av

brennbare stoer eller damper, som alkohol, insektmiddel,

bensin, osv.

• Transport alltid apparatet loddrett, og plasser det på et

stabilt, ﬂatt underlag under bruk.

3534

• Kontakt alltid en kvaliﬁsert person for å utføre

reparasjoner. Hvis strømkabelen skades, må den byttes ut

med en ny en fra produsenten og ikke repareres.

• Hold i hodet på støpselet når du tar det ut.

• Slå av apparatet når det ikke er i bruk.

ADVARSEL for bruk av R290-kjølemiddel

• Ikke andre midler til å fremskynde avriming eller rengjøring

enn de som anbefales av produsenten.

• Apparatet skal oppbevares i et rom der det ikke er

kontinuerlig bruk av antennelseskilder (for eksempel åpen

ﬂamme, gassapparat eller elvarmer).

• Ikke stikk hull eller brenn.

• Vær oppmerksom på at kjølemidler kan være luktfrie.

• Apparatet skal monteres, brukes og oppbevares i et rom

med et gulvareal som tilsvarer mengden kjølemiddel som

lades. Du ﬁnner spesiﬁkk informasjon om type og mengde

gass i den relevante etiketten på selve apparatet. Når

oppgitt minimumskrav til romområde avviker mellom

etiketten og bruksanvisningen, er det beskrivelsen på

etiketten som gjelder.

For R290

mengde

kjølemiddel (kg)

> 0,0836 og < 0,1045

> 0,1045 og < 0,1254

> 0,1254 og < 0,1463

> 0,1463 og < 0,1672

> 0,1672 og < 0,1881

> 0,1881 og < 0,2090

Min.

romområde (m²)

amengde

kjølemiddel (kg)

> 0,2090 og < 0,2299

> 0,2299 og < 0,2508

> 0,2508 og < 0,2717

> 0,2717 og < 0,2926

> 0,2926 og < 0,3135

Min.

romområde (m²)

• Nasjonale gassforskrifter skal overholdes.

Hold ventilasjonsåpninger fra å bli blokkert.

• Apparatet skal oppbevares slik at det ikke får mekanisk

skade.

• Apparatet skal oppbevares i et godt ventilert område der

størrelsen på rommet tilsvarer det angitte romområdet for

bruk.

3736

• Enhver person som er involvert i å jobbe med eller bryte

inn en kjølekrets skal ha et gyldig sertiﬁkat fra en

bransjeakkreditert vurderingsmyndighet som

autoriserer hans eller hennes kompetanse til å håndtere

kjølemidler trygt i samsvar med en bransjeanerkjent

vurderingsspesiﬁkasjon.

• Vedlikehold skal kun utføres etter utstyrsprodusentens

anbefalinger. Vedlikehold og reparasjon som krever hjelp fra

andre fagpersoner skal utføres under tilsyn av den personen

som har kompetanse innen bruk av brennbare kjølemidler.

• Apparatet skal oppbevares i et rom der det ikke er

kontinuerlig bruk av åpne ﬂammer (for eksempel et

gassapparat som er i bruk) eller antennelseskilder (for

eksempel elvarmer).

Forsiktig: Fare for

brann / brannfarlige

materialer

Forklaring av symboler som vises på apparatet

(apparatet bruker kun R290-kjølemiddel):

ADVARSEL

OBS

Dette symbolet viser at apparatet

bruker et brennbart kjølemiddel.

Hvis kjølemiddelet lekker og utsettes

for en ekstern tenningskilde, er det

fare for brann.

Dette symbolet viser at

bruksanvisningen bør leses nøye.

Tdette symbolet viser at

servicepersonell skal håndtere

utstyret med henvisning til i

nstallasjonshåndboken.

Dette symbolet viser at informasjon

er tilgjengelig, som bruksanvisningen

eller installasjonshåndboken.

1. Transport av utstyr som inneholder brennbare kjølemidler

Se transportforskrifter

2. Merking av utstyr med skilting

Se lokale forskrifter

3. Deponering av utstyr som inneholder brennbare kjølemidler

Se nasjonale forskrifter.

4. Oppbevaring av utstyr/apparater

Utstyr skal oppbevares i samsvar med produsentens

instruksjoner.

5. Oppbevaring av pakket (usolgt) utstyr

Oppbevaringsbeskyttelsen skal være konstruert slik at

mekanisk skade på utstyret inne i pakken ikke fører til at

kjølemiddel lekker. Maksimalt antall utstyrsenheter som

kan lagres sammen, bestemmes av lokale bestemmelser.

6. Informasjon om service

1)Områdesjekker

Før det utføres arbeid på systemer som inneholder

brannfarlige kjølemidler, må sikkerheten ivaretas for å

redusere sannsynligheten for antenning. Ved reparasjon

av kjølesystemet skal følgende forholdsregler overholdes

før arbeid utføres på systemet.

2)Arbeidsprosedyre

Arbeid skal utføres på en kontrollert måte for å minimere

risikoen for at brannfarlig gass eller damp oppstår mens

arbeidet utføres.

3)Generelt arbeidsområde

Alt vedlikeholdspersonale og andre som arbeider i

nærheten skal instrueres om hva slags arbeid som

utføres. Arbeid i lukkede rom skal unngås. Området rundt

arbeidsområdet skal skjermes av. Sørg for at forholdene i

området er gjort trygge ved kontroll av brannfarlig

materiale.

3938

4) Kontrollere tilstedeværelsen av kjølemiddel

Området skal kontrolleres med en egnet

kjølemiddeldetektor før og under arbeidet for å sikre at

teknikeren er oppmerksom på om atmosfæren kan være

antennelig. Sørg for at lekkasjepåvisningsutstyret som

brukes, er egnet for bruk med brannfarlige kjølemidler, dvs.

ikke-gnistrende, tilstrekkelig forseglet eller egensikkert.

5) Brannslukningsapparat i nærheten

Hvis det skal utføres varmt arbeid på kjøleutstyret eller

tilhørende deler, må egnet brannslukningsutstyr være for

hånd. Ha et tørrpulver- eller CO2-brannslukningsapparat

ved siden av ladeområdet.

6) Ingen antennelseskilder

Alle som utfører arbeid på et kjølesystem som innebærer

eksponering av rør som inneholder eller har inneholdt

brennbart kjølemiddel, må sørge for å ikke bruke

antennelseskilder, da det kan medføre fare for brann eller

eksplosjon. Alle mulige antennelseskilder, inkludert tente

sigaretter, skal holdes tilstrekkelig langt vekke fra stedet

der montering, reparasjon, erning og deponering utføres,

fordi det er en mulighet for at brannfarlig kjølemiddel kan

lekke ut i det omkringliggende rommet. Før arbeidet

utføres, må området rundt utstyret undersøkes for å sikre

at det ikke er risiko for brann eller antenning. Det må

skiltes med «røyking forbudt».

7) Ventilert område

Sørg for at området er åpent eller at det er tilstrekkelig

ventilert før du går inn i systemet eller utfører varmt arbeid.

Ventilasjon må opprettholdes så lenge arbeidet utføres.

Ventilasjonen skal på en sikker måte spre alt kjølemiddel

som slipper ut og sende det ut i atmosfæren.

8) Kontroller av kjøleutstyret

Når elektriske komponenter skiftes ut, skal de være egnet

til formålet og ha riktig spesiﬁkasjon. Produsentens

retningslinjer for vedlikehold og service skal følges til

enhver tid. Hvis du er i tvil, tar du kontakt med

produsentens tekniske avdeling for å få hjelp. Følgende

kontroller skal utføres på installasjoner som bruker

brannfarlige kjølemidler:

Lademengden skal være i samsvar med romstørrelsen der

deler som inneholder kjølemiddel er montert.

Ventilasjonskjøleren og uttakene fungerer godt nok og er

ikke blokkert.

Hvis det brukes en indirekte kjølekrets, skal det kontrolleres

om det er kjølemiddel i sekundærkretsen. Merking av

utstyret skal fortsatt være synlig og leselig. Merking og

tegn som ikke kan leses skal korrigeres

Kjølerør eller deler er montert i posisjoner slik at det er

usannsynlig at de utsettes for stoer som kan korrodere

deler som inneholder kjølemiddel, med mindre delene er

laget av materialer som er motstandsdyktige mot korrosjon

eller er hensiktsmessig beskyttet mot korrosjon.

9) Kontroller av elektriske apparater

Reparasjon og vedlikehold av elektriske komponenter skal

omfatte innledende sikkerhetskontroller og prosedyrer for

inspeksjon av komponenter. Hvis det ﬁnnes en feil som kan

skade sikkerheten, skal ingen strømforsyning kobles til

kretsen før den rettes på en hensiktsmessig måte. Hvis

feilen ikke kan rettes umiddelbart, men bruken må

fortsette, skal det benyttes en hensiktsmessig midlertidig

løsning. Dette skal rapporteres til eieren av utstyret slik at

alle parter er informert.

Første sikkerhetskontroller skal omfatte:at kondensatorene

er utladet (Dette skal gjøres på en sikker måte for å unngå

at det dannes gnister.)

at ikke er strømførende elektriske komponenter og at

ledninger er utsatt under lading, gjenoppretting eller

rensing av systemet og at det er kontinuitet i

jordforbindelse.

4140

7. Reparasjoner av forseglede deler

1) Under reparasjoner av forseglede komponenter skal alle

elektriske forsyninger kobles fra utstyret som blir det

uføres arbeid på før det ernes av forseglede deksler osv.

Hvis det er absolutt nødvendig å forsyne elektrisitet til

utstyr under service, så må det plasseres en permanent

form for lekkasjepåvisning på det mest kritiske punktet

for å advare om en potensielt farlig situasjon.

2) Det må utvises spesiell oppmerksomhet for å sikre at

arbeid som utføres på elektriske komponenter ikke fører til

at kabinettet endres på en slik måte at beskyttelsesnivået

påvirkes. Dette inkluderer skader på kabler, overdrevent

antall tilkoblinger, tilkoblinger som ikke gjøres etter

originale spesiﬁkasjoner, skade på tetninger, feilmontering

av ﬂens osv. Sørg for at apparatet monteres på en trygg

måte. Forsikre deg om at tetninger eller tetningsmaterialer

ikke er forringet slik at de ikke lenger tjener til å hindre

inntrengning av brannfarlig gass. Reservedeler skal være i

samsvar med produsentens spesiﬁkasjoner.

MERK: Bruk av silisiumforseglingsmiddel kan hemme

eektiviteten til enkelte typer lekkasjepåvisningsutstyr.

Egensikre komponenter trenger ikke isoleres før det utføres

arbeid på dem.

8. Reparasjoner på egensikre komponenter

Ikke påfør permanente induktive eller

kapasitansbelastninger på kretsen uten å sikre at dette ikke

overskrider den tillatte spenningen og strømstyrken som er

tillatt for utstyret som er i bruk. Egensikre komponenter er

de eneste som kan arbeides på mens strømførende i

nærheten av en brannfarlig atmosfære. Prøveapparatet skal

ha riktig klassiﬁsering. Bytt kun ut komponenter med deler

som er spesiﬁsert av produsenten. Andre deler kan føre til

at kjølemiddel antennes i atmosfæren som følge av en

lekkasje.

9. KablerSikkerhet

ForholdsreglerKontroller at kabler ikke utsettes for slitasje,

korrosjon, overdreven trykk, vibrasjon, skarpe kanter eller

andre negative miljøeekter. Kontrollen skal også ta hensyn

til eekten av aldring eller kontinuerlig vibrasjon fra kilder

som kompressorer eller vifter.

10. Påvisning av brannfarlige kjølemidler

Under ingen omstendigheter skal potensielle

antennelseskilder brukes til å lete etter eller påvise

kjølemiddellekkasjer. Haloidbrenner (eller annen detektor

som bruker åpen ﬂamme) skal ikke brukes.

11. Metoder for lekkasjepåvisning

Følgende metoder for lekkasjepåvisning anses som

akseptable for systemer som inneholder brennbare

kjølemidler. Elektroniske lekkasjedetektorer skal brukes til

å detektere brannfarlige kjølemidler, men følsomheten kan

ikke være tilstrekkelig, eller det kan være behov for

omkalibrering. (Påvisningsutstyr skal kalibreres i et

kjølemiddelfritt område.) Sørg for at detektoren ikke er en

potensiell antennelseskilde og er egnet for kjølemidlet som

brukes. Lekkasjepåvisningsutstyr skal settes til en

prosentandel av nedre brennbare grense for kjølemidlet og

skal kalibreres til kjølemidlet som brukes. Riktig

gassprosent (maksimalt 25 %) er bekreftet.

Lekkasjepåvisningsvæsker er egnet for bruk med de ﬂeste

kjølemidler, men bruk av vaskemidler som inneholder klor

skal unngås, da klor kan reagere med kjølemidlet og

korrodere kobberrøret. Hvis det er mistanke om lekkasje,

skal all åpen ild ernes/slukkes.

Hvis det påvises kjølemiddellekkasje som krever

hardlodding, skal alt kjølemiddel gjenvinnes fra systemet

eller isoleres (ved hjelp av avstengningsventiler) i en del av

systemet som er ernt fra lekkasjen.

Oksygenfritt nitrogen (OFN) skal deretter renses gjennom

systemet både før og under hardlodding.

4342

12. Fjerning og tømming.

Når du bryter inn i kjølemiddelkretsen for å få reparasjoner

– eller noe annet formål – skal det utføres konvensjonelle

prosedyrer. Det er imidlertid viktig at beste praksis følges

siden det må tas hensyn til brennbarhet. Følgende

fremgangsmåte skal følges:

Fjern kjølemiddelet. Rens kretsen med inertgass. Evakuer.

Rens igjen med inertgass. Åpne kretsen ved kutting eller

hardlodding.

Kjølemiddelladningen skal tømmes ut i egnede

gjenvinningsbeholdere. Systemet skal «skylles» med OFN

for å gjøre apparatet trygt. Denne prosessen må kanskje

gjentas ﬂere ganger. Trykkluft eller oksygen skal ikke

brukes til dette. Skylling utføres ved å bryte vakuumet i

systemet med OFN, fortsette å fylle frem til arbeidstrykket

oppnås, ventilere til atmosfæren og til slutt trekke ned til

et vakuum. Prosessen skal gjentas til det ikke er mer

kjølemiddel igjen i systemet. Når den endelige OFN-

ladningen brukes, skal systemet ventileres ned til

atmosfæretrykk slik at arbeid kan utføres. Denne

operasjonen er helt avgjørende dersom hardlodding skal

utføres på rørene. Sørg for at uttaket til vakuumpumpen

ikke ligger nær noen antennelseskilder og at det er tilgang

på ventilasjon.

13. Prosedyrer for lading

I tillegg til konvensjonelle ladeprosedyrer skal følgende

krav følges. Sørg for at det ikke oppstår forurensning fra

andre typer kjølemidler ved bruk av ladeutstyr. Slanger

eller linjer skal holdes så korte som mulig for å minimere

mengden kjølemiddel som er i dem.

Beholderne skal holdes oppreist.

Kontroller at kjølesystemet er jordet før du lader systemet

med kjølemiddel.

Marker systemet når ladingen er fullført (hvis det ikke

allerede er markert).

Vis ekstrem omhu for ikke å overfylle kjølesystemet. Før

lading av systemet skal det trykkprøves med OFN.

Systemet skal lekkasjeprøves etter at lading er fullført og

før det igangsettes. En oppfølgende lekkasjeprøve skal

utføres før du forlater stedet.

14. Ta ut av drift

Før du utfører denne prosedyren, er det viktig at

teknikeren er helt kjent med utstyret og alle detaljer rundt.

Det er god praksis at alle kjølemidler gjenvinnes på en

trygg måte. Før oppgaven utføres, skal det tas en olje- og

kjølemiddelprøve dersom det analyse trengs før gjenbruk

av det gjenvunnede kjølemiddelet. Det er viktig at det

forsynes elektrisk kraft før oppgaven påbegynnes.

a) Bli kjent med utstyret og bruken av det.

b) Isoler systemet elektrisk.

c) Før du forsøker prosedyren, må du sørge for at:Mekanisk

håndteringsutstyr er tilgjengelig, om nødvendig, for

håndtering av kjølemiddelbeholdere. Alt personlig

verneutstyr er tilgjengelig og brukes på riktig måte.

Gjenvinning overvåkes av en kompetent person til

enhver tid. Gjenvinningsutstyr og beholdere samsvarer.

d) Pump ned kjølemiddelsystemet, om mulig.

e) Hvis det ikke er mulig å danne vakuum, må du lage et

samlerør slik at kjølemiddel kan ernes fra ulike deler av

systemet.

f) Kontroller at beholderen er plassert på vekten før

gjenvinning utføres.

g)Start gjenvinningsmaskinen, og bruk den i henhold til

produsentens instruksjoner.

h)Ikke overfyll beholdere. (Ikke mer enn 80 %

væskeladning eller volum).

i) Ikke overskrid maksimalt driftstrykk for beholderen, selv

midlertidig.

j) Når beholderne er fylt på riktig måte og prosessen er

fullført, må du sørge for at beholderne og utstyret

ernes fra stedet raskt og at alle isolasjonsventiler på

utstyret lukkes.

k) Gjenvunnet kjølemiddel skal ikke lades inn i et annet

kjølesystem med mindre det har blitt rengjort og

kontrollert.

4544

15. Merking

Utstyret skal merkes med at det har blitt tatt ut av drift og

tømt for kjølemiddel. Etiketten skal være datert og signert.

Kontroller at det er etiketter på utstyret som angir at det

inneholder brennbart kjølemiddel.

16.Gjenvinning

Når du erner kjølemiddel fra et system, enten for service

eller for å ta det ut av drift, er det anbefalt beste praksis å

erne alt kjølemiddel på en trygg måte. Ved overføring av

kjølemiddel til beholdere må du sørge for at det kun

benyttes egnede beholdere for gjenvinning av kjølemiddel.

Kontroller at det er tilgjengelig riktig antall beholdere for å

holde den totale ladningen til systemet. Alle beholderne

som skal brukes må være egnet for det gjenvunnede

kjølemidlet og merket for det kjølemidlet (dvs. spesielle

sylindere for gjenvinning av kjølemiddel). Beholderne skal

være hele med trykkavlastningsventil og tilhørende

avstengningsventiler i god stand. Tomme

gjenvinningsbeholdere tømmes og, om mulig, avkjøles før

gjenvinning. Gjenvinningsutstyret skal være i god stand

med et sett instruksjoner om utstyret for hånden, og det

skal være egnet for gjenvinning av brannfarlige kjølemidler.

I tillegg skal et sett med kalibrerte vekter være tilgjengelig

og i god stand. Slanger skal være hele, med lekkasjefrie

koblinger og i god stand. Før du bruker

gjenvinningsmaskinen, må du sørge for at den er i god

stand, har blitt vedlikeholdt og at eventuelle elektriske

komponenter er forseglet for å hindre antenning ved

lekkasje av kjølemiddel. Kontakt produsenten hvis du er i

tvil. Det gjenvunnede kjølemidlet skal returneres til

leverandøren av kjølemidlet i en egnet

gjenvinningsbeholder med tilhørende

avfallsoverføringsnotat. Ikke bland kjølemidler i

gjenvinningsenheter og spesielt ikke i beholdere. Hvis

kompressorer eller kompressoroljer skal ernes, må du

sørge for at de er tømt til et akseptabelt nivå for å sikre at

det ikke er brennbart kjølemiddel igjen i smøremiddelet.

Tømming skal utføres før kompressoren returneres til

leverandørene. Kun elektrisk oppvarming av

kompressorhoveddelen skal benyttes for å fremskynde

denne prosessen. Når olje tømmes fra et system, skal det

utføres på en trygg måte.

4746

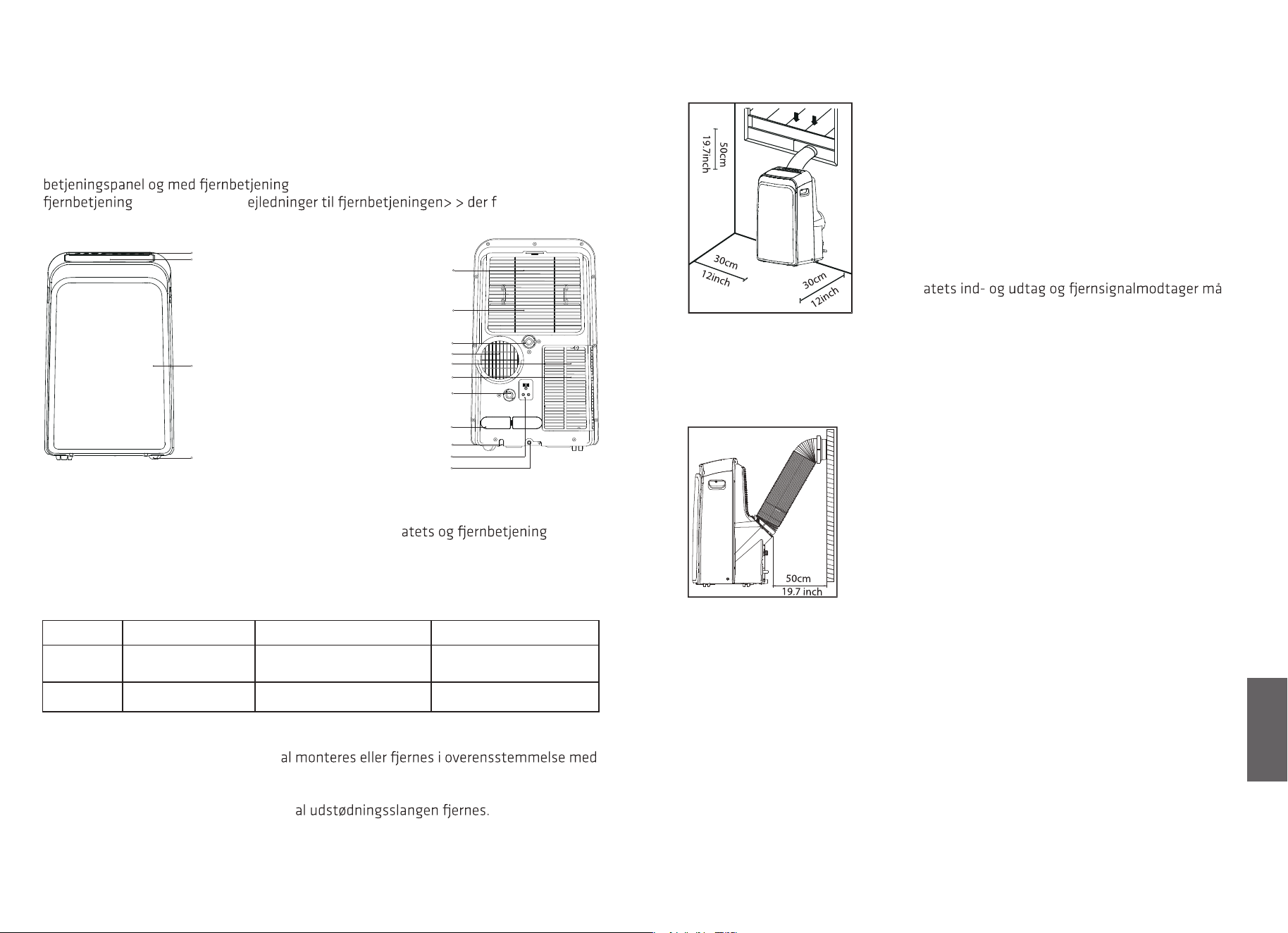

Installasjoninstruksjoner

Forberedelse

ERK:

Alle illustrasjonene i bruksanvisningen er kun forklarende. Enheten din kan være litt

annerledes.

Den faktiske former gjelder. Enheten kan styres via kontrollpanelet på enheten eller

ontrollen. Denne håndboken omfatter ikk ontroll. Du ﬁnner

mer informasjon i «Instruksjoner for fjernkontroll», som følger med enheten.

Kontrollpanel

Vannrett spjeldblad

(automatisk svinging)

Panel

Hjul

Forside

Øvre luftﬁlter

(bak gitteret)

Øvre luftinntak

Tappeuttak

Luftuttak

Nedre luftuttak

Nedre luftinntak

Strømledningsfeste

Strømledningsuttak

Stikkontakt

Nedre brett

Tappeuttak

Bakside

Designmerknad

For å sikre at produktene våre fungerer optimalt kan designspesiﬁkasjonene til

appar

ontrollen endres uten forhåndsvarsel.

Omgivelsestemperaturområde for bruk av enheten.

Modus

Cool

(Kjøling)

Dry

(Tørking)

Temperaturområde

17-35°C(62-95°F)

13-35°C(55-95°F)

Modus

Varme

(varmepumpemodus)

Temperaturområde

5-30°C(41-86°F)

Installasjon av uttakslange

Uttakslang or

modusene COOL (Kjøling), HEAT (oppvarming, type med varmepumpe) og AUTO må

uttaksslangen installeres. For modusene FAN (Vifte) eller DRY (Tørking) må

uttaksslang

Stedet for installasjon skal oppfylle følgende krav:

• Sørg for at du installerer enheten på en jevn overﬂate

for å minimere støy og vibrasjoner.

• Enheten må installeres i nærheten av en jordet plugg,

og avløpet til samlebrettet (på baksiden av enheten)

må være tilgjengelig.

• Enheten skal plasseres minst 30 cm (12") fra nærmeste

vegg for å sikre riktig luftkondisjonering. Det vannrette

spjeldet skal være minst 50 cm (19,7") borte fra

hindringer.

• IKKE dekk til inntak, uttak eller fjernsignalmottakeren

på enheten, da dette kan forårsake skade på enheten.

Anbefalt installasjon

Velge riktig plassering

Informasjon om energiklassiﬁsering

Informasjon om energi og støy for denne enheten

er basert på standardinstallasjon med en ikke-

utvidet eksoskanal (diameter: 150 mm, lengde: 1,5

m) uten vindusskyveadapter eller

vegguttaksadapter A.

Nødvendige verktøy

-Middels Philips-skrutrekker; -Målebånd eller linjal; -Kniv eller saks;

-Sag (på noen modeller for å forkorte vindusadapteren for smale vinduer)

4948

Avløpsuttak

Tilbehør

Form Navn på tilbehør Antall Form Navn på tilbehør Antall

Enhetsadapter

Vindusskyver A

Vindusskyver B

Skumtetning A (klebende)

Skumtetning B (klebende)

Skumtetning C (ikke-klebende)

Dreneringsslangeadapter

(kun for varmepumpemodus)

Tettingsklut

1 pc

1 stk. (*)

2 stk. (*)

1 stk. (*)

1 sett (*)

1 pc

1 stk. (*)

1 sett (*)

1 stk. (*)

4 sett (*)

1 penn

Sikkerhetsbrakett og 2 skruer

Tappeslange

Strømledningsfeste

Bolt

Fjernkontroll og batteri

(kun modeller med ernkontroll)

Vegguttaksadapter A

(kun for vegginstallasjonsmodeller)

Vegguttaksadapter B (med hette)

(kun modell for vegginstallasjon)

Skrue og anker

(kun for vegginstallasjonsmodeller)

Limbånd

Vindusskyveadapter

Vindusinstallasjonsett

Trinn en: Klargjøre sammensatt uttakslange

Trykk uttaksslangen (eller den utvidede

uttaksslangen) inn i vindusskyveadapteren (eller

vegguttaksadapteren) og enhetsadapteren, og

klem automatisk med de elastiske festene fra

adapterne.

Uttakslange

Enhetsadapter

Vindusskyveadapter

Sammensatt

uttakslange

Type vindusinstallasjon

Sammensatt

uttakslange

Vegguttaksadapter A

Type vindusinstallasjon

Limbånd

Tettingsklut

Krok

Hullsete

Nedre spor

Adaptor

Kontroller at adapteren

er satt godt inn i nedre

spor på luftuttaket

Vindusinstallasjon

Trinn to: Monter den sammensatte

uttakslangen på enheten

Sett enhetsadapteren på den sammensatte

uttakslangen i det nedre sporet på luftuttaket til

enheten mens kroken på adapterens er på linje

med hullsetet til luftuttaket, og skyv ned den

sammensatte uttakslangen i pilens retning for

installasjon.

Trinn tre: Gjøre klar den justerbare

vindusskyveren

Juster størrelsen på vindusskyveren avhengig av

størrelsen på vinduet.

Hvis vinduet er så langt at det krever to eller tre

vindusskyvere, bruker du bolten(e) til å feste

vindusskyverne når de er justert til riktig lengde.

Bolt

Vindusskyver A Vindusskyver B

MODELL A MODELL B

Bolt

Montering

MERK: Når uttaksslangen og den justerbare vindusskyveren er klare, velger du en av

følgende to installasjonsmetoder.

Type 1: Installasjon i hengt vindu eller skyvevindu

Skumtetning B

(klebende type, kortere)

Skumtetning A

(klebende type)

1. Skjær de selvklebende skumtetningsstrimlene A og B i riktige lengder, og fest dem til

vindusrammen.

Vindusskyver A

Vindusskyver B

(om nødvendig)

2. Sett den sammensatte vindusskyveren inn i vindusåpningen.

3. Klipp den ikke-klebende skumtetningsstrimlen C slik at den passer til bredden (eller

høyden) på vinduet. Legg tetningen mellom glasset og vindusrammen for å hindre at

luft og insekter kommer inn i rommet.

Skumtetning C

(ikke-klebende type)

Uttakslange

Enhetsadapter

Tettingsklut

Vindusskyver A Vindusskyver B

Skumtetning B

(klebende type, kortere)

Skumtetning A

(klebende type)

Vindusskyver A

Vindusskyver B

(om nødvendig)

Skumtetning C

(ikke-klebende type)

5150

2 skruer

Sikkerhetsbrakett

4. Monter sikkerhetsbraketten med to skruer som vist om ønsket.

MERK: Dekk til hullet med

adapterhetten når ikke i bruk.

Type 2: Veggmontering

1. Skjær et 125 mm (4,9 tommers) hull i veggen for vegguttaksadapter B.

2. Fest vegguttaksadapter B til veggen med de ﬁre ankrene og skruene som følger med

i settet.

3. Koble den sammensatte uttakslangen (med vegguttaksadapter A) til

vegguttaksadapter B.

Utvidelsesankerposisjon

Vegguttaksadapter B

Adapterhette

Maks. 120 cm eller 47 tommer

Min. 30 cm eller 12 tommer

MERK: For å sikre riktig funksjon, må du IKKE forlenge eller bøye slangen. Sørg for at

det ikke er noen hindring rundt luftuttaket til uttaksslangen (innen 500 mm) for at

uttakssystemet skal fungere som det skal. Alle illustrasjonene i bruksanvisningen er

kun forklarende. Klimaanlegget ditt kan være litt annerledes. Den faktiske former

gjelder.

Bruksanvisning

Kontrollpanelfunksjoner

Indikator

Funksjon

På-tidtakerlampe

Av-tidtakerlampe

DRY (Tørking)-moduslampe

FAN (Vifte)-moduslampe

AUTO-moduslampe

COOL (Kjøling)-moduslampe

FOLLOW ME (Følg meg)-lampe

Varmemoduslampe

Grader Celsius

Grader Fahrenheit

HØY viftehastighetslampe

MID viftehastighetslampe

LAV viftehastighetslampe

AUTO-viftehastighetslampe

(alle lyser opp / alle mørke)

SØVN-lampe

LED-skjerm

Brukes til å starte funksjonen for automatisk svinging. Når enheten er PÅ, kan du trykke

SWING (Svinging)-knappen for å stoppe spjeldet i ønsket vinkel.

Tidtakerknapp

Brukes til å starte programmering av AUTO ON (Automatisk påslåing) og AUTO OFF

(Automatisk avslåing) sammen med knappene + og -. Indikatorlampen for på-/av-

tidtaker lyser ved innstillingen av på-/av-tidtaker.

Modusknappen velger riktig driftsmodus. Hver gang du trykker knappen, velges en

modus i rekkefølgen AUTO, COOL (Kjøling),

DRY (Tørking), FAN (Vifte) og HEAT (Oppvarming). Modusindikatorlampen

under gjeldende modusinnstilling lyser.

Knappene Opp (+) og Ned (-) brukes til å øke/redusere innstilt temperatur i trinn på 1 °C /

1 °F (eller 2 °F) mellom 17 °C / 62 °F og 30 °C / 86 °F (eller 88 °F) og tidtakeren innenfor

0–24 timer.

MERK: Kontrollen kan vise temperatur i grader Fahrenheit eller grader Celsius. Trykk og

hold nede Opp- og Ned-knappene samtidig i 3 sekunder for å bytte fra det ene til det

andre.

Fan (Vifte)-knapp

Kontroller viftehastigheten. Trykk for å blant ﬁre viftehastigheter – LOW (Lav), MED

(Middels) HIGH (Høy) og AUTO. Indikatorlampen for innstilt viftehastighet lyser. Når

AUTO er valgt som viftehastighet, slukkes alle vifteindikatorlampene. På noen modeller

lyser alle viftelampene når AUTO er valgt som viftehastighet.

Sleep (Eco) (Søvn (Øko))-knapp

Brukes til å gå til søvn-/økomodus.

Strømknappen slår strømmen på/av.

2 skruer

Sikkerhetsbrakett

Indikator

Funksjon

5352

LED-skjerm

Viser den innstilte temperaturen i °C eller °F («°F» vises ikke på noen modeller) og Auto-

tidtakerinnstillinger. I modusene DRY (Tørking)- og FAN (Vifte) vises romtemperaturen.

Viser feilkoder og beskyttelseskoder: E1-Feil med romtemperatursensor. E2-Feil med

fordamperens temperatursensor. E3-Feil med kondensatorens temperatursensor. E4-

Feil med skjermpanelkommunikasjon. Feil ved påvisning av EC-kjølemiddellekkasje.

P1-Det nedre brettet er fullt – Koble til tappeslangen, og tapp bort det oppsamlede

vannet. Hvis beskyttelsen aktiveres igjen, må du ringe etter service.

Merk: Når en av feilene nevnt over oppstår, må du slå av enheten og se etter hindringer.

Start enheten på nytt. Hvis feilen fortsatt er der, slår du av enheten og trekker ut

strømkabelen. Kontakt produsenten, dennes serviceagent eller lignende kvaliﬁsert

person for service.

Betjeningsinstrukser

Bruke COOL (Kjøling)

• Trykk «MODE» (MODUS)-knappen til indikatoren for «COOL» (Kjøling) lyser.

• Trykk ADJUST (Justeringsknappene) «+» og «-» for å velge ønsket romtemperatur.

Temperaturen kan stilles innenfor et område på 17–30 °C / 62–86 °F (eller 88 °F).

• Trykk FAN SPEED (Viftehastighet)-knappen for å velge viftehastighet.

Bruke HEAT (Oppvarming)

• Trykk «MODE» (MODUS)-knappen til indikatoren for «HEAT» (Oppvarming) lyser.

• Trykk ADJUST (Justeringsknappene) «+» og «-» for å velge ønsket romtemperatur.

Temperaturen kan stilles innenfor et område på 17–30 °C / 62–86 °F (eller 88 °F).

• Trykk FAN SPEED (Viftehastighet)-knappen for å velge viftehastighet.

Bruke DRY (Tørking)

• Trykk «MODE» (MODUS)-knappen til indikatoren for «DRY» (Tørking) lyser.

• I denne modusen kan du ikke velge viftehastighet eller justere temperaturen.

Viftemotoren kjører med LAV hastighet.

• Hold vinduer og dører lukket for å få best avfuktingseekt.

• Ikke sett kanalen mot vinduet.

Bruke AUTO

• Når du setter klimaanlegget til AUTO-modus, brukes automatisk kjøling eller kun vifter

avhengig av innstilt temperatur og romtemperaturen.

• Klimaanlegget styrer romtemperaturen automatisk rundt temperaturpunktet du har angitt.

• I AUTO-modus kan du ikke velge viftehastighet.

Bruke FAN (Vifte)

• Trykk «MODE» (Modus)-knappen til indikatorlampen «FAN» (Vifte) lyser.

• Trykk FAN SPEED (Viftehastighet)-knappen for å velge viftehastighet. Temperaturen kan ikke

justeres.

• Ikke sett kanalen mot vinduet.

Bruke TIMER (Tidtaker)

• Når enheten er på, kan du trykke Timer (Tidtaker)-knappen for å

starte programmering av tidtaker for automatisk avslåing, så lyser indikatorlampen for TIMER

OFF (Av-tidtaker). Trykk opp- eller ned-knappen for å velge ønsket tid. Trykk TIMER (Tidtaker)-

knappen igjen i løpet av 5 sekunder, så starter programmering av automatisk påslåing.

Indikatorlampen TIMER ON (På-tidtaker) lyser. Trykk opp- eller ned-knappen for å velge ønsket

tid for automatisk påslåing.

• Når enheten er slått av, trykker du på Timer (Tidtaker)-knappen for å starte programmering av

automatisk påslåing, så trykker du igjen innen 5 sekunder for å starte programmering av

automatisk avslåing.

• Trykk eller hold inne OPP- eller NED-knappen for å endre automatisk tid i trinn på 0,5 time opp

til 10 timer, så i trinn på 1 time opp til 24 timer. Kontrollen vil telle ned gjenværende tid frem til

start.

• Systemet går automatisk tilbake til å vise forrige temperaturinnstilling hvis ingenting gjøres

på 5 sekunder.

Hvis enheten slås PÅ eller AV når som helst, eller tidtakeren stilles til 0,0, vil tidtakeren

avbrytes.

Bruke med SLEEP (ECO) (Søvn (ØKO))

• Når denne knappen trykkes, økes (avkjøling) eller reduseres (oppvarming) den innstilte

temperaturen med 1 °C / 2 °F i 30 minutter. Temperaturen øker (kjøling) eller reduseres

(oppvarming) deretter igjen med 1 °C / 2 °F (eller 1 °F) etter ytterligere 30 minutter. Denne nye

temperaturen opprettholdes i 7 timer før enheten går tilbake til den tidligere valgte

temperaturen. Dette avslutter søvn-/øko-modus, og enheten fortsetter slik den ble

programmert.

MERK: Denne funksjonen er ikke tilgjengelig i FAN (Vifte)- eller DRY (Tørking)-modus.

Andre funksjoner

Merknader om funksjonen FØLG MEG / TEMPERATURFØLING:

Denne funksjonen kan KUN aktiveres fra ernkontrollen. Fjernkontrollen fungerer som en

erntermostat, som gjør at den nøyaktige temperaturen på stedet kan kontrolleres.

Aktiver Følg meg- / Temperaturføling-funksjonen ved å pek ernkontrollen mot enheten og

trykke Follow Me (Følg meg)- / Temp Sensing (Temperaturføling)-knappen. Fjernkontrollen

sender dette signalet til klimaanlegget til du trykker FOLLOW ME (Følg meg)-knappen igjen. Hvis

enhetenikke mottar signal for Følg meg / Temperaturføling på 7 minutter, går enheten ut av Følg

meg- / Temperaturføling-modus.

MERK: Denne funksjonen er ikke tilgjengelig i FAN (Vifte)- eller DRY (Tørking)-modus.

AUTO-OMSTART

Hvis enheten avbryter uventet på grunn av strømstans, vil den starte igjen med den siste

funksjonsinnstillingen når strømmen kommer tilbake.

JUSTERING AV LUFTSTRØMRETNING

Spjeldet kan justeres automatisk. Juster luftstrømretningen automatisk:

• Når strømmen er PÅ, åpnes spjeldet helt.

• Trykk SWING (Svinging)-knappen på panelet eller ernkontrollen for å starte funksjonen med

automatisk svinging. Spjeldet svinger automatisk opp og ned.

• Ikke juster spjeldet manuelt.

VENT I 3 MINUTTER FØR BRUKEN FORTSETTES.

Etter at enheten er stoppet, kan den ikke starte igjen på 3 minutter. Dette er for å beskytte

enheten. Driften vil starte automatisk igjen etter 3 minutter.

STRØMSTYRING-funksjon

Når enheten er satt til kjøling og romtemperaturen er lavere enn den innstilte temperaturen i en

stund, vil enheten automatisk starte strømstyringsfunksjonen. Kompressoren og viftemotoren

stopper. Når romtemperaturen er høyere enn temperaturinnstillingen, vil enheten automatisk

avslutte strømstyringsfunksjonen. Kompressoren og (eller) viftemotoren kjører.

5554

DRENERING AV VANN

• I avfuktingsmodus tar du av den øvre tappepluggen fra

baksiden av enheten og monterer dreneringskontakten (5/8"

universell hunnkontakt) med 3/4" slange (som du får kjøpt i

butikken). På modeller uten dreneringskontakt er det bare å

feste tappeslangen til hullet. Plasser den åpne enden av

slangen rett over sluket i kjelleren.

Fjern den øvre

tappepluggen

Kontinuerlig

tappeslange

• I varmepumpemodus tar du av den nedre tappepluggen fra baksiden av enheten og

monterer dreneringskontakten (5/8" universell hunnkontakt) med 3/4" slange (som

du får kjøpt i butikken). På modeller uten dreneringskontakt er det bare å feste

tappeslangen til hullet.

Plasser den åpne enden av slangeadapteren rett over sluket i kjelleren.

MERK: Sørg for at slangen er sikret så det ikke er noen lekkasjer. Rett slangen direkte

mot avløpet, og sørg forat det ikke er noe knekk på slangen som vil hindre

vannstrømmen. Sett enden av slangen inn i avløpet, og sørg for at enden av slangen

vender nedover for at vannet skal strømme jevnt. (Se ﬁgurer med®. Rett den aldri

oppover. (Se ﬁgurer med®). Når den kontinuerlige tappeslangen ikke brukes, må du

sørge for at den tilsvarende tappepluggen og knotten er ordentlig montert for å

forhindre lekkasje.

Fjern den

nedre

tappepluggen

Kontinuerlig

tappeslange

tappeslangeadapter

leveranseløft ≦1,8 m

Trykk

strømledningsfestet

inn i bakdekselet.

I varmepumpemodus tar du av den nedre tappepluggen fra

baksiden av enheten og monterer dreneringskontakten (5/8"

universell hunnkontakt) med 3/4" slange (som du får kjøpt i

butikken). Flytt forsiktig enheten til et sted for å tappe, og la

vannet renne bort.

Merk: Sørg for at tappeslangen er lavere enn avløpet til det

nedre brettet.

Fjern den

nedre

tappepluggen

Kontinuerlig

tappeslange

Når vannstanden i det nederste brettet når et bestemt nivå, piper

enheten åtte ganger, og den digitale skjermen viser «PI». Ved dette

tidspunktet stopper luftkondisjonering/avfukting umiddelbart.

Imidlertid fortsetter viftemotoren å gå (dette er normalt). Flytt

forsiktig enheten til et sted for å tappe, ta av bunntappepluggen, og

la vannet renne bort. Sett på den nedre tappepluggen igjen, og start

enheten på nytt til «PI»-symbolet forsvinner. Hvis feilen vedvarer, må

du ringe etter service. MERK: Sørg for at du setter på den nedre

tappepluggen igjen før du bruker enheten for å hindre lekkasje.

Vedlikehold

Sikkerhetstiltak

• Koble alltid fra enheten før rengjøring eller service.

• IKKE bruk brennbare væsker eller kjemikalier til å rengjøre enheten.

• IKKE vask enheten under rennende vann. Dette medfører elektrisk fare.

• IKKE bruk enheten hvis strømkabelen blir skadet under rengjøring. Hvis strømkabel

skades, må den byttes ut med en ny en fra produsenten.

Rengjøre luftﬁlter

Tips til vedlikehold

• Luftﬁlteret må rengjøres annenhver uke for optimal

ytelse.

• Vannoppsamlingsbrettet skal tappes så snart PI-feil

oppstår og før oppbevaring for å forhindre mugg.

• Hvis det er dyr i husholdningen, må du med jevne

mellomrom tørke av gitteret for å hindre at

luftstrømmen blokkeres av dyrehår.

OBS

IKKE bruk enheten uten ﬁlter, da skitt og lo vil

tette den og redusere ytelsen.

Øvre ﬁlter

(ta ut)

Fjern skruen,

og ta

deretter ut det

nedre ﬁlteret

Rengjøre enhet

Rengjør enheten med en fuktig, lofri klut og mildt rengjøringsmiddel. Tørk av enheten

med en tørr, lofri klut.

Oppbevare enheten når ikke i bruk

• Tøm vannoppsamlingsbrettet på enheten i henhold til instruksjonene i følgende

avsnitt.

Kjør enheten i FAN (Vifte)-modus i 12 timer i et varmt rom for å tørke og forhindre

mugg.

Slå av enheten og koble den fra.

• Rengjør luftﬁlteret i henhold til instruksjonene i den forrige delen. Sett inn igjen det

rene, tørre ﬁlteret før oppbevaring.

• Fjern batteriene fra ernkontrollen.

Merk: Husk å lagre enheten på et kjølig, mørkt sted. Dersom enheten eksponeres for

direkte solskinn eller ekstrem varme, kan levetiden forkortes.

Merk: Du kan tørke støv fra kabinettet og fronten med en oljefri klut eller vaskes med

en klut fuktet i en løsning av varmt vann og mildt ﬂytende oppvaskmiddel. Skyll

grundig og tørk. Bruk aldri harde rengjøringsmidler, voks eller pussemiddel foran på

kabinettet. Sørg for at du vrir overﬂødig vann fra kluten før du tørker rundt kontrollene.

Hvis det er for mye vann i eller rundt kontrollene, kan det skade enheten.

tappeslangeadapter

5756

Problem Mulig årsak Løsning

Vannoppsamlingsbrettet er fullt. Slå av

enheten, tøm vannet fra

vannoppsamlingsbrettet, og start enheten på nytt.

PI-feilkode

Enheten slås ikke

på når ON/OFF

(PÅ/AV)-knappen

trykkes

I COOL (Kjøling)-modus:

Romtemperaturen er lavere

enn innstilt temperatur

Tilbakestill temperaturen

Luftﬁlteret er blokkert av

støv eller dyrehår

Slå av enheten og rengjør ﬁlteret i henhold

til instruksjonene

Uttaksslangen er ikke

tilkoblet eller er blokkert

Slå av enheten, koble fra slangen, se etter

blokkering, og koble til slangen igjen

Enheten har lite kjølemiddel Ring en servicetekniker for å inspisere

enheten og fylle på kjølemiddel

Enheten kjøler ikke

bra

Temperaturen er satt for

høyt

Reduser innstilt temperatur

Vinduer og dører i rommet

er åpne

Sørg for at alle vinduer og dører er lukket

Romområdet er for stort Dobbeltsjekk kjøleområdet

Det er varmekilder inne i

rommet

Fjern eventuelle varmekilder

Luftﬁlteret er blokkert av

støv eller dyrehår

Plasser enheten i vater på en ﬂat overﬂate

Slå av enheten og rengjør ﬁlteret i henhold

til instruksjonene

Bakken står ikke i vater

Denne lyden forårsakes av

at kjølemiddel ﬂyter inne

i enheten

Dette er normaltEnheten lager en

gurglelyd

Enheten lager støy

og vibrerer for mye

Informasjon om impedans

For samsvar med EN 61000-3-11 skal produktet POAC8212 kun kobles til en forsyning

med systemimpedans: | Zsys | = 0,348 ohm eller mindre.

Før du kobler produktet til et oentlig strømnett, må du kontakte den lokale

strømforsyningsmyndigheten for å sikre at strømnettet oppfyller kravene ovenfor.

Design og spesiﬁkasjoner kan endres uten forvarsel for produktforbedringsformål.

Forhør deg med forhandleren eller produsenten for mer informasjon.

Eventuelle oppdateringer til bruksanvisningen lastes opp til servicenettstedet; se etter

nyeste versjon.

Tips for problemløsing

Importert og utelukkende markedsført av:

Power International AS,

Postboks 523, N-1471 Lørenskog, Norge

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

T: 70 70 17 07

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Expert Finland:

https://www.expert.ﬁ/tuki/asiakaspalvelu/

T: 020 7100 670

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Dette symbolet på produktet eller i anvisningene betyr at det elektriske og

elektroniske utstyret må leveres atskilt fra husholdningsavfall når det ikke

lenger skal brukes. Det ﬁnnes egne innsamlingssystemer for resirkulering i

EU.

Du får nærmere informasjon ved å ta kontakt med lokale myndigheter

eller forhandleren du kjøpte produktet hos.

5958

Lue turvallisuusvarotoimet ennen asennusta ja käyttöä

Noudata seuraavia ohjeita välttääksesi käyttäjän tai muiden henkilöiden kuoleman tai

loukkaantumisen ja omaisuusvahingot. Ohjeiden huomiotta jättämisestä johtuva

väärä käyttö voi johtaa kuolemaan, haittaan tai vahinkoon.

VAROITUS

Tämä symboli osoittaa

henkilövamman tai kuoleman

vaaraa.

HUOMIO

Tämä symboli osoittaa

omaisuusvahingon tai

vakavien seurausten vaaraa.

Turvallisuusvarotoimet

VAROITUS

• Asennus on suoritettava asennusohjeiden mukaisesti.

Väärä asennus voi aiheuttaa vesivuodon, sähköiskun tai

tulipalon.

• Käytä asennukseen ainoastaan toimitukseen kuuluvia

lisävarusteita ja osia ja määritettyjä työkaluja. Muiden kuin

vakio-osien käyttö voi aiheuttaa vesivuodon, sähköiskun,

tulipalon ja vamman tai omaisuusvahingon.

• Varmista, että käyttämäsi pistorasia on maadoitettu, ja

että siinä on asianmukainen jännite,. Virtajohdossa on

kolmihaarainen maadoituspistoke, joka suojaa

sähköiskuilta. Jännitetiedot on merkitty laitteen

arvokilpeen.

• Yksikkö on kytkettävä asianmukaisesti maadoitettuun

seinäpistorasiaan. Jos pistorasia, jota aiot käyttää, ei ole

riittävästi maadoitettu tai suojattu aikaviivesulakkeella tai

virtakatkaisijalla (tarvittavan sulakkeen tai virtakatkaisijan

määrittää laitteen maksimivirta. Maksimivirta ilmoitetaan

laitteen arvokilvessä), anna pätevän sähköteknikon

asentaa seinäpistorasia.

• Asenna laite tasaiselle, tukevalle pinnalle. Tämän

laiminlyönti voi johtaa vahinkoon tai liiallisen meluun ja

tärinään.

• Älä asenna laitetta märkään huoneeseen, kuten

kylpyhuone tai pesutupa. Liiallinen altistuminen vedelle voi

aiheuttaa sähköosiin oikosulun.

• Älä asenna laitetta sijaintiin, joka voi altistua syttyville

kaasuille, se voi aiheuttaa tulipalon.

Laitteessa on pyörät siirtämisen helpottamiseksi. Älä

käytä pyöriä pehmeällä matolla tai rullaa esineiden päältä,

ne voivat aiheuttaa kaatumisen.

• Älä käytä laitetta, joka on pudonnut tai vahingoittunut.

• Sähkölämmittimen sisältävä laite on pidettävä vähintään 1

metrin etäisyydellä tästä laitteesta ja syttyvist

materiaaleista.

• Älä kosketa laitetta märin tai kostein käsin, tai kun olet

paljain jaloin.

• Jos laite kaatuu käytön aikana, kytke laite pois päältä ja

irrota pistoke välittömästi pistorasiasta. Tarkista laite

silmämääräisesti vahinkojen varalta. Jos epäilet, että laite

on vahingoittunut, ota yhteyttä teknikkoon tai

asiakaspalveluun tuen saamiseksi.

• Ukonilmalla virta on pidettävä katkaistuna salaman

aiheuttaman vahingon välttämiseksi.

• Laitetta tulee käyttää kosteudelta suojattuna, kuten

esimerkiksi tiivistyviltä nesteiltä, vesiroiskeilta, jne. Älä

aseta tai säilytä laitettasi siten, että se voi pudota tai se

voidaan pudottaa veteen tai muuhun nesteeseen. Irrota

laite heti pistorasiasta, jos näin tapahtuu.

• Kaikki johdotus on tehtävä tarkoin laitteen sisällä olevan

johdotuskaavion mukaisesti.

• Laitteen piirilevyssä (PCB) on sulake ylivirtasuojauksen

tarjoamiseksi.

Sulakkeen tekniset tiedot on painettu piirilevyyn, kuten:

T 3,15 A / 250 V, jne.

6160

• Kun veden poistotoimintoa ei käytetä, pidä ylä- ja

alatyhjennystulppa tiukasti liitettynä tukehtumisvaaran

estämiseksi. Kun tyhjennystulppia ei käytetä, säilytä niitä

huolellisesti estääksesi lapsia tukehtumasta.

HUOMIO

• Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja

sellaiset henkilöt, joiden fyysiset tai henkiset kyvyt tai

aistit ovat rajoittuneet tai joilla ei ole tarvittavaa

kokemusta ja tietoa, jos heidän turvallisuudestaan

vastuussa oleva henkilö valvoo tai opastaa heitä laitteen

turvalliseen käyttöön ja selittää siihen kuuluvat vaarat.

Lapset eivät saa leikkiä laitteella. Lapset eivät saa

suorittaa puhdistustoimia tai käyttäjän kunnossapitotöitä

ilman valvontaa.

• Jos virtajohto on vahingoittunut, sen saa vaaran

välttämiseksi vaihtaa uuteen vain valmistajan valtuuttama

huoltoedustaja tai muu vastaavalla tavalla pätevä henkilö.

• Laite on irrotettava verkkovirrasta ennen puhdistamista tai

muuta huoltoa.

• Älä irrota mitään kiinnitettyjä suojia. Älä milloinkaan käytä

tätä laitetta, jos se ei toimi oikein, tai se on pudonnut tai

vaurioitunut.

• Älä reititä virtajohtoa maton alta. Älä peitä virtajohtoa

matoilla, käytävämatoilla tai vastaavilla peitteillä. Älä

reititä virtajohtoa huonekalujen tai laitteiden alle.

Huolehdi, että virtajohto ei ole kulkureiteillä tai paikoissa,

joissa siihen voi kompastua.

• Älä käytä laitetta, jonka virtajohto, pistoke, sulake tai

virtakatkaisin on vahingoittunut. Hävitä laite tai toimita se

valtuutettuun huoltokeskukseen tutkimusta ja/tai

korjausta varten.

• Vähentääksesi tulipalon tai sähköiskun vaaraa, älä käytä

tätä laitetta puolijohdenopeudensäätimen kanssa.

• Laite tulee asentaa kansallisten sähköasennuksia

koskevien määräysten mukaisesti.

• Ota yhteys valtuutettuun huoltoteknikkoon tämän laitteen

korjaamiseksi tai huollettavaksi.

• Ota yhteyttä valtuutettuun asentajaan tämän laitteen

asentamiseksi.

• Älä peitä tai tulo- tai lähtöritilöitä.

• Älä käytä tätä laitetta muuhun kuin käyttöoppaassa

kuvattuihin käyttötarkoituksiin.

• Kytke virta pois päältä ja irrota yksikkö pistorasiasta ennen

laitteen puhdistamista.

• Irrota virtajohto, jos laitteesta kuuluu outoja ääniä, siitä

tulee outoa hajua tai nousee savua.

• Älä paina ohjauspaneelin painikkeita millään muulla kuin

sormin.

• Älä irrota mitään kiinnitettyjä suojia. Älä milloinkaan käytä

tätä laitetta, jos se ei toimi oikein, tai se on pudonnut tai

vaurioitunut.

• Älä käytä tai pysäytä laitetta pistorasiaan liittämällä tai

irrottamalla siitä.

• Älä käytä vaarallisia kemikaaleja tuulettimen

puhdistukseen tai joutua kosketukseen laitteen kanssa.

Älä käytä laitetta tiloissa, joissa on syttyviä aineita tai

höyryjä, kuten alkoholi, hyönteismyrkyt, bensiini jne.

• Kuljeta laitetta aina pystyasennossa vakaalla, tasaisella

pinnalla käytön aikana.

Ota aina yhteys aina pätevään henkilöön korjauksien

suorittamiseksi. Jos virtakaapeli on vahingoittunut, se on

vaihdettava uuteen, tuotteen valmistajalta saatuavaan, ei

korjattava.

6362

• Pidä kiinni johdon päässä olevasta pistokkeesta, kun

irrotat johdon pistorasiasta.

• Kytke laite pois päältä, kun sitä ei käytetä.

VAROITUS R290-jäähdytysaineen käytöstä

• Älä käytä muita keinoja kiihdyttää sulatusprosessia tai

puhdistusta kuin valmistajan suosittelemia.

• Laite tulee säilyttää tilassa ilman jatkuvasti toimivia

sytytyslähteitä (esimerkiksi: avotuli, toimiva kaasulaite tai

toimiva sähkölämmitin).

• Älä lävistä tai polta.

• Tiedosta, että jäähdytysaineet ovat hajuttomia.

• Laite tulee asentaa, käyttää ja säilyttää tilassa, jossa

lattian pinta-ala on ladattavan jäähdytysaineen määrän

mukainen. Katso laitekohtaiset tiedot kaasutyypistä ja

määrästä asiaankuuluvasta merkinnästä laitteessa

itsessään. Jos ilmenee eroja merkinnän ja käyttöoppaan

minimihuonealan kuvauksessa, merkinnän kuvaus on

ratkaiseva.

For R290

Jäähdytysaineen

määrä (kg)

>0.0836 ja< 0.1045

>0.1045 ja<0.1254

>0.1254 ja< 0.1463

>0.1463 ja<0.1672

>0.1672 ja< 0.1881

>0.1881 ja< 0.2090

Minimihuoneala

(m²)

Jäähdytysaineen

määrä (kg)

>0.2090 ja< 0.2299

>0.2299 ja< 0.2508

>0.2508 ja< 0.2717

>0.2717 ja< 0.2926

>0.2926 ja< 0.3135

Minimihuoneala

(m²)

• Määräystenmukaisuus paikallisten kaasusäädösten kanssa

on huomioitava.

Pidä kaikki tuuletusaukot vapaina esteistä.

• Laite tulee varastoida niin, ettei pääse tapahtumaan

mekaanista vahinkoa.

• Laite tulee säilyttää hyvin tuuletetulla alueella, missä

huoneen koko vastaa huonealaa, kuten toiminnalle on

määritetty.

• Jokaisen henkilön, joka on osallisena työskentelyssä tai

kajoaa jäähdytysainepiiriin, tulisi säilyttää nykyisen

pätevyyssertiﬁkaatin teollisuus-valtuutetulta

arviointiviranomaiselta, joka vahvistaa heidän

pätevyytensä käsitellä jäähdytysaineita turvallisesti

teollisuuden tunnustaman arviointimäärityksen

mukaisesti.

• Huolto tulee suorittaa vain kuten laitteiston valmistaja on

suositellut. Huollon ja korjauksen, joka tarvitsee muun

pätevän henkilöstön apua, tulee suorittaa sellaisen

henkilön valvonnassa, joka on pätevä palavien

jäähdytysaineiden käytössä.

• Laite tulee säilyttää tilassa, jossa ei ole jatkuvatoimista

avotulta (esimerkiksi: avotuli, toimiva kaasulaite) tai

sytytyslähteitä (kuten toimiva sähkölämmitin).

6564

Vaara: Tulipalovaara

/ syttyviä

materiaaleja

Laitteessa näytettävien symbolien selitys (Vain

laitteet, jotka käyttävät R290-jäähdytysainetta):

VAROITUS

HUOMIO

Tämä symboli osoittaa, että tässä

laitteessa käytetään syttyvää

jäähdytysainetta. Jos jäähdytysainetta

vuotaa ja sitä joutuu kosketuksiin

ulkoisen sytytyslähteen kanssa,

HUOMIOTämä symboli osoittaa, että

käyttöopas tulee lukea huolellisesti.

Tämä symboli osoittaa, että

huoltohenkilöstön tulee käsitellä t

ätä laitetta asennusoppaan ohjeiden

mukaisesti.

Tämä symboli osoittaa, että

käytettävissä on tietoja, kuten

käyttöopas tai asennusopas.

ovat välttämättömiä varmistaaksesi, että syttymisvaara

on minimoitu. Jäähdytysjärjestelmän korjaamista varten

seuraavia varotoimia on noudatettava ennen työn

suorittamista järjestelmällä.

2) Työmenettely

Työhön tulee ryhtyä kontrolloidulla menettelyllä niin,

että minimoidaan palavan kaasun tai höyryjen riski, jotka

ovat läsnä, kun työtä ollaan suorittamassa.

3) Yleinen työalue

Koko huoltohenkilöstöä ja muita paikallisella alueella

työskenteleviä on ohjattava työn luonteesta, jota ollaan

suorittamassa. Työskentelyä rajoitetuissa tiloissa on

vältettävä. Työskentelytilan ympärillä oleva alue on

erotettava toisistaan. Varmista, että olosuhteet alueen

sisällä on tehty turvalliseksi palavan materiaalin

valvonnalla.

4) Jäähdytysaineen läsnäolon tarkastaminen Alue tulee

tarkistaa sopivalla jäähdytysaineen tunnistimella ennen

työtä ja työn aikana sen varmistamiseksi, että teknikot

ovat poissa potentiaalisesti palonaroista ilmapiireistä.

Varmista, että käytettävä vuodon tunnistamislaitteisto

on sopiva käytettäväksi palonarkojen jäähdytysaineiden

kanssa, eli ei-kipinöivä, riittävästi tiivistetty tai

luontaisesti turvallinen.

5) Sammuttimen läsnäolo

Jos jotakin kuumaa työtä on suoritettava jäähdytysaineen

tai minkään liittyvien osien laitteistolla, sopiva

sammutuslaitteisto on oltava käsin käytettävissä.

Latausalueen vieressä on oltava sammutusjauhe- tai

Co2-sammutin.

1. Laitteiston kuljetus sisältäen palavia jäähdytysaineita

Katso kuljetusasetukset

2. Merkkejä käyttävän laitteiston merkitseminen

Katso paikalliset asetukset

3. Palavia jäähdytysaineita käyttävän laitteiston hävittäminen

Katso kansalliset asetukset.

4. Laitteiston/laitteiden varastointi

Laitteiston varastointi tulee olla valmistajien ohjeiden

mukaisesti

5. Pakatun (myymättömän) laitteiston varastointi

Varastointipakkauksen suojauksen tulee olla konstruoitu

siten, että mekaanista vahinkoa laitteistolle pakkauksen

sisällä ei aiheudu jäähdytysaineen varauksen vuodosta.

Maksimimäärän kappaleita laitteistossa, jotka on sallittu

säilytettäviksi yhdessä, määrittävät paikalliset säädökset.

6. Tietoja huollosta

1) Alueen tarkistukset

Ennen työn aloittamista järjestelmillä, jotka sisältävät

palavia jäähdytysaineita, turvallisuuden tarkistukset

6766

6) Ei sytytyslähteitä

Ketään henkilöä, joka suorittaa työtä suhteessa

jäähdytysainejärjestelmään, johon liittyy altistus mistä

tahansa putkityöstä, joka sisältää tai on sisältänyt

palonarkaa jäähdytysainetta, tulee käyttää mitä tahansa

sytytyksen lähteitä sellaisella tavalla, joka voi johtaa

tulipalon tai räjähdyksen vaaraan Kaikki mahdolliset

sytytyslähteet, mukaan lukien savukkeen polttaminen,

tulee pitää riittävän etäällä poissa asennuksen, korjauksen,

poistamisen ja hävittämisen työmaasta, jona aikana

palonarkaa jäähdytysainetta voi mahdollisesti vapautua

ympäröivään tilaan. Ennen työhön osallistumista

laitteiston ympärillä oleva alue on tarkistettava, jotta

varmistetaan, ettei siellä ole palovaarallisia vaaroja tai

syttymisriskejä. Tupakointikieltomerkit tulee olla

näkyvissä.

7) Tuuletettu alue

Varmista, että alue on avoin tai, että se on riittävästi

tuuletettu ennen puuttumista järjestelmään tai minkään

kuuman työn suorittamista. Tuuletuksen asteen tulee

jatkua sen ajan, kun työtä suoritetaan. Tuuletuksen tulee

hajottaa turvallisesti kaikki vapautunut jäähdytysaineen ja

mieluummin poistaa se ulkoilmaan.

8) Jäähdytysainelaitteiston tarkistukset

Missä sähkökomponentteja ollaan vaihdettu, niiden täytyy

olla sovitettuina tarkoitukseen ja oikeaan spesiﬁkaatioon.

Valmistajan huolto- ja kunnossapito-ohjeita on

noudatettava aina. Jollet ole varma, ota yhteyttä

valmistajan tekniseen osastoon tuen saamiseksi. Seuraavia

tarkastuksia tulee käyttää asennuksiin, jotka käyttävät

palonarkoja jäähdytysaineita.

Varauksen koko on sen tilan koon mukainen, jossa osia

sisältävä jäähdytysaine on asennettuna;

Tuuletuslaitteet ja poistoaukot toimivat riittävästi eivätkä

tukkeudu;

Jos käytetään epäsuoraa jäähdytysainepiiriä, toissijainen

piiri on tarkastettava jäähdytysaineen läsnäolon varalta;

Laitteiston merkinnät ovat edelleen näkyvissä ja luettavia.

Merkkausten ja merkkien, jotka eivät ole luettavissa, täytyy

korjata; Jäähdytysaineen putki tai komponentit ovat

asennettuina paikkaan, missä ne ovat epätodennäköisesti

altistettuina mille tahansa aineelle, joka voi syövyttää

jäähdytysainetta sisältäviä komponentteja, elleivät

komponentit ole rakennettuina materiaaleista, jotka ovat

luontaisesti syöpymistä kestäviä tai ovat näin sopivasti

suojattuja syöpymistä vastaan.

9) Sähkölaitteiden tarkistukset

Korjauksen ja huollon sähkökomponenteille tulee sisältää

alkuperäiset turvallisuustarkistukset ja komponentin

tarkastusmenetelmät. Jos on olemassa vika, josta ei voitu

sopia turvallisuutta, silloin sähkönsyöttöä ei tule liittää

piiriin ennen kuin se on hyväksyttävästi käsitelty. Jos vikaa

ei voitu korjata välittömästi, mutta on välttämätöntä jatkaa

toimintaa, riittävää tilapäistä ratkaisua tulee käyttää.

Tämätäytyy ilmoittaa laitteiston omistajalle niin, että kaikki

osapuolet ovat tietoisia.

Alkuperäisten turvallisuustarkastusten tulee sisältää:

Että kondensaattorit ovat purettuja: tämä täytyy tehdä

turvallisella tavalla, jotta vältetään kipinöinnin

mahdollisuus;

Että sähkökomponenteissa ei ole jännitettä ja johdotukset

ovat altistettuja ladattaessa, elvyttäen tai puhdistaen

järjestelmän; Että maadoitus on jatkuvaa.

6968

7. Korjaukset sinetöidyille komponenteille

1) Korjausten aikana sinetöidyille komponenteille kaikkien

sähkölähteiden tulee olla irrotettuina laitteistosta, jota

työstetään ennen minkään sinetöityjen kansien poistoa,

jne. Jos on absoluuttisen välttämätöntä olla sähkösyöttö

laitteistolle huollon aikana, silloin pysyvästi toimiva

vuodon havaitsemisen muodon tulee sijaita

kriittisimmässä pisteessä varoittamaan potentiaalisesti

vaarallisesta tilanteesta.

2) Erityistä huomiota on kiinnitettävä seuraavaan, jotta

varmistetaan, että työskenneltäessä

sähkökomponenteilla, kotelointia ei muuteta sillä tavalla,

että suojauksen tasoon vaikutetaan. Tämän tulee sisältää

vahingon kaapeleille, liialliseen määrään liitännöille,

päätteille, joita ei ole tehty alkuperäiseen spesiﬁkaatioon,

vahingon tiivisteille, vääriin tiivistysholkkien

kiinnitykseen, jne. Varmista, että laite on kiinnitetty

pitävästi. Varmista, että tiivisteet tai tiivistemateriaalit

eivät ole huonontuneet siten, että ne eivät enää

pidempään palvele palonarkojen ilmapiirien pääsyn

estämisen tarkoitusta. Vaihto-osien täytyy olla

valmistajan spesiﬁkaatioiden mukaisia.

HUOMAUTUS: Piitiivisteen käyttö saattaa rajoittaa vuodon

havaitsemislaitteiston jonkun tyyppistä tehokkuutta.

Luontaisesti turvallisten komponenttien ei ole oltava

eristettyjä ennen niillä työskentelemistä.

8 Luontaisesti turvallisten komponenttien korjaus

Älä käytä mitään pysyvää induktiivisia tai

kapasitanssikuormia piiriin varmistamatta, että tämä ei

ylitä sallittua jännitettä ja virtaa, jotka ovat sallittuja

laitteiston käytölle. Luontaisesti turvallisia komponentteja

ovat vain tyypit, jotka voivat toimia ollessaan jännitteellisiä

palovaarallisen ilmapiirin läsnäollessa. Testilaitteiston tulee

olla oikeassa luokituksessa. Vaihda komponentteja vain

osiin, jotka valmistaja on määrittänyt. Muut osat saattavat

johtaa jäähdytysaineen syttymiseen ilmapiirissä olevasta

vuodosta.

9. KaapelointiTurvallisuus

VarotoimetTarkasta, että kaapelointi ei ole alttiina

kulumiselle, korroosiolle, liialliselle paineelle, tärinälle,

teräville reunoille tai muihin haitallisiin

ympäristövaikutuksiin. Tarkastus ottaa myös huomioon

ikääntymisen vaikutukset tai jatkuvan tärinän lähteistä

kuten kompressoreista tai tuulettimista.

10. Palonarkojen jäähdytysaineiden havaitseminen

Missään tapauksessa syttymisen potentiaalisia lähteitä ei

tule käyttää etsinnässä tai jäähdytysaineen vuotojen

havaitsemisessa. Halidisoihtua (tai mitään muuta

tunnistinta, joka käyttää paljasta liekkiä) ei tule käyttää.

11. Vuodon havaitsemisen menetelmät

Seuraavat vuodon havaitsemisen menetelmät pidetään

hyväksyttyinä järjestelmiin, jotka sisältävät palonarkoja

jäähdytysaineita. Elektronisia vuodon tunnistimia tulee

käyttää palonarkojen jäähdytysaineiden havaitsemiseen,

mutta herkkyys ei ehkä ole riittävä, tai saattavat tarvita

uudelleenkalibroinnin. (Havaitsemislaitteet tulee

kalibroida jäähdytysaine-vapaalla alueella.) Varmista, että

tunnistin ei ole potentiaalinen sytytyksen lähde ja on

sopiva käytetylle jäähdytysaineelle. Vuodon havaitsemisen

laitteisto tulee asettaa prosenttina jäähdytysaineen

LFL:stä ja sen tulee olla kalibroitu käytettävälle

jäähdytysaineelle ja sopivalle prosentille kaasua (25 %

maksimista) vahvistettuna. Vuodon havaitsemisen

nesteet ovat sopivia käyttöön useimpien

jäähdytysaineiden kanssa, mutta sellaisten

jäähdytysaineiden käyttö, jotka sisältävät klooria, tulee

välttää, koska kloori saattaa reagoida jäähdytysaineen

kanssa ja syövyttää kuparisen putkityön. Jos vuotoa

7170

epäillään, kaikki avoimet liekit tulee poistaa/sammuttaa.

Jos jäähdytysaineen vuoto löytyi, mikä vaatii juottamista,

kaikki jäähdytysaine täytyy ottaa talteen järjestelmästä, tai

eristää (sulkuventtiilien avulla) osassa järjestelmää etäällä

vuodosta.

Happivapaa typpi (OFN) tulee sen jälkeen puhdistaa

järjestelmän kautta sekä ennen että juottamisprosessin

aikana.

12.Poisto ja tyhjennys

Kun rikotaan jäähdytysainepiiriä korjausten tekemiseksi tai

missä tahansa muussa tarkoituksessa, perinteisiä

menetelmiä tulee käyttää. On kuitenkin tärkeää, että

parasta käytäntöä noudatetaan, koska syttyvyydellä on

merkitystä. Seuraavaan menettelyyn on tartuttava:

Poistajäähdytysaine; Puhdista piiri jalokaasulla; Tyhjennä;

Puhdista uudelleen jalokaasulla; Avaa piiri leikkaamalla tai

juottamalla. Jäähdytysaineen varaus tulee laittaa takaisin

oikeisiin palautussylintereihin. Järjestelmä on huuhdeltava

OFN:llä laitteen turvallisuuden vuoksi. Tämä prosessi

saattaa tarvita useiden kertojen toistamisen. Paineilmaa tai

happea ei tule käyttää tähän tehtävään. Huuhtelu saadaan

aikaan rikkomalla järjestelmässä oleva tyhjiö OFN:llä ja

jatketaan täyttöä, kunnes työpaine on saavutettu, sen jälkeen

ilma poistetaan ilmakehään, ja lopuksi vedetään alas tyhjiöön.

Tämä prosessi tulee toistaa, kunnes jäähdytysainetta ei enää

ole järjestelmän sisällä. Kun lopullinen OFN-varaus on

käytetty, järjestelmästä tulee poistaa ilma alas ilmakehän

paineeseen ottaaksesi tapahduttavan työn käyttöön. Tämä

toiminta on ehdottoman elintärkeä, jos juottamistoimintoja

putkityössä on tapahduttava. Varmista, että lähtö

tyhjiöpumppuun ei ole suljettu mihinkään sytytyslähteeseen

ja tuuletus on käytettävissä.

13. Varaamismenettelyt

Perinteisten varaamismenettelyiden lisäksi seuraavia

vaatimuksia on noudatettava. Varmista, että eri

jäähdytysaineiden kontaminaatiota ei tapahdu

käytettäessä varaamislaitteistoa. Letkujen tai linjojen on

oltava mahdollisimman lyhyet minimoidaksesi niihin

sisältyvän jäähdytysaineen määrän.

Sylinterit on pidettävä pystysuorassa.

Varmista, että jäähdytysaineen järjestelmä on

maadoitettu ennen järjestelmän varaamista

jäähdytysaineella.

Varusta järjestelmä etiketillä, kun varaaminen on

suoritettu (jos ei ennestään).

Äärimmäistä huolellisuutta on noudatettava, ettei

jäähdytysaineen järjestelmää ylitäytetä. Ennen

järjestelmän uudelleenvaraamista se täytyy painetestata

OFN:llä. Järjestelmä täytyy olla vuototestattuna varauksen

päättyessä mutta ennen käyttöönottoa. Seurantavuototesti

tulee suorittaa ennen työmaalta poistumista.

14. Käytöstä poistaminen

Ennen tämän menettelyn suorittamista on oleellista, että

teknikko on täysin perillä laitteistosta ja kaikista sen

yksityiskohdista. On oleellista hyvä käytäntö, jossa kaikki

jäähdytysaineet on palautettu turvallisesti. Ennen kuin

tehtävää ollaan suorittamassa öljy- ja jäähdytysainenäyte

on otettava analyysin tapauksessa tarvittavaa ennen

kerätyn jäähdytysaineen uudelleenkäyttöä. On oleellista,

että sähköä on saatavissa ennen tehtävän päättämistä.

a) Tutustu laitteistoon ja sen toimintaan.

b) Eristä järjestelmä sähköisesti.

c) Ennen toimenpiteen yrittämistä, varmista että:

Mekaaninen käsittelylaite on käytettävissä, jos on

tarpeen, jäähdytysainesylinterien käsittelyyn; Kaikki

henkilösuojaimet ovat käytettävissä, ja että niitä

käytetään oikein:Pätevä henkilö valvoo koko ajan

palautusprosessia;

Palautuslaitteisto ja sylinterit ovat asianmukaisten

standardien mukaisia.

d) Pumppaa jäähdytysjärjestelmä tyhjäksi, jos mahdollista.

7372

e) Jos tyhjiö ei ole mahdollinen, tee jakoputkisto, jonka voi

irrottaa järjestelmän useista kohdista

f) Varmista, että sylinteri sijaitsee asteikolla ennen kuin

palautus tapahtuu.

g) Käynnistä palautuskone ja käytä sitä valmistajan

ohjeiden mukaisesti.

h) Älä ylitäytä sylintereitä. (Nesteenlataus enintään 80 %

tilavuuteen).

i) Älä ylitä sylinterin maksimitoimintapainetta edes

tilapäisesti.

j) Kun sylinterit on täytetty oikein ja prosessi suoritettu

loppuun, varmista, että sylinterit ja laitteetpoistetaan

tiloista heti, ja että laittiston kaikki eristysventtiilit on

suljettu.

k) Palautettua jäähdytysainetta ei saa ladata toiseen

jäähdytysjärjestelmään, jollei sitä ole puhdistettu ja

tarkistettu.

15. Varustaminen etiketillä

laitteiston tulee olla varustettu etiketillä, jossa todetaan,

että se on poistettu käytöstä ja tyhjennetty

jäähdytysaineesta. Tarran täytyy olla päivitetty ja

allekirjoitettu. Varmista, että laitteistolla on tarrat, joissa

todetaan, että laitteisto sisältää palovaarallista

jäähdytysainetta.

16. Palautus

Kun järjestelmästä poistetaan jäähdytysainetta, joko

huoltoon tai käytöstä poistamiseen, on suositeltavaa

hyvään käytäntöön, että kaikki jäähdytysaineet on

poistettu turvallisesti. Kun jäähdytysainetta siirretään

sylintereihin varmista, että vain sopivia jäähdytysnesteen

palautettavalle jäähdytysaineelle ja etiketöity tuolle

jäähdytysaineelle (eli erikoissylinterit jäähdytysaineen

palautukselle). Sylinterit tulee täyttää

paineenrajoitusventtiilien ja liittyvien sulkuventtiileiden

kanssa hyvässä työskentelyjärjestyksessä. Tyhjät

palautussylinterit ovat tyhjennettyjä ja, jos mahdollista,

jäähdytettyjä ennen kuin palautus tapahtuu.

Palautuslaitteiston tulee olla hyvässä työskentelykunnossa

ohjejoukon kanssa koskien laitteistoa, joka on käsillä, ja sen

on oltava sopiva tulenarkojen jäähdytysaineiden

palautukseen. Lisäksi joukko kalibroituja punnitusvaakoja

tulee olla käytettävissä hyvässä työskentelykunnossa. Letkut

tulee täyttää vuotamattomilla irrotuskytkimillä ja niiden on

oltava hyvässä kunnossa. Ennen palautuslaitteen käyttämistä

tarkista, että se on tyydyttävässä toimintakunnossa, on

oikein huollettu, ja että kaikki liittyvät sähkökomponentit on

sinetöity, jotta estetään sytytys, mikäli jäähdytysainetta

vapautuu. Ongelmatilanteessa konsultoi valmistajaa.

Palautettu jäähdytysaine tulee palauttaa jäähdytysaineen

toimittajalle oikeassa palautussylinterissä, ja asiaankuuluva

Jätteen Siirto -huomautus järjestettynä. Älä sekoita

jäähdytysaineita palautusyksiköissä ja erityisesti

sylintereissä. Jos kompressoreita tai kompressoriöljyjä on

poistettava varmista, että ne on tyhjennetty hyväksyttävälle

tasolle tekemään tietyksi, että palonarkaa jäähdytysainetta ei

ole jäljellä voiteluaineen sisällä. Tyhjennysprosessi on

suoritettava ennen kompressorin palauttamista toimittajille.

Vain sähkölämmitystä kompressorin rungolle tulee käyttää

tämän prosessin kiihdyttämiseksi. Kun öljy on tyhjennetty

järjestelmästä, se tulee kuljettaa turvallisesti.

7574

Asennusohjeet

Valmistelu

HUOMAUTUS:

Kaikki oppaassa olevat kuvat ovat vain havainnollistamista varten. Oma yksikkösi voi

hieman poiketa kuvissa olevista.

Laitteen todellinen muoto on ratkaiseva. Yksikkö voi ohjata itsenäisesti

ohjauspaneelilla tai kaukosäätimellä. Tämä käyttöopas ei sisällä kaukosäätimen

ohjaustoimintoja, katso lisätietoja yksikön toimitukseen kuuluvasta <<Kaukosäätimen

ohjeesta>>.

Ohjauspaneeli

Vaakasäleikön terä

(Automaattinen heilahtelu)

Paneeli

Pyörä

Etupuoli

Yläilmansuodatin

(Ritilän takana)

Yläilmanotto

Poistoaukko

Ilmanpoisto

Alailmanpoisto

Alailmanotto

Virtajohdon kiinnike

Virtajohdon pistorasia

Virtapistokkeen pistorasia

Pohjakaukalo

Poistoaukko

Takapuoli

Suunnitteluilmoitus

Tuotteittemme optimaalisen suorituskyvyn varmistamiseksi laitteiston ja

kaukosäätimen suunnittelun tekniset tiedot voivat muuttua ilman edeltävää

ilmoitusta.

Laitteen käyttöympäristön lämpötila-alue.

Poistoletkun asennus

Poistoletku ja sovitin on asennettava tai poistettava käyttötilan mukaisesti. COOL

(Viileä) -, HEAT (Lämmitys) -(lämpöpumpputyyppi tai AUTO (Automaattinen) -tilaa

varten on asennettava poistoletku. FAN (Tuuletin) tai DRY (Kuiva) -tilaa varten

poistoletku on irrotettava.

Asennussijainnin tulee täyttää seuraavat vaatimukset:

• Varmista, että asennat yksikön tasaiselle pinnalle

minimoidaksesi melun ja tärinän.

• Yksikkö on asennettava lähelle maadoitettua

pistorasiaa ja Keräysaltaan vedenpoistoaukko (yksikön

takana) on oltava helposti tavoitettavissa.

• Yksikön tulee sijaita vähintään 30 cm :n etäisyydellä

lähimmästä seinästä kunnollisen ilmanvaihdon

varmistamiseksi. Vaakasäleikön terän tulee olla

vähintään 50 cm:n etäisyydellä esteistä.

• ÄLÄ peitä laitteen ilmanottoaukkoja,

ilmanpoistoaukkoja tai kaukosäätimen

signaalivastaanottimia, tämä voi vahingoittaa yksikköä.

Suositeltava asennus

Oikean sijainnin valinta

Energialuokitustiedot

Tämän yksikön energialuokitus ja melutiedot

perustuvat vakioasennukseen, joka käyttää

laajentamatonta poistokanavaa (Halkaisija: 150

mm, Pituus:1,5 m) ilman ikkunaliukuria tai seinän

poistosovitinta A.

Tarvittavat työkalut

• Keskikokoinen ristipääruuvitaltta; -Mittanauha tai viivoitin; -Veitsi tai sakset;

• Saha (Joillakin malleilla, ikkunasovittimen lyhentämiseen kapeilla ikkunoilla)

MODE

(Tila)

Cool

(Viileä)

DRY

(Kuiva)

Lämpötilaväli

17-35°C(62-95°F)

13-35°C(55-95°F)

Lämmitys

(pumpun lämmitystila)

5-30°C(41-86°F)

Lämpötilaväli

MODE

(Tila)

7776

Tyhjennä poistoaukko

Lisävarusteet

Muoto Lisävarusteen nimi Määrä Muoto Lisävarusteen nimi Määrä

Yksikön sovitin

Poistoletku

Ikkunaliukuri A

Ikkunaliukuri B

Vaahtotiiviste A (Kiinnittyvä)

Vaahtotiiviste B (Kiinnittyvä)

Vaahtotiiviste C (Ei-kiinnittyvä)

Poistoletkun sovitin

(vain lämmityspumppumalli)

Tiivistyskangas

1 kpl

1 kpl (*)

1 kpl(*)

2 kpl (*)

1 kpl (*)

1 sarja(*)

1 kpl

1 kpl (*)

1 sarja(*)

1 kpl (*)

4 sarja(*)

1 kynä

Turvallisuuskannake ja 2 ruuvia

Tyhjennysletku

Virtajohdon kiinnike

Pultti

Kaukosäädin ja paristo

(vain kaukosäädinmalleissa)

Seinän poistosovitin A

(Vain seinäasennusmallit)

Seinän poistosovitin B (kannellinen)

(vain seinäasennusmalleissa)

Ruuvi ja ankkuri

(Vain seinäasennusmallit)

Taikateippi

Ikkunaliukurisovitin

Ikkuna-asennussarja

Vaihe 1: Poistoletkukokoonpanon valmistelu

Paina poistoletku (tai laajennettu poistoletku)

ikkunaliukurisovittimeen (Tain seinän

poistosovittimeen) ja yksikön sovittimeen,

sovittimien joustavat kiinnikkeen puristavat sen

kiinni automaattisesti.

Tyyppi-ikkuna-asennus

Seinän

poistosovitin A

Tyyppi-ikkuna-asennus

Varmista, että sovitin

on liitetty tiukasti

ilmanottoaukon

alauraan.

Ikkuna-asennus

Vaihe 2: Asenna poistoletkukokoonpano

yksikköön

Liitä poistoletkukokoonpanon yksikön sovitin

ilmanottoaukon alauraan sovittimen koukun

ollessa kohdistettu ilmanottoaukon rei'än

alustaan ja liu'uta alas

ilmanpoistoletkukokoonpano nuolen suuntaan

asennusta varten.

Vaihe 3: Säädettävän ikkunaliukurin valmistelu

Säädä ikkunaliukurin koko ikkunan koon

mukaan.

Jos ikkunan pituus vaatii kaksi tai kolme

ikkunaliukuria, käytä pultteja ikkunaliukurien

kiinnittämiseen, kun ne on säädetty oikean

pituisiksi.

Pultti

Ikkunaliukuri A Ikkunaliukuri B

MALLI A MALLI B

Asennus

HUOMAUTUS: Kun poistoletkukokoonpano ja säädettä ikkunanliukuri on valmisteltu,

valitse toinen seuraavista kahdesta asennusmenetelmästä.

Tyyppi: 1 Kippi-ikkuna- tai liukuikkuna-asennus

Vaahtotiiviste B

(Kiinnittyvä tyyppi - lyhyempi)

Vaahtotiiviste A

(Kiinnittyvä tyyppi)

1. Katkaise kiinnittyvä vaahtotiiviste A ja B -nauhat oikeaan pituuteen ja kiinnitä ne

ikkunan kehykseen

Ikkunaliukuri

(jos on tarpeen)

2. Liitä ikkunaliukurikokoonpano ikkuna-aukkoon.

3. Katkaise ei-kiinnittyvä vaahtotiiviste C -nauha vastaamaan ikkunan leveyttä (tai

korkeutta). Liitä tiiviste lasin ja ikkunapuitteen väliin estääksesi ilman virtauksen ja

hyönteisten pääsyn huoneeseen.

Vaahtotiiviste C

(Ei-kiinnittyvä tyyppi)

Poistoletku

Yksikön

sovitin

Ikkunaliukurisovitin

Poistoletkukokoonpano

Poistoletku

Yksikön

sovitin

Poistoletkukokoonpano

Taikateippi

Tiivistyskangas

Koukku

Rei'än alusta

Sovitin

Alaura

Tiivistyskangas

Pultti

Ikkunaliukuri A Ikkunaliukuri B

Vaahtotiiviste A

(Kiinnittyvä tyyppi)

Vaahtotiiviste B

(Kiinnittyvä tyyppi - lyhyempi)

Ikkunaliukuri A

Ikkunaliukuri B

(jos on tarpeen)

Vaahtotiiviste C

(Ei-kiinnittyvä tyyppi)

7978

2 ruuvia

Turvallisuuskannake

4. Jos on tarpeen, asenna kaksi turvallisuuskannaketta 2 ruuvilla, kuten kuvassa.

HUOMAUTUS: Peitä reikä sovittimen

kannella, kun sitä ei käytetä.

Tyyppi 2: Seinäasennus

1. Leikkaa 125 mm:n (4,9 tuumaa) reikä seinään seinän poistosovitin B:tä varten.

2. Kiinnitä seinän poistosovitin B seinään sarjan toimitukseen kuuluvilla neljällä

ankkurilla ja ruuvilla.

3. Liitä poistoletkukokoonpano (ja seinän poistosovitin A) seinän poistosovitin B:hen.

Laajennusankkurin sijainti

Seinän poistosovitin B

Sovittimen kansi

Maks. 120 cm tai 47 tuumaa

Min. 30 cm tai 12 tuumaa

HUOMAUTUS: Varmistaaksesi oikean toiminnan, ÄLÄ laajenna tai taivuta letkua

liikaa. Varmista, ette poistoletkun ilmanpoiston ympärillä ole esteitä (500 mm:n

alueella) poistojärjestelmän oikean toiminnan varmistamiseksi. Kaikki

käyttöoppaassa olevat kuvat ovat vain havainnollistamista varten. Oma

ilmankostuttimesi voi hieman poiketa kuvissa olevista. Laitteen todellinen muoto on

ratkaiseva.

Käyttöohjeet

Ohjauspaneelin ominaisuudet

Osoitin

Toiminto

Ajastin päällä -valo;

Ajastin pois päältä -valo;

KUIVA-tilan valo

TUULETIN-tilan valo

AUTOMAATTINEN-tilan valo

VIILEÄ-tilan valo

FOLLOW ME (Seuraa minua) -valo

Lämmitystilan valo

Celsius-asteet

Fahrenheit-asteet

KORKEAN tuulettimen nopeuden valo

KESKITASON tuulettimen nopeuden valo

MATALAN tuulettimen nopeuden valo

AUTOMAATTISEN tuulettimen nopeuden

valo (kaikki palavat / kaikki pimeinä)

LEPO-valo

LED-näyttö

Kääntö Automaattisen heilahteluominaisuuden käynnistämiseen. Kun toiminta on

PÄÄLLÄ, SWING (Heilahtelu) -painikkeen painaminen pysäyttää säleikön haluttuun

kulmaan.

Ajastus -painike

AUTO ON (Automaattisesti päälle) aloitusajan käynnistämiseen ja AUTO OFF

(Automaattisesti pois päältä) pysäytysajan ohjelmointiin yhdessä +- ja --painikkeiden

kanssa. Ajastin päällä/pois merkkivalo syttyy ajastin päälle/pois -asetusten alla.

Tilapainike valitsee asianmukaisen käyttötilan. Joka kerta, kun painat painiketta, tila

valitaan järjestyksessä AUTO (Automaattinen), COOL (Viileä), DRY (Kuiva), FAN

(Tuuletin) ja HEAT (Lämmitys). Tilan merkkivalo syttyy eri tila-asetuksilla.

Ylös (+) - ja Alas (-) -painikkeita käytetään säätämään (lisäämään/vähentämään)

lämpötila-asetuksia 1 °C / 1 °F -asteen (tai 2 °F) lisäyksin alueella 17 °C/ 62 °F - 30 °C /

86°F (tai 88°F) tai TIMER (Ajastin) -asetuksia alueella 0–24 h.

HUOMAUTUS: Kaukosäädin voi näyttää lämpötilan joko Fahrenheit- tai Celsius-asteina.

Vaihtaaksesi yksikkö, pidä Ylä- ja Ala-painikkeita samanaikaisesti painettuina 3

sekuntia.

Tuuletinpainike

Säädä tuulettimen nopeutta. Paina valitaksesi tuulettimen nopeuden neljässä

vaiheessa - LOW (Matala), MED (Keskitaso), HIGH (Korkea) ja AUTO (Automaattinen).

Tuulettimen merkkivalo syttyy eri tila-asetuksilla. Kun valitset AUTO (Automaattinen)

tuulettimen nopeuden, kaikki tuulettimen merkkivalot sammuvat. Päälle Kun valitset

joissakin malleissa AUTO (Automaattinen) tuulettimen nopeuden, kaikki tuulettimen

merkkivalot palavat.

Lepo (Eco) -painike

Käytetään LEPO/ECO-toiminnan

käynnistämiseen.

Virtapainike Virtakytkin päälle/pois

2 ruuvia

Turvallisuuskannake

Osoitin

Toiminto

8180

LED-näyttö

Näyttää asetetun lämpötilan °C- tai °F-asteina ("°F" ei näy joissakin malleissa) sekä

Automaattinen ajastus -asetukset. DRY (Kuiva) - ja FAN (Tuuletin) -tiloissa ollessa se

näyttää huoneen lämpötilan.

Näyttää virhekoodit ja suojauskoodin. E1-Huoneen lämpötila-anturivirhe. E2-

Haihduttimen lämpötila-anturivirhe. E3-Kondensaattorin lämpötila-anturivirhe. E4-

Näyttöpaneelin tiedonsiirtovirhe. EC-Jäähdytysaineen vuodontunnistuksen

toimintahäiriö.

PI-Pohjakaukalo on täynnä - Liitä tyhjennysletku ja laske kerääntynyt vesi pois. Jos

suojaustoiminta toistuu, soita huoltoon.

Huomautus: Kun jokin yllä olevista toimintahäiriöistä ilmenee, kytke yksikkö pois päältä

ja tarkista mahdolliset tukokset. Käynnistä yksikkö uudelleen. Jos toimintahäiriö jatkuu,

kytke virta pois yksiköstä ja irrota virtakaapeli. Ota yhteyttä valmistajaan tai sen

huoltoedustajiin tai vastaavasti pätevään henkilöön huollon saamiseksi.

Käyttöohjeet

COOL (Viileä) -toiminnon käyttö

• Paina "MODE" (Tila) -painiketta, kunnes "COOL” (Viileä) -merkkivalo syttyy.

• Paina ADJUST (Säädä) -painikkeita "+" tai "-" valitaksesi haluamasi huonelämpötilan.

Lämpötilan voi asettaa alueelle 17–30 °C / 62–86 °F (tai 88 °F).

• Paina "FAN SPEED” (Tuulettimen nopeus) -painiketta valitaksesi tuulettimen nopeuden.

HEAT (Lämmitys) -toiminnon käyttö

• Paina "MODE" (Tila) -painiketta, kunnes "HEAT” (Lämmitys) -merkkivalo syttyy.

• Paina ADJUST (Säädä) -painikkeita "+" tai "-" valitaksesi haluamasi huonelämpötilan.

Lämpötilan voi asettaa alueelle 17–30 °C / 62–86 °F (tai 88 °F).

• Paina "FAN SPEED” (Tuulettimen nopeus) -painiketta valitaksesi tuulettimen nopeuden.

DRY (Kuiva) -toiminnon käyttö

• Paina "MODE" (Tila) -painiketta, kunnes "DRY” (Kuiva) -merkkivalo syttyy.

• Tässä tilassa et voi valita tuulettimen nopeutta tai säätää lämpötilaa. Tuulettimen moottori

toimii LOW (Matala) nopeudella.

• Pidä ikkunat ja ovet suljettuina parhaan ilmankuivaustehon saamiseksi.

• Älä aseta putkea ikkunaan.

AUTO (Automaattinen) -toiminnon käyttö

• Kun asetat ilmastointilaitteen AUTO (Automaattinen) -tilassa, se valitsee automaattisesti

jäähdytyksen, lämmityksen tai vain tuuletinkäytön sen mukaan, minkä lämpötilan olet valinnut

ja huoneen lämpötilan mukaan.

• Ilmastointilaite ohjaa huoneen lämpötilaa automaattisesti asettamasi lämpötilapisteen

ympärillä.

• Automaattisessa tilassa ei voi valita tuulettimen nopeutta.

FAN (Tuuletin) -toiminnon käyttö

• Paina "MODE" (Tila) -painiketta, kunnes "FAN” (Tuuletin) -merkkivalo syttyy.

• Paina "FAN SPEED” (Tuulettimen nopeus) -painiketta valitaksesi tuulettimen nopeuden.

Lämpötilaa ei voi säätää.

• Älä aseta putkea ikkunaan.

TIMER (Ajastin) -toiminnon käyttö

• Kun yksikkö on päällä, Ajastin-painikkeen painaminen

käynnistää Automaattinen pois päältä pysäytysohjelman, TIMER OFF (Ajastin pois päältä),

merkkivalo syttyy. Paina Ylös- tai Alas-painiketta valitaksesi halutun ajan. Paina TIMER

(Ajastin) -painiketta uudelleen 5 sekunnin kuluessa, Automaattisesti päälle -aloitusohjelma on

käynnistetty. Ja TIMER ON (Ajastin päällä) -merkkivalo syttyy. Paina ylös- tai alas-painiketta

valitaksesi halutun Automaattisesti päälle -aloitusajan.

• Kun yksikkö on pois päältä, paina Ajastinpainiketta käynnistääksesi Automaattisesti päälle -

aloitusohjelman, paina sitä uudelleen viiden sekunnin kuluessa käynnistääksesi

Automaattisesti pois päältä -pysäytysohjelman.

• Paina tai pidä YLÖS- tai ALAS-painiketta painettuna säätääksesi automaattisen toiminnon

ajankohtaa 0,5 tunnin askelin korkeintaan 10 tunnin ajalta ja sitten yhden tunnin askelin aina

24 tuntiin saakka. Ohjain laskee käynnistykseen jäljellä olevaa aikaa.

• Järjestelmä palaa automaattisesti takaisin näyttämään edellistä lämpötila-asetusta, jos

mitään toimintaa ei tapahdu 5 sekuntiin.

• Laitteen kytkemin PÄÄLLE- tai POIS -tilaan milloin tahansa tai ajastinasetuksen säätäminen

arvoon 0,0 peruuttaa automaattisen käynnistys-/sammutusohjelman.

SLEEP(ECO) (Lepo/Eco) -toiminta

• Kun painat tätä painiketta, valittu lämpötila lisääntyy (jäähdytys) tai vähenee (lämmitys) 1 °C /

2 °F -asteella (tai 1 °F) 30 minuutissa. Lämpötila kohoaa tällöin (jäähdytys) tai laskee

(lämmitys) toisella 1 °C / 2 °F -asteella (tai 1 °F) seuraavan 30 minuutin jälkeen. Tätä uutta

lämpötilaa ylläpidetään 7 tuntia ennen kuin se palaa alkuperäiseen valittuun lämpötilaan.

Tämä päättää Lepo/Eco-tilan ja yksikkö jatkaa, kuten se alun perin ohjelmoitiin.

HUOMAUTUS: Tämä ominaisuus ei ole käytettävissä FAN (Tuuletin) - tai DRY (Kuiva) -tilassa.

Muut ominaisuudet

FOLLOW ME (Seuraa minua) / TEMP SENSING (Lämpötilan tunnistus) -ominaisuus

HUOMAUTUS: Tämän ominaisuuden voi aktivoida VAIN kaukosäätimellä. Kaukosäädin toimi

etätermostaattina mahdollistaen tarkan lämpötilan ohjauksen sijainnissaan.

Aktivoidaksesi Seuraa minua / Lämpötilan etätunnistusominaisuuden, osoita kaukosäätimellä

kohti yksikköä ja paina Follow Me/Temp Sensing (Seuraa minua / Lämpötilan tunnistus) -

painiketta. Kaukosäädin lähettää tämän signaalin ilmastointilaitteeseen kunnes painat Follow

Me/Temp Sensing (Seuraa minua / Lämpötilan tunnistus) -painiketta uudelleen. Jos yksikköei

vastaanota Seuraa minua / Lämpötilan tunnistus -signaalia 7 minuutin sisään, yksikkö poistuu

Seuraa minua / Lämpötilan tunnistus -tilasta.

HUOMAUTUS: Tämä ominaisuus ei ole käytettävissä FAN (Tuuletin) - tai DRY (Kuiva) -tilassa.

AUTO-RESTART (Automaattinen uudelleenkäynnistys)

Yksikkö, joka on sammunut odottamatta sähkökatkoksen vuoksi, käynnistyy uudelleen ja jatkaa

automaattisesti viimeisimmän toiminnon suorittamista, kun virta palaa laitteeseen.

ILMAVIRRAN SUUNNAN SÄÄTÖ

Säleikkö voi säätää automaattisesti. Säädä ilmavirran suuntaa automaattisesti:

• Kun virta on PÄÄLLÄ, säleikkö avautuu kokonaan.

• Paina paneelin tai kaukosäätimen SWING (Heilahtelu) -painiketta käynnistääksesi

Automaattisen heilahteluominaisuuden. Säleikkö heilahtelee ylös ja alas automaattisesti.

• Älä säädä säleikköä manuaalisesti.

ODOTA 3 MINUUTTIA ENNEN KUIN JATKAT TOIMINTAA Kun yksikkö on pysähtynyt, sitä ei voi

käynnistää uudelleen seuraavaan 3 minuuttiin. Ominaisuuden tarkoituksena on suojella

yksikköä. Toiminta käynnistyy automaattisesti, kun 3 minuuttia on kulunut.

VIRRANHALLINTA-ominaisuus

Jäähdytystoiminnan aikana, kun ympäristön lämpötila on määrätyn ajan matalampi kuin

asetuslämpötila, yksikkö käynnistää automaattisesti virranhallintaominaisuuden. Kompressori ja

tuuletinmoottori pysähtyvät. Kun ympäristön lämpötila on korkeampi kuin asetuslämpötila,

yksikkö poistuu automaattisesti virranhallintaominaisuudesta. Kompressori ja (tai)

tuuletinmoottori käynnistyvät.

8382

VEDEN POISTO

• Poista ilmankuivaustilojen aikana ylätyhjennystulppa yksikön

takana, asenna poistoliitin (5/8" yleis-naarasliitin) 3/4" letkuun

(Paikallisesti ostettava). Malleilla, joissa ei ole poistoliitintä,

kiinnitä poistoletku tyhjennysreikään. Aseta letkun avoin pää

suoraan lattiakaivoon.

Poista

ylätyhjennystulppa

Jatkuvan

tyhjennyksen letku

• Poista lämpöpumpputilan aikana alatyhjennystulppa yksikön takana, asenna poistoliitin

(5/8" yleis-naarasliitin) 3/4" letkuun (Paikallisesti ostettava). Malleilla, joissa ei ole

poistoliitintä, kiinnitä poistoletku tyhjennysreikään.

Aseta letkun avoin pää suoraan lattiakaivoon.

HUOMAUTUS: Varmista, että letku on oikein paikallaan eikä vuoda. Suuntaa letku

lattiakaivoon ja varmista, ettei letkussa ole veden virtaamista estäviä mutkia. Aseta letkun

pää lattiakaivoon ja varmista, että letkun pää on asetettu niin, että vesi virtaa vapaasti.

(Katso kuvat, joissa ®). Älä päästä irti letkusta. (Katso kuvat, joissa ®). Kun jatkuvan

tyhjennyksen letkua ei käytetä, varmista, että vastaava tyhjennystulppa ja nuppi on

asennettu lujasti vuodon estämiseksi.

Poista lämpöpumpputilan aikana alatyhjennystulppa yksikön

takana, asenna poistoliitin (5/8" yleis-naarasliitin) 3/4" letkuun

(Paikallisesti ostettava). Siirrä yksikkö varovasti

vedenpoistosijaintiin ja anna veden tyhjentyä. Huomautus:

Varmista, että tyhjennysletku on alakaukalon tyhjennysaukon

alapuolella.

Poista

alatyhjennystulppa

Jatkuvan

tyhjennyksen

letku

Kun pohjakaukalon veden taso ylittää edeltä määritetyn tason,

laitteesta kuuluu 8 äänimerkkiä, digitaalisella näyttöalueella näkyy

"PI". Tällöin ilmastointi/ilmankuivausprosessi pysähtyy välittömästi.

Tuulettimen moottorin toiminta kuitenkin jatkuu (tämä on

normaalia). Siirrä yksikkö varovasti vedenpoistosijaintiin, poista

alatyhjennystulppa ja anna veden tyhjentyä. Asenna

alatyhjennystulppa ja käynnistä laite uudelleen, kunnes "PI"-symboli

poistuu näkyvistä. Soita huoltoon, mikäli virhe toistuu.

HUOMAUTUS: Varmista, että asennat pohjan tyhjennystulpan lujasti

taikaisin paikalleen vuodon ehkäisemiseksi ennen yksikön käyttöä.

Kunnossapito

Turvallisuusvarotoimet

• Irrota yksikkö aina pistorasiasta ennen puhdistusta tai huoltoa.

•ÄLÄ käytä yksikön puhdistamiseen syttyviä nesteitä tai kemikaaleja.

• ÄLÄ pese yksikkö juoksevan veden alla. Se aiheuttaa sähköiskun vaaran.

• ÄLÄ käytä yksikköä, jos virtajohto on vahingoittunut puhdistuksen aikana.

Vahingoittunut virtajohto on vaihdettava valmistajan toimittamaan uuteen johtoon.

Ilmansuodattimen puhdistus

Kunnossapitovinkkejä

• Varmista, että puhdista ilmansuodattimen 2 viikon

välein varmistaaksesi optimaalisen suorituskyvyn.

• Vedenkeräyskaukalo tulee tyhjentää heti, kun PI-virhe

ilmenee ja ennen varastointia homeen torjumiseksi.

• Kotitalouksissa, jossa on lemmikkejä, ritilä tule

pyyhkiä ajoittain puhtaaksi eläinten karvoista

johtuvan ilmavirran estymisen vuoksi.

HUOMIO

ÄLÄ käytä yksikköä ilman suodatinta, sillä lika

ja nukka tukkivat laitteen ja heikentävät sen

suorituskykyä.

Yläsuodatin

(ota ulos)

Poista ruuvi,

ota sen jälkeen

alasuodatin ulos

Yksikön puhdistaminen

Puhdista yksikkö kostealla, nukkaamattomalla liinalla ja miedolla pesuaineliuoksella.

Kuivaa yksikkö kuivalla, nukkaamattomalla liinalla.

Varastoi yksikkö, kun sitä ei käytetä

• Tyhjennä yksikön vedenkokoamiskaukalo seuraavan osan ohjeiden mukaisesti.

Käytä yksikköä FAN (Tuuletin) -tilassa 12 tuntia lämpimässä huoneessa kuivataksesi

sen ja estääksesi homeen muodostumisen.

Kytke yksikön virta pois ja irrota virtajohto pistorasiasta.

• Puhdista ilmansuodatin edellisen osan ohjeiden mukaisesti. Asenna puhdas, kuiva

suodatin ennen varastointia.

• Poista paristot kaukosäätimestä.

Huomautus: Varmista, säilytät yksikköä viileässä, pimeässä paikassa. Altistuminen

suoralle auringonpaisteelle tai äärimmäiselle kuumuudelle voi lyhentää yksikön

käyttöikää.

Huomautus: Kotelon ja etupuolen voi puhdistaa pölystä öljyttömällä liinalla tai pestä

liinalla, joka on kostutettu lämpimän veden ja miedon astianpesuaineen liuoksella.

Huuhtele huolellisesti ja pyyhi kuivaksi. Älä koskaan käytä karkeita puhdistusaineita,

vahaa tai kiillotusainetta kotelon etuosaan. Varmista, että kierrät liian veden pois

liinasta ennen pyyhkimistä säätimien ympärillä. Liika vesi säätimissä tai niiden

ympärillä voi vahingoittaa yksikköä.

Poista

alatyhjennystulppa

Jatkuvan

tyhjennyksen

letku

poistoletkun

sovitin

poistokorkeus ≦1,8 m

Paina virtajohdon

kiinnike takakanteen.

poistoletkun

sovitin

poistoletkun

sovitin

8584

Ongelma Mahdollinen syy Ratkaisu

Vedenkokoamiskaukalo on täynnä. Kytke l

aite pois päältä, tyhjennä vesi

vedenkokoamiskaukalosta ja käynnistä

yksikkö uudelleen.

PI-virhekoodi

Yksikkö ei kytkeydy

päälle, kun

PÄÄLLE/POIS-

painiketta

painetaan

COOL (Viileä) -tilassa:

huoneen lämpötila on

matalampi kuin asetettu

lämpötila

Nollaa lämpötila

Ilmansuodatin on pölyn tai

eläinten karvojen tukkima

Kytke yksikkö pois päältä ja puhdista

suodatin ohjeiden mukaisesti

Poistoletkua ei ole liitetty tai

se on tukossa

Kytke yksikkö pois päältä, irrota letku,

tarkista tukokset ja liitä letku takaisin

paikalleen

Soita huoltoteknikolle yksikön tutkimiseksi

ja jäähdytysaineen lisäämiseksi

Yksikkö ei jäähdy

kunnolla

Yksikön jäähdytysaine on

vähissä

Vähennä asetettua lämpötilaa

Lämpötila-asetus on liian

korkea

Huoneen ikkunat ja ovet

ovat auki

Varmista, että kaikki ikkunat ja ovat on

suljettu

Huoneala on liian suuri

Tarkista jäähdytysalue uudelleen

Ilmansuodatin on pölyn tai

eläinten karvojen tukkima

Poista lämmönlähteet, jos mahdollista

Kytke yksikkö pois päältä ja puhdista suoda

tin ohjeiden mukaisesti

Alusta ei ole vaakasuorassa

Tämä ääni aiheutuu

jäähdytysaineen virtaamisesta

yksikön sisällä

Tämä on normaaliaYksiköstä kuuluu

pulputtavaa ääntä

Yksikkö on äänekäs

ja tärisee liian paljon

Impedanssitiedot

Ollakseen normin EN 61000-3-11 mukainen POAC8212-tuote tulee liittää vain

järjestelmäimpedanssisyöttöön: | Zsys|=0,348 ohmia tai alle.

Ennen kuin liität tuotteen julkiseen sähköverkkoon, ota yhteyttä paikalliseen

sähköyhtiöön varmistaaksesi, että sähköverkko vastaa yllä mainittuja

vaatimuksia.Laitteen muotoilu ja tekniset tiedot voivat muuttua ilman

ennakkoilmoitusta tuotteen parannusta varten. Ota yhteyttä myyntiedustajaan tai

valmistajaan saadaksesi lisätietoja.

Kaikki päivitykset käyttöoppaaseen siirretään palveluverkkosivustolle. Tarkista sieltä

uusin versio.

Maahantuonti ja markkinointi yksinoikeudella:

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norjassa:

https://www.power.no/kundeservice/

P: 21 00 40 00

Expert Tanskassa:

https://www.expert.dk/kundeservice/

P: 70 70 17 07

Power Tanskassa:

https://www.power.dk/kundeservice/

P: 70 33 80 80

Punkt 1 Tanskassa:

https://www.punkt1.dk/kundeservice/

P: 70 70 17 07

Expert Suomessa:

https://www.expert.ﬁ/tuki/asiakaspalvelu/

P: 020 7100 670

Power Suomessa:

https://www.power.ﬁ/tuki/asiakaspalvelu/

P: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

P: 08 517 66 000

Vianmääritysvinkkejä

Tämä tuotteeseen tai ohjeisiin merkitty symboli tarkoittaa, että

sähkölaitteet ja elektroniikka on hävitettävä käyttöikänsä päätyttyä

erillään kotitalousjätteestä. EU:ssa on kierrätystä varten erillisiä

keruujärjestelmiä. Jos haluat lisätietoja, ota yhteys paikallisiin

viranomaisiin tai tuotteen myyneeseen liikkeeseen.

Huoneessa on

lämmönlähteitä

Aseta yksikkö tasaiselle, vaakasuoralle

pinnalle

8786

Læs sikkerhedsforanstaltningerne inden brug og installation

Undgå dødsfald og skader på dig selv, andre personer eller genstande ved at overholde

følgende instruktioner. Hvis vejledningerne ikke følges og enheden bruges forkert kan

det føre til dødsfald, personskader og skade på ejendom.

ADVARSEL

Dette symbol angiver risiko

for personskader og dødsfald.

FORSIGTIG

Dette symbol angiver risiko

for skade på ejendom eller

alvorlige konsekvenser.

Sikkerhedsforanstaltninger

ADVARSEL

• Installationen skal udføres i henhold til

installationsvejledningen. Forkert installation kan føre til

vandlækage, elektrisk stød eller brand.

• Brug kun det medfølgende tilbehør og dele, samt det

speciﬁcerede værktøj til installationen. Brug af ikke-

standardiserede dele kan føre til vandlækage, elektrisk

stød, brand og personskader eller skade på ejendom.

• Sørg for, at stikkontakten, du bruger, er jordforbundet og at

den har den rigtige spænding. Stikket på ledningen har 3

jordforbundet stikben, for at beskyttelse mod elektrisk

stød. Spændingsoplysninger ﬁndes på apparatets

navneplade.

• Apparatet må kun tilsluttes en stikkontakt med

jordforbindelse. Hvis stikkontakten, du bruger ikke er

jordforbundet eller beskyttet med en sikring eller en

strømafbryder (sikringen eller afbryderen bestemmes af

apparatets maksimale strøm). Den maksimale strøm er

angivet på navnepladen på apparatet). Få en kvaliﬁceret

elektriker til, at montere en ordentlig stikkontakt.

• Stil apparatet på en plan og robust overﬂade. Hvis du ikke

gør det, kan det føre til skader eller overdreven støj og

vibrationer.

• Apparatet skal holdes fri for hindringer, for at sikre korrekt

funktion og for at mindske sikkerhedsrisici.

• Ledningens længde må ikke ændres, og apparatet må ikke

strømforsynes med en forlængerledning.

• Del ikke en enkelt stikkontakt med andre elektriske

apparater. Utilstrækkelig strømforsyning kan føre til brand

eller elektrisk stød.

• Apparatet må ikke bruges i et vådt rum, såsom et

badeværelse eller vaskerum. For meget udsættelse for

vand kan føre til kortslutning af elektriske dele.

• Apparatet må ikke opstilles et sted, hvor det kan udsættes

for brændbart gas, da dette kan føre til brand.

Apparatet er udstyret med hjul, så det er nemmere at

ﬂytte. Brug ikke hjulene på et tykt tæppe eller til at rulle

over genstande, da apparatet kan vælte.

• Brug ikke et apparat, hvis det har været tabt på jorden eller

er beskadiget.

• Apparater med elektriske varmelegemer skal have mindst 1

meter fri afstand til brændbare materialer.

• Rør ikke ved apparatet med våde eller fugtige hænder, eller

hvis du er barfodet.

• Hvis apparatet væltes under brug, skal du straks slukke for

det og tage stikket ud af stikkontakten. Se apparatet efter

og sikr, at der ikke er nogen skader. Hvis du har mistanke

om, at apparatet er blevet beskadiget, skal du kontakte en

tekniker eller kundeservice for hjælp.

• I tordenvejr skal strømmen afbrydes, for at undgå skader

på apparatet på grund af lynnedslag.

• Apparatet skal bruges på en sådan måde, at det er

beskyttet mod fugt.

fx kondens, plaskede vand osv. Apparatet må ikke placeres

eller opbevares på et sted, hvor det kan falde i eller

8988

trækkes ned i vand eller anden væske. Afbryd straks

apparatet, hvis dette sker.

• Al ledningsføring skal udføres i overensstemmelse med

ledningsdiagrammet, der ﬁndes inde i apparatet.

• Apparatets printplade (PCB) er designet med en sikring for

at beskytte mod overstrøm.

Speciﬁkationerne for sikringen står på printpladen, såsom:

T 3,15 A/250 V, osv.

• Hvis vandaﬂøbsfunktionen ikke er i brug, skal du sørge for at

den øverste og nederste drænprop sidder ordentligt fast, for

at undgå kvælning. Når drænproppen ikke er i brug, skal den

holdes ude af børns rækkevidde, for at undgå kvælning.

• Dette apparat må ikke bruges af børn under 8 år eller af

personer med nedsatte fysiske, følelsesmæssige eller

mentale evner eller med mangel på erfaring eller viden, hvis

de ikke er under opsyn eller er blevet instrueret i, hvordan

dette apparat bruges sikkert, og forstår risikoen ved at

bruge det. Børn må ikke lege med dette apparat. Rengøring

og vedligeholdelse må ikke udføres af børn uden opsyn.

• Hvis ledningen beskadiges, skal den skiftes af producenten,

dennes servicerepræsentant eller en tilsvarende kvaliﬁceret

fagmand, så enhver fare undgås.

• Før rengøring eller anden vedligeholdelse skal apparatet

tages ud af stikkontakten.

• Fastsiddende dæksler må ikke tages af. Brug aldrig

apparatet, hvis det ikke fungerer korrekt, eller hvis det er

blevet tabt eller beskadiget.

• Undgå, at føre ledningen under et gulvtæppe. Undgå, at

tildække ledningen med tæpper, løbere eller lignende

gulvbelægninger. Før ikke ledningen under møbler eller

andre apparater. Før ledningen væk fra traﬁk, hvor ingen kan

falde over den.

FORSIGTIG

• Ingen apparater må bruges, hvis deres ledning, stik, sikring

eller afbryder er beskadiget. Bortskaf apparatet eller send

det til et godkendt servicecenter for undersøgelse og/eller

reparation.

• For at mindske risikoen for brand eller elektrisk stød, må

denne ventilator ikke bruges med nogen former for faste

styreenheder.

• Apparatet skal opstilles i overensstemmelse med de lokale

regler vedr. elektriske apparater.

• Kontakt en autoriseret servicetekniker vedrørende

reparation eller vedligeholdelse af dette apparat.

• Kontakt en autoriseret installatør for installation af dette

apparat.

• Ind- og udtagene må ikke tildækkes eller blokeres.

• Produktet må ikke bruges til andet end det, der er beskrevet

i denne brugervejledning.

• Sluk for strømmen og træk ledningen ud af stikkontakten,

inden du rengør apparatet.

• Slå strømmen fra, hvis der opstår mærkelige lyde eller lugte,

eller hvis der kommer røg ud af apparatet.

• Tryk ikke på knapperne på betjeningspanelet med andet end

dine ﬁngre.

• Fastsiddende dæksler må ikke tages af. Brug aldrig

apparatet, hvis det ikke fungerer korrekt, eller hvis det er

blevet tabt eller beskadiget.

• Apparatet må ikke tændes eller slukkes, ved at tilslutte og

afbryde stikket i stikkontakten.

• Farlige kemikalier må hverken bruges til rengøring eller

komme i kontakt med apparatet. Brug ikke apparatet i

nærvær af brændbare stoer eller dampe, såsom alkohol,

insekticider, benzin eller lignende.

• Transporter altid apparatet i lodret stilling, og sørg for at det

står på en stabil og plan overﬂade under brug.

9190

For R290

Mængde af

kølemiddel (kg)

>0.0836 og < 0.1045

>0.1045 og <0.1254

>0.1254 og < 0.1463

>0.1463 og <0.1672

>0.1672 og < 0.1881

>0.1881 og < 0.2090

Min.

gulvareal (m²)

Mængde af

kølemiddel (kg)

>0.2090 og < 0.2299

>0.2299 og < 0.2508

>0.2508 og < 0.2717

>0.2717 og < 0.2926

>0.2926 og < 0.3135

Min.

gulvareal (m2)

• Kontakt altid en kvaliﬁceret tekniker til at udføre

reparationer. Hvis ledningen er beskadiget, skal den

udskiftes med en ny, der fås fra producenten. Den må ikke

forsøges repareret.

• Hold i selve stikket, når det trækkes ud af stikkontakten.

• Apparatet skal altid slukkes, når det ikke er i brug.

ADVARSEL vedrørende brug af kølemidlet R290

• Brug ikke andre metoder til at tø fødevarerne hurtigere op

eller til rengøring, end de der anbefales af producenten.

• Apparatet skal opbevares i et lokale uden antændelseskilder

i kontinuerlig drift (for eksempel åben ild, et tændt

gasapparat eller et tændt elektrisk varmelegeme).

• Må ikke perforeres eller brændes.

• Vær opmærksom på, at kølemiddel muligvis er lugtfrit.

• Apparatet skal opstilles, bruges og opbevares i et rum med

et gulvareal, der er i henhold til mængden af kølemiddel, der

bruges. For bestemte oplysninger om gastypen og

mængden der bruges, bedes du se det relevante mærke på

selve apparatet. Hvis der er forskel på oplysningerne på

mærkatet og i vejledningen i beskrivelsen af det minimale

gulvareal, er det beskrivelsen på mærket, der er gældende.

• Apparatet skal opbevares på en sådan måde, at mekaniske

skader undgås.

• En advarsel om, at apparatet skal opbevares i et godt

ventileret område, hvor rumstørrelsen svarer til det

rumareal, der er angivet for drift.

• Enhver person der er involveret i arbejde på eller indtrængen

i et kølemiddelkredsløb, skal være i besiddelse af et gyldigt

certiﬁkat fra en branchegodkendt kontrolmyndighed, som

autoriserer deres kompetence til at håndtere kølemiddel

sikkert i overensstemmelse med branchens anerkendte

kontrolspeciﬁkation.

• Service må kun udføres i henhold til udstyrsproducentens

anbefalinger. Vedligeholdelse og reparation der kræver

assistance fra andet faglært personale, skal udføres under

opsyn af personen med kompetencer i brug af brændbare

kølemidler.

• Apparatet skal opbevares i et rum, hvor der ikke er løbende

brug af åben ild (fx et gasapparat) og antændelseskilder (fx

en elvarmer).

Forsigtig: Risiko

for brand/

brandfarlige

materialer

Forklaring af symbolerne, der vises på apparatet

(kun på apparatet, der bruger kølemidlet R290):

ADVARSEL

FORSIGTIG

Dette symbol viser, at dette apparat

bruger et brændbart kølemiddel. Hvis

kølemidlet lækkes og udsættes for en

ekstern antændelseskilde, er der risiko

for brand.

Dette symbol viser, at brugsvejledningen

skal læses omhyggeligt.

Dette symbol viser, at et servicepersonale

skal håndtere dette udstyr i henhold til

installationsvejledningen.

Dette symbol viser, at der er oplysninger

om emnet, fx i brugsvejledning eller

installationsvejledning.

• Nationale gasregler skal overholdes.

Hold ventilationsåbninger fri for forhindring.

9392

1. Transport af udstyr, der indeholder brændbare kølemidler

Se transportreglerne

2. Mærkning af udstyr med skilte

Se lokale regler

3. Bortskaelse af udstyr, der benytter brændbare kølemidler

Se nationale regler.

4. Opbevaring af udstyr/enheder

Opbevaring af udstyret skal ske i overensstemmelse med

producentens anvisninger.

5. Opbevaring af indpakket (ikke solgt) udstyr

Beskyttelse af opbevarede kasser skal være konstrueret, så

mekaniske skader på udstyret inden i kassen ikke medfører

udslip af det indeholdte kølemiddel. Det maksimale antal

udstyrsenheder der må opbevares sammen, bestemmes

ifølge de lokale bestemmelser.

6. Information om service

1) Kontrol af omgivelserne

Før arbejde på systemer med brændbare kølemidler

påbegyndes, er det nødvendigt at gennemføre

sikkerhedstjek for sikre, at risikoen for antændelse er

minimal. For reparationer på kølesystemet skal følgende

foranstaltninger overholdes, inden der udføres arbejde på

systemet.

2) Arbejdsprocedure

Arbejdet skal udføres under en kontrolleret procedure, for

at minimere risikoen for, at brandfarlige gasser eller

dampe er til stede under arbejdet.

3) Generelt arbejdsområde

Alt vedligeholdelsespersonale og andre, der arbejder i

området, skal informeres om den type arbejde, der

udføres. Undgå arbejde i lukkede rum. Området omkring

arbejdsstedet skal afspærres. Sørg for, at forholdene i

området er gjort sikre ved kontrol af brændbart materiale.

4) Kontrol af tilstedeværelse af kølemiddel

Området skal kontrolleres med en passende

kølemiddeldetektor før og under arbejdet for at sikre, at

teknikeren er opmærksom på eventuelt brændbar

atmosfære. Sørg for at det anvendte

lækagedetekteringsudstyr egner sig til brug med

brændbare kølemidler, dvs. gnistfrit, passende forseglet

eller egensikkert.

5) Tilstedeværelse af ildslukker

Hvis der skal udføres varmt arbejde på køleudstyret eller

tilhørende dele, skal der foreﬁndes passende

ildslukningsudstyr. Sørg for at have en pulverslukker eller

CO2-ildslukker i nærheden af opladningsområdet.

6) Ingen antændelseskilder

Ingen personer der udfører arbejde i forbindelse med et

kølesystem, som omfatter eksponering af rør, der

indeholder eller har indeholdt brændbart kølemiddel, må

anvende nogen form for antændelseskilde på en sådan

måde, at det kan medføre risiko for brand eller eksplosion.

Alle mulige antændelseskilder, herunder tobaksrygning,

skal ske tilstrækkelig langt væk fra stedet, hvor

installation, reparation, ernelse og bortskaelse ﬁnder

sted, og hvor der er mulighed for udslip af brændbart

kølemiddel til omgivelserne. Inden arbejdet ﬁnder sted,

skal området omkring udstyret kontrolleres for at sikre, at

der ikke er nogen brandfare eller risiko for antændelse. Der

skal være synlige skilte med "Rygning forbudt".

7) Ventileret område

Sørg for, at området er i det fri eller er tilstrækkelig

ventileret, før du åbner systemet eller udfører varmt

arbejde. Der skal opretholdes en grad af ventilation, imens

arbejdet udføres. Ventilationen skal sprede eventuelle

udslip af kølemiddel og fortrinsvis erne det fra rummet

og ud i atmosfæren.

9594

8) Kontroller på køleudstyret

Ved udskiftning af elektriske komponenter skal de være

egnede til formålet og have de rigtige speciﬁkationer.

Producentens vedligeholdelses- og serviceanvisninger skal

altid følges. Kontakt producentens tekniske afdeling for at

få hjælp, hvis du er i tvivl. Følgende kontroller skal udføres

på installationer, der bruger brændbare kølemidler:

Påfyldningsmængden svarer til størrelsen af rummet, som

delene der indeholder kølemiddel, installeres i.

At ventilationsmaskinerne og udtagene fungerer

tilfredsstillende og ikke er blokeret;

Hvis der anvendes et indirekte kølekredsløb, skal det

sekundære kredsløb kontrolleres for tilstedeværelse af

kølemiddel. Sørg for, at mærkningen på udstyret fortsat

kan ses og læses. Mærkninger og skilte der ikke kan læses,

skal udbedres.

Kølerør eller -komponenter er installeret et sted, hvor det er

usandsynligt, at de bliver udsat for stoer, der kan

korrodere komponenter, der indeholder kølemiddel,

medmindre komponenterne er fremstillet af materialer, der

som udgangspunkt er modstandsdygtige over for korrosion

eller er passende beskyttet mod sådan korrosion.

9) Kontroller af elektriske anordninger

Reparation af vedligeholdelse af elektriske komponenter

skal omfatte indledende sikkerhedskontroller og procedurer

for eftersyn af komponenter. Hvis der foreligger en fejl, der

kan påvirke sikkerheden, må der ikke etableres

strømforsyning til kredsløbet, før den er afhjulpet på en

tilfredsstillende måde. Hvis fejlen ikke kan udbedres med

det samme, men det er nødvendigt at fortsætte driften,

skal der anvendes til passende midlertidig løsning. Dette

skal rapporteres til ejeren af udstyret, så alle parter er

underrettet.

Indledende sikkerhedskontroller skal omfatte:

Aﬂadning af kapacitorer: Dette skal foretages på en sikker

måde for at undgå mulighed for gnistdannelse;

At ingen strømførende, elektriske komponenter og

ledninger bliver eksponeret under påfyldning, opsamling

eller tømning af systemet. At systemet konstant er

jordforbundet.

7. Reparationer på forseglede komponenter

1) Under reparationer på forseglede komponenter skal alle

strømforsyninger afbrydes fra det udstyr, der arbejdes på,

før forseglede dæksler osv. ernes. Hvis det er absolut

nødvendigt at have strømforsyning til udstyret under

service, skal der ﬁndes en permanent form for

lækagedetektering til stede på det mest kritiske sted for

at advare om en potentielt farlig situation.

2) Vær særligt opmærksom på følgende for at sikre, at

indkapslingen ikke ændres på en sådan måde under

arbejdet på elektriske komponenter, at

beskyttelsesniveauet påvirkes. Dette omfatter skader på

kabler, for mange forbindelser, terminaler der ikke

stemmer overens med den oprindelige speciﬁkation,

skader på tætninger, forkert montering af pakdåser osv.

Sørg for, at apparatet monteres sikkert. Sørg for, at

tætninger eller tætningsmaterialer ikke er nedbrudt på en

måde, så de ikke længere kan forebygge indtrængen af

brændbare atmosfærer. Reservedele skal overholde

producentens speciﬁkationer.

BEMÆRK: Brug af silikonetætninger kan hæmme

eektiviteten af visse typer af lækagedetekteringsudstyr.

Egensikre komponenter skal ikke isoleres, før man

arbejder på dem.

8. Reparation af egensikre komponenter

Anvend ikke permanent induktive eller kapacitive laster i

kredsløbet uden at sikre, at dette ikke overskrider den

tilladte spænding og strøm for det anvendte udstyr.

9796

Egensikre komponenter er de eneste typer, der må arbejdes

på, mens de er strømførende, i tilstedeværelse af brændbar

atmosfære.

Testapparatet skal have den korrekte mærkeværdi. Udskift

kun komponenter med dele, der er angivet af producenten.

Andre dele kan medføre antændelse af kølemiddel i

atmosfæren på grund af en lækage.

9. Kabelføring

Kontroller, at kabelføringen ikke bliver udsat for slitage,

korrosion, højt tryk, vibration, skarpe kanter eller andre

negative miljøpåvirkninger. Kontrollen skal også tage højde

for påvirkningen af ældning eller konstante vibrationer fra

kilder som kompressorer eller blæsere.

10. Detektering af brændbare kølemidler

Der må under ingen omstændigheder anvendes potentielle

antændelseskilder til søgning af eller detektering af

kølemiddellækager. Der må ikke anvendes en

detektorlampe (eller anden form for detektor der anvender

en ubeskyttet ﬂamme).

11. Lækagedetekteringsmetoder

Følgende lækagedetekteringsmetoder vurderes acceptable

for systemer, der indeholder brændbare kølemidler. Der

skal anvendes elektroniske lækagedetektorer til

detektering af brændbare kølemidler, men følsomheden er

muligvis ikke korrekt eller kræver omkalibrering.

(Detekteringsudstyr skal være kalibreret i et område frit

for kølemiddel.) Sørg for, at detektoren ikke er en potentiel

antændelseskilde og egner sig til det anvendte kølemiddel.

Lækagedetekteringsudstyr skal være indstillet til en

procentdel af kølemidlets LFL og skal være kalibreret til

det anvendte kølemiddel, og den passende procentdel af

gas (maks. 25 %) er bekræftet.

Lækagedetekteringsvæsker egner sig til brug sammen

med de ﬂeste kølemidler, men brug af kølemidler der

indeholder klor, skal undgås, da kloret kan reagere med .

kølemidlet og korrodere kobberrørene. Hvis der er

mistanke om en lækage, skal alle ubeskyttede ﬂammer

ernes/slukkes.

Hvis der ﬁndes en kølemiddellækage, der kræver

hårdlodning, skal alt kølemiddel opsamles fra systemet

eller isoleres (ved hjælp af lukkeventiler) i en del af

systemet, der er adskilt fra lækagen.

Systemet skal derefter skylles med oxygenfri nitrogen

(OFN) både før og under loddeprocessen.

12. Fjernelse og evakuering

Ved åbning til kølekredsløbet under en reparation - eller

ved andre formål - skal der anvendes konventionelle

procedurer. Det er imidlertid vigtigt at følge bedste praksis,

fordi der skal tages højde for brændbarhed. Følgende

procedure skal følges:

Fjern kølemidlet. Rengør kredsløbet med inert gas.

Evakuer. Rens igen med inert gas. Åbn kredsløbet ved at

skære eller lodde i det.

Indholdet af kølemiddel skal opsamles i de korrekte

opsamlingsﬂasker. Systemet skal "skylles" med OFN for at

gøre apparatet sikkert. Denne proces skal muligvis

gentages ﬂere gange. Der må ikke anvendes luft eller ilt

under tryk til denne opgave. Skylning skal udføres ved at

bryde vakuummet i systemet med OFN og fortsætte med

at fylde, indtil driftstrykket er nået, derefter udlufte til

atmosfæren og endelig suge ud til vakuum. Denne proces

skal gentages, indtil der ikke er mere kølemiddel i

systemet. Når den sidste OFN-påfyldning er brugt, skal

systemet udluftes til atmosfærisk tryk, så arbejdet kan

ﬁnde sted. Denne handling er kritisk, hvis der skal

foretages hårdlodning på rørene. Sørg for, at

vakuumpumpens udgang ikke er i nærheden af nogen

antændelseskilder, og at der er ventilation tilgængelig.

13. Påfyldningsprocedurer

Ud over konventionelle påfyldningsprocedurer skal

9998

følgende krav overholdes. Sørg for, at der ikke forekommer

kontaminering af forskellige kølemidler ved brug af

påfyldningsudstyr. Slanger eller ledninger skal være så

korte som muligt for at minimere mængden af kølemiddel

i dem.

Flasker skal stå oprejst.

Sørg for, at kølesystemet er jordet, før systemet fyldes

med kølemiddel.

Mærk systemet, når påfyldningen er fuldført (hvis det ikke

allerede er sket).

Vær ekstremt forsigtig med ikke at overfylde

kølesystemet. Inden systemet fyldes igen, skal det

tryktestes med OFN. Systemet skal lækagetestes, når

påfyldningen er fuldført, men inden ibrugtagning. Der skal

foretages en opfølgende lækagetest, inden stedet

forlades.

14. Nedlukning

Før denne procedure udføres, er det vigtigt, at teknikeren

er fuldstændig fortrolig med udstyret og alle dets detaljer.

Det er anbefalet bedste praksis, at alle kølemidler

opsamles sikkert. Inden opgaven udføres, skal der tages en

prøve af olie og kølemiddel, hvis det er nødvendigt med en

analyse før genvundet kølemiddel genanvendes. Det er

vigtigt, at der er adgang til strøm, inden opgaven

påbegyndes.

a) Bliv fortrolig med udstyret og hvordan det bruges.

b) Isoler systemet elektrisk.

c) Før du forsøger at udføre denne procedure, skal du sørg

for, at: Mekanisk håndteringsudstyr er til rådighed til

håndtering af cylindrene. Alt personlig

beskyttelsesudstyr er tilgængeligt og bruges

korrekt.Gendannelsesprocessen overvåges konstant af

en kompetent person. Gendannelsesudstyret og

cylindrene er i overensstemmelse med de relevante

standarder.

d) Et nedadgående kølemiddelssystem, hvis muligt.

e) Hvis et vakuum ikke er muligt, skal du oprette en

manifold, så kølemidlet kan ernes fra forskellige dele af

systemet.

f) Sørg for, at cylinderen er placeret på vægten, før

gendannelsen udføres.

g) Start gendannelsesmaskinen og brug den i henhold til

producentens vejledninger.

h) Fyld ikke cylinderne for meget op. (Væsken må højst

fyldes 80 % op).

i) Overskrid ikke cylinderens maksimale driftstryk. Ikke

engang midlertidigt.

j) Når cylindrene er fyldt korrekt, og processen er afsluttet,

skal du sørge for, at cylindrene og udstyret straks ernes

fra stedet, og at alle isoleringsventilerne på udstyret er

lukket.

k) Gendannet kølemiddel må ikke fyldes i et andet

kølesystem, medmindre det er blevet renset og

kontrolleret.

15. Mærkning

Udstyr skal mærkes for at angive, at det er lukket ned og

tømt for kølemiddel. Mærkaten skal dateres og

underskrives. Sørg for, at der er mærkater på udstyret,

som angiver, at udstyret indeholder brændbart kølemiddel.

101100

16. Opsamling

Når kølemiddel ernes fra et system med henblik på

service eller nedlukning, er det anbefalet bedste praksis, at

alle kølemidler ernes sikkert. Når kølemiddel overføres til

ﬂasker, skal du sikre, at der kun anvendes ﬂasker, der er

egnede til opsamling af kølemidler. Sørg for, at der er

adgang til det nødvendige antal ﬂasker, der kan rumme

hele systemets indhold. Alle ﬂasker der skal anvendes, er

designeret til og mærket med dette kølemiddel (dvs.

særlige ﬂasker til opsamling af kølemiddel). Flaskerne skal

være komplette med overtryksventil tilhørende

lukkeventiler i god stand. Tomme opsamlingsﬂasker skal

evakueres og om muligt afkøles inden opsamling.

Opsamlingsudstyret skal være i god stand med et sæt

instruktioner for udstyret, der er ved hånden og skal være

egnet til opsamling af brændbare kølemidler. Derudover

skal der være et tilgængeligt sæt vægte, som er i god

stand. Slangerne skal være komplette med lækagefri

koblinger og i god stand. Før genoprettelsesmaskinen

bruges, skal du kontrollere, at den er i god stand, er

ordentligt vedligeholdt, og at eventuelle tilknyttede

elektriske komponenter er forseglet for at forhindre

antændelse, hvis kølemidlet frigives. Kontakt producenten

i tvivlsspørgsmål. Det opsamlede kølemiddel skal

returneres til kølemiddelleverandøren i den rigtige

opsamlingsﬂaske og med den tilhørende blanket om

overførsel af aald. Undlad at blande kølemidler i

opsamlingsenheder og især i ﬂasker. Hvis kompressorer

eller kompressorolier skal ernes, skal du sikre, at de er

evakuerede til et acceptabel niveau for at sikre, at der ikke

er mere brændbart kølemiddel i smøremidlet.

Evakueringsprocessen skal udføres, inden kompressoren

returneres til leverandørerne. Der må kun anvendes

elektrisk opvarmning af kompressorelementet for at

accelerere denne proces. Når der aftappes olie fra et

system, skal det gøres sikkert.

103102

Monteringsinstruktioner

Forberedelse

BEMÆRK:

Alle illustrationer i denne vejledning er kun vejledende. Det faktiske apparat kan være

en smule anderledes.

Selve den overordnede produktform er dog korrekt. Enheden kan styres på dens

en. Denne vejledning beskriver ikke, hvordan

en bruges. Se <<V øler med

enheden for yderligere oplysninger.

Betjeningspanel

Vandrette lameller

(Drejer automatisk)

Panel

Hjul

Forside

Øvre luftﬁlter

(Bag ved skærmen)

Øvre luftindtag

Aﬂøb

Luftudsugning

Nedre luftudtag

Nedre luftindtag

Bagside

Designbemærkning

For at sikre optimal ydelse af vores produkter, kan appar ens

designspeciﬁkationer ændres uden forudgående varsel.

Temperaturområde når enheden er i brug.

FUNKTION

Kold

Dry (Tør)

Temperaturområde

17-35°C(62-95°F)

13-35°C(55-95°F)

FUNKTION

Varme

(pumpevarmefunktion)

Temperaturområde

5-30°C(41-86°F)

Montering af udstødningsslange

Udstødningsslangen og adapteren sk

brugsfunktionen. Når funktionerne COOL (KØLING) og HEAT (VARMNING)

(varmepumpetype) bruges, skal udstødningsslangen monteres. Når funktionerne FAN

(VENTILATOR) og DRY (TØR) bruges, sk

Stedet, hvor apparatet opstilles, skal opfylde følgende

krav:

• Sørg for, at du opstiller enheden på en jævn overﬂade

for at minimere støj og vibrationer.

• Apparatet skal opstilles i nærheden af et jordforbundet

stik, og aﬂøbet til drypbakken (ﬁndes på bagsiden af

apparatet) skal være tilgængeligt.

• Apparatet skal placeres mindst 30 cm fra den nærmeste

væg, for at sikre korrekt luftventilering. De vandrette

lameller skal være mindst 50 cm (19,7”) væk fra

eventuelle forhindringer.

• Appar

IKKE tildækkes, da dette kan beskadige apparatet.

Anbefalet installation

Valg af den rigtige placering

Oplysninger om energiklassiﬁcering

Denne enheds energimærkning og støjoplysninger

er baseret på standardinstallationen med et

udstødningsrør, der ikke er forlænget (diameter:

150 mm, længde: 1,5 meter) uden vinduesadapter

eller adapter A til vægudstødning A.

Nødvendige værktøjer

• Medium Philips skruetrækker, målebånd eller lineal.

• Kniv eller saks.

• Sav (på nogle modeller til at forkorte vinduesadapteren til smalle vinduer).

Spænde til ledning

Udgang til ledning

Strømstik

Bundbakke

Aﬂøb

105104

Aﬂøb udløb

Tilbehør

Form Navn på tilbehør Antal Form Navn på tilbehør Antal

Enhedsadapter

Udstødningsslange

Vindueadapter

Vindueskyder A

Vindueskyder B

Skumforsegling A

(selvklæbende)

Skumforsegling B

(selvklæbende)

Skumforsegling C

(Ikke-klæbende)

Adapter til drænslange

(kun til varmepumpefunktion)

Forseglingsklud

1 stk.

1 stk. (*)

2 stk.(*)

2 stk. (*)

1 stk. (*)

1 sæt (*)

1 stk.

1 stk.(*)

1 sæt (*)

1 stk.(*)

1 stk. (*)

4 sæt (*)

1 pen

Fastspændingsbeslag og 2 skruer

Aﬂøbsslange

Spænde til ledning

Bolt

Fjernbetjening og batteri

(kun til modeller med ernbetjening)

Adapter A til vægudstødning(Kun

til modeller, der monteres på væggen)

Adapter B til vægudstødning (med låg)

(kun til modeller, der monteres på væggen)

Skrue og rawplug(Kun til modeller,

der monteres på væggen)

Gennemsigtig tape

Installationssæt til vinduer

Trin 1: Klargøring af udstødningsslangen

Tryk udstødningsslangen (eller den udvidede

udstødningsslange) ind i vindueadapteren (eller

vægudstødningsadapteren) og ind i enhedens

adapter. Adapteren klemmes automatisk på

med elastiske spænder.

Type af vinduesinstallation Type af vinduesinstallation

Installation i vinduer

Trin 2: Monter udstødningsslangen på enheden

Sæt adapteren til udstødningsslangen i den

nedre rille på luftudtaget, mens adapterens krog

er på linje med hulsædet i luftudtaget. Tryk

udstødningsslangen ned i pilens retning for, at

montere den.

Trin 3: Klargøring af den justerbare

vinduesskyder

Afhængig af størrelsen på dit vindue, skal du

justere størrelsen på vinduesskyderen.

Hvis længden af vinduet kræver to eller tre

vinduesskydere, skal du bruge boltene til at

fastgøre vinduesskyderne, når de er justeret til

den rette længde.

Bolt

Vindueskyder A Vinduesskyder B

MODEL A MODEL B

Bolt

Installation

BEMÆRK: Når udstødningsslangen og den justerbare vinduesglider er klargjort, skal du

vælge en af følgende to installationsmetoder.

Type 1: Montering i vindue eller skydevindue

Skumforsegling B

(selvklæbende kort)

Skumforsegling

A (selvklæbende)

1. Klip forseglingsstrimlerne A og B i passende længder, og fastgør dem til

vinduesrammen og rammen.

Vindueskyder A

Vindueskyder B

(hvis nødvendigt)

2. Sæt vinduesskydersamlingen i vinduesåbningen.

3. Klip den ikke-klæbende forseglingsstrimmel C, så den passer med bredden (eller

højden) af vinduet. Sæt forseglingen mellem glasset og vinduesrammen, så luft og

insekter ikke kommer ind i rummet.

Skumforsegling C

(ikke-selvklæbende)

Udstødningsslange

Enhedsadapter

Vindueadapter

Samling af

udstødningsslange

Adapter A til

vægudstødning

Udstødningsslange

Enhedsadapter

Samling af

udstødningsslange

Gennemsigtig tape

Forseglingsklud

Krog

Hulsæde

Adapter

Nedre rille

Sørg for, at adapteren sidder

korrekt i den nedre rille på

lulftudtaget.

Forseglingsklud

Vindueskyder A Vinduesskyder B

Skumforsegling

A (selvklæbende)

Skumforsegling B

(selvklæbende kort)

Vindueskyder A

Vindueskyder B

(hvis nødvendigt)

Skumforsegling C

(ikke-selvklæbende)

107106

2 skruer

Fastspændingsbeslag

4. Monter et eventuelt fastspændingsbeslag med 2 skruer, som vist på billedet.

BEMÆRK: Tildæk hullet med

adapterhætten, når den ikke

er i brug.

Type 2: Montering på en væg

1. Skær et 125 mm (4,9 tommer) hul ind i væggen til Adapter B til vægudstødning.

2. Fastgør Adapter B til vægudstødningen til væggen med de ﬁre rawplugs og skruer,

der følger med i sættet.

3. Forbind udstødningsslangen (med Adapter A til vægudstødning) til Adapter B til

vægudstødning.

Placering af

udvidesesrawplug

Adapter B til

vægudstødning

Adapterhætte

Maks 120 cm eller 47 tommer

Min 30 cm eller 12 tommer

BEMÆRK: For at sikre, at funktionen fungerer ordentligt, må slangen IKKE

udstrækkes eller bøjes for meget. Sørg for, at der ikke er nogen forhindringer omkring

udstødningsslangens luftudtag (ca. 500 mm), for at udstødningssystemet kan

fungere ordentligt. Alle billederne i denne vejledning er kun vejledende. Dit

klimaanlæg kan være lidt anderledes. Selve den overordnede produktform er dog

korrekt.

Betjeningsvejledning

Funktioner på betjeningspanelet

Indikator

Funktion

Indikator til Timer on (Opstartstid)

Indikator til Timer o (Nedlukningstid)

Indikator til funktionen DRY (TØR)

Indikator til funktionen FAN (VENTILATOR)

Indikator til funktionen AUTO

Indikator til funktionen COOL (KØLING)

FOLLOW ME (FØLG MIG) indikator

Indikator til varmefunktion

Celsius grader

Fahrenheit grader

Indikator til HØJ ventilatorhastighed

Indikator til MELLEM ventilatorhastighed

Indikator til LAV ventilatorhastighed

Indikator til AUTOMATISK

ventilatorhastighed (alle lyser/alle lyser ikke)

DVALE-indikator

LED-skærm

Drej Bruges til at starte den automatisk drejefunktion. Når apparatet kører, skal du

trykke på knappen SWING (DREJ), for at stoppe lamellerne i en ønsket retning.

Timer-knap

Bruges til at vælge den automatisk opstartstid og den automatisk nedlukningstid. Dette

gøres sammen med + og - knapperne. Indikatoren for automatisk opstartstiden og

nedlukningstiden lyser på disse funktioner.

Funktionsknap Vælger den passende driftsfunktion. Hver gang du trykker på knappen,

vælges en funktion i rækkefølgen AUTI, COOL (KØLING)

DRY (TØR), FAN (VENTILATOR) og HEAT (VARME). Funktionsindikator

Funktionsindikatoren lyser på de forskellige funktioner.

Op (+) og Ned (-) knapper Bruges til at justere (forøge/reducere)

temperaturindstillingerne i trin på 1 °C/1 °F (eller 2 °F) i området fra 17 °C/62 °F til 30

°C/86°F (eller 88°F) eller TIMER-indstilling i området fra 0-24 timer.

BEMÆRK: Styringen kan vise temperatur i Fahrenheit eller Celsius. For at skifte fra den

ene til den anden, skal du holde op- og ned-knapperne nede i 3 sekunder.

Ventilatorknap

Til at styre ventilatorhastigheden. Trykkes, for at vælge ventilatorhastigheden mellem

ﬁre styrker - LAV, MELLEM, HØJ og AUTO. Ventilatorindikatoren lyser på de forskellige

ventilatorindstillinger. Hvis AUTO-ventilatorhastigheden vælges, holder alle

ventilatorindikatorerne op med at lyse. Tændt På nogle modeller, hvis AUTO-

ventilatorhastigheden vælges, begynder alle ventilatorindikatorerne at lyse.

Dvale-knap (strømbesparing)

Bruges til at starte Dvale-funktionen

(strømbesparing)

Tænd/sluk-knap til at tænde og

slukke enheden.

2 skruer

Fastspændingsbeslag

Indikator

Funktion

109108

LED-skærm

Viser den indstillede temperatur i °C eller °F ("° F” vises ikke på nogle modeller) og de

automatisk timer-indstillinger. På funktionerne DRY (TØR) og FAN (VENTILATOR) vises

stuetemperaturen.

Viser fejlkoder og beskyttelseskoder. E1 - Fejl på rumtemperatursensoren E2 - Fejl på

fordampningstemperatur-sensoren E2 - Fejl på kondensortemperatursensoren E4 -

Kommunikationsfejl med skærmen. EC - Fejl. Kølemiddel lækage.

P1 - Bundbakken er fuld - Tilslut drænslangen og hæld det opsamlede vand ud. Hvis

advarslen stadig vises, bedes du kontakte en tekniker.

Bemærk: Hvis en af ovenstående fejl opstår, skal du slukke for enheden og se, om

enheden på nogen måde er blokeret. Genstart enheden. Hvis fejlen stadig opstår, skal du

slukke for enheden og trække ledningen ud af stikkontakten. Kontakt producenten eller

dens serviceagenter eller en lignende kvaliﬁceret person for service.

Brugsvejledninger

Brug af COOL (KØLING) funktionen

• Tryk på knappen "MODE” (FUNKTION), indtil indikatoren "COOL” (KØLING) lyser.

• Tryk på ADJUST (JUSTER) knapperne "+" eller "-" for at vælge den ønskede rumtemperatur.

Temperaturen kan indstilles inden for et område på 17-30 °C/62-88 °F (eller 88 °F).

• Tryk på knappen "FAN SPEED” (VENTILATORHASTIGHED), for at vælge ventilatorhastigheden.

Brug af funktionen HEAT (VARMNING)

• Tryk på knappen "MODE” (FUNKTION), indtil indikatoren "HEAT” (VARMNING) lyser.

• Tryk på ADJUST (JUSTER) knapperne "+" eller "-" for at vælge den ønskede rumtemperatur.

Temperaturen kan indstilles inden for et område på 17-30 °C/62-88 °F (eller 88 °F).

• Tryk på knappen "FAN SPEED” (VENTILATORHASTIGHED), for at vælge ventilatorhastigheden.

Brug af funktionen DRY (TØR)

• Tryk på knappen "MODE” (FUNKTION), indtil indikatoren "DRY” (TØR) lyser.

• På denne funktion er det ikke muligt, at vælge en ventilatorhastighed eller justere

temperaturen. Ventilatormotoren kører med lav hastighed.

• Hold vinduer og døre lukket, for at opnå den bedste augtningseekt.

• Sæt ikke røret i vinduet.

Brug af AUTO-funktionen

• Når klimaanlægget stilles på AUTO-funktionen, vælger det automatisk brug af køle-, varme- og

ventilatorfunktionen, afhængigt af hvilken temperatur du har valgt og stuetemperaturen.

• Klimaanlægget styrer automatisk stuetemperaturen omkring den indstillede temperatur.

• På AUTO-funktionen er det ikke muligt, at skifte ventilatorhastigheden.

Brug af FAN (VENTILATOR)-funktionen

• Tryk på knappen "MODE” (FUNKTION), indtil indikatoren "FAN” (VENTILATOR) lyser.

• Tryk på knappen "FAN SPEED” (VENTILATORHASTIGHED), for at vælge ventilatorhastigheden.

Temperaturen kan ikke justeres.

• Sæt ikke røret i vinduet

Brug af TIMEREN

• Tryk på Timer-knappen, når enheden er tændt, hvorefter

det automatisk nedlukningsprogram starter. TIMER OFF (NEDLUKNINGSTID) indikatoren lyser.

Brug op- og ned-knapperne til, at vælge den ønskede tid. Tryk på TIMER-knappen igen inden for

5 sekunder, hvorefter det automatiske opstartsprogram startes. Derefter begynder TIMER ON

(OPSTARTSTID) indikatoren at lyse. Brug op- og ned-knapperne til, at vælge den ønskede

opstartstid.

• Når enheden er slukket, skal du trykke på Timer-knappen, for at starte det automatisk

opstartsprogram. Tryk på knappen igen inden for 5 sekunder, for at starte det automatiske

nedlukningsprogram.

• Hold knapperne OP eller NED nede for at skifte Auto-tidsindstillingen i trin af 0.5 time, op til 10

timer, herefter i trin af 1 time op til 24 timer. Tælleren tæller ned og viser den resterende tid

indtil start.

• Hvis systemet ikke bruges i 5 sekunder, går det automatisk tilbage, og viser den forrige

temperaturindstilling.

• Hvis du tænder eller slukker for apparatet eller nulstiller timerindstillingen, annulleres

funktionen Automatisk Tænd/Sluk.

Brug af funktionen SLEEP/ECO (DVALE/STRØMBESPARING)

• Tryk på denne knap, hvorefter den valgte temperatur forøges (afkøles) eller reduceres

(opvarmes) den 1 °C/2 °F (eller 1 °F) på 30 minutter. Derefter stiger (afkøling) eller reduceres

(opvarmning) temperturen med yderligere 1 °C (eller 1 °F) efter yderligere 30 minutter. Denne

nye temperatur opretholdes i 7 timer, før den går tilbage til den oprindeligt valgte temperatur.

Dette afslutter dvale/strømbesparingsfunktionen, og enheden fortsætter med at køre på det

oprindelige program.

BEMÆRK: Denne funktion kan ikke bruges på funktionerne FAN (VENTILATOR) eller DRY

(TØR).

Andre funktioner

BEMÆRKNING OM FUNKTIONEN FOLLOW ME/TEMP SENSING

(FØLGMIG/TEMPERATURREGISTRERING) Denne funktion

kan KUN aktiveres med ernbetjeningen. Fjernbetjeningen fungerer som et erntermostat, der

muliggør en nøjagtig temperaturstyring på dens placering.

For at aktivere funktionen Follow Me/Temp Sensing (Følg mig/Temperaturregistrering) skal du

pege ernbetjeningen mod enheden og trykke på knappen Follow Me/Temp Sensing.

Fjernbetjeningen sender derefter signalet til klimaanlægget, indtil du trykker på knappen Follow

Me/Temp Sensing (Følg mig/Temperaturregistrering) igen. Hvis enhedenikke modtager Follow

Me/Temp Sensing (Følg mig/Temperaturregistrering) signalet i løbet af 7 minutters intervaller,

afsluttes funktionen Follow Me/Temp Sensing (Følg mig/Temperaturregistrering).

BEMÆRK: Denne funktion kan ikke bruges på funktionerne FAN (VENTILATOR) eller DRY (TØR).

AUTOMATISK GENSTART

Hvis apparatet uventet stopper på grund af strømsvigt, starter det automatisk igen og står på

den senest valgte funktion, når strømmen kommer tilbage.

JUSTERING AF LUFTRETNINGEN

Lamellerne kan justeres automatisk. Juster automatisk luftretningen:

• Når apparatet tændes igen, åbner lamellerne helt.

• Tryk på SWING (DREJ) knappen på panelet eller ernbetjeningen, for at starte den automatiske

drejefunktion. Lamellerne drejer derefter automatisk op og ned.

• Juster ikke lamellerne manuelt.

VENT 3 MINUTTER, FØR DU TAGER APPARATET I BRUG IGEN

Når apparatet er stoppet, går der mindst 3 minutter, før det kan startes igen. Dette er for at

beskytte apparatet. Apparatet vil automatisk start igen efter 3 minutter.

STRØMBESPARELSESFUNKTION

Når enheden køler og omgivelsestemperaturen er lavere end den indstillede temperatur i et

stykke tid, styrer enheden automatisk strømstyringsfunktionen. Kompressoren og

ventilatormotoren stopper. Hvis omgivelsestemperaturen er højere end den indstillede

temperatur, afslutter enheden automatisk strømstyringsfunktionen. Kompressoren og (eller)

ventilatormotoren kører.

111110

VANDDRÆNING

• På augtningsfunktionerne skal du erne den øverste

drænprop på bagsiden af enheden, og sæt aﬂøbsstikket (5/8”

universel hunstik) på 3/4" slangen (købes separat i almindelig

handel). På modeller uden aﬂøbsstik skal du blot fastgøre

drænslangen til hullet. Placer den åbne ende af slangen

direkte over drænområdet i kældergulvet.

Fjern den øverste

drænprop

Løbende

aﬂøbsslange

• På varmepumpefunktionen skal du erne den nedre drænprop på bagsiden af enheden, og

sæt aﬂøbsstikket (5/8” universel hunstik) på 3/4" slangen (købes separat i almindelig

handel). På modeller uden aﬂøbsstik skal du blot fastgøre drænslangen til hullet.

Placer den åbne ende af slangeadapteren direkte over drænområdet i kældergulvet.

BEMÆRK: Sørg for at slangen sidder godt monteret, så der ikke er lækager. Træk

slangen imod aﬂøbet og sørg for, at derikke er knæk på den, da dette vil blokere for

vandet. Stik enden af slangen ned i aﬂøbet og sørg for, at enden på slangen vender

nedad, så vandet kan løbe ud. (Se ﬁgurerne med®. Tag den ikke op. (Se ﬁgurerne

med®). Hvis den løbende aﬂøbsslange ikke bruges, skal du sørg for, at den tilsvarende

drænprop og drejeknap er monteret ordentligt, for at forhindre lækage.are installed

ﬁrmly to prevent leakage.

På augtningsfunktionerne skal du erne den øverste

drænprop på bagsiden af enheden, og sæt aﬂøbsstikket (5/8”

universel hunstik) på 3/4" slangen (købes separat i almindelig

handel). Flyt forsigtigt enheden til et sted, hvor den kan

drænes. Bemærk: Sørg for, at drænslangen er lavere end aﬂøbet

til bundbakken.

Fjern den

nedre drænprop

Løbende aﬂøbsslange

Når vandstanden i bundbakken når et forudbestemt niveau, bipper

enheden 8 gange og skærmen viser "PI". Derefter stopper

klimaanlægget/augtningsprocessen øjeblikkeligt.

Ventilatormotoren fortsætter dog med at køre (dette er normalt).

Flyt forsigtigt enheden til et sted, hvor den kan drænes. Fjern den

nederste drænprop og lad vandet løbe ud. Sæt den nederste

drænprop i ige, og genstart enheden, indtil symbolet "PI" forsvinder.

Hvis fejlen fortsat opstår, skal du tilkalde service. BEMÆRK: Sørg for

at sætte den nederste drænprop i igen, så lækage undgås, før

enheden bruges igen.

Vedligeholdelse

sikkerhedsforholdsregler

• Træk altid stikket ud af stikkontakten før rengøring og servicering af enheden.

• Du må IKKE bruge brændbare væsker eller kemikalier til rengøring af enheden.

• Enheden må IKKE vaskes under rindende vand. Dette medfører elektrisk fare.

• Brug IKKE enheden, hvis ledningen beskadiges under rengøring. En beskadiget

ledning skal udskiftes med en ny fra producenten.

Rengøring af luftﬁlteret

Tip til vedligeholdelse

• Sørg for at rengøre luftﬁlteret hver anden uge, for at

opnå en optimal ydeevne.

• Drypbakken skal tømmes umiddelbart efter en PI-fejl

opstår og før opbevaring, for at forhindre

mugdannelse.

• I husholdninger med dyr skal du periodisk aftørre

skærmen, så luftstrømmen ikke blokeres af dyrehår.

FORSIGTIG

Du må IKKE bruge enheden uden monteret

ﬁlter, da snavs og fnuller vil tilstoppe enheden

og reducere dens ydeevne.

Øvre ﬁlter

(aftagelig)

Fjern skruen,

og tag

derefter det

nedre ﬁlter ud

Rengøring af enheden

Rengør enheden med en fugtig, fnugfri klud og mildt rengøringsmiddel. Tør enheden af

med en tør, fnugfri klud.

Opbevar enheden, når den ikke er i brug

• Tøm enhedens drypbakke i henhold til instruktionerne i følgende afsnit.

Kør enheden på funktionen FAN (VENTILATOR) i 12 timer i et varmt rum for at tørre

den og forhindre mugdannelse.

Sluk for enheden, og træk stikket ud af stikkontakten.

• Rengør luftﬁlteret i henhold til vejledningerne i forrige afsnit. Sæt det rene, tørre

ﬁlter i enheden igen før opbevaring.

• Tag batterierne ud af ernbetjeningen.

Bemærk: Sørg for at opbevar enheden på et køligt og mørkt sted. Hvis enheden

udsættes for direkte sollys eller ekstrem varme, kan det forkorte dens levetid.

Bemærk: Kabinettet og forsiden kan tørres af med en oliefri klud eller vaskes med en

klud, der er fugtet i en opløsning af varmt vand og mildt ﬂydende opvaskemiddel. Skyl

grundigt og tør efter. Brug aldrig hårde rengøringsmidler, voks eller poleringsmiddel på

kabinettet. Sørg for at vride overskydende vand fra kluden, før du tørrer

betjeningselementerne af. Overskydende vand i eller omkring betjeningselementerne

kan beskadige enheden.

Fjern den nedre

drænprop

Løbende

aﬂøbsslange

Adapter til

aﬂøbsslange

Leveringsløft ≦1,8 meter

Tryk spændet

til ledningen

ind i bagsiden.

Adapter til

aﬂøbsslange

Adapter til

aﬂøbsslange

113112

Problem Possible Causes Solution

Drypbakken er fuld. Sluk for enheden, hæld

vandet ud af drypbakken og start enheden

igen.

Fejlkoden PI

Enheden tænder

ikke, når du

trykker på

tænd/sluk-knappen

På funktionen COOL (KØLING):

Stuetemperatur er lavere

end den indstillede temperatur

Stil temperaturen igen

Luftﬁlteret er blokeret med

støv eller dyrehå

Sluk for enheden og rengør ﬁlteret i henhold

til vejledningerne

Udstødningsslangen er ikke

forbundet, eller den er blokeret

Sluk for enheden, tag slangen af og se den

efter for eventuelle tilstoppelse. Sæt derefter

slangen på igen

Enheden er lav på kølemiddel Kontakt en servicetekniker og få enheden

set efter og fyldt op med kølemiddel

Enheden køler ikke

særlig godt

Temperaturen er indstillet

for høj

Skru ned for den indstillede temperatur

Vinduer og døre i rummet er

åbne

Sørg for, at alle vinduer og døre er lukket

Rumområdet er for stort Dobbelttjek køleområdet

Der er varmekilder i rummet Fjern eventuelle varmekilder

Luftﬁlteret er blokeret med

støv eller dyrehår

Stil enheden på en plan overﬂade.

Sluk for enheden og rengør ﬁlteret i

henhold til vejledningerne

Enheden står ikke på en plan

overﬂade

Denne lyd skyldes

strømningen af kølemiddel i

enheden

Dette er normalt.Enheden giver en

gurglende lyd

Enheden støjer og

vibrerer for meget

Impedansoplysninger

For at overholde oplysningerne i EN 61000-3-11, må produktet POAC8212 kun forbindes

til en forsyning med en impendans på: | Zsys| = 0,348 ohm eller mindre.

Før du forbinder produktet til det oentlige strømnet, skal du kontakte din lokale

strømforsyningsmyndighed for at sikre, at strømnettet opfylder ovenstående

krav.Designet og speciﬁkationerne kan ændres uden varsel af hensyn til

produktforbedringer. Kontakt din forhandler eller producenten, for yderligere

oplysninger.

Eventuelle opdateringer til vejledningen uploades til vores hjemmeside. Kontroller

venligst den nyeste udgave.

Importeret og markedsføres udelukkende af:

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

T: 70 70 17 07

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Expert Finland:

https://www.expert.ﬁ/tuki/asiakaspalvelu/

T: 020 7100 670

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Tips til fejlﬁnding

Dette symbol på produktet eller I vejledningen betyder, at det udtjente

elektriske eller elektroniske udstyr ikke må bortskaffes sammen med

husholdningsaffald. I EU-landene ﬁndes der separate

indsamlingssystemer til genbrug.

Kontakt de lokale myndigheder eller forhandleren for yderligere

oplysninger.

115114

VARNING

Denna symbol anger risken för

personskador eller dödsfall.

FÖRSIKTIGHET

Denna symbol anger risken

för materiella skador eller

allvarliga personskador.

Säkerhetsåtgärder

VARNING

• Installationen måste utföras i enlighet med

installationsanvisningarna. Felaktig installation kan orsaka

vattenläckage, elektriska stötar eller brand.

• Använd endast medföljande tillbehör och delar, och

speciﬁcerade verktyg för installationen. Användning av

delar som inte är standard kan orsaka vattenläckage,

elektriska stötar, brand och skador på person eller

egendom.

• Kontrollera att eluttaget du använder är jordat och har rätt

spänning. Strömkabeln är försedd med en trestifts jordad

kontakt för att skydda mot elektriska stötar.

Spänningsinformation ﬁnns på apparatens typskylt.

Apparaten måste användas i ett korrekt jordat eluttag. Om

det tilltänkta eluttaget inte är rätt jordat eller skyddat med

en fördröjningssäkring eller relä (vilken säkring eller relä

som behövs bestäms av apparatens maxström, och den

maximala strömmen anges på typskylten på apparaten),

ska en kvaliﬁcerad elektriker installera ett korrekt eluttag.

• Installera apparaten på en plan, stabil yta. I annat fall kan

det leda till skador eller kraftigt oljud och vibration.

• Apparaten måste vara fri från hinder för att fungera riktigt

och för att minimera säkerhetsriskerna.

Läs säkerhetsföreskrifterna innan du använder och installerar apparaten

För att förhindra dödsfall eller skador för användaren, andra personer eller egendom

måste följande instruktioner följas. Felaktig användning till följd av att instruktionerna

inte följs kan orsaka dödsfall eller skador.

• Modiﬁera inte längden på elkabeln eller använd någon

förlängningssladd för att strömsätta apparaten.

• Dela inte ett eluttag med andra elektriska apparater.

Felaktig strömförsörjning kan orsaka brand och elektriska

stötar.

• Använd inte apparaten i våtrum såsom badrum eller

tvättstuga. För stor exponering för vatten kan orsaka att

elektriska komponenter kortsluts.

• Installera inte apparaten på en plats som kan exponeras

för antändlig gas, som kan orsaka brand.

Apparaten har hjul för att enkelt kunna ﬂyttas. Använd

inte hjulen på tjocka mattor eller rulla över föremål,

eftersom de kan få den att välta.

• Använd inte en apparat som har vält eller skadats.

• Apparater med en elektrisk värmare bör vara minst 1 ifrån

brännbara material.

• Rör inte apparaten med våta eller fuktiga händer eller om

du är barfota.

• Om apparaten välter under användning, dra genast ut

kontakten ut eluttaget. Inspektera apparaten visuellt för

att försäkra dig om att den inte är skadad. Misstänker du

att apparaten har skadats, kontakta en tekniker eller

kundtjänst för hjälp.

• Vid åskväder ska kontakten dras ur för att förhindra att

apparaten skadas av blixtnedslag.

• Apparaten ska användas så att den skyddas mot fukt.

dvs. kondens, stänkande vatten osv. Placera eller förvara

inte apparaten där den kan välta eller dras ner i vatten eller

annan vätska. Dra genast ut kontakten om detta inträar.

• All ledningsdragning måste utföras i strikt

överensstämmelse med kopplingsschemat inuti

apparaten.

117116

• Apparatens kretskort (PCB) är konstruerat med en säkring

för att tillhandahålla överspänningsskydd.

• Speciﬁkationerna för säkringen är tryckta på kretskortet,

som: T 3,15 A/250 V osv.

• När vattenavrinningsfunktionen inte används, ska övre och

nedre avrinningsproppen var ordentligt isatta för att inte

orsaka risk för kvävning. När avrinningsproppen inte

används ska den förvaras utom räckhåll för barn för att

förhindra kvävning.

• Denna apparat får användas av barn från 8 år och uppåt och

personer med nedsatt fysisk, sensorisk eller mental förmåga

eller av personer som saknar erfarenhet och kunskap om det

sker under uppsyn eller om de får anvisningar om hur man

använder apparaten på ett säkert sätt och är medveten om

riskerna. Barn får inte leka med apparaten. Rengöring och

underhåll bör inte utföras av barn utan tillsyn.

• Om elkabeln är skadad måste den bytas ut av tillverkarens

serviceombud eller liknande kvaliﬁcerad person för att

undvika risker.

• Innan rengöring eller annat underhåll måste apparatens

kontakt kopplas från elnätet.

• Ta inte bort fastsatta kåpor. Använd aldrig apparaten om

den inte fungerar korrekt eller om den har tappats eller

skadats.

• Dra inte strömkabeln under mattor. Täck inte över elkabeln

med mattor, gångmattor eller liknande övertäckning. Dra

inte elkabeln under möbler eller apparater. Placera elkabeln

så att den inte ligger där man går eller där det ﬁnns risk för

att snubbla över den.

• Använd inte någon apparat med en skadad elkabel, kontakt,

säkring eller relä. Kassera apparaten eller returnera till en

auktoriserad serviceverkstad för undersökning och/eller

reparation.

FÖRSIKTIGHET

• För att minska risken för brand eller elektriska stötar, ska

ﬂäkten inte användas med någon hastighetskontroll med

halvledare.

• Apparaten ska installeras i enlighet med nationella

bestämmelser rörande ledningsdragning.

• Kontakta en auktoriserad servicetekniker för reparation eller

underhåll av denna apparat.

• Kontakta den auktoriserade installatören för installation av

apparaten.

• Täck inte över eller hindra luftintag och frånluftsgaller.

• Använd inte apparaten för andra ändamål än de som

beskrivs i denna bruksanvisning.

• Före rengöring, slå av strömmen och dra ur kontakten.

• Koppla bort strömmen om konstiga ljud, lukt eller rök

kommer från den.

• Tryck inte på knapparna på kontrollpanelen med något annat

än ﬁngrarna.

• Ta inte bort fastsatta kåpor. Använd aldrig apparaten om

den inte fungerar korrekt eller om den har tappats eller

skadats.

• Använd eller stoppa inte apparaten genom att sätta i eller

dra ut kontakten.

• Använd inte farliga kemikalier för att rengöra eller låta

sådana komma i kontakt med apparaten. Använd inte

apparaten i närheten av lättantändliga ämnen eller ångor

som alkohol, insektsmedel, bensin osv.

• Transportera alltid apparaten i upprätt läge, och ställ på en

stabil, jämn yta under användning.

• Kontakta alltid en kvaliﬁcerad person för att utföra

reparationer. Om elkabeln är skadad kan den inte repareras,

utan måste bytas mot en ny som kan erhållas från

produkttillverkaren.

• Håll i kontakten för att dra ut den.

119118

För R290

mängd

köldmedium (kg)

>0,0836 och< 0,1045

>0,1045 och< 0,1254

>0,1254 och< 0,1463

>0,1463 och< 0,1672

>0,1672 och< 0,1881

>0,1881 och< 0,2090

Min.

rumsyta (m²)

mängd

köldmedium (kg)

>0,2090 och< 0,2299

>0,2299 och< 0,2508

>0,2508 och< 0,2717

>0,2717 och< 0,2926

>0,2926 och< 0,3135

Min.

rumsyta (m²)

• Stäng alltid av produkten när den inte används..

• Apparatet skal altid slukkes, når det ikke er i brug.

VARNING för användning av köldmedium R290

• Använd inte medel för att påskynda avfrostningsprocessen

eller för att rengöra, förutom de som rekommenderas av

tillverkaren.

• Apparaten ska förvaras i ett rum utan påslagna

antändningskällor (till exempel: öppen eld, gasapparat eller

elvärmare som är påslagna).

• Stick inte hål på den eller bränn.

• Tänk på att köldmediet inte luktar.

• Apparaten ska installeras, användas och förvaras i ett rum

med golvyta i enlighet med mängden köldmedium som ska

fyllas på För speciﬁk information om typen av gas och

mängden, se relevant etikett på själva apparaten. När det

ﬁnns skillnader mellan etiketten och bruksanvisningen

beträande beskrivningen av minsta rumsyta, har

beskrivningen på etiketten företräde.

• Apparaten skall förvaras så att den inte kan utsättas för

mekanisk skada.

• En varning för att apparaten ska förvaras i ett välventilerat

utrymme där rumsstorleken motsvarar rumsytan som anges

för drift.

• Alla personer som arbetar med eller bryter sig i en kylkrets

bör ha ett giltigt certiﬁkat från en ackrediterad

bedömningsmyndighet, som godkänner deras kompetens att

hantera köldmedier säkert i enlighet med en erkänd

bedömningsspeciﬁkation som erkänts av branschen.

• Service ska utföras endast enligt utrustningstillverkarens

rekommendation. Underhåll och reparation som kräver hjälp

av annan kunnig personal ska utföras under överinseende av

en person som är behörig för användning av brandfarliga

köldmedier.

• Apparaten ska förvaras i ett rum utan kontinuerlig öppen eld

(till exempel en gasapparat) och antändningskällor (till

exempel en påslagen elvärmare).

Försiktighet!

Risk för

brand/brandfarliga

material.

Förklaring av symboler på apparaten (För apparaten

gäller enbart köldmedium R290):

VARNING

FÖRSIKTIGHET

Denna symbol betyder att apparaten

använder ett lättantändligt

köldmedium. Risk för brand om

köldmediet läcker ut och exponeras

för en extern antändningskälla.

Denna symbol betyder att

bruksanvisningen ska läsas ingående.

Denna symbol betyder att en

serviceperson ska hantera utrustningen m

ed hänvisning till

installationsanvisningarna.

Denna symbol betyder att det ﬁnns

information som bruksanvisning eller

installationsanvisningar.

• Överensstämmelse med nationella regler för gas skall följas.

Täck inte över ventilationsöppningarna.

121120

1. Transport av utrustning som innehåller brandfarliga

köldmedier

Se transportföreskrifter

2. Märkning av utrustningen med symboler

Se lokala föreskrifter

3. Kassering av utrustning med brandfarliga köldmedier

Se nationella föreskrifter.

4. Lagring av utrustning/apparater

Lagring av utrustning ska ske enligt tillverkarens

instruktioner.

5. Förvaring av förpackad (osåld) utrustning

Förvaringspaketets skydd bör konstrueras så att mekanisk

skada på utrustningen inuti förpackningen inte orsakar

läckage av köldmedium. Det maximala antalet

utrustningsdelar som lagras ihop bestäms enligt lokala

föreskrifter.

6. Information om service

1) Kontroller på området

Innan man börjar arbeta med system som innehåller

brandfarliga köldmedier krävs säkerhetskontroller för att

säkerställa att antändningsrisken minimeras. För

reparation av kylsystemet ska följande

försiktighetsåtgärder följas före arbetet med systemet.

2) Arbetsförfarande

Arbetet ska genomföras enligt ett kontrollerat förfarande

för att minimera risken för att brandfarlig gas eller ånga är

närvarande medan arbetet utförs.

3) Allmänt arbetsområde

Alla underhållsarbetare och andra som arbetar i området

ska instrueras om vilken typ av arbete som utförs. Arbete i

slutna utrymmen ska undvikas. Området runt arbetsytan

ska avdelas. Se till att förhållandena inom området är

säkra genom kontroll av brandfarligt material.

4) Kontroll av förekomst av köldmedium

Området ska kontrolleras med en lämplig

köldmediedetektor före och under arbetet för att

säkerställa att teknikern känner till den potentiellt

brandfarliga atmosfären. Se till att utrustningen för

läckagedetektering som används är lämplig för

användning med brandfarliga köldmedier, d.v.s. gnistfria,

tillräckligt förseglade och säkra.

5) Tillgång till brandsläckare

Om varmt arbete ska utföras på kylutrustning eller

tillhörande delar ska lämplig brandsläckningsutrustning

ﬁnnas till hands. Ha en pulver- eller CO2-släckare i

påfyllningsområdet.

6) Inga antändningskällor

Ingen person som utför arbete på ett kylsystem som

innebär att man blottlägger rörledningar som innehåller

eller innehöll brandfarligt köldmedium ska använda

antändningskällor på ett sådant sätt att det kan leda till

brand- eller explosionsrisk. Alla möjliga antändningskällor,

inklusive cigarettrökning, ska hållas långt bort från

installationsplatsen, reparation, borttagning och

bortskaande, under vilket brandfarligt köldmedium

eventuellt kan släppas ut i det omgivande utrymmet.

Innan arbetet påbörjas ska området kring utrustningen

undersökas för att säkerställa att det inte ﬁnns några

brandrisker eller antändningsrisker. Skyltar med "Rökning

förbjuden" ska sättas upp.

7) Ventilerat område

Se till att området är öppet eller att det är tillräckligt

ventilerat innan du går in i systemet eller utför varmt

arbete. Ventilationen ska fortsätta under den period då

arbetet utförs. Ventilationen ska på ett säkert sätt sprida

det frigjorda köldmediet och fördela sprida ut det i

atmosfären.

123122

8) Kontroller av kylutrustning

Om elektriska komponenter ändras ska de vara lämpliga för

ändamålet och enligt den korrekta speciﬁkationen.

Tillverkarens underhålls- och serviceanvisningar ska alltid

följas. Om du är osäker, kontakta tillverkarens tekniska

avdelning för hjälp. Följande kontroller ska tillämpas på

anläggningar som använder brandfarliga köldmedier:

Laddningsstorleken överensstämmer med den rumsstorlek

där delar som innehåller köldmedium är installerade;

Ventilationsmaskineriet och frånluftuttagen fungerar på

ett tillfredsställande sätt och inte är blockerade.

Om en indirekt köldmediekrets används, kontrollera om det

ﬁnns köldmedium i sekundärkretsen. Märkning på

apparaten är synlig och läsbar. Märkning och tecken som är

oläsliga ska rättas till;

Kylslangar eller komponenter installeras i ett läge där de

osannolikt inte kommer att utsättas för något ämne som

kan korrodera komponenter som innehåller köldmedium,

såvida inte komponenterna är konstruerade av material

som i sig är resistenta mot korrosion eller är lämpligt

skyddade mot korrosion.

9) Kontroll av elektriska apparater

Reparation och underhåll av elektriska komponenter ska

omfatta inledande säkerhetskontroller och

inspektionsförfaranden av komponenter. Om ett fel

föreligger som kan äventyra säkerheten, ska ingen

strömförsörjning anslutas till kretsen tills felet är åtgärdat

på ett tillfredsställande sätt. Om felet inte kan rättas till

omedelbart och det är nödvändigt att fortsätta driften ska

en lämplig tillfällig lösning användas. Detta ska rapporteras

till ägaren av utrustningen så att alla parter är införstådda.

Inledande säkerhetskontroll ska omfatta:

Att kondensatorer är urladdade: detta ska ske på ett säkert

sätt för att undvika gnistor.

Att det inte ﬁnns några strömsatta blottade elektriska

komponenter och kablar under laddning, återhämtning eller

dränering av systemet. Att det ﬁnns kontinuerlig

jordbindning.

7. Reparation av förseglade komponenter

1) Vid reparation av förseglade komponenter ska alla

elektriska anslutningar kopplas från den utrustning som

arbetet utförs på innan man avlägsnar förseglade skydd

etc. Om det är absolut nödvändigt att ha en elektrisk

anslutning till utrustning under service, måste en

permanent fungerande form av läckagedetektering

placeras vid den mest kritiska punkten för att varna för en

potentiellt farlig situation.

2) Särskild uppmärksamhet ska ägnas åt följande för att

säkerställa att höljet inte förändras på ett sådant sätt att

skyddsnivån påverkas genom arbete med elektriska

komponenter. Detta ska omfatta skador på kablar, alltför

många anslutningar, anslutningar som inte är gjorda

enligt originalspeciﬁkationer, skador på tätningar, felaktig

montering av körtlar osv. Se till att apparaten är säkert

monterad. Se till att förseglingar eller tätningsmaterial

inte har försämrats så att de inte längre tjänar syftet att

förhindra inträngning av brandfarliga atmosfärer.

Ersättningsdelar ska överensstämma med tillverkarens

speciﬁkationer.

OBS! Användningen av silikontätning kan hämma

eektiviteten hos vissa typer av

läckagedetekteringsutrustning. Egensäkra komponenter

behöver inte isoleras innan arbete utförs på dem.

125124

8. Reparation av egensäkra komponenter

Använd inte permanenta induktiva eller

kapacitetsbelastningar på kretsen utan att säkerställa att

detta inte överstiger den tillåtna spänningen och

strömmen som är tillåten för den utrustning som används.

Egensäkra komponenter är de enda som arbete kan utföras

på när de är strömsatta i en brandfarlig atmosfär.

Testapparaten ska vara korrekt. Byt endast ut

komponenter med delar som anges av tillverkaren. Andra

delar kan leda till antändning av köldmedium i atmosfären

från en läcka.

9. KablageSäkerhet

FörsiktighetsåtgärderKontrollera att kablar inte utsätts för

slitage, korrosion, överdrivet tryck, vibrationer, skarpa

kanter eller andra skadliga miljöeekter. Kontrollen ska

också ta hänsyn till eekterna av åldrande eller kontinuerlig

vibration från källor som kompressorer eller ﬂäktar.

10. Detektion av brandfarliga köldmedier

Under inga omständigheter ska potentiella

antändningskällor användas vid sökning eller detektering

av köldmedieläckor. En läcksökningslampa (eller någon

annan detektor med eldslåga) får inte användas.

11. Metoder för läckagesökning

Följande metoder för läckagedetektering anses vara

godkända för system som innehåller brandfarliga

köldmedier. Elektroniska läckagedetektorer ska användas

för att detektera brandfarliga köldmedier, men

känsligheten kanske inte är tillräcklig eller kan behöva

omkalibreras. (Detektionsutrustning ska kalibreras

i ett köldmediefritt område.) Försäkra dig om att

detektorn inte är en potentiell antändningskälla och

lämpar sig för det använda köldmediet. Utrustning för

läckagedetektering ska sättas till en procentandel av

köldmediets LFL och kalibreras till det använda köldmediet

och en lämplig procentandel gas (max 25 %) bekräftas.

Läckdetekteringsvätskor är lämpliga för användning med

de ﬂesta köldmedier, men användning av rengöringsmedel

som innehåller klor ska undvikas eftersom klor kan reagera

med köldmediet och fräta på kopparröret. Om en läcka

misstänks ska alla öppna lågor avlägsnas/släckas.

Om det ﬁnns ett läckage av köldmedium som kräver

hårdlödning, ska allt köldmedium samlas in från systemet

eller isoleras (med hjälp av avstängningsventiler) i en del

av systemet som är avlägset från läckan.

Syrefritt kväve (OFN) ska sedan spolas genom systemet

både före och under lödningsprocessen.

12. Avlägsnande och evakuering

När man går in i köldmediekretsen för reparation eller för

något annat ändamål, ska normala förfaranden användas.

Det är dock viktigt att bästa praxis följs med hänsyn till

brandfaran. Följande förfarande ska följas:

Ta bort köldmediet. Rensa kretsen med inert gas. Töm.

Rensa igen med inert gas. Öppna kretsen genom att skära

eller hårdlöda.

Köldmediet ska samlas upp i en lämplig behållare.

Systemet ska "spolas" med syrefritt kväve för att

säkerställa att apparaten är säker. Denna process kan

behöva upprepas ﬂera gånger. Tryckluft eller syre ska inte

användas för denna uppgift. Spolning ska uppnås genom

att bryta vakuumet i systemet med OFN och fortsätta fylla

tills arbetstrycket uppnås, ventileras till atmosfären och

slutligen drar ner till ett vakuum. Denna process ska

127126

upprepas tills det inte ﬁnns något köldmedium kvar i

systemet. När den sista OFN-laddningen används ska

systemet ventileras till atmosfärstryck för att arbetet ska

kunna utföras. Denna åtgärd är absolut nödvändig om

lödning på rörledningen ska kunna utföras. Kontrollera att

uttaget för vakuumpumpen inte är nära några

antändningskällor och det ﬁnns ventilation.

cylindrene er i overensstemmelse med de relevante

standarder.

13. Laddningsprocedurer

Förutom konventionella laddningsprocedurer ska följande

krav följas. Se till att föroreningar av olika köldmedier inte

uppstår vid användning av laddningsutrustning. Slangar

eller rör ska vara så korta som möjligt för att minimera

mängden köldmedium inuti dem.

Cylindrar ska hållas upprätta.

Se till att kylsystemet är jordat innan du laddar systemet

med köldmedium.

Märk systemet när laddningen är klar (om det inte redan är

det).

Var mycket försiktig för att inte fylla på kylsystemet för

mycket. Innan systemet laddas ska det trycktestas med

OFN. Systemet ska läcktestas efter avslutad laddning,

men före idrifttagning. Ett uppföljningsläcktest ska

utföras innan du lämnar platsen.

14. Avveckling

Innan du utför den här proceduren är det viktigt att

teknikern är helt bekant med utrustningen och all detaljer.

God praxis är att alla köldmedier samlas upp på ett säkert

sätt. Innan uppgiften utförs ska ett olje- och

köldmedieprov tas om det behöver analyseras före

återanvändning av återvunnet köldmedium. Det är viktigt

att strömmen är tillgänglig innan uppgiften påbörjas.

a) Bekanta dig med utrustningen och hur den fungera.

b) Isolera systemet elektriskt.

c) Innan du påbörjar proceduren måste: Utrustning för

mekanisk hantering ﬁnnas, vid behov, för hantering av

köldmediecylindrar. All personlig skyddsutrustning ﬁnnas

och användas rätt.

Återställningsprocessen hela tiden övervakas av en

kompetent person. Återställningsutrustning och cylindrar

överensstämma med lämpliga standarder.

d) Pumpa ner i köldmediesystemet, om möjligt.

e) Om ett vakuum inte är möjligt, gör ett grenrör så att

köldmediet kan avlägsnas från olika delar av systemet.

f) Se till att cylindern placeras på våg före återställningen.

g) Starta återställningsmaskinen och använd i enlighet med

tillverkaren anvisningar.

h) Överfyll inte cylindrarna. (Fyll inte på mer vätskevolym

80%).

i) Överskrid inte det maximala arbetstrycket för cylindern,

inte ens tillfälligt.

j) När cylindrarna har fyllts korrekt och processen är klar, ska

cylindrarna och utrustningen omgående tas bort från

platsen och alla isoleringsventiler stängas på utrustningen.

k) Återvunnet köldmedium ska inte fyllas på i ett annat

köldmediesystem om det inte har renats och kontrollerats.

129128

15. Märkning

Utrustningen ska märkas med ett meddelande om att den

har stängts av och tömts på köldmedium. Märkningen ska

vara daterad och undertecknad. Se till att det ﬁnns

etiketter på utrustningen som anger att utrustningen

innehåller brandfarligt köldmedium.

16. Återvinning

Vid avlägsnande av köldmedium från ett system, antingen

för service eller avstängning, rekommenderas god praxis så

att alla köldmedier tas bort säkert. Vid överföring av

köldmedium till cylindrar, se till att endast lämpliga

cylindrar för återvinning av köldmedium används.

Kontrollera att rätt antal cylindrar ﬁnns som kan rymma

den totala systemladdningen. Alla cylindrar som ska

användas är utsedda för det återvunna köldmediet och

märks för det köldmediet (dvs speciella cylindrar för

återvinning av köldmedium). Cylindrarna ska vara utrustade

med tryckavlastningsventil och tillhörande

avstängningsventiler i bra arbetsskick. Tomma

återvinningscylindrar evakueras och kyles om möjligt innan

återvinning utförs. Återvinningsutrustningen ska vara i gott

skick med en uppsättning instruktioner om den utrustning

som är till hands och ska vara lämplig för återvinning av

brandfarliga köldmedier. Dessutom ska en uppsättning

kalibrerade vågar vara tillgängliga och i gott skick.

Slangarna ska vara hela med läckagefria

anslutningskopplingar och i gott skick. Innan du använder

återvinningsmaskinen, kontrollera att den är i

tillfredsställande arbetsskick, har underhållits ordentligt

och att eventuella tillhörande elektriska komponenter är

täta för att förhindra antändning vid utsläpp av ett

köldmedium.

Kontakta tillverkaren om du är osäker. Det återvunna

köldmediet ska returneras till köldmedieleverantören i rätt

återvinningscylinder och ett relevant

överföringsmeddelande ska medfölja. Blanda inte

köldmedier i återvinningsenheter och särskilt inte i

cylindrar. Om kompressorer eller kompressoroljor ska

avlägsnas, se till att de har evakuerats till en acceptabel

nivå för att säkerställa att brandfarligt köldmedium inte

ﬁnns i smörjmedlet. Evakueringsprocessen ska

genomföras innan kompressorn returneras till

leverantörerna. Endast elektrisk uppvärmning av

kompressorn ska användas för att påskynda denna

process. När ett system töms på olja ska det utföras på ett

säkert sätt.

131130

Installationsanvisningar

Förberedelse

OBS!

Alla bilder i bruksanvisningen är endast i förklarande syfte. Din enhet kan se lite

annorlunda ut.

Själva formen gäller dock. Apparaten kan kontrolleras med apparatens kontrollpanel

ärrkontrollen. Bruksanvisningen inkluderar inte användning av

ontr ontroll" som medföljer förpackningen, för mer

information.

Kontrollpanel

Horisontellt gallerblad

(svänger automatiskt)

Panel

Hjul

Framsida

Övre luftﬁlter

(bakom grillen)

Övre luftintag

Avrinning

Frånluftöppning

Nedre frånluftuttag

Nedre luftintag

Baksida

Konstruktionsmeddelande

För att säkerställa optimal prestanda för våra produkter, kan

konstruktionsspeciﬁkationerna för appar

ontrollen ändras utan

föregående information.

Omgivande temperatur för användning av apparaten.

MODE

(Läge)

Cool

(Kylning)

Dry (Torr)

Temperaturintervall:

17-35°C(62-95°F)

13-35°C(55-95°F)

Värme (pumpvärmeläge)

5-30°C(41-86°F)

Montering av utblåsningsslang

Utblåsningsslangen måste installeras eller tas bort i enlighet med användningsläget.

För läget COOL (Kylning), HEAT (Värme, värmepump) eller AUTO måste

utblåsningsslangen installeras. För läget FAN (Fläkt) eller DRY (Torr) måste

utblåsningsslangen tas bort.

Installationsplatsen ska uppfylla följande krav:

• Apparaten ska installeras på en jämn yta för att

minimera buller och vibration.

• Apparaten måste installeras nära ett jordat uttag, och

återvinningstråget (på apparatens baksida) måste vara

åtkomligt.

• Apparaten ska placeras minst 30 cm (12”) från närmaste

vägg för att säkerställa korrekt luftkonditionering. De

horisontella gallerbladen ska vara minst 50 cm (19,7”)

från hinder.

• Täck INTE över apparatens intag, uttag eller

are, eftersom det kan skada

apparaten.

Rekommenderad installation

Välja rätt plats

Energiklassinformation

Energiklassningen för denna apparat baseras på en

installation som använder en utblåsningskanal

utan förlängning (Diameter: 150 mm, Längd: 1,5 m)

fönstertätningsadapter

ellerväggutblåsningsadapter A.

Nödvändiga verktyg

• Medelstor krysspårmejsel. -Måttband eller linjal. -Kniv eller sax.

• Såg (På vissa modeller, för att korta fönsteradaptern för smala fönster)

Kabelspänne

Kabelutgång

Eluttag

Bottentråg

Avrinning

Temperaturintervall:

MODE

(Läge)

133132

Avloppsuttag

Tillbehör

Form Tillbehörens namn Ant.

Apparatadapter

Utblåsningsslang

Fönstetätningsadapter

Fönstertätning A

Fönstertätning B

Skumtätning A (självhäftande)

Skumtätning B (självhäftande)

Skumtätning C

(inte självhäftande)

Adapter för avrinningsslang

(enbart för värmepumpläge)

Isoleringsväv

1 sats(*)

1 st

1 st(*)

1 sats(*)

1 st(*)

1 st (*)

4 sats(*)

1 penna

Säkerhetsbygel och 2 skruvar

Avrinningsslang

Kabelspänne

Bult

Fjärrkontroll och batteri (enbart

modeller med ärrkontroll)

Väggutblåsningsadapter A(enbart för

väggmonterade modeller)

Väggutblåsningsadaptor B (med lock)

(enbart för väggmonterade modeller)

Skruv och ankare(enbart för

väggmonterade modeller)

Magic-tejp

Sats för fönsterinstallation

Steg ett: Förbereda utblåsningsslangen

Tryck in utblåsningsslangen (eller dra ut

utblåsningsslangen) i fönster glidadaptern för

fönstret (eller väggutblåsningsadaptern) och

apparatens adapter, kläm fast automatiskt med

adaptrarnas elastiska spännen.

Installation efter fönstertyp Installation efter fönstertyp

Fönsterinstallation

Steg två: Montera utblåsninsslangen på

apparaten.

Sätt apparatens adapter för utblåsninsslangen i

det nedre spåret på luftutblåsningsuttaget på

apparaten samtidigt som kroken på adaptern är

mitt för hålsätet på frånluftöppningen, och dra

ned utblåsningsslangen i pilens riktning för

installation.

Steg tre: Förbered det justerbara

fönstertätningen

Justera fönstertätningen efter fönstrets storlek.

Om längden på fönstret kräver två eller ﬂer

fönstertätningar, använd skruv(ar) för att fästa

fönstertätningarna när de har justerats till rätt

längd.

Bult

Fönstertätning A Fönstertätning B

MODELL A MODELL B

Bult

Installation

OBS! När utblåsningsslangen och den justerbara fönstertätningen är förberedda, välj en

av följande två installationsmetoder.

Typ 1: Installation i hängande fönster eller skjutfönster

Skumtätning B

(självhäftande kortare)

Skumtätning A

(självhäftande)

1. Kapa de självhäftande skumtätningsremsorna A och B till passande längder och fäst

dem på fönsterbågen

Fönstertätning A

Fönstertätning

B (vid behov)

2. Sätt in fönstertätningen i fönsteröppningen.

3. Kapa skumtätningsremsan C som inte är självhäftande så att den passar bredden

(eller höjden) på fönstret. Sätt in tätningen mellan glaset och fönsterkarmen för att

hindra luft och insekter från att komma in i rummet.

Skumtätning C

(inte självhäftande typ)

Form Tillbehörens namn Ant.

1 st

1 st (*)

2 st (*)

1 st (*)

Utblåsningsslang

Apparatadapter

Fönstetätningsadapter

Montering av

utblåsningsslang

Utblåsningsslang

Apparatadapter

Montering av

utblåsningsslang

Väggutblåsningsadapter A

Magic-tejp

Isoleringsväv

Krok

Hålsäte

Adapter

Nedre spår

Kontrollera att adaptern är

ordentligt insatt i nedre spåret

på frånluftuttaget

Isoleringsväv

Fönstertätning A Fönstertätning B

Skumtätning B

(självhäftande kortare)

Skumtätning A

(självhäftande)

Fönstertätning A

Fönstertätning

B (vid behov)

Skumtätning C

(inte självhäftande typ)

135134

2 skruvar

Säkerhetsbygel

4. Vid behov kan du montera säkerhetsbygeln med 2 skruvar (se bild).

OBS! Täck hålet med adapterskyddet

när det inte används.

Typ 2: Vägginstallation

1. Skär ut ett 125 mm (4,9 in.) hål i väggen för väggutblåsningsadapter B.

2. Fäst väggutblåsningsadapter B i väggen med de fyra ankare och skruvar som

medföljer i satsen.

3. Anslut väggutblåsningsslangen (med väggutblåsningsadapter A) i

väggutblåsningsadapter B.

Expansionsankarets

placering

Väggutblåsningsadapter B

Adapterskydd

Max 120 cm eller 47 in.

Min. 30 cm eller 12 in.

OBS! För att säkerställa att det fungerar som det ska, dra INTE ut eller böj slangen för

mycket. Se till att det inte ﬁnns några hinder uttaget för utblåsningsslangen (inom

500 mm) för att utblåsningssystemet ska fungera riktigt. Alla bilder i den här

bruksanvisningen är endast i förklarande syfte. Din luftkonditioneringsapparat kan till

viss del vara annorlunda. Själva formen gäller dock.

Bruksanvisning

Kontrollpanelens funktioner

Indikator

Funktion

Timer on-indikator (Timer på)

Timer o-indikator (Timer av)

DRY-lägesindikator (Torr)

FAN-lägesindikator (Fläkt)

AUTO-lägesindikator

COOL-lägesindikator (Kylning)

FOLLOW ME-indikator (Följ mig)

HEAT-lägesindikator (Värme)

Grader i Celsius

Grader i Fahrenheit

HIGH-indikator för hög ﬂäkthastighet

MED-indikator för medelﬂäkthastighet

LOW-indikator för låg ﬂäkthastighet

AUTO-indikator för

ﬂäkthastighet (helt tänd/släckt)

SLEEP-indikator (Vila)

LED-skärm

Sväng Används för att starta Auto swing-funktionen (Automatisk svängning). När

driften är PÅ, tryck på SWING-knappen (Sväng) för att stoppa gallret i önskad vinkel.

Timer-knapp

Används för att starta AUTO ON-starttid (Auto på) och AUTO OFF-stopptid (Auto av),

tillsammans med knapparna + och -. Timerns på/av-indikator tänds under på/av-

inställningarna av timern.

Mode-knapp (Läge) Väljer rätt arbetsläge. Varje gång du trycker på knappen väljs ett

läge i sekvens från AUTO, COOL (Kylning),

DRY (Torr), FAN (Fläkt) och HEAT (Värme). Lägesindikatorns

lampa tänds under de olika lägesinställningarna.

Knapparna upp (+) och ned (-) används för att justera (höja/sänka)

temperaturinställningarna i steg om 1 °C/1 °F (eller 2 °F) från 17 °C - 30 °C/62 °F - 86 °F

(eller 88 °F) eller TIMER-inställningarna 0~24 timmar.

OBS! Kontrollen kan visa temperaturen i Celsius eller Fahrenheit. För att omvandla från

den ena till den andra, tryck på upp- och nedknapparna samtidigt, och håll dem

intryckta i 3 sekunder.

Fläktknapp

Styra ﬂäkthastigheten. Tryck för att välja ﬂäkthastigheten i fyra steg - LOW (Låg), MED

(Medel), HIGH (Hög) och AUTO. Fläkthastighetsindikatorn tänds under olika

ﬂäktinställningar. När man väljer AUTO ﬂäkthastighet, slocknar alla ﬂäktindikatorer.

Påvissa modeller, när man väljer AUTO ﬂäkthastighet, tänds alla ﬂäktindikatorer.

Sleep/economy-knapp (Vila/Energispar)

Används för att starta SLEEP/ECO-

funktionen (Vila/Energispar).

Strömbrytare sätter på/stänger av.

Indikator

Funktion

2 skruvar

Säkerhetsbygel

137136

LED-skärm

Visar den inställda temperaturen i °C eller °F (°F visas inte på vissa modeller) och

inställningarna av Auto-timer. I lägena DRY (Torr) och FAN (Fläkt) visas

rumstemperaturen.

Visar felkoder och skyddskod: E1-Omgivningstemperatursensor fel. E2-

Evaportatortemperatursensor fel. E3-Kondensortemperatursensor fel. E4-

Skärmpanelkommunikation fel. EC-Detektering av läckande köldmedium fungerar inte.

PI-Bottentråg är fullt--Anslut avrinningsslangen och släpp ut det uppsamlade vattnet

Om skyddet upprepas, kontakta service.

OBS! När något av ovanstående fel inträar, stäng av apparaten och kontrollera om det

ﬁnns något hinder. Starta om apparaten, är felet kvar ska apparaten stängas av och

kontakten dras ur. Kontakta tillverkaren eller dennes serviceombud eller en liknande

kvaliﬁcerad person för service.

Bruksanvisning

COOL-funktion (Kylning)

• Tryck på "MODE"-knappen (Läge) tills "COOL"-indikatorn (Kylning) tänds.

• Tryck på knapparna "ADJUST" (Justera) "+" eller "-" för att välja en rumstemperatur.

Temperaturen kan ställas in på 17 °C~30 °C/62 °F~86°F (eller 88°F).

• Tryck på knappen "FAN SPEED" (Fläkthastighet) för att ställa in ﬂäkthastigheten.

HEAT-funktion (Värme)

• Tryck på "MODE"-knappen (Läge) tills "HEAT"-indikatorn (Värme) tänds.

• Tryck på knapparna "ADJUST" (Justera) "+" eller "-" för att välja en rumstemperatur.

Temperaturen kan ställas in på 17 °C~30 °C/62 °F~86°F (eller 88°F).

• Tryck på knappen "FAN SPEED" (Fläkthastighet) för att ställa in ﬂäkthastigheten.

DRY (Torr) funktion

• Tryck på "MODE"-knappen (Läge) tills "DRY"-indikatorn (Torr) tänds.

• Under detta läge kan man inte välja någon ﬂäkthastighet eller justera temperaturen.

Fläktmotorn arbetar på LÅG hastighet.

• Håll fönster och dörrar stängda för bästa avfuktningseekt.

• Placera inte röret i fönstret.

AUTO-funktion

• När luftkonditioneringsapparaten har ställts in på AUTO-läge, väljer den automatiskt kylning,

värme eller enbart ﬂäkt, beroende på vad du har valt för temperatur och rummets temperatur.

• Luftkonditioneringsapparaten kontrollerar automatiskt rumstemperaturpunkten som du har

ställt in.

• I AUTO-läget kan man inte välja ﬂäkthastigheten.

FAN-funktion (Fläkt)

• Tryck på "MODE"-knappen (Läge) tills "FAN"-indikatorn (Fläkt) tänds.

• Tryck på knappen "FAN SPEED" (Fläkthastighet) för att ställa in ﬂäkthastigheten.

Temperaturen kan inte justeras.

• Placera inte röret i fönstret.

TIMER-funktion

• Om man trycker på Timer-knappen när apparaten är på kommer

stopprogrammet Auto-o (Auto av) att initieras, och TIMER OFF-indikatorn (Timer av) att

tändas. Tryck på upp- eller ner-knappen för att välja tiden. Tryck på TIMER-knappen igen inom

5 sekunder, startprogrammet Auto-on (Auto på) startas. Och indikatorlampan för TIMER ON

(Timer på) tänds. Tryck på Upp-/Ner-knappen för att välja starttiden för Auro-on (Auto på).

• När apparaten är av tryck på Timer-knappen för att starta programmet Auto-on (Auto på),

tryck igen inom 5 sekunder så startas stopprogrammet Auto-o (Auto av).

• Tryck eller håll ned knappen UPP eller NER för att ändra den automatiska tiden med 0,5

timmessteg, upp till 10 timmar, därefter med 1 timme-steg upp till 24 timmar. Kontrollen

kommer att räkna ned tiden som återstår till start.

• Systemet återgår automatiskt till att visa föregående temperaturinställning om ingen åtgärd

utförs inom 5 sekunder.

• Om du slår PÅ eller AV enheten eller justerar timerinställningen till 0,0 kommer det att avbryta

Auto start/stopp av timer-funktionen.

SLEEP (ECO)-funktion (Vila/Energispar)

• Tryck på knappen, den valda temperaturen kommer att öka (kylning) eller minska

(uppvärmning) med 1 °C/2 °F (eller 1 °F) i 30 minuter. Temperaturen ökar (kylning) eller minskar

(uppvärmning) då med ytterligare 1 °C/2 °F (eller 1 °F) efter ytterligare 30 minuter. Den nya

temperaturen bibehålles i 7 timmar innan den återgår till den normala inställda temperaturen.

Detta avslutar Sleep/Eco-läget (Vila/Energispar) och apparaten fortsätter att fungera som den

programmerats från början.

OBS! Denna funktion ﬁnns under läget FAN (Fläkt) eller DRY (Torr).

Andra funktioner

FOLLOW ME/TEMP SENSING-funktion (Följ mig/Temp.sensor)

OBS! Denna funktion kan ENBART aktiveras från ärrkontrollen. Fjärrkontrollen fungerar som

ärrtermostat som möjliggör exakt temperaturkontroll på platsen.

För att aktivera funktionen Follow Me/Temp Sensing (Följ mig/Temp.sensor), rikta

ärrkontrollen mot apparaten och tryck på Follow Me/Temp Sensing-knappen. Fjärrkontrollen

skickar signalen till luftkonditioneringsappparaten var tredje (3) minut tills man trycker på Follow

Me-/Temp Sensing-knappen (Följ mig/Temp.sensor) igen. Om apparateninte tar emot Follow

Me/Temp Sensing-signalen under ett 7-minuters intervall, kommer apparaten att avsluta Follow

Me/Temp Sensing-läget.

OBS! Denna funktion ﬁnns under läget FAN (Fläkt) eller DRY (Torr).

AUTO-RESTART (Auto-omstart)

Om apparaten stannar oväntat på grund av strömavbrott, kommer den att starta automatiskt

med tidigare inställd funktion när strömmen kommer tillbaka.

JUSTERING AV LUFTFLÖDETS RIKTNING

Gallret kan justeras automatiskt. Justera luftﬂödets riktning automatiskt.

• När strömmen är PÅ öppnas gallret helt.

• Tryck på SWING-knappen (Sväng) på panelen eller ärrkontrollen för att starta automatisk

svängning. Gallret svänger automatiskt upp och ned.

• Justera inte gallret manuellt.

VÄNTA 3 MINUTER INNAN ANVÄNDNINGEN ÅTERUPPTAS

När apparaten har stannat kan den inte startas om under de första 3 minuterna. Detta är för att

skydda enheten. Driften startar automatiskt efter 3 minuter.

ENERGISPARFUNKTION

Under kylning, när den omgivande temperaturen är lägre än den inställda temperaturen under

tid, kommer apparaten automatiskt att använda energisparfunktion. Kompressorn och ﬂäkten

stannar. När den omgivande temperaturen är högre än den inställda temperaturen, kommer

apparaten automatiskt att avsluta energisparfunktionen. Kompressorn och/eller ﬂäktmotorn

går.

139138

VATTENAVRINNING

• I avfuktningslägena, ta bort den övre avrinningspluggen på

apparatens baksida, sätt i avrinningsanslutningen (5/8" universell

honkoppling) med 3/4" slang (köps lokalt). För modeller utan

avrinningsanslutning, fäst bara avrinningsslangen på hålet.

Placera den öppna änden av slangen direkt över

avrinningsområdet på källargolvet.

Ta bort den övre

avrinningsproppen

Slang för

kontinuerlig

avrinning

• I värmepumpläget, ta bort den nedre avrinningsproppen på apparatens baksida, sätt i

avrinningsanslutningen (5/8" universell honkoppling) med 3/4" slang (köps lokalt). För

modeller utan avrinningsanslutning, fäst bara avrinningsslangen på hålet.

Placera den öppna änden av slangadaptern direkt över avrinningsområdet på källargolvet.

OBS! Se till att slangen sitter fast ordentligt så att det inte ﬁnns några läckor. Rikta

slangen mot avloppet och se till att det inte ﬁnns några krökar som kommer att stoppa

vattenﬂödet. Placera änden av slangen i avloppet och se till att slangänden är i nivå

eller under för att låta vattnet rinna smidigt. (Se bilder med®. Låt den aldrig vara riktad

uppåt. (Se bilder med®). När slangen för kontinuerlig avrinning inte används ska

motsvarande avrinningspropp och vredet monteras ordentligt för att förhindra läckage.

I avfuktningslägena, ta bort den nedre avrinningspluggen på

apparatens baksida, sätt i avrinningsanslutningen (5/8"

universell honkoppling) med 3/4" slang (köps lokalt). Flytta

försiktigt apparaten till ett avlopp, och låt vattnet rinna ut.

OBS! Se till att avrinningsslangen är lägre än bottentrågets

avrinningsöppning.

Ta bort den nedre

avrinningsproppen

Slang för

kontinuerlig avrinning

När vattennivån i bottentråget når den förutbestämda nivån hörs 8

ljudsignaler från apparaten, och den digitala skärmen visar "PI". Nu

stannar luftkonditioneringen/avfuktningen omedelbart. Men

ﬂäktmotorn fortsätter att fungera, vilket är normalt. Flytta försiktigt

apparaten till ett avlopp, ta bort den nedre avrinningsproppen och låt

vattnet rinna ut. Sätt tillbaka proppen och starta om apparaten till

"PI"-symbolen försvinner. Om felet kvarstår, ring efter service. OBS!

Sätt i den nedre avrinningsproppen ordentligt för att förhindra

läckage innan apparaten används.

Underhåll

Säkerhetsåtgärder

• Dra alltid ur ﬂäktens kontakt före rengöring eller service.

• Använd INTE lättantändliga vätskor eller kemikalier för att rengöra apparaten.

• Tvätta INTE apparaten under rinnande vatten. Det kan medföra elektriska faror.

• Använd INTE apparaten om elkabeln skadades under rengöring. En skadad elkabel

betyder att kabeln måste bytas ut mot en ny från tillverkaren.

Underhållstips

• Rengör luftﬁltret varannan vecka för optimal

prestanda.

• Vattentråget ska tömmas direkt efter ett PI-fel, och

innan förvaring för att förhindra mögel.

• I hushåll med djur måste grillen regelbundet torkas av

för att förhindra att luftﬂödet täpps till av päls.

FÖRSIKTIGHET

Använd INTE apparaten utan ﬁlter eftersom

smuts och ludd kommer att täppa till den och

försämra prestandan.

Övre ﬁlter

(ta ut)

Ta bort

skruvarna och

ta ut det

nedre ﬁltret

Rengöring av apparat

Rengör apparaten med en fuktad, luddfri trasa och milt rengöringsmedel. Torka

apparaten med en torr, luddfri trasa.

Förvara inomhus när den inte används

• Töm apparatens vattentråg enligt instruktionerna i följande avsnitt

Kör apparaten på FLÄKT-läge i 12 timmar i ett varmt rum för att torka och förhindra

mögel.

Stäng av apparaten och dra ut kontakten.

• Rengör luftﬁltret i enlighet med anvisningarna i föregående avsnitt. Sätt tillbaka det

rena, torra ﬁltret innan förvaring.

• Ta ut batterierna ut ärrkontrollen.

OBS! Förvara apparaten på en sval, mörk plats. Exponering för direkt solljus eller

extrem värme förkortar apparatens livslängd.

OBS! Skåpet och framsidan kan dammas av med en fettfri trasa eller tvättas med en

trasa fuktad i en lösning med varmt vatten och milt diskmedel. Skölj noga och torka

torrt. Använd aldrig skarpa rengöringsmedel, vax eller polermedel på skåpets framsida.

Vrid ur överskottsvatten från trasan innan du torkar runt kontrollerna. För mycket

vatten i etter runt kontrollerna kan orsaka skador på apparaten.

Ta bort den nedre

avrinningsproppen

Slang för

kontinuerlig

avrinning

Adapter för

avrinningsslang

Tillförsel höjd ≦1,8 m

Tryck in

kabelspännet

på baksidan.

Adapter för

avrinningsslang

Adapter för

avrinningsslang

141140

Problem Möjlig orsak Lösning

Vattentråget är fullt. Stäng av apparaten,

häll ut vattnet i vattentråget och starta

om apparaten.

PI-felkod

Apparaten startar

inte när man

trycket på

strömbrytaren

ON/OFF

I läget COOL (Kylning) är

rumstemperaturen lägre än

den inställda temperaturen

Återställ temperaturen

Luftﬁlteret er blokeret med

støv eller dyrehå

Stäng av apparaten och rengör ﬁltret enligt

anvisningarna.

Utblåsningsslangen är inte

ansluten eller är blockerad.

Stäng av apparaten, koppla ifrån slangen,

kontrollera om den är blockerad och sätt

tillbaka

Apparaten har lite

köldmedium

Kontakta servicetekniker för att inspektera

apparaten och fyll på köldmedium

Apparaten kyler

inte bra

Temperaturinställning är för

hög

Sänk den inställda temperaturen

Fönster och dörrar i rummet

är öppna

Stäng alla fönster och dörrar

Rummet är för stort Dubbelkontrollera kylningsområdet

Det ﬁnns värmekällor i

rummet

Ta bort värmekällorna om det går

Luftﬁltret är tilltäppt med d

amm eller päls

Placera apparaten på en plan och jämn yta

Stäng av apparaten och rengör ﬁltret

enligt anvisningarna.

Underlaget är inte plant

Ljudet orsakas av

köldmediets ﬂöde i

apparaten

Detta är normaltApparaten gurglar

Apparaten bullrar

och vibrerar för

mycket

Information om impedans

För att överensstämma med EN 61000-3-11, ska apparaten POAC8212 endast anslutas

till ett elnät med systemimpedans:: | Zsys|=0,348 ohm eller mindre.

Innan apparaten ansluts till det allmänna elnätet, kontakta den lokala elleverantören

för att säkerställa att elnätet uppfyller ovanstående krav.

Utformning och speciﬁkationer kan ändras utan föregående meddelande, för

produktförbättringar. Kontakta återförsäljaren eller tillverkaren för mer information.

Alla uppdateringar av bruksanvisningen kommer att laddas upp på

servicewebbplatsen, kontrollera om den senaste versionen ﬁnns där.

Importerat och exklusivt marknadsförd av:

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

T: 70 70 17 07

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Expert Finland:

https://www.expert.ﬁ/tuki/asiakaspalvelu/

T: 020 7100 670

Power Finland:

https://www.power.ﬁ/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Felsökningstips

Den här symbolen på produkten eller I bruksanvisningen betyder

att elektrisk och elektronisk utrustning ska kasseras separat från

hushållsavfall vid slutet av dess livslängd. Det ﬁnns särskilda

insamlingssystem för återvinning inom EU.

För mer information, kontakta de lokala myndigheterna eller din

återförsäljare där du köpte produkten.

143142

Point POAC8212 Pro air conditionerAir Conditioners and Air Coolers

Product's Documents

Product manual English

Specifications

Point POAC8212 Questions and Answers
