Vevor BL350-14 Heavy Duty 4-Wheel Mobility Scooter User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Recreational Mobility Scooter

MODEL: BL350-14

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to

cover all categories of tools offered by us. You are kindly reminded to verify

carefully when you are placing an order with us if you are actually saving half

in comparison with the top major brands.

- 1 -

Model: BL350-14

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

RECREATIONAL

MOBILITY SCOOTER

- 2 -

Dear users:

The electric vehicle produced by our company is a transportation vehicle with

advanced technology at home and abroad, green environmental protection, low

noise, simple operation and other characteristics. It has simple operation, safe

and reliable (with brake power off, underpressure protection, overcurrent

protection, soft start, electromagnetic brake) and other functions. The company

with first-class science and technology, advanced production equipment, perfect

quality assurance and after-sales service system, let you buy at ease, use the

comfortable!

Remind: please read this manual carefully, before you do not understand the

performance of the electric vehicle, do not operate the electric vehicle, do not give

to the people who can not use the electric vehicle to ride, otherwise our company

will not assume the responsibility for accidental injury.

1. Electric vehicles are non-motor vehicles, please be sure to drive on the non-

motor vehicle lane, do not take people to ride, consciously obey the traffic rules.

2. Do not give electric vehicles to minors, pregnant women, people with heart

disease, high blood pressure, physical disabilities and sports disorders to use!

3. Do not ride after drinking!

4. In rain and snow weather or bad road conditions, pay attention to increase the

braking safety distance.

5. On the way, please concentrate and pay attention to the driving range. If

abnormal, brake the front and rear brakes immediately and close the switch quickly!

6. In order to maintain the common green home, please leave the waste battery

to dealers or service providers, do not throw it at will!

7. Due to the unauthorized disassembly of related lines or parts of the vehicle, the

company is not responsible for the product performance instability!

8. The exposed metal contact on the battery box is a positive and negative

electrode, which can not be touched with wet hands at the same time, but can not

contact with the metal at the same time, otherwise it will produce a short circuit

and cause accidents, please pay attention!

Special explanation:

1. Due to the continuous improvement and update of the model, the data and

structure in this manual may be different from the product. Please refer to the

actual sales pattern.

2. When using, please reasonably avoid the water, can not wade cycling or

implementation, when the water flooded to the electric wheel hub or controller, will

cause a short circuit, bring losses to you, please pay attention!

3. Do not place the charger in the trunk of the electric vehicle. During the ride will

lead to damage to the electronic components in the charger.

4. Due to the continuous development of science and technological innovation,

the company has the right to improve and improve its products without further

notice! Thank you for your cooperation!

- 3 -

WARNING:

Check before riding

Please check before riding to assure safety driving. Battery power

Turn on the switch,watch battery meter indicator,when it approaches the red mark

position, vehicle should be charged.

Warning：

You should regularly check the tires and adjust tire pressure.

Check after the tire cooled.

You should regularly check whether there is a puncture on the tire,

especially tires leakage phenomenon which should repair immediately. Check

whether the tread cuts,whether embedded nails or other sharp objects. Check

whether the rim indentation, dent or deformation phenomena.

When the tire tread wear to the tread wear limit mark, it should be replaced with

new tires. Warning:

If the tire pressure sub-standard, it will make the tire surface subjected to

excessive wear and tear could cause a car accident. Tire pressure which is too

low will cause tire slip or prolapsed wheels. It is dangerous to use great wear

tire,it will affect the adhesion between the tires and the road surface,resulting in

difficult driving on the accident or occurrence.

1. Riding operation

● Preparation before driving: open the parking lock; put the key into the

switch, turn it.

Slowly accelerate the throttle when at start, no throttle when decelerate. Warning:

No operate throttle on-off rapidly, otherwise the vehicle will rush out without

control.

Brake operation

● Control the throttle

If you want to slow down,please close the throttle, and more important is to use

two brake systems.

● Warning:

Drive on wet or loose surface road or in rainy days, please be careful, especially

for operation of braking, accelerating or turning.

● Simultaneous operation for front and rear brakes

Attention: When driving down a steep slope, please close the throttle completely,

and use two brake systems to reduce the speed.

● Warning:

Don't use single brake at high speed,especially when you are on slippery road or

turning corners. Use double brakes to avoid accident. 3.Stop operation

Turn the switch to stop the vehicle,and lock the parking lock.

- 4 -

● Warning:

Electric scooter should be parked on solidity, flat ground; otherwise it may cause

injury or vehicle consequences of dumping. Security highlights

Lock the parking lock, take away the key. Power-off when leave.

Select high-quality alarm system.

The product is constantly being upgraded, and there will be no

notification if there is any change

SAVE THESE INSTRUCTIONS

FCC Information

CAUTION:

Changes or modifications not expressly approved by the party responsible for

compliance could void the user's authority to operate the equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2) This product must accept any interference received, including interference that

may cause undesired operation.

WARNING:

Changes or modifications to this product not expressly approved by the

party.responsible for compliance could void the user's authority to operate the

product.

Note:

This product has been tested and found to comply with the limits for a Class B

digital device pursuant to Part 15 of the FCC Rules, These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

 Reorient or relocate the receiving antenna.

 Increase the distance between the product and receiver.

- 5 -

 Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

 Consult the dealer or an experienced radio/TV technician for assistance.

PRODUCT PARAMETERS

Model

BL350-14

Product size(LxWxH)

1890x765x1150 mm

Nominal voltage

DC 48 V

Rated power

500 W

Wheelbase

1330 mm

maximum load

450lb (about 204 KG)

Continuation mileage

40 miles

Max. speed (speed limit）

25 km/h

Climbing angle

20°（Max）

Charging input voltage

AC 100-240V 50/60Hz

Battery capacity

48V 20AH

Battery type

Lead-acid batteries

Color

Black

Additional Function

Weak electronic-assisted brake

Note:

"Continuous mileage" refers to the driving distance of the new battery with

sufficient power under the experimental conditions stipulated in GB17761-2018. It

generally refers to the uninterrupted cycling at the rated speed and rated load on a

20℃ flat road. In the actual driving process, due to the influence of wind resistance,

ambient temperature, tire pressure and load status, the continuation mileage will

change.

- 6 -

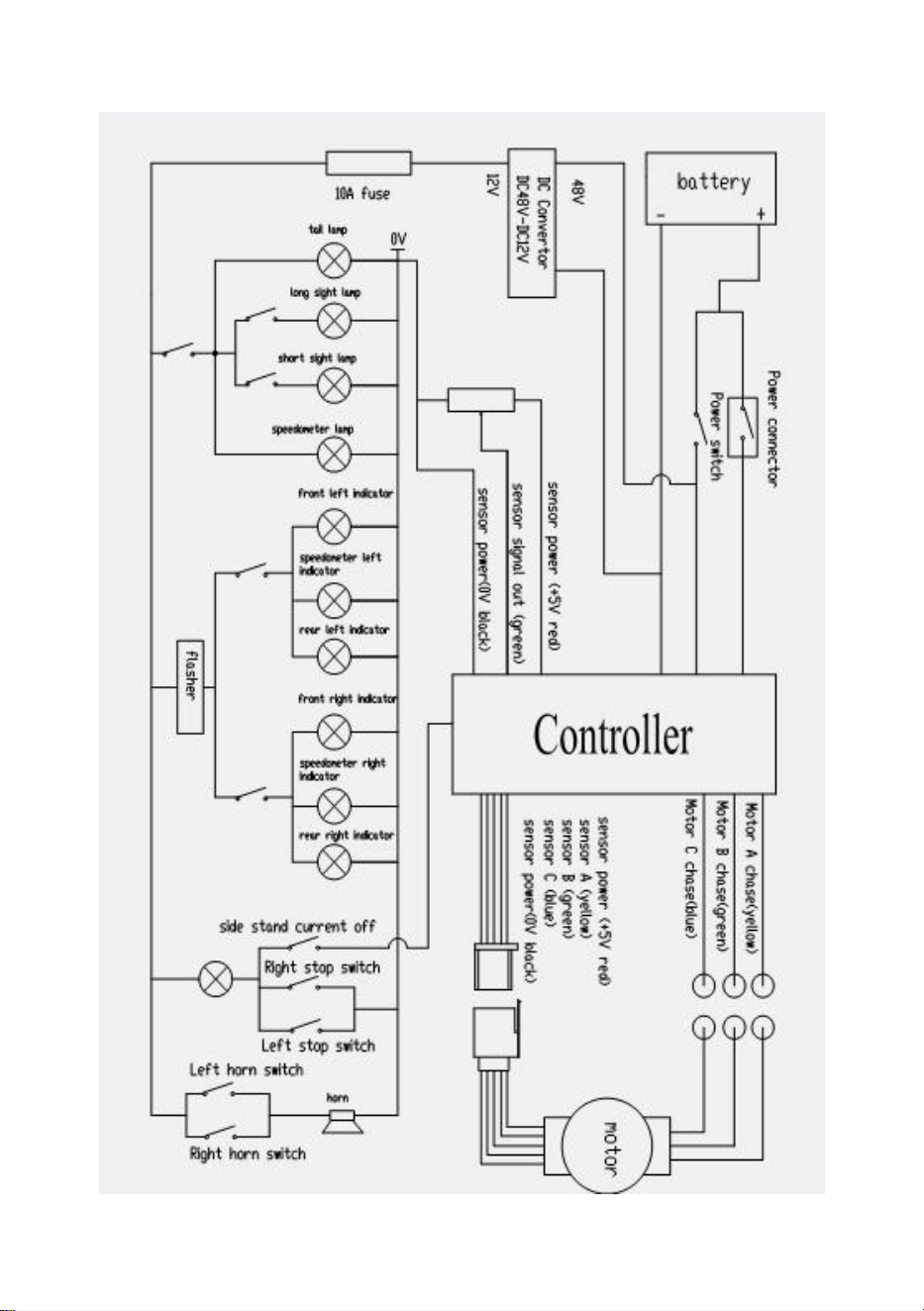

Electrical schematic diagram

- 7 -

Manipulative methods and considerations

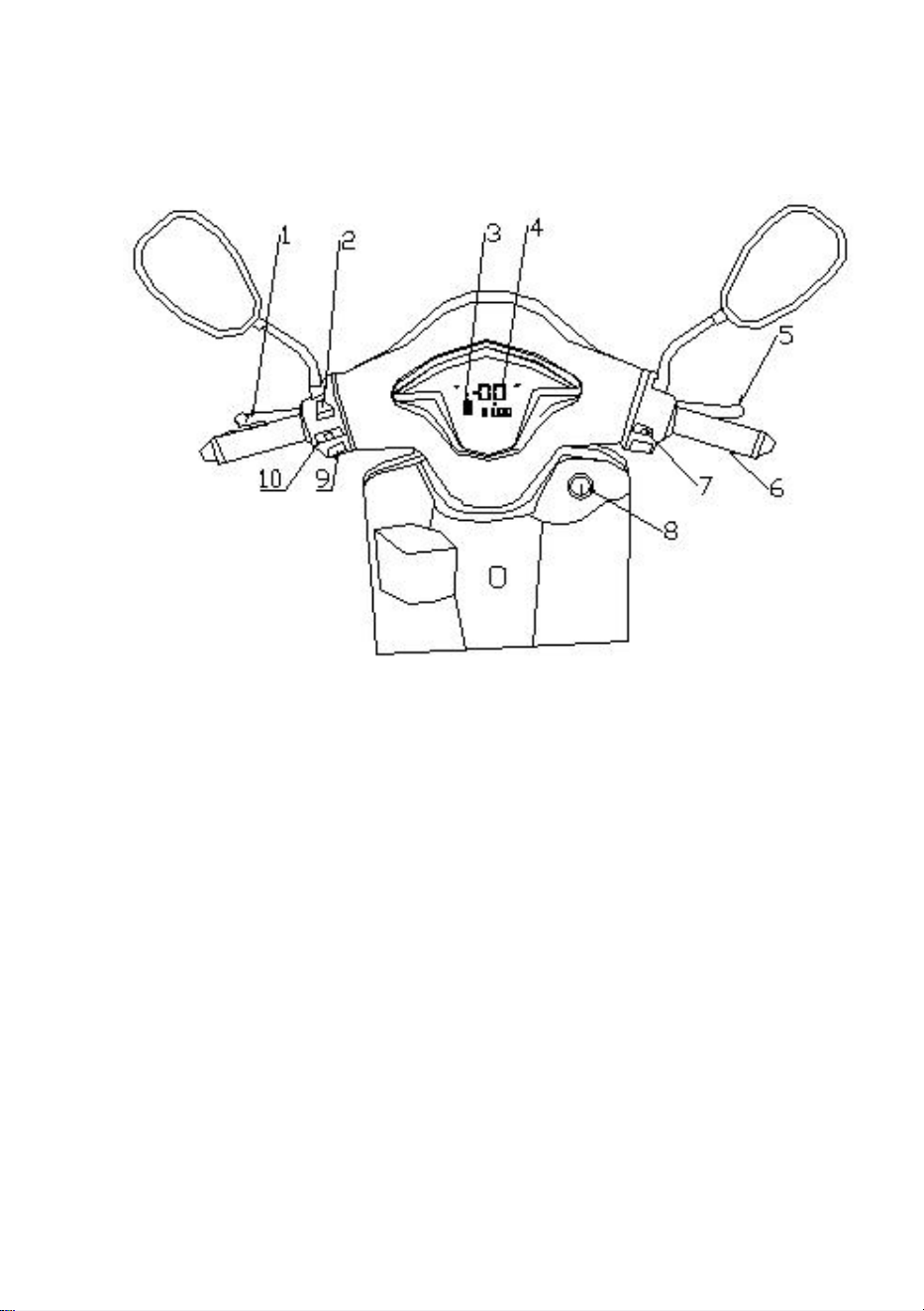

1. Description of the manipulation section:

The manipulated part is shown in Figure

1, left brake / 2, far and far light switch / 3, power display / 4, speed display /

5, right brake / 6, knob / 7 headlight switch / 8, electric door lock / 9, horn switch /

10, turn signal switch.

1.1 Left brake handle (1): it is the rear hub brake handle; the power switch on the

brake wheel closes, and the brake light is on.

1.2 Right brake handle (5): It is the front wheel brake handle and the front wheel

brake; close the power switch until the motor stops working, and the brake light is

on. Note: in the emergency brake, the front and rear brake should be used, do not

only use the front wheel brake, otherwise prone to vehicle side slip.

1.3 Headlight switch (7) and near-remote light switch (2): When driving at night,

first dial the headlight switch to the first gear position. At this time, the instrument

light is on and the taillight is on; dial the second gear, the headlights and the near

remote light can work; Note: for safety reasons, when driving at night, turn the

remote light back to the near light.

1.4 Turn signal switch (10): the signal indicator light used to turn left or right and

change the direction of the road. The middle is the closed position, dial the left turn

left, dial the right turn right. When the turn signal is turned on, the corresponding

turn indicator light will be displayed on the instrument, and the buzzer will make a

"beep" sound.

- 8 -

1.5 Speedometer (3): Show the driving speed when driving.

1.6 Power indicator (4): it is a capacity indicator showing the presence of the

battery. When the power door lock is in the "ON" position, the power pointer on the

instrument is rotated to the corresponding position.

During driving, the power is indicated at the H position, indicating that the battery is

sufficient; when the power is near the Red Border area (L), indicating that the

power is insufficient, it should be charged immediately.

1.7 Rear view mirror (11): thus observe whether there are pedestrians and

vehicles behind the left and right sides, to ensure the driving safety when turning or

overtaking.

1.8 Speed transfer (6): located on the right side of the handle, at the start, should

gently turn the speed transfer inside, so that your car at a low speed for a distance.

If you want to increase the acceleration, you should keep turning the governor and

tightening it. If you release the speed knob and return it automatically, your car will

slow down and slide.

When turning the speed transfer, pay attention to avoid the fierce increase of the

speed transfer, try to develop the habit of "light turn light put"

1.9 Electric door lock (8): for the main power switch, is a high current switch, turn

on the electric door lock electric vehicle can electric work. Turn the main power

supply switch to the "ON" position, and the voltmeter pointer is moved to the

corresponding position, then the total power supply is switched on. When parking,

please remove the key to the OFF immediately to avoid damage caused by

accidentally turning to the speed control rotor.

2. Starting from driving:

2.1 Startup:

A.fold away the single support and double support;

B. Put the key into the switch lock and turn clockwise to the ON position, then the

instrument power indicator is on.

Note: After the main power supply is turned on, the rear wheel is on the ground.

When the rider is not sitting on the cushion, do not turn the speed control knob to

prevent the vehicle from suddenly rushing forward, which can easily cause safety

accidents. When parking, as much as possible to avoid losses caused by

operation error.

2.2 Variable speed:

After electrification, the shift handle can rotate inward (counterclockwise) to

accelerate the vehicle, and rotate the shift handle outward (clockwise) to slow

down the vehicle. When the vehicle starts driving, do not suddenly increase the

speed switch, should gradually turn the speed switch, the speed gradually

accelerated that can save electricity and achieve safe driving.

- 9 -

2.3 Brake:

When tightening the front and rear wheel handles, the front and rear wheels can

be brake respectively.(Left is the rear brake, right is the front brake)

2.4 Parking:

A. Should use the turn signal in advance to signal, inform other vehicles,

pedestrians to attract attention, and then gradually drive to the roadside;

B. Turn the speed control knob back, hold the front and rear brake knob, then the

brake light is on, inform the pedestrian or vehicle behind;

C. After the car is completely stopped, turn off the turn signal light and put the key

switch to the OFF position;

D.support a single or double support, but do not park the car on the soft or sloping

ground to prevent the vehicle from slanting;

Lock the steering handle: turn the handlebars to the left; insert the key from the

lock OFF, press the key and turn the key to the LOCK position.

Note：when locking the handlebars,if the handlebars cannot be locked,it means

that the handlebars do not turn in place.at this time,the handlebars should be

slightly moved from side to side,and the key can be turned at the same time.

F. Electric vehicles should avoid being placed in places with humid air, humidity is

too high, and corrosive gas, so as not to cause chemical corrosion on the surface

of electroplating paint on the metal parts and plastic parts of electric vehicles;

G. electric vehicles should avoid exposure to the hot sun and rain for a long time to

avoid damage to the components in the controller, resulting in accidents other than

operation failure.

H. If the single support power switch is damaged, it must be replaced in time to

avoid damage.

3. common faults and troubleshooting

Common fault

The exclusion method

Turn on the power supply,

but the instrument does not

display;

Turn the speed regulator,

the motor does not work.

1. Check whether the storage battery is well

connected;

2. Check whether the air switch is tripped;

3. Check whether the electric door lock fails;

4. Otherwise, it may be regarded as a partial

failure of the controller.

Turn on the power supply,

and the instrument appears

normal;

Turn the speed regulator,

the motor does not work.

1. Check whether the speed control handle and

motor connection fall off;

2, whether the left and right brake is in the state of

power failure;

- 10 -

3. Otherwise, it may be regarded as a partial fault

of the speed regulator or the controller;

4. Motor fault.

Release the speed handle

and power the motor

1. Check whether the speed regulator is damaged;

2, the line plug-in (line) contact disorder;

3. Otherwise, it may be regarded as a partial

failure of the controller.

Turn on the power supply,

and the motor runs

1. Check whether the speed regulator is damaged;

2, the speed regulation system line fault;

3. Otherwise, it may be regarded as a partial

failure of the controller.

When braking, the motor

keeps constantly

1. Check whether the brake power-off switch is

damaged;

2, the line plug-in (line) contact disorder.

When riding, the automatic

power is cut off

1. Check whether the undervoltage protection

circuit operates.

The length of renewal is

short

1. Whether the battery is placed for a long time or

aging, and the energy is insufficient;

2. Check whether the tire air pressure is

insufficient;

3, check whether the brake has hard friction;

4, whether the environmental factors, such as

strong wind, low temperature, etc.

The battery can not be

charged

1. Check whether the charger is well connected

with the power supply and the battery;

2. Check whether the fuse is fused;

3. Otherwise, it may be regarded as a partial fault

of the charger.

4. Handling of the brake failure state:

Brake failure will lead to safety risks, especially when sliding downhill, prone to

accidents. Therefore, the user should check the brake performance before riding, if

the brake failure should adjust immediately, or ask a professional to adjust to the

best condition. Once the brake is not working when riding, please ride at a very

slow speed. In case, you should brake in advance and adjust to the maintenance

department as soon as possible to achieve the purpose of safe cycling.

- 11 -

5. Instant power failure state processing:

There are many reasons for instant power failure, mainly may be poor contact or

brake power switch failure. On the one hand, the user can check the after-sales

service, on the other hand, the user can self-check the following points.

A. Check whether the fuse is burned out, check whether the battery connection is

loose, and check whether the battery connection main line is loose.

B. Check whether the brake power switch is reset, whether there is any foreign

body stuck, please remove and the brake reset.

C. Check whether the brake power off switch is short circuit after rain. If there is an

available hot fan to dry the "water" in the switch, the power off switch can return to

work.

6. Speed car status processing:

If the electric car appears, please close the door lock for further inspection, or send

the maintenance department for inspection and treatment.

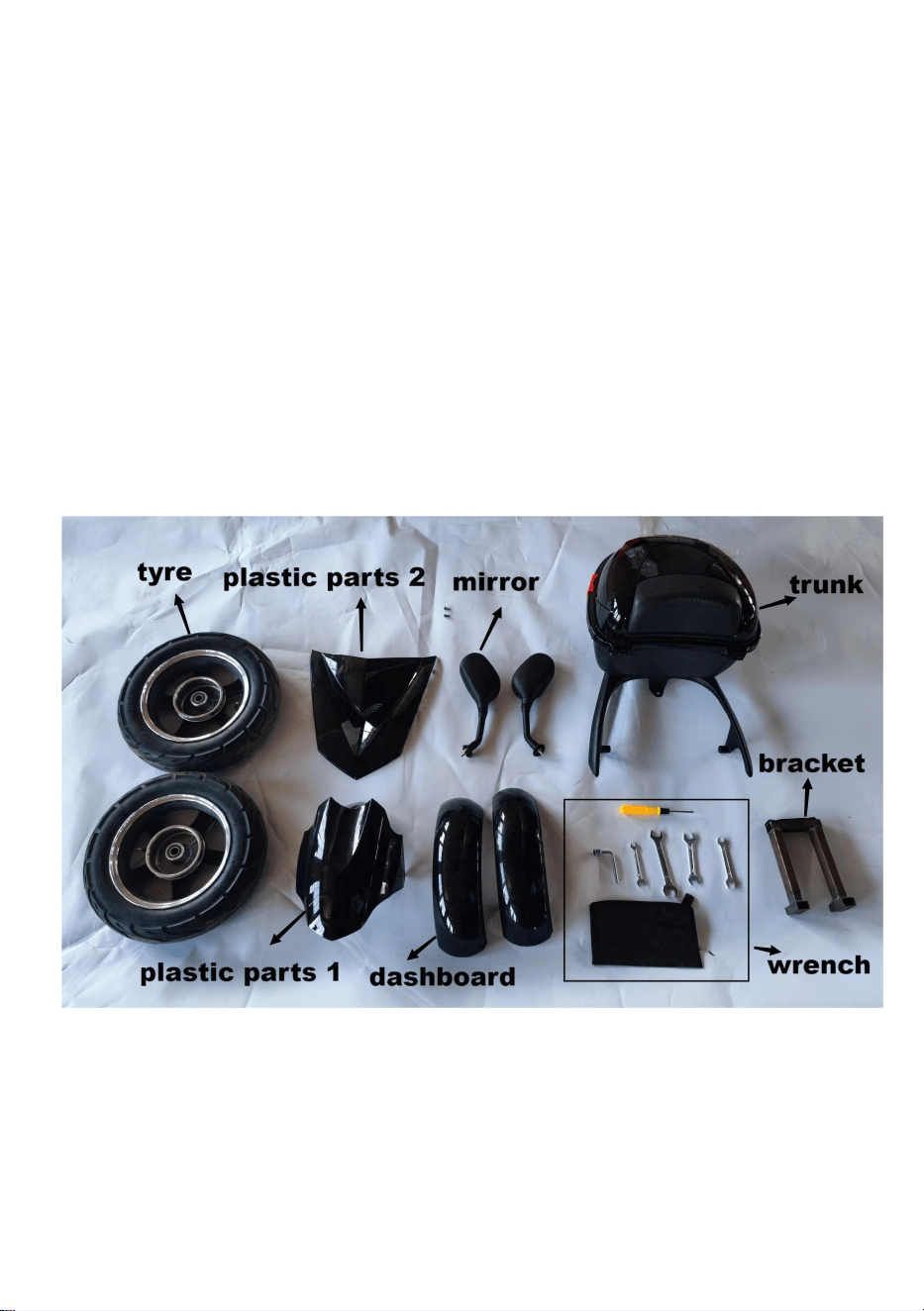

Part list

- 12 -

Assembly instructions

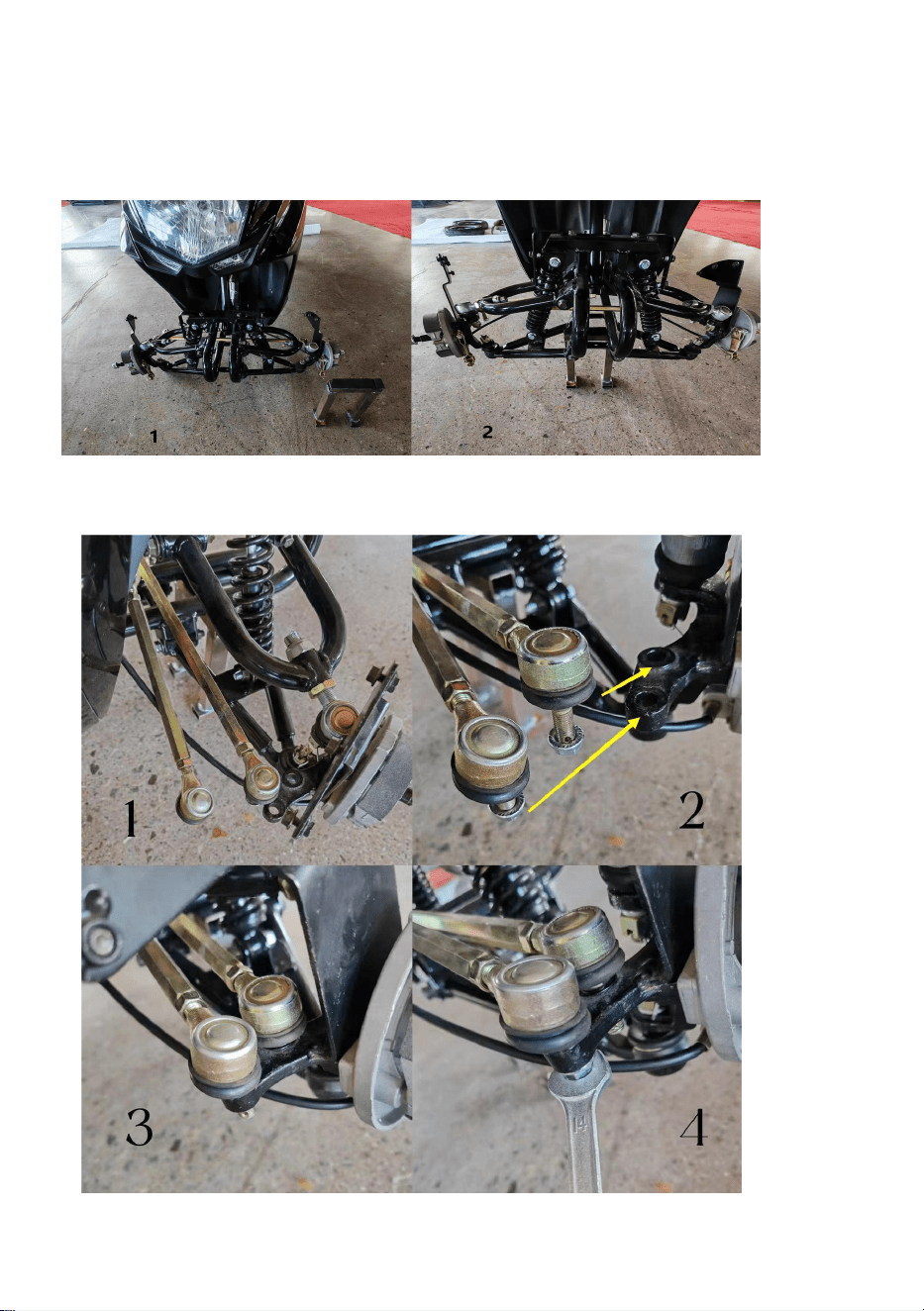

step1.

install the front wheel,

1.1.Put the bracket under the frame

1.2. As shown in the arrow, set the pull rod corresponding to the specified position,

release the screw, install the pull rod, and tighten the screw

- 13 -

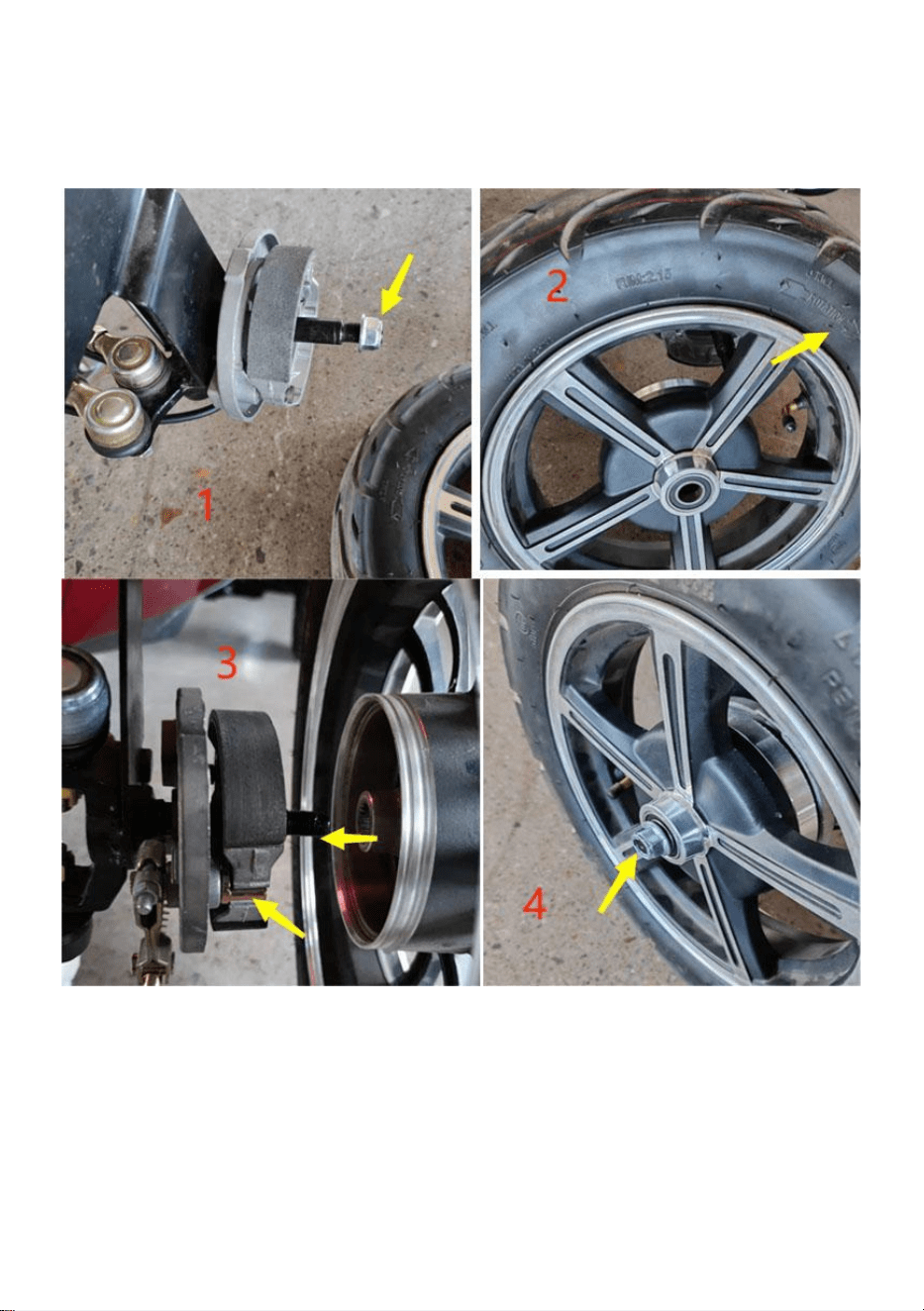

1.3.As shown in Figure 1, release the screw,figure2, the side of the tyre in the

arrow direction is outside the car, as shown in Figure 3, note the stuck position

shown by the arrow, install the tyre, Figure 4, tighten the screw.the other side as

same.

- 14 -

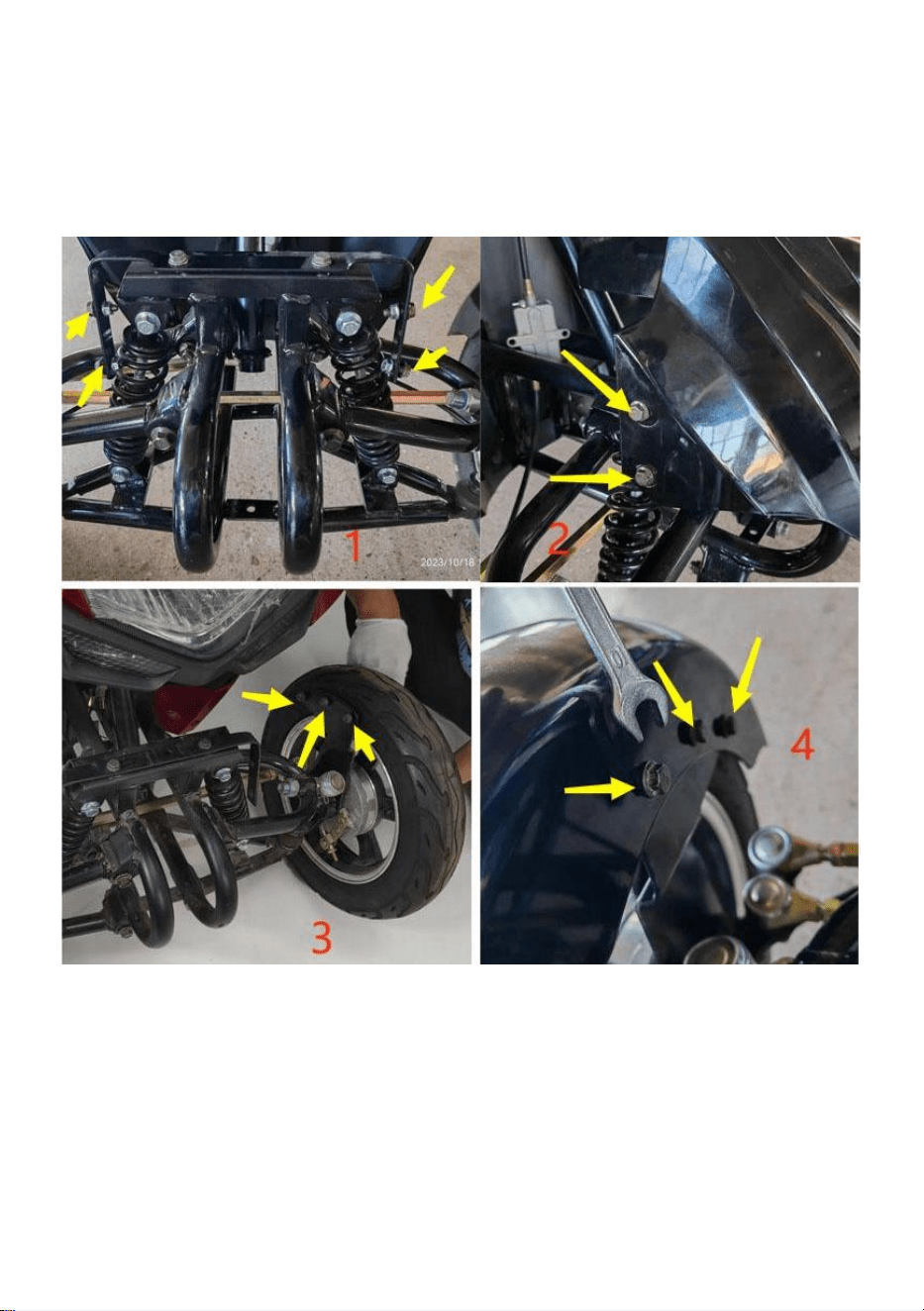

Step2

1.1.As shown in the figure 1 and 2, release the screws, install the PLASTIC

PARTS 1, tighten the screws,

As shown in Figure 3 and 4, release the screw, install the dashboard, and tighten

the screws,the other side as same.

- 15 -

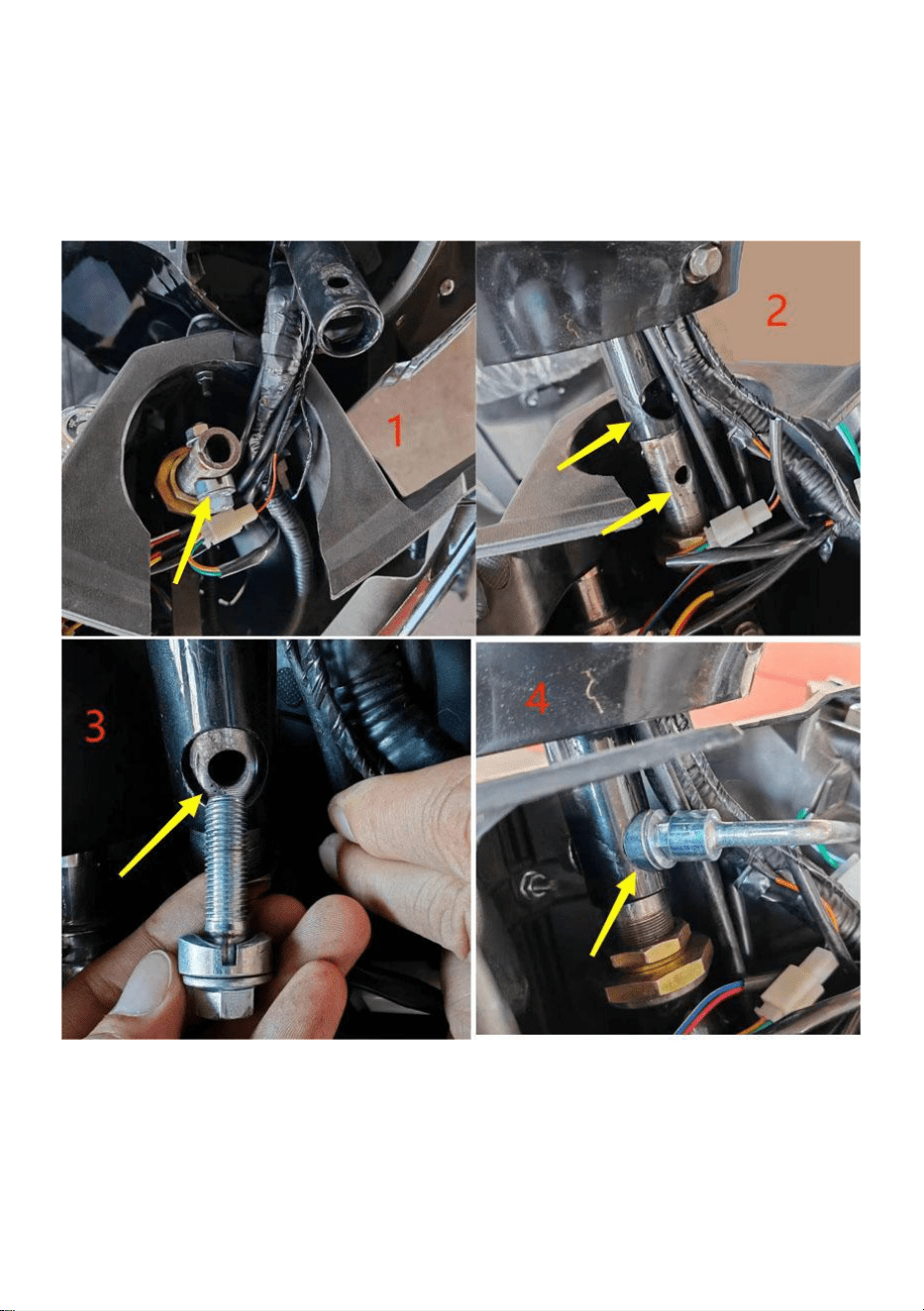

Step3

3.1.Installation instructions for the front section,

As shown in Figure 1, loosen the screw, as shown in Figure 2, install the wheel

head on the axle,pay attention to the point of the hole, In Figure 3, arrange the

screw, as shown in Figure 4, tighten the screw with a socket wrench

- 16 -

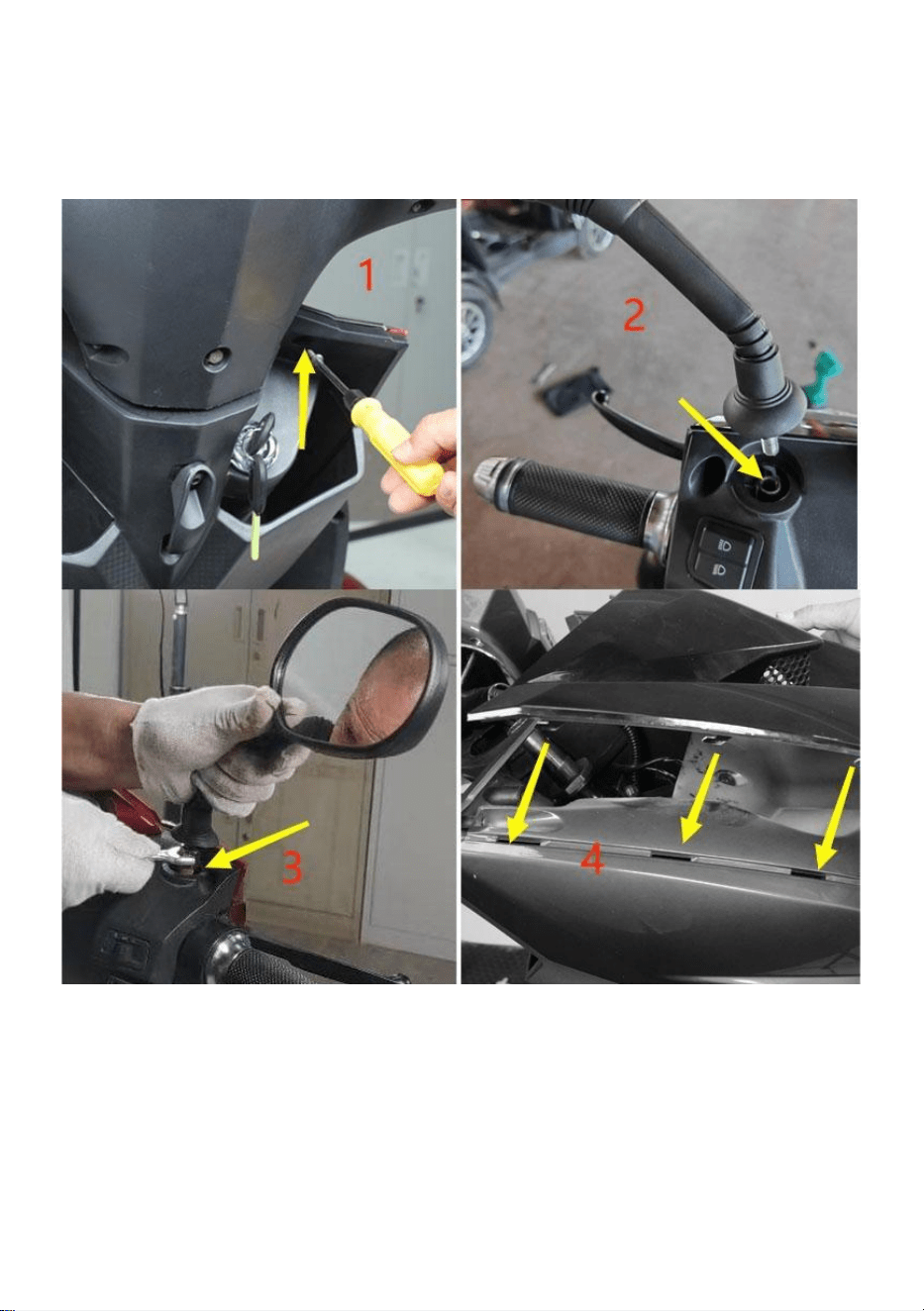

3.2.As shown in Figure 1, the back of the wheel head, the screws on both sides

are tightened, see Figure 2, the rearview mirror is installed at the aligned hole

position, see Figure 3, tighten the screw with a wrench, see Figure 4, install

PLASTIC part 2, align with the hole position, push up.

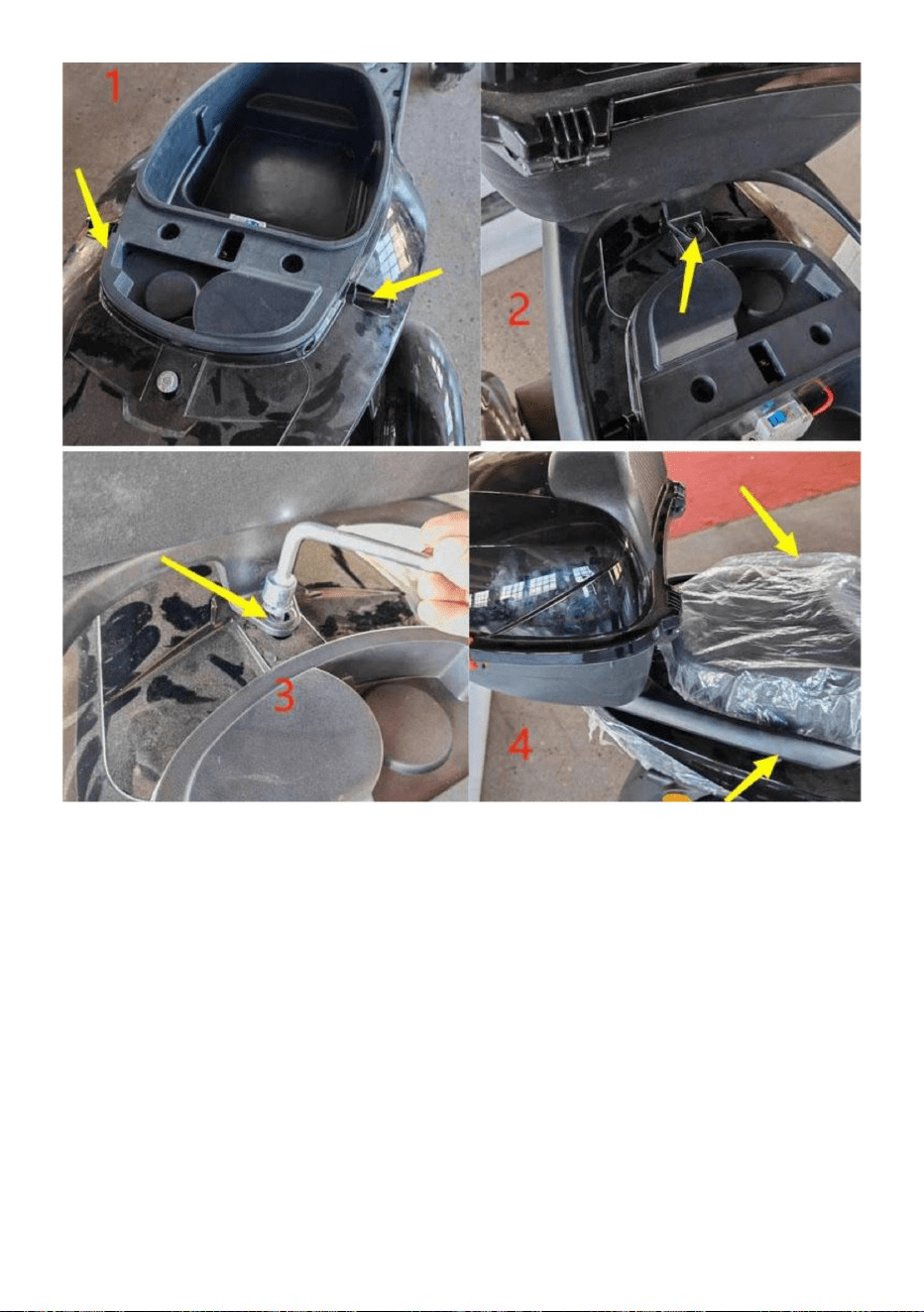

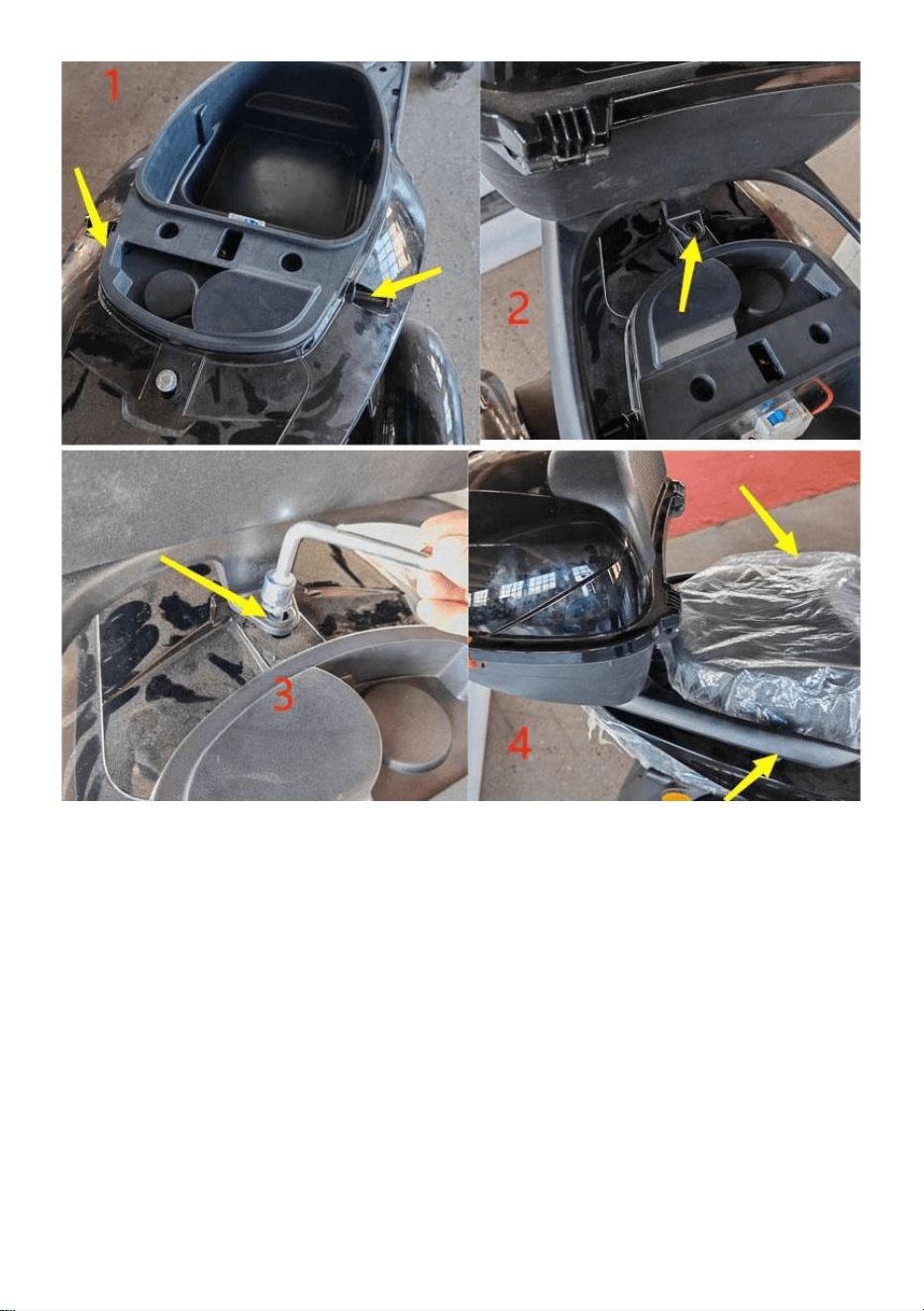

Step4

As shown in Figure 1, open the seat and loosen the screw indicated by the arrow

in the picture. As shown in Figure 2, install the trunk and align the hole position. In

Figure 3, tighten the screw with the socket wrench; in Figure. 4, and tighten the

screws on both sides with the wrench.

- 17 -

Maintenance

The maintenance is important to electric scooter, if drive at high speed in a bad

situation for a long time,must add the times of maintenance; If electric scooter

have a big failure or have an accident,must check for mainly spare parts. For

example: frame, indicator parts and soon.Repair or change the worn parts to

make sure safety. Notice:

To ensure the electric vehicle safety and reliability, do not allow the electric

vehicles are modified. Use original parts or equivalent parts of similar quality

during maintenance and replacement. If you use other parts of poor quality, it will

affect the performance of electric vehicles and operating functions. Warning:

To ensure the safety of personnel, from harm, regardless of any program of

maintenance work,be sure to turn the power off, parked the car on a flat hard

surface. Attention:

If you store your vehicle more than a month's time, or to stop using in the winter

period, it is required to make maintenance work to bad tires, batteries, etc., aging

and corrosion.

- 18 -

Often driving on uneven roads,in order to hold the good performance of your

vehicle, it must be maintained. Maintenance for battery

If the vehicle will not use for a long time, please take out the battery, full charge

and store it in a cool, well ventilated and dry place.

If the head of battery was corroded, please take out the battery and clean it. Turn

off the ignition switch before takeout the battery, take apart the negative pole first.

When you assemble the battery, fix the positive pole first, then the negative pole.

don't mix.

Vehicle storage Storage

For long-term storage of the electric scooter, for example, in the winter time,

some steps need to be taken to prevent malfunction and damage. Besides,

before preparing storage also need to do part of the maintenance work, otherwise,

once use the electric scooter, they tend to forget to carry out the maintenance.

Replace rear axle gear oil Cover the electric scooter Reuse the electric scooter

Take off the electric scooter and clean it, please replace the rear axle gear oil if

the storage period is over 4 months. If necessary,charge at time and put on the

battery.

Check all items before drive. Try at low speed around free traffic area.

● The POWER SWITCH must be turned in OFF position when charging.

● Before the first use, you should charge the battery for 4-6 hours. Do not

recharge the battery for more than 10 hours to avoid overheating the charger.

● When the vehicle begins to run slowly, recharge the battery.

● After each use or once a month minimum recharge time as 6 to 8 hours,less

than 10 hours at most.

● Use the only rechargeable battery and charger supplied with your vehicle.

NEVER substitute the battery or the charger with another brand. Using another

battery or charger may cause a fire or explosion.

● Do not use the battery or charger for any other product.

Disposal Of Battery

● Your sealed lead-acid battery must be recycled or disposed of in an

environmentally sound manner.

● Do not dispose of your lead-acid battery in a fire. The battery may explode or leak.

● Do not dispose of a lead-acid battery in your regular, household trash. The

incineration, land filling or mixing of sealed lead-acid batteries with household

trash is prohibited by law.

Made In China

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:BL35014

Scooterdemobilitérécréative

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenous

utilisonsnereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficieren

achetantcertainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepas

nécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.Nousvous

rappelonsdevérifierattentivementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

1

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?

N'hésitezpas

ànouscontacter:Supporttechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Modèle:BL35014

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairede

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjour

technologiquesoulogiciellessurnotreproduit.

RÉCRÉATIF

SCOOTERDEMOBILITÉ

BESOIND'AIDE?CONTACTEZNOUS!

Machine Translated by Google

2

4.Partempsdepluieetdeneigeoudansdemauvaisesconditionsroutières,veillezàaugmenterladistancede

sécuritédefreinage.

Rappel:veuillezlireattentivementcemanuel,avantdenepascomprendrelesperformancesduvéhicule

électrique,nepasutiliserlevéhiculeélectrique,nepasledonnerauxpersonnesquinepeuventpasutiliserlevéhicule

électriquepourrouler,sinonnotresociétén'assumerapasleresponsabilitéencasdeblessureaccidentelle.

Chersutilisateurs:

Levéhiculeélectriqueproduitparnotresociétéestunvéhiculedetransportdotéd'unetechnologiedepointeau

paysetàl'étranger,d'uneprotectiondel'environnementverte,d'unfonctionnementàfaiblebruitetsimpleetd'autres

caractéristiques.Ilaunfonctionnementsimple,sûretfiable(avecmisehorstensiondufrein,protectioncontrela

souspression,protectioncontrelessurintensités,démarrageprogressif,freinélectromagnétique)et

d'autresfonctions.L'entrepriseavecunescienceetunetechnologiedepremièreclasse,deséquipementsde

productionavancés,uneassurancequalitéparfaiteetunsystèmedeserviceaprèsvente,vouspermetd'acheterà

l'aise,d'utiliserleconfort!

8.Lecontactmétalliqueexposésurleboîtierdelabatterieestuneélectrodepositiveetnégative,quinepeut

pasêtretouchéeenmêmetempsaveclesmainsmouillées,maisnepeutpasentrerencontactaveclemétalenmême

temps,sinoncelaproduirauncourtcircuitetprovoquerdesaccidents,faitesattention!

1.Lesvéhiculesélectriquessontdesvéhiculesnonmotorisés.Assurezvousdeconduiresurlavoieréservéeaux

véhiculesnonmotorisés,denepasemmenerdepersonnesàbordetderespecterconsciemmentlecodedelaroute.

Explicationspéciale:1.En

raisondel'améliorationetdelamiseàjourcontinuesdumodèle,lesdonnéesetlastructuredecemanuel

peuventêtredifférentesdecellesduproduit.Veuillezvousréféreraumodèledeventeréel.

5.Surlechemin,concentrezvousetfaitesattentionaupractice.Encasd'anomalie,freinezimmédiatement

lesfreinsavantetarrièreetfermezrapidementl'interrupteur!

2.Nedonnezpasdevéhiculesélectriquesàutiliserauxmineurs,auxfemmesenceintes,auxpersonnessouffrant

demaladiescardiaques,d'hypertensionartérielle,dehandicapsphysiquesetdetroublessportifs!

2.Lorsdel'utilisation,veuillezraisonnablementéviterl'eau,nepouvezpasfairedevélooudemiseenœuvre,

lorsquel'eauinondelemoyeudelaroueélectriqueoulecontrôleur,celaprovoquerauncourtcircuit,vousapportera

despertes,veuillezfaireattention!

3.Neplacezpaslechargeurdanslecoffreduvéhiculeélectrique.Pendantletrajet,lescomposantsélectroniquesdu

chargeurserontendommagés.

6.Afindemaintenirlamaisonvertecommune,veuillezlaisserlabatterieusagéeauxrevendeursouauxprestataires

deservices,nelajetezpasàvolonté!

3.Neroulezpasaprèsavoirbu!

4.Enraisondudéveloppementcontinudelascienceetdel'innovationtechnologique,l'entreprisealedroit

d'amélioreretd'améliorersesproduitssanspréavis!Mercidevotrecollaboration!

7.Enraisondudémontagenonautorisédeslignesoupartiesassociéesduvéhicule,l'entreprisen'estpasresponsable

del'instabilitédesperformancesduproduit!

Machine Translated by Google

3

prendredesvirages.Utilisezdesfreinsdoublespouréviterlesaccidents.3.Arrêterl'opération

Attention:lorsquevousdescendezunepenteraide,veuillezfermercomplètementl'accélérateuretutiliserdeuxsystèmes

defreinagepourréduirelavitesse.

Avertissement:

uneusureexcessivepourraitprovoquerunaccidentdevoiture.Pressiondespneusquiesttrop

contrôle.

despneusneufs.Avertissement:

Allumezl'interrupteur,regardezl'indicateurducompteurdebatterie,lorsqu'ils'approchedelamarquerouge

Accélérezlentementl'accélérateuraudémarrage,pasd'accélérateurlorsdeladécélération.Avertissement:

pourl'opérationdefreinage,d'accélérationoudevirage.

deuxsystèmesdefreinage.

silabandederoulementcoupe,sidesclousincrustésoud'autresobjetspointus.Vérifier

1.Opérationd'équitation

Tournezl'interrupteurpourarrêterlevéhiculeetverrouillezleverroudestationnement.

Veuillezvérifieravantderoulerpourassureruneconduitesûre.Puissancedelabatterie

Lorsquelabandederoulementdupneus'usejusqu'àlamarquelimited'usuredelabandederoulement,elledoitêtreremplacéepar

Vérifiezunefoislepneurefroidi.

Pneu,celaaffecteral'adhérenceentrelespneusetlasurfacedelaroute,cequientraînera

•Contrôlerl'accélérateur

N'utilisezpasdefreinuniqueàgrandevitesse,surtoutlorsquevousêtessurunerouteglissanteou

Vousdevezvérifierrégulièrementlespneusetajusterlapressiondespneus.

unniveaubasentraîneralepatinagedespneusouleprolapsusdesroues.Ilestdangereuxd'utiliserunegrandeusure

Fonctionnementdesfreins

interrupteur,tournezle.

Conduisezsuruneroutemouilléeoumeubleoulesjoursdepluie,soyezprudent,enparticulier

•Avertissement:

Nepasactionnerl'accélérateurrapidement,sinonlevéhiculeseprécipiterasans

position,levéhiculedoitêtrechargé.

Silapressiondespneusestinférieureauxnormes,lasurfacedupneuserasoumiseà

•Fonctionnementsimultanédesfreinsavantetarrière

Vérifiezavantderouler

qu'ils'agissedephénomènesd'indentation,debosselageoudedéformationdelajante.

•Préparationavantdeconduire:ouvrezleverroudestationnement;mettrelaclédansle

•Avertissement:

conduitedifficilelorsdel'accidentoudel'événement.

Vousdevezvérifierrégulièrements'ilyaunecrevaisonsurlepneu,enparticulierunphénomènede

fuitedespneusquidoitêtreréparéimmédiatement.Vérifier

Sivousvoulezralentir,veuillezfermerl'accélérateur,etleplusimportantestd'utiliser

AVERTISSEMENT:

Machine Translated by Google

Leproduitestconstammentmisàniveauetiln'yaurapas

notificationencasdechangement

interférenceparuneouplusieursdesmesuressuivantes.Réorientezou

déplacezl'antennederéception.Augmentezladistance

entreleproduitetlerécepteur.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

appareilnumériqueconformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespour

Cetappareilestconformeàlapartie15desrèglesFCC.L'exploitationestsoumiseaux

Verrouillezleverroudestationnement,retirezlaclé.Misehorstensionencasdecongé.

Note:

interférencesnuisiblesàlaréceptionradiooutélévision,quipeuventêtredéterminéespar

installéetutiliséconformémentauxinstructions,peutcauserdesdommages

•Avertissement:

PRUDENCE:

Changementsoumodificationsapportésàceproduitnonexpressémentapprouvésparle

blessuresouconséquencesdudumpingsurlevéhicule.Pointsfortsdelasécurité

laconformitépourraitannulerledroitdel'utilisateuràutiliserl'équipement!

peutprovoquerunfonctionnementindésirable.

installation.

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesqui

fourniruneprotectionraisonnablecontrelesinterférencesnuisiblesdansunenvironnementrésidentiel

aucuneinterférenceneseproduiradansuneinstallationparticulière.Siceproduitprovoque

produit.

enéteignantetenallumantleproduit,l'utilisateurestencouragéàessayerdecorrigerle

Sélectionnezunsystèmed’alarmedehautequalité.

suivantdeuxconditions:

Ceproduitaététestéetjugéconformeauxlimitesd'uneclasseB

Lescooterélectriquedoitêtregarésurunterrainsolideetplat;sinoncelapourraitcauser

Changementsoumodificationsnonexpressémentapprouvésparlapartieresponsablede

Lapartieresponsabledelaconformitépourraitannulerledroitdel'utilisateuràutiliserle

interférenceaveclescommunicationsradio.Cependant,riennegarantitque

AVERTISSEMENT:

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,etsinon

4

InformationsFCC

CONSERVEZCESINSTRUCTIONS

Machine Translated by Google

BL35014

puissancesuffisantedanslesconditionsexpérimentalesstipuléesdansGB177612018.Il

lerécepteurestconnecté.

1330millimètres

20°Maximum

Typedebatterie

Tensionnominale

Tailleduproduit(LxlxH)

Couleur

Tensiond'entréedecharge

changement.

48VCC

chargemaximale

KilométragecontinuCharge

max.vitesse(limitedevitesse)

500W

25km/h

450lb(environ204kg)

Capacitédelabatterie

faitgénéralementréférenceaucycleininterrompuàlavitessenominaleetàlachargenominalesurun

40milles

Angledemontée

Routeplateà20.Dansleprocessusdeconduiteréel,enraisondel'influencedelarésistanceauvent,delatempérature

ambiante,delapressiondespneusetdel'étatdecharge,lekilométragecontinusera

1890x765x1150mm

Puissancenominale

Fonctionsupplémentaire

Modèle

Empattement

Remarque:«Kilométragecontinu»faitréférenceàladistanceparcourueparlanouvellebatterieavec

Connectezleproduitàuneprisesuruncircuitdifférentdeceluiauquelle

Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel'aide.

5

Freinageàassistanceélectroniquefaible

Batteriesauplomb

48V20AH

Noir

CA100240V50/60Hz

PARAMÈTRESDUPRODUIT

Machine Translated by Google

6

Schémaélectrique

Machine Translated by Google

7

1.Descriptiondelasectiondemanipulation:Lapiècemanipulée

estreprésentéesurlafigure

1.1Poignéedefreingauche(1):c'estlapoignéedefreindumoyeuarrière;l'interrupteurd'alimentationsurla

rouedefreinsefermeetlefeustopestallumé.

1.3Interrupteurdesphares(7)etinterrupteurd'éclairageàproximité(2):Lorsquevousconduisezlanuit,

placezd'abordl'interrupteurdespharessurlapremièrepositiondevitesse.Àcemoment,levoyantdes

instrumentsestalluméetlefeuarrièreestallumé;composezladeuxièmevitesse,lespharesetlalumièreà

distanceprochepeuventfonctionner;Remarque:pourdesraisonsdesécurité,lorsquevousconduisezla

nuit,ramenezlatélécommandeaufeudeproximité.

1,freingauche/2,interrupteurd'éclairagelointainetlointain/3,affichagedelapuissance/4,affichagedela

vitesse/5,freindroit/6,bouton/7interrupteurdephare/8,serruredeporteélectrique/9,interrupteurdeklaxon/10,

tournercommutateurdesignal.

1.2Poignéedefreindroite(5):Ils'agitdelapoignéedefreindelaroueavantetdufreindelaroueavant;

fermezl'interrupteurd'alimentationjusqu'àcequelemoteurcessedefonctionneretquelefeustopsoitallumé.

Remarque:danslefreinaged'urgence,lesfreinsavantetarrièredoiventêtreutilisés,n'utilisezpasuniquementle

freindelaroueavant,sinonlevéhiculeestsujetaudérapagelatéral.

1.4Interrupteurdesclignotants(10):levoyantlumineuxutilisépourtourneràgaucheouàdroiteetchangerla

directiondelaroute.Lemilieuestlapositionfermée,composezletouràgauche,composezletouràdroite.Lorsque

leclignotantestallumé,leclignotantcorrespondants'afficherasurl'instrumentetlebuzzerémettraun«bip».

Méthodesdemanipulationetconsidérations

Machine Translated by Google

8

descendrelevéhicule.Lorsquelevéhiculedémarre,n'augmentezpasbrusquementle

2.2Vitessevariable:

suffisant;lorsquel'alimentationestprochedelazonedebordurerouge(L),indiquantquele

ralentissezetglissez.

2.1Démarrage:

Sivoussouhaitezaugmenterl'accélération,vousdevezcontinueràtournerlerégulateuret

l'instrumentesttournédanslapositioncorrespondante.

tournantaccidentellementverslerotordecontrôledevitesse.

lesaccidents.Lorsdustationnement,autantquepossiblepouréviterlespertescauséespar

Remarque:Unefoisl'alimentationprincipaleallumée,larouearrièrereposeausol.

dépassement.

1.5Compteurdevitesse(3):affichelavitessedeconduitelorsdelaconduite.

surlaserruredeporteélectrique,levéhiculeélectriquepeutfonctionnerélectriquement.Coupezl'alimentationprincipale

commutateurdevitesse,devraittournerprogressivementlecommutateurdevitesse,lavitesseprogressivement

tournezdoucementletransfertdevitesseversl'intérieur,desortequevotrevoiturerouleàbassevitessesurunecertainedistance.

batterie.Lorsqueleverrouillageélectriquedesportesestenposition«ON»,lepointeurd'alimentationsurle

1.7Rétroviseur(11):observezainsis'ilyadespiétonset

transfertdevitesse,essayezdedévelopperl'habitudede"mettrelalumière,tournerlalumière"

B.Mettezlaclédansleverroudel'interrupteurettournezladanslesensdesaiguillesd'unemontrejusqu'àlapositionON,puisla

accélérezlevéhiculeettournezlapoignéedechangementdevitesseversl'extérieur(danslesensdesaiguillesd'unemontre)pourralentir

lapuissanceestinsuffisante,elledoitêtrechargéeimmédiatement.

Lorsquevoustournezletransfertdevitesse,faitesattentionàéviteruneaugmentationbrutaledela

A.repliezlesupportsimpleetlesupportdouble;

positioncorrespondante,l'alimentationélectriquetotaleestalorsactivée.Lorsdustationnement,veuillezretirerimmédiatement

laclédeOFFpouréviterlesdommagescauséspar

empêcherlevéhiculedeseprécipitersoudainementversl'avant,cequipeutfacilementcauserlasécurité

Aprèsl'électrification,lapoignéedechangementdevitessepeuttournerversl'intérieur(danslesensinversedesaiguillesd'unemontre)pour

2.Àpartirdelaconduite:

Pendantlaconduite,lapuissanceestindiquéeenpositionH,indiquantquelabatterieest

enleresserrant.Sivousrelâchezleboutondevitesseetleremettezautomatiquement,votrevoiture

erreurdefonctionnement.

1.6Indicateurd'alimentation(4):c'estunindicateurdecapacitéindiquantlaprésencedu

accéléréquipeutéconomiserdel'électricitéetpermettreuneconduitesûre.

1.8Transfertdevitesse(6):situésurlecôtédroitdelapoignée,audépart,doit

interrupteurd'alimentationsurlaposition"ON",etlepointeurduvoltmètreestdéplacéversla

Lorsquelepiloten'estpasassissurlecoussin,netournezpasleboutondecontrôledevitessesur

1.9Serruredeporteélectrique(8):pourl'interrupteurd'alimentationprincipal,ils'agitd'uninterrupteuràcourantélevé,tournez

Véhiculesderrièrelescôtésgaucheetdroit,pourassurerlasécuritédeconduitelorsdesviragesou

Levoyantd’alimentationdel’instrumentestallumé.

Machine Translated by Google

9

Tournezlerégulateurdevitesse,

panneélectrique;

panneducontrôleur.

B.Tournezleboutondecontrôledevitesseversl'arrière,maintenezleboutondefreinavantetarrière,puisle

queleguidonnetournepassurplace.Àcemoment,leguidondoitêtre

éviterlesdommages.

1.Vérifiezsilapoignéedecontrôledevitesseet

verrouillerOFF,appuyezsurlatoucheettournezlaenpositionLOCK.

2.4Stationnement:

échecdel’opération.

3.Vérifiezsilaserrureélectriquedelaporteéchoue;

Tournezlerégulateurdevitesse,

1.Vérifiezsilabatteriedestockageestbien

2.3Frein:

D.supporterunsupportsimpleoudouble,maisnepasgarerlavoituresurunterrainmououenpente

depeinturegalvanoplastiesurlespiècesmétalliquesetlespiècesplastiquesdesvéhiculesélectriques;

lemoteurnefonctionnepas.

Êtrefreinrespectivement.(àgaucheestlefreinarrière,àdroiteestlefreinavant)

Verrouillezlapoignéededirection:tournezleguidonverslagauche;insérezlaclédu

C.Unefoislavoiturecomplètementarrêtée,éteignezleclignotantetmettezlaclé

F.Lesvéhiculesélectriquesdoiventéviterd'êtreplacésdansdesendroitsavecdel'airhumide,l'humiditéest

Défautcommun

afficher;

2,silesfreinsgaucheetdroitsontdansl'étatde

lemoteurnefonctionnepas.

lefeustopestallumé,informerlepiétonoulevéhiculederrière;

laconnexiondumoteurtombe;

légèrementdéplacéd'uncôtéàl'autre,etlaclépeutêtretournéeenmêmetemps.

3.Défautscourantsetdépannage

éviterd'endommagerlescomposantsducontrôleur,cequientraîneraitdesaccidentsautresque

2.Vérifiezsil'interrupteurpneumatiqueestdéclenché;

Allumezl'alimentationélectrique,

maisl'instrumentnefonctionnepas

normale;

H.Sil'interrupteurd'alimentationàsupportuniqueestendommagé,ildoitêtreremplacéàtempspour

A.Devraitutiliserleclignotantàl'avancepoursignaler,informerlesautresvéhicules,lespiétons

pourattirerl'attention,puissedirigerprogressivementversleborddelaroute;

Remarque:lorsduverrouillageduguidon,sileguidonnepeutpasêtreverrouillé,celasignifie

4.Danslecascontraire,celapourraitêtreconsidérécommeune

Lorsquevousserrezlespoignéesdesrouesavantetarrière,lesrouesavantetarrièrepeuvent

Allumezl'alimentationetl'instrument

apparaît

solpourempêcherlevéhiculedes'incliner;

G.Lesvéhiculesélectriquesdoiventéviterl'expositionprolongéeausoleilbrûlantetàlapluiepour

connecté;

gaztropélevéetcorrosif,afindenepasprovoquerdecorrosionchimiqueensurface

passerenpositionOFF;

Laméthoded'exclusion

Machine Translated by Google

dix

1.Vérifiezsilerégulateurdevitesseestendommagé;2,letrouble

decontactduplugindeligne(ligne);3.Danslecas

contraire,celapourraitêtreconsidérécommeunedéfaillance

partielleducontrôleur.

3.Sinon,celapeutêtreconsidérécommeundéfautpartieldu

régulateurdevitesseouducontrôleur;4.Défaut

moteur.

1.Vérifiezsilerégulateurdevitesseestendommagé;2,ledéfautde

lignedusystèmederégulationdevitesse;3.Dansle

cascontraire,celapourraitêtreconsidérécommeune

défaillancepartielleducontrôleur.

Laduréedurenouvellementest

courte

Lorsdufreinage,lemoteur

maintientconstamment

Lorsdelaconduite,l'alimentation

automatiqueestcoupée

Relâchezlapoignéedevitesseet

alimentezlemoteur

Allumezl'alimentationélectriqueet

lemoteurtourne

1.Quelabatteriesoitplacéependantunelonguepériodeou

vieillisseetquel'énergiesoitinsuffisante;2.

Vérifiezsilapressiond'airdespneusestinsuffisante;

3,vérifiezsile

freinaunefrictiondure;4,silesfacteursenvironnementaux,

telsqueleventfort,labassetempérature,etc.

Unedéfaillancedesfreinsentraîneradesrisquespourlasécurité,enparticulierlorsdesglissadesen

descente,sujettesauxaccidents.Parconséquent,l'utilisateurdoitvérifierlesperformancesdesfreinsavantde

rouler,siladéfaillancedesfreinsdoitêtrecorrigéeimmédiatement,oudemanderàunprofessionnelde

s'ajusterdanslesmeilleuresconditions.Unefoisquelefreinnefonctionnepaspendantlaconduite,roulez

àunevitessetrèslente.Danscecas,vousdevezfreineràl'avanceetvousadapterauservicedemaintenance

dèsquepossiblepouratteindrel'objectifdefaireduvéloentoutesécurité.

1.Vérifiezsilechargeurestbienconnectéàl’alimentationetà

labatterie;2.Vérifiezsilefusibleestfondu;3.

Sinon,celapeutêtreconsidérécommeun

défautpartielduchargeur.

Labatterienepeutpasêtre

rechargée

1.Vérifiezsil'interrupteurdemisehorstensiondufreinest

endommagé;

2,letroubledecontactduplugindeligne(ligne).

1.Vérifiezsilecircuitdeprotectioncontrelessoustensions

fonctionne.

4.Traitementdel’étatdedéfaillancedesfreins:

Machine Translated by Google

11

Listedespièces

travail.

B.Vérifiezsil'interrupteurd'alimentationdesfreinsestréinitialisé,s'ilyadescorpsétrangers

Silavoitureélectriqueapparaît,veuillezfermerlaserruredelaportepouruneinspectionplusapprofondie,ouenvoyer

panneducontacteurdefreinage.D'unepart,l'utilisateurpeutvérifierleserviceaprèsvente

5.Traitementinstantanédel’étatdepannedecourant:

Ventilateurchauddisponiblepoursécher"l'eau"dansl'interrupteur,l'interrupteurdemisehorstensionpeutrevenirà

desserréeetvérifiezsilaligneprincipaledeconnexiondelabatterieestdesserrée.

Ilexistedenombreusesraisonspouvantexpliquerunepannedecourantinstantanée,principalementunmauvaiscontactou

C.Vérifiezsil'interrupteurdemisehorstensiondesfreinsestencourtcircuitaprèslapluie.S'ilyaun

6.Traitementrapidedustatutdelavoiture:

A.Vérifiezsilefusibleestgrillé,vérifiezsilaconnexiondelabatterieest

leservicemaintenancepourinspectionettraitement.

corpscoincé,veuillezleretireretréinitialiserlefrein.

service,enrevanche,l'utilisateurpeutautovérifierlespointssuivants.

Machine Translated by Google

étape1.

12

instructionsdemontage

1.2.Commeindiquédanslaflèche,réglezlatigedetractioncorrespondantàlaposition

spécifiée,relâchezlavis,installezlatigedetractionetserrezlavis.

installezlaroueavant,

1.1.Placezlesupportsouslecadre

Machine Translated by Google

13

1.3.Commelemontrelafigure1,desserrezlavis,figure2,lecôtédupneudansle

sensdelaflècheestàl'extérieurdelavoiture,commelemontrelafigure3,notezla

positionbloquéeindiquéeparlaflèche,installezlepneu,figure4,serrezlavis.L'autre

côtéestpareil.

Machine Translated by Google

14

1.1.Commeindiquésurlesfigures1et2,desserrezlesvis,installezlesPIÈCESEN

PLASTIQUE1,serrezlesvis,

commeindiquésurlesfigures3et4,desserrezlavis,installezletableaudebordetserrezles

vis,l'autrecôtécommeindiqué.même.

Étape2

Machine Translated by Google

15

3.1.Instructionsd'installationpourlasectionavant,

commeindiquésurlafigure1,desserrezlavis,commeindiquésurlafigure2,

installezlatêtederouesurl'essieu,faitesattentionàlapointedutrou,surlafigure

3,disposezlavis,commelemontrelafigure4,serrezlavisavecunecléàdouille

Étape3

Machine Translated by Google

16

Étape4

3.2.Commelemontrelafigure1,àl'arrièredelatêtederoue,lesvisdesdeuxcôtés

sontserrées,voirlafigure2,lerétroviseurestinstalléàlapositiondutroualigné,voir

lafigure3,serrezlavisavecuneclé,voirFigure4,installezlapièceenPLASTIQUE

2,alignezlaaveclapositiondutrou,poussezverslehaut.

Commelemontrelafigure1,ouvrezlesiègeetdesserrezlavisindiquéeparlaflèche

surl'image.Commelemontrelafigure2,installezlecoffreetalignezlapositiondutrou.

Danslafigure3,serrezlavisaveclacléàdouille;enchiffres.4,etserrezlesvisdes

deuxcôtésaveclaclé.

Machine Translated by Google

17

L'entretienestimportantpourlescooterélectrique,sivousconduisezàgrandevitessedansune

mauvaisesituationpendantunelonguepériode,ilfautajouterlestempsd'entretien;Silescooter

électriqueaunegrossepanneouaunaccident,ilfautvérifierprincipalementlespiècesde

rechange.Parexemple:cadre,piècesd'indicateuretbientôt.Réparezouchangezlespièces

uséespourassurerlasécurité.

Remarque:Pourgarantirlasécuritéetlafiabilitéduvéhiculeélectrique,nelaissezpasles

véhiculesélectriquesêtremodifiés.Utilisezdespiècesd'origineoudespièceséquivalentesde

qualitésimilairelorsdel'entretienetduremplacement.Sivousutilisezd'autrespiècesdemauvaise

qualité,celaaffecteralesperformancesdesvéhiculesélectriquesetleursfonctionsde

fonctionnement.Avertissement:Pourgarantirlasécuritédupersonnel,quelquesoitle

programmedetravauxd'entretien,assurezvousdecouperl'alimentationetdegarerlavoiture

surunesurfaceplane

etdure.Attention:Sivousentreposezvotrevéhiculeplusd'unmois,ousivouscessezdel'utiliser

pendantlapériodehivernale,ilestnécessaired'effectuerdestravauxd'entretiensurlespneus

défectueux,lesbatteries,etc.,levieillissementetlacorrosion.

Entretien

Machine Translated by Google

18

Miseaurebutdelabatterie

véhicule,ildoitêtreentretenu.Entretiendelabatterie

Conduisantsouventsurdesroutesinégales,afindeconserverlesbonnesperformancesdevotre

Silevéhiculeneserapasutilisépendantunelonguepériode,veuillezretirerlabatterieetlachargercomplètement.

laduréedestockageestsupérieureà4mois.Sinécessaire,chargezàtempsetmettezle

Remplacerl'huiledetransmissiondel'essieuarrièreCouvrirlescooterélectriqueRéutiliserlescooterélectrique

Retirezlescooterélectriqueetnettoyezle.Veuillezremplacerl'huilepourengrenagesdel'essieuarrièresi

•Votrebatterieauplombscelléedoitêtrerecycléeouéliminéedansun

Entreposagedevéhicules

NEJAMAISremplacerlabatterieoulechargeurparuneautremarque.Utiliserunautre

labatterieoulechargeurpeutprovoquerunincendieouune

explosion.•N'utilisezpaslabatterieoulechargeurpourunautreproduit.

Pourlestockageàlongtermeduscooterélectrique,parexempleenhiver,certainesmesuresdoiventêtre

prisespouréviterlesdysfonctionnementsetlesdommages.Enoutre,avantdepréparerlestockage,il

fautégalementeffectuerunepartiedestravauxd'entretien,sinon,unefoislescooterélectriqueutilisé,ilsont

tendanceàoublierd'effectuerl'entretien.

Éteignezlecontacteurd'allumageavantderetirerlabatterie,démontezd'abordlepôlenégatif.

rechargezlabatteriependantplusde10heurespouréviterunesurchauffeduchargeur.•Lorsquelevéhicule

commenceàroulerlentement,rechargezlabatterie.•Aprèschaqueutilisationouune

foisparmois,tempsderechargeminimumde6à8heures,moins

lesdéchetssontinterditsparlaloi.

plusde10heuresaumaximum.

•Utilisezlaseulebatterierechargeableetleseulchargeurfournisavecvotrevéhicule.

Lorsquevousassemblezlabatterie,fixezd'abordlepôlepositif,puislepôlenégatif.nemélangezpas.

FabriquéenChine

batterie.

etrangezledansunendroitfrais,bienaéréetsec.

•Nejetezpasvotrebatterieauplombdanslefeu.Labatteriepourraitexploseroufuir.•Nejetezpasunebatterie

auplombavecvosorduresménagèreshabituelles.Le

manièreécologique.

incinération,miseendéchargeoumélangedebatteriesauplombscelléesavecdesbatteriesdomestiques

Silatêtedelabatterieétaitcorrodée,veuillezretirerlabatterieetlanettoyer.Tourner

Vérifieztouslesélémentsavantdeconduire.Essayezàbassevitessedansunezonedecirculation

gratuite.•L'INTERRUPTEURD'ALIMENTATIONdoitêtremisenpositionOFFlorsduchargement.•

Avantlapremièreutilisation,vousdevezchargerlabatteriependant4à6heures.Nepas

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: BL350-14

Freizeit-Mobilitätsroller

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke

stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter

Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten

nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns.

Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken

tatsächlich die Hälfte sparen.

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Machine Translated by Google

Modell: BL350-14

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen

sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare

Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt

von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht

erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte

kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat

www.vevor.com/support

- 1 -

FREIZEIT

MOBILITÄTSSCOOTER

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Machine Translated by Google

- 2 -

2. Geben Sie Elektrofahrzeuge nicht an Minderjährige, Schwangere, Menschen mit Herzerkrankungen,

Bluthochdruck, körperlichen Behinderungen und Sportstörungen weiter!

5. Bitte konzentrieren Sie sich unterwegs und achten Sie auf die Driving Range. Bei Unregelmäßigkeiten

sofort die Vorder- und Hinterradbremse bremsen und den Schalter schnell schließen!

1. Elektrofahrzeuge sind nicht motorisierte Fahrzeuge. Bitte fahren Sie unbedingt auf der Nicht-Autospur, nehmen

Sie keine Personen mit und halten Sie sich bewusst an die Verkehrsregeln.

Besondere Erklärung: 1.

Aufgrund der kontinuierlichen Verbesserung und Aktualisierung des Modells können die Daten und die Struktur

in diesem Handbuch vom Produkt abweichen. Bitte beachten Sie das tatsächliche Verkaufsmuster.

2. Vermeiden Sie bei der Verwendung bitte vernünftigerweise das Eindringen von Wasser. Sie können weder

beim Radfahren noch bei der Implementierung waten. Wenn das Wasser in die elektrische Radnabe oder den

Controller gelangt, kann dies zu einem Kurzschluss und Verlusten führen. Bitte achten Sie darauf!

Sehr geehrte

Benutzer: Das von unserem Unternehmen hergestellte Elektrofahrzeug ist ein Transportfahrzeug mit

fortschrittlicher Technologie im In- und Ausland, grünem Umweltschutz, geringem Geräuschpegel, einfacher

Bedienung und anderen Eigenschaften. Es verfügt über eine einfache Bedienung, ist sicher und zuverlässig (mit

ausgeschalteter Bremse, Unterdruckschutz, Überstromschutz, Sanftanlauf, elektromagnetische Bremse)

und anderen Funktionen. Das Unternehmen mit erstklassiger Wissenschaft und Technologie, fortschrittlicher

Produktionsausrüstung, perfekter Qualitätssicherung und After-Sales-Service-System ermöglicht es Ihnen, bequem

einzukaufen und den Komfort zu nutzen!

Bitte beachten Sie: Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie die Leistung des

Elektrofahrzeugs nicht verstehen. Betreiben Sie das Elektrofahrzeug nicht und geben Sie es nicht an Personen weiter,

die das Elektrofahrzeug nicht zum Fahren nutzen können, andernfalls übernimmt unser Unternehmen keine Haftung

dafür Haftung für Unfallschäden.

4. Achten Sie bei Regen- und Schneewetter oder schlechten Straßenverhältnissen darauf, den Bremssicherheitsabstand

zu vergrößern.

8. Der freiliegende Metallkontakt am Batteriekasten ist eine positive und negative Elektrode, die nicht

gleichzeitig mit nassen Händen berührt werden darf, aber nicht gleichzeitig mit dem Metall in Kontakt kommen kann,

da sonst ein Kurzschluss entsteht Unfälle verursachen, bitte aufpassen!

7. Aufgrund der unbefugten Demontage der zugehörigen Leitungen oder Teile des Fahrzeugs ist das Unternehmen

nicht für die Instabilität der Produktleistung verantwortlich!

3. Fahren Sie nicht nach dem Trinken!

6. Um das gemeinsame grüne Zuhause zu erhalten, überlassen Sie die Altbatterie bitte den Händlern oder

Dienstleistern und werfen Sie sie nicht nach Belieben weg!

4. Aufgrund der kontinuierlichen Weiterentwicklung von Wissenschaft und technologischer Innovation hat das

Unternehmen das Recht, seine Produkte ohne weitere Ankündigung zu verbessern und zu verbessern! Danke

für Ihre Kooperation!

3. Platzieren Sie das Ladegerät nicht im Kofferraum des Elektrofahrzeugs. Während der Fahrt kann es zu Schäden

an den elektronischen Bauteilen im Ladegerät kommen.

Machine Translated by Google

- 3 -

schwieriges Fahren bei einem Unfall oder Vorfall.

Wenn Sie langsamer fahren möchten, schließen Sie bitte den Gashebel, und was noch wichtiger ist, ist die Verwendung

Warnung:

Übermäßiger Verschleiß kann zu einem Autounfall führen. Reifendruck, der auch stimmt

Kontrolle.

Achtung: Wenn Sie einen steilen Hang hinunterfahren, schließen Sie bitte den Gashebel vollständig und verwenden Sie

zwei Bremssysteme, um die Geschwindigkeit zu reduzieren.

Schalten Sie den Schalter ein und beobachten Sie die Batterieanzeige, wenn sie sich der roten Markierung nähert

neue Reifen. Warnung:

Geben Sie beim Start langsam Gas, geben Sie beim Abbremsen kein Gas. Warnung:

zum Bremsen, Beschleunigen oder Wenden.

ob das Profil schneidet, ob eingebettete Nägel oder andere scharfe Gegenstände. Überprüfen

zwei Bremssysteme.

1. Fahrbetrieb

Bitte überprüfen Sie dies vor der Fahrt, um eine sichere Fahrt zu gewährleisten. Batterieleistung

Wenn das Reifenprofil die Profilverschleißgrenze erreicht, sollte es ersetzt werden

Drehen Sie den Schalter, um das Fahrzeug anzuhalten und die Parksperre zu verriegeln.

• Steuern Sie den Gashebel

Benutzen Sie bei hoher Geschwindigkeit keine Einzelbremse, vor allem nicht, wenn Sie sich auf einer rutschigen Straße befinden

Prüfen Sie, nachdem der Reifen abgekühlt ist.

Reifen, es wird die Haftung zwischen den Reifen und der Straßenoberfläche beeinträchtigen, was zu Folgendem führt:

Ein niedriger Wert führt zu Reifenschlupf oder heruntergefallenen Rädern. Es ist gefährlich, große Abnutzungserscheinungen zu verwenden

Bremsbetrieb

• Warnung:

Sie sollten die Reifen regelmäßig überprüfen und den Reifendruck anpassen.

Schalter, drehen.

Seien Sie besonders vorsichtig, wenn Sie auf nasser oder lockerer Fahrbahn oder an regnerischen Tagen fahren

Position, Fahrzeug sollte aufgeladen werden.

Betätigen Sie den Gashebel nicht schnell, sonst rast das Fahrzeug ohne Tempo aus

Wenn der Reifendruck nicht dem Standard entspricht, wird die Reifenoberfläche beansprucht

• Gleichzeitiger Betrieb der Vorder- und Hinterradbremse

Überprüfen Sie dies vor der Fahrt

ob es sich um Felgeneindrücke, Beulen oder Verformungserscheinungen handelt.

• Vorbereitung vor der Fahrt: Parksperre öffnen; Stecken Sie den Schlüssel hinein

• Warnung:

Kurven fahren. Verwenden Sie Doppelbremsen, um Unfälle zu vermeiden. 3. Stoppen Sie den Betrieb

Sie sollten regelmäßig prüfen, ob ein Reifenschaden vorliegt, insbesondere wenn es sich um eine

Reifenleckage handelt, die umgehend behoben werden sollte. Überprüfen

WARNUNG:

Machine Translated by Google

Benachrichtigung, wenn es eine Änderung gibt

Das Produkt wird ständig aktualisiert, und es wird keine geben

WARNUNG:

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen

1) Dieses Produkt kann schädliche Störungen verursachen.

Digitales Gerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dazu

Beeinträchtigung durch eine oder mehrere der folgenden Maßnahmen. ÿ

Richten Sie die Empfangsantenne neu aus oder platzieren Sie

sie neu. ÿ Erhöhen Sie den Abstand zwischen Produkt und Empfänger.

Parksperre abschließen, Schlüssel abziehen. Ausschalten beim Verlassen.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt der

Notiz:

schädliche Störungen des Radio- oder Fernsehempfangs, die durch festgestellt werden können

• Warnung:

Installation und Verwendung gemäß den Anweisungen können schädlich sein

VORSICHT:

Verletzungs- oder Fahrzeugfolgen beim Abladen. Sicherheits-Highlights

Bei Nichtbeachtung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der genehmigt wurden

Installation.

kann zu unerwünschtem Betrieb führen.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die auftreten

einen angemessenen Schutz vor schädlichen Störungen in einem Wohngebiet bieten

In einer bestimmten Installation treten keine Störungen auf. Wenn dieses Produkt verursacht

Produkt.

Wählen Sie ein hochwertiges Alarmsystem.

Beim Aus- und Einschalten des Produkts wird der Benutzer aufgefordert, zu versuchen, das Problem zu beheben

Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse B

folgende zwei Bedingungen:

Der Elektroroller sollte auf festem, ebenem Untergrund abgestellt werden; Andernfalls kann es zu Problemen kommen

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden

Die für die Einhaltung verantwortliche Partei kann dazu führen, dass dem Benutzer die Berechtigung zum Betrieb entzogen wird

Störungen der Funkkommunikation. Eine Garantie dafür gibt es allerdings nicht

ANLEITUNG AUFBEWAHREN

FCC-Informationen

- 4 -

Machine Translated by Google

Empfänger angeschlossen ist.

Hinweis: „Kontinuierliche Kilometerleistung“ bezieht sich auf die Fahrstrecke der neuen Batterie mit

Akku-Typ

1330 mm

Nennspannung

20° (maximal)

Produktgröße (LxBxH)

Farbe

Ladeeingangsspannung

Gleichstrom 48 V

maximale Zuladung

Fortsetzungskilometer max.

Geschwindigkeit (Geschwindigkeitsbegrenzung)

ändern.

25 km/h

500W

Batteriekapazität

450lb (ca. 204 kg)

bezieht sich im Allgemeinen auf den ununterbrochenen Zyklus bei Nenngeschwindigkeit und Nennlast auf einem

40 Meilen

1890x765x1150 mm

Steigwinkel

Nennleistung

20ÿ flache Straße. Im tatsächlichen Fahrvorgang ändert sich aufgrund des Einflusses von Windwiderstand,

Umgebungstemperatur, Reifendruck und Beladungszustand die Kilometerleistung

Zusätzliche Funktion

ausreichende Leistung unter den in GB17761-2018 festgelegten Versuchsbedingungen. Es

Modell

Radstand

BL350-14

- 5 -

ÿ Wenden Sie sich zur Unterstützung an den Händler oder einen erfahrenen Radio-/TV-Techniker.

ÿ Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Produkt angeschlossen ist

PRODUKTPARAMETER

Blei-Säure-Batterien

Wechselstrom 100–240 V, 50/60 Hz

Schwache elektronisch unterstützte Bremse

48V 20AH

Schwarz

Machine Translated by Google

- 6 -

Elektrischer Schaltplan

Machine Translated by Google

- 7 -

1. Beschreibung des Manipulationsabschnitts: Der

manipulierte Teil ist in der Abbildung dargestellt

1.1 Linker Bremsgriff (1): Dies ist der Bremsgriff der Hinterradnabe. Der Netzschalter am Bremsrad

schließt und das Bremslicht leuchtet.

1.3 Scheinwerferschalter (7) und Fernlichtschalter (2): Stellen Sie bei Nachtfahrten zunächst den

Scheinwerferschalter auf die erste Gangposition. Zu diesem Zeitpunkt ist das Instrumentenlicht

eingeschaltet und das Rücklicht ist eingeschaltet. Wählen Sie den zweiten Gang, die Scheinwerfer und

das Nahfernlicht können funktionieren; Hinweis: Schalten Sie aus Sicherheitsgründen bei

Nachtfahrten das Fernlicht wieder auf Nahlicht um.

1, linke Bremse / 2, Fern- und Fernlichtschalter / 3, Leistungsanzeige / 4, Geschwindigkeitsanzeige /

5, rechte Bremse / 6, Knopf / 7 Scheinwerferschalter / 8, elektrisches Türschloss / 9, Hupenschalter /

10, drehen Signalschalter.

1.2 Rechter Bremsgriff (5): Dies ist der Vorderradbremsgriff und die Vorderradbremse; Schließen Sie

den Netzschalter, bis der Motor nicht mehr funktioniert und das Bremslicht aufleuchtet. Hinweis: Bei der

Notbremsung sollten die Vorder- und Hinterradbremse verwendet werden. Benutzen Sie nicht nur die

Vorderradbremse, da das Fahrzeug sonst anfällig für Seitenschlupf ist.

1.4 Blinkerschalter (10): Die Signalanzeigeleuchte dient zum Abbiegen nach links oder rechts und

zum Ändern der Straßenrichtung. Die Mitte ist die geschlossene Position, wählen Sie links und biegen Sie

links ab, wählen Sie rechts und biegen Sie rechts ab. Wenn der Blinker eingeschaltet ist, wird die

entsprechende Blinkerleuchte auf dem Instrument angezeigt und der Summer gibt einen „Piepton“ aus.

Manipulative Methoden und Überlegungen

Machine Translated by Google

- 8 -

das Fahrzeug hinunter. Erhöhen Sie den Wert nicht plötzlich, wenn das Fahrzeug losfährt

2.2 Variable Geschwindigkeit:

ausreichend; wenn sich der Strom in der Nähe des roten Grenzbereichs (L) befindet, was darauf hinweist, dass die

langsamer werden und rutschen.

2.1 Inbetriebnahme:

Wenn Sie die Beschleunigung erhöhen möchten, sollten Sie den Regler und weiter drehen

Das Instrument wird in die entsprechende Position gedreht.

versehentliches Drehen des Geschwindigkeitsregelrotors.

Unfälle. Beim Parken so weit wie möglich Verluste vermeiden

Hinweis: Nach dem Einschalten der Hauptstromversorgung befindet sich das Hinterrad auf dem Boden.

1.5 Tachometer (3): Zeigt die Fahrgeschwindigkeit beim Fahren an.

Überholen.

An der elektrischen Türverriegelung eines Elektrofahrzeugs kann elektrisch gearbeitet werden. Schalten Sie den Hauptstrom ein

Geschwindigkeitsschalter, sollte den Geschwindigkeitsschalter schrittweise drehen, die Geschwindigkeit schrittweise

Drehen Sie die Geschwindigkeitsübertragung vorsichtig nach innen, damit Ihr Auto eine Strecke lang mit niedriger Geschwindigkeit fahren kann.

Batterie. Wenn sich das elektrische Türschloss in der Position „EIN“ befindet, leuchtet der Stromzeiger auf dem

1.7 Rückspiegel (11): Dabei beobachten, ob sich Fußgänger aufhalten und

Geschwindigkeitsübertragung, versuchen Sie, die Gewohnheit zu entwickeln, „Licht ans Licht zu setzen“

B. Stecken Sie den Schlüssel in das Schalterschloss und drehen Sie ihn im Uhrzeigersinn in die EIN-Position, dann

Beschleunigen Sie das Fahrzeug und drehen Sie den Schalthebel nach außen (im Uhrzeigersinn), um es zu verlangsamen

Wenn die Leistung nicht ausreicht, sollte das Gerät sofort aufgeladen werden.

Achten Sie beim Drehen des Geschwindigkeitsgetriebes darauf, dass es nicht zu einem heftigen Anstieg kommt

A. Klappen Sie die Einzelstütze und die Doppelstütze weg.

entsprechende Position, dann wird die gesamte Stromversorgung eingeschaltet. Ziehen Sie beim Parken bitte sofort den

Schlüssel in die Stellung AUS, um Schäden zu vermeiden

verhindern, dass das Fahrzeug plötzlich vorwärts rast, was leicht zu Sicherheitsrisiken führen kann

Nach der Elektrifizierung kann der Schaltgriff nach innen (gegen den Uhrzeigersinn) gedreht werden

2. Ausgehend vom Fahren:

Während der Fahrt wird die Leistung an der H-Position angezeigt, was darauf hinweist, dass die Batterie leer ist

festziehen. Wenn Sie den Geschwindigkeitsknopf loslassen und ihn automatisch wieder zurückstellen, wird Ihr Auto dies tun

Betriebsfehler.

1.6 Leistungsanzeige (4): Dies ist eine Kapazitätsanzeige, die das Vorhandensein von anzeigt

beschleunigt, was Strom sparen und sicheres Fahren ermöglichen kann.

1.8 Geschwindigkeitsübertragung (6): befindet sich am Anfang auf der rechten Seite des Griffs

Stellen Sie den Versorgungsschalter auf „ON“ und der Zeiger des Voltmeters wird auf die Position „ON“ gestellt

Wenn der Fahrer nicht auf dem Kissen sitzt, drehen Sie den Geschwindigkeitsregler nicht auf

1.9 Elektrische Türverriegelung (8): Der Hauptnetzschalter ist ein Hochstromschalter, drehen

Fahrzeuge hinter der linken und rechten Seite, um die Fahrsicherheit beim Abbiegen zu gewährleisten

Die Betriebsanzeige des Instruments leuchtet.

Machine Translated by Google

- 9 -

Drehen Sie den Geschwindigkeitsregler,

Stromausfall;

Ausfall des Controllers.

B. Drehen Sie den Geschwindigkeitsregler zurück, halten Sie den vorderen und hinteren Bremsknopf fest und dann den

Stellen Sie sicher, dass sich der Lenker nicht dreht. Zu diesem Zeitpunkt sollte sich der Lenker nicht drehen

Schaden vermeiden.

1. Überprüfen Sie, ob der Geschwindigkeitsregelgriff und

Um die Sperre auszuschalten, drücken Sie den Schlüssel und drehen Sie ihn in die Position LOCK.

2.4 Parken:

Betriebsfehler.

3. Prüfen Sie, ob das elektrische Türschloss ausfällt;

Drehen Sie den Geschwindigkeitsregler,

1. Prüfen Sie, ob der Akku in Ordnung ist

2.3 Bremse:

D. Stützen Sie eine einzelne oder doppelte Stütze ab, aber parken Sie das Auto nicht auf weichem oder abschüssigem Gelände

von Galvanisierungslacken auf Metall- und Kunststoffteilen von Elektrofahrzeugen;

Der Motor funktioniert nicht.

Lenkgriff verriegeln: Lenker nach links drehen; Stecken Sie den Schlüssel aus dem

jeweils eine Bremse sein. (Links ist die Hinterradbremse, rechts ist die Vorderradbremse)

C. Nachdem das Auto vollständig zum Stillstand gekommen ist, schalten Sie das Blinkerlicht aus und stecken Sie den Schlüssel hinein

F. Elektrofahrzeuge sollten nicht an Orten mit feuchter Luft aufgestellt werden

Häufiger Fehler

Anzeige;

2, ob die linke und rechte Bremse im Zustand ist

Der Motor funktioniert nicht.

Bremslicht leuchtet, Fußgänger oder Fahrzeug hinterher informieren;

Motorverbindung fällt ab;

leicht von einer Seite zur anderen bewegt werden, und der Schlüssel kann gleichzeitig gedreht werden.

3. Häufige Fehler und Fehlerbehebung

Vermeiden Sie Schäden an den Komponenten im Controller, die zu anderen Unfällen führen könnten

2. Prüfen Sie, ob der Luftschalter ausgelöst ist;

Schalten Sie die Stromversorgung

ein, das Instrument funktioniert jedoch nicht

normal;

H. Wenn der einzelne Stütznetzschalter beschädigt ist, muss er rechtzeitig ersetzt werden

A. Sollte den Blinker im Voraus verwenden, um zu signalisieren, andere Fahrzeuge und Fußgänger zu

informieren, um Aufmerksamkeit zu erregen, und dann schrittweise an den Straßenrand fahren;

Hinweis: Wenn der Lenker verriegelt werden kann, bedeutet dies, dass er nicht verriegelt werden kann

4. Andernfalls kann es als teilweise angesehen werden

Beim Festziehen der Vorder- und Hinterradgriffe können sich die Vorder- und Hinterräder lösen

Schalten Sie die Stromversorgung ein

und das Instrument erscheint

Boden, um ein Schrägstellen des Fahrzeugs zu verhindern;

G. Elektrofahrzeuge sollten längere Zeit der heißen Sonne und dem Regen ausgesetzt werden

in Verbindung gebracht;

zu hoch und korrosives Gas, um keine chemische Korrosion an der Oberfläche zu verursachen

in die AUS-Position schalten;

Die Ausschlussmethode

Machine Translated by Google

- 10 -

1. Prüfen Sie, ob der Geschwindigkeitsregler beschädigt ist; 2, die

Leitungs-Plug-in-(Leitungs-)Kontaktstörung; 3.

Andernfalls kann es sich um einen teilweisen Ausfall des

Controllers handeln.

3. Andernfalls kann von einem teilweisen Fehler des

Geschwindigkeitsreglers oder der Steuerung

ausgegangen werden; 4. Motorfehler.

1. Prüfen Sie, ob der Geschwindigkeitsregler beschädigt ist; 2, der

Leitungsfehler des Geschwindigkeitsregelungssystems;

3. Andernfalls kann es sich um einen teilweisen Ausfall des

Controllers handeln.

Beim Bremsen hält der Motor

konstant

Die Dauer der Erneuerung ist

kurz

Beim Fahren wird die automatische

Stromversorgung unterbrochen

Lassen Sie den Geschwindigkeitshebel

los und schalten Sie den Motor ein

Schalten Sie die Stromversorgung

ein und der Motor läuft

1. Ob die Batterie längere Zeit eingelegt ist oder altert und die

Energie nicht ausreicht; 2. Prüfen Sie, ob der

Reifenluftdruck nicht ausreicht; 3. Überprüfen Sie, ob

die Bremse

harte Reibung aufweist. 4, ob die Umweltfaktoren, wie

starker Wind, niedrige Temperatur usw.

Ein Versagen der Bremse führt zu Sicherheitsrisiken, insbesondere beim Bergabrutschen, wo es zu

Unfällen kommen kann. Daher sollte der Benutzer vor der Fahrt die Bremsleistung überprüfen, falls sich der

Bremsausfall sofort beheben sollte, oder einen Fachmann bitten, ihn auf den besten Zustand einzustellen.

Wenn die Bremse beim Fahren nicht funktioniert, fahren Sie bitte mit sehr langsamer Geschwindigkeit. In

diesem Fall sollten Sie im Voraus bremsen und sich schnellstmöglich an die Wartungsabteilung wenden,

um das Ziel eines sicheren Radfahrens zu erreichen.

1. Prüfen Sie, ob das Ladegerät gut mit der Stromversorgung

und der Batterie verbunden ist; 2. Prüfen Sie, ob

die Sicherung durchgebrannt ist; 3. Andernfalls

kann es sich um einen teilweisen Fehler des Ladegeräts handeln.

Der Akku kann nicht geladen

werden

1. Prüfen Sie, ob der Bremsschalter beschädigt ist. 2, die

Leitungssteckverbindung (Leitungskontaktstörung).

1. Prüfen Sie, ob die Unterspannungsschutzschaltung

funktioniert.

4. Behandlung des Bremsausfallzustands:

Machine Translated by Google

- 11 -

Stückliste

Ausfall des Bremsleistungsschalters. Einerseits kann der Benutzer den After-Sales überprüfen

Körper klemmt, bitte entfernen und die Bremse zurücksetzen.

Andererseits kann der Benutzer die folgenden Punkte selbst überprüfen.

6. Geschwindigkeitsverarbeitung des Fahrzeugstatus:

C. Überprüfen Sie, ob der Bremsstrom-Ausschalter nach Regen kurzgeschlossen ist. Wenn es eine gibt

Wenn das Elektroauto auftaucht, schließen Sie bitte das Türschloss zur weiteren Überprüfung oder senden Sie es ein

A. Überprüfen Sie, ob die Sicherung durchgebrannt ist, und prüfen Sie, ob der Batterieanschluss defekt ist

die Wartungsabteilung zur Inspektion und Behandlung.

5. Sofortige Verarbeitung des Stromausfallstatus:

Verfügbarer heißer Lüfter zum Trocknen des „Wassers“ im Schalter, der Ausschalter kann zurückkehren

locker ist, und prüfen Sie, ob die Hauptleitung des Batterieanschlusses locker ist.

Es gibt viele Gründe für einen plötzlichen Stromausfall, hauptsächlich kann es sich um einen schlechten Kontakt handeln

arbeiten.

B. Überprüfen Sie, ob der Bremsleistungsschalter zurückgesetzt ist und ob Fremdkörper vorhanden sind

Machine Translated by Google

Schritt 1.

- 12 -

Montageanleitungen

Installieren Sie das Vorderrad.

1.1. Platzieren Sie die Halterung unter dem Rahmen

1.2. Stellen Sie die Zugstange wie im Pfeil gezeigt entsprechend der angegebenen Position ein, lösen Sie die Schraube,

installieren Sie die Zugstange und ziehen Sie die Schraube fest

Machine Translated by Google

- 13 -

1.3. Wie in Abbildung 1 gezeigt, lösen Sie die Schraube, Abbildung 2, die Seite des Reifens in Pfeilrichtung

befindet sich außerhalb des Fahrzeugs, wie in Abbildung 3 gezeigt, beachten Sie die durch den Pfeil gezeigte

festsitzende Position, montieren Sie den Reifen, Abbildung 4, Ziehen Sie die Schraube fest. Die andere Seite

genauso.

Machine Translated by Google

- 14 -

1.1. Lösen Sie die Schrauben, wie in den Abbildungen 1 und 2 gezeigt, und installieren Sie die

KUNSTSTOFFTEILE. 1. Ziehen Sie die

Schrauben fest. Lösen Sie die Schrauben, wie in den Abbildungen 3 und 4 gezeigt, und installieren Sie das

Armaturenbrett. Ziehen Sie die Schrauben auf der anderen Seite fest Dasselbe.

Schritt 2

Machine Translated by Google

- 15 -

3.1. Installationsanweisungen für den vorderen Abschnitt,

wie in Abbildung 1 gezeigt, lösen Sie die Schraube, wie in Abbildung 2 gezeigt, installieren Sie den

Radkopf auf der Achse, achten Sie auf die Stelle des Lochs, in Abbildung 3, ordnen Sie die

Schraube an, Ziehen Sie die Schraube wie in Abbildung 4 gezeigt mit einem Steckschlüssel fest

Schritt 3

Machine Translated by Google

- 16 -

Schritt 4

3.2.Wie in Abbildung 1 gezeigt, sind auf der Rückseite des Radkopfes die Schrauben auf beiden Seiten

festgezogen, siehe Abbildung 2, der Rückspiegel ist an der ausgerichteten Lochposition installiert, siehe

Abbildung 3, die Schraube mit einem Schraubenschlüssel festziehen, siehe Abbildung 4: KUNSTSTOFF-

Teil 2 einbauen, an der Lochposition ausrichten, nach oben drücken.

Öffnen Sie, wie in Abbildung 1 gezeigt, den Sitz und lösen Sie die durch den Pfeil im Bild gekennzeichnete

Schraube. Wie in Abbildung 2 gezeigt, installieren Sie den Kofferraum und richten Sie die Lochposition aus.

Ziehen Sie in Abbildung 3 die Schraube mit dem Steckschlüssel fest. in Abbildung. 4 und ziehen Sie die

Schrauben auf beiden Seiten mit dem Schraubenschlüssel fest.

Machine Translated by Google

- 17 -

Die Wartung ist für Elektroroller wichtig. Wenn Sie längere Zeit in einer schlechten Situation mit

hoher Geschwindigkeit fahren, müssen die Wartungszeiten hinzugerechnet werden. Wenn der

Elektroroller eine große Panne hat oder einen Unfall hat, muss vor allem nach Ersatzteilen

gesucht werden. Zum Beispiel: Rahmen, Blinkerteile und bald. Reparieren oder tauschen Sie die

verschlissenen Teile aus, um

die Sicherheit zu gewährleisten. Hinweis: Um die Sicherheit und Zuverlässigkeit von

Elektrofahrzeugen zu gewährleisten, dürfen Elektrofahrzeuge nicht verändert werden. Verwenden

Sie bei Wartung und Austausch Originalteile oder gleichwertige Teile ähnlicher Qualität. Wenn Sie

andere Teile von schlechter Qualität verwenden, beeinträchtigt dies die Leistung von

Elektrofahrzeugen und die Betriebsfunktionen. Warnung: Um die Sicherheit des Personals vor

Verletzungen zu gewährleisten, schalten Sie das Fahrzeug unabhängig von Wartungsarbeiten

unbedingt aus und

parken Sie es auf einer ebenen, harten Oberfläche. Achtung: Wenn Sie Ihr Fahrzeug länger als

einen Monat einlagern oder es im Winter nicht mehr benutzen, müssen Sie Wartungsarbeiten an

beschädigten Reifen, Batterien usw., Alterung und Korrosion durchführen.

Wartung

Machine Translated by Google

- 18 -

Entsorgung der Batterie

Fahrzeug muss es gewartet werden. Wartung der Batterie

Fahren Sie häufig auf unebenen Straßen, um die gute Leistung Ihres Fahrzeugs aufrechtzuerhalten

die Lagerdauer beträgt über 4 Monate. Bei Bedarf rechtzeitig aufladen und aufsetzen

Ersetzen Sie das Hinterachsgetriebeöl. Decken Sie den Elektroroller ab. Verwenden Sie den Elektroroller erneut

Wenn das Fahrzeug längere Zeit nicht benutzt wird, entnehmen Sie bitte die vollständig aufgeladene Batterie

Nehmen Sie den Elektroroller ab und reinigen Sie ihn. Ersetzen Sie ggf. das Hinterachsgetriebeöl

• Ihre versiegelte Blei-Säure-Batterie muss dem Recycling zugeführt oder einer ordnungsgemäßen Entsorgung zugeführt werden

Fahrzeuglagerung. Lagerung

Ersetzen Sie den Akku oder das Ladegerät NIEMALS durch eine andere Marke. Mit einem anderen

Akku oder Ladegerät können einen Brand oder eine Explosion

verursachen. • Verwenden Sie den Akku oder das Ladegerät nicht für andere Produkte.

Bei längerer Lagerung des Elektrorollers, beispielsweise im Winter, müssen einige Maßnahmen getroffen

werden, um Fehlfunktionen und Schäden zu vermeiden. Außerdem muss vor der Vorbereitung der

Lagerung auch ein Teil der Wartungsarbeiten erledigt werden, da man sonst nach der Nutzung des Elektrorollers oft

vergisst, die Wartung durchzuführen.

Schalten Sie die Zündung aus, bevor Sie die Batterie herausnehmen. Nehmen Sie zuerst den Minuspol ab.

Laden Sie den Akku länger als 10 Stunden auf, um eine Überhitzung des Ladegeräts zu vermeiden. • Wenn

das Fahrzeug langsam zu fahren beginnt, laden Sie die Batterie auf. • Nach jedem

Gebrauch oder einmal im Monat beträgt die Mindestaufladezeit 6 bis 8 Stunden, weniger

Müll ist gesetzlich verboten.

höchstens 10 Stunden. •

Verwenden Sie nur den mit Ihrem Fahrzeug gelieferten Akku und das Ladegerät.

Befestigen Sie beim Zusammenbau der Batterie zuerst den Pluspol und dann den Minuspol. nicht vermischen.

In China hergestellt

Batterie.

und lagern Sie es an einem kühlen, gut belüfteten und trockenen Ort.

• Entsorgen Sie Ihre Blei-Säure-Batterie nicht im Feuer. Die Batterie könnte explodieren oder auslaufen. • Entsorgen

Sie eine Blei-Säure-Batterie nicht im normalen Hausmüll. Der

umweltgerechte Art und Weise.

Verbrennung, Deponierung oder Vermischung versiegelter Blei-Säure-Batterien mit dem Haushalt

Wenn der Kopf der Batterie korrodiert ist, nehmen Sie die Batterie heraus und reinigen Sie sie. Drehen

Überprüfen Sie alle Punkte vor der Fahrt. Versuchen Sie es mit niedriger Geschwindigkeit in einer

verkehrsfreien Zone. • Der POWER-SCHALTER muss beim Laden auf OFF gestellt sein. • Vor dem

ersten Gebrauch sollten Sie den Akku 4-6 Stunden lang aufladen. Nicht

Machine Translated by Google

Technischer Support und E-Garantiezertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: BL350-14

Scooter per la mobilità ricreativa

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare

determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di

verificare attentamente quando effettui un ordine con noi se stai effettivamente

risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

- 1 -

Modello: BL350-14

Queste sono le istruzioni originali, leggere attentamente tutte le

istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara

interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà

soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate

a contattarci:

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

RICREATIVO

SCOOTER PER LA MOBILITÀ

HO BISOGNO DI AIUTO? CONTATTACI!

Machine Translated by Google

-2-

1. I veicoli elettrici sono veicoli non a motore, assicurati di guidare sulla corsia riservata ai

veicoli non a motore, non portare persone a guidare, rispetta consapevolmente le regole del traffico.

2. Durante l'utilizzo, evitare ragionevolmente l'acqua, non è possibile guadare il ciclismo o

l'implementazione, quando l'acqua si allaga al mozzo della ruota elettrica o al controller, causerà

un cortocircuito, causerà perdite, si prega di prestare attenzione!

5. Durante il percorso concentrati e presta attenzione al driving range. In caso di

anomalie, frenare immediatamente i freni anteriore e posteriore e chiudere rapidamente l'interruttore!

Spiegazione speciale: 1.

A causa del continuo miglioramento e aggiornamento del modello, i dati e la struttura di

questo manuale potrebbero essere diversi dal prodotto. Si prega di fare riferimento al modello

di vendita effettivo.

Ricorda: leggere attentamente questo manuale, prima di comprendere le prestazioni del

veicolo elettrico, non utilizzare il veicolo elettrico, non darlo a persone che non possono utilizzare

il veicolo elettrico per guidarlo, altrimenti la nostra azienda non si assumerà il responsabilità per

lesioni accidentali.

4. In caso di pioggia, neve o cattive condizioni stradali, prestare attenzione ad aumentare lo

spazio di sicurezza in frenata.

Cari utenti: Il

veicolo elettrico prodotto dalla nostra azienda è un veicolo da trasporto con tecnologia

avanzata in patria e all'estero, protezione ambientale verde, bassa rumorosità, funzionamento

semplice e altre caratteristiche. Ha un funzionamento semplice, sicuro e affidabile (con

spegnimento del freno, protezione da sottopressione, protezione da sovracorrente,

avvio graduale, freno elettromagnetico) e altre funzioni. L'azienda con scienza e tecnologia di

prima classe, attrezzature di produzione avanzate, perfetta garanzia di qualità e sistema di

assistenza post-vendita, ti consente di acquistare a tuo agio, utilizzare il comodo!

8. Il contatto metallico esposto sulla scatola della batteria è un elettrodo positivo e

negativo, che non può essere toccato contemporaneamente con le mani bagnate, ma non può

entrare in contatto con il metallo allo stesso tempo, altrimenti produrrà un cortocircuito e

causare incidenti, prestare attenzione!

3. Non guidare dopo aver bevuto!

4. A causa del continuo sviluppo della scienza e dell'innovazione tecnologica, l'azienda ha il

diritto di migliorare e migliorare i propri prodotti senza ulteriore preavviso! Grazie per la

collaborazione!

7. A causa dello smontaggio non autorizzato delle relative linee o parti del veicolo, la società non

è responsabile dell'instabilità delle prestazioni del prodotto!

3. Non posizionare il caricabatterie nel bagagliaio del veicolo elettrico. Durante la corsa si

potrebbero danneggiare i componenti elettronici del caricabatterie.

2. Non dare l'uso di veicoli elettrici a minori, donne incinte, persone con malattie cardiache,

ipertensione, disabilità fisiche e disturbi sportivi!

6. Per mantenere l'ambiente verde comune, lasciare la batteria usata ai rivenditori o ai fornitori

di servizi, non gettarla a piacimento!

Machine Translated by Google

- 3 -

svoltando gli angoli. Utilizzare i doppi freni per evitare incidenti. 3.Arrestare il funzionamento

Attenzione: quando si guida su una pendenza ripida, chiudere completamente l'acceleratore e utilizzare due sistemi

frenanti per ridurre la velocità.

Avvertimento:

un'eccessiva usura potrebbe causare un incidente stradale. Anche la pressione dei pneumatici lo è

controllo.

pneumatici nuovi. Avvertimento:

Accendere l'interruttore, guardare l'indicatore del misuratore della batteria, quando si avvicina al segno rosso

Accelerare lentamente l'acceleratore all'avvio, non accelerare durante la decelerazione. Avvertimento:

per l'operazione di frenata, accelerazione o svolta.

due sistemi frenanti.

se il battistrada taglia, se chiodi incastonati o altri oggetti appuntiti. Controllo

1. Operazione di guida

Ruotare l'interruttore per arrestare il veicolo e bloccare il blocco del parcheggio.

Si prega di controllare prima di guidare per garantire una guida sicura. Carica batteria

Quando il battistrada del pneumatico raggiunge il segno del limite di usura del battistrada, è necessario sostituirlo con

Controllare dopo che il pneumatico si è raffreddato.

pneumatico, influenzerà l'adesione tra i pneumatici e la superficie stradale, con conseguente

• Controllare l'acceleratore

Non utilizzare il freno singolo ad alta velocità, soprattutto quando ci si trova su una strada scivolosa o

Dovresti controllare regolarmente i pneumatici e regolare la pressione dei pneumatici.

basso causerà lo slittamento degli pneumatici o il prolasso delle ruote. È pericoloso usare una grande usura

Funzionamento del freno

interruttore, giralo.

Guidare su strade con superficie bagnata o smossa o nei giorni di pioggia, prestare particolare attenzione

• Avvertimento:

Non azionare rapidamente l'acceleratore, altrimenti il veicolo uscirà precipitosamente

posizione, il veicolo dovrebbe essere caricato.

Se la pressione del pneumatico è inferiore allo standard, la superficie del pneumatico sarà sottoposta a tale pressione

• Funzionamento simultaneo dei freni anteriori e posteriori

Controllare prima di guidare

se si tratta di fenomeni di rientranza, ammaccatura o deformazione del bordo.

• Preparazione prima della guida: aprire il blocco del parcheggio; inserire la chiave nel

• Avvertenza:

guida difficile in caso di incidente o evento.

Dovresti controllare regolarmente se c'è una foratura sul pneumatico, in particolare un fenomeno

di perdita dei pneumatici, che dovrebbe essere riparato immediatamente. Controllo

Se vuoi rallentare, chiudi l'acceleratore e la cosa più importante è usarlo

AVVERTIMENTO:

Machine Translated by Google

Il prodotto viene costantemente aggiornato e non ci sarà

notifica se c'è qualche cambiamento

interferenza da parte di una o più delle seguenti misure. ÿ Riorientare o

riposizionare l'antenna ricevente. ÿ Aumentare la distanza tra

il prodotto e il ricevitore.

1) Questo prodotto può causare interferenze dannose.

dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta all'art

Chiudi il blocco del parcheggio, porta via la chiave. Spegnimento quando si lascia.

Nota:

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da

installato e utilizzato in conformità con le istruzioni, può causare danni

• Avvertenza:

ATTENZIONE:

Cambiamenti o modifiche a questo prodotto non espressamente approvati da

lesioni o conseguenze del veicolo in seguito allo scarico. Punti salienti sulla sicurezza

la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

potrebbe causare un funzionamento indesiderato.

installazione.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza

fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale

non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa

Prodotto.

spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema

Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B

Seleziona un sistema di allarme di alta qualità.

seguenti due condizioni:

Lo scooter elettrico deve essere parcheggiato su un terreno solido e pianeggiante; altrimenti potrebbe causare

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile

La parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il servizio

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia in tal senso

AVVERTIMENTO:

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, in caso contrario

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

-4-

Machine Translated by Google

il ricevitore è collegato.

Nota:

"Chilometraggio continuo" si riferisce alla distanza percorsa dalla nuova batteria

Tipo di batteria

1330 mm

Voltaggio nominale

20°ÿMassimoÿ

Dimensioni del prodotto (LxLxA)

Colore

Tensione di ingresso in carica

CC 48 V

carico massimo

Chilometraggio continuato

Carico max. velocità (limite di velocitàÿ

modifica.

25 chilometri all'ora

500 W

Capacità della batteria

450 libbre (circa 204 KG)

generalmente si riferisce al ciclo ininterrotto alla velocità nominale e al carico nominale su a

40 miglia

1890x765x1150 mm

Angolo di arrampicata

Potenza nominale

Strada pianeggiante a 20 ÿ. Nel processo di guida effettivo, a causa dell'influenza della resistenza del vento, della

temperatura ambiente, della pressione dei pneumatici e dello stato del carico, il chilometraggio continuato aumenterà

Funzione aggiuntiva

potenza sufficiente nelle condizioni sperimentali stabilite in GB17761-2018. Esso

Modello

Interasse

BL350-14

-5-

ÿ Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato

ÿ Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

PARAMETRI DEL PRODOTTO

CA 100-240 V 50/60 Hz

Batterie al piombo

Freno elettronico debole

48 V 20 AH

Nero

Machine Translated by Google

-6-

Schema elettrico

Machine Translated by Google

-7-

1. Descrizione della sezione di manipolazione: La parte

manipolata è mostrata in Figura

1.1 Maniglia del freno sinistra (1): è la maniglia del freno del mozzo posteriore; l'interruttore di alimentazione

sulla ruota del freno si chiude e la luce del freno è accesa.

1.3 Interruttore dei fari (7) e interruttore delle luci quasi remoto (2): Quando si guida di notte, posizionare

innanzitutto l'interruttore dei fari sulla prima posizione di marcia. In questo momento, la luce dello strumento

è accesa e la luce posteriore è accesa; comporre la seconda marcia, i fari e la luce vicina al telecomando

possono funzionare; Nota: per motivi di sicurezza, quando si guida di notte, riportare la luce remota

alla luce vicina.

1, freno sinistro / 2, interruttore luce lontano e lontano / 3, display alimentazione / 4, display velocità /

5, freno destro / 6, manopola / 7 interruttore fari / 8, serratura elettrica / 9, interruttore clacson / 10, svolta

interruttore del segnale.

1.2 Maniglia del freno destra (5): è la maniglia del freno della ruota anteriore e il freno della ruota anteriore;

chiudere l'interruttore di alimentazione fino a quando il motore smette di funzionare e la luce del freno è

accesa. Nota: nel freno di emergenza, è necessario utilizzare il freno anteriore e posteriore, non utilizzare

solo il freno della ruota anteriore, altrimenti il veicolo potrebbe scivolare lateralmente.

1.4 Interruttore degli indicatori di direzione (10): l'indicatore luminoso utilizzato per svoltare a sinistra o a

destra e cambiare la direzione della strada. Il centro è la posizione chiusa, comporre la svolta a sinistra a

sinistra, comporre la rotazione a destra a destra. Quando l'indicatore di direzione è acceso, la spia

dell'indicatore di direzione corrispondente verrà visualizzata sullo strumento e il cicalino emetterà un "bip".

Metodi manipolativi e considerazioni

Machine Translated by Google

-8-

giù dal veicolo. Quando il veicolo inizia a muoversi, non aumentare improvvisamente la velocità

1.9 Serratura elettrica (8): per l'interruttore di alimentazione principale, è un interruttore ad alta corrente, girare

veicoli dietro i lati sinistro e destro, per garantire la sicurezza di guida in curva o

1.6 Indicatore di alimentazione (4): è un indicatore di capacità che segnala la presenza del

l'indicatore di alimentazione dello strumento è acceso.

accelerato che può risparmiare elettricità e ottenere una guida sicura.

1.8 Trasferimento di velocità (6): situato sul lato destro della maniglia, all'inizio, dovrebbe

l'interruttore di alimentazione in posizione "ON" e la lancetta del voltmetro viene spostata su

Quando il ciclista non è seduto sul cuscino, non ruotare la manopola di controllo della velocità su

posizione corrispondente, l'alimentazione elettrica totale è attivata. Quando si parcheggia, rimuovere

immediatamente la chiave di spegnimento per evitare danni causati da

2. A partire dalla guida:

Durante la guida, la potenza è indicata nella posizione H, a indicare che la batteria è carica

stringendolo. Se rilasci la manopola della velocità e la riavvii automaticamente, la tua auto lo farà

evitare che il veicolo si slanci improvvisamente in avanti, il che può facilmente causare sicurezza

errore di operazione.

Quando si aumenta il trasferimento di velocità, prestare attenzione per evitare il violento aumento della velocità

l'energia è insufficiente, deve essere caricata immediatamente.

A.ripiegare il supporto singolo e il supporto doppio;

Dopo l'elettrificazione, la leva del cambio può ruotare verso l'interno (in senso antiorario).

B. Inserire la chiave nel blocco dell'interruttore e girarla in senso orario sulla posizione ON, quindi

1.7 Specchietto retrovisore (11): osservare quindi se ci sono pedoni e

trasferimento di velocità, prova a sviluppare l'abitudine di "leggere girare leggere mettere"

accelerare il veicolo e ruotare la leva del cambio verso l'esterno (in senso orario) per rallentare

Nota: dopo aver acceso l'alimentazione principale, la ruota posteriore è a terra.

1.5 Tachimetro (3): mostra la velocità di guida durante la guida.

sorpasso.

batteria. Quando la serratura della porta elettrica è in posizione "ON", il puntatore di alimentazione sul

ruotare delicatamente il trasferimento di velocità all'interno, in modo che l'auto proceda a bassa velocità per una certa distanza.

sulla serratura elettrica del veicolo elettrico è possibile eseguire lavori elettrici. Accendere l'alimentazione principale

Se vuoi aumentare l'accelerazione, dovresti continuare a girare il regolatore e

lo strumento viene ruotato nella posizione corrispondente.

girando accidentalmente sul rotore di controllo della velocità.

interruttore di velocità, dovrebbe girare gradualmente l'interruttore di velocità, la velocità gradualmente

incidenti. Quando si parcheggia, per quanto possibile, per evitare perdite causate da

2.2 Velocità variabile:

sufficiente; quando l'alimentazione è vicina all'area del bordo rosso (L), indicando che il

rallentare e scivolare.

2.1 Avvio:

Machine Translated by Google

-9-

Girare il regolatore di velocità,

mancanza di corrente;

fallimento del controllore.

B. Ruotare indietro la manopola di controllo della velocità, tenere premuta la manopola del freno anteriore e posteriore, quindi la

che il manubrio non giri in posizione. A questo punto, il manubrio dovrebbe ruotare

evitare danni.

1. Controllare se la maniglia di controllo della velocità e

blocco OFF, premere la chiave e girare la chiave in posizione LOCK.

2.4 Parcheggio:

fallimento dell'operazione.

3. Controllare se la serratura elettrica della porta non funziona;

Girare il regolatore di velocità,

1. Controllare se la batteria è in buone condizioni

2.3 Freno:

D.appoggiare un sostegno singolo o doppio, ma non parcheggiare la vettura su fondo morbido o in pendenza

della verniciatura galvanica sulle parti metalliche e plastiche dei veicoli elettrici;

il motore non funziona.

essere rispettivamente il freno. (Sinistro è il freno posteriore, destro è il freno anteriore)

Bloccare il manubrio: girare il manubrio a sinistra; inserire la chiave da

C. Dopo che l'auto è completamente ferma, spegnere la luce degli indicatori di direzione e inserire la chiave

F. I veicoli elettrici dovrebbero evitare di essere collocati in luoghi con aria umida, l'umidità lo è

Colpa comune

Schermo;

2, se il freno sinistro e destro sono nello stato di

il motore non funziona.

la luce dei freni è accesa, informa il pedone o il veicolo che segue;

il collegamento del motore si interrompe;

leggermente spostato da un lato all'altro e la chiave può essere girata contemporaneamente.

3. guasti comuni e risoluzione dei problemi

evitare danni ai componenti del controller, con conseguenti incidenti diversi da

2. Controllare se l'interruttore dell'aria è scattato;

Accendere l'alimentazione, ma lo

strumento no

normale;

H. Se l'interruttore di alimentazione del supporto singolo è danneggiato, deve essere sostituito in tempo

Nota: quando si blocca il manubrio, se il manubrio non può essere bloccato, significa

A. Dovrebbe utilizzare l'indicatore di direzione in anticipo per segnalare, informare altri veicoli,

pedoni per attirare l'attenzione, e poi guidare gradualmente verso il ciglio della strada;

4. Altrimenti può considerarsi parziale

Quando si stringono le maniglie delle ruote anteriori e posteriori, le ruote anteriori e posteriori possono

Accendere l'alimentazione e viene

visualizzato lo strumento

terra per evitare inclinazioni del veicolo;

G. I veicoli elettrici dovrebbero evitare l'esposizione al sole caldo e alla pioggia per lungo tempo

collegato;

troppo alto e gas corrosivo, per non causare corrosione chimica sulla superficie

passare alla posizione OFF;

Il metodo di esclusione

Machine Translated by Google

- 10 -

1. Controllare se il regolatore di velocità è danneggiato; 2, il disordine

dei contatti della linea plug-in (linea); 3. In caso contrario,

ciò potrà essere considerato un inadempimento parziale del

titolare del trattamento.

Durante la frenata, il motore rimane

costantemente

La durata del rinnovo è breve

1. Controllare se il regolatore di velocità è danneggiato; 2, guasto della

linea del sistema di regolazione della velocità; 3. In caso

contrario, ciò potrà essere considerato un inadempimento

parziale del titolare del trattamento.

3. In caso contrario, può essere considerato un guasto parziale del

regolatore di velocità o del controller; 4. Guasto al

motore.

Durante la guida, l'alimentazione

automatica viene interrotta

Rilasciare la leva della velocità e

alimentare il motore

Accendere l'alimentazione e il motore

funziona

1. Se la batteria viene posizionata per un lungo periodo o invecchia e

l'energia è insufficiente; 2. Controllare se la

pressione dell'aria dei pneumatici è insufficiente; 3,

controlla se il

freno ha un forte attrito; 4, se i fattori ambientali, come forte

vento, bassa temperatura, ecc.

Il guasto dei freni comporterà rischi per la sicurezza, soprattutto durante lo scivolamento in discesa, soggetto a

incidenti. Pertanto, l'utente dovrebbe controllare le prestazioni dei freni prima di mettersi alla guida, se il guasto dei

freni dovesse risolversi immediatamente, o chiedere a un professionista di regolare le condizioni migliori. Se il

freno non funziona durante la guida, guidare a una velocità molto bassa. In tal caso, è necessario frenare in

anticipo e recarsi al reparto di manutenzione il prima possibile per raggiungere l'obiettivo di pedalare in sicurezza.

1. Controllare se il caricabatterie è ben collegato all'alimentazione

e alla batteria; 2. Controllare se il fusibile è protetto;

3. In caso contrario, potrebbe essere considerato

un guasto parziale del caricabatterie.

la batteria non può essere

caricata

1. Controllare se l'interruttore di spegnimento del freno è

danneggiato;

2, il disordine dei contatti della linea plug-in (linea).

1. Controllare se il circuito di protezione da sottotensione

funziona.

4. Gestione dello stato di guasto del freno:

Machine Translated by Google

- 11 -

Elenco delle parti

A. Controllare se il fusibile è bruciato, controllare se lo è il collegamento della batteria

5. Elaborazione istantanea dello stato di interruzione dell'alimentazione:

Ci sono molte ragioni per un'interruzione istantanea dell'alimentazione, principalmente potrebbe essere uno scarso contatto o

allentato e controllare se la linea principale di collegamento della batteria è allentata.

B. Controllare se l'interruttore di alimentazione del freno è ripristinato, se sono presenti elementi estranei

ventola calda disponibile per asciugare "l'acqua" nell'interruttore, l'interruttore di spegnimento può tornare a

guasto all'interruttore di alimentazione del freno. Da un lato, l'utente può controllare il servizio post-vendita

lavoro.

carrozzeria bloccata, rimuoverla e ripristinare il freno.

6. Elaborazione dello stato dell'auto veloce:

Se viene visualizzata l'auto elettrica, chiudere la serratura della porta per un'ulteriore ispezione o inviarla

servizio, invece, l'utente può verificare autonomamente i seguenti punti.

il reparto di manutenzione per l'ispezione e il trattamento.

C. Controllare se l'interruttore di spegnimento del freno è in cortocircuito dopo la pioggia. Se c'è un

Machine Translated by Google

passo 1.

- 12 -

istruzioni di montaggio

installare la ruota

anteriore, 1.1. Posizionare la staffa sotto il telaio

1.2. Come mostrato nella freccia, impostare l'asta di trazione corrispondente alla posizione

specificata, rilasciare la vite, installare l'asta di trazione e serrare la vite

Machine Translated by Google

- 13 -

1.3. Come mostrato nella Figura 1, allentare la vite, figura 2, il lato del pneumatico nella

direzione della freccia è all'esterno dell'auto, come mostrato nella Figura 3, notare la posizione

bloccata mostrata dalla freccia, installare il pneumatico, Figura 4, stringere la vite.L'altro lato allo

stesso modo.

Machine Translated by Google

- 14 -

1.1.Come mostrato nelle figure 1 e 2, allentare le viti, installare le PARTI IN

PLASTICA 1, serrare le viti,

come mostrato nelle figure 3 e 4, allentare la vite, installare il cruscotto e serrare

le viti, l'altro lato come Stesso.

Passo 2

Machine Translated by Google

- 15 -

3.1.Istruzioni di installazione per la sezione anteriore,

come mostrato nella Figura 1, allentare la vite, come mostrato nella Figura 2, installare

la testa della ruota sull'asse, prestare attenzione al punto del foro, Nella Figura 3,

posizionare la vite, come mostrato in Figura 4, serrare la vite con una chiave a tubo

Passaggio 3

Machine Translated by Google

-16-

Passaggio 4

3.2.Come mostrato nella Figura 1, la parte posteriore della testa della ruota, le viti su entrambi i lati

sono serrate, vedere la Figura 2, lo specchietto retrovisore è installato nella posizione del foro

allineato, vedere la Figura 3, serrare la vite con una chiave, vedere Figura 4, installare la parte

2 in PLASTICA, allinearla con la posizione del foro, spingere verso l'alto.

Come mostrato in Figura 1, aprire il sedile e allentare la vite indicata dalla freccia in figura. Come

mostrato nella Figura 2, installare il bagagliaio e allineare la posizione del foro. Nella Figura 3, serrare

la vite con la chiave a tubo; nella figura. 4, e serrare le viti su entrambi i lati con la chiave.

Machine Translated by Google

- 17 -

La manutenzione è importante per lo scooter elettrico, se si guida a lungo ad alta velocità in una

brutta situazione, è necessario aggiungere i tempi di manutenzione; Se lo scooter elettrico ha

un grave guasto o ha un incidente, è necessario verificare principalmente la presenza di pezzi

di ricambio. Ad esempio: telaio, parti dell'indicatore e presto. Riparare o sostituire le parti

usurate per garantire la

sicurezza. Avviso: per garantire la sicurezza e l'affidabilità del veicolo elettrico, non

consentire che i veicoli elettrici vengano modificati. Utilizzare parti originali o parti equivalenti

di qualità simile durante la manutenzione e la sostituzione. Se si utilizzano altre parti di scarsa

qualità, ciò influenzerà le prestazioni dei veicoli elettrici e le funzioni operative. Avvertenza:

per garantire la sicurezza del personale da eventuali danni, indipendentemente da qualsiasi

programma di lavoro di manutenzione, assicurarsi di spegnere l'alimentazione e parcheggiare

l'auto su una superficie

piana e dura. Attenzione: Se si ferma il veicolo per più di un mese, o se si interrompe l'utilizzo nel

periodo invernale, è necessario effettuare dei lavori di manutenzione su pneumatici difettosi,

batterie, ecc., invecchiamento e corrosione.

Manutenzione

Machine Translated by Google

- 18 -

Smaltimento della batteria

veicolo, deve essere sottoposto a manutenzione. Manutenzione per la batteria

Guidando spesso su strade sconnesse, per mantenere le buone prestazioni del tuo

Sostituire l'olio dell'ingranaggio dell'asse posteriore Coprire lo scooter elettrico Riutilizzare lo scooter elettrico

Se il veicolo non verrà utilizzato per un lungo periodo, estrarre la batteria e caricarla completamente

il periodo di conservazione è superiore a 4 mesi. Se necessario, caricare in tempo e indossare

Togli lo scooter elettrico e puliscilo, sostituisci l'olio dell'ingranaggio dell'asse posteriore, se

• La batteria al piombo sigillata deve essere riciclata o smaltita in un contenitore per rifiuti

Deposito veicoli Deposito

Non sostituire MAI la batteria o il caricabatterie con un'altra marca. Usarne un altro

la batteria o il caricabatterie potrebbero causare incendi o esplosioni.

• Non utilizzare la batteria o il caricabatterie per nessun altro prodotto.

Per la conservazione a lungo termine dello scooter elettrico, ad esempio nel periodo invernale, è necessario

adottare alcune misure per evitare malfunzionamenti e danni. Inoltre, prima di predisporre lo stoccaggio è

necessario effettuare anche parte dei lavori di manutenzione, altrimenti, una volta utilizzato lo scooter elettrico, si

tende a dimenticarsi di effettuare la manutenzione.

spegnere l'interruttore di accensione prima di estrarre la batteria, smontare prima il polo negativo.

ricaricare la batteria per più di 10 ore per evitare il surriscaldamento del caricabatterie. • Quando il veicolo

inizia a funzionare lentamente, ricaricare la batteria. • Dopo ogni utilizzo o una volta al

mese, il tempo di ricarica minimo è compreso tra 6 e 8 ore

la spazzatura è vietata dalla legge.

più di 10 ore al massimo. •

Utilizzare solo la batteria ricaricabile e il caricabatteria forniti con il veicolo.

Quando si monta la batteria, fissare prima il polo positivo e poi quello negativo. non mescolare.

Made in China

batteria.

e conservarlo in un luogo fresco, ben ventilato e asciutto.

• Non smaltire la batteria al piombo nel fuoco. La batteria potrebbe esplodere o perdere liquido. • Non smaltire la

batteria al piombo insieme ai normali rifiuti domestici. IL

maniera ecologicamente corretta.

incenerimento, conferimento in discarica o miscelazione di batterie al piombo sigillate con prodotti domestici

Controllare tutti gli elementi prima della guida. Provare a bassa velocità in un'area a traffico limitato.

• L'INTERRUTTORE DI ACCENSIONE deve essere ruotato in posizione OFF durante la ricarica. •

Prima del primo utilizzo, caricare la batteria per 4-6 ore. Non

Se la testa della batteria è corrosa, estrarre la batteria e pulirla. Giro

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:BL35014

Scooterdemovilidadrecreativa

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizada

pornosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprar

ciertasherramientasconnosotrosencomparaciónconlasprincipalesmarcasynosignifica

necesariamentecubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Le

recordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesirealmente

estáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

¿NECESITASAYUDA?¡CONTÁCTENOS!

SCOOTER

RECREATIVO

Modelo:BL35014

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodude

en

contactarnos:Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Estassonlasinstruccionesoriginales;leaatentamentetodaslas

instruccionesdelmanualantesdeoperar.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdonequenoleinformaremos

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

1

Machine Translated by Google

2

Recuerde:leaatentamenteestemanual,antesdequenocomprendaelrendimientodelvehículo

eléctrico,noopereelvehículoeléctrico,noselodéapersonasquenopuedenusarelvehículoeléctrico

paraconducir,delocontrarionuestraempresanoasumiráelresponsabilidadporlesionesaccidentales.

4.Encondicionesdelluviaynieveoenmalascondicionesdelacarretera,presteatenciónparaaumentarla

distanciadeseguridaddefrenado.

7.Debidoaldesmontajenoautorizadodelíneasopiezasrelacionadasdelvehículo,laempresanoes

responsabledelainestabilidaddelrendimientodelproducto.

Estimados

usuarios:Elvehículoeléctricoproducidopornuestraempresaesunvehículodetransportecon

tecnologíaavanzadaenelpaísyenelextranjero,protecciónambientalecológica,bajonivelderuido,

operaciónsimpleyotrascaracterísticas.Tieneunfuncionamientosencillo,seguroyfiable(conapagado

delfreno,proteccióncontrabajapresión,proteccióncontrasobrecorriente,arranquesuave,

frenoelectromagnético)yotrasfunciones.Laempresaconcienciaytecnologíadeprimeraclase,

equiposdeproducciónavanzados,garantíadecalidadperfectaysistemadeserviciopostventa,lepermite

comprarcómodamenteyutilizarlacomodidad.

1.Losvehículoseléctricossonvehículossinmotor,asegúresedeconducirenelcarrilparavehículos

sinmotor,nollevepersonasaviajaryobedezcaconscientementelasreglasdetránsito.

8.Elcontactometálicoexpuestoenlacajadelabateríaesunelectrodopositivoynegativo,que

nosepuedetocarconlasmanosmojadasalmismotiempo,peronopuedeentrarencontactoconelmetal

almismotiempo,delocontrarioseproduciráuncortocircuitoycausaraccidentes,¡presteatención!

5.Enelcamino,concéntreseypresteatenciónalcampodeprácticas.Siesanormal,frenelos

frenosdelanteroytraseroinmediatamenteycierreelinterruptorrápidamente.

Explicaciónespecial:1.

Debidoalamejorayactualizacióncontinuadelmodelo,losdatosylaestructuradeestemanual

puedenserdiferentesdelproducto.Consulteelpatróndeventasreal.

2.Cuandolouse,eviterazonablementeelagua,nopuedeandarenbicicletaoimplementarlo,

cuandoelaguainundeelcubodelaruedaeléctricaoelcontrolador,causaráuncortocircuitoyletraerá

pérdidas,¡presteatención!

2.¡Nodévehículoseléctricosamenores,mujeresembarazadas,personasconenfermedades

cardíacas,hipertensiónarterial,discapacidadesfísicasytrastornosdeportivos!

6.Paramantenerelhogarecológicocomún,dejelabateríausadaalosdistribuidoresoproveedoresde

servicios,¡nolaarrojeavoluntad!

3.Nocoloqueelcargadorenelmaleterodelvehículoeléctrico.Duranteelviajeseproducirándañosen

loscomponenteselectrónicosdelcargador.

3.¡Noconduzcasdespuésdebeber!

4.Debidoalcontinuodesarrollodelacienciaylainnovacióntecnológica,laempresatienederechoa

mejorarymejorarsusproductossinprevioaviso.¡Graciasporsucooperación!

Machine Translated by Google

3

Gireelinterruptorparadetenerelvehículoybloqueeelbloqueodeestacionamiento.

interruptor,gírelo.

Conduzcaencarreterasconsuperficiemojadaosueltaoendíaslluviosos,tengacuidado,especialmente

posición,elvehículodebecargarse.

Noacelererápidamente,delocontrarioelvehículosaldrácorriendosin

Silapresióndelosneumáticosesinferioralaestándar,lasuperficiedelneumáticoestarásujetaa

•Funcionamientosimultáneodelosfrenosdelanterosytraseros.

bajaprovocaráquelosneumáticospatinenoseprolapsenlasruedas.Espeligrosousarmuchodesgaste.

Operacióndelfreno

•Advertencia:

Deberevisarperiódicamentelosneumáticosyajustarlapresióndelosmismos.

girandoesquinas.Utilicefrenosdoblesparaevitaraccidentes.3.Detenerlaoperación

Debecomprobarperiódicamentesihayunpinchazoenelneumático,especialmenteelfenómeno

defugadeneumáticos,quedeberepararsedeinmediato.Controlar

conduccióndifícilenelaccidenteosuceso.

Sideseareducirlavelocidad,cierreelaceleradorylomásimportanteesutilizarlo.

Comprobarantesdemontar

Yaseaporfenómenosdesangría,abolladuraodeformacióndelallanta.

•Preparaciónantesdeconducir:abralacerraduradeestacionamiento;ponerlallaveenel

Enciendaelinterruptor,observeelindicadordelmedidordebateríacuandoseacerquealamarcaroja.

Nuevasllantas.Advertencia:

Acelerelentamenteelaceleradoralarrancar,noacelerealdesacelerar.Advertencia:

•Advertencia:

paraoperacionesdefrenado,aceleraciónogiro.

Advertencia:

Eldesgasteexcesivopodríaprovocarunaccidenteautomovilístico.Lapresióndelosneumáticosesdemasiado

control.

Atención:cuandoconduzcaporunapendientepronunciada,cierrecompletamenteelaceleradoryutilicedossistemas

defrenosparareducirlavelocidad.

•Controlarelacelerador

Noutiliceunsolofrenoaaltavelocidad,especialmentecuandoestéenunacarreteraresbaladizao

Neumático,afectarálaadherenciaentrelosneumáticosylasuperficiedelacarretera,loqueresultaráen

Verifiquedespuésdequeelneumáticosehayaenfriado.

yaseaquelabandaderodaduracorte,yaseaclavosincrustadosuotrosobjetospunzantes.Controlar

Dossistemasdefrenos.

1.Operacióndeconducción

Verifiqueantesdeviajarparagarantizarunaconducciónsegura.Potenciadelabatería

Cuandolabandaderodaduradelneumáticosedesgastahastalamarcadelímitededesgastedelabandaderodadura,sedebereemplazarcon

ADVERTENCIA:

Machine Translated by Google

GUARDAESTASINSTRUCCIONES

InformacióndelaFCC

Cambiosomodificacionesaesteproductonoaprobadosexpresamenteporel

producto.

Noseproduciráninterferenciasenunainstalaciónenparticular.Siesteproductocausa

Seleccioneunsistemadealarmadealtacalidad.

Alapagaryencenderelproducto,serecomiendaalusuarioqueintentecorregirelerror.

EsteproductohasidoprobadoycumpleconloslímitesdeClaseB.

siguientesdoscondiciones:

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidaslasinterferenciasque

Proporcionarunaprotecciónrazonablecontrainterferenciasperjudicialesenunentornoresidencial.

ADVERTENCIA:

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,denoserasí,

Elscootereléctricodebeestacionarseenunterrenosólidoyplano;delocontrariopuedecausar

Cambiosomodificacionesnoaprobadosexpresamenteporelresponsablede

parteresponsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

Cierralacerraduradelestacionamiento,quitalallave.Apagarcuandosevaya.

EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónestásujetaala

Nota:

interferenciasenlascomunicacionesporradio.Sinembargo,nohaygarantíadeque

interferenciadañinaalarecepciónderadiootelevisión,quepuededeterminarsemediante

1)Esteproductopuedecausarinterferenciasperjudiciales.

dispositivodigitaldeconformidadconlaParte15delasnormasdelaFCC.Estoslímitesestándiseñadospara

interferenciaporunaomásdelassiguientesmedidas.Reorienteo

reubiquelaantenareceptora.Aumenteladistanciaentreel

productoyelreceptor.

instalación.

puedecausarunfuncionamientonodeseado.

PRECAUCIÓN:

instaladoyutilizadodeacuerdoconlasinstrucciones,puedecausardaños

•Advertencia:

lesionesoconsecuenciasdeldumpingparaelvehículo.Aspectosdestacadosdeseguridad

¡Elcumplimientopodríaanularlaautoridaddelusuarioparaoperarelequipo!

4

Elproductoseactualizaconstantementeynohabrá

notificaciónsihayalgúncambio

Machine Translated by Google

PARAMETROSDELPRODUCTO

Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectado

Consultealdistribuidoroauntécnicoexperimentadoenradio/TVparaobtenerayuda.

Negro

CA100240V50/60Hz

Frenoasistidoelectrónicamentedébil

Bateríasdeplomoácido

48V20AH

Cargamáxima

Kilometrajedecontinuación

Máx.velocidad(límitedevelocidad

40millas

1890x765x1150mm

Ángulodeescalada

generalmenteserefierealcicloininterrumpidoalavelocidadnominalylacarganominalenun

450libras(aproximadamente204kg)

Carreteraplanaa20.Enelprocesodeconducciónreal,debidoalainfluenciadelaresistenciadelviento,latemperatura

ambiente,lapresióndelosneumáticosyelestadodecarga,elkilometrajedecontinuaciónserá

cambiar.

potenciasuficienteenlascondicionesexperimentalesestipuladasenGB177612018.Él

Modelo

Distanciaentreejes

Nota:

"kilometrajecontinuo"serefierealadistanciarecorridadelabateríanuevacon

Potencianominal

Funcionadicional

Voltajenominal

Tamañodelproducto(largoxanchoxalto)

Elreceptorestáconectado.

Color

TipodeBatería

1330milímetros

20°(Máx.)

25kilómetrosporhora

500W

Capacidaddelabatería

Tensióndeentradadecarga

CC48V

BL35014

5

Machine Translated by Google

6

Diagramaesquemáticoeléctrico

Machine Translated by Google

7

1,frenoizquierdo/2,interruptordelucesdecarreteraydecarretera/3,pantalladeencendido/4,pantallade

velocidad/5,frenoderecho/6,perilla/7interruptordefaros/8,cerraduradepuertaeléctrica/9,interruptorde

bocina/10,girointerruptordeseñal.

1.2Manetadefrenoderecha(5):Eslamanetadefrenodelaruedadelanterayelfrenodelaruedadelantera;cierre

elinterruptordeencendidohastaqueelmotordejedefuncionarylaluzdefrenoestéencendida.Nota:enelfrenode

emergencia,sedebenusarelfrenodelanteroytrasero,nousesoloelfrenodelaruedadelantera,delocontrarioserá

propensoaldeslizamientolateraldelvehículo.

1.4Interruptordeseñaldegiro(10):laluzindicadoradeseñalseutilizaparagiraralaizquierdaoaladerechay

cambiarladireccióndelacarretera.Elmedioeslaposicióncerrada,marquelaizquierda,girealaizquierda,marquela

derecha,girealaderecha.Cuandoseenciendelaseñaldegiro,laluzindicadoradegirocorrespondientese

mostraráenelinstrumentoyeltimbreemitiráun"bip".

1.Descripcióndelaseccióndemanipulación:Lapartemanipulada

semuestraenlaFigura

1.1Manetadefrenoizquierda(1):eslamanetadefrenodelbujetrasero;elinterruptordeencendidodelaruedade

frenosecierraylaluzdefrenoseenciende.

1.3Interruptordelosfaros(7)einterruptordelaslucescasiremotas(2):Cuandoconduzcadenoche,primero

coloqueelinterruptordelosfarosenlaposicióndeprimeravelocidad.Enestemomento,laluzdelinstrumentoestá

encendidaylaluztraseraestáencendida;marquelasegundamarcha,losfarosylaluzremotacercanapueden

funcionar;Nota:porrazonesdeseguridad,cuandoconduzcadenoche,vuelvaacolocarlaluzremotaenlaluz

cercana.

Métodosdemanipulaciónyconsideraciones.

Machine Translated by Google

8

Enlacerraduraeléctricadelapuertadelvehículoeléctricopuedefuncionareléctricamente.Enciendalaalimentaciónprincipal

interruptordevelocidad,debegirargradualmenteelinterruptordevelocidad,lavelocidadgradualmente

posicióncorrespondiente,entoncesseactivalafuentedealimentacióntotal.Alestacionar,retirelallavedeAPAGADO

inmediatamenteparaevitardañoscausadospor

evitarqueelvehículoseapresurerepentinamentehaciaadelante,loquefácilmentepuedecausarproblemasdeseguridad.

Durantelaconducción,lapotenciaseindicaenlaposiciónH,loqueindicaquelabateríaestá

2.Apartirdelaconducción:

apretándolo.Sisueltalaperilladevelocidadylaregresaautomáticamente,suautomóvil

errordeoperación.

Algirarlatransferenciadevelocidad,presteatenciónparaevitarelfuerteaumentodela

A.retirarelsoportesimpleyelsoportedoble;

Despuésdelaelectrificación,lapalancadecambiospuedegirarhaciaadentro(ensentidoantihorario)para

Laenergíaesinsuficiente,sedebecargarinmediatamente.

bajarelvehículo.Cuandoelvehículocomienceaandar,noaumenterepentinamentela

vehículosdetrásdelosladosizquierdoyderecho,paragarantizarlaseguridaddeconducciónalgiraro

1.9Cerraduraeléctricadelapuerta(8):paraelinterruptorprincipaldealimentación,esuninterruptordealtacorriente,gire

Elindicadordeencendidodelinstrumentoestáencendido.

1.6Indicadordepotencia(4):esunindicadordecapacidadquemuestralapresenciadel

1.8Transferenciadevelocidad(6):ubicadaenelladoderechodelmango,alinicio,debe

interruptordesuministroalaposición"ON"yelpunterodelvoltímetrosemuevealaposición"ON".

Elinstrumentosegiraalaposicióncorrespondiente.

Sideseaaumentarlaaceleración,debeseguirgirandoelgobernadory

girandoaccidentalmentehaciaelrotordecontroldevelocidad.

Cuandoelciclistanoestésentadoenelcojín,nogirelaperilladecontroldevelocidada

Aceleradoquepuedeahorrarelectricidadylograrunaconducciónsegura.

accidentes.Alestacionar,enlamedidadeloposibleparaevitarpérdidascausadaspor

suficiente;cuandolaenergíaestácercadeláreadelborderojo(L),loqueindicaque

reducelavelocidadydeslízate.

2.1Puestaenmarcha:

2.2Velocidadvariable:

B.ColoquelallaveenlacerraduradelinterruptorygírelaenelsentidodelasagujasdelrelojhastalaposiciónON,luegoel

Acelereelvehículoygirelapalancadecambioshaciaafuera(enelsentidodelasagujasdelreloj)parareducirlavelocidad.

transferenciadevelocidad,tratededesarrollarelhábitode"girarlaluz,ponerlaluz"

1.7Espejoretrovisor(11):asíobservarsihaypeatonesy

1.5Velocímetro(3):muestralavelocidaddeconducciónalconducir.

Nota:Despuésdeencenderlafuentedealimentaciónprincipal,laruedatraseraestáenelsuelo.

adelantamiento.

batería.Cuandoelseguroeléctricodelapuertaestáenlaposición"ON",elpunterodeencendidoenel

Giresuavementelatransferenciadevelocidadhaciaelinterior,demodoquesuautomóvilcirculeabajavelocidadporunadistancia.

Machine Translated by Google

9

depinturagalvanizadasobrelaspiezasmetálicasyplásticasdelosvehículoseléctricos;

elmotornofunciona.

evitardañosaloscomponentesdelcontrolador,loquepodríaprovocaraccidentesdistintosdelos

2.Verifiquesielinterruptordeaireestáactivado;

A.Debeutilizarlaseñaldegiroconanticipaciónparaseñalar,informaraotrosvehículosypeatones

parallamarlaatenciónyluegoconducirgradualmentehaciaelcostadodelacarretera;

H.Sielinterruptordealimentacióndesoporteúnicoestádañado,debereemplazarseatiempopara

Nota:albloquearelmanillar,sielmanillarnosepuedebloquear,significa

4.Encasocontrario,podráconsiderarseparcial.

normal;

elmotornofunciona.

Semueveligeramentedeladoaladoylallavesepuedegiraralmismotiempo.

3.fallascomunesysolucióndeproblemas

Enciendelafuentedealimentación,

peroelinstrumentono

laluzdefrenoestáencendida,informealpeatónoalvehículoquevienedetrás;

laconexióndelmotorsecae;

Gireelreguladordevelocidad,

fallodealimentación;

cambiealaposiciónAPAGADO;

demasiadoaltoygascorrosivo,paranocausarcorrosiónquímicaenlasuperficie

Elmétododeexclusión

Alapretarlasmanijasdelasruedasdelanterasytraseras,lasruedasdelanterasytraseraspueden

sueloparaevitarqueelvehículoseincline;

G.Losvehículoseléctricosdebenevitarlaexposiciónalsolyalalluviadurantemuchotiempopara

2.4Estacionamiento:

bloquearenAPAGADO,presionelateclaygírelaalaposiciónLOCK.

fallodeoperación.

conectado;

Enciendalafuentedealimentación

yelinstrumentoaparecerá.

3.Verifiquesifallalacerraduraeléctricadelapuerta;

Gireelreguladordevelocidad,

B.Girelaperilladecontroldevelocidadhaciaatrás,sostengalaperilladelfrenodelanteroytrasero,luegola

quelosmanillaresnogirenensulugar.Enestemomento,losmanillaresdebenestar

evitardaños.

fallodelcontrolador.

1.Compruebesilapalancadecontroldevelocidady

Fallocomún

mostrar;

2,sielfrenoizquierdoyderechoestáenelestadode

F.Losvehículoseléctricosdebenevitarsercolocadosenlugaresconairehúmedo,lahumedades

C.Despuésdequeelautomóvilestécompletamentedetenido,apaguelaluzdireccionalycoloquelallave

2.3Freno:

1.Compruebesilabateríadealmacenamientoestábien

D.Apoyeunsoportesimpleodoble,peronoestacioneelautomóvilenterrenosblandosoinclinados.

Bloquearelmanillar:girarelmanillarhacialaizquierda;insertelallavedel

serfrenorespectivamente.(Elizquierdoeselfrenotrasero,elderechoeselfrenodelantero)

Machine Translated by Google

10

1.Verifiquesielcargadorestábienconectadoconlafuente

dealimentaciónylabatería;2.Compruebesiel

fusibleestáfundido;3.Delocontrario,puede

considerarseunfalloparcialdelcargador.

1.Silabateríasecolocadurantemuchotiempooestáenvejecida

ylaenergíaesinsuficiente;2.Compruebesila

presióndeairedelosneumáticosesinsuficiente;3,

verifiquesiel

frenotienefricciónfuerte;4,yaseanfactoresambientales,

comofuertesvientos,bajastemperaturas,etc.

Lafalladelosfrenosgeneraráriesgosparalaseguridad,especialmentealdeslizarsecuestaabajo,lo

queespropensoaaccidentes.Porlotanto,elusuariodebeverificarelrendimientodelosfrenosantesde

conducir,silafalladelfrenodebeajustarseinmediatamente,opediraunprofesionalqueloajustealas

mejorescondiciones.Unavezqueelfrenonofuncionemientrasconduce,conduzcaaunavelocidad

muylenta.Enestecaso,debefrenarconanticipaciónyacudiraldepartamentodemantenimientoloantes

posibleparalograrelpropósitodeandarenbicicletaconseguridad.

1.Compruebesifuncionaelcircuitodeproteccióncontra

subtensión.

4.Manejodelestadodefalladelfreno:

Labateríanopuedeser

cargada

1.Compruebesielinterruptordeapagadodelfrenoestá

dañado;2,

eldesordendecontactodelíneaenchufable(línea).

Laduracióndelarenovación

escorta.

1.Compruebesielreguladordevelocidadestádañado;2,falla

enlalíneadelsistemaderegulacióndevelocidad;

3.Encasocontrario,podráconsiderarseunfalloparcial

delcontrolador.

Alconducir,laenergíaautomática

secorta.

1.Compruebesielreguladordevelocidadestádañado;2,el

desordendecontactodelalíneaenchufable(línea);

3.Encasocontrario,podráconsiderarseunfalloparcial

delcontrolador.

3.Encasocontrario,podráconsiderarseunaaveríaparcialdel

reguladordevelocidadodelcontrolador;4.Fallo

delmotor.

Alfrenar,elmotorsemantiene

constantemente

Enciendalafuentedealimentación

yelmotorfuncionará.

Sueltelapalancadevelocidady

enciendaelmotor.

Machine Translated by Google

11

Listade

trabajar.

servicio,porotrolado,elusuariopuedeautoverificarlossiguientespuntos.

cuerpoatascado,retíreloyreinicieelfreno.

6.Procesamientorápidodelestadodelautomóvil:

Siapareceelautomóvileléctrico,cierrelacerraduradelapuertaparaunainspecciónmásdetalladaoenvíe

A.Verifiquesielfusibleestáquemado,verifiquesilaconexióndelabateríaestá

eldepartamentodemantenimientoparainspecciónytratamiento.

C.Verifiquesielinterruptordeapagadodelfrenotieneuncortocircuitodespuésdelalluvia.Sihayun

Haymuchasrazonesparauncorteinstantáneodeenergía,principalmentepuedeserunmalcontactoo

sueltaycompruebesilalíneaprincipaldeconexióndelabateríaestásuelta.

5.Procesamientoinstantáneodelestadodefalladeenergía:

Fallaenelinterruptordeencendidodelfreno.Porunlado,elusuariopuedeconsultarelserviciopostventa.

ventiladorcalientedisponibleparasecarel"agua"enelinterruptor,elinterruptordeapagadopuedevolvera

B.Verifiquesielinterruptordeencendidodelfrenoestáreiniciado,sihayalgúnextraño

Machine Translated by Google

Instalelaruedadelantera,

1.1.Coloqueelsoportedebajodelmarco.

1.2.Comosemuestraenlaflecha,coloquelavarilladetraccióncorrespondientealaposición

especificada,suelteeltornillo,instalelavarilladetracciónyaprieteeltornillo.

Instruccionesdemontaje

paso1.

12

Machine Translated by Google

13

1.3.ComosemuestraenlaFigura1,suelteeltornillo,figura2,elladodelneumáticoenla

direccióndelaflechaestáfueradelautomóvil,comosemuestraenlaFigura3,observela

posiciónatascadaquemuestralaflecha,instaleelneumático,Figura4,Aprieteeltornillo.Elotro

ladohacelomismo.

Machine Translated by Google

14

1.1.Comosemuestraenlasfiguras1y2,sueltelostornillos,instalelasPIEZASDE

PLÁSTICO1,aprietelostornillos.

ComosemuestraenlasFiguras3y4,suelteeltornillo,instaleeltableroyaprietelostornillos,

elotroladocomomismo.

Paso2

Machine Translated by Google

15

3.1.Instruccionesdeinstalaciónparalasección

delantera.ComosemuestraenlaFigura1,aflojeeltornillo,comosemuestraenlaFigura2,

instaleelcabezaldelaruedaeneleje,presteatenciónalpuntodelorificio.EnlaFigura3,

coloqueeltornillo.comosemuestraenlaFigura4,aprieteeltornilloconunallavedetubo

Paso3

Machine Translated by Google

dieciséis

Etapa4

3.2.ComosemuestraenlaFigura1,laparteposteriordelcabezaldelarueda,lostornillosenambos

ladosestánapretados,consultelaFigura2,elespejoretrovisorestáinstaladoenlaposicióndel

orificioalineado,consultelaFigura3,aprieteeltornilloconunallave,consulteFigura4,instalela

pieza2dePLÁSTICO,alineeconlaposicióndelorificioyempujehaciaarriba.

ComosemuestraenlaFigura1,abraelasientoyaflojeeltornilloindicadoporlaflechaenlaimagen.

ComosemuestraenlaFigura2,instaleelbaúlyalineelaposicióndelorificio.EnlaFigura3,aprieteel

tornilloconlallavedetubo;Enfigura.4,yaprietelostornillosdeambosladosconlallave.

Machine Translated by Google

17

Elmantenimientoesimportanteparaelscootereléctrico,siseconduceaaltavelocidadenuna

malasituacióndurantemuchotiempo,hayquesumarlostiemposdemantenimiento;Siel

scootereléctricotieneunafallaimportanteounaccidente,debeverificarprincipalmentesi

hayrepuestos.Porejemplo:cuadro,piezasdelosindicadoresypronto.Repareocambielas

piezasdesgastadaspara

garantizarlaseguridad.Aviso:Paragarantizarlaseguridadyconfiabilidaddelvehículo

eléctrico,nopermitaquesemodifiquen.Utilicepiezasoriginalesopiezasequivalentesde

calidadsimilarduranteelmantenimientoyreemplazo.Siutilizaotraspiezasdemalacalidad,

afectaráelrendimientodelosvehículoseléctricosylasfuncionesoperativas.Advertencia:

Paragarantizarlaseguridaddelpersonalcontradaños,independientementedecualquier

programadetrabajodemantenimiento,asegúresedeapagarelvehículoyestacioneel

automóvilsobreuna

superficieplanaydura.Atención:Sialmacenasuvehículopormásdeunmes,odejadeusarlo

enelperíodoinvernal,esnecesariorealizartrabajosdemantenimientoparadetectarneumáticos,

baterías,etc.enmalestado,envejecimientoycorrosión.

Mantenimiento

Machine Translated by Google

18

Eliminacióndelabatería

NUNCAsustituyaslabateríaoelcargadorporotramarca.usandootro

de10horascomomáximo.•

Utilicelaúnicabateríarecargableyelcargadorsuministradosconsuvehículo.

Cuandomonteslabatería,fijaprimeroelpolopositivoyluegoelpolonegativo.nomezcles.

Hechoenchina

Apagueelinterruptordeencendidoantesdesacarlabatería,primerodesarmeelpolonegativo.

Recarguelabateríadurantemásde10horasparaevitarelsobrecalentamientodelcargador.•Cuando

elvehículocomienceafuncionarlentamente,recarguelabatería.•Despuésde

cadausoounavezalmes,tiempomínimoderecargade6a8horas,menos

Labasuraestáprohibidaporley.

incineración,vertederoomezcladebateríasselladasdeplomoácidocondesechosdomésticos.

Sielcabezaldelabateríaestácorroído,sáquelaylímpiela.Doblar

Verifiquetodosloselementosantesdeconducir.Pruebeabajavelocidadenlazonadelibre

tráfico.•ElINTERRUPTORDEENCENDIDOdebeestarenlaposiciónAPAGADOdurantela

carga.•Antesdelprimeruso,debescargarlabateríadurante4a6horas.No

batería.

yguárdeloenunlugarfresco,bienventiladoyseco.

•Nodesechesubateríadeplomoácidoenelfuego.Labateríapodríaexplotarotenerfugas.•Nodeseche

unabateríadeplomoácidoenlabasuradomésticahabitual.El

maneraambientalmenteracional.

Sielvehículonoseutilizaráduranteunperíodoprolongado,retirelabateríaycárguelaporcompleto.

elperíododealmacenamientoessuperiora4meses.Siesnecesario,cárgueloatiempoycolóquelo

Retireelscootereléctricoylímpielo;reemplaceelaceitedelengranajedelejetraserosi

vehículo,éstedeberecibirmantenimiento.mantenimientoparabateria

•Subateríadeplomoácidoselladadebereciclarseodesecharseenun

Conduciramenudoporcarreterasirregulares,paramantenerelbuenrendimientodesu

ReemplazarelaceitedelengranajedelejetraseroCubrirelscootereléctricoReutilizarelscootereléctrico

Labateríaoelcargadorpuedenprovocarunincendioouna

explosión.•Noutilicelabateríanielcargadorparaningúnotroproducto.

Paraelalmacenamientoprolongadodelscootereléctrico,porejemplo,eninvierno,sedebentomar

algunasmedidasparaevitarfallosdefuncionamientoydaños.Además,antesdeprepararel

almacenamientotambiénesnecesariorealizarpartedeltrabajodemantenimiento,delocontrario,unavez

queutilizanelpatineteeléctrico,tiendenaolvidarsederealizarelmantenimiento.

AlmacenamientodevehículosAlmacenamiento

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: BL350-14

Rekreacyjna hulajnoga mobilna

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas

przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie

wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania

zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z

czołowymi markami.

Machine Translated by Google

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

SKUTER MOBILNY

REKREACYJNE

Model: BL350-14

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o

kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/

support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o

dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną

interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który

otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,

jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

- 1 -

Machine Translated by Google

- 2 -

1. Pojazdy elektryczne nie są pojazdami silnikowymi, prosimy o poruszanie się po pasie przeznaczonym dla

pojazdów niemotorowych, nie zabieranie osób do jazdy, świadome przestrzeganie przepisów ruchu drogowego.

6. Aby zachować wspólny, zielony dom, prosimy o pozostawienie zużytych baterii dealerom lub

usługodawcom, nie wyrzucanie ich do woli!

2. Nie oddawajcie do użytku pojazdów elektrycznych osobom niepełnoletnim, kobietom w ciąży,

osobom z chorobami serca, nadciśnieniem, niepełnosprawnością ruchową i zaburzeniami sportowymi!

2. Podczas używania należy rozsądnie unikać wody, nie można brodzić na rowerze ani nie

stosować, gdy woda zalana elektryczną piastę koła lub sterownik spowoduje zwarcie, przyniesie straty,

proszę zwrócić uwagę!

7. W związku z nieautoryzowanym demontażem powiązanych przewodów lub części pojazdu, firma nie

ponosi odpowiedzialności za niestabilność działania produktu!

3. Nie umieszczaj ładowarki w bagażniku pojazdu elektrycznego. Podczas jazdy doprowadzi to do

uszkodzenia elementów elektronicznych w ładowarce.

3. Nie jeźdź po spożyciu alkoholu!

4. W związku z ciągłym rozwojem nauki i innowacjami technologicznymi firma ma prawo do ulepszania

i udoskonalania swoich produktów bez uprzedzenia! Dziękuję za współpracę!

Drodzy

użytkownicy: Pojazd elektryczny produkowany przez naszą firmę to pojazd transportowy z

zaawansowaną technologią w kraju i za granicą, ekologiczną ochroną środowiska, niskim poziomem

hałasu, prostą obsługą i innymi cechami. Ma prostą obsługę, jest bezpieczny i niezawodny (z

wyłączonym hamulcem, zabezpieczeniem podciśnieniowym, zabezpieczeniem nadprądowym,

łagodnym startem, hamulcem elektromagnetycznym) i innymi funkcjami. Firma posiadająca najwyższej

klasy naukę i technologię, zaawansowany sprzęt produkcyjny, doskonałe zapewnienie jakości i system

obsługi posprzedażnej, pozwala kupować swobodnie i korzystać z wygody!

8. Odsłonięty metalowy styk w skrzynce na baterie to elektroda dodatnia i ujemna, której nie

można dotykać jednocześnie mokrymi rękami, ale nie można jednocześnie dotykać metalu, w przeciwnym

razie spowoduje to zwarcie i powodować wypadki, proszę zachować ostrożność!

4. Podczas deszczu i śniegu lub przy złych warunkach drogowych należy zwrócić uwagę na zwiększenie

bezpiecznej drogi hamowania.

Przypomnienie: przeczytaj uważnie tę instrukcję, zanim nie zrozumiesz działania pojazdu

elektrycznego, nie obsługuj pojazdu elektrycznego, nie przekazuj osobom, które nie mogą używać

pojazdu elektrycznego do jazdy, w przeciwnym razie nasza firma nie przejmie odpowiedzialność za

przypadkowe obrażenia.

Specjalne wyjaśnienie: 1. Ze

względu na ciągłe doskonalenie i aktualizację modelu, dane i struktura tej instrukcji mogą różnić

się od produktu. Proszę zapoznać się z rzeczywistym wzorcem sprzedaży.

5. W drodze skoncentruj się i zwróć uwagę na zasięg jazdy. W przypadku nieprawidłowego

działania natychmiast zahamuj przedni i tylny hamulec i szybko zamknij przełącznik!

Machine Translated by Google

- 3 -

Należy regularnie sprawdzać opony i regulować ciśnienie w oponach.

• Kontroluj przepustnicę

Nie używaj pojedynczego hamulca przy dużej prędkości, zwłaszcza gdy jedziesz na śliskiej drodze lub

opony, wpłynie to na przyczepność opony do nawierzchni drogi, powodując

Sprawdź po ostygnięciu opony.

niezależnie od tego, czy bieżnik przecina się, czy są wbite gwoździe lub inne ostre przedmioty. Sprawdzać

dwa układy hamulcowe.

1. Jazda konna

Sprawdź przed jazdą, aby zapewnić bezpieczeństwo jazdy. Moc baterii

Gdy bieżnik opony osiągnie znak graniczny zużycia bieżnika, należy go wymienić

Obróć przełącznik, aby zatrzymać pojazd i zablokuj blokadę parkingową.

Włącz przełącznik i obserwuj wskaźnik miernika baterii, gdy zbliża się on do czerwonego znaku

nowe opony. Ostrzeżenie:

Na początku powoli zwiększaj przepustnicę, a podczas zwalniania nie dodawaj gazu. Ostrzeżenie:

do hamowania, przyspieszania lub skręcania.

Ostrzeżenie:

nadmierne zużycie może spowodować wypadek samochodowy. Ciśnienie w oponach też

kontrola.

Uwaga: Podczas zjazdu ze stromego zbocza należy całkowicie zamknąć przepustnicę i użyć dwóch układów

hamulcowych w celu zmniejszenia prędkości.

skręcanie za rogiem. Używaj podwójnych hamulców, aby uniknąć wypadku. 3.Zatrzymaj działanie

Należy regularnie sprawdzać, czy w oponie nie doszło do przebicia, zwłaszcza zjawiska

wycieku opony, które należy natychmiast naprawić. Sprawdzać

trudne prowadzenie pojazdu w związku z wypadkiem lub zdarzeniem.

Jeśli chcesz zwolnić, zamknij przepustnicę, a ważniejsze jest użycie

Sprawdź przed jazdą

czy to wgłębienie felgi, wgniecenie czy zjawisko deformacji.

• Przygotowanie przed jazdą: otwórz blokadę parkingową; włóż klucz do

• Ostrzeżenie:

przełącznik, obróć go.

Jedź po mokrej lub luźnej nawierzchni lub w deszczowe dni, zachowaj szczególną ostrożność

pozycji, pojazd powinien zostać naładowany.

Nie należy gwałtownie włączać i wyłączać przepustnicy, w przeciwnym razie pojazd wyjedzie bez niej

Jeżeli ciśnienie w oponach nie spełnia norm, powierzchnia opony będzie narażona

• Jednoczesne działanie hamulców przednich i tylnych

niski spowoduje poślizg opon lub wypadanie kół. Używanie zbyt dużego zużycia jest niebezpieczne

Działanie hamulca

• Ostrzeżenie:

OSTRZEŻENIE:

Machine Translated by Google

Informacje FCC

ZACHOWAJ TE INSTRUKCJE

instalacja.

może spowodować niepożądane działanie.

OSTROŻNOŚĆ:

zainstalowane i używane zgodnie z instrukcją, mogą być szkodliwe

• Ostrzeżenie:

obrażenia ciała lub skutki zatopienia pojazdu. Najważniejsze informacje dotyczące bezpieczeństwa

zgodność może unieważnić uprawnienia użytkownika do obsługi urządzenia!

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez firmę

Zamknij zamek parkingowy, zabierz klucz. Wyłączenie zasilania po wyjściu.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

Notatka:

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie:

1) Ten produkt może powodować szkodliwe zakłócenia.

urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu

zakłócenia poprzez jeden lub więcej z następujących środków.  Zmień

orientację lub położenie anteny odbiorczej.  Zwiększ

odległość pomiędzy produktem a odbiornikiem.

OSTRZEŻENIE:

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie, to

Hulajnogę elektryczną należy zaparkować na solidnym, płaskim podłożu; w przeciwnym razie może to spowodować

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną

strona odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika do obsługi

zakłócenia w komunikacji radiowej. Jednak nie ma na to gwarancji

produkt.

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

Wybierz wysokiej jakości system alarmowy.

wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania usterek

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B

następujące dwa warunki:

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia

zapewniają odpowiednią ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych

- 4 -

Produkt jest stale udoskonalany i nie będzie go

powiadomienie w przypadku jakichkolwiek zmian

Machine Translated by Google

PARAMETRY PRODUKTU

 Aby uzyskać pomoc, skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

 Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt

48 V 20 Ah

Czarny

AC 100-240 V 50/60 Hz

Akumulatory kwasowo-ołowiowe

Słaby hamulec ze wspomaganiem elektronicznym

Napięcie stałe 48 V

40 mil

1890 x 765 x 1150 mm

Kąt wspinaczki

ogólnie odnosi się do nieprzerwanej pracy na rowerze przy prędkości znamionowej i obciążeniu znamionowym na a

450 funtów (około 204 kg)

20 ℃ płaska droga. W rzeczywistym procesie jazdy, ze względu na wpływ oporu wiatru, temperatury otoczenia,

ciśnienia w oponach i stanu obciążenia, dalszy przebieg będzie

zmiana.

wystarczająca moc w warunkach eksperymentalnych określonych w GB17761-2018. To

Model

Rozstaw osi

Uwaga:

„Ciągły przebieg” odnosi się do dystansu przejechanego na nowym akumulatorze

Moc znamionowa

Dodatkowa funkcja

Napięcie nominalne

Rozmiar produktu (DxSxW)

odbiornik jest podłączony.

Kolor

Typ Baterii

1330 mm

20° (maks.)

25 km/godz

500 W

Pojemność baterii

Napięcie wejściowe ładowania

maksymalne

obciążenie Dalszy przebieg

Max. prędkość (ograniczenie prędkości)

BL350-14

- 5 -

Machine Translated by Google

- 6 -

Schemat elektryczny

Machine Translated by Google

- 7 -

1, lewy hamulec / 2, włącznik świateł dalekich i dalekich / 3, wyświetlacz mocy / 4, wyświetlacz prędkości / 5,

prawy hamulec / 6, pokrętło / 7 włącznik reflektorów / 8, elektryczny zamek drzwi / 9, włącznik klaksonu / 10,

kierunkowskaz przełącznik sygnału.

1.2 Uchwyt hamulca prawego (5): Jest to uchwyt hamulca przedniego koła i hamulec koła

przedniego; zamknij wyłącznik zasilania, aż silnik przestanie działać i zaświeci się lampka hamulca.

Uwaga: przy hamowaniu awaryjnym należy używać hamulca przedniego i tylnego, a nie tylko

hamulca przedniego koła, gdyż w przeciwnym razie pojazd jest narażony na poślizg boczny.

1.4 Przełącznik kierunkowskazów (10): kierunkowskaz służący do skręcania w lewo lub w prawo

oraz zmiany kierunku jazdy. Środek to pozycja zamknięta, wybierz lewy skręt w lewo, wybierz prawy

skręt w prawo. Po włączeniu kierunkowskazu na przyrządzie wyświetli się odpowiednia kontrolka

kierunkowskazu, a brzęczyk wyda sygnał dźwiękowy.

1. Opis sekcji manipulacyjnej: Część manipulowaną

pokazano na rysunku

1.1 Lewa klamka hamulca (1): jest to dźwignia hamulca w piaście tylnej; wyłącznik zasilania na

kole hamulca zamyka się, a kontrolka hamowania świeci.

1.3 Włącznik reflektorów (7) i zdalny włącznik świateł (2): Podczas jazdy nocą należy najpierw

ustawić włącznik reflektorów na pierwszy bieg. W tym momencie włączone jest podświetlenie

wskaźników i tylne światło; wybierz drugi bieg, reflektory i prawie zdalne światło mogą działać;

Uwaga: ze względów bezpieczeństwa podczas jazdy nocą należy ustawić zdalne światło z

powrotem na światło bliskie.

Metody i rozważania manipulacyjne

Machine Translated by Google

- 8 -

moc jest niewystarczająca, należy ją natychmiast naładować.

B. Włóż kluczyk do stacyjki i obróć w kierunku zgodnym z ruchem wskazówek zegara do pozycji ON, a następnie

przyspieszyć pojazd i obrócić manetkę zmiany biegów na zewnątrz (zgodnie z ruchem wskazówek zegara), aby zwolnić

prędkości transferu, spróbuj rozwinąć nawyk „włącz światło, włóż światło”

1.7 Lusterko wsteczne (11): obserwuj w ten sposób, czy są piesi i

1.5 Prędkościomierz (3): Pokazuje prędkość jazdy podczas jazdy.

Uwaga: Po włączeniu zasilania głównego tylne koło znajduje się na podłożu.

wyprzedzanie.

delikatnie obróć przekładnię prędkości do środka, tak aby samochód jechał z małą prędkością na pewien dystans.

bateria. Gdy elektrycznie sterowany zamek drzwi znajduje się w pozycji „ON”, wskaźnik zasilania na

na elektrycznym zamku drzwi pojazd elektryczny może pracować na napędzie elektrycznym. Włącz główne zasilanie

instrument zostanie obrócony do odpowiedniej pozycji.

Jeśli chcesz zwiększyć przyspieszenie, powinieneś kręcić regulatorem i

przypadkowe obrócenie się w stronę pokrętła regulacji prędkości.

przełącznik prędkości, należy stopniowo obracać przełącznik prędkości, prędkość stopniowo

Wypadki. Podczas parkowania należy w miarę możliwości uniknąć strat spowodowanych przez

wystarczający; gdy zasilanie znajduje się w pobliżu obszaru czerwonej granicy (L), co oznacza, że

zwolnij i ślizgaj się.

2.1 Uruchomienie:

2.2 Zmienna prędkość:

w dół pojazdu. Kiedy pojazd rusza, nie zwiększaj gwałtownie

pojazdy za lewą i prawą stroną, aby zapewnić bezpieczeństwo jazdy podczas skręcania lub

1.9 Elektryczny zamek drzwi (8): dla głównego wyłącznika zasilania jest to wyłącznik wysokiego prądu, obróć

wskaźnik zasilania instrumentu jest włączony.

1.6 Wskaźnik zasilania (4): jest to wskaźnik pojemności pokazujący obecność

1.8 Przeniesienie prędkości (6): znajduje się po prawej stronie uchwytu, na początku powinno

przełącznik zasilania w pozycję „ON”, a wskazówka woltomierza zostaje przesunięta na

Jeśli kierowca nie siedzi na poduszce, nie przekręcaj pokrętła regulacji prędkości w położenie

przyspieszony, który może zaoszczędzić energię elektryczną i zapewnić bezpieczną jazdę.

odpowiedniej pozycji, wówczas włączane jest całe zasilanie. Podczas parkowania należy natychmiast wyjąć kluczyk

z pozycji WYŁ., aby uniknąć uszkodzeń spowodowanych przez

zapobiec nagłemu pędzeniu pojazdu do przodu, co może z łatwością spowodować zagrożenie

Podczas jazdy moc jest wskazywana w pozycji H, co oznacza, że akumulator jest

2. Rozpoczęcie jazdy:

dokręcając go. Jeśli zwolnisz pokrętło prędkości i wrócisz automatycznie, Twój samochód to zrobi

błąd obsługi.

Obracając przekładnię prędkości, należy zwrócić uwagę, aby uniknąć gwałtownego wzrostu prędkości

A. rozłóż podpórkę pojedynczą i podpórkę podwójną;

Po zelektryfikowaniu dźwignia zmiany biegów może obracać się do wewnątrz (w kierunku przeciwnym do ruchu wskazówek zegara).

Machine Translated by Google

- 9 -

świeci się światło stop, poinformować pieszego lub pojazd jadący z tyłu;

Powszechna usterka

wyświetlacz;

F. Pojazdów elektrycznych należy unikać umieszczania w miejscach o wilgotnym powietrzu

C. Po całkowitym zatrzymaniu samochodu wyłącz kierunkowskaz i włóż kluczyk

połączenie silnika odpada;

2, czy lewy i prawy hamulec jest w stanie

2.3 Hamulec:

1. Sprawdź, czy akumulator jest w dobrym stanie

D.podpieraj podporę pojedynczą lub podwójną, ale nie parkuj samochodu na miękkim lub pochyłym podłożu

być odpowiednio hamulcem. (Lewy to tylny hamulec, prawy to przedni hamulec)

Zablokuj kierownicę: obróć kierownicę w lewo; włóż klucz z

farb galwanicznych na częściach metalowych i plastikowych pojazdów elektrycznych;

2.4 Parkowanie:

blokadę WYŁĄCZONĄ, naciśnij klawisz i obróć kluczyk w pozycję LOCK.

niepowodzenie operacji.

silnik nie działa.

3. Sprawdź, czy nie działa elektryczny zamek drzwi;

Obróć regulator prędkości,

B. Obróć pokrętło regulacji prędkości do tyłu, przytrzymaj gałkę hamulca przedniego i tylnego, a następnie naciśnij

aby kierownica nie obracała się w miejscu. W tym momencie kierownica powinna być

uniknąć uszkodzeń.

awaria sterownika.

1. Sprawdź, czy uchwyt regulacji prędkości i

Obróć regulator prędkości,

brak energii;

przełączyć do pozycji WYŁĄCZONEJ;

zbyt wysoki i żrący gaz, aby nie powodować korozji chemicznej na powierzchni

Metoda wykluczenia

Podczas dokręcania uchwytów kół przednich i tylnych może dojść do dokręcenia kół przednich i tylnych

uziemić, aby zapobiec przechylaniu się pojazdu;

G. pojazdy elektryczne powinny przez długi czas unikać narażenia na gorące słońce i deszcz

połączony;

Włącz zasilanie, a instrument się

pojawi

uniknąć uszkodzenia elementów sterownika, co mogłoby skutkować wypadkami innymi niż

2. Sprawdź, czy wyłącznik powietrza nie został uruchomiony;

A. Należy wcześniej włączyć kierunkowskaz w celu sygnalizacji, poinformować inne pojazdy,

pieszych, aby zwrócić na siebie uwagę, a następnie stopniowo zjechać na pobocze;

H. Jeśli wyłącznik zasilania pojedynczego wspornika jest uszkodzony, należy go w odpowiednim czasie wymienić

Uwaga: podczas blokowania kierownicy oznacza to, że kierownicy nie można zablokować

4. W przeciwnym razie można je uznać za częściowe

normalna;

silnik nie działa.

lekko przesunięty z boku na bok, a klucz można obrócić w tym samym czasie.

3. typowe usterki i rozwiązywanie problemów

Włącz zasilanie, ale urządzenie

nie

Machine Translated by Google

- 10 -

1. Sprawdź czy ładowarka jest dobrze połączona z

zasilaczem i akumulatorem; 2. Sprawdź, czy

bezpiecznik jest przepalony; 3. W

przeciwnym wypadku można to potraktować jako częściową

usterkę ładowarki.

1. Czy bateria jest umieszczona przez długi czas lub starzeje

się, a energia jest niewystarczająca; 2.

Sprawdź, czy ciśnienie powietrza w oponach

jest

niewystarczające; 3, sprawdź, czy hamulec ma twarde

tarcie; 4, czy czynniki środowiskowe, takie jak silny

wiatr, niska temperatura itp.

Awaria hamulców będzie prowadzić do zagrożeń bezpieczeństwa, zwłaszcza podczas zjazdów

ze wzniesień, narażonych na wypadki. Dlatego użytkownik powinien sprawdzić skuteczność

hamulców przed jazdą, jeśli awaria hamulca powinna zostać natychmiast skorygowana, lub

poprosić specjalistę o ustawienie najlepszego stanu. Jeżeli hamulec nie działa podczas jazdy,

należy jechać z bardzo małą prędkością. W takim przypadku należy zahamować z wyprzedzeniem

i jak najszybciej zgłosić się do serwisu, aby osiągnąć cel, jakim jest bezpieczna jazda na rowerze.

1. Sprawdź, czy działa obwód zabezpieczenia

podnapięciowego.

4. Obsługa stanu awarii hamulca:

Nie można naładować

akumulatora

1. Sprawdź, czy wyłącznik zasilania hamulca nie jest

uszkodzony;

2, zaburzenie kontaktu wtyczki linii (linii).

1. Sprawdź czy regulator prędkości nie jest uszkodzony; 2,

awaria linii systemu regulacji prędkości; 3. W

przeciwnym wypadku można to potraktować jako

częściową awarię sterownika.

Długość odnowienia jest

krótka

Podczas jazdy następuje

automatyczne odcięcie zasilania

1. Sprawdź czy regulator prędkości nie jest uszkodzony; 2,

zaburzenie kontaktu wtyczki linii (linii); 3. W

przeciwnym wypadku można to potraktować jako

częściową awarię sterownika.

3. W przeciwnym razie można to uznać za częściową

usterkę regulatora prędkości lub sterownika;

4. Usterka silnika.

Podczas hamowania silnik

utrzymuje się stale

Włącz zasilanie, a silnik zacznie

działać

Zwolnij manetkę prędkości i

włącz silnik

Machine Translated by Google

- 11 -

Lista części

Istnieje wiele przyczyn natychmiastowej awarii zasilania, głównie może to być słaby kontakt lub

luźne i sprawdź, czy główny przewód łączący akumulator nie jest poluzowany.

C. Sprawdź, czy po deszczu wyłącznik zasilania hamulca nie ma zwarcia. Jeśli istnieje

5. Natychmiastowe przetwarzanie stanu awarii zasilania:

awaria wyłącznika zasilania hamulca. Z jednej strony użytkownik może sprawdzić obsługę posprzedażową

dostępny gorący wentylator do suszenia „wody” w wyłączniku, do którego można powrócić wyłącznikiem zasilania

B. Sprawdź, czy wyłącznik zasilania hamulca jest zresetowany i czy nie ma żadnych obcych elementów

praca.

6. Przetwarzanie statusu samochodu prędkości:

z drugiej strony użytkownik może samodzielnie sprawdzić następujące punkty.

nadwozie utknęło, należy je wyjąć i zresetować hamulec.

Jeśli pojawi się samochód elektryczny, proszę zamknąć zamek drzwi w celu dalszej kontroli lub wysłać

A. Sprawdź czy bezpiecznik nie jest przepalony, sprawdź czy jest podłączenie akumulatora

dział konserwacji w celu kontroli i leczenia.

Machine Translated by Google

1.2. Jak pokazano strzałką, ustaw cięgła w określonej pozycji, odkręć śrubę, zamontuj

cięgno i dokręć śrubę

zamontować przednie

koło, 1.1.Umieścić wspornik pod ramą

instrukcje składania

krok 1.

- 12 -

Machine Translated by Google

- 13 -

1.3.Jak pokazano na rysunku 1, odkręć śrubę, rysunek 2, strona opony w kierunku

strzałki znajduje się na zewnątrz samochodu, jak pokazano na rysunku 3, zanotuj

położenie zablokowania wskazane strzałką, załóż oponę, rysunek 4, dokręć śrubę. Druga

strona tak samo.

Machine Translated by Google

- 14 -

1.1.Jak pokazano na rys. 1 i 2, odkręć śruby, zamontuj PLASTIKOWE CZĘŚCI 1, dokręć

śruby. Jak pokazano na rys. 3 i 4,

odkręć śrubę, zamontuj deskę rozdzielczą i dokręć śruby, drugą stronę jak pokazano na rys. 3 i

4. To samo.

Krok 2

Machine Translated by Google

- 15 -

3.1.Instrukcja montażu części przedniej. Jak

pokazano na rysunku 1, poluzuj śrubę, jak pokazano na rysunku 2, zamontuj

główkę koła na osi, zwróć uwagę na miejsce otworu. Na rysunku 3 ułóż śrubę,

jak pokazano na rysunku 4, dokręć śrubę kluczem nasadowym

Krok 3

Machine Translated by Google

- 16 -

Krok 4

3.2.Jak pokazano na rysunku 1, tył główki koła, śruby po obu stronach są dokręcone,

patrz rysunek 2, lusterko wsteczne jest zamontowane w wyrównanym położeniu

otworu, patrz rysunek 3, dokręć śrubę kluczem, patrz rysunek Rysunek 4, zainstaluj

plastikową część 2, wyrównaj z pozycją otworu, popchnij do góry.

Jak pokazano na rysunku 1, otwórz siedzisko i poluzuj śrubę wskazaną strzałką na

obrazku. Jak pokazano na rysunku 2, zamontuj bagażnik i wyrównaj położenie otworów.

Na rysunku 3 dokręć śrubę kluczem nasadowym; na rysunku. 4 i dokręcić śruby po obu

stronach za pomocą klucza.

Machine Translated by Google

- 17 -

Konserwacja hulajnogi elektrycznej jest ważna, jeśli jedziesz z dużą prędkością w złej sytuacji

przez długi czas, należy doliczyć czasy konserwacji; Jeśli hulajnoga elektryczna ulegnie

poważnej awarii lub ulegnie wypadkowi, należy sprawdzić głównie części zamienne. Na

przykład: rama, części wskaźników i wkrótce. Napraw lub wymień zużyte części, aby zapewnić

bezpieczeństwo. Uwaga: Aby

zapewnić bezpieczeństwo i niezawodność pojazdów elektrycznych, nie należy dopuszczać

do modyfikacji pojazdów elektrycznych. Podczas konserwacji i wymiany należy używać

oryginalnych części lub równoważnych części o podobnej jakości. Jeśli użyjesz innych części o złej

jakości, będzie to miało wpływ na działanie pojazdów elektrycznych i funkcje operacyjne.

Ostrzeżenie: Aby zapewnić bezpieczeństwo personelu, przed szkodami, niezależnie od

programu prac konserwacyjnych, należy wyłączyć zasilanie, zaparkować samochód na

płaskiej, twardej

powierzchni. Uwaga: Jeżeli przechowujesz pojazd dłużej niż miesiąc lub zaprzestajesz jego

używania w okresie zimowym, konieczne jest wykonanie prac konserwacyjnych w przypadku

uszkodzonych opon, akumulatorów itp., starzenia się i korozji.

Konserwacja

Machine Translated by Google

- 18 -

Utylizacja baterii

NIGDY nie wymieniaj akumulatora ani ładowarki na inną markę. Używając innego

najwyżej 10 godzin. • Używaj

wyłącznie akumulatora i ładowarki dostarczonych wraz z pojazdem.

Podczas montażu akumulatora należy najpierw zamocować biegun dodatni, a następnie ujemny. nie mieszaj.

Wyprodukowano w Chinach

wyłącz zapłon przed wyjęciem akumulatora, najpierw zdejmij biegun ujemny.

ładuj akumulator przez ponad 10 godzin, aby uniknąć przegrzania ładowarki. • Gdy pojazd zacznie powoli jechać,

naładuj akumulator. • Po każdym użyciu lub raz w miesiącu minimalny czas ładowania

wynosi od 6 do 8 godzin, krócej

wyrzucanie śmieci jest prawnie zabronione.

spalanie, składowanie lub mieszanie szczelnych akumulatorów kwasowo-ołowiowych z gospodarstwami domowymi

Jeżeli głowica akumulatora uległa korozji, należy wyjąć akumulator i oczyścić go. Zakręt

Sprawdź wszystkie elementy przed jazdą. Spróbuj jechać z małą prędkością w obszarze wolnego ruchu.

• PRZEŁĄCZNIK ZASILANIA musi być ustawiony w pozycji WYŁĄCZONEJ podczas ładowania. • Przed pierwszym

użyciem należy ładować akumulator przez 4-6 godzin. Nie rób

bateria.

i przechowuj go w chłodnym, dobrze wentylowanym i suchym miejscu.

• Nie wrzucaj akumulatora kwasowo-ołowiowego do ognia. Bateria może eksplodować lub wyciekać. • Nie wyrzucaj

akumulatora kwasowo-ołowiowego do zwykłych śmieci domowych. The

sposób przyjazny dla środowiska.

Jeśli pojazd nie będzie używany przez dłuższy czas, należy wyjąć akumulator i naładować go do pełna

okres przechowywania wynosi ponad 4 miesiące. Jeśli to konieczne, naładuj w odpowiednim czasie i załóż

Zdejmij hulajnogę elektryczną i wyczyść ją. W razie potrzeby wymień olej w przekładni tylnej osi

pojazdu, należy go konserwować. Konserwacja akumulatora

• Twój szczelnie zamknięty akumulator kwasowo-ołowiowy należy poddać recyklingowi lub wyrzucić do odpowiedniego punktu

Często jeździsz po nierównych drogach, aby utrzymać dobrą wydajność swojego samochodu

Wymień olej w przekładni tylnej osi. Zakryj hulajnogę elektryczną. Użyj hulajnogi elektrycznej ponownie

akumulator lub ładowarka może spowodować pożar lub eksplozję. • Nie

używaj akumulatora ani ładowarki do żadnego innego produktu.

W przypadku długotrwałego przechowywania hulajnogi elektrycznej, na przykład zimą, należy podjąć pewne

kroki, aby zapobiec nieprawidłowemu działaniu i uszkodzeniom. Poza tym przed przygotowaniem miejsca do

przechowywania należy również wykonać część prac konserwacyjnych, w przeciwnym razie po użyciu hulajnogi elektrycznej

często zapomina się o przeprowadzeniu konserwacji.

Przechowywanie pojazdów Przechowywanie

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: BL350-14

Recreatieve scootmobiel

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u

bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet

noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij

verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u

daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

RECREATIEF

MOBILITEITSCOOTER

Model: BL350-14

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig

door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk

van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw

zullen informeren als er technologie- of software-updates zijn voor ons product.

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met

ons op:

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 1 -

Machine Translated by Google

- 2 -

Speciale uitleg: 1.

Vanwege de voortdurende verbetering en update van het model kunnen de gegevens en

structuur in deze handleiding afwijken van die van het product. Raadpleeg het daadwerkelijke

verkooppatroon.

5. Concentreer u onderweg en let op het rijbereik. Indien abnormaal, rem dan onmiddellijk

de voor- en achterrem af en sluit de schakelaar snel!

3. Plaats de oplader niet in de kofferbak van het elektrische voertuig. Tijdens de rit kan dit leiden tot

schade aan de elektronische componenten in de lader.

1. Elektrische voertuigen zijn niet-motorvoertuigen. Zorg ervoor dat u op de rijstrook voor niet-

motorvoertuigen rijdt, neem geen mensen mee om te rijden en houd u bewust aan de verkeersregels.

Beste

gebruikers: Het door ons bedrijf geproduceerde elektrische voertuig is een transportvoertuig

met geavanceerde technologie in binnen- en buitenland, groene milieubescherming, laag

geluidsniveau, eenvoudige bediening en andere kenmerken. Het heeft een eenvoudige bediening,

veilig en betrouwbaar (met uitgeschakelde remkracht, onderdrukbeveiliging,

overstroombeveiliging, zachte start, elektromagnetische rem) en andere functies. Het bedrijf heeft

eersteklas wetenschap en technologie, geavanceerde productieapparatuur, perfecte kwaliteitsborging

en after-sales service-systeem, zodat u op uw gemak kunt kopen, gebruik kunt maken van het

comfortabele!

8. Het blootliggende metalen contact op de accubak is een positieve en negatieve elektrode,

die niet tegelijkertijd met natte handen kan worden aangeraakt, maar niet tegelijkertijd met het metaal

in contact kan komen, anders ontstaat er kortsluiting en ongelukken veroorzaken, let op!

4. Let er bij regen- en sneeuwweer of slechte wegomstandigheden op dat de remveiligheidsafstand

wordt vergroot.

Herinnering: lees deze handleiding aandachtig door, voordat u de prestaties van het elektrische

voertuig niet begrijpt, bedien het elektrische voertuig niet, geef het niet aan mensen die het elektrische

voertuig niet kunnen gebruiken om te rijden, anders zal ons bedrijf de aansprakelijkheid voor

accidenteel letsel.

7. Vanwege de ongeoorloofde demontage van gerelateerde leidingen of onderdelen van het voertuig

is het bedrijf niet verantwoordelijk voor de instabiliteit van de productprestaties!

2. Vermijd bij gebruik redelijkerwijs het water, kan niet waden, fietsen of implementeren,

wanneer het water naar de elektrische wielnaaf of controller overstroomt, zal dit een kortsluiting

veroorzaken, verliezen voor u veroorzaken, let op!

3. Rijd niet na het drinken!

4. Vanwege de voortdurende ontwikkeling van wetenschap en technologische innovatie heeft het

bedrijf het recht om zijn producten zonder voorafgaande kennisgeving te verbeteren en

verbeteren! Bedankt voor je medewerking!

6. Om het gemeenschappelijke groene huis te behouden, moet u de afvalbatterij aan dealers of

dienstverleners overlaten en deze niet naar eigen inzicht weggooien!

2. Geef geen elektrische voertuigen aan minderjarigen, zwangere vrouwen, mensen met

hartaandoeningen, hoge bloeddruk, lichamelijke handicaps en sportstoornissen!

Machine Translated by Google

- 3 -

band, dit zal de hechting tussen de banden en het wegdek beïnvloeden, wat resulteert in

laag zal leiden tot slippen van de banden of verzakte wielen. Het is gevaarlijk om grote slijtage te gebruiken

Bediening van de rem

U dient regelmatig de banden te controleren en de bandenspanning aan te passen.

Controleer nadat de band is afgekoeld.

• Waarschuwing:

positie moet het voertuig worden opgeladen.

Bedien het gaspedaal niet snel aan en uit, anders stormt het voertuig weg zonder

Als de bandenspanning onder de maat is, wordt het oppervlak van de band blootgesteld

• Gelijktijdige bediening voor voor- en achterrem

schakelaar, draai eraan.

Rijd op natte of losse wegen of op regenachtige dagen. Wees vooral voorzichtig

of het nu gaat om velginkepingen, deuken of vervormingsverschijnselen.

• Voorbereiding vóór het rijden: open het parkeerslot; steek de sleutel in de

• Waarschuwing:

Controleer voordat u gaat rijden

bochten maken. Gebruik dubbele remmen om ongelukken te voorkomen. 3. Stop de werking

U moet regelmatig controleren of er sprake is van een lekke band, vooral als er sprake is van

bandenlekkage, die onmiddellijk moet worden gerepareerd. Rekening

moeilijk rijden tijdens het ongeval of de gebeurtenis.

Als je wilt vertragen, sluit dan het gaspedaal, en belangrijker is om te gebruiken

Waarschuwing:

overmatige slijtage kan een auto-ongeluk veroorzaken. Bandenspanning, dat is het ook

controle.

Let op: Wanneer u een steile helling afrijdt, dient u de gashendel volledig dicht te draaien en twee remsystemen te

gebruiken om de snelheid te verlagen.

voor bediening van remmen, accelereren of draaien.

Zet de schakelaar aan, kijk naar de indicator van de batterijmeter, wanneer deze de rode markering nadert

nieuwe banden. Waarschuwing:

Geef langzaam gas bij het starten, geen gas bij vertragen. Waarschuwing:

Controleer dit voordat u gaat rijden om veilig rijden te garanderen. Batterij vermogen

Wanneer het loopvlak van de band tot aan de markering voor slijtagelimiet is versleten, moet deze worden vervangen door

of het loopvlak nu snijdt, ingebedde spijkers of andere scherpe voorwerpen. Rekening

twee remsystemen.

1. Rijbedrijf

Draai de schakelaar om het voertuig te stoppen en vergrendel het parkeerslot.

• Controleer het gaspedaal

Gebruik geen enkele rem bij hoge snelheid, vooral niet als u zich op een gladde weg bevindt

WAARSCHUWING:

Machine Translated by Google

FCC-informatie

BEWAAR DEZE INSTRUCTIES

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die

redelijke bescherming bieden tegen schadelijke interferentie in een woonomgeving

kan een ongewenste werking veroorzaken.

Kies voor een hoogwaardig alarmsysteem.

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te corrigeren

Dit product is getest en voldoet aan de limieten voor klasse B

volgende twee voorwaarden:

Product.

Er zal geen interferentie optreden in een bepaalde installatie. Als dit product dit veroorzaakt

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de verantwoordelijke partij

partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken

interferentie met radiocommunicatie. Er is echter geen garantie daarvoor

De elektrische scooter moet op een stevige, vlakke ondergrond worden geparkeerd; anders kan dit leiden tot

WAARSCHUWING:

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en zo niet

1) Dit product kan schadelijke interferentie veroorzaken.

digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om

interferentie door een of meer van de volgende maatregelen. ÿ Heroriënteer of

verplaats de ontvangstantenne. ÿ Vergroot de afstand tussen het

product en de ontvanger.

schadelijke interferentie voor radio- of televisieontvangst, die kan worden vastgesteld aan de hand van:

Doe het parkeerslot op slot, haal de sleutel weg. Uitschakelen bij vertrek.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de

Opmerking:

letsel of voertuiggevolgen van dumpen. Beveiligingshoogtepunten

naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

• Waarschuwing:

geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijk zijn

VOORZICHTIGHEID:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de

installatie.

- 4 -

Het product wordt voortdurend geüpgraded en dat zal er niet zijn

informeren als er iets verandert

Machine Translated by Google

PRODUCTPARAMETERS

ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

ÿ Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de

48V 20AH

Zwart

Wisselstroom 100-240V 50/60Hz

Loodzuur batterijen

Zwakke elektronisch ondersteunde rem

maximale

belasting Vervolgkilometers

Max. snelheid (snelheidslimiet)

40 mijl

1890x765x1150 mm

Klimhoek

verwijst in het algemeen naar het ononderbroken fietsen bij de nominale snelheid en nominale belasting op a

450 pond (ongeveer 204 kg)

20ÿ vlakke weg. Tijdens het daadwerkelijke rijproces zal de vervolgkilometerstand, als gevolg van de

invloed van windweerstand, omgevingstemperatuur, bandenspanning en beladingstoestand,

wijziging.

voldoende vermogen onder de experimentele omstandigheden bepaald in GB17761-2018. Het

Model

Wielbasis

Opmerking: "Continue kilometerstand" heeft betrekking op de rijafstand van de nieuwe accu

Nominaal vermogen

Extra functie

Nominale spanning

Productgrootte (LxBxH)

ontvanger is aangesloten.

Kleur

Baterij type

1330 mm

20°(Maximum)

25 km/u

500W

Batterij capaciteit

Ingangsspanning opladen

Gelijkstroom 48 V

BL350-14

- 5 -

Machine Translated by Google

- 6 -

Elektrisch schematisch diagram

Machine Translated by Google

- 7 -

1, linkerrem / 2, ver en ver lichtschakelaar / 3, vermogensweergave / 4, snelheidsweergave /

5, rechterrem / 6, knop / 7 koplampschakelaar / 8, elektrisch deurslot / 9, claxonschakelaar / 10,

draai signaal schakelaar.

1.2 Rechter remhendel (5): Het is de voorwielremhendel en de voorwielrem; sluit de aan/uit-

schakelaar totdat de motor niet meer werkt en het remlicht brandt. Let op: bij de noodrem moeten

de voor- en achterrem worden gebruikt. Gebruik niet alleen de voorwielrem, anders is de kans groot

dat het voertuig zijdelings slipt.

1.4 Richtingaanwijzerschakelaar (10): het signaalindicatielampje dat wordt gebruikt om links of

rechts af te slaan en de richting van de weg te veranderen. Het midden is de gesloten positie, draai

links, draai links, draai rechts, draai rechts. Wanneer de richtingaanwijzer is ingeschakeld, wordt

het bijbehorende richtingaanwijzerlampje op het instrument weergegeven en maakt de zoemer een

piepgeluid.

1. Beschrijving van het manipulatiegedeelte: Het

gemanipuleerde deel wordt weergegeven in figuur

1.1 Linker remhendel (1): dit is de achternaafremhendel; de aan/uit-schakelaar op het remwiel gaat

dicht en het remlicht brandt.

1.3 Koplampschakelaar (7) en lichtschakelaar op afstand (2): Wanneer u 's nachts rijdt, draait u

eerst de koplampschakelaar in de eerste versnellingsstand. Op dit moment brandt het

instrumentenlampje en het achterlicht; draai de tweede versnelling, de koplampen en het nabije licht

op afstand kunnen werken; Let op: om veiligheidsredenen moet u, als u 's nachts rijdt, het licht

op de afstandsbediening weer op het nabije licht zetten.

Manipulatieve methoden en overwegingen

Machine Translated by Google

- 8 -

1.7 Achteruitkijkspiegel (11): kijk dus of er voetgangers zijn en

Let er bij het draaien van de snelheidsoverdracht op dat u de felle toename van de snelheid vermijdt

Als de stroom onvoldoende is, moet deze onmiddellijk worden opgeladen.

A. Vouw de enkele steun en de dubbele steun weg;

Na de elektrificatie kan de schakelhendel naar binnen (tegen de klok in) draaien

versnel het voertuig en draai de schakelhendel naar buiten (met de klok mee) om te vertragen

2. Vanaf het rijden:

Tijdens het rijden wordt het vermogen aangegeven op de H-stand, wat aangeeft dat de accu aanwezig is

het aanspannen. Als u de snelheidsknop loslaat en automatisch terugdraait, zal uw auto dat doen

bedieningsfout.

overeenkomstige positie, dan wordt de totale stroomvoorziening ingeschakeld. Verwijder bij het parkeren

onmiddellijk de sleutel uit de stand OFF om schade veroorzaakt door te voorkomen

voorkomen dat het voertuig plotseling naar voren snelt, wat gemakkelijk tot veiligheid kan leiden

versneld waardoor elektriciteit kan worden bespaard en veilig kan worden gereden.

1.8 Snelheidsoverdracht (6): bevindt zich aan de rechterkant van het handvat, aan het begin

1.6 Vermogensindicator (4): het is een capaciteitsindicator die de aanwezigheid van de

voedingsschakelaar naar de "AAN"-positie en de wijzer van de voltmeter wordt verplaatst naar de

Als de berijder niet op het kussen zit, draai dan de snelheidsregelknop niet naar

het voertuig neer. Wanneer het voertuig begint te rijden, mag u de snelheid niet plotseling verhogen

1.9 Elektrisch deurslot (8): voor de hoofdschakelaar is een hoogstroomschakelaar, draai deze

voertuigen achter de linker- en rechterkant, om de rijveiligheid te garanderen bij het draaien of

De stroomindicator van het instrument is aan.

2.2 Variabele snelheid:

voldoende; wanneer de stroom zich in de buurt van het rode grensgebied (L) bevindt, wat aangeeft dat de

vertragen en glijden.

2.1 Opstarten:

ongelukken. Bij het parkeren, zoveel mogelijk om verliezen veroorzaakt door te voorkomen

Als u de acceleratie wilt vergroten, moet u de regelaar en blijven draaien

instrument naar de overeenkomstige positie wordt gedraaid.

per ongeluk naar de snelheidsregelrotor draaien.

accu. Wanneer het elektrische deurslot in de stand "AAN" staat, gaat de elektrische aanwijzer op de

Draai de snelheidsoverdracht voorzichtig naar binnen, zodat uw auto een stukje op lage snelheid kan rijden.

Let op: Nadat de hoofdstroomvoorziening is ingeschakeld, staat het achterwiel op de grond.

inhalen.

1.5 Snelheidsmeter (3): Toont de rijsnelheid tijdens het rijden.

op het elektrische deurslot kan een elektrisch voertuig elektrisch werken. Schakel de hoofdstroom uit

snelheidsschakelaar, moet geleidelijk aan de snelheidsschakelaar draaien, de snelheid geleidelijk

B. Steek de sleutel in het schakelaarslot en draai hem met de klok mee naar de AAN-positie, en vervolgens naar de

snelheidsoverdracht, probeer de gewoonte te ontwikkelen om "licht licht te laten zetten"

Machine Translated by Google

- 9 -

F. Elektrische voertuigen moeten worden vermeden op plaatsen met vochtige lucht te worden geplaatst

lichtjes heen en weer bewogen en de sleutel kan tegelijkertijd worden gedraaid.

3. veelvoorkomende fouten en probleemoplossing

remlicht brandt, informeer de voetganger of het voertuig erachter;

C. Nadat de auto volledig tot stilstand is gekomen, schakelt u de richtingaanwijzer uit en steekt u de sleutel in het contact

Schakel de voeding in, maar het

instrument niet

de motor werkt niet.

motoraansluiting valt weg;

A. Moet de richtingaanwijzer van tevoren gebruiken om aan te geven, andere voertuigen en

voetgangers informeren om de aandacht te trekken en dan geleidelijk naar de kant van de weg rijden;

H. Als de voedingsschakelaar met enkele ondersteuning beschadigd is, moet deze op tijd worden vervangen

Opmerking: als u het stuur vergrendelt, betekent dit dat het stuur niet kan worden vergrendeld

4. Anders kan het als gedeeltelijk worden beschouwd

vermijd schade aan de componenten in de controller, wat kan leiden tot andere ongelukken

2. Controleer of de luchtschakelaar is geactiveerd;

normaal;

grond om te voorkomen dat het voertuig overhelt;

G. Elektrische voertuigen moeten langdurige blootstelling aan de hete zon en regen vermijden

verbonden;

Bij het vastdraaien van de voor- en achterwielhandvatten kunnen de voor- en achterwielen vastdraaien

Schakel de voeding in en het

instrument verschijnt

Draai de snelheidsregelaar,

stroomstoring;

schakelaar naar de UIT-positie;

te hoog en corrosief gas, om geen chemische corrosie op het oppervlak te veroorzaken

De uitsluitingsmethode

B. Draai de snelheidsregelknop terug, houd de voor- en achterremknop ingedrukt en vervolgens de

dat het stuur niet op zijn plaats draait. Op dit moment zou het stuur dat wel moeten zijn

vermijd schade.

falen van de regelaar.

1. Controleer of de snelheidshendel en

3. Controleer of het elektrische deurslot defect is;

Draai de snelheidsregelaar,

2.4 Parkeren:

vergrendelen UIT, druk op de sleutel en draai de sleutel naar de stand LOCK.

mislukte operatie.

respectievelijk rem zijn. (Links is de achterrem, rechts is de voorrem)

Vergrendel de stuurhendel: draai het stuur naar links; Steek de sleutel uit de

2.3 Rem:

1. Controleer of de accu goed is

D. Ondersteun een enkele of dubbele steun, maar parkeer de auto niet op een zachte of hellende ondergrond

van galvanische verf op de metalen onderdelen en plastic onderdelen van elektrische voertuigen;

de motor werkt niet.

Algemene fout

weergave;

2, of de linker- en rechterrem zich in de staat bevinden

Machine Translated by Google

- 10 -

1. Controleer of de lader goed is aangesloten op de voeding

en de accu; 2. Controleer of de zekering

gezekerd is; 3. Anders kan dit worden

beschouwd als een gedeeltelijke fout van de lader.

1. Of de batterij lange tijd is geplaatst of verouderd is en de

energie onvoldoende is; 2. Controleer of de

bandenspanning onvoldoende is; 3, controleer of

de rem harde

wrijving heeft; 4, of de omgevingsfactoren, zoals sterke

wind, lage temperatuur, enz.

Het falen van de remmen zal tot veiligheidsrisico's leiden, vooral bij het bergafwaarts glijden, wat

gevoelig is voor ongelukken. Daarom moet de gebruiker de remprestaties controleren voordat hij gaat

rijden, als de remstoring zich onmiddellijk moet aanpassen, of een professional vragen om zich aan

te passen aan de beste omstandigheden. Als de rem niet meer werkt tijdens het rijden, rijd dan met

een zeer lage snelheid. In dat geval dient u vooraf te remmen en zo snel mogelijk contact op te nemen

met de onderhoudsafdeling om het doel van veilig fietsen te bereiken.

4. Afhandeling van de remstoringsstatus:

1. Controleer of het onderspanningsbeveiligingscircuit

werkt.

De batterij kan niet worden

opgeladen

1. Controleer of de remuitschakelaar beschadigd is; 2, de

lijn plug-in

(lijn) contactstoornis.

1. Controleer of de snelheidsregelaar beschadigd is; 2, de

lijnfout van het snelheidsregelsysteem; 3. Anders

kan dit worden beschouwd als een gedeeltelijk falen

van de verwerkingsverantwoordelijke.

De verlengingsduur is kort

Tijdens het rijden wordt de automatische

stroom uitgeschakeld

1. Controleer of de snelheidsregelaar beschadigd is; 2, de lijn

plug-in (lijn) contactstoornis; 3. Anders kan dit

worden beschouwd als een gedeeltelijk falen van de

verwerkingsverantwoordelijke.

3. Anders kan dit worden beschouwd als een gedeeltelijke

fout van de snelheidsregelaar of de regelaar; 4.

Motorfout.

Tijdens het remmen blijft de

motor constant draaien

Schakel de voeding in en de

motor draait

Laat de snelheidshendel los en

schakel de motor in

Machine Translated by Google

- 11 -

Onderdelen lijst

lichaam zit vast, verwijder het en reset de rem.

werk.

6. Verwerking van de status van de auto:

service, aan de andere kant kan de gebruiker de volgende punten zelf controleren.

Mocht de elektrische auto verschijnen, sluit dan het deurslot voor verdere inspectie, of stuur hem op

C. Controleer of er na regen kortsluiting is in de uitschakelaar van de rem. Als er een

A. Controleer of de zekering is doorgebrand, controleer of de accuaansluiting aanwezig is

de onderhoudsafdeling voor inspectie en behandeling.

5. Verwerking van de status van onmiddellijke stroomuitval:

Er zijn veel redenen voor een onmiddellijke stroomstoring, vooral een slecht contact of een slechte verbinding

los, en controleer of de hoofdkabel van de accuaansluiting los zit.

B. Controleer of de remstroomschakelaar is gereset en of er iets vreemds is

beschikbare hete ventilator om het "water" in de schakelaar te drogen, de uitschakelaar kan terugkeren naar

storing van de remschakelaar. Enerzijds kan de gebruiker de after-sales controleren

Machine Translated by Google

1.2. Zoals weergegeven in de pijl, stelt u de trekstang in die overeenkomt met de opgegeven positie,

laat u de schroef los, installeert u de trekstang en draait u de schroef vast

installeer het voorwiel,

1.1.Plaats de beugel onder het frame

Montage-instructies

stap 1.

- 12 -

Machine Translated by Google

- 13 -

1.3.Zoals getoond in Figuur 1, laat de schroef los, figuur 2, de zijkant van de band in de richting

van de pijl bevindt zich buiten de auto, zoals getoond in Figuur 3, let op de vastzittende positie

aangegeven door de pijl, installeer de band, Figuur 4, draai de schroef vast. De andere kant is

hetzelfde.

Machine Translated by Google

- 14 -

1.1.Zoals weergegeven in afbeelding 1 en 2, maakt u de schroeven los, installeert u de KUNSTSTOF

ONDERDELEN 1, draait u de schroeven

vast. Zoals weergegeven in afbeelding 3 en 4, maakt u de schroef los, installeert u het dashboard en draait u

de schroeven vast, de andere kant zoals dezelfde.

Stap 2

Machine Translated by Google

- 15 -

3.1.Installatie-instructies voor het voorste gedeelte,

zoals weergegeven in figuur 1, draai de schroef los, zoals weergegeven in figuur 2,

installeer de wielkop op de as, let op de punt van het gat, plaats in figuur 3 de

schroef, zoals getoond in Figuur 4, draai de schroef vast met een dopsleutel

Stap 3

Machine Translated by Google

- 16 -

Stap 4

3.2.Zoals weergegeven in figuur 1, de achterkant van de wielkop, zijn de schroeven aan beide

zijden vastgedraaid, zie figuur 2, wordt de achteruitkijkspiegel geïnstalleerd op de uitgelijnde

gatpositie, zie figuur 3, draai de schroef vast met een sleutel, zie Afbeelding 4, PLASTIC

onderdeel 2 installeren, uitlijnen met de gatpositie, omhoog duwen.

Zoals weergegeven in Figuur 1, opent u de stoel en draait u de schroef los die wordt aangegeven

door de pijl in de afbeelding. Installeer de kofferbak, zoals weergegeven in Figuur 2, en lijn de positie

van het gat uit. In Figuur 3 draait u de schroef vast met de dopsleutel; in Figuur. 4 en draai de

schroeven aan beide kanten vast met de sleutel.

Machine Translated by Google

- 17 -

Het onderhoud is belangrijk voor een elektrische scooter. Als u lange tijd met hoge snelheid in een

slechte situatie rijdt, moeten de onderhoudstijden worden opgeteld; Als de elektrische scooter een

grote storing heeft of een ongeluk krijgt, moet u voornamelijk op reserveonderdelen controleren.

Bijvoorbeeld: frame, indicatoronderdelen en binnenkort. Repareer of vervang de versleten

onderdelen om de veiligheid te

garanderen. Opmerking: Om de veiligheid en betrouwbaarheid van het elektrische voertuig te

garanderen, mag u niet toestaan dat de elektrische voertuigen worden aangepast. Gebruik bij

onderhoud en vervanging originele onderdelen of gelijkwaardige onderdelen van vergelijkbare kwaliteit.

Als u andere onderdelen van slechte kwaliteit gebruikt, heeft dit invloed op de prestaties en

bedieningsfuncties van elektrische voertuigen. Waarschuwing: Om de veiligheid van het personeel

te garanderen, ongeacht eventuele onderhoudswerkzaamheden, dient u de stroom uit te schakelen

en de auto op een

vlakke, harde ondergrond te parkeren. Let op: Als u uw voertuig langer dan een maand stalt, of in de

winterperiode niet meer gebruikt, is het noodzakelijk om onderhoudswerkzaamheden uit te voeren aan

slechte banden, accu's etc., veroudering en corrosie.

Onderhoud

Machine Translated by Google

- 18 -

Verwijdering van de batterij

Vervang de accu of de oplader NOOIT door een ander merk. Een ander gebruiken

dan maximaal 10 uur. •

Gebruik de enige oplaadbare batterij en oplader die bij uw voertuig zijn geleverd.

Wanneer u de batterij monteert, bevestig dan eerst de positieve pool en daarna de negatieve pool. niet

mengen.

Gemaakt in China

Zet het contact uit voordat u de accu verwijdert. Haal eerst de minpool uit elkaar.

Laad de batterij langer dan 10 uur op om oververhitting van de oplader te voorkomen. • Wanneer het

voertuig langzaam begint te rijden, laadt u de accu op. • Na elk gebruik of één keer

per maand, minimale oplaadtijd van 6 tot 8 uur, minder

afval is bij wet verboden.

verbranding, storten of vermengen van verzegelde loodzuurbatterijen met huishoudelijk gebruik

Als de kop van de batterij gecorrodeerd is, verwijder dan de batterij en maak deze schoon. Draai

Controleer alle items voordat u gaat rijden. Probeer op lage snelheid rond een vrij

verkeersgebied. • De POWER SWITCH moet tijdens het opladen in de UIT-positie staan. • Vóór

het eerste gebruik moet u de batterij 4-6 uur opladen. Niet doen

accu.

en bewaar deze op een koele, goed geventileerde en droge plaats.

• Gooi uw loodzuuraccu niet in vuur. De batterij kan exploderen of gaan lekken. • Gooi een loodzuuraccu niet

weg bij het gewone huisvuil. De

milieuverantwoorde wijze.

Als het voertuig langere tijd niet wordt gebruikt, verwijder dan de accu en laad deze volledig op

de bewaartermijn bedraagt ruim 4 maanden. Laad indien nodig op tijd op en trek de accu aan

Haal de elektrische scooter eraf en maak hem schoon. Vervang indien nodig de tandwielolie van de achteras

voertuig, het moet onderhouden worden. Onderhoud voor accu

• Uw verzegelde loodzuuraccu moet worden gerecycled of weggegooid in een

Vaak rijden op oneffen wegen, om de goede prestaties van uw auto te behouden

Vervang de tandwielolie van de achteras. Dek de elektrische scooter af. Hergebruik de elektrische scooter

batterij of oplader kan brand of explosie veroorzaken. • Gebruik

de batterij of oplader niet voor een ander product.

Bij langdurige opslag van de elektrische scooter, bijvoorbeeld in de winter, moeten enkele maatregelen

worden genomen om storingen en schade te voorkomen. Bovendien moeten ze vóór het voorbereiden

van de opslag ook een deel van de onderhoudswerkzaamheden uitvoeren, anders vergeten ze, zodra ze de

elektrische scooter gebruiken, het onderhoud te vergeten.

Voertuigopslag Opslag

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis

att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om

att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar

hälften i jämförelse med de främsta stora varumärkena.

Rörlighetsskoter för fritidsaktiviteter

MODELL: BL350-14

Machine Translated by Google

MOBILITET SCOOTER

FRITID

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk

support och e-garanticertifikat www.vevor.com/

support

Modell: BL350-14

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är beroende

av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig

igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

- 1 -

BEHÖVS HJÄLP? KONTAKTA OSS!

Machine Translated by Google

4. Var uppmärksam på att öka bromssäkerhetsavståndet vid regn- och snöväder eller dåliga

vägförhållanden.

7. På grund av otillåten demontering av relaterade ledningar eller delar av fordonet, är företaget inte

ansvarigt för produktens prestanda instabilitet!

8. Den exponerade metallkontakten på batterilådan är en positiv och negativ elektrod, som

inte kan vidröras med våta händer samtidigt, men kan inte komma i kontakt med metallen samtidigt,

annars kommer det att orsaka en kortslutning och orsaka olyckor, var uppmärksam!

3. Rid inte efter att ha druckit!

6. För att upprätthålla det gemensamma gröna hemmet, vänligen lämna det förbrukade batteriet till

återförsäljare eller tjänsteleverantörer, kasta det inte efter behag!

4. På grund av den kontinuerliga utvecklingen av vetenskap och teknisk innovation har företaget

rätt att förbättra och förbättra sina produkter utan ytterligare meddelande! Tack för ditt samarbete!

3. Placera inte laddaren i bagageutrymmet på elfordonet. Under resan kommer det att leda till

skador på de elektroniska komponenterna i laddaren.

2. Ge inte elfordon till minderåriga, gravida kvinnor, personer med hjärtsjukdomar, högt blodtryck,

fysiska funktionshinder och idrottsstörningar att använda!

5. På vägen, vänligen koncentrera dig och var uppmärksam på driving range. Om

onormalt, bromsa omedelbart fram- och bakbromsen och stäng strömbrytaren snabbt!

Särskild förklaring: 1. På

grund av den ständiga förbättringen och uppdateringen av modellen kan data och struktur i

denna manual skilja sig från produkten. Se det faktiska försäljningsmönstret.

1. Elfordon är icke-motorfordon, se till att köra på icke-motorfordonsfilen, ta inte folk att åka, följ

medvetet trafikreglerna.

2. När du använder, vänligen rimligen undvika vattnet, kan inte vada cykling eller

genomförande, när vattnet översvämmade till det elektriska hjulnavet eller styrenheten, kommer att

orsaka en kortslutning, ge dig förluster, var uppmärksam!

Kära

användare: Det elektriska fordonet som produceras av vårt företag är ett transportfordon med

avancerad teknik hemma och utomlands, grönt miljöskydd, lågt ljud, enkel drift och andra

egenskaper. Den har enkel drift, säker och pålitlig (med bromskraft avstängd, undertrycksskydd,

överströmsskydd, mjukstart, elektromagnetisk broms) och andra funktioner. Företaget

med förstklassig vetenskap och teknik, avancerad produktionsutrustning, perfekt kvalitetssäkring

och kundservice system, låt dig köpa till mods, använd bekvämt!

Påminn: läs den här manualen noggrant, innan du inte förstår det elektriska fordonets prestanda,

använd inte det elektriska fordonet, ge inte till de personer som inte kan använda det elektriska

fordonet för att åka, annars kommer vårt företag inte att anta ansvar för olycksfallsskada.

- 2 -

Machine Translated by Google

VARNING:

svår körning vid olyckan eller händelsen.

Om du vill sakta ner, vänligen stäng gasreglaget, och viktigare är att använda

Varning:

överdrivet slitage kan orsaka en bilolycka. Däcktryck vilket också är det

kontrollera.

Observera: När du kör nerför en brant sluttning, stäng gasreglaget helt och använd två bromssystem

för att minska hastigheten.

Slå på strömbrytaren, titta på batterimätarindikatorn, när den närmar sig det röda märket

nya däck. Varning:

Gasa sakta vid start, ingen gas vid inbromsning. Varning:

för bromsning, acceleration eller svängning.

oavsett om slitbanan skär, om inbäddade spikar eller andra vassa föremål. Kolla upp

1. Ridning

två bromssystem.

Vänligen kontrollera innan du kör för att garantera säker körning. Batterikraft

När däckets slitbana slits till slitbaneslitagegränsmärket bör det bytas ut mot

Vrid omkopplaren för att stoppa fordonet och lås parkeringslåset.

• Kontrollera gasen

Använd inte enkelbroms i hög hastighet, speciellt när du är på halt väg eller

Kontrollera efter att däcket svalnat.

däck, det kommer att påverka vidhäftningen mellan däcken och vägbanan, vilket resulterar i

låg kommer att orsaka däckslirning eller framfallande hjul. Det är farligt att använda stora slitage

Bromsdrift

• Varning:

Du bör regelbundet kontrollera däcken och justera däcktrycket.

växla, vrid på den.

Kör på våta eller lösa vägar eller under regniga dagar, var särskilt försiktig

position ska fordonet laddas.

Om däcktrycket undermålig, kommer det att göra däckytan utsatt för

Inget tryck på gasreglaget snabbt, annars kommer fordonet att rusa ut utan

• Samtidig drift för fram- och bakbromsar

Kontrollera innan du rider

om fälgfördjupning, buckla eller deformationsfenomen.

• Förberedelser före körning: öppna parkeringsspärren; sätt nyckeln i

• Varning:

vända hörn. Använd dubbla bromsar för att undvika olyckor. 3.Stoppa driften

Du bör regelbundet kontrollera om det finns en punktering på däcket, speciellt

däckläckagefenomen som bör repareras omedelbart. Kolla upp

- 3 -

Machine Translated by Google

- 4 -

kan orsaka oönskad funktion.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som

tillhandahålla rimligt skydd mot skadliga störningar i ett boende

installation.

installeras och används i enlighet med instruktionerna, kan orsaka skadliga

• Varning:

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av

överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!

skada eller fordonskonsekvenser av dumpning. Säkerhetshöjdpunkter

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

Lås parkeringslåset, ta bort nyckeln. Stäng av när du lämnar.

Notera:

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av

störning av en eller flera av följande åtgärder. ÿ Rikta om eller

flytta mottagningsantennen. ÿ Öka avståndet mellan

produkten och mottagaren.

1) Denna produkt kan orsaka skadliga störningar.

digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att

VARNING:

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte

Elektrisk skoter bör parkeras på fast, plan mark; annars kan det orsaka

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för

part.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

störningar på radiokommunikation. Det finns dock ingen garanti för det

produkt.

störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar

stänger av och sätter på produkten, uppmanas användaren att försöka korrigera

Välj högkvalitativt larmsystem.

följande två villkor:

Denna produkt har testats och befunnits följa gränserna för en klass B

Produkten uppgraderas ständigt, och det kommer inte att finnas några

meddelande om det blir någon förändring

SPARA DESSA INSTRUKTIONER

FCC-information

Machine Translated by Google

48V 20AH

Bly-syra batterier

Svag elektronisk broms

AC 100-240V 50/60Hz

Svart

ÿ Anslut produkten till ett uttag på en annan krets än den till vilken

ÿ Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Modell

Hjulbas

mottagaren är ansluten.

1330 mm

20° (Max)

Produktstorlek (LxBxH)

Nominell spänning

Batterityp

maxlast

Fortsättningssträcka Max.

hastighet (hastighetsgräns)

DC 48 V

Färg

Laddningsingångsspänning

25 km/h

500W

Batterikapacitet

förändra.

hänvisar i allmänhet till den oavbrutna cyklingen vid den nominella hastigheten och nominella belastningen på en

450 lb (cirka 204 kg)

1890x765x1150 mm

40 mil

Klättervinkel

Ytterligare funktion

Märkeffekt

20ÿ plan väg. I själva körprocessen, på grund av påverkan av vindmotstånd, omgivningstemperatur,

däcktryck och laststatus, kommer fortsättningssträckan

Obs:

"Kontinuerlig körsträcka" avser körsträckan för det nya batteriet med

tillräcklig effekt under de experimentella förhållanden som anges i GB17761-2018. Det

BL350-14

- 5 -

PRODUKTPARAMETRAR

Machine Translated by Google

Elektriskt schematiskt diagram

- 6 -

Machine Translated by Google

Manipulativa metoder och överväganden

1.2 Höger bromshandtag (5): Det är framhjulets bromshandtag och framhjulsbromsen; stäng

strömbrytaren tills motorn slutar fungera och bromsljuset lyser. Obs: i nödbromsen ska den

främre och bakre bromsen användas, använd inte bara framhjulsbromsen, annars är det benäget

att glida på sidan.

1. Beskrivning av manipulationssektionen: Den

manipulerade delen visas i figuren

1.1 Vänster bromshandtag (1): det är det bakre navets bromshandtag; strömbrytaren på

bromshjulet stängs och bromsljuset lyser.

1.3 Strålkastaromkopplare (7) och nära-fjärrbelysningsomkopplare (2): När du kör på natten,

vrid först strålkastaromkopplaren till första växelläget. Vid denna tidpunkt lyser instrumentljuset

och bakljuset är på; slå den andra växeln, strålkastarna och det nära fjärrljuset kan fungera;

Obs: av säkerhetsskäl, när du kör på natten, vrid tillbaka fjärrljuset till nära ljuset.

1.4 Blinkers omkopplare (10): signallampan som används för att svänga vänster eller höger

och ändra vägens riktning. Mitten är det stängda läget, slå vänster sväng vänster, vrid höger

sväng höger. När blinkersen slås på, kommer motsvarande blinkerslampa att visas på

instrumentet, och summern avger ett "pip".

1, vänster broms / 2, fjärr- och fjärrljusomkopplare / 3, effektdisplay / 4, hastighetsdisplay /

5, höger broms / 6, vred / 7 strålkastarbrytare / 8, elektriskt dörrlås / 9, signalhornskontakt / 10,

sväng signalomkopplare.

- 7 -

Machine Translated by Google

1.7 Backspegel (11): observera alltså om det finns fotgängare och

hastighetsöverföring, försök att utveckla vanan att "ljus vänd ljus sätta"

När du vrider på hastighetsöverföringen, var uppmärksam för att undvika den kraftiga ökningen av

B. Sätt in nyckeln i strömbrytarlåset och vrid medurs till läget ON, sedan

A.vik bort det enkla stödet och det dubbla stödet;

Efter elektrifiering kan växelspaken rotera inåt (moturs) till

accelerera fordonet och vrid växelspaken utåt (medurs) för att sakta ner

Obs: Efter att huvudströmförsörjningen har slagits på är bakhjulet på marken.

omkörning.

1.5 Hastighetsmätare (3): Visa körhastigheten när du kör.

på det elektriska dörrlåset elfordon kan elektriskt fungera. Slå på huvudströmmen

hastighetsomkopplare, bör gradvis vrida hastighetsomkopplaren, hastigheten gradvis

Vrid försiktigt hastighetsöverföringen inuti, så att din bil vid låg hastighet för en sträcka.

batteri. När det elektriska dörrlåset är i läget "PÅ" visas strömpekaren på

Om du vill öka accelerationen bör du fortsätta att vrida på guvernören och

instrumentet vrids till motsvarande position.

av misstag vrider sig till hastighetskontrollrotorn.

olyckor. Vid parkering, så mycket som möjligt för att undvika förluster orsakade av

2.2 Variabel hastighet:

tillräcklig; när strömmen är nära det röda gränsområdet (L), vilket indikerar att

sakta ner och glida.

2.1 Start:

1.9 Elektriskt dörrlås (8): för huvudströmbrytaren, är en högströmbrytare, vrid

fordon bakom vänster och höger sida, för att säkerställa körsäkerheten vid svängning eller

instrumentets strömindikator är på.

ner i fordonet. När fordonet börjar köra, öka inte plötsligt

1.6 Strömindikator (4): det är en kapacitetsindikator som visar närvaron av

accelererad som kan spara el och uppnå säker körning.

1.8 Hastighetsöverföring (6): placerad på höger sida av handtaget, i början, bör

strömbrytaren till "ON"-läget och voltmeterspekaren flyttas till

När föraren inte sitter på dynan, vrid inte hastighetsreglaget till

motsvarande läge, då slås den totala strömförsörjningen på. Vid parkering, ta bort nyckeln till OFF

omedelbart för att undvika skador orsakade av

förhindra att fordonet plötsligt rusar framåt, vilket lätt kan skapa säkerhet

2. Börja från körning:

Under körning indikeras strömmen i H-läget, vilket indikerar att batteriet är

dra åt den. Om du släpper hastighetsratten och återställer den automatiskt kommer din bil att göra det

driftfel.

strömmen är otillräcklig bör den laddas omedelbart.

- 8 -

Machine Translated by Google

C. Efter att bilen har stannat helt, släck blinkersljuset och sätt i nyckeln

F. Elfordon bör undvika att placeras på platser med fuktig luft, fukt är

lätt flyttad från sida till sida, och nyckeln kan vridas samtidigt.

Vanligt fel

3. vanliga fel och felsökning

Slå på strömförsörjningen, men

instrumentet gör det inte

visa;

2, om vänster och höger broms är i tillståndet

1. Kontrollera om lagringsbatteriet är bra

2.3 Broms:

D.stöd ett enkelt eller dubbelt stöd, men parkera inte bilen på mjukt eller sluttande

av galvaniseringsfärg på metalldelarna och plastdelarna i elfordon;

motorn fungerar inte.

Lås styrhandtaget: vrid styret åt vänster; sätt i nyckeln från

vara broms respektive.(Vänster är bakbromsen, höger är frambromsen)

lås AV, tryck på nyckeln och vrid nyckeln till LOCK-läget.

2.4 Parkering:

driftfel.

3. Kontrollera om det elektriska dörrlåset går sönder;

Vrid hastighetsregulatorn,

fel på styrenheten.

B. Vrid tillbaka hastighetsreglaget, håll i de främre och bakre bromsratten och sedan

att styret inte vrids på plats. vid denna tidpunkt bör styret vara

undvika skador.

1. Kontrollera om hastighetsreglaget och

för hög, och frätande gas, för att inte orsaka kemisk korrosion på ytan

växla till läget AV;

Uteslutningsmetoden

Vrid hastighetsregulatorn,

strömavbrott;

Vid åtdragning av fram- och bakhjulshandtagen kan fram- och bakhjulen

Slå på strömförsörjningen och

instrumentet visas

mark för att förhindra att fordonet lutar;

G. elfordon bör undvika exponering för den heta solen och regnet under lång tid för att

ansluten;

undvika skador på komponenterna i styrenheten, vilket resulterar i andra olyckor än

2. Kontrollera om luftströmställaren har löst ut;

vanligt;

H. Om den enda stödströmbrytaren är skadad måste den bytas ut i tid

A. Bör använda blinkersen i förväg för att signalera, informera andra fordon, fotgängare för

att locka uppmärksamhet, och sedan gradvis köra till vägkanten;

Obs: när du låser styret, om styret inte kan låsas, betyder det

4. I annat fall kan den betraktas som en partiell

motorn fungerar inte.

bromsljuset är på, informera fotgängaren eller fordonet bakom;

motoranslutningen faller av;

- 9 -

Machine Translated by Google

1. Kontrollera om underspänningsskyddskretsen

fungerar.

4. Hantering av bromsfelstillstånd:

3. Annars kan det betraktas som ett partiellt fel på

hastighetsregulatorn eller regulatorn; 4.

Motorfel.

Vid inbromsning håller

motorn konstant

1. Kontrollera om hastighetsregulatorn är skadad; 2, linjen

plug-in (line) kontakt störning; 3. I annat fall

kan det betraktas som ett partiellt fel hos regulatorn.

Vid ridning stängs den

automatiska strömmen av

1. Kontrollera om hastighetsregulatorn är skadad; 2,

hastighetsregleringssystemet linjefel; 3. I annat

fall kan det betraktas som ett partiellt fel hos

regulatorn.

Förnyelsens längd är kort

Släpp hastighetshandtaget

och driv motorn

Slå på strömförsörjningen och

motorn går

1. Om batteriet är placerat under lång tid eller åldras, och

energin är otillräcklig; 2. Kontrollera om

lufttrycket i däcken är otillräckligt; 3, kontrollera

om bromsen

har hård friktion; 4, om miljöfaktorerna, såsom stark

vind, låg temperatur, etc.

1. Kontrollera om laddaren är väl ansluten till

strömförsörjningen och batteriet; 2.

Kontrollera om säkringen är avsäkrad;

3. Annars kan det betraktas som ett partiellt fel på

laddaren.

Bromsfel kommer att leda till säkerhetsrisker, särskilt när du glider nedför, med risk för

olyckor. Därför bör användaren kontrollera bromsprestandan innan du kör, om bromsfelet skulle

justera omedelbart, eller be en professionell att anpassa sig till bästa skick. När bromsen inte

fungerar när du kör, vänligen kör i mycket låg hastighet. I fall bör du bromsa i förväg och

anpassa dig till underhållsavdelningen så snart som möjligt för att uppnå syftet med säker

cykling.

Batteriet kan inte laddas

1. Kontrollera om bromsströmbrytaren är skadad; 2,

linjen plug-

in (line) kontakt störning.

- 10 -

Machine Translated by Google

karossen har fastnat, ta bort och bromsen återställs.

fel på bromsströmbrytaren. Å ena sidan kan användaren kontrollera efterförsäljningen

arbete.

B. Kontrollera om bromsströmbrytaren är återställd, om det finns något främmande

lös och kontrollera om batterianslutningens huvudledning är lös.

Det finns många orsaker till omedelbart strömavbrott, främst kan vara dålig kontakt eller

5. Omedelbar strömavbrottstillståndsbearbetning:

tillgänglig varm fläkt för att torka "vattnet" i strömbrytaren, kan strömbrytaren återgå till

A. Kontrollera om säkringen är utbränd, kontrollera om batterianslutningen är

6. Snabb bearbetning av bilstatus:

C. Kontrollera om bromsströmbrytaren är kortsluten efter regn. Om det finns en

underhållsavdelningen för besiktning och behandling.

tjänst, å andra sidan kan användaren själv kontrollera följande punkter.

Om elbilen dyker upp, vänligen stäng dörrlåset för vidare besiktning, eller skicka

Dellista

- 11 -

Machine Translated by Google

monteringsanvisningar

steg 1.

- 12 -

1.2. Som visas i pilen, ställ in dragstången i den angivna positionen, lossa skruven,

installera dragstången och dra åt skruven

installera framhjulet,

1.1.Sätt fästet under ramen

Machine Translated by Google

1.3.Som visas i figur 1, lossa skruven, figur 2, sidan av däcket i pilens riktning

är utanför bilen, som visas i figur 3, notera det fasta läget som visas av pilen,

installera däcket, figur 4, dra åt skruven. den andra sidan som samma.

- 13 -

Machine Translated by Google

Steg 2

1.1.Som visas i figur 1 och 2, lossa skruvarna, installera PLASTDELAR 1,

dra åt skruvarna. Som visas i

figur 3 och 4, lossa skruven, installera instrumentbrädan och dra åt skruvarna, den

andra sidan som samma.

- 14 -

Machine Translated by Google

Steg 3

3.1.Installationsinstruktioner för den främre

sektionen, Som visas i figur 1, lossa skruven, som visas i figur 2, installera

hjulhuvudet på axeln, var uppmärksam på hålets punkt. I figur 3, arrangera

skruven, som visas i figur 4, dra åt skruven med en hylsnyckel

- 15 -

Machine Translated by Google

3.2.Som visas i figur 1, baksidan av hjulhuvudet, skruvarna på båda sidorna är

åtdragna, se figur 2, backspegeln är installerad i det inriktade hålläget, se figur

3, dra åt skruven med en skiftnyckel, se Figur 4, installera PLASTdel 2, rikta

in den med hålpositionen, tryck uppåt.

Som visas i figur 1, öppna sätet och lossa skruven som indikeras av pilen på bilden.

Som visas i figur 2, installera stammen och rikta in hålets position. I figur 3, dra åt

skruven med hylsnyckeln; i figur. 4, och dra åt skruvarna på båda sidor med

skiftnyckeln.

Steg 4

- 16 -

Machine Translated by Google

Underhåll

Underhållet är viktigt för en elektrisk skoter, om du kör med hög hastighet i en

dålig situation under en lång tid, måste du lägga till tider för underhåll; Om

elskotern har ett stort fel eller råkar ut för en olycka, måste du kontrollera främst

om det finns reservdelar. Till exempel: ram, indikatordelar och snart. Reparera

eller byt ut de slitna

delarna för att garantera säkerheten. Observera: För att säkerställa elfordonets

säkerhet och tillförlitlighet, låt inte elfordonen modifieras. Använd originaldelar

eller motsvarande delar av liknande kvalitet vid underhåll och byte. Om du använder

andra delar av dålig kvalitet kommer det att påverka elfordons prestanda och

driftfunktioner. Varning: För att säkerställa personalens säkerhet, från skada,

oavsett underhållsprogram, se till att stänga av strömmen, parkera bilen på en

plan hård yta.

Observera: Om du förvarar ditt fordon mer än en månads tid, eller för att sluta

använda under vintern, krävs det att du gör underhållsarbeten på dåliga däck,

batterier etc., åldrande och korrosion.

- 17 -

Machine Translated by Google

Om batterihuvudet var korroderat, ta ut batteriet och rengör det. Sväng

Kör ofta på ojämna vägar, för att behålla din goda prestanda

fordonet måste det underhållas. Underhåll för batteri

Byt ut bakaxelns växelolja Täck elscootern Återanvänd elscootern

Kontrollera alla föremål före körning. Prova i låg hastighet runt fritrafikområdet. •

STRÖMBRYTARE måste vara i läge OFF under laddning. • Före första användningen

bör du ladda batteriet i 4-6 timmar. Låt bli

Ta av elskotern och rengör den, vänligen byt ut bakaxelns växelolja om

Om fordonet inte ska användas under en längre tid, ta ut batteriet, fulladdat

lagringstiden är över 4 månader. Om det behövs, ladda i tid och sätt på

Fordonsförvaring Förvaring

Byt ALDRIG ut batteriet eller laddaren mot ett annat märke. Använder en annan

• Ditt förseglade blybatteri måste återvinnas eller kasseras i en

batteri eller laddare kan orsaka brand eller explosion. •

Använd inte batteriet eller laddaren för någon annan produkt.

För långtidsförvaring av elskotern, till exempel vintertid, måste vissa åtgärder vidtas för att

förhindra funktionsfel och skador. Dessutom, innan du förbereder lagring måste du också

göra en del av underhållsarbetet, annars, när de en gång använder den elektriska skotern, tenderar

de att glömma att utföra underhållet.

stäng av tändningslåset innan du tar ut batteriet, ta isär minuspolen först.

När du sätter ihop batteriet, fixera först den positiva polen, sedan den negativa polen. blanda inte.

ladda batteriet i mer än 10 timmar för att undvika överhettning av laddaren. • När fordonet

börjar köra långsamt, ladda om batteriet. • Efter varje användning eller en

gång i månaden minsta laddningstid som 6 till 8 timmar, mindre

skräp är förbjudet enligt lag.

högst 10 timmar. • Använd

det enda uppladdningsbara batteriet och laddaren som medföljer ditt fordon.

Tillverkad i Kina

miljövänligt sätt.

batteri.

och förvara den på en sval, väl ventilerad och torr plats.

• Kasta inte ditt blybatteri i öppen eld. Batteriet kan explodera eller läcka. • Släng inte ett blybatteri i

ditt vanliga hushållsavfall. De

förbränning, deponi eller blandning av slutna blybatterier med hushåll

Avfallshantering av batteri

- 18 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor BL350-14 Heavy Duty 4-Wheel Mobility Scooter

Product's Documents

User Manual

Specifications

Vevor BL350-14 Questions and Answers
