Model: W3467

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

I. INTRODUCTION

Read and follow all instructions, warnings, and notes in this manual before

attempting to operate your mobility scooter for the first time. If there is any

information in this manual which you do not understand, or if you require

additional assistance for assembly or operation,

FOLDING MOBILITY

SCOOTER

- 2 -

please contact with your authorized local provider.

Your safety to operate this product depends upon whether you completely follow

the instructions, cautions and warnings in this manual. Vevor Corporation is

not liable for any damages and/or injuries resulting from individual unsafe

operation or failure to follow the instructions, cautions and warnings in this manual.

WARNING! Failure to heed the warnings in the manual may result

in personal injury.

CAUTION! Failure to heed the cautions in the manual may result in

damage to the mobility scooter.

Vevor mobility scooters combine the advanced technology with modern styles.

The structure of quick assembly and dis-assembly is convenient for daily storage

or placed at the trunk of your vehicle while travelling. The suspensions are

installed in the rear of the scooter, which makes a comfortable driving. We are

certain that the design features and trouble-free operation will ensure your daily

life more convenient.

This mobility scooter is suitable for the disabled, elderly and infirm who are

mobility challenged but normal thinking. Max. load is 120Kg.

This product is of an outdoor type, and suitable for traveling on flat road in a

medium range outside, not for grassland, gravel, slope of more than 9 degrees,

motorized roads, or rainy days, either.

This product is of Model W3467. Here, “W” indicates an outdoor mobility scooter,

“3” means the code of category of products, “4” indicates the number of

wheels, ”67” means the serial number of this model.

II. SPECIFICATION AND STRUCTUREE

Your scooter mainly consists of below parts: scooter body, seat unit, controller,

handlebar, motors, driving wheels, brake lever, suspensions,

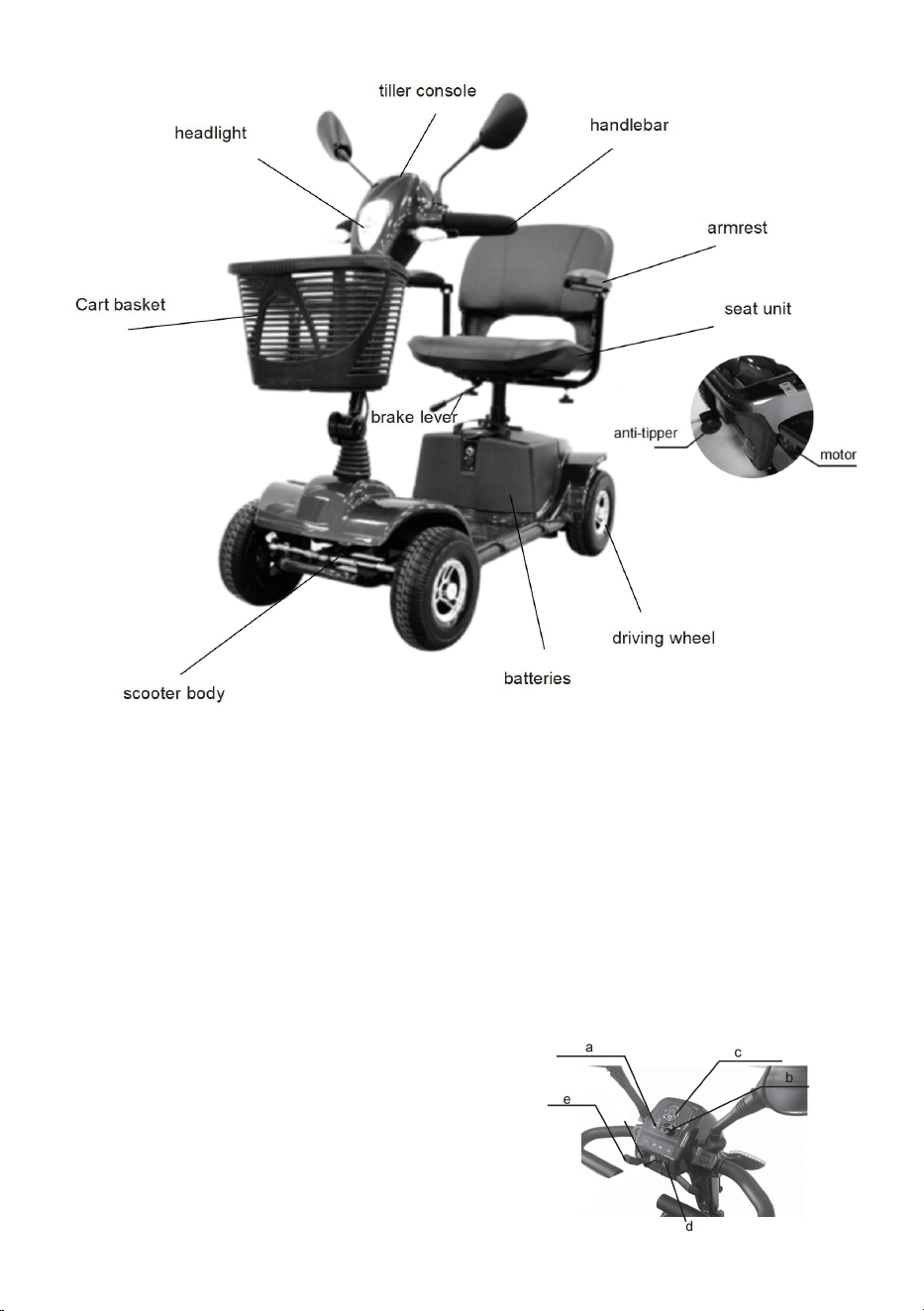

batteries, and scooter light. (see fig. 1)

- 3 -

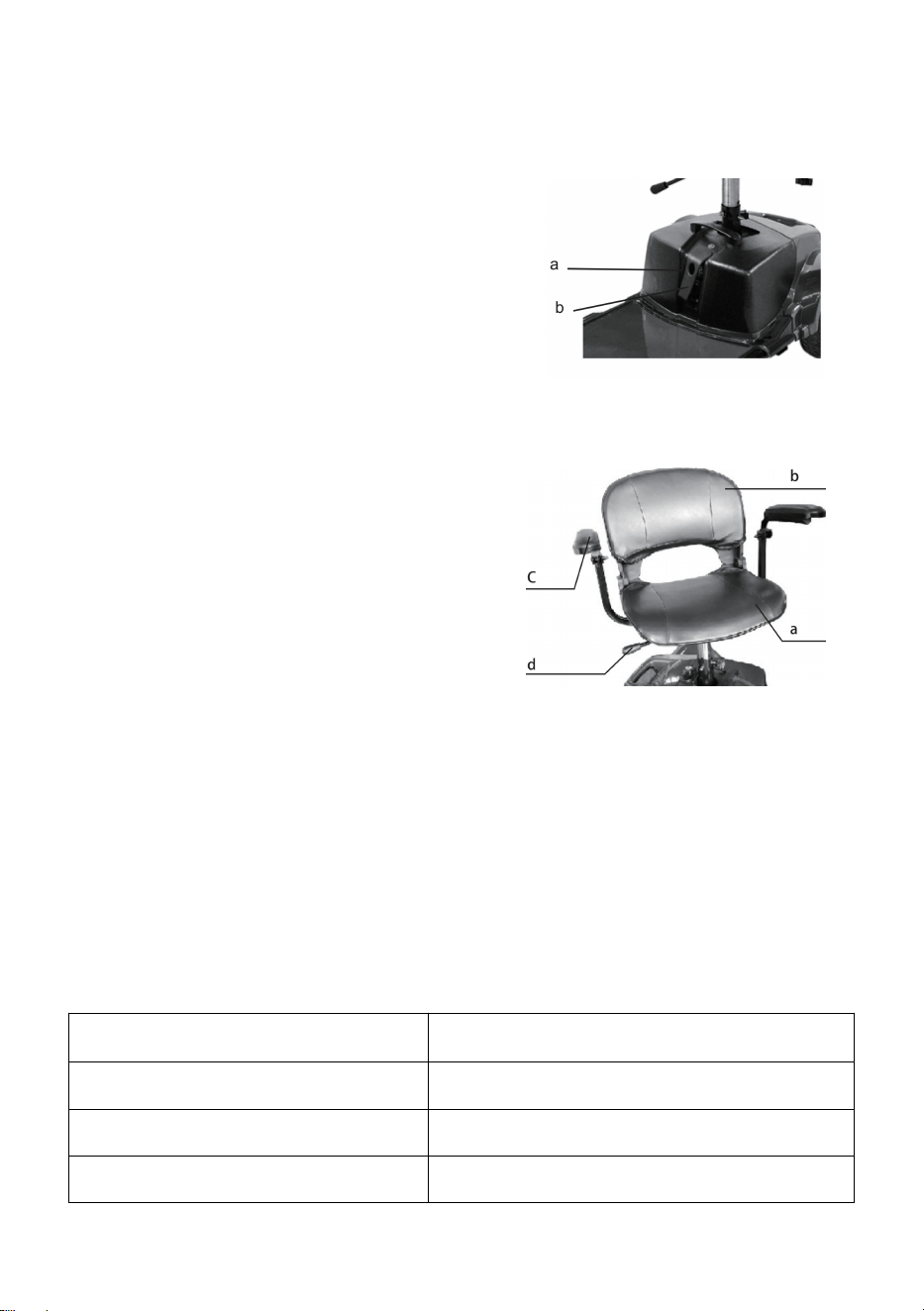

1.TILLER CONSOLE (see fig.2)

a. Key Switch

b. Speed Adjustment Knob

c. Battery Condition Indicator

d. Headlight Button fig.2

- 4 -

e. Control Lever

2. CHARGING AND ELECTRIC

CONTROL SYSTEM (see fig.3)

a. 3-Pin Charger Socket fig.3

b. Load Protector

3. SEAT UNIT (See fig. right)

a. Seat Base

b. Seat back

c. Armrest

d. Seat Lock Lever

Table 1

SPECIFICATIONS

Overall size (L*W*H)

1105*500*940mm

Seat height

580mm

Seat width

420mm

- 5 -

Seat depth

400mm

Armrest height

210mm

Backrest height

380mm

Scooter weight(with batteries)

52Kg

Max.speed

≤8km/h

Braking distance on the flat

≤1500mm

Min.turning radius

1500mm±300mm

Load capacity

≤120kg

Theoretical range

≥20km

Climbing ability

9°

Motor

24V/250W

Battery

Lead-acid battery packs; 24V20AH

Front wheels

ODxW (9"x3")

Rear wheels

ODxW (9"x3")

III. ASSEMBLY

MANOPENING THE PACKING BOX

Open the packing box of your new scooter,and take off all protective liner,and

then take the folded scooter out from the box.

TILLER ANGLE ADJUSTMENT

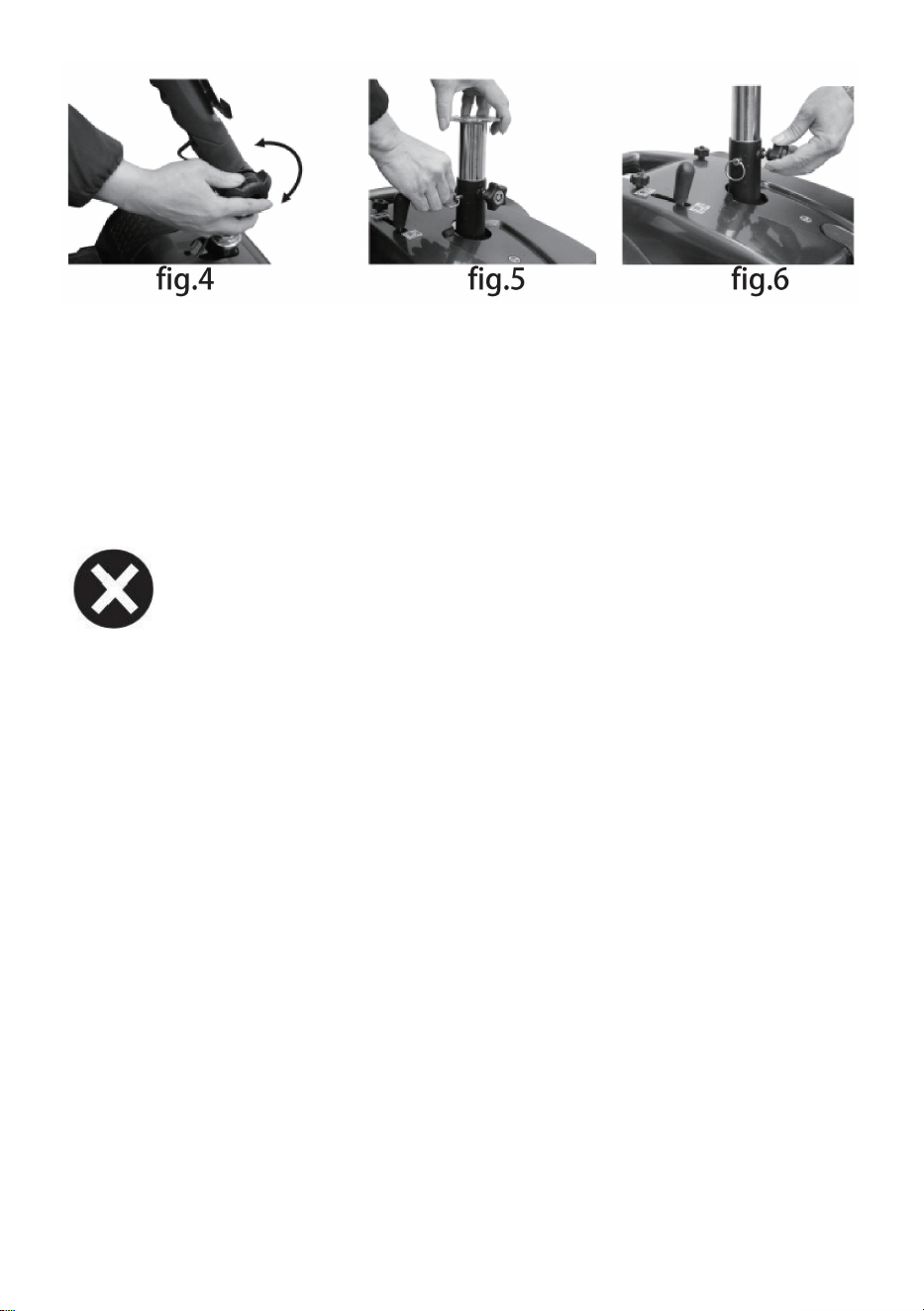

1. Loosen the lock-nut (see fig.4)

2. Lift the tiller up to a proper angle for yourself

3. Tighten the lock-nuts to fix the tiller.

SEAT SUPPORT ASSEMBLY

1. Insert the seat post into the seat tube located on the rear section(see fig.5)

2. Align the bolt hole.

3. Insert the bolt into the hole.

- 6 -

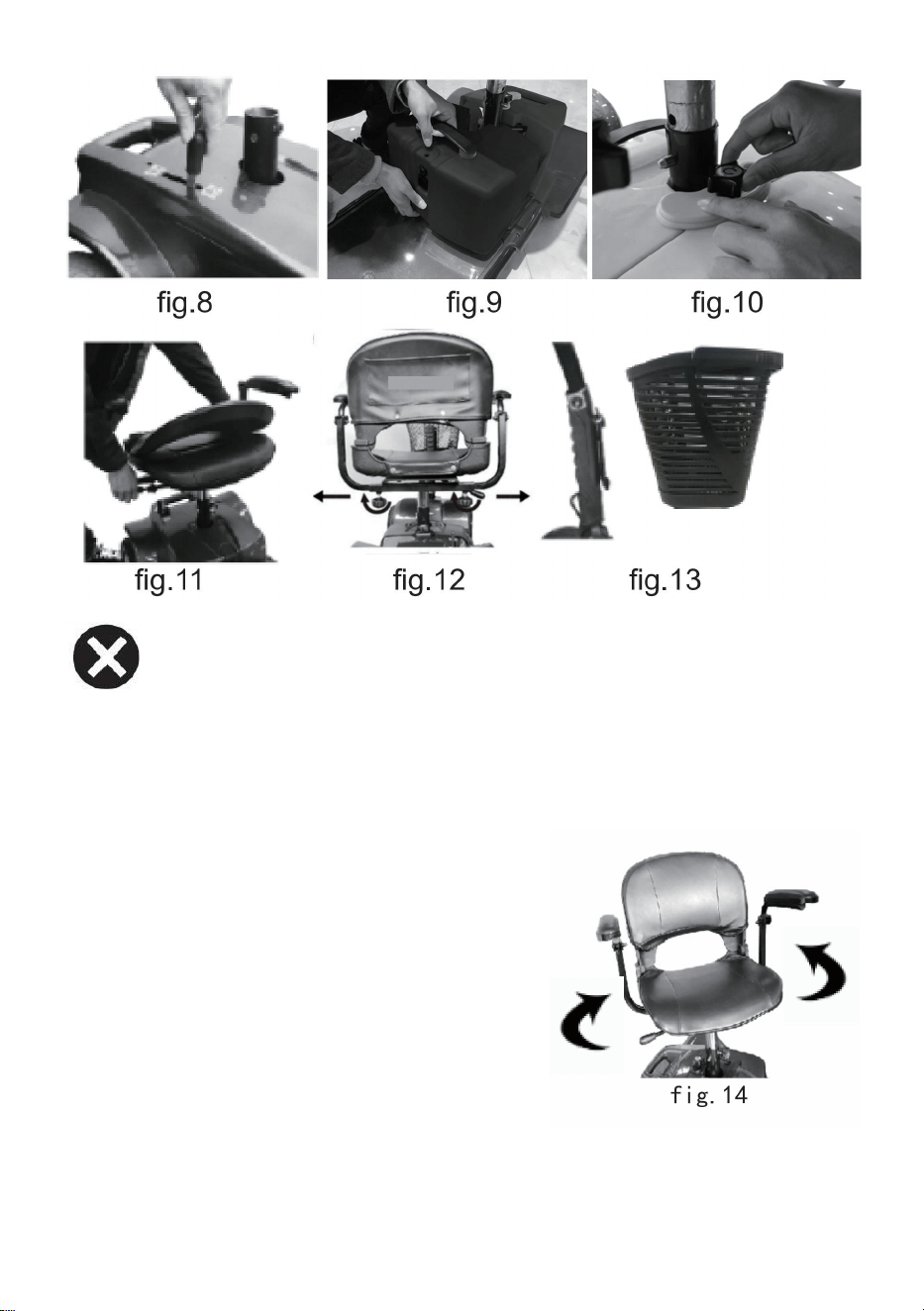

BATTERY ASSEMBLY

1. Pull out the seat tube plug,and unscrew the two nuts from the rear cover.(see

fig.5,fig.7)

2. Push the brake lever to the front"N"mode(see fig.8)

3. Put the battery pack into the battery tray(Fig.9).Please align the plug of battery

pack with it from scooter body properly.

4. Rotate the battery plate 90°to put it on battery pack (Fig.10),and then tighten it.

CAUTION!

Please connect the power cables as fig.10 required.

Incorrect connection may damage the scooter.

SEAT ASSEMBLY

1. Put the seat onto the seat support.(see fig.11)

2. Release the seat lock lever, and move the seat forward and then the seat will

be automatically locked by the lock lever.

3. Insert left and right armrests respectively into the square tubes under the seat

back, (see fig.12) and then fasten the knobs.

BASKET ASSEMBLY

1. 1. Remove the 2 screws located on the front of tiller (see fig.13). Mount the

basket fixer onto the tiller.

2. Insert the basket into its fixer

- 7 -

WARNING! Remove the key from the key switch before adjustments.

Never attempt to do adjustments

IV. COMFORT ADJUSTMENTS

SEAT HEIGHT ADJUSTMENT

Pull up the seat lock-lever located on the low

right of the seat to unlock the seat.

Pull up the seat. ( see fig.11 )

Buckle the ring on the seat-latch by your finger

and pull it out. (see fig.5)

Slip the seat-post up and down to raise or lower

the seat to the desired seat height.

Insert the seat-latch to fix the seat-post.

Assemble the seat again.

SEAT ROTATION

Pull up the seat lock lever to unlock the seat.

Rotate the seat to adjust its direction.

- 8 -

Release the seat lock lever, and it will automatically lock the seat.

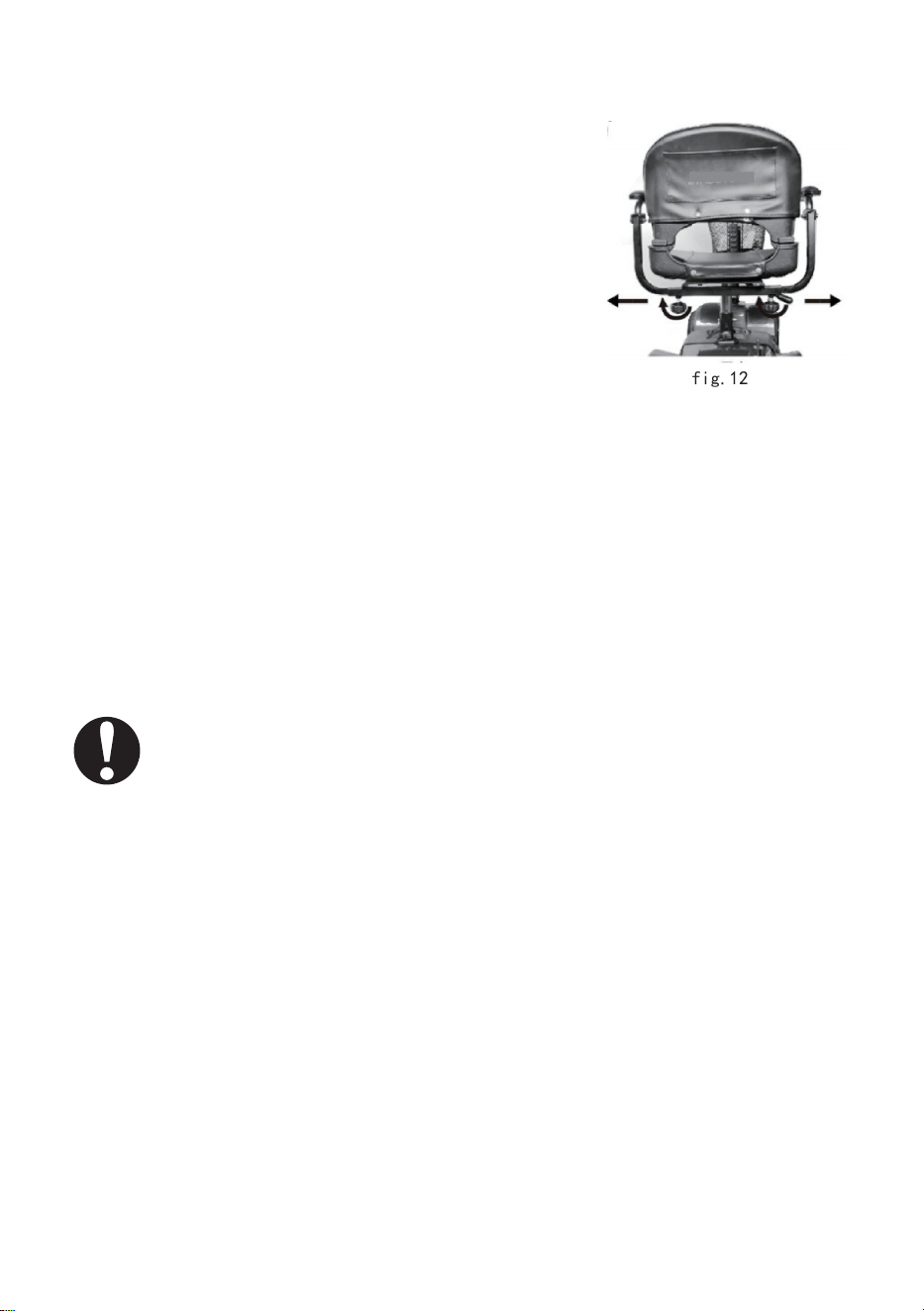

ARMREST WIDTH ADJUSTMENT

Find 2 armrest adjustment knobs on the armrest shelf

under the seat(see fig.12), and loosen the knobs.

Move the armrests inward or outward to adjust the

seat width.

Tighten the armrest adjustment knob again.

TILLER ANGLE ADJUSTMENT

Loosen the lock nuts in the low end of the tiller.

Move the tiller forward or backward to a comfortable position.

Tighten the lock nuts.

V. OPERATION

CHARGING YOUR BATTERIES

Charging is important to the batteries, and the off-board charger provided by

vevor can simply and quickly charge the batteries of this mobility scooter.

WARNING! You must charge your scooter’s battery with the supplied

off-board battery charger. Do not use an automotive-type battery

charger.

CHARGING YOUR BATTERIES WITH THE OFF-BOARD CHARGER:

Make sure the scooter is power off.

Plug the output connector of the off-board charger into the 3-pin charger power

receptacle.(see fig.3)

Plug the input connector of the off-board charger into the electrical wall outlet.

(220V)

The red light on the charger turns on that indicates charging on.

When charging is nearly finished, the green light turns on. You should

continue to charge the batteries for 1 to 2 hours.

It’s suggested to charge the batteries for 10 to 12 hours.

Please unplug the power cord and charger.

- 9 -

NEW BATTERY’S USAGE

To break-in new batteries for maximum efficiency, please follow the notes here

below:

Fully recharge any new battery prior to its initial use. This brings the battery up to

about 90% of its peak performance level; Give another full charge of 10 to 12

hours, then drive your scooter, and the batteries will now perform at over 90% of

their peak performance level; After 4 to 5 times of charging cycles, the batteries

will top off at 100% charge and last for an extended period.

Please purchase vevor’s batteries of 24V/20AH if the batteries of your scooter

need to be replaced.

TILLER CONSOLE

The tiller console houses all of the controls needed to drive your scooter,

including the key switch, the speed adjustment knob, throttle control lever, battery

condition indicator, horn button and headlight button. With all of controls on the

console you can control various motions of your scooter.

POWER SWITCH (See fig.2)

The light on the battery gauge turns on when the key is fully insertedinto the key

switch.

WARNING! Do not use the key switch to stop your scooter unless an

urgent event has happened.

WARNING! If your scooter has been stopped for a long period, power it

down to prevent unintended motion.

THROTTLE CONTROL LEVER (see fig. 2)

This lever allows you to control the forward speed and the reverse speed of your

scooter up to the maximum speed you preset with the speed adjustment knob.

Pull the right end of the throttle control lever backward, the scooter will move

forward; Push the right end of the throttle control lever forward, the scooter will

move backward.

The larger the rotating angle of the lever is, the faster the speed of your scooter.

When you release the lever completely, it automatically returns to the primary

position, i.e. the stop position, and engages your scooter’s brake to slow the

scooter until to be stopped completely.

WARNING! If your scooter occurs an unexpected motion, please release

the throttle control lever immediately.

The scooter will automatically stop unless this lever is out of the order.

- 10 -

HEADLIGHT BUTTON (See Figure 2)

The button helps a clear vision and safe driving at night.

LOAD PROTECTOR (See fig.3)

The load protector is a safety device. When the overload occurs, this protector

automatically trips to protect the motor and other electric devices.

When the protector trips, your scooter must be powered off immediately to keep

the scooter stopped for 1 minute. After that you can power up and drive normally.

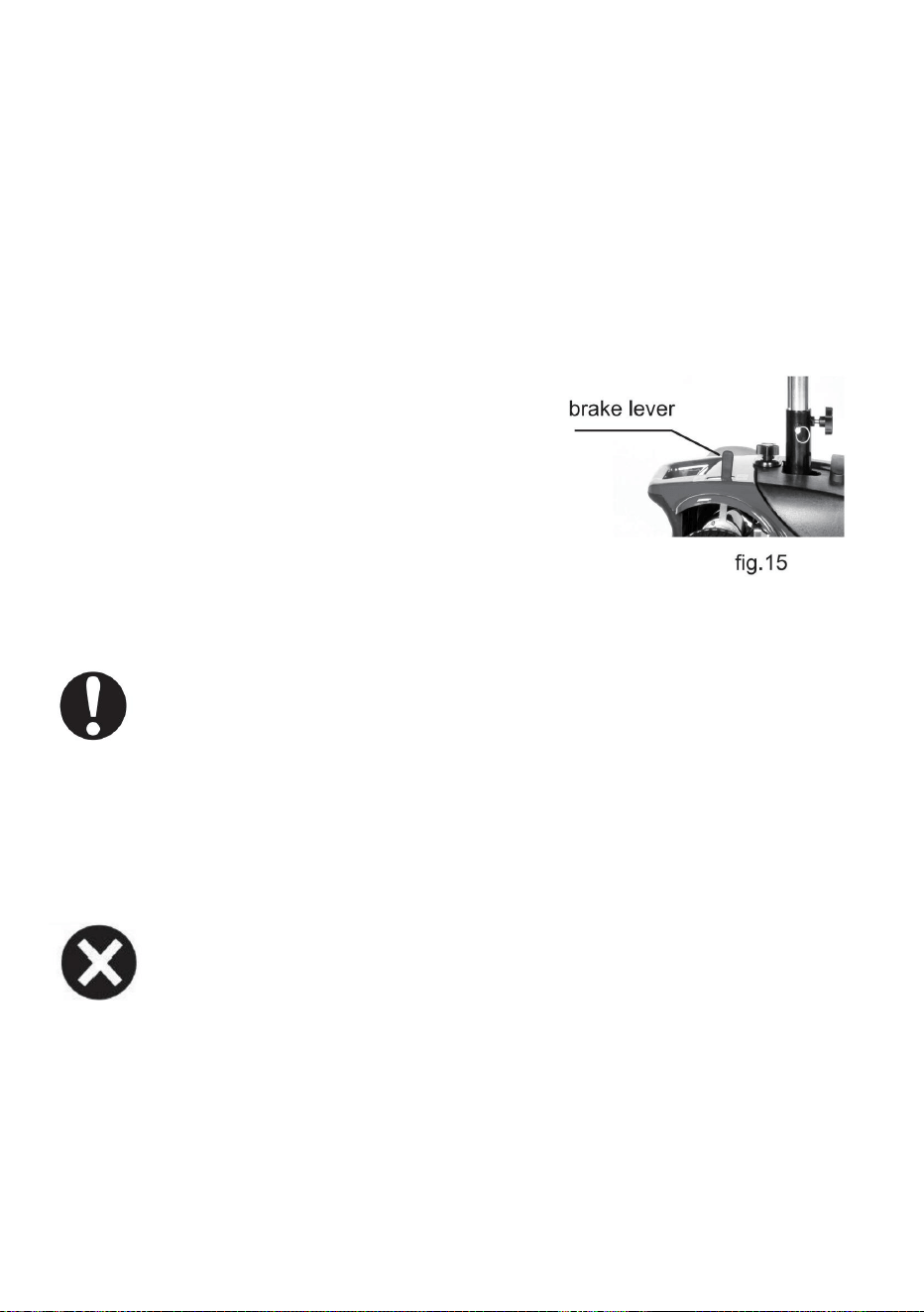

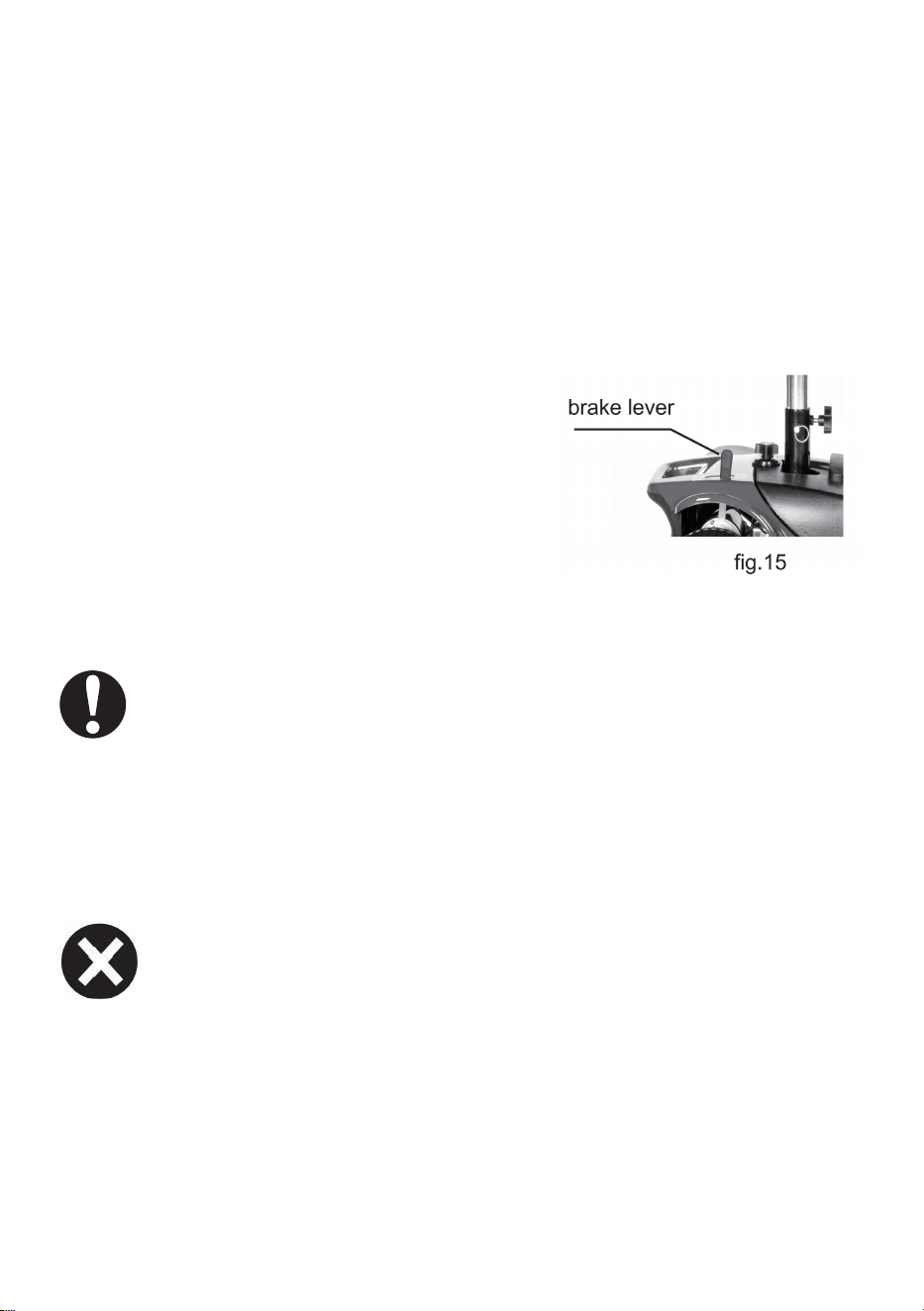

MANUAL FREE WHEEL MODE LEVER

There is a free wheel mode lever at the lower

right of the seat base, shown as (Figure 15).

Whenever you do not want to move your scooter

by motor, you can put it in freewheel mode.

Pull forward on the manual freewheel mode lever

to disable the drive motor and change to the

freewheel mode.

Push backward on the manual freewheel mode

lever to reengage the drive motor and take your scooter out of the freewheel

mode.

CAUTION! When your scooter is in freewheel mode, the brake system is

disengaged. In this case, the control system will automatically cut off the

function of moving forward or backward, and the horn will sound.

Never sit on your scooter when it is in freewheel mode. Failure to do so may

cause personal injury.

Never put your scooter in freewheel mode on any incline.

Failure to do so may cause personal injury.

WARNING! When your scooter is in powered mode, the manual

freewheel mode lever must be in downward position, i.e. In powered

mode, so as to guarantee the brake system to work normally. Failure to

do so may cause personal injury or damage to the scooter.

- 11 -

VI. CARE AND MAINTENANCE

General Guidelines

Avoid knocking or bumping all control parts.

Avoid prolonged exposure of your scooter to extreme conditions, such as over

heat, cold or moisture.

Keep the tiller console clean.

Check all connectors to ensure them to be tight and secure properly.

Check all electrical connectors including the charger’s connectors.

Make sure they are tight and are not corroded. Batteries must sit flat within the

battery box, and all battery terminals are facing forward the rear of the scooter.

When you finish daily usage, please pull out the power key to avoid a power loose.

The scooter has the power saving facility, when you stop using it up to 20 minutes,

the power shut off automatically. If need to drive again, please pull out the key

and reinsert it to restart.

The scooter’s main frame has been sprayed with a clear sealant coating. You can

apply a light coat of a car wax to retain its high-gloss appearance.

All wheel bearings are lubricated and sealed. They require no subsequent

lubrication.

You should perform a safety check before each use to make sure your scooter

operates smoothly and safely. Also recommend you to perform regular

inspections weekly, monthly and six monthly according to the items in table 2.

table 2

Inspection Items

At any time

Weekly

Monthly

Six monthly

All parts

Turning, Driving, Preset and

Disassembly and so on

Brake System

Connections

Battery Condition0

Tire Condition

Motors

Devices

Cleaning

- 12 -

VII. SAFETY

1. Perform the following instructions prior to using your scooter:

Check all electrical connections. Make sure they are tight and not corroded.

Check all connections to the battery box. Make sure they are correct and secure.

Check the brakes and keep their best function.

Check the battery charge. See V ”BATTERIES AND CHARGING”.

2. Weight Limitations

Your scooter is rated for a normal weight capacity of 100kg.

Warning! Exceeding the weight limit voids your warranty and may result in

personal injury and damage to your scooter.

3. Incline Information

Your scooter is able to climb any inclines not exceeding a maximum safe slope of

9°

WARNING! When climbing an incline, do not zigzag or drive at an angle up the

face of the incline. Drive your scooter straight up the incline. This greatly reduces

the possibility of a tip or a fall.

Always note not to exceed the max. slope is of 9°.

WARNING! Don’t drive up or down a potentially hazardous incline (i.e.,

Areas covered with snow, ice, cut grass, or wet leaves).

WARNING! Never drive up or down an incline backward. This could cause

personal injury.

4. Outdoor Driving Surfaces

Your scooter is designed to provide optimum stability under normal driving

conditions-dry, level surfaces composed of concrete, blacktop, or asphalt.

However, your scooter can be also driven on substantial soil route. But you

should avoid driving on the following roads: A driving surface that you feel unsure

about or soft pavement.

Tall grass that can become tangle in the running gear.

Loosely packed gravel and beach.

5. Free Wheel Mode

Your scooter is equipped with a manual freewheel mode lever that allows the

scooter to be manually pushed by your attendant. For more information, see V

“OPERATION”.

- 13 -

WARNING! Do not use your scooter in freewheel mode without an

attendant present . Failure to do so may cause personal injury.

WARNING! Do not shift in your seat without your attendant help when

your scooter is in freewheel mode. Otherwise may result in personal injury.

Please ask your attendant for assistance if necessary.

WARNING! Do not place your scooter in freewheel mode while on an incline. The

scooter may roll uncontrollably down on its

6. Electromagnetic Interference

Radio waves from mobile phones, radio receivers or other transmitters such as

radio and TV stations could affect your scooter’s use if your scooter is in the

range of their influence.

Your scooter may be out of order due to their influences.

7. To avoid an injury, please observe the following safety tips when getting

onto and off your scooter.

Ensure that the power is turned off, see V,”OPERATION”

Ensure that your scooter is not in freewheel mode.

The seat armrests are flipped up or removed;

Keep you close to your scooter as near as possible.

Keep the front wheels in driving direction so as to help stability of your scooter.

WARNING! Position yourself as far back as possible in the scooter seat

to prevent the scooter from tipping and causing injury.

WARNING! Avoid using your armrests for weight bearing purposes.

Such use may cause your scooter from tipping and causing injury.

WARNING! Avoid putting all of your weight on the footplate.

8. Inclement Weather Precautions

WARNING! Do not operate your scooter in ice or slippery conditions.

Such use may adversely affect the performance and safety of your

scooter, resulting in personal injury.

WARNING! Do not expose your scooter to any type of moisture at any time(rain,

snow, mist, or wash). Such exposure can damage your scooter. Never operate

your scooter if it has been exposed to moisture until it has dried thoroughly.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapportaux

grandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.Nous

vousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandecheznoussivousêtes

enfait,nouséconomisonslamoitiéparrapportausonprincipal

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

SCOOTERDEMOBILITÉPLIANT

MODÈLE:W3467

Machine Translated by Google

SCOOTER

I.INTRODUCTIONLisezetsuivez

touteslesinstructions,avertissementsetnotesdecemanuelavantd'essayer

d'utiliservotrescooterdemobilitépourlapremièrefois.S'ilyadesinformations

danscemanuelquevousnecomprenezpas,ousivousavezbesoind'une

aidesupplémentairepourl'assemblageoulefonctionnement,

MOBILITÉPLIABLE

Modèle:W3467

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?

N'hésitezpas

ànouscontacter:Supporttechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairede

notremanueld’utilisation.L'apparenceduproduitdépendduproduitquevous

avezreçu.Veuilleznouspardonnerquenousnevousinformeronspluss'ilyadesmises

àjourtechnologiquesoulogiciellessurnotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

Cescooterdemobilitéconvientauxpersonneshandicapées,âgéesetinfirmesquisont

mobilitécontestéemaispenséenormale.Max.lachargeestde120kg.

dommagesauscooterdemobilité.

Ceproduitestdetypeextérieuretconvientauxdéplacementssurrouteplatedansun

LesscootersdemobilitéVevorcombinentlatechnologiedepointeavecdesstylesmodernes.

veuillezcontactervotrefournisseurlocalagréé.

moyenneportéeenextérieur,pasnonpluspourlesprairies,lesgraviers,lespentesdeplusde9degrés,

lesroutesmotoriséesoulesjoursdepluie.

CeproduitestdumodèleW3467.Ici,«W»indiqueunscooterdemobilitéextérieure,«3»signifielecodede

lacatégoriedeproduits,«4»indiquelenombrede

Votresécuritélorsdel'utilisationdeceproduitdépenddufaitquevousrespectiezcomplètement

lesinstructions,misesengardeetavertissementscontenusdanscemanuel.VevorCorporationest

Lastructuredemontageetdémontagerapideestpratiquepourlestockagequotidien

ouplacédanslecoffredevotrevéhiculependantlevoyage.Lessuspensionssont

installéàl'arrièreduscooter,cequirendlaconduiteconfortable.Noussommes

déclinetouteresponsabilitépourtoutdommageet/oublessurerésultantd'undangerindividuel

roues,«67»désignelenumérodesériedecemodèle.

fonctionnementoulenonrespectdesinstructions,misesengardeetavertissementsdecemanuel.

certainquelescaractéristiquesdeconceptionetlefonctionnementsansproblèmeassurerontvotrequotidien

Votrescootersecomposeprincipalementdespiècescidessous:corpsduscooter,unitédesiège,

contrôleur,guidon,moteurs,rouesmotrices,levierdefrein,suspensions,batteries

etéclairageduscooter.(voirfig.1)

laviepluspratique.

AVERTISSEMENT!Lenonrespectdesavertissementsdumanuelpeutentraîner

encasdeblessurescorporelles.

PRUDENCE!Lenonrespectdesprécautionscontenuesdanslemanuelpeutentraîner

II.SPÉCIFICATIONETSTRUCTURÉE

2

Machine Translated by Google

b.Boutonderéglagedelavitesse

c.Indicateurd'étatdelabatteried.

Boutondephare fig.2

1.CONSOLEDEBARRE(voirfig.2)a.

Interrupteuràclé

3

Machine Translated by Google

fig.3

e.LevierdeControl

b.Protecteurdecharge

c.Accoudoir

b.Siègearrière

un.Prisedechargeurà3broches

un.Basedusiège

SYSTÈMEDECOMMANDE(voirfig.3)

3.UNITÉDESIÈGE(Voirfig.àdroite)

2.CHARGEETÉLECTRIQUE

d.Levierdeverrouillagedusiège

4

CARACTÉRISTIQUES

Tableau1

580mm

Hauteurdusiège

Tailleglobale(L*W*H)

420mm

1105*500*940mm

Largeurdusiège

Machine Translated by Google

210mm

380mm

Plagethéorique

52Kg

Blocsbatteriesauplomb;24V20AH

ODxL(9"x3")

Capacitéd'escalade

Profondeurd'assise

≤8km/h

ODxL(9"x3")

≤1500mm

Hauteurdesaccoudoirs

Hauteurdudossier

Moteur

Batterie

Rouesavant

Poidsduscooter(avecbatteries)

1500mm±300mm

≤120kg

Vitessemaximale

Rouesarrières

≥20km

400mm

Distancedefreinagesurleplat

9°

24V/250W

Rayondebraquageminimum

Capacitédechargement

5

III.ASSEMBLÉE

RÉGLAGEDEL'ANGLEDELABARRE

sortezensuitelescooterpliédelaboîte.

3.Serrezlescontreécrouspourfixerletimon.

Ouvrezlaboîted'emballagedevotrenouveauscooter,retireztouteladoubluredeprotectionet

3.Insérezleboulondansletrou.

2.Soulevezlabarreàunanglequivousconvient

MANOUVERTUREDELACARTED'EMBALLAGE

2.Alignezletrouduboulon.

1.Desserrezlecontreécrou(voirfig.4)

1.Insérezlatigedeselledansletubedesellesituésurlapartiearrière(voirfig.5)

ENSEMBLEDESUPPORTDESIÈGE

Machine Translated by Google

versl'arrière(voirfig.12),puisrevissezlesboutons.

ASSEMBLAGEDUPANIER

Veuillezconnecterlescâblesd'alimentationcommeindiquésurlafigure10.

1.1.Retirezles2vissituéesàl'avantdumotoculteur(voirfig.13).Montezle

Uneconnexionincorrectepeutendommagerlescooter.

ASSEMBLAGEDEBATTERIE

fixateurdepaniersurletimon.

2.Insérezlepanierdanssonfixateur

1.Retirezlebouchondutubedeselleetdévissezlesdeuxécrousducouverclearrière.(voir

fig.5,fig.7)

ASSEMBLAGEDUSIÈGE

1.Placezlesiègesurlesupportdesiège.(voirfig.11)

2.Relâchezlelevierdeverrouillagedusiègeetavancezlesiège.Lesièges'ouvriraalors.

2.Poussezlelevierdefreinenmode"N"avant(voirfig.8)

3.Placezlabatteriedanslebacàbatterie(Fig.9).Veuillezalignerlafichedelabatterie

êtreautomatiquementverrouilléparlelevierdeverrouillage.

3.Insérezrespectivementlesaccoudoirsgaucheetdroitdanslestubescarréssouslesiège

Emballezlecorrectementdepuislecorpsduscooter.

4.Faitespivoterlaplaquedelabatteriede90°pourlaplacersurlabatterie(Fig.10),puisserrezla.

PRUDENCE!

6

Machine Translated by Google

Faitespivoterlesiègepourajustersadirection.

etretirezle.(voirfig.5)

Faitesglisserlatigedeselledehautenbaspourmonteroudescendre

AVERTISSEMENT!Retirezlaclédel'interrupteuràcléavantlesréglages.

N'essayezjamaisdefairedesréglages

lesiègeàlahauteurd'assisesouhaitée.

Insérezleloquetdusiègepourfixerlatigedeselle.

RÉGLAGEDELAHAUTEURDUSIÈGE

Assemblezànouveaulesiège.

Tirezverslehautlelevierdeverrouillagedusiègesituéenbas

ROTATIONDUSIÈGE

Tirezlelevierdeverrouillagedusiègepourdéverrouillerlesiège.

àdroitedusiègepourdéverrouillerlesiège.

Relevezlesiège.(voirfig.11)

Bouclezl'anneausurleloquetdusiègeavecvotredoigt

IV.RÉGLAGESDECONFORT

7

Machine Translated by Google

8

AVERTISSEMENT!Vousdevezchargerlabatteriedevotrescooteraveclechargeurfourni

chargeurdebatterieexterne.N'utilisezpasdebatteriedetypeautomobile

Desserrezlescontreécrousàl’extrémitéinférieuredutimon.

chargeur.

Lorsquelachargeestpresqueterminée,levoyantverts'allume.Tudevrais

continuezàchargerlesbatteriespendant1à2heures.

Déplacezletimonversl’avantouversl’arrièrejusqu’àunepositionconfortable.

Relâchezlelevierdeverrouillagedusiègeetilverrouilleraautomatiquementlesiège.

RECHARGERVOSBATTERIESAVECLECHARGEURHORSBORD:

Ilestsuggérédechargerlesbatteriespendant10à12heures.

Assurezvousquelescooterestéteint.

RÉGLAGEDELALARGEURDESACCOUDOIRS

Trouvez2boutonsderéglagedel'accoudoirsurlatablettedel'accoudoir

Serrezlescontreécrous.

Veuillezdébrancherlecordond'alimentationetlechargeur.

Branchezleconnecteurdesortieduchargeurhorscartedansl'alimentationduchargeurà3broches

souslesiège(voirfig.12),etdesserrezlesboutons.

RECHARGERVOSBATTERIES

réceptacle.(voirfig.3)

Déplacezlesaccoudoirsversl'intérieuroul'extérieurpourréglerle

Lachargeestimportantepourlesbatteries,etlechargeurexternefournipar

Branchezleconnecteurd'entréeduchargeurexternedanslapriseélectriquemurale.

vevorpeutchargersimplementetrapidementlesbatteriesdecescooterdemobilité.

largeurdusiège.

(220V)

Levoyantrougeduchargeurs'allume,indiquantquelachargeestencours.

Resserrezleboutonderéglagedel’accoudoir.

RÉGLAGEDEL'ANGLEDELABARRE

V.FONCTIONNEMENT

Machine Translated by Google

immédiatementlelevierdecommandedesgaz.

VeuillezacheterdesbatteriesVevorde24V/20Ahsilesbatteriesdevotrescooter

changer.

avant;Poussezl'extrémitédroitedulevierdecommandedesgazversl'avant,lescooter

unévénementurgents'estproduit.

Pourroderdenouvellesbatteriespouruneefficacitémaximale,veuillezsuivrelesnotesici

CONSOLEDEBARRE

Plusl'anglederotationdulevierestgrand,pluslavitessedevotrescooterestrapide.

Rechargezcomplètementtoutenouvellebatterieavantsapremièreutilisation.Celaamènelabatterieà

ycomprisl'interrupteuràclé,leboutonderéglagedelavitesse,lelevierdecommandedesgaz,labatterie

verslebaspourévitertoutmouvementinvolontaire.

position,c'estàdirelapositiond'arrêt,etengagelefreindevotrescooterpourralentirle

console,vouspouvezcontrôlerdiversmouvementsdevotrescooter.

heures,puisconduisezvotrescooter,etlesbatteriesfonctionnerontdésormaisàplusde90%de

Celeviervouspermetdecontrôlerlavitesseavantetlavitessearrièredevotre

AVERTISSEMENT!Sivotrescootersubitunmouvementinattendu,veuillezrelâcher

serechargeraà100%etdurerapendantunepériodeprolongée.

Lescooters'arrêteraautomatiquementsaufsicelevierestdéréglé.

Levoyantdelajaugedebatteries'allumelorsquelacléestcomplètementinséréedanslaclé

Tirezl'extrémitédroitedulevierdecommandedesgazversl'arrière,lescootersedéplacera

doiventêtreremplacés.

UTILISATIONDELANOUVELLEBATTERIE

AVERTISSEMENT!N'utilisezpasl'interrupteuràclépourarrêtervotrescooteràmoinsqu'un

recule.

cidessous:

Lorsquevousrelâchezcomplètementlelevier,ilrevientautomatiquementàlapositionprincipale

Laconsoledebarrefrancheabritetouteslescommandesnécessairesàlaconduitedevotrescooter,

AVERTISSEMENT!Sivotrescooterestrestéàl'arrêtpendantunelonguepériode,alimentezle

environ90%desonniveaudeperformancemaximal;Donnezuneautrechargecomplètede10à12

indicateurd'état,boutonduklaxonetboutondesphares.Avectouslescontrôlessurle

LEVIERDECOMMANDED'ACCÉLÉRATEUR(voirfig.2)

scooterjusqu'àsonarrêtcomplet.

scooterjusqu'àlavitessemaximalequevousavezprédéfinieavecleboutonderéglagedelavitesse.

INTERRUPTEURD'ALIMENTATION(Voirfig.2)

leurniveaudeperformancemaximal;Après4à5cyclesdecharge,lesbatteries

9

Machine Translated by Google

Ilyaunlevierdemoderouelibreenbas

mode.

Lelevierdumoderouelibredoitêtreenpositionbasse,c'estàdireenmodemoteur.

désengagé.Danscecas,lesystèmedecontrôlecouperaautomatiquementle

Leboutonpermetunevisionclaireetuneconduitesûrelanuit.

Chaquefoisquevousnesouhaitezpasdéplacervotrescooter

celapourraitprovoquerdesblessuresouendommagerlescooter.

Leprotecteurdechargeestundispositifdesécurité.Lorsquelasurchargeseproduit,ceprotecteur

Tirezversl’avantsurlelevierdumoderouelibremanuelle

Nevousasseyezjamaissurvotrescooterlorsqu'ilestenmoderouelibre.Nepaslefairepourrait

moderouelibre.

Lorsqueleprotecteursedéclenche,votrescooterdoitêtreimmédiatementéteintpourrester

Nemettezjamaisvotrescooterenmoderouelibresurunepente.

LEVIERDEMODEROUELIBREMANUEL

levierpourréengagerlemoteurd'entraînementetsortirvotrescooterdelarouelibre

AVERTISSEMENT!Lorsquevotrescooterestenmodemotorisé,lemanuel

àdroitedelabasedusiège,illustrécomme(Figure15).

BOUTONDEPHARE(VoirFigure2)

PRUDENCE!Lorsquevotrescooterestenmoderouelibre,lesystèmedefreinageest

mode,afindegarantirlefonctionnementnormaldusystèmedefreinage.Échecà

PROTECTEURDECHARGE(Voirfig.3)

parmoteur,vouspouvezlemettreenmoderouelibre.

Fonctiond'avanceroudereculer,etleklaxonretentira.

sedéclencheautomatiquementpourprotégerlemoteuretlesautresappareilsélectriques.

pourdésactiverlemoteurd'entraînementetpasserau

causerdesblessures.

Nepaslefairepourraitentraînerdesblessures.

Poussezversl'arrièresurlemoderouelibremanuelle

lescooters'estarrêtépendant1minute.Aprèscela,vouspouvezdémarreretconduirenormalement.

dix

Machine Translated by Google

VI.SOINSETENTRETIEN

11

Tableau2

Conditionsgénéralesd'Utilisation

Étatdelabatterie0

Assurezvousqu'ilssontbienserrésetnesontpascorrodés.Lespilesdoiventreposeràplatdansle

lubrification.

Virage,conduite,préréglageet

Moteurs

fonctionneendouceuretentoutesécurité.Jevousrecommandeégalementd'effectuerrégulièrement

Lorsquevousavezterminévotreutilisationquotidienne,veuillezretirerlatouched'alimentationpouréviterunecoupuredecourant.

Systèmedefreinage

Nettoyage

Évitezl'expositionprolongéedevotrescooteràdesconditionsextrêmes,tellesque

l'alimentations'éteintautomatiquement.Sivousavezbesoindeconduireànouveau,veuillezretirerlaclé

Lechâssisprincipalduscooteraétépulvériséavecunrevêtementd'étanchéitétransparent.Tupeux

Gardezlaconsoledutimonpropre.

Touteslesparties

Connexions

Vérifieztouslesconnecteursélectriques,ycomprislesconnecteursduchargeur.

Étatdespneus

Touslesroulementsderouesontlubrifiésetscellés.Ilsnenécessitentaucune

boîtierdebatterieettouteslesbornesdelabatteriesontorientéesversl'avant,àl'arrièreduscooter.

Vousdevezeffectueruncontrôledesécuritéavantchaqueutilisationpourvousassurerquevotrescooter

Démontageetainsidesuite

Dispositifs

Évitezdecogneroudecognertouteslespiècesdecommande.

Lescooterdisposed'unefonctiond'économied'énergielorsquevousarrêtezdel'utiliserjusqu'à20minutes,

inspectionshebdomadaires,mensuellesetsemestriellesselonlesélémentsdutableau2.

chaleur,froidouhumidité.

etréinsérezlepourredémarrer.

Articlesd'inspection

ÀtoutmomentHebdomadaireMensuelSixmois

appliquezunelégèrecouchedecirepourvoiturepourconserversonaspectbrillant.

Vérifieztouslesconnecteurspourvousassurerqu’ilssontbienserrésetsécurisés.

Machine Translated by Google

Avertissement!Ledépassementdelalimitedepoidsannulevotregarantieetpeutentraîner

AVERTISSEMENT!Nemontezoudescendezjamaisunepenteenmarchearrière.Celapourraitcauser

Gravieretplagepeucompactés.

4.Surfacesdeconduiteextérieures

1.Suivezlesinstructionssuivantesavantd'utiliservotrescooter:

3.Informationssurl'inclinaison

Votrescooterestéquipéd'unlevierdemoderouelibremanuelquipermetle

Vérifieztouteslesconnexionsauboîtierdebatterie.Assurezvousqu’ilssontcorrectsetsécurisés.

9°ATTENTION!Lorsquevousmontezunepente,nezigzaguezpasetneconduisezpasenbiaisverslehaut.

conditionssurfacessèchesetplanescomposéesdebéton,debitumeoud'asphalte.

"OPÉRATION".

lapossibilitéd'unrenversementoud'unechute.

Vérifiezlachargedelabatterie.VoirV«BATTERIESETCHARGE».

devezéviterdeconduiresurlesroutessuivantes:Unesurfacedeconduitesurlaquellevousn'êtespassûr

Votrescooterestconçupourunecapacitédepoidsnormalede100kg.

AVERTISSEMENT!Nemontezpasounedescendezpasunepentepotentiellementdangereuse(c'estàdire

deszonescouvertesdeneige,deglace,d'herbecoupéeoudefeuillesmouillées).

Herbeshautesquipeuvents'emmêlerdanslestrainsroulants.

desblessurescorporellesetdesdommagesàvotrescooter.

blessurepersonnelle.

5.Moderouelibre

Vérifieztouteslesconnexionsélectriques.Assurezvousqu'ilssontserrésetnoncorrodés.

scooteràpoussermanuellementparvotreaccompagnateur.Pourplusd'informations,voirV.

Votrescooterestcapabledegravirtouteslespentesnedépassantpasunepentemaximaledesécuritéde

Votrescooterestconçupouroffrirunestabilitéoptimaleenconduitenormale

Vérifiezlesfreinsetconservezleurmeilleurfonctionnement.

facedelapente.Conduisezvotrescootertoutdroitsurlapente.Celaréduitconsidérablement

Cependant,votrescooterpeutégalementroulersurdesroutesdeterreimportantes.Maistoi

surunechausséemolle.

Noteztoujoursqu'ilnefautpasdépasserlemaximum.lapenteestde9°.

2.Limitesdepoids

12

VII.SÉCURITÉ

Machine Translated by Google

13

Ondesradioprovenantdetéléphonesportables,derécepteursradiooud'autresémetteurstelsque

Gardezvousprèsdevotrescooteraussiprèsquepossible.

Unetelleutilisationpeutnuireauxperformancesetàlasécuritédevotre

AVERTISSEMENT!Placezvousleplusenarrièrepossiblesurlesiègeduscooter

préposéprésent.Nepaslefairepourraitentraînerdesblessures.

étenduedeleurinfluence.

AVERTISSEMENT!N'exposezàaucunmomentvotrescooteràtouttyped'humidité(pluie,neige,brouillardou

lavage).Unetelleexpositionpeutendommagervotrescooter.Nejamaisfairefonctionner

votrescooterestenmoderouelibre.Sinon,celapourraitentraînerdesblessurescorporelles.

7.Pourévitertouteblessure,veuillezrespecterlesconseilsdesécuritésuivantslorsquevous

AVERTISSEMENT!Évitezd'utiliservosaccoudoirsàdesfinsdemiseencharge.

Assurezvousquel'alimentationestcoupée,voirV,«FONCTIONNEMENT»

AVERTISSEMENT!Neplacezpasvotrescooterenmoderouelibrelorsquevousêtessurunepente.Le

AVERTISSEMENT!Évitezdemettretoutvotrepoidssurlereposepieds.

6.Interférenceélectromagnétique

Lesaccoudoirsdusiègesontrelevésouretirés;

AVERTISSEMENT!N'utilisezpasvotrescooterdansdesconditionsverglacéesouglissantes.

Lesstationsderadioetdetélévisionpourraientaffecterl'utilisationdevotrescootersiceluicisetrouvedansle

AVERTISSEMENT!N'utilisezpasvotrescooterenmoderouelibresans

Gardezlesrouesavantdanslesensdelamarcheafindefavoriserlastabilitédevotrescooter.

scooter,entraînantdesblessures.

AVERTISSEMENT!Nebougezpassurvotresiègesansl'aidedevotreaccompagnateurlorsque

votrescooters’ilaétéexposéàl’humiditéjusqu’àcequ’ilsoitcomplètementsec.

Votrescooterpeutêtreenpanneàcausedeleursinfluences.

pouréviterquelescooternebasculeetneprovoquedesblessures.

Veuillezdemanderdel'aideàvotreaccompagnateursinécessaire.

surethorsdevotrescooter.

Unetelleutilisationpourraitfairebasculervotrescooteretprovoquerdesblessures.

8.Précautionsencasd'intempéries

Assurezvousquevotrescootern'estpasenmoderouelibre.

lescooterpeutroulerdemanièreincontrôlablesurson

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Technischer Support und E-Garantiezertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine

Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-

Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von

uns. Wir möchten Sie bitten, bei der Aufgabe einer Bestellung bei uns sorgfältig zu prüfen, ob dies der Fall ist

tatsächlich die Hälfte im Vergleich zu den führenden Kleieherstellern einsparen

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

MODELL: W3467

FALTBARER MOBILITÄTSSCOOTER

Machine Translated by Google

I. EINFÜHRUNG Lesen und

befolgen Sie alle Anweisungen, Warnungen und Hinweise in diesem Handbuch,

bevor Sie versuchen, Ihren Elektroroller zum ersten Mal zu bedienen. Sollten Sie

Informationen in diesem Handbuch nicht verstehen oder zusätzliche Hilfe bei der

Montage oder Bedienung benötigen, wenden Sie sich bitte an uns.

FALTBARKEIT

ROLLER

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Modell: W3467

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte

kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat

www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen

sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare

Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt

von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht

erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

- 1 -

Machine Translated by Google

II. SPEZIFIKATION UND STRUKTURIERUNG

- 2 -

Betrieb oder Nichtbeachtung der Anweisungen, Vorsichtsmaßnahmen und Warnungen in diesem Handbuch.

Seien Sie sicher, dass die Designmerkmale und der störungsfreie Betrieb Ihren Alltag gewährleisten

Ihr Roller besteht hauptsächlich aus den folgenden Teilen: Rollerkörper, Sitzeinheit, Controller, Lenker, Motoren,

Antriebsräder, Bremshebel, Aufhängungen, Batterien und Rollerlicht. (siehe Abb. 1)

Wir haften nicht für Schäden und/oder Verletzungen, die aus der Unsicherheit einzelner Personen resultieren

im Heck des Rollers eingebaut, was ein komfortables Fahren ermöglicht. Wir sind

VORSICHT! Die Nichtbeachtung der Warnhinweise im Handbuch kann zur Folge haben

bei Personenschäden.

Dieser Mobilitätsroller ist für behinderte, ältere und gebrechliche Menschen geeignet

WARNUNG! Es kann zur Folge haben, dass die Warnungen im Handbuch nicht beachtet werden

das Leben bequemer.

Bitte wenden Sie sich an Ihren autorisierten örtlichen Anbieter.

Vevor-Mobilitätsroller kombinieren fortschrittliche Technologie mit modernem Stil.

Mittlere Reichweite im Freien, nicht für Grasland, Schotter, Steigungen von mehr als 9 Grad, motorisierte Straßen

oder regnerische Tage.

Schäden am Elektroroller.

Mobilität eingeschränkt, aber normales Denken. Max. Die Belastung beträgt 120 kg.

Bei diesem Produkt handelt es sich um ein Outdoor-Produkt, das für Fahrten auf ebenen Straßen geeignet ist

oder während der Fahrt im Kofferraum Ihres Fahrzeugs platziert werden. Die Suspensionen sind

Rädern bezeichnet „67“ die Seriennummer dieses Modells.

Beachten Sie die Anweisungen, Vorsichtsmaßnahmen und Warnungen in diesem Handbuch. Vevor Corporation ist

Ihre Sicherheit beim Betrieb dieses Produkts hängt davon ab, ob Sie die Anweisungen vollständig befolgen

Die Struktur des schnellen Auf- und Abbaus ist praktisch für die tägliche Lagerung

Dieses Produkt ist vom Modell W3467. Hier bezeichnet „W“ einen Outdoor-Mobilitätsroller, „3“ bedeutet den Code der

Produktkategorie und „4“ gibt die Anzahl an

Machine Translated by Google

- 3 -

1. PNEDENKONSOLE (siehe Abb. 2) a.

Schlüsselschalter

Abb.2

B. Geschwindigkeitseinstellknopf

C. Batteriezustandsanzeige d.

Scheinwerferknopf

Machine Translated by Google

3. SITZEINHEIT (siehe Abb. rechts)

STEUERSYSTEM (siehe Abb.3)

B. Rückenlehne

A. Sitzbasis

Abb. 3

2. LADEN UND ELEKTRIK

D. Sitzverriegelungshebel

B. Ladungsschutz

e. Steuerhebel

C. Armlehne

A. 3-polige Ladebuchse

- 4 -

1105*500*940mm

420mm

Gesamtgröße (L*B*H)

Sitzhöhe

580mm

Sitzbreite

Tabelle 1

SPEZIFIKATIONEN

Machine Translated by Google

ADxB(9"x3")

Höchstgeschwindigkeit

Hinterräder

ÿ120 kg

ÿ20 km

Gewicht des Rollers (mit Batterien)

Vorderreifen

Tragfähigkeit

Min. Wenderadius

210mm

24V/250W

Bremsweg in der Ebene

400mm

Sitztiefe

Kletterfähigkeit

ÿ8 km/h

9°

ADxB(9"x3")

Theoretischer Bereich

380mm

52 kg

Batterie

1500 mm ± 300 mm

Blei-Säure-Batteriesätze; 24V20AH

Höhe der Rückenlehne

Armlehnenhöhe

Motor

ÿ1500mm

- 5 -

SITZSTÜTZENBAUGRUPPE

Nehmen Sie dann den zusammengeklappten Roller aus der Box.

3. Ziehen Sie die Sicherungsmuttern fest, um die Pinne zu fixieren.

3. Setzen Sie den Bolzen in das Loch ein.

Öffnen Sie den Verpackungskarton Ihres neuen Rollers und entfernen Sie alle Schutzfolien

2. Heben Sie die Motorhacke in den für Sie geeigneten Winkel an

ÖFFNEN DES VERPACKUNGSKARTONS

2. Richten Sie das Schraubenloch aus.

1. Lösen Sie die Kontermutter (siehe Abb. 4).

1. Stecken Sie die Sattelstütze in das Sitzrohr im hinteren Bereich (siehe Abb. 5).

EINSTELLUNG DES PINNENWINKELS

III. MONTAGE

Machine Translated by Google

3. Legen Sie den Akku in das Akkufach ein (Abb. 9). Bitte richten Sie den Stecker des Akkus aus

durch den Sperrhebel automatisch verriegelt werden.

2. Schieben Sie den Bremshebel nach vorne in den „N“-Modus (siehe Abb. 8).

2. Lösen Sie den Sitzverriegelungshebel und bewegen Sie den Sitz nach vorne. Dann bewegt sich der Sitz

VORSICHT!

4. Drehen Sie die Batterieplatte um 90°, um sie auf den Batteriesatz zu setzen (Abb. 10), und ziehen Sie sie dann fest.

zurück (siehe Abb. 12) und befestigen Sie dann die Knöpfe.

Packen Sie es ordnungsgemäß vom Rollerkörper ab.

3. Setzen Sie die linke und rechte Armlehne jeweils in die Vierkantrohre unter dem Sitz ein

BATTERIEMONTAGE

Ein falscher Anschluss kann den Roller beschädigen.

Korbbefestigung an der Bodenfräse anbringen.

Bitte schließen Sie die Stromkabel gemäß Abb. 10 an.

KORBMONTAGE

1. 1. Entfernen Sie die 2 Schrauben an der Vorderseite der Pinne (siehe Abb. 13). Montieren Sie die

1. Setzen Sie den Sitz auf die Sitzstütze. (siehe Abb. 11)

Abb.5,Abb.7)

1. Ziehen Sie den Sitzrohrstopfen heraus und schrauben Sie die beiden Muttern von der hinteren Abdeckung ab (siehe

SITZMONTAGE

2. Setzen Sie den Korb in seine Halterung ein

- 6 -

Machine Translated by Google

- 7 -

Ziehen Sie den Sitzverriegelungshebel unten nach oben

SITZDREHUNG

Bauen Sie den Sitz wieder zusammen.

SITZHÖHENVERSTELLUNG

Schnallen Sie den Ring an der Sitzverriegelung mit Ihrem Finger an

Ziehen Sie den Sitz hoch. (siehe Abb.11)

Drehen Sie den Sitz, um seine Richtung anzupassen.

rechts vom Sitz, um den Sitz zu entriegeln.

Ziehen Sie den Sitzverriegelungshebel nach oben, um den Sitz zu entriegeln.

WARNUNG! Ziehen Sie den Schlüssel aus dem Schlüsselschalter, bevor Sie Einstellungen vornehmen.

Schieben Sie die Sattelstütze nach oben und unten, um sie anzuheben oder abzusenken

und ziehen Sie es heraus. (siehe Abb.5)

Setzen Sie die Sattelverriegelung ein, um die Sattelstütze zu fixieren.

Versuchen Sie niemals, Anpassungen vorzunehmen

Stellen Sie den Sitz auf die gewünschte Sitzhöhe ein.

IV. KOMFORT-EINSTELLUNGEN

Machine Translated by Google

- 8 -

Bitte ziehen Sie das Netzkabel und das Ladegerät ab.

Bewegen Sie die Armlehnen nach innen oder außen, um sie anzupassen

Das Aufladen der Batterien und des mitgelieferten externen Ladegeräts ist wichtig

Behälter.(siehe Abb.3)

Stecken Sie den Eingangsstecker des externen Ladegeräts in die Steckdose.

unter dem Sitz (siehe Abb. 12) und lösen Sie die Knöpfe.

LADEN SIE IHRE BATTERIEN

EINSTELLUNG DES PINNENWINKELS

Ziehen Sie den Einstellknopf der Armlehne wieder fest.

WARNUNG! Sie müssen die Batterie Ihres Rollers mit dem mitgelieferten Ladegerät aufladen

Das rote Licht am Ladegerät leuchtet auf und zeigt an, dass der Ladevorgang läuft.

Sitzbreite.

Mit Vevor können Sie die Akkus dieses Mobilitätsrollers einfach und schnell aufladen.

Lassen Sie den Sitzverriegelungshebel los und der Sitz wird automatisch verriegelt.

Bewegen Sie die Pinne vorwärts oder rückwärts in eine bequeme Position.

LADEN SIE IHRE BATTERIEN MIT DEM OFF-BOARD-LADEGERÄT:

(220V)

Laden Sie die Akkus noch 1 bis 2 Stunden lang auf.

Lösen Sie die Sicherungsmuttern am unteren Ende der Pinne.

externes Batterieladegerät. Verwenden Sie keine Autobatterie

Ladegerät.

Stecken Sie den Ausgangsstecker des externen Ladegeräts in die 3-polige Steckdose des Ladegeräts

Wenn der Ladevorgang fast abgeschlossen ist, leuchtet das grüne Licht auf. Du solltest

Es wird empfohlen, die Akkus 10 bis 12 Stunden lang aufzuladen.

Finden Sie 2 Armlehnen-Einstellknöpfe auf der Armlehnenablage

EINSTELLUNG DER ARMLEHNENBREITE

Ziehen Sie die Kontermuttern fest.

Stellen Sie sicher, dass der Roller ausgeschaltet ist.

V. BETRIEB

Machine Translated by Google

Das Licht auf der Batterieanzeige schaltet sich ein, wenn der Schlüssel vollständig im Schlüssel steckt

Ziehen Sie das rechte Ende des Gashebels nach hinten, der Roller fährt

VERWENDUNG DER NEUEN BATTERIE

rückwärts bewegen.

muss ersetzt werden.

WARNUNG! Benutzen Sie den Schlüsselschalter nicht zum Anhalten Ihres Rollers, es sei denn, ein

Der Roller stoppt automatisch, es sei denn, dieser Hebel ist außer Betrieb.

Die Pinnenkonsole beherbergt alle Bedienelemente, die Sie zum Fahren Ihres Rollers benötigen.

WARNUNG! Wenn Ihr Roller längere Zeit stillstand, schalten Sie ihn wieder ein

Wenn Sie den Hebel vollständig loslassen, kehrt er automatisch in die Primärstellung zurück

unten:

Fahren Sie mit dem Roller, bis er vollständig zum Stillstand kommt.

etwa 90 % seines Spitzenleistungsniveaus; Geben Sie eine weitere volle Ladung von 10 bis 12

Zustandsanzeige, Hupenknopf und Scheinwerferknopf. Mit allen Bedienelementen auf dem

GASHEBEL (siehe Abb. 2)

ihr höchstes Leistungsniveau; Nach 4 bis 5 Ladezyklen sind die Akkus leer

NETZSCHALTER (Siehe Abb. 2)

Fahren Sie den Roller bis zur Höchstgeschwindigkeit, die Sie mit dem Geschwindigkeitseinstellknopf voreingestellt haben.

Bitte kaufen Sie Vevor-Batterien mit 24 V/20 Ah für die Batterien Ihres Rollers

schalten.

sofort den Gashebel betätigen.

nach vorne; Drücken Sie das rechte Ende des Gashebels nach vorne, der Roller bewegt sich

Um neue Batterien für maximale Effizienz einzulaufen, befolgen Sie bitte die Hinweise hier

PNEDENKONSOLE

Es ist ein dringendes Ereignis eingetreten.

Je größer der Drehwinkel des Hebels ist, desto schneller ist die Geschwindigkeit Ihres Rollers.

nach unten, um unbeabsichtigte Bewegungen zu verhindern.

Position, d. h. die Stoppposition, und betätigt die Bremse Ihres Rollers, um ihn zu verlangsamen

Laden Sie jeden neuen Akku vor dem ersten Gebrauch vollständig auf. Dadurch wird der Akku aufgeladen

einschließlich Schlüsselschalter, Geschwindigkeitseinstellknopf, Gashebel und Batterie

Fahren Sie dann mit Ihrem Roller, und die Batterien haben jetzt eine Leistung von über 90 %

Konsole können Sie verschiedene Bewegungen Ihres Rollers steuern.

Mit diesem Hebel können Sie die Vorwärts- und Rückwärtsgeschwindigkeit Ihres Fahrzeugs steuern

wird auf 100 % aufgeladen und hält über einen längeren Zeitraum.

WARNUNG! Sollte Ihr Roller eine unerwartete Bewegung ausführen, lassen Sie ihn bitte los

- 9 -

Machine Translated by Google

Hebel, um den Antriebsmotor wieder einzukuppeln und Ihren Roller aus dem Freilauf zu nehmen

WARNUNG! Wenn sich Ihr Roller im Stromversorgungsmodus befindet, wird das Handbuch angezeigt

SCHEINWERFERTASTE (siehe Abbildung 2)

Modus, um sicherzustellen, dass das Bremssystem normal funktioniert. Scheitern zu

rechts von der Sitzfläche, siehe Abbildung 15.

VORSICHT! Wenn sich Ihr Roller im Freilaufmodus befindet, ist das Bremssystem aktiviert

Durch den Motor können Sie ihn in den Freilaufmodus versetzen.

Funktion zum Vorwärts- oder Rückwärtsfahren, und die Hupe ertönt.

LADESCHUTZ (siehe Abb. 3)

schaltet automatisch aus, um den Motor und andere elektrische Geräte zu schützen.

um den Antriebsmotor zu deaktivieren und zum zu wechseln

Personenschäden verursachen.

Der Roller blieb für 1 Minute stehen. Danach können Sie das Gerät einschalten und normal fahren.

Drücken Sie den manuellen Freilaufmodus nach hinten

Andernfalls kann es zu Verletzungen kommen.

Unten befindet sich ein Hebel für den Freilaufmodus

Modus.

Der Hebel für den Freilaufmodus muss sich in der unteren Position befinden, also eingeschaltet sein

Der Knopf sorgt für klare Sicht und sicheres Fahren bei Nacht.

Wann immer Sie Ihren Roller nicht bewegen möchten

ausgerückt. In diesem Fall unterbricht die Steuerung automatisch die Funktion

Andernfalls kann es zu Verletzungen oder Schäden am Roller kommen.

Setzen Sie sich niemals auf Ihren Roller, wenn er sich im Freilaufmodus befindet. Andernfalls kann es sein, dass dies der Fall ist

Der Ladungsschutz ist eine Sicherheitseinrichtung. Bei Überlastung wird dieser Schutz aktiviert

Ziehen Sie den Hebel für den manuellen Freilaufmodus nach vorne

Wenn der Protektor auslöst, muss Ihr Roller sofort ausgeschaltet werden, um ihn aufzubewahren

Freilaufmodus.

Versetzen Sie Ihren Roller niemals an Steigungen in den Freilaufmodus.

MANUELLER FREIRAD-MODUSHEBEL

- 10 -

Machine Translated by Google

VI. PFLEGE UND WARTUNG

- 11 -

Alle Radlager sind geschmiert und abgedichtet. Sie bedürfen keiner Nachfolge

Reifenzustand

Der Batteriekasten muss so ausgerichtet sein, dass alle Batteriepole nach vorne zur Rückseite des Rollers zeigen.

Sie sollten vor jedem Gebrauch einen Sicherheitscheck durchführen, um sicherzustellen, dass Ihr Roller sicher ist

Demontage und so weiter

Geräte

Der Roller verfügt über die Energiesparfunktion, wenn Sie ihn bis zu 20 Minuten lang nicht benutzen.

wöchentliche, monatliche und halbjährliche Inspektionen gemäß den Punkten in Tabelle 2.

Vermeiden Sie Stöße oder Stöße an allen Steuerteilen.

Hitze, Kälte oder Feuchtigkeit.

und stecken Sie es erneut ein, um neu zu starten.

Prüfgegenstände

Überprüfen Sie alle Anschlüsse, um sicherzustellen, dass sie fest und sicher sitzen.

Tragen Sie eine dünne Schicht Autowachs auf, um den Hochglanz zu erhalten.

Jederzeit Wöchentlich Monatlich Sechs monatlich

Stellen Sie sicher, dass sie fest sitzen und nicht korrodiert sind. Die Batterien müssen flach im Inneren sitzen

Schmierung.

Batteriezustand0

Drehen, Fahren, Voreinstellen und

Motoren

Wenn Sie mit der täglichen Nutzung fertig sind, ziehen Sie bitte den Netzschalter heraus, um einen Stromausfall zu vermeiden.

funktioniert reibungslos und sicher. Empfehlenswert ist auch die regelmäßige Durchführung

Bremssystem

Reinigung

Vermeiden Sie, dass Ihr Roller über längere Zeit extremen Bedingungen ausgesetzt wird, z

die power abgeschaltet automatisch. Wenn Sie erneut fahren müssen, ziehen Sie bitte den Schlüssel ab

Halten Sie die Pinnenkonsole sauber.

Der Hauptrahmen des Rollers wurde mit einer klaren Versiegelungsbeschichtung besprüht. Du kannst

Alle Teile

Überprüfen Sie alle elektrischen Anschlüsse, einschließlich der Anschlüsse des Ladegeräts.

Verbindungen

Generelle Richtlinien

Tabelle 2

Machine Translated by Google

WARNUNG! Fahren Sie kein potenziell gefährliches Gefälle hinauf oder hinunter (z. B. Bereiche, die mit

Schnee, Eis, geschnittenem Gras oder nassen Blättern bedeckt sind).

Hohes Gras, das sich im Fahrwerk verfangen kann.

Es kann zu Personenschäden und Schäden an Ihrem Roller kommen.

Personenschäden.

5. Freilaufmodus

Ihr Roller ist in der Lage, alle Steigungen zu überwinden, die eine maximale sichere Steigung von nicht überschreiten

Ihr Roller ist so konzipiert, dass er bei normaler Fahrt optimale Stabilität bietet

Der Roller muss von Ihrem Begleiter manuell geschoben werden. Weitere Informationen finden Sie unter V

Überprüfen Sie alle elektrischen Verbindungen. Stellen Sie sicher, dass sie fest sitzen und nicht korrodiert sind.

Überprüfen Sie die Bremsen und sorgen Sie dafür, dass sie optimal funktionieren.

Gesicht der Steigung. Fahren Sie mit Ihrem Roller geradeaus die Steigung hinauf. Dies reduziert sich erheblich

Ihr Roller kann jedoch auch auf unbefestigten Strecken gefahren werden. Aber du

2. Gewichtsbeschränkungen

Achten Sie stets darauf, die max. Die Neigung beträgt 9°.

etwa oder weiches Pflaster.

Warnung! Das Überschreiten der Gewichtsgrenze führt zum Erlöschen Ihrer Garantie und kann zur Folge haben

WARNUNG! Fahren Sie niemals rückwärts eine Steigung hinauf oder hinunter. Dies könnte dazu führen

Locker gepackter Kies und Strand.

1. Befolgen Sie die folgenden Anweisungen, bevor Sie Ihren Roller benutzen:

Ihr Roller ist mit einem manuellen Freilaufmodushebel ausgestattet, der das ermöglicht

3. Informationen zur Steigung

4. Fahrflächen im Freien

Bedingungen – trockene, ebene Flächen aus Beton, Asphalt oder Asphalt.

"BETRIEB".

Überprüfen Sie alle Verbindungen zum Batteriekasten. Stellen Sie sicher, dass sie korrekt und sicher sind.

9°WARNUNG! Fahren Sie beim Erklimmen einer Steigung nicht im Zickzack oder schräg

Überprüfen Sie die Batterieladung. Siehe V „BATTERIEN UND LADEN“.

die Möglichkeit eines Umkippens oder Sturzes.

Sie sollten das Fahren auf den folgenden Straßen vermeiden: Eine Fahrbahn, auf der Sie sich unsicher fühlen

Ihr Roller ist für eine normale Tragfähigkeit von 100 kg ausgelegt.

- 12 -

VII. SICHERHEIT

Machine Translated by Google

- 13 -

Die Sitzarmlehnen werden hochgeklappt oder entfernt;

WARNUNG! Betreiben Sie Ihren Roller nicht bei Eis oder rutschigen Bedingungen.

WARNUNG! Benutzen Sie Ihren Roller nicht im Freilaufmodus ohne

Motorroller, was zu Personenschäden führte.

Radio- und Fernsehsender könnten die Nutzung Ihres Rollers beeinträchtigen, wenn Ihr Roller in der Luft steht

Halten Sie die Vorderräder in Fahrtrichtung, um die Stabilität Ihres Rollers zu verbessern.

Aufgrund dieser Einflüsse kann es sein, dass Ihr Roller außer Betrieb ist.

um zu verhindern, dass der Roller umkippt und Verletzungen verursacht.

Bewahren Sie Ihren Roller auf, wenn er Feuchtigkeit ausgesetzt war, bis er vollständig getrocknet ist.

WARNUNG! Verschieben Sie Ihren Sitz nicht ohne die Hilfe Ihres Begleiters

auf und von Ihrem Roller.

Bitten Sie bei Bedarf Ihren Betreuer um Hilfe.

Eine solche Verwendung kann dazu führen, dass Ihr Roller umkippt und Verletzungen verursacht.

Der Roller könnte unkontrolliert herunterrollen

Stellen Sie sicher, dass sich Ihr Roller nicht im Freilaufmodus befindet.

8. Vorsichtsmaßnahmen bei schlechtem Wetter

Funkwellen von Mobiltelefonen, Funkempfängern oder anderen Sendern wie z

Halten Sie sich so nah wie möglich an Ihrem Roller.

Eine solche Verwendung kann die Leistung und Sicherheit Ihres Geräts beeinträchtigen

Begleiter anwesend. Andernfalls kann es zu Verletzungen kommen.

Umfang ihres Einflusses.

WARNUNG! Positionieren Sie sich möglichst weit hinten im Rollersitz

WARNUNG! Setzen Sie Ihren Roller zu keiner Zeit irgendeiner Art von Feuchtigkeit aus (Regen, Schnee, Nebel oder

Wäsche). Eine solche Einwirkung kann Ihren Roller beschädigen. Niemals betreiben

WARNUNG! Vermeiden Sie es, Ihre Armlehnen zum Tragen von Gewichten zu verwenden.

Ihr Roller befindet sich im Freilaufmodus. Andernfalls kann es zu Personenschäden kommen.

7. Um Verletzungen zu vermeiden, beachten Sie bitte beim Empfang die folgenden Sicherheitstipps

WARNUNG! Versetzen Sie Ihren Roller nicht in den Freilaufmodus, wenn Sie sich an einer Steigung befinden. Der

Stellen Sie sicher, dass der Strom ausgeschaltet ist, siehe V „BETRIEB“.

WARNUNG! Vermeiden Sie es, Ihr gesamtes Gewicht auf die Fußplatte zu verlagern.

6. Elektromagnetische Störungen

Machine Translated by Google

Technischer Support und E-Garantiezertifikat

www.vevor.com/support

Machine Translated by Google

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi, se lo sei

risparmiando effettivamente la metà rispetto alla principale marca

MODELLO: W3467

SCOOTER PER LA MOBILITÀ PIEGHEVOLE

Machine Translated by Google

MOBILITÀ PIEGHEVOLE

SCOOTER

I. INTRODUZIONE Leggere e

seguire tutte le istruzioni, le avvertenze e le note contenute in questo manuale

prima di tentare di utilizzare lo scooter per disabili per la prima volta. Se in questo

manuale sono presenti informazioni che non si comprendono o se è necessaria

ulteriore assistenza per il montaggio o il funzionamento,

HO BISOGNO DI AIUTO? CONTATTACI!

Modello: W3467

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a

contattarci:

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le

istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara

interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà

soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo

più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

- 1 -

Machine Translated by Google

II. SPECIFICHE E STRUTTURA

-2-

Questo prodotto è di tipo outdoor ed è adatto per viaggiare su strade pianeggianti in a

ATTENZIONE! La mancata osservanza delle avvertenze contenute nel manuale potrebbe comportare

in lesioni personali.

Questo scooter per disabili è adatto a disabili, anziani e infermi

AVVERTIMENTO! Potrebbe verificarsi la mancata osservanza delle avvertenze contenute nel manuale

la vita più conveniente.

funzionamento o mancata osservanza delle istruzioni, delle precauzioni e delle avvertenze contenute nel presente manuale.

certi che le caratteristiche del design e il funzionamento senza problemi garantiranno la tua quotidianità

Lo scooter è costituito principalmente dalle parti seguenti: carrozzeria dello scooter, sedile, controller,

manubrio, motori, ruote motrici, leva del freno, sospensioni, batterie e luce dello

scooter. (vedi fig. 1)

non è responsabile per eventuali danni e/o lesioni derivanti da insicurezza individuale

installato nella parte posteriore dello scooter, che rende la guida confortevole. Noi siamo

o posizionato nel bagagliaio del veicolo durante il viaggio. Le sospensioni sono

ruote, "67" indica il numero di serie di questo modello.

le istruzioni, le precauzioni e le avvertenze contenute in questo manuale. La Vevor Corporation lo è

La struttura di montaggio e smontaggio rapido è comoda per lo stoccaggio quotidiano

La vostra sicurezza nell'utilizzo di questo prodotto dipende dalla vostra osservanza completa delle istruzioni

Questo prodotto è del modello W3467. Qui, “W” indica uno scooter per mobilità outdoor, “3” indica il codice della

categoria di prodotti, “4” indica il numero di

si prega di contattare il proprio fornitore locale autorizzato.

Gli scooter per mobilità Vevor combinano la tecnologia avanzata con stili moderni.

raggio medio all'esterno, non adatto a prati, ghiaia, pendenza superiore a 9 gradi, strade motorizzate o

giornate piovose.

danni allo scooter elettrico.

mobilità compromessa ma pensiero normale. Massimo. il carico è di 120 kg.

Machine Translated by Google

1.CONSOLE DELLA BARRA DEL TIMONE (vedi

fig.2) a. Interruttore a chiave

fig.2

B. Manopola di regolazione della velocità

C. Indicatore dello stato della batteria d.

Pulsante faro

- 3 -

Machine Translated by Google

Tabella 1

SPECIFICHE

-4-

UN. Base del sedile

SISTEMA DI CONTROLLO (vedi fig.3)

3. UNITÀ SEDILE (Vedi fig. a destra)

2. RICARICA ED ELETTRICA

D. Leva di bloccaggio del sedile

fig.3

C. Bracciolo

e. Leva di controllo

B. Protezione del carico

B. Sedile posteriore

UN. Presa caricabatterie a 3 pin

1105*500*940mm

420 mm

Dimensioni complessive (L*W*H)

Altezza del sedile

580 mm

Larghezza del sedile

Machine Translated by Google

III. ASSEMBLEA

-5-

Pacchi batterie al piombo; 24V20AH

diametro esterno x larghezza (9"x3")

400 mm

Spazio di frenata in piano

Capacità di carico

9°

24 V/250 W

Raggio minimo di sterzata

210 mm

ÿ120 kg

Ruote anteriori

Peso dello scooter (con batterie)

diametro esterno x larghezza (9"x3")

Massima velocità

Ruote posteriori

ÿ1500 mm

Altezza del bracciolo

Il motore

ÿ20km

Batteria

Altezza dello schienale

1500 mm±300 mm

Gamma teorica

52Kg

380mm

Capacità di arrampicata

Profondità del sedile

ÿ8 km/ora

Apri la scatola di imballaggio del tuo nuovo scooter e rimuovi tutta la fodera protettiva e

1. Allentare il controdado (vedi fig.4)

APERTURA MANOPOLA DELLA SCATOLA DI IMBALLAGGIO

2. Allineare il foro del bullone.

REGOLAZIONE DELL'ANGOLO DELLA BARRA

MONTAGGIO SUPPORTO SEDILE

1. Inserire il reggisella nel tubo sella situato nella sezione posteriore (vedi fig.5)

3. Stringere i controdadi per fissare la barra.

quindi estrarre lo scooter piegato dalla scatola.

2. Sollevare la barra fino ad ottenere un'angolazione adeguata

3. Inserire il bullone nel foro.

Machine Translated by Google

3. Inserire rispettivamente i braccioli sinistro e destro nei tubi quadrati sotto il sedile

imballarlo correttamente dalla carrozzeria dello scooter.

ATTENZIONE!

4. Ruotare la piastra della batteria di 90° per posizionarla sul pacco batteria (Fig.10), quindi serrarla.

indietro, (vedi fig.12) e poi fissare le manopole.

2. Spingere la leva del freno in modalità "N" anteriore (vedere fig.8)

2. Rilasciare la leva di bloccaggio del sedile e spostare il sedile in avanti, quindi il sedile si sposterà

essere bloccato automaticamente dalla leva di bloccaggio.

3. Mettere la batteria nel vano batteria (Fig.9). Allineare la spina della batteria

2. Inserire il cestello nel suo fissatore

1. Estrarre il tappo del tubo sella e svitare i due dadi dal coperchio posteriore.(vedi

MONTAGGIO SEDILE

1. Posizionare il sedile sul supporto del sedile.(vedi fig.11)

fig.5,fig.7)

Collegare i cavi di alimentazione come richiesto nella fig.10.

1. 1. Rimuovere le 2 viti situate sulla parte anteriore della fresa (vedere fig.13). Montare il

MONTAGGIO DEL CESTELLO

Un collegamento errato può danneggiare lo scooter.

MONTAGGIO BATTERIE

fissaggio del cestello sulla fresa.

-6-

Machine Translated by Google

Tirare verso l'alto la leva di bloccaggio del sedile per sbloccare il sedile.

destra del sedile per sbloccarlo.

Allaccia l'anello sulla chiusura del sedile con il dito

Tirare su il sedile. (vedi fig.11)

Ruotare il sedile per regolarne la direzione.

REGOLAZIONE DELL'ALTEZZA DEL SEDILE

Rimontare il sedile.

Tirare verso l'alto la leva di bloccaggio del sedile situata in basso

ROTAZIONE DEL SEDILE

Non tentare mai di apportare modifiche

il sedile all'altezza desiderata.

Inserire la chiusura del sedile per fissare il reggisella.

ed estrarlo. (vedi fig.5)

Far scorrere il reggisella su e giù per alzarlo o abbassarlo

AVVERTIMENTO! Rimuovere la chiave dall'interruttore a chiave prima delle regolazioni.

IV. REGOLAZIONI DEL COMFORT

-7-

Machine Translated by Google

Quando la ricarica è quasi terminata, la luce verde si accende. Dovresti

continuare a caricare le batterie per 1 o 2 ore.

vevor può caricare in modo semplice e veloce le batterie di questo scooter per disabili.

larghezza del sedile.

REGOLAZIONE DELL'ANGOLO DELLA BARRA

(220 V)

Si accende la luce rossa sul caricabatterie che indica la ricarica in corso.

Stringere nuovamente la manopola di regolazione del bracciolo.

AVVERTIMENTO! È necessario caricare la batteria dello scooter con l'alimentatore in dotazione

presa.(vedi fig.3)

sotto il sedile(vedi fig.12), e allentare i pomelli.

CARICARE LE VOSTRE BATTERIE

Si consiglia di caricare le batterie per 10-12 ore.

La ricarica è importante per le batterie e il caricabatterie esterno fornito da

Spostare i braccioli verso l'interno o verso l'esterno per regolare la posizione

Assicurarsi che lo scooter sia spento.

REGOLAZIONE LARGHEZZA BRACCIOLO

Stringere i dadi di bloccaggio.

Collegare il connettore di ingresso del caricabatterie esterno alla presa elettrica a muro.

Si prega di scollegare il cavo di alimentazione e il caricabatterie.

Collegare il connettore di uscita del caricatore esterno all'alimentazione del caricatore a 3 pin

Trova 2 manopole di regolazione del bracciolo sul ripiano del bracciolo

Allentare i dadi di bloccaggio nella parte inferiore della barra.

caricabatterie.

caricabatteria esterno. Non utilizzare una batteria di tipo automobilistico

Spostare il timone in avanti o all'indietro in una posizione comoda.

Rilasciare la leva di bloccaggio del sedile e il sedile si bloccherà automaticamente.

CARICARE LE VOSTRE BATTERIE CON IL CARICABATTERIE ESTERNO:

V. FUNZIONAMENTO

-8-

Machine Translated by Google

La console del timone ospita tutti i comandi necessari per guidare lo scooter,

AVVERTIMENTO! Se lo scooter è rimasto fermo per un lungo periodo, alimentarlo

Quando si rilascia completamente la leva, questa ritorna automaticamente nella posizione primaria

sotto:

Tirare indietro l'estremità destra della leva di controllo dell'acceleratore, lo scooter si muoverà

La spia sull'indicatore della batteria si accende quando la chiave è completamente inserita nella chiave

NUOVA UTILIZZO DELLA BATTERIA

devono essere sostituiti.

AVVERTIMENTO! Non utilizzare l'interruttore a chiave per arrestare lo scooter a meno che un

tornare indietro.

Lo scooter si fermerà automaticamente a meno che questa leva non sia fuori servizio.

il loro livello di prestazione massimo; Dopo 4-5 volte di cicli di ricarica, le batterie

INTERRUTTORE DI POTENZA (Vedi fig.2)

scooter fino alla velocità massima preimpostata con la manopola di regolazione della velocità.

immediatamente la leva di comando dell'acceleratore.

scooter fino al completo arresto.

indicatore di stato, pulsante del clacson e pulsante dei fari. Con tutti i controlli sul

circa il 90% del suo livello di prestazione massimo; Dare un'altra carica completa da 10 a 12

LEVA COMANDO ACCELERATORE (vedi fig. 2)

Per rodare le nuove batterie per la massima efficienza, seguire le note qui

CONSOLE DELLA BARRA DEL TIMONE

si è verificato un evento urgente.

Maggiore è l'angolo di rotazione della leva, maggiore sarà la velocità dello scooter.

interruttore.

Si prega di acquistare le batterie Vevor da 24 V/20 Ah se si tratta delle batterie del vostro scooter

inoltrare; Spingere in avanti l'estremità destra della leva di comando dell'acceleratore e lo scooter lo farà

ore, quindi guida lo scooter e le batterie funzioneranno a oltre il 90%.

dalla console puoi controllare vari movimenti del tuo scooter.

Questa leva ti consente di controllare la velocità di avanzamento e la velocità di retromarcia del tuo

si completerà con una carica del 100% e durerà per un periodo prolungato.

AVVERTIMENTO! Se lo scooter fa un movimento inaspettato, rilascialo

verso il basso per evitare movimenti involontari.

posizione, ovvero la posizione di arresto, e inserisce il freno dello scooter per rallentare

Ricaricare completamente qualsiasi nuova batteria prima del suo utilizzo iniziale. Questo porta la batteria al massimo

compreso l'interruttore a chiave, la manopola di regolazione della velocità, la leva di comando dell'acceleratore, la batteria

-9-

Machine Translated by Google

tramite motore, puoi metterlo in modalità sblocco ruote.

funzione di spostamento avanti o indietro e il clacson suonerà.

PROTEZIONE DEL CARICO (Vedi fig.3)

AVVERTIMENTO! Quando lo scooter è in modalità elettrica, il manuale

leva per riattivare il motore di azionamento e togliere lo scooter dalla ruota libera

PULSANTE FARI (Vedi Figura 2)

destra della base del sedile, mostrato come (Figura 15).

ATTENZIONE! Quando lo scooter è in modalità sblocco ruote, il sistema frenante lo è

modalità, in modo da garantire il normale funzionamento dell'impianto frenante. Fallimento

lo scooter si è fermato per 1 minuto. Successivamente puoi accenderlo e guidare normalmente.

Spingere all'indietro in modalità sblocco ruote manuale

In caso contrario, si potrebbero causare lesioni personali.

per disattivare il motore di azionamento e passare a

scatta automaticamente per proteggere il motore e altri dispositivi elettrici.

causare lesioni personali.

Il pulsante aiuta una visione chiara e una guida sicura di notte.

Ogni volta che non vuoi spostare il tuo scooter

disimpegnato. In questo caso, il sistema di controllo interromperà automaticamente il

farlo potrebbe causare lesioni personali o danni allo scooter.

modalità.

Nella parte inferiore è presente una leva per la modalità di ruota libera

la leva della modalità di sblocco ruote deve essere in posizione abbassata, cioè alimentata

Quando la protezione scatta, lo scooter deve essere spento immediatamente per mantenerlo

modalità di sblocco ruote.

Non mettere mai lo scooter in modalità sblocco ruote su nessuna pendenza.

LEVA DELLA MODALITÀ RUOTA LIBERA MANUALE

Non sedersi mai sullo scooter quando è in modalità sblocco ruote. In caso contrario, potrebbe

Il protettore del carico è un dispositivo di sicurezza. Quando si verifica il sovraccarico, questa protezione

Tirare in avanti la leva della modalità di sblocco ruote manuale

- 10 -

Machine Translated by Google

VI. CURA E MANUTENZIONE

- 11 -

Dispositivi

Lo scooter ha la funzione di risparmio energetico, quando smetti di usarlo fino a 20 minuti,

ispezioni settimanali, mensili e semestrali secondo le voci della tabella 2.

Evitare di urtare o urtare tutte le parti di controllo.

Tutti i cuscinetti delle ruote sono lubrificati e sigillati. Non richiedono alcun successivo

Condizioni degli pneumatici

vano batteria e tutti i terminali della batteria siano rivolti in avanti verso la parte posteriore dello scooter.

È necessario eseguire un controllo di sicurezza prima di ogni utilizzo per verificare la sicurezza dello scooter

Smontaggio e così via

applicare uno strato leggero di cera per auto per mantenere il suo aspetto lucido.

Controllare tutti i connettori per assicurarsi che siano serrati e fissati correttamente.

In qualsiasi momento Settimanale Mensile Semestrale

Condizioni della batteria0

caldo, freddo o umidità.

e reinserirlo per riavviare.

Elementi di ispezione

Al termine dell'utilizzo quotidiano, estrarre la chiave di accensione per evitare interruzioni di corrente.

funziona in modo fluido e sicuro. Ti consiglio anche di esibirti regolarmente

Sistema di frenaggio

Pulizia

lubrificazione.

Assicurarsi che siano ben stretti e non corrosi. Le batterie devono essere posizionate in posizione piatta all'interno

Tornitura, guida, preimpostazione e

Motori

Mantenere pulita la console del timone.

Il telaio principale dello scooter è stato spruzzato con un rivestimento sigillante trasparente. Puoi

Tutte le parti

Controllare tutti i connettori elettrici, compresi i connettori del caricabatterie.

Connessioni

Evitare l'esposizione prolungata dello scooter a condizioni estreme, come l'eccesso

l'alimentazione si spegne automaticamente. Se è necessario guidare di nuovo, estrarre la chiave

Linee guida generali

Tavolo 2

Machine Translated by Google

VII. SICUREZZA

Lo scooter è in grado di superare qualsiasi pendenza che non superi la pendenza massima di sicurezza

Lo scooter è progettato per fornire una stabilità ottimale durante la guida normale

scooter da spingere manualmente dal tuo assistente. Per ulteriori informazioni vedere V

Controllare tutti i collegamenti elettrici. Assicurarsi che siano ben stretti e non corrosi.

Erba alta che può impigliarsi nel telaio.

AVVERTIMENTO! Non guidare su o giù per pendenze potenzialmente pericolose (ad esempio,

aree coperte di neve, ghiaccio, erba tagliata o foglie bagnate).

lesioni personali e danni allo scooter.

lesione personale.

5. Modalità Ruota libera

2. Limitazioni di peso

Fare sempre attenzione a non superare il limite massimo. la pendenza è di 9°.

circa o pavimentazione morbida.

Controllare i freni e mantenerli al meglio.

fronte del pendio. Guida lo scooter dritto lungo la pendenza. Ciò si riduce notevolmente

Tuttavia, lo scooter può essere guidato anche su percorsi sterrati. Ma tu

1. Eseguire le seguenti istruzioni prima di utilizzare lo scooter:

3. Informazioni sull'inclinazione

4. Superfici di guida esterne

Lo scooter è dotato di una leva della modalità di sblocco ruote manuale che consente la

AVVERTIMENTO! Non guidare mai in retromarcia in salita o in discesa. Ciò potrebbe causare

Avvertimento! Il superamento del limite di peso invalida la garanzia e potrebbe comportare

Ghiaia e spiaggia poco compattate.

Controllare la carica della batteria. Vedi V ”BATTERIE E RICARICA”.

la possibilità di un ribaltamento o di una caduta.

dovresti evitare di guidare sulle seguenti strade: Una superficie di guida su cui non ti senti sicuro

Lo scooter è classificato per una capacità di peso normale di 100 kg.

condizioni: superfici asciutte e piane composte da cemento, asfalto o asfalto.

“OPERAZIONE”.

Controllare tutti i collegamenti alla scatola della batteria. Assicurati che siano corretti e sicuri.

9°ATTENZIONE! Quando si sale su una pendenza, non procedere a zigzag né guidare in obliquo lungo la salita

- 12 -

Machine Translated by Google

Il tuo scooter potrebbe essere fuori servizio a causa delle loro influenze.

per evitare che lo scooter si ribalti e provochi lesioni.

lo scooter se è stato esposto all'umidità finché non si è asciugato completamente.

AVVERTIMENTO! Non spostarti sul sedile senza l'aiuto dell'assistente quando

AVVERTIMENTO! Non utilizzare lo scooter su superfici ghiacciate o scivolose.

I braccioli del sedile vengono sollevati o rimossi;

AVVERTIMENTO! Non utilizzare lo scooter in modalità sblocco ruote senza un

le stazioni radio e televisive potrebbero influenzare l'utilizzo dello scooter se lo scooter è nel

Mantenere le ruote anteriori nella direzione di guida in modo da favorire la stabilità dello scooter.

scooter, con conseguenti lesioni personali.

lo scooter potrebbe rotolare in modo incontrollabile

Assicurati che lo scooter non sia in modalità sblocco ruote.

8. Precauzioni in caso di maltempo

Se necessario, chiedi assistenza al tuo assistente.

salire e scendere dallo scooter.

Tale utilizzo potrebbe causare il ribaltamento dello scooter e causare lesioni.

addetto presente. In caso contrario, si potrebbero causare lesioni personali.

portata della loro influenza.

AVVERTIMENTO! Posizionati il più indietro possibile sul sedile dello scooter

AVVERTIMENTO! Non esporre mai lo scooter a nessun tipo di umidità (pioggia, neve, nebbia o lavaggio).

Tale esposizione può danneggiare lo scooter. Non operare mai

Tieniti vicino al tuo scooter il più vicino possibile.

Onde radio provenienti da telefoni cellulari, ricevitori radio o altri trasmettitori come

Tale utilizzo potrebbe influire negativamente sulle prestazioni e sulla sicurezza del vostro

AVVERTIMENTO! Non posizionare lo scooter in modalità sblocco ruote mentre è in pendenza. IL

Assicurarsi che l'alimentazione sia spenta, vedere V, "FUNZIONAMENTO"

AVVERTIMENTO! Evitare di caricare tutto il peso sulla pedana.

6. Interferenza elettromagnetica

AVVERTIMENTO! Evitare di utilizzare i braccioli per sostenere il peso.

lo scooter è in modalità sblocco ruote. In caso contrario potrebbero verificarsi lesioni personali.

7. Per evitare lesioni, osservare i seguenti suggerimenti di sicurezza durante la salita

- 13 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:W3467

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Dehecho,seahorralamitadencomparaciónconelprincipalsalvado.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosqueverifiquecuidadosamentecuandorealizaunpedidoconnosotrossies

SCOOTERDEMOVILIDADPLEGABLE

Machine Translated by Google

¿NECESITASAYUDA?¡CONTÁCTENOS!

I.INTRODUCCIÓNLeay

sigatodaslasinstrucciones,advertenciasynotasdeestemanual

antesdeintentaroperarsuscooterdemovilidadporprimeravez.Si

hayalgunainformaciónenestemanualquenocomprende,osi

necesitaayudaadicionalparaelmontajeolaoperación,

MOVILIDADPLEGABLE

SCOOTER

1

Modelo:W3467

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodude

en

contactarnos:Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Estassonlasinstruccionesoriginales;leaatentamentetodaslas

instruccionesdelmanualantesdeoperar.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadel

productoestarásujetaalproductoquerecibió.Perdonequenoleinformaremos

nuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Machine Translated by Google

enlesionespersonales.

Dañosalscooterdemovilidad.

Estescooterdemovilidadesadecuadoparadiscapacitados,ancianosyenfermosque

¡PRECAUCIÓN!Noseguirlasprecaucionesdelmanualpuedeprovocar

¡ADVERTENCIA!Noprestaratenciónalasadvertenciasdelmanualpuedeprovocar

vidamáscómoda.

Esteproductoesdetipoexterioryadecuadoparaviajarencarreterasplanasenun

funcionamientooincumplimientodelasinstrucciones,precaucionesyavisosdeestemanual.

Estamossegurosdequelascaracterísticasdediseñoyelfuncionamientosinproblemasgarantizaránsuusodiario.

Suscootersecomponeprincipalmentedelassiguientespiezas:carrocería,unidaddeasiento,

controlador,manillar,motores,ruedasmotrices,palancadefreno,

suspensiones,bateríasyluzdelscooter.(verfigura1)

noesresponsabledeningúndañoy/olesiónqueresultedesituacionesinsegurasindividuales.

Instaladoenlapartetraseradelscooter,loquehacequelaconducciónseacómoda.Somos

lasinstrucciones,precaucionesyadvertenciasdeestemanual.VevorCorporationes

ocolocadoenelmaleterodesuvehículomientrasviaja.Lassuspensionesson

ruedas,"67"significaelnúmerodeseriedeestemodelo.

Suseguridadaloperaresteproductodependedesisiguecompletamente

Laestructurademontajeydesmontajerápidoesconvenienteparaelalmacenamientodiario.

EsteproductoesdelmodeloW3467.Aquí,"W"indicaunscooterdemovilidadparaexteriores,"3"

significaelcódigodecategoríadeproductos,"4"indicaelnúmerode

póngaseencontactoconsuproveedorlocalautorizado.

LosscootersdemovilidadVevorcombinantecnologíaavanzadaconestilosmodernos.

movilidaddesafiadaperopensamientonormal.Máx.lacargaesde120kg.

rangomedioenexteriores,tampocoparapastizales,grava,pendientesdemásde9grados,caminos

motorizadosodíasdelluvia.

II.ESPECIFICACIÓNYESTRUCTURA

2

Machine Translated by Google

1.CONSOLADELTIMÓN(verfig.2)a.

interruptordellave

Figura2

b.Perilladeajustedevelocidad

C.Indicadordecondicióndelabatería

d.Botóndelfaro

3

Machine Translated by Google

ESPECIFICACIONES

tabla1

4

a.Tomadecargadorde3pines

d.Palancadebloqueodelasiento

b.Asientotrasero

b.Protectordecarga

C.Brazo

mi.Palancadecontrol

Fig.3

2.CARGAYELÉCTRICO

SISTEMADECONTROL(verfig.3)

3.UNIDADDEASIENTO(Verfiguraderecha)

a.Basedelasiento

1105*500*940mm

420mm

Tamañototal(largoxanchoxalto)

Alturadelasiento

580mm

Anchodelasiento

Machine Translated by Google

III.ASAMBLEA

5

Ruedastraseras

Alturadelreposabrazos

Motor

≤1500mm

≥20km

Batería

Alturadelrespaldo

1500mm±300mm

Rangoteórico

52kilos

380mm

Capacidaddeescalada

Profundidaddelasiento

≤8km/h

Paquetesdebateríasdeplomoácido;24V20AH

Diámetroexteriorxancho(9"x3")

400mm

Distanciadefrenadoenllano

Capacidaddecarga

9°

24V/250W

Radiodegiromínimo

210mm

≤120kg

Pesodelscooter(conbaterías)

Ruedasfrontales

Máximavelocidad

2.Levanteeltimónhastaunánguloadecuadoparausted.

APERTURADELACAJADEEMBALAJE

2.Alineeelorificiodelperno.

1.Aflojelacontratuerca(verfig.4)

1.Insertelatijadelsillíneneltubodelsillínubicadoenlaseccióntrasera(verfig.5).

CONJUNTODESOPORTEDELASIENTO

AJUSTEDELÁNGULODELTIRÓN

luegosaqueelscooterplegadodelacaja.

3.Aprietelascontratuercasparafijareltimón.

Abralacajadeembalajedesunuevoscooter,retiretodoelrevestimientoprotectory

3.Inserteelpernoenelagujero.

Machine Translated by Google

sebloquearáautomáticamentemediantelapalancadebloqueo.

1.Retireeltapóndeltubodelasientoydesenrosquelasdostuercasdelacubiertatrasera(consulte

MONTAJEDELASIENTO

2.Insertalacestaensufijador.

1.Coloqueelasientosobreelsoportedelasiento(verfigura11).

figura5,figura7)

Conecteloscablesdealimentacióncomoserequiereenlafigura10.

1.1.Retirelos2tornillosubicadosenlapartedelanteradelacultivadora(verfig.13).Monteel

MONTAJEDELACESTA

Unaconexiónincorrectapuededañarelscooter.

MONTAJEDELABATERÍA

fijadordecestaeneltimón.

3.Insertelosreposabrazosizquierdoyderechorespectivamenteenlostuboscuadradosdebajodelasiento.

Empáquelocorrectamentedesdeelcuerpodelscooter.

¡PRECAUCIÓN!

4.Girelaplacadelabatería90°paracolocarlaenelpaquetedebaterías(Fig.10)yluegoapriétela.

haciaatrás(verfig.12)yluegoajustelasperillas.

2.Empujelapalancadelfrenoalmodo"N"delantero(verfig.8).

2.Sueltelapalancadebloqueodelasientoymuevaelasientohaciaadelanteyluegoelasientose

3.Coloquelabateríaenlabandejadelabatería(Fig.9).Alineeelenchufedelabatería

6

Machine Translated by Google

IV.AJUSTESDECONFORT

7

ROTACIÓNDELASIENTO

Nuncaintentehacerajustes

elasientoalaalturadeseada.

Inserteelpestillodelasientoparafijarlatijadelsillín.

ysáquelo.(verfigura5)

Deslizalatijadelsillínhaciaarribayhaciaabajoparasubirobajar.

¡ADVERTENCIA!Retirelallavedelinterruptordellaveantesderealizarajustes.

Levantelapalancadebloqueodelasientoparadesbloquearlo.

derechadelasientoparadesbloquearelasiento.

Abrocheelanillodelpestillodelasientoconeldedo.

Levantaelasiento.(verfigura11)

Gireelasientoparaajustarsudirección.

AJUSTEDELAALTURADELASIENTO

Vuelvaamontarelasiento.

Levantelapalancadebloqueodelasientoubicadaenlapartebaja.

Machine Translated by Google

V.FUNCIONAMIENTO

8

Lacargaesimportanteparalasbateríasyelcargadorexternoproporcionadopor

AJUSTEDELANCHODELREPOSABRAZOS

Aprietelascontratuercas.

Asegúresedequeelscooterestéapagado.

Conecteelconectordeentradadelcargadorexternoalatomadecorrientedelapared.

Conecteelconectordesalidadelcargadorexternoalconectordealimentacióndelcargadorde3pines.

Encuentre2perillasdeajustedelreposabrazosenelestantedelreposabrazos

Desenchufeelcabledealimentaciónyelcargador.

Aflojelascontratuercasenelextremoinferiordeltimón.

cargador.

Cargadordebateríasexterno.Noutiliceunabateríadetipoautomotriz.

Muevaeltimónhaciaadelanteohaciaatráshastaunaposicióncómoda.

Sueltelapalancadebloqueodelasientoyautomáticamentebloquearáelasiento.

CARGARSUSBATERÍASCONELCARGADORFUERADEBORDO:

Cuandolacargaestácasiterminada,laluzverdeseenciende.Debería

Continúecargandolasbateríasdurante1a2horas.

Sesugierecargarlasbateríasdurante10a12horas.

vevorpuedecargardeformasencillayrápidalasbateríasdeestescooterdemovilidad.

anchodelasiento.

AJUSTEDELÁNGULODELTIRÓN

(220V)

Laluzrojadelcargadorseenciendeindicandoquelacargaestáenmarcha.

Aprietenuevamentelaperilladeajustedelreposabrazos.

¡ADVERTENCIA!Debescargarlabateríadetuscooterconelcargadorsuministrado.

receptáculo.(verfig.3)

debajodelasiento(verfig.12)yaflojelasperillas.

CARGANDOTUSBATERÍAS

Muevalosreposabrazoshaciaadentroohaciaafueraparaajustarla

Machine Translated by Google

9

Laconsoladeltimónalbergatodosloscontrolesnecesariosparaconducirsuscooter,

¡ADVERTENCIA!Sisuscooterhaestadoparadoduranteunlargoperíodo,enciéndalo

Cuandosueltalapalancaporcompleto,regresaautomáticamentealaposiciónprimaria.

abajo:

Laluzdelindicadordebateríaseenciendecuandolallaveestácompletamenteinsertadaenlallave.

Tiredelextremoderechodelapalancadecontroldelaceleradorhaciaatrásyelscootersemoverá.

USODELANUEVABATERÍA

necesitaserreemplazado.

¡ADVERTENCIA!Noutiliceelinterruptordellaveparadetenersuscooteramenosque

moverhaciaatrás.

Elscootersedetendráautomáticamenteamenosqueestapalancaestéfueradeorden.

sumáximonivelderendimiento;Despuésde4a5vecesdeciclosdecarga,lasbaterías

scooterhastalavelocidadmáximapreestablecidaconlaperilladeajustedevelocidad.

INTERRUPTORDEENERGÍA(Verfig.2)

inmediatamentelapalancadecontroldelacelerador.

scooterhastadetenerloporcompleto.

indicadordecondición,botóndebocinaybotóndefaro.Contodosloscontrolesenel

Parainstalarbateríasnuevasparaobtenerlamáximaeficiencia,sigalasnotasaquí

CONSOLADELTIMÓN

Haocurridouneventourgente.

PALANCADECONTROLDELACELERADOR(verfig.2)

alrededordel90%desunivelmáximoderendimiento;Darotracargacompletade10a12

Cuantomayorseaelángulodegirodelapalanca,mayorserálavelocidaddesuscooter.

PorfavorcomprebateríasdeVevorde24V/20AHsilasbateríasdesuscooter

cambiar.

adelante;Empujeelextremoderechodelapalancadecontroldelaceleradorhaciaadelante,elscooter

horas,luegoconduzcasuscooterylasbateríasahorafuncionaránamásdel90%desucapacidad.

consolapuedecontrolarvariosmovimientosdesuscooter.

Estapalancalepermitecontrolarlavelocidaddeavanceylavelocidadderetrocesodesu

secompletaráconunacargadel100%yduraráunperíodoprolongado.

¡ADVERTENCIA!Sisuscooterexperimentaunmovimientoinesperado,suelte

haciaabajoparaevitarmovimientosinvoluntarios.

posición,esdecir,laposicióndeparada,yactivaelfrenodesuscooterparareducirlavelocidad.

Recarguecompletamentecualquierbateríanuevaantesdesuusoinicial.Estoelevalabateríahasta

incluyendoelinterruptordellave,laperilladeajustedevelocidad,lapalancadecontroldelacelerador,labatería

Machine Translated by Google

10

pormotor,puedesponerloenmodoruedalibre.

funcióndeavanzaroretrocederysonarálabocina.

PROTECTORDECARGA(Verfig.3)

Palancaparavolveraconectarelmotordetracciónysacarelscooterdelaruedalibre.

¡ADVERTENCIA!Cuandosuscooterestáenmodomotorizado,elmanual

BOTÓNDELFARO(VerFigura2)

modo,paragarantizarqueelsistemadefrenosfuncionenormalmente.No

derechodelabasedelasiento,comosemuestraen(Figura15).

¡PRECAUCIÓN!Cuandosuscooterestáenmododeruedalibre,elsistemadefrenosestá

Elscootersedetuvodurante1minuto.Despuésdeesopodrásencenderloyconducirnormalmente.

Empujehaciaatrásenelmododeruedalibremanual

Nohacerlopuedecausarlesionespersonales.

sedisparaautomáticamenteparaprotegerelmotoryotrosdispositivoseléctricos.

paradesactivarelmotordeaccionamientoycambiara

causarlesionespersonales.

Elbotónayudaatenerunavisiónclarayunaconducciónseguraporlanoche.

Siemprequenoquierasmovertuscooter

desacoplado.Enestecaso,elsistemadecontrolcortaráautomáticamenteel

Hacerlopuedecausarlesionespersonalesodañosalscooter.

Hayunapalancademododeruedalibreenlaparteinferior.

modo.

Lapalancadelmododeruedalibredebeestarenposiciónhaciaabajo,esdecir,enmodomotorizado.

Cuandoelprotectorseactiva,suscooterdebeapagarseinmediatamenteparamantener

mododeruedalibre.

Nuncapongasuscooterenmododeruedalibreenningunapendiente.

PALANCADEMODORUEDALIBREMANUAL

Nuncasesienteensuscootercuandoestéenmododeruedalibre.Nohacerlopuede

Elprotectordecargaesundispositivodeseguridad.Cuandoseproducelasobrecarga,esteprotector

Tirehaciaadelantedelapalancadelmododeruedalibremanual

Machine Translated by Google

Dispositivos

Elscootertienelafuncióndeahorrodeenergía,cuandodejadeusarlohastapor20minutos,

inspeccionessemanales,mensualesysemestralessegúnlosítemsdelcuadro2.

Evitegolpearogolpeartodaslaspiezasdecontrol.

Todosloscojinetesdelasruedasestánlubricadosysellados.Norequierenposterior

Condicióndelosneumáticos

Desmontajeyasísucesivamente.

cajadelabateríaytodoslosterminalesdelabateríamiranhacialapartetraseradelscooter.

Deberealizarunaverificacióndeseguridadantesdecadausoparaasegurarsedequesuscooter

apliqueunacapaligeradeceraparaautomóvilesparaconservarsuaparienciadealtobrillo.

Verifiquetodoslosconectoresparaasegurarsedequeesténapretadosyaseguradoscorrectamente.

EncualquiermomentoSemanalMensualSemestral

Condicióndelabatería0

calor,fríoohumedad.

yreinsérteloparareiniciar.

Artículosdeinspección

Cuandotermineelusodiario,extraigalatecladeencendidoparaevitarquesepierdalaenergía.

operademanerasuaveysegura.Tambiénlerecomiendoquerealiceregularmente

Sistemadefrenos

Limpieza

Asegúresedequeesténapretadosynoesténcorroídos.Lasbateríasdebenquedarplanasdentrodel

lubricación.

Girar,Conducir,Preestablecery

motores

Mantengalimpialaconsoladeltimón.

Elbastidorprincipaldelscooterhasidorociadoconunacapaselladoratransparente.Puede

Todaslaspartes

Verifiquetodoslosconectoreseléctricos,incluidoslosconectoresdelcargador.

Conexiones

Evitelaexposiciónprolongadadesuscooteracondicionesextremas,comoexcesode

Laenergíaseapagaautomáticamente.Sinecesitaconducirnuevamente,saquelallave.

VI.CUIDADOYMANTENIMIENTO

11

Reglasgenerales

Tabla2

Machine Translated by Google

12

VII.SEGURIDAD

Suscooterpuedesubircualquierpendientequenoexcedaunapendientemáximasegurade

Suscooterestádiseñadoparaproporcionarunaestabilidadóptimaencondicionesdeconducciónnormales.

Elscooterdebeserempujadomanualmenteporsuasistente.Paraobtenermásinformación,consulteV.

Verifiquetodaslasconexioneseléctricas.Asegúresedequeesténapretadosynocorroídos.

¡ADVERTENCIA!Nosubanibajependientespotencialmentepeligrosas(esdecir,áreascubiertasde

nieve,hielo,pastocortadouhojasmojadas).

Hierbaaltaquepuedeenredarseeneltrenderodaje.

5.Mododeruedalibre

lesionespersonalesydañosasuscooter.

lesionespersonales.

2.Limitacionesdepeso

Tengasiempreencuentanoexcederelmáximo.Lapendienteesde9°.

sobrepavimentoblandooblando.

caradelapendiente.Conducetuscooterhaciaarribaporlapendiente.Estoreduceengranmedida

Revisalosfrenosymantenlosensumejorfuncionamiento.

Sinembargo,suscootertambiénpuedecircularporcaminosconsuelosfirmes.Perotu

1.Sigalassiguientesinstruccionesantesdeutilizarsuscooter:

3.Informacióndeinclinación

4.Superficiesdeconducciónalairelibre

Suscooterestáequipadoconunapalancademododeruedalibremanualquepermite

¡Advertencia!Excederellímitedepesoanulalagarantíaypuederesultaren

¡ADVERTENCIA!Nuncasubaobajeunapendientehaciaatrás.Estopodríacausar

Gravayplayapococompactadas.

Verifiquelacargadelabatería.VerV”BATERÍASYCARGA”.

laposibilidaddeunvuelcoounacaída.

Debeevitarconducirenlassiguientescarreteras:Unasuperficiedeconducciónenlaquesesientainseguro.

Suscootertieneunacapacidaddepesonormalde100kg.

condiciones:superficiessecasyniveladascompuestasdeconcreto,asfaltooasfalto.

"OPERACIÓN".

Verifiquetodaslasconexionesalacajadelabatería.Asegúresedequeseancorrectosyseguros.

9°¡ADVERTENCIA!Alsubirunapendiente,nozigzagueeniconduzcaenángulohaciaarriba.

Machine Translated by Google

Esposiblequesuscooterestéaveriadodebidoasusinfluencias.

paraevitarqueelscootersevuelqueycauselesiones.

suscootersihaestadoexpuestoalahumedadhastaquesehayasecadocompletamente.

¡ADVERTENCIA!Nosemuevaensuasientosinlaayudadesuasistentecuando

Losreposabrazosdelasientoselevantanosequitan;

¡ADVERTENCIA!Nooperesuscooterencondicionesdehielooresbaladizas.

¡ADVERTENCIA!Noutilicesuscooterenmododeruedalibresinun

scooter,loquepodríaprovocarlesionespersonales.

Lasestacionesderadioytelevisiónpodríanafectarelusodesuscootersiésteseencuentraenel

Mantengalasruedasdelanterasenladireccióndeconducciónparaayudaralaestabilidaddesuscooter.

Elscooterpuederodarincontrolablementesobresu

Asegúresedequesuscooternoestéenmododeruedalibre.

8.Precaucionesencasodeinclemenciasdeltiempo

subirybajardesuscooter.

Pídaleayudaasuasistentesiesnecesario.

Talusopuedehacerquesuscootersevuelqueycauselesiones.

asistentepresente.Nohacerlopuedecausarlesionespersonales.

alcancedesuinfluencia.

¡ADVERTENCIA!Colóqueselomásatrásposibleenelasientodelscooter.

¡ADVERTENCIA!Noexpongasuscooteraningúntipodehumedadenningúnmomento(lluvia,nieve,

nieblaolavado).Estaexposiciónpuededañarsuscooter.Nuncaopere

Ondasderadiodeteléfonosmóviles,receptoresderadiouotrostransmisorescomo

Manténgaselomáscercaposibledesuscooter.

Dichousopuedeafectarnegativamenteelrendimientoylaseguridaddesu

¡ADVERTENCIA!Nocoloquesuscooterenmododeruedalibremientrasestéenunapendiente.El

Asegúresedequelaalimentaciónestéapagada,consulteV,”OPERACIÓN”

¡ADVERTENCIA!Eviteponertodosupesosobreelreposapiés.

6.Interferenciaelectromagnética

¡ADVERTENCIA!Eviteutilizarlosreposabrazosparasoportarpeso.

suscooterestáenmododeruedalibre.Delocontrariopodríaprovocarlesionespersonales.

7.Paraevitarlesiones,observelossiguientesconsejosdeseguridadalobtener

13

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby dokładnie sprawdzić, kiedy składasz u nas zamówienie, jeśli tak jest

faktycznie oszczędzając połowę w porównaniu z głównymi otrębami

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

MODEL: W3467

SKŁADANA SKUTERKA MOBILNA

Machine Translated by Google

SKŁADANA MOBILNOŚĆ

SKUTER

I. WSTĘP Przed pierwszą próbą

obsługi hulajnogi przeczytaj i postępuj zgodnie ze wszystkimi instrukcjami,

ostrzeżeniami i uwagami zawartymi w tej instrukcji. Jeśli w niniejszej

instrukcji znajdują się informacje, których nie rozumiesz lub jeśli

potrzebujesz dodatkowej pomocy przy montażu lub obsłudze,

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o

kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/

support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o

dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną

interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który

otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,

jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Model: W3467

- 1 -

Machine Translated by Google

skontaktuj się z autoryzowanym lokalnym dostawcą.

Hulajnogi Vevor łączą zaawansowaną technologię z nowoczesnym stylem.

życie wygodniejsze.

średni zasięg na zewnątrz, nie na użytki zielone, żwir, nachylenie większe niż 9 stopni, drogi

zmotoryzowane lub w deszczowe dni.

uszkodzenie hulajnogi.

mobilność jest wyzwaniem, ale normalne myślenie. Maks. obciążenie wynosi 120 kg.

Ten produkt jest przeznaczony do użytku na zewnątrz i nadaje się do poruszania się po płaskiej drodze w

lub umieścić w bagażniku pojazdu podczas podróży. Zawieszenia są

koła, „67” oznacza numer seryjny tego modelu.

instrukcje, przestrogi i ostrzeżenia zawarte w tej instrukcji. Firma Vevor jest

Twoje bezpieczeństwo podczas obsługi tego produktu zależy od tego, czy będziesz całkowicie przestrzegać jego zasad

Konstrukcja umożliwiająca szybki montaż i demontaż jest wygodna w codziennym przechowywaniu

Ten produkt należy do modelu W3467. Tutaj „W” oznacza hulajnogę terenową, „3” oznacza kod kategorii

produktów, „4” oznacza liczbę

obsługi lub nieprzestrzegania instrukcji, przestróg i ostrzeżeń zawartych w tej instrukcji.

pewność, że cechy konstrukcyjne i bezawaryjne działanie zapewnią Ci codzienność

Hulajnoga składa się głównie z poniższych części: korpusu hulajnogi, siedziska, kontrolera, kierownicy,

silników, kół napędowych, dźwigni hamulca, zawieszenia, akumulatorów i

oświetlenia hulajnogi. (patrz rys. 1)

nie ponosi odpowiedzialności za jakiekolwiek szkody i/lub obrażenia wynikające z indywidualnego zagrożenia

montowany z tyłu hulajnogi, co zapewnia komfort jazdy. Jesteśmy

OSTROŻNOŚĆ! Niezastosowanie się do ostrzeżeń zawartych w instrukcji może spowodować

w obrażeniach ciała.

Ta hulajnoga jest odpowiednia dla osób niepełnosprawnych, starszych i chorych

OSTRZEŻENIE! Może to skutkować nieprzestrzeganiem ostrzeżeń zawartych w instrukcji

II. SPECYFIKACJA I KONSTRUKCJA

- 2 -

Machine Translated by Google

B. Pokrętło regulacji prędkości

C. Wskaźnik stanu baterii d. Przycisk

reflektora rys.2

1. KONSOLA RUMPELU (patrz rys. 2 )

Przełącznik kluczykowy

- 3 -

Machine Translated by Google

2. ŁADOWANIE I ELEKTRYCZNE

B. Zabezpieczenie ładunku

C. Podłokietnik

mi. Dźwignia sterująca

A. 3-pinowe gniazdo ładowarki

D. Dźwignia blokady siedzenia

B. Oparcie siedzenia

UKŁAD STEROWANIA (patrz rys. 3)

3. SIEDZISKO (patrz rys. po prawej)

A. Podstawa siedziska

rys.3

- 4 -

580mm

Wysokość siedzenia

Rozmiar całkowity (dł.*szer.*wys.)

1105*500*940mm

420 mm

Szerokość siedziska

Tabela 1

SPECYFIKACJE

Machine Translated by Google

Głębokość siedziska

Umiejętność wspinaczki

400mm

8 km/h

9°

Zasięg teoretyczny

380 mm

52 kg

Bateria

1500 mm ± 300 mm

Zestawy akumulatorów kwasowo-ołowiowych; 24V20AH

Wysokość oparcia

Wysokość podłokietnika

Silnik

1500mm

OD x szer. (9" x 3")

Maksymalna prędkość

Tylne koła

120kg

20km

Waga hulajnogi (z akumulatorami)

Przednie koła

Ładowność

Min. promień skrętu

210 mm

24 V/250 W

Droga hamowania na płaskim

- 5 -

2. Podnieś glebogryzarkę pod odpowiedni dla siebie kąt

OTWARCIE OPAKOWANIA

2. Wyrównaj otwór na śrubę.

1. Poluzuj nakrętkę zabezpieczającą (patrz rys. 4)

1. Włóż sztycę do rury podsiodłowej znajdującej się w tylnej części (patrz rys. 5)

MONTAŻ WSPORNIKA SIEDZENIA

REGULACJA KĄTA STEROWNIKA

następnie wyjmij złożoną hulajnogę z pudełka.

3. Dokręć przeciwnakrętki, aby zamocować rumpel.

Otwórz pudło do pakowania nowej hulajnogi i zdejmij całą wkładkę ochronną

3. Włóż śrubę w otwór.

III. MONTAŻ

Machine Translated by Google

MONTAŻ AKUMULATORA

Nieprawidłowe podłączenie może spowodować uszkodzenie hulajnogi.

3. Włóż odpowiednio lewy i prawy podłokietnik w kwadratowe rurki pod siedziskiem

element mocujący kosz na rumplu.

Podłącz kable zasilające zgodnie z wymaganiami przedstawionymi na rys. 10.

MONTAŻ KOSZYKA

1. 1. Odkręć 2 śruby znajdujące się z przodu rumpla (patrz rys. 13). Zamontuj

1. Umieść fotelik na wsporniku siedziska. (patrz rys. 11)

rys. 5, rys. 7)

1. Wyciągnij korek rury podsiodłowej i odkręć dwie nakrętki z tylnej osłony. (patrz

MONTAŻ SIEDZENIA

2. Włóż koszyk do mocowania

3. Włóż akumulator do półki na akumulator (rys. 9). Wyrównaj wtyczkę akumulatora

być automatycznie blokowane przez dźwignię blokującą.

2. Przesuń dźwignię hamulca do przodu, w tryb „N” (patrz rys. 8)

2. Zwolnij dźwignię blokady siedziska i przesuń siedzenie do przodu

OSTROŻNOŚĆ!

4. Obróć płytkę akumulatora o 90°, aby umieścić ją na akumulatorze (rys. 10), a następnie dokręć ją.

z powrotem (patrz rys. 12), a następnie przymocuj pokrętła.

prawidłowo spakuj go z korpusem hulajnogi.

- 6 -

Machine Translated by Google

OSTRZEŻENIE! Przed regulacją wyjmij kluczyk ze stacyjki.

Przesuwaj sztycę w górę i w dół, aby ją podnieść lub obniżyć

Pociągnij dźwignię blokady siedzenia do góry, aby odblokować siedzenie.

i wyciągnij go. (patrz rys. 5)

Włóż zatrzask siodła, aby zamocować sztycę.

Nigdy nie próbuj dokonywać regulacji

ustawić żądaną wysokość siedziska.

Pociągnij do góry dźwignię blokady siedzenia umieszczoną na dole

OBRÓT SIEDZENIA

Zamontuj ponownie siedzisko.

REGULACJA WYSOKOŚCI SIEDZENIA

Zapnij palcem pierścień zatrzasku siedzenia

Podnieś siedzisko. (patrz rys. 11)

Obróć siedzisko, aby dostosować jego kierunek.

prawej stronie siedzenia, aby odblokować siedzenie.

IV. REGULACJE KOMFORTOWE

- 7 -

Machine Translated by Google

V. OPERACJA

- 8 -

Zwolnij dźwignię blokady siedzenia, co spowoduje automatyczne zablokowanie siedzenia.

Przesuń sterownicę do przodu lub do tyłu do wygodnej pozycji.

vevor może łatwo i szybko naładować akumulatory tej hulajnogi.

ŁADOWANIE AKUMULATORÓW ŁADOWARKĄ POKŁADOWĄ:

(220 V)

Poluzuj nakrętki zabezpieczające w dolnym końcu rumpla.

zewnętrzna ładowarka akumulatorów. Nie należy używać akumulatora typu samochodowego

ładowarka.

Podłącz złącze wyjściowe zewnętrznej ładowarki do 3-pinowego gniazda zasilania ładowarki

Gdy ładowanie jest prawie zakończone, zapala się zielona lampka. Powinieneś

Kontynuuj ładowanie akumulatorów przez 1 do 2 godzin.

Znajdź 2 pokrętła regulacji podłokietnika na półce podłokietnika

REGULACJA SZEROKOŚCI PODŁOKIETNIKA

Dokręć nakrętki zabezpieczające.

Upewnij się, że hulajnoga jest wyłączona.

Sugeruje się ładowanie akumulatorów przez 10 do 12 godzin.

Proszę odłączyć przewód zasilający i ładowarkę.

Aby wyregulować, przesuń podłokietniki do wewnątrz lub na zewnątrz

Ładowanie jest ważne dla akumulatorów, a zewnętrzna ładowarka zapewnia

pojemnik. (patrz rys. 3)

Podłącz złącze wejściowe zewnętrznej ładowarki do gniazdka elektrycznego.

pod siedzeniem (patrz rys. 12) i poluzuj pokrętła.

ŁADOWANIE AKUMULATORÓW

REGULACJA KĄTA STEROWNIKA

Dokręć ponownie pokrętło regulacji podłokietnika.

OSTRZEŻENIE! Akumulator hulajnogi należy naładować za pomocą dostarczonego zestawu

Zaświeci się czerwona lampka na ładowarce, co oznacza, że ładowanie jest włączone.

szerokość siedziska.

Machine Translated by Google

- 9 -

około 90% maksymalnego poziomu wydajności; Daj kolejne pełne ładowanie od 10 do 12

wskaźnik stanu, przycisk klaksonu i przycisk reflektorów. Ze wszystkimi elementami sterującymi na

DŹWIGNIA STEROWANIA PRZEPUSTNICĄ (patrz rys. 2)

hulajnogę aż do całkowitego zatrzymania.

hulajnogę do maksymalnej prędkości ustawionej za pomocą pokrętła regulacji prędkości.

ich szczytowy poziom wydajności; Po 4–5 cyklach ładowania akumulatory ulegają uszkodzeniu

PRZEŁĄCZNIK ZASILANIA (Patrz rys. 2)

natychmiast dźwignię sterowania przepustnicą.

Hulajnoga zatrzyma się automatycznie, jeśli ta dźwignia nie będzie działać.

Lampka wskaźnika naładowania akumulatora włącza się, gdy kluczyk jest całkowicie włożony do kluczyka

Pociągnij prawy koniec dźwigni przepustnicy do tyłu, hulajnoga ruszy

trzeba wymienić.

ZUŻYCIE NOWEJ BATERII

OSTRZEŻENIE! Nie używaj kluczyka do zatrzymania hulajnogi, chyba że:

cofnąć się.

poniżej:

Po całkowitym zwolnieniu dźwigni automatycznie powraca ona do położenia pierwotnego

W konsoli rumpla znajdują się wszystkie elementy sterujące niezbędne do prowadzenia hulajnogi,

OSTRZEŻENIE! Jeżeli hulajnoga nie była używana przez dłuższy czas, należy ją włączyć

Całkowicie naładuj nową baterię przed jej pierwszym użyciem. Dzięki temu poziom naładowania baterii wynosi ok

w tym stacyjka, pokrętło regulacji prędkości, dźwignia przepustnicy, akumulator

w dół, aby zapobiec niezamierzonemu ruchowi.

pozycji, tj. pozycji zatrzymania, i załącza hamulec hulajnogi, aby zwolnić

konsoli, za pomocą której możesz sterować różnymi ruchami hulajnogi.

Ta dźwignia umożliwia sterowanie prędkością jazdy do przodu i prędkością jazdy do tyłu

godzin, a następnie jedź skuterem, a akumulatory będą teraz działać na poziomie ponad 90%.

OSTRZEŻENIE! Jeśli hulajnoga wykona nieoczekiwany ruch, zwolnij ją

zostanie doładowany do 100% naładowania i będzie działać przez dłuższy czas.

Prosimy o zakup akumulatorów vevor o napięciu 24V/20AH, jeśli są to akumulatory do Twojej hulajnogi

przełącznik.

do przodu; Popchnij prawy koniec dźwigni przepustnicy do przodu, a hulajnoga to zrobi

miało miejsce pilne wydarzenie.

KONSOLA STEROWNIKA

Aby rozgrzać nowe akumulatory w celu uzyskania maksymalnej wydajności, należy postępować zgodnie z poniższymi wskazówkami

Im większy kąt obrotu dźwigni, tym większa prędkość hulajnogi.

Machine Translated by Google

- 10 -

automatycznie wyłącza się, aby chronić silnik i inne urządzenia elektryczne.

aby wyłączyć silnik napędowy i zmienić na

spowodować obrażenia ciała.

Niezastosowanie się do tego może spowodować obrażenia ciała.

hulajnoga zatrzymała się na 1 minutę. Następnie możesz włączyć zasilanie i normalnie jeździć.

Naciśnij do tyłu w ręcznym trybie wolnego biegu

dźwignię, aby ponownie włączyć silnik napędowy i zdjąć hulajnogę z wolnego koła

OSTRZEŻENIE! Gdy hulajnoga jest w trybie zasilania, instrukcja

po prawej stronie podstawy siedzenia, jak pokazano (Rysunek 15).

PRZYCISK REFLEKTORÓW (patrz rysunek 2)

OSTROŻNOŚĆ! Gdy hulajnoga znajduje się w trybie wolnego biegu, układ hamulcowy działa

tryb, aby zagwarantować normalne działanie układu hamulcowego. Brak

ZABEZPIECZENIE ŁADUNKU (patrz rys. 3)

silnikiem, możesz ustawić go w trybie wolnego biegu.

funkcja poruszania się do przodu lub do tyłu i zabrzmi klakson.

Zabezpieczenie ładunku jest urządzeniem zabezpieczającym. Gdy nastąpi przeciążenie, ten ochraniacz

Pociągnij do przodu dźwignię ręcznego trybu wolnego biegu

Nigdy nie siadaj na hulajnodze, gdy znajduje się ona w trybie wolnego biegu. Niezastosowanie się do tego może

tryb wolnego koła.

Nigdy nie ustawiaj hulajnogi w trybie wolnego biegu na jakimkolwiek pochyłości.

W przypadku zadziałania zabezpieczenia należy natychmiast wyłączyć hulajnogę, aby ją zachować

RĘCZNA DŹWIGNIA TRYBU WOLNEGO KOŁA

Na dole znajduje się dźwignia trybu wolnego koła

tryb.

dźwignia trybu wolnego biegu musi znajdować się w położeniu dolnym, tzn. przy zasilaniu

wolny. W takim przypadku system sterowania automatycznie odetnie

Zawsze, gdy nie chcesz przenosić hulajnogi

Przycisk pomaga w wyraźnym widzeniu i bezpiecznej jeździe nocą.

może to spowodować obrażenia ciała lub uszkodzenie hulajnogi.

Machine Translated by Google

VI. OPIEKA I UTRZYMANIE

- 11 -

ciepło, zimno lub wilgoć.

i włóż go ponownie, aby uruchomić ponownie.

Elementy inspekcji

W dowolnym momencie Co tydzień Co miesiąc Sześć miesięcy

Sprawdź wszystkie złącza, aby upewnić się, że są dobrze dokręcone i zabezpieczone.

nałóż cienką warstwę wosku samochodowego, aby zachować wysoki połysk.

Stan baterii0

Stan opon

Wszystkie łożyska kół są nasmarowane i uszczelnione. Nie wymagają kolejnych

pojemnik na akumulator, a wszystkie zaciski akumulatora są skierowane do przodu, do tyłu hulajnogi.

Przed każdym użyciem należy przeprowadzić kontrolę bezpieczeństwa, aby upewnić się, że hulajnoga jest bezpieczna

Demontaż i tak dalej

Urządzenia

Unikaj uderzania lub uderzania wszystkich części sterujących.

Hulajnoga posiada funkcję oszczędzania energii, gdy przestaniesz jej używać do 20 minut,

przeglądy tygodniowe, miesięczne i sześciomiesięczne zgodnie z pozycjami w tabeli 2.

Unikaj długotrwałego narażania hulajnogi na ekstremalne warunki, np. powyżej

zasilanie wyłączy się automatycznie. Jeśli będziesz musiał ponownie jechać, wyciągnij kluczyk

Rama główna hulajnogi została spryskana przezroczystą powłoką uszczelniającą. Możesz

Wszystkie części

Utrzymuj konsolę rumpla w czystości.

Znajomości

Sprawdź wszystkie złącza elektryczne, w tym złącza ładowarki.

Upewnij się, że są szczelne i nie są skorodowane. Baterie muszą być umieszczone płasko w urządzeniu

smarowanie.

Skręcanie, jazda, ustawienia wstępne i

Motoryzacja

działa płynnie i bezpiecznie. Zalecam również regularne wykonywanie

Po zakończeniu codziennego użytkowania wyciągnij klawisz zasilania, aby uniknąć utraty zasilania.

Układ hamulcowy

Czyszczenie

Ogólne wytyczne

Tabela 2

Machine Translated by Google

VII. BEZPIECZEŃSTWO

Sprawdź hamulce i utrzymuj ich najlepsze działanie.

twarz wzniesienia. Jedź hulajnogą prosto pod górę. To znacznie zmniejsza

Jednakże hulajnogą można jeździć także po znacznych trasach gruntowych. Ale ty

około lub miękkiego chodnika.

2. Ograniczenia wagowe

Zawsze należy pamiętać, aby nie przekraczać maks. nachylenie wynosi 9°.

OSTRZEŻENIE! Nie wjeżdżaj ani nie zjeżdżaj z potencjalnie niebezpiecznego wzniesienia (tj. obszarów

pokrytych śniegiem, lodem, skoszoną trawą lub mokrymi liśćmi).

Wysoka trawa, która może zaplątać się w podwoziu.

obrażenia ciała i uszkodzenie hulajnogi.

obrażenia ciała.

5. Tryb wolnego koła

Sprawdź wszystkie połączenia elektryczne. Upewnij się, że są szczelne i nie skorodowane.

hulajnoga do ręcznego pchania przez opiekuna. Więcej informacji można znaleźć w V

Hulajnoga może pokonywać wszelkie wzniesienia nieprzekraczające maksymalnego bezpiecznego nachylenia

Hulajnogę zaprojektowano tak, aby zapewniała optymalną stabilność podczas normalnej jazdy

Sprawdź wszystkie połączenia ze skrzynką akumulatorową. Upewnij się, że są prawidłowe i bezpieczne.

9°UWAGA! Podczas wspinania się na wzniesienie nie należy zygzakować ani wjeżdżać pod kątem

suchych, równych powierzchniach wykonanych z betonu, asfaltu lub asfaltu.

"OPERACJA".

możliwość przewrócenia się lub upadku.

powinni unikać jazdy po następujących drogach: Nawierzchnia, której nie jesteś pewien

Sprawdź poziom naładowania akumulatora. Patrz V „BATERIE I ŁADOWANIE”.

Twoja hulajnoga jest przystosowana do normalnego udźwigu 100 kg.

Ostrzeżenie! Przekroczenie limitu wagi powoduje unieważnienie gwarancji i może skutkować:

OSTRZEŻENIE! Nigdy nie wjeżdżaj ani nie zjeżdżaj z wzniesienia tyłem. To może spowodować

Luźno ułożony żwir i plaża.

4. Zewnętrzne nawierzchnie do jazdy

3. Informacje o nachyleniu

1. Przed użyciem hulajnogi wykonaj poniższe instrukcje:

Hulajnoga jest wyposażona w ręczną dźwignię trybu wolnego biegu, która umożliwia

- 12 -

Machine Translated by Google

W razie potrzeby poproś o pomoc swojego opiekuna.

do i z hulajnogi.

Takie użytkowanie może spowodować przewrócenie się hulajnogi i obrażenia.

8. Środki ostrożności w przypadku złej pogody

hulajnoga może w niekontrolowany sposób stoczyć się na nią

Upewnij się, że hulajnoga nie znajduje się w trybie wolnego biegu.

Podłokietniki siedzeń można podnieść lub zdjąć;

OSTRZEŻENIE! Nie używaj hulajnogi na lodzie lub śliskiej nawierzchni.

Stacje radiowe i telewizyjne mogą mieć wpływ na użytkowanie hulajnogi, jeśli hulajnoga znajduje się w

OSTRZEŻENIE! Nie używaj hulajnogi w trybie wolnego biegu bez

Utrzymuj przednie koła w kierunku jazdy, aby poprawić stabilność hulajnogi.

hulajnodze, co może spowodować obrażenia ciała.

OSTRZEŻENIE! Nie zmieniaj pozycji na siedzeniu bez pomocy osoby towarzyszącej, kiedy

hulajnogę, jeśli była wystawiona na działanie wilgoci, aż do całkowitego wyschnięcia.

Twój skuter może nie działać z powodu ich wpływu.

aby zapobiec przewróceniu się hulajnogi i spowodowaniu obrażeń.

Twoja hulajnoga znajduje się w trybie wolnego biegu. W przeciwnym razie może dojść do obrażeń ciała.

7. Aby uniknąć obrażeń, podczas odbierania należy przestrzegać poniższych wskazówek dotyczących bezpieczeństwa

OSTRZEŻENIE! Unikaj używania podłokietników do przenoszenia ciężarów.

Upewnij się, że zasilanie jest wyłączone, patrz V, „DZIAŁANIE”.

OSTRZEŻENIE! Unikaj umieszczania całego ciężaru ciała na podnóżku.

OSTRZEŻENIE! Na pochyłościach nie ustawiaj hulajnogi w trybie wolnego biegu. The

6. Zakłócenia elektromagnetyczne

Fale radiowe z telefonów komórkowych, odbiorników radiowych lub innych nadajników, np

Trzymaj się jak najbliżej hulajnogi.

Takie użycie może niekorzystnie wpłynąć na wydajność i bezpieczeństwo Twojego urządzenia

OSTRZEŻENIE! Ustaw się jak najdalej do tyłu na siedzeniu hulajnogi

zasięg ich wpływu.

obecny asystent. Niezastosowanie się do tego może spowodować obrażenia ciała.

OSTRZEŻENIE! Nie narażaj hulajnogi na działanie wilgoci (deszcz, śnieg, mgła lub mycie). Takie narażenie

może spowodować uszkodzenie hulajnogi. Nigdy nie operuj

- 13 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: W3467

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

waardoor feitelijk de helft wordt bespaard in vergelijking met de bovenste grote zemelen

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een

schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken

en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. U wordt er vriendelijk aan

herinnerd om dit zorgvuldig te verifiëren wanneer u een bestelling bij ons plaatst

OPVOUWBARE MOBILITEITSCOOTER

Machine Translated by Google

Model: W3467

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met

ons op:

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig

door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk

van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw

zullen informeren als er technologie- of software-updates zijn voor ons product.

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

OPVOUWBARE MOBILITEIT

SCOOTER

I. INLEIDING Lees en volg

alle instructies, waarschuwingen en opmerkingen in deze handleiding

voordat u voor de eerste keer probeert uw scootmobiel te gebruiken. Als

er enige informatie in deze handleiding staat die u niet begrijpt, of als

u extra hulp nodig heeft bij de montage of bediening,

Machine Translated by Google

Vevor scootmobielen combineren de geavanceerde technologie met moderne stijlen.

Neem contact op met uw geautoriseerde lokale leverancier.

middellange afstand buiten, ook niet voor grasland, grind, hellingen van meer dan 9 graden, gemotoriseerde

wegen of regenachtige dagen.

mobiliteit uitgedaagd maar normaal denken. Max. belasting bedraagt 120 kg.

schade aan de scootmobiel.

Dit product is van het buitentype en geschikt voor reizen op vlakke wegen in een

de instructies, voorzorgsmaatregelen en waarschuwingen in deze handleiding. Vevor Corporation is dat wel

of tijdens het reizen in de kofferbak van uw voertuig worden geplaatst. De schorsingen zijn

wielen, ”67” betekent het serienummer van dit model.

Dit product is van model W3467. Hier duidt “W” op een scootmobiel voor buitengebruik, “3” op de code van de

productcategorie, “4” op het aantal

Uw veiligheid bij het gebruik van dit product hangt af van of u zich volledig aan de instructies houdt

werking of het niet opvolgen van de instructies, waarschuwingen en waarschuwingen in deze handleiding.

De structuur van snelle montage en demontage is handig voor dagelijkse opslag

zeker dat de ontwerpkenmerken en de probleemloze werking uw dagelijkse werkzaamheden zullen garanderen

Uw scooter bestaat voornamelijk uit de onderstaande onderdelen: scooterlichaam, stoeleenheid, controller,

stuur, motoren, aandrijfwielen, remhendel, ophangingen, batterijen en

scooterverlichting. (zie afb. 1)

niet aansprakelijk voor eventuele schade en/of letsel als gevolg van individuele onveiligheid

geïnstalleerd aan de achterkant van de scooter, wat comfortabel rijden mogelijk maakt. We zijn

bij persoonlijk letsel.

VOORZICHTIGHEID! Het niet in acht nemen van de waarschuwingen in de handleiding kan leiden tot

Deze scootmobiel is geschikt voor gehandicapten, ouderen en mindervaliden

leven handiger.

WAARSCHUWING! Het niet in acht nemen van de waarschuwingen in de handleiding kan hiervan het gevolg zijn

II. SPECIFICATIE EN STRUCTUUR

- 2 -

Machine Translated by Google

B. Snelheidsregelknop

C. Indicator batterijconditie d.

Koplampknop Fig. 2

1. STUURCONSOLE (zie afb. 2 )

Hoofdschakelaar

- 3 -

Machine Translated by Google

SPECIFICATIES

tafel 1

580 mm

Stoelhoogte

Totale maat (L*B*H)

420 mm

1105*500*940mm

Zitbreedte

2. OPLADEN EN ELEKTRISCH

B. Laadbeschermer

afb.3

D. Stoelvergrendelhendel

A. Zitbasis

3. ZITEENHEID (Zie afb. rechts)

BESTURINGSSYSTEEM (zie fig.3)

B. Stoel achterover

A. 3-pins opladeraansluiting

e. Bedieningshendel

C. Armleuning

- 4 -

Machine Translated by Google

III. MONTAGE

MONTAGE VAN ZITTINGSTEUN

Haal vervolgens de opgevouwen scooter uit de doos.

3. Draai de borgmoeren vast om het stuur vast te zetten.

3. Steek de bout in het gat.

Open de verpakking van uw nieuwe scooter en verwijder alle beschermende voeringen

2. Til het stuur omhoog in de juiste hoek voor uzelf

HET MANOPENEN VAN DE VERPAKKING

2. Lijn het boutgat uit.

1. Draai de borgmoer los (zie fig.4)

1. Steek de zadelpen in de zitbuis op het achterste gedeelte (zie afb. 5).

STUURHOEK AANPASSEN

ODxB(9"x3")

Klimvermogen

Zitdiepte

ÿ8 km/u

380 mm

Theoretisch bereik

52 kg

Hoogte rugleuning

Loodzuurbatterijpakketten; 24V20AH

ODxB(9"x3")

Accu

1500 mm ± 300 mm

ÿ1500mm

Hoogte armleuning

Maximale snelheid

Motor

Achterwielen

ÿ20 km

Scootergewicht (met batterijen)

Voorwielen

ÿ120kg

24V/250W

Min. draaicirkel

Laad capaciteit

210 mm

400 mm

Remafstand op vlak terrein

9°

- 5 -

Machine Translated by Google

Een onjuiste aansluiting kan de scooter beschadigen.

ACCU MONTAGE

mandbevestiging op de dissel.

MONTAGE VAN DE MAND

Sluit de stroomkabels aan zoals vereist in fig. 10.

1. 1. Verwijder de 2 schroeven aan de voorkant van de stuurkolom (zie fig.13). Monteer de

afb.5,afb.7)

1. Plaats de stoel op de stoelsteun. (zie afb. 11)

2. Plaats de mand in de fixeerinrichting

1. Trek de zitbuisplug eruit en draai de twee moeren van de achterkap los. (zie

3. Plaats de accu in de accubak (Fig.9). Lijn de stekker van de accu uit

automatisch worden vergrendeld door de vergrendelhendel.

ZITTINGMONTAGE

2. Duw de remhendel naar de voorste "N"-modus (zie fig.8)

2. Laat de stoelvergrendelhendel los en schuif de stoel naar voren. Vervolgens beweegt de stoel omhoog

4. Draai de accuplaat 90° om deze op de accu te plaatsen (Fig.10) en draai hem vervolgens vast.

VOORZICHTIGHEID!

naar achteren (zie afb. 12) en maak vervolgens de knoppen vast.

3. Steek respectievelijk de linker- en rechterarmleuning in de vierkante buizen onder de stoel

pak het goed in vanaf de scooterbody.

- 6 -

Machine Translated by Google

- 7 -

Schuif de zadelpen op en neer om hem omhoog of omlaag te brengen

WAARSCHUWING! Verwijder vóór het afstellen de sleutel uit de sleutelschakelaar.

en trek het eruit. (zie afb.5)

Plaats de zadelvergrendeling om de zadelpen vast te zetten.

Probeer nooit aanpassingen uit te voeren

ZITTING ROTATIE

de zitting op de gewenste zithoogte.

Trek de stoelvergrendelhendel aan de onderkant omhoog

ZITHOOGTE VERSTELLING

Zet de stoel opnieuw in elkaar.

Trek de stoel omhoog. (zie afb.11)

Maak de ring op de stoelvergrendeling met uw vinger vast

Draai de stoel om de richting aan te passen.

Trek de stoelvergrendelhendel omhoog om de stoel te ontgrendelen.

rechterzijde van de stoel om de stoel te ontgrendelen.

IV. COMFORTAANPASSINGEN

Machine Translated by Google

laad de batterijen nog 1 tot 2 uur op.

Beweeg de stuurkolom naar voren of naar achteren, naar een comfortabele positie.

Laat de stoelvergrendelhendel los en de stoel wordt automatisch vergrendeld.

UW BATTERIJEN OPLADEN MET DE OFF-BOARD OPLADER:

externe acculader. Gebruik geen autobatterij

Draai de borgmoeren aan de onderkant van de stuurkolom los.

oplader.

Zoek 2 verstelknoppen voor de armleuningen op de armleuningplank

Wanneer het opladen bijna klaar is, gaat het groene lampje branden. Je zou moeten

Er wordt aanbevolen om de batterijen gedurende 10 tot 12 uur op te laden.

Sluit de uitgangsconnector van de externe oplader aan op de 3-pins oplader

Zorg ervoor dat de scooter uitgeschakeld is.

ARMLEUNING BREEDTE AANPASSEN

Beweeg de armleuningen naar binnen of naar buiten om de armleuningen aan te passen

Opladen is belangrijk voor de batterijen en de externe oplader die wordt meegeleverd

Draai de borgmoeren vast.

Steek de ingangsconnector van de externe oplader in het stopcontact.

onder de stoel (zie fig.12), en maak de knoppen los.

UW BATTERIJEN OPLADEN

Koppel het netsnoer en de oplader los.

houder. (zie fig.3)

Het rode lampje op de oplader gaat branden, wat aangeeft dat het opladen is ingeschakeld.

Draai de verstelknop van de armleuning weer vast.

STUURHOEK AANPASSEN

WAARSCHUWING! U dient de accu van uw scooter op te laden met de meegeleverde accu

vevor kan eenvoudig en snel de accu’s van deze scootmobiel opladen.

zitbreedte.

(220V)

V. BEDIENING

- 8 -

Machine Translated by Google

ongeveer 90% van het topprestatieniveau; Geef nog een volledige lading van 10 tot 12

conditie-indicator, claxonknop en koplampknop. Met alle bedieningselementen op de

GASBEDIENINGSHENDEL (zie afb. 2)

scooter totdat deze volledig tot stilstand is gekomen.

scooter tot de maximale snelheid die u vooraf heeft ingesteld met de snelheidsinstelknop.

hun topprestatieniveau; Na 4 tot 5 keer opladen zijn de batterijen weer leeg

AAN/UIT-SCHAKELAAR (Zie fig.2)

onmiddellijk de gashendel.

De scooter stopt automatisch, tenzij deze hendel buiten gebruik is.

Het lampje op de accumeter gaat branden wanneer de sleutel volledig in de sleutel is gestoken

Trek het rechteruiteinde van de gashendel naar achteren, de scooter zal rijden

vervangen moeten worden.

VERBRUIK VAN NIEUWE BATTERIJ

WAARSCHUWING! Gebruik de sleutelschakelaar niet om uw scootmobiel te stoppen, tenzij er sprake is van een

achteruit bewegen.

onderstaand:

Wanneer u de hendel volledig loslaat, keert deze automatisch terug naar de primaire stand

In de stuurconsole bevinden zich alle bedieningselementen die nodig zijn om uw scootmobiel te besturen,

WAARSCHUWING! Als uw scootmobiel langere tijd stil heeft gestaan, schakel hem dan in

inclusief de sleutelschakelaar, de snelheidsregelknop, gashendel, batterij

Laad elke nieuwe batterij vóór het eerste gebruik volledig op. Hierdoor komt de batterij op peil

omlaag om onbedoelde bewegingen te voorkomen.

positie, dat wil zeggen de stoppositie, en activeert de rem van uw scootmobiel om de snelheid te vertragen

console kunt u verschillende bewegingen van uw scootmobiel besturen.

uur, rijd dan met uw scootmobiel en de accu's zullen nu op meer dan 90% van de capaciteit presteren

Met deze hendel kunt u de voorwaartse en de achterwaartse snelheid van uw auto regelen

WAARSCHUWING! Als uw scootmobiel een onverwachte beweging maakt, laat dan los

zal voor 100% opladen en gaat voor een langere periode mee.

Koop vevor-accu's van 24V/20AH als de accu's van uw scooter zijn

schakelaar.

vooruit; Duw het rechteruiteinde van de gashendel naar voren; de scooter zal dat doen

urgente gebeurtenis heeft plaatsgevonden.

Volg de instructies hier om nieuwe batterijen in te rijden voor maximale efficiëntie

STUURCONSOLE

Hoe groter de draaihoek van de hendel is, hoe hoger de snelheid van uw scooter.

- 9 -

Machine Translated by Google

schakelt automatisch uit om de motor en andere elektrische apparaten te beschermen.

om de aandrijfmotor uit te schakelen en over te schakelen naar de

persoonlijk letsel veroorzaken.

Als u dit niet doet, kan dit persoonlijk letsel veroorzaken.

de scooter stopte gedurende 1 minuut. Daarna kunt u opstarten en normaal rijden.

Duw achteruit in de handmatige vrijloopmodus

hendel om de aandrijfmotor weer in te schakelen en uw scooter uit de vrijloop te halen

WAARSCHUWING! Wanneer uw scootmobiel in de elektrische modus staat, wordt de handleiding weergegeven

rechts van de stoelbasis, weergegeven zoals (Figuur 15).

KOPLAMPKNOP (zie figuur 2)

VOORZICHTIGHEID! Wanneer uw scootmobiel in de vrijloopmodus staat, is het remsysteem dat ook

modus, om te garanderen dat het remsysteem normaal werkt. Het niet lukte

LADINGBESCHERMER (Zie fig.3)

per motor kun je hem in de vrijloopmodus zetten.

functie van vooruit of achteruit bewegen, en de claxon klinkt.

Trek de hendel voor de handmatige vrijloopmodus naar voren

De ladingsbeschermer is een veiligheidsvoorziening. Wanneer de overbelasting optreedt, is deze beschermer

Ga nooit op uw scootmobiel zitten als deze in de vrijloopmodus staat. Als u dit niet doet, kan dit gebeuren

vrijloopmodus.

Wanneer de beschermer struikelt, moet uw scootmobiel onmiddellijk worden uitgeschakeld om deze vast te houden

Zet uw scootmobiel nooit in de vrijloopmodus op een helling.

HANDMATIGE VRIJWIELMODUSHENDEL

Onderaan bevindt zich een hendel voor de vrijloopmodus

modus.

De hendel voor de vrijloopmodus moet in de neerwaartse positie staan, dwz ingeschakeld

uitgeschakeld. In dit geval zal het besturingssysteem automatisch de verbinding uitschakelen

De knop zorgt voor helder zicht en veilig rijden 's nachts.

Wanneer u uw scooter niet wilt verplaatsen

Als u dit toch doet, kan dit persoonlijk letsel of schade aan de scooter veroorzaken.

- 10 -

Machine Translated by Google

Algemene richtlijnen

tafel 2

en plaats deze opnieuw om opnieuw op te starten.

hitte, kou of vocht.

Inspectieartikelen

Op elk moment Wekelijks Maandelijks Zesmaandelijks

Controleer alle connectoren om er zeker van te zijn dat ze goed vastzitten en goed vastzitten.

breng een dun laagje autowas aan om het hoogglanzende uiterlijk te behouden.

Batterijconditie0

Staat van de banden

Alle wiellagers zijn gesmeerd en afgedicht. Ze vereisen geen vervolg

accubak en alle accupolen zijn naar voren gericht, naar de achterkant van de scooter.

U dient vóór elk gebruik een veiligheidscontrole uit te voeren om er zeker van te zijn dat uw scootmobiel veilig is

Demontage enzovoort

Apparaten

Vermijd stoten of stoten op alle bedieningsonderdelen.

De scooter beschikt over de energiebesparende voorziening, wanneer u hem maximaal 20 minuten niet gebruikt,

inspecties wekelijks, maandelijks en zesmaandelijks volgens de items in tabel 2.

Vermijd langdurige blootstelling van uw scootmobiel aan extreme omstandigheden, zoals overbelasting

de stroom wordt automatisch uitgeschakeld. Als u weer wilt rijden, haalt u de sleutel eruit

Het hoofdframe van de scooter is gespoten met een heldere afdichtende coating. Jij kan

Houd de stuurconsole schoon.

Alle delen

Verbindingen

Controleer alle elektrische aansluitingen, inclusief de aansluitingen van de oplader.

Zorg ervoor dat ze goed vastzitten en niet zijn gecorrodeerd. Batterijen moeten plat in de batterij zitten

smering.

Draaien, Rijden, Voorinstelling en

Motoren

werkt soepel en veilig. Raad u ook aan om regelmatig uit te voeren

Wanneer u klaar bent met het dagelijkse gebruik, trekt u de aan/uit-sleutel uit het stopcontact om te voorkomen dat de stroom uitvalt.

Remsysteem

Schoonmaak

VI. VERZORGING EN ONDERHOUD

- 11 -

Machine Translated by Google

VII. VEILIGHEID

Controleer de remmen en behoud hun beste werking.

gezicht van de helling. Rijd met uw scootmobiel recht de helling op. Dit vermindert enorm

Uw scooter kan echter ook op een substantieel stuk grond worden gereden. Maar jij

ongeveer of zachte bestrating.

2. Gewichtsbeperkingen

Let er altijd op dat u de max. niet overschrijdt. helling bedraagt 9°.

WAARSCHUWING! Rijd niet een potentieel gevaarlijke helling op of af (dat wil zeggen gebieden

bedekt met sneeuw, ijs, gemaaid gras of natte bladeren).

Hoog gras dat verstrikt kan raken in het onderstel.

persoonlijk letsel en schade aan uw scootmobiel.

persoonlijk letsel.

5. Vrijwielmodus

Controleer alle elektrische aansluitingen. Zorg ervoor dat ze goed vastzitten en niet zijn gecorrodeerd.

scooter die handmatig door uw begeleider moet worden geduwd. Voor meer informatie, zie V

Uw scootmobiel kan hellingen beklimmen die de maximale veilige helling niet overschrijden

Uw scootmobiel is ontworpen om optimale stabiliteit te bieden bij normaal rijden

Controleer alle aansluitingen op de accubak. Zorg ervoor dat ze correct en veilig zijn.

9°WAARSCHUWING! Wanneer u een helling beklimt, mag u niet zigzaggen of schuin de helling oprijden

omstandigheden: droge, vlakke oppervlakken bestaande uit beton, asfalt of asfalt.

"OPERATIE".

de mogelijkheid van kantelen of vallen.

Controleer de batterijlading. Zie V ”BATTERIJEN EN OPLADEN”.

moet het rijden op de volgende wegen vermijden: Een rijoppervlak waarop u zich onzeker voelt

Uw scootmobiel is geschikt voor een normaal draagvermogen van 100 kg.

Waarschuwing! Als u de gewichtslimiet overschrijdt, vervalt uw garantie en kan dit leiden tot

WAARSCHUWING! Rijd nooit achteruit een helling op of af. Dit zou kunnen veroorzaken

Losjes verpakt grind en strand.

4. Rijoppervlakken buiten

1. Voer de volgende instructies uit voordat u uw scooter gebruikt:

3. Hellinginformatie

Uw scootmobiel is uitgerust met een handmatige vrijloophendel waarmee u de

- 12 -

Machine Translated by Google

Vraag indien nodig uw begeleider om hulp.

op en van uw scootmobiel.

Dergelijk gebruik kan ertoe leiden dat uw scootmobiel kantelt en letsel veroorzaakt.

8. Voorzorgsmaatregelen bij slecht weer

De scootmobiel kan ongecontroleerd op zijn kant rollen

Zorg ervoor dat uw scootmobiel niet in de vrijloopmodus staat.

De armleuningen van de stoelen zijn omhooggeklapt of verwijderd;

WAARSCHUWING! Gebruik uw scootmobiel niet in ijs- of gladde omstandigheden.

Radio- en TV-zenders kunnen het gebruik van uw scooter beïnvloeden als uw scooter in de staat is

WAARSCHUWING! Gebruik uw scootmobiel niet in de vrijloopmodus zonder een

Houd de voorwielen in de rijrichting om de stabiliteit van uw scooter te bevorderen.

scooter, met persoonlijk letsel tot gevolg.

WAARSCHUWING! Verplaats tijdens het rijden niet zonder hulp van uw begeleider

uw scooter als deze is blootgesteld aan vocht totdat deze volledig is opgedroogd.

Het kan zijn dat uw scooter door hun invloeden buiten werking is.

om te voorkomen dat de scooter kantelt en letsel veroorzaakt.

uw scootmobiel staat in de vrijloopmodus. Anders kan persoonlijk letsel het gevolg zijn.

7. Om letsel te voorkomen, dient u bij het ophalen de volgende veiligheidstips in acht te nemen

WAARSCHUWING! Vermijd het gebruik van uw armleuningen voor het dragen van gewicht.

Zorg ervoor dat de stroom is uitgeschakeld, zie V, “BEDIENING”

WAARSCHUWING! Zet uw scootmobiel niet in de vrijloopmodus terwijl u op een helling staat. De

WAARSCHUWING! Zorg ervoor dat u niet al uw gewicht op de voetplaat plaatst.

6. Elektromagnetische interferentie

Radiogolven van mobiele telefoons, radio-ontvangers of andere zenders zoals

Houd u zo dicht mogelijk bij uw scooter.

Dergelijk gebruik kan de prestaties en veiligheid van uw apparaat nadelig beïnvloeden

WAARSCHUWING! Plaats uzelf zo ver mogelijk naar achteren op de scooterstoel

begeleider aanwezig. Als u dit niet doet, kan dit persoonlijk letsel veroorzaken.

bereik van hun invloed.

WAARSCHUWING! Stel uw scooter op geen enkel moment bloot aan enige vorm van vocht (regen, sneeuw,

mist of was). Een dergelijke blootstelling kan uw scooter beschadigen. Nooit opereren

- 13 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

FOLDING MOBILITY SCOOTER

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de

stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av

oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du gör det

sparar faktiskt hälften i jämförelse med det översta stora kliet

Teknisk support och e-garanticertifikat www.vevor.com/support

MODELL: W3467

Machine Translated by Google

- 1 -

Modell: W3467

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk

support och e-garanticertifikat www.vevor.com/

support

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är beroende

av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig

igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIG MOBILITET

SKOTER

I. INTRODUKTION Läs och

följ alla instruktioner, varningar och noteringar i denna handbok

innan du försöker använda din skoter för första gången. Om det finns

någon information i denna handbok som du inte förstår, eller om

du behöver ytterligare hjälp för montering eller drift,

BEHÖVS HJÄLP? KONTAKTA OSS!

Machine Translated by Google

säker på att designfunktionerna och problemfri drift säkerställer din dagliga drift

Din säkerhet för att använda denna produkt beror på om du följer den helt

Strukturen för snabb montering och demontering är bekväm för daglig förvaring

Denna produkt är av modell W3467. Här anger "W" en skoter för utomhusbruk, "3" betyder

koden för produktkategorin, "4" anger antalet

Din skoter består huvudsakligen av följande delar: skoterkropp, sittdel, kontroller, styre,

motorer, drivhjul, bromsspak, fjädringar, batterier och skoterljus. (se

fig. 1)

eller placeras vid bagageutrymmet på ditt fordon när du reser. Upphängningarna är

instruktionerna, varningarna och varningarna i denna handbok. Vevor Corporation är

hjul, ”67” betyder serienumret för denna modell.

skada på skotern.

Denna produkt är av utomhustyp och lämplig för färd på plan väg i en

rörlighet utmanad men normalt tänkande. Max. belastningen är 120 kg.

Vevor skotrar kombinerar den avancerade tekniken med moderna stilar.

kontakta din auktoriserade lokala leverantör.

medelhög räckvidd utomhus, inte heller för gräsmark, grus, lutning på mer än 9 grader,

motoriserade vägar eller regniga dagar.

livet bekvämare.

VARNING! Underlåtenhet att följa varningarna i manualen kan bli följden

VARNING! Underlåtenhet att följa varningarna i manualen kan leda till

vid personskada.

Denna skoter är lämplig för funktionshindrade, äldre och handikappade som är det

inte ansvarig för eventuella skador och/eller personskador som beror på individens osäkra

installerad på baksidan av skotern, vilket gör en bekväm körning. Vi är

användning eller underlåtenhet att följa instruktionerna, varningarna och varningarna i denna handbok.

II. SPECIFIKATION OCH STRUKTUR

- 2 -

Machine Translated by Google

1.BROTTKONSOL (se fig.2) a.

Nyckelbrytare

fig.2

b. Hastighetsjusteringsratt

c. Batteriets tillståndsindikator

d. Strålkastarknapp

- 3 -

Machine Translated by Google

bord 1

SPECIFIKATIONER

- 4 -

KONTROLLSYSTEM (se fig.3)

b. Ryggstöd

a. 3-stifts laddare

e. Kontrollspak

c. Armstöd

b. Lastskydd

2. LADDNING OCH ELEKTRISK

d. Säteslåsspak

fig.3

a. Sittbas

3. SITSENHET (Se fig. till höger)

420 mm

1105*500*940mm

Totalstorlek (L*B*H)

Sätes höjd

580 mm

Sittbredd

Machine Translated by Google

III. HOPSÄTTNING

- 5 -

Bakhjul

Armstödets höjd

Motor

ÿ1500 mm

ÿ20 km

Batteri

Ryggstödets höjd

1500mm±300mm

Teoretisk räckvidd

52 kg

380 mm

Klättringsförmåga

Sittdjup

ÿ8 km/h

Bly-syra batteripaket; 24V20AH

ODxW(9"x3")

400 mm

Bromssträcka på lägenheten

Lastkapacitet

9°

24V/250W

Min.svängradie

210 mm

ÿ120 kg

Skotervikt (med batterier)

Framhjul

Högsta hastighet

MONTERING AV SITTSSTÖD

ta sedan ut den hopfällda skotern ur lådan.

3. Dra åt låsmuttrarna för att fixera rorkulten.

3. Sätt in bulten i hålet.

Öppna packboxen på din nya skoter och ta av all skyddsfoder, och

2. Lyft upp rorkulten till en lämplig vinkel för dig själv

MANÖPPNING AV FÖRPACKNINGSLÅDAN

2. Rikta in bulthålet.

1. Lossa låsmuttern (se fig.4)

1. Sätt in sadelstolpen i sadelröret på den bakre delen (se fig.5)

JUSTERING AV ROTSVINKEL

Machine Translated by Google

låses automatiskt av låsspaken.

1. Dra ut sätesrörspluggen och skruva loss de två muttrarna från den bakre kåpan.(se

SÄTSMONTERING

2. Sätt in korgen i fästet

1. Sätt sitsen på sitsstödet.(se fig.11)

fig. 5, fig. 7)

Anslut strömkablarna enligt fig. 10.

1. 1. Ta bort de 2 skruvarna på framsidan av rorkulten (se fig.13). Montera

MONTERING AV KORG

Felaktig anslutning kan skada skotern.

BATTERIMONTERING

korgfixerare på rorkulten.

3. Sätt in vänster respektive höger armstöd i fyrkantsrören under sitsen

packa med den från scooterkroppen ordentligt.

VARNING!

4. Vrid batteriplattan 90° för att sätta den på batteripaketet (fig. 10), och dra sedan åt den.

tillbaka, (se fig.12) och fäst sedan knopparna.

2. Skjut bromsspaken till det främre "N"-läget (se fig. 8)

2. Släpp säteslåsspaken och flytta sätet framåt och sedan gör sätet det

3. Sätt i batteripaketet i batterifacket (fig. 9). Passa in batteriets kontakt

- 6 -

Machine Translated by Google

- 7 -

SITSROTATION

Försök aldrig göra justeringar

sätet till önskad sitthöjd.

Sätt i sadelspärren för att fixera sadelstolpen.

och dra ut den. (se fig.5)

Skjut sadelstolpen upp och ner för att höja eller sänka

VARNING! Ta bort nyckeln från nyckelbrytaren före justeringar.

Dra upp säteslåsspaken för att låsa upp sätet.

höger om sätet för att låsa upp sätet.

Spänn fast ringen på sätesspärren med fingret

Dra upp sätet. ( se fig. 11 )

Vrid sätet för att justera dess riktning.

SITSHÖJDJUSTERING

Sätt ihop sitsen igen.

Dra upp säteslåsspaken som sitter på den nedre delen

IV. KOMFORTJUSTERINGAR

Machine Translated by Google

Laddning är viktig för batterierna och den externa laddaren som tillhandahålls av

JUSTERING AV ARMSTÖDENS BREDD

Dra åt låsmuttrarna.

Se till att skotern är avstängd.

Anslut den externa laddarens ingångskontakt till eluttaget.

Anslut utgångskontakten på den externa laddaren till den 3-poliga laddaren

Hitta 2 armstödsjusteringsrattar på armstödshyllan

Koppla ur nätsladden och laddaren.

Lossa låsmuttrarna i den nedre delen av rorkulten.

laddare.

extern batteriladdare. Använd inte ett bilbatteri

Flytta rorkulten framåt eller bakåt till en bekväm position.

Släpp säteslåsspaken och den låser sätet automatiskt.

LADDNING AV DINA BATTERIER MED DEN EXTRA LADDARE:

När laddningen nästan är klar tänds den gröna lampan. Du borde

fortsätt att ladda batterierna i 1 till 2 timmar.

Det rekommenderas att ladda batterierna i 10 till 12 timmar.

vevor kan enkelt och snabbt ladda batterierna i denna skoter.

sätesbredd.

JUSTERING AV ROTSVINKEL

(220V)

Den röda lampan på laddaren tänds som indikerar att laddningen är på.

Dra åt armstödets justeringsratt igen.

VARNING! Du måste ladda din scooters batteri med det medföljande

behållare.(se fig.3)

under sätet (se fig.12) och lossa knopparna.

LADDAR DINA BATTERIER

Flytta armstöden inåt eller utåt för att justera

V. DRIFT

- 8 -

Machine Translated by Google

Lampan på batterimätaren tänds när nyckeln är helt insatt i nyckeln

Dra den högra änden av gasreglaget bakåt, skotern kommer att röra sig

ANVÄNDNING AV NYTT BATTERI

behöver bytas ut.

VARNING! Använd inte nyckelbrytaren för att stoppa din skoter om inte en

flytta bakåt.

Scootern stannar automatiskt om inte denna spak är ur funktion.

Styrkonsolen innehåller alla kontroller som behövs för att köra din skoter,

VARNING! Om din skoter har stått stilla under en längre period, slå på den

När du släpper spaken helt återgår den automatiskt till den primära

Nedan:

skoter tills den stoppas helt.

tillståndsindikator, signalhornsknapp och strålkastarknapp. Med alla kontroller på

GASSPAK (se fig. 2)

cirka 90 % av dess högsta prestandanivå; Ge ytterligare en full laddning på 10 till 12

deras högsta prestationsnivå; Efter 4 till 5 gångers laddningscykler, batterierna

skoter upp till den maximala hastighet du förinställt med hastighetsjusteringsratten.

STRÖMBRYTARE (Se fig.2)

Köp vevors batterier på 24V/20AH om batterierna till din skoter

växla.

gasreglaget omedelbart.

fram; Skjut den högra änden av gasreglaget framåt, skotern gör det

För att bryta in nya batterier för maximal effektivitet, följ anvisningarna här

KONSOL FÖR FRÅGOR

brådskande händelse har inträffat.

Ju större spakens rotationsvinkel är, desto snabbare har din skoter.

ner för att förhindra oavsiktlig rörelse.

läge, dvs stoppläget, och aktiverar din skoterbroms för att bromsa

Ladda alla nya batterier helt innan de används för första gången. Detta för batteriet upp till

inklusive nyckelbrytare, hastighetsjusteringsratten, gasreglagespaken, batteri

timmar, kör sedan din skoter, och batterierna kommer nu att prestera på över 90 % av

konsol kan du styra olika rörelser av din skoter.

Med den här spaken kan du styra hastigheten framåt och bakåt på din

kommer att fylla på med 100 % laddning och varar under en längre period.

VARNING! Om din skoter uppstår en oväntad rörelse, vänligen släpp

- 9 -

Machine Translated by Google

spak för att koppla in drivmotorn igen och ta din skoter ur frihjulet

VARNING! När din skoter är i driftläge, bruksanvisningen

STRÅLJUSKNAPP (se figur 2)

höger om sitsbasen, visad som (Figur 15).

VARNING! När din skoter är i frihjulsläge är bromssystemet det

läge för att garantera att bromssystemet fungerar normalt. Underlåtenhet att

med motor kan du sätta den i frihjulsläge.

funktionen för att flytta framåt eller bakåt, och signalhornet kommer att ljuda.

LASTSKYDD (Se fig.3)

för att inaktivera drivmotorn och byta till

orsaka personskada.

utlöses automatiskt för att skydda motorn och andra elektriska enheter.

skotern stannade i 1 minut. Efter det kan du starta och köra normalt.

Underlåtenhet att göra det kan orsaka personskada.

Tryck bakåt på det manuella frihjulsläget

Det finns en spak för frihjulsläge längst ned

läge.

frihjulslägesspaken måste vara i nedåtläge, dvs

Knappen ger en klar sikt och säker körning på natten.

När du inte vill flytta din skoter

urkopplad. I detta fall kommer styrsystemet automatiskt att stänga av

gör det kan det orsaka personskada eller skada på skotern.

Sitt aldrig på din skoter när den är i frihjulsläge. Underlåtenhet att göra det kan

Lastskyddet är en säkerhetsanordning. När överbelastningen inträffar, detta skydd

Dra framåt på spaken för manuellt frihjulsläge

När skyddet löser ut måste din skoter stängas av omedelbart för att behålla den

frihjulsläge.

Sätt aldrig din skoter i frihjulsläge i någon sluttning.

MANUELL SPAK FÖR FRIHJULSLÄGE

- 10 -

Machine Translated by Google

Generella riktlinjer

Tabell 2

- 11 -

VI. VÅRD OCH UNDERHÅLL

Alla hjullager är smorda och tätade. De kräver ingen efterföljande

Däckens skick

batterilåda, och alla batteripoler är vända framåt mot baksidan av skotern.

Du bör utföra en säkerhetskontroll före varje användning för att säkerställa din skoter

Demontering och så vidare

Enheter

Scootern har strömsparfunktion, när du slutar använda den i upp till 20 minuter,

inspektioner veckovis, månadsvis och halvårsvis enligt punkterna i tabell 2.

Undvik att slå eller stöta på alla kontrolldelar.

och sätt tillbaka den för att starta om.

Inspektionsartiklar

värme, kyla eller fukt.

Kontrollera alla kontakter för att säkerställa att de sitter åt och säkrar ordentligt.

När som helst Weekly Monthly Sex månader

applicera ett lätt lager av bilvax för att behålla sitt högblanka utseende.

Se till att de är täta och inte är korroderade. Batterierna måste sitta plant inuti

smörjning.

Batteriets skick0

Svängning, körning, förinställning och

Motorer

När du är klar med den dagliga användningen, vänligen dra ut strömbrytaren för att undvika att strömmen går ur.

fungerar smidigt och säkert. Rekommenderar dig också att utföra regelbundet

Bromssystem

Rengöring

strömmen stängs av automatiskt. Om du behöver köra igen, dra ut nyckeln

Undvik långvarig exponering av din skoter för extrema förhållanden, som över

Håll rorkultskonsolen ren.

Skoterns huvudram har sprayats med en klar tätningsbeläggning. Du kan

Alla delar

Kontrollera alla elektriska kontakter inklusive laddarens kontakter.

Anslutningar

Machine Translated by Google

- 12 -

VII. SÄKERHET

VARNING! Kör inte upp eller ner för en potentiellt farlig sluttning (dvs. områden täckta

med snö, is, klippt gräs eller blöta löv).

Högt gräs som kan trassla in sig i löparkläderna.

personskada och skador på din skoter.

personlig skada.

5. Frihjulsläge

Din skoter kan klättra alla lutningar som inte överstiger en maximal säker lutning på

Din skoter är designad för att ge optimal stabilitet under normal körning

skoter som ska skjutas manuellt av din skötare. För mer information, se V

Kontrollera alla elektriska anslutningar. Se till att de är täta och inte korroderade.

lutningens ansikte. Kör din skoter rakt uppför lutningen. Detta minskar kraftigt

Men din skoter kan också köras på en betydande markväg. Men du

Kontrollera bromsarna och behåll deras bästa funktion.

2. Viktbegränsningar

om eller mjuk beläggning.

Observera alltid att inte överskrida max. lutningen är 9°.

Varning! Överskridande av viktgränsen ogiltigförklarar din garanti och kan leda till

VARNING! Kör aldrig upp eller ner i en sluttning bakåt. Detta kan orsaka

Löst packat grus och strand.

1. Utför följande instruktioner innan du använder din skoter:

3. Lutningsinformation

4. Utomhus körytor

Din skoter är utrustad med en manuell frihjulsspak som tillåter

torra, jämna ytor som består av betong, blacktop eller asfalt.

"DRIFT".

9°VARNING! När du klättrar uppför en sluttning ska du inte sicksacka eller köra i vinkel uppför

Kontrollera alla anslutningar till batterilådan. Se till att de är korrekta och säkra.

Kontrollera batteriladdningen. Se V ”BATTERIER OCH LADDNING”.

risken för ett tipp eller ett fall.

bör undvika att köra på följande vägar: En körbana som du känner dig osäker på

Din skoter är klassad för en normal viktkapacitet på 100 kg.

Machine Translated by Google

Sätets armstöd fälls upp eller tas bort;

VARNING! Använd inte din skoter i is eller hala förhållanden.

VARNING! Använd inte din skoter i frihjulsläge utan en

radio- och TV-stationer kan påverka användningen av din skoter om din skoter är i

Håll framhjulen i körriktningen för att hjälpa din scooters stabilitet.

skoter, vilket resulterar i personskada.

Din skoter kan vara ur funktion på grund av deras influenser.

för att förhindra att skotern tippar och orsakar skador.

din skoter om den har utsatts för fukt tills den har torkat ordentligt.

VARNING! Flytta inte i din plats utan din skötares hjälp när

på och av din skoter.

Sådan användning kan orsaka att din skoter tippar och orsakar skador.

Fråga din skötare om hjälp vid behov.

skoter kan rulla okontrollerat ner på sin

8. Försiktighetsåtgärder mot dåligt väder

Se till att din skoter inte är i frihjulsläge.

Radiovågor från mobiltelefoner, radiomottagare eller andra sändare som t.ex

Håll dig nära din skoter så nära som möjligt.

Sådan användning kan negativt påverka din prestanda och säkerhet

skötare närvarande. Underlåtenhet att göra det kan orsaka personskada.

deras inflytande.

VARNING! Placera dig så långt bak som möjligt i skotersätet

VARNING! Utsätt inte din skoter för någon typ av fukt när som helst (regn, snö, dimma

eller tvätt). Sådan exponering kan skada din skoter. Använd aldrig

VARNING! Undvik att använda dina armstöd för viktbärande ändamål.

7. För att undvika skada, vänligen observera följande säkerhetstips när du skaffar

din skoter är i frihjulsläge. Annars kan det leda till personskada.

VARNING! Placera inte din skoter i frihjulsläge när du är i en sluttning. De

Se till att strömmen är avstängd, se V,"DRIFT"

VARNING! Undvik att lägga all din vikt på fotplattan.

6. Elektromagnetisk störning

- 13 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor W3467 Heavy-Duty 4 Wheel Mobility Scooter

Product's Documents

User Manual

Specifications

Vevor W3467 Questions and Answers
