Generac 7705 49 State Portable Generator 19300 / 15500 User Manual

GP Series Portable Generator

Owner’s Manual

www.generac.com

1-888-GENERAC

(1-888-436-3722)

SAVE THIS MANUAL FOR FUTURE REFERENCE

013780

(000209b)

WARNING

Loss of life. This product is not intended to

be used in a critical life support application.

Failure to adhere to this warning could result

in death or serious injury.

MODEL:________________________

SERIAL:________________________

DATE PURCHASED:______________

SAVE THIS MANUAL FOR FUTURE REFERENCE

Table of Contents

Section 1 Introduction and Safety 1

Introduction ..................................... 1

Safety Rules .................................... 1

Safety Symbols and Meanings ........ 1

Exhaust and Location Hazards ....... 2

Electrical Hazards ........................... 3

Fire Hazards .................................... 3

Standards Index .............................. 4

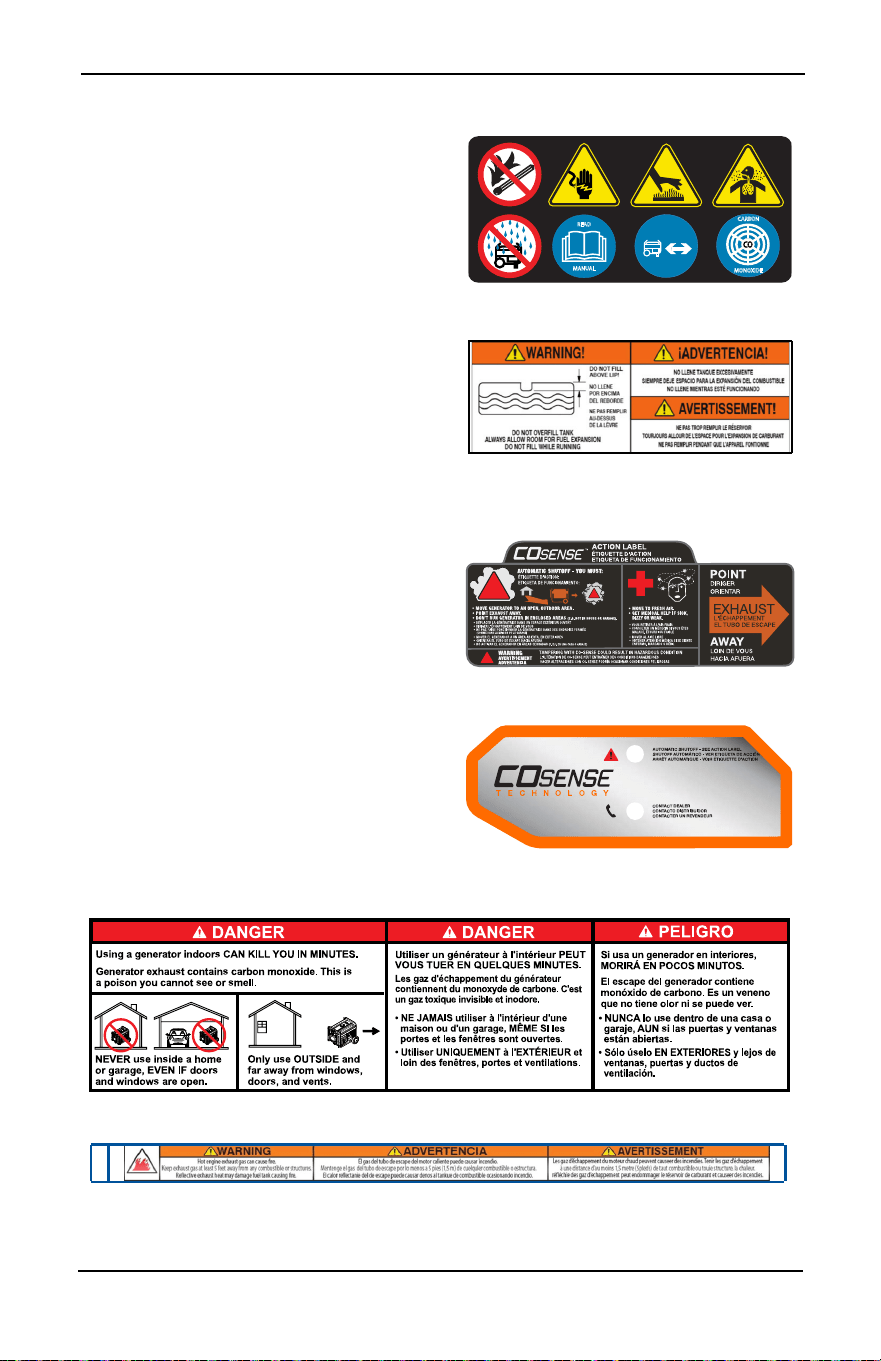

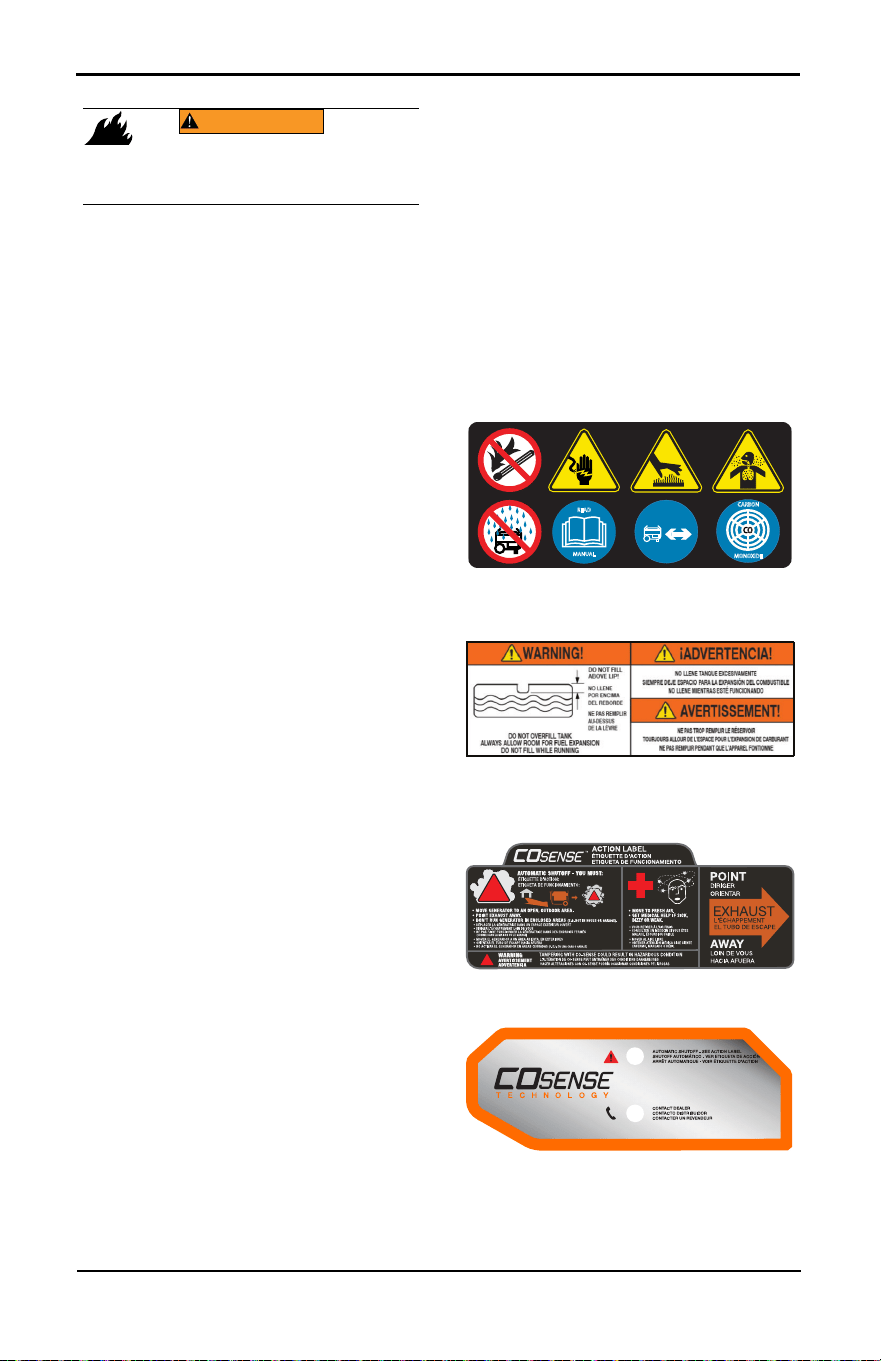

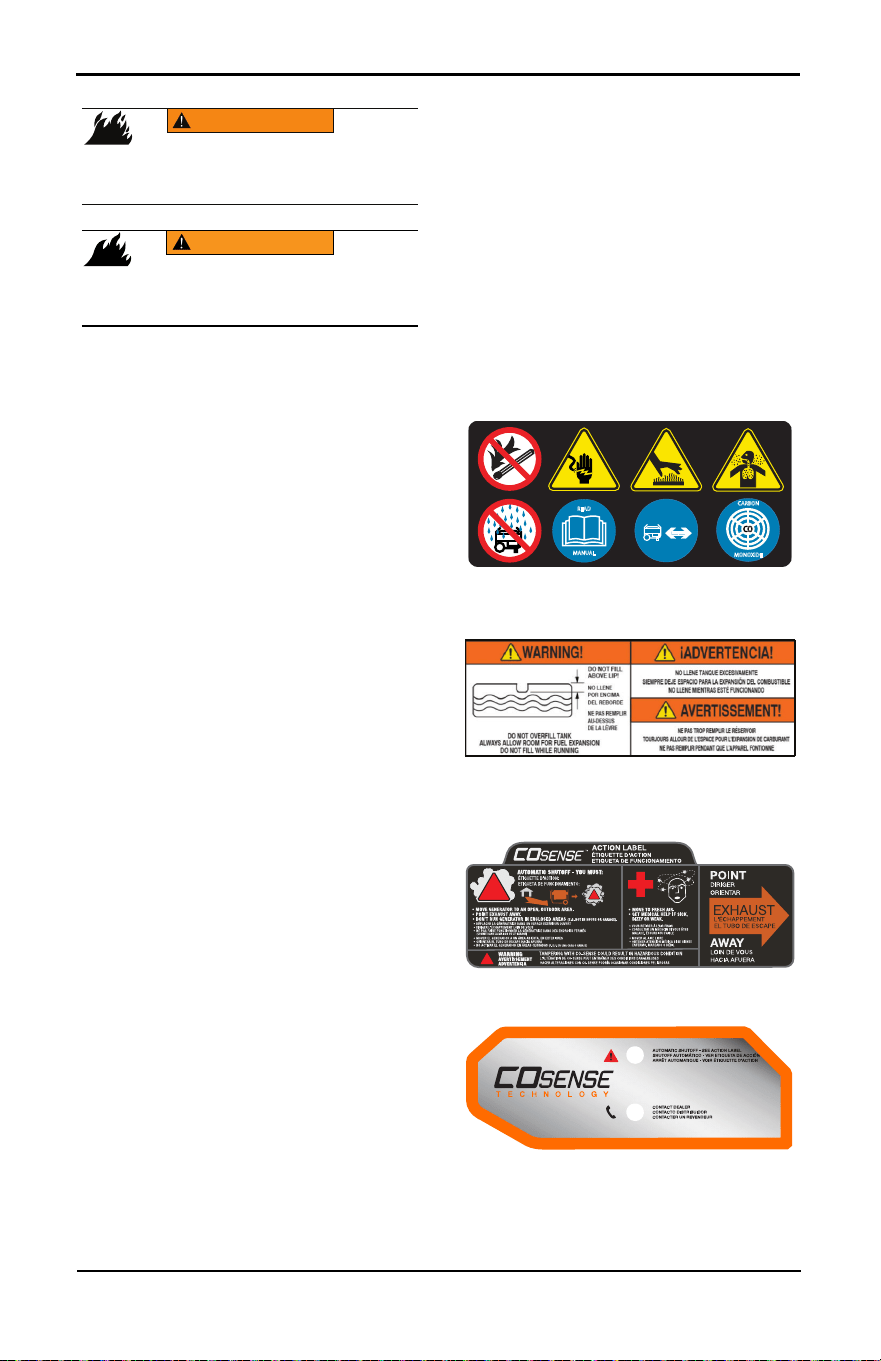

Replacement Hazard Labels ........... 4

Section 2 General Information and

Setup .............................................. 5

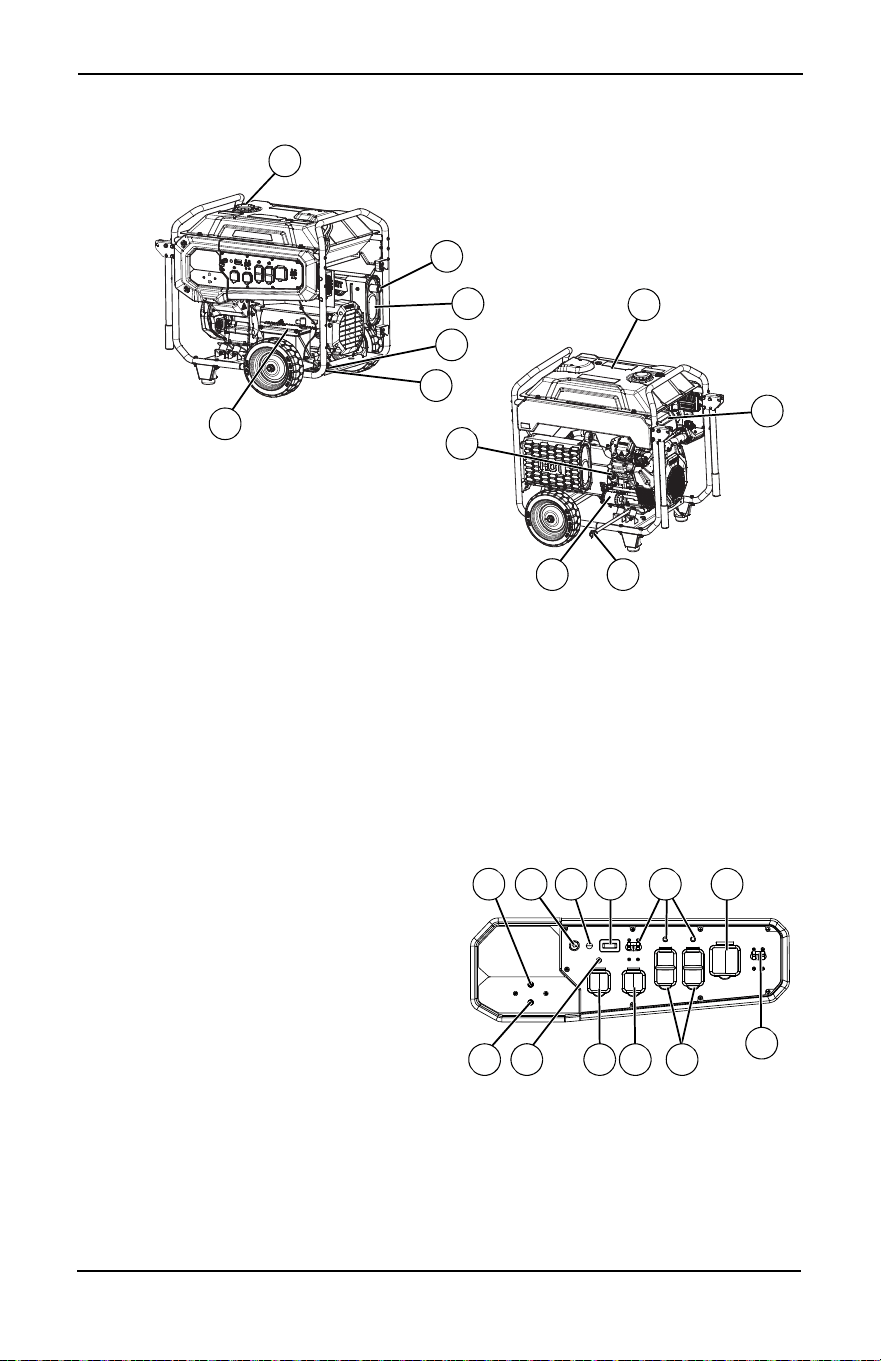

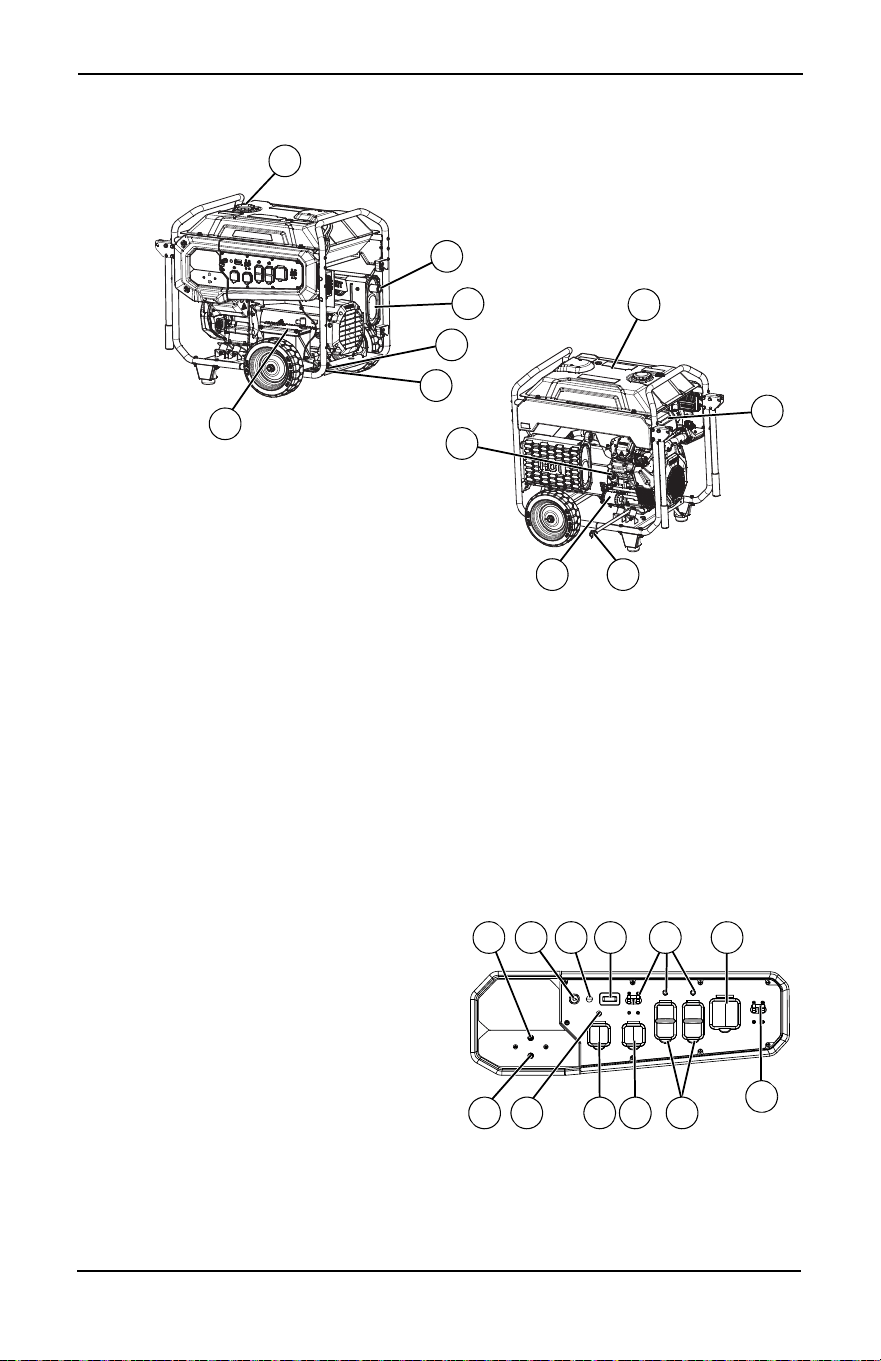

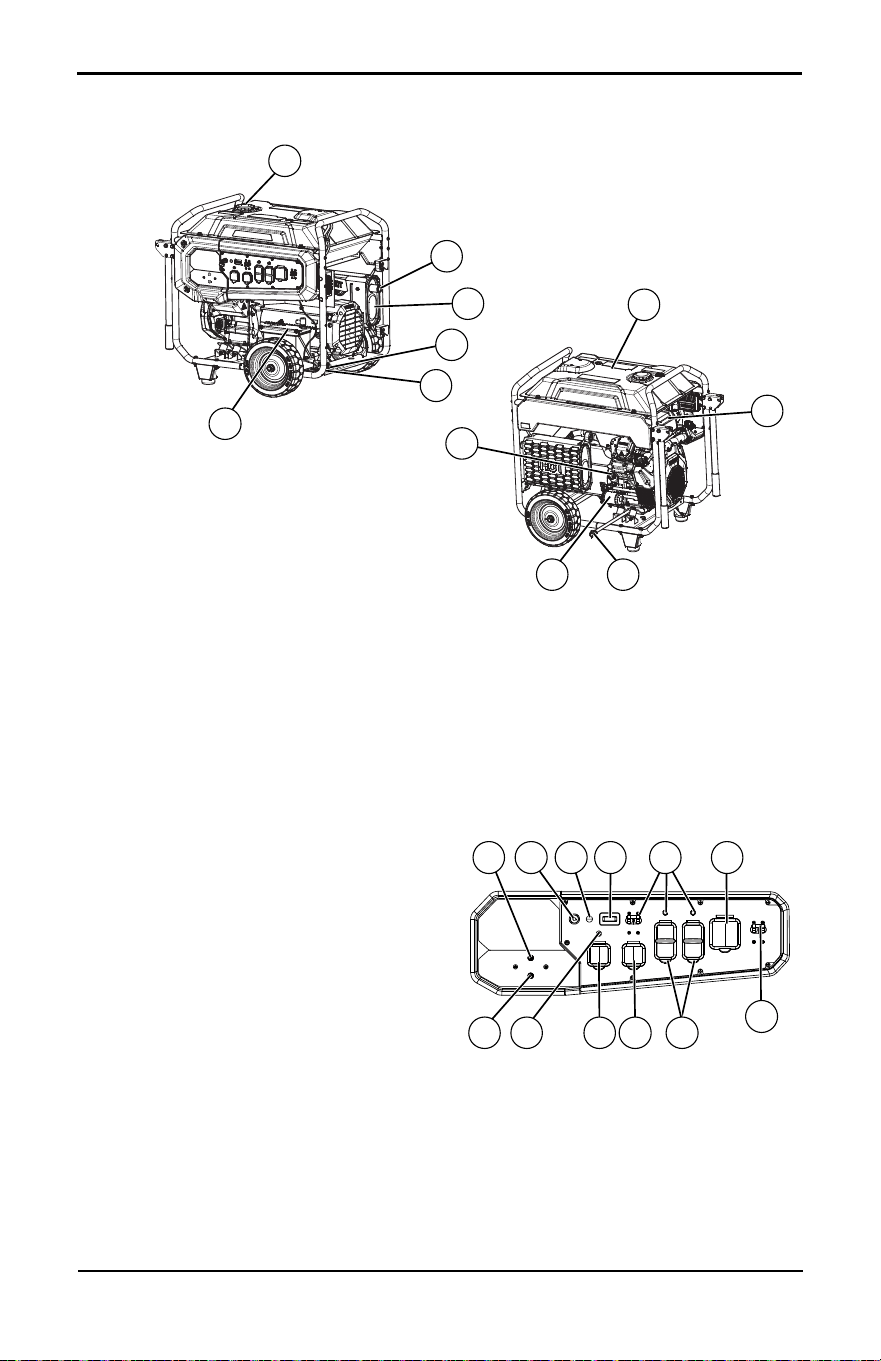

Know Your Generator ..................... 6

Emissions ........................................ 6

Hour Meter ...................................... 7

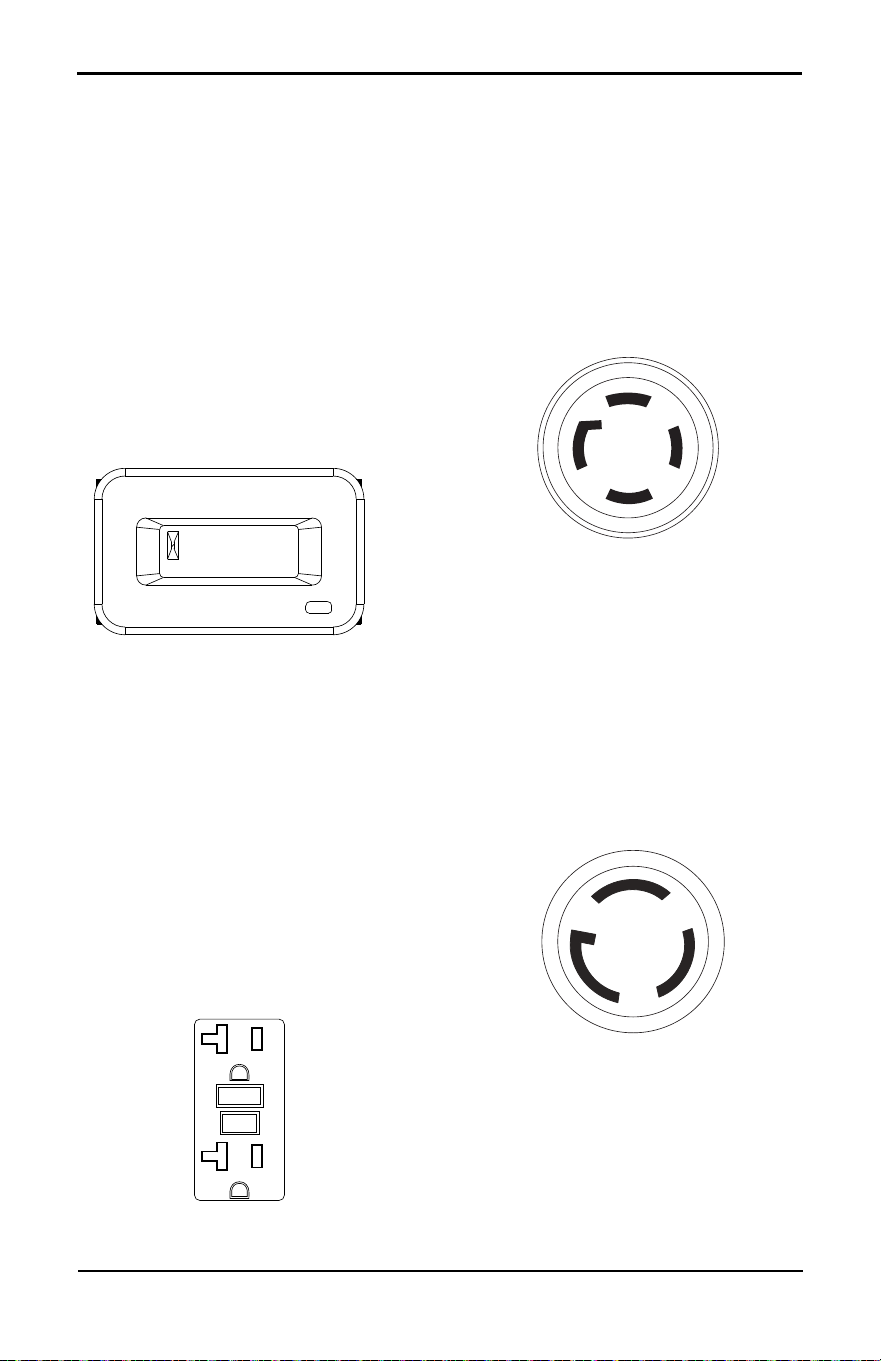

Connection Plugs ............................ 7

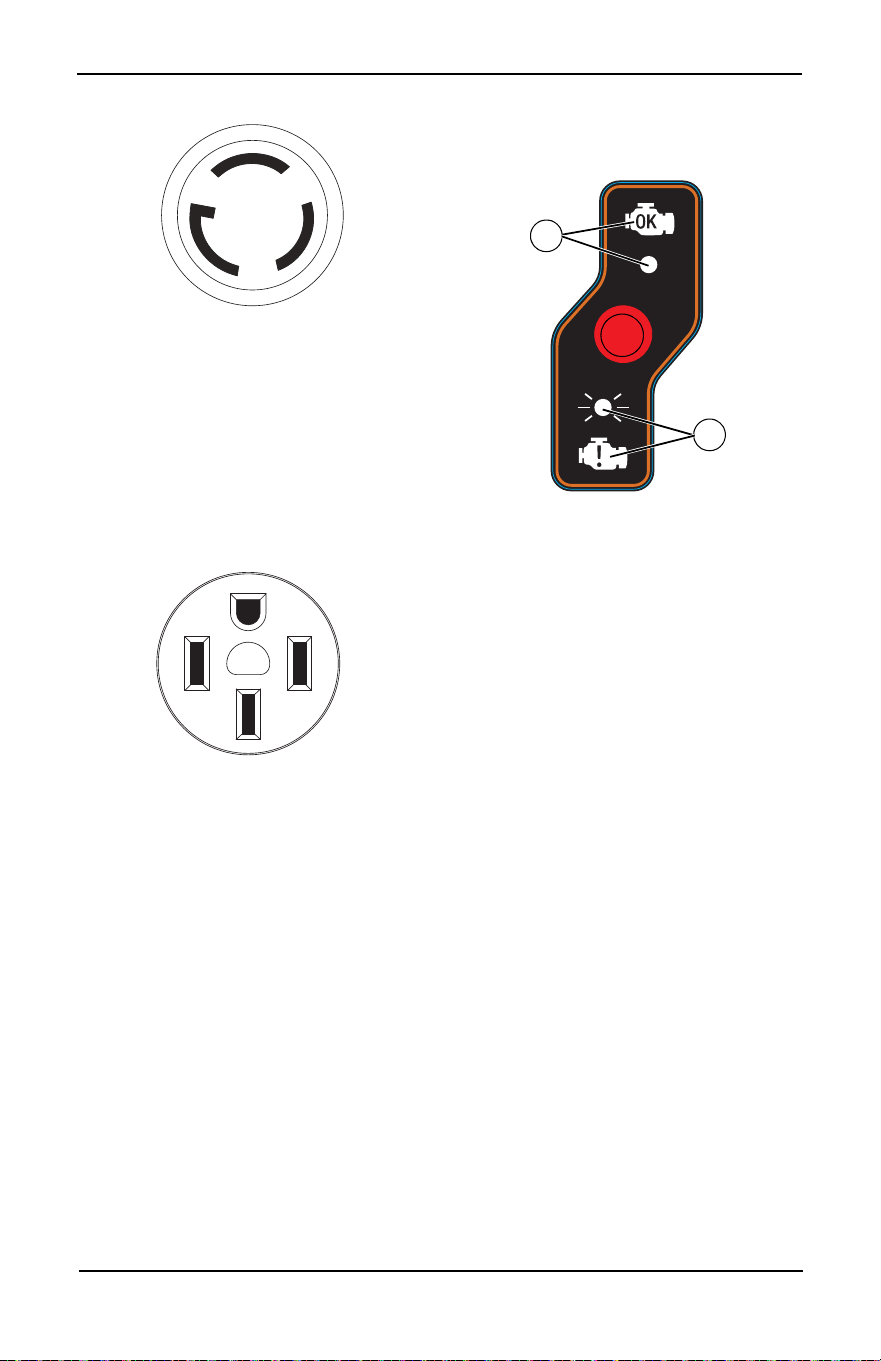

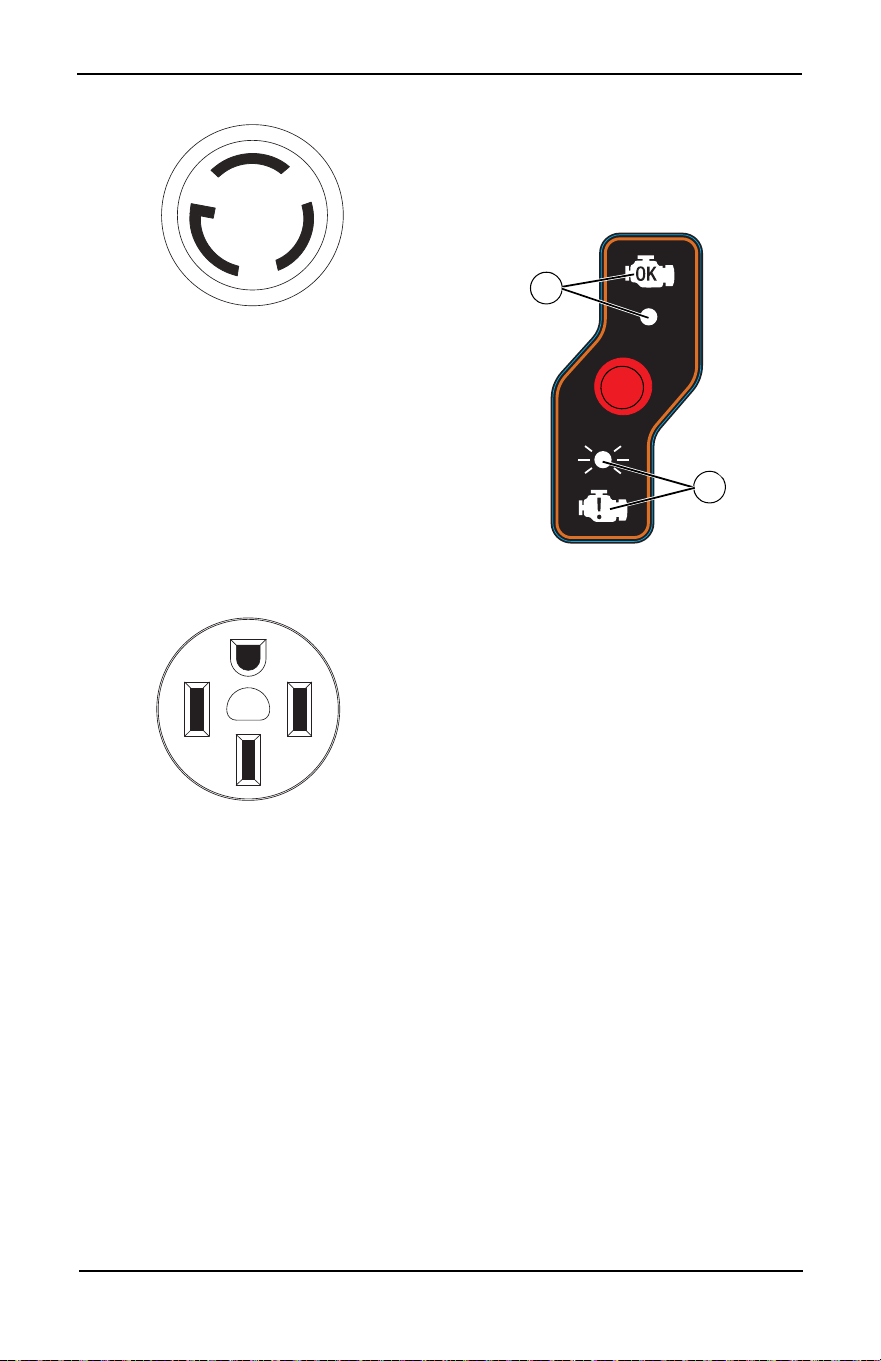

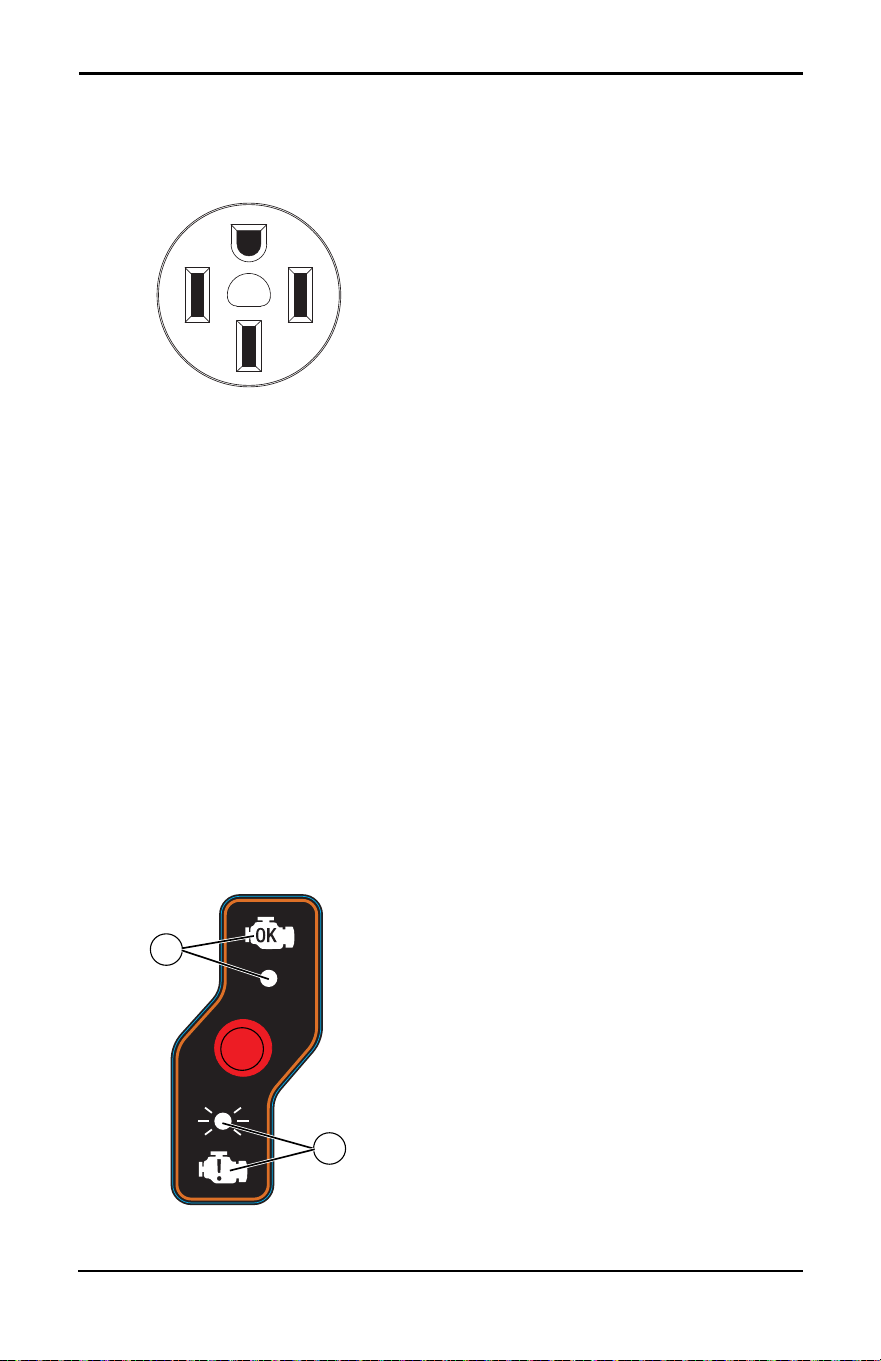

120/240 VAC, 50 Amp receptacle ... 7

Malfunction Indicator Lamp (MIL) .... 8

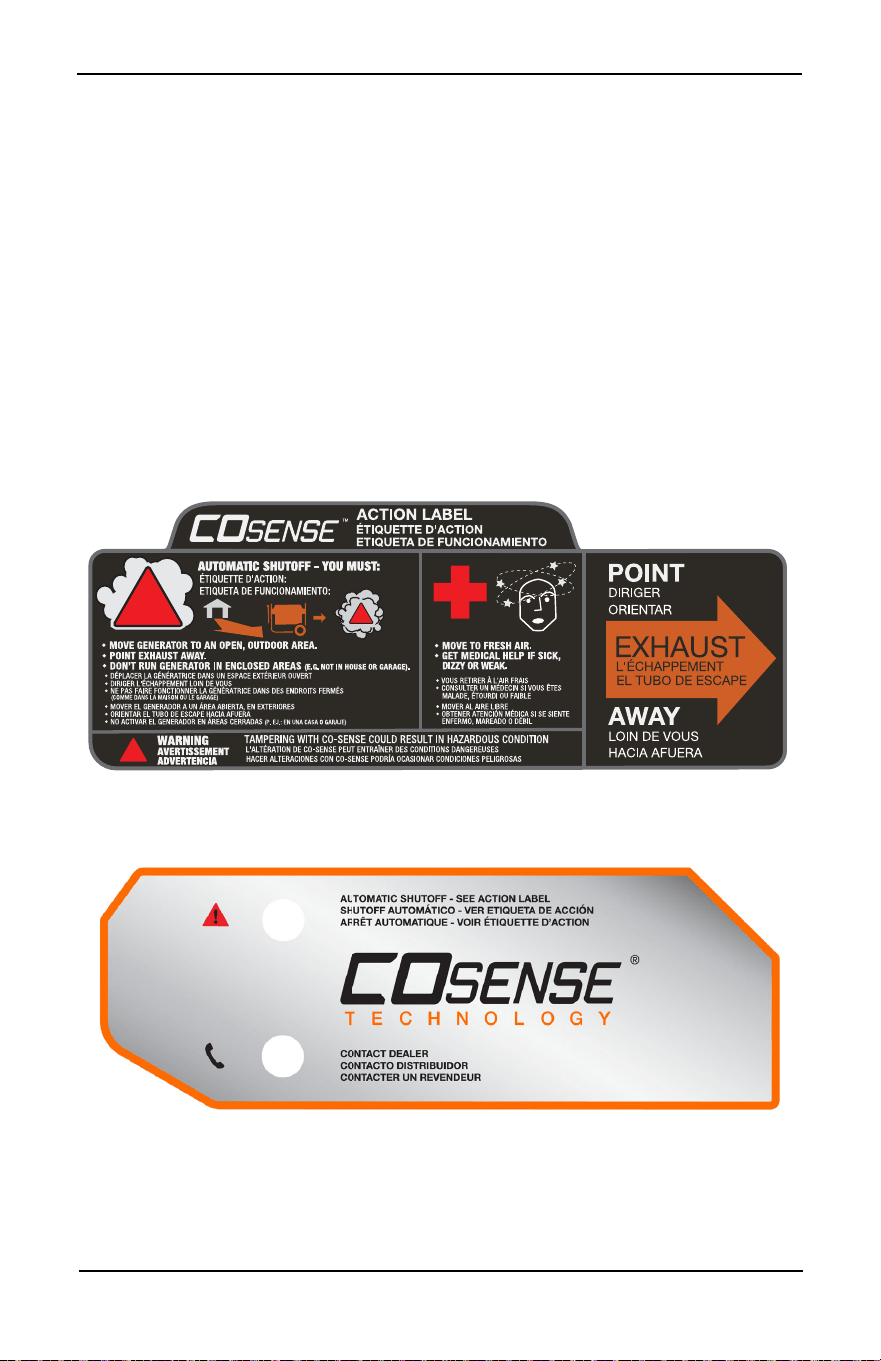

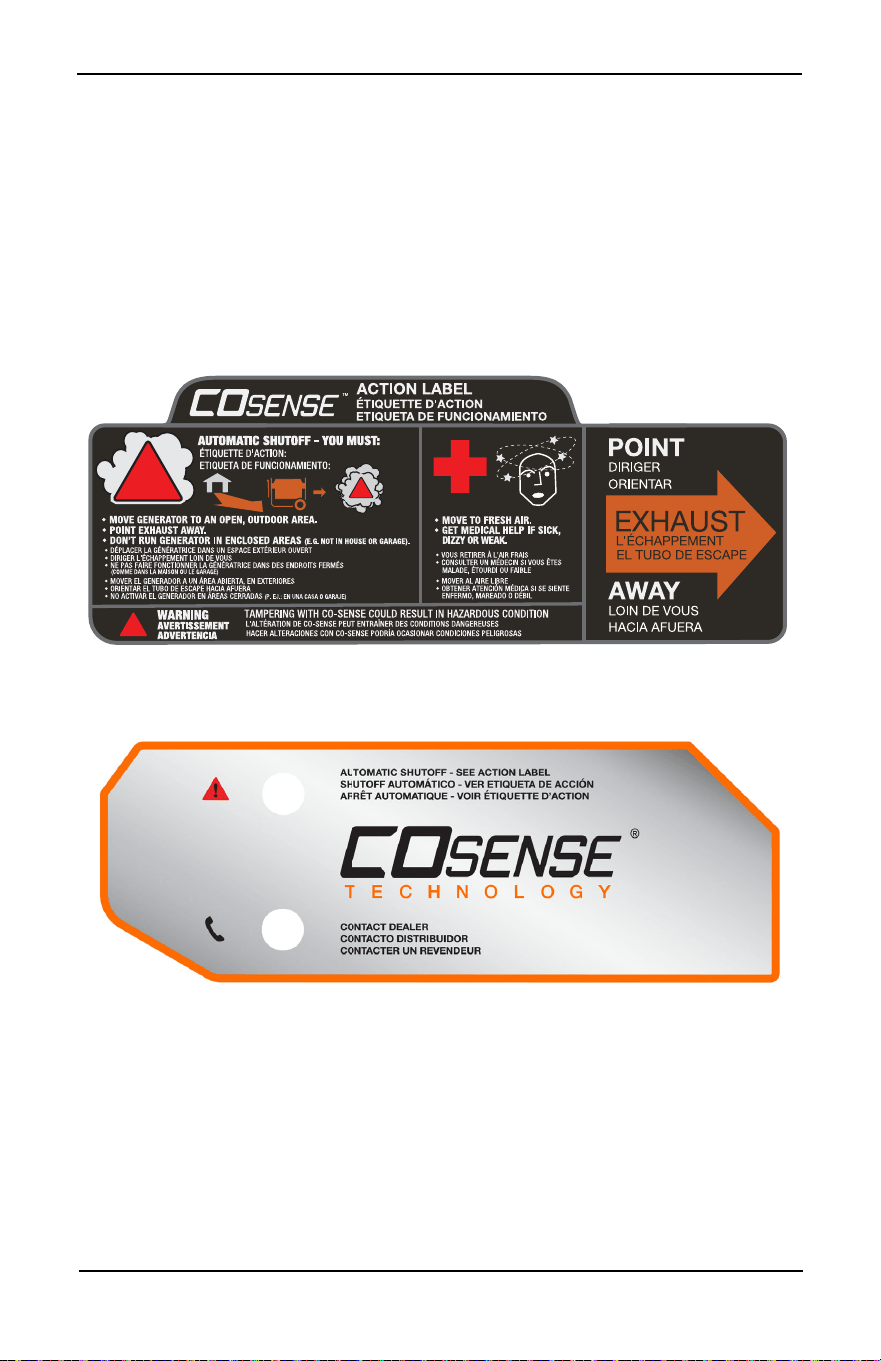

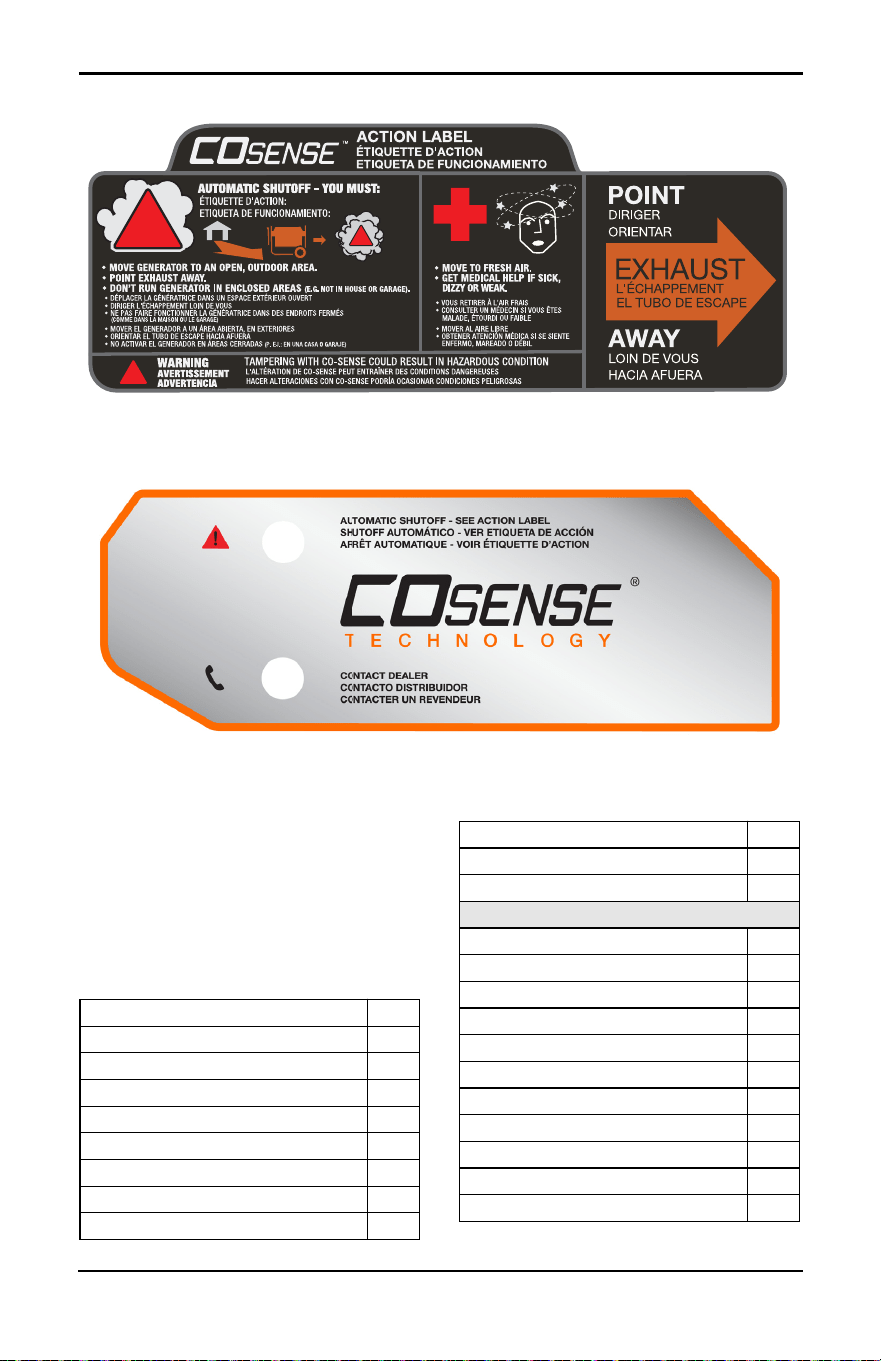

COsense® ...................................... 9

Remove Contents from Carton ..... 10

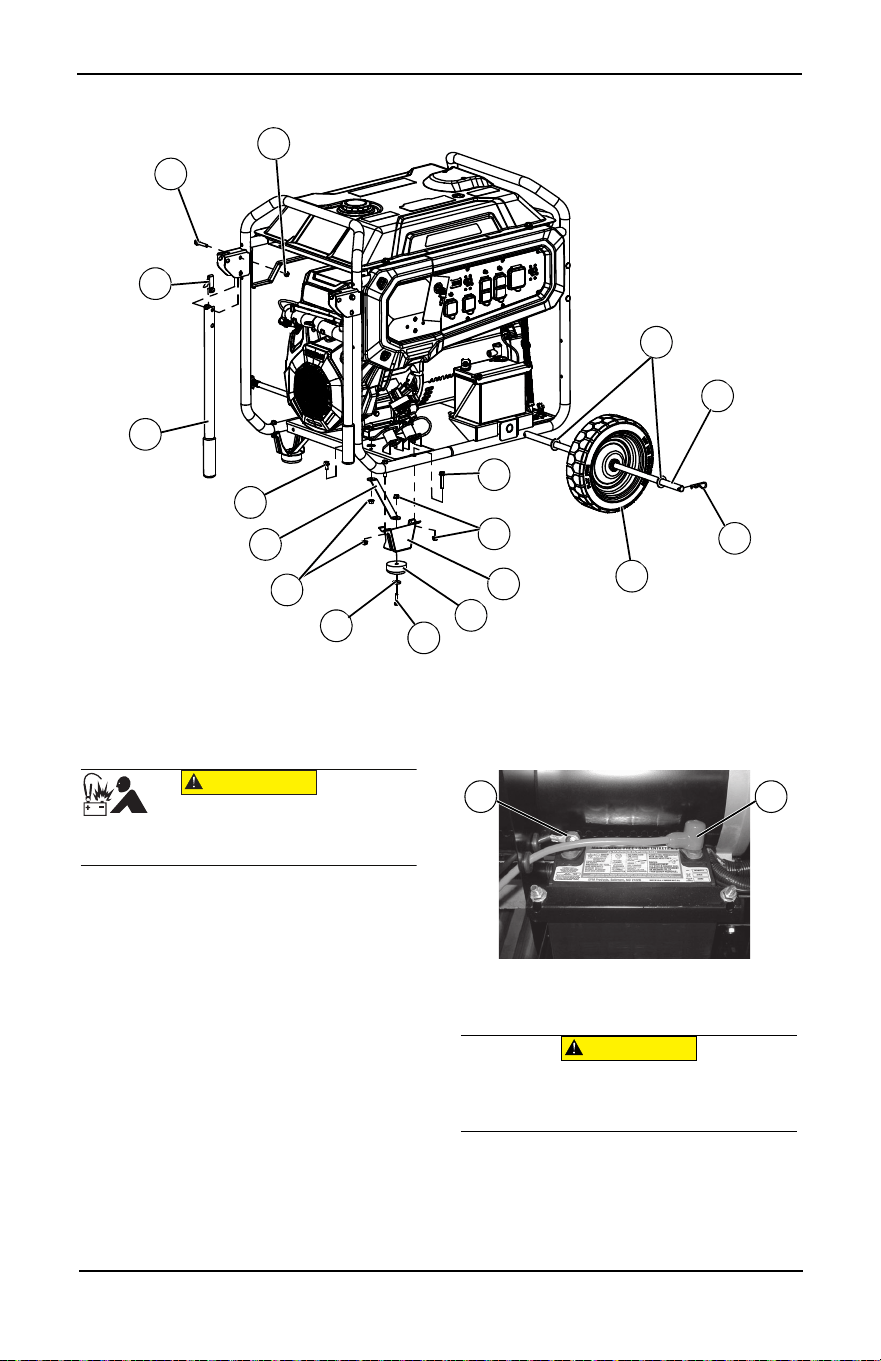

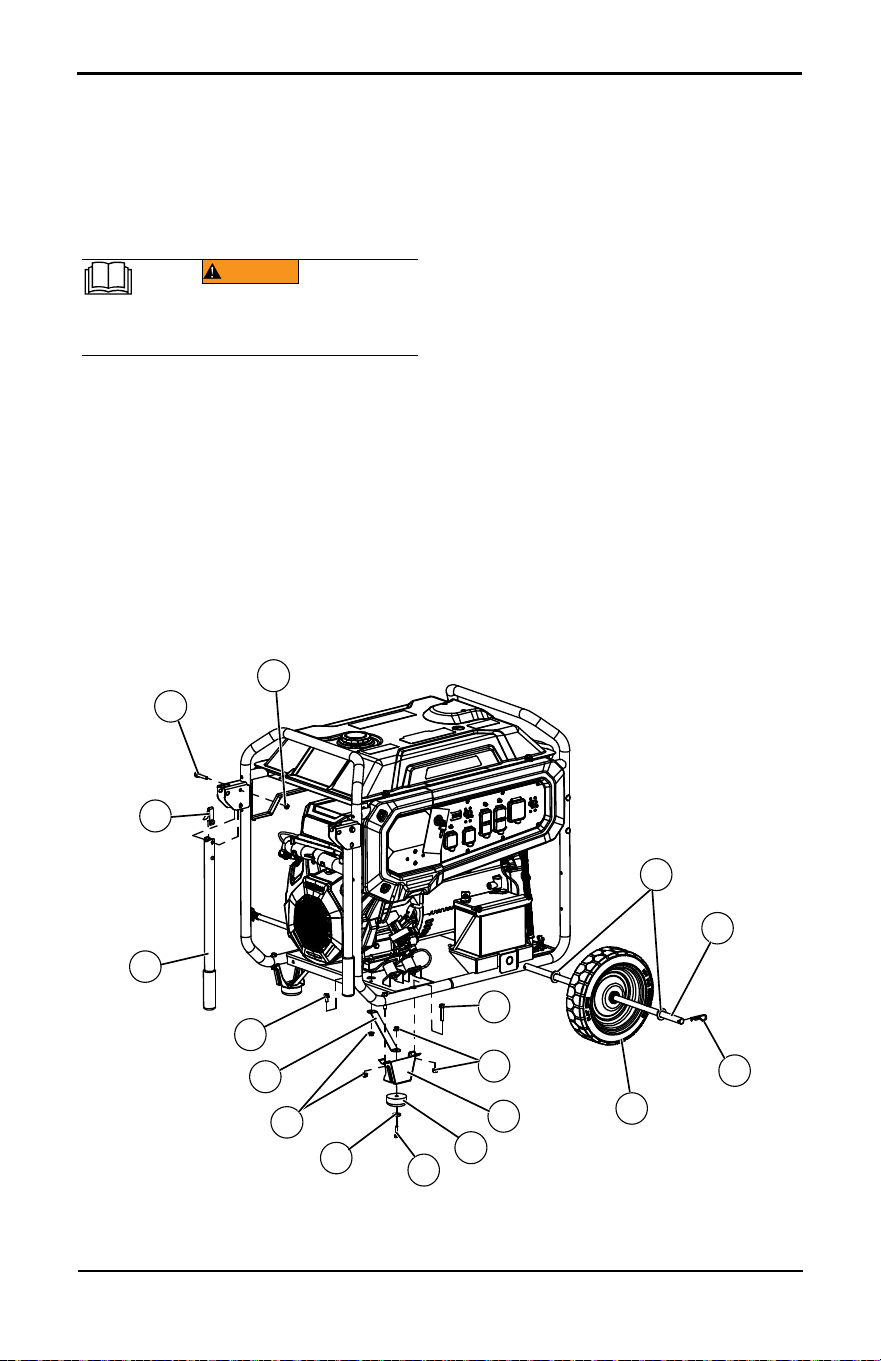

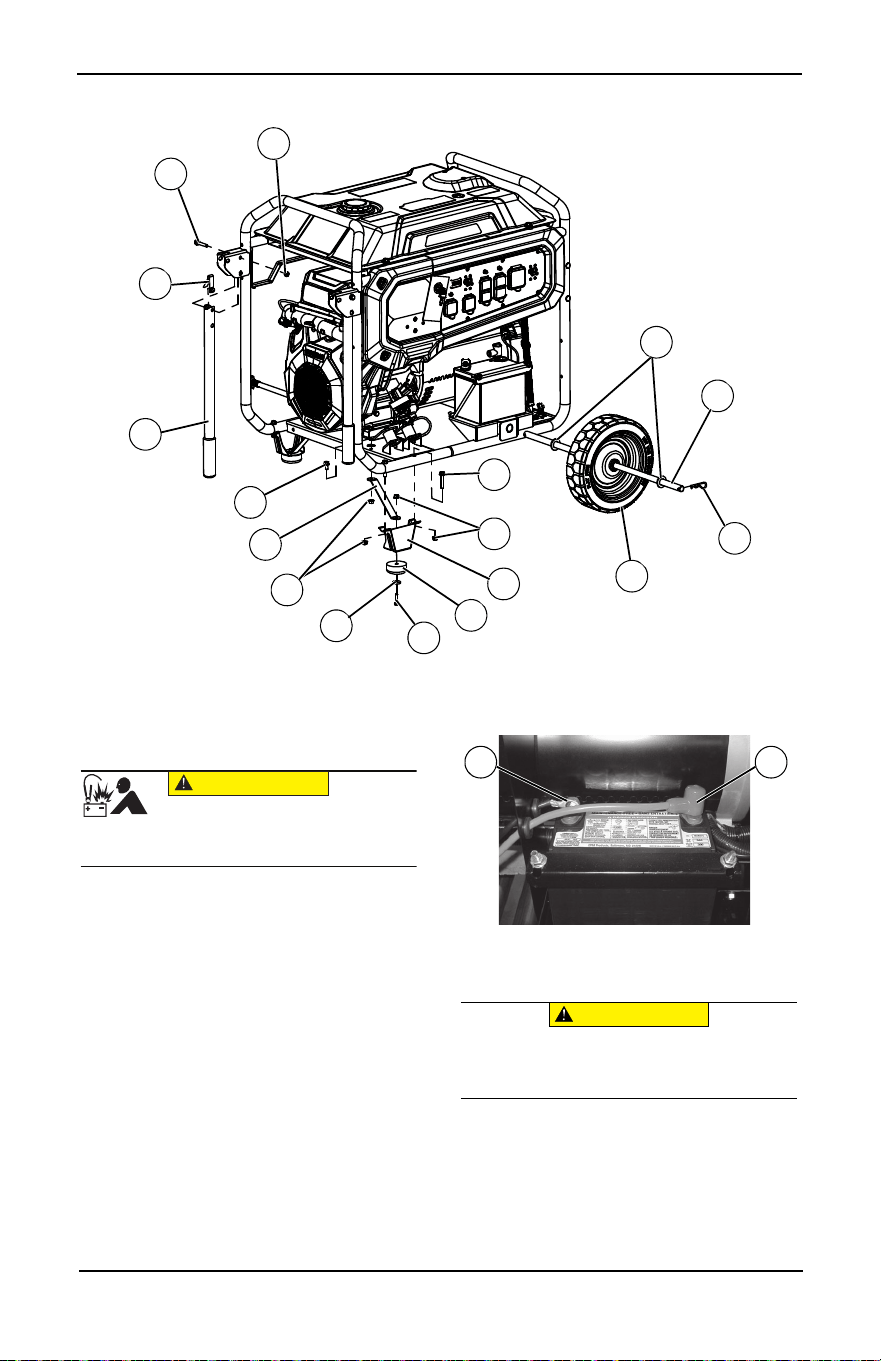

Assembly ....................................... 11

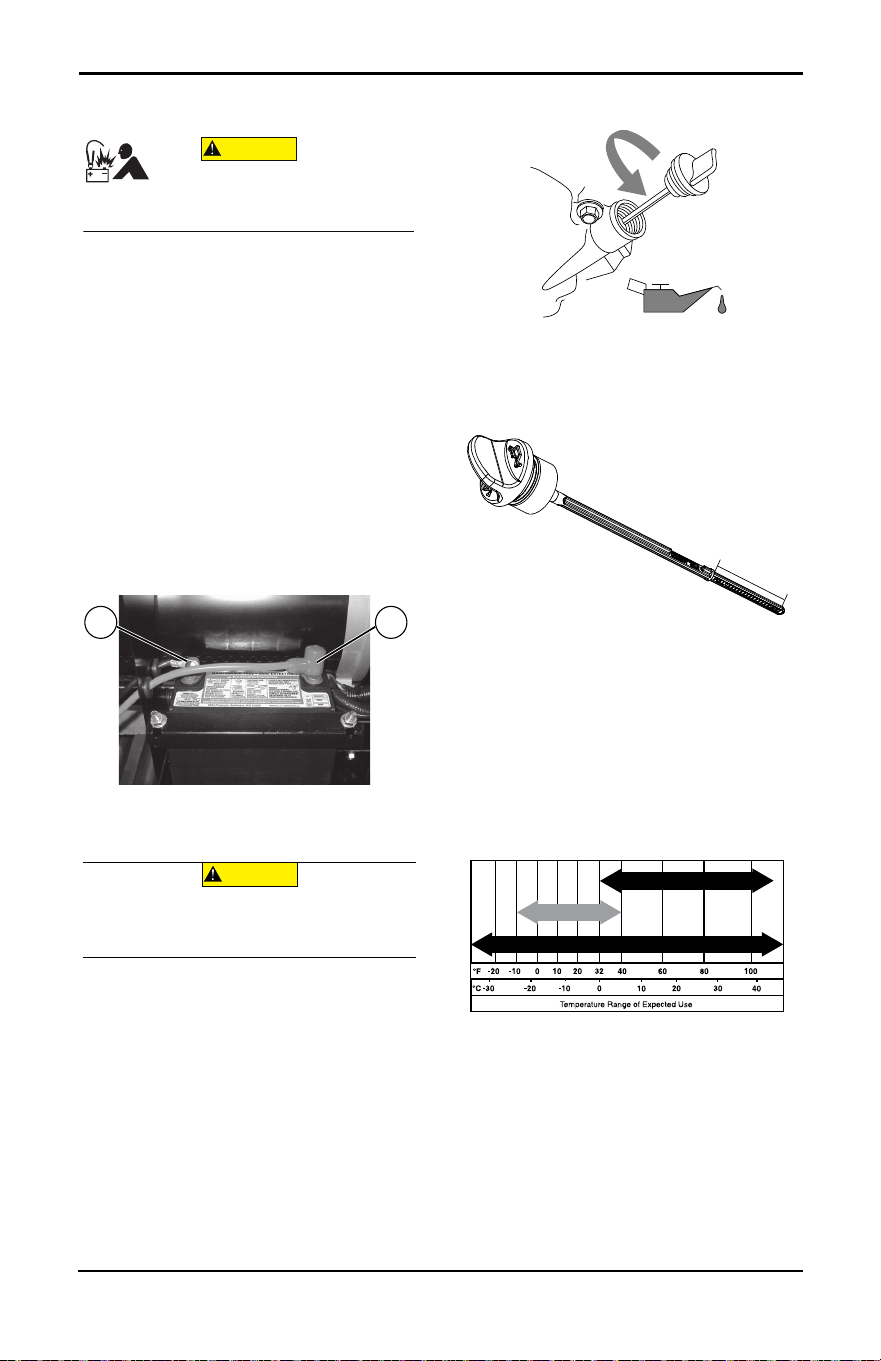

Battery Cable Connection ............. 12

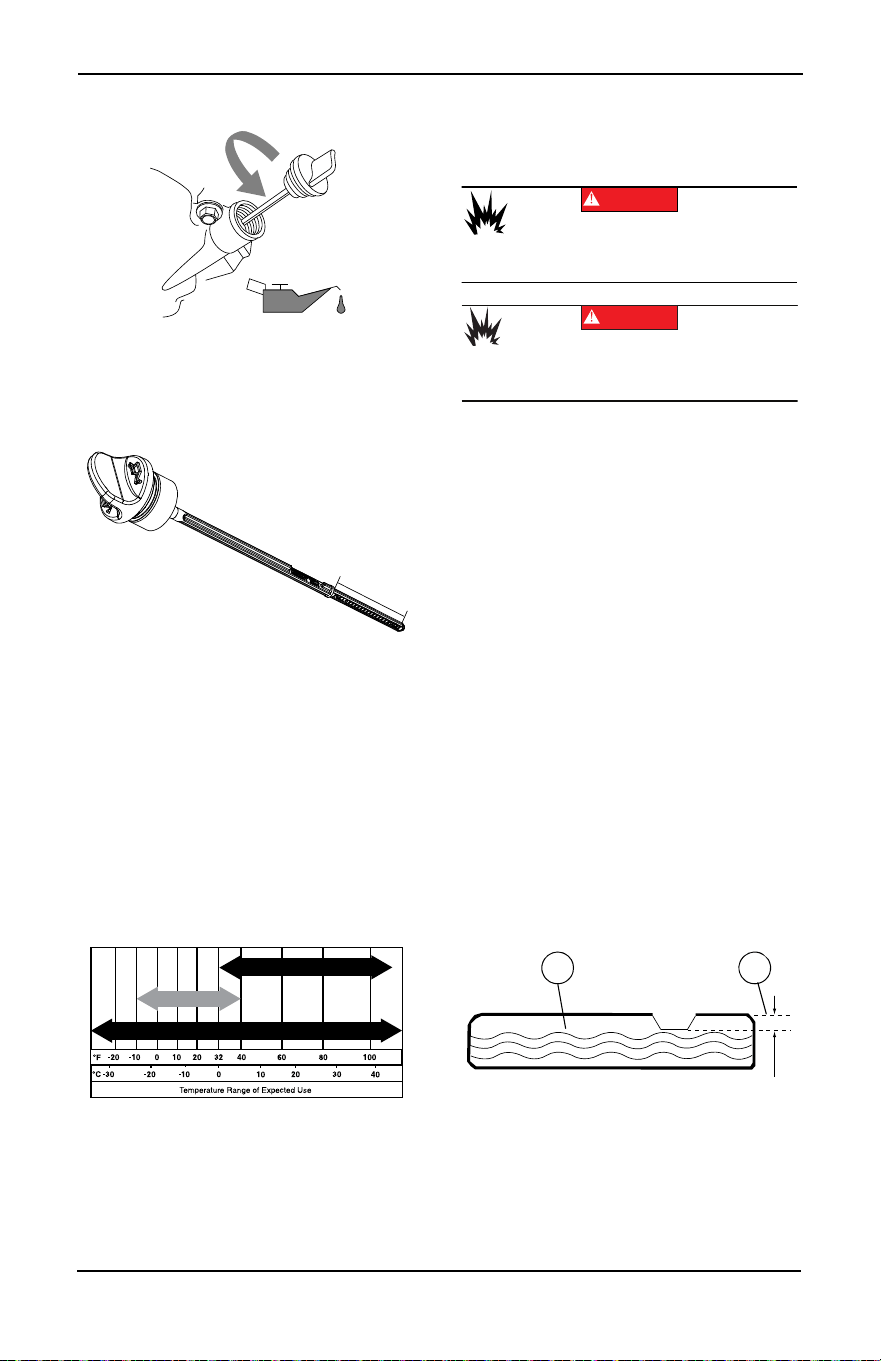

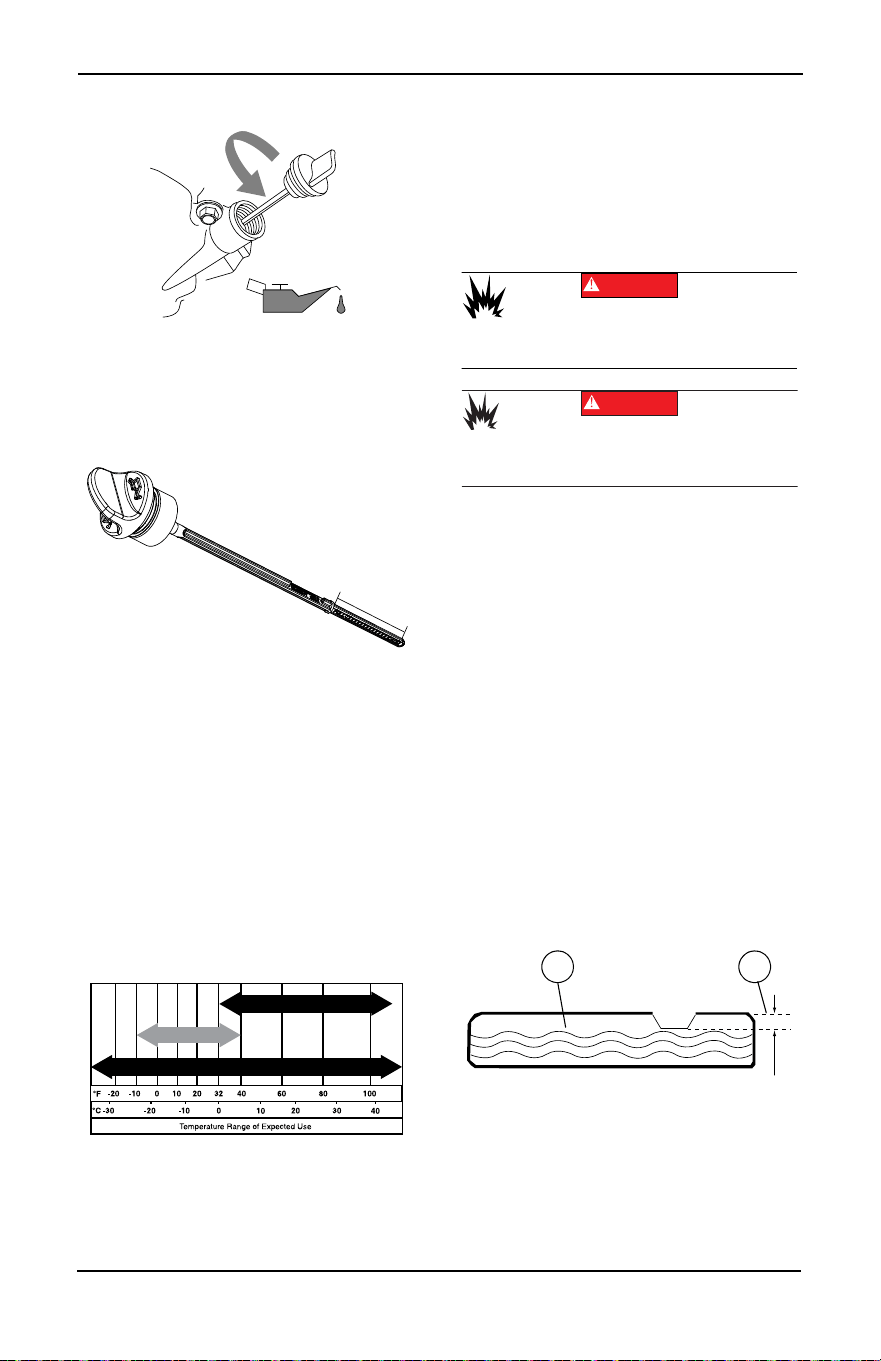

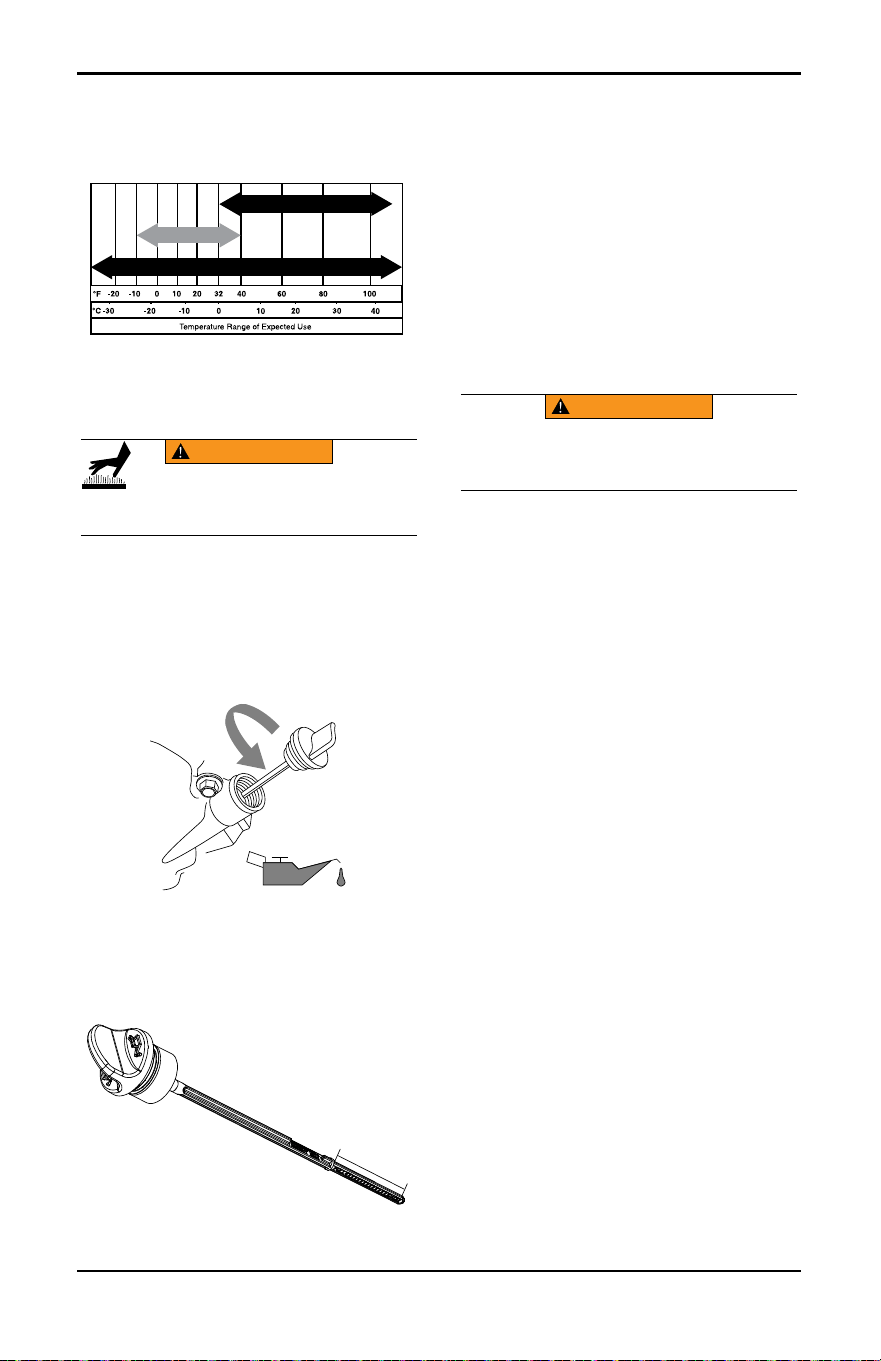

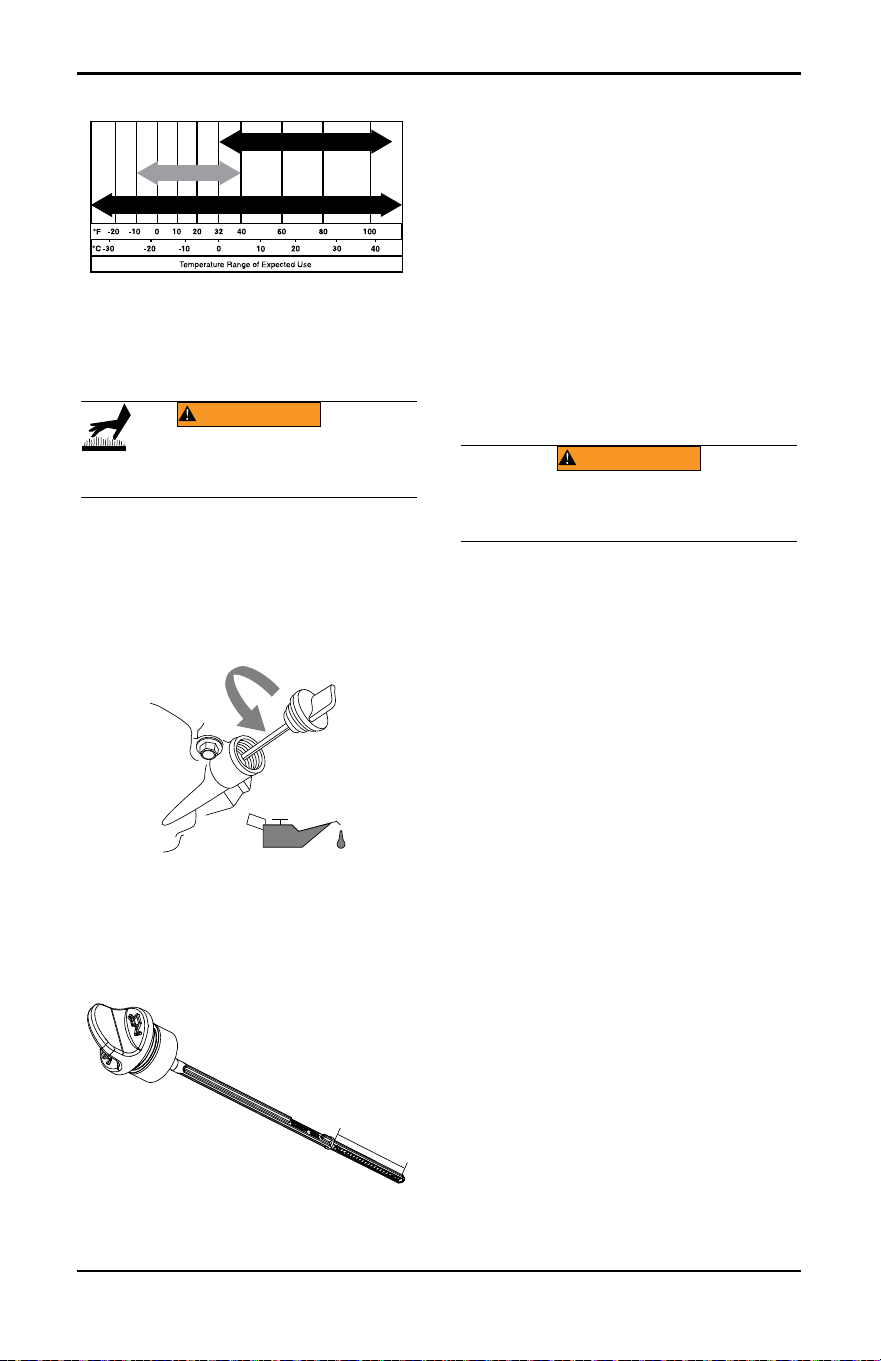

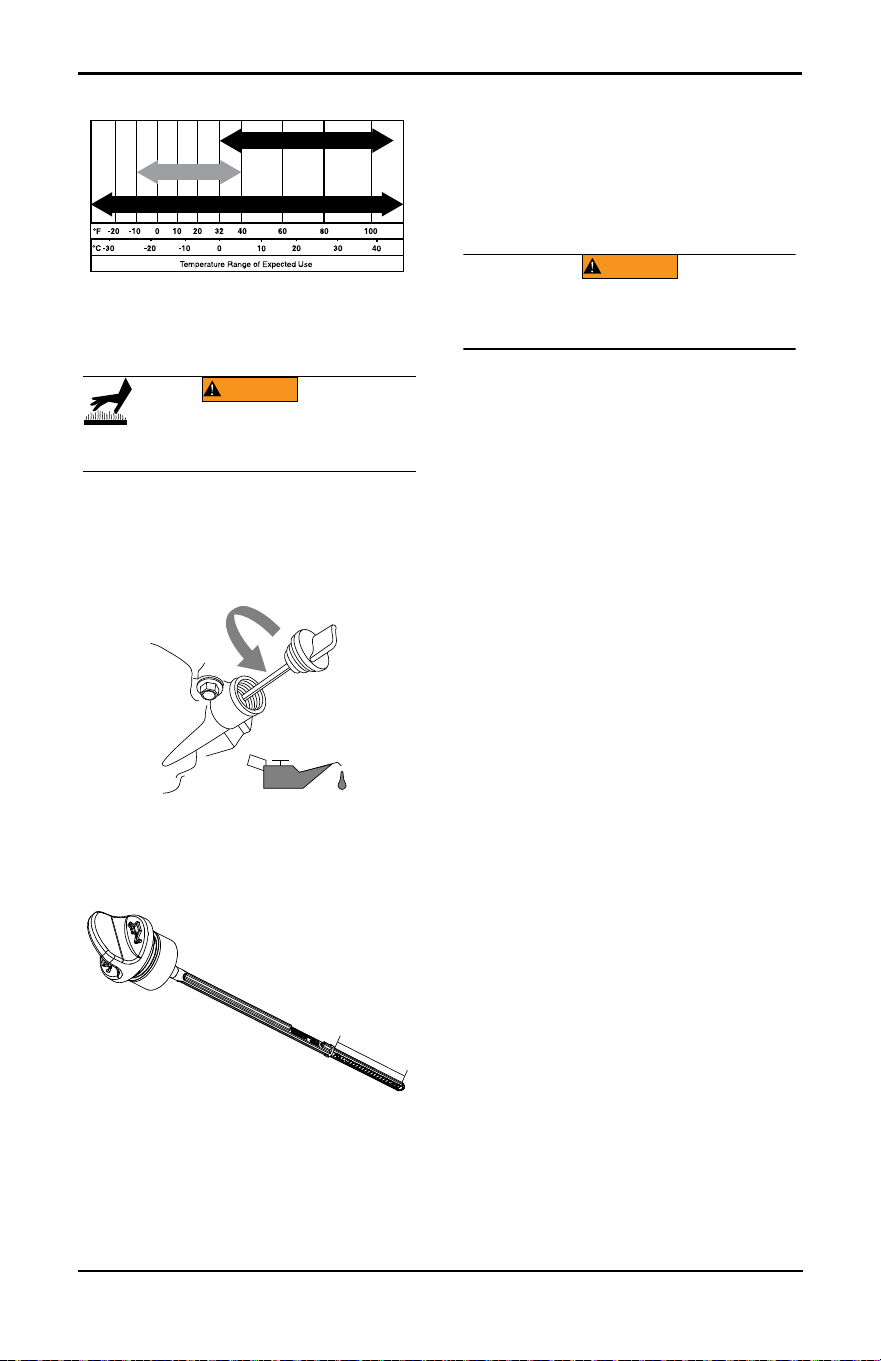

Add Engine Oil .............................. 12

Fuel ............................................... 13

Section 3 Operation .....................14

Operation and Use Questions .......14

Before Starting Engine ..................14

Prepare Generator for Use ............14

Grounding the Generator When Used

as a Portable .................................14

Know Generator Limits ..................15

Transporting/Tipping of the Unit ....15

Starting Electric Start Engines .......16

Low Oil Pressure Shutdown System .

Section 4 Maintenance and

Troubleshooting ..........................17

Maintenance ..................................17

Maintenance Schedule ..................17

Preventive Maintenance ...............17

Engine Maintenance ......................17

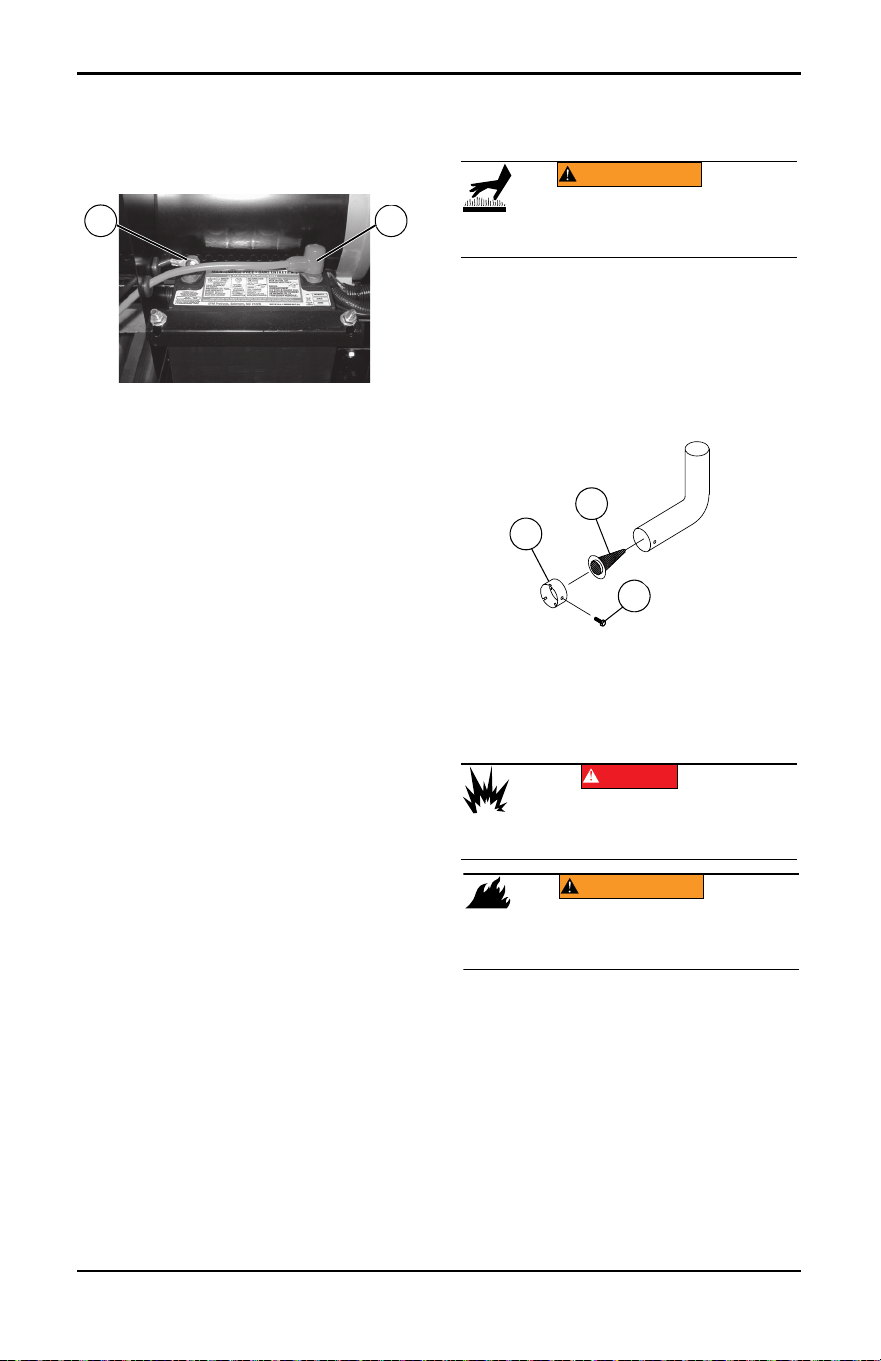

Battery Replacement (if applicable) 19

Inspect Muffler and Spark Arrester 20

Storage ..........................................20

Troubleshooting .............................21

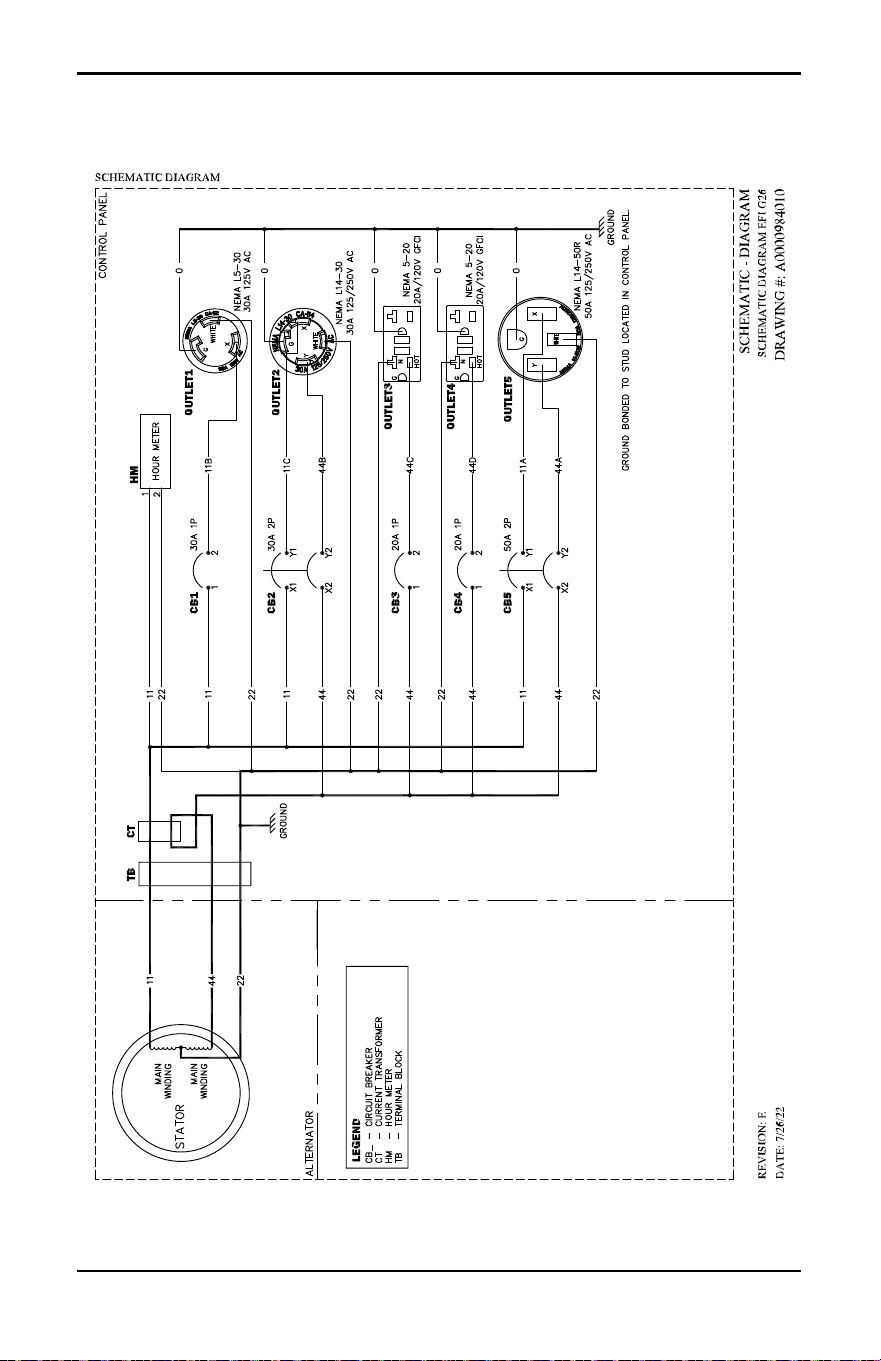

Wiring Diagram ..............................23

Notes .............................................24

(000759a)

CALIFORNIA WARNING

Can expose you to benzene, a carcinogen

and reproductive toxicant

www.P65Warnings.ca.gov.

Owner’s Manual for Portable Generator 1

Section 1 Introduction and Safety

Introduction

Read This Manual Thoroughly

If any section of this manual is not understood,

contact the nearest Independent Authorized

Service Dealer (IASD) or Generac Customer

Service at 1-888-436-3722 (1-888-GEN-

ERAC), or visit www.generac.com for start-

ing, operating, and servicing procedures. The

owner is responsible for proper maintenance

and safe use of the unit.

SAVE THESE INSTRUCTIONS for future ref-

erence. This manual contains important

instructions that must be followed during

placement, operation, and maintenance of the

unit and its components. Always supply this

manual to any individual that will use this unit,

and instruct them on how to correctly start,

operate, and stop the unit in case of emer-

gency.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The alerts in this manual, and on tags

and decals affixed to the unit, are not all inclu-

sive. If using a procedure, work method, or

operating technique that the manufacturer

does not specifically recommend, verify that it

is safe for others and does not render the

equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the unit, DANGER, WARN-

ING, CAUTION, and NOTE blocks are used to

alert personnel to special instructions about a

particular operation that may be hazardous if

performed incorrectly or carelessly. Observe

them carefully. Alert definitions are as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety alerts cannot eliminate the haz-

ards that they indicate. Common sense and

strict compliance with the special instructions

while performing the action or service are

essential to preventing accidents.

Safety Symbols and Meanings

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

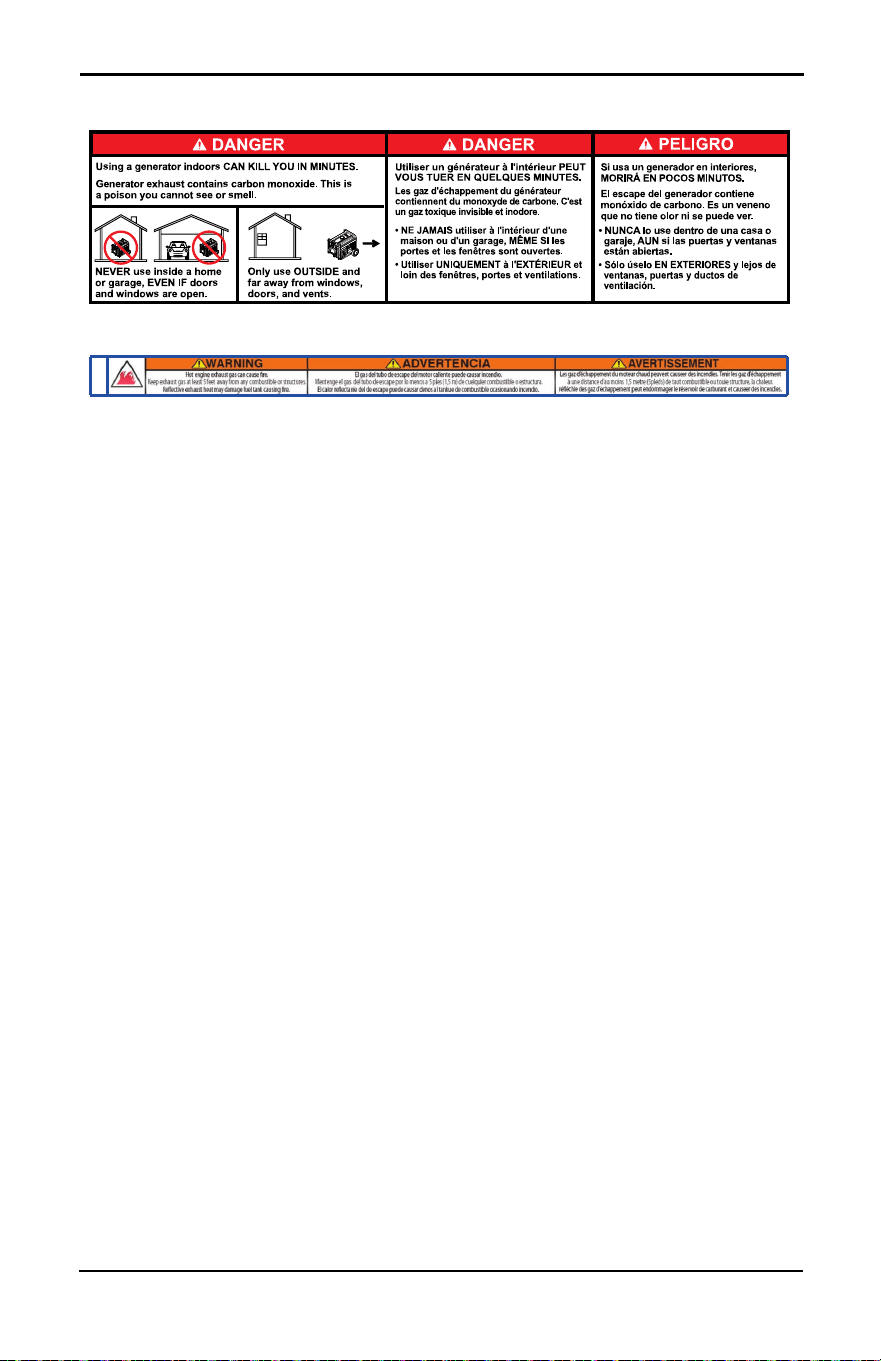

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is

a poison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

000657

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

2 Owner’s Manual for Portable Generator

• For safety reasons, it is recommended that

the maintenance of this equipment be per-

formed by an IASD. Inspect the generator

regularly, and contact the nearest IASD for

parts needing repair or replacement.

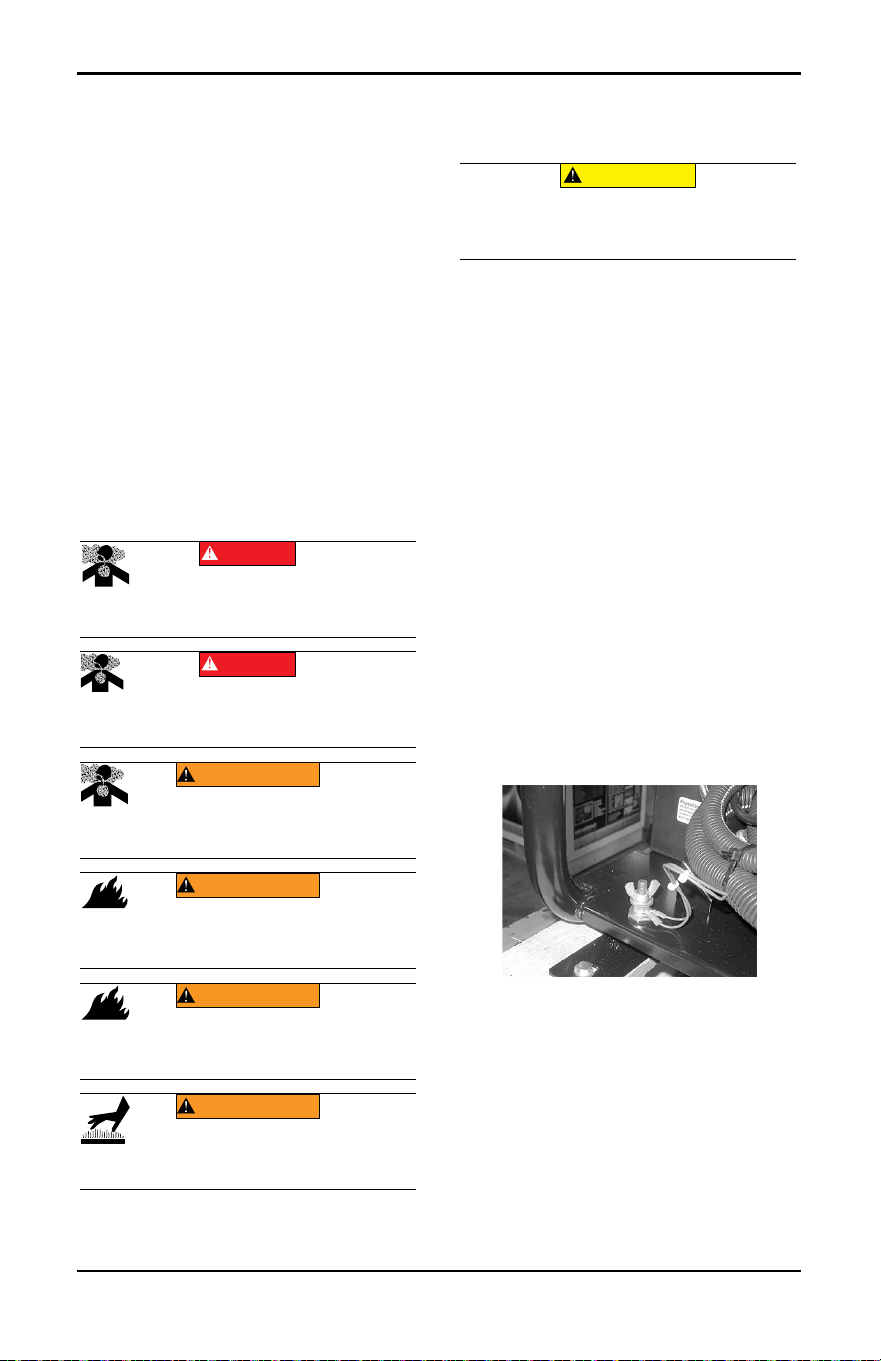

Exhaust and Location Hazards

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000116)

DANGER

Electrocution. Turn utility and emergency

power supplies to OFF before connecting power

source and load lines. Failure to do so will result

in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

Equipment and property damage. Do not operate unit on

uneven surfaces, or areas of excessive moisture, dirt, dust

or corrosive vapors. Doing so could result in death, serious

injury, property and equipment damage.

(000250)

(000111)

WARNING

Moving Parts. Keep clothing, hair, and appendages

away from moving parts. Failure to do so could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operting machine, do not

touch hot surfaces. Keep machine away from

combustables during use. Hot surfaces

could result in severe burns or fire.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

Risk of injury. Do not operate or service this machine

if not fully alert. Fatigue can impair the ability to

operate or service this equipment and could result in

death or serious injury.

(000215a)

WARNING

(000216)

WARNING

Injury and equipment damage. Do not use generator

as a step. Doing so could result in falling, damaged

parts, unsafe equipment operation, and could result

in death or serious injury.

WARNING

Equipment damage. Do not attempt to start or operate

a unit in need of repair or scheduled maintenance.

Doing so could result in serious injury, death, or

equipment failure or damage.

(000291)

000406

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

Owner’s Manual for Portable Generator 3

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

• NEVER run a generator indoors or in a

partly enclosed area such as garages.

• ONLY use outdoors and far away from win-

dows, doors, vents, crawlspaces and in an

area where adequate ventilation is avail-

able and will not accumulate deadly

exhaust gas.

• Point muffler exhaust away from people

and occupied buildings.

• Using a fan or opening a door will not pro-

vide sufficient ventilation.

Electrical Hazards

• The National Electric Code (NEC) requires

the frame and external electrically conduc-

tive parts of the generator be properly con-

nected to an approved earth ground. Local

electrical codes may also require proper

grounding of the generator. Consult with a

local electrician for grounding requirements

in the area.

• Use a ground fault circuit interrupter in any

damp or highly conductive area (such as

metal decking or steel work).

Fire Hazards

• Wipe up any fuel or oil spills immediately.

Verify that no combustible materials are left

on or near the generator. Keep the area

surrounding the generator clean and free

from debris and keep a clearance of five (5)

feet on all sides to allow for proper ventila-

tion of the generator and to reduce the risk

of fire. Do not use in an enclosed or par-

tially enclosed structure.

• Do not operate the generator if connected

electrical devices overheat, if electrical out-

put is lost, if engine or generator sparks or

if flames or smoke are observed while unit

is running.

• Keep a fire extinguisher near the generator

at all times.

(000590a)

WARNING

Risk of fire. Hot engine exhaust can ignite combustible

materials. Maintain at least 5 ft (1.5 m) clearance on all

sides of unit, including overhead. Failure to do so

could cause serious injury or property damage.

(000144)

DANGER

Electrocution. Contact with bare wires,

terminals, and connections while generator

is running will result in death or serious injury.

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000145)

DANGER

Electrocution. In the event of electrical accident,

immediately shut power OFF. Use non-conductive

implements to free victim from live conductor. Apply

first aid and get medical help. Failure to do so will

result in death or serious injury.

(000130)

Accidental Start-up. Disconnect the negative battery

cable, then the positive battery cable when working

on unit. Failure to do so could result in death

or serious injury.

WARNING

(000105)

DANGER

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or serious

injury.

(000174)

DANGER

Risk of fire. Allow fuel spills to completely dry

before starting engine. Failure to do so will

result in death or serious injury.

WARNING

(000281)

Fire risk. Fuel and vapors are extremely

flammable. Do not operate indoors. Doing

so could result in death, serious injury, or

property or equipment damage.

(000282)

WARNING

Explosion and fire risk. Do not smoke near unit.

Keep fire and spark away. Failure to do so could

result in death, serious injury, or property or

equipment damage.

WARNING

Explosion and Fire. Do not smoke while

refueling unit. Failure to do so could result in

death, serious injury, or property or equipment

damage.

(000284a)

(000590a)

WARNING

Risk of fire. Hot engine exhaust can ignite combustible

materials. Maintain at least 5 ft (1.5 m) clearance on all

sides of unit, including overhead. Failure to do so

could cause serious injury or property damage.

4 Owner’s Manual for Portable Generator

Standards Index

1. National Fire Protection Association

(NFPA) 70: The NATIONAL ELECTRIC

CODE (NEC) available from www.nfpa.org

2. National Fire Protection Association

(NFPA) 5000: BUILDING CONSTRUC-

TION AND SAFETY CODE available from

www.nfpa.org

3. International Building Code available from

www.iccsafe.org

4. Agricultural Wiring Handbook available

from www.rerc.org, Rural Electricity

Resource Council P.O. Box 309 Wilming-

ton, OH 45177-0309

5. ASAE EP-364.2 Installation and Mainte-

nance of Farm Standby Electric Power

available from www.asabe.org, American

Society of Agricultural & Biological Engi-

neers 2950 Niles Road, St. Joseph, MI

49085

6. CSA C22.2 100-14 Electric motors and

generators for installation and use, in

accordance with the Rules of the Cana-

dian Electrical Code

7. ANSI/PGMA G300 Safety and Perfor-

mance of Portable Generators. Portable

Generator Manufacturer’s Association,

www.pgmaonline.com

IMPORTANT NOTE: This list is not all

inclusive. Check with the Authority Having

Jurisdiction (AHJ) for any local codes or

standards which may be applicable to your

jurisdiction.

Replacement Hazard Labels

The following replacement hazard labels are

available free from Generac:

• 0H4635C (PGMA Safety Decal)

• 10000003425 (Fuel Fill Level Decal)

• 10000033027 (Exhaust Direction User

Action Label)

• A0001642218 (COsense® Technology)

• 0H8250B (CO Warning Decal)

• 0H0116B (Hot Exhaust Warning Decal)

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

Owner’s Manual for Portable Generator 5

Section 2 General Information and Setup

Figure 2-1. Features and Controls

Generator Components

Figure 2-2. Control Panel

013785

013786

19 20

1 120 Volt AC, 20 Amp, GFCI Duplex

Receptacle (NEMA 5-20R)

2 120 Volt AC, 30 Amp Locking Receptacle

(NEMA L5-30R)

3 120/240 Volt AC, 30 Amp Locking

Receptacle (NEMA L14-30R)

4 120/240 Volt AC, 50 Amp Receptacle

(NEMA 14-50R)

5 Circuit Breakers (AC)

6 Hour Meter

7 START/RUN/STOP Key Switch

8 Fuel Tank

9 Grounding Lug

10 Air Cleaner

11 Oil Fill

12 10 Amp Fuse (side of control panel)

13 15 Amp Fuse (side of control panel)

14 Malfunction Indicator Lamp (MIL)

15 Fuel Cap

16 Spark Arrestor

17 Muffler

18 Battery

19 Oil Filter

20 Oil Drain

21 Model Data Decal

22 COsense RED (Hazard)

23 COsense YELLOW (Fault)

414 67

013784

6 Owner’s Manual for Portable Generator

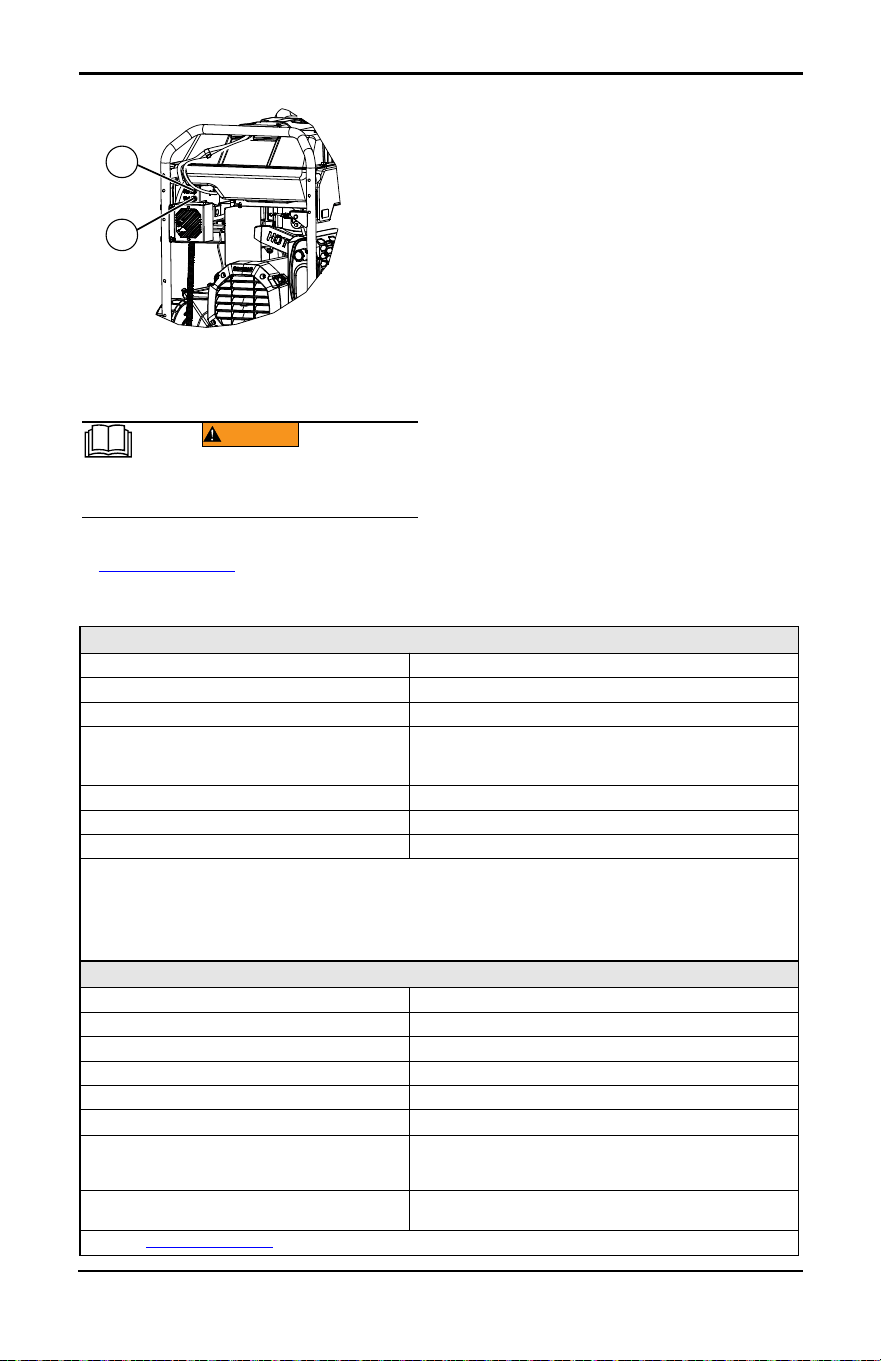

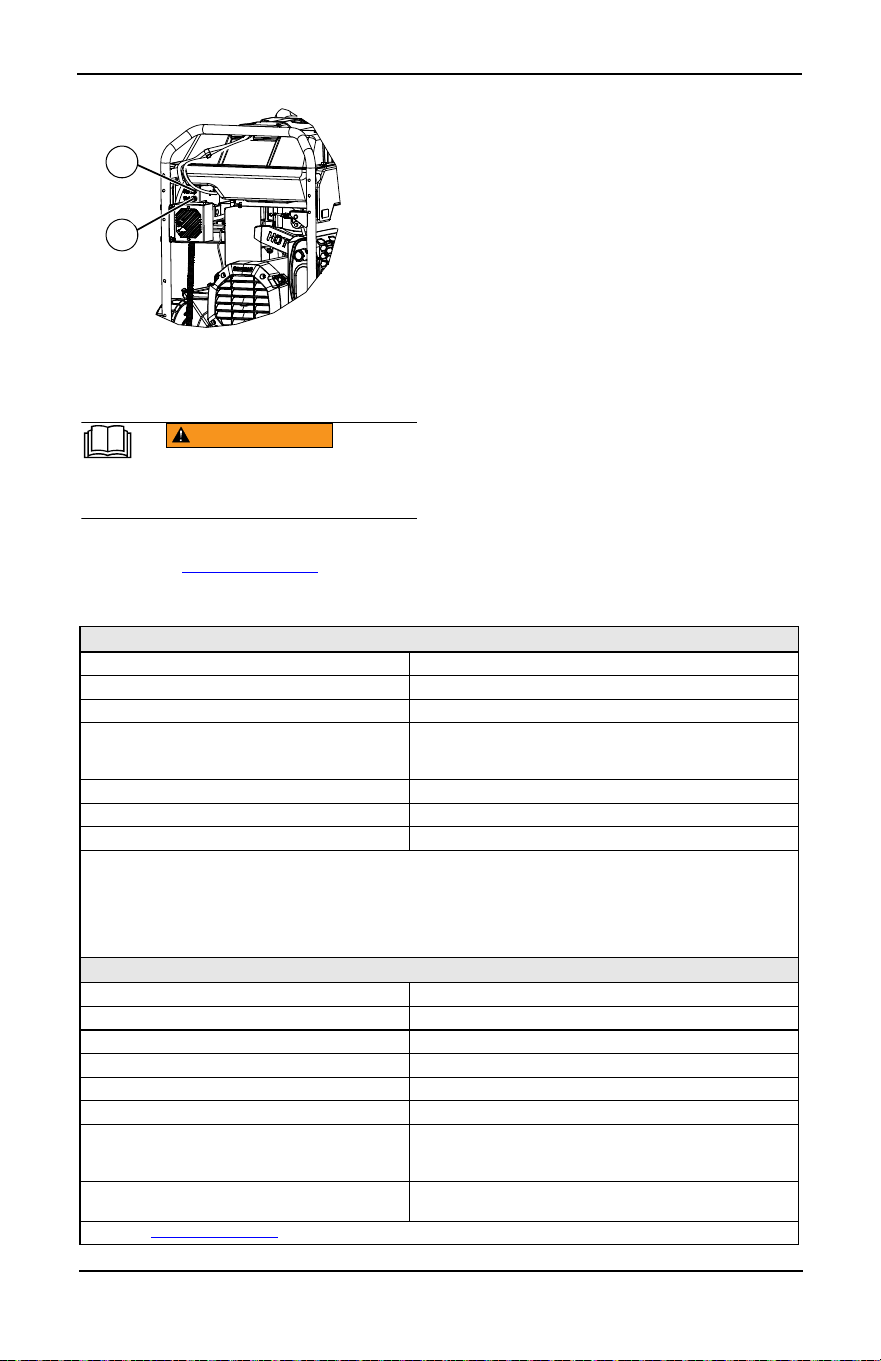

Figure 2-3. Fuses

Know Your Generator

Replacement owner’s manuals are available

at www.generac.com.

Emissions

The United States Environmental Protection

Agency (US EPA) (and California Air

Resources Board (CARB), for engines/equip-

ment certified to California standards) requires

this engine/equipment to comply with exhaust

and evaporative emissions standards. Locate

the emissions compliance decal on the engine

to determine applicable standards. See the

included emissions warranty for emissions

warranty information. Follow the maintenance

specifications in this manual to ensure the

engine complies with applicable emissions

standards for the duration of the product’s life.

013999

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

Product Specifications

Generator Specifications

Rated Power 15.5 / 18.0 kW**

Surge Power 19.3 / 22.5 kVA

Rated AC Voltage 120/240

Rated AC Load

Current @ 240V

Current @ 120V

64.5 / 75.0 Amps**

129.1 / 150.0 Amps**

Rated Frequency 60 Hz @ 3600 RPM

Phase Single Phase

Product Weight (Dry) 420 / 439 lbs. (190.5 / 199.1 kg)

** Operating Temperature Range: -18 deg. C (0 deg. F) to 40 Deg. C (104 Deg. F). When operated

above 25 deg. C (77 deg. F) there may be a decrease in power.

** Maximum wattage and current are subject to, and limited by, such factors as fuel Btu content, ambi-

ent temperature, altitude, engine condition, etc.. Maximum power decreases about 3.5% for each

1,000 feet above sea level; and will also decrease about 1% for each 6° C (10° F) above 16° C (60°

F) ambient temperature.

Engine Specifications

Displacement 816 cc

Spark Plug Type Champion RC14YC or Equivalent

Spark Plug Part No. 0G0767B

Spark Plug Gap 0.040 inch or (1.016 mm)

Gasoline Capacity 54.0 L (14.2 U.S. gallons)

Oil Type

See Chart in the

Add Engine Oil Section

Oil Capacity

With filter change

Without filter change

2.1 L (2.2 qt.)

1.95 L (2.0 qt.)

Run Time at 50% Load 9 Hours (18kW)

11 Hours (15.5kW)

* Go to www.ge

nerac.com or contact an IASD for replacement parts.

Owner’s Manual for Portable Generator 7

Hour Meter

See Figure 2-4. The Hour Meter tracks hours

of operation for scheduled maintenance.

• The SVC display will illuminate one hour

before and one hour after each 200 hour

interval providing a two hour window to per-

form service.

When the hour meter is in flash alert mode,

the maintenance message will alternate with

elapsed time in hours and tenths. The hours

will flash four times, then alternate with the

maintenance message four times until the

meter automatically resets.

• 200 hours - SVC — Change oil, oil filter, air

filter, fuel filter, and spark plug. Clean spark

arrestor screen. (Every 200 hrs)

NOTE: The hour glass icon will flash when the

engine is running. This signifies the meter is

recording hours of operation.

Figure 2-4. Hour Meter

Connection Plugs

120 VAC, 20 Amp, GFCI Duplex

Receptacle

See Figure 2-5. The 120 Volt outlet is overload

protected by a 20 Amp push-to-reset circuit

breaker. Each receptacle will power 120 Volt

AC, single phase, 60 Hz electrical loads

requiring up to 2400 watts (2.4 kW) or 20

Amps of current. Use only high quality, well-

insulated, 3-wire grounded cord sets rated for

125 Volts at 20 Amps (or greater). It also pro-

vides protection with a Ground Fault Circuit

Interrupter with a press to TEST and RESET

button.

Figure 2-5. 120 VAC, 20 Amp, GFCI Duplex

Receptacle NEMA 5-20R

120/240 VAC, 30 Amp Receptacle

See Figure 2-6. Use a NEMA L14-30 plug with

this receptacle (rotate to lock/unlock). Connect

a suitable 4-wire grounded cord set to plug

and desired load. The cord set should be

rated 250 Volts AC at 30 Amps (or greater).

Use this receptacle to operate 120 Volt AC, 60

Hz, single phase loads requiring up to 3600

watts (3.6 kW) of power at 30 Amps or 240

Volt AC, 60 Hz, single phase loads requiring

up to 7200 watts (7.2 kW) of power at 30

Amps. The outlet is protected by a 30 Amp 2-

pole circuit breaker.

Figure 2-6. 120/240 VAC, 30 Amp Receptacle

NEMA L14-30R

120 VAC, 30 Amp Receptacle

See Figure 2-7. Use a NEMA L5-30R plug with

this receptacle (rotate to lock/unlock). Connect

a suitable 3-wire cord set to the plug and to

desired load. The cord set should be rated for

125 Volts AC at 30 Amps (or greater).

Use this receptacle to operate 120 Volt AC,

60Hz, single phase loads requiring up to 3600

watts (3.6kW) of power at 30 Amps. The outlet

is protected by a 30 Amp push-to-reset circuit

breaker.

Figure 2-7. 120 VAC, 30 Amp Receptacle

NEMA L5-30R

120/240 VAC, 50 Amp receptacle

See Figure 2-8. Use a NEMA 14-50 plug with

this receptacle. Connect a 4-wire cord set

rated for 250 Volts AC at 50 Amps to plug.

0000.0

000205

000203

000204

000844

8 Owner’s Manual for Portable Generator

Use this receptacle to operate 120/240 Volt

AC, 60 Hz electrical loads requiring up to

12,000 watts (12.0 kW) of power. This recep-

tacle is protected by a 50 Amp 2-pole circuit

breaker.

Figure 2-8. 120/240 VAC, 50 Amp Receptacle

NEMA 14-50

Malfunction Indicator Lamp

(MIL)

The MIL, located on the control panel (see

Generator Components), is used to indicate

when there is a fault in the engine system.

The fault lamp displays a 2-digit code by flash-

ing a sequence of long and short flashes.

Long flashes are 1.2 seconds, and short

flashes are 0.25 second.

MIL Icons

See Figure 2-9.

• Condition 1: MIL is not lit, engine and key

are OFF.

• Condition 2: MIL is dimly illuminated, con-

stant on (not flashing). This indicates the

engine control system is running properly

(i.e. no fault) (A).

• Condition 3: MIL is brightly illuminated and

flashing. This indicates there is a fault with

the engine control system. (B) See Trouble-

shooting.

Figure 2-9. MIL Icons

MIL Operation

• When the key is switched ON, the MIL will

illuminate for 0.5 second (this does not indi-

cate a fault).

• If multiple failures have been detected, the

MIL will pause for two (2) seconds between

fault codes.

• Once the MIL has flashed all failure codes,

the MIL will pause for five (5) seconds and

then repeat the codes. The lamp will con-

tinue to repeat the codes until they are no

longer active or the key is switched OFF.

• Once the fault(s) have been resolved, the

codes will be saved in the Engine Control

Module’s (ECM) fault history memory.

Active Fault Codes – Shutdown

If a fault has been detected that requires stop-

ping the unit, the engine will automatically

stop (or will not start) and the lamp will flash

the active fault code. Before the unit can be

started, the key must be first turned to the

OFF position to clear the active fault. The fault

code will be saved in the fault history memory

when the key is switched off.

Active Fault Code – Warning

If a fault has been detected, but does not

require stopping the unit, the MIL will flash the

fault code as long as the fault is present. If the

fault is no longer present, the lamp will stop

flashing and the fault code will be saved in the

fault history memory.

Fault History Memory

The ECM will store a list of faults for three (3)

ON-OFF key cycles. To view previous faults,

turn the key to the ON position, do not start

engine. After 30 seconds, the MIL will flash

previous faults stored in memory. The fault

codes will be displayed with a flashing

sequence similar to active faults. When the list

is completed it will restart at the beginning. To

stop the sequence, either switch key OFF or

start engine.

000924

014065

MIL

Owner’s Manual for Portable Generator 9

Fault Code Example

Fault code 6-1 is displayed by: 6 long blinks = 6, one second pause, 1 short blink = 1.

COsense

Carbon Monoxide (CO) Detection

and Shut-off System (if equipped)

The COsense module monitors for the accu-

mulation of poisonous CO gas found in engine

exhaust when the generator is running. If

COsense detects increasing levels of CO gas,

it automatically shuts off the engine. COsense

only monitors when the engine is running.

Generators are intended to be used outdoors,

far from occupied buildings and the exhaust

pointed away from personnel and buildings.

However, if mis-used and operated in a loca-

tion that results in the accumulation of CO, like

indoors or in a partially enclosed area,

COsense shuts off the engine, notifies the

user of what has happened and directs the

user to read the instruction action label for

steps to take. See Figure 2-10. COsense is not

a substitute for an indoor carbon monoxide

alarm.

See Figure 2-11. After a shut-off, a blinking

RED light in the COsense badge on the side

of the generator provides notification that the

generator was shut off due to an accumulating

CO hazard. The RED light will blink for at least

five minutes after a CO shut-off. Move the

generator to an open, outdoor area and point

the exhaust away from people and occupied

buildings. Once relocated to a safe area, the

generator can be restarted and the proper

electrical connections made to supply electri-

cal power. The RED light will stop blinking

automatically upon engine re-start. Introduce

fresh air and ventilate the location where the

generator had shut down.

See Figure 2-11. If a COsense system fault

has occurred and no longer provides protec-

tion, the portable generator is shut off auto-

matically and the YELLOW light will blink for at

least five minutes in the COsense badge to

notify the user of the fault. The COsense mod-

ule can only be diagnosed and repaired by a

trained technician at the dealer. The generator

can be re-started, but may continue to shut-

off.

COsense will detect the accumulation of Car-

bon Monoxide from other fuel burning sources

such as engine powered tools or propane

heaters used in the area of operation. For

example, if another generator is used and the

exhaust is pointed at a COsense equipped

generator, COsense may initiate a shut-off

due to rising CO levels. This is not an error.

Hazardous Carbon Monoxide has been

detected. The user must take action to move

and re-direct these devices to better dissipate

Carbon Monoxide far away from personnel

and occupied buildings.

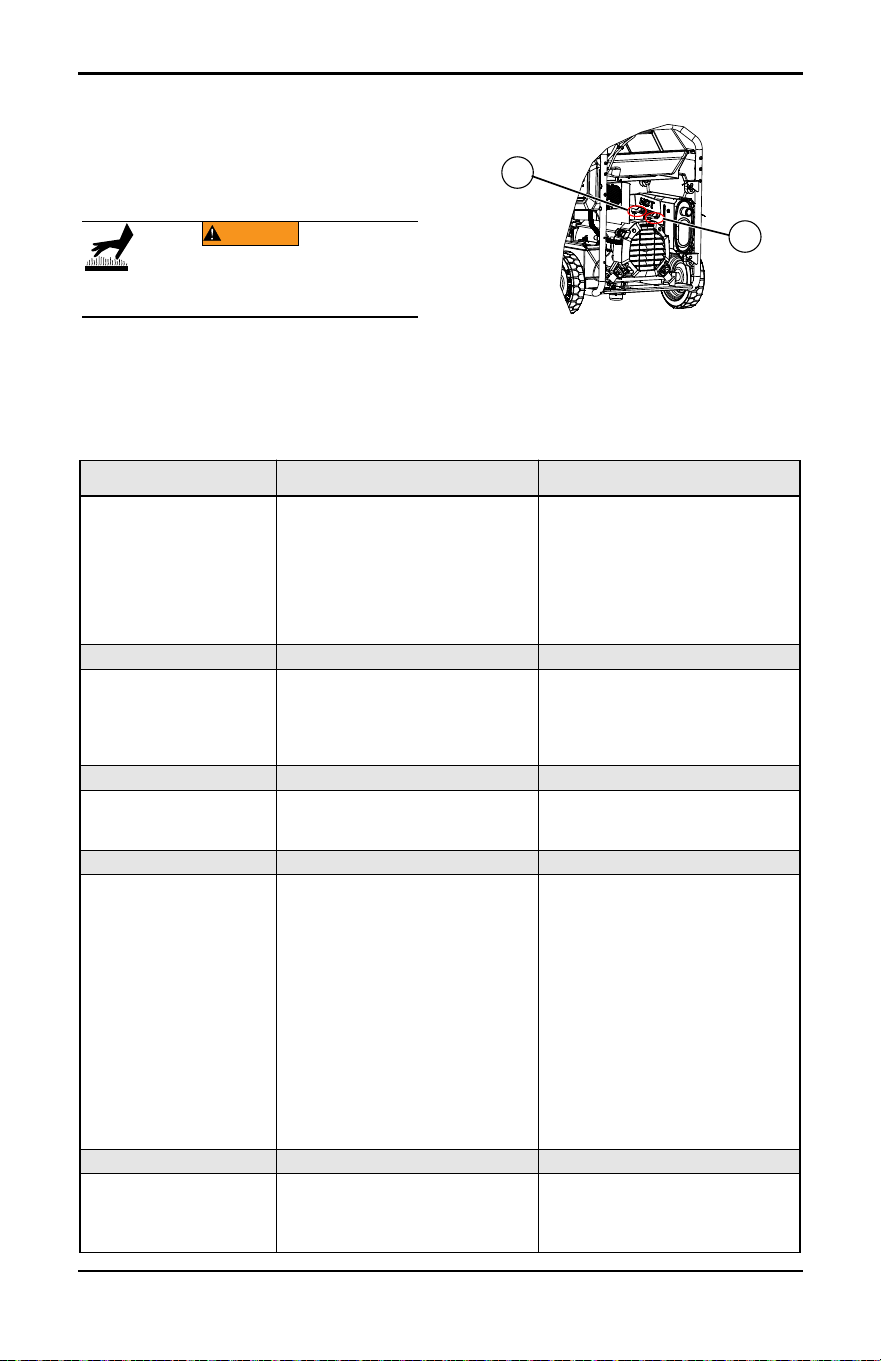

Fault Code Cause Condition Correction

1-1 CO Monitor 1. Carbon Monoxide above

limit.

2. Input voltage to module

below normal range.

1. Move generator outside.

2. Contact IASD.

1-2 Battery Voltage 1. Battery voltage above nor-

mal operating range.

1. Contact IASD.

1-3 Battery Voltage 1. Battery voltage below nor-

mal operating range.

1. Charge battery to correct

level.

5-2 Engine Speed 1. No or low fuel.

2. Engine speed below nor-

mal operating range.

1. Fill fuel tank.

2. Contact IASD.

6-1 Engine Oil

Pressure

1. Low oil pressure.

2. Switch voltage not

detected.

1. Fill crankcase to correct

level.

2. Contact IASD.

Other Multiple 1. Multiple 1. Contact IASD.

Contact an IASD for full list of fault codes.

10 Owner’s Manual for Portable Generator

Figure 2-10. Instruction Action Label

Figure 2-11. Instruction Badge

Remove Contents from Carton

1. Open carton completely by cutting the

shipping bands and lifting the carton off

the pallet.

2. Remove and verify carton contents prior to

assembly. Carton contents should contain

the following:

Accessories

006681

011360

Item Qty.

Main Unit 1

Owner’s Manual 1

Liter Oil SAE 30 2

Handle (A) 2

Never-flat Wheel (B) 2

Axle (C) 1

Service Warranty 1

Emissions Warranty 1

Keys (set of 2) 1

Foot Bracket (D) 2

Foot Support Bracket (E) 2

Hardware Bag Qty.

Cotter Pin (F) 2

Large Washer (G) 4

Hex Head Bolt (M8-1.25 x 16) (H) 2

Flat Washer (J) 2

Hex Head Bolt (M8-1.25 x 30) (K) 2

Hex Head Bolt (M8-1.25 x 45) (L) 10

Flange Hex Nut (M8-1.25) (M) 8

Rubber Vibe Mount (N) 2

Snap-in Button (P) 2

Nylok Nut (M8-1.25) (Q) 2

Owner’s Manual for Portable Generator 11

3. Call Generac Customer Service 1-888-

GENERAC (1-888-436-3722) with the unit

model and serial number for any missing

carton contents.

4. Record model, serial number, and date of

purchase on front cover of this manual.

Assembly

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) for any assem-

bly issues or concerns. Please have model

and serial number available.

The following tools are required to install the

accessory kit.

• 13mm wrenches (2)

• Plyers

NOTE: The wheels are not intended for over-

the-road use.

See Figure 2-12.

Install wheels and axle as follows:

1. Insert axle (C) through axle bracket holes

on frame.

2. Slide washer (G) on both ends of axle.

3. Place wheel (B) onto axle (C). Slide on

washer (G) and secure with a cotter pin

(F). Use plyers to secure cotter pins.

Assemble vibration mount (N) to foot bracket

(D) as follows:

1. Install washer (J), vibe mount (N), foot

bracket (D) and support bracket (E) onto

bolt (K).

2. Install nut (M) and finger-tighten.

Assemble feet to frame as follows:

1. Align foot bracket assembly with the pre-

drilled holes under the frame.

2. Secure with bolt (L), nut (M) and 13mm

wrenches.

3. Attach support bracket (E) to frame with

bolt (H) and nut (M). Tighten nuts on sup-

port bracket (E) with 13mm wrenches.

Install handle as follows:

1. Install snap button (P) into handle tube (A)

so the button snaps into the hole in the

tube.

2. Install handle tube (A) to handle bracket

on frame. The snap button should snap

into the lower hole of the bracket. Secure

with M8 x 45 bolt (L) through the upper

middle hole and secure with nylok nut (Q).

Figure 2-12. Wheel and Handle Assembly

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

013993

12 Owner’s Manual for Portable Generator

Battery Cable Connection

The battery shipped with the generator has

been provided fully charged. Caution must be

taken when connecting battery.

NOTE: A battery may lose some of it’s charge

when not in use for prolonged periods of time.

Two 7/16” box wrenches are needed to con-

nect battery cables.

1. Cut tie wrap cable holding the RED and

BLACK battery cables to the stator.

2. See Figure 2-13. Connect RED battery

cable (A) to battery Positive terminal (+).

Make sure connection is tight and slip rub-

ber boot over terminal.

3. Connect BLACK battery cable (B) to bat-

tery Negative terminal (–). Make sure con-

nection is tight.

4. See Figure 2-13. Install battery post cover

(included).

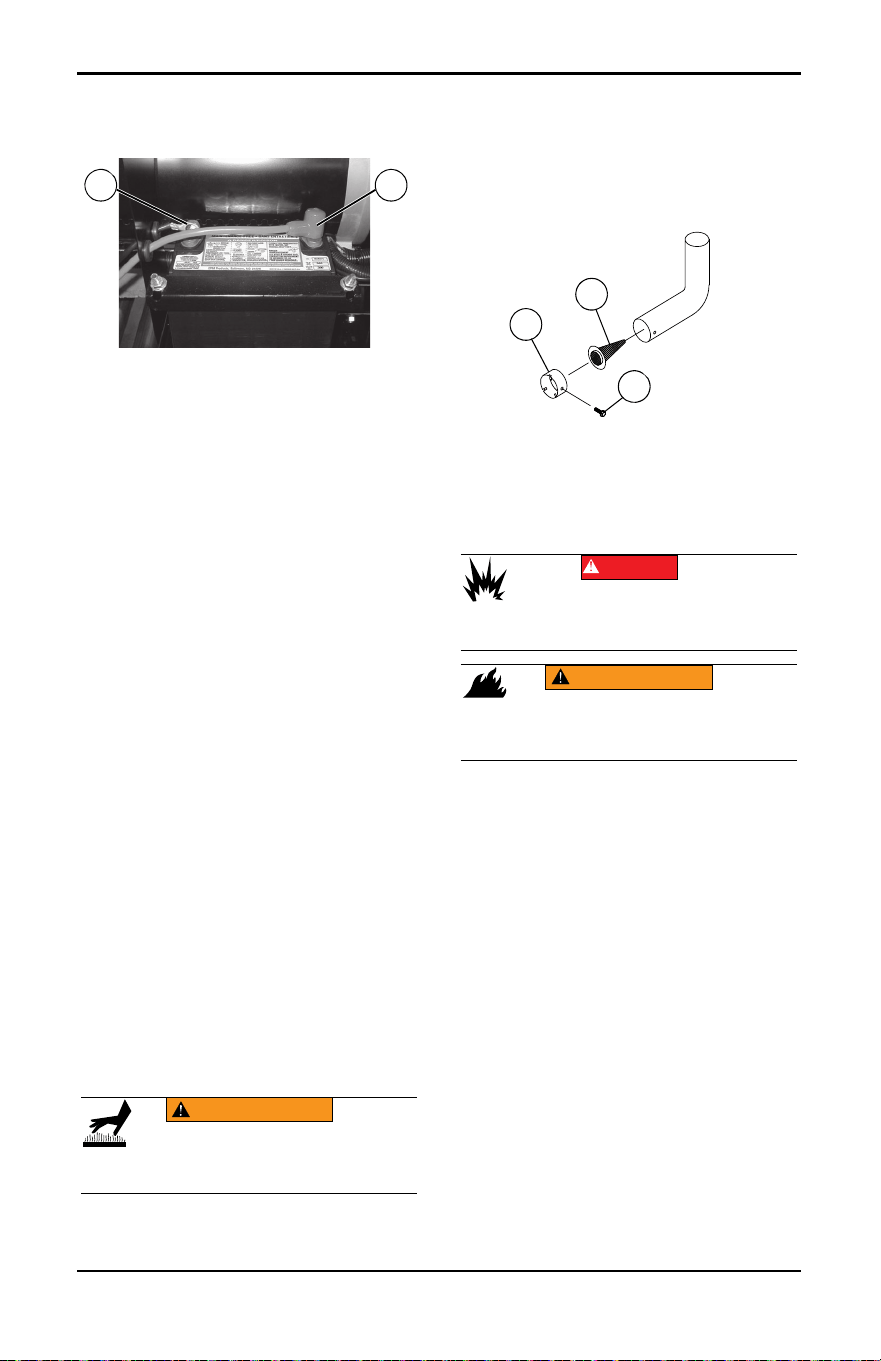

Figure 2-13. Battery Connection

Add Engine Oil

1. Place generator on a level surface.

2. See Figure 2-14. Remove dipstick and

wipe clean.

Figure 2-14. Remove Dipstick

3. See Figure 2-15. Insert dipstick and

remove again to check oil level. Oil level is

checked with dipstick fully installed.

Figure 2-15. Safe Operating Range

4. See Figure 2-14. Clean area around oil fill.

Remove oil fill cap.

5. Add recommended engine oil. Climate

determines proper engine oil viscosity.

See chart to select correct viscosity.

NOTE: Use petroleum based oil (supplied) for

engine break-in before using synthetic oil.

NOTE: Verify oil level often during filling pro-

cess to ensure overfilling does not occur.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

6. See Figure 2-15. Remove dipstick and ver-

ify oil level is within safe operating range.

7. Install dipstick and oil fill cap and hand-

tighten.

(000167a)

Equipment damage. Do not make battery

connections in reverse. Doing so will result

in equipment damage.

CAUTION

003482

(000135)

Engine damage. Verify proper type and quantity of

engine oil prior to starting engine. Failure to do so

could result in engine damage.

CAUTION

000115

014585

SAE 30

10W-30

Synthetic 5W-30

000399

Owner’s Manual for Portable Generator 13

Fuel

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91

RON).

• Up to 10% ethanol (gasohol) is acceptable

(where available; non-ethanol fuel is rec-

ommended).

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate

fuels. Stabilize fuel prior to storage.

1. Verify unit is OFF and cooled for a mini-

mum of two minutes prior to fueling.

2. Place unit on level ground in a well venti-

lated area.

3. Clean area around fuel cap and remove

cap slowly.

4. See Figure 2-16. Slowly add recom-

mended fuel (A). Do not overfill (B).

5. Install fuel cap.

Figure 2-16. Add Recommended Fuel

NOTE: Allow spilled fuel to evaporate before

starting unit.

IMPORTANT NOTE: It is important to pre-

vent gum deposits from forming in fuel

system parts such as the fuel injectors,

fuel hose or tank during storage. Alcohol-

blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which

leads to separation and formation of acids

during storage. Acidic gas can damage the

fuel system of an engine while in storage.

To avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. See the Storage section.

Never use engine or carburetor cleaner

products in the fuel tank as permanent

damage may occur.

(000105)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

DANGER

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or serious

injury.

000400

A B

14 Owner’s Manual for Portable Generator

Section 3 Operation

Operation and Use Questions

Call Generac customer service at 1-888-GEN-

ERAC (1-888-436-3722) with questions or

concerns about equipment operation and

maintenance.

Before Starting Engine

1. Verify engine oil level is correct.

2. Verify fuel level is correct.

3. Verify unit is secure on level ground, with

proper clearance and is in a well ventilated

area.

Prepare Generator for Use

Grounding the Generator When

Used as a Portable

The generator is equipped with a terminal for

the connection of a grounding electrode sys-

tem. Article 250.34 (A) does not require the

frame of the generator to be connected to a

grounding electrode system when the genera-

tor only supplies power to cord and plug con-

nected equipment through the receptacles on

the generator.

See Figure 3-1. When the generator supplies

power to a 3-pole manual transfer switch or

distribution panel boards for temporary power,

a grounding electrode system shall be

installed and connected to the grounding elec-

trode terminal on the generator. See NEC

250.30, 250.34 and 250.52 for clarification.

• NEUTRAL BONDED TO FRAME

• THERE IS A PERMANENT CONDUCTOR

BETWEEN THE GENERATOR (STATOR

WINDING) AND FRAME

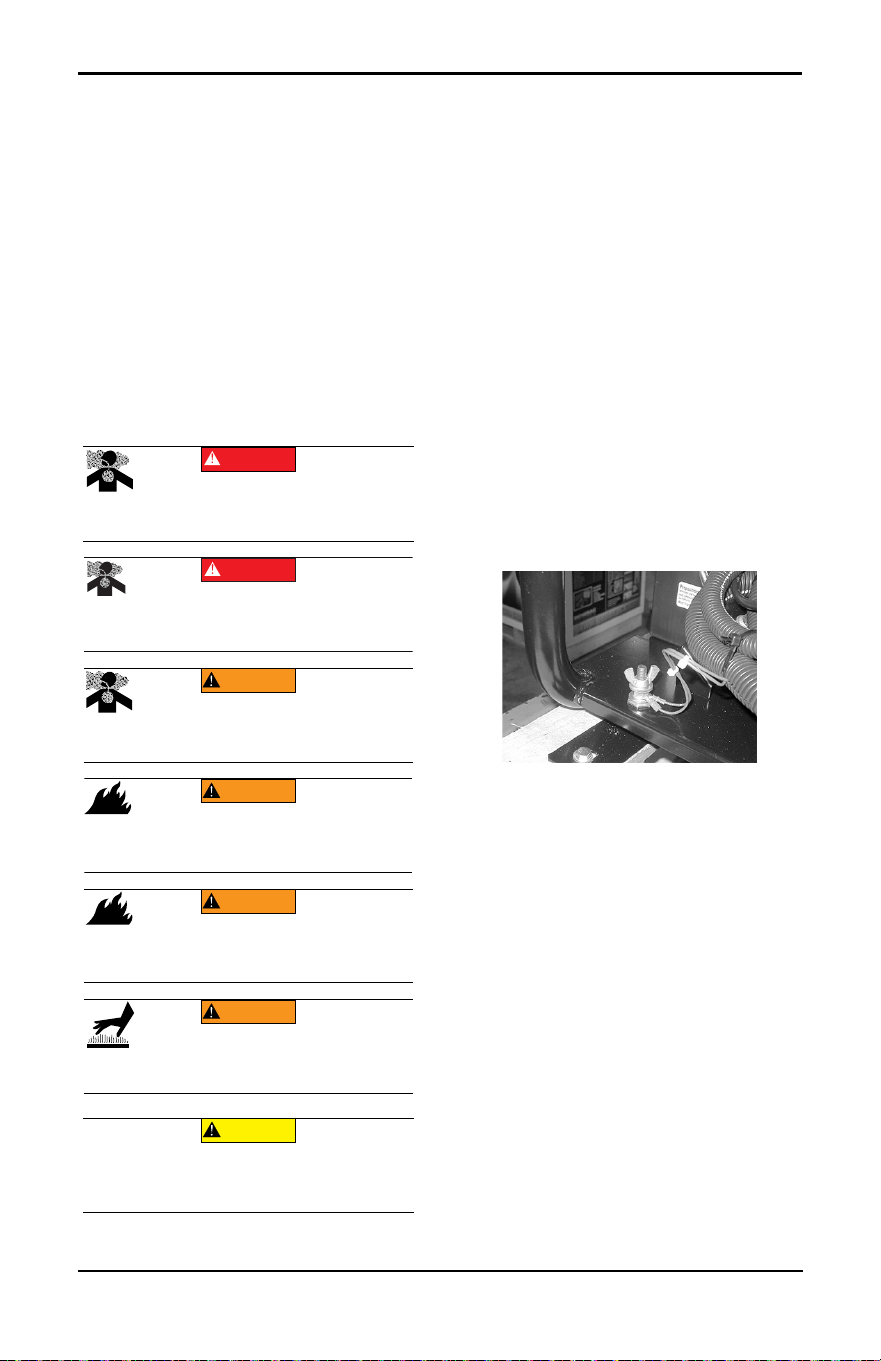

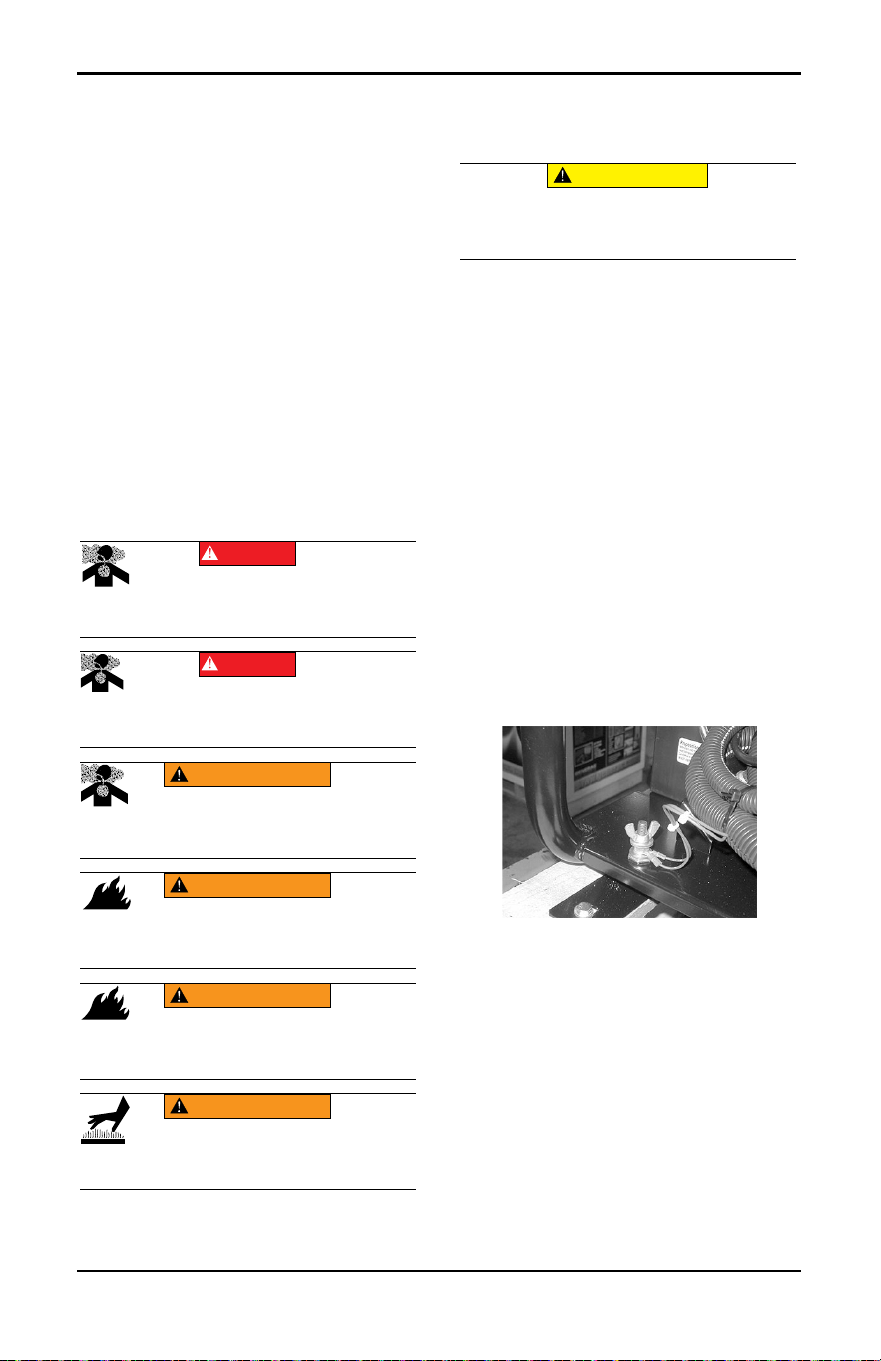

Figure 3-1.Grounding the Generator

Special Requirements

Review all Federal or State Occupational

Safety and Health Administration (OSHA) reg-

ulations, local codes, or ordinances that apply

to the intended use of the generator.

Consult a qualified electrician, electrical

inspector, or the local agency having jurisdic-

tion:

• In some areas, generators are required to

be registered with local utility companies.

• If the generator is used at a construction

site, there may be additional regulations

which must be observed.

Connecting the Generator to a

Building Electrical System

It is recommended to use a manual transfer

switch when connecting directly to a building

electrical system to prevent hazardous back-

feeding and avoid injuring utility line workers.

When connecting a portable generator to a

building electrical system, a transfer switch

must isolate the generator power from the util-

(000103)

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous

gas. Carbon monoxide, if not avoided, will

result in death or serious injury.

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

(000118a)

Risk of fire. Do not use generator without

spark arrestor installed. Failure to do so

could result in death or serious injury.

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

000928

Owner’s Manual for Portable Generator 15

ity power at all times. Failure to comply will

result in a hazardous condition. Installation is

to be made in strict compliance with all

national and local electrical codes and laws,

and be completed by a qualified electrician.

Know Generator Limits

Overloading a generator can result in damage

to the generator and connected electrical

devices. Observe the following to prevent

overload:

• Add the total wattage of all electrical

devices to be connected at one time. This

total should NOT be greater than the gener-

ator's wattage capacity.

• The rated wattage of lights can be taken

from light bulbs. The rated wattage of tools,

appliances, and motors can be found on a

data label or decal affixed to the device.

• If the appliance, tool, or motor does not

give wattage, multiply volts times ampere

rating to determine watts (volts x amps =

watts).

• Some electric motors, such as induction

types, require approximately three times

more watts of power for starting than for

running. This surge of power lasts only a

few seconds when starting such motors.

Make sure to allow for high starting wattage

when selecting electrical devices to con-

nect to the generator:

1. Calculate the watts needed to start the

largest motor.

2. Add to that figure the running watts of all

other connected loads.

The Wattage Reference Guide is provided to

assist in determining how many items the gen-

erator can operate at one time.

NOTE: All figures are approximate. See data

label on appliance for wattage requirements.

IMPORTANT NOTE: Wattage Reference

Guide

Transporting/Tipping of the Unit

Do not store or transport the unit at an angle

greater than 15 degrees.

Device Running

Watts

*Air Conditioner (12,000 Btu) 1700

*Air Conditioner (24,000 Btu) 3800

*Air Conditioner (40,000 Btu) 6000

Battery Charger (20 Amp) 500

Belt Sander (3") 1000

Chain Saw 1200

Circular Saw (7-1/4") 1250 to 1400

*Clothes Dryer (Electric) 5750

*Clothes Dryer (Gas) 700

*Clothes Washer 1150

Coffee Maker 1750

*Compressor (1 HP) 2000

*Compressor (3/4 HP) 1800

*Compressor (1/2 HP) 1400

Curling Iron 700

*Dehumidifier 650

Disc Sander (9") 1200

Edge Trimmer 500

Electric Blanket 400

Electric Nail Gun 1200

Electric Range (per element) 1500

Electric Skillet 1250

*Freezer 700

*Furnace Fan (3/5 HP) 875

*Garage Door Opener 500 to 750

Hair Dryer 1200

Hand Drill 250 to 1100

Hedge Trimmer 450

Impact Wrench 500

Iron 1200

*Jet Pump 800

Lawn Mower 1200

Light Bulb (Incandescent) 100

Microwave Oven 700 to 1000

*Milk Cooler 1100

Oil Burner on Furnace 300

Oil Fired Space Heater (140,000

Btu)

400

Oil Fired Space Heater (85,000 Btu) 225

Oil Fired Space Heater (30,000 Btu) 150

*Paint Sprayer, Airless (1/3 HP) 600

Paint Sprayer, Airless (hand-held) 150

Radio 50 to 200

*Refrigerator 700

Slow Cooker 200

*Submersible Pump (1-1/2 HP) 2800

*Submersible Pump (1 HP) 2000

*Submersible Pump (1/2 HP) 1500

*Sump Pump 800 to 1050

*Table Saw (10") 1750 to 2000

Television 50 to 300

Toaster 1000 to 1650

Weed Trimmer 500

* Allow 3 times the listed watts for starting these

devices.

16 Owner’s Manual for Portable Generator

Starting Electric Start Engines

1. Unplug all electrical loads from the unit's

receptacles before starting the engine.

2. Place generator on a level surface.

3. Turn key to the START position.

4. Release the key to the RUN position.

IMPORTANT NOTE: Do not overload the

generator. Also, do not overload individual

panel receptacles. These outlets are pro-

tected against overload with push-to-reset

type circuit breakers. If amperage rating of

any circuit breaker is exceeded, that

breaker opens and electrical output to that

receptacle is lost. Read Know Generator

Limits carefully.

Generator Shut Down

1. Shut off all loads and unplug electrical

loads from generator panel receptacles.

2. Let engine run at no-load for several min-

utes to stabilize internal temperatures of

engine and generator.

3. Move START/RUN/STOP key to STOP.

Low Oil Pressure Shutdown

System

The engine is equipped with a low oil pressure

sensor to shut down the engine automatically

when the oil pressure drops below a specified

level. The engine will not run until the oil has

been filled to the proper level.

IMPORTANT NOTE: Verify proper engine oil

and fuel levels before use.

NOTE: The MIL on the control panel will flash

a 6-1 code (six (6) long flashes followed by

one (1) short flash) to indicate the engine has

shut down for a low oil pressure fault.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

Owner’s Manual for Portable Generator 17

Section 4 Maintenance and Troubleshooting

Maintenance

Regular maintenance will improve perfor-

mance and extend engine/equipment life.

Generac Power Systems, Inc. recommends

that all maintenance work be performed by an

Independent Authorized Service Dealer

(IASD). Regular maintenance, replacement,

or repair of the emissions control devices and

systems may be performed by any repair shop

or person of the owner’s choosing. To obtain

emissions control warranty service free of

charge, the work must be performed by an

IASD. See the emissions warranty.

NOTE: Call 1-888-GENERAC (1-888-436-

3722) with questions about component

replacement.

Maintenance Schedule

Follow maintenance schedule intervals,

whichever occurs first according to use.

NOTE: Adverse conditions will require more

frequent service.

NOTE: All required service and adjustments

should be each season as detailed in the fol-

lowing chart.

Preventive Maintenance

Dirt or debris can cause improper operation

and equipment damage. Clean generator

daily or before each use. Keep area around

and behind muffler free from combustible

debris. Inspect all cooling air openings on

generator.

• Use a damp cloth to wipe exterior surfaces

clean.

• Use a soft bristle brush to loosen caked on

dirt, oil, etc.

• Use a vacuum to pick up loose dirt and

debris.

• Low pressure air (not to exceed 25 psi)

may be used to blow away dirt. Inspect

cooling air slots and openings on generator.

These openings must be kept clean and

unobstructed.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter engine fuel system

and cause problems. If water enters generator

through cooling air slots, some water will be

retained in voids and crevices of rotor and sta-

tor winding insulation. Water and dirt buildup

on generator internal windings will decrease

insulation resistance of windings.

Engine Maintenance

Engine Oil Recommendations

To maintain the product warranty, the engine

oil should be serviced in accordance with the

recommendations of this manual. For your

convenience, maintenance kits designed and

intended for use on this product are available

from the manufacturer that include engine oil,

oil filter, air filter, spark plug(s), a shop towel

and funnel. These kits can be obtained from

an Independent Authorized Service Dealer

(IASD).

At Each Use

Check engine oil level

Every 100 Hours or Every Year

Inspect/clean spark arrestor

Every 200 Hours or Every Year

Replace spark plug

Change oil and oil filter ǂ*

Torque exhaust clamp bolts to 10 ft-lbs

Every 500 Hours or Every Year

Inspect/clean air filter**

ǂ Change oil after first 25 hours of operation,

then every season.

* Change oil and oil filter every month when

operating under heavy load or in high tem-

peratures.

** Clean more often under dirty or dusty oper-

ating conditions. Replace air filter parts if

they cannot be adequately cleaned.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

18 Owner’s Manual for Portable Generator

Inspect Engine Oil Level

Inspect engine oil level prior to each use, and

after every eight (8) hours of operation.

1. Place generator on a level surface.

2. See Figure 4-1. Remove dipstick and wipe

clean.

Figure 4-1. Remove Dipstick

3. See Figure 4-2. Insert dipstick and remove

again to check oil level. Oil level is

checked with dipstick fully installed.

Figure 4-2. Safe Operating Range

4. Clean area around oil fill. Remove oil fill

cap.

5. Add recommended engine oil as neces-

sary.

6. Remove dipstick and verify oil level is

within safe operating range.

7. Install dipstick and oil fill cap and hand-

tighten.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

Change Engine Oil

When using generator under extreme, dirty,

dusty conditions, or in extremely hot weather,

change oil more frequently.

NOTE: Don’t pollute. Conserve resources.

Return used oil to collection centers.

Change oil while engine is still warm from run-

ning, as follows:

1. Place generator on a level surface.

2. Disconnect the spark plug wire from the

spark plug and place the wire where it

cannot contact spark plug.

3. Clean area around oil fill, and oil drain

plug.

4. Remove oil fill cap.

5. Remove oil drain plug and drain oil com-

pletely into a suitable container.

6. Install oil drain plug and tighten securely.

7. Coat gasket of new filter with clean engine

oil and install.

8. Slowly pour oil into oil fill opening until oil

level is between L and H marks on dip-

stick. DO NOT overfill.

9. Install dipstick and oil fill cap, and hand-

tighten.

10. Wipe up any spilled oil.

11. Properly dispose of oil in accordance with

all applicable regulations.

Air Filter

Engine will not run properly and may be dam-

aged if run with a dirty air filter. Service air fil-

ter more frequently in dirty or dusty conditions.

To service air filter:

1. See Figure 4-3. Release latches (A) and

remove air filter cover (B).

2. Remove filter (C). Gently tap filter on a

solid surface. Replace if necessary.

3. Clean air filter cover before installation.

NOTE: To order a new air filter, contact the

nearest authorized service center at 1-888-

436-3722.

SAE 30

10W-30

Synthetic 5W-30

000399

(000139)

WARNING

Risk of burns. Allow engine to cool before

draining oil or coolant. Failure to do so could

result in death or serious injury.

000115

014585

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

Owner’s Manual for Portable Generator 19

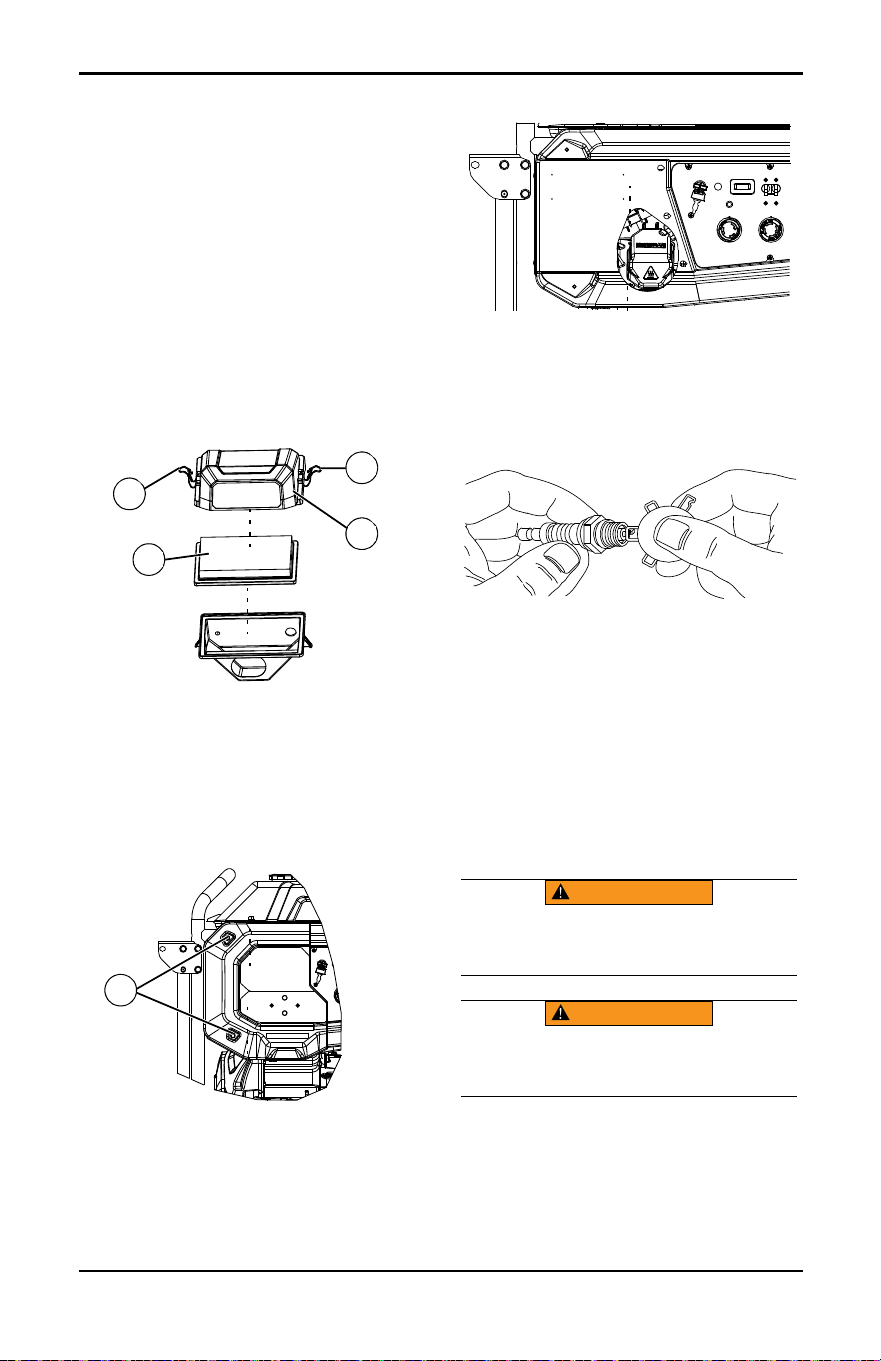

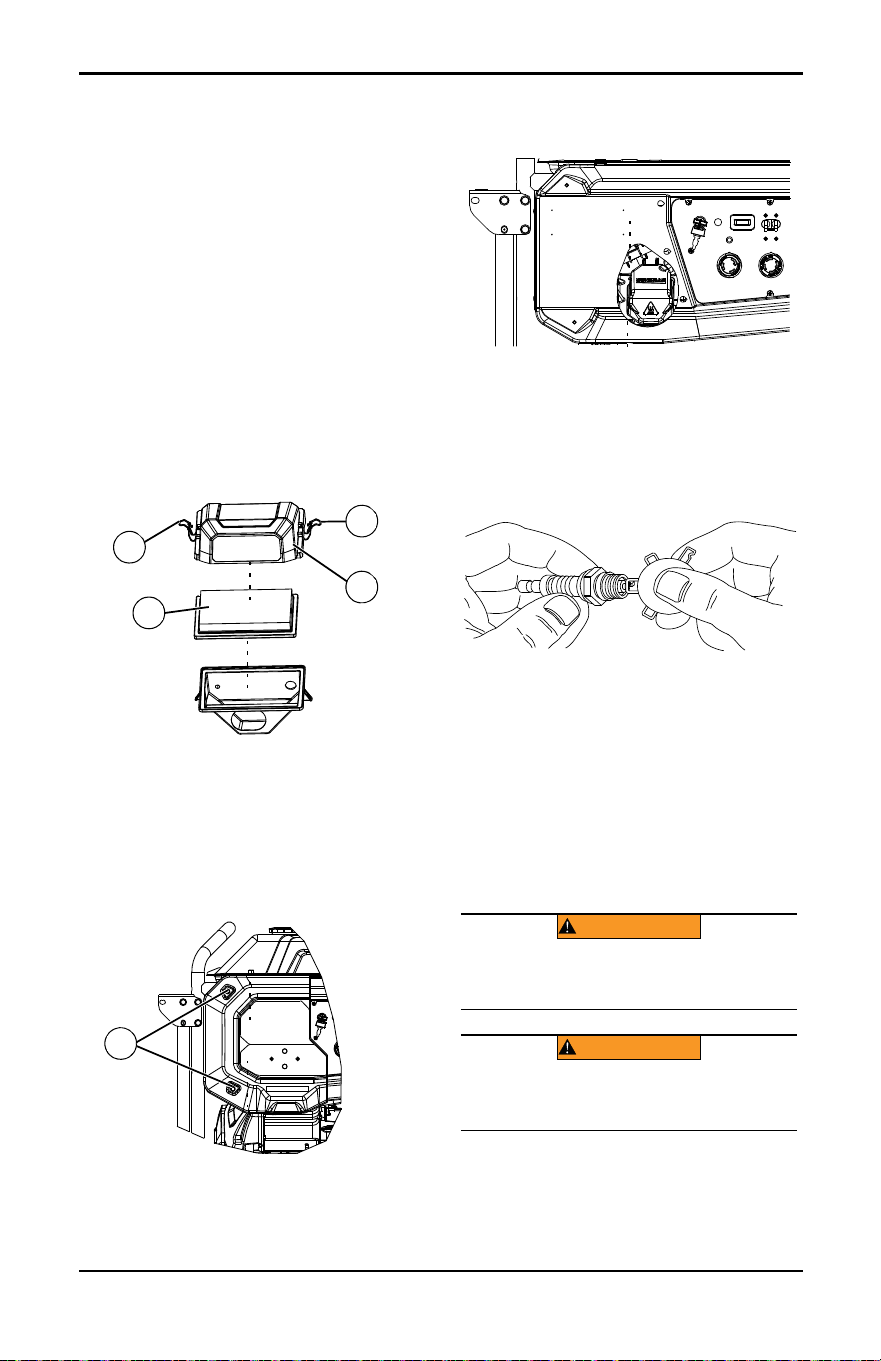

Figure 4-3. Air Filter Assembly

Service Spark Plug

To service spark plug:

1. See Figure 4-5. Remove bolts (A) on con-

trol panel cover using a 10mm wrench.

Figure 4-4. Remove Screws

2. See Figure 4-5. Slide cover left and

remove to reveal the spark plug access

hole. (Do not disconnect any wires from

control panel cover.)

Figure 4-5. Spark Plug Access

3. Clean area around spark plug.

4. Remove and inspect spark plug.

5. See Figure 4-6. Inspect electrode gap with

wire feeler gauge and reset spark plug gap

to 0.04 in (1.01 mm).

Figure 4-6. Spark Plug

NOTE: Replace spark plug if electrodes are

pitted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See

Specifications.

6. Install spark plug finger tight, and tighten

an additional 3/8 to 1/2 turn using spark

plug wrench.

Battery Replacement (if

applicable)

NOTE: The battery shipped with the generator

has been fully charged. A battery may lose

some charge when not in use for prolonged

periods of time.

See Figure 4-7.

1. Disconnect negative (-) battery terminal

FIRST (B).

2. Disconnect positive (+) battery terminal

SECOND (A).

Figure 4-7. Battery Connection

3. Install new battery. Install hold down

bracket and tighten.

4. Connect positive (+) battery terminal (A)

FIRST. Slide rubber boot over connection

hardware.

013788

014000

014001

000211

(000130)

Accidental Start-up. Disconnect the negative battery

cable, then the positive battery cable when working

on unit. Failure to do so could result in death

or serious injury.

WARNING

(000228)

Environmental Hazard. Always recycle batteries at an

official recycling center in accordance with all local

laws and regulations. Failure to do so could result in

environmental damage, death, or serious injury.

003482

20 Owner’s Manual for Portable Generator

5. Connect negative (-) battery terminal (B)

SECOND.

6. Slide rubber boot over connection hard-

ware.

Inspect Muffler and Spark

Arrester

NOTE: It is a violation of California Public

Resource Code, Section 4442, to use or oper-

ate the engine on any forest-covered, brush-

covered, or grass-covered land unless the

exhaust system is equipped with a spark

arrester, as defined in Section 4442, main-

tained in effective working order. Other states

or federal jurisdictions may have similar laws.

Contact original equipment manufacturer,

retailer, or dealer to obtain a spark arrester

designed for exhaust system installed on this

engine.

NOTE: Use ONLY original equipment replace-

ment parts.

Inspect muffler for cracks, corrosion, or other

damage. Remove spark arrester, if equipped,

inspect for damage or carbon blockage.

Replace parts or clear carbon from screen as

required.

Inspect Spark Arrester Screen

1. See Figure 4-8. Remove screw (A) and

retaining bracket (B).

2. Remove screen (C) and replace if torn,

perforated or otherwise damaged. If

screen is not damaged, clean with com-

mercial solvent.

3. Replace screen and secure with bracket

and screw.

Figure 4-8. Spark Arrestor Screen

Storage

General

It is recommended to start and run the genera-

tor for 30 minutes, every 30 days. If this is not

possible, refer to the following list to prepare

unit for storage.

• DO NOT place a storage cover on a hot

generator. Allow unit to cool to room tem-

perature before storage.

• DO NOT store fuel from one season to

another unless properly treated.

• Replace fuel container if rust is present.

Rust in fuel will cause fuel system prob-

lems.

• Cover unit with a suitable protective, mois-

ture resistant cover.

• Store unit in a clean and dry area.

• Always store generator and fuel away from

heat and ignition sources.

Prepare Fuel System for Storage

Fuel stored over 30 days can go bad and

damage fuel system components. Keep fuel

fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system, pre-

pare and run engine for long term storage.

Run engine for 10-15 minutes to circulate sta-

bilizer throughout fuel system. Adequately

prepared fuel can be stored up to 24 months.

NOTE: If fuel has not been treated with fuel

stabilizer, it must be drained into an approved

container. Run engine until it stops from lack

of fuel. Use of fuel stabilizer in fuel storage

container is recommended to keep fuel fresh.

1. Change engine oil.

2. Remove spark plug.

3. Pour tablespoon (5-10cc) of clean engine

oil or spray a suitable fogging agent into

cylinder.

4. Turn key switch to distribute oil in cylinder.

5. Install spark plug.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

000934

(000143)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Store fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

DANGER

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000181)

WARNING

Vision Loss. Eye protection is required to

avoid spray from spark plug hole when

cranking engine. Failure to do so could

result in vision loss.

Owner’s Manual for Portable Generator 21

Change Oil

Change engine oil before storage. See

Change Engine Oil.

Torque Exhaust Clamp Bolts

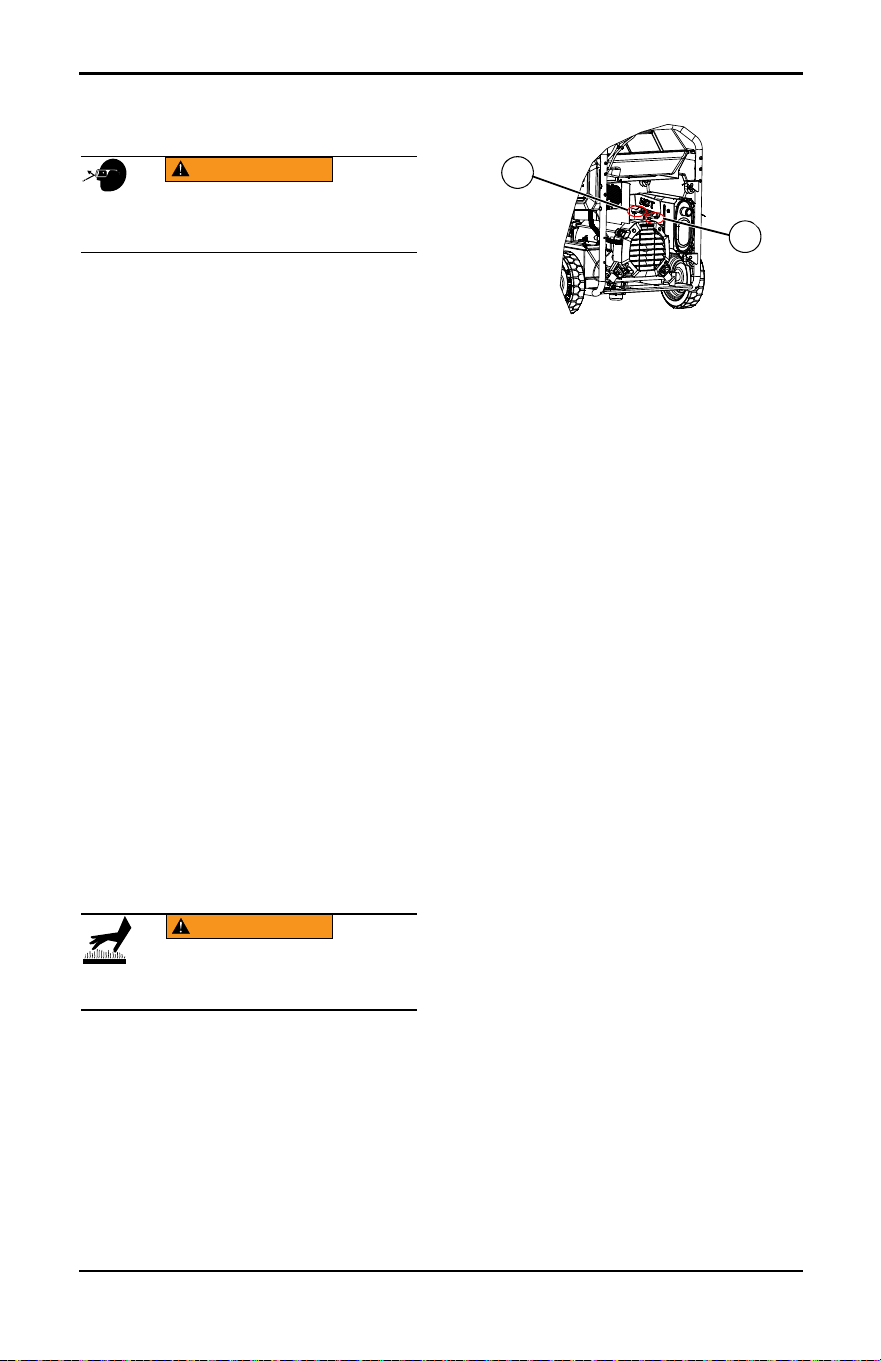

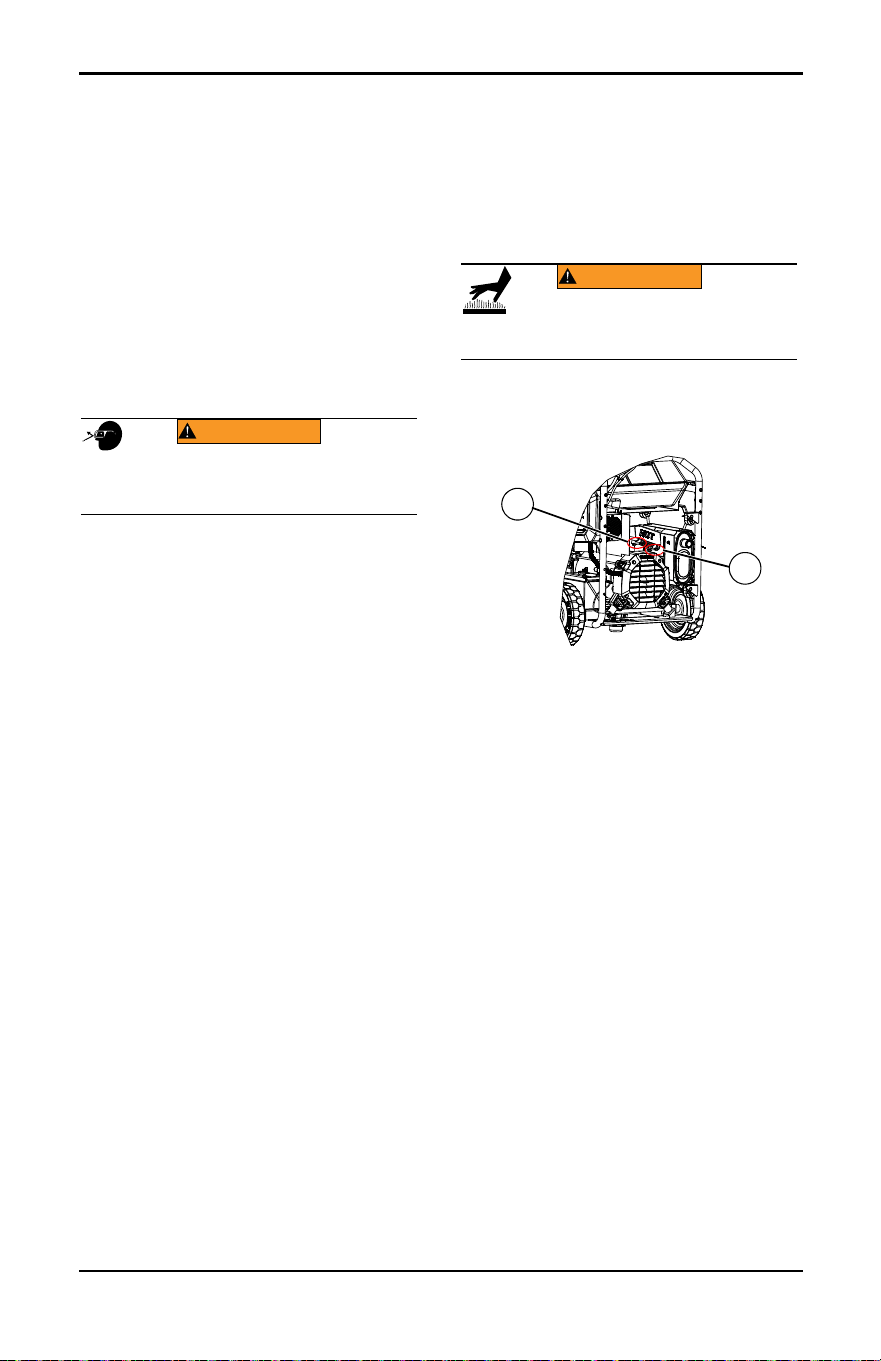

See Figure 4-9. Torque exhaust clamp bolts (A

and B) to 10 ft-lbs using a 13mm socket.

Figure 4-9. Torque Exhaust Clamp Bolts

Troubleshooting

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

014069

PROBLEM CAUSE CORRECTION

Engine is running, but

AC output is not

available.

1. Circuit breaker OPEN.

2. Poor connection or defective

cord set.

3. Connected device is bad.

4. Fault in generator.

5. GFCI receptacle is OPEN (if

equipped).

1. Reset circuit breaker.

2. Check and repair.

3. Connect another device that is

in good condition.

4. Contact IASD.

5. Correct ground fault and press

reset button on GFCI recepta-

cle (if equipped).

Engine runs well at

no-load, but bogs when

load is applied.

1. Short circuit in a connected

load.

2. Generator is overloaded.

3. Engine speed is too slow.

4. Shorted generator circuit.

1. Disconnect shorted electrical

load.

2. See

Know Generator Limits.

3. Contact IASD.

4. Contact IASD.

Engine will not crank. 1. 10 Amp or 15 Amp fuse has

melted open.

2. Battery weak or dead.

1. Replace fuse.

2. Charge or replace battery.

Engine will not start; or

starts and runs rough.

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Spark plug wire not con-

nected to spark plug.

5. Bad spark plug.

6. Water in fuel.

7. Low oil level.

8. Excessive rich fuel mixture.

9. Excessive lean fuel mixture.

10. Intake valve stuck open or

closed.

11. Engine lost compression.

12. Engine fault code present.

1. Clean or replace air filter.

2. Fill fuel tank.

3. Drain fuel tank and fill with

fresh fuel.

4. Connect wire to spark plug.

5. Replace spark plug.

6. Drain fuel tank; fill with fresh

fuel.

7. Fill crankcase to correct level.

8. Contact IASD.

9. Contact IASD.

10. Contact IASD.

11. Contact IASD.

12. See

Fault Code Example or

contact IASD.

Engine shuts down

during operation.

1. Out of fuel.

2. Low oil level.

3. Engine fault code present.

1. Fill fuel tank.

2. Fill crankcase to correct level.

3. See

Fault Code Example or

contact IASD.

22 Owner’s Manual for Portable Generator

Engine lacks power. 1. Load is too high.

2. Dirty air filter.

3. Engine needs to be serviced.

1. Reduce load (see

Know Gen-

erator Limits

2. Clean or replace air filter.

3. Contact IASD.

No battery charge DC

output.

1. Battery posts corroded.

2. Bad battery cable.

3. Defective battery.

4. Bad receptacle.

1. Clean battery posts.

2. Replace cable.

3. Check battery condition.

Replace if defective.

4. Contact IASD.

MIL codes are flashing. 1. Multiple.

1. See

Fault Code Example or

contact IASD.

Engine starts and shuts

off right away.

1. COsense shut-off due to accu-

mulating carbon monoxide if a

red light blinks on the side

panel badge.

2. COsense shut-off due to a

system fault if a yellow light

blinks on the side panel

badge.

3. Engine fault code present.

1. Follow all safety instructions

and relocate generator to an

open area outside, far away

from windows, doors and

vents.

2. Start to confirm yellow light

blinks when/if generator shuts-

off. If COsense continues to

fault and shut-off, contact

IASD.

3. See

Fault Code Example or

contact IASD.

PROBLEM CAUSE CORRECTION

Owner’s Manual for Portable Generator 23

Wiring Diagram

24 Owner’s Manual for Portable Generator

Notes

Part No. A0000244500 Rev. A 10/03/2022

Specifications are subject to change without notice.

No reproduction allowed in any form without prior

written consent from Generac Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Generador portátil serie GP

Manual del propietario

Registre su producto Generac en:

www.generac.com

1-888-GENERAC

(1-888-436-3722)

GUARDE ESTE MANUAL COMO REFERENCIA

013780

(000209b)

ADVERTENCIA

Fallecimiento. Este producto no se ha diseñado

para que se utilice en aplicaciones de apoyo vital

crítico. En caso de hacerlo, podría provocar la

muerte o lesiones graves.

MODELO:________________________

SERIE:__________________________

FECHA DE COMPRA:______________

GUARDE ESTE MANUAL COMO REFERENCIA FUTURA

Índice

Sección 1 Introducción y 

seguridad ....................................... 1

Introducción .................................... 1

Normas de seguridad ...................... 1

Símbolos de seguridad y 

significados ..................................... 1

Peligros de gases de escape y

ubicación ......................................... 2

Peligros eléctricos ........................... 3

Peligros de incendio ........................ 3

Índice de normas ............................. 4

Etiquetas de peligro de repuesto .... 4

Sección 2 Información general y

configuración ................................ 6

Conozca su generador .................... 7

Emisiones ........................................ 7

Contador horario ............................. 8

Clavijas de conexión ....................... 8

Receptáculo de 120/240 V CA, 

50 A ................................................. 9

Luz indicadora de funcionamiento

incorrecto (MIL) ............................... 9

COsense® .................................... 10

Retire el contenido de la caja ........ 12

Montaje ......................................... 12

Conexión de los cables de 

la batería ....................................... 13

Adición de aceite del motor ........... 13

Combustible .................................. 14

Sección 3 Operación ...................16

Preguntas sobre la operación y 

el uso .............................................16

Antes de arrancar el motor ............16

Preparación del generador para 

su uso ............................................16

Conexión a tierra del generador

cuando se utilice como equipo 

portátil ............................................16

Conozca los límites del 

generador ......................................17

Transporte/inclinación de 

la unidad ........................................18

Arranque de motores de arranque

eléctrico .........................................18

Sistema de desconexión por baja

presión del aceite ..........................18

Sección 4 Mantenimiento y 

solución de problemas ...............19

Mantenimiento ...............................19

Programa de mantenimiento .........19

Mantenimiento preventivo .............19

Mantenimiento del motor ...............19

Reemplazo de la batería

(si corresponde) .............................21

Revisión del silenciador y el

parachispas ...................................22

Almacenamiento ............................22

Solución de problemas ..................24

Diagrama de cableado ..................26

Notas .............................................27

(000759a)

Puede exponerlo a benceno, una sustancia cancerígena

y que puede producir daños reproductivos

www.P65Warnings.ca.gov.

ADVERTENCIA PARA CALIFORNIA

Manual del propietario del generador portátil 1

Sección 1 Introducción y seguridad

Introducción

Lea este manual cuidadosamente

Si no comprende alguna sección de este

manual, llame a su IASD (Independent

Authorized Service Dealer, concesionario

independiente de servicio autorizado) más

cercano o al Servicio al Cliente de Generac al

1-888-436-3722 (1-888-GENERAC), o visite

www.generac.com para conocer los

procedimientos de arranque, operación y

mantenimiento. El propietario es responsable

del mantenimiento adecuado y uso seguro de

la unidad.

GUARDE ESTAS INSTRUCCIONES para

referencia futura. Este manual contiene

instrucciones importantes que se deben

seguir durante la instalación, operación y

mantenimiento de la unidad y sus

componentes. Siempre entregue este manual

a cualquier persona que vaya a usar esta

unidad, y enséñele cómo arrancar, operar y

detener correctamente la unidad en caso de

emergencia.

La información que aparece en este manual

es precisa y está basada en productos

fabricados en el momento en el que se editó

esta publicación. El fabricante se reserva el

derecho de hacer las actualizaciones

técnicas, las correcciones y las revisiones de

los productos que considere necesarias sin

previo aviso.

Normas de seguridad

El fabricante no puede prever todas las

posibles circunstancias que pueden suponer

un peligro. Las alertas que aparecen en este

manual, y en las etiquetas y los adhesivos

pegados en la unidad no incluyen todos los

peligros. Si se utiliza un procedimiento,

método de trabajo o técnica de

funcionamiento no recomendados

específicamente por el fabricante, compruebe

que sean seguros para otros usuarios y que

no pongan en peligro el equipo.

En esta publicación y en las etiquetas y

adhesivos pegados en la unidad, los bloques

PELIGRO, ADVERTENCIA, PRECAUCIÓN y

NOTA se utilizan para alertar al personal

sobre instrucciones especiales relacionadas

con un funcionamiento que puede ser

peligroso si se realiza de manera incorrecta o

imprudente. Léalos atentamente y respete sus

instrucciones. Las definiciones de alertas son

las siguientes:

NOTA: Las notas incluyen información

adicional importante para un procedimiento y

se incluyen en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar

los peligros que indican. Para evitar

accidentes, es importante el sentido común y

el seguimiento estricto de las instrucciones

especiales cuando se realice la acción o la

operación de mantenimiento.

Símbolos de seguridad y

significados

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000001)

PELIGRO

Indica una situación peligrosa que, si no se evita,

ocasionará la muerte o lesiones graves.

(000002)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita,

podría ocasionar la muerte o lesiones graves.

(000003)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita,

puede producir lesiones leves o moderadads.

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN

MINUTOS.

Los gases de escape del generador contienen monóxido

de carbono. Este es un veneno que no se puede ver u oler.

NUNCA lo use dentro de una

casa o garaje, AUN si la

puerta y las ventanas se

encuentran abiertas.

Use únicamente en

EXTERIORES, y alejado

de ventanas, puertas y

ventilaciones.

000657

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

2 Manual del propietario del generador portátil

• Si siente náuseas, mareos o debilidad

después del funcionamiento del generador,

salga INMEDIATAMENTE al aire fresco.

Busque atención médica ya que podría

estar intoxicado con monóxido de carbono.

• Por motivos de seguridad, se recomienda

que un IASD realice el mantenimiento de

este equipo. Inspeccione regularmente el

generador y comuníquese con el IASD más

cercano en el caso de piezas que

requieran reparación o reemplazo.

Peligros de gases de escape y

ubicación

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema de escape

ya que podría hacer que su funcionamiento sea inseguro o que

no cumpla con los códigos y/o normativas locales. En caso de

hacerlo, podría provocarse la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000116)

Electrocución. APAGUE el suministro de alimentación

de emergencia y de la red eléctrica antes de conectar

la fuente de alimentación y las líneas de carga. En

caso de no hacerlo, podría provocar la muerte o

lesiones graves.

PELIGRO

(000146)

Daños a los equipos y la propiedad. No altere la

construcción, instalación, o bloquee la ventilación

para el generador. No hacer esto puede provocar el

funcionamiento inseguro o dañar el generador.

ADVERTENCIA

(000178a)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbano alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte o

lesiones graves.

(000250)

Daños a los equipos y a la propiedad. No use la unidad

sobre superficies desparejas, o en zonas con exceso de

humedad, suciedad, polvo, o vapores corrosivos. Hacerlo

puede ocasionar la muerte, lesiones graves y daños al

equipo.

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello,

y extremidades alejados de las piezas en

movimiento. No hacerlo puede ocasionar la

muerte o lesiones graves.

(000111)

ADVERTENCIA

(000108)

Superficies calientes. Al usar la máquina, no toque las

superficies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superficies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

(000142a)

Lesiones personales. No inserte objetos a través de las

ranuras de enfriamiento de aire. El generador puede arrancar

en cualquier momento y provocar la muerte, lesiones graves

y daños en la unidad.

ADVERTENCIA

(000215a)

Riesgo de lesiones. No ponga en funcionamiento ni realice tareas

de mantenimiento en esta máquina si no está totalmente pendiente

de ella. La fatiga puede afectar a la capacidad para operar o

realizar tareas de mantenimiento en este equipo, y podría causar

la muerte o lesiones graves.

Lesiones o daños al equipo. No use el generador

como un escalón. Hacerlo puede ocasionar caídas,

piezas dañadas, funcionamiento inseguro del

equipo, la muerte o lesiones graves.

(000216)

ADVERTENCIA

(000291)

Daños al equipo. No intente poner en marcha u operar una

unidad que necesita reparación o mantenimiento programado.

Hacerlo podría producir lesiones graves, la muerte o fallos

o daños del equipo.

ADVERTENCIA

000406

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema de escape

ya que podría hacer que su funcionamiento sea inseguro o que

no cumpla con los códigos y/o normativas locales. En caso de

hacerlo, podría provocarse la muerte o lesiones graves.

Manual del propietario del generador portátil 3

• Si siente náuseas, mareos o debilidad

después del funcionamiento del generador,

salga INMEDIATAMENTE al aire fresco.

Busque atención médica ya que podría

estar intoxicado con monóxido de carbono.

• NUNCA haga funcionar un generador en

interiores o en un área parcialmente

cerrada como los garajes.

• SOLO úselos en exteriores y lejos de

ventanas, puertas, ventilaciones, sótanos

de poca altura y en áreas con ventilación

adecuada y donde no se acumulen gases

de escape mortales.

• Oriente el escape del silenciador lejos de

los edificios habitados y las personas.

• El uso de un ventilador o abrir una puerta

no proporcionará una ventilación

adecuada.

Peligros eléctricos

• El NEC (National Electric Code, Código

Eléctrico Nacional) exige que el bastidor y

las piezas externas conductoras de

electricidad del generador estén

conectados correctamente a un punto de

tierra autorizado. Los códigos eléctricos

locales también pueden exigir una

conexión a tierra adecuada del generador.

Consulte los requisitos de conexión a tierra

del área a un electricista local.

• Utilice interruptores de protección contra

fallas de conexión a tierra en áreas

húmedas o de alta conductividad (tales

como cubiertas metálicas o estructuras de

acero).

Peligros de incendio

(000146)

Daños a los equipos y la propiedad. No altere la

construcción, instalación, o bloquee la ventilación

para el generador. No hacer esto puede provocar el

funcionamiento inseguro o dañar el generador.

ADVERTENCIA

(000178a)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbano alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte o

lesiones graves.

(000590a)

Riesgo de incendio. El escape del motor caliente puede

encender materiales combustibles. Mantenga una

separación de al menos 1,5 m (5 pies) en todos los lados

de la unidad, incluso en la parte superior. No hacerlo puede

provocar lesiones graves o daños a la propiedad.

ADVERTENCIA

(000144)

PELIGRO

Electrocución. El contacto con cables, terminales,

y conexiones desnudas mientras el generador está

funcionando provocará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000145)

PELIGRO

Electrocución. En caso de un accidente eléctrico, APAGUE de

inmediato la alimentación eléctrica. Use implementos no

conductores para liberar a la víctima del conductor alimentado.

Aplique primeros auxilios y obtenga ayuda médica. No hacerlo

ocasionará la muerte o lesiones graves.

(000130)

Arranque accidental. Desconecte el cable negativo

de la batería, luego el cable positivo de la batería

cuando trabaje en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

(000166b)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de

combustible. Llene el depósito y deje sin llenar media pulgada de la

parte superior del mismo para que quede espacio para la expansión

del mismo. Si lo llena en exceso puede hacer que el combustible se

derrame en el motor provocando un incendio o explosión, lo cual

podría provocar la muerte o lesiones graves.

(000174)

Riesgo de incendio. Deje que los derrames de

combustible se sequen completamente antes de

poner en marcha el motor. No hacerlo ocasionará

la muerte o lesiones graves.

PELIGRO

Riesgo de incendio. El combustible y los vapores son

extremadamente inflamables. No ponga en funcionamiento

la unidad en espacios interiores. Si lo hace, puede

ocasionar daños en el equipo, en la propiedad, lesiones

graves o incluso la muerte.

ADVERTENCIA

(000281)

ADVERTENCIA

Peligro de explosión e incendio. No fume cerca de la

unidad. Mantenga alejados el fuego y las chispas.

No respetar esta recomendación puede ocasionar

la muerte, lesiones graves o daños a la

propiedad o los equipos.

(000282)

ADVERTENCIA

Explosión e incendio. No fume mientras reposta

la unidad. Si lo hace, puede ocasionar daños en

el equipo, en la propiedad, lesiones graves o

incluso la muerte.

(000284a)

4 Manual del propietario del generador portátil

• Limpie inmediatamente los derrames de

combustible o aceite. Verifique que no haya

materiales combustibles en el generador o

cerca de este. Mantenga el área alrededor

del generador limpia y sin residuos, y con

una separación de 2 metros (5 pies) en

todos los lados para permitir la ventilación

adecuada del generador y reducir el riesgo

de incendio. No lo use en una estructura

cerrada o parcialmente cerrada.

• No opere el generador si los dispositivos

eléctricos conectados se sobrecalientan, si

se pierde la potencia eléctrica, si el motor o

el generador producen chispas o si se

observan llamas o humo durante el

funcionamiento de la unidad.

• Mantenga siempre un extintor cerca del

generador.

Índice de normas

1. National Fire Protection Association

(Asociación Nacional de Protección contra

Incendios, NFPA) 70: NATIONAL

ELECTRIC CODE (Código Eléctrico

Nacional, NEC) disponible en

www.nfpa.org

2. National Fire Protection Association

(Asociación Nacional de Protección contra

Incendios, NFPA) 5000: BUILDING

CONSTRUCTION AND SAFETY CODE

(Código de Construcción y Seguridad en

Edificios) disponible en www.nfpa.org

3. International Building Code (Código de

Construcción Internacional) disponible en

www.iccsafe.org

4. Agricultural Wiring Handbook (Manual de

cableado agrícola) disponible en

www.rerc.org, Rural Electricity Resource

Council P.O. Box 309 Wilmington, OH

45177-0309

5. ASAE EP-364.2 Installation and

Maintenance of Farm Standby Electric

Power (Instalación y mantenimiento de

alimentación eléctrica rural de reserva)

disponible en www.asabe.org, American

Society of Agricultural & Biological

Engineers 2950 Niles Road, St. Joseph,

MI 49085

6. CSA C22.2 100-14 Electric motors and

generators for installation and use

(Motores eléctricos y generadores para

instalación y uso), de acuerdo con las

reglas de Canadian Electrical Code

(Código Eléctrico Canadiense)

7. ANSI/PGMA G300 Safety and

Performance of Portable Generators

(Seguridad y rendimiento de generadores

portátiles). Portable Generator

Manufacturer’s Association (Asociación

de Fabricantes de Generadores

Portátiles), www.pgmaonline.com

NOTA IMPORTANTE: Esta lista no es

exhaustiva. Consulte a la AHJ (Authority

Having Jurisdiction, autoridad con

jurisdicción) si existen normas o códigos

locales que puedan corresponder a su

jurisdicción.

Etiquetas de peligro de

repuesto

Las siguientes etiquetas de peligro de

repuesto están disponibles de manera gratuita

en Generac:

• 0H4635C (Calcomanía de seguridad de

PGMA)

• 10000003425 (Calcomanía del nivel de

llenado de combustible)

• 10000033027 (Etiqueta de acción del

usuario, dirección de escape)

• A0001642218 (Tecnología COsense®)

(000590a)

Riesgo de incendio. El escape del motor caliente puede

encender materiales combustibles. Mantenga una

separación de al menos 1,5 m (5 pies) en todos los lados

de la unidad, incluso en la parte superior. No hacerlo puede

provocar lesiones graves o daños a la propiedad.

ADVERTENCIA

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

Manual del propietario del generador portátil 5

• 0H8250B (Calcomanía de advertencia de CO)

• 0H0116B (Calcomanía de advertencia de Escape caliente)

6 Manual del propietario del generador portátil

Sección 2 Información general y configuración

Figura 2-1. Controles y funciones

Componentes del generador

Figura 2-2. Panel de control

013785

013786

19 20

1 Receptáculo doble de GFCI de 120 V CA,

20 A (NEMA 5-20R)

2 Receptáculo de bloqueo de 120 V CA,

30 A (NEMA L5-30R)

3 Receptáculo de bloqueo de 120/

240 V CA, 30 A (NEMA L14-30R)

4 Receptáculo de 120/240 V CA, 50 A

(NEMA 14-50R)

5 Disyuntores (CA)

6 Contador horario

7 Interruptor de llave START/RUN/STOP

(ARRANQUE/FUNCIONAMIENTO/

DETENCIÓN)

8 Tanque de combustible

9 Lengüeta de conexión a tierra

10 Filtro de aire

11 Abertura de llenado de aceite

12 Fusible de 10 A (costado del panel de

control)

13 Fusible de 15 A (costado del panel de

control)

14 Luz indicadora de funcionamiento

incorrecto (MIL)

15 Tapa de combustible

16 Parachispas

17 Silenciador

18 Batería

19 Filtro de aceite

20 Drenaje de aceite

21 Calcomanía de datos del modelo

22 COsense ROJO (Peligro)

23 COsense AMARILLO (Falla)

414 67

013784

Manual del propietario del generador portátil 7

Figura 2-3. Fusibles

Conozca su generador

Hay copia de los manuales del propietario

disponibles en www.generac.com.

Emisiones

La US EPA (United States Environmental

Protection Agency, Agencia de Protección

Ambiental de los Estados Unidos) (y CARB

[California Air Resources Board, Junta de

Recursos del Aire de California], para motores

y equipos certificados según las normas de

California) requiere que este motor o equipo

cumpla con las normas de emisiones de

escape y evaporación. Ubique la calcomanía

de cumplimiento de emisiones en el motor

para determinar las normas aplicables.

Consulte la garantía de emisiones incluida

para obtener información al respecto. Siga las

especificaciones de mantenimiento en este

manual para garantizar que el motor cumpla

con las normas de emisiones aplicables

durante toda la vida útil del producto.

013999

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

Especificaciones del producto

Especificaciones del generador

Potencia nominal 15,5 / 18,0 kW**

Potencia de sobrevoltaje transitorio 19,3 / 22,5 kVA

Voltaje de CA nominal 120/240

Carga de CA nominal

Corriente a 240 V

Corriente a 120 V

64,5 / 75,0 amperios**

129,1 / 150,0 amperios**

Frecuencia nominal 60 Hz a 3.600 RPM

Fase Monofásico

Peso del producto (Seco) 190,5 / 199,1 kg (420 / 439 lb)

** Rango de temperatura de funcionamiento: -18 °C (0 °F) a 40 ° C (104 ° F). Si el funcionamiento es a más

de 25 °C (77 °F) puede que haya una disminución de la potencia.

** La corriente y vataje máximos están sujetos y limitados por factores como contenido de Btu del

combustible, temperatura ambiente, altitud, condición del motor, etc. La potencia máxima disminuye cerca

de 3,5 % por cada 305 metros (1.000 pies) sobre el nivel del mar y también disminuirá cerca de 1 % por

cada 6 °C (10 °F) sobre una temperatura ambiente de 16 °C (60 °F).

Especificaciones del motor

Desplazamiento 816 cc

Tipo de bujía Champion RC14YC o equivalente

N.º de pieza de la bujía 0G0767B

Separación de las bujías 1,016 mm o (0,040 pulgadas)

Capacidad de gasolina 54,0 L (14,2 galones de EE. UU.)

Tipo de aceite Consulte la tabla en la sección Adición de aceite del

motor

Capacidad de aceite

Con cambio de filtro

Sin cambio de filtro



2,1 L (2,2 qt)

1,95 L (2,0 qt)

Tiempo de funcionamiento al 50 % de la carga 9 horas (18 kW)

11 horas (15,5 kW)

* Visite www.generac.com

o comuníquese con un IASD para obtener repuestos.

8 Manual del propietario del generador portátil

Contador horario

Consulte la Figura 2-4. El contador horario

registra las horas de funcionamiento para el

mantenimiento programado.

• La pantalla SVC se encenderá una hora

antes y una hora después de cada

intervalo de 200 horas, lo que proporciona

una ventana de dos horas para realizar el

mantenimiento.

Cuando el contador horario se encuentre en

modo de alerta parpadeante, el mensaje de

mantenimiento se alternará con el tiempo

transcurrido en horas y décimos. Las horas

parpadearán cuatro veces, luego alternarán

con el mensaje de mantenimiento cuatro

veces hasta que el contador se restablezca

automáticamente.

• 200 horas - SVC: Cambie el aceite, filtro de

aceite, filtro de aire, filtro de combustible y

bujía. Limpie la rejilla del parachispas.

(Cada 200 horas)

NOTA: El ícono de reloj de arena parpadeará

cuando el motor esté en funcionamiento. Esto

significa que el contador está registrando las

horas de funcionamiento.

Figura 2-4. Contador horario

Clavijas de conexión

Receptáculo doble de GFCI de

120 V CA, 20 A

Consulte la Figura 2-5. La salida de

120 voltios tiene protección contra

sobrecargas mediante un disyuntor tipo

“presionar para restablecer” de 20 A. Cada

receptáculo alimentará cargas eléctricas de

120 V CA, monofásicas, 60 Hz que requieren

hasta 2.400 vatios (2,4 kW) o 20 A de

corriente. Use solo juegos de cables con

conexión a tierra de 3 hilos, bien aislados y de

alta calidad con clasificación para 125 voltios

a 20 A (o superior). También proporciona

protección con un interruptor de protección

contra fallas de conexión a tierra con un botón

de tipo presionar para PROBAR y

REINICIAR.

Figura 2-5. Receptáculo doble de GFCI de

120 V CA, 20 A NEMA 5-20R

Receptáculo de 120/240 V CA, 30 A

Consulte la Figura 2-6. Use una clavija NEMA

L14-30 con este receptáculo (girar para

bloquear/desbloquear). Conecte un juego de

cables con conexión a tierra de 4 hilos

adecuado a la clavija y carga deseada. El

juego de cables debe tener una clasificación

para 250 V CA a 30 A (o superior).

Use este receptáculo para operar cargas

monofásicas de 120 V CA, 60 Hz, que

requieran hasta 3.600 vatios (3,6 kW) de

potencia a 30 A o cargas monofásicas de

240 V CA, 60 Hz, que requieran hasta

7.200 vatios (7,2 kW) de potencia a 30 A. El

tomacorriente tiene protección contra

sobrecargas mediante un disyuntor bipolar de

30 A.

Figura 2-6. Receptáculo de 120/240 V CA, 30 A

NEMA L14-30R

Receptáculo de 120 V CA, 30 A

Consulte la Figura 2-7. Use una clavija NEMA

L5-30R con este receptáculo (girar para

bloquear/desbloquear). Conecte un juego de

cables de 3 hilos adecuado a la clavija y carga

deseada. El juego de cables debe tener una

clasificación para 125 V CA a 30 A (o

superior).

Use este receptáculo para operar cargas

monofásicas de 120 V CA, 60 Hz, que

requieran hasta 3.600 vatios (3,6 kW) de

potencia a 30 A. La salida tiene protección

contra sobrecargas mediante un disyuntor

tipo presionar para restablecer de 30 A.

0000.0

000205

000203

000204

Manual del propietario del generador portátil 9

Figura 2-7. Receptáculo de 120 V CA, 30 A

NEMA L5-30R

Receptáculo de 120/240 V CA,

50 A

Consulte la Figura 2-8. Use un enchufe NEMA

14-50 con este receptáculo. Conecte un juego

de cables de 4 hilos con clasificación para

250 V CA a 50 A en el enchufe.

Use este receptáculo para operar cargas

eléctricas de 120/240 V CA, 60 Hz, que

requieran hasta 12.000 vatios (12,0 kW) de

potencia. Este receptáculo tiene protección

contra sobrecargas mediante un disyuntor

bipolar de 50 A.

Figura 2-8. Receptáculo de 120/240 V CA, 50 A

NEMA 14-50

Luz indicadora de

funcionamiento incorrecto (MIL)

La MIL, ubicada en el panel de control

(consulte Componentes del generador), se

usa para indicar cuando hay una falla en el

sistema de motor. La luz de falla muestra un

código de 2 dígitos mediante una secuencia

de parpadeos largos y cortos. Los parpadeos

largos son de 1,2 segundos, y los parpadeos

cortos son de 0,25 segundos.

Íconos de MIL

Consulte la Figura 2-9.

• Condición 1: MIL no está encendida, el

motor está apagado y la llave está en

posición OFF (APAGADO).

• Condición 2: MIL está encendida

tenuemente y constante (sin parpadear).

Esto indica que el sistema de control del

motor funciona correctamente (es decir, sin

falla) (A).

• Condición 3: MIL está encendida

brillantemente y parpadea. Esto indica que

hay una falla en el sistema de control del

motor. (B) Consulte Solución de

problemas.

Figura 2-9. Íconos de MIL

Funcionamiento de MIL

• Cuando la llave está en posición ON

(ENCENDIDO), la MIL se encenderá por

0,5 segundos (esto no indica una falla).

• Si se han detectado múltiples fallas, la MIL

pausará por dos (2) segundos entre

códigos de falla.

• Una vez que la MIL haya parpadeado

todos los códigos de falla, se pausará por

cinco (5) segundos y luego repetirá los

códigos. La luz seguirá repitiendo los

códigos hasta que ya no estén activos o

hasta que la llave se mueva a la posición

OFF.

• Una vez resueltas las fallas, se guardarán

los códigos en la memoria del historial de

fallas del ECM (Engine Control Module,

Módulo de control del motor)

Códigos de falla activa – Apagado

Si se ha detectado una falla que requiere

detener la unidad, el motor se detendrá

automáticamente (o no arrancará) y la luz

parpadeará el código de falla activa. Antes de

que se pueda arrancar la unidad, primero se

debe girar la llave a la posición OFF para

borrar la falla activa. El código de falla se

guardará en la memoria del historial de fallas

cuando la llave se mueva a OFF.

000844

000924

014065

MIL

10 Manual del propietario del generador portátil

Códigos de falla activa –

Advertencia

Si se ha detectado una falla, pero no se

requiere detener la unidad, la MIL parpadeará

el código de falla mientras la falla esté

presente. Si ya no está presente, la luz dejará

de parpadear y el código de falla se guardará

en la memoria del historial de fallas.

Memoria del historial de fallas

El ECM guardará una lista de fallas durante

tres (3) ciclos de ON-OFF (ENCENDIDO-

APAGADO) de la llave. Para ver las fallas

anteriores, gire la llave a la posición ON, no

arranque el motor. Después de 30

segundos, la MIL parpadeará las fallas

anteriores guardadas en la memoria. Se

mostrarán los códigos de falla con una

secuencia de parpadeo similar a las fallas

activas. Cuando se complete la lista, se

volverá a iniciar desde el comienzo. Para

detener la secuencia, mueva la llave del

interruptor a OFF o arranque el motor.

Ejemplo de código de falla

El código de falla 6-1 se muestra así: 6 parpadeos largos = 6, una pausa de un segundo, 1

parpadeo corto = 1.

COsense

Sistema de detección y corte de

monóxido de carbono (si está

equipado)

El módulo COsense monitorea la

acumulación de gas CO venenoso que se

encuentra en el escape del motor cuando el

generador está en funcionamiento. Si

COsense detecta niveles de gas CO en

aumento, automáticamente apaga el motor.

COsense solo monitorea cuando el motor

está en funcionamiento. Los generadores

están destinados para su uso en exteriores,

lejos de edificios habitados y con el escape

orientado lejos del personal y de edificios. Sin

embargo, si se utiliza de manera indebida y se

opera en un lugar que genere la acumulación

de CO, como en interiores o un área

parcialmente cerrada, COsense apagará el

motor, notificará al usuario de lo sucedido y le

indicará al usuario que lea la etiqueta de

instrucciones de acción para saber qué pasos

realizar. Consulte la Figura 2-10. COsense no

es un sustituto de una alarma de monóxido de

carbono para interiores.

Consulte la Figura 2-11. Después de un

apagado, una luz ROJA parpadeante en la

placa de COsense en el costado del

generador proporcionará la notificación de

que el generador se apagó debido a un

peligro de acumulación de CO. La luz ROJA

parpadeará durante al menos cinco minutos

después de un apagado por CO. Mueva el

generador a un área abierta en exteriores y

oriente el escape alejado de las personas y

edificios ocupados. Una vez ubicado en un

área segura, se puede volver a arrancar el

generador y se pueden realizar las

conexiones eléctricas adecuadas para

suministrar alimentación eléctrica. La luz

ROJA dejará de parpadear automáticamente

Código de

falla

Causa Condición Corrección

1-1 Monitor de CO 1. Monóxido de carbono sobre

el límite.

2. Voltaje de entrada hacia el

módulo bajo el rango normal.

1. Mueva el generador al aire

libre.

2. Comuníquese con un IASD.

1-2 Voltaje de la

batería

1. Voltaje de la batería sobre el

rango de funcionamiento

normal.

1. Comuníquese con un IASD.

1-3 Voltaje de la

batería

1. Voltaje de la batería bajo el

rango de funcionamiento

normal.

1. Cargue la batería al nivel

correcto.

5-2 Velocidad del

motor

1. Poco o nada de combustible.

2. Velocidad del motor bajo el

rango de funcionamiento

normal.

1. Llene el tanque de

combustible.

2. Comuníquese con un IASD.

6-1 Presión del

aceite del motor

1. Baja presión del aceite.

2. No se detecta voltaje del

interruptor.

1. Llene el cárter hasta el nivel

correcto.

2. Comuníquese con un IASD.

Otro Múltiple 1. Múltiple 1. Comuníquese con un IASD.

Comuníquese con un IASD para conocer una lista completa de códigos de falla.

Manual del propietario del generador portátil 11

cuando se vuelva a arrancar el motor.

Introduzca aire fresco y ventile el lugar donde

se apagó el generador.

Consulte la Figura 2-11. Si ocurrió una falla en

el sistema COsense y ya no brinda

protección, el generador portátil se apaga

automáticamente y la luz AMARILLA

parpadeará durante al menos cinco minutos

en la placa de COsense para notificar al

usuario de la falla. Solo un técnico capacitado

en el concesionario puede diagnosticar y

reparar el módulo COsense. Se puede volver

a arrancar el generador, pero es posible que

se siga apagando.

COsense detectará la acumulación de

monóxido de carbono de otras fuentes de

combustión de combustible, como

herramientas accionadas con motor o

calentadores a propano que se usen en el

área de operación. Por ejemplo, si se usa otro

generador y el escape está orientado hacia un

generador equipado con COsense, esta

protección puede iniciar un apagado debido al

aumento de los niveles de CO. Esto no es un

error. Se ha detectado monóxido de carbono

peligroso. El usuario debe tomar medidas

para mover y redirigir estos dispositivos para

disipar mejor el monóxido de carbono lejos del

personal y edificios ocupados.

Figura 2-10. Etiqueta de instrucciones de acción

Figura 2-11. Placa de instrucciones

006681

011360

12 Manual del propietario del generador portátil

Retire el contenido de la caja

1. Corte las bandas de envío y saque la caja

de la tarima para abrir completamente la

caja.

2. Retire y verifique el contenido de la caja

antes del montaje. El contenido de la caja

debería ser el siguiente:

Accesorios

3. Llame a Servicio al Cliente de Generac al

1-888-GENERAC (1-888-436-3722) con el

número de modelo y de serie de la unidad

si falta algo del contenido de la caja.

4. Registre el modelo, el número de serie y la

fecha de compra en la portada de este

manual.

Montaje

Llame a Servicio al Cliente de Generac al

1-888-GENERAC (1-888-436-3722) si tiene

inquietudes o problemas relacionados con el

montaje. Tenga a mano el número de modelo

y de serie.

Se requieren las siguientes herramientas para

instalar el kit de accesorios.

• Llaves de 13 mm (2)

• Alicates

NOTA: Las ruedas no están diseñadas para

su uso en la carretera.

Consulte la Figura 2-12.

Instale las ruedas y el eje de la siguiente

manera:

1. Inserte el eje (C) a través de los orificios

del soporte del eje en el bastidor.

2. Deslice la arandela (G) en ambos

extremos del eje.

3. Coloque la rueda (B) en el eje (C). Deslice

la arandela (G) y fíjela con un pasador de

chaveta (F). Use los alicates para fijar los

pasadores de chaveta.

Instale el montaje antivibración (N) en el

soporte de patas (D) de la siguiente manera:

1. Instale la arandela (J), el montaje

antivibración (N), el soporte de patas (D) y

el soporte de apoyo (E) en el perno (K).

2. Instale la tuerca (M) y apriete con la mano.

Instale las patas en el bastidor de la siguiente

manera:

1. Alinee el conjunto de soporte de patas con

los orificios perforados previamente bajo

el bastidor.

2. Fije con el perno (L), la tuerca (M) y las

llaves de 13 mm.

3. Instale el soporte de apoyo (E) en el

bastidor con el perno (H) y la tuerca (M).

Apriete las tuercas del soporte de apoyo

(E) con las llaves de 13 mm.

Instale el manillar de la siguiente manera:

1. Instale el botón a presión (P) en el tubo del

manillar (A), de modo que el botón encaje

en el orificio del tubo.

2. Instale el tubo del manillar (A) en el

soporte del manillar del bastidor. El botón

a presión debe encajar en el orificio

inferior del soporte. Fije con el perno M8 x

45 (L) a través del orificio central superior

y con la tuerca con inserto de nylon (Q).

Elemento Cant.

Unidad principal 1

Manual del propietario 1

Litro de aceite SAE 30 2

Manillar (A) 2

Rueda que nunca se desinfla (B) 2

Eje (C) 1

Garantía de mantenimiento 1

Garantía de emisiones 1

Llaves (juego de 2) 1

Soporte de patas (D) 2

Soporte de apoyo de patas (E) 2

Bolsa de piezas metálicas Cant.

Pasador de chaveta (F) 2

Arandela grande (G) 4

Perno de cabeza hexagonal (M8-1,25 x

16) (H)

Arandela plana (J) 2

Perno de cabeza hexagonal (M8-1,25 x

30) (K)

Perno de cabeza hexagonal (M8-1,25 x

45) (L)

Tuerca bridada hexagonal (M8-1,25) (M) 8

Montaje antivibración de goma (N) 2

Botón a presión (P) 2

Tuerca con inserto de nylon (M8-1,25)

(Q)

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

Manual del propietario del generador portátil 13

Figura 2-12. Montaje de la rueda y el manillar

Conexión de los cables de la

batería

La batería que se envía con el generador

viene con carga completa. Tenga cuidado

cuando conecte la batería.

NOTA: Una batería puede perder parte de su

carga cuando no se use durante períodos

prolongados.

Se necesitan dos llaves de tubo de 7/16" para

conectar los cables de la batería.

1. Corte el amarracables que afirma los

cables ROJO y NEGRO de la batería al

estator.

2. Consulte la Figura 2-13. Conecte el cable

ROJO de la batería (A) al terminal positivo

de la batería (+). Asegúrese de que la

conexión esté apretada y deslice la funda

de goma sobre el terminal.

3. Conecte el cable NEGRO de la batería (B)

al terminal negativo de la batería (–).

Asegúrese de que la conexión esté

apretada.

4. Consulte la Figura 2-13. Instale la cubierta

de bornes de la batería (se incluye).

Figura 2-13. Conexión de la batería

Adición de aceite del motor

1. Coloque el generador en una superficie

nivelada.

2. Consulte la Figura 2-14. Retire la varilla de

nivel y límpiela.

013993

(000167a)

Daños en el equipo. No realice las conexiones

de la batería a la inversa. Si lo hace, el equipo

podría resultar dañado.

PRECAUCIÓN

003482

(000135)

Daño al motor. Verifique el tipo y la cantidad

apropiados del aceite del motor antes de poner

en marcha el motor. No hacer esto puede

provocar daños al motor.

PRECAUCIÓN

14 Manual del propietario del generador portátil

Figura 2-14. Retire la varilla del nivel

3. Consulte la Figura 2-15. Inserte la varilla

de nivel y vuelva a sacarla para revisar el

nivel de aceite. El nivel de aceite se revisa

con la varilla del nivel completamente

instalada.

Figura 2-15. Rango de funcionamiento seguro

4. Consulte la Figura 2-14. Limpie el área

alrededor de la tapa de la abertura de

llenado de aceite. Retire la tapa de la

abertura de llenado de aceite.

5. Agregue el aceite de motor recomendado.

El clima determina la viscosidad adecuada

del aceite del motor. Consulte el gráfico

para seleccionar la viscosidad correcta.

NOTA: Use aceite a base de petróleo (que

incluye) para la prueba de funcionamiento del

motor antes de usar aceite sintético.

NOTA: Verifique constantemente el nivel de

aceite durante el proceso de llenado para

asegurarse de que no se rebose.

NOTA: Algunas unidades tienen más de una

ubicación de abertura de llenado de aceite.

Solo se requiere usar un punto de abertura de

llenado de aceite.

6. Consulte la Figura 2-15. Retire la varilla de

nivel de aceite y verifique que el nivel de

aceite se encuentre dentro del rango de

funcionamiento seguro.

7. Instale la varilla de nivel y la tapa de la

abertura de llenado de aceite y apriete

manualmente.

Combustible

Los requisitos de combustible son los

siguientes:

• Gasolina limpia, nueva y sin plomo.

• Clasificación mínima de 87 octanos/87 AKI

(91 RON).

• Hasta un 10 % de etanol (gasohol) es

aceptable (donde esté disponible; se

recomienda combustible sin etanol).

• NO use E85.

• NO use una mezcla de gas y aceite.

• NO modifique el motor para que funcione

con combustibles alternativos. Estabilice el

combustible antes del almacenamiento.

1. Verifique que la unidad esté apagada y

que se enfríe por al menos dos minutos

antes de colocarle combustible.

2. Coloque la unidad en un terreno nivelado

y en un área bien ventilada.

3. Limpie el área alrededor de la tapa de

combustible y retire la tapa lentamente.

4. Consulte la Figura 2-16. Agregue

lentamente el combustible recomendado

(A). No llene en exceso (B).

5. Instale la tapa de combustible.

Figura 2-16. Agregue combustible

recomendado

NOTA: Deje que el combustible derramado se

evapore antes de arrancar la unidad.

000115

014585

SAE 30

10W-30

Synthetic 5W-30

000399

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

(000166b)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de

combustible. Llene el depósito y deje sin llenar media pulgada de la

parte superior del mismo para que quede espacio para la expansión

del mismo. Si lo llena en exceso puede hacer que el combustible se

derrame en el motor provocando un incendio o explosión, lo cual

podría provocar la muerte o lesiones graves.

000400

A B

Manual del propietario del generador portátil 15

NOTA IMPORTANTE: Es importante evitar

que se formen depósitos de goma en las

piezas del sistema de combustible, como

en los inyectores de combustible, la

manguera de combustible o el tanque

durante el almacenamiento. Los

combustibles mezclados con alcohol

(llamados gasohol, etanol o metanol)

pueden atraer humedad, lo que llevará a la

separación y formación de ácidos durante

el almacenamiento. El gas ácido puede

dañar el sistema de combustible de un

motor mientras está en almacenamiento.

Para evitar problemas del motor, se debe

vaciar el sistema de combustible antes de

almacenarlo por 30 días o más. Consulte la

sección Almacenamiento. Nunca use

productos limpiadores de motor o

carburador en el tanque de combustible,

ya que se pueden producir daños

permanentes.

16 Manual del propietario del generador portátil

Sección 3 Operación

Preguntas sobre la operación y

el uso

Llame a Servicio al Cliente al 1-888-

GENERAC (1-888-436-3722) si tiene

preguntas o inquietudes acerca de la

operación y el mantenimiento del equipo.

Antes de arrancar el motor

1. Verifique que el nivel de aceite del motor

sea correcto.

2. Verifique que el nivel de combustible sea

correcto.

3. Verifique que la unidad esté en un terreno

nivelado, con la separación adecuada y

que se encuentre en un área bien

ventilada.

Preparación del generador para

su uso

Conexión a tierra del generador

cuando se utilice como equipo

portátil

El generador está equipado con un terminal

para la conexión de un sistema de electrodo

de conexión a tierra. El Artículo 250.34 (A) no

exige que el bastidor del generador esté

conectado a un sistema de electrodo de

conexión a tierra cuando el generador solo

suministra alimentación a equipos conectados

con cable y enchufe a través de los

receptáculos del generador.

Consulte la Figura 3-1. Cuando el generador

suministra alimentación temporal a un

interruptor de transferencia manual de 3 polos

o a tableros del panel de distribución, se debe

instalar un sistema de electrodo de conexión a

tierra y se debe conectar al terminal de

electrodo de conexión a tierra en el

generador. Consulte NEC 250.30, 250.34 y

250.52 para obtener más información.

• CONEXIÓN NEUTRO A ESTRUCTURA

• HAY UN CONDUCTOR PERMANENTE

ENTRE EL GENERADOR (BOBINADO DEL

ESTATOR) Y LA ESTRUCTURA

Figura 3-1. Conexión a tierra del generador

Requisitos especiales

Revise todos los reglamentos federales o

estatales de la OSHA (Occupational Safety

and Health Administration, Administración de

Seguridad y Salud Ocupacional), los códigos

locales u ordenanzas que se apliquen al uso

previsto del generador.

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema de escape

ya que podría hacer que su funcionamiento sea inseguro o que

no cumpla con los códigos y/o normativas locales. En caso de

hacerlo, podría provocarse la muerte o lesiones graves.

(000178a)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbano alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte o

lesiones graves.

(000118a)

Riesgo de incendio. No use el generador sin

el supresor de chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000110)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte o

lesiones graves.

(000108)

Superficies calientes. Al usar la máquina, no toque las

superficies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superficies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

000928

Manual del propietario del generador portátil 17

Consulte a un electricista calificado, a un

inspector eléctrico o a la agencia local con

jurisdicción:

• En algunas áreas se exige que los

generadores estén registrados en las

compañías de energía eléctrica locales.

• Si el generador se usa en una obra de

construcción, puede que existan

reglamentos adicionales que se deban

cumplir.

Conexión del generador al sistema

eléctrico de un edificio

Se recomienda usar un interruptor de

transferencia manual cuando se conecte

directamente al sistema eléctrico de un

edificio, con el fin de evitar el peligro de

inversión de energía eléctrica y evitar lesiones

en los trabajadores del servicio público.

Cuando conecte un generador portátil al

sistema eléctrico de un edificio, un interruptor

de transferencia debe aislar la alimentación

del generador de la alimentación de energía

eléctrica en todo momento. No cumplir lo

anterior puede provocar una condición

peligrosa. La instalación se debe realizar en

conformidad absoluta con todas las leyes y

los códigos eléctricos nacionales y locales y

debe hacerlo un electricista calificado.

Conozca los límites del

generador

La sobrecarga de un generador puede

provocar daños en él y en los dispositivos

eléctricos conectados. Respete lo siguiente

para evitar sobrecargas:

• Sume el vataje total de todos los

dispositivos eléctricos que se van a

conectar a la vez. Este total NO debe ser

superior a la capacidad de vataje del

generador.

• El vataje nominal de las luces se puede

obtener en las bombillas. El vataje nominal

de las herramientas, artefactos y motores

se puede encontrar en una calcomanía o

etiqueta de datos adherida al dispositivo.

• Si el artefacto, herramienta o motor no

entrega vataje, multiplique los voltios por la

clasificación de amperaje para determinar

los vatios (voltios x amperios = vatios).

• Algunos motores eléctricos, como los de

inducción, requieren aproximadamente tres

veces más vatios de potencia para

arrancar que para funcionar. Este

sobrevoltaje transitorio de potencia solo

dura unos pocos segundos durante el

arranque de dichos motores. Asegúrese de

permitir un alto vataje de arranque cuando

seleccione los dispositivos eléctricos que

se van a conectar al generador.

1. Calcule los vatios necesarios para

arrancar el motor más grande.

2. Sume la cifra del paso 1 a los vatios de

funcionamiento de todas las cargas

conectadas.

La Guía de referencia de vataje se

proporciona para facilitar la determinación de

la cantidad de elementos que el generador

puede operar a la vez.

NOTA: Todas las cifras son aproximadas.

Consulte la etiqueta de datos en el artefacto

para conocer los requisitos de vataje.

Guía de referencia de vataje

Dispositivo Vatios de

funcionamiento

*Climatizador (12.000 BTU) 1700

*Climatizador (24.000 BTU) 3800

*Climatizador (40.000 BTU) 6000

Cargador de batería (20 A) 500

Lijadora de correa (3 pulg.) 1000

Sierra de cadena 1200

Sierra circular (7-1/4 pulg.) 1250 a 1400

*Secadora de ropa (eléctrica) 5750

*Secadora de ropa (a gas) 700

*Lavadora de ropa 1150

Cafetera 1750

*Compresor (1 HP) 2000

*Compresor (3/4 HP) 1800

*Compresor (1/2 HP) 1400

Plancha rizadora 700

*Deshumidificador 650

Lijadora de disco (9 pulg.) 1200

Orilladora 500

Manta eléctrica 400

Pistola de clavos eléctrica 1200

Cocina eléctrica (por elemento) 1500

Sartén eléctrico 1250

*Congelador 700

*Ventilador de caldera (3/5 HP) 875

*Abridor de puertas de garaje 500 a 750

Secador de pelo 1200

Taladro manual 250 a 1100

Cortasetos 450

Llave de impacto 500

Plancha 1200

*Bomba de chorro 800

Cortacésped 1200

Bombilla (incandescente) 100

Horno microondas 700 a 1000

*Enfriador de leche 1100

Quemador de aceite en caldera 300

Bombilla (incandescente)

18 Manual del propietario del generador portátil

Transporte/inclinación de la

unidad

No almacene o transporte la unidad en un

ángulo superior a 15 grados.

Arranque de motores de

arranque eléctrico

1. Desconecte todas las cargas eléctricas de

los receptáculos de la unidad antes de

arrancar el motor.

2. Coloque el generador en una superficie

nivelada.

3. Coloque la llave en la posición START

(ARRANQUE).

4. Suelte la llave a la posición RUN

(MARCHA).

NOTA IMPORTANTE: No sobrecaliente el

generador, ni los receptáculos individuales

del panel. Estos receptáculos tienen

protección contra sobrecargas mediante

disyuntores tipo presionar para

restablecer. Si se excede la clasificación

de amperaje de cualquier disyuntor, dicho

disyuntor se abre y se pierde la potencia

eléctrica hacia dicho receptáculo. Lea

Conozca los límites del generador

detenidamente.

Apagado del generador

1. Apague todas las cargas y desconecte las

cargas eléctricas de los receptáculos del

panel del generador.

2. Deje que el motor funcione sin carga

varios minutos para estabilizar las

temperaturas internas del motor y el

generador.

3. Mueva el interruptor START/RUN/STOP a

la posición STOP (PARADA).

Sistema de desconexión por

baja presión del aceite

El motor está equipado con un sensor de baja

presión del aceite que apaga

automáticamente el motor cuando la presión

del aceite disminuye a menos de un nivel

determinado. El motor no funcionará hasta

que el aceite se llene hasta un nivel

adecuado.

NOTA IMPORTANTE: Verifique los niveles

correctos de combustible y aceite del motor

antes de usar.

NOTA: La MIL en el panel de control

parpadeará un código 6-1 (seis (6) parpadeos

largos, seguidos de un (1) parpadeo corto)

para indicar que el motor se ha apagado por

una falla por baja presión del aceite.

Calentador ambiental a aceite

(140.000 BTU)

400

Calentador ambiental a aceite

(85.000 BTU)

225

Calentador ambiental a aceite

(30.000 BTU)

150

*Pulverizador de pintura, sin aire

(1/3 HP)

600

Pulverizador de pintura, sin aire

(manual)

150

Radio 50 a 200

*Refrigerador 700

Olla de cocción lenta 200

*Bomba sumergible (1-1/2 HP) 2800

*Bomba sumergible (1 HP) 2000

*Bomba sumergible (1/2 HP) 1500

*Bomba de sumidero 800 a 1050

*Sierra de mesa (10 pulg.) 1750 a 2000

Televisor 50 a 300

Tostadora 1000 a 1650

Desbrozadora 500

* Permita que haya 3 veces los vatios señalados para

arrancar estos dispositivos.

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

Manual del propietario del generador portátil 19

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento regular mejorará el

rendimiento y prolongará la vida útil del motor/

equipo. Generac Power Systems, Inc.

recomienda que todo el trabajo de

mantenimiento sea efectuado por un IASD. El

mantenimiento regular, sustitución o

reparación de los dispositivos y sistemas de

control de emisiones puede ser efectuado por

cualquier taller de reparaciones o mecánico

elegido por el propietario. Sin embargo, para

obtener servicio de garantía gratuito, el

trabajo debe ser efectuado por un IASD. Vea

la garantía de emisiones.

NOTA: Llame al 1-888-GENERAC (1-888-

436-3722) si tiene preguntas acerca del

reemplazo de los componentes.

Programa de mantenimiento

Siga los intervalos del programa de

mantenimiento, lo que ocurra primero según

el uso.

NOTA: Las condiciones adversas requerirán

un mantenimiento más frecuente.

NOTA: Todos los mantenimientos y ajustes

necesarios se deben realizar cada estación

como se detalla en la siguiente tabla.

Mantenimiento preventivo

La suciedad y los residuos pueden provocar

un funcionamiento inadecuado y daños en el

equipo. Limpie el generador diariamente o

antes de cada uso. Mantenga sin residuos

combustibles el área alrededor y detrás del

silenciador. Inspeccione todas las aberturas

de aire de enfriamiento en el generador.

• Use un paño húmedo para limpiar las

superficies exteriores.

• Use un cepillo de cerdas suaves para

soltar las costras de suciedad, el aceite,

etc.

• Use una aspiradora para recoger la

suciedad y los residuos sueltos.

• Se puede usar un soplador a baja presión

(que no sobrepase los 172 kPa o 25 psi)

para retirar la suciedad. Inspeccione las

ranuras y aberturas de aire de ventilación

en el generador. Estas aberturas se deben

mantener limpias y sin obstrucciones.

NOTA: NO use una manguera de jardín para

limpiar el generador. El agua puede entrar al

sistema de combustible del motor y provocar

problemas. Si entra agua al generador a

través de las ranuras de aire de enfriamiento,

parte de esta puede quedar en los huecos y

las grietas del aislamiento del devanado del

estator y el rotor. La acumulación de agua y

suciedad en los devanados internos del

generador disminuirá la resistencia del

aislamiento de los devanados.

Mantenimiento del motor

Recomendaciones de aceite del

motor

Para mantener la garantía del producto,el

aceite de motor se debe mantener conforme a

las recomendaciones de este manual. Para su

comodidad, hay disponibles kits de

mantenimiento para usar en este producto

que incluyen aceite de motor, filtro de aceite,

bujía(s), una toalla de taller y embudo. Estos

kits se pueden obtener de un IASD.

En cada uso

Revise el nivel del aceite del motor

Cada 100 horas o cada año

Inspeccione y limpie el parachispas

Cada 200 horas o cada año

Reemplace la bujía

Cambie el aceite y el filtro de aceite ǂ*

Apriete los pernos de la abrazadera de

escape a 13,6 Nm (10 pies-lb)

Cada 500 horas o cada año

Inspeccione o limpie el filtro de aire**

ǂ Cambie el aceite después de las primeras

25 horas de funcionamiento y luego en

cada estación.

* Cambie el aceite y el filtro de aceite cada

mes cuando el funcionamiento sea bajo

carga pesada o en altas temperaturas.

** Limpie con mayor frecuencia en

condiciones de funcionamiento sucias o

polvorientas. Reemplace las piezas del filtro

de aire si no se pueden limpiar

adecuadamente.

(000142a)

Lesiones personales. No inserte objetos a través de las

ranuras de enfriamiento de aire. El generador puede arrancar

en cualquier momento y provocar la muerte, lesiones graves

y daños en la unidad.

ADVERTENCIA

(000141)

Arranque accidental. Desconecte los cables de

las bujías al trabajar en la unidad. No hacerlo

puede ocasionar la muerte o lesiones graves.

ADVERTENCIA

20 Manual del propietario del generador portátil

Inspeccione el nivel de aceite del

motor

Inspeccione el nivel de aceite del motor antes

de cada uso y después de cada ocho (8)

horas de funcionamiento.

1. Coloque el generador en una superficie

nivelada.

2. Consulte la Figura 4-1. Retire la varilla de

nivel y límpiela.

Figura 4-1. Retire la varilla del nivel

3. Consulte la Figura 4-2. Inserte la varilla de

nivel y vuelva a sacarla para revisar el

nivel de aceite. El nivel de aceite se revisa

con la varilla del nivel completamente

instalada.

Figura 4-2. Rango de funcionamiento seguro

4. Limpie el área alrededor de la tapa de la

abertura de llenado de aceite. Retire la

tapa de la abertura de llenado de aceite.

5. Agregue el aceite de motor recomendado

según sea necesario.

6. Retire la varilla de nivel de aceite y

verifique que el nivel de aceite se

encuentre dentro del rango de

funcionamiento seguro.

7. Instale la varilla de nivel y la tapa de la

abertura de llenado de aceite y apriete

manualmente.

NOTA: Algunas unidades tienen más de una

ubicación de abertura de llenado de aceite.

Solo se requiere usar un punto de abertura de

llenado de aceite.

Cambie el aceite del motor

Cuando el generador se use en condiciones

extremas de suciedad y polvo o en climas

sumamente calurosos, debe cambiar el aceite

con mayor frecuencia.

NOTA: No contamine. Conserve los recursos.

Devuelva el aceite usado a los centros de

recolección.

Cambie el aceite mientras el motor aún está

tibio por el funcionamiento de la siguiente

manera:

1. Coloque el generador en una superficie

nivelada.

2. Desconecte el hilo de la bujía y colóquelo

en un lugar donde no pueda tener

contacto con la bujía.

3. Limpie el área alrededor de la tapa de la

abertura de llenado de aceite y el tapón de

drenaje de aceite.

4. Retire la tapa de la abertura de llenado de

aceite.

5. Retire el tapón de drenaje de aceite y

drénelo completamente en un recipiente

adecuado.

6. Instale el tapón de drenaje de aceite y

apriételo firmemente.

7. Cubra la junta del filtro nuevo con aceite

de motor limpio e instálela.

8. Vierta lentamente el aceite en la abertura

de llenado de aceite hasta que el nivel

esté entre las marcas L y H de la varilla de

nivel. NO llene en exceso.

9. Instale la varilla de nivel y la tapa de la

abertura de llenado de aceite y apriete

manualmente.

10. Limpie el aceite derramado.

11. Elimine adecuadamente el aceite de

acuerdo con todos los reglamentos

pertinentes.

SAE 30

10W-30

Synthetic 5W-30

000399

(000139)

Riesgo de quemaduras. Espere a que el motor se

enfríe antes de vaciar el aceite o el refrigerante.

No hacerlo puede ocasionar la muerte o lesiones

graves.

ADVERTENCIA

000115

014585

(000141)

Arranque accidental. Desconecte los cables de

las bujías al trabajar en la unidad. No hacerlo

puede ocasionar la muerte o lesiones graves.

ADVERTENCIA

Manual del propietario del generador portátil 21

Filtro de aire

El motor no funcionará adecuadamente y

puede resultar dañado si se hace funcionar

con un filtro de aire sucio. Realice el

mantenimiento del filtro de aire con mayor

frecuencia en condiciones polvorientas y

sucias.

Para realizar el mantenimiento del filtro de

aire:

1. Consulte la Figura 4-3. Suelte los seguros

(a) y retire la cubierta del filtro de aire (B).

2. Retire el filtro (C). Golpee suavemente el

filtro en una superficie sólida. Cámbielo si

es necesario.

3. Limpie la cubierta del filtro de aire antes

de instalarla.

NOTA: Para solicitar un filtro de aire nuevo,

comuníquese con el Centro de Servicio

autorizado más cercano en el número 1-888-

436-3722.

Figura 4-3. Conjunto de filtro de aire

Realice mantenimiento a la bujía

Para realizarle mantenimiento a la bujía:

1. Consulte la Figura 4-5. Retire los pernos

(A) de la cubierta del panel de control con

una llave de 10 mm.

Figura 4-4. Retire los tornillos

2. Consulte la Figura 4-5. Deslice la cubierta

hacia la izquierda y sáquela para ver el

orificio de acceso a la bujía. (No

desconecte los cables de la cubierta del

panel de control).

Figura 4-5. Acceso a la bujía

3. Limpie el área alrededor de la bujía.

4. Retire e inspeccione la bujía.

5. Consulte la Figura 4-6. Compruebe la

separación de los electrodos con una

galga de espesores y ajuste la separación

a 1,01 mm (0,04 pulg.).

Figura 4-6. Bujía

NOTA: Reemplace la bujía si los electrodos

están picados, quemados o si la porcelana

está agrietada. SOLO use la bujía de repuesto

recomendada. Consulte las Especificaciones.

6. Instale la bujía con la mano, y luego

apriétela entre 3/8 y 1/2 vuelta más con la

llave para bujías.

Reemplazo de la batería (si

corresponde)

NOTA: La batería que se envía con el

generador viene con carga completa. Una

batería puede perder parte de su carga

cuando no se use durante períodos

prolongados.

Consulte la Figura 4-7.

013788

014000

014001

000211

(000130)

Arranque accidental. Desconecte el cable negativo

de la batería, luego el cable positivo de la batería

cuando trabaje en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000228)

ADVERTENCIA

Peligro ambiental. Siempre recicle las baterías en un

centro de reciclado oficial de acuerdo con todas las leyes

y reglamentos locales. No hacerlo puedo ocasionar daños

ambientales, la muerte o lesiones graves.

22 Manual del propietario del generador portátil

1. PRIMERO, desconecte el terminal

negativo (-) de la batería (B).

2. SEGUNDO, desconecte el terminal

positivo (+) de la batería (A).

Figura 4-7. Conexión de la batería

3. Instale la batería nueva. Instale el soporte

de sujeción y apriételo.

4. PRIMERO conecte el terminal positivo (+)

de la batería (A). Deslice la funda de

goma sobre las piezas metálicas de

conexión.

5. SEGUNDO, conecte el terminal negativo

(-) de la batería (B).

6. Deslice la funda de goma sobre las piezas

metálicas de conexión.

Revisión del silenciador y el

parachispas

NOTA: La sección 4442 del Código de

Recursos Públicos de California (California

Public Resource Code) no permite el uso u

operación de motores en cualquier terreno

cubierto de césped, maleza o bosque a

menos que el sistema de escape cuente con

un parachispas, según se define en la sección

4442, que reciba el mantenimiento adecuado

y esté en buenas condiciones de

funcionamiento. Otros estados o

jurisdicciones federales pueden tener leyes

similares.

Comuníquese con el fabricante original del

equipo, la tienda minorista o el concesionario

para adquirir un parachispas diseñado para el

sistema de escape que está instalado en este

motor.

NOTA: Use SOLO repuestos originales del

equipo.

Inspeccione si hay grietas, corrosión u otros

daños en el silenciador. Retire el parachispas,

si se incluye, y examínelo en busca de daños

o depósitos de carbón. Reemplace las piezas

o limpie el carbón de la rejilla según sea

necesario.

Inspección de la rejilla del

parachispas

1. Consulte la Figura 4-8. Retire el tornillo (A)

y el soporte de retención (B).

2. Retire la rejilla (C) y reemplácela si está

rota, perforada o dañada de alguna

manera. Si la rejilla no está dañada,

límpiela con un solvente comercial.

3. Vuelva a colocar la rejilla y fíjela con el

soporte y el tornillo.

Figura 4-8. Rejilla del parachispas

Almacenamiento

General

Se recomienda arrancar y hacer funcionar el

generador durante 30 minutos cada 30 días.

Si no es posible, consulte la siguiente lista

para preparar la unidad para el

almacenamiento.

• NO coloque una cubierta de

almacenamiento sobre un generador

caliente. Deje que la unidad se enfríe a

temperatura ambiente antes del

almacenamiento.

• NO almacene combustible de una estación

a otra, salvo que tenga el tratamiento

adecuado.

003482

(000108)

Superficies calientes. Al usar la máquina, no toque las

superficies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superficies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

000934

(000143)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Almacene el

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo ocasionará

la muerte o lesiones graves.

(000109)

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de insalar una

cubierta y almacenar la máquina. Las superficies

calientes pueden ocasionar un incendio.

ADVERTENCIA

Manual del propietario del generador portátil 23

• Reemplace el recipiente de combustible si

tiene óxido. El óxido en el combustible

puede provocar problemas en el sistema

de combustible.

• Cubra la unidad con una cubierta

protectora adecuada y resistente a la

humedad.

• Almacene la unidad en un área limpia y

seca.

• Siempre almacene el generador y el

combustible lejos de fuentes de encendido

y calor.

Preparación del sistema de

combustible para el

almacenamiento

El combustible almacenado por más de

30 días puede estar en mal estado y dañar los

componentes del sistema de combustible.

Mantenga el combustible fresco; utilice un

estabilizador de combustible.

Si se agrega estabilizador al sistema de

combustible, prepare y haga funcionar el

motor para almacenamiento a largo plazo.

Hágalo funcionar de 10 a 15 minutos para que

el estabilizador circule a través del sistema de

combustible. El combustible preparado

adecuadamente se puede almacenar por

hasta 24 meses.

NOTA: Si no se ha tratado con estabilizador

de combustible, se debe vaciar en un

recipiente aprobado. Haga funcionar el motor

hasta que se detenga por la falta de

combustible. Se recomienda usar

estabilizador de combustible en el recipiente

de almacenamiento del combustible para

mantenerlo fresco.

1. Cambie el aceite del motor.

2. Retire la bujía.

3. Vierta una cucharada (5 a 10 cc) de aceite

de motor limpio o rocíe un agente

humidificador adecuado dentro del

cilindro.

4. Gire el interruptor de llave para distribuir el

aceite en el cilindro.

5. Instale la bujía.

Cambio de aceite

Cambie el aceite del motor antes del

almacenamiento. Consulte Cambie el aceite

del motor.

Apriete los pernos de la abrazadera

de escape

Consulte la Figura 4-9. Apriete los pernos de

la abrazadera de escape (A y B) a 13,6 Nm

(10 pies-lb) con un casquillo de 13 mm.

Figura 4-9. Apriete los pernos de la

abrazadera de escape

(000181)

Pérdida de la visión. Es obligatorio llevar protección

ocular para evitar las salpicaduras procedentes de la

cavidad de la bujía al girar el motor. De lo contrario,

se puede provocar la pérdida de la visión.

ADVERTENCIA

(000108)

Superficies calientes. Al usar la máquina, no toque las

superficies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superficies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

014069

24 Manual del propietario del generador portátil

Solución de problemas

PROBLEMA CAUSA CORRECCIÓN

El motor está en

funcionamiento, pero no

hay salida de CA

disponible.

1. El disyuntor está ABIERTO.

2. La conexión es deficiente o el

juego de cables está defectuoso.

3. El dispositivo conectado está

defectuoso.

4. Hay una falla en el generador.

5. El receptáculo GFCI está

ABIERTO (si se incluye).

1. Restablezca el disyuntor.

2. Revise y repare.

3. Conecte otro dispositivo en buen

estado.

4. Comuníquese con un IASD.

5. Corrija la falla a tierra y presione

el botón de restablecimiento en

el receptáculo GFCI (si se

incluye).

El motor funciona bien sin

carga, pero se atasca

cuando se aplica la carga.

1. Hay un cortocircuito en una

carga conectada.

2. El generador está sobrecargado.

3. La velocidad del motor es muy

lenta.

4. El circuito del generador está

cortocircuitado.

1. Desconecte la carga eléctrica

cortocircuitada.

2. Consulte Conozca los límites del

generador.

3. Comuníquese con un IASD.

4. Comuníquese con un IASD.

El motor no vira. 1. El fusible de 10 A o 15 A se

fundió abierto.

2. La batería está débil o sin carga.

1. Reemplace el fusible.

2. Cargue o reemplace la batería.

El motor no arranca o

arranca y funciona de

forma dificultosa.

1. El filtro de aire está sucio.

2. No hay combustible.

3. El combustible está rancio.

4. El hilo de la bujía no está

conectado a la bujía.

5. La bujía está defectuosa.

6. Hay agua en el combustible.

7. El nivel del aceite es bajo.

8. La mezcla es excesivamente rica

en combustible.

9. La mezcla es excesivamente

pobre en combustible.

10. La válvula de entrada está

atascada en posición abierta o

cerrada.

11. El motor perdió compresión.

12. Hay un código de falla del motor.

1. Limpie o reemplace el filtro de

aire.

2. Llene el tanque de combustible.

3. Drene el tanque de combustible

y llénelo con aceite nuevo.

4. Conecte el hilo a la bujía.

5. Reemplace la bujía.

6. Drene el tanque de combustible;

rellene con combustible nuevo.

7. Llene el cárter hasta el nivel

correcto.

8. Comuníquese con un IASD.

9. Comuníquese con un IASD.

10. Comuníquese con un IASD.

11. Comuníquese con un IASD.

12. Consulte Ejemplo de código de

falla o comuníquese con un

IASD.

El motor se apaga durante

el funcionamiento.

1. No hay combustible.

2. El nivel del aceite es bajo.

3. Hay un código de falla del motor.

1. Llene el tanque de combustible.

2. Llene el cárter hasta el nivel

correcto.

3. Consulte Ejemplo de código de

falla o comuníquese con un

IASD.

El motor no tiene potencia. 1. La carga es demasiado alta.

2. El filtro de aire está sucio.

3. El motor requiere

mantenimiento.

1. Reduzca la carga (consulte

Conozca los límites del

generador).

2. Limpie o reemplace el filtro de

aire.

3. Comuníquese con un IASD.

Manual del propietario del generador portátil 25

No hay salida de CC de

carga de la batería.

1. Los bornes de la batería están

corroídos.

2. El cable de la batería está

defectuoso.

3. La batería está defectuosa.

4. El receptáculo está defectuoso.

1. Limpie los bornes de la batería.

2. Reemplace el cable.

3. Revise la condición de la batería.

Reemplácela si está defectuosa.

4. Comuníquese con un IASD.

Los códigos de la MIL

están parpadeando.

1. Múltiple. 1. Consulte Ejemplo de código de

falla o comuníquese con un

IASD.

El motor arranca y se

apaga de inmediato.

1. Se produjo un apagado por

COsense debido a acumulación

de monóxido de carbono si una

luz roja parpadea en la placa del

panel lateral.

2. Se produjo un apagado por

COsense debido a una falla del

sistema si una luz amarilla

parpadea en la placa del panel

lateral.

3. Hay un código de falla del motor.

1. Siga todas las instrucciones de

seguridad y mueva el generador

a un área al aire libre, alejada de

ventanas, puertas y

ventilaciones.

2. Arranque para confirmar que la

luz amarilla parpadea cuando o

si el generador se apaga. Si

continúan las fallas y apagados

por COsense, comuníquese con

un IASD.

3. Consulte Ejemplo de código de

falla o comuníquese con un

IASD.

PROBLEMA CAUSA CORRECCIÓN

26 Manual del propietario del generador portátil

Diagrama de cableado

Manual del propietario del generador portátil 27

Notas

28 Manual del propietario del generador portátil

Notas

N.º de pieza A0000244500 Mod. A 03/10/2022

Reservados todos los derechos

Las especificaciones están sujetas a cambios sin

previo aviso.

No se permite la reproducción en ningún formato sin

el consentimiento previo por escrito de Generac

Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Génératrice portable série GP

Manuel de l’utilisateur

Enregistrez votre produit Generac à :

www.generac.com

1-888-GENERAC

(1-888-436-3722)

CONSERVER CE MANUEL POUR TOUTE

013780

AVERTISSEMENT

Danger de mort. Ce produit ne doit pas être utilisé

dans une application critique de support de vie.

Le non-respect de cet avertissement peut entraîner

la mort ou des blessures graves.

(000209b)

MODÈLE :________________________

N° DE SÉRIE :_____________________

DATE D’ACHAT :___________________

CONSERVER CE MANUEL POUR TOUTE CONSULTATION ULTÉRIEURE

Table des matières

Section 1 Introduction et 

sécurité .......................................... 1

Introduction ..................................... 1

Règles de sécurité .......................... 1

Symboles de sécurité et 

significations .................................... 1

Dangers liés à l’échappement et 

à l’emplacement .............................. 2

Risques électriques ......................... 3

Risques d’incendie .......................... 3

Index des normes ............................ 4

Remplacement des étiquettes de 

mise en garde ................................. 4

Section 2 Généralités et

configuration ................................. 6

Connaître sa génératrice ................. 7

Émissions ........................................ 7

Compteur horaire ............................ 8

Prises de raccordement .................. 8

Prise 120/240 V c.a. 50 A ............... 9

Voyant indicateur de panne (MIL) ... 9

COsense® .................................... 10

Sortir le contenu de l’emballage .... 12

Assemblage .................................. 12

Raccordement des câbles de 

batterie .......................................... 13

Ajouter de l’huile moteur ............... 13

Carburant ...................................... 14

Section 3 Fonctionnement ..........16

Questions concernant le

fonctionnement et l’utilisation ........16

Avant de démarrer le moteur .........16

Préparer la génératrice à 

l’utilisation ......................................16

Mise à la terre de la génératrice 

lors d’une utilisation portable .........16

Connaître les limites de la 

génératrice .....................................17

Transport et inclinaison de 

la machine .....................................18

Démarrer un moteur à démarreur

électrique .......................................18

Système d’arrêt pour basse 

pression d’huile ..............................18

Section 4 Entretien et 

dépannage ....................................19

Entretien ........................................19

Calendrier d’entretien ....................19

Entretien préventif .........................19

Entretien du moteur .......................19

Changer la batterie 

(le cas échéant) .............................21

Contrôler le silencieux et le

pare-étincelles ...............................22

Entreposage ..................................22

Dépannage ....................................24

Schéma de câblage .......................26

Notes .............................................27

(000759a)

Risque d’exposition au benzène, une substance

cancérogène et toxique pour la reproduction

www.P65Warnings.ca.gov.

MISE EN GARDE POUR LA CALIFORNIE

Manuel de l’utilisateur de la génératrice portable 1

Section 1 Introduction et sécurité

Introduction

Veiller à lire attentivement ce

manuel

Si une quelconque partie de ce manuel n’est

pas comprise, adresser toute question ou

préoccupation à l’IASD (Independent

Authorized Service Dealer, fournisseur de

services d'entretien agréé indépendant) le

plus proche ou au Service après-vente

Generac au 1-888-436-3722 (1-888-

GENERAC) ou visiter www.generac.com

concernant les procédures de démarrage,

d’exploitation et d’entretien. Le propriétaire est

responsable du bon entretien et de la sécurité

d’utilisation de l’appareil.

CONSERVER CE MANUEL pour toute

consultation ultérieure. Le présent manuel

contient des instructions importantes qui

doivent être respectées durant le placement,

le fonctionnement et l’entretien de l’appareil et

de ses composants. Toujours fournir ce

manuel à toute personne devant utiliser cet

appareil et l’instruire sur la façon correcte de

démarrer, faire fonctionner et arrêter l’appareil

en cas d’urgence.

Les informations contenues dans ce manuel

décrivent avec exactitude les produits

fabriqués au moment de la publication du

manuel. Le fabricant se réserve le droit de

procéder à des mises à jour techniques, à des

corrections et à des révisions des produits à

tout moment et sans préavis.

Règles de sécurité

Le fabricant ne peut pas prévoir toutes les

circonstances possibles susceptibles

d’impliquer un danger. Les avertissements

fournis dans ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur

l’appareil, ne sont pas exhaustifs. Si vous

recourez à une procédure, méthode de travail

ou technique d’exploitation qui n’est pas

spécifiquement recommandée par le

fabricant, assurez-vous qu’elle est sûre pour

autrui et n’entrave pas la sécurité de

fonctionnement du générateur.

Tout au long de ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur

l’appareil, des encadrés DANGER,

AVERTISSEMENT, ATTENTION et

REMARQUE sont utilisés pour alerter le

personnel d’instructions d’utilisation spéciales

dont le non-respect peut s’avérer dangereux.

Respectez scrupuleusement ces instructions.

La signification des différentes mentions

d’alerte est la suivante :

REMARQUE : Les remarques fournissent des

informations complémentaires importantes sur

une opération ou une procédure. Elles sont

intégrées au texte ordinaire du manuel.

Ces alertes de sécurité ne sauraient à elles

seules éliminer les dangers qu’elles signalent.

Afin d’éviter les accidents, il est fondamental

de faire preuve de bon sens et de respecter

strictement les instructions spéciales dans le

cadre de l’utilisation et de la maintenance de

l’appareil.

Symboles de sécurité et

significations

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

(000001)

DANGER

Indique une situation dangereuse qui, si elle n’est pas

évitée, entraînera la mort ou des blessures graves.

(000002)

Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner la mort ou des blessures

graves.

AVERTISSEMENT

(000003)

MISE EN GARDE

Indique une situation dangereuse qui, si elle n’est pas

évitée, pourrait entraîner des blessures légères ou

moyennement graves.

L’utilisation d’une génératrice à l’intérieur PEUT CAUSER LA MORT

EN QUELQUES MINUTES.

L’échappement de la génératrice contient du monoxyde de

carbone. C’est un poison qui est invisible et inodore.

NE JAMAIS utiliser à l’intérieur

d’une maison ou d’un garage,

MÊME SI les portes ou les

fenêtres sont ouvertes.

Utiliser uniquement À

L’EXTÉRIEUR et très loin des

fenêtres, portes et évents.

000657

2 Manuel de l’utilisateur de la génératrice portable

• En cas de malaise, de vertige ou de

sensation de faiblesse après que la

génératrice a fonctionné, sortir à l’air frais

IMMÉDIATEMENT. Consulter un médecin

parce qu’il peut s’agir d’une intoxication au

monoxyde de carbone.

• Pour des raisons de sécurité, il est

conseillé de confier l’entretien de ce

matériel à un IASD. Contrôler la

génératrice à intervalles réguliers et

s’adresser à l’IASD le plus proche

concernant les pièces à réparer ou à

changer.

Dangers liés à l’échappement et

à l’emplacement

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000179b)

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification au système

d'échappement, vous risqueriez de le rendre dangereux ou non

conforme aux codes et/ou normes applicables au niveau local. Le

non-respect de cette consigne provoquerait des blessures graves,

voire mortelles.

DANGER

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

Décharge électrique. Coupez l’alimentation du réseau

public et du générateur avant de connecter les câbles

d’alimentation et les lignes de charge. Le non-respect

de cette consigne entraînera la mort ou des blessures

graves.

DANGER

(000116)

Dommages à l’équipement et aux biens. Ne modifiez pas la

construction ni l’installation du générateur et ne bloquez pas

la ventilation. Le non-respect de cette consigne pourrait

endommager le générateur ou le rendre dangereux.

(000146)

AVERTISSEMENT

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourrait

entraîner la mort ou des blessures graves.

Dommages à l’équipement et aux biens. Ne faites pas fonctionner l’appareil

sur des surfaces inégales ou dans des zones où il serait exposé à une

humidité excessive, à de la poussière ou à des vapeurs corrosives. Le

non-respect de cette consigne pourrait entraîner la mort ou des blessures

graves, ainsi que des dommages aux biens et à l’équipement.

AVERTISSEMENT

(000250)

(000111)

Pièces mobiles. Gardez les vêtements, les cheveux

et les accessoires loin des pièces mobiles. Le

non-respect de cette consigne pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

(000142a)

Risques de blessure. Attention à ne jamais introduire d’objets

via les fentes de refroidissement. Le générateur peut démarrer

à tout moment, et ainsi provoquer des blessures sérieuses,

voire mortelles, et endommager considérablement l’appareil.

AVERTISSEMENT

Risque de blessure. Évitez d'utiliser ou d'entretenir cette

machine si vous n'êtes pas alerte. La fatigue peut nuire à la

capacité de faire fonctionner ou d'entretenir cet équipement

et entraîner la mort ou des blessures graves.

(000215a)

Blessures et dommages à l’équipement. N’utilisez pas le

générateur en guise de marchepied. Cela peut entraîner une

chute, des dommages de pièces, un fonctionnement non

fiable du matériel et un danger de mort ou de blessures

graves.

(000216)

AVERTISSEMENT

(000291)

Dommage à l’appareil. Ne démarrez pas et n’utilisez pas un

appareil nécessitant des réparations ou un entretien programmé.

Cela risque de provoquer des blessures graves voire mortelles,

ou des pannes ou des dommages aux équipements.

000406

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

Manuel de l’utilisateur de la génératrice portable 3

• En cas de malaise, de vertige ou de

sensation de faiblesse après que la

génératrice a fonctionné, sortir à l’air frais

IMMÉDIATEMENT. Consulter un médecin

parce qu’il peut s’agir d’une intoxication au

monoxyde de carbone.

• NE JAMAIS faire fonctionner une

génératrice l’intérieur ou dans un endroit

partiellement fermé, tel qu’un garage.

• L’utiliser UNIQUEMENT à l’extérieur à

l’écart des portes, fenêtres, évents et vides

sanitaires et dans un endroit suffisamment

aéré où des gaz d’échappement toxiques

ne peuvent pas s’accumuler.

• Diriger la sortie de l’échappement à l’écart

des personnes et des bâtiments occupés.

• L’utilisation d’un ventilateur ou l’ouverture

d’une porte ne fournit pas une aération

suffisante.

Risques électriques

• Le NEC (National Electric Code)

(États-Unis) exige que le bâti et les parties

conductrices externes de la génératrice

soient physiquement raccordés à une mise

à la terre homologuée. Les codes de

l’électricité en vigueur peuvent également

exiger une mise à la terre correcte de la

génératrice. Se renseigner sur les

exigences de mise à la terre auprès d’un

électricien local.

• Utiliser un disjoncteur différentiel dans tout

endroit humide ou très conducteur (tel

qu’un plancher métallique ou une structure

en acier).

Risques d’incendie

(000179b)

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification au système

d'échappement, vous risqueriez de le rendre dangereux ou non

conforme aux codes et/ou normes applicables au niveau local. Le

non-respect de cette consigne provoquerait des blessures graves,

voire mortelles.

DANGER

Dommages à l’équipement et aux biens. Ne modifiez pas la

construction ni l’installation du générateur et ne bloquez pas

la ventilation. Le non-respect de cette consigne pourrait

endommager le générateur ou le rendre dangereux.

(000146)

AVERTISSEMENT

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

(000590a)

Riesgo de incendio. Les gaz d’échappement chauds du moteur

peuvent enflammer des matières combustibles. Maintenir un

dégagement d’au moins 1,5 m (5 pi) sur tous les côtés de la

machine, y compris au-dessus. Tout manquement à cette règle

peut provoquer des blessures ou des dégâts matériels graves.

(000144)

DANGER

Décharge électrique. Tout contact avec des fils

nus, des bornes ou des branchements pendant

que le générateur fonctionne causera la mort ou

des blessures graves.

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

(000145)

DANGER

Décharge électrique. En cas d’accident électrique, COUPEZ

immédiatement l’alimentation. Utilisez des outils non conducteurs

pour libérer la victime du conducteur sous tension. Administrez-lui les

premiers soins et allez chercher de l’aide médicale. Le non-respect

de cette consigne entraînera la mort ou des blessures graves.

Démarrage accidentel. Lorsque vous travaillez sur l’appareil,

débranchez le câble négatif de la batterie, puis le câble

positif. Le non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

(000130)

AVERTISSEMENT

(000105)

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

DANGER

(000166b)

Risque d’explosion et d’incendie. Ne remplissez jamais le réservoir de

carburant de façon excessive. Laissez un espace d’un demi-pouce

par rapport au haut du réservoir pour assurer la bonne expansion du

carburant. Tout remplissage excessif risque de provoquer des

déversements de carburant, avec un risque de formation d’incendie

ou d’explosion, et de blessures sérieuses, voire mortelles.

DANGER

(000174)

DANGER

Risque d’incendie. Laissez les déversements

d’essence sécher complètement avant de démarrer

le moteur. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000281)

Risque d’incendie. Le carburant et ses vapeurs sont

très inflammables. Ne pas faire fonctionner à

l’intérieur. Cela peut entraîner la mort, des blessures

graves ou des dégâts matériels.

AVERTISSEMENT

Risque d’explosion et incendie. Ne fumez pas près de

l’appareil. Gardez-le loin du feu et des étincelles. Le

non-respect de cette consigne pourrait entraîner la mort

ou des blessures graves, ainsi que des dommages aux

biens et à l’équipement.

(000282)

4 Manuel de l’utilisateur de la génératrice portable

• Essuyez immédiatement tout déversement

de carburant ou d’huile. Vérifier qu’aucune

matière combustible n’a été laissé sur la

génératrice ou à proximité. Garder le

voisinage de la génératrice propre et sans

déchets et maintenir un dégagement de

1,5 m (5 pi) tout autour pour permettre une

bonne ventilation de la génératrice et

réduire le risque d’incendie. Ne pas utiliser

dans une structure fermée ou partiellement

fermée.

• Ne pas faire fonctionner la génératrice si

les appareils électriques raccordés

surchauffent, si la sortie de courant est

perdue, si le moteur ou la génératrice

produit des étincelles ou si des flammes ou

de la fumée sont observées durant la

marche de la machine.

• Garder en permanence un extincteur

d’incendie à proximité de la génératrice.

Index des normes

1. National Fire Protection Association

(NFPA) 70 : NATIONAL ELECTRIC CODE

(NEC, code national de l’électricité)

disponible à www.nfpa.org

2. National Fire Protection Association

(NFPA) 5000 : BUILDING

CONSTRUCTION AND SAFETY CODE

(code de construction et de sécurité des

bâtiments) disponible à www.nfpa.org

3. International Building Code disponible à

www.iccsafe.org

4. Agricultural Wiring Handbook (guide de

câblage pour l’agriculture) disponible à

www.rerc.org, Rural Electricity Resource

Council P.O. Box 309 Wilmington, OH

45177-0309 USA

5. ASAE EP-364.2 Installation and

Maintenance of Farm Standby Electric

Power (installation et entretien des

alimentations de secours pour

l’agriculture) disponible à www.asabe.org,

American Society of Agricultural &

Biological Engineers 2950 Niles Road, St.

Joseph, MI 49085

6. CSA C22.2 100-14 Moteurs et

génératrices électriques, pour l’installation

et l’utilisation en conformité avec les

règles du Code canadien de l’électricité

7. ANSI/PGMA G300 Safety and

Performance of Portable Generators

(sécurité et fonctionnement des

génératrices portables). Portable

Generator Manufacturer’s Association,

www.pgmaonline.com

REMARQUE IMPORTANTE : Cette liste

n’est pas exhaustive. Vérifier auprès de

l’autorité compétente s’il y a d’autres

codes ou normes en vigueur dans la

juridiction considérée.

Remplacement des étiquettes

de mise en garde

Les étiquettes de mise en garde de rechange

suivantes sont disponibles gratuitement

auprès de Generac :

• 0H4635C (Autocollant de sécurité PGMA)

• 10000003425 (Autocollant de niveau de

remplissage de carburant)

• 10000033027 (Étiquette d’action

d’orientation de l’échappement)

• A0001642218 (Technologie COsense®)

AVERTISSEMENT

Risque d’explosion et d’incendie. Ne fumez pas au

moment de faire le plein de l’unité. Le non-respect

de cette consigne peut provoquer des blessures

graves, voire mortelles.

(000284a)

AVERTISSEMENT

(000590a)

Riesgo de incendio. Les gaz d’échappement chauds du moteur

peuvent enflammer des matières combustibles. Maintenir un

dégagement d’au moins 1,5 m (5 pi) sur tous les côtés de la

machine, y compris au-dessus. Tout manquement à cette règle

peut provoquer des blessures ou des dégâts matériels graves.

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

Manuel de l’utilisateur de la génératrice portable 5

• 0H8251B (Autocollant de danger du CO)

• 0H0116B (Autocollant échappement chaud)

6 Manuel de l’utilisateur de la génératrice portable

Section 2 Généralités et configuration

Figure 2-1. Caractéristiques et commandes

Éléments de la génératrice

Figure 2-2. Tableau de commande

013785

013786

19 20

1 Prise double GFCI 120 V c.a. 20 A

(NEMA 5-20R)

2 Prise verrouillable 120 V c.a. 30 A (NEMA

L5-30R)

3 Prise verrouillable 120/240 V c.a. 30 A

(NEMA L14-30R)

4 Prise 120/240 V c.a. 50 A (NEMA 14-50R)

5 Disjoncteurs (c.a.)

6 Compteur horaire

7 Commutateur à clé DÉMARRAGE/

MARCHE/ARRÊT

8 Réservoir de carburant

9 Cosse de mise à la terre

10 Épurateur d’air

11 Remplissage d’huile

12 Fusible 10 A (côté du tableau de

commande)

13 Fusible 15 A (côté du tableau de

commande)

14 Voyant indicateur de panne (MIL)

15 Bouchon de réservoir

16 Pare-étincelles

17 Silencieux

18 Batterie

19 Filtre à huile

20 Vidange d’huile

21 Étiquette de données de modèle

22 Voyant ROUGE COsense (danger)

23 Voyant JAUNE COsense (erreur)

414 67

013784

Manuel de l’utilisateur de la génératrice portable 7

Figure 2-3. Fusibles

Connaître sa génératrice

Des manuels de l’utilisateur de rechange sont

disponibles à www.generac.com.

Émissions

L’United States Environmental Protection

Agency (US EPA) (et le California Air

Resource Board [CARB] pour le matériel

certifié aux normes de Californie) exige que

ce moteur/matériel soit conforme aux normes

sur les émissions d’échappement et par

évaporation. Voir l’autocollant de conformité

antipollution sur le moteur pour déterminer les

normes applicables. Voir les informations de

garantie sur le système antipollution dans la

garantie sur les émissions jointe. Respecter

les exigences d’entretien figurant dans ce

manuel pour s’assurer que le moteur reste

conforme aux normes sur les émissions en

vigueur pendant la durée de service du

produit.

013999

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

Caractéristiques du produit

Caractéristiques de la génératrice

Puissance nominale 15,5 / 18,0 kW**

Puissance de crête 19,3 / 22,5 kVA

Tension c.a. nominale 120/240 V

Charge c.a. nominale

Intensité sous 240 V

Intensité sous 120 V

64,5 / 75,0 A**

129,1 / 150,0 A**

Fréquence nominale 60 Hz à 3 600 tr/min

Phase Monophasé

Poids du produit (sec) 190,5 / 199,1 kg (420 / 439 lb)

** Plage de température d’exploitation : -18 °C (0 °F) à 40 °C (104 °F). L’exploitation au-dessus de

25 °C (77 °F) peut se traduire par une baisse de puissance.

** La puissance et le courant maximum dépendent de facteurs limitatifs tels que le pouvoir calorifique

du carburant, la température ambiante, l’altitude, l’état du moteur, etc. La puissance moteur

diminue d’environ 3,5 % tous les 300 m (1 000 pi) supplémentaires au-dessus du niveau de la mer

et de 1 % tous les 6 °C (10 °F) au-dessus de 16 °C (60 °F) de température ambiante.

Caractéristiques du moteur

Cylindrée 816 cc

Type de bougie Champion RC14YC ou équivalent

Réf. de la bougie 0G0767B

Écartement de bougie 1,016 mm (0,040 po)

Capacité en carburant 54,0 L (14,2 gal É.U.)

Type d’huile Voir la table à la section Ajouter de l’huile moteur

Capacité d’huile

Avec changement de filtre

Sans changement de filtre



2,1 L (2,2 pte)

1,95 L (2,0 pte)

Autonomie à 50 % de charge 9 h (18 kW)

11 h (15,5 kW)

* Aller à www.generac.com

ou s’adresser à un IASD pour obtenir des pièces de rechange.

8 Manuel de l’utilisateur de la génératrice portable

Compteur horaire

Voir Figure 2-4. Le compteur horaire

comptabilise les heures de marche pour

l’entretien courant.

• L’indication SVC (entretien) s’affiche d’une

heure avant à une heure après chaque

intervalle de 200 heures, offrant une

fenêtre de deux heures pour effectuer

l’entretien.

Lorsque le compteur horaire est en mode

d’alerte clignotante, le message d’entretien

s’affiche en alternance avec la durée écoulée

affichée en heures et dixièmes d’heure. Les

heures et le message d’entretien clignotent

chacun quatre fois en alternance jusqu’à ce

que le compteur horaire se réinitialise

automatiquement.

• 200 heures - SVC — Changer l’huile, le

filtre à huile, le filtre à air, le filtre à

carburant et la bougie d’allumage. Nettoyer

le tamis pare-étincelles (toutes les 200

heures).

REMARQUE : L’icône de sablier s’affiche en

clignotant durant la marche du moteur. Cela

signifie que le compteur enregistre la durée de

fonctionnement.

Figure 2-4. Compteur horaire

Prises de raccordement

Prise double GFCI 120 V c.a. 20 A

Voir Figure 2-5. La prise 120 V est protégée

contre les surcharges par un disjoncteur de

20 A à bouton-poussoir de réarmement.

Chaque prise peut alimenter des charges de

120 V c.a. 60 Hz monophasées consommant

jusqu’à 2 400 W (2,4 kW) ou 20 A de courant.

Utiliser seulement des cordons de rallonge de

bonne qualité et bien isolés classés 125 V et

20 A (ou plus). Une protection par disjoncteur

différentiel est également fournie, avec

boutons-poussoirs TEST (ESSAI) et RESET

(RÉARMEMENT).

Figure 2-5. Prise double GFCI 120 V c.a. 20 A

NEMA 5-20R

Prise 120/240 V c.a. 30 A

Voir Figure 2-6. Pour cette prise, utiliser une

fiche NEMA L14-30 (à verrou tournant).

Raccorder un cordon adapté à 4 conducteurs

avec mise à la terre pour brancher la charge

souhaitée. Le cordon doit être classé

250 V c.a. et 30 A (ou plus).

Utiliser cette prise pour alimenter des charges

monophasées sous 120 V 60 Hz jusqu’à une

puissance 3 600 W (3,6 kW) à 30 A ou des

charges monophasées sous 240 V 60 Hz

jusqu’à une puissance de 7 200 W (7,2 kW) à

30 A. La prise est protégée par un disjoncteur

bipolaire de 30 A.

Figure 2-6. Prise 120/240 V c.a 30 A NEMA

L14-30R

Prise 120 V c.a. 30 A

Voir Figure 2-7. Pour cette prise, utiliser une

fiche NEMA L5-30R (à verrou tournant).

Raccorder un câble à 3 conducteurs adapté

entre cette prise et la charge souhaitée. Le

cordon doit être classé 125 V c.a. et 30 A (ou

plus).

Utiliser cette prise pour alimenter des charges

monophasées sous 120 V 60 Hz jusqu’à une

puissance 3 600 W (3,6 kW) à 30 A. La prise

est protégée par un disjoncteur de 30 A à

bouton-poussoir de réarmement.

0000.0

000205

000203

000204

Manuel de l’utilisateur de la génératrice portable 9

Figure 2-7. Prise de courant 120 V c.a 30 A

NEMA L5-30R

Prise 120/240 V c.a. 50 A

Voir Figure 2-8. Utiliser une fiche NEMA 14-50

dans cette prise. Raccorder un cordon à 4

conducteurs classé 250 V et 50 A à la fiche.

Utiliser cette prise pour alimenter des charges

électriques sous 120/240 V et 60 Hz jusqu’à

une puissance 12 000 W (12,0 kW). Cette

prise est protégée par un disjoncteur bipolaire

de 50 A.

Figure 2-8. Prise 120/240 V c.a 50 A

NEMA 14-50

Voyant indicateur de panne

(MIL)

Le MIL (Malfunction Indicator Lamp) est un

voyant sur le tableau de commande (voir

Éléments de la génératrice) servant à signaler

une défaillance dans le circuit du moteur. Le

voyant de panne affiche un code à 2 chiffres

au moyen d’une séquence de clignotements

longs et courts. Les clignotements longs

durent 1,2 seconde et les clignotements

courts 0,25 seconde.

Icônes du voyant MIL

Voir Figure 2-9.

• État 1 : MIL éteint, moteur et clé à

l’ARRÊT.

• État 2 : MIL allumé faiblement en continu

(sans clignoter). Cela indique que le

système de commande du moteur

fonctionne correctement (pas de panne)

(A).

• État 3 : MIL allumé très brillant et

clignotant. Cela indique qu’il y a une

défaillance du système de commande du

moteur (B). Voir Dépannage.

Figure 2-9. Icônes du voyant MIL

Fonctionnement du voyant MIL

• Lorsque la clé est mise en position de

marche, le MIL s’allume pendant 0,5

seconde (cela n’indique pas une panne).

• Si plusieurs défaillances sont détectées, le

MIL marque une pause de deux (2)

secondes entre les codes de défaillance.

• Une fois que le MIL a affiché tous les codes

de défaillance en clignotant, il marque une

pause de cinq (5) secondes, puis répète les

codes. Le voyant continue de répéter les

codes jusqu’à ce qu’ils ne soient plus actifs

ou que la clé soit mise en position d’arrêt.

• Une fois les défaillances résolues, les

codes sont enregistrés dans la mémoire

d’historique des défaillances du module de

commande du moteur (ECM).

Codes de défaillance actifs – Arrêt

Si une défaillance est détectée qui nécessite

l’arrêt de la machine, le moteur s’arrête

automatiquement (ou ne démarre pas) et le

voyant affiche le code de défaillance actif en

clignotant. Pour démarrer la machine, la clé

doit d’abord être mise en position d’arrêt pour

effacer la défaillance active. Le code de

défaillance est enregistré dans la mémoire

d’historique des défaillances lorsque la clé

mise en position d’arrêt.

000844

000924

014065

MIL

10 Manuel de l’utilisateur de la génératrice portable

Code de défaillance actifs – Alerte

Si une défaillance est détectée, mais qui ne

nécessite pas l’arrêt de la machine, le MIL

affiche le code de défaillance en clignotant

tant que la défaillance est présente. Une fois

que la défaillance n’est plus présente, le

voyant cesse de clignoter et le code de

défaillance est enregistré dans la mémoire

d’historique des défaillances.

Mémoire d’historique des

défaillances

L’ECM conserve une liste de défaillances

pendant trois (3) cycles MARCHE-ARRÊT de

la clé. Pour afficher les défaillances

précédentes, mettre la clé en position de

marche, mais ne pas démarrer le moteur. Au

bout de 30 secondes, le MIL affiche en

clignotant les défauts précédents contenus

dans la mémoire. Les codes de défaillance

sont affichés au moyen d’une séquence de

clignotement semblable à celles des

défaillances actives. Une fois la liste terminée,

elle recommence au début. Pour interrompre

la séquence, mettre la clé en position

d’ARRÊT ou démarrer le moteur.

Exemple de code de défaillance

Le code de défaillance 6-1 est affiché par : 6 clignotements longs = 6, une pause d’une seconde, 1

clignotement court = 1.

COsense

Système de détection de monoxyde

de carbone (CO) et de mise à l’arrêt

(sur certains modèles)

Le module COsense surveille l’accumulation

de CO gazeux présent dans l’échappement

du moteur durant la marche de la génératrice.

Si COsense détecte une augmentation des

niveaux de CO gazeux, il coupe

immédiatement le moteur. COsense

fonctionne uniquement lorsque le moteur est

en marche. Les génératrices sont destinées à

être utilisées à l’extérieur, loin des bâtiments

occupés et leur échappement dirigé à l’écart

des personnes et des bâtiments. Toutefois, en

cas d’emploi détourné ou d’utilisation dans un

endroit entraînant une accumulation de CO,

comme à l’intérieur ou dans un espace

partiellement fermé, COsense arrête le

moteur, avertit l’utilisateur de la situation et

invite celui-ci à lire l’étiquette d’action pour

connaître les mesures à prendre. Voir Figure

2-10. COsense ne remplace pas une alarme à

monoxyde de carbone intérieure.

Voir Figure 2-11. Après un arrêt, un voyant

ROUGE clignotant dans l’insigne COsense

situé sur le côté de la génératrice indique que

la génératrice s’est arrêtée en raison d’une

accumulation de CO. Le voyant ROUGE

clignote pendant au moins cinq minutes après

Code de

défaillance

Cause Problème Correction

1-1 Détecteur

de CO

1. Monoxyde de carbone

au-dessus de la limite.

2. Tension d’entrée du module

inférieure à la normale.

1. Mettre la génératrice à

l’extérieur.

2. S’adresser à un IASD.

1-2 Tension de

batterie

1. Tension de batterie au-dessus

de la plage normale

d’exploitation.

1. S’adresser à un IASD.

1-3 Tension de

batterie

1. Tension de batterie en

dessous de la plage normale

d’exploitation.

1. Charger la batterie

jusqu’au niveau correct.

5-2 Régime du

moteur

1. Peu ou pas de carburant.

2. Régime moteur en dessous

de la plage normale

d’exploitation.

1. Remplir le réservoir de

carburant.

2. S’adresser à un IASD.

6-1 Pression

d’huile

moteur

1. Basse pression d’huile

2. Tension du commutateur non

détectée.

1. Compléter le niveau

d’huile du carter.

2. S’adresser à un IASD.

Autre Multiple 1. Multiple 1. S’adresser à un IASD.

S’adresser à un IASD pour obtenir la liste complète des codes de défaillance.

Manuel de l’utilisateur de la génératrice portable 11

un arrêt causé par le CO. Déplacer la

génératrice dans un endroit extérieur dégagé

et diriger l’échappement à l’écart des

personnes et des bâtiments occupés. Une fois

placée dans un endroit sécuritaire, la

génératrice peut être redémarrée et les

raccordements électriques nécessaires

peuvent être effectués pour fournir

l’alimentation électrique. Le voyant ROUGE

cesse de clignoter automatiquement au

redémarrage du moteur. Faire entrer de l’air

frais et aérer le local où la génératrice a subi

l’arrêt automatique.

Voir Figure 2-11. Si le système COsense a

subi une défaillance et n’assure plus de

protection, la génératrice s’arrête

automatiquement et un voyant JAUNE

clignote pendant au moins cinq minutes dans

l’insigne COsense pour informer l’utilisateur

de la défaillance. Le module COsense ne peut

être diagnostiqué et réparé que par un

technicien compétent chez le revendeur. La

génératrice peut être redémarrée mais

continuera de s’arrêter.

COsense détecte aussi l’accumulation de

monoxyde de carbone issu d’autres sources

de combustion de carburant telles que les

outils à moteur thermique ou les appareils de

chauffage au propane situés dans la zone

d’utilisation. Par exemple, si une autre

génératrice est utilisée et que son

échappement est pointé vers une génératrice

équipée de COsense, ce dernier peut

provoquer un arrêt en raison de niveaux

croissants de CO. Il ne s’agit pas d’une erreur.

Du monoxyde de carbone dangereux a été

détecté. L’utilisateur doit prendre les mesures

nécessaires pour déplacer et rediriger ces

appareils de façon à mieux dissiper le

monoxyde de carbone et l’éloigner des

personnes et des bâtiments occupés.

Figure 2-10. Étiquette d’instructions d’action

Figure 2-11. Insigne d’instruction

006681

011360

12 Manuel de l’utilisateur de la génératrice portable

Sortir le contenu de l’emballage

1. Couper les feuillards et soulever

l’emballage hors de la palette pour l’ouvrir

complètement.

2. Sortir et vérifier le contenu de l’emballage

avant l’assemblage. L’emballage doit

contenir les articles suivants :

Accessoires

3. Appeler le Service après-vente au 1-888-

GENERAC (1-888-436-3722) en ayant le

modèle et le numéro de série de la

machine à disposition s’il manque quoi

que ce soit dans l’emballage.

4. Consigner le modèle, le numéro de série

et la date d’achat sur la couverture de ce

manuel.

Assemblage

Appeler le Service après-vente au 1-888-

GENERAC (1-888-436-3722) pour tout

problème ou préoccupation concernant

l’assemblage. Veiller à avoir les numéros de

modèle et de série à disposition.

Les outils suivants sont nécessaires pour

installer les accessoires.

• Clé de 13 mm (2)

•Pince

REMARQUE : Les roues ne sont pas

destinées au remorquage routier.

Voir Figure 2-12.

Monter les roues et l’axe comme suit :

1. Enfiler l’axe (C) dans les trous d’axe de

l’armature.

2. Enfiler une rondelle (G) sur chaque

extrémité de l’axe.

3. Placer une roue (B) sur l’axe (C). Enfiler

une rondelle (G) et bloquer une goupille

fendue (F). Serrer les goupilles fendues à

l’aide d’une pince.

Monter l’amortisseur de vibration (N) sur le

support de pied (D) comme suit :

1. Poser une rondelle (J), un amortisseur de

vibration (N), un support de pied (D) et un

renfort de support (E) sur une vis (K).

2. Poser un écrou (M) et serrer à la main.

Attacher les pieds à l’armature comme suit :

1. Aligner le support de pied sur les trous

prépercés sous l’armature.

2. Attacher avec une vis (L) et un écrou (M)

en serrant avec des clés de 13 mm.

3. Attacher le renfort de support (E) à

l’armature avec une vis (H) et un écrou

(M). Serrer les écrous sur le renfort de

support (E) avec des clés de 13 mm.

Installer la poignée comme suit :

1. Engager le bouton à ressort (P) dans le

tube de poignée (A) de façon à

l’encliqueter dans le trou du tube.

2. Monter le tube de poignée (A) dans le

support de poignée sur l’armature. Le

bouton à ressort doit s’enclencher dans le

trou inférieur du support. Attacher avec

une vis M8 x 45 (L) à travers le trou central

supérieur et un écrou frein (Q).

Article Qté

Machine principale 1

Manuel de l’utilisateur 1

Huile SAE 30 (litre) 2

Poignée (A) 2

Roue anti-crevaison (B) 2

Axe (C) 1

Garantie de service après-vente 1

Garantie sur les émissions 1

Clés (jeu de 2) 1

Support de pied (D) 2

Renfort de support de pied (E) 2

Sachet de visserie Qté

Goupille fendue (F) 2

Grande rondelle (G) 4

Vis à tête hexagonale (M8-1.25 x 16) (H) 2

Rondelle plate (J) 2

Vis à tête hexagonale (M8-1.25 x 30) (K) 2

Vis à tête hexagonale (M8-1.25 x 45) (L) 10

Écrou hexagonal à bride (M8-1.25) (M) 8

Amortisseur de vibration en caoutchouc

(N)

Bouton à ressort (P) 2

Écrou frein (M8-1.25) (Q) 2

(000100a)

Consultez le manuel. Lisez complètement le manuel et

assurez-vous d’en comprendre le contenu avant

d’utiliser l’appareil. Une mauvaise compréhension du

manuel ou de l’appareil consigne pourrait entraîner la

mort ou des blessures graves.

AVERTISSEMENT

Manuel de l’utilisateur de la génératrice portable 13

Figure 2-12. Assemblage des roues et des poignées

Raccordement des câbles de

batterie

La batterie livrée avec la génératrice est

fournie complètement chargée. Faire preuve

de précaution pour raccorder la batterie.

REMARQUE : Une batterie peut perdre une

partie de sa charge si elle n’est pas utilisée

pendant une durée prolongée.

Deux clés plates de 7/16 po sont nécessaires

pour raccorder les câbles de la batterie.

1. Couper l’attache qui maintient les câbles

de batterie ROUGE et NOIR sur le stator.

2. Voir Figure 2-13. Raccorder le câble de

batterie ROUGE (A) à la cosse positive (+)

de la batterie. S’assurer que le

branchement est bien serré et placer le

manchon en caoutchouc sur la cosse.

3. Raccorder le câble de batterie NOIR (B) à

la cosse négative (–) de la batterie.

S’assurer que le branchement est bien

serré.

4. Voir Figure 2-13. Mettre en place le

capuchon de cosse de batterie (fourni).

Figure 2-13. Raccorder la batterie

Ajouter de l’huile moteur

1. Placer la génératrice sur une surface de

niveau.

2. Voir Figure 2-14. Sortir la jauge à huile et

l’essuyer.

013993

(000167a)

Risque de dégâts matériels. Ne raccordez pas

la batterie dans le mauvais sens, au risque

d’endommager l’équipement.

MISE EN GARDE

003482

Dommages au moteur. Vérifiez que le type et la

quantité de l’huile à moteur sont adéquats avant de

démarrer le moteur. Le non-respect de cette consigne

pourrait causer des dommages au moteur.

(000135)

MISE EN GARDE

14 Manuel de l’utilisateur de la génératrice portable

Figure 2-14. Sortir la jauge à huile

3. Voir Figure 2-15. Insérer la jauge puis la

ressortir pour vérifier le niveau d’huile. La

vérification du niveau d’huile se fait avec la

jauge complètement enfoncée.

Figure 2-15. Plage de niveau sécuritaire

4. Voir Figure 2-14. Nettoyer la zone autour

du bouchon de remplissage d’huile. Ouvrir

le bouchon de remplissage d’huile.

5. Remplir avec l’huile recommandée. Le

climat détermine la viscosité d’huile qui

convient. Pour choisir la bonne viscosité,

consulter le tableau.

REMARQUE : Utiliser de l’huile minérale

(fournie) pendant le rodage du moteur, avant

d’utiliser de l’huile synthétique.

REMARQUE : Vérifier le niveau d’huile

fréquemment durant le remplissage pour ne

pas déborder.

REMARQUE : Certains modèles comportent

plusieurs orifices de remplissage d’huile.

L’utilisation d’un seul d’entre eux suffit.

6. Voir Figure 2-15. Retirer la jauge et vérifier

que le niveau est dans la plage de

fonctionnement sécuritaire.

7. Remettre le bouchon à jauge en place et

le serrer à la main.

Carburant

Les caractéristiques requises du carburant

sont les suivantes :

• Essence sans plomb propre et fraîche.

• Indice d’octane de 87 minimum/87 AKI

(91 RON).

• Une teneur en éthanol (essence-alcool)

jusqu’à 10 % est acceptable (le cas

échéant, un carburant sans éthanol est

recommandé).

• NE PAS utiliser d’E85.

• NE PAS utiliser un mélange d’essence et

d’huile.

• NE PAS modifier le moteur pour le faire

fonctionner avec d’autres types de

carburant. Stabiliser le carburant

préalablement à son entreposage.

1. Vérifier que la machine est à l’ARRÊT et a

refroidi pendant un minimum de deux

minutes avant de remplir d’essence.

2. Placer la machine sur une surface de

niveau dans un endroit bien aéré.

3. Nettoyer les surfaces autour du bouchon

de réservoir et ouvrir le bouchon

lentement.

4. Voir Figure 2-16. Verser lentement

l’essence recommandée (A). NE PAS trop

remplir (B).

5. Remettre le bouchon de réservoir en

place.

Figure 2-16. Ajouter l’essence recommandée

REMARQUE : En cas de déversement,

laisser l’essence s’évaporer avant de

démarrer la machine.

000115

014585

SAE 30

10W-30

Synthetic 5W-30

000399

(000105)

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

DANGER

(000166b)

Risque d’explosion et d’incendie. Ne remplissez jamais le réservoir de

carburant de façon excessive. Laissez un espace d’un demi-pouce

par rapport au haut du réservoir pour assurer la bonne expansion du

carburant. Tout remplissage excessif risque de provoquer des

déversements de carburant, avec un risque de formation d’incendie

ou d’explosion, et de blessures sérieuses, voire mortelles.

DANGER

000400

A B

Manuel de l’utilisateur de la génératrice portable 15

REMARQUE IMPORTANTE : Il est

important d’empêcher le gommage de

pièces du circuit de carburant telles que

les injecteurs, la durite ou le réservoir

durant l’entreposage. Les mélanges

essence-alcool (aussi appelés éthanol ou

méthanol) peuvent attirer l’humidité, ce qui

provoque leur séparation et la formation

d’acides durant l’entreposage. Une

essence acide peut endommager le circuit

de carburant du moteur durant

l’entreposage. Pour éviter les problèmes

de moteur, le circuit de carburant doit être

vidangé avant tout entreposage de plus de

30 jours. Voir la section Entreposage. Ne

jamais utiliser de produits détergents pour

carburateur ou moteur dans le réservoir

d’essence car cela peut provoquer des

dommages irréversibles.

16 Manuel de l’utilisateur de la génératrice portable

Section 3 Fonctionnement

Questions concernant le

fonctionnement et l’utilisation

Appeler le service à la clientèle Generac au

1-888-GENERAC (1-888-436-3722) pour

toute question ou préoccupation concernant le

fonctionnement et l’entretien du matériel.

Avant de démarrer le moteur

1. Vérifier que le niveau d’huile moteur est

correct.

2. Vérifier que le niveau d’essence est

correct.

3. Vérifier que la machine repose fermement

sur un sol de niveau, avec des

dégagements suffisants et dans un endroit

bien aéré.

Préparer la génératrice à

l’utilisation

Mise à la terre de la génératrice

lors d’une utilisation portable

La génératrice est équipé d’une borne pour le

raccordement à un système d’électrode de

mise à la terre. L’article 250.34 (A) n’exige pas

que l’armature de la génératrice soit raccordé

à un système d’électrodes de mise à la terre

lorsque la génératrice alimente uniquement

du matériel relié par cordon électrique aux

prises de courant de la génératrice.

Voir Figure 3-1. Si la génératrice alimente un

commutateur de transfert manuel tripolaire ou

des panneaux de distribution pour une

alimentation de secours temporaire, un

système d’électrode de mise à la terre doit

être installé et relié à la borne d’électrode de

mise à la terre de la génératrice. Pour plus de

détails, voir NEC 250.30, 250.34 et 250.52.

• NEUTRE MIS À LA MASSE À LA CAR-

CASSE DU MOTEUR

• IL Y A UN CONDUCTEUR PERMANENT

ENTRE LA GÉNÉRATRICE (ENROULE-

MENT DU STATOR) ET LE CADRE

Figure 3-1. Mise à la terre de la génératrice

Exigences particulières

Consulter tous les règlements de l’OSHA

(Occupational Safety and Health

Administration) ou les codes et ordonnances

locaux s’appliquant à l’utilisation prévue de la

génératrice.

Consulter un électricien qualifié, un inspecteur

en électricité ou les autorités compétentes

locales.

• Dans certaines régions, les génératrices

doivent être enregistrées auprès des

compagnies d’électricité locales.

• Si la génératrice est utilisée sur un

chantier, elle peut être sujette à des

règlementations additionnelles.

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000179b)

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification au système

d'échappement, vous risqueriez de le rendre dangereux ou non

conforme aux codes et/ou normes applicables au niveau local. Le

non-respect de cette consigne provoquerait des blessures graves,

voire mortelles.

DANGER

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourrait

entraîner la mort ou des blessures graves.

Risque d’incendie. N’utilisez pas le générateur

sans le pare-étincelles. Le non-respect de cette

consigne pourrait entraîner la mort ou des

blessures graves.

(000118a)

AVERTISSEMENT

(000110)

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

(000136)

Dommages à l’équipement et aux biens. Débranchez

les charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

MISE EN GARDE

000928

Manuel de l’utilisateur de la génératrice portable 17

Raccordement de la génératrice au

circuit électrique d’un bâtiment

Il est conseillé d’utiliser un commutateur de

transfert manuel lors du raccordement direct

au circuit électrique d’un bâtiment afin

d’empêcher de dangereux retours de courant

et d’éviter de blesser les ouvriers travaillant

sur le réseau électrique. Lors du

raccordement d’une génératrice portable au

circuit électrique d’un bâtiment, un

commutateur de transfert devra isoler en

permanence la sortie de courant de la

génératrice et le courant du réseau. Tout

infraction à cette règle produirait une situation

dangereuse. L’installation doit être effectuée

par un électricien qualifié en stricte conformité

avec les lois et codes de l’électricité en

vigueur.

Connaître les limites de la

génératrice

La surcharge d’une génératrice peut

endommager la génératrice et les appareils

électriques raccordés. Pour éviter les

surcharges, respecter ce qui suit :

• Additionner les puissances (en watts) de

toutes les charges électriques à raccorder

en même temps. Le total NE doit PAS être

supérieur à la puissance nominale de la

génératrice.

• La puissance nominale des ampoules

d’éclairage figure sur les ampoules. La

puissance des outils, appareils et moteurs

se trouve sur la plaque ou l’étiquette

signalétique apposée sur ceux-ci.

• Si l’information de puissance n’est pas

fournie, multiplier la tension par le courant

nominal (volts x ampères = watts).

• Certains moteurs électriques, comme les

moteurs à induction, demandent environ

trois fois plus de puissance au démarrage

qu’en régime permanent. Cet appel de

puissance ne dure que quelques secondes

durant le démarrage de ces moteurs.

Assurez-vous d’allouer une puissance de

démarrage suffisante pour les appareils à

faire fonctionner sur la génératrice.

1. Calculer la puissance nécessaire pour

faire démarrer le plus gros moteur.

2. Ajouter cette valeur à la puissance de

marche de toutes les autres charges

raccordées.

Le Guide de référence des puissances est

fourni pour vous aider à déterminer le nombre

d’appareils pouvant être alimentés en même

temps par la génératrice.

REMARQUE : Toutes les données sont

approximatives. Voir la puissance

consommée sur l’étiquette signalétique des

appareils.

Guide de référence des puissances

Appareil Puissance

de marche

*Conditionneur d’air (12 000 BTU) 1700

*Conditionneur d’air (24 000 BTU) 3800

*Conditionneur d’air (40 000 BTU) 6000

Chargeur de batterie (20 A) 500

Ponceuse à courroie (3 po) 1000

Scie à chaîne 1200

Scie circulaire (7-1/4 po) 1250 à 1400

*Sécheuse de linge (électrique) 5750

*Sécheuse de linge (gaz) 700

*Laveuse de linge 1150

Cafetière électrique 1750

*Compresseur (1 HP) 2000

*Compresseur (3/4 HP) 1800

*Compresseur (1/2 HP) 1400

Fer à friser 700

*Déshumidificateur 650

Ponceuse à disque (9 po) 1200

Coupe-bordure 500

Couverture électrique 400

Pistolet cloueur électrique 1200

Cuisinière électrique (par élément) 1500

Poêle électrique 1250

*Congélateur 700

*Ventilateur de chaudière (3/5 HP) 875

*Ouvre-porte de garage 500 à 750

Sèche-cheveux 1200

Perceuse à main 250 à 1100

Taille-haie 450

Clé à chocs 500

Fer à repasser 1200

*Pompe à jet 800

Tondeuse à gazon 1200

Ampoule d’éclairage

(incandescente)

100

Four à micro-ondes 700 à 1000

*Refroidisseur de lait 1100

Brûleur à mazout de chaudière 300

Radiateur autonome au mazout

(140 000 BTU)

400

Radiateur autonome au mazout

(85 000 BTU)

225

Radiateur autonome au mazout

(30 000 BTU)

150

18 Manuel de l’utilisateur de la génératrice portable

Transport et inclinaison de la

machine

Ne pas entreposer ni transporter cette

machine à un angle supérieur à 15 degrés.

Démarrer un moteur à

démarreur électrique

1. Débrancher toutes les charges électriques

des prises de la génératrice avant de

démarrer le moteur.

2. Placer la génératrice sur une surface de

niveau.

3. Mettre la clé en position START

(DÉMARRER).

4. Relâcher la clé, elle revient alors en

position RUN (MARCHE).

REMARQUE IMPORTANTE : Ne pas

surcharger la génératrice. De même, ne

pas surcharger les prises individuelles.

Ces prises sont protégées contre les

surcharges par des disjoncteurs à

bouton-poussoir de réarmement. Si

l’intensité nominale d’un disjoncteur est

dépassée, ce disjoncteur s’ouvre et la

tension à la prise correspondante est

coupée. Lire attentivement la section

Connaître les limites de la génératrice.

Mise à l’arrêt de la génératrice

1. Arrêter tous les appareils et les

débrancher des prises de la génératrice.

2. Laisser tourner la génératrice à vide

durant quelques minutes pour stabiliser

les températures internes du moteur et de

la génératrice.

3. Mettre le commutateur à clé START/RUN/

STOP en position STOP (ARRÊT).

Système d’arrêt pour basse

pression d’huile

Le moteur est équipé d’un capteur de basse

pression d’huile qui l’arrête automatiquement

si la pression d’huile passe en-dessous d’un

niveau donné. Le moteur ne redémarre pas

tant que le niveau d’huile n’a pas été

complété.

REMARQUE IMPORTANTE : Vérifier les

niveaux d’huile moteur et de carburant

avant utilisation.

REMARQUE : Le voyant MIL sur le tableau

de commande affiche le code 6-1 (six (6)

clignotements longs suivis d’un (1)

clignotement court) pour indiquer que le

moteur s’est arrêté en raison d’une pression

d’huile insuffisante.

*Pulvérisateur de peinture sans air

(1/3 HP)

600

Pulvérisateur de peinture sans air

(manuel)

150

Radio 50 à 200

*Réfrigérateur 700

Mijoteuse 200

*Pompe submersible (1-1/2 HP) 2800

*Pompe submersible (1 HP) 2000

*Pompe submersible (1/2 HP) 1500

*Pompe de puisard 800 à 1050

*Banc de scie (10 po) 1750 à 2000

Téléviseur 50 à 300

Grille-pain 1000 à 1650

Coupe-bordure 500

*Compter trois fois la puissance indiquée pour le

démarrage de ces appareils.

(000136)

Dommages à l’équipement et aux biens. Débranchez

les charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

MISE EN GARDE

(000136)

Dommages à l’équipement et aux biens. Débranchez

les charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

MISE EN GARDE

Manuel de l’utilisateur de la génératrice portable 19

Section 4 Entretien et dépannage

Entretien

Un entretien régulier permet d’améliorer les

performances et de prolonger la durée de vie

du moteur/de l’équipement. Generac Power

Systems, Inc. préconise que tous les travaux

d’entretien soient menés par un IASD. Pour

l’entretien régulier, le remplacement ou la

réparation des appareils et des systèmes de

contrôle des émissions, le propriétaire peut

faire appel à la personne ou à l’atelier de

réparation de son choix. Toutefois, pour

obtenir un service de garantie relatif au

contrôle des émissions sans frais, cette tâche

doit être confiée à un IASD. Consultez la

garantie en matière d’émissions.

REMARQUE : Pour toute question

concernant le remplacement de pièces,

composer le 1-888-GENERAC (1-888-436-

3722).

Calendrier d’entretien

Respecter les intervalles du calendrier

d’entretien, à la première des échéances en

fonction de l’utilisation.

REMARQUE : Les conditions adverses

nécessitent des intervalles plus rapprochés.

REMARQUE : Tous les réglages et

opérations d’entretien requis doivent être faits

à chaque saison comme indiqué dans le

tableau suivant.

Entretien préventif

La saleté ou les débris peuvent provoquer un

mauvais fonctionnement et des dommages

matériels. Nettoyer la génératrice tous les

jours ou avant chaque utilisation. Maintenir la

zone autour et à l’arrière du silencieux

exempte de matières combustibles. Contrôler

toutes les ouvertures d’air de refroidissement

de la génératrice.

• Utiliser un chiffon humide pour essuyer les

surfaces extérieures.

• Utiliser une brosse à poils souples pour

détacher la saleté séchée, l’huile, etc.

• Utiliser un aspirateur pour éliminer la saleté

et les débris.

• De l’air comprimé à basse pression (ne

dépassant pas 25 psi) peut être utilisé pour

souffler la saleté. Contrôler les fentes et

ouvertures d’air de refroidissement de la

génératrice. Elles doivent être maintenues

propres et sans obstruction.

REMARQUE : NE PAS utiliser de tuyau

d’arrosage pour nettoyer la génératrice. L’eau

peut pénétrer dans le circuit de carburant et

provoquer des problèmes. Si de l’eau pénètre

par les fentes d’air de refroidissement de la

génératrice, de l’humidité est retenue dans les

espaces et les creux de l’isolation des

enroulements du rotor et du stator.

L’accumulation d’eau et de saleté sur les

enroulements internes de la génératrice

diminue la résistance d’isolement des

enroulements.

Entretien du moteur

Huiles moteur recommandées

Afin que la garantie du produit reste en

vigueur, l’entretien de l’huile à moteur doit être

fait conformément aux recommandations du

présent manuel. Pour un entretien facile, des

trousses d’entretien conçues pour cet appareil

sont offertes par le fabricant. Elles

comprennent de l’huile à moteur, un filtre à

À chaque utilisation

Vérifier le niveau d’huile moteur

Toutes les 100 heures ou chaque année

Contrôler/nettoyer le pare-étincelles

Toutes les 200 heures ou chaque année

Changer la bougie

Changer l’huile et le filtre à huile ǂ*

Serrer les vis de collier d’échappement à un

couple de 13,5 Nm (10 pi-lb)

Toutes les 500 heures ou chaque année

Contrôler/nettoyer le filtre à air**

ǂ Changer l’huile au bout des 25 premières

heures d’exploitation, puis chaque saison par

la suite.

* En cas d’utilisation sous des charges

importantes ou à des températures élevées,

changer l’huile et le filtre à huile tous les

mois.

** Dans des conditions sales ou poussiéreuses,

nettoyer plus fréquemment. Changer les

éléments du filtre à air s’ils ne peuvent être

suffisamment nettoyés.

(000142a)

Risques de blessure. Attention à ne jamais introduire d’objets

via les fentes de refroidissement. Le générateur peut démarrer

à tout moment, et ainsi provoquer des blessures sérieuses,

voire mortelles, et endommager considérablement l’appareil.

AVERTISSEMENT

Démarrage accidentel. Débranchez les câbles de bougie

lorsque vous travaillez sur l’appareil. Le non-respect de

cette consigne pourrait entraîner la mort ou des blessures

graves.

(000141)

AVERTISSEMENT

20 Manuel de l’utilisateur de la génératrice portable

huile, un filtre à air, des bougies d’allumage,

un chiffon et un entonnoir. Ces trousses sont

disponibles auprès d’un IASD.

Vérifier le niveau d’huile moteur

Vérifier le niveau d’huile avant chaque

utilisation et toutes les huit (8) heures de

fonctionnement.

1. Placer la génératrice sur une surface de

niveau.

2. Voir Figure 4-1. Sortir la jauge à huile et

l’essuyer.

Figure 4-1. Sortir la jauge à huile

3. Voir Figure 4-2. Insérer la jauge puis la

ressortir pour vérifier le niveau d’huile. La

vérification du niveau d’huile se fait avec la

jauge complètement enfoncée.

Figure 4-2. Plage de niveau sécuritaire

4. Nettoyer la zone autour du bouchon de

remplissage d’huile. Ouvrir le bouchon de

remplissage d’huile.

5. Compléter avec l’huile recommandée s’il y

a lieu.

6. Retirer la jauge et vérifier que le niveau est

dans la plage de fonctionnement

sécuritaire.

7. Remettre le bouchon à jauge en place et

le serrer à la main.

REMARQUE : Certains modèles comportent

plusieurs orifices de remplissage d’huile.

L’utilisation d’un seul d’entre eux suffit.

Changer l’huile moteur

Si la génératrice est utilisée dans des

conditions extrêmes, sales ou poussiéreuses

ou par temps très chaud, changer l’huile plus

fréquemment.

REMARQUE : Ne pas polluer. Économiser les

ressources. Ramener l’huile usagée à un

centre de collecte.

Vidanger l’huile alors que le moteur est encore

chaud d’avoir fonctionné, de la façon

1. Placer la génératrice sur une surface de

niveau.

2. Débrancher le câble de bougie et le placer

de façon à empêcher tout contact avec la

bougie.

3. Nettoyer la zone autour des bouchons de

remplissage et de vidange d’huile.

4. Ouvrir le bouchon de remplissage d’huile.

5. Ouvrir le bouchon de vidange d’huile et

vidanger complètement l’huile dans un

récipient adapté.

6. Remonter le bouchon de vidange d’huile

et le serrer fermement.

7. Enduire le joint du filtre neuf d’huile moteur

propre et le mettre en place.

8. Verser lentement l’huile dans l’orifice de

remplissage jusqu’à ce que le niveau

d’huile soit entre les repères L et H sur la

jauge. NE PAS trop remplir.

9. Remettre le bouchon à jauge en place et

le serrer à la main.

10. Essuyer tout débordement d’huile.

11. Éliminer l’huile comme il se doit

conformément à toutes les

réglementations en vigueur.

SAE 30

10W-30

Synthetic 5W-30

000399

(000139)

AVERTISSEMENT

Risque de brûlures. Laissez refroidir le moteur avant

de vidanger l’huile ou le liquide de refroidissement.

Le non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

000115

014585

Démarrage accidentel. Débranchez les câbles de bougie

lorsque vous travaillez sur l’appareil. Le non-respect de

cette consigne pourrait entraîner la mort ou des blessures

graves.

(000141)

AVERTISSEMENT

Manuel de l’utilisateur de la génératrice portable 21

Filtre à air

S’il est utilisé avec un filtre à air encrassé, le

moteur ne fonctionne pas correctement et

peut s’endommager. Dans des conditions

poussiéreuses et sales, effectuer un entretien

plus fréquent du filtre à air.

Pour effectuer l’entretien du filtre à air :

1. Voir Figure 4-3. Ouvrir les attaches (A) et

retirer le couvercle du filtre.

2. Sortir le filtre (C). Tapoter délicatement le

filtre sur une surface solide. Le changer s’il

y a lieu.

3. Nettoyer le couvercle du filtre avant de le

remonter.

REMARQUE : Pour commander un filtre à air

neuf, appeler le centre de service après-vente

autorisé le plus proche au 1-888-436-3722.

Figure 4-3. Filtre à air

Entretien de la bougie

Pour effectuer l’entretien de la bougie :

1. Voir Figure 4-5. Retirer les vis (A) du capot

de tableau de commande à l’aide d’une clé

de 10 mm.

Figure 4-4. Retirer les vis

2. Voir Figure 4-5. Glisser le capot vers la

gauche et le retirer pour révéler l’ouverture

d’accès à la bougie (ne débrancher aucun

câble du capot de tableau de commande).

Figure 4-5. Accès à la bougie

3. Nettoyer le pourtour de la bougie.

4. Retirer et contrôler la bougie.

5. Voir Figure 4-6. Vérifier l’écartement de la

bougie à l’aide d’une jauge d’épaisseur et

le régler à 1 mm (0,04 po).

Figure 4-6. Bougie d’allumage

REMARQUE : Si les électrodes sont piquées,

brûlées ou que la porcelaine est fendillée,

changer la bougie. Utiliser UNIQUEMENT une

bougie de rechange recommandée. Voir

Caractéristiques.

6. Serrer d’abord la bougie à la main puis de

3/8 à 1/2 tour supplémentaire à l’aide

d’une clé à bougie.

Changer la batterie (le cas

échéant)

REMARQUE : La batterie livrée avec la

génératrice a été complètement chargée. Une

batterie peut perdre de la charge si elle n’est

pas utilisée pendant une durée prolongée.

Voir Figure 4-7.

1. Débrancher la borne négative (-) de la

batterie EN PREMIER (B).

013788

014000

014001

000211

Démarrage accidentel. Lorsque vous travaillez sur l’appareil,

débranchez le câble négatif de la batterie, puis le câble

positif. Le non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

(000130)

AVERTISSEMENT

Risque environnemental. Recyclez toujours les batteries dans

un centre de recyclage officiel, conformément aux lois et aux

réglementations locales. Le non-respect de cette consigne

pourrait causer des dommages à l’environnement, la mort ou

des blessures graves.

(000228)

AVERTISSEMENT

22 Manuel de l’utilisateur de la génératrice portable

2. Débrancher la borne positive (+) de la

batterie EN DEUXIÈME (A).

Figure 4-7. Raccordement de batterie

3. Mettre la batterie neuve en place. Poser la

bride de fixation et la serrer.

4. Raccorder la borne positive (+) de la

batterie (A) EN PREMIER. Enfiler le

manchon en caoutchouc sur la cosse de

raccordement.

5. Raccorder la borne négative (-) de la

batterie (B) EN DEUXIÈME.

6. Enfiler le manchon en caoutchouc sur la

cosse de raccordement.

Contrôler le silencieux et le

pare-étincelles

REMARQUE : L’utilisation ou l’exploitation de

tout moteur thermique dans un lieu couvert de

forêt, de broussailles ou d’herbes est une

infraction à la section 4442 du California

Public Resource Code, sauf si le système

d’échappement est équipé d’un dispositif

pare-étincelles, tel que défini dans la section

4442, en bon état de fonctionnement. D’autres

juridictions fédérales ou provinciales peuvent

avoir des lois semblables.

Pour obtenir un pare-étincelles conçu pour le

système d’échappement de ce moteur,

s’adresser au constructeur d’origine, au

revendeur ou à un concessionnaire.

REMARQUE : Utiliser UNIQUEMENT des

pièces de rechange d’origine.

Vérifier l’absence de fissures, corrosion ou

autres dommages du silencieux. Le cas

échéant, déposer le pare-étincelles et vérifier

l’absence de dommages ou d’encrassement.

Changer les pièces ou nettoyer le carbone du

tamis comme il se doit.

Contrôler le tamis pare-étincelles

1. Voir Figure 4-8. Retirer la vis (A) et le

bague de retenue (B).

2. Retirer le tamis (C) et le changer s’il est

déchiré, perforé ou autrement

endommagé. S’il est en bon état, le

nettoyer avec un solvant du commerce.

3. Remettre le tamis en place et l’attacher

avec la bague et la vis.

Figure 4-8. Tamis pare-étincelles

Entreposage

Généralités

Il est conseillé de faire fonctionner la

génératrice pendant 30 minutes tous les

30 jours. Si ce n’est pas possible, se référer à

la liste ci-dessous pour les préparatifs

d’entreposage de la machine.

• NE PAS placer de housse sur une

génératrice chaude. Laisser la machine

refroidir jusqu’à la température ambiante

avant de l’entreposer.

• NE PAS entreposer d’essence d’une

saison à l’autre à moins de l’avoir traitée

comme il se doit.

• Changer le bidon d’essence s’il y a de la

rouille. La présence de rouille dans

l’essence entraîne des problèmes de circuit

de carburant.

• Recouvrir la machine d’une housse

protectrice résistant à l’humidité.

• Entreposer la machine dans un endroit

propre et sec.

• Toujours entreposer la génératrice et le

carburant à l’écart de sources de chaleur et

d’inflammation.

003482

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

000934

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Entreposez le

carburant dans un endroit bien aéré. Gardez-le loin du

feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000143)

DANGER

(000109)

Risque d’incendie. Vérifiez que l’appareil a bien

refroidi avant d’installer une protection de rangement

et d’entreposer l’appareil. Le contact avec des

surfaces chaudes pourrait entraîner un incendie.

AVERTISSEMENT

Manuel de l’utilisateur de la génératrice portable 23

Préparer le circuit de carburant

pour l’entreposage

L’essence entreposée plus de 30 jours peut

se détériorer et endommager les éléments du

circuit de carburant. Garder l’essence fraîche,

utiliser un stabilisateur d’essence.

Si un stabilisateur d’essence est ajouté au

circuit de carburant, préparer le moteur et le

faire fonctionner en vue d’un entreposage de

longue durée. Laisser le moteur tourner

durant 10 à 15 minutes pour faire circuler le

stabilisateur dans le circuit de carburant. Une

essence bien préparée peut être entreposée

jusqu’à 24 mois.

REMARQUE : Si l’essence n’a pas été traitée

avec un stabilisateur, elle doit être vidée dans

un récipient homologué. Garder le moteur en

marche jusqu’à ce qu’il s’arrête par manque

de carburant. Il est conseillé d’utiliser un

stabilisateur dans le récipient d’entreposage

de l’essence pour la garder fraîche.

1. Changer l’huile moteur.

2. Démonter la bougie.

3. Verser une cuillère à soupe (5 à 10 cc)

d’huile moteur propre ou vaporiser une

huile à brumiser dans le cylindre.

4. Tourner le commutateur à clé pour répartir

l’huile dans le cylindre.

5. Remonter la bougie.

Changer l’huile

Changer l’huile moteur avant l’entreposage.

Voir Changer l’huile moteur.

Serrer les vis de collier

d’échappement

Voir Figure 4-9. Serrer les vis de collier

d’échappement (A et B) à un couple de

13,5 Nm (10 pi-lb) avec une douille de 13 mm.

Figure 4-9. Serrer les vis de collier

d’échappement

(000181)

Perte de la vision. Une protection oculaire est requise

pour éviter les projections provenant du trou de bougie

d’allumage pendant le lancement du moteur. Ne pas

porter de protection oculaire pourrait entraîner

la perte de la vision.

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne. Le

contact avec des surfaces chaudes pourrait entraîner

des brûlures graves ou un incendie.

AVERTISSEMENT

(000108)

014069

24 Manuel de l’utilisateur de la génératrice portable

Dépannage

PROBLÈME CAUSE CORRECTION

Moteur en marche, mais

pas tension c.a. de

sortie

1. Disjoncteur OUVERT.

2. Mauvais contact ou cordon de

rallonge défectueux.

3. Appareil raccordé défectueux.

4. Défaillance de la génératrice.

5. Prise GFCI OUVERTE (le cas

échéant).

1. Réarmer le disjoncteur.

2. Contrôler et réparer.

3. Brancher un autre appareil en

bon état.

4. S’adresser à un IASD.

5. Corriger le défaut à la terre et

appuyer sur le bouton de

réarmement de la prise GFCI

(le cas échéant).

Le moteur fonctionne

bien à vide, mais peine

si une charge est

appliquée.

1. Court-circuit dans la charge

raccordée.

2. Génératrice surchargée.

3. Régime moteur trop bas.

4. Court-circuit dans la

génératrice.

1. Débrancher la charge

court-circuitée.

2. Voir Connaître les limites de la

génératrice.

3. S’adresser à un IASD.

4. S’adresser à un IASD.

Pas de lancement du

moteur.

1. Fusible de 10 ou 15 A fondu et

ouvert.

2. Batterie faible ou déchargée.

1. Changer le fusible.

2. Recharger ou changer la

batterie.

Le moteur ne démarre

pas ou démarre et a des

ratés

1. Filtre à air sale.

2. Panne de carburant.

3. Carburant vicié.

4. Câble de bougie non branché

sur la bougie.

5. Bougie défectueuse.

6. Eau dans le carburant.

7. Bas niveau d’huile.

8. Mélange de carburant trop

riche.

9. Mélange de carburant trop

pauvre.

10. Soupape d’admission coincée

en position ouverte ou fermée.

11. Perte de compression du

moteur.

12. Code de défaillance moteur

présent.

1. Nettoyer ou changer le filtre à

air.

2. Remplir le réservoir de

carburant.

3. Vidanger le réservoir et remplir

d’essence fraîche.

4. Brancher le câble de bougie.

5. Changer la bougie.

6. Vidanger le réservoir, remplir

d’essence fraîche.

7. Compléter le niveau d’huile du

carter.

8. S’adresser à un IASD.

9. S’adresser à un IASD.

10. S’adresser à un IASD.

11. S’adresser à un IASD.

12. Voir Exemple de code de

défaillance ou s’adresser à un

IASD.

Le moteur s’arrête

durant la marche.

1. Panne de carburant.

2. Bas niveau d’huile.

3. Code de défaillance moteur

présent.

1. Remplir le réservoir de

carburant.

2. Compléter le niveau d’huile du

carter.

3. Voir Exemple de code de

défaillance ou s’adresser à un

IASD.

Le moteur manque de

puissance.

1. Charge trop élevée.

2. Filtre à air sale.

3. Entretien du moteur

nécessaire.

1. Réduire la charge (voir

Connaître les limites de la

génératrice).

2. Nettoyer ou changer le filtre à

air.

3. S’adresser à un IASD.

Manuel de l’utilisateur de la génératrice portable 25

Pas de sortie c.c. de

charge de la batterie.

1. Cosses de batterie corrodées.

2. Câble de batterie défectueux.

3. Batterie défectueuse.

4. Prise défectueuse.

1. Nettoyez les cosses de la

batterie.

2. Changer le câble.

3. Vérifier l’état de la batterie. La

changer si elle est

défectueuse.

4. S’adresser à un IASD.

Codes MIL clignotants. 1. Multiple. 1. Voir Exemple de code de

défaillance ou s’adresser à un

IASD.

Le moteur démarre et

s’arrête immédiatement.

1. Arrêt COsense en raison

d’une accumulation de

monoxyde de carbone si un

voyant rouge clignote sur

l’insigne du panneau latéral.

2. Arrêt COsense en raison

d’une défaillance du système

si un voyant jaune clignote sur

l’insigne du panneau latéral.

3. Code de défaillance moteur

présent.

1. Suivre toutes les consignes de

sécurité et placer la

génératrice dans un endroit

extérieur dégagé, loin des

portes, fenêtres et évents.

2. Démarrer pour confirmer que

le voyant jaune clignote si ou

quand la génératrice s’arrête.

Si la défaillance de COsense

et la mise à l’arrêt se

reproduisent, communiquer

avec un IASD.

3. Voir Exemple de code de

défaillance ou s’adresser à un

IASD.

PROBLÈME CAUSE CORRECTION

26 Manuel de l’utilisateur de la génératrice portable

Schéma de câblage

Manuel de l’utilisateur de la génératrice portable 27

Notes

28 Manuel de l’utilisateur de la génératrice portable

Notes

Réf. A0000244500 Rév. A 03/10/2022
