Generac G0080620 49 State 8250 / 6700 -Watt Dual fuel User Manual

GP Series Multi-Fuel

Portable Generator

Owner’s Manual

MODEL:________________________

SERIAL:________________________

DATE PURCHASED:______________

www.generac.com

1-888-GENERAC

(1-888-436-3722)

SAVE THIS MANUAL FOR FUTURE REFERENCE

019922

(000209b)

WARNING

Loss of life. This product is not intended to

be used in a critical life support application.

Failure to adhere to this warning could result

in death or serious injury.

Table of Contents

Section 1 Introduction and Safety 1

Introduction ..................................... 1

Safety Rules .................................... 1

Safety Symbols and Meanings ........ 1

Exhaust and Location Hazards ....... 2

Electrical Hazards ........................... 3

Fire Hazards .................................... 3

Standards Index .............................. 3

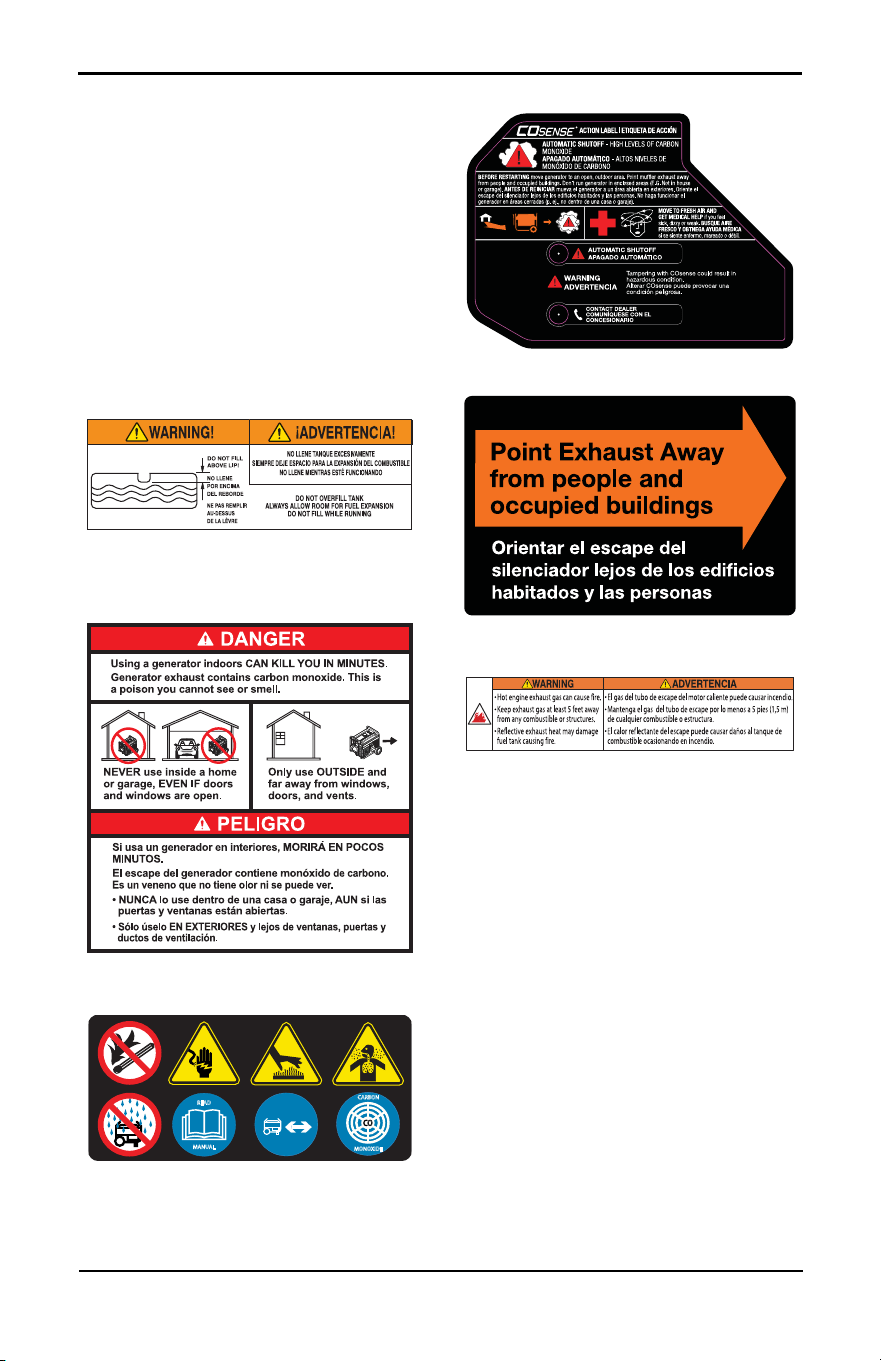

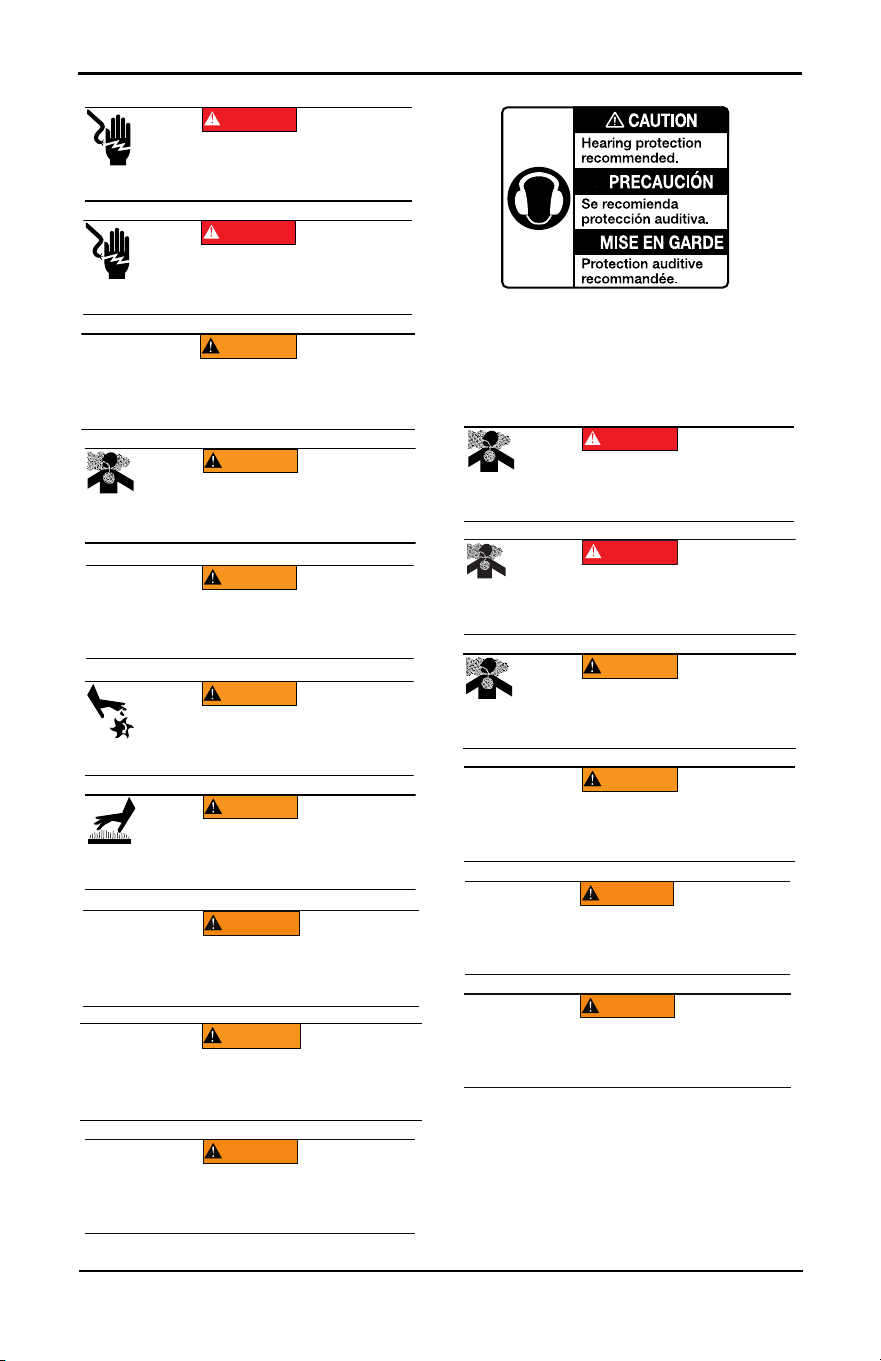

Replacement Hazard Labels ........... 3

UL 4200A Warning .......................... 5

Section 2 General Information and

Setup .............................................. 6

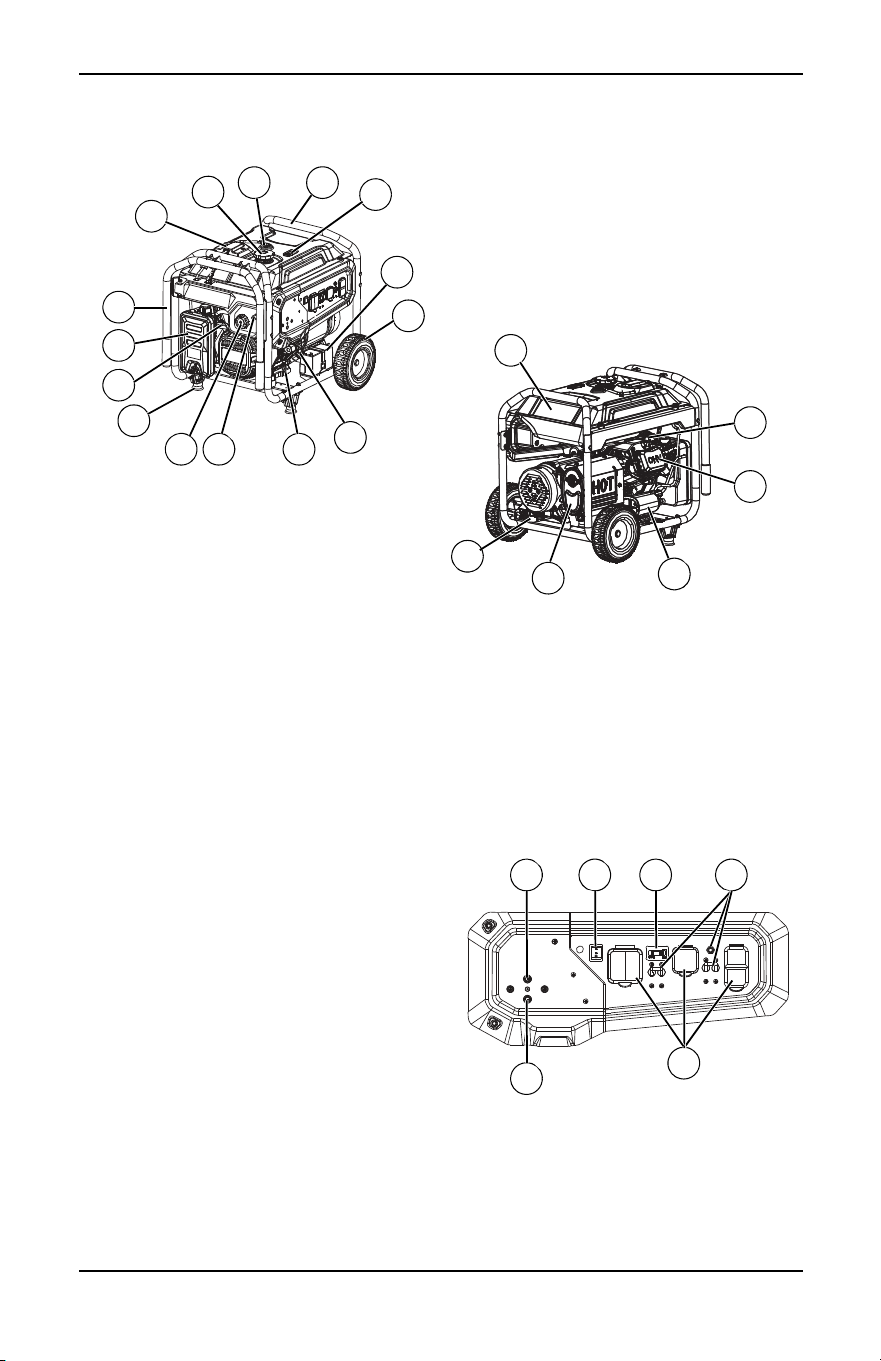

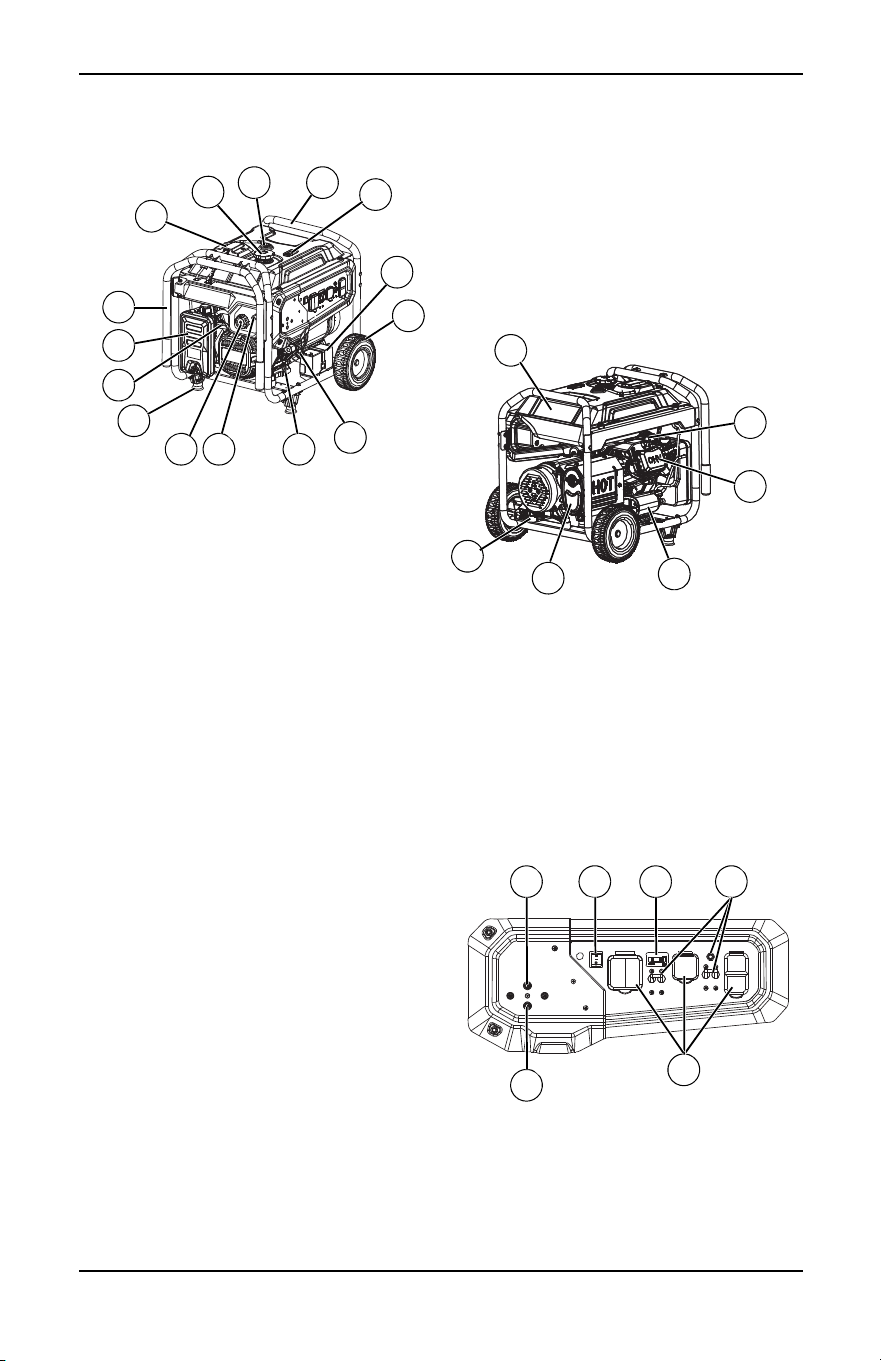

Know Your Generator ..................... 7

Emissions ........................................ 7

Hour Meter ...................................... 8

Connection Plugs ............................ 8

120/240 VAC, 50 Amp receptacle ... 9

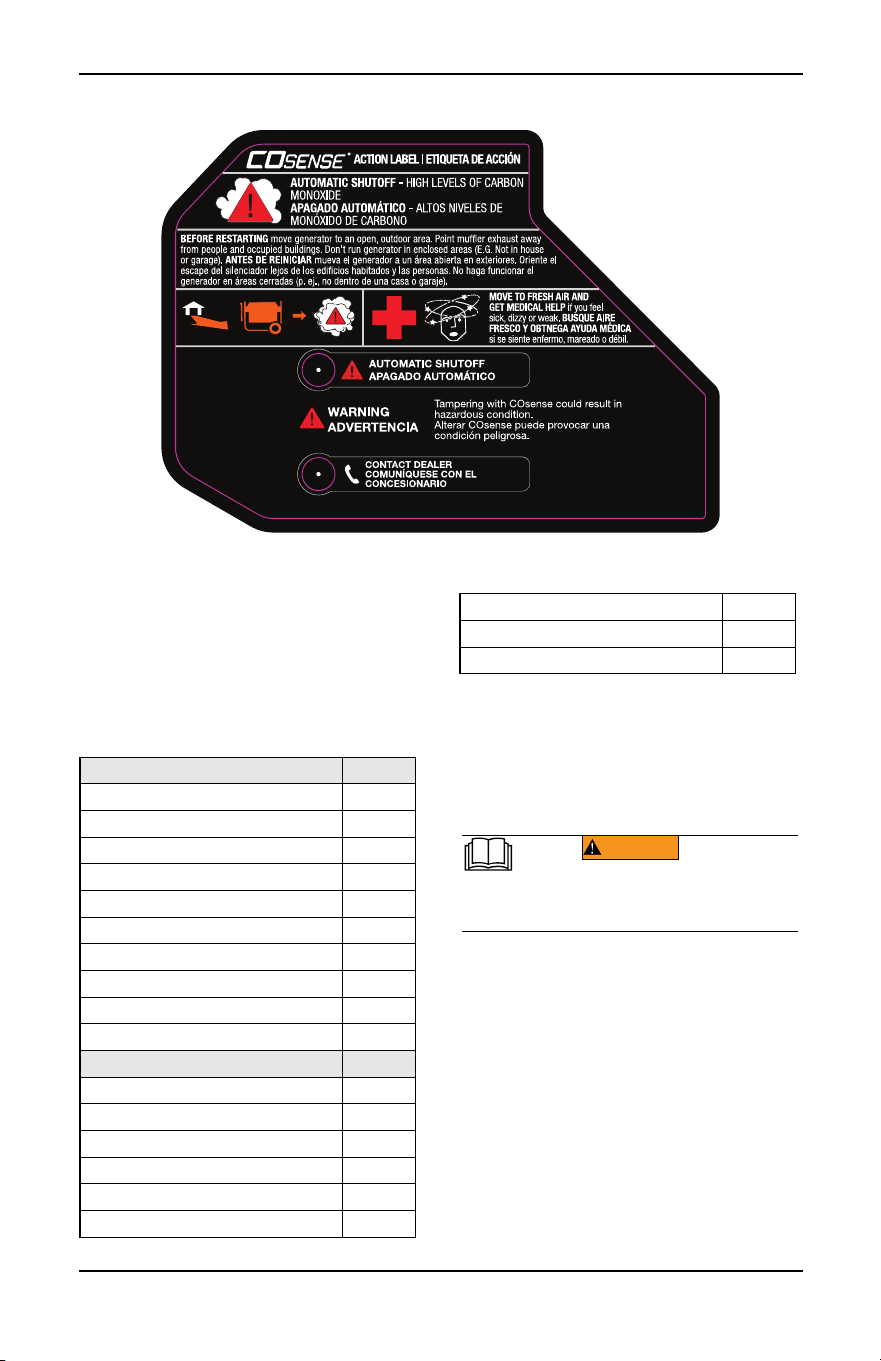

COsense® ...................................... 9

Remove Contents from Carton ..... 10

Assembly ....................................... 10

Battery Cable Connection (electric

start only) ...................................... 11

Add Engine Oil .............................. 11

Fuel - Gasoline .............................. 12

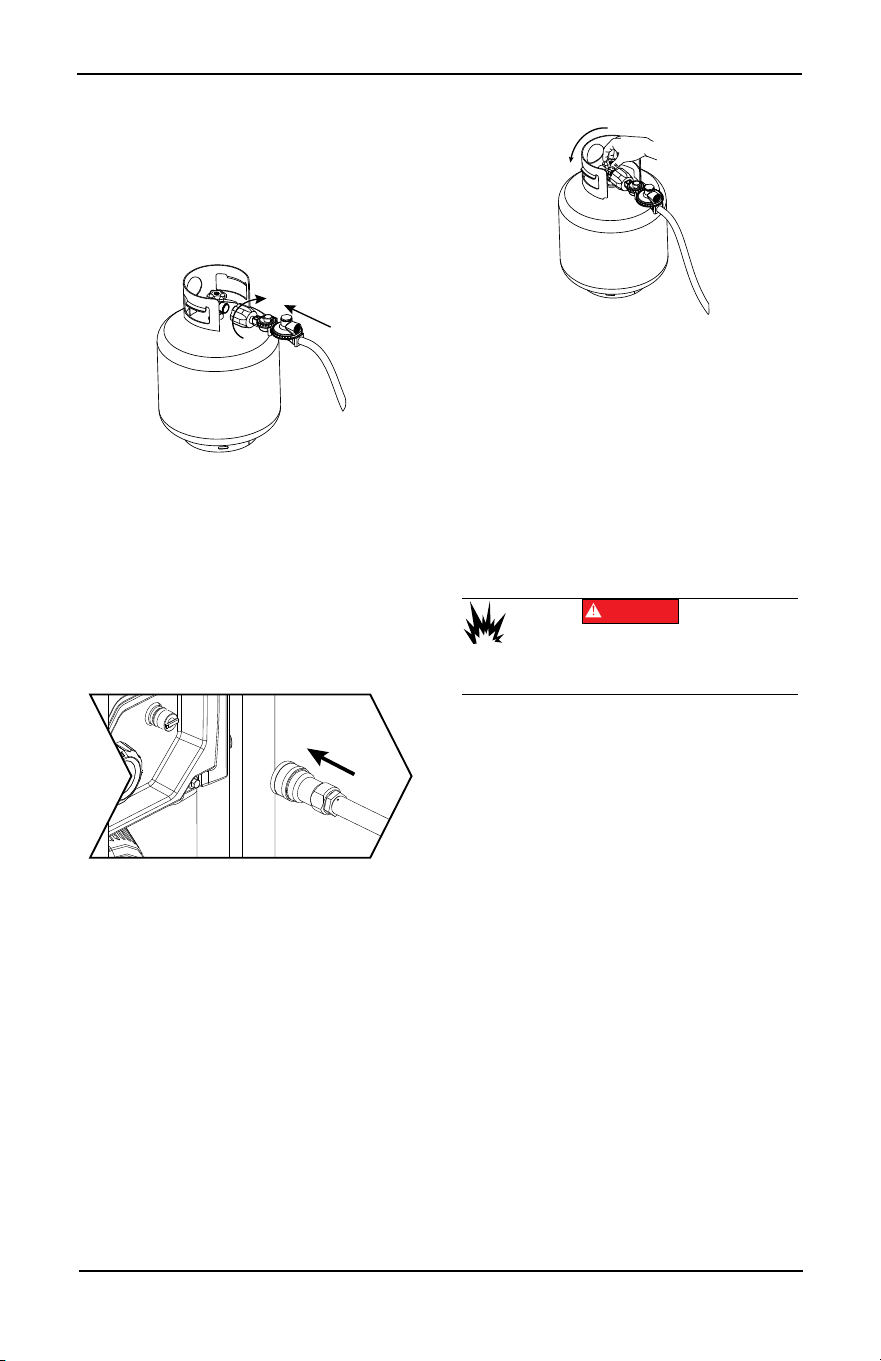

Fuel - LP Requirements ................ 12

Fuel Requirements and Recommenda-

tions - Natural Gas ........................ 13

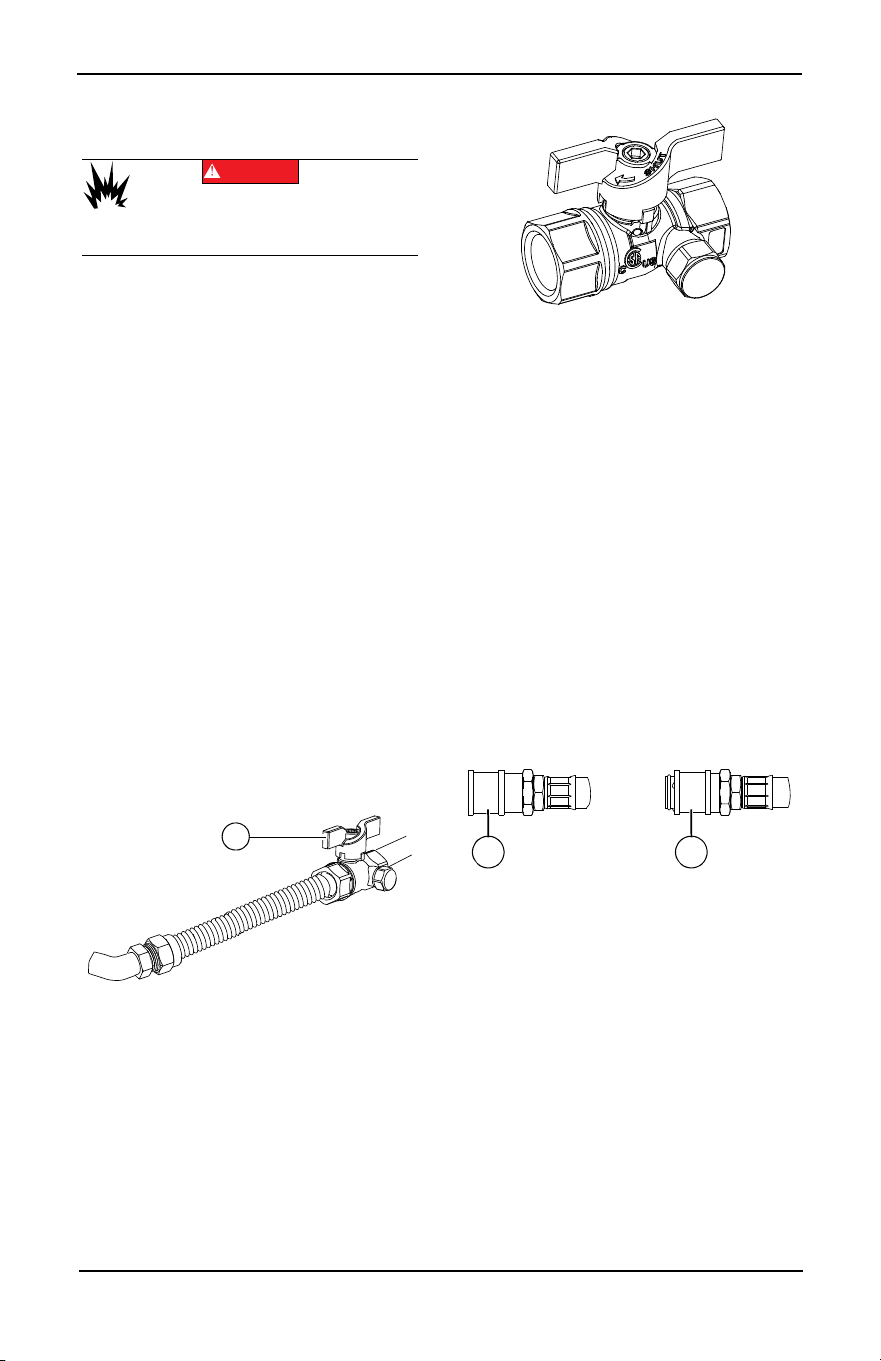

Installing and Connecting Fuel Lines

Section 3 Operation .................... 16

Operation and Use Questions ....... 16

Before Starting Engine .................. 16

Prepare Generator for Use ............ 16

Grounding the Portable Generator 16

Know Generator Limits .................. 17

Transporting/Tipping of the Unit .... 18

Starting Gasoline Pull Start Engines -

50 State Models .............................18

Starting Gasoline Pull Start Engines -

49 State Models .............................18

Starting Gasoline Electric Start En-

gines - 50 State Models .................19

Starting Gasoline Electric Start En-

gines - 49 State Models .................19

Starting LP Pull Start Engines - 49 and

50 State Models .............................19

Starting LP Electric Start Engines - 49

and 50 State Models ......................20

Starting Natural Gas Electric Start En-

gines - 49 and 50 State Models .....20

Section 4 Maintenance and

Troubleshooting ..........................21

Maintenance ..................................21

Maintenance Schedule ..................21

Preventive Maintenance ................21

Engine Maintenance ......................21

Battery Replacement (if applicable) 23

Inspect Muffler and Spark Arrester 23

Valve Clearance ............................24

Storage ..........................................24

Troubleshooting .............................25

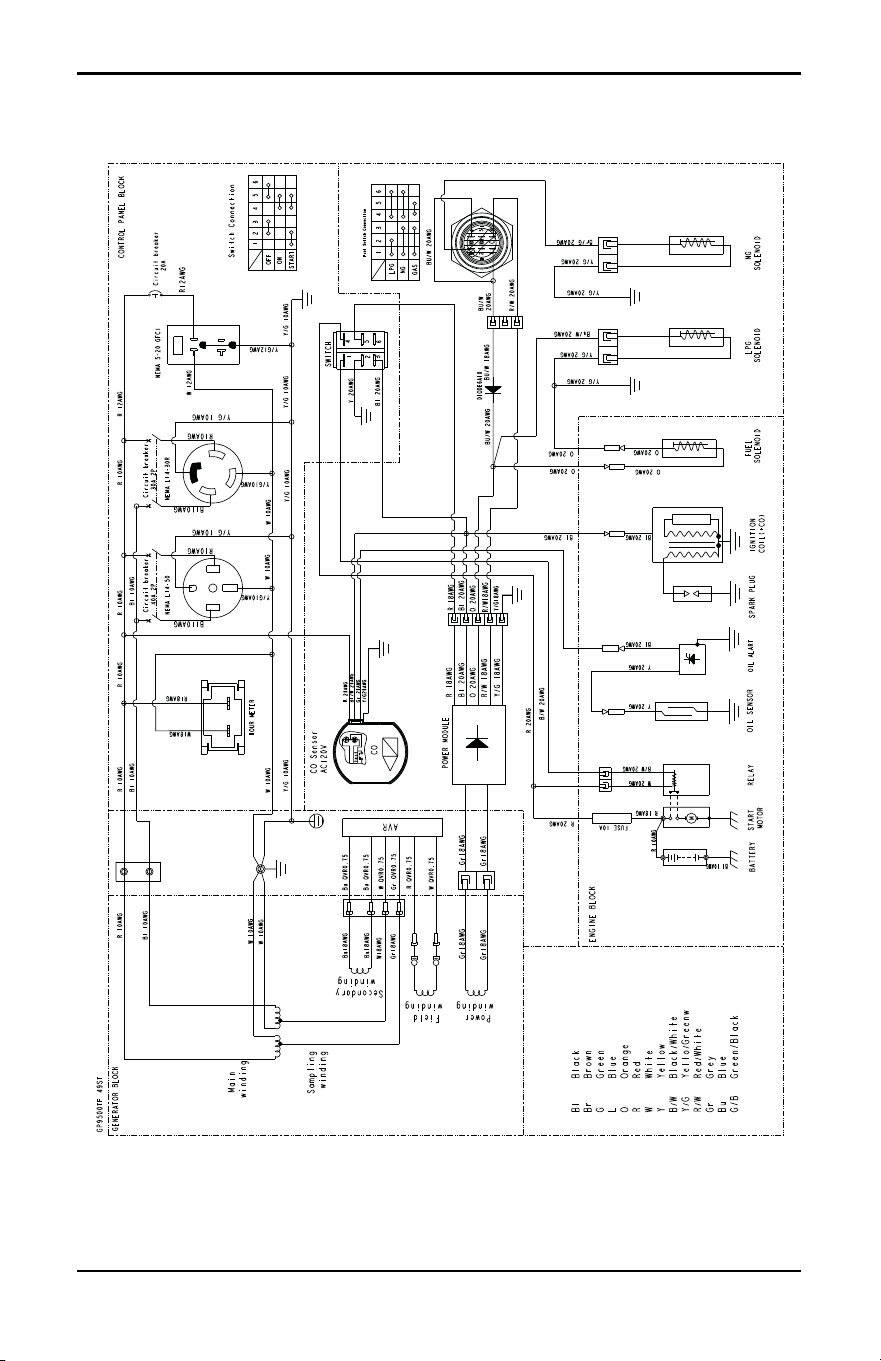

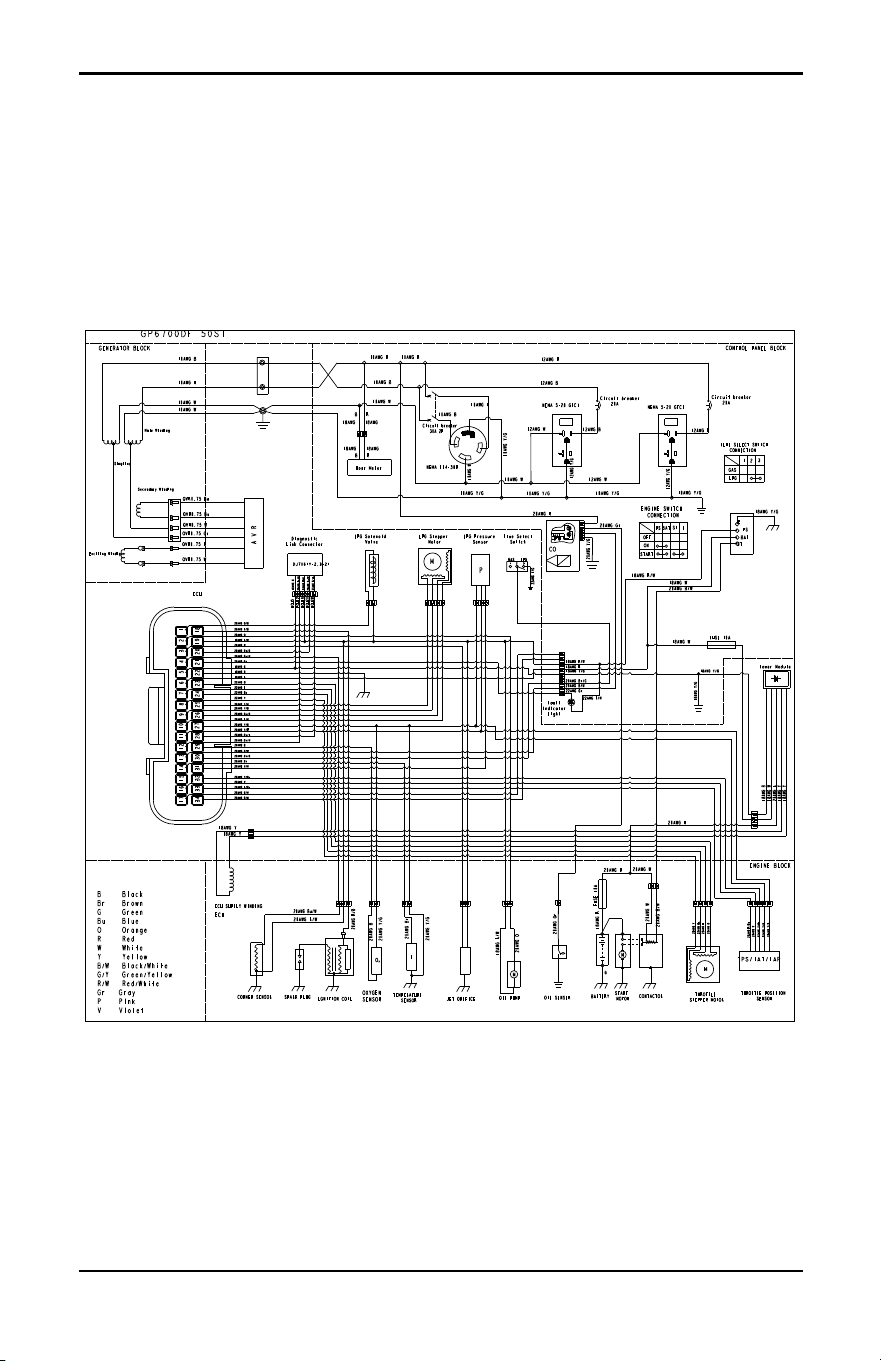

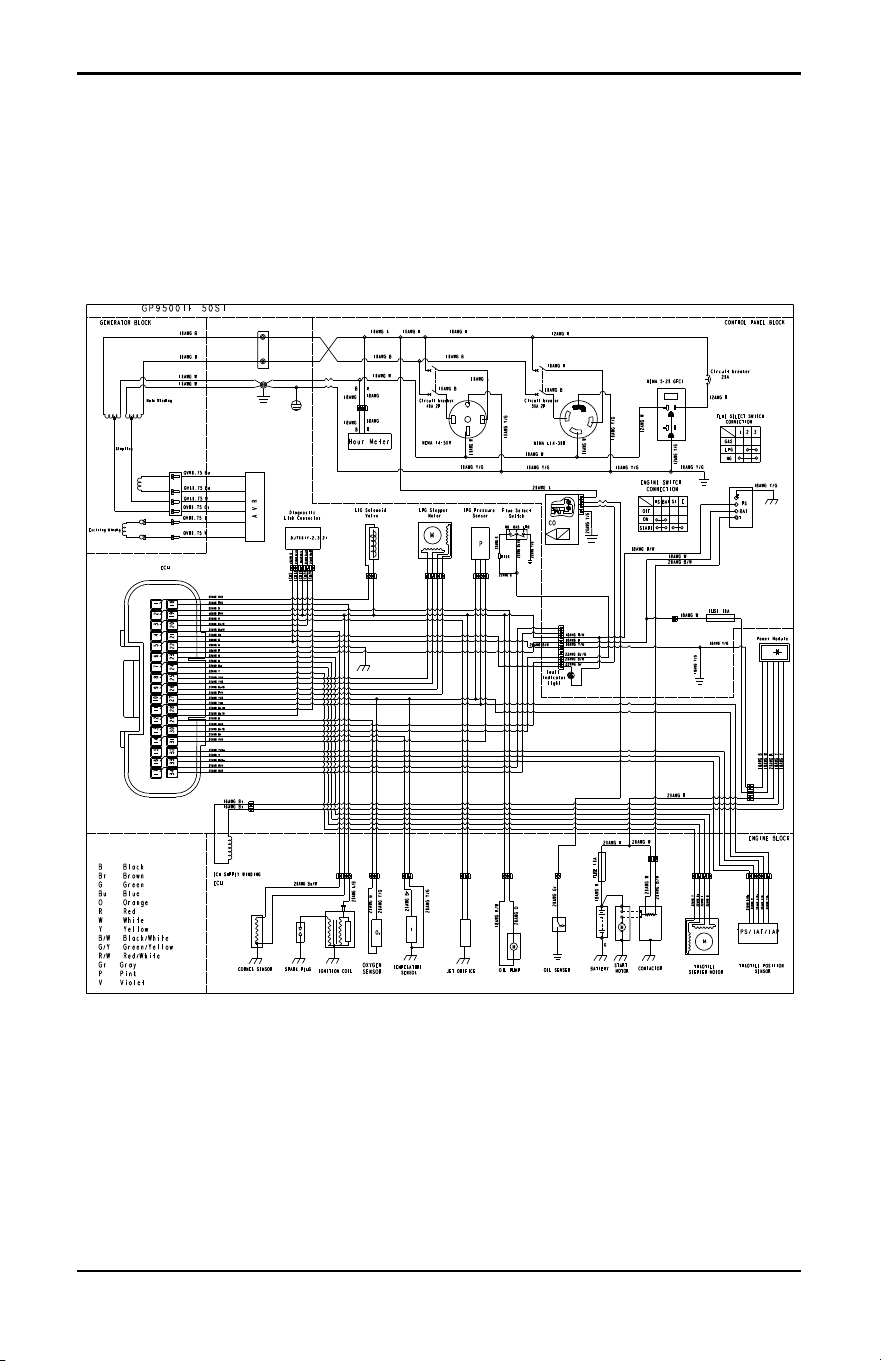

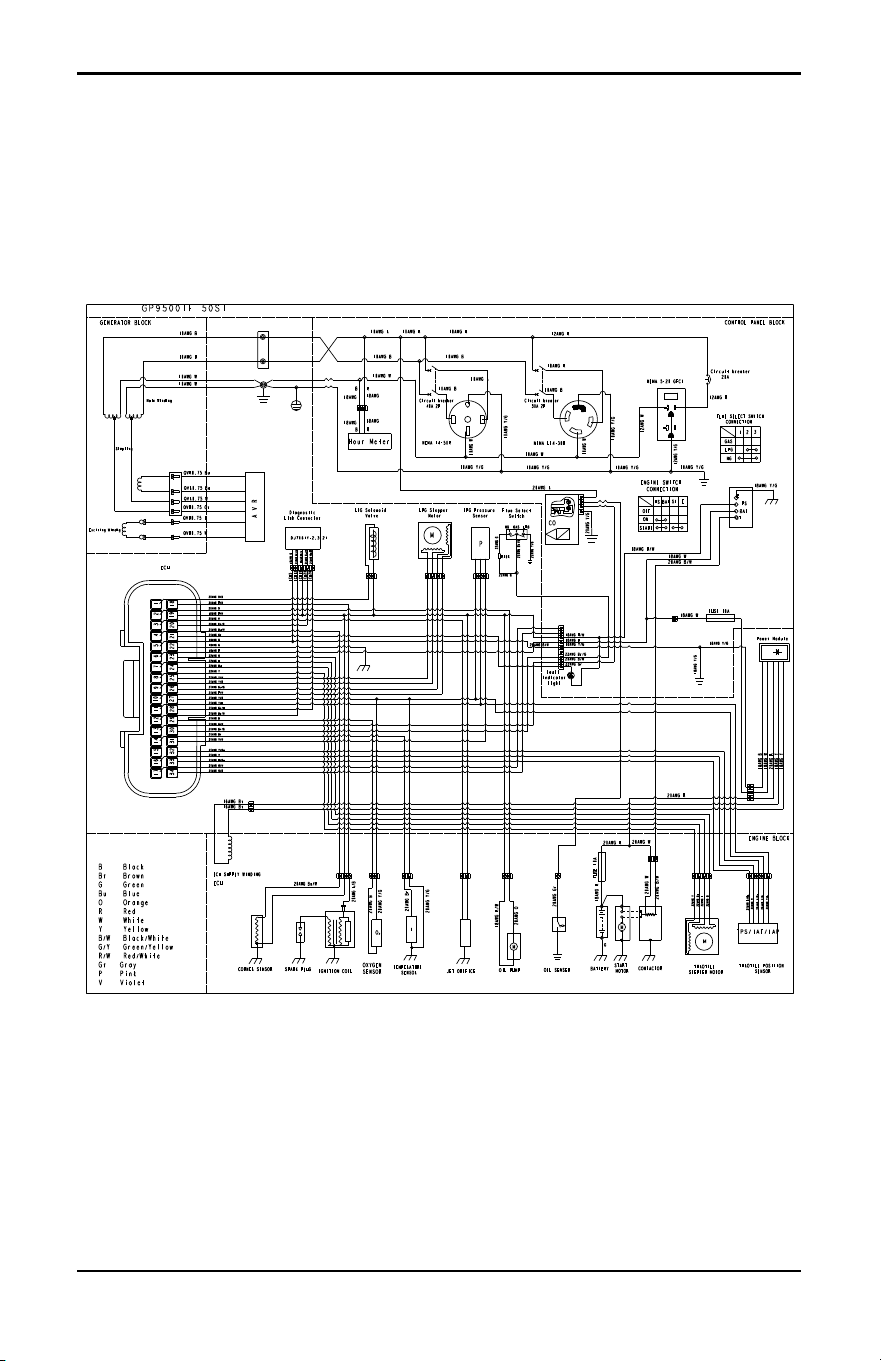

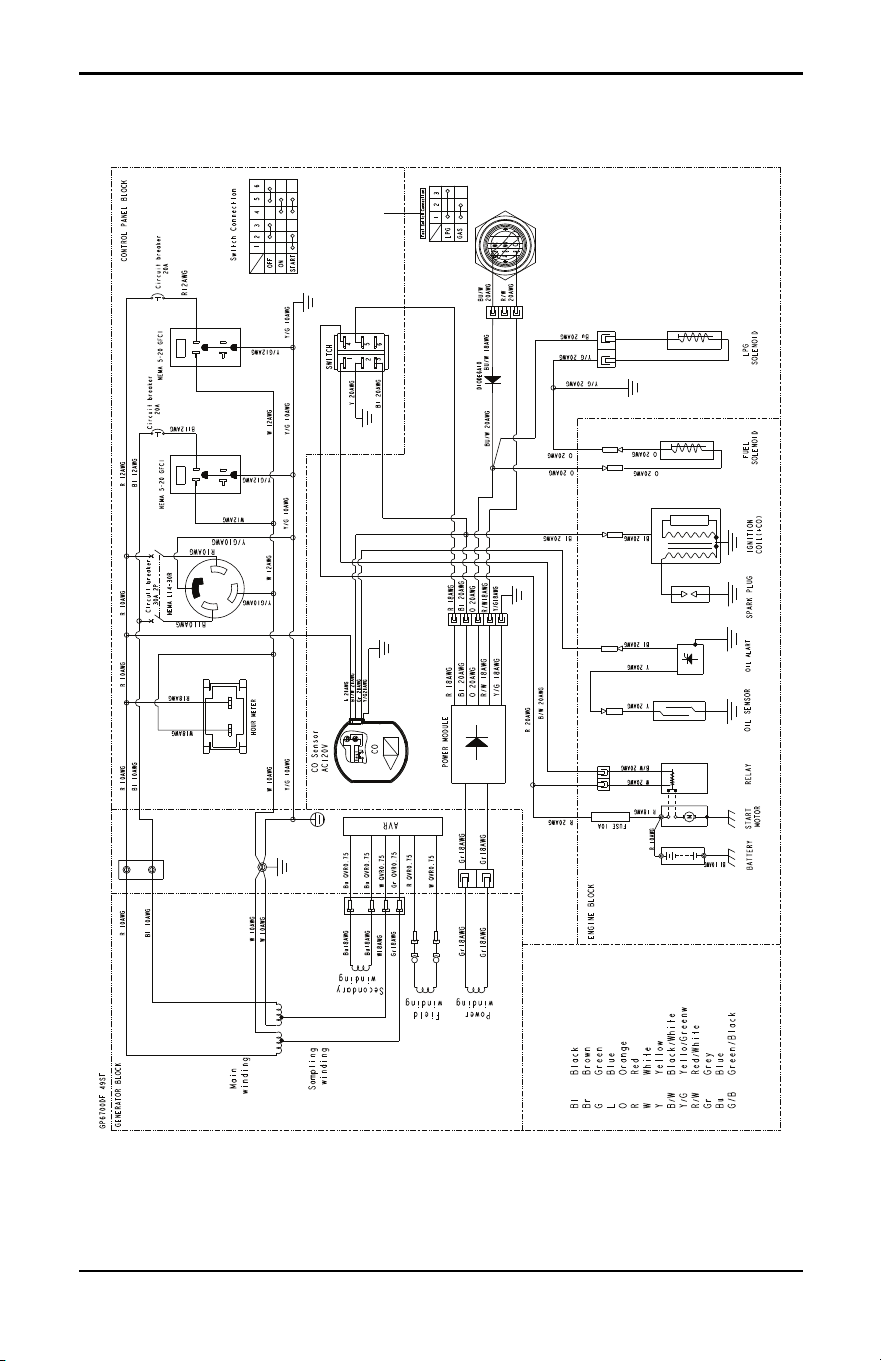

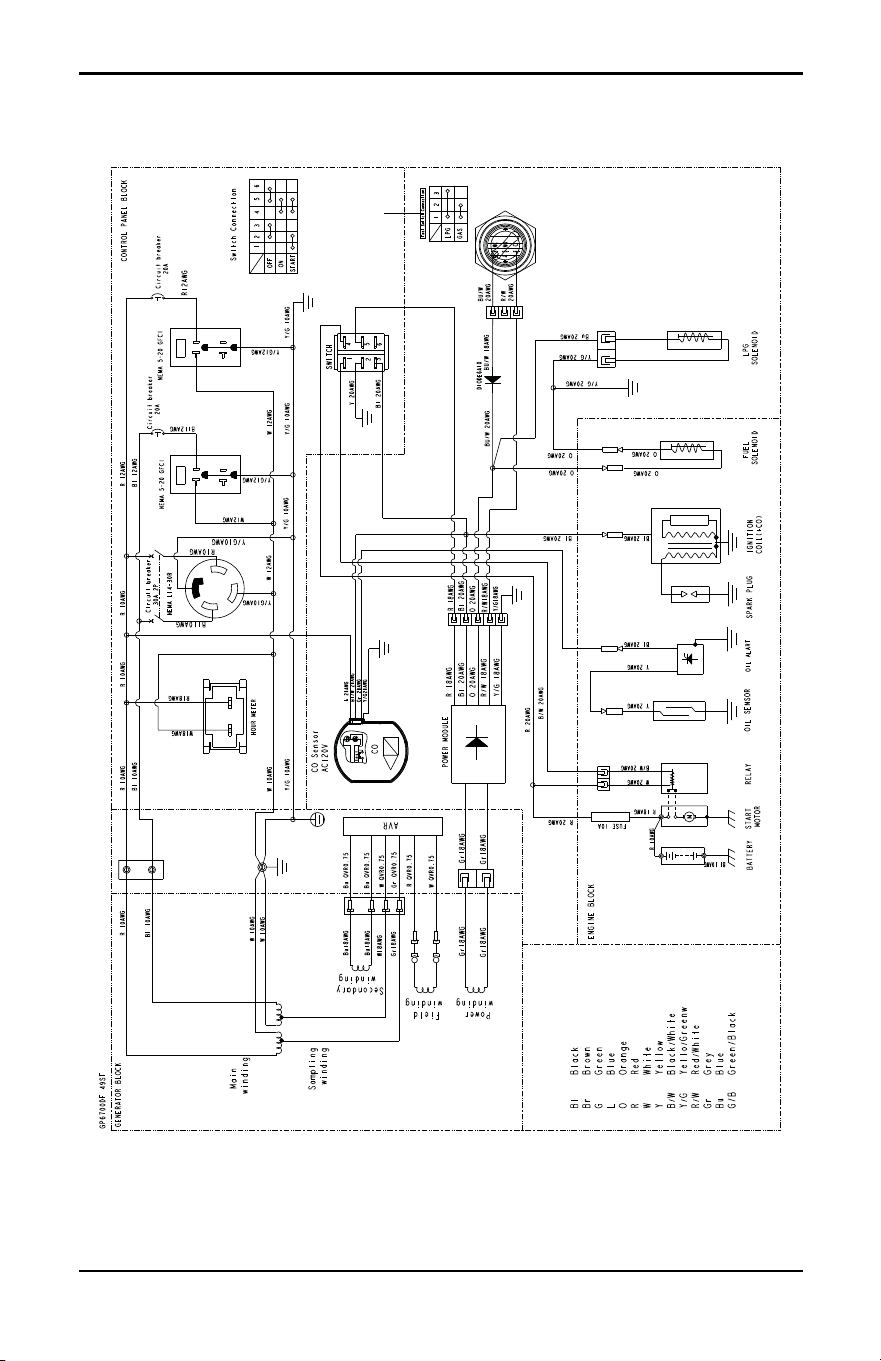

Wiring Diagram ..............................27

Notes .............................................31

(W000808)

CALIFORNIA WARNING

This product can expose you to chemicals including

benzene, a carcinogen and reproductive toxicant,

which are known to the State of California to cause

cancer and birth defects or other reproductive harm.

For more information, go to:

www.P65Warnings.ca.gov/

Owner’s Manual for Portable Generator 1

Section 1 Introduction and Safety

Introduction

Read This Manual Thoroughly

If any section of this manual is not understood,

contact the nearest Independent Authorized

Service Dealer (IASD) or Generac Customer

Service at 1-888-436-3722 (1-888-GEN-

ERAC), or visit www.generac.com for start-

ing, operating, and servicing procedures. The

owner is responsible for proper maintenance

and safe use of the unit.

SAVE THESE INSTRUCTIONS for future ref-

erence. This manual contains important

instructions that must be followed during

placement, operation, and maintenance of the

unit and its components. Always supply this

manual to any individual that will use this unit,

and instruct them on how to correctly start,

operate, and stop the unit in case of emer-

gency.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The alerts in this manual, and on tags

and decals affixed to the unit, are not all inclu-

sive. If using a procedure, work method, or

operating technique that the manufacturer

does not specifically recommend, verify that it

is safe for others and does not render the

equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the unit, DANGER, WARN-

ING, CAUTION, and NOTE blocks are used to

alert personnel to special instructions about a

particular operation that may be hazardous if

performed incorrectly or carelessly. Observe

them carefully. Alert definitions are as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety alerts cannot eliminate the haz-

ards that they indicate. Common sense and

strict compliance with the special instructions

while performing the action or service are

essential to preventing accidents.

Safety Symbols and Meanings

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

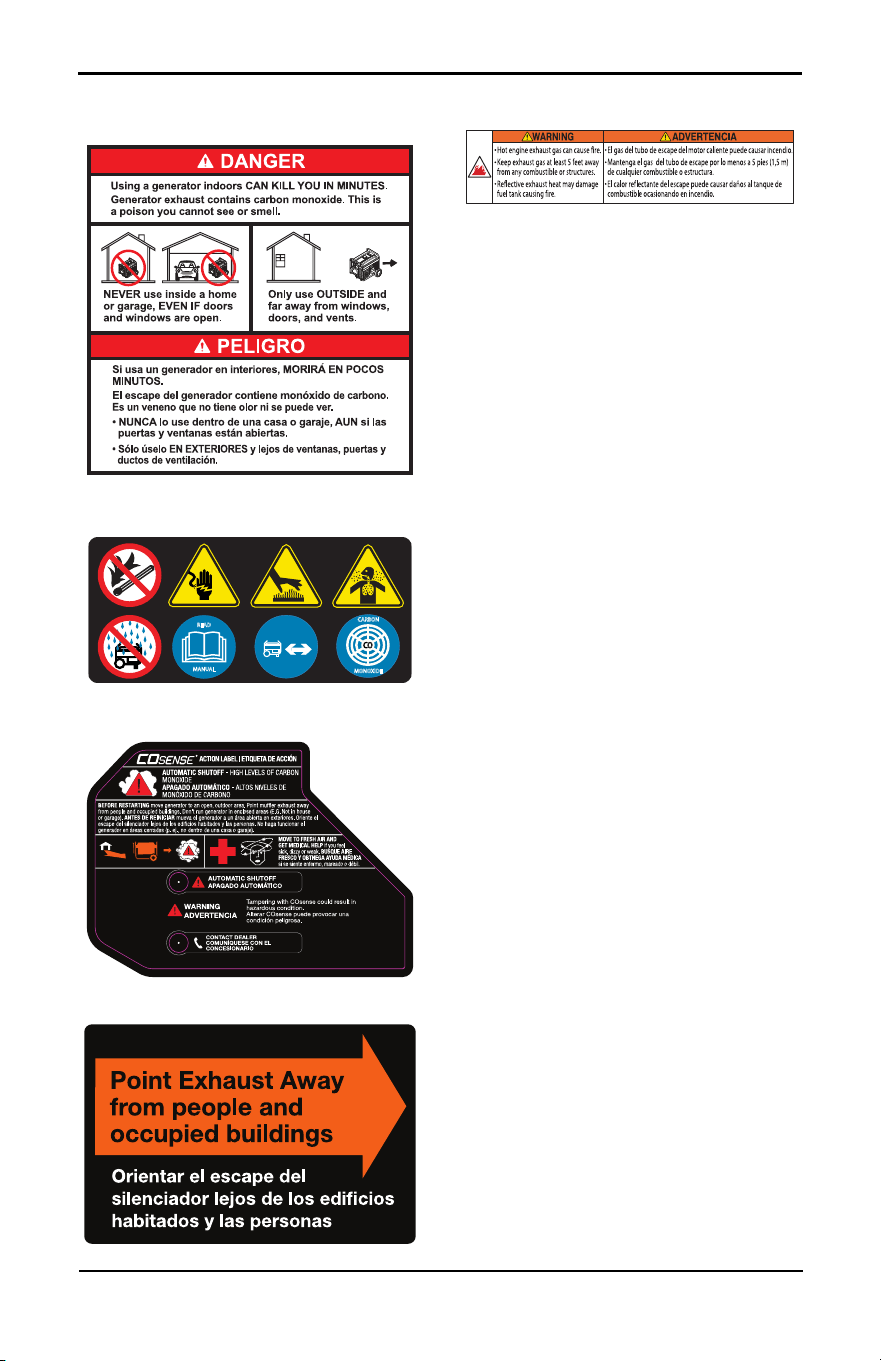

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is

a poison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

000657

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

2 Owner’s Manual for Portable Generator

• For safety reasons, it is recommended that

the maintenance of this equipment be per-

formed by an IASD. Inspect the generator

regularly, and contact the nearest IASD for

parts needing repair or replacement.

Exhaust and Location Hazards

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

• NEVER run a generator indoors or in a

partly enclosed area such as garages.

• ONLY use outdoors and far away from win-

dows, doors, vents, crawl spaces and in an

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000116)

DANGER

Electrocution. Turn utility and emergency

power supplies to OFF before connecting power

source and load lines. Failure to do so will result

in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

Equipment and property damage. Do not operate unit on

uneven surfaces, or areas of excessive moisture, dirt, dust

or corrosive vapors. Doing so could result in death, serious

injury, property and equipment damage.

(000250)

(000111)

WARNING

Moving Parts. Keep clothing, hair, and appendages

away from moving parts. Failure to do so could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operting machine, do not

touch hot surfaces. Keep machine away from

combustables during use. Hot surfaces

could result in severe burns or fire.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

Risk of injury. Do not operate or service this machine

if not fully alert. Fatigue can impair the ability to

operate or service this equipment and could result in

death or serious injury.

(000215a)

WARNING

(000216)

WARNING

Injury and equipment damage. Do not use generator

as a step. Doing so could result in falling, damaged

parts, unsafe equipment operation, and could result

in death or serious injury.

000406

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

WARNING

(000806)

Personal injury. Hot exhaust gasses. Do not attempt

to move unit while running.

WARNING

(000805)

Personal injury. Excessive weight. Two person lift.

Use only appropriate techniques when lifting

equipment. Improper lifting techniques could result

in equipment damage, death or serious injury.

Owner’s Manual for Portable Generator 3

area where adequate ventilation is avail-

able and will not accumulate deadly

exhaust gas.

• Point muffler exhaust away from people

and occupied buildings.

• Using a fan or opening a door will not pro-

vide sufficient ventilation.

Electrical Hazards

• National Electric Code (NEC) requires the

frame and external electrically conductive

parts of the generator be properly con-

nected to an approved earth ground. Local

electrical codes may also require proper

grounding of the generator. Consult with a

local electrician for grounding requirements

in the area.

• Use a ground fault circuit interrupter (GFCI)

in any damp or highly conductive area

(such as metal decking or steel work).

• Once generator has been started outside,

connect electrical loads to extension

cord(s) inside.

Fire Hazards

• Allow at least five (5) feet of clearance on

all sides of the generator when operating to

prevent overheating and fire.

• Do not operate the generator if connected

electrical devices overheat, if electrical out-

put is lost, if engine or generator sparks, or

if flames or smoke are observed while unit

is running.

• Keep a fire extinguisher near the generator

at all times.

Standards Index

1. National Fire Protection Association

(NFPA) 70: The NATIONAL ELECTRIC

CODE (NEC) available from www.nfpa.org

2. National Fire Protection Association

(NFPA) 5000: BUILDING CONSTRUC-

TION AND SAFETY CODE available from

www.nfpa.org

3. International Building Code available from

www.iccsafe.org

4. Agricultural Wiring Handbook available

from www.rerc.org, Rural Electricity

Resource Council P.O. Box 309 Wilming-

ton, OH 45177-0309

5. ASAE EP-364.2 Installation and Mainte-

nance of Farm Standby Electric Power

available from www.asabe.org, American

Society of Agricultural & Biological Engi-

neers 2950 Niles Road, St. Joseph, MI

49085

6. CSA C22.2 100-14 Electric motors and

generators for installation and use, in

accordance with the Rules of the Cana-

dian Electrical Code

7. ANSI/PGMA G300 Safety and Perfor-

mance of Portable Generators. Portable

Generator Manufacturer’s Association,

www.pgmaonline.com

IMPORTANT NOTE: This list is not all inclu-

sive. Check with the Authority Having

Jurisdiction (AHJ) for any local codes or

standards which may be applicable to your

jurisdiction.

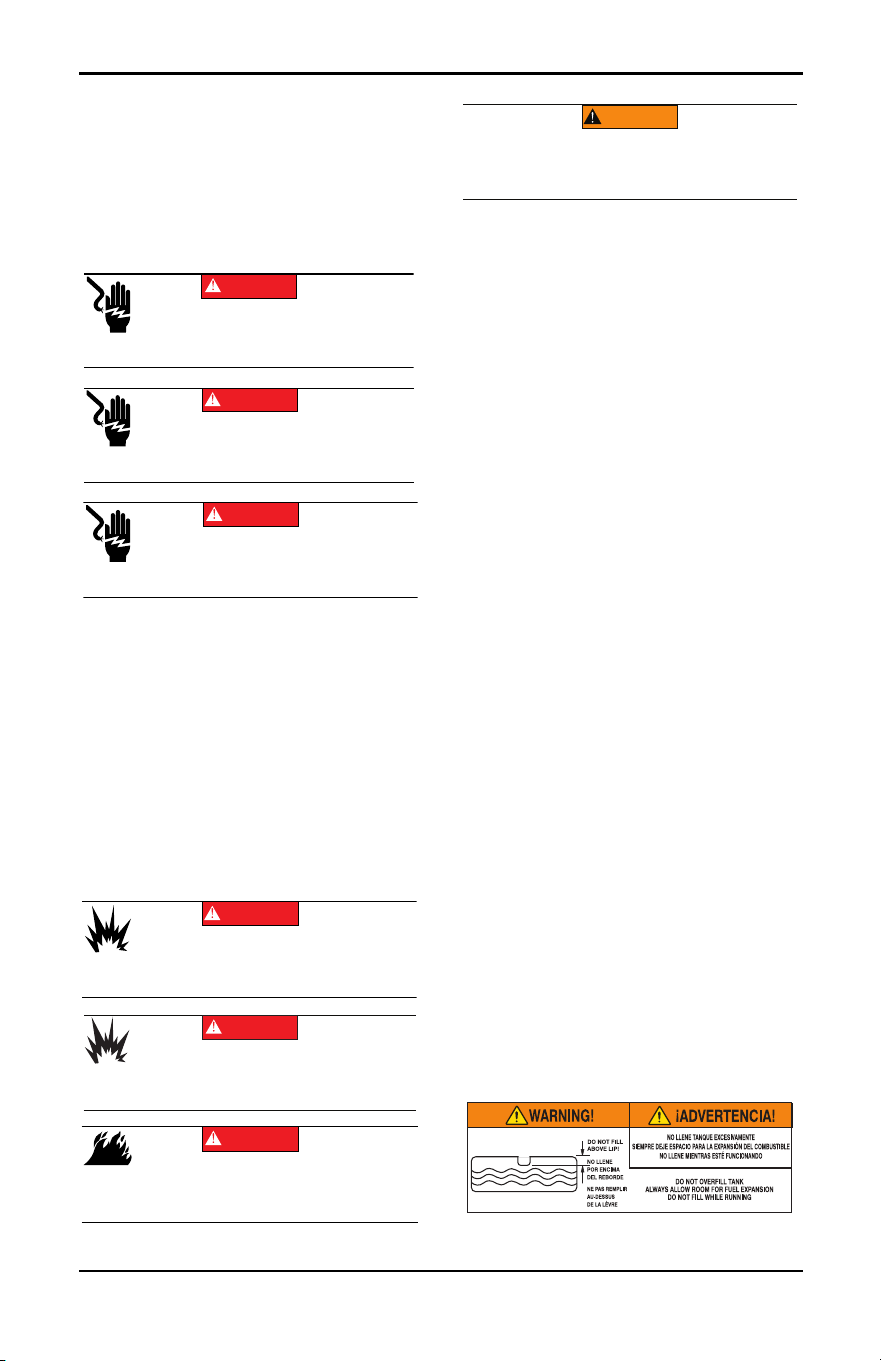

Replacement Hazard Labels

The following replacement hazard labels are

available free from Generac:

• A0004473153-A

(000144)

DANGER

Electrocution. Contact with bare wires,

terminals, and connections while generator

is running will result in death or serious injury.

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000145)

DANGER

Electrocution. In the event of electrical accident,

immediately shut power OFF. Use non-conductive

implements to free victim from live conductor. Apply

first aid and get medical help. Failure to do so will

result in death or serious injury.

(000105)

DANGER

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or serious

injury.

(000174)

DANGER

Risk of fire. Allow fuel spills to completely dry

before starting engine. Failure to do so will

result in death or serious injury.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

4 Owner’s Manual for Portable Generator

• A0004511103-A (Vertical CO Warning

Decal)

• 0H4635C

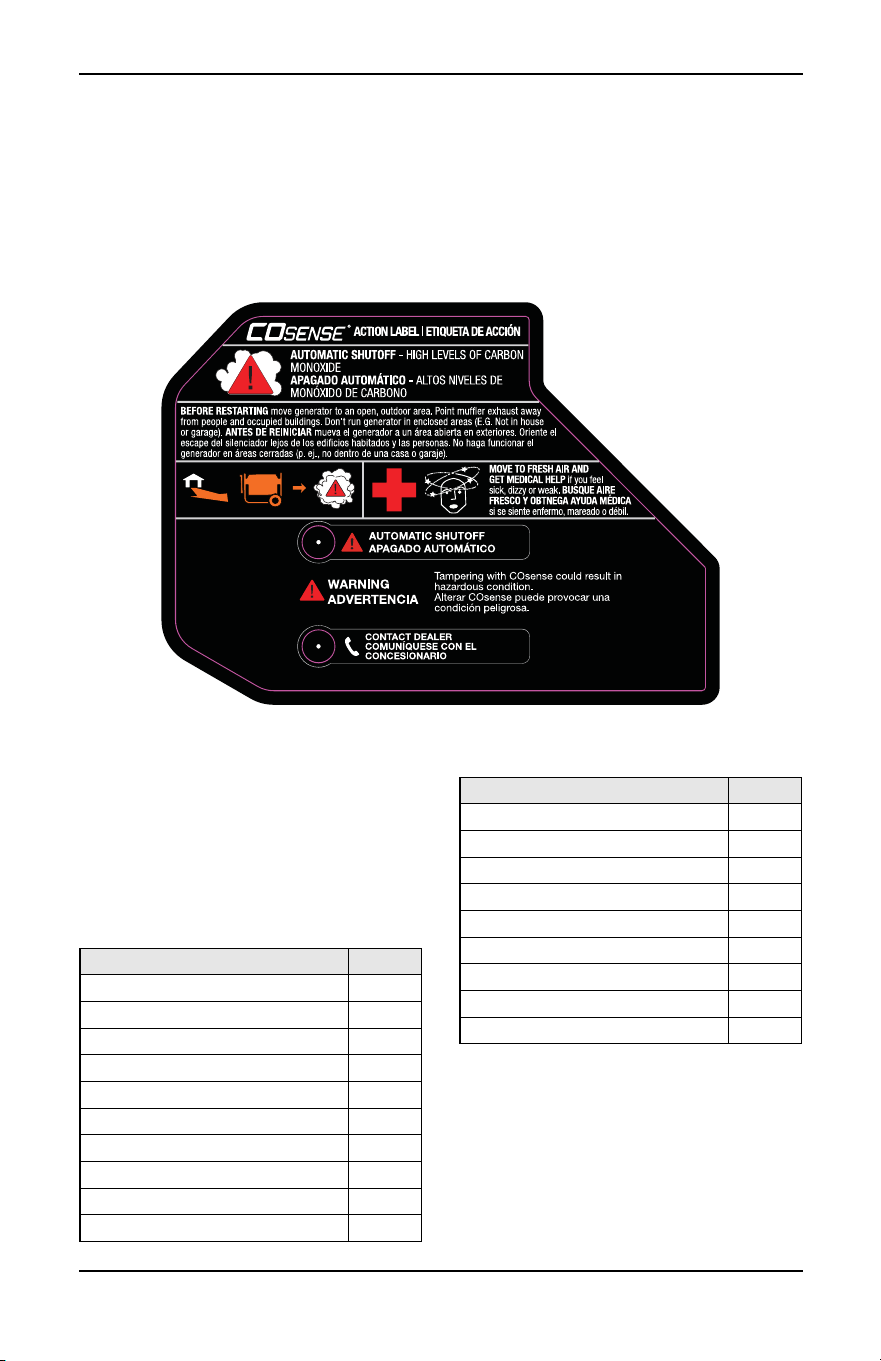

• A0004520613 (COsense® Action Label)

• A0004457517-A (Point Exhaust Away)

• A0006052083 (Hot Exhaust Decal)

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

Owner’s Manual for Portable Generator 5

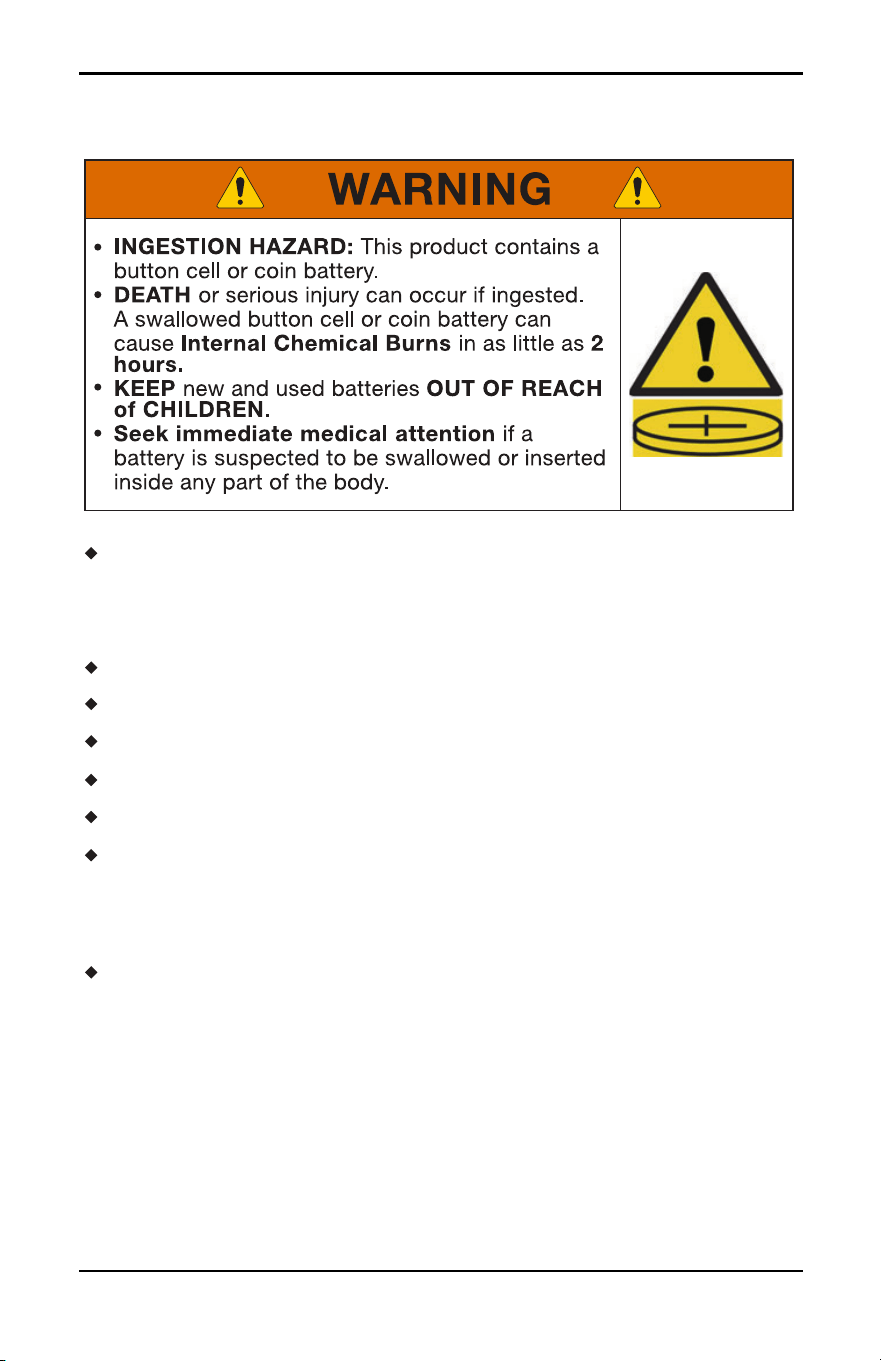

UL 4200A Warning

Remove immediately recycle or dispose of used batteries accord-

ing to local regulations and keep away from children. Do NOT

dispose of batteries in household trash or incinerate.

Even used batteries may cause severe injury or death.

Call a local poison control center for treatment information.

Battery type: CR2032

Battery voltage: 3V

Non-rechargeable batteries are not to be recharged.

Do not force discharge, recharge, disassemble, heat above

104°F or incinerate. Doing so may result in injury due to venting,

leakage or explosion resulting in chemical burns.

Product contains non-replaceable battery.

6 Owner’s Manual for Portable Generator

Section 2 General Information and Setup

Figure 2-1. Features and Controls

Generator Components

Figure 2-2. Control Panel (Electric Start) (if

equipped)

019911

019912

11 12

1 Frame

2 Fuel Gauge

3Roll Over Valve

4 Fuel Cap

5 Fuel Pump (if equipped)

6 Handle

7 Air Filter

8 Fuel Selector Dial

9 Recoil Starter

10 Foot

11 LPG / NG Regulator Inlet - QUICK DIS-

CONNECT

12 Oil Drain

13 Oil Fill / Dipstick

14 Wheel

15 Battery

16 Fuel Tank

17 Grounding Lug

18 Muffler

19 Carbon Canister (if equipped)

20 Cylinder Head

21 Spark Plug

22 Engine Switch

23 Hour Meter

24 Circuit Breakers (AC)

25 AC Receptacle

26 COsense RED (Hazard)

27 COsense YELLOW (Fault)

2422

019913

2326

Owner’s Manual for Portable Generator 7

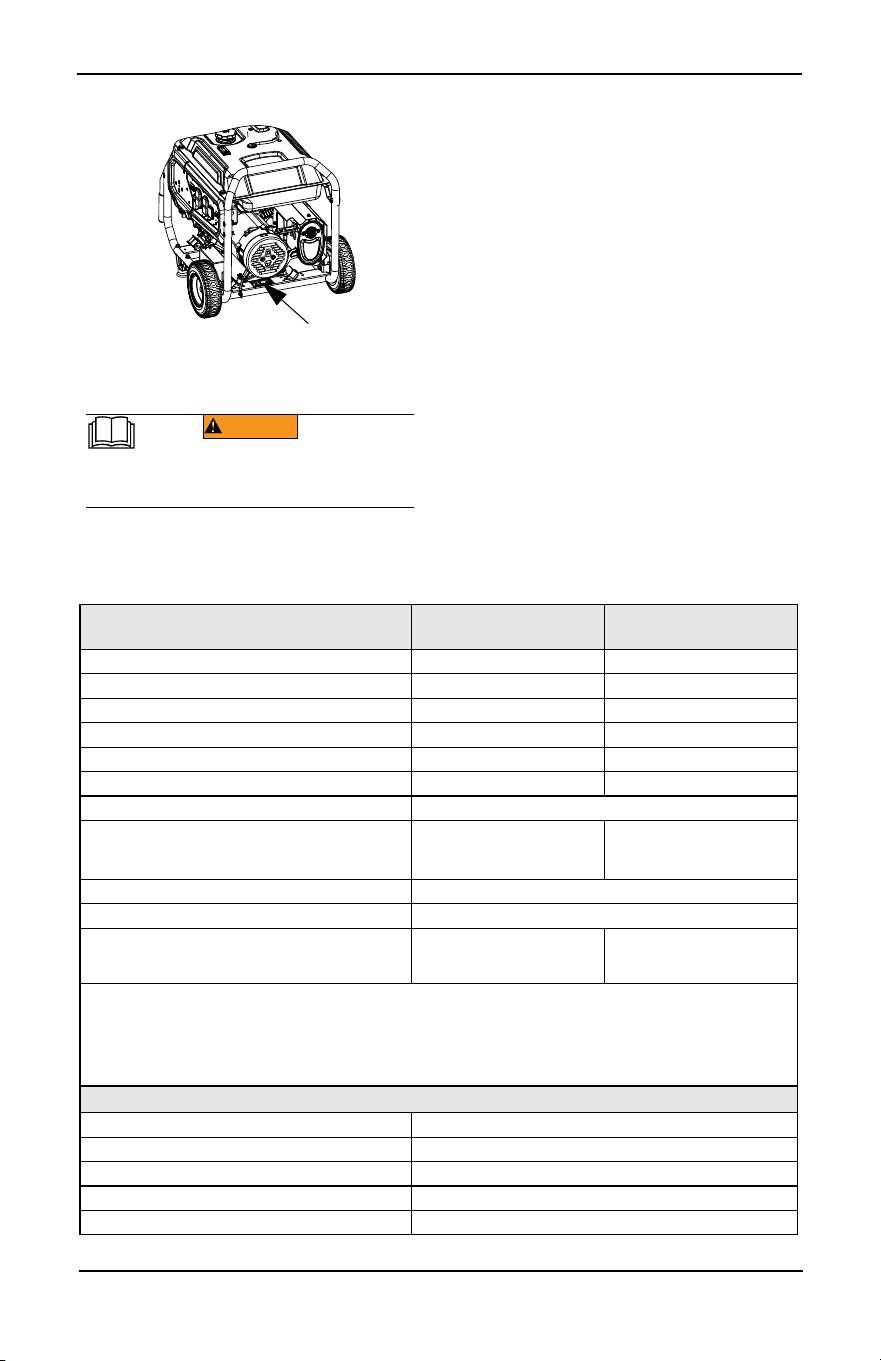

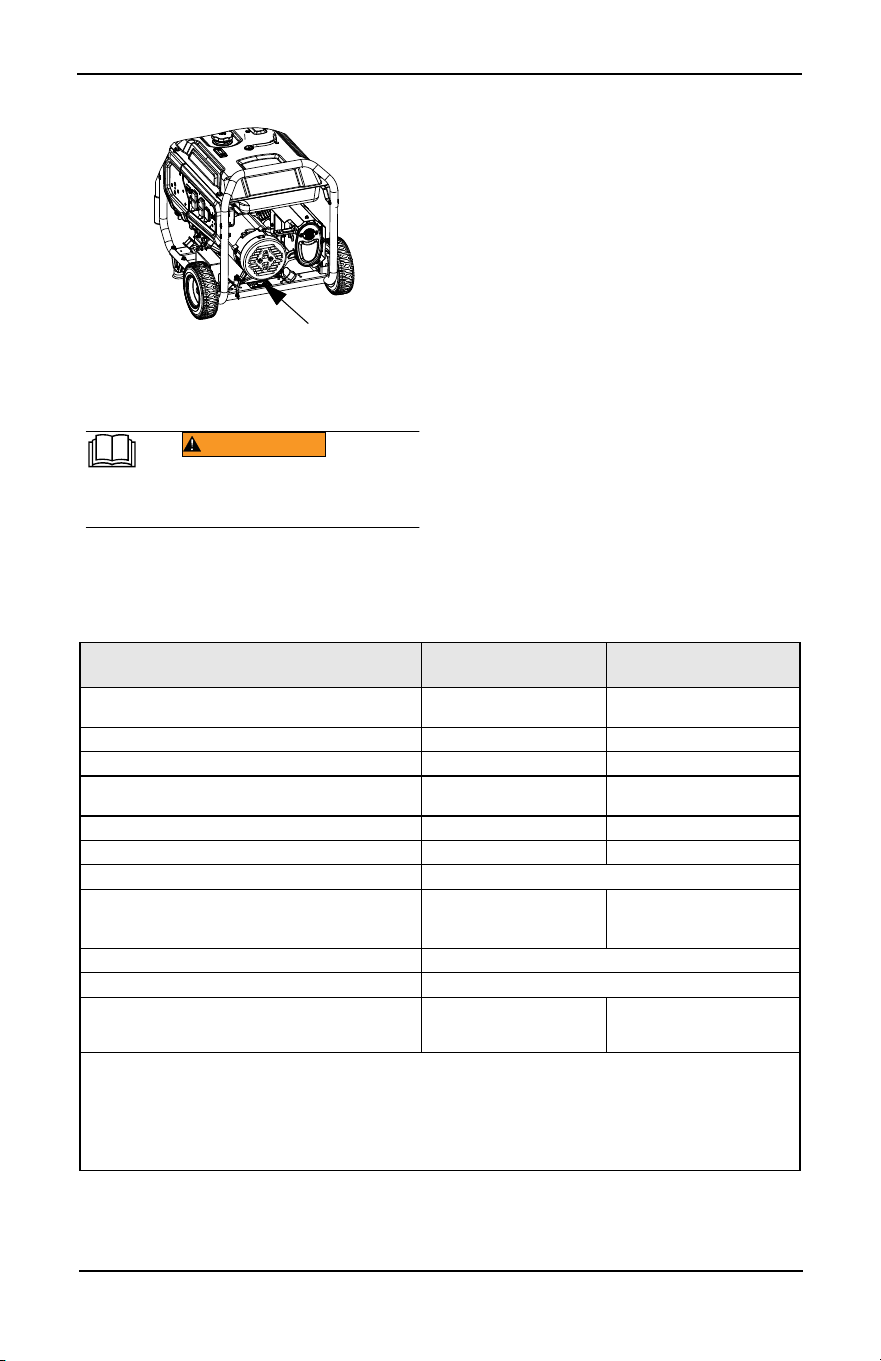

Figure 2-3. Unit Identification Label

Know Your Generator

Replacement owner’s manuals are available

at www.generac.com.

Emissions

The United States Environmental Protection

Agency (US EPA) (and California Air

Resources Board (CARB), for engines/equip-

ment certified to California standards) requires

this engine/equipment to comply with exhaust

and evaporative emissions standards. Locate

the emissions compliance decal on the engine

to determine applicable standards. See the

included emissions warranty for emissions

warranty information. Follow the maintenance

specifications in this manual to ensure the

engine complies with applicable emissions

standards for the duration of the product’s life.

015952

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

Product Specifications

Generator Specifications GP6700EDF (Dual

Fuel)

GP9500ETF (Tri

Fuel)

Rated Power @1.0 Power Factor (Gasoline) 6.7 kW** 9.5 kW**

Rated Power @1.0 Power Factor (LPG) 6.0 kW** 8.55 kW**

Rated Power @1.0 Power Factor (NG) - 7.0 kW**

Surge Power (Gasoline) 8.25 KVA 12.5 KVA

Surge Power (LPG) 7.425 KVA 11.25 KVA

Surge Power (NG) - 9.0 KVA

Rated AC Voltage 120/240V

Rated AC Load

Current @ 240V**

Current @ 120V**

27.9A

55.8A

39.6A

79.2A

Rated Frequency 60 Hz @ 3600 RPM

Phase Single Phase

Weight (dry)

Pounds (lb) (49ST / 50ST)

Kilograms (kg) (49ST / 50ST)

174.2 / 180.1

79 / 81.71

215.8 / 220.7

97.9 / 100.1

** Operating Temperature Range: -18 °C (0 °F) to 40 °C (104 °F). When operated above 25 °C (77

°F) there may be a decrease in power.

** Maximum wattage and current are subject to, and limited by, such factors as fuel Btu content,

ambient temperature, altitude, engine condition, etc. Maximum power decreases about 3.5% for

each 1,000 feet above sea level; and will also decrease about 1% for each 6 °C (10 °F) above 16

°C (60 °F) ambient temperature.

6.7kW Engine Specifications

Displacement 340 cc

Spark Plug Part No. 0J00620106

Spark Plug Type Bosch F7TC or equivalent

Spark Plug Gap 0.028-0.031 inch or (0.70-0.80 mm)

Gasoline Capacity 28.4 L (7.5 US gal)

8 Owner’s Manual for Portable Generator

Hour Meter

See Figure 2-4. The Hour Meter tracks hours

of operation for scheduled maintenance.

• The CHG OIL display will illuminate every

100 hours. The message will flash one hour

before and one hour after each 100 hour

interval, providing a two hour window to

perform service.

• The SVC display will illuminate every 100

hours. The message will flash one hour

before and one hour after each 200 hour

interval providing a two hour window to per-

form service.

When the hour meter is in flash alert mode,

the maintenance message will alternate with

elapsed time in hours and tenths. The hours

will flash four times, then alternate with the

maintenance message four times until the

meter automatically resets.

• 100 hours - CHG OIL — Oil Change Inter-

val (Every 100 hrs)

• 200 hours - SVC — Service Air Filter

(Every 200 hrs)

NOTE: The hour glass icon will flash when the

engine is running. This signifies the meter is

recording hours of operation.

Figure 2-4. Hour Meter

Connection Plugs

120 VAC, 20 Amp, GFCI Duplex

Receptacle

See Figure 2-5. The 120 Volt outlet is overload

protected by a 20 Amp push-to-reset circuit

breaker. Each receptacle will power 120 Volt

AC, single phase, 60 Hz electrical loads

requiring up to 2400 watts (2.4 kW) or 20

Amps of current. Use only high quality, well-

insulated, 3-wire grounded cord sets rated for

125 Volts at 20 Amps (or greater). It also pro-

vides protection with a Ground Fault Circuit

Interrupter with a press to TEST and RESET

button.

Figure 2-5. 120 VAC, 20 Amp, GFCI Duplex

Receptacle NEMA 5-20R

120/240 VAC, 30 Amp Receptacle

See Figure 2-6. Use a NEMA L14-30 plug with

this receptacle (rotate to lock/unlock). Connect

a suitable 4-wire grounded cord set to plug

and desired load. The cord set should be

rated 250 Volts AC at 30 Amps (or greater).

Oil Type

See Chart in

Add Engine Oil

Oil Capacity 0.9 L (0.95 qt.)

Run Time at 50% Load (Gasoline / LPG) 13 Hours / 6 Hours (20 lb Tank)

9.5kW Engine Specifications

Displacement 500cc

Spark Plug Part No. 0J00620106

Spark Plug Type Bosch F7TC or equivalent

Spark Plug Gap 0.028-0.031 inch or (0.70-0.80 mm)

Gasoline Capacity 28.4 L (7.5 US gal)

Oil Type

See Chart in

Add Engine Oil

Oil Capacity 1.1 L (1.16 qt.)

Run Time at 50% Load (Gasoline / LPG) 10.5 Hours / 4.75 Hours (20 lb Tank)

Fuel consumption (Natural Gas)

50% Load = 75ft

/hr

100% Load = 101ft

/hr

* Go to generac.com or contact an IASD for replacement parts.

Product Specifications

0000.0

000205

000203

Owner’s Manual for Portable Generator 9

Use this receptacle to operate 120 Volt AC, 60

Hz, single phase loads requiring up to 3600

watts (3.6 kW) of power at 30 Amps or 240

Volt AC, 60 Hz, single phase loads requiring

up to 7200 watts (7.2 kW) of power at 30

Amps. The outlet is protected by one 30 Amp

2-pole circuit breaker.

Figure 2-6. 120/240 VAC, 30 Amp Receptacle

NEMA L14-30R

120/240 VAC, 50 Amp receptacle

See Figure 2-7. Use a NEMA 14-50 plug with

this receptacle. Connect a 4-wire cord set

rated for 250 Volts AC at 50 Amps to plug.

Use this receptacle to operate 120/240 Volt

AC, 60 Hz electrical loads requiring up to

12,000 watts (12.0 kW) of power. This recep-

tacle is protected by a 50 Amp 2-pole circuit

breaker.

Figure 2-7. 120/240 VAC, 50 Amp Receptacle

NEMA 14-50

COsense

Carbon Monoxide (CO) Detection

and Shut-off System (if equipped)

The COsense module monitors for the accu-

mulation of poisonous CO gas found in engine

exhaust when the generator is running. If

COsense detects increasing levels of CO gas,

it automatically shuts off the engine. COsense

only monitors when the engine is running.

Generators are intended to be used outdoors,

far from occupied buildings and the exhaust

pointed away from personnel and buildings.

However, if mis-used and operated in a loca-

tion that results in the accumulation of CO, like

indoors or in a partially enclosed area,

COsense shuts off the engine, notifies the

user of what has happened and directs the

user to read the instruction action label for

steps to take. See Figure 2-8. COsense is not

a substitute for an indoor carbon monoxide

alarm.

See Figure 2-8. After a shut-off, a blinking

RED light in the COsense badge on the side

of the generator provides notification that the

generator was shut off due to an accumulating

CO hazard. The RED light will blink for at least

five minutes after a CO shut-off. Move the

generator to an open, outdoor area and point

the exhaust away from people and occupied

buildings. Once relocated to a safe area, the

generator can be restarted and the proper

electrical connections made to supply electri-

cal power. The RED light will stop blinking

automatically upon engine re-start. Introduce

fresh air and ventilate the location where the

generator had shut down.

See Figure 2-8. If a COsense system fault has

occurred and no longer provides protection,

the portable generator is shut off automatically

and the YELLOW light will blink for at least

five minutes in the COsense badge to notify

the user of the fault. The COsense module

can only be diagnosed and repaired by a

trained technician at the dealer. The generator

can be re-started, but may continue to shut-

off.

COsense will detect the accumulation of Car-

bon Monoxide from other fuel burning sources

such as engine powered tools or propane

heaters used in the area of operation. For

example, if another generator is used and the

exhaust is pointed at a COsense equipped

generator, COsense may initiate a shut-off

due to rising CO levels. This is not an error.

Hazardous Carbon Monoxide has been

detected. The user must take action to move

and re-direct these devices to better dissipate

Carbon Monoxide far away from personnel

and occupied buildings.

000204

000924

10 Owner’s Manual for Portable Generator

Figure 2-8. Instruction Action Label

Remove Contents from Carton

1. Open carton completely by cutting each

corner from top to bottom.

2. Remove and verify carton contents prior to

assembly. Carton contents should contain

the following:

Accessories

3. Call Generac Customer Service 1-888-

GENERAC (1-888-436-3722) with the unit

model and serial number for any missing

carton contents.

4. Record model, serial number, and date of

purchase on front cover of this manual.

Assembly

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) for any assem-

bly issues or concerns. Please have model

and serial number available.

The following tools are required to install the

accessory kit.

• Needle Nose Pliers

• Ratchet Wrench

• 8mm Socket

• 12mm Socket

• 13mm Socket

• 10mm Wrench

• 13mm Wrench

• 8mm Wrench (2) (electric start only)

NOTE: The wheels are not intended for over-

the-road use.

Item Qty.

Main Unit 1

Owner’s Manual 1

Liter Oil SAE 30 1

Handle Assembly (A) 1

Never-flat Wheel (B) 2

Frame Foot (C) 2

Service Warranty 1

Emissions Warranty 1

3’ Power Cord (if equipped) 1

LPG Hose and Regulator 1

Hardware Bag Qty.

Rubber Feet (D) 2

1/2” Axle Pin (E) 2

Hitch Pin (F) 2

1/2” Flat Washer (G) 2

Hex Flanged M6 Nut (H) 2

Hex Flanged M8 Nut (J) 6

M8 Bolt (Long) (K) 6

M6 Bolt (Long) (L) 2

M8 Nylon Flat Washer (M) 4

(000100a)

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

WARNING

Owner’s Manual for Portable Generator 11

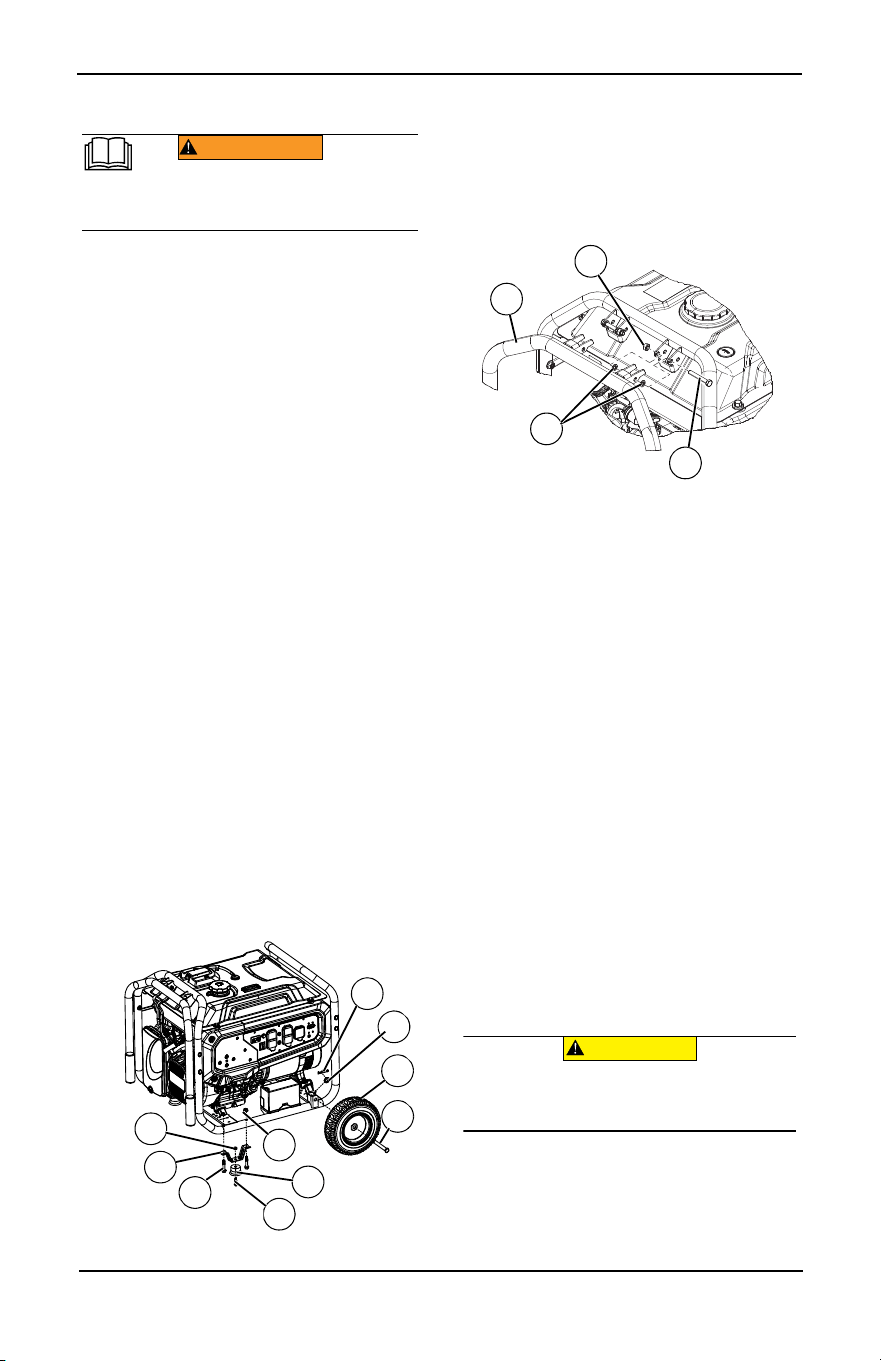

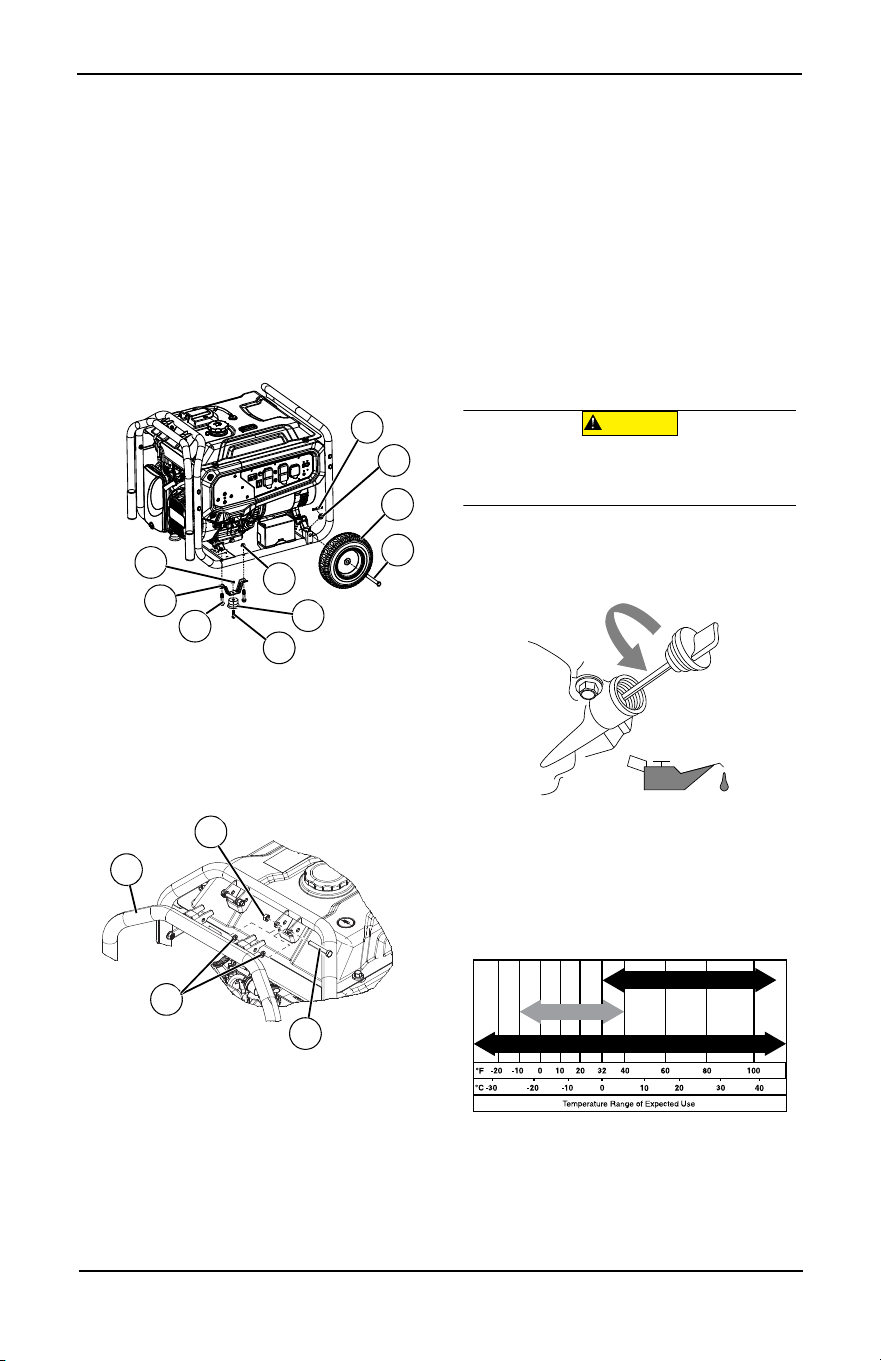

See Figure 2-9.

Install wheels as follows:

1. Slide axle pin (E) through the wheel (B), 1/

2” flat washer (G), and wheel bracket on

frame.

2. Insert Hitch pin (F) through axle pin (E).

Install frame foot and rubber bumpers as fol-

lows:

1. Slide hex head bolts (L) through rubber

bumper (D), then through frame foot (C) (if

not pre-assembled) and install nut (H).

2. Slide hex head bolts (K) through frame

foot (C) and holes in frame rail.

3. Install locking flange nuts (J).

Figure 2-9. Wheel & Foot Assembly

See Figure 2-10.

Install handle as follows:

1. Slide long bolts (K) through handle mount-

ing bracket of generator frame, nylon

washer (M), handle (A), and nylon washer

(M). Install hex nuts (J).

Figure 2-10. Handle Assembly

Battery Cable Connection

(electric start only)

The unit has been shipped with the battery

cables disconnected.

See Figure 4-5. You will need two 8mm box

wrenches to connect the battery cables.

1. Cut off cable ties securing battery cables

and remove red cover from battery termi-

nal.

2. First, connect the red cable to the positive

(+) battery terminal with the bolt and nut

supplied.

3. Make sure connections are secure and

slide rubber boot over the positive (+) bat-

tery terminal and connection hardware.

4. Connect the black cable to the negative (-)

battery terminal with the bolt and nut sup-

plied. Slide rubber boot over the negative

(-) battery terminal and connection hard-

ware.

5. Make sure all connections are secure.

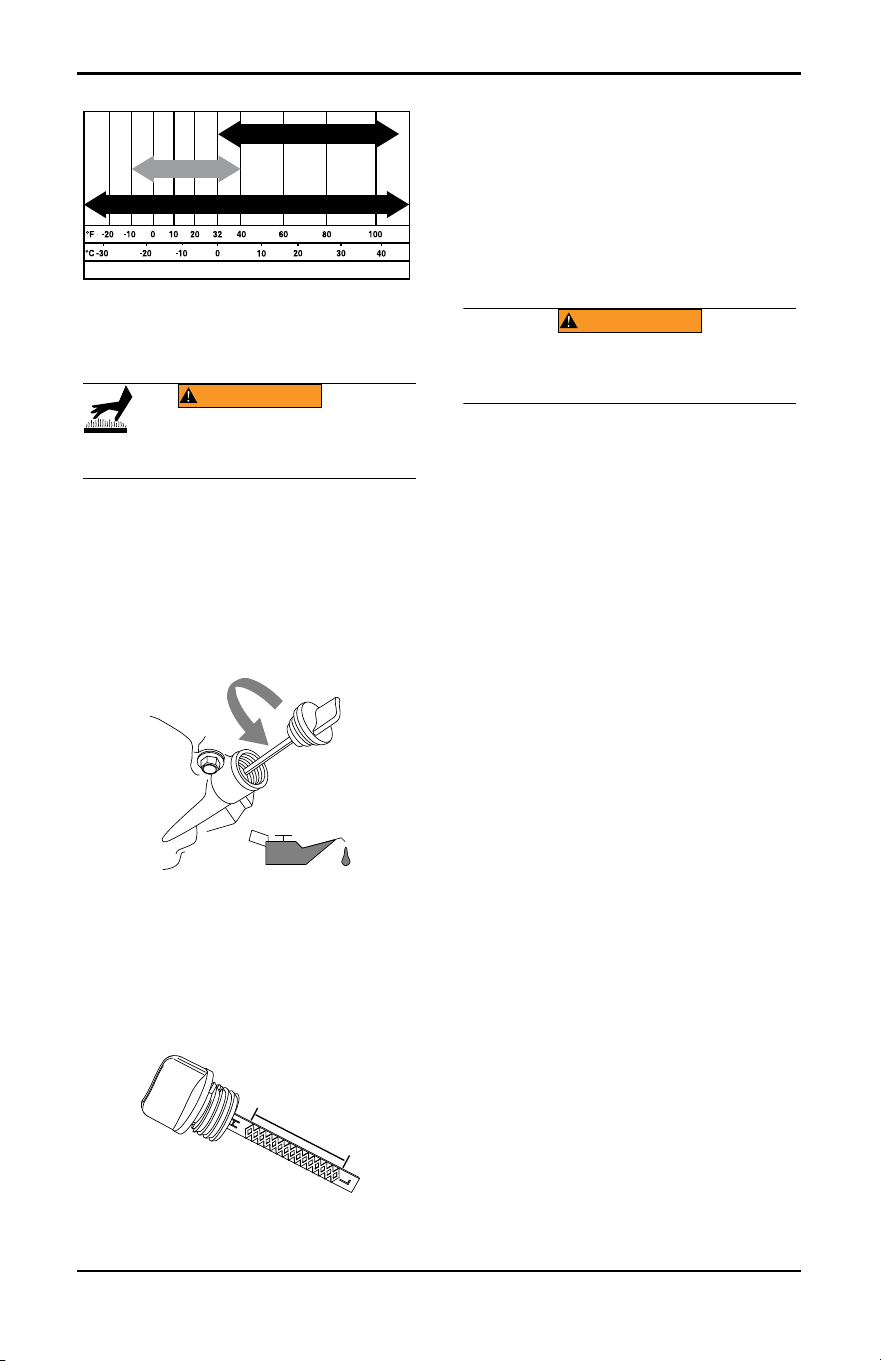

Add Engine Oil

1. Place generator on a level surface.

2. Verify oil fill area is clean.

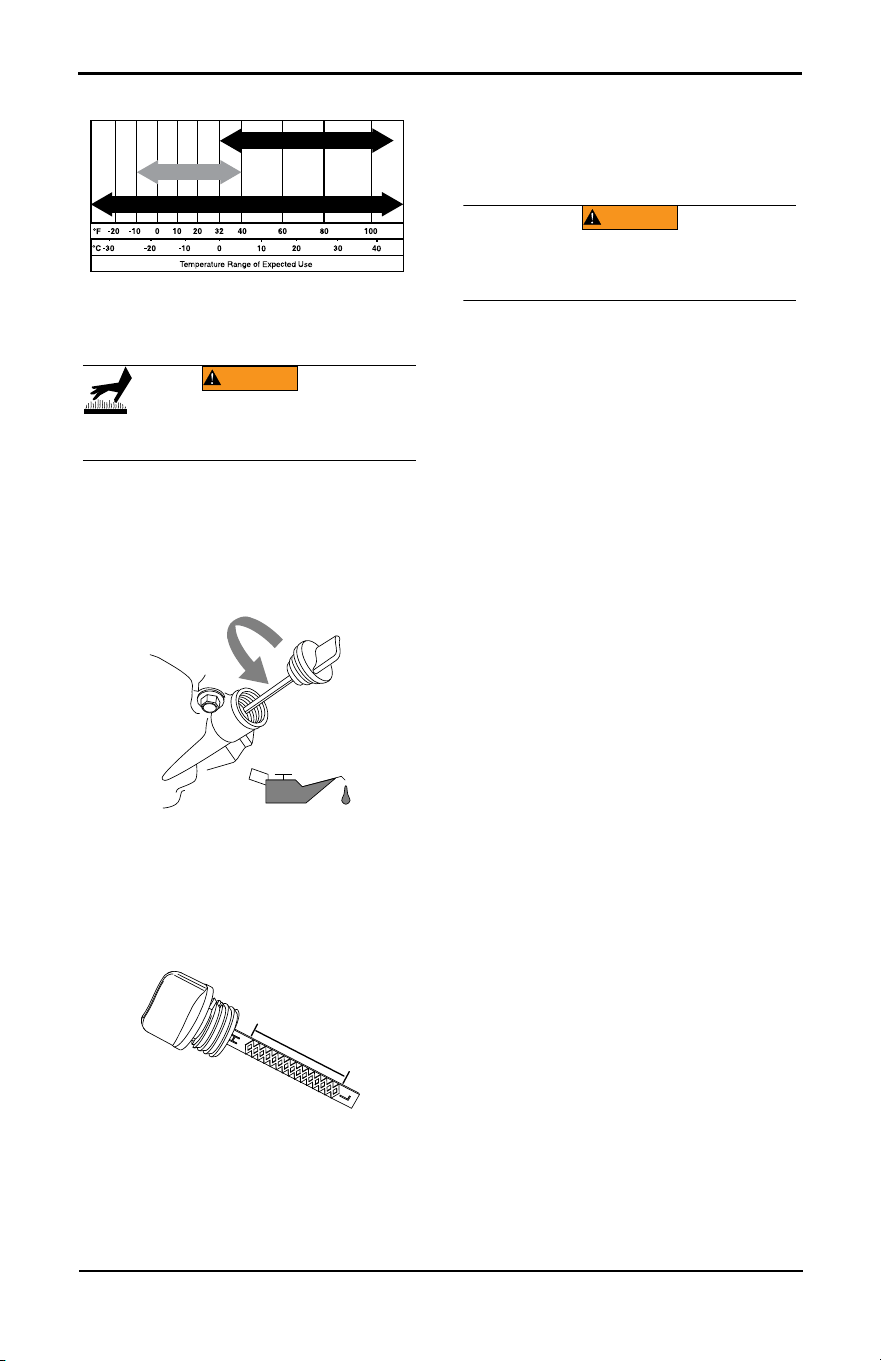

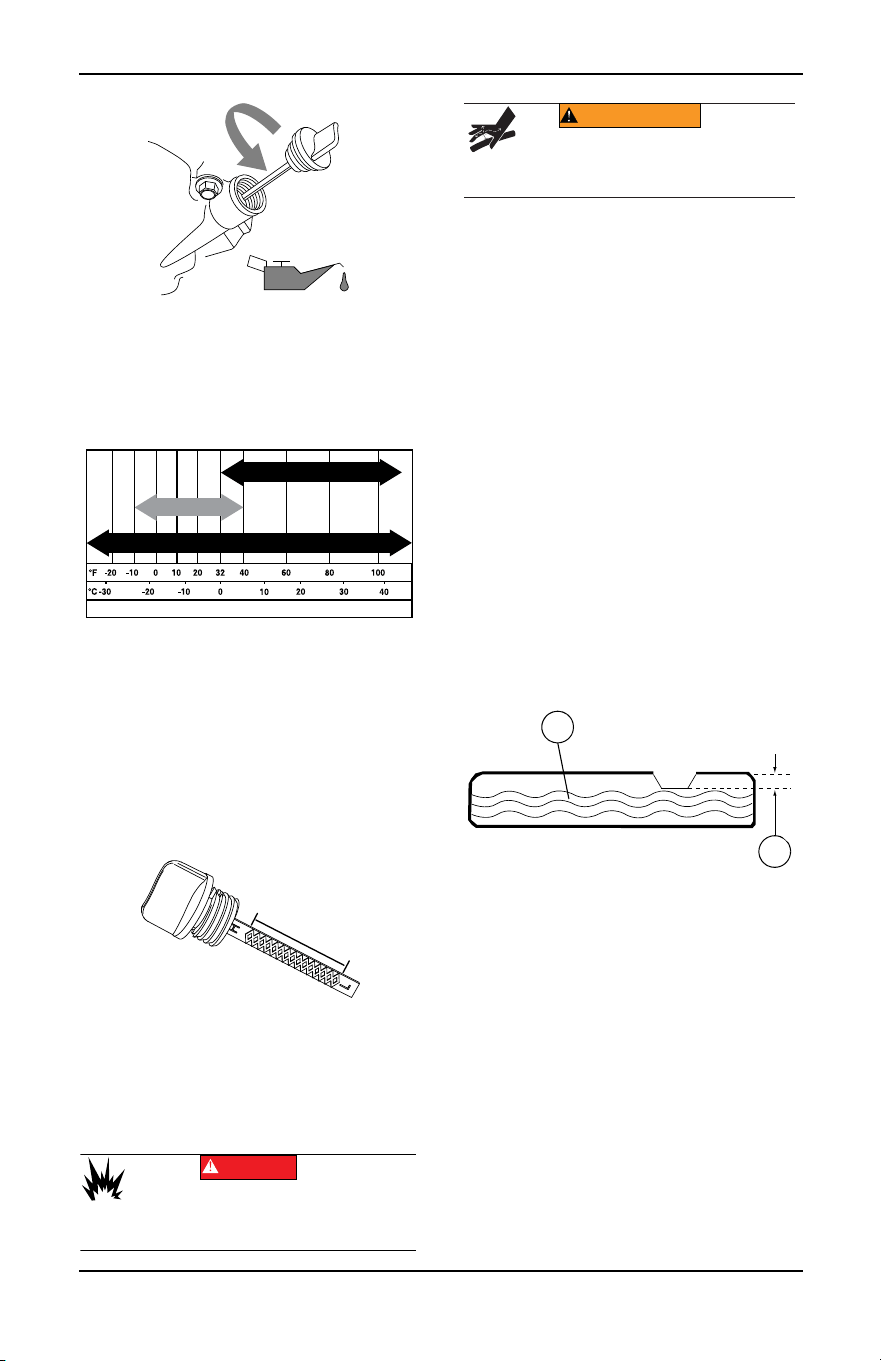

3. See Figure 2-11. Remove oil fill cap and

wipe dipstick clean.

Figure 2-11. Remove Dipstick

4. Add recommended engine oil as shown in

the following chart.

NOTE: Use petroleum based oil (supplied) for

engine break-in before using synthetic oil.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

5. Thread dipstick into oil filler neck. Oil level

is checked with dipstick fully installed.

015953

011126

(000135)

Engine damage. Verify proper type and quantity of

engine oil prior to starting engine. Failure to do so

could result in engine damage.

CAUTION

000115

SAE 30

10W-30

Synthetic 5W-30

000399

12 Owner’s Manual for Portable Generator

6. See Figure 2-12. Remove dipstick and ver-

ify oil level is within safe operating range.

Figure 2-12. Safe Operating Range

7. Install oil fill cap/dipstick and hand-tighten.

Fuel - Gasoline

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91

RON).

• Up to 10% ethanol (gasohol) is acceptable

(where available; non-ethanol fuel is rec-

ommended).

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate

fuels. Stabilize fuel prior to storage.

1. Verify unit is OFF and cooled for a mini-

mum of two minutes prior to fueling.

2. Place unit on level ground in a well venti-

lated area.

3. Clean area around fuel cap and remove

cap slowly.

4. See Figure 2-13. Slowly add recom-

mended fuel (A). Do not overfill (B).

5. Install fuel cap.

Figure 2-13. Add Recommended Fuel

NOTE: Allow spilled fuel to evaporate before

starting unit.

IMPORTANT NOTE: It is important to pre-

vent gum deposits from forming in fuel

system parts such as the carburetor, fuel

hose or tank during storage. Alcohol-

blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which

leads to separation and formation of acids

during storage. Acidic gas can damage the

fuel system of an engine while in storage.

To avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. See the Storage section.

Never use engine or carburetor cleaner

products in the fuel tank as permanent

damage may occur.

Fuel - LP Requirements

NOTE: LP vapor 1st stage regulator inlet pres-

sure is approximately 30 psi at 0 °F, and 218

psi at 100 °F.

Use only standard 20 or 30 pound capacity LP

cylinders with Type 1, right hand Acme

threads with this generator. Verify qualification

date on cylinder has not expired. Do not use

rusted or damaged cylinders.

All new cylinders must be purged of air and

moisture prior to filling. Used cylinders that

have not been plugged or kept closed must

also be purged.

The purging process should be done by the

propane gas supplier. (Cylinders from an

exchange supplier should have been purged

and properly filled by supplier).

000116

(000105)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

DANGER

(000106b)

Fluid Injection. This machine produces

high-pressure fluid streams that can pierce

skin. Fluid injection could result in death or

serious injury.

WARNING

000400

(000201)

WARNING

Risk of burns. Contact with liquid contents of cylinder

will cause freeze burns to the skin. If liquid contents

contacts skin or eyes, seek immediate medical

attention.

(000128a)

WARNING

Personal injury. Keep out of reach of children.

Failure to do so could result in death or serious injury.

Owner’s Manual for Portable Generator 13

1. Remove safety plugs or caps from cylinder

valve, generator mounted regulator, and

regulator connecting hose ends.

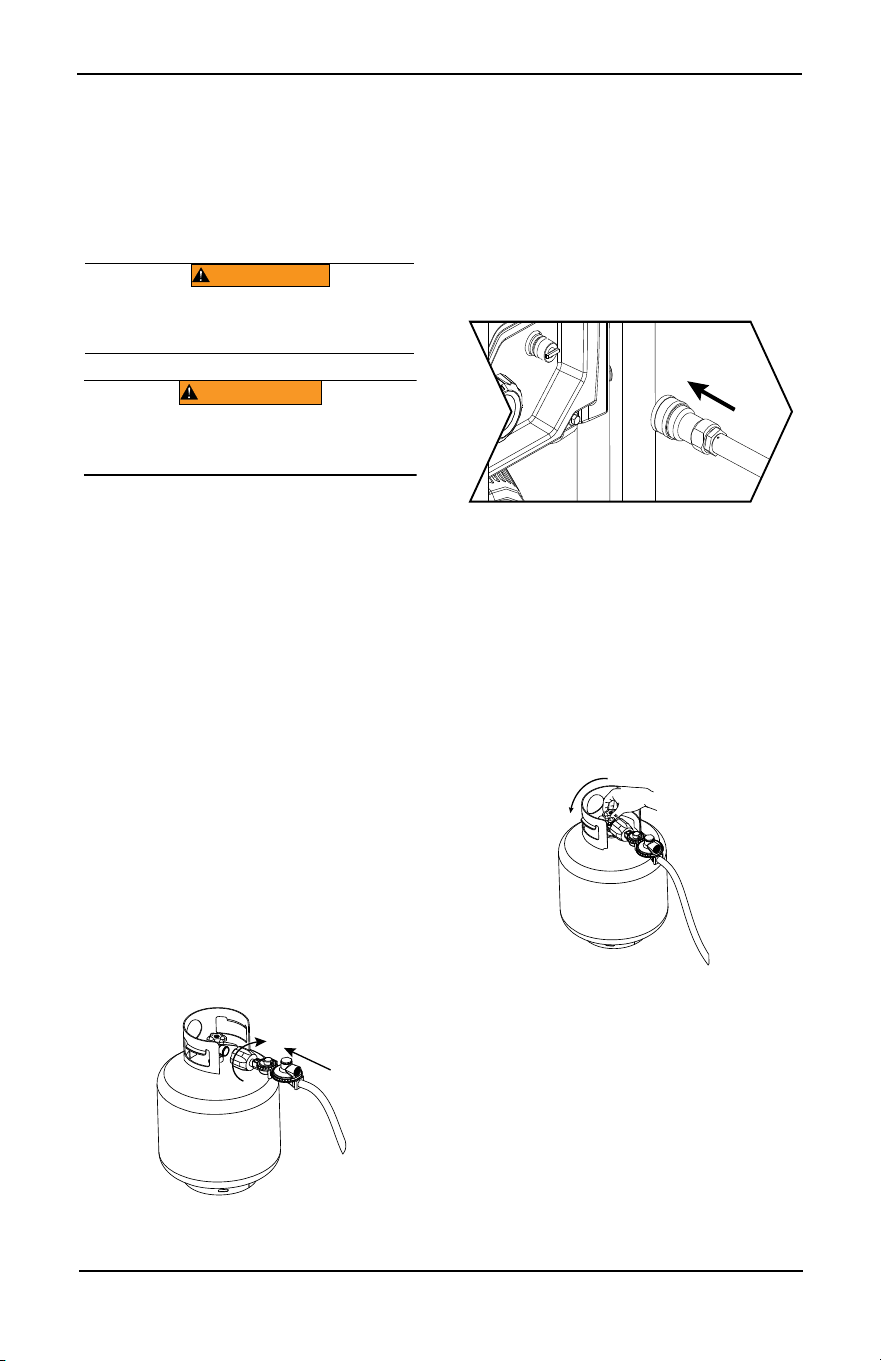

2. See Figure 2-14. With LP tank closed,

attach LP regulator connecting hose into

valve. Turn plastic coupling from the hose

right (clockwise) to tighten hose assembly

onto LP tank.

Figure 2-14. Connect Hose Assembly to LP

Tank

3. See Figure 2-15. Connect opposite regula-

tor connecting hose end to generator at

the LP connection point on the front of the

generator.

QUICK DISCONNECT - Pull back on the col-

lar as the hose connector engages the fuel

inlet fitting on the generator. When fully

engaged, release the collar to lock connector

onto fitting.

Figure 2-15. Connect Hose to Regulator

4. See Figure 2-16. Turn LP tank valve ON

and check for leaks by spraying soapy

water to check connections. If bubbles

appear, become larger in size, or increase

in number, a leak exists.

NOTE: Always position cylinder so the con-

nection between the valve and regulator won’t

cause sharp bends or kinks in hose.

Figure 2-16. Turn LP Tank Valve On

NOTE: If a leak exists, this must be corrected

before using generator. Contact your local

IASD for assistance.

NOTE: When transporting and storing, keep

cylinder secured in an upright position with

cylinder valve turned off and the outlet

plugged. Keep cylinders away from heat and

ventilated when in a vehicle.

Fuel Requirements and

Recommendations - Natural

Gas

NOTE: NG is lighter than air and will collect in

high areas. LP gas is heavier than air and will

settle in low areas.

LP gas should only use a vapor withdrawal

system. This type of system uses vapors

formed above liquid propane in the storage

tank.

BTU Content

Recommended fuels should have a BTU con-

tent of at least 1,000 BTU/ft

(37.26 MJ/m

)

for NG; or at least 2,500 BTU/ft

(93.15 MJ/

) for LP gas.

NOTE: BTU fuel content information is avail-

able from fuel supplier.

Fuel Pressure

Required fuel pressure for NG is 3.5–7.0 in

water column (0.87–1.74 kPa) at generator

fuel inlet. Required fuel pressure for LP gas is

10–12 in water column (2.49–2.99 kPa) at

generator fuel inlet.

NOTE: All pipe sizing, construction, and lay-

out must comply with NFPA 54 for NG applica-

tions and NFPA 58 or ICC IFGC for LP gas

applications. Verify fuel pressure NEVER

drops below required specification once gen-

002605

019951

002606

(000192)

DANGER

Explosion and fire. Fuel and vapors are extremely

flammable and explosive. No leakage of fuel is

permitted. Keep fire and spark away. Failure to do

so will result in death or serious injury.

Owner’s Manual for Portable Generator 14

erator is installed. See the NFPA website at

www.nfpa.org for further information regard-

ing NFPA requirements.

Always contact local fuel suppliers or fire mar-

shal to verify codes and regulations for correct

installation. Local codes will mandate correct

routing of gaseous fuel line piping around gar-

dens, shrubs, and other landscaping.

Piping strength and connections should be

given special consideration for installations in

areas at risk for flooding, tornadoes, hurri-

canes, earthquakes, and unstable ground.

IMPORTANT NOTE: Use an approved pipe

sealant or joint compound on all threaded

NPT fittings.

NOTE: All installed gaseous fuel piping must

be purged and leak tested prior to initial

startup in accordance with local codes, stan-

dards, and regulations.

Natural Gas Pipe Sizing

To determine correct NG pipe size, find the kW rating of generator in the left column, and trace to

the right. The number to the right is maximum length (measured in ft / m) allowed for the pipe sizes

on top. Pipe sizes are measured by trade size diameter to include any fittings, valves (must be full

flow), elbows, tees, or angles.

NOTE: See Table B.3.2 in NFPA 54 or Table A.2.2 in the ICC IFGC, Equivalent Lengths of Pipe

Fittings and Valves for the correct values to be added to overall fuel piping length. Tables are

based on schedule 40 black pipe. If installing any other piping system, follow pipe sizing charts for

selected piping system.

Installing and Connecting Fuel

Lines

IMPORTANT NOTE: NG and LP gas are

highly volatile substances. Strictly adhere

to all safety procedures, codes, standards,

and regulations.

Fuel line connections should be made by a

certified contractor familiar with local codes.

Always use AGA-approved gas pipe and a

quality pipe sealant or joint compound.

Verify capacity of NG meter or LP tank to pro-

vide sufficient fuel for both the generator and

other operating appliances.

Fuel Shutoff Valve

See Figure 2-17. The generator will require an

external manual fuel shutoff valve (A) on the

fuel line.

NOTE: Fuel shutoff valve must be installed at

a readily accessible location, and within six (6)

ft (1.8 m) of generator fuel inlet.

Figure 2-17. QUICK DISCONNECT, Fuel

Shutoff Valve with Manometer Port, and

Flexible Fuel Line

Figure 2-18 illustrates a fuel shutoff valve with

a manometer port for making fuel pressure

checks. This optional accessory fuel shutoff

valve permits making pressure checks for

diagnostic purposes without going into the

generator enclosure.

Table 2-1. NG Pipe Sizing

Pipe Size

(in / mm)

For 5–7 in Water Column

(1.24–1.74 kPa)

For 3.5–5 in Water Column

(0.87–1.24 kPa)

Allowable Pipe Distances (ft/m)

0.5/13 0.75/19 1/25 1.25/32 1.5/38 0.75/19 1/25 1.25/32 1.5/38

9.5 kW 10/3.1 60/18.3 200/61 750/228.6 — 20/6.1 60/18.3 175/53.3 —

(000192)

DANGER

Explosion and fire. Fuel and vapors are extremely

flammable and explosive. No leakage of fuel is

permitted. Keep fire and spark away. Failure to do

so will result in death or serious injury.

020044

Owner’s Manual for Portable Generator 15

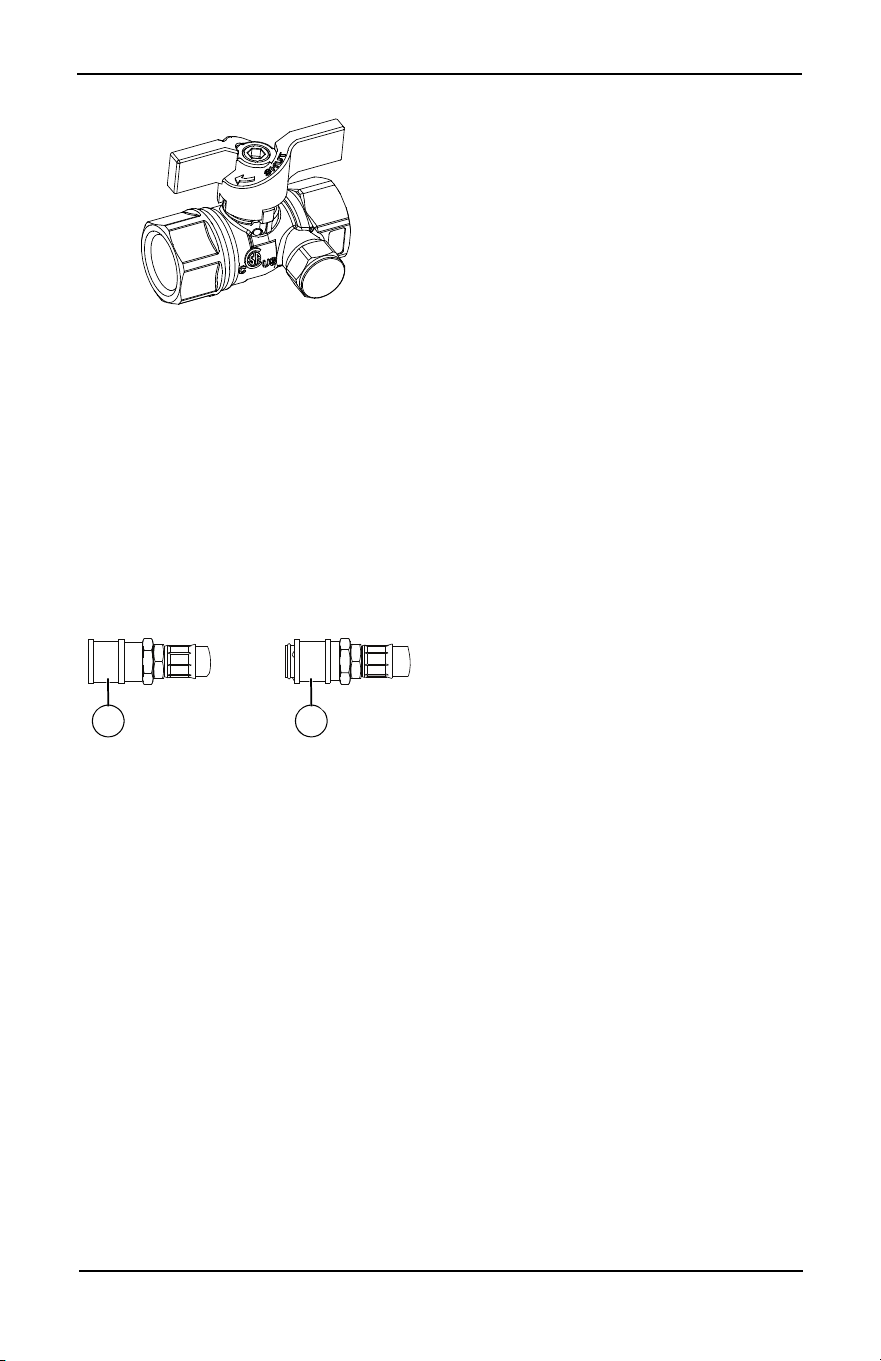

Figure 2-18. Fuel Shutoff Valve with

Manometer Port

Fuel shutoff valves available through an IASD:

• 1/2 in ball valve, part number 0K8752

• 3/4 in ball valve, part number 0K8754

• 1 in ball valve, part number 0K8184

• 1-1/4 in ball valve, part number 0L2844

• 1-1/2 in ball valve, part number 0L2845

NOTE: QUICK DISCONNECT size: 1/2” QDD

(Female).

See Figure 2-19. The slidable sleeve on the

quick connector (4) of LP hose has two states,

Release state (1), Compressed state (2).

Figure 2-19. Slidable Sleeve

000743

020033

1 2

16 Owner’s Manual for Portable Generator

Section 3 Operation

Operation and Use Questions

Call Generac customer service at 1-888-GEN-

ERAC (1-888-436-3722) with questions or

concerns about equipment operation and

maintenance.

Before Starting Engine

1. Verify engine oil level is correct.

2. Verify fuel level is correct.

3. Verify unit is secure on level ground, with

proper clearance and is in a well ventilated

area.

Prepare Generator for Use

Grounding the Portable

Generator

See Figure 3-1. The portable generator is

equipped with a terminal for the connection of

a field grounding electrode conductor where a

grounding electrode system is required by

NEC Article 250.34(A). The equipment

grounding conductor terminals of the genera-

tor receptacles are bonded to the generator

frame. Where the generator supplies power to

cord and plug connected equipment, like

power tools, the frame of the generator is not

required by the NEC to be connected to a field

grounding electrode. The generator neutral

conductor is bonded to the generator frame in

accordance with NEC Article 250.34(C).

• NEUTRAL BONDED TO FRAME

• THERE IS A PERMANENT CONDUCTOR

BETWEEN THE GENERATOR (STATOR

WINDING) AND FRAME

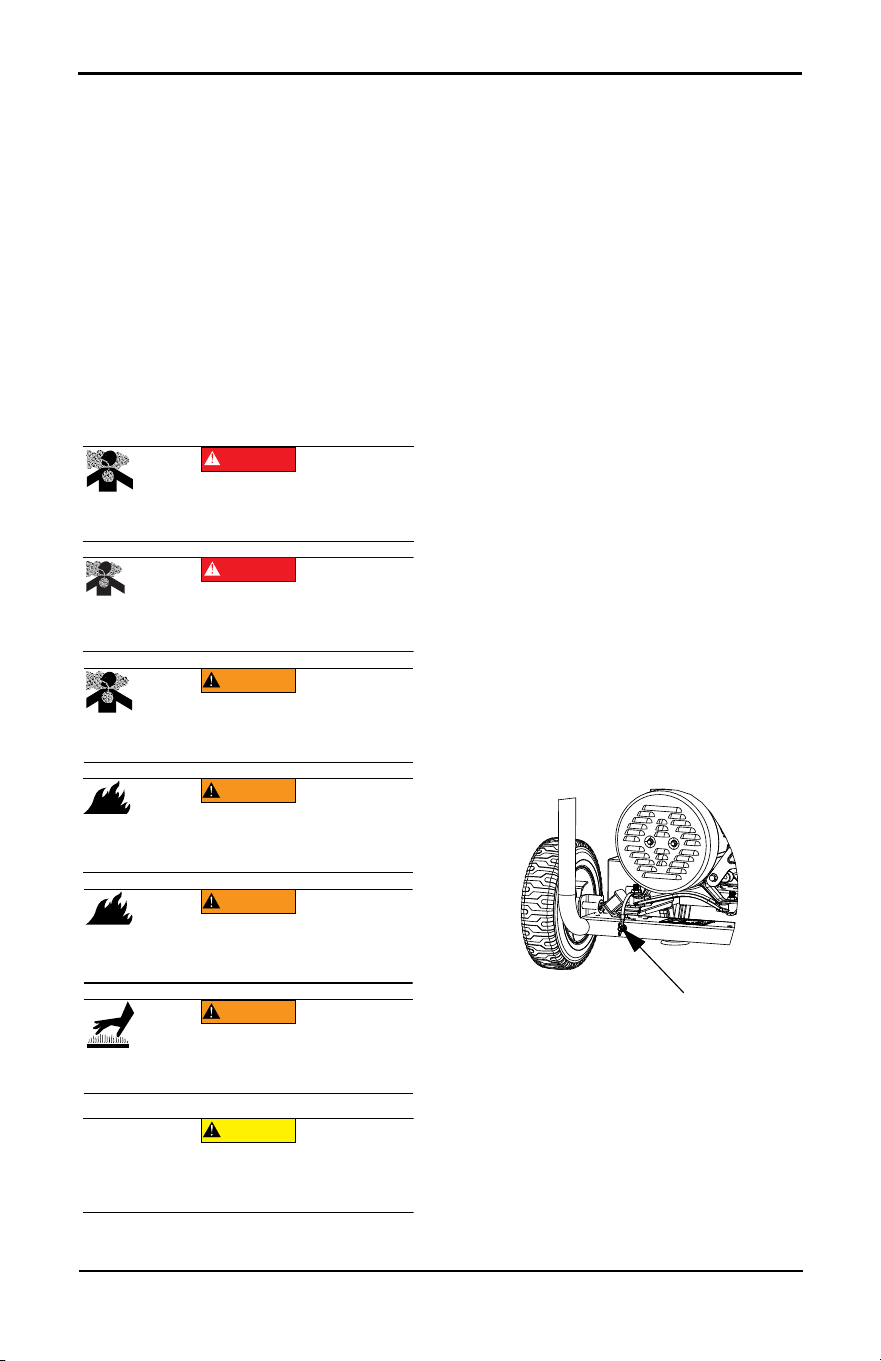

See Figure 3-1. Where the generator is con-

nected to a manual transfer switch, the trans-

fer switch must also switch the neutral upon

transfer to be NEC code compliant (3-Pole

switch). A grounding electrode is required to

be connected to the generator frame to prop-

erly ground the generator. The ground wire

connected from the generator terminal/frame

to a field ground electrode shall be of equal or

larger ampacity than the largest conductor

used in the generator. Generac HomeLink

manual transfer switches and kits meet this

requirement and are recommended for use.

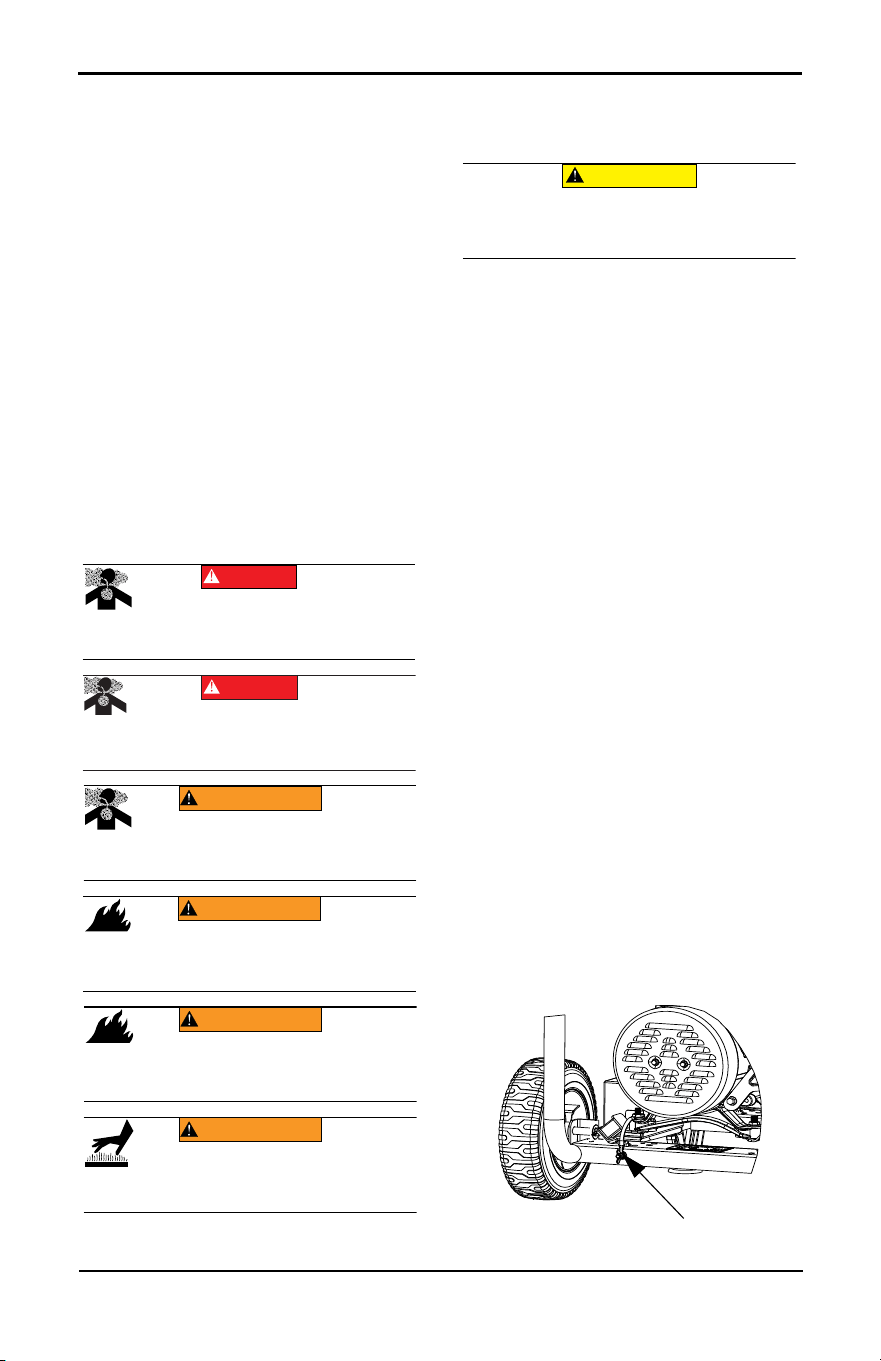

Figure 3-1.Grounding the Generator

Special Requirements

Review all Federal or State Occupational

Safety and Health Administration (OSHA) reg-

ulations, local codes, or ordinances that apply

to the intended use of the generator.

Consult a qualified electrician, electrical

inspector, or the local agency having jurisdic-

tion:

• In some areas, generators are required to

be registered with local utility companies.

(000103)

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous

gas. Carbon monoxide, if not avoided, will

result in death or serious injury.

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000179b)

DANGER

(000178a)

WARNING

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

(000118a)

Risk of fire. Do not use generator without

spark arrestor installed. Failure to do so

could result in death or serious injury.

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

015954

Owner’s Manual for Portable Generator 17

• If the generator is used at a construction

site, there may be additional regulations

which must be observed.

Connecting the Generator to a

Building Electrical System

It is recommended to use a manual transfer

switch when connecting directly to a building

electrical system to prevent hazardous back-

feeding and avoid injuring utility line workers.

When connecting a portable generator to a

building electrical system, a transfer switch

must isolate the generator power from the util-

ity power at all times. Failure to comply will

result in a hazardous condition. Installation is

to be made in strict compliance with all

national and local electrical codes and laws,

and be completed by a qualified electrician.

Know Generator Limits

Overloading a generator can result in damage

to the generator and connected electrical

devices. Observe the following to prevent

overload:

• Add the total wattage of all electrical

devices to be connected at one time. This

total should NOT be greater than the gener-

ator's wattage capacity.

• The rated wattage of lights can be taken

from light bulbs. The rated wattage of tools,

appliances, and motors can be found on a

data label or decal affixed to the device.

• If the appliance, tool, or motor does not

give wattage, multiply volts times ampere

rating to determine watts (volts x amps =

watts).

• Some electric motors, such as induction

types, require approximately three times

more watts of power for starting than for

running. This surge of power lasts only a

few seconds when starting such motors.

Make sure to allow for high starting wattage

when selecting electrical devices to con-

nect to the generator:

1. Calculate the watts needed to start the

largest motor.

2. Add to that figure the running watts of all

other connected loads.

The Wattage Reference Guide is provided to

assist in determining how many items the gen-

erator can operate at one time.

NOTE: All figures are approximate. See data

label on appliance for wattage requirements.

Wattage Reference Guide

Device Running

Watts

*Air Conditioner (12,000 Btu) 1700

*Air Conditioner (24,000 Btu) 3800

*Air Conditioner (40,000 Btu) 6000

Battery Charger (20 Amp) 500

Belt Sander (3") 1000

Chain Saw 1200

Circular Saw (7-1/4") 1250 to 1400

*Clothes Dryer (Electric) 5750

*Clothes Dryer (Gas) 700

*Clothes Washer 1150

Coffee Maker 1750

*Compressor (1 HP) 2000

*Compressor (3/4 HP) 1800

*Compressor (1/2 HP) 1400

Curling Iron 700

*Dehumidifier 650

Disc Sander (9") 1200

Edge Trimmer 500

Electric Blanket 400

Electric Nail Gun 1200

Electric Range (per element) 1500

Electric Skillet 1250

*Freezer 700

*Furnace Fan (3/5 HP) 875

*Garage Door Opener 500 to 750

Hair Dryer 1200

Hand Drill 250 to 1100

Hedge Trimmer 450

Impact Wrench 500

Iron 1200

*Jet Pump 800

Lawn Mower 1200

Light Bulb (Incandescent) 100

Microwave Oven 700 to 1000

*Milk Cooler 1100

Oil Burner on Furnace 300

Oil Fired Space Heater (140,000

Btu)

400

Oil Fired Space Heater (85,000 Btu) 225

Oil Fired Space Heater (30,000 Btu) 150

*Paint Sprayer, Airless (1/3 HP) 600

Paint Sprayer, Airless (hand-held) 150

Radio 50 to 200

*Refrigerator 700

Slow Cooker 200

*Submersible Pump (1-1/2 HP) 2800

*Submersible Pump (1 HP) 2000

*Submersible Pump (1/2 HP) 1500

18 Owner’s Manual for Portable Generator

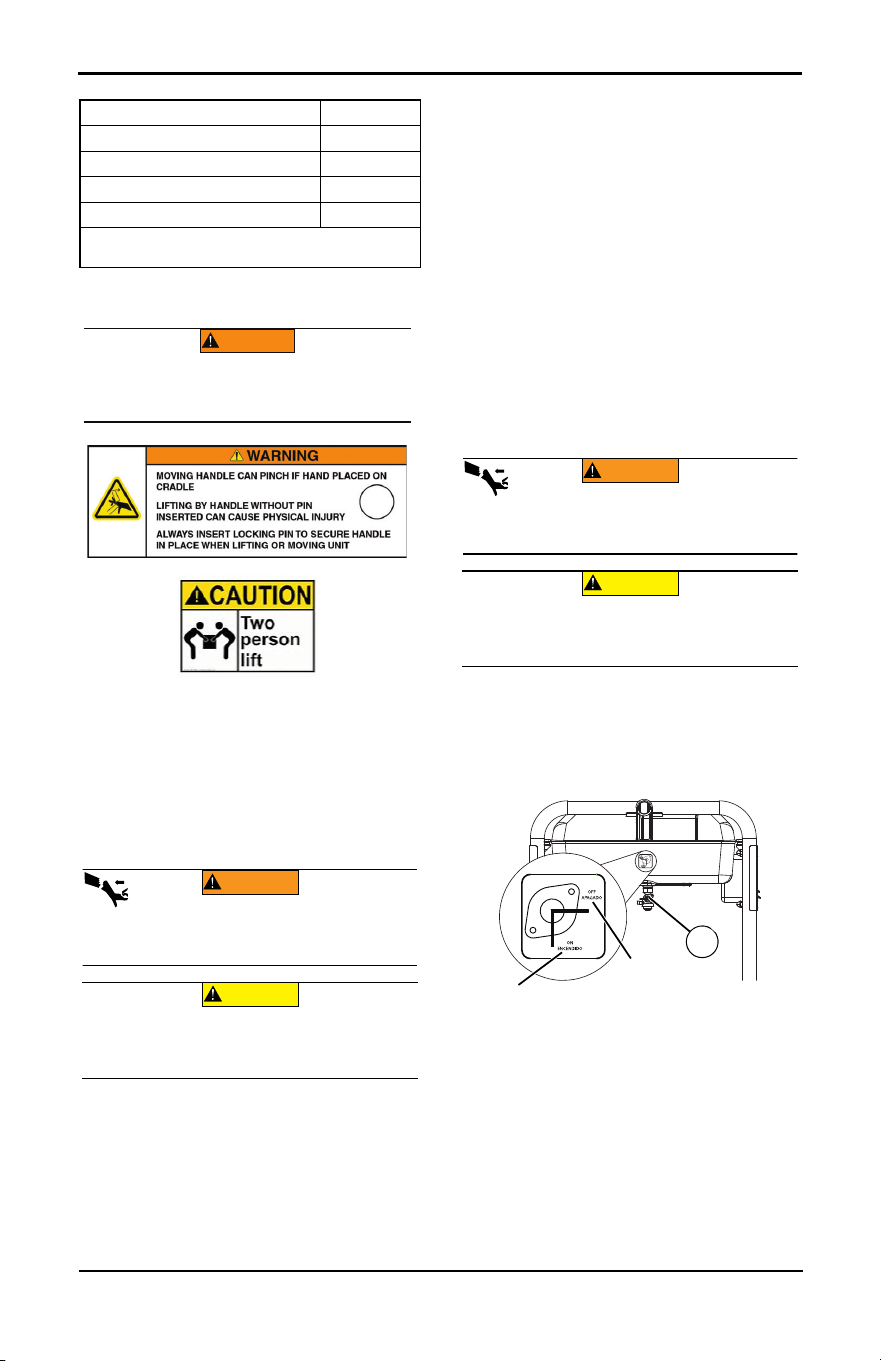

Transporting/Tipping of the Unit

• DO NOT store or transport the unit at an

angle greater than 15 degrees.

• Two (2) people are needed to lift the unit.

• Allow the unit to cool before transporting or

storing in an enclosed area.

• DO NOT move unit during operation.

Starting Gasoline Pull Start

Engines - 50 State Models

The generator is equipped with a manual

recoil starter which may be used if the battery

is discharged.

NOTE: The switch must be in the RUN/ON

position.

1. Unplug all electrical loads from the unit's

receptacles before starting engine.

2. Place generator on a level surface.

3. Turn engine GAS/LP dial to GAS.

4. See Figure 2-2. Turn engine RUN/STOP/

START switch to RUN/ON (manual start

only).

5. Firmly grasp recoil handle and pull slowly

until increased resistance is felt. Pull rap-

idly up and away.

6. Pull rapidly up and away to start engine.

IMPORTANT NOTE: Do not overload the

generator. Also, do not overload individual

panel receptacles. These outlets are pro-

tected against overload with push-to-reset-

type circuit breakers. If amperage rating of

any circuit breaker is exceeded, that

breaker opens and electrical output to that

receptacle is lost. Read Know Generator

Limits carefully.

Starting Gasoline Pull Start

Engines - 49 State Models

1. Unplug all electrical loads from the unit's

receptacles before starting engine.

2. Place generator on a level surface.

3. See Figure 3-2. Open the fuel shut-off

valve (A).

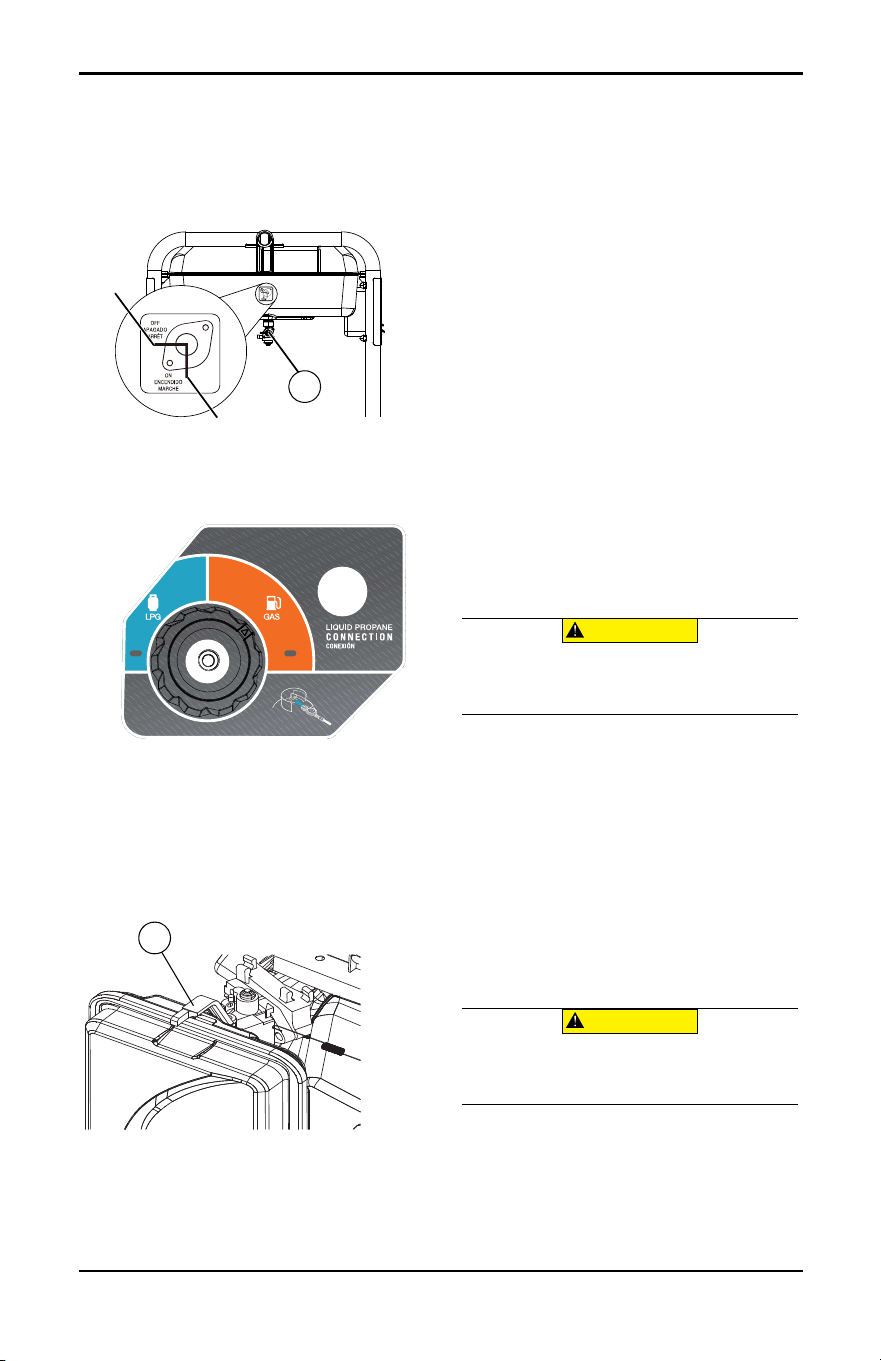

Figure 3-2.Fuel Shut-off Valve

4. See Figure 3-3. Turn engine GAS/LP dial

to GAS.

*Sump Pump 800 to 1050

*Table Saw (10") 1750 to 2000

Television 50 to 300

Toaster 1000 to 1650

Weed Trimmer 500

* Allow three (3) times the listed watts for starting

these devices.

WARNING

(000805)

Personal injury. Excessive weight. Two person lift.

Use only appropriate techniques when lifting

equipment. Improper lifting techniques could result

in equipment damage, death or serious injury.

(000183)

WARNING

Recoil Hazard. Recoil could retract unexpectedly.

Kickback could result in death or serious injury.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

(000183)

WARNING

Recoil Hazard. Recoil could retract unexpectedly.

Kickback could result in death or serious injury.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

020087

OFF

Owner’s Manual for Portable Generator 19

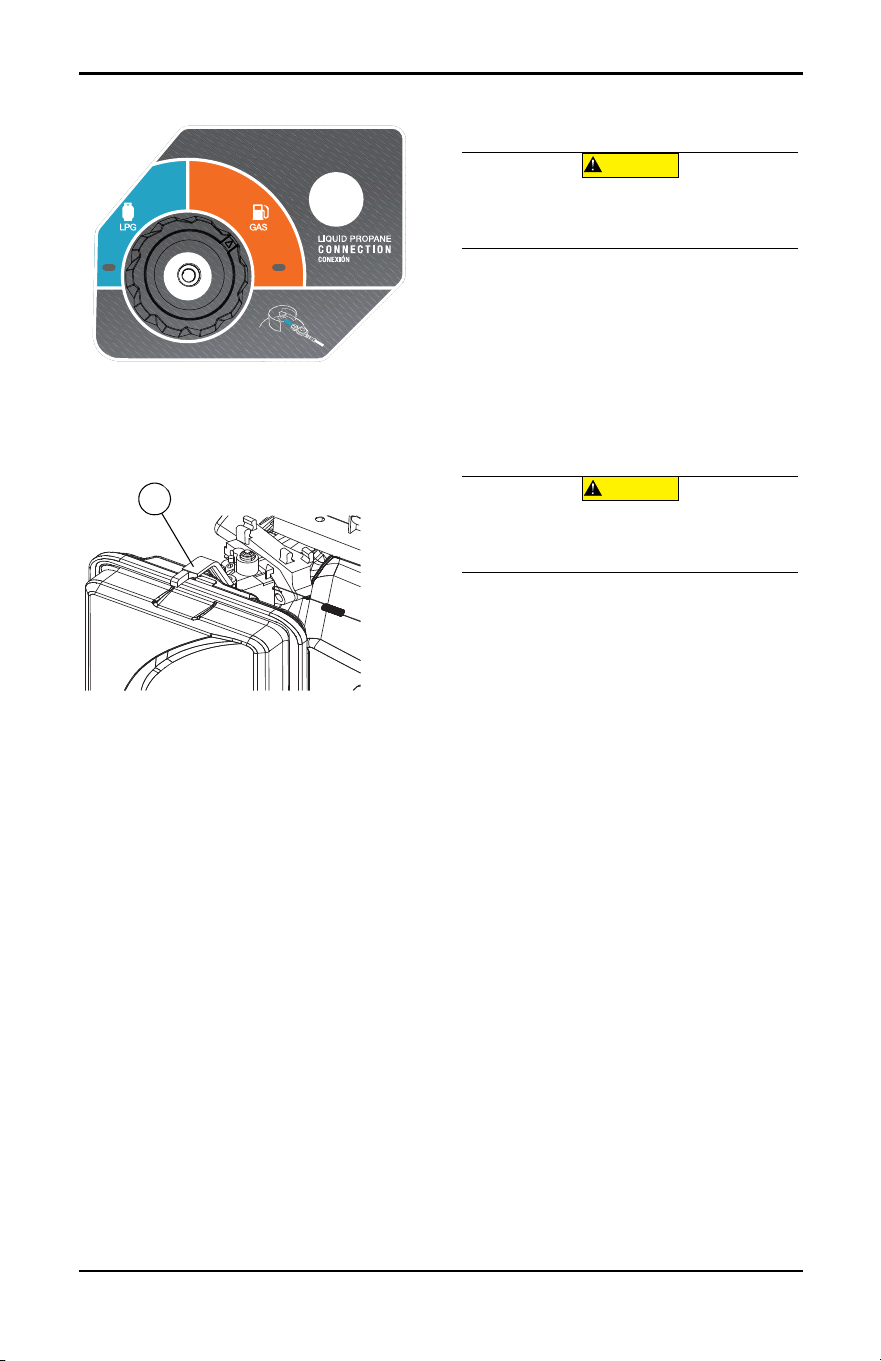

Figure 3-3.Gas/LP Dial

5. See Figure 2-2. Turn engine STOP/RUN/

START switch to RUN (manual start only).

6. See Figure 3-4. Slide engine choke (C) to

Full Choke position (left).

Figure 3-4.Choke Position

7. Brace one hand against the frame and

firmly grasp recoil handle. Pull slowly until

increased resistance is felt, then pull rap-

idly up and away.

8. When engine starts, move choke lever to

1/2-choke position until engine runs

smoothly, then fully into RUN position. If

engine falters, move choke back to 1/2-

choke position until engine runs smoothly,

then to RUN position.

NOTE: If engine fires, but does not continue to

run, move choke lever to Full Choke and

repeat starting instructions.

IMPORTANT NOTE: Do not overload the

generator. Also, do not overload individual

panel receptacles. These outlets are pro-

tected against overload with push-to-reset-

type circuit breakers. If amperage rating of

any circuit breaker is exceeded, that

breaker opens and electrical output to that

receptacle is lost. Read Know Generator

Limits carefully.

Starting Gasoline Electric Start

Engines - 50 State Models

1. Unplug all electrical loads from the unit's

receptacles before starting the engine.

2. Place generator on a level surface.

3. Turn engine GAS/LP dial to GAS.

4. Press and hold RUN/STOP/START switch

in the START position. When engine

starts, release the switch to the RUN posi-

tion.

Starting Gasoline Electric Start

Engines - 49 State Models

1. Unplug all electrical loads from the unit's

receptacles before starting the engine.

2. Place generator on a level surface.

3. See Figure 3-2. Open the fuel shut-off

valve.

4. Turn engine GAS/LP dial to GAS.

5. See Figure 3-4. Move engine choke lever

outward to Full Choke.

6. Press and hold STOP/RUN/START switch

in the START position. When engine

starts, release the switch to the RUN posi-

tion.

7. When engine starts, move choke lever to

1/2 choke position until engine runs

smoothly, then fully to RUN position. If

engine falters, move choke lever back to

1/2 choke position until engine runs

smoothly, then move to RUN position.

Starting LP Pull Start Engines -

49 and 50 State Models

NOTE: Follow the start-up guide decal to pre-

start the unit.

NOTE: 49 and 50 State models can only pull

start on LP with a battery connected.

1. Unplug all electrical loads from the unit's

receptacles before starting engine.

2. Place generator on a level surface.

3. See Figure 3-5. Open fuel shut-off valve on

cylinder.

4. Turn GAS/LP dial to LP. For 49 State Mod-

els, move engine choke lever to the RUN

position (choke lever to the right).

020086

000209

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

20 Owner’s Manual for Portable Generator

Figure 3-5.Fuel Shut-off Valve

5. Turn STOP/RUN/START switch to RUN

(manual start only).

6. Brace one hand against the frame and

firmly grasp recoil handle. Pull slowly until

increased resistance is felt. Pull rapidly up

and away two (2) to five (5) to PRIME fuel

system.

7. Brace one hand against the frame and

firmly grasp recoil handle. Pull slowly until

increased resistance is felt.

8. When engine starts, move choke lever to

1/2 choke position until engine runs

smoothly, then fully to RUN position. If

engine falters, move choke lever back to

1/2 choke position until engine runs

smoothly, then move to RUN position.

NOTE: If engine fires, but does not continue to

run, move STOP/RUN/START switch to STOP

and repeat starting instructions.

IMPORTANT NOTE: Do not overload the

generator. Also, do not overload individual

panel receptacles. These outlets are pro-

tected against overload with push-to-reset-

type circuit breakers. If amperage rating of

any circuit breaker is exceeded, that

breaker opens and electrical output to that

receptacle is lost. Read Know Generator

Limits carefully.

Starting LP Electric Start

Engines - 49 and 50 State

Models

1. Unplug all electrical loads from the unit's

receptacles before starting the engine.

2. Place generator on a level surface.

3. See Figure 3-5. Open the fuel shut-off

valve on cylinder.

4. Turn engine GAS/LP dial to LP.

5. See Figure 3-4. (49 State Model only)

Move engine choke lever to the RUN posi-

tion (choke lever to the right).

6. Press and hold STOP/RUN/START switch

in the START position. When engine

starts, release the switch to the RUN posi-

tion.

Generator Shut Down

1. Shut off all loads and unplug electrical

loads from generator panel receptacles.

2. Let engine run at no-load for several min-

utes to stabilize internal temperatures of

engine and generator.

3. See Figure 3-2 for gasoline or Figure 3-5 for

LP. (For 49 State Generator) Close fuel valve

and allow unit to run until the fuel in the car-

buretor is used up.

4. Move Run/Stop switch to Stop.

NOTE: (For 49 State Generator) Under nor-

mal conditions, close the appropriate fuel

valve and allow generator to run carburetor

bowl out of fuel. For emergencies, switch to

STOP.

Starting Natural Gas Electric

Start Engines - 49 and 50 State

Models

1. Unplug all electrical loads from the unit's

receptacles before starting the engine.

2. Place generator on a level surface.

3. See Figure 3-5. Open the NG valve from

hose supply.

4. Turn engine GAS/LP/NG dial to NG.

5. See Figure 3-4. (49 State Model only)

Move engine choke lever to the RUN posi-

tion (choke lever to the right).

6. Press and hold STOP/RUN/START switch

in the START position. When engine

starts, release the switch to the RUN posi-

tion.

NOTE: Starting the generator with NG fuel for

the first time once connected to fuel valve will

take longer time to crank in order to purge air

out of the fuel hose.

002606

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

(000136)

CAUTION

Equipment and property damage. Disconnect

electrical loads prior to starting or stopping unit.

Failure to do so could result in equipment and

property damage.

Owner’s Manual for Portable Generator 21

Section 4 Maintenance and Troubleshooting

Maintenance

Regular maintenance will improve perfor-

mance and extend engine/equipment life.

Generac Power Systems, Inc. recommends

that all maintenance work be performed by an

Independent Authorized Service Dealer

(IASD). Regular maintenance, replacement,

or repair of the emissions control devices and

systems may be performed by any repair shop

or person of the owner’s choosing. To obtain

emissions control warranty service free of

charge, the work must be performed by an

IASD. See the emissions warranty.

NOTE: Call 1-888-GENERAC (1-888-436-

3722) with questions about component

replacement.

Maintenance Schedule

Follow maintenance schedule intervals,

whichever occurs first according to use.

NOTE: Adverse conditions will require more

frequent service.

NOTE: Go to Generac.com or contact an

IASD for replacement parts.

NOTE: All required service and adjustments

should be each season as detailed in the fol-

lowing chart.

Preventive Maintenance

Dirt or debris can cause improper operation

and equipment damage. Clean generator

daily or before each use. Keep area around

and behind muffler free from combustible

debris. Inspect all cooling air openings on

generator.

• Use a damp cloth to wipe exterior surfaces

clean.

• Use a soft bristle brush to loosen caked on

dirt, oil, etc.

• Use a vacuum to pick up loose dirt and

debris.

• Low pressure air (not to exceed 25 psi)

may be used to blow away dirt. Inspect

cooling air slots and openings on generator.

These openings must be kept clean and

unobstructed.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter engine fuel system

and cause problems. If water enters generator

through cooling air slots, some water will be

retained in voids and crevices of rotor and sta-

tor winding insulation. Water and dirt buildup

on generator internal windings will decrease

insulation resistance of windings.

Engine Maintenance

Engine Oil Recommendations

To maintain the product warranty, the engine

oil should be serviced in accordance with the

recommendations of this manual. For your

convenience, maintenance kits designed and

intended for use on this product are available

from the manufacturer that include engine oil,

oil filter, air filter, spark plug(s), a shop towel

and funnel. These kits can be obtained from

an Independent Authorized Service Dealer

(IASD).

At Each Use

Check engine oil level

Every 100 Hours or Every Year*

Change oil ǂ

Inspect/clean spark arrestor

Every Year

Replace Spark Plug

Check Valve Clearance***

Every 200 Hours or Every Year

Inspect/clean air cleaner filter**

ǂ Change oil after first 30 hours of operation,

then every season.

* Change oil and oil filter every month when

operating under heavy load or in high tem-

peratures.

** Clean more often under dirty or dusty oper-

ating conditions. Replace air filter parts if

they cannot be adequately cleaned.

*** Check valve clearance and adjust if neces-

sary after first 50 hours of operation and

every 300 hours thereafter.

(000142a)

WARNING

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

22 Owner’s Manual for Portable Generator

Inspect Engine Oil Level

Inspect engine oil level prior to each use, or

every 8 hours of operation.

1. Place generator on a level surface.

2. Clean area around oil fill.

3. See Figure 4-1. Remove oil fill cap/dipstick

and wipe dipstick clean.

Figure 4-1. Engine Oil Fill

4. See Figure 4-2. Screw dipstick into filler

neck. Oil level is checked with dipstick fully

installed. Remove dipstick and verify oil

level is within safe operating range.

Figure 4-2. Safe Operating Range

5. Add recommended engine oil as neces-

sary.

6. Install oil fill cap/dipstick and hand-tighten.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

Change Engine Oil

When using generator under extreme, dirty,

dusty conditions, or in extremely hot weather,

change oil more frequently.

NOTE: Don’t pollute. Conserve resources.

Return used oil to collection centers.

Change oil while engine is still warm from run-

ning, as follows:

1. Place generator on a level surface.

2. Disconnect the spark plug wire from the

spark plug and place the wire where it

cannot contact spark plug.

3. Clean area around oil fill, and oil drain

plug.

4. Remove oil fill cap/dipstick.

5. Remove oil drain plug and drain oil com-

pletely into a suitable container.

6. Install oil drain plug and tighten securely.

7. Add recommended engine oil as neces-

sary. See Add Engine Oil.

8. Install oil fill cap/dipstick and hand-tighten.

9. Wipe up any spilled oil.

10. Properly dispose of oil in accordance with

all applicable regulations.

Air Filter

Engine will not run properly and may be dam-

aged if run with a dirty air filter. Service air fil-

ter more frequently in dirty or dusty conditions.

To service air filter:

1. See Figure 4-3. Turn knob (A) and remove

air filter cover.

2. Wash in soapy water. Squeeze filter dry in

clean cloth (DO NOT TWIST).

3. Clean air filter cover before re-installing it.

NOTE: To order a new air filter, contact the

nearest authorized service center at 1-888-

GENERAC (1-888-436-3722).

SAE 30

10W-30

Synthetic 5W-30

000399

(000139)

WARNING

Risk of burns. Allow engine to cool before

draining oil or coolant. Failure to do so could

result in death or serious injury.

000115

000116

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

Owner’s Manual for Portable Generator 23

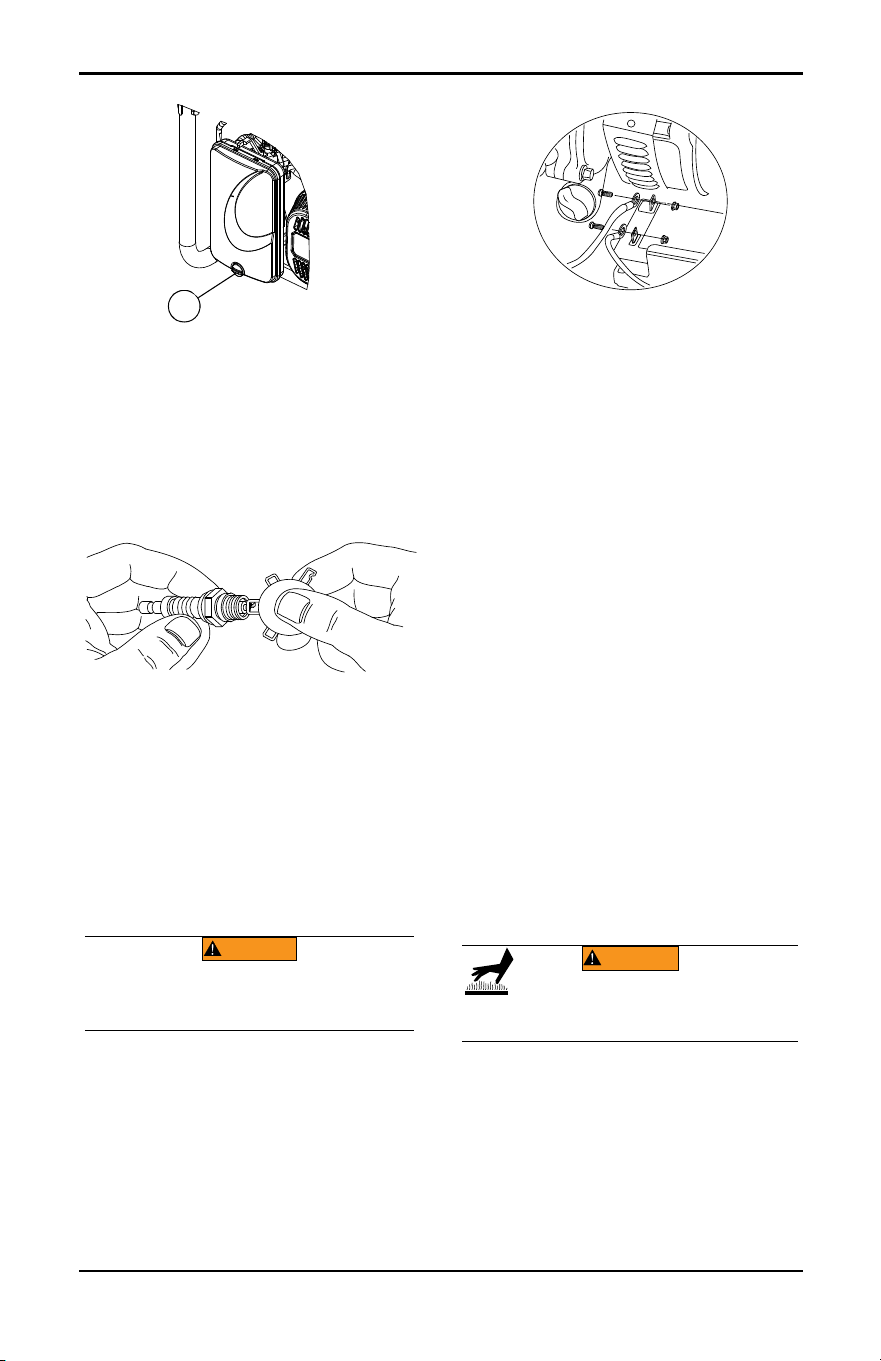

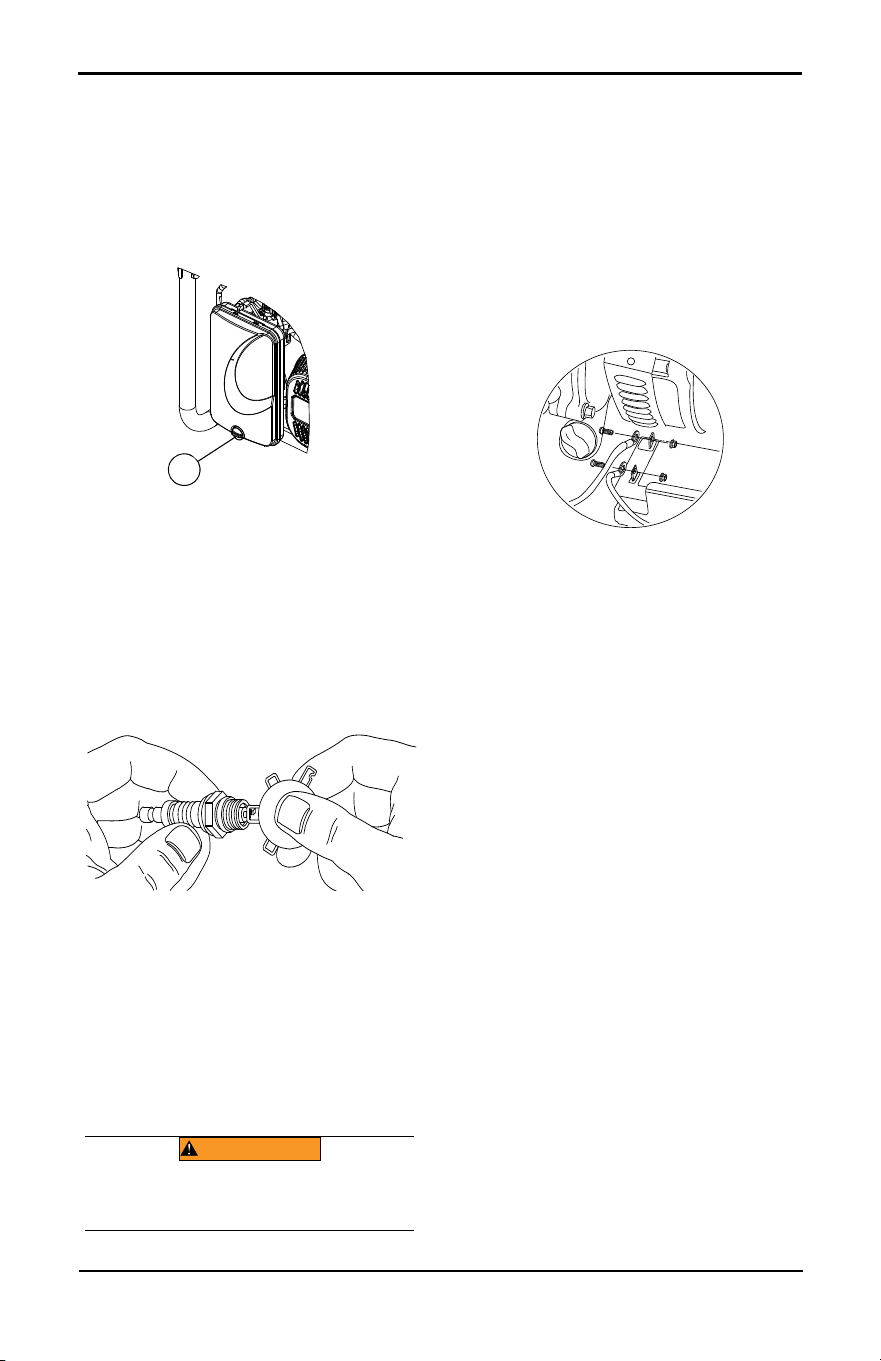

Figure 4-3. Air Filter Assembly

Service Spark Plug

To service spark plug:

1. Clean area around spark plug.

2. Remove and inspect spark plug.

3. See Figure 4-4. Inspect electrode gap with

feeler gauge and reset spark plug gap to

0.028 - 0.031 in (0.70 - 0.80 mm).

Figure 4-4. Spark Plug

NOTE: Replace spark plug if electrodes are

pitted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See

Specifications.

4. Install spark plug finger tight, and tighten

an additional 3/8 to 1/2 turn using spark

plug wrench.

Battery Replacement (if

applicable)

NOTE: The battery shipped with the generator

has been fully charged. A battery may lose

some charge when not in use for prolonged

periods of time. If battery is unable to crank

engine, use the Recoil Starter to run the gen-

erator and charge the battery.

See Figure 4-5.

1. Disconnect negative (-) battery terminal

FIRST (black wire).

2. Disconnect positive (+) battery terminal

SECOND (red wire).

Figure 4-5. Battery Connection

3. Install new battery. Install hold down strap

on both hooks.

4. Connect positive (+) battery terminal (red

wire) FIRST (red wire). Slide rubber boot

over connection hardware.

5. Connect negative (-) battery terminal

(black wire) SECOND.

6. Slide rubber boot over connection hard-

ware.

Inspect Muffler and Spark

Arrester

NOTE: It is a violation of California Public

Resource Code, Section 4442, to use or oper-

ate the engine on any forest-covered, brush-

covered, or grass-covered land unless the

exhaust system is equipped with a spark

arrester, as defined in Section 4442, main-

tained in effective working order. Other states

or federal jurisdictions may have similar laws.

Contact original equipment manufacturer,

retailer, or dealer to obtain a spark arrester

designed for exhaust system installed on this

engine.

NOTE: Use ONLY original equipment replace-

ment parts.

Inspect muffler for cracks, corrosion, or other

damage. Remove spark arrester, if equipped,

inspect for damage or carbon blockage.

Replace parts as required.

Inspect Spark Arrester Screen

1. See Figure 4-6. Loosen and remove

screws (A).

2. Inspect screen (B) and replace if torn, per-

forated or otherwise damaged. If screen is

not damaged, clean with commercial sol-

vent.

3. Replace spark arrestor cone (C) and

screen (B). Secure with screws.

000379

000211

(000130)

Accidental Start-up. Disconnect the negative battery

cable, then the positive battery cable when working

on unit. Failure to do so could result in death

or serious injury.

WARNING

000224

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

24 Owner’s Manual for Portable Generator

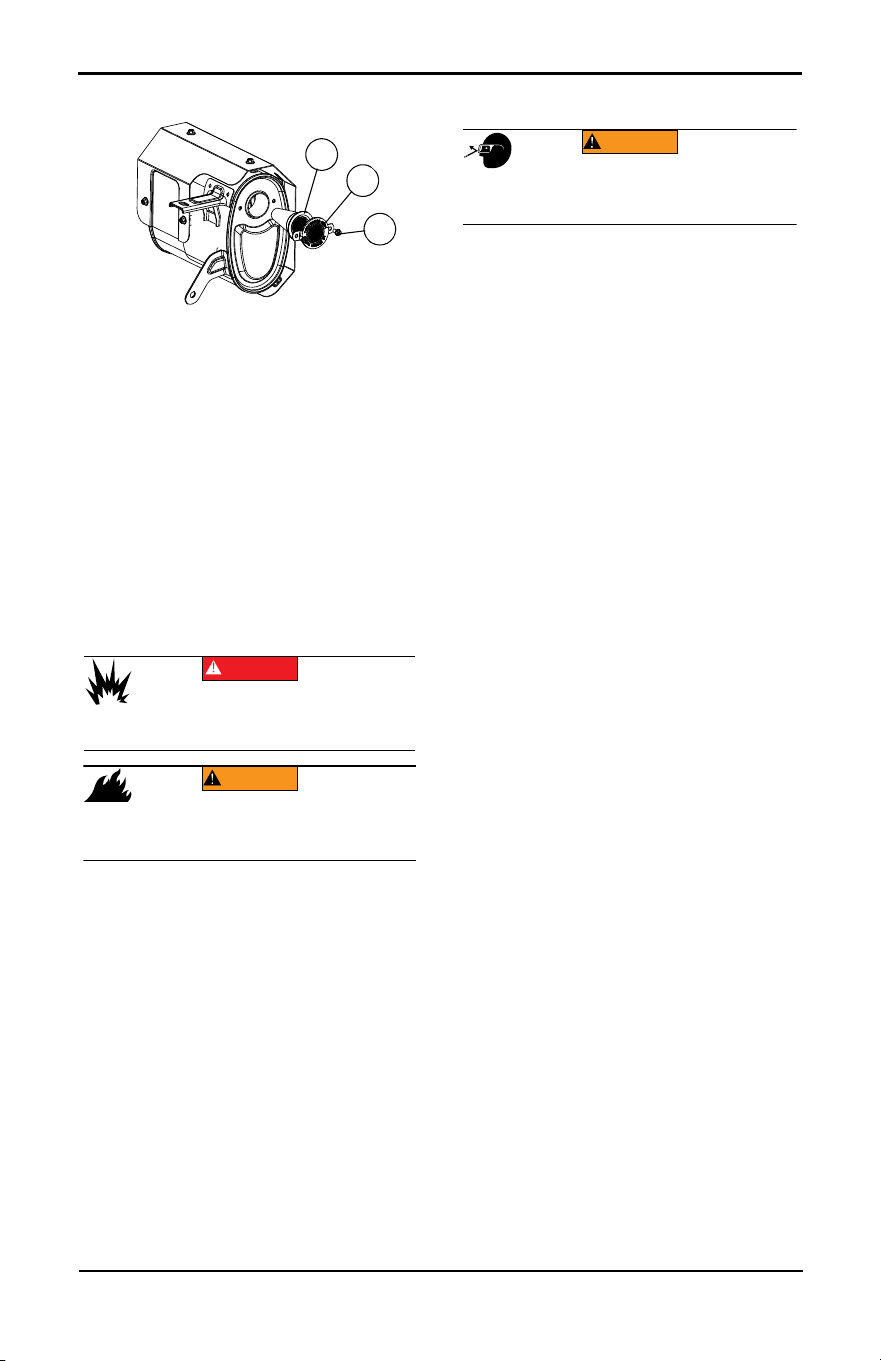

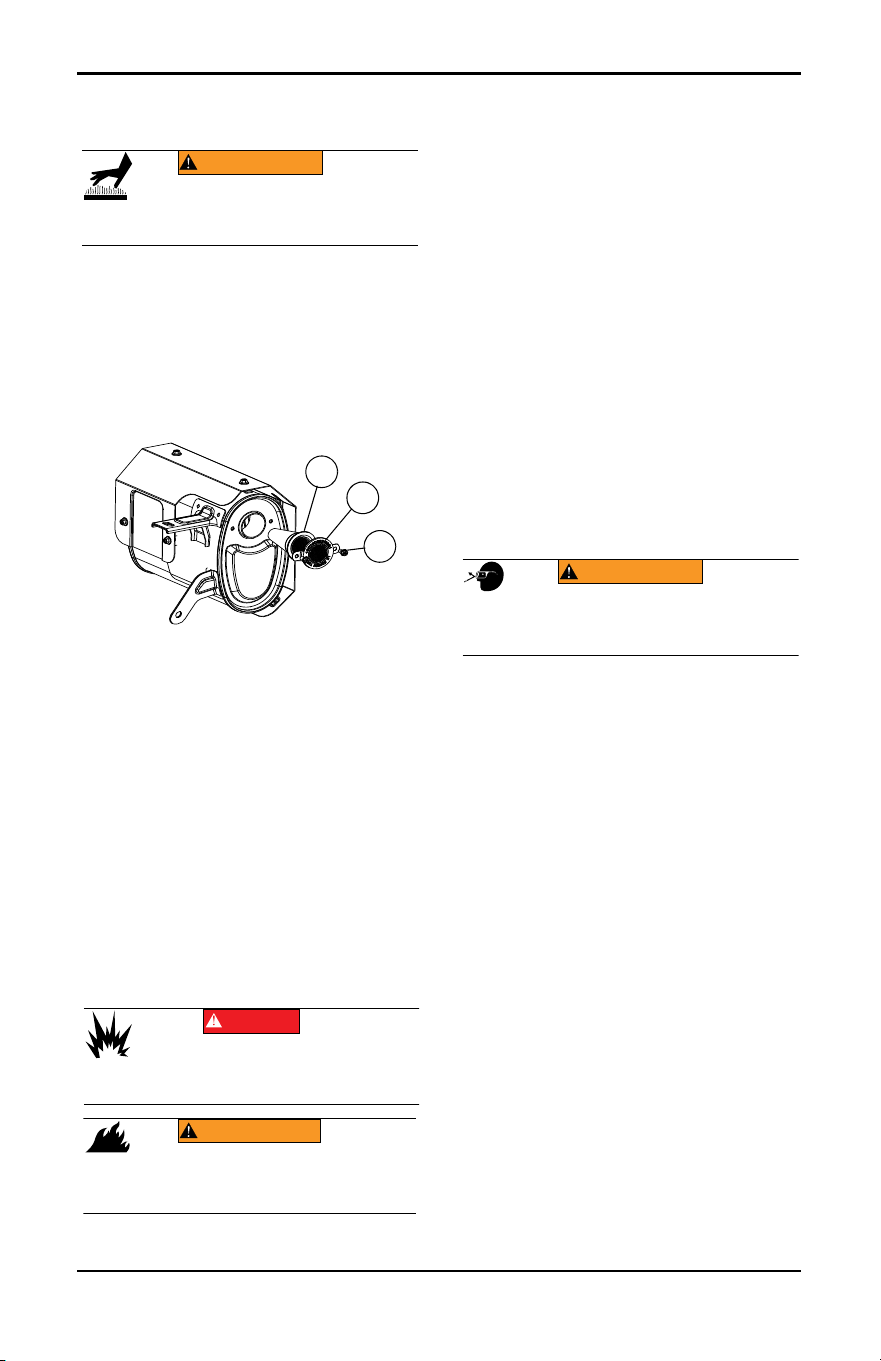

Figure 4-6. Spark Arrestor Screen

Valve Clearance

Important: Please contact an Independent

Authorized Service Dealer for service assis-

tance. Proper valve clearance is essential for

prolonging the life of the engine.

Check valve clearance after the first fifty-hours

of operation. Adjust as necessary.

• Intake — 0.15 ± 0.02mm (cold), (0.006" ±

0.001" inches)

• Exhaust — 0.20 ± 0.02mm (cold) (0.008" ±

0.001" inches)

Storage

General

It is recommended to start and run the genera-

tor for 30 minutes, every 30 days. If this is not

possible, refer to the following list to prepare

unit for storage.

• DO NOT place a storage cover on a hot

generator. Allow unit to cool to room tem-

perature before storage.

• DO NOT store fuel from one season to

another unless properly treated.

• Replace fuel container if rust is present.

Rust in fuel will cause fuel system prob-

lems.

• Cover unit with a suitable protective, mois-

ture resistant cover.

• Store unit in a clean and dry area.

• Always store generator and fuel away from

heat and ignition sources.

Prepare Fuel System for Storage

Fuel stored over 30 days can go bad and

damage fuel system components. Keep fuel

fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system, pre-

pare and run engine for long term storage.

Run engine for 10-15 minutes to circulate sta-

bilizer throughout fuel system. Adequately

prepared fuel can be stored up to 24 months.

NOTE: If fuel has not been treated with fuel

stabilizer, it must be drained into an approved

container. Run engine until it stops from lack

of fuel. Use of fuel stabilizer in fuel storage

container is recommended to keep fuel fresh.

1. Change engine oil.

2. Remove spark plug.

3. Pour tablespoon (5-10cc) of clean engine

oil or spray a suitable fogging agent into

cylinder.

4. Pull starter recoil several times to distrib-

ute oil in cylinder.

5. Install spark plug.

6. Pull recoil slowly until resistance is felt.

This will close valves so moisture cannot

enter engine cylinder. Gently release

recoil.

Change Oil

Change engine oil before storage. See

Change Engine Oil.

015955

(000143)

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Store fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

DANGER

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000181)

WARNING

Vision Loss. Eye protection is required to

avoid spray from spark plug hole when

cranking engine. Failure to do so could

result in vision loss.

Owner’s Manual for Portable Generator 25

Troubleshooting

PROBLEM CAUSE CORRECTION

Engine is running, but

AC output is not

available.

1. Circuit breaker OPEN.

2. Poor connection or defective

cord set.

3. Connected device is bad.

4. Fault in generator.

5. GFCI receptacle is OPEN (if

equipped).

1. Reset circuit breaker.

2. Check and repair.

3. Connect another device that is

in good condition.

4. Contact IASD.

5. Correct ground fault and press

reset button on GFCI recepta-

cle (if equipped).

Engine runs well at

no-load, but bogs when

load is applied.

1. Short circuit in a connected

load.

2. Generator is overloaded.

3. Engine speed is too slow.

4. Shorted generator circuit.

5. Clogged spark arrestor.

1. Disconnect shorted electrical

load.

2. Reduce load (see

Know Gen-

erator Limits).

3. Contact IASD.

4. Contact IASD.

5. Clean spark arrestor screen.

Engine will not start; or

starts and runs rough.

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Spark plug wire not connected

to spark plug.

5. Bad spark plug.

6. Water in fuel.

7. Low oil level.

8. Excessive rich fuel mixture.

9. Intake valve stuck open or

closed.

10. Engine lost compression.

1. Clean or replace air filter.

2. Fill fuel tank, or replace LP cyl-

inder.

3. Drain fuel tank and fill with

fresh fuel.

4. Connect wire to spark plug.

5. Replace spark plug.

6. Drain fuel tank and fill with

fresh fuel.

7. Fill crankcase to correct level.

8. Contact IASD.

9. Contact IASD.

10. Contact IASD.

Engine shuts down

during operation.

1. Out of fuel.

2. Low oil level.

3. Fault in engine.

4. COsense shut-off due to accu-

mulating carbon monoxide if a

red light blinks on the side

panel badge.

5. COsense shut-off due to a

system fault if a yellow light

blinks on the side panel

badge.

1. Fill fuel tank, or replace LP cyl-

inder.

2. Fill crankcase to correct level.

3. Contact IASD.

4. Follow all safety instructions

and relocate generator to an

open area outside, far away

from windows, doors and

vents.

5. Start to confirm yellow light

blinks when/if generator shuts-

off. If COsense continues to

fault and shut-off, contact

IASD.

Engine lacks power. 1. Generator is overloaded.

2. Dirty air filter.

3. Engine needs to be serviced.

4. Clogged spark arrestor.

1. Reduce load (see

Know Gen-

erator Limits).

2. Clean or replace air filter.

3. Contact IASD.

4. Clean spark arrestor screen.

Engine surges or

stumbles.

1. Contact IASD.

26 Owner’s Manual for Portable Generator

Engine starts and shuts

off right away.

1. COsense shut-off due to accu-

mulating carbon monoxide if a

red light blinks on the side

panel badge.

2. COsense shut-off due to a

system fault if a yellow light

blinks on the side panel

badge.

1. Follow all safety instructions

and relocate generator to an

open area outside, far away

from windows, doors and

vents.

2. Start to confirm yellow light

blinks when/if generator shuts-

off. If COsense continues to

fault and shut-off, contact

IASD.

PROBLEM CAUSE CORRECTION

Owner’s Manual for Portable Generator 27

Wiring Diagram

GP6700EDF - 50 State Models

28 Owner’s Manual for Portable Generator

GP9500ETF - 50 State Models

Owner’s Manual for Portable Generator 29

GP6700E DF - 49 State Models

30 Owner’s Manual for Portable Generator

GP9500ETF - 49 State Models

Owner’s Manual for Portable Generator 31

Notes

32 Owner’s Manual for Portable Generator

Part No. A0005966335 Rev. A 10/31/2024

Specifications are subject to change without notice.

No reproduction allowed in any form without prior

written consent from Generac Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Generador portátil de

combustibles múltiples Serie GP

MODELO:________________________

SERIE:__________________________

FECHA DE COMPRA:______________

Registre su producto Generac en:

www.generac.com

1-888-GENERAC

(1–888-436-3722)

GUARDE ESTE MANUAL PARA REFERENCIA FUTURA

(000209b)

ADVERTENCIA

Fallecimiento. Este producto no se ha diseñado

para que se utilice en aplicaciones de apoyo vital

crítico. En caso de hacerlo, podría provocar la

muerte o lesiones graves.

019922

Índice

Sección 1 Introducción y

seguridad ....................................... 1

Introducción .................................... 1

Normas de seguridad ...................... 1

Símbolos de seguridad y

significados ..................................... 1

Peligros de escape y localización ... 2

Peligros eléctricos ........................... 3

Peligros de incendio ........................ 3

Índice de normas ............................. 3

Etiqueta de peligro de reemplazo ... 4

Advertencia de UL 4200A ............... 5

Sección 2 Información y

configuración general ................... 6

Conozca su generador .................... 7

Emisiones ........................................ 7

Contador horario ............................. 8

Lengüetas de conexión ................... 8

COsense® ...................................... 9

Retire el contenido de la caja ........ 10

Ensamblaje ................................... 10

Conexión de los cables de la batería

(arranque eléctrico solamente) ..... 11

Cómo añadir aceite de motor ........ 11

Combustible - Gasolina ................. 12

Combustible - Requisitos del PL ... 13

Requisitos y recomendaciones de

combustible - Gas natural ............. 14

Instalación y conexión de líneas de

combustible ................................... 15

Sección 3 Funcionamiento ......... 16

Preguntas sobre uso y

funcionamiento .............................. 16

Antes de poner en marcha el

motor ............................................. 16

Preparación del generador para

el uso .............................................17

Conexión a tierra del generador

portátil ............................................17

Conozca los límites del generador 17

Transporte/inclinación de la unidad 18

Arranque de motores a gasolina con

bobina - Modelos 50 State .............18

Arranque de motores a gasolina con

bobina - Modelos 49 State .............18

Arranque de motores eléctricos a

gasolina - Modelos 50 State ..........19

Arranque de motores eléctricos a

gasolina - Modelos 49 State ..........19

Arranque de motores a PL con

bobina - Modelos 49 y 50 State .....20

Arranque de motores eléctricos a PL -

Modelos 49 y 50 State ...................20

Arranque de motores eléctricos a gas

natural - Modelos 49 y 50 State .....21

Sección 4 Mantenimiento/Detección

y solución de problemas ............22

Mantenimiento ...............................22

Programación de mantenimiento ...22

Mantenimiento preventivo .............22

Mantenimiento del motor ...............22

Sustitución de la batería (si es

aplicable) .......................................24

Inspección del silenciador y del

supresor de chispas ......................24

Holgura de la válvula .....................25

Almacenamiento ............................25

Detección y solución de

problemas ......................................27

Diagrama del cableado ..................29

(W000808)

ADVERTENCIA DE CALIFORNIA

www.P65Warnings.ca.gov/

Este producto puede exponerlo a sustancias químicas,

incluido el benceno, un carcinógeno y un tóxico para la

reproducción, que el estado de California reconoce como

causantes de cáncer y defectos de nacimiento u otros

daños reproductivos.

Para más información, visite:

Manual del propietario del generador portátil 1

Sección 1 Introducción y seguridad

Introducción

Lea este manual cuidadosamente

Si no comprende alguna sección de este

manual, llame a su IASD (Independent Autho-

rized Service Dealer, concesionario indepen-

diente de servicio autorizado) más cercano o

al Servicio al Cliente de Generac al

1-888-436-3722 (1-888-GENERAC), o visite

www.generac.com para conocer los procedi-

mientos de arranque, operación y manteni-

miento. El propietario es responsable del

mantenimiento adecuado y uso seguro de la

unidad.

GUARDE ESTAS INSTRUCCIONES para

referencia futura. Este manual contiene ins-

trucciones importantes que se deben seguir

durante la instalación, operación y manteni-

miento de la unidad y sus componentes.

Siempre entregue este manual a cualquier

persona que vaya a usar esta unidad, y ensé-

ñele cómo arrancar, operar y detener correc-

tamente la unidad en caso de emergencia.

La información que aparece en este manual

es precisa y está basada en productos fabri-

cados en el momento en el que se editó esta

publicación. El fabricante se reserva el dere-

cho de hacer las actualizaciones técnicas, las

correcciones y las revisiones de los productos

que considere necesarias sin previo aviso.

Normas de seguridad

El fabricante no puede prever todas las posi-

bles circunstancias que pueden suponer un

peligro. Las alertas que aparecen en este

manual, y en las etiquetas y los adhesivos

pegados en la unidad no incluyen todos los

peligros. Si se utiliza un procedimiento,

método de trabajo o técnica de funciona-

miento no recomendados específicamente

por el fabricante, compruebe que sean segu-

ros para otros usuarios y que no pongan en

peligro el equipo.

En esta publicación y en las etiquetas y adhe-

sivos pegados en la unidad, los bloques PELI-

GRO, ADVERTENCIA, PRECAUCIÓN y

NOTA se utilizan para alertar al personal

sobre instrucciones especiales relacionadas

con un funcionamiento que puede ser peli-

groso si se realiza de manera incorrecta o

imprudente. Léalos atentamente y respete sus

instrucciones. Las definiciones de alertas son

las siguientes:

NOTA: Las notas incluyen información adicio-

nal importante para un procedimiento y se

incluyen en el texto normal de este manual.

Estos avisos de seguridad no pueden eliminar

los peligros que indican. Para evitar acciden-

tes, es importante el sentido común y el segui-

miento estricto de las instrucciones

especiales cuando se realice la acción o la

operación de mantenimiento.

Símbolos de seguridad y

significados

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

(000001)

PELIGRO

Indica una situación peligrosa que, si no se evita,

ocasionará la muerte o lesiones graves.

(000002)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita,

podría ocasionar la muerte o lesiones graves.

(000003)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita,

puede producir lesiones leves o moderadads.

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN

MINUTOS.

Los gases de escape del generador contienen monóxido

de carbono. este es un veneno que no se puede ver u oler.

NUNCA lo use dentro de una

casa o garaje, AUN si la

puerta y las ventanas se

encuentran abiertas.

Use únicamente en

EXTERIORES, y alejado

de ventanas, puertas y

ventilaciones.

000657

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema de escape

ya que podría hacer que su funcionamiento sea inseguro o que

no cumpla con los códigos y/o normativas locales. En caso de

hacerlo, podría provocarse la muerte o lesiones graves.

2 Manual del propietario del generador portátil

• Si se siente enfermo, mareado o débil des-

pués que el generador fue puesto en fun-

cionando, trasládese al aire libre

INMEDIATAMENTE. Consulte con un

médico, ya que podría estar afectado de

envenenamiento por monóxido de carbono.

• Por razones de seguridad, se recomienda

que el mantenimiento de este equipo lo

efectúe un IASD. Inspeccione el generador

regularmente, y comuníquese con el IASD

más cercano en caso de tener piezas que

requieran reparación o reemplazo.

Peligros de escape y

localización

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000116)

Electrocución. APAGUE el suministro de alimentación

de emergencia y de la red eléctrica antes de conectar

la fuente de alimentación y las líneas de carga. En

caso de no hacerlo, podría provocar la muerte o

lesiones graves.

PELIGRO

(000146)

Daños a los equipos y la propiedad. No altere la

construcción, instalación, o bloquee la ventilación

para el generador. No hacer esto puede provocar el

funcionamiento inseguro o dañar el generador.

ADVERTENCIA

(000178a)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbano alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte o

lesiones graves.

(000250)

Daños a los equipos y a la propiedad. No use la unidad

sobre superficies desparejas, o en zonas con exceso de

humedad, suciedad, polvo, o vapores corrosivos. Hacerlo

puede ocasionar la muerte, lesiones graves y daños al

equipo.

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello,

y extremidades alejados de las piezas en

movimiento. No hacerlo puede ocasionar la

muerte o lesiones graves.

(000111)

ADVERTENCIA

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

(000142a)

Lesiones personales. No inserte objetos a través de las

ranuras de enfriamiento de aire. El generador puede arrancar

en cualquier momento y provocar la muerte, lesiones graves

y daños en la unidad.

ADVERTENCIA

(000215a)

Riesgo de lesiones. No ponga en funcionamiento ni realice tareas

de mantenimiento en esta máquina si no está totalmente pendiente

de ella. La fatiga puede afectar a la capacidad para operar o

realizar tareas de mantenimiento en este equipo, y podría causar

la muerte o lesiones graves.

Lesiones o daños al equipo. No use el generador

como un escalón. Hacerlo puede ocasionar caídas,

piezas dañadas, funcionamiento inseguro del

equipo, la muerte o lesiones graves.

(000216)

ADVERTENCIA

000406

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema de escape

ya que podría hacer que su funcionamiento sea inseguro o que

no cumpla con los códigos y/o normativas locales. En caso de

hacerlo, podría provocarse la muerte o lesiones graves.

(000178a)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbano alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte o

lesiones graves.

(000146)

Daños a los equipos y la propiedad. No altere la

construcción, instalación, o bloquee la ventilación

para el generador. No hacer esto puede provocar el

funcionamiento inseguro o dañar el generador.

ADVERTENCIA

Lesiones personales. Gases de escape calientes.

No intente mover la unidad mientras esté en

funcionamiento.

(000806)

ADVERTENCIA

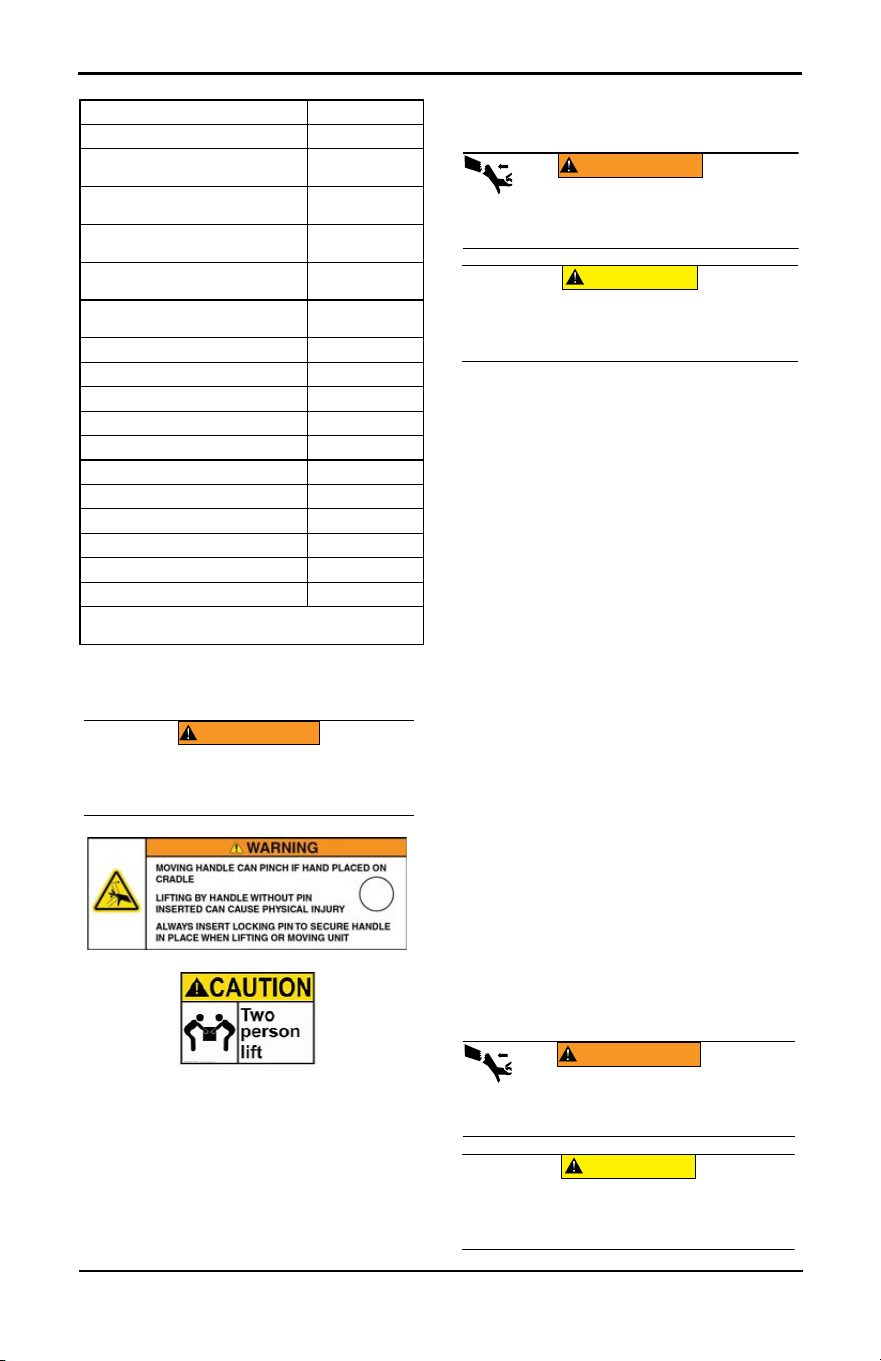

Lesiones personales. Peso excesivo. Se necesitan dos

personas para levantarlo. Utilice únicamente técnicas

apropiadas al levantar el equipo. Las técnicas de elevación

inadecuadas pueden provocar daños en el equipo,

la muerte o lesiones graves.

(000805)

ADVERTENCIA

Manual del propietario del generador portátil 3

• Si se siente enfermo, mareado o débil des-

pués que el generador fue puesto en fun-

cionando, trasládese al aire libre

INMEDIATAMENTE. Consulte con un

médico, ya que podría estar afectado de

envenenamiento por monóxido de carbono.

• NUNCA haga funcionar un generador en

áreas interiores ni en áreas parcialmente

cerradas, tales como garajes.

• SOLO utilice en áreas exteriores y lejos de

ventanas, puertas, conductos de ventila-

ción, espacios de acceso reducido, y en un

área donde haya ventilación adecuada y no

se acumulen gases de escape letales.

• Dirija el escape del silenciador lejos de las

personas y los edificios ocupados.

• Utilizar un ventilador o abrir una puerta no

proporcionará suficiente ventilación.

Peligros eléctricos

• El Código de electricidad nacional (Natio-

nal Electric Code, NEC) requiere que la

estructura del generador y las partes exter-

nas que conducen electricidad se conecten

adecuadamente a un dispositivo a tierra

que esté aprobado. Las normativas de

electricidad locales también podrían reque-

rir la conexión a tierra del generador. Con-

sulte con un electricista local sobre los

requerimientos de conexión a tierra en el

área.

• Utilice un interruptor de circuito por falla de

conexión a tierra (GFCI) en cualquier zona

húmeda o altamente conductora (como

cubiertas metálicas o estructuras de

acero).

• Una vez puesto en marcha el generador en

el exterior, conecte las cargas eléctricas al

cable de extensión en el interior.

Peligros de incendio

• Deje al menos 1.5 metros (5 pies) de espa-

cio libre con respecto a todos los lados del

generador durante el funcionamiento para

prevenir sobrecalentamientos e incendios.

• No ponga en funcionamiento el generador

si los dispositivos eléctricos conectados se

recalientan, si se pierde la salida de electri-

cidad, si el motor o el generador producen

chispas, o si se observan llamas o humo

cuando la unidad está en funcionamiento.

• Mantenga un extintor de incendios cerca

del generador en todo momento.

Índice de normas

1. Asociación Nacional de Protección contra

Incendios (NFPA) 70: EL CÓDIGO DE

ELECTRICIDAD NACIONAL (NEC) dispo-

nible en www.nfpa.org

2. Asociación Nacional de Protección contra

Incendios (NFPA) 5000: CÓDIGO DE

CONSTRUCCIÓN Y SEGURIDAD DE

EDIFICIOS disponible en www.nfpa.org

3. Código de construcción internacional dis-

ponible en www.iccsafe.org

4. Manual de cableado agrícola disponible

en www.rerc.org, Consejo Rural de Recur-

sos Eléctricos P.O. Box 309 Wilmington,

OH 45177-0309

5. ASAE EP-364.2 Instalación y manteni-

miento de energía eléctrica de reserva en

granjas disponible en www.asabe.org, la

Sociedad Americana de Ingenieros Biólo-

gos y Agrónomos 2950 Niles Road, St.

Joseph, MI 49085

6. CSA C22.2 100-14 Motores y generadores

eléctricos para su instalación y uso, de

conformidad con el reglamento del Código

eléctrico canadiense

(000144)

PELIGRO

Electrocución. El contacto con cables, terminales,

y conexiones desnudas mientras el generador está

funcionando provocará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000145)

PELIGRO

Electrocución. En caso de un accidente eléctrico, APAGUE de

inmediato la alimentación eléctrica. Use implementos no

conductores para liberar a la víctima del conductor alimentado.

Aplique primeros auxilios y obtenga ayuda médica. No hacerlo

ocasionará la muerte o lesiones graves.

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

(000166b)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de

combustible. Llene el depósito y deje sin llenar media pulgada de la

parte superior del mismo para que quede espacio para la expansión

del mismo. Si lo llena en exceso puede hacer que el combustible se

derrame en el motor provocando un incendio o explosión, lo cual

podría provocar la muerte o lesiones graves.

(000174)

Riesgo de incendio. Deje que los derrames de

combustible se sequen completamente antes de

poner en marcha el motor. No hacerlo ocasionará

la muerte o lesiones graves.

PELIGRO

(000142a)

Lesiones personales. No inserte objetos a través de las

ranuras de enfriamiento de aire. El generador puede arrancar

en cualquier momento y provocar la muerte, lesiones graves

y daños en la unidad.

ADVERTENCIA

4 Manual del propietario del generador portátil

7. ANSI/PGMA G300 Seguridad y rendi-

miento de los generadores portátiles. Aso-

ciación de Fabricantes de Generadores

Portátiles, www.pgmaonline.com

NOTA IMPORTANTE: Esta lista no incluye

todas las normas aplicables. Consulte con

la autoridad que tenga jurisdicción local

(AHJ) si existe cualquier código o norma-

tiva local que pueda ser de aplicación en

su jurisdicción.

Etiqueta de peligro de

reemplazo

Las siguientes etiquetas de peligro de reem-

plazo están disponibles gratis en Generac:

• A0004473153-A

• A0004511103-A (Calcomanía vertical de

advertencia de CO)

• 0H4635C

• A0004520613 (Etiqueta de acción

COsense®)

• A0004457517-A (Oriente el escape lejos)

• A0006052083 (Calcomanía de escape

caliente)

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

READ

MANUAL

Manual del propietario del generador portátil 5

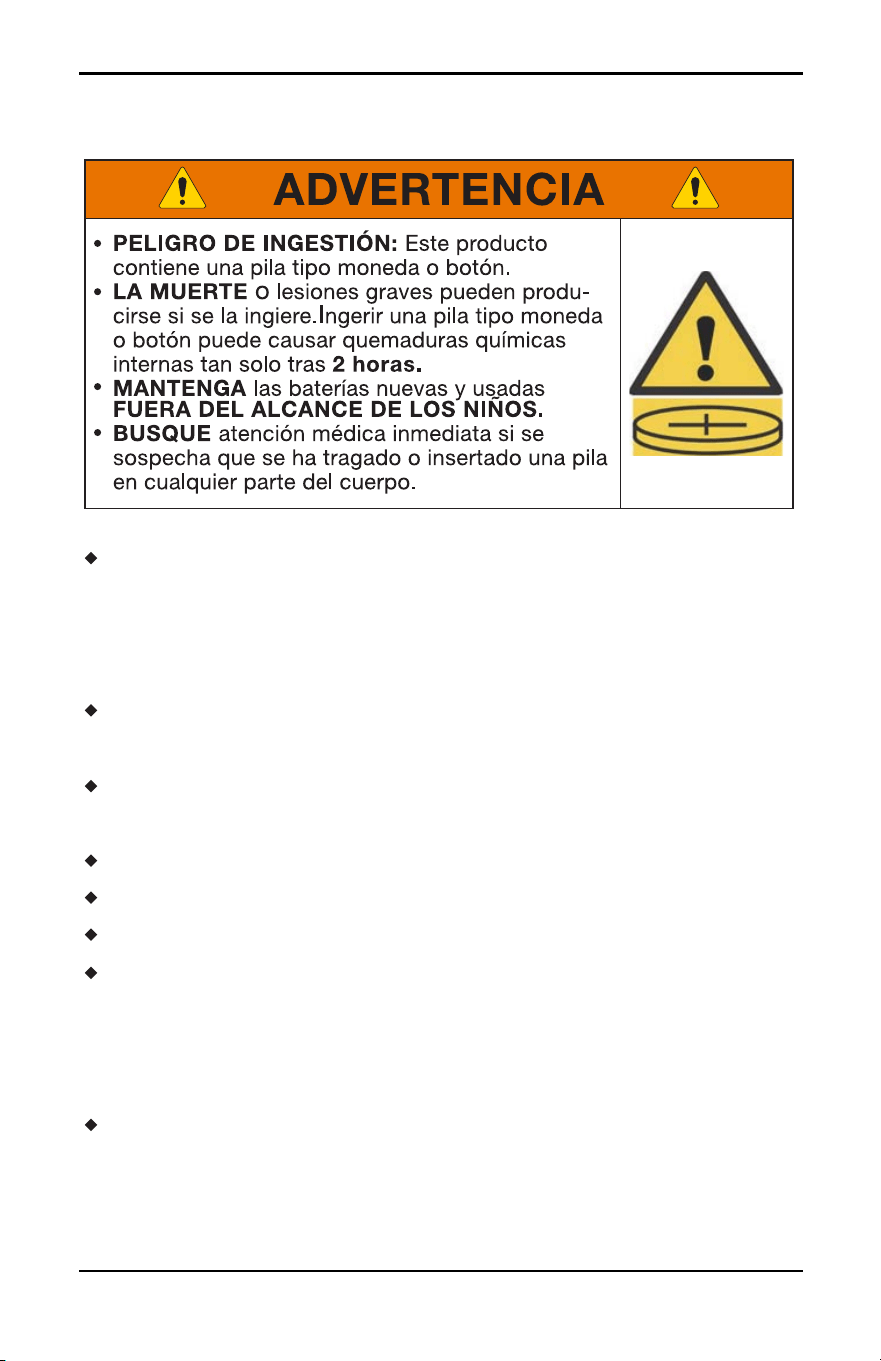

Advertencia de UL 4200A

Retire inmediatamente y recicle o deseche las baterías usadas de

acuerdo con los reglamentos locales y manténgalas fuera del

alcance de los niños. NO deseche las baterías en la basura

doméstica ni las incinere.

Incluso las baterías usadas pueden causar lesiones graves o la

muerte.

Llame al centro de control de intoxicaciones para obtener infor-

mación sobre el tratamiento.

Tipo de batería: CR2032

Voltaje de la batería: 3 V

Las baterías no recargables no se deben recargar.

No descargue a la fuerza, recargue, desarme, caliente sobre 104°F

ni incinere. Hacerlo puede provocar lesiones debido a la venti-

lación, fugas o explosión, lo que puede provocar quemaduras

químicas.

El producto contiene una batería no reemplazable.

6 Manual del propietario del generador portátil

Sección 2 Información y configuración general

Figura 2-1. Características y controles

Componentes del generador

Figura 2-2. Panel de control (Arranque

eléctrico) (si se incluye)

019911

019912

11 12

1 Estructura

2 Medidor de combustible

3 Válvula de inversión

4 Tapa de combustible

5 Bomba de combustible (si está equipado)

6 Manija

7 Filtro de aire

8 Perilla selectora de combustible

9 Arranque de bobina (retráctil)

10 Pata

11 Regulador de entrada de PL / GN - DES-

CONEXIÓN RÁPIDA

12 Drenaje de aceite

13 Llenado de aceite/varilla de medición

14 Rueda

15 Batería

16 Tanque de combustible

17 Lengüeta de conexión a tierra

18 Silenciador

19 Depósito de carbón (si está equipado)

20 Cabezal de cilindro

21 Bujía

22 Interruptor del motor

23 Contador horario

24 Disyuntores (CA)

25 Tomacorriente CA

26 COsense ROJO (Peligro)

27 COsense AMARILLO (Falla)

2422

019913

2326

Manual del propietario del generador portátil 7

Figura 2-3. Etiqueta de identificación de la

unidad

Conozca su generador

Los manuales del propietario de repuesto

están disponibles en www.generac.com.

Emisiones

La US EPA (United States Environmental

Protection Agency, Agencia de Protección

Ambiental de los Estados Unidos) (y CARB

[California Air Resources Board, Junta de

Recursos del Aire de California], para motores

y equipos certificados según las normas de

California) requiere que este motor o equipo

cumpla con las normas de emisiones de

escape y evaporación. Ubique la calcomanía

de cumplimiento de emisiones en el motor

para determinar las normas aplicables.

Consulte la garantía de emisiones incluida

para obtener información al respecto. Siga las

especificaciones de mantenimiento en este

manual para garantizar que el motor cumpla

con las normas de emisiones aplicables

durante toda la vida útil del producto.

015952

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

Especificaciones del producto

Especificaciones del generador

GP6700EDF

(Combustible doble)

GP9500ETF

(Combustible triple)

Potencia nominal a 1.0 Factor de energía

(Gasolina)

6.7 kW** 9.5 kW**

Potencia nominal a 1.0 Factor de energía (PL) 6.0 kW** 8.55 kW**

Potencia nominal a 1.0 Factor de energía (GN) - 7.0 kW**

Elevación de potencia al arranque

(Gasolina)

8.25 KVA 12.5 KVA

Elevación de potencia al arranque (PL) 7.425 KVA 11.25 KVA

Elevación de potencia al arranque (GN) - 9.0 KVA

Voltaje de CA nominal 120 / 240V

Carga de CA nominal

Corriente a 240 V**

Corriente a 120V**

27.9 A

55.8 A

39.6 A

79.2 A

Frecuencia nominal 60 Hz a 3600 RPM

Fase Monofásica

Peso (seco)

Kilogramos (kg) (49ST / 50ST)

Libras (lb) (49ST / 50ST)

180.1 / 174.2

81.71 / 79

220.7 / 215.8

100.1 / 97.9

** Rango de temperatura de funcionamiento: -18° C (0° F) a 40° C (104° F). Cuando se utiliza por

encima de 25° C (77° F) puede haber una disminución de la energía.

** El vataje y la corriente máximos están sujetas y limitadas por factores como el contenido en BTU del

combustible, la temperatura ambiente, la altitud, el estado del motor, etc. La energía máxima dismi-

nuye aproximadamente 3.5% por cada 1,000 pies por encima del nivel del mar; y también disminuirá

aproximadamente 1% por cada 6° C (10° F) por encima de los 16° C (60° F) de temperatura

ambiente.

8 Manual del propietario del generador portátil

Contador horario

Consulte la Figura 2-4. El contador horario

lleva la cuenta de las horas de funcionamiento

para la programación del mantenimiento.

• La pantalla de CHG OIL se iluminará cada

100 horas. El mensaje destellará una hora

antes y una hora después de cada intervalo

de 100 horas, proporcionando un espacio

de dos horas para efectuar el servicio.

• La pantalla de SVC se iluminará cada 100

horas. El mensaje destellará una hora

antes y una hora después de cada inter-

valo de 200 horas, de nuevo proporcio-

nando un espacio de dos horas para

efectuar el servicio.

Cuando el contador horario esté en la modali-

dad de destello de alerta, el mensaje de man-

tenimiento se alternará con el tiempo

transcurrido en horas y décimas. Las horas

destellarán cuatro veces, luego se alternan

con el mensaje de mantenimiento cuatro

veces hasta que el medidor se reinicia auto-

máticamente.

• 100 horas - CHG OIL — Intervalo para

cambio de aceite (Cada 100 h)

• 200 horas - SVC — Mantenimiento del filtro

de aire (Cada 200 h)

NOTA: El icono del reloj de arena parpadeará

cuando el motor esté en marcha. Esto signi-

fica que el medidor está registrando las horas

de funcionamiento.

Figura 2-4. Contador horario

Lengüetas de conexión

Tomacorriente doble de 120 VCA,

20 A

Consulte la Figura 2-5. El tomacorriente de

120 voltios está protegido contra sobrecarga

por un disyuntor de 20 A que se pulsa para

reiniciar. Cada tomacorriente alimentará car-

gas de 120 VCA, monofásicas, de 60 Hz que

requieran una corriente de 2400 vatios (2.4

kW) o 20 A. Utilice solo juegos de cables de

alta calidad, bien aislados, de 3 hilos con

conexión a tierra clasificados para 125 voltios

a 20 Amp (o más). También proporciona pro-

tección con un interruptor de circuito por falla

de conexión a tierra con solo pulsar el botón

TEST (Prueba) y RESET (Reinicio).

Especificaciones del motor de 6.7 kW

Cilindrada 340 cc

N.° de pieza de la bujía 0J00620106

Tipo de bujía Bosch F7TC o equivalente

Holgura de la bujía 0.70-0.80 mm o (0.028-0.031 pulg.)

Capacidad para gasolina 28.4 L (7.5 US gal)

Tipo de aceite Consulte la tabla en Cómo añadir aceite de motor

Capacidad de aceite 0.9 L (0.95 qt)

Tiempo de funcionamiento a 50% de la carga

(Gasolina / PL)

13 horas / 6 horas (Tanque de 20 lb)

Especificaciones del motor de 9.5 kW

Cilindrada 500cc

N.° de pieza de la bujía 0J00620106

Tipo de bujía Bosch F7TC o equivalente

Holgura de la bujía 0.70-0.80 mm o (0.028-0.031 pulg.)

Capacidad para gasolina 28.4 L (7.5 US gal)

Tipo de aceite Consulte la tabla en Cómo añadir aceite de motor

Capacidad de aceite 1.1 L (1.16 qt)

Tiempo de funcionamiento a 50% de la carga

(Gasolina / PL)

10.5 horas / 4.75 horas (Tanque de 20 lb)

Consumo de combustible (Gas natural)

Carga al 50% = 75 pies

/hora

Carga al 100% = 101 pies

/hora

Vaya a www.generac.com o contacte a un IASD para el reemplazo de las piezas.

Especificaciones del producto

0000.0

000205

Manual del propietario del generador portátil 9

Figura 2-5. Tomacorriente doble de interruptor

de circuito por falla de conexión a tierra

(GFCI) de 120 VCA, 20 A (NEMA 5-20R)

Tomacorriente de 120/240 VCA,

30 A

Consulte la Figura 2-6. Utilice un conector

NEMA L14-30 con su tomacorriente (rote para

bloquear/desbloquear). Conecte al enchufe

un juego de cables adecuado de 4 conducto-

res con conexión a tierra y a la carga

deseada. El juego de cables debe estar clasi-

ficado para 250 voltios CA a 30 A (o mayor).

Utilice este tomacorriente para cargas de 120

Voltios AC, 60 Hz monofásicas que requieran

hasta 3600 vatios (3.6 kW) de energía a 30

Amp o 240 voltios AC, 60 Hz, monofásicas

que requieran hasta 7200 vatios (7.2 kW) de

energía a 30 Amp. El tomacorriente está pro-

tegido por disyuntores de 30 A de 2 polos.

Figura 2-6. Tomacorriente de 120/240 VCA,

30 A NEMA L14-30R

Tomacorriente de 120/240 VCA,

50 A

Consulte la Figura 2-7. Utilice un conector

NEMA 14-50 con este tomacorriente. Conecte

un cable de 4 hilos con una capacidad de 250

Voltios CA y 50 Amperios al enchufe.

Utilice este tomacorriente para operar cargas

eléctricas de 120/240 Voltios AC a 60 Hz que

necesiten hasta 12,000 vatios (12.0 kW) de

potencia. Este tomacorriente está protegido

por un interruptor automático de 50 A y de 2

polos.

Figura 2-7. Tomacorriente de 120/240 VCA, 50

A NEMA 14-50

COsense

Sistema de detección y corte de

monóxido de carbono (si está

equipado)

El módulo COsense monitoriza la acumulación

de gas CO venenoso que se encuentra en el

escape del motor cuando el generador está en

funcionamiento. Si COsense detecta niveles

de gas CO en aumento, automáticamente

apaga el motor. COsense solo monitoriza

cuando el motor está en funcionamiento. Los

generadores están destinados para su uso en

exteriores, lejos de edificios habitados y con el

escape orientado lejos del personal y de edifi-

cios. Sin embargo, si se utiliza de manera

indebida y se opera en un lugar que genere la

acumulación de CO, como en interiores o un

área parcialmente cerrada, COsense apagará

el motor, notificará al usuario de lo sucedido y

le indicará al usuario que lea la etiqueta de

instrucciones de acción para saber qué pasos

realizar. Consulte la

Figura 2-8

. COsense no

es un sustituto de una alarma de monóxido de

carbono para interiores.

Consulte la

Figura 2-8

. Después de un apa-

gado, una luz ROJA parpadeante en la placa de

COsense en el costado del generador propor-

cionará la notificación de que el generador se

apagó debido a un peligro de acumulación de

CO. La luz ROJA parpadeará durante al menos

cinco minutos después de un apagado por CO.

Mueva el generador a un área abierta en exte-

riores y oriente el escape alejado de las perso-

nas y edificios ocupados. Una vez ubicado en

un área segura, se puede volver a arrancar el

generador y se pueden realizar las conexiones

eléctricas adecuadas para suministrar alimenta-

ción eléctrica. La luz ROJA dejará de parpadear

automáticamente cuando se vuelva a arrancar

el motor. Introduzca aire fresco y ventile el lugar

donde se apagó el generador.

Consulte la

Figura 2-8

. Si ocurrió una falla en

el sistema COsense y ya no brinda protección,

el generador portátil se apaga automática-

mente y la luz AMARILLA parpadeará durante

al menos cinco minutos en la placa de

COsense para notificar al usuario de la falla.

Solo un técnico capacitado en el concesionario

000203

000204

000924

10 Manual del propietario del generador portátil

puede diagnosticar y reparar el módulo

COsense. Se puede volver a arrancar el gene-

rador, pero es posible que se siga apagando.

COsense detectará la acumulación de

monóxido de carbono de otras fuentes de

combustión de combustible, como herramien-

tas accionadas con motor o calentadores a

propano que se usen en el área de operación.

Por ejemplo, si se usa otro generador y el

escape está orientado hacia un generador

equipado con COsense, esta protección

puede iniciar un apagado debido al aumento

de los niveles de CO. Esto no es un error. Se

ha detectado monóxido de carbono peligroso.

El usuario debe tomar medidas para mover y

redirigir estos dispositivos para disipar mejor

el monóxido de carbono lejos del personal y

edificios ocupados.

Figura 2-8. Etiqueta de instrucción de acción

Retire el contenido de la caja

1. Abra completamente la caja cortando

cada esquina de arriba a abajo.

2. Retire y verifique el contenido de la caja

antes del montaje. El contenido de la caja

debe incluir lo siguiente:

Accesorios

3. Llame al servicio de atención al cliente de

Generac al 1-888-GENERAC (1-888-436-

3722) con el modelo y el número de serie

de la unidad por si falta algún contenido

de la caja.

4. Registre el modelo, el número de serie y la

fecha de compra en la portada de este

manual.

Artículo Ctd.

Unidad principal 1

Manual del propietario 1

Litro de aceite SAE 30 1

Ensamble de la manija (A) 1

Rueda que nunca se desinfla (B) 2

Pata de la estructura (C) 2

Garantía de mantenimiento 1

Garantía de emisiones 1

Cable de alimentación de 0.9 m (3 pies)

Manguera y regulador de PL 1

Bolsa de herrajes Ctd.

Patas de goma (D) 2

Pasador de eje de 1/2” (E) 2

Pasador de retención (F) 2

Arandelas planas de 1/2” (G) 2

Tuerca hexagonal M6 con brida (H) 2

Tuerca hexagonal M8 con brida (J) 6

Perno M8 (largo) (K) 6

Perno M6 (largo) (L) 2

Arandela plana Nylon M8 (M) 4

Manual del propietario del generador portátil 11

Ensamblaje

Llame al servicio de atención al cliente de

Generac al 1-888-GENERAC (1-888-436-

3722) para cualquier inquietud o problema

relacionado con el montaje. Por favor, tenga a

mano el modelo y el número de serie.

Las siguientes herramientas son necesarias

para instalar el kit de accesorios.

• Alicate de punta de aguja

• Llave de trinquete

• Dado de 8 mm

• Dado de 12mm

• Dado de 13mm

• Llave inglesa de 10 mm

• Llave inglesa de 13 mm

• Llave inglesa de 8 mm (2) (solamente

arranque eléctrico)

NOTA: Las ruedas no están diseñadas para

uso en carretera.

Consulte la Figura 2-9.

Instale las ruedas como se indica a continua-

ción:

1. Deslice el pasador del eje (E) a través de

la rueda (B), la arandela plana de 1/2 pulg.

(G) y el soporte de la rueda en el marco.

2. Inserte el pasador de retención (F) por el

pasador de eje (E).

Instale la pata de la estructura y los topes de

goma como se indica a continuación:

1. Deslice los pernos de cabeza hexagonal

(L) por el tope de goma (D) y, a continua-

ción, por la pata de la estructura (C) (si no

viene preensamblada) e instale la tuerca

(H).

2. Deslice los pernos de cabeza hexagonal

(K) a través de la pata de la estructura y

los agujeros en el riel de la estructura.

3. Instale las tuercas de brida de bloqueo (J).

Figura 2-9. Ensamblaje de la rueda y la pata

Consulte la Figura 2-10.

Instale la manija a como se indica a continua-

ción:

1. Deslice los pernos largos (K) a través del

soporte de montaje del mango de la

estructura del generador, la arandela de

nylon (M) y el mango (A). Instale las tuer-

cas hexagonales (J).

Figura 2-10. Ensamblaje de la manija

Conexión de los cables de la

batería (arranque eléctrico

solamente)

La unidad se ha enviado con los cables de la

batería desconectados.

Consulte la Figura 4-5. Necesitará dos llaves

inglesas de 8 mm para conectar los cables de

la batería.

1. Corte las bridas de sujeción de los cables

de la batería y retire la cubierta roja del

terminal de la batería.

2. En primer lugar, conecte el cable rojo al

terminal positivo (+) de la batería con el

perno y la tuerca incluidos.

3. Compruebe que las conexiones estén bien

apretadas y coloque la funda de goma en

el terminal positivo (+) de la batería y los

herrajes de conexión.

4. Conecte el cable negro al terminal nega-

tivo (-) de la batería con el perno y la

tuerca incluidos. Deslice la funda de goma

en el terminal negativo (-) de la batería y

los herrajes de conexión.

5. Compruebe que todas las conexiones

estén bien ajustadas.

Cómo añadir aceite de motor

1. Coloque el generador sobre una superficie

nivelada.

2. Verifique que el área de llenado de aceite

esté limpia.

3. Consulte la Figura 2-11. Retire la tapa de

llenado de aceite y limpie con una toallita

la varilla de medición.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente

el manual antes de usar el producto. No comprender

completamente el manual puede provocar la muerte

o lesiones graves.

015953

011126

(000135)

Daño al motor. Verifique el tipo y la cantidad

apropiados del aceite del motor antes de poner

en marcha el motor. No hacer esto puede

provocar daños al motor.

PRECAUCIÓN

12 Manual del propietario del generador portátil

Figura 2-11. Retire la varilla de medición

4. Añada el aceite de motor recomendado tal

y como se muestra en el siguiente gráfico.

NOTA: Use aceite a base de petróleo

(incluido) para facilitar el asentamiento del

motor antes de utilizar aceite sintético.

NOTA:

Algunas unidades tienen más de una

ubicación de llenado de aceite. Solo es necesa-

rio usar uno de los puntos de llenado de aceite.

5. Enrosque la varilla de medición en el cue-

llo de llenado de aceite. El nivel de aceite

se comprueba con la varilla de medición

totalmente instalada.

6. Consulte la Figura 2-12. Retire la varilla

de medición y compruebe que el nivel de

aceite está dentro del rango de funciona-

miento seguro.

Figura 2-12. Rango de funcionamiento seguro

7. Coloque la tapa del llenado/varilla de medi-

ción de aceite y apriétela con la mano.

Combustible - Gasolina

Los requisitos para el combustible son los

siguientes

• Gasolina limpia, fresca y sin plomo.

• Calificación mínima de 87 octanos/87 AKI

(91 RON).

• También es aceptable utilizar gasolina con

hasta 10% de etanol (gasohol) (cuando

esté disponible; se recomienda utilizar

combustible sin etanol).

• NO utilice gasolina E85.

• NO use una mezcla de gasóleo.

• NO modifique el motor para que funcione

con combustibles alternativos. Añada un

estabilizador de combustible antes de alma-

cenarlo.

1. Verifique que la unidad esté APAGADA y

que se enfríe durante un mínimo de dos

minutos antes de volver a echar combusti-

ble.

2. Coloque la unidad en terreno nivelado en

una zona bien ventilada.

3. Limpie la zona alrededor de la tapa de

combustible y retire la tapa lentamente.

4. Consulte la Figura 2-13. Añada lenta-

mente el combustible recomendado (A).

No llene el depósito en exceso (B).

5. Instale la tapa de combustible.

Figura 2-13. Cómo añadir el combustible

recomendado

NOTA: Permita que el combustible derramado

se evapore antes de poner en marcha la uni-

dad.

NOTA IMPORTANTE: Es importante preve-

nir la formación de acumulaciones de resi-

duos pegajosos en las piezas del sistema

de combustible como el carburador, la

manguera o el depósito de combustible

durante el almacenamiento. Los combusti-

bles mezclados con alcohol (llamados

gasohol, etanol o metanol) pueden atraer

la humedad, lo que provoca la separación

y formación de ácidos durante el almace-

namiento. El gas ácido puede dañar el sis-

tema de combustible de un motor durante

el almacenamiento. Para evitar problemas

con el motor, se deberá vaciar el sistema

000115

SAE 30

10W-30

5W-30 sintético

Intervalo de temperatura de uso esperada

000399

000116

(000105)

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga alejados

el fuego y las chispas. No hacerlo puede ocasionará la

muerte o lesiones graves.

PELIGRO

Inyección de líquido a presión. Esta máquina genera

flujos de líquido a alta presión que pueden penetrar

en la piel. El líquido a presión, si penetra en la piel,

puede ocasionar la muerte o lesiones graves.

(000106b)

ADVERTENCIA

000400

Manual del propietario del generador portátil 13

de combustible antes de almacenarlo

durante 30 días o más. Consulte la sección

Almacenamiento. Nunca utilice productos

para la limpieza del motor o carburador en

el depósito de combustible ya que podrían

provocar daños permanentes.

Combustible - Requisitos del PL

NOTA: La presión de entrada del regulador de

etapa de vapor PL es de aproximada-

mente 30 psi a 0 °F, y 218 psi a 100 °F.

Utilice solo cilindros PL estándar de 20 o 30

libras de capacidad con roscas derechas Acme

Tipo 1, con este generador. Verifique que la

fecha de calificación en el cilindro no haya cadu-

cado. No utilice cilindros oxidados o dañados.

Todos los cilindros nuevos deben purgarse del

aire y la humedad antes de llenarlos. Los cilin-

dros usados que no han sido taponados o man-

tenidos cerrados también deben ser purgados.

El proceso de purga debe ser realizado por el

proveedor de gas propano. (Los cilindros de

un proveedor de intercambio deberían haber

sido purgados y llenados adecuadamente por

el proveedor).

1. Retire los tapones o tapas de seguridad

de la válvula del cilindro, el regulador mon-

tado en el generador y los extremos de la

manguera de conexión del regulador.

2. Consulte la Figura 2-14. Con el tanque PL

cerrado, conecte el regulador PL que

conecta la manguera en la válvula. Gire el

acoplamiento de plástico de la manguera

a la derecha (en el sentido de las agujas

del reloj) para apretar el conjunto de la

manguera en el tanque PL.

Figura 2-14. Conecte el ensamblaje de la

manguera al tanque PL

3. Consulte la Figura 2-15. Conecte el regu-

lador opuesto uniendo la manguera al

generador en el punto de conexión de

baja presión en la parte frontal del genera-

dor.

DESCONEXIÓN RÁPIDA - Tire hacia atrás

del collar mientras el conector de la manguera

se acopla a la entrada de combustible del

generador. Cuando esté completamente aco-

plado, suelte el collar para bloquear el conec-

tor en la entrada.

Figura 2-15. Conecte la manguera al

regulador.

4. Consulte la Figura 2-16. ABRA la válvula

del tanque de PL y compruebe si hay

fugas rociando agua jabonosa para com-

probar las conexiones. Si aparecen burbu-

jas, se vuelven más grandes en tamaño o

aumentan en número, existe una fuga.

NOTA: Siempre coloque el cilindro para que

la conexión entre la válvula y el regulador no

cause curvas o torceduras afiladas en la man-

guera.

Figura 2-16. Abra la válvula de tanque de PL

NOTA: Si existe una fuga, esto debe corre-

girse antes de usar el generador. Póngase en

contacto con su IASD local para obtener

ayuda.

NOTA: Al transportar y almacenar, mantenga

el cilindro asegurado en una posición vertical

con la válvula del cilindro apagada y la salida

taponada. Mantenga los cilindros alejados del

calor y bien ventilados cuando estén en un

vehículo.

(000201)

ADVERTENCIA

Riesgo de quemaduras. El contacto con el contenido líquido

del cilindro causará quemaduras por congelación en la piel.

Si el contenido líquido entra en contacto con la piel o los ojos,

busque atención médica inmediatamente.

(000128a)

Lesiones personales. Mantener fuera del alcance

de los niños. En caso de no hacerlo, podría

provocarse la muerte o lesiones graves.

ADVERTENCIA

002605

019951

002606

14 Manual del propietario del generador portátil

Requisitos y recomendaciones

de combustible - Gas natural

NOTA:

El GN es más ligero que el aire y se

acumula en zonas altas. El gas PL es más

pesado que el aire y se queda en zonas bajas.

El gas PL solo debe usar un sistema de

extracción de vapor. Este tipo de sistema uti-

liza los vapores que se forman sobre el pro-

pano líquido en el tanque de almacenamiento.

Contenido de BTU

Los combustibles recomendados deben tener

un contenido de BTU de al menos 37.26 MJ/m

(1,000 BTU/pie

) para gas natural; o al menos

93.15 MJ/m

(2,500 BTU/pie

) para gas PL.

NOTA: La información sobre el contenido de

BTU de los combustibles está disponible a

través del proveedor de combustible.

Presión de combustible

La presión de combustible necesaria para el

gas natural (GN) es de 0.87 a 1.74 kPa (3.5 a

7.0 pulg. en columna de agua) en la entrada

de combustible del generador. La presión de

combustible requerida para el gas PL es de

2.49 a 2.99 kPa (10 a 12 pulg. en columna de

agua) en la entrada de combustible del gene-

rador.

NOTA: El dimensionamiento, la construcción

y el diseño de todas las tuberías deben cum-

plir con la NFPA 54 para aplicaciones de NG y

con la NFPA 58 o el ICC IFGC para aplicacio-

nes de gas PL. Es importante verificar que la

presión de combustible NUNCA baje de la

especificación requerida una vez que el gene-

rador esté instalado. Consulte el sitio web de

la NFPA en www.nfpa.org para más informa-

ción sobre los requisitos de la NFPA.

Siempre póngase en contacto con los provee-

dores de combustible locales o al jefe de bom-

beros para verificar los códigos y regulaciones

para una instalación correcta. Los códigos

locales exigirán que las tuberías de gas se

coloquen adecuadamente alrededor de jardi-

nes, arbustos y otras áreas ajardinadas.

La resistencia de las tuberías y las conexio-

nes deben ser consideradas con especial

atención en instalaciones en zonas con riesgo

de inundaciones, tornados, huracanes, terre-

motos y terrenos inestables.

NOTA IMPORTANTE: Utilice un sellador de

tuberías o compuesto para juntas apro-

bado en todas las conexiones roscadas

NPT.

NOTA: Todas las tuberías de combustible

gaseoso instaladas deben ser purgadas y pro-

badas para detectar fugas antes del inicio ini-

cial, de acuerdo con los códigos, normas y

regulaciones locales.

Dimensionamiento de tuberías de gas natural

Para determinar el tamaño correcto de la tubería de GN, busque la potencia en kW del generador

en la columna de la izquierda y siga hacia la derecha. El número a la derecha indica la longitud

máxima (medida en metros/pies) permitida para los tamaños de tubería que están en la parte

superior. Los tamaños de tubería se miden por el diámetro del tamaño comercial, incluyendo cual-

quier accesorio, válvulas (deben ser de flujo completo), codos, tes o ángulos.

NOTA: Consulta la Tabla B.3.2 en NFPA 54 o la Tabla A.2.2 en el ICC IFGC, Longitudes equiva-

lentes de accesorios y válvulas de tubería, para los valores correctos que se deben añadir a la

longitud total de la tubería de combustible. Las tablas se basan en tubería negra de cédula 40. Si

instala otro sistema de tuberías, siga las tablas de dimensionamiento para el sistema de tuberías

seleccionado.

(000192)

PELIGRO

Explosiones e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. No se permiten

fugas de combustible. Mantenga alejados el fuego y las

chispas. No hacerlo ocasionará la muerte o lesiones

graves.

Tabla 2-1. Dimensionamiento de tubería de GN

Tamaño

tubería

(mm/

pulg.)

Para 1.24–1.74 kPa

(5–7 pulg. en columna de agua)

Para 0.87–1.24 kPa

(3.5–5 pulg. en columna de agua)

Distancias permitidas de tuberías (m/pies)

13/0.5 19/0.75 25/1 32/1.25 38/1.5 19/0.75 25/1 32/1.25 38/1.5

9.5 kW 3.1/10 18.3/60 61/200 228.6/750 — 6.1/20 18.3/60 53.3/175 —

Manual del propietario del generador portátil 15

Instalación y conexión de líneas

de combustible

NOTA IMPORTANTE: El GN y el gas PL son

sustancias altamente volátiles. Es funda-

mental seguir rigurosamente todos los

procedimientos de seguridad, códigos,

normas y regulaciones.

Las conexiones de las líneas de combustible

deben ser realizadas por un contratista certifi-

cado que conozca los códigos locales. Siem-

pre utilice tuberías de gas aprobadas por AGA

y un sellador de tuberías o compuesto para

juntas de alta calidad.

Verifique la capacidad del medidor de GN o

del tanque de PL para asegurar un suministro

adecuado de combustible tanto para el gene-

rador como para otros aparatos en funciona-

miento.

Válvula de cierre de combustible.

Consulte la Figura 2-17. El generador necesi-

tará una válvula de corte de combustible

manual externa (A) en la línea de combusti-

ble.

NOTA: La válvula de corte de combustible

debe instalarse en un lugar de fácil acceso y a

no más de 1.8 m (6 pies) de la entrada de

combustible del generador.

Figura 2-17. DESCONEXIÓN RÁPIDA, válvula

de corte de combustible con puerto para

manómetro y manguera de combustible

flexible.

La Figura 2-18 describe una válvula de corte

de combustible con un puerto para manóme-

tro, que permite realizar verificaciones de pre-

sión de combustible. Este accesorio opcional

de la válvula de corte de combustible facilita la

realización de comprobaciones de presión

con fines de diagnóstico sin necesidad de

acceder al recinto del generador.

Figura 2-18. Válvula de corte de combustible

con puerto para manómetro

Válvulas de corte de combustible disponibles

a través de un IASD:

• Válvula de bola de 1/2 pulg., número de

parte 0K8752

• Válvula de bola de 3/4 pulg., número de

parte 0K8754

• Válvula de bola de 1 pulg., número de

parte 0K8184

• Válvula de bola de 1-1/4 pulg., número de

parte 0L2844

• Válvula de bola de 1-1/2 pulg., número de

parte 0L2845

NOTA: Tamaño de DESCONEXIÓN RÁPIDA:

1/2 pulg. QDD (Hembra).

Consulte la Figura 2-19. El manguito desliza-

ble en el conector rápido (4) de la manguera

PL tiene dos estados: estado de liberación (1),

estado comprimido (2).

Figura 2-19. Manguito deslizable

(000192)

PELIGRO

Explosiones e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. No se permiten

fugas de combustible. Mantenga alejados el fuego y las

chispas. No hacerlo ocasionará la muerte o lesiones

graves.

020044

000743

020033

1 2

16 Manual del propietario del generador portátil

Sección 3 Funcionamiento

Preguntas sobre uso y

funcionamiento

Si tiene preguntas o dudas acerca del funcio-

namiento y mantenimiento del equipo, pón-

gase en contacto con el servicio de atención

al cliente de Generac llamando al 1-888-

GENERAC (1-888-436-3722).

Antes de poner en marcha el

motor

1. Verifique que el nivel de aceite del motor

es el correcto.

2. Verifique que el nivel del combustible es el

correcto.

3. Verifique si la unidad está segura sobre un

terreno nivelado, con la separación ade-

cuada y en un área bien ventilada.

Preparación del generador para

el uso

Conexión a tierra del generador

portátil

Consulte la Figura 3-1. El generador portátil

está equipado con un terminal para la cone-

xión de un conductor de electrodos de cone-

xión a tierra en campo donde se requiere un

sistema de electrodos de conexión a tierra

según el código NEC Artículo 250.34(A). Los

terminales del conductor de conexión a tierra

del equipo de las tomas del generador están

conectados la estructura del generador.

Cuando el generador suministre energía a un

equipo conectado mediante enchufe y cable

de alimentación, como por ejemplo herra-

mientas eléctricas, la normativa NEC no exige

que la estructura del generador esté conec-

tada a un electrodo de conexión a tierra en

campo. El conductor neutro del generador

está conectado a la estructura del generador

según el código NEC Artículo 250.34(C).

• CONEXIÓN NEUTRO A ESTRUCTURA

• HAY UN CONDUCTOR PERMANENTE

ENTRE EL GENERADOR (BOBINADO DEL

ESTATOR) Y LA ESTRUTURA

Consulte la Figura 3-1. Cuando el generador

esté conectado a un interruptor de transferen-

cia manual, el interruptor de transferencia

también se debe cambiar a neutro tras la

transferencia para cumplir con el código NEC

(interruptor trifásico). Se debe conectar un

electrodo de conexión a tierra a la estructura

del generador para que el generador quede

conectado a tierra de manera correcta. El

cable de conexión a tierra conectado desde la

estructura/terminal del generador al electrodo

de conexión a tierra en campo debe tener la

misma capacidad o una capacidad superior

que el conductor más largo utilizado en el

generador. Los kits e interruptores de transfe-

rencia manual HomeLink de Generac cum-

plen con este requisito y se recomienda el uso

de los mismos.

Figura 3-1. Conexión a tierra del generador

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema de escape

ya que podría hacer que su funcionamiento sea inseguro o que

no cumpla con los códigos y/o normativas locales. En caso de

hacerlo, podría provocarse la muerte o lesiones graves.

(000178a)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbano alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte o

lesiones graves.

(000118a)

Riesgo de incendio. No use el generador sin

el supresor de chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000110)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte o

lesiones graves.

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

015954

Manual del propietario del generador portátil 17

Requisitos especiales

Revise todos los decretos, códigos locales o

normativas de la Administración de Salud y

Seguridad Ocupacional (Occupational Safety

and Health Administration, OSHA) estatales o

federales que se apliquen al uso previsto del

generador.

Consulte con un electricista calificado, un ins-

pector de electricidad, o con la agencia local

que tenga jurisdicción:

• En algunas áreas, los generadores deben

registrarse con las compañías locales de la

red eléctrica pública.

• Si el generador se utiliza en una obra, es

posible que existan regulaciones adiciona-

les que deban cumplirse.

Conexión del generador al sistema

eléctrico de un edificio

Se recomienda utilizar un interruptor de trans-

ferencia manual cuando lo conecte directa-

mente al sistema eléctrico de un edifico para

evitar que se genere una retroalimentación

peligrosa y así evitar que los trabajadores de

la red eléctrica pública resulten heridos.

Cuando conecte un generador portátil al sis-

tema eléctrico de un edificio, un interruptor de

transferencia debe aislar la alimentación del

generador de la red eléctrica pública en todo

momento. Si no se cumple con este requisito,

puede generarse una condición peligrosa. La

instalación debe realizarse cumpliendo estric-

tamente con la legislación y los códigos eléc-

tricos locales y nacionales, y dicha instalación

la debe realizar un electricista calificado.

Conozca los límites del generador

La sobrecarga de un generador puede provo-

car daños en él y en los dispositivos eléctricos

conectados. Respete lo siguiente para evitar

sobrecargas:

• Sume el vataje total de todos los dispositi-

vos eléctricos que se van a conectar a la

vez. Este total NO debe ser superior a la

capacidad de vataje del generador.

• El vataje nominal de las luces se puede

obtener en las bombillas. El vataje nominal

de las herramientas, artefactos y motores

se puede encontrar en una calcomanía o

etiqueta de datos adherida al dispositivo.

• Si el artefacto, herramienta o motor no

entrega vataje, multiplique los voltios por la

clasificación de amperaje para determinar

los vatios (voltios x amperios = vatios).

• Algunos motores eléctricos, como los de

inducción, requieren aproximadamente tres

veces más vatios de potencia para arran-

car que para funcionar. Este sobrevoltaje

transitorio de potencia solo dura unos

pocos segundos durante el arranque de

dichos motores. Asegúrese de permitir un

alto vataje de arranque cuando seleccione

los dispositivos eléctricos que se van a

conectar al generador.

1. Calcule los vatios necesarios para arran-

car el motor más grande.

2. Sume la cifra del paso 1 a los vatios de

funcionamiento de todas las cargas

conectadas.

La Guía de referencia de vataje se propor-

ciona para facilitar la determinación de la can-

tidad de elementos que el generador puede

operar a la vez.

NOTA: Todas las cifras son aproximadas.

Consulte la etiqueta de datos en el artefacto

para conocer los requisitos de vataje.

Guía de referencia de vataje

Dispositivo Vatios de

funcionamiento

*Aire acondicionado (12,000 BTU) 1700

*Aire acondicionado (24,000 BTU) 3800

*Aire acondicionado (40,000 BTU) 6000

Cargador de batería (20 A) 500

Lijadora de correa (3 pulg.) 1000

Sierra de cadena 1200

Sierra circular (7-1/4 pulg.) 1250 a 1400

*Secadora de ropa (eléctrica) 5750

*Secadora de ropa (a gas) 700

*Lavadora de ropa 1150

Cafetera 1750

*Compresor (1 HP) 2000

*Compresor (3/4 HP) 1800

*Compresor (1/2 HP) 1400

Plancha rizadora 700

*Deshumidificador 650

Lijadora de disco (9 pulg.) 1200

Orilladora 500

Manta eléctrica 400

Pistola de clavos eléctrica 1200

Cocina eléctrica (por elemento) 1500

Sartén eléctrico 1250

*Congelador 700

*Ventilador de caldera (3/5 HP) 875

*Abridor de puertas de garaje 500 a 750

Secador de pelo 1200

Taladro manual 250 a 1100

Cortasetos 450

Llave de impacto 500

Plancha 1200

*Bomba de chorro 800

Cortacésped 1200

Bombilla (incandescente) 100

Horno microondas 700 a 1000

18 Manual del propietario del generador portátil

Transporte/inclinación de la

unidad

• NO almacene ni transporte la unidad en un

ángulo superior a 15 grados.

• Se necesitan dos (2) personas para levan-

tar la unidad.

• Deje que la unidad se enfríe antes de

transportarla o guardarla en un espacio

cerrado.

• NO mueva la unidad durante el funciona-

miento.

Arranque de motores a gasolina

con bobina - Modelos 50 State

Este generador también está equipado de

arranque con bobina (por tracción) manual que

puede utilizarse si la batería está descargada.

NOTA: El interruptor deberá estar en la posi-

ción RUN/ON (Marcha/Encendido).

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador en una superficie

nivelada.

3. Gire el dial de GAS/LP del motor a la posi-

ción de GAS.

4. Consulte la Figura 2-2. Gire el interruptor

de la posición Run/Stop/Start (Marcha/

Parada/Arranque) a la posición Run/On

(Marcha/Encendido) (solo arranque

manual).

5. Agarre firmemente la manija de bobina

(retráctil) y hale lentamente hasta que

sienta que aumenta la resistencia. Hale

hacia arriba y hacia afuera rápidamente.

6. Hale rápidamente hacia arriba y hacia

afuera para arrancar el motor.

NOTA IMPORTANTE: No sobrecargue el

generador. Tampoco sobrecargue los

tomacorrientes individuales del panel.

Estos tomacorrientes están protegidos

contra sobrecarga con disyuntores del

tipo “presione para reiniciar”. Si se excede

la clasificación de amperaje de cualquier

interruptor de circuito, ese interruptor se

abre y ese tomacorriente ya no tiene

salida. Lea Conozca los límites del genera-

dor cuidadosamente.

Arranque de motores a gasolina

con bobina - Modelos 49 State

*Enfriador de leche 1100

Quemador de aceite en caldera 300

Calentador ambiental a aceite

(140,000 BTU)

400

Calentador ambiental a aceite

(85,000 BTU)

225

Calentador ambiental a aceite

(30,000 BTU)

150

*Pulverizador de pintura, sin aire

(1/3 HP)

600

Pulverizador de pintura, sin aire

(manual)

150

Radio 50 a 200

*Refrigerador 700

Olla de cocción lenta 200

*Bomba sumergible (1-1/2 HP) 2800

*Bomba sumergible (1 HP) 2000

*Bomba sumergible (1/2 HP) 1500

*Bomba de sumidero 800 a 1050

*Sierra de mesa (10 pulg.) 1750 a 2000

Televisor 50 a 300

Tostadora 1000 a 1650

Desbrozadora 500

* Permita que haya tres (3) veces los vatios señalados

para arrancar estos dispositivos.

Lesiones personales. Peso excesivo. Se necesitan dos

personas para levantarlo. Utilice únicamente técnicas

apropiadas al levantar el equipo. Las técnicas de elevación

inadecuadas pueden provocar daños en el equipo,

la muerte o lesiones graves.

(000805)

ADVERTENCIA

(000183)

Riesgo del arranque con cuerda. El arranque

con cuerda puede reaccionar inesperadamente.

El contragolpe puede ocasionar la muerte o

lesiones graves.

ADVERTENCIA

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

(000183)

Riesgo del arranque con cuerda. El arranque

con cuerda puede reaccionar inesperadamente.

El contragolpe puede ocasionar la muerte o

lesiones graves.

ADVERTENCIA

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

Manual del propietario del generador portátil 19

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador en una superficie

nivelada.

3. Consulte la Figura 3-2. Abra la válvula de

corte de combustible (A).

Figura 3-2. Válvula de corte del combustible

4. Consulte la Figura 3-3. Gire el dial de

GAS/PL del motor a la posición de GAS.

Figura 3-3. Dial de Gas/PL

5. Consulte la Figura 2-2. Gire el interruptor

de la posición STOP/RUN/START

(Parada/Marcha/Arranque) a la posición

RUN (Marcha) (solo arranque manual).

6. Consulte la Figura 3-4. Deslice el regula-

dor de flujo del motor (C) a la posición de

Full Choke (Regulación de flujo completa)

(izquierda).

Figura 3-4. Posición de regulación de flujo

7. Coloque una mano contra el marco y

sujete firmemente la manija de retroceso.

Tire lentamente hasta sentir una resisten-

cia mayor, luego tire rápidamente hacia

arriba y hacia afuera.

8. Cuando el motor arranque, mueva la

palanca reguladora de flujo a la posición

1/2-choke hasta que el motor trabaje sua-

vemente y luego totalmente a la posición

RUN. Si el motor falla, mueva la perilla

reguladora de flujo nuevamente a la posi-

ción 1/2-choke hasta que el motor trabaje

suavemente y luego totalmente a la posi-

ción RUN.

NOTA: Si el motor echa a andar pero no conti-

núa andando, mueva la palanca reguladora

de flujo a la posición “Full Choke” (Regulación

de flujo completa) y repita las instrucciones de

arranque.

NOTA IMPORTANTE: No sobrecargue el

generador. Tampoco sobrecargue los

tomacorrientes individuales del panel.

Estos tomacorrientes están protegidos

contra sobrecarga con interruptores de

circuito del tipo “presione para reiniciar”.

Si se excede la clasificación de amperaje

de cualquier interruptor de circuito, ese

interruptor se abre y ese tomacorriente ya

no tiene salida. Lea Conozca los límites del

generador cuidadosamente.

Arranque de motores eléctricos

a gasolina - Modelos 50 State

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador sobre una superficie

nivelada.

3. Gire el dial de GAS/LP del motor a la posi-

ción de GAS.

4. Mantenga pulsado el interruptor Run/Stop/

Start (Marcha/Parada/Arranque) en la

posición Start (Arranque). Cuando el

motor arranque, libere el interruptor en la

posición Run (Marcha).

Arranque de motores eléctricos

a gasolina - Modelos 49 State

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador sobre una superficie

nivelada.

3. Consulte la Figura 3-2. Abra la válvula de

corte de combustible.

014027

OFF

020086

000209

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

20 Manual del propietario del generador portátil

4. Gire el dial de GAS/LP del motor a la posi-

ción de GAS.

5. Consulte la Figura 3-4. Mueva la palanca

reguladora de flujo a la posición “Full

Choke” (Regulación de flujo completa).

6. Mantenga pulsado el interruptor STOP/

RUN/START (Parada/Marcha/Arranque)

en la posición START (Arranque). Cuando

el motor arranque, libere el interruptor en

la posición Run (Marcha).

7. Cuando el motor arranque, mueva la

palanca reguladora de flujo a la posición

1/2-choke hasta que el motor trabaje sua-

vemente y luego totalmente a la posición

RUN. Si el motor falla, mueva la palanca

reguladora de flujo nuevamente a la posi-

ción 1/2-choke hasta que el motor trabaje

suavemente y luego totalmente a la posi-

ción RUN.

Arranque de motores a PL con

bobina - Modelos 49 y 50 State

NOTA: Siga la guía de arranque en la calco-

manía para preparar la unidad.

NOTA: Los modelos con bobina 49 y 50 State

solo pueden arrancar con PL si hay una bate-

ría conectada.

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador en una superficie

nivelada.

3. Consulte la Figura 3-5. Abra la válvula de

cierre de combustible en el cilindro.

4. Gire el dial de GAS/LP a LP (PL). Para los

modelos 49 State, coloque la palanca

reguladora de flujo del motor en la posi-

ción de RUN (MARCHA) (palanca regula-

dora de flujo a la derecha).

Figura 3-5. Válvula de corte del combustible

5. Gire el interruptor de la posición STOP/

RUN/START (Parada/Marcha/Arranque) a

la posición RUN (Marcha) (solo arranque

manual).

6. Coloque una mano contra el marco y

sujete firmemente la manija de retroceso.

Tire lentamente hasta que sienta una

resistencia mayor. Tire rápidamente hacia

arriba y hacia afuera de dos (2) a cinco (5)

veces para CEBAR el sistema de combus-

tible.

7. Coloque una mano contra el marco y

sujete firmemente la manija de retroceso.

Tire lentamente hasta que sienta una

resistencia mayor.

8. Cuando el motor arranque, mueva la

palanca reguladora de flujo a la posición

1/2-choke (Regulación de flujo a la mitad)

hasta que el motor trabaje suavemente y

luego totalmente a la posición RUN (Mar-

cha). Si el motor falla, mueva la palanca

reguladora de flujo nuevamente a la posi-

ción 1/2-choke (Regulación de flujo a la

mitad) hasta que el motor trabaje suave-

mente y luego totalmente a la posición

RUN (Marcha).

NOTA: Si el motor echa a andar pero no conti-

núa andando, mueva el interruptor STOP/

RUN/START (Parada/Marcha/Arranque) a la

posición STOP (Parada) y repita las instruc-

ciones de arranque.

NOTA IMPORTANTE: No sobrecargue el

generador. Tampoco sobrecargue los

tomacorrientes individuales del panel.

Estos tomacorrientes están protegidos

contra sobrecarga con disyuntores del

tipo “presione para reiniciar”. Si se excede

la clasificación de amperaje de cualquier

interruptor de circuito, ese interruptor se

abre y ese tomacorriente ya no tiene

salida. Lea Conozca los límites del genera-

dor cuidadosamente.

Arranque de motores eléctricos

a PL - Modelos 49 y 50 State

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador sobre una superficie

nivelada.

3. Consulte la Figura 3-5. Abra la válvula de

cierre de combustible en el cilindro.

4. Gire el dial de GAS/LP (GAS/PL) del

motor a la posición de LP (PL).

5. Consulte la Figura 3-4. (Solo modelo 49

State) Coloque la palanca reguladora de

flujo del motor en la posición de RUN

(Marcha) (palanca reguladora de flujo a la

derecha).

6. Mantenga pulsado el interruptor STOP/

RUN/START (Parada/Marcha/Arranque)

en la posición START (Arranque). Cuando

el motor arranque, libere el interruptor en

la posición Run (Marcha).

002606

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

Manual del propietario del generador portátil 21

Desconexión del generador

1. Desconecte todas las cargas y desen-

chufe las cargas eléctricas de los tomaco-

rrientes del panel del generador.

2. Deje que el motor funcione sin carga

durante varios minutos para estabilizar las

temperaturas internas del motor y del

generador.

3. Consulte la Figura 3-2 para gasolina o

Figura 3-5 para PL. (Para el generador 49

State) Cierre la válvula de combustible y deje

que la unidad funcione hasta que se agote el

combustible en el carburador.

4. Cambie el interruptor Run/Stop a la posi-

ción Stop (Parada).

NOTA: (Para el generador 49 State) En condi-

ciones normales, cierre la válvula de combus-

tible correspondiente y permita que el

generador funcione hasta que el carburador

se quede sin combustible. En caso de emer-

gencia, cambie a la posición de STOP

(Parada).

Arranque de motores eléctricos

a gas natural - Modelos 49 y 50

State

1. Desenchufe todas las cargas eléctricas de

los tomacorrientes de la unidad antes de

arrancar el motor.

2. Coloque el generador sobre una superficie

nivelada.

3. Consulte la Figura 3-5. Abra la válvula GN

del suministro de manguera.

4. Gire el dial de GAS/LP/NG (GAS/PL/GN)

del motor a la posición de NG (GN).

5. Consulte la Figura 3-4. (Solo modelo 49

State) Coloque la palanca reguladora de

flujo del motor en la posición de RUN

(Marcha) (palanca reguladora de flujo a la

derecha).

6. Mantenga pulsado el interruptor STOP/

RUN/START (Parada/Marcha/Arranque)

en la posición START (Arranque). Cuando

el motor arranque, libere el interruptor en

la posición Run (Marcha).

NOTA: Ponga en marcha el generador con

combustible de GN por primera vez, una vez

conectado a la válvula de combustible, tomará

más tiempo en arrancar para purgar el aire de

la manguera de combustible.

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

(000136)

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar la

unidad. No hacer esto puede provocar daños al equipo

y la propiedad.

PRECAUCIÓN

22 Manual del propietario del generador portátil

Sección 4 Mantenimiento / Detección y solución de

problemas

Mantenimiento

El mantenimiento regular mejorará el rendi-

miento y prolongará la vida útil del motor/

equipo. Generac Power Systems, Inc. reco-

mienda que todo el trabajo de mantenimiento

sea efectuado por un IASD (Independent

Authorized Service Dealer, concesionario inde-

pendiente de servicio autorizado). El manteni-

miento regular, sustitución o reparación de los

dispositivos y sistemas de control de emisiones

puede ser efectuado por cualquier taller de

reparaciones o mecánico elegido por el propie-

tario. Sin embargo, para obtener servicio de

garantía gratuito, el trabajo debe ser efectuado

por un IASD. Vea la garantía de emisiones.

NOTA: Llame al 1-888-GENERAC (1-888-

436-3722) para cualquier pregunta acerca del

reemplazo de componentes.

Programación de mantenimiento

Respete los intervalos de mantenimiento pro-

gramado, lo que ocurra primero acorde al uso.

NOTA: Las condiciones adversas pueden

requerir mantenimiento más frecuente.

NOTA: Visite Generac.com o contacte a un

IASD para obtener piezas de repuesto.

NOTA: Todas las operaciones de manteni-

miento y ajustes necesarios deben realizarse

cada temporada, tal y como se detalla en el

siguiente gráfico.

Mantenimiento preventivo

La suciedad o los residuos pueden causar

funcionamiento incorrecto y daños en el

equipo. Limpie el generador a diario o antes

de cada uso. Mantenga la zona alrededor y

detrás del silenciador sin residuos de combus-

tible. Revise las ranuras y aberturas del aire

de enfriamiento del generador.

• Utilice un paño húmedo para limpiar las

superficies exteriores.

• Utilice un cepillo de cerdas suaves para

aflojar el sucio o aceite incrustado, etc.

• Utilice una aspiradora para recoger el sucio

y los desechos sueltos.

• Se puede utilizar aire de baja presión (que

no exceda de 25 psi) para retirar el sucio.

Inspeccione las ranuras y aberturas de

ventilación del generador. Estas aberturas

deben mantenerse limpias y sin obstruccio-

nes.

NOTA:

NO utilice una manguera de jardín para

limpiar el generador. El agua podría entrar en el

sistema de combustible del motor y causar pro-

blemas. Si el agua penetra en el generador a

través de las ranuras de aire de refrigeración,

parte de esta agua podría quedar retenida en

huecos y hendiduras del aislante del devanado

del rotor y del estator. La acumulación de agua

y suciedad en el devanado interno del genera-

dor disminuirá la resistencia al aislamiento de

estos devanados.

Mantenimiento del motor

Recomendaciones sobre el aceite

de motor

Para mantener la garantía del producto,el

aceite de motor se debe mantener conforme a

las recomendaciones de este manual. Para su

comodidad, hay disponibles kits de manteni-

miento para usar en este producto que inclu-

yen aceite de motor, filtro de aceite, bujía(s),

una toalla de taller y embudo. Estos kits se

pueden obtener de un Concesionario de servi-

cio autorizado independiente (IASD).

En cada uso

Revise el nivel del aceite del motor

Cada 100 horas o cada año*

Cambie el aceite ǂ

Limpie/reemplace el supresor de chispas

Cada año

Cambie la bujía

Ajuste de la separación de la válvula***

Cada 200 horas o cada año

Inspeccione/limpie el filtro de aire**

‡ Cambie el aceite después de las primeras

30 horas de funcionamiento, y luego cada

estación.

* Cambie el aceite y el filtro de aire cada mes

cuando utilice el equipo bajo cargas fuertes

o en temperaturas altas.

** Limpie más a menudo si el equipo trabaja

en condiciones de suciedad o polvo. Reem-

place las piezas del filtro de aire si no pue-

den limpiarse adecuadamente.

*** Revise la abertura de la válvula y ajuste si

fuese necesario después de las primeras

50 horas de funcionamiento, y después

cada 300 horas.

(000142a)

Lesiones personales. No inserte objetos a través de las

ranuras de enfriamiento de aire. El generador puede arrancar

en cualquier momento y provocar la muerte, lesiones graves

y daños en la unidad.

ADVERTENCIA

(000141)

Arranque accidental. Desconecte los cables de

las bujías al trabajar en la unidad. No hacerlo

puede ocasionar la muerte o lesiones graves.

ADVERTENCIA

Manual del propietario del generador portátil 23

Inspección del nivel de aceite de

motor

Inspeccione el nivel de aceite de motor antes

de cada uso, o cada 8 horas de funciona-

miento.

1. Coloque el generador sobre una superficie

nivelada.

2. Limpie el área alrededor del tapón del filtro

de aceite.

3. Consulte la Figura 4-1. Retire la tapa de

llenado/varilla de medición de aceite y lim-

pie con una toallita la varilla de medición.

Figure 4-1. Llenado del aceite del motor

4. Consulte la Figura 4-2. Enrosque la varilla

de medición en el cuello de llenado. El

nivel de aceite se comprueba con la varilla

de medición totalmente instalada. Retire la

varilla de medición y compruebe que el

nivel de aceite está dentro del rango de

funcionamiento seguro.

Figure 4-2. Rango de funcionamiento seguro

5. Añada el aceite de motor recomendado

según sea necesario.

6. Coloque la tapa del llenado/varilla de

medición de aceite y apriétela con la

mano.

NOTA: Algunas unidades tienen más de una

ubicación de llenado de aceite. Solo es nece-

sario usar uno de los puntos de llenado de

aceite.

Cambio del aceite de motor

Si el generador se utiliza bajo condiciones de

mucho polvo o suciedad, o en un clima extre-

madamente cálido, cambie el aceite con más

frecuencia.

NOTA: No contamine. Conserve los recursos.

Devuelva el aceite usado a los centros de

recolección.

Cambie el aceite mientras el motor aún está

caliente debido al funcionamiento, como

sigue:

1. Coloque el generador en una superficie

nivelada.

2. Desconecte el cable de bujía de la bujía y

coloque el cable donde no pueda hacer

contacto con la bujía.

3. Limpie el área alrededor del punto de lle-

nado de aceite y del tapón de vaciado de

aceite.

4. Retire la tapa de llenado de aceite/varilla

de medición.

5. Retire el tapón de vaciado de aceite y

drene el aceite completamente en un reci-

piente adecuado.

6. Coloque el tapón de vaciado de aceite y

apriételo de forma segura.

7. Añada el aceite de motor recomendado

según sea necesario. Consulte la Cómo

añadir aceite de motor.

8. Coloque la tapa del llenado/varilla de medi-

ción de aceite y apriétela con la mano.

9. Limpie cualquier resto de aceite que se

haya derramado.

10. Deseche apropiadamente el aceite con-

forme a todos los reglamentos correspon-

dientes.

Filtro de aire

El motor no funcionará correctamente y se

puede dañar si se utiliza con un filtro de aire

sucio. Realice el mantenimiento del filtro de

aire más frecuentemente en condiciones de

suciedad o polvo.

Para efectuar el mantenimiento del filtro de

aire:

1. Consulte la Figura 4-3. Gire el mando (A) y

retire la cubierta del filtro de aire.

SAE 30

10W-30

5W-30 sintético

Intervalo de temperatura de uso esperada

000399

(000139)

Riesgo de quemaduras. Espere a que el motor se

enfríe antes de vaciar el aceite o el refrigerante.

No hacerlo puede ocasionar la muerte o lesiones

graves.

ADVERTENCIA

000115

000116

(000141)

Arranque accidental. Desconecte los cables de

las bujías al trabajar en la unidad. No hacerlo

puede ocasionar la muerte o lesiones graves.

ADVERTENCIA

24 Manual del propietario del generador portátil

2. Limpie con agua y jabón. Exprima el filtro

hasta que quede seco (NO LORE-

TUERZA) en un paño limpio.

3. Limpie la cubierta del filtro de aire antes

de reinstalarlo.

NOTA: Para solicitar un nuevo filtro de aire,

póngase en contacto con el centro de servicio

autorizado más cercano llamando al 1-888-

436-3722.

Figure 4-3. Ensamblaje del filtro de aire

Mantenimiento de la bujía

Para efectuar el mantenimiento de la bujía:

1. Limpie el área alrededor de la bujía

2. Retire e inspeccione la bujía.

3. Consulte la Figura 4-4. Compruebe la

separación entre electrodos con un cali-

brador de espesor y configúrela con la

medida recomendada de 0.70 – 0.80 mm

(0.024 – 0.031 pulg.).

Figura 4-4. Bujía

NOTA: Sustituya la bujía si los electrodos

están picados, quemados o la porcelana está

rajada. Use SOLAMENTE la bujía de

repuesto recomendada. Consulte las especifi-

caciones.

4. Instale la bujía apretando con la mano y

apriete 3/8 a 1/2 vuelta adicional usando

una llave para bujías

Sustitución de la batería (si es

aplicable)

NOTA: La batería que se envía con el genera-

dor se suministra totalmente cargada. Una

batería puede perder parte de su carga

cuando no se utiliza durante períodos prolon-

gados de tiempo. Si la batería no puede

arrancar el motor, utilice el arrancador de

retroceso para poner en marcha el generador

y cargar la batería.

Consulte la Figura 4-5.

1. Desconecte de PRIMERO el terminal

negativo (-) de la batería (cable negro).

2. Desconecte de SEGUNDO el terminal

positivo (+) de la batería (cable rojo).

Figure 4-5. Conexión de la batería

3. Instale la nueva batería. Coloque la cinta

de sujeción en ambos ganchos.

4. Conecte de PRIMERO el terminal positivo

(+) de la batería (cable rojo). Coloque la

funda de goma en los herrajes de conexión.

5. Conecte de SEGUNDO el terminal nega-

tivo (-) de la batería (cable negro).

6. Coloque la funda de goma en los herrajes

de conexión.

Inspección del silenciador y del

supresor de chispas

NOTA: Es una violación del Código de recur-

sos públicos de California (California Public

Resources Code) Sección 4442, usar u ope-

rar el motor en tierras cubiertas de bosque,

maleza o pasto, excepto si el sistema de

escape tiene un supresor de chispas, como se

define en la Sección 4442, y éste está mante-

nido en condiciones de trabajo eficaces. Otros

estados o jurisdicciones federales pueden

tener leyes similares.

Póngase en contacto con el fabricante original

del equipo, el vendedor o el distribuidor para

obtener un supresor de chispas para el sistema

de gases de escape instalado en este motor.

NOTA: Use ÚNICAMENTE piezas de

repuesto de equipo original.

Inspeccione el silenciador en busca de rajadu-

ras, corrosión u otros daños. Retire el supresor

de chispas, si tiene, e inspecciónelo para com-

probar si hay daños o bloqueo con carbón.

Reemplace las piezas según sea necesario.

000379

000211

(000130)

Arranque accidental. Desconecte el cable negativo

de la batería, luego el cable positivo de la batería

cuando trabaje en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

000224

Manual del propietario del generador portátil 25

Inspección de la pantalla del

supresor de chispas

1. Consulte la Figura 4-6. Afloje la abraza-

dera (A) y retire el tornillo.

2. Inspeccione la pantalla (B) y cámbiela si

está rota, perforada o dañada de alguna

otra forma. Si la pantalla no está dañada,

límpiela con un solvente comercial.

3. Sustituya la pantalla del supresor de chis-

pas (B) y el cono (C). Fíjela con la abraza-

dera y el tornillo. Fíjela con tornillos.

Figure 4-6. Pantalla del supresor de chispas

Holgura de la válvula

Importante: Comuníquese con un Concesio-

nario de servicio autorizado independiente

para obtener ayuda de servicio. La luz de vál-

vulas correcta es esencial para prolongar la

vida útil del motor.

Compruebe la holgura de la válvula después

de las 50 primeras horas de funcionamiento.

Ajuste según sea necesario.

• Admisión — 0.15 ± 0.02 mm (frío), (0.006 ±

0.001 de pulgada)

• Escape — 0.20 ± 0.02mm (frío), (0.008 ±

0.001 de pulgada)

Almacenamiento

General

Se recomienda arrancar el generador una vez

cada 30 días, y debería funcionar durante 30

minutos. Si no puede hacerlo, consulte la

siguiente lista para preparar la unidad para su

almacenamiento.

• NO coloque una cubierta de almacena-

miento en un generador caliente. Permita

que la unidad se enfríe a temperatura

ambiente antes de almacenarla.

• NO almacene combustible de una estación

a otra excepto que esté tratado apropiada-

mente.

• Sustituya el recipiente de combustible si

hay oxidación. El óxido en el combustible

causa problemas en el sistema de combus-

tible.

• Cubra la unidad con una cubierta protec-

tora adecuada resistente a la humedad.

• Almacene la unidad en una zona limpia y

seca.

• Guarde siempre el generador y el combus-

tible lejos de fuentes de calor e ignición.

Preparación del sistema de

combustible para almacenamiento

El combustible almacenado más de 30 días

puede deteriorarse y dañar los componentes

del sistema de combustible. Mantenga fresco

el combustible, use estabilizador de combusti-

ble.

Si se añade estabilizador de combustible al

sistema de combustible, prepare y ponga en

marcha el motor para su almacenamiento

durante un largo período. Ponga en funciona-

miento el motor durante 10–15 minutos para

hacer circular el estabilizador a través del sis-

tema de combustible. El combustible prepa-

rado adecuadamente se puede almacenar

hasta 24 meses.

NOTA: Si el combustible no ha sido tratado

con estabilizador de combustible, debe

vaciarse en un recipiente aprobado. Haga fun-

cionar el motor hasta que pare por falta de

combustible. Se recomienda el uso de un

estabilizador de combustible en el recipiente

de almacenamiento para mantener el com-

bustible fresco.

1. Cambio del aceite de motor

2. Retire la bujía.

3. Vierta una cuchara sopera (5–10 cc) de

aceite de motor limpio o pulverice un

agente protector adecuado en el cilindro.

4. Tire de la bobina de arranque varias veces

para distribuir el aceite en el cilindro.del

arranque

5. Instale la bujía.

(000108)

Superfcies calientes. Al usar la máquina, no toque las

superfcies calientes. Mantenga la máquina alejada de

los combusibles durante el uso. Las superfcies

calientes pueden ocasionar quemaduras graves o

incendio.

ADVERTENCIA

015955

(000143)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Almacene el

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo ocasionará

la muerte o lesiones graves.

(000109)

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de insalar una

cubierta y almacenar la máquina. Las superfcies

calientes pueden ocasionar un incendio.

ADVERTENCIA

(000181)

Pérdida de la visión. Es obligatorio llevar protección

ocular para evitar las salpicaduras procedentes de la

cavidad de la bujía al girar el motor. De lo contrario,

se puede provocar la pérdida de la visión.

ADVERTENCIA

26 Manual del propietario del generador portátil

6. Tire de la bobina lentamente hasta que

sienta resistencia. Esto cerrará las válvu-

las de manera que la humedad no pueda

ingresar en el cilindro del motor. Suelte

lentamente la bobina.

Cambio del aceite

Cambie el aceite de motor antes de almace-

narlo. Consulte la Cambio del aceite de motor.

Manual del propietario del generador portátil 27

Detección y solución de problemas

PROBLEMA CAUSA CORRECCIÓN

El motor está en funcio-

namiento pero no hay

salida de CA

disponible.

1. Disyuntor ABIERTO.

2. Conexión deficiente o juego

de cables defectuoso.

3. El dispositivo conectado está

dañado.

4. Falla en el generador.

5. El tomacorriente de GFCI está

ABIERTO (si hubiera).

1. Reinicie el interruptor de cir-

cuito.

2. Revise y repare.

3. Conecte otro dispositivo que

esté en buenas condiciones.

4. Comuníquese con un IASD.

5. Corrija la falla a tierra y pulse

el botón de reinicio en el

tomacorriente de GFCI (si

está incluido).

El motor funciona de

manera correcta sin

carga,

pero se detiene cuando

se le agrega carga.

1. Cortocircuito en una carga

conectada.

2. El generador está sobrecar-

gado.

3. La velocidad del motor es

demasiado baja.

4. Cortocircuito en el generador.

5. Supresor de chispas blo-

queado.

1. Desconecte la carga eléctrica

en cortocircuito.

2. Carga reducida (Consulte

Conozca los límites del

generador).

3. Comuníquese con un IASD.

4. Comuníquese con un IASD.

5. Limpie de la pantalla del

supresor de chispas

El motor no arranca, o

arranca y trabaja con

dificultad.

1. El filtro de aire está sucio.

2. No hay combustible.

3. Combustible rancio.

4. El cable de la bujía no está

conectado a la bujía.

5. Bujía deteriorada.

6. Agua en el combustible.

7. Bajo nivel de aceite

8. Mezcla de combustible excesi-

vamente enriquecida.

9. Válvula de entrada atascada

abierta o cerrada

10. El motor perdió compresión.

1. Limpie o cambie el filtro de

aire.

2. Llene el tanque de combusti-

ble o reemplace el cilindro de

PL.

3. Vacíe el tanque de combusti-

ble y llene con combustible

nuevo.

4. Conecte el cable a la bujía.

5. Cambie la bujía.

6. Vacíe el tanque de combusti-

ble y llene con combustible

nuevo.

7. Llene el cárter al nivel ade-

cuado.

8. Comuníquese con un IASD.

9. Comuníquese con un IASD.

10. Comuníquese con un IASD.

28 Manual del propietario del generador portátil

El motor se apaga mien-

tras está trabajando.

1. No hay combustible.

2. Bajo nivel de aceite

3. Falla en el generador.

4. Apagado de COsense debido

a la acumulación de monóxido

de carbono si parpadea una

luz roja en la placa del panel

lateral.

5. Apagado de COsense debido

a fallo en el sistema si parpa-

dea una luz amarilla en la

placa del panel lateral.

1. Llene el tanque de combusti-

ble o reemplace el cilindro de

PL.

2. Llene el cárter al nivel ade-

cuado.

3. Comuníquese con un IASD.

4. Siga las instrucciones de

seguridad y vuelva a colocar

el generador en un área exte-

rior y abierta y alejada de ven-

tanas, puertas y conductos de

ventilación.

5. Ponga en marcha (arranque)

para confirmar que la luz ama-

rilla parpadea cuando/si el

generador se apaga. Si

COsense continúa fallando y

se apaga, póngase en con-

tacto con el IASD.

El motor no tiene poten-

cia.

1. El generador está sobrecar-

gado.

2. El filtro de aire está sucio.

3. El motor necesita servicio.

4. Supresor de chispas blo-

queado.

1. Carga reducida (Consulte

Conozca los límites del

generador).

2. Limpie o cambie el filtro de

aire.

3. Comuníquese con un IASD.

4. Limpie de la pantalla del

supresor de chispas

El motor se sobrecarga

se detiene.

1. Comuníquese con un IASD.

El motor arranca y se

apaga enseguida.

1. Apagado de COsense debido

a la acumulación de monóxido

de carbono si parpadea una

luz roja en la placa del panel

lateral.

2. Apagado de COsense debido

a fallo en el sistema si parpa-

dea una luz amarilla en la

placa del panel lateral.

1. Siga las instrucciones de

seguridad y vuelva a colocar

el generador en un área exte-

rior y abierta y alejada de ven-

tanas, puertas y conductos de

ventilación.

2. Ponga en marcha (arranque)

para confirmar que la luz ama-

rilla parpadea cuando/si el

generador se apaga. Si

COsense continúa fallando y

se apaga, póngase en con-

tacto con el IASD.

PROBLEMA CAUSA CORRECCIÓN

Manual del propietario del generador portátil 29

Diagrama del cableado

GP6700EDF - Modelos 50 State

30 Manual del propietario del generador portátil

GP9500ETF - Modelos 50 State

Manual del propietario del generador portátil 31

GP6700E DF - Modelos 49 State

32 Manual del propietario del generador portátil

GP9500ETF - Modelos 49 State

Manual del propietario del generador portátil 37

Notas

Pieza n.” A0005966335 Rev. A 31/10/2024

Reservados t

odos los derechos

Las especificaciones están sujetas a cambios sin

previo aviso.

No se permite la reproducción en ningún formato

sin el consentimiento previo por escrito de Generac

Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)
