Generac 6919-1 Pro 2" Semi-trash Pump User Manual

Water Pump

Owner’s Manual

MODEL:________________________

SERIAL:________________________

DATE PURCHASED:______________

WWW.GENERAC.COM

1-888-GENERAC

(888-436-3722)

SAVE THIS MANUAL FOR FUTURE REFERENCE

Table of Contents

Section 1 Introduction and Safety 1

Introduction ..................................... 1

Safety Rules .................................... 1

Safety Symbols and Meanings ........ 1

Exhaust Hazards ............................. 2

Fire Hazards .................................... 3

Fuel Hazards ................................... 3

Before Starting Equipment .............. 3

When Operating Equipment ............ 3

When Transporting or Repairing

Equipment ....................................... 3

When Storing Fuel or Equipment with

Fuel In Tank .................................... 3

Section 2 General Information and

Setup .............................................. 4

Know Your Water Pump .................. 4

Product Specifications ..................... 4

Emissions Information ..................... 4

Remove Contents from Carton ....... 4

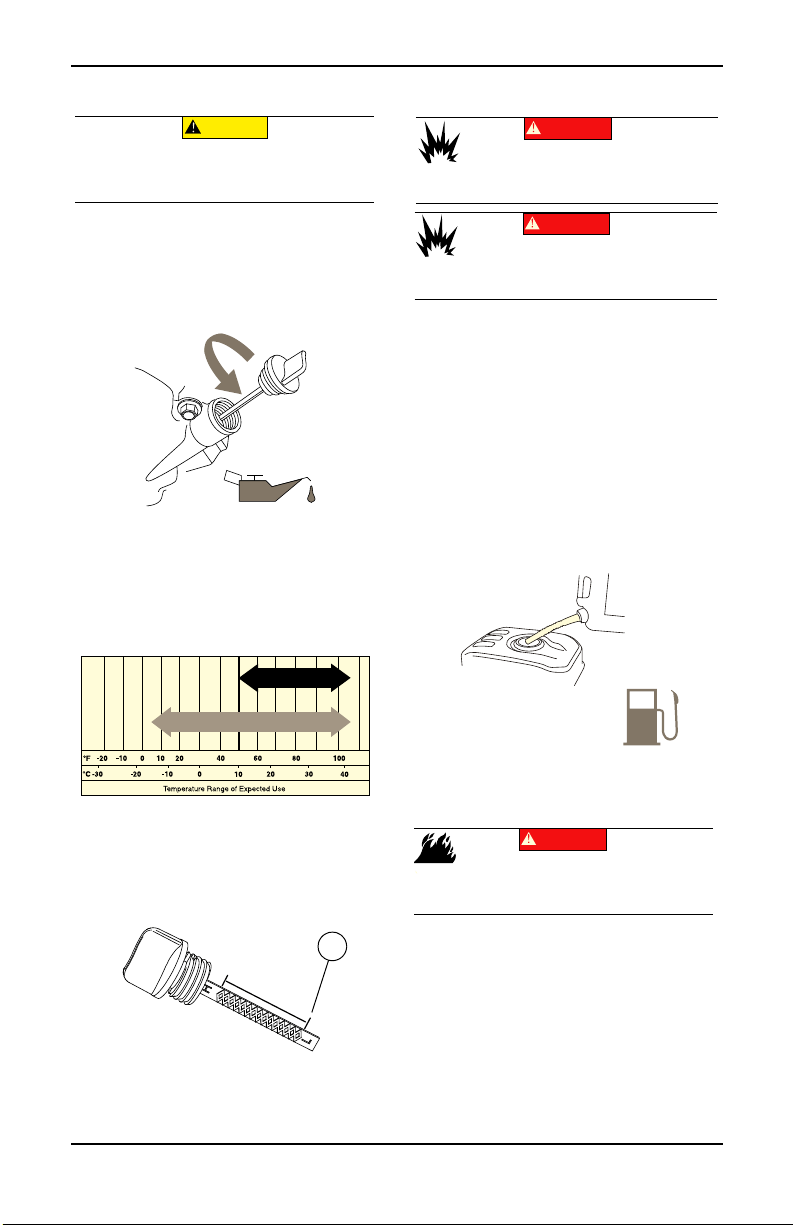

Add Engine Oil ................................ 5

Add Fuel .......................................... 5

Assembly ......................................... 6

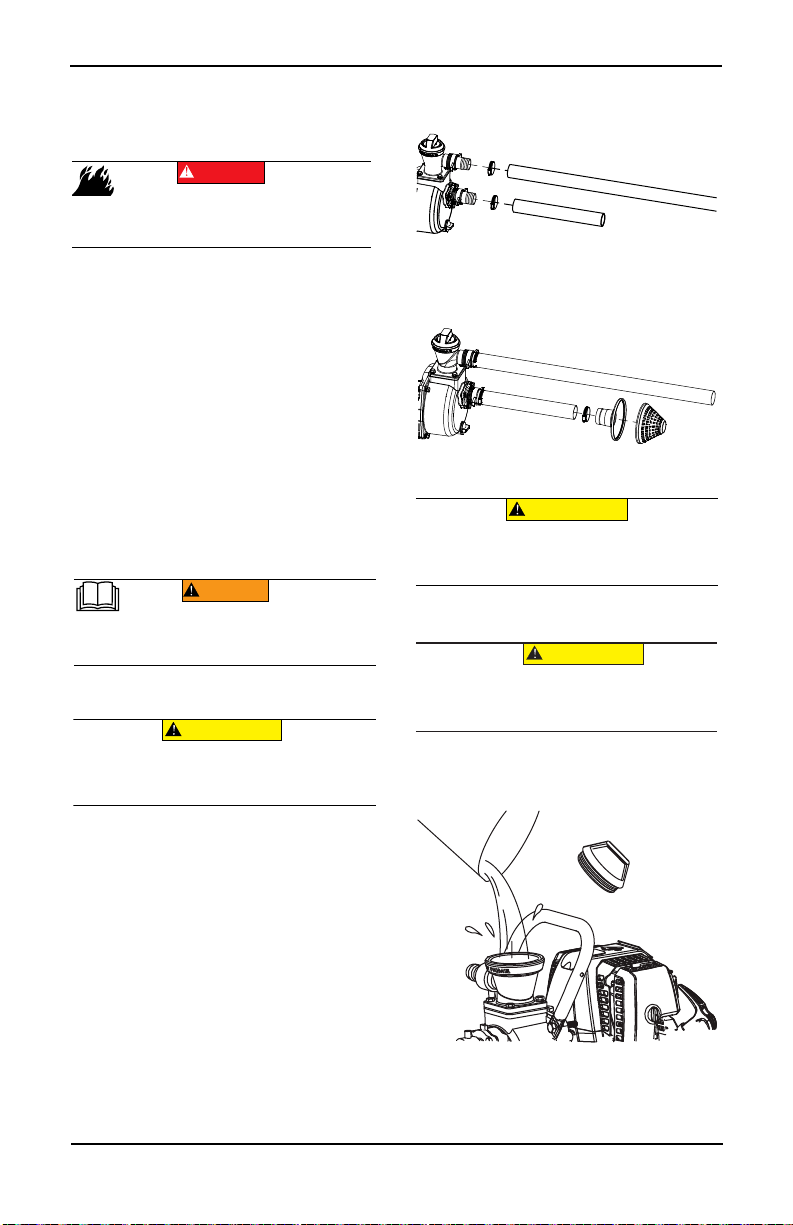

Connect the Hoses .......................... 6

Priming the Pump ............................ 6

Section 3 Operation .......................7

Operation and Use Questions .........7

Pump Output ...................................7

High Altitude Operation ...................7

Transporting / Tipping ......................8

Before Starting Engine ....................8

Starting the Engine ..........................8

Preventing Water Hammer ..............9

Water Pump Shut Down ..................9

After Each Use ................................9

Section 4 Maintenance and

Troubleshooting ..........................10

Maintenance Recommendations ...10

Maintenance Schedule ..................10

Preventive Maintenance ................10

Engine Maintenance ......................10

Storage ..........................................12

Troubleshooting .............................13

(000393a)

WARNING

CANCER AND REPRODUCTIVE HARM

www.P65Warnings.ca.gov.

Introduction and Safety

Owner’s Manual for Water Pump 1

Section 1 Introduction and Safety

Introduction

Thank you for purchasing a Generac Power

Systems Inc. product. This unit has been

designed to provide high-performance, effi-

cient operation, and years of use when main-

tained properly.

If any section of the manual is not understood,

contact your nearest Independent Authorized

Service Dealer (IASD), or contact Generac

Customer Service at 1-888-GENERAC (1-

888-436-3722), or www.generac.com with any

questions or concerns.

The owner is responsible for proper mainte-

nance and safe use of the equipment. Before

operating, servicing or storing this water

pump:

• Study all warnings in this manual and on

the product carefully.

• Become familiar with this manual and the

unit before use.

• Refer to Introduction and Safety for instruc-

tions on final assembly procedures. Follow

the instructions completely.

Save these instructions for future reference.

ALWAYS supply this manual to any individual

that will use this machine.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The warnings in this manual, and on

tags and decals affixed to the unit are, there-

fore, not all inclusive. If using a procedure,

work method or operating technique that the

manufacturer does not specifically recom-

mend, verify that it is safe for others. Also

make sure the procedure, work method or

operating technique utilized does not render

the equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the generator, DANGER,

WARNING, CAUTION and NOTE blocks are

used to alert personnel to special instructions

about a particular operation that may be haz-

ardous if performed incorrectly or carelessly.

Observe them carefully. Their definitions are

as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety warnings cannot eliminate the

hazards that they indicate. Common sense

and strict compliance with the special instruc-

tions while performing the action or service

are essential to preventing accidents.

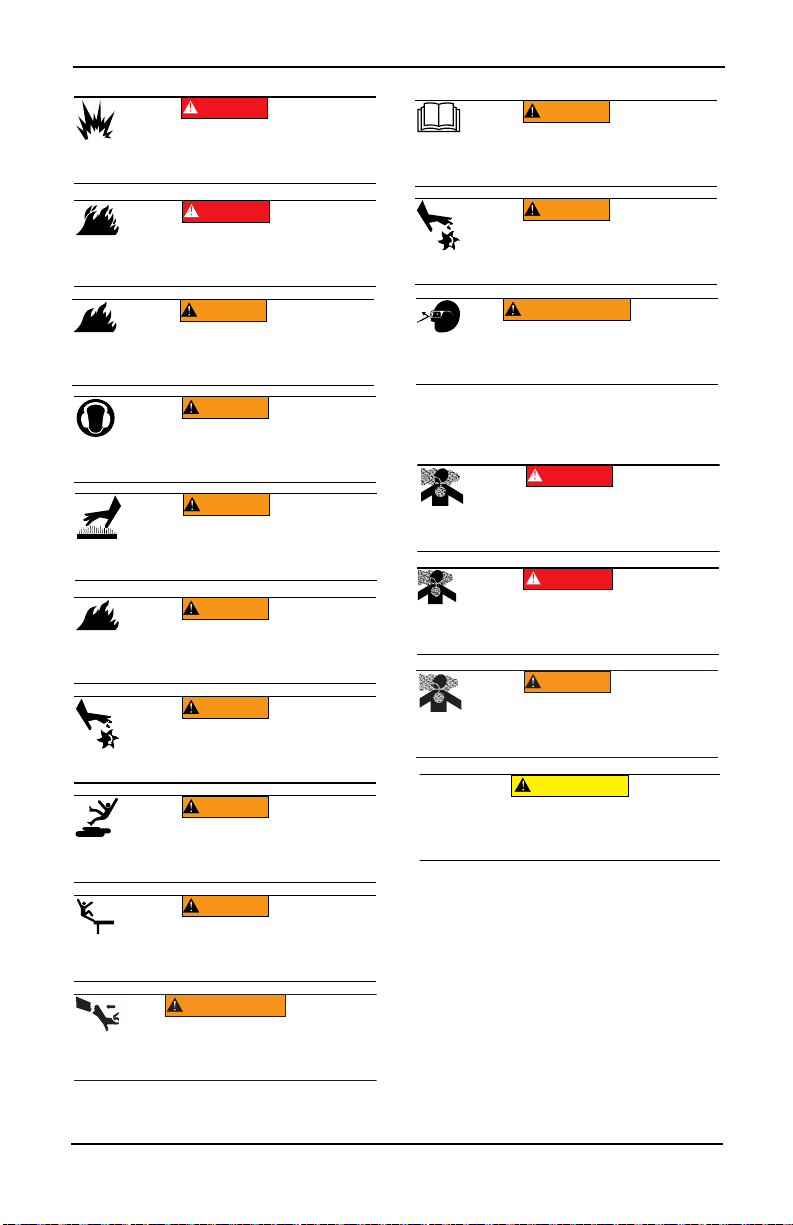

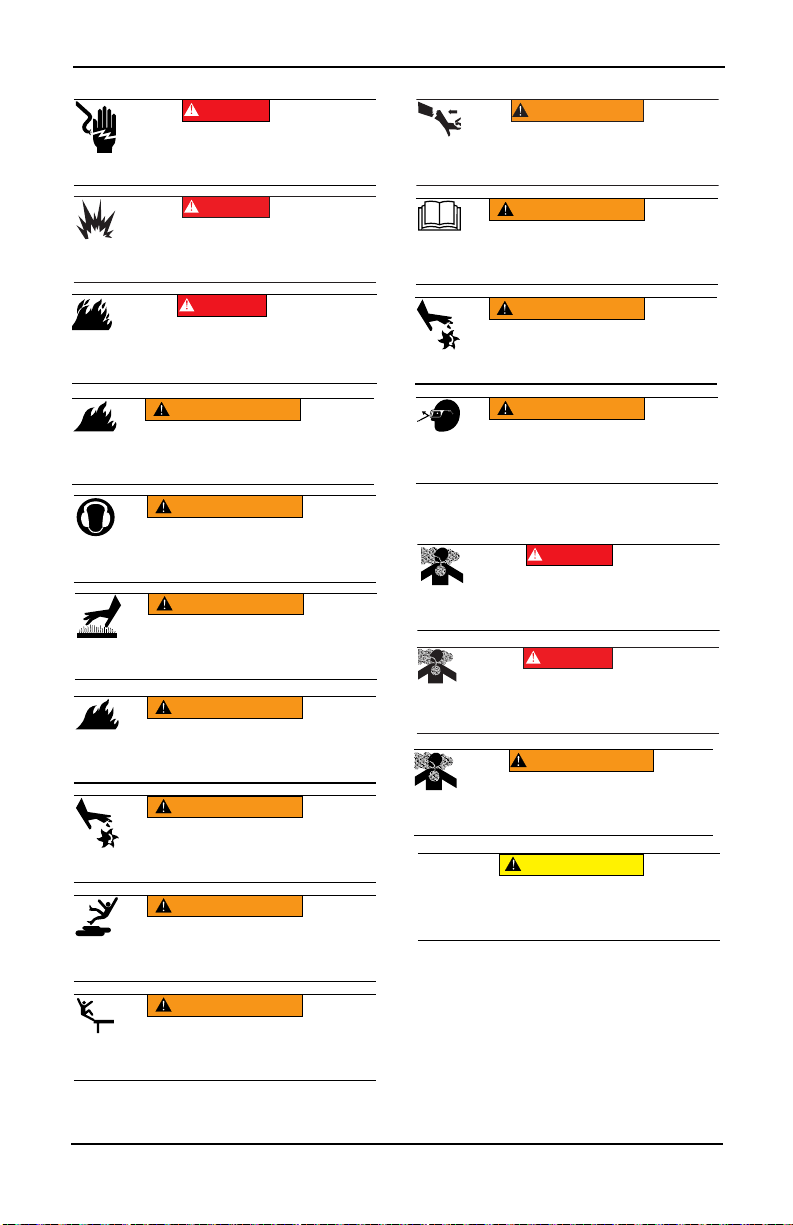

Safety Symbols and Meanings

(000100a)

WARNING

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

Asphyxiation. Running engines produce

carbon monoxide, a colorless, odorless,

poisonous gas. Carbon monoxide, if not

avoided, will result in death or serious injury.

(000103)

DANGER

(000104)

DANGER

Electrocution. Water contact with a power

source, if not avoided, will result in death

or serious injury.

(000105)

DANGER

Explosion and Fire. Fuel and vapors are

extremely flammable and explosive. Add fuel

in a well ventilated area. Keep fire and spark

away. Failure to do so will result in death

or serious injury.

(000174)

DANGER

Risk of fire. Allow fuel spills to completely dry

before starting engine. Failure to do so will

result in death or serious injury.

Introduction and Safety

2 Owner’s Manual for Water Pump

Exhaust Hazards

• The water pump MUST be operated

outdoors.

• If you start to feel sick, dizzy, or weak after

the water pump has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide

poisoning.

• If operating the water pump in a trench or

pit, do not enter the area while the engine is

running. Carbon monoxide will accumulate

in enclosed areas.

• Use a respirator or mask whenever there is

a chance that harmful gas or vapors might

be inhaled.

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000107)

WARNING

Hearing Loss. Hearing protection is

recommended when using this machine.

Failure to wear hearing protection could

result in permanant hearing loss.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000111)

WARNING

Moving Parts. Keep clothing, hair, and

appendages away from moving parts. Failure

to do so could result in death or serious injury.

(000112)

WARNING

Risk of Falling. Use of machine creates wet

areas and trip hazards. Be aware of work area

conditions. A fall could result in death

or serious injury.

(000114)

WARNING

Risk of Falling. Do not use this machine or

any components on elevated surfaces.

Doing so can result in a fall, serious injury,

or death.

(000183)

WARNING

Recoil Hazard. Recoil could retract unexpectedly.

Kickback could result in death or serious injury.

(000100a)

WARNING

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

(000115)

WARNING

Moving Parts. Do not wear jewelry when

starting or operating this product. Wearing

jewelry while starting or operating this product

could result in death or serious injury.

(000181)

WARNING

Vision Loss. Eye protection is required to avoid

spray from spark plug hole when cranking engine.

Failure to do so could result in vision loss.

Asphyxiation. Running engines produce

carbon monoxide, a colorless, odorless,

poisonous gas. Carbon monoxide, if not

avoided, will result in death or serious injury.

(000103)

DANGER

(000179b)

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000178a)

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

CAUTION

(000229)

Equipment or property damage. Do not block air

intake or restrict proper air flow. Doing so could

result in unsafe operation or damage to unit.

Introduction and Safety

Owner’s Manual for Water Pump 3

Fire Hazards

• Wipe up any fuel or oil spills immediately.

Verify that no combustible materials are left

on or near the water pump.

• Reflective exhaust heat may damage the

fuel tank, causing fire. Keep at least five (5)

feet (152 cm) of clearance on all sides of

the pump for adequate cooling,

maintenance, and servicing.

• It is a violation of California Public

Resource Code, Section 4442, to use or

operate the engine on any forest- covered,

brush-covered, or grass-covered land

unless the exhaust system is equipped with

a spark arrestor, as defined in Section

4442, maintained in effective working order.

Other states or federal jurisdictions may

have similar laws. Contact the original

equipment manufacturer, retailer, or dealer

to obtain a spark arrestor designed for the

exhaust system installed on this engine..

Fuel Hazards

• Turn water pump OFF and let it cool at

least two (2) minutes before removing fuel

cap. Loosen cap slowly to relieve pressure

in tank.

• Fill or drain fuel tank outdoors.

• Keep fuel away from sparks, open flames,

pilot lights, heat, and other ignition sources.

• DO NOT light a cigarette or smoke.

Before Starting Equipment

• There is no oil in the engine. The engine

crankcase must be filled before starting the

engine for the first time. See Add Engine

Oil.

• Verify spark plug, muffler, fuel cap, and air

cleaner are in place.

• DO NOT crank engine with spark plug

removed.

• Keep your hands and body clear from the

discharge of the pump.

• Make sure all connections are tight.

• Secure the pump. Loads from the hoses

may cause it to tip over.

• Secure the discharge hose to avoid

whipping.

When Operating Equipment

• NEVER place discharge hose near a power

source.

• Do not allow children near the pump while it

is operating.

• DO NOT tip engine or equipment at angle

which causes fuel to spill.

• DO NOT pump chemicals or flammable

liquids, such as fuel, or fuel oils.

• Secure the pump. Loads from the hoses

may cause it to tip over.

• Operate water pump only on level surfaces.

• Do not submerge the pump.

• Never use the water pump or any of its

parts as a step. Stepping on the equipment

can stress and break parts, and may result

in dangerous operating conditions from

leaking exhaust gases, fuel leakage, oil

leakage, etc.

• DO NOT stop the engine by moving the

choke lever to the CHOKE position.

When Transporting or Repairing

Equipment

• Transport/repair with fuel tank EMPTY.

• Disconnect spark plug wire.

• For safety reasons, it is recommended that

the maintenance of this equipment be

performed by an Authorized Dealer. Inspect

the water pump regularly, and contact the

nearest Authorized Dealer for parts

needing repair or replacement.

• When working on this equipment, remain

alert at all times.

• Never work on the equipment when

physically or mentally fatigued.

• Replacement parts must be of the same

type, and installed in the same position as

the original parts.

When Storing Fuel or

Equipment with Fuel In Tank

Store away from furnaces, stoves, water

heaters, clothes dryers, or other appliances

that have pilot light or other ignition source

because they can ignite fuel vapors.

(000204)

DANGER

Explosion and Fire. Do not overfill fuel tank.

Overfilling may cause fuel to leak and ignite

or explode, resulting in death or serious injury.

General Information and Setup

4 Owner’s Manual for Water Pump

Section 2 General Information and Setup

Know Your Water Pump

Read this manual thoroughly before

assembling and operating this equipment.

Save this manual for future and immediate

reference. Replacement owner’s manuals are

available at www.generac.com.

Depending on the model, these pumps are

designed to pump clear water or water with

sediment and particulates up to 1 in. (2.54 cm)

in diameter only. Do not use for pumping the

following:

•Seawater

• Drinking water

• Kerosene

• Fuel, oil, or solvents

•Chemicals

Product Specifications

Refer to the Product Specification Sheet for

detailed information on product features and

specifications.

Emissions Information

The U.S. Environmental Protection Agency

(and California Air Resource Board for

equipment certified to CA standards) requires

that this engine comply with exhaust and

evaporative emission standards. Locate the

emissions compliance decal on the engine to

determine what standards the engine meets,

and to determine which emissions warranty

applies. The engine is certified to meet the

applicable emission standards on gasoline. It

is important to follow the maintenance

specifications in Maintenance and

Troubleshooting to verify that the engine

complies with the applicable emission

standards for the duration of the product’s life.

Tampering with or altering the emission

control system may increase emissions and

may be a violation of Federal or California

Law. Acts that constitute tampering include

but are not limited to:

• Removal or alteration of any part of the

intake, fuel, or exhaust systems.

• Altering or defeating the governor linkage

or speed-adjusting mechanism to cause

the engine to operate outside its design

parameters.

Have the engine inspected and repaired by a

servicing dealer if these symptoms develop:

• Hard starting or stalling after starting

• Rough idle

• Misfiring or backfiring under load

• Afterburning (backfiring)

• Black exhaust smoke or high fuel

consumption

NOTE: Maintenance, replacement, or repair of

emissions control devices and systems may

be performed by a small engine repair

establishment or individual. The manufacturer

recommends that all emissions control service

work be performed by an Independent

Authorized Service Dealer. See emissions

warranty for further details.

Remove Contents from Carton

1. Remove the loose parts, kits, and inserts

included with water pump.

2. Open carton completely by cutting each

corner from top to bottom.

3. Remove and verify carton contents prior to

assembly. Carton contents should contain

the following:

• Main Unit

• Loose Parts:

–Oil

– Funnel

– Spark Plug wrench

– Owner’s Manual

– Owner’s Registration Card

– Product Specifications Sheet

• Wheel Kit (if equipped)

• Hose Kit (if equipped)

4. If any items are missing from carton,

please call Generac Customer Service at

1-888-436-3722. When calling for

assistance, have the model and serial

number from the data tag available.

5. Record model, serial number, and date of

purchase on front cover of this manual.

6. Fill out and send in registration card.

(000100a)

WARNING

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

General Information and Setup

Owner’s Manual for Water Pump 5

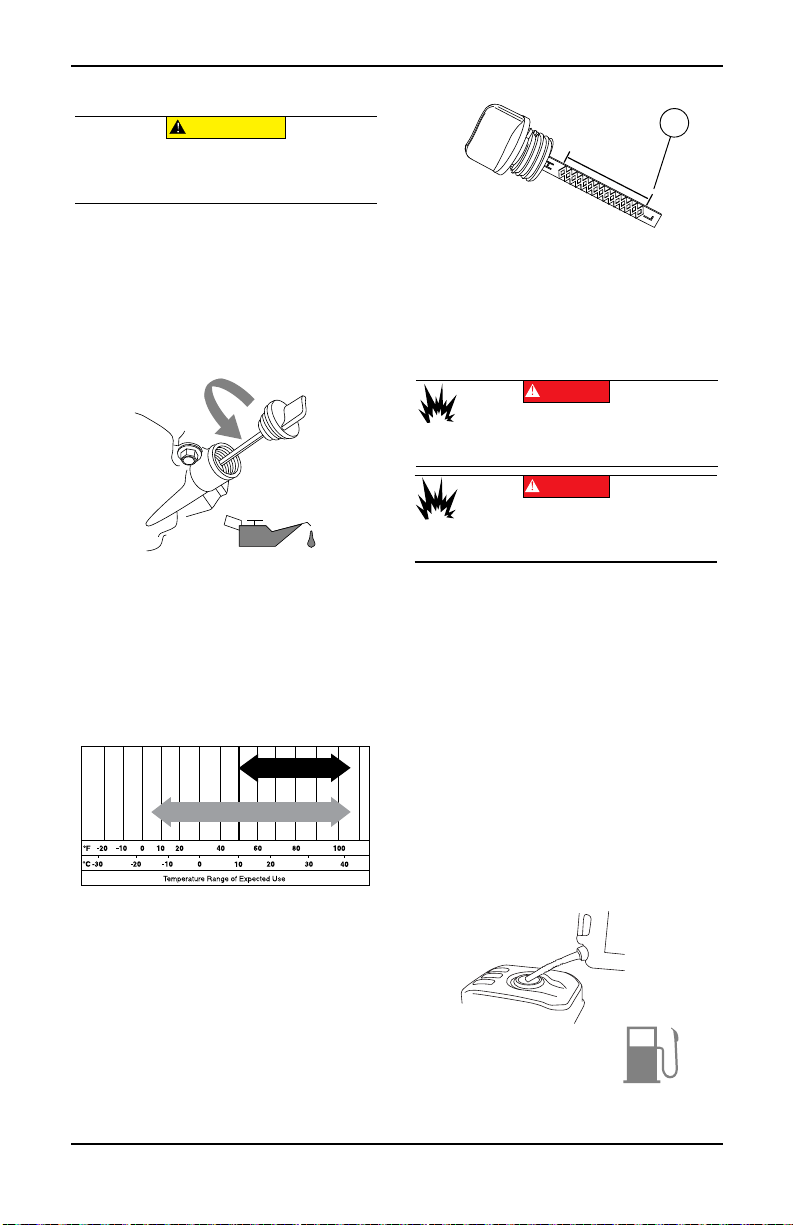

Add Engine Oil

There is no oil in the engine. The crankcase

must be filled before starting the engine for the

first time.

1. Place water pump on a level surface.

2. Verify oil fill area is clean.

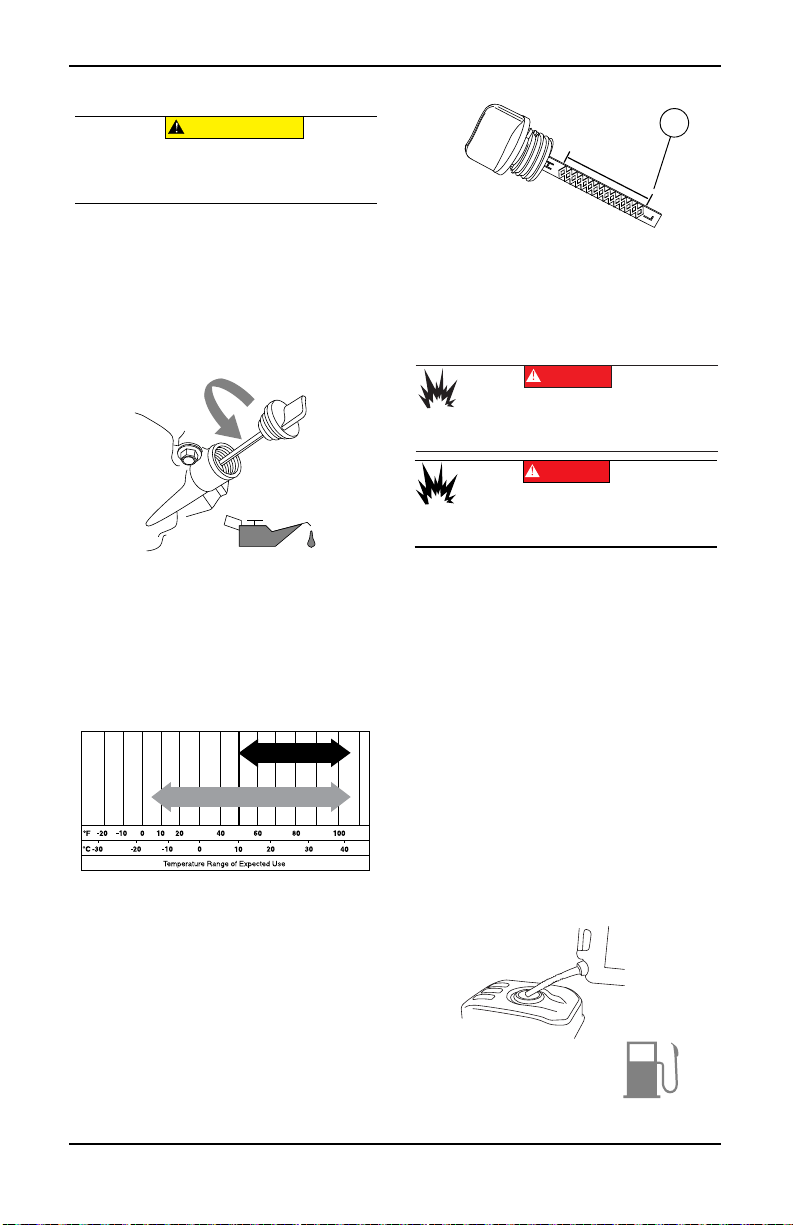

3. See Figure 2-1. Remove oil fill cap and

wipe dipstick clean.

Figure 2-1. Remove Dipstick

4. See Figure 2-2. Add recommended engine

oil to the bottom of the oil fill hole (A).

Only high-quality detergent oils classified for

service SJ or higher are recommended. DO

NOT use special additives.

See Figure 2-2. Climate determines proper

engine oil viscosity.

Figure 2-2. Recommended Oil

5. Thread dipstick into oil filler neck. Oil level

is checked with dipstick fully installed.

6. See Figure 2-3. Remove dipstick and verify

oil level is within safe operating range

above the lower limit (L).

Figure 2-3. Safe Oil Operating Range

7. Install oil fill cap/dipstick and hand-tighten.

Add Fuel

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91

RON).

• Up to 10% ethanol (gasohol) is acceptable.

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate

fuels.

• Stabilize fuel prior to storage.

1. Verify equipment is OFF and cooled for a

minimum of two minutes prior to fueling.

2. Place equipment on level ground in a well

ventilated area.

3. Clean area around fuel cap and remove

cap slowly.

Figure 2-4. Add Recommended Fuel

4. Slowly add recommended fuel. Do not

overfill.

5. Install fuel cap.

IMPORTANT: It is important to prevent gum

deposits from forming in fuel system parts

such as the carburetor, fuel hose or tank

during storage. Alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract

moisture, which leads to separation and

formation of acids during storage. Acidic gas

can damage the fuel system of an engine

while in storage. To avoid engine problems,

the fuel system should be emptied before

storage of 30 days or longer. See Storage.

Never use engine or carburetor cleaner

products in the fuel tank as permanent

damage may occur.

(000135)

CAUTION

Engine damage. Verify proper type and quantity of

engine oil prior to starting engine. Failure to do so

could result in engine damage.

000115

000911

30 50 70 90

SAE 30

5W-30 or 10W-30

000116

(000105)

DANGER

Explosion and Fire. Fuel and vapors are

extremely flammable and explosive. Add fuel

in a well ventilated area. Keep fire and spark

away. Failure to do so will result in death

or serious injury.

(000204)

DANGER

Explosion and Fire. Do not overfill fuel tank.

Overfilling may cause fuel to leak and ignite

or explode, resulting in death or serious injury.

000117

(000174)

DANGER

Risk of fire. Allow fuel spills to completely dry

before starting engine. Failure to do so will

result in death or serious injury.

General Information and Setup

6 Owner’s Manual for Water Pump

Assembly

Connect the Hoses

NOTE: Appearance of pump may vary.

Discharge ports face 90° from inlet on certain

models.

NOTE: Hose kit may be sold separately.

1. Place water pump in desired operating

location.

2. Attach the flexible discharge hose to the

flange (top) by sliding the hose over the

barb and securing with a hose clamp.

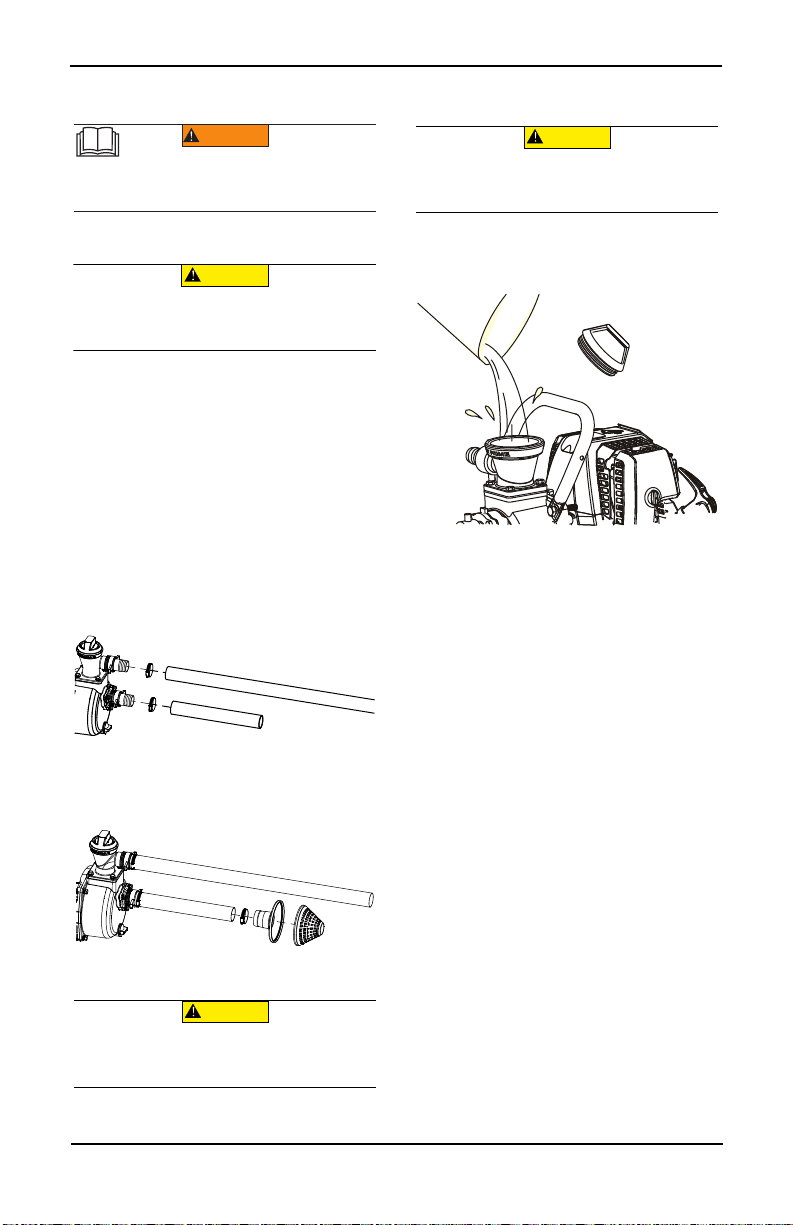

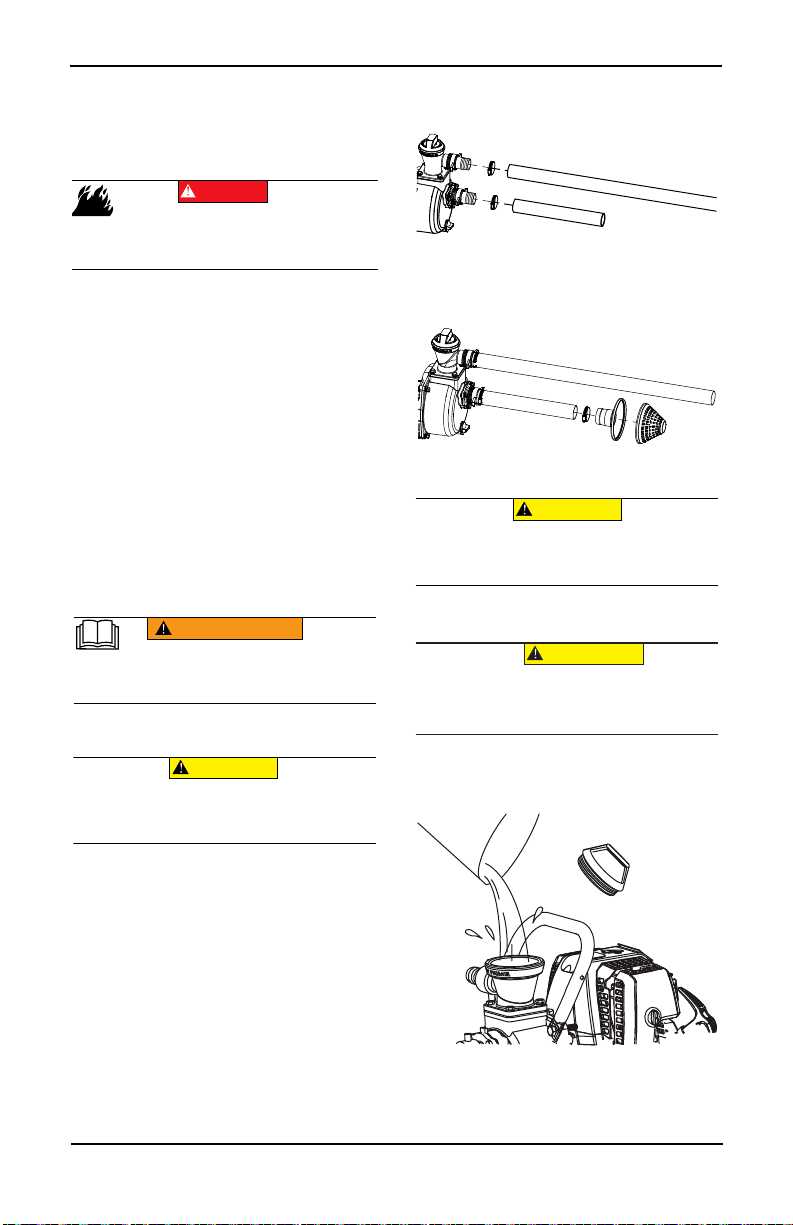

3. See Figure 2-5. Attach the suction hose to

the flange (bottom) by sliding the hose

over the barb and securing with a hose

clamp.

NOTE: Hose attachment styles may vary.

Figure 2-5.Typical Hose Attachment

4. See Figure 2-6. Attach the strainer to the

suction hose.

Figure 2-6.Typical Strainer Attachment

Priming the Pump

Remove the orange priming cap from the

pump and completely fill the pump chamber

with clean water. Tighten the cap. DO NOT

over tighten.

Figure 2-7. Water Priming Plug

(000100a)

WARNING

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

(000197)

CAUTION

Equipment damage. Use only hoses and couplings

designed for this pump. Incorrect hoses and couplings

can cause performance issues and permanent

equipment damage.

001516

001517

(000241)

CAUTION

Equipment damage. Use recommended strainer to

prevent debris from entering the pump. Failure to do

so could result in equipment damage.

(000203)

CAUTION

Equipment damage. Before starting engine, verify

pump is primed with water and suction strainer is

submerged. Failure to do so will cause pump damage

and void the warranty.

001513

Operation

Owner’s Manual for Water Pump 7

Section 3 Operation

Operation and Use Questions

If you have any problems operating your water

pump, please call Generac customer service

at 1-888-GENERAC (888-436-3722).

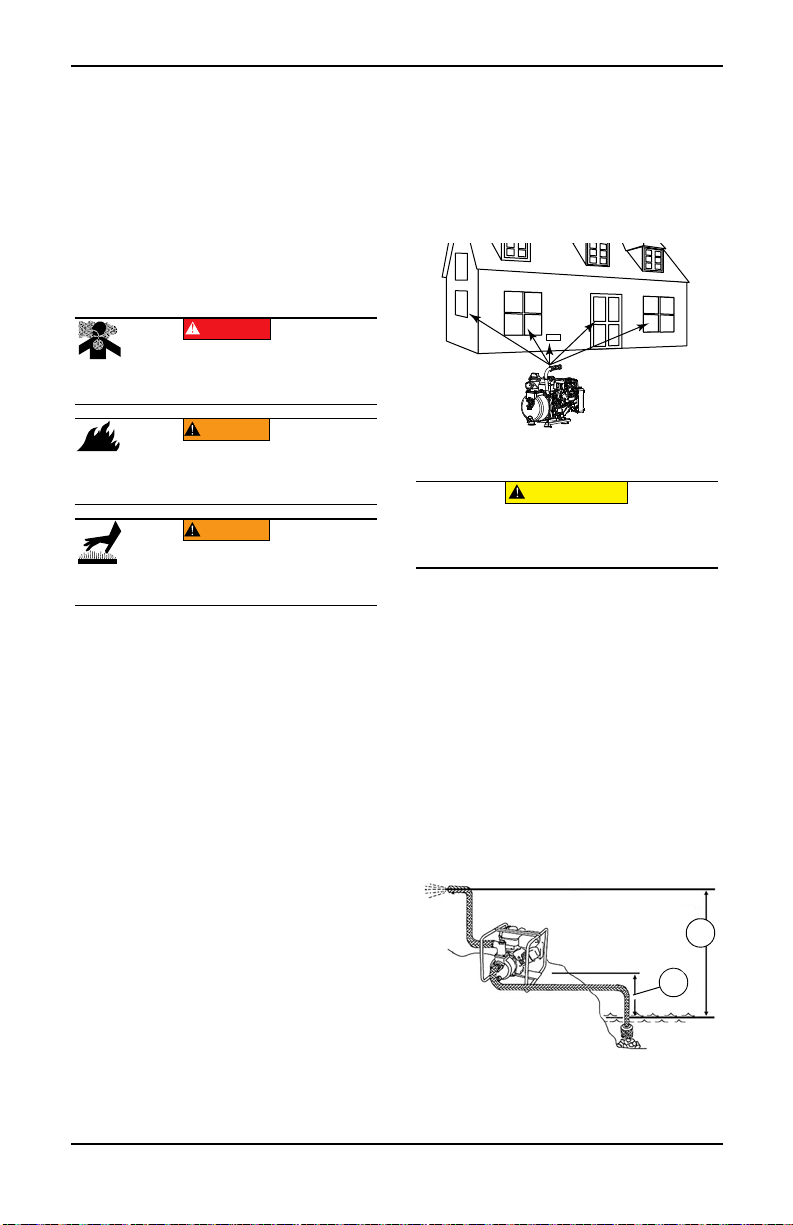

Placing Water Pump for Use

It is a violation of California Public Resource

Code, Section 4442, to use or operate the

engine on any forest-covered, brush-covered,

or grass-covered land unless the exhaust

system is equipped with a spark arrestor, as

defined in Section 4442, maintained in

effective working order. Other states or federal

jurisdictions may have similar laws. Place the

pump on a level surface free from any

obstructions or potential hazards. The pump

should be placed close to the water level to

ensure maximum performance.

• Only operate water pump outdoors in a well

ventilated area. Never operate water pump

indoors, or in a confined space. Be aware

of building openings and ventilation

systems where exhaust may enter during

use.

• Keep at least five (5) ft (152 cm) of

clearance on all sides of water pump

including overhead.

• Verify water pump is placed on level

ground to avoid tipping during operation.

• Submerge strainer.

NOTE: Suspend the strainer if there is any

mud or sand present at the bottom of the

water.

• Place discharge hose in appropriate

location to drain water. Verify that the hose

opening is unobstructed.

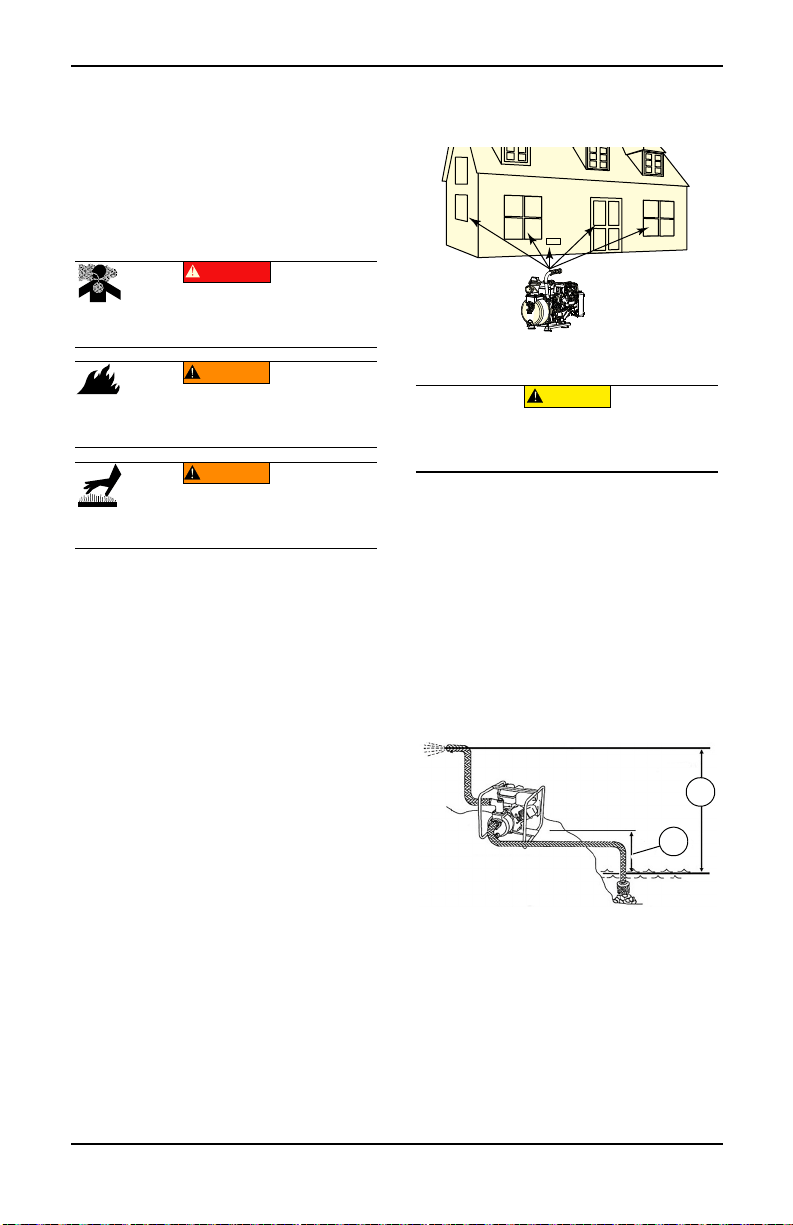

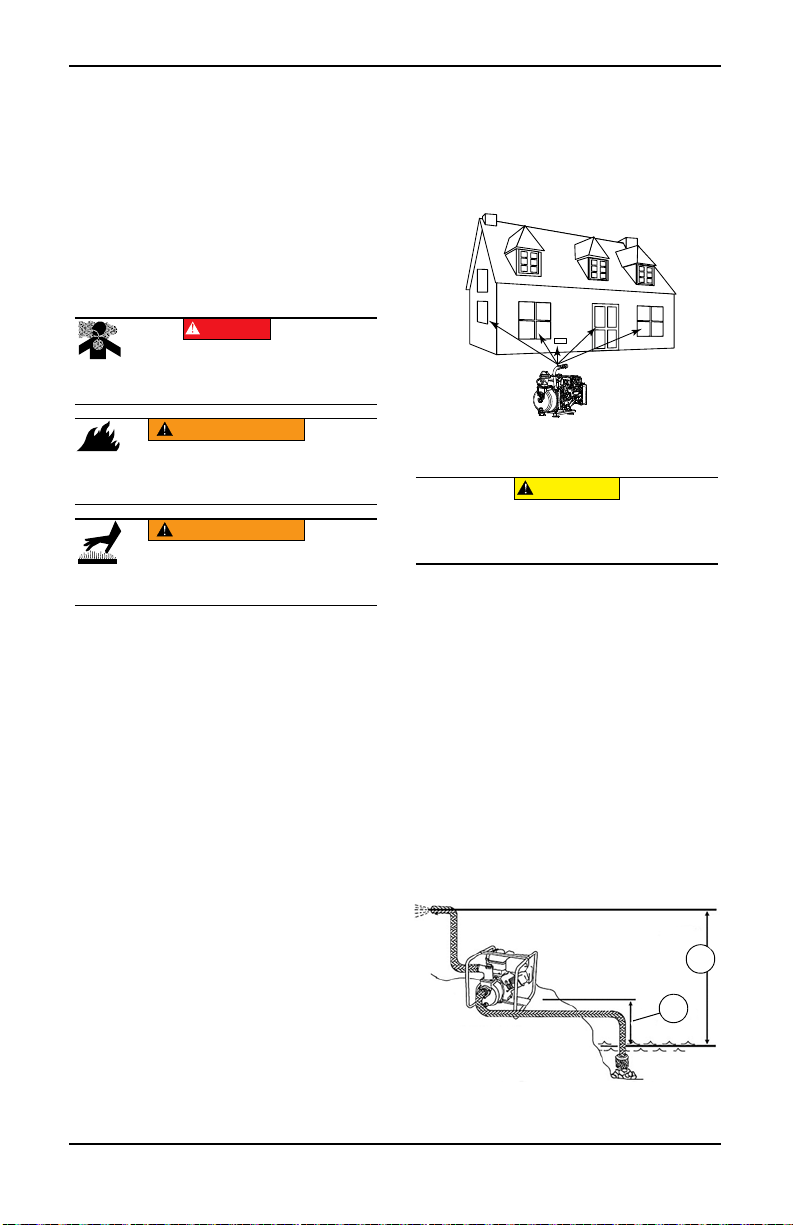

Figure 3-1. Five Feet of Minimum

Clearance

Pump Output

See Figure 3-2. Pump output will be affected

by the type, length, and size of the suction and

discharge hoses. Suction head is the distance

(A) from the water intake to the suction port.

The pumping height, total head, is the

distance (B) from the water intake to the point

of discharge. As total head increases, the

pump output decreases. The discharge

capacity is greater than the suction capacity.

Therefore, it is important to keep the suction

head less than the total head. The time

required to draw water from the source to the

pump (self-priming time) can be decreased by

minimizing the suction head.

Figure 3-2. Pump Output

High Altitude Operation

This equipment produces maximum suction lift

at elevations below 1000 ft (305 m). For every

increase of 1000 ft (305 m) above sea level:

• the engine will lose about 3% of its power

• total head will be reduced by about 10 in

(25 cm).

Lower atmospheric pressure results in slower

engine speeds and reduced water flow

through the pump.

Asphyxiation. Running engines produce

carbon monoxide, a colorless, odorless,

poisonous gas. Carbon monoxide, if not

avoided, will result in death or serious injury.

(000103)

DANGER

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

001368

(000124)

CAUTION

Equipment damage. The hose can be damaged if it

comes in contact with the hot engine muffler. Keep

hose away from muffler during operation.

000687

Operation

8 Owner’s Manual for Water Pump

Transporting / Tipping

Do not operate, store or transport the

equipment at an angle greater than 15

degrees.

Before Starting Engine

1. Verify engine oil level is correct.

2. Verify fresh fuel level is correct.

3. Verify all fittings, gaskets, and couplers are

properly secured.

4. Verify hoses are properly connected.

5. Verify equipment is secure on level

ground, with proper clearance and is in a

well ventilated area.

NOTE: Pumping water with solids larger than

the maximum stated particle size can damage

the pump and void the warranty. Maximum

particle size is listed on the product

specifications sheet. Ensure that correct

strainer is attached to the suction hose to

prevent pumping larger solids.

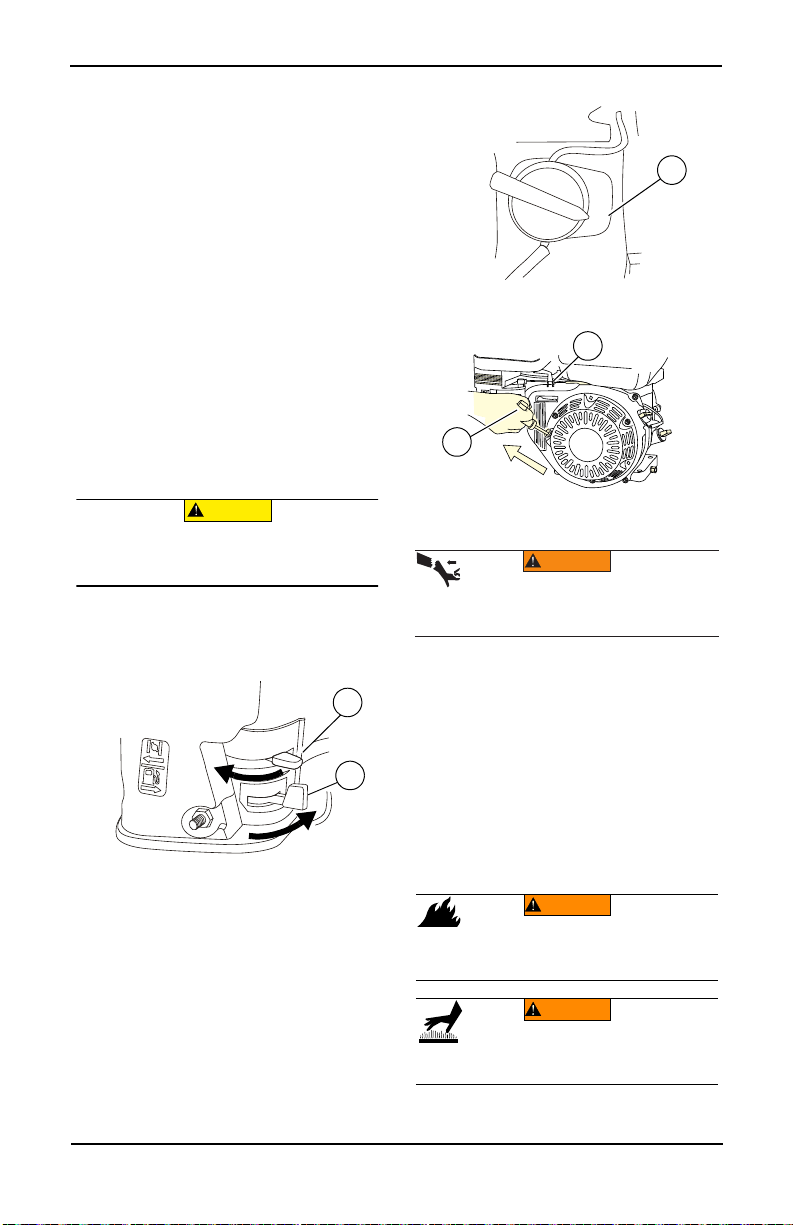

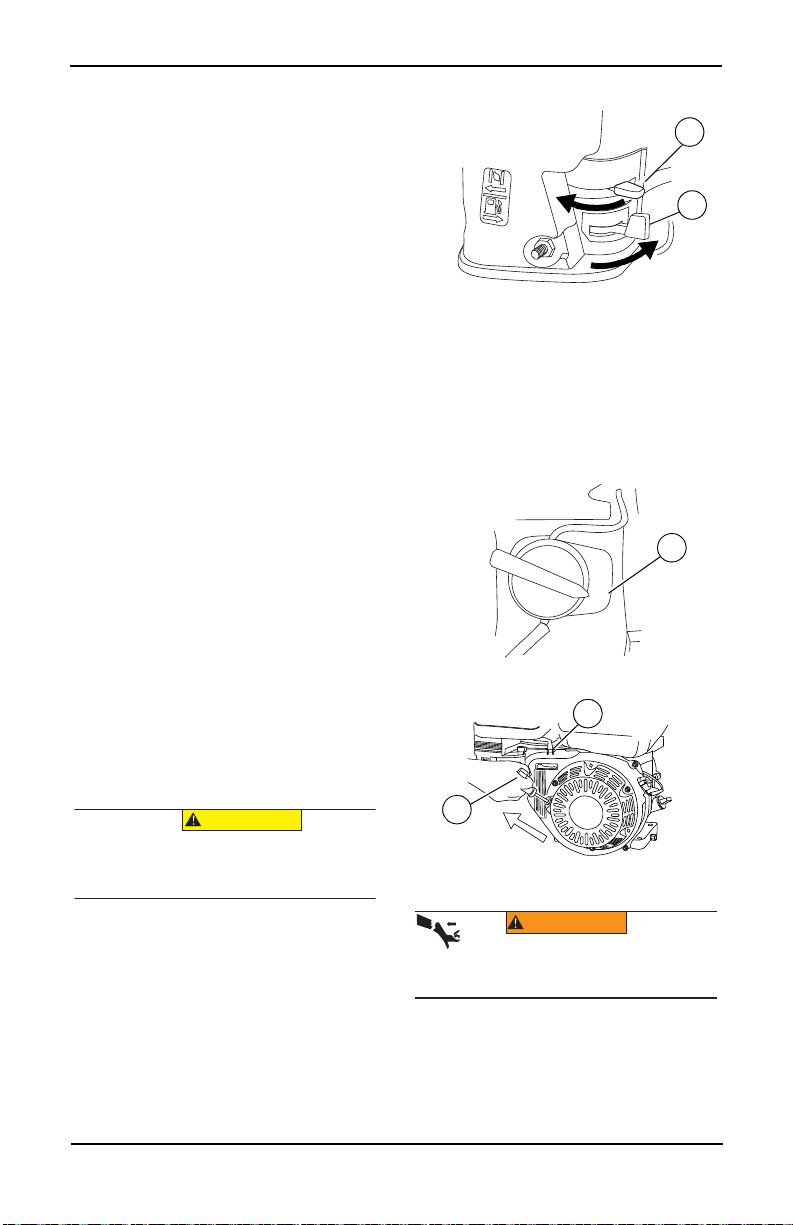

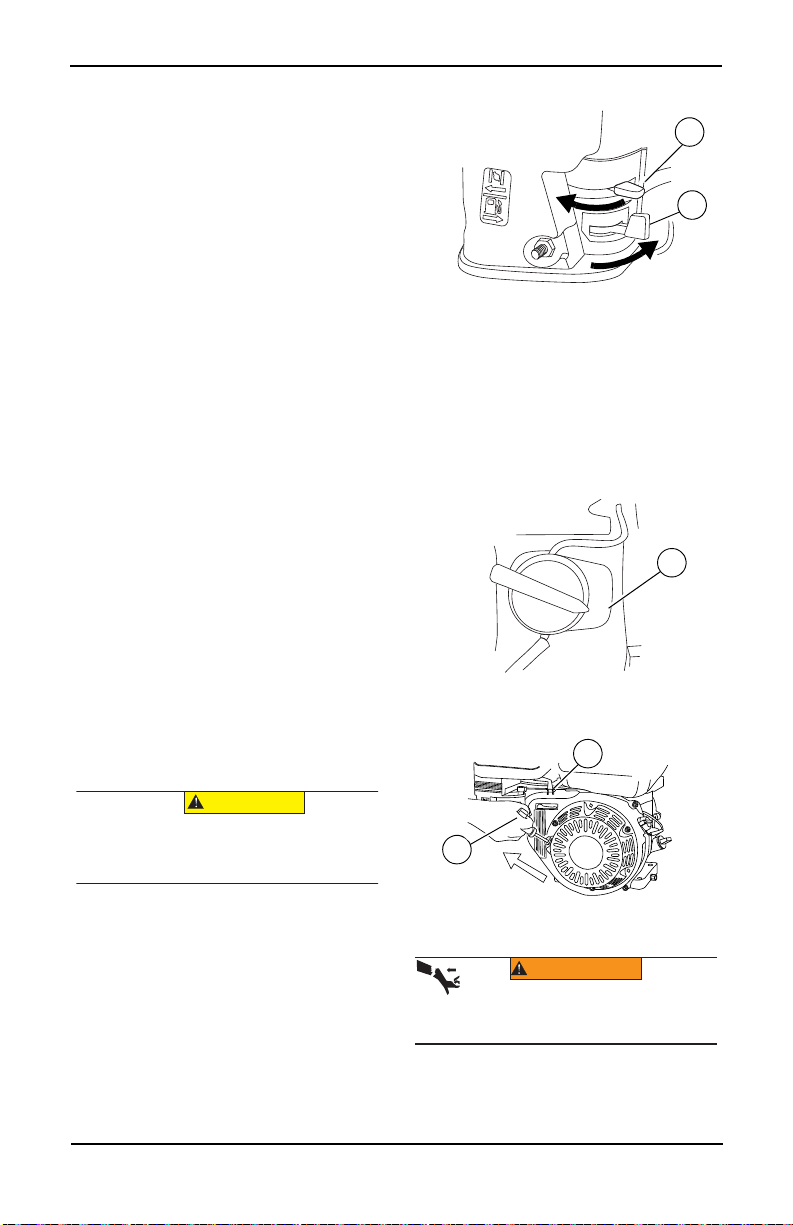

Starting the Engine

1. Remove water priming plug and fill the

pump with water. Replace water priming

plug.

2. Move fuel valve lever (A) to ON position.

Figure 3-3.Starting the Engine

3. Move choke lever (B) to CLOSED position.

NOTE: For warm engine, leave choke lever in

OPEN position.

4. See Figure 3-5. Move throttle lever (C)

about 1/3 away from the MIN position.

5. See Figure 3-4. Turn engine switch (D)

ON.

Figure 3-4.Engine Switch

Figure 3-5. Engine Recoil

6. Grasp recoil handle (E) and pull slowly

until you feel some resistance. Then pull

rapidly to start engine. Return recoil

handle slowly. DO NOT let recoil snap

back against recoil housing.

7. When engine starts, slowly move choke

lever to OPEN position as engine warms.

If engine falters, move choke lever to

CLOSE position, then to OPEN position.

If engine fails to start after six pulls, move

choke lever to “OPEN” position, and repeat

step 6.

8. When the engine is running smoothly,

adjust the throttle lever to set the desired

engine speed.

(000203)

CAUTION

Equipment damage. Before starting engine, verify

pump is primed with water and suction strainer is

submerged. Failure to do so will cause pump damage

and void the warranty.

000127

OFF

000128

000806

(000183)

WARNING

Recoil Hazard. Recoil could retract unexpectedly.

Kickback could result in death or serious injury.

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

Operation

Owner’s Manual for Water Pump 9

Preventing Water Hammer

Water hammer occurs when the discharge

flow is suddenly blocked or stopped.

Pressurized water trapped inside the pump

can crack the pump housing. To prevent water

hammer:

• Do not close the discharge valve while the

pump is operating.

• Do not allow vehicles to drive over the

discharge hose.

• Do not abruptly compress the discharge

hose.

Water Pump Shut Down

1. Move throttle lever from fast to slow.

2. Turn engine switch OFF.

3. Move fuel valve lever to OFF position.

4. Allow the engine to cool thoroughly.

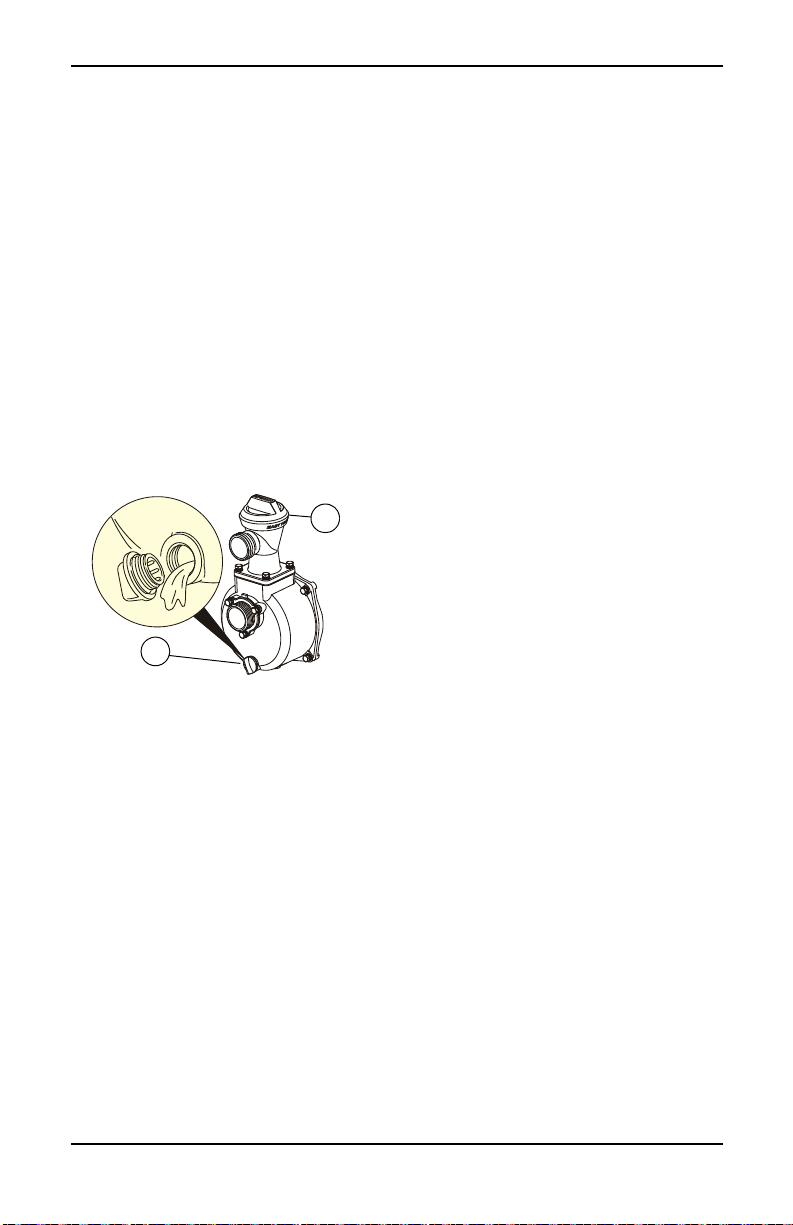

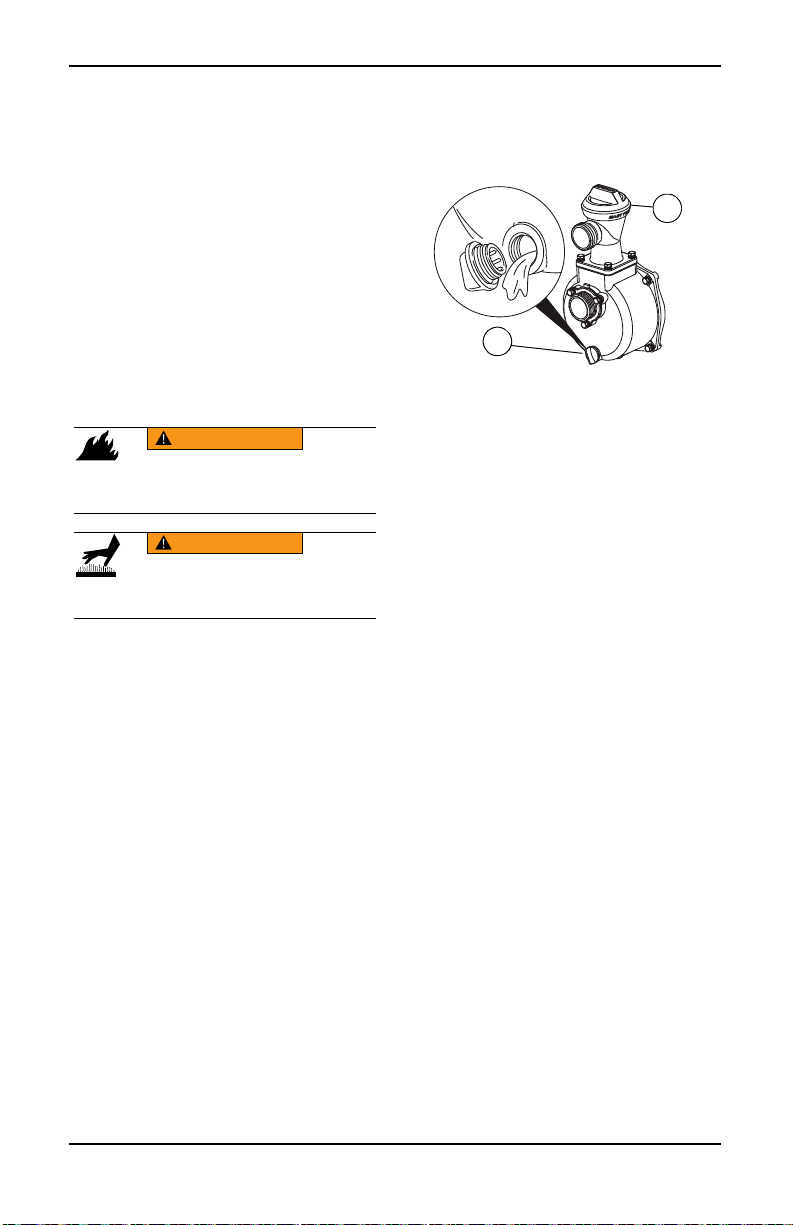

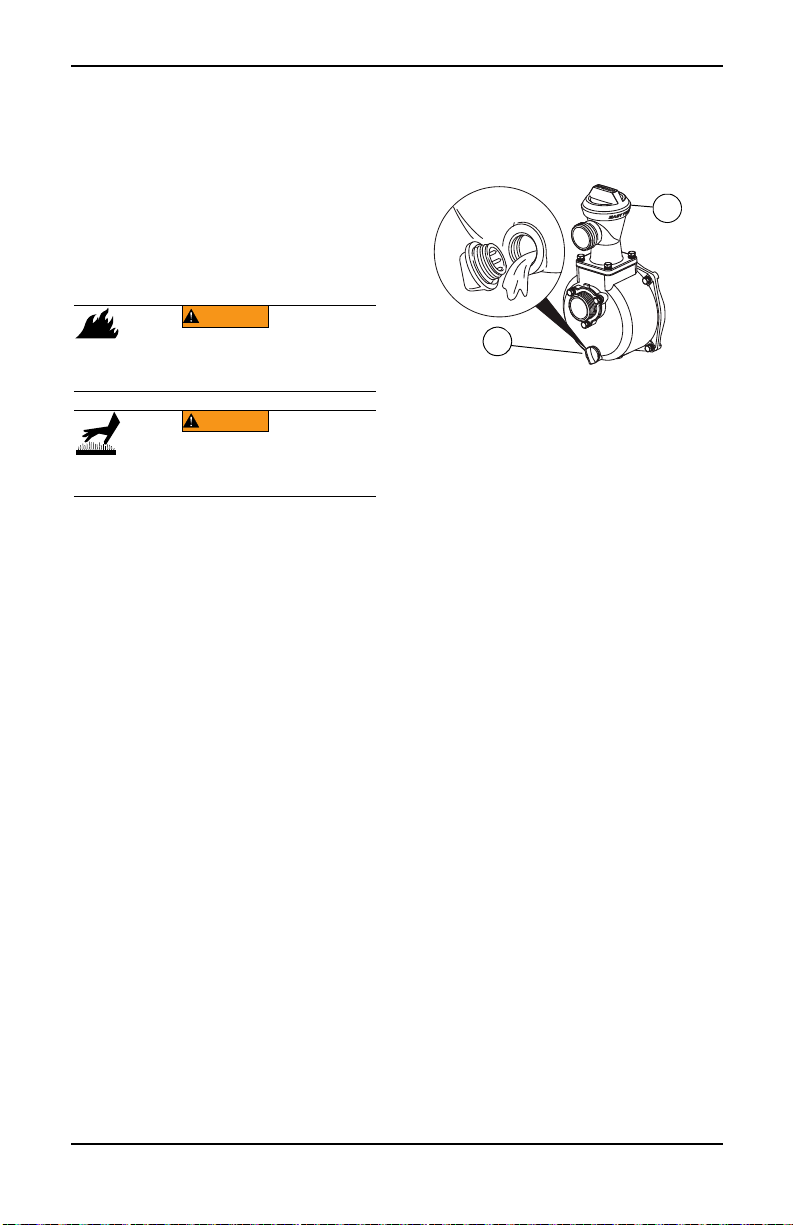

After Each Use

After cooling, remove the priming plug (A) and

drain plug (B) from the pump housing and

allow it to drain thoroughly.

Figure 3-6. Drain Pump Housing

NOTE: DO NOT allow water to remain in

pump after use. Trapped water can freeze and

crack the pump housing. Pump damage

caused by freezing is not covered by warranty.

Follow these procedures after every use:

1. Drain pump housing.

2. Disconnect hoses.

3. Wipe pump with a clean, dry cloth to

remove excess water and dirt.

4. Store equipment in a clean, dry area.

NOTE: If storing for more than 30 days, see

Storage.

001522

Maintenance and Troubleshooting

10 Owner’s Manual for Water Pump

Section 4 Maintenance and Troubleshooting

Maintenance Recommendations

Regular maintenance will improve

performance and extend water pump life. See

an Independent Authorized Service Dealer for

service.

Water pump warranty does not cover items

subjected to operator abuse or negligence. To

receive full warranty value, operator must

maintain water pump as instructed in this

manual, including proper storage as detailed

in Storage.

NOTE: Call 1-888-GENERAC (888-436-3722)

with questions about component replacement.

Maintenance Schedule

Follow maintenance schedule intervals,

whichever occurs first according to use.

NOTE: Adverse conditions will require more

frequent service.

NOTE: All required service and adjustments

should be performed each season as detailed

in the following chart.

Preventive Maintenance

Dirt or debris can cause improper operation and

equipment damage. Clean water pump daily or

before each use. Keep area around and behind

muffler free from combustible debris.

• Use a damp cloth to wipe exterior surfaces

clean.

• Use a soft bristle brush to loosen caked on

dirt, oil, etc.

• Use a vacuum to pick up loose dirt and

debris.

• Low pressure air (not to exceed 25 psi [172

kPa]) may be used to blow away dirt.

Engine Maintenance

Inspect Engine Oil Level

Inspect engine oil level prior to each use, or

every 8 hours of operation.

Add recommended engine oil as necessary.

See Add Engine Oil.

NOTE: If equipped with an “Oil Alert System”

the system will automatically stop the engine

before the oil level falls below a safe limit.

Change Engine Oil

When using water pump under extreme, dirty,

dusty conditions, or in extremely hot weather,

change oil more frequently.

NOTE: Properly dispose of used oil in

accordance with all local laws and regulations.

Change oil while engine is still warm from

running, as follows:

1. Disconnect the spark plug wire from the

spark plug and place the wire where it

cannot contact spark plug.

2. Place a suitable collection container

beneath the engine.

3. See Figure 4-1. Remove oil fill cap (A).

Before Each Use

Check engine oil level

Check air cleaner

Check and tighten fasteners

After Each Use

Drain water from pump

Every 3 Months or 50 Hours

Clean air cleaner*

Every 6 Months or 100 Hours

Change oil ǂ

Clean sediment cup

Check and adjust spark plug

Clean fuel tank and fuel filter **

Clean spark arrestor (if equipped)

Every Year or 300 Hours

Replace air cleaner element (paper)

Replace spark plug

Check and adjust idle speed **

Check and adjust valve clearance **

Every Two Years

Check condition of fuel lines and replace if

necessary

Service more often in dusty or dirty conditions.

Contact an Independent Authorized Service

Dealer.

ǂ Change oil after the first 20 hours of

operation, and every 100 hours thereafter.

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

(000139)

WARNING

Risk of burns. Allow engine to cool before

draining oil or coolant. Failure to do so could

result in death or serious injury.

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

Maintenance and Troubleshooting

Owner’s Manual for Water Pump 11

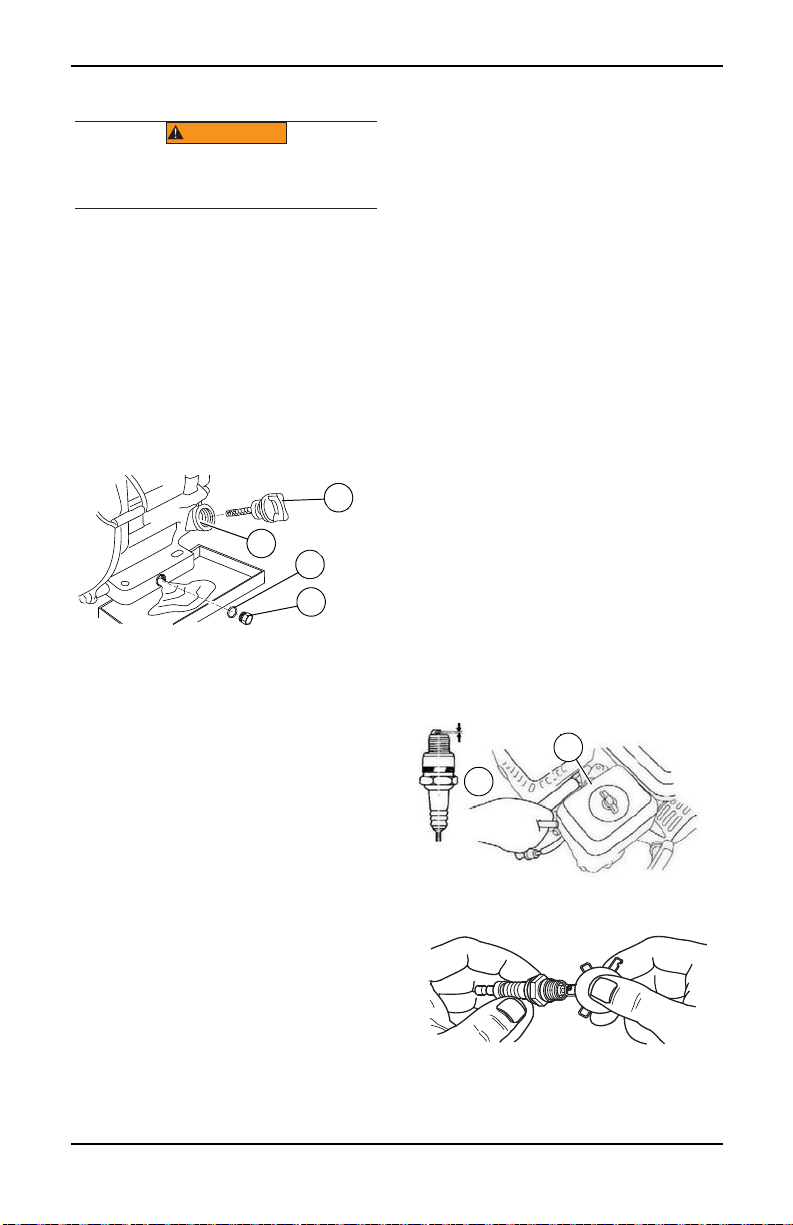

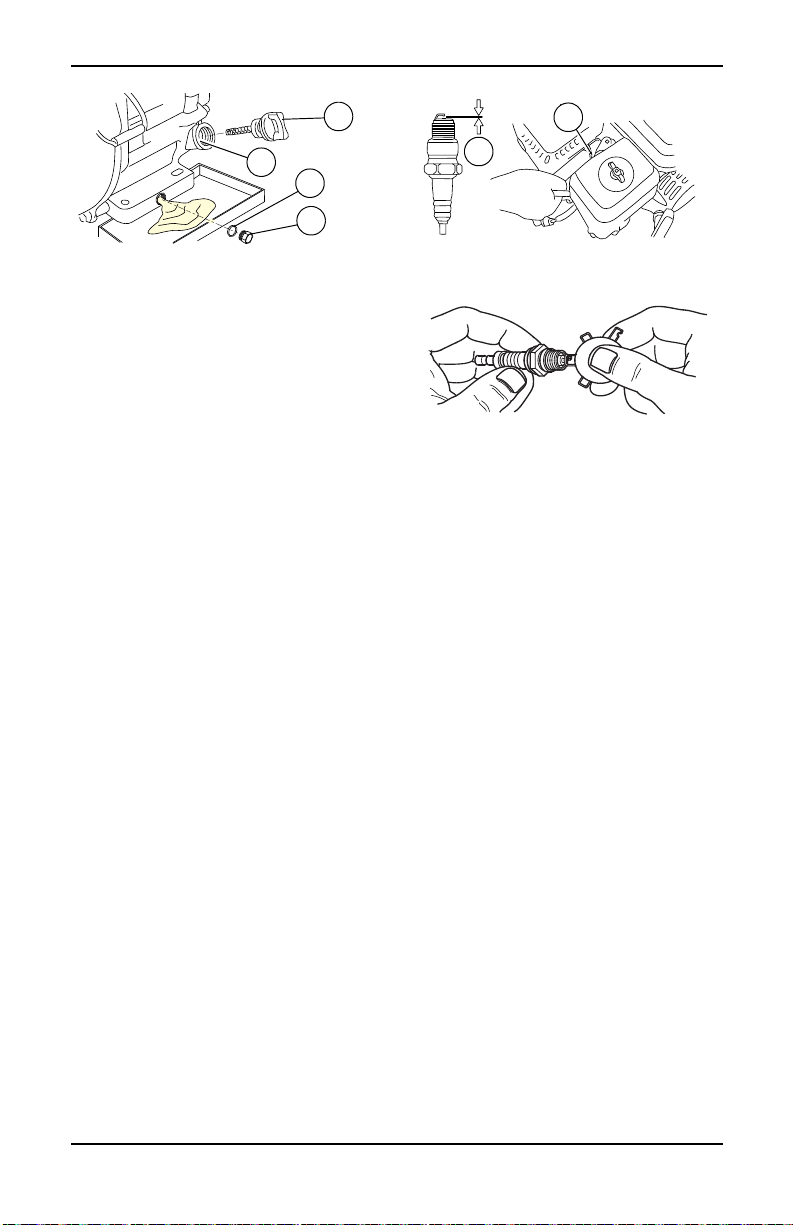

Figure 4-1. Changing Engine Oil

4. Remove the oil drain plug (B) and discard

the washer (C). Drain oil completely.

5. Place a new washer on the oil drain plug.

Install oil drain plug and tighten securely.

6. Add recommended engine oil as

necessary. See Add Engine Oil.

7. Install oil fill cap, and finger tighten.

8. Wipe up any spilled oil.

9. Properly dispose of oil in accordance with

all applicable regulations.

Service Air Cleaner

Engine will not run properly and may be damaged

if run with a dirty air cleaner. Service air cleaner

more frequently in dirty or dusty conditions.

To service air cleaner:

1. Remove air cleaner cover.

2. Remove filter element(s).

3. Inspect filter element(s) and replace if

damaged. To order replacements, contact

Generac Customer Service at 1-888-

GENERAC (888-436-3722) for the name

of your nearest Independent Authorized

Service Dealer.

4. Clean foam filter element in warm soapy

water. Rinse, and allow to dry thoroughly.

Dip in clean engine oil and squeeze out

excess oil.

5. Tap paper filter element several times on

hard surface to remove dirt. Compressed

air (not exceeding 30 psi (207 kPa) can

also be used to blow through filter element

from the inside.

6. Use a clean, damp cloth to wipe dirt from

inside air cleaner cover.

7. Put cleaned or new filter element(s) in

place. Verify gasket is in place (if

equipped).

8. Install air cleaner cover. Tighten air

cleaner screws or fasteners securely.

Service Spark Plug

To service spark plug:

1. See Figure 4-2. Clean area around spark

plug (A).

2. Remove and inspect spark plug.

3. See Figure 4-3. Inspect electrode gap (B)

with wire feeler gauge and replace spark

plug if gap (A) is not within 0.028 - 0.031 in

(0.70 - 0.80 mm).

Figure 4-2. Service Spark Plug

Figure 4-3. Spark Plug Gap

NOTE: Replace spark plug if electrodes are

pitted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See

product specification sheet.

4. Install spark plug finger tight, and tighten

an additional 3/8 to 1/2 turn using spark

plug wrench. DO NOT OVERTIGHTEN.

Inspect Muffler and Spark Arrestor

(if equipped)

NOTE:

It is a violation of California Public

Resource Code, Section 4442, to use or

operate the engine on any forest-covered,

brush-covered, or grass-covered land unless

the exhaust system is equipped with a spark

arrestor, as defined in Section 4442, maintained

in effective working order. Other states or

federal jurisdictions may have similar laws.

Contact original equipment manufacturer, retailer,

or dealer to obtain a spark arrestor designed for

exhaust system installed on this engine.

NOTE: Use ONLY original equipment

replacement parts.

Inspect muffler for cracks, corrosion, or other

damage. Remove spark arrestor, if equipped,

inspect for damage or carbon blockage.

Replace parts as required.

000776

000134a

000211

Maintenance and Troubleshooting

12 Owner’s Manual for Water Pump

Storage

Refer to the following list to prepare

equipment for storage.

• DO NOT place a storage cover on a hot

water pump. Allow equipment to cool to

room temperature before storage.

• DO NOT store fuel from one season to

another unless properly treated.

• Replace fuel container if rust is present.

Rust in fuel will cause fuel system problems.

• Cover equipment with a suitable protective,

moisture resistant cover.

• Store equipment in a clean and dry area.

• Always store water pump and fuel away

from heat and ignition sources.

Prepare Fuel System for Storage

Fuel stored over 30 days can go bad and

damage fuel system components. Keep fuel

fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system,

prepare and run engine according to "Starting

the Engine" Run engine for 10-15 minutes to

circulate stabilizer throughout fuel system.

Adequately prepared fuel can be stored up to

24 months.

NOTE: If fuel has not been treated with fuel

stabilizer, it must be drained into an approved

container. Run engine until it stops from lack

of fuel. Use of fuel stabilizer in fuel storage

container is recommended to keep fuel fresh.

1. Change engine oil.

2. Remove spark plug.

3. Pour a tablespoon (5-10cc) of clean

engine oil or spray a suitable fogging

agent into cylinder.

4.Pull starter recoil several times to

distribute oil in cylinder.

5. Install spark plug.

6. Pull recoil slowly until resistance is felt. This

will close valves so moisture cannot enter

engine cylinder. Gently release recoil.

Change Oil

Change engine oil before storage. See

Change Engine Oil

Prepare Water Pump for Storage

Protect equipment from freezing

temperatures. Failure to do so will

permanently damage pump and render

equipment inoperable. Freeze damage is not

covered under warranty.

Protect equipment from freezing temperatures

as follows:

1. Shut engine off by turning engine start

switch to OFF.

2. Disconnect hoses.

3. Let engine cool.

4. Remove water drain plug and drain

trapped water.

5. Turn fuel valve to OFF.

6. Winterize engine per manufacturer

specifications.

Store equipment in a clean and dry area.

(000143)

DANGER

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Store fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000243)

CAUTION

Equipment damage. Always run engine with water

in the pump priming chamber. Failure to do so could

result in equipment damage.

(000181)

WARNING

Vision Loss. Eye protection is required to avoid

spray from spark plug hole when cranking engine.

Failure to do so could result in vision loss.

Maintenance and Troubleshooting

Owner’s Manual for Water Pump 13

Troubleshooting

PROBLEM CAUSE CORRECTION

Engine will

not start, or

starts and

runs rough.

1. Engine ON/OFF switch in OFF

position.

2. Dirty air filter

3. Out of fuel.

4. Stale fuel.

5. Fuel switch in OFF position (if

equipped).

6. Low oil level (units with low oil

shutdown system).

7. Spark plug wire not connected to

plug.

8. Bad spark plug.

9. Choke position incorrect.

10. Water in fuel.

11. Excessively rich fuel mixture.

12. Impeller obstructed.

13. Dirty fuel filter.

1. Place Engine ON/OFF switch in ON

position.

2. Clean or replace air filter.

3. Fill fuel tank.

4. Replace with fresh fuel.

5. Place fuel switch in ON position.

6. Fill oil to proper level.

7. Connect wire to spark plug.

8. Replace spark plug.

9. Adjust choke position.

10. Drain fuel tank; replace with fresh

fuel.

11. Contact Independent Authorized

Service Dealer.

12. Clean impeller.

13. Replace fuel filter.

Pump not

operating.

1. Air leak in suction hose.

2. Suction and/or discharge hoses

blocked.

3. End of suction hose not submerged.

4. Total head exceeds pump capacity.

1. Check suction hose and connections

for leaks. Tighten or repair.

2. Check hoses and strainer. Clear

obstructions.

3. Increase suction hose length or

move pump closer to water.

4. Reduce total head or choose a

different pump for the task.

Weak

discharge

flow.

1. Air leakage (intake) at suction side.

2. Reduced engine power output.

3. Damaged mechanical seal.

4. Suction lift too high.

5. Suction hose too long, or hose

diameter too small.

6. Leaking discharge hose or

connection.

7. Damaged mechanical seal.*

8. Impeller obstructed.

9. Worn impeller.**

10. Engine throttle in SLOW position.

11. Hose connection at inlet joint not

secure.

1. Check suction hose and connections

for leaks. Tighten or repair.

2. Contact Independent Authorized

Service Dealer.

3. Replace mechanical seal.

4. Lower suction lift.

5. Shorten suction hose, or increase

hose diameter.

6. Check discharge hose and

connection for leaks. Tighten or

repair.

7. Replace mechanical seal.

8. Clean impeller.

9. Replace impeller.

10. Increase throttle position.

11. Tighten hose connection.

Pump does

not prime

water, or

priming takes

a long time.

1. Air leakage (intake) at suction side.

2. Insufficient priming water inside

pump casing.

3. Water drain plug is loose.

4. Engine malfunction.

5. Damaged mechanical seal.

6. Incorrectly sized suction hose.

7. Suction hose is too long.

8. Excessive suction lift. ***

9. Hose connection at inlet joint not

secure.

1. Check suction hose and connections

for leaks. Tighten or repair.

2. Add priming water.

3. Tighten water drain plug.

4. Contact Independent Authorized

Service Dealer.

5. Replace mechanical seal.

6. Use correct suction hose.

7. Move pump closer to water.

8. ***

9. Tighten hose connection.

Maintenance and Troubleshooting

Owner’s Manual for Water Pump 14

Pump loses

prime.

1. Water level drops below the end of

the suction line.

1. Increase length of suction line or

move the pump closer to the water

source.

Pump shuts

down during

operation.

1. No fuel.

2. Low oil sensor shuts down unit.

1. Allow engine to cool for 2 minutes,

then fill fuel tank.

2. Make sure unit is on flat surface.

Check oil level and add more if

necessary.

Oil leakage

at muffler or

air cleaner.

Engine failure. Repair or replace.

Water

leakage

between

engine and

pump.

Damaged mechanical seal. Replace mechanical seal.

* Mechanical seal damage may be caused by normal wear, overheating, or pumping

incompatible fluids.

** Excessive impeller wear is primarily due to cavitation. Causes include restricted suction and

excessive suction lift.

*** Total suction head should not exceed 26 ft (8 m).

PROBLEM CAUSE CORRECTION

Part No. 10000016160 Rev. B 08/20/2018

Specifications are subject to change without notice.

No reproduction allowed in any form without prior

written consent from Generac Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com/pro

Bomba de agua

Manual del usuario

MODELO: ____________________________

SERIE: ______________________________

FECHA DE LA COMPRA: _______________

Registre su producto Generac en:

WWW.GENERAC.COM

1-888-GENERAC

(888-436-3722)

GUARDE ESTE MANUAL PARA PODER

CONSULTARLO EN EL FUTURO

Índice de contenidos

Sección 1 Introducción

y seguridad .................................... 1

Introducción .................................... 1

Normas de seguridad ...................... 1

Símbolos de seguridad

y significados ................................... 1

Peligros derivados de las emisiones

de escape ....................................... 2

Peligros de incendio ........................ 3

Peligros del combustible ................. 3

Antes de arrancar el equipo ............ 3

Puesta en marcha del equipo ......... 3

Transporte o reparación

del equipo ....................................... 3

Almacenamiento de combustible

o equipo con combustible

en el tanque .................................... 3

Sección 2 Información general

y configuración ............................. 4

Conozca su bomba de agua ........... 4

Especificaciones del producto ......... 4

Información sobre emisiones .......... 4

Sacar el contenido de la caja .......... 4

Añadir aceite de motor .................... 5

Añadir combustible .......................... 5

Montaje ............................................6

Conectar las mangueras .................6

Cebado de la bomba .......................6

Sección 3 Funcionamiento ...........7

Preguntas sobre uso

y funcionamiento .............................7

Salida de la bomba ..........................7

Funcionamiento a gran altitud .........8

Transporte/Inclinación .....................8

Antes de arrancar el motor ..............8

Arranque del motor ..........................8

Prevención de golpes de ariete .......9

Apagado de la bomba de agua .......9

Después de cada utilización ............9

Sección 4 Mantenimiento

y solución de problemas ............10

Recomendaciones de

mantenimiento ...............................10

Programa de mantenimiento .........10

Mantenimiento preventivo .............10

Mantenimiento del motor ...............10

Almacenamiento ............................12

Solución de problemas ..................14

(000393a)

ADVERTENCIA

PRODUCE CÁNCER Y

DAÑOS REPRODUCTIVOS

www.P65Warnings.ca.gov.

Introducción y seguridad

Manual del usuario de la bomba de agua 1

Sección 1 Introducción y seguridad

Introducción

Gracias por haber adquirido un producto de

Generac Power Systems Inc. Esta unidad se

ha diseñado para proporcionar un funciona-

miento eficiente, de alto rendimiento y con

una vida útil larga si se conserva adecuada-

mente.

Si no entendiera alguno de los apartados de este

manual, póngase en contacto con el servicio

técnico independiente autorizado más cercano, o

con el servicio de atención al cliente de Generac

llamando al 1-888-GENERAC (1-888-436-3722),

o visitando www.generac.com para plantear

cualquier pregunta o duda que tenga.

El propietario es responsable del manteni-

miento adecuado y del uso seguro del equipo.

Antes de poner en funcionamiento, revisar o

guardar esta bomba:

• Revise atentamente todas las advertencias

que aparecen en este manual y en el pro-

ducto.

• Familiarícese con este manual y con la uni-

dad antes de utilizarla.

• Consulte Introducción y seguridad para

obtener instrucciones sobre los procedi-

mientos de montaje. Siga estrictamente las

instrucciones.

Guarde estas instrucciones para consultarlas

en el futuro. Entregue SIEMPRE este manual

a cualquier persona que utilice la máquina.

La información que aparece en este manual

es precisa y está basada en productos

fabricados en el momento en el que se editó

esta publicación. El fabricante se reserva el

derecho de hacer las actualizaciones

técnicas, las correcciones y las revisiones de

los productos que considere necesarias sin

previo aviso.

Normas de seguridad

El fabricante no puede prever todas las posi-

bles circunstancias que pueden suponer un

peligro. Por tanto, las advertencias de este

manual, y de las etiquetas y los adhesivos

pegados en la unidad no incluyen todos los

peligros. Si se utiliza un procedimiento,

método de trabajo o técnica de funciona-

miento no recomendados específicamente

por el fabricante, compruebe que sean segu-

ros para otros usuarios. También asegúrese

de que el procedimiento, método de trabajo o

técnica operativa utilizados no disminuyan la

seguridad del equipo.

En esta publicación y en las etiquetas y adhesi-

vos pegados en la bomba de agua, los bloques

PELIGRO, ADVERTENCIA, PRECAUCIÓN y

NOTA se utilizan para alertar al personal sobre

instrucciones especiales relacionadas con un

funcionamiento que puede ser peligroso si se

realiza de manera incorrecta o imprudente.

Léalos atentamente y respete sus instruccio-

nes. Sus definiciones son las siguientes:

NOTA: Las notas incluyen información adicio-

nal importante para un procedimiento y se

incluyen en el texto normal de este manual.

Estas advertencias de seguridad no pueden

eliminar los peligros que indican. Para evitar

accidentes, es importante el sentido común y

el seguimiento estricto de las instrucciones

especiales cuando se realice la acción o la

operación de mantenimiento.

Símbolos de seguridad y

significados

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda

completamente el manual antes de usar el

producto. No comprender completamente el

manual puede provocar la muerte o lesiones

graves.

(000001)

PELIGRO

Indica una situación peligrosa que, si no se evita, ocasionará la

muerte o lesiones graves.

(000002)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita, podría

ocasionar la muerte o lesiones graves.

(000003)

PRECAUCIÓN

Indica una situación de riesgo que, si no se evita, puede

producir lesiones leves o moderadas.

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

Introducción y seguridad

2 Manual del usuario de la bomba de agua

Peligros derivados de las

emisiones de escape

• La bomba de agua se DEBE usar en el

exterior.

• Si empieza a sentirse enfermo, mareado o

débil después de que la bomba de agua haya

estado funcionando, salga INMEDIATA-

MENTE para respirar aire fresco. Consulte

con un médico ya que podría haberse intoxi-

cado con monóxido de carbono.

• Si pone en funcionamiento la bomba de

agua en una zanja o foso, no entre en

dicha área mientras el motor esté en

funcionamiento. El monóxido de carbono

se acumula en espacios cerrados.

• Use un respirador o máscara siempre que

pueda existir una mínima posibilidad de

inhalación de vapores o gases perjudicia-

les.

(000105)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

(000174)

PELIGRO

Riesgo de incendio. Deje que los derrames de

combustible se sequen completamente antes de

poner en marcha el motor. No hacerlo ocasionará

la muerte o lesiones graves.

(000110)

ADVERTENCIA

Riesgo de incendio. Las superfcies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte

o lesiones graves.

(000107)

ADVERTENCIA

Pérdida auditiva. Recomendamos protectores de

oído al usar esta máquina. No usar protectores de

oído puede ocasionar pérdida auditiva permanente.

(000108)

ADVERTENCIA

Superfcies calientes. Al usar la máquina, no toque

las superficies calientes. Mantenga la máquina

alejada de los combustibles durante el uso. Las

superfcies calientes pueden ocasionar quemaduras

graves o incendio.

(000109)

ADVERTENCIA

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de instalar una

cubierta y almacenar la máquina. Las superfcies

calientes pueden ocasionar un incendio.

Piezas en movimiento. Mantenga la ropa, cabello,

y extremidades alejados de las piezas en

movimiento. No hacerlo puede ocasionar la

muerte o lesiones graves.

(000111)

ADVERTENCIA

(000112)

ADVERTENCIA

Riesgo de caídas. El uso de la máquina crea zonas

mojadas y riesgos de disparo. Esté atento a las

condiciones de la zona de trabajo. Una caída

puede ocasionar la muerte o lesiones graves.

(000114)

ADVERTENCIA

Riesgo de caídas. No use esta máquina o

cualquiera de sus componentes en superficies

elevadas. Hacerlo puede ocasionar una caída,

lesiones graves o la muerte.

(000183)

ADVERTENCIA

Riesgo del arranque con cuerda. El arranque

con cuerda puede reaccionar inesperadamente.

El contragolpe puede ocasionar la muerte o

lesiones graves.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda

completamente el manual antes de usar el

producto. No comprender completamente el

manual puede provocar la muerte o lesiones

graves.

(000115)

ADVERTENCIA

Piezas en movimiento. No use alhajas cuando ponga

en marcha o trabaje con este producto. Usar alhajas

al poner en marcha o trabajar con este producto

puede ocasionar la muerte o lesiones graves.

(000181)

Pérdida de la visión. Es obligatorio llevar protección

ocular para evitar las salpicaduras procedentes de l

cavidad de la bujía al girar el motor. De lo contrario,

se puede provocar la pérdida de la visión.

ADVERTENCIA

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema

de escape ya que podría hacer que su funcionamiento

sea inseguro o que no cumpla con los códigos

y/o normativas locales. En caso de hacerlo, podría

provocarse la muerte o lesiones graves.

(000178a)

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbono alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte

o lesiones graves.

ADVERTENCIA

PRECAUCIÓN

(000229)

Daños en el equipo o la propiedad. No bloquee la

entrada de aire ni restrinja el flujo de aire adecuado.

De lo contrario, la unidad puede tener un

funcionamiento inseguro o resultar dañada.

Introducción y seguridad

Manual del usuario de la bomba de agua 3

Peligros de incendio

• Limpie inmediatamente cualquier vertido

de aceite o combustible. Compruebe que

no queden materiales combustibles encima

o cerca de la bomba de agua.

• El calor reflectante de los gases de escape

puede dañar el tanque del combustible

provocando un incendio. Guarde al menos

cinco (5) pies o 152 cm de separación a

cada lado de la bomba para que el

enfriamiento, mantenimiento y reparación

de la bomba se pueda llevar a cabo de

manera correcta.

• Constituye una infracción del artículo 4442

del Código de Recursos Públicos de

California utilizar o hacer funcionar el motor

en las proximidades de terrenos boscosos

o de rastrojos o que estén cubiertos de

hierba a menos que el sistema de escape

esté equipado con un dispositivo

antichispas, tal y como se define en la

Sección 4442. Además, este motor debe

mantenerse en un buen estado de

funcionamiento. Otros estados o

jurisdicciones federales pueden aplicar

normas legales similares. Póngase en

contacto con el fabricante original del

equipo, el vendedor o el distribuidor para

obtener un dispositivo antichispas para el

sistema de escape instalado en este motor.

Peligros del combustible

• Apague la bomba de agua y deje que se

enfríe al menos dos (2) minutos antes de

quitar el tapón del combustible. Suelte el

tapón con detenimiento para que salga la

presión acumulada en el tanque.

• Rellene o drene el tanque de combustible

en el exterior.

• Mantenga el combustible alejado de las

llamas abiertas, chispas o luces piloto,

como la de un horno u otras fuentes de

ignición.

• NO encienda cigarros ni fume.

Antes de arrancar el equipo

• No hay aceite en el motor. El cárter del

motor debe llenarse antes de arrancar el

motor por primera vez. Consulte Añadir

aceite de motor.

• Compruebe que el electrodo de la bujía, el

silenciador, el tapón del combustible y el

filtro de aire están colocados en su lugar.

• NO gire el motor sin la bujía colocada.

• Mantenga las manos y el cuerpo alejados

de la descarga de la bomba.

• Compruebe que todas las conexiones

están bien apretadas.

• Sujete la bomba. Las cargas de las

mangueras pueden hacer que ésta

vuelque.

• Sujete la manguera de descarga para

evitar que entre aire.

Puesta en marcha del equipo

• No coloque NUNCA mangueras de

descarga cerca de fuentes de alimentación.

• No deje que los niños se acerquen a la

bomba mientras esta está en

funcionamiento.

• NO incline el motor ni el equipo en un

ángulo que pudiera hacer que el

combustible se derrame.

• NO bombee líquidos inflamables ni

productos químicos, como por ejemplo,

combustible o aceites combustibles.

• Sujete la bomba. Las cargas de las

mangueras pueden hacer que ésta

vuelque.

• Ponga en funcionamiento la bomba de

agua en superficies niveladas.

• No sumerja la bomba.

• Nunca utilice la bomba de agua ni ninguno

de sus componentes como escalón. Al

pisar sobre la unidad, puede tensar los

componentes y romperlos, lo que podría

provocar unas condiciones de

funcionamiento peligrosas, como por

ejemplo fuga de gases de escape, fuga de

combustible, fuga de aceite, etc.

• NO pare el motor moviendo la palanca del

cebador a la posición CHOKE (Cebado).

Transporte o reparación del

equipo

• Transporte y repare el equipo con el

tanque de combustible VACÍO.

• Desconecte el cable de la bujía.

• Por razones de seguridad, se recomienda

que el mantenimiento de este equipo sea

efectuado por un distribuidor autorizado.

Revise la bomba de agua periódicamente y

póngase en contacto con el distribuidor

autorizado más cercano para conocer y

solicitar las piezas que deben repararse o

sustituirse.

• Cuando trabaje en este equipo,

permanezca alerta en todo momento.

• Nunca trabaje con el equipo si está

cansado mental o físicamente.

• Las piezas de repuesto deben ser del

mismo tipo y se deben instalar en la misma

posición que las piezas originales.

Almacenamiento de

combustible o equipo con

combustible en el tanque

Almacene la bomba lejos de hornos, cocinas,

calentadores de agua, secadoras u otros

electrodomésticos que tengan luz piloto u

otras fuentes de ignición ya que desprenden

vapores combustibles que pueden inflamarse.

(000204)

PELIGRO

Explosión e incendio. No sobrepase el nivel del

depósito de combustible. Si lo llena en exceso puede

hacer que el combustible se derrame en el motor

provocando un incendio o explosión, lo cual podría

provocar la muerte o lesiones graves.

Información general y configuración

4 Manual del usuario de la bomba de agua

Sección 2 Información general y configuración

Conozca su bomba de agua

Lea este manual antes de montar y poner en

funcionamiento este equipo. Guarde este

manual para poder consultarlo rápidamente

en el futuro. Puede encontrar manuales del

usuario de reemplazo en www.generac.com.

Dependiendo del modelo, estas bombas

están diseñadas para bombear agua limpia o

agua con sedimentos y partículas de hasta

1 pulgada (2,54 cm) de diámetro solamente.

No use las siguientes sustancias en la bomba:

• Agua marina

• Agua potable

• Queroseno

• Combustible, aceite o disolventes

• Productos químicos

Especificaciones del producto

Consulte la hoja de especificaciones del

producto para obtener información detallada

sobre las características y especificaciones

del producto.

Información sobre emisiones

La Agencia de Protección Medioambiental de

los EE. UU. (y la Junta de Recursos del Aire

de California para los equipos certificados con

normativas de California) requiere que este

motor cumpla con la normativa sobre

emisiones por evaporación y escape. Localice

en el motor el adhesivo de conformidad con

las emisiones para determinar las normativas

que cumple el motor y la garantía aplicable.

Se certifica que el motor cumple con la

normativa de emisiones aplicables a motores

de gasolina. Es importante seguir las

especificaciones de mantenimiento de la

sección Mantenimiento y solución de

problemas para verificar que el motor cumple

con las normativas sobre emisiones

aplicables durante su vida útil. Manipular o

alterar el sistema de control de emisiones

puede aumentar las emisiones y constituir

una violación de las Leyes Federales o de

California. Los actos que constituyen una

manipulación indebida incluyen, pero no se

limitan a:

• La eliminación o modificación de cualquier

parte de los sistemas de entrada,

combustible, o escape.

• La alteración o la anulación del regulador o

la velocidad del mecanismo para hacer que

el motor funcione fuera de sus parámetros

de diseño.

Solicite al servicio técnico que inspeccione y

repare el motor si se experimentan los

siguientes síntomas:

• Al motor le cuesta arrancar o se detiene

después del arranque

• Ralentí inestable

• Fallos de encendido o explosiones con carga

• Combustión retardada (explosiones)

• Humo de escape negro o alto consumo de

combustible

NOTA: Cualquier taller de reparación de

motores pequeño o cualquier persona pueden

realizar el mantenimiento, reemplazo o

reparación de los dispositivos y sistemas de

control de emisiones. El fabricante

recomienda que todas las tareas de control de

emisiones sean realizadas por un servicio

técnico autorizado independiente. Consulte la

garantía de emisiones para obtener más

detalles.

Sacar el contenido de la caja

1. Saque las piezas sueltas, kits e insertos

incluidos con la bomba de agua.

2. Abra la caja de cartón completamente

cortando cada esquina de arriba a abajo.

3. Saque y compruebe el contenido de la

caja antes del montaje. La caja debe

contener lo siguiente:

• Unidad principal

• Piezas sueltas:

–Aceite

–Embudo

– Llave de bujías

– Manual del usuario

– Tarjeta de registro del propietario

– Hoja de especificaciones del

producto

• Kit de ruedas (si se incluye)

• Kit de manguera (si se incluye)

4. Si falta algún artículo de la caja, por favor,

póngase en contacto con el servicio de

atención al cliente de Generac llamando al

1-888-436-3722. Cuando llame para pedir

ayuda, tenga a mano el modelo y el

número de serie que aparecen en la

etiqueta de datos disponible.

5. Escriba el número de modelo, número de

serie y fecha de compra que aparecen en

la portada de este manual.

6. Complete y envíe la tarjeta de registro.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda

completamente el manual antes de usar el

producto. No comprender completamente el

manual puede provocar la muerte o lesiones

graves.

Información general y configuración

Manual del usuario de la bomba de agua 5

Añadir aceite de motor

No hay aceite en el motor. El cárter debe

llenarse antes de arrancar el motor por

primera vez.

1. Coloque la bomba de agua sobre una

superficie plana.

2. Verifique que el área de llenado de aceite

esté limpia.

3. Consulte la Figura 2-1. Retire la tapa de

llenado de aceite y limpie la varilla de

medición.

Figura 2-1. Sacar la varilla

4. Consulte la Figura 2-2. Agregue el aceite

de motor recomendado en la parte inferior

del orificio de llenado de aceite (A).

Se recomienda usar solo aceites detergente

de alta calidad clasificados para el

mantenimiento tipo SJ o con una calidad

superior. NO utilice aditivos especiales.

Consulte la Figura 2-2. Las temperaturas

exteriores determinan la viscosidad adecuada

del aceite para el motor.

Figura 2-2. Aceite recomendado

5. Introduzca la varilla en el cuello de llenado

de aceite. El nivel de aceite se comprueba

con la varilla de medición completamente

insertada.

6. Consulte la Figura 2-3. Retire la varilla y

compruebe que el nivel de aceite se

encuentra dentro del rango de

funcionamiento seguro por encima del

límite inferior (L).

Figura 2-3. Rango de funcionamiento de

aceite seguro

7. Coloque la tapa de llenado del aceite/

varilla de nivel y apriétela firmemente con

la mano.

Añadir combustible

El combustible debe cumplir con los

siguientes requisitos:

• Gasolina limpia, en buen estado y sin

plomo.

• Un octanaje mínimo de 87/87 AKI (RON 91).

• También se puede utilizar gasolina con un

porcentaje de hasta el 10 % de etanol

(gasohol).

• NO use E85.

• NO mezcle aceite en la gasolina.

• NO modifique el motor para que funcione

con combustibles alternativos.

• Estabilice el combustible antes de

almacenarlo.

1. Verifique que el equipo está apagado y

espere a que se enfríe un mínimo de dos

minutos antes de cargar el combustible.

2. Coloque el equipo sobre una superficie

nivelada y en un área bien ventilada.

3. Limpie el área alrededor de la tapa del

combustible y quite la tapa con cuidado.

Figura 2-4. Añadir combustible

recomendado

(000135)

Daño al motor. Verifique el tipo y la cantidad

apropiados del aceite del motor antes de poner en

marcha el motor. No hacer esto puede provocar

daños al motor.

PRECAUCIÓN

000115

000911

30 50 70 90

SAE 30

5W-30 or 10W-30

000116

(000105)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

(000204)

PELIGRO

Explosión e incendio. No sobrepase el nivel del

depósito de combustible. Si lo llena en exceso puede

hacer que el combustible se derrame en el motor

provocando un incendio o explosión, lo cual podría

provocar la muerte o lesiones graves.

000117

Información general y configuración

6 Manual del usuario de la bomba de agua

4. Añada lentamente el combustible

recomendado. No llene el depósito en

exceso.

5. Colocación de la tapa del combustible.

¡IMPORTANTE! Es importante evitar la

formación de acumulaciones de residuos

pegajosos en los componentes del sistema de

combustible como el carburador, la manguera

o el depósito durante el almacenamiento. Los

combustibles mezclados con alcohol (gashol,

etanol o metanol) pueden atraer la humedad,

lo que provoca la separación y la formación

de ácidos durante el almacenamiento. El gas

ácido puede dañar el sistema de combustible

de un motor durante el almacenamiento. Para

evitar problemas con el motor, debería vaciar

el sistema de combustible antes de

almacenarlo durante 30 días o más. Consulte

Almacenamiento. Nunca utilice productos

para la limpieza del motor o carburador en el

depósito de combustible ya que podrían

provocar daños permanentes.

Montaje

Conectar las mangueras

NOTA: El aspecto de la bomba puede variar.

Los puertos de descarga tienen un ángulo de

90° desde la entrada en algunos modelos.

NOTA: El kit de la manguera puede venderse

por separado.

1. Coloque la bomba de agua en la ubicación

de funcionamiento que desee.

2. Conecte la manguera de descarga flexible

a la brida (superior) deslizando la

manguera sobre la espiga y sujetándola

con una abrazadera de manguera.

3. Consulte la Figura 2-5. Conecte la

manguera de succión a la brida (inferior)

deslizando la manguera sobre la espiga y

sujetándola con una abrazadera de

manguera.

NOTA: Los tipos de conexiones de la

manguera pueden variar.

Figura 2-5.Conexión de manguera típica

4. Consulte la Figura 2-6. Coloque el filtro en

la manguera de succión.

Figura 2-6.Conexión de filtro típica

Cebado de la bomba

Quite el tapón de cebado naranja de la bomba

y rellene con cuidado la cámara de la bomba

totalmente con agua limpia. Apriete el tapón.

Pero NO lo apriete demasiado.

Figura 2-7. Tapón de cebado de agua

(000174)

PELIGRO

Riesgo de incendio. Deje que los derrames de

combustible se sequen completamente antes de

poner en marcha el motor. No hacerlo ocasionará

la muerte o lesiones graves.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda

completamente el manual antes de usar el

producto. No comprender completamente el

manual puede provocar la muerte o lesiones

graves.

(000197)

PRECAUCIÓN

Daños en el equipo. Use solamente mangueras y

acoplamientos diseñados específicamente para esta

bomba. Si usa mangueras y acoplamientos que no son

los correctos, podría dar lugar a problemas de rendimiento

y a daños permanentes en el equipo.

001516

001517

(000241)

PRECAUCIÓN

Daños en el equipo. Use el filtro recomendado

para evitar que la suciedad entre en la bomba.

De lo contrario, el equipo puede resultar dañado.

(000203)

PRECAUCIÓN

Daños en el equipo. Antes de arrancar el motor,

compruebe que la bomba se ha cebado con agua y que

el filtro de succión está sumergido. Si no lo hace, podría

causar daños en la bomba y la garantía quedaría anulada.

001513

Funcionamiento

Manual del usuario de la bomba de agua 7

Sección 3 Funcionamiento

Preguntas sobre uso y

funcionamiento

Si tiene algún problema al poner en

funcionamiento la bomba de agua, llame al

servicio de atención al cliente de Generac al

1-888-GENERAC (888-436-3722).

Instalación de la bomba de agua

para su utilización

Constituye una infracción del artículo 4442 del

Código de Recursos Públicos de California

utilizar o hacer funcionar el motor en las

proximidades de terrenos boscosos o de

rastrojos o que estén cubiertos de hierba a

menos que el sistema de escape esté

equipado con un dispositivo antichispas, tal y

como se define en la Sección 4442. Además,

este motor debe mantenerse en un buen

estado de funcionamiento. Otros estados o

jurisdicciones federales pueden aplicar

normas legales similares. Coloque la bomba

en una superficie nivelada que no tenga

obstrucciones ni presente peligros

potenciales. La bomba debería colocarse

cerca del nivel de agua para garantizar el

máximo rendimiento.

• Ponga en funcionamiento la bomba de

agua solamente en un área bien ventilada.

Nunca la utilice en el interior o en un

espacio cerrado. Tenga en cuenta las

aberturas y los sistemas de ventilación de

los edificios por donde podrían entrar los

gases de escape durante el uso.

• Mantenga al menos cinco (5) pies o

152 cm de separación a cada lado de la

bomba de agua incluyendo el espacio

superior.

• Verifique que la bomba de agua se coloca

en una superficie nivelada para evitar su

inclinación durante el funcionamiento.

• Sumerja el filtro.

NOTA: Retire el filtro si hay barro o arena en

el fondo del agua.

• Coloque la manguera de descarga en una

ubicación adecuada para bombear agua.

Compruebe que la apertura de la

manguera no está obstruida.

Figura 3-1. Separación de un mínimo de

5 pies (1,5 m)

Salida de la bomba

Consulte la Figura 3-2. La salida de la bomba

puede verse afectada por el tipo, la longitud y

el tamaño de mangueras de descarga y

succión. El cabezal de succión es la distancia

(A) desde la entrada de agua al puerto de

succión. La altura del bombeo, altura total, es

la distancia (B) desde la entrada de agua al

punto de descarga. A medida que la altura

total aumenta, la salida de la bomba

disminuye. La capacidad de descarga es

superior a la capacidad de succión. Por lo

tanto, es importante que la altura del cabezal

de succión se mantenga por debajo de la

altura total. El tiempo necesario para extraer

el agua desde la fuente a la bomba (tiempo de

cebado automático) se puede reducir

minimizando el cabezal de succión.

Figura 3-2. Salida de la bomba

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000110)

ADVERTENCIA

Riesgo de incendio. Las superfcies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte

o lesiones graves.

(000108)

ADVERTENCIA

Superfcies calientes. Al usar la máquina, no toque

las superficies calientes. Mantenga la máquina

alejada de los combustibles durante el uso. Las

superfcies calientes pueden ocasionar quemaduras

graves o incendio.

001368

(000124)

PRECAUCIÓN

Daños en el equipo. La manguera puede resultar

dañada si entra en contacto con el silenciador

del motor caliente. Mantenga la manguera alejada

del silenciador durante el funcionamiento.

000687

Funcionamiento

8 Manual del usuario de la bomba de agua

Funcionamiento a gran altitud

Este equipo genera la capacidad máxima de

succión en elevaciones por debajo de los

1000 pies (305 m). Por cada incremento de

1000 pies (305 m) por encima del nivel del mar:

• el motor perderá aproximadamente 3 % de

su potencia

• la altura total se reducirá aproximadamente

10 pulgadas (25 cm).

Una presión atmosférica más baja puede dar

como resultado velocidades de motor más

bajas y flujo de agua reducido a través de la

bomba.

Transporte/Inclinación

No utilice, almacene ni transporte el equipo

con un ángulo superior a 15 grados.

Antes de arrancar el motor

1. Verifique que el nivel de aceite del motor

sea el correcto.

2. Verifique que el nivel del combustible en

buen estado sea el correcto.

3. Verifique que todas las conexiones, juntas

y acopladores estén bien sujetos.

4. Verifique que las mangueras están

conectadas de manera correcta.

5. Verifique que el equipo esté seguro sobre

una superficie nivelada, con el espacio

adecuado y en una zona bien ventilada.

NOTA: Si se bombea agua con partículas

sólidas más grandes que el tamaño de

partículas máximo estipulado, es posible que

se produzcan daños en la bomba de agua y la

garantía quedará anulada. El tamaño máximo

de las partículas se enumera en la hoja de

especificaciones del producto. Asegúrese de

que instala el filtro correcto en la manguera de

succión para evitar que se bombeen

partículas sólidas más grandes.

Arranque del motor

1. Retire el tapón de cebado de agua y llene

la bomba con agua. Cambie el tapón de

cebado de agua.

2. Mueva la palanca de la válvula de

combustible (A) a la posición ON.

Figura 3-3. Arranque del motor

3. Mueva la palanca del cebador (B) a la

posición CERRADO.

NOTA: Para calentar el motor, deje la palanca

del cebador en la posición ABIERTA.

4. Consulte la Figura 3-5. Mueva la palanca

de aceleración (C) a aproximadamente 1/

3 de la posición MIN.

5. Consulte la Figura 3-4. Gire el interruptor

del motor (D) a ON.

Figura 3-4.Interruptor del motor

Figura 3-5. Retroceso del motor

6. Agarre la manivela de retroceso (E) y tire

lentamente hasta que sienta que hay

resistencia. A continuación, tire

rápidamente para arrancar el motor.

Devuelva el cable de arranque lentamente

a su posición original. NO permita que la

cuerda vuelva bruscamente hacia la

carcasa del arrancador.

(000203)

PRECAUCIÓN

Daños en el equipo. Antes de arrancar el motor,

compruebe que la bomba se ha cebado con agua y que

el filtro de succión está sumergido. Si no lo hace, podría

causar daños en la bomba y la garantía quedaría anulada.

000127

OFF

000128

000806

(000183)

ADVERTENCIA

Riesgo del arranque con cuerda. El arranque

con cuerda puede reaccionar inesperadamente.

El contragolpe puede ocasionar la muerte o

lesiones graves.

Funcionamiento

Manual del usuario de la bomba de agua 9

7. Cuando arranque el motor, mueva

lentamente la palanca del cebador a la

posición ABIERTO a medida que el motor

se calienta. Si el motor se entrecorta,

mueva la palanca de cebado a la posición

CERRADO y, a continuación, a la posición

ABIERTO.

Si el motor no arranca después de seis

intentos, mueva la perilla del cebador a la

posición OPEN y repita el paso 6.

8. Cuando el motor funcione perfectamente,

ajuste la palanca de aceleración a la

velocidad del motor que desee.

Prevención de golpes de ariete

El golpe de ariete se produce cuando el flujo

de descarga se bloquea o detiene de repente.

El agua presurizada atrapada dentro de la

bomba puede hacer girar la carcasa de la

bomba. Para evitar los golpes de ariete:

• No cierre la válvula de descarga mientras

la bomba está en funcionamiento.

• No deje que los vehículos pasen por

encima de la manguera de descarga.

• No comprima la manguera de descarga de

manera brusca.

Apagado de la bomba de agua

1. Mueva la palanca de aceleración de

rápido a lento.

2. APAGUE el interruptor del motor.

3. Mueva la palanca de la válvula de

combustible a la posición OFF.

4. Deje enfriar el motor totalmente.

Después de cada utilización

Una vez que se haya enfriado, retire el tapón

de cebado (A) y el tapón de drenaje (B) de la

carcasa de la bomba y deje que drene

totalmente.

Figura 3-6. Drenar la carcasa de la bomba

NOTA: NO deje que el agua permanezca en

la bomba de agua después de su uso. El agua

atrapada puede congelarse y agrietar la

carcasa de la bomba. Si la bomba resulta

dañada por congelación, dichos daños no

serán cubiertos por la garantía.

Después de cada uso, siga estos

procedimientos:

1. Drene la carcasa de la bomba.

2. Desconecte las mangueras.

3. Limpie la bomba con un paño limpio y

seco para quitar el exceso de agua y

suciedad.

4. Guarde el equipo en una zona limpia y

seca.

NOTA: Si va a guardar la unidad durante más

de 30 días, consulte la sección Almacena-

miento.

(000110)

ADVERTENCIA

Riesgo de incendio. Las superfcies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte

o lesiones graves.

(000108)

ADVERTENCIA

Superfcies calientes. Al usar la máquina, no toque

las superficies calientes. Mantenga la máquina

alejada de los combustibles durante el uso. Las

superfcies calientes pueden ocasionar quemaduras

graves o incendio.

001522

Mantenimiento y solución de problemas

10 Manual del usuario de la bomba de agua

Sección 4 Mantenimiento y solución de problemas

Recomendaciones de

mantenimiento

El mantenimiento periódico mejorará el

rendimiento y alargará la vida útil de la bomba

de agua. Póngase en contacto con un servicio

técnico independiente autorizado para

obtener asistencia.

La garantía de la bomba de agua no cubre los

artículos que han sido sometidos a un mal uso

o un uso negligente por parte del usuario.

Para recibir todas las prestaciones de la

garantía, el usuario deberá mantener la

bomba de agua tal y como se indica en este

manual y almacenarla de manera adecuada

según se detalla en Almacenamiento.

NOTA: Si tiene preguntas acerca de cómo

reemplazar algún componente, llame al

1-888-GENERAC (888-436-3722)

Programa de mantenimiento

Consulte los intervalos del programa de

mantenimiento, lo que ocurra primero según

el uso.

NOTA: Las condiciones adversas requerirán

un mantenimiento más frecuente.

NOTA: Todas las operaciones de

mantenimiento y ajustes necesarios deben

realizarse cada temporada, tal y como se

detalla en el siguiente gráfico.

Mantenimiento preventivo

La suciedad o los residuos pueden hacer que el

equipo no funcione de manera correcta y

provocar daños en este. Limpie la bomba a

diario o antes de cada uso. Mantenga la zona

alrededor y detrás del silenciador sin suciedad

de combustible.

• Utilice un paño húmedo para limpiar las

superficies exteriores.

• Utilice un cepillo de cerdas suaves para

retirar la suciedad endurecida, el aceite,

etc.

• Utilice una aspiradora para eliminar la

suciedad y los residuos sueltos.

• Se puede utilizar aire a baja presión (que

no supere los 25 psi [172 kPa]) para

eliminar la suciedad.

Mantenimiento del motor

Comprobación del nivel de aceite

en el motor

El nivel de aceite se debe verificar antes de

cada uso o al menos cada 8 horas de

funcionamiento.

Añada el aceite de motor recomendado según

sea necesario. Consulte Añadir aceite de

motor.

NOTA: Si el equipo dispone de un "Sistema

de alerta de aceite", el sistema detendrá

automáticamente el motor antes de que el

nivel de aceite caiga por debajo de un límite

seguro.

Antes de cada uso

Comprobar el nivel de aceite del motor

Comprobar el purificador de aire

Comprobar y apretar los dispositivos de sujeción

Después de cada utilización

Drenar el agua de la bomba

Cada 3 meses o cada 50 horas

Limpiar el purificador de aire**

Cada 6 meses o cada 100 horas

Cambio de aceite ǂ

Limpiar el recipiente de sedimentos

Comprobar y ajustar la bujía

Limpiar el filtro de combustible y el tanque de

combustible **

Limpiar el dispositivo antichispas (si se incluye)

Cada año o cada 300 horas

Cambiar componentes del filtro del aire (papel)

Sustituir la bujía

Comprobar y ajustar la velocidad de ralentí **

Comprobar y ajustar la holgura de la válvula **

Cada dos años

Comprobar el estado de los conductos del

combustible y cambiarlos si es necesario

Realizar las operaciones de mantenimiento

más a menudo si se utiliza donde haya mucha

suciedad o polvo.

Póngase en contacto con un servicio técnico

independiente autorizado para obtener ayuda.

ǂ Cambiar el aceite después de las 20

primeras horas de funcionamiento y, después,

cada 100 horas.

(000141)

Arranque accidental. Desconecte los cables de las

bujías al trabajar en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000139)

Riesgo de quemaduras. Espere a que el motor se

enfríe antes de vaciar el aceite o el refrigerante.

No hacerlo puede ocasionar la muerte o lesiones

graves.

ADVERTENCIA

Mantenimiento y solución de problemas

Manual del usuario de la bomba de agua 11

Cambio del aceite del motor

Si la bomba de agua se utiliza en lugares con

mucho polvo o suciedad, o en un clima

extremadamente cálido, cambie el aceite con

más frecuencia.

NOTA: Deshágase del aceite usado de

acuerdo con las regulaciones y leyes locales.

Cambie el aceite mientras el motor esté

caliente tras haber funcionado. Realice los

siguientes pasos:

1. Desconecte el cable de la bujía y

colóquelo donde no pueda hacer contacto

con la bujía.

2. Coloque un contenedor de recogida

adecuado debajo del motor.

3. Consulte la Figura 4-1. Quite la tapa de

llenado de aceite (A).

Figura 4-1. Cambio del aceite del motor

4. Quite el tapón de drenaje del aceite (B) y

tire la arandela (C). Drene el aceite

completamente.

5. Coloque una arandela nueva en el tapón

de drenaje de aceite. Vuelva a colocar el

tapón de drenaje de aceite y apriételo

firmemente.

6. Añada el aceite de motor recomendado

según sea necesario. Consulte Añadir

aceite de motor.

7. Coloque nuevamente la tapa y apriétela

bien.

8. Limpie el aceite que pueda haberse

derramado.

9. Deshágase del aceite de acuerdo con las

regulaciones locales.

Mantenimiento del purificador de

aire

El motor no funcionará correctamente y puede

sufrir daños si se utiliza con un filtro de aire sucio.

Reemplácelo o límpielo más a menudo si utiliza la

unidad bajo condiciones de mucha suciedad o

polvo.

Para realizar el mantenimiento del purificador

de aire:

1. Extraiga la cubierta del purificador de aire.

2. Retire los componentes del filtro.

3. Inspeccione los componentes del filtro y

cámbielos si presentan daños. Para

solicitar piezas de repuesto, póngase en

contacto con el servicio de atención al

cliente de Generac llamando al 1-888-

GENERAC (888-436-3722) para saber

cuál es el servicio técnico autorizado

independiente más cercano.

4. Limpie el filtro de espuma con agua

templada con jabón. Aclárelo y deje que

se seque totalmente. Empápelo en aceite

de motor limpia y escúrralo para quitar el

exceso de aceite.

5. Sacuda el filtro del papel varias veces

sobre una superficie resistente para

eliminar la suciedad. También puede

utilizar aire comprimido (que no supere los

30 psi (207 kPa) para eliminar y limpiar

totalmente el filtro por dentro.

6. Use un paño limpio y húmedo para limpiar

la suciedad que se haya acumulado dentro

de la cubierta del purificador de aire.

7. Coloque el filtro limpio o nuevo en su

lugar. Compruebe que la junta está

colocada en su lugar (si se incluye).

8. Coloque la tapa del purificador de aire.

Apriete los tornillos o los dispositivos de

sujeción del purificador de aire de manera

segura.

Mantenimiento de la bujía

Para realizar el mantenimiento a la bujía:

1. Consulte la Figura 4-2. Limpie la zona que

rodea la bujía (A).

2. Retire e inspeccione la bujía.

3. Consulte la Figura 4-3. Compruebe la

separación entre electrodos (B) con un

calibrador de alambre y cambie la bujía si

la separación (A) no es de 0,028 - 0,031

pulg. (0,70 - 0,80 mm).

Figura 4-2. Mantenimiento de la bujía

Figura 4-3. Separación de la bujía

(000141)

Arranque accidental. Desconecte los cables de las

bujías al trabajar en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

000776

000211

Mantenimiento y solución de problemas

12 Manual del usuario de la bomba de agua

NOTA: Cambie la bujía si los electrodos están

carbonizados o quemados o si la porcelana

está rota. Reemplace la bujía

EXCLUSIVAMENTE con otra bujía

recomendada. Consulte la hoja de

especificaciones del producto.

4. Instale la bujía y apriétela manualmente y

gírela 3/8 a 1/2 vuelta utilizando la llave

para bujías. NO LA APRIETE

DEMASIADO.

Inspección del silenciador y el

dispositivo antichispas (si se

incluye)

NOTA:

Constituye una infracción del artículo

4442 del Código de Recursos Públicos de

California utilizar o hacer funcionar el motor en

las proximidades de terrenos boscosos o de

rastrojos o que estén cubiertos de hierba a

menos que el sistema de escape esté equipado

con un dispositivo antichispas, tal y como se

define en la Sección 4442. Además, este motor

debe mantenerse en un buen estado de

funcionamiento. Otros estados o jurisdicciones

federales pueden aplicar normas legales

similares.

Póngase en contacto con el fabricante original

del equipo, el vendedor o el distribuidor para

obtener un dispositivo antichispas para el

sistema de escape instalado en este motor.

NOTA: Use SOLAMENTE equipo o repuestos

originales.

Inspeccione el silenciador por si tuviese

grietas, corrosión u otros daños. Retire el

dispositivo antichispas, si lo hubiese, y realice

una inspección en busca de daños o bloqueo

por la presencia de carbón. Reemplace las

piezas si ello es necesario.

Almacenamiento

Consulte la siguiente lista para preparar el

equipo para su almacenamiento.

• NO coloque una cubierta de

almacenamiento en una bomba de agua

caliente. Espere a que el equipo se enfríe a

temperatura ambiente antes de

almacenarlo.

• NO guarde combustible de una temporada

a otra a menos que se trate de un modo

adecuado.

• Sustituya el contenedor de combustible si

está oxidado. El óxido en el combustible

puede provocar problemas en el sistema de

combustible.

•Cubra el equipo con una cubierta

protectora adecuada, resistente a la

humedad.

• Guarde el equipo en un área limpia y seca.

• Guarde siempre la bomba de agua y el

combustible lejos de fuentes de calor e

ignición.

Preparación del sistema de

combustible para su

almacenamiento

El combustible puede echarse a perder y

dañar los componentes del sistema de

combustible si se almacena durante más de

30 días. Para mantener el combustible en

buen estado, utilice un estabilizante.

Si añade un estabilizador de combustible al

sistema de combustible, prepare y ponga en

marcha el motor siguiendo las instrucciones

que se muestran en "Arranque del motor" .

Arranque el motor durante 10-15 minutos para

que el estabilizador circule por el sistema de

combustible. El combustible preparado

adecuadamente puede almacenarse hasta 24

meses.

NOTA: Si el combustible no se ha tratado con

un estabilizador de combustible, debe

drenarse en un contenedor aprobado para tal

fin. Deje que el motor funcione hasta que se

detenga por la falta de combustible. Para

mantener el combustible en buen estado, se

recomienda añadir estabilizante de

combustible en el recipiente de

almacenamiento.

1. Cambie el aceite del motor.

2. Quite la bujía.

3. Vierta una cucharada (5-10cc) de aceite

de motor limpio o pulverice con un agente

protector adecuado en el cilindro.

(000143)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Almacene el

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo ocasionará la

muerte o lesiones graves.

(000109)

ADVERTENCIA

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de instalar una

cubierta y almacenar la máquina. Las superfcies

calientes pueden ocasionar un incendio.

(000243)

PRECAUCIÓN

Daños en el equipo. Ponga siempre en marcha el

motor con agua en la cámara de cebado de la bomba.

De lo contrario, el equipo puede resultar dañado.

(000181)

Pérdida de la visión. Es obligatorio llevar protección

ocular para evitar las salpicaduras procedentes de l

cavidad de la bujía al girar el motor. De lo contrario,

se puede provocar la pérdida de la visión.

ADVERTENCIA

Mantenimiento y solución de problemas

Manual del usuario de la bomba de agua 13

4. Tire del arranque manual varias veces

para distribuir el aceite en el cilindro.

5. Vuelva a instalar la bujía.

6. Tire lentamente del arranque manual hasta

sentir resistencia. Esto cerrará las válvulas

para que la humedad no pueda entrar en el

cilindro del motor. Suelte suavemente el

arranque manual.

Cambio de aceite

Cambie el aceite del motor antes de

guardarlo. Consulte Cambio del aceite del

motor.

Preparación de la bomba de agua

para su almacenamiento

Proteja el equipo de temperaturas heladas. Si

no lo hace, la bomba se dañará de manera

permanente y podría hacer que el equipo

quede inoperable. La garantía no cubre daños

por congelamiento.

Proteja el equipo de las temperaturas bajo

cero de la siguiente manera:

1. Apague el motor girando el interruptor de

arranque a la posición OFF.

2. Desconecte las mangueras.

3. Espere a que se enfríe el motor.

4. Quite el tapón de drenaje del agua y drene

el agua que haya retenida.

5. Cierre la válvula de combustible.

6. Asegúrese de preparar el motor

correctamente para el invierno siguiendo

las especificaciones del fabricante.

Guarde el equipo en un área limpia y seca.

Mantenimiento y solución de problemas

Manual del usuario de la bomba de agua 14

Solución de problemas

PROBLEMA CAUSA SOLUCIÓN

El motor no

arranca o

arranca y

funciona con

dificultad.

1. Interruptor ON/OFF del motor en la

posición OFF.

2. Filtro de aire sucio.

3. Sin combustible.

4. Combustible deteriorado.

5. Interruptor de combustible en la

posición OFF (si se incluye).

6. Nivel de aceite bajo (unidades con

sistema de apagado por nivel bajo

de aceite).

7. Cable de la bujía no está conectado

a la bujía.

8. Bujía averiada.

9. Posición de cebado incorrecta.

10. Agua en el combustible.

11. Mezcla de combustible

excesivamente rica.

12. Impulsor obstruido.

13. Filtro del combustible sucio.

1. Coloque el interruptor ON/OFF del

motor en la posición ON.

2. Limpie o sustituya el filtro de aire.

3. Llene el depósito de combustible.

4. Llene el depósito con combustible

en buen estado.

5. Coloque el interruptor de

combustible en la posición ON.

6. Llene el aceite hasta el nivel

adecuado.

7. Conecte el cable a la bujía.

8. Sustituya la bujía.

9. Ajuste la posición de cebado.

10. Vacíe el depósito de combustible y

llénelo con combustible nuevo.

11. Póngase en contacto con un

servicio técnico independiente

autorizado para obtener ayuda.

12. Limpie el impulsor.

13. Sustituya el filtro del combustible.

La bomba no

funciona.

1. Fuga de aire en manguera de

succión.

2. Las mangueras de succión y/o

descarga están bloqueadas.

3. El extremo de la manguera de

succión no está sumergido.

4. La altura total supera la capacidad

de la bomba.

1. Compruebe si existen fugas en las

mangueras de succión y

conexiones. Apriete o repare.

2. Compruebe las mangueras y el

filtro. Limpie las obstrucciones.

3. Aumente la longitud de la manguera

de succión o acerque la bomba de

agua al suministro.

4. Reduzca la altura total o seleccione

una bomba diferente para la tarea.

Flujo de

descarga débil.

1. Fuga de aire (entrada) en el lateral

de succión.

2. Salida de potencia del motor

reducida.

3. Sellado mecánico dañado.

4. Elevación de la succión demasiado

alta.

5. Manguera de succión demasiado

larga, o diámetro de manguera

demasiado pequeño.

6. Fuga en la conexión o manguera de

descarga.

7. Sellado mecánico dañado.*

8. Impulsor obstruido.

9. Impulsor dañado.**

10. Acelerador del motor en posición

SLOW (Lento).

11. La conexión de la manguera en la

junta de entrada no es segura.

1. Compruebe si existen fugas en las

mangueras de succión y

conexiones. Apriete o repare.

2. Póngase en contacto con un

servicio técnico independiente

autorizado para obtener ayuda.

3. Cambie el sellado mecánico

dañado.

4. Baje la elevación de succión.

5. Acorte la manguera de succión, o

aumente el diámetro de la

manguera.

6. Compruebe si existen fugas en las

mangueras de succión y

conexiones. Apriete o repare.

7. Cambie el sellado mecánico

dañado.

8. Limpie el impulsor.

9. Cambie el impulsor.

10. Aumente la posición de

aceleración.

11. Apriete la conexión de la manguera.

Mantenimiento y solución de problemas

Manual del usuario de la bomba de agua 15

La bomba no

ceba agua, o el

cebado tarda

mucho en

realizarse.

1. Fuga de aire (entrada) en el lateral

de succión.

2. Cebado de agua insuficiente dentro

de la carcasa.

3. El tapón de drenaje de agua está

suelto.

4. Mal funcionamiento del motor.

5. Sellado mecánico dañado.

6. Tamaño de la manguera de succión

incorrecto.

7. Manguera de succión demasiado

larga.

8. Elevación de succión excesiva. ***

9. La conexión de la manguera en la

junta de entrada no es segura.

1. Compruebe si existen fugas en las

mangueras de succión y

conexiones. Apriete o repare.

2. Agregue agua para cebado.

3. Apriete el tapón de drenaje de

agua.

4. Póngase en contacto con un

servicio técnico independiente

autorizado para obtener ayuda.

5. Cambie el sellado mecánico

dañado.

6. Use la manguera de succión

correcta.

7. Acerque la bomba al suministro de

agua.

8. ***

9. Apriete la conexión de la manguera.

La bomba

pierde cebado.

1. El nivel de agua cae por debajo del

extremo de la línea de succión.

1. Aumente la longitud de la línea de

succión o acerque la bomba al

suministro de agua.

La bomba se

apaga durante

funcionamiento

1. No hay combustible.

2. El sensor por nivel bajo de aceite

apaga la unidad.

1. Deje que el motor se enfríe durante 2

minutos y, a continuación, llene el

tanque de combustible.

2. Asegúrese de que la unidad está

sobre una superficie plana.

Compruebe el nivel de aceite y

añada más si fuese necesario.

Fuga de agua

en silenciador

o purificador de

aire.

Fallo en el motor. Repare o reemplace.

Fuga de agua

entre el motor y

la bomba.

Sellado mecánico dañado. Cambie el sellado mecánico dañado.

* Los daños en el sellado mecánico pueden ser causados por el desgaste normal, el

sobrecalentamiento, o a causa de líquidos incompatibles con el bombeo.

** Si el impulsor está excesivamente dañado se debe principalmente a la cavitación. Las causas

incluyen succión restrictiva y elevación de succión excesiva.

*** La altura de succión total no debería superar los 26 pies (8 m).

PROBLEMA CAUSA SOLUCIÓN

Mantenimiento y solución de problemas

Manual del usuario de la bomba de agua 16

Esta página se ha dejado en blanco intencionadamente.

Pieza Nº 10000016160 Rev. B 20/08/2018

Reservados todos los derechos.

Las especificaciones están sujetas a cambios sin

previo aviso.

No se permite la reproducción en ningún formato sin

el consentimiento previo por escrito de Generac

Power System, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com/pro

Pompe à eau

Manuel du propriétaire

MODÈLE : ___________________________

N° DE SÉRIE : ________________________

DATE D’ACHAT : ______________________

Enregistrez votre produit Generac

sur le site Internet :

WWW.GENERAC.COM

1-888-GENERAC (depuis les États-Unis)

(888-436-3722)

CONSERVEZ CE MANUEL POUR RÉFÉRENCE

ULTÉRIEURE

Table des matières

Section 1 Introduction et règles

de sécurité ..................................... 1

Introduction ..................................... 1

Consignes de sécurité ..................... 1

Signification des symboles

de sécurité ...................................... 1

Risques d’échappement .................. 2

Risques d’incendie .......................... 3

Risques associés au carburant ....... 3

Avant de démarrer l’appareil ........... 3

Pendant le fonctionnement

de l’appareil ..................................... 3

Lors du transport ou de l

a réparation de l’appareil ................. 3

Lors de l’entreposage du carburant

ou de l’appareil avec du carburant

dans le réservoir .............................. 4

Section 2 Informations générales et

mise en place ................................ 5

Bien connaître votre pompe

à eau ............................................... 5

Caractéristiques techniques

du produit ........................................ 5

Informations relatives aux

émissions ........................................ 5

Retrait des pièces du colis .............. 5

Ajout d’huile moteur ........................ 6

Ajout de carburant ........................... 6

Assemblage .................................... 7

Raccordement des tuyaux .............. 7

Amorçage de la pompe ................... 7

Section 3 Fonctionnement ............8

Questions relatives au

fonctionnement ................................8

Débit de la pompe ...........................8

Fonctionnement à haute altitude .....9

Transport / Renversement ...............9

Avant de démarrer le moteur ...........9

Démarrage du moteur .....................9

Éviter les coups de bélier ..............10

Arrêt de la pompe à eau ................10

Après chaque utilisation ................10

Section 4 Maintenance et

dépannage ....................................11

Recommandations de

maintenance ..................................11

Calendrier de maintenance ...........11

Maintenance préventive ................11

Maintenance du moteur .................11

Entreposage ..................................13

Dépannage ....................................15

(000393a)

AVERTISSEMENT

CANCER ET EFFET NOCIF SUR

LA REPRODUCTION

www.P65Warnings.ca.gov.

Introduction et règles de sécurité

Manuel du propriétaire de la pompe à eau 1

Section 1 Introduction et règles de sécurité

Introduction

Merci d’avoir acheté ce produit Generac

Power Systems, Inc. Cet appareil a été conçu

pour offrir un fonctionnement optimal avec des

performances élevées pendant de nom-

breuses années, sous réserve du respect des

procédures de maintenance.

Si vous n’avez pas la certitude d’avoir bien

compris une quelconque partie de ce manuel,

communiquez avec le concessionnaire répa-

rateur indépendant agréé (CRIA) le plus

proche, ou bien le Service client de Generac

au 1-888-GENERAC (1-888-436-3722) ou sur

www.generac.com, qui seront ravis de vous

aider.

Il relève de la responsabilité du propriétaire

d’utiliser et d’entretenir cet équipement de

façon sécurisée et adéquate. Avant d’utiliser,

de réparer ou d’entreposer cette pompe à

eau :

• Lire attentivement toutes les mises en

garde fournies dans ce manuel et sur les

étiquettes apposées sur l’appareil.

• Se familiariser avec l’appareil et avec ce

manuel.

• Consultez la section Introduction et règles

de sécurité pour obtenir les instructions

relatives aux procédures d’assemblage

final. Respecter strictement les instructions.

Conserver ces instructions pour référence

ultérieure. Fournissez SYSTÉMATIQUE-

MENT ce manuel à toute personne qui sera

amenée à utiliser l’appareil.

Les informations contenues dans ce manuel

décrivent avec exactitude les produits

fabriqués au moment de la publication du

manuel. Le fabricant se réserve le droit de

procéder à des mises à jour techniques, à des

corrections et à des révisions des produits à

tout moment et sans préavis.

Consignes de sécurité

Il est impossible pour le fabricant d’anticiper

toutes les circonstances susceptibles d’impli-

quer un danger. Les avertissements figurant

dans ce manuel, ainsi que sur les étiquettes et

les autocollants apposés sur l’appareil, ne

sont pas exhaustifs. Si une procédure, une

méthode de travail ou une technique d'utilisa-

tion non recommandée par le fabricant, est

employée, s'assurer qu'elles ne présentent

aucun danger pour le personnel. Assurez-

vous également que la procédure, la méthode

de travail ou la technique d'utilisation

employée n'entraîne aucun danger potentiel-

lement causé par l'équipement.

Tout au long de ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur la

pompe à eau, des encadrés DANGER, AVER-

TISSEMENT, ATTENTION et REMARQUE

sont utilisés pour attirer l’attention du person-

nel sur des instructions concernant certaines

opérations pouvant s’avérer dangereuses si

réalisées de manière incorrecte ou inattentive.

Respectez scrupuleusement ces instructions.

Les différentes mentions d’alerte sont ainsi

définies :

REMARQUE : Les remarques fournissent des

informations complémentaires importantes sur

une opération ou une procédure. Elles sont

intégrées au texte ordinaire du manuel.

Ces alertes de sécurité ne sauraient à elles

seules éliminer les dangers qu’elles signalent.

Pour éviter les accidents, il est impératif de

faire preuve de bon sens et d’appliquer à la

lettre les instructions spéciales concernant

une action ou une opération donnée.

Signification des symboles de

sécurité

(000100a)

AVERTISSEMENT

Consultez le manuel. Lisez complètement le

manuel et assurez-vous d’en comprendre le

contenu avant d’utiliser l’appareil. Une mauvaise

compréhension du manuel ou de l’appareil

consigne pourrait entraîner la mort ou des

blessures graves.

(000001)

DANGER

Indique une situation dangereuse qui, si elle n’est pas évitée,

entraînera la mort ou des blessures graves.

(000002)

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessures graves.

(000003)

MISE EN GARDE

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait entraîner des blessures légères ou moyennement graves.

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

Introduction et règles de sécurité

2 Manuel du propriétaire de la pompe à eau

Risques d’échappement

• La pompe à eau DOIT être utilisée en

extérieur.

• Si vous commencez à vous sentir mal, ou

faible, ou à avoir des vertiges après avoir

fait fonctionner la pompe à eau, sortez

IMMÉDIATEMENT à l’air libre. Consultez

un médecin, car il se peut que vous soyez

victime d’une intoxication au monoxyde de

carbone.

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

(000105)

DANGER

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000174)

DANGER

Risque d’incendie. Laissez les déversements

d’essence sécher complètement avant de démarrer

le moteur. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000110)

AVERTISSEMENT

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

Perte d’audition. Il est recommandé de porter des

protecteurs d’oreille lorsque vous utilisez cet

appareil. Le non-respect de cette consigne pourrait

entraîner une perte d’audition permanente.

(000107)

AVERTISSEMENT

(000108)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne.

Le contact avec des surfaces chaudes pourrait

entraîner des brûlures graves ou un incendie.

(000109)

AVERTISSEMENT

Risque d’incendie. Vérifiez que l’appareil a bien

refroidi avant d’installer une protection de rangement

et d’entreposer l’appareil. Le contact avec des

surfaces chaudes pourrait entraîner un incendie.

(000111)

AVERTISSEMENT

Pièces mobiles. Gardez les vêtements, les cheveux

et les accessoires loin des pièces mobiles. Le

non-respect de cette consigne pourrait

entraîner la mort ou des blessures graves.

(000112)

AVERTISSEMENT

Risque de chute. L’utilisation de l’appareil crée des

zones humides, ce qui augmente les risques de

chute. Soyez conscient de la condition de la zone

de travail. Une chute pourrait entraîner des

blessures graves ou la mort.

(000114)

AVERTISSEMENT

Risque de chute. N’utilisez pas cet appareil ni

aucun de ses composants sur des surfaces

élevées. Le non-respect de cette consigne

pourrait entraîner une chute, des blessures

graves ou la mort.

(000183)

AVERTISSEMENT

Risque lié au lanceur à rappel. Le cordon du

lanceur à rappel pourrait se rétracter de façon

inattendue. Un effet de rebond pourrait entraîner

la mort ou des blessures graves.

(000100a)

AVERTISSEMENT

Consultez le manuel. Lisez complètement le

manuel et assurez-vous d’en comprendre le

contenu avant d’utiliser l’appareil. Une mauvaise

compréhension du manuel ou de l’appareil

consigne pourrait entraîner la mort ou des

blessures graves.

(000115)

AVERTISSEMENT

Pièces mobiles. Ne portez pas de bijoux lorsque

vous mettez en marche ou utilisez ce produit. Le

non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

(000181)

AVERTISSEMENT

Perte de la vision. Une protection oculaire est requise

pour éviter les projections provenant du trou de bougi

d’allumage pendant le lancement du moteur. Ne pas

porter de protection oculaire pourrait entraîner

la perte de la vision.

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000179b)

DANGER

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification

au système d'échappement; vous risqueriez de le rendre

dangereux ou non conforme aux codes et/ou normes

applicables au niveau local. Le non-respect de cette consigne

provoquerait des blessures graves, voire mortelles.

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourra

entraîner la mort ou des blessures graves.

(000229)

Dommages aux équipements ou aux biens. Ne

bloquez pas l’admission ou la circulation appropriée

de l’air. Cela pourrait endommager l’appareil ou

rendre son fonctionnement dangereux.

MISE EN GARDE

Introduction et règles de sécurité

Manuel du propriétaire de la pompe à eau 3

• Si vous utilisez la pompe à eau dans une

tranchée ou une fosse, ne pénétrez pas

dans la zone pendant que le moteur tourne.

Du monoxyde de carbone s’accumule dans

les espaces confinés.

• Utilisez un respirateur ou un masque s’il

existe le moindre risque d’inhalation de gaz

ou vapeurs nocifs.

Risques d’incendie

• En cas de déversement de carburant ou

d’huile, essuyez immédiatement les

flaques. Veillez à ne laisser aucun matériau

combustible sur ou à proximité de la pompe

à eau.

• La réflexion de la chaleur due à

l’échappement peut endommager le

réservoir de carburant et ainsi provoquer

un incendie. Laissez un espace minimal de

cinq (5) pieds (152 cm) de tous les côtés

de la pompe pour permettre son

refroidissement adéquat ainsi que les

opérations d’entretien et de réparation.

• L’utilisation du moteur sur un terrain

recouvert de forêt, de broussailles ou

d’herbe constitue une violation de

l’Article 4442 du California Public Resource

Code, à moins que le système

d’échappement ne soit équipé d’un pare-

étincelles entretenu en bon état de

fonctionnement, comme défini dans ledit

article. Des lois similaires peuvent

s’appliquer dans d’autres juridictions. Pour

vous procurer un pare-étincelles adapté au

système d’évacuation de ce moteur,

contactez le fabricant d’équipement

d’origine, un revendeur ou un

concessionnaire.

Risques associés au carburant

• Éteignez la pompe à eau et laissez-la

refroidir au moins deux (2) minutes avant

de retirer le bouchon du réservoir de

carburant. Desserrez le bouchon lentement

pour libérer la pression du réservoir.

• Remplissez ou vidangez le réservoir de

carburant à l'extérieur.

• Tenez vous à distance des étincelles, des

flammes nues, des lampes témoin, de la

chaleur, et des autres sources

d'inflammation.

• N'allumez aucune cigarette et ne fumez

pas.

Avant de démarrer l’appareil

• Il n’y a pas d’huile dans le moteur. Le

carter du moteur doit être rempli avant le

premier démarrage du moteur. Se reporter

à la Ajout d’huile moteur.

• Assurez-vous que la bougie d’allumage, le

silencieux, le bouchon du réservoir de

carburant et le filtre à air sont bien en

place.

• NE démarrez PAS le moteur sans bougie

d’allumage.

• Tenez-vous à l’écart de l’orifice de

refoulement de la pompe.

• Vérifiez que tous les raccords sont bien

serrés.

• Assurez-vous que la pompe est stable. Les

charges des tuyaux peuvent la renverser.

• Stabilisez le tuyau de refoulement afin

d’éviter toute blessure;

Pendant le fonctionnement de

l’appareil

• Ne placez JAMAIS le tuyau de refoulement

à proximité d'une source d'alimentation.

• Ne laissez aucun enfant approcher de la

pompe en fonctionnement.

• N’inclinez PAS le moteur ni l’appareil à un

angle qui provoquerait un déversement de

carburant.

• NE pompez PAS de produits chimiques ou

de liquides inflammables, tels que du

carburant ou du mazout.

• Assurez-vous que la pompe est stable. Les

charges des tuyaux peuvent la renverser.

• Faites fonctionner la pompe à eau sur des

surfaces planes uniquement.

• N’immergez PAS la pompe.

• N'utilisez jamais la pompe à eau ou l'une

de ses pièces comme un marchepied.

Poser les pieds sur l'équipement peut

détériorer et briser les pièces, et entraîner

des conditions de fonctionnement

dangereuses, telles que des fuites de gaz

d'échappement, de carburant, d'huile, etc.

• N’arrêtez PAS le moteur en plaçant le levier

d'étrangleur en position ÉTRANGLEMENT.

Lors du transport ou de la

réparation de l’appareil

• Avant de transporter ou de réparer

l’appareil, assurez-vous que le réservoir de

carburant est VIDE.

• Débranchez le fil de la bougie d’allumage.

• Pour des raisons de sécurité, il est

recommandé de confier les opérations de

maintenance de cet équipement à un

revendeur agréé. Inspectez régulièrement la

pompe à eau, et si des pièces doivent être

réparées ou remplacées, communiquez

avec votre revendeur agréé le plus proche.

• Au moment d’utiliser ou d’intervenir sur cet

équipement, restez vigilant en

permanence.

• N’intervenez jamais sur l’équipement si

vous vous trouvez en état d'épuisement

physique ou moral.

• Les pièces de rechange doivent être

identiques aux pièces d’origine et installées

aux mêmes emplacements.

(000204)

DANGER

Risque d'explosion et d'incendie. Ne remplissez pas le

réservoir de carburant de façon excessive. Un remplissage

excessif peut provoquer des fuites de carburant; celui-ci

peut alors s’enflammer ou exploser, entraînant

des blessures graves, voire mortelles.

Introduction et règles de sécurité

Manuel du propriétaire de la pompe à eau 4

Lors de l’entreposage du

carburant ou de l’appareil avec

du carburant dans le réservoir

Entreposez cet équipement à l'écart des

chaudières, des poêles, des chauffe-eau, des

sécheuses à linge ou des autres appareils

dotés de lampes témoin ou d'autres sources

d'inflammation susceptibles d'enflammer les

vapeurs de carburant.

Informations générales et mise en place

5 Manuel du propriétaire de la pompe à eau

Section 2 Informations générales et mise en place

Bien connaître votre pompe à

eau

Lisez ce manuel avec attention avant

d’assembler et d’utiliser cet équipement.

Conservez ce manuel pour référence

ultérieure. Vous pouvez vous procurer des

exemplaires de remplacement du manuel du

propriétaire sur www.generac.com.

En fonction du modèle, ces pompes sont

conçues pour pomper de l'eau claire ou de

l'eau contenant des sédiments et des

particules allant jusqu'à 1 po (2,54 cm) de

diamètre seulement. Ne l’utilisez pas pour

pomper les substances suivantes :

• Eau de mer

• Eau potable

• Kérosène

• Essence, huile ou solvants

• Produits chimiques

Caractéristiques techniques du

produit

Pour connaître les caractéristiques détaillées

du produit, consultez sa Fiche technique.

Informations relatives aux

émissions

L’Agence américaine de protection de

l’environnement, ainsi que l’Agence pour la

qualité de l’air de l’État de Californie, exigent

que ce moteur soit conforme aux normes

relatives aux émissions d'échappement et de

vapeurs. Repérez l'autocollant de conformité

relative aux émissions sur le moteur afin de

déterminer les normes respectées par le

moteur, et pour déterminer quelle garantie

relative aux émissions s'applique. Ce moteur

est certifié conforme aux normes en vigueur

relatives aux émissions des moteurs à

essence. Il est important de respecter les

directives d’entretien contenues dans la

Section Maintenance et dépannage pour

garantir la conformité du moteur aux normes

applicables en matière d’émissions pendant

toute la durée de vie du produit. Altérer ou

modifier le système de régulation des

émissions peut faire augmenter le niveau

d'émission et constituer une violation de la loi

californienne ou fédérale. Actions constituant

une altération, entre autres :

• Retrait ou modification de n'importe quelle

pièce des circuits d'admission, de

carburant, ou d'échappement.

• Altération de la tringlerie de régulation ou

du mécanisme du régulateur de vitesse afin

de faire fonctionner le moteur en dehors

des points de consigne d'origine.

Faites inspecter et réparer le moteur par un

technicien de maintenance si ces symptômes

apparaissent :

• Démarrage difficile ou arrêt suite au

démarrage

• Fonctionnement au ralenti difficile

• Raté d'allumage ou retour de flamme en

présence d'une charge

• Postcombustion (retour de flamme)

• Fumée d'échappement noire ou forte

consommation de carburant

REMARQUE : L'entretien, le remplacement

ou la réparation des dispositifs et des circuits

de régulation des émissions doivent être

effectués par un technicien individuel ou par

une structure spécialisée dans la réparation

des moteurs de faible cylindrée. Le fabricant

recommande de confier toutes les tâches de

maintenance des dispositifs de régulation des

émissions à un concessionnaire réparateur

indépendant agréé. Voir la garantie relative

aux émissions pour plus de détails.

Retrait des pièces du colis

1. Retirez du colis les pièces détachées, les

jeux de pièces et les notices fournis avec

la pompe à eau.

2. Ouvrez complètement le carton en

découpant chaque coin de haut en bas.

3. Retirez les pièces du carton et inspectez-

les avant de procéder à l’assemblage. Le

colis doit contenir les pièces suivantes :

• Unité principale

• Pièces détachées :

–huile

– entonnoir

– Clé à bougies

– Manuel du propriétaire

– Carte d’enregistrement

du propriétaire

– Fiche technique du produit

• jeu de roues (le cas échéant)

• jeu de tuyaux (le cas échéant)

4. Si certains articles sont absents du carton,

veuillez contacter le Service client de

Generac au 1-888-436-3722. Lorsque

vous appelez pour obtenir une assistance,

munissez-vous du nom du modèle et du

numéro de série, indiqués sur l’étiquette

du produit.

5. Consignez le nom du modèle, le numéro

de série et la date d’achat sur la page de

garde de ce manuel.

6. Complétez et envoyez la carte

d’enregistrement.

(000100a)

AVERTISSEMENT

Consultez le manuel. Lisez complètement le

manuel et assurez-vous d’en comprendre le

contenu avant d’utiliser l’appareil. Une mauvaise

compréhension du manuel ou de l’appareil

consigne pourrait entraîner la mort ou des

blessures graves.

Informations générales et mise en place

Manuel du propriétaire de la pompe à eau 6

Ajout d’huile moteur

Il n’y a pas d’huile dans le moteur. Le carter

doit être rempli avant le premier démarrage du

moteur.

1. Placez la pompe à eau sur une surface

plane.

2. Vérifiez que la zone de remplissage

d’huile est propre.

3. Se reporter à laFigure 2-1. Retirez le

bouchon de remplissage d’huile et

essuyez la jauge.

Figure 2-1. Retrait de la jauge

4. Se reporter à la Figure 2-2. Ajoutez l’huile

moteur recommandée en bas de l’orifice

de remplissage d'huile (A).

Il est recommandé de n'utiliser que des huiles

détergentes de qualité SJ ou supérieure.

N’utilisez AUCUN additif spécial.

Se reporter à la Figure 2-2. La viscosité

appropriée de l’huile est déterminée en

fonction du climat.

Figure 2-2. Huile recommandée

5. Vissez la jauge dans le col de remplissage

d’huile. Contrôlez le niveau d’huile une

fois la jauge bien en place au fond du

réservoir.

6. Se reporter à laFigure 2-3. Retirez la

jauge et vérifiez que le niveau d’huile se

situe dans la plage permettant un

fonctionnement sûr au-dessus de la limite

inférieure (L).

Figure 2-3. Plage de niveau d’huile

permettant un fonctionnement sûr

7. Placez le bouchon de remplissage d’huile /

la jauge et serrez manuellement.

Ajout de carburant

Les spécifications relatives au carburant sont

les suivantes :

• Essence propre sans plomb.

• Indice d’octane minimum de 87 / 87 AKI

(91 RON).

• Teneur en éthanol (essence-alcool)

admissible jusqu’à 10 %.

• N’UTILISEZ PAS de carburant E85.

• N’UTILISEZ PAS de mélange d’huile et

d’essence.

• NE MODIFIEZ PAS le moteur pour le faire

fonctionner avec d’autres carburants.

• Stabilisez le niveau de carburant avant

d’entreposer le générateur.

1.Vérifiez que l’appareil est en

position ARRÊT et laissez-le refroidir

pendant au moins deux minutes avant de

faire le plein de carburant.

2. Placez l’appareil de niveau dans une zone

bien ventilée.

3. Nettoyez la zone environnant le bouchon

du réservoir de carburant et retirez-le

lentement.

Figure 2-4. Ajout du carburant

recommandé

Dommages au moteur. Vérifiez que le type et la

quantité de l’huile à moteur sont adéquats avant de

démarrer le moteur. Le non-respect de cette consigne

pourrait causer des dommages au moteur.

(000135)

MISE EN GARDE

000115

000911

30 50 70 90

SAE 30

5W-30 or 10W-30

000116

(000105)

DANGER

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000204)

DANGER

Risque d'explosion et d'incendie. Ne remplissez pas le

réservoir de carburant de façon excessive. Un remplissage

excessif peut provoquer des fuites de carburant; celui-ci

peut alors s’enflammer ou exploser, entraînant

des blessures graves, voire mortelles.

000117

Informations générales et mise en place

7 Manuel du propriétaire de la pompe à eau

4. Ajoutez lentement le carburant

recommandé. Ne remplissez pas à ras

bord.

5. Remettez le bouchon du réservoir de

carburant en place.

IMPORTANT : Il est important d’empêcher la

formation de dépôts de gomme dans les

pièces du circuit de carburant telles que le

carburateur, le tuyau de carburant et le

réservoir durant l'entreposage. Les carburants

à base d’alcool (appelés essence-alcool,

éthanol ou méthanol) peuvent attirer

l’humidité, ce qui entraîne une séparation et la

formation d’acides durant l’entreposage. Les

gaz acides peuvent endommager le circuit de

carburant d’un moteur entreposé. Afin d’éviter

tout problème de moteur, le circuit de

carburant doit être vidé avant tout

entreposage de plus de 30 jours. Voir la

section Entreposage. N’utilisez jamais de

produits nettoyants pour moteur ou

carburateur dans le réservoir de carburant;

cela risquerait de causer des dommages

permanents.

Assemblage

Raccordement des tuyaux

REMARQUE : L’apparence de la pompe peut

varier. Sur certains modèles, les orifices de

refoulement se situent à 90° de l’admission.

REMARQUE : Le jeu de tuyaux peut être

vendu séparément.

1. Placez la pompe à eau à l’emplacement

auquel vous souhaitez l’utiliser.

2. Raccordez le tuyau de refoulement à la

bride (supérieure) en faisant glisser le

tuyau par-dessus le raccord cannelé et en

le fixant avec un collier.

3. Se reporter à la Figure 2-5. Raccordez le

tuyau d’aspiration à la bride (inférieure) en

faisant glisser le tuyau par-dessus le raccord

cannelé et en le fixant avec un collier.

REMARQUE : Les types de fixation des

tuyaux peuvent varier.

Figure 2-5.Raccord de tuyau type

4. Se reporter à la Figure 2-6. Fixez la

crépine au tuyau d'aspiration.

Figure 2-6.Raccord de crépine type

Amorçage de la pompe

Retirez le bouchon d’amorçage orange de la

pompe et remplissez complètement la

chambre de la pompe d'eau propre. Serrez le

bouchon. NE serrez PAS trop.

Figure 2-7. Bouchon d’amorçage de l'eau

(000174)

DANGER

Risque d’incendie. Laissez les déversements

d’essence sécher complètement avant de démarrer

le moteur. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000100a)

AVERTISSEMENT

Consultez le manuel. Lisez complètement le

manuel et assurez-vous d’en comprendre le

contenu avant d’utiliser l’appareil. Une mauvaise

compréhension du manuel ou de l’appareil

consigne pourrait entraîner la mort ou des

blessures graves.

(000197)

ATTENTION

Risque de dégâts matériels. Utilisez exclusivement

les tuyaux et raccords conçus pour cette pompe.

L’utilisation de tuyaux et raccords inadaptés peut

altérer les performances et endommager

l’équipement de façon permanente.

001516

001517

(000241)

ATTENTION

Risque de dégâts matériels. Utilisez la crépine

recommandée afin d’éviter la pénétration de débris

dans la pompe. Le non-respect de cette consigne

peut endommager l’équipement.

(000203)

ATTENTION

Risque de dégâts matériels. Avant de démarrer le

moteur, assurez-vous que la pompe est amorcée avec

de l'eau et que la crépine est immergée. Le non-respect

de cette consigne peut endommager la pompe et

annuler la garantie.

001513

Fonctionnement

Manuel du propriétaire de la pompe à eau 8

Section 3 Fonctionnement

Questions relatives au fonction-

nement

Si vous avez le moindre problème pour faire

fonctionner votre pompe à eau, contactez le

Service client de Generac au 1-888-

GENERAC (888-436-3722).

Mise en place de la pompe à eau en

vue de son utilisation

L’utilisation du moteur sur un terrain recouvert

de forêt, de broussailles ou d’herbe constitue

une violation de l’Article 4442 du California

Public Resource Code, à moins que le

système d’échappement ne soit équipé d’un

pare-étincelles entretenu en bon état de

fonctionnement, comme défini dans ledit

article. Des lois similaires peuvent s’appliquer

dans d’autres juridictions. Placez la pompe

sur une surface de niveau ne présentant

aucune obstruction ni aucun danger potentiel.

Afin de garantir des performances optimales,

la pompe doit être positionnée proche du

niveau de l'eau à pomper.

• La pompe à eau ne doit être utilisée qu’en

extérieur dans une zone bien ventilée. Ne

l’utilisez jamais en intérieur ni dans un

espace confiné. Tenez compte des

ouvertures de bâtiment et systèmes de

ventilation par lesquels les gaz

d’échappement pourraient pénétrer lorsque

la pompe fonctionne.

• Laissez un espace minimal de

cinq (5) pieds (152 cm) de tous les côtés

de la pompe à eau, y compris au-dessus.

• Vérifiez que la pompe à eau est placée de

niveau afin d’éviter qu’elle ne se renverse

en cours de fonctionnement.

• Immergez la crépine.

REMARQUE : Suspendez la crépine si des

dépôts de boue ou de sable se sont formés au

fond de l'eau.

• Placez le tuyau de refoulement à un endroit

approprié pour évacuer l'eau. Vérifiez

également que l’orifice du tuyau n’est pas

obstrué.

Figure 3-1. Dégagement minimal de cinq

pieds

Débit de la pompe

Se reporter à la Figure 3-2. Le débit de la

pompe dépend du type, de la longueur et du

diamètre des tuyaux d’aspiration et de

refoulement. La hauteur d’aspiration

correspond à la distance (A) entre le point

d’admission d'eau et l’orifice d’aspiration. La

hauteur de pompage, ou hauteur totale,

correspond à la distance (B) entre le point

d’admission d'eau et l’orifice de refoulement.

Au fur et à mesure que la hauteur totale

augmente, le débit de la pompe diminue. La

capacité de refoulement est supérieure à la

capacité d'aspiration. Il est donc important de

maintenir la hauteur d'aspiration à un niveau

inférieur à la hauteur totale. La durée

nécessaire pour faire circuler l'eau de la

source à la pompe (durée d'auto amorçage)

peut être réduite en abaissant au maximum la

hauteur d'aspiration.

Figure 3-2. Débit de la pompe

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000110)

AVERTISSEMENT

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

(000108)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne.

Le contact avec des surfaces chaudes pourrait

entraîner des brûlures graves ou un incendie.

001368

(000124)

ATTENTION

Risque de dégâts matériels. Le tuyau peut être

endommagé en cas de contact avec le silencieux

du moteur à chaud. Maintenez-le à l’écart du

silencieux lorsque la pompe fonctionne.

000687

Fonctionnement

9 Manuel du propriétaire de la pompe à eau

Fonctionnement à haute altitude

Cette pompe offre une hauteur d’aspiration

optimale à des altitudes inférieures à 1 000 pi

(305 m). Pour chaque incrément de 1 000 pi

(305 m) au-dessus du niveau de la mer :

• le moteur perd environ 3 % de sa

puissance;

• la hauteur totale est réduite d’environ 10 po

(25 cm).

La réduction de la pression atmosphérique

entraîne une baisse des régimes moteur et du

débit d'eau.

Transport / Renversement

Ne faites pas fonctionner, n’entreposez pas et

ne transportez pas l’appareil incliné à un angle

de plus de 15°.

Avant de démarrer le moteur

1. Vérifiez que le niveau d’huile moteur est

correct.

2. Vérifiez que le niveau de carburant frais

est correct.

3. Vérifiez que l’ensemble des fixations,

joints et raccords sont bien en place.

4. Vérifiez que les tuyaux sont correctement

raccordés.

5. Vérifiez que l’appareil est installé de

niveau dans une zone bien ventilée et que

l’accès à l’appareil est dégagé.

REMARQUE : Le pompage d'eau contenant

des solides dépassant la taille de particule

maximale indiquée peut endommager la

pompe et annuler la garantie. La taille de

particule maximale est indiquée sur la Fiche

technique du produit. Assurez-vous qu’une

crépine adaptée est fixée au tuyau

d’aspiration afin d’empêcher le pompage de

solides de plus grande taille.

Démarrage du moteur

1. Retirez le bouchon d'amorçage de l'eau et

remplissez la pompe d'eau. Réinstallez le

bouchon d’amorçage de l'eau.

2. Placez le levier du robinet de carburant (A)

en position MARCHE.

Figure 3-3. Démarrage du moteur

3. Placez le levier d’étrangleur (B) en

position FERMÉ.

REMARQUE : Si le moteur est chaud, laissez

le levier d’étrangleur en position OUVERT.

4. Se reporter à la Figure 3-5. Placez le levier

de commande de puissance (C) 1/3 au-

dessus de sa position MIN.

5. Se reporter à la Figure 3-4. Tournez le

bouton de commande du moteur (D) en

position MARCHE.

Figure 3-4. Bouton de commande du

moteur

Figure 3-5. Lanceur à rappel du moteur

(000203)

ATTENTION

Risque de dégâts matériels. Avant de démarrer le

moteur, assurez-vous que la pompe est amorcée avec

de l'eau et que la crépine est immergée. Le non-respect

de cette consigne peut endommager la pompe et

annuler la garantie.

000127

OFF

000128

000806

(000183)

AVERTISSEMENT

Risque lié au lanceur à rappel. Le cordon du

lanceur à rappel pourrait se rétracter de façon

inattendue. Un effet de rebond pourrait entraîner

la mort ou des blessures graves.

Fonctionnement

Manuel du propriétaire de la pompe à eau 10

6. Saisissez la poignée du lanceur à

rappel (E) et tirez-la lentement jusqu’à

ressentir une certaine résistance. Tirez-la

ensuite rapidement pour démarrer le

moteur. Remettez-la lentement en place.

NE laissez PAS le lanceur à rappel se

rabattre brusquement contre son

logement.

7. Une fois le moteur démarré, placez

lentement le levier d’étrangleur en

position OUVERT pendant que le moteur

chauffe. Si le moteur hésite, replacez le

bouton de l’étrangleur en position FERMÉ,

puis de nouveau en position OUVERT.

Si le moteur n’est pas parvenu à démarrer

après six tentatives, placer le levier

d’étrangleur en position OUVERT, puis

répétez l’étape 6.

8. Une fois que le moteur tourne bien, réglez

le levier de commande de puissance sur le

régime moteur souhaité.

Éviter les coups de bélier

Un coup de bélier se produit lorsque le flux de

refoulement est brusquement bloqué ou

arrêté. L'eau sous pression présente à

l'intérieur de la pompe peut fissurer le corps

de la pompe. Pour éviter les coups de bélier :

• Ne fermez pas le robinet de refoulement

tant que la pompe fonctionne.

• Ne laissez pas des véhicules rouler sur le

tuyau de refoulement.

• Ne comprimez pas brusquement le tuyau

de refoulement.

Arrêt de la pompe à eau

1. Déplacez le levier de commande de

puissance de position rapide en position

lente.

2. Tournez le bouton de commande du

moteur en position ARRÊT.

3. Placez le levier du robinet de carburant en

position ARRÊT.

4. Laissez bien le moteur refroidir.

Après chaque utilisation

Une fois le moteur refroidi, retirez le bouchon

d’amorçage (A) et le bouchon de vidange (B)

du corps de la pompe et laissez la pompe

vidanger complètement.

Figure 3-6. Vidangez le corps de la pompe

REMARQUE : NE laissez PAS d'eau dans la

pompe après utilisation. L'eau bloquée dans

la pompe peut geler, et fissurer le corps de la

pompe. Les dommages causés à la pompe

par le gel ne sont pas couverts par la garantie.

Après chaque utilisation, observez la

procédure suivante :

1. Vidangez le corps de la pompe.

2. Débranchez les tuyaux.

3. Essuyez la pompe à l’aide d’un chiffon

propre et sec pour éliminer l’excès d’eau

et de poussière.

4. Entreposez l’appareil dans un lieu propre

et sec.

REMARQUE : En cas d’entreposage

supérieur à 30 jours, reportez-vous à la

section Entreposage.

(000110)

AVERTISSEMENT

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

(000108)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne.

Le contact avec des surfaces chaudes pourrait

entraîner des brûlures graves ou un incendie.

001522

Maintenance et dépannage

11 Manuel du propriétaire de la pompe à eau

Section 4 Maintenance et dépannage

Recommandations de

maintenance

Une maintenance régulière optimise les

performances et prolonge la durée de vie de

la pompe à eau. Informez-vous auprès d’un

concessionnaire réparateur indépendant

agréé concernant l'entretien.

La garantie de la pompe à eau ne couvre pas

les articles ayant fait l’objet d’une utilisation

abusive ou d’une négligence de la part d’un

opérateur. Pour bénéficier pleinement de la

garantie, les opérateurs doivent entretenir la

pompe à eau conformément aux instructions

du manuel, en respectant notamment les

procédures d’entreposage exposées dans la

section Entreposage.

REMARQUE : Pour toute question relative au

remplacement de composants, contactez le

Service client de Generac au 1-888-

GENERAC (888-436-3722).

Calendrier de maintenance

Respectez les intervalles de maintenance, en

tenant toujours compte de la première

occurrence selon l’utilisation.

REMARQUE : Des conditions difficiles

imposent des opérations de maintenance plus

fréquentes.

REMARQUE : Les différents réglages et

réparations requis doivent être effectués

chaque saison comme détaillé dans le tableau

suivant.

Maintenance préventive

Des saletés ou des débris peuvent provoquer

des dysfonctionnements et endommager

l’équipement. Nettoyez la pompe à eau

quotidiennement ou avant chaque utilisation.

Maintenez la zone environnant le silencieux

libre de tout débris combustible.

• Nettoyez les surfaces externes à l’aide d’un

chiffon humide.

• Éliminez la crasse, les résidus d’huile, etc.,

à l’aide d’une brosse douce.

• Éliminez les saletés et les débris à l’aide

d’un aspirateur.

• Vous pouvez utiliser de l’air à basse

pression (25 psi max. [172 kPa]) pour

souffler les saletés.

Maintenance du moteur

Inspection du niveau d’huile moteur

Inspectez le niveau d’huile moteur avant

chaque utilisation ou toutes les 8 heures de

fonctionnement.

Ajoutez la quantité requise d’huile moteur

recommandée. Se reporter à la Ajout d’huile

moteur.

REMARQUE : Si la pompe est équipée d’un

« système d’alerte d’huile », celui-ci arrêtera

automatiquement le moteur avant que le

niveau d’huile ne chute en dessous d’une

limite sûre.

Avant chaque utilisation

Vérification du niveau de l’huile moteur

Contrôle du filtre à air

Contrôle et resserrage des fixations

Après chaque utilisation

Vidange de l'eau présente dans la pompe

Tous les 3 mois ou toutes les 50 heures

Nettoyage du filtre à air *

Tous les 6 mois ou toutes les 100 heures

Remplacement de l’huile ǂ

Nettoyage du collecteur de sédiments

Nettoyage et réglage de la bougie d’allumage

Nettoyage du réservoir de carburant et du

filtre à carburant **

Nettoyage du pare-étincelles (le cas échéant)

Tous les 1 an ou toutes les 300 heures

Remplacement de la cartouche du filtre à air

(papier)

Remplacement de la bougie d’allumage

Contrôle et réglage du ralenti **

Contrôle et réglage du jeu de soupape **

Tous les 2 ans

Contrôle de l’état des conduites de carburant

et remplacement si nécessaire

Réduisez l’intervalle dans un environnement

sale ou poussiéreux.

Contactez un concessionnaire réparateur

indépendant agréé.

ǂ Changez l’huile au bout des 20 premières

heures de fonctionnement, puis toutes les

100 heures par la suite.

Démarrage accidentel. Débranchez les câbles de

bougie lorsque vous travaillez sur l’appareil. Le

non-respect de cette consigne pourrait entraîner la

mort ou des blessures graves.

(000141)

AVERTISSEMENT

(000139)

Risque de brûlures. Laissez refroidir le moteur avant

de vidanger l’huile ou le liquide de refroidissement.

Le non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

AVERTISSEMENT

Maintenance et dépannage

Manuel du propriétaire de la pompe à eau 12

Changement de l’huile moteur

Si vous utilisez la pompe à eau dans un

environnement extrêmement contraignant,

sale, poussiéreux ou chaud, remplacez l’huile

plus fréquemment.

REMARQUE : Éliminez l’huile conformément

à toutes les lois et réglementations

applicables.

Assurez-vous que le moteur est toujours

chaud, puis changez l’huile selon la procédure

1. Débranchez le fil de la bougie et placez-le

à l’écart de celle-ci pour éviter tout contact.

2. Placer un récipient adapté sous le moteur.

3. Se reporter à laFigure 4-1. Retirez le

bouchon de remplissage d’huile (A).

Figure 4-1. Changement de l’huile moteur

4. Retirez le bouchon de vidange d'huile (B)

et jetez la rondelle (C). Vidangez la totalité

de l’huile.

5. Placez une rondelle neuve sur le bouchon

de vidange d'huile. Remettez le bouchon

de vidange d’huile en place et serrez-le

fermement.

6. Ajoutez la quantité requise d’huile moteur

recommandée. Se reporter à la Ajout

d’huile moteur.

7. Remettez le bouchon de remplissage

d’huile en place et serrez-le

manuellement.

8. Essuyez l’huile éventuellement déversée

hors du réservoir.

9. Mettez l’huile au rebut conformément à

toutes les réglementations applicables.

Entretien du filtre à air

Si le filtre à air est sale, le moteur ne fonctionne

pas correctement et risque d’être endommagé.

Réduisez son intervalle de maintenance dans un

environnement sale ou poussiéreux.

Pour effectuer la maintenance du filtre à air :

1. Retirez le couvercle du filtre à air.

2. Retirez la (les) cartouche(s) du filtre.

3. Inspectez la (les) cartouche(s) et

remplacez-les si nécessaire. Pour

commander des pièces de rechange,

contactez le Service client de Generac au

1-888-GENERAC (888-436-3722) afin de

connaître le concessionnaire réparateur

indépendant agréé le plus proche de chez

vous.

4. Nettoyez la cartouche en mousse à l’eau

chaude savonneuse. Rincez-le et laissez-

le bien sécher. Plongez-le dans de l’huile

moteur propre et éliminez l’excès d’huile

en pressant.

5. Tapotez plusieurs fois la cartouche en

papier sur une surface dure pour en

éliminer la poussière. Vous pouvez

également utiliser de l’air comprimé (sans

dépasser 30 psi [207 kPa]) pour souffler la

poussière hors du filtre depuis l’intérieur.

6. Essuyez la poussière à l’intérieur du

couvercle du filtre à air à l’aide d’un chiffon

propre humide.

7. Mettez la (les) cartouche(s) nettoyée(s) ou

neuve(s) en place. Vérifiez que le joint est

bien en place (le cas échéant).

8. Remettez le couvercle du filtre à air en

place. Serrez fermement les vis ou les

fixations du filtre à air.

Entretien de la bougie d’allumage

Pour effectuer la maintenance de la bougie :

1. Se reporter à la Figure 4-2. Nettoyez

soigneusement la zone environnant la

bougie (A).

2. Retirez et inspectez la bougie.

3. Se reporter à la Figure 4-3. Inspectez

l’écartement des électrodes (B) à l’aide

d’une jauge à fils et remplacez la bougie

(A) s’il n’est pas compris dans une plage

de 0,028 à 0,031 po (0,70 à 0,80 mm).

Figure 4-2. Entretien de la bougie

d’allumage

Figure 4-3. Écartement des électrodes de

la bougie d’allumage

REMARQUE : Ne remplacez la bougie

d’allumage que si les électrodes sont trouées

ou brûlées, ou si la porcelaine est fissurée.

Démarrage accidentel. Débranchez les câbles de

bougie lorsque vous travaillez sur l’appareil. Le

non-respect de cette consigne pourrait entraîner la

mort ou des blessures graves.

(000141)

AVERTISSEMENT

000776

000211

Maintenance et dépannage

13 Manuel du propriétaire de la pompe à eau

Utilisez EXCLUSIVEMENT la bougie de

rechange recommandée. Reportez-vous à la

Fiche technique du produit.

4. Installez la bougie d’allumage en la serrant

à la main, puis serrez de 3/8 à 1/2 tour à

l’aide d’une clé à bougies. NE SERREZ

PAS DE FAÇON EXCESSIVE.

Inspection du silencieux et du

pare-étincelles (le cas échéant)

REMARQUE :

L’utilisation du moteur sur un

terrain recouvert de forêt, de broussailles ou

d’herbe constitue une violation de l’Article 4442

du California Public Resource Code, à moins

que le système d’échappement ne soit équipé

d’un pare-étincelles entretenu en bon état de

fonctionnement, comme défini dans ledit article.

Des lois similaires peuvent s’appliquer dans

d’autres juridictions.

Pour vous procurer un pare-étincelles adapté au

système d’évacuation de ce moteur, contactez le

fabricant d’équipement d’origine, un revendeur

ou un concessionnaire.

REMARQUE : Utilisez EXCLUSIVEMENT

des pièces de rechange d’origine.

Inspectez le silencieux pour vérifier l’absence

de fissures, de signes de corrosion ou

d’autres dommages. Retirez le pare-étincelles

(le cas échéant) et inspectez-le pour vérifiez

qu’il n’est pas endommagé, ni obstrué par es

dépôts de calamine. Remplacez les pièces

endommagées.

Entreposage

Respectez les consignes suivantes pour

préparer l’appareil à l’entreposage.

• Ne placez JAMAIS un couvercle

d’entreposage sur une pompe à eau

chaude. Laissez l’appareil refroidir à

température ambiante avant de

l’entreposer.

• N’entreposez JAMAIS de carburant d’une

saison à une autre à moins de l’avoir traité

de façon appropriée.

• Remplacez le conteneur de carburant s’il

présente des traces de rouille. La présence

de rouille dans le carburant provoque des

dysfonctionnements du circuit de carburant.

• Recouvrez l’appareil d’un couvercle de

protection adapté résistant à l’humidité.

• Entreposez l’appareil dans un lieu propre et

sec.

• Veillez à toujours entreposer la pompe à

eau et le carburant à l’écart des sources de

chaleur et d’inflammation.

Préparation du circuit de carburant

à l'entreposage

Tout carburant entreposé pendant plus de

30 jours risque de se dégrader et

d’endommager les composants du circuit de

carburant. Veillez à ce que le carburant reste

frais, et utilisez un stabilisateur de carburant.

Si vous ajoutez du stabilisateur dans le circuit

de carburant, préparez le moteur et faites-le

tourner conformément à la

section «Démarrage du moteur». Faites

tourner le moteur pendant 10 à 15 minutes

pour faire circuler le stabilisateur dans

l’ensemble du circuit de carburant. Un

carburant préparé de façon appropriée peut

être entreposé pendant un maximum de

24 mois.

REMARQUE : Si le carburant n’a pas été

traité avec un stabilisateur, il doit être purgé

dans un conteneur adapté. Faites tourner le

moteur jusqu’à ce qu’il s’arrête par manque de

carburant. Il est recommandé d’utiliser un

stabilisateur dans le conteneur d’entreposage

afin de conserver le carburant frais.

1. Remplacez l’huile moteur.

2. Retirez la bougie.

3. Versez une cuillère à table (5-10 cm

)

d’huile moteur propre ou vaporisez un

agent anti-buée adapté dans le cylindre.

4. Tirez plusieurs fois la poignée du lanceur à

rappel pour distribuer l’huile dans le

cylindre.

5. Remettez la bougie en place.

6. Tirez lentement la poignée du lanceur à

rappel jusqu’à ressentir une résistance.

Cela a pour effet de fermer les soupapes

afin d’empêcher la pénétration d’humidité

dans le cylindre. Relâchez délicatement la

poignée du lanceur à rappel.

Remplacement de l’huile

Remplacez l’huile moteur avant d’entreposer

le générateur. Voir Section Changement de

l’huile moteur

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Entreposez le

carburant dans un endroit bien aéré. Gardez-le loin du

feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000143)

DANGER

(000109)

AVERTISSEMENT

Risque d’incendie. Vérifiez que l’appareil a bien

refroidi avant d’installer une protection de rangement

et d’entreposer l’appareil. Le contact avec des

surfaces chaudes pourrait entraîner un incendie.

(000243)

ATTENTION

Risque de dégâts matériels. Ne faites jamais tourner

le moteur sans eau dans la chambre d’amorçage

de la pompe. Le non-respect de cette consigne

peut endommager l’équipement.

(000181)

AVERTISSEMENT

Perte de la vision. Une protection oculaire est requise

pour éviter les projections provenant du trou de bougi

d’allumage pendant le lancement du moteur. Ne pas

porter de protection oculaire pourrait entraîner

la perte de la vision.

Maintenance et dépannage

Manuel du propriétaire de la pompe à eau 14

Préparation de la pompe à eau pour

l’entreposage

Protégez l’appareil du gel. Le non-respect de

cette consigne endommagera la pompe de

façon permanente, la rendant inutilisable. Les

dommages dus au gel ne sont pas couverts

par la garantie.

Pour protéger l’appareil du gel :

1. Arrêtez le moteur en tournant le bouton de

commande du moteur en position ARRÊT.

2. Débranchez les tuyaux.

3. Laissez le moteur refroidir.

4. Retirez le bouchon de vidange d'eau et

purgez l'eau bloquée dans la pompe.

5. Fermez le robinet de carburant.

6. Frigélisez le moteur conformément aux

instructions du fabricant.

Entreposez l’appareil dans un lieu propre et

sec.

Maintenance et dépannage

Manuel du propriétaire de la pompe à eau 15

Dépannage

PROBLÈME CAUSE CORRECTION

Le moteur ne

démarre pas,

ou démarre

mais tourne de

manière

saccadée.

1. Le bouton de commande du moteur

est en position ARRÊT.

2. Filtre à air sale.

3. Panne de carburant.

4. Carburant éventé.

5. Le bouton de commande du

carburant est en position ARRÊT

(le cas échéant).

6. Niveau d’huile faible (appareils

équipés d’un système d’arrêt en cas

de faible niveau d’huile).

7. Fil de la bougie d’allumage non

raccordé à la bougie.

8. Bougie défectueuse.

9. Levier d’étrangleur en position

incorrecte.

10. Présence d’eau dans le carburant.

11. Mélange de carburant

excessivement riche.

12. Impulseur obstrué.

13. Filtre à carburant sale.

1. Tournez le bouton de commande du

moteur en position MARCHE.

2. Nettoyez ou remplacez le filtre à air.

3. Remplissez le réservoir de

carburant.

4. Remplacez le carburant par du

carburant frais.

5. Tournez le bouton de commande du

carburant en position MARCHE.

6. Faites le plein d’huile en respectant

le niveau approprié.

7. Raccordez le fil à la bougie.

8. Remplacez la bougie d’allumage.

9. Ajustez la position du levier

d’étrangleur.

10. Purgez le réservoir de carburant et

faites le plein de carburant frais.

11. Contactez un concessionnaire

réparateur indépendant agréé.

12. Nettoyez l’impulseur.

13. Remplacez le filtre à carburant.

La pompe ne

fonctionne pas.

1. Fuite d’air dans le tuyau

d’aspiration.

2. Tuyau(x) d’aspiration et/ou de

refoulement obstrué(s).

3. Extrémité du tuyau d’aspiration

non immergée.

4. Hauteur totale supérieure à la

capacité de la pompe.

1. Vérifiez l’absence de fuites au

niveau du tuyau d’aspiration et des

raccords. Serrez ou réparez.

2. Contrôlez les tuyaux et la crépine.

Éliminez toute obstruction.

3. Utilisez un tuyau d’aspiration plus

long ou rapprochez la pompe de

l'eau.

4. Réduisez la hauteur totale ou

utilisez un autre type de pompe

pour la tâche.

Débit de

refoulement

faible.

1. Fuite d’air (admission) côté

aspiration.

2. Puissance de sortie du moteur

réduite.

3. Joint mécanique endommagé.

4. Hauteur d’aspiration trop élevée.

5. Tuyau d’aspiration trop long ou de

trop petit diamètre.

6. Fuite au niveau du tuyau de

refoulement ou du raccord.

7. Joint mécanique endommagé.*

8. Impulseur obstrué.

9. Impulseur usé.**

10. Levier de commande de puissance

du moteur en position LENT.

11. Le tuyau n'est pas fermement

raccordé au niveau du joint

d'admission.

1. Vérifiez l’absence de fuites au

niveau du tuyau d’aspiration et des

raccords. Serrez ou réparez.

2. Contactez un concessionnaire

réparateur indépendant agréé.

3. Remplacez le joint mécanique.

4. Réduisez la hauteur d’aspiration.

5. Utilisez un tuyau d’aspiration plus

court ou de plus grand diamètre.

6. Vérifiez l’absence de fuites au

niveau du tuyau de refoulement et

du raccord. Serrez ou réparez.

7. Remplacez le joint mécanique.

8. Nettoyez l’impulseur.

9. Remplacez l’impulseur.

10. Placez le levier d’étrangleur dans

une position plus rapide.

11. Serrez le raccordement du tuyau.

Maintenance et dépannage

Manuel du propriétaire de la pompe à eau 16

La pompe à

eau ne

s’amorce pas

ou met

longtemps à le

faire.

1. Fuite d’air (admission) côté

aspiration.

2. Quantité insuffisante d'eau

d’amorçage dans le corps de la

pompe.

3. Bouchon de vidange d'eau

desserré.

4. Dysfonctionnement du moteur.

5. Joint mécanique endommagé.

6. Tuyau d’aspiration de taille

inappropriée.

7. Tuyau d’aspiration trop long.

8. Hauteur d’aspiration trop élevée. ***

9. Le tuyau n'est pas fermement

raccordé au niveau du joint

d'admission.

1. Vérifiez l’absence de fuites au

niveau du tuyau d’aspiration et des

raccords. Serrez ou réparez.

2. Ajoutez de l'eau d’amorçage.

3. Resserrez le bouchon de vidange

de l'eau.

4. Contactez un concessionnaire

réparateur indépendant agréé.

5. Remplacez le joint mécanique.

6. Utilisez un tuyau d’aspiration de

taille adaptée.

7. Rapprochez la pompe de l'eau.

8. ***

9. Serrez le raccordement du tuyau.

La pompe se

désamorce.

1. Le niveau d'eau chute en dessous

de l’extrémité du tuyau d’aspiration.

1. Utilisez un tuyau d’aspiration plus

long ou rapprochez la pompe de la

source d'eau.

La pompe

s’arrête en

cours de

fonctionnement

1. Absence de carburant.

2. Le capteur de faible niveau d’huile

arrête l’appareil.

1. Laissez le moteur refroidir pendant

2 minutes, puis remplissez le

réservoir de carburant.

2. Assurez-vous que l’appareil est

installé sur une surface plane.

Vérifiez le niveau d'huile et ajoutez

de l'huile si nécessaire.

Fuite d’huile au

niveau du

silencieux ou

du filtre à air.

Dysfonctionnement du moteur. Réparez ou remplacez.

Fuite d'eau

entre le moteur

et la pompe.

Joint mécanique endommagé. Remplacez le joint mécanique.

* Le joint mécanique peut être endommagé du fait de l’usure normale, d’une surchauffe, du

pompage de liquides incompatibles.

** Une usure excessive de l’impulseur résulte essentiellement de la cavitation. La cause peut en

être une aspiration restreinte ou une hauteur d’aspiration trop élevée.

*** La hauteur d’aspiration totale ne doit pas dépasser 26 pieds (8 mètres).

PROBLÈME CAUSE CORRECTION

Réf. 10000016160 Rév. B 20/08/2018

Les spécifications sont sujettes à modification sans

préavis. Aucune forme de reproduction n’est

autorisée sans le consentement écrit préalable de

Generac Power Systems Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

Generac 6919-1 Pro 2" Semi-trash Pump

Product's Documents

User Manual

Specifications

Generac 6919-1 Questions and Answers
