NWA-D15
RETRACTABLE AIR HOSE REEL
OPERATING MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and doses not necessarily mean to
cover all categories of tools offered by us. You are kindly reminded to verify
carefully when you are placing an order with us if you are actually saving half
in comparison with the top major brands.
background
background
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
CustomerService@vevor.com
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Model: NWA-D15
NWA-D15 RETRACTABLE
AIR HOSE REEL
OPERATING MANUAL
background
- 2 -
WARNING
● Read the manual carefully before use
● Not intended for use by children
WARNING:
Read this material before using this product.Failure to do so can result in
serious injury. SAVE THIS MANUAL!
SAFETY
WARNING! Read and understand all instructions before using this
tool. The operator must follow basic precautions to reduce the risk of
personal injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.
Please familiarize yourself with the hazard notices found in this manual. A
notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions are not
taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper precautions are
not taken.
CAUTION! This notice indicates a potentially hazardous situation that may
result in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1.Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from
background
- 3 -
the work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the
Canadian Standards Association (CSA) or American National Standards
Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side
protection for the eyes. Eye protection equipment should comply with CSA
Z94.3-07 or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in
the work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
SPECIFIC SAFETY PRECAUTIONS
1. Use the correct tool for the job. This tool was designed for a specific
background
- 4 -
function. Do not modify or alter this tool or use it for an unintended
purpose.
2. Ensure that the reel is properly installed before connecting the input and
output air hoses.
3. Remove system pressure immediately if a leak occurs in the hose or
reel, or if the reel ceases to wind and unwind.
4. Release the hose slowly and control it as it retracts.
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
WARNING! Direct exposure of pressurized air or fluids to skin could result
in severe bodily injury.

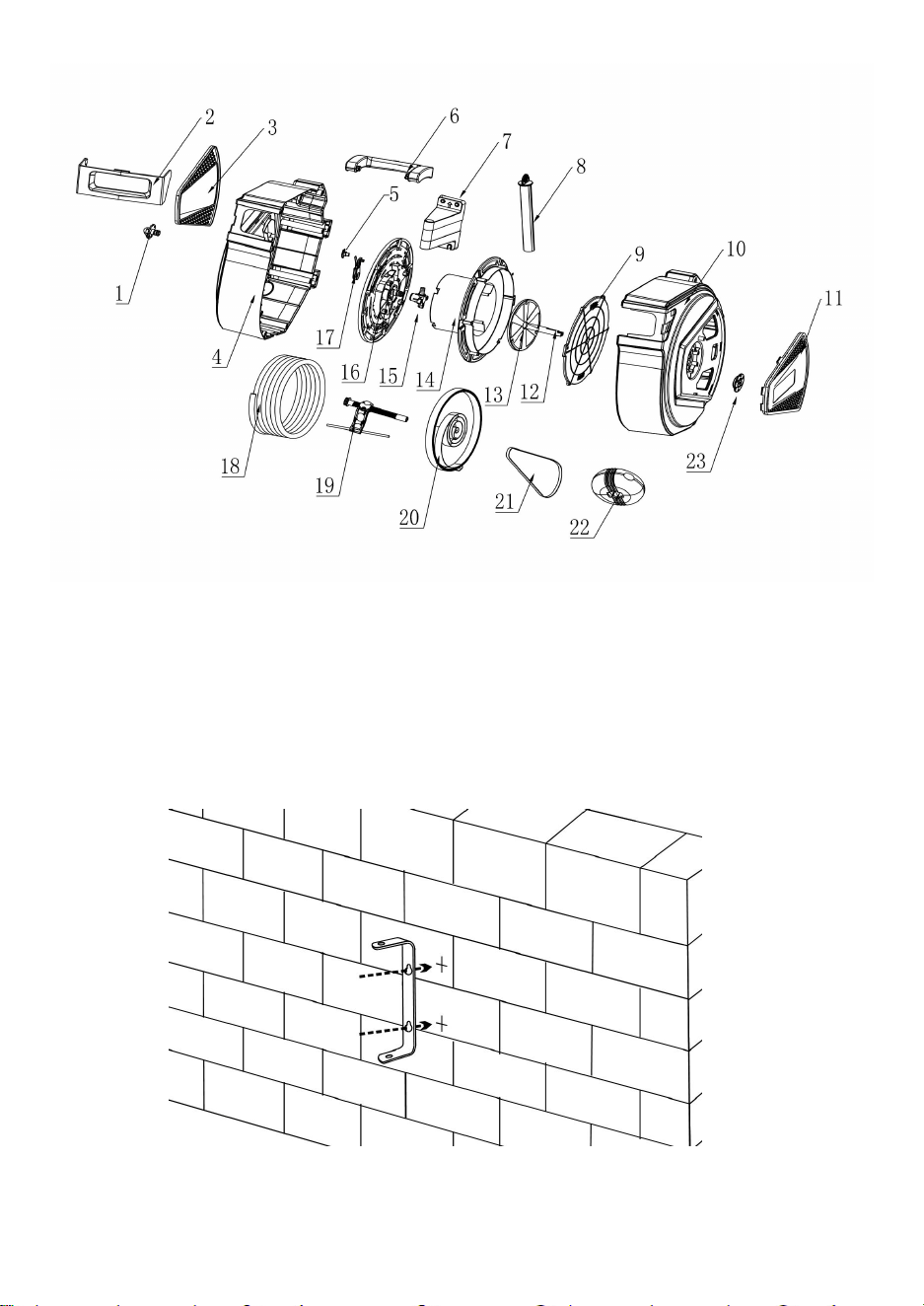

PARTS LIST:
EXPASION SCREW
EXPLOSIVE VIEW
12. Inlet Hose Connector
13. Face Cover
14. Right Panel
15. Right Case
16. Guide Washer
17. Handle
18. Wall Mounted Bracket
19. Pivot
20. Drum Cover
21. Left Case
22. Left Panel
23. Centre Shaft
background
- 5 -
INSTALLATION
1. Choose a suitable position on your wall. Mark 2 holes to correspond
with the positions of the holes in the wall bracket.
background
- 6 -

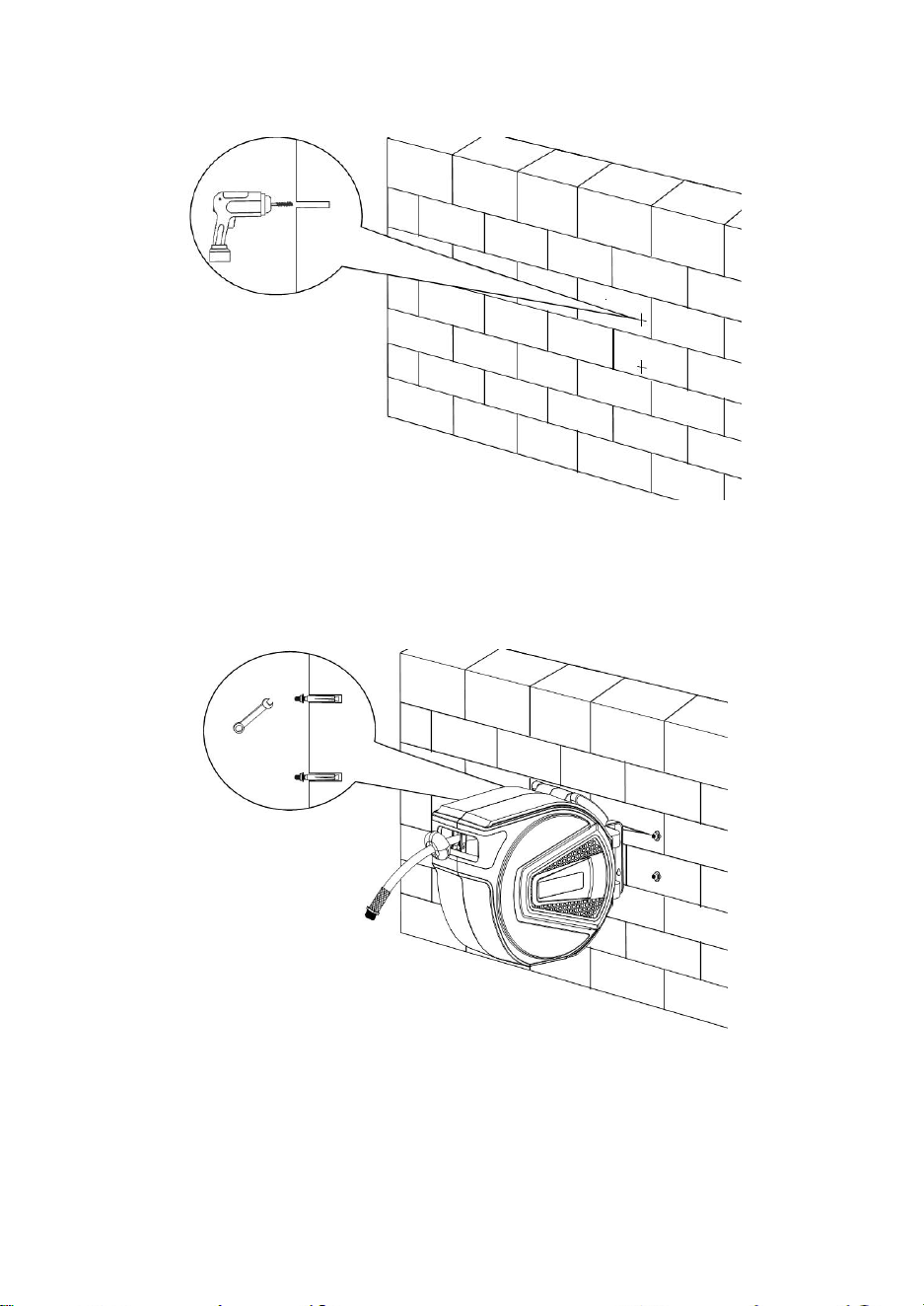

2. Drill 2 holes, ensure the holes size is suitable for the expansion screw
included.
3. Insert the expansion screw into the wall.Use a wrench to fix the bracket
onto the wall with the bolts provided.
OPERATING
This reel is fitted with track lock wheel and detent design. Very easy to
extend and retract the hose. When pull out the hose, you can latch the
hose at any length. When you want to retract the hose please pull out the
background
- 7 -
hose about 3-5cm more, then it will retract automatically. During retraction,
please hold the hose and follow the retraction until it finishes. When the
hose twist, it is necessary to extend the hose to full length then allow
retracting, so as to smooth the hose, let it evenly retract back to the hose.
Attention: Please hold the hose and follow the retraction until it finishes，
potential dangerous will occur to bystander if you let the hose goes back to
the case by itself.
MAINTENANCE
1. Always keeps the Hose clean after use.
2. It is recommended to turn off air before retracting the hose.
3. When not in use for long period, it is advisable to store your hose reel in
a covered area.
TECHNICAL SPECIFICATION
DISPOSAL
This products should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local authority.
Lock / to tighten or secure. Lock / to tighten or secure.
Note / Remark. Caution / Warning.
MODEL
HOSE
LENGTH
HOSE
MATERIAL
WORKINGPR
ESSURE
INNER
DIAMETER
OF HOSE
SIZE
FITTING
NWA-
D15
50ft
RUBBER+PVC
MAX 300PSI
3/8"
1/4"NPT
background
- 8 -

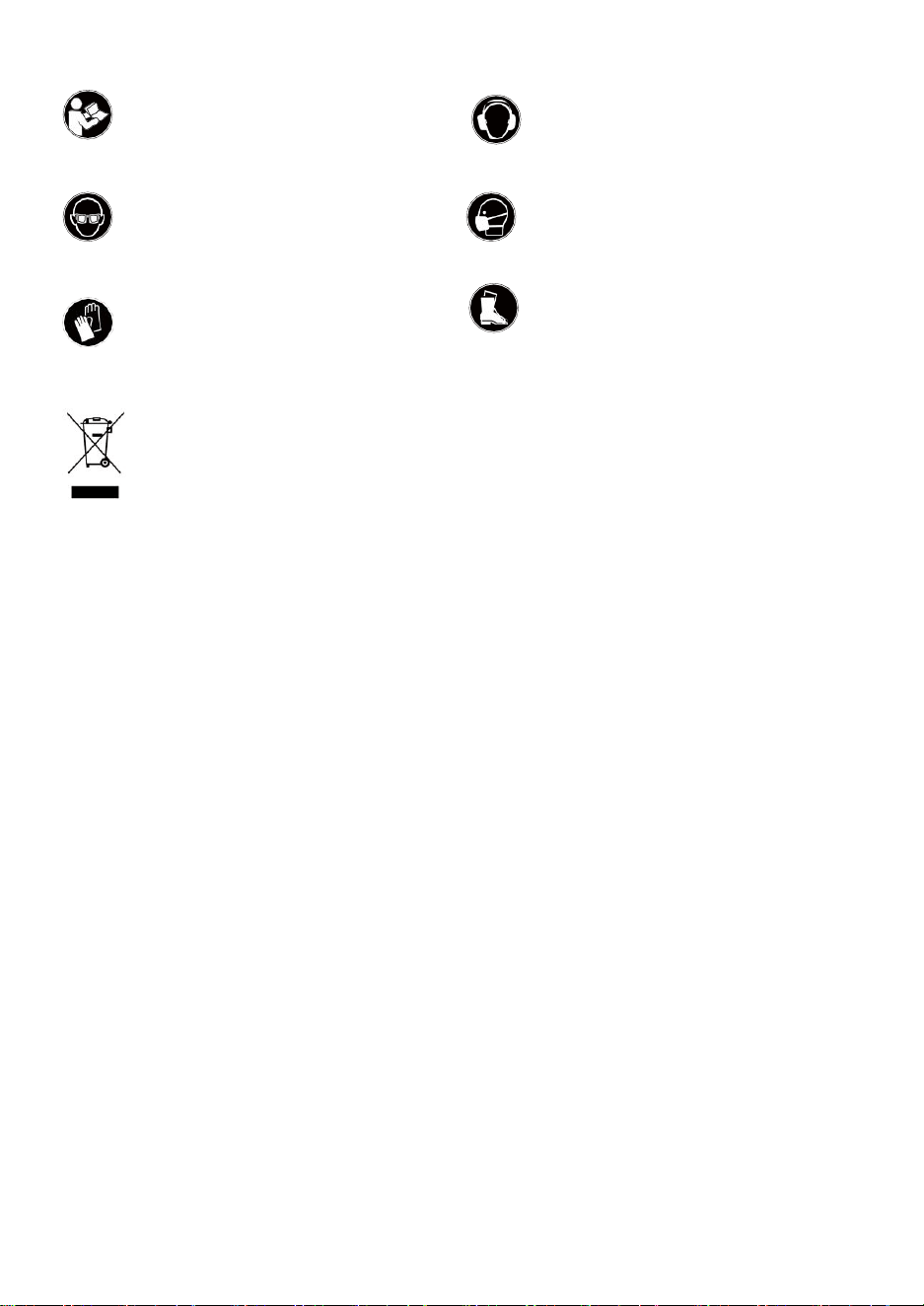

Read the instruction manual. Wear hearing protection.
Wear eye protection. Wear a dust mask.
Wear protective gloves. Wear protective, slip-resistant
footwear.
WEEE symbol. Waste electrical products should not be disposed
of with household waste. Please recycle where facilities exist.
Check with your Local Authority or local store for recycling advice.
Manufacturer: Yong Kang Naiboen Industrial & Trading Co.,Ltd
Address
：
No.2 Xingan Road, Xialixi Industrial area, Yongkang City
，
Zhejiang Province,China
Made In China
background
background
Support and E-Warranty Certificate
https://www.vevor.com/support
Made In China
background
