Vacmaster DVTB202 0902 Armor All 20V Cordless Vac

Operator’s Manual

Manuel d’utilisation

Manual del usuario

20V Cordless Wet/Dry Vacuum

Aspirateur Sec et Humide sans l 20V

Aspiradora Inalámbrica en Mojado/

Seco de 20 V

P. 02

P. 23

P. 45

Distributed by /

Distribué par / Distribuido por:

Cleva North America

601 Regent Park Court

Greenville, SC 29607

1-866-384-8432

is used under license by Cleva North America, Inc.

Auto qui est utilisée sous licence par Cleva North America, Inc.

Auto y se utiliza bajo licencia de Cleva North America, Inc.

FOR YOUR SAFETY

Read and understand this manual before use. Keep this manual for future reference.

POUR GARANTIR VOTRE SÉCURITÉ

Lisez et comprenez ce manuel avant toute utilisation de l’appareil.

Conservez le présent manuel an de pouvoir vous y référer ultérieurement.

POR SU SEGURIDAD

Lea y comprenda este manual antes de usar el producto.

Conserve este manual para futura referencia.

2.5 Gallon / 2.5 GALLONS / 2.5 Galones

• Model No.

• Référence de modèle

• N° de modelo

DVTB202 0902

Warranty.........................................................................................................................................

Important Safety Instructions.........................................................................................................

Symbols.........................................................................................................................................

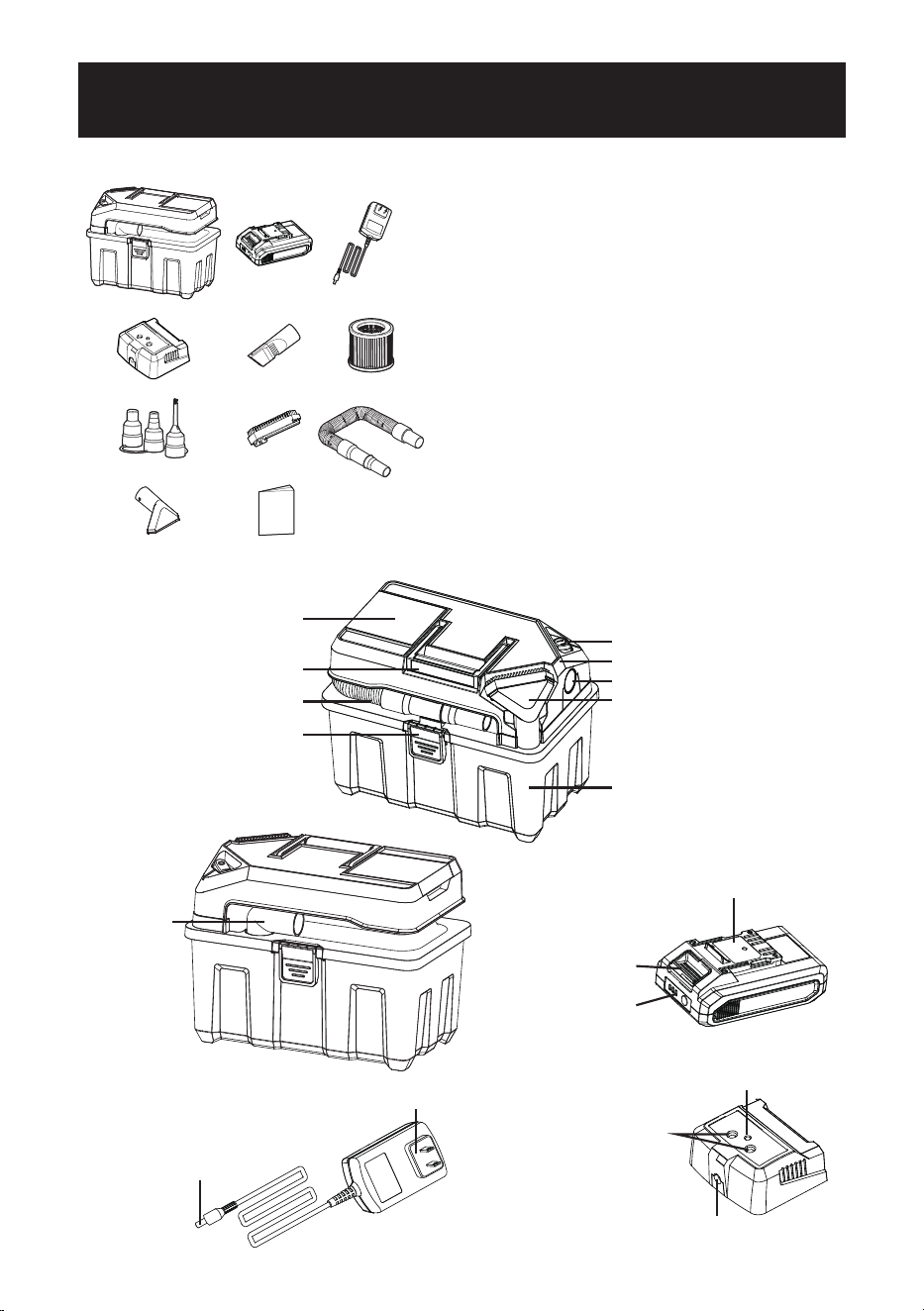

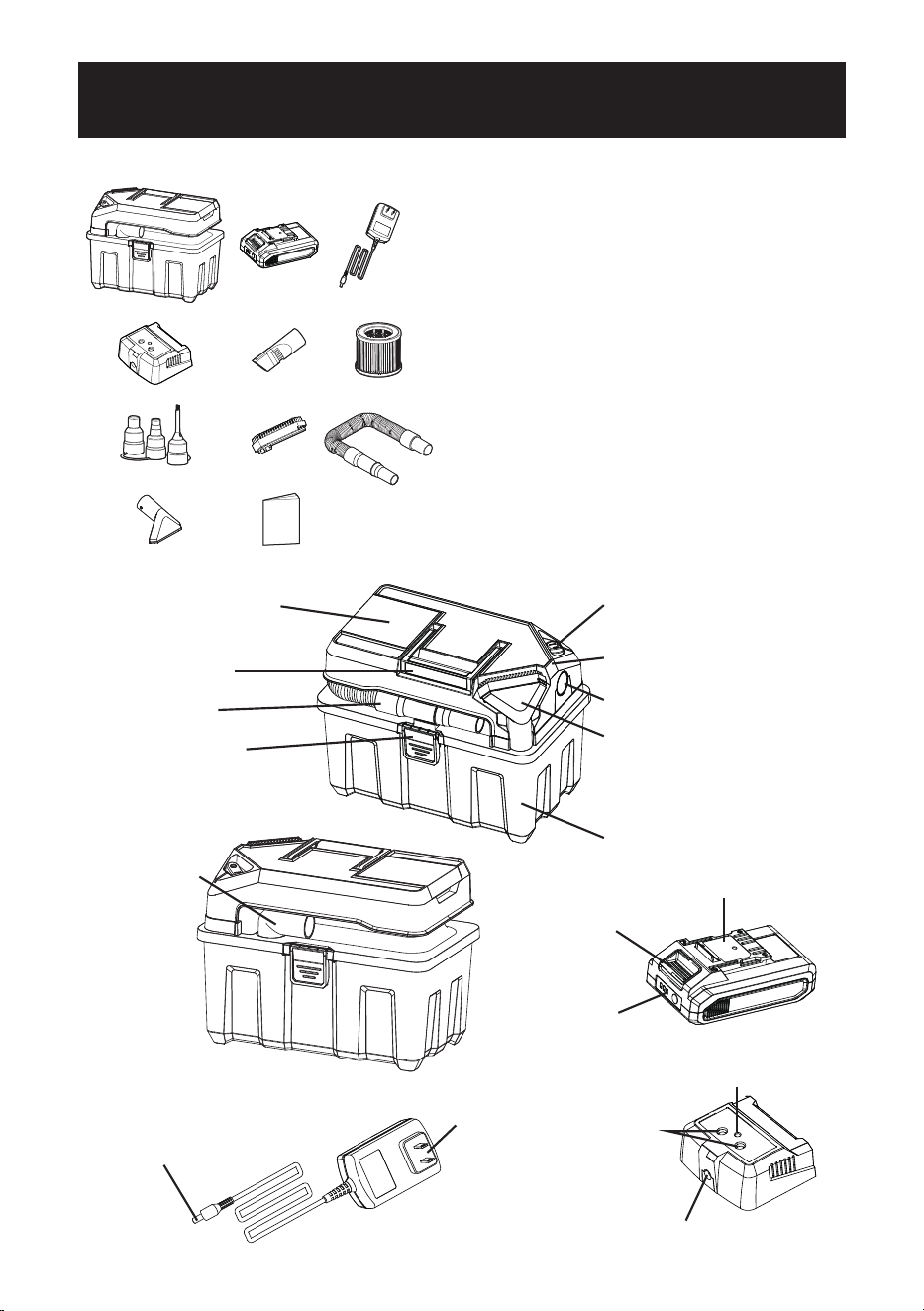

Unpacking & Checking Carton Contents........................................................................................

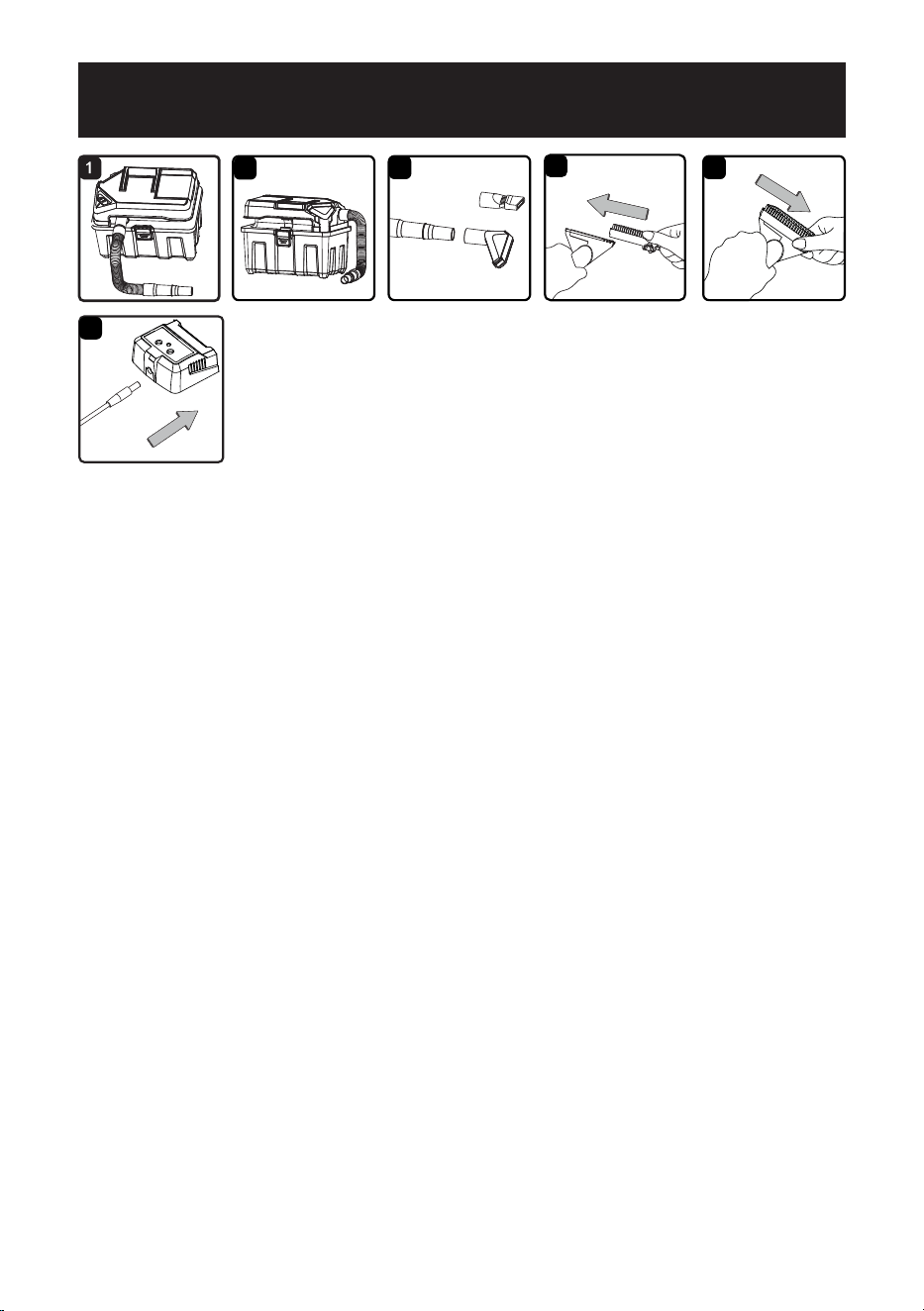

General Assembly Instructions.......................................................................................................

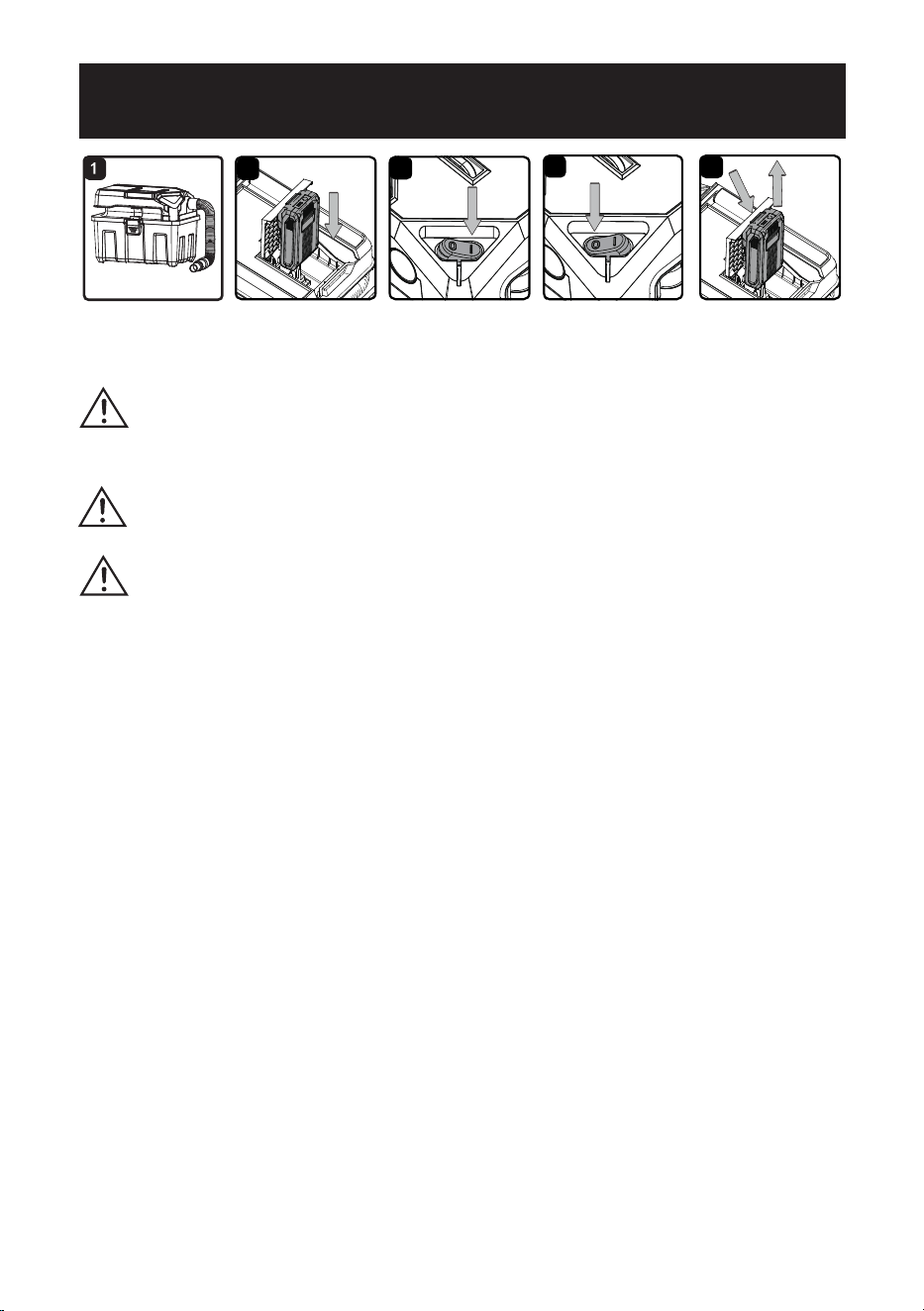

General Operation..........................................................................................................................

Dry Vacuum Operation...................................................................................................................

Liquid Vacuum Operation...............................................................................................................

Blower Operation...........................................................................................................................

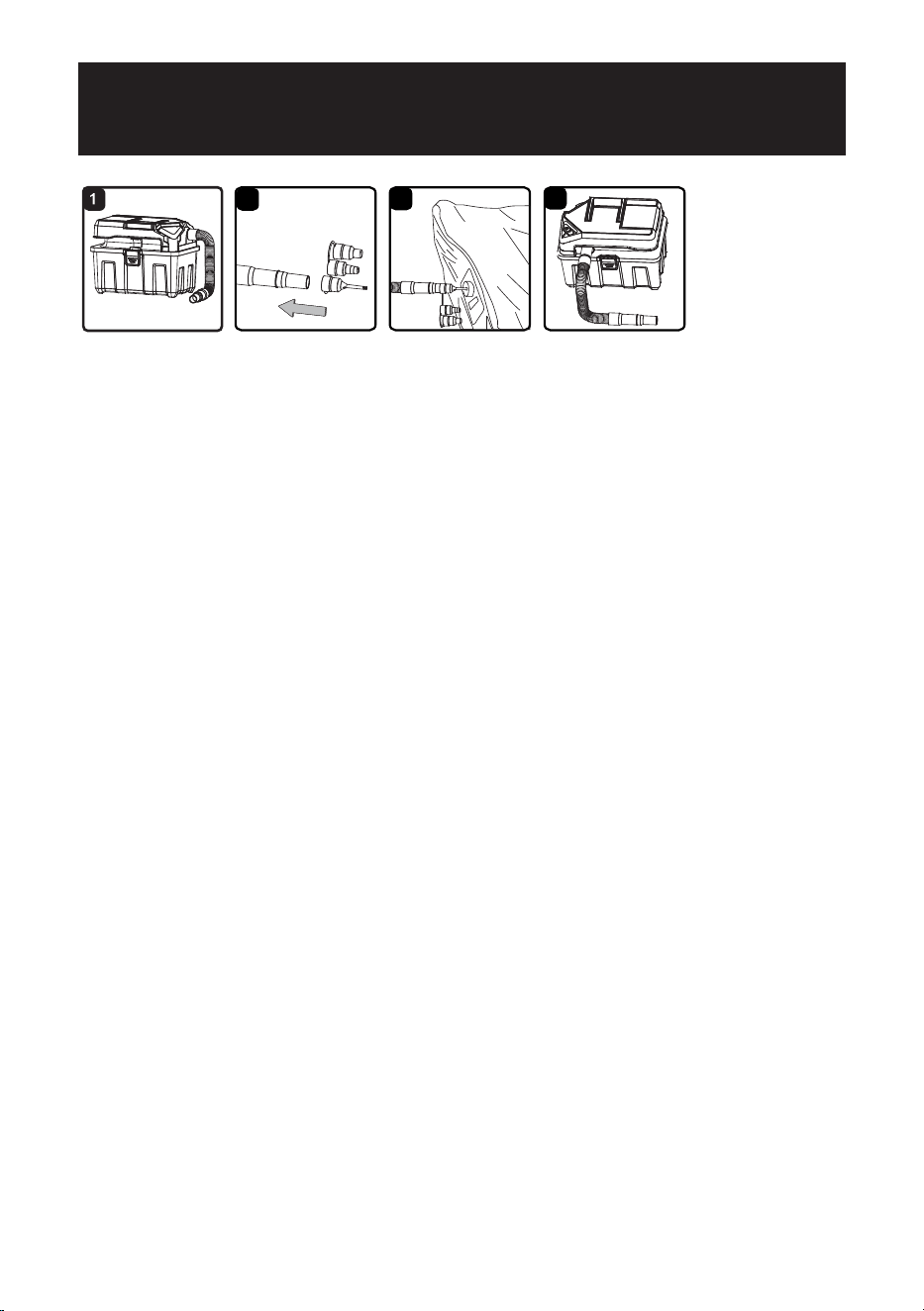

Inator Nozzle Adapter Operation..................................................................................................

Maintenance...................................................................................................................................

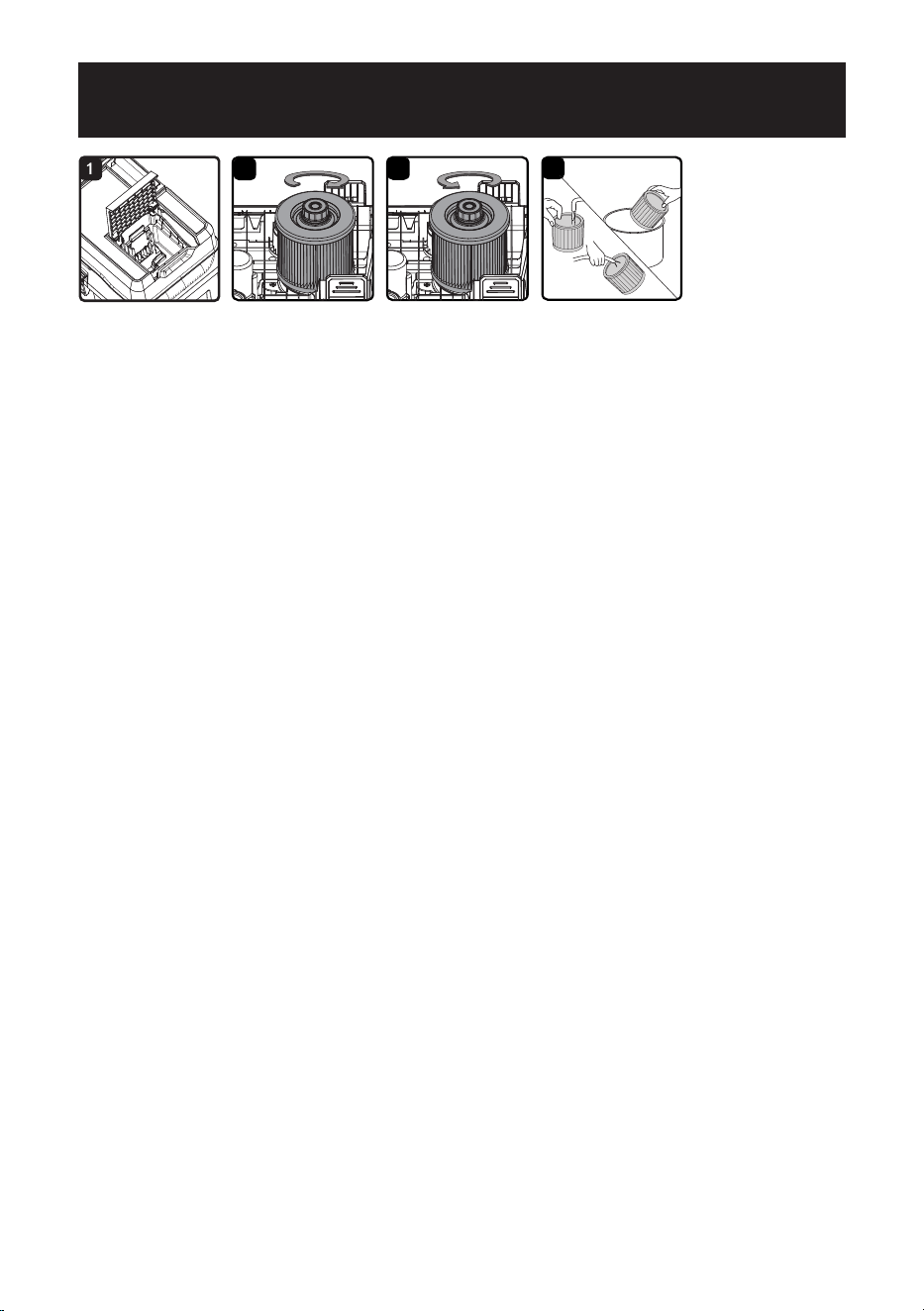

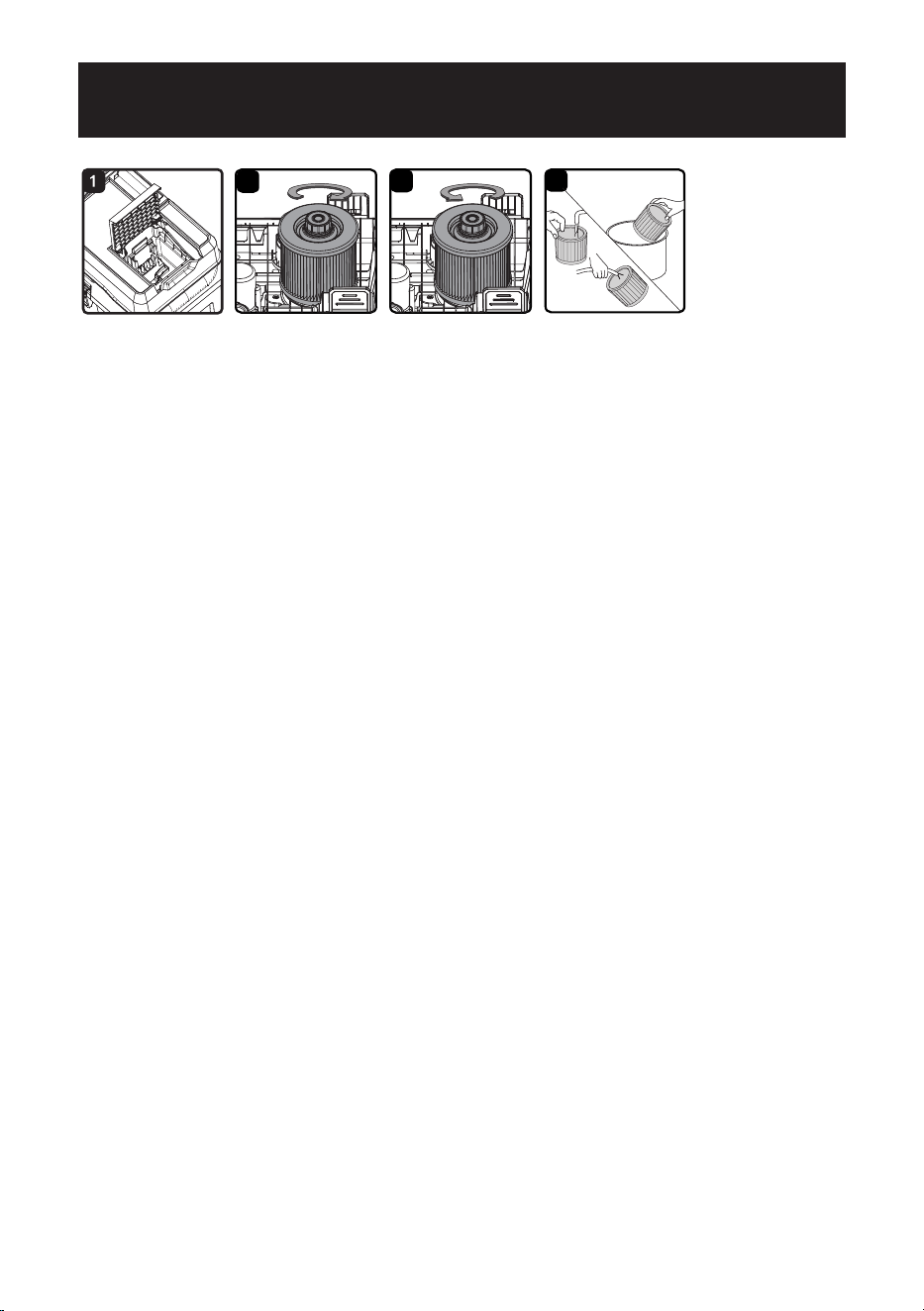

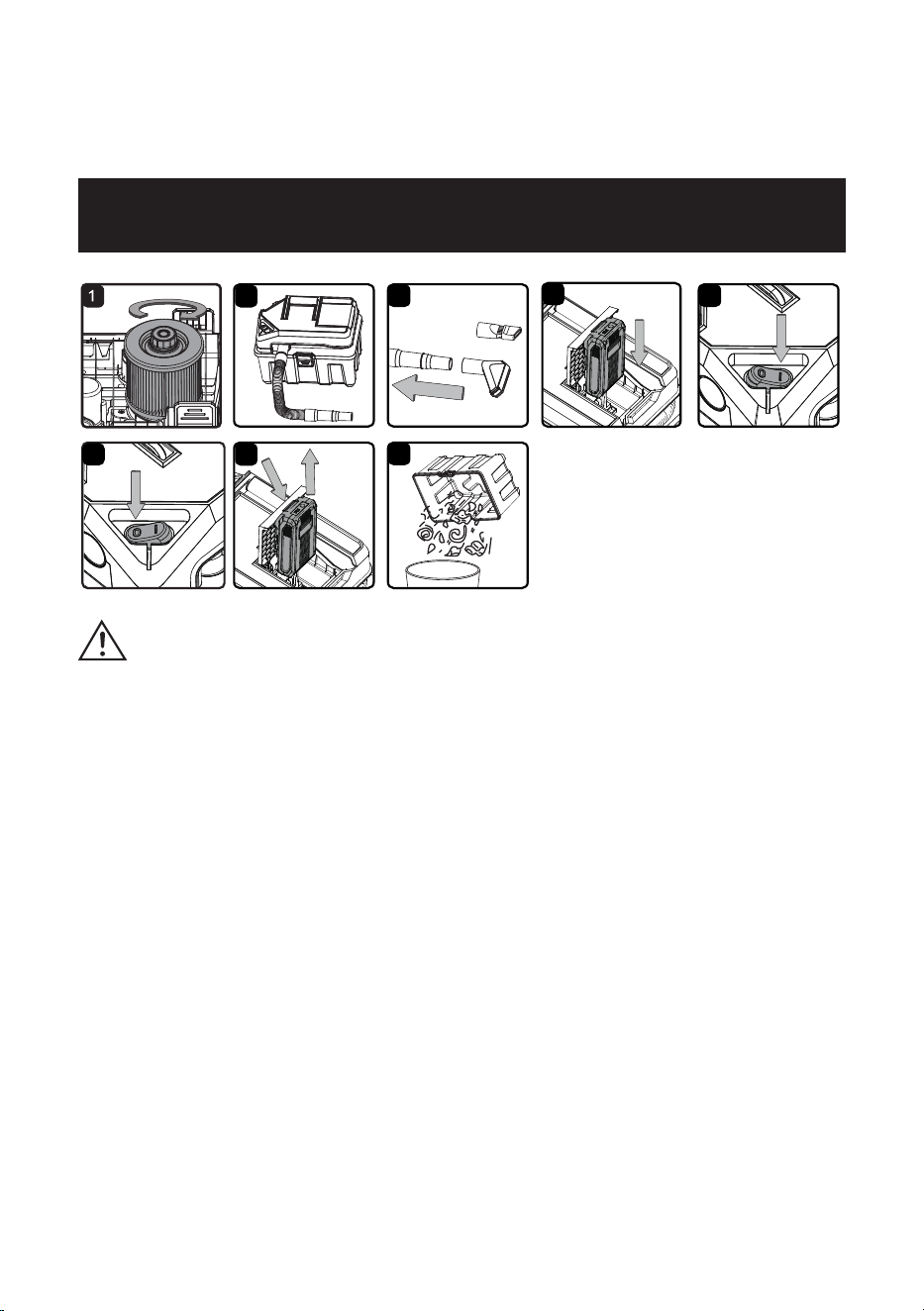

Installing & Cleaning Cartridge Filter..............................................................................................

Environmentally Safe Battery Disposal..........................................................................................

Troubleshooting.............................................................................................................................

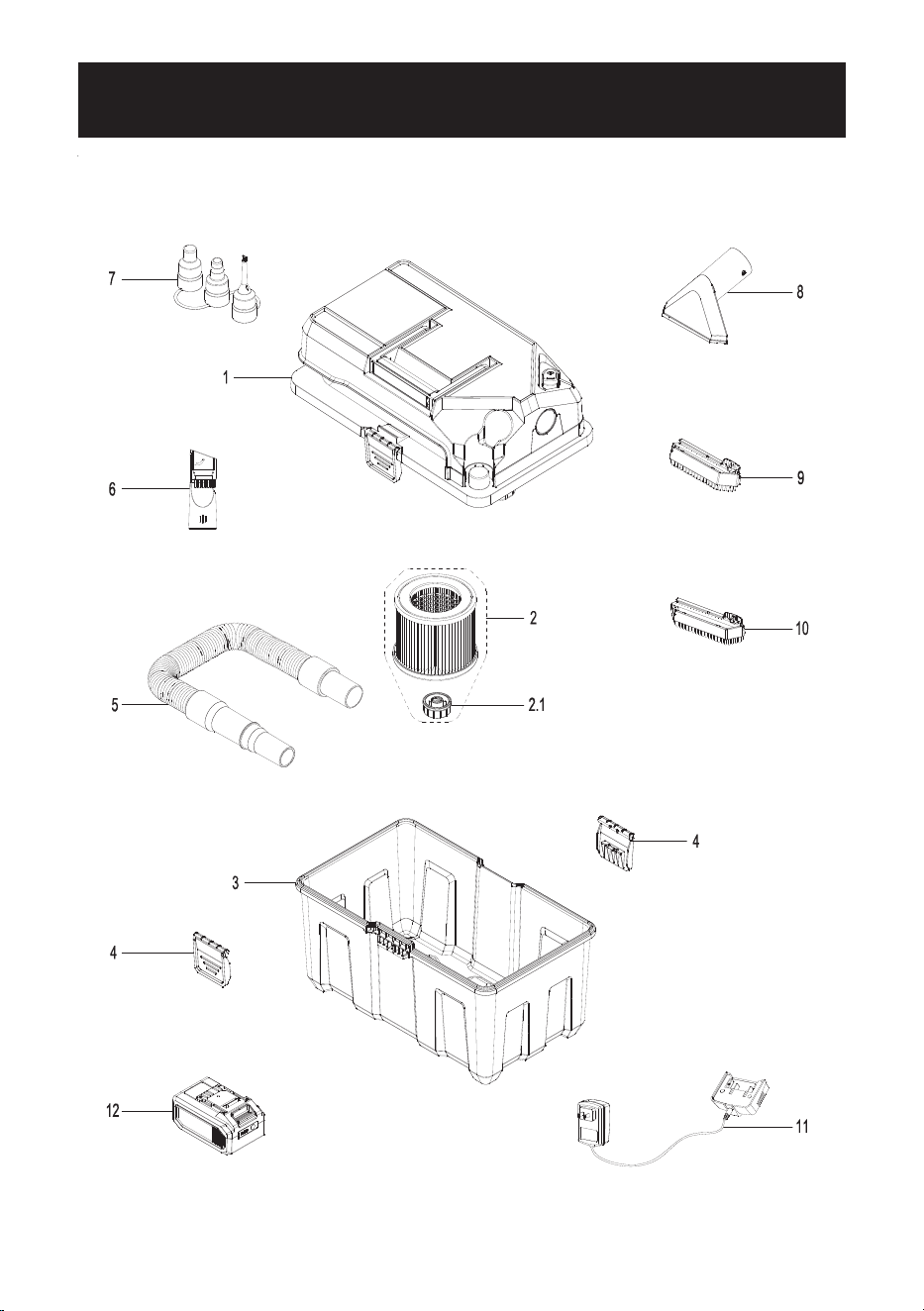

Exploded View...............................................................................................................................

Parts List........................................................................................................................................

SECTION PAGE

Thank you for purchasing this Armor All

wet/dry vacuum cleaner. Feel confident that with

our Armor All

wet/dry vac you are obtaining a high-quality product engineered for optimal

performance. This vacuum is capable of picking up liquids and dry materials.

IMPORTANT INFORMATION

GALLONS

"Tank Size" refers to the actual tank volume and does not reflect capacity available during

operation.

PEAK HP

"Peak Horsepower" is a term used in the wet-dry vac industry for consumer comparison purposes.

It does not denote the operational horsepower output of a wet-dry vac, but rather the horsepower

output of a motor, including the motor’s inertial contribution, achieved in laboratory testing. In

actual use, motors do not operate at the peak horsepower shown.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS.

TABLE OF CONTENTS

WARRANTY

We take pride in producing a high-quality, durable product. This vacuum carries a limited two

(2) year warranty against defects in workmanship and materials from date of purchase (or, for

deliveries in the State of California, two years from the date of delivery), under normal household

use. Please keep your receipt as proof of purchase. This warranty gives you specic legal rights,

and you may have other rights, which vary from state to state. For customer service please call

1-866-384-8432.

Not Covered by Warranty:

• Any part that has become inoperative due to misuse, negligence, direct/indirect abuse,

accidents, improper maintenance, repairs or alterations;

• Consumables such as lters and accessories;

• Normal wear and tear of parts and attachments, such as hose, nozzles, or lters;

• Normal deterioration of the exterior nish due to use or exposure;

• Any product where serial number/data label is tampered with or removed;

• Any product purchased from an unauthorized retailer.

IMPORTANT SAFETY INSTRUCTIONS

SAVE THIS MANUAL FOR FUTURE

REFERENCE.

WARNING:

READ AND UNDERSTAND ALL INSTRUCTIONS

BEFORE USING THIS VACUUM.

Read and understand this operator’s manual and all labels on the vacuum cleaner before

operating. Safety is a combination of common sense, staying alert and knowing how your vacuum

works. Use this vacuum only as described in this manual. To reduce the risk of personal injury or

damage to your vacuum, use only manufacturer recommended accessories.

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR INJURY:

When using a vacuum, basic precautions should always be followed including the

following. Failure to follow the important safety instructions may result in explosion, re

and/or serious injury.

• Do not run vacuum unattended.

• Do not use without lters in place.

• Do not use to pick up ammable or combustible liquids, such as gasoline, or

use in areas where they may be present.

• Do not pick up anything that is burning or smoking, such as cigarettes,

matches, or hot ashes. To reduce the risk of health hazards from vapors or

dusts, do not vacuum toxic materials.

• Do not use or store near hazardous materials.

• If vacuum is not working as it should, has been dropped, damaged, left

outdoors, or dropped into water, return it to a service center.

• Do not allow to be used as a toy. Close attention is necessary when used by

or near children.

• Do not put any object into openings. Do not use with any opening blocked;

keep free of dust, lint, hair, and anything that may reduce air ow.

• Keep hair, loose clothing, ngers, and all parts of body away from openings

and moving parts.

• Use extra care when cleaning on stairs.

• Do not handle vacuum, charger, charger plug, or charger terminals with wet

hands.

• Turn off all controls before removing the battery pack.

• Turn off the vacuum and remove the battery pack before connecting the hose

or other accessories.

• Prevent unintentional starting. Ensure the switch is in the off position before

connecting to battery pack, picking up or carrying the vacuum. Carrying the

vacuum with your nger on the switch or energizing vacuum that have the

switch on invites accidents.

• Disconnect the battery pack from the vacuum before making any

adjustments, changing accessories, or storing vacuum. Such preventive

safety measures reduce the risk of starting the vacuum accidentally.

• Recharge only with the charger specied by the manufacturer. A charger that

is suitable for one type of battery pack may create a risk of re when used

with another battery pack.

• Use vacuum only with specically designated battery packs. Use of any other

battery packs may create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects,

like paper clips, coins, keys, nails, screws or other small metal objects that

can make a connection from one terminal to another. Shorting the battery

terminals together may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid

contact. If contact accidentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid ejected from the battery may

cause irritation or burns.

• Do not use a battery pack or vacuum that is damaged or modied. Damaged

or modied batteries may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or vacuum to re or excessive temperature.

Exposure to re or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge the battery pack or

vacuum outside of the temperature range specied in the instructions.

Charging improperly or at temperatures outside of the specied range may

damage the battery and increase the risk of re.

• Have servicing performed by a qualied repair person using only identical

replacement parts. This will ensure that the safety of the product is

maintained.

• Do not modify or attempt to repair the vacuum or the battery pack except as

indicated in the instructions for use and care.

• Use only as described in this manual. Use only manufacturer’s recommended

attachments.

• Use the vacuum at a temperature between 23°F (-5°C) and 104°F (40°C).

• Store the vacuum, the charger and the battery at a temperature between

-4°F (-20°C) and 122°F (50°C).

• BATTERY PACK For Use Only With XZ2150-1500G1 Charger. BATTERY

CHARGER For Use Only With Battery 18LB2006-CN, 18LB4006-CN.

When using as blower:

• Direct air discharge only at work area.

• Do not use Wet/Dry Vacuum as a sprayer.

• Do not direct air at bystanders.

• Keep children away when blowing.

• Use safety goggles.

IMPORTANT SAFETY INSTRUCTIONS FOR

BATTERY PACK & CHARGER

BATTERY PACK For Use Only With XZ2150-1500G1 Charger.

• Recharge only with the charger specied by the manufacturer and listed in

this manual. A charger that is suitable for one type of battery pack may create

a risk of re when used with another battery pack.

CAUTION:

To reduce the risk of injury from moving

parts. Disconnect battery pack before cleaning or servicing.

WARNING:

To reduce the risk of fire or explosion. Do

not expose to rain. Store indoors.

WARNING:

To reduce the risk of fire or explosion.

Disconnect battery pack before cleaning or servicing.

WARNING:

Read and understand all instructions.

Failure to follow all instructions listed below may result in electric

shock, re and/or serious personal injury:

• Do not charge battery in a damp or wet location. Following this rule will

reduce the risk of electric shock.

• Do not place battery powered tools or their batteries near re or heat. This

will reduce the risk of explosion and possibly injury.

• Do not open or mutilate the batteries. Released electrolyte is corrosive and

may cause damage to the eyes or skin. It may be toxic if swallowed.

• Do not dispose of battery packs in re. They will explode or leak and cause

injury. Liquid ejected from the battery may cause irritation or burns.

• Do not crush, drop or damage the battery pack. Do not use a battery pack

that has been dropped or received a sharp blow. A damaged battery is

subject to explosion. Properly dispose of a dropped or damaged battery

immediately.

• Batteries can explode in the presence of a source of ignition, such as a pilot

light. To reduce the risk of serious personal injury, never use any cordless

product in the presence of open ame. An exploded battery can propel debris

and chemicals. If exposed, ush with water immediately.

• Under extreme usage or temperature conditions, battery leakage may

occur; liquid may be ejected from the battery: avoid contact. If liquid comes

in contact with your skin, wash immediately with soap and water, then

neutralize with lemon juice or vinegar. If liquid gets into your eyes, ush

them with clean water for at least 10 minutes, then seek immediate medical

attention. Following this rule will reduce the risk of serious personal injury.

• Do not charge the battery pack in air temperature below 40°F (4°C) or

above 100°F (40°C). This is important as it can prevent serious damage to

the battery pack. Longer life and better performance can be obtained if the

battery pack is charged when the air temperature is between 64°F (18°C)

and 75°F (24°C).

• When battery pack is not in use, keep it away from other metal objects like:

paper clips, coins, keys, nails, screws, or other small metal objects that

can makes a connection from one terminal to another. Shorting the battery

terminals together may cause sparks, burns, or a re.

• Keep the battery pack out of the reach of children.

BATTERY CHARGER For Use Only With Battery 18LB2006-CN, 18LB4006-CN.

• To reduce the risk of injury, charge only the specied lithium-ion rechargeable

batteries. This charger is compatible with only lithium-ion battery. Other types

of batteries may burst, causing personal injury of damage.

• Do not charge battery in a damp or wet location. Following this rule will

reduce the risk of electric shock.

• Keep cord and charger from heat to prevent damage to housing or internal

parts.

• Do not operate charger with a damaged cord or plug, which could cause

shorting and electric shock. If damaged, immediately discontinue use.

Replace the charger with the identical model as listed in this manual.

• Do not use a charger that has been dropped or received a sharp blow.

• Do not disassemble charger. Take it to a qualied service center for check

or replacement. Incorrect reassembly may result in a risk of electric shock or

re.

• Do not abuse the charger cord. Never use the cord for carrying, pulling or

unplugging.

• Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock. If the charger cord

is damaged, replace the charger with an identical model as listed in this

manual.

• A charger that is suitable for one type of battery pack may create a risk of re

when used with another battery pack.

• Charge the battery at the normal charging temperature between 40°F (4°C)

and 100°F (40°C).

• Avoid mechanical damage to the charger. This can result in internal short

circuits.

• Do not operate the charger on easily inammable surfaces (e.g. paper,

textiles, etc.). The heating of the battery charger during the charging process

could pose a re hazard.

• Never touch the mains plug with wet hands.

• Children should be supervised to ensure that they do not play with the

charger.

FCC COMPLIANCE

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

• This device may not cause harmful interference, and

• This device must accept any interference received, including interference

that may cause undesired operation.

NOTE: This equipment has been tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are

designed to provide reasonable protection against harmful interference in a

residential installation.

This equipment generates, uses, and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee

that the interference will not occur in a particular installation. If this equipment

does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try

to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

SYMBOLS

• Connect the equipment into an outlet on a circuit different from that of the

receiver.

• Consult the dealer or an experienced radio/TV technician for help.

Refer to the instructions frequently and use them to instruct others who may

use this product. If you loan someone this product, loan them these instructions

also.

SAVE THESE INSTRUCTIONS

For Household Use Only

The following signal words and meanings are intended to explain the levels of risk associated

with this product.

SYMBOL SIGNAL MEANING

DANGER

Indicates an imminently hazardous situation, which, if not

avoided, will result in death or serious injury.

WARNING

Indicates a potentially hazardous situation, which, if not

avoided, could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation, which, if not

avoided, may result in minor or moderate injury.

NOTICE

(Without Safety Alert Symbol) Indicates a situation that

may result in property damage.

UNPACKING & CHECKING CARTON

CONTENTS

Remove all contents from the box. Remove the

powerhead and take out any contents inside the

collection tank. Check each item against the carton

contents list.

Carton Contents List:

Key

Description……………………..……....…………....

Vacuum Assembly…………….…..…..….….…...…

Battery Pack..…..…………….….…….…........……

Charger……….....………………….…….……........

Charging Base……………….........….…….…...….

2-in-1 Crevice Tool with Brush......…….….…..…...

Cartridge Filter……………….……...…….……...…

Inator Nozzle Adapter……….…….…...…….…....

Dust Brush Adapter.…….……….…….….……..….

Hose.....................….….…..............…...….….…...

Adaptable Utility/Car Nozzle with Pet Hair Rake

Adapter…........................................................…...

Operator’s Manual….….…..............…...….….…...

NOTE: The hose and accessories for this vacuum are

1-1/4'' (32 mm) diameter.

A B C

Qty

Battery Bay

Handle

Hose

Cover Latches

(Front and Back)

On/Off Switch

Toolbox Cover

Blower Port

Adaptable

Utility/Car Nozzle

with Pet Hair Rake

Adapter

Collection Tank

Vacuum

Port

Battery Pack

Battery Release

Button

Battery Power

Indicator

Charging Base

Charger

Indicators

Charging Port

Charger

Charger Plug

GENERAL ASSEMBLY INSTRUCTIONS

1. Verify that the battery pack is not installed.

2. Undo the latches.

3. Remove the contents from inside the collection tank; make sure you have all contents as listed

on page 9.

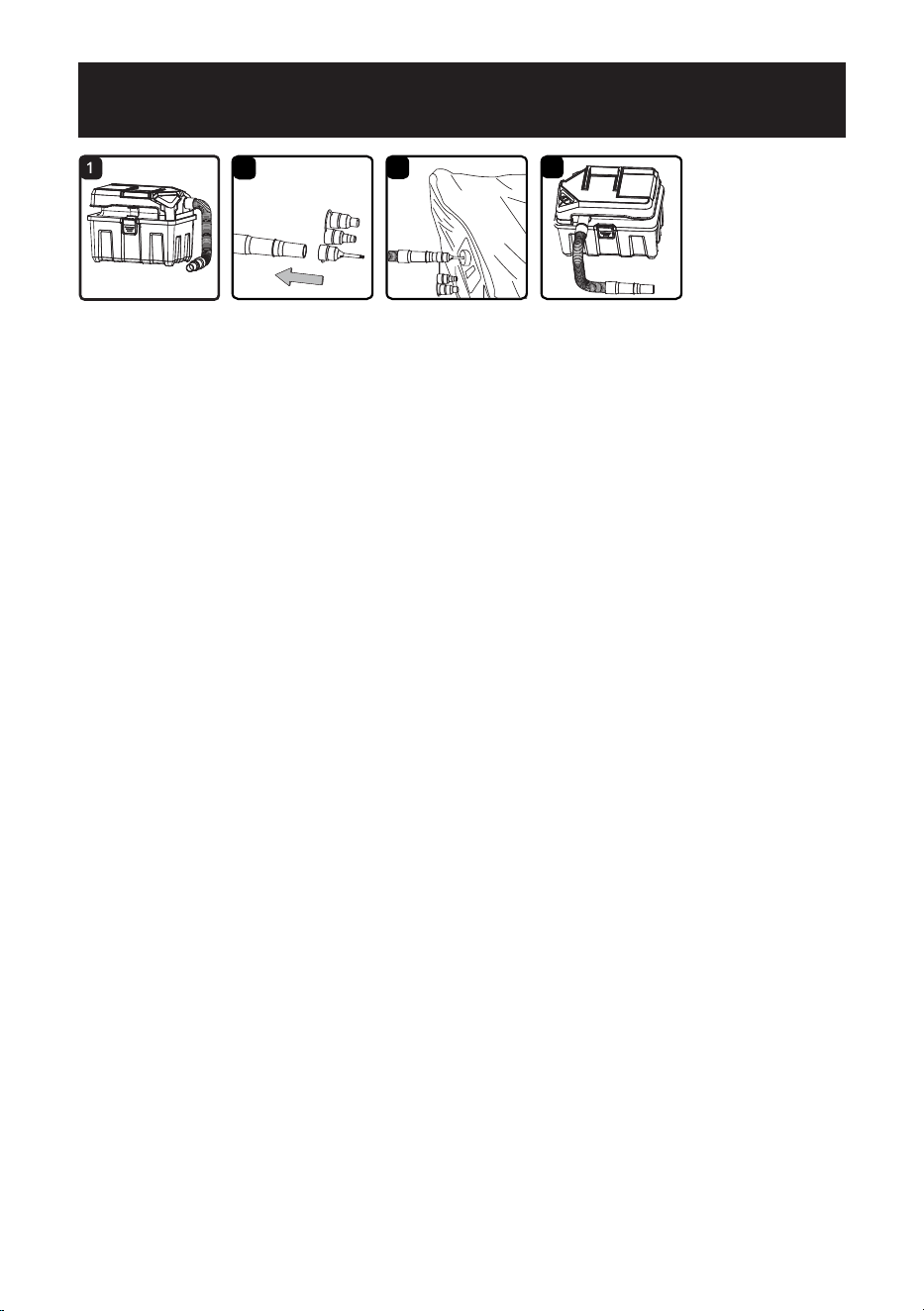

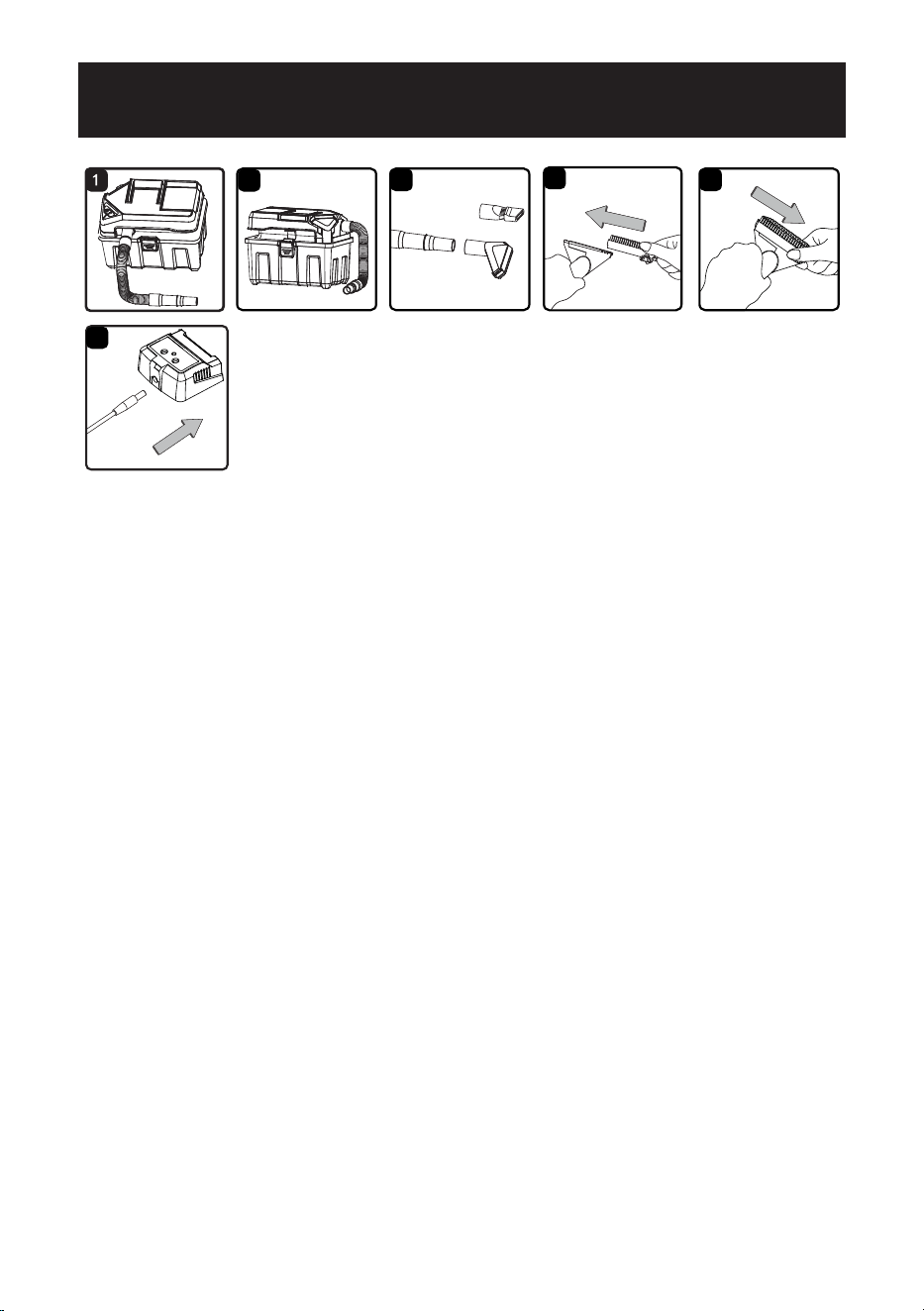

INSTALLING & REMOVING THE HOSE

1. Pull the work end of the hose out of the hose storage (Fig.1).

2. The other end of the hose is already connected to the vacuum port; make sure it is secure.

3. This wet/dry vacuum has blowing capabilities. To use as a blower, connect the larger end of the

hose to the blower port (Fig. 2).

INSTALLING & REMOVING ACCESSORIES

Choose the desired accessories and push onto the smaller end of the hose (Fig. 3).

NOTE: This wet/dry vac comes with an adaptable utility/car nozzle. This accessory can be used as

a wet nozzle, a brush, or a pet hair rake. To use the slide-on adapters follow these instructions:

1. Choose the brush or the pet hair rake adapter.

2. With the nozzle facing up, slide the adapter onto the utility/car nozzle until it clicks into place (Fig. 4).

3. To remove, press the tab on the right side of the adapter and slide it off the utility/car nozzle (Fig. 5).

ASSEMBLING THE CHARGER

The charger comes assembled ready for use. If it is not assembled, insert the charger plug into the

charging port on the charging base all the way to the stop (Fig. 6).

GENERAL OPERATION

BATTERY PACK OPERATION

NOTE: Please fully charge before rst use.

BATTERY LED PANEL

The panel consists of 3 LEDs on the battery. Press and hold the button, then release it, the LEDs

will show you the charge levels.

The battery’s charge level can be checked either when the battery is attached on the charger or

removed from the charger.

NOTE: Recharge the battery at a temperature between 40°F (4°C) and 100°F (40°C). If the battery

pack is hot, allow it to cool down before recharging.

WARNING:

Use only with the charger recommended by the

manufacturer.

LEDs on Battery

(Continuous

Lighting)

Battery Capacity

3 LEDs

70-100%

2 LEDs (orange & red)

31-69%

1 LED (red only)

5-30% (Recharge

required).

Indicator Lights

Red

Orange

Green

Button

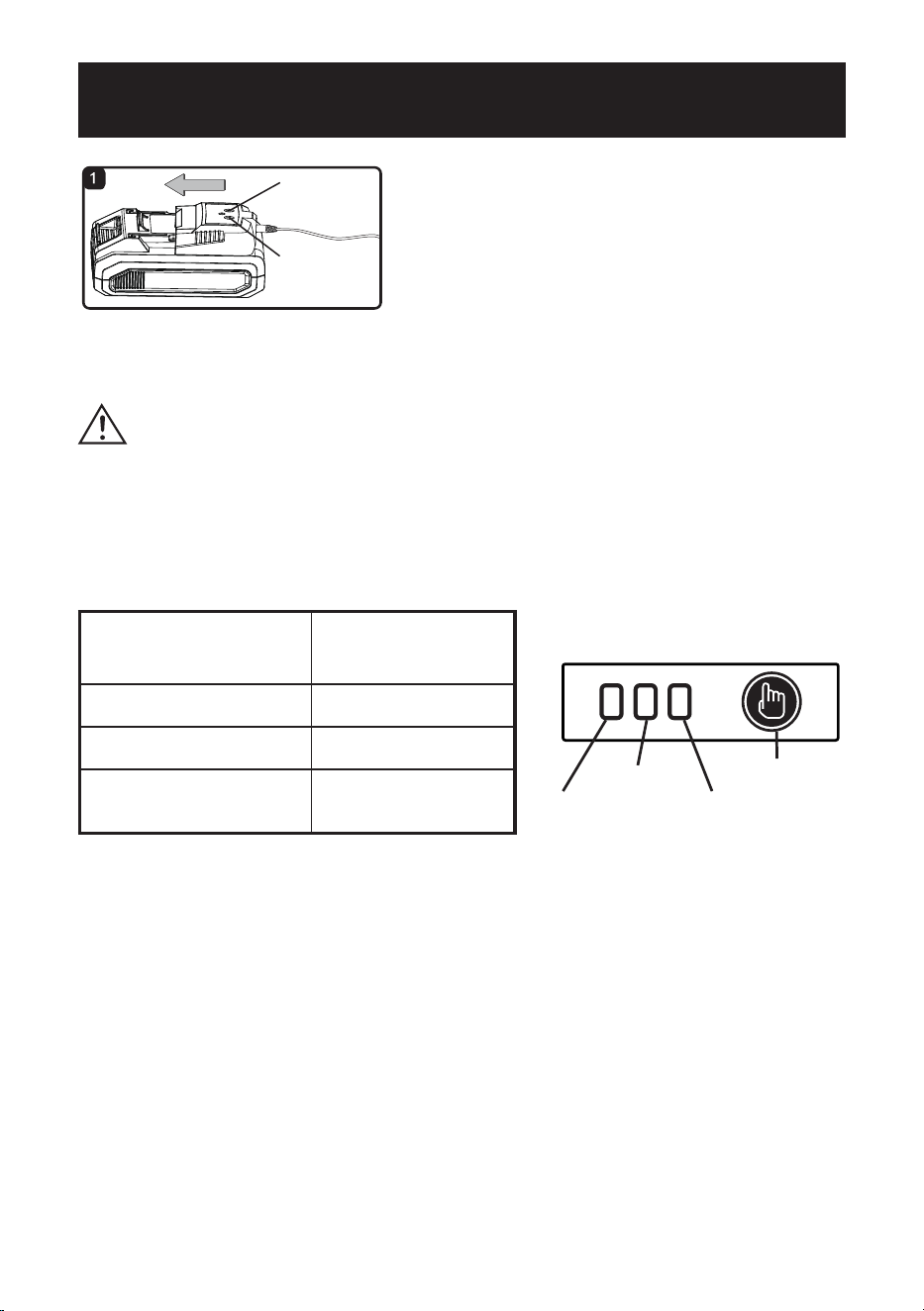

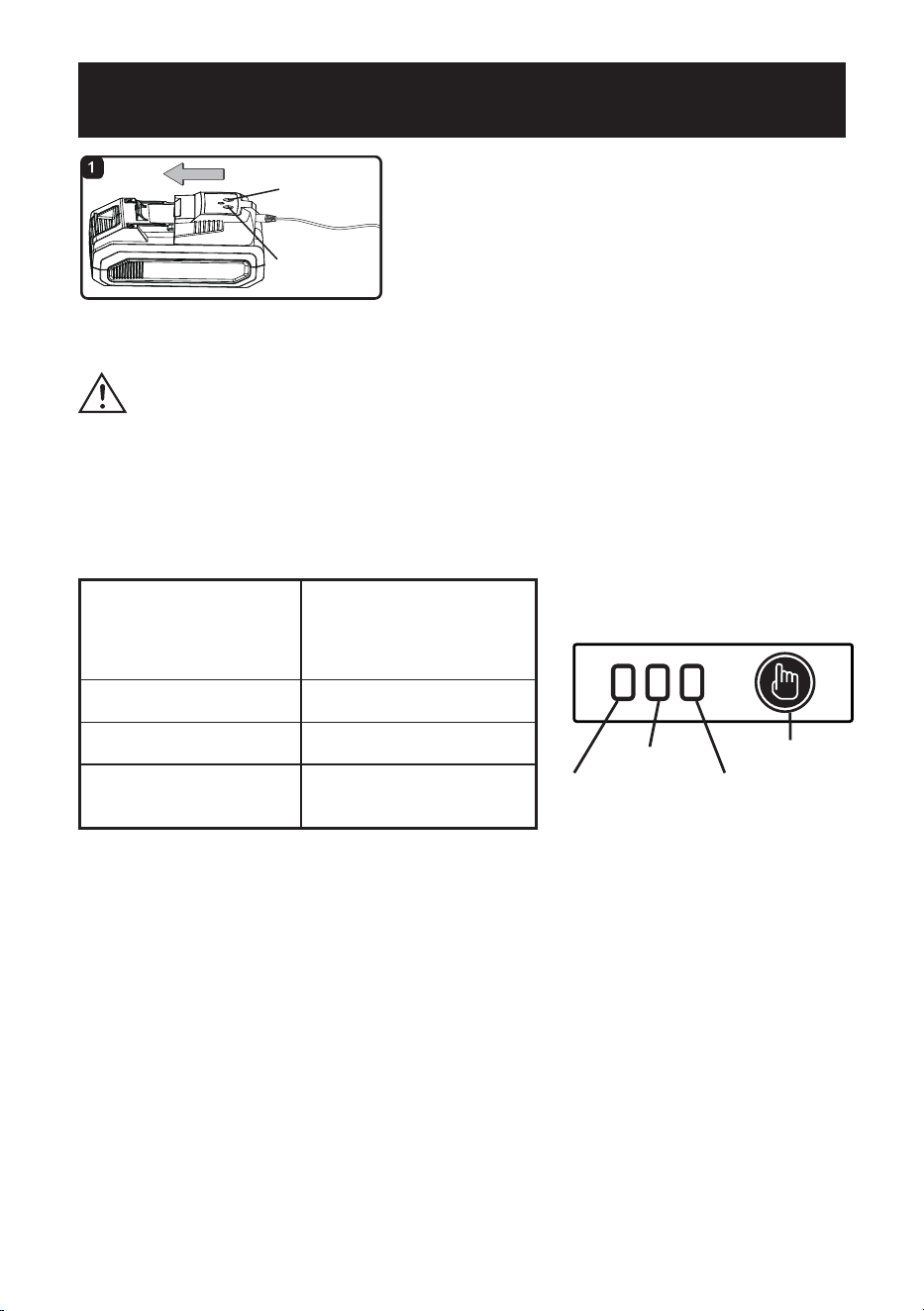

CHARGER OPERATION

1. Plug the charger into a wall outlet. The green charger indicator should turn on.

2. Align the slot of the battery pack with the rail on the charger. Slide the charger onto the battery

pack until it secures into place (Fig. 1). The red charger indicator should turn on.

3. Allow for sufcient charging time. It may take up to 80 minutes to charge completely if fully

drained.

4. Once charging is completed, the red charger indicator should go off and the green charger

indicator turns on. Disconnect the charger from the power supply and remove it from the battery

pack.

NOTE: It is normal for the battery pack and the charger to become warm (but not hot) during

charging process. If the battery does not charge properly, check to make sure the electrical outlet

is operational. Always charge the battery before storage!

Charger

Indicator

(Green)

Charger

Indicator

(Red)

The indicator lights on the charger show the charging status:

Green Charger

Indicator

Red Charger Indicator Status

Off

Charger connected to power

supply (Standby)

Off

Charging

Off

Fully charged

After continuous or repeated charging cycles without interruption, the charger may warm up. This

is normal and does not indicate a technical defect of the battery charger.

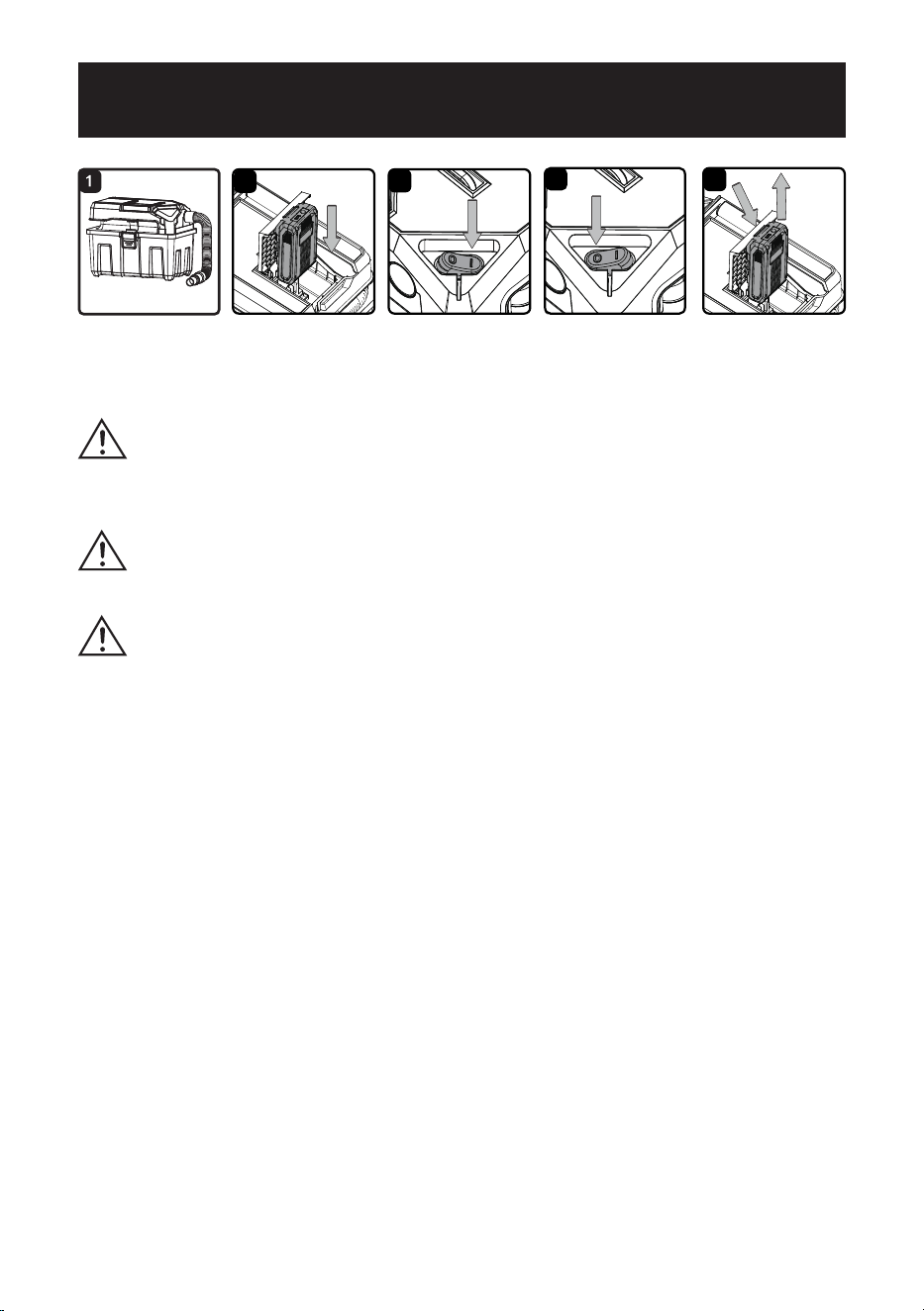

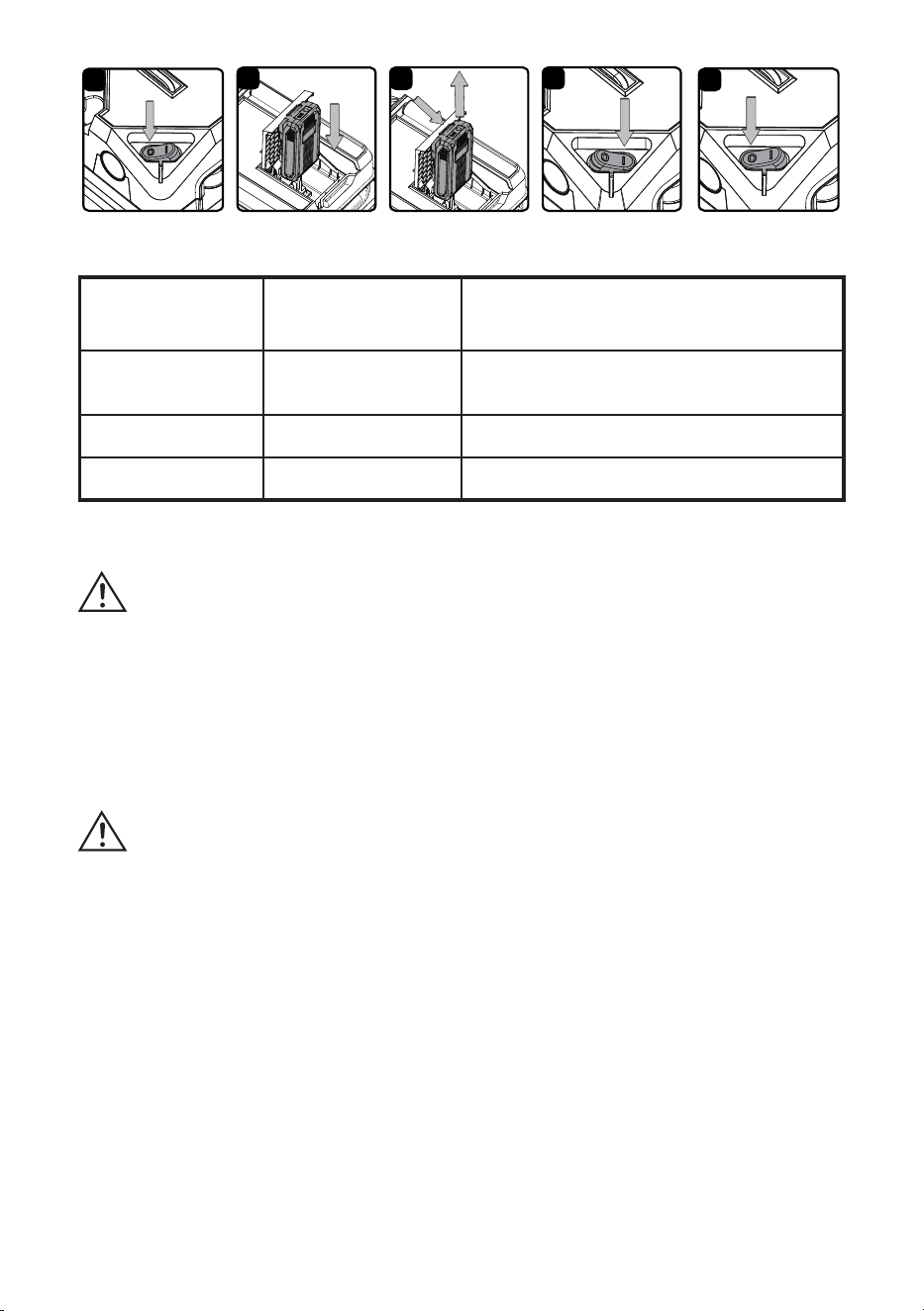

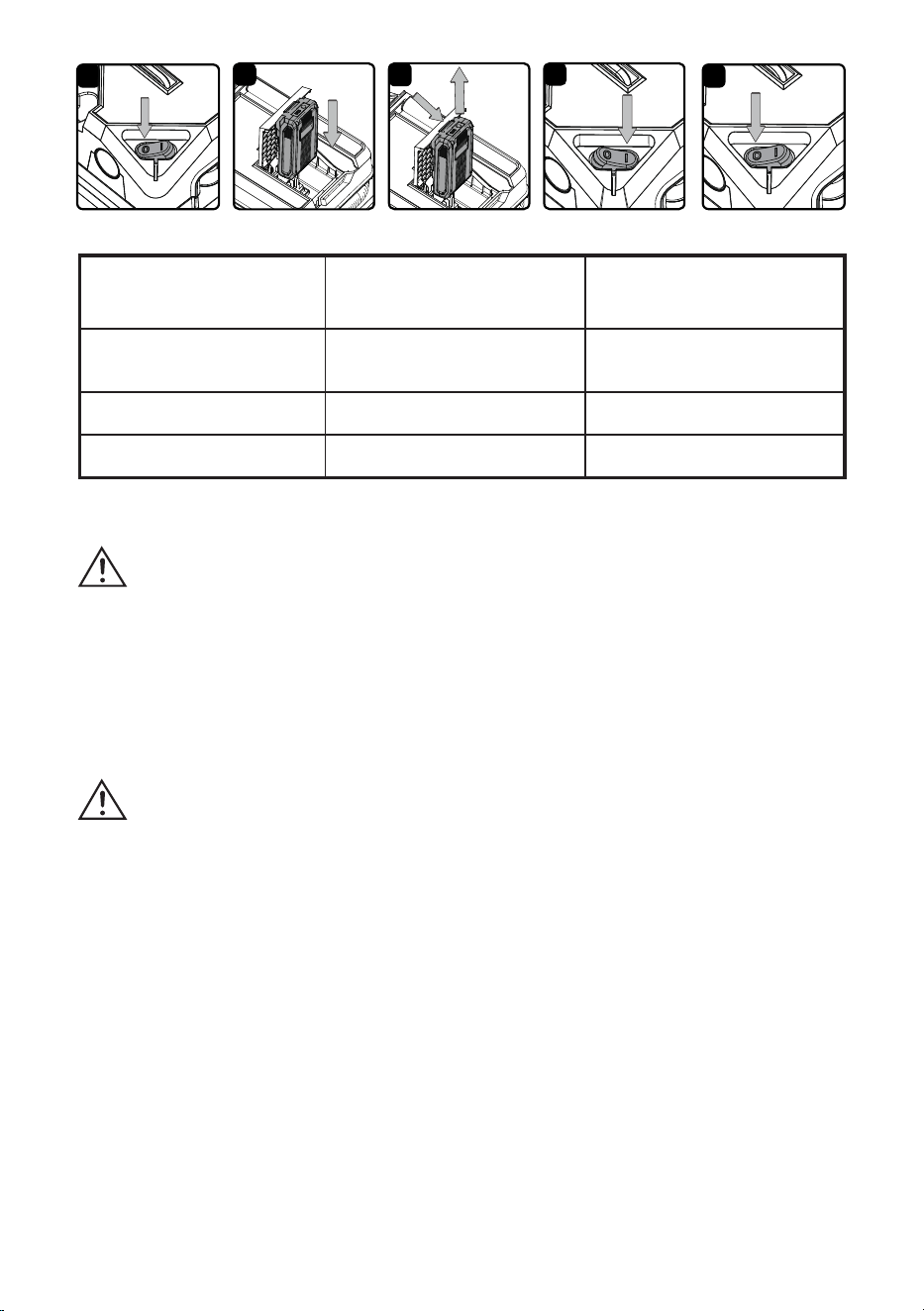

INSTALLING & REMOVING BATTERY PACK

1. Flip the ON/OFF switch to the 'O' OFF position (Fig. 1).

2. Open the battery bay cover.

3. To insert the battery pack, slide it into the battery bay until it snaps into place. A noticeable ‘click’

will be heard (Fig. 2).

4. To remove the battery pack, press the battery release button and pull it out of the battery bay (Fig. 3).

STARTING/STOPPING THE WET/DRY VACUUM

To turn on the wet/dry vacuum, ip the switch to the 'I' ON position (Fig. 4). To turn off the wet/dry

vacuum, ip the switch to the 'O' OFF position (Fig. 5).

O = OFF I = ON

Always charge the battery before storing! Please

charge the battery to reach full or no less than half charge before

storage. If the tool will not be used for long periods of time, charge

the battery every 3-6 months.

It is important to disconnect the charger from the power supply

after charging is nished.

Cool down the battery from a just-operated product for

approximately 20 minutes before attempting to recharge.

WARNING:

To reduce the risk of electric shock, this charger

has a polarized plug (one blade is wider than the other). This plug

will t in a polarized outlet only one way. If the plug does not t

fully in the outlet, reverse the plug. If it still does not t, contact a

qualied electrician to install the proper outlet. Do not change the

plug in any way.

WARNING:

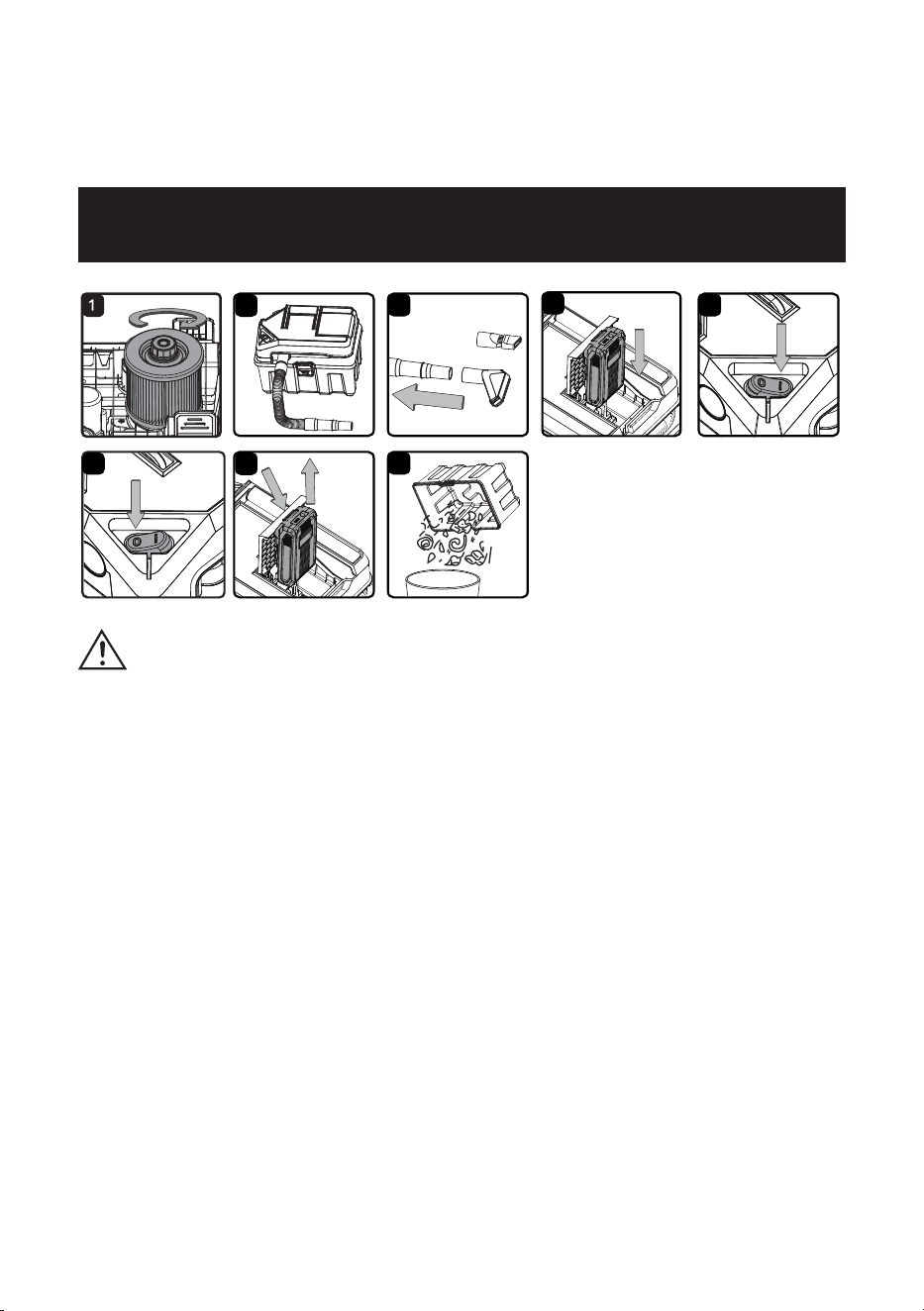

DRY VACUUM OPERATION

1. Verify that the cartridge lter is securely mounted (Fig. 1). For installation instructions see page 18.

2. Insert the hose into the vacuum port (Fig. 2).

3. Push required accessory onto the free end of the hose (Fig. 3).

4. Make sure the battery pack is correctly installed (Fig. 4). For installation instructions see page 12.

5. Ensure the hose is securely held. Turn the vacuum on by ipping the switch to the 'I' position

and begin vacuuming (Fig. 5).

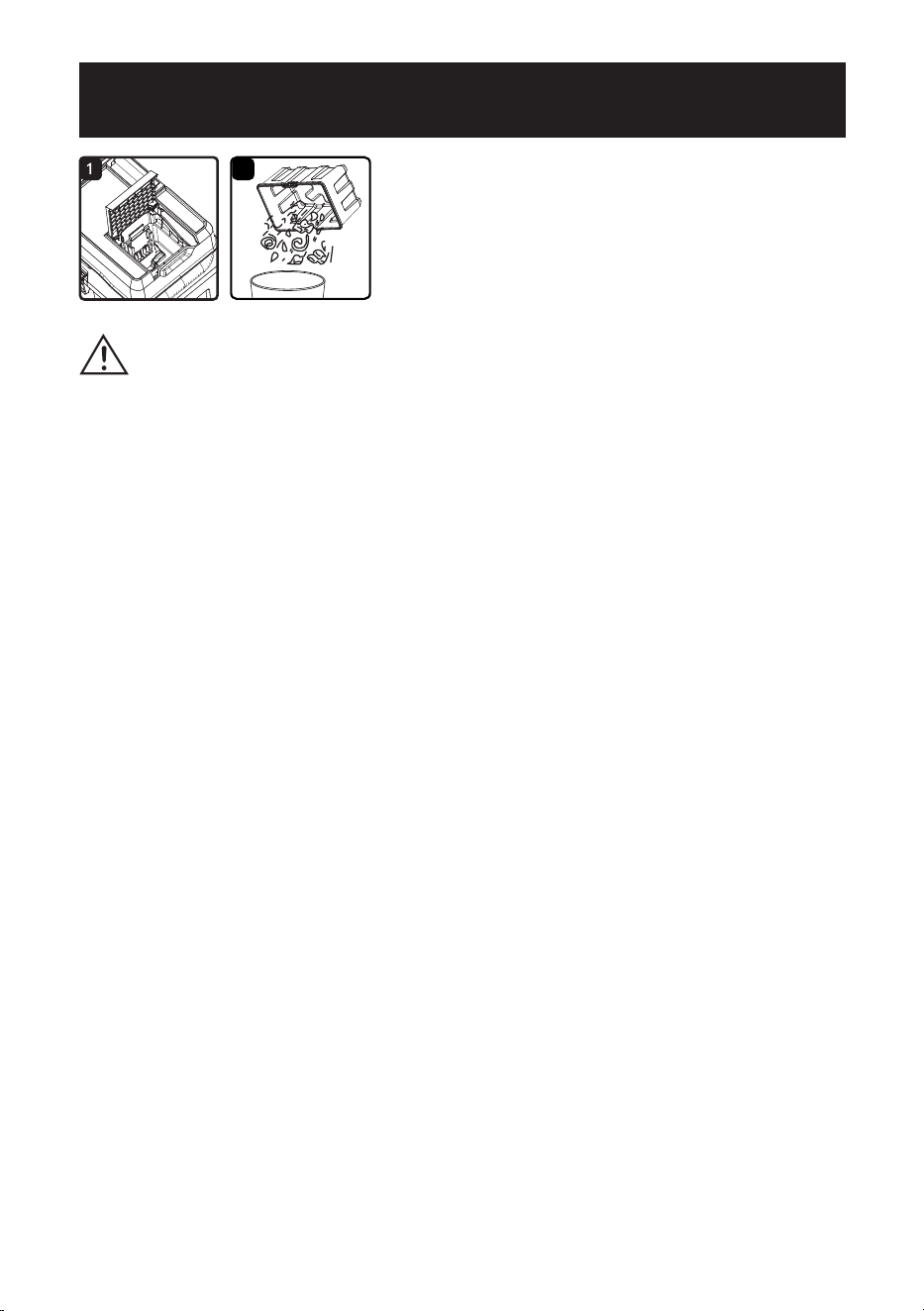

6. Once you have completed vacuuming, or when the collection tank is full, turn the vacuum off by

ipping the switch to the 'O' OFF position (Fig. 6).

O = OFF I = ON

7. Remove the battery (Fig. 7).

8. Empty the collection tank into a suitable receptacle (Fig. 8).

BE SURE TO READ, UNDERSTAND, AND APPLY

INFORMATION ENTITLED “IMPORTANT SAFETY INSTRUCTIONS”.

DO NOT VACUUM IN AREAS WITH FLAMMABLE GASES, VAPORS,

OR EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE GASES OR

VAPORS INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID,

SOLVENT TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE,

ALCOHOL, OR AEROSOL SPRAYS. EXPLOSIVE DUSTS INCLUDE

BUT ARE NOT LIMITED TO: COAL, MAGNESIUM, GRAIN, OR GUN

POWDER. TO REDUCE THE RISK OF HEALTH HAZARDS FROM

VAPORS OR DUST, DO NOT VACUUM TOXIC MATERIALS.

WARNING:

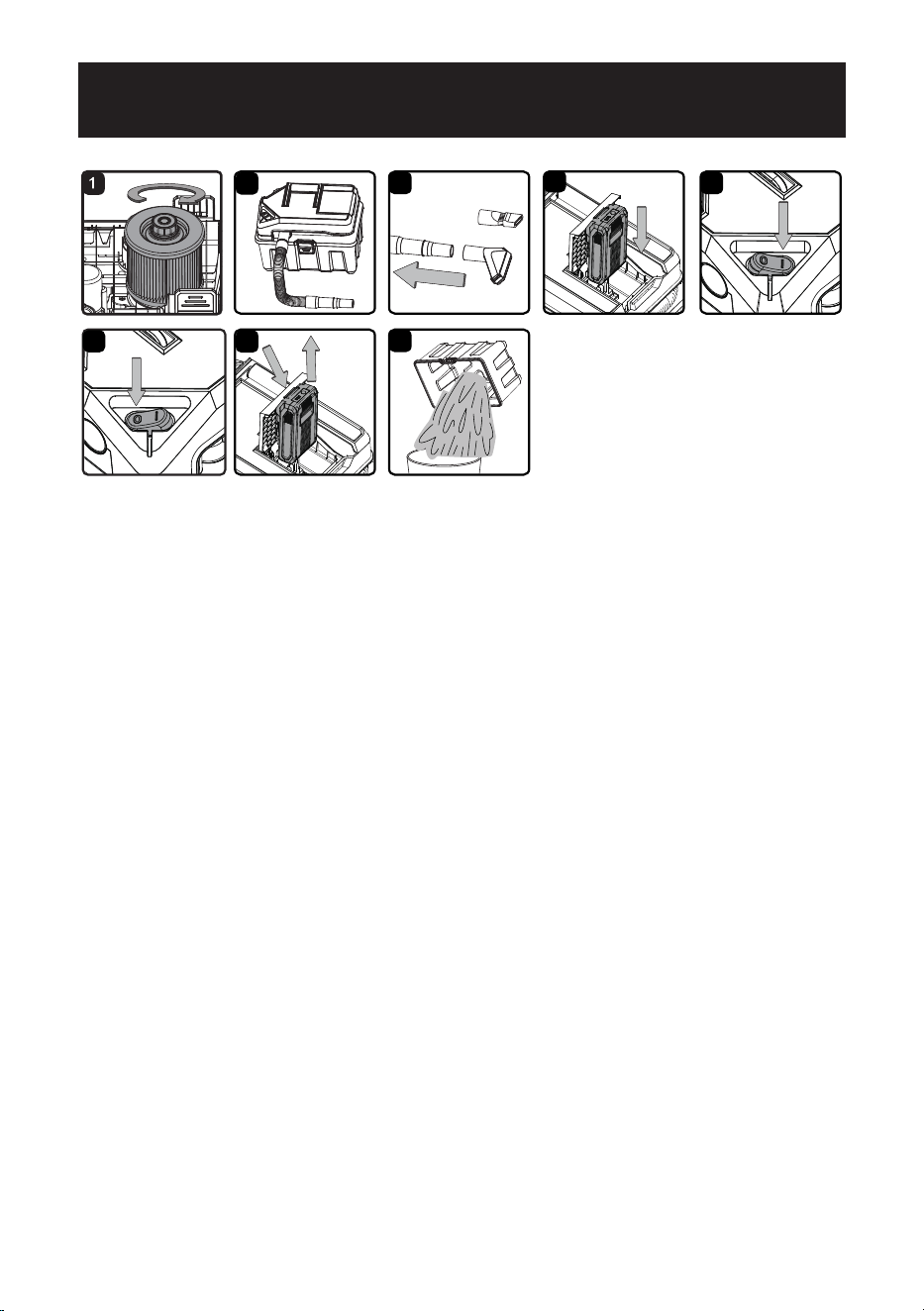

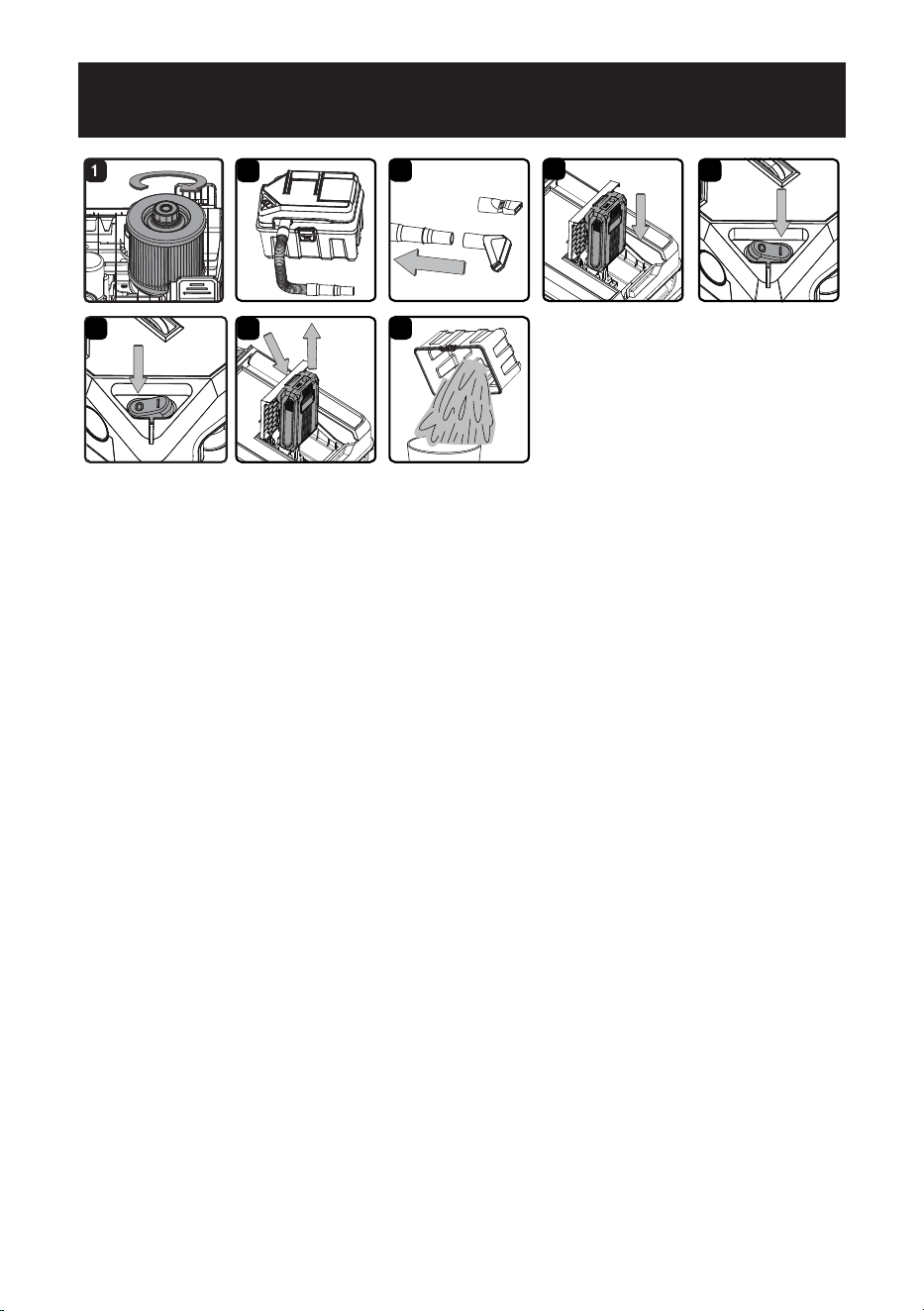

LIQUID VACUUM OPERATION

NOTE: The provided lter can be used for both wet and dry vacuum operation.

1. Verify that the cartridge lter is securely mounted (Fig. 1). For installation instructions see page 18.

2. Insert the hose into the vacuum port (Fig. 2).

3. Push required accessory onto the free end of the hose (Fig. 3).

4. Make sure the battery pack is correctly installed (Fig. 4). For installation instructions see page 12.

5. Ensure the hose is securely held. Turn the vacuum on by ipping the switch to the 'I' position

and begin vacuuming (Fig. 5).

6. Once you have completed vacuuming, or when the collection tank is full, turn the vacuum off by

ipping the switch to the 'O' OFF position (Fig. 6).

O = OFF I = ON

7. Remove the battery (Fig. 7).

8. Empty the collection tank, clean, and dry the inside and outside of the collection tank (Fig. 8).

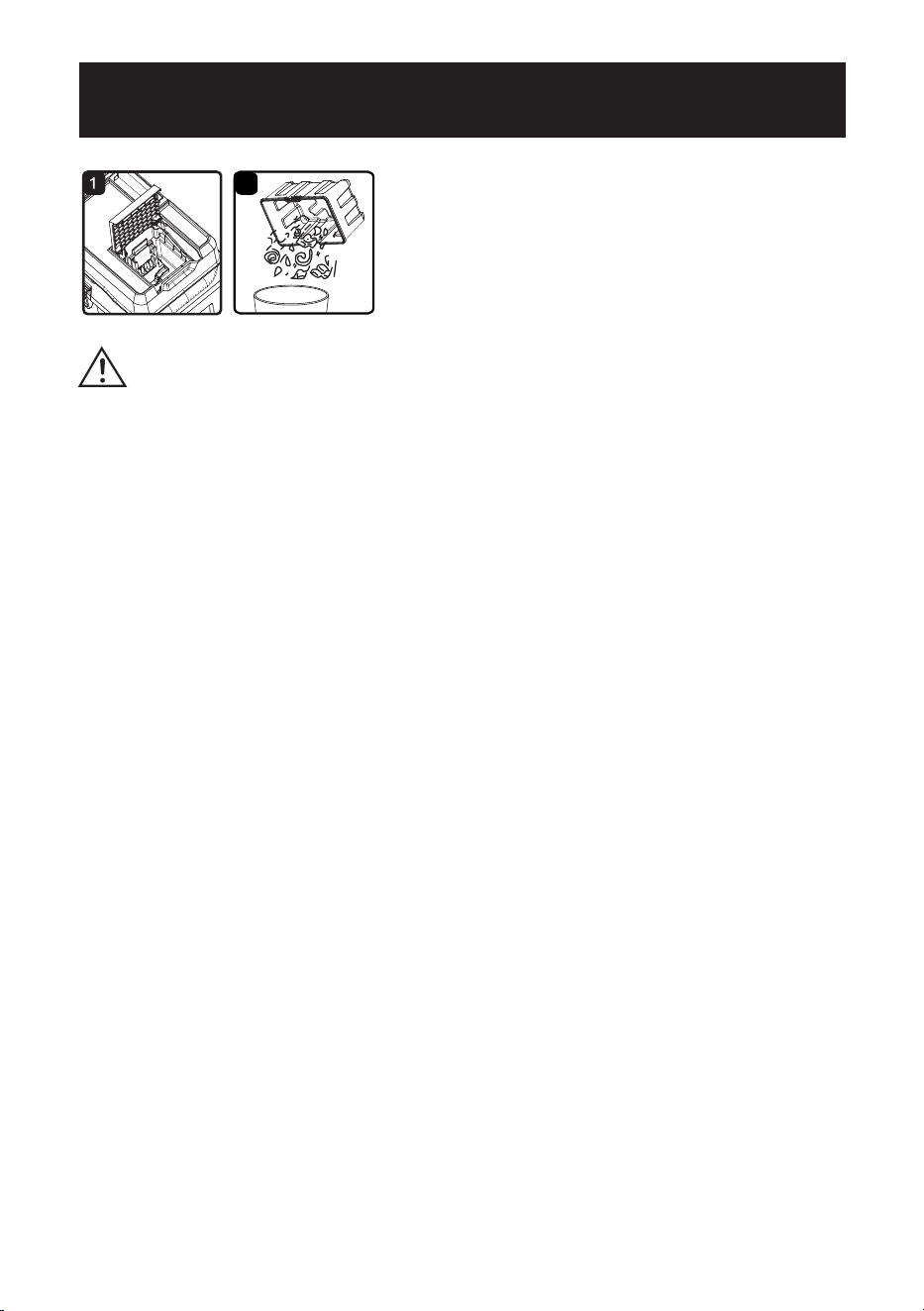

IMPORTANT! When vacuuming large quantities of liquids, do not immerse the nozzle completely

in the liquid; leave a gap at the tip of the nozzle opening to allow air inow. The machine is tted

with a oat valve that stops the suction action when the collection tank reaches its maximum

capacity. You will notice an increase in motor speed. When this happens, turn off the machine,

remove the battery pack, and drain the liquid into a suitable receptacle or drain. To continue

vacuuming, ret the powerhead to the collection tank. After wet vacuuming, turn the machine off

and remove the battery. Empty the collection tank, clean and dry the inside and outside before

storage.

REMEMBER! The cartridge lter must be air dry and installed before dry vacuuming again.

BLOWER OPERATION

This Wet/Dry Vacuum has blowing capabilities. To use the blower feature, follow the instructions

listed below.

1. Make sure the collection tank is empty before using as a blower. Clear all dirt and debris from the

hose and collection tank.

2. Connect the hose to the blower port (Fig. 1).

3. Push required accessory onto the free end of the hose.

4. Make sure the battery is correctly installed (Fig. 2). For installation instructions see page 12.

Ensure the hose is securely held. Turn the vacuum on by ipping the switch to the 'I' position (Fig. 3).

6. Once you have completed blowing, turn the vacuum off by ipping the switch to the 'O' OFF

position (Fig. 4).

7. Remove the battery (Fig. 5).

ALWAYS WEAR SAFETY GOGGLES COMPLYING

WITH ANSI Z87.1 (OR IN CANADA, CSAZ94.3) BEFORE USING

BLOWER.

WARNING:

KEEP BYSTANDERS CLEAR FROM BLOWING

DEBRIS.

CAUTION:

WEAR A DUST MASK IF BLOWING CREATES

DUST THAT MIGHT BE INHALED.

WARNING!

INFLATOR NOZZLE ADAPTER OPERATION

INFLATING AN OBJECT

The included inator nozzle adapter allows any wet/dry vacuum with a blower function to be used

to inate items such as air mattresses and recreational oatation devices. These nozzles can also

be used to focus the air ow, allowing for more concentrated blowing.

1. Make sure the collection tank is empty before using the wet/dry vacuum to inate.

2. Connect the hose to the blower port (Fig. 1).

3. Push the desired inator nozzle onto the free end of the hose (Fig. 2).

4. Make sure the battery is correctly installed. For installation instructions see page 12.

5. Insert the inator nozzle into the air valve of the item being inated (Fig. 3).

6. Turn the vacuum on by ipping the switch to the 'I' position. Once you have completed inating,

turn the vacuum off by ipping the switch to the 'O' OFF position.

7. Remove the battery.

DEFLATING AN OBJECT

1. Connect the hose to the vacuum port (Fig. 4).

2. Push the desired inator nozzle onto the free end of the hose (Fig. 2).

3. Make sure battery is correctly installed. For installation instructions see page 12.

4. Insert the inator nozzle into the air valve of the item being deated.

5. Turn the vacuum on by ipping the switch to the 'I' position. Once you have completed deating,

turn the vacuum off by ipping the switch to the 'O' OFF position.

6. Remove the battery.

DRY VACUUM OPERATION

EMPTYING & CLEANING THE COLLECTION TANK

1. Verify that the battery has been removed from the battery bay (Fig. 1).

2. Disconnect the hose from the vacuum.

3. Undo the collection tank latches and remove the powerhead from the collection tank. Place

powerhead on a soft, clean surface upside down.

4. Clear all dirt or debris from the collection tank and clean with mild soap and water. Allow to dry

before replacing the powerhead (Fig. 2).

STORAGE

Before storing your vacuum cleaner, the collection tank should be emptied and cleaned. The battery

should be stored in a dry location. The accessories should be cleaned and stored so they can be

readily available when needed. Store wet/dry vacuum indoors.

REPAIRS

Repairs for this wet/dry vacuum should be performed only by qualied service personnel using only

identical replacement parts.

TO REDUCE THE RISK OF INJURY, ALWAYS

REMOVE THE BATTERY PACK FROM THE TOOL BEFORE

PERFORMING ANY MAINTENANCE. NEVER DISASSEMBLE THE

TOOL, BATTERY PACK OR CHARGER.

IMPORTANT! BEFORE CLEANING YOUR VACUUM OR CARRYING

OUT ANY MAINTENANCE, MAKE SURE THAT THE TOOL IS

SWITCHED OFF AND REMOVE THE BATTERY PACK TO PREVENT

ACCIDENTAL START-UP.

WARNING:

INSTALLING & CLEANING CARTRIDGE

FILTER

INSTALLING CARTRIDGE FILTER

1. Verify that the battery has been removed from the battery bay (Fig. 1).

2. Remove powerhead and place in an upside-down position.

3. Install the cartridge lter over the lter cage, securing it with the retainer nut. Do not over-tighten

(Fig. 2).

REMOVING & CLEANING CARTRIDGE FILTER

1. Unscrew the retainer nut by turning counterclockwise (Fig. 3).

2. Carefully hold and pull the cartridge lter up for removal.

3. Clean the cartridge lter by brushing or rinsing off the debris (Fig. 4).

4. Install cleaned or new lter as instructed in steps 2 & 3 of INSTALLING CARTRIDGE FILTER.

5. Allow the wet lter to air dry completely before storing or installing onto the lter cage.

ENVIRONMENTALLY SAFE BATTERY

DISPOSAL

The following toxic and corrosive materials are in the batteries used in this battery pack:

lithium-ion, a toxic material.

To avoid injury and risk of re, explosion, or electric shock, and to avoid damage to the

environment:

1. Cover the battery terminals with heavy-duty adhesive tape.

2. DO NOT attempt to remove or destroy any of the battery pack components.

3. DO NOT attempt to open the battery pack.

4. If a leak develops, the released electrolytes are corrosive and toxic. DO NOT get the solution in

the eyes or on skin, and do not swallow it.

5. DO NOT place these batteries in your regular household trash.

6. DO NOT incinerate.

7. DO NOT place batteries where they will become part of any waste landll or municipal solid waste

stream.

8. Take batteries to a certied recycling or disposal center.

All toxic materials must be disposed of in a

specified manner to prevent contamination of the environment.

Before disposing of damaged or worn out Lithium-Ion battery

packs, contact your local waste disposal agency, or the local

Environmental Protection Agency for information and specific

instructions.

WARNING:

If the battery pack cracks or breaks, with or

without leaks, do not recharge it and do not use it. Dispose of it and

replace with a new battery pack.

DO NOT ATTEMPT TO REPAIR IT!

WARNING:

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The vacuum will not

operate.

Battery has no capacity. Charge the battery.

Battery is not inserted properly. Insert battery pack correctly.

Wrong battery being used.

Be sure to use only the battery

and charger supplied with your

product.

The vacuum power is weak.

There is a blockage in the hose

and the tank inlet.

Check the hose and tank inlet

for blockage.

The lter is clogged by ne dust.

Take off the lter and clean it or

install a new lter.

The collection tank is full. Empty the collection tank.

Low battery capacity. Charge the battery.

The vacuum turns off on its

own.

No battery capacity. Charge the battery.

Battery may be depleted. Change the battery.

The dust escapes from

vacuum.

Filter is missing or installed

incorrectly.

Check the lter for correct

installation.

Filter is damaged. Replace the lter.

WARNING!

TO REDUCE THE RISK OF ELECTRIC SHOCK,

REMOVE THE BATTERY PACK BEFORE TROUBLESHOOTING.

EXPLODED VIEW

PARTS LIST

Part Part Number Description Quantity

1 Vacuum Assembly 1

2 551346102 Cartridge Filter 1

2.1 551346103 Retainer nut 1

3 Collection Tank 1

4 551346105 Latch 2

5 551346110 Hose 1

6 551346112 2-in-1 Crevice Tool with Brush 1

7 551346111 Inator Nozzle Adapter 1

8 551346106 Adaptable Utility/Car Nozzle 1

9 551346114 Pet Hair Rake Adapter 1

10 551346113 Dust Brush Adapter 1

11 541034102 Charger Assembly 1

12 541034103 Battery 1

Garantie.........................................................................................................................................

Consignes Importantes de Sécurité...............................................................................................

Symboles.......................................................................................................................................

Déballage Et Vérication Du Contenu Du Carton...........................................................................

Instructions Relatives au Montage Général....................................................................................

Utilisation Générale........................................................................................................................

Utilisation de L’aspirateur D’atelier Sec.........................................................................................

Aspiration de Liquides....................................................................................................................

Utilisation du Soufeur....................................................................................................................

Utilisation de L'adaptateur Du Suceur Du Dispositif De Gonage..................................................

Entretien.........................................................................................................................................

Installation Et Nettoyage Du Filtre À Cartouche.............................................................................

Recyclage Des Batteries Dans Le Respect De L'Environnement..................................................

Dépannage.....................................................................................................................................

Vue Éclatée....................................................................................................................................

Liste Des Pièces.............................................................................................................................

SECTION PAGE

Nous vous remercions pour l'acquisition de cet aspirateur d’atelier sec et humide Armor All

Soyez assuré(e) qu'avec Armor All

, vous obtenez un produit de qualité supérieure conçu

pour vous offrir des performances optimales. Cet aspirateur est doté de la capacité d’aspirer

des poussières et liquides.

INFORMATIONS IMPORTANTES

GALLONS

La «TAILLE DU RÉSERVOIR» correspond au volume réel du réservoir et ne reflète pas la

capacité disponible en fonctionnement.

PUISSANCE MAX.

La «PUISSANCE MAXIMALE» est un treme utilisé dans le secteur des aspirateurs pour

matières sèches et liquides à des ns de comparaison pour les consommateurs. Il ne désigne

pas la puissance opérationnelle d’un aspirateur pour matières sèches et liquides, mais plutôt la

puissance du moteur, y compris l’apport d’inertie du moteur, atteinte en laboratoire. En utilisation

réelle, les moteurs ne fonctionnent pas à la puissance maximale indiquée.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES CONSIGNES.

SOMMAIRE

GARANTIE

Nous sommes fiers d’avoir fabriqué un produit durable de qualité supérieure. Cet aspirateur

comporte une garantie limitée de deux (2) ans contre tout défauts de fabrication et défaillance

matérielle à compter de sa date d'achat (ou, pour les livraisons dans l'État de Californie, deux ans

à compter de la date de livraison), sous réserve de conditions normales d'utilisation domestique.

Veuillez conserver votre reçu en guise de preuve d’achat. Cette garantie vous accorde des droits

légaux spécifiques, mais vous pouvez avoir d'autres droits qui varient selon les États. Pour

contacter le service à la clientèle, veuillez composer le numéro: 1-866-384-8432.

Non Couverts par la Garantie :

•

Toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive

directe ou indirecte, des accidents, un entretien, des réparations ou des modications incorrects;

• Tous consommables, tels que ltres et accessoires;

• Usure normale de pièces et accessoires, notamment tuyaux, suceurs ou les ltres;

•

Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux intempéries;

• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement

ou retiré(e);

• Tout produit acheté auprès d’un revendeur non agréé.

CONSIGNES IMPORTANTES DE SÉCURITÉ

VEUILLEZ CONSERVER LE PRÉSENT MANUEL

AFIN DE POUVOIR VOUS Y RÉFÉRER

ULTÉRIEUREMENT.

AVERTISSEMENT :

VEILLEZ À LIRE ET ASSIMILER TOUTES LES

CONSIGNES AVANT TOUTE UTILISATION DU

PRÉSENT ASPIRATEUR.

Veuillez lire et assimiler le présent manuel d'utilisation ainsi que toutes les étiquettes apposées sur

l'aspirateur avant toute utilisation. La sécurité est une combinaison de bon sens, de vigilance et

de familiarisation avec le fonctionnement de votre aspirateur. Utilisez cet aspirateur exclusivement

conformément aux descriptions fournies dans le présent manuel d’utilisation. An de réduire tous

risques de blessures corporelles ou de détérioration de votre aspirateur, utilisez exclusivement les

accessoires recommandés par le fabricant.

AFIN DE RÉDUIRE TOUS RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE

BLESSURES :

L’utilisation d’un aspirateur exige le respect de certaines mesures de sécurité élémentaires,

notamment les suivantes. Le non-respect des avertissements et consignes ci-dessous peut

entraîner des risques d'explosion, d'incendie et/ou de blessures graves.

• Ne pas faire fonctionner l'aspirateur sans surveillance.

• N'utilisez pas l'appareil sans ltres en place.

• Ne pas utiliser l’appareil pour aspirer des liquides inammables ou

combustibles, notamment de l’essence, et ne pas l’utiliser dans des endroits

où ces substances peuvent être présentes.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée,

telles que des cigarettes, des allumettes ou des cendres chaudes. An de

réduire les risques pour la santé provenant des vapeurs ou poussières,

n’aspirez pas de matières toxiques.

• Ne pas utiliser ni entreposer l’aspirateur à proximité de matériaux dangereux.

• En cas de dysfonctionnement, de chute, de détérioration, d’abandon à

l’extérieur, ou de chute dans de l’eau, de l’aspirateur, ramenez celui-ci à un

centre de réparation.

•

Ne pas permettre que l’appareil soit utilisé comme un jouet. Soyez très attentif

s'il est utilisé par des enfants ou si des enfants se trouvent à proximité.

• N’introduire aucun objet dans les orices de l’appareil. Ne pas utiliser

l’appareil si un orice est bouché. Faites en sorte que les orices ne soient

pas encombrés de poussières, peluches, cheveux ou de toute autre objet

susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps

à l’écart des orices et des pièces mobiles.

• Faites très attention lorsque vous nettoyez des escaliers.

• Ne manipulez pas l'aspirateur, le chargeur, la che du chargeur ou les bornes

du chargeur avec des mains mouillées.

• Éteignez toutes les commandes avant de retirer le bloc-batterie.

• Éteignez l'aspirateur et retirez le bloc-batterie avant de brancher le tuyau ou

d'autres accessoires.

•

Empêchez les démarrages accidentels. Assurez-vous que l'interrupteur est en

position d'arrêt avant d'insérer le bloc-batterie, de prendre ou de transporter

l'outil. Transporter l'outil avec le doigt sur l'interrupteur ou mettre sous tension

l'outil dont l'interrupteur est en position marche est une source d'accidents.

• Débranchez la batterie de l'aspirateur avant d'effectuer des réglages, de

changer d'accessoires ou de ranger l'aspirateur. Ces mesures de sécurité

préventives réduisent le risque de démarrage accidentel de l'aspirateur.

Rechargez uniquement avec le chargeur spécié par le fabricant. Un

chargeur adapté à un type de bloc-batterie peut créer un risque d'incendie

lorsqu'il est utilisé avec un autre bloc-batterie.

• N'utilisez l'outil qu'avec des bloc-batteries spécialement conçus à cet effet.

L'utilisation de tout autre bloc-batterie peut entraîner un risque de blessure et

d'incendie.

• Lorsque le bloc-batterie n'est pas utilisé, tenez-le éloigné d'autres objets

métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques, qui peuvent se connecter d'une borne à

l'autre. La mise en court-circuit des bornes des piles peut provoquer des

brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être éjecté de la batterie ;

éviter tout contact. En cas de contact accidentel, rincer à l'eau. Si le liquide

entre en contact avec les yeux, consultez immédiatement un médecin. Le

liquide éjecté de la batterie peut provoquer des irritations ou des brûlures.

•

N'utilisez pas un bloc-batterie ou un aspirateur endommagé ou modié.

Les batteries endommagées ou modiées peuvent avoir un comportement

imprévisible et provoquer un incendie, une explosion ou un risque de blessure.

• N'exposez pas un bloc-batterie ou un aspirateur au feu ou à une température

excessive. L’exposition au feu ou à une température supérieure à 130°C

(265°F) peut causer une explosion.

•

Respectez toutes les instructions de chargement et ne chargez pas le bloc-

batterie ou l'aspirateur en dehors de la plage de température spéciée dans

les instructions. Une charge incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la batterie et augmenter le risque d'incendie.

• Tous les entretiens de l'outil doivent être effectués par un réparateur qualié

qui n'utilisera que des pièces de rechange identiques. Cela permettra de

garantir la sécurité du produit.

• Ne modiez pas et n'essayez pas de réparer l'aspirateur ou le bloc-batterie,

sauf si cela est indiqué dans les instructions d'utilisation et d'entretien.

• Utilisez cet appareil exclusivement conformément aux descriptions fournies

dans le présent manuel d’utilisation. Utilisez exclusivement les accessoires

recommandés par le fabricant.

• Utilisez l'aspirateur à une température comprise entre -5°C (23°F) et 40°C

(104°F).

• Conservez l'aspirateur, le chargeur et la batterie à une température comprise

entre -20°C et 50°C.

• PACK BATTERIE A utiliser uniquement avec le chargeur XZ2150-1500G1.

CHARGEUR DE BATTERIES A utiliser uniquement avec les batteries

18LB2006-CN, 18LB4006-CN.

ATTENTION :

Pour réduire le risque de blessure

par des pièces en mouvement. Débranchez la batterie avant de

procéder au nettoyage ou à l'entretien.

AVERTISSEMENT :

Pour réduire le risque

d'incendie ou d'explosion. Ne pas exposer à la pluie. Stocker à l'intérieur.

AVERTISSEMENT :

Pour réduire le risque

d'incendie ou d'explosion. Débranchez la batterie avant de procéder

au nettoyage ou à l'entretien.

Lorsque vous utilisez l’aspirateur en guise de soufeur :

• Orientez le rejet d’air vers la zone de travail exclusivement.

• Ne pas utiliser l’Aspirateur D’Atelier Sec Et Humide en guise de pulvérisateur.

• Ne pas orienter le rejet d’air vers les personnes se trouvant à proximité.

• Tenez les enfants à l’écart lors du soufage.

• Portez des lunettes de sécurité.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

POUR LE BLOC-BATTERIE ET LE CHARGEUR

PACK BATTERIE A utiliser uniquement avec le chargeur XZ2150-1500G1.

• Rechargez uniquement avec le chargeur spécié par le fabricant et

mentionné dans ce manuel. Un chargeur adapté à un type de batterie peut

créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie.

• Ne chargez pas la batterie dans un endroit humide ou mouillé. Le respect de

cette règle réduira le risque d'électrocution.

• Ne placez pas les outils alimentés par batterie ou leurs batteries près d'un

feu ou d'une source de chaleur. Vous réduirez ainsi le risque d'explosion et

de blessure.

•

Ne pas ouvrir ou mutiler les piles. L'électrolyte libéré est corrosif et peut provoquer

des lésions aux yeux ou à la peau. Il peut être toxique en cas d'ingestion.

• Ne jetez pas les batteries au feu. Elles exploseraient ou couleraient et

provoqueraient des blessures. Le liquide éjecté de la batterie peut provoquer

des irritations ou des brûlures.

• N'écrasez pas, ne faites pas tomber et n'endommagez pas le bloc-batterie.

N'utilisez pas une batterie qui est tombée ou qui a reçu un coup violent. Une

batterie endommagée est susceptible d'exploser. Mettez immédiatement au

rebut de manière appropriée une batterie tombée ou endommagée.

• Les piles peuvent exploser en présence d'une source d'allumage, telle

qu'une veilleuse. Pour réduire le risque de blessures graves, n'utilisez jamais

un produit sans l en présence d'une amme nue. Une batterie qui explose

peut projeter des débris et des produits chimiques. En cas d'exposition,

rincez immédiatement à l'eau.

•

Dans des conditions d'utilisation ou de température extrêmes, une fuite de la

batterie peut se produire ; du liquide peut être éjecté de la batterie :

évitez tout

contact. Si le liquide entre en contact avec la peau, lavez-la immédiatement

avec de l'eau et du savon, puis neutralisez-la avec du jus de citron ou du

vinaigre. Si le liquide entre en contact avec vos yeux, rincez-les à l'eau claire

AVERTISSEMENT :

Lisez et comprenez

toutes les instructions. Le non-respect de toutes les instructions

énumérées ci-dessous peut entraîner un choc électrique, un

incendie et/ou des blessures graves :

pendant au moins 10 minutes, puis consultez immédiatement un médecin.

Le respect de cette règle réduira le risque de blessures graves.

• Ne chargez pas le bloc-batterie lorsque la température de l'air est inférieure

à 4°C (40°F) ou supérieure à 40°C (100°F). Cette précaution est importante

car elle permet d'éviter d'endommager gravement le bloc-batterie. Une durée

de vie plus longue et de meilleures performances peuvent être obtenues si la

batterie est chargée lorsque la température de l'air est comprise entre 18°C

(64°F) et 24°C (75°F).

• Lorsque la batterie n'est pas utilisée, la tenir à l'écart d'autres objets

métalliques tels que : trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques qui peuvent établir une connexion d'une

borne à l'autre. La mise en court-circuit des bornes de la batterie peut

provoquer des étincelles, des brûlures ou un incendie.

• Conservez la batterie hors de portée des enfants.

CHARGEUR DE BATTERIE A utiliser uniquement avec la batterie 18LB2006-

CN, 18LB4006-CN.

• Pour réduire le risque de blessure, ne chargez que les batteries

rechargeables lithium-ion spéciées. Ce chargeur n'est compatible qu'avec

les batteries lithium-ion. D'autres types de batteries peuvent éclater et

provoquer des blessures ou des dommages.

• Ne chargez pas la batterie dans un endroit humide ou mouillé. Le respect de

cette règle réduira le risque d'électrocution.

• Gardez le cordon et le chargeur à l'abri de la chaleur pour éviter

d'endommager le boîtier ou les pièces internes.

• Ne pas utiliser le chargeur avec un cordon ou une che endommagé(e), ce

qui pourrait provoquer un court-circuit et un choc électrique. Si le chargeur

est endommagé, cessez immédiatement de l'utiliser. Remplacer le chargeur

par un modèle identique à celui indiqué dans ce manuel.

• N'utilisez pas un chargeur qui est tombé ou qui a reçu un coup violent.

• Ne pas démonter le chargeur. Conez-le à un centre de service qualié pour

qu'il le vérie ou le remplace. Un réassemblage incorrect peut entraîner un

risque d'électrocution ou d'incendie.

• N'abusez pas du cordon du chargeur. Ne jamais utiliser le cordon pour le

transporter, le tirer ou le débrancher.

• Tenir le cordon à l'écart de la chaleur, de l'huile, des bords tranchants ou des

pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent le

risque d'électrocution. Si le cordon du chargeur est endommagé, remplacez

le chargeur par un modèle identique, comme indiqué dans ce manuel.

• Un chargeur adapté à un type de batterie peut présenter un risque d'incendie

lorsqu'il est utilisé avec un autre type de batterie

• Chargez la batterie à une température de charge normale comprise entre 4°C

(40°F) et 40°C (100°F).

• Évitez d'endommager mécaniquement le chargeur. Cela peut entraîner des

courts-circuits internes.

• Ne pas utiliser le chargeur sur des surfaces facilement inammables (par

exemple, papier, textiles, etc.). L'échauffement du chargeur de batterie

pendant le processus de charge peut constituer un risque d'incendie.

• Ne touchez jamais la che d'alimentation avec des mains mouillées.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le

chargeur.

CONFORMITÉ FCC

Cet appareil est conforme à la Section 15 des règles de la FCC. Son utilisation

est soumise aux deux conditions suivantes :

• Cet appareil ne doit pas causer d'interférences nuisibles.

• Cet appareil doit accepter toute interférence reçue, y compris les

interférences susceptibles de provoquer un fonctionnement indésirable.

REMARQUE : Cet appareil a été testé et respecte les limites prévues pour un

appareil numérique de classe B, conformément à la section 15 du règlement

FCC. Ces limites sont conçues pour assurer une protection raisonnable contre

les interférences nuisibles dans des bâtiments à vocation résidentielle.

Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio,

et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer

des interférences préjudiciables pour les communications radio. Cependant,

nous ne pouvons garantir qu’aucun brouillage ne se produira dans une

installation particulière.

Si cet appareil produit des interférences préjudiciables lors de réception radio

ou télévisée qui peuvent être détectées en allumant et en éteignant l’appareil,

l’utilisateur est prié de les supprimer d’une ou de plusieurs manières :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance de séparation entre l’appareil et le récepteur.

• Branchez l'appareil sur une prise reliée à un autre circuit que celui sur lequel

le récepteur est connecté.

• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir

de l'aide.

Reportez-vous fréquemment aux instructions et utilisez-les pour instruire

d'autres personnes susceptibles d'utiliser ce produit. Si vous prêtez ce produit

à quelqu'un, prêtez-lui également ces instructions.

VEUILLEZ CONSERVER LES PRÉSENTES

CONSIGNES

Conçu pour une utilisation domestique exclusivement

SYMBOLS

Les termes de mise en garde suivants et leur signication visent à expliquer le degré de risque

associé à cet appareil.

SYMBOLE SIGNAL SIGNIFICATION

DANGER

Indique une situation de danger immédiat qui, si elle n’est

pas évitée, provoquera des blessures graves, voire la

mort.

AVERTISSEMENT

Indique une situation de danger potentiel qui, si elle n’est

pas évitée, peut provoquer des blessures graves, voire

la mort.

ATTENTION

Indique une situation de danger potentiel qui, si elle n’est

pas évitée, pourrait provoquer des blessures mineures

ou modérées.

REMARQUE

(Sans symbole d’alerte de sécurité) Indique une situation

pouvant entraîner des dommages matériels.

DÉBALLAGE ET VÉRIFICATION DU

CONTENU DU CARTON

Retirez tout le contenu de la boîte. Retirez le bloc-moteur,

puis videz tout le contenu du réservoir collecteur.

Assurez-vous que tous les éléments qui figurent sur la

liste du contenu de la boîte en carton sont bien présents.

Liste du Contenu de la Boîte en Carto :

Clé

Description……………………..……....…………....

Ensemble aspirateur………….…..…..….….…...…

Batterie..........…..…………….….…….…........……

Chargeur..…….....………………….…….……........

Base de chargement..……….........….…….…...….

Suceur Pour Interstices 2 en 1 Muni D’Une Brosse...

Filtre cartouche..........……….……...…….……...…

Adaptateur du suceur du dispositif de gonage.....

Adaptateur de la brosse à poussière...….……..….

Tuyau....................….….…..............…...….….…...

Buse utilitaire/voiture adaptable avec adaptateur

pour râteau à poils d'animaux..........................…...

Manuel d’utilisation....….…..............…...….….…...

REMARQUE : Diamètre du tuyau et des accessoires

de cet aspirateur : 1-1/4 po (32 mm).

A B C

Qté

Compartiment

de batterie

Poignée

Tuyau

Rabats du

couvercle

(Avant et Arrière)

Commutateur On/Off

(Marche/Arrêt)

Couvercle de la boîte

à outils

Port du Souffleur

Buse utilitaire/voiture

adaptable avec adapta-

teur pour râteau à poils

d'animaux

Réservoir Collecteur

Orifice

d’aspiration

Batterie

Bouton d'ouverture

de la batterie

Indicateur de

charge de la batterie

Base de

chargement

Indicateurs

du chargeur

Port de charge

Chargeur

Fiche du chargeur

INSTRUCTIONS RELATIVES AU

MONTAGE GÉNÉRAL

1. Assurez-vous que le bloc-batterie n’est pas installé.

2. Desserrez les loquets.

3. Videz le contenu du réservoir collecteur et assurez-vous de disposer de la totalité du contenu

ainsi que répertorié à la page 31.

INSTALLATION/RETRAIT DU TUYAU

1. Tirez l’extrémité du tuyau servant à effectuer des travaux hors du compartiment de rangement

du tuyau (Fig. 1).

2. L’autre extrémité du tuyau est déjà raccordée à la bouche d’aspiration; assurez-vous qu’elle

solidement xée.

3. Cet aspirateur eau et poussière est doté de capacités de soufage. Pour utiliser l’aspirateur en

guise de soufeur, raccordez l’extrémité la plus large du tuyau au port du soufeur (Fig. 2).

INSTALLATION ET RETRAIT DES ACCESSOIRES

Choisissez l’accessoire souhaité, puis insérez-le sur la petite extrémité du tuyau (Fig. 3).

REMARQUE : Cet aspirateur eau et poussière est livré avec un suceur adaptable à usages

multiples. Cet accessoire peut servir de suceur à liquides, de brosse ou de râteau pour poils

d'animaux familiers. Pour utiliser les adaptateurs coulissants, suivez les instructions suivantes :

1. Choisissez la brosse ou l'adaptateur de râteau pour poils d'animaux familiers.

2. Avec le suceur orienté vers le haut, faites coulisser l'adaptateur sur le suceur à usages multiples/

pour voiture jusqu'à ce qu'il s'enclenche (Fig. 4).

3. Pour retirer l’accessoire, appuyez sur la languette située sur le côté droit de l’adaptateur, puis

faites-le coulisser pour le détacher du suceur à usages multiples/pour voiture (Fig. 5).

ASSEMBLAGE DU CHARGEUR

Le chargeur est livré assemblé, prêt à l'emploi. S'il n'est pas assemblé, insérez la che du chargeur

dans le port de chargement de la base de recharge jusqu'à la butée (Fig. 6).

UTILISATION GÉNÉRALE

FONCTIONNEMENT DE LA BATTERIE

REMARQUE : Veuillez charger complètement la batterie avant la première utilisation.

PANNEAU LED DE LA BATTERIE

Le panneau se compose de 3 LED sur la batterie. Appuyez sur le bouton et maintenez-le enfoncé,

puis relâchez-le, les LED vous indiqueront les niveaux de charge.

Le niveau de charge de la batterie peut être vérié soit lorsque la batterie est xée sur le chargeur,

soit lorsqu'elle est retirée du chargeur.

REMARQUE : Rechargez la batterie à une température comprise entre 4°C (40°F) et 40°C (100°F).

Si la batterie est chaude, laissez-la refroidir avant de la recharger.

AVERTISSEMENT :

N'utilisez que le chargeur

recommandé par le fabricant.

DEL sur la batterie

(éclairage continu)

Capacité de la

batterie

3 LED

70-100%

2 LEDs (orange et rouge)

31-69%

1 LED (rouge uniquement)

5-30% (recharge

nécessaire).

Voyants lumineux

Rouge

Orange

Vert

Bouton

FONCTIONNEMENT DU CHARGEUR

1. Brancher le chargeur sur une prise murale. L'indicateur vert du chargeur doit s'allumer.

2. Aligner la fente du bloc-batterie sur le rail du chargeur. Faire glisser le chargeur sur le bloc-

batterie jusqu'à ce qu'il s'enclenche (Fig. 1). L'indicateur rouge du chargeur doit s'allumer.

3. Prévoir un temps de chargement sufsant. Le chargement complet peut prendre jusqu'à 80

minutes s'il est complètement déchargé.

4. Une fois le chargement complété, l’indicateur rouge du chargeur doit s'éteindre et l’indicateur

vert du chargeur s'allumer. Débranchez le chargeur de l'alimentation électrique et retirez-le du

bloc-batterie.

REMARQUE : Il est normal que le bloc-batterie et le chargeur deviennent chauds (mais pas

brûlants) pendant le processus de charge. Si la batterie ne se charge pas correctement, vérier si

la prise électrique est opérationnelle. Toujours charger la batterie avant de la ranger!

Chargeur

indicateur

(vert)

Chargeur

indicateur

(rouge)

Les indicateurs du chargeur indiquent l'état du chargeur :

Indicateur de

charge vert

Indicateur de

charge rouge

État

Allumé

Éteint

Le chargeur est connecté à l'alimentation

électrique (Veille)

Éteint

Allumé

En chargement

Allumé

Éteint

Complètement chargé

Après des cycles de charge continus ou répétés sans interruption, le chargeur peut chauffer. Ce

phénomène est normal et n'indique pas un panne technique du chargeur de batterie.

INSTALLATION ET RETRAIT DU BLOC-BATTERIE

1. Positionnez le commutateur ON/OFF (Marche/Arrêt) sur « O » (OFF [Arrêt]) (Fig. 1).

2. Ouvrez le compartiment de la batterie.

3. Pour insérer le bloc-batterie, faites-le coulisser dans le compartiment de batterie jusqu’à ce qu’il

s’enclenche (Fig. 2).

4. Pour retirer le bloc-batterie, appuyez sur la languette, puis tirez-le hors du compartiment de

batterie (Fig. 3).

DÉMARRAGE/ARRÊT DE L’ASPIRATEUR EAU ET POUSSIÈRE

Pour mettre sous tension l’aspirateur eau et poussière, positionnez le commutateur sur « I »

Toujours charger la batterie avant de

la ranger! Veuillez charger la batterie jusqu'à ce qu'elle atteigne sa pleine

capacité ou au moins la moitié de sa capacité avant de la ranger. Si l'outil n'est

pas utilisé pendant de longues périodes, charger la batterie tous les 3-6 mois.

Il est important de déconnecter le chargeur de l'alimentation électrique

une fois le chargement complété.

Après un fonctionnement, laisser refroidir la batterie pendant environ 20

minutes avant de la recharger.

Pour réduire le risque de choc

électrique, ce chargeur est doté d'une che polarisée (une lame est plus large

que l'autre). Cette che ne peut être branchée dans une prise polarisée que

dans un seul sens. Si la che ne s'insère pas complètement dans la prise,

inversez-la. Si elle ne s'insère toujours pas, contacter un électricien qualié

pour qu'il installe une prise appropriée. Ne pas modier en aucun cas la che.

AVERTISSEMENT :

VEILLEZ À LIRE, À ASSIMILER ET

À METTRE EN APPLICATION LES CONSIGNES INTITULÉES « CONSIGNES

IMPORTANTES DE SÉCURITÉ ». NE PAS UTILISER L'ASPIRATEUR DANS

DES ZONES OÙ L'AIR CONTIENT DES GAZ ET VAPEURS INFLAMMABLES

OU DES POUSSIÈRES EXPLOSIVES. LES GAZ OU VAPEURS INFLAMMABLES

COMPRENNENT, SANS POUR AUTANT S’Y LIMITER : L’ESSENCE POUR

BRIQUETS, LES PRODUITS DE NETTOYAGE DE TYPE SOLVANTS, LA

PEINTURE À L'HUILE, L’ESSENCE, L'ALCOOL OU LES SPRAYS AÉROSOLS.

LES POUSSIÈRES EXPLOSIVES COMPRENNENT, SANS POUR AUTANT S’Y

LIMITER : LE CHARBON, LE MAGNÉSIUM, LES GRAINS OU LA POUDRE À

CANON. AFIN DE RÉDUIRE LES RISQUES POUR LA SANTÉ PROVENANT

DES VAPEURS OU POUSSIÈRES, N’ASPIREZ PAS DE MATIÈRES TOXIQUES.

AVERTISSEMENT :

UTILISATION DE L’ASPIRATEUR

D’ATELIER SEC

1. Assurez-vous que le filtre à cartouche est correctement monté (Fig. 1). Pour trouver les

instructions relatives à l’installation, voir page 40.

2. Insérez le tuyau dans la bouche d’aspiration (Fig. 2).

3. Insérez l’accessoire requis sur l’extrémité libre du tuyau (Fig. 3).

4. Assurez-vous que le bloc-batterie est correctement installé (Fig. 4). Pour les instructions

relatives à l'installation, voir page 34.

5. Assurez-vous que le tuyau est bien maintenu. Mettez l'aspirateur en marche en positionnant le

commutateur sur « I » (Marche), puis commencez à aspirer (Fig. 5).

6. Au terme de l’aspiration, ou lorsque le réservoir collecteur est plein, coupez le moteur en

positionnant le commutateur sur « O » (OFF [Arrêt]) (Fig. 6).

O = OFF I = ON

7. Retirez la batterie (Fig. 7).

8. Videz le réservoir collecteur dans un récipient approprié (Fig. 8).

(ON [Marche]) (Fig. 4). Pour mettre hors tension l’aspirateur eau et poussière, positionnez le

commutateur sur « O » (OFF [Arrêt]) (Fig. 5).

O = OFF (Arrêt) I = ON (Marche)

ASPIRATION DE LIQUIDES

REMARQUE : Le ltre fourni peut être utilisé tant pour l’aspiration de matériaux secs que

pour l’aspiration de liquides.

Assurez-vous que le ltre à cartouche est correctement monté (Fig. 1). Pour trouver les instructions

relatives à l’installation, voir page 40.

2. Insérez le tuyau dans la bouche d’aspiration (Fig. 2).

3. Insérez l’accessoire requis sur l’extrémité libre du tuyau (Fig. 3).

4. Assurez-vous que le bloc-batterie est correctement installé (Fig. 4). Pour les instructions relatives

à l'installation, voir page 34.

5. Assurez-vous que le tuyau est bien maintenu. Mettez l'aspirateur en marche en positionnant le

commutateur sur « I » (Marche), puis commencez à aspirer (Fig. 5).

6. Au terme de l’aspiration, ou lorsque le réservoir collecteur est plein, coupez le moteur en

positionnant le commutateur sur « O » (OFF [Arrêt]) (Fig. 6).

O = OFF I = ON

7. Retirez la batterie (Fig. 7).

8. Videz le réservoir collecteur, nettoyez et séchez l'intérieur et l'extérieur avant de ranger

l’aspirateur (Fig. 8).

IMPORTANT! Lors de l’aspiration d’importantes quantités de liquides, ne pas plonger le suceur

entièrement dans le liquide. Laissez un espace au bout de l’ouverture du suceur an de permettre

l’entrée d'air. L’appareil dispose d’une vanne à otteur qui arrête l'aspiration lorsque le réservoir

collecteur atteint sa capacité maximale. Vous remarquerez une accélération de la vitesse du

moteur. Dans ce cas, mettez hors tension la machine, retirez la batterie, puis videz le liquide dans

un récipient ou un système d'évacuation approprié. Pour continuer à passer l'aspirateur, remontez

le réservoir collecteur avec le bouchon de vidange en place. Après l’aspiration de matériaux

humides, éteignez l’appareil puis retirez la che de la source d’alimentation. Videz le réservoir

collecteur, nettoyez et séchez l'intérieur et l'extérieur avant de ranger l’aspirateur.

NE PAS OUBLIER! Le ltre à cartouche doit être séché à l'air et installé avant d'aspirer à nouveau

à sec.

UTILISATION DU SOUFFLEUR

Cet Aspirateur Eau et Poussières se transforme en soufeur amovible qui peut être utilisé pour

soufer les feuilles dans les cours, sur les terrasses et les patios. Pour utiliser la fonction Soufeur

amovible, suivez les instructions indiquées.

1. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur en guise de

soufeur. Retirez toutes les poussières ou tous les débris du réservoir collecteur et du tuyau.

2. Raccordez le tuyau à la bouche d’aspiration (Fig. 1).

3. Appuyez l’accessoire requis sur l’extrémité libre du tuyau.

4. Assurez-vous que la batterie est correctement installée (Fig. 2) Pour les instructions relatives à

l'installation, voir page 34.

5. Assurez-vous que le tuyau est bien maintenu. Mettez l'aspirateur en marche en positionnant le

commutateur sur « I » (Marche) (Fig. 3).

6. Au terme du soufage, coupez le moteur en positionnant le commutateur sur « O » (OFF [Arrêt])

(Fig. 4).

7. Retirez la batterie (Fig. 5).

TOUJOURS PORTER DES LUNETTES

DE PROTECTION CONFORMES À LA NORME ANSI Z87.1 (OU AU

CANADA, CSAZ94.3) AVANT D’UTILISER LE SOUFFLEUR.

PORTEZ UN MASQUE ANTI-

POUSSIÈRES SI LE SOUFFLAGE CRÉE DES POUSSIÈRES

SUSCEPTIBLES D'ÊTRE INHALÉES.

AVERTISSEMENT :

VEILLEZ À CE QUE LES DÉBRIS NE SOIENT

PAS SOUFFLÉS VERS LES PERSONNES SE TROUVANT À PROXIMITÉ.

ATTENTION :

UTILISATION DE L'ADAPTATEUR DU

SUCEUR DU DISPOSITIF DE GONFLAGE

INFLATING AN OBJECT

L’adaptateur du suceur du dispositif de gonage fourni permettent à un aspirateur eau et poussière

doté de la fonction de soufeur de servir à goner des objets tels que des matelas pneumatiques

et des dispositifs de ottaison de loisirs. Ces suceurs peuvent également être utilisés pour

concentrer le ux d'air, permettant ainsi une concentration optimale du soufage.

1. Assurez-vous que le réservoir collecteur est vide avant d'utiliser l'aspirateur eau et poussière

pour goner des objets.

2. Raccordez le tuyau à la bouche du soufeur (Fig. 1).

3. Appuyez le suceur souhaité du dispositif de gonage sur l’extrémité libre du tuyau (Fig. 2).

4. Assurez-vous que la batterie est correctement installée. Pour trouver les instructions relatives à

l’installation, voir page 34.

5. Insérez le suceur du dispositif de gonage dans la vanne d’air de l'objet goné (Fig. 3).

6. Mettez le moteur en route en positionnant le commutateur sur « I » (ON [Marche]). Au terme du

gonage, coupez le moteur en positionnant le commutateur sur « O » (OFF [Arrêt]).

7. Retirez la batterie.

DÉGONFLAGE D’UN OBJET

1. Raccordez le tuyau à la bouche d’aspiration (Fig. 4).

2. Appuyez le suceur souhaité du dispositif de gonage sur l’extrémité libre du tuyau (Fig. 2).

3. Assurez-vous que la batterie est correctement installée. Pour trouver les instructions relatives à

l’installation, voir page 34.

4. Insérez le suceur du dispositif de gonage dans la vanne d’air de l'article à dégoner.

5. Mettez le moteur en route en positionnant le commutateur sur « I » (ON [Marche]). Au terme du

dégonage, coupez le moteur en positionnant le commutateur sur « O » (OFF [Arrêt]).

6. Retirez la batterie.

ENTRETIEN

VIDANGE ET NETTOYAGE DU RÉSERVOIR COLLECTEUR

1. Assurez-vous du retrait de la batterie du compartiment de batterie (Fig. 1).

2. Retirez le tuyau de l’aspirateur.

3. Desserrez les loquets, puis retirez le bloc moteur du réservoir collecteur. Placez la brosse à

moteur à l'envers sur une surface souple et propre.

4. Nettoyez toutes les saletés ou tous les débris du réservoir collecteur après chaque utilisation et

nettoyez-le au savon doux et à l'eau. Laissez sécher avant de remettre en place le bloc moteur

(Fig. 2).

RANGEMENT

Avant de ranger votre aspirateur, le réservoir collecteur doit être vidé et nettoyé. La batterie doit être

rangée dans un endroit sec. Les accessoires doivent être nettoyés et rangés an d’être facilement

disponibles en cas de besoin. Rangez l’aspirateur eau et poussière à l’intérieur.

RÉPARATIONS

Les réparations de cet aspirateur eau et poussières ne doivent être effectuées que par du personnel

qualié utilisant uniquement des pièces de rechange identiques.

POUR RÉDUIRE TOUS RISQUES

DE BLESSURES, DÉBRANCHEZ TOUJOURS LE CHARGEUR, PUIS

ENLEVEZ LE BLOC-BATTERIE DU CHARGEUR OU DE L'OUTIL

AVANT DE PROCÉDER À TOUT ENTRETIEN. NE JAMAIS DÉMONTER

L’OUTIL, LE BLOC-BATTERIE OU LE CHARGEUR.

IMPORTANT! AVANT DE NETTOYER VOTRE ASPIRATEUR OU

D'EFFECTUER TOUT ENTRETIEN, ASSUREZ-VOUS QUE L'OUTIL

EST MIS HIRS TENSION, PUIS RETIREZ LE BLOC-BATTERIE POUR

PRÉVENIR TOUT RISQUE DE MISE EN MARCHE ACCIDENTELLE.

AVERTISSEMENT!

INSTALLATION ET NETTOYAGE DU

FILTRE À CARTOUCHE

INSTALLATION DU FILTRE CARTOUCHE

1. Assurez-vous que la batterie est débranchée (Fig. 1).

2. Retirez le bloc moteur, puis retournez-le.

3. Installez le ltre à cartouche sur le logement du ltre, en le xant solidement à l’aide de l’écrou de

retenue. Ne pas serrer l’écrou excessivement (Fig. 2).

REMOVING & CLEANING CARTRIDGE FILTER

Desserrez l’écrou de retenue en le tournant dans le sens inverse des aiguilles d’une montre (Fig. 3).

2. Soulevez avec précaution le ltre cartouche pour le retirer.

3. Nettoyez le ltre à cartouche en éliminant les débris à l’aide d’une brosse ou en rinçant celui-ci

(Fig. 4).

4. Installez le ltre nettoyé ou neuf ainsi qu’indiqué ci-dessus aux étapes 2 et 3 de la section

INSTALLATION DU FILTRE À CARTOUCHE.

5. Les ltres humides doivent être retirés et laissés à sécher à l'air libre pendant avant de les

installer sur la cage de ltre.

RECYCLAGE DES BATTERIES DANS LE

RESPECT DE L'ENVIRONNEMENT

Les batteries utilisées dans ce bloc-batterie contiennent les matériaux toxiques et corrosifs

suivants : lithium-ion, un matériau toxique.

Pour éviter les blessures et les risques d'incendie, d'explosion ou d'électrocution, et pour

ne pas nuire à l'environnement :

1. Recouvrez les bornes de la batterie avec du ruban adhésif résistant.

2. N'essayez PAS de retirer ou de détruire l'un des composants du bloc-batterie.

3. N'essayez PAS d'ouvrir le bloc-batterie.

4. En cas de fuite, les électrolytes libérés sont corrosifs et toxiques. NE METTEZ PAS la solution en

contact avec les yeux ou la peau, et ne l'avalez pas.

5. NE JETTEZ PAS les batteries endommagées ou défectueuses dans les ordures ménagères.

6. NE les incinérez PAS.

7. NE PLACEZ PAS les batteries dans un endroit où elles se retrouveront dans une décharge ou

dans un circuit de déchets solides municipaux.

8. Apportez les batteries à un centre de recyclage ou d'élimination certié.

Tous les matériaux toxiques doivent

être éliminés d'une manière spécifique afin d'éviter toute

contamination de l'environnement. Avant d'éliminer des blocs-

batteries lithium-ion endommagés ou usés, contactez votre agence

locale de traitement des déchets ou l'agence locale de protection de

l'environnement pour obtenir des informations et des instructions

spéciques.

casse, avec ou sans fuite, ne le rechargez pas et ne l'utilisez pas.

Mettez-le au rebut et remplacez-le par un nouveau bloc-batterie.

N'ESSAYEZ PAS DE LE RÉPARER!

AVERTISSEMENT :

Si le bloc-batterie se ssure ou se

DÉPANNAGE

PROBLÈME CAUSE PROBABLE SOLUTION

L’aspirateur ne fonctionne

pas.

Niveau de charge nul de la batterie. Chargez la batterie.

La batterie n’est pas correctement

insérée.

Insérez le bloc-batterie

correctement.

Utilisation d’une mauvaise batterie.

Insérez le bloc-batterie

correctement.

La puissance de l’aspirateur

est faible.

Le tuyau et l’entrée du reservoir

sont bouchés.

Vériez l’état du tuyau et de

l’entrée du réservoir an de

détecter des obstructions

éventuelles.

The lter is clogged by ne dust. Le

tuyau et l’entrée du reservoir sont

bouchés.

Retirez le ltre, puis nettoyez-le

ou installez un ltre neuf.

Le réservoir collecteur est plein. Videz le réservoir collecteur.

Niveau de charge faible de la

batterie.

Chargez la batterie.

L’aspirateur se met hors

tension tout seul.

Batterie entièrement déchargée. Chargez la batterie.

Batterie éventuellement déchargée. Chargez la batterie.

De la poussière s’échappe

de l’aspirateur.

Absence du ltre ou installation

incorrecte de celui-ci.

Vériez le ltre an de précéder

à une installation correcte.

Le ltre est endommagé. Remplacez le ltre.

AVERTISSEMENT :

AFIN DE RÉDUIRE TOUS RISQUES

D’ÉLECTROCUTION, RETIREZ LA BATTERIE AVANT DE PROCÉDER

À SON DÉPANNAGE.

VUE ÉCLATÉE

LISTE DES PIÈCES

Pièce Numéro de plan Description Quantité

1 Ensemble Bloc-Moteur 1

2 551346102 Filtre cartouche 1

2.1 551346103 Écrou de retenue 1

3 Réservoir Collecteur 1

4 551346105 Loquet du couvercle de la boîte à outils 2

5 551346110 Tuyau 1

6 551346112

Suceur Pour Interstices 2 en 1 Muni D’Une

Brosse

7 551346111 Adaptateur du suceur du dispositif de gonage 1

8 551346106 Buse adaptable pour la voiture 1

9 551346114 Adaptateur pour râteau à poils d'animaux 1

10 551346113 Adaptateur pour brosse à poussière 1

11 541034102 Chargeur 1

12 541034103 Batterie 1

Garantía.........................................................................................................................................

Instrucciones de Seguridad Importantes........................................................................................

Símbolos........................................................................................................................................

Desempaque Y Revisión Del Contenido de La Caja.....................................................................

Instrucciones Generales de Ensamblaje........................................................................................

Funcionamiento General................................................................................................................

Operación de Aspirado En Seco....................................................................................................

Operación de Aspirado En Mojado.................................................................................................

Operación de Soplado....................................................................................................................

Funcionamiento Del Adaptador de La Boquilla del Inador............................................................

Mantenimiento................................................................................................................................

Instalación Y Limpieza Del Filtro de Cartucho................................................................................

Eliminación de Baterías Respetuosa con El Medio Ambiente.........................................................

Resolución de Problemas...............................................................................................................

Vista Expandida.............................................................................................................................

Lista de Partes................................................................................................................................

SECCIÓN PÁGINA

Gracias por comprar esta aspiradora en mojado/seco Armor All

. Confíe en que con Armor

All

obtendrá un producto de alta calidad diseñado para un rendimiento óptimo. Esta

aspiradora es capaz de recoger materiales líquidos y secos.

INFORMACIÓN IMPORTANTE

GALONES

La «TAILLE DU RÉSERVOIR» correspond au volume réel du réservoir et ne reflète pas la

capacité disponible en fonctionnement.

HP PICO

“PICO HP” es un término que se utiliza en la industria de aspiradoras seco/mojado para propósitos

de comparación. No denota la potencia en caballos de fuerza operativos de una aspiradora seco/

mojado, sino más bien la potencia en caballos de fuerza de un motor, incluida la contribución

inercial del motor lograda en pruebas de laboratorio. En uso real, motores no operan al máximo

de caballos de fuerza indicados.

POR SU SEGURIDAD: LEA DETENIDAMENTE Y ASEGÚRESE DE QUE COMPRENDE TODAS LAS

INSTRUCCIONES.

TABLA DE CONTENIDOS

GARANTÍA

Nos sentimos orgullosos de ofrecer a usted un producto de alta calidad y durabilidad. Esta

aspiradora tiene una garantía limitada de dos (2) años contra defectos de mano de obra y

materiales a partir de la fecha de compra (o, para entregas en el Estado de California, dos años

a partir de la fecha de entrega), en uso doméstico normal. Guarde su boleta como prueba de

su compra. Esta garantía le entrega derechos legales especícos que pueden variar según su

estado (podría tener otros derechos adicionales). Para comunicarse con servicio al cliente, llame

al 1-866-384-8432.

No cubierto por la garantía:

•

Cualquier parte que deje de funcionar debido a un mal uso, negligencia, abuso directo/indirecto,

accidentes, mantenimiento, reparaciones o alteraciones inadecuadas;

• Piezas consumibles tales como ltros y accesorios;

• Desgaste y rotura normal de piezas y accesorios, como mangueras, boquillas o ltros;

• Deterioro normal del acabado exterior debido al uso o exposición;

• Cualquier producto cuyo número de serie o etiqueta haya sido alterado o removido;

• Cualquier producto adquirido en un punto de ventas no autorizado.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

CONSERVE ESTE MANUAL PARA FUTURA

REFERENCIA.

ADVERTENCIA:

ANTES DE USAR ESTA ASPIRADORA, LEA Y

COMPRENDA TODAS LAS INSTRUCCIONES.

Lea y comprenda este manual del usuario y todas las etiquetas de la aspiradora antes de

utilizarla. La seguridad es una combinación sentido común, permanecer alerta y saber cómo

funciona su aspiradora. Use esta aspiradora solo como se describe en este manual. Para reducir

el riesgo de lesiones personales o daños a su aspiradora, use solo los accesorios recomendados

por el fabricante.

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O

LESIONES:

Al usar una aspiradora es necesario seguir precauciones básicas, incluidas las siguientes.

No seguir las advertencias e instrucciones puede provocar explosiones, incendios o

lesiones graves.

• No deje la aspiradora funcionando sin supervisión.

• No lo use sin los ltros colocados.

• No use el producto para aspirar líquidos combustibles o inamables, como

gasolina, ni lo use en zonas donde puedan existir tales elementos.

•

No aspire elementos que estén en llamas o humeando, tales como cigarrillos,

fósforos o cenizas calientes. No aspire materiales tóxicos, a n de reducir el

riesgo de peligros provocados por vapores o polvo.

• No la use ni almacene cerca de materiales peligrosos.

• Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado

en exteriores o si se ha caído al agua, entréguela en un centro de servicio.

• No permita que se utilice como un juguete. Se debe prestar estricta atención

cuando el aparato lo usen niños o cuando se use cerca de ellos.

• No ponga ningún objeto sobre las aberturas. No lo utilice si las aberturas

están bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en

las aberturas o cualquier cosa que pueda reducir el ujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de

las aberturas y piezas móviles del producto.

• Tenga precaución adicional al limpiar en escaleras.

• No manipule la aspiradora, el cargador, el enchufe del cargador ni los

terminales del cargador con las manos mojadas.

• Apague todos los controles antes de retirar la batería.

• Apague la aspiradora y retire la batería antes de conectar la manguera u

otros accesorios.

• Evite un arranque involuntariamente. Asegúrese de que el interruptor esté en

la posición de apagado antes de colocarlo en la base de almacenamiento,

levantar o transportar la máquina. No transporte la máquina con el

dedo sobre el interruptor ni energice máquinas que tengan el interruptor

encendido, esto invita a accidentes.

• Desconecte la batería de la aspiradora antes de realizar cualquier ajuste,

cambiar accesorios o almacenar la aspiradora. Estas medidas preventivas

de seguridad reducen el riesgo de que la aspiradora se ponga en marcha

accidentalmente.Recárguela únicamente con el cargador especicado por

el fabricante. Un cargador que sea adecuado para un tipo de paquete de

baterías puede crear un riesgo de incendio si se usa con otro paquete de

baterías.

• Utilice la máquina únicamente con paquetes de baterías especícamente

designados. El uso de cualquier otro paquete de baterías puede crear el

riesgo de causar daños e incendios.

• Cuando el paquete de baterías no esté en uso, manténgalo alejado de otros

objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u

otros objetos metálicos pequeños que puedan conectar una terminal a otra.

Si se produce un cortocircuito entre los terminales de la batería, se pueden

producir quemaduras o un incendio.

• En condiciones abusivas, puede salir líquido de la batería; evite el contacto.

En caso de contacto accidental, enjuague con agua. Si el líquido entra en

contacto con los ojos, solicite asistencia médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No utilice baterías o aspiradoras dañadas o modicadas. Las baterías

dañadas o modicadas pueden mostrar un comportamiento impredecible

que provoque incendios, explosiones o riesgo de lesiones.

• No exponga un paquete de baterías o una aspiradora al fuego ni a

temperaturas excesivas. La exposición al fuego o a temperaturas superiores

a 265 °F (130 °C) puede provocar una explosión.

• Siga todas las instrucciones de carga y no cargue el paquete de baterías o la

aspiradora fuera del rango de temperatura especicado en las instrucciones.

Cargar incorrectamente o a temperaturas fuera de este rango puede dañar

las baterías y aumentar el riesgo de incendio.

• Todos los servicios a la máquina deben ser realizados por un técnico

calicado en la reparación que utilice únicamente piezas de repuesto

idénticas. Esto garantizará que se mantenga la seguridad del producto.

• No modique ni intente reparar la aspiradora ni la batería, excepto en los

casos indicados en las instrucciones de uso y cuidado.

• Utilice el producto solo como se describe en este manual. Utilice solo los

accesorios recomendados por el fabricante.

• Utilice la aspiradora a una temperatura comprendida entre 23°F (-5°C) y

104°F (40°C).

• Guarde la aspiradora, el cargador y la batería a una temperatura entre -4°F

(-20°C) y 122°F (50°C).

•

PAQUETE DE BATERÍA Para uso exclusivo con el cargador XZ2150-1500G1.

CARGADOR DE BATERÍA Para uso exclusivo con la batería 18LB2006-CN,

18LB4006-CN.

Al usar como soplador:

• Descargue aire directamente solo sobre la zona de trabajo.

PRECAUCIÓN:

Para reducir el riesgo de lesiones

provocadas por piezas móviles. Desconecte la batería antes de

limpiarla o repararla.

ADVERTENCIA:

Para reducir el riesgo de incendio o

explosión. No lo exponga a la lluvia. Guárdelo en un lugar cerrado.

ADVERTENCIA:

Para reducir el riesgo de incendio o

explosión. Desconecte la batería antes de limpiarla o repararla.

• No use la aspiradora en mojado/seco como pulverizador.

• No dirija el aire hacia personas.

• Mantenga a los niños alejados mientras utilice la aspiradora como sopladora.

• Use gafas de seguridad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PARA LA BATERÍA Y EL CARGADOR

PAQUETE DE BATERÍA Para uso exclusivo con el cargador XZ2150-1500G1.

• Recargue sólo con el cargador especicado por el fabricante y que gura

en este manual. Un cargador adecuado para un tipo de batería puede crear

riesgo de incendio si se utiliza con otro tipo de batería.

• No cargue la batería en un lugar húmedo o mojado. Seguir esta norma

reducirá el riesgo de descarga eléctrica.

• No coloque las herramientas a batería ni sus baterías cerca del fuego o del

calor. Esto reducirá el riesgo de explosión y, posiblemente, de lesiones.

• No abra ni mutile las pilas. El electrolito liberado es corrosivo y puede causar

daños en los ojos o la piel. Puede ser tóxico si se ingiere.

•

No arroje las baterías al fuego. Pueden explotar o tener fugas y causar lesiones.

El líquido expulsado de la batería puede causar irritación o quemaduras.

• No aplaste, deje caer ni dañe la batería. No utilice una batería que se haya

caído o que haya recibido un golpe fuerte. Una batería dañada puede

explotar. Deseche inmediatamente una batería dañada o que se haya caído.

• Las pilas pueden explotar en presencia de una fuente de ignición, como

una llama piloto. Para reducir el riesgo de lesiones personales graves, no

utilice nunca ningún producto inalámbrico en presencia de una llama abierta.

Una batería que explota puede propulsar residuos y productos químicos. Si

queda expuesta, lávela inmediatamente con agua.

• En condiciones extremas de uso o temperatura, pueden producirse fugas

de la batería; puede salir líquido de la batería: evite el contacto. Si el líquido

entra en contacto con la piel, lávese inmediatamente con agua y jabón y, a

continuación, neutralícelo con zumo de limón o vinagre. Si le entra líquido

en los ojos, láveselos con agua limpia durante al menos 10 minutos y acuda

inmediatamente al médico. Seguir esta norma reducirá el riesgo de lesiones

personales graves.

• No cargue la batería a una temperatura inferior a 40°F (4°C) o superior a

100°F (40°C)). Esto es importante ya que puede evitar daños graves a la

ADVERTENCIA:

Lea y comprenda todas las

instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuación puede provocar descargas eléctricas,

incendios y/o lesiones personales graves:

batería. Se puede obtener una vida útil más larga y un mejor rendimiento si

el paquete de baterías se carga cuando la temperatura del aire está entre

64°F (18°C) y 75°F (24°C).

• Cuando la batería no esté en uso, manténgala alejada de otros objetos

metálicos como: clips, monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Un cortocircuito entre los terminales de la batería puede provocar chispas,

quemaduras o un incendio.

• Mantenga la batería fuera del alcance de los niños.

CARGADOR DE BATERÍA Para uso exclusivo con la batería 18LB2006-CN,

18LB4006-CN.

• Para reducir el riesgo de lesiones, cargue sólo las baterías recargables de

iones de litio especicadas. Este cargador sólo es compatible con baterías

de iones de litio. Otros tipos de baterías pueden explotar, causando lesiones

personales o daños.

• No cargue la batería en un lugar húmedo o mojado. Seguir esta norma

reducirá el riesgo de descarga eléctrica.

• Mantenga el cable y el cargador alejados del calor para evitar daños en la

carcasa o en las piezas internas.

• No utilice el cargador con un cable o enchufe dañado, ya que podría

provocar un cortocircuito y una descarga eléctrica. Si está dañado, deje de

utilizarlo inmediatamente. Sustituya el cargador por un modelo idéntico al

indicado en este manual.

• No utilice un cargador que se haya caído o haya recibido un golpe fuerte.

• No desmonte el cargador. Llévelo a un centro de servicio cualicado para su

revisión o sustitución. Un montaje incorrecto puede provocar un riesgo de

descarga eléctrica o incendio.

• No abuse del cable del cargador. No utilice nunca el cable para transportarlo,

tirar de él o desenchufarlo.

• Mantenga el cable alejado del calor, aceite, bordes alados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

Si el cable del cargador está dañado, sustitúyalo por un modelo idéntico al

indicado en este manual.

•

Un cargador adecuado para un tipo de batería puede crear riesgo de incendio

si se utiliza con otro tipo de batería.

• Cargue la batería a la temperatura de carga normal entre 40°F (4°C) y 100°F

(40°C).

• Evite daños mecánicos en el cargador. Esto puede provocar cortocircuitos

internos.

• No utilice el cargador sobre supercies fácilmente inamables (por ejemplo,

papel, textiles, etc.). El calentamiento del cargador de baterías durante el

proceso de carga podría suponer un riesgo de incendio.

• No toque nunca el enchufe con las manos mojadas.

• Los niños deben ser supervisados para asegurarse de que no juegan con el

cargador.

CUMPLIMIENTO FCC

Este dispositivo cumple con el Inciso 15 de las Regulaciones FCC. El uso está

sujeto a las dos siguientes condiciones:

• Este dispositivo no puede provocar interferencia dañina.

• Este dispositivo debe aceptar cualquier interferencia recibida, incluida la

interferencia que pueda provocar un funcionamiento no deseado.

NOTA: Este equipo ha sido probado por cuanto a su cumplimiento con los

límites de un dispositivo digital Clase B, según el inciso 15 de las Regulaciones

FCC. Estos límites están diseñados para proporcionar una correcta protección

contra interferencias perjudiciales en instalaciones residenciales.

Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, de

no instalarse y usarse según las instrucciones, puede provocar interferencia

dañina sobre las comunicaciones por radio. Sin embargo, no existe garantía

alguna de que no puedan producirse interferencias en una instalación en

particular.

Si este equipo provoca interferencias perjudiciales en la recepción de radio

o televisión, lo cual se puede determinar con tan solo apagar y encender el

equipo, se recomienda corregir tales interferencias mediante uno o más de los

métodos que se indican a continuación:

• Cambie la posición o el lugar de la antena receptora.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo a una toma de corriente de un circuito distinto al que está

conectado el receptor.

• Consulte al representante de ventas o a un técnico de radio/TV cualicado

para obtener asistencia.

Consulte las instrucciones con frecuencia y utilícelas para instruir a otras

personas que puedan utilizar este producto. Si presta este producto a alguien,

préstele también estas instrucciones

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico

SÍMBOLOS

Las siguientes palabras y significados están diseñados para explicar los niveles de riesgo

asociados a este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO

Indica una situación peligrosa inminente la cual, de no

evitarse, podría causar la muerte o lesiones severas.

ADVERTENCIA

Indica una situación potencialmente peligrosa la cual, de

no evitarse, podría causar la muerte o lesions severas.

PRECAUCIÓN

Indica una situación potencialmente peligrosa, la cual, de

no evitarse, podría causar una lesión menor o moderada.

AVISO

(Sin símbolo de alerta de seguridad) Indica una situación

que podría causar daños a la propiedad.

DESEMPAQUE Y REVISIÓN DEL

CONTENIDO DE LA CAJA

Elimine todo el contenido de la caja. Retire el cabezal

motriz y extraiga el contenido del tanque recolector.

Revise cada artículo en contraste con la lista de

contenidos de la caja.

Lista de Contenidos de La Caja:

Llave

Descripción.........................................................

Cuerpo principal de la aspiradora.......................

Batería................................................................

Cargador..…….....………....…….…….……........

Base de carga.....................................................

Herramienta para hendiduras 2 en 1 con cepillo....

Filtro de cartucho................................................

Adaptador de boquilla de inado........................

Adaptateur de la brosse à poussière..................

Manguera...........................................................

Boquilla accesorio con adaptador de rastrillo de

pelo para mascotas............................................

Manual del usuario....…..…............…...….….….

NOTA: la manguera y los accesorios de esta aspiradora

tienen un diámetro de 1-1/4 pulgadas (32 mm).

A B C

Qté

Espacio de

la batería

Manilla

Manguera

Pestillos de

la tapa

(delantera y trasera)

Interruptor encendido/

apagado

Cubierta de la caja de

herramientas

Puerto de soplido

Boquilla accesorio con

adaptador de rastrillo de

pelo para mascotas

Tanque recolector

Puerto de

aspirado

Batería

Botón de liberación

de la batería

Indicador de

carga de la batería

Base de carga

Indicadores

del cargador

Puerto de carga

Cargador

Enchufe del

cargador

INSTRUCCIONES GENERALES

DE ENSAMBLAJE

1. Verique que la batería no esté instalada.

2. Suelte los seguros.

3. aque el contenido del tanque recolector y asegúrese de tener todas las piezas que se indican

en la página 53.

INSTALACIÓN Y EXTRACCIÓN DE LA MANGUERA

1. Tire del extremo de trabajo de la manguera fuera del almacenamiento de la manguera (Fig. 1).

2. El otro extremo de la manguera ya está conectada al puerto de aspirado; asegúrese de que

esté asegurada.

3. Esta aspiradora en seco/mojado también puede funcionar como sopladora. Para usar como

soplador, conecte el extremo más grande de la manguera al puerto del soplador (Fig. 2).

INSTALACIÓN Y EXTRACCIÓN DE ACCESORIOS

Elija los accesorios deseados y presione en el extremo más pequeño de la manguera (Fig. 3).

NOTA: Esta aspiradora húmeda/seca viene con una boquilla adaptadora de utilidad. Este

accesorio se puede utilizar como una boquilla para área mojada, un cepillo o un rastrillo para el

pelo de mascotas. Para usar los adaptadores deslizables, siga estas instrucciones:

1. Elija el cepillo o el adaptador de rastrillo para el pelo de la mascota.

2. Con la boquilla hacia arriba, deslice el adaptador sobre la boquilla de la utilidad/carro hasta que

encaje en su lugar (Fig. 4).

3. Para quitar, presione la pestaña en el lado derecho del adaptador y deslícela fuera de la boquilla

de accesorio/carro (Fig. 5).

MONTAJE DE LA CARGADOR

El cargador viene ensamblado y listo para usar. Si no está ensamblado, inserte el enchufe del

cargador en el puerto de carga de la base de carga hasta el tope (Fig. 6).

FUNCIONAMIENTO GENERAL

CARGA DE LA BATERÍA

NOTA: Cárguelo completamente antes de utilizarlo por primera vez.

PANNEAU LED DE LA BATTERIE

Le panneau se compose de 3 LED sur la batterie. Appuyez sur le bouton et maintenez-le enfoncé,

puis relâchez-le, les LED vous indiqueront les niveaux de charge.

Le niveau de charge de la batterie peut être vérié soit lorsque la batterie est xée sur le chargeur,

soit lorsqu'elle est retirée du chargeur.

NOTA: Recargue la batería a una temperatura entre 40°F (4°C) y 100°F (40°C). Si la batería está

caliente, deje que se enfríe antes de recargarla.

Utilice únicamente el cargador

recomendado por el fabricante.

LEDs en batería

(iluminación

continua)

Capacidad de la

batería

3 LED

70-100%

2 LED (naranja y rojo)

31-69%

1 LED (sólo rojo) 5-30% (requiere recarga).

Indicadores luminosos

Rojo

Naranja

Verde

Botón

OPERACIÓN DEL CARGADOR

Enchufe el cargador en una toma de corriente. El indicador verde del cargador debe encenderse.

2. Alinee la ranura del paquete de baterías con el riel del cargador. Deslice el cargador dentro del

paquete de baterías hasta que quede jo en su lugar (Fig. 1). El indicador rojo del cargador debe

encenderse.

Permita suciente tiempo de carga. Puede tomar más de 80 minutos para cargarse completamente

agotada.

4. Una vez completada la carga, el indicador rojo del cargador debe apagarse y el indicador verde

del cargador debe encenderse. Desconecte el cargador de la fuente de alimentación y retírelo

de la batería.

NOTA: Es normal que el paquete de baterías y el cargador se calienten (pero no ardiendo) durante el

proceso de la carga. Si la batería no se carga correctamente, asegúrese de que la toma de corriente

esté en operación. ¡Siempre cargue la batería antes de almacenarla!

Indicador del

Cargador

(Verde)

Indicador del

Cargador

(Rojo)

ADVERTENCIA:

Las luces indicadoras del cargador muestran el estado del cargador:

Indicador de

Cargador Verde

Indicador de

Cargador Rojo

Estado

Encendido

Apagado

Cargador conectado a la fuente de

alimentación (en espera)

Apagado

Encendido

Cargando

Encendido

Apagado

Totalmente cargado

INSTALACIÓN Y EXTRACCIÓN DE LA BATERÍA

1. Mueva el interruptor de Encendido/Apagado hacia la posición de apagado “O” (Fig. 1).

2. Abra la tapa del compartimento de la batería.

3. Para insertar la batería, deslícela dentro del compartimiento de la batería hasta que encaje en

su lugar (Fig. 2).

4. Para extraer la batería, presione el pestillo y extráigala del compartimiento de la batería (Fig. 3).

ENCENDIDO/DETENCIÓN DE LA ASPIRADORA EN SECO/MOJADO

Para encender la aspiradora en seco/mojado, mueva el interruptor hasta la posición de encendido

“I” (ENCENDIDO) (Fig. 4). Para apagar la aspiradora en mojado/seco, coloque el interruptor en la

¡Siempre cargue la batería antes de

almacenarla! Cargue la batería hasta su carga completa o al menos hasta

la mitad antes de guardarla. Si la herramienta no se usa durante largos

períodos de tiempo, cargue la batería cada 3 a 6 meses.

Es importante desconectar el cargador de la fuente de alimentación una

vez nalizada la carga.

Enfríe la batería de un producto recién operado durante

aproximadamente 20 minutos antes de intentar recargarla.

Para reducir el riesgo de descargas

eléctricas, este aparato tiene un enchufe polarizado (una patilla es más ancha

que la otra). Este enchufe encajará en un tomacorriente polarizado solo de

una manera. Si el enchufe no encaja completamente en el tomacorriente,

inviértalo. Si aún no encaja, comuníquese con un electricista calicado para

instalar el tomacorriente adecuado. No cambie el enchufe de ninguna manera.

ADVERTENCIA:

Tras ciclos de carga continuos o repetidos sin interrupción, es posible que el cargador se caliente.

Esto es normal y no indica un defecto técnico del cargador de baterías.

ASEGÚRESE DE LEER, COMPRENDER Y

APLICAR LA INFORMACIÓN TITULADA “INSTRUCCIONES DE SEGURIDAD

IMPORTANTES”. NO ASPIRE EN ZONAS CON GASES, VAPORES O

POLVOS INFLAMABLES EN EL AIRE. ENTRE LOS GASES O VAPORES

INFLAMABLES SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES:

FLUIDO DE ENCENDEDOR, LIMPIADORES TIPO SOLVENTES, PINTURAS

EN BASE A ÓLEO, BENCINA, ALCOHOL O SPRAYS DE AEROSOLES.

ENTRE LOS POLVOS EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A,

LOS SIGUIENTES: CARBÓN, MAGNESIO Y GRÁNULOS O PÓLVORA DE

ARMAS. PARA REDUCIR LOS RIESGOS A LA SALUD PROVOCADOS POR

VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

ADVERTENCIA:

OPERACIÓN DE ASPIRADO EN SECO

Verifique que el filtro del cartucho esté montado de forma segura (Fig. 1) Para obtener

instrucciones de instalación, consulte la página 62.

2. Inserte la manguera en el puerto de aspirado (Fig. 2).

3. Inserte los accesorios requeridos en el extremo libre de la manguera (Fig. 3).

4. Asegúrese de que la batería esté instalada correctamente (Fig. 4). Para obtener instrucciones

de instalación, consulte la página 56.

Asegúrese de que la manguera esté bien sujeta. Ponga el interruptor en la posición "I"

(Encendido) para encender la aspiradora y comenzar a aspirar (Fig. 5).

Au terme de l’aspiration, ou lorsque le réservoir collecteur est plein, coupez le moteur en

positionnant le commutateur sur « O » (OFF [Arrêt]) (Fig. 6).

O = APAGADO I = ENCENDIDO

7. Retire la batería (Fig. 7).

8. Vaciar el depósito de recogida en un recipiente adecuado (Fig. 8).

posición “O” OFF (APAGADO) (Fig. 5).

O = APAGADO I = ENCENDIDO

OPERACIÓN DE ASPIRADO EN MOJADO

NOTA: El ltro incluido puede usarse para aspirar en seco o mojado.

Verique que el ltro del cartucho esté montado de forma segura (Fig. 1) Para obtener instrucciones

de instalación, consulte la página 62.

2. Inserte la manguera en el puerto de aspirado (Fig. 2).

3. Inserte los accesorios requeridos en el extremo libre de la manguera (Fig. 3).

4. Asegúrese de que la batería esté instalada correctamente (Fig. 4). Para obtener instrucciones de

instalación, consulte la página 56.

5. Asegúrese de que la manguera esté bien sujeta. Ponga el interruptor en la posición "I"

(Encendido) para encender la aspiradora y comenzar a aspirar (Fig. 5).

6. Una vez que haya completado la aspiración, o cuando el depósito de recolección esté lleno,

apague el motor colocando el interruptor en la posición “O” OFF (APAGADO) (Fig. 6).

O = APAGADO I = ENCENDIDO

7. Retire la batería (Fig. 7).

8. Vacíe el tanque recolector; luego, limpie y seque tanto el interior como el exterior antes de

almacenarlo (Fig. 8).

¡IMPORTANTE! Al aspirar grandes cantidades de líquido, no sumerja la boquilla completamente

en el líquido; deje una brecha en la punta de la abertura de la boquilla para permitir el ingreso de

aire. La máquina posee una válvula otante que detiene la succión cuando el tanque recolector

alcanza su capacidad máxima. Sentirá un incremento en la velocidad del motor. Cuando esto

suceda, apague la máquina, retire la batería y vacíe el líquido en un receptáculo apto o drenaje.

Para seguir aspirando, vuelva a colocar el tanque recolector con la tapa de drenaje. Tras aspirar,

apague la máquina y saque el enchufe de la toma de corriente. Vacíe el tanque recolector; luego,

limpie y seque tanto el interior como el exterior antes de almacenarlo.

¡RECUERDE! El ltro de cartucho debe secarse al aire e instalarse antes de volver a aspirar en

seco.

OPERACIÓN DE SOPLADO

Esta aspiradora en seco/mojado se convierte en sopladora extraíble y se puede usar para soplar

hojas en patios, terrazas y patios. Para usar la sopladora extraíble, siga las instrucciones.

1. Asegúrese de que el tanque recolector esté vacío antes de usarlo como soplador. Limpie toda

la suciedad y los restos de la manguera y el tanque recolector.

2. Conecte la manguera en el puerto de soplado (Fig. 1).

3. Inserte los accesorios requeridos en el extremo libre de la manguera.

4. Asegúrese de que la batería esté instalada correctamente (Fig. 2). Para obtener instrucciones

de instalación, consulte la página 56.

5. Asegúrese de que la manguera esté bien sujeta. Ponga el interruptor en la posición "I"

(Encendido) para encender la aspiradora (Fig. 3).

6. Una vez que haya completado el soplado, apague el motor colocando el interruptor en la

posición “O” OFF (APAGADO) (Fig. 4).

7. Retire la batería (Fig. 5).

SIEMPRE USE GAFAS DE SEGURIDAD

QUE CUMPLAN CON ANSI Z87.1 (O EN CANADÁ, CSAZ94.3) ANTES

DE UTILIZAR EL SOPLADOR.

UTILICE UNA MÁSCARA ANTIPOLVO SI

EL SOPLIDO CREA POLVOS QUE SE PUEDAN INHALAR.

ADVERTENCIA:

MANTENGA A LAS PERSONAS ALEJADAS

DE LOS SEDIMENTOS QUE SOPLE LA ASPIRADORA.

PRECAUCIÓN:

FUNCIONAMIENTO DEL ADAPTADOR

DE LA BOQUILLA DEL INFLADOR

CÓMO INFLAR UN OBJETO

El adaptador de boquilla de inador incluido permite que se use cualquier aspiradora en mojado/

seco con una función de soplador para inar artículos como colchones de aire y dispositivos

de otación recreativa. Estas boquillas también se pueden usar para enfocar el ujo de aire,

permitiendo un soplado más concentrado.

1. Asegúrese de que el depósito de recolección esté vacío antes de usar la aspiradora de aire en

mojado/seco para inar.

2. Conecte la manguera en el puerto de soplado (Fig. 1).

3. Empuje la boquilla del inador deseada en el extremo libre de la manguera (Fig. 2).

4. Asegúrese de que la batería esté instalada correctamente. Para ver las instrucciones de

instalación, consulte la página 56.

5. Inserte la boquilla del inador en la válvula de aire del artículo que se está inando (Fig. 3).

6. Encienda el motor moviendo el interruptor hacia la posición “I” (ENCENDIDO). Una vez

que haya completado el inado, apague el motor colocando el interruptor en la posición “O”

(APAGADO).

7. Retire la batería.

CÓMO DESINFLAR UN OBJETO

1. Conecte la manguera en el puerto de aspirado (Fig. 4).

2. Empuje la boquilla del inador deseada en el extremo libre de la manguera (Fig. 2).

3. Asegúrese de que la batería esté instalada correctamente. Para ver las instrucciones de

instalación, consulte la página 56.

4. Inserte la boquilla del inador en la válvula de aire del elemento que se va a desinar.

5. Encienda el motor moviendo el interruptor hacia la posición “I” (ENCENDIDO). Una vez que haya

terminado de desinar, apague el motor colocando el interruptor en la posición “O” (APAGADO).

6. Retire la batería.

MANTENIMIENTO

VACIADO Y LIMPIEZA DEL TANQUE RECOLECTOR

1. Verique que la batería se haya retirado del compartimiento de la batería (Fig. 1).

2. Desconecte la manguera de la aspiradora.

3. Desmonte los pestillos y retire el cabezal del motor del tanque recolector. Coloque el cabezal

motriz boca abajo sobre una supercie suave y limpia.

4. Extraiga todo el sedimento del tanque recolector y límpielo usando una solución suave de agua

y jabón. Deje que se seque antes de reemplazar el cabezal de potencia (Fig. 2).

ALMACENAMIENTO

Antes de almacenar su aspiradora, debe vaciar y limpiar el tanque recolector. La batería debe

almacenarse en un lugar seco. Los accesorios deben limpiarse y almacenarse de manera tal que

puedan estar disponibles cuando sean necesarios. Almacene la aspiradora en seco/mojado en

interiores.

REPARACIONES

Las reparaciones de esta aspiradora en seco/mojado deben ser realizadas solo por personal de

servicio calicado, usando piezas de repuesto idénticas a las originales.

PARA REDUCIR EL RIESGO DE LESIONES,

SIEMPRE DESCONECTE EL CARGADOR Y RETIRE EL PAQUETE

DE BATERÍAS DEL CARGADOR O DE LA HERRAMIENTA ANTES DE

REALIZAR CUALQUIER MANTENIMIENTO. NUNCA DESMONTE LA

HERRAMIENTA, EL PAQUETE DE BATERÍAS O EL CARGADOR.

¡IMPORTANTE! ANTES DE LIMPIAR LA ASPIRADORA O DE REALIZAR

CUALQUIER MANTENIMIENTO, ASEGÚRESE DE QUE LA HERRAMIENTA

ESTÉ ENCENDIDA Y QUITE LA BATERÍA PARA EVITAR EL ARRANQUE

ACCIDENTAL.

¡ADVERTENCIA!

INSTALACIÓN Y LIMPIEZA DEL FILTRO

DE CARTUCHO

INSTALACIÓN DEL FILTRO DE CARTUCHO

1. Verique que la batería esté desconectada (Fig. 1).

2. Saque el cabezal de alimentación y colóquelo en posición boca abajo.

3. Instale el ltro de cartucho sobre la jaula del ltro, asegurándolo con la tuerca retén. No apriete

más de la cuenta (Fig. 2).

EXTRACCIÓN Y LIMPIEZA DEL FILTRO DEL CARTUCHO

Desenrosque la tuerca de retención girando en sentido contrario a las agujas del reloj (Fig. 3).

2. Sostenga y tire cuidadosamente del ltro de cartucho para extraerlo.

3. Limpie el ltro del cartucho cepillando o enjuagando los restos (Fig. 4).

4. Instale un ltro limpiado o nuevo como se indica en los pasos 2 y 3 de la sección INSTALACIÓN

DEL FILTRO DE CARTUCHO.

5. Los ltros para aspirado en mojado se deben sacar y dejar secar al aire durante antes de

instalarlos en el receptáculo del ltro.

ELIMINACIÓN DE BATERÍAS SIN PELIGRO

PARA EL MEDIO AMBIENTE

Las baterías utilizadas en este paquete de baterías contienen los siguientes materiales

tóxicos y corrosivos: iones de litio, un material tóxico.

Para evitar lesiones y riesgos de incendio, explosión o descarga eléctrica, y para evitar

daños al medio ambiente:

• Cubra las terminales de la batería con cinta adhesiva resistente.

• NO intente extraer ni destruir ninguno de los componentes del paquete de baterías.

• NO intente abrir el paquete de baterías.

• Si se produce una fuga, los electrolitos liberados son corrosivos y tóxicos. NO deje que la

solución entre en contacto con los ojos o la piel y no la trague.

• NO coloque las baterías dañadas o defectuosas en la basura doméstica habitual.

• NO las incinere.

• NO coloque las baterías donde puedan formar parte de ningún vertedero de residuos o ujo de

residuos sólidos municipales.

• Lleve las baterías a un centro de reciclaje o de eliminación certicado.

Todos los materiales tóxicos deben

desecharse de manera especíca para evitar la contaminación

del medio ambiente. Antes de desechar los paquetes de baterías

de iones de litio dañados o desgastados, póngase en contacto

con su agencia local de eliminación de residuos o con la Agencia

de Protección Ambiental local para obtener información e

instrucciones especícas.

Si el paquete de baterías se agrieta o se

rompe, con o sin fugas, no lo recargue ni lo utilice. Deséchelo y

reemplácelo con un nuevo paquete de baterías.

¡NO INTENTE REPARARLO!

ADVERTENCIA:

RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN

La aspiradora no funciona.

La batería no tiene energía. Cargue la batería.

La batería no se insert

correctamente.

Inserte la batería

correctamente.

Está usando una batería incorrecta.

Asegúrese de usar solo la

batería y cargador incluidos con

su producto.

La potencia de la aspiradora

es baja.

Hay un bloqueo en la manguera y

entrada del tanque recolector.

Revise la manguera y la

entrada del tanque en busca de

obstrucciones.

El ltro está saturado de polvo no.

Saque el ltro y límpielo, o bien

instale un nuevo ltro.

El tanque recolector está lleno. Vacíe el tanque recolector.

Baja capacidad de la batería. Cargue la batería.

La aspiradora se apaga

sola.

La batería no tiene capacidad. Cargue la batería.

La batería puede estar agotada. Cargue la batería.

Hay un escape de polvo

desde la aspiradora.

El ltro no está instalado o está

instalado de forma incorrecta.

Revise que el ltro esté bien

instalado.

El ltro está dañado. Cambie el ltro.

ADVERTENCIA:

PARA EVITAR EL RIESGO DE SUFRIR

DESCARGAS ELÉCTRICAS, RETIRE LA BATERÍA ANTES DE

INTENTAR SOLUCIONAR CUALQUIER PROBLEMA.

VISTA EXPANDIDA

LISTA DE PIEZAS

Pieza Número de dibujo Descripción Cantidad

1 Conjunto de piezas del cabezal motriz 1

2 551346102 Filtro de cartucho 1

2.1 551346103 Tuerca de retención 1

3 Tanque recolector 1

4 551346105 Pestillo de la tapa de la caja de herramientas 2

5 551346110 Manguera 1

6 551346112 Herramienta para hendiduras 2 en 1 con cepillo 1

7 551346111 Adaptador de boquilla de inado 1

8 551346106 Boquilla adaptable para coche 1

9 551346114 Adaptador para rastrillo 1

10 551346113 Adaptador para cepillo de polvo 1

11 541034102 Cargador 1

12 541034103 Batería 1

Vacmaster DVTB202 0902 Armor All 20V Cordless Vac –

Product's Documents

OPERATOR'S MANUAL Now

Specifications

Vacmaster DVTB202 0902 Questions and Answers
