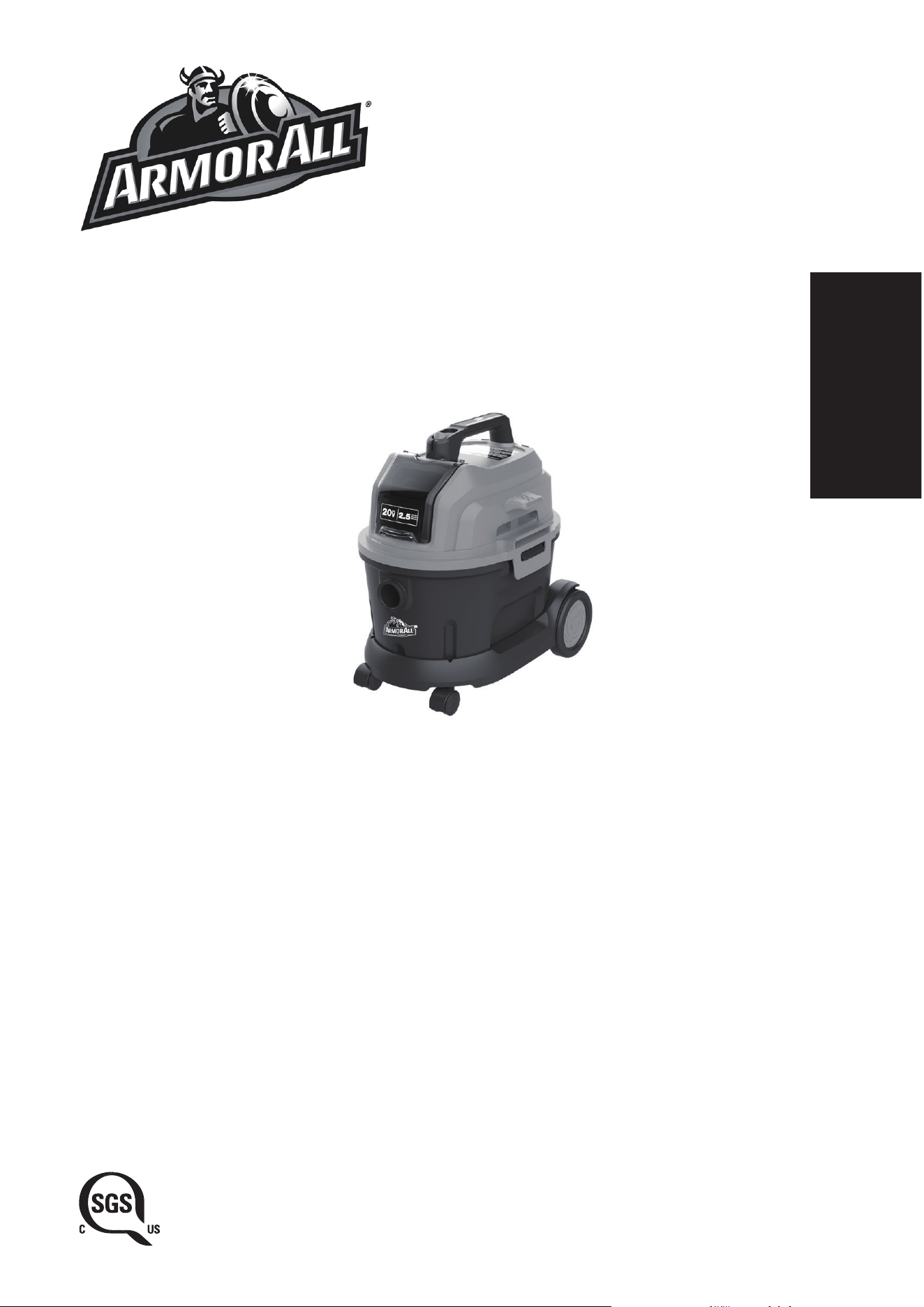

Vacmaster DAA202W 0901 Armor All 2.5 Gallon 20V Cordless Vac User Manual

Operator’s Manual

Manuel d’utilisation

Manual del usuario

20V MAX Cordless Wet/Dry Vacuum

AsSLrateur 6ec et +umLde saQs ¿l 20 V MAX

Aspiradora Inalámbrica en Mojado/Seco de

20V MAX

P. 0 2

P. 2 2

P. 4 4

Distributed by /

Distribué par / Distribuido por:

Cleva North America

601 Regent Park Court

Greenville, SC 29607

1-866-384-8432

is used under license by Cleva North America, Inc.

Auto qui est utilisée sous licence par Cleva North America, Inc.

Auto y se utiliza bajo licencia de Cleva North America, Inc.

FOR YOUR SAFETY

Read and understand this manual before use. Keep this manual for future reference.

POUR GARANTIR VOTRE SÉCURITÉ

Lisez et comprenez ce manuel avant toute utilisation de l’appareil.

Conservez le présent manuel a¿n de pouvoir vous y référer ultérieurement.

POR SU SEGURIDAD

Lea y comprenda este manual antes de usar el producto.

Conserve este manual para futura referencia.

2.5 Gallon / 2,5 Gallons / 2,5 Galones

• Model No.

• Référence de modèle

• N° de modelo

DAA202W 0901

Warranty.........................................................................................................................................

Important Safety Instructions.........................................................................................................

Symbols.........................................................................................................................................

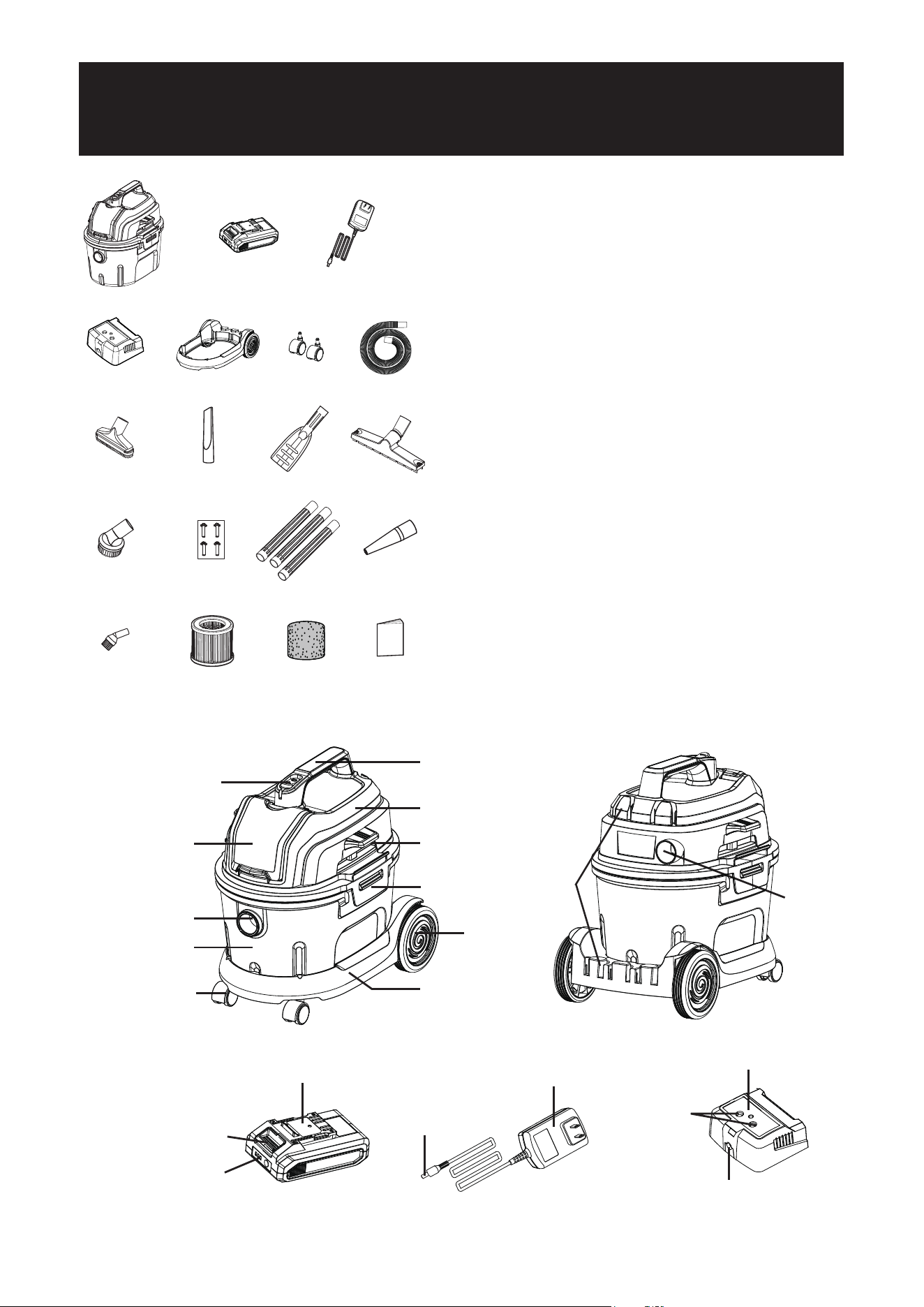

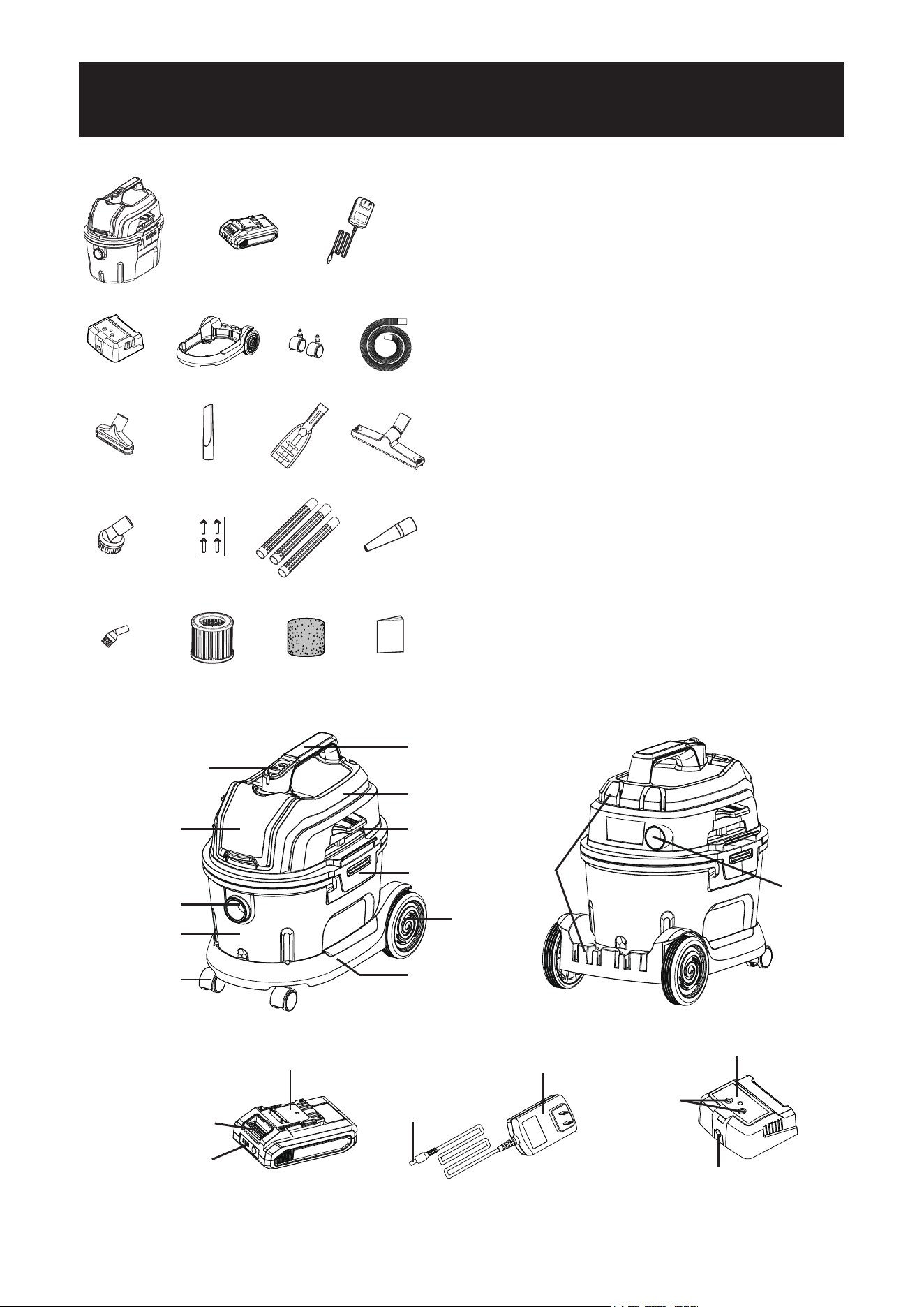

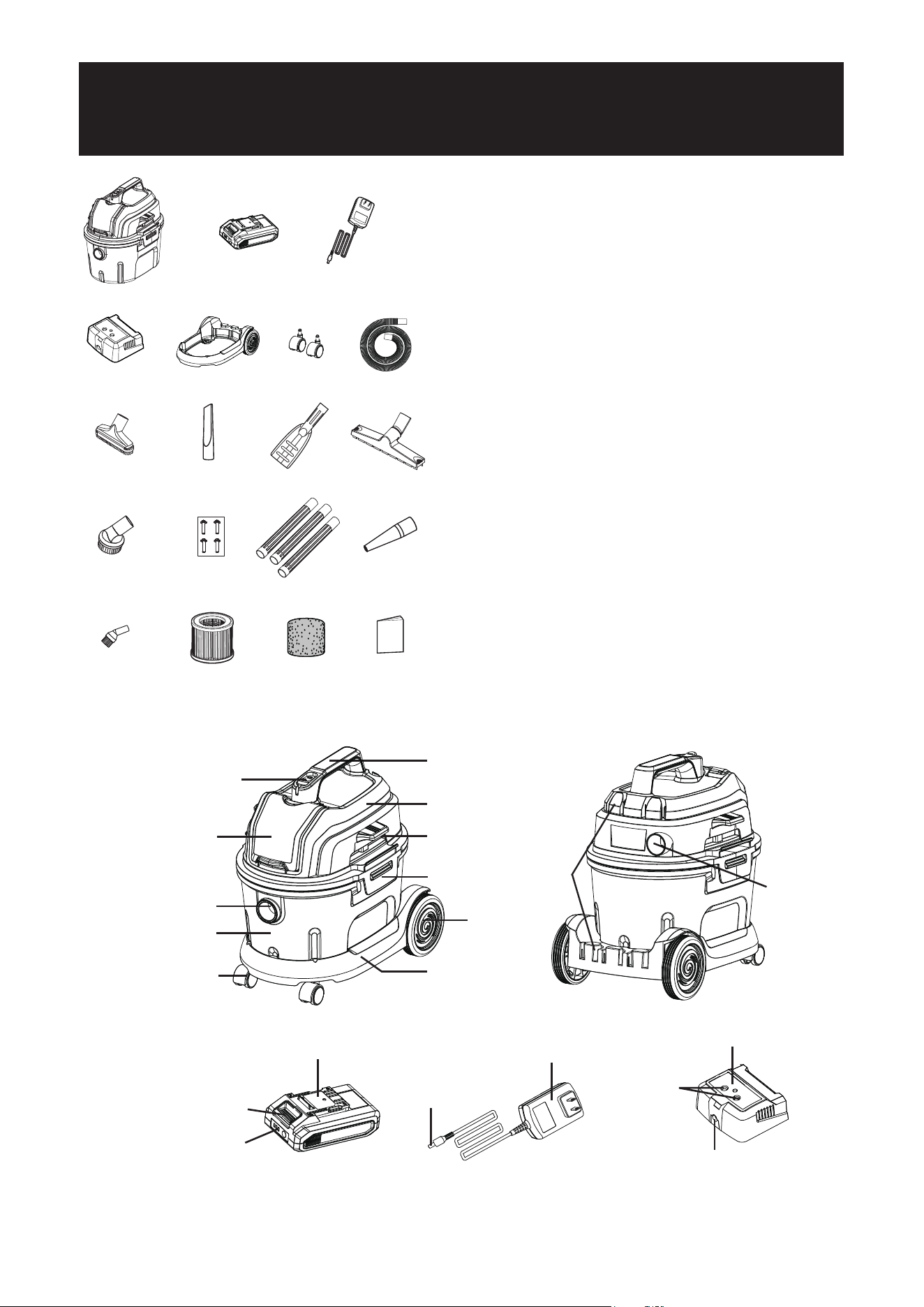

Unpacking & Checking Carton Contents........................................................................................

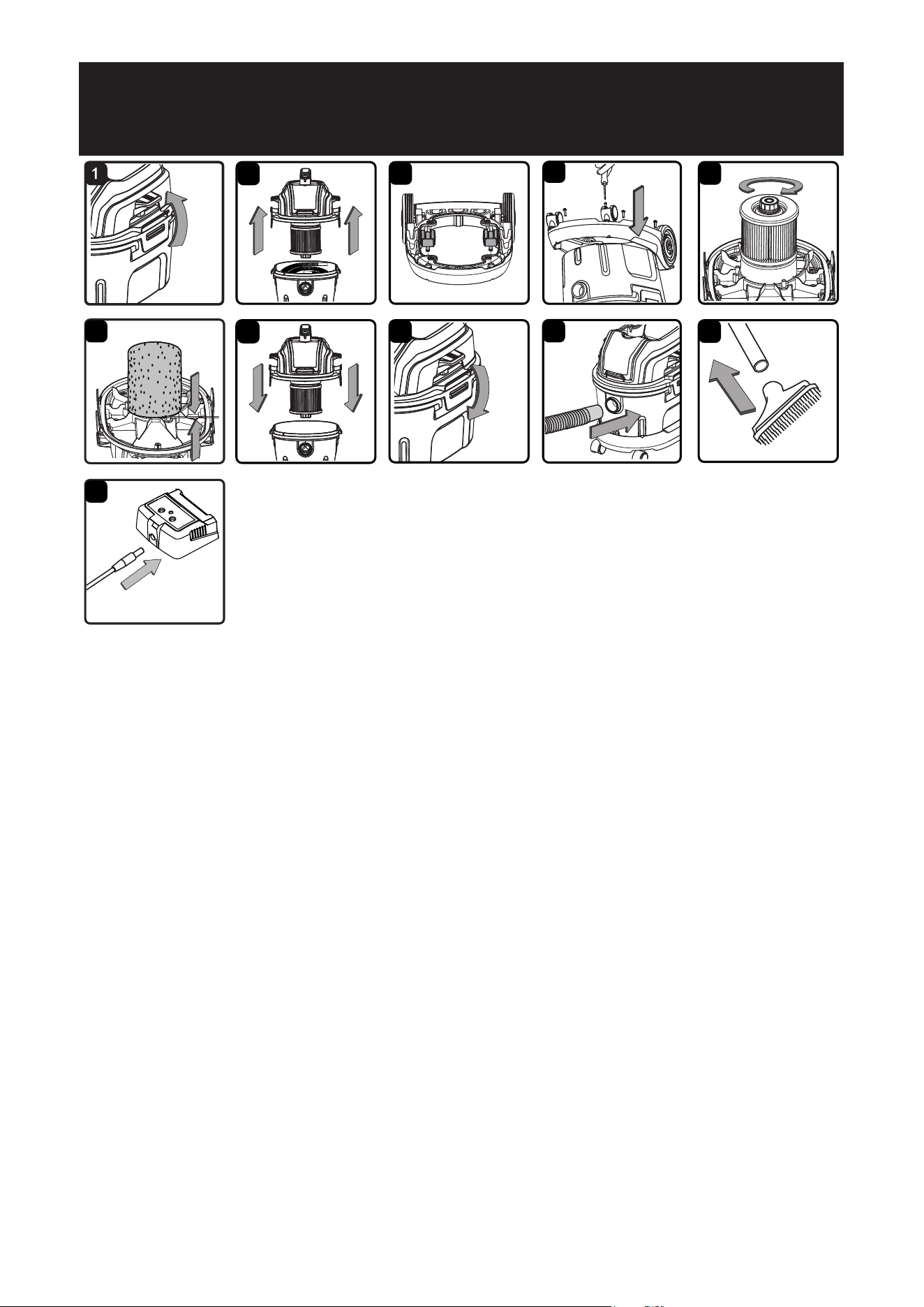

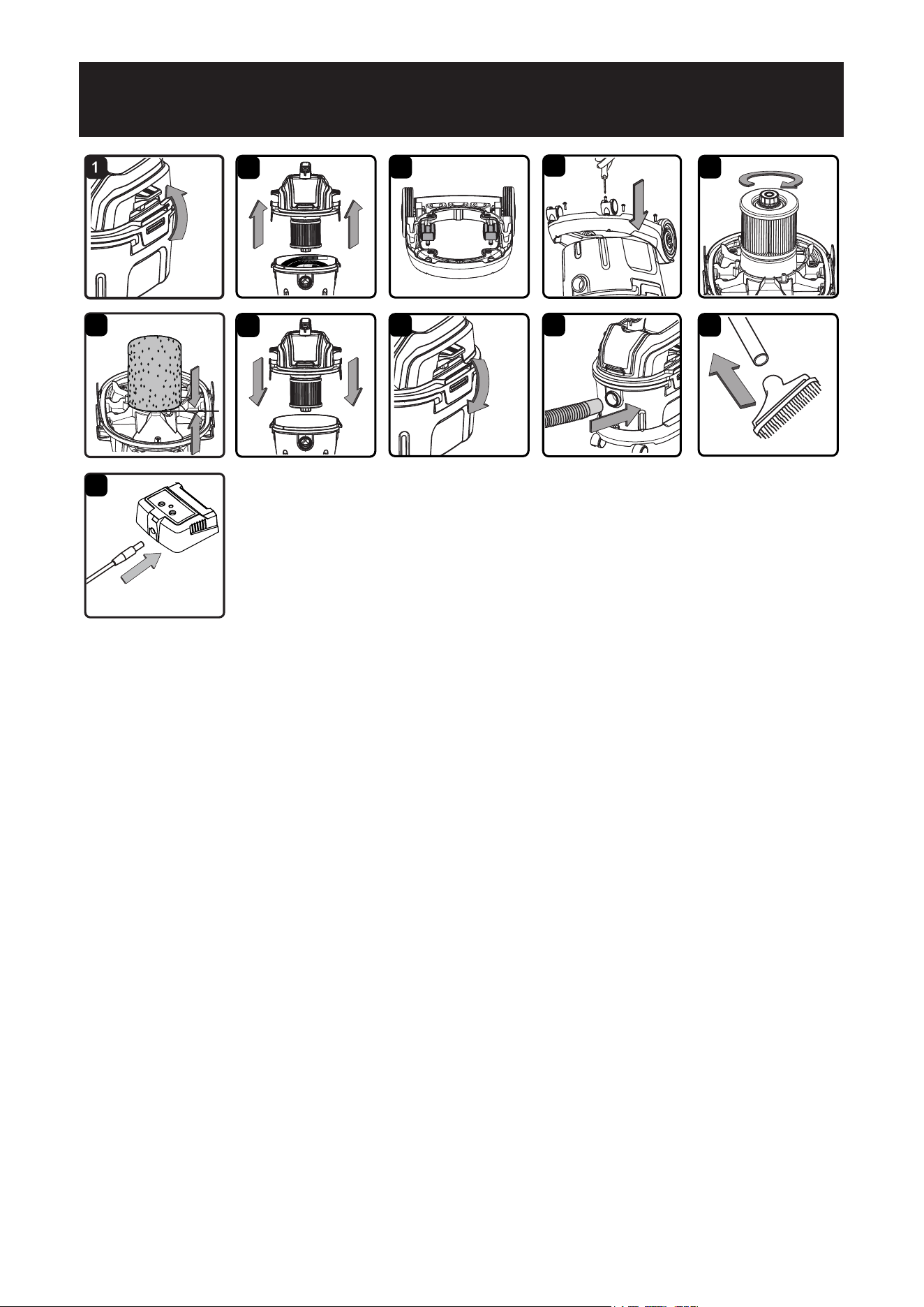

General Assembly Instructions.......................................................................................................

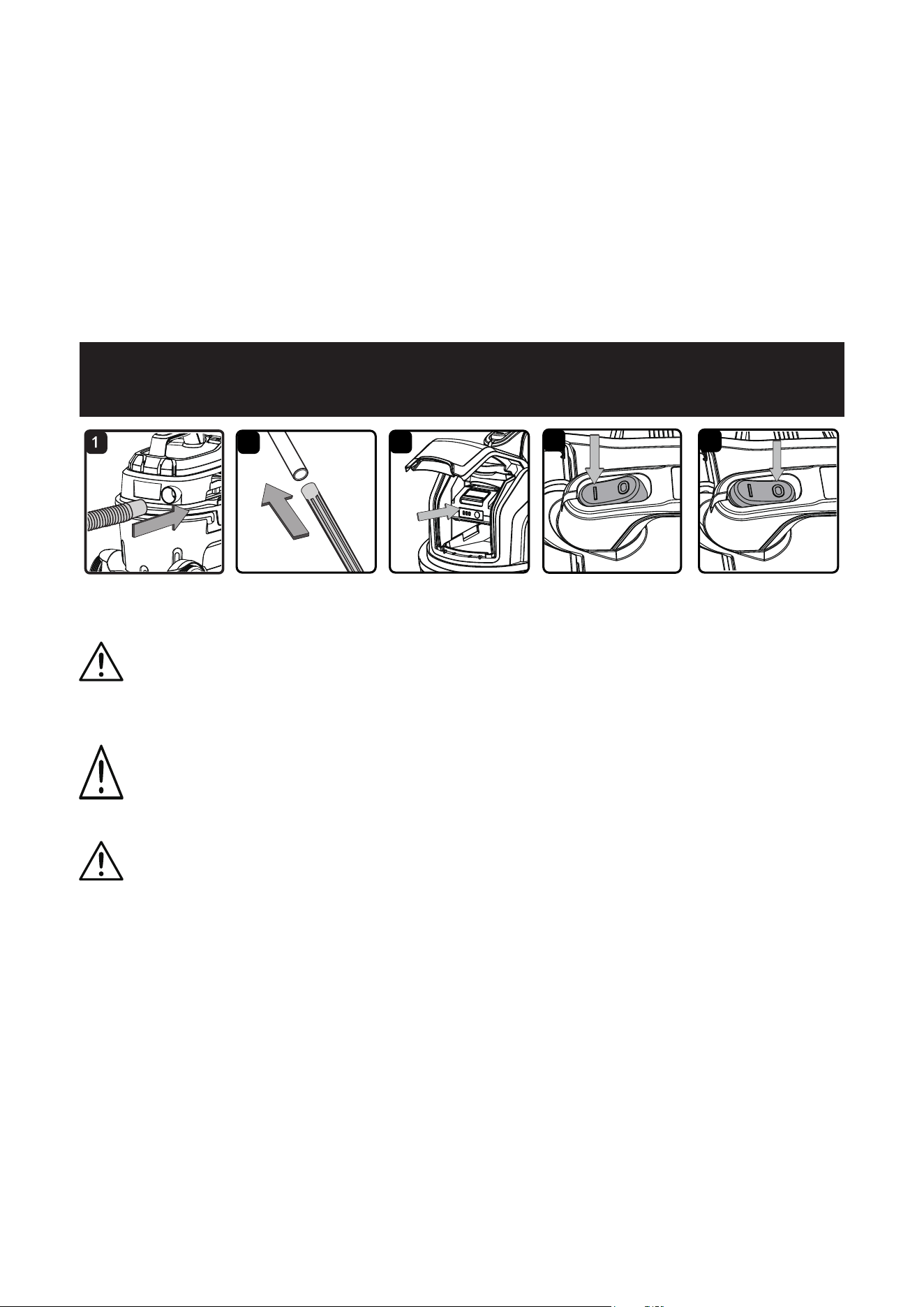

General Operation..........................................................................................................................

Dry Vacuum Operation...................................................................................................................

Liquid Vacuum Operation...............................................................................................................

Blower Operation...........................................................................................................................

Maintenance...................................................................................................................................

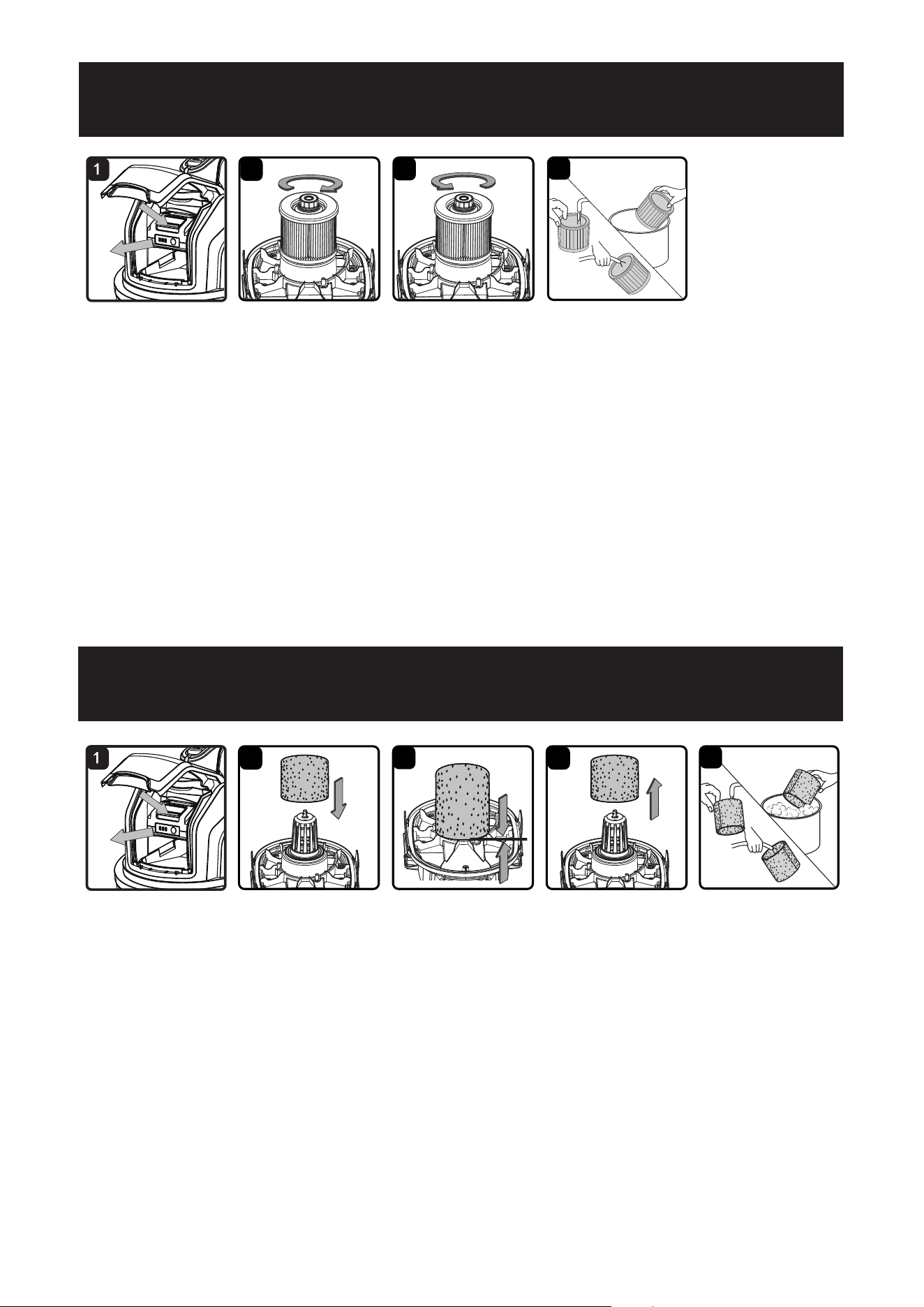

Installing & Cleaning Cartridge Filter..............................................................................................

Installing & Cleaning Foam Wet Filter.............................................................................................

Environmentally Safe Battery Disposal..........................................................................................

Troubleshooting.............................................................................................................................

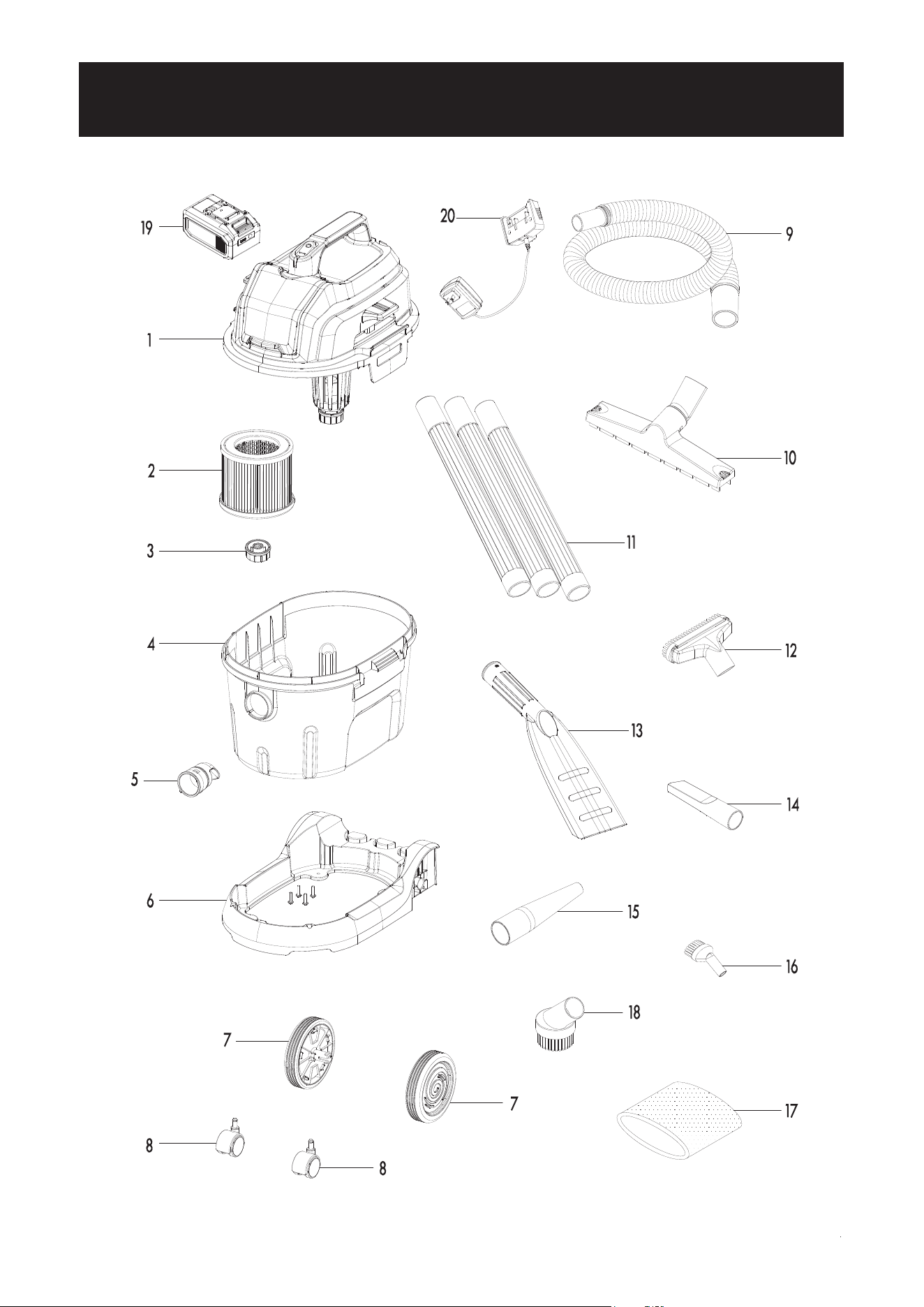

Exploded View...............................................................................................................................

Parts List........................................................................................................................................

SECTION PAGE

Thank you for purchasing this Armor All

wet/dry vacuum cleaner. Feel confident that with

our Armor All

wet/dry vac you are obtaining a high-quality product engineered for optimal

performance. This vacuum is capable of picking up liquids and dry materials.

IMPORTANT INFORMATION

GALLONS

"Tank Size" refers to the actual tank volume and does not reflect capacity available during

operation.

PEAK HP

"Peak Horsepower" is a term used in the wet-dry vac industry for consumer comparison purposes.

It does not denote the operational horsepower output of a wet-dry vac, but rather the horsepower

output of a motor, including the motor’s inertial contribution, achieved in laboratory testing. In

actual use, motors do not operate at the peak horsepower shown.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS.

TABLE OF CONTENTS

WARRANTY

We take pride in producing a high-quality, durable product. This vacuum carries a limited two

(2) year warranty against defects in workmanship and materials from date of purchase (or, for

deliveries in the State of California, two years from the date of delivery), under normal household

use. Please keep your receipt as proof of purchase. This warranty gives you speci¿c legal rights,

and you may have other rights, which vary from state to state. For customer service please call

1-866-384-8432.

Not Covered by Warranty:

• Any part that has become inoperative due to misuse, negligence, direct/indirect abuse,

accidents, improper maintenance, repairs or alterations;

• Consumables such as ¿lters and accessories;

• Normal wear and tear of parts and attachments, such as hose, nozzles, or ¿lters;

• Normal deterioration of the exterior ¿nish due to use or exposure;

• Any product where serial number/data label is tampered with or removed;

• Any product purchased from an unauthorized retailer.

IMPORTANT SAFETY INSTRUCTIONS

SAVE THIS MANUAL FOR FUTURE

REFERENCE.

WARNING:

READ AND UNDERSTAND ALL INSTRUCTIONS

BEFORE USING THIS VACUUM.

Read and understand this operator’s manual and all labels on the vacuum cleaner before

operating. Safety is a combination of common sense, staying alert and knowing how your vacuum

works. Use this vacuum only as described in this manual. To reduce the risk of personal injury or

damage to your vacuum, use only manufacturer recommended accessories.

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR INJURY:

When using a vacuum, basic precautions should always be followed including the

following. Failure to follow the important safety instructions may result in e[plosion, ¿re

and/or serious injury.

• Do not run the vacuum unattended.

• Do not use without ¿lters in place.

• Do not use to pick up Àammable or combustible liquids, such as gasoline, or

use in areas where they may be present.

• Do not pick up anything that is burning or smoking, such as cigarettes,

matches, or hot ashes. To reduce the risk of health hazards from vapors or

dusts, do not vacuum toxic materials.

• Do not use or store near hazardous materials.

• If vacuum is not working as it should, has been dropped, damaged, left

outdoors, or dropped into water, return it to a service center.

• Do not allow it to be used as a toy. Close attention is necessary when used

by or near children.

• Do not put any object into openings. Do not use with any opening blocked;

keep free of dust, lint, hair, and anything that may reduce air Àow.

• Keep hair, loose clothing, ¿ngers, and all parts of body away from openings

and moving parts.

• Use extra care when cleaning on stairs.

• Do not handle vacuum, charger, charger plug, or charger terminals with wet

hands.

• Turn off all controls before removing the battery pack.

• Turn off the vacuum and remove the battery pack before connecting the hose

or other accessories.

• Prevent unintentional starting. Ensure the switch is in the off position before

connecting to battery pack, picking up or carrying the vacuum. Carrying the

vacuum with your ¿nger on the switch or energizing vacuum that has the

switch on invites accidents.

• Disconnect the battery pack from the vacuum before making any

adjustments, changing accessories, or storing vacuum. Such preventive

safety measures reduce the risk of starting the vacuum accidentally.

• Recharge only with the charger speci¿ed by the manufacturer. A charger that

is suitable for one type of battery pack may create a risk of ¿re when used

with another battery pack.

• Use vacuum only with speci¿cally designated battery packs. Use of any other

battery packs may create a risk of injury and ¿re.

• When battery pack is not in use, keep it away from other metal objects,

like paper clips, coins, keys, nails, screws or other small metal objects that

can make a connection from one terminal to another. Shorting the battery

terminals together may cause burns or a ¿re.

• Under abusive conditions, liquid may be ejected from the battery; avoid

contact. If contact accidentally occurs, Àush with water. If liquid contacts

eyes, additionally seek medical help. Liquid ejected from the battery may

cause irritation or burns.

• Do not use a battery pack or vacuum that is damaged or modi¿ed. Damaged

or modi¿ed batteries may exhibit unpredictable behavior resulting in ¿re,

explosion or risk of injury.

• Do not expose a battery pack or vacuum to ¿re or excessive temperature.

Exposure to ¿re or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge the battery pack or

vacuum outside of the temperature range speci¿ed in the instructions.

Charging improperly or at temperatures outside of the speci¿ed range may

damage the battery and increase the risk of ¿re.

• Have servicing performed by a quali¿ed repair person using only identical

replacement parts. This will ensure that the safety of the product is

maintained.

• Do not modify or attempt to repair the vacuum or the battery pack except as

indicated in the instructions for use and care.

• Use only as described in this manual. Use only manufacturer’s recommended

attachments.

• Use the vacuum at a temperature between 23°F (-5°C) and 104°F (40°C).

• Store the vacuum, the charger and the battery at a temperature between

-4°F (-20°C) and 122°F (50°C).

• BATTERY PACK for use only with XZ2150-1500G1 charger. BATTERY

CHARGER for use only with battery 18LB2006-CN, 18LB4006-CN.

When using as blower:

• Direct air discharge only at work area.

• Do not use Wet/Dry Vacuum as a sprayer.

• Do not direct air at bystanders.

• Keep children away when blowing.

• Use safety goggles.

IMPORTANT SAFETY INSTRUCTIONS FOR

BATTERY PACK & CHARGER

BATTERY PACK For Use Only With XZ2150-1500G1 Charger.

• Recharge only with the charger speci¿ed by the manufacturer and listed in

this manual. A charger that is suitable for one type of battery pack may create

a risk of ¿re when used with another battery pack.

CAUTION:

To reduce the risk of injury from moving

parts, disconnect battery pack before cleaning or servicing.

WARNING:

To reduce the risk of fire or explosion, do

not expose to rain. Store indoors.

WARNING:

To reduce the risk of fire or explosion,

disconnect battery pack before cleaning or servicing.

WARNING:

Read and understand all instructions.

Failure to follow all instructions listed below may result in electric

shock, ¿re and/or serious personal injury:

• Do not charge battery in a damp or wet location. Following this rule will

reduce the risk of electric shock.

• Do not place battery powered tools or their batteries near ¿re or heat. This

will reduce the risk of explosion and possibly injury.

• Do not open or mutilate the batteries. Released electrolyte is corrosive and

may cause damage to the eyes or skin. It may be toxic if swallowed.

• Do not dispose of battery packs in ¿re. They will explode or leak and cause

injury. Liquid ejected from the battery may cause irritation or burns.

• Do not crush, drop or damage the battery pack. Do not use a battery pack

that has been dropped or received a sharp blow. A damaged battery is

subject to explosion. Properly dispose of a dropped or damaged battery

immediately.

• Batteries can explode in the presence of a source of ignition, such as a pilot

light. To reduce the risk of serious personal injury, never use any cordless

product in the presence of open Àames. An exploded battery can propel

debris and chemicals. If exposed, Àush with water immediately.

• Under extreme usage or temperature conditions, battery leakage may

occur; liquid may be ejected from the battery. Avoid contact. If liquid comes

in contact with your skin, wash immediately with soap and water, then

neutralize with lemon juice or vinegar. If liquid gets into your eyes, Àush

them with clean water for at least 10 minutes, then seek immediate medical

attention. Following this rule will reduce the risk of serious personal injury.

• Do not charge the battery pack in air temperature below 41°F (5°C) or

above 104°F (40°C). This is important as it can prevent serious damage to

the battery pack. Longer life and better performance can be obtained if the

battery pack is charged when the air temperature is between 64°F (18°C)

and 75°F (24°C).

• When battery pack is not in use, keep it away from other metal objects like:

paper clips, coins, keys, nails, screws, or other small metal objects that

can makes a connection from one terminal to another. Shorting the battery

terminals together may cause sparks, burns, or a ¿re.

• Keep the battery pack out of the reach of children.

BATTERY CHARGER For Use Only With Battery 18LB2006-CN, 18LB4006-CN.

• To reduce the risk of injury, charge only the speci¿ed lithium-ion rechargeable

batteries. This charger is compatible with only lithium-ion battery. Other types

of batteries may burst, causing personal injury of damage.

• Do not charge battery in a damp or wet location. Following this rule will

reduce the risk of electric shock.

• Keep cord and charger from heat to prevent damage to housing or internal

parts.

• Do not operate charger with a damaged cord or plug, which could cause

shorting and electric shock. If damaged, immediately discontinue use.

Replace the charger with the identical model as listed in this manual.

• Do not use a charger that has been dropped or received a sharp blow.

• Do not disassemble charger. Take it to a quali¿ed service center for check

or replacement. Incorrect reassembly may result in a risk of electric shock or

¿re.

• Do not abuse the charger cord. Never use the cord for carrying, pulling or

unplugging.

• Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock. If the charger cord

is damaged, replace the charger with an identical model as listed in this

manual.

• A charger that is suitable for one type of battery pack may create a risk of ¿re

when used with another battery pack.

• Charge the battery at the normal charging temperature between 41°F (5°C)

and 104°F (40°C).

• Avoid mechanical damage to the charger. This can result in internal short

circuits.

• Do not operate the charger on easily inÀammable surfaces (e.g. paper,

textiles, etc.). The heating of the battery charger during the charging process

could pose a ¿re hazard.

• Never touch the mains plug with wet hands.

• Children should be supervised to ensure that they do not play with the

charger.

FCC COMPLIANCE

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

• This device may not cause harmful interference, and

• This device must accept any interference received, including interference

that may cause undesired operation.

NOTE: This equipment has been tested and found to comply with the limits for

a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are

designed to provide reasonable protection against harmful interference in a

residential installation.

This equipment generates, uses, and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee

that the interference will not occur in a particular installation. If this equipment

does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try

to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

SYMBOLS

• Connect the equipment into an outlet on a circuit different from that of the

receiver.

• Consult the dealer or an experienced radio/TV technician for help.

Refer to the instructions frequently and use them to instruct others who may

use this product. If you loan someone this product, loan them these instructions

also.

SAVE THESE INSTRUCTIONS

For Household Use Only

The following signal words and meanings are intended to explain the levels of risk associated

with this product.

SYMBOL SIGNAL MEANING

DANGER

Indicates an imminently hazardous situation, which, if not

avoided, will result in death or serious injury.

WARNING

Indicates a potentially hazardous situation, which, if not

avoided, could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation, which, if not

avoided, may result in minor or moderate injury.

NOTICE

(Without Safety Alert Symbol) Indicates a situation that

may result in property damage.

Blower

Port

Battery Pack

Battery Release

Button

Battery Power

Indicator

Charging Base

Charger

Indicators

Charging Port

Charger

Plug

Handle

Caster

Powerhead

Hose Storage

Latch

Wheel

Base

Collection

Tank

Vacuum Port

Battery Bay

Cover

On/Off Switch

Accessory

Storage

UNPACKING & CHECKING CARTON

CONTENTS

Remove all contents from the box. Remove the

powerhead and take out any contents inside the

collection tank. Check each item against the carton

contents list.

Carton Contents List:

Key

Description……………………..……....…………....

Vacuum Assembly…………….…..…..….….…...…

Battery Pack..…..…………….….…….…........……

Charger……….....………………….…….……........

Charging Base……………….........….…….…...….

Base Assembly......…….….…..…..........................

Caster………………..............……...…….……...…

Hose……….…….............................…...…….…....

Utility Nozzle.…….………............…….….……..….

Crevice Tool.........….….…..............…....….….…...

Deluxe Car Nozzle….......................................…...

Floor Brush/Squeegee Nozzle.........…...….….…...

Round Dust Brush.….….…..............…...….….…...

4 Screws (Bag)….….…....................…...….….…...

Extension Wand….….…..................…...….….…...

Blower/Adaptor Nozzle….….…..............…...…......

Detail Brush Nozzle…....…..............…...….….…...

Cartridge Filter….….…....................…...….….…...

Foam Wet Filter….….....…..............…...….….…...

Operator’s Manual….….…..............…...….….…...

NOTE: The hose and accessories for this vacuum are

1-1/4'' (32 mm) diameter.

ABC

D F

HKJI

LONM

PSRQ

Qty

GENERAL ASSEMBLY INSTRUCTIONS

UNPACKING YOUR CORDLESS WET/DRY VACUUM & GENERAL ASSEMBLY

1. Verify that the battery pack is not installed.

2. Undo the latches (Fig. 1).

3. Lift the powerhead off the collection tank (Fig. 2).

4. Remove the contents from inside the collection tank. Make sure you have all contents as listed

on page 9.

5. Turn the base assembly upside down and insert the two casters into the sockets on the bottom

of the base. Press casters down until they snap into place (Fig. 3).

6. Turn the collection tank upside down and ¿t the base assembly onto the tank. Secure the base

to the tank with the supplied screws. Verify that the base is assembled correctly. Do not over-

tighten the screws (Fig. 4).

7. Your vacuum comes ready for dry vacuum cleaning. If the cartridge ¿lter is not installed, refer

to page 17 for installation instructions (Fig. 5).

8. For wet vacuum cleaning, remove the cartridge ¿lter, and install the supplied foam wet ¿lter.

See page 17 for the foam wet ¿lter installation instructions (Fig. 6).

9. Place the powerhead back on the collection tank, aligning the top section with the latches, and

snap into place (Fig. 7 & 8).

10. Insert the larger end of the hose into the vacuum port on the collection tank (Fig. 9).

11. Choose the desired accessory and insert onto the free end of the hose or extension wand (Fig. 10).

ASSEMBLING THE CHARGER

The charger comes assembled ready for use. If it is not assembled, insert the charger plug into the

charging port on the charging base all the way to the stop (Fig. 11).

GENERAL OPERATION

NOTE: Recharge the battery at a temperature between 41°F (5°C) and 104°F (40°C). If the battery

pack is hot, allow it to cool down before recharging.

BATTERY PACK OPERATION

NOTE: Please fully charge before ¿rst use.

BATTERY LED PANEL

The panel consists of 3 LEDs on the battery. Press and hold the button, then release it, the LEDs

will show you the charge levels.

The battery’s charge level can be checked either when the battery is attached on the charger or

removed from the charger.

WARNING:

Use only with the charger recommended by the

manufacturer.

LEDs on Battery

(Continuous

Lighting)

Battery Capacity

3 LEDs

70-100%

2 LEDs (orange & red)

31-69%

1 LED (red only)

5-30% (Recharge

required).

Indicator Lights

Red

Orange

Green

Button

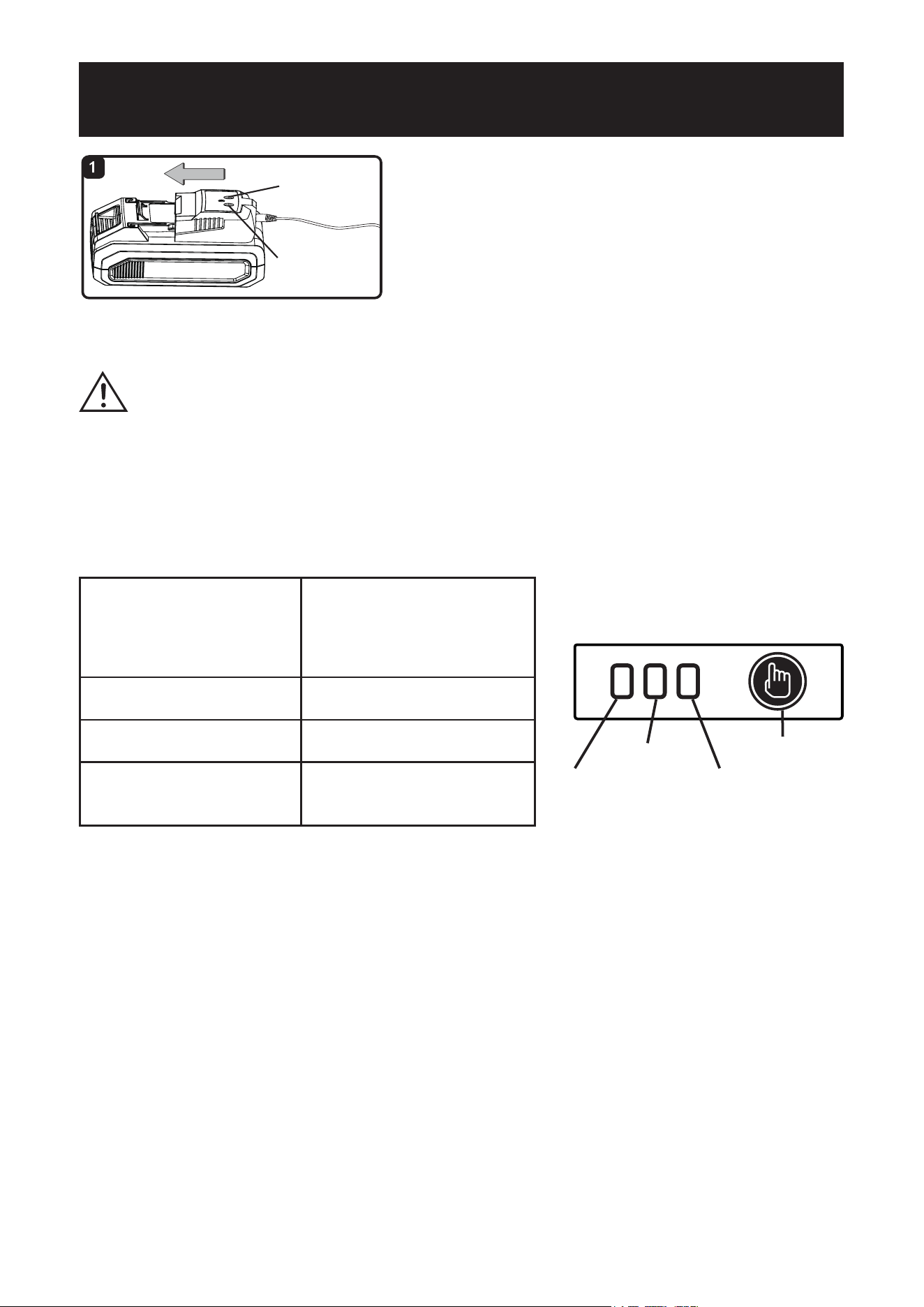

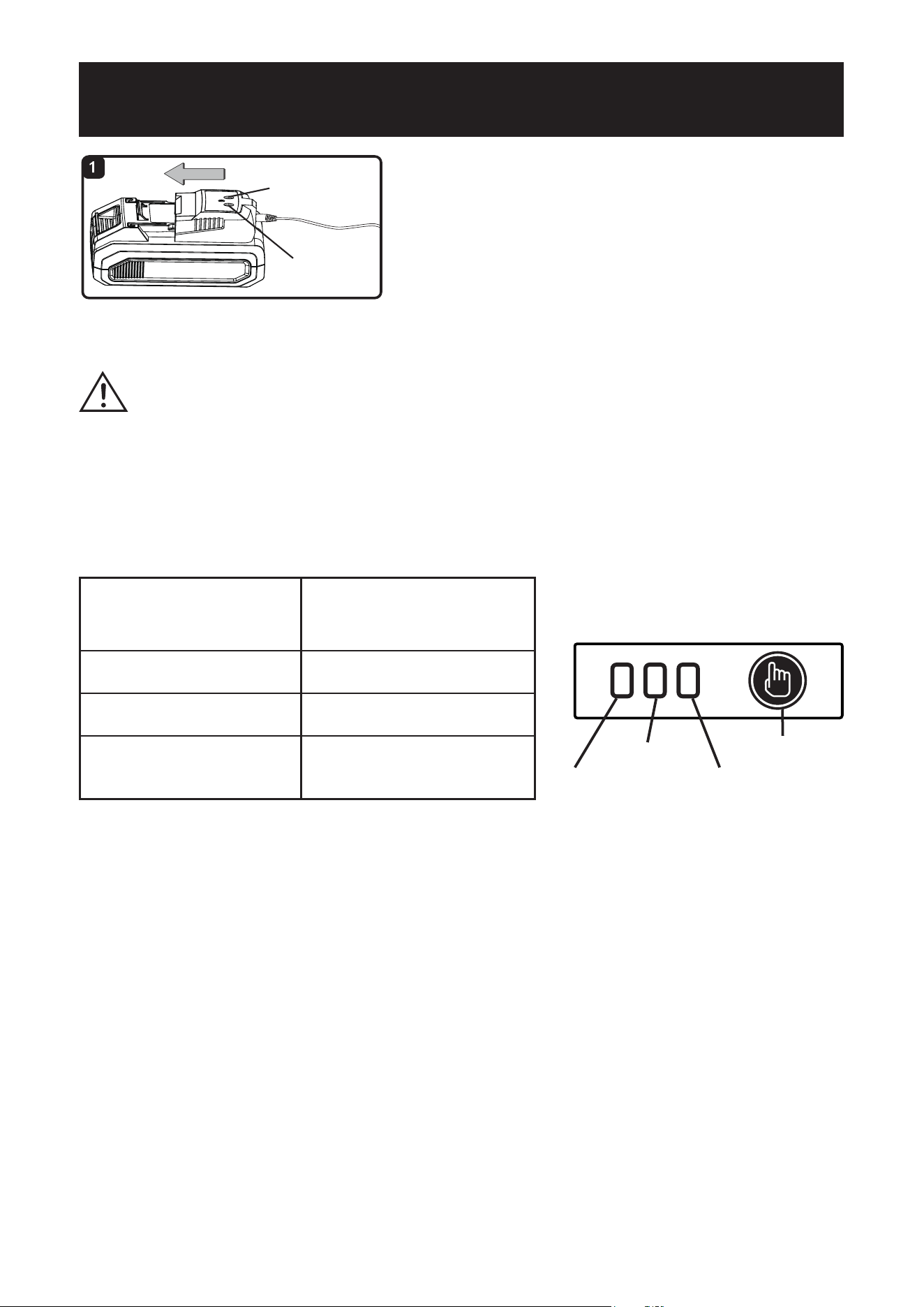

CHARGER OPERATION

1. Plug the charger into a wall outlet. The green charger indicator should turn on.

2. Align the slot of the battery pack with the rail on the charger. Slide the charger onto the battery

pack until it secures into place (Fig. 1). The red charger indicator should turn on.

3. Allow for suf¿cient charging time. It may take up to 80 minutes to charge completely if fully

drained.

4. Once charging is completed, the red charger indicator should go off and the green charger

indicator turns on. Disconnect the charger from the power supply and remove it from the battery

pack.

NOTE: It is normal for the battery pack and the charger to become warm (but not hot) during

charging process. If the battery does not charge properly, check to make sure the electrical outlet

is operational. Always charge the battery before storage!

Charger

Indicator

(Green)

Charger

Indicator

(Red)

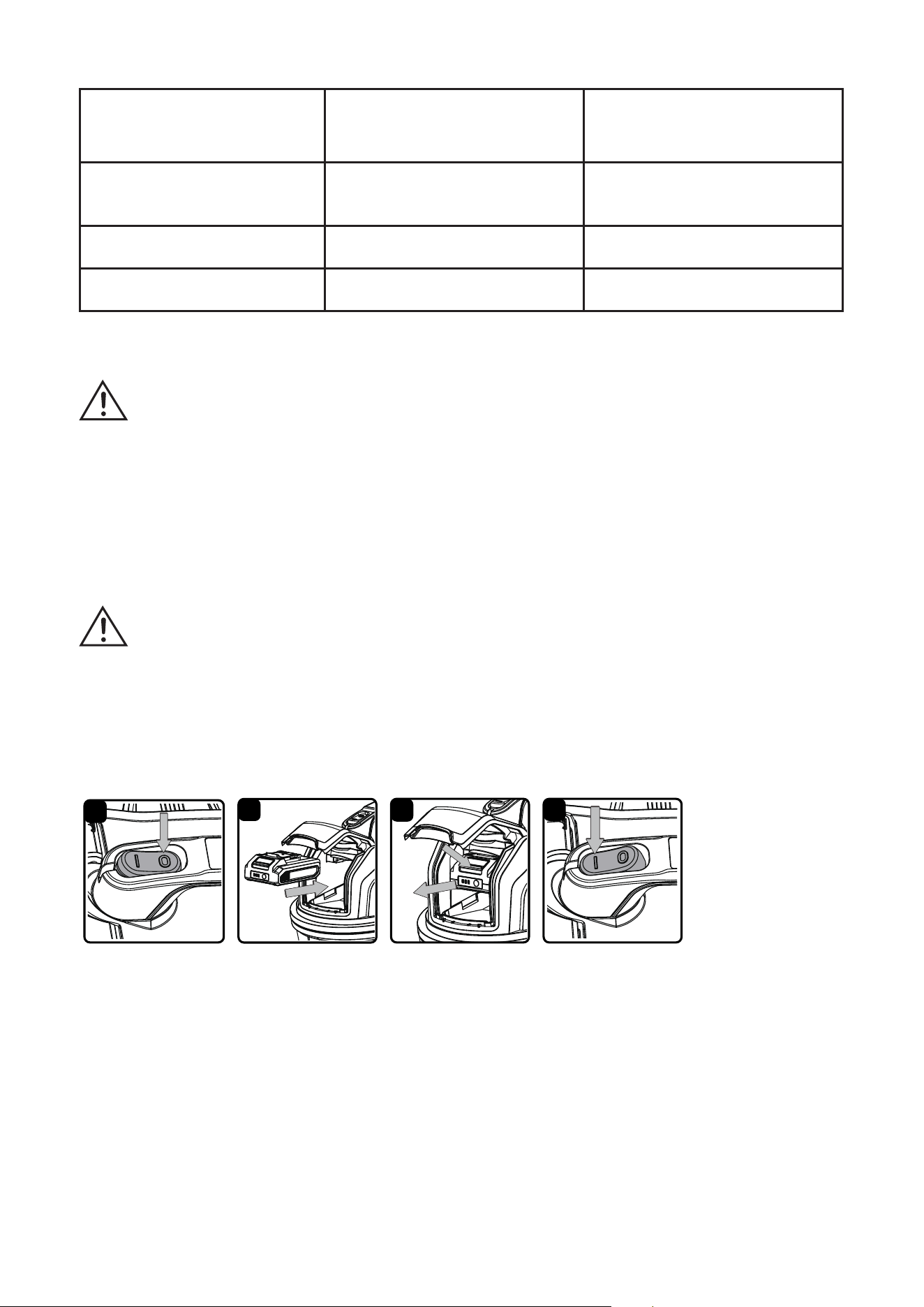

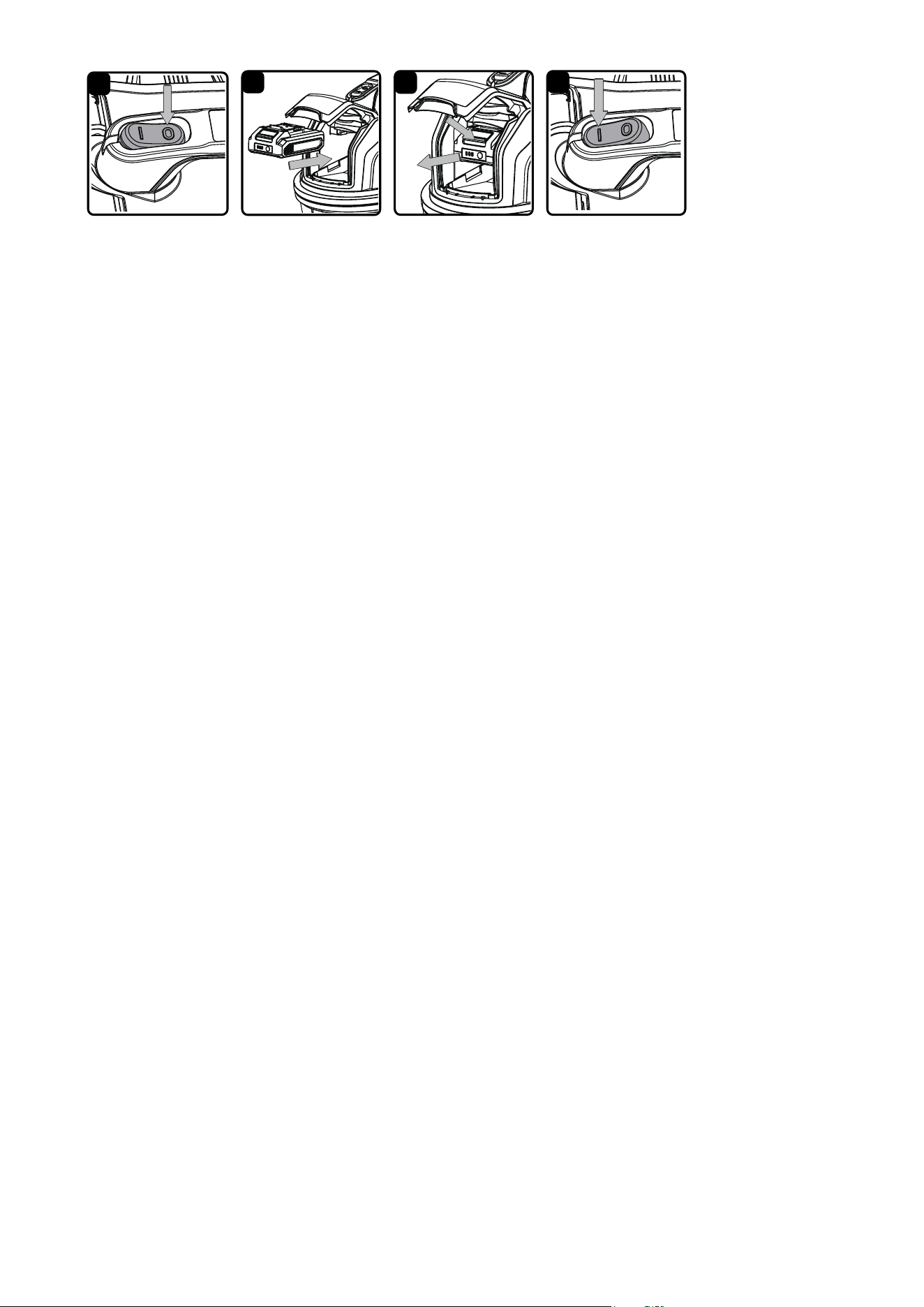

INSTALLING & REMOVING BATTERY PACK

1. Flip the on/off switch to the 'O' OFF position (Fig. 1).

2. Open the battery bay cover. Slide the battery into the battery bay until it snaps into place. A

noticeable ‘click’ will be heard (Fig. 2).

3. To remove the battery, press the battery release button and pull it out of the battery bay (Fig. 3).

STARTING/STOPPING THE WET/DRY VACUUM

To turn on the wet/dry vacuum, Àip the on/off switch to the 'I' ON position (Fig. 4). To turn off the

wet/dry vacuum, Àip the switch to the 'O' OFF position.

O = OFF I = ON

The indicator lights on the charger show the charging status:

Green Charger

Indicator

Red Charger Indicator Status

Off

Charger connected to power

supply (Standby)

Off

Charging

Off

Fully charged

After continuous or repeated charging cycles without interruption, the charger may warm up. This

is normal and does not indicate a technical defect of the battery charger.

Always charge the battery before storing! Please

charge the battery to reach full or no less than half charge before

storage. If the tool will not be used for long periods of time, charge

the battery every 3-6 months.

It is important to disconnect the charger from the power supply

after charging is ¿nished.

Cool down the battery from a just-operated product for

approximately 20 minutes before attempting to recharge.

WARNING:

To reduce the risk of electric shock, this charger

has a polarized plug (one blade is wider than the other). This plug

will ¿t in a polarized outlet only one way. If the plug does not ¿t

fully in the outlet, reverse the plug. If it still does not ¿t, contact a

quali¿ed electrician to install the proper outlet. Do not change the

plug in any way.

WARNING:

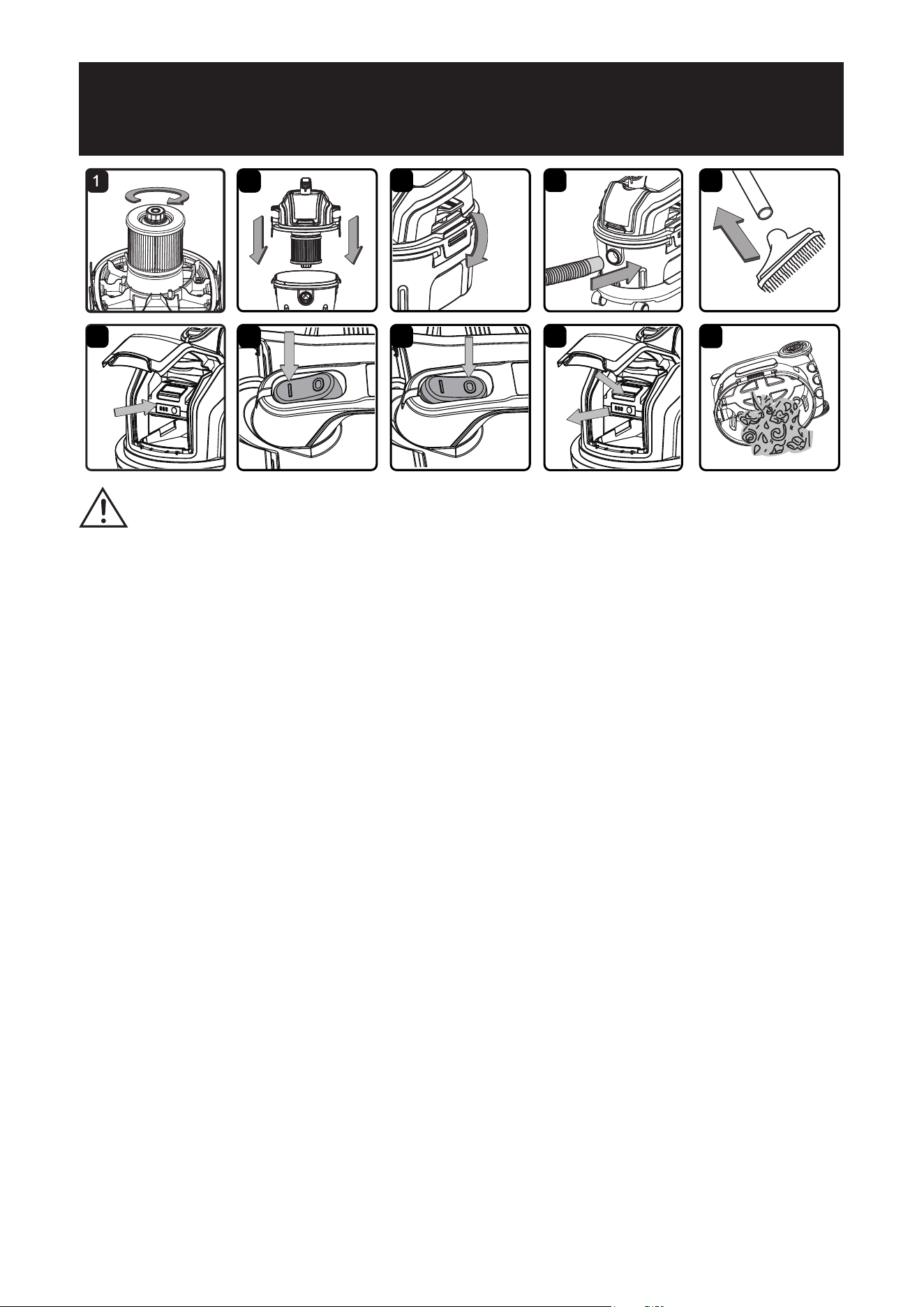

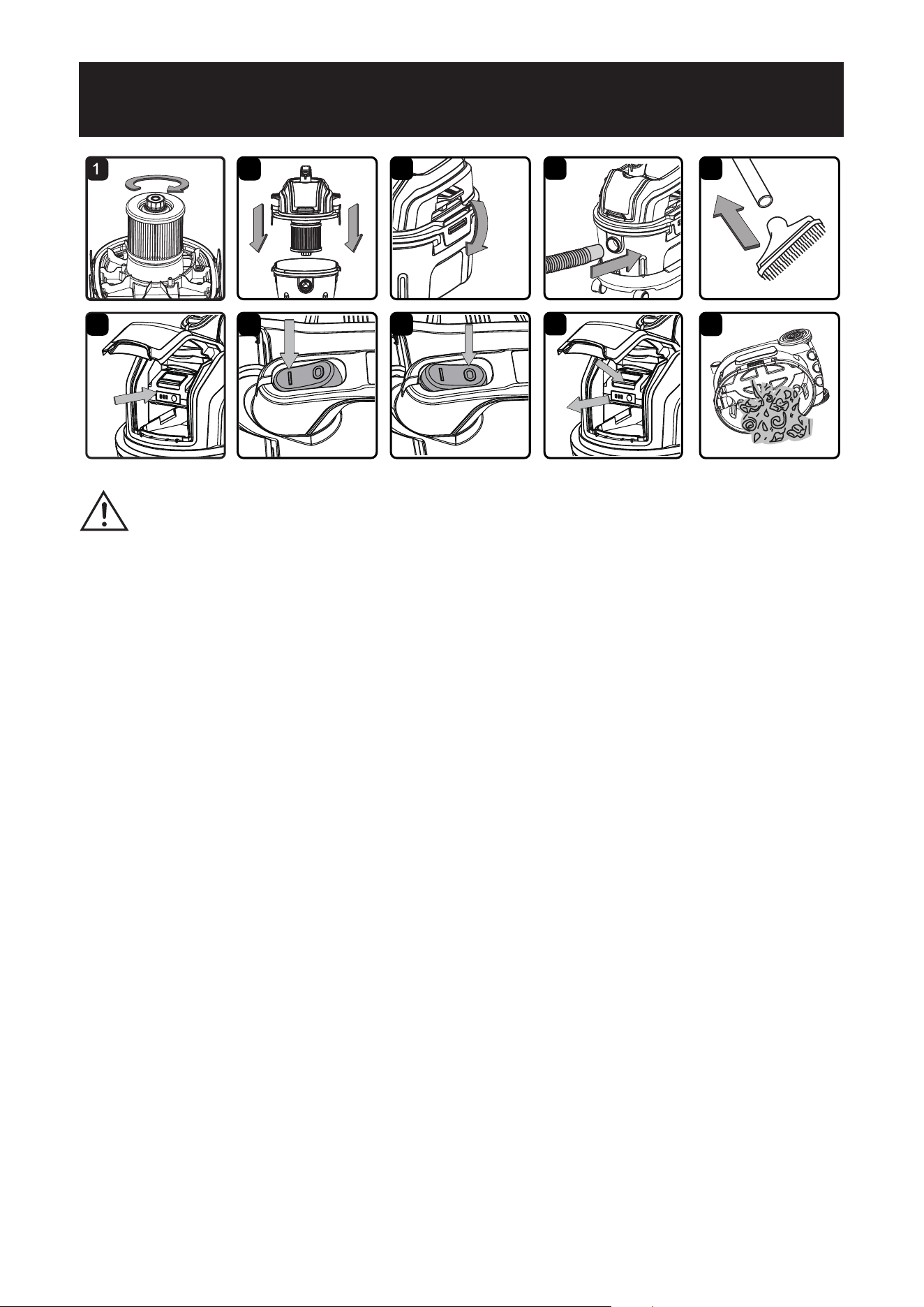

DRY VACUUM OPERATION

1. Verify that the cartridge ¿lter is securely mounted (Fig. 1). For installation instructions see page 17.

2. Place the powerhead back on the collection tank and secure it in place using the latches (Fig. 2

& 3).

3. Insert the larger end of the hose into the vacuum port on the collection tank (Fig. 4).

Choose the desired accessory and insert onto the free end of the hose or extension wand (Fig. 5).

5. Make sure the battery pack is correctly installed (Fig. 6).

For installation instructions see page 12.

6. Ensure the hose is securely held. Turn the vacuum on by Àipping the on/off switch to the 'I'

position and begin vacuuming (Fig. 7).

7. Once you have completed vacuuming, or when the collection tank is full, turn the vacuum off by

Àipping the switch to the 'O' OFF position (Fig. 8).

O = OFF I = ON

DO NOT USE THE CARTRIDGE FILTER FOR LIQUID VACUUMING.

8. Remove the battery (Fig. 9).

9. Empty the collection tank into a suitable receptacle (Fig. 10).

BE SURE TO READ, UNDERSTAND, AND APPLY

INFORMATION ENTITLED “IMPORTANT SAFETY INSTRUCTIONS”.

DO NOT VACUUM IN AREAS WITH FLAMMABLE GASES, VAPORS,

OR EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE GASES OR

VAPORS INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID,

SOLVENT TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE,

ALCOHOL, OR AEROSOL SPRAYS. EXPLOSIVE DUST INCLUDE

BUT ARE NOT LIMITED TO: COAL, MAGNESIUM, GRAIN, OR GUN

POWDER. TO REDUCE THE RISK OF HEALTH HAZARDS FROM

VAPORS OR DUST, DO NOT VACUUM TOXIC MATERIALS.

WARNING:

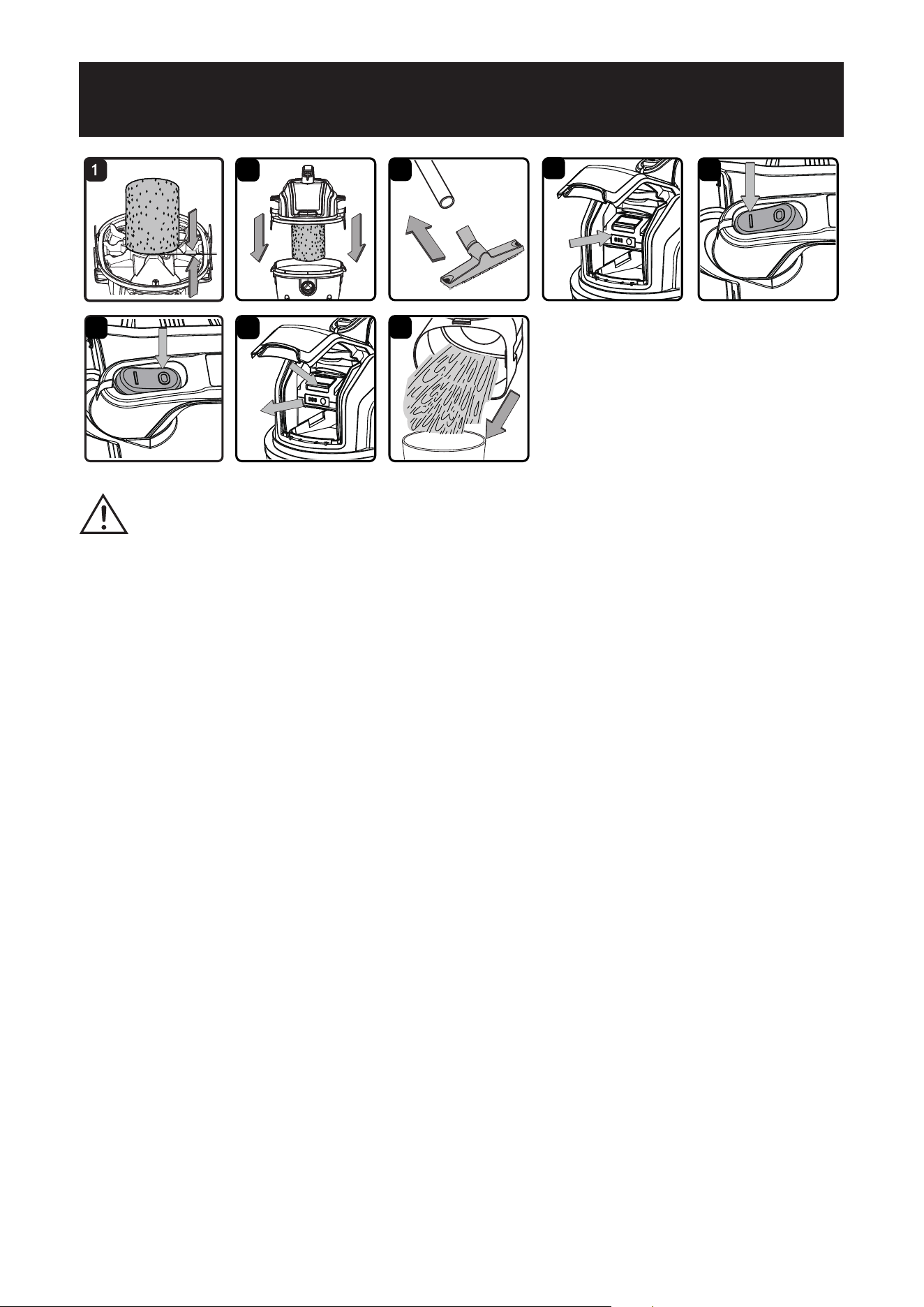

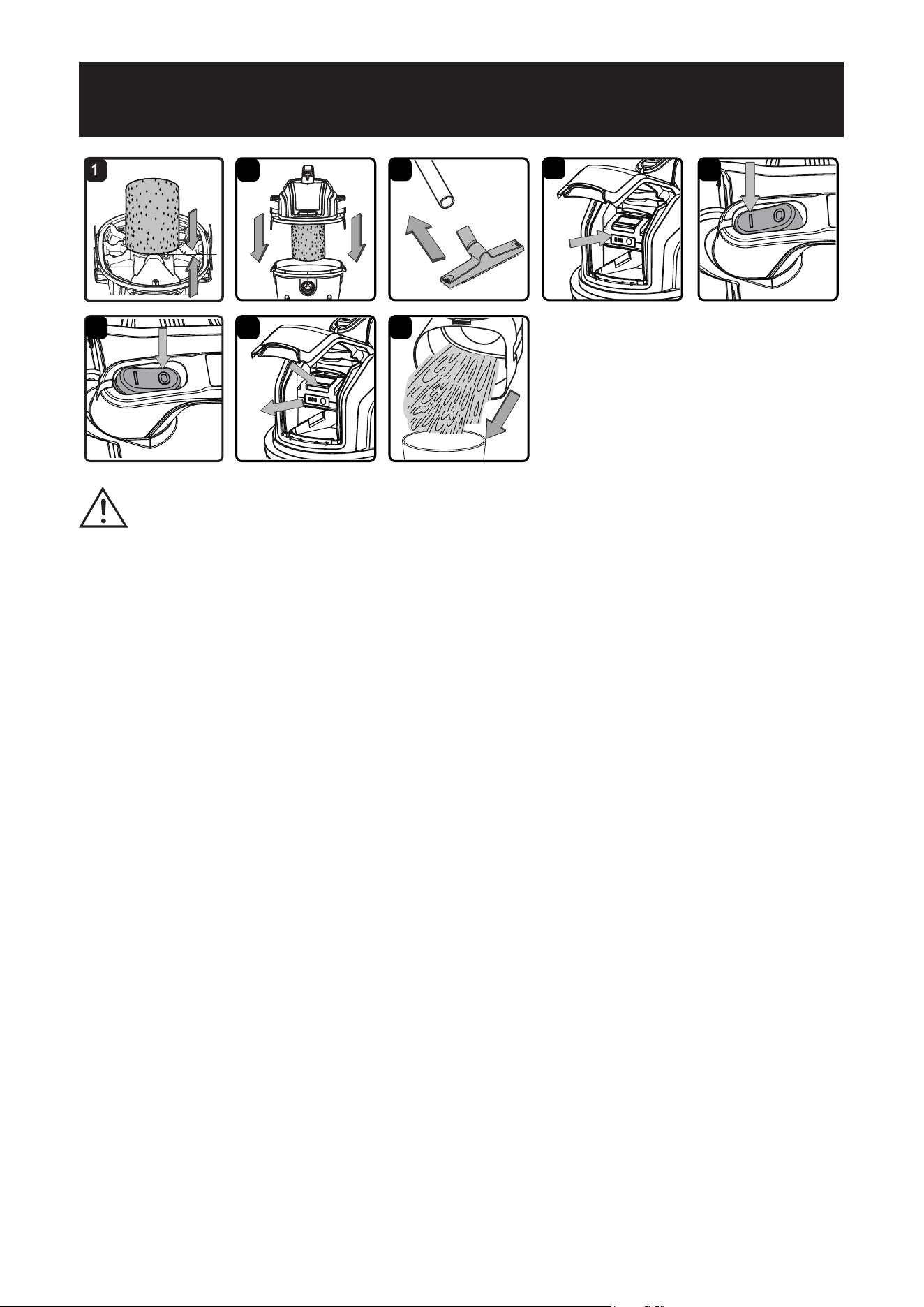

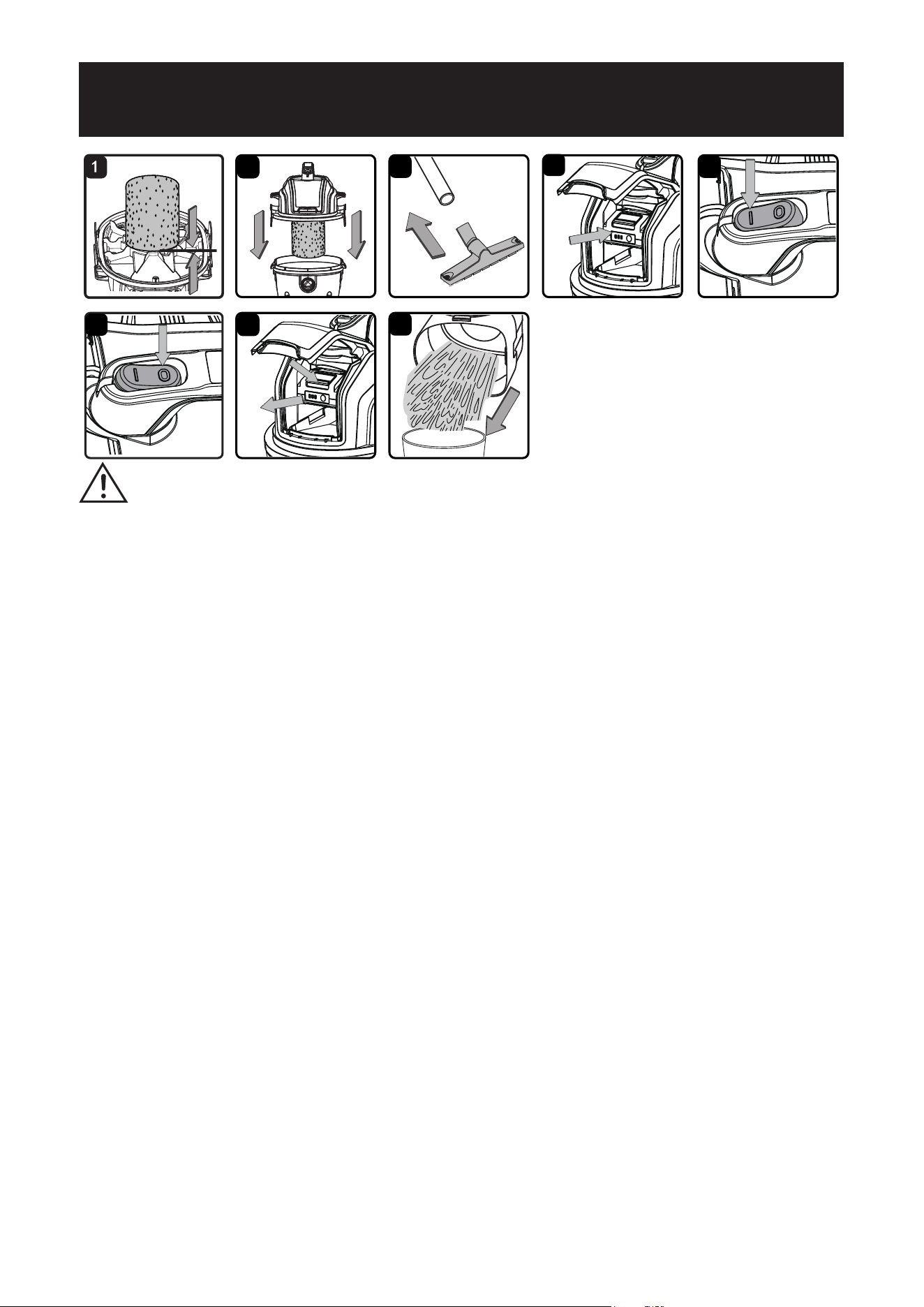

LIQUID VACUUM OPERATION

1. Make sure that the collection tank is clean and free of dust and dirt.

2. Remove the cartridge ¿lter, then carefully install the foam wet ¿lter over the ¿lter cage and place

the powerhead back on the collection tank. For foam wet ¿lter installation instructions, see page

17 (Fig. 1).

3. Place the powerhead back on the collection tank and secure it in place using the latches (Fig. 2).

DO NOT USE THE CARTRIDGE FILTER FOR LIQUID VACUUMING.

4. Insert the larger end of the hose into the vacuum port on the collection tank.

5. Push the required accessory onto the free end of the hose or the extension wand (Fig. 3).

Make sure the battery pack is correctly installed (Fig. 4). For installation instructions see page 12.

7. Ensure the hose is securely held. Turn the vacuum on by Àipping the on/off switch to the 'I'

position (Fig. 5).

8. Once you have completed vacuuming, turn the vacuum off by Àipping the switch to the 'O' OFF

position (Fig. 6).

9. Remove the battery (Fig. 7).

10. Empty the collection tank, clean, and dry the inside and outside of the collection tank (Fig. 8).

BE SURE TO READ, UNDERSTAND, AND APPLY

INFORMATION ENTITLED “IMPORTANT SAFETY INSTRUCTIONS”.

DO NOT VACUUM IN AREAS WITH FLAMMABLE GASES, VAPORS,

OR EXPLOSIVE DUSTS IN THE AIR. FLAMMABLE GASES OR

VAPORS INCLUDE BUT ARE NOT LIMITED TO: LIGHTER FLUID,

SOLVENT TYPE CLEANERS, OIL-BASED PAINTS, GASOLINE,

ALCOHOL, OR AEROSOL SPRAYS. EXPLOSIVE DUST INCLUDE

BUT ARE NOT LIMITED TO: COAL, MAGNESIUM, GRAIN, OR GUN

POWDER. TO REDUCE THE RISK OF HEALTH HAZARDS FROM

VAPORS OR DUST, DO NOT VACUUM TOXIC MATERIALS.

WARNING:

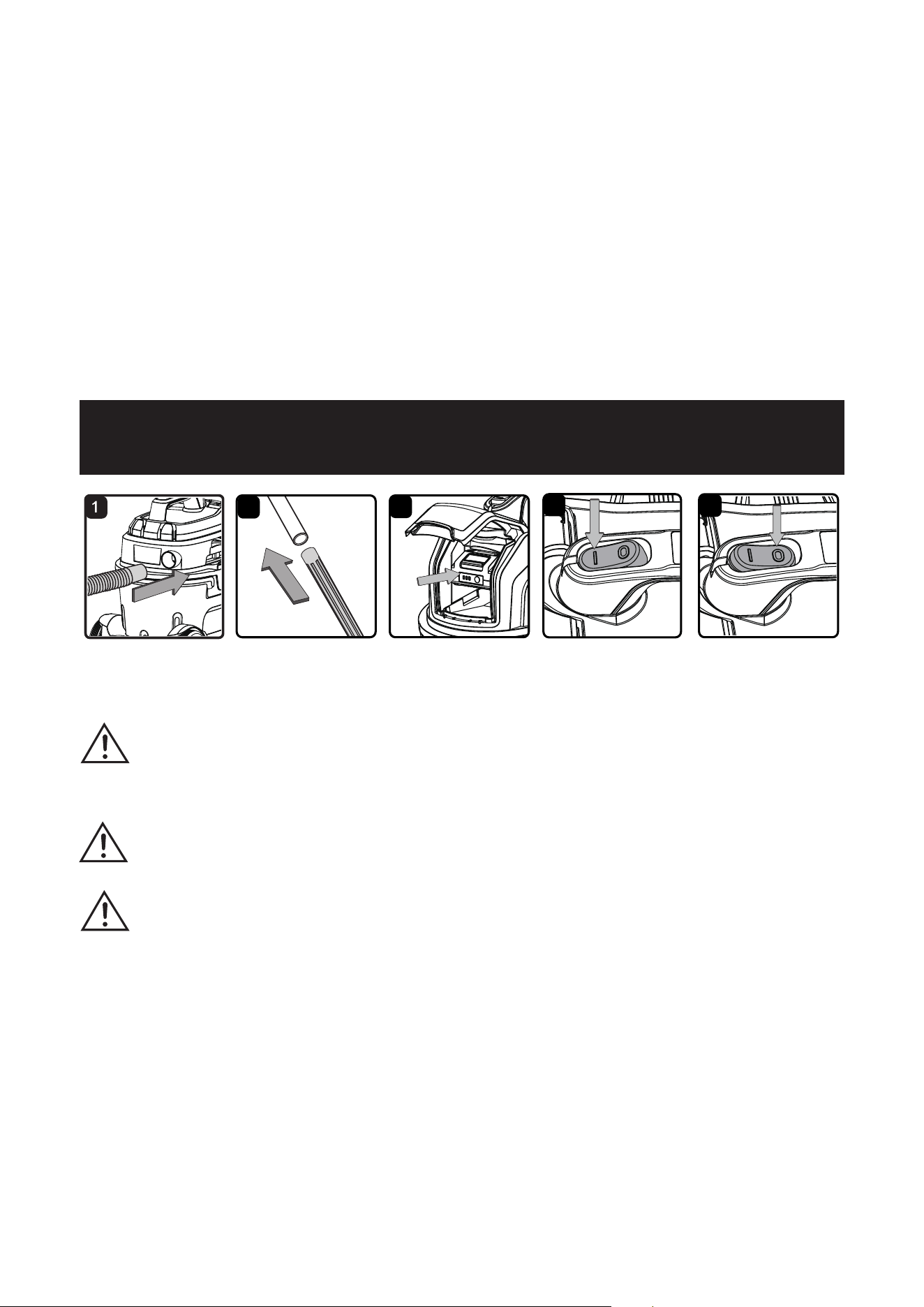

BLOWER OPERATION

This Wet/Dry Vacuum has blowing capabilities. To use the blower feature, follow the instructions

listed below.

1. Make sure the collection tank is empty before using as a blower. Clear all dirt and debris from the

hose and collection tank.

2. Remove the hose from the vacuum port.

3. Insert the larger end of the hose into the blower port on the back side of the powerhead (Fig. 1).

4. Choose the desired accessory and insert onto the end of the hose (Fig. 2).

Make sure the battery pack is correctly installed (Fig. 3). For installation instructions see page 12.

6. Before turning on the vacuum, ¿rmly hold the loose end of the hose. Turn the motor on by

Àipping the on/off switch to the 'I' position (Fig. 4).

7. Once you have completed blowing, Àip the on/off switch to the ‘O’ OFF position (Fig. 5).

8. Remove the battery.

ALWAYS WEAR SAFETY GOGGLES COMPLYING

WITH ANSI Z87.1 (OR IN CANADA, CSAZ94.3) BEFORE USING

BLOWER.

WARNING:

KEEP BYSTANDERS CLEAR FROM BLOWING

DEBRIS.

CAUTION:

WEAR A DUST MASK IF BLOWING CREATES

DUST THAT MIGHT BE INHALED.

WARNING:

IMPORTANT! When vacuuming large quantities of liquids, do not immerse the nozzle completely

in the liquid; leave a gap at the tip of the nozzle opening to allow air inÀow. The machine is ¿tted

with a Àoat valve that stops the suction action when the collection tank reaches its maximum

capacity. You will notice an increase in motor speed. When this happens, turn off the machine,

remove the battery pack, and drain the liquid into a suitable receptacle or drain. To continue

vacuuming, re¿t the powerhead to the collection tank. After wet vacuuming, turn the machine off

and remove the battery. Empty the collection tank, clean and dry the inside and outside before

storage.

REMEMBER! The foam wet ¿lter must be removed after wet vacuuming and the cartridge ¿lter

must be installed before dry vacuuming again.

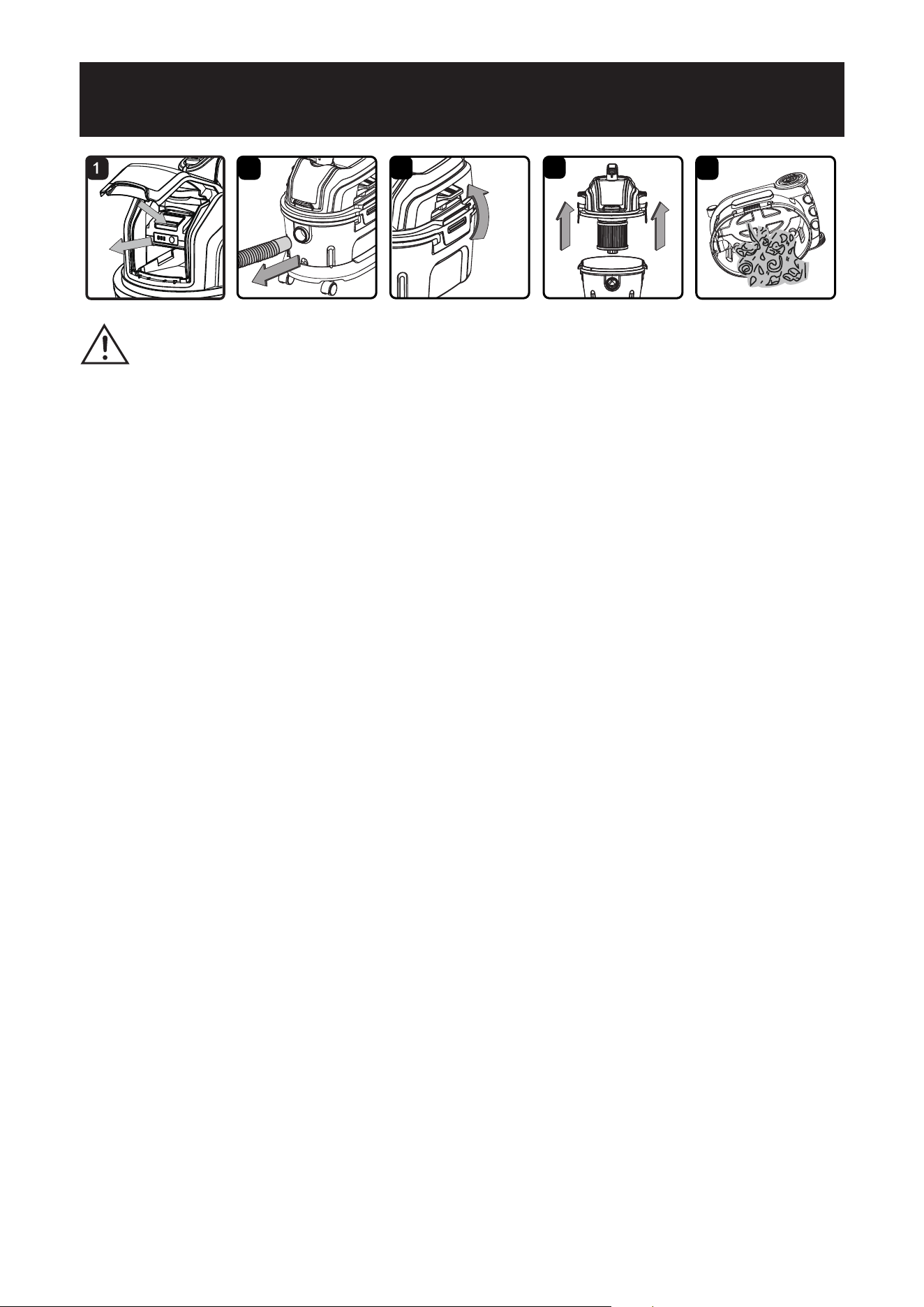

MAINTENANCE

EMPTYING & CLEANING THE COLLECTION TANK

1. Verify that the battery has been removed from the battery bay (Fig. 1).

2. Disconnect the hose from the vacuum (Fig. 2).

3. Undo the collection tank latches and remove the powerhead from the collection tank (Fig. 3 & 4).

Place the powerhead on a soft, clean surface upside down.

4. Clear all dirt or debris from the collection tank and hose into a proper waste container (Fig. 5).

5. Clean or replace the ¿lters.

6. Check the hose, accessories, and power cord to verify that they have not been damaged.

7. Place the powerhead back on collection tank and secure latches.

IMPORTANT! Clean or change the ¿lter regularly for best performance. ALWAYS USE THE

CARTRIDGE FILTER FOR DRY VACUUMING. If the machine is used without the cartridge ¿lter, the

motor will burn out and the warranty will be voided. Always keep spare ¿lters on hand.

NOTICE! The ¿lters included are made of high-quality materials designed to stop small dust

particles. The cartridge ¿lter should be used for dry pick-up only. A dry cartridge ¿lter is necessary to

pick up dust. If the cartridge ¿lter is wet, it will clog quickly and be dif¿cult to clean. Handle the ¿lter

carefully when removing it for cleaning and replacing it. Check the ¿lters for tears or small holes. A

small hole can let dust pass through and out of the ¿lter. Do not use a ¿lter with holes or tears in it;

replace it immediately.

STORAGE

Before storing your vacuum cleaner, the collection tank should be emptied and cleaned. The battery

should be stored in a dry location. The accessories should be cleaned and stored so they can be

readily available when needed. Store the wet/dry vacuum indoors.

REPAIRS

Repairs for this wet/dry vacuum should be performed only by quali¿ed service personnel using only

identical replacement parts.

TO REDUCE THE RISK OF INJURY, ALWAYS

REMOVE THE BATTERY PACK FROM THE TOOL BEFORE

PERFORMING ANY MAINTENANCE. NEVER DISASSEMBLE THE

TOOL, BATTERY PACK OR CHARGER.

WARNING:

IMPORTANT! BEFORE CLEANING YOUR VACUUM OR CARRYING OUT

ANY MAINTENANCE,

MAKE SURE THAT THE TOOL IS SWITCHED OFF

AND REMOVE THE BATTERY PACK TO PREVENT ACCIDENTAL START-UP.

INSTALLING & CLEANING CARTRIDGE

FILTER

INSTALLING CARTRIDGE FILTER

1. Verify that the battery has been removed from the battery bay (Fig. 1).

2. Remove powerhead and place in an upside-down position.

3. Install the cartridge ¿lter over the ¿lter cage, securing it with the retainer nut. Do not over-tighten

(Fig. 2).

REMOVING & CLEANING CARTRIDGE FILTER

1. Unscrew the retainer nut by turning counterclockwise (Fig. 3).

2. Carefully hold and pull the cartridge ¿lter up for removal.

3. Clean the cartridge ¿lter by brushing or rinsing off the debris (Fig. 4).

4. Allow the wet ¿lter to air dry completely before storing or installing onto the ¿lter cage.

5. Install the cleaned or new ¿lter as instructed in steps 2 & 3 of INSTALLING CARTRIDGE FILTER.

INSTALLING & CLEANING FOAM WET FILTER

INSTALLING FOAM WET FILTER

1. Verify that the battery has been removed from the battery bay (Fig. 1).

2. Remove the powerhead and place in an upside-down position. Follow instructions to remove the

cartridge ¿lter on page 17.

3. Carefully slide the foam wet ¿lter down over the ¿lter cage making sure the cage is completely

covered (Fig. 2 & 3).

4. Place the powerhead onto the collection tank.

CLEANING FOAM WET FILTER

With the removed powerhead in an upside-down position, carefully remove the foam wet ¿lter (Fig. 4).

2. Use a mild soap and water solution to wash the foam wet ¿lter and rinse with clean water (Fig. 5).

3. Allow the wet ¿lter to air dry completely before storing or installing onto the ¿lter cage.

ENVIRONMENTALLY SAFE BATTERY

DISPOSAL

The following toxic and corrosive materials are in the batteries used in this battery pack:

lithium-ion, a toxic material.

To avoid injury and risk of ¿re, explosion, or electric shock, and to avoid damage to the

environment:

1. Cover the battery terminals with heavy-duty adhesive tape.

2. DO NOT attempt to remove or destroy any of the battery pack components.

3. DO NOT attempt to open the battery pack.

4. If a leak develops, the released electrolytes are corrosive and toxic. DO NOT get the solution in

the eyes or on skin, and do not swallow it.

5. DO NOT place these batteries in your regular household trash.

6. DO NOT incinerate.

7. DO NOT place batteries where they will become part of any waste land¿ll or municipal solid waste

stream.

8. Take batteries to a certi¿ed recycling or disposal center.

All toxic materials must be disposed of in a

specified manner to prevent contamination of the environment.

Before disposing of damaged or worn out Lithium-Ion battery

packs, contact your local waste disposal agency, or the local

Environmental Protection Agency for information and specific

instructions.

WARNING:

If the battery pack cracks or breaks, with or

without leaks, do not recharge it and do not use it. Dispose of it and

replace with a new battery pack.

DO NOT ATTEMPT TO REPAIR IT!

WARNING:

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The vacuum will not

operate.

Battery has no capacity. Charge the battery.

Battery is not inserted properly. Insert the battery correctly.

Wrong battery being used.

Be sure to use only the battery

and charger supplied with your

product.

The vacuum power is weak.

There are blockages in the nozzle,

hose, or the collection tank inlets.

Remove the battery, and check

nozzle, hose and collection tank

inlets for blockages.

The ¿lter is clogged by ¿ne dust.

Take off the ¿lter and clean it or

install a new ¿lter.

The collection tank is full. Empty the collection tank.

Low battery capacity. Charge the battery.

The vacuum turns off on its

own.

No battery capacity. Charge the battery.

Battery may be depleted. Change the battery.

The dust escapes from

vacuum.

Filter is missing or installed

incorrectly.

Check the ¿lter for correct

installation.

Filter is damaged. Replace the ¿lter.

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK,

REMOVE THE BATTERY PACK BEFORE TROUBLESHOOTING.

EXPLODED VIEW

PARTS LIST

Part Part Number Description Quantity

1 Powerhead Assembly 1

2 541002102 Cartridge Filter 1

3 551346103 Retainer Nut 1

4 Collection Tank 1

5 551012104 Vacuum Port 1

6 551091128 Base Assembly 1

6 551619128 Screw 4

7 551091129 Wheel Assembly 2

8 551012121 Castor Assembly 2

9 551091124 Hose 1

10 551296103 Floor Brush/Squeegee Nozzle 1

11 551003109 Extension Wand 3

12 551004113 Utility Nozzle 1

13 551091125 Deluxe Car Nozzle 1

14 551012109 Crevice Tool 1

15 551092108 Blower/Adaptor Nozzle 1

16 551024139 Detail Brush Nozzle 1

17 551009111 Foam Wet Filter 1

18 551004116 Round Dust Brush 1

19 541034103 Battery 1

20 541034102 Charger 1

Garantie.........................................................................................................................................

Consignes Importantes de Sécurité...............................................................................................

Symboles.......................................................................................................................................

Déballage Et Véri¿cation Du Contenu Du Carton..........................................................................

Instructions Relatives au Montage Général...................................................................................

Utilisation Générale........................................................................................................................

Utilisation de L’aspirateur D’atelier Sec.........................................................................................

Aspiration de Liquides...................................................................................................................

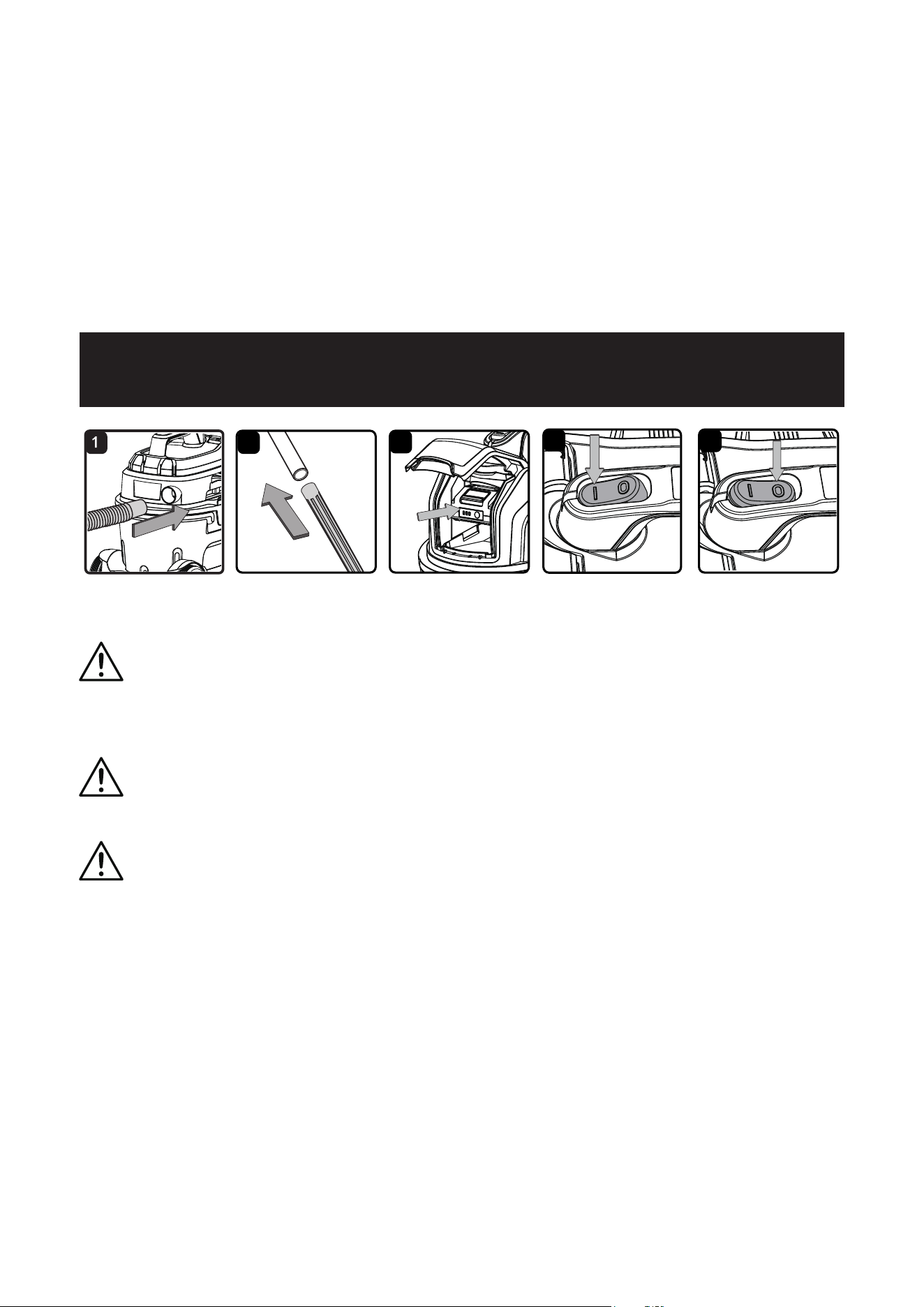

Utilisation du SoufÀeur...................................................................................................................

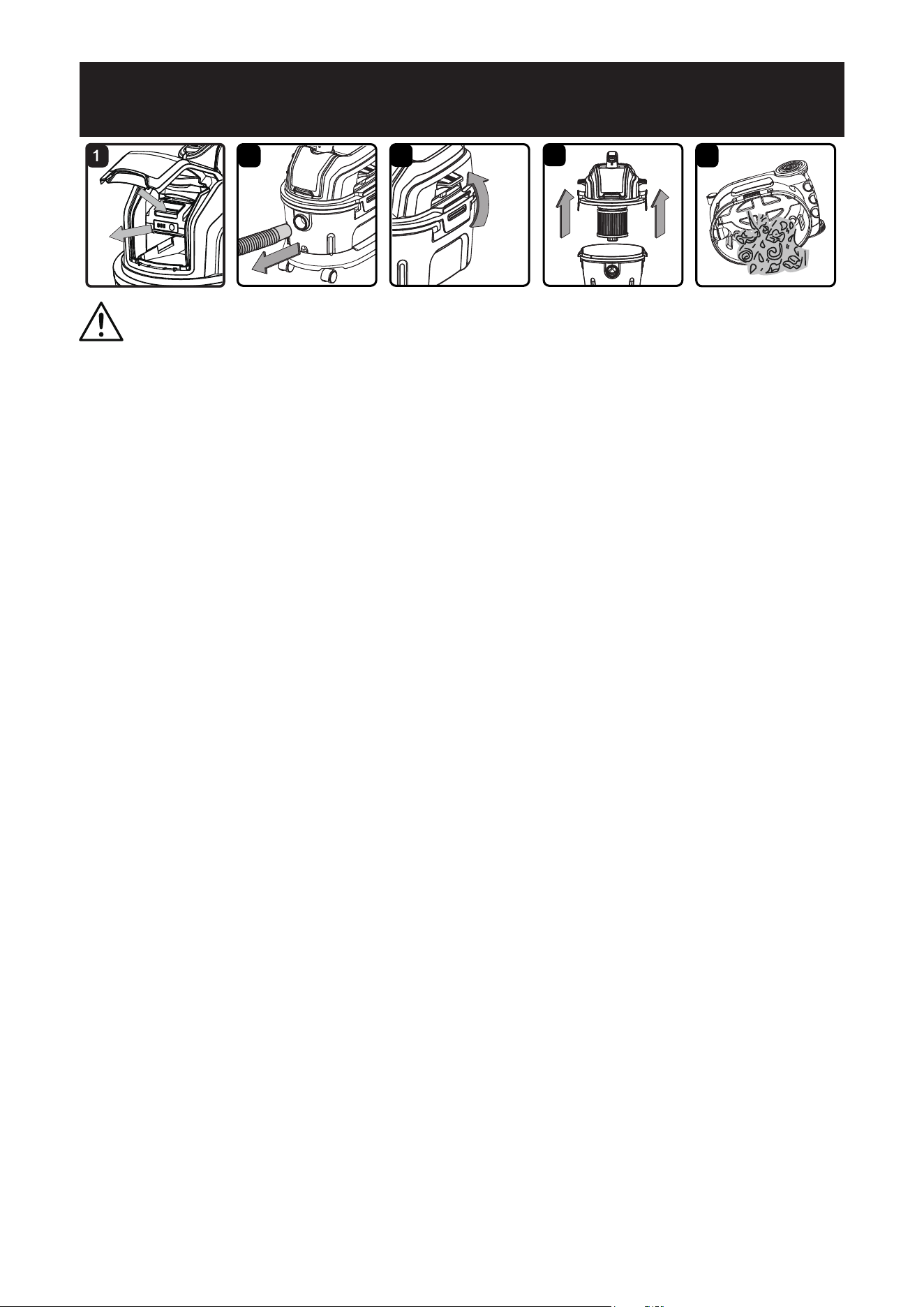

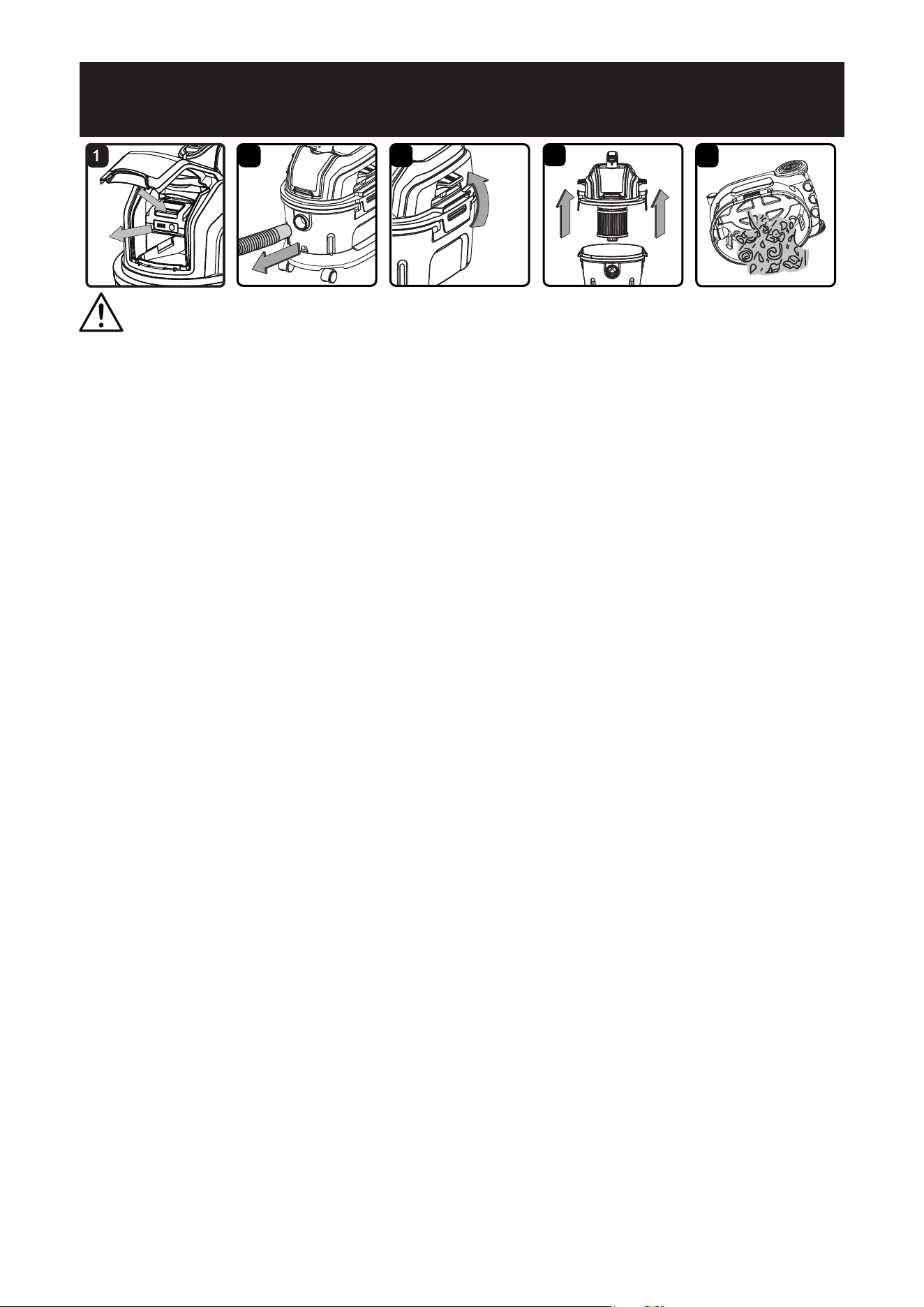

Entretien.........................................................................................................................................

Installation et nettoyage du ¿ltre j cartouche.................................................................................

Installation et nettoyage du ¿ltre humide en mousse.....................................................................

Recyclage Des Batteries Dans Le Respect De L'Environnement..................................................

Dépannage.....................................................................................................................................

Vue Éclatée....................................................................................................................................

Liste Des Pièces.............................................................................................................................

SECTION PAGE

Nous vous remercions pour l'acquisition de cet aspirateur d’atelier sec et humide Armor All

Soyez assuré(e) qu'avec Armor All

, vous obtenez un produit de qualité supérieure conçu pour

vous offrir des performances optimales. Cet aspirateur est doté de la capacité d’aspirer des

poussières et liquides.

INFORMATIONS IMPORTANTES

GALLONS

La ©TAILLE DU RÉSERVOIRª correspond au volume réel du réservoir et ne reÀète pas la

capacité disponible en fonctionnement.

PUISSANCE MAX.

La «PUISSANCE MAXIMALE» est un treme utilisé dans le secteur des aspirateurs pour

matières sèches et liquides j des ¿ns de comparaison pour les consommateurs. Il ne désigne

pas la puissance opérationnelle d’un aspirateur pour matières sèches et liquides, mais plut{t la

puissance du moteur, y compris l’apport d’inertie du moteur, atteinte en laboratoire. En utilisation

réelle, les moteurs ne fonctionnent pas j la puissance maximale indiquée.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES

CONSIGNES.

SOMMAIRE

GARANTIE

Nous sommes fiers d’avoir fabriqué un produit durable de qualité supérieure. Cet aspirateur

comporte une garantie limitée de deux (2) ans contre tout défauts de fabrication et défaillance

matérielle j compter de sa date d'achat (ou, pour les livraisons dans l'État de Californie, deux ans

j compter de la date de livraison), sous réserve de conditions normales d'utilisation domestique.

Veuillez conserver votre reou en guise de preuve d’achat. Cette garantie vous accorde des droits

légaux spécifiques, mais vous pouvez avoir d'autres droits qui varient selon les États. Pour

contacter le service j la clientèle, veuillez composer le numéro: 1-866-384-8432.

Non Couverts par la Garantie :

• Toute pièce devenue inopérante suite j un usage impropre, de la négligence, une utilisation

abusive directe ou indirecte, des accidents, un entretien, des réparations ou des modi¿cations

incorrects;

• Tous consommables, tels que ¿ltres et accessoires;

• Usure normale de pièces et accessoires, notamment tuyaux, suceurs ou les ¿ltres;

• Détérioration normale du revrtement extérieur du fait de l'utilisation ou de l'exposition aux

intempéries;

• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement

ou retiré(e);

• Tout produit acheté auprès d’un revendeur non agréé.

CONSIGNES IMPORTANTES DE SÉCURITÉ

VEILLEZ À LIRE ET ASSIMILER TOUTES LES

CONSIGNES AVANT TOUTE UTILISATION DU

PRÉSENT ASPIRATEUR.

Veuillez lire et assimiler le présent manuel d'utilisation ainsi que toutes les étiquettes apposées sur

l'aspirateur avant toute utilisation. La sécurité est une combinaison de bon sens, de vigilance et

de familiarisation avec le fonctionnement de votre aspirateur. Utilisez cet aspirateur exclusivement

conformément aux descriptions fournies dans le présent manuel d’utilisation. A¿n de réduire tous

risques de blessures corporelles ou de détérioration de votre aspirateur, utilisez exclusivement les

accessoires recommandés par le fabricant.

VEUILLEZ CONSERVER LE PRÉSENT MANUEL AFIN

DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.

L’utilisation d’un aspirateur exige le respect de certaines mesures de sécurité élémentaires,

notamment les suivantes. Le non-respect des avertissements et consignes ci-dessous peut

entravner des risques d'explosion, d'incendie et/ou de blessures graves.

• Ne pas faire fonctionner l'aspirateur sans surveillance.

• N'utilisez pas l'appareil sans ¿ltres en place.

• Ne pas utiliser l’appareil pour aspirer des liquides inÀammables ou

combustibles, notamment de l’essence, et ne pas l’utiliser dans des endroits

où ces substances peuvent être présentes.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée,

telles que des cigarettes, des allumettes ou des cendres chaudes. A¿n de

réduire les risques pour la santé provenant des vapeurs ou poussières,

n’aspirez pas de matières toxiques.

• Ne pas utiliser ni entreposer l’aspirateur j proximité de matériaux dangereux.

• En cas de dysfonctionnement, de chute, de détérioration, d’abandon j

l’extérieur, ou de chute dans de l’eau, de l’aspirateur, ramenez celui-ci j un

centre de réparation.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Soyez très

attentif s'il est utilisé par des enfants ou si des enfants se trouvent j

proximité.

• N’introduire aucun objet dans les ori¿ces de l’appareil. Ne pas utiliser

l’appareil si un ori¿ce est bouché. Faites en sorte que les ori¿ces ne soient

pas encombrés de poussières, peluches, cheveux ou de toute autre objet

susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps

j l’écart des ori¿ces et des pièces mobiles.

• Faites très attention lorsque vous nettoyez des escaliers.

• Ne manipulez pas l'aspirateur, le chargeur, la ¿che du chargeur ou les bornes

du chargeur avec des mains mouillées.

• Éteignez toutes les commandes avant de retirer le bloc-batterie.

• Éteignez l'aspirateur et retirez le bloc-batterie avant de brancher le tuyau ou

d'autres accessoires.

• Empêchez les démarrages accidentels. Assurez-vous que l'interrupteur

est en position d'arrêt avant d'insérer le bloc-batterie, de prendre ou de

transporter l'outil. Transporter l'outil avec le doigt sur l'interrupteur ou mettre

sous tension l'outil dont l'interrupteur est en position marche est une source

d'accidents.

• Débranchez la batterie de l'aspirateur avant d'effectuer des réglages, de

changer d'accessoires ou de ranger l'aspirateur. Ces mesures de sécurité

préventives réduisent le risque de démarrage accidentel de l'aspirateur.

Rechargez uniquement avec le chargeur spéci¿é par le fabricant. Un

chargeur adapté j un type de bloc-batterie peut créer un risque d'incendie

lorsqu'il est utilisé avec un autre bloc-batterie.

AVERTISSEMENT

AFIN DE RÉDUIRE

TOUS RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE

BLESSURES :

• N'utilisez l'outil qu'avec des bloc-batteries spécialement conous j cet effet.

L'utilisation de tout autre bloc-batterie peut entravner un risque de blessure et

d'incendie.

• Lorsque le bloc-batterie n'est pas utilisé, tenez-le éloigné d'autres objets

métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques, qui peuvent se connecter d'une borne j

l'autre. La mise en court-circuit des bornes des piles peut provoquer des

brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être éjecté de la batterie ;

éviter tout contact. En cas de contact accidentel, rincer j l'eau. Si le liquide

entre en contact avec les yeux, consultez immédiatement un médecin. Le

liquide éjecté de la batterie peut provoquer des irritations ou des brûlures.

• N'utilisez pas un bloc-batterie ou un aspirateur endommagé ou modi¿é.

Les batteries endommagées ou modi¿ées peuvent avoir un comportement

imprévisible et provoquer un incendie, une explosion ou un risque de

blessure.

• N'exposez pas un bloc-batterie ou un aspirateur au feu ou j une température

excessive. L’exposition au feu ou j une température supérieure j 130°C

(265°F) peut causer une explosion.

• Respectez toutes les instructions de chargement et ne chargez pas le bloc-

batterie ou l'aspirateur en dehors de la plage de température spéci¿ée dans

les instructions. Une charge incorrecte ou j des températures en dehors

de la plage spéci¿ée peut endommager la batterie et augmenter le risque

d'incendie.

• Tous les entretiens de l'outil doivent être effectués par un réparateur quali¿é

qui n'utilisera que des pièces de rechange identiques. Cela permettra de

garantir la sécurité du produit.

• Ne modi¿ez pas et n'essayez pas de réparer l'aspirateur ou le bloc-batterie,

sauf si cela est indiqué dans les instructions d'utilisation et d'entretien.

• Utilisez cet appareil exclusivement conformément aux descriptions fournies

dans le présent manuel d’utilisation. Utilisez exclusivement les accessoires

recommandés par le fabricant.

ATTENTION :

Pour réduire le risque de blessure

par des pièces en mouvement, débranchez la batterie avant de

procéder au nettoyage ou à l'entretien.

AVERTISSEMENT :

Pour réduire le risque

d'incendie ou d'explosion, ne pas exposer à la pluie. Stocker à

l'intérieur.

AVERTISSEMENT :

Pour réduire le risque

d'incendie ou d'explosion, débranchez la batterie avant de procéder

au nettoyage ou à l'entretien.

• Utilisez l'aspirateur j une température comprise entre -5°C (23°F) et 40°C

(104°F).

• Conservez l'aspirateur, le chargeur et la batterie j une température comprise

entre -20°C et 50°C.

• PACK BATTERIE A utiliser uniquement avec le chargeur XZ2150-1500G1.

CHARGEUR DE BATTERIES A utiliser uniquement avec les batteries

18LB2006-CN, 18LB4006-CN.

Lorsque vous utilisez l’aspirateur en guise de soufÀeur :

• Orientez le rejet d’air vers la zone de travail exclusivement.

• Ne pas utiliser l’Aspirateur D’Atelier Sec Et Humide en guise de pulvérisateur.

• Ne pas orienter le rejet d’air vers les personnes se trouvant j proximité.

• Tenez les enfants j l’écart lors du soufÀage.

• Portez des lunettes de sécurité.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

POUR LE BLOC-BATTERIE ET LE CHARGEUR

PACK BATTERIE A utiliser uniquement avec le chargeur XZ2150-1500G1.

• Rechargez uniquement avec le chargeur spéci¿é par le fabricant et

mentionné dans ce manuel. Un chargeur adapté j un type de batterie peut

créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie.

• Ne chargez pas la batterie dans un endroit humide ou mouillé. Le respect de

cette règle réduira le risque d'électrocution.

• Ne placez pas les outils alimentés par batterie ou leurs batteries près d'un

feu ou d'une source de chaleur. Vous réduirez ainsi le risque d'explosion et

de blessure.

• Ne pas ouvrir ou mutiler les piles. L'électrolyte libéré est corrosif et peut

provoquer des lésions aux yeux ou j la peau. Il peut être toxique en cas

d'ingestion.

• Ne jetez pas les batteries au feu. Elles exploseraient ou couleraient et

provoqueraient des blessures. Le liquide éjecté de la batterie peut provoquer

des irritations ou des brûlures.

• N'écrasez pas, ne faites pas tomber et n'endommagez pas le bloc-batterie.

N'utilisez pas une batterie qui est tombée ou qui a reçu un coup violent. Une

batterie endommagée est susceptible d'exploser. Mettez immédiatement au

rebut de manière appropriée une batterie tombée ou endommagée.

AVERTISSEMENT :

Lisez et comprenez

toutes les instructions. Le non-respect de toutes les instructions

énumérées ci-dessous peut entraîner un choc électrique, un

incendie et/ou des blessures graves :

• Les piles peuvent exploser en présence d'une source d'allumage, telle

qu'une veilleuse. Pour réduire le risque de blessures graves, n'utilisez jamais

un produit sans ¿l en présence d'une Àamme nue. Une batterie qui explose

peut projeter des débris et des produits chimiques. En cas d'exposition,

rincez immédiatement j l'eau.

• Dans des conditions d'utilisation ou de température extrêmes, une fuite

de la batterie peut se produire ; du liquide peut être éjecté de la batterie.

Évitez tout contact. Si le liquide entre en contact avec la peau, lavez-la

immédiatement avec de l'eau et du savon, puis neutralisez-la avec du jus de

citron ou du vinaigre. Si le liquide entre en contact avec vos yeux, rincez-les

j l'eau claire pendant au moins 10 minutes, puis consultez immédiatement

un médecin. Le respect de cette règle réduira le risque de blessures graves.

• Ne chargez pas le bloc-batterie lorsque la température de l'air est inférieure

j 5°C (41°F) ou supérieure j 40°C (104°F). Cette précaution est importante

car elle permet d'éviter d'endommager gravement le bloc-batterie. Une durée

de vie plus longue et de meilleures performances peuvent être obtenues si la

batterie est chargée lorsque la température de l'air est comprise entre 18°C

(64°F) et 24°C (75°F).

• Lorsque la batterie n'est pas utilisée, la tenir j l'écart d'autres objets

métalliques tels que : trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques qui peuvent établir une connexion d'une

borne j l'autre. La mise en court-circuit des bornes de la batterie peut

provoquer des étincelles, des brûlures ou un incendie.

• Conservez la batterie hors de portée des enfants.

CHARGEUR DE BATTERIE A utiliser uniquement avec la batterie 18LB2006-

CN, 18LB4006-CN.

• Pour réduire le risque de blessure, ne chargez que les batteries

rechargeables lithium-ion spéci¿ées. Ce chargeur n'est compatible qu'avec

les batteries lithium-ion. D'autres types de batteries peuvent éclater et

provoquer des blessures ou des dommages.

• Ne chargez pas la batterie dans un endroit humide ou mouillé. Le respect de

cette règle réduira le risque d'électrocution.

• Gardez le cordon et le chargeur j l'abri de la chaleur pour éviter

d'endommager le boîtier ou les pièces internes.

• Ne pas utiliser le chargeur avec un cordon ou une ¿che endommagé(e), ce

qui pourrait provoquer un court-circuit et un choc électrique. Si le chargeur

est endommagé, cessez immédiatement de l'utiliser. Remplacer le chargeur

par un modèle identique j celui indiqué dans ce manuel.

• N'utilisez pas un chargeur qui est tombé ou qui a reçu un coup violent.

• Ne pas démonter le chargeur. Con¿ez-le j un centre de service quali¿é pour

qu'il le véri¿e ou le remplace. Un réassemblage incorrect peut entraîner un

risque d'électrocution ou d'incendie.

• N'abusez pas du cordon du chargeur. Ne jamais utiliser le cordon pour le

transporter, le tirer ou le débrancher.

• Tenir le cordon j l'écart de la chaleur, de l'huile, des bords tranchants ou des

pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent le

risque d'électrocution. Si le cordon du chargeur est endommagé, remplacez

le chargeur par un modèle identique, comme indiqué dans ce manuel.

• Un chargeur adapté j un type de batterie peut présenter un risque d'incendie

lorsqu'il est utilisé avec un autre type de batterie

• Chargez la batterie j une température de charge normale comprise entre 5°C

(41°F) et 40°C (104°F).

• Évitez d'endommager mécaniquement le chargeur. Cela peut entraîner des

courts-circuits internes.

• Ne pas utiliser le chargeur sur des surfaces facilement inÀammables (par

exemple, papier, textiles, etc.). L'échauffement du chargeur de batterie

pendant le processus de charge peut constituer un risque d'incendie.

• Ne touchez jamais la ¿che d'alimentation avec des mains mouillées.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le

chargeur.

CONFORMITÉ FCC

Cet appareil est conforme j la Section 15 des règles de la FCC. Son utilisation

est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles.

2. Cet appareil doit accepter toute interférence reçue, y compris les

interférences susceptibles de provoquer un fonctionnement indésirable.

REMARQUE : Cet appareil a été testé et respecte les limites prévues pour un

appareil numérique de classe B, conformément j la section 15 du règlement

FCC. Ces limites sont conçues pour assurer une protection raisonnable contre

les interférences nuisibles dans des bktiments j vocation résidentielle.

Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio,

et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer

des interférences préjudiciables pour les communications radio. Cependant,

nous ne pouvons garantir qu’aucun brouillage ne se produira dans une

installation particulière.

Si cet appareil produit des interférences préjudiciables lors de réception radio

ou télévisée qui peuvent être détectées en allumant et en éteignant l’appareil,

l’utilisateur est prié de les supprimer d’une ou de plusieurs manières :

- Réorientez ou déplacez l'antenne de réception.

- Augmentez la distance de séparation entre l’appareil et le récepteur.

- Branchez l'appareil sur une prise reliée j un autre circuit que celui sur lequel

le récepteur est connecté.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir

de l'aide.

Reportez-vous fréquemment aux instructions et utilisez-les pour instruire

d'autres personnes susceptibles d'utiliser ce produit. Si vous prêtez ce produit

j quelqu'un, prêtez-lui également ces instructions.

VEUILLEZ CONSERVER LES PRÉSENTES

CONSIGNES

Conçu pour une utilisation domestique exclusivement

SYMBOLES

Les termes de mise en garde suivants et leur signi¿cation visent j expliquer le degré de risque

associé j cet appareil.

SYMBOLE SIGNAL SIGNIFICATION

DANGER

Indique une situation de danger immédiat qui, si elle n’est

pas évitée, provoquera des blessures graves, voire la

mort.

AVERTISSEMENT

Indique une situation de danger potentiel qui, si elle n’est

pas évitée, peut provoquer des blessures graves, voire la

mort.

ATTENTION

Indique une situation de danger potentiel qui, si elle n’est

pas évitée, pourrait provoquer des blessures mineures ou

modérées.

REMARQUE

(Sans symbole d’alerte de sécurité) Indique une situation

pouvant entraîner des dommages matériels.

Port de

souffleri

Bloc-batterie

Bouton de

déverrouillage

de la batterie

Indicateur de

charge

de la batterie

Base de chargement

Indicateurs

du chargeur

Port de charge

Chargeur

Prise du

chargeur

Poignée

Roulettes

Tête motrice

Rangement du tuyau

Loquet

Roue

Base

Réservoir

de collecte

Port

d'aspiration

Couvercle du

compartiment

à piles

Interrupteur

marche/arrêt

Rangement

pour

accessoires

DÉBALLAGE ET VÉRIFICATION DU

CONTENU DU CARTON

Retirez tout le contenu de la boîte. Retirez le bloc-

moteur, puis videz tout le contenu du réservoir

collecteur. Assurez-vous que tous les éléments qui

¿gurent sur la liste du contenu de la boîte en carton

sont bien présents.

Liste du Contenu de la Boîte en Carto :

Clé

Description

Ensemble aspirateur………….…..…..….….…....

Batterie…..…………….….…….…........……........

Chargeur…….....………………….…….……........

Base de chargement…….........….…….…...…....

Assemblage de la base…..…..............................

Roue…………..............……...…….……...….......

Tuyau.…….............................…...…….…...........

Buse utilitaire….………............…….….……...….

Suceur plat.….….…..............…....….….…..........

Buse de luxe pour voiture.............................…...

Brosse pour sol/buse raclette...….….…..............

Brosse ronde à poussière...........…...….…...…...

4 vis (sachet)................…...….….…....................

Rallonge…..................…...….….…......................

Buse soufÀante/adaptateur..............….......…......

Buse pour brosse de détail....…...….….…...........

Filtre à cartouche.............…...….….….................

Filtre humide en mousse.......…...….….........…...

Manuel d’utilisation........…...….….…...................

REMARQUE : Diamètre du tuyau et des accessoires

de cet aspirateur : 32 mm (1-1/4 po).

ABC

HKJI

LONM

PSRQ

Qté.

INSTRUCTIONS RELATIVES AU MONTAGE

GÉNÉRAL

DÉBALLAGE DE VOTRE ASPIRATEUR EAU ET POUSSIÈRE SANS FIL ET ASSEMBLAGE

GÉNÉRAL

1. Véri¿ez que la batterie n'est pas installée.

2. Déverrouillez les loquets (Fig. 1).

3. Soulevez la tête motorisée du réservoir de collecte (Fig. 2).

4. Retirez le contenu du réservoir de collecte. Assurez-vous que vous disposez de tous les

éléments répertoriés à la page 30.

5. Retournez la base et insérez les deux roulettes dans les emplacements prévus à cet effet

sous la base. Appuyez sur les roulettes jusqu'à ce qu'elles s'enclenchent (Fig. 3).

6. Retournez le réservoir de collecte et placez la base sur le réservoir. Fixez la base au réservoir

à l'aide des vis fournies. Véri¿ez que la base est correctement assemblée. Ne serrez pas trop

les vis (Fig. 4).

7. Votre aspirateur est prêt pour le nettoyage à sec. Si le ¿ltre à cartouche n'est pas installé,

reportez-vous à la page 39 pour les instructions d'installation (Fig. 5).

8. Pour le nettoyage humide, retirez le ¿ltre à cartouche et installez le ¿ltre humide en mousse

fourni. Reportez-vous à la page 39 pour les instructions d'installation du ¿ltre humide en

mousse (Fig. 6).

9. Replacez la tête motrice sur le réservoir de collecte, en alignant la partie supérieure avec les

loquets, puis enclenchez-la (Fig. 7 et 8).

10. Insérez l'extrémité la plus large du tuyau dans l'ori¿ce d'aspiration du réservoir de collecte

(Fig. 9).

11.

Choisissez l'accessoire souhaité et insérez-le à l'extrémité libre du tuyau ou de la rallonge

(Fig. 10).

ASSEMBLAGE DU CHARGEUR

Le chargeur est livré assemblé et prêt à l'emploi. S'il n'est pas assemblé, insérez la ¿che du

chargeur dans le port de charge de la base de charge jusqu'à la butée (Fig. 11).

UTILISATION GÉNÉRALE

REMARQUE : Rechargez la batterie à une température comprise entre 5°C (41°F) et 40°C (104°F).

Si la batterie est chaude, laissez-la refroidir avant de la recharger.

FONCTIONNEMENT DE LA BATTERIE

REMARQUE : Veuillez charger complètement la batterie avant la première utilisation.

PANNEAU LED DE LA BATTERIE

Le panneau se compose de 3 LED sur la batterie. Appuyez sur le bouton et maintenez-le enfoncé,

puis relkchez-le, les LED vous indiqueront les niveaux de charge.

Le niveau de charge de la batterie peut être véri¿é soit lorsque la batterie est ¿xée sur le chargeur,

soit lorsqu'elle est retirée du chargeur.

AVERTISSEMENT :

N'utilisez que le chargeur

recommandé par le fabricant.

DEL sur la batterie

(éclairage continu)

Capacité de la

batterie

3 LED

70-100%

2 LED (orange et rouge)

31-69%

1 LED (rouge

uniquement)

5-30% (recharge

nécessaire).

Voyants lumineux

Rouge

Orange

Vert

Bouton

FONCTIONNEMENT DU CHARGEUR

1. Brancher le chargeur sur une prise murale. L'indicateur vert du chargeur doit s'allumer.

2. Aligner la fente du bloc-batterie sur le rail du chargeur. Faire glisser le chargeur sur le bloc-

batterie jusqu'à ce qu'il s'enclenche (Fig. 1). L'indicateur rouge du chargeur doit s'allumer.

3. Prévoir un temps de chargement suf¿sant. Le chargement complet peut prendre jusqu'à 80

minutes s'il est complètement déchargé.

4. Une fois le chargement complété, l’indicateur rouge du chargeur doit s'éteindre et l’indicateur

vert du chargeur s'allumer. Débranchez le chargeur de l'alimentation électrique et retirez-le du

bloc-batterie.

REMARQUE : Il est normal que le bloc-batterie et le chargeur deviennent chauds (mais pas

brûlants) pendant le processus de charge. Si la batterie ne se charge pas correctement, véri¿er si

la prise électrique est opérationnelle. Toujours charger la batterie avant de la ranger!

Indicateur de

charge (vert)

Indicateur de

charge (rouge)

Les indicateurs du chargeur indiquent l'état du chargeur :

Indicateur de charge

vert

Indicateur de charge

rouge

État

Allumé

Éteint

Le chargeur est connecté

à l'alimentation électrique

(Veille)

Éteint

Allumé

En chargement

Allumé

Éteint

Complètement chargé

Après des cycles de charge continus ou répétés sans interruption, le chargeur peut chauffer. Ce

phénomène est normal et n'indique pas un panne technique du chargeur de batterie.

AVERTISSEMENT :

Toujours charger la batterie avant

de la ranger! Veuillez charger la batterie jusqu'à ce qu'elle atteigne

sa pleine capacité ou au moins la moitié de sa capacité avant de

la ranger. Si l'outil n'est pas utilisé pendant de longues périodes,

charger la batterie tous les 3-6 mois.

Il est important de déconnecter le chargeur de l'alimentation

électrique une fois le chargement complété.

Après un fonctionnement, laisser refroidir la batterie pendant

environ 20 minutes avant de la recharger.

AVERTISSEMENT :

Pour réduire le risque de choc

électrique, ce chargeur est doté d'une ¿che polarisée (une lame est

plus large que l'autre). Cette ¿che ne peut rtre branchée dans une

prise polarisée que dans un seul sens. Si la ¿che ne s'insère pas

complètement dans la prise, inversez-la. Si elle ne s'insère toujours

pas, contacter un électricien qualifié pour qu'il installe une prise

appropriée. Ne pas modi¿er en aucun cas la ¿che.

INSTALLATION ET RETRAIT DU BLOC-BATTERIE

1. Placez l'interrupteur marche/arrêt en position « O » OFF (Fig. 1).

2. Ouvrez le couvercle du compartiment de la batterie. Faites glisser la batterie dans le

compartiment jusqu'à ce qu'elle s'enclenche. Vous entendrez un « clic » distinct (Fig. 2).

3. Pour retirer la batterie, appuyez sur le bouton de déverrouillage et retirez-la du compartiment

(Fig. 3).

DÉMARRAGE/ARRÊT DE L’ASPIRATEUR EAU ET POUSSIÈRE

Pour mettre en marche l'aspirateur eau et poussière, placez l'interrupteur marche/arrêt en position

« I » ON (Fig. 4). Pour arrêter l'aspirateur eau et poussière, placez l'interrupteur en position « O »

OFF.

O = OFF (Arrrt) I = ON (Marche)

UTILISATION DE L’ASPIRATEUR D’ATELIER

SEC

1. Véri¿ez que le ¿ltre à cartouche est correctement installé (Fig. 1). Pour les instructions d'installation,

voir page 39.

2. Remettez la tête motrice sur le réservoir de collecte et ¿xez-la à l'aide des loquets (Fig. 2 et 3).

3. Insérez l'extrémité la plus large du tuyau dans l'ori¿ce d'aspiration du réservoir de collecte (Fig. 4).

4. Choisissez l'accessoire souhaité et insérez-le à l'extrémité libre du tuyau ou de la rallonge (Fig. 5).

5. Assurez-vous que la batterie est correctement installée (Fig. 6). Pour les instructions d'installation,

voir page 34.

6. Assurez-vous que le tuyau est bien ¿xé. Allumez l'aspirateur en plaçant l'interrupteur marche/arrêt

en position « I » et commencez à aspirer (Fig. 7).

7. Une fois l'aspiration terminée ou lorsque le réservoir de collecte est plein, éteignez l'aspirateur en

plaçant l'interrupteur en position « O » OFF (Fig. 8).

O = OFF (Arrrt) I = ON (Marche)

NE PAS UTILISER LE FILTRE À CARTOUCHE POUR ASPIRER DES LIQUIDES.

8. Retirez la batterie (Fig. 9).

9. Videz le réservoir de collecte dans un récipient approprié (Fig. 10).

AVERTISSEMENT :

VEILLEZ À LIRE, À ASSIMILER

ET À METTRE EN APPLICATION LES CONSIGNES INTITULÉES «

CONSIGNES IMPORTANTES DE SÉCURITÉ ». NE PAS UTILISER

L'ASPIRATEUR DANS DES ZONES OÙ L'AIR CONTIENT DES GAZ

ET VAPEURS INFLAMMABLES OU DES POUSSIÈRES EXPLOSIVES.

LES GAZ OU VAPEURS INFLAMMABLES COMPRENNENT, SANS

POUR AUTANT S’Y LIMITER : L’ESSENCE POUR BRIQUETS, LES

PRODUITS DE NETTOYAGE DE TYPE SOLVANTS, LA PEINTURE À

L'HUILE, L’ESSENCE, L'ALCOOL OU LES SPRAYS AÉROSOLS. LES

POUSSIÈRES EXPLOSIVES COMPRENNENT, SANS POUR AUTANT

S’Y LIMITER : LE CHARBON, LE MAGNÉSIUM, LES GRAINS OU LA

POUDRE À CANON. AFIN DE RÉDUIRE LES RISQUES POUR LA

SANTÉ PROVENANT DES VAPEURS OU POUSSIÈRES, N’ASPIREZ

PAS DE MATIÈRES TOXIQUES.

ASPIRATION DE LIQUIDES

1. Assurez-vous que le réservoir de collecte est propre et exempt de poussière et de saleté.

2. Retirez le ¿ltre à cartouche, puis installez soigneusement le ¿ltre humide en mousse sur la cage

du ¿ltre et replacez la tête motrice sur le réservoir de collecte. Pour les instructions d'installation

du ¿ltre humide en mousse, voir page 39 (Fig. 1).

3. Remettez la tête motrice sur le réservoir de collecte et ¿xez-la à l'aide des loquets (Fig. 2).

N'UTILISEZ PAS LE FILTRE À CARTOUCHE POUR ASPIRER DES LIQUIDES.

4. Insérez l'extrémité la plus large du tuyau dans l'ori¿ce d'aspiration du réservoir de collecte.

5. Enfoncez l'accessoire requis sur l'extrémité libre du tuyau ou de la rallonge (Fig. 3).

6. Assurez-vous que la batterie est correctement installée (Fig. 4). Pour les instructions

d'installation, voir page 34.

7. Assurez-vous que le tuyau est bien ¿xé. Allumez l'aspirateur en plaçant l'interrupteur marche/

arrêt en position « I » (Fig. 5).

8. Une fois l'aspiration terminée, éteignez l'aspirateur en plaçant l'interrupteur en position « O »

OFF (Fig. 6).

9. Retirez la batterie (Fig. 7).

10. Videz le réservoir collecteur, nettoyez-le et séchez-le à l'intérieur et à l'extérieur (Fig. 8).

AVERTISSEMENT :

VEILLEZ À LIRE, COMPRENDRE

ET APPLIQUER LES INFORMATIONS INTITULÉES « CONSIGNES

DE SÉCURITÉ IMPORTANTES ». NE PAS UTILISER L'ASPIRATEUR

DANS DES ZONES OÙ L'AIR CONTIENT DES GAZ, DES VAPEURS

OU DES POUSSIÈRES EXPLOSIVES INFLAMMABLES. LES GAZ OU

VAPEURS INFLAMMABLES COMPRENNENT, SANS S'Y LIMITER

: LE LIQUIDE À BRIQUET, LES NETTOYANTS DE TYPE SOLVANT,

LES PEINTURES À BASE D'HUILE, L'ESSENCE, L'ALCOOL OU

LES AÉROSOLS. LES POUSSIÈRES EXPLOSIVES COMPRENNENT,

SANS S'Y LIMITER : LE CHARBON, LE MAGNÉSIUM, LES

CÉRÉALES OU LA POUDRE À CANON. POUR RÉDUIRE LES

RISQUES POUR LA SANTÉ LIÉS AUX VAPEURS OU AUX

POUSSIÈRES, NE PAS ASPIRER DE MATIÈRES TOXIQUES.

UTILISATION DU SOUFFLEUR

Cet aspirateur eau et poussière dispose d'une fonction soufÀerie. Pour utiliser la fonction soufÀerie,

suivez les instructions ci-dessous.

1. Assurez-vous que le réservoir de collecte est vide avant d'utiliser l'appareil comme soufÀeur.

Nettoyez toute saleté et tous débris du tuyau et du réservoir de collecte.

2. Retirez le tuyau de l'ori¿ce d'aspiration.

3. Insérez l'extrémité la plus large du tuyau dans l'ori¿ce du soufÀeur situé à l'arrière de la tête

motrice (Fig. 1).

4. Choisissez l'accessoire souhaité et insérez-le à l'extrémité du tuyau (Fig. 2).

5. Assurez-vous que la batterie est correctement installée (Fig. 3). Pour les instructions d'installation,

voir page 34.

6. Avant d'allumer l'aspirateur, tenez fermement l'extrémité libre du tuyau. Allumez le moteur en

plaçant l'interrupteur marche/arrêt en position « I » (Fig. 4).

7. Une fois que vous avez terminé de soufÀer, placez l'interrupteur marche/arrêt en position « O »

OFF (Fig. 5).

8. Retirez la batterie.

IMPORTANT ! Lorsque vous aspirez de grandes quantités de liquides, ne plongez pas

complètement la buse dans le liquide ; laissez un espace à l'extrémité de l'ouverture de la buse

pour permettre à l'air d'entrer. La machine est équipée d'un Àotteur qui arrête l'aspiration lorsque

le réservoir de collecte atteint sa capacité maximale. Vous remarquerez une augmentation de la

vitesse du moteur. Lorsque cela se produit, éteignez l'appareil, retirez la batterie et videz le liquide

dans un récipient ou un drain approprié. Pour continuer à aspirer, remettez la tête motrice en place

sur le réservoir de collecte. Après avoir aspiré des liquides, éteignez l'appareil et retirez la batterie.

Videz le réservoir de collecte, nettoyez et séchez l'intérieur et l'extérieur avant de le ranger.

N'OUBLIEZ PAS ! Le ¿ltre humide en mousse doit être retiré après l'aspiration humide et le ¿ltre à

cartouche doit être installé avant de recommencer l'aspiration à sec.

AVERTISSEMENT :

PORTEZ TOUJOURS DES

LUNETTES DE SÉCURITÉ CONFORMES À LA NORME ANSI Z87.1

(OU CSAZ94.3 AU CANADA) AVANT D'UTILISER LE SOUFFLEUR.

AVERTISSEMENT :

PORTEZ UN MASQUE

ANTI-POUSSIÈRE SI LE SOUFFLE CRÉE DE LA POUSSIÈRE QUI

POURRAIT ÊTRE INHALÉE.

ATTENTION :

ÉLOIGNEZ LES PERSONNES

PRÉSENTES DES DÉBRIS SOUFFLÉS.

ENTRETIEN

VIDANGE ET NETTOYAGE DU RÉSERVOIR DE COLLECTE

1. Véri¿ez que la batterie a été retirée de son compartiment (Fig. 1).

2. Débranchez le tuyau de l'aspirateur (Fig. 2).

3. Déverrouillez les loquets du réservoir collecteur et retirez la tête motrice du réservoir collecteur (Fig.

3 et 4). Placez la tête motrice à l'envers sur une surface douce et propre.

4. Retirez toute la saleté ou les débris du réservoir collecteur et du tuyau et jetez-les dans un

conteneur à déchets approprié (Fig. 5).

5. Nettoyez ou remplacez les ¿ltres.

6. Véri¿ez que le tuyau, les accessoires et le cordon d'alimentation ne sont pas endommagés.

7. Remettez la tête motrice sur le réservoir de collecte et ¿xez les loquets.

IMPORTANT ! Nettoyez ou remplacez régulièrement le ¿ltre pour obtenir les meilleures

performances. UTILISEZ TOUJOURS LE FILTRE À CARTOUCHE POUR L'ASPIRATION À SEC.

Si l'appareil est utilisé sans le ¿ltre à cartouche, le moteur brûlera et la garantie sera annulée. Ayez

toujours des ¿ltres de rechange à portée de main.

AVIS ! Les ¿ltres fournis sont fabriqués à partir de matériaux de haute qualité conçus pour retenir

les petites particules de poussière. Le ¿ltre à cartouche doit être utilisé uniquement pour l'aspiration

à sec. Un ¿ltre à cartouche sec est nécessaire pour aspirer la poussière. Si le ¿ltre à cartouche est

humide, il se colmatera rapidement et sera dif¿cile à nettoyer. Manipulez le ¿ltre avec précaution

lorsque vous le retirez pour le nettoyer et le remplacer. Véri¿ez que les ¿ltres ne présentent pas de

déchirures ou de petits trous. Un petit trou peut laisser passer la poussière à travers le ¿ltre. N'utilisez

pas de ¿ltre présentant des trous ou des déchirures ; remplacez-le immédiatement.

STOCKAGE

Avant de ranger votre aspirateur, le réservoir de collecte doit être vidé et nettoyé. La batterie doit être

stockée dans un endroit sec. Les accessoires doivent être nettoyés et rangés a¿n d'être facilement

accessibles en cas de besoin. Rangez l'aspirateur eau et poussière à l'intérieur.

RÉPARATIONS

Les réparations de cet aspirateur eau et poussière doivent être effectuées uniquement par du

personnel de service quali¿é utilisant uniquement des pièces de rechange identiques.

IMPORTANT ! AVANT DE NETTOYER VOTRE ASPIRATEUR OU

D'EFFECTUER TOUTE OPÉRATION D'ENTRETIEN, ASSUREZ-VOUS QUE

L'OUTIL EST ÉTEINT ET RETIREZ LA BATTERIE POUR ÉVITER TOUT

DÉMARRAGE ACCIDENTEL.

AVERTISSEMENT :

POUR RÉDUIRE LE

RISQUE DE BLESSURE, RETIREZ TOUJOURS LA BATTERIE DE

L'OUTIL AVANT D'EFFECTUER TOUTE OPÉRATION D'ENTRETIEN.

NE DÉMONTEZ JAMAIS L'OUTIL, LA BATTERIE OU LE CHARGEUR.

INSTALLATION ET NETTOYAGE DU FILTRE À

CARTOUCHE

INSTALLATION DU FILTRE À CARTOUCHE

1. Véri¿ez que la batterie a été retirée du compartiment à batterie (Fig. 1).

2. Retirez la tête motrice et placez-la à l'envers.

3. Installez le ¿ltre à cartouche sur la cage du ¿ltre et ¿xez-le à l'aide de l'écrou de retenue. Ne serrez

pas trop (Fig. 2).

DÉMONTAGE ET NETTOYAGE DU FILTRE À CARTOUCHE

1. Dévissez l'écrou de retenue en le tournant dans le sens inverse des aiguilles d'une montre (Fig. 3).

2. Tenez délicatement le ¿ltre à cartouche et tirez-le vers le haut pour le retirer.

3. Nettoyez le ¿ltre à cartouche en brossant ou en rinçant les débris (Fig. 4).

4. Laissez le ¿ltre humide sécher complètement à l'air libre avant de le ranger ou de l'installer dans

la cage du ¿ltre.

5. Installez le ¿ltre nettoyé ou neuf en suivant les instructions des étapes 2 et 3 de la section

INSTALLATION DU FILTRE À CARTOUCHE.

INSTALLATION ET NETTOYAGE DU FILTRE

HUMIDE EN MOUSSE

INSTALLATION DU FILTRE HUMIDE EN MOUSSE

1. Véri¿ez que la batterie a été retirée du compartiment à batterie (Fig. 1).

2. Retirez la tête motrice et placez-la à l'envers. Suivez les instructions pour retirer le ¿ltre à

cartouche à la page 39.

3. Faites glisser délicatement le ¿ltre humide en mousse sur la cage du ¿ltre en vous assurant que

celle-ci est entièrement recouverte (Fig. 2 et 3).

4. Placez la tête motrice sur le réservoir de collecte.

NETTOYAGE DU FILTRE EN MOUSSE HUMIDE

1. Une fois la tête motrice retirée et placée à l'envers, retirez délicatement le ¿ltre humide en mousse

(Fig. 4).

2. Utilisez une solution d'eau et de savon doux pour laver le ¿ltre humide en mousse, puis rincez-le à

l'eau claire (Fig. 5).

3. Laissez le ¿ltre humide sécher complètement à l'air libre avant de le ranger ou de l'installer dans

la cage du ¿ltre.

RECYCLAGE DES BATTERIES DANS LE

RESPECT DE L'ENVIRONNEMENT

Les batteries utilisées dans ce bloc-batterie contiennent les matériaux toxiques et corrosifs

suivants : lithium-ion, un matériau toxique.

Pour éviter les blessures et les risques d'incendie, d'explosion ou d'électrocution, et pour

ne pas nuire à l'environnement :

• Recouvrez les bornes de la batterie avec du ruban adhésif résistant.

• N'essayez PAS de retirer ou de détruire l'un des composants du bloc-batterie.

• N'essayez PAS d'ouvrir le bloc-batterie.

• En cas de fuite, les électrolytes libérés sont corrosifs et toxiques. NE METTEZ PAS la solution en

contact avec les yeux ou la peau, et ne l'avalez pas.

• NE JETTEZ PAS les batteries endommagées ou défectueuses dans les ordures ménagères.

• NE les incinérez PAS.

• NE PLACEZ PAS les batteries dans un endroit où elles se retrouveront dans une décharge ou

dans un circuit de déchets solides municipaux.

• Apportez les batteries à un centre de recyclage ou d'élimination certi¿é.

AVERTISSEMENT :

Tous les matériaux

toxiques doivent rtre éliminés d'une manière spécifique afin

d'éviter toute contamination de l'environnement. Avant d'éliminer

des blocs-batteries lithium-ion endommagés ou usés, contactez

votre agence locale de traitement des déchets ou l'agence locale de

protection de l'environnement pour obtenir des informations et des

instructions spéci¿ques.

AVERTISSEMENT :

Si le bloc-batterie se

¿ssure ou se casse, avec ou sans fuite, ne le rechargez pas et ne

l'utilisez pas. Mettez-le au rebut et remplacez-le par un nouveau

bloc-batterie.

N'ESSAYEZ PAS DE LE RÉPARER!

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

L'aspirateur ne fonctionne

pas.

La batterie est déchargée. Rechargez la batterie.

La batterie n'est pas correctement

insérée.

Insérez la batterie

correctement.

La batterie utilisée n'est pas la

bonne.

Veillez à n'utiliser que la batterie

et le chargeur fournis avec

votre produit.

La puissance d'aspiration

est faible.

Il y a des obstructions dans la

buse, le tuyau ou les entrées du

réservoir de collecte.

Retirez la batterie et véri¿ez

qu'il n'y a pas d'obstruction

dans la buse, le tuyau et les

entrées du réservoir de collecte.

Le ¿ltre est obstrué par de ¿nes

poussières.

Retirez le ¿ltre et nettoyez-le ou

installez un nouveau ¿ltre.

Le réservoir de collecte est plein. Videz le réservoir de collecte.

Capacité de batterie faible. Rechargez la batterie.

L'aspirateur s'éteint tout

seul.

La batterie est déchargée. Chargez la batterie.

La batterie est peut-être épuisée. Remplacez la batterie.

La poussière s'échappe de

l'aspirateur.

Le ¿ltre est manquant ou mal

installé.

Véri¿ez que le ¿ltre est

correctement installé.

Le ¿ltre est endommagé. Remplacez le ¿ltre.

AVERTISSEMENT :

POUR RÉDUIRE LE

RISQUE D'ÉLECTROCUTION, RETIREZ LA BATTERIE AVANT DE

PROCÉDER AU DÉPANNAGE.

VUE ÉCLATÉE

LISTE DES PIÈCES

Pièce Numéro de plan Description Quantité

1 Tête motrice 1

2 541002102 Filtre à cartouche 1

3 551346103 Écrou de retenue 1

4 Réservoir de collecte 1

5 551012104 Port d'aspiration 1

6 551091128 Base 1

6 551619128 Vis 4

7 551091129 Ensemble roulette 2

8 551012121 Roue 2

9 551091124 Tuyau 1

10 551296103 Brosse pour sol/buse raclette 1

11 551003109 Rallonge 3

12 551004113 Buse utilitaire 1

13 551091125 Buse de luxe pour voiture 1

14 551012109 Suceur plat 1

15 551092108 Buse soufÀante/adaptateur 1

16 551024139 Buse pour brosse de détail 1

17 551009111 Filtre humide en mousse 1

18 551004116 Brosse ronde à poussière 1

19 541034103 Batterie 1

20 541034102 Chargeur 1

Garantía.........................................................................................................................................

Instrucciones de Seguridad Importantes .......................................................................................

Símbolos........................................................................................................................................

Desempaque Y Revisión Del Contenido de La Caja.....................................................................

Instrucciones Generales de Ensamblaje........................................................................................

Funcionamiento General................................................................................................................

Operación de Aspirado En Seco....................................................................................................

Operación de Aspirado En Mojado.................................................................................................

Operación de Soplado....................................................................................................................

Mantenimiento................................................................................................................................

Instalación y limpieza del ¿ltro de cartucho ...................................................................................

Instalación y limpieza del ¿ltro h~medo de espuma.......................................................................

Eliminación de Baterías Respetuosa con El Medio Ambiente.......................................................

Resolución de Problemas .............................................................................................................

Vista Expandida ............................................................................................................................

Lista de Partes................................................................................................................................

SECCIÓN PÁGINA

Gracias por comprar esta aspiradora en mojado/seco Armor Al

l®

. Confíe en que con Armor All

obtendrá un producto de alta calidad diseñado para un rendimiento óptimo. Esta aspiradora es

capaz de recoger materiales líquidos y secos.

INFORMACIÓN IMPORTANTE

GALONES

³Tamaxo del Tanque´ se re¿ere al volumen real del tanque y no reÀeja la capacidad disponible

durante la operación.

HP PICO

“PICO HP” es un término que se utiliza en la industria de aspiradoras seco/mojado para propósitos

de comparación. No denota la potencia en caballos de fuerza operativos de una aspiradora seco/

mojado, sino más bien la potencia en caballos de fuerza de un motor, incluida la contribución

inercial del motor lograda en pruebas de laboratorio. En uso real, motores no operan al máximo

de caballos de fuerza indicados.

POR SU SEGURIDAD: LEA DETENIDAMENTE Y ASEGÚRESE DE QUE COMPRENDE TODAS

LAS INSTRUCCIONES.

TABLA DE CONTENIDOS

GARANTÍA

Nos sentimos orgullosos de ofrecer a usted un producto de alta calidad y durabilidad. Esta

aspiradora tiene una garantía limitada de dos (2) años contra defectos de mano de obra y

materiales a partir de la fecha de compra (o, para entregas en el Estado de California, dos años

a partir de la fecha de entrega), en uso doméstico normal. Guarde su boleta como prueba de

su compra. Esta garantía le entrega derechos legales especí¿cos que pueden variar seg~n su

estado (podría tener otros derechos adicionales). Para comunicarse con servicio al cliente, llame

al 1-866-384-8432.

No cubierto por la garantía:

• Cualquier parte que deje de funcionar debido a un mal uso, negligencia, abuso directo/indirecto,

accidentes, mantenimiento, reparaciones o alteraciones inadecuadas;

• Piezas consumibles tales como ¿ltros y accesorios;

• Desgaste y rotura normal de piezas y accesorios, como mangueras, boquillas o ¿ltros;

• Deterioro normal del acabado exterior debido al uso o exposición;

• Cualquier producto cuyo n~mero de serie o etiqueta haya sido alterado o removido;

• Cualquier producto adquirido en un punto de ventas no autorizado.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

ANTES DE USAR ESTA ASPIRADORA, LEA

Y COMPRENDA TODAS LAS INSTRUCCIONES.

Lea y comprenda este manual del usuario y todas las etiquetas de la aspiradora antes de

utilizarla. La seguridad es una combinación sentido com~n, permanecer alerta y saber cómo

funciona su aspiradora. Use esta aspiradora solo como se describe en este manual. Para reducir

el riesgo de lesiones personales o daños a su aspiradora, use solo los accesorios recomendados

por el fabricante.

CONSERVE ESTE MANUAL PARA FUTURA

REFERENCIA.

Al usar una aspiradora es necesario seguir precauciones básicas, incluidas las siguientes. No

seguir las advertencias e instrucciones puede provocar explosiones, incendios o lesiones graves.

• No deje la aspiradora funcionando sin supervisión.

• No lo use sin los ¿ltros colocados.

• No use el producto para aspirar líquidos combustibles o inÀamables, como

gasolina, ni lo use en zonas donde puedan existir tales elementos.

• No aspire elementos que estén en llamas o humeando, tales como

cigarrillos, fósforos o cenizas calientes. No aspire materiales tóxicos, a ¿n de

reducir el riesgo de peligros provocados por vapores o polvo.

• No la use ni almacene cerca de materiales peligrosos.

• Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado

en exteriores o si se ha caído al agua, entréguela en un centro de servicio.

• No permita que se utilice como un juguete. Se debe prestar estricta atención

cuando el aparato lo usen niños o cuando se use cerca de ellos.

• No ponga ning~n objeto sobre las aberturas. No lo utilice si las aberturas

están bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en

las aberturas o cualquier cosa que pueda reducir el Àujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de

las aberturas y piezas móviles del producto.

• Tenga precaución adicional al limpiar en escaleras.

• No manipule la aspiradora, el cargador, el enchufe del cargador ni los

terminales del cargador con las manos mojadas.

• Apague todos los controles antes de retirar la batería.

• Apague la aspiradora y retire la batería antes de conectar la manguera u

otros accesorios.

• Evite un arranque involuntariamente. Aseg~rese de que el interruptor esté en

la posición de apagado antes de colocarlo en la base de almacenamiento,

levantar o transportar la máquina. No transporte la máquina con el

dedo sobre el interruptor ni energice máquinas que tengan el interruptor

encendido, esto invita a accidentes.

• Desconecte la batería de la aspiradora antes de realizar cualquier ajuste,

cambiar accesorios o almacenar la aspiradora. Estas medidas preventivas

de seguridad reducen el riesgo de que la aspiradora se ponga en marcha

accidentalmente.Recárguela ~nicamente con el cargador especi¿cado por

el fabricante. Un cargador que sea adecuado para un tipo de paquete de

baterías puede crear un riesgo de incendio si se usa con otro paquete de

baterías.

• Utilice la máquina ~nicamente con paquetes de baterías especí¿camente

designados. El uso de cualquier otro paquete de baterías puede crear el

riesgo de causar daños e incendios.

ADVERTENCIA

PARA REDUCIR EL RIESGO

DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES:

• Cuando el paquete de baterías no esté en uso, manténgalo alejado de otros

objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u

otros objetos metálicos pequeños que puedan conectar una terminal a otra.

Si se produce un cortocircuito entre los terminales de la batería, se pueden

producir quemaduras o un incendio.

• En condiciones abusivas, puede salir líquido de la batería; evite el contacto.

En caso de contacto accidental, enjuague con agua. Si el líquido entra en

contacto con los ojos, solicite asistencia médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No utilice baterías o aspiradoras dañadas o modi¿cadas. Las baterías

dañadas o modi¿cadas pueden mostrar un comportamiento impredecible

que provoque incendios, explosiones o riesgo de lesiones.

• No exponga un paquete de baterías o una aspiradora al fuego ni a

temperaturas excesivas. La exposición al fuego o a temperaturas superiores

a 265 °F (130 °C) puede provocar una explosión.

• Siga todas las instrucciones de carga y no cargue el paquete de baterías o la

aspiradora fuera del rango de temperatura especi¿cado en las instrucciones.

Cargar incorrectamente o a temperaturas fuera de este rango puede dañar

las baterías y aumentar el riesgo de incendio.

• Todos los servicios a la máquina deben ser realizados por un técnico

cali¿cado en la reparación que utilice ~nicamente piezas de repuesto

idénticas. Esto garantizará que se mantenga la seguridad del producto.

• No modi¿que ni intente reparar la aspiradora ni la batería, excepto en los

casos indicados en las instrucciones de uso y cuidado.

• Utilice el producto solo como se describe en este manual. Utilice solo los

accesorios recomendados por el fabricante.

PRECAUCIÓN:

Para reducir el riesgo de lesiones

provocadas por piezas móviles, desconecte la batería antes de

limpiarla o repararla.

ADVERTENCIA:

Para reducir el riesgo de incendio

o explosión, no lo exponga a la lluvia. Guárdelo en un lugar

cerrado.

ADVERTENCIA:

Para reducir el riesgo de incendio

o explosión, desconecte la batería antes de limpiarla o repararla.

• Utilice la aspiradora a una temperatura comprendida entre 23°F (-5°C) y

104°F (40°C).

• Guarde la aspiradora, el cargador y la batería a una temperatura entre -4°F

(-20°C) y 122°F (50°C).

• PAQUETE DE BATERÍA Para uso exclusivo con el cargador XZ2150-

1500G1. CARGADOR DE BATERÍA Para uso exclusivo con la batería

18LB2006-CN, 18LB4006-CN.

Al usar como soplador:

• Descargue aire directamente solo sobre la zona de trabajo.

• No use la aspiradora en mojado/seco como pulverizador.

• No dirija el aire hacia personas.

• Mantenga a los niños alejados mientras utilice la aspiradora como sopladora.

• Use gafas de seguridad.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES PARA LA BATERÍA Y EL

CARGADOR

PAQUETE DE BATERÍA Para uso exclusivo con el cargador XZ2150-1500G1.

• Recargue sólo con el cargador especi¿cado por el fabricante y que ¿gura

en este manual. Un cargador adecuado para un tipo de batería puede crear

riesgo de incendio si se utiliza con otro tipo de batería.

• No cargue la batería en un lugar h~medo o mojado. Seguir esta norma

reducirá el riesgo de descarga eléctrica.

• No coloque las herramientas a batería ni sus baterías cerca del fuego o del

calor. Esto reducirá el riesgo de explosión y, posiblemente, de lesiones.

• No abra ni mutile las pilas. El electrolito liberado es corrosivo y puede causar

daños en los ojos o la piel. Puede ser tóxico si se ingiere.

• No arroje las baterías al fuego. Pueden explotar o tener fugas y causar

lesiones. El líquido expulsado de la batería puede causar irritación o

quemaduras.

• No aplaste, deje caer ni dañe la batería. No utilice una batería que se haya

caído o que haya recibido un golpe fuerte. Una batería dañada puede

explotar. Deseche inmediatamente una batería dañada o que se haya caído.

• Las pilas pueden explotar en presencia de una fuente de ignición, como

una llama piloto. Para reducir el riesgo de lesiones personales graves, no

utilice nunca ning~n producto inalámbrico en presencia de una llama abierta.

Una batería que explota puede propulsar residuos y productos químicos. Si

queda expuesta, lávela inmediatamente con agua.

ADVERTENCIA:

Lea y comprenda todas las

instrucciones. El incumplimiento de todas las instrucciones

indicadas a continuación puede provocar descargas eléctricas,

incendios y/o lesiones personales graves:

• En condiciones extremas de uso o temperatura, pueden producirse fugas

de la batería; puede salir líquido de la batería. Evite el contacto. Si el líquido

entra en contacto con la piel, lávese inmediatamente con agua y jabón y, a

continuación, neutralícelo con zumo de limón o vinagre. Si le entra líquido

en los ojos, láveselos con agua limpia durante al menos 10 minutos y acuda

inmediatamente al médico. Seguir esta norma reducirá el riesgo de lesiones

personales graves.

• No cargue la batería a una temperatura inferior a 41°F (5°C) o superior a

104°F (40°C). Esto es importante ya que puede evitar daños graves a la

batería. Se puede obtener una vida ~til más larga y un mejor rendimiento si

el paquete de baterías se carga cuando la temperatura del aire está entre

64°F (18°C) y 75°F (24°C).

• Cuando la batería no esté en uso, manténgala alejada de otros objetos

metálicos como: clips, monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Un cortocircuito entre los terminales de la batería puede provocar chispas,

quemaduras o un incendio.

• Mantenga la batería fuera del alcance de los niños.

CARGADOR DE BATERÍA Para uso exclusivo con la batería 18LB2006-CN,

18LB4006-CN.

• Para reducir el riesgo de lesiones, cargue sólo las baterías recargables de

iones de litio especi¿cadas. Este cargador sólo es compatible con baterías

de iones de litio. Otros tipos de baterías pueden explotar, causando lesiones

personales o daños.

• No cargue la batería en un lugar h~medo o mojado. Seguir esta norma

reducirá el riesgo de descarga eléctrica.

• Mantenga el cable y el cargador alejados del calor para evitar daños en la

carcasa o en las piezas internas.

• No utilice el cargador con un cable o enchufe dañado, ya que podría

provocar un cortocircuito y una descarga eléctrica. Si está dañado, deje de

utilizarlo inmediatamente. Sustituya el cargador por un modelo idéntico al

indicado en este manual.

• No utilice un cargador que se haya caído o haya recibido un golpe fuerte.

• No desmonte el cargador. Llévelo a un centro de servicio cuali¿cado para su

revisión o sustitución. Un montaje incorrecto puede provocar un riesgo de

descarga eléctrica o incendio.

• No abuse del cable del cargador. No utilice nunca el cable para transportarlo,

tirar de él o desenchufarlo.

• Mantenga el cable alejado del calor, aceite, bordes a¿lados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

Si el cable del cargador está dañado, sustit~yalo por un modelo idéntico al

indicado en este manual.

• Un cargador adecuado para un tipo de batería puede crear riesgo de

incendio si se utiliza con otro tipo de batería

• Cargue la batería a la temperatura de carga normal entre 41°F (5°C) y 104°F

(40°C).

• Evite daños mecánicos en el cargador. Esto puede provocar cortocircuitos

internos.

• No utilice el cargador sobre super¿cies fácilmente inÀamables (por ejemplo,

papel, textiles, etc.). El calentamiento del cargador de baterías durante el

proceso de carga podría suponer un riesgo de incendio.

• No toque nunca el enchufe con las manos mojadas.

• Los niños deben ser supervisados para asegurarse de que no juegan con el

cargador.

CUMPLIMIENTO FCC

Este dispositivo cumple con el Inciso 15 de las Regulaciones FCC. El uso está

sujeto a las dos siguientes condiciones:

• Este dispositivo no puede provocar interferencia dañina.

• Este dispositivo debe aceptar cualquier interferencia recibida, incluida la

interferencia que pueda provocar un funcionamiento no deseado.

NOTA: Este equipo ha sido probado por cuanto a su cumplimiento con los

límites de un dispositivo digital Clase B, seg~n el inciso 15 de las Regulaciones

FCC. Estos límites están diseñados para proporcionar una correcta protección

contra interferencias perjudiciales en instalaciones residenciales.

Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, de

no instalarse y usarse seg~n las instrucciones, puede provocar interferencia

dañina sobre las comunicaciones por radio. Sin embargo, no existe garantía

alguna de que no puedan producirse interferencias en una instalación en

particular.

Si este equipo provoca interferencias perjudiciales en la recepción de radio

o televisión, lo cual se puede determinar con tan solo apagar y encender el

equipo, se recomienda corregir tales interferencias mediante uno o más de los

métodos que se indican a continuación:

- Cambie la posición o el lugar de la antena receptora.

- Aumente la separación entre el equipo y el receptor.

- Conecte el equipo a una toma de corriente de un circuito distinto al que está

conectado el receptor.

- Consulte al representante de ventas o a un técnico de radio/TV cuali¿cado

para obtener asistencia.

Consulte las instrucciones con frecuencia y utilícelas para instruir a otras

personas que puedan utilizar este producto. Si presta este producto a alguien,

préstele también estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

Solo para uso doméstico

SÍMBOLOS

Las siguientes palabras y significados están diseñados para explicar los niveles de riesgo

asociados a este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO

Indica una situación peligrosa inminente la cual, de no

evitarse, podría causar la muerte o lesiones severas.

ADVERTENCIA

Indica una situación potencialmente peligrosa la cual, de

no evitarse, podría causar la muerte o lesions severas.

PRECAUCIÓN

Indica una situación potencialmente peligrosa, la cual, de

no evitarse, podría causar una lesión menor o moderada.

AVISO

(Sin símbolo de alerta de seguridad) Indica una situación

que podría causar daños a la propiedad.

Puerto

del soplad

Paquete de baterías

Botón de

liberación de la batería

Indicador de

carga de la batería

Base de carga

Indicadores

del cargador

Puerto de carga

Cargador

Enchufe

del cargador

Mango

Rueda

Cabezal motorizado

Almacenamiento de

manguera

Cierre

Rueda

Base

Depósito

de recogida

Puerto

de vacío

Tapa del

compartimento

de la batería

Interruptor de

encendido/apagado

Almacnamiento

de accesorios

DESEMPAQUE Y REVISIÓN DEL

CONTENIDO DE LA CAJA

Elimine todo el contenido de la caja. Retire el cabezal

motriz y extraiga el contenido del tanque recolector.

Revise cada artículo en contraste con la lista de

contenidos de la caja.

Lista de Contenidos de La Caja:

Llave

Descripción

Cuerpo principal de la aspiradora….….…......

Batería…………….….…….…........……..........

Cargador...………………….…….…….............

Base de carga.........….…….…...….................

Conjunto de la base........................................

Rueda...……...…….……...…..........................

Manguera......................…...…….....…...........

Boquilla multiusos…............…….….……...….

Herramienta para rincones...….….…..............

Boquilla de lujo para automóviles.............…...

Cepillo para suelos/boquilla con escobilla de goma

....

Cepillo redondo para el polvo..…...……...…...

4 tornillos (bolsa).….…....................................

Varilla de extensión…...….….…......................

Boquilla sopladora/adaptadora......…....…......

Boquilla con cepillo de detalle..….….…..........

Filtro de cartucho.….…...................................

Filtro h~medo de espuma...….…..............…...

Manual del usuario….….….............................

NOTA: la manguera y los accesorios de esta

aspiradora tienen un diámetro de 1-1/4 pulgadas (32

mm).

ABC

D F

HKJI

LONM

PSRQ

Cant.

INSTRUCCIONES GENERALES DE

ENSAMBLAJE

DESEMBALAJE DE LA ASPIRADORA INALÁMBRICA PARA SÉCO Y HÚMEDO Y MONTAJE

GENERAL

1. Compruebe que la batería no esté instalada.

2. Desenganche los pestillos (Fig. 1).

3. Levante el cabezal motorizado del depósito de recogida (Fig. 2).

4. Retire el contenido del interior del depósito de recogida. Aseg~rese de que tiene todo el

contenido que se indica en la página 52.

5. Dé la vuelta al conjunto de la base e inserte las dos ruedas en los soportes de la parte inferior

de la base. Presione las ruedas hacia abajo hasta que encajen en su sitio (Fig. 3).

6. Dé la vuelta al depósito de recogida y coloque el conjunto de la base sobre el depósito. Fije

la base al depósito con los tornillos suministrados. Compruebe que la base esté montada

correctamente. No apriete demasiado los tornillos (Fig. 4).

7. Su aspiradora está lista para la limpieza en seco. Si el ¿ltro de cartucho no está instalado,

consulte la página 61 para obtener instrucciones de instalación (Fig. 5).

8. Para la limpieza en h~medo, retire el ¿ltro de cartucho e instale el ¿ltro de espuma para

h~medo suministrado. Consulte la página 61 para obtener las instrucciones de instalación del

¿ltro de espuma para h~medo (Fig. 6).

9. Vuelva a colocar el cabezal motorizado en el depósito de recogida, alineando la sección

superior con los pestillos, y encájelo en su sitio (Fig. 7 y 8).

10. Inserte el extremo más grande de la manguera en el puerto de aspiración del depósito de

recogida (Fig. 9).

11. Elija el accesorio deseado e insértelo en el extremo libre de la manguera o del tubo de

extensión (Fig. 10).

MONTAJE DEL CARGADOR

El cargador viene montado y listo para su uso. Si no está montado, inserte el enchufe del cargador

en el puerto de carga de la base de carga hasta el tope (Fig. 11).

FUNCIONAMIENTO GENERAL

NOTA : Recargue la batería a una temperatura entre 41°F (5°C) y 104°F (40°C). Si la batería está

caliente, deje que se enfríe antes de recargarla.

CARGA DE LA BATERÍA

NOTA : Cárguelo completamente antes de utilizarlo por primera vez.

PANEL LED BATERÍA

El panel consta de 3 LED en la batería. Mantenga pulsado el botón y, a continuación, suéltelo; los

LED le mostrarán los niveles de carga.

El nivel de carga de la batería puede comprobarse tanto cuando la batería está colocada en el

cargador como cuando se extrae del cargador.

ADVERTENCIA:

Utilice únicamente el cargador

recomendado por el fabricante.

LEDs en batería

(iluminación

continua)

Capacidad de la

batería

3 LED

70-100%

2 LED (naranja y rojo)

31-69%

1 LED (sólo rojo)

5-30% (requiere recarga).

Indicadores luminosos

Rojo

Naranja

Verde

Botón

OPERACIÓN DEL CARGADOR

1. Enchufe el cargador en una toma de corriente. El indicador verde del cargador debe

encenderse.

2. Alinee la ranura del paquete de baterías con el riel del cargador. Deslice el cargador dentro del

paquete de baterías hasta que quede ¿jo en su lugar (Fig. 1). El indicador rojo del cargador

debe encenderse.

3. Permita su¿ciente tiempo de carga. Puede tomar más de 80 minutos para cargarse

completamente agotada.

4. Una vez completada la carga, el indicador rojo del cargador debe apagarse y el indicador verde

del cargador debe encenderse. Desconecte el cargador de la fuente de alimentación y retírelo

de la batería.

NOTA : Es normal que el paquete de baterías y el cargador se calienten (pero no ardiendo)

durante el proceso de la carga. Si la batería no se carga correctamente, aseg~rese de que la toma

de corriente esté en operación. ¡Siempre cargue la batería antes de almacenarla!

Indicador del

Cargador (Verde)

Indicador del

Cargador (Rojo)

Las luces indicadoras del cargador muestran el estado del cargador:

Indicador de

Cargador Verde

Indicador de Cargador

Rojo

Estado

Encendido

Apagado

Cargador conectado a la

fuente de alimentación (en

espera)

Apagado

Encendido

Cargando

Encendido

Apagado

Totalmente cargado

Tras ciclos de carga continuos o repetidos sin interrupción, es posible que el cargador se caliente.

Esto es normal y no indica un defecto técnico del cargador de baterías.

ADVERTENCIA:

¡Siempre cargue la batería antes de

almacenarla! Cargue la batería hasta su carga completa o al menos

hasta la mitad antes de guardarla. Si la herramienta no se usa

durante largos períodos de tiempo, cargue la batería cada 3 a 6

meses.

Es importante desconectar el cargador de la fuente de alimentación

una vez ¿nalizada la carga.

Enfríe la batería de un producto recién operado durante

aproximadamente 20 minutos antes de intentar recargarla.

ADVERTENCIA:

Para reducir el riesgo de descargas

eléctricas, este aparato tiene un enchufe polarizado (una

patilla es más ancha que la otra). Este enchufe encajará en un

tomacorriente polarizado solo de una manera. Si el enchufe no

encaja completamente en el tomacorriente, inviértalo. Si aún no

encaja, comuníquese con un electricista cali¿cado para instalar el

tomacorriente adecuado. No cambie el enchufe de ninguna manera.

INSTALACIÓN Y EXTRACCIÓN DE LA BATERÍA

1. Coloque el interruptor de encendido/apagado en la posición «O» OFF (Fig. 1).

2. Abra la tapa del compartimento de la batería. Deslice la batería en el compartimento hasta que

encaje en su sitio. Se oirá un «clic» perceptible (Fig. 2).

3. Para retirar la batería, pulse el botón de liberación de la batería y sáquela del compartimento

(Fig. 3).

ENCENDIDO/DETENCIÓN DE LA ASPIRADORA EN SECO/MOJADO

Para encender la aspiradora para sólidos y líquidos, coloque el interruptor de encendido/apagado

en la posición «I» ON (Fig. 4). Para apagar la aspiradora para sólidos y líquidos, coloque el

interruptor en la posición «O» OFF.

O = APAGADO I = ENCENDIDO

OPERACIÓN DE ASPIRADO EN SECO

1. Compruebe que el ¿ltro de cartucho esté bien montado (Fig. 1). Para obtener instrucciones de

instalación, consulte la página 61.

2. Vuelva a colocar el cabezal motorizado en el depósito de recogida y fíjelo en su sitio con los

pestillos (Fig. 2 y 3).

3. Inserte el extremo más grande de la manguera en el puerto de vacío del depósito colector (Fig. 4).

4. Elija el accesorio deseado e insértelo en el extremo libre de la manguera o del tubo de extensión

(Fig. 5).

5. Aseg~rese de que la batería esté correctamente instalada (Fig. 6). Para obtener instrucciones de

instalación, consulte la página 56.

6. Aseg~rese de que la manguera esté bien sujeta. Encienda la aspiradora colocando el interruptor

de encendido/apagado en la posición «I» y comience a aspirar (Fig. 7).

7. Una vez que haya terminado de aspirar, o cuando el depósito de recogida esté lleno, apague la

aspiradora colocando el interruptor en la posición «O» OFF (Fig. 8).

O = OFF I = ON

NO UTILICE EL FILTRO DEL CARTUCHO PARA ASPIRAR LÍQUIDOS.

8. Retire la batería (Fig. 9).

9. Vacíe el depósito colector en un recipiente adecuado (Fig. 10).

ADVERTENCIA:

ASEGÚRESE DE LEER, COMPRENDER

Y APLICAR LA INFORMACIÓN TITULADA “INSTRUCCIONES DE

SEGURIDAD IMPORTANTES”. NO ASPIRE EN ZONAS CON GASES,

VAPORES O POLVOS INFLAMABLES EN EL AIRE. ENTRE LOS

GASES O VAPORES INFLAMABLES SE INCLUYEN, SIN LIMITACIÓN

A, LOS SIGUIENTES: FLUIDO DE ENCENDEDOR, LIMPIADORES

TIPO SOLVENTES, PINTURAS EN BASE A ÓLEO, BENCINA,

ALCOHOL O SPRAYS DE AEROSOLES. ENTRE LOS POLVOS

EXPLOSIVOS SE INCLUYEN, SIN LIMITACIÓN A, LOS SIGUIENTES:

CARBÓN, MAGNESIO Y GRÁNULOS O PÓLVORA DE ARMAS.

PARA REDUCIR LOS RIESGOS A LA SALUD PROVOCADOS POR

VAPORES O POLVOS, NO ASPIRE MATERIALES TÓXICOS.

OPERACIÓN DE ASPIRADO EN MOJADO

1. Aseg~rese de que el depósito de recogida esté limpio y libre de polvo y suciedad.

2. Retire el ¿ltro de cartucho, instale con cuidado el ¿ltro h~medo de espuma sobre la jaula del ¿ltro

y vuelva a colocar el cabezal motorizado en el depósito de recogida. Para obtener instrucciones

sobre la instalación del ¿ltro h~medo de espuma, consulte la página 61 (Fig. 1).

3. Vuelva a colocar el cabezal motorizado en el depósito de recogida y fíjelo en su sitio con los

pestillos (Fig. 2).

NO UTILICE EL FILTRO DE CARTUCHO PARA ASPIRAR LÍQUIDOS.

4. Inserte el extremo más grande de la manguera en el puerto de aspiración del depósito

colector.

5. Empuje el accesorio necesario sobre el extremo libre de la manguera o el tubo de extensión

(Fig. 3).

6. Aseg~rese de que la batería esté correctamente instalada (Fig. 4). Para obtener instrucciones

de instalación, consulte la página 56.

7. Aseg~rese de que la manguera esté bien sujeta. Encienda la aspiradora colocando el

interruptor de encendido/apagado en la posición «I» (Fig. 5).

8. Una vez que haya terminado de aspirar, apague la aspiradora colocando el interruptor en la

posición «O» OFF (Fig. 6).

9. Retire la batería (Fig. 7).

10. Vacíe el depósito colector, límpielo y séquelo por dentro y por fuera (Fig. 8).

ADVERTENCIA:

ASEGÚRESE DE LEER, ENTENDER Y

APLICAR LA INFORMACIÓN TITULADA «INSTRUCCIONES DE

SEGURIDAD IMPORTANTES». NO ASPIRE EN ÁREAS CON GASES

INFLAMABLES, VAPORES O POLVOS EXPLOSIVOS EN EL AIRE.

LOS GASES O VAPORES INFLAMABLES INCLUYEN, ENTRE

OTROS: LÍQUIDO PARA ENCENDEDORES, LIMPIADORES DE

TIPO DISOLVENTE, PINTURAS A BASE DE ACEITE, GASOLINA,

ALCOHOL O AEROSOLES. EL POLVO EXPLOSIVO INCLUYE,

ENTRE OTROS: CARBÓN, MAGNESIO, GRANOS O PÓLVORA.

PARA REDUCIR EL RIESGO DE DAÑOS A LA SALUD DERIVADOS

DE LOS VAPORES O EL POLVO, NO ASPIRE MATERIALES

TÓXICOS.

OPERACIÓN DE SOPLADO

Esta aspiradora para sólidos y líquidos tiene capacidad de soplado. Para utilizar la función de

soplador, siga las instrucciones que se indican a continuación.

1. Aseg~rese de que el depósito de recogida esté vacío antes de utilizarlo como soplador. Limpie

toda la suciedad y los residuos de la manguera y el depósito de recogida.

2. Retire la manguera del puerto de aspiración.

3. Inserte el extremo más grande de la manguera en el puerto del soplador situado en la parte

posterior del cabezal motorizado (Fig. 1).

4. Elija el accesorio deseado e insértelo en el extremo de la manguera (Fig. 2).

5. Aseg~rese de que la batería esté correctamente instalada (Fig. 3). Para obtener instrucciones de

instalación, consulte la página 56.

6. Antes de encender la aspiradora, sujete ¿rmemente el extremo suelto de la manguera. Encienda

el motor colocando el interruptor de encendido/apagado en la posición «I» (Fig. 4).

7. Una vez que haya terminado de soplar, coloque el interruptor de encendido/apagado en la

posición «O» OFF (Fig. 5).

8. Retire la batería.

¡IMPORTANTE! Cuando aspire grandes cantidades de líquidos, no sumerja la boquilla

completamente en el líquido; deje un espacio en la punta de la abertura de la boquilla para

permitir la entrada de aire. La máquina está equipada con una válvula de Àotador que detiene

la acción de succión cuando el depósito de recogida alcanza su capacidad máxima. Notará un

aumento en la velocidad del motor. Cuando esto suceda, apague la máquina, retire la batería y

vacíe el líquido en un recipiente adecuado o en un desagüe. Para continuar aspirando, vuelva a

colocar el cabezal motorizado en el depósito colector. Después de aspirar en h~medo, apague la

máquina y retire la batería. Vacíe el depósito colector, limpie y seque el interior y el exterior antes

de guardarlo.

¡RECUERDE! El ¿ltro de espuma para líquidos debe retirarse después de aspirar líquidos y el

¿ltro de cartucho debe instalarse antes de volver a aspirar en seco.

ADVERTENCIA:

UTILICE SIEMPRE GAFAS DE

SEGURIDAD QUE CUMPLAN CON LA NORMA ANSI Z87.1 (O, EN

CANADÁ, CSAZ94.3) ANTES DE UTILIZAR EL SOPLADOR.

ADVERTENCIA:

UTILICE UNA MÁSCARA

ANTIPOLVO SI EL SOPLADO GENERA POLVO QUE PUEDA

INHALARSE.

PRECAUCIÓN:

MANTENGA A LAS PERSONAS

AJENAS AL TRABAJO ALEJADAS DE LOS RESIDUOS QUE SALEN

DISPARADOS.

MANTENIMIENTO

VACIADO Y LIMPIEZA DEL DEPÓSITO DE RECOGIDA

1. Compruebe que la batería se ha retirado del compartimento de la batería (Fig. 1).

2. Desconecte la manguera de la aspiradora (Fig. 2).

3. Desenganche los pestillos del depósito colector y retire el cabezal motorizado del depósito

colector (Fig. 3 y 4). Coloque el cabezal motorizado boca abajo sobre una super¿cie suave y

limpia.

4. Retire toda la suciedad o los residuos del depósito colector y la manguera y deposítelos en un

contenedor de residuos adecuado (Fig. 5).

5. Limpie o sustituya los ¿ltros.

6. Compruebe la manguera, los accesorios y el cable de alimentación para asegurarse de que no

estén dañados.

7. Vuelva a colocar el cabezal motorizado en el depósito de recogida y ¿je los pestillos.

¡IMPORTANTE! Limpie o cambie el ¿ltro con regularidad para obtener el mejor rendimiento.

UTILICE SIEMPRE EL FILTRO DE CARTUCHO PARA ASPIRAR EN SECO. Si se utiliza la

máquina sin el ¿ltro de cartucho, el motor se quemará y la garantía quedará anulada. Tenga siempre

a mano ¿ltros de repuesto.

¡AVISO! Los ¿ltros incluidos están fabricados con materiales de alta calidad diseñados para detener

las pequeñas partículas de polvo. El ¿ltro de cartucho solo debe utilizarse para la aspiración en

seco. Es necesario un ¿ltro de cartucho seco para aspirar el polvo. Si el ¿ltro de cartucho está

mojado, se obstruirá rápidamente y será difícil de limpiar. Manipule el ¿ltro con cuidado al retirarlo

para limpiarlo y sustituirlo. Compruebe que los ¿ltros no tengan rasgaduras ni pequeños agujeros.

Un pequeño agujero puede dejar pasar el polvo y salir del ¿ltro. No utilice un ¿ltro con agujeros o

rasgaduras; sustit~yalo inmediatamente.

ALMACENAMIENTO

Antes de guardar la aspiradora, se debe vaciar y limpiar el depósito de recogida. La batería se debe

guardar en un lugar seco. Los accesorios se deben limpiar y guardar para que estén disponibles

cuando se necesiten. Guarde la aspiradora para seco y h~medo en el interior.

REPARACIONES

Las reparaciones de esta aspiradora para sólidos y líquidos solo deben ser realizadas por personal

de servicio cuali¿cado utilizando ~nicamente piezas de repuesto idénticas.

¡IMPORTANTE! ANTES DE LIMPIAR LA ASPIRADORA O REALIZAR

CUALQUIER TIPO DE MANTENIMIENTO, ASEGÚRESE DE QUE LA

HERRAMIENTA ESTÁ APAGADA Y RETIRE LA BATERÍA PARA EVITAR

QUE SE ENCIENDA ACCIDENTALMENTE.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE

LESIONES, RETIRE SIEMPRE LA BATERÍA DE LA HERRAMIENTA

ANTES DE REALIZAR CUALQUIER TIPO DE MANTENIMIENTO.

NUNCA DESMONTE LA HERRAMIENTA, LA BATERÍA NI EL

CARGADOR.

INSTALACIÓN Y LIMPIEZA DEL FILTRO DE

CARTUCHO

INSTALACIÓN DEL FILTRO DE CARTUCHO

1. Compruebe que la batería se ha retirado del compartimento de la batería (Fig. 1).

2. Retire el cabezal motorizado y colóquelo en posición invertida.

3. Instale el ¿ltro de cartucho sobre la jaula del ¿ltro y fíjelo con la tuerca de retención. No apriete en

exceso (Fig. 2).

EXTRACCIÓN Y LIMPIEZA DEL FILTRO DE CARTUCHO

1. Desatornille la tuerca de retención girándola en sentido antihorario (Fig. 3).

2. Sujete con cuidado el ¿ltro de cartucho y tire de él hacia arriba para extraerlo.

3. Limpie el ¿ltro de cartucho cepillando o enjuagando los residuos (Fig. 4).

4. Deje que el ¿ltro h~medo se seque completamente al aire antes de guardarlo o instalarlo en la

jaula del ¿ltro.

5. Instale el ¿ltro limpio o nuevo siguiendo las instrucciones de los pasos 2 y 3 de INSTALACIÓN

DEL FILTRO DE CARTUCHO.

INSTALACIÓN Y LIMPIEZA DEL FILTRO

HÚMEDO DE ESPUMA

INSTALACIÓN DEL FILTRO HÚMEDO DE ESPUMA

1. Compruebe que la batería se ha retirado del compartimento de la batería (Fig. 1).

2. Retire el cabezal motorizado y colóquelo en posición invertida. Siga las instrucciones para retirar

el ¿ltro de cartucho que se indican en la página 61.

3. Deslice con cuidado el ¿ltro de espuma h~medo sobre la jaula del ¿ltro, asegurándose de que la

jaula quede completamente cubierta (Fig. 2 y 3).

4. Coloque el cabezal motorizado sobre el depósito colector.

LIMPIEZA DEL FILTRO DE ESPUMA HÚMEDO

1. Con el cabezal de potencia retirado y en posición invertida, retire con cuidado el ¿ltro h~medo de

espuma (Fig. 4).

2. Utilice una solución de agua y jabón suave para lavar el ¿ltro de espuma h~medo y aclárelo con

agua limpia (Fig. 5).

3. Deje que el ¿ltro h~medo se seque completamente al aire antes de guardarlo o instalarlo en la

jaula del ¿ltro.

ELIMINACIÓN DE BATERÍAS SIN PELIGRO

PARA EL MEDIO AMBIENTE

Las baterías utilizadas en este paquete de baterías contienen los siguientes materiales tóxicos

y corrosivos: iones de litio, un material tóxico.

Para evitar lesiones y riesgos de incendio, explosión o descarga eléctrica, y para evitar

daños al medio ambiente:

• Cubra las terminales de la batería con cinta adhesiva resistente.

• NO intente extraer ni destruir ninguno de los componentes del paquete de baterías.

• NO intente abrir el paquete de baterías.

• Si se produce una fuga, los electrolitos liberados son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel y no la trague.

• NO coloque las baterías dañadas o defectuosas en la basura doméstica habitual.

• NO las incinere.

• NO coloque las baterías donde puedan formar parte de ning~n vertedero de residuos o Àujo de

residuos sólidos municipales.

• Lleve las baterías a un centro de reciclaje o de eliminación certi¿cado.

ADVERTENCIA:

Todos los materiales

tóxicos deben desecharse de manera específica para evitar la

contaminación del medio ambiente. Antes de desechar los paquetes

de baterías de iones de litio dañados o desgastados, póngase en

contacto con su agencia local de eliminación de residuos o con la

Agencia de Protección Ambiental local para obtener información e

instrucciones especí¿cas.

ADVERTENCIA:

Si el paquete de baterías se

agrieta o se rompe, con o sin fugas, no lo recargue ni lo utilice.

Deséchelo y reemplácelo con un nuevo paquete de baterías.

¡NO INTENTE REPARARLO!

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La aspiradora no funciona.

La batería no tiene capacidad. Cargue la batería.

La batería no está insertada

correctamente.

Inserte la batería

correctamente.

Se está utilizando una batería

incorrecta.

Aseg~rese de utilizar

~nicamente la batería y el

cargador suministrados con el

producto.

La potencia de aspiración

es débil.

Hay obstrucciones en la boquilla,

la manguera o las entradas del

depósito colector.

Retire la batería y compruebe

que no haya obstrucciones en

la boquilla, la manguera y las

entradas del depósito colector.

El ¿ltro está obstruido por polvo

¿no.

Retire el ¿ltro y límpielo o

instale uno nuevo.

El depósito de recogida está lleno. Vacíe el depósito colector.

Baja capacidad de la batería. Cargue la batería.

La aspiradora se apaga

sola.

No hay capacidad de batería. Cargue la batería.

Es posible que la batería esté

agotada.

Cambie la batería.

El polvo se escapa de la

aspiradora.

El ¿ltro falta o está instalado

incorrectamente.

Compruebe que el ¿ltro esté

correctamente instalado.

El ¿ltro está dañado. Sustituya el ¿ltro.

ADVERTENCIA:

PARA REDUCIR EL RIESGO

DE DESCARGA ELÉCTRICA, RETIRE LA BATERÍA ANTES DE

SOLUCIONAR EL PROBLEMA.

VISTA EXPANDIDA

LISTA DE PIEZAS

Pieza Número de pieza Descripción Cantidad

1 Cabezal motorizado 1

2 541002102 Filtro de cartucho 1

3 551346103 Tuerca de retención 1

4 Depósito de recogida 1

5 551012104 Puerto de vacío 1

6 551091128 Base 1

6 551619128 Tornillo 4

7 551091129 Conjunto de ruedas 2

8 551012121 Rueda 2

9 551091124 Manguera 1

10 551296103 Cepillo para suelos/boquilla con escobilla de goma 1

11 551003109 Varilla de extensión 3

12 551004113 Boquilla multiusos 1

13 551091125 Boquilla de lujo para automóviles 1

14 551012109 Herramienta para rincones 1

15 551092108 Boquilla sopladora/adaptadora 1

16 551024139 Boquilla con cepillo de detalle 1

17 551009111 Filtro h~medo de espuma 1

18 551004116 Cepillo redondo para el polvo 1

19 541034103 Batería 1

20 541034102 Cargador 1

Vacmaster DAA202W 0901 Armor All 2.5 Gallon 20V Cordless Vac

Product's Documents

OPERATOR'S MANUAL Now

Specifications

Vacmaster DAA202W 0901 Questions and Answers

Related Products

Vacmaster VOM205P 0903 Armor All 2.5-Gallon* 2 Peak HP† Wet/Dry Car Vac

Vacmaster VBV809PF 0901 Armor All 8-Gallon 4.5 Peak HP Wet/Dry Car Vac with Detachable Blower

Vacmaster VO408S 0901 Armor All 4-Gallon 3 Peak HP Stainless Steel Wet/Dry Vacuum

Vacmaster DHVB1401 14.8V Cordless Handheld Vacuum

Vacmaster VSD1801 Cordless Handheld & Stick Vacuum Cleaner 2 in 1

Vacmaster VSD1801UK Joey Compact Cordless Vacuum Cleaner. Lightweight 2-in-1 Cordless Stick Vacuum Cleaner
