Vevor SC1402 Truck Rack Pick up Ladder Rack 1000lbs User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

OVER-CAB TRUCK RACK

MODEL:SC1402

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: SC1402

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

OVER-CAB

TRUCK RACK

- 2 -

IMPORTANT SAFEGUARDS

WARNING: Read and understand this entire manual before operating

or servicing this product. Failure to follow these warnings and

instructions can cause personal injury or damage to valuable property.

 Avoid children using the product. And this product is not a toy. Do not allow

children to play.

 It is highly recommended to go to a professional auto repair shop for

replacement installation.

Assembly precautions

1. Assemble only according to these instructions. Improper assembly can create

hazards.

2. Wear ANSI-approved safety goggles and heavy-duty work gloves during

assembly and use.

3. Keep the assembly area clean and well-lit.

4. Keep bystanders out of the area during assembly.

5. Do not assemble when tired or when under the influence of alcohol, drugs or

medication.

6. Product capabilities apply to properly and completely assembled product only.

7. For additional information regarding the parts listed in the following pages,

please refer to the Assembly Diagram of this manual. Unwrap and separate all

parts in a clean work area. Please keep small spare parts out of children's reach.

8. Inspect the product before use to ensure it is assembled properly and all parts

are in safe working order and free of defects.

9. Never modify this product in any way.

10. All circumstances cannot be addressed in these instructions. Please use

common sense and practice general safety measures when using this product.

SAVE THESE INSTRUCTIONS

- 3 -

SAFETY AND USE

 Do not exceed the carrying capacity of 1000 lbs. Doing so could result in

property damage or personal injury.

 The truck rack adds more weight to your vehicle and raises the center of

gravity when loaded. Use caution when making sharp turns to prevent

product damage, cargo loss, or the vehicle from rolling over.

 Ensure the cab hoop does not come in contact with the truck cab to prevent

property damage.

 Use sufficient tie-down straps when transporting cargo on the truck rack (The

product does not contain).

 Be sure all nuts and bolts are tight on a regular basis and no foreign objects

are preventing the rack from sitting or working properly.

 Scratches and dents should be inspected to ensure full usability and exposed

metal should be touched up/painted to deter rusting.

SPECIFICATION

Model

SC1402

Material

Steel

Max Load

1000lbs/454kg

Installation Width Range

1100～1600mm

Installation Length Range

1600-1900mm

Color

Black

PACKAGE LIST

- 4 -

Fig.A

front

rear

- 5 -

Table 1

No.

Name

QTY

No.

Name

QTY

Cab Bar

Flat Washer:φ10

Front Side Frames

Bolt:M12*75

Back Side Frames

Bolt:M18*90

front right leg Stand

Nut:M18

front left leg Stand

Spring Washer:φ18

Rear right leg Stand

(with welded tip)

30a

Flat Washer:φ18

Rear left leg Stand

(with welded tip)

30b

Flat Washer:φ18

8L,8R

Front Mounting Feet

Bolt:M12*70

9L,9R

Rear Mounting Feet

Spring Washer:φ12

Front Bar

Bolt:M10*70

Center Bar

Spring Washer:φ10

Rear Cross Bar

J-Hook (M12)

Clamps

Bolt:M16*30

Nut:M16

Flat Washer:φ16

Bolt:M12*50

Nut:M12

Flat Washer:φ12

Bolt:M10*30

Nut:M10

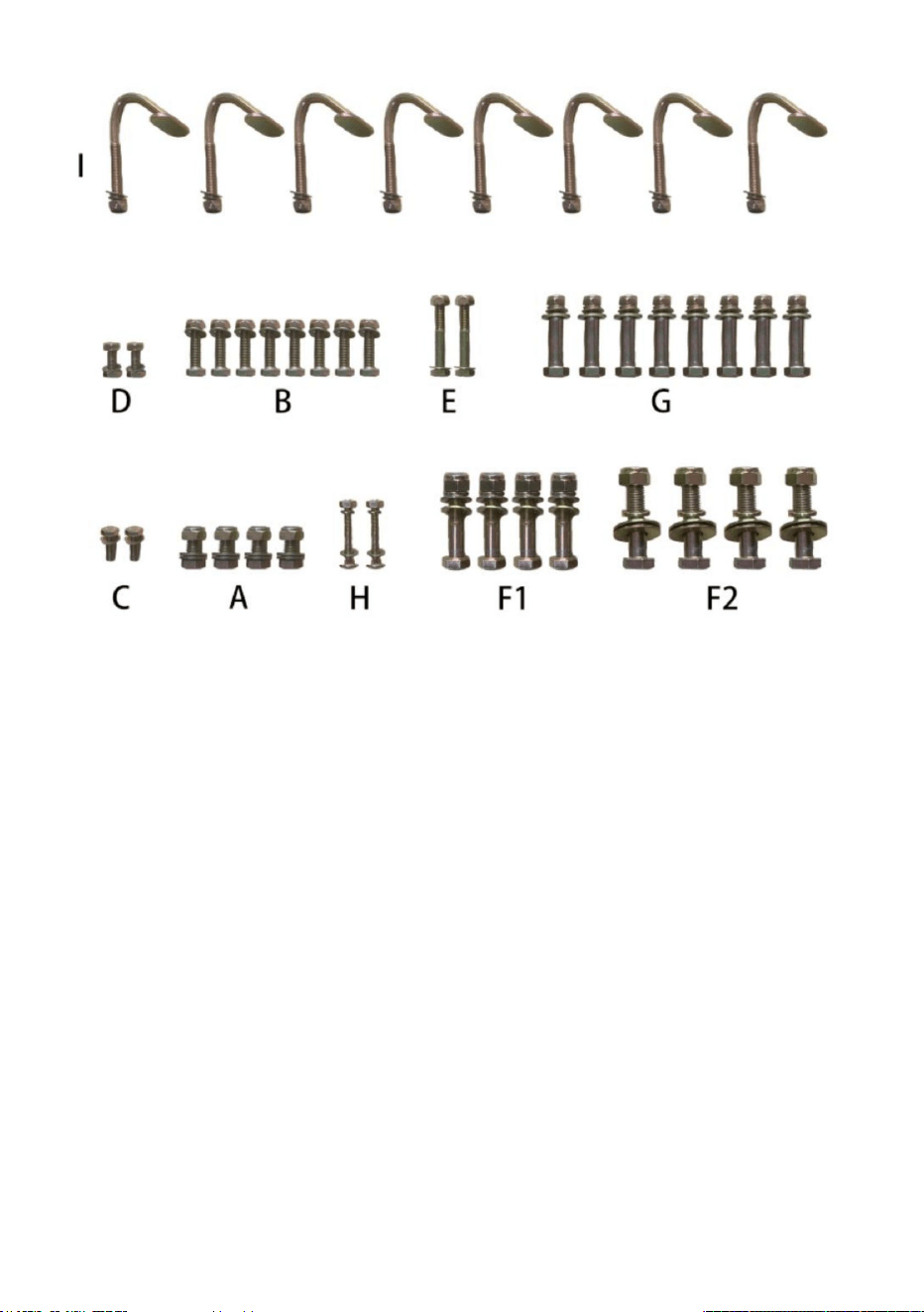

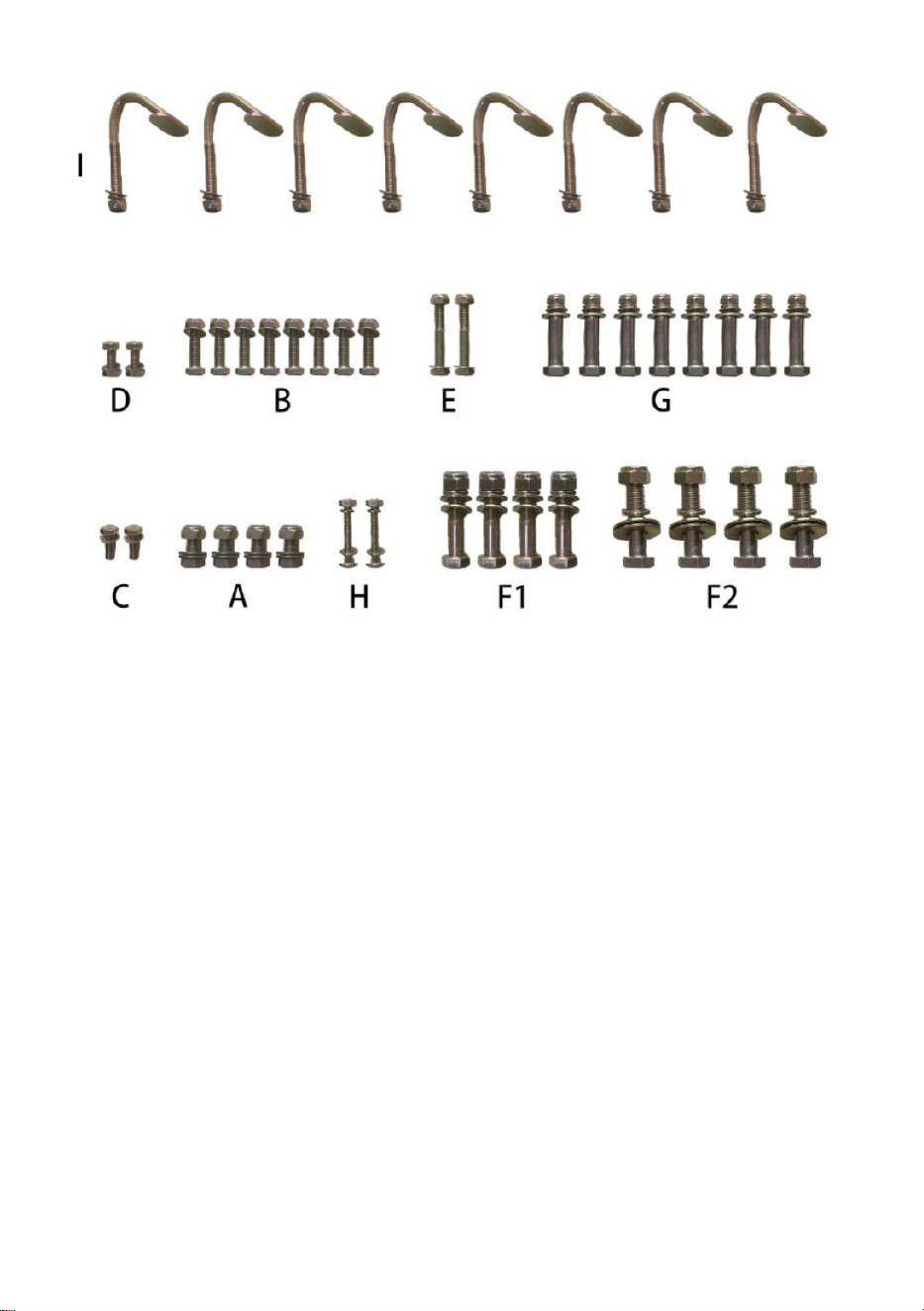

Accessory bolts are configured as components for easy use.See Table 2 and Fig.B

- 6 -

Table 2

No.

Specification

QTY

Correspond to the numbers in Table 1

Bolt:M16*30

#15

Nut:M16

#16

Flat Washer:φ16

#17

Bolt:M12*50

#18

Nut:M12

#19

Flat Washer:φ12

#20

Bolt:M10*30

#21

Flat Washer:φ10

#23

Bolt:M10*30

#21

Nut:M10

#22

Flat Washer:φ10

#23

Bolt:M12*75

#24

Nut:M12

#19

Flat Washer:φ12

#20

F1/F

Bolt:M18*90

#27

Nut:M18

#28

Spring Washer:φ18

#29

Flat Washer:φ18

#30a/#30b

Bolt:M12*70

#31

Nut:M12

#19

Spring Washer:φ12

#33

Flat Washer:φ12

#20

Flat Washer:φ16

#17

Carry Bolt:M10*70

#35

Nut:M10

#22

Spring Washer:φ10

#37

Flat Washer:φ10

#23

“J” Hook(M12)

#39

Nut:M12

#19

Spring Washer:φ12

#33

Flat Washer:φ12

#20

- 7 -

Fig.B

ASSEMBLE

NOTE: It is recommended to have an assistant while assembling and

installing this product.

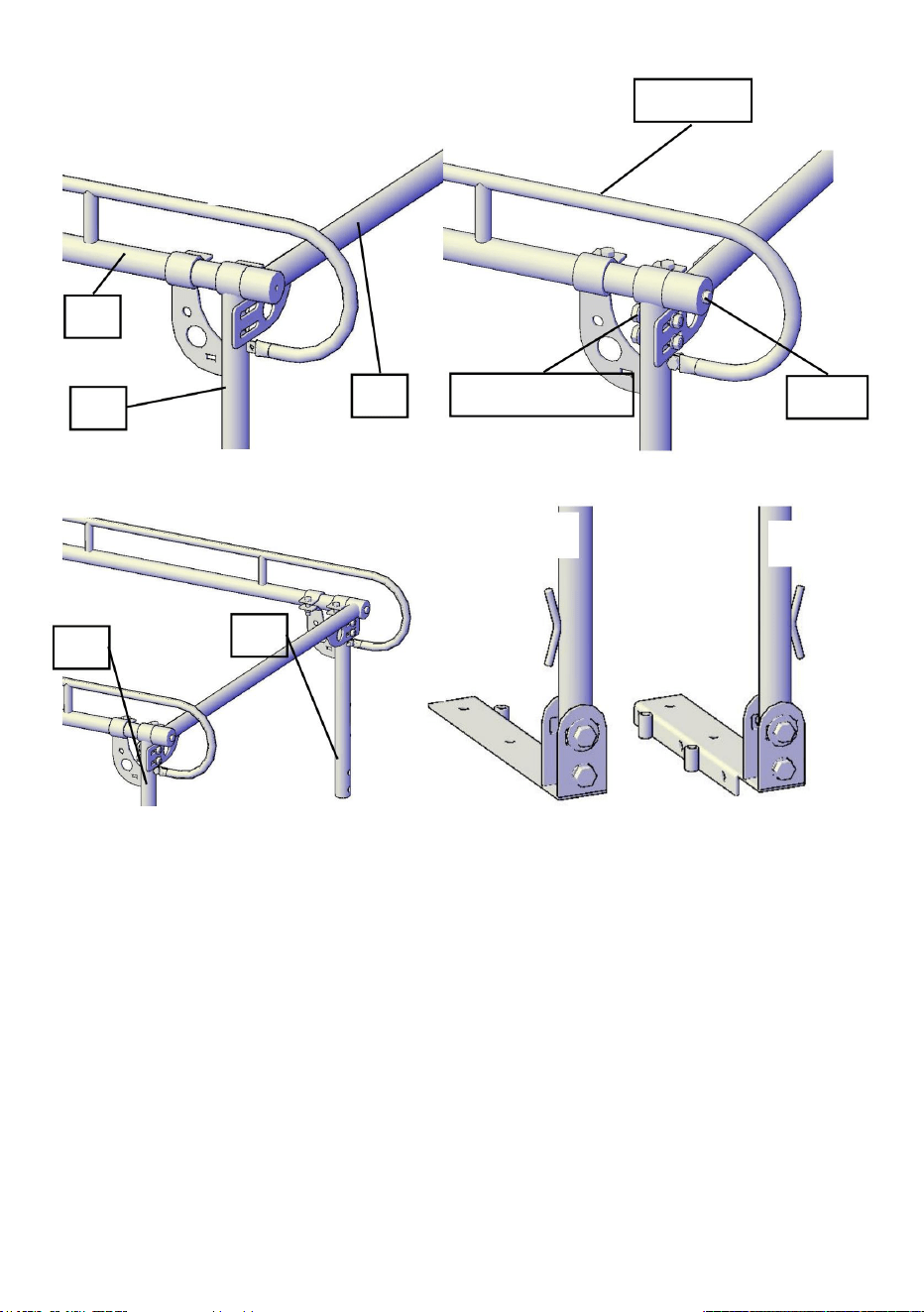

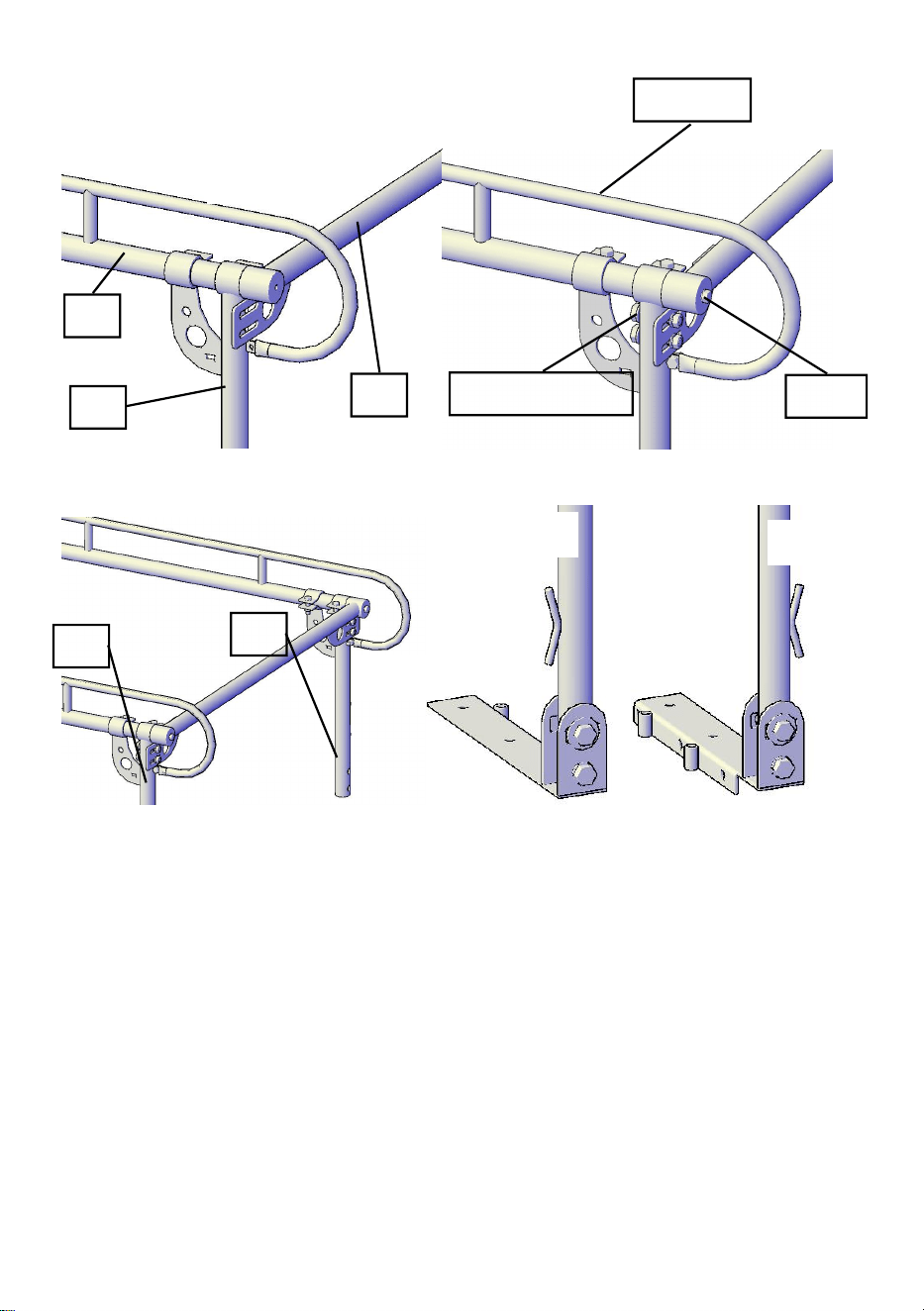

STEP 1:

Slide the Rear Left leg Stand (#7) onto the Back Side Frames (#3), then slide the

rear cross bar (#12) over the end of the Back Side Frames. (Fig. 1)

Attach using the 2-M12x70 bolts (#31), flat washer(17)(20) ,spring washer(33) and

Nut(19) (see the Accessory bolt set”G”) Tighten snug but not completely.

Attach using the 2-M12x50 bolts(#18) , flat washer(20) and Nut(19) (see the

Accessory bolt set”B”) Tighten snug but not completely.

Attach using the M10x35 bolts(#21) ,flat washer(23) (see the Accessory bolt set”C”)

Tighten snug but not completely.(Fig.2)

Repeat same steps for rear right side. (Fig.3)

- 8 -

Fig.1 Fig.2

Fig.3 Fig.4

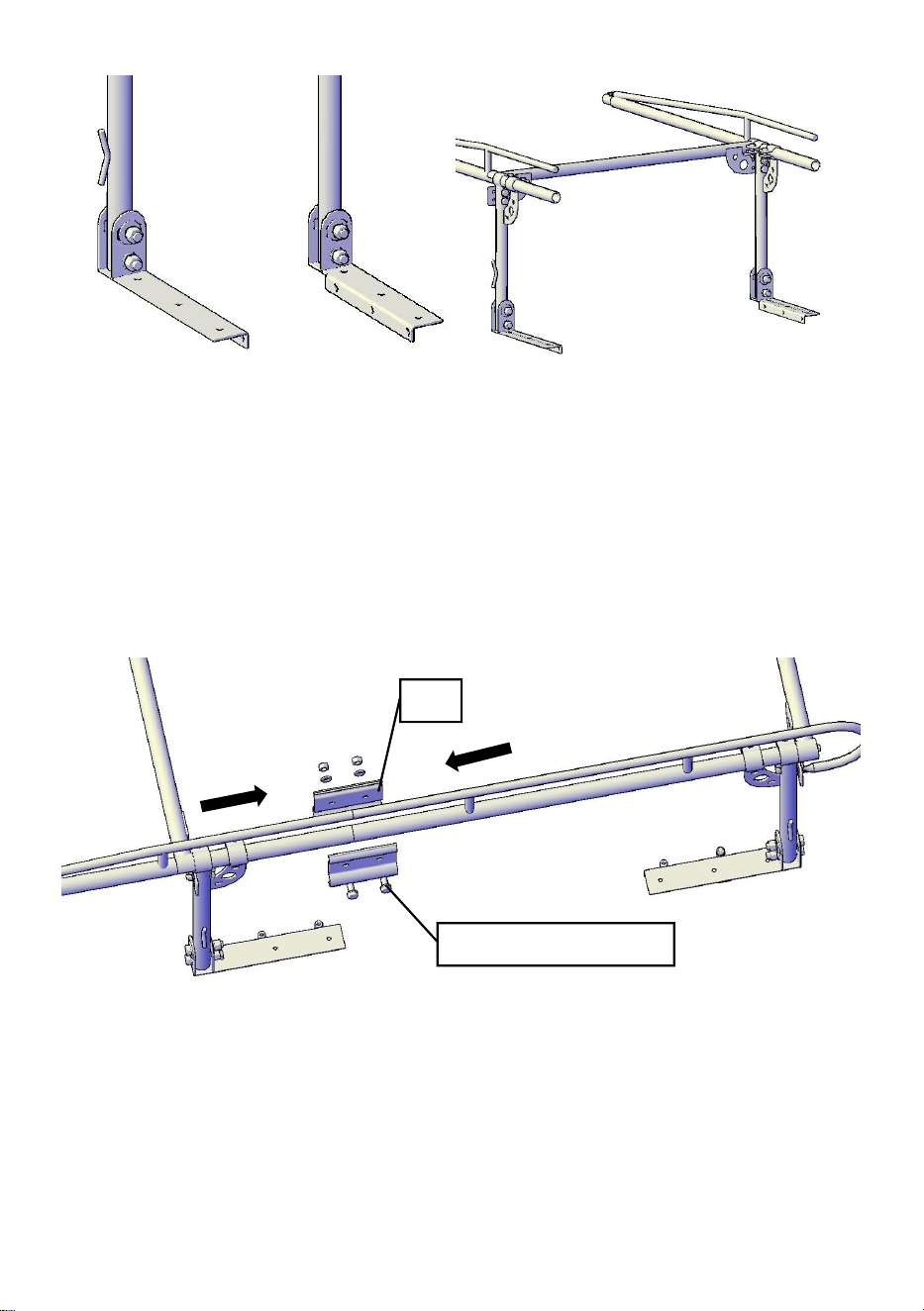

STEP 2: Install rear mounting feet

Attach the Left side rear mounting feet (#9) to the bottom of the Rear Left leg

Stand.

Using one M18x90 bolt set. (Fig.4) Tighten snug, but not completely.

Repeat the same step for the rear right side.

(NOTE: The left side front and right side rear mounting feet is the same, as is

the right side front and left side rear)

You are now down assembling the rear section (Fig.5)

#12

#31,17,20,33,19

#18,19,20

#21,23

Right

Left

Right

Left

- 9 -

Fig.5

Fig.6

Fig.7

#31,17,20,33,19

front

rear

The gusset

supports

#18,19,20

#10

- 10 -

Fig.8

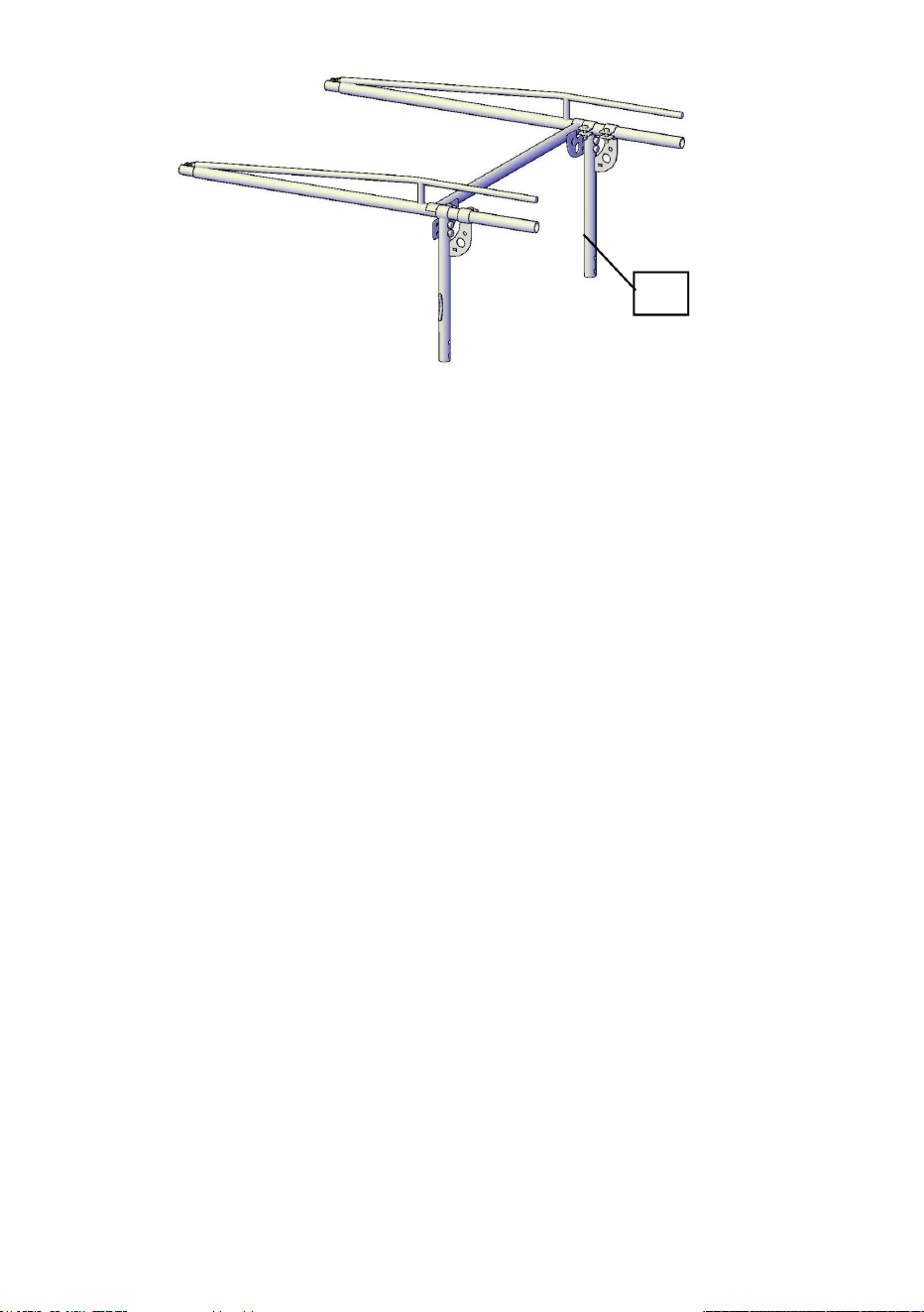

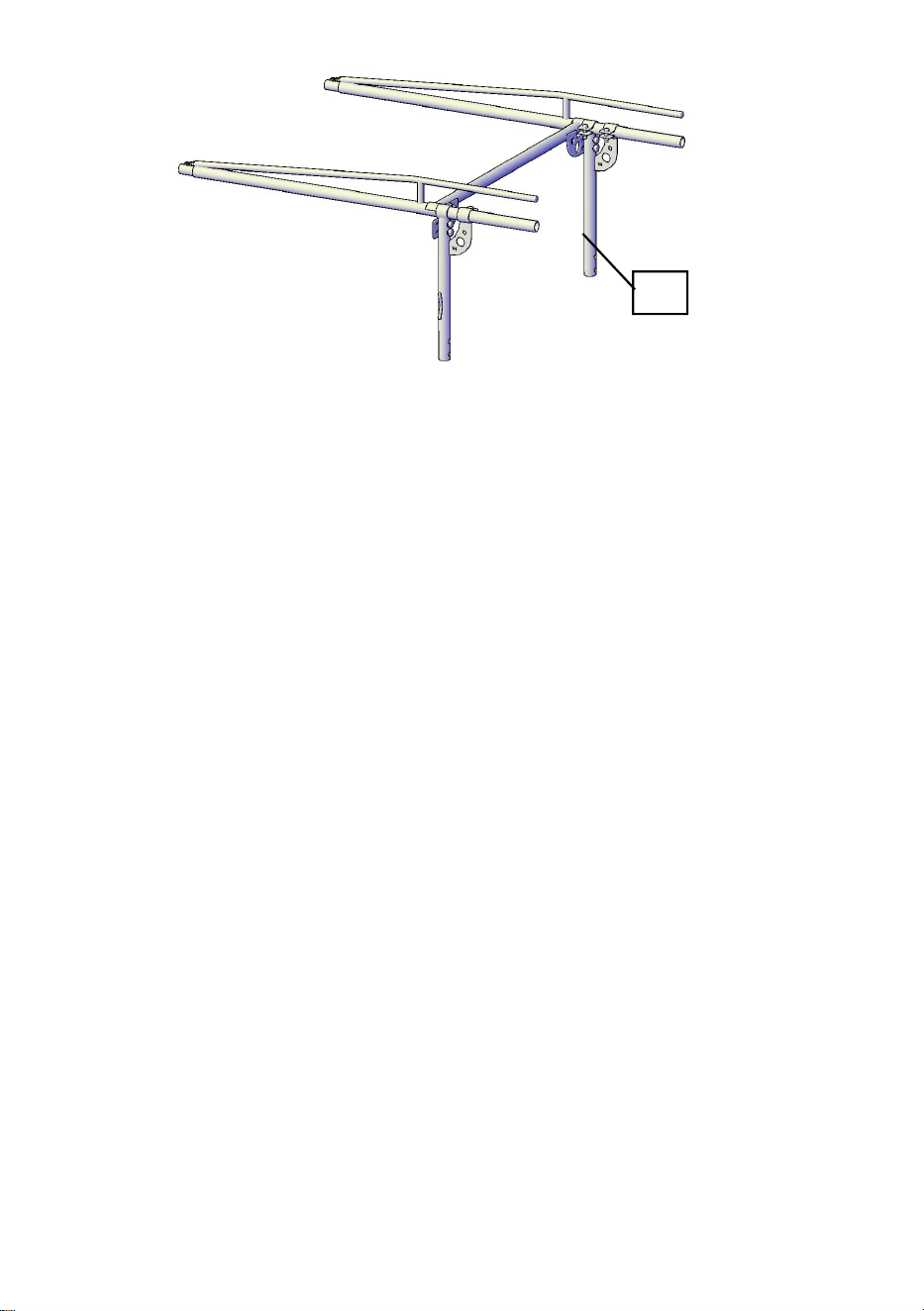

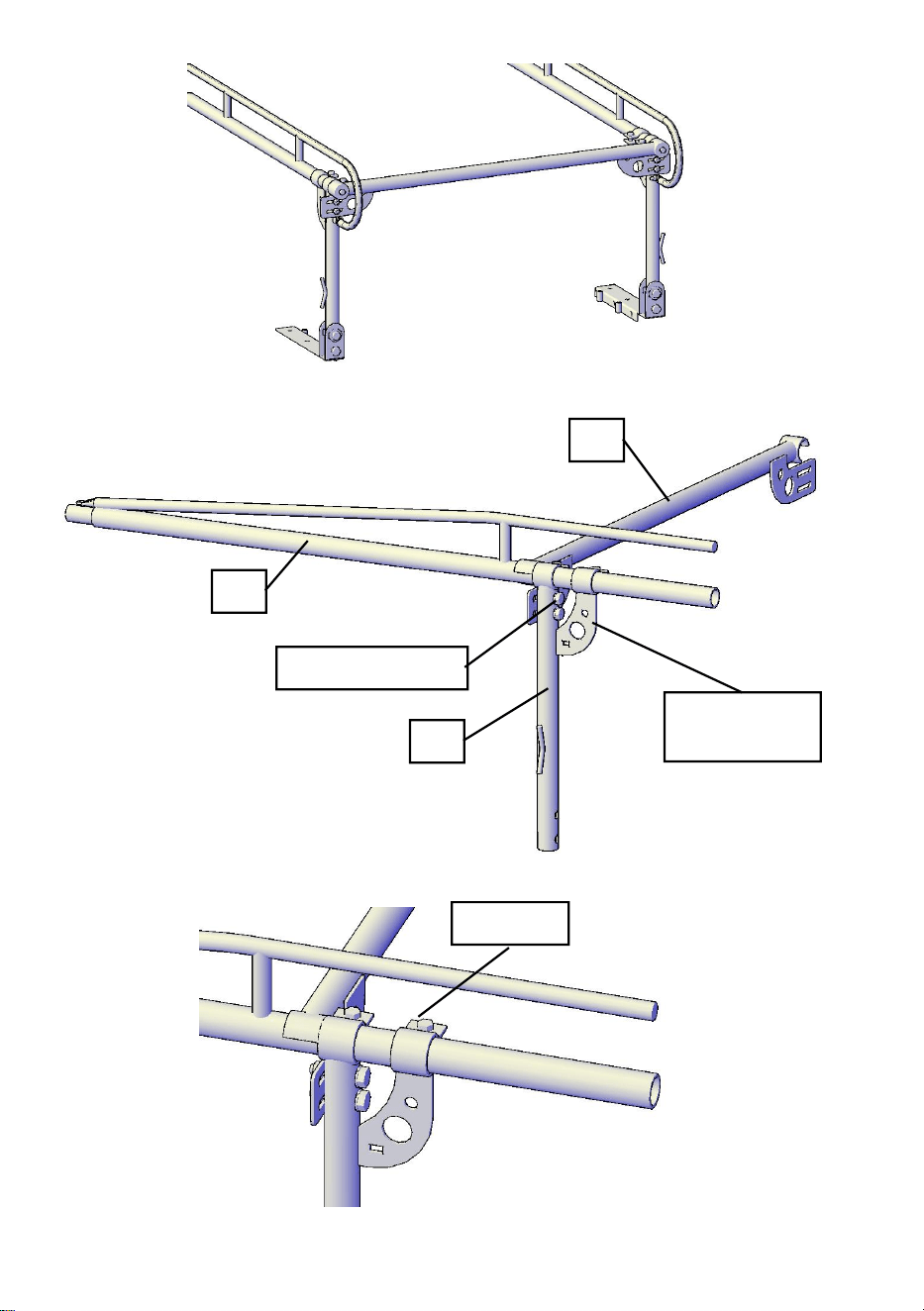

STEP 3:

Slide the front side frames (#2) over the front left leg Stand (#5) .

(NOTE: The gusset supports on the front left leg Stand will be facing towards

the rear).

Attach using the 2-M12x70 bolts (#31), flat washer (17) (20) , spring washer (33)

and Nut (19) (see the Accessory bolt set”G”) Tighten snug but not completely.

(Fig.6)

Attach using the 2-M12x50 bolts(#18) ,flat washer(20) and Nut(19) (see the

Accessory bolt set ”B”) Tighten snug but not completely. (Fig.7)

Repeat this for the opposite side using the front right leg Stand(#4). (Fig.8)

STEP 4: Install front mounting feet

Attach the Left side rear mounting feet (#8) to the bottom of the front Left leg

Stand.Using one M18x90 bolt set. (Fig.9) Tighten snug, but not completely.

Repeat the same step for the front right side.

Right

- 11 -

Fig.9

STEP 5:

Slide the front section into the rear section. (NOTE: You may need assistance

with this step).

Secure the two side frames together with Clamps(#13) and M16x30 bolts(#15),flat

washer(#17)and nut(#16).You may tighten completely.

Repeat step for right side.(Fig 10,11)

Fig.10

Right

#15,17,17,16

Left

#13

- 12 -

Fig.11

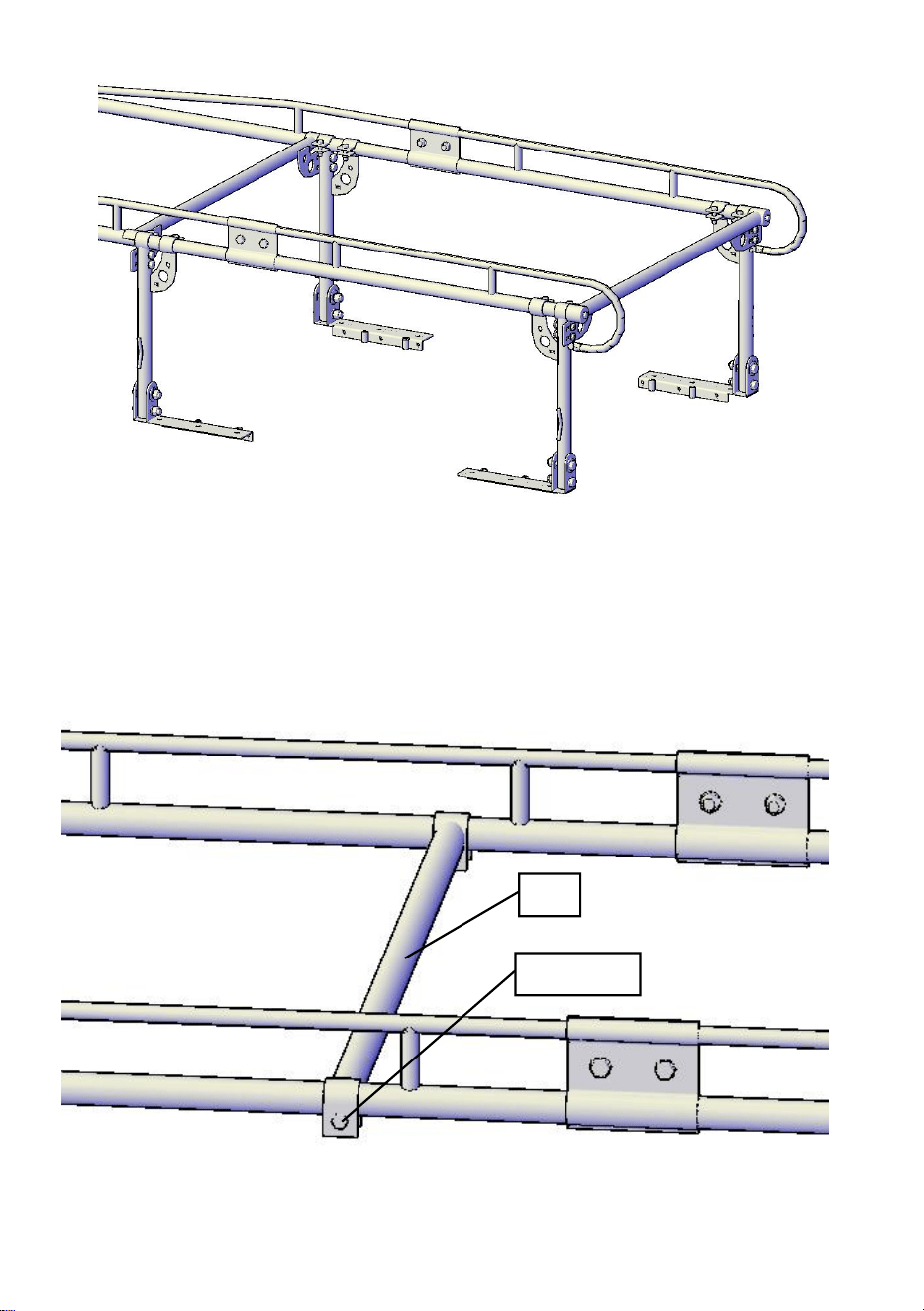

STEP 6:

Install Center Bar(#11) to the rear frame using 2-M12x75 bolt sets (#24,19,20).

(Fig 12) Tighten snug but not completely.

This bar can always be moved around.

Fig.12

#11

#24,19,20

- 13 -

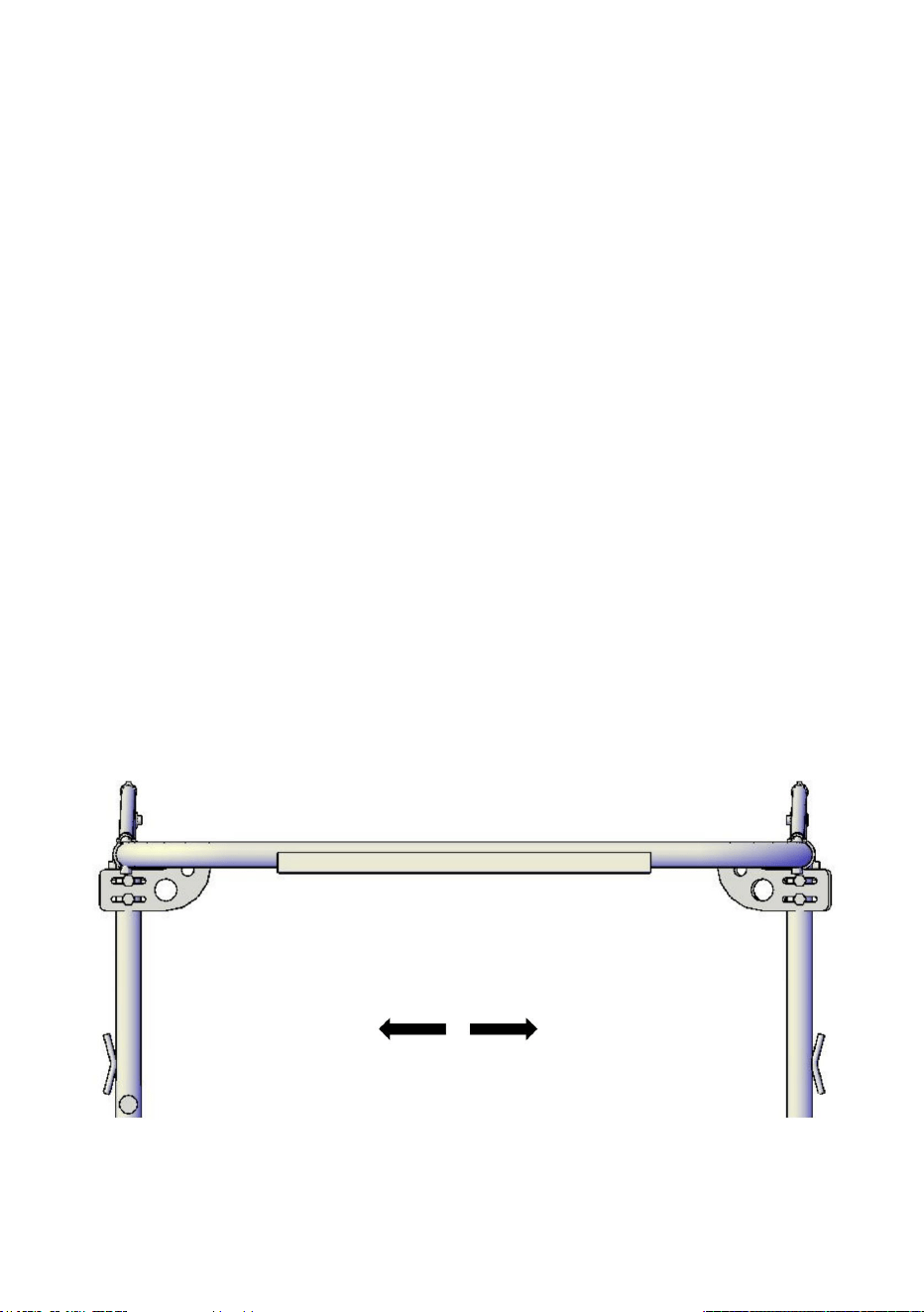

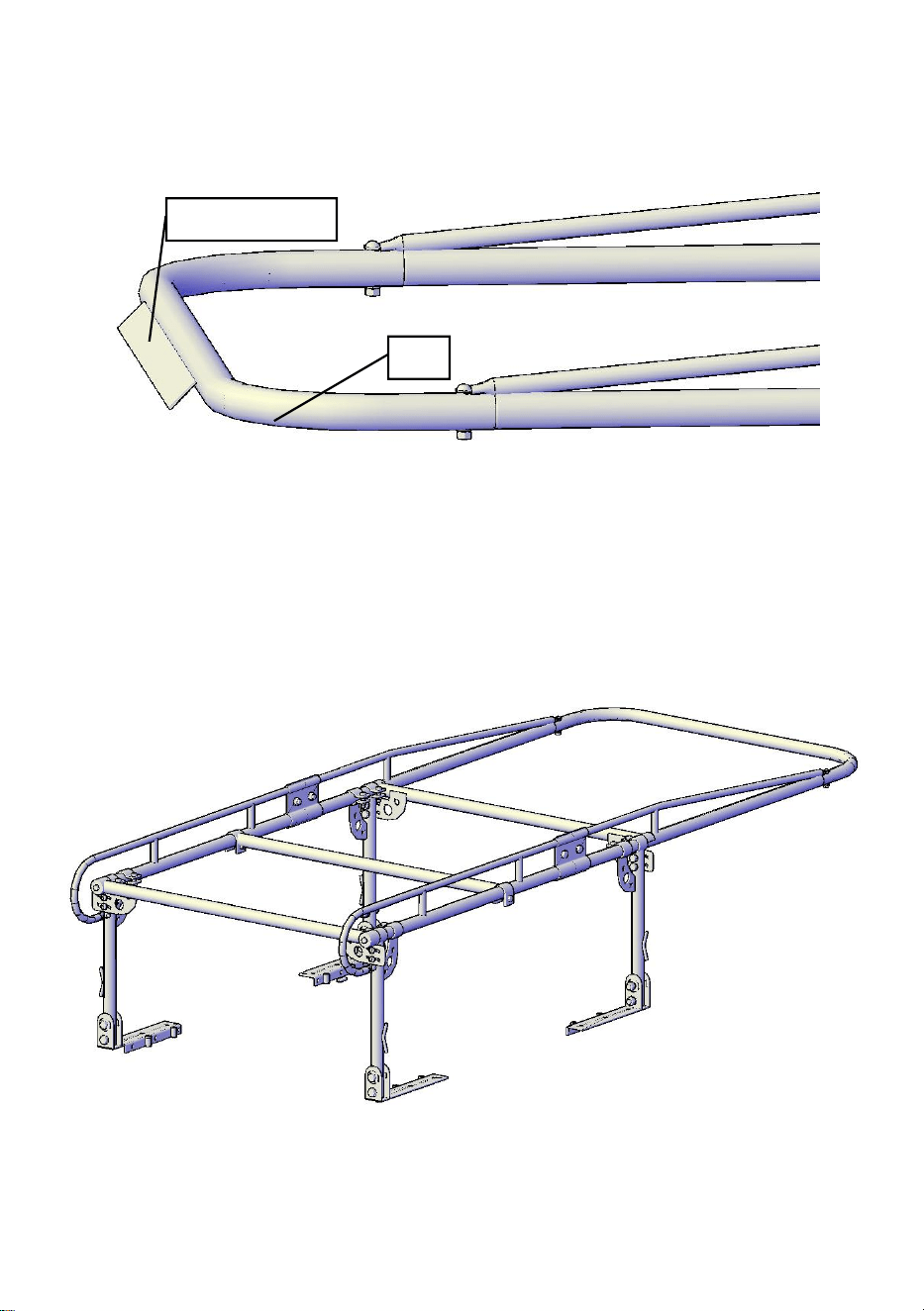

STEP 7:

Install the Cab bar(#1) to the front frame using M10x70 bolt sets (#35,22,37,23).

(Fig.13)

Fig.13

( Make sure the air deflector is pointing down.) You may tighten completely

at this time.

STEP 8:

General assembly is now complete. It is time to size the rack now.(Fig.14)

Fig.14

air deflector

- 14 -

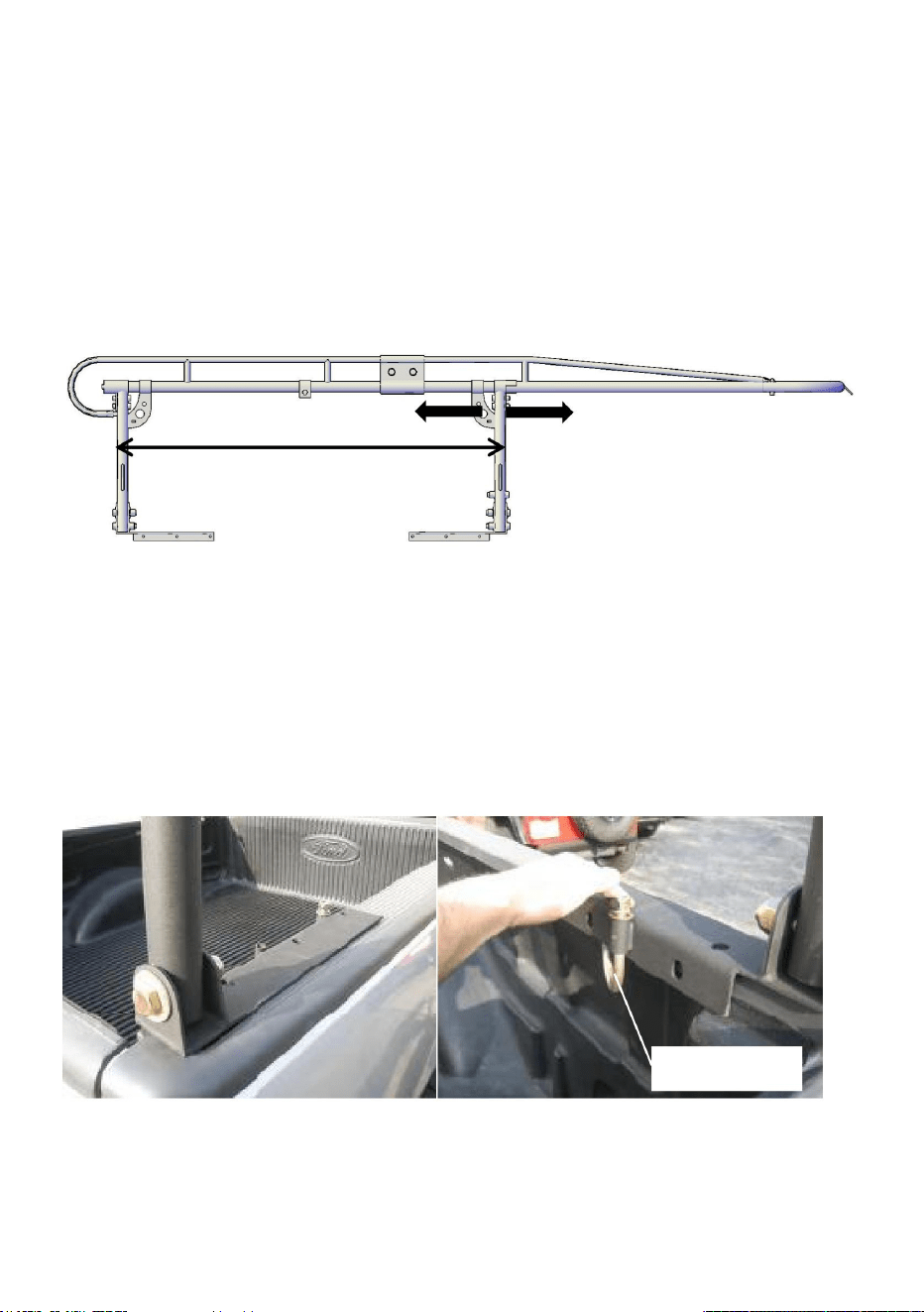

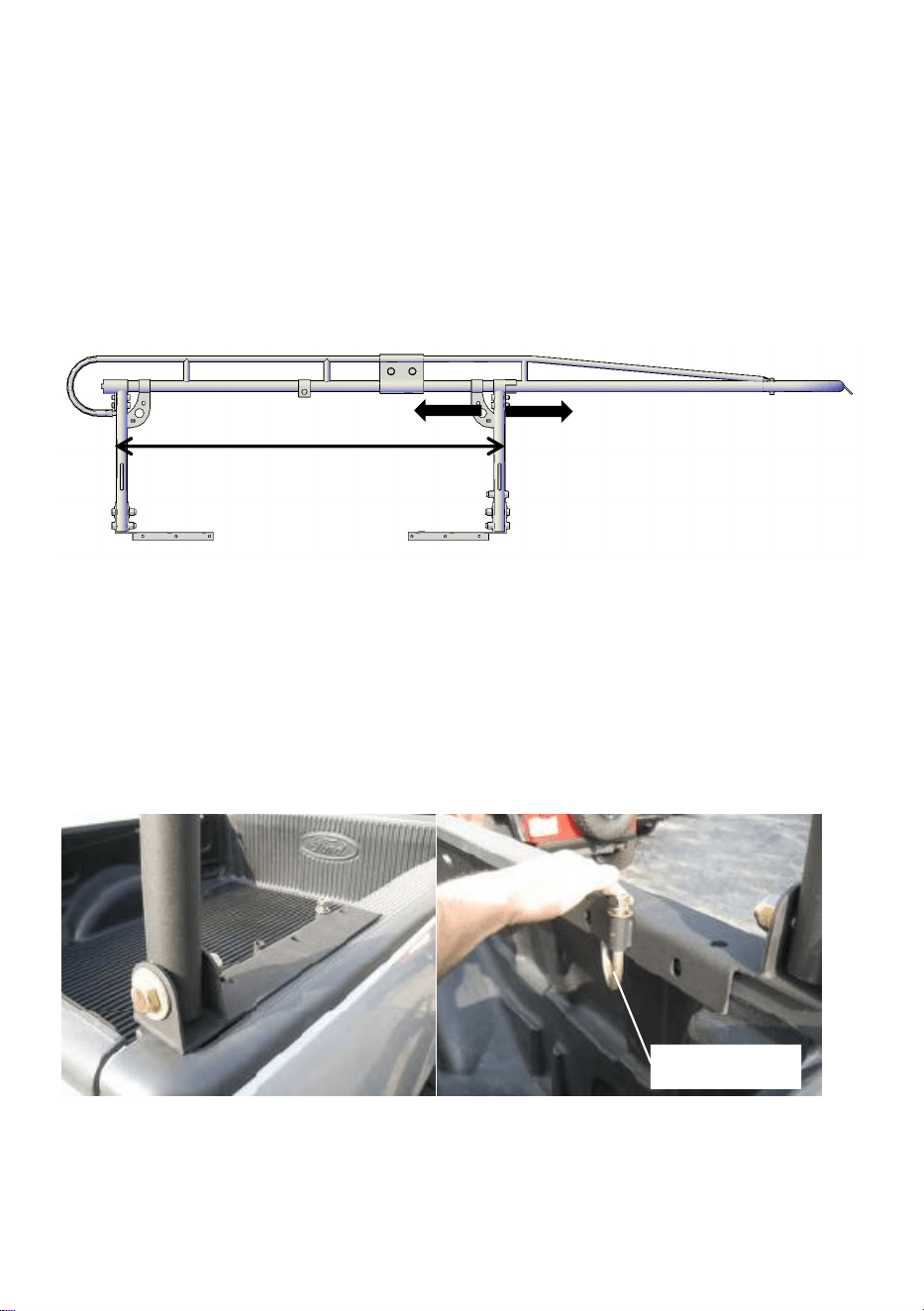

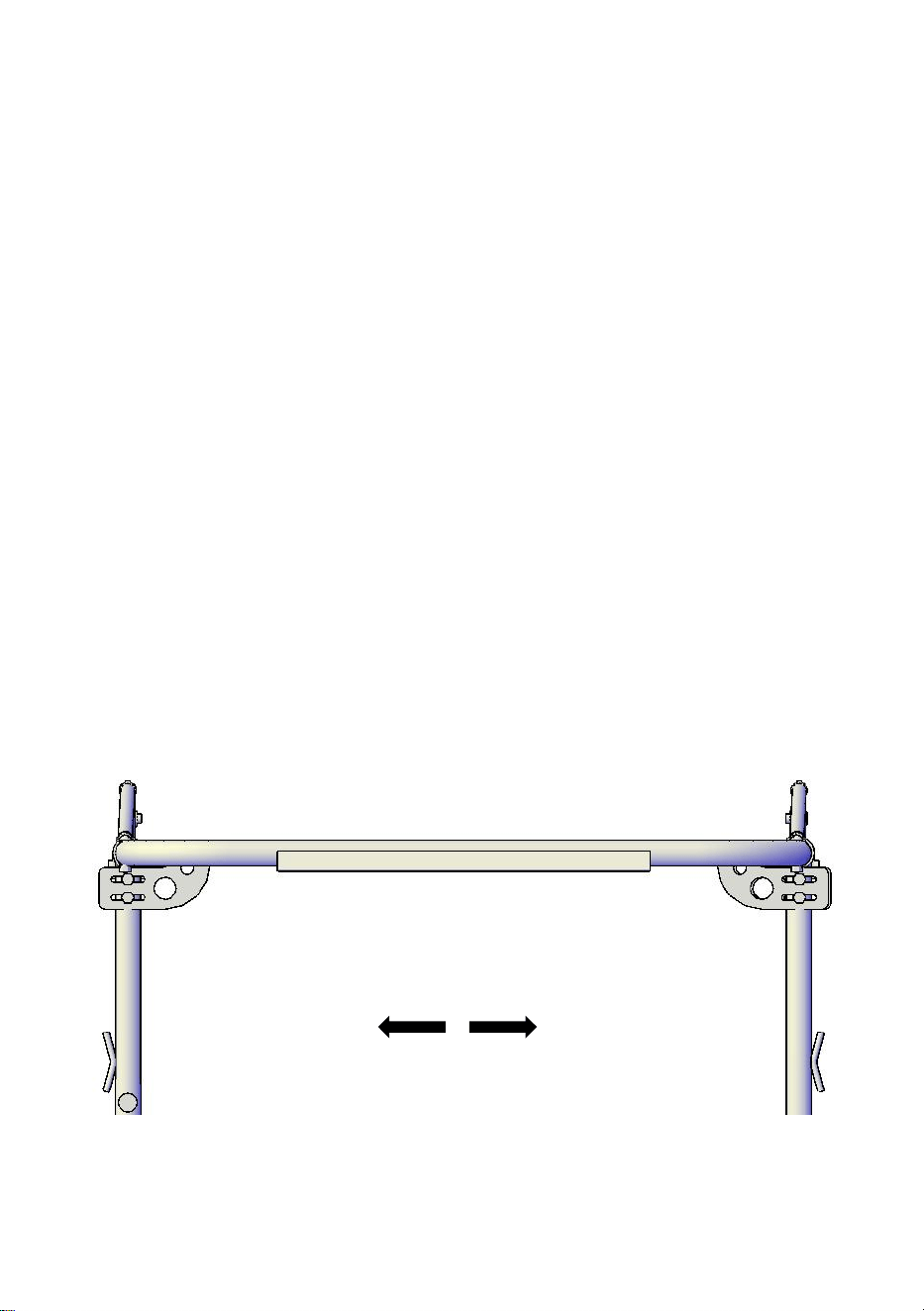

STEP 9:

Measure the length of the top rail on your truck bed with the tailgate closed.

Subtract 3-1/2" from this measurement, this gives you the approximate spacing

needed between the front and rear leg Stands.

Adjust your front leg Stands by sliding them forward or backwards to match this

measurement.(Fig.15) Once position is correct tighten bolts snug, but not

completely.

Fig.15

STEP 10:

Your rack is now ready to be installed on your vehicle.

Carefully lift the rack onto the side bed rails of your vehicle aligning the mounting

plates as close as possible to the corners of the bed rail. (Fig.16)

Fig.16 Fig.17

The leg Stands and mounting feet can be adjusted while the rack is resting on the

vehicle bed rail.

#39 J Hook

- 15 -

STEP 11:

Once the desired location of the rack has been decided you can secure the

mounting plates on the bed rail .This can be done two different ways, using (1) “J

Hooks(#39) or (2) bolting it down.

1. Slide the “J” hook up through the sleeve in the mounting plate and secure with

washer and nut.

Make sure the plate on the end of the “J” hook is resting flush underneath the bed

rail. (Fig.17)

2. Use the mounting feet as a template to mark and drill 17/32” holes through your

bed rail. Be sure to check underside for any obstructions. Measure the total

thickness of the mounting foot and bed rail,select the M12 bolt of the appropriate

length, and then lock the mounting foot and bed rail.

Secure mounting plates to bed rail completely at this time.

STEP 12:

Standing in front of the vehicle to check the horizontal alignment of the front hoop

in relation to the top of the vehicle. Have an assistant push or pull the rack side to

side in order to have the front hoop become parallel with the top of the vehicle

(Fig.18)

Fig.18

- 16 -

Fig.19

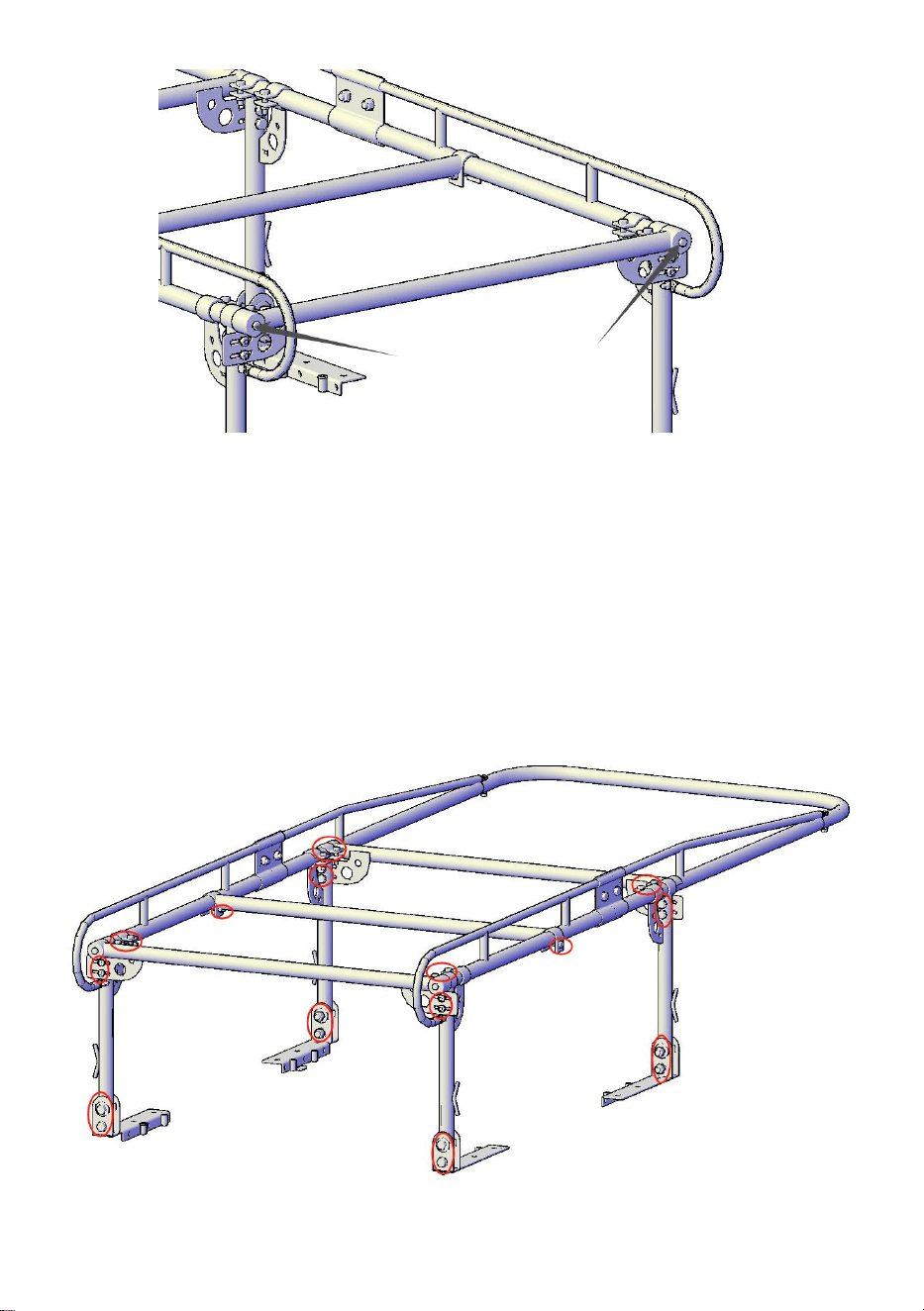

STEP 13:

When you are satisfied with the alignment of the rack proceed to securely tighten

all four bolts that hold the legs to the mounting feet. (Fig.16) Now proceed to

securely tighten the two M12x50 bolts that hold the legs to the side frames.(8 total)

(Fig.2)

CHECK TO MAKE SURE ALL HARDWARE IS COMPLETELY TIGHT AT THIS

TIME. (Bolts as shown in Fig.20)

Fig.20

- 17 -

INSTALLATION IS NOW COMPLETE

NOTE: In order to load tall items you may remove the rear cross bar by

simply removing the bolt. (Fig.19) Be sure to re-attach the rear cross bar and

fasten after loading.

DO NOT CARRY LOAD WITHOUT REAR BAR

CLEANING

To keep your rack finish looking good, you can simply wash with a

soft rag and mild soap

WARNING

Rollover and other types of vehicle accidents may result in serious injury or death

to you. your passengers and others sharing the road. VEVOR accessories are

decorative and are not intended to reduce or avoid injury or damage in the event of

an accident. the weight and location of VEVOR accessories may affect your

vehicles handing, stability and performance, creating an increased risk of accident

or rollover. Before installing any accessory, check state laws and assure that the

accessory will not obscure any lights or interfere with proper operation on your

vehicle's safety equipment. Consult your owner's manual and the VEVOR

instructions, or additional safety information. VEVOR products nor the warnings

contained herein, are not a substitute for your safe driving.Don't drink and drive,

always use seat belts and don't drive faster than conditions permit.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:SC1402

SUPPORTDECAMIONSURCABINE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznouspar

rapportauxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.

parnous.Nousvousrappelonsdevérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

1

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

<Imageuniquementpourréférence>

MODÈLE:SC1402

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

SURCABINE

SUPPORTDECAMION

Machine Translated by Google

2.Portezdeslunettesdesécuritéapprouvéesparl'ANSIetdesgantsdetravailrobustespendant

8.Inspectezleproduitavantutilisationpourvousassurerqu'ilestcorrectementassembléetquetouteslespièces

montageetutilisation.

oul'entretiendeceproduit.Lenonrespectdecesavertissementset

sontenbonétatdefonctionnementetexemptsdedéfauts.

9.Nemodifiezjamaisceproduitdequelquemanièrequecesoit.

instructionspeuventprovoquerdesblessurescorporellesoudesdommagesàdesbiensdevaleur.

Évitezquelesenfantsutilisentleproduit.Etceproduitn'estpasunjouet.Nepermettentpas

3.Gardezlazonedemontagepropreetbienéclairée.

10.Touteslescirconstancesnepeuventpasêtreabordéesdanscesinstructions.Veuillezutiliser

4.Gardezlesspectateurshorsdelazonependantl'assemblage.

lesenfantsàjouer.

Ilestfortementrecommandédeserendredansunatelierderéparationautomobileprofessionnelpour

5.Nevousrassemblezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesoude

faitespreuvedebonsensetappliquezdesmesuresdesécuritégénéraleslorsdel’utilisationdeceproduit.

installationderemplacement.

médicament.

6.Lescapacitésduproduits’appliquentuniquementauproduitcorrectementetcomplètementassemblé.

1.Assemblezuniquementseloncesinstructions.Unassemblageincorrectpeutcréer

dangers.

7.Pourplusd'informationsconcernantlespiècesrépertoriéesdanslespagessuivantes,veuillezvousréférer

auschémad'assemblagedecemanuel.Déballezetséparezletout

piècesdansunezonedetravailpropre.Veuillezconserverlespetitespiècesderechangehorsdeportéedesenfants.

AVERTISSEMENT:Lisezetcomprenezl'intégralitédecemanuelavantd'utiliser

Précautionsdemontage

GARANTIESIMPORTANTES

CONSERVEZCESINSTRUCTIONS

2

Machine Translated by Google

empêchentlerackdes'asseoiroudefonctionnercorrectement.

Chargemaximale

Lesrayuresetlesbossesdoiventêtreinspectéespourgarantiruneutilisationtotaleetexposées

desdommagesmatérielsoudesblessurescorporelles.

1100~1600mm

Plagedelargeurd'installation

Lesupportdecamionajouteplusdepoidsàvotrevéhiculeetélèvelecentrede

gravitélorsqu'ilestchargé.Soyezprudentlorsquevouseffectuezdesviragesserréspouréviter

lemétaldoitêtreretouché/peintpouréviterlarouille.

Plagedelongueurd'installation

dommagesauproduit,pertedemarchandisesourenversementduvéhicule.

Assurezvousquel'arceaudelacabinen'entrepasencontactaveclacabineducamionpouréviter

SC1402

Couleur

dommagesàlapropriété.

Acier

16001900mm

1000lb/454kg

Utilisezsuffisammentdesanglesd'arrimagelorsdutransportdemarchandisessurlesupportducamion(le

Noir

leproduitnecontientpas).

Assurezvousquetouslesécrousetboulonssontrégulièrementserrésetqu'aucuncorpsétranger

Modèle

Matériel

Nedépassezpaslacapacitédechargede1000lb.Celapourraitentraîner

SPÉCIFICATION

SÉCURITÉETUTILISATION

LISTEDESCOLIS

3

Machine Translated by Google

Fig.A

devant

arrière

4

Machine Translated by Google

5

QTÉNo.

Barredecabine

Barrecentrale

Béquillearrièredroite

Rondelleplate:φ18

Non.

Écrou:M10

béquilleavantgauche

Pinces

Écrou:M12

dix

Boulon:M18*90

Cadreslatérauxavant

Boulon:M12*70

(avecpointesoudée)

QTÉ

Écrou:M16

Nom

Rondelleplate:φ12

Barreavant

Rondelleélastique:φ10

30b

Écrou:M18

Béquillearrièregauche

Cadreslatérauxarrière

Rondelleplate:φ16

Rondelleélastique:φ12

Barretransversalearrière

Piedsdemontageavant8L,8R

30a

Rondelleplate:φ10

Boutique:M16*30

Tableau1

Nom

Rondelleélastique:φ18

Boulon:M10*30

CrochetenJ(M12)

Rondelleplate:φ18

(avecpointesoudée)

béquilleavantdroite

Boulon:M12*50

Boulon:M10*70

Piedsdemontagearrière9L,9R

Lesboulonsaccessoiressontconfigurésentantquecomposantspouruneutilisationfacile.Voirletableau2etlafigureB.

Boulon:M12*75

Machine Translated by Google

6

QTÉCorrespondauxnumérosdutableau1

#21

#23

#30a/#30b

Rondelleplate:φ10

Boulon:M12*70

Écrou:M10

Rondelleplate:φ12

Boutique:M16*30

#19

#23

#19

Crochet«J»(M12)

Rondelleplate:φ12

Écrou:M12

Rondelleplate:φ12

#18

Boulon:M12*75

#20

#19

Boulon:M10*30

#27

#35

#20

Écrou:M12

Boulon:M18*90

Écrou:M16

#17

#24

Rondelleplate:φ16

#23

#37

#29

Rondelleplate:φ12

Rondelleélastique:φ18

#31

Non.

#15

#22

Rondelleélastique:φ10

Écrou:M10

#39

Écrou:M18

Rondelleplate:φ16

#33

Tableau2

Boulon:M10*30

#20

Rondelleplate:φ18

#19

Boulondetransport:M10*70

Écrou:M12

spécification

#17

#16

Rondelleplate:φ10

Rondelleélastique:φ12

#22

#21

#28

Rondelleélastique:φ12

Boulon:M12*50 8

Rondelleplate:φ10

F1/F

Machine Translated by Google

ÉTAPE1:

7

ASSEMBLER

Fixezàl'aidedesboulons2M12x70(#31),delarondelleplate(17)(20),delarondelleélastique(33)et

Écrou(19)(voirlejeudeboulonsaccessoires«G»)Serrezbienmaispascomplètement.

barretransversalearrière(n°12)surl'extrémitédescadreslatérauxarrière.(Fig.1)

Fixezàl'aidedesboulons2M12x50(#18),delarondelleplate(20)etdel'écrou(19)(voirle

installerceproduit.

Faitesglisserlesupportdejambearrièregauche(n°7)surlescadreslatérauxarrière(n°3),puisfaitesglisserle

REMARQUE:Ilestrecommandéd'avoirunassistantlorsdel'assemblageet

Fig.B

Jeudeboulonsaccessoires«B»)Serrezbien,maispascomplètement.

Serrezbienmaispascomplètement.(Fig.2)

Répétezlesmêmesétapespourlecôtéarrièredroit.(Fig.3)

Fixezàl'aidedesboulonsM10x35(#21),delarondelleplate(23)(voirlejeudeboulonsaccessoires"C")

Machine Translated by Google

ÉTAPE2:Installezlespiedsdemontagearrière

8

Rester.

Àl'aided'unjeudeboulonsM18x90.(Fig.4)Serrezbien,maispascomplètement.

Figure4

Répétezlamêmeétapepourlecôtéarrièredroit.

Figure3

Fixezlespiedsdemontagearrièreducôtégauche(n°9)aubasdupiedarrièregauche.

Figure2Fig.1

(REMARQUE:Lespiedsdemontageavantgaucheetarrièredroitsontlesmêmes,toutcomme

Vousêtesmaintenantentraind'assemblerlapartiearrière(Fig.5).

lecôtédroitavantetlecôtégauchearrière)

#21,23

#12

Gauche

#31,17,20,33,19

#18,19,20

Gauche

Droite

Machine Translated by Google

Figure7

Legousset

soutient

9

arrière

#18,19,20

devant

#dix

#31,17,20,33,19

Figure6

Figure5

Machine Translated by Google

ÉTAPE4:Installezlespiedsdemontageavant

ÉTAPE3:

dix

Fixezàl'aidedes2boulonsM12x70(#31),delarondelleplate(17)(20),delarondelleélastique(33).

(Fig.6)

ilya).

Répétezcetteopérationpourlecôtéopposéenutilisantlesupportdejambeavantdroit(n°4).(Fig.8)

(REMARQUE:lessupportsàsouffletsurlepiedavantgaucheserontorientésvers

etl'écrou(19)(voirlejeudeboulonsaccessoires«G»).Serrezbienmaispascomplètement.

Faitesglisserlescadreslatérauxavant(n°2)surlesupportdejambeavantgauche(n°5).

Figure8

Jeudeboulonsaccessoires«B»)Serrezbien,maispascomplètement.(Fig.7)

Fixezàl'aidedesboulons2M12x50(#18),delarondelleplate(20)etdel'écrou(19)(voirle

Support.Àl'aided'unjeudeboulonsM18x90.(Fig.9)Serrezbien,maispascomplètement.

Fixezlespiedsdemontagearrièreducôtégauche(n°8)aubasdupiedavantgauche.

Répétezlamêmeétapepourlecôtéavantdroit.

Droite

Machine Translated by Google

ÉTAPE5:

Fixezlesdeuxcadreslatérauxensembleavecdespinces(n°13)etdesboulonsM16x30(n°15),unerondelleplate(n°17)etunécrou

(n°16).Vouspouvezserrercomplètement.

Faitesglisserlapartieavantdanslapartiearrière.(REMARQUE:vousaurezpeutêtrebesoind'aidepourcetteétape).

Figure9

Figure10

Répétezl'étapepourlecôtédroit.(Fig10,11)

Gauche

#15,17,17,16

#13

Droite

11

Machine Translated by Google

#24,19,20

#11

12

ÉTAPE6:

(Fig.12)Serrezbien,maispascomplètement.

Installezlabarrecentrale(n°11)surlecadrearrièreàl'aidedejeuxdeboulons2M12x75(n°24,19,20).

Figure11

Figure12

Cettebarrepeuttoujoursêtredéplacée.

Machine Translated by Google

déflecteurd'air

13

Figure13

Figure14

(Fig.13)

Installezlabarredecabine(#1)surlecadreavantàl'aidedejeuxdeboulonsM10x70(#35,22,37,23).

encemoment.

L'assembléegénéraleestmaintenantterminée.Ilesttempsdedimensionnerlerackmaintenant.(Fig.14)

(Assurezvousqueledéflecteurd'airpointeverslebas.)Vouspouvezserrercomplètement

ÉTAPE7:

ÉTAPE8:

Machine Translated by Google

#39JCrochet

ÉTAPE10:

14

mesure.(Fig.15)Unefoislapositioncorrecte,serrezfermementlesboulons,maispas

Figure15

Ajustezvossupportsdejambeavantenlesfaisantglisserversl'avantouversl'arrièrepourcorrespondreàcela.

Votrerackestmaintenantprêtàêtreinstallésurvotrevéhicule.

nécessaireentrelessupportsdejambeavantetarrière.

complètement.

Soustrayez31/2"decettemesure,celavousdonnel'espacementapproximatif.

Mesurezlalongueurdurailsupérieurdelaplateformedevotrecamionaveclehayonfermé.

Soulevezdélicatementlesupportsurlesrailslatérauxdulitdevotrevéhiculeenalignantlesupport.

Figure16 Figure17

barrièredelitdevéhicule.

plaquesaussiprèsquepossibledescoinsdelabarrièredelit.(Fig.16)

Lespiedsetlespiedsdemontagepeuventêtreajustéspendantquelerackreposesurle

ÉTAPE9:

Machine Translated by Google

Assurezvousquelaplaqueàl’extrémitéducrocheten«J»reposesouslabarrièredulit.(Fig.17)

Figure18

rondelleetécrou.

1.Faitesglisserlecrocheten«J»àtraverslemanchondelaplaquedemontageetfixezleavec

Fixezcomplètementlesplaquesdemontageauraildulitàcestade.

Seplacerdevantlevéhiculepourvérifierl'alignementhorizontaldel'arceauavantparrapportau

hautduvéhicule.Demandezàunassistantdepousseroudetirerlesupportd'uncôtéàl'autreafin

quel'arceauavantdevienneparallèleauhautduvéhicule(Fig.18).

2.Utilisezlespiedsdemontagecommegabaritpourmarqueretpercerdestrousde17/32"àtravers

votrebarrièredelit.Assurezvousdevérifierledessouspourdécelertouteobstruction.

Mesurezl'épaisseurtotaledupieddemontageetduraildelit,sélectionnezleboulonM12dela

longueurappropriée,puisverrouillezlepieddemontageetleraildelit.

ÉTAPE11:

Unefoisquel'emplacementsouhaitédurackaétédécidé,vouspouvezfixerlesplaquesde

montagesurleraildulit.Celapeutêtrefaitdedeuxmanièresdifférentes,enutilisant(1)des

«crochetsenJ»(#39)ou(2)enleboulonnant..

ÉTAPE12:

15

Machine Translated by Google

16

(Fig.2)

VÉRIFIEZPOURVOUSASSURERQUETOUTLEMATÉRIELESTCOMPLÈTEMENTSERREÀCEPOINT

ÉTAPE13:

Lorsquevousêtessatisfaitdel'alignementdurack,serrezsolidementlesquatreboulonsquimaintiennentlespiedsauxpieds

demontage.(Fig.16)Maintenant,serrezsolidementlesdeuxboulonsM12x50quimaintiennentlespiedsauxcadres

latéraux.(8autotal)

Figure19

Figure20

TEMPS.(BoulonscommeindiquésurlaFig.20)

Machine Translated by Google

Pourconserverlabellefinitiondevotrerack,vouspouvezsimplementlelaveravecun

chiffondouxetdusavondoux.

17

NEPASTRANSPORTERDECHARGESANSBARREARRIÈRE

REMARQUE:Afindechargerdesobjetsdegrandetaille,vouspouvezretirerlabarretransversale

arrièreenretirantsimplementleboulon.(Fig.19)Assurezvousderemettreenplacelabarretransversalearrière

etdelafixeraprèslechargement.

Lesrenversementsetautrestypesd'accidentsdevéhiculepeuvententraînerdesblessuresgraves,voirela

mort.vospassagersetlesautrespersonnespartageantlaroute.LesaccessoiresVEVORsontdécoratifs

etnesontpasdestinésàréduireouéviterlesblessuresoulesdommagesencasd'accident.lepoidset

l'emplacementdesaccessoiresVEVORpeuventaffecterlamaniabilité,lastabilitéetlesperformances

devotrevéhicule,créantunrisqueaccrud'accidentouderenversement.Avantd'installerunaccessoire,vérifiez

lesloisdel'Étatetassurezvousquel'accessoiren'obscurciraaucunelumièrenin'interféreraaveclebon

fonctionnementdel'équipementdesécuritédevotrevéhicule.Consultezvotremanueldupropriétaireetles

instructionsVEVOR,oudesinformationsdesécuritésupplémentaires.LesproduitsVEVORniles

avertissementscontenusdansleprésentdocumentneremplacentpasvotreconduitesécuritaire.Nebuvez

pasetneconduisezpas,utiliseztoujourslesceinturesdesécuritéetneconduisezpasplusvitequeles

conditionsnelepermettent.

NETTOYAGE

L'INSTALLATIONESTMAINTENANTTERMINÉE

AVERTISSEMENT

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:SC1402

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

LKW-GEPÄCKTRÄGER ÜBER DER KABINENHÜLLE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: SC1402

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

LKW - GEPÄCKTRÄGER

Alkoven

Machine Translated by Google

2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während

8. Überprüfen Sie das Produkt vor dem Gebrauch, um sicherzustellen, dass es richtig zusammengebaut ist und alle Teile

Montage und Verwendung.

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

in betriebssicherem Zustand und frei von Mängeln sind.

9. Verändern Sie dieses Produkt niemals in irgendeiner Weise.

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Gegenstände führen.

ÿ Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug. Erlauben Sie

3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

10. In dieser Anleitung können nicht alle Umstände behandelt werden. Bitte verwenden Sie

4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

Kinder spielen. ÿ Es

wird dringend empfohlen, eine professionelle Autowerkstatt aufzusuchen für

5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder

Verwenden Sie Ihren gesunden Menschenverstand und die allgemeinen Sicherheitsmaßnahmen bei der Verwendung dieses Produkts.

Ersatzinstallation.

Medikamente.

6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann

Gefahren.

7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses

Handbuchs. Packen Sie alle

Ersatzteile in einem sauberen Arbeitsbereich. Bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

Vorsichtsmaßnahmen bei der Montage

WICHTIGE SICHERHEITSMASSNAHMEN

ANLEITUNG AUFBEWAHREN

- 2 -

Machine Translated by Google

verhindern, dass das Rack richtig sitzt oder funktioniert.

Tragfähigkeit

ÿ Kratzer und Dellen sollten auf volle Nutzbarkeit überprüft werden und freiliegende

Sach- oder Personenschäden.

1100ÿ1600 mm

Einbaubreitenbereich

ÿ Der LKW-Gepäckträger erhöht das Gewicht Ihres Fahrzeugs und erhöht den Schwerpunkt

Schwerkraft bei Belastung. Seien Sie vorsichtig bei scharfen Kurven, um zu verhindern,

Um Rost vorzubeugen, sollte Metall ausgebessert/lackiert werden.

Einbaulängenbereich

Produktschäden, Ladungsverlust oder ein Überschlagen des Fahrzeugs. ÿ

Stellen Sie sicher, dass der Fahrerhausbügel nicht mit dem Fahrerhaus des LKWs in Berührung kommt, um

SC1402

Farbe

Sachbeschädigung.

Stahl

1600-1900 mm

1000 Pfund/454 kg

ÿ Verwenden Sie beim Transport von Ladung auf dem LKW-Gepäckträger ausreichend Zurrgurte (Die

Schwarz

Produkt enthält nicht).

ÿ Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern fest angezogen sind und keine Fremdkörper

Modell

Material

ÿ Überschreiten Sie nicht die Tragfähigkeit von 1000 lbs. Andernfalls kann es zu

SPEZIFIKATION

SICHERHEIT UND GEBRAUCH

PAKETLISTE

- 3 -

Machine Translated by Google

Abb.A

Vorderseite

hinteren

- 4 -

Machine Translated by Google

- 5 -

Cab Bar

Menge Nr.

Mittelleiste

Ständer, hinteres rechtes Bein

Flache Unterlegscheibe: ÿ18

NEIN.

Mutter: M10

vorderes linkes Bein Ständer

Klemmen

Mutter: M12

Schraube: M18*90

Vordere Seitenrahmen

Schraube: M12*70

(mit verschweißter Spitze)

Menge

Mutter: M16

Name

Flache Unterlegscheibe: ÿ12

Vordere Stange

Federscheibe: ÿ10

30b

Mutter: M18

Ständer, hinteres linkes Bein

Rückseitenrahmen

Flache Unterlegscheibe: ÿ16

Federscheibe: ÿ12

Hintere Querstrebe

8L,8R Vordere Montagefüße

30a

Flache Unterlegscheibe: ÿ10

Geschäft: M16*30

Tabelle 1

Name

Federscheibe: ÿ18

Schraube: M10*30

J-Haken (M12)

Flache Unterlegscheibe: ÿ18

(mit verschweißter Spitze)

vorderes rechtes Bein Ständer

Schraube: M12*50

Schraube: M10*70

9L,9R Hintere Montagefüße

Zubehörschrauben sind als Komponenten für eine einfache Verwendung konfiguriert. Siehe Tabelle 2 und Abb. B.

Schraube: M12*75

Machine Translated by Google

- 6 -

#21

Menge Entspricht den Zahlen in Tabelle 1

#23

#30a/#30b

Flache Unterlegscheibe: ÿ10

Schraube: M12*70

Mutter: M10

Flache Unterlegscheibe: ÿ12

Geschäft: M16*30

#19

#23

#19

„J“-Haken (M12)

Flache Unterlegscheibe: ÿ12

Mutter: M12

Flache Unterlegscheibe: ÿ12

#18

Schraube: M12*75

#20

#19

Schraube: M10*30

#27

#35

#20

Mutter: M12

Schraube: M18*90

Mutter: M16

#17

#24

Flache Unterlegscheibe: ÿ16

#23

#37

#29

Flache Unterlegscheibe: ÿ12

Federscheibe: ÿ18

UND

#31

NEIN.

#15

#22

Federscheibe: ÿ10

Mutter: M10

#39

Mutter: M18

Flache Unterlegscheibe: ÿ16

#33

Tabelle 2

Schraube: M10*30

#20

Flache Unterlegscheibe: ÿ18

#19

Tragbolzen: M10*70

Mutter: M12

Spezifikation

#17

#16

Flache Unterlegscheibe: ÿ10

Federscheibe: ÿ12

#22

#21

#28

Federscheibe: ÿ12

Schraube: M12*50 8

Flache Unterlegscheibe: ÿ10

F1/F

Machine Translated by Google

SCHRITT 1:

- 7 -

MONTIEREN

Befestigen Sie die beiden M12x70-Schrauben (#31), die Unterlegscheibe (17)(20), die Federscheibe (33) und

Mutter (19) (siehe Zubehör-Schraubensatz „G“). Fest, aber nicht vollständig anziehen.

hintere Querstange (Nr. 12) über das Ende des hinteren Seitenrahmens. (Abb. 1)

Befestigen Sie die Schrauben M10x35 (Nr. 21) und die Unterlegscheibe (23) (siehe Zubehörschraubensatz „C“).

HINWEIS: Es wird empfohlen, beim Zusammenbau einen Assistenten zu haben und

Schieben Sie den hinteren linken Standfuß (#7) auf den hinteren Seitenrahmen (#3) und schieben Sie dann den

Installation dieses Produkts.

Abb.B

Befestigen Sie die beiden M12x50-Schrauben (#18), die Unterlegscheibe (20) und die Mutter (19) (siehe

Fest, aber nicht vollständig anziehen. (Abb. 2)

Wiederholen Sie die gleichen Schritte für die hintere rechte Seite. (Abb. 3)

Zubehörschraubensatz „B“) Fest, aber nicht vollständig anziehen.

Machine Translated by Google

SCHRITT 2: Hintere Montagefüße montieren

- 8 -

Stand.

Verwenden Sie einen M18x90-Schraubensatz. (Abb. 4) Fest, aber nicht vollständig anziehen.

Abb.4

Wiederholen Sie den gleichen Schritt für die hintere rechte Seite.

Abb.2

Befestigen Sie die linken hinteren Montagefüße (#9) an der Unterseite des hinteren linken Beins

Abb. 3

Abb.1

(HINWEIS: Die Montagefüße vorne links und hinten rechts sind identisch, ebenso

Sie sind nun dabei, den hinteren Teil zusammenzubauen (Abb. 5).

die rechte Seite vorne und die linke Seite hinten)

#21,23

#12

#31,17,20,33,19

Links

#18,19,20

Links

Rechts

Machine Translated by Google

Abb.7

Der Zwickel

unterstützt

- 9 -

Vorderseite

#18,19,20

hinteren

#10

#31,17,20,33,19

Abb.6

Abb.5

Machine Translated by Google

Befestigen Sie die beiden M12x70-Schrauben (#31), die Unterlegscheibe (17) (20) und die Federscheibe (33).

(Abb.6)

es gibt).

Wiederholen Sie dies auf der anderen Seite, indem Sie den vorderen rechten Standfuß verwenden (Nr. 4). (Abb. 8)

(HINWEIS: Die Stützen am vorderen linken Standbein zeigen nach

und Mutter (19) (siehe Zubehör-Schraubensatz „G“). Fest, aber nicht vollständig anziehen.

Schieben Sie die vorderen Seitenrahmen (Nr. 2) über das vordere linke Ständerbein (Nr. 5).

Abb.8

Zubehörschraubensatz „B“) Fest, aber nicht vollständig anziehen. (Abb. 7)

Befestigen Sie die linken hinteren Montagefüße (#8) an der Unterseite des vorderen linken Beins

Befestigen Sie die beiden M12x50-Schrauben (#18), die Unterlegscheibe (20) und die Mutter (19) (siehe

Ständer. Verwenden Sie einen M18x90-Schraubensatz. (Abb. 9) Fest, aber nicht vollständig anziehen.

Wiederholen Sie den gleichen Schritt für die vordere rechte Seite.

- 10 -

SCHRITT 3:

SCHRITT 4: Vordere Montagefüße montieren

Rechts

Machine Translated by Google

SCHRITT 5:

- 11 -

Befestigen Sie die beiden Seitenrahmen mit Klammern (Nr. 13) und M16x30-Schrauben (Nr. 15), Unterlegscheibe (Nr. 17) und Mutter (Nr.

16) aneinander. Sie können sie vollständig festziehen.

Schieben Sie den vorderen Abschnitt in den hinteren Abschnitt. (HINWEIS: Bei diesem Schritt benötigen Sie möglicherweise Hilfe.)

Abb.9

Abb.10

Wiederholen Sie den Schritt für die rechte Seite. (Abb. 10, 11)

Links

#15,17,17,16

#13

Rechts

Machine Translated by Google

#24,19,20

#11

- 12 -

SCHRITT 6:

(Abb. 12) Fest, aber nicht vollständig anziehen.

Installieren Sie die Mittelstange (Nr. 11) mit 2 M12x75-Schraubensätzen (Nr. 24, 19, 20) am hinteren Rahmen.

Abb.11

Abb.12

Diese Leiste lässt sich jederzeit verschieben.

Machine Translated by Google

Luftleitblech

- 13 -

Abb.13

Abb.14

(Abb.13)

Montieren Sie die Kabinenstange (Nr. 1) mit M10x70-Schraubensätzen (Nr. 35, 22, 37, 23) am Vorderrahmen.

zu diesem Zeitpunkt.

Die allgemeine Montage ist nun abgeschlossen. Jetzt ist es an der Zeit, das Rack zu dimensionieren. (Abb. 14)

( Stellen Sie sicher, dass der Luftabweiser nach unten zeigt.) Sie können ihn vollständig festziehen

SCHRITT 7:

SCHRITT 8:

Machine Translated by Google

SCHRITT 10:

#39 J-Haken

- 14 -

(Abb. 15) Sobald die Position richtig ist, ziehen Sie die Schrauben fest an, aber nicht

Abb.15

Passen Sie Ihre vorderen Standbeine an, indem Sie sie nach vorne oder hinten schieben, um sie anzupassen

Platten möglichst nah an den Ecken des Bettgitters. (Abb. 16)

Ziehen Sie von diesem Maß 3-1/2" ab. So erhalten Sie den ungefähren Abstand

vollständig.

zwischen den vorderen und hinteren Standbeinen erforderlich.

Messen Sie die Länge der oberen Schiene auf Ihrer Ladefläche bei geschlossener Heckklappe.

Abb.16

Ihr Gepäckträger ist jetzt zur Montage an Ihrem Fahrzeug bereit.

Abb.17

Die Standfüße und Montagefüße können eingestellt werden, während das Rack auf dem

Bettgitter für Fahrzeuge.

Heben Sie den Gepäckträger vorsichtig auf die Seitenschienen Ihres Fahrzeugs und richten Sie die Halterung aus

SCHRITT 9:

Machine Translated by Google

Stellen Sie sicher, dass die Platte am Ende des J-Hakens bündig unter dem Bettgitter aufliegt. (Abb. 17)

Abb.18

Unterlegscheibe und Mutter.

1. Den J-Haken durch die Hülse in der Montageplatte schieben und mit

Befestigen Sie die Montageplatten jetzt vollständig am Bettgitter.

Stellen Sie sich vor das Fahrzeug, um die horizontale Ausrichtung des vorderen Rahmens im Verhältnis

zur Fahrzeugdecke zu prüfen. Lassen Sie einen Assistenten den Gepäckträger von einer Seite zur

anderen schieben oder ziehen, damit der vordere Rahmen parallel zur Fahrzeugdecke ausgerichtet

ist (Abb. 18).

2. Verwenden Sie die Montagefüße als Vorlage, um 17/32-Zoll-Löcher durch Ihr Bettgitter zu markieren

und zu bohren. Überprüfen Sie die Unterseite auf etwaige Hindernisse. Messen Sie die

Gesamtdicke des Montagefußes und des Bettgitters, wählen Sie die M12-Schraube der entsprechenden

Länge und verriegeln Sie dann den Montagefuß und das Bettgitter.

SCHRITT 12:

SCHRITT

11: Sobald der gewünschte Standort des Gestells festgelegt ist, können Sie die

Montageplatten am Bettgitter befestigen. Dies kann auf zwei Arten erfolgen: mit (1) J-Haken

(Nr. 39) oder (2) durch Festschrauben.

- 15 -

Machine Translated by Google

- 16 -

(Abb.2)

ÜBERPRÜFEN SIE, OB DIE HARDWARE ZU DIESEM

SCHRITT

13: Wenn Sie mit der Ausrichtung des Racks zufrieden sind, ziehen Sie alle vier Schrauben fest,

mit denen die Beine an den Montagefüßen befestigt sind. (Abb. 16) Ziehen Sie nun die

beiden M12x50-Schrauben fest, mit denen die Beine an den Seitenrahmen befestigt sind. (8 insgesamt)

Abb.19

Abb.20

ZEIT. (Schrauben wie in Abb. 20 gezeigt)

Machine Translated by Google

Damit die Oberfläche Ihres Racks gut aussieht, können Sie es einfach mit einem

weichen Lappen und milder Seife waschen

- 17 -

KEINE LADUNG OHNE HINTERE LEISTE TRANSPORTIEREN

HINWEIS: Zum Laden hoher Gegenstände können Sie die hintere Querstange durch einfaches

Entfernen der Schraube entfernen. (Abb. 19) Denken Sie daran, die hintere Querstange nach dem

Laden wieder anzubringen und festzuziehen.

Überschläge und andere Arten von Fahrzeugunfällen können zu schweren Verletzungen oder zum Tod bei

Ihnen, Ihren Mitfahrern und anderen Verkehrsteilnehmern führen. VEVOR-Zubehör ist dekorativ und

nicht dazu gedacht, Verletzungen oder Schäden im Falle eines Unfalls zu reduzieren oder zu vermeiden. Das

Gewicht und die Position von VEVOR-Zubehör können das Fahrverhalten, die Stabilität und die

Leistung Ihres Fahrzeugs beeinträchtigen und so ein erhöhtes Unfall- oder Überschlagsrisiko verursachen.

Prüfen Sie vor der Installation von Zubehör die Gesetze Ihres Staates und stellen Sie sicher, dass das

Zubehör keine Lichter verdeckt oder die ordnungsgemäße Funktion der Sicherheitsausrüstung Ihres

Fahrzeugs beeinträchtigt. Lesen Sie in Ihrem Benutzerhandbuch und den VEVOR-Anweisungen

oder zusätzlichen Sicherheitsinformationen nach. Weder VEVOR-Produkte noch die darin enthaltenen

Warnungen sind ein Ersatz für sicheres Fahren. Fahren Sie nicht unter Alkoholeinfluss, legen Sie immer

den Sicherheitsgurt an und fahren Sie nicht schneller, als es die Bedingungen erlauben.

REINIGUNG

DIE INSTALLATION IST JETZT ABGESCHLOSSEN

WARNUNG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO:SC1402

PORTACAMION SOTTOCABINA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

MODELLO: SC1402

- 1 -

HO BISOGNO DI AIUTO? CONTATTACI!

PORTAPACCHI PER CAMION

MANSARDA

Machine Translated by Google

AVVERTENZA: leggere e comprendere l'intero manuale prima dell'uso

2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro pesanti durante

o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e

assemblaggio e utilizzo.

8. Ispezionare il prodotto prima dell'uso per assicurarsi che sia assemblato correttamente e tutte le parti

siano in condizioni di funzionamento sicure e privi di difetti.

istruzioni possono causare lesioni personali o danni a beni di valore.

3. Mantenere l'area di assemblaggio pulita e ben illuminata.

9. Non modificare mai questo prodotto in alcun modo.

ÿ Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere

4. Tenere gli astanti lontani dall'area durante l'assemblaggio.

10. Non tutte le circostanze possono essere trattate in queste istruzioni. Si prega di utilizzare

bambini a giocare.

ÿ Si consiglia vivamente di rivolgersi a un'autofficina professionale

5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o

buon senso e adottare misure generali di sicurezza durante l'utilizzo di questo prodotto.

installazione sostitutiva.

farmaco.

6. Le capacità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare

7. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo

Schema di Montaggio di questo manuale. Scartare e separare tutto

pericoli.

parti in un'area di lavoro pulita. Si prega di tenere i piccoli pezzi di ricambio fuori dalla portata dei bambini.

Precauzioni per il montaggio

TUTELA IMPORTANTE

CONSERVA QUESTE ISTRUZIONI

-2-

Machine Translated by Google

ÿ Non superare la capacità di carico di 1000 libbre. Ciò potrebbe comportare

impediscono al rack di posizionarsi o di funzionare correttamente.

danni materiali o lesioni personali.

ÿ Graffi e ammaccature devono essere ispezionati per garantire la piena usabilità ed esposti

Carico massimo

1100~1600 mm

ÿ Il portapacchi aggiunge più peso al tuo veicolo e ne solleva il centro

il metallo deve essere ritoccato/verniciato per scoraggiare la ruggine.

Intervallo di larghezza di installazione

gravità quando caricato. Prestare attenzione quando si effettuano curve strette per evitare

Intervallo di lunghezza di installazione

danni al prodotto, perdita del carico o ribaltamento del veicolo. ÿ Assicurarsi

che la struttura della cabina non venga in contatto con la cabina del camion per evitare

SC1402

Colore

danni alla proprietà.

Acciaio

1600-1900mm

ÿ Utilizzare cinghie di ancoraggio sufficienti durante il trasporto di carichi sulla scaffalatura del camion (The

1000 libbre/454 kg

Nero

il prodotto non contiene).

Modello

ÿ Assicurarsi che tutti i dadi e i bulloni siano serrati regolarmente e che non siano presenti corpi estranei

Materiale

ELENCO PACCHETTI

SICUREZZA E UTILIZZO

SPECIFICA

- 3 -

Machine Translated by Google

Fig.A

posteriore

davanti

-4-

Machine Translated by Google

-5-

Cornici sul lato posteriore

Supporto per gamba posteriore sinistra

Rondella elastica:ÿ10

30b

Dado: M18

Piedini di montaggio anteriori 8L,8R

Rondella piatta:ÿ16

Rondella elastica:ÿ12

Barra trasversale posteriore

Negozio: M16*30

30a

Rondella piatta:ÿ10

Nome

Tabella 1

Bullone: M10*30

Gancio a J (M12)

Rondella piatta:ÿ18

Rondella elastica:ÿ18

Bullone: M12*50

Bullone: M10*70

(con punta saldata)

gamba anteriore destra Stand

I bulloni accessori sono configurati come componenti per un facile utilizzo. Vedere Tabella 2 e Fig.B

Piedini di montaggio posteriori 9L,9R

QTÀ n.

Taxi Bar

Dado: M10

Bullone: M12*75

NO.

Rondella piatta:ÿ18

Barra centrale

Supporto per gamba posteriore destra

supporto per gamba anteriore sinistra

Morsetti

Dado: M12

Bullone: M18*90

Bullone: M12*70

(con punta saldata)

Cornici laterali anteriori

Dado: M16

QUANTITÀ

Rondella piatta:ÿ12

Nome

Barra anteriore

Machine Translated by Google

-6-

#23

#22

#15

#31

Rondella elastica:ÿ10

NO.

Dado: M10

#39

#33

Dado: M18

Rondella piatta:ÿ16

Rondella piatta:ÿ18

Bullone: M10*30

Tavolo 2

Bullone di trasporto: M10*70

Dado: M12

Specifica

#17

#19

#20

Rondella piatta:ÿ10

Rondella elastica:ÿ12

#16

Rondella elastica:ÿ12

Bullone: M12*50

#22

#28

#21

F1/F

QTÀ Corrispondono ai numeri nella Tabella 1

#21

Dado: M10

Rondella piatta:ÿ10

Bullone: M12*70

Rondella piatta:ÿ10

#23

#30a/#30b

#19

#23

#19

Rondella piatta:ÿ12

Negozio: M16*30

Dado: M12

Gancio a “J” (M12)

Rondella piatta:ÿ12

Bullone: M12*75

#20

#19

#18

Rondella piatta:ÿ12

Bullone: M10*30

Dado: M12

Bullone: M18*90

Dado: M16

#27

#20

#35

Rondella piatta:ÿ16

#17

#24

Rondella elastica:ÿ18

Rondella piatta:ÿ12

#37

#29

Machine Translated by Google

PASSO 1:

ASSEMBLARE

barra trasversale posteriore (#12) sopra l'estremità dei telai laterali posteriori. (Fig. 1)

Fissare utilizzando i bulloni 2-M12x70 (n. 31), la rondella piatta (17) (20), la rondella elastica (33) e

Dado(19) (vedere il set di bulloni accessori”G”) Stringere saldamente ma non completamente.

Stringere saldamente ma non completamente.(Fig.2)

NOTA: si consiglia di avere un assistente durante il montaggio e

Far scorrere il supporto della gamba posteriore sinistra (#7) sui telai laterali posteriori (#3), quindi far scorrere

installazione di questo prodotto.

Fig.B

Set di bulloni accessori”B”) Stringere saldamente ma non completamente.

Fissare utilizzando i bulloni M10x35 (n. 21), la rondella piatta (23) (vedere il set di bulloni accessori "C")

Fissare utilizzando i bulloni 2-M12x50 (n. 18), la rondella piatta (20) e il dado (19) (vedere

Ripetere gli stessi passaggi per il lato posteriore destro. (Fig.3)

-7-

Machine Translated by Google

FASE 2: installare i piedini di montaggio posteriori

In piedi.

Utilizzando un set di bulloni M18x90. (Fig.4) Stringere saldamente, ma non completamente.

Attaccare i piedini di montaggio posteriori del lato sinistro (#9) alla parte inferiore della gamba posteriore sinistra

Ora stai assemblando la sezione posteriore (Fig.5)

Fig.3 Fig.4

Fig.2Fig. 1

(NOTA: i piedini di montaggio anteriori del lato sinistro e posteriori del lato destro sono gli stessi

il lato destro anteriore e il lato sinistro posteriore)

Ripetere lo stesso passaggio per il lato posteriore destro.

#12

#21,23

Sinistra

#31,17,20,33,19

#18,19,20

Giusto

-8-

Machine Translated by Google

Il tassello

sostiene

Fig.7

davanti

posteriore

#10

#31,17,20,33,19

#18,19,20

Fig.6

Fig.5

-9-

Machine Translated by Google

FASE 4: installare i piedini di montaggio anteriori

PASSO 3:

Fissare utilizzando i bulloni 2-M12x70 (n. 31), la rondella piatta (17) (20), la rondella elastica (33)

(Fig.6)

e il dado (19) (vedere il set di bulloni accessori”G”) Stringere saldamente ma non completamente.

Fissare utilizzando i bulloni 2-M12x50 (n. 18), la rondella piatta (20) e il dado (19) (vedere

Far scorrere i telai laterali anteriori (#2) sul supporto della gamba anteriore sinistra (#5).

la parte posteriore).

(NOTA: i supporti a tassello sul supporto della gamba anteriore sinistra saranno rivolti verso

Fig.8

Attaccare i piedini di montaggio posteriori del lato sinistro (#8) alla parte inferiore della gamba anteriore sinistra

Ripetere l'operazione per il lato opposto utilizzando il supporto della gamba anteriore destra (#4). (Fig.8)

Ripeti lo stesso passaggio per il lato anteriore destro.

Set di bulloni accessori "B") Serrare saldamente ma non completamente. (Fig.7)

Cavalletto.Utilizzando un set di bulloni M18x90. (Fig.9) Stringere bene, ma non completamente.

Giusto

- 10 -

Machine Translated by Google

PASSO 5:

Far scorrere la sezione anteriore nella sezione posteriore. (NOTA: potresti aver bisogno di assistenza

con questo passaggio).

Ripetere il passaggio per il lato destro.(Fig 10,11)

Fissare i due telai laterali insieme con i morsetti (n. 13) e i bulloni M16x30 (n. 15), la rondella piatta (n. 17) e il

dado (n. 16). È possibile serrarli completamente.

Fig.9

Fig.10

#13

Sinistra

Giusto

#15,17,17,16

- 11 -

Machine Translated by Google

#24,19,20

#11

PASSO 6:

Installare la barra centrale (n. 11) sul telaio posteriore utilizzando i set di bulloni 2-M12x75 (n. 24,19,20).

Questa barra può sempre essere spostata.

(Fig 12) Stringere saldamente ma non completamente.

Fig.11

Fig.12

- 12 -

Machine Translated by Google

deflettore dell'aria

Fig.13

(Assicurarsi che il deflettore dell'aria sia rivolto verso il basso.) È possibile serrare completamente

(Fig.13)

Installare la barra della cabina (n. 1) sul telaio anteriore utilizzando i set di bulloni M10x70 (n. 35,22,37,23).

in questo momento.

L'assemblea generale è ora completata. È giunto il momento di dimensionare il rack.(Fig.14)

Fig.14

PASSO 8:

PASSO 7:

- 13 -

Machine Translated by Google

#39 Gancio a J

PASSO 10:

- 14 -

misurazione.(Fig.15) Una volta che la posizione è corretta, serrare i bulloni saldamente, ma non

completamente.

Fig.15

sponda del pianale del veicolo.

necessario tra i supporti della gamba anteriore e posteriore.

Regola i supporti della gamba anteriore facendoli scorrere in avanti o indietro per abbinarli

Sottrai 3-1/2" da questa misura, questo ti darà la spaziatura approssimativa

Misura la lunghezza del binario superiore sul pianale del tuo camion con il portellone chiuso.

Sollevare con attenzione il portapacchi sulle guide del pianale laterale del veicolo allineando il supporto

piastre il più vicino possibile agli angoli della sponda del letto. (Fig.16)

Fig.17

I supporti delle gambe e i piedini di montaggio possono essere regolati mentre il rack è appoggiato sul

Il tuo portapacchi è ora pronto per essere installato sul tuo veicolo.

Fig.16

PASSO 9:

Machine Translated by Google

Assicurarsi che la piastra all'estremità del gancio a "J" sia posizionata a filo sotto la sponda del letto. (Fig.17)

2. Utilizzare i piedini di montaggio come modello per contrassegnare e praticare fori da 17/32 pollici attraverso la

sponda del letto. Assicurati di controllare la parte inferiore per eventuali ostruzioni. Misurare lo spessore

totale del piedino di montaggio e della sponda del letto, selezionare il bullone M12 della lunghezza appropriata,

quindi bloccare il piedino di montaggio e la sponda del letto.

rondella e dado.

1. Far scorrere il gancio "J" attraverso il manicotto nella piastra di montaggio e fissarlo con

A questo punto fissare completamente le piastre di montaggio alla sponda del letto.

Stare davanti al veicolo per verificare l'allineamento orizzontale del telaio anteriore rispetto alla parte superiore del

veicolo. Chiedi a un assistente di spingere o tirare il portapacchi da un lato all'altro in modo che il telaio anteriore

diventi parallelo alla parte superiore del veicolo (Fig.18)

Fig.18

PASSO 12:

FASE 11:

Una volta decisa la posizione desiderata del rack, è possibile fissare le piastre di

montaggio sulla sponda del letto. Questo può essere fatto in due modi diversi, utilizzando (1) i

ganci a J (n. 39) o (2) fissandolo verso il basso. .

- 15 -

Machine Translated by Google

-16-

(Fig.2)

VERIFICARE CHE TUTTO L'HARDWARE SIA COMPLETAMENTE TENUTO A QUESTO

PASSO 13:

Quando sei soddisfatto dell'allineamento del rack, procedi a stringere saldamente tutti e quattro i

bulloni che fissano le gambe ai piedini di montaggio. (Fig.16) Ora procedi a stringere

saldamente i due bulloni M12x50 che fissano le gambe ai telai laterali. (8 in totale)

Fig.19

TEMPO. (Bulloni come mostrato in Fig.20)

Fig.20

Machine Translated by Google

Per mantenere la finitura del tuo rack in buone condizioni, puoi semplicemente lavarlo con

uno straccio morbido e un sapone neutro

NON TRASPORTARE CARICO SENZA BARRA POSTERIORE

NOTA: per caricare oggetti alti è possibile rimuovere la barra trasversale posteriore

semplicemente rimuovendo il bullone. (Fig.19) Assicuratevi di riattaccare la barra trasversale

posteriore e di fissarla dopo il caricamento.

Il ribaltamento e altri tipi di incidenti del veicolo potrebbero causare lesioni gravi o mortali. i tuoi passeggeri

e gli altri che condividono la strada. Gli accessori VEVOR sono decorativi e non hanno lo scopo di

ridurre o evitare lesioni o danni in caso di incidente. il peso e la posizione degli accessori VEVOR possono

influire sulla manovrabilità, sulla stabilità e sulle prestazioni del veicolo, creando un aumento del

rischio di incidenti o ribaltamento. Prima di installare qualsiasi accessorio, controllare le leggi statali e

assicurarsi che l'accessorio non oscuri le luci o interferisca con il corretto funzionamento dell'attrezzatura

di sicurezza del veicolo. Consultare il manuale del proprietario e le istruzioni VEVOR o ulteriori

informazioni sulla sicurezza. I prodotti VEVOR né le avvertenze qui contenute non sostituiscono

la guida sicura. Non guidare in stato di ebbrezza, utilizzare sempre le cinture di sicurezza e non guidare

più velocemente di quanto le condizioni lo consentano.

AVVERTIMENTO

L'INSTALLAZIONE È ORA COMPLETATA

PULIZIA

- 17 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:SC1402

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

ESTANTEPARACAMIONESSOBRECABINA

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

<Imagensólocomoreferencia>

MODELO:SC1402

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

1

¿NECESITASAYUDA?¡CONTÁCTENOS!

ESTANTEPARACAMIONES

SOBRECABINA

Machine Translated by Google

2.UsegafasdeseguridadaprobadasporANSIyguantesdetrabajoresistentesdurante

8.Inspeccioneelproductoantesdeusarloparaasegurarsedequeestéensambladocorrectamenteyquetodaslaspiezas

montajeyuso.

odarservicioaesteproducto.Elincumplimientodeestasadvertenciasy

estánencondicionesdefuncionamientosegurasylibresdedefectos.

9.Nuncamodifiqueesteproductodeningunamanera.

instruccionespuedencausarlesionespersonalesodañosabienesvaliosos.

Evitequelosniñosutilicenelproducto.Yesteproductonoesunjuguete.Nopermitir

3.Mantengaeláreadereuniónlimpiaybieniluminada.

10.Notodaslascircunstanciaspuedenabordarseenestasinstrucciones.Porfavoruse

4.Mantengaalaspersonastranseúntesfueradeláreaduranteelmontaje.

niñosparajugar.

Serecomiendaencarecidamenteacudirauntallerdereparacióndeautomóvilesprofesionalpara

5.Nosereúnacuandoestécansadoobajolainfluenciadealcohol,drogaso

Tengasentidocomúnypractiquemedidasgeneralesdeseguridadalutilizaresteproducto.

instalacióndereemplazo.

medicamento.

6.Lascapacidadesdelproductoseaplicanúnicamentealproductoensambladodemaneraadecuadaycompleta.

1.Ensambleúnicamentedeacuerdoconestasinstrucciones.Unmontajeinadecuadopuedecrear

peligros.

7.Paraobtenerinformaciónadicionalsobrelaspiezasenumeradasenlassiguientespáginas,consulteel

diagramademontajedeestemanual.Desenvolveryseparartodo

piezasenunáreadetrabajolimpia.Mantengalaspiezasderepuestopequeñasfueradelalcancedelosniños.

ADVERTENCIA:Leaycomprendaestemanualcompletoantesdeoperar

Precaucionesdemontaje

CONSIDERACIONESIMPORTANTES

GUARDAESTASINSTRUCCIONES

2

Machine Translated by Google

impidenqueelestanteseasienteofuncionecorrectamente.

Cargamaxima

Sedebeninspeccionarlosrayonesyabolladurasparagarantizarunatotalusabilidadyexposición

dañosalapropiedadolesionespersonales.

11001600mm

Rangodeanchodeinstalación

Elportaequipajesañademáspesoasuvehículoyelevaelcentrodel

gravedadcuandoestácargado.Tengacuidadoalrealizargirosbruscosparaevitar

Elmetaldeberetocarseopintarseparaevitarlaoxidación.

Rangodelongituddeinstalación

dañosalproducto,pérdidadecargaoqueelvehículosevuelque.Asegúresede

queelarodelacabinanoentreencontactoconlacabinadelcamiónparaevitar

SC1402

Color

dañoalapropiedad.

Acero

16001900mm

1000libras/454kg

Utilicesuficientescorreasdeamarrecuandotransportecargaenelportaequipajesdelcamión(el

Negro

elproductonocontiene).

Asegúresedequetodaslastuercasytornillosesténapretadosregularmenteyquenohayaobjetosextraños.

Modelo

Material

Noexcedalacapacidaddecargade1000libras.Hacerlopodríaresultaren

LISTADEPAQUETES

SEGURIDADYUSO

ESPECIFICACIÓN

3

Machine Translated by Google

Fig.A

frente

trasero

4

Machine Translated by Google

5

CANT.No.

Barradecabina

Barracentral

Soportepatatraseraderecha

Arandelaplana:φ18

No.

Tuerca:M10

dieciséis

Soportedepiernadelanteraizquierda

Abrazaderas

Tuerca:M12

Perno:M18*90

Marcoslateralesdelanteros

dieciséis

Perno:M12*70

(conpuntasoldada)

CANTIDAD

Tuerca:M16

Nombre

Arandelaplana:φ12

dieciséis

Barrafrontal

Arandeladeresorte:φ10

30b

Tuerca:M18

Soportepatatraseraizquierda

Marcoslateralestraseros

Arandelaplana:φ16

Arandeladeresorte:φ12

Barratransversaltrasera

Piesdemontajedelanteros8L,8R

30a

Arandelaplana:φ10

Tienda:M16*30

tabla1

Nombre

Arandeladeresorte:φ18

Perno:M10*30

GanchoenJ(M12)

Arandelaplana:φ18

(conpuntasoldada)

soportedelapiernadelanteraderecha

Perno:M12*50

Perno:M10*70

Piesdemontajetraseros9L,9R

Lospernosaccesoriosestánconfiguradoscomocomponentesparaunusofácil.ConsultelaTabla2ylaFig.B.

Perno:M12*75

Machine Translated by Google

6

CANT.CorrespondealosnúmerosdelaTabla1

#21

#23

#30a/#30b

Arandelaplana:φ10

Perno:M12*70

Tuerca:M10

Arandelaplana:φ12

Tienda:M16*30

#19

#23

#19

Ganchoen“J”(M12)

Arandelaplana:φ12

Tuerca:M12

Arandelaplana:φ12

#18

Perno:M12*75

#20

#19

Perno:M10*30

#27

#35

#20

Tuerca:M12

Perno:M18*90

Tuerca:M16

#17

#24

Arandelaplana:φ16

#23

#37

#29

Arandelaplana:φ12

Arandeladeresorte:φ18

#31

No.

#15

#22

Arandeladeresorte:φ10

GRAMO

Tuerca:M10

#39

Tuerca:M18

Arandelaplana:φ16

#33

Tabla2

Perno:M10*30

dieciséis

#20

Arandelaplana:φ18

#19

Pernodetransporte:M10*70

Tuerca:M12

Especificación

#17

#dieciséis

Arandelaplana:φ10

Arandeladeresorte:φ12

#22

#21

#28

Arandeladeresorte:φ12

Perno:M12*50 8

Arandelaplana:φ10

F1/F

Machine Translated by Google

PASO1:

7

ARMAR

Fíjelousandolos2pernosM12x70(N.°31),laarandelaplana(17)(20),laarandeladeresorte(33)y

Tuerca(19)(consulteeljuegodepernosaccesorios“G”)Apriételabienperonocompletamente.

barratransversaltrasera(#12)sobreelextremodelosmarcoslateralestraseros.(Figura1)

Aprietebienperonocompletamente.(Fig.2)

instalaresteproducto.

Desliceelsoportedelapatatraseraizquierda(#7)sobrelosmarcoslateralestraseros(#3),luegodesliceel

NOTA:Serecomiendacontarconunasistenteduranteelmontajey

Fig.B

FíjelousandolospernosM10x35(#21),laarandelaplana(23)(consulteelJuegodepernosaccesorios"C")

Juegodepernosaccesorios“B”)Apriételosbienperonocompletamente.

Repitalosmismospasosparaelladotraseroderecho.(Fig.3)

Fijeusandolospernos2M12x50(#18),laarandelaplana(20)ylatuerca(19)(consultela

Machine Translated by Google

PASO2:Instalelaspatasdemontajetraseras

8

Pararse.

UsandounjuegodepernosM18x90.(Fig.4)Aprietebien,peronocompletamente.

Fig.4

Repitaelmismopasoparalapartetraseraderecha.

Fig.3

Conectelaspatasdemontajetraserasdelladoizquierdo(#9)alaparteinferiordelapatatraseraizquierda.

Figura2Figura1

(NOTA:Laspatasdemontajedelanterasdelladoizquierdoytraserasdelladoderechosonlasmismas,comoes

elladoderechodelanteroyelladoizquierdotrasero)

Ahoraestásabajomontandolaseccióntrasera(Fig.5)

#21,23

#12

#31,17,20,33,19

Izquierda

#18,19,20

Bien

Izquierda

Machine Translated by Google

Fig.7

Elrefuerzo

soporta

9

trasero

#18,19,20

frente

#10

#31,17,20,33,19

Fig.6

Fig.5

Machine Translated by Google

PASO4:Instalelaspatasdemontajedelanteras

PASO3:

10

Fíjelousandolos2pernosM12x70(#31),laarandelaplana(17)(20),laarandeladeresorte(33)

(Figura6)

hay).

Fíjelousandolospernos2M12x50(#18),laarandelaplana(20)ylatuerca(19)(consultela

(NOTA:Lossoportesderefuerzoenlapatadelanteraizquierdadelsoporteestaránorientadoshacia

yTuerca(19)(consulteelJuegodepernosaccesorios“G”)Aprietebienperonocompletamente.

Deslicelosmarcoslateralesdelanteros(#2)sobreelsoportedelapatadelanteraizquierda(#5).

Fig.8

Conectelaspatasdemontajetraserasdelladoizquierdo(#8)alaparteinferiordelapatadelanteraizquierda.

Repitaestoparaelladoopuestousandoelsoportedelapiernadelanteraderecha(#4).(Figura8)

Repitaelmismopasoparaelladodelanteroderecho.

Juegodepernosaccesorios“B”)Apriételosbienperonocompletamente.(Figura7)

Soporte.UtilizandounjuegodepernosM18x90.(Fig.9)Aprietebien,peronocompletamente.

Bien

Machine Translated by Google

PASO5:

11

Asegurelosdosmarcoslateralesconabrazaderas(#13)ypernosM16x30(#15),arandelaplana(#17)y

tuerca(#16).Puedeapretarcompletamente.

Deslicelaseccióndelanterahacialaseccióntrasera.(NOTA:Esposiblequenecesiteayudaconeste

paso).

Fig.9

Fig.10

Repitaelpasoparaelladoderecho.(Fig.10,11)

Izquierda

#15,17,17,16

#13

Bien

Machine Translated by Google

#11

#24,19,20

12

PASO6:

(Fig.12)Aprietebienperonocompletamente.

Instalelabarracentral(n.°11)enelmarcotraserousandojuegosde2pernosM12x75(n.°24,19,20).

Fig.11

Fig.12

Estabarrasiempresepuedemover.

Machine Translated by Google

deflectordeaire

13

Fig.13

Fig.14

(Figura13)

Instalelabarradelacabina(#1)enelmarcodelanterousandojuegosdepernosM10x70(#35,22,37,23).

enestemomento.

Laasambleageneralyaestácompleta.Ahoraeselmomentodedimensionarlarejilla.(Fig.14)

(Asegúresedequeeldeflectordeaireestéapuntandohaciaabajo).Puedeapretarcompletamente

PASO8:

PASO7:

Machine Translated by Google

PASO10:

#39GanchoenJ

14

medición.(Fig.15)Unavezquelaposiciónseacorrecta,aprietelospernoscómodamente,perono

Fig.15

Ajustelossoportesdelaspatasdelanterasdeslizándoloshaciaadelanteohaciaatrásparaquecoincidanconesto.

Subastidorahoraestálistoparaserinstaladoensuvehículo.

Reste31/2"deestamedida,estoledaráelespacioaproximado

completamente.

necesarioentrelossoportesdelaspatasdelanterasytraseras.

Midalalongituddelrielsuperiordelaplataformadesucamiónconlapuertatraseracerrada.

Levanteconcuidadoelportaequipajessobrelosrieleslateralesdelacajadesuvehículoalineandoelsoporte.

Fig.16 Fig.17

Laspatasylospiesdemontajesepuedenajustarmientraselbastidordescansasobreel

barandilladelaplataformadelvehículo.

placaslomáscercaposibledelasesquinasdelabarandilladelacama.(Figura16)

PASO9:

Machine Translated by Google

Asegúresedequelaplacaenelextremodelgancho"J"quedealrasdebajodelabarandilladelacama.

(Figura17)

Fig.18

arandelaytuerca.

1.Desliceelgancho“J”haciaarribaatravésdelmanguitoenlaplacademontajeyasegúrelocon

Enestemomento,fijecompletamentelasplacasdemontajealrieldelacama.

Pararsedelantedelvehículoparacomprobarlaalineaciónhorizontaldelarodelanteroconrespectoalaparte

superiordelvehículo.Hagaqueunasistenteempujeotiredelportaequipajesdeladoaladoparaqueelaro

delanteroquedeparaleloalapartesuperiordelvehículo(Fig.18).

2.Utilicelaspatasdemontajecomoplantillaparamarcaryperforarorificiosde17/32”atravésdelabarandilla

desucama.Asegúresederevisarlaparteinferiorparaversihayobstrucciones.Midaelespesortotal

delpiedemontajeyelrieldelacama,seleccioneelpernoM12delalongitudadecuadayluegobloqueeel

piedemontajeyelrieldelacama.

PASO12:

PASO11:

Unavezquesehayadecididolaubicacióndeseadadelbastidor,puedeasegurarlasplacas

demontajeenelrieldelacama.Estosepuedehacerdedosmanerasdiferentes,usando(1)

ganchosenformadeJ(#39)o(2)atornillándolo..

15

Machine Translated by Google

dieciséis

(Figura2)

VERIFIQUEPARAASEGURARSEDEQUETODOELHARDWAREESTÉCOMPLETAMENTEAPRIETEENESTE

PASO13:

Cuandoestésatisfechoconlaalineacióndelbastidor,procedaaapretarfirmementeloscuatropernosquesujetanlas

patasalaspatasdemontaje.(Fig.16)AhoraprocedaaapretarfirmementelosdospernosM12x50quesujetan

laspatasalosmarcoslaterales(8entotal).

Fig.19

Fig.20

TIEMPO.(PernoscomosemuestraenlaFig.20)

Machine Translated by Google

Paramantenerelacabadodesuestanteenbuenestado,simplementepuedelavarlocon

untraposuaveyjabónsuave.

17

Losvuelcosyotrostiposdeaccidentesautomovilísticospuedenprovocarlelesionesgravesola

muerte.suspasajerosyotraspersonasquecompartenlacarretera.LosaccesoriosVEVOR

sondecorativosynoestándestinadosareduciroevitarlesionesodañosencasodeaccidente.

ElpesoylaubicacióndelosaccesoriosVEVORpuedenafectarelmanejo,laestabilidad

yelrendimientodesuvehículo,creandounmayorriesgodeaccidenteovuelco.Antesdeinstalar

cualquieraccesorio,consultelasleyesestatalesyasegúresedequeelaccesorionooscurezca

ningunaluzniinterfieraconelfuncionamientoadecuadodelequipodeseguridaddesu

vehículo.ConsultatumanualdelpropietarioylasinstruccionesVEVOR,oinformación

deseguridadadicional.LosproductosVEVORnilasadvertenciascontenidaseneste

documentonosustituyensuconducciónsegura.Nobebamientrasconduzca,utilicesiempre

loscinturonesdeseguridadynoconduzcamásrápidodeloquelascondicioneslopermitan.

NOTA:Paracargarartículosaltos,puedequitarlabarratransversaltraserasimplemente

quitandoelperno.(Fig.19)Asegúresedevolveracolocarlabarratransversaltraserayfijarla

despuésdecargarla.

NOLLEVARCARGASINBARRATRASERA

LIMPIEZA

LAINSTALACIÓNYAESTÁCOMPLETA

ADVERTENCIA

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

BAGAŻNIK NAD KABINĄ

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w

porównaniu z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

MODEL:SC1402

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

<Zdjęcie tylko w celach informacyjnych>

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

MODEL: SC1402

STOJAK NA SAMOCHÓD

NAD-KABINA

Machine Translated by Google

- 2 -

Środki ostrożności podczas montażu

WAŻNI OCHRONIARZE

ZACHOWAJ TE INSTRUKCJE

 Należy unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie pozwalaj

6. Możliwości produktu dotyczą wyłącznie produktu prawidłowo i całkowicie zmontowanego.

instalacja zastępcza.

lek.

OSTRZEŻENIE: Przed przystąpieniem do obsługi przeczytaj i zrozum całą niniejszą instrukcję

2. Podczas pracy nosić zatwierdzone przez ANSI okulary ochronne i wytrzymałe rękawice robocze

części w czystym miejscu pracy. Małe części zamienne należy przechowywać poza zasięgiem dzieci.

8. Przed użyciem sprawdź produkt, aby upewnić się, że jest prawidłowo zmontowany i wszystkie części

zagrożenia.

1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Niewłaściwy montaż może spowodować

7. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć na

schemacie montażu w niniejszej instrukcji. Rozwiń i rozdziel wszystko

instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

3. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.

9. Nigdy nie modyfikuj tego produktu w żaden sposób.

lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i

montażu i użytkowania.

są sprawne i wolne od wad.

zdrowy rozsądek i praktyka, ogólne zasady bezpieczeństwa podczas korzystania z tego produktu.

dzieci do zabawy.

 Zdecydowanie zaleca się udanie się do profesjonalnego warsztatu samochodowego

4. Podczas montażu trzymaj osoby postronne z dala od obszaru.

5. Nie zbieraj się będąc zmęczonym, pod wpływem alkoholu, narkotyków lub narkotyków

10. Niniejsza instrukcja nie uwzględnia wszystkich okoliczności. Proszę użyć

Machine Translated by Google

- 3 -

SPECYFIKACJA

BEZPIECZEŃSTWO I UŻYTKOWANIE

LISTA PAKIETÓW

grawitacja po załadowaniu. Zachowaj ostrożność podczas wykonywania ostrych zakrętów, aby temu zapobiec

 Podczas transportu ładunku na bagażniku samochodu ciężarowego należy używać wystarczającej liczby pasów mocujących (

1000 funtów/454 kg

Czarny

uszkodzenie mienia.

Stal

 Nie przekraczaj nośności 1000 funtów. Może to spowodować

uniemożliwiają prawidłowe osadzenie lub prawidłowe działanie stojaka.

Materiał

Maksymalne obciążenie

 Regularnie sprawdzaj, czy wszystkie nakrętki i śruby są dokręcone i czy nie ma żadnych ciał obcych

produkt nie zawiera).

Model

 Bagażnik zwiększa wagę pojazdu i podnosi jego środek

metal należy zaszpachlować/pomalować, aby zapobiec rdzewieniu.

Zakres szerokości instalacji

1600-1900mm

uszkodzenie mienia lub obrażenia ciała.

 Należy sprawdzić zadrapania i wgniecenia, aby zapewnić pełną użyteczność i odsłonięcie

1100 ~ 1600 mm

Kolor

uszkodzenie produktu, utratę ładunku lub przewrócenie się pojazdu. 

Upewnij się, że pałąk kabiny nie styka się z kabiną ciężarówki, aby temu zapobiec

SC1402

Zakres długości instalacji

Machine Translated by Google

Ryc.A

tył

przód

- 4 -

Machine Translated by Google

- 5 -

Śruba:M12*70

(ze spawaną końcówką)

Ramki boczne z przodu

Śruba: M10*30

Nakrętka:M16

ILOŚĆ

Podkładka płaska: φ12

Nazwa

Przedni pasek

Podkładka płaska: φ18

NIE.

Pasek środkowy

Tylna prawa noga Stojak

przednia lewa noga Stój

Zaciski

Nakrętka:M12

Śruba: M18*90

Hak J (M12)

Podkładka płaska: φ18

Podkładka sprężysta: φ18

Śruba:M12*50

Śruba: M10*70

(ze spawaną końcówką)

Przednia prawa noga Stań

Śruby akcesoriów są skonfigurowane jako komponenty, co ułatwia ich użycie. Patrz tabela 2 i rys.B

Tylne nóżki montażowe 9L, 9R

ILOŚĆ nr

Bar taksówkowy

Nakrętka:M10

Śruba:M12*75

Ramki tylne

Tylna lewa noga Stand

Podkładka sprężysta: φ10

30b

Nakrętka:M18

Przednie nóżki montażowe 8L, 8R

Podkładka płaska: φ16

Podkładka sprężysta: φ12

Tylna poprzeczka

Sklep: M16*30

30a

Podkładka płaska: φ10

Nazwa

Tabela 1

Machine Translated by Google

- 6 -

Śruba: M10*30

Nakrętka:M12

Śruba nośna: M10*70

Nakrętka:M12

Śruba: M18*90

Nakrętka:M16

#27

#20

#35

Podkładka płaska: φ16

#17

#24

Podkładka sprężysta: φ18

Podkładka płaska: φ12

#37

#29

#23

Śruba:M12*70

Podkładka płaska: φ10

#23

#30a/#30b

#19

#23

#19

Podkładka płaska: φ12

Sklep: M16*30

Nakrętka:M12

Hak „J” (M12)

Podkładka płaska: φ12

Śruba:M12*75

#20

#19

#18

Podkładka płaska: φ12

Podkładka płaska: φ10

Nakrętka:M12

Specyfikacja

#17

#19

#20

Podkładka sprężysta: φ12

#16

Podkładka sprężysta: φ12

Śruba:M12*50

#22

#28

#21

F1/F

ILOŚĆ Odpowiadają liczbom w Tabeli 1

#21

Nakrętka:M10

Podkładka płaska: φ10

#22

#15

#31

Podkładka sprężysta: φ10

NIE.

Nakrętka:M10

#39

#33

Nakrętka:M18

Podkładka płaska: φ16

Podkładka płaska: φ18

Śruba: M10*30

Tabela 2

Machine Translated by Google

KROK 1:

- 7 -

GROMADZIĆ SIĘ

Przymocuj za pomocą 2 śrub M12x70 (#31), podkładek płaskich (17) (20), podkładek sprężystych (33) i

Wsuń tylną lewą podpórkę na nogi (#7) na tylne ramy boczne (#3), a następnie wsuń

Nakrętka (19) (patrz zestaw śrub akcesoriów „G”) Dokręć mocno, ale nie całkowicie.

Zamocuj za pomocą 2 śrub M12x50 (nr 18), płaskiej podkładki (20) i nakrętki (19) (patrz

instalując ten produkt.

tylną poprzeczkę (#12) na końcu tylnych ram bocznych. (ryc. 1)

UWAGA: Zaleca się obecność asystenta podczas montażu i

Ryc.B

Zestaw śrub akcesoriów „B”) Dokręć mocno, ale nie całkowicie.

Powtórz te same kroki dla tylnej prawej strony. (ryc. 3)

Zamocuj za pomocą śrub M10x35 (nr 21) i podkładki płaskiej (23) (patrz zestaw śrub akcesoriów „C”)

Dokręć mocno, ale nie całkowicie. (Rys. 2)

Machine Translated by Google

KROK 2: Zainstaluj tylne nóżki montażowe

- 8 -

Przymocuj tylne nóżki montażowe po lewej stronie (#9) do dolnej części tylnej lewej nogi

Podstawka.

Używając jednego zestawu śrub M18x90. (Rys. 4) Dokręć mocno, ale nie całkowicie.

Powtórz ten sam krok dla tylnej prawej strony.

Ryc.3 Ryc.4

Ryc.2Ryc.1

(UWAGA: Nóżki montażowe po lewej stronie z przodu i po prawej stronie z tyłu są takie same

prawa strona z przodu i lewa strona z tyłu)

Jesteś teraz na dole, montując tylną część (ryc. 5)

#21,23

#31,17,20,33,19

#12

Lewy

#18,19,20

Lewy

Prawidłowy

Machine Translated by Google

Ryc.7

Klin wspiera

- 9 -

tył

przód

#10

#31,17,20,33,19

#18,19,20

Ryc.5

Ryc.6

Machine Translated by Google

KROK 3:

KROK 4: Zainstaluj przednie nóżki montażowe

- 10 -

Zamocuj za pomocą 2 śrub M12x70 (#31), podkładek płaskich (17) (20) i podkładek sprężystych (33)

i nakrętka (19) (patrz zestaw śrub akcesoriów „G”) Dokręcić mocno, ale nie całkowicie.

(ryc. 6)

Zamocuj za pomocą 2 śrub M12x50 (nr 18), podkładki płaskiej (20) i nakrętki (19) (patrz

(UWAGA: Podpórki klinowe na przedniej lewej nodze Stojak będą skierowane w stronę

tył).

Nasuń przednie ramy boczne (#2) na przednią lewą nóżkę (#5).

Ryc.8

Przymocuj tylne nóżki montażowe po lewej stronie (#8) do dolnej części przedniej lewej nogi

Zestaw śrub akcesoriów „B”) Dokręcić mocno, ale nie całkowicie. (ryc. 7)

Powtórz ten sam krok dla prawej przedniej strony.

Stojak. Przy użyciu jednego zestawu śrub M18x90. (Rys. 9) Dokręć mocno, ale nie całkowicie.

Powtórz to dla drugiej strony, używając stojaka na przednią prawą nogę (nr 4). (ryc. 8)

Prawidłowy

Machine Translated by Google

KROK 5:

- 11 -

Połącz dwie ramy boczne za pomocą zacisków (#13) i śrub M16x30 (#15), płaskiej podkładki (#17)

i nakrętki (#16). Możesz dokręcić całkowicie.

Powtórz krok dla prawej strony. (Ryc. 10,11)

Wsuń przednią część do tylnej części. (UWAGA: na tym etapie możesz potrzebować pomocy).

Ryc.9

Ryc.10

#13

#15,17,17,16

Lewy

Prawidłowy

Machine Translated by Google

#11

#24,19,20

- 12 -

KROK 6:

Zamontuj belkę środkową (#11) do ramy tylnej za pomocą zestawów 2 śrub M12x75 (#24,19,20).

Ten pasek zawsze można przesunąć.

(Rys. 12) Dokręć mocno, ale nie całkowicie.

Ryc.11

Ryc.12

Machine Translated by Google

deflektor powietrza

- 13 -

Ryc.13

(Upewnij się, że deflektor powietrza jest skierowany w dół.) Możesz dokręcić całkowicie

(ryc. 13)

Zamontuj drążek kabiny (nr 1) do ramy przedniej za pomocą zestawów śrub M10x70 (nr 35,22,37,23).

w tym czasie.

Montaż generalny jest już zakończony. Nadszedł czas, aby dopasować rozmiar stojaka. (Rys. 14)

Ryc.14

KROK 8:

KROK 7:

Machine Translated by Google

#39 J Hak

KROK 10:

- 14 -

całkowicie.

pomiaru.(Rys.15) Po ustawieniu prawidłowego położenia dokręcić śruby mocno, ale nie

Ryc.15

Bagażnik jest teraz gotowy do zainstalowania w pojeździe.

potrzebne między stojakami na przednią i tylną nogę.

Dostosuj stojaki na przednie nogi, przesuwając je do przodu lub do tyłu, aby dopasować je

Odejmij 3-1/2" od tego pomiaru, otrzymasz przybliżony odstęp

Zmierz długość górnej szyny na skrzyni ciężarówki przy zamkniętej tylnej klapie.

Ostrożnie podnieś bagażnik na boczne poręcze łóżka pojazdu, wyrównując mocowania

płyty jak najbliżej rogów poręczy łóżka. (ryc. 16)

Ryc.16 Ryc.17

Nogi Podstawki i nóżki montażowe można regulować, gdy stojak spoczywa na

poręcz łóżka pojazdu.

KROK 9:

Machine Translated by Google

podkładka i nakrętka.

2. Użyj nóżek montażowych jako szablonu, aby zaznaczyć i wywiercić otwory o średnicy 17/32” w poręczy

łóżka. Sprawdź, czy pod spodem nie ma żadnych przeszkód. Zmierz całkowitą grubość stopy

montażowej i poręczy łóżka, wybierz śrubę M12 o odpowiedniej długości, a następnie zablokuj stopę

montażową i poręcz łóżka.

Upewnij się, że płytka na końcu haka „J” spoczywa równo pod poręczą łóżka. (ryc. 17)

1. Przesuń hak „J” przez tuleję w płycie montażowej i zabezpiecz

Stojąc przed pojazdem należy sprawdzić poziome ustawienie przedniego pałąka względem górnej części

pojazdu. Poproś asystenta o popchnięcie lub pociągnięcie bagażnika na boki, tak aby przedni pałąk

znalazł się równolegle do górnej części pojazdu (rys. 18)

W tym momencie całkowicie przymocuj płyty montażowe do poręczy łóżka.

Ryc.18

KROK 12:

KROK 11:

Po wybraniu żądanej lokalizacji stelaża możesz przymocować płyty montażowe

do poręczy łóżka. Można to zrobić na dwa różne sposoby, używając (1) haków „J” (nr

39) lub (2) przykręcając je .

- 15 -

Machine Translated by Google

- 16 -

(ryc. 2)

CZAS. (Śruby jak pokazano na rys. 20)

KROK 13:

Kiedy ustawienie stojaka jest zadowalające, należy mocno dokręcić wszystkie cztery śruby

mocujące nogi do stóp montażowych. (Rys. 16) Teraz mocno dokręć dwie śruby M12x50

mocujące nogi do ram bocznych. (w sumie 8)

Ryc.19

Ryc.20

SPRAWDŹ, UPEWNIJ SIĘ, ŻE WSZYSTKIE SPRZĘTY SĄ CAŁKOWICIE DOPROWADZONE

Machine Translated by Google

Aby wykończenie stojaka wyglądało dobrze, można po prostu umyć miękką

szmatką i łagodnym mydłem

- 17 -

NIE NALEŻY PRZENOSIĆ ŁADUNKU BEZ TYLNEGO BELKI

UWAGA: Aby załadować wysokie przedmioty, można zdjąć tylną poprzeczkę, po prostu

wykręcając śrubę. (Rys. 19) Po załadowaniu należy ponownie założyć tylną poprzeczkę i zamocować.

Wywrócenie się pojazdu i inne rodzaje wypadków drogowych mogą skutkować poważnymi

obrażeniami lub śmiercią. Twoi pasażerowie i inne osoby korzystające z drogi. Akcesoria VEVOR

mają charakter dekoracyjny i nie mają na celu ograniczenia ani uniknięcia obrażeń lub uszkodzeń w

razie wypadku. waga i umiejscowienie akcesoriów VEVOR może mieć wpływ na prowadzenie,

stabilność i osiągi pojazdu, zwiększając ryzyko wypadku lub wywrócenia się. Przed zainstalowaniem

jakiegokolwiek akcesorium sprawdź obowiązujące przepisy i upewnij się, że akcesorium nie

zasłania żadnych świateł ani nie zakłóca prawidłowego działania urządzeń bezpieczeństwa

pojazdu. Zapoznaj się z instrukcją obsługi i instrukcjami VEVOR lub dodatkowymi

informacjami dotyczącymi bezpieczeństwa. Produkty VEVOR ani zawarte w nich ostrzeżenia nie

zastępują bezpiecznej jazdy. Nie spożywaj alkoholu podczas prowadzenia pojazdu, zawsze zapinaj

pasy bezpieczeństwa i nie jedź szybciej, niż pozwalają na to warunki.

CZYSZCZENIE

INSTALACJA JEST JUŻ ZAKOŃCZONA

OSTRZEŻENIE

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

VRACHTWAGENREK VOOR OVERCABINE

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden

gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

MODEL:SC1402

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

MODEL: SC1402

VRACHTWAGENREK

OVER-CABINE

Machine Translated by Google

- 2 -

Voorzorgsmaatregelen voor montage

BELANGRIJKE VEILIGHEIDSMAATREGELEN

BEWAAR DEZE INSTRUCTIES

ÿ Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet toestaan

4. Houd omstanders tijdens de montage uit de buurt.

kinderen om te spelen.

ÿ Het wordt ten zeerste aanbevolen om naar een professionele autoreparatiewerkplaats te gaan

5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of

10. Niet alle omstandigheden kunnen in deze instructies worden behandeld. Gebruik alstublieft

gezond verstand en neem algemene veiligheidsmaatregelen in acht bij het gebruik van dit product.

montage en gebruik.

of onderhoud aan dit product. Het niet opvolgen van deze waarschuwingen en

veilig werken en vrij zijn van gebreken.

9. Wijzig dit product op geen enkele manier.

instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

3. Houd de verzamelplaats schoon en goed verlicht.

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan ontstaan

gevaren.

7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen

wij u naar het montageschema van deze handleiding. Alles uitpakken en scheiden

onderdelen in een schone werkomgeving. Bewaar kleine reserveonderdelen buiten het bereik van kinderen.

WAARSCHUWING: Lees en begrijp deze gehele handleiding voordat u ermee aan de slag gaat

2. Draag tijdens de werkzaamheden een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen

vervangende installatie.

medicatie.

8. Inspecteer het product vóór gebruik om er zeker van te zijn dat het correct is gemonteerd en dat alle onderdelen aanwezig zijn

6. Productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.

Machine Translated by Google

- 3 -

SPECIFICATIE

VEILIGHEID EN GEBRUIK

PAKKETLIJST

zwaartekracht wanneer geladen. Wees voorzichtig bij het maken van scherpe bochten om dit te voorkomen

Installatielengtebereik

productschade, verlies van lading of kantelen van het voertuig. ÿ Zorg ervoor

dat de cabinebeugel niet in contact komt met de vrachtwagencabine om dit te voorkomen

SC1402

Kleur

ÿ Krassen en deuken moeten worden geïnspecteerd om volledige bruikbaarheid en zichtbaarheid te garanderen

materiële schade of persoonlijk letsel.

1100~1600mm

Installatiebreedtebereik

ÿ Het vrachtwagenrek voegt meer gewicht toe aan uw voertuig en verhoogt het midden ervan

metaal moet worden bijgewerkt/geverfd om roesten te voorkomen.

product bevat geen).

ÿ Zorg er regelmatig voor dat alle moeren en bouten goed vastzitten en dat er geen vreemde voorwerpen in zitten

Model

Materiaal

ÿ Overschrijd het draagvermogen van 1000 lbs niet. Dit kan resulteren in

voorkomen dat het rek goed blijft zitten of werken.

eigendoms schade.

Staal

Maximale belasting

1600-1900 mm

1000 pond/454 kg

ÿ Gebruik voldoende spanbanden bij het vervoeren van lading op het vrachtwagenrek (The

Zwart

Machine Translated by Google

Afb.A

voorkant

achterkant

- 4 -

Machine Translated by Google

- 5 -

Platte sluitring: ÿ16

Platte sluitring: ÿ12

Naam

Voorste balk

(met gelaste punt)

Bout: M12*70

Frames voorzijde

Moer:M16

AANTAL

Moer:M12

Bout: M18*90

Platte sluitring: ÿ18

Nee.

Middenbalk

Rechterachterbeenstandaard

linkervoorbeen Stand

Klemmen

Accessoirebouten zijn geconfigureerd als componenten voor eenvoudig gebruik. Zie Tabel 2 en Afb.B

9L,9R Montagevoeten achteraan

Moer:M10

AANTAL Nr.

Cabine-bar

Bout: M12*75

Platte sluitring: ÿ18

J-haak (M12)

Veerring: ÿ18

Bout: M10*70

Bout: M12*50

(met gelaste punt)

rechtervoorbeen Stand

Platte sluitring: ÿ10

Winkel: M16*30

30 uur

Naam

tafel 1

Bout: M10*30

Frames aan de achterkant

30b

Moer:M18

Linker achterbeenstandaard

Veerring: ÿ10

8L,8R Montagevoeten vooraan

Veerring: ÿ12

Dwarsbalk achteraan

Machine Translated by Google

- 6 -

Platte sluitring: ÿ16

#17

#24

Veerring: ÿ18

#29

#23

Platte sluitring: ÿ12

#37

Bout: M10*30

Moer:M12

Bout: M18*90

Moer:M16

Moer:M12

#27

#20

#35

Moer:M12

Platte sluitring: ÿ12

#20

#19

Bout: M12*75

#20

Platte sluitring: ÿ12

#18

#23

#30a/#30b

Bout: M12*70

Platte sluitring: ÿ10

#19

#23

#19

Winkel: M16*30

Platte sluitring: ÿ12

“J”-haak (M12)

Bout: M12*50

F1/F

Veerring: ÿ12

#21

#22

#28

Moer:M10

AANTAL Komt overeen met de cijfers in Tabel 1

#21

Specificatie

#17

Platte sluitring: ÿ10

Moer:M12

Platte sluitring: ÿ10

#19

#20

Veerring: ÿ12

#16

#33

Moer:M18

Platte sluitring: ÿ16

Bout: M10*30

Platte sluitring: ÿ18

tafel 2

Draagbout: M10*70

#22

#15

#31

Nee.

Moer:M10

#39

Veerring: ÿ10

Machine Translated by Google

STAP 1:

- 7 -

MONTEREN

Bevestig met behulp van de 2-M12x70 bouten (#31), platte ring(17)(20), veerring(33) en

Schuif de linkerachterbeenstandaard (#7) op de zijframes aan de achterkant (#3) en schuif vervolgens de

Moer (19) (zie de accessoireboutset “G”) Draai goed vast, maar niet volledig.

Accessoireset boutenset”B”) Draai goed vast, maar niet helemaal.

dit product installeren.

achterste dwarsbalk (#12) over het uiteinde van de achterkantframes. (Figuur 1)

OPMERKING: Het wordt aanbevolen om tijdens het monteren een assistent in te schakelen

Afb.B

Bevestig met behulp van de M10x35 bouten (#21) en platte sluitring (23) (zie de accessoireboutset “C”)

Draai goed vast, maar niet helemaal. (Fig.2)

Herhaal dezelfde stappen voor de rechter achterkant. (Afb.3)

Bevestig met behulp van de 2-M12x50 bouten (#18), platte ring (20) en moer (19) (zie de

Machine Translated by Google

STAP 2: Installeer de achterste montagevoeten

- 8 -

Bevestig de achterste montagevoeten aan de linkerkant (#9) aan de onderkant van de linker achterpoot

Stellage.

Gebruik één M18x90 boutset. (Fig.4) Draai goed vast, maar niet helemaal.

(LET OP: De montagevoeten aan de linkervoorzijde en de rechterachterzijde zijn hetzelfde

Fig. 2

Afb.4Afb.3

Figuur 1

de rechterzijde voor en de linkerzijde achter)

U bent nu beneden met het monteren van het achterste gedeelte (Fig.5)

Herhaal dezelfde stap voor de rechter achterkant.

#21,23

#31,17,20,33,19

Links

#12

#18,19,20

Rechts

Machine Translated by Google

Afb.7

De kruisje

ondersteunt

- 9 -

voorkant

achterkant

#10

#31,17,20,33,19

#18,19,20

Afb.5

Afb.6

Machine Translated by Google

Bevestig met behulp van de 2-M12x70 bouten (#31), platte ring (17) (20), veerring (33)

en moer (19) (zie de accessoireboutset “G”) Draai goed vast, maar niet helemaal.

(Afb.6)

Accessoireset boutenset ”B”) Draai goed vast, maar niet helemaal. (Afb.7)

(LET OP: De hoekplaatsteunen op de linker voorpootstandaard zijn naar u toe gericht

de achterkant).

Schuif de voorste zijframes (#2) over de linker voorpootstandaard (#5) .

Afb.8

Herhaal dit voor de andere kant met behulp van de rechter voorpootstandaard (#4). (Afb.8)

Standaard. Met gebruik van één M18x90 boutenset. (Fig.9) Draai goed vast, maar niet helemaal.

Herhaal dezelfde stap voor de rechtervoorkant.

Bevestig de achterste montagevoeten aan de linkerkant (#8) aan de onderkant van de linkervoorpoot

Bevestig met behulp van de 2-M12x50 bouten (#18), platte ring (20) en moer (19) (zie de

- 10 -

STAP 3:

STAP 4: Installeer de voorste montagevoeten

Rechts

Machine Translated by Google

STAP 5:

- 11 -

Zet de twee zijframes aan elkaar vast met klemmen (#13) en M16x30 bouten (#15), platte ring (#17)

en moer (#16). U kunt ze volledig vastdraaien.

Herhaal stap voor de rechterkant. (Fig 10,11)

Schuif het voorste gedeelte in het achterste gedeelte. (LET OP: Mogelijk heeft u hulp nodig bij

deze stap).

Afb.9

Afb.10

Links

#15,17,17,16

#13

Rechts

Machine Translated by Google

STAP 6:

- 12 -

#24,19,20

#11

(Fig. 12) Draai goed vast, maar niet helemaal.

Deze balk kan altijd verplaatst worden.

Installeer de middenstang (#11) op het achterframe met behulp van 2-M12x75 boutsets (#24,19,20).

Afb.11

Afb.12

Machine Translated by Google

luchtdeflector

- 13 -

Afb.13

(Zorg ervoor dat de luchtdeflector naar beneden wijst.) U kunt deze volledig vastdraaien

(Afb.13)

Installeer de cabinestang (#1) aan het voorframe met behulp van M10x70 boutensets (#35,22,37,23).

momenteel.

De algemene vergadering is nu voltooid. Het is nu tijd om het rek op maat te maken. (Fig. 14)

Afb.14

STAP 8:

STAP 7:

Machine Translated by Google

volledig.

meting. (Fig. 15) Zodra de positie correct is, draait u de bouten stevig vast, maar niet

Afb.15

Uw rek is nu klaar om op uw voertuig te worden geïnstalleerd.

Trek 3-1/2" af van deze meting, dit geeft je de geschatte afstand

Pas uw voorpootstandaarden aan door ze naar voren of naar achteren te schuiven, zodat ze bij deze passen

nodig tussen de voor- en achterpootstandaards.

Meet de lengte van de bovenrail op uw vrachtwagenlaadvloer met de achterklep gesloten.

Til het rek voorzichtig op de zijbedrails van uw voertuig en lijn de montage uit

Afb.16

platen zo dicht mogelijk bij de hoeken van het bedhek. (Afb.16)

Afb.17

De pootstandaards en montagevoeten kunnen worden aangepast terwijl het rek erop rust

bedrail van voertuig.

- 14 -

#39 J-haak

STAP 10:

STAP 9:

Machine Translated by Google

- 15 -

STAP 12:

STAP 11:

Zodra de gewenste locatie van het rek is bepaald, kunt u de montageplaten op het

bedhek bevestigen. Dit kan op twee verschillende manieren worden gedaan, met behulp van

(1) “J-haken (#39) of (2) het vastschroeven ervan .

Zorg ervoor dat de plaat aan het uiteinde van de “J”-haak vlak onder het bedhek rust.

(Afb.17)

2. Gebruik de montagevoeten als sjabloon om gaten van 17/32 inch door uw bedhek te

markeren en te boren. Controleer de onderkant op eventuele obstakels. Meet de

totale dikte van de montagevoet en het bedhek, selecteer de M12-bout van de juiste lengte

en vergrendel vervolgens de montagevoet en het bedhek.

sluitring en moer.

1. Schuif de “J”-haak omhoog door de huls in de montageplaat en zet hem vast

Ga voor het voertuig staan en controleer de horizontale uitlijning van de voorbeugel ten

opzichte van de bovenkant van het voertuig. Laat een assistent het rek heen en weer

duwen of trekken, zodat de voorste beugel evenwijdig komt met de bovenkant van het

voertuig (Fig. 18).

Bevestig de montageplaten nu volledig aan het bedhek.

Afb.18

Machine Translated by Google

- 16 -

(Fig. 2)

TIJD. (Bouten zoals getoond in Fig.20)

STAP 13:

Wanneer u tevreden bent met de uitlijning van het rek, gaat u verder met het stevig vastdraaien van alle

vier de bouten waarmee de poten aan de montagevoeten zijn bevestigd. (Fig.16) Ga nu verder met

het stevig vastdraaien van de twee M12x50 bouten waarmee de poten aan de zijframes zijn bevestigd. (8 in totaal)

Afb.19

Afb.20

CONTROLEER OF ALLE HARDWARE HIERVOLLEDIG STRAK IS

Machine Translated by Google

DRAAG GEEN LADING ZONDER ACHTERBALK

OPMERKING: Om hoge voorwerpen te laden, kunt u de achterste dwarsbalk verwijderen

door simpelweg de bout te verwijderen. (Fig.19) Zorg ervoor dat u de achterste dwarsbalk

opnieuw bevestigt en vastzet na het laden.

Omkantelen en andere soorten voertuigongevallen kunnen ernstig letsel of de dood tot gevolg

hebben. uw passagiers en anderen die de weg delen. VEVOR-accessoires zijn decoratief en niet

bedoeld om letsel of schade bij een ongeval te verminderen of te voorkomen. Het gewicht en de

locatie van VEVOR-accessoires kunnen het rijgedrag, de stabiliteit en de prestaties van uw

voertuig beïnvloeden, waardoor een verhoogd risico op een ongeval of kantelen ontstaat. Controleer

de staatswetten voordat u een accessoire installeert en zorg ervoor dat het accessoire de verlichting

niet verduistert of de juiste werking van de veiligheidsuitrusting van uw voertuig hindert. Raadpleeg

uw gebruikershandleiding en de VEVOR-instructies, of aanvullende veiligheidsinformatie.

VEVOR-producten, noch de waarschuwingen die hierin zijn opgenomen, zijn geen vervanging

voor veilig rijgedrag. Rijd niet onder invloed, gebruik altijd veiligheidsgordels en rijd niet sneller dan

de omstandigheden toelaten.

- 17 -

Om de afwerking van uw rek er goed uit te laten zien, kunt u het eenvoudigweg wassen

met een zachte doek en milde zeep

WAARSCHUWING

DE INSTALLATIE IS NU VOLTOOID

SCHOONMAAK

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: SC1402

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

OVER-CAB LASTBILSTÄLL

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt

du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns

någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL: SC1402

OVER-CAB

LASTbilsställ

- 1 -

Machine Translated by Google

barn att leka. ÿ

Det rekommenderas starkt att gå till en professionell bilverkstad för

5. Montera inte när du är trött eller påverkad av alkohol, droger eller

sunt förnuft och tillämpa allmänna säkerhetsåtgärder när du använder denna produkt.

ÿ Undvik att barn använder produkten. Och den här produkten är inte en leksak. Inte tillåta

4. Håll åskådare borta från området under monteringen.

10. Alla omständigheter kan inte tas upp i dessa instruktioner. Snälla använd

3. Håll monteringsområdet rent och väl upplyst.

instruktioner kan orsaka personskada eller skada på värdefull egendom.

9. Modifiera aldrig denna produkt på något sätt.

eller serva denna produkt. Underlåtenhet att följa dessa varningar och

montering och användning.

delar i ett rent arbetsområde. Förvara små reservdelar utom räckhåll för barn.

är i säkert fungerande skick och fria från defekter.

VARNING: Läs och förstå hela denna bruksanvisning innan du använder den

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa

2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under

7. För ytterligare information om delarna som listas på följande sidor, se

monteringsdiagrammet i denna manual. Packa upp och separera allt

faror.

8. Inspektera produkten före användning för att säkerställa att den är korrekt monterad och alla delar

6. Produktens kapacitet gäller endast för korrekt och färdigmonterad produkt.

ersättningsinstallation.

medicin.

Försiktighetsåtgärder vid montering

VIKTIGA SÄKERHETSÅTGÄRDER

SPARA DESSA INSTRUKTIONER

- 2 -

Machine Translated by Google

1600-1900mm

produktskada, lastförlust eller att fordonet välter. ÿ Se till att hyttbågen inte

kommer i kontakt med lastbilshytten för att förhindra

SC1402

Färg

tyngdkraften när den är lastad. Var försiktig när du gör skarpa svängar för att förhindra

Installationslängdsområde

ÿ Lastbilsstället lägger mer vikt på ditt fordon och höjer mitten av

metall bör bättras/målas för att förhindra rost.

Installationsbreddsområde

egendomsskada eller personskada.

ÿ Repor och bucklor bör inspekteras för att säkerställa full användbarhet och exponeras

Material

1100–1600 mm

ÿ Överskrid inte bärkraften på 1000 lbs. Att göra det kan resultera i

hindrar ställningen från att sitta eller fungerar korrekt.

produkten inte innehåller).

Modell

ÿ Se till att alla muttrar och bultar är åtdragna regelbundet och inga främmande föremål

ÿ Använd tillräckligt med spännband när du transporterar last på lastbilsstället (The

1000 lbs/454 kg

Max belastning

Svart

fastighetsskador.

Stål

SPECIFIKATION

SÄKERHET OCH ANVÄNDNING

PAKETLISTA

- 3 -

Machine Translated by Google

Fig.A

främre

bak-

- 4 -

Machine Translated by Google

- 5 -

Bult:M12*50

Bult: M10*70

(med svetsad spets)

främre höger ben Stå

J-krok (M12)

Platt bricka:ÿ18

Fjäderbricka:ÿ18

ANTAL Nr.

Cab Bar

Mutter: M10

Bult: M12*75

Tillbehörsbultar är konfigurerade som komponenter för enkel användning. Se Tabell 2 och Fig.B

9L,9R bakre monteringsfötter

8L,8R främre monteringsfötter

Platt bricka:ÿ16

Fjäderbricka:ÿ12

Bakre tvärstång

Bakre vänstra ben Stå

Baksida ramar

Fjäderbricka:ÿ10

30b

Mutter: M18

namn

bord 1

Butik: M16*30

30a

Platt bricka:ÿ10

Bult: M10*30

Mutter: M16

ANTAL

Bult: M12*70

(med svetsad spets)

Framsida ramar

Front Bar

Platt bricka:ÿ12

namn

främre vänstra ben Stå

Klämmor

Platt bricka:ÿ18

Nej.

Center Bar

Bakre höger ben Stå

Bult: M18*90

Mutter: M12

Machine Translated by Google

- 6 -

Fjäderbricka:ÿ12

#16

Platt bricka:ÿ10

Mutter: M12

Specifikation

#17

#19

#20

ANTAL Motsvarar siffrorna i Tabell 1

#21

Mutter: M10

Platt bricka:ÿ10

Fjäderbricka:ÿ12

Bult:M12*50

#22

#28

#21

F1/F

Mutter: M10

#39

#31

#15

#22

Fjäderbricka:ÿ10

OCH

Nej.

Bult: M10*30

Tabell 2

Platt bricka:ÿ18

#33

Bärbult: M10*70

Mutter: M18

Platt bricka:ÿ16

Mutter: M12

Bult: M18*90

Mutter: M16

#27

#20

#35

Bult: M10*30

Mutter: M12

Fjäderbricka:ÿ18

Platt bricka:ÿ12

#37

#29

#23

Platt bricka:ÿ16

#17

#24

#19

#23

#19

Platt bricka:ÿ12

Butik: M16*30

"J" krok (M12)

Bult: M12*70

Platt bricka:ÿ10

#23

#30a/#30b

Bult: M12*75

#20

#19

#18

Platt bricka:ÿ12

Mutter: M12

Platt bricka:ÿ12

Machine Translated by Google

STEG 1:

- 7 -

MONTERA

bakre tvärstång (#12) över änden av baksidans ramar. (Figur 1)

Mutter (19) (se tillbehörsbultsatsen ”G”) Dra åt ordentligt men inte helt.

Fäst med 2-M12x70 bultar (#31), plattbricka(17)(20), fjäderbricka(33) och

Dra åt ordentligt men inte helt.(Fig.2)

OBS: Det rekommenderas att ha en assistent vid montering och

Skjut in det bakre vänstra benstativet (nr 7) på baksidans ramar (nr 3) och skjut sedan

installera denna produkt.

Fig.B

Fäst med M10x35 bultar (#21), platt bricka (23) (se tillbehörsbultsatsen "C")

Upprepa samma steg för den bakre högra sidan. (Fig.3)

Tillbehörsbultsats ”B”) Dra åt ordentligt men inte helt.

Fäst med 2-M12x50 bultar(#18), plattbricka(20) och mutter(19) (se

Machine Translated by Google

STEG 2: Montera bakre monteringsfötter

- 8 -

Fäst de bakre monteringsfötterna på vänster sida (nr 9) på botten av det bakre vänstra benet

Använder en M18x90 bultsats. (Fig.4) Dra åt ordentligt, men inte helt.

Stå.

Upprepa samma steg för den bakre högra sidan.

Fig.3 Fig.4

Fig.2Figur 1

(OBS: Monteringsfötterna på vänster sida fram och höger bak är desamma som de är

Du håller nu på att montera den bakre delen (Fig.5)

höger sida fram och vänster sida bak)

#31,17,20,33,19

#12

#21,23

Vänster

#18,19,20

Höger

Vänster

Höger

Machine Translated by Google

Kilen

stöder

Fig. 7

- 9 -

bak-

främre

#10

#31,17,20,33,19

#18,19,20

Fig.5

Fig. 6

Machine Translated by Google

och mutter (19) (se tillbehörsbultsatsen ”G”) Dra åt ordentligt men inte helt.

(Fig. 6)

Fäst med 2-M12x70 bultar (#31), plattbricka (17) (20), fjäderbricka (33)

Upprepa detta för den motsatta sidan med hjälp av det främre högra benstativet (#4). (Fig. 8)

(OBS: Kilstöden på det främre vänstra benstativet kommer att vara vänt mot

baksidan).

Skjut de främre sidoramarna (#2) över det främre vänstra benstativet (#5) .

Fig. 8

Tillbehörsbultsats ”B”) Dra åt ordentligt men inte helt. (Fig.7)

Fäst med 2-M12x50 bultar(#18), plattbricka(20) och mutter(19) (se

Stativ. Använder en M18x90 bultsats. (Fig.9) Dra åt ordentligt, men inte helt.

Fäst de bakre monteringsfötterna på vänster sida (#8) på botten av det främre vänstra benet

Upprepa samma steg för den främre högra sidan.

- 10 -

STEG 3:

STEG 4: Installera främre monteringsfötter

Höger

Machine Translated by Google

STEG 5:

- 11 -

Skjut in den främre delen i den bakre delen. (OBS: Du kan behöva hjälp med detta

steg).

Upprepa steg för höger sida.(Fig 10,11)

Fäst de två sidoramarna tillsammans med klämmor (#13) och M16x30 bultar (#15), platt

bricka (#17) och mutter (#16). Du kan dra åt helt.

Fig. 9

Fig. 10

#13

#15,17,17,16

Vänster

Höger

Machine Translated by Google

#24,19,20

#11

- 12 -

STEG 6:

(Fig 12) Dra åt ordentligt men inte helt.

Denna bar kan alltid flyttas runt.

Installera Center Bar (#11) på den bakre ramen med 2-M12x75 bultsatser (#24,19,20).

Fig. 11

Fig. 12

Machine Translated by Google

luftavvisare

- 13 -

(Bild 13)

(Se till att luftriktaren pekar nedåt.) Du kan dra åt helt

Fig. 13

Montera hyttstången (#1) på den främre ramen med M10x70 bultsatser (#35,22,37,23).

Generalförsamlingen är nu klar. Det är dags att dimensionera stativet nu.(Fig.14)

Fig. 14

just nu.

STEG 8:

STEG 7:

Machine Translated by Google

#39 J Hook

STEG 10:

- 14 -

mätning.(Fig.15) När läget är korrekt dra åt bultarna åtsittande, men inte

fullständigt.

Fig. 15

Ditt ställ är nu redo att installeras på ditt fordon.

behövs mellan fram- och bakbensstativ.

Justera dina främre benstativ genom att skjuta dem framåt eller bakåt för att matcha detta

Subtrahera 3-1/2" från detta mått, detta ger dig det ungefärliga avståndet

Mät längden på den övre skenan på din lastbil med bakluckan stängd.

Lyft försiktigt upp ställningen på sidobäddarna på ditt fordon och rikta in fästet

Fig. 16

plattor så nära sänggärdens hörn som möjligt. (Bild 16)

Fig. 17

Benet Stativ och monteringsfötter kan justeras medan stativet vilar på

fordons sängskena.

STEG 9:

Machine Translated by Google

- 15 -

STEG 12:

STEG 11:

När den önskade placeringen av stativet har bestämts kan du fästa

monteringsplattorna på räcken. Detta kan göras på två olika sätt, genom att använda

(1) "J Hooks(#39) eller (2) att skruva fast det .

Se till att plattan på änden av "J"-kroken vilar jämnt under räcken. (Bild 17)

2. Använd monteringsfötterna som en mall för att markera och borra 17/32” hål genom din

sängstång. Var noga med att kontrollera undersidan för eventuella hinder. Mät den

totala tjockleken på monteringsfoten och sängledaren, välj M12-bulten av lämplig längd

och lås sedan monteringsfoten och sänggäcken.

bricka och mutter.

1. Skjut upp "J"-haken genom hylsan i monteringsplattan och fäst med

Fäst monteringsplattorna helt på sängskenan vid denna tidpunkt.

Fig. 18

Stå framför fordonet för att kontrollera den horisontella inriktningen av främre bågen i

förhållande till toppen av fordonet. Låt en assistent trycka eller dra ställningen från sida till

sida för att få den främre bågen att bli parallell med fordonets ovansida (Fig.18)

Machine Translated by Google

- 16 -

STEG 13:

När du är nöjd med inriktningen av stativet fortsätt att ordentligt dra åt alla fyra bultar som håller fast

benen mot monteringsfötterna. (Fig.16) Fortsätt nu med att ordentligt dra åt de två M12x50-

bultarna som håller benen mot sidoramarna.(8 totalt)

Fig.20

(Fig.2)

Fig. 19

KONTROLLERA FÖR ATT SE ATT ALL HÅRDVARA ÄR HELT TÄKT PÅ DETTA

TID. (Bultar som visas i Fig. 20)

Machine Translated by Google

BÄR INTE LAST UTAN BAKRE STÅNG

OBS: För att lasta höga föremål kan du ta bort den bakre tvärstången genom att helt enkelt

ta bort bulten. (Fig.19) Se till att återmontera den bakre tvärstången och fästa efter lastning.

Vältning och andra typer av fordonsolyckor kan leda till allvarliga skador eller dödsfall för dig. dina

passagerare och andra som delar vägen. VEVOR-tillbehör är dekorativa och är inte avsedda att

minska eller undvika skador i händelse av en olycka. vikten och placeringen av VEVOR-tillbehör kan

påverka ditt fordons hantering, stabilitet och prestanda, vilket skapar en ökad risk för olyckor eller

vältning. Innan du installerar något tillbehör, kontrollera statliga lagar och försäkra dig om att tillbehöret

inte kommer att skymma några lampor eller störa korrekt användning av ditt fordons säkerhetsutrustning.

Se din bruksanvisning och VEVOR-instruktionerna eller ytterligare säkerhetsinformation. VEVOR-

produkter eller varningarna häri är inte en ersättning för din säker körning. Drick inte och kör

inte, använd alltid säkerhetsbälten och kör inte fortare än vad förhållandena tillåter.

- 17 -

För att hålla din hyllfinish ser bra ut kan du helt enkelt tvätta med

en mjuk trasa och mild tvål

VARNING

INSTALLATIONEN ÄR NU KLART

RENGÖRING

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor SC1402 Truck Rack Pick up Ladder Rack 1000lbs Capacity 43.3"-63" Width

Product's Documents

User Manual

Specifications

Vevor SC1402 Questions and Answers
