SAFETY PRECAUTIONS

 Read and understand this entire manual before assembling, installing,

operating, or servicing this product.Failure to follow these warnings

and instructions can cause death, personal injury or damage to

valuable property.

 Adhere to all Department of Transportation (D.O.T) requirements when

using this product.Use ropes and tie downs(not included)to securely

hold all cargo in place.

 Do not overload the Truck Utility Rack. Never exceed the maximum

weight capacity of 900 Lbs. (this is front and back rack combined

capacity.)

 Make sure the vehicle is in a safe place for loading ladders and other

cargo. Make sure the vehicle's engine is OFF, with parking brake set,

before loading or unloading the Truck Utility Rack.

 Do not use to hold or restrain human or animal weight in any manner.

 When assembly is complete, check and test all vehicle systems,

including lights and brakes, and make sure no damage occurs during

product installation.

 This Truck Utility Rack is designed to carry ladders, lumber, piping,

rebar, sports equipment and other long materials. Do not modify the

Truck Utility Rack, and avoid using this product for purposes other than

what it was designed for.

 Before and after each use, check to make sure that all hardware is

tightly secured. Regularly inspect for damage. If fraying or distortion is

found, immediately discontinue use.

 Use common sense when working. Stay alert and concentrate when

setting up and using the Truck Utility Rack. Never work while under the

influence of alcohol, drugs or medications.

 While assembling and using the Truck Utility Rack keep work area

clean and well-lighted. Keep spectators and children out of the work

area.

- 3 -

SPECIFICATIONS

Model Series

1103

Maximum Weight Capacity（lbs）

900

Range of length adjustment(inch)

44.7-56.9

Range of width adjustment (inch)

49.2-67.9

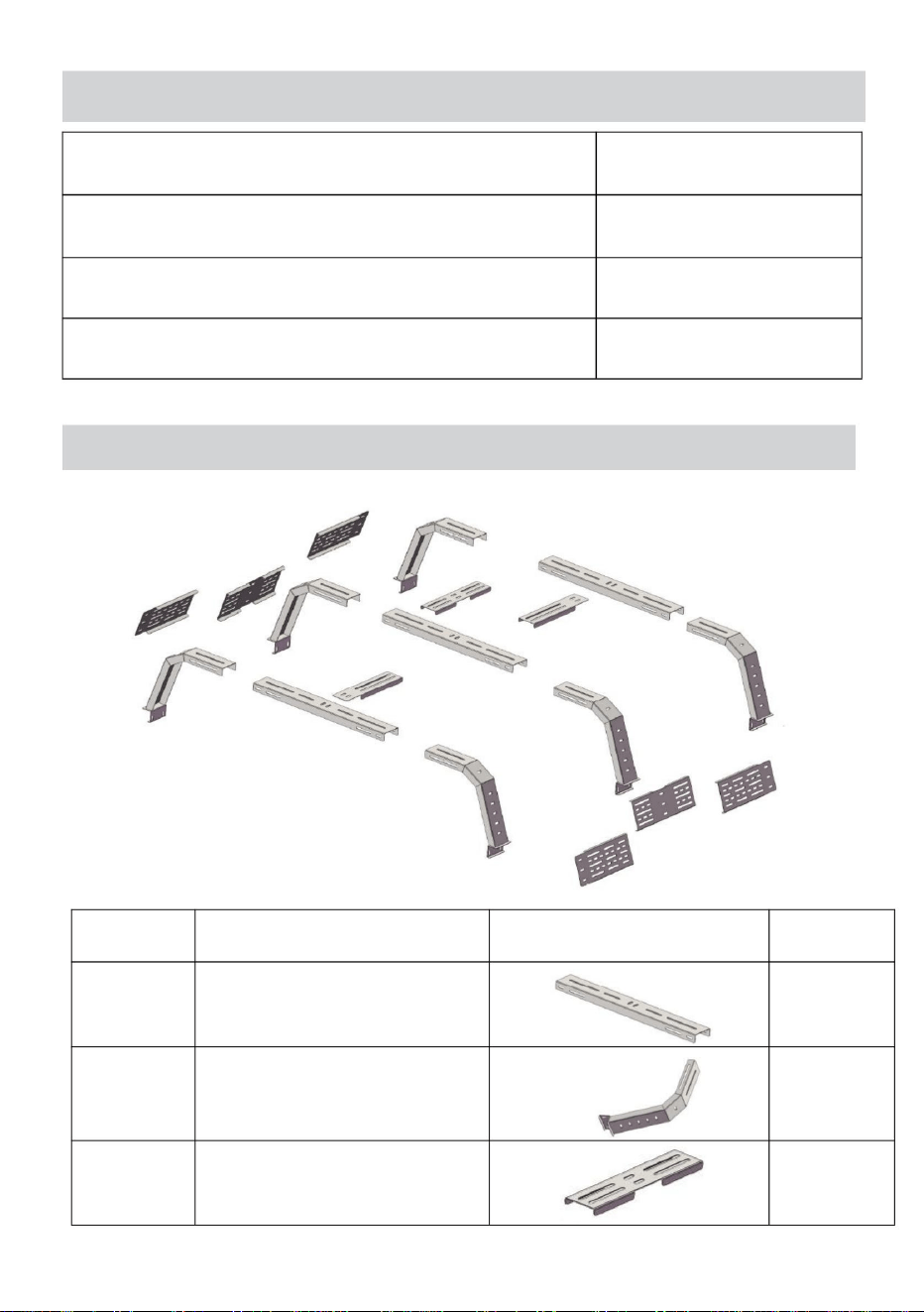

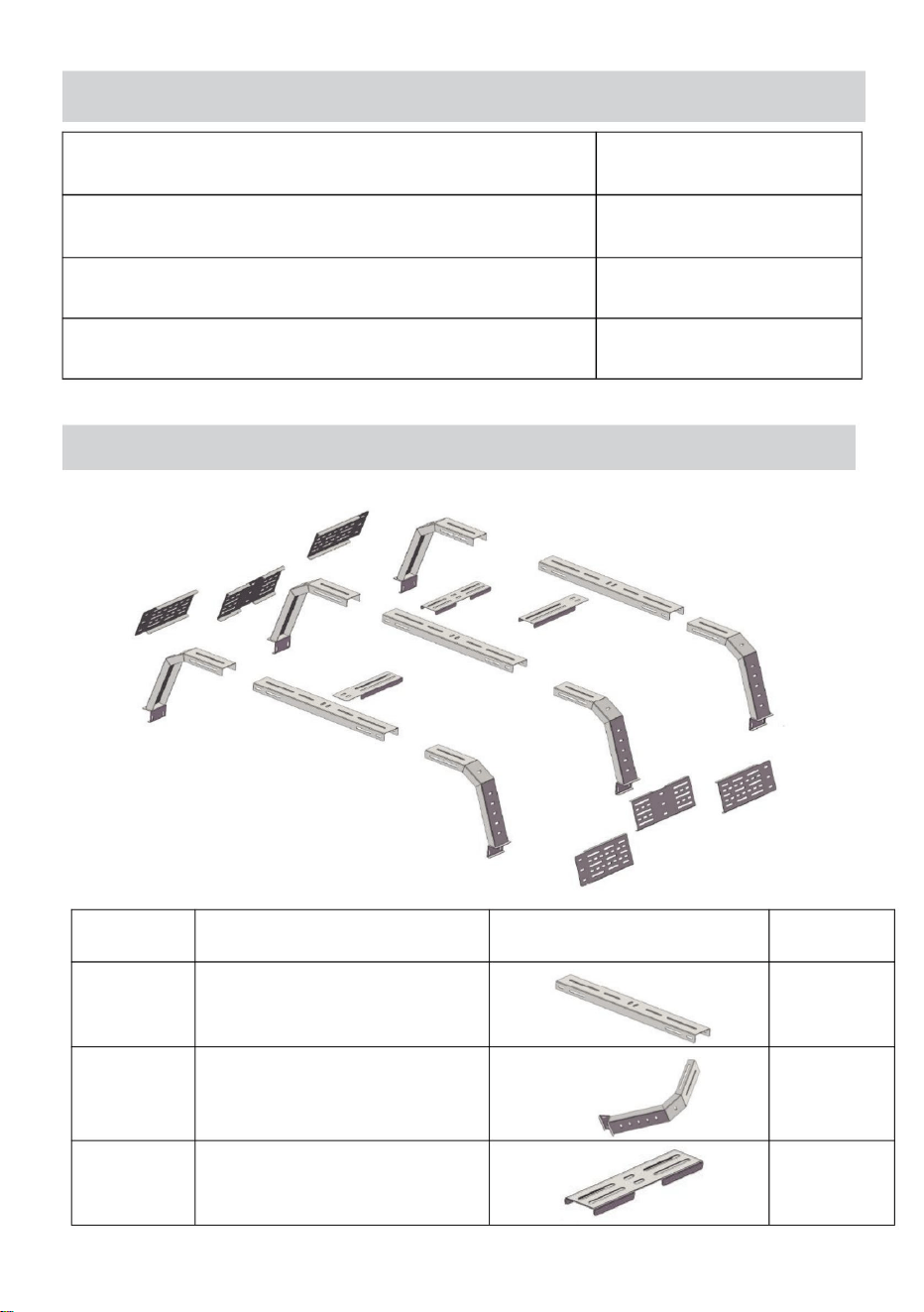

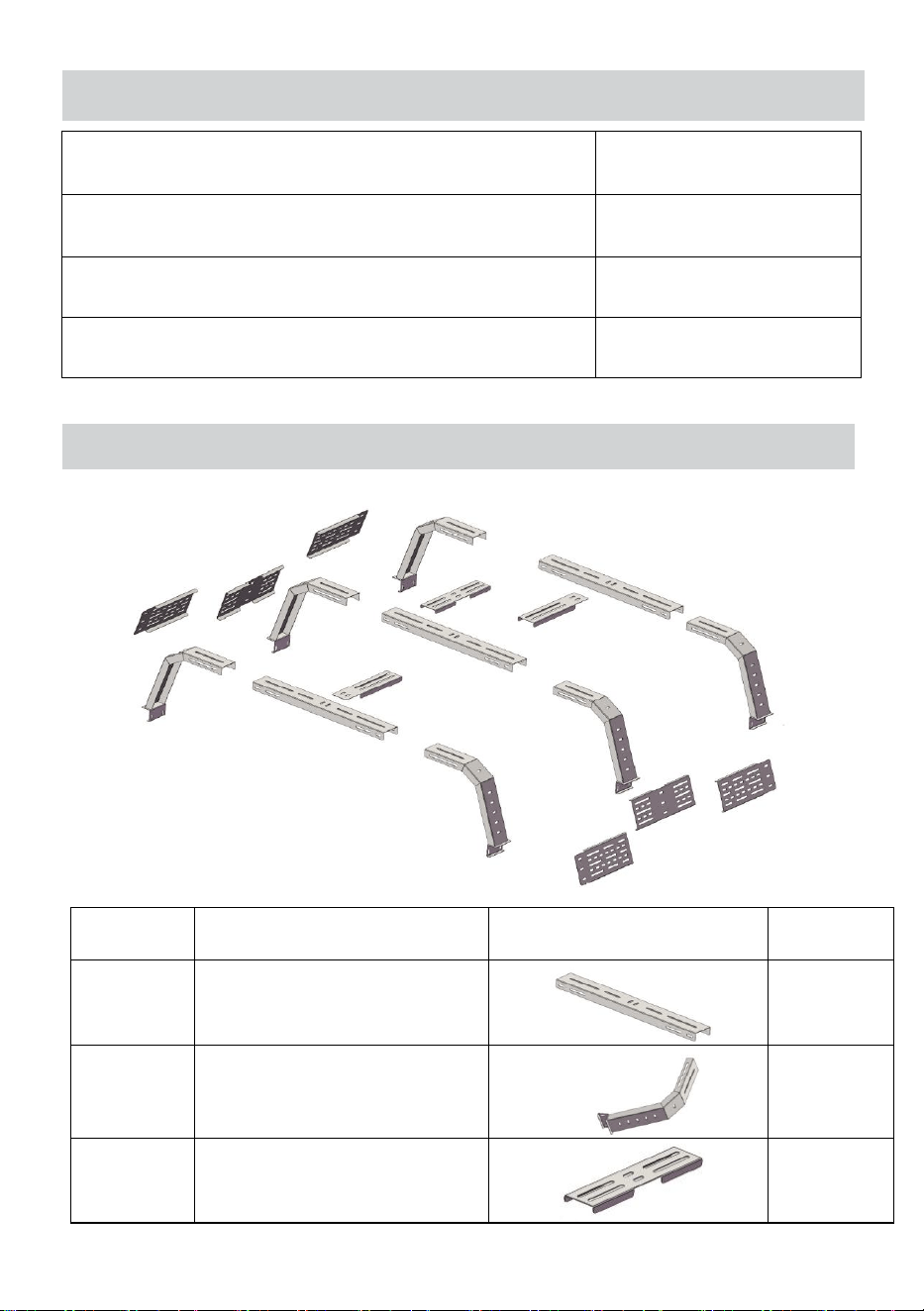

PARTS LIST AND ASSEMBLY DIAGRAM

Part

Description


Qty

Cross Bar

Support Leg

Up Connect Plate

- 4 -

Instruction:

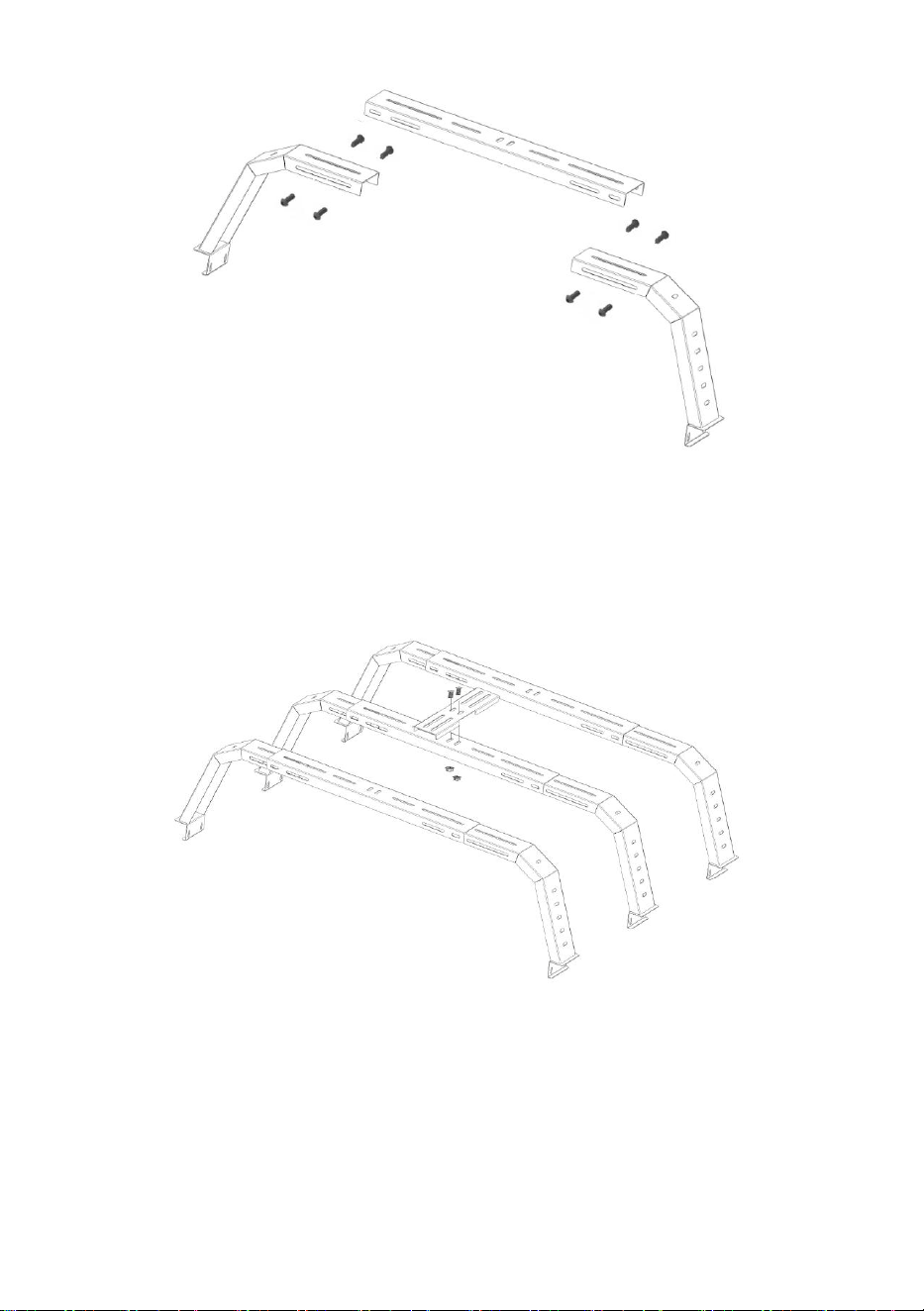

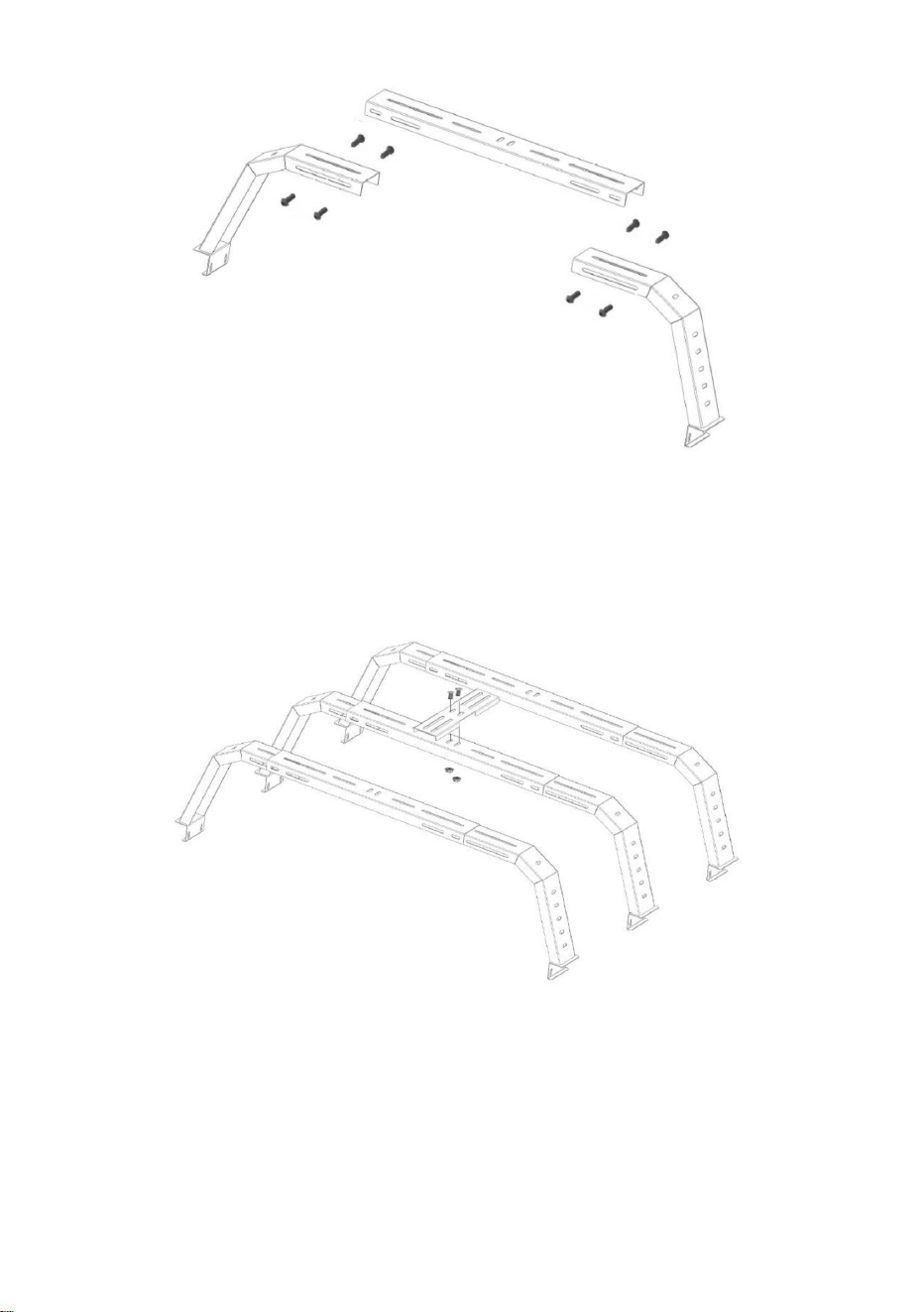

Step 1 Measure the truck bed length

Assembly the cross bar and support leg together by 8 pcs M10*25 bolts

and nuts, as below, do not tighten the bolts, it can be adjust on the future

step. And repeat.

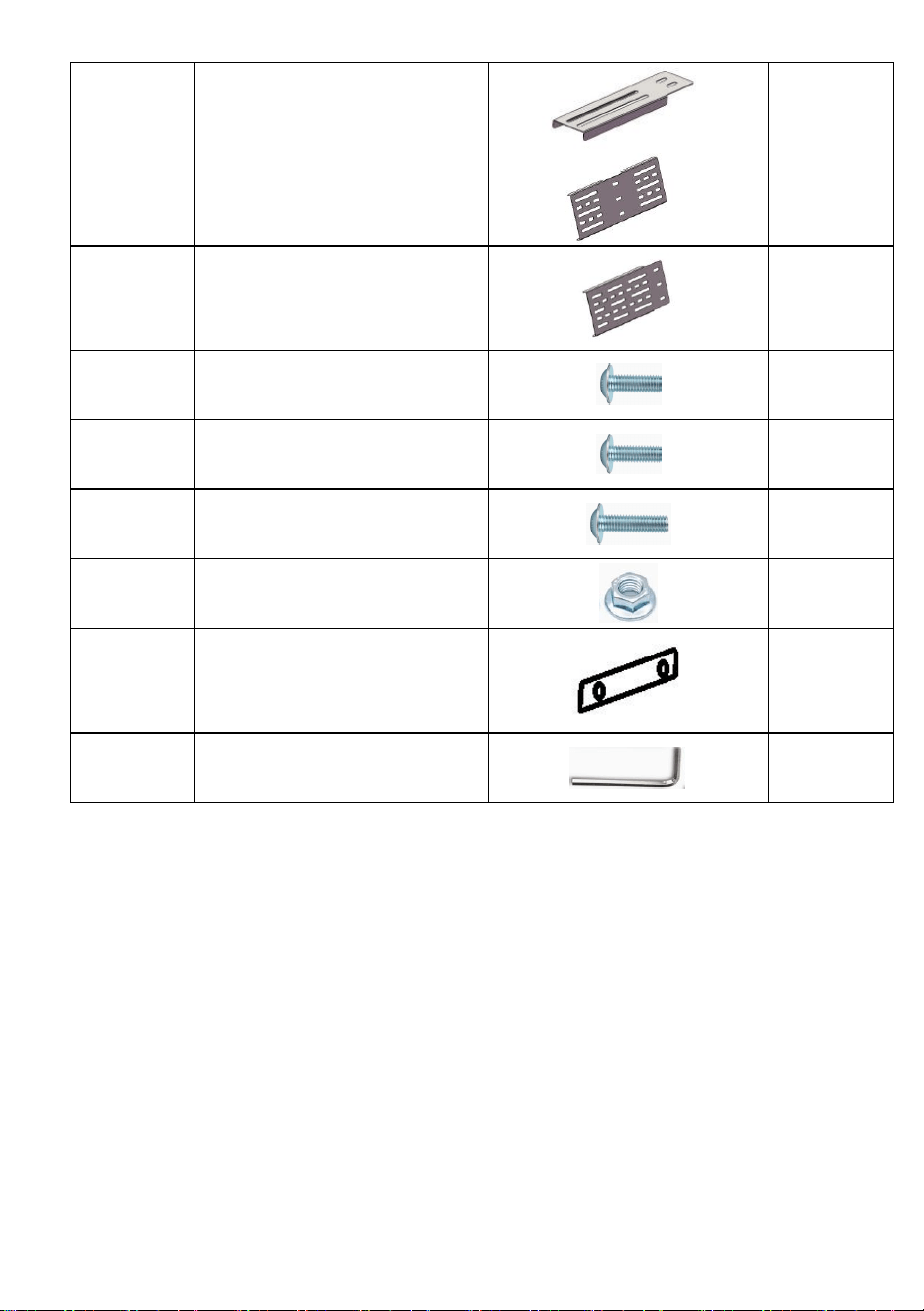

Up Support Plate

Side Connect Plate

Side Support Plate

M10*20 Bolts

M10*25 Bolts

M10*35 Bolts

M10 Nut

Bracket

Hex Key

- 5 -

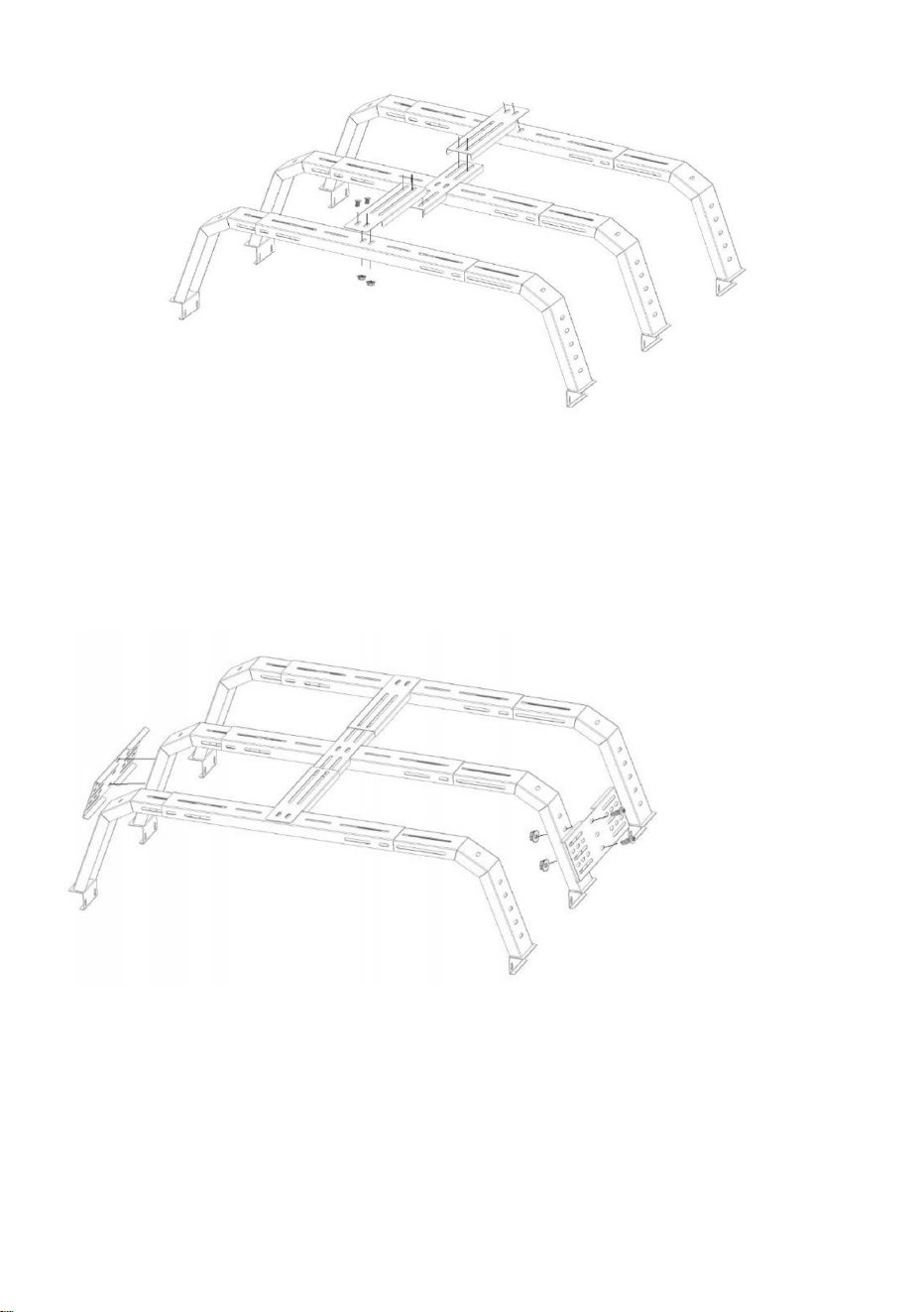

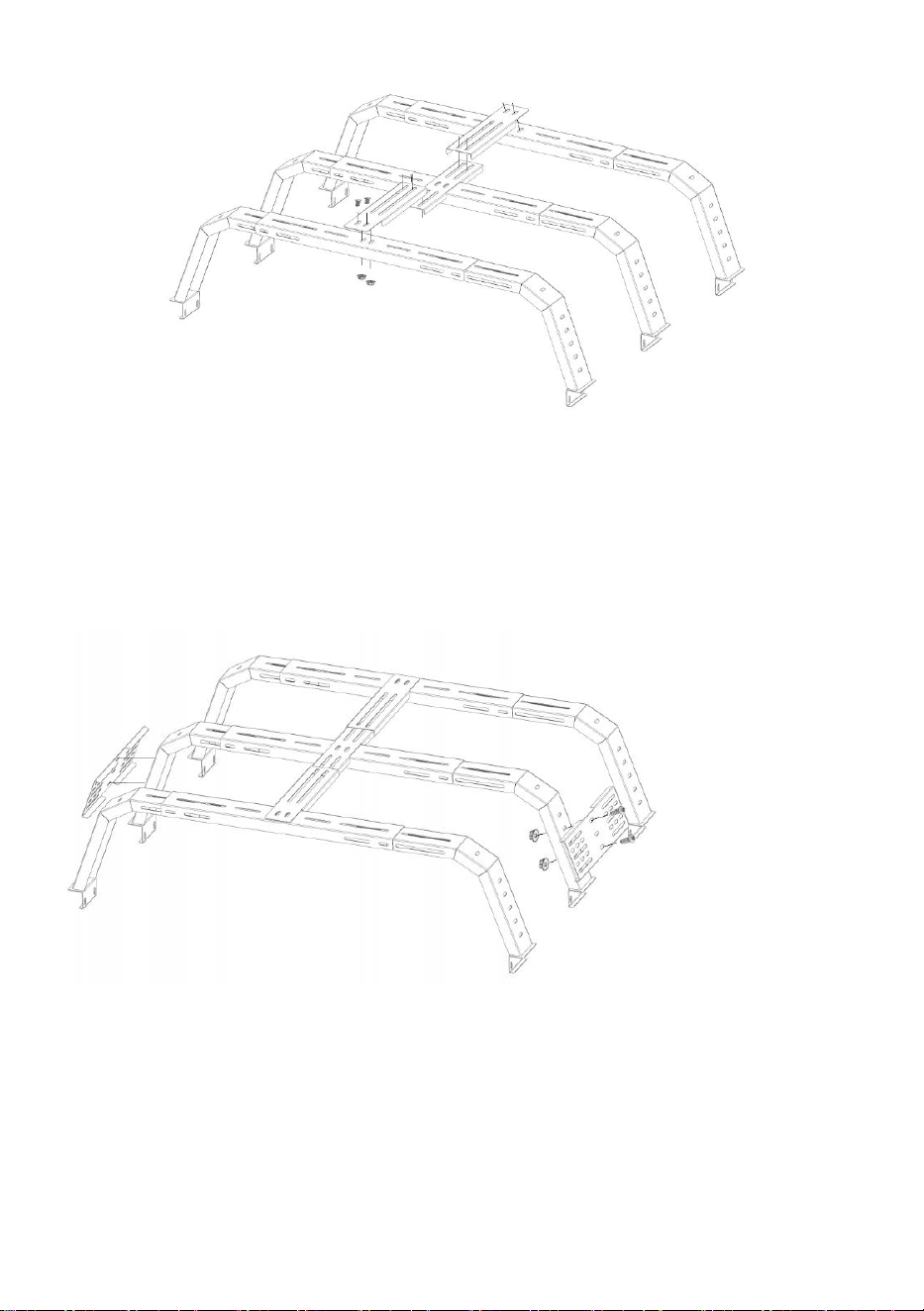

Step 2 Assembly the Up connect plate and support plate, by using 10 pcs

M10*25 bolts and nuts.

- 6 -

Step 3 Assembly the side connect plate and the side support plate together,

using 20 pcs M10*25 bolts and nuts, on both side, as below.

Lift the truck rack assembly on the truck bed(need help), adjust it

and tighten all the bolts and nut. Please make sure do not over

tighten.

Step 3 Assembly the truck bed rack on the truck bed.

Two situations.

1 Compatible with truck rail, non-drilling structure, use the M10*25 bolts

and bracket, and repeat.

- 7 -

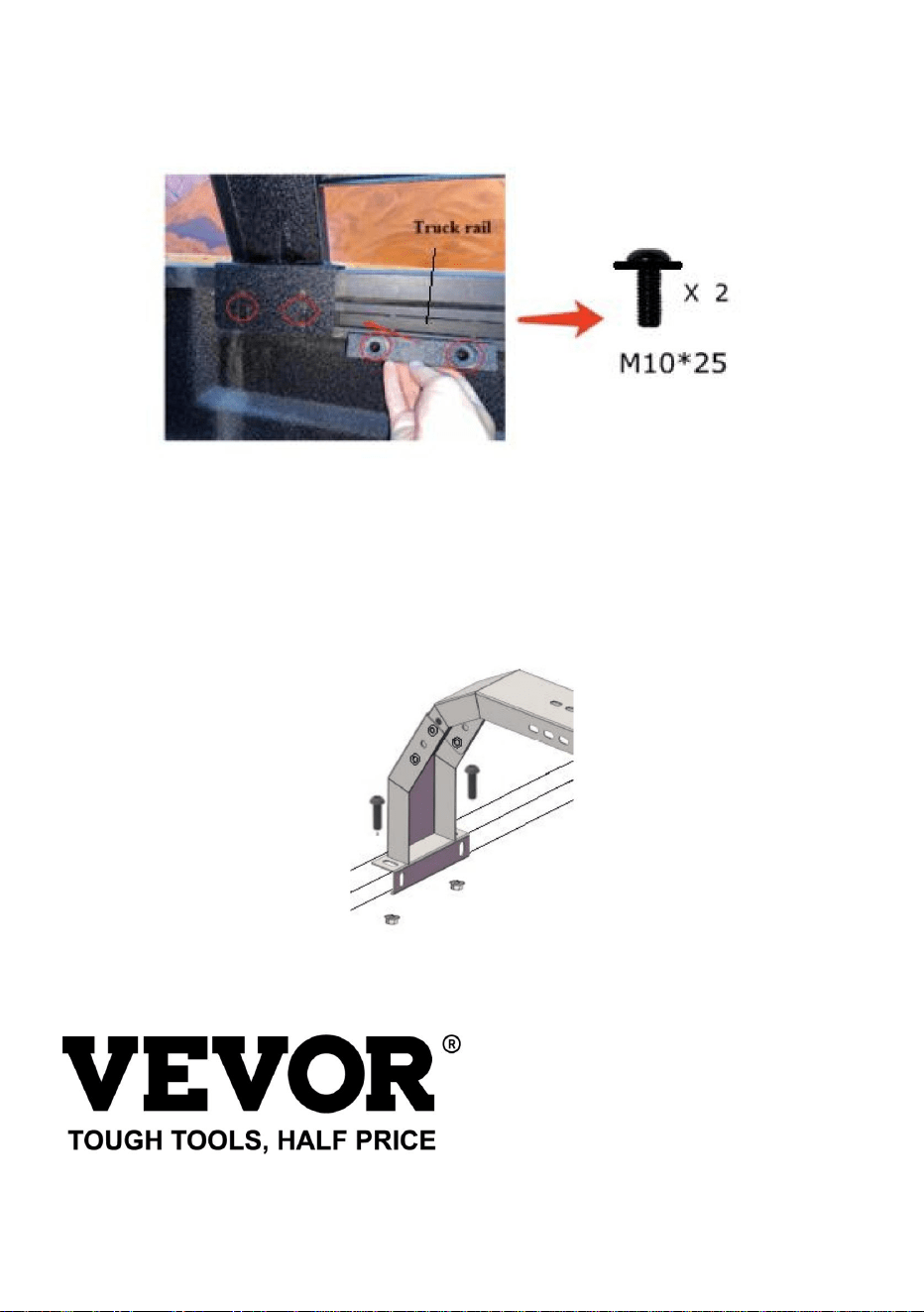

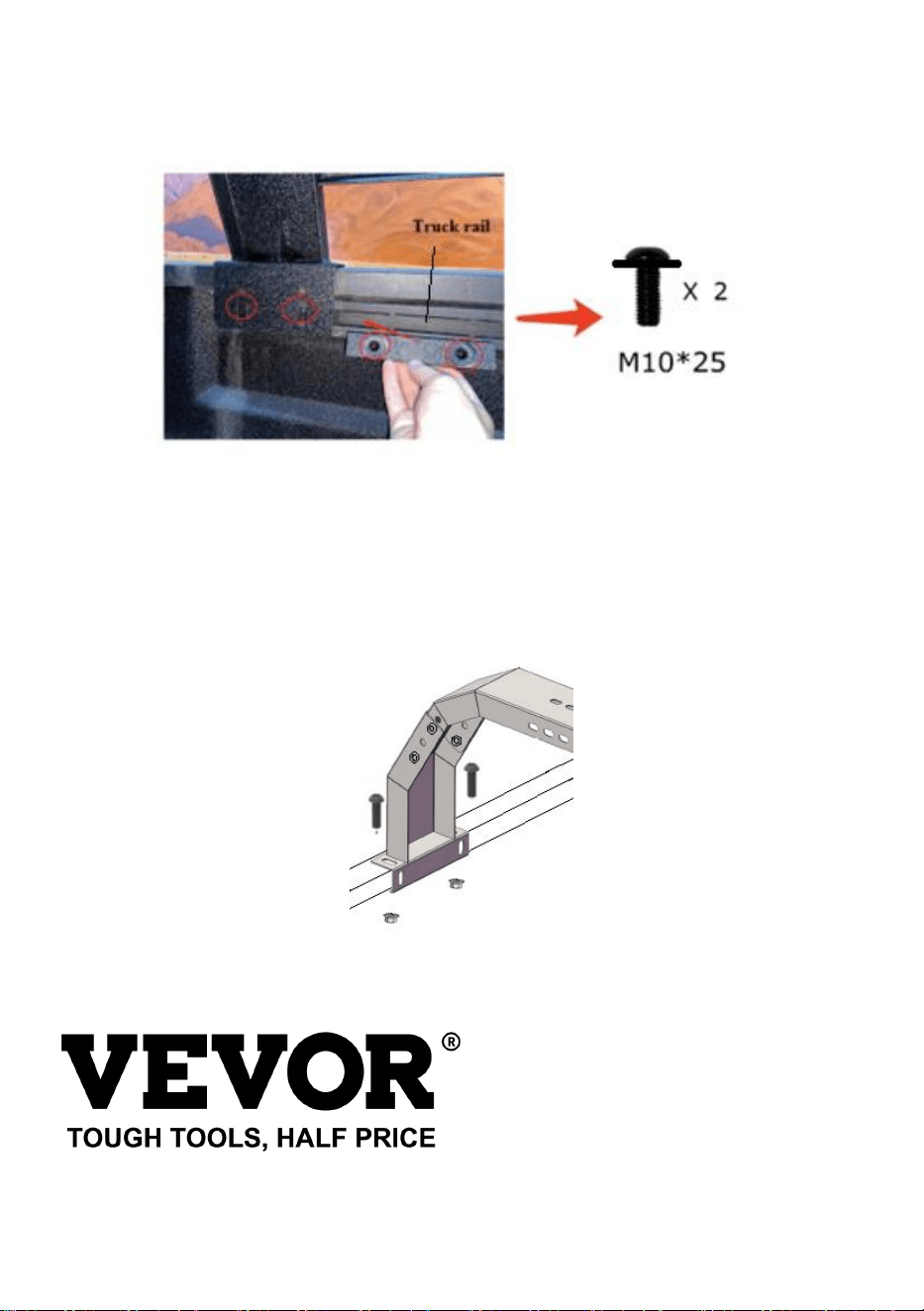

First Slide the rail bracket into the truck bed rail, then fix the leg and the rail

bracket together by 2 pcs M10*25 bolts, as below, and repeat.

2. Mark and drill holes on the truck bed or the side, it is fit for most car

without truck bed rail.

Align holes and fit M10*35 Hex bolts, M10 Nuts on the truck bed, as below,

and repeat.

Technical Support and E-Warranty Certificate

www.vevor.com/support
