SAFETY PRECAUTIONS
Read and understand this entire manual before assembling, installing,
operating, or servicing this product.Failure to follow these warnings
and instructions can cause death, personal injury or damage to
valuable property.
Adhere to all Department of Transportation (D.O.T) requirements when
using this product.Use ropes and tie downs(not included)to securely
hold all cargo in place.
Do not overload the Truck Utility Rack. Never exceed the maximum
weight capacity of 900 Lbs. (this is front and back rack combined
capacity.)
Make sure the vehicle is in a safe place for loading ladders and other
cargo. Make sure the vehicle's engine is OFF, with parking brake set,
before loading or unloading the Truck Utility Rack.
Do not use to hold or restrain human or animal weight in any manner.
When assembly is complete, check and test all vehicle systems,
including lights and brakes, and make sure no damage occurs during
product installation.
This Truck Utility Rack is designed to carry ladders, lumber, piping,
rebar, sports equipment and other long materials. Do not modify the
Truck Utility Rack, and avoid using this product for purposes other than
what it was designed for.
Before and after each use, check to make sure that all hardware is
tightly secured. Regularly inspect for damage. If fraying or distortion is
found, immediately discontinue use.
Use common sense when working. Stay alert and concentrate when
setting up and using the Truck Utility Rack. Never work while under the
influence of alcohol, drugs or medications.
While assembling and using the Truck Utility Rack keep work area
clean and well-lighted. Keep spectators and children out of the work
area.
- 3 -
SPECIFICATIONS
Model Series
1104
Maximum Weight Capacity（lbs）
900
Range of length adjustment(inch)
53.3-64.2
Range of width adjustment (inch)
54.3-68.3

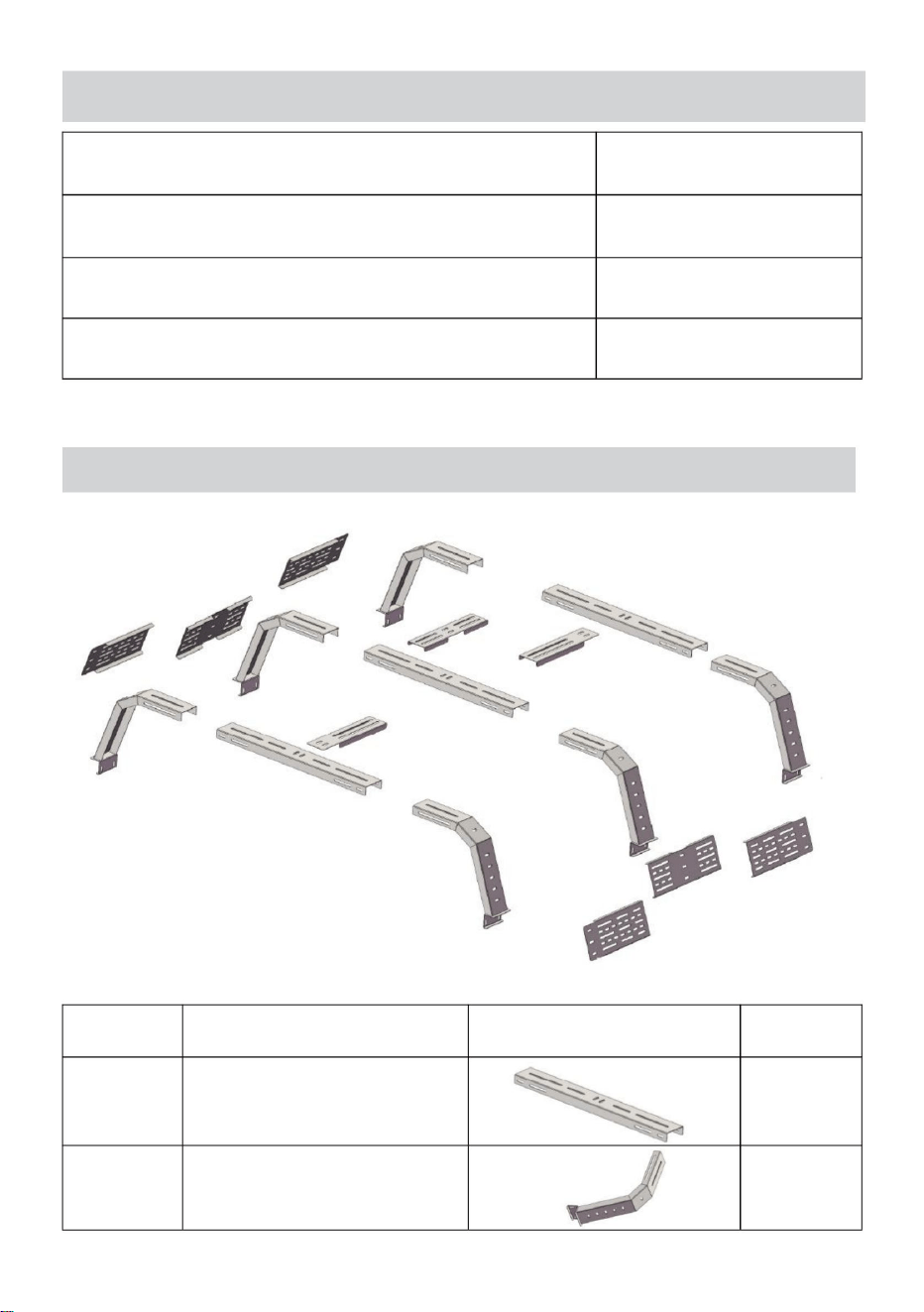

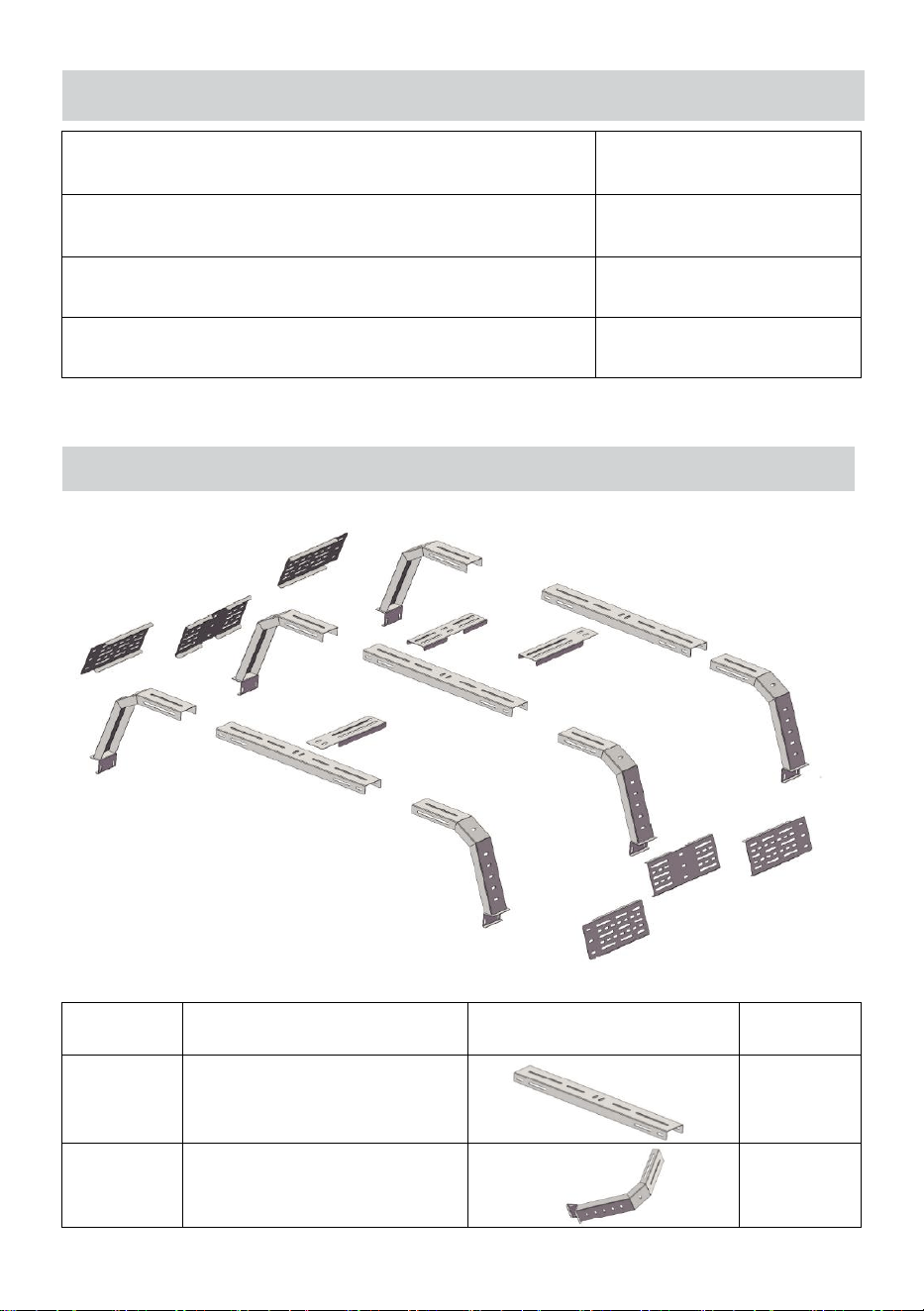

PARTS LIST AND ASSEMBLY DIAGRAM

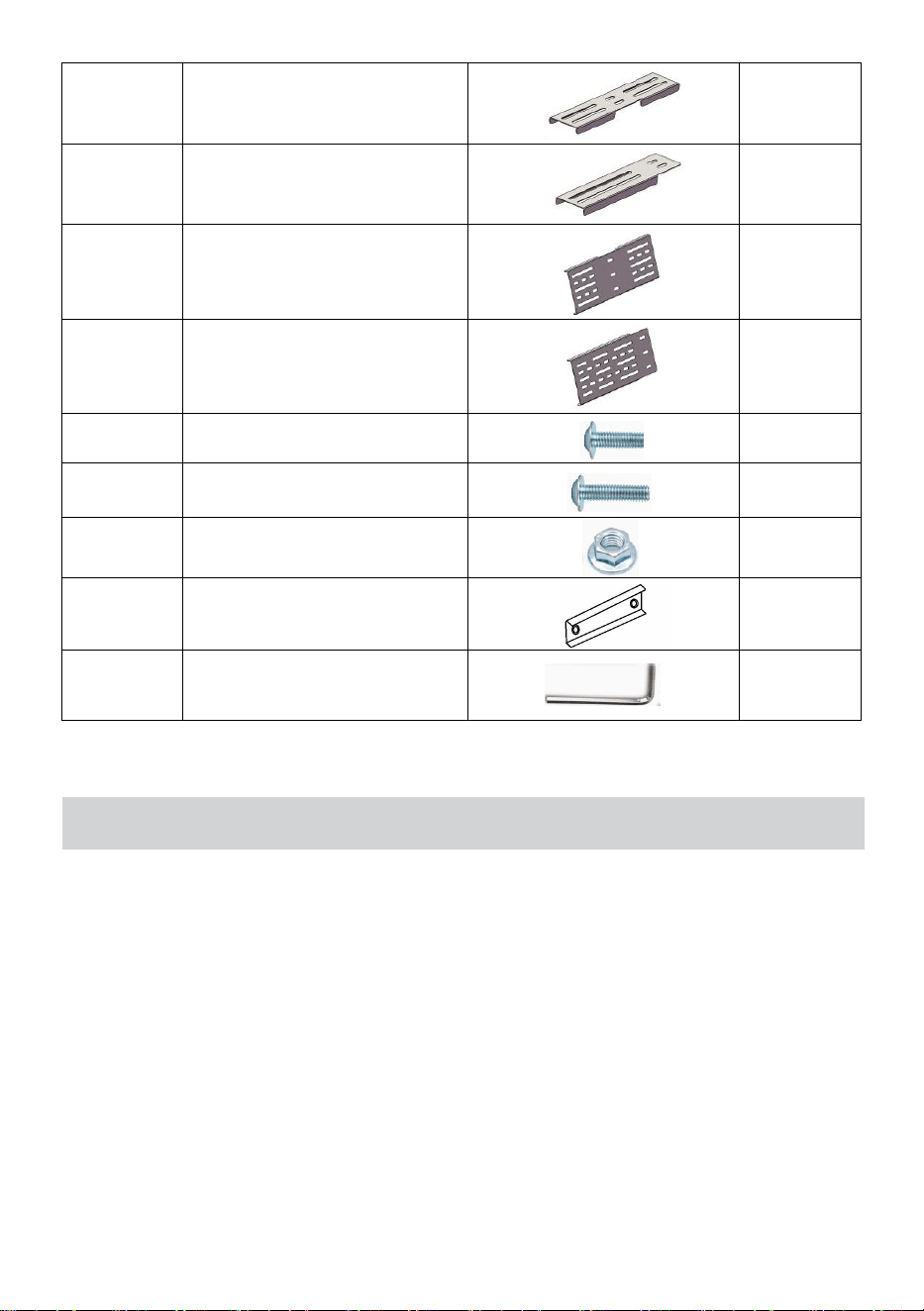

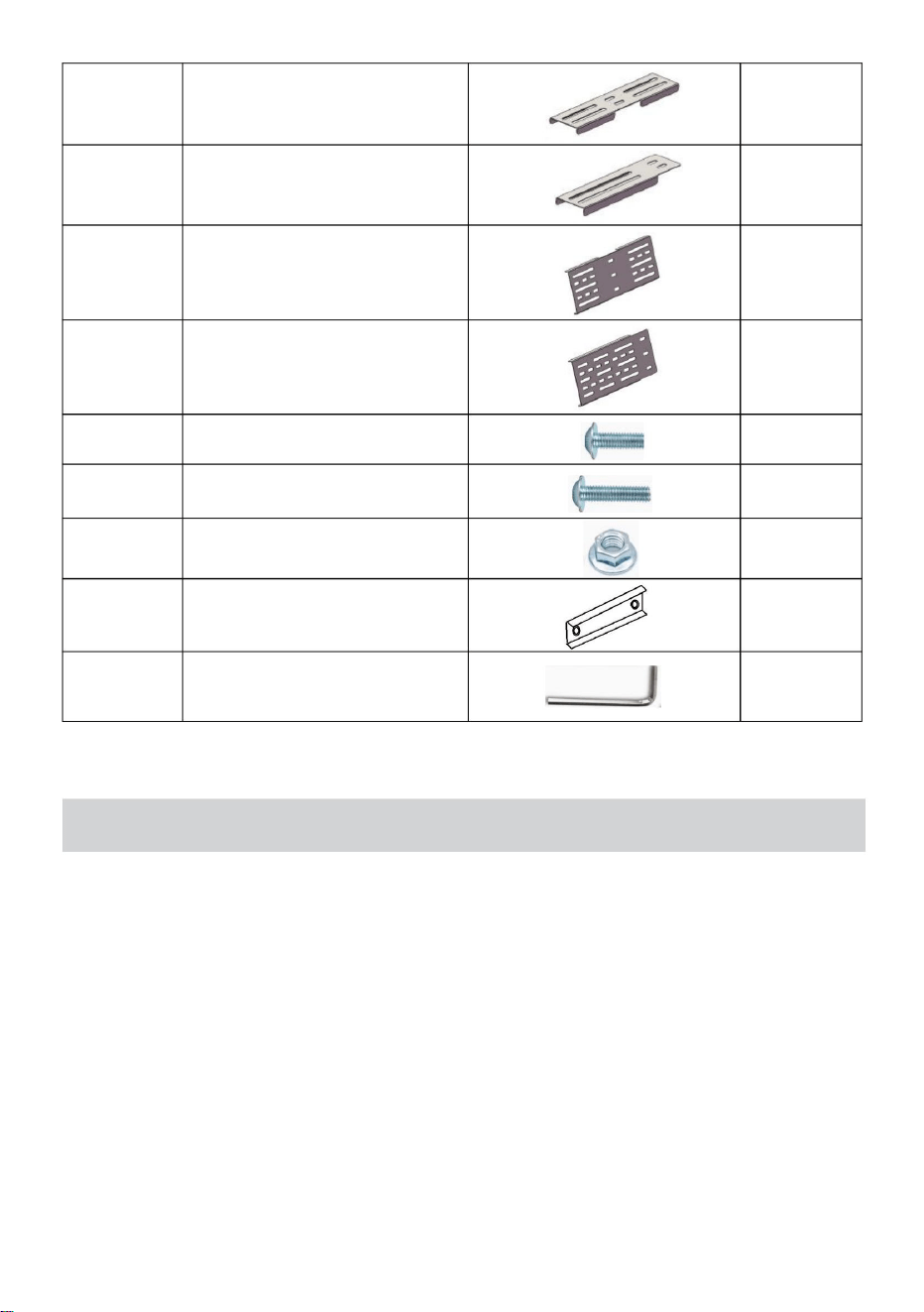

Part
Description
Qty
1
Cross Bar
3
2
Support Leg
6
- 4 -
3
Up Connect Plate
1
4
Up Support Plate
2
5
Side Connect Plate
2
6
Side Support Plate
4
7
M10*20 Bolts
72
8
M10*35 Bolts
12
9
M10 Nut
72
10
Bracket
6
12
Hex Key
1
PRODUCT DESCRIPTION

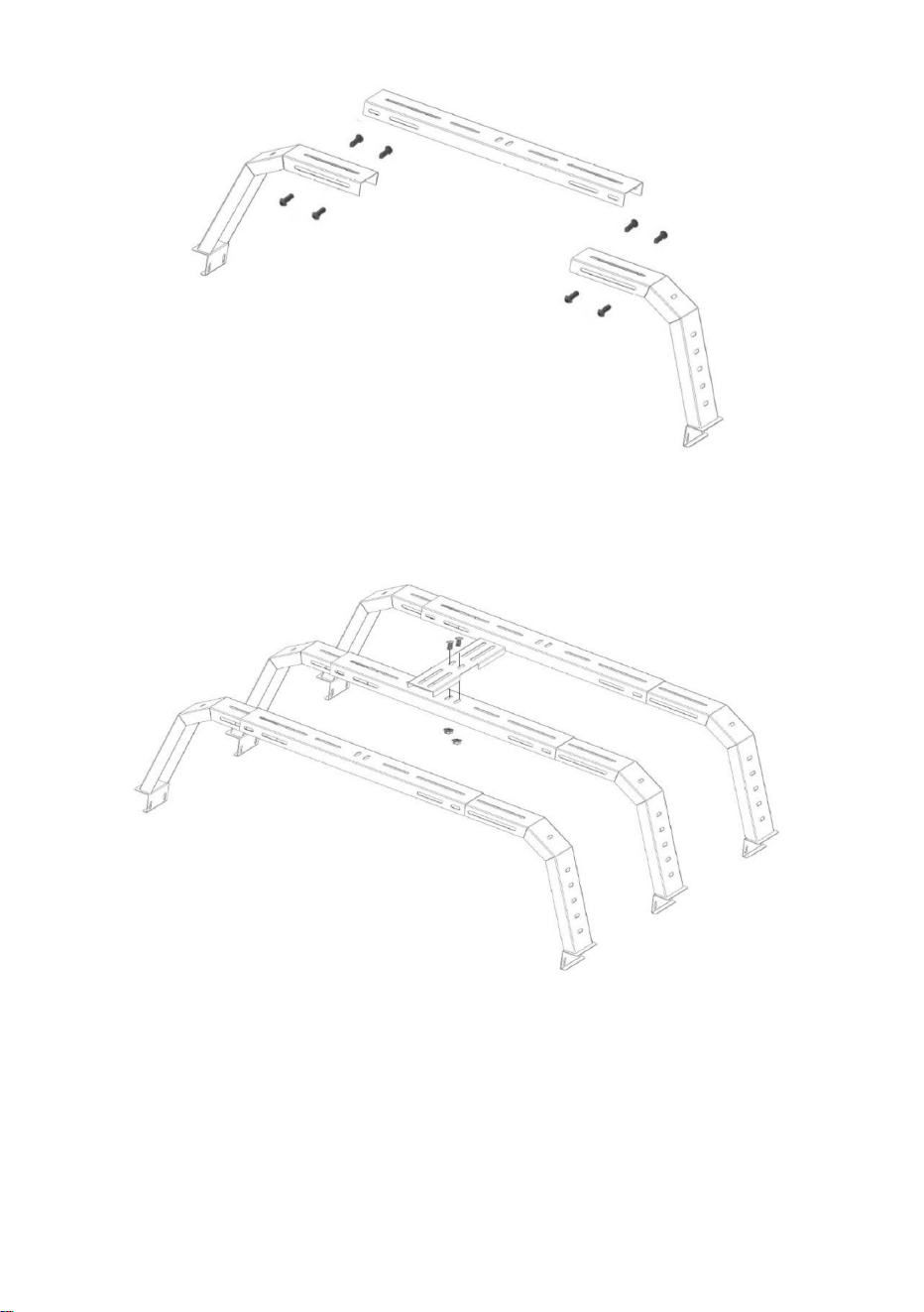

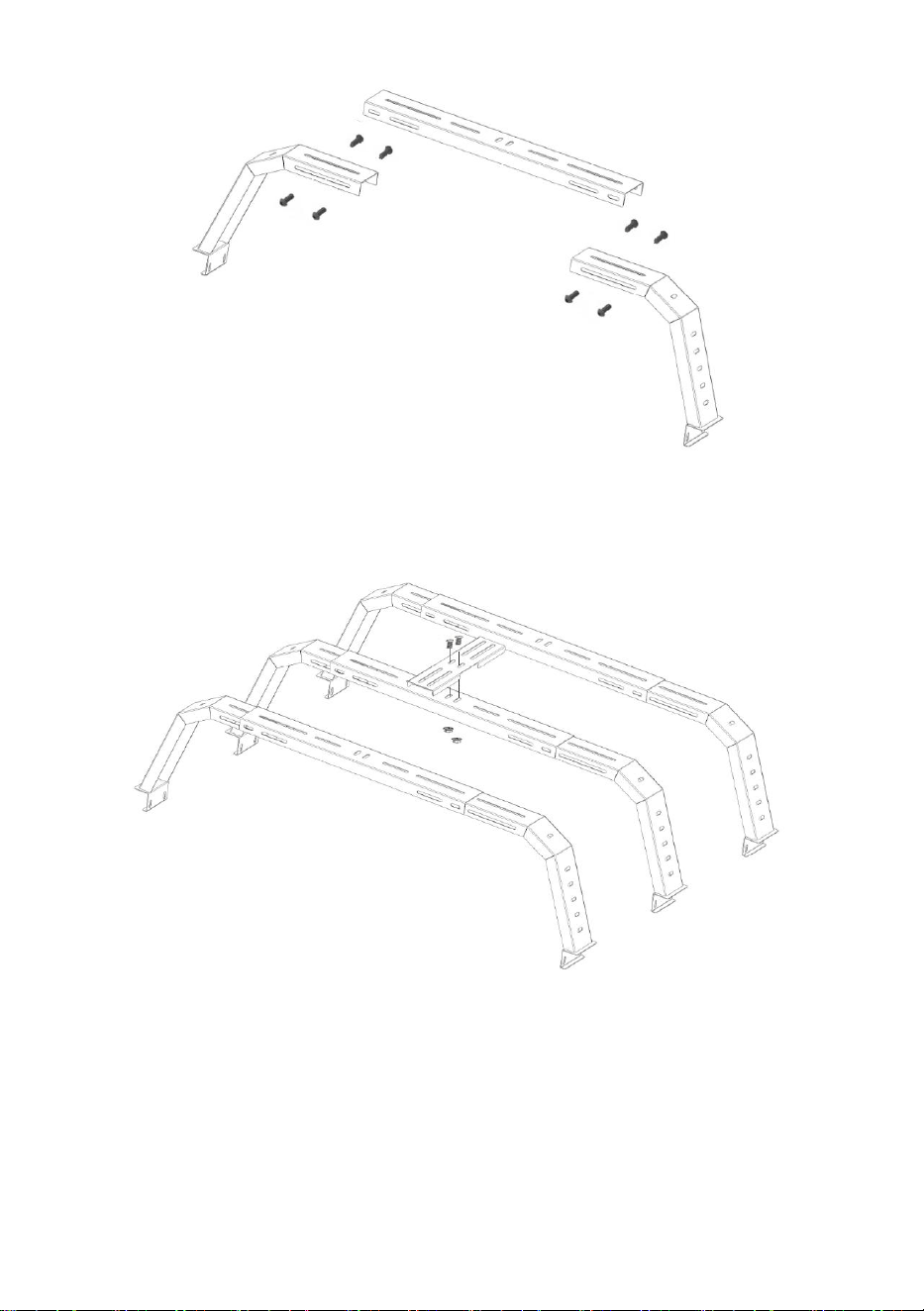

step 1 measure the truck bed length
Assembly the cross bar and support leg together by 8 pcs M10*25
bolts and nuts, as below, do not tighten the bolts. And repeat.
- 5 -

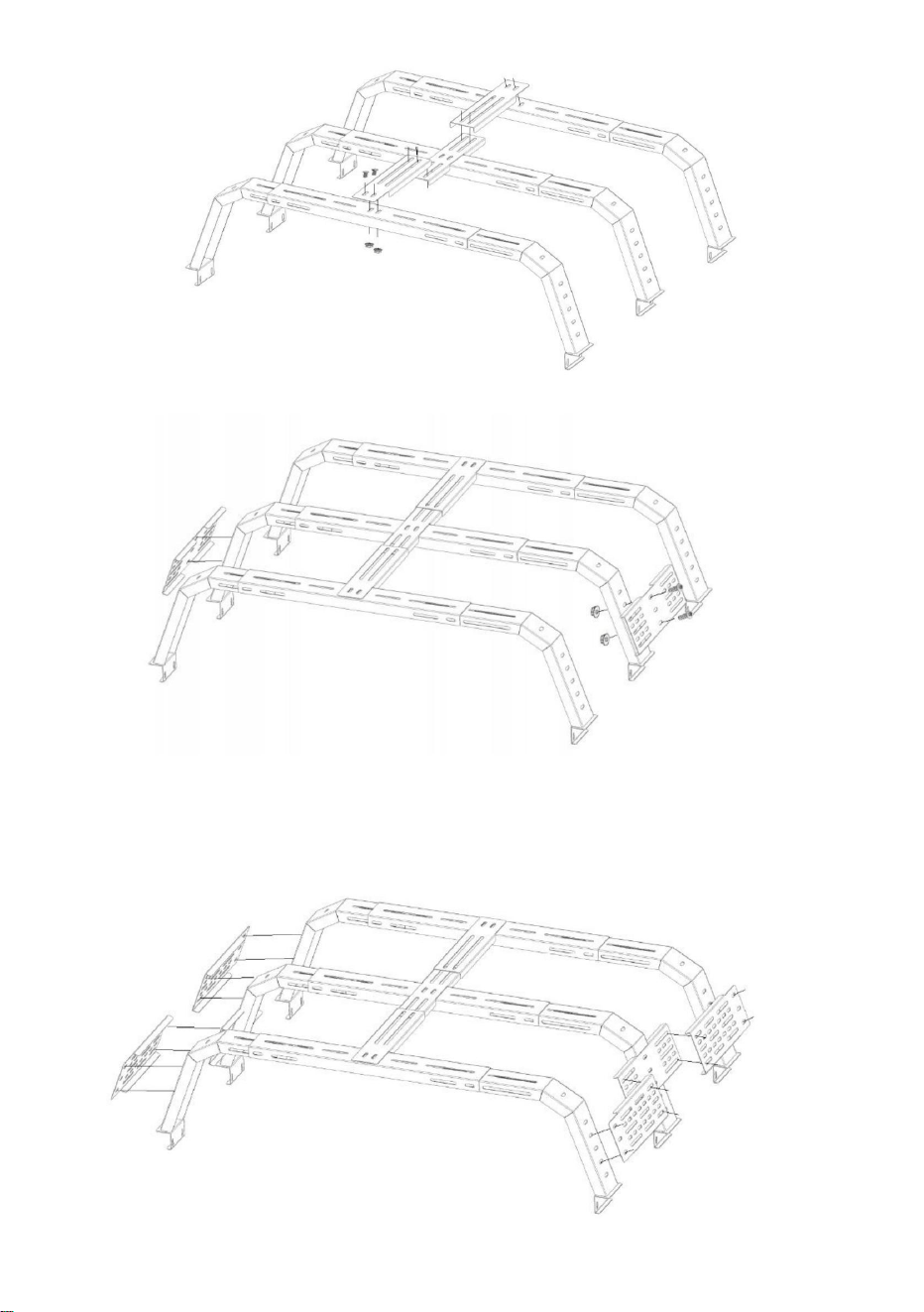

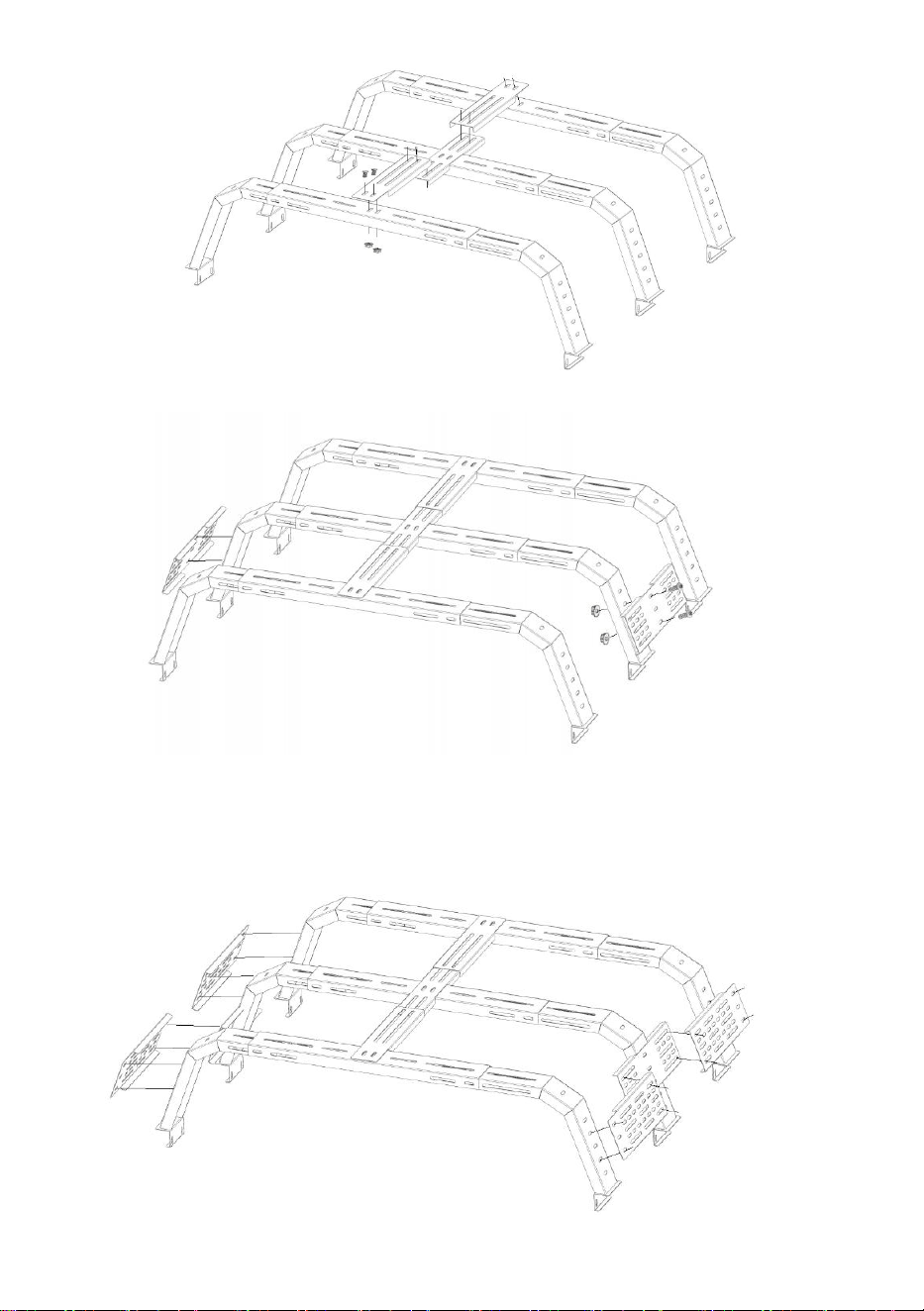

Step 2 Assembly the Up connect plate and support plate, by using
10 pcs M10*25 bolts and nuts.
Step 3 Assembly the side connect plate and the side support plate
together, using 20 pcs M10*25 bolts and nuts, on both side, as
below.
Lift the truck rack assembly on the truck bed(need help), adjust it
and tighten all the bolts and nut. Please make sure do not over
tighten.
- 6 -
Step 4 Assembly the truck bed rack on the truck bed（need help）
Step 5
Assembly the truck bed rack on the truck bed. Do tighten all the bolts
Two situations.
- 7 -

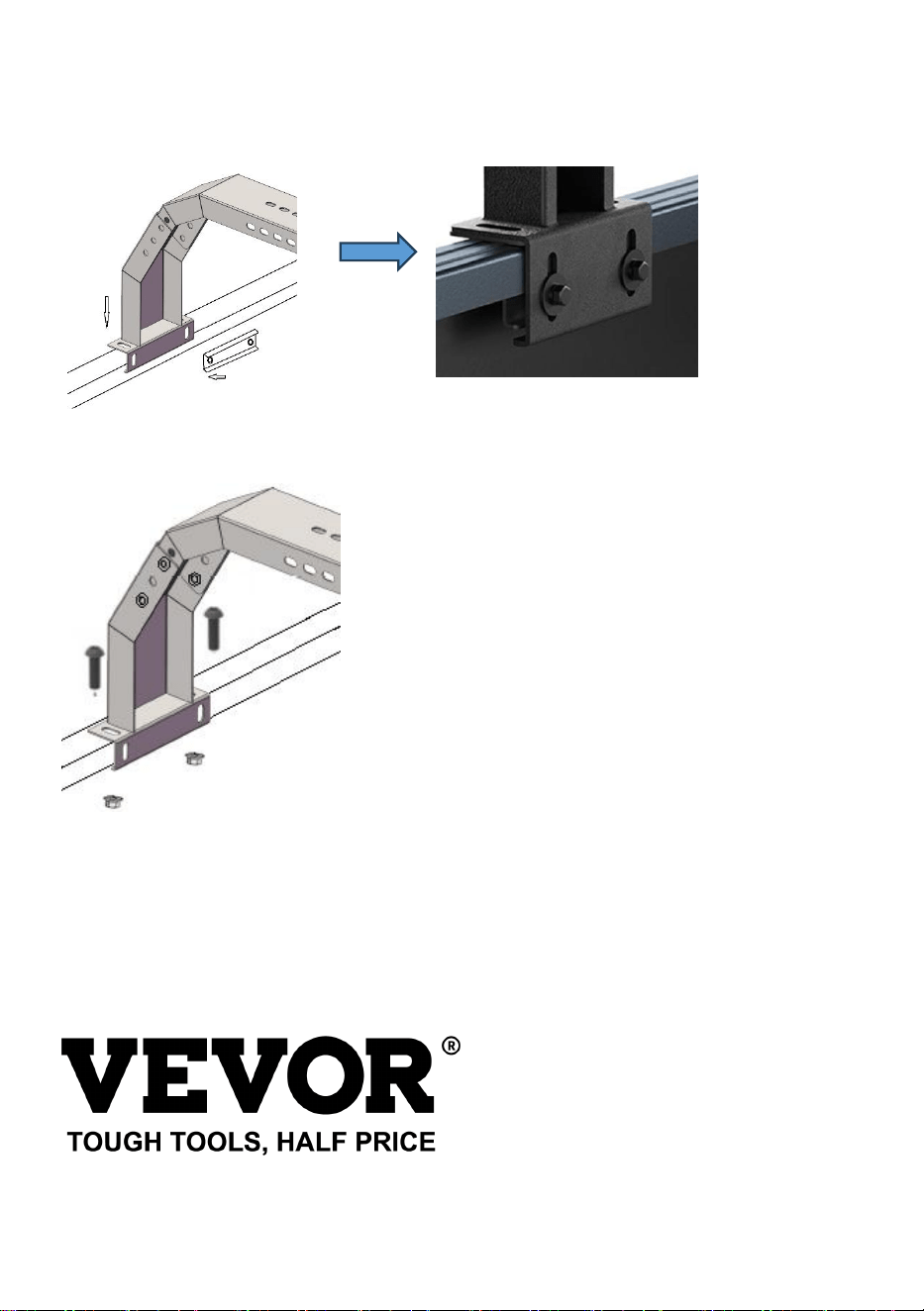

1 No need to drill holes on the truck bed, fix the fixed U bracket(10)
together with the truck bed rack on the truck bed by M10*35 bolts, as
below, and repeat.
2 Drill holes if need, suitable for most of
the truck.
Mark and drill holes on the truck bed.
Align holes and fix the truck bed rack on
the the
truck bed by 2 pcs M10*35 bolts, as
below, and
repeat the other legs.
