TRUCK UTILITY RACKS
Model: 1102
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brand
- 1 -
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRUCK UTILITY
RACKS
Model: 1102
- 2 -
SAFETY PRECAUTIONS
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings and
instructions can cause death, personal injury or damage to valuable property.
Adhere to all Department of Transportation (D.O.T) requirements when using
this product. Use ropes and tie downs(not included)to securely hold all cargo
in place.
Do not overload the Truck Utility Rack. Never exceed the maximum weight
capacity of 900 Lbs. (this is front and back rack combined capacity.)
Make sure the vehicle is in a safe place for loading ladders and other cargo.
Make sure the vehicle's engine is OFF, with parking brake set, before loading
or unloading the Truck Utility Rack.
Do not use to hold or restrain human or animal weight in any manner.
When assembly is complete, check and test all vehicle systems, including
lights and brakes, and make sure no damage occurs during product
installation.
This Truck Utility Rack is designed to carry ladders, lumber, piping, rebar,
sports equipment and other long materials. Do not modify the Truck Utility
Rack, and avoid using this product for purposes other than what it was
designed for.
Before and after each use, check to make sure that all hardware is tightly
secured. Regularly inspect for damage. If fraying or distortion is found,
immediately discontinue use.
Use common sense when working. Stay alert and concentrate when setting
up and using the Truck Utility Rack. Never work while under the influence of
alcohol, drugs or medications.
While assembling and using the Truck Utility Rack keep work area clean and
well-lighted. Keep spectators and children out of the work area.
SPECIFICATIONS
Model Series
1102
Maximum Weight Capacity（lbs）
900
- 3 -
Range of Width Adjustment (inch)
51.2-65.4

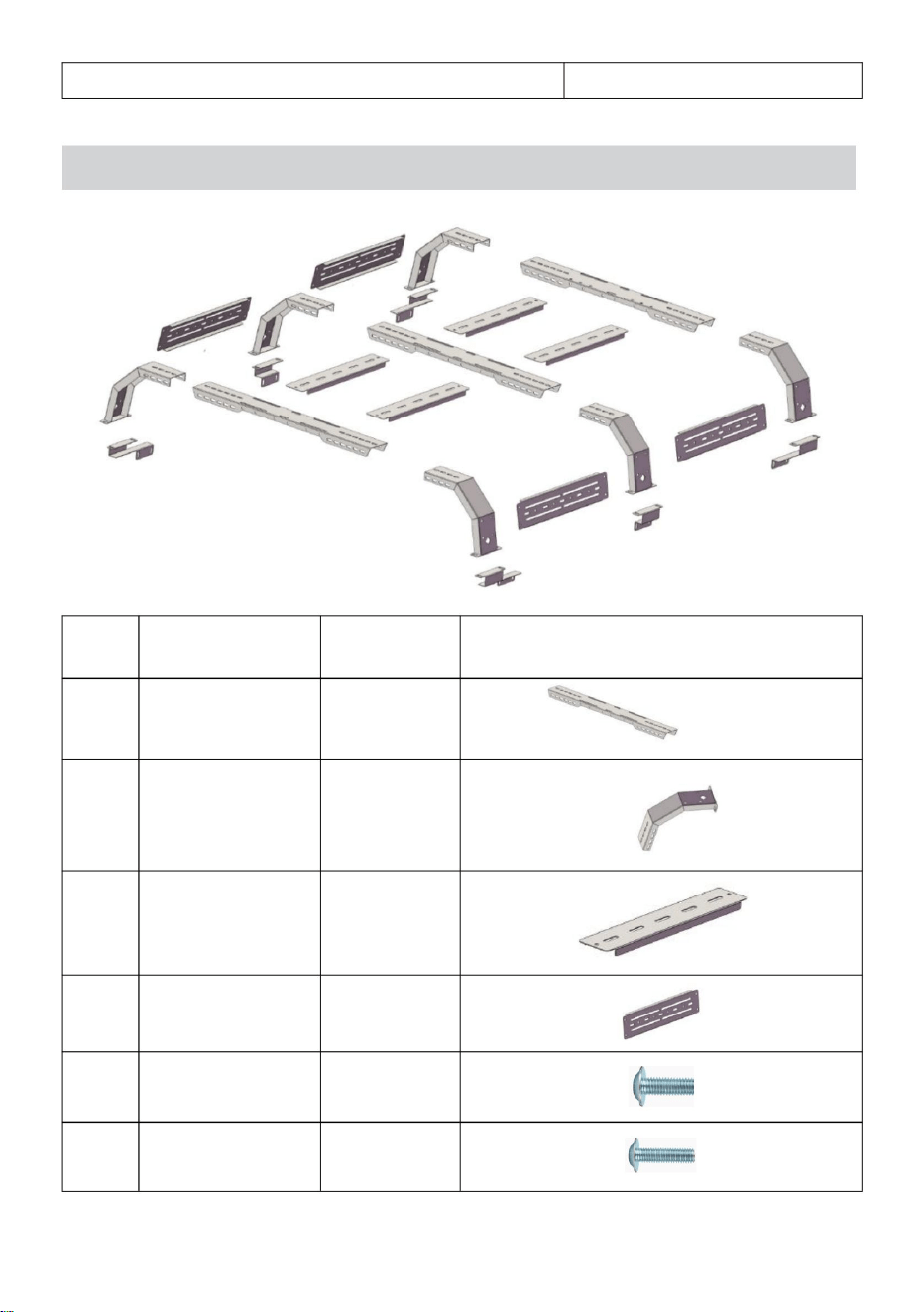

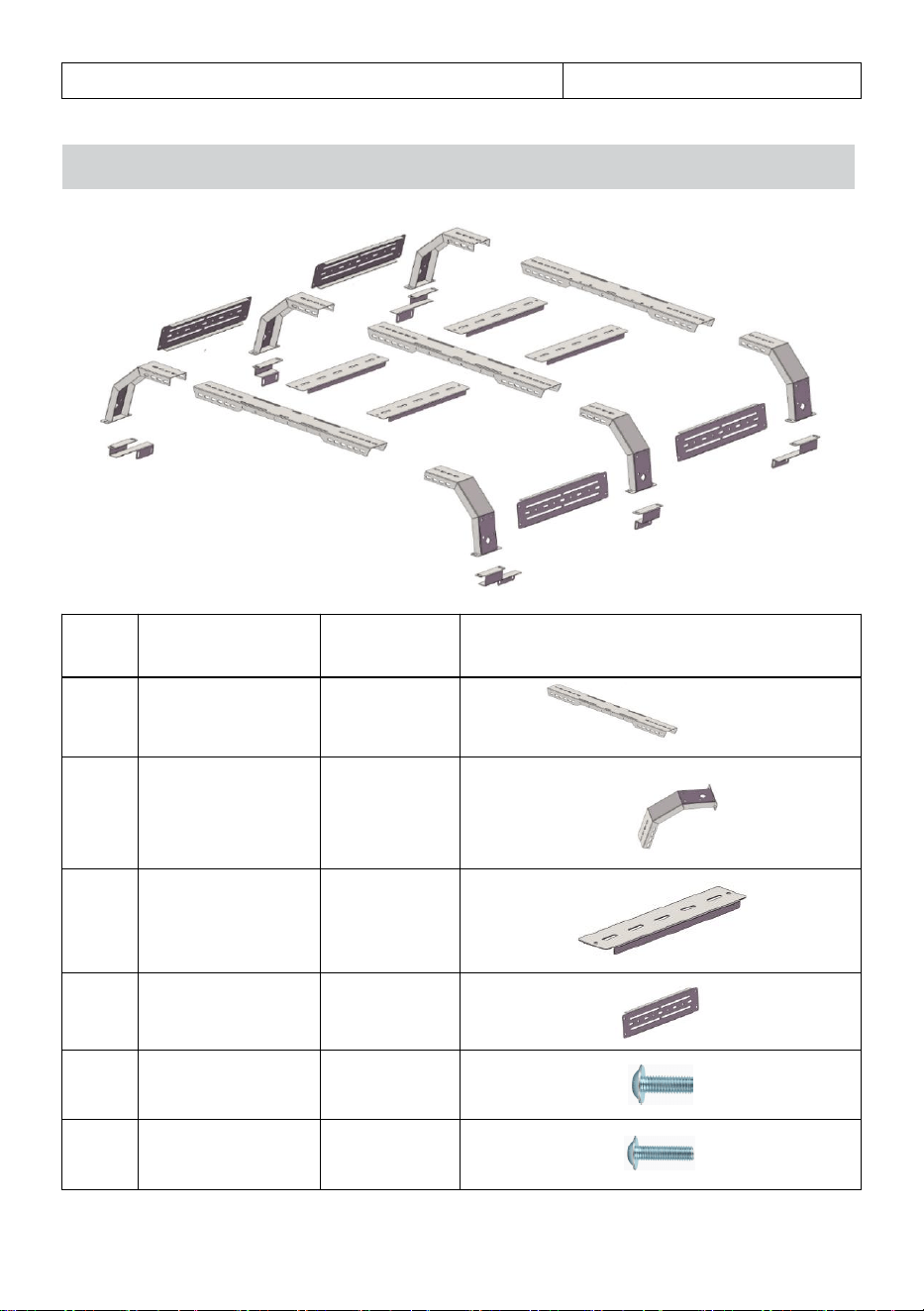

PARTS LIST AND ASSEMBLY DIAGRAM
Part
Description
Qty
1
Cross Bar
3
2
Support Leg
6
3
Up Plate
4
4
Side Plate
4
5
M10*20 Bolts
72
6
M10*35 Bolts
12
- 4 -
7
M10 Nut
72
8
Bracket A
2
9
Bracket B
2
10
Bracket C
2
11
Rail Bracket
6
12
Bed Bracket
13
Hex Key
1
Instruction manual

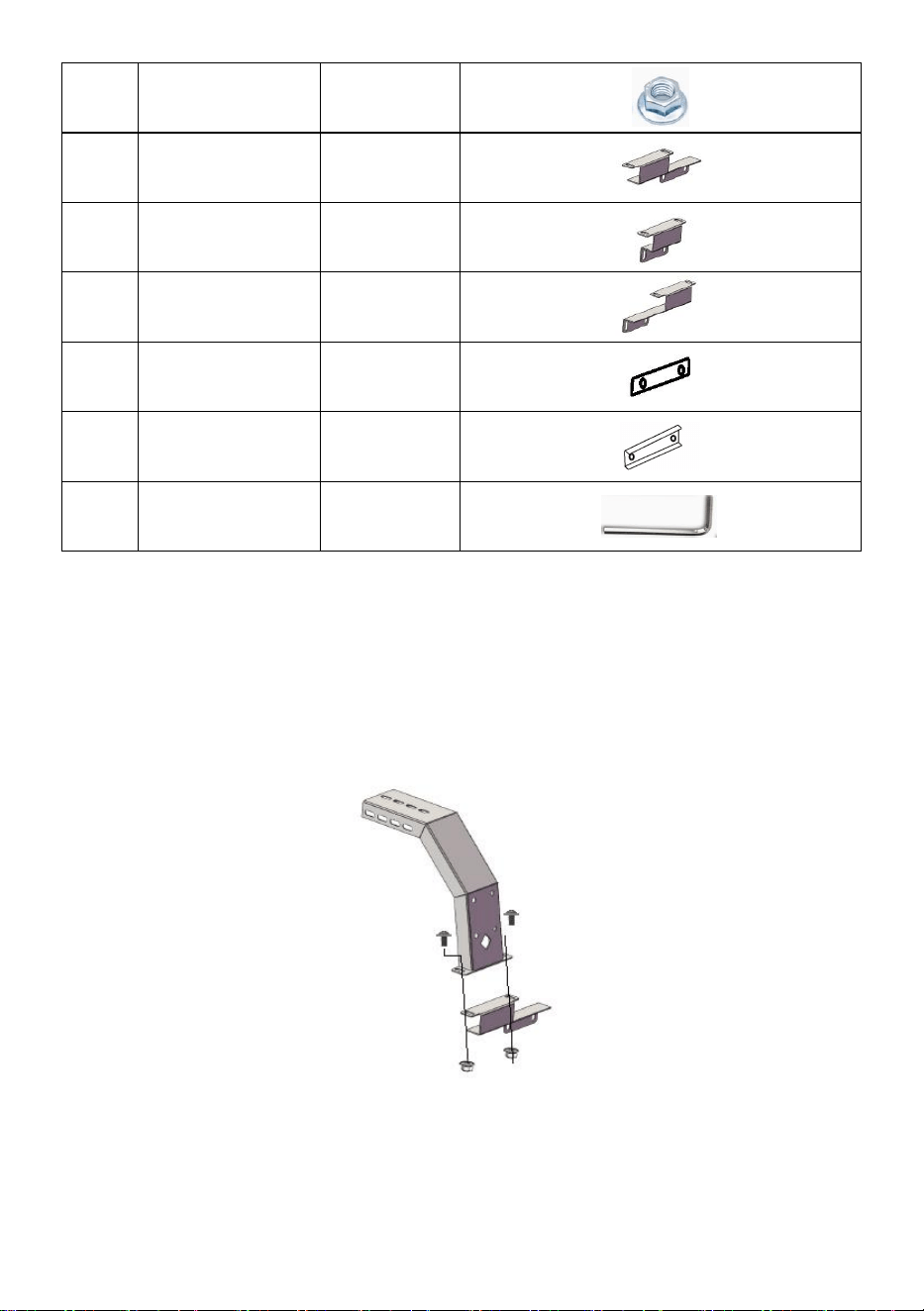

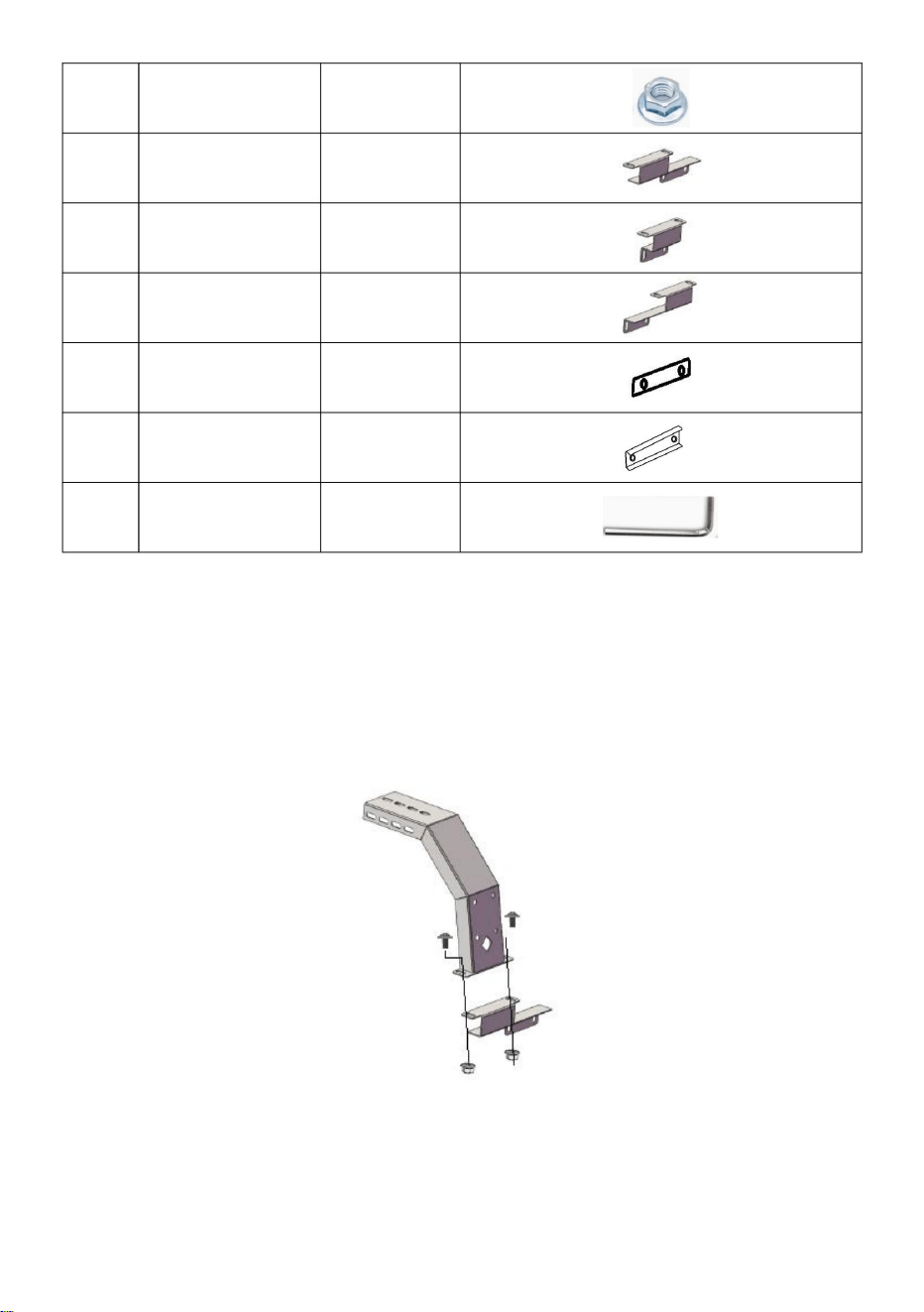

Step 1 If your pick up truck with truck cover or bed rail, please
assembly the mounting side bracket on the support leg as below,
and repeat other legs. If not, please ignore this step.

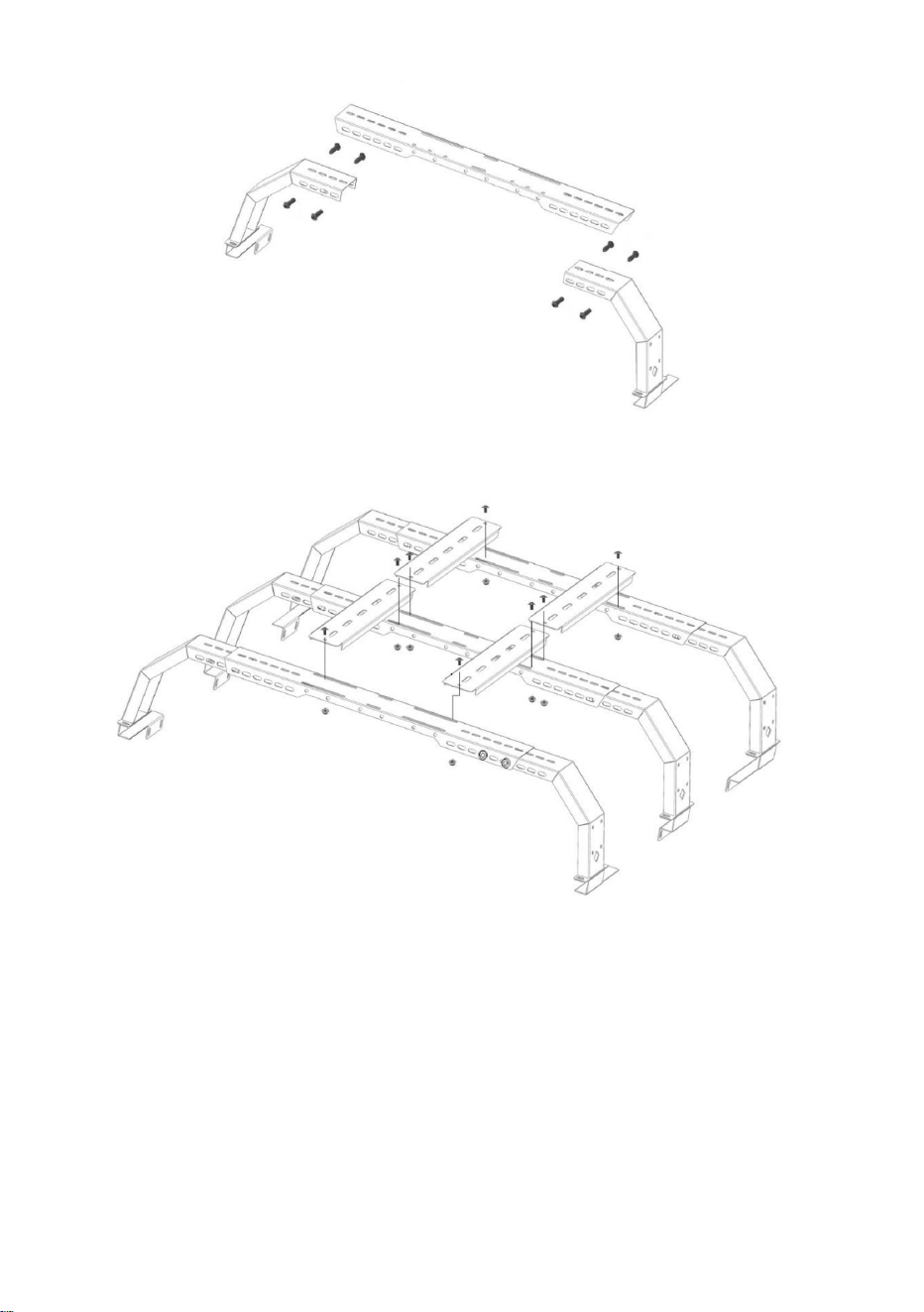

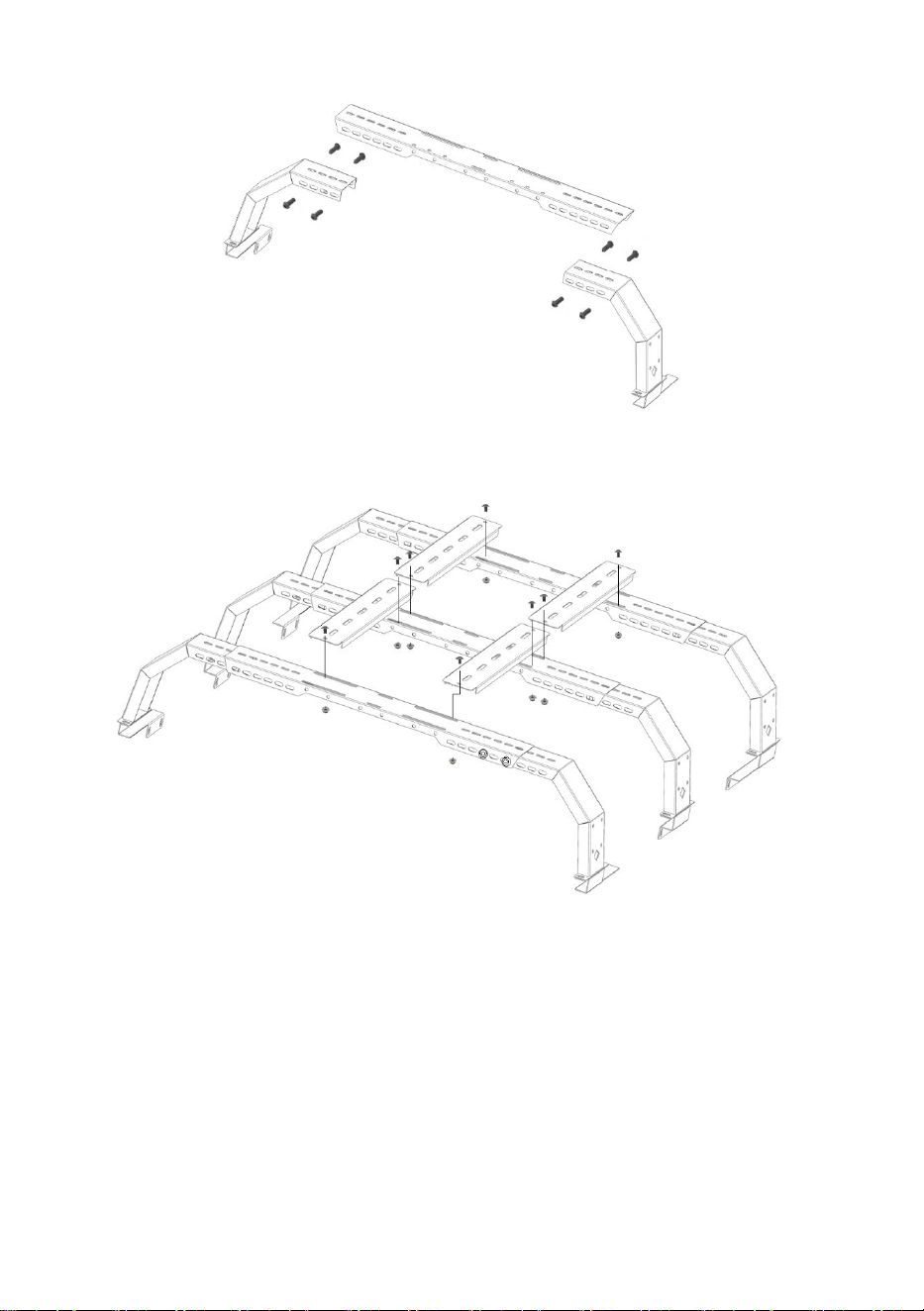

Step 2 Measure the size.
Assembly the support legs and the cross bar by 8 pcs bolts and nuts
on both side, as below, and repeat. Please note don’t tighten the
bolts, it will be adjustable on the future step.
- 5 -
Step 3 Assembly the up plate by 8 pcs bolts and nuts, as below.

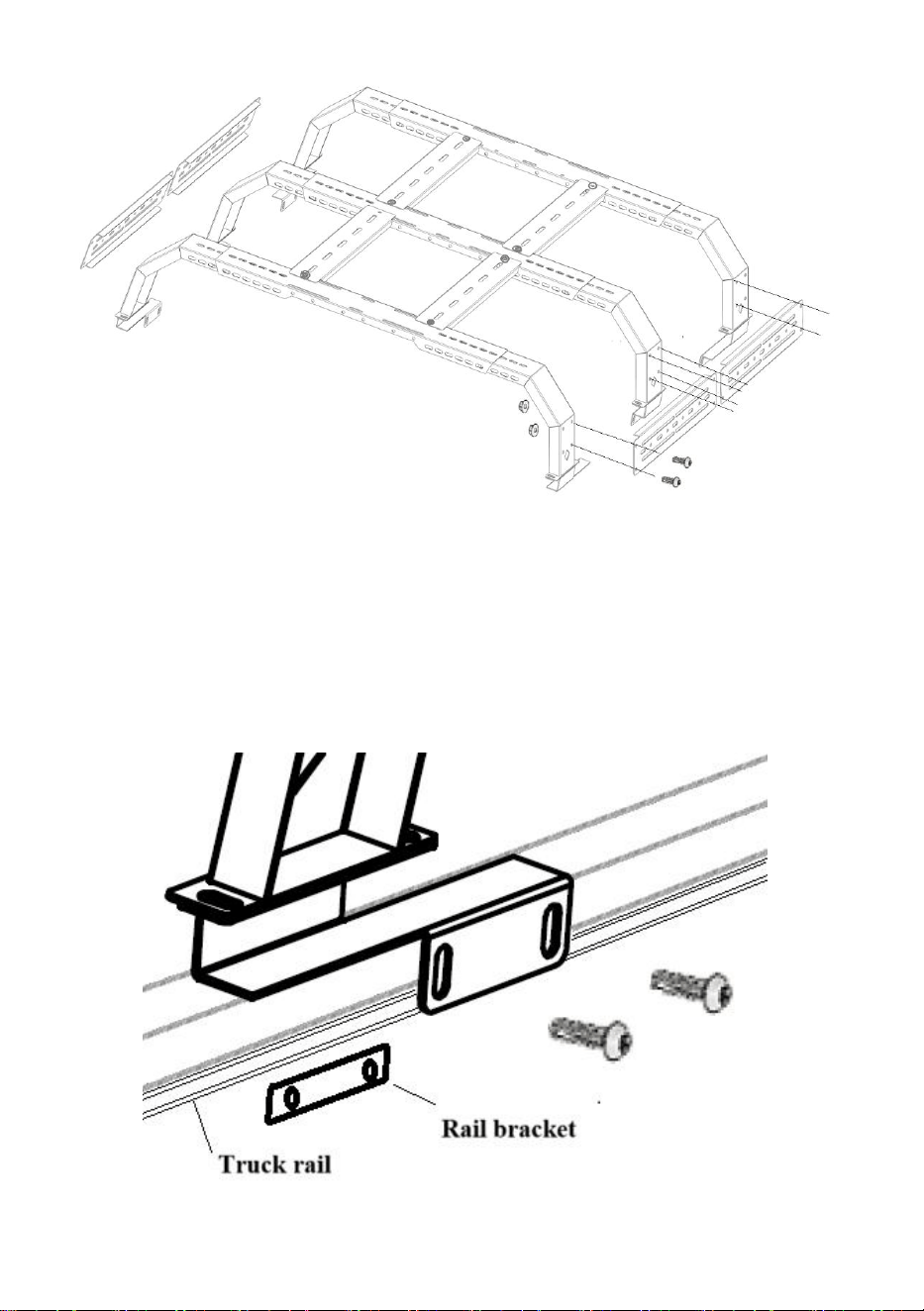

Step 4 Assembly the side plate by 16 pcs bolts and nuts on both side，
as below. Lift the truck rack assembly on the truck bed(need help),
adjust it and tighten all the bolts and nut. Please make sure not
overtighten.
- 6 -
Step 5 Assembly the truck bed rack on the truck bed. Do tighten all the
bolts Three situations.
1 Compatible with truck rail, non-drilling structure.
Slide the rail bracket into the truck bed rail, and fix the leg and the rail
bracket together by 2 pcs M10*25 bolts, as below, and repeat.
- 7 -

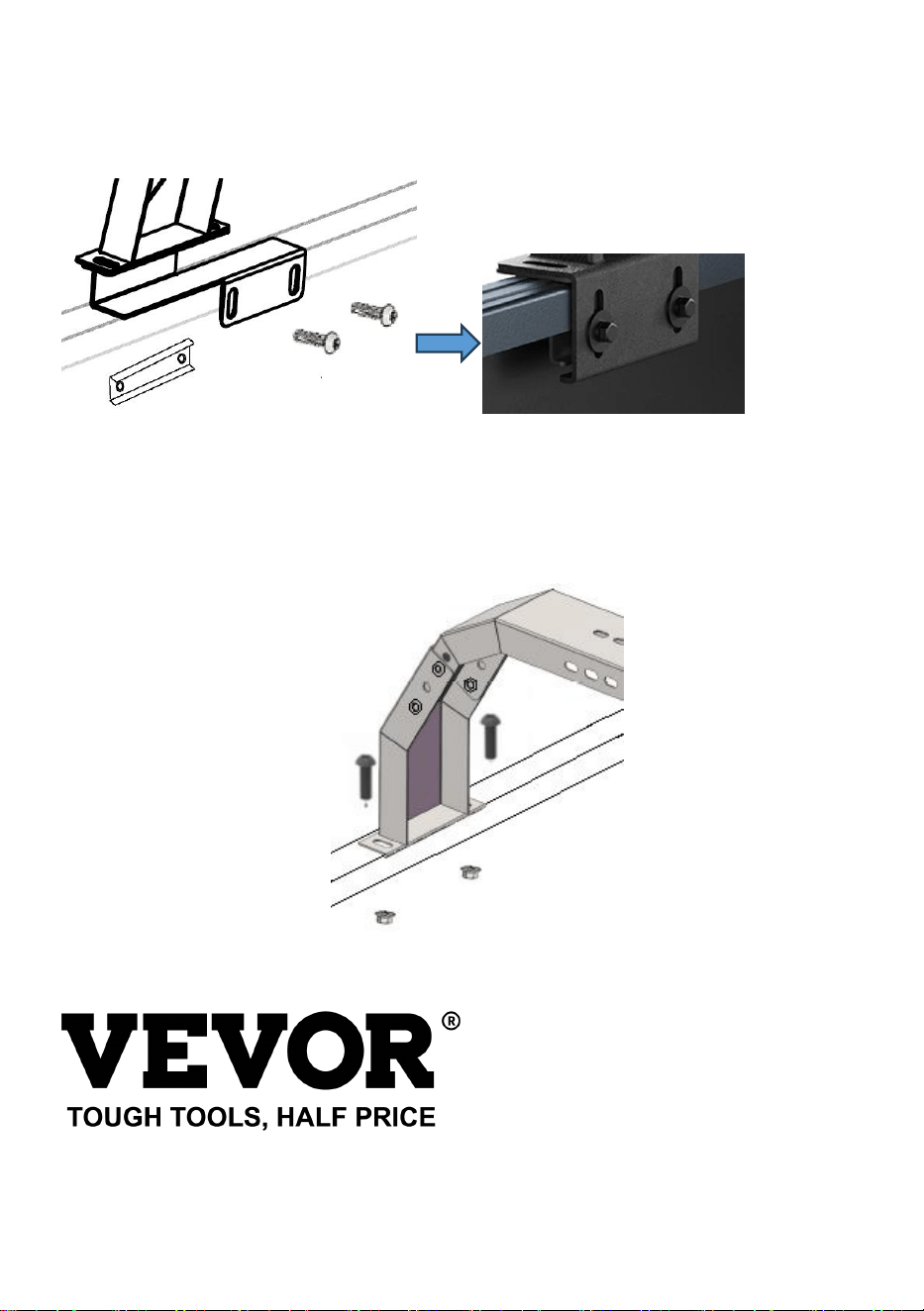

2 Compatible with truck bed, non-drilling structure.
Slide the rail bracket into the truck bed rail, and fix the leg and the rail
bracket together by 2 pcs M10*25 bolts, as below, and repeat.
3 Drill holes if need, suitable for most of truck.
Mark and drill holes on the truck bed.
Align holes and fix the truck bed rack on the the truck bed by 2 pcs M10*35
bolts, as below, and repeat the other legs.
