Brushless DC motor

Model: JZ48V1800W

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: JZ48V1800W

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Brushless DC motor

- 2 -

Safety precautions

1.1Safety advisory warning

Please read carefully before operation.

Be sure to read all safety warnings and all instructions before operating the motor.

Failure to comply with warnings and instructions may result in electric shock, fire or

serious injury.

If you encounter problems, please communicate with customer service in time to

solve, your satisfaction is our service purpose.

1.2 Warning sign for safe operation of motor

1.3 Risk factor

1) Mechanical damage

2) Get an electric shock

3) Extrusion collision

4) Object impact

5) Other injuries

1.4 Operational considerations and triggers for motor non-work

accidents

1) Check whether all accessories are connected tightly and not loose, check

whether the pins in each plug-in are bent, and visually check whether each

interface is consistent with the instructions in the wiring manual and whether the

connection is correct. To avoid writing errors and burning the controller.

- 3 -

2) It is recommended to use lead-acid batteries. Lithium batteries can also work

(note that the battery voltage and battery power match the kit power). The

recommended battery capacity is 12AH-20AH. The battery voltage needs to be

consistent with the motor kit voltage, allowing an over voltage range of +10%. The

positive and negative terminals of the power supply must be connected correctly

(the positive terminal is connected to the thick line of the controller in red, and the

negative terminal is connected to the thick line of the controller in black). Charging

the battery and controller creates small arcing and sparks, which is normal for

charging.

3) The electric door lock (orange, red) must be connected (you can use the

electric door lock, or you can shorten the orange and red wires with wires), this

operation is the last step.

4) The accessories outside this kit, which belong to the accessories purchased by

you, may not match with the kit and need to be used after matching. Please

contact customer service in time to match the kit with each other.

1.5 Precautions and suggestions

All machine operators should be trained and certified in electrical skills.

1) Before opening the box, check whether the package is intact, broken, and

whether there is water. After removing the cover, carefully remove dust from the

motor.

2) Install in a dry, dust less place;

3) Install in a well-ventilated place;

4) It is installed in a wide and smooth place for easy daily operation and

maintenance.

Thank you for your reading, if you still have operational problems, please contact

customer service in time, before contacting customer service, please provide clear

photos taken by the motor and controller nameplate, provide clear photos and

clear videos of the accessory wiring connected to each plug-in of the controller,

you need to clearly see the color of each wire and the color of the accessory line.

In order to provide you with a more convenient and faster solution.

- 4 -

TECHNICAL INFO

PERFORMANCE PARAMETERS OF JZ48V1800W

MOTOR

Parameter

Numerical value

Rated voltage/V (DC)

Maximum wattage/W

1800

Rated speed/rpm

4500

Rated torque/N.m

Rated current/A

No-load speed/rpm

5600±10%

Motor efficiency

≥85%

Sprocket number

T8F-9T and T8F-11T

Screw thread

M8 Left-hand tighten thread *1.25*12mm

(There is thread glue at the thread, and the disassembly

needs to be heated at 80℃ for 1-2 minutes

Recommended

reduction gear ratio

9-tooth/11-tooth:64-tooth

Load weight/kg

≤150

Dimension/mm

134*∅107*112

Weight/kg

4±5%

Scope of application

Small electric vehicles, electric bicycles, electric karts,

electric scooters...

- 5 -

PERFORMANCE PARAMETERS OF ZWK4833

CONTROLLER

Parameter

Numerical value

Rated voltage/V (DC)

Maximum wattage/W

1800

Rated current/A

Brake

Low level brake

Under voltage/V

Operating temperature/℃

-25~60

Controller enclosure size/mm

212*87*49(error±2mm)

Controller mounting hole/mm

199*44*∅6(error±2mm)

Weight/kg

0.63

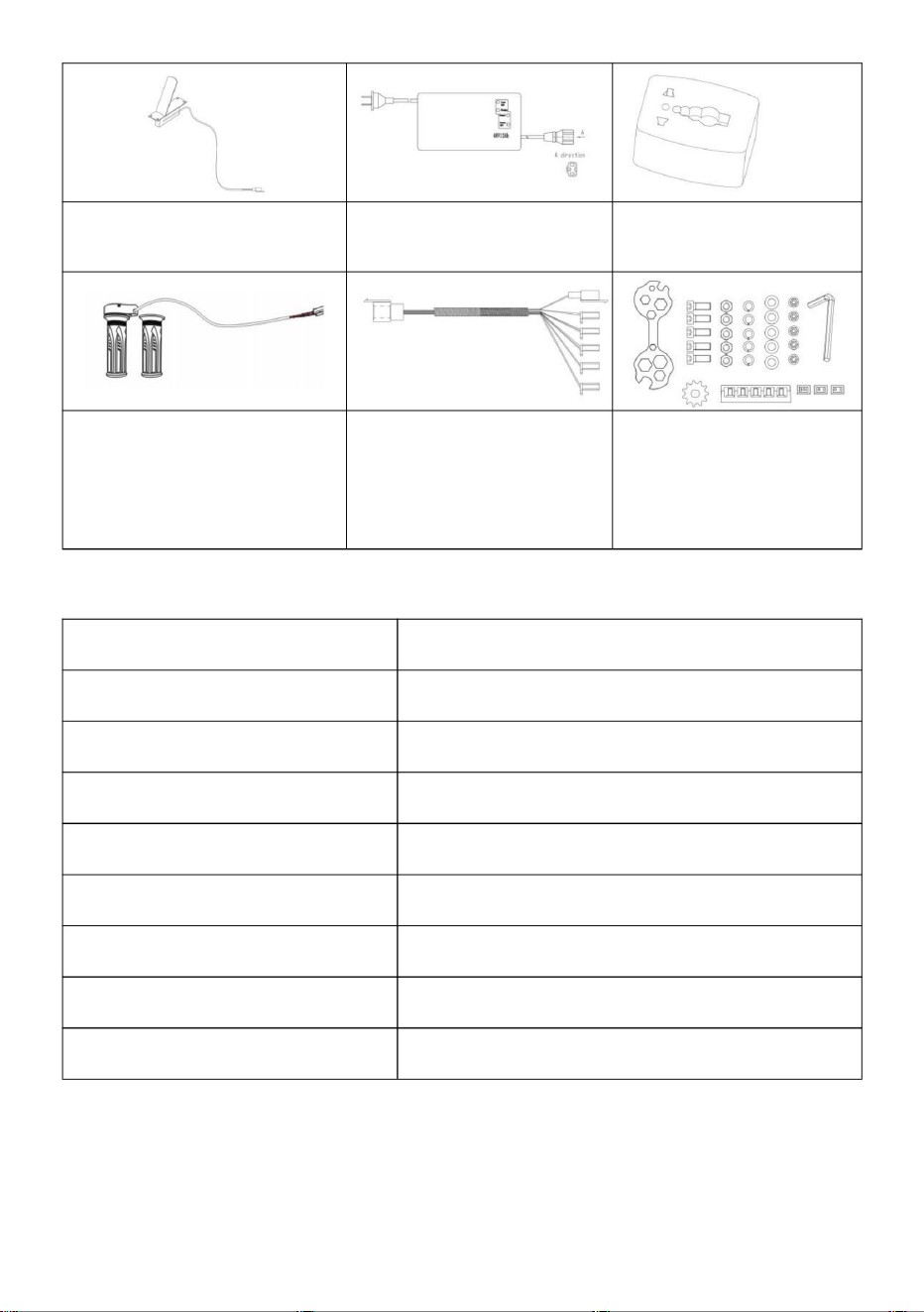

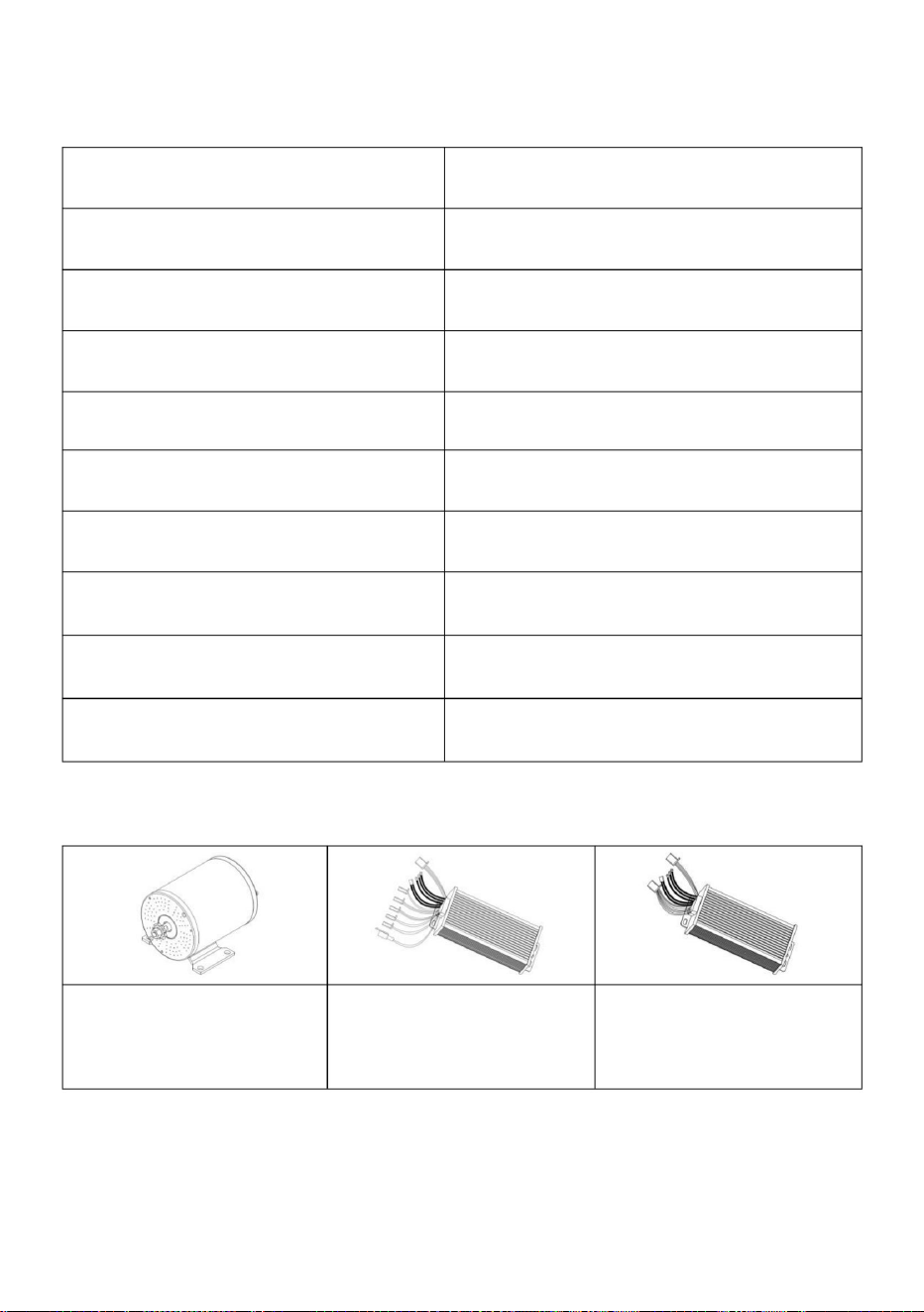

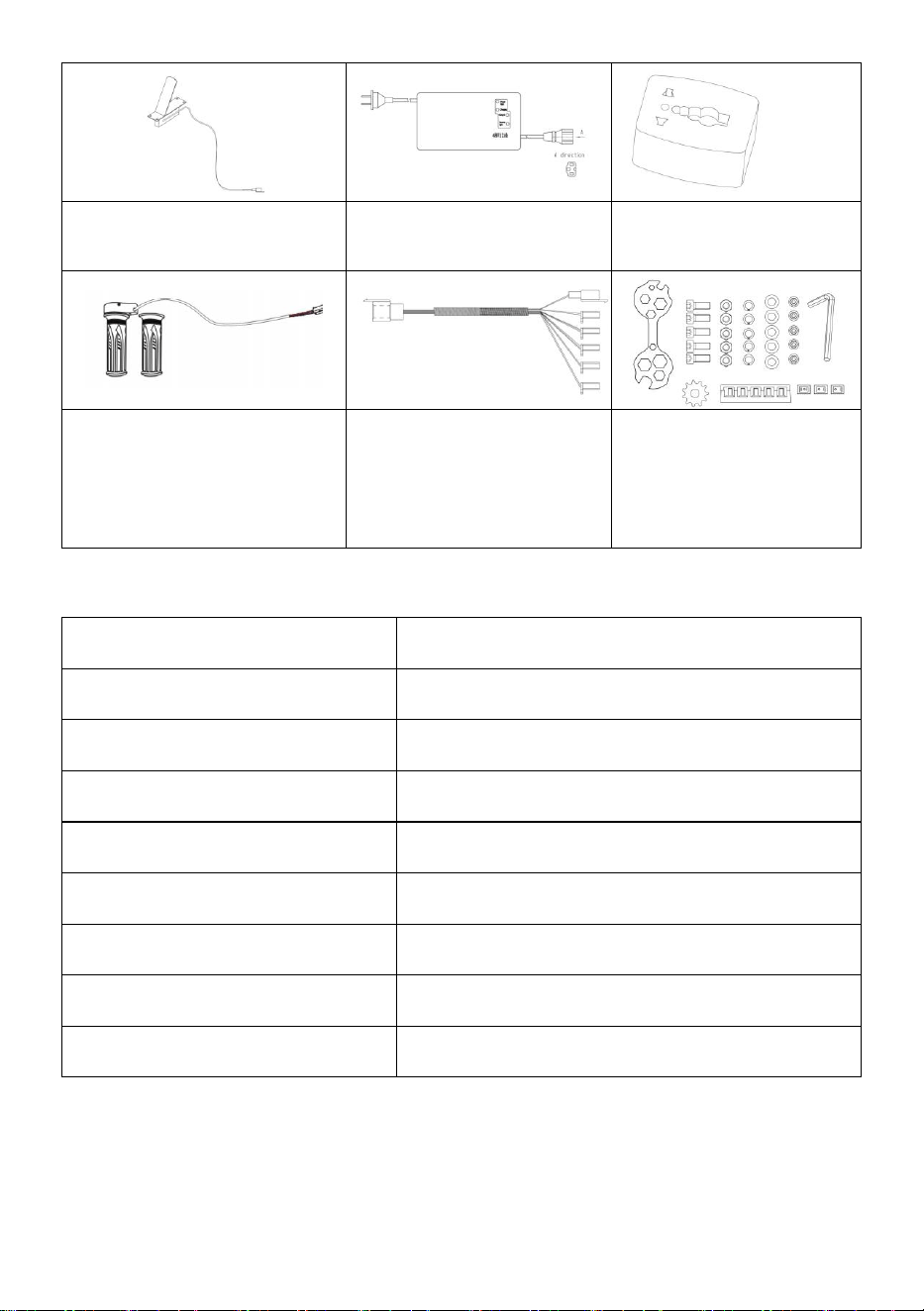

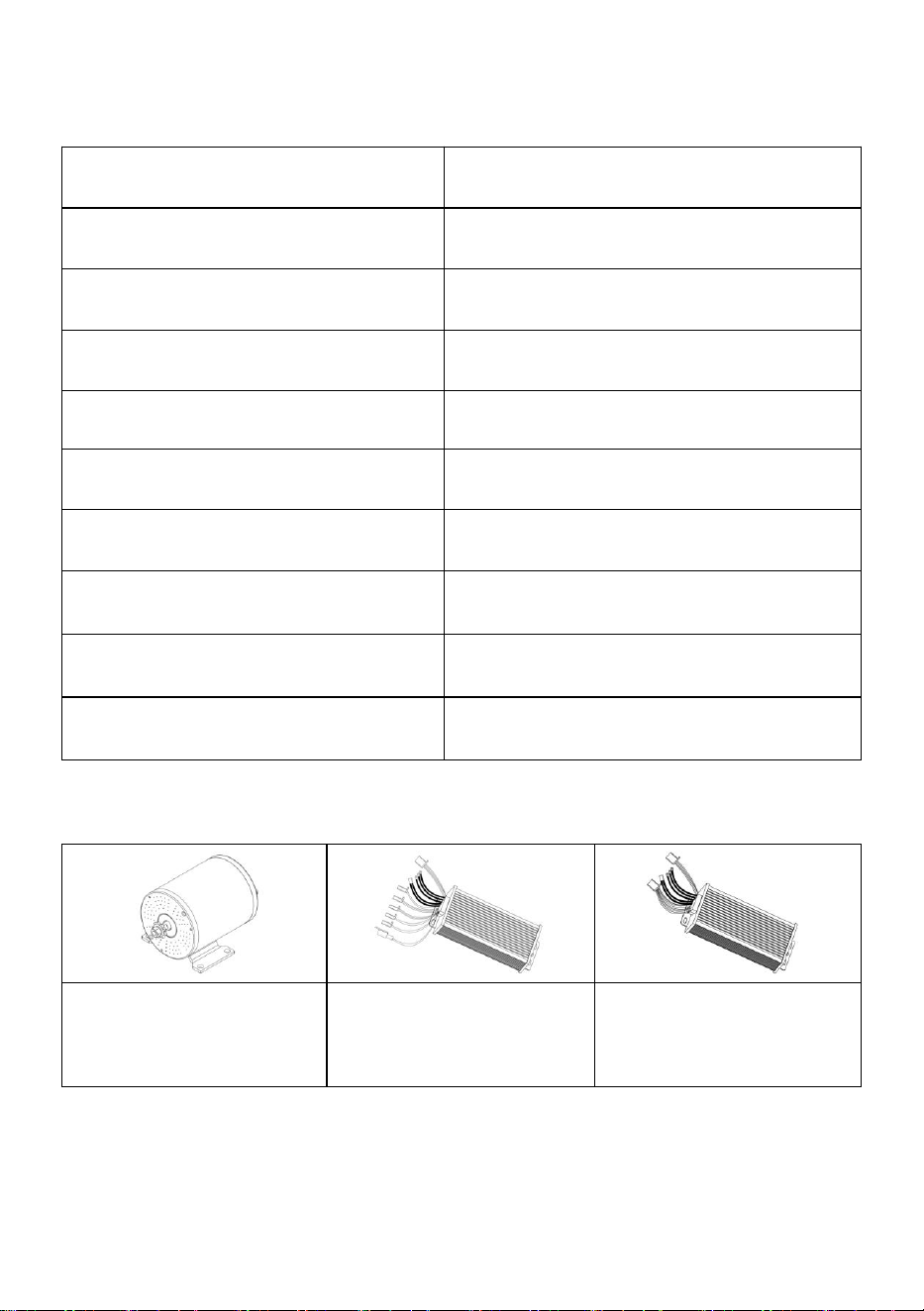

CONFIGURATION LIST

① Brushless DC motor

(with footing) X1 PCS

② ZWK4833 SHSS01

Controller

X1 PCS

③ ZWK4833 SHSS04

Controller

X1 PCS

- 6 -

④ Electronic throttle pedal

X1 PCS

⑤ Lead-acid charger

X1 PCS

⑥ Handlebar

X1 SET

⑦ Multi-functional British

standard European

standard adapter plug

X1 SET

⑧ Extended high

temperature line

X1 SET

⑨ Hardware kit

X1 SET

Table 1 Product configuration table

Product number

Product configuration

ZLWSDJTJ18007TVWHV9

①②⑥⑨

ZLWSDJTJ18009JWVIV9

①③④⑧⑨

ZLWSDJTJ1800ZH5ULV2

①②⑤⑦⑨

ZLWSDJTJ1800ZH5ULV3

①②⑤⑦⑨

ZLWSDJTJ1800ZH5ULV5

①②⑤⑦⑨

ZLWSDJTJ180083C2DV2

①②④⑤⑦⑨

ZLWSDJTJ180083C2DV3

①②④⑤⑦⑨

ZLWSDJTJ180083C2DV5

①②④⑤⑦⑨

The specific accessories are subject to the purchased products.

If the accessories are not in the list, you need to purchase them by

yourself.

- 7 -

Overall dimensions and mounting dimensions

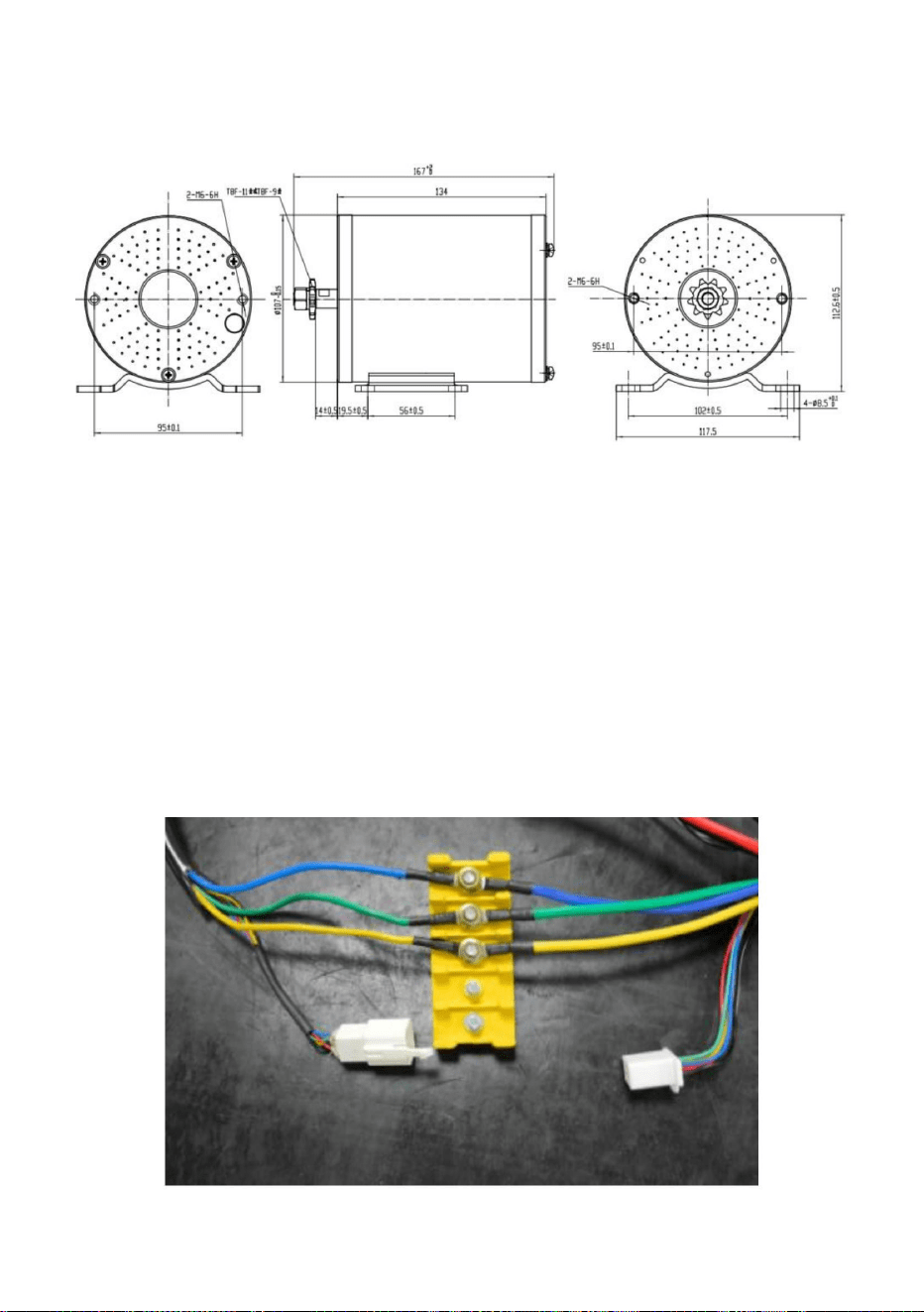

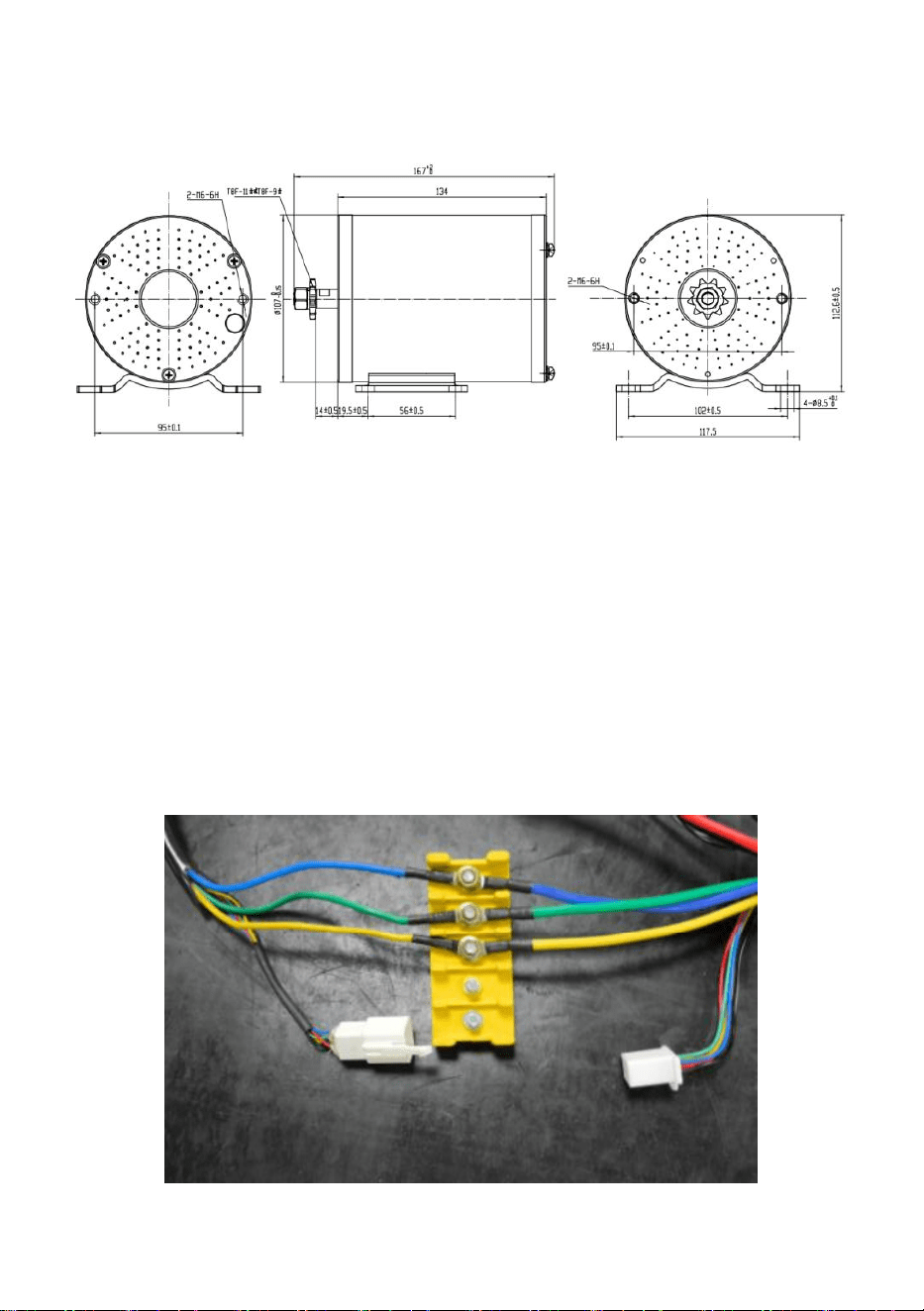

The dimensions and mounting dimensions of the motor are shown in Figure 1.

Figure 1 Motor dimensions and mounting dimensions

Install

1. Motor

The A-phase line of the motor lead out main line is blue, the B-phase line is green,

and the C-phase line is yellow; The positive pole of the power supply in the signal

line of the position sensor (Hall) is red, and the negative pole is black; The

A-phase sensor signal line is blue, the B-phase sensor signal line is green, and the

C-phase sensor signal line is yellow. The colors on both sides of the motor line are

the same, and the motor wiring is shown in Figure 2.

Figure 2 Motor wiring

- 8 -

2. Controller

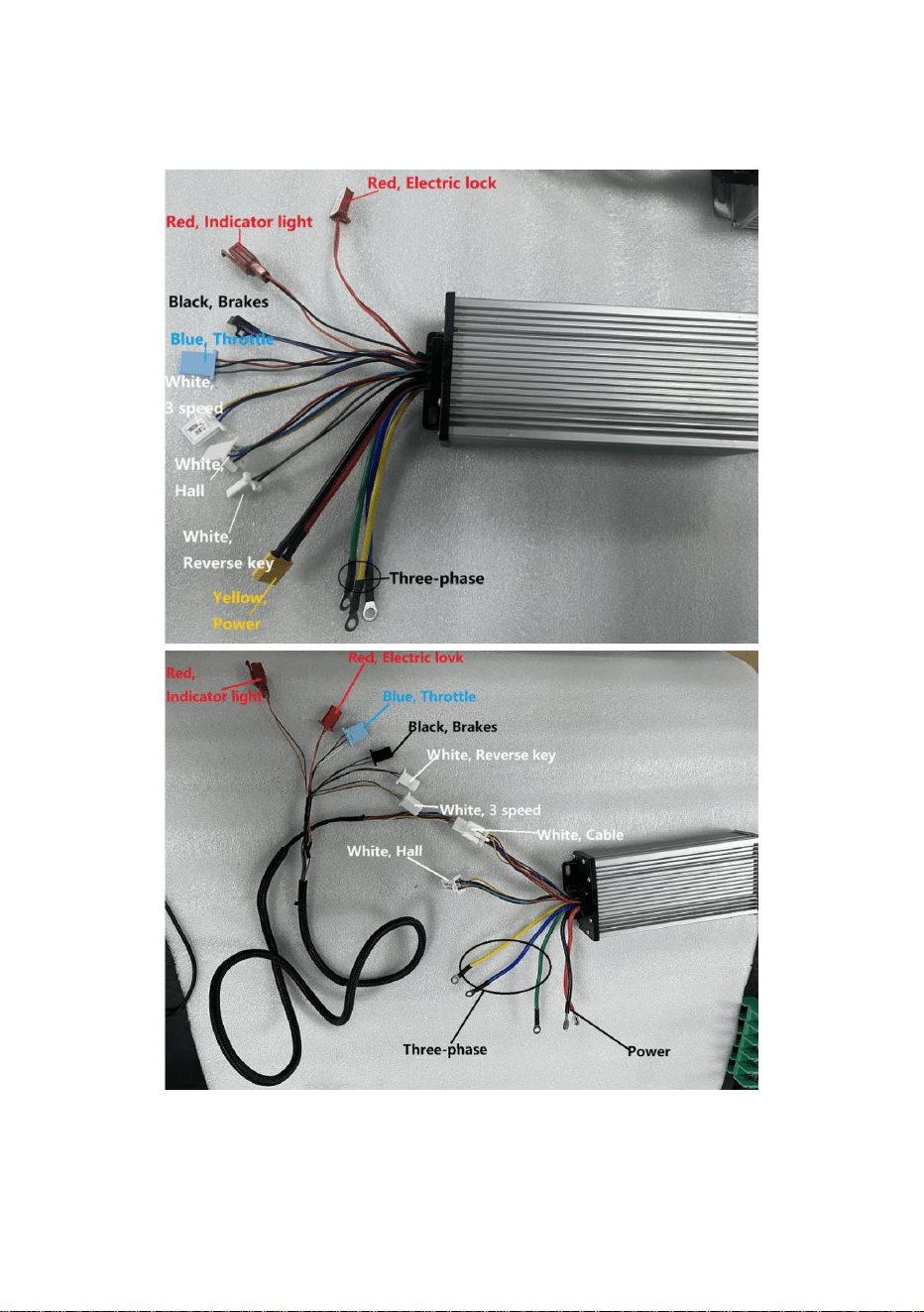

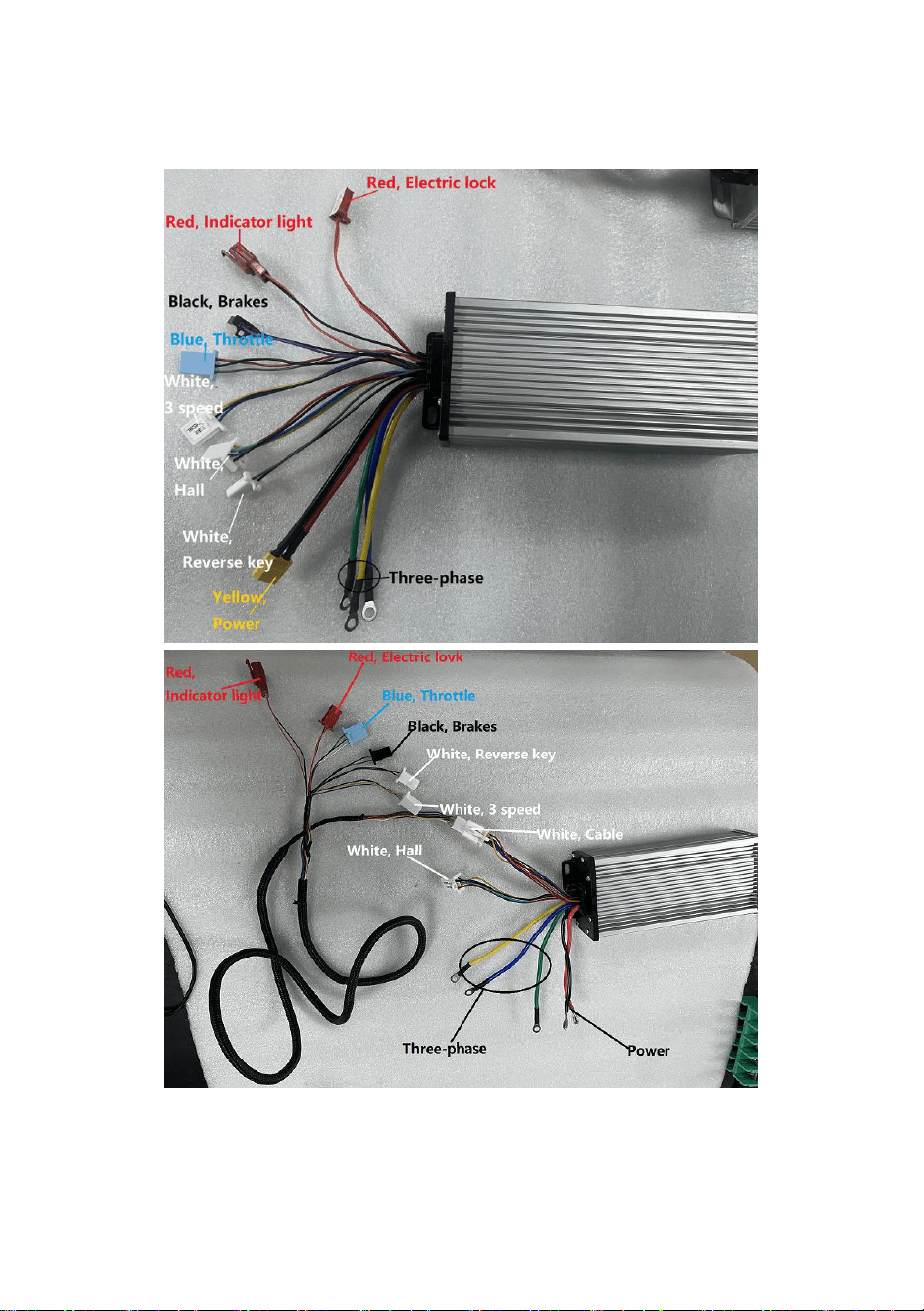

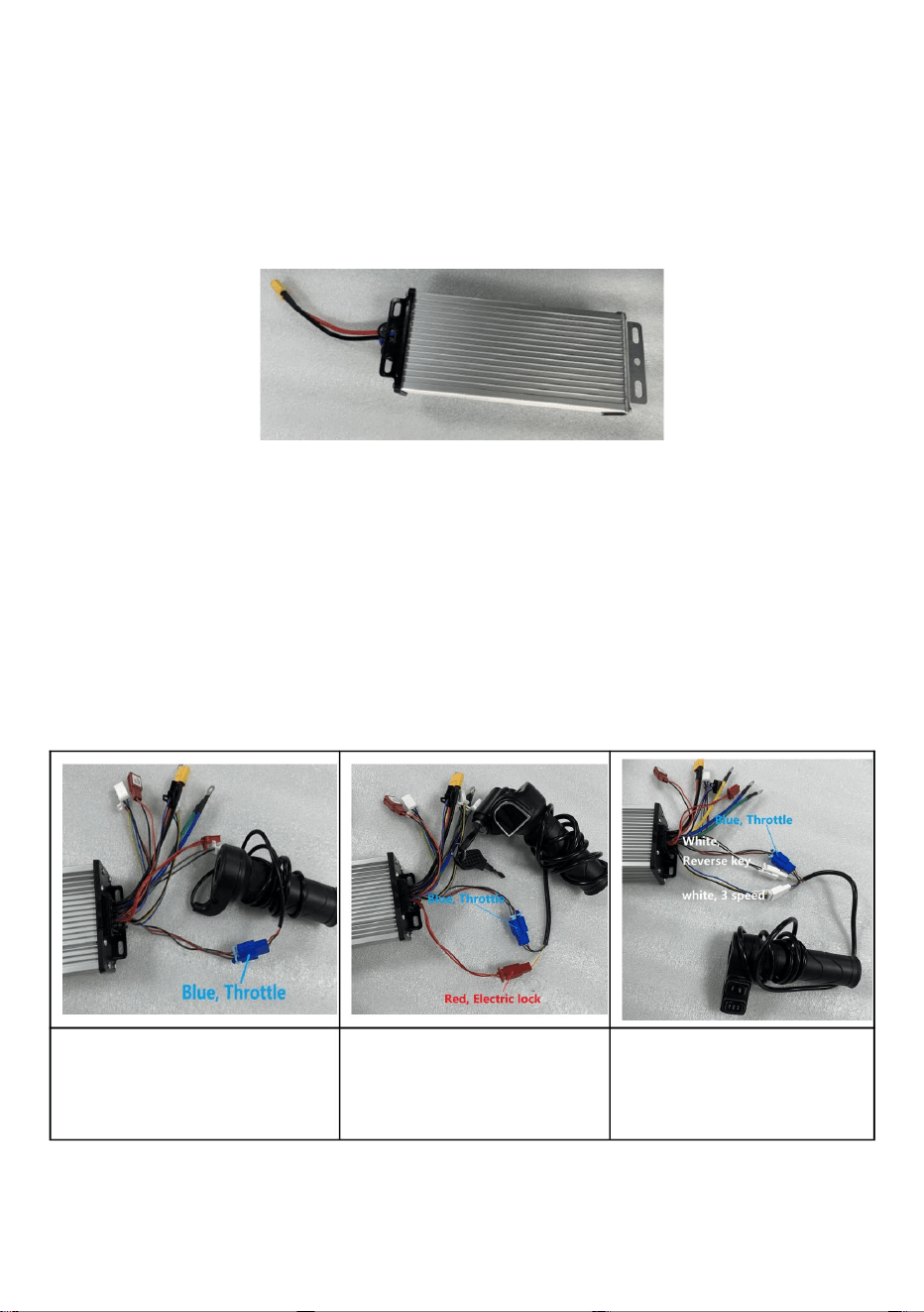

There are two types of controllers. The functions of each plug-in are shown in

Figure 3 below.

Figure 3 Controller

- 9 -

Controller voltage: DC48-54V

1. Red 48V+

2. Black 48V-

The positive and negative values cannot be connected incorrectly, otherwise the

controller will burn out. There will be a slight spark when connected, which is a

normal start up phenomenon.

Figure 4 shows the controller cable connections.

3. Attachment

3.1Handle

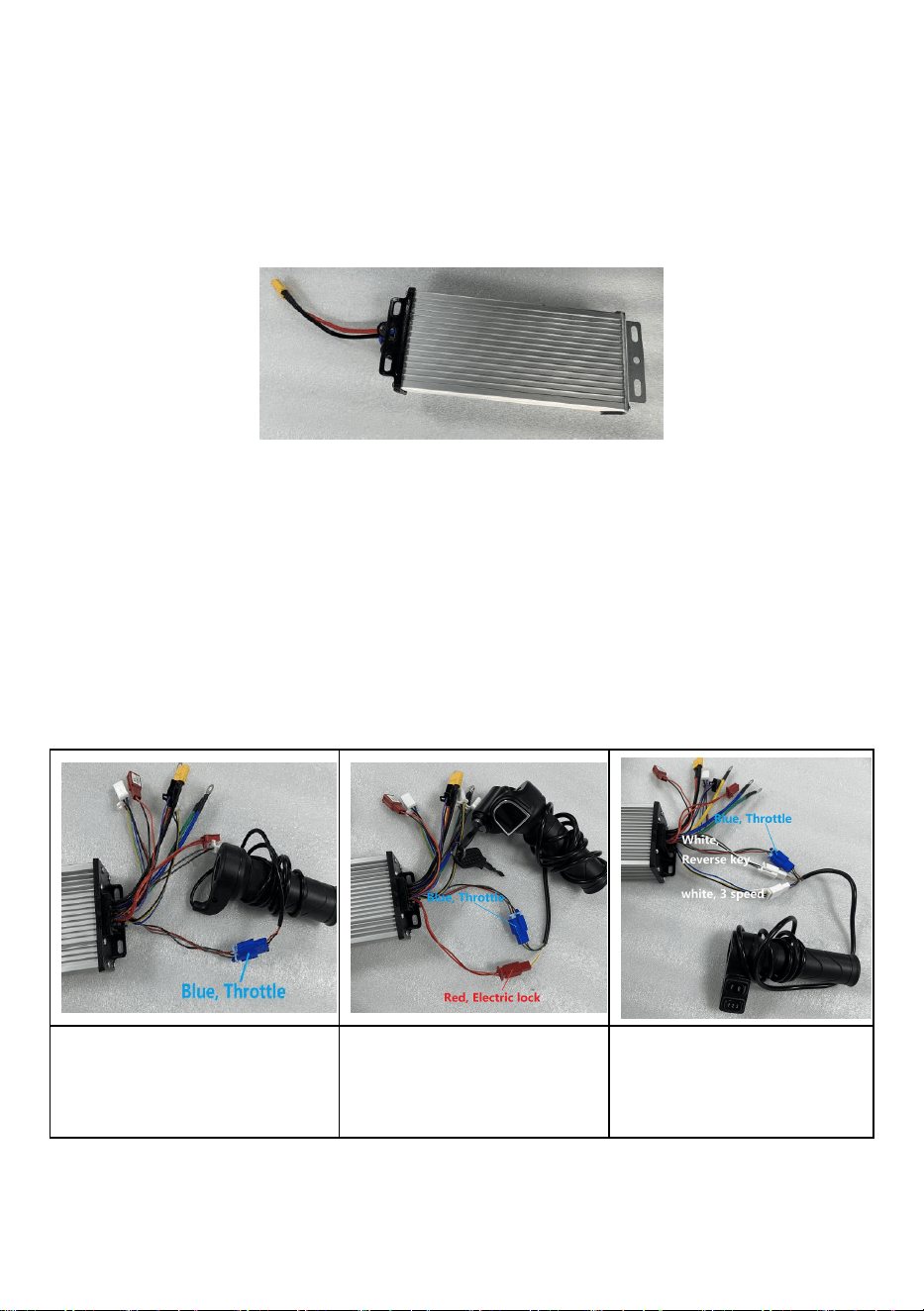

Turn the handle line (turn the throttle).

1. Red: +4.3V

2. Black: Ground wire

3. Gray: Signal line

The handle wiring is shown in Figure 5.

Handle function

Electric quantity display

+ electric door lock

handle

With three speed +

reverse forward handle

- 10 -

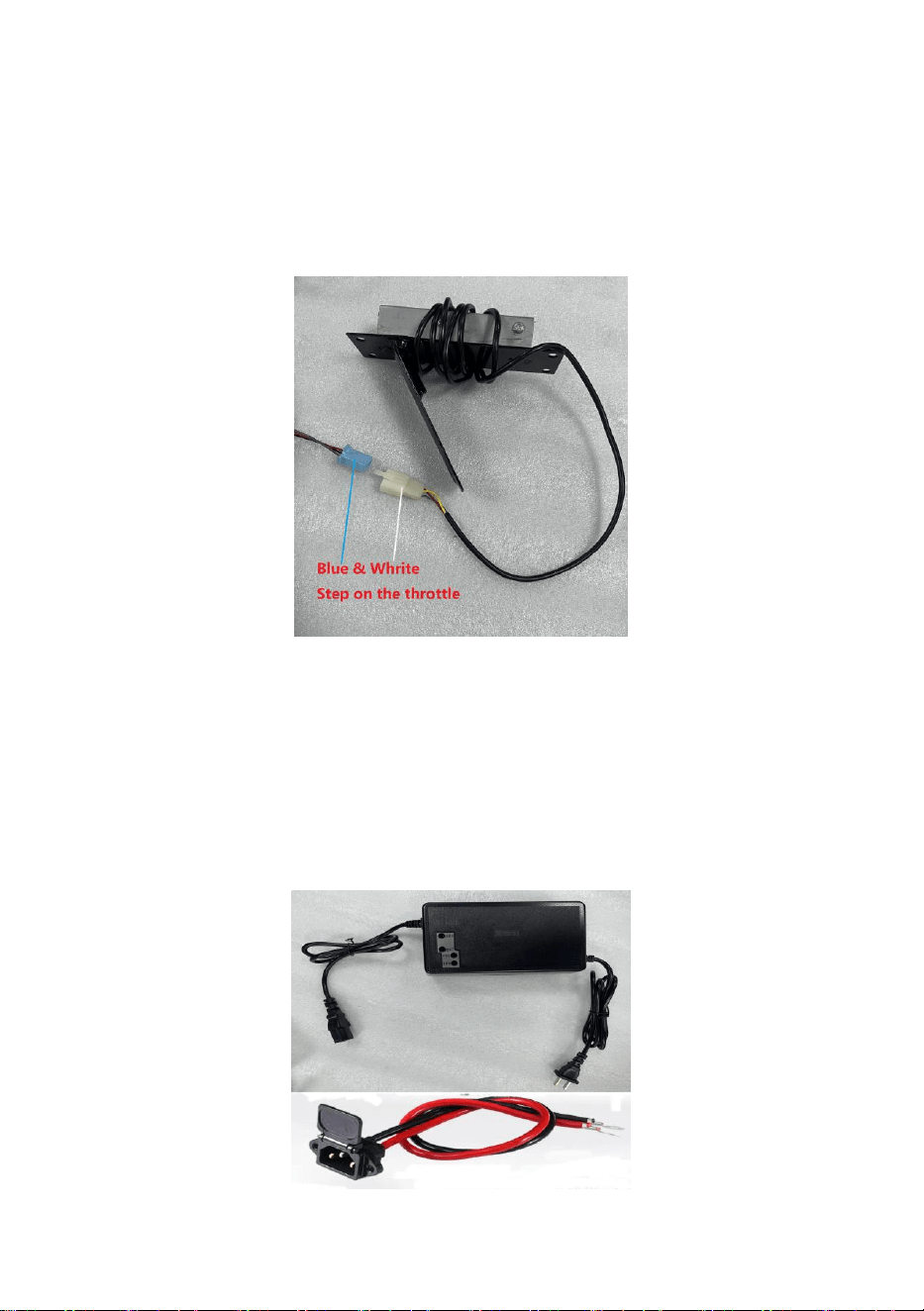

3.2 Pedal/accelerator

Pedal/accelerator wire (twist throttle)

1. Red: +4.3V

2. Black: Ground wire

3. Gray: Signal line

The pedal/accelerator wiring is shown in Figure 6.

Figure 6 The pedal/accelerator wiring

3.3 Charger

Charging port: (Charge input voltageAC220)

Red: InputDC48V Black:Input-

The positive and negative electrodes must be connected correctly. Figure 7 Wiring

of the charger

The charger connection is shown in Figure 7.

- 11 -

3.4 High-temperature wire

Controller integrated plug-in and cable connection. Figure 8 shows the

high-temperature cable connection.

Figure 8 Wiring high-temperature cables

4. Other accessories installation (purchase by oneself)

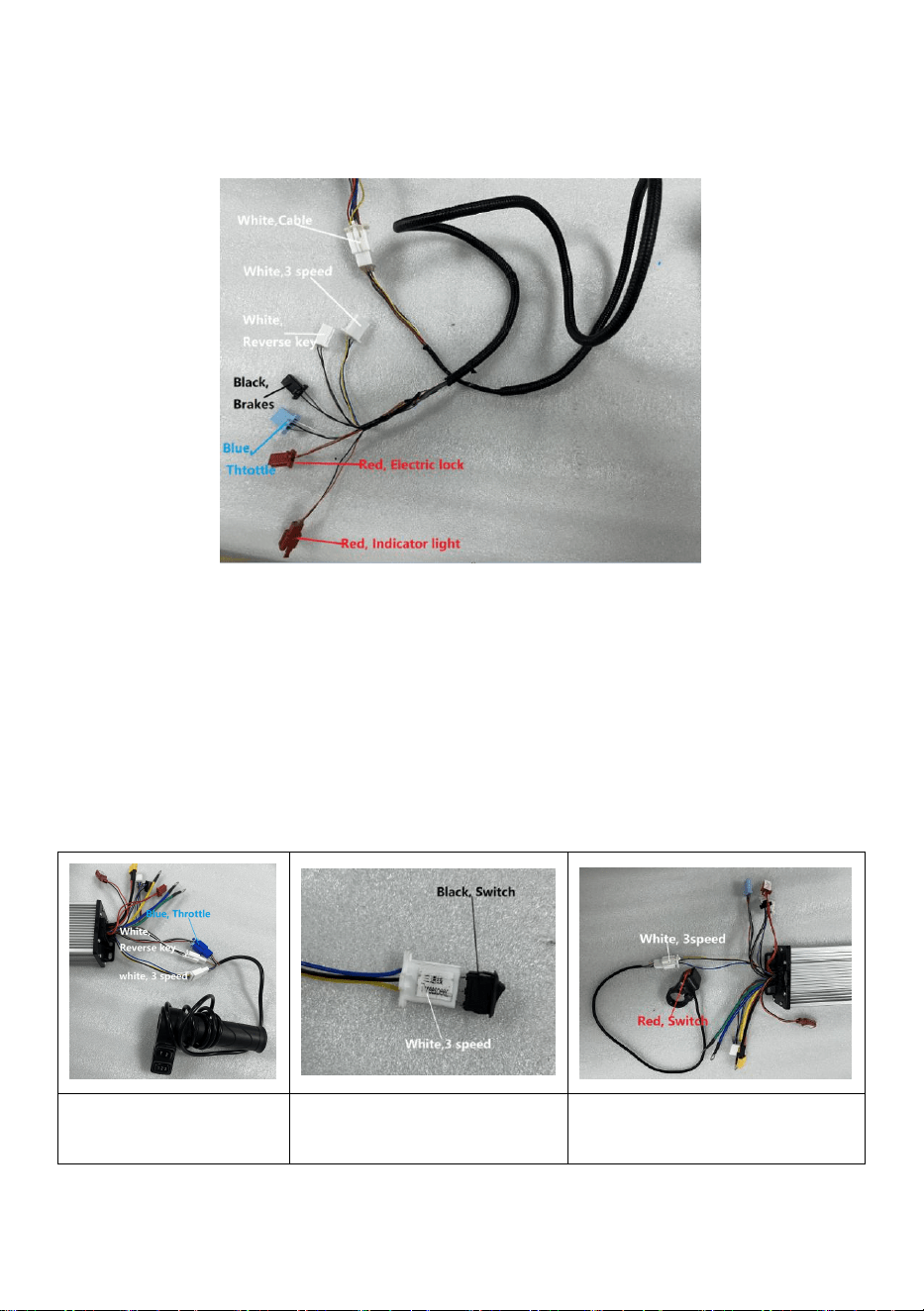

4.1. Three-speed switch

Three speed switch: default speed 2, short circuit of blue and black lines is 3

speed, short circuit of yellow and black lines is 1 speed).

There are several ways to connect the three speed switch, as shown in Figure 9.

Fig.9 3 Speed wiring

1. Comes with 3 speed

function

2. 3 foot switch controls 3

speed

3. 3 speed switch controls

- 12 -

4.2 Reverse

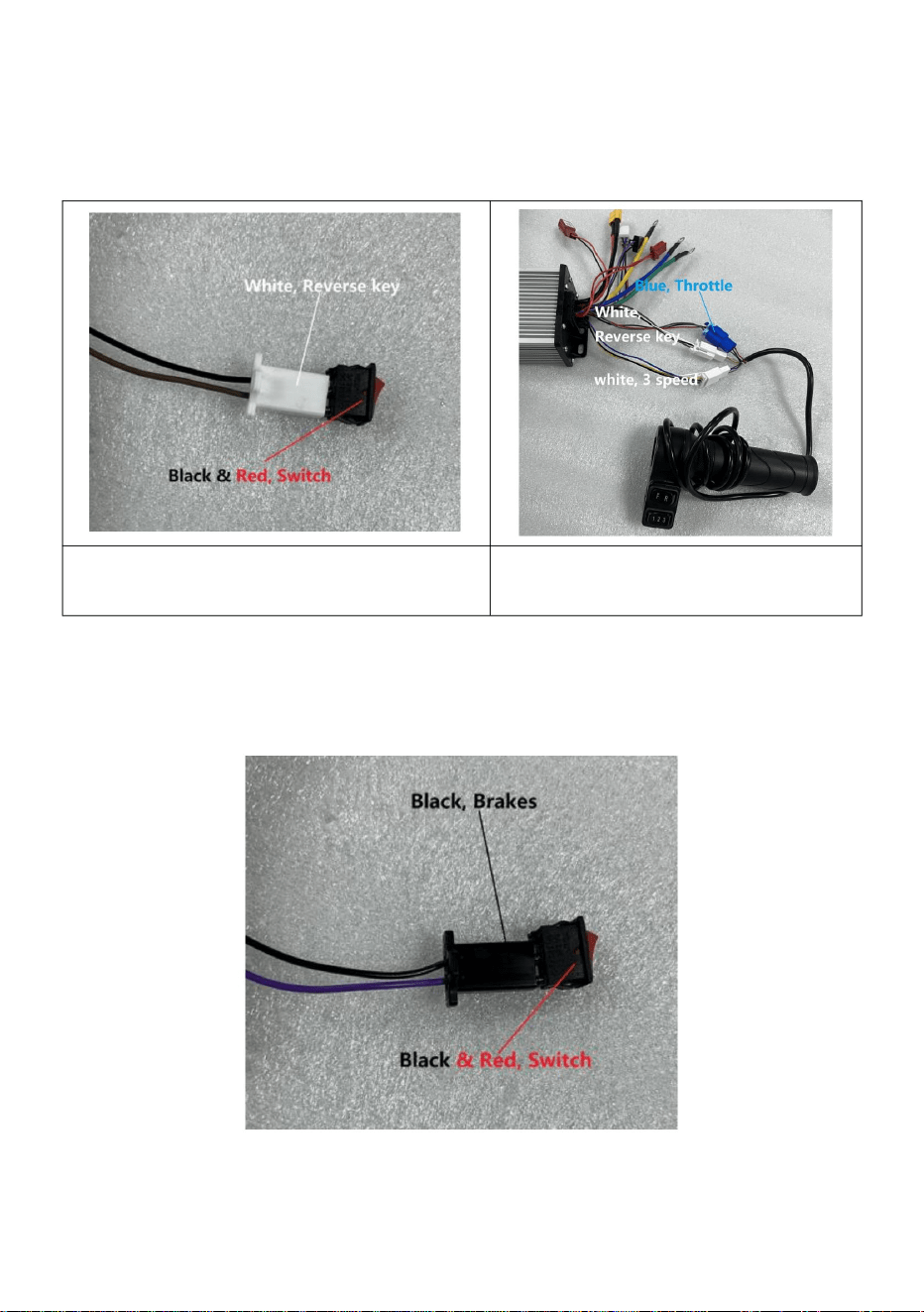

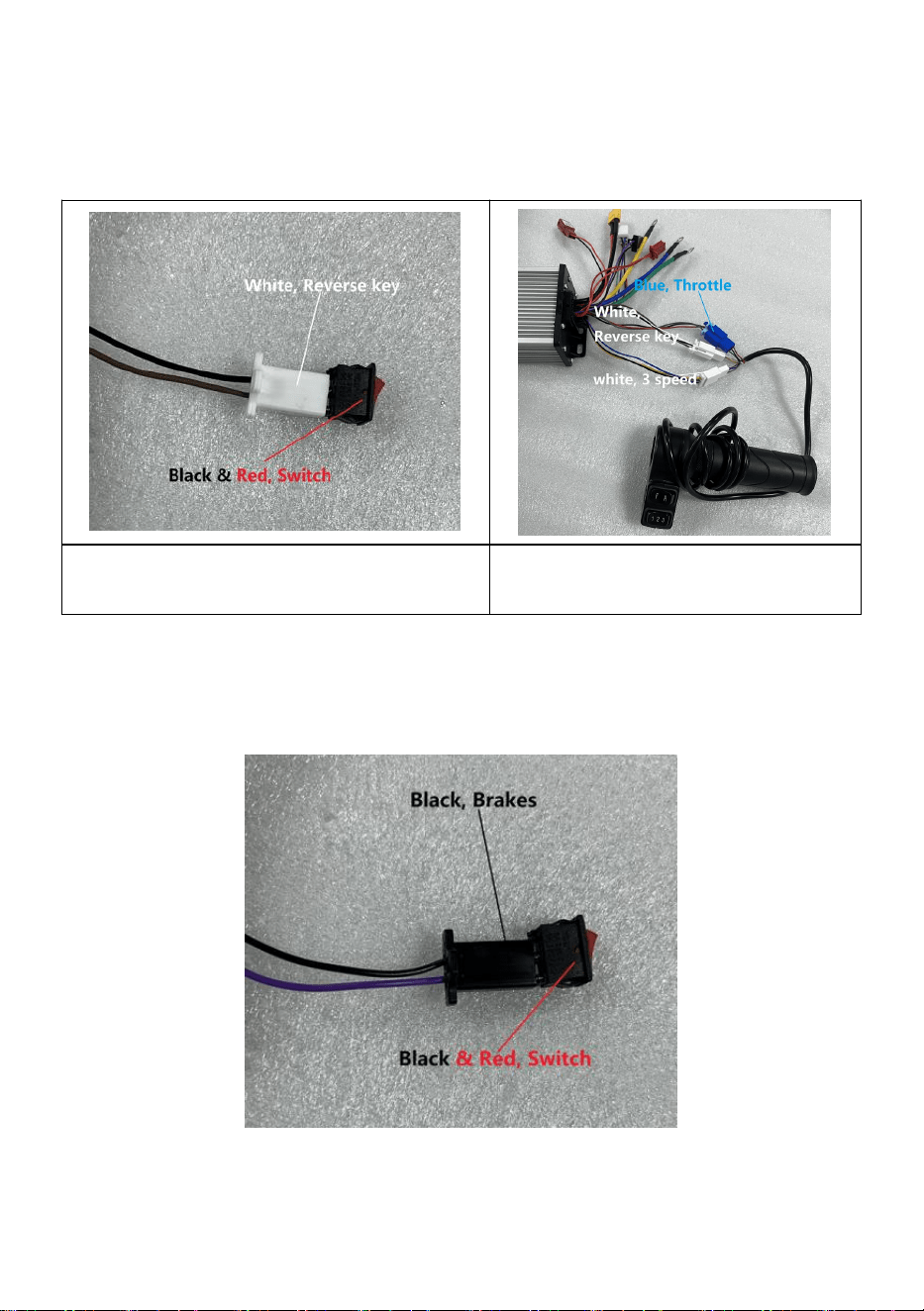

Reverse: Switch brown and black, reverse speed is 100%. There are the following

types of reverse cables. Figure 10 shows the reverse cables.

Figure 10 Reverse cable connection

1. Two-pin switch controls forward and

backward

2. Handle with reverse function

4.3 Brake

Brake: Connect the brake to realize the brake power off function.

Brake wiring is shown in Figure 11.

Figure 11 Brake wiring

Black、Red，switch

- 13 -

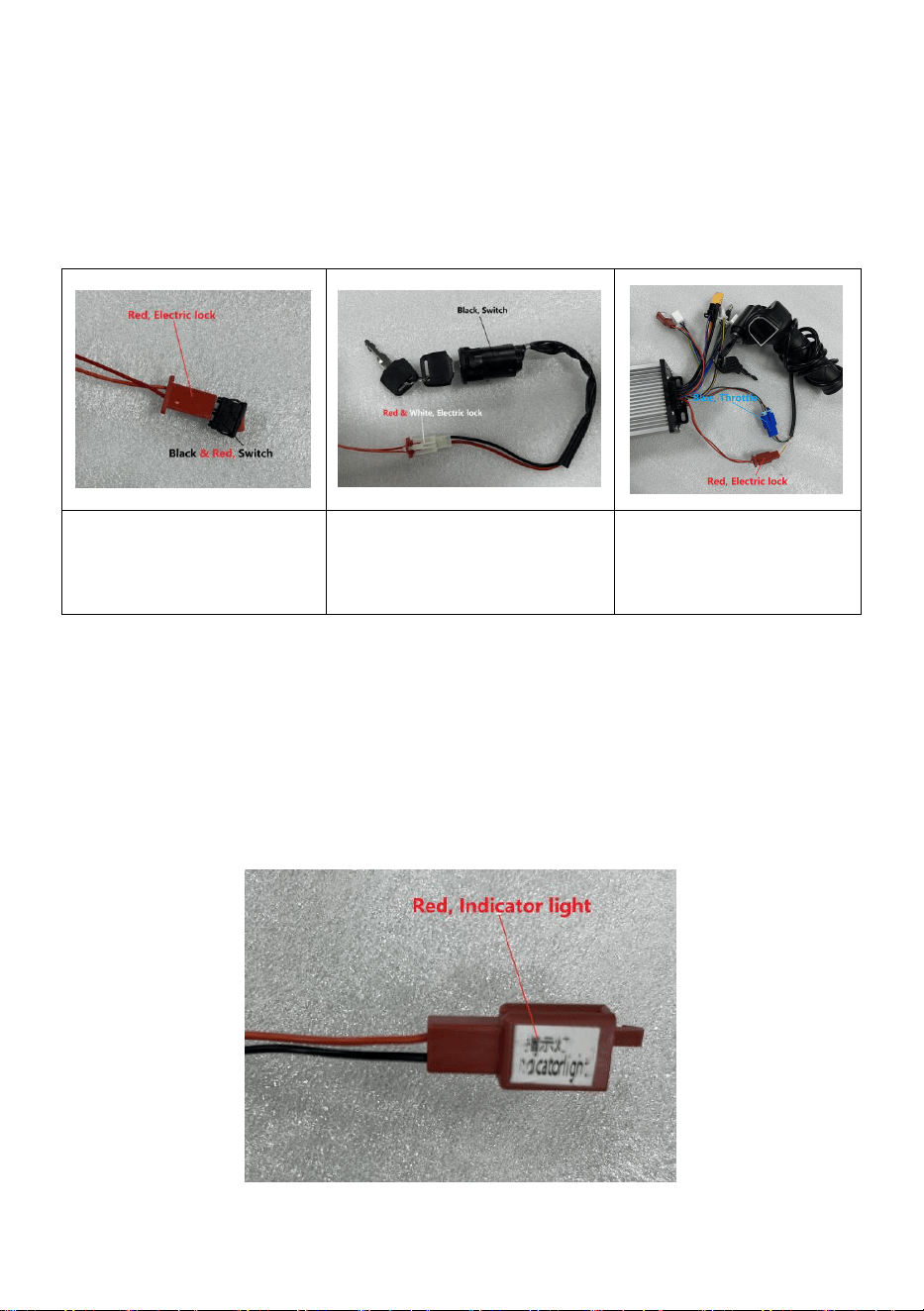

4.4 Electric door lock

Electric door lock: 1. Red: p+ Orange: VCC

The electric door lock must be kept normally open, or the red and orange lines

must be connected by a short circuit.

Electric door lock wiring has the following types, electric door lock wiring is shown

in Figure 12.

1. two-pin switch

controls the electric door

lock

2. Electric door lock white

plug-in and red plug-in

connection

3. With electric door

lock handle

Figure 12 Wiring of electric door lock

4.5 Indicator lights

Indicator light: Connected to the battery level display, it can be used as a DC48V

voltage output for DC48V to emit light. The positive and negative terminals cannot

be reversed. Orange is 48V+and black is 48V -. The wiring of the indicator light is

shown in Figure 13.

Figure 13 Wiring of indicator lights

- 14 -

COMMON PROBLEMS AND REMEDIES

Phenomenon:

The electronic lock must be opened, When the electronic lock is opened, the

throttle is turned and the motor does not work

Reason:

Battery The battery is too low and does not reach the required operating voltage

Solution:

1. Charging ;

2. Select a battery with the corresponding operating voltage ;

3. Check whether each plug-in is connected correctly and whether the connected

terminals are connected reliably, so as to avoid failure to work normally due to

incorrect connection or poor contact.

Comply with the European security certification.

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories marked with this

symbol. Products marked as such may not be discarded with normal domestic

waste, but must be taken to acollection point for recycling electrical and electronic

devices.

FCC Information:

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

- 15 -

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party.responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, These limits are designed

to provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 16 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:JZ48V1800W

Moteuràcourantcontinusansbalais

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:JZ48V1800W

Moteuràcourantcontinusansbalais

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

1.3Facteurderisque

1.2Panneaud'avertissementpouruneutilisationsûredumoteur

1.4Considérationsopérationnellesetfacteursdéclencheursd’accidentsdelaroutenonliés

autravail

2)Recevezunedéchargeélectrique

4)Impactdel'objet

3)Collisionparextrusion

1)Vérifiezsitouslesaccessoiressontbienconnectésetnondesserrés,vérifiezsilesbrochesdechaque

connecteursontpliéesetvérifiezvisuellementsichaqueinterfaceestconformeauxinstructionsdumanuelde

câblageetsilaconnexionestcorrecte.Pouréviterleserreursd'écritureetlagravureducontrôleur.

Lenonrespectdesavertissementsetdesinstructionspeutentraînerunchocélectrique,unincendieoudesblessures

graves.

1)Dommagesmécaniques

Sivousrencontrezdesproblèmes,veuillezcommuniqueravecleserviceclientàtempspourlesrésoudre,votre

satisfactionestnotreobjectifdeservice.

Assurezvousdeliretouslesavertissementsdesécuritéettouteslesinstructionsavantd’utiliserlemoteur.

5)Autresblessures

Précautionsdesécurité1.1

Avertissementdesécurité

Veuillezlireattentivementavantl'utilisation.

2

Machine Translated by Google

1.5Précautionsetsuggestions

4)Lesaccessoiresendehorsdecekit,quiappartiennentauxaccessoiresachetéspar

charge.

1)Avantd'ouvrirlaboîte,vérifiezsil'emballageestintact,casséet

2)Ilestrecommandéd'utiliserdesbatteriesauplombacide.Lesbatteriesaulithiumpeuventégalementfonctionner

3)Laserrureélectriquedelaporte(orange,rouge)doitêtreconnectée(vouspouvezutiliserle

s'ilyadel'eau.Aprèsavoirretirélecouvercle,retirezsoigneusementlapoussièredela

3)Installerdansunendroitbienaéré;

(notezquelatensionetlapuissancedelabatteriecorrespondentàlapuissancedukit).

serruredeporteélectrique,ouvouspouvezraccourcirlesfilsorangeetrougeavecdesfils),ceci

labornenégativeestconnectéeàlaligneépaisseducontrôleurennoir).Chargement

moteur.

Mercipourvotrelecture,sivousrencontrezencoredesproblèmesdefonctionnement,veuilleznouscontacter

labatterieetlecontrôleurcréentdepetitsarcsetdesétincelles,cequiestnormal

Touslesopérateursdemachinesdoiventêtreformésetcertifiésenmatièredecompétencesélectriques.

serviceclientàtemps,avantdecontacterleserviceclient,veuillezfournirdesinformationsclaires

lesphotosprisesparlaplaquesignalétiquedumoteuretducontrôleurfournissentdesphotosclaireset

desvidéosclairesducâblagedesaccessoiresconnectésàchaquepriseducontrôleur,vousdevezvoir

clairementlacouleurdechaquefiletlacouleurdelaligned'accessoires.

lesbornespositivesetnégativesdel'alimentationdoiventêtrecorrectementconnectées

vous,peutnepascorrespondreaukitetdoitêtreutiliséaprèslacorrespondance.S'ilvousplaît

4)Ilestinstallédansunendroitlargeetlissepouruneutilisationquotidiennefacileet

(labornepositiveestconnectéeàlaligneépaisseducontrôleurenrouge,etla

contactezleserviceclientàtempspourfairecorrespondreleskitslesunsaveclesautres.

entretien.

Afindevousfournirunesolutionpluspratiqueetplusrapide.

Lacapacitédebatterierecommandéeestde12Ahà20Ah.Latensiondelabatteriedoitêtre

L'opérationestladernièreétape.

2)Installerdansunendroitsecetsanspoussière;

compatibleaveclatensiondukitmoteur,permettantuneplagedesurtensionde+10%.

3

Machine Translated by Google

Tensionnominale/V(DC)

134*107*112

(Ilyadelacolleàfilauniveaudufil,etledémontage

1800

T8F9TetT8F11T

≤150

≥85%

rapportderéduction

Courantnominal/A

Efficacitédumoteur

trottinettesélectriques...

Vitessenominale/tr/min

Vitesseàvide/tr/min

doitêtrechaufféà80pendant1à2minutes

4±5%

Puissancemaximale/W

Filetagedevis

Poids/kg

FiletagedeserrageàgaucheM8*1,25*12mm

Paramètre

Dimensions/mm

Poidsdelacharge/kg

4500

Champd'application

Numérodepignon

9dents/11dents:64dents

Valeurnumérique

5600±10%

Couplenominal/Nm

Recommandé

Petitsvéhiculesélectriques,vélosélectriques,kartsélectriques,

PARAMÈTRESDEPERFORMANCEDUJZ48V1800W

INFORMATIONSTECHNIQUES

MOTEUR

4

Machine Translated by Google

Courantnominal/A

Soustension/V

212*87*49(erreur±2mm)

Troudemontageducontrôleur/mm

0,63

Contrôleur

Frein

199*44*6(erreur±2mm)

Puissancemaximale/W

25~60

ZWK4833SHSS04

1800

Tailleduboîtierducontrôleur/mm

Contrôleur

X1PCS

(avecpied)X1PCS

Tensionnominale/V(DC)

Températuredefonctionnement/

ZWK4833SHSS01

X1PCS

Paramètre

Freindebasniveau

Poids/kg

Moteuràcourantcontinusansbalais

Valeurnumérique

LISTEDECONFIGURATION

PARAMÈTRESDEPERFORMANCEDUZWK4833

CONTRÔLEUR

5

Machine Translated by Google

Tableau1Tableaudeconfigurationduproduit

Silesaccessoiresnefigurentpasdanslaliste,vousdevezlesacheter

vousmême.

Lesaccessoiresspécifiquessontsujetsauxproduitsachetés.

X1PCS

Kitdequincaillerie

Pédaled'accélérateurélectronique

ENSEMBLEX1

ZLWSDJTJ1800ZH5ULV2

ZLWSDJTJ1800ZH5ULV3

X1PCS

ENSEMBLEX1

Adaptateurdeprise

standardeuropéen

multifonctionneldenormebritannique

ZLWSDJTJ18007TVWHV9

ZLWSDJTJ1800ZH5ULV5

ZLWSDJTJ18009JWVIV9

Lignehaute

températureétendue

Guidon

Numérodeproduit

ENSEMBLEX1

Configurationduproduit

ZLWSDJTJ180083C2DV5

ENSEMBLEX1

Chargeurplombacide

ZLWSDJTJ180083C2DV2

ZLWSDJTJ180083C2DV3

6

Machine Translated by Google

1.Moteur

Figure1Dimensionsdumoteuretdimensionsdemontage

Figure2Câblagedumoteur

LalignedephaseAdelaligneprincipaledesortiedumoteurestbleue,lalignedephaseBestverte

etlalignedephaseCestjaune;lepôlepositifdel'alimentationdanslalignedesignalducapteur

deposition(Hall)estrougeetlepôlenégatifestnoir;lalignedesignalducapteurde

phaseAestbleue,lalignedesignalducapteurdephaseBestverteetlalignedesignalducapteur

dephaseCestjaune.Lescouleursdesdeuxcôtésdelalignedumoteursontlesmêmesetle

câblagedumoteurestillustréàlaFigure2.

Lesdimensionsetlesdimensionsdemontagedumoteursontindiquéesdanslafigure1.

Dimensionshorstoutetdimensionsdemontage

Installer

7

Machine Translated by Google

8

2.ContrôleurIlexiste

deuxtypesdecontrôleurs.Lesfonctionsdechaquemoduled'extensionsontprésentéesdansla

figure3cidessous.

Figure3Contrôleur

Machine Translated by Google

9

3.1Poignée

Tournezlalignedepoignée(tournezlamanettedesgaz).

1.Rouge:+4,3V

poignéemarchearrière/avant

2.Noir48V

Lafigure4montrelesconnexionsdescâblesducontrôleur.

Lesvaleurspositivesetnégativesnepeuventpasêtreconnectéesdemanièreincorrecte,sinonlecontrôleur

grillera.Unelégèreétincelleseproduiralorsdelaconnexion,cequiestunphénomènededémarragenormal.

Tensionducontrôleur:DC4854V1.Rouge

48V+

Avectroisvitesses+

Affichagedequantitéélectrique

+serruredeporteélectrique

poignée

Fonctiondelapoignée

3.Gris:LignedesignalLe

câblagedelapoignéeestillustrédanslaFigure5.

2.Noir:fildeterre

3.Attachement

Machine Translated by Google

10

3.Gris:Lignedesignal

Lecâblagedelapédale/accélérateurestillustréàlaFigure6.

Figure6Lecâblagedelapédale/accélérateur

3.3Portde

chargeduchargeur:(Tensiond'entréedechargeAC220)

Rouge:EntréeDC48VNoir:Entrée

Lesélectrodespositivesetnégativesdoiventêtrecorrectementconnectées.Figure7Câblagedu

chargeur

1.Rouge:+4,3V

2.Noir:fildeterre

Câbledepédale/accélérateur(tournerlamanettedesgaz)

3.2Pédale/accélérateur

LaconnexionduchargeurestillustréedanslaFigure7.

Machine Translated by Google

4.Installationd'autresaccessoires(àachetersoimême)

Fig.93Câblagedevitesse

1.Livréavec3vitesses

2.3commandesàpédale3

Figure8Câblagedecâbleshautetempérature

Ilexisteplusieursfaçonsdeconnecterl’interrupteuràtroisvitesses,commeillustrédanslafigure9.

4.1.Interrupteuràtroisvitesses

Interrupteuràtroisvitesses:vitessepardéfaut2,courtcircuitdeslignesbleuesetnoiresest3

vitesses,courtcircuitdeslignesjaunesetnoiresest1vitesse).

3.4Connexionparcâbleet

enfichableintégréeaucontrôleurdefilhautetempérature.Lafigure8montrela

connexionparcâblehautetempérature.

3.Commandesdecommutationà3vitesses

vitesse

fonction

11

Machine Translated by Google

12

Interrupteurnoir,rouge

enarrière

2.Poignéeavecfonctionmarchearrière

4.3Frein

Frein:connectezlefreinpourréaliserlafonctiondemisehorstensiondufrein.

Inversion:Interrupteurmarronetnoir,lavitessedemarchearrièreestde100%.Ilexistelestypesdecâbles

demarchearrièresuivants.Lafigure10montrelescâblesdemarchearrière.

1.L'interrupteuràdeuxbrochescommandelamarcheavantet

Figure10Connexioninverséeducâble

4.2Inverser

Figure11Câblagedesfreins

Lecâblagedesfreinsestillustréàlafigure11.

Machine Translated by Google

1.L'interrupteuràdeux

brochescontrôlelaporteélectrique

2.Serruredeporteélectriqueblanche

pluginetpluginrouge

poignéedeverrouillage

Serruredeporteélectrique:1.Rouge:p+

Laserruredeporteélectriquedoitêtremaintenuenormalementouverte,ouleslignesrougeetorangedoiventêtre

connectéesparuncourtcircuit.

Lecâblagedeverrouillagedeporteélectriqueprésentelestypessuivants,lecâblagedeverrouillagedeporteélectriqueest

illustréàlafigure12.

Orange:VCC

4.4Serruredeporteélectrique

connexion

Figure12Câblagedelaserrureélectriquedelaporte

3.Avecporteélectrique

verrouillage

4.5Témoinslumineux

Témoinlumineux:Connectéàl'affichageduniveaudebatterie,ilpeutêtreutilisécommesortiedetensionDC48Vpourque

DC48Vémettedelalumière.Lesbornespositivesetnégativesnepeuventpasêtreinversées.L'orangecorrespondà48V+et

lenoirà48V.LecâblagedutémoinlumineuxestillustréàlaFigure13.

Figure13Câblagedesvoyantslumineux13

Machine Translated by Google

InformationsFCC:

Solution:

1.Chargement;

2.Sélectionnezunebatterieaveclatensiondefonctionnementcorrespondante;

3.Vérifiezsichaqueficheestcorrectementconnectéeetsilesbornesconnectéessontconnectéesde

manièrefiable,afind'évitertoutdysfonctionnementdûàuneconnexionincorrecteouàunmauvais

contact.

Conformeàlacertificationdesécuritéeuropéenne.

Raison:

BatterieLabatterieesttropfaibleetn'atteintpaslatensiondefonctionnementrequise

Laserrureélectroniquedoitêtreouverte.Lorsquelaserrureélectroniqueestouverte,l'accélérateur

esttournéetlemoteurnefonctionnepas.

Phénomène:

Unioneuropéenne.Celas'appliqueauproduitetàtouslesaccessoiresmarquésdecesymbole.Les

produitsmarquéscommetelsnepeuventpasêtrejetésaveclesdéchetsménagersnormaux,mais

doiventêtreapportésàunpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.

appareils.

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisaux

deuxconditionssuivantes:1)

Ceproduitpeutprovoquerdesinterférencesnuisibles.

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencesqui

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/

UE.Lesymbolereprésentantunepoubelleàroulettesbarréeindiquequeleproduit

nécessiteunecollecteséparéedesdéchetsdansle

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

responsabledelaconformitépeuventannulerledroitdel'utilisateuràutiliserl'équipement!

ÉLIMINATIONCORRECTE

PROBLEMESCOURANTSETREMEDES

14

Machine Translated by Google

15

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,ets'ilnel'estpas

interférencenuisibleàlaréceptionradiooutélévision,quipeutêtredéterminéepar

∙Branchezleproduitsuruneprised'uncircuitdifférentdeceluiauquelle

peutprovoquerunfonctionnementindésirable.

installéetutiliséconformémentauxinstructions,peutcauserdesdommages

lerécepteurestconnecté.

AVERTISSEMENT:Leschangementsoumodificationsapportésàceproduitnonexpressémentapprouvéspar

interférencesaveclescommunicationsradio.Cependant,iln'yaaucunegarantieque

pourassureruneprotectionraisonnablecontrelesinterférencesnuisiblesdansunenvironnementrésidentiel

∙Réorienteroudéplacerl’antennederéception.

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

installation.

∙Augmenterladistanceentreleproduitetlerécepteur.

Remarque:Ceproduitaététestéetjugéconformeauxlimitesd'uneclasse

enéteignantetenrallumantleproduit,l'utilisateurestencouragéàessayerdecorrigerleproblème.

AppareilnumériqueBconformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçues

interférenceparuneouplusieursdesmesuressuivantes.

lapartieresponsabledelaconformitépourraitannulerl'autoritédel'utilisateuràexploiterle

aucuneinterférenceneseproduiradansuneinstallationparticulière.Siceproduitprovoque

produit.

Machine Translated by Google

REPRÉSENTANTDELACE

REPRÉSENTANTDUROYAUMEUNI

ECrossStuGmbH

Principal.

A/SYHConsultingLimitedBureau147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

YHCONSULTINGLIMITÉE.

MainzerLandstr.69,60329FrancfortsurleMain

200000CN.

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

Fabricant:Shanghaimuxinmuyeyouxiangongsi

2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

16

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Modell: JZ48V1800W

Bürstenloser Gleichstrommotor

Machine Translated by Google

- 1 -

MODELL: JZ48V1800W

Bürstenloser Gleichstrommotor

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Machine Translated by Google

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

1.2 Warnzeichen für den sicheren Betrieb des Motors

1.3 Risikofaktor

3) Extrusionskollision

1) Mechanischer Schaden

4) Objekteinwirkung

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die Stifte in

jedem Plug-In verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den Anweisungen im

Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler und das Verbrennen des

Controllers zu vermeiden.

Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren Verletzungen

führen.

2) Einen elektrischen Schlag bekommen

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu lösen. Ihre

Zufriedenheit ist unser Serviceziel.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen.

5) Andere Verletzungen

Sicherheitsvorkehrungen

1.1 Sicherheitshinweis Bitte

vor Inbetriebnahme sorgfältig lesen.

- 2 -

Machine Translated by Google

- 3 -

(der Pluspol wird mit der dicken roten Leitung des Controllers verbunden, und der

Kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Laden

Vielen Dank für Ihre Lektüre, wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte

Die Batterie und der Controller erzeugen kleine Lichtbögen und Funken, was normal ist für

Alle Maschinenbediener sollten über eine Ausbildung und Zertifizierung im Bereich Elektrotechnik verfügen.

Kundenservice rechtzeitig, bevor Sie den Kundenservice kontaktieren, geben Sie bitte klare

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren

wird geladen.

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und

(Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die

elektrisches Türschloss, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen), dies

ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub von der

Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss

Die Operation ist der letzte Schritt.

Motor.

2) An einem trockenen, staubfreien Ort installieren;

entspricht der Motor-Kit-Spannung und ermöglicht einen Überspannungsbereich von +10%. Die

4) Das Zubehör außerhalb dieses Kits, das zum Zubehör gehört, das von

3) An einem gut belüfteten Ort installieren;

Fotos vom Motor- und Controller-Typenschild, bieten klare Fotos und

Sie, passen möglicherweise nicht zum Kit und müssen nach dem Matching verwendet werden. Bitte

4) Es ist an einem breiten und glatten Ort für eine einfache tägliche Bedienung installiert und

Klare Videos der Zubehörverkabelung, die an jedes Plug-In des Controllers angeschlossen ist. Sie müssen

die Farbe jedes Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein

Wartung.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

1.5 Vorsichtsmaßnahmen und Vorschläge

Machine Translated by Google

- 4 -

MOTOR

TECHNISCHE DATEN

LEISTUNGSPARAMETER DES JZ48V1800W

Geltungsbereich

Kettenradnummer

Zahlenwert

9 Zähne/11 Zähne:64 Zähne

5600 ± 10 %

Nenndrehmoment/Nm

Empfohlen

Kleine Elektrofahrzeuge, Elektrofahrräder, Elektrokarts,

Schraubengewinde

Maximale Wattzahl/W

Gewicht/kg

M8 Linksgewinde *1,25*12mm

4500

Parameter

Maß/mm

Lastgewicht/kg

ÿ85 %

Untersetzungsverhältnis

Bemessungsstrom/A

Motoreffizienz

Elektroroller...

4 ± 5 %

Nenndrehzahl/U/min

Leerlaufdrehzahl/U/min

muss 1-2 Minuten lang auf 80 °C erhitzt werden

134*ÿ107*112

(Es gibt Gewindekleber am Gewinde, und die Demontage

Nennspannung/V (DC)

1800

T8F-9T und T8F-11T

ÿ150

Machine Translated by Google

- 5 -

KONFIGURATIONSLISTE

LEISTUNGSPARAMETER DES ZWK4833

REGLER

Maximale Wattzahl/W

-25 bis 60

ÿ ZWK4833 SHSS04

1800

Controllergehäusegröße/mm

Regler

Bemessungsstrom/A

212*87*49 (Fehler ± 2 mm)

Regler

Bremse

Regler-Montageloch/mm 199*44*ÿ6(Fehler ±2mm)

Parameter

Niedrige Bremse

Gewicht/kg

1 Stück

Zahlenwert

Unterspannung/V

0,63

1 Stück

Betriebstemperatur/ÿ

ÿ Bürstenloser Gleichstrommotor

(mit Standfuß) X1 PCS

Nennspannung/V (DC)

ÿ ZWK4833 SHSS01

Machine Translated by Google

Wenn das Zubehör nicht in der Liste enthalten ist, müssen Sie es

selbst kaufen.

Das spezifische Zubehör ist abhängig vom gekauften Produkt.

Tabelle 1 Produktkonfigurationstabelle

X1 SATZ

Produktkonfiguration

ÿ Multifunktionaler Adapterstecker

nach britischem Standard

und europäischem Standard

ZLWSDJTJ18007TVWHV9 ÿÿÿÿ

ÿ Erweiterte

Hochtemperaturleitung

ZLWSDJTJ18009JWVIV9 ÿÿÿÿÿ

ÿ Elektronisches Gaspedal

ÿ Hardware-Kit

X1 SATZ

ZLWSDJTJ1800ZH5ULV2 ÿÿÿÿÿ

1 Stück

X1 SATZ

ZLWSDJTJ1800ZH5ULV3 ÿÿÿÿÿ

ÿ Blei-Säure-Ladegerät

1 Satz

ZLWSDJTJ1800ZH5ULV5 ÿÿÿÿÿ

ZLWSDJTJ180083C2DV2 ÿÿÿÿÿÿ

1 Stück

ZLWSDJTJ180083C2DV3 ÿÿÿÿÿÿ

Produktnummer

ZLWSDJTJ180083C2DV5 ÿÿÿÿÿÿ

ÿ Lenker

- 6 -

Machine Translated by Google

1. Motor

Bild 1 Motorabmessungen und Anbaumaße

Die A-Phasenleitung der Hauptleitung des Motors ist blau, die B-Phasenleitung ist grün

und die C-Phasenleitung ist gelb; Der Pluspol der Stromversorgung in der Signalleitung

des Positionssensors (Hall) ist rot und der Minuspol ist schwarz; Die A-

Phasensensor-Signalleitung ist blau, die B-Phasensensor-Signalleitung ist grün und die

C-Phasensensor-Signalleitung ist gelb. Die Farben auf beiden Seiten der Motorleitung

sind gleich und die Motorverkabelung ist in Abbildung 2 dargestellt.

Die Abmessungen und Anbaumaße des Motors sind in Bild 1 dargestellt.

Abbildung 2 Motorverdrahtung

Installieren

Gesamtabmessungen und Einbaumaße

- 7 -

Machine Translated by Google

Abbildung 3 Controller

2. Controller Es

gibt zwei Arten von Controllern. Die Funktionen der einzelnen Plug-Ins sind in Abbildung

3 unten dargestellt.

- 8 -

Machine Translated by Google

3. Pfändung

3.1Griff

Drehen Sie die Griffleine (drehen Sie den Gashebel).

1. Rot: +4,3 V

2. Schwarz: Erdungskabel

Die positiven und negativen Werte dürfen nicht falsch angeschlossen werden, da sonst der Controller

durchbrennt. Beim Anschließen entsteht ein leichter Funke, was ein normales Startphänomen ist.

Abbildung 4 zeigt die Kabelverbindungen des Controllers.

2. Schwarz 48V-

Reglerspannung: DC48-54V 1. Rot

48V+

3. Grau: Signalleitung.

Die Griffverdrahtung ist in Abbildung 5 dargestellt.

Elektrische Mengenanzeige +

elektrisches Türschloss

Mit drei Geschwindigkeiten +

Rückwärts-/Vorwärtsgriff

Grifffunktion

handhaben

- 9 -

Machine Translated by Google

- 10 -

Abbildung 6 Die Pedal-/Gaspedalverkabelung

3. Grau: Signalleitung.

Die Pedal-/Gaspedalverkabelung ist in Abbildung 6 dargestellt.

3.3 Ladegerät

Ladeanschluss: (LadeeingangsspannungAC220)

Pedal-/Gaszug (Gasgriff drehen)

2. Schwarz: Erdungskabel

1. Rot: +4,3 V

3.2 Pedal/Gaspedal

Rot: EingangDC48V Schwarz: Eingang-

Die positiven und negativen Elektroden müssen korrekt angeschlossen sein. Abbildung 7 Verkabelung

des Ladegeräts

Der Ladegerätanschluss ist in Abbildung 7 dargestellt.

Machine Translated by Google

4. Installation weiterer Zubehörteile (selbst kaufen)

2. 3 Fußschalter steuert 3

Es gibt mehrere Möglichkeiten, den Dreigeschwindigkeitsschalter anzuschließen, wie in Abbildung 9 dargestellt.

1. Kommt mit 3 Geschwindigkeiten

3. 3 Geschwindigkeitsschalter-Bedienelemente

4.1. Dreigangschalter Dreigangschalter:

Standardgeschwindigkeit 2, Kurzschluss der blauen und schwarzen Leitungen ist 3. Geschwindigkeit, Kurzschluss der gelben

und schwarzen Leitungen ist 1. Geschwindigkeit.

Abb.9 3 Geschwindigkeitsverdrahtung

Bild 8 Verdrahtung von Hochtemperaturkabeln

3.4 Hochtemperaturkabel Controllerintegrierte

Steck- und Kabelverbindung. Abbildung 8 zeigt den Hochtemperaturkabelanschluss.

Geschwindigkeit

Funktion

- 11 -

Machine Translated by Google

2. Griff mit Rückwärtsfunktion

rückwärts

4.3 Bremse

Abbildung 11 Bremsverdrahtung

Rückwärtsgang: Schalter braun und schwarz, Rückwärtsgang beträgt 100 %. Es gibt folgende Arten von

Rückwärtsgangkabeln. Abbildung 10 zeigt die Rückwärtsgangkabel.

1. Zweipoliger Schalter steuert Vorwärts- und

Abbildung 10 Umgekehrter Kabelanschluss

4.2 Rückwärtsgang

Bremse: Schließen Sie die Bremse an, um die Bremsen-Ausschaltfunktion zu realisieren.

Die Bremsverkabelung ist in Abbildung 11 dargestellt.

- 12 -

Schwarz, Rot, Schalter

Machine Translated by Google

2. Elektrisches Türschloss weiß

1. Zweipoliger Schalter

steuert die elektrische Tür

Plug-In und rotes Plug-In

Verbindung

Elektrisches Türschloss: 1. Rot: p+ Das

elektrische Türschloss muss normalerweise offen gehalten werden, oder die rote und die orangefarbene Leitung

müssen durch einen Kurzschluss verbunden werden.

Es gibt die folgenden Verkabelungstypen für elektrische Türschlösser. Die Verkabelung für elektrische Türschlösser ist in

Abbildung 12 dargestellt.

Orange: VCC

4.4 Elektrisches Türschloss

sperren

4.5 Kontrollleuchten

Kontrollleuchte: Angeschlossen an die Batteriestandsanzeige kann sie als DC48V-Spannungsausgang für DC48V

verwendet werden, um Licht abzugeben. Die Plus- und Minuspole können nicht vertauscht werden. Orange ist 48V+

und Schwarz ist 48V-. Die Verdrahtung der Kontrollleuchte ist in Abbildung 13 dargestellt.

Schlossgriff

Bild 13 Verdrahtung der Kontrollleuchten - 13 -

Abbildung 12 Verdrahtung des elektrischen Türschlosses

3. Mit elektrischer Tür

Machine Translated by Google

Entsprechen Sie der europäischen Sicherheitszertifizierung.

Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung

1. Laden; 2.

Wählen Sie eine Batterie mit der entsprechenden Betriebsspannung; 3.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse

zuverlässig verbunden sind, um Funktionsstörungen aufgrund falscher Anschlüsse oder schlechten

Kontakts zu vermeiden.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass

das Produkt einer getrennten Müllentsorgung im

Grund:

Lösung:

Das elektronische Schloss muss geöffnet werden. Wenn das elektronische Schloss geöffnet ist,

wird der Gashebel gedreht und der Motor funktioniert nicht

Phänomen:

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet

sind. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden,

sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität

verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des

Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden

Bedingungen: 1) Dieses Produkt

kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die

Geräte.

FCC-Informationen:

HÄUFIGE PROBLEME UND ABHILFEN

KORREKTE ENTSORGUNG

- 14 -

Machine Translated by Google

B digitales Gerät gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind

Störungen durch eine oder mehrere der folgenden Maßnahmen.

einen angemessenen Schutz gegen schädliche Störungen in einem Wohngebiet zu bieten

· Empfangsantenne neu ausrichten oder verlegen.

Installation.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

kann zu unerwünschtem Betrieb führen.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

nicht gemäß den Anweisungen installiert und verwendet werden, können schädliche

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

Empfänger ist angeschlossen.

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht,

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Produkt.

schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Klasse

- 15 -

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

Hauptsächlich.

Vertreter der EG

UK REP

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

2122 Australien

- 16 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Motore DC senza spazzole

Modello: JZ48V1800W

Machine Translated by Google

- 1 -

MODELLO: JZ48V1800W

Motore DC senza spazzole

HAI BISOGNO DI AIUTO? CONTATTACI!

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

Machine Translated by Google

1.3 Fattore di rischio

1.2 Segnale di avvertimento per il funzionamento sicuro del motore

1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non lavorativi

3) Collisione di estrusione

1) Danni meccanici

4) Impatto sull'oggetto

5) Altri infortuni

La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi o lesioni

gravi.

2) Prendere una scossa elettrica

In caso di problemi, ti preghiamo di contattare tempestivamente il servizio clienti per risolverli: la tua

soddisfazione è il nostro obiettivo.

Prima di azionare il motore, assicurarsi di leggere tutte le avvertenze di sicurezza e tutte le istruzioni.

1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che i pin di

ogni plug-in siano piegati e controllare visivamente che ogni interfaccia sia coerente con le istruzioni

nel manuale di cablaggio e che la connessione sia corretta. Per evitare errori di scrittura e bruciare il

controller.

Precauzioni di sicurezza

1.1 Avvertenza di sicurezza

Leggere attentamente prima dell'uso.

- 2 -

Machine Translated by Google

- 3 -

(il terminale positivo è collegato alla linea spessa del controller in rosso e il

contattare per tempo il servizio clienti per abbinare i kit tra loro.

il terminale negativo è collegato alla linea spessa del controller in nero). Ricarica

Grazie per la lettura, se riscontri ancora problemi operativi, contattaci

la batteria e il controller creano piccoli archi e scintille, il che è normale per

Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.

servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare

2) Si consiglia di utilizzare batterie al piombo. Anche le batterie al litio possono funzionare

ricarica.

3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il

1) Prima di aprire la scatola, controllare che il pacco sia integro, rotto e

(si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit).

serratura elettrica della porta, oppure è possibile accorciare i fili arancione e rosso con fili), questo

se c'è acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal

la capacità della batteria consigliata è 12AH-20AH. La tensione della batteria deve essere

l'operazione è l'ultimo passaggio.

motore.

2) Installare in un luogo asciutto e privo di polvere;

coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%.

4) Gli accessori esterni a questo kit, che appartengono agli accessori acquistati da

3) Installare in un luogo ben ventilato;

le foto scattate dalla targhetta del motore e del controller forniscono foto chiare e

tu, potrebbe non corrispondere al kit e deve essere utilizzato dopo l'abbinamento. Per favore

4) È installato in un luogo ampio e liscio per un facile funzionamento quotidiano e

Per ottenere video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller, è

necessario vedere chiaramente il colore di ciascun filo e il colore della linea degli accessori.

i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente

manutenzione.

Per offrirti una soluzione più comoda e veloce.

1.5 Precauzioni e suggerimenti

Machine Translated by Google

- 4 -

PARAMETRI DI PRESTAZIONE DI JZ48V1800W

INFORMAZIONI TECNICHE

MOTORE

Numero di pignoni

9 denti/11 denti:64 denti

1800

T8F-9T e T8F-11T

ÿ150

134*ÿ107*112

(C'è colla per fili sul filo e lo smontaggio

Tensione nominale/V (CC)

4±5%

Velocità nominale/giri/min

Velocità a vuoto/giri/min

deve essere riscaldato a 80ÿ per 1-2 minuti

rapporto di riduzione

Corrente nominale/A

Efficienza del motore

ÿ85%

monopattini elettrici...

Peso del carico/kg

M8 filettatura sinistra *1,25*12mm

4500

Parametro

Dimensioni/mm

Filettatura della vite

Potenza massima/W

Peso/kg

5600±10%

Coppia nominale/Nm

Raccomandato

Valore numerico

Piccoli veicoli elettrici, biciclette elettriche, kart elettrici,

Ambito di applicazione

Machine Translated by Google

Potenza massima/W

-25~60

ÿ ZWK4833 SHSS04

1800

Dimensioni dell'involucro del controller/mm

Controllore

Corrente nominale/A

212*87*49(errore±2mm)

Controllore

Freno

Foro di montaggio del controller/mm 199*44*ÿ6(errore±2mm)

Parametro

Freno di basso livello

Peso/kg

X1 PZ

Valore numerico

Sottotensione/V

0,63

X1 PZ

Temperatura di esercizio/ÿ

ÿ Motore CC senza spazzole

(con piedino) X1 PZ

Tensione nominale/V (CC)

ÿ ZWK4833 SHSS01

ELENCO DELLE CONFIGURAZIONI

PARAMETRI DI PRESTAZIONE DI ZWK4833

CONTROLLER

- 5 -

Machine Translated by Google

Se gli accessori non sono presenti nell'elenco, è necessario acquistarli

autonomamente.

Gli accessori specifici sono soggetti ai prodotti acquistati.

Tabella 1 Tabella di configurazione del prodotto

X1 INSIEME

Configurazione del prodotto

ÿ Adattatore multifunzionale

standard britannico

standard europeo

Italiano:

ÿ Linea ad alta

temperatura estesa

Italiano: ZLWSDJTJ18009JWVIV9 ÿÿÿÿÿ

ÿ Pedale acceleratore elettronico

ÿ Kit hardware

X1 INSIEME

Modello: ZLWSDJTJ1800ZH5ULV2

X1 PZ

X1 INSIEME

Modello: ZLWSDJTJ1800ZH5ULV3

ÿ Caricabatterie al piombo

X1 INSIEME

Modello: ZLWSDJTJ1800ZH5ULV5

Italiano: ZLWSDJTJ180083C2DV2 ÿÿÿÿÿÿ

X1 PZ

Italiano: ZLWSDJTJ180083C2DV3 ÿÿÿÿÿÿ

Numero del prodotto

Italiano: ZLWSDJTJ180083C2DV5 ÿÿÿÿÿÿ

ÿ Manubrio

- 6 -

Machine Translated by Google

La linea di fase A della linea principale di uscita del motore è blu, la linea di fase B è verde e la linea di fase

C è gialla; Il polo positivo dell'alimentazione nella linea del segnale del sensore di posizione (Hall) è rosso e

il polo negativo è nero; La linea del segnale del sensore di fase A è blu, la linea del segnale del

sensore di fase B è verde e la linea del segnale del sensore di fase C è gialla. I colori su entrambi i lati della

linea del motore sono gli stessi e il cablaggio del motore è mostrato nella Figura 2.

Figura 1 Dimensioni del motore e dimensioni di montaggio

Le dimensioni e le quote di montaggio del motore sono illustrate nella Figura 1.

Figura 2 Cablaggio del motore

1. Motore

Installare

Dimensioni complessive e dimensioni di montaggio

- 7 -

Machine Translated by Google

Figura 3 Controllore

2. Controller

Esistono due tipi di controller. Le funzioni di ciascun plug-in sono illustrate nella

Figura 3 sottostante.

- 8 -

Machine Translated by Google

3. Allegato

3.1Maniglia

Girare la leva del gas (girare l'acceleratore).

1. Rosso: +4,3 V

2. Nero: filo di terra

2. Nero 48V-

La figura 4 mostra i collegamenti dei cavi del controller.

I valori positivi e negativi non possono essere collegati in modo errato, altrimenti il controller si brucerà.

Ci sarà una leggera scintilla quando si collega, che è un normale fenomeno di avvio.

Tensione del controller: DC48-54V 1.

Rosso 48V+

3. Grigio: Linea del

segnale Il cablaggio della maniglia è illustrato nella Figura 5.

Display quantità elettrica +

serratura elettricaFunzione di gestione

Con tre velocità +

maniglia

maniglia inversa avanti

- 9 -

Machine Translated by Google

- 10 -

Figura 6 Cablaggio pedale/acceleratore

3. Grigio: linea del segnale

Il cablaggio del pedale/acceleratore è mostrato nella Figura 6.

3.3 Caricabatterie

Porta di ricarica: (Tensione di ingresso di carica AC220)

Il collegamento del caricabatterie è illustrato nella Figura 7.

1. Rosso: +4,3 V

2. Nero: filo di terra

Cavo pedale/acceleratore (acceleratore a torsione)

3.2 Pedale/acceleratore

Rosso: IngressoDC48V Nero: Ingresso- Gli

elettrodi positivo e negativo devono essere collegati correttamente. Figura 7 Cablaggio del caricabatterie

Machine Translated by Google

4. Installazione di altri accessori (acquistabili autonomamente)

2. 3 controlli dell'interruttore a pedale 3

Esistono diversi modi per collegare l'interruttore a tre velocità, come mostrato nella Figura 9.

1. Viene fornito con 3 velocità

3. Controlli dell'interruttore a 3 velocità

4.1. Interruttore a tre velocità

Interruttore a tre velocità: velocità predefinita 2, il cortocircuito delle linee blu e nere è la velocità 3, il cortocircuito delle

linee gialle e nere è la velocità 1).

Fig.9 3 Cablaggio della velocità

Figura 8 Cablaggio di cavi ad alta temperatura

3.4 Controller per cavi ad alta temperatura

con collegamento plug-in e cavo integrati. La Figura 8 mostra il collegamento del cavo ad alta temperatura.

velocità

funzione

- 11 -

Machine Translated by Google

- 12 -

Nero, Rosso, Interruttore

2. Maniglia con funzione di inversione

indietro

4.3 Freno

Il cablaggio del freno è illustrato nella Figura 11.

Figura 10 Collegamento inverso del cavo

1. L'interruttore a due pin controlla la marcia avanti e

Retromarcia: interruttore marrone e nero, la velocità di retromarcia è del 100%. Esistono i seguenti tipi di cavi

di retromarcia. La figura 10 mostra i cavi di retromarcia.

4.2 Invertire

Figura 11 Cablaggio del freno

Freno: collegare il freno per realizzare la funzione di spegnimento del freno.

Machine Translated by Google

2. Serratura elettrica porta bianca

1. L'interruttore a due pin

controlla la porta elettrica

plug-in e plug-in rosso

maniglia di blocco

Serratura elettrica della porta: 1. Rosso: p+

La serratura elettrica della porta deve essere tenuta normalmente aperta, altrimenti le linee rossa e arancione devono essere

collegate da un cortocircuito.

Il cablaggio della serratura elettrica della porta può essere dei seguenti tipi; il cablaggio della serratura elettrica della porta è

illustrato nella Figura 12.

Arancione: VCC

4.4 Serratura elettrica della porta

Figura 12 Cablaggio della serratura elettrica della porta

3. Con porta elettrica

4.5 Spie luminose Spia

luminosa: collegata al display del livello della batteria, può essere utilizzata come uscita di tensione DC48V per DC48V per

emettere luce. I terminali positivo e negativo non possono essere invertiti. L'arancione è 48V+ e il nero è 48V -. Il cablaggio della

spia luminosa è mostrato nella Figura 13.

connessioneserratura

Figura 13 Cablaggio delle spie luminose - 13 -

Machine Translated by Google

Informazioni FCC:

Rispettare la certificazione di sicurezza europea.

Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta

1. Carica; 2.

Selezionare una batteria con la tensione di esercizio corrispondente; 3.

Controllare che ogni spina sia collegata correttamente e che i terminali collegati siano collegati in modo

affidabile, in modo da evitare guasti al normale funzionamento dovuti a un collegamento errato o a

un contatto scadente.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/

UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede una raccolta differenziata dei rifiuti nel

Motivo:

Soluzione:

La serratura elettronica deve essere aperta, quando la serratura elettronica è aperta, l'acceleratore

viene girato e il motore non funziona

Fenomeno:

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I

prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono

essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile

della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti

due condizioni: 1) Questo

prodotto può causare interferenze dannose.

dispositivi.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che

SMALTIMENTO CORRETTO

PROBLEMI COMUNI E RIMEDI

- 14 -

Machine Translated by Google

- 15 -

Dispositivo digitale B conforme alla Parte 15 delle Norme FCC. Questi limiti sono progettati

interferenza mediante una o più delle seguenti misure.

per fornire una protezione ragionevole contro interferenze dannose in un ambiente residenziale

· Riorientare o riposizionare l'antenna ricevente.

installazione.

· Aumentare la distanza tra il prodotto e il ricevitore.

potrebbe causare un funzionamento indesiderato.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non

installato e utilizzato in conformità alle istruzioni, può causare danni

· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da

il ricevitore è collegato.

la parte responsabile della conformità potrebbe annullare l'autorità dell'utente di utilizzare il

interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

prodotto.

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da

spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe

Machine Translated by Google

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte am

C/O YH Consulting Limited Ufficio 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

CONSULENZA YH LIMITATA.

Principale.

200000 NC.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Produttore: Shanghaimuxinmuyeyouxiangongsi

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

2122 Australia

- 16 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Motordecorrientecontinuasinescobillas

Modelo:JZ48V1800W

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:JZ48V1800W

Motordecorrientecontinuasinescobillas

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

3)Colisiónporextrusión

4)Impactodelobjeto

2)Recibirunadescargaeléctrica

5)Otraslesiones

Elincumplimientodelasadvertenciaseinstruccionespuedeprovocardescargaseléctricas,incendioso

lesionesgraves.

1)Dañosmecánicos

Siencuentraproblemas,comuníqueseconelserviciodeatenciónalclienteatiempopararesolverlos,su

satisfacciónesnuestropropósitodeservicio.

Asegúresedeleertodaslasadvertenciasdeseguridadytodaslasinstruccionesantesdeoperarelmotor.

1)Compruebequetodoslosaccesoriosesténbienconectadosynoesténsueltos,compruebequelos

pinesdecadaconectornoesténdobladosycompruebevisualmentequecadainterfazseacoherente

conlasinstruccionesdelmanualdecableadoyquelaconexiónseacorrectaparaevitarerroresdeescritura

yquesequemeelcontrolador.

2

1.3Factorderiesgo

1.2Señaldeadvertenciaparaelfuncionamientosegurodelmotor

1.4Consideracionesoperativasyfactoresdesencadenantesdeaccidentesautomovilísticos

nolaborales

Precaucionesdeseguridad

1.1AdvertenciadeseguridadLea

atentamenteantesdeutilizarelproducto.

Machine Translated by Google

3

Laoperacióneselúltimopaso.

Sihayagua.Despuésdequitarlatapa,elimineconcuidadoelpolvodelinterior.

2)Instalarenunlugarsecoysinpolvo;

(tengaencuentaqueelvoltajeylapotenciadelabateríacoincidenconlapotenciadelkit).

cargando.

cerraduraeléctricadelapuerta,opuedeacortarloscablesnaranjayrojoconcables),esto

1)Antesdeabrirlacaja,verifiquesielpaqueteestáintacto,rotoy

2)Serecomiendautilizarbateríasdeplomoácido.Tambiénpuedenfuncionarbateríasdelitio.

3)Lacerraduraeléctricadelapuerta(naranja,roja)debeestarconectada(puedeutilizarel

Labateríayelcontroladorcreanpequeñosarcoseléctricosychispas,locualesnormal.

Todoslosoperadoresdemáquinasdebenestarcapacitadosycertificadosenhabilidadeseléctricas.

motor.

Atenciónalclienteatiempo,antesdecontactarconelservicioalcliente,proporcioneinformaciónclara.

Elterminalnegativoestáconectadoalalíneagruesadelcontroladorennegro).Cargando

Graciasportulectura,siaúntienesproblemasoperativosporfavorcontacta

Lasfotografíastomadasconlaplacadeidentificacióndelmotorydelcontroladorproporcionanfotografíasclarasy

videosclarosdelcableadodeaccesoriosconectadosacadacomplementodelcontrolador,necesita

verclaramenteelcolordecadacableyelcolordelalíneadeaccesorios.

(elterminalpositivoestáconectadoalalíneagruesadelcontroladorenrojo,yel

Comuníqueseconelserviciodeatenciónalclienteatiempoparacombinarelkitconelotro.

mantenimiento.

Losterminalespositivoynegativodelafuentedealimentacióndebenestarconectadoscorrectamente

Esposiblequenocoincidaconelkitydebausarsedespuésdecombinarlo.

4)Seinstalaenunlugaramplioylisoparafacilitarlaoperacióndiariay

compatibleconelvoltajedelkitdelmotor,loquepermiteunrangodesobretensiónde+10%.

4)Losaccesoriosajenosaestekit,quepertenecenalosaccesoriosadquiridospor

3)Instalarenunlugarbienventilado;

Parabrindarleunasoluciónmásconvenienteyrápida.

Lacapacidaddebateríarecomendadaesde12AHa20AH.Elvoltajedelabateríadebeser

1.5Precaucionesysugerencias

Machine Translated by Google

4

PARÁMETROSDERENDIMIENTODELJZ48V1800W

INFORMACIÓNTÉCNICA

MOTOR

Roscadetornillo

Potenciamáxima/W

Peso/kg

Pesodelacarga/kg

RoscadeaprieteamanoizquierdaM8*1,25*12mm

Parámetro

4500

Dimensiones/mm

Valornumérico

Ámbitodeaplicación

Númeroderuedadentada

9dientes/11dientes:64dientes

5600±10%

Parnominal/Nm

Recomendado

Tensiónnominal/V(CC)

(Haypegamentoparahilosenlaroscayeldesmontaje

134*107*112

Pequeñosvehículoseléctricos,bicicletaseléctricas,kartseléctricos,

1800

T8F9TyT8F11T

≤150

relacióndereducción

Corrientenominal/A

Eficienciadelmotor

≥85%

patineteseléctricos...

4±5%

Velocidadnominal/rpm

Velocidadsincarga/rpm

Debecalentarsea80durante12minutos.

Machine Translated by Google

5

CONTROLADOR

PARÁMETROSDERENDIMIENTODELZWK4833

LISTADECONFIGURACIÓN

Frenodebajonivel

Orificiodemontajedelcontrolador/mm

Peso/kg

Freno

Corrientenominal/A

212*87*49(error±2mm)

199*44*6(error±2mm)

1800

Tamañodelacarcasadelcontrolador/mm

Controlador Controlador

X1piezas

Potenciamáxima/W

25~60

ZWK4833SHSS04

MotordeCCsinescobillas

ZWK4833SHSS01

(conpie)X1PCS

Tensiónnominal/V(CC)

Temperaturadefuncionamiento/

Valornumérico

Bajovoltaje/V

0,63

X1piezas

Parámetro

Machine Translated by Google

Losaccesoriosespecíficosestánsujetosalosproductosadquiridos.

Silosaccesoriosnoestánenlalista,deberácomprarlosustedmismo.

6

Tabla1Tabladeconfiguracióndelproducto

CONJUNTOX1

ZLWSDJTJ1800ZH5ULV3

ZLWSDJTJ180083C2DV2

X1piezas

Kitdeherrajes

CONJUNTOX1

ZLWSDJTJ1800ZH5ULV2

Pedaldelaceleradorelectrónico

CONJUNTOX1

Líneadealta

temperaturaextendida

ZLWSDJTJ18009JWVIV9

ZLWSDJTJ1800ZH5ULV5

Enchufeadaptadorestándar

europeoestándar

británicomultifuncional

ZLWSDJTJ18007TVWHV9

CONJUNTOX1

Configuracióndelproducto

Manillar

Númerodeproducto

ZLWSDJTJ180083C2DV5

X1piezas

ZLWSDJTJ180083C2DV3

Cargadordeplomoácido

Machine Translated by Google

1.Motor

7

LalíneadefaseAdelalíneaprincipaldesalidadelmotoresazul,lalíneadefaseBesverdeyla

líneadefaseCesamarilla;elpolopositivodelafuentedealimentaciónenlalíneadeseñaldel

sensordeposición(Hall)esrojoyelpolonegativoesnegro;lalíneadeseñaldelsensorde

faseAesazul,lalíneadeseñaldelsensordefaseBesverdeylalíneadeseñaldelsensordefaseC

esamarilla.Loscoloresenambosladosdelalíneadelmotorsonlosmismosyelcableadodelmotor

semuestraenlaFigura2.

Figura2Cableadodelmotor

Figura1Dimensionesdelmotorydimensionesdemontaje

LasdimensionesydimensionesdemontajedelmotorsemuestranenlaFigura1.

Instalar

Dimensionesgeneralesydimensionesdemontaje

Machine Translated by Google

Figura3Controlador

2.ControladorHay

dostiposdecontroladores.LasfuncionesdecadacomplementosemuestranenlaFigura

3acontinuación.

8

Machine Translated by Google

3.Adjunto

Lafigura4muestralasconexionesdelcabledelcontrolador.

Girelalíneadelmango(gireelacelerador).

1.Rojo:+4,3V

2.Negro:Cabledetierra

2.Negro48V

3.1Manejar

Losvalorespositivoynegativonosepuedenconectardeformaincorrecta,delocontrarioelcontrolador

sequemará.Seproduciráunapequeñachispaalconectarlos,locualesunfenómenonormalde

arranque.

Voltajedelcontrolador:DC4854V1.

Rojo48V+

3.Gris:Líneadeseñal

ElcableadodelmangosemuestraenlaFigura5.

Indicadordecantidadeléctrica+

cerraduradepuertaeléctrica

manijadeavanceyretroceso

Funcióndemanejo

manejar

Contresvelocidades+

9

Machine Translated by Google

2.Negro:Cabledetierra

3.Gris:LíneadeseñalEl

cableadodelpedal/aceleradorsemuestraenlaFigura6.

3.3Cargador

Puertodecarga:(VoltajedeentradadecargaAC220)

LaconexióndelcargadorsemuestraenlaFigura7.

1.Rojo:+4,3V

Figura6Elcableadodelpedal/acelerador

Cabledelpedal/acelerador(aceleradorgiratorio)

3.2Pedal/acelerador

Rojo:EntradaDC48VNegro:EntradaLos

electrodospositivoynegativodebenestarconectadoscorrectamente.Figura7Cableadodelcargador

10

Machine Translated by Google

velocidad

función

11

Fig.9Cableadode3velocidades

1.Vienecon3velocidades.

2.3controlesdeinterruptordepie3

4.1.Interruptordetresvelocidades

Interruptordetresvelocidades:velocidadpredeterminada2,elcortocircuitodelaslíneasazulynegraesvelocidad3,

elcortocircuitodelaslíneasamarillaynegraesvelocidad1).

Hayvariasformasdeconectarelinterruptordetresvelocidades,comosemuestraenlaFigura9.

Figura8Cableadodecablesdealtatemperatura

3.4CabledealtatemperaturaConexión

delcableydelconectorintegradosdelcontrolador.Lafigura8muestralaconexióndelcabledealta

temperatura.

3.Controlesdeinterruptorde3velocidades

4.Instalacióndeotrosaccesorios(compradosporunomismo)

Machine Translated by Google

12

Negro,rojo,interruptor

1.Elinterruptordedosclavijascontrolaelavancey

haciaatrás

4.3Freno

ElcableadodelfrenosemuestraenlaFigura11.

Figura10Conexióndecableinverso

2.Mangoconfuncióninversa

Marchaatrás:interruptormarrónynegro,lavelocidaddemarchaatrásesdel100%.Existenlossiguientes

tiposdecablesdemarchaatrás.Lafigura10muestraloscablesdemarchaatrás.

4.2Invertir

Figura11Cableadodelfreno

Freno:Conecteelfrenopararealizarlafuncióndeapagadodelfreno.

Machine Translated by Google

Elcableadodelacerraduradepuertaeléctricatienelossiguientestipos,elcableadodelacerraduradepuertaeléctricase

muestraenlaFigura12.

1.Elinterruptordedos

clavijascontrolalapuertaeléctrica.

enchufeyenchuferojo

conexión

Cerraduraeléctricadelapuerta:1.Rojo:

p+Lacerraduraeléctricadelapuertadebemantenersenormalmenteabierta,olaslíneasrojaynaranjadeben

conectarsemedianteuncortocircuito.

2.Cerraduraeléctricadepuertablanca

Naranja:VCC

4.4Cerraduradepuertaeléctrica

cerrar

3.Conpuertaeléctrica

Figura12Cableadodelacerraduraeléctricadelapuerta

4.5LucesindicadorasLuz

indicadora:Conectadaalindicadordeniveldebatería,sepuedeutilizarcomosalidadevoltajeDC48VparaqueDC48V

emitaluz.Losterminalespositivoynegativonosepuedeninvertir.Elnaranjaes48V+yelnegroes48V.Elcableadode

laluzindicadorasemuestraenlaFigura13.

Figura13Cableadodelucesindicadoras13

manijadelacerradura

Machine Translated by Google

InformacióndelaFCC:

14

Solución:

1.Carga;2.

Seleccioneunabateríaconelvoltajedefuncionamientocorrespondiente;3.

Verifiquequecadaenchufeestéconectadocorrectamenteyquelosterminalesconectadosestén

conectadosdemaneraconfiable,paraevitarfallasenelfuncionamientonormaldebidoauna

conexiónincorrectaounmalcontacto.

Cumplirconlacertificacióndeseguridadeuropea.

dispositivos.

Lacerraduraelectrónicadebeestarabierta,Cuandoseabrelacerraduraelectrónica,segirael

aceleradoryelmotornofunciona.

BateríaLabateríaestádemasiadobajaynoalcanzaelvoltajedefuncionamientorequerido

Razón:

Fenómeno:

PRECAUCIÓN:¡Loscambiosomodificacionesnoaprobadosexpresamenteporlaparte

responsabledelcumplimientopodríananularlaautoridaddelusuarioparaoperarelequipo!

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea2012/19/

UE.Elsímboloquemuestrauncontenedordebasuratachadoindicaqueel

productorequierelarecogidaselectivaderesiduosenel

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoalas

doscondicionessiguientes:1)

Esteproductopuedecausarinterferenciasperjudiciales.

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidalainterferenciaque

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.Los

productosmarcadoscomotalnopuedendesecharseconlosresiduosdomésticosnormales,sino

quedebenllevarseaunpuntoderecogidaparareciclaraparatoseléctricosyelectrónicos.

ELIMINACIÓNCORRECTA

PROBLEMASCOMUNESYSOLUCIONES

Machine Translated by Google

15

Noseproduciráninterferenciasenunainstalaciónenparticular.Siesteproductocausa

Elreceptorestáconectado.

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoaprobadosexpresamentepor

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay,sino

interferenciasenlascomunicacionesporradio.Sinembargo,nohaygarantíadeque

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectado.

Puedeprovocarunfuncionamientonodeseado.

instalación.

instaladoyutilizadodeacuerdoconlasinstrucciones,puedecausardaños

∙Aumentarladistanciaentreelproductoyelreceptor.

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

paraproporcionarunaprotecciónrazonablecontrainterferenciasperjudicialesenunentornoresidencial

∙Reorientaroreubicarlaantenareceptora.

DispositivodigitalBdeconformidadconlaParte15delasNormasdelaFCC.Estoslímitesestándiseñados

interferenciamedianteunaomásdelassiguientesmedidas.

Nota:EsteproductohasidoprobadoysehadeterminadoquecumpleconloslímitesparaunaClase

Alapagaryencenderelproducto,serecomiendaalusuarioqueintentecorregirelproblema.

producto.

interferenciaperjudicialalarecepciónderadiootelevisión,quepuededeterminarsemediante

Laparteresponsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

Machine Translated by Google

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

16

C/OYHConsultingLimitedOficina147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

MainzerLandstr.69,60329FráncfortdelMeno

ECrossStuGmbH

YHCONSULTINGLIMITADA.

Principal.

200000MN.

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

2122Australia

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Model: JZ48V1800W

Silnik prądu stałego bezszczotkowy

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Silnik prądu stałego bezszczotkowy

MODEL: JZ48V1800W

- 1 -

Machine Translated by Google

1.3 Czynnik ryzyka

1.2 Znak ostrzegawczy dotyczący bezpiecznej eksploatacji silnika

1.4 Rozważania operacyjne i czynniki wyzwalające wypadki drogowe niezwiązane z pracą

- 2 -

3) Kolizja wytłaczania

4) Uderzenie obiektu

2) Dostać porażenia prądem

5) Inne obrażenia

Jeśli napotkasz problemy, skontaktuj się z obsługą klienta w celu ich rozwiązania. Twoim zadowoleniem

jest nasz cel.

1) Uszkodzenia mechaniczne

Niedostosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem lub

poważnymi obrażeniami.

Przed uruchomieniem silnika należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa i instrukcjami.

1) Sprawdź, czy wszystkie akcesoria są ściśle podłączone i nie są luźne, sprawdź, czy piny w każdej

wtyczce nie są wygięte i wizualnie sprawdź, czy każdy interfejs jest zgodny z instrukcjami w

instrukcji okablowania i czy połączenie jest prawidłowe. Aby uniknąć błędów zapisu i spalenia

kontrolera.

Środki ostrożności 1.1 Ostrzeżenie

dotyczące bezpieczeństwa Przeczytaj

uważnie przed rozpoczęciem użytkowania.

Machine Translated by Google

1.5 Środki ostrożności i sugestie

2) Zaleca się stosowanie akumulatorów kwasowo-ołowiowych. Mogą również działać akumulatory litowe

3) Zamek elektryczny drzwi (pomarańczowy, czerwony) musi być podłączony (można użyć

zgodnie z napięciem zestawu silnika, co pozwala na zakres przepięć +10%.

4) Akcesoria spoza zestawu, które należą do akcesoriów zakupionych przez

silnik.

3) Zainstaluj w miejscu o dobrej wentylacji;

zalecana pojemność baterii to 12AH-20AH. Napięcie baterii musi być

operacja jest ostatnim krokiem.

2) Zainstaluj w miejscu suchym i wolnym od kurzu;

(zacisk dodatni należy podłączyć do grubego przewodu kontrolera w kolorze czerwonym, a

skontaktuj się z obsługą klienta na czas, aby dopasować do siebie zestawy.

konserwacja.

zdjęcia wykonane przez silnik i tabliczkę znamionową sterownika zapewniają wyraźne zdjęcia i

zaciski dodatnie i ujemne zasilania muszą być prawidłowo podłączone

ty, może nie pasować do zestawu i musi być użyty po dopasowaniu. Proszę

4) Jest zainstalowany w szerokim i równym miejscu, aby ułatwić codzienną obsługę i

akumulator i kontroler wytwarzają małe łuki elektryczne i iskry, co jest normalne

Wszyscy operatorzy maszyn powinni zostać przeszkoleni i posiadać certyfikat potwierdzający ich umiejętności elektryczne.

obsługa klienta na czas, przed skontaktowaniem się z obsługą klienta, prosimy o jasne określenie

Aby zapewnić Ci wygodniejsze i szybsze rozwiązanie.

zacisk ujemny jest podłączony do grubego przewodu kontrolera w kolorze czarnym). Ładowanie

Dziękujemy za przeczytanie, jeśli nadal występują problemy operacyjne, prosimy o kontakt

czy jest woda. Po zdjęciu pokrywy ostrożnie usuń kurz z

wyraźne filmy przedstawiające okablowanie akcesoriów podłączone do każdej wtyczki kontrolera,

musisz wyraźnie widzieć kolor każdego przewodu i kolor linii akcesoriów.

(należy pamiętać, że napięcie i moc baterii odpowiadają mocy zestawu).

ładowanie.

elektryczny zamek do drzwi, lub możesz skrócić przewody pomarańczowy i czerwony za pomocą przewodów), to

1) Przed otwarciem pudełka sprawdź, czy opakowanie jest nienaruszone, uszkodzone i

- 3 -

Machine Translated by Google

5600±10%

Moment znamionowy/Nm

Zalecony

Małe pojazdy elektryczne, rowery elektryczne, gokarty elektryczne,

Wartość liczbowa

Zakres stosowania

Numer zębatki

9 zębów/11 zębów:64 zęby

Masa ładunku/kg

M8 Gwint lewoskrętny *1,25*12mm

Parametr

4500

Wymiar/mm

Maksymalna moc/W

Gwint śruby

Prędkość znamionowa/obr./min

Prędkość bez obciążenia/obr./min.

należy podgrzać do 80℃ przez 1-2 minuty

Waga/kg

4±5%

przełożenie redukcyjne

Prąd znamionowy/A

Sprawność silnika

hulajnogi elektryczne...

85%

1800

T8F-9T i T8F-11T

150

Napięcie znamionowe/V (DC)

134*107*112

(Na gwincie jest klej do nici, a demontaż

PARAMETRY EKSPLOATACYJNE JZ48V1800W

INFORMACJE TECHNICZNE

SILNIK

- 4 -

Machine Translated by Google

Kontroler

Wartość liczbowa

Podnapięcie/V

0,63

X1 szt.

Parametr

Hamulec niskiego poziomu

Waga/kg

 ZWK4833 SHSS01

 Silnik prądu stałego bezszczotkowy

Napięcie znamionowe/V (DC)

Temperatura pracy/℃

(z podstawą) X1 szt.

1800

Rozmiar obudowy kontrolera/mm

Kontroler

Maksymalna moc/W

-25~60

 ZWK4833 SHSS04

Otwór montażowy kontrolera/mm

X1 szt.

Hamulec

Prąd znamionowy/A

212*87*49(błąd ±2mm)

199*44*6 (błąd ±2 mm)

KONTROLER

PARAMETRY EKSPLOATACYJNE ZWK4833

LISTA KONFIGURACJI

- 5 -

Machine Translated by Google

Jeżeli akcesoriów nie ma na liście, należy zakupić je samodzielnie.

Konkretne akcesoria zależą od zakupionych produktów.

- 6 -

Tabela 1 Tabela konfiguracji produktu

 Elektroniczny pedał przepustnicy

ZESTAW X1

X1 szt.

ZLWSDJTJ1800ZH5ULV5 

ZLWSDJTJ180083C2DV3 

 Ładowarka kwasowo-ołowiowa

ZESTAW X1

ZLWSDJTJ180083C2DV2 

ZESTAW X1

Konfiguracja produktu

 Kierownica

Numer produktu

ZLWSDJTJ180083C2DV5 

 Wydłużona linia

wysokiej temperatury

ZLWSDJTJ18009JWVIV9 

 Wielofunkcyjny adapter

wtyczki zgodny ze

standardem brytyjskim i europejskim

ZLWSDJTJ18007TVWHV9 

ZLWSDJTJ1800ZH5ULV3 

X1 szt.

 Zestaw sprzętowy

ZESTAW X1

ZLWSDJTJ1800ZH5ULV2 

Machine Translated by Google

1. Silnik

- 7 -

Linia fazy A głównego przewodu wyjściowego silnika jest niebieska, linia fazy B jest

zielona, a linia fazy C jest żółta; Biegun dodatni zasilania w linii sygnałowej czujnika

położenia (Halla) jest czerwony, a biegun ujemny jest czarny; Linia sygnałowa

czujnika fazy A jest niebieska, linia sygnałowa czujnika fazy B jest zielona, a linia

sygnałowa czujnika fazy C jest żółta. Kolory po obu stronach linii silnika są takie

same, a okablowanie silnika pokazano na rysunku 2.

Rysunek 2 Okablowanie silnika

Rysunek 1 Wymiary silnika i wymiary montażowe

Wymiary i wymiary montażowe silnika pokazano na rysunku 1.

Zainstalować

Wymiary całkowite i wymiary montażowe

Machine Translated by Google

- 8 -

2. Kontroler

Istnieją dwa typy kontrolerów. Funkcje każdej wtyczki pokazano na poniższym

rysunku 3.

Rysunek 3 Kontroler

Machine Translated by Google

- 9 -

Rysunek 4 przedstawia połączenia kabli kontrolera.

Obróć linkę uchwytu (obróć przepustnicę).

1. Czerwony: +4,3 V

2. Czarny: Przewód uziemiający

Wartości dodatnie i ujemne nie mogą być podłączone nieprawidłowo, w przeciwnym razie kontroler się spali.

Po podłączeniu pojawi się niewielka iskra, co jest normalnym zjawiskiem podczas rozruchu.

3.1 Uchwyt

2. Czarny 48V-

Napięcie kontrolera: DC48-54V 1. Czerwony

48V+

3. Szary: Przewód

sygnałowy. Okablowanie uchwytu pokazano na rysunku 5.

Elektryczny wyświetlacz ilości +

elektryczny zamek drzwi

Z trzema prędkościami +

Funkcja uchwytu

uchwyt do tyłu do przodu

uchwyt

3. Załącznik

Machine Translated by Google

- 10 -

2. Czarny: Przewód uziemiający

3. Szary: Przewód

sygnałowy. Okablowanie pedału/przyspieszenia pokazano na rysunku 6.

3.3 Ładowarka

Port ładowania: (Napięcie wejściowe ładowania AC220)

Czerwony: WejścieDC48V Czarny: Wejście-

Elektrody dodatnie i ujemne muszą być prawidłowo podłączone. Rysunek 7 Podłączenie ładowarki

1. Czerwony: +4,3 V

Rysunek 6 Okablowanie pedału/przyspieszenia

Przewód pedału gazu (przepustnica obrotowa)

3.2 Pedał/gaz

Podłączenie ładowarki pokazano na rysunku 7.

Machine Translated by Google

4. Montaż innych akcesoriów (zakup we własnym zakresie)

Rys.9 3 Okablowanie prędkości

1. Posiada 3 prędkości

2. 3 sterowanie przełącznikiem nożnym 3

4.1. Przełącznik trójbiegowy

Przełącznik trójbiegowy: domyślna prędkość 2, zwarcie linii niebieskiej i czarnej to 3 prędkości, zwarcie linii

żółtej i czarnej to 1 prędkość).

Istnieje kilka sposobów podłączenia przełącznika trójbiegowego, jak pokazano na rysunku 9.

Rysunek 8 Podłączanie kabli wysokotemperaturowych

3.4 Przewód wysokotemperaturowy

Zintegrowana wtyczka i połączenie kablowe sterownika. Rysunek 8 przedstawia połączenie kablowe

wysokotemperaturowe.

3. 3-stopniowe sterowanie przełącznikiem prędkości

prędkość

funkcjonować

- 11 -

Machine Translated by Google

- 12 -

Czarny, czerwony, przełącznik

1. Przełącznik dwustykowy steruje ruchem do przodu i do tyłu

wstecz

4.3 Hamulec

Hamulec: Podłącz hamulec, aby skorzystać z funkcji wyłączania hamulca.

Rysunek 10 Odwrotne podłączenie kabla

2. Uchwyt z funkcją cofania

Odwróć: Przełącznik brązowy i czarny, prędkość odwrotna wynosi 100%. Istnieją następujące rodzaje

kabli odwrotnych. Rysunek 10 przedstawia kable odwrotne.

4.2 Odwróć

Przewody hamulcowe pokazano na rysunku 11.

Rysunek 11 Przewody hamulcowe

Machine Translated by Google

Istnieją następujące typy okablowania zamka elektrycznego w drzwiach, okablowanie zamka elektrycznego w drzwiach

pokazano na rysunku 12.

1. przełącznik

dwubiegunowy steruje drzwiami elektrycznymi

wtyczka i czerwona wtyczka

połączenie

Pomarańczowy: VCC

2. Elektryczny zamek do drzwi biały

Elektryczny zamek drzwi: 1. Czerwony: p+

Elektryczny zamek drzwi musi być normalnie otwarty, w przeciwnym razie czerwona i pomarańczowa linia muszą być

połączone poprzez zwarcie.

4.4 Elektryczny zamek drzwi

Rysunek 12 Podłączenie zamka elektrycznego drzwi

klamka zamka

zamek

3. Z drzwiami elektrycznymi

4.5 Kontrolki Kontrolka:

Podłączona do wyświetlacza poziomu naładowania akumulatora, może być używana jako wyjście napięcia DC48V do DC48V

w celu emitowania światła. Zaciski dodatnie i ujemne nie mogą być zamienione. Pomarańczowy to 48V+, a czarny to 48V-.

Okablowanie kontrolki pokazano na rysunku 13.

Rysunek 13 Podłączenie lampek kontrolnych - 13 -

Machine Translated by Google

Informacje FCC:

- 14 -

Rozwiązanie:

1. Ładowanie; 2.

Wybierz akumulator o odpowiednim napięciu roboczym; 3. Sprawdź, czy każda

wtyczka jest podłączona prawidłowo i czy podłączone zaciski są podłączone niezawodnie, aby uniknąć

awarii i przerwania pracy z powodu nieprawidłowego podłączenia lub słabego styku.

Spełniaj wymogi europejskiego certyfikatu bezpieczeństwa.

urządzenia.

Powód:

Akumulator Akumulator jest zbyt słaby i nie osiąga wymaganego napięcia roboczego

Zamek elektroniczny musi zostać otwarty. Po otwarciu zamka elektronicznego przepustnica jest

przekręcona, a silnik nie działa.

Zjawisko:

UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za

zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

Ten produkt podlega przepisom dyrektywy europejskiej 2012/19/UE. Symbol

przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga

oddzielnej zbiórki odpadów w

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm

warunkom: 1) Ten produkt

może powodować szkodliwe zakłócenia.

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów

oznaczonych tym symbolem nie wolno wyrzucać razem z normalnymi odpadami domowymi, ale należy

je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

PRAWIDŁOWA UTYLIZACJA

Machine Translated by Google

- 15 -

może powodować niepożądane działanie.

zainstalowane i używane zgodnie z instrukcją, mogą powodować szkodliwe

produkt.

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

strona odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z usługi

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia mają na celu

zakłócenia spowodowane przez jeden lub więcej z następujących środków.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy

wyłączając i włączając produkt, zachęcamy użytkownika do podjęcia próby skorygowania

instalacja.

· Zwiększ odległość między produktem a odbiornikiem.

zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych

· Zmiana orientacji lub położenia anteny odbiorczej.

Odbiornik jest podłączony.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

Machine Translated by Google

REP WIELKIEJ BRYTANII

Przedstawiciel UE

- 16 -

C/O YH Consulting Limited Biuro 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt am

E-CrossStu GmbH

YH CONSULTING LIMITED.

Główny.

200000 CN.

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj

Producent: Shanghaimuxinmuyeyouxiangongsi

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Borstelloze DC-motor

Model: JZ48V1800W

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: JZ48V1800W

Borstelloze DC-motor

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Machine Translated by Google

1.4 Operationele overwegingen en triggers voor motorongevallen die niet met het

werk te maken hebben

1.2 Waarschuwingsbord voor veilige werking van de motor

1.3 Risicofactor

2) Een elektrische schok krijgen

4) Impact van het object

3) Extrusiebotsing

1) Controleer of alle accessoires stevig en niet los zijn aangesloten, controleer of de pinnen in elke plug-in

verbogen zijn en controleer visueel of elke interface consistent is met de instructies in de

bedradingshandleiding en of de verbinding correct is. Om schrijffouten en het verbranden van de controller te

voorkomen.

Als u problemen ondervindt, neem dan tijdig contact op met de klantenservice zodat we het kunnen oplossen. Uw

tevredenheid is ons doel.

1) Mechanische schade

Het niet naleven van waarschuwingen en instructies kan leiden tot een elektrische schok, brand of ernstig letsel.

Zorg ervoor dat u alle veiligheidswaarschuwingen en instructies leest voordat u de motor bedient.

5) Andere verwondingen

Veiligheidsmaatregelen 1.1

Veiligheidswaarschuwing Lees deze

waarschuwing zorgvuldig door voordat u het apparaat gebruikt.

- 2 -

Machine Translated by Google

1.5 Voorzorgsmaatregelen en suggesties

4) De accessoires buiten deze kit, die behoren tot de accessoires die door

opladen.

1) Controleer voordat u de doos opent of de verpakking intact, kapot en

2) Het is aan te raden om loodzuuraccu's te gebruiken. Lithiumaccu's kunnen ook werken

3) Het elektrische deurslot (oranje, rood) moet worden aangesloten (u kunt de

of er water is. Verwijder na het verwijderen van de afdekking voorzichtig het stof van de

3) Installeer het op een goed geventileerde plaats;

(let op dat de batterijspanning en het batterijvermogen overeenkomen met het vermogen van de kit).

elektrisch deurslot, of u kunt de oranje en rode draden inkorten met draden), dit

negatieve pool is verbonden met de dikke lijn van de controller in het zwart). Opladen

motor.

Bedankt voor het lezen. Mocht u nog steeds operationele problemen ondervinden, neem dan contact op met

de batterij en de controller creëren kleine vonken en vonken, wat normaal is voor

Alle machinebedieners dienen een opleiding en certificaat te hebben in elektrische vaardigheden.

Klantenservice op tijd, voordat u contact opneemt met de klantenservice, geef dan duidelijk aan

foto's genomen door de motor en controller naamplaatje, bieden duidelijke foto's en

Duidelijke video's van de accessoirebedrading die is aangesloten op elke stekker van de controller. U moet

duidelijk de kleur van elke draad en de kleur van de accessoirelijn zien.

positieve en negatieve aansluitingen van de voeding moeten correct worden aangesloten

u, komt mogelijk niet overeen met de kit en moet worden gebruikt na het matchen. Gelieve

4) Het is geïnstalleerd op een brede en gladde plaats voor een gemakkelijke dagelijkse bediening en

(de positieve aansluiting is verbonden met de dikke lijn van de controller in het rood, en de

Neem tijdig contact op met de klantenservice om de sets op elkaar af te stemmen.

onderhoud.

Om u een gemakkelijkere en snellere oplossing te bieden.

aanbevolen batterijcapaciteit is 12AH-20AH. De batterijspanning moet

De operatie is de laatste stap.

2) Installeer het op een droge, stofvrije plaats;

consistent met de motorkitspanning, waardoor een overspanningsbereik van +10% mogelijk is. De

- 3 -

Machine Translated by Google

- 4 -

MOTOR

TECHNISCHE INFO

PRESTATIEPARAMETERS VAN JZ48V1800W

Nominale spanning/V (DC)

134*ÿ107*112

(Er zit draadlijm op de draad, en de demontage

1800

T8F-9T en T8F-11T

ÿ150

ÿ85%

reductieoverbrengingsverhouding

Nominale stroom/A

Motorrendement

elektrische scooters...

Nominale snelheid/rpm

Onbelast toerental/rpm

moet 1-2 minuten op 80ÿ worden verwarmd

4±5%

Maximaal wattage/W

Schroefdraad

Gewicht/kg

M8 Linkse aandraaidraad *1,25*12mm

Parameter

Afmeting/mm

Laadgewicht/kg

4500

Toepassingsgebied

Tandwielnummer

9-tand/11-tand:64-tand

Numerieke waarde

5600±10%

Nominaal koppel/Nm

Aanbevolen

Kleine elektrische voertuigen, elektrische fietsen, elektrische karts,

Machine Translated by Google

- 5 -

VERWERKER

PRESTATIEPARAMETERS VAN ZWK4833

CONFIGURATIELIJST

Nominale stroom/A

Onderspanning/V

212*87*49(fout±2mm)

Montagegat controller/mm

0,63

Beheerder

Rem

199*44*ÿ6(fout±2mm)

Maximaal wattage/W

-25~60

ÿ ZWK4833 SHSS04

1800

Controllerbehuizingsgrootte/mm

Beheerder

X1 STUKS

(met voetstuk) X1 STUKS

Nominale spanning/V (DC)

Bedrijfstemperatuur/ÿ

ÿ ZWK4833 SHSS01

X1 STUKS

Parameter

Lage rem

Gewicht/kg

ÿ Borstelloze DC-motor

Numerieke waarde

Machine Translated by Google

Tabel 1 Productconfiguratietabel

Als de accessoires niet in de lijst staan, moet u deze zelf aanschaffen.

De specifieke accessoires zijn afhankelijk van de gekochte producten.

ÿ Hardwarekit

ZLWSDJTJ1800ZH5ULV2 ÿÿÿÿÿ

ZLWSDJTJ180083C2DV3 ÿÿÿÿÿÿ

ÿ Elektronisch gaspedaal

X1 INSTELLEN

ZLWSDJTJ1800ZH5ULV3 ÿÿÿÿÿ

X1 STUKS

X1 INSTELLEN

ÿ Multifunctionele Britse

standaard Europese

standaard adapterstekker

ZLWSDJTJ18007TVWHV9 ÿÿÿÿ

ZLWSDJTJ1800ZH5ULV5 ÿÿÿÿÿ

ÿ Uitgebreide

hogetemperatuurlijn

ZLWSDJTJ18009JWVIV9 ÿÿÿÿÿ

ÿ Stuur

Productnummer

ZLWSDJTJ180083C2DV5 ÿÿÿÿÿÿ

X1 INSTELLEN

Productconfiguratie

ÿ Loodzuurlader

X1 INSTELLEN

ZLWSDJTJ180083C2DV2 ÿÿÿÿÿÿ

X1 STUKS

- 6 -

Machine Translated by Google

1. Motor

De A-fase lijn van de motor lead out hoofdlijn is blauw, de B-fase lijn is groen en de C-

fase lijn is geel; De positieve pool van de voeding in de signaallijn van de positiesensor

(Hall) is rood en de negatieve pool is zwart; De A-fase sensor signaallijn is

blauw, de B-fase sensor signaallijn is groen en de C-fase sensor signaallijn is geel. De

kleuren aan beide zijden van de motorlijn zijn hetzelfde en de motorbedrading wordt

weergegeven in Afbeelding 2.

Figuur 2 Motorbedrading

Figuur 1 Motorafmetingen en montagematen

De afmetingen en montagematen van de motor worden weergegeven in Figuur 1.

Totale afmetingen en montagematen

Installeren

- 7 -

Machine Translated by Google

- 8 -

2. Controller Er

zijn twee soorten controllers. De functies van elke plug-in worden hieronder

weergegeven in Figuur 3.

Figuur 3 Controller

Machine Translated by Google

- 9 -

3.1Handvat

Draai aan de hendellijn (draai aan het gas).

1. Rood: +4,3V

3. Grijs: Signaallijn De

bedrading van de handgreep wordt weergegeven in Afbeelding 5.

De positieve en negatieve waarden kunnen niet verkeerd worden aangesloten, anders zal de controller

doorbranden. Er zal een lichte vonk zijn bij het aansluiten, wat een normaal opstartfenomeen is.

Figuur 4 toont de kabelaansluitingen van de controller.

2. Zwart 48V-

Regelaarspanning: DC48-54V 1. Rood

48V+

Met drie snelheden +

achteruit vooruit handvat

hendel

Elektrische hoeveelheidsweergave

+ elektrisch deurslot

2. Zwart: Aardingsdraad

Handvatfunctie

3. Bijlage

Machine Translated by Google

3. Grijs: Signaallijn De

bedrading van het pedaal/gaspedaal wordt weergegeven in Afbeelding 6.

Figuur 6 De bedrading van het pedaal/gaspedaal

3.3 Oplader

Oplaadpoort: (LaadingangsspanningAC220)

Rood: InputDC48V Zwart: Input- De

positieve en negatieve elektroden moeten correct worden aangesloten. Afbeelding 7 Bedrading van de

lader

1. Rood: +4,3V

2. Zwart: Aardingsdraad

Pedaal-/gaspedaalkabel (draaigas)

3.2 Pedaal/gaspedaal

De aansluiting van de lader wordt weergegeven in Figuur 7.

- 10 -

Machine Translated by Google

4. Installatie van andere accessoires (zelf aanschaffen)

Figuur 9 3 Snelheidsbedrading

1. Wordt geleverd met 3 snelheden

2. 3 voetschakelaar bedieningen 3

Figuur 8 Bedrading van hogetemperatuurkabels

Er zijn verschillende manieren om de driestandenschakelaar aan te sluiten, zoals weergegeven in Afbeelding 9.

4.1. Drie-snelheden schakelaar Drie-

snelheden schakelaar: standaard snelheid 2, kortsluiting van de blauwe en zwarte lijnen is 3 snelheid, kortsluiting van

de gele en zwarte lijnen is 1 snelheid).

3.4 Hogetemperatuurkabel Controller

geïntegreerde plug-in en kabelverbinding. Afbeelding 8 toont de hogetemperatuurkabelverbinding.

3. 3 snelheidsschakelaarbedieningen

- 11 -

functie

snelheid

Machine Translated by Google

achteruit

2. Handvat met omkeerfunctie

4.3 Remmen

Rem: Sluit de rem aan om de remuitschakelfunctie te realiseren.

Figuur 10 Omgekeerde kabelverbinding

1. Tweepolige schakelaar regelt vooruit en

Reverse: Wissel bruin en zwart, de reverse snelheid is 100%. Er zijn de volgende typen reverse kabels.

Afbeelding 10 toont de reverse kabels.

4.2 Omkeren

De rembedrading is weergegeven in Figuur 11.

Figuur 11 Rembedrading

- 12 -

ZwartÿRood, schakelaar

Machine Translated by Google

1. Tweepolige

schakelaar bedient de elektrische deur

2. Elektrisch deurslot wit

plug-in en rode plug-in

slot handvat

Elektrisch deurslot: 1. Rood: p+ Het

elektrische deurslot moet normaal open blijven, anders moeten de rode en oranje lijnen door een

kortsluiting met elkaar verbonden zijn.

Er zijn de volgende typen bedrading voor elektrische deursloten: de bedrading voor elektrische deursloten wordt weergegeven

in Afbeelding 12.

Oranje: VCC

4.4 Elektrisch deurslot

Figuur 12 Bedrading van elektrisch deurslot

verbinding

3. Met elektrische deur

4.5 Indicatorlampjes

Indicatorlampje: Aangesloten op het batterijniveau-display, kan het worden gebruikt als een DC48V-

spanningsuitgang voor DC48V om licht uit te zenden. De positieve en negatieve aansluitingen kunnen

niet worden omgedraaid. Oranje is 48V+ en zwart is 48V -. De bedrading van het indicatorlampje wordt

weergegeven in Afbeelding 13.

Figuur 13 Bedrading van indicatielampjes - 13 -

slot

Machine Translated by Google

Oplossing:

1. Opladen; 2.

Selecteer een batterij met de bijbehorende bedrijfsspanning; 3. Controleer of

elke stekker correct is aangesloten en of de aangesloten aansluitingen betrouwbaar zijn aangesloten, om

te voorkomen dat er niet normaal wordt gewerkt vanwege een verkeerde aansluiting of slecht contact.

Voldoet aan de Europese veiligheidscertificering.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/

EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product

gescheiden afvalinzameling vereist in de

Reden:

Batterij De batterij is te zwak en bereikt niet de vereiste bedrijfsspanning

Het elektronische slot moet geopend worden. Wanneer het elektronische slot geopend wordt, wordt

het gas gedraaid en werkt de motor niet.

Fenomeen:

Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten

die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid,

maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

apparaten.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te

bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee

voorwaarden: 1) Dit product

kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die

FCC-informatie:

ALGEMENE PROBLEMEN EN OPLOSSINGEN

CORRECTE VERWIJDERING

- 14 -

Machine Translated by Google

- 15 -

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet

schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.

kan een ongewenste werking veroorzaken.

geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke

ontvanger is aangesloten.

interferentie met radiocommunicatie. Er is echter geen garantie dat

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd.

om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving

· Heroriënteer of verplaats de ontvangstantenne.

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

installatie.

· Vergroot de afstand tussen het product en de ontvanger.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen

verstoring door een of meer van de volgende maatregelen.

de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om de

interferentie zal niet optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt

product.

Machine Translated by Google

EC-REP

VK REP

E-CrossStu GmbH

Voornaamst.

C/O YH Consulting Limited Kantoor 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

Mainzer Landstr.69, 60329 Frankfurt am

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

- 16 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Borstlös DC-motor

Modell: JZ48V1800W

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

BEHÖVER HJÄLP? KONTAKTA OSS!

Borstlös DC-motor

MODELL: JZ48V1800W

- 1 -

Machine Translated by Google

3) Extruderingskollision

4) Objektpåverkan

2) Få en elektrisk stöt

1) Kontrollera om alla tillbehör är ordentligt anslutna och inte lösa, kontrollera om stiften i

varje plug-in är böjda och kontrollera visuellt om varje gränssnitt överensstämmer med

instruktionerna i ledningsmanualen och om anslutningen är korrekt. För att undvika skrivfel

och bränna kontrollern.

Om du stöter på problem, vänligen kommunicera med kundtjänst i tid för att lösa, din

tillfredsställelse är vårt servicesyfte.

1) Mekanisk skada

Underlåtenhet att följa varningar och instruktioner kan leda till elektriska stötar, brand eller

allvarliga skador.

Se till att läsa alla säkerhetsvarningar och alla instruktioner innan du använder motorn.

5) Övriga skador

- 2 -

1.3 Riskfaktor

1.2 Varningsskylt för säker drift av motorn

1.4 Operativa överväganden och utlösande faktorer för motorolyckor utanför

arbetet

Säkerhetsföreskrifter 1.1

Säkerhetsrådgivning Varning

Läs noga före användning.

Machine Translated by Google

1.5 Försiktighetsåtgärder och förslag

operation är det sista steget.

om det finns vatten. Efter att ha tagit bort locket, avlägsna försiktigt damm från

2) Installera på en torr, dammfri plats;

(observera att batterispänningen och batterieffekten matchar satsens ström). De

laddning.

elektriskt dörrlås, eller så kan du förkorta de orange och röda ledningarna med vajrar), detta

1) Innan du öppnar kartongen, kontrollera om förpackningen är intakt, trasig och

2) Det rekommenderas att använda blybatterier. Litiumbatterier kan också fungera

batteriet och styrenheten skapar små ljusbågar och gnistor, vilket är normalt för

3) Det elektriska dörrlåset (orange, rött) måste vara anslutet (du kan använda

Alla maskinoperatörer bör vara utbildade och certifierade i elektriska färdigheter.

motor.

kundtjänst i tid, innan du kontaktar kundtjänst, vänligen ange tydligt

minuspolen är ansluten till den tjocka linjen på kontrollenheten i svart). Laddar

Tack för att du läste, om du fortfarande har driftsproblem, vänligen kontakta

foton tagna av motorns och styrenhetens namnskylt, ger tydliga bilder och

tydliga videor av tillbehörsledningarna som är anslutna till varje plug-in på styrenheten, du måste

tydligt se färgen på varje ledning och färgen på tillbehörslinjen.

(den positiva terminalen är ansluten till den tjocka linjen på styrenheten i rött, och

kontakta kundtjänst i tid för att matcha satsen med varandra.

underhåll.

nätaggregatets positiva och negativa poler måste vara korrekt anslutna

du kanske inte matchar med kitet och behöver användas efter matchning. Behaga

4) Den är installerad på en bred och smidig plats för enkel daglig drift och

överensstämmer med motorsatsens spänning, vilket tillåter ett överspänningsområde på +10 %. De

4) Tillbehören utanför denna sats, som tillhör de tillbehör som köpts av

3) Installera på en väl ventilerad plats;

För att ge dig en bekvämare och snabbare lösning.

rekommenderad batterikapacitet är 12AH-20AH. Batterispänningen måste vara

- 3 -

Machine Translated by Google

Märkspänning/V (DC)

Små elfordon, elcyklar, elkart,

134*ÿ107*112

(Det finns trådlim vid tråden och demonteringen

1800

T8F-9T och T8F-11T

ÿ150

reduktionsväxel

Märkström/A

Motoreffektivitet

elektriska skotrar...

ÿ85 %

Nominell hastighet/rpm

Obelastad hastighet/rpm

måste värmas till 80 ÿ i 1-2 minuter

4±5 %

Max watt/W

Skruvgänga

Vikt/kg

Lastvikt/kg

M8 Vänster spänngänga *1,25*12mm

Parameter

4500

Mått/mm

Numeriskt värde

Tillämpningsområde

Kedjehjulsnummer

9-tand/11-tand:64-tand

5600±10 %

Nominellt vridmoment/Nm

Rekommenderad

PRESTANDA PARAMETRAR FÖR JZ48V1800W

TEKNISK INFO

MOTOR

- 4 -

Machine Translated by Google

- 5 -

KONTROLLER

PRESTANDAPARAMETRAR FÖR ZWK4833

KONFIGURATIONSLISTA

Låg nivå broms

Styrenhetens monteringshål/mm

Vikt/kg

Broms

Märkström/A

212*87*49(fel±2mm)

199*44*ÿ6(fel±2mm)

1800

Styrenhetens kapsling storlek/mm

Kontroller Kontroller

X1 st

Max watt/W

-25~60

ÿ ZWK4833 SHSS04

ÿ Borstlös DC-motor

ÿ ZWK4833 SHSS01

(med fot) X1 ST

Märkspänning/V (DC)

Driftstemperatur/ÿ

Numeriskt värde

Underspänning/V

0,63

X1 st

Parameter

Machine Translated by Google

Tabell 1 Produktkonfigurationstabell

- 6 -

De specifika tillbehören är föremål för de köpta produkterna.

Om tillbehören inte finns med i listan måste du köpa dem själv.

X1 SET

ZLWSDJTJ1800ZH5ULV3 ÿÿÿÿÿ

ZLWSDJTJ180083C2DV2 ÿÿÿÿÿÿ

X1 st

ÿ Hårdvarusats

X1 SET

ZLWSDJTJ1800ZH5ULV2 ÿÿÿÿÿ

ÿ Elektronisk gaspedal

ÿ Förlängd

högtemperaturlinje

X1 SET

ZLWSDJTJ18009JWVIV9 ÿÿÿÿÿ

ZLWSDJTJ1800ZH5ULV5 ÿÿÿÿÿ

ÿ Multifunktionell brittisk

standard europeisk

standardadapterkontakt

ZLWSDJTJ18007TVWHV9 ÿÿÿÿ

X1 SET

Produktkonfiguration

ÿ Styre

Produktnummer

ZLWSDJTJ180083C2DV5 ÿÿÿÿÿÿ

X1 st

ZLWSDJTJ180083C2DV3 ÿÿÿÿÿÿ

ÿ Bly-syra laddare

Machine Translated by Google

Figur 1 Motormått och monteringsmått

Figur 2 Motorkabeldragning

A-faslinjen på motorns utgående huvudledning är blå, B-faslinjen är grön och C-

faslinjen är gul; Den positiva polen på strömförsörjningen i signalledningen för

positionssensorn (Hall) är röd, och den negativa polen är svart; A-fassensorns

signallinje är blå, B-fassensorns signallinje är grön och C-fassensorns signallinje är

gul. Färgerna på båda sidor av motorlinjen är desamma och motorkabeln visas i figur

Motorns dimensioner och monteringsmått visas i figur 1.

- 7 -

1. Motor

Installera

Övergripande mått och monteringsmått

Machine Translated by Google

- 8 -

2. Styrenhet Det

finns två typer av styrenheter. Funktionerna för varje plugin visas i figur 3 nedan.

Figur 3 Styrenhet

Machine Translated by Google

3. Bilaga

Figur 4 visar styrenhetens kabelanslutningar.

Vrid handtagslinan (vrid gasreglaget).

1. Röd: +4,3V

2. Svart: Jordledning

2. Svart 48V-

3.1 Handtag

De positiva och negativa värdena kan inte kopplas felaktigt, annars kommer regulatorn att brinna ut. Det

kommer att finnas en liten gnista när den är ansluten, vilket är ett normalt uppstartsfenomen.

Styrspänning: DC48-54V 1. Röd 48V+

3. Grå: Signallinje

Handtagets ledningar visas i figur 5.

Elmängdsvisning + elektriskt

dörrlåsHandtagsfunktion

bakåt framåt handtaget

hantera

Med tre hastigheter +

- 9 -

Machine Translated by Google

- 10 -

2. Svart: Jordledning

3. Grå: Signallinje Pedal-/

acceleratorkabeln visas i figur 6.

3.3 Laddare

Laddningsport: (laddningsingångsspänning AC220)

Röd: IngångDC48V Svart:Ingång- De

positiva och negativa elektroderna måste vara korrekt anslutna. Figur 7 Kabeldragning av laddaren

1. Röd: +4,3V

Figur 6 Pedal-/acceleratorkabeln

Pedal/gaskabel (vrid gas)

3.2 Pedal/gaspedal

Laddarens anslutning visas i figur 7.

Machine Translated by Google

4. Installation av andra tillbehör (köp själv)

Fig.9 3 Hastighetskablar

1. Kommer med 3 hastigheter

2. 3 fotkontaktskontroller 3

3. 3 hastighetsreglage

4.1. Trehastighetsomkopplare

Trehastighetsomkopplare: standardhastighet 2, kortslutning av blå och svarta linjer är

3 hastigheter, kortslutning av gula och svarta linjer är 1 hastighet).

Det finns flera sätt att ansluta trehastighetsomkopplaren, som visas i figur 9.

Figur 8 Anslutning av högtemperaturkablar

3.4 Högtemperaturtråd

Styrenhet integrerad plug-in och kabelanslutning. Figur 8 visar

högtemperaturkabelanslutningen.

hastighet

fungera

- 11 -

Machine Translated by Google

- 12 -

Svart, röd, strömbrytare

1. Tvåpolig omkopplare styr framåt och

bakåt

4.3 Broms

Broms: Anslut bromsen för att förverkliga bromsavstängningsfunktionen.

Bakåt: Växla brunt och svart, backhastigheten är 100 %. Det finns följande typer av backkablar. Figur

10 visar de omvända kablarna.

2. Handtag med omvänd funktion

Figur 10 Omvänd kabelanslutning

4.2 Omvänd

Figur 11 Bromsledningar

Bromsledningar visas i figur 11.

Machine Translated by Google

Elektriska dörrlåskablar har följande typer, elektriska dörrlåskablar visas i figur 12.

1. tvåpolig strömbrytare

styr den elektriska dörren

plug-in och röd plug-in

låshandtag

Elektriskt dörrlås: 1. Röd: p+ Det

elektriska dörrlåset måste hållas normalt öppet, eller så måste de röda och orangea linjerna kopplas

samman med en kortslutning.

2. Elektriskt dörrlås vitt

Orange: VCC

4.4 Elektriskt dörrlås

Figur 12 Kabeldragning av elektriskt dörrlås

förbindelse

3. Med elektrisk dörr

4.5 Indikeringslampor

Indikatorlampa: Ansluten till batterinivådisplayen kan den användas som en DC48V-spänningsutgång för

DC48V för att avge ljus. De positiva och negativa terminalerna kan inte vändas. Orange är 48V+ och svart

är 48V -. Ledningarna för indikatorlampan visas i figur 13.

Figur 13 Kabeldragning av indikatorlampor - 13 -

låsa

Machine Translated by Google

Lösning:

1. Laddning ; 2.

Välj ett batteri med motsvarande driftspänning ; 3. Kontrollera om varje plug-in är

korrekt ansluten och om de anslutna plintarna är anslutna på ett tillförlitligt sätt, för att undvika att de inte

fungerar normalt på grund av felaktig anslutning eller dålig kontakt.

Följ den europeiska säkerhetscertifieringen.

enheter.

Resonera:

Batteri Batteriet är för lågt och når inte den nödvändiga driftspänningen

Det elektroniska låset måste öppnas, När det elektroniska låset öppnas vrids gasreglaget och motorn

fungerar inte

Fenomen:

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/

EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat

sophämtning i

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som

ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt

kan orsaka skadliga störningar.

Europeiska unionen. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter

märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en

insamlingsplats för återvinning av elektrisk och elektronisk

- 14 -

FCC-information:

KORREKT AVFALLSHANTERING

VANLIGA PROBLEM OCH ÅTGÄRDER

Machine Translated by Google

störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar

mottagaren är ansluten.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte

störningar på radiokommunikation. Det finns dock ingen garanti för det

· Anslut produkten till ett uttag på en annan krets än den till vilken

kan orsaka oönskad funktion.

installation.

installeras och används i enlighet med instruktionerna, kan orsaka skadliga

· Öka avståndet mellan produkten och mottagaren.

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

för att ge rimligt skydd mot skadliga störningar i ett boende

· Rikta om eller flytta mottagningsantennen.

B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade

störning av en eller flera av följande åtgärder.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass

stänger av och sätter på produkten, uppmanas användaren att försöka korrigera

produkt.

skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av

parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda

- 15 -

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

YH CONSULTING LIMITED.

Main.

- 16 -

EC REP

UK REP

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

200 000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor JZ48V 1800W Electric Brushless Motor Kit JZ48V1800W

Product's Documents

User Manual

Specifications

Vevor JZ48V1800W Questions and Answers
