BY1020D photo

User Manual

This is the main product document for model BY1020D.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
Brushless DC motor
Model: BY1020D
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
Model: BY1020D
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Brushless DC motor
background
- 2 -
Safety precautions
1.1Safety advisory warning
Please read carefully before operation.
Be sure to read all safety warnings and all instructions before operating the motor.
Failure to comply with warnings and instructions may result in electric shock, fire or
serious injury.
If you encounter problems, please communicate with customer service in time to
solve, your satisfaction is our service purpose.

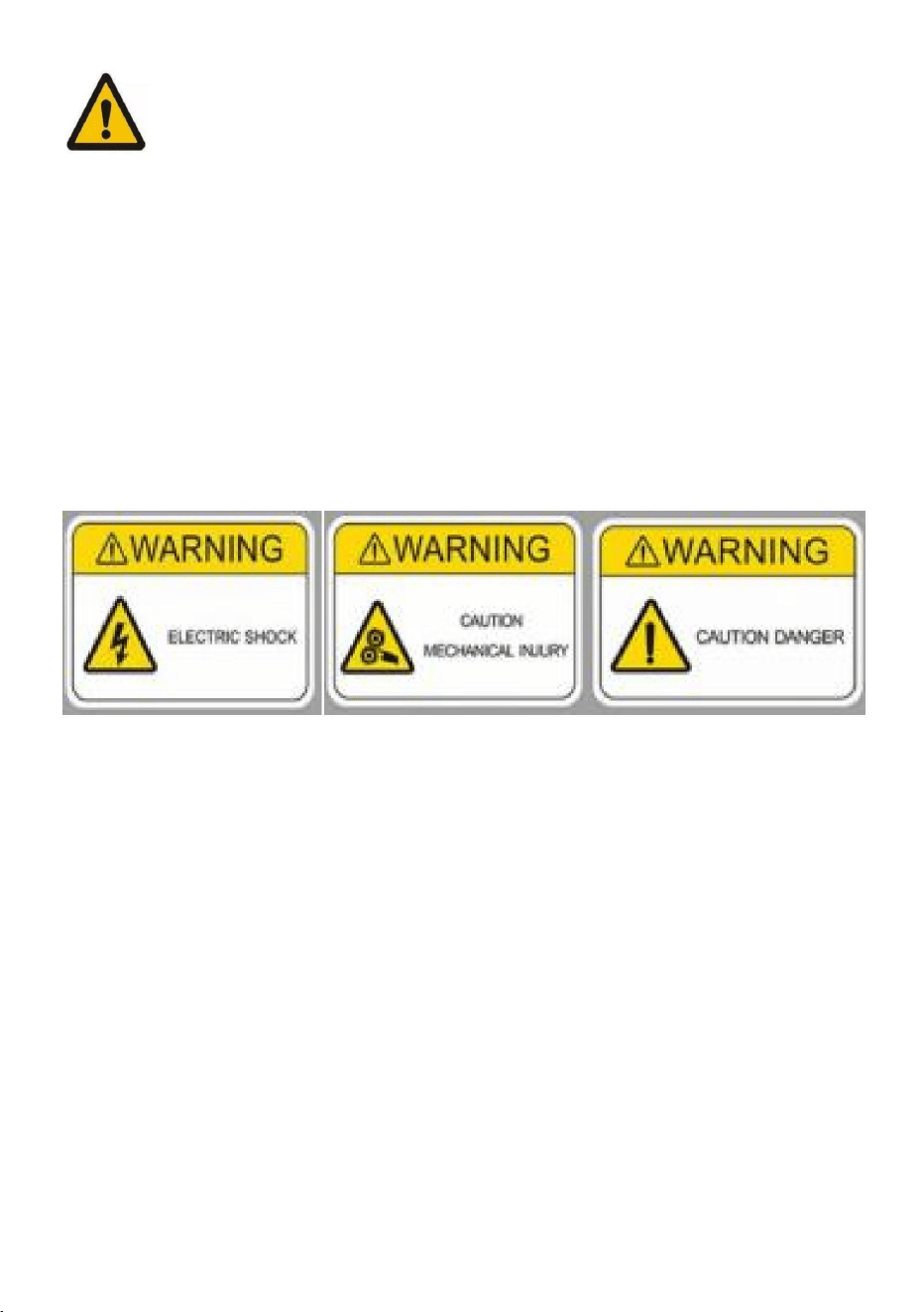

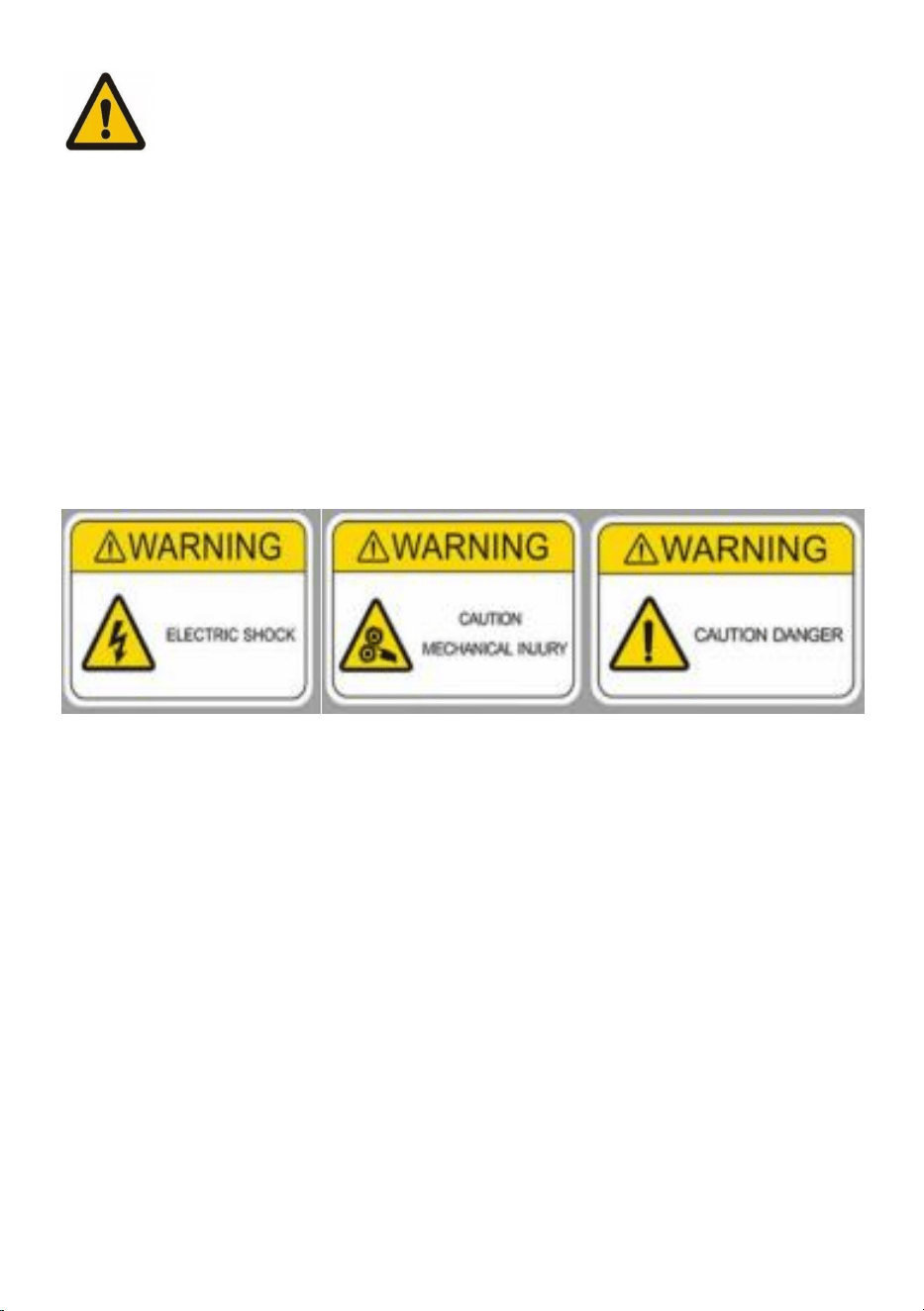

1.2 Warning sign for safe operation of motor
1.3 Risk factor
1) Mechanical damage
2) Get an electric shock
3) Extrusion collision
4) Object impact
5) Other injuries
1.4 Operational considerations and triggers for motor non-work
accidents
1) Check whether all accessories are connected tightly and not loose, check
whether the pins in each plug-in are bent, and visually check whether each
interface is consistent with the instructions in the wiring manual and whether the
connection is correct. To avoid writing errors and burning the controller.
background
- 3 -
2) It is recommended to use lead-acid batteries. Lithium batteries can also work
(note that the battery voltage and battery power match the kit power). The
recommended battery capacity is 12AH-20AH. The battery voltage needs to be
consistent with the motor kit voltage, allowing an over voltage range of +10%. The
positive and negative terminals of the power supply must be connected correctly
(the positive terminal is connected to the thick line of the controller in red, and the
negative terminal is connected to the thick line of the controller in black). Charging
the battery and controller creates small arcing and sparks, which is normal for
charging.
3) The electric door lock (orange, red) must be connected (you can use the
electric door lock, or you can shorten the orange and red wires with wires), this
operation is the last step.
4) The accessories outside this kit, which belong to the accessories purchased by
you, may not match with the kit and need to be used after matching. Please
contact customer service in time to match the kit with each other.
1.5 Precautions and suggestions
All machine operators should be trained and certified in electrical skills.
1) Before opening the box, check whether the package is intact, broken, and
whether there is water. After removing the cover, carefully remove dust from the
motor.
2) Install in a dry, dust less place;
3) Install in a well-ventilated place;
4) It is installed in a wide and smooth place for easy daily operation and
maintenance.
Thank you for your reading, if you still have operational problems, please contact
customer service in time, before contacting customer service, please provide clear
photos taken by the motor and controller nameplate, provide clear photos and
clear videos of the accessory wiring connected to each plug-in of the controller,
you need to clearly see the color of each wire and the color of the accessory line.
In order to provide you with a more convenient and faster solution
background
- 4 -
TECHNICAL INFO
PERFORMANCE PARAMETERS OF BY1020D MOTOR
Rated Voltage
48V DC
Max Wattage
1800W
Rated Speed
4500RPM
Gear ratio
4N.m
Rated Current
33A
No-load Speed
5200RPM
No-load Current
≤6A
Motor Efficiency
≥85%
Sprocket Number
T8F-9T
Screw thread
M8*1.25Left-hand tighten the thread(Heat
80 ℃ for 1-2 minutes, rotate right and remove)
Reduction gear ratio
9T:64T
Load weight
≤150KG
Size
134mm×107mm×112mm
Weight
4.25KG
Range of application
Small electric car, Electric bicycle,
Electric go-kart, Electric scooter.......

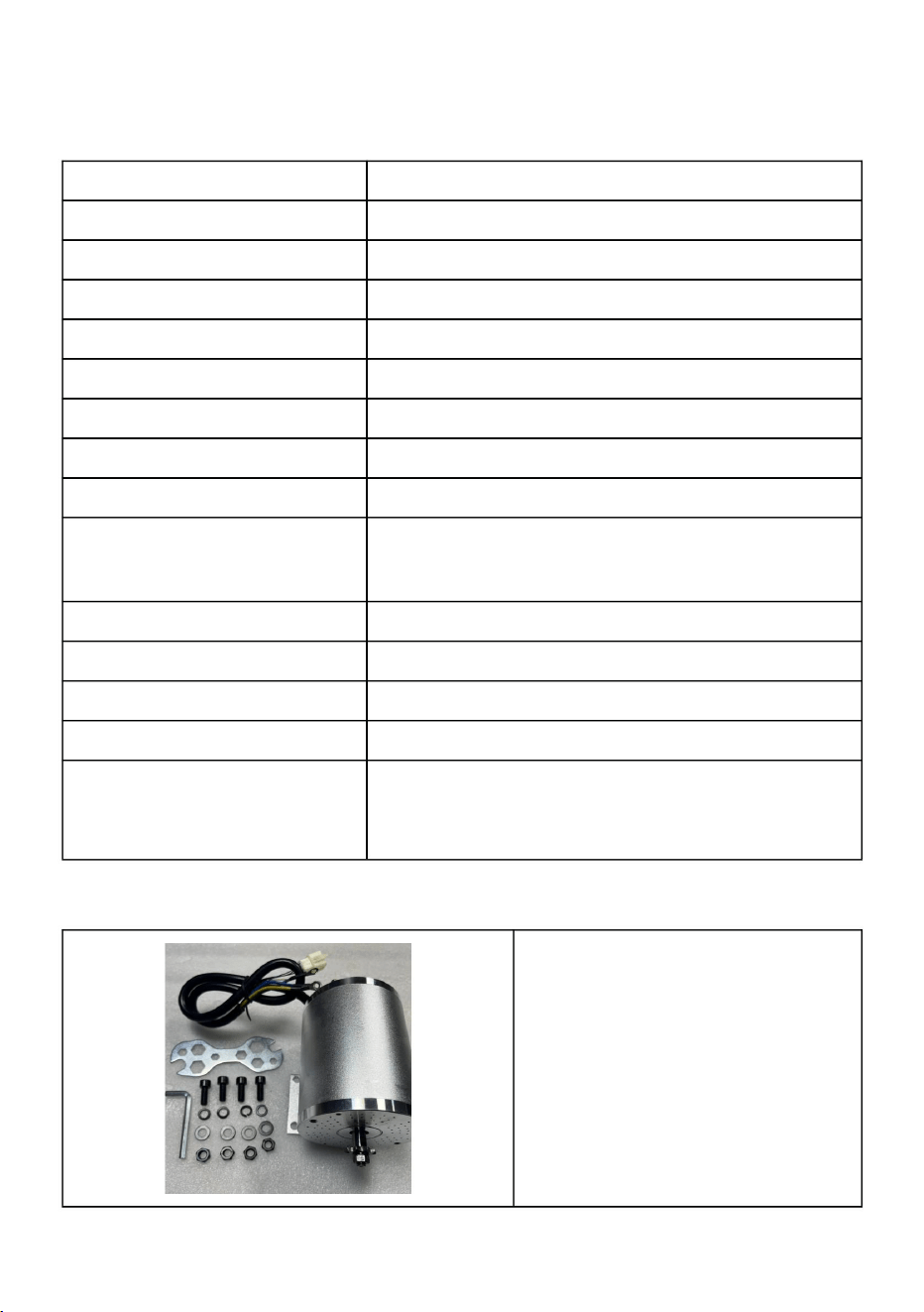

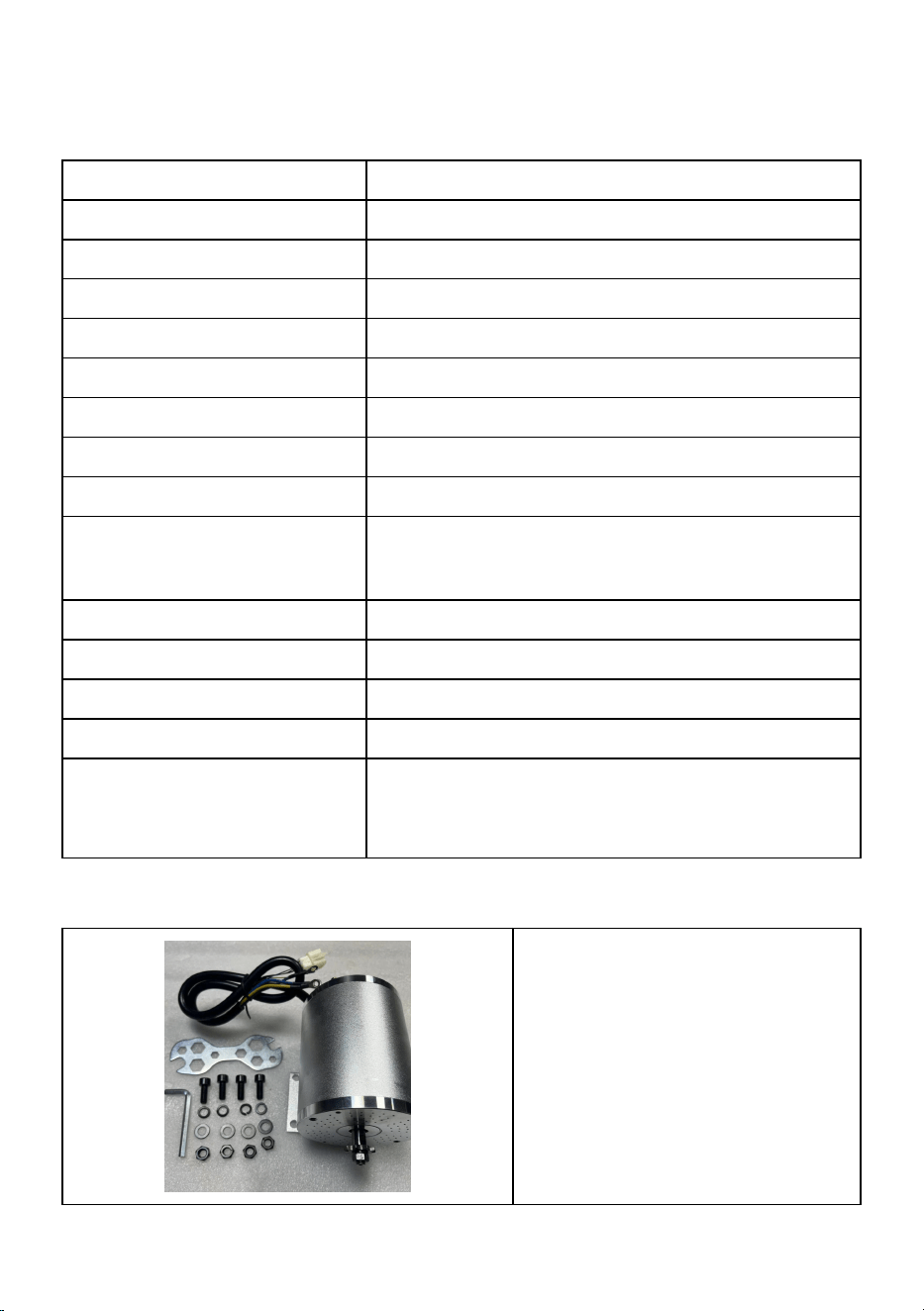

CONFIGURATION LIST
background
- 5 -
Importance：
All you buy is the motor, you need to match 48V 1800W brushless controller, 120°
square wave controller.
Match control It is possible that the motor phase is incorrect, you need to contact
your controller supplier, how to choose the correct motor phase.

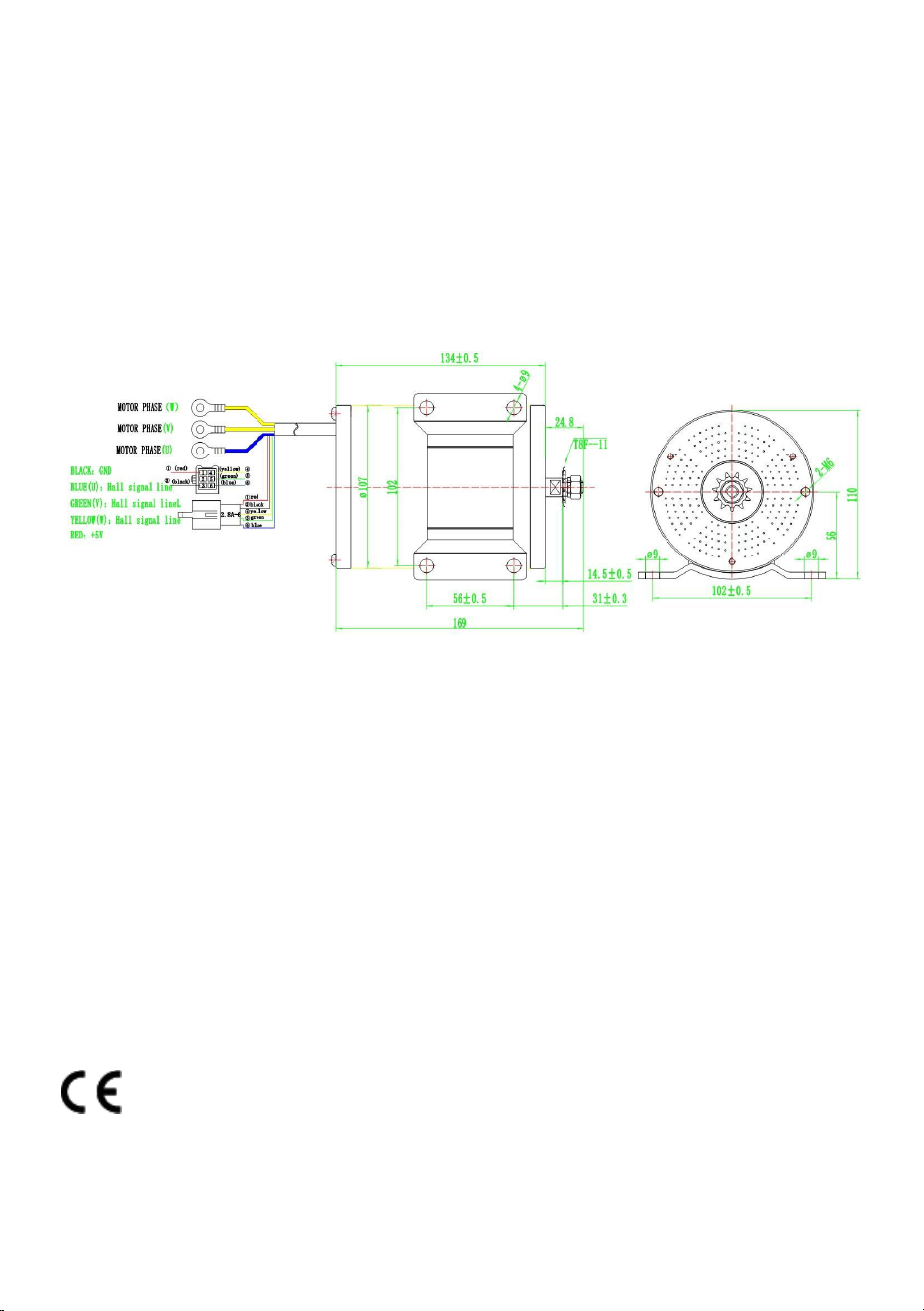

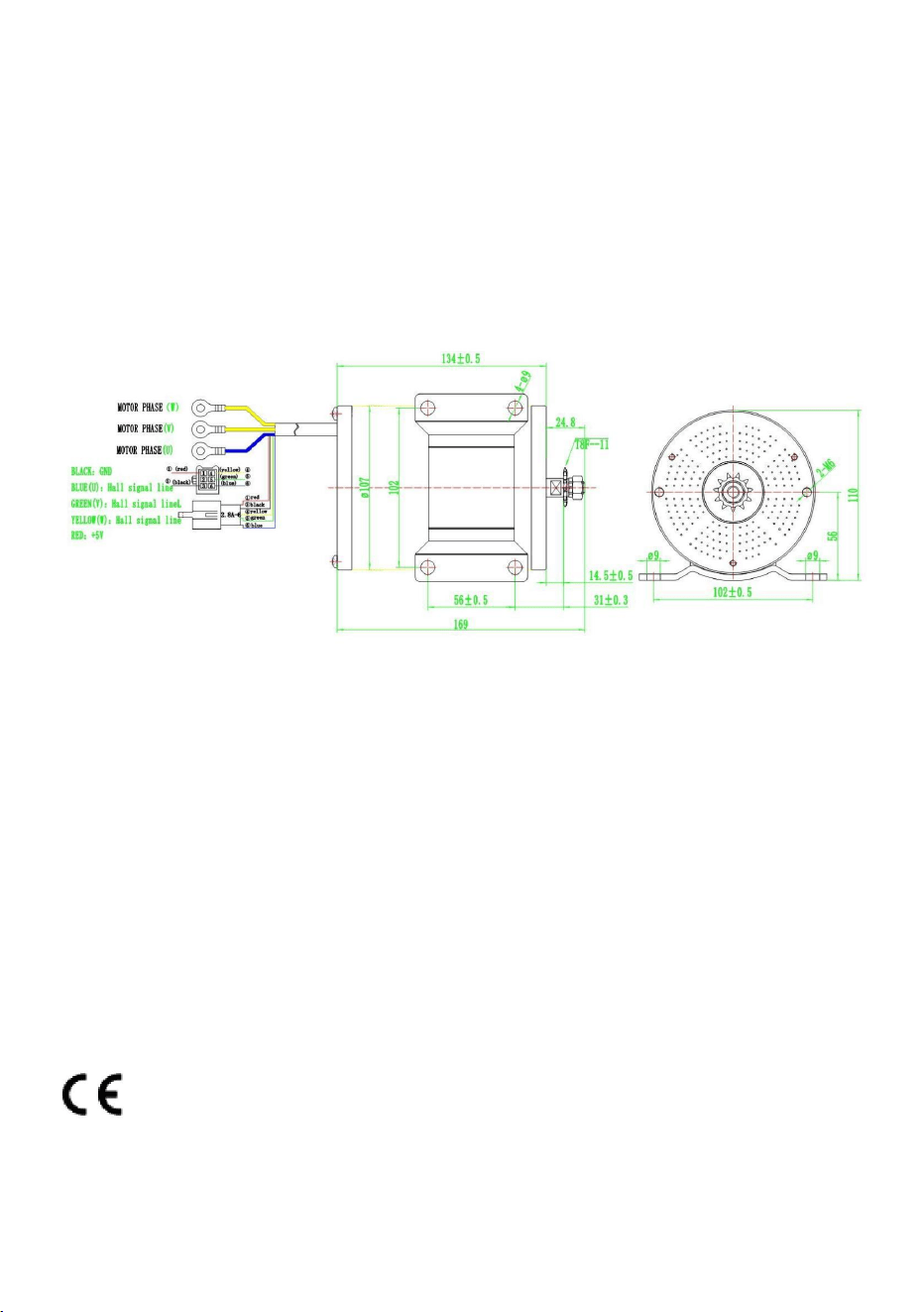

Instructions for other functions
COMMON PROBLEMS AND REMEDIES
Phenomenon:
Motor does not work
Reason:
Battery The battery is too low and does not reach the required operating voltage
Solution:
1. Select a battery with the corresponding operating voltage ;
2. Check whether each plug-in is connected correctly and whether the connected
terminals are connected reliably, so as to avoid failure to work normally due to
incorrect connection or poor contact.
Comply with the European security certification.
background
- 6 -
CORRECT DISPOSAL
This product is subject to the provision of european Directive
2012/19/EU. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories marked with this
symbol. Products marked as such may not be discarded with normal domestic
waste, but must be taken to acollection point for recycling electrical and electronic
devices.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am
Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Modèle:BY1020D
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous
vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous
sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
Moteuràcourantcontinusansbalais
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
