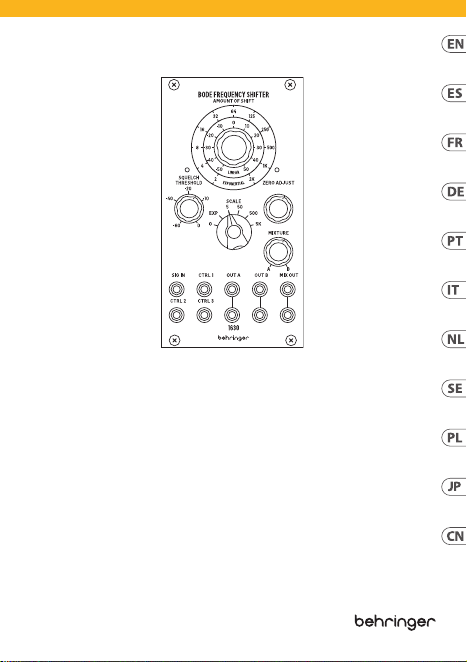

Behringer BODE FREQUENCY SHIFTER 1630 Eurorack Module User Manual

Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Legendary Analog Frequency Shifter for Eurorack

V 1.0

2 3Quick Start Guide

BODE FREQUENCY SHIFTER 1630

9. No colocar cerca de

fuentes de llama desnuda,

como velas encendidas.

10. Rango de temperatura

de funcionamiento de 5° a

45°C (41° a 113° F).

NEGACIÓN LEGAL

Music Tribe no admite ningún

tipo de responsabilidad por

cualquier daño o pérdida

que pudiera sufrir cualquier

persona por conar total

o parcialmente en la

descripciones, fotografías

o armaciones contenidas

en este documento.

Las especicaciones

técnicas, imágenes y otras

informaciones contenidas

en este documento están

sujetas a modicaciones sin

previo aviso. Todas las marcas

comerciales que aparecen

aquí son propiedad de sus

respectivos dueños. Midas,

Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon,

Behringer, Bugera, Aston

Microphones y Coolaudio son

marcas comerciales o marcas

registradas de Music Tribe

Global Brands Ltd. © Music

Tribe Global Brands Ltd.

2024 Reservados todos los

derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles

y condiciones aplicables

de la garantía así como

información adicional sobre

la Garantía limitada de Music

Tribe, consulte online toda

la información en la web

community.musictribe.

com/support.

(FR)

Consignes de

sécurité

1. Veuillez lire et suivre

toutes les instructions.

2. Gardez l'appareil

éloigné de l'eau, sauf pour

les produits destinés à une

utilisation en extérieur.

3. Nettoyez uniquement

avec un chion sec.

4. Ne bloquez aucune

ouverture de ventilation.

Installez conformément aux

instructions du fabricant.

5. N'installez pas près de

sources de chaleur telles

que radiateurs, grilles de

chaleur, cuisinières ou

autres appareils (y compris

les amplicateurs) qui

produisent de la chaleur.

6. Utilisez uniquement

les accessoires spéciés par

le fabricant.

7. Utilisez

uniquement

des chariots,

des supports,

des trépieds, des supports ou

des tables spéciés. Faites

attention pour éviter le

renversement lors du

déplacement de la

combinaison chariot/

appareil.

Évitez l'installation dans

des espaces connés comme

les bibliothèques.

9. Ne pas placer près de

sources de amme nue, telles

que des bougies allumées.

10.

Plage de température de

fonctionnement de 5° à 45°C

(41° à 113)

DÉNI LÉGAL

Music Tribe ne peut être

tenu pour responsable pour

toute perte pouvant être

subie par toute personne

se ant en partie ou en

totalité à toute description,

photographie ou armation

contenue dans ce document.

Les caractéristiques,

l’apparence et d’autres

informations peuvent faire

l’objet de modications

sans notication. Toutes les

marques appartiennent à

(EN)

Safety Instruction

1. Please read and follow

all instructions.

2. Keep the apparatus

away from water, except for

outdoor products.

3. Clean only with a

dry cloth.

4. Do not block any

ventilation openings. Install

in accordance with the

manufacturer’s instructions.

5. Do not install near

any heat sources such as

radiators, heat registers,

stoves or other apparatus

(including ampliers) that

produce heat.

6. Use only attachments/

accessories specied by the

manufacturer.

7. Use only

specied carts,

stands, tripods,

brackets, or

tables. Use caution to prevent

tip-over when moving the

cart/apparatus combination.

8. Avoid installing

in conned spaces like

bookcases.

9. Do not place near

naked ame sources, such as

lighted candles.

10. Operating temperature

range 5° to 45°C (41° to

113°F).

LEGAL DISCLAIMER

Music Tribe accepts no liability

for any loss which may be

suered by any person who

relies either wholly or in

part upon any description,

photograph, or statement

contained herein. Technical

specications, appearances

and other information are

subject to change without

notice. All trademarks are the

property of their respective

owners. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera,

Aston Microphones and

Coolaudio are trademarks

or registered trademarks of

Music Tribe Global Brands Ltd.

LIMITED WARRANTY

For the applicable warranty

terms and conditions and

additional information

regarding Music Tribe’s

Limited Warranty, please

see complete details online

at community.musictribe.

com/support.

(ES)

Instrucción de

seguridad

1. Por favor, lea y siga

todas las instrucciones.

2. Mantenga el aparato

alejado del agua, excepto

para productos destinados al

uso en exteriores.

3. Limpie solo con un

paño seco.

4. No bloquee ninguna

abertura de ventilación.

Instale de acuerdo con las

instrucciones del fabricante.

5. No instale cerca de

fuentes de calor como

radiadores, registros de calor,

estufas u otros aparatos

(incluyendo amplicadores)

que generen calor.

6. Utilice solo accesorios

especicados por el

fabricante.

7. Use solo

carros,

soportes,

trípodes,

soportes o mesas

especicados. Tenga

precaución para evitar el

vuelco al mover la

combinación carro/aparato.

8. Evite la instalación en

espacios connados como

estanterías.

4 5Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(PT)

Instruções

de Seguranç

Importantes

1. Por favor, leia e siga

todas as instruções.

2. Mantenha o aparelho

longe da água, exceto para

produtos destinados ao

uso externo.

3. Limpe apenas com um

pano seco.

4. Não bloqueie nenhuma

abertura de ventilação.

Instale de acordo com as

instruções do fabricante.

5. Não instale próximo

a fontes de calor, como

radiadores, grelhas de calor,

fogões ou outros aparelhos

(incluindo amplicadores)

que gerem calor.

6. Use apenas acessórios

especicados pelo fabricante.

7. Use

apenas

carrinhos,

suportes,

tripés, suportes ou mesas

especicados. Tenha cuidado

para evitar tombamentos ao

mover a combinação

carrinho/aparelho.

8. Evite instalar em espaços

connados, como estantes.

9. Não coloque perto de

fontes de chama nua, como

velas acesas.

10. Intervalo de

temperatura de operação de

5° a 45°C (41° a 113° F).

LEGAL RENUNCIANTE

O Music Tribe não se

responsabiliza por perda

alguma que possa ser sofrida

por qualquer pessoa que

dependa, seja de maneira

completa ou parcial, de

qualquer descrição, fotograa,

ou declaração aqui contidas.

Dados técnicos, aparências

e outras informações estão

sujeitas a modicações sem

aviso prévio. Todas as marcas

são propriedade de seus

respectivos donos. Midas,

Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon,

Behringer, Bugera, Aston

Microphones e Coolaudio são

marcas ou marcas registradas

do Music Tribe Global Brands

Ltd. © Music Tribe Global

Brands Ltd. 2024 Todos

GARANTIA LIMITADA

Para obter os termos

de garantia aplicáveis e

condições e informações

adicionais a respeito da

garantia limitada do Music

Tribe, favor vericar detalhes

na íntegra através do website

community.musictribe.

com/support.

(IT)

Istruzioni di

sicurezza importanti

1. Per favore, leggere e

seguire tutte le istruzioni.

Mantenere l'apparecchio

lontano dall'acqua, tranne

per i prodotti destinati all'uso

all'aperto.

3. Pulire solo con un

panno asciutto.

4. Non ostruire alcuna

apertura di ventilazione.

Installare in conformità alle

istruzioni del produttore.

5. Non installare vicino

a fonti di calore come

termosifoni, bocchette

di calore, fornelli o altri

apparecchi (compresi

gli amplicatori) che

producono calore.

6. Utilizzare solo accessori

specicati dal produttore.

Usare solo

carrelli,

supporti,

treppiedi, stae

o tavoli specicati. Prestare

attenzione per evitare il

ribaltamento durante lo

spostamento della

leurs propriétaires respectifs.

Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy,

Turbosound, TC Electronic,

TC Helicon, Behringer,

Bugera, Aston Microphones et

Coolaudio sont des marques

ou marques déposées de

Music Tribe Global Brands Ltd.

GARANTIE LIMITÉE

Pour connaître les

termes et conditions de

garantie applicables,

ainsi que les informations

supplémentaires et détaillées

sur la Garantie Limitée de

Music Tribe, consultez le

site Internet community.

musictribe.com/support.

(DE)

Wichtige

Sicherheitshinweise

1. Bitte lesen Sie alle

Anweisungen sorgfältig

durch und befolgen Sie diese.

2. Halten Sie das Gerät

von Wasser fern, außer

für Produkte, die für den

Außeneinsatz vorgesehen

sind.

3. Reinigen Sie es nur mit

einem trockenen Tuch.

4. Blockieren Sie keine

Belüftungsönungen.

Installieren Sie gemäß den

Anweisungen des Herstellers.

5. Installieren Sie

nicht in der Nähe von

Wärmequellen wie

Heizkörpern, Heizregistern,

Öfen oder anderen Geräten

(einschließlich Verstärkern),

die Wärme erzeugen.

6. Verwenden Sie nur

Zubehörteile, die vom

Hersteller angegeben sind.

7. Verwenden

Sie nur

spezizierte

Wagen,

Ständer, Stative, Halterungen

oder Tische. Achten Sie

darauf, beim Bewegen der

Wagen-Geräte-Kombination

ein Umkippen zu vermeiden.

8. Vermeiden Sie die

Installation in beengten

Räumen wie Bücherregalen.

9. Nicht in der Nähe von

oenen Flammenquellen

platzieren, wie

brennende Kerzen.

10. Betriebstem-

peraturbereich von 5° bis

45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt

keine Haftung für Verluste,

die Personen entstanden

sind, die sich ganz oder

teilweise auf hier enthaltene

Beschreibungen, Fotos

oder Aussagen verlassen

haben. Technische Daten,

Erscheinungsbild und andere

Informationen können ohne

vorherige Ankündigung

geändert werden. Alle

Warenzeichen sind Eigentum

der jeweiligen Inhaber. Midas,

Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon,

Behringer, Bugera, Aston

Microphones und Coolaudio

sind Warenzeichen oder

eingetragene Warenzeichen

der Music Tribe Global

Brands Ltd. © Music Tribe

Global Brands Ltd. 2024 Alle

Rechte vorbehalten.

BESCHRÄNKTE GARANTIE

Die geltenden

Garantiebedingungen und

zusätzliche Informationen

bezüglich der von Music Tribe

gewährten beschränkten

Garantie nden Sie online

unter community.musictribe.

com/support.

6 7Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC

Helicon, Behringer, Bugera,

Aston Microphones en

Coolaudio zijn handelsmerken

of gedeponeerde

handelsmerken van Music

Tribe Global Brands Ltd.

Ltd. 2024 Alle rechten

voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke

garantievoorwaarden en

aanvullende informatie met

betrekking tot de beperkte

garantie van Music Tribe, zie

de volledige details online

op community.musictribe.

com/support.

(SE)

Viktiga

säkerhetsanvisningar

1. Vänligen läs och följ alla

instruktioner noggrant.

2. Håll apparaten borta

från vatten, förutom för

utomhusprodukter.

3. Rengör endast med en

torr trasa.

4. Blockera inte några

ventilationsöppningar.

Installera enligt tillverkarens

anvisningar.

5. Installera inte nära

några värmekällor som

element, värmeregistrar,

spisar eller andra apparater

(inklusive förstärkare) som

genererar värme.

6. Använd endast tillbehör

som anges av tillverkaren.

7. Använd

endast

specicerade

vagnar, ställ,

stativ, fästen eller bord. Var

försiktig för att undvika att

vagnen/

apparatkombinationen

tippar när den yttas.

8. Undvik installation i trånga

utrymmen som bokhyllor.

9. Placera inte nära öppen

låga, såsom tända ljus.

10. Driftstem-

peraturområde 5° till 45°C

(41° till 113°F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar

för någon förlust som kan

drabbas av någon person som

helt eller delvis förlitar sig på

någon beskrivning, fotogra

eller uttalande som nns

här. Tekniska specikationer,

utseenden och annan

information kan ändras utan

föregående meddelande. Alla

varumärken tillhör respektive

ägare. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera,

Aston Microphones och

Coolaudio är varumärken

eller registrerade varumärken

som tillhör Music Tribe Global

Brands Ltd. © Music Tribe

Global Brands Ltd. 2024 Alla

Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor

och ytterligare information

om Music Tribes begränsade

garanti, se fullständig

information online på

community.musictribe.

com/support.

(PL)

Ważne informacje

o bezpieczeństwie

Proszę przeczytać i ścisłe

przestrzegać wszystkich

instrukcji.

2. Trzymaj urządzenie z

dala od wody, z wyjątkiem

produktów przeznaczonych

do użytku na zewnątrz.

3. Czyść tylko suchą

szmatką.

4. Nie blokuj żadnych

otworów wentylacyjnych.

Instaluj zgodnie z

instrukcjami producenta.

combinazione carrello/

apparecchio.

8. Evitare l'installazione in

spazi connati come librerie.

9. Non posizionare vicino

a fonti di amma nude,

come candele accese.

10. Intervallo di

temperatura di

funzionamento da 5° a 45°C

(41° a 113°F)

DISCLAIMER LEGALE

Music Tribe non si assume

alcuna responsabilità per

eventuali danni che possono

essere subiti da chiunque

si adi in tutto o in parte

a qualsiasi descrizione,

fotograa o dichiarazione

contenuta qui. Speciche

tecniche, aspetti e altre

informazioni sono soggette

a modiche senza preavviso.

Tutti i marchi sono di proprietà

dei rispettivi titolari. Midas,

Klark Teknik, Lab Gruppen,

Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon,

Behringer, Bugera, Aston

Microphones e Coolaudio sono

marchi o marchi registrati

di Music Tribe Global Brands

Ltd. © Music Tribe Global

Brands Ltd. 2024 Tutti i

diritti riservati .

GARANZIA LIMITATA

Per i termini e le condizioni

di garanzia applicabili e le

informazioni aggiuntive

relative alla garanzia limitata

di Music Tribe, consultare

online i dettagli completi

su community.musictribe.

com/support.

(NL)

Belangrijke

veiligheidsvoorschriften

1. Lees alsjeblieft alle

instructies en volg deze op.

2. Houd het apparaat uit

de buurt van water, behalve

voor producten die bedoeld

zijn voor buitengebruik.

3. Reinig alleen met een

droge doek.

4. Blokker geen

ventilatieopeningen.

Installeer volgens de

instructies van de fabrikant.

5. Installeer niet in de

buurt van warmtebronnen

zoals radiatoren, warmte

registers, fornuizen of

andere apparaten (inclusief

versterkers) die warmte

produceren.

6. Gebruik alleen

accessoires die door de

fabrikant zijn gespeciceerd.

7. Gebruik

alleen

gespeciceerde

karren,

standaards, statieven,

beugels of tafels. Wees

voorzichtig om kantelen te

voorkomen bij het

verplaatsen van de kar/

apparaatcombinatie.

8. Vermijd installatie in

afgesloten ruimtes zoals

boekenkasten.

9. Plaats niet in de buurt

van naakte vlambronnen,

zoals brandende kaarsen.

10. Bedrijfstem-

peratuurbereik van 5° tot

45°C (41° tot 113°F).

WETTELIJKE ONTKENNING

Music Tribe aanvaardt

geen aansprakelijkheid

voor enig verlies dat kan

worden geleden door

een persoon die geheel

of gedeeltelijk vertrouwt

op enige beschrijving,

foto of verklaring hierin.

Technische specicaties,

verschijningen en andere

informatie kunnen zonder

voorafgaande kennisgeving

worden gewijzigd. Alle

handelsmerken zijn

eigendom van hun

respectievelijke eigenaren.

8 9Quick Start Guide

BODE FREQUENCY SHIFTER 1630

9. 裸火のような火の

元の近くに置かないで

ください。

10. 動作温度範囲は摂

氏 5 度から 45 度 (華氏

41 度から 113 度) です。

法的放棄

ここに含まれる記述､写

真､意見の全体または一

部に依拠して､いかなる

人が損害を生じさせた

場合にも､

Music Tribe は一

切の賠償責任を負いま

せん。技術仕様､外観お

よびその他の情報は予

告なく変更になる場合

があります。商標はす

べて､それぞれの所有者

に帰属します。Midas､Klark

Teknik

､ Lab Gruppen､Lake､

Tannoy

､ Turbosound､ TC

Electronic

､ TC Helicon､

Behringer

､Bugera､Aston

Microphones

および Coolaudio

は Music Tribe Global Brands

Ltd.

の商標または‑登録

商標です。 © Music Tribe

Global Brands Ltd. 2024

無断

転用禁止。

限定保証

適用される保証条件と

Music Tribe

の限定保証に

関する概要については、

オンライン上 community.

musictribe.com/support

にて詳細をご確認くだ

さい。

(CN) 安全须知

请阅读, 保存, 遵守

所有的说明, 注意所有

的警示。

2. 请勿在靠近水的地方

使用本产品。

3. 请用干布清洁本

产品。

4. 请只使用厂家指定的

附属设备和配件。不要堵

塞任何通风口。按照制造商

的说明进行安装。

5. 请只使用

厂家指定的或

随货销售的手

推车, 架子, 三

角架, 支架和桌子等。若使

用手推车来搬运设备, 请

注意安全放置设备, 以避

免手推车和设备倾倒而

受伤。

6. 请勿安装在密闭空间,

如书柜或类似装置。

7. 请勿将本产品安装在

热源附近, 如暖气片, 炉子

或其它产生热量的设备

(包括功放器)。产品上不

要放置裸露的火焰源, 如

点燃的蜡烛。

如果液体流入或异物

落入设备内, 设备遭雨淋

或受潮, 设备不能正常运

作或被摔坏等, 设备受损

需进行维修时, 所有维修

均须由合格的维修人员

进行维修。

法律声明

对于任何因在此说明书

提到的全部或部份描述、

图片或声明而造成的损

失,

Music Tribe 不负任何责

任。技术参数和外观若有

更改, 恕不另行通知。所有

的商标均为其各自所有者

的财产。 Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic,

TC Helicon, Behringer,

Bugera, Aston Microphones

和 Coolaudio 是 Music Tribe

Global Brands Ltd.

公司的商

标或注册商标。 © Music

Tribe Global Brands Ltd. 2024

保修条款

有关音乐集团保修的适用

条款及其它相关信息, 请

登陆

community.musictribe.

com/support

网站查看完整

的详细信息。

5. Nie instaluj w pobliżu

źródeł ciepła, takich jak

grzejniki, rejestratory ciepła,

kuchenki lub inne urządzenia

(w tym wzmacniacze), które

generują ciepło.

6. Używaj tylko akcesoriów

określonych przez

producenta.

7. Używaj

tylko

określonych

wózków,

stojaków, statywów,

uchwytów lub stołów.

Uważaj, aby zapobiec

przewróceniu się wózka/

aparatu podczas

przemieszczania.

8. Unikaj instalacji w

ciasnych miejscach, takich jak

regały na książki.

9. Nie umieszczaj w

pobliżu źródeł otwartego

ognia, takich jak

zapalone świeczki.

10. Zakres temperatury

pracy od 5° do 45°C

(41° do 113°F).

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi

odpowiedzialności za

jakiekolwiek straty, które

mogą ponieść osoby, które

polegają w całości lub w

części na jakimkolwiek opisie,

fotograi lub oświadczeniu

zawartym w niniejszym

dokumencie. Specykacje

techniczne, wygląd i inne

informacje mogą ulec

zmianie bez powiadomienia.

Wszystkie znaki towarowe są

własnością ich odpowiednich

właścicieli. Midas, Klark

Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC

Electronic, TC Helicon,

Behringer, Bugera, Aston

Microphones i Coolaudio

są znakami towarowymi

lub zastrzeżonymi znakami

towarowymi rmy Music

Tribe Global Brands Ltd. ©

Music Tribe Global Brands

Ltd. 2024 Wszystkie prawa

zastrzeżone.

OGRANICZONA

GWARANCJA

Aby zapoznać się z

obowiązującymi warunkami

gwarancji i dodatkowymi

informacjami dotyczącymi

ograniczonej gwarancji

Music Tribe, zapoznaj się ze

wszystkimi szczegółami w

trybie online pod adresem

community.musictribe.

com/support.

(JP) 安全指示

1. すべての指示を読ん

で、従ってください。

2. 屋外の製品を除き、

機器を水から遠ざけてく

ださい。

3. 乾いた布でのみ清掃

してください。

4. 通気口を塞がないで

ください。メーカーの指

示に従ってインストールし

てください。

5. 暖房器、ヒートレジス

ター、ストーブなどの発

熱機器（アンプを含む）

の近くには取り付けない

でください。

6. メーカーが指定した

アタッチメント/アクセ

サリーのみ使用してく

ださい。

7. 指定され

たカート、ス

タンド、三

脚、ブラケッ

ト、またはテーブルのみ

使用してください。カー

ト/機器の組み合わせを

移動する際には、転倒を

防ぐよう注意してく

ださい。

8. 書棚などの密閉され

た空間には設置しないで

ください。

10 11Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(EN) Controls

The BODE FREQUENCY SHIFTER 1630 shifts the frequency spectrum of a given

signal by either a xed amount, or one that varies using control voltages. Its uses

include tonal modication, feedback suppression and frequency modulation.

(1) SHIFT CONTROL – use this control to set the amount of xed frequency shift,

according to the setting of the Scale control (2). Turning the control CW shifts

the frequency upwards; CCW shifts down. Note that frequencies cannot be

shifted below 0 Hz, so when using a low frequency input once 0 Hz downshift

is reached the down shift will wrap around to become an up shift.

(2) SCALE – use this switch to set the scale for the frequency shift. The available

options are:

0 – no shifting takes place, Shift control (1) and CTRL inputs are inactive.

This mode should be used to disable frequency shifting, or for calibration.

EXP – shifting takes place on an exponential scale, from +2 Hz to

+2kHz, as marked on the Exponential scale, providing a 1 V/Octave shift

which can be controlled using the CTRL inputs (7).

5 – Gives a linear shift of +5Hz CW or -5 Hz CCW.

50 – Gives a linear shift of +50 Hz CW or -50 Hz CCW.

500 – Gives a linear shift of +500 Hz CW or -500 Hz CCW.

5k – Gives a linear shift of +5 kHz CW or -5 kHz CCW.

(3) SQUELCH THRESHOLD – use this control to suppress the output of the

frequency shifter when the input level falls below the desired threshold, from

0 dBu to -60 dBu. When the squelch circuit is passing a signal then the LED

above the control will be lit. The squelch control can be disabled by removing

the jumper between pins 1 and 2 of the 12 pin test header on the underside of

the circuit board (see below).

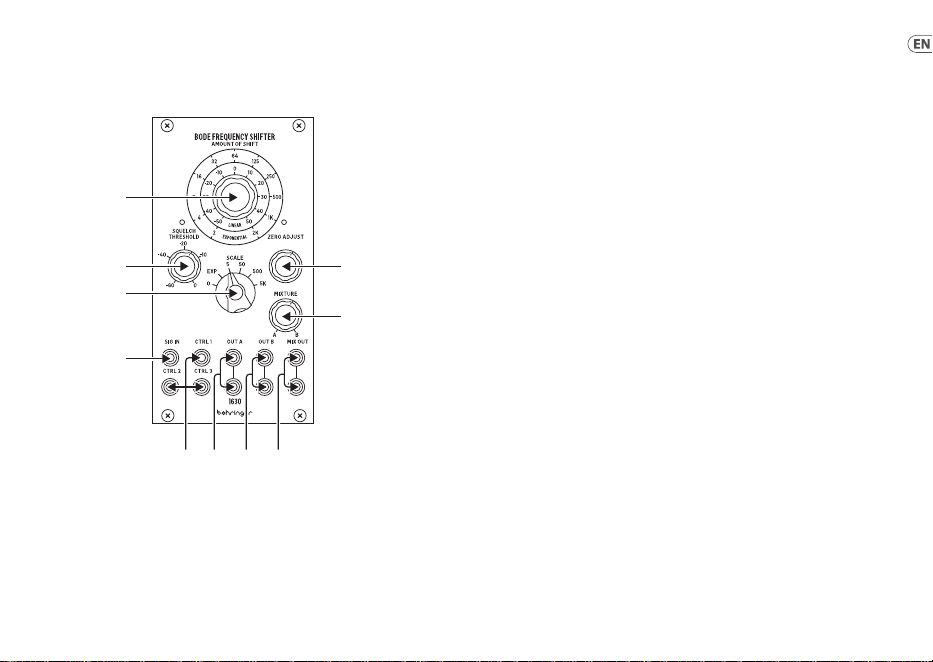

BODE FREQUENCY SHIFTER 1630 Controls

(1)

(4)

(5)

(2)

(6)

(3)

(7)(8) (9) (10)

12 13Quick Start Guide

BODE FREQUENCY SHIFTER 1630

12 PIN TEST HEADER

The Bode 1630 has a twelve pin test header on the underside of the main PCB,

at the right hand side. The pin layout is as follows:

Pin Pin

1 Ground 2 Squelch Enable

3 Variable Osc Out 4 Fixed Osc 1 Out

5 Fixed Osc 2 Out 6 BFO Filter 1 Out

7 BFO Filter 2 Out 8 Ground

9 Bode Filter 1 Out 10 Bode Filter 2 Out

11 Multiplier 1 Out 12 Multiplier 2 Out

It is recommended that the squelch enable jumper is left in place unless its

removal is strictly necessary.

(4) ZERO ADJUST – use this control to calibrate the amount of shift control zero

position when an input signal is present. The speed of the ashing LED above

the control will reduce until it is close to zero (no shift). This control can also

be used as a ne adjust of the amount of shift.

(5) MIXTURE – use this control to balance the amount of A and B signals present

on the Mix Outputs (10). CCW biases towards A, CW towards B.

(6) SIG IN – use this 3.5 mm TS jack to input a signal to be frequency shifted.

Maximum input level is +12 dBu.

(7) CTRL INPUTS 1-3 – use these 3.5 mm TS jacks to control the shift amount

using external CV sources. The three inputs are summed together with the

Shift control (1). Maximum voltage between the three inputs and the Shift

control is 10V. If the amount of shift control is fully CCW the control input

range is 0V to +10V, If the amount of shift control is fully CW the control

input range is -10V to 0V.

(8) OUT A – use these parallel 3.5 mm TS jacks to get the frequency

shifted output.

(9) OUT B – use these parallel 3.5 mm TS jacks to get an inverted frequency

shifted output, where the frequency shifts down if A shifts up, and vice versa.

(10) MIX OUT – use these 3.5 mm TS jacks to get a mixed output of A and B

according to the setting of control 5.

BODE FREQUENCY SHIFTER 1630 Controls

14 15Quick Start Guide

BODE FREQUENCY SHIFTER 1630

se iluminará. Puede desactivar este control quitando el puente que hay entre

las puntas 1 y 2 del cabezal de pruebas de 12 puntas del panel inferior de la

placa de circuitos (vea abajo).

(4) ZERO ADJUST – use este control para calibrar la cantidad de control de la

posición cero cuando hay presente una señal de entrada. La velocidad de

parpadeo del piloto LED que está encima del control irá reduciéndose hasta

que esté cerca de cero (sin cambio). También puede usar este control como un

ajuste preciso de la cantidad de cambio.

(5) MIXTURE – use este control para ajustar un balance de la cantidad de señales

A y B presentes en las salidas Mix (10). El giro a la izquierda vuelca la señal

hacia A, mientras que el giro a la derecha lo hace hacia B.

(6) SIG IN – use esta toma de tipo TS de 3.5 mm para dar entrada a una señal

sobre la que vaya a aplicar una modulación de frecuencia. El nivel de entrada

máximo son +12 dBu.

(7) CTRL INPUTS 1-3 – use estas tomas TS de 3.5 mm para controlar la cantidad

de cambio o modulación usando fuentes de CV (control por voltaje). Las tres

entradas son sumadas juntas con el control Shift (1). El voltaje máximo entre

las tres entradas y el control Shift son 10V. Si el control Amount of Shift

está en el tope izquierdo, el rango del control de entrada será de 0 a +10V,

mientras que si está en el tope derecho, el rango será de -10V a 0V.

(8) OUT A – use estas tomas TS de 3.5 mm en paralelo para derivar la salida con

la frecuencia modicada.

(9) OUT B – use estas tomas TS de 3.5 mm en paralelo para derivar la salida con

la frecuencia modicada invertida, en la que la frecuencia irá hacia abajo si A

va hacia arriba y al revés.

(10) MIX OUT – use estas tomas TS de 3.5 mm para derivar una salida mezclada de

A y B de acuerdo al ajuste del control 5.

(ES) Controles

El modulador de frecuencia BODE FREQUENCY SHIFTER 1630 modica el espectro

de frecuencia de una señal determinada en una cantidad ja, o en una variable por

medio de control por voltaje. Entre los usos de esta unidad están la modulación

tonal, la supresión de realimentación o feedback y la modulación de frecuencia.

(1) SHIFT CONTROL –

use este control para ajustar la cantidad de cambio de

frecuencia jo, de acuerdo al ajuste del control Scale (2). El giro de este control

a la derecha modula la frecuencia hacia arriba; el giro a la izquierda la modula

hacia abajo. Tenga en cuenta que las frecuencias no pueden ser modicadas

por debajo de los 0 Hz, por lo que cuando use una entrada de baja frecuencia,

una vez que se llegue al límite inferior de 0 Hz, el cambio hacia abajo “se dará la

vuelta” para convertirse en un cambio hacia arriba.

(2) SCALE – use este control de posiciones para ajustar la escala del cambio de

frecuencia. Las opciones posibles son:

0 – no se produce ningún cambio, el control Shift (1) y las entradas CTRL

son inoperativas. Utilice este modo para desactivar la modulación de

frecuencia, o para la calibración.

EXP – la modulación o cambio se produce en una escala exponencial, de

+2 Hz a +2kHz, tal como aparece marcado en la escala Exponential, lo

que ofrece un cambio de 1 V/Octava que puede ser controlado por medio

de las entradas CTRL (7).

5 – Le ofrece un cambio lineal de +5Hz a la derecha o -5 Hz a la izquierda.

50 – Le ofrece un cambio lineal de +50 Hz a la derecha o -50 Hz a la izquierda.

500 – Le ofrece un cambio lineal de +500 Hz a la derecha o -500 Hz a

la izquierda.

5k – Le ofrece un cambio lineal de +5 kHz a la derecha o -5 kHz a la izquierda.

(3) SQUELCH THRESHOLD – use este control para eliminar la salida del

modulador de frecuencia cuando el nivel de entrada caiga por debajo del

umbral deseado, de 0 a -60 dBu. Cuando el circuito de aplastamiento o

“squelch” esté tratando una señal, el piloto LED que está encima del control

BODE FREQUENCY SHIFTER 1630 Controls

16 17Quick Start Guide

BODE FREQUENCY SHIFTER 1630

CABEZAL DE PRUEBAS DE 12 PUNTAS

El Bode 1630 dispone de un cabezal de pruebas con puntas en la parte inferior de

la placa de circuitos principal, en el lado derecho. La distribución de las puntas es

la siguiente:

Punta Punta

1 Masa 2 Activación Squelch

3 Salida Osc variable 4 Salida Osc 1 ja

5 Salida Osc 2 ja 6 Salida ltro 1 BFO

7 Salida ltro 2 BFO 8 Masa

9 Salida ltro 1 Bode 10 Salida ltro 2 Bode

11 Salida 1 multiplicador 12 Salida 2 multiplicador

Recomendamos que deje colocado en su sitio el puente de activación de Squelch

salvo que quitarlo sea estrictamente necesario.

(FR) Réglages

Le BODE FREQUENCY SHIFTER 1630 permet de modier le spectre des fréquences

d’un signal donné en fonction d’une valeur xe ou variable avec une tension

de contrôle. Il peut être utilisé pour modier le son, supprimer le feedback ou

moduler une fréquence.

(1) SHIFT CONTROL – permet de régler la valeur de la modication de la

fréquence, en fonction du réglage Scale (2). Tournez le potentiomètre vers

la droite pour augmenter la fréquence ; tournez-le vers la gauche pour la

diminuer. Notez bien que la fréquence ne peut pas avoir une valeur inférieure

à 0 Hz, donc si vous utilisez un signal avec une fréquence basse, lorsque vous

atteignez la valeur de 0 Hz en baissant la fréquence, cette valeur s’inverse et

la fréquence augmente.

(2) SCALE – permet de sélectionner l’échelle de la modication de la fréquence.

Les options disponibles sont :

0 – aucune modication ne se produit, les réglages de modication de

la fréquence (1) et les entrées CTRL sont désactivées. Utilisez ce mode

pour désactiver la modication de la fréquence ou lors du calibrage.

EXP – la modication se fait de manière exponentielle de +2 Hz to +2kHz,

comme indiqué sur le réglage d’échelle, générant une modication

d’1 V/Octave pouvant être modiée avec les entrées CTRL (7).

5 – modication linéaire de +5Hz (vers la droite) ou -5 Hz (vers la gauche).

50 – modication linéaire de + 50 Hz (vers la droite) ou -50 Hz (vers la gauche).

500 – modication linéaire de + 500 Hz (vers la droite) ou -500 Hz

(vers la gauche).

5k – modication linéaire de +5kHz (vers la droite) ou -5 kHz (vers la gauche).

(3) SQUELCH THRESHOLD – permet de désactiver la sortie du modicateur

de fréquence lorsque le niveau d’entrée est inférieur au seuil paramétré,

de 0 dBu à -60 dBu. Lorsque le circuit SQUELCH détecte un signal, la LED

au-dessus du sélecteur s’allume. Ce circuit peut être désactivé en retirant le

cavalier entre les broches 1 et 2 du connecteur à 12 broches situé sur la face

inférieure du circuit imprimé (voir plus bas).

BODE FREQUENCY SHIFTER 1630 Controls

18 19Quick Start Guide

BODE FREQUENCY SHIFTER 1630

CONNECTEUR À 12 BORNES

Le Bode 1630 dispose d’un connecteur à 12 bornes situé sur la partie inférieur du

circuit imprimé, du côté droit. Correspondance de chaque broche:

Broche Broche

1 Terre 2 Circuit Squelch activé

3 Sortie Osc 1 variable 4 Sortie Osc 1 xe

5 Sortie Osc 2 variable 6 Sortie du ltre BFO 1

7 Sortie du ltre BFO 2 8 Terre

9 Sortie du ltre Bode 1 10 Sortie du ltre Bode 2

11 Sortie du multiplicateur 1 12 Sortie du multiplicateur 2

Il est recommandé de ne pas retirer le cavalier permettant d’activer le circuit

SQUELCH sauf si cela est absolument nécessaire.

(4) ZERO ADJUST – permet de calibrer le niveau de la position 0 du réglage

de modication de la fréquence lorsqu’un signal est détecté. La LED

clignote de plus en plus lentement jusqu’à ce que la valeur soit proche de

0 (aucune modication). Ce réglage permet également de régler le niveau de

modication avec précision.

(5) MIXTURE – permet de modier le mixage des signaux A et B dans les sorties

MIX OUT (10). Tournez vers la gauche pour mettre en avant le signal A et vers

la droite pour le signal B.

(6) SIG IN – cette entrée MiniJack mono permet de connecter un signal dont la

fréquence sera modiée. Le niveau d’entrée maximum est de +12 dBu.

(7) CTRL INPUTS 1-3 – ces entrées MiniJack mono permettent de connecter des

sources de tension pour contrôler la modication de la fréquence. Les trois

entrées sont additionnées avec le réglage de modication de la fréquence

(1). La tension maximale entre les 3 entrées et le réglage de modication de

la fréquence est de 10V. Si le réglage de fréquence est complètement tourné

à gauche, la plage de tension s’étend de 0V à +10V, s’il est complètement

tourné à droite, elle s’étend de -10V to 0V.

(8) OUT A – ces sorties parallèles minijack mono portent le signal dont la

fréquence a été modiée.

(9) OUT B – ces sorties parallèles minijack mono portent une version inversée du

signal dont la fréquence a été modiée (la fréquence diminue si la valeur A

augmente, et vice versa).

(10) MIX OUT – ces sorties minijack mono portent le signal mixé des sorties A et B

en fonction du réglage 5.

BODE FREQUENCY SHIFTER 1630 Controls

20 21Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Squelch-Regler kann durch Entfernen des Jumpers zwischen den Pins 1 und

2 der 12-poligen Testleiste auf der Unterseite der Platine deaktiviert werden

(siehe unten).

(4) ZERO ADJUST – Verwenden Sie diesen Regler, um die Nullposition

des Shift-Reglers zu kalibrieren, wenn ein Eingangssignal anliegt. Die

Geschwindigkeit der blinkenden LED über dem Regler verringert sich immer

weiter, bis Null erreicht ist (keine Verschiebung). Dieser Regler kann auch zur

Feineinstellung der Verschiebungsstärke verwendet werden.

(5) MIXTURE – Mit diesem Regler können Sie den Anteil der A- und B-Signale an

den Mix-Ausgängen (10) anpassen. Bei einer Linksdrehung erhöht sich der

A-Anteil, bei einer Rechtsdrehung der B-Anteil.

(6) SIG IN – Verwenden Sie diese 3,5 mm TS-Buchse zur Eingabe eines Signals,

dessen Frequenz verschoben werden soll. Der maximale Eingangspegel

beträgt +12 dBu.

(7) CTRL INPUTS 1-3 – Verwenden Sie diese 3,5 mm TS-Buchsen, um den

Shift-Betrag mit externen CV-Quellen zu steuern. Die drei Eingänge werden

mit dem Shift-Regler (1) summiert. Die maximale Spannung zwischen

den drei Eingängen und dem Shift-Regler beträgt 10V. Bei vollständiger

Linksdrehung des Shift-Reglers beträgt der Steuereingangsbereich 0V

bis +10V. Bei vollständiger Rechtsdrehung des Shift-Reglers beträgt der

Steuereingangsbereich -10V bis 0V.

(8) OUT A – Verwenden Sie diese parallelen 3,5 mm TS-Buchsen, um den

frequenzverschobenen Ausgang abzugreifen.

(9) OUT B – Verwenden Sie diese parallelen 3,5 mm TS-Buchsen, um einen

invertierten frequenzverschobenen Ausgang abzugreifen, bei dem sich

die Frequenz nach unten verschiebt, wenn sich A nach oben verschiebt,

und umgekehrt.

(10) MIX OUT – Verwenden Sie diese 3,5 mm TS-Buchsen, um ein gemischtes

Ausgangssignal von A und B entsprechend der Einstellung von Regler

5 zu erhalten.

(DE) Bedienelemente

Der BODE FREQUENCY SHIFTER 1630 verschiebt das Frequenzspektrum eines

Signals entweder um einen festen Betrag oder um einen durch Steuerspannungen

variierten Betrag. Zu seinen Einsatzmöglichkeiten gehören Klangveränderung,

Feedback-Unterdrückung und Frequenzmodulation.

(1) SHIFT CONTROL –

Verwenden Sie diesen Regler, um den Betrag der festen

Frequenzverschiebung entsprechend der Einstellung des Scale-Reglers (2)

festzulegen. Durch Drehen des Reglers nach rechts (CW) wird die Frequenz nach

oben verschoben, durch Drehen nach links (CCW) wird sie nach unten verschoben.

Beachten Sie, dass Frequenzen nicht unter 0 Hz verschoben werden können.

Wenn Sie also eine niedrige Frequenz einspeisen, wird die Abwärtsverschiebung

bei Erreichen von 0 Hz in eine Aufwärtsverschiebung umgewandelt.

(2) SCALE – Mit diesem Schalter können Sie das Ausmaß der

Frequenzverschiebung einstellen. Die verfügbaren Optionen sind:

0 – Es ndet keine Verschiebung statt, der Shift-Regler (1) und die

CTRL-Eingänge sind inaktiv. Dieser Modus sollte zum Deaktivieren der

Frequenzverschiebung oder zur Kalibrierung verwendet werden.

EXP – Die Verschiebung erfolgt in exponentiellem Maßstab von +2 Hz

bis +2kHz, wie auf der Exponentialskala angegeben, und bietet eine

Verschiebung von 1 V/Oktave, die über die CTRL-Eingänge (7) gesteuert

werden kann.

5 – erzeugt eine lineare Verschiebung von +5Hz CW oder -5 Hz CCW.

50 – erzeugt eine lineare Verschiebung von +50 Hz CW oder -50 Hz CCW.

500 – erzeugt eine lineare Verschiebung von +500 Hz CW oder -500 Hz CCW.

5k – erzeugt eine lineare Verschiebung von +5 kHz CW oder -5 kHz CCW.

(3) SQUELCH THRESHOLD – Verwenden Sie diesen Regler, um den Ausgang

des Frequency Shifters zu unterdrücken, wenn der Eingangspegel unter den

gewünschten Schwellenwert von 0 dBu bis -60 dBu fällt. Wenn ein Signal

die Squelch-Schaltung durchläuft, leuchtet die LED über dem Regler. Der

BODE FREQUENCY SHIFTER 1630 Controls

22 23Quick Start Guide

BODE FREQUENCY SHIFTER 1630

12 PIN-TESTLEISTE

Der Bode 1630Verfügt auf der Unterseite der Hauptplatine rechts über eine

zwölfpolige Testleiste. Die Pinbelegung ist wie folgt:

Pin Pin

1 Masse 2 Squelch aktiviert

3 Variabler Osc Out 4 Fester Osc 1 Out

5 Fester Osc 2 Out 6 BFO Filter 1 Out

7 BFO Filter 2 Out 8 Masse

9 Bode Filter 1 Out 10 Bode Filter 2 Out

11 Multiplier 1 Out 12 Multiplier 2 Out

Es wird empfohlen, den Jumper zur Squelch-Aktivierung an seinem Platz zu

belassen, falls seine Entfernung nicht unbedingt erforderlich ist.

(PT) Controles

BODE FREQUENCY SHIFTER 1630 desloca o espectro de frequência de um

determinado sinal por uma quantidade xa ou variável usando tensões de

controle. Seus usos incluem modicação tonal, supressão de feedback e

modulação de frequência.

(1) SHIFT CONTROL – use este controle para ajustar o valor do deslocamento

de frequência xo, de acordo com a conguração do controle de escala Scale

(2). Girar o controle no sentido horário desloca a frequência para cima; no

sentido anti-horário ela é deslocada para baixo. Observação: as frequências

não podem ser deslocadas abaixo de 0 Hz, portanto, ao usar uma entrada de

baixa frequência, assim que ela chegar a 0 Hz o deslocamento para baixo se

transformará em um deslocamento para cima.

(2) SCALE – use este interruptor para ajustar a escala do deslocamento de

frequência. As opções disponíveis são:

0 – nenhum deslocamento ocorre, as entradas Shift control (1) e

CTRL cam inativas. Este modo deve ser usado para desabilitar o

deslocamento de frequência ou para calibragem.

EXP – o deslocamento ocorre em uma escala exponencial, de +2 Hz a

+2kHz, conforme demonstrado na escala Exponencial, proporcionando um

deslocamento de 1 V/Oitava que pode ser controlado pelas entradas CTRL (7).

5 – Proporciona um deslocamento linear de +5Hz no sentido horário ou

-5 Hz no sentido anti-horário.

50 – Proporciona um deslocamento linear de +50 Hz no sentido horário

ou -50 Hz no sentido anti-horário.

500 – Proporciona um deslocamento linear de +500 Hz no sentido

horário ou -500 Hz no sentido anti-horário.

5k – Proporciona um deslocamento linear de +5 kHz no sentido horário

ou -5 kHz no sentido anti-horário.

BODE FREQUENCY SHIFTER 1630 Controls

24 25Quick Start Guide

BODE FREQUENCY SHIFTER 1630

12 CABEÇALHO DE TESTES DE PINOS

O Bode 1630 tem um cabeçalho de testes de 12 pinos na parte inferior do circuito

impresso (PCB) principal, do lado direito. O diagrama dos pinos é o seguinte:

Pino Pino

1 Aterramento 2 Habilitação do Silenciador

3 Saída Osc Variável 4 Saída Osc 1 Fixa

5 Saída Osc 2 Fixa 6 Saída Filtro 1 BFO

7 Saída Filtro 2 BFO 8 Aterramento

9 Saída Filtro 1 Bode 10 Saída Filtro 2 Bode

11 Saída Multiplicador 1 12 Saída Multiplicador 2

A recomendação é deixar o jumper de ativação do silenciador no lugar, a menos

que sua remoção seja estritamente necessária.

(3) SQUELCH THRESHOLD –

use este controle para suprimir a saída do

deslocador de frequência quando o nível de entrada car abaixo do limiar

desejado, de 0 dBu a -60 dBu. Quando o circuito do silenciador estiver passando

um sinal, o LED acima do controle acenderá. O controle do silenciador pode ser

desabilitado ao se remover o jumper entre os pinos 1 e 2 do cabeçalho de teste

de 12 pinos na parte inferior da placa de circuito (veja abaixo).

(4) ZERO ADJUST – use este controle para calibrar o valor da posição zero

do controle de deslocamento quando um sinal de entrada está presente.

A velocidade do LED piscando acima do controle reduzirá até que chegue

próximo a zero (sem deslocamento). Este controle pode também ser usado

para fazer um ajuste renado do valor do deslocamento.

(5) MIXTURE – use este controle para equilibrar o valor dos sinais A e B das

saídas Mix Outputs (10). O sentido anti-horário tende para A, o sentido

horário tende para B.

(6) SIG IN – use este jack TS de 3,5 mm para fazer a entrada de um sinal cuja

frequência será deslocada. O nível de entrada máximo é de +12 dBu.

(7) CTRL INPUTS 1-3 –

use esses jacks TS de 3,5 mm para controlar o valor do

deslocamento usando fontes CV externas. Essas três entradas são somadas ao

controle Shift (1) de deslocamento. A tensão máxima entre as três entradas e

o controle Shift de deslocamento é de 10V. Se o valor desse controle shift de

deslocamento estiver no sentido anti-horário máximo, o alcance de entrada do

controle é de 0V a +10V, se o valor do controle shift de deslocamento estiver

no sentido horário máximo, o alcance da entrada de controle é de -10V a 0V.

(8) OUT A – use esses jacks TS paralelos de 3,5 mm para obter a saída de

frequência deslocada.

(9) OUT B – use esses jacks TS paralelos de 3,5 mm para obter uma saída de

frequência deslocada invertida, onde a frequência desloca-se para baixo se A

se desloca para cima e vice-versa.

(10) MIX OUT – use esses jacks TS de 3,5 mm para obter uma saída mista de A e B,

de acordo com a conguração do controle 5.

BODE FREQUENCY SHIFTER 1630 Controls

26 27Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(IT) Controlli

BODE FREQUENCY SHIFTER 1630 sposta lo spettro di frequenza di un dato segnale

di una quantità ssa o una variabile, regolata tramite CV (tensioni di controllo).

I suoi usi includono la modica timbrica, la soppressione del feedback e la

modulazione della frequenza.

(1) SHIFT CONTROL – usate questo controllo per impostare la quantità di

spostamento di frequenza ssa in base all'impostazione del controllo

SCALE (2). Girando il controllo in senso orario si sposta la frequenza verso

l'alto, girandolo in senso antiorario verso il basso. Notate che le frequenze

non possono essere spostate sotto 0 Hz, pertanto usando un ingresso a

bassa frequenza una volta raggiunto lo spostamento in basso a 0 Hz, lo

spostamento verso il basso diventerà uno spostamento verso l'alto.

(2) SCALE – usate questo interruttore per impostare la scala per lo spostamento

della frequenza. Le opzioni disponibili sono:

0 – non avviene alcuno spostamento, SHIFT (1) e gli ingressi CTRL

sono inattivi. Questo modo dovrebbe essere usato per disattivare la

variazione di frequenza o per la calibrazione.

EXP – lo spostamento avviene su scala esponenziale, da +2 Hz a +2kHz,

come indicato sulla scala EXPONENTIAL, fornendo uno spostamento di

1 V/ott. controllabile tramite gli ingressi CTRL (7).

5 – fornisce uno spostamento lineare di + 5Hz (senso orario)

o -5 Hz (senso antiorario).

50 – fornisce uno spostamento lineare di +50 Hz (senso orario)

o -50 Hz (senso antiorario).

500 – fornisce uno spostamento lineare di +500 Hz (senso orario)

o -500 Hz (senso antiorario).

5 k – fornisce uno spostamento lineare di +5 kHz (senso orario)

o -5 kHz (senso antiorario).

(3) SQUELCH THRESHOLD – usate questo controllo per escludere l'uscita

del Frequency Shifter quando il livello di ingresso scende sotto la soglia

desiderata, da 0 dBu a -60 dBu. Quando il circuito di squelch trasmette un

segnale si accende il LED sopra il controllo. Il controllo squelch può essere

disattivato rimuovendo il ponticello tra i pin 1 e 2 della striscia da 12 pin sul

lato inferiore della scheda del circuito (vedere sotto).

(4) ZERO ADJUST – usate questo controllo per calibrare la quantità della

posizione zero del controllo SHIFT quando è presente un segnale di

ingresso. La velocità del lampeggio del LED sopra il controllo si riduce no a

raggiungere lo zero (nessuno Shift). Questo controllo può essere usato anche

per regolazione ne della quantità di spostamento.

(5) MIXTURE – usate questo controllo per bilanciare la quantità dei segnali

A e B presenti in MIX OUT (10). In senso antiorario tende verso A, in senso

orario verso B.

(6) SIG IN – usate questo jack sbilanciato da 3,5 mm per immettere un

segnale del quale desiderate spostare la frequenza. Il massimo livello di

ingresso è +12 dBu.

(7) CTRL INPUTS 1-3 – usate questi jack sbilanciati da 3,5 mm per controllare

la quantità di spostamento usando sorgenti CV esterne. I tre ingressi sono

sommati insieme al controllo SHIFT (1). La tensione massima tra i tre ingressi

e il controllo SHIFT è 10V. Se il controllo SHIFT è completamente in senso

antiorario, la gamma di ingresso del controllo è da 0V a +10V. Se il controllo

SHIFT è completamente in senso orario, la gamma di ingresso del controllo

è da -10V a 0V.

(8) OUT A – usate questi jack sbilanciati da 3,5 mm in parallelo per avere l'uscita

con frequenza spostata.

(9) OUT B – usate questi jack sbilanciati da 3,5 mm in parallelo per avere

un'uscita con frequenza spostata invertita, nella quale la frequenza si sposta

verso il basso se A si sposta verso l'alto e viceversa.

(10) MIX OUT – usate questi jack sbilanciati da 3,5 mm in parallelo per avere

un'uscita miscelata di A e B secondo le impostazioni del controllo 5.

BODE FREQUENCY SHIFTER 1630 Controls

28 29Quick Start Guide

BODE FREQUENCY SHIFTER 1630

12 STRISCIA DEI PIN DI PROGRAMMAZIONE

Il Bode 1630 ha una striscia con dodici pin sul lato inferiore del PCB principale, sul

lato di destra. La disposizione dei pin è la seguente:

Pin Pin

1 Massa 2 Attivazione di Squelch

3 Uscita variabile dell’Osc 4 Uscita ssa dell’Osc

5 Uscita ssa dell’Osc 2 6 Uscita del Filtro BFO 1

7 Uscita del Filtro BFO 2 8 Massa

9 Uscita del Filtro Bode 1 10 Uscita del Filtro Bode 2

11 Uscita del multiplier 1 12 Uscita del multiplier 2

Si raccomanda di lasciare il ponticello di attivazione Squelch nella posizione

originale, a meno che la sua rimozione non sia strettamente necessaria.

(NL) Bediening

De BODE FREQUENCY SHIFTER 1630 verschuift het frequentiespectrum van

een bepaald signaal met een vaste hoeveelheid, of een die varieert met

behulp van stuurspanningen. De toepassingen omvatten tonale modicatie,

feedbackonderdrukking en frequentiemodulatie.

(1) SHIFT CONTROL – gebruik deze regelaar om de hoeveelheid vaste

frequentieverschuiving in te stellen, afhankelijk van de instelling van de

regelaar Scale (2). Door de regelaar rechtsom te draaien, wordt de frequentie

omhoog verschoven; linksom verschuift omlaag. Merk op dat frequenties

niet kunnen worden verschoven onder 0 Hz, dus bij gebruik van een

ingangssignaal met een lage frequentie zal, zodra de verschuiving naar 0 Hz

is bereikt, de frequentieverschuiving omslaan en weer omhoog gaan.

(2) SCALE – gebruik deze schakelaar om de schaal in te stellen voor de

frequentieverschuiving. De beschikbare opties zijn:

0 – er vindt geen verschuiving plaats, Shift-regelaar (1) en

CTRL-ingangen zijn inactief. Deze modus moet worden gebruikt om

frequentieverschuiving uit te schakelen of voor kalibratie.

EXP – verschuiving vindt plaats op een exponentiële schaal, van +2 Hz

tot +2kHz, zoals aangegeven op de exponentiële schaal, en biedt een

1 V/octaaf-verschuiving die kan worden bestuurd met behulp van de

Ctrl-ingangen (7).

5 – Produceert een lineaire verschuiving van +5Hz CW or -5 Hz CCW.

50 – Produceert een lineaire verschuiving van +50 Hz rechtsom of

-50 Hz linksom.

500 – Produceert een lineaire verschuiving van +500 Hz CW or -500 Hz CCW.

5k – Produceert een lineaire verschuiving van +5 kHz CW or -5 kHz CCW.

BODE FREQUENCY SHIFTER 1630 Controls

30 31Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(3) SQUELCH THRESHOLD – gebruik deze regelaar om het uitgangssignaal

van de frequentieshifter te onderdrukken wanneer het ingangsniveau

onder de gewenste drempel valt, van 0 dBu tot -60 dBu. Wanneer door het

squelchcircuit een signaal passeert, brandt de LED boven de regelaar. De

squelch-regelaar kan worden uitgeschakeld door de jumper tussen pinnen

1 en 2 van de 12-pins testheader aan de onderkant van de printplaat te

verwijderen (zie verderop).

(4) ZERO ADJUST – gebruik deze regelaar om de hoeveelheid

verschuivingsregeling nulpositie (shift control zero) te kalibreren wanneer er

een ingangssignaal aanwezig is. De snelheid van de knipperende LED boven

de regelaar neemt af tot dicht bij nul (geen verschuiving). Deze regelaar kan

ook worden gebruikt als een jnaanpassing van de hoeveelheid verschuiving.

(5) MIXTURE – gebruik deze regelaar om de hoeveelheid A- en B-signalen

op de mixuitgangen (10) in evenwicht te brengen. CCW biases towards A,

CW towards B.

(6) SIG IN – gebruik deze 3,5 mm mono jackaansluiting om een signaal in te

voeren dat moet worden verschoven. Maximum ingangsniveau is +12 dBu.

(7) CTRL INPUTS 1-3 – gebruik deze 3,5 mm mono jackaansluitingen om de

verschuivingshoeveelheid te regelen met behulp van externe CV-bronnen.

De drie ingangen worden samen met de Shift-regelaar (1) opgeteld. De

maximale spanning tussen de drie ingangen en de Shift-regelaar is 10V.

Als de verschuivingsregelaar volledig linksom staat, is het regelbereik

0V tot +10V. Als de verschuivingsregelaar volledig rechtsom staat, is het

regelbereik -10V tot 0V.

(8) OUT A – gebruik deze parallelle 3,5 mm mono jackaansluitingen als bron

voor het frequentieverschoven signaal.

(9) OUT B – gebruik deze parallelle 3,5 mm mono jackaansluitingen als bron

voor het omgekeerde frequentieverschoven signaal, waarbij de frequentie

naar beneden verschuift als A omhoog verschuift, en vice versa.

(10) MIX OUT – gebruik deze 3,5 mm mono jackaansluitingen om een gemixte

uitgang van A en B te krijgen volgens de instelling van regelaar 5.

12 PIN TEST HEADER

De Bode 1630 heeft een twaalf-pins testheader aan de rechteronderkant van de

hoofdprintplaat. De pinindeling is als volgt:

Pin Pin

1 Aarde 2 Squelch ingeschakeld

3 Variabele Osc-uitgang 4 Vaste Osc 1-uitgang

5 Vaste Osc 2-uitgang 6 BFO-lter 1-uitgang

7 BFO-lter 2-uitgang 8 Aarde

9 Bode-lter 1-uitgang 10 Bode-lter 2-uitgang

11 Multiplier 1-uitgang 12 Multiplier 2-uitgang

Geadviseerd wordt om de jumper om squelch te activeren op zijn plaats te laten,

tenzij het verwijderen ervan strikt noodzakelijk is.

BODE FREQUENCY SHIFTER 1630 Controls

32 33Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(SE) Kontroller

BODE FREQUENCY SHIFTER 1630 förskjuter frekvensspektrumet för en given

signal antingen med en fast mängd eller med en mängd som varierar med hjälp

av styrspänningar. Den används bland annat för att ändra tonaliteten, för att

undertrycka återkoppling och för frekvensmodulering.

(1) SHIFT CONTROL – Använd denna kontroll för att ställa in storleken på

förskjutningen av den fasta frekvensen, i enlighet med inställningen av

Scale-kontrollen (2). När du vrider kontrollen medurs förskjuts frekvensen

uppåt, moturs förskjuts den nedåt. Observera att frekvenser inte kan

förskjutas under 0 Hz, så vid användning av en lågfrekvent insignal kommer

när 0 Hz nedåtförskjutning har nåtts nedåtförskjutningen att vändas till en

uppåtförskjutning.

(2) SCALE – Använd den här omkopplaren för att ställa in skalan för

frekvensförskjutningen. De tillgängliga alternativen är:

0 – Ingen förskjutning sker, Shift control- (1) och CTRL-

ingångarna är inaktiva. Detta läge bör användas för att inaktivera

frekvensförskjutning eller för kalibrering.

EXP – Förskjutningen sker på en exponentiell skala, från +2 Hz till +2kHz,

enligt markering på den exponentiella skalan, vilket ger en 1 V/oktav-

förskjutning som kan kontrolleras med hjälp av CTRL-ingångarna (7).

5 – Ger en linjär förskjutning på +5Hz medurs eller -5 Hz moturs.

50 – Ger en linjär förskjutning på +50 Hz medurs eller -50 Hz moturs.

500 – Ger en linjär förskjutning på +500 Hz medurs eller -500 Hz moturs.

5k – Ger en linjär förskjutning på +5 kHz medurs eller -5 kHz moturs.

(3) SQUELCH THRESHOLD – Använd den här kontrollen för att undertrycka

frekvensförskjutarens utsignal när ingångsnivån sjunker under den önskade

tröskeln, från 0 dBu till -60 dBu. När squelch-kretsen skickar en signal lyser

lysdioden ovanför kontrollen. Du kan inaktivera squelch-kontrollen genom

att ta bort bygeln mellan stift 1 och 2 på den 12-stiftiga testkontakten på

kretskortets undersida (se nedan).

(4) ZERO ADJUST – Använd den här kontrollen för att kalibrera nolläget för

mängden förskjutningsstyrning när det nns en ingångssignal. Hastigheten

på den blinkande lysdioden ovanför kontrollen minskar tills den är nära noll

(ingen förskjutning). Denna kontroll kan också användas för njustering av

mängden förskjutning.

(5) MIXTURE – Använd den här kontrollen för att balansera mängden A- och

B-signaler som nns på mixutgångarna (10). Moturs förskjuter mot A,

medurs mot B.

(6) SIG IN – Använd detta 3,5 mm TS-uttag för att mata in en signal som ska

frekvensförskjutas. Maximal ingångsnivå är +12 dBu.

(7) CTRL INPUTS 1-3 – Använd dessa 3,5 mm TS-uttag för att styra

mängden förskjutning med hjälp av externa CV-källor. De tre ingångarna

summeras ihop med Shift-kontrollen (1). Maximal spänning mellan de

tre ingångarna och Shift-kontrollen är 10V Om kontrollen för mängden

förskjutningsstyrning står helt moturs är området för styrningsinmatning 0V

till +10V. Om kontrollen för mängden förskjutningsstyrning står helt medurs

är området för styrningsinmatning -10V till 0V.

(8) OUT A – Använd dessa parallella 3,5 mm TS-uttag för att få den

frekvensförskjutna utsignalen.

(9) OUT B – Använd dessa parallella 3,5 mm TS-uttag för att få en inverterad

frekvensförskjuten utsignal, där frekvensen förskjuts nedåt om A förskjuts

uppåt, och vice versa.

(10) MIX OUT – Använd dessa 3,5 mm TS-uttag för att få en mixad utsignal med A

och B enligt inställningen av kontroll 5.

BODE FREQUENCY SHIFTER 1630 Controls

34 35Quick Start Guide

BODE FREQUENCY SHIFTER 1630

12-STIFTS TESTKONTAKT

Bode 1630 har en tolvstifts testkontakt på undersidan av huvudkortet, på höger

sida. Stiften är placerade på följande sätt:

Stift Stift

1 Jordning 2 Squelch-aktivering

3 Variabel osc ut 4 Fast osc 1 ut

5 Fast osc 2 ut 6 BFO-lter 1 ut

7 BFO-lter 2 ut 8 Jordning

9 Bode-lter 1 ut 10 Bode-lter 2 ut

11 Multiplikator 1 ut 12 Multiplikator 2 ut

Det är rekommenderat att låta squelch-aktiveringsbygeln sitta kvar på sin plats

om det inte är absolut nödvändigt att ta bort den.

(PL) Sterowanica

BODE FREQUENCY SHIFTER 1630 przesuwa pasmo częstotliwości danego sygnału

o określoną wartość, lub zmienną w zależności od napięcia kontrolnego. Do jego

możliwych zastosowań należy modykacja brzmienia, tłumienie sprzężeń oraz

modulacja częstotliwości.

(1) SHIFT CONTROL – użyj tego pokrętła, aby ustawić ilość stałego przesunięcia

częstotliwości, w zależności od ustawienia SCALE (2). Przekręcenie w prawo

przesuwa częstotliwość w górę, przekręcenie w lewo przesuwa częstotliwość

w dół. Należy pamiętać, że częstotliwości nie można przesunąć poniżej 0 Hz,

więc modykując sygnał o niskiej częstotliwości, przesunięcie w dół zostanie

odwrócone do przesunięcia w górę po osiągnięciu 0 Hz.

(2) SCALE – użyj tego pokrętła, aby ustawić skalę przesunięcia częstotliwości.

Dostępne opcje:

0 – brak przesunięcia, ustawienie przesunięcia (1) oraz odbiór sygnałów

CTRL są nieaktywne. Ten tryb służy do wyłączenia przesunięcia

częstotliwości lub do kalibracji.

EXP – przesunięcie odbywa się na skali wykładniczej od +2 Hz do

+2kHz jak oznaczono na skali wykładniczej, skutkując przesunięciem o

1 V/oktawę, które można kontrolować za pomocą sygnałów CTRL (7).

5 – skutkuje liniowym przesunięciem o +5 Hz w prawo lub -5 Hz w lewo.

50 – skutkuje liniowym przesunięciem o +50 Hz w prawo lub

-50 Hz w lewo.

500 – skutkuje liniowym przesunięciem o +500 Hz w prawo lub

-500 Hz w lewo.

5k – skutkuje liniowym przesunięciem o +5 kHz w prawo lub

-5 kHz w lewo.

BODE FREQUENCY SHIFTER 1630 Controls

36 37Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(3) SQUELCH THRESHOLD – użyj tego pokrętła, aby wytłumić przetworzony

sygnał, gdy sygnał wejściowy spadnie poniżej pożądanego progu od 0 dBu

do -60 dBu. Gdy sygnał przechodzi przez obwód wytłumienia, dioda nad

pokrętłem będzie zapalona. Regulację wytłumienia można zdezaktywować,

wyjmując zworkę między bolcami 1 i 2 na panelu testowym z dołu płytki

drukowanej (patrz niżej).

(4) ZERO ADJUST – użyj tego pokrętła, aby skalibrować pozycję zero regulacji

przesunięcia, gdy występuje sygnał wejściowy. Szybkość migania diody

nad pokrętłem będzie maleć, aż zbliży się do zera (brak przesunięcia). Tego

pokrętła można używać również do precyzyjnej regulacji przesunięcia.

(5) MIXTURE – użyj tego pokrętła, aby zbalansować poziomy sygnałów A i B na

wyjściach MIX OUT (10). A przeważa wraz z ustawieniem w lewo, B wraz z

ustawieniem w prawo.

(6) SIG IN – użyj tego wejścia 3.5 mm TS, aby wprowadzić sygnał do przesunięcia

częstotliwości. Maksymalny poziom wejściowy wynosi +12 dBu.

(7) CTRL INPUTS 1-3 – użyj tych wejść 3.5 mm TS, aby kontrolować ilość

przesunięcia za pomocą zewnętrznych źródeł kontroli napięciem (CV).

Wszystkie trzy wejścia są sumowane razem przez pokrętło przesunięcia

(1). Maksymalne napięcie między tymi trzema wejściami oraz pokrętłem

przesunięcia wynosi 10V. Jeśli pokrętło przesunięcia jest ustawione

całkowicie w lewo, przedział napięcia kontrolnego wynosi od 0V do +10V.

Jeśli jest ustawione całkowicie w prawo, przedział wynosi od -10V do 0V.

(8) OUT A – użyj tych równoległych złącz 3.5 mm TS, aby uzyskać przetworzony

sygnał wyjściowy.

(9) OUT B – użyj tych równoległych złącz 3.5 mm TS, aby uzyskać odwrócony

przetworzony sygnał wyjściowy, gdzie częstotliwość zostaje przesunięta w

dół, gdy A jest przesunięte w górę i odwrotnie.

(10) MIX OUT – użyj tych złącz 3.5 mm TS, aby uzyskać zmiksowany sygnał

wyjściowy A i B zgodnie z ustawieniem pokrętła 5.

12-BOLCOWY PANEL TESTOWY

Bode 1630 posiada panel testowy z dwunastoma bolcami na dole głównej płytki

drukowanej, po prawej stronie. Układ jest następujący:

Bolec Bolec

1 Uziemienie 2 Włącz wytłumienie

3 Zmienny Osc – wyjście 4 Stały Osc 1 – wyjście

5 Stały Osc 2 – wyjście 6 Filtr BFO 1 – wyjście

7 Filtr BFO 2 – wyjście 8 Uziemienie

9 Filtr Bode 1 – wyjście 10 Filtr Bode 2 – wyjście

11 Mnożnik 1 – wyjście 12 Mnożnik 2 – wyjście

Zalecane jest pozostawienie zworki wytłumienia na miejscu, jeśli jej wyjęcie nie

jest absolutnie konieczne.

BODE FREQUENCY SHIFTER 1630 Controls

38 39Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(JP) コントロール

BODE FREQUENCY SHIFTER 1630 は、信号の周波数スペクトルを、固定量ま

たはコントロールボルテージによる可変量でシフトします。また音色

のモディフィケーション、フィードバック抑制および周波数変調にも使

用できます。

(1) SHIFT CONTROL – このコントロールを回し、スケールコントロール

(2) のセッティングに応じて、固定周波数のシフト量を設定しま

す。コントロールを時計回り方向に動かすと、周波数を上にシフト

します; 反時計回り方向に動かすと、下にシフトします。周波数は

0 Hz 以下にはシフトできないため、低周波入力を使用する場合は、

ダウンシフトが 0 Hz に到達した後、アップシフトに転じることをご

留意ください。

(2) SCALE – 周波数シフトのスケールを設定するスイッチです。以下よ

り選択でします:

0 – シフトは生じず、シフトコントロール (1) およびコントロ

ール (CTRL) 入力は無効となります。このモードは周波数シ

フトを無効にする際、またはキャリブレーションの際に使用

します。

EXP – “Exponential (指数関数) ”と記されているように、シフトは

+2 Hz 〜 +2kHz の指数スケールで行われ、CTRL 入力 (7) を使用

して 1 V/オクターブシフトを制御できます。

5 – + 5 Hz (時計回り) または -5 Hz (反時計回り) にリニアシフ

トします。

50 – +50 Hz (時計回り) または -50 Hz ( 反時計回り）にリニアシ

フトします。

500 – +500 Hz (時計回り) または -500 Hz ( 反時計回り) にリニア

シフトします。

5 k – +5 kHz (時計回り) または -5 kHz ( 反時計回り) にリニアシ

フトします。

(3) SQUELCH THRESHOLD (スケルチスレッショルド) – 入力レベルが、

望ましいスレッショルドを 0 dBu 〜 -60 dBu の間で下回ると、周波

数シフターの出力を抑制するコントロールです。スケルチ回路を

信号が通過すると、コントロールの上の LED が点灯します。スケル

チコントロールは、回路基板の下側にある 12 ピンテストヘッダ

ーのピン 1 と 2 の間のジャンパーを取り外すことで、無効にできま

す (下図参照)。

(4) ZERO ADJUST – 入力信号が存在する時、シフトコントロールゼロ位

置の量を調整するコントロールです。コントロールの上に位置する

LED の点滅速度は、ゼロ（シフト無し）に近づくにつれて遅くなりま

す。このコントロールは、シフト量の微調整にも使用します。

(5) MIXTURE – MIX OUT (10) の、信号 A および信号 B のバランスを調

節するコントロールです。反時計回り方向では A の、時計回り方

向では B の比率が高くなります。

(6) SIG IN – 周波数シフトをおこなう信号を入力するための 3.5 mm TS

ジャックです。最大入力レベルは +12 dBu です。

(7) CTRL INPUTS 1-3 – 外部 CV ソースを用いてシフト量を制御する際に

使用する 3.5 mm TS ジャックです。この 3 つの入力は、シフトコン

トロール (1) と統合されます。3 つの入力およびシフトコントロー

ル間の最大電圧は 10V です。シフトコントロール量が反時計回り

方向いっぱいの状態では、入力範囲は 0V 〜 +10V、時計回り方向

いっぱいでは、入力範囲は -10V 〜 0V となります。

(8) OUT A – パラレル 3.5 mm TS ジャックで、周波数シフトを出力します。

(9) OUT B – 出力 A の周波数シフト出力を、反転して出力するパラレル

3.5 mm TS ジャックです。A が上に周波数シフトすると、本出力は下

にシフトし、その逆も同様です。

(10) MIX OUT – コントロール 5 の設定に応じて、A および B のミックス

音声を出力する 3.5 mm TS ジャックです。

BODE FREQUENCY SHIFTER 1630 Controls

40 41Quick Start Guide

BODE FREQUENCY SHIFTER 1630

12 ピンテストヘッダー

Bode 1630 は、右側のメイン PCB 下面に、12 のピンテストヘッダーを装備

しています。ピンの配置は次の通りです：

ピンピン

接地

スケルチ有効

可変オシレータ

ー出力

4 固定オシレーター 1 出力

固定オシレーター

2 出力

6 BFO フィルター 1出力

7 BFO フィルター 2 出力 8

接地

9 Bode フィルター 1 出力 10 Bode フィルター 2出力

マルチプライヤー

(乗数) 1 出力

マルチプライヤー

(乗数) 2 出力

スケルチ有効ジャンパーは、取り外す必然性がない限り、そのままにし

ていただくことをおすすめします。

(CN) 控制

BODE FREQUENCY SHIFTER 1630 将给定信号的频谱偏移固定量, 或控制电压

控制的量。其用途包括音调修改、反馈抑制和频率调制。

(1) SHIFT CONTROL – 使用此控制根据标度控制（2）的设置设置固定频

移量。顺时针转动控制可将频率上移; 逆时针转动下移。请注意,

频率不能在偏移到 0 赫兹以下, 因此当使用低频输入时,一旦下移达

到 0 赫兹, 下移将转向变为上移。

(2) SCALE – 使用此开关选择频移的标度。可用选项包括：

0 – 不发生频移, 频移控制（1）和控制（CTRL）输入处于非活动状态。

应使用此模式禁用频移或做校准。

EXP – 频移发生在指数标度上, 从 +2 赫兹到 +2 千赫兹, 如指数标

度所示, 提供 1 伏/倍频程频移, 可使用控制（7）输入进行控制。

5 – 提供顺时针 +5 赫兹或逆时针 -5 赫兹的线性偏移。

50 – 提供顺时针 +50 赫兹或逆时针 -50 赫兹的线性偏移。

500 – 提供顺时针 +500 赫兹或逆时针 -500 赫兹的线性偏移。

5k – 提供顺时针 +5 千赫兹或逆时针 -5 千赫兹的线性偏移。

(3) SQUELCH THRESHOLD – 当输入电平低于所需阈值（从 0 dBu 到

-60 dBu）时, 使用此控制抑制移频器的输出。当静噪电路传递信号

时, 控制上方的指示灯将点亮。通过移除电路板底部 12 引脚测试针

座的引脚 1 和 2 之间的跳线, 可以禁用静噪控制（见下文）。

(4) ZERO ADJUST – 使用此控制在存在输入信号时校准频移控制的零

点。控制上方的指示灯闪烁速度将降低, 直到接近零（无频移）。

该控制也可以用作频移量的微调。

(5) MIXTURE – 使用此控制来平衡混音输出（10）上 A 和 B 的信

号量。逆时针旋转偏向 A, 顺时针偏向 B。

BODE FREQUENCY SHIFTER 1630 Controls

42 43Quick Start Guide

BODE FREQUENCY SHIFTER 1630

(6) SIG IN （信号输入） – 使用此 3.5 mm TS 插孔输入要移频的信号。

最大输入电平为 +12 dBu。

(7) CTRL INPUT 1-3 （控制输入） – 使用这些 3.5 mm TS 插孔通过外部控

制电压源控制频移量。三个输入与频移控制（1）相加。三个输入和

频移控制之间的最大电压为 10 伏。如果频移控制量逆时针拧到底,

则控制输入范围为 0 伏至 +10 伏, 如果频移控制量顺时针拧到底,

则控制输入范围为 -10 伏至 0 伏。

(8) OUT A （输出 A） – 使用这些并联 3.5 mm TS 插孔获得频移输出。

(9) OUT B （输出 B） – 使用这些并联 3.5 mm TS 插孔获得反相频移输出,

如果 A 上移, 频率会向下频移, 反之亦然。

(10) MIX OUT （混音输出） – 使用这些 3.5 毫米 TS 插孔根据控制 5 的设置

获得 A 和 B 的混合输出。

12 针测试接头

Bode 1630 在主印刷电路板背面右侧有一个 12 引脚测试针座。引脚布

局如下:

引脚引脚

接地

静噪使能

可变振荡器输出

固定振荡器 1 输出

固定振荡器 2 输出

BFO 滤波器 1 输出

BFO 滤波器 2 输出

接地

Bode 滤波器 1 输出

Bode 滤波器 2 输出

乘法器 1 输出

乘法器 2 输出

建议将静噪使能跳线留在原位, 除非绝对需要将其拆下。

BODE FREQUENCY SHIFTER 1630 Controls

44 45Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Power Connection

The module comes with the required power cable for connecting to a standard

Eurorack power supply system. Follow these steps to connect power to the

module. It is easier to make these connections before the module has been

mounted into a rack case.

1. Turn the power supply or rack case power o and disconnect the power cable.

2. Insert the 16-pin connector on the power cable into the socket on the

power supply or rack case. The connector has a tab that will align with the

gap in the socket, so it cannot be inserted incorrectly. If the power supply

does not have a keyed socket, be sure to orient pin 1 (-12 V) with the red

stripe on the cable.

3. Insert the 10-pin connector into the socket on the back of the module. The

connector has a tab that will align with the socket for correct orientation.

4. After both ends of the power cable have been securely attached, you may

mount the module in a case and turn on the power supply.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Installation

The necessary screws are included with the module for mounting in a Eurorack

case. Connect the power cable before mounting.

Depending on the rack case, there may be a series of xed holes spaced 2 HP apart

along the length of the case, or a track that allows individual threaded plates to

slide along the length of the case. The free-moving threaded plates allow precise

positioning of the module, but each plate should be positioned in the approximate

relation to the mounting holes in your module before attaching the screws.

Hold the module against the Eurorack rails so that each of the mounting holes

are aligned with a threaded rail or threaded plate. Attach the screws part way to

start, which will allow small adjustments to the positioning while you get them all

aligned. After the nal position has been established, tighten the screws down.

46 47Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Conexión Eléctrica

El módulo viene con el cable de alimentación necesario para conectarse a un

sistema de suministro de energía Eurorack estándar. Siga estos pasos para

conectar la alimentación al módulo. Es más fácil realizar estas conexiones antes de

que el módulo se haya montado en una caja de rack.

1. Apague la fuente de alimentación o la caja del bastidor y desconecte el

cable de alimentación.

2. Inserte el conector de 16 clavijas del cable de alimentación en la toma de

la fuente de alimentación o en la caja del bastidor. El conector tiene una

pestaña que se alineará con el espacio en el zócalo, por lo que no se puede

insertar incorrectamente. Si la fuente de alimentación no tiene un enchufe

con llave, asegúrese de orientar el pin 1 (-12 V) con la raya roja en el cable.

3. Inserte el conector de 10 pines en el zócalo en la parte posterior del

módulo. El conector tiene una pestaña que se alineará con el enchufe para

una orientación correcta.

4. Una vez que ambos extremos del cable de alimentación se hayan

conectado de forma segura, puede montar el módulo en una caja y

encender la fuente de alimentación.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Instalación

Los tornillos necesarios se incluyen con el módulo para su montaje en una caja

Eurorack. Conecte el cable de alimentación antes del montaje.

Dependiendo de la caja del bastidor, puede haber una serie de oricios jos

separados 2 HP a lo largo de la caja, o una pista que permita que las placas

roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de

movimiento libre permiten un posicionamiento preciso del módulo, pero cada

placa debe colocarse en una relación aproximada con los oricios de montaje en su

módulo antes de colocar los tornillos.

Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los

oricios de montaje esté alineado con un riel o placa roscada. Coloque los tornillos

parcialmente para comenzar, lo que permitirá pequeños ajustes en la posición

mientras los alinea todos. Una vez establecida la posición nal, apriete los tornillos.

48 49Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Connexion Électrique

Le module est livré avec le câble d’alimentation requis pour la connexion à un

système d’alimentation standard Eurorack. Suivez ces étapes pour connecter

l’alimentation au module. Il est plus facile d’eectuer ces connexions avant que le

module n’ait été monté dans un boîtier de rack.

1. Mettez le bloc d’alimentation ou le boîtier de rack hors tension et

débranchez le câble d’alimentation.

2. Insérez le connecteur à 16 broches du câble d’alimentation dans la prise du

bloc d’alimentation ou du boîtier du rack. Le connecteur a une languette

qui s’alignera avec l’espace dans la prise, de sorte qu’il ne peut pas être

inséré de manière incorrecte. Si le bloc d’alimentation n’a pas de prise à

clé, veillez à orienter la broche 1 (-12 V) avec la bande rouge sur le câble.

3. Insérez le connecteur à 10 broches dans la prise à l’arrière du module.

Le connecteur a une languette qui s’alignera avec la prise pour une

orientation correcte.

4. Une fois que les deux extrémités du câble d’alimentation ont été

solidement xées, vous pouvez monter le module dans un boîtier et

allumer l’alimentation.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Installation

Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier

Eurorack. Connectez le câble d’alimentation avant le montage.

Selon le cas de rack, il peut y avoir une série de trous xes espacés de 2 HP sur la

longueur du cas, ou une piste qui permet aux plaques letées individuelles de

glisser le long de la longueur du cas. Les plaques letées à déplacement libre

permettent un positionnement précis du module, mais chaque plaque doit être

positionnée approximativement par rapport aux trous de montage de votre

module avant de xer les vis.

Maintenez le module contre les rails Eurorack de sorte que chacun des trous

de montage soit aligné avec un rail leté ou une plaque letée. Fixez les vis

partiellement pour commencer, ce qui permettra de petits ajustements au

positionnement pendant que vous les alignerez tous. Une fois la position nale

établie, serrez les vis vers le bas.

50 51Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Netzanschluss

Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein

Standard-Eurorack-Stromversorgungssystem geliefert. Befolgen Sie diese Schritte,

um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen

herzustellen, bevor das Modul in ein Rackgehäuse eingebaut wurde.

1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das

Netzkabel ab.

2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil

oder im Rack-Gehäuse. Der Anschluss verfügt über eine Lasche, die an der

Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt

werden kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie

darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.

3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite

des Moduls. Der Anschluss verfügt über eine Lasche, die zur korrekten

Ausrichtung an der Buchse ausgerichtet wird.

4. Nachdem beide Enden des Netzkabels fest angeschlossen wurden,

können Sie das Modul in einem Gehäuse montieren und die

Stromversorgung einschalten.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Installation

Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in

einem Eurorack-Gehäuse enthalten. Schließen Sie das Netzkabel vor der Montage an.

Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben,

die entlang der Länge des Gehäuses 2 PS voneinander entfernt sind, oder eine

Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses

gleiten können. Die frei beweglichen Gewindeplatten ermöglichen eine präzise

Positionierung des Moduls. Jede Platte sollte jedoch in der ungefähren Beziehung

zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die

Schrauben anbringen.

Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der

Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte

ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch

können Sie die Position geringfügig anpassen, während Sie alle ausrichten. Ziehen

Sie die Schrauben fest, nachdem die endgültige Position festgelegt wurde.

52 53Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Conexão de Força

O módulo vem com o cabo de alimentação necessário para conectar a um sistema

de fonte de alimentação Eurorack padrão. Siga estas etapas para conectar a

alimentação ao módulo. É mais fácil fazer essas conexões antes que o módulo seja

montado em um gabinete de rack.

1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo

de alimentação.

2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte

de alimentação ou no gabinete do rack. O conector possui uma aba que

se alinhará com a lacuna no soquete, portanto, não pode ser inserido

incorretamente. Se a fonte de alimentação não tiver um soquete chaveado,

certique-se de orientar o pino 1 (-12 V) com a faixa vermelha no cabo.

3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O

conector possui uma guia que se alinha ao soquete para orientação correta.

4. Depois que ambas as extremidades do cabo de alimentação forem

conectadas com segurança, você pode montar o módulo em uma caixa e

ligar a fonte de alimentação.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Instalação

Os parafusos necessários estão incluídos com o módulo para montagem em uma

caixa Eurorack. Conecte o cabo de alimentação antes da montagem.

Dependendo da caixa do rack, pode haver uma série de orifícios xos espaçados

de 2 HP ao longo do comprimento da caixa, ou um trilho que permite que placas

roscadas individuais deslizem ao longo do comprimento da caixa. As placas

roscadas de movimento livre permitem o posicionamento preciso do módulo, mas

cada placa deve ser posicionada em relação aproximada aos orifícios de montagem

em seu módulo antes de prender os parafusos.

Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios

de montagem quem alinhados com um trilho ou placa rosqueada. Prenda os

parafusos parcialmente para começar, o que permitirá pequenos ajustes no

posicionamento enquanto você os alinha. Depois de estabelecida a posição nal,

aperte os parafusos.

54 55Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Connessione di Alimentazione

Il modulo viene fornito con il cavo di alimentazione necessario per il collegamento

a un sistema di alimentazione Eurorack standard. Seguire questi passaggi per

collegare l’alimentazione al modulo. È più facile eettuare questi collegamenti

prima che il modulo sia stato montato in un case rack.

1. Spegnere l’alimentatore o il case del rack e scollegare il cavo di alimentazione.

2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa

sull’alimentatore o sulla custodia del rack. Il connettore ha una linguetta

che si allineerà con lo spazio nella presa, quindi non può essere inserito

in modo errato. Se l’alimentatore non dispone di una presa con chiave,

assicurarsi di orientare il pin 1 (-12 V) con la striscia rossa sul cavo.

3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il

connettore ha una linguetta che si allineerà con la presa per un

corretto orientamento.

4. Dopo che entrambe le estremità del cavo di alimentazione sono state

ssate saldamente, è possibile montare il modulo in una custodia e

accendere l’alimentatore.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Installazione

Le viti necessarie sono incluse con il modulo per il montaggio in una custodia

Eurorack. Collegare il cavo di alimentazione prima del montaggio.

A seconda del case del rack, potrebbero esserci una serie di fori ssi distanziati di

2 HP l’uno dall’altro lungo la lunghezza del case, o un binario che consente alle

singole piastre lettate di scorrere lungo la lunghezza del case. Le piastre lettate

a movimento libero consentono un posizionamento preciso del modulo, ma

ciascuna piastra deve essere posizionata in relazione approssimativa con i fori di

montaggio nel modulo prima di ssare le viti.

Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di

montaggio sia allineato con una guida lettata o una piastra lettata. Attacca le

viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento

mentre le fai allineare tutte. Dopo aver stabilito la posizione nale, serrare le viti.

56 57Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Stroomaansluiting

De module wordt geleverd met de benodigde voedingskabel voor aansluiting op

een standaard Eurorack-voedingssysteem. Volg deze stappen om de module van

stroom te voorzien. Het is gemakkelijker om deze aansluitingen te maken voordat

de module in een rekbehuizing is gemonteerd.

1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.

2. Steek de 16-pins connector van de voedingskabel in de aansluiting op

de voedingseenheid of rekbehuizing. De connector heeft een lipje dat

wordt uitgelijnd met de opening in de socket, zodat deze niet verkeerd

kan worden geplaatst. Als de voeding geen contactdoos met sleutel

heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep op de kabel

wordt georiënteerd.

3. Steek de 10-pins connector in de aansluiting aan de achterkant van de

module. De connector heeft een lipje dat uitgelijnd is met de aansluiting

voor de juiste oriëntatie.

4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u

de module in een hoesje monteren en de voeding inschakelen.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Installatie

De benodigde schroeven worden bij de module geleverd voor montage in een

Eurorack-koer. Sluit de voedingskabel aan voor montage.

Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit

elkaar liggen over de lengte van de behuizing, of een rail waarmee afzonderlijke

platen met schroefdraad langs de lengte van de behuizing kunnen schuiven. De

vrij bewegende plaatjes met schroefdraad maken een nauwkeurige positionering

van de module mogelijk, maar elke plaat moet ongeveer in verhouding tot de

montagegaten in uw module worden geplaatst voordat u de schroeven bevestigt.

Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is

uitgelijnd met een rail met schroefdraad of een plaat met schroefdraad. Bevestig

de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan

de positionering mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Nadat de

denitieve positie is bepaald, draait u de schroeven vast.

58 59Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Strömanslutning

Modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt

Eurorack-nätaggregat. Följ dessa steg för att ansluta ström till modulen. Det är

lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.

1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.

2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet

eller rackfodralet. Kontaktdonet har en ik som kommer i linje

med springan i uttaget så att den inte kan sättas in felaktigt. Om

strömförsörjningen inte har ett nyckeluttag, se till att orientera stift

1 (-12 V) med den röda remsan på kabeln.

3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet

har en ik som kommer i linje med uttaget för korrekt orientering.

4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera

modulen i ett fodral och slå på strömförsörjningen.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Installation

De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral.

Anslut strömkabeln före montering.

Beroende på stativhöljet kan det nnas en serie fasta hål som är åtskilda 2

hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan

glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt

positionering av modulen, men varje platta bör placeras i ungefärlig relation till

monteringshålen i din modul innan skruvarna fästs.

Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger i

linje med en gängad skena eller gängad platta. Fäst skruvarna delvis för att börja,

vilket gör det möjligt att justera små positioner medan du justerar dem alla. När

den slutliga positionen har fastställts drar du åt skruvarna.

60 61Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Podłączenie Zasilania

Do modułu dołączony jest wymagany kabel zasilający do podłączenia do

standardowego systemu zasilania Eurorack. Wykonaj poniższe czynności,

aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed

zamontowaniem modułu w obudowie rack.

1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.

2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu

lub w szae typu rack. Złącze ma wypustkę, która będzie wyrównana ze

szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli

zasilacz nie ma gniazda z kluczem, należy zorientować styk 1 (-12 V) z

czerwonym paskiem na kablu.

3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę,

która będzie wyrównana z gniazdem, aby zapewnić prawidłową orientację.

4. Po solidnym zamocowaniu obu końców kabla zasilającego można

zamontować moduł w obudowie i włączyć zasilacz.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Instalacja

Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack.

Podłącz kabel zasilający przed montażem.

W zależności od obudowy szafy może występować szereg stałych otworów

rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica,

która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej

obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne

ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w

stosunku do otworów montażowych w module przed przykręceniem śrub.

Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych

był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby

częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie

zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.

62 63Quick Start Guide

BODE FREQUENCY SHIFTER 1630

電源接続

モジュールには、標準の Eurorack 電源システムに接続するために必要

な電源ケーブルが付属しています。以下の手順に従って、モジュールを

Eurorack ケースに接続します。

1. 電源またはラックケースの電源を切り、電源ケーブルを外します。

2. 電源ケーブルの 16 ピンコネクタを電源装置またはラックケース

のソケットに差し込みます。コネクタには、ソケットのギャップに

合わせて配置されるタブがあるため、正しく挿入することはでき

ません。電源装置にキー付きソケットがない場合は、ケーブルの

赤いストライプをピン 1 (-12 V) に向けて指定してください。

3. モジュール背面のソケットに 10 ピンコネクタを挿入します。コ

ネクタには、正しい方向を取り付けるソケットに合わせて配置す

るタブがあります。

4. 電源ケーブルの両端がしっかりと接続されたら、モジュールをケ

ースに取り付けて電源を入れます。

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

取り付け

必要なネジは、ユーロラックケースに取り付けるためのモジュールに付

属しています。取り付ける前に電源ケーブルを接続します。

ラックケースによっては、ケースの長さに沿って 2 HP 間隔をあけた一連

の固定穴や、個々のねじ板がケースの長さに沿ってスライドできるトラ

ックが存在する場合があります。自由に動くねじ板はモジュールの正

確な位置を可能にするが、各版はねじを取り付ける前にモジュールの

取付け穴に近い関係で置かれるべきである。

取り付け穴のそれぞれがねじ付きレールまたはねじ板に合うように、

ユーロラックレールに対してモジュールを保持します。ねじを途中で取

り付けて開始し、位置を微調整しながら、すべての位置合わせを行い

ます。最終的な位置が決まってきた後、ネジを締め付けて下ろします。

64 65Quick Start Guide

BODE FREQUENCY SHIFTER 1630

电源连接

该模块配备了连接到标准 Eurorack 电源系统所需的电源线。按照这些

步骤将模块连接到您的 Eurorack 案例。

1. 关闭电源或机架外壳电源并断开电源电缆。

2. 将电源线上的 16 针连接器插入电源或机架盒上的插座中。连

接器有一个选项卡, 该选项卡将与插座中的间隙对齐, 因此不能

错误地插入该选项卡。如果电源没有钥匙插座, 请务必将引脚

1 （-12 V ）定向到电缆上的红色条纹上。

3. 将 10 针连接器插入模块背面的插座中。连接器有一个选项卡,

该选项卡将与插座对齐以获得正确的方向。

4. 电源线的两端牢固连接后, 您可以在情况下安装模块并打开电源。

安装

必要的螺丝包含在用于安装在 Eurorack 箱中的模块中。安装前连接电

源线。

根据机架外壳的不同, 可能会有一系列固定孔, 沿着机箱的长度间隔

2 HP, 或允许单个螺纹板沿外壳长度滑动的轨道。自由移动的螺纹板允

许模块的精确定位, 但在连接螺丝之前, 每个板应定位在与模块安装

孔的大致关系中。

将模块与 Eurorack 导轨对立, 以便每个安装孔与螺纹导轨或螺纹板

对齐。将螺丝部分连接以开始, 这将允许在调整它们时对定位进行小

调整。确定最终位置后, 拧紧螺丝。

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

66 67Quick Start Guide

BODE FREQUENCY SHIFTER 1630

Inputs

Signal Input

Type 1 x 3.5 mm TS jack, AC coupled

Impedance 50 kΩ, unbalanced

Maximum input

level

+12 dBu

Control Inputs

Type 3 x 3.5 mm TS jack, DC coupled

Impedance 100 kΩ, unbalanced

CV range 10V

Outputs

Outputs A

Type 2 x 3.5 mm TS jack, DC coupled

Impedance 1 kΩ, unbalanced

Maximum output

level

+12 dBu

Output signal None inverted frequency shift

Outputs B

Type 2 x 3.5 mm TS jack, DC coupled

Impedance 1 kΩ, unbalanced

Maximum output

level

+12 dBu

Output signal Inverted frequency shift

Mix outputs

Type 2 x 3.5 mm TS jack, DC coupled

Impedance 1 kΩ, unbalanced

Maximum output

level

+12 dBu

Output signal Output A or B or a mixture of both

Test connector

Type 1 x 12 pin 0.1” male header

Impedance 1 kΩ, unbalanced

Available signals

Var Osc, Fixed Osc 1&2, BFO lters

1&2, Dome lters 1&2, Out 1&2,

Squelch enable link, GND

Controls & Indicators

Amount of shift

Frequency shift to a maximum

of ±5 kHz

Zero adjust Fine frequency shift ±220 Hz

Zero adjust LED Flashes once per carrier cycle

Scale rotary switch

0 (o), Exponential +2 Hz to

+2kHz, 1 V/Octave Linear ±5 Hz,

±50 Hz, ±500 Hz, ±5 kHz

Squelch threshold -60 dBu to 0 dBu

Squelch threshold

LED

Lights for input signals above

threshold level

Mixture Pans between the A and B outputs

Specications

68 69Quick Start Guide

BODE FREQUENCY SHIFTER 1630

System

Frequency range <30 Hz to >16 kHz

Input to output gain Unity gain

Control input

matching

Better than 0.1%

Power Requirements

Power supply Eurorack

Current draw 110 mA (+12 V), 110 mA (-12 V)

Physical

Operating

Temperature

5° C - 45° C (41° F - 113°F)

Dimensions

(H x W x D)

128.5 x 70.8 x 53.3 mm

(5.1 x 2.8 x 2.10")

Rack units 14 HP

Weight 172 g (6.1 oz)

输入

信号输入

类型

1 x 3.5 mm TS 插孔, 交流耦合

阻抗

50 kΩ, 非平衡

最大输入电平

+12 dBu

控制输入

类型

3 x 3.5 mm TS 插孔, 直流耦合

阻抗

100 kΩ, 非平衡

控制电压范围

10V

输出

输出 A

类型

2 x 3.5 mm TS 插孔, 直流耦合

阻抗

1 kΩ, 非平衡

最大输出电平

+12 dBu

输出信号非反相频移

输出 B

类型

2 x 3.5 mm TS 插孔, 直流耦合

阻抗

1 kΩ, 非平衡

最大输出电平

+12 dBu

输出信号反相频移

Specications

技术参数

70 71Quick Start Guide

BODE FREQUENCY SHIFTER 1630

系统

频率范围

<30 Hz 至 >16 kHz

输入至输出增益单位增益

控制输入匹配

优于 0.1%

功率要求

电源

Eurorack

电流消耗

110 mA (+12 V), 110 mA (-12 V)

物理

工作温度

5°C - 45°C (41°F - 113°F)

尺寸（高 x 宽 x 深） 128.5 x 70.8 x 53.3 mm

(5.1 x 2.8 x 2.10")

机架单元

14 HP

重量

172 g (6.1 oz)

混音输出

类型

2 x 3.5 mm TS 插孔, 直流耦合

阻抗

1 kΩ, 非平衡

最大输出电平

+12 dBu

输出信号

输出 A 或 B 或两者的混合

测试连接器

类型

1 x 12 针 0.1 寸公接头

阻抗

1 kΩ, 非平衡

可用信号

可变振荡器、固定振荡器 1 和 2、

BFO 滤波器 1 和 2、圆顶滤波器

1 和 2、输出 1 和 2、静噪使能链

路、接地

控件和指示器

偏移量

频移至最大 ±5 kHz

调零

精细频移 ±220 Hz

调零指示灯

每个载波周期闪烁一次

尺度旋转开关

0 （关闭）, 指数 +2 Hz 至

+2kHz, 1 伏/倍频程线性 ±5 Hz、

±50 Hz, ±500 Hz, ±5 kHz

静噪阈值

-60 dBu 至 0 dBu

静噪阈值指示灯

高于阈值电平的输入信号

指示灯

混合

在 A 和 B 输出之间平移

技术参数

72 73Quick Start Guide

BODE FREQUENCY SHIFTER 1630

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE INFORMATION

Responsible Party Name:

Music Tribe Commercial NV Inc.

Address:

122 E. 42nd St.1, 8th Floor NY,

NY 10168, United States

Email Address:

[email protected]

BODE FREQUENCY SHIFTER 1630

This equipment has been tested and found

to comply with the limits for a Class B

digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide

reasonable protection against harmful

interference in a residential installation.

This equipment generates, uses and can

radiate radio frequency energy and, if not

installed and used in accordance with the

instructions, may cause harmful interference

to radio communications. However, there is

no guarantee that interference will not occur

in a particular installation. If this equipment

does cause harmful interference to radio or

television reception, which can be determined

by turning the equipment o and on, the user

is encouraged to try to correct the interference

by one or more of the following measures:

• •

Reorient or relocate the receiving antenna.

• •

Increase the separation between the

equipment and receiver.

• •

Connect the equipment into an outlet on

a circuit dierent from that to which the

receiver is connected.

• •

Consult the dealer or an experienced

radio/TV technician for help.

This equipment complies with Part 15 of the

FCC rules. Operation is subject to the following

two conditions:

(1) this device may not cause harmful

interference, and

(2) this device must accept any interference

received, including interference that may

cause undesired operation.

Important information:

Changes or modications to the equipment not

expressly approved by Music Tribe can void the

user’s authority to use the equipment.

Hereby, Music Tribe declares that this

product is in compliance with Directive

2014/30/EU, Directive 2011/65/EU and

Amendment 2015/863/EU, Directive

2012/19/EU, Regulation 519/2012 REACH SVHC

and Directive 1907/2006/EC.

Full text of EU DoC is available at

https://community.musictribe.com/

EU Representative: Music Tribe Brands DK A/S

Address: Gammel Strand 44, DK-1202

København K, Denmark

UK Representative: Music Tribe Brands UK Ltd.

Address: 8th Floor, 20 Farringdon Street

London EC4A 4AB, United Kingdom

Behringer

BODE FREQUENCY SHIFTER 1630

Correct disposal of this product:

This symbol indicates that this

product must notbe disposed of

with household waste, according

to the WEEE Directive

(2012/19/EU) and your national law.

Thisproduct should be taken to a collection

center licensed for the recycling of waste

electrical and electronic equipment (EEE).

Themishandling of this type of waste could

have a possible negative impact on the

environment and human health due to

potentially hazardous substances that are

generally associated with EEE. At the same

time, your cooperation in the correct disposal

of this product will contribute to the ecient

use of natural resources. For more information

about where you can take your waste

equipment for recycling, please contact your

local city oce, or your household waste

collection service.
