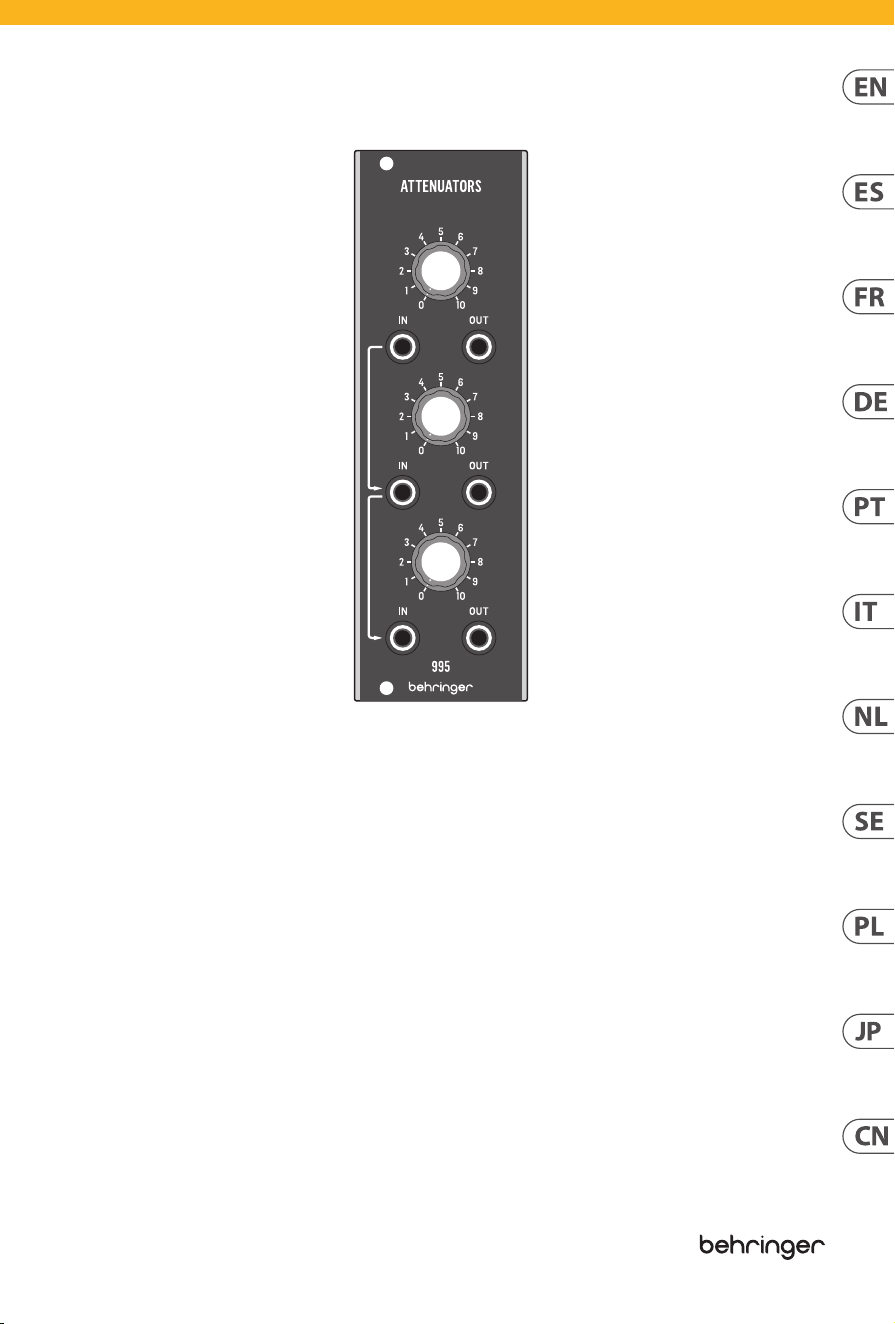

Behringer 995 ATTENUATORS Eurorack Module 8 HP User Manual

Quick Start Guide

995 ATTENUATORS

Legendary Analog Attenuator Module for Eurorack

V 4.0

(EN) Safety Instruction

1. Please read and follow all

instructions.

2. Keep the apparatus away from

water, except for outdoor products..

3. Clean only with a dry cloth.

4. Do not block any ventilation

openings. Install in accordance with the

manufacturer’s instructions.

5. Do not install near any heat

sources such as radiators, heat

registers, stoves or other apparatus

(including ampliers) that

produce heat.

6. Use only attachments/accessories

specied by the manufacturer.

7. Use only

specied carts,

stands, tripods,

brackets, or tables.

Use caution to

prevent tip-over

when moving the cart/apparatus

combination.

8. Avoid installing in conned spaces

like bookcases.

9. Do not place near naked ame

sources, such as lighted candles.

10. Operating temperature range 5°

to 45°C (41° to 113°F).

LEGAL DISCLAIMER

Music Tribe accepts no liability for

any loss which may be suered by

any person who relies either wholly

or in part upon any description,

photograph, or statement contained

herein. Technical specications,

appearances and other information

are subject to change without notice.

All trademarks are the property

of their respective owners. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones and Coolaudio are

trademarks or registered trademarks

of Music Tribe Global Brands Ltd.

LIMITED WARRANTY

For the applicable warranty terms

and conditions and additional

information regarding Music Tribe’s

Limited Warranty, please see

complete details online at community.

musictribe.com/support.

(ES)

Instrucción de seguridad

1. Por favor, lea y siga todas las

instrucciones.

2. Mantenga el aparato alejado

del agua, excepto para productos

destinados al uso en exteriores.

3. Limpie solo con un paño seco.

4. No bloquee ninguna abertura de

ventilación. Instale de acuerdo con las

instrucciones del fabricante.

5. No instale cerca de fuentes de

calor como radiadores, registros

de calor, estufas u otros aparatos

(incluyendo amplicadores) que

generen calor.

6. Utilice solo accesorios

especicados por el fabricante.

7. Use solo

carros, soportes,

trípodes, soportes

o mesas

especicados.

Tenga precaución

para evitar el vuelco al mover la

combinación carro/aparato.

8. Evite la instalación en espacios

connados como estanterías.

9. No colocar cerca de fuentes de

llama desnuda, como velas encendidas.

10. Rango de temperatura de

funcionamiento de 5° a 45° C

(41° a 113° F).

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo

de responsabilidad por cualquier

daño o pérdida que pudiera sufrir

cualquier persona por conar total

o parcialmente en la descripciones,

fotografías o armaciones

contenidas en este documento.

Las especicaciones técnicas,

imágenes y otras informaciones

contenidas en este documento están

sujetas a modicaciones sin previo

aviso. Todas las marcas comerciales

que aparecen aquí son propiedad

de sus respectivos dueños. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones y Coolaudio son marcas

comerciales o marcas registradas

de Music Tribe Global Brands Ltd.

2024 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y

condiciones aplicables de la garantía

así como información adicional sobre

la Garantía limitada de Music Tribe,

consulte online toda la información

en la web community.musictribe.

com/support.

(FR) Consignes de sécurité

1. Veuillez lire et suivre toutes les

instructions.

2. Gardez l'appareil éloigné de l'eau,

sauf pour les produits destinés à une

utilisation en extérieur.

3. Nettoyez uniquement avec un

chion sec.

4. Ne bloquez aucune ouverture de

ventilation. Installez conformément

aux instructions du fabricant.

5. N'installez pas près de sources de

chaleur telles que radiateurs, grilles de

chaleur, cuisinières ou autres appareils

(y compris les amplicateurs) qui

produisent de la chaleur.

6. Utilisez uniquement les

accessoires spéciés par le fabricant.

7. Utilisez

uniquement des

chariots, des

supports, des

trépieds, des

supports ou des

tables spéciés. Faites attention pour

éviter le renversement lors du

déplacement de la combinaison

chariot/appareil.

8. Évitez l'installation dans

des espaces connés comme les

bibliothèques.

9. Ne pas placer près de sources

de amme nue, telles que des

bougies allumées.

10. Plage de température de

fonctionnement de 5° à 45° C

(41° à 113)

DÉNI LÉGAL

Music Tribe ne peut être tenu pour

responsable pour toute perte pouvant

être subie par toute personne se

ant en partie ou en totalité à

toute description, photographie

ou armation contenue dans ce

document. Les caractéristiques,

l’apparence et d’autres informations

peuvent faire l’objet de modications

sans notication. Toutes les marques

appartiennent à leurs propriétaires

respectifs. Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

et Coolaudio sont des marques ou

marques déposées de Music Tribe

Global Brands Ltd. © Music Tribe Global

GARANTIE LIMITÉE

Pour connaître les termes et conditions

de garantie applicables, ainsi que

les informations supplémentaires et

détaillées sur la Garantie Limitée de

Music Tribe, consultez le site Internet

community.musictribe.com/support.

(DE) Wichtige

Sicherheitshinweise

1. Bitte lesen Sie alle Anweisungen

sorgfältig durch und befolgen

Sie diese.

2. Halten Sie das Gerät von Wasser

fern, außer für Produkte, die für den

Außeneinsatz vorgesehen sind.

3. Reinigen Sie es nur mit einem

trockenen Tuch.

4. Blockieren Sie keine

Belüftungsönungen. Installieren

Sie gemäß den Anweisungen

des Herstellers.

5. Installieren Sie nicht in der Nähe

von Wärmequellen wie Heizkörpern,

Heizregistern, Öfen oder anderen

Geräten (einschließlich Verstärkern),

die Wärme erzeugen.

6. Verwenden Sie nur Zubehörteile,

die vom Hersteller angegeben sind.

7. Verwenden

Sie nur

spezizierte

Wagen, Ständer,

Stative,

Halterungen oder

Tische. Achten Sie darauf, beim

Bewegen der Wagen-Geräte-

Kombination ein Umkippen

zu vermeiden.

8. Vermeiden Sie die Installation in

beengten Räumen wie Bücherregalen.

9. Nicht in der Nähe von oenen

Flammenquellen platzieren,

wie brennende Kerzen.

10. Betriebstemperaturbereich von 5°

bis 45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung

für Verluste, die Personen entstanden

sind, die sich ganz oder teilweise auf

hier enthaltene Beschreibungen,

Fotos oder Aussagen verlassen haben.

Technische Daten, Erscheinungsbild

und andere Informationen können

ohne vorherige Ankündigung

geändert werden. Alle Warenzeichen

sind Eigentum der jeweiligen

Inhaber. Midas, Klark Teknik, Lab

Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer,

Bugera, Aston Microphones und

Coolaudio sind Warenzeichen oder

eingetragene Warenzeichen der

Music Tribe Global Brands Ltd.

BESCHRÄNKTE GARANTIE

Die geltenden Garantiebedingungen

und zusätzliche Informationen

bezüglich der von Music Tribe

gewährten beschränkten Garantie

nden Sie online unter community.

musictribe.com/support.

(PT) Instruções de

Seguranç Importantes

1. Por favor, leia e siga todas as

instruções.

2. Mantenha o aparelho longe da

água, exceto para produtos destinados

ao uso externo.

3. Limpe apenas com um pano seco.

4. Não bloqueie nenhuma abertura

de ventilação. Instale de acordo com as

instruções do fabricante.

5. Não instale próximo a fontes

de calor, como radiadores, grelhas

de calor, fogões ou outros aparelhos

(incluindo amplicadores) que

gerem calor.

6. Use apenas acessórios

especicados pelo fabricante.

7. Use apenas

carrinhos,

suportes, tripés,

suportes ou mesas

especicados.

Tenha cuidado

para evitar tombamentos ao mover a

combinação carrinho/aparelho.

8. Evite instalar em espaços

connados, como estantes.

9. Não coloque perto de fontes de

chama nua, como velas acesas.

10. Intervalo de temperatura de

operação de 5° a 45° C (41° a 113° F).

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza

por perda alguma que possa ser

sofrida por qualquer pessoa que

dependa, seja de maneira completa

ou parcial, de qualquer descrição,

fotograa, ou declaração aqui

contidas. Dados técnicos, aparências

e outras informações estão sujeitas

a modicações sem aviso prévio.

Todas as marcas são propriedade

de seus respectivos donos. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

2 3Quick Start Guide995 AT TENUATO RS

TC Helicon, Behringer, Bugera,

Aston Microphones e Coolaudio

são marcas ou marcas registradas

do Music Tribe Global Brands Ltd.

GARANTIA LIMITADA

Para obter os termos de garantia

aplicáveis e condições e informações

adicionais a respeito da garantia

limitada do Music Tribe, favor vericar

detalhes na íntegra através do website

community.musictribe.com/support.

(IT) Istruzioni di sicurezza

importanti

1. Per favore, leggere e seguire tutte

le istruzioni.

2. Mantenere l'apparecchio lontano

dall'acqua, tranne per i prodotti

destinati all'uso all'aperto.

3. Pulire solo con un panno asciutto.

4. Non ostruire alcuna apertura di

ventilazione. Installare in conformità

alle istruzioni del produttore.

5. Non installare vicino a fonti di

calore come termosifoni, bocchette

di calore, fornelli o altri apparecchi

(compresi gli amplicatori) che

producono calore.

6. Utilizzare solo accessori specicati

dal produttore.

7. Usare solo

carrelli, supporti,

treppiedi, stae o

tavoli specicati.

Prestare

attenzione per

evitare il ribaltamento durante lo

spostamento della combinazione

carrello/apparecchio.

8. Evitare l'installazione in spazi

connati come librerie.

9. Non posizionare vicino a fonti di

amma nude, come candele accese.

10. Intervallo di temperatura

di funzionamento da 5° a 45° C

(41° a 113° F)

DISCLAIMER LEGALE

Music Tribe non si assume alcuna

responsabilità per eventuali danni

che possono essere subiti da chiunque

si adi in tutto o in parte a qualsiasi

descrizione, fotograa o dichiarazione

contenuta qui. Speciche tecniche,

aspetti e altre informazioni sono

soggette a modiche senza preavviso.

Tutti i marchi sono di proprietà

dei rispettivi titolari. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

e Coolaudio sono marchi o marchi

registrati di Music Tribe Global Brands

Ltd. © Music Tribe Global Brands Ltd.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia

applicabili e le informazioni aggiuntive

relative alla garanzia limitata di Music

Tribe, consultare online i dettagli

completi su community.musictribe.

com/support.

(NL) Belangrijke

veiligheidsvoorschriften

1. Lees alsjeblieft alle instructies en

volg deze op.

2. Houd het apparaat uit de buurt

van water, behalve voor producten die

bedoeld zijn voor buitengebruik.

3. Reinig alleen met een droge doek.

4. Blokker geen ventilatieopeningen.

Installeer volgens de instructies van de

fabrikant.

5. Installeer niet in de buurt van

warmtebronnen zoals radiatoren,

warmte registers, fornuizen of andere

apparaten (inclusief versterkers) die

warmte produceren.

6. Gebruik alleen accessoires die

door de fabrikant zijn gespeciceerd.

7. Gebruik

alleen

gespeciceerde

karren, standaards,

statieven, beugels

of tafels. Wees

voorzichtig om kantelen te voorkomen

bij het verplaatsen van de kar/

apparaatcombinatie.

8. Vermijd installatie in afgesloten

ruimtes zoals boekenkasten.

9. Plaats niet in de buurt

van naakte vlambronnen,

zoals brandende kaarsen.

10. Bedrijfstemperatuurbereik van 5°

tot 45°C (41° tot 113°F).

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen

aansprakelijkheid voor enig verlies

dat kan worden geleden door een

persoon die geheel of gedeeltelijk

vertrouwt op enige beschrijving,

foto of verklaring hierin. Technische

specicaties, verschijningen en andere

informatie kunnen zonder voorafgaande

kennisgeving worden gewijzigd. Alle

handelsmerken zijn eigendom van hun

respectievelijke eigenaren. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

en Coolaudio zijn handelsmerken of

gedeponeerde handelsmerken van

Music Tribe Global Brands Ltd. © Music

Tribe Global Brands Ltd. 2024 Alle

rechten voorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke

garantievoorwaarden en aanvullende

informatie met betrekking tot de

beperkte garantie van Music Tribe,

zie de volledige details online op

community.musictribe.com/support.

(SE) Viktiga

säkerhetsanvisningar

1. Vänligen läs och följ alla

instruktioner noggrant.

2. Håll apparaten borta från vatten,

förutom för utomhusprodukter.

3. Rengör endast med en torr trasa.

4. Blockera inte några

ventilationsöppningar. Installera enligt

tillverkarens anvisningar.

5. Installera inte nära några

värmekällor som element,

värmeregistrar, spisar eller andra

apparater (inklusive förstärkare) som

genererar värme.

6. Använd endast tillbehör som

anges av tillverkaren.

7. Använd

endast

specicerade

vagnar, ställ, stativ,

fästen eller bord.

Var försiktig för att

undvika att vagnen/

apparatkombinationen tippar när

den yttas.

8. Undvik installation i trånga

utrymmen som bokhyllor.

9. Placera inte nära öppen låga,

såsom tända ljus.

10. Driftstemperaturområde 5° till

45° C (41° till 113° F).

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för

någon förlust som kan drabbas av

någon person som helt eller delvis

förlitar sig på någon beskrivning,

fotogra eller uttalande som nns här.

Tekniska specikationer, utseenden

och annan information kan ändras

utan föregående meddelande. Alla

varumärken tillhör respektive ägare.

Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera,

Aston Microphones och Coolaudio

är varumärken eller registrerade

varumärken som tillhör Music Tribe Global

Brands Ltd. © Music Tribe Global Brands

Ltd. 2024 Alla Rättigheter reserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och

ytterligare information om Music Tribes

begränsade garanti, se fullständig

information online på community.

musictribe.com/support.

(PL) Ważne informacje o

bezpieczeństwie

1. Proszę przeczytać i ścisłe

przestrzegać wszystkich instrukcji.

2. Trzymaj urządzenie z dala

od wody, z wyjątkiem produktów

przeznaczonych do użytku na

zewnątrz.

3. Czyść tylko suchą szmatką.

4. Nie blokuj żadnych otworów

wentylacyjnych. Instaluj zgodnie z

instrukcjami producenta.

5. Nie instaluj w pobliżu źródeł

ciepła, takich jak grzejniki, rejestratory

ciepła, kuchenki lub inne urządzenia

(w tym wzmacniacze), które generują

ciepło.

6. Używaj tylko akcesoriów

określonych przez producenta.

7. Używaj tylko

określonych

wózków, stojaków,

statywów,

uchwytów lub

stołów. Uważaj,

aby zapobiec przewróceniu się wózka/

aparatu podczas przemieszczania.

8. Unikaj instalacji w ciasnych

miejscach, takich jak regały na książki.

9. Nie umieszczaj w pobliżu

źródeł otwartego ognia, takich jak

zapalone świeczki.

10. Zakres temperatury pracy od 5°

do 45°C (41° do 113°F).

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi

odpowiedzialności za jakiekolwiek

straty, które mogą ponieść osoby,

które polegają w całości lub w

części na jakimkolwiek opisie,

fotograi lub oświadczeniu

zawartym w niniejszym dokumencie.

Specykacje techniczne, wygląd i

inne informacje mogą ulec zmianie

bez powiadomienia. Wszystkie

znaki towarowe są własnością ich

odpowiednich właścicieli. Midas,

Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Aston

Microphones i Coolaudio są znakami

towarowymi lub zastrzeżonymi

znakami towarowymi rmy Music

Tribe Global Brands Ltd. © Music Tribe

Global Brands Ltd. 2024 Wszystkie

prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi

warunkami gwarancji i dodatkowymi

informacjami dotyczącymi

ograniczonej gwarancji Music Tribe,

zapoznaj się ze wszystkimi szczegółami

w trybie online pod adresem

community.musictribe.com/support.

(JP) 安全指示

すべての指示を読んで、

従ってください。

2. 屋外の製品を除き、機器

を水から遠ざけてください。

3. 乾いた布でのみ清掃して

ください。

4. 通気口を塞がないでくだ

さい。メーカーの指示に従っ

てインストールしてください。

5. 暖房器、ヒートレジスタ

ー、ストーブなどの発熱機器

（アンプを含む）の近くには

取り付けないでください。

6. メーカーが指定したアタ

ッチメント/アクセサリーのみ

使用してください。

7. 指定され

たカート、スタ

ンド、三脚、ブ

ラケット、また

はテーブルの

み使用してく

ださい。カート / 機器の組み合

わせを移動する際には、転倒

を防ぐよう注意してくだ

さい。

8. 書棚などの密閉された

空間には設置しないでくだ

さい。

9. 裸火のような火の元の近

くに置かないでください。

4 5Quick Start Guide995 AT TENUATO RS

10. 動作温度範囲は摂氏 5

度から 45 度 (華氏 41 度から

113 度) です。

法的放棄

ここに含まれる記述、

写真、意見の全体または一

部に依拠して､いかなる人

が損害を生じさせた場合に

も､

MUSIC Tribe は一切の賠償

責任を負いません。技術仕

様､外観およびその他の情報

は予告なく変更になる場合

があります。商標はすべて､

それぞれの所有者に帰属し

ます。

Midas､Klark Teknik､

Lab Gruppen､Lake､Tannoy､

Turbosound､TC Electronic､

TC Helicon､Behringer､Bugera､

Aston

Microphones

および Coolaudio は

Music Tribe Global Brands Ltd. の商標

または登録商標です。

Tribe Global Brands Ltd. 2024

無断転

用禁止。

限定保証

適用される保証条件と

Music Tribe の限定保証に関

する概要については、オン

ライン上

community.musictribe.

com/support

にて詳細をご確認

ください。

(CN) 安全须知

请阅读, 保存, 遵守所有

的说明, 注意所有的警示。

2. 请勿在靠近水的地方使用

本产品。

3. 请用干布清洁本产品。

4. 请只使用厂家指定的附属

设备和配件。不要堵塞任何

通风口。按照制造商的说明进

行安装。

5. 请只使用厂

家指定的或随

货销售的手推

车, 架子, 三角

架, 支架和桌

子等。若使用手推车来搬运设

备, 请注意安全放置设备, 以

避免手推车和设备倾倒而

受伤。

6. 请勿安装在密闭空间, 如书

柜或类似装置。

7. 请勿将本产品安装在热源

附近, 如暖气片, 炉子或其它产

生热量的设备 (包括功放器)

。产品上不要放置裸露的火焰

源, 如点燃的蜡烛。

8. 如果液体流入或异物落入

设备内, 设备遭雨淋或受潮, 设

备不能正常运作或被摔坏等,

设备受损需进行维修时, 所有

维修均须由合格的维修人员

进行维修。

法律声明

对于任何因在此说明书提到

的全部或部份描述、图片或

声明而造成的损失,

Music Tribe

不负任何责任。技术参数和

外观若有更改, 恕不另行通

知。所有的商标均为其各自所

有者的财产。

Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones

和 Coolaudio 是 Music Tribe Global

Brands Ltd.

公司的商标或注册

商标。

Ltd. 2024

保修条款

有关音乐集团保修的适用条

款及其它相关信息, 请登陆

community.musictribe.com/support

网站查看完整的详细信息。

6 7Quick Start Guide995 AT TENUATO RS

995 ATTENUATORS Controls

8 9Quick Start Guide995 AT TENUATO RS

Attenuator knobs – Ajusteelnivel de la

señal de entrada de forma pasiva de -∞ a la

unidad (0 dB).

IN and OUT jacks – Unasolaentrada

conectada al atenuador superior pasará a

las 3 salidas cuando todos los atenuadores

estén abiertos. Las entradas adicionales

en los atenuadores inferiores romperán la

cadena de modo que la entrada 1 (superior)

solo alimentará la salida 1, la entrada 2 solo

alimentará la salida 2 y la entrada 3 solo

alimentará la salida 3.

IN and OUT jacks – Ajustez passivement

le niveau du signal d’entrée de -∞ à l’unité

(0 dB).

IN and OUT jacks – Une seule entrée

connectée à l’atténuateur supérieur passera

aux 3 sorties lorsque tous les atténuateurs

sont ouverts. Des entrées supplémentaires

dans les atténuateurs inférieurs briseront la

chaîne de sorte que l’entrée 1 (supérieure)

alimentera uniquement la sortie 1, l’entrée 2

alimentera uniquement la sortie 2 et l’entrée

3 alimentera uniquement la sortie 3.

Attenuator knobs – Stellen Sie den Pegel

des Eingangssignals passiv von -∞ auf Eins

(0 dB) ein.

IN and OUT jacks – Eineinzelner

Eingang, der an das obere Dämpfungsglied

angeschlossen ist, wird an alle drei Ausgänge

weitergeleitet, wenn alle Dämpfungsglieder

geönet sind. Zusätzliche Eingänge in den

unteren Dämpfungsgliedern unterbrechen

die Kette, so dass Eingang 1 (oben) nur

Ausgang 1, Eingang 2 nur Ausgang 2 und

Eingang 3 nur Ausgang 3 speist.

Attenuator knobs – Adjust the level of

the input signal passively from -∞ to unity

(0 dB).

IN and OUT jacks – A single input

connected to the top attenuator will pass

to all 3 outputs when all the attenuators

are open. Additional inputs in the lower

attenuators will break the chain so that input

1 (top) will only feed output 1, input 2 will

only feed output 2 and input 3 will only feed

output 3.

(ES) Controles

(FR) Réglages

(DE) Bedienelemente

(EN) Controls

10 11Quick Start Guide995 AT TENUATO RS

995 ATTENUATORS Controls

Attenuator knobs– Pashet niveau van

het ingangssignaal passief aan van -∞ tot

eenheid (0 dB).

IN and OUT jacks– Eenenkele ingang die

is aangesloten op de bovenste verzwakker,

gaat naar alle 3 de uitgangen wanneer

alle verzwakkers open zijn. Extra inputs in

de onderste verzwakkers zullen de ketting

verbreken zodat input 1 (boven) alleen

output 1 zal voeden, input 2 zal alleen

output 2 voeden en input 3 zal alleen output

3 voeden.

Attenuator knobs – 将输入信号的电

平从-∞被动地调整为单位 (0 dB)。

IN and OUT jacks – 当所有衰减器打

开时, 连接到顶部衰减器的单个输

入将传递到所有 3 个输出。下部

衰减器中的其他输入将中断链条,

因此输入 1 (顶部) 将仅馈送输出 1,

输入 2 将仅馈送输出 2, 输入 3 将仅

馈送输出 3。

Attenuator knobs – Justerainsignalens

nivå passivt från -∞ till enhet (0 dB).

IN and OUT jacks – Enenda ingång

ansluten till toppdämparen passerar till alla

3 utgångarna när alla dämpare är öppna.

Ytterligare ingångar i de nedre dämparna

kommer att bryta kedjan så att ingång 1

(överst) bara matar utgång 1, ingång 2 matar

endast utgång 2 och ingång 3 matar endast

utgång 3.

Attenuator knobs – Regulacjapoziomu

sygnału wejściowego pasywnie od -∞

dojedności (0 dB).

IN and OUT jacks – Pojedyncze wejście

podłączone do górnego tłumika przejdzie do

wszystkich 3 wyjść, gdy wszystkie tłumiki

są otwarte. Dodatkowe wejścia w dolnych

tłumikach przerywają łańcuch tak, że wejście

1 (górne) będzie zasilać tylko wyjście 1,

wejście 2 będzie zasilać tylko wyjście 2, a

wejście 3 będzie zasilać tylko wyjście 3.

Attenuator knobs – Regola il livello del

segnale in ingresso passivamente da -∞ a

unità (0 dB).

IN and OUT jacks – Un singolo ingresso

collegato all’attenuatore superiore passerà

a tutte e 3 le uscite quando tutti gli

attenuatori sono aperti. Ingressi aggiuntivi

negli attenuatori inferiori interromperanno

la catena in modo che l’ingresso 1 (inalto)

alimenterà solo l’uscita1, l’ingresso 2

alimenterà solo l’uscita 2 e l’ingresso 3

alimenterà solo l’uscita 3.

Attenuator knobs – 入力信号のレベ

ルを -∞ から 1 (0 dB) まで受動的に

調整します。

IN and OUT jacks – すべての減衰器

が開いている場合、上部の減衰器

に接続された単一の入力が 3 つの

出力すべてに渡されます。下部減

衰器の追加入力はチェーンを切断

するため、入力 1 (上) は出力 1 のみ

を供給し、入力 2 は出力 2 のみを

供給し、入力 3 は出力 3 のみを供

給します。

(NL) Bediening (CN) 控制

(SE) Kontroller

(PL) Sterowanica

(IT) Controlli (JP) コントロール

Attenuator knobs – Ajusteo nível do sinal

de entrada passivamente de -∞ à unidade

(0 dB).

IN and OUT jacks – Umaúnica entrada

conectada ao atenuador superior passará

para todas as 3 saídas quando todos os

atenuadores estiverem abertos. Entradas

adicionais nos atenuadores inferiores

quebrarão a cadeia de modo que a entrada

1 (topo) irá alimentar apenas a saída 1, a

entrada 2 irá alimentar apenas a saída 2 e a

entrada 3 irá alimentar apenas a saída 3.

(PT) Controles

Power Connection

The module comes with the required power cable for connecting to a standard Eurorack power supply system. Follow these steps

to connect power to the module. It is easier to make these connections before the module has been mounted into a rack case.

1. Turn the power supply or rack case power o and disconnect the power cable.

2. Insert the 16-pin connector on the power cable into the socket on the power supply or rack case. The connector has a tab

that will align with the gap in the socket, so it cannot be inserted incorrectly. If the power supply does not have a keyed

socket, be sure to orient pin 1 (-12 V) with the red stripe on the cable.

3. Insert the 10-pin connector into the socket on the back of the module. The connector has a tab that will align with the

socket for correctorientation.

4. After both ends of the power cable have been securely attached, you may mount the module in a case and turn on the

power supply.

Installation

The necessary screws are included with the module for mounting in a Eurorack case. Connect the power cable before mounting.

Depending on the rack case, there may be a series of xed holes spaced 2 HP apart along the length of the case, or a track that

allows individual threaded plates to slide along the length of the case. The free-moving threaded plates allow precise positioning

of the module, but each plate should be positioned in the approximate relation to the mounting holes in your module before

attaching the screws.

Hold the module against the Eurorack rails so that each of the mounting holes are aligned with a threaded rail or threaded

plate. Attach the screws part way to start, which will allow small adjustments to the positioning while you get them all aligned.

Afterthe nal position has been established, tighten the screws down.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Conexión Eléctrica

El módulo viene con el cable de alimentación necesario para conectarse a un sistema de suministro de energía Eurorack estándar.

Siga estos pasos para conectar la alimentación al módulo. Es más fácil realizar estas conexiones antes de que el módulo se haya

montado en una caja de rack.

1. Apague la fuente de alimentación o la caja del bastidor y desconecte el cable de alimentación.

2. Inserte el conector de 16 clavijas del cable de alimentación en la toma de la fuente de alimentación o en la caja del

bastidor. El conector tiene una pestaña que se alineará con el espacio en el zócalo, por lo que no se puede insertar

incorrectamente. Si la fuente de alimentación no tiene un enchufe con llave, asegúrese de orientar el pin 1 (-12V) con la

raya roja en el cable.

3. Inserte el conector de 10 pines en el zócalo en la parte posterior del módulo. El conector tiene una pestaña que se alineará

con el enchufe para una orientacióncorrecta.

4. Una vez que ambos extremos del cable de alimentación se hayan conectado de forma segura, puede montar el módulo en

una caja y encender la fuente de alimentación.

Instalación

Los tornillos necesarios se incluyen con el módulo para su montaje en una caja Eurorack. Conecte el cable de alimentación antes

del montaje.

Dependiendo de la caja del bastidor, puede haber una serie de oricios jos separados 2 HP a lo largo de la caja, o una pista que

permita que las placas roscadas individuales se deslicen a lo largo de la caja. Las placas roscadas de movimiento libre permiten un

posicionamiento preciso del módulo, pero cada placa debe colocarse en una relación aproximada con los oricios de montaje en

su módulo antes de colocar los tornillos.

Sostenga el módulo contra los rieles Eurorack de modo que cada uno de los oricios de montaje esté alineado con un riel o placa

roscada. Coloque los tornillos parcialmente para comenzar, lo que permitirá pequeños ajustes en la posición mientras los alinea

todos. Una vez establecida la posición nal, apriete los tornillos.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

12 13Quick Start Guide995 ATTENUATORS

Connexion Électrique

Le module est livré avec le câble d’alimentation requis pour la connexion à un système d’alimentation standard Eurorack.

Suivezces étapes pour connecter l’alimentation au module. Ilest plus facile d’eectuer ces connexions avant que le module

n’aitété monté dans un boîtier de rack.

1. Mettez le bloc d’alimentation ou le boîtier de rack hors tension et débranchez le câble d’alimentation.

2. Insérez le connecteur à 16 broches du câble d’alimentation dans la prise du bloc d’alimentation ou du boîtier du rack.

Leconnecteur a une languette qui s’alignera avec l’espace dans la prise, il ne peut donc pas être inséré de manière

incorrecte. Si le bloc d’alimentation n’a pas de prise à clé, veillez à orienter la broche 1 (-12 V) avec la bande rouge sur

lecâble.

3. Insérez le connecteur à 10 broches dans la prise à l’arrière du module. Le connecteur a une languette qui s’alignera avec la

prise pour une orientation correcte.

4. Une fois que les deux extrémités du câble d’alimentation ont été solidement xées, vous pouvez monter le module dans

un boîtier et allumer l’alimentation.

Installation

Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier Eurorack. Connectez le câble d’alimentation

avant le montage.

Selon le cas de rack, il peut y avoir une série de trous xes espacés de 2 HP sur la longueur du cas, ou une piste qui permet aux

plaques letées individuelles de glisser le long de la longueur du cas. Les plaques letées à déplacement libre permettent un

positionnement précis du module, mais chaque plaque doit être positionnée approximativement par rapport aux trous de

montage de votre module avant de xer les vis.

Maintenez le module contre les rails Eurorack de sorte que chacun des trous de montage soit aligné avec un rail leté ou une

plaque letée. Fixez les vis partiellement pour commencer, ce qui permettra de petits ajustements au positionnement pendant

que vous les alignerez tous. Une fois la position nale établie, serrez les vis vers le bas.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Netzanschluss

Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem

geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen,

bevor das Modul in ein Rackgehäuse eingebautwurde.

1. Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das Netzkabel ab.

2. Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss verfügt

über eine Lasche, die an der Lücke in der Buchse ausgerichtet ist, sodass sie nicht falsch eingesetzt werden kann. Wenndas

Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.

3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine Lasche,

die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.

4. Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse montieren und

die Stromversorgung einschalten.

Installation

Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten.

SchließenSie das Netzkabel vor der Montage an.

Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben, die entlang der Länge des Gehäuses 2 PS

voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten können.

Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte jedoch in der

ungefähren Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die Schrauben anbringen.

Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder

einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die

Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position

festgelegtwurde.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

14 15Quick Start Guide995 AT T ENUATOR S

Conexão de Força

O módulo vem com o cabo de alimentação necessário para conectar a um sistema de fonte de alimentação Eurorack padrão.

Siga estas etapas para conectar a energia ao módulo. É mais fácil fazer essas conexões antes que o módulo seja montado em um

gabinete de rack.

1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de alimentação.

2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de alimentação ou no gabinete do rack.

Oconector possui uma aba que se alinhará com a lacuna no soquete, de forma que não pode ser inserido incorretamente.

Se a fonte de alimentação não tiver um soquete chaveado, certique-se de orientar o pino 1 (-12 V) com a faixa vermelha

no cabo.

3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O conector tem uma guia que se alinha ao soquete

para orientação correta.

4. Depois que ambas as extremidades do cabo de alimentação forem conectadas com segurança, você pode montar o módulo

em uma caixa e ligar a fonte de alimentação.

Instalação

Os parafusos necessários estão incluídos com o módulo para montagem em uma caixa Eurorack. Conecte o cabo de alimentação

antes da montagem.

Dependendo da caixa do rack, pode haver uma série de orifícios xos espaçados de 2 HP ao longo do comprimento da caixa,

ou um trilho que permite que placas roscadas individuais deslizem ao longo do comprimento da caixa. As placas roscadas

de movimento livre permitem o posicionamento preciso do módulo, mas cada placa deve ser posicionada em uma relação

aproximada com os orifícios de montagem em seu módulo antes de prender os parafusos.

Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios de montagem quem alinhados com um trilho

ou placa rosqueada. Prenda os parafusos parcialmente para começar, o que permitirá pequenos ajustes no posicionamento

enquanto você os alinha. Após a posição nal ter sido estabelecida, aperte os parafusos.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Connessione di Alimentazione

Il modulo viene fornito con il cavo di alimentazione necessario per il collegamento a un sistema di alimentazione Eurorack

standard. Seguire questi passaggi per collegare l’alimentazione al modulo. È più facile eettuare questi collegamenti prima che

il modulo sia stato montato in un case rack.

1. Spegnere l’alimentatore o il case del rack e scollegare il cavo di alimentazione.

2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa sull’alimentatore o sul case del rack. Il connettore ha

una linguetta che si allineerà con lo spazio nella presa, quindi non può essere inserito in modo errato. Se l’alimentatore

non dispone di una presa con chiave, assicurarsi di orientare il pin 1 (-12V) con la striscia rossa sul cavo.

3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore ha una linguetta che si allineerà con la presa

per un corretto orientamento.

4. Dopo che entrambe le estremità del cavo di alimentazione sono state ssate saldamente, è possibile montare il modulo in

una custodia e accendere l’alimentatore.

Installazione

Le viti necessarie sono incluse con il modulo per il montaggio in una custodia Eurorack. Collegare il cavo di alimentazione prima

del montaggio.

A seconda del case del rack, potrebbero esserci una serie di fori ssi distanziati di 2 HP l’uno dall’altro lungo la lunghezza

del case, o una pista che consente alle singole piastre lettate di scorrere lungo la lunghezza del case. Le piastre lettate a

movimento libero consentono un posizionamento preciso del modulo, ma ciascuna piastra deve essere posizionata in relazione

approssimativa con i fori di montaggio nel modulo prima di ssare le viti.

Tenere il modulo contro le guide Eurorack in modo che ciascuno dei fori di montaggio sia allineato con una guida lettata o una

piastra lettata. Attaccare le viti in parte per iniziare, il che consentirà piccoli aggiustamenti al posizionamento mentre le si

allineano tutte. Dopo aver stabilito la posizione nale, serrare le viti.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

16 17Quick Start Guide995 AT T ENUATOR S

Stroomaansluiting

De module wordt geleverd met de benodigde voedingskabel voor aansluiting op een standaard Eurorack-voedingssysteem.

Volg deze stappen om de voeding op de module aan te sluiten. Het is gemakkelijker om deze aansluitingen te maken voordat de

module in een rekbehuizing isgemonteerd.

1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.

2. Steek de 16-pins connector van de voedingskabel in de aansluiting op de voedingseenheid of rekbehuizing. De connector

heeft een lipje dat wordt uitgelijnd met de opening in de socket, zodat deze niet verkeerd kan worden geplaatst. Als de

voeding geen contactdoos met sleutel heeft, zorg er dan voor dat pen 1 (-12 V) met de rode streep op de kabel wordt

georiënteerd.

3. Steek de 10-pins connector in de aansluiting aan de achterkant van de module. De connector heeft een lipje dat uitgelijnd

is met de aansluiting voor de juiste oriëntatie.

4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u de module in een hoesje monteren en de

voeding inschakelen.

Installatie

De benodigde schroeven worden bij de module geleverd voor montage in een Eurorack-koer. Sluit de voedingskabel aan

voormontage.

Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit elkaar liggen over de lengte van de behuizing,

ofeen rail waarmee afzonderlijke platen met schroefdraad langs de lengte van de behuizing kunnen schuiven. De vrij

bewegende plaatjes met schroefdraad maken een nauwkeurige positionering van de module mogelijk, maar elke plaat moet

ongeveer in verhouding tot de montagegaten in uw module worden geplaatst voordat u de schroeven bevestigt.

Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is uitgelijnd met een rail met schroefdraad of een plaat

met schroefdraad. Bevestig de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan de positionering

mogelijk zijn terwijl u ze allemaal uitgelijnd krijgt. Nadat de denitieve positie is bepaald, draait u de schroeven vast.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Strömanslutning

Modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt Eurorack-nätaggregat. Följ dessa steg för att

ansluta ström till modulen. Det är lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.

1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.

2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet eller rackfodralet. Kontaktdonet har en ik

som kommer i linje med springan i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har ett

nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan på kabeln.

3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en ik som kommer i linje med uttaget för

korrekt orientering.

4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera modulen i ett fodral och slå påströmförsörjningen.

Installation

De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral. Anslut strömkabeln föremontering.

Beroende på stativhöljet kan det nnas en serie fasta hål som är åtskilda 2 hk längs höljets längd eller ett spår som gör att

enskilda gängade plattor kan glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt positionering av

modulen, men varje platta bör placeras i ungefärlig relation till monteringshålen i din modul innan skruvarna fästs.

Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger i linje med en gängad skena eller gängad

platta. Fäst skruvarna delvis för att börja, vilket gör det möjligt att justera små positioner medan du justerar dem alla. När den

slutliga positionen har fastställts drar du åt skruvarna.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

18 19Quick Start Guide995 AT TENUATORS

Podłączenie Zasilania

Do modułu dołączony jest wymagany kabel zasilający do podłączenia do standardowego systemu zasilania Eurorack.

Wykonajponiższe czynności, aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed zamontowaniem

modułu w obudowierack.

1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.

2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w szae typu Rack. Złącze ma wypustkę,

którabędzie wyrównana ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie ma gniazda

z kluczem, należy zorientować styk 1 (-12 V) z czerwonym paskiem na kablu.

3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę, która będzie dopasowana do gniazda,

abyzapewnić prawidłową orientację.

4. Po solidnym zamocowaniu obu końców kabla zasilającego można zamontować moduł w obudowie i włączyć zasilacz.

Instalacja

Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack. Podłącz kabel zasilający przed montażem.

W zależności od obudowy szafy może występować szereg stałych otworów rozmieszczonych w odstępach 2 HP na całej

długości obudowy lub prowadnica, która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej obudowy.

Swobodnieporuszające się gwintowane płytki umożliwiają precyzyjne ustawienie modułu, ale każda płyta powinna być

ustawiona w przybliżeniu w stosunku do otworów montażowych w module przed przykręceniem śrub.

Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych był wyrównany z szyną gwintowaną lub

płytą gwintowaną. Wkręć śruby częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie zostaną

wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

電源接続

モジュールには、標準の Eurorack 電源システムに接続するために必要な電源ケーブルが付属してい

ます。次の手順に従って、電源をモジュールに接続します。モジュールをラックケースに取り付ける前に、これ

らの接続を行う方が簡単です。

1. 電源装置またはラックケースの電源を切り、電源ケーブルを外します。

2. 電源ケーブルの 16 ピンコネクタを電源装置またはラックケースのソケットに挿入します。コネクタには

ソケットの隙間に合うタブが付いているので、間違って挿入することはできません。電源装置にキー付

きソケットがない場合は、必ずピン 1 (-12 V) をケーブルの赤いストライプに向けてください。

3. モジュールの背面にあるソケットに 10 ピンコネクタを挿入します。コネクタには、正しい方向に向けて

ソケットと位置合わせするタブがあります。

4. 電源ケーブルの両端をしっかりと取り付けたら、モジュールをケースに取り付けて電源を入れます。

インストール

必要なネジは、ユーロラックケースに取り付けるためのモジュールに含まれています。取り付ける前に電源ケ

ーブルを接続してください。

ラックケースによっては、ケースの長さに沿って 2 HP 間隔で配置された一連の固定穴、または個々のネジ付き

プレートをケースの長さに沿ってスライドできるトラックが存在する場合があります。自由に動くネジ付きプ

レートにより、モジュールを正確に配置できますが、ネジを取り付ける前に、各プレートをモジュールの取り

付け穴とほぼ同じ位置に配置する必要があります。

モジュールを Eurorack レールに押し付けて、各取り付け穴がネジ付きレールまたはネジ付きプレートと揃うよ

うにします。開始の途中でネジを取り付けます。これにより、すべてのネジを揃えながら、位置を微調整でき

ます。最終位置が決まったら、ネジを締めます。

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

20 21Quick Start Guide995 ATTENUATORS

电源连接

该模块随附所需的电源线, 用于连接到标准 Eurorack 电源系统。请按照以下步骤将电源连接到模块。在将模块

安装到机架盒中之前, 进行这些连接会更容易。

1. 关闭电源或机架式机箱的电源, 然后断开电源线的连接。

2. 将电源线上的 16 针连接器插入电源或机架盒上的插座。该连接器具有一个卡舌, 该卡舌将与插槽中的

间隙对齐, 因此不会被错误地插入。如果电源没有键控插座, 请确保将插针 1 (-12 V) 的方向与电缆上的

红色条纹对准。

3. 将 10 针连接器插入模块背面的插槽中。连接器具有一个卡舌, 该卡舌将与插座对齐以正确定向。

4. 在牢固连接电源线的两端之后, 您可以将模块安装在盒中并打开电源。

安装

模块随附了必要的螺钉, 用于将其安装在 Eurorack 箱中。安装前, 请先连接电源线。

根据机架机箱的不同, 可能会有一系列沿机箱长度方向相距 2 HP 的固定孔, 或者是一条允许单个螺纹板沿机

箱长度方向滑动的导轨。可以自由移动的螺纹板可以精确定位模块, 但是在安装螺钉之前, 应将每个板的位置

与模块上的安装孔大致成一定关系。

将模块靠在 Eurorack 导轨上, 以使每个安装孔都与螺纹导轨或螺纹板对齐。从头开始固定螺丝, 在对齐时可以

对位置进行细微调整。确定最终位置后, 拧紧螺钉。

HOT USED

Red Stripe

200 mm ± 10

15 16

P2P1

10 9

Connect end P1 to the module socket

Connect end P2 to the power supply

+ 12V

- 12V

GROUND

+ 12V

- 12V

GROUND

Specications

Signal Input

Type 3.5 mm jack, half

normalled, DC coupled

Impedance < 25 kΩ, unbalanced

Maximum input level +20 dBu

Type 3.5 mm jack, DC coupled

Impedance < 25 kΩ, unbalanced

Maximum output level +20 dBu

Attenuators -∞ to unity gain, passive

Dimensions 35 x 40 x 129 mm

(1.4 x 1.6 x 5.1")

Rack units 8 HP

Weight 0.08 kg (0.18 lbs)

Signal Output

Controls

Physical

22 23Quick Start Guide995 AT TENUATO RS

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Behringer

995 ATTENUATORS

Responsible Party Name: Music Tribe Commercial NV Inc.

Address: 122 E. 42nd St.1,

8th Floor NY, NY 10168,

United States

Email Address: [email protected]

995 ATTENUATORS

This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to

radio or television reception, which can be determined by turning

the equipment o and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

• • Reorient or relocate the receiving antenna.

• • Increase the separation between the equipment and receiver.

• • Connect the equipment into an outlet on a circuit dierent from

that to which the receiver is connected.

• • Consult the dealer or an experienced radio/TV technician

forhelp.

This equipment complies with Part 15 of the FCC rules. Operation is

subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including

interference that may cause undesired operation.

Important information:

Changes or modications to the equipment not expressly approved

by Music Tribe can void the user’s authority to use the equipment.

Hereby, Music Tribe declares that this product is in compliance

with Directive 2014/30/EU, Directive 2011/65/EU and Amendment

2015/863/EU, Directive 2012/19/EU, Regulation 519/2012 REACH

SVHC and Directive 1907/2006/EC.

Full text of EU DoC is available at https://community.musictribe.com/

EU Representative: Music Tribe Brands DK A/S

Address: Gammel Strand 44, DK-1202 København K, Denmark

UK Representative: Music Tribe Brands UK Ltd.

Address: 8

Floor, 20 Farringdon Street London EC4A 4AB,

UnitedKingdom

Correct disposal of this product: This symbol

indicates that this product must notbe disposed of

with household waste, according to the WEEE

Directive (2012/19/EU) and your national law.

Thisproduct should be taken to a collection center

licensed for the recycling of waste electrical and

electronic equipment (EEE). Themishandling of this type of waste

could have a possible negative impact on the environment and

human health due to potentially hazardous substances that are

generally associated with EEE. At the same time, your cooperation

in the correct disposal of this product will contribute to the ecient

use of natural resources. For more information about where you can

take your waste equipment for recycling, please contact your local

city oce, or your household waste collection service.

型号: 995 ATTENUATORS 合成器与采样器

制造商: Music Tribe Commercial FZE –

Made in China 中国制造

CAN ICES–003 (B)/NMB–003 (B)

技术参数

信号输入

类型

3.5 mm 插孔, 半标准化,

直流耦合

阻抗

<25 kΩ, 不平衡

最大输入电平

+20 dBu

类型

3.5 mm 插孔, 直流耦合

阻抗

<25 kΩ, 不平衡

最大输出水平

+20 dBu

衰减器

-∞ 至单位增益, 被动

身体的

方面

35 x 40 x 129 mm

(1.4 x 1.6 x 5.1")

机架单位

8 HP

重量

0.08 kg (0.18 lbs)

信号输出

控制项

24 25Quick Start Guide995 AT TENUATORS

We Hear You

Behringer 995 ATTENUATORS Eurorack Module 8 HP

Product's Documents

Quick Start Guide1.0 MB

Specifications

Behringer 995 ATTENUATORS Questions and Answers
