Vevor VA-456 Wood Pellet Grill Smoker Outdoor Electric BBQ User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

PELLET GRILL SMOKER

MODEL: VA-456

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:VA-456

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PELLET GRILL

SMOKER

Note:The quantity of parts shown in the manual is the actual usage and the

unused parts are spare parts.

- 2 -

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:(1)This device may not cause

harmful interference, and (2)this device must accept any interference

received, including interference that may cause undesired operation.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

- 3 -

FCC INFORMATION

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly

approved by the party.responsible for compliance could void the user's

authority to operate the product.

Note: This product has been tested and found to comply with the limits for

a Class B digital device pursuant to Part 15 of the FCC Rules, These limits

are designed to provide reasonable protection against harmful interference

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the

user is encouraged to try to correct the interference by one or more of the

following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

- 4 -

IMPORTANT SAFEGUARDS

Thank you for using this product. In order to make sure that you can

operate the machine correctly, read this instruction carefully before

operation and keep it properly for future reference. Please be sure to read

the precautions and safety rules in this page to ensure your safe use.

This manual will outline safety warnings and precautions, operating,

maintenance and cleaning. The warnings and instructions reviewed in this

manual cannot cover all possible conditions and situations that may occur.

Caution and common sense are not built into this product, since we believe

that the uses will comply with these codes.

Please read ALL the instructions before using your machine.

1. Make sure the voltage in your outlet is the same as the voltage indicated

on the appliance's rating label.

2. Do not let children and minors get close to or touch the machine.

3. Do not touch the hot surface directly with your hands. Always operate

with handle or knob.

4. To prevent electrical shock, do not immerse the cord or plug into water or

other liquids.

5. Do not immerse the appliance in water or any other liquid.

6. Unplug the machine from the outlet when not in use and before cleaning.

Cool the appliance before installing or removing parts and before cleaning.

7. Cool down the HOT parts before operation.

8. Do not operate the device with damaged cord or plug, malfunction or

with any mechanical damage. Send it to your nearest authorized service

centre for examination and repair (ONLY technicians should open up the

unit).

9. Using any accessories or attachments that are not provided or

recommended by the manufacturer may cause injury.

10. If the machine is not to be used for a long period of time, unplug it,

- 5 -

clean and cover it and store it in a dry and safe place.

11. Do not leave the power cord hanging over the edge of table or counter

or let it come into contact with any hot surfaces.

12. Do not place the unit on or near hot air, electric burners or heaters.

13. Always switch off the power before plugging in or unplugging. Hold the

plug instead of pulling on the cord.

14. Do not apply this unit to any other purposes than the indicated usage.

15. Do not use it indoor or for commercial purposes.

16. KEEP IT OUT OF CHILDREN'S REACH.

17. DO NOT CLEAN IT WITH ANY ABRASIVE MATERIAL.

18. Never leave it unattended while in use.

19. Always check that this machine is plugged into a grounded outlet with

the appropriate electrical supply. Ensure that the wall outlet being used is

properly grounded. If not, you must install a grounded outlet. Have the

work performed only by a certified electrician who is properly qualified to

meet local safety and electrical codes.

20. Ensure that the power outlet, plug and cord being used are in good

working condition. Damaged components should be repaired by a certified

electrician who is qualified to meet local safety and electrical codes. Even if

your power cord is functioning properly, keep it away from water and avoid

letting it run over carpets or heating devices.

21. Avoid using it in the presence of flammable liquids, gases, dust or other

explosive situations.

22. Extreme caution must be taken when moving an appliance containing

hot oil or other hot liquids.

23. Do not operate the machine in an appliance garage or under a wall

cabinet. Always unplug the unit from the electrical outlet when storing in an

appliance garage. Otherwise, it would cause a risk of fire, especially if the

machine touches the garage wall or the door touches it as it closes.

24. Type Y attachment: If the supply cord is damaged, it must be replaced

- 6 -

by a special cord or assembly available from the manufacturer or its

service agent.

25. This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack

of experience and knowledge if they have been given supervision or

instruction concerning use of the appliance in a safe way and understand

the hazards involved. Children shall not play with the machine alone.

Cleaning and user maintenance shall not be made by children without

supervision.

ATTENTION!

This article is intended for outdoor use. Do not use indoors!

PRODUCT PARAMETERS

Model

No.

Region

Voltage

Power

Auger

motor

power

Ignitor

power

Fan

motor

power

Plug Type

VA-456

North

America

AC110-

120V

60Hz

250W

25W

200W

25W

American

PLUG

ATTENTION!

1. The voltage used for this device must be the same as the power supply

voltage.

- 7 -

PRODUCT COMPONENTS

ATTENTION!

1. Check all parts for completeness before beginning assembly.

To avoid accidents or sharp edges injuries please assemble and use

carefully. For assembly you need a Phillips screwdriver and different screw

wrenches. 2 persons are needed to assemble the product.

NO.

Part name

Qty

NO.

Part name

Qty

Lid

Grill Chamber

Hopper Top Assembly

Side Shelf Left Bracket

Hopper Handle

Side Shelf Right Bracket

Hopper Burner Assembly

Side Shelf

Left Rear Leg

Warming Rack Bracket

Bottom plate

Lid Handle

Wheels

Grease Drain Pan

Right Rear Leg

Warming Rack

NO. Part name Qty NO. Part name Qty

A 1/4-20x1/2 28 G 1/4-20x2-3/8 2

B 1/4-20x3/4 4 H R Pin 2

C OD1xID0.5 4 I 1/4-20x2-3/4” 2

D 1/4-20 2 J Open End Wrench 1

E OD0.75xID0.25 6 K Screwdriver 1

F 8#-32x3/8 7

- 9 -

STEP1 A:1/4-20x1/2-16PCS

STEP2 A: 1/4-20x1/2-4PCS

1. Use the Bolt (A) to assemble Legs(5)(6)(10)(11) onto the Grill

Chamber(13).

2. Attaching Bottom Plate (7) on the 4 legs using Bolts (A).

- 10 -

STEP3 C: OD1xID0.5-4PCS H:R Pin-2PCS

STEP4 E:OD0.75xID0.25-2PCS I:1/4-20x2-3/4”-2PCS

3. Puse the Axle(8) through the Gasket(C),wheel(9),Gasket(C) ,and

then through the hole in the legs and R Pin(H) as shown.

4.Use bolts (I) Insert through Gasket (E) and Lid (1) directly to the Lid

Handle Bracket (18) and Lid Handle (19), then tighten up. Do not

over-tight.

- 11 -

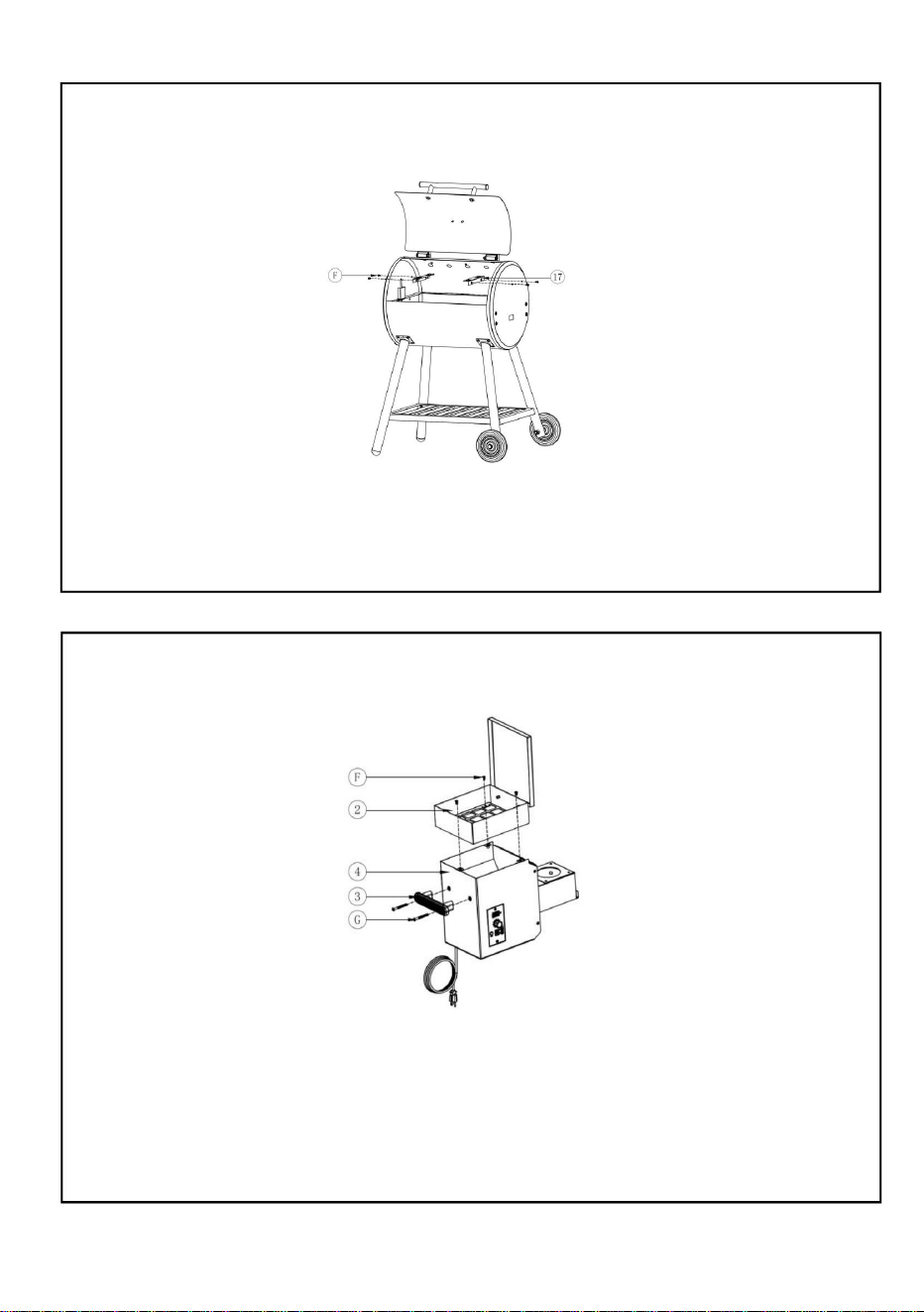

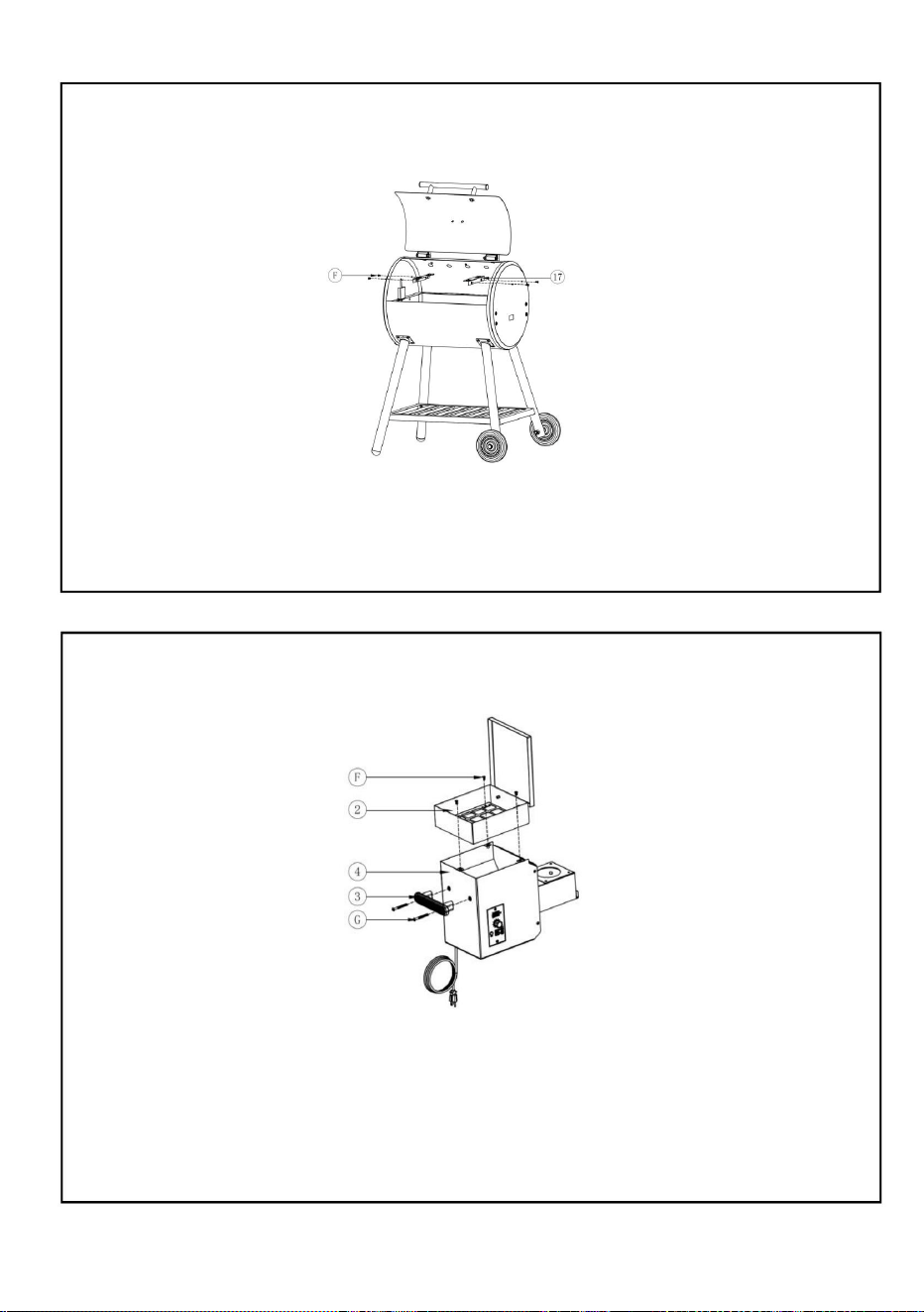

STEP5 F:8#-32x3/8-4PCS

STEP6 F:8#-32x3/8-3PCS G:1/4-20x2-3/8-2PCS

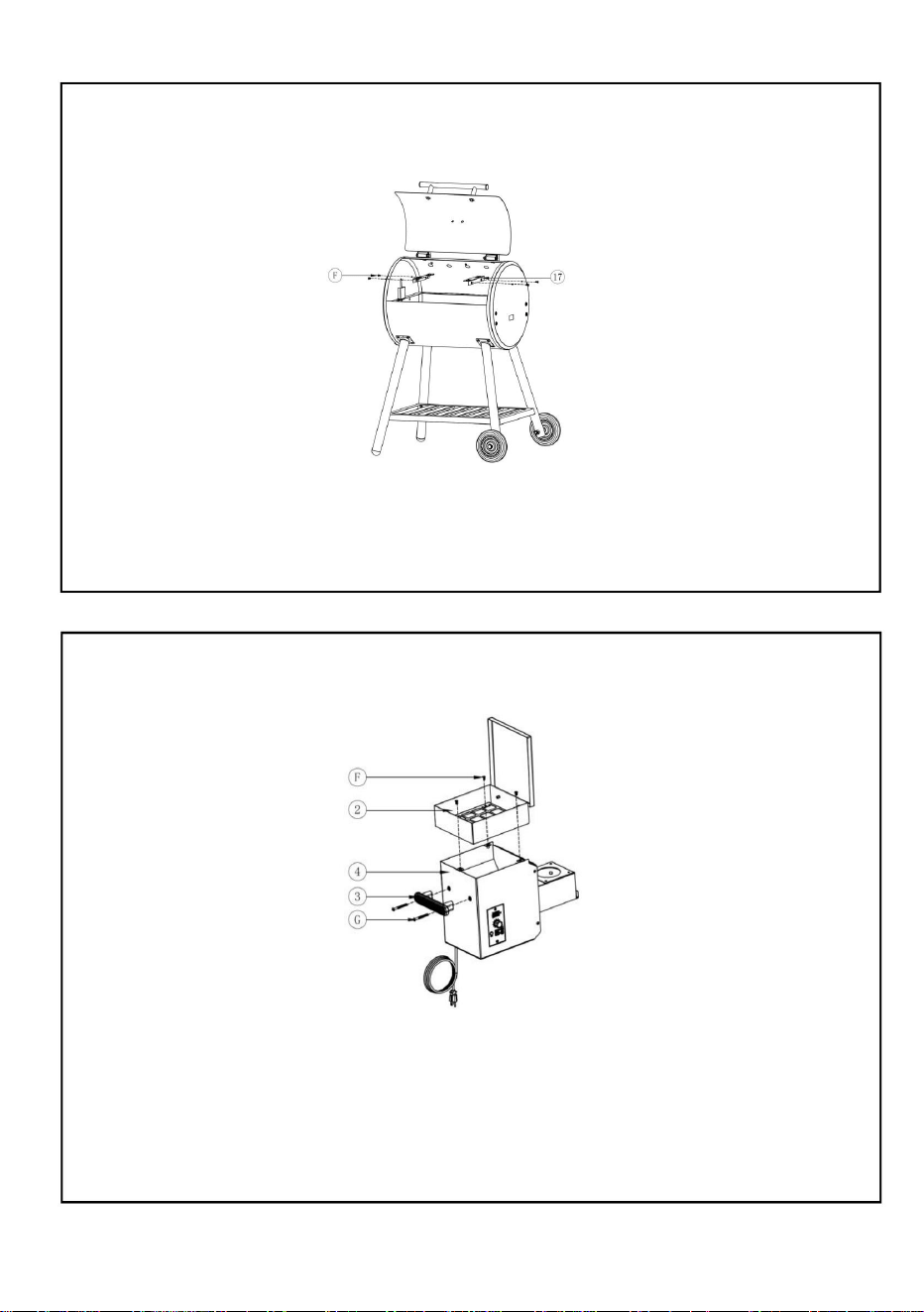

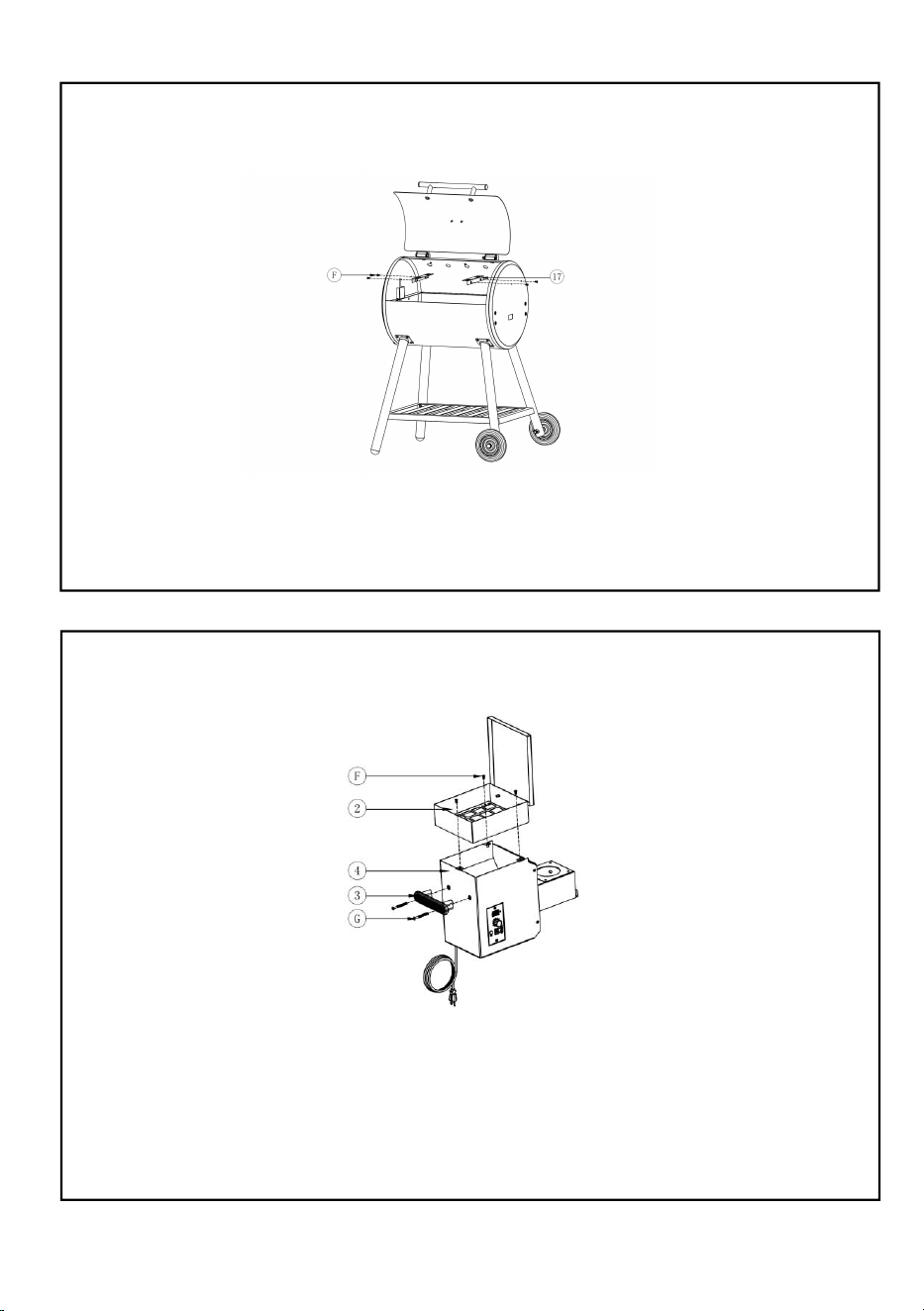

6. Insert Hopper top case (2) into Hopper burner Assembly (4), align the

holes.Then use bolts (F) to tighten up.Insert Bolt (G) through the

Hopper Handle (3) and into the Hopper.

5. Insert Bolt (F) through the Grill Chamber and Warming Rack

Bracket,then tighten up.

- 12 -

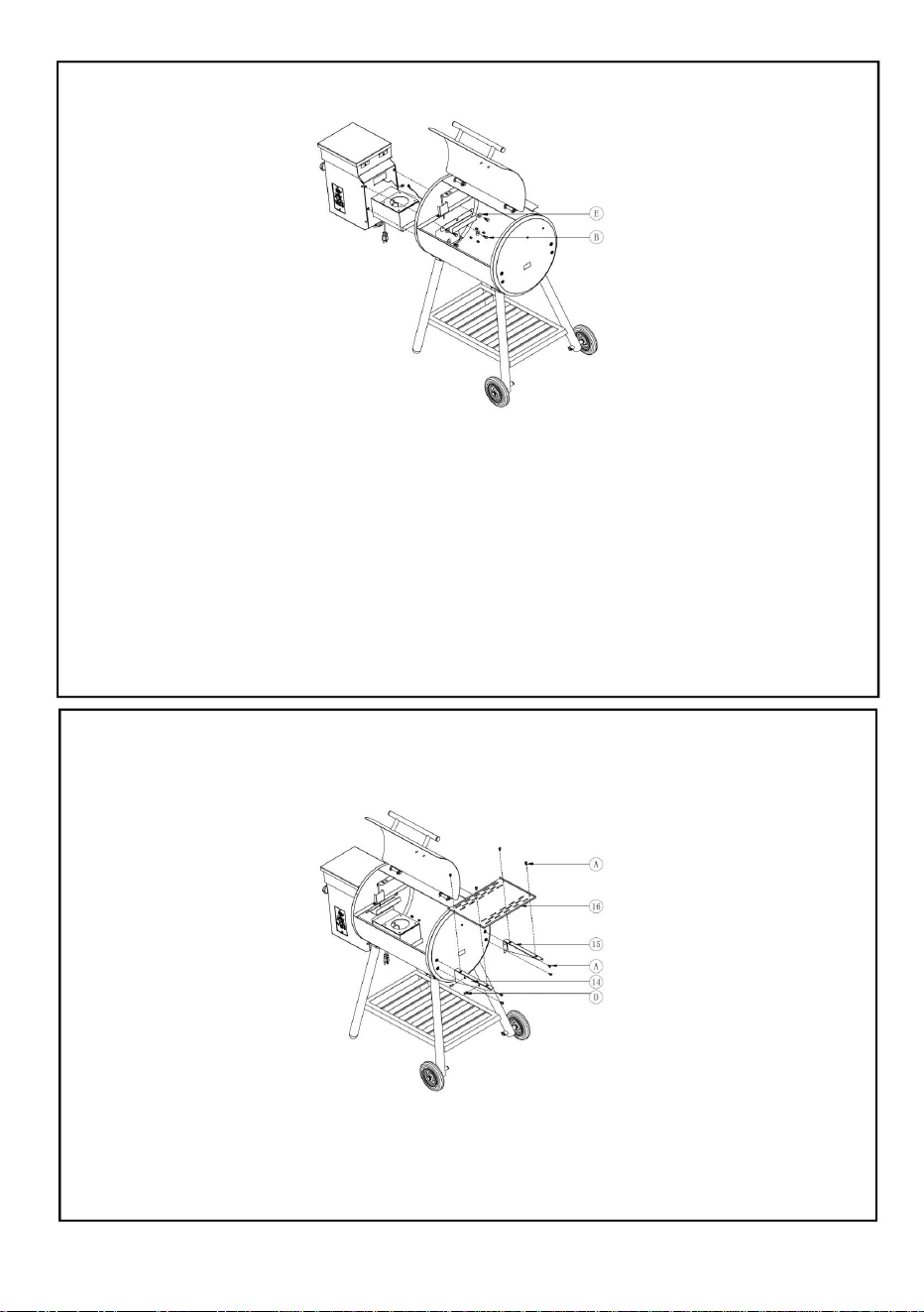

STEP7 B:1/4-20x3/4-4PCS E:OD0.75xID0.25-4PCS

STEP8 A:1/4-20x1/2-8PCS D:1/4-20-2PCS

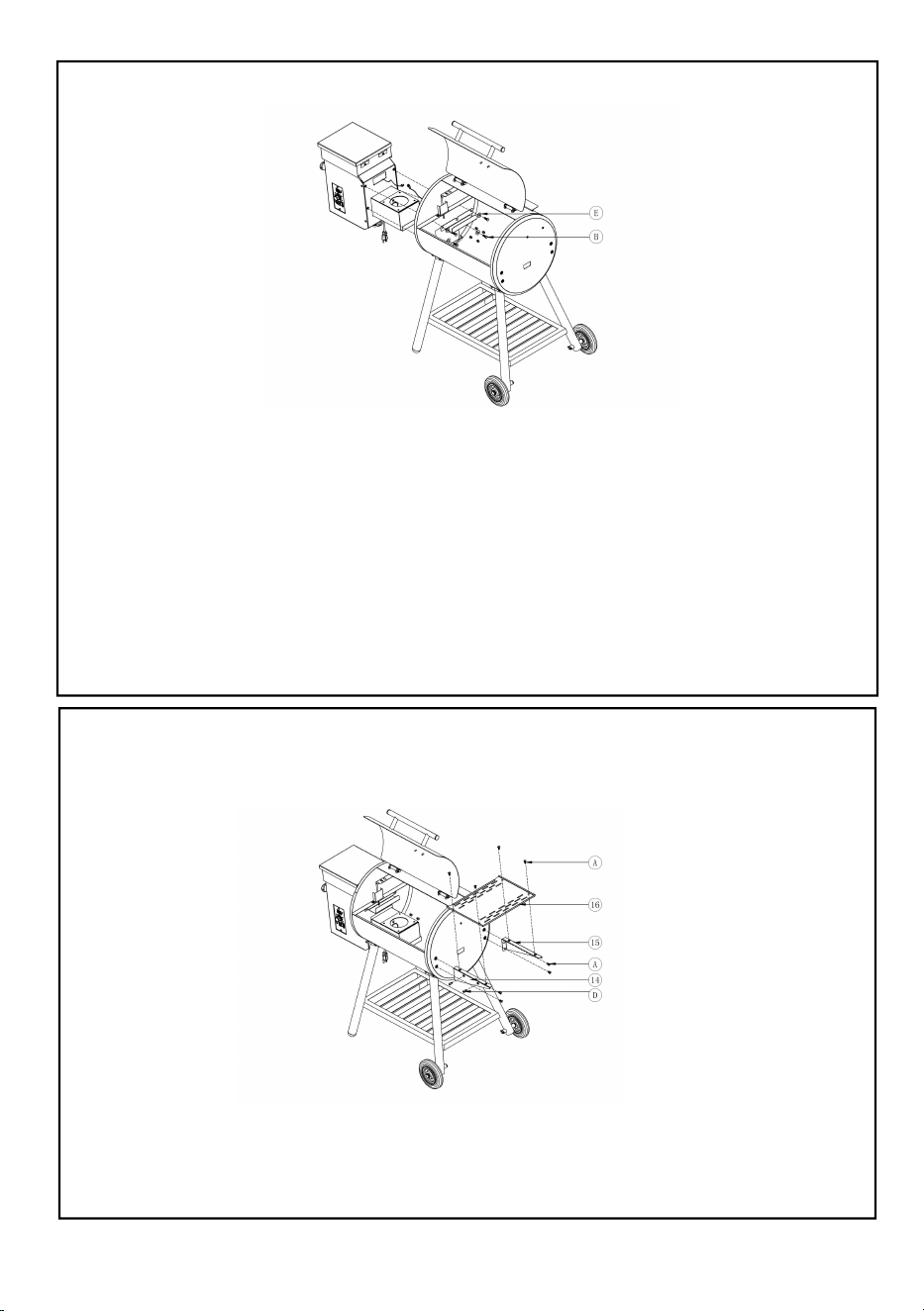

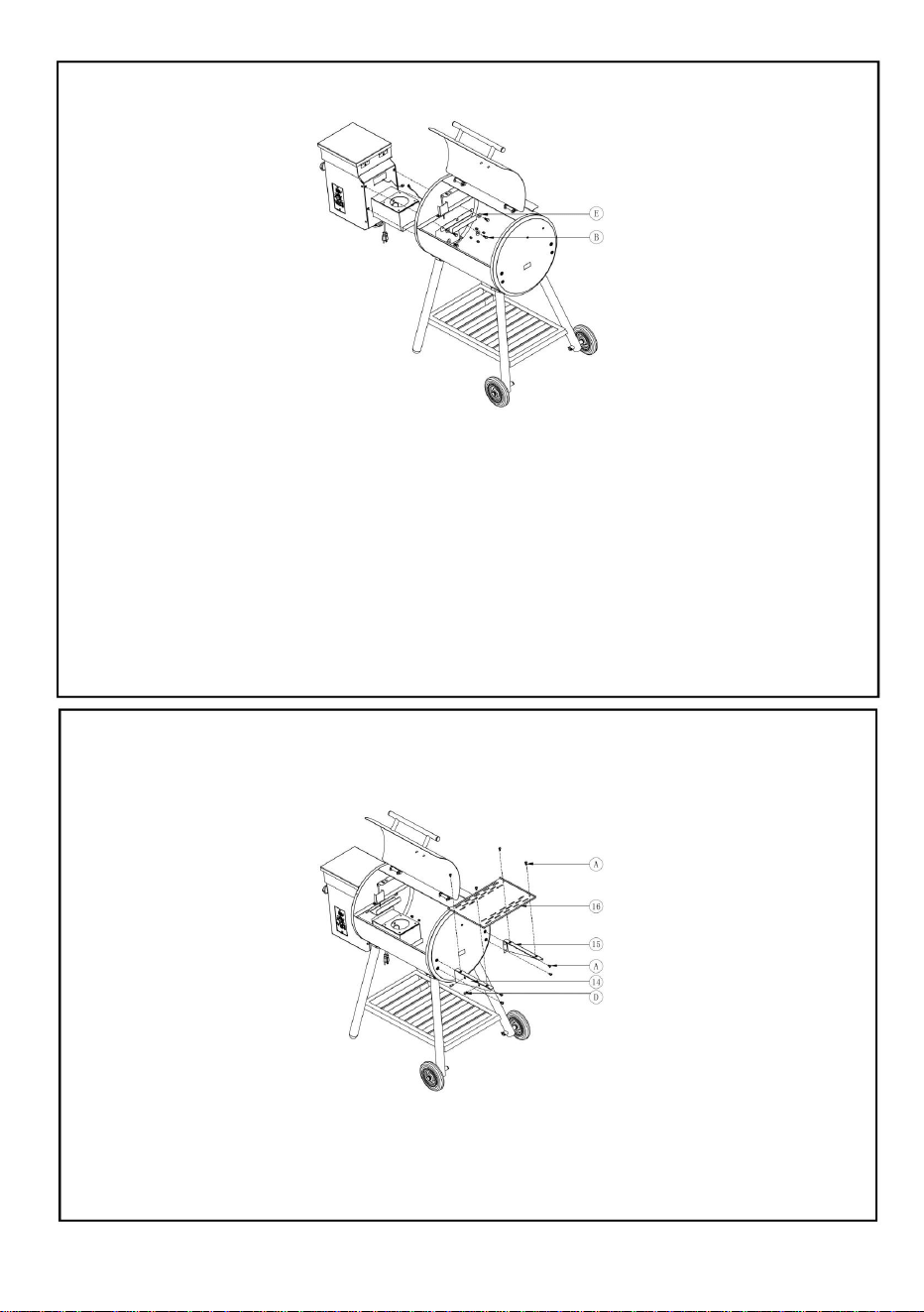

7. (1) Open the Lid, insert the Hopper into the Chamber, then using

Bolts(B) and Gaskets(E) install it in sequence from inside, as shown.

(2) Locate the RTD plug-in connector coming from the mounted RTD

inside the grill frame. Connect this with the mating connector located

on the outside of the hopper burner assembly.

NOTE: excess wire on the RTD plug should remain outside the

Chamber.

8.Use Bolts (A) to install the Side Shelf Bracket (14)(15) from the outside

of the Grill Chamber. Use Bolts (A) through Side Shelf(16)and into the

Side Shelf Bracket,then tighten up.Install Bolts (D) onto the Side Shelf.

- 13 -

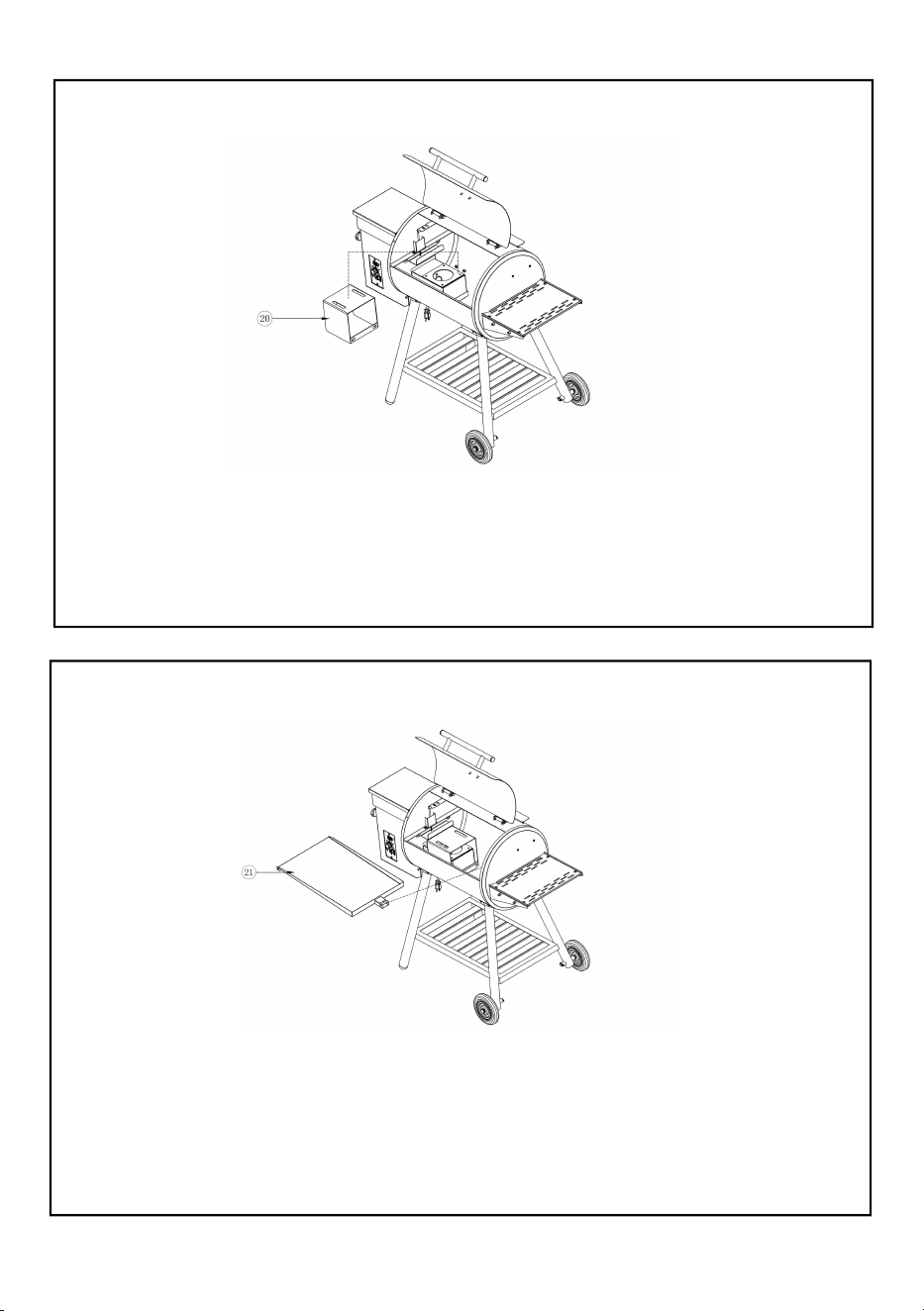

STEP9

STEP10

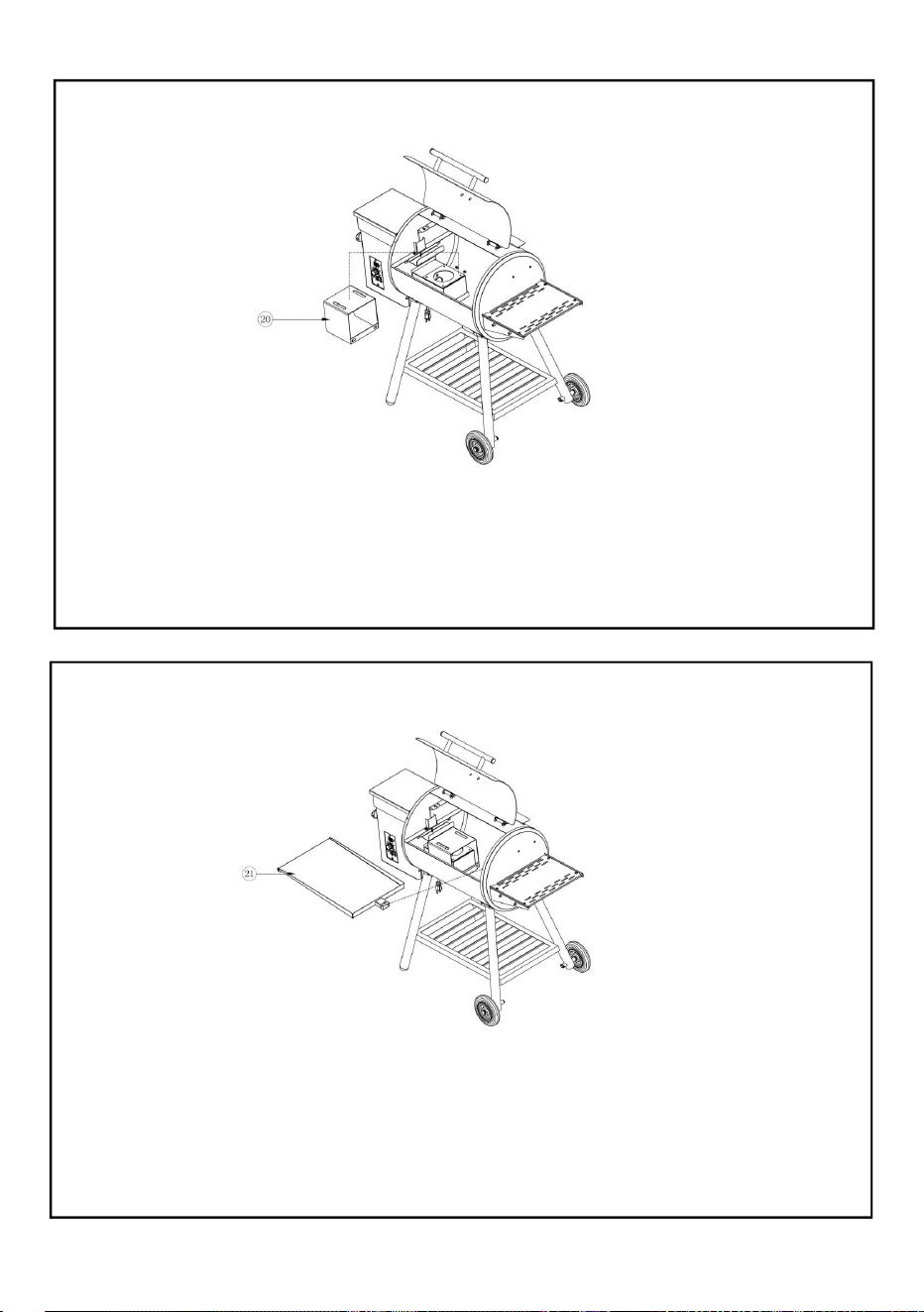

9. Position The Heat Baffle (20) on the locating brackets which is on the

inside walls of the Grill. Slide Heat Baffle (20) to the right to lock in

place.

10.Position The Grease Drain Pan (21) over the Firepot. The

protruded legs of the Grease Drain Pan should be facing downward

to fit onto the locating brackets so that the grease can flow into the

Grease Drain Tube.

- 14 -

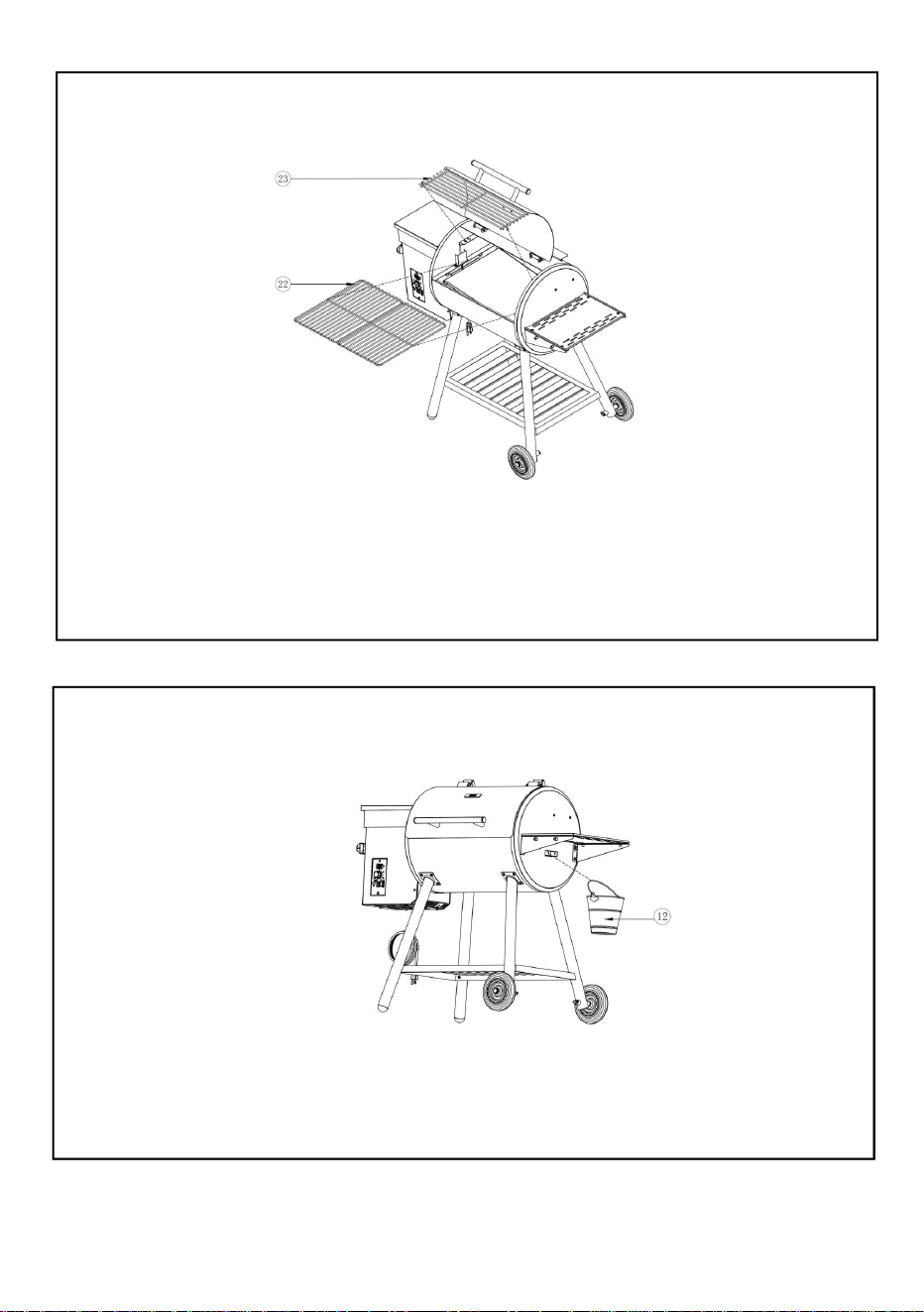

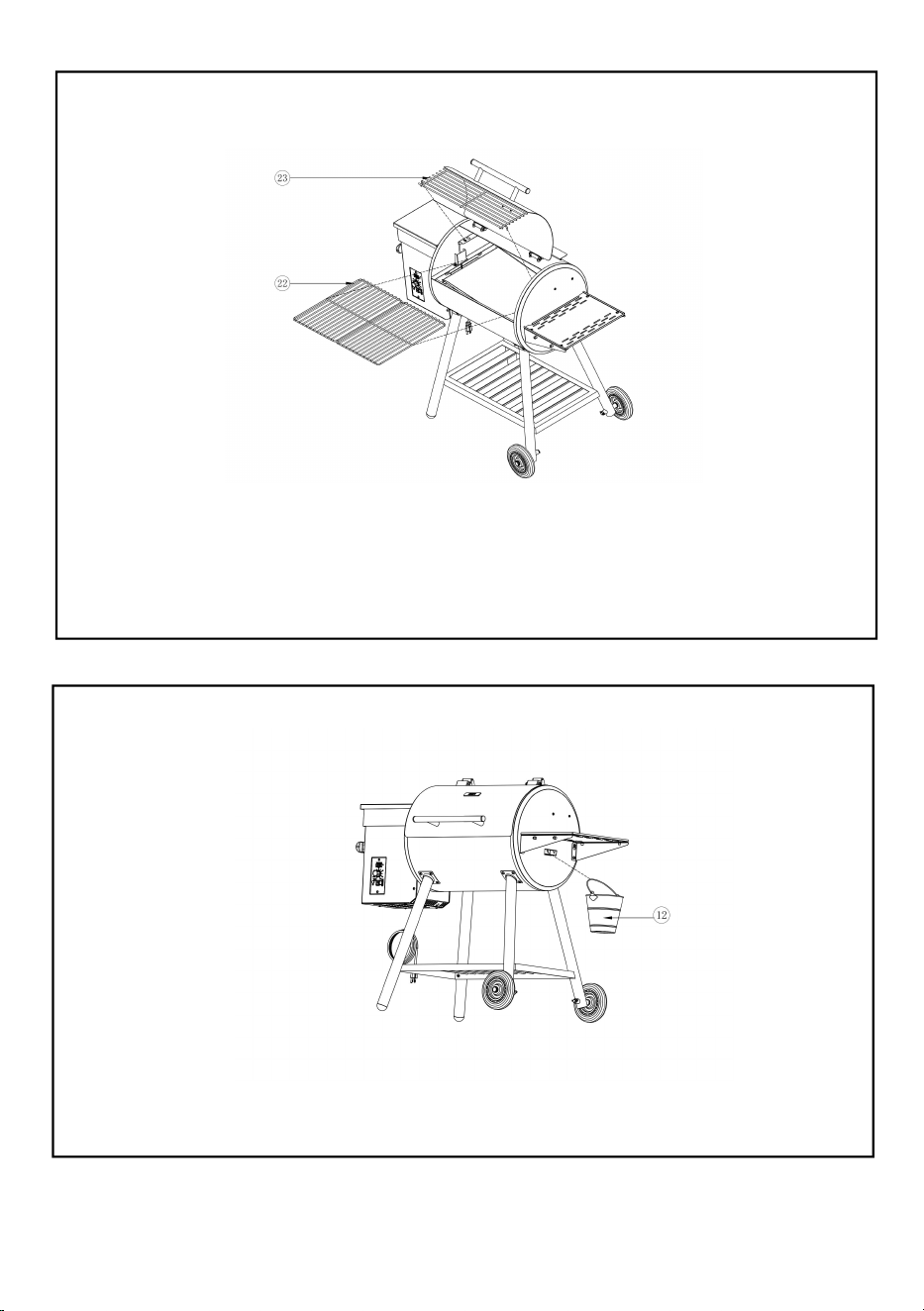

STEP11

STEP12

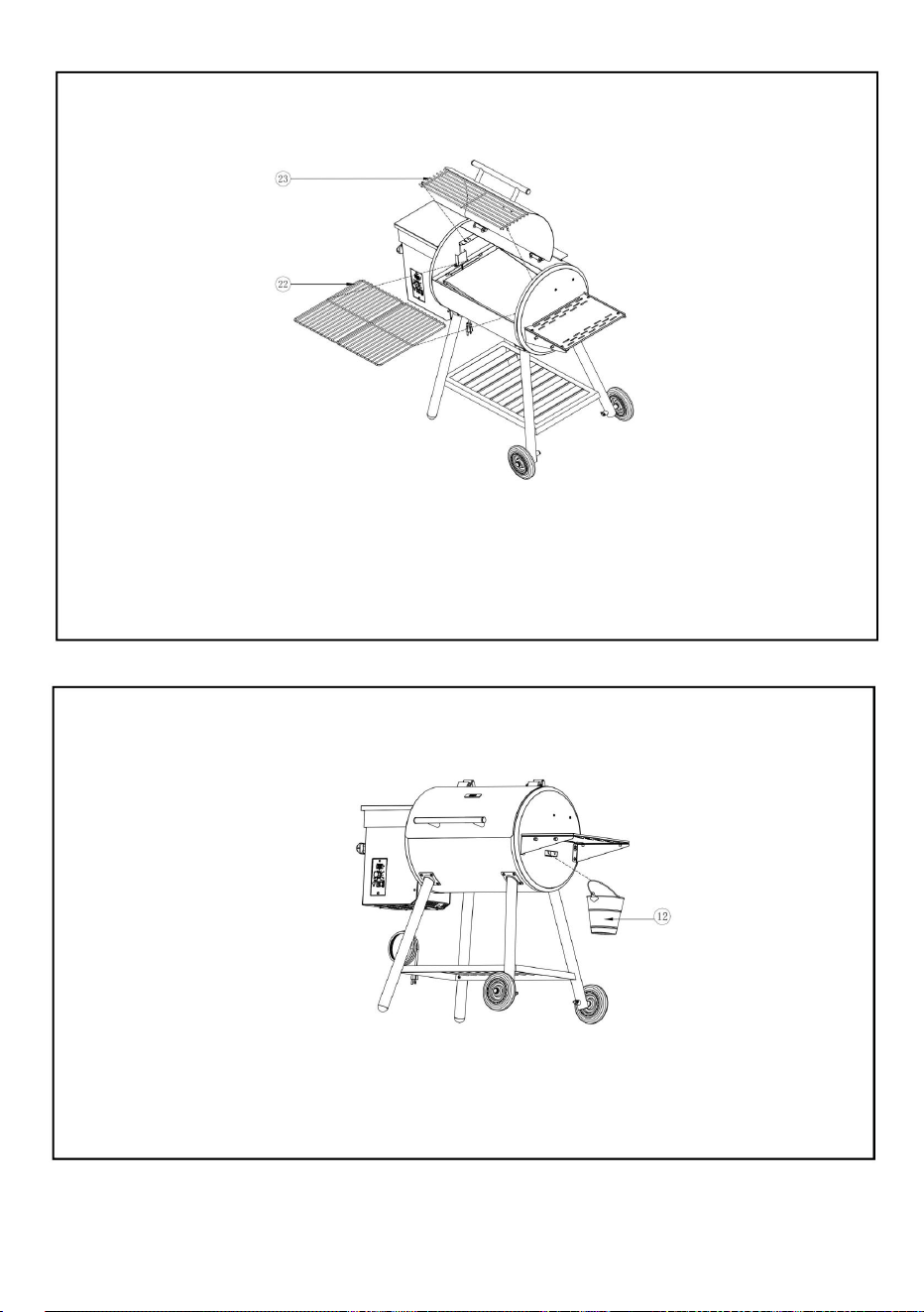

12. Hang the Grease Bucket (12) on the Grease Drain Tube.

11.Position the Porcelain Grills (22) inside the chamber. Install the

Warming Rack (23) on the rack supports inside the chamber.

- 15 -

OPERATING INSTRUCTIONS

Please read this manual carefully and follow it step by step before

starting your SMOKER Grill for the first time and each time the grill

runs out of pellets.

1.Remove the Pellet Grills, Warming Rack, Grease Drain Pan and Heat

Baffle from the interior of the grill.

2.Open the Pellet Hopper Lid, make sure there are no foreign objects in the

Auger and Hopper.

3.With the Switch in the position of Shut Down Cycle , plug the power cord

into a 110-1 Volt AC grounded outlet.

4.Press button to turn on your Grill and turn the Temperature Dial to the

SMOKE position.

Please check the following things:

(WARNING: Please do not touch it!)

 Confirm the Auger is turning. (Wait for 1-2 minutes.)

 Hold your fingers above the Fire pot to confirm the fan is blowing air

through the Fire pot.

 The hot rod will heat up and you should be able to sense the heat

coming from it. (It takes approximately 1-2 minutes.)

 You should see a temperature number displayed on your LCD

DISPLAY. If you see something different displayed it is an ERROR

CODE. NOTE: PLEASE SEE TROUBLESHOOTING FOR DETAILS ON

ERROR CODES.

5.Turn the Temperature Dial to SHUT DOWN CYCLE. (Please note the

draft fan will stay on for 10 minutes in this mode.)

6.Fill the Pellet Hopper with Pellets. Then turn the Temperature Dial to

HIGH. It takes some time for the Pellets to travel through the tube, when

the Pellets start to drop, turn the Temperature Dial to SHUT DOWN

CYCLE. Leave grill until it shuts off automatically.

7.Turn the Temperature Dial to SMOKE. Allow the Pellets to come to full

flame. Once flames are coming out of the Fire pot, turn the Temperature

Dial to SHUT DOWN CYCLE and let the grill cool down.

- 16 -

[We suggest that you should wrap the Grease Drain Pan with

heavy-duty aluminum foil before using because it is easy to clean.]

8.Place components back in place. Open the lid and turn the Temperature

Dial to SMOKE. A few minutes later, when you see whitish-gray smoke

coming out of the grill, close the lid and turn the Temperature Dial to any

cooking setting desired.

9.Set Temperature Dial to HIGH and let grill run for 45 minutes at this

setting to rid it of any foreign matter. This step must be done before

cooking any food.

10.Please preheat the grill for 10 minutes before adding food.This makes

your grill heat up faster and quickly reach your desired cooking

temperature. Adding food sooner will slow down the heating process.

(Feed button): Feed pellets into the fire pot. Pressing and holding the

Feed button will activate.

WARNING! This product smoker grill will become very hot, do not

move it during operation.

WARNING! Keep children and pets away.

WARNING! In case of the danger of carbon monoxide poisoning, do not

use the product rotisserie grill indoors.

WARNING! Do not use the barbecue in a confined and/or habitable space

e.g. houses, tents, caravans, motor homes, boats.

WARNING! Remove all packaging materials and keep them for future

use.Packaging materials are not a toy.

WARNING! Don't let children play with the packaging materials. If they

swallow the packaging materials, they will suffocate!

ALWAYS START THE GRILL ON SMOKE SETTING WITH

THE LID OPEN!

After the Pellets are ignited, you can turn the Temperature

Dial to any cooking temperature desired. Please don’t turn the

Temperature Dial to SHUT DOWN CYCLE while in use.

- 17 -

ATTENTION! Always wear gloves when adjusting the grill, the handles of

the grill can become very hot during the grilling process.

IMPORTANT! Do not pour water into the appliance while it is still hot.

IMPORTANT! Close the ventilation slider to extinguish the appliance.

(Only applicable for appliance with ventilation slider)

COOKING TIPS & HINTS

1. Always wash your hands before and after handling uncooked meat and

before eating.

2. Always keep raw meat away from cooked meat and other foods.

3. Before cooking, ensure grill surfaces and tools are clean and free of old

food residues.

4. DO NOT use the same utensils to handle cooked and uncooked foods.

5. Ensure all meat is cooked thoroughly before eating.

CAUTION:

1. Eating raw or under cooked meat will cause food poisoning (e.g.

bacteria strains such as Escherichia coli).

2. To reduce the risk of under cooked meat, cut the meat to ensure it is

fully cooked.

3. If the meat is fully cooked, its juice should be clear and there should be

no pink / red juice or traces of meat color.

4. Cooking larger pieces of meat and joints is recommended before finally

cooking on the grill.

5. After cooking on your grill always clean the cooking surfaces and

utensils.

- 18 -

CLEAING MAINTENANCE AND STORAGE

1. For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry

with a clean lint free cotton cloth.

2. Window cleaning liquid or a similar cleaning liquid can be used to clean

the surface.

3. Always unplug the machine before storage.

4. Always make sure the machine is cool and dry before string.

5. Store the appliance in a dry and clean area.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:VA456

GRILÀGRANULÉSFUMOIR

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Remarque:laquantitédepiècesindiquéedanslemanuelcorrespondàl'utilisationréelleetlespièces

nonutiliséessontdespiècesderechange.

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:VA456

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne

vousinformeronsplussidesmisesàjourtechnologiquesoulogiciellessontdisponiblessurnotreproduit.

FUMEUR

GRILÀPELLETS

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

2

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementest

soumisauxdeuxconditionssuivantes:(1)Cetappareilnedoitpasprovoquerd'interférences

nuisibleset(2)Cetappareildoitacceptertouteinterférencereçue,ycomprislesinterférences

pouvantentraînerunfonctionnementindésirable.

pointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Le

symbolereprésentantunepoubelleàroulettesbarréeindiquequeleproduitdoitfaire

l'objetd'unecollecteséparéedesdéchetsdansl'Unioneuropéenne.Celas'appliqueau

produitetàtouslesaccessoiresmarquésdecesymbole.Lesproduitsmarqués

commetelspeuventnepasêtre

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlireattentivement

lemanueld'instructions.

jetéaveclesorduresménagèresnormales,maisdoitêtreapportédansun

Machine Translated by Google

mesuressuivantes.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

dansuneinstallationrésidentielle.

∙Réorienteroudéplacerl’antennederéception.

2)Ceproduitdoitacceptertouteinterférencereçue,ycompris

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquence,et

∙Augmenterladistanceentreleproduitetlerécepteur.

interférencespouvantentraînerunfonctionnementindésirable.

s'iln'estpasinstalléetutiliséconformémentauxinstructions,peutprovoquer

∙Brancherleproduitsuruneprised'uncircuitdifférentdeceluiauquel

AVERTISSEMENT:Leschangementsoumodificationsapportésàceproduitnonexpressément

interférencesnuisiblesauxcommunicationsradio.Cependant,iln'existeaucune

lerécepteurestconnecté.

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

approuvéparlapartieresponsabledelaconformitépourraitannulerl'autorisationdel'utilisateur

garantirqu'aucuneinterférenceneseproduiradansuneinstallationparticulière.Sicela

responsabledelaconformitépourraitannulerl'autoritédel'utilisateuràexploiterle

autorisationd'exploiterleproduit.

leproduitprovoquedesinterférencesnuisiblesaveclaradiooulatélévision

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel’aide.

équipement!

Remarque:Ceproduitaététestéetjugéconformeauxlimitesde

réception,quipeutêtredéterminéeenéteignantetenrallumantleproduit,le

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementestsoumisà

unappareilnumériquedeclasseBconformémentàlapartie15desrèglesdelaFCC.Ceslimites

l'utilisateurestencouragéàessayerdecorrigerl'interférenceparuneouplusieursdes

lesdeuxconditionssuivantes:

sontconçuspourfourniruneprotectionraisonnablecontrelesinterférencesnuisibles

INFORMATIONSFCC

3

Machine Translated by Google

centred'examenetderéparation(SEULSlestechniciensdoiventouvrirle

Lemanuelnepeutpascouvrirtouteslesconditionsetsituationspossiblesquipeuventsurvenir.

4.Pouréviterleschocsélectriques,neplongezpaslecordonoulafichedansl'eauou

unité).

Laprudenceetlebonsensnesontpasintégrésdansceproduit,carnouspensons

autresliquides.

9.Utiliserdesaccessoiresoudespiècesjointesquinesontpasfournisou

quelesusagesserontconformesàcescodes.

5.Neplongezpasl’appareildansl’eauoutoutautreliquide.

recommandéparlefabricantpeutprovoquerdesblessures.

VeuillezlireTOUTESlesinstructionsavantd'utiliservotremachine.

6.Débranchezlamachinedelapriselorsqu’ellen’estpasutiliséeetavantdelanettoyer.

10.Silamachinenedoitpasêtreutiliséependantunelonguepériode,débranchezla,

Nousvousremercionsd'avoirutiliséceproduit.Afindevousassurerquevouspouvez

1.Assurezvousquelatensiondevotrepriseestlamêmequelatensionindiquée

Laissezrefroidirl’appareilavantd’installerouderetirerdespiècesetavantdelenettoyer.

utiliserlamachinecorrectement,lisezattentivementcesinstructionsavant

surl'étiquettesignalétiquedel'appareil.

7.RefroidissezlespiècesCHAUDESavantl'opération.

fonctionnementetconservezlecorrectementpourréférenceultérieure.Assurezvousdelire

2.Nelaissezpaslesenfantsetlesmineurss’approcheroutoucherlamachine.

8.N'utilisezpasl'appareilavecuncordonouuneficheendommagés,défectueuxou

lesprécautionsetrèglesdesécuritéprésentessurcettepagepourassurervotreutilisationentoutesécurité.

3.Netouchezpasdirectementlasurfacechaudeavecvosmains.Utiliseztoujours

présentantdesdommagesmécaniques.Envoyezleauserviceaprèsventeagrééleplusproche.

Cemanueldécritlesavertissementsetprécautionsdesécurité,lefonctionnement,

l'entretienetlenettoyage.Lesavertissementsetinstructionsexaminésdansce

avecpoignéeoubouton.

MESURESDESÉCURITÉIMPORTANTES

4

Machine Translated by Google

5

nettoyezle,couvrezleetrangezledansunendroitsecetsûr.

17.NELENETTOYEZPASAVECUNMATÉRIAUABRASIF.

électricienqualifiépourrespecterlescodeslocauxdesécuritéetd'électricité.Mêmesi

garaged'appareilsélectroménagers.Danslecascontraire,celaentraîneraitunrisqued'incendie,surtoutsi

20.Assurezvousquelaprisedecourant,laficheetlecordonutiliséssontenbonétat.

15.Nel'utilisezpasàl'intérieurouàdesfinscommerciales.

23.N'utilisezpaslamachinedansungarageousousunmur.

22.Uneextrêmeprudencedoitêtreexercéelorsdudéplacementd'unappareilcontenant

Branchezaulieudetirersurlecordon.

travauxeffectuésuniquementparunélectriciencertifiéetdûmentqualifiépour

lamachinetouchelemurdugarageoulaporteletoucheensefermant.

21.Évitezdel'utiliserenprésencedeliquidesinflammables,degaz,depoussièresoud'autres

12.Neplacezpasl’appareilsurouàproximitéd’appareilsàairchaud,debrûleursélectriquesouderadiateurs.

l'alimentationélectriqueappropriée.Assurezvousquelaprisemuraleutiliséeest

armoire.Débrancheztoujoursl'appareildelapriseélectriquelorsquevouslerangezdansun

16.GARDEZLEHORSDEPORTÉEDESENFANTS.

étatdefonctionnement.Lescomposantsendommagésdoiventêtreréparésparuntechniciencertifié

11.Nelaissezpaslecordond'alimentationpendresurleborddelatableouducomptoir.

18.Nelelaissezjamaissanssurveillancependantsonutilisation.

votrecordond'alimentationfonctionnecorrectement,tenezleàl'écartdel'eauetévitez

14.N’utilisezpascetappareilàd’autresfinsquecellesindiquées.

respecterlescodeslocauxdesécuritéetd'électricité.

huilechaudeouautresliquideschauds.

correctementmisàlaterre.Danslecascontraire,vousdevezinstallerunepriseavecmiseàlaterre.

13.Coupeztoujoursl'alimentationavantdebrancheroudedébrancher.Maintenezla

situationsexplosives.

19.Vérifieztoujoursquecettemachineestbranchéesuruneprisedeterreavec

oulelaisserentrerencontactavecdessurfaceschaudes.

lelaissercourirsurdestapisoudesappareilsdechauffage.

24.FixationdetypeY:Silecordond'alimentationestendommagé,ildoitêtreremplacé

Machine Translated by Google

PARAMÈTRESDUPRODUIT

paruncordonouunensemblespécialdisponibleauprèsdufabricantoudesonagentde

service.

Moteur

detarière

Typedeprise

PRISE

pouvoir

moteur

Amérique

Nord

Allumeur

25W200W25W

60Hz

ATTENTION!

Modèle

1.Latensionutiliséepourcetappareildoitêtrelamêmequelatensiond'alimentation.

Américain

pouvoir

Région

25.Cetappareilpeutêtreutilisépardesenfantsâgésde8ansetplusetpardespersonnes

ayantdescapacitésphysiques,sensoriellesoumentalesréduitesoumanquantd'expérienceet

deconnaissances,àconditionqu'ilssoientsoussurveillanceouqu'ilsaientreçudes

instructionsconcernantl'utilisationdel'appareilentoutesécuritéetqu'ilscomprennentles

risquesencourus.Lesenfantsnedoiventpasjouerseulsavecl'appareil.

Tension

AC110

Ventilateur

pouvoir

VA456

Non.

Cetarticleestdestinéàuneutilisationenextérieur.Nepasutiliseràl'intérieur!

250W

Pouvoir

Lenettoyageetl’entretiennedoiventpasêtreeffectuéspardesenfantssanssurveillance.

120V

ATTENTION!

6

Machine Translated by Google

2.Pouréviterlesaccidentsoulesblessurescauséesparlesbordstranchants,assemblezet

utilisezleproduitavecprécaution.Pourl'assemblage,vousavezbesoind'untourneviscruciformeet

dedifférentesclésàvis.2personnessontnécessairespourassemblerleproduit.

ATTENTION!

1.Vérifiezquetouteslespiècessontcomplètesavantdecommencerl’assemblage.

COMPOSANTSDUPRODUIT

7

Machine Translated by Google

Étagèrelatérale

Jambearrièregauche

Couvercle

Jambearrièredroite

8

Supportdegrillechauffante

Ensemblesupérieurdetrémie

Grillesenporcelaine

Jambeavantgauche

Seauàgraisse

Déflecteurdechaleur

Supportdepoignéedecouvercle

Poignéedetrémie

Grillechauffante

Roues

Plaqueinférieure

Chambredegrillades

Supportdroitpourtablettelatérale

Poignéedecouvercle

Supportgauchepourtablettelatérale

Bacderécupérationdegraisse

Ensembledebrûleuràtrémie

Supportdebacderécupérationdegraisse

Jambeavantdroite

Essieu

NON.

QuantitéQuantité

NON. Nomdelapièce Nomdelapièce

Tournevis

OD1xID0.5

OD0,75xID0,25

1/420x23/8

1/420x1/2

Quantité

8#32x3/8

Cléàfourche

1/420

BrocheR

1/420x3/4

NON. Nomdelapièce

Nomdelapièce NON.

1/420x23/4”

Quantité

Machine Translated by Google

Chambre(13).

1.Utilisezleboulon(A)pourassemblerlespieds(5)(6)(10)(11)surlegril

2.Fixationdelaplaqueinférieure(7)surles4piedsàl'aidedeboulons(A).

ÉTAPE2

A:1/420x1/216PCSÉTAPE1

A:1/420x1/24pièces

9

Machine Translated by Google

4.Utilisezlesboulons(I)etinsérezlesàtraverslejoint(E)etlecouvercle(1)directementsur

lesupportdepoignéeducouvercle(18)etlapoignéeducouvercle(19),puisserrez.Ne

serrezpastrop.

3.Poussezl'essieu(8)àtraverslejoint(C),laroue(9),lejoint(C),puisàtraversletroudans

lesjambesetlagoupilleR(H)commeindiqué.

ÉTAPE4

E:OD0.75xID0.252PCSI:1/420x23/4”2PCS

C:OD1xID0.54PCSH:brocheR2PCS

ÉTAPE3

10

Machine Translated by Google

6.Insérezleboîtiersupérieurdelatrémie(2)dansl'assemblagedubrûleurdelatrémie(4),

alignezlestrous.Utilisezensuitelesboulons(F)pourserrer.Insérezleboulon(G)

danslapoignéedelatrémie(3)etdanslatrémie.

5.Insérezleboulon(F)danslachambredugriletlesupportdelagrillede

réchaud,puisserrez.

ÉTAPE6

Fa:8#32x3/83PCSSol:1/420x23/82PCS

F:8#32x3/84PCS

ÉTAPE5

11

Machine Translated by Google

REMARQUE:l'excédentdefilsurlaficheRTDdoitresteràl'extérieurdela

àl'intérieurducadredugril.Connectezleauconnecteurcorrespondantsitué

Chambre.

8.Utilisezlesboulons(A)pourinstallerlesupportdetablettelatérale(14)(15)depuisl'extérieur

(2)LocalisezleconnecteurenfichableRTDprovenantduRTDmonté

àl'extérieurdel'ensemblebrûleurdelatrémie.

Lesboulons(B)etlesjoints(E)s'installentenséquencedepuisl'intérieur,commeindiqué.

7.(1)Ouvrezlecouvercle,insérezlatrémiedanslachambre,puisutilisez

delachambredugril.Utilisezlesboulons(A)àtraverslatablettelatérale(16)etdansle

Supportdetablettelatérale,puisserrez.Installezlesboulons(D)surlatablettelatérale.

ÉTAPE8 A:1/420x1/28piècesD:1/4202pièces

B:1/420x3/44PCSE:OD0.75xID0.254PCS

ÉTAPE7

12

Machine Translated by Google

10.Positionnezlebacderécupérationdegraisse(21)surlecreuset.Lespattes

saillantesdubacderécupérationdegraissedoiventêtreorientéesverslebaspours'adapter

auxsupportsdepositionnementafinquelagraissepuisses'écoulerdansletubede

récupérationdegraisse.

9.Positionnezledéflecteurdechaleur(20)surlessupportsdepositionnementsituéssurlesparois

intérieuresdugril.Faitesglisserledéflecteurdechaleur(20)versladroitepourleverrouiller

enplace.

ÉTAPE10

ÉTAPE9

13

Machine Translated by Google

11.Positionnezlesgrillesenporcelaine(22)àl'intérieurdelachambre.Installezla

grilledemaintienauchaud(23)surlessupportsdegrilleàl'intérieurdelachambre.

12.Accrochezleseauàgraisse(12)surletubedevidangedegraisse.

ÉTAPE11

ÉTAPE12

14

Machine Translated by Google

dansuneprisedecourantalternatif1101Vreliéeàlaterre.

VousdevriezvoirunnumérodetempératureaffichésurvotreécranLCD

CYCLE.Laissezlegrilalluméjusqu'àcequ'ils'éteigneautomatiquement.

àtraverslepotàfeu.La

tigechaudechaufferaetvousdevriezpouvoirsentirlachaleur

Tarièreettrémie.

ÉLEVÉ.Ilfautuncertaintempspourquelespastillessedéplacentàtraversletube,lorsque

(Leventilateurdetirageresteraallumépendant10minutesdanscemode.)

Déflecteurdel'intérieurdugril.

Vérifiezquelatarièretourne.(Attendez1à2minutes.)

7.TournezleboutondetempératuresurFUMÉE.Laissezlesgranulésatteindreleurpleinecapacité.

CODESD'ERREUR.

estàcourtdepellets.

Veuillezvérifierlespointssuivants:

ComposezpourARRÊTERLECYCLEetlaissezlegrilrefroidir.

lesgranuléscommencentàtomber,tournezlecadrandetempératuresurARRÊT

3.Avecl'interrupteurenpositiondecycled'arrêt,branchezlecordond'alimentation

venantdelà.(Celaprendenviron1à2minutes.)

Veuillezlireattentivementcemanueletlesuivreétapeparétapeavant

4.Appuyezsurleboutonpourallumervotregrilettournezlecadrandetempératuresur

AFFICHAGE.Sivousvoyezquelquechosededifférentaffiché,c'estuneERREUR

2.Ouvrezlecouvercledelatrémieàgranulés,assurezvousqu'iln'yapasd'objetsétrangersdansle

Maintenezvosdoigtsaudessusdupotàfeupourconfirmerqueleventilateursouffledel'air

6.Remplissezlatrémieàgranulésavecdesgranulés.Tournezensuitelecadrandetempératuresur

(ATTENTION:neletouchezpas!)

1.Retirezlesgrillesàgranulés,lagrillederéchaud,lebacderécupérationdegraisseetfaiteschauffer

5.TournezlecadrandetempératuresurCYCLED'ARRÊT.(Veuilleznoterle

PositionFUMÉE.

démarrervotregrilSMOKERpourlapremièrefoisetàchaquefoisquelegril

CODE.REMARQUE:VEUILLEZCONSULTERLADÉPANNAGEPOURPLUSDEDÉTAILSSUR

flamme.Unefoisquelesflammessortentdupotàfeu,tournezlatempérature

MODED'EMPLOI

15

Machine Translated by Google

Unefoislespelletsallumés,vouspouvezréglerlatempérature

Réglezlatempératuredecuissonsouhaitée.Veuilleznepastournerle

LECOUVERCLEOUVERT!

DÉMARREZTOUJOURSLEGRILSURLERÉGLAGEFUMÉEAVEC

CadrandetempératurepourARRÊTERLECYCLEpendantl'utilisation.

9.RéglezlecadrandetempératuresurÉLEVÉetlaissezlegrilfonctionnerpendant45minutesàceniveau.

AVERTISSEMENT!N'utilisezpaslebarbecuedansunespaceconfinéet/ouhabitable

réglagepourledébarrasserdetoutematièreétrangère.Cetteétapedoitêtreeffectuéeavant

parexempledesmaisons,destentes,descaravanes,descampingcars,desbateaux.

cuisinern'importequelaliment.

(Boutond'alimentation):Introduisezlesgranulésdanslecreuset.Appuyezsurleboutonetmaintenezleenfoncé.

ATTENTION!Retireztouslesmatériauxd'emballageetconservezlespouruneutilisationultérieure.

[Nousvoussuggéronsd'envelopperlebacderécupérationdegraisseavec

10.Veuillezpréchaufferlegrilpendant10minutesavantd'ajouterdesaliments.Celarend

Leboutond'alimentations'activera.

utilisation.Lesmatériauxd'emballagenesontpasunjouet.

votregrilchauffeplusrapidementetatteintrapidementlacuissonsouhaitée

[Couvrird'unefeuilled'aluminiumrésistanteavantutilisation,carelleestfacileànettoyer.]

AVERTISSEMENT!Ceproduitfumoirgrilldeviendratrèschaud,ne

8.Remettezlescomposantsenplace.Ouvrezlecouvercleettournezleboutondetempérature

température.Ajouterlesalimentsplustôtralentiraleprocessusdechauffage.

déplacezlependantlefonctionnement.

AVERTISSEMENT!Nelaissezpaslesenfantsjoueraveclesmatériauxd'emballage.S'ils

ComposezpourFUMÉE.Quelquesminutesplustard,lorsquevousvoyezdelafuméegrisblanc

ATTENTION!Tenirlesenfantsetlesanimauxdomestiquesàl'écart.

avalezlesmatériauxd'emballage,ilss'étoufferont!

ensortantdugril,fermezlecouvercleettournezlecadrandetempératuresurn'importequelleposition.

ATTENTION!Encasderisqued'intoxicationaumonoxydedecarbone,ne

réglagedecuissonsouhaité.

utiliserleproduitrôtissoireàl'intérieur.

16

Machine Translated by Google

CONSEILSETASTUCESDECUISINE

1.Lavezvoustoujourslesmainsavantetaprèsavoirmanipulédelaviandecrueet

2.Pourréduirelerisquedeviandeinsuffisammentcuite,coupezlaviandepourvousassurerqu'elleest

avantdemanger.

entièrementcuit.

2.Gardeztoujourslaviandecrueàl’écartdelaviandecuiteetdesautresaliments.

3.Silaviandeestentièrementcuite,sonjusdoitêtreclairetildoityavoir

ATTENTION!Porteztoujoursdesgantslorsquevousajustezlegril,lespoignées

3.Avantdecuisiner,assurezvousquelessurfacesetlesustensilesdugrilsontpropresetexemptsdevieillestracesdenourriture.

pasdejusrose/rougenidetracesdecouleurdeviande.

résidusalimentaires.

legrilpeutdevenirtrèschaudpendantlacuisson.

4.Ilestrecommandédecuirelesgrosmorceauxdeviandeetlesrôtisavantdelescuiredéfinitivement.

IMPORTANT!Neversezpasd’eaudansl’appareillorsqu’ilestencorechaud.

4.N’utilisezPASlesmêmesustensilespourmanipulerlesalimentscuitsetcrus.

cuissonsurlegril.

IMPORTANT!Fermezlecurseurdeventilationpouréteindrel'appareil.

5.Assurezvousquetoutelaviandeestbiencuiteavantdelamanger.

5.Aprèsavoircuisinésurvotregril,nettoyeztoujourslessurfacesdecuissonet

(Applicableuniquementauxappareilsaveccurseurdeventilation)

PRUDENCE:

ustensiles.

1.Mangerdelaviandecrueouinsuffisammentcuitepeutprovoqueruneintoxicationalimentaire(par

exemple,dessouchesbactériennestellesqu'Escherichiacoli).

17

Machine Translated by Google

2.Unliquidedenettoyagepourvitresouunliquidedenettoyagesimilairepeutêtreutilisépournettoyer

lasurface.

avecunchiffonencotonpropreetnonpelucheux.

1.Pourlenettoyage,essuyezlasurfaceavecunchiffonhumide(pasmouillé)ouessuyezlaàsec

4.Assurezvoustoujoursquelamachineestfroideetsècheavantdel'enfiler.

3.Débrancheztoujourslamachineavantdelaranger.

5.Rangezl’appareildansunendroitsecetpropre.

NETTOYAGEENTRETIENETSTOCKAGE

18

Machine Translated by Google

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Machine Translated by Google

MODELL: VA-456

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien

abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob

Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

PELLET-GRILL-SMOKER

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Hinweis: Die in der Anleitung angegebene Teilemenge entspricht der tatsächlichen Nutzung und die

nicht verwendeten Teile sind Ersatzteile.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

- 1 -

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

MODELL:VA-456

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

RAUCHER

PELLET-GRILL

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Machine Translated by Google

- 2 -

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen

und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen,

die einen unerwünschten Betrieb verursachen können.

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/

EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das

Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die so

gekennzeichnet sind, dürfen nicht

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Bedienungsanleitung sorgfältig lesen.

Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Machine Translated by Google

in einer Wohnanlage.

Maßnahmen.

die folgenden beiden Bedingungen:

sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten

· Empfangsantenne neu ausrichten oder verlegen.

ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Ausrüstung!

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

Berechtigung zum Betrieb des Produkts.

Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

Das Produkt verursacht Störungen beim Radio- und Fernsehempfang

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies

Störungen des Funkverkehrs. Es gibt jedoch keine

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich

der Receiver ist angeschlossen.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den

Störungen, die zu unerwünschtem Betrieb führen können.

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

1) Dieses Produkt kann schädliche Störungen verursachen.

FCC-INFORMATIONEN

- 3 -

Machine Translated by Google

4. Um einen elektrischen Schlag zu vermeiden, tauchen Sie das Kabel oder den Stecker nicht in Wasser oder

Zentrum zur Überprüfung und Reparatur (NUR Techniker sollten die

In diesem Handbuch werden Sicherheitshinweise und Vorsichtsmaßnahmen sowie Bedienung, Wartung

und Reinigung beschrieben. Die in diesem Handbuch beschriebenen Hinweise und Anweisungen

mit Griff oder Knauf.

Einheit).

3. Berühren Sie die heiße Oberfläche nicht direkt mit den Händen. Betreiben Sie sie immer

die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um Ihre sichere Verwendung zu gewährleisten.

mit mechanischen Schäden. Senden Sie es an Ihren nächstgelegenen autorisierten Service

8. Betreiben Sie das Gerät nicht mit beschädigtem Kabel oder Stecker, Fehlfunktionen oder

und bewahren Sie sie für spätere Verwendung gut auf. Bitte lesen Sie sie unbedingt

2. Lassen Sie Kinder und Jugendliche nicht in die Nähe der Maschine kommen oder diese berühren.

auf dem Typenschild des Geräts.

Um die Maschine richtig zu bedienen, lesen Sie diese Anleitung sorgfältig durch, bevor Sie

7. Die heißen Teile vor dem Betrieb abkühlen lassen.

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie

1. Stellen Sie sicher, dass die Spannung in Ihrer Steckdose der angegebenen Spannung entspricht

Lassen Sie das Gerät abkühlen, bevor Sie Teile einbauen oder entfernen und bevor Sie es reinigen.

6. Ziehen Sie den Stecker aus der Steckdose, wenn Sie die Maschine nicht verwenden und bevor Sie sie reinigen.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

10. Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker,

vom Hersteller empfohlene Verwendung kann zu Verletzungen führen.

dass die Verwendung diesen Vorschriften entspricht.

5. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

andere Flüssigkeiten.

Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir glauben

9. Die Verwendung von Zubehör oder Zusatzgeräten, die nicht im Lieferumfang enthalten sind oder

Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.

WICHTIGE SICHERHEITSHINWEISE

- 4 -

Machine Translated by Google

- 5 -

oder lassen Sie es mit heißen Oberflächen in Berührung kommen.

19. Überprüfen Sie immer, dass das Gerät an eine geerdete Steckdose mit

Lassen Sie es nicht über Teppiche oder Heizgeräte laufen.

24. Typ Y-Anschluss: Wenn das Netzkabel beschädigt ist, muss es ersetzt werden

ordnungsgemäß geerdet sein. Wenn nicht, müssen Sie eine geerdete Steckdose installieren.

explosive Situationen.

13. Schalten Sie immer den Strom aus, bevor Sie den Stecker einstecken oder ziehen.

Erfüllen Sie die örtlichen Sicherheits- und Elektrovorschriften.

heißem Öl oder anderen heißen Flüssigkeiten.

11. Lassen Sie das Netzkabel nicht über die Tisch- oder Thekenkante hängen

18. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

Um sicherzustellen, dass das Netzkabel ordnungsgemäß funktioniert, halten Sie es von Wasser fern und vermeiden Sie

14. Verwenden Sie dieses Gerät nicht für andere als die angegebenen Zwecke.

16. Außerhalb der Reichweite von Kindern aufbewahren.

Schrank. Ziehen Sie immer den Stecker aus der Steckdose, wenn Sie das Gerät in einem

12. Stellen Sie das Gerät nicht auf oder in die Nähe von heißer Luft, elektrischen Brennern oder Heizgeräten.

21. Vermeiden Sie den Einsatz in der Nähe von brennbaren Flüssigkeiten, Gasen, Staub oder anderen

die entsprechende Stromversorgung. Stellen Sie sicher, dass die verwendete Steckdose

betriebsbereiten Zustand. Beschädigte Komponenten sollten von einem zertifizierten

Maschine oder das Tor beim Schließen die Garagenwand berührt.

22. Beim Transport eines Geräts mit

Stecker, anstatt am Kabel zu ziehen.

Arbeiten dürfen nur von einem zertifizierten Elektriker durchgeführt werden, der über die erforderliche

15. Nicht in Innenräumen oder für gewerbliche Zwecke verwenden.

20. Stellen Sie sicher, dass die verwendete Steckdose, der Stecker und das Kabel in gutem

23. Betreiben Sie die Maschine nicht in einer Gerätegarage oder unter einer Wand

Elektriker, der qualifiziert ist, die örtlichen Sicherheits- und Elektrovorschriften zu erfüllen. Selbst wenn

Andernfalls besteht Brandgefahr, insbesondere wenn das Gerät

Reinigen und decken Sie es ab und lagern Sie es an einem trockenen und sicheren Ort.

17. REINIGEN SIE ES NICHT MIT SCHLEIFENDEN MATERIALIEN.

Machine Translated by Google

PRODUKTPARAMETER

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht durchgeführt werden.

Leistung

120 V

AUFMERKSAMKEIT!

NEIN.

250 W

Dieser Artikel ist für den Außenbereich vorgesehen. Nicht im Innenbereich verwenden!

Leistung

VA-456

25. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden,

wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten

haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht allein mit der Maschine

spielen.

Stromspannung

AC110-

Lüfter

Leistung

amerikanisch

Modell

60 Hz

AUFMERKSAMKEIT!

Region

1. Die für dieses Gerät verwendete Spannung muss mit der Versorgungsspannung übereinstimmen.

25W 200W 25W

Norden

Zünder

Motor

Leistung

Amerika

Steckertyp

STECKER

durch ein spezielles Kabel oder eine spezielle Baugruppe, die beim Hersteller oder seinem

Kundendienst erhältlich ist.

Schneckenmotor

- 6 -

Machine Translated by Google

2. Um Unfälle oder Verletzungen durch scharfe Kanten zu vermeiden, seien Sie bei der Montage und Verwendung

vorsichtig. Für die Montage benötigen Sie einen Kreuzschlitzschraubendreher und verschiedene Schraubenschlüssel.

Für die Montage des Produkts sind 2 Personen erforderlich.

AUFMERKSAMKEIT!

1. Prüfen Sie vor Beginn der Montage alle Teile auf Vollständigkeit.

PRODUKTKOMPONENTEN

- 7 -

Machine Translated by Google

Halterung für Warmhalterost

Räder

Warmhalterost

Bodenplatte

Fetteimer

Trichtergriff

Deckelgriffhalterung

Wärmeleitblech

Trichterbrennerbaugruppe

Fettauffangwanne Halterung

Achse

Rechtes Vorderbein

Deckelgriff

Grillkammer

Rechte Seitenregalhalterung

Fettauffangwanne

Linke Halterung für Seitenregal

Linkes Hinterbein

Rechtes Hinterbein

Deckel

Seitenablage

Linkes Vorderbein

- 8 -

Porzellangrills

Trichteroberteil

NEIN.

MengeMenge

NEIN. Teilename Teilename

Außendurchmesser 0,75 x Innendurchmesser 0,25

NEIN.

1/4-20x2-3/4”

UND

Menge

Schraubendreher

Teilename

TeilenameNEIN.

1/4-20x3/4

1/4-20

R-Pin

8#-32x3/8

Maulschlüssel

Menge

ICH

1/4-20x1/2

1/4-20x2-3/8

OD1xID0,5

Machine Translated by Google

Kammer(13).

1. Befestigen Sie die Beine (5)(6)(10)(11) mit dem Bolzen (A) am Grill

2. Befestigen Sie die Bodenplatte (7) mit den Schrauben (A) an den 4 Beinen.

SCHRITT2

A: 1/4-20x1/2-16 STKSCHRITT 1

A: 1/4-20x1/2-4 STK

- 9 -

Machine Translated by Google

4. Die Schrauben (I) durch die Dichtung (E) und den Deckel (1) direkt in die

Deckelgriffhalterung (18) und den Deckelgriff (19) stecken und festziehen. Nicht

zu fest anziehen.

3. Stecken Sie die Achse (8) durch die Dichtung (C), das Rad (9), die Dichtung (C)

und dann durch das Loch in den Beinen und den R-Stift (H), wie gezeigt.

C: AD1xID0,5-4 STK. H:R-Pin-2 STK.

E:AD0,75xID0,25-2STK I:1/4-20x2-3/4”-2STK

SCHRITT4

SCHRITT3

- 10 -

Machine Translated by Google

6. Setzen Sie das obere Trichtergehäuse (2) in die Trichterbrennerbaugruppe (4) ein und richten Sie

die Löcher aus. Ziehen Sie es anschließend mit den Schrauben (F) fest. Führen Sie die

Schraube (G) durch den Trichtergriff (3) und in den Trichter ein.

5. Führen Sie die Schraube (F) durch die Grillkammer und die Warmhalterosthalterung

und ziehen Sie sie fest.

SCHRITT6

F: 8#-32x3/8-3 STK. G: 1/4-20x2-3/8-2 STK.

F:8#-32x3/8-4PCS

SCHRITT 5

- 11 -

Machine Translated by Google

im Grillrahmen. Verbinden Sie diesen mit dem passenden Stecker im

HINWEIS: Überschüssiges Kabel am RTD-Stecker sollte außerhalb des

Kammer.

8.Mit den Schrauben (A) die Seitenregalhalterung (14)(15) von außen montieren

(2) Suchen Sie den RTD-Steckverbinder vom montierten RTD

an der Außenseite der Trichterbrennerbaugruppe.

Installieren Sie die Schrauben (B) und Dichtungen (E) der Reihe nach von innen, wie gezeigt.

7. (1) Öffnen Sie den Deckel, setzen Sie den Trichter in die Kammer ein und verwenden Sie dann

der Grillkammer. Verwenden Sie die Schrauben (A) durch die Seitenablage (16) und in die

Seitliche Regalhalterung, dann festziehen. Schrauben (D) auf dem seitlichen Regal anbringen.

SCHRITT 8

B: 1/4-20 x 3/4-4 STK. E: Außendurchmesser 0,75 x Innendurchmesser 0,25-4 STK.

SCHRITT7

A: 1/4-20 x 1/2-8 Stück D: 1/4-20-2 Stück

- 12 -

Machine Translated by Google

10. Positionieren Sie die Fettablaufwanne (21) über dem Feuertopf. Die

hervorstehenden Beine der Fettablaufwanne sollten nach unten zeigen, damit sie auf

die Positionierungshalterungen passen und das Fett in das Fettablaufrohr fließen

kann.

9. Positionieren Sie das Hitzeleitblech (20) auf den Positionierungshalterungen an den

Innenwänden des Grills. Schieben Sie das Hitzeleitblech (20) nach rechts, bis es

einrastet.

SCHRITT10

SCHRITT9

- 13 -

Machine Translated by Google

12. Hängen Sie den Fetteimer (12) an das Fettablassrohr.

11. Positionieren Sie die Porzellangrills (22) in der Kammer. Installieren

Sie den Warmhalterost (23) auf den Rosthalterungen in der Kammer.

SCHRITT11

SCHRITT12

- 14 -

Machine Translated by Google

ANZEIGE. Wenn Sie etwas anderes angezeigt sehen, handelt es sich um einen FEHLER

7.Drehen Sie den Temperaturregler auf SMOKE. Lassen Sie die Pellets auf volle

die Pellets gehen aus.

FEHLERCODES.

Bitte überprüfen Sie folgende Dinge:

Wählen Sie die Einstellung „SHUT DOWN CYCLE“ und lassen Sie den Grill abkühlen.

Der Zugventilator bleibt in diesem Modus 10 Minuten lang eingeschaltet.)

Schallwand aus dem Inneren des Grills.

ÿ Stellen Sie sicher, dass sich die Förderschnecke dreht. (Warten Sie 1–2 Minuten.)

Schnecke und Trichter.

durch den Feuertopf. ÿ Der

heiße Stab wird heiß und Sie sollten die Hitze spüren können

HOCH. Es dauert eine Weile, bis die Pellets durch das Rohr wandern.

in eine geerdete 110-1-Volt-Wechselstromsteckdose.

ÿ Auf dem LCD-Display sollte nun eine Temperaturanzeige angezeigt werden.

ZYKLUS. Lassen Sie den Grill laufen, bis er sich automatisch abschaltet.

Starten Sie Ihren SMOKER Grill zum ersten Mal und jedes Mal, wenn der Grill

SMOKE-Position.

CODE. HINWEIS: BITTE SIEHE FEHLERSUCHE FÜR DETAILS ZU

Flamme. Sobald Flammen aus dem Feuertopf kommen, schalten Sie die Temperatur

(ACHTUNG: Bitte nicht berühren!)

5.Drehen Sie den Temperaturregler auf SHUT DOWN CYCLE. (Bitte beachten Sie die

1.Entfernen Sie die Pelletgrills, den Warmhalterost, die Fettauffangschale und den

ÿ Halten Sie Ihre Finger über den Feuertopf, um zu prüfen, ob der Ventilator Luft bläst.

6. Füllen Sie den Pelletbehälter mit Pellets. Drehen Sie dann den Temperaturregler auf

2.Öffnen Sie den Deckel des Pelletbehälters und stellen Sie sicher, dass sich keine Fremdkörper im

3.Wenn der Schalter sich in der Position „Abschaltzyklus“ befindet, stecken Sie das Netzkabel

Wenn die Pellets zu fallen beginnen, drehen Sie den Temperaturregler auf SHUT DOWN.

kommt davon. (Es dauert ungefähr 1-2 Minuten.)

Bitte lesen Sie dieses Handbuch sorgfältig durch und befolgen Sie es Schritt für Schritt, bevor Sie

4.Drücken Sie die Taste, um den Grill einzuschalten und drehen Sie den Temperaturregler auf die

BEDIENUNGSANLEITUNG

- 15 -

Machine Translated by Google

Nachdem die Pellets gezündet sind, können Sie die Temperatur

Stellen Sie die gewünschte Kochtemperatur ein. Bitte drehen Sie den

DER DECKEL MACHT SICH AUF!

STARTEN SIE DEN GRILL IMMER AUF DER RAUCHEINSTELLUNG MIT

Temperaturregler zum Herunterfahren des ZYKLUS während des Gebrauchs.

WARNUNG! Verwenden Sie den Grill nicht in geschlossenen und/oder bewohnbaren Räumen

Verwenden Sie das Produkt als Drehspießgrill im Innenbereich.

gewünschte Kochstufe.

WARNUNG! Bei Gefahr einer Kohlenmonoxidvergiftung nicht

aus dem Grill kommt, schließen Sie den Deckel und drehen Sie den Temperaturregler auf eine beliebige

WARNUNG! Halten Sie Kinder und Haustiere fern.

Wählen Sie SMOKE. Wenn Sie einige Minuten später weißlich-grauen Rauch sehen,

Temperatur. Wenn Sie Lebensmittel früher hinzufügen, wird der Erhitzungsprozess verlangsamt.

8.Setzen Sie die Komponenten wieder ein. Öffnen Sie den Deckel und drehen Sie den Temperaturregler

Bewegen Sie es während des Betriebs.

ACHTUNG! Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen.

Ihr Grill heizt sich schneller auf und erreicht rasch die gewünschte Garzeit

dicke Aluminiumfolie vor der Verwendung, da sie leicht zu reinigen ist.]

WARNUNG! Dieser Smoker-Grill wird sehr heiß.

Die Feed-Schaltfläche wird aktiviert.

[Wir empfehlen, die Fettauffangwanne mit

10.Bitte heizen Sie den Grill 10 Minuten vor, bevor Sie Lebensmittel hinzufügen.

WARNUNG! Entfernen Sie sämtliches Verpackungsmaterial und bewahren Sie es für spätere

Kochen jeglicher Lebensmittel.

(Fördertaste): Pellets in den Feuertopf einfüllen. Durch Drücken und Halten der

Verpackungsmaterialien sind kein Spielzeug.

zB Häuser, Zelte, Wohnwagen, Wohnmobile, Boote.

Einstellung, um es von Fremdkörpern zu befreien. Dieser Schritt muss durchgeführt werden, bevor

Verpackungsmaterial verschlucken, es besteht Erstickungsgefahr!

9. Stellen Sie den Temperaturregler auf HIGH und lassen Sie den Grill 45 Minuten lang bei dieser Temperatur laufen.

- 16 -

Machine Translated by Google

KOCHTIPPS & HINWEISE

2. Um das Risiko von nicht durchgegartem Fleisch zu verringern, schneiden Sie das Fleisch so, dass es

1. Der Verzehr von rohem oder nicht durchgegartem Fleisch kann zu Lebensmittelvergiftungen

führen (z. B. durch Bakterienstämme wie Escherichia coli).

VORSICHT:

(Gilt nur für Geräte mit Lüftungsschieber)

Utensilien.

5. Reinigen Sie nach dem Grillen immer die Grillflächen und

WICHTIG! Zum Löschen des Gerätebrandes den Lüftungsschieber schließen.

5. Stellen Sie sicher, dass das Fleisch vor dem Verzehr gründlich durchgegart ist.

4. Verwenden Sie NICHT dieselben Utensilien zum Umgang mit gekochten und ungekochten Lebensmitteln.

WICHTIG! Gießen Sie kein Wasser in das Gerät, solange es noch heiß ist.

Kochen auf dem Grill.

Der Grill kann während des Grillvorgangs sehr heiß werden.

Speisereste.

4. Es empfiehlt sich, größere Fleischstücke und Braten zu garen, bevor

kein rosa/roter Saft oder Spuren von Fleischfarbe.

3. Stellen Sie vor dem Grillen sicher, dass Grillflächen und Werkzeuge sauber und frei von

ACHTUNG! Tragen Sie beim Einstellen des Grills, der Griffe des

2. Halten Sie rohes Fleisch immer von gekochtem Fleisch und anderen Lebensmitteln fern.

3. Wenn das Fleisch vollständig gegart ist, sollte sein Saft klar sein und es sollte

vollständig gekocht.

vor dem Essen.

1. Waschen Sie Ihre Hände immer vor und nach dem Umgang mit rohem Fleisch und

- 17 -

Machine Translated by Google

2. Zum Reinigen können Sie Fensterreiniger oder ähnliches verwenden.

die Oberfläche.

mit einem sauberen, fusselfreien Baumwolltuch.

1. Zur Reinigung die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder trockenwischen

3. Trennen Sie die Maschine vor der Lagerung immer vom Stromnetz.

4. Stellen Sie vor dem Bespannen immer sicher, dass die Maschine kühl und trocken ist.

5. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

REINIGUNG, PFLEGE UND LAGERUNG

- 18 -

Machine Translated by Google

www.vevor.com/support

Technischer Support und E-Garantie-Zertifikat

Machine Translated by Google

MODELLO: VA-456

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

AFFUMICATORE PER GRIGLIA A PELLET

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

Nota: la quantità di parti indicata nel manuale corrisponde all'uso effettivo e le parti

non utilizzate sono pezzi di ricambio.

- 1 -

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

MODELLO:VA-456

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

FUMATORE

GRIGLIA A PELLET

HAI BISOGNO DI AIUTO? CONTATTACI!

Machine Translated by Google

- 2 -

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/

CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al

prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti

contrassegnati come tali potrebbero non essere

punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è

soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare

interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza

ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il

manuale di istruzioni.

smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un

Machine Translated by Google

- 3 -

INFORMAZIONI FCC

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e

l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei

· Aumentare la distanza tra il prodotto e il ricevitore.

1) Questo prodotto può causare interferenze dannose.

in un'installazione residenziale.

· Riorientare o riposizionare l'antenna ricevente.

interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna

il ricevitore è connesso.

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte

interferenze che potrebbero causare un funzionamento indesiderato.

approvato dalla parte responsabile della conformità potrebbe invalidare l'utente

se non installato e utilizzato secondo le istruzioni, può causare

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente

garantire che non si verifichino interferenze in una particolare installazione. Se questo

· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato.

attrezzatura!

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per

ricezione, che può essere determinata spegnendo e riaccendendo il prodotto, il

· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il

autorità di utilizzare il prodotto.

il prodotto provoca interferenze dannose alla radio o alla televisione

le due condizioni seguenti:

sono progettati per fornire una protezione ragionevole contro interferenze dannose

seguenti misure.

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a

un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti

Machine Translated by Google

- 4 -

IMPORTANTI MISURE DI SICUREZZA

La cautela e il buon senso non sono incorporati in questo prodotto, poiché crediamo

altri liquidi.

con qualsiasi danno meccanico. Invialo al centro di assistenza autorizzato più vicino

9. L'utilizzo di accessori o allegati non forniti o

Il manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi.

4. Per evitare scosse elettriche, non immergere il cavo o la spina in acqua o

unità).

6. Scollegare la macchina dalla presa quando non è in uso e prima di pulirla.

10. Se la macchina non deve essere utilizzata per un lungo periodo di tempo, scollegarla,

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter

1. Assicurati che la tensione nella tua presa sia la stessa della tensione indicata

che gli utilizzi saranno conformi a tali codici.

5. Non immergere l'apparecchio in acqua o altri liquidi.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

Lasciare raffreddare l'apparecchio prima di installare o rimuovere componenti e prima di pulirlo.

raccomandate dal produttore possono causare lesioni.

2. Non permettere ai bambini e ai minorenni di avvicinarsi o toccare la macchina.

funzionamento e conservarlo correttamente per riferimento futuro. Si prega di leggere attentamente

8. Non utilizzare il dispositivo con cavo o spina danneggiati, malfunzionamento o

utilizzare la macchina correttamente, leggere attentamente queste istruzioni prima

sulla targhetta dati dell'apparecchio.

7. Lasciare raffreddare le parti CALDE prima dell'uso.

Questo manuale descriverà le avvertenze e le precauzioni di sicurezza, il funzionamento,

la manutenzione e la pulizia. Le avvertenze e le istruzioni esaminate in questo

con maniglia o pomolo.

centro di controllo e riparazione (SOLO i tecnici devono aprire il

le precauzioni e le norme di sicurezza presenti in questa pagina per garantire un utilizzo sicuro.

3. Non toccare la superficie calda direttamente con le mani. Utilizzare sempre

Machine Translated by Google

pulirlo, coprirlo e conservarlo in un luogo asciutto e sicuro.

17. NON PULIRLO CON MATERIALE ABRASIVO.

elettricista qualificato per soddisfare i codici elettrici e di sicurezza locali. Anche se

garage per elettrodomestici. Altrimenti, si verificherebbe un rischio di incendio, soprattutto se il

20. Assicurarsi che la presa di corrente, la spina e il cavo utilizzati siano in buone condizioni.

15. Non utilizzarlo in ambienti chiusi o per scopi commerciali.

23. Non utilizzare la macchina in un garage per elettrodomestici o sotto un muro

22. È necessario prestare la massima attenzione quando si sposta un apparecchio contenente

collegare la spina invece di tirare il cavo.

lavoro eseguito solo da un elettricista certificato e adeguatamente qualificato per

la macchina tocca la parete del garage o la porta la tocca mentre si chiude.

21. Evitare di utilizzarlo in presenza di liquidi infiammabili, gas, polvere o altro

12. Non posizionare l'unità sopra o vicino a fonti di aria calda, fornelli elettrici o caloriferi.

l'alimentazione elettrica appropriata. Assicurarsi che la presa a muro utilizzata sia

mobiletto. Scollegare sempre l'unità dalla presa elettrica quando la si ripone in un

16. TENERE IL PRODOTTO FUORI DALLA PORTATA DEI BAMBINI.

11. Non lasciare il cavo di alimentazione appeso al bordo del tavolo o del bancone

18. Non lasciarlo mai incustodito durante l'uso.

condizioni di lavoro. I componenti danneggiati devono essere riparati da un tecnico certificato

il cavo di alimentazione funziona correttamente, tenerlo lontano dall'acqua ed evitare

14. Non utilizzare l'unità per scopi diversi da quelli indicati.

rispettare le normative locali in materia di sicurezza ed elettricità.

olio bollente o altri liquidi caldi.

situazioni esplosive.

13. Spegnere sempre l'alimentazione prima di collegare o scollegare. Tenere il

correttamente messa a terra. In caso contrario, è necessario installare una presa con messa a terra. Far

19. Controllare sempre che questa macchina sia collegata a una presa con messa a terra con

o lasciarlo entrare in contatto con superfici calde.

lasciandolo passare su tappeti o apparecchi di riscaldamento.

24. Attacco tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito

- 5 -

Machine Translated by Google

- 6 -

tramite un cavo o un gruppo speciale disponibile presso il produttore o il suo agente di

assistenza.

Motore

della coclea

Tipo di spina

TAPPO

energia

motore

America

Nord

Accenditore

25W 200W 25W

60 Hz

ATTENZIONE!

Modello

1. La tensione utilizzata per questo dispositivo deve essere la stessa della tensione di alimentazione.

americano

energia

25. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da

persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se

sono state supervisionate o istruite sull'uso sicuro dell'apparecchio e se comprendono i

pericoli coinvolti. I bambini non devono giocare da soli con la macchina.

Voltaggio

Regione

AC110-

Fan

energia

VA-456

250W

Questo articolo è destinato all'uso all'esterno. Non utilizzare all'interno!

NO. Energia

La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini

senza supervisione.

120V

ATTENZIONE!

PARAMETRI DEL PRODOTTO

Machine Translated by Google

1. Prima di iniziare il montaggio, controllare che tutti i pezzi siano completi.

ATTENZIONE!

2. Per evitare incidenti o ferite da spigoli vivi, si prega di assemblare e utilizzare

con attenzione. Per l'assemblaggio sono necessari un cacciavite a croce e diverse

chiavi a brugola. Sono necessarie 2 persone per assemblare il prodotto.

COMPONENTI DEL PRODOTTO

- 7 -

Machine Translated by Google

Ripiano laterale

Zampa posteriore destra

Coperchio

Gamba posteriore sinistra

Griglie in porcellana

Supporto per griglia riscaldante

Gruppo superiore tramoggia

- 8 -

Zampa anteriore sinistra

Supporto maniglia coperchio

Maniglia della tramoggia

deflettore termico

Secchio per grasso

Piastra inferiore

Ruote

Griglia riscaldante

Vaschetta di raccolta del grasso

Staffa sinistra del ripiano laterale

Maniglia del coperchio

Camera di griglia

Staffa destra per ripiano laterale

Asse

Zampa anteriore destra

Supporto per vaschetta di raccolta del grasso

Gruppo bruciatore a tramoggia

Quantità Quantità

NO.NO. Nome della parte Nome della parte

Cacciavite

OD1xID0.5

OD0.75xID0.25

1/4-20x2-3/8

1/4-20x1/2

Quantità

8#-32x3/8

Chiave a forchetta

1/4-20

Perno R

NO.

1/4-20x3/4

Nome della parte

Nome della parte NO.

1/4-20x2-3/4"

Quantità

Machine Translated by Google

- 9 -

PASSO 2

A:1/4-20x1/2-16 PZPASSO 1

A: 1/4-20x1/2-4 PZ

Camera(13).

1. Utilizzare il bullone (A) per assemblare le gambe (5) (6) (10) (11) sulla griglia

2. Fissaggio della piastra inferiore (7) sulle 4 gambe mediante bulloni (A).

Machine Translated by Google

- 10 -

PASSO4

E:OD0.75xID0.25-2PZ I:1/4-20x2-3/4”-2PZ

C: OD1xID0.5-4PCS H:R Pin-2PCS

PASSO 3

3. Spingere l'asse (8) attraverso la guarnizione (C), la ruota (9), la guarnizione (C) e quindi attraverso

il foro nelle gambe e nel perno R (H) come mostrato.

4. Utilizzare i bulloni (I) Inserire attraverso la guarnizione (E) e il coperchio (1) direttamente alla staffa

della maniglia del coperchio (18) e alla maniglia del coperchio (19), quindi serrare. Non serrare

eccessivamente.

Machine Translated by Google

- 11 -

PASSO6

F:8#-32x3/8-3PZ G:1/4-20x2-3/8-2PZ

F:8#-32x3/8-4PZ

PASSO 5

6. Inserire la parte superiore della tramoggia (2) nel gruppo bruciatore della tramoggia (4),

allineare i fori. Quindi utilizzare i bulloni (F) per serrare. Inserire il bullone (G)

attraverso la maniglia della tramoggia (3) e nella tramoggia.

5. Inserire il bullone (F) attraverso la camera della griglia e la staffa della griglia

scaldavivande, quindi serrare.

Machine Translated by Google

NOTA: il filo in eccesso sulla spina RTD deve rimanere all'esterno

all'interno del telaio della griglia. Collegarlo al connettore di accoppiamento situato

Camera.

I bulloni (B) e le guarnizioni (E) vanno installati in sequenza dall'interno, come mostrato in figura.

sulla parte esterna del gruppo bruciatore della tramoggia.

(2) Individuare il connettore plug-in RTD proveniente dall'RTD montato

7. (1) Aprire il coperchio, inserire la tramoggia nella camera, quindi utilizzare

Staffa del ripiano laterale, quindi serrare. Installare i bulloni (D) sul ripiano laterale.

della camera della griglia. Utilizzare i bulloni (A) attraverso il ripiano laterale (16) e nella

8. Utilizzare i bulloni (A) per installare la staffa della mensola laterale (14) (15) dall'esterno

PASSO 8 A:1/4-20x1/2-8PZ D:1/4-20-2PZ

B:1/4-20x3/4-4 PZ E:OD0.75xID0.25-4 PZ

PASSO 7

- 12 -

Machine Translated by Google

10. Posizionare la vaschetta di drenaggio del grasso (21) sopra il braciere. Le

gambe sporgenti della vaschetta di drenaggio del grasso devono essere rivolte verso il

basso per adattarsi alle staffe di posizionamento in modo che il grasso possa fluire nel

tubo di drenaggio del grasso.

9. Posizionare il deflettore di calore (20) sulle staffe di posizionamento che si trovano sulle pareti

interne della griglia. Far scorrere il deflettore di calore (20) verso destra per bloccarlo in

posizione.

PASSO 9

PASSO 10

- 13 -

Machine Translated by Google

12. Appendere il secchio del grasso (12) al tubo di scarico del grasso.

11. Posizionare le griglie in porcellana (22) all'interno della camera. Installare il

supporto scaldavivande (23) sui supporti del supporto all'interno della camera.

PASSO12

PASSO11

- 14 -

Machine Translated by Google

in una presa di corrente alternata da 110-1 Volt con messa a terra.

ÿ Dovresti vedere un numero di temperatura visualizzato sul tuo LCD

CICLO. Lasciare la griglia accesa finché non si spegne automaticamente.

attraverso la pentola del

fuoco. ÿ La hot rod si scalderà e dovresti essere in grado di percepire il calore

Coclea e tramoggia.

ALTO. Ci vuole un po' di tempo perché i pellet viaggino attraverso il tubo, quando

(In questa modalità la ventola rimarrà accesa per 10 minuti.)

Deflettore dall'interno della griglia.

ÿ Verificare che la coclea giri. (Attendere 1-2 minuti.)

7. Girare la manopola della temperatura su FUMO. Lasciare che i pellet raggiungano la temperatura massima

CODICI DI ERRORE.

finisce il pellet.

Si prega di controllare le seguenti cose:

Impostare il CICLO DI SPEGNIMENTO e lasciare raffreddare la griglia.

i pellet iniziano a scendere, ruotare la manopola della temperatura su SPEGNIMENTO

3. Con l'interruttore in posizione di ciclo di spegnimento, collegare il cavo di alimentazione

Si prega di leggere attentamente questo manuale e di seguirlo passo dopo passo prima

4.Premi il pulsante per accendere la griglia e ruota la manopola della temperatura su

proveniente da esso. (Ci vogliono circa 1-2 minuti.)

DISPLAY. Se vedi qualcosa di diverso visualizzato è un ERRORE

2. Aprire il coperchio del serbatoio del pellet, assicurarsi che non vi siano oggetti estranei al suo interno.

ÿ Tieni le dita sopra la pentola del fuoco per confermare che la ventola stia soffiando aria

6. Riempire il contenitore dei pellet con i pellet. Quindi ruotare la manopola della temperatura su

5.Ruotare la manopola della temperatura su CICLO DI SPEGNIMENTO. (Si prega di notare che

1. Rimuovere le griglie a pellet, la griglia scaldavivande, la vaschetta di raccolta del grasso e il calore

(ATTENZIONE: non toccarlo!)

Posizione FUMO.

avviare il tuo SMOKER Grill per la prima volta e ogni volta che il grill

CODICE. NOTA: PER DETTAGLI, CONSULTARE LA RISOLUZIONE DEI PROBLEMI

fiamma. Una volta che le fiamme escono dal braciere, gira la manopola della temperatura

ISTRUZIONI PER L'USO

- 15 -

Machine Translated by Google

- 16 -

impostazione per liberarlo da qualsiasi corpo estraneo. Questo passaggio deve essere eseguito prima

ad esempio case, tende, roulotte, camper, barche.

9. Impostare la manopola della temperatura su ALTA e lasciare che la griglia funzioni per 45 minuti a questa temperatura.

ATTENZIONE! Non utilizzare il barbecue in uno spazio chiuso e/o abitabile

Il pulsante Feed verrà attivato.

utilizzare. I materiali di imballaggio non sono un giocattolo.

un foglio di alluminio resistente prima dell'uso perché è facile da pulire.]

cucinare qualsiasi cibo.

la tua griglia si riscalda più velocemente e raggiunge rapidamente la cottura desiderata

(Pulsante Feed): Alimenta i pellet nel braciere. Tenendo premuto il pulsante

[Ti consigliamo di avvolgere la vaschetta di raccolta del grasso con

10. Si prega di preriscaldare la griglia per 10 minuti prima di aggiungere il cibo. Questo rende

ATTENZIONE! Questo prodotto per griglia affumicatrice diventerà molto caldo, non

Seleziona SMOKE. Dopo qualche minuto, quando vedi del fumo grigio-biancastro

ATTENZIONE! Tenere lontani bambini e animali domestici.

ATTENZIONE! Rimuovere tutti i materiali di imballaggio e conservarli per futuri

ATTENZIONE! Non lasciare che i bambini giochino con i materiali di imballaggio. Se

8. Riposizionare i componenti al loro posto. Aprire il coperchio e accendere la temperatura

temperatura. Aggiungere cibo prima rallenterà il processo di riscaldamento.

spostarlo durante il funzionamento.

impostazione di cottura desiderata.

utilizzare il prodotto grill girarrosto in ambienti chiusi.

ingerire il materiale d'imballaggio, soffocherà!

uscendo dalla griglia, chiudere il coperchio e ruotare la manopola della temperatura su qualsiasi

ATTENZIONE! In caso di pericolo di avvelenamento da monossido di carbonio, non

Dopo che i pellet sono accesi, è possibile accendere la temperatura

Impostare la temperatura di cottura desiderata. Si prega di non ruotare la

IL COPERCHIO SI APERGE!

AVVIARE SEMPRE LA GRIGLIA CON L'IMPOSTAZIONE FUMO CON

Manopola della temperatura per SPEGNERE IL CICLO durante l'uso.

Machine Translated by Google

- 17 -

prima di mangiare.

completamente cotto.

utensili.

1. Lavarsi sempre le mani prima e dopo aver maneggiato carne cruda e

2. Per ridurre il rischio di carne poco cotta, tagliare la carne per assicurarsi che sia

nessun succo rosa/rosso o tracce di colore della carne.

la griglia può diventare molto calda durante la cottura.

residui di cibo.

2. Tenere sempre la carne cruda lontana dalla carne cotta e da altri alimenti.

3. Se la carne è completamente cotta, il suo succo dovrebbe essere limpido e dovrebbe esserci

ATTENZIONE! Indossare sempre i guanti quando si regola la griglia, le maniglie di

3. Prima di cucinare, assicurarsi che le superfici e gli utensili della griglia siano puliti e privi di vecchi

4. Si consiglia di cuocere i pezzi di carne e le giunture più grandi prima di cuocerli definitivamente

IMPORTANTE! Chiudere la valvola di ventilazione per spegnere l'apparecchio.

5. Assicurarsi che tutta la carne sia ben cotta prima di mangiarla.

5. Dopo aver cucinato sulla griglia, pulire sempre le superfici di cottura e

IMPORTANTE! Non versare acqua nell'apparecchio quando è ancora caldo.

4. NON utilizzare gli stessi utensili per maneggiare cibi cotti e crudi.

cucinare sulla griglia.

1. Mangiare carne cruda o poco cotta può causare intossicazioni alimentari (ad esempio da

ceppi batterici come l'Escherichia coli).

(Applicabile solo per apparecchi con cursore di ventilazione)

ATTENZIONE:

CONSIGLI E SUGGERIMENTI PER CUCINARE

Machine Translated by Google

- 18 -

PULIZIA MANUTENZIONE E STOCCAGGIO

2. Per la pulizia è possibile utilizzare un liquido per la pulizia dei vetri o un liquido detergente simile.

la superficie.

con un panno di cotone pulito e privo di pelucchi.

1. Per la pulizia, pulire la superficie con un panno umido (non bagnato) o asciugare

4. Assicurarsi sempre che la macchina sia fredda e asciutta prima di infilare le corde.

3. Scollegare sempre la macchina prima di riporla.

5. Conservare l'apparecchio in un luogo asciutto e pulito.

Machine Translated by Google

www.vevor.com/support

Supporto tecnico e certificato di garanzia elettronica

Machine Translated by Google

MODELO:VA456

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

AHUMADORADEPARRILLADEPELLETS

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Nota:Lacantidaddepiezasquesemuestraenelmanualeselusorealylaspiezasno

utilizadassonpiezasderepuesto.

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

1

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:VA456

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿NECESITASAYUDA?¡CONTÁCTANOS!

PARRILLADEPELLETS

FUMADOR

Machine Translated by Google

2

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/CE.

Elsímboloquemuestrauncontenedordebasuratachadoindicaqueelproducto

requiereunarecogidaselectivaderesiduosenlaUniónEuropea.Estoseaplicaal

productoyatodoslosaccesoriosmarcadosconestesímbolo.Losproductosmarcados

comotalesnopueden

desecharseconlabasuradomésticanormal,sinoquedebenllevarseaun

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamiento

estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuedecausar

interferenciasperjudicialesy(2)Estedispositivodebeaceptarcualquierinterferenciaque

reciba,incluidaslasinterferenciasquepuedancausarunfuncionamientonodeseado.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleeratentamenteel

manualdeinstrucciones.

Puntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos

Machine Translated by Google

3

INFORMACIÓNDELAFCC

autoridadparaoperarelproducto.

interferenciasperjudicialesparalascomunicacionesporradio.Sinembargo,noexiste

Elproductocausainterferenciasdañinasalaradiootelevisión.

PRECAUCIÓN:Loscambiosomodificacionesnoaprobadosexpresamenteporlaparte

interferenciaquepuedacausarunfuncionamientonodeseado.

aprobadoporlaparteresponsabledelcumplimientopodríaanularlagarantíadelusuario.

Sinoseinstalayutilizadeacuerdoconlasinstrucciones,puedecausar

ADVERTENCIA:Loscambiosomodificacionesaesteproductonoexpresamente

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluyendo

Esteproductogenera,utilizaypuedeirradiarenergíaderadiofrecuenciay

garantizarquenoseproduzcaninterferenciasenunainstalacióndeterminada.Siesto

∙Aumentarladistanciaentreelproductoyelreceptor.

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentedeaquelalqueestáconectado.

1)Esteproductopuedecausarinterferenciasdañinas.

enunainstalaciónresidencial.

∙Reorientaroreubicarlaantenareceptora.

Elreceptorestáconectado.

lasdoscondicionessiguientes:

Estándiseñadosparaproporcionarunaprotecciónrazonablecontrainterferenciasdañinas.

siguientesmedidas.

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamientoestásujetoa

undispositivodigitaldeClaseBdeconformidadconlaParte15delasNormasdelaFCC.Estoslímites

Serecomiendaalusuarioqueintentecorregirlainterferenciamedianteunoomásdelossiguientesmétodos:

¡equipo!

Nota:Esteproductohasidoprobadoysehadeterminadoquecumpleconloslímites

recepción,quesepuededeterminarencendiendoyapagandoelproducto,la

∙Consultealdistribuidoroauntécnicoderadio/TVexperimentadoparaobtenerayuda.

responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarel

Machine Translated by Google

4

MEDIDASDESEGURIDADIMPORTANTES

enlaetiquetadeclasificacióndelaparato.

6.Desenchufelamáquinadeltomacorrientecuandonoestéenusoyantesdelimpiarla.

7.EnfríelaspartesCALIENTESantesdelaoperación.

Graciasporutilizaresteproducto.Paraasegurarnosdequepueda

1.Asegúresedequeelvoltajeensutomadecorrienteseaelmismoqueelvoltajeindicado

quelosusoscumpliránconestoscódigos.

5.Nosumerjaelaparatoenaguanienningúnotrolíquido.

LeaTODASlasinstruccionesantesdeutilizarsumáquina.

Laprecauciónyelsentidocomúnnoestánincluidosenesteproducto,yaquecreemos

Otroslíquidos.

Enfríeelaparatoantesdeinstalaroquitarpiezasyantesdelimpiarlo.

9.Utilizarcualquieraccesorioocomplementoquenoestéincluidoo

recomendadoporelfabricantepuedecausarlesiones.

Elmanualnopuedecubrirtodaslasposiblescondicionesysituacionesquepuedenocurrir.

4.Paraevitardescargaseléctricas,nosumerjaelcablenielenchufeenaguani

unidad).

10.Sinovaautilizarlamáquinaduranteunlargoperíododetiempo,desenchúfela,

Estemanualdescribelasadvertenciasyprecaucionesdeseguridad,elfuncionamiento,el

mantenimientoylalimpieza.Lasadvertenciaseinstruccionesqueseanalizanenestemanual

conmangoopomo.

centroderevisiónyreparación(SÓLOlostécnicosdebenabrirel

lasprecaucionesynormasdeseguridaddeestapáginaparagarantizarsuusoseguro.

3.Notoquelasuperficiecalientedirectamenteconlasmanos.Utilicesiempre

Sitienealgúndañomecánico,envíeloalserviciotécnicoautorizadomáscercano.

operaciónyguárdelaenunlugaradecuadoparafuturasconsultas.Asegúresedeleer

2.Nopermitaqueniñosomenoresseacerquenotoquenlamáquina.

8.Noutiliceeldispositivosielcableoelenchufeestándañados,osifuncionamalonofunciona.

Parautilizarlamáquinacorrectamente,leaatentamenteestasinstruccionesantes

Machine Translated by Google

situacionesexplosivas.

20.Asegúresedequelatomadecorriente,elenchufeyelcablequeseutilizanesténenbuenestado.

15.Noloutiliceeninterioresniconfinescomerciales.

23.Noutilicelamáquinaenungarajeparaelectrodomésticosnidebajodeunapared.

electricistacalificadoparacumplirconloscódigoseléctricosydeseguridadlocales.Inclusosi

Limpiarlo,taparloyguardarloenunlugarsecoyseguro.

17.NOLOLIMPIECONNINGÚNMATERIALABRASIVO.

garajeparaelectrodomésticos.Delocontrario,seproduciríaunriesgodeincendio,especialmentesiel

21.Eviteusarloenpresenciadelíquidosinflamables,gases,polvouotros

12.Nocoloquelaunidadsobreocercadeairecaliente,quemadoreseléctricosocalentadores.

elsuministroeléctricoadecuado.Asegúresedequelatomadecorrientedeparedqueseutiliza

Lamáquinatocalapareddelgarajeolapuertalatocaalcerrarse.

22.Sedebetenermuchocuidadoalmoverunaparatoquecontenga

enchufeenlugardetirardelcable.

trabajorealizadoúnicamenteporunelectricistacertificadoqueestédebidamentecalificadopara

14.Noutiliceestaunidadparaningúnotrofinqueelusoindicado.

Cumplirconloscódigoseléctricosydeseguridadlocales.

11.Nodejeelcabledealimentacióncolgandodelbordedelamesaomostrador.

18.Nuncalodejedesatendidomientrasestéenuso.

Sucabledealimentaciónestáfuncionandocorrectamente,manténgaloalejadodelaguayevite

aceitecalienteuotroslíquidoscalientes.

gabinete.Desenchufesiemprelaunidaddeltomacorrientecuandolaguardeenunlugar

16.MANTENERFUERADELALCANCEDELOSNIÑOS.

condicionesdefuncionamiento.Loscomponentesdañadosdebenserreparadosporuntécnicocertificado.

19.Compruebesiemprequeestamáquinaestéenchufadaaunatomadecorrienteconconexiónatierra.

dejándolocorrersobrealfombrasoaparatosdecalefacción.

odejequeentreencontactoconsuperficiescalientes.

24.AccesoriotipoY:Sielcabledealimentaciónestádañado,debereemplazarse.

debidamenteconectadoatierra.Sinoesasí,debeinstalaruntomacorrienteconconexiónatierra.

13.Desconectesiemprelaalimentaciónantesdeenchufarodesenchufar.Mantengapresionadoelbotón

5

Machine Translated by Google

6

250W

fuerza

motor

América

Tipodeenchufe

medianteuncableoconjuntoespecialdisponibleatravésdelfabricanteosuagentede

servicio.

Motor

debarrena

ENCHUFAR60Hz

¡ATENCIÓN!

Modelo

1.Elvoltajeutilizadoparaestedispositivodebeserelmismoqueelvoltajedelafuentede

alimentación.

25W200W25W

Norte

Encendedor

Admirador

fuerza

25.Esteaparatopuedeserutilizadoporniñosmayoresde8añosypersonasconcapacidades

físicas,sensorialesomentalesreducidasoquecarezcandeexperienciayconocimientos,

siemprequeesténbajosupervisiónohayanrecibidoinstruccionessobreelusoseguro

delaparatoycomprendanlospeligrosqueconlleva.Losniñosnodebenjugarsolosconel

aparato.

Voltaje

AC110

VA456

Americano

fuerza

Región

Fuerza

120V

Lalimpiezayelmantenimientoporpartedelusuarionodeberánserrealizadosporniñossin

supervisión.

¡ATENCIÓN!

No.

Esteartículoestádestinadoausarseenexteriores.¡Nolouseeninteriores!

PARÁMETROSDELPRODUCTO

Machine Translated by Google

7

COMPONENTESDELPRODUCTO

1.Compruebequetodaslaspiezasesténcompletasantesdecomenzarelmontaje.

¡ATENCIÓN!

2.Paraevitaraccidentesolesionesporbordesafilados,ensambleyuseelproductocon

cuidado.Paraelensamblaje,necesitaráundestornilladorPhillipsydiferentesllavesparatornillos.

Senecesitan2personasparaensamblarelproducto.

Machine Translated by Google

1/420x1/2

OD0,75xID0,25

1/420x23/8

OD1xID0,5

Llavedebocaabierta

8#32x3/8

GRAMO

Cantidad

I 2

NO.

1/420x3/4

Nombredelapieza

1/420

B PasadorRyo

Cantidad

Destornillador

NO.

1/420x23/4”

Nombredelapieza

Cantidad

NO.NO. Nombredelapieza

Cantidad

Nombredelapieza

Eje

Patadelanteraderecha

Soporteparabandejadedrenajedegrasa

Conjuntodequemadordetolva

Bandejadedrenajedegrasa

Soporteizquierdodelestantelateral

Mangodetapa

Cámaradeparrilla

Soportederechodelestantelateral

Placainferior

Ruedas

Rejillaparacalentar

Mangodetolva

Soportedemanijadetapa

Deflectordecalor

Cubodegrasa

Piernadelanteraizquierda

Parrillasdeporcelana

Soportederejillaparacalentar

Conjuntodelapartesuperiordelatolva

8

Piernatraseraderecha

Tapa

Piernatraseraizquierda

Estantelateral

Machine Translated by Google

9

PASO2 A:1/420x1/24piezas

A:1/420x1/216piezasPASO1

Cámara(13).

1.Utiliceelperno(A)paraensamblarlaspatas(5)(6)(10)(11)enlaparrilla.

2.Fijarlaplacainferior(7)alas4patasmediantepernos(A).

Machine Translated by Google

10

PASO4

C:OD1xID0.54piezasPasadorH:R2piezas

PASO3

E:OD0,75xDI0,252piezasI:1/420x23/4”2piezas

4.Uselospernos(I)parainsertarlosatravésdelajunta(E)ylatapa(1)directamenteenel

soportedelamanijadelatapa(18)ylamanijadelatapa(19),luegoajústelos.Nolos

ajustedemasiado.

3.Empujeeleje(8)atravésdelajunta(C),larueda(9),lajunta(C)yluegoatravésdel

orificioenlaspatasyelpasadorR(H)comosemuestra.

Machine Translated by Google

11

PASO6

F:8#32x3/84piezas

PASO5

Tornillosdecabezahueca:8#32x3/83piezas

6.Insertelacajasuperiordelatolva(2)enelconjuntodelquemadordelatolva(4),alineelos

orificios.Luego,uselospernos(F)paraapretar.Inserteelperno(G)atravésdel

mangodelatolva(3)ydentrodelatolva.

5.Inserteelperno(F)atravésdelacámaradelaparrillayelsoportedelarejilla

decalentamiento,luegoapriételo.

Machine Translated by Google

12

PASO8 A:1/420x1/28piezasD:1/4202piezas

B:1/420x3/44piezasE:diámetroexterior0,75xdiámetrointerior0,254piezas

PASO7

NOTA:elexcesodecableenelenchufeRTDdebequedarfueradel

enelexteriordelconjuntodelquemadordelatolva.

Cámara.

8.Utilicelospernos(A)parainstalarelsoportedelestantelateral(14)(15)desdeelexterior.

(2)LocaliceelconectorenchufableRTDquevienedelRTDmontado

dentrodelmarcodelaparrilla.Conecteestoconelconectorcorrespondienteubicado

Lospernos(B)ylasjuntas(E)seinstalanensecuenciadesdeelinterior,comosemuestra.

7.(1)Abralatapa,insertelatolvaenlacámarayluego,utilizando

delacámaradelaparrilla.Uselospernos(A)atravésdelestantelateral(16)yenel

Soportedelestantelateral,luegoapriételo.Instalelospernos(D)enelestantelateral.

Machine Translated by Google

13

PASO10

PASO9

10.Coloquelabandejadedrenajedegrasa(21)sobreelbrasero.Laspatas

salientesdelabandejadedrenajedegrasadebenestarorientadashaciaabajoparaencajar

enlossoportesdeubicacióndemodoquelagrasapuedafluirhaciaeltubodedrenajede

grasa.

9.Coloqueeldeflectordecalor(20)enlossoportesdeubicaciónqueseencuentranenlas

paredesinternasdelaparrilla.Desliceeldeflectordecalor(20)hacialaderechapara

fijarloensulugar.

Machine Translated by Google

14

PASO12

PASO11

12.Cuelgueelbaldedegrasa(12)eneltubodedrenajedegrasa.

11.Coloquelasrejillasdeporcelana(22)dentrodelacámara.Instalela

rejilladecalentamiento(23)enlossoportesdelarejilladentrodelacámara.

Machine Translated by Google

15

INSTRUCCIONESDEUSO

5.GireeldialdetemperaturaaCICLODEAPAGADO.(Tengaencuentaque

atravésdelbrasero.

Lavarillacalientesecalentaráydeberíaspodersentirelcalor.

Barrenaytolva.

ALTA.Lospelletstardanuntiempoenrecorrereltubo,cuando

DeberíaverunnúmerodetemperaturaenlapantallaLCD.

enuntomacorrienteconconexiónatierrade1101voltiosCA.

CICLO.Dejarlaparrillahastaqueseapagueautomáticamente.

CÓDIGOSDEERROR.

sequedasinpellets

Porfavorverifiquelosiguiente:

MarqueCICLODEAPAGADOydejequelaparrillaseenfríe.

7.GireeldialdetemperaturaaSMOKE.Dejequelospelletsalcancensupuntomáximo.

(Elventiladordetiropermaneceráencendidodurante10minutosenestemodo).

Deflectordelinteriordelaparrilla.

Confirmequeelsinfínestégirando.(Espere1o2minutos).

2.Abralatapadelatolvadepelletsyasegúresedequenohayaobjetosextrañosenella.

Mantengalosdedossobreelbraseroparaconfirmarqueelventiladorestésoplandoaire.

Leaatentamenteestemanualysígalopasoapasoantes

4.Presioneelbotónparaencendersuparrillaygireeldialdetemperaturaalaposición

PANTALLA.Sivesalgodiferenteenlapantalla,esunERROR.

6.Llenelatolvadepelletsconpellets.Luegogireeldialdetemperaturaa

Lospelletscomienzanacaer,giraeldialdetemperaturaaAPAGADO

3.Conelinterruptorenlaposicióndeciclodeapagado,enchufeelcabledealimentación.

saliendodeallí.(Tomaaproximadamente12minutos.)

PosicióndeHUMO.

CÓDIGO.NOTA:CONSULTELASOLUCIÓNDEPROBLEMASPARAOBTENERMÁSDETALLESSOBRE

alencendersuparrillaSMOKERporprimeravezycadavezquelaparrilla

llama.Unavezquelasllamassalgandelrecipientedefuego,gireelcontroldetemperatura.

(ADVERTENCIA:¡Nolotoques!)

1.Retirelasparrillasdepellets,larejillaparacalentar,labandejadedrenajedegrasaylaplacadecalor.

Machine Translated by Google

16

Temperatura.Agregaralimentosantesralentizaráelprocesodecalentamiento.

Seactivaráelbotóndealimentación.

moverloduranteelfuncionamiento.

papeldealuminioresistenteantesdeusarporqueesfácildelimpiar.]

cocinarcualquieralimento.

Suparrillasecalientamásrápidoyalcanzarápidamenteelpuntodecoccióndeseado.

(Botóndealimentación):introduzcapelletsenelrecipientedefuego.Mantengapresionadoelbotón

[Lesugerimosqueenvuelvalabandejadedrenajedegrasacon

10.Precalientelaparrilladurante10minutosantesdeagregaralimentos.Estohaceque

paraeliminarcualquiermateriaextraña.Estepasodeberealizarseantes

¡ADVERTENCIA!Esteproductoparaparrillaahumadorasecalentarámucho,nolo

p.ej.casas,tiendasdecampaña,caravanas,autocaravanas,barcos.

¡ADVERTENCIA!Retiretodoslosmaterialesdeembalajeyguárdelosparafuturasconsultas.

9.ColoqueeldialdetemperaturaenALTAydejequelaparrillafuncionedurante45minutosaestatemperatura.

¡ADVERTENCIA!Noutilicelabarbacoaenunespaciocerradoy/ohabitable.

Uso.Losmaterialesdeembalajenosonunjuguete.

¡Traguelosmaterialesdeembalaje,seasfixiará!

configuracióndecoccióndeseada.

Utiliceelproductoasadorgrilleninteriores.

Alsalirdelaparrilla,cierrelatapaygireeldialdetemperaturaacualquier

¡ADVERTENCIA!Encasodepeligrodeintoxicaciónpormonóxidodecarbono,no

MarquelaopciónSMOKE.Unosminutosdespués,cuandoveahumogrisblanquecino

¡ADVERTENCIA!Mantengaalosniñosylasmascotasalejados.

¡ADVERTENCIA!Nopermitaquelosniñosjueguenconlosmaterialesdeembalaje.Si

8.Vuelvaacolocarloscomponentesensulugar.Abralatapaygireelcontroldetemperatura.

¡LATAPAABIERTA!

DialdetemperaturaparaCICLODEAPAGADOdurantesuuso.

Despuésdequelospelletsseenciendan,puedesgirarlatemperatura

SIEMPREENCIENDALAPARRILLAENLAPOSICIÓNDEAHUMADOCON

Seleccionelatemperaturadecoccióndeseada.Nogireelcontrol.

Machine Translated by Google

17

4.NOutilicelosmismosutensiliosparamanipularalimentoscocidosycrudos.

Sinjugorosado/rojonirastrosdecolorcarne.

cocinandoenlaparrilla.

Laparrillapuedecalentarsemuchoduranteelprocesodecocción.

2.Mantengasiemprelacarnecrudaseparadadelacarnecocidayotrosalimentos.

Residuosdealimentos.

3.Silacarneestácompletamentecocida,sujugodebeserclaroynodebehaber

¡ATENCIÓN!Utilicesiempreguantesalajustarlaparrilla,lasmanijasde

Antesdecomer.

3.Antesdecocinar,asegúresedequelassuperficiesyherramientasdelaparrillaesténlimpiasylibresderesiduosviejos.

completamentecocido

4.Serecomiendacocinartrozosmásgrandesdecarneyarticulacionesantesdecocinarlosfinalmente.

1.Lávesesiemprelasmanosantesydespuésdemanipularcarnecruday

2.Parareducirelriesgodequelacarnequedepocococida,cortelacarneparaasegurarsedequeesté

1.Comercarnecrudaopocococidapuedeprovocarintoxicaciónalimentaria(porejemplo,cepas

debacteriascomoEscherichiacoli).

(Soloaplicableparaaparatosconcontroldeslizantedeventilación)

PRECAUCIÓN:

utensilios.

IMPORTANTE:Cierrelacorrederadeventilaciónparaapagarelaparato.

5.Asegúresedequetodalacarneestébiencocidaantesdecomerla.

5.Despuésdecocinarensuparrilla,limpiesiemprelassuperficiesdecoccióny

IMPORTANTE:Noviertaaguaenelaparatomientrasestécaliente.

CONSEJOSYSUGERENCIASDECOCINA

Machine Translated by Google

18

LIMPIEZAMANTENIMIENTOYALMACENAMIENTO

2.Sepuedeutilizarlíquidolimpiacristalesounlíquidodelimpiezasimilarparalimpiar

3.Desenchufesiemprelamáquinaantesdeguardarla.

conunpañodealgodónlimpioysinpelusa.

1.Paralimpiar,limpielasuperficieconunpañohúmedo(nomojado)oséquelo.

5.Guardeelaparatoenunlugarsecoylimpio.

Lasuperficie.

4.Asegúresesiempredequelamáquinaestéfríaysecaantesdeencordar.

Machine Translated by Google

www.vevor.com/support

Soportetécnicoycertificadodegarantíaelectrónica

Machine Translated by Google

MODEL: VA-456

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

GRILL WĘDZARNIA NA PELLET

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Uwaga: Ilość części podana w instrukcji oznacza faktyczne zużycie, części

nieużywane są częściami zamiennymi.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

- 1 -

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

MODEL:VA-456

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

PALĄCY

GRILL NA PELLET

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Machine Translated by Google

- 2 -

Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol

przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga

oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega

następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych

zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

które mogą powodować niepożądane działanie.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie

przeczytać instrukcję obsługi.

punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

Machine Translated by Google

następujące dwa warunki:

są zaprojektowane tak, aby zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami

Odbiornik jest podłączony.

następujące środki.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Niniejsze ograniczenia

Użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

odbiór, który można ustalić poprzez wyłączenie i włączenie produktu,

sprzęt!

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

· Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

upoważnienie do obsługi produktu.

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia

produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego

szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

zatwierdzone przez stronę odpowiedzialną za zgodność może unieważnić prawa użytkownika

gwarantuje, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli to

zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zabronione.

jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej,

2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym:

· Zwiększ odległość między produktem a odbiornikiem.

· Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

1) Produkt ten może powodować szkodliwe zakłócenia.

w instalacji mieszkaniowej.

· Zmiana orientacji lub położenia anteny odbiorczej.

INFORMACJE FCC

- 3 -

Machine Translated by Google

W niniejszej instrukcji przedstawiono ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa,

obsługi, konserwacji i czyszczenia. Ostrzeżenia i instrukcje omówione w niniejszej instrukcji

z uchwytem lub gałką.

10. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy je odłączyć od zasilania.

centrum przeglądów i napraw (tylko technicy powinni otwierać

Aby zapewnić bezpieczne korzystanie z serwisu, należy przestrzegać środków ostrożności i zasad bezpieczeństwa zawartych na tej stronie.

3. Nie dotykaj gorącej powierzchni bezpośrednio rękoma. Zawsze obsługuj

z jakimikolwiek uszkodzeniami mechanicznymi. Wyślij go do najbliższego autoryzowanego serwisu

8. Nie używaj urządzenia, którego przewód lub wtyczka są uszkodzone, niesprawne lub

eksploatacji i zachowaj ją prawidłowo do wykorzystania w przyszłości. Upewnij się, że przeczytałeś

2. Nie pozwalaj dzieciom i osobom niepełnoletnim zbliżać się do urządzenia lub go dotykać.

na tabliczce znamionowej urządzenia.

aby prawidłowo obsługiwać maszynę, przed jej użyciem należy uważnie przeczytać niniejszą instrukcję

7. Przed rozpoczęciem użytkowania należy schłodzić GORĄCE części.

6. Odłączaj urządzenie od gniazdka, gdy nie jest używane oraz przed czyszczeniem.

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz

1. Upewnij się, że napięcie w gniazdku jest takie samo, jak napięcie podane na etykiecie.

Przed montażem lub demontażem części oraz przed czyszczeniem należy odczekać, aż urządzenie ostygnie.

że użytkownicy będą przestrzegać tych kodeksów.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

5. Nie zanurzaj urządzenia w wodzie ani innym płynie.

inne płyny.

Produkt ten nie jest produktem, który cechuje ostrożność i zdrowy rozsądek, ponieważ uważamy, że

9. Korzystanie z akcesoriów lub elementów dodatkowych, które nie są dołączone lub

zalecane przez producenta mogą powodować obrażenia.

Instrukcja nie jest w stanie objąć wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić.

4. Aby zapobiec porażeniu prądem elektrycznym, nie zanurzaj przewodu ani wtyczki w wodzie lub

jednostka).

WAŻNE ZABEZPIECZENIA

- 4 -

Machine Translated by Google

- 5 -

przewód zasilający działa prawidłowo, trzymaj go z dala od wody i unikaj

maszyna dotyka ściany garażu lub drzwi dotykają jej podczas zamykania.

12. Nie umieszczaj urządzenia na gorącym powietrzu, palnikach elektrycznych lub grzejnikach ani w ich pobliżu.

21. Unikaj używania urządzenia w obecności łatwopalnych cieczy, gazów, pyłów lub innych

odpowiednie zasilanie elektryczne. Upewnij się, że używane gniazdko ścienne jest

22. Należy zachować szczególną ostrożność podczas przenoszenia urządzenia zawierającego:

wtyczkę zamiast ciągnąć za przewód.

prace wykonywane wyłącznie przez certyfikowanego elektryka, który posiada odpowiednie kwalifikacje

15. Nie należy używać urządzenia wewnątrz pomieszczeń ani w celach komercyjnych.

20. Upewnij się, że używane gniazdo zasilania, wtyczka i przewód są w dobrym stanie.

23. Nie należy używać maszyny w garażu przeznaczonym na urządzenia ani pod ścianą.

Wyczyść, przykryj i przechowuj w suchym i bezpiecznym miejscu.

17. NIE CZYŚCIĆ ŻADNYMI MATERIAŁAMI ŚCIERNYMI.

garaż na urządzenia. W przeciwnym razie może to spowodować ryzyko pożaru, zwłaszcza jeśli

elektryk, który jest uprawniony do spełniania lokalnych przepisów bezpieczeństwa i elektrycznych. Nawet jeśli

lub dopuścić do jego kontaktu z gorącymi powierzchniami.

19. Zawsze sprawdzaj, czy urządzenie jest podłączone do uziemionego gniazdka.

pozwalając mu spływać po dywanach lub urządzeniach grzewczych.

24. Złącze typu Y: Jeśli przewód zasilający jest uszkodzony, należy go wymienić

prawidłowo uziemione. Jeśli nie, musisz zainstalować uziemione gniazdko.

sytuacje wybuchowe.

13. Zawsze wyłączaj zasilanie przed podłączeniem lub odłączeniem. Trzymaj

14. Nie należy stosować tego urządzenia do celów innych niż wskazane.

spełniać lokalne przepisy bezpieczeństwa i przepisy elektryczne.

gorący olej lub inne gorące płyny.

16. PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI.

szafce. Zawsze odłączaj urządzenie od gniazdka elektrycznego podczas przechowywania w

stan roboczy. Uszkodzone podzespoły powinny zostać naprawione przez certyfikowanego

11. Nie pozostawiaj przewodu zasilającego zwisającego z krawędzi stołu lub blatu.

18. Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

Machine Translated by Google

PARAMETRY PRODUKTU

AC110-

25W 200W 25W

UWAGA!

60Hz

Model

1. Napięcie używane dla tego urządzenia musi być takie samo, jak napięcie

zasilania.

Północ

Zapalnik

silnik

moc

Ameryka

za pomocą specjalnego przewodu lub zestawu dostępnego u producenta lub jego

przedstawiciela serwisowego.

Silnik

ślimakowy

WTYCZKA

Typ wtyczki

Dzieciom nie wolno czyścić ani konserwować urządzenia bez nadzoru.

Moc

120 V

UWAGA!

NIE.

250 W

Ten artykuł jest przeznaczony do użytku na zewnątrz. Nie używać w pomieszczeniach!

Wentylator

moc

VA-456

moc

amerykański

Region

25. To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz

osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych

lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem

lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i

rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem same.

Woltaż

- 6 -

Machine Translated by Google

1. Przed rozpoczęciem montażu należy sprawdzić, czy wszystkie części są kompletne.

UWAGA!

2. Aby uniknąć wypadków lub obrażeń ostrymi krawędziami, należy złożyć

i używać ostrożnie. Do montażu potrzebny jest śrubokręt krzyżakowy i różne

klucze do śrub. Do złożenia produktu potrzebne są 2 osoby.

SKŁADNIKI PRODUKTU

- 7 -

Machine Translated by Google

Zespół górny leja

Koła

Ruszt do podgrzewania

Płyta dolna

Wiadro na smar

Uchwyt leja

Uchwyt uchwytu pokrywy

Osłona termiczna

Zespół palnika zasobnikowego

Uchwyt miski do odpływu tłuszczu

Oś

Prawa przednia noga

Uchwyt pokrywy

Komora grillowa

Wspornik prawej półki bocznej

Tacka na tłuszcz

Lewy wspornik półki bocznej

Lewa tylna noga

Prawa tylna noga

Pokrywa

Półka boczna

Lewa przednia noga

- 8 -

Grille porcelanowe

Uchwyt do podgrzewania

Ilość Ilość

NIE.NIE. Nazwa części Nazwa części

Średnica zewnętrzna 0,75 x średnica wewnętrzna 0,25

NIE.

1/4-20x2-3/4”

Ilość

Śrubokręt

Nazwa części

1/4-20x3/4

Nazwa częściNIE.

1/4-20

Pin R

8#-32x3/8

Klucz płaski

Ilość

1/4-20x1/2

1/4-20x2-3/8

OD1xID0,5

Machine Translated by Google

Izba (13).

1. Za pomocą śruby (A) zamontuj nogi (5)(6)(10)(11) na grillu.

2. Przymocuj płytę dolną (7) do 4 nóg za pomocą śrub (A).

A:1/4-20x1/2-16 SZT.

KROK 2

KROK 1

A: 1/4-20x1/2-4PCS

- 9 -

Machine Translated by Google

4. Użyj śrub (I) Włóż przez uszczelkę (E) i pokrywę (1) bezpośrednio do wspornika

uchwytu pokrywy (18) i uchwytu pokrywy (19), a następnie dokręć. Nie

dokręcaj zbyt mocno.

3. Przeciągnij oś (8) przez uszczelkę (C), koło (9), uszczelkę (C), a następnie przez

otwór w nogach i sworzniu R (H), jak pokazano.

C: OD1xID0,5-4 szt. H:R Pin-2 szt.

E:OD0,75xID0,25-2 SZT. I:1/4-20x2-3/4”-2 SZT.

KROK 4

KROK 3

- 10 -

Machine Translated by Google

6. Włóż górną obudowę zasobnika (2) do zespołu palnika zasobnika (4), wyrównaj

otwory. Następnie dokręć śrubami (F). Włóż śrubę (G) przez uchwyt

zasobnika (3) do zasobnika.

5. Przełóż śrubę (F) przez komorę grilla i wspornik rusztu do

podgrzewania, a następnie dokręć.

KROK 6

F:8#-32x3/8-3 SZT. G:1/4-20x2-3/8-2 SZT.

F:8#-32x3/8-4PCS

KROK 5

- 11 -

Machine Translated by Google

wewnątrz ramy grilla. Podłącz to do złącza pasującego znajdującego się

UWAGA: nadmiar przewodu na wtyczce RTD powinien pozostać na zewnątrz

Izba.

(2) Zlokalizuj złącze wtykowe RTD wychodzące z zamontowanego RTD

na zewnątrz zespołu palnika zasobnikowego.

Śruby (B) i uszczelki (E) należy zamontować w kolejności od wewnątrz, jak pokazano.

7. (1) Otwórz pokrywę, włóż zasobnik do komory, a następnie za pomocą

komory grilla. Użyj śrub (A) przez półkę boczną (16) i do

Następnie dokręć wspornik półki bocznej. Zamontuj śruby (D) na półce bocznej.

8. Za pomocą śrub (A) zamontuj wspornik półki bocznej (14)(15) od zewnątrz

B:1/4-20x3/4-4 SZT. E:OD0,75xID0,25-4 SZT.

KROK 8

KROK 7

A: 1/4-20x1/2-8 SZT. D: 1/4-20-2 SZT.

- 12 -

Machine Translated by Google

9. Umieść osłonę cieplną (20) na wspornikach lokalizacyjnych znajdujących się na

wewnętrznych ściankach grilla. Przesuń osłonę cieplną (20) w prawo, aby zablokować

ją na miejscu.

10. Umieść tackę na tłuszcz (21) nad paleniskiem. Wystające nóżki tacy na

tłuszcz powinny być skierowane w dół, aby pasowały do wsporników ustalających,

dzięki czemu tłuszcz może spływać do rurki spustowej tłuszczu.

KROK 9

KROK 10

- 13 -

Machine Translated by Google

12. Zawieś wiadro na smar (12) na rurze spustowej smaru.

11. Umieść ruszty porcelanowe (22) wewnątrz komory. Zamontuj ruszt

do podgrzewania (23) na wspornikach rusztu wewnątrz komory.

KROK 12

KROK 11

- 14 -

Machine Translated by Google

WYŚWIETLACZ. Jeśli widzisz coś innego na wyświetlaczu, jest to BŁĄD

7. Ustaw pokrętło temperatury na SMOKE (dymienie). Odczekaj, aż pellet osiągnie pełną moc.

skończyły się peletki.

KODY BŁĘDÓW.

Proszę sprawdzić następujące rzeczy:

Ustaw pokrętło na CYKL WYŁĄCZANIA i pozwól grillowi ostygnąć.

(W tym trybie wentylator wyciągowy będzie pracował przez 10 minut.)

Przesłona z wnętrza grilla.

 Sprawdź, czy ślimak się obraca. (Odczekaj 1–2 minuty.)

Ślimak i lej zasypowy.

przez kocioł ogniowy. 

Hot rod się nagrzeje i powinieneś móc wyczuć ciepło

WYSOKI. Pellety potrzebują trochę czasu, aby przemieścić się przez rurę, kiedy

do uziemionego gniazdka prądu przemiennego 110–1 V.

CYKL. Pozostaw grill, aż wyłączy się automatycznie.

 Na wyświetlaczu LCD powinna zostać wyświetlona wartość temperatury

uruchamiając grilla SMOKER po raz pierwszy i za każdym razem, gdy grill jest włączony

Pozycja SMOKE.

KOD. UWAGA: SZCZEGÓŁY ZNAJDZIESZ W ROZWIĄZYWANIU PROBLEMÓW

płomień. Gdy płomienie zaczną wydobywać się z garnka ogniowego, włącz Temperaturę

(UWAGA: Proszę nie dotykać!)

5. Ustaw pokrętło temperatury w pozycji CYKL WYŁĄCZANIA. (Należy zwrócić uwagę na

1. Wyjmij ruszt na pellet, ruszt do podgrzewania, tackę na tłuszcz i podgrzewacz.

2. Otwórz pokrywę zasobnika na pelet i upewnij się, że w zbiorniku nie ma żadnych obcych przedmiotów.

 Przytrzymaj palce nad garnkiem ogniowym, aby upewnić się, że wentylator wydmuchuje powietrze.

6. Napełnij zasobnik na pellety pelletem. Następnie ustaw pokrętło temperatury na

3. Gdy przełącznik jest w pozycji cyklu wyłączania, podłącz przewód zasilający

pochodzące z niego. (Zajmuje to około 1-2 minut.)

Gdy granulki zaczną spadać, ustaw pokrętło temperatury w pozycji WYŁĄCZENIE

Przed przystąpieniem do użytkowania należy uważnie przeczytać tę instrukcję i postępować zgodnie z jej instrukcjami.

4. Naciśnij przycisk, aby włączyć grill i ustaw pokrętło temperatury na

INSTRUKCJA OBSŁUGI

- 15 -

Machine Translated by Google

Po zapaleniu peletu można ustawić temperaturę

Ustaw dowolną żądaną temperaturę gotowania. Proszę nie przekręcać

POKRYWA OTWARTA!

ZAWSZE ROZPOCZYNAJ GRILLA NA USTAWIENIU WĘDZENIA

Pokrętło temperatury umożliwiające WYŁĄCZENIE CYKLU podczas użytkowania.

żądane ustawienie gotowania.

połknij opakowanie, udusisz się!

należy używać grilla rożenowego wewnątrz pomieszczeń.

wyjmując z grilla, zamknij pokrywę i ustaw pokrętło temperatury na dowolną wartość

UWAGA! W przypadku niebezpieczeństwa zatrucia tlenkiem węgla nie należy

OSTRZEŻENIE! Trzymaj dzieci i zwierzęta domowe z daleka.

Wybierz SMOKE. Kilka minut później, gdy zobaczysz biało-szary dym

UWAGA! Nie pozwól dzieciom bawić się materiałami opakowaniowymi. Jeśli

temperatura. Dodanie jedzenia wcześniej spowolni proces podgrzewania.

8. Umieść komponenty z powrotem na miejscu. Otwórz pokrywę i włącz Temperaturę

przenoś go w trakcie pracy.

Przycisk Feed zostanie aktywowany.

[przed użyciem należy owinąć je wytrzymałą folią aluminiową, ponieważ jest ona łatwa do czyszczenia.]

Twój grill rozgrzeje się szybciej i szybciej osiągniesz pożądany poziom gotowania

OSTRZEŻENIE! Ten produkt wędzarniczy może stać się bardzo gorący, nie używaj go.

gotowanie jakiegokolwiek jedzenia.

[Sugerujemy owinąć tackę na tłuszcz

10. Przed dodaniem jedzenia rozgrzej grill przez 10 minut.

(Przycisk podawania): Podaj peletki do paleniska. Naciśnięcie i przytrzymanie

ustawienie, aby pozbyć się wszelkich obcych substancji. Ten krok musi zostać wykonany przed

np. domy, namioty, przyczepy kempingowe, kampery, łodzie.

OSTRZEŻENIE! Usuń wszystkie materiały opakowaniowe i zachowaj je na przyszłość.

9. Ustaw pokrętło temperatury na WYSOKĄ i pozwól grillowi pracować przez 45 minut.

OSTRZEŻENIE! Nie używaj grilla w przestrzeni zamkniętej i/lub nadającej się do zamieszkania.

Materiały opakowaniowe nie są zabawką.

- 16 -

Machine Translated by Google

PORADY I WSKAZÓWKI DOTYCZĄCE GOTOWANIA

1. Spożywanie surowego lub niedogotowanego mięsa może spowodować zatrucie

pokarmowe (np. szczepami bakterii Escherichia coli).

(Dotyczy tylko urządzeń z suwakiem wentylacyjnym)

OSTROŻNOŚĆ:

przybory.

5. Po grillowaniu zawsze wyczyść powierzchnię grilla i

WAŻNE! Zamknij suwak wentylacyjny, aby zgasić urządzenie.

5. Przed spożyciem upewnij się, że mięso jest dokładnie ugotowane.

4. NIE używaj tych samych naczyń do przygotowywania i spożywania ugotowanej i surowej żywności.

WAŻNE! Nie wlewaj wody do urządzenia, gdy jest jeszcze gorące.

gotowanie na grillu.

brak różowego/czerwonego soku lub śladów zabarwienia mięsa.

Podczas grillowania grill może stać się bardzo gorący.

resztki jedzenia.

4. Zaleca się, aby przed ostatecznym przygotowaniem większych kawałków mięsa i pieczeni

2. Zawsze trzymaj surowe mięso z dala od gotowanego mięsa i innych produktów spożywczych.

UWAGA! Zawsze zakładaj rękawice podczas regulacji grilla, uchwyty

3. Przed rozpoczęciem grillowania upewnij się, że powierzchnie i narzędzia grilla są czyste i wolne od starych

całkowicie ugotowane.

przed jedzeniem.

3. Jeśli mięso jest w pełni ugotowane, jego sok powinien być klarowny i powinien być

1. Zawsze myj ręce przed i po kontakcie z surowym mięsem i

2. Aby zmniejszyć ryzyko niedogotowania mięsa, należy je pokroić tak, aby było

- 17 -

Machine Translated by Google

czystą, bawełnianą ściereczką niepozostawiającą włókien.

powierzchnia.

2. Do czyszczenia można użyć płynu do mycia okien lub podobnego środka czyszczącego.

1. W celu czyszczenia przetrzyj powierzchnię wilgotną (nie mokrą) szmatką lub wytrzyj do sucha

3. Przed przechowywaniem urządzenia należy je zawsze odłączyć od zasilania.

4. Przed naciągnięciem sznurka zawsze upewnij się, że maszyna jest chłodna i sucha.

5. Przechowuj urządzenie w suchym i czystym miejscu.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

- 18 -

Machine Translated by Google

www.vevor.com/support

Wsparcie techniczne i certyfikat e-gwarancji

Machine Translated by Google

MODEL: VA-456

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting

van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote

topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij

aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in

vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

PELLETGRILL ROKER

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

Let op: De in de handleiding vermelde hoeveelheid onderdelen is het daadwerkelijke gebruik. De

ongebruikte onderdelen zijn reserveonderdelen.

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

- 1 -

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MODEL:VA-456

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

zijn.

ROKER

PELLETGRILL

HULP NODIG? NEEM CONTACT MET ONS OP!

Machine Translated by Google

- 2 -

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/

EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product gescheiden

afvalinzameling vereist in de Europese Unie. Dit geldt voor het product en alle accessoires

die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen

niet worden

weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de

volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken,

en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die

ongewenste werking kan veroorzaken.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de

gebruiksaanwijzing zorgvuldig lezen.

inzamelpunt voor recycling van elektrische en elektronische apparaten

Machine Translated by Google

in een residentiële installatie.

volgende maatregelen.

de volgende twee voorwaarden:

zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie

· Heroriënteer of verplaats de ontvangstantenne.

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

apparatuur!

Let op: Dit product is getest en voldoet aan de limieten voor

bevoegdheid om het product te bedienen.

verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de

product veroorzaakt schadelijke interferentie met radio of televisie

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd

goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren

garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit

schadelijke interferentie van radiocommunicatie. Er is echter geen

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn

De ontvanger is aangesloten.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten.

storingen die een ongewenste werking kunnen veroorzaken.

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

2) Dit product moet alle ontvangen interferentie accepteren, inclusief

· Vergroot de afstand tussen het product en de ontvanger.

1) Dit product kan schadelijke interferentie veroorzaken.

FCC-INFORMATIE

- 3 -

Machine Translated by Google

4. Om een elektrische schok te voorkomen, mag u het snoer of de stekker niet onderdompelen in water of

centrum voor onderzoek en reparatie (ALLEEN technici mogen de

Deze handleiding beschrijft veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, onderhoud

en reiniging. De waarschuwingen en instructies die in deze handleiding worden besproken

met handvat of knop.

eenheid).

3. Raak het hete oppervlak niet rechtstreeks met uw handen aan. Gebruik altijd

de voorzorgsmaatregelen en veiligheidsregels op deze pagina om een veilig gebruik te garanderen.

met mechanische schade. Stuur het naar uw dichtstbijzijnde geautoriseerde service

8. Gebruik het apparaat niet als het snoer of de stekker beschadigd is, als het apparaat defect is of als het apparaat niet goed werkt.

bediening en bewaar het goed voor toekomstige referentie. Lees het alstublieft zorgvuldig door

2. Laat kinderen en minderjarigen niet in de buurt van het apparaat komen of het aanraken.

op het typeplaatje van het apparaat.

Gebruik de machine correct, lees deze instructies aandachtig door voordat u

7. Laat de HETE onderdelen afkoelen voordat u het apparaat gebruikt.

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u

1. Zorg ervoor dat de spanning in uw stopcontact overeenkomt met de aangegeven spanning

Laat het apparaat afkoelen voordat u onderdelen monteert of verwijdert en voordat u het schoonmaakt.

6. Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en voordat u het schoonmaakt.

Lees ALLE instructies voordat u uw apparaat gebruikt.

10. Als het apparaat gedurende een langere periode niet wordt gebruikt, haal dan de stekker uit het stopcontact.

door de fabrikant aanbevolen producten kunnen letsel veroorzaken.

dat de toepassingen aan deze codes zullen voldoen.

5. Dompel het apparaat niet onder in water of een andere vloeistof.

andere vloeistoffen.

Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit product, omdat wij van mening zijn

9. Het gebruik van accessoires of hulpstukken die niet zijn meegeleverd of

De handleiding kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

- 4 -

Machine Translated by Google

- 5 -

Als uw netsnoer goed functioneert, houd het dan uit de buurt van water en vermijd

machine raakt de garagemuur of de deur raakt de garagemuur bij het sluiten.

12. Plaats het apparaat niet op of in de buurt van hetelucht-, elektrische kookplaten of verwarmingstoestellen.

21. Gebruik het niet in de aanwezigheid van ontvlambare vloeistoffen, gassen, stof of andere

de juiste elektrische voeding. Zorg ervoor dat het stopcontact dat wordt gebruikt

22. Er moet uiterst voorzichtig worden omgegaan met het verplaatsen van een apparaat dat

in plaats van aan het snoer te trekken.

werk dat alleen wordt uitgevoerd door een gecertificeerde elektricien die over de juiste kwalificaties beschikt

15. Gebruik het niet binnenshuis of voor commerciële doeleinden.

20. Zorg ervoor dat het stopcontact, de stekker en het snoer dat u gebruikt in goede staat zijn.

23. Gebruik de machine niet in een garage voor apparaten of onder een muur.

Maak het schoon, dek het af en bewaar het op een droge en veilige plaats.

17. MAAK HET NIET SCHOON MET SCHURENDE MATERIALEN.

elektricien die gekwalificeerd is om te voldoen aan de lokale veiligheids- en elektrische codes. Zelfs als

apparatengarage. Anders zou er brandgevaar ontstaan, vooral als de

of in contact laten komen met hete oppervlakken.

19. Controleer altijd of deze machine is aangesloten op een geaard stopcontact met

door het over tapijten of verwarmingsapparaten te laten lopen.

24. Type Y-aansluiting: Als het netsnoer beschadigd is, moet het worden vervangen

goed geaard. Als dat niet het geval is, moet u een geaard stopcontact installeren. Laat de

explosieve situaties.

13. Schakel altijd de stroom uit voordat u de stekker in het stopcontact steekt of eruit haalt. Houd de

voldoen aan de plaatselijke veiligheids- en elektriciteitsvoorschriften.

hete olie of andere hete vloeistoffen.

14. Gebruik dit apparaat niet voor andere doeleinden dan waarvoor het is aangegeven.

16. HOUD HET BUITEN BEREIK VAN KINDEREN.

kast. Haal altijd de stekker van het apparaat uit het stopcontact wanneer u het opbergt in een

werkende staat. Beschadigde componenten dienen te worden gerepareerd door een gecertificeerde

11. Laat het netsnoer niet over de rand van een tafel of aanrecht hangen

18. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Machine Translated by Google

PRODUCTPARAMETERS

AC110-

25W 200W 25W

AANDACHT!

60Hz

Model

1. De spanning die voor dit apparaat wordt gebruikt, moet gelijk zijn aan de voedingsspanning.

Noorden

Ontsteker

motor

stroom

Amerika

door een speciaal snoer of een speciale assemblage die verkrijgbaar is bij de fabrikant of

diens serviceagent.

Boormotor

Stekkertype

PLUG

Kinderen mogen het apparaat niet zonder toezicht schoonmaken en onderhouden.

Stroom

120V

AANDACHT!

Nee.

250W

Dit artikel is bedoeld voor buitengebruik. Niet binnen gebruiken!

stroom

VA-456

Fan

stroom

Amerikaans

Regio

Spanning

25. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met

verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis

als ze toezicht of instructies hebben gekregen over het gebruik van het apparaat op

een veilige manier en de betrokken gevaren begrijpen. Kinderen mogen niet alleen met het

apparaat spelen.

- 6 -

Machine Translated by Google

1. Controleer of alle onderdelen compleet zijn voordat u met de montage begint.

AANDACHT!

2. Om ongelukken of verwondingen door scherpe randen te voorkomen, monteer en

gebruik voorzichtig. Voor de montage hebt u een kruiskopschroevendraaier en verschillende

schroefsleutels nodig. Er zijn 2 personen nodig om het product te monteren.

PRODUCTCOMPONENTEN

- 7 -

Machine Translated by Google

Wielen

Montage van de trechterbovenkant

Warmhoudrek

Bodemplaat

Vet emmer

Hopper-handvat

Dekselgreepbeugel

Hittegeleider

Hopperbrander-assemblage

Beugel voor vetopvangbak

Rechter voorbeen

Deksel handvat

Grillkamer

Zijplank Rechterbeugel

Vetopvangbak

Zijplank linkerbeugel

Linkerachterbeen

Rechter achterbeen

Deksel

Zijplank

Linker voorbeen

- 8 -

Porseleinen grills

Beugel voor warmhoudrek

NEE.

HoeveelheidHoeveelheid

NEE. Onderdeelnaam Onderdeelnaam

Steeksleutel

8#-32x3/8

Hoeveelheid

1/4-20x1/2

OD0,75xID0,25

1/4-20x2-3/8

OD1xID0.5

Hoeveelheid

NEE.

1/4-20x2-3/4”

Schroevendraaier

Onderdeelnaam

1/4-20x3/4

NEE.

1/4-20

R-pinB

Machine Translated by Google

Kamer(13).

1. Gebruik de bout (A) om de poten (5) (6) (10) (11) op het rooster te monteren

2. Bevestig de bodemplaat (7) aan de 4 poten met bouten (A).

STAP 2

A:1/4-20x1/2-16STUKSSTAP1

Een: 1/4-20x1/2-4STUKS

- 9 -

Machine Translated by Google

4. Gebruik bouten (I) en steek ze door de pakking (E) en het deksel (1) rechtstreeks in de

dekselhendelbeugel (18) en dekselhendel (19), en draai ze vervolgens vast. Draai

ze niet te vast.

3. Duw de as (8) door de pakking (C), het wiel (9), de pakking (C) en vervolgens door

het gat in de poten en de R-pen (H) zoals afgebeeld.

C: OD1xID0.5-4PCS H:R-pen-2PCS

E:OD0.75xID0.25-2PCS I:1/4-20x2-3/4”-2PCS

STAP 4

STAP 3

- 10 -

Machine Translated by Google

6. Plaats de bovenste behuizing van de trechter (2) in de trechterbrandermontage (4)

en lijn de gaten uit. Gebruik vervolgens bouten (F) om vast te draaien. Plaats

bout (G) door de trechterhendel (3) en in de trechter.

5. Steek bout (F) door de grillkamer en de warmhoudrekbeugel en draai deze

vervolgens vast.

STAP 6

V:8#-32x3/8-3STUKS G:1/4-20x2-3/8-2STUKS

V:8#-32x3/8-4PCS

STAP 5

- 11 -

Machine Translated by Google

binnen het grillframe. Verbind dit met de bijpassende connector die zich bevindt

OPMERKING: overtollige draad op de RTD-stekker moet buiten de

Kamer.

Bevestig de beugel van de zijplank en draai deze vervolgens vast. Plaats de bouten (D) op de zijplank.

(2) Zoek de RTD-plug-inconnector die van de gemonteerde RTD komt

aan de buitenkant van de trechterbranderconstructie.

Bouten (B) en pakkingen (E) worden in de aangegeven volgorde van binnenuit gemonteerd, zoals afgebeeld.

7. (1) Open het deksel, plaats de trechter in de kamer en gebruik vervolgens

8. Gebruik bouten (A) om de zijplankbeugel (14)(15) van buitenaf te installeren

van de Grillkamer. Gebruik bouten (A) door de zijplank (16) en in de

STAP 8

B:1/4-20x3/4-4STUKS E:OD0.75xID0.25-4STUKS

STAP 7

A:1/4-20x1/2-8STUKS D:1/4-20-2STUKS

- 12 -

Machine Translated by Google

9. Plaats de Heat Baffle (20) op de plaatsingsbeugels die zich aan de binnenwanden van de

grill bevinden. Schuif de Heat Baffle (20) naar rechts om deze op zijn plaats te

vergrendelen.

10. Plaats de vetafvoerpan (21) boven de vuurpot. De uitstekende poten van

de vetafvoerpan moeten naar beneden wijzen om op de plaatsingsbeugels te passen,

zodat het vet in de vetafvoerbuis kan stromen.

STAP10

STAP 9

- 13 -

Machine Translated by Google

12. Hang de vetbak (12) aan de vetafvoerbuis.

11. Plaats de porseleinen roosters (22) in de kamer. Installeer het

warmhoudrek (23) op de reksteunen in de kamer.

STAP12

STAP11

- 14 -

Machine Translated by Google

WEERGAVE. Als u iets anders ziet weergegeven, is dit een ERROR

7. Draai de temperatuurknop naar SMOKE. Laat de pellets volledig opwarmen

geen pellets meer heeft.

FOUTCODES.

Controleer de volgende zaken:

Draai de draaiknop naar de UITSCHAKELCYCLUS en laat de grill afkoelen.

(De trekventilator blijft in deze stand 10 minuten aan.)

Baffle van de binnenkant van de grill.

ÿ Controleer of de boor draait. (Wacht 1-2 minuten.)

Boor en trechter.

door de vuurpot. ÿ De

hete staaf zal opwarmen en je zou de hitte moeten kunnen voelen

HOOG. Het duurt even voordat de pellets door de buis reizen, wanneer

in een geaard stopcontact van 110-1 Volt AC.

ÿ U zou een temperatuurnummer op uw LCD moeten zien verschijnen

CYCLUS. Laat de grill aanstaan totdat deze automatisch uitschakelt.

uw SMOKER Grill voor de eerste keer aanzetten en elke keer dat de grill aanstaat

SMOKE-positie.

CODE. OPMERKING: ZIE PROBLEEMOPLOSSING VOOR DETAILS OVER

vlam. Zodra er vlammen uit de vuurpot komen, zet u de temperatuurknop

(WAARSCHUWING: Raak het niet aan!)

5. Draai de temperatuurknop naar de stand UITSCHAKELEN. (Let op de

1. Verwijder de pelletgrills, het warmhoudrek, de vetopvangbak en verwarm

ÿ Houd uw vingers boven de vuurpot om te controleren of de ventilator lucht blaast

6. Vul de pellethopper met pellets. Draai vervolgens de temperatuurknop naar

2. Open het deksel van de pellettrechter en controleer of er geen vreemde voorwerpen in zitten.

3. Sluit het netsnoer aan op de schakelaar in de stand Uitschakelcyclus.

de pellets beginnen te vallen, draai de temperatuurknop naar UITSCHAKELEN

komt eruit. (Het duurt ongeveer 1-2 minuten.)

Lees deze handleiding zorgvuldig door en volg deze stap voor stap voordat u

4. Druk op de knop om uw grill aan te zetten en draai de temperatuurknop naar de

GEBRUIKSAANWIJZING

- 15 -

Machine Translated by Google

Nadat de pellets zijn ontstoken, kunt u de temperatuurknop

Draai naar elke gewenste kooktemperatuur. Draai de

HET DEKSEL OPEN!

START DE GRILL ALTIJD OP DE ROOKSTAND MET

Temperatuurknop om de CYCLUS UIT TE SCHAKELEN tijdens gebruik.

WAARSCHUWING! Gebruik de barbecue niet in een afgesloten en/of leefbare ruimte

Gebruik het product rotisseriegrill binnenshuis.

gewenste kookstand.

WAARSCHUWING! Bij gevaar voor koolmonoxidevergiftiging mag u de

als je uit de grill komt, sluit je het deksel en draai je de temperatuurknop naar een willekeurige stand.

WAARSCHUWING! Houd kinderen en huisdieren uit de buurt.

Draai naar SMOKE. Een paar minuten later, wanneer u witgrijze rook ziet

temperatuur. Als u eerder voedsel toevoegt, vertraagt u het verwarmingsproces.

8. Plaats de componenten terug op hun plaats. Open het deksel en draai de temperatuurknop

verplaats het tijdens het gebruik.

WAARSCHUWING! Laat kinderen niet met de verpakkingsmaterialen spelen. Als ze

[Droog aluminiumfolie af voordat u het gebruikt, omdat dit gemakkelijk schoon te maken is.]

Uw grill warmt sneller op en bereikt snel uw gewenste kooktemperatuur

WAARSCHUWING! Deze smokergrill wordt erg heet, gebruik hem niet

De feedknop wordt geactiveerd.

[Wij raden u aan de vetopvangbak in te pakken met

10. Verwarm de grill 10 minuten voor voordat u er voedsel op legt. Dit zorgt ervoor dat

WAARSCHUWING! Verwijder alle verpakkingsmaterialen en bewaar ze voor toekomstig gebruik.

het koken van voedsel.

(Voedingsknop): Voer pellets in de vuurpot. Houd de knop ingedrukt

Gebruik. Verpakkingsmaterialen zijn geen speelgoed.

bijvoorbeeld huizen, tenten, caravans, campers, boten.

instellen om het te ontdoen van vreemde materie. Deze stap moet worden uitgevoerd voordat

Slik het verpakkingsmateriaal niet door, ze zullen stikken!

9. Zet de temperatuurknop op HOOG en laat de grill 45 minuten op deze stand draaien.

- 16 -

Machine Translated by Google

KOOKTIPS & HINTS

2. Om het risico op onvoldoende gegaard vlees te verkleinen, snijdt u het vlees zo dat het niet gaar is.

1. Het eten van rauw of onvoldoende verhit vlees kan voedselvergiftiging veroorzaken

(bijvoorbeeld door bacteriestammen zoals Escherichia coli).

VOORZICHTIGHEID:

(Alleen van toepassing op apparaten met ventilatieschuif)

gebruiksvoorwerpen.

5. Maak na het koken op uw grill altijd de kookoppervlakken schoon en

BELANGRIJK! Sluit de ventilatieschuif om het apparaat te doven.

5. Zorg ervoor dat al het vlees goed gaar is voordat u het eet.

4. Gebruik NIET hetzelfde keukengerei om gekookt en ongekookt voedsel te verwerken.

BELANGRIJK! Giet geen water in het apparaat terwijl het nog heet is.

koken op de grill.

De grill kan tijdens het grillen erg heet worden.

voedselresten.

4. Het is aan te raden om grotere stukken vlees en braadstukken te koken voordat u ze uiteindelijk gaat bereiden.

geen roze/rood sap of sporen van vleeskleur.

LET OP! Draag altijd handschoenen bij het afstellen van de grill, de handgrepen van

3. Zorg ervoor dat de grilloppervlakken en het gereedschap schoon zijn en vrij van oude vlekken voordat u gaat koken.

2. Houd rauw vlees altijd uit de buurt van gekookt vlees en andere voedingsmiddelen.

3. Als het vlees volledig gaar is, moet het sap helder zijn en moet er

volledig gekookt.

voor het eten.

1. Was altijd uw handen voor en na het hanteren van rauw vlees en

- 17 -

Machine Translated by Google

2. Voor het schoonmaken kan glasreinigingsvloeistof of een soortgelijke reinigingsvloeistof worden gebruikt

het oppervlak.

met een schone, pluisvrije katoenen doek.

1. Voor het reinigen veegt u het oppervlak af met een vochtige (niet natte) doek of veegt u het droog

3. Haal altijd de stekker uit het stopcontact voordat u het apparaat opbergt.

4. Zorg er altijd voor dat de machine koel en droog is voordat u de draad erop zet.

5. Berg het apparaat op in een droge en schone ruimte.

REINIGING, ONDERHOUD EN OPSLAG

- 18 -

Machine Translated by Google

www.vevor.com/support

Technische ondersteuning en e-garantiecertificaat

Machine Translated by Google

MODELL: VA-456

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar

endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som

erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos

oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

PELLETGRILL RÖKER

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Obs: Mängden delar som visas i manualen är den faktiska användningen och de

oanvända delarna är reservdelar.

Teknisk support och e-garanticertifikat

www.vevor.com/support

- 1 -

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

MODELL:VA-456

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

RÖKARE

PELLETSGRILL

BEHÖVER HJÄLP? KONTAKTA OSS!

Machine Translated by Google

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande

två villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den

här enheten måste acceptera alla mottagna störningar, inklusive störningar som

kan orsaka oönskad funktion.

kasseras med vanligt hushållsavfall, men måste tas till en

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten

kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör

märkta med denna symbol. Produkter märkta som sådana kanske inte är

det

Varning - För att minska risken för skada måste användaren läsa

instruktionerna noggrant.

insamlingsställe för återvinning av elektriska och elektroniska apparater

- 2 -

Machine Translated by Google

- 3 -

FCC-INFORMATION

1) Denna produkt kan orsaka skadliga störningar.

i en bostadsanläggning.

följande åtgärder.

· Rikta om eller flytta mottagningsantennen.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och

2) Denna produkt måste acceptera alla mottagna störningar, inklusive

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den till vilken

störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen

om den inte installeras och används i enlighet med instruktionerna, kan orsaka

skadliga störningar på radiokommunikation. Det finns dock ingen

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

godkänd av parten.ansvarig för efterlevnad kan ogiltigförklara användarens

garantera att störningar inte kommer att inträffa i en viss installation. Om detta

mottagaren är ansluten.

behörighet att använda produkten.

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda

produkten orsakar skadliga störningar på radio eller TV

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

mottagning, vilket kan bestämmas genom att stänga av och på produkten

utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

Obs: Denna produkt har testats och befunnits följa gränserna för

en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser

följande två villkor:

är utformade för att ge rimligt skydd mot skadlig störning

användaren uppmuntras att försöka korrigera störningen av en eller flera av de

Machine Translated by Google

- 4 -

VIKTIGA SÄKERHETSÅTGÄRDER

manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå.

4. För att förhindra elektriska stötar, doppa inte ner sladden eller kontakten i vatten eller

centrum för undersökning och reparation (ENDAST tekniker bör öppna upp

enhet).

andra vätskor.

Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror

9. Använda tillbehör eller tillbehör som inte medföljer eller

rekommenderas av tillverkaren kan orsaka skada.

att användningarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maskin.

5. Sänk inte ner apparaten i vatten eller annan vätska.

6. Koppla bort maskinen från uttaget när den inte används och före rengöring.

Tack för att du använder den här produkten. För att vara säker på att du kan

1. Se till att spänningen i ditt uttag är densamma som den angivna spänningen

Kyl apparaten innan du installerar eller tar bort delar och före rengöring.

10. Om maskinen inte ska användas under en längre tid, koppla ur den,

på apparatens märkskylt.

använda maskinen på rätt sätt, läs denna instruktion noggrant innan

7. Kyl ner de HETA delarna före användning.

8. Använd inte enheten med skadad sladd eller kontakt, felfunktion eller

drift och förvara den på rätt sätt för framtida referens. Se till att läsa

försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säker användning.

2. Låt inte barn och minderåriga komma nära eller vidröra maskinen.

3. Rör inte den heta ytan direkt med händerna. Kör alltid

Denna handbok kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder,

drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna

med handtag eller knopp.

med eventuella mekaniska skador. Skicka den till din närmaste auktoriserade service

Machine Translated by Google

eller låt den komma i kontakt med heta ytor.

19. Kontrollera alltid att denna maskin är ansluten till ett jordat uttag med

låta den rinna över mattor eller värmeanordningar.

24. Typ Y-tillbehör: Om nätsladden är skadad måste den bytas ut

13. Stäng alltid av strömmen innan du ansluter eller kopplar ur. Håll i

ordentligt jordad. Om inte måste du installera ett jordat uttag. Har den

explosiva situationer.

14. Använd inte denna enhet för andra ändamål än den angivna användningen.

uppfylla lokala säkerhets- och elföreskrifter.

het olja eller andra heta vätskor.

16. FÖRVARA DET UTOM BARNS RÄCKHÅLL.

skåp. Koppla alltid bort enheten från eluttaget när du förvarar den i en

arbetsförhållanden. Skadade komponenter bör repareras av en certifierad

11. Låt inte nätsladden hänga över kanten på bordet eller bänken

18. Lämna den aldrig utan uppsikt när den används.

din nätsladd fungerar korrekt, håll den borta från vatten och undvik

maskinen vidrör garageväggen eller dörren vidrör den när den stängs.

12. Placera inte enheten på eller nära varmluft, elektriska brännare eller värmare.

21. Undvik att använda den i närvaro av brandfarliga vätskor, gaser, damm eller annat

lämplig elförsörjning. Se till att vägguttaget som används är det

kontakten istället för att dra i sladden.

22. Yttersta försiktighet måste iakttas när en apparat som innehåller

arbete endast utfört av en certifierad elektriker som är vederbörligen kvalificerad att

15. Använd den inte inomhus eller för kommersiella ändamål.

20. Se till att eluttaget, kontakten och sladden som används är i bra

23. Använd inte maskinen i ett apparatgarage eller under en vägg

rengör och täck över den och förvara den på en torr och säker plats.

17. RENGÖRA DEN INTE MED NÅGOT SLIPPANDE MATERIAL.

elektriker som är kvalificerad att uppfylla lokala säkerhets- och elföreskrifter. Även om

apparat garage. Annars skulle det orsaka brandrisk, särskilt om

- 5 -

Machine Translated by Google

- 6 -

Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Driva

120V

UPPMÄRKSAMHET!

Denna artikel är avsedd för utomhusbruk. Använd inte inomhus!

Inga.

250W

Fläkt

driva

VA-456

driva

amerikansk

Område

25. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt

fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har

fått övervakning eller instruktioner om hur man använder apparaten på ett säkert

sätt och förstår de risker som är involverade. Barn får inte leka med maskinen ensamma.

Spänning

AC110-

25W 200W 25W

UPPMÄRKSAMHET!

60 Hz

Modell

1. Spänningen som används för denna enhet måste vara densamma som nätspänningen.

Tändare

Norr

motor

driva

Amerika

Skruvmotor

med en speciell sladd eller enhet tillgänglig från tillverkaren eller dess

servicerepresentant.

Pluggtyp

PLUGG

PRODUKTPARAMETRAR

Machine Translated by Google

1. Kontrollera att alla delar är fullständiga innan monteringen påbörjas.

UPPMÄRKSAMHET!

2. För att undvika olyckor eller vassa kanter, vänligen montera och använd försiktigt.

För montering behöver du en stjärnskruvmejsel och olika skruvnycklar. 2 personer

behövs för att montera produkten.

PRODUKTKOMPONENTER

- 7 -

Machine Translated by Google

Smörj avloppspanna fäste

Hopper brännare montering

Axel

Höger främre ben

Lock Handtag

Grillkammare

Sidohylla höger fäste

Smörj avloppspanna

Sidohylla vänster fäste

Hjul

Uppvärmningsställ

Bottenplatta

Lock Handtagsfäste

Fetthink

Trakthandtag

Värmebaffla

Vänster främre ben

- 8 -

Porslinsgrillar

Hopper Top Montage

Värmeställsfäste

Vänster bakben

Höger bakre ben

Lock

Sidohylla

Antal Antal

INGA.INGA. Delnamn Delnamn

OD0,75xID0,25

INGA.

1/4-20x2-3/4"

OCH

Antal

Skruvmejsel

Delnamn

INGA.

1/4-20x3/4

Delnamn

1/4-20

R Pin

8#-32x3/8

Öppen skiftnyckel

jag

Antal

1/4-20x1/2

OD1xID0.5

1/4-20x2-3/8

Machine Translated by Google

kammaren(13).

1. Använd bulten (A) för att montera benen(5)(6)(10)(11) på grillen

2. Fäst bottenplattan (7) på de 4 benen med bultar (A).

STEG 2

A:1/4-20x1/2-16stSTEG1

A: 1/4-20x1/2-4 st

- 9 -

Machine Translated by Google

4. Använd bultar (I) Sätt in genom packningen (E) och locket (1) direkt till

lockets handtagsfäste (18) och lockhandtaget (19), dra sedan åt. Dra

inte åt för hårt.

3. Tryck axeln (8) genom packningen (C), hjulet (9), packningen (C) och

sedan genom hålet i benen och R-stiftet (H) som visas.

STEG 4

E:OD0.75xID0.25-2PCS I:1/4-20x2-3/4”-2PCS

C: OD1xID0.5-4PCS H:R Pin-2PCS

STEG 3

- 10 -

Machine Translated by Google

6. Sätt i behållarens övre hölje (2) i behållarens brännare (4), rikta in hålen.

Använd sedan bultar (F) för att dra åt. Sätt in bulten (G) genom

behållarens handtag (3) och in i behållaren.

5. Sätt in bulten (F) genom grillkammaren och värmeställningsfästet

och dra sedan åt.

STEG 6

F:8#-32x3/8-3PCS G:1/4-20x2-3/8-2PCS

F:8#-32x3/8-4ST

STEG 5

- 11 -

Machine Translated by Google

inuti grillramen. Anslut denna med den passande kontakten som finns

OBS: överflödig tråd på RTD-kontakten ska förbli utanför

Kammare.

8. Använd bultar (A) för att installera sidohyllans fäste (14)(15) från utsidan

Bultar (B) och packningar (E) installerar den i sekvens från insidan, som visas.

på utsidan av behållarens brännare.

(2) Leta reda på RTD-instickskontakten som kommer från den monterade RTD:n

7. (1) Öppna locket, sätt in behållaren i kammaren och använd sedan

av grillkammaren. Använd bultar (A) genom sidohyllan (16) och in i

Sidohyllans fäste, dra sedan åt. Montera bultarna (D) på sidohyllan.

STEG 8

B:1/4-20x3/4-4PCS E:OD0.75xID0.25-4PCS

STEG 7

A:1/4-20x1/2-8PCS D:1/4-20-2PCS

- 12 -

Machine Translated by Google

10.Placera fettavloppskärlet (21) över eldstaden. De utskjutande benen på

fettavtappningskärlet ska vara vända nedåt för att passa på lokaliseringsfästena så att

fettet kan rinna in i fettavloppsröret.

9. Placera värmebaffeln (20) på placeringsfästena som finns på grillens innerväggar. Skjut

värmebaffeln (20) åt höger för att låsa på plats.

STEG 9

STEG 10

- 13 -

Machine Translated by Google

- 14 -

STEG 12

STEG 11

12. Häng upp fetthinken (12) på fettavloppsröret.

11.Placera porslinsgallren (22) inuti kammaren. Installera

uppvärmningsstället (23) på stativstöden inuti kammaren.

Machine Translated by Google

- 15 -

DRIFTSINSTRUKTIONER

starta din SMOKER Grill för första gången och varje gång grillen

RÖK position.

KODA. OBS: SE FELSÖKNING FÖR DETALJER OM

flamma. När lågorna kommer ut ur eldgrytan, vrid temperaturen

1.Ta bort pelletsgrillarna, värmestället, smörj avloppspannan och värm upp

(VARNING: Vänligen rör det inte!)

5. Vrid temperaturratten för att stänga AV CYKEL. (Observera

2. Öppna locket till pelletsbehållaren, se till att det inte finns några främmande föremål i

ÿ Håll fingrarna ovanför eldgrytan för att bekräfta att fläkten blåser luft

6.Fyll pelletsbehållaren med pellets. Vrid sedan temperaturratten till

3. Med strömbrytaren i läget avstängningscykel , anslut nätsladden

pelletsen börjar falla, vrid temperaturratten till STÄNG NED

kommer från det. (Det tar cirka 1-2 minuter.)

Läs denna manual noggrant och följ den steg för steg innan

4.Tryck på knappen för att slå på din grill och vrid temperaturratten till

VISA. Om du ser något annat visas är det ett FEL

7. Vrid temperaturratten till SMOKE. Låt pelletsen bli full

tar slut på pellets.

FELKODER.

Kontrollera följande saker:

Slå på STÄNGNINGSCYKEL och låt grillen svalna.

Baffel från grillens inre.

dragfläkt kommer att vara på i 10 minuter i detta läge.)

ÿ Bekräfta att skruven vrider sig. (Vänta i 1-2 minuter.)

Auger och Hopper.

genom eldgrytan. ÿ Hot

rod kommer att värmas upp och du bör kunna känna av värmen

HÖG. Det tar lite tid för Pellets att färdas genom röret, när

till ett 110-1 volts jordat uttag.

ÿ Du bör se ett temperaturnummer på din LCD-skärm

CYKEL. Lämna grillen tills den stängs av automatiskt.

Machine Translated by Google

- 16 -

9. Ställ temperaturratten på HIGH och låt grillen gå i 45 minuter vid detta

använd produktens spettgrill inomhus.

VARNING! Använd inte grillen i ett trångt och/eller beboeligt utrymme

t.ex. hus, tält, husvagnar, husbilar, båtar.

inställning för att befria den från främmande föremål. Detta steg måste göras innan

VARNING! Ta bort allt förpackningsmaterial och spara det för framtiden

laga någon mat.

[Vi föreslår att du lindar in fettavloppspannan med

10. Förvärm grillen i 10 minuter innan du lägger till mat. Detta gör

(Matningsknapp): Mata in pellets i eldgrytan. Att trycka och hålla ned

Matningsknappen kommer att aktiveras.

kraftig aluminiumfolie innan användning eftersom den är lätt att rengöra.]

din grill värms upp snabbare och når snabbt önskad matlagning

VARNING! Denna produkt rökgrill kommer att bli mycket varm, gör det inte

användning.Förpackningsmaterial är ingen leksak.

temperatur. Att lägga till mat tidigare kommer att sakta ner uppvärmningsprocessen.

8.Sätt tillbaka komponenterna på plats. Öppna locket och vrid temperaturen

flytta den under drift.

VARNING! Låt inte barn leka med förpackningsmaterialet. Om de

VARNING! Håll barn och husdjur borta.

Slå till SMOKE. Några minuter senare, när du ser vitgrå rök

kommer ut ur grillen, stäng locket och vrid temperaturratten till valfri

svälj förpackningsmaterialet, de kommer att kvävas!

VARNING! Vid risk för kolmonoxidförgiftning, gör det inte

önskad tillagningsinställning.

Efter att pelletsen har antänts kan du vrida temperaturen

Ställ in önskad tillagningstemperatur. Vänligen vrid inte på

LOCKET ÖPPET!

STARTA ALLTID GRILLEN PÅ RÖK INSTÄLLNING MED

Temperaturratt för att stänga AV CYKEL när den används.

Machine Translated by Google

- 17 -

1. Tvätta alltid händerna före och efter hantering av okokt kött och

2. För att minska risken för underkokt kött, skär köttet för att säkerställa att det är det

färdigkokt.

innan du äter.

2. Håll alltid rått kött borta från tillagat kött och annan mat.

UPPMÄRKSAMHET! Använd alltid handskar när du justerar grillen, handtagen på

3. Innan du lagar mat, se till att grillytor och verktyg är rena och fria från gamla

3. Om köttet är genomstekt ska dess saft vara klar och det borde finnas

ingen rosa/röd juice eller spår av köttfärg.

grillen kan bli mycket varm under grillningsprocessen.

matrester.

4. Tillagning av större köttbitar och fogar rekommenderas innan slutligen

4. ANVÄND INTE samma redskap för att hantera tillagad och okokt mat.

VIKTIG! Häll inte vatten i apparaten medan den fortfarande är varm.

laga mat på grillen.

5. Efter tillagning på din grill rengör alltid tillagningsytorna och

VIKTIG! Stäng ventilationsreglaget för att släcka apparaten.

(Gäller endast apparat med ventilationsreglage)

5. Se till att allt kött är genomstekt innan det äts.

FÖRSIKTIGHET:

1. Att äta rått eller underkokt kött kommer att orsaka matförgiftning (t.ex.

bakteriestammar som Escherichia coli).

redskap.

MATNINGSTIPS & TIPS

Machine Translated by Google

- 18 -

RENGÖRING UNDERHÅLL OCH FÖRVARING

2. Fönsterputsvätska eller liknande rengöringsvätska kan användas för att rengöra

ytan.

med en ren luddfri bomullstrasa.

1. För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka torr

3. Koppla alltid ur maskinen innan förvaring.

4. Se alltid till att maskinen är sval och torr innan strängning.

5. Förvara apparaten på en torr och ren plats.

Machine Translated by Google

www.vevor.com/support

Teknisk support och e-garanticertifikat

Machine Translated by Google

Vevor VA-456 Wood Pellet Grill Smoker Outdoor Electric BBQ Grills 456 sq. in.

Product's Documents

User Manual

Specifications

Vevor VA-456 Questions and Answers
