User Manual

This is the main product document for model 7X 1240.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
Air Bag Suspension Kit
MODEL: 7X 1240
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: 7X 1240
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Air Bag Suspension Kit
background
- 2 -
Thank you for purchasing the 7X 1240 Kit! Please kindly be advised to read the
instructions carefully before installing the air spring kit.
Please take safety precautions accordingly during installation.
The installation instructions are based on the left side or based on the driver's side
of the vehicle, and the structure on the right side can refer to the same method on
the left side.
The retrofit kit you purchased is a single valve inflation system.
Please note that the air spring will bend and expand under working conditions.
Ensure there is enough space for it to work properly and avoid friction between the
air spring and other chassis parts.
Model
Adapted models
rated load （lbs）
Use the pressure（psi）
SECURITY & WARNINGS
PARAMETER LIST
background
- 3 -

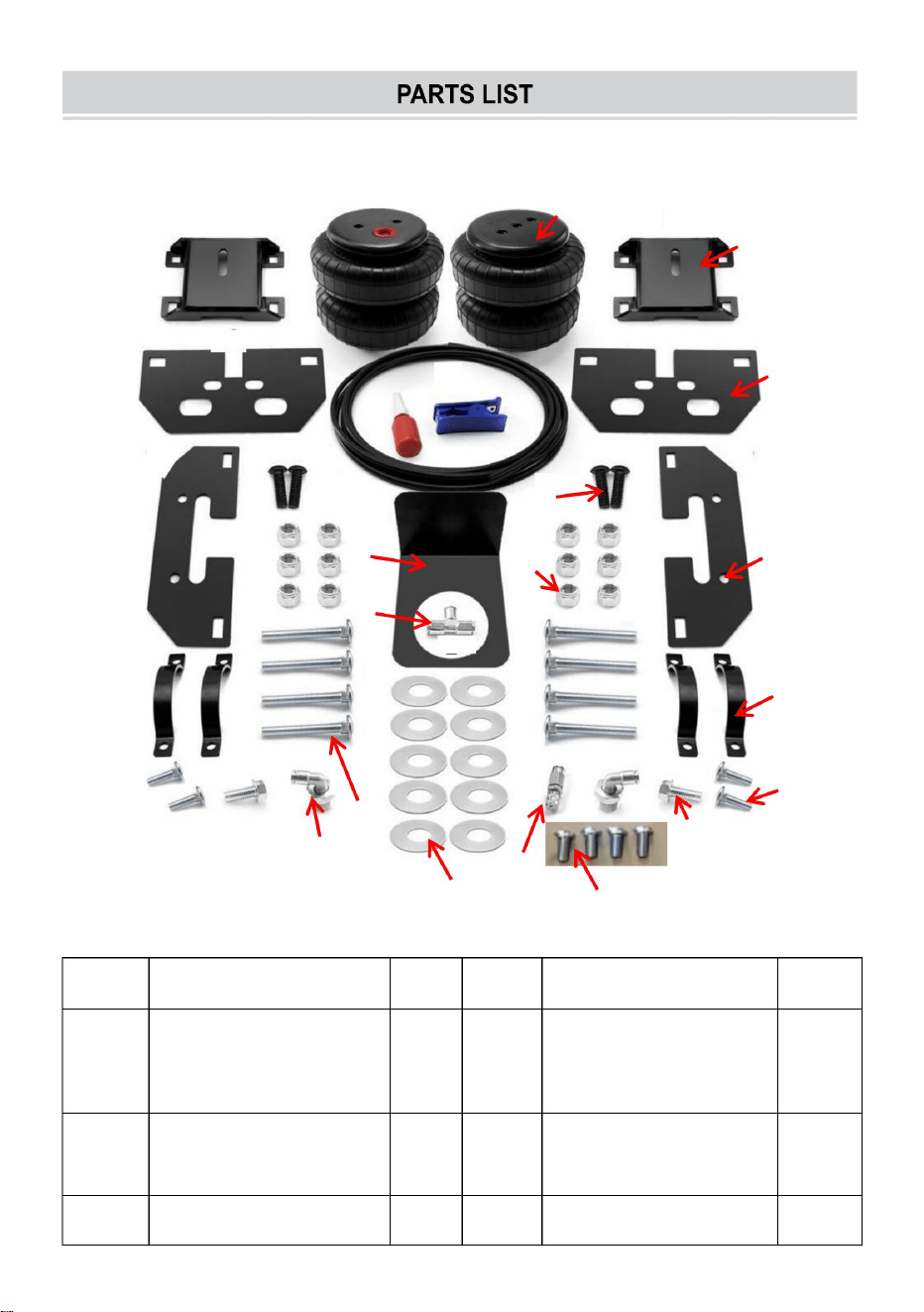

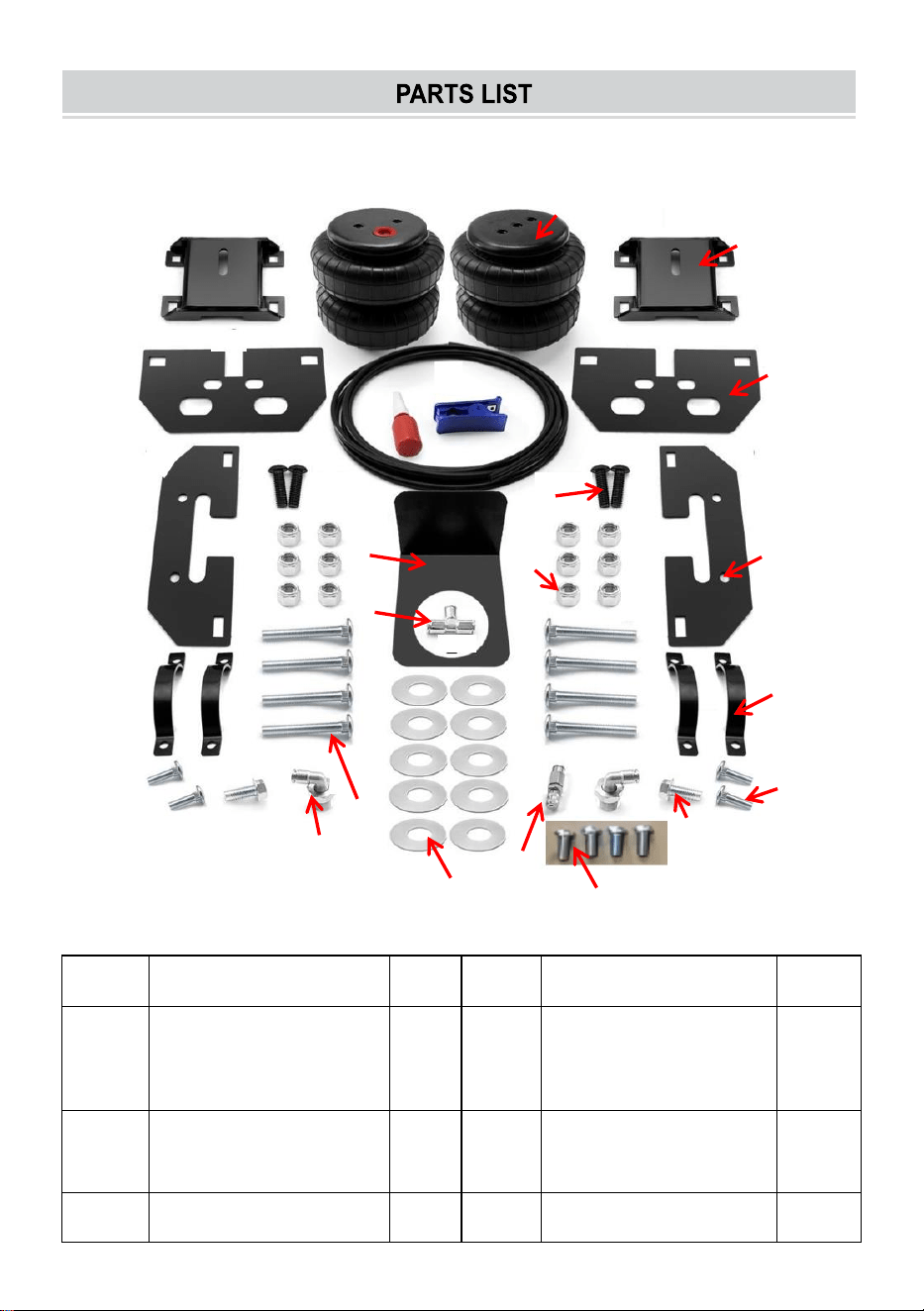

ITEM
DESCRIPTION
QTY
ITEM
DESCRIPTION
QTY
A
A- Upper Bracket
2
J
K- 1/4" DOT Air Hose
(15’), Cutter &
Threadock
1
B
Lower Bracket
2
K
3/8"-16 Nylon lock
nut
12
C
Frame Upper Bracket
2
L
3/8” Flat Washer
12
B
E
A
C
Q
D
H
L
G
M
F
I
O
J
K
P
N
background
- 4 -
D
Clamp Bar
4
M
3/8” 16×7/8” hex cap
screw
2
E
Air Bags
2
N
3/8" -16×3 Carriage
Bolt
8
F
Heat Shield
1
O
3/8"-16×3/4” Button
Head Screw
4
G
1/2" NPT ×1/4" elbow
2
P
M10-1 .5×35 Button
Head Screw
4
H
1/4" schrader valve
1
Q
Carriage Bolt
4
I
1/4" tee valve
1
* not pictured in the Installation Diagram
DESCRIPTION
QTY
instruction book
1
nylon cable tie
4
Minimum pressure 5psi
Normal air pressure 60-80psi
Max pressure 150psi (under full load)
Burst pressure 550psi
background
- 5 -

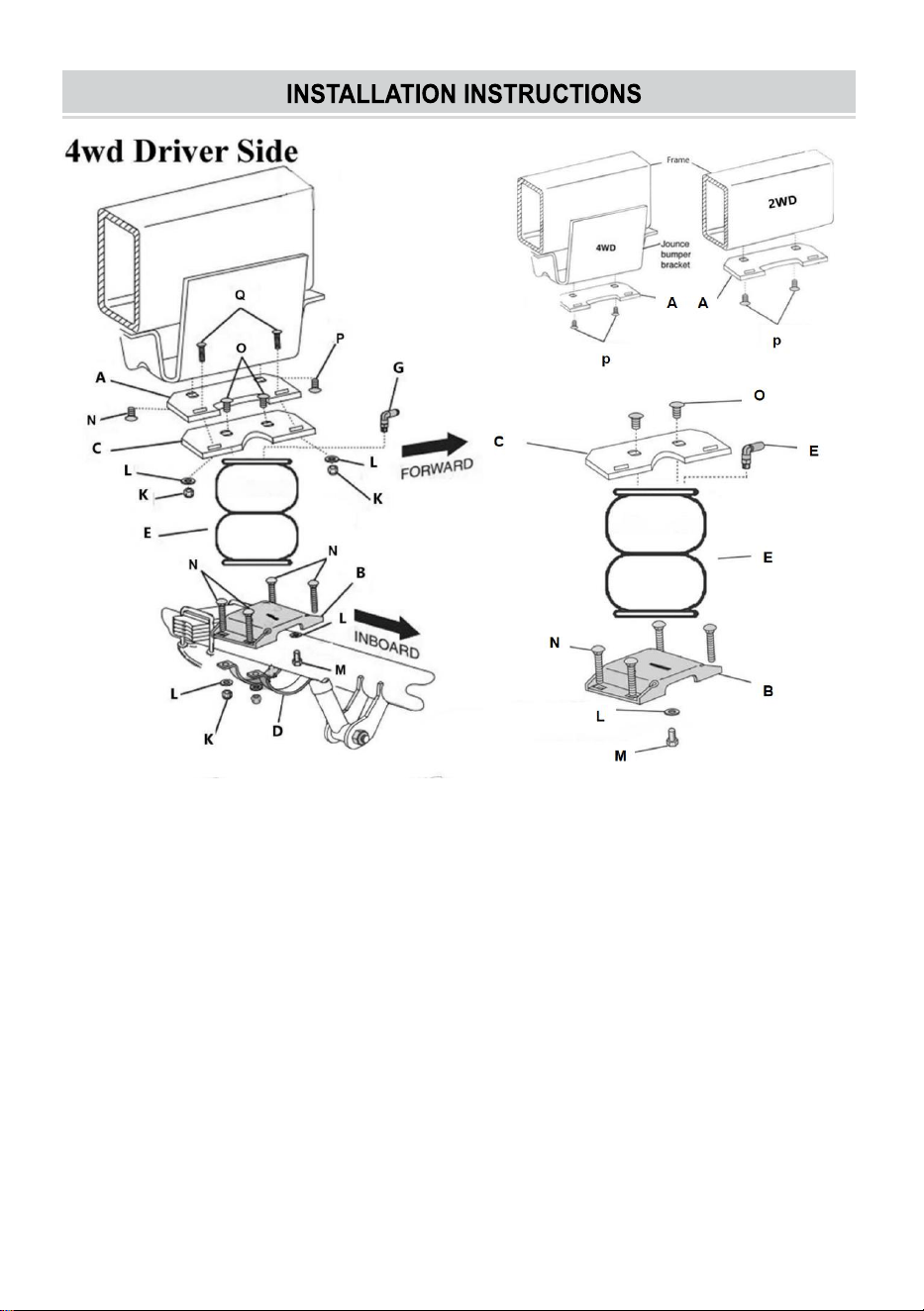

REMOVING THE JOUNCE BUMPER
1. Raise the vehicle and support the axle with jack stands, setting the jack stands
as wide as possible on the axle.
2. 2WD vehicles: Remove the jounce bumpers from the bottom of the frame.
4WD vehicles: Remove the jounce bumpers from the jounce bumper bracket.
ASSEMBLING THE AIR SPRING
1. Install a 90 ° air fitting finger tight plus 1 1/2" turns. Use an open end wrench.
DO NOT OVER TIGHTEN. (Use semi permanent loctite on the threads).
2. Place the upper bracket (C) onto the top of the air spring. Attach the upper
bracket (C) to the assembly using 3/8" button head screws (O). Tighten securely.
3. Insert the carriage bolts through the holes in the lower bracket (B).
background
- 6 -
4. Place the lower bracket on the air spring in an offset position. The bellows
assembly will offset (overhang) the lower bracket. Make sure that the offset is on
the air fitting side of the assembly.
5. Attach the lower bracket to the assembly using 3/8" lock washers (L) and hex
head bolts (M). Tighten securely.
ATTACHING THE FRAME UPPER BRACKET
1. Attach the frame upper brackets, (A) to the frame using M=10 button head
screws (N). Tighten securely.

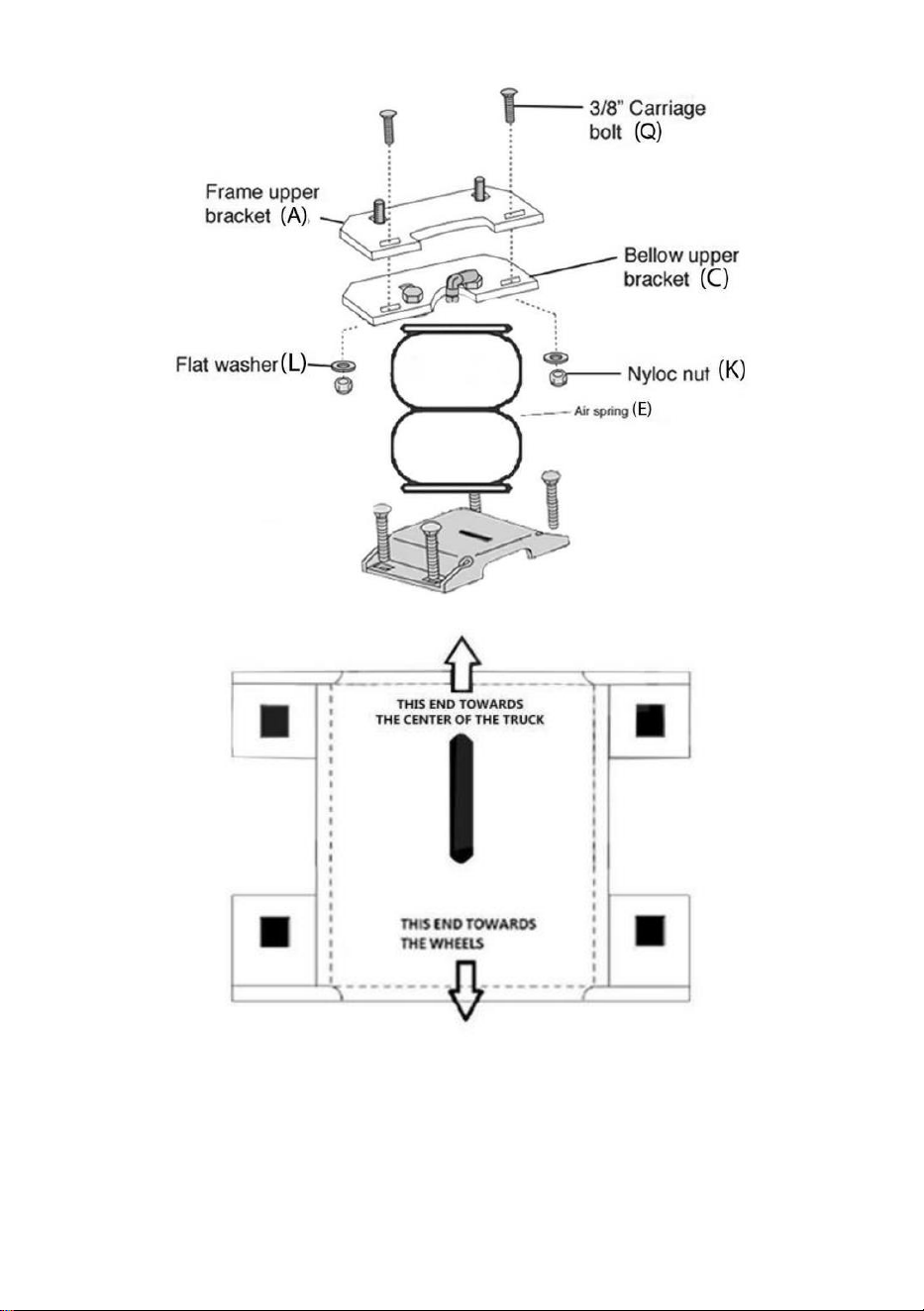

ATTACHING THE UPPER BRACKET
1. Set the assembly onto the axle with the 90° air fitting pointing inward towards
the center of the truck.
2. Align the slots in the frame upper bracket and bellow upper bracket. Attach
the two with the 3/8" carriage bolts (Q), flat washer (L) and nyloc nut(K).
3. Push the top of the air spring forward or backward and align the upper and lower
bracket so they are parallel.
ATTACHING THE LOWER BRACKET
1. Secure the lower bracket to the axle using the axle straps (D),3/8" flat washers
(L), and 3/8" nyloc nuts(K).

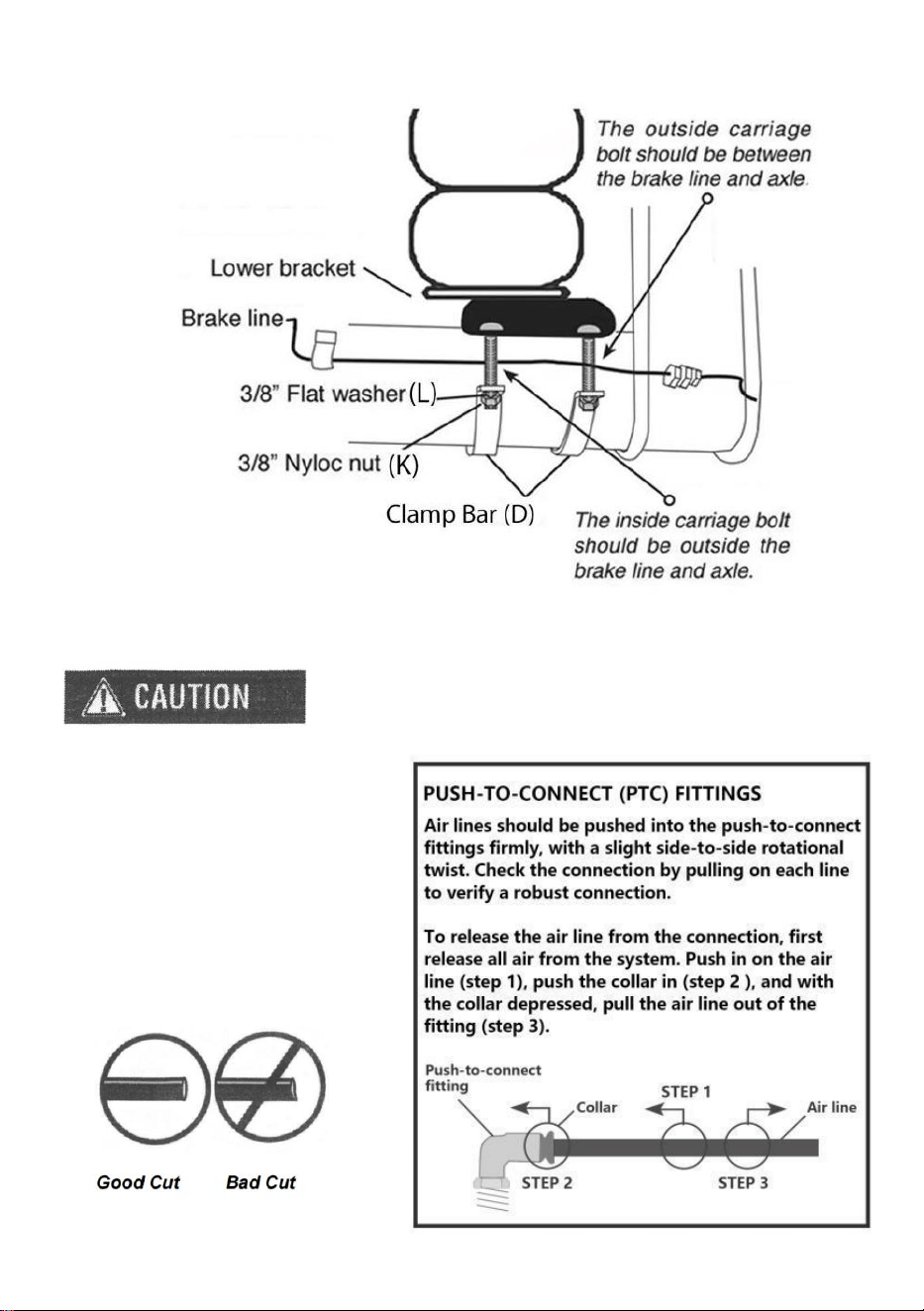

THE BRAKE LINE SITS UNDER THE BRACKET BETWEEN THE CARRIAGE
BOLT AND THE AXLE ON THE INSIDE OF THE RIGHT HAND UNIT.THE
OUTSIDE CARRIAGE BOLT GOES BETWEEEN THE BRAKE LINE
AND THE AXLE.
It may be necessary to re-position the brake line on the right and left hand sides to
gain clearance.
2. Tighten the lock nuts evenly to 16 Ib.-ft. Re-torque after 100 miles. Repeat for
the opposite side.
Find the closet point between the exhaust pipe and the air spring.
Mount the heat sheild in this location.
background
- 7 -
background
- 8 -
WHEN CUTTING OR TRIMMING THE AIR LINE, USE
A HOS CUTTER, A RAZOR BLADE, OR A SHARP
KNIFE. A CLEAN, SQUARE CUT WILL ENSURE
AGAINST LEAKS. DON’T USE
WIRE CUTTERS OR SCISSORS
TO CUT THE AIR LINE. THESE
MAY FLATTEN OR CRIMP THE
AIR LINE CAUSING IT TO LEAK
AROUND THE O-RING SEAL
INSIDE THE ELBOW FITTING.
background
- 9 -

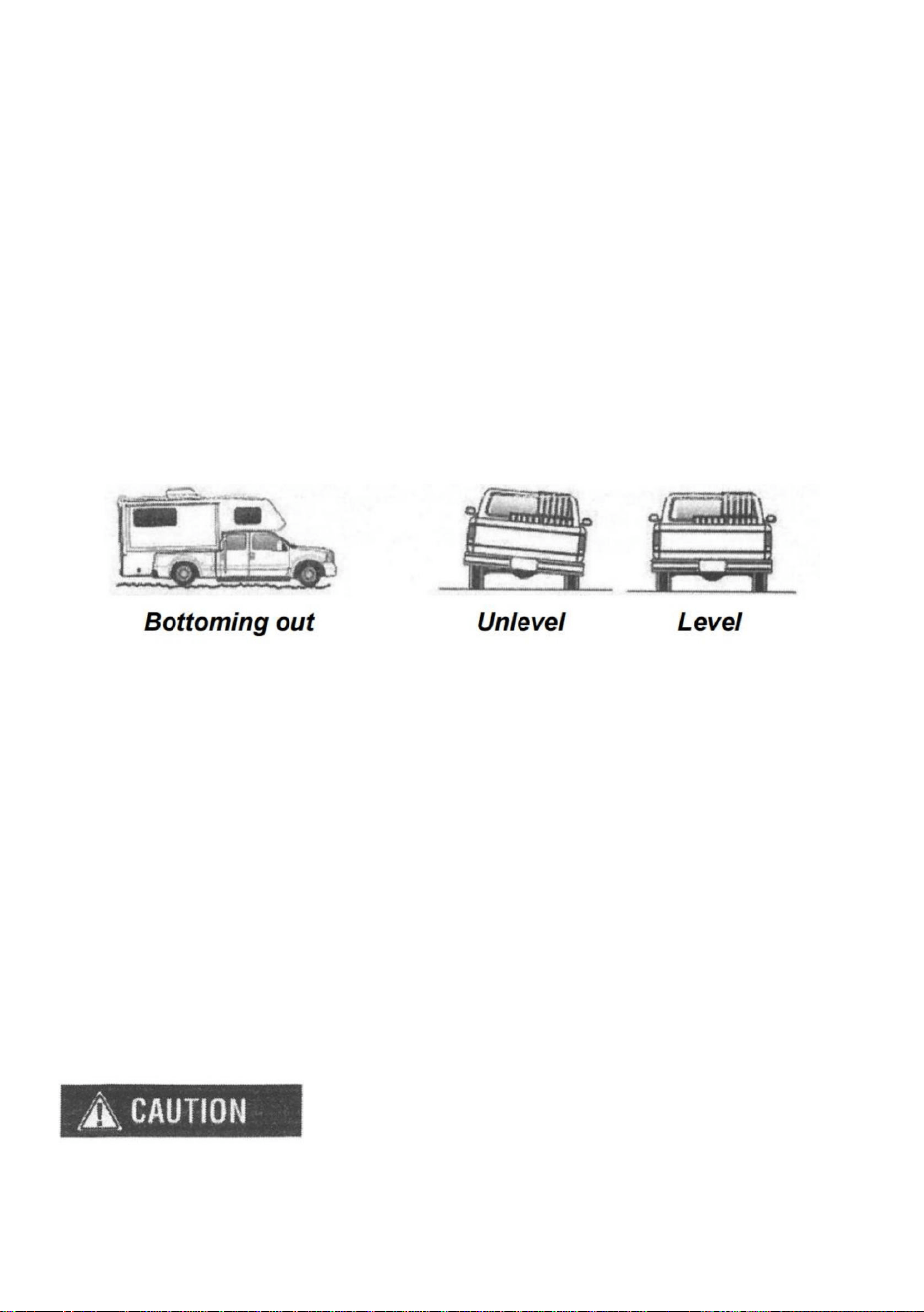

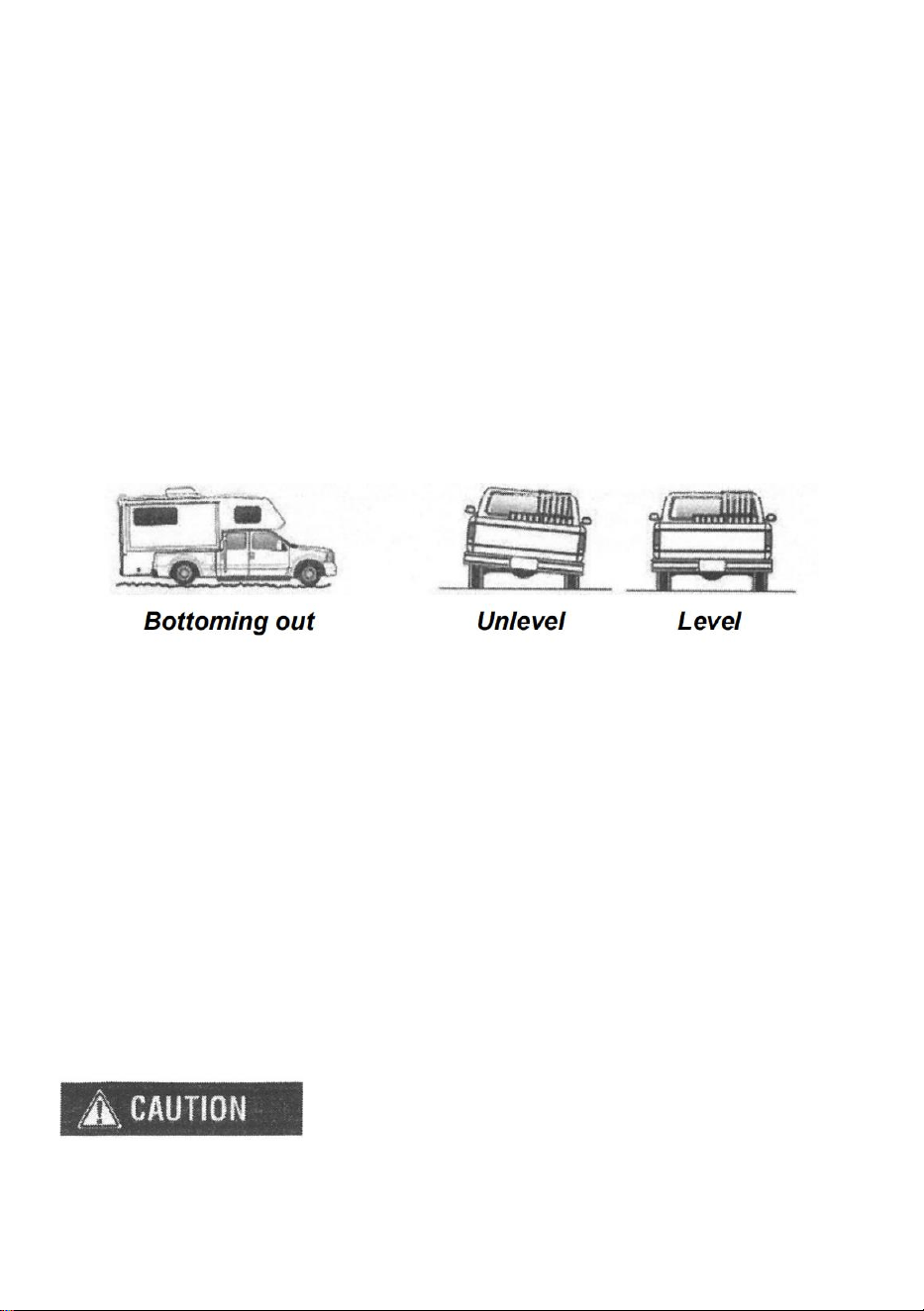

GUIDE LINE FOR ADDING AIR
1. Start with the vehicle level or slightly above.
2. When In doubt, always add air.
3. If the front of the vehicle dives while braking, increase the pressure Si the front
air bag if equipped.
4. If it Is ever suspected that the at bags have bottomed out Increase the
pressure.
5. Adjust the pressure up and down to find the best ride.
6. It may be necessary to maintain different pressures on each side of the vehicle
Loads such as water, fuel, and appliances will cause the vehicle to be heavier on
one side. As much as a 50 PSI difference is not uncommon. (additional schrader
valves can be purchased)
By following the steps below, vehicle owners will obtain the longest life and
best result from their air springs.
1. Check the air pressure weekly.
2. Always maintain normal ride height.
3. If you develop an air leak In the system, use a soapy water solution (1 part dish
soap. 4 parts water) to check all air fine connections and the Inflation valve core
before deflating and removing the air spring.
4. When increasing load. always adjust the air pressure to maintain the normal
ride height. Increase or decrease pressure from the system as necessary to attain
normal ride height for optimal ride and handling. Remember that loads carried
behind the aide (including tongue loads) require more levelling force (pressure)
than those carried directly over the axle.
FOR YOUR SAFETY AND TO PREVENT POSSIBLE
DAMAGE TO YOUR VEHICLE, DO NOT EXCEED
THE MAXIMUM GROSS VEHICLE WEIGHT RATING
(GVWR). AS INDICATED BY THE VEHICLE MANUFACTURER.
background
- 10 -
IMPORTANT SAFETY NOTICE :
The installation of this kit does not alter the Gross Vehicle Weight Rating (GVWR)
or payload of the vehicle. Check your vehicle's owner's manual and do not
exceed the maximum load listed lot your vehicle.
Gross Vehicle Weight Paling: The maximum allowable weight of the
fully-loaded vehicle (including passengers and cargo) This number — along with
other weight limits. as well as tire, rim size and inflation pressure data — Is
shown on the vehicle's Safely Compliance Certification Label.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
