Greenworks MZ608 80V 60" MaximusZ Zero Turn Lawn Mower User Manual

EN OPERATOR MANUAL

ZERO-TURN MOWER

MANUEL D'UTILISATIONFR

TONDEUSE À RAYON DE BRAQUAGE ZÉRO

MANUAL DEL OPERADORES CORTACÉSPED DE GIRO CERO

ZTB40120/ZTB40110/ZTRC80

ZTB40113/ZTB40114

www.greenworkstools.com

MZ546/MZ548

MZ548(TYPE1)

MZ606/MZ608

Manufacturer: GREENWORKS TN MFG, LLC

Address: 5320 E Morris Blvd, Morristown, TN, USA, 37813

1 Introduction............................... 4

1.1 Product description.................................. 4

1.2 Intended use............................................ 4

1.3 Symbols on the product........................... 4

1.4 Environmentally safe battery disposal..... 4

1.5 California Proposition 65..........................5

2 Safety..........................................5

2.1 Safety definitions..................................... 5

2.2 General safety warnings.......................... 5

2.3 Ride-on mower safety warnings.............. 7

2.4 Safe practices for ride-on mowers........... 7

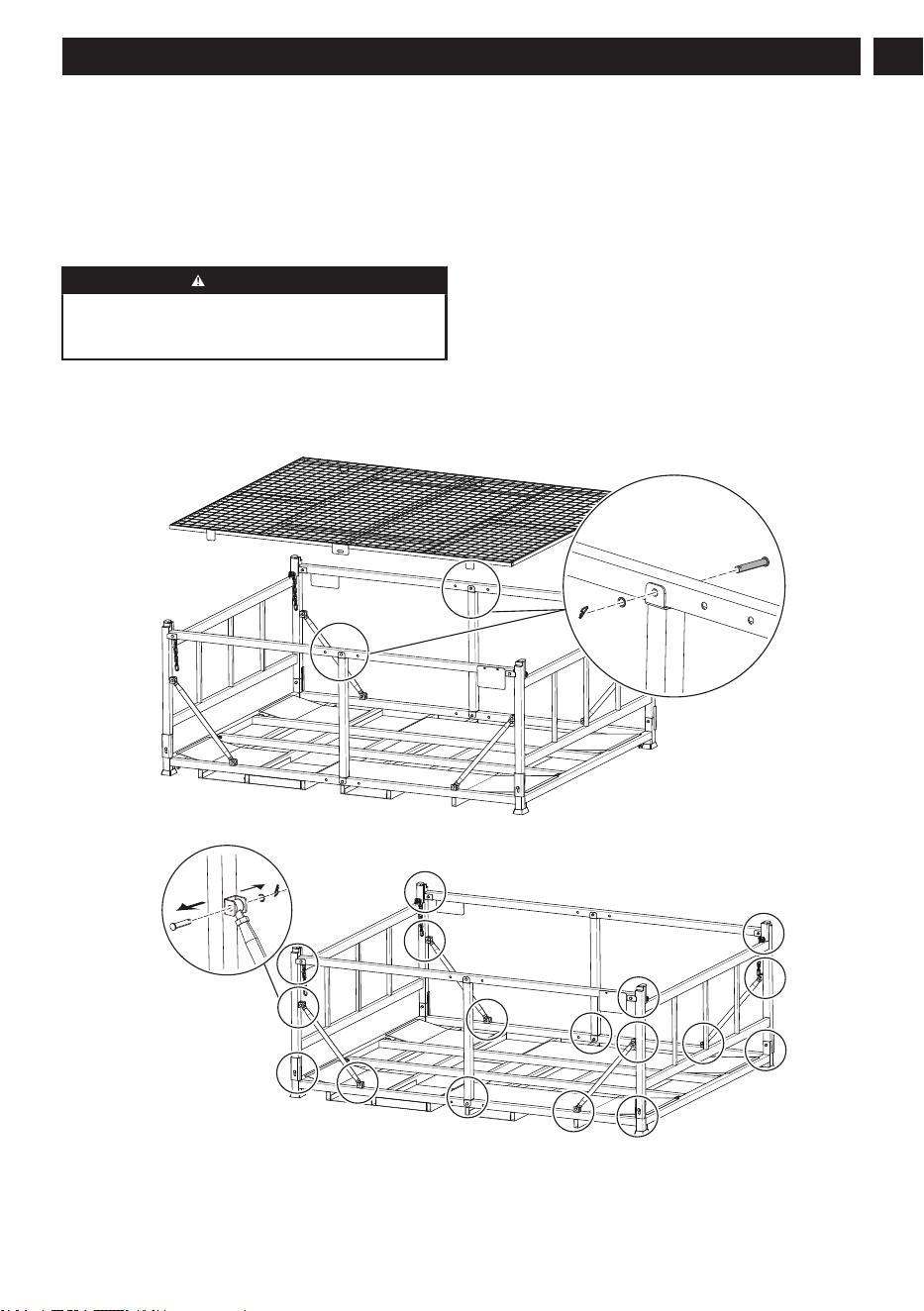

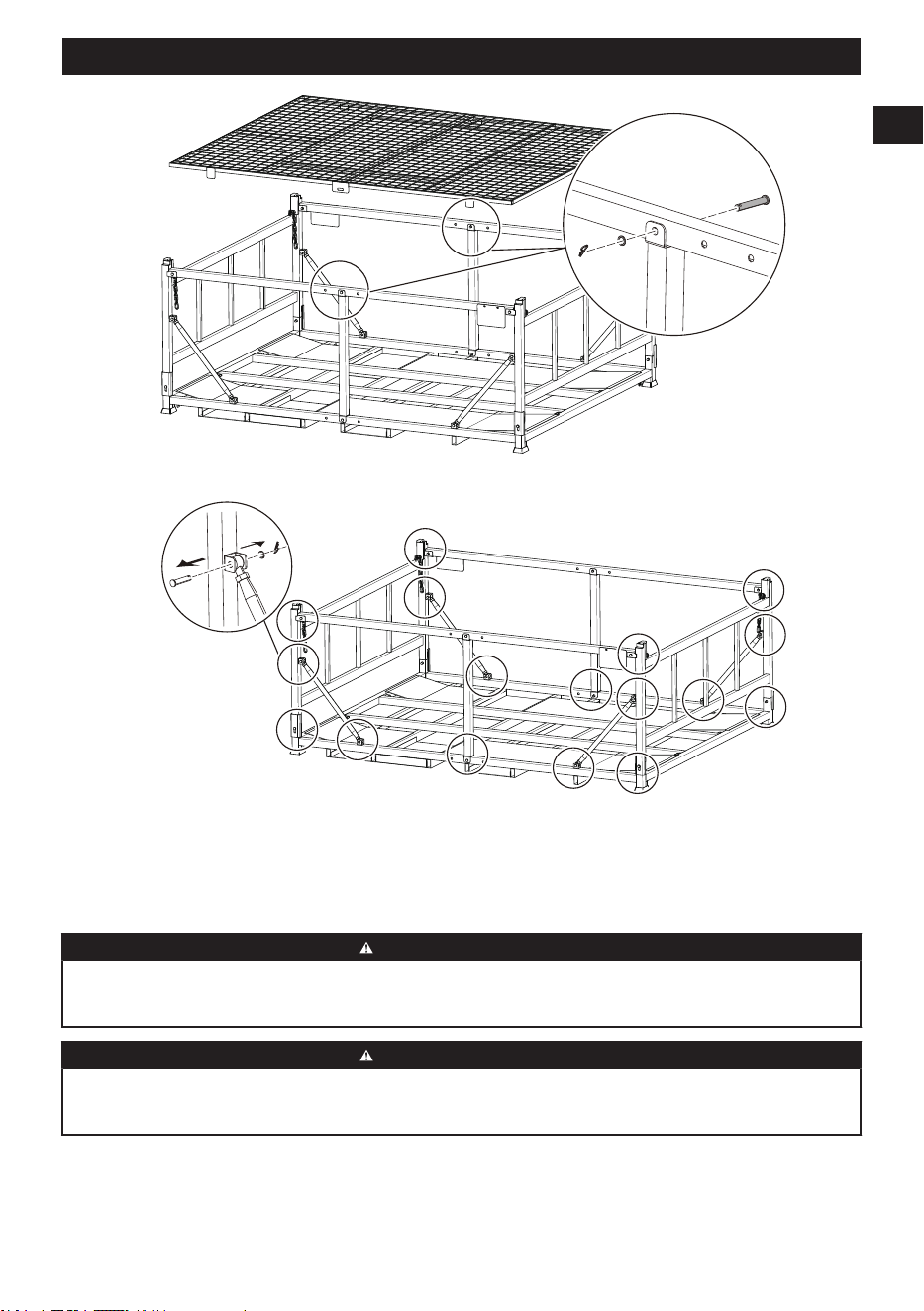

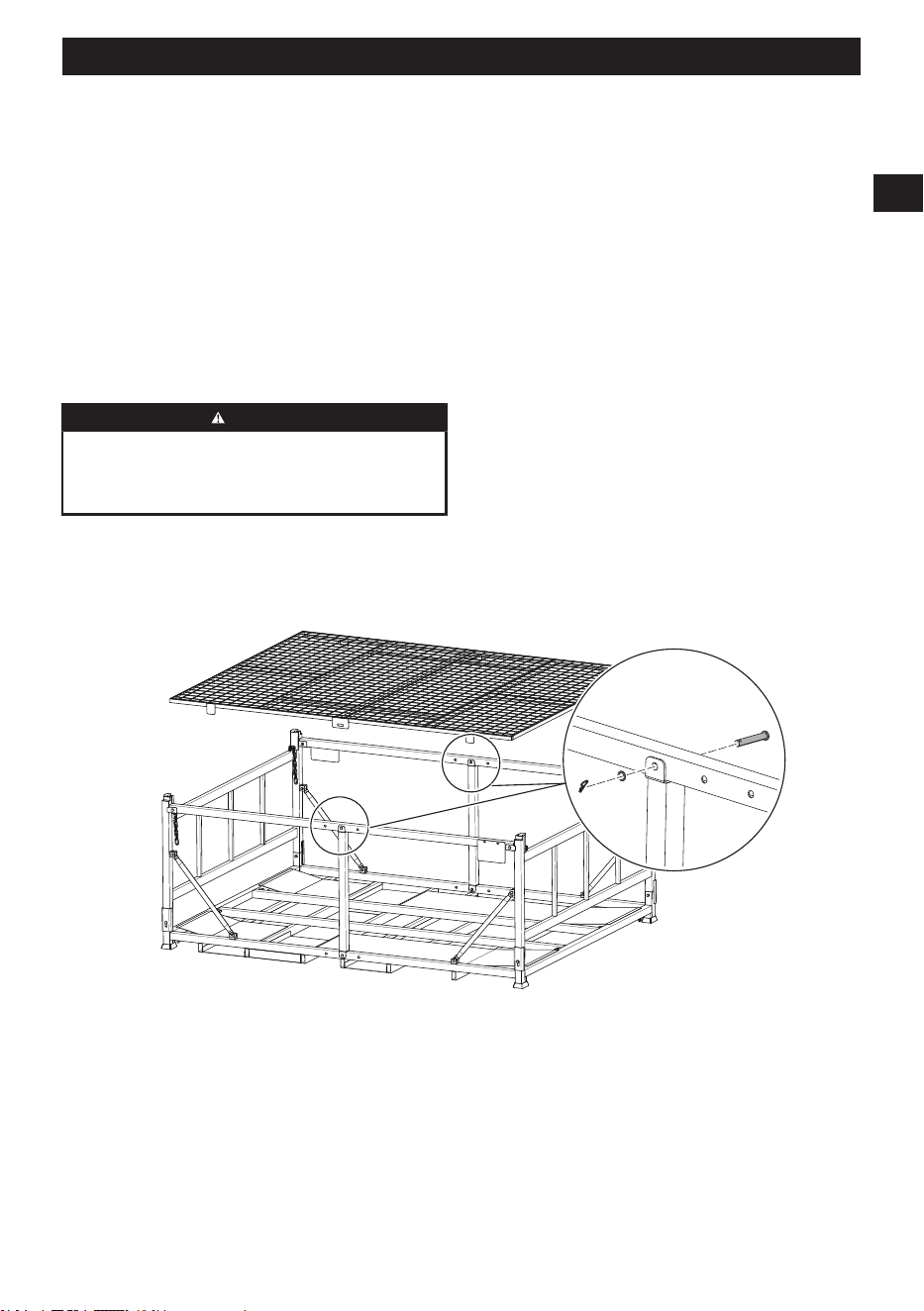

3 Uncrate the product................ 11

4 Assembly................................. 12

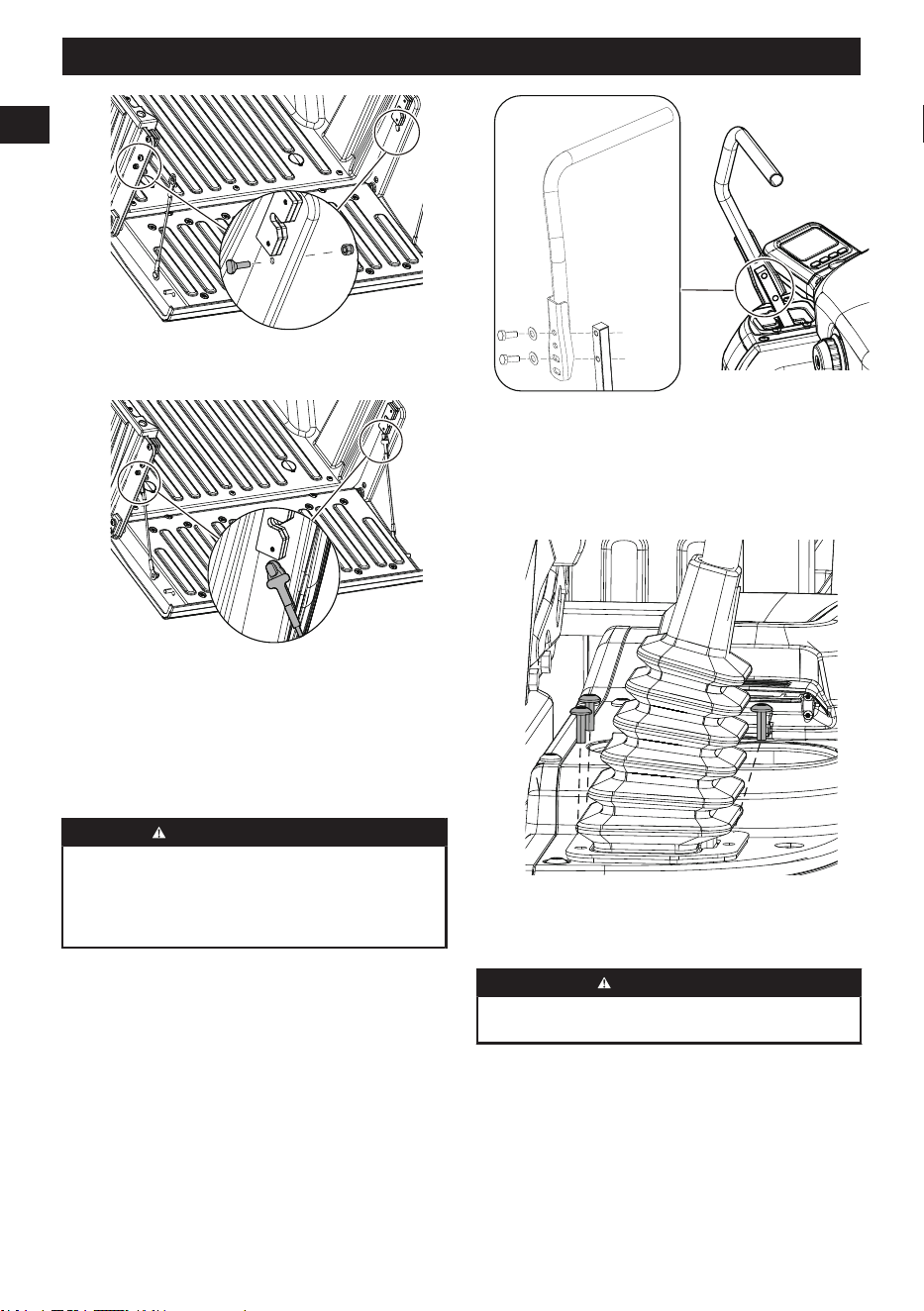

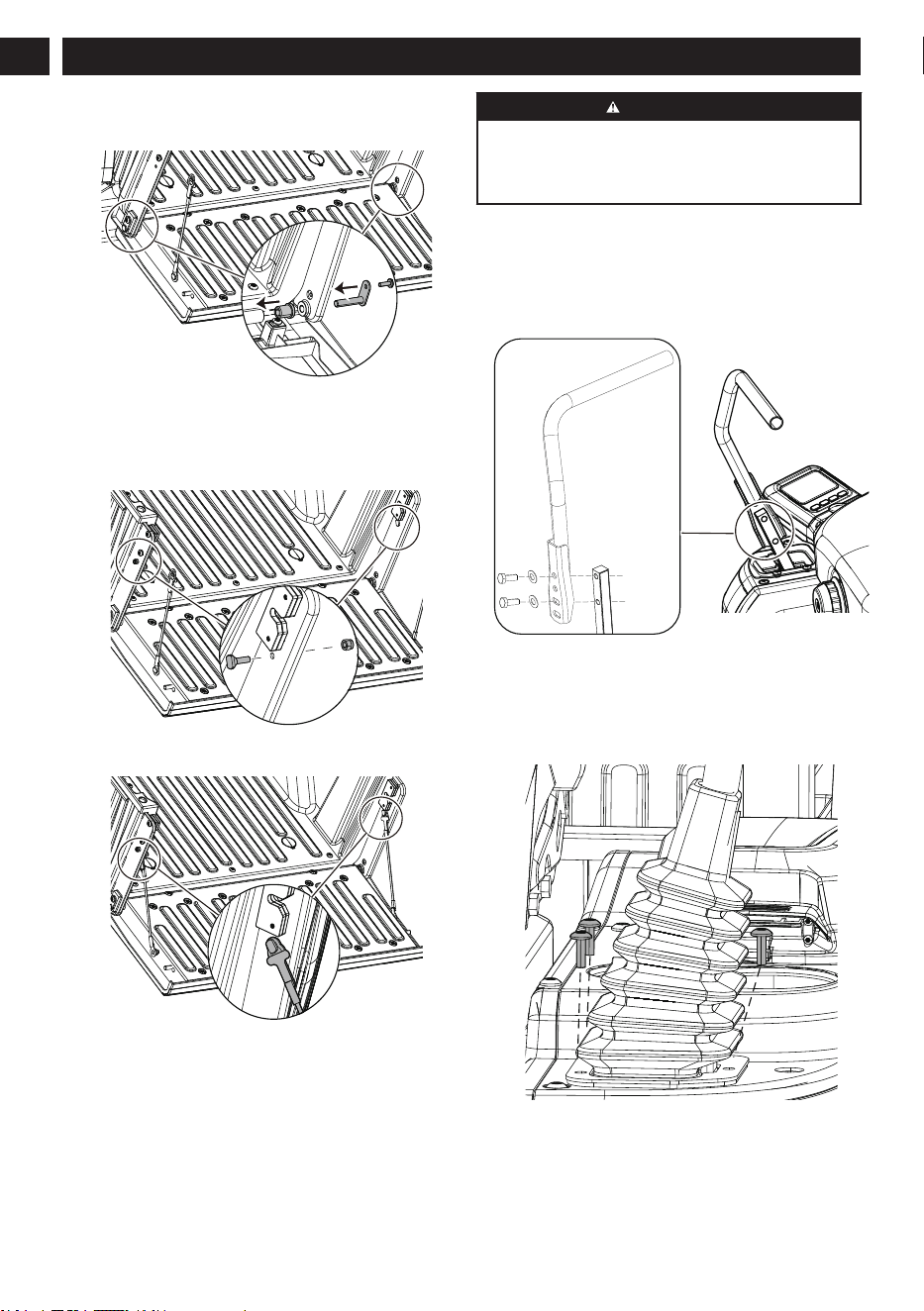

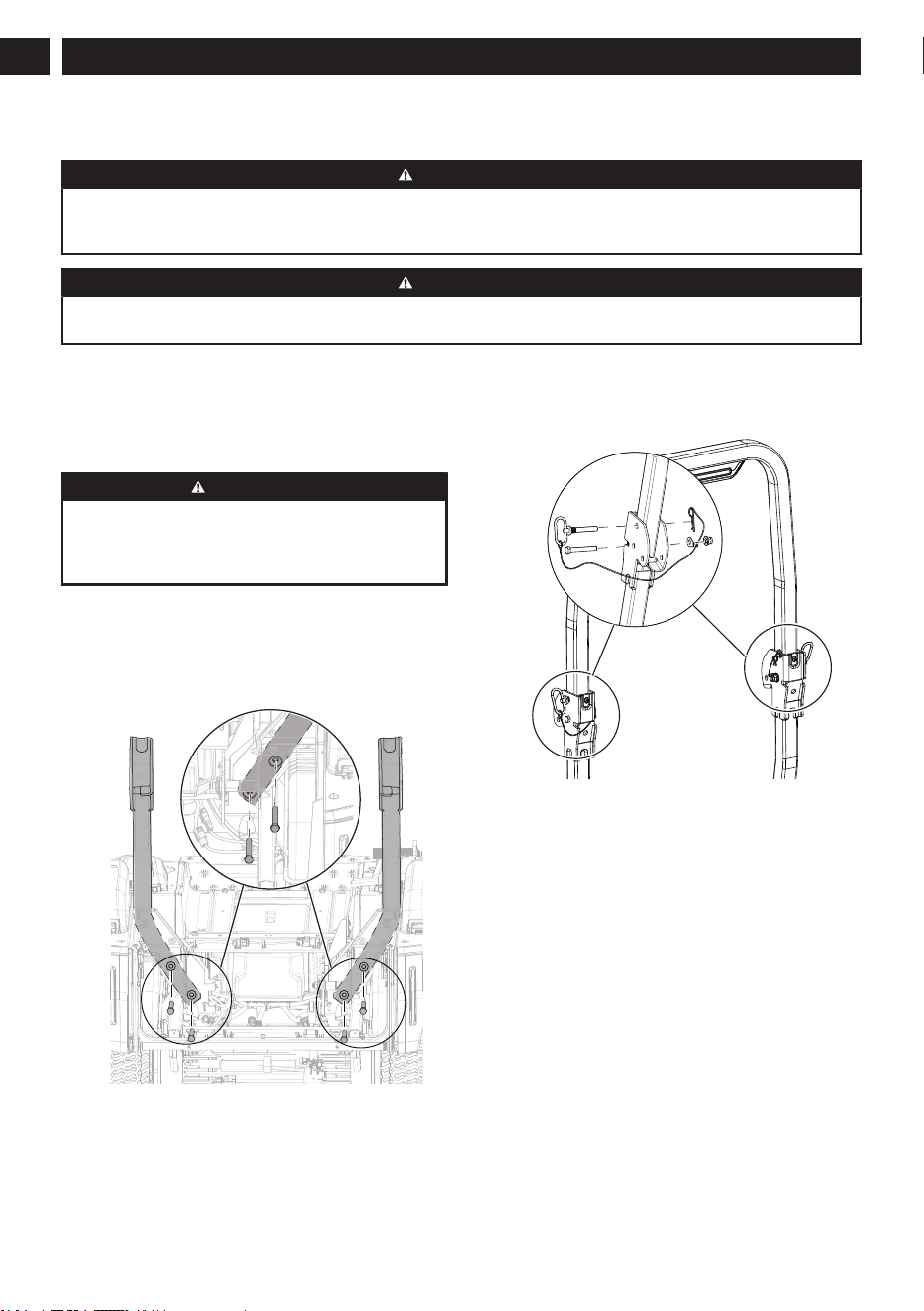

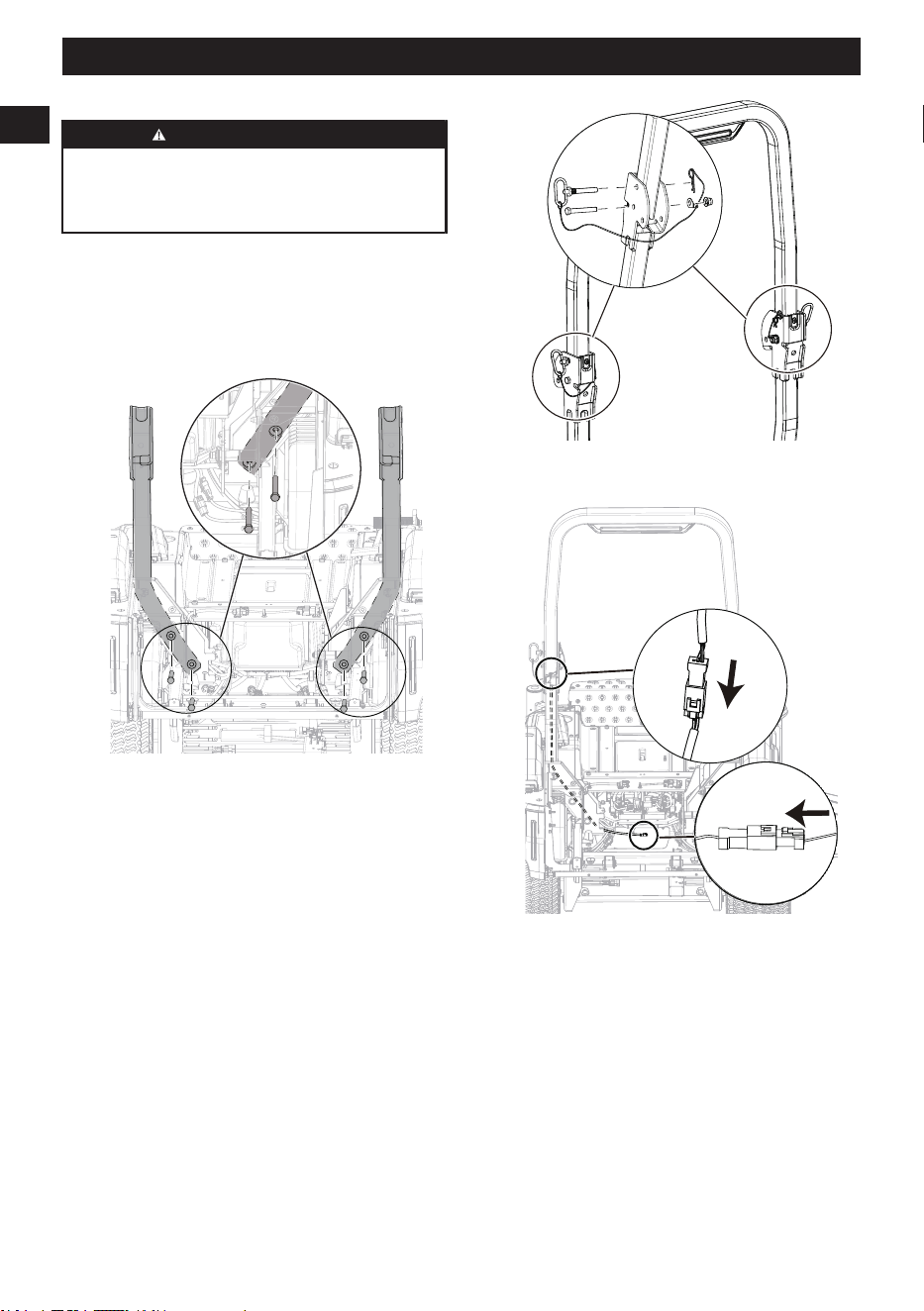

4.1 Install the roll bar................................... 12

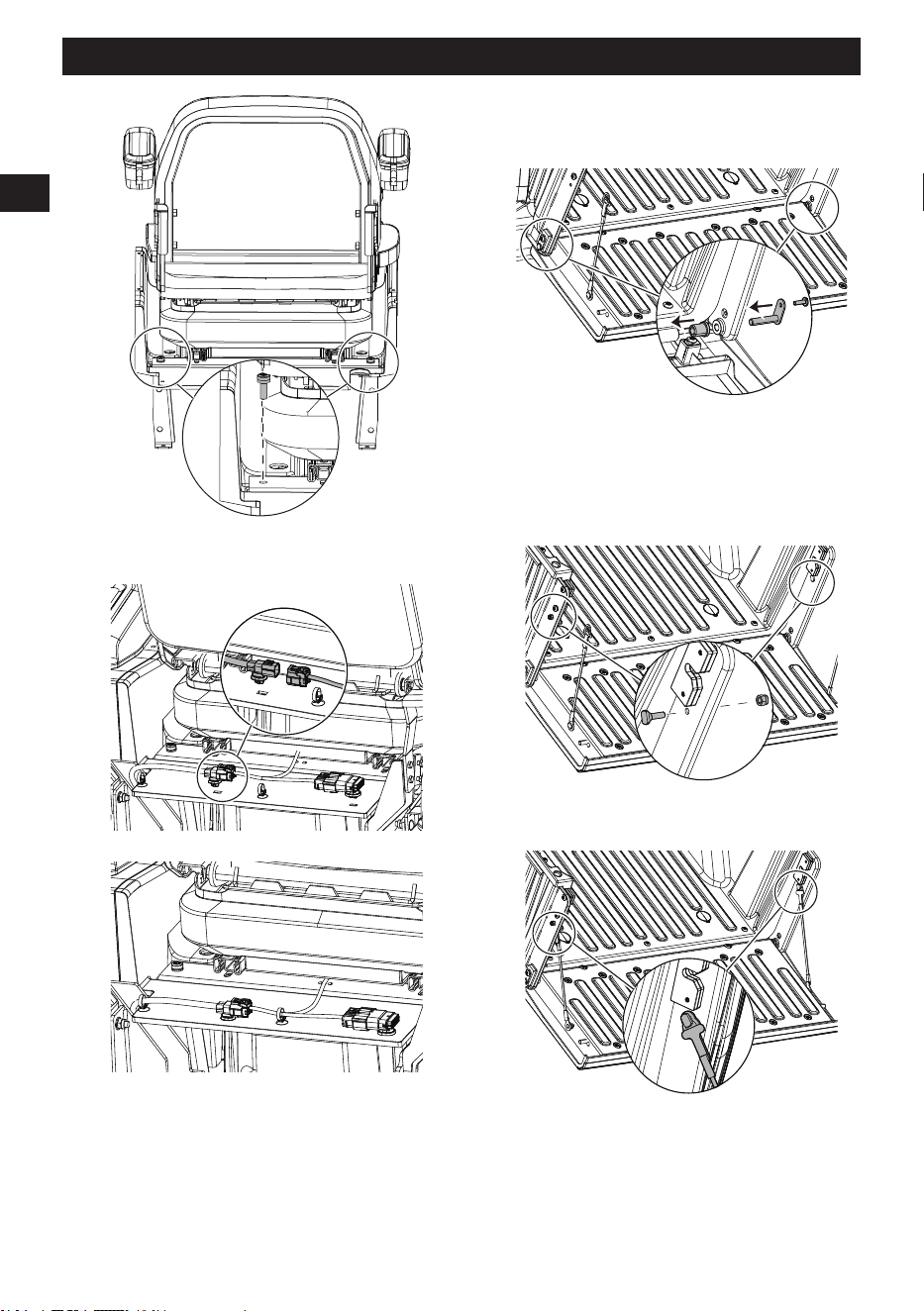

4.2 Install the seat........................................13

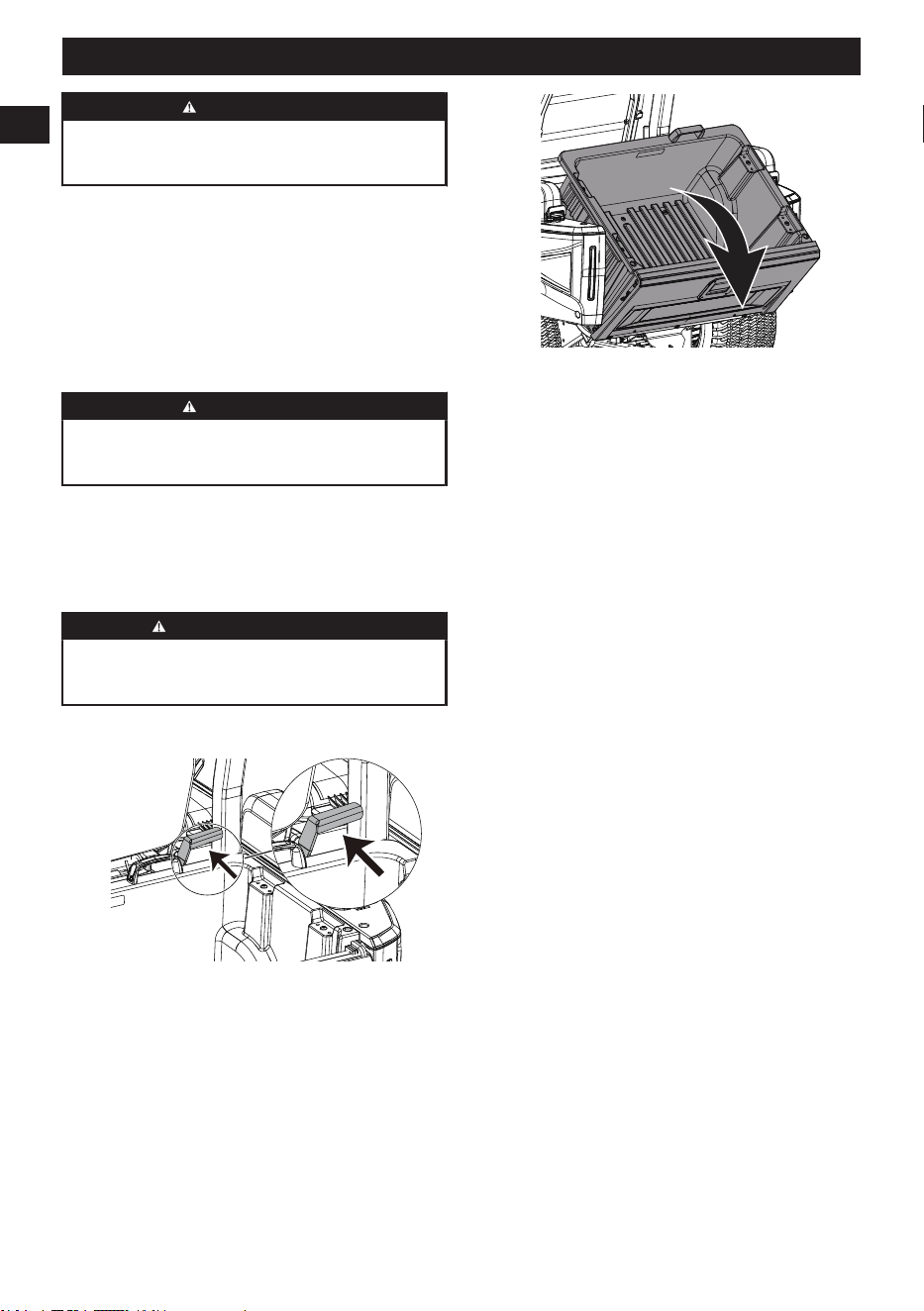

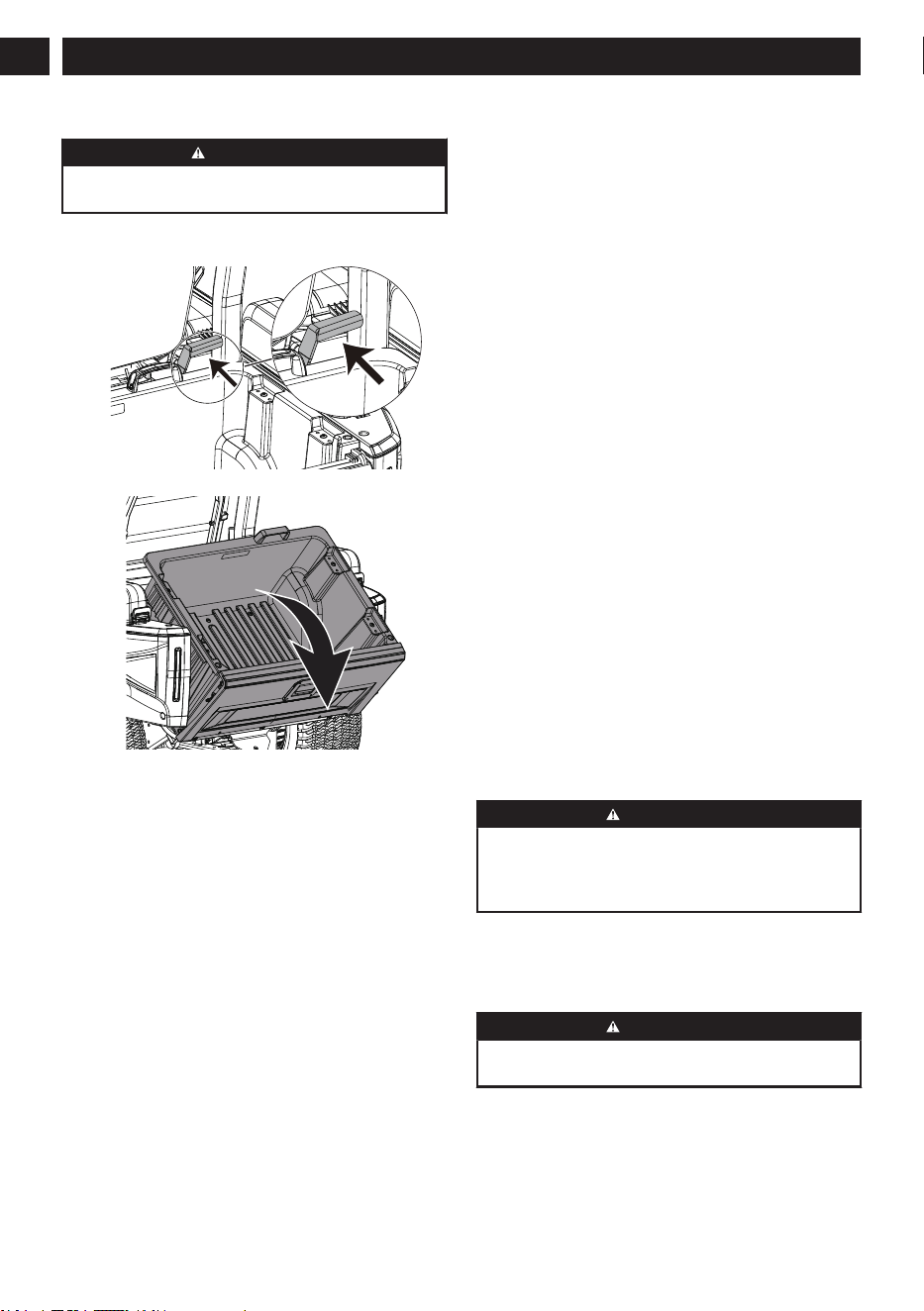

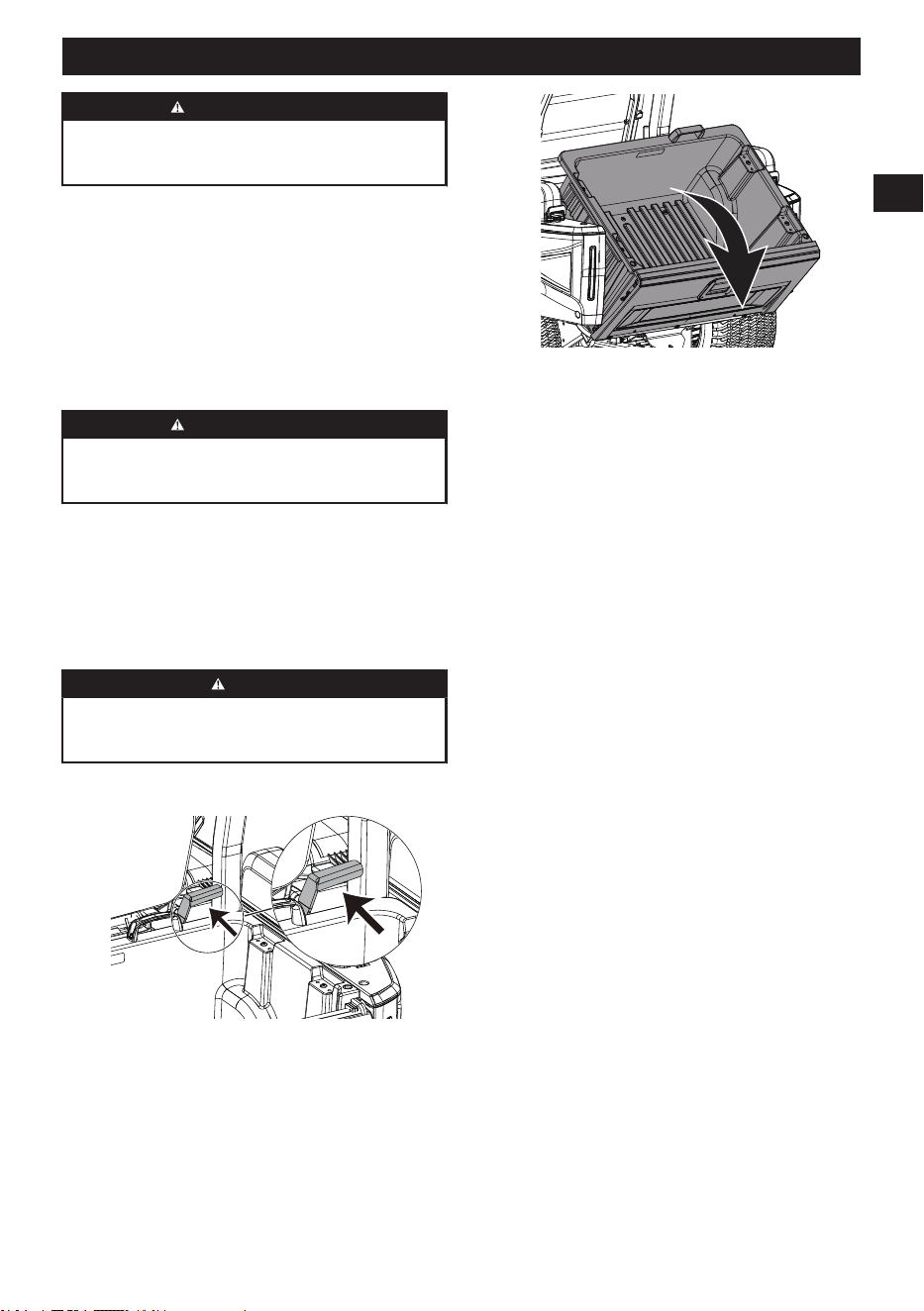

4.3 Install the tailgate of the rear storage

bin.......................................................... 13

4.4 Install the steering control lever............. 14

5 Features and controls.............15

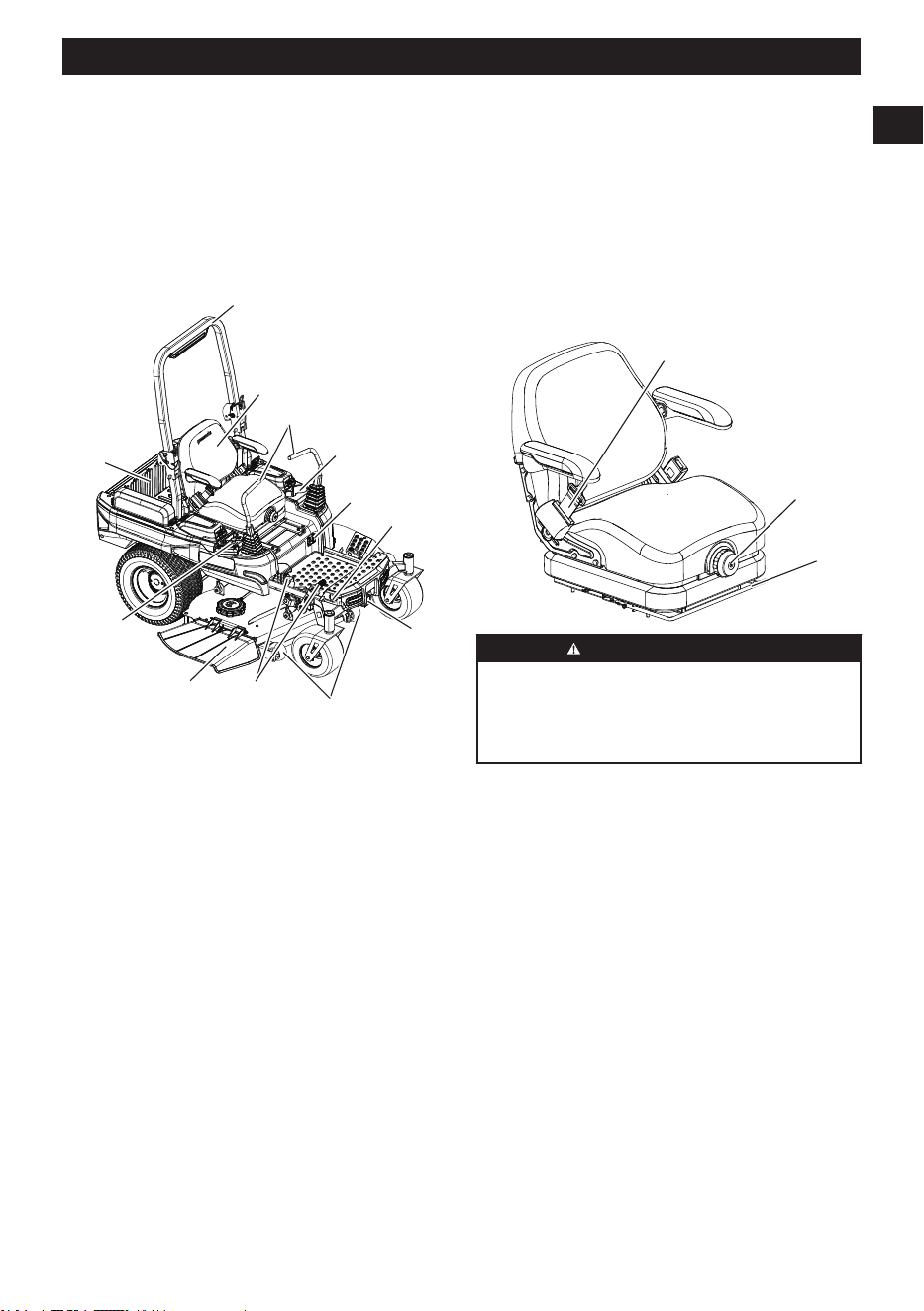

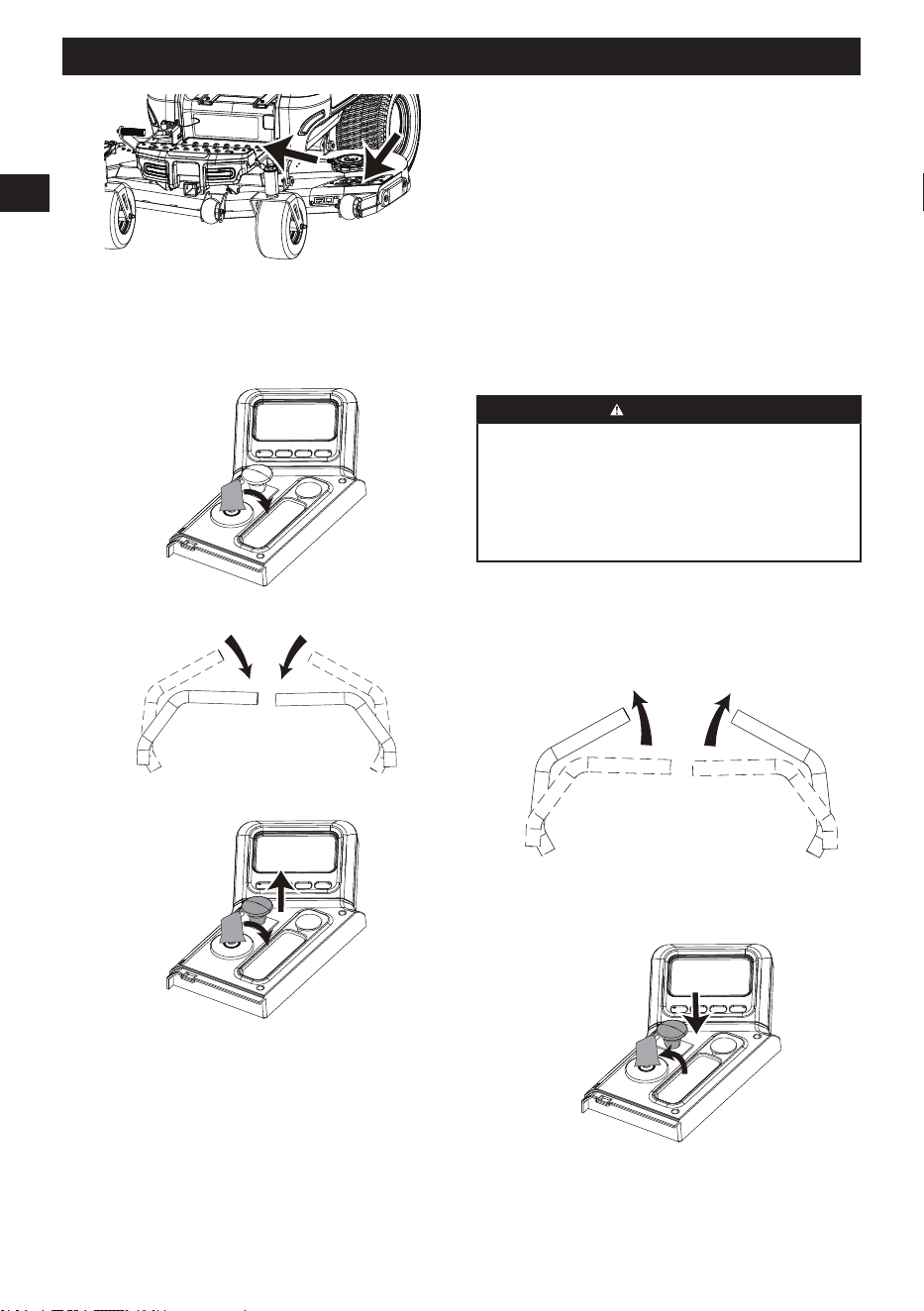

5.1 Product controls.....................................15

6 Electrical system..................... 18

6.1 Electrical system safety......................... 18

6.2 Electrical system information................. 18

7 Operation................................. 18

7.1 Before Operation................................... 18

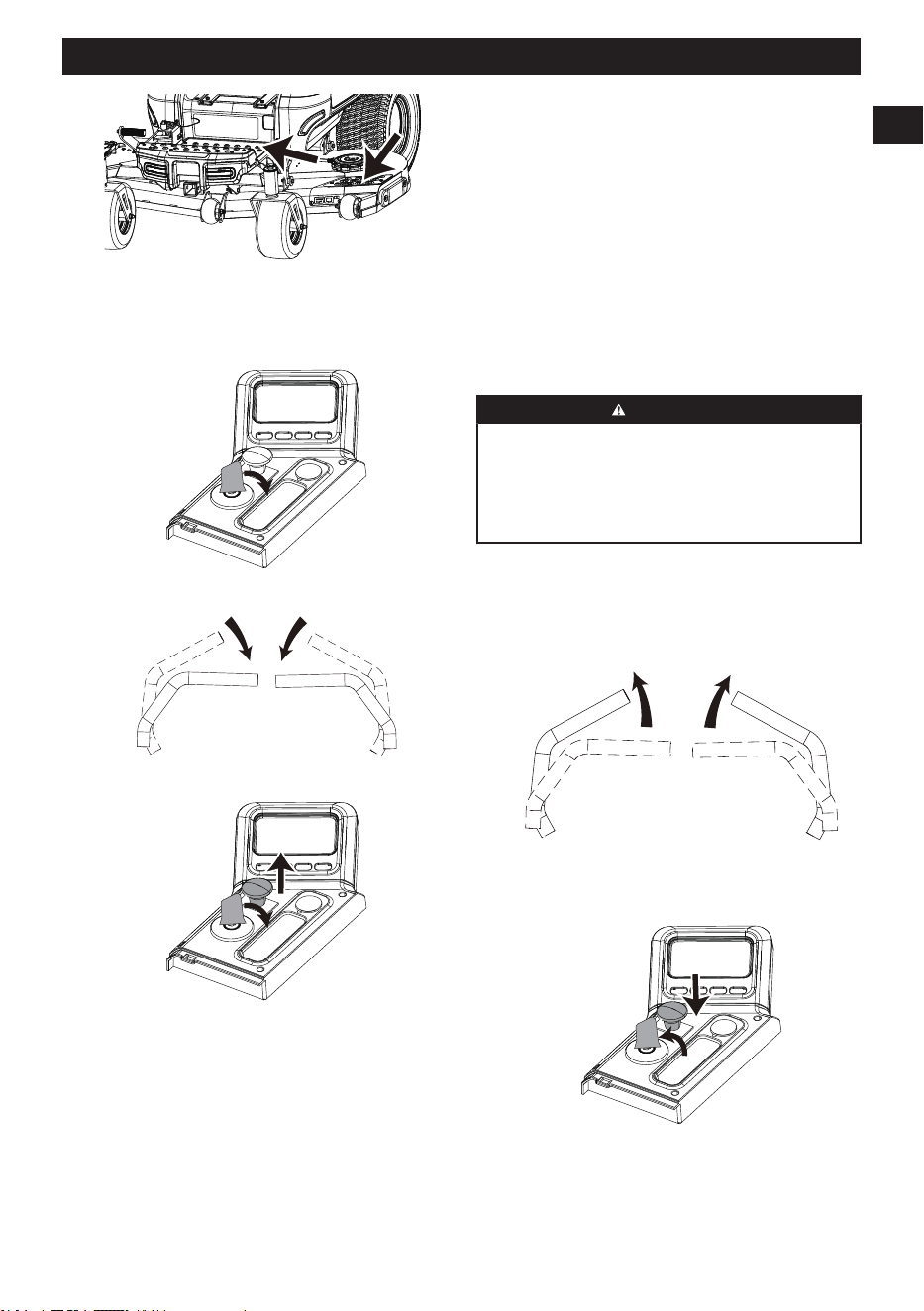

7.2 Start the product.................................... 20

7.3 Stop the product.................................... 21

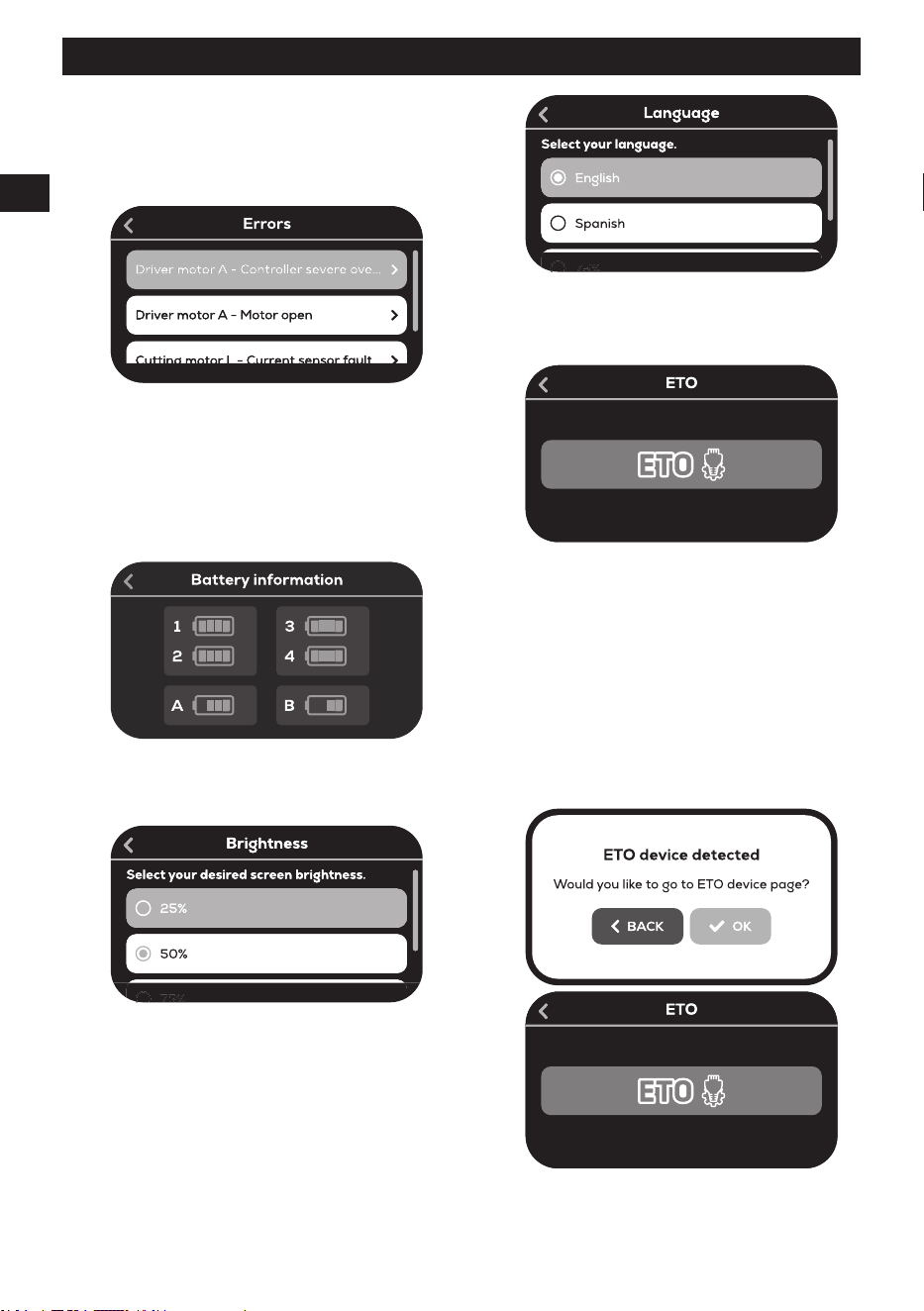

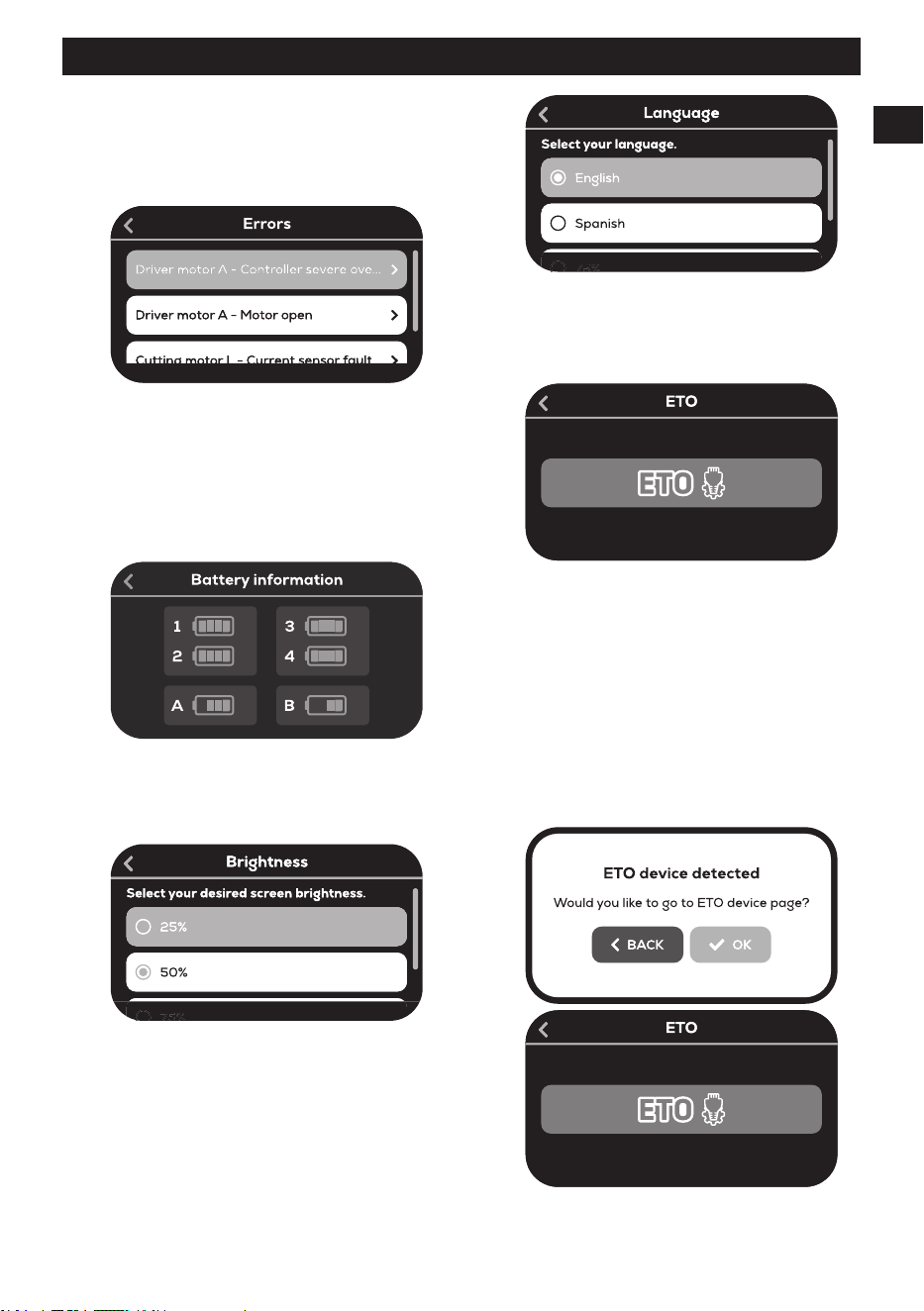

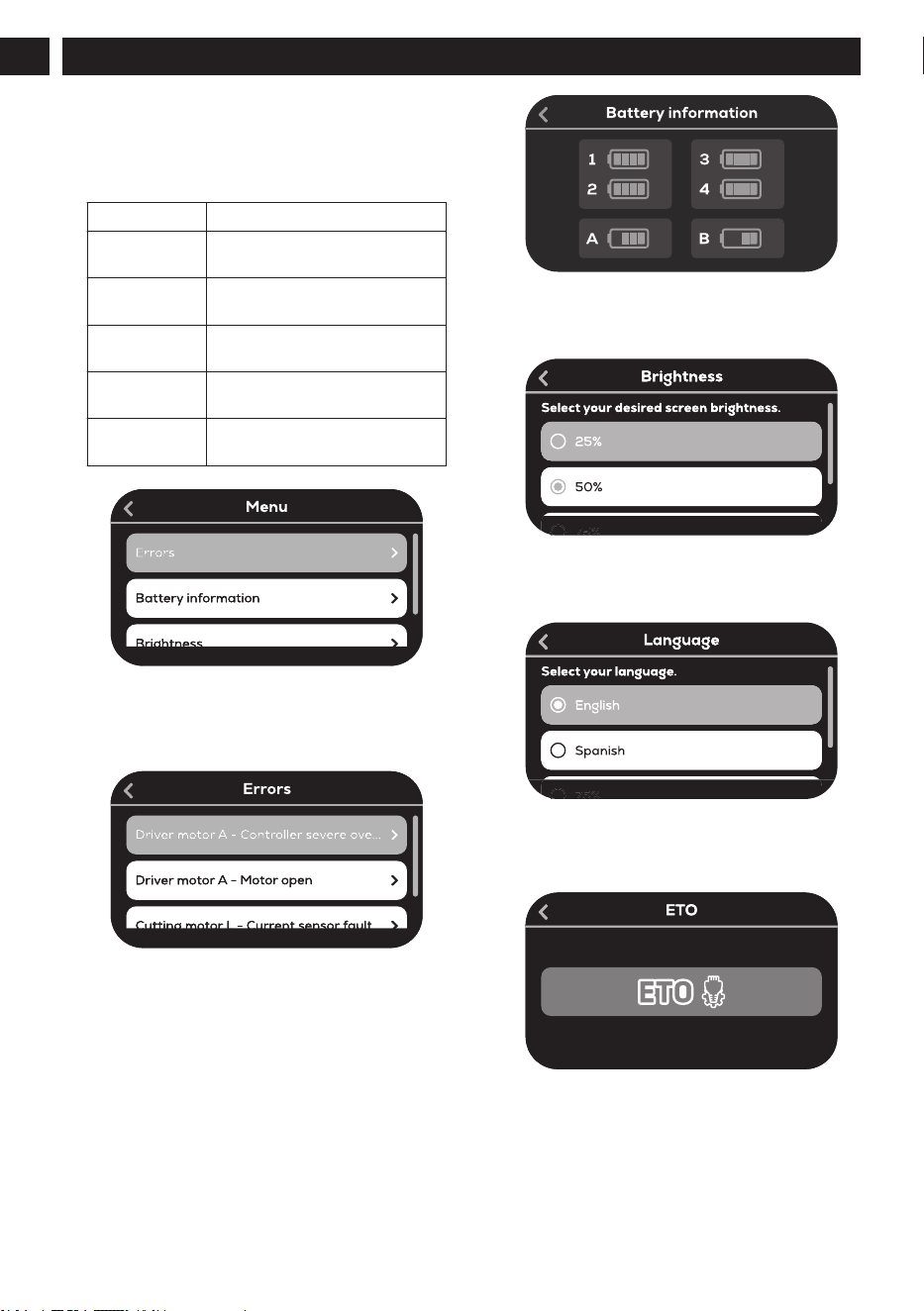

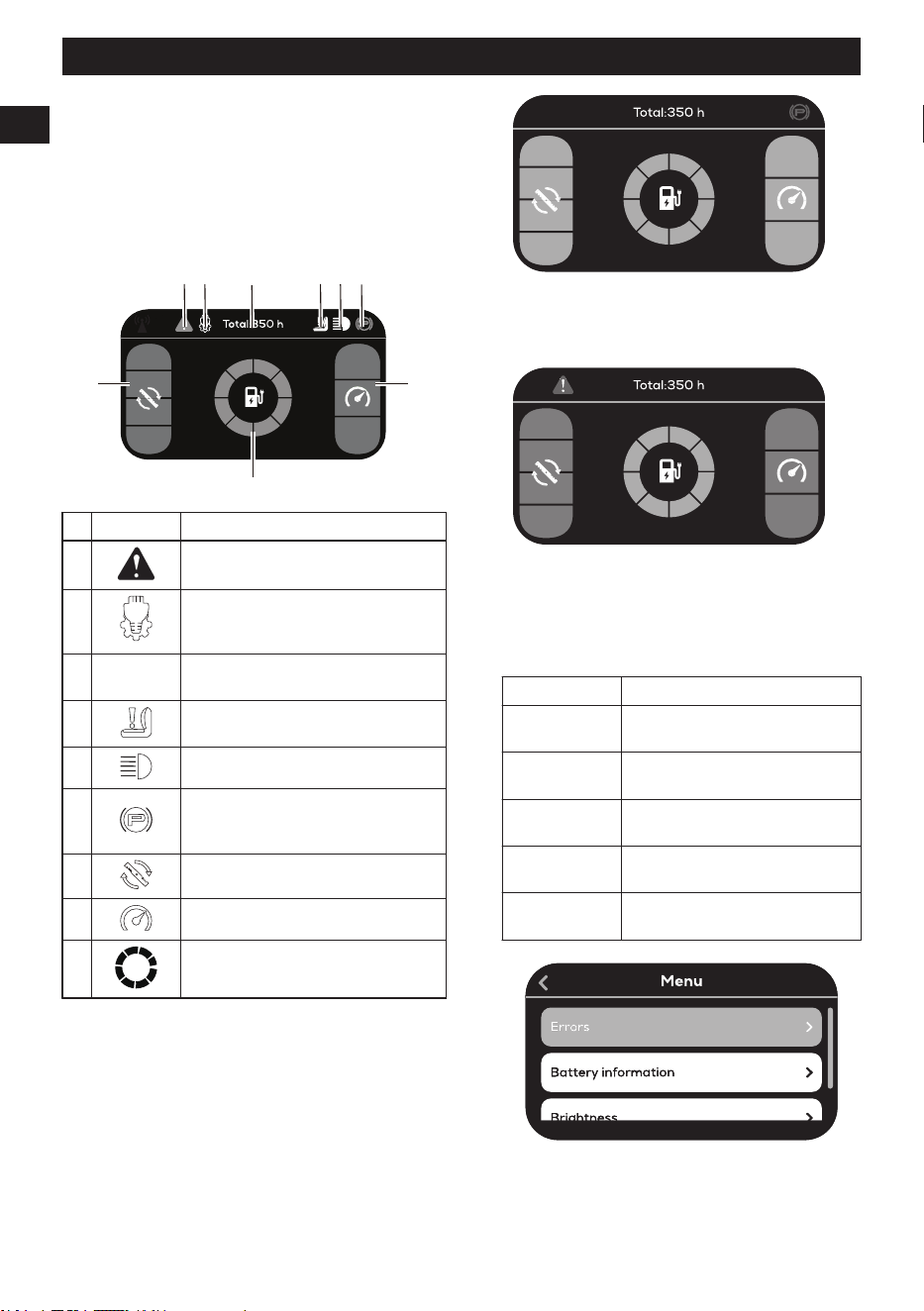

7.4 Digital display screen.............................21

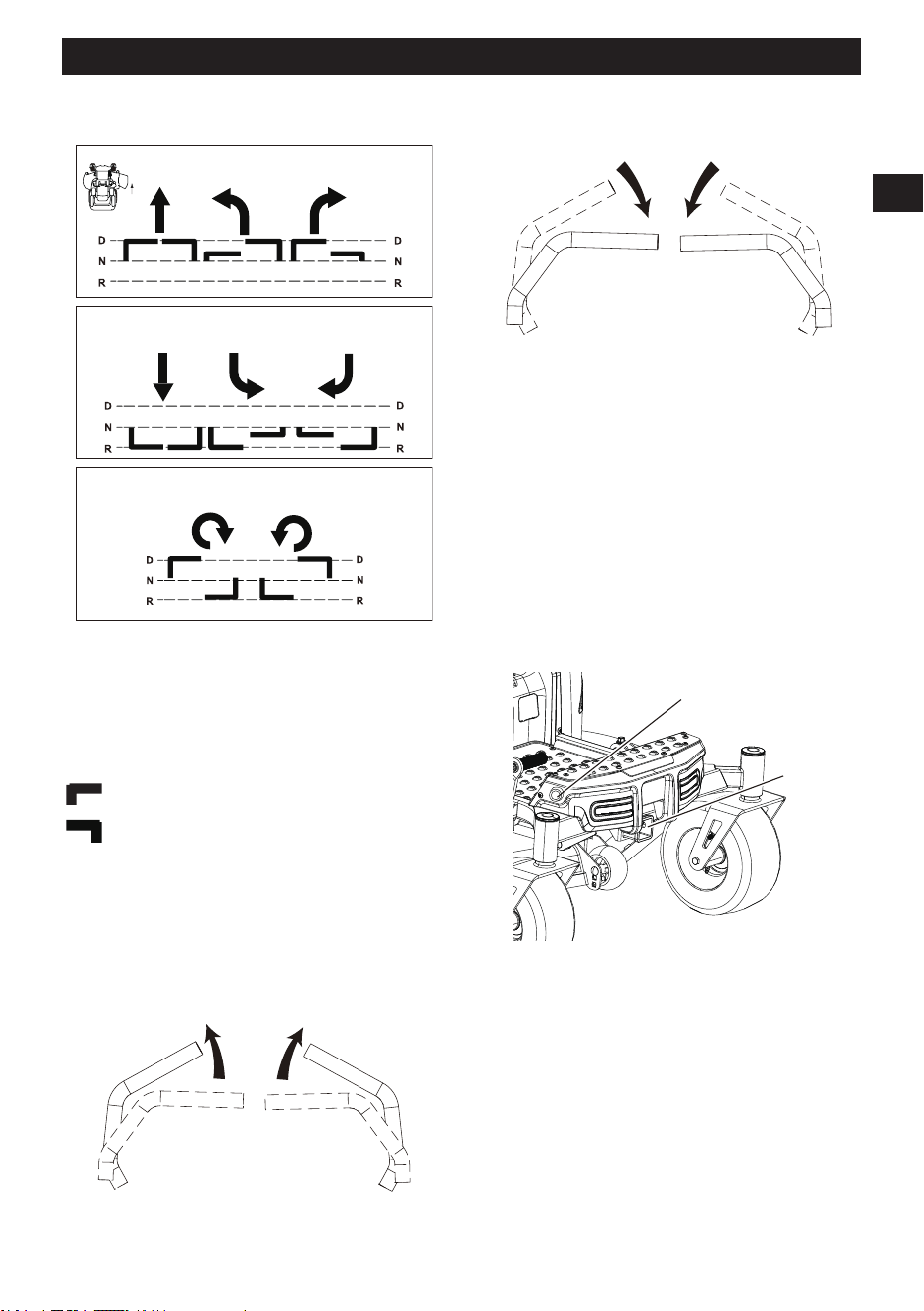

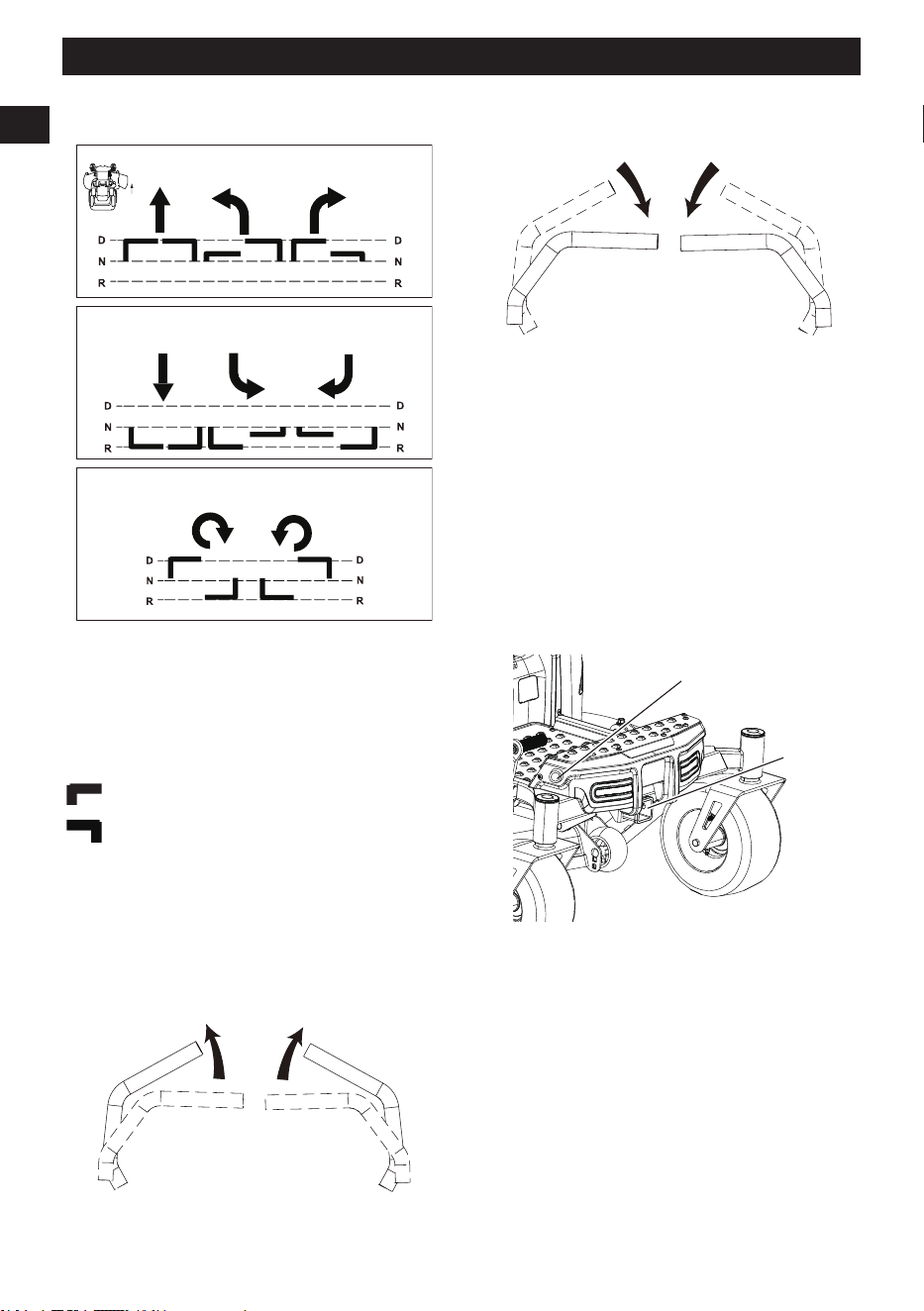

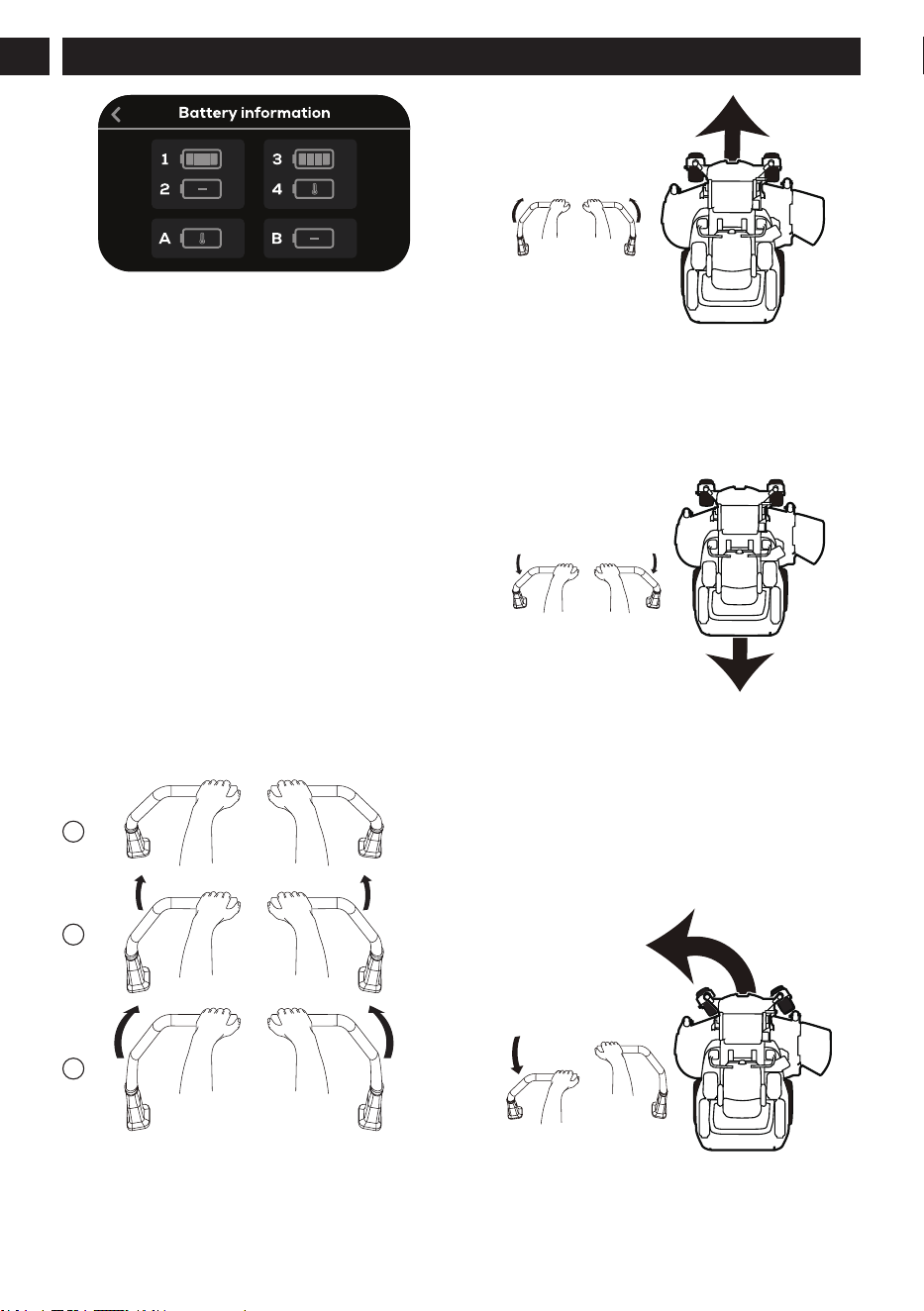

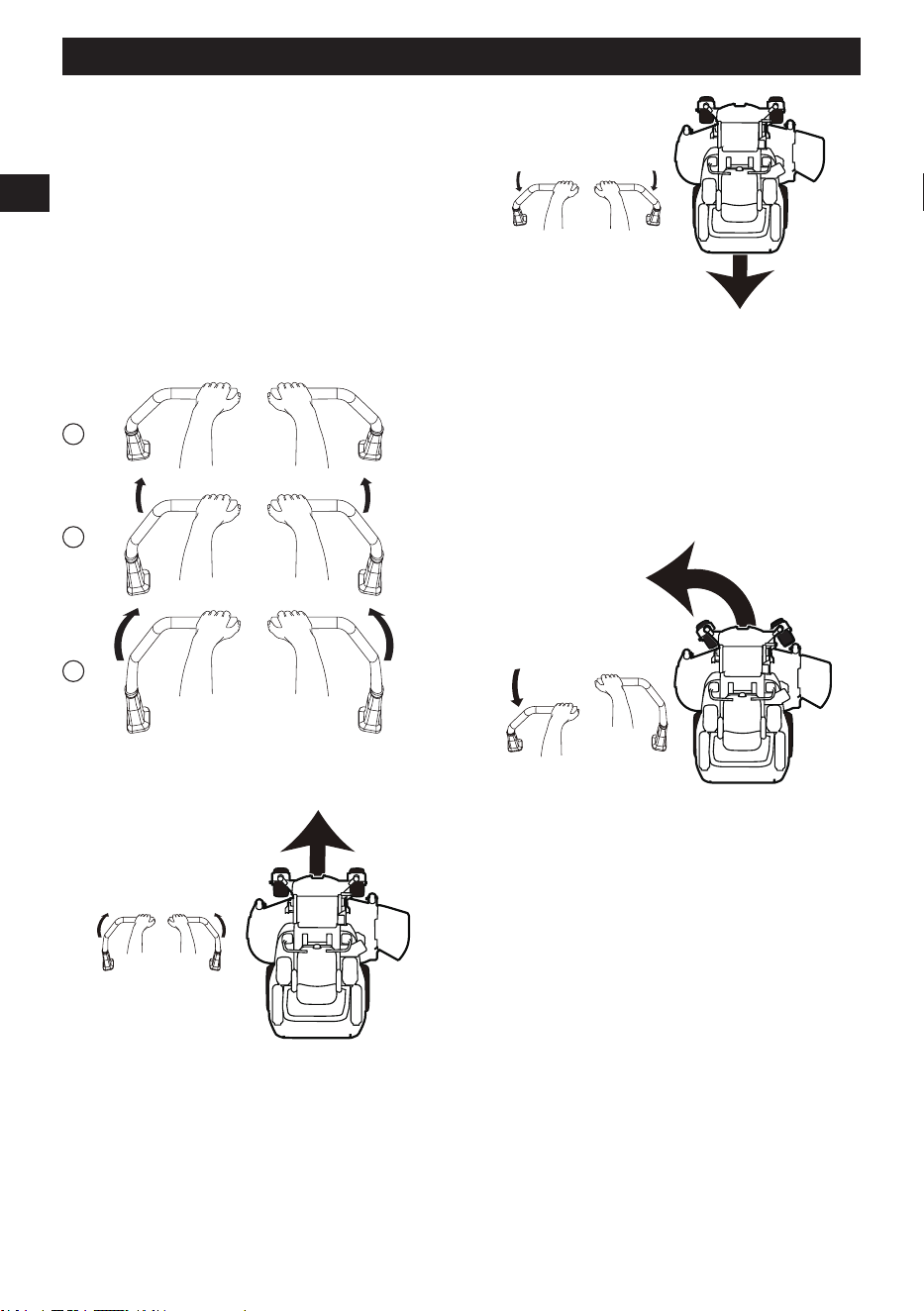

7.5 Zero-turn mower driving practice........... 24

7.6 Mowing.................................................. 25

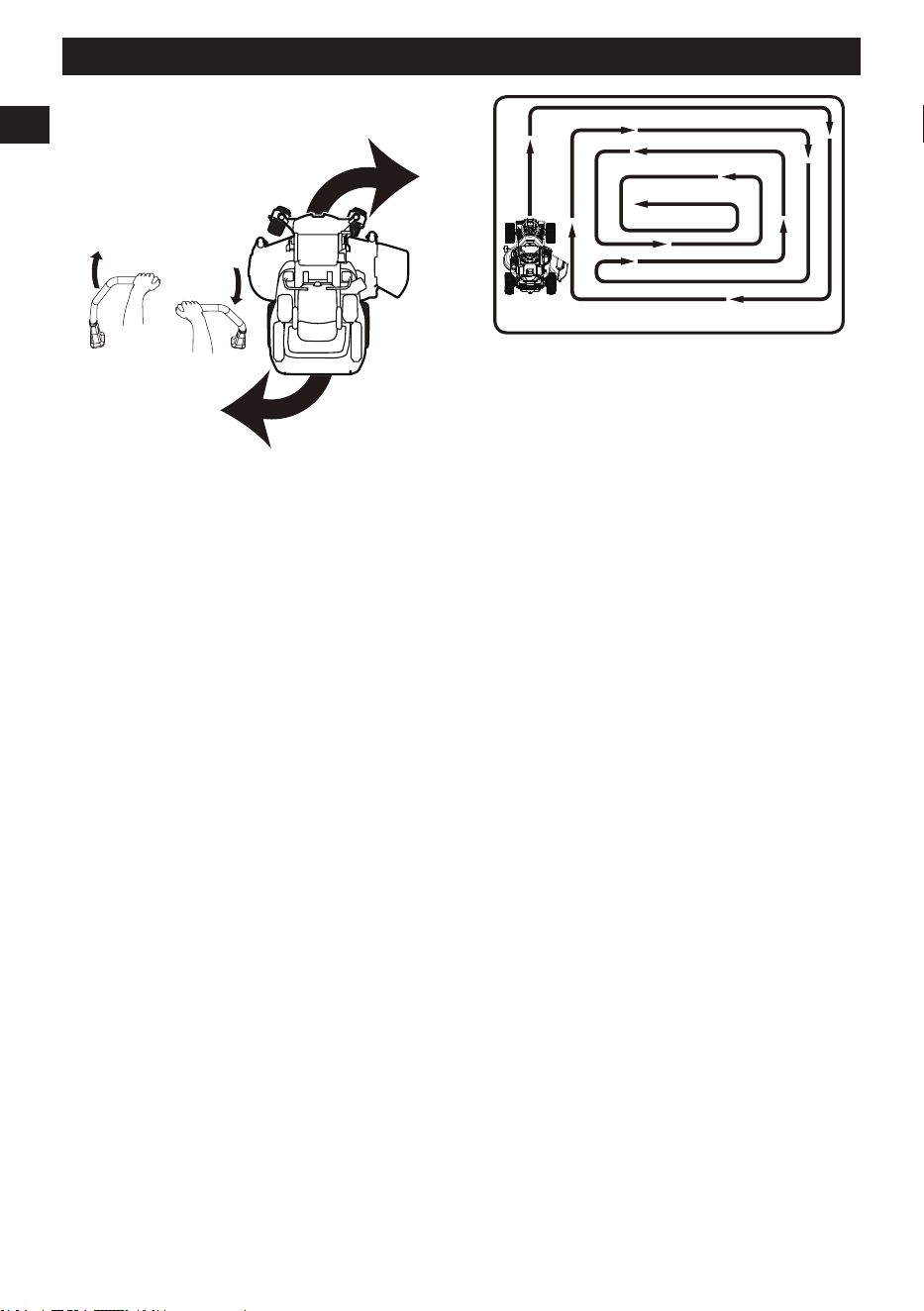

7.7 Mowing patterns.................................... 25

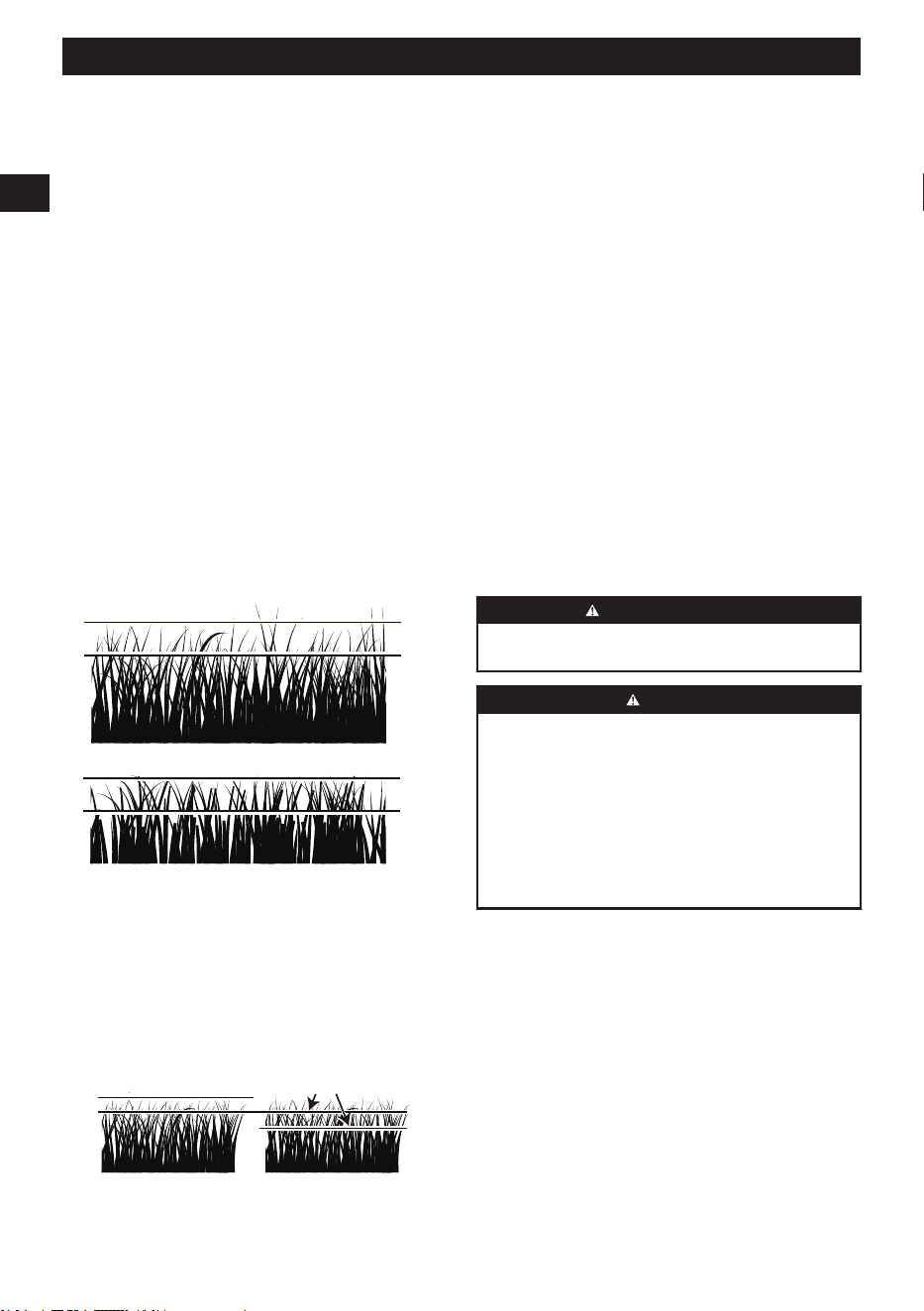

7.8 Mowing recommendations.....................25

8 Transportation......................... 26

8.1 Transport the mower..............................26

8.2 Transport the lithium-ion battery............ 26

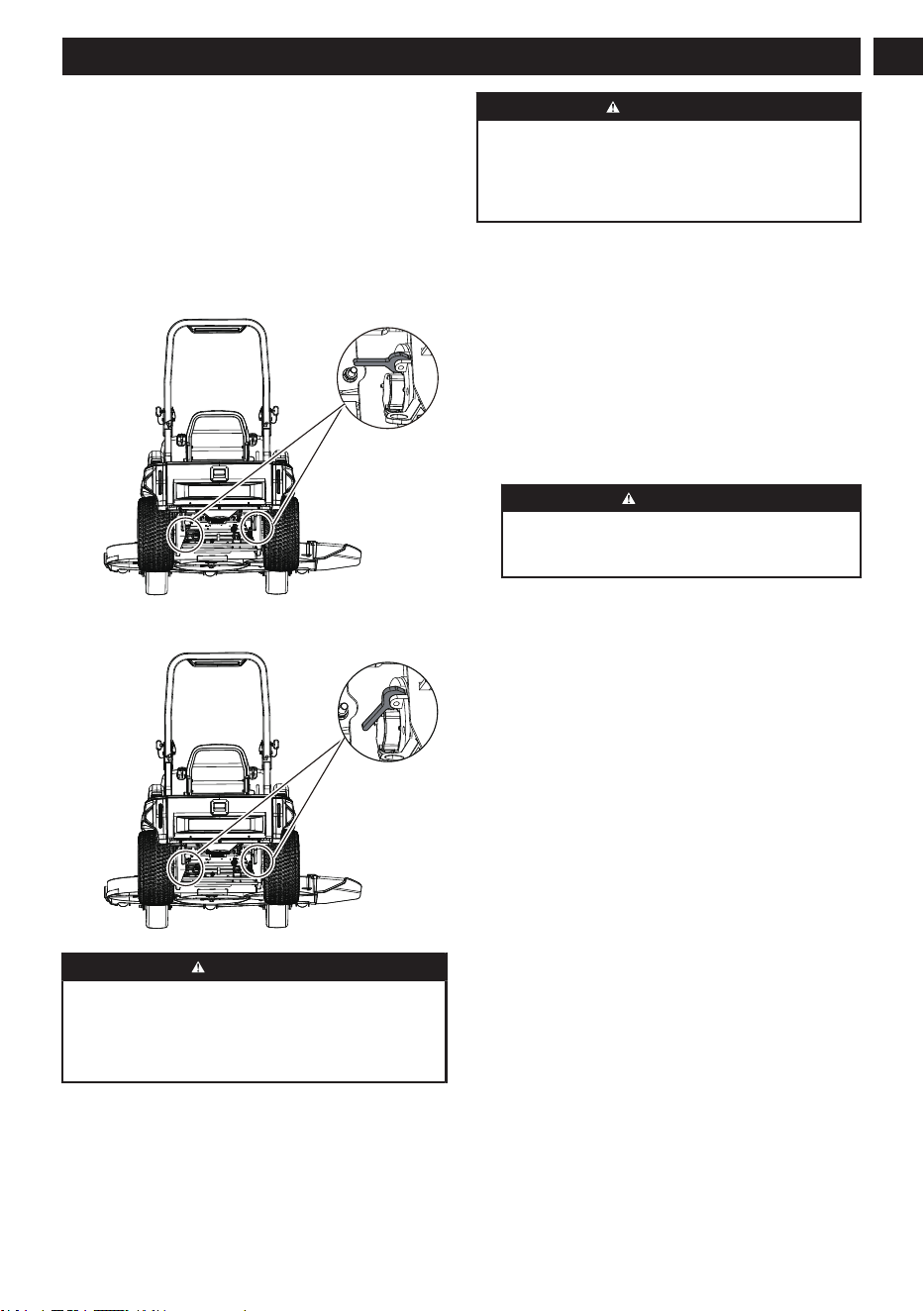

8.3 Neutral bypass lever.............................. 27

8.4 Move the mower manually.....................27

9 Clean and storage................... 27

9.1 Clean the product.................................. 27

9.2 Store the product................................... 27

10 Maintenance.............................28

10.1 Maintenance safety................................28

10.2 Battery maintenance..............................28

10.3 Charging................................................ 29

10.4 Recommended maintenance

schedules...............................................30

10.5 Check tire pressure................................30

10.6 Torque values........................................ 30

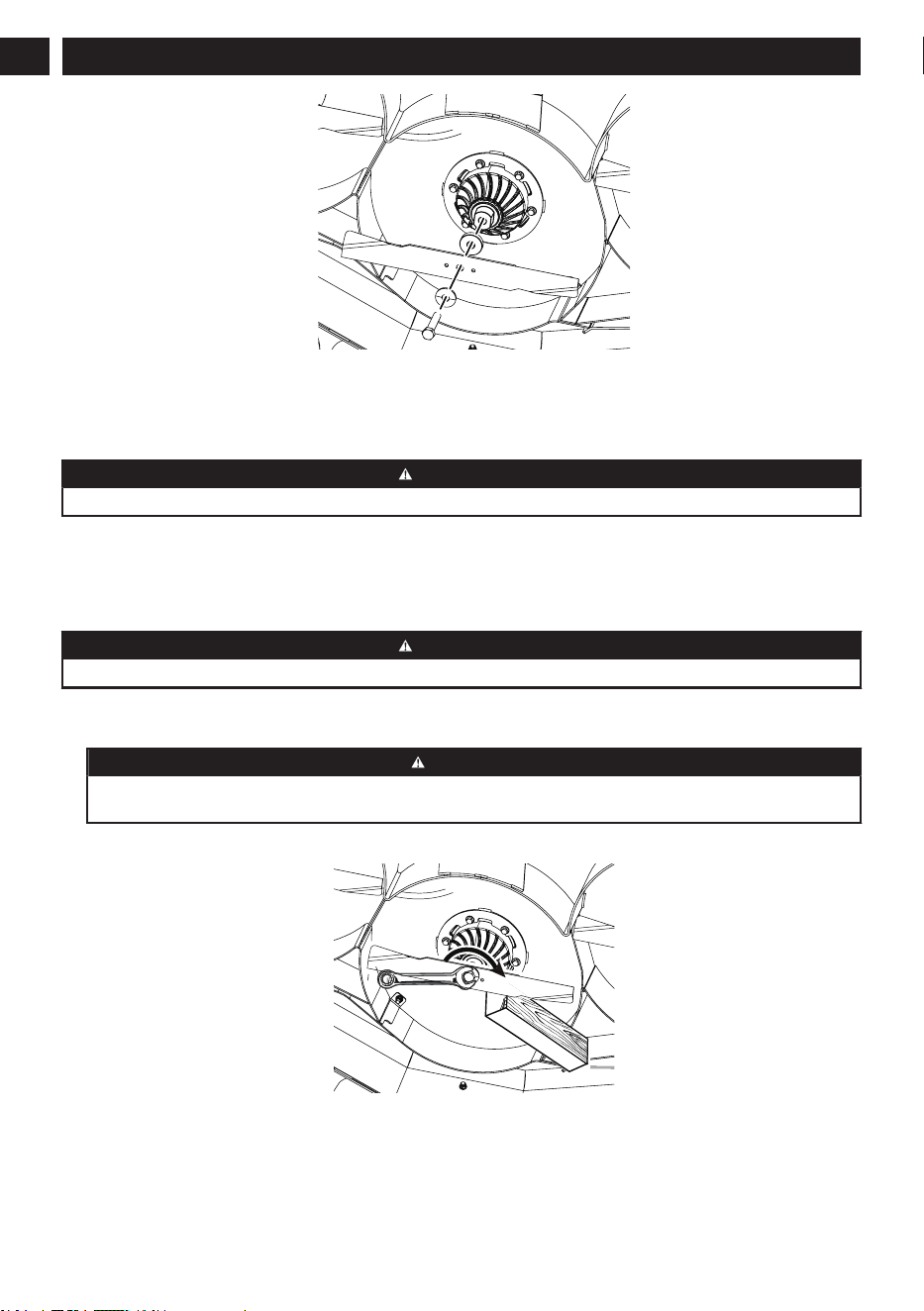

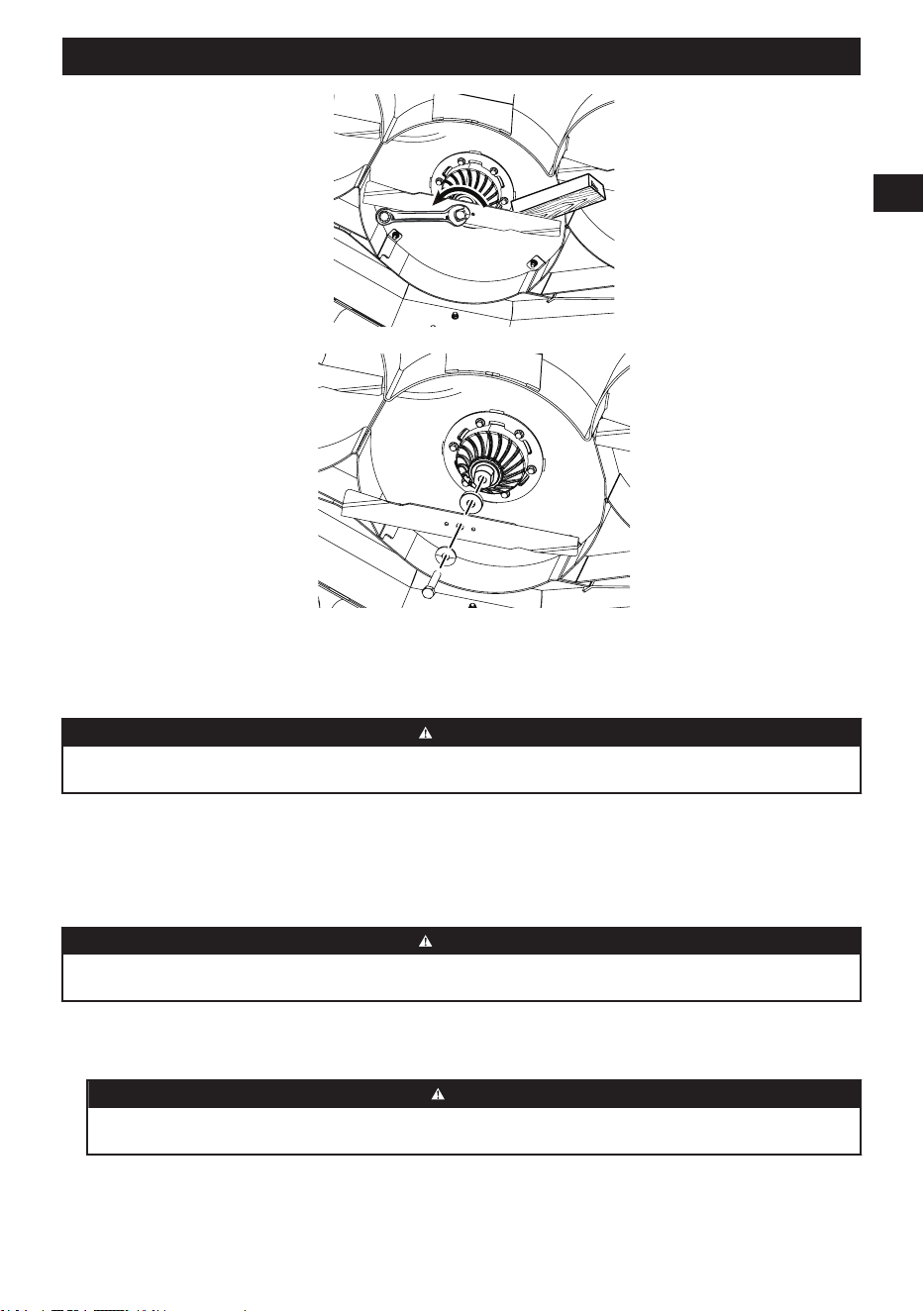

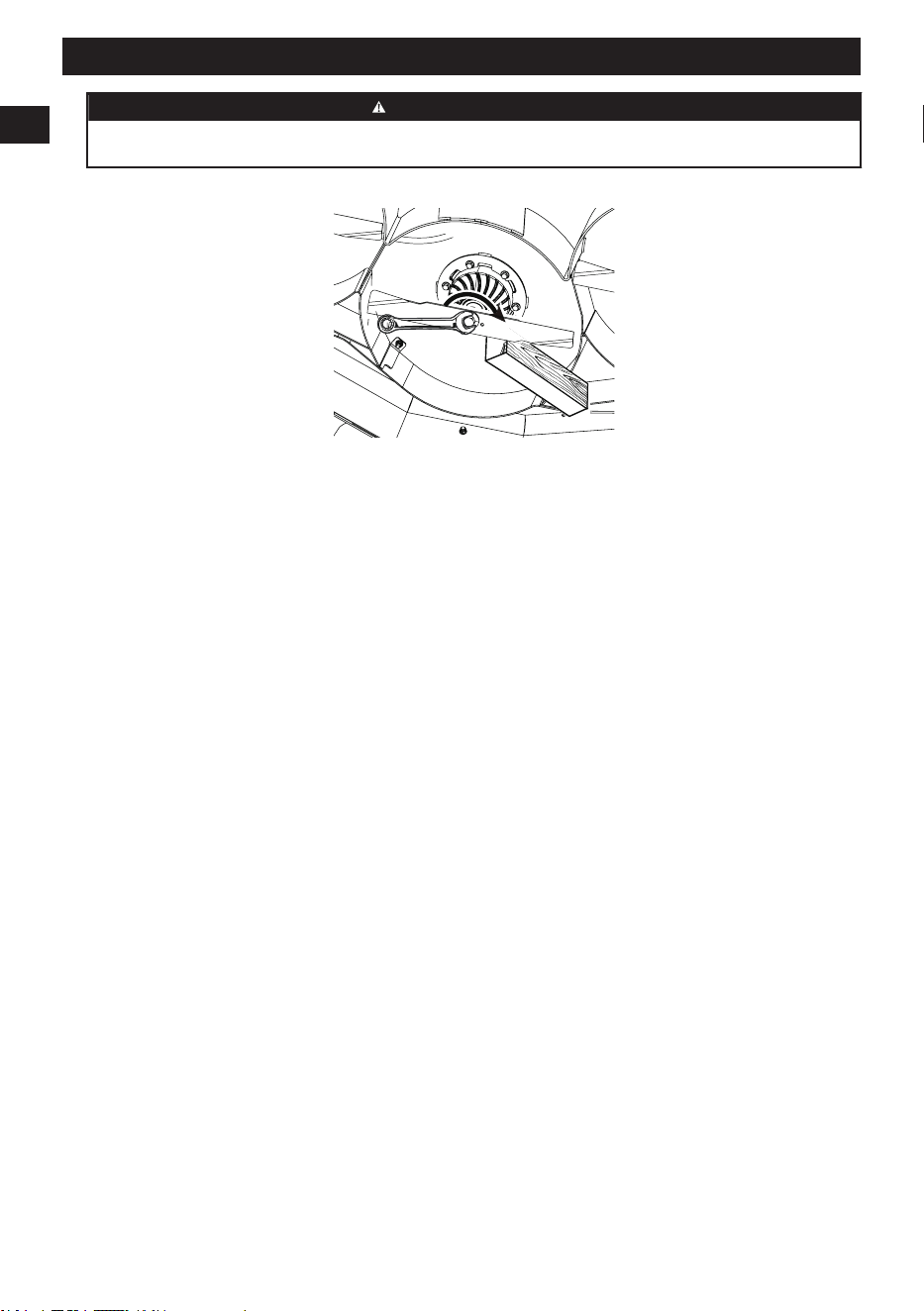

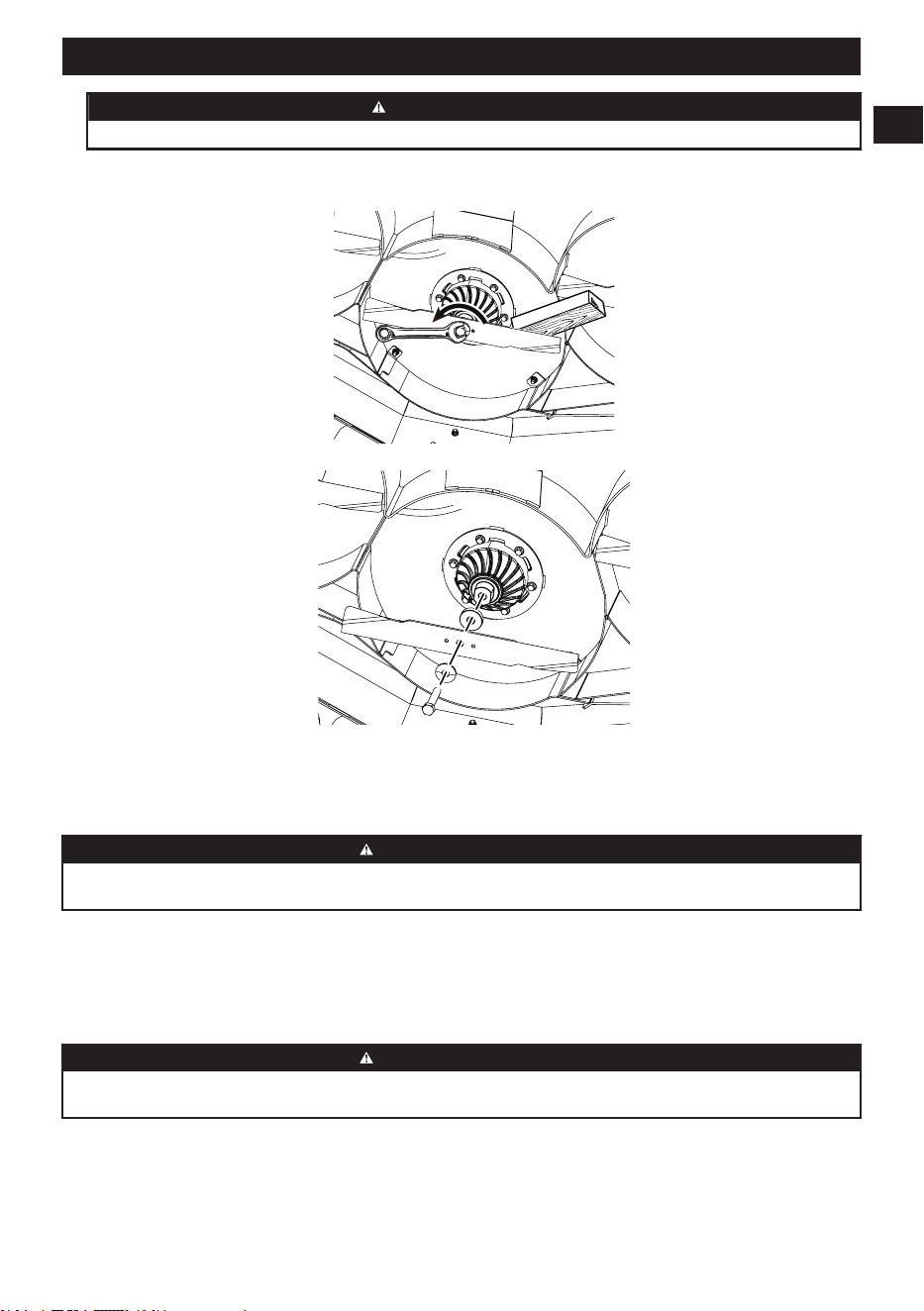

10.7 Service the mower blades..................... 31

11 Troubleshooting...................... 33

12 Technical data..........................35

13 Warranty...................................36

13.1 Items not covered by warranty...............36

13.2 Helpline..................................................36

13.3 Transportation charges.......................... 36

14 Greenworks product

registration...............................37

15 Serial Number(s)......................37

16 Errors........................................37

16.1 Right wheel motor controller error

codes..................................................... 39

16.2 Left wheel motor controller error

codes..................................................... 41

16.3 Power management unit (in the

battery compartment) error codes......... 43

16.4 Left blade motor controller error codes..45

16.5 Middle blade motor controller error

codes..................................................... 46

16.6 Right blade motor controller error

codes..................................................... 47

English

1 INTRODUCTION

1.1 PRODUCT DESCRIPTION

This product is a battery-operated zero-turn mower with

electric motors.

We are committed to continuously improving our

products and reserve the right to modify the design and

appearance without prior notice.

1.2 INTENDED USE

The product is designed for efficiently cutting and

maintaining grass on residential lawns and outdoor

spaces. It is not designed for any other purpose.

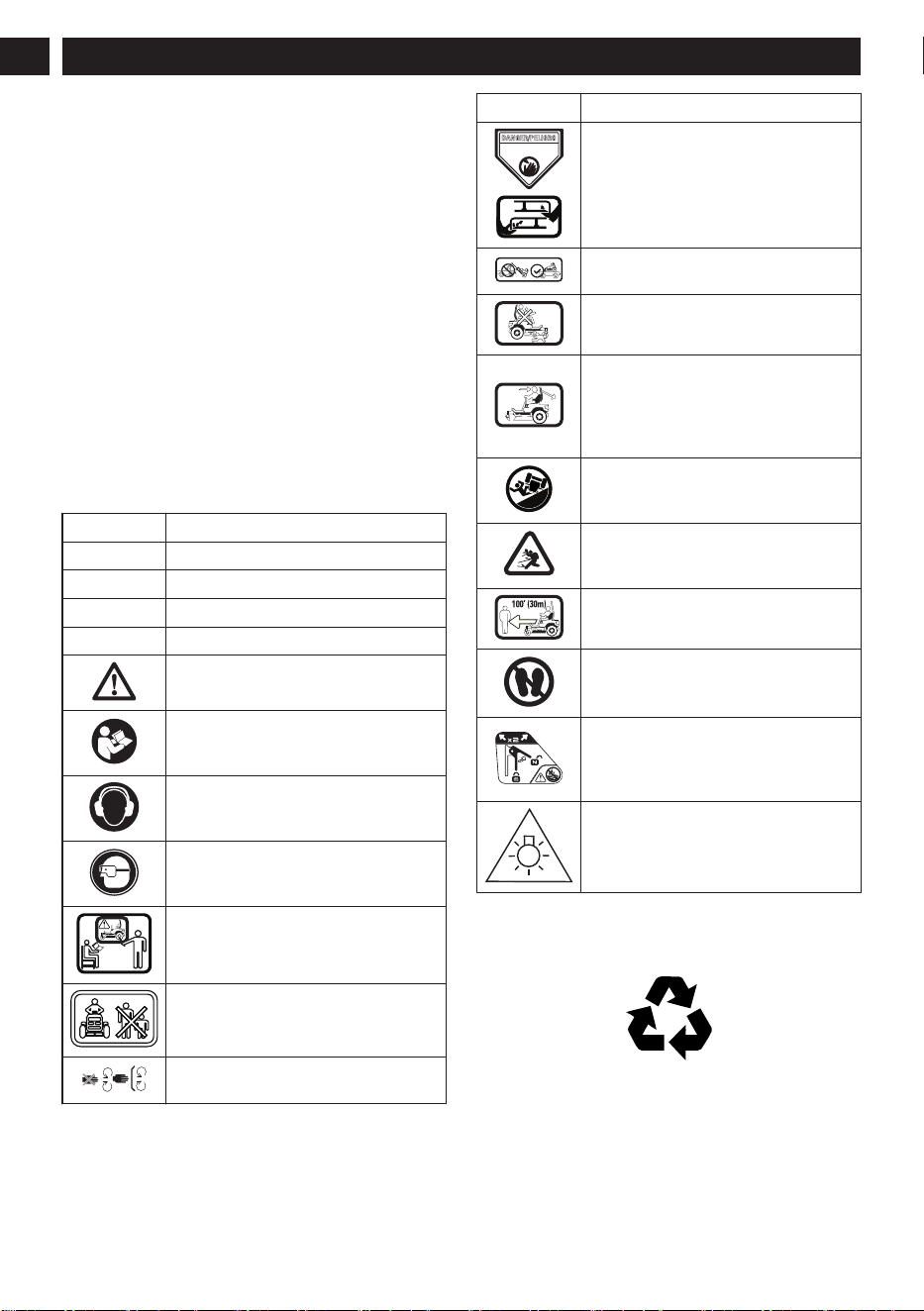

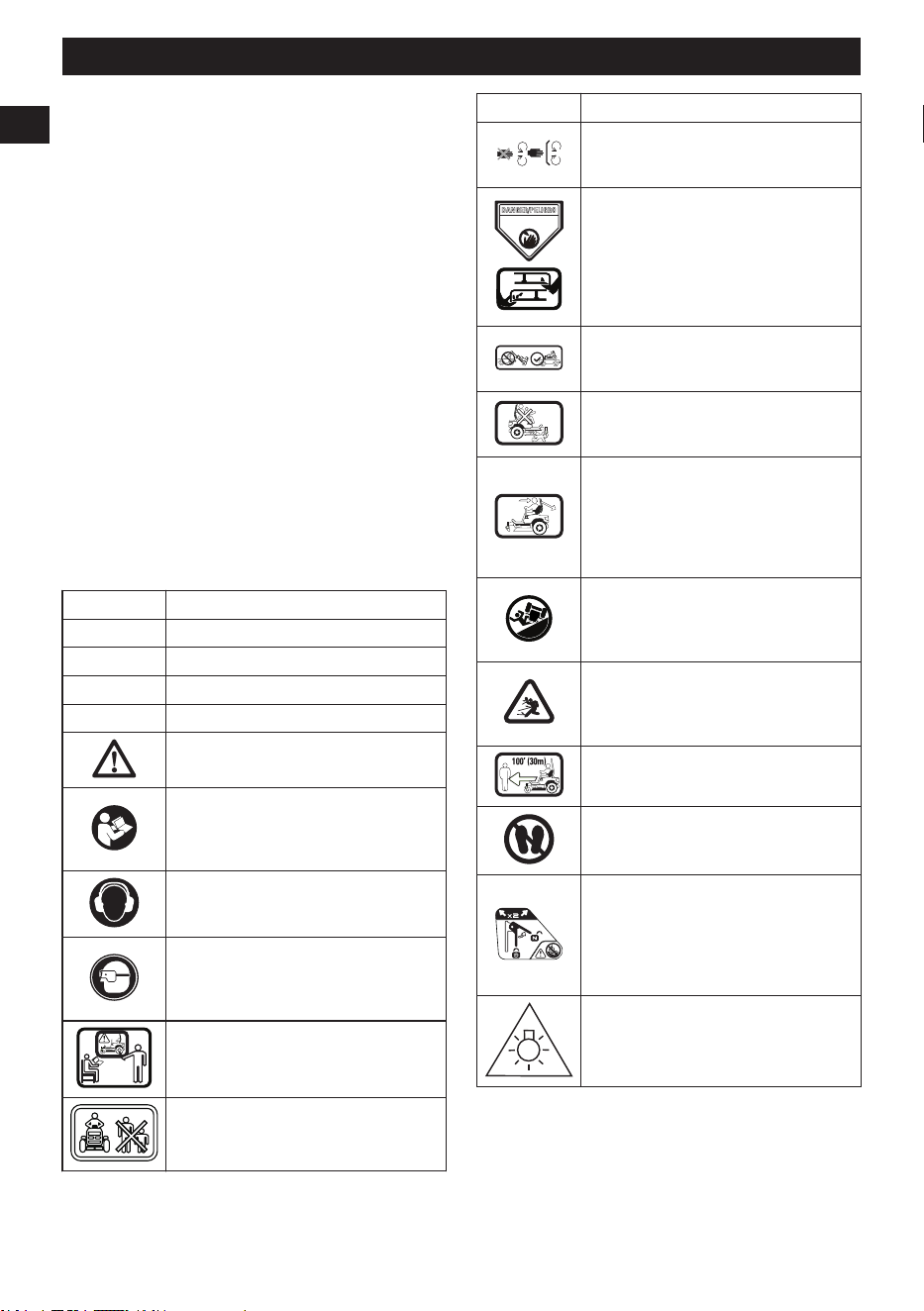

1.3 SYMBOLS ON THE PRODUCT

Read the safety decals before operating your product.

The warnings have been developed for your safety.

Understand and follow all safety decals to reduce the

risk of a personal injury or property damage.

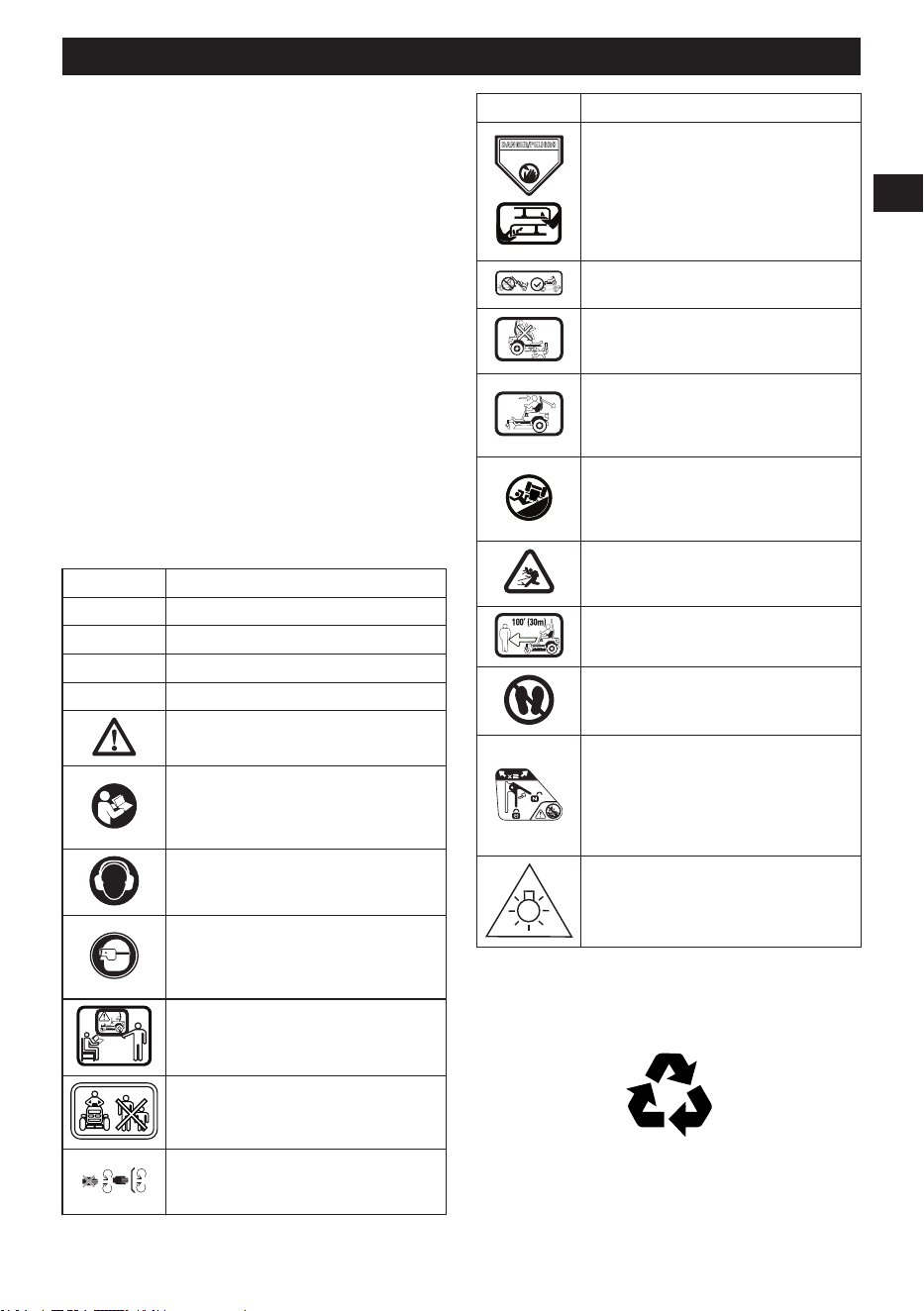

Symbol Explanation

IPX4 Protection from splashing water.

V Voltage

kg Kilogram

lbs Pound

Indicates a potential personal injury

hazard.

To reduce the risk of injury, user must

read and understand operator’s manual

before using this product.

Wear ear protection.

Always wear safety goggles or safety

glasses with side shields and a full face

shield when operating this product.

Professional training is required before

operating the product.

Do not mow when children or others

are around.

Do not open or remove safety shields

while the product is running.

Symbol Explanation

KEEP HANDS AND FEET AWAY MANTENGA

LAS MANOS Y LOS PIES LEJOS

GARDEZ LES MAINS ET LES PIEDS À L'ÉCART

DANGER/PELIGRO

To reduce the risk of injury, keep hands

and feet away from rotating parts. Do

not operate unless discharge cover or

grass bag is in its proper place. If dam-

aged, replace immediately.

Do not tow this product, it may cause

damage to the drive system.

Never carry children or anyone, even

when the blades are off.

Always look down and behind you

when maneuvering in reverse or turn-

ing around. Make sure children, by-

standers, and pets are clear of the

area.

Use extra caution on slopes. Do not

mow slopes greater than 15 degrees.

Do not use on slopes near open water.

Remove objects that can be thrown by

the blade in any direction. Wear safety

glasses.

Keep all bystanders at least 30m

(100ft.) away.

Do not step.

Pull the neutral bypass lever outward to

release the drive brake. Never unlock

the neutral bypass lever on slopes. It

can cause a loss of control.

CAUTION — Do not stare at operating

lamp.

1.4 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the

batteries used in this product: Lithium-ion, a toxic

material.

English

WARNING

Discard all toxic materials in a specified manner to

prevent contamination of the environment. Before

discarding damaged or worn-out Lithium-ion battery,

contact your local waste disposal agency, or the local

Environmental Protection Agency for information and

specific instructions. Take the batteries to a local

recycling and/or disposal center, certified for Lithium-

ion disposal.

WARNING

If the battery pack cracks or breaks, with or without

leaks, do not recharge it and do not use. Discard it

and replace with a new battery pack. DO NOT TRY

TO REPAIR IT! To prevent injury and risk of fire,

explosion, or electric shock, and to avoid damage to

the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the

battery pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular

household trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of

any waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal

center.

1.5 CALIFORNIA PROPOSITION 65

WARNING

THIS PRODUCT CONTAINS OR EMITS A

CHEMICAL KNOWN TO THE STATE OF

CALIFORNIA TO CAUSE CANCER OR BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

2 SAFETY

2.1 SAFETY DEFINITIONS

Warnings, cautions, and notes are used to point out

especially important parts of the manual.

WARNING

THERE IS A RISK OF INJURY OR DEATH

FOR THE OPERATOR OR BYSTANDERS, IF

THE INSTRUCTIONS IN THE MANUAL ARE NOT

OBEYED.

CAUTION

THERE IS A RISK OF DAMAGE TO THE PRODUCT,

OTHER MATERIALS, OR THE ADJACENT AREA,

IF THE INSTRUCTIONS IN THE MANUAL ARE NOT

OBEYED.

Note: Used to give more information that is necessary

in a given situation.

2.2 GENERAL SAFETY WARNINGS

WARNING

Read all safety warnings, instructions, illustrations

and specifications provided with this product.

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term "product" in the warnings refers to your

mains-operated (corded) product or BATTERY-operated

(cordless) product.

2.2.1 WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate the product in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. The product

creates sparks which may ignite the dust or fumes.

• Keep children and bystanders away while

operating the product. Distractions can cause you

to lose control.

2.2.2 ELECTRICAL SAFETY

• Product plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) product.

Unmodified plugs and matching outlets will reduce

risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose the product to rain or wet

conditions. Water entering a product will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the product.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating the product outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

English

• If operating the product in a damp location

is unavoidable, use a Residual Current Device

(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

• Do not clean the product with water from a hose

or a pressure washer. Water entering a product will

increase the risk of electric shock.

• Do not operate the product in rain. Water entering

a product will increase the risk of electric shock.

2.2.3 PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating the product. Do

not use the product while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating the product

may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a

dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to

power source and/or Battery pack, picking up

or carrying the product. Carrying power tools with

your finger on the switch or energizing power tools

that have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the product on. A wrench or a key left

attached to a rotating part of the product may result

in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the product in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

2.2.4 PRODUCT USE AND CARE

• Do not force the product. Use the correct

product for your application. The correct product

will do the job better and safer at the rate for which it

was designed.

• Do not use the product if the switch does not

turn it on and off. Any product that cannot be

controlled with the switch is dangerous and must be

repaired.

•

Disconnect the plug from the power source

and/or remove the BATTERY pack, if

detachable, from the product before making any

adjustments, changing accessories, or storing

the product. Such preventive safety measures

reduce the risk of starting the product accidentally.

• Store an idle product out of the reach of children

and do not allow persons unfamiliar with the

product or these instructions to operate the

product. A product is dangerous in the hands of

untrained users.

• Maintain the product and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may affect the operation of the product. If

damaged, have the product repaired before use.

Many accidents are caused by poorly maintained

product.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the product, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the product for

operations different from those intended could result

in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the product in unexpected situations.

• Remove the key or disable the product when

leaving the product unattended. The product is

dangerous to untrained users.

2.2.5 BATTERY TOOL USE AND CARE

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one

type of battery pack may create a risk of fire when

used with another battery pack.

• Use the product only with specifically

designated battery backs. Use of any other battery

packs may create a risk of injury and fire.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

or burns.

• Do not use a battery pack or product that

is damaged or modified. Damaged or modified

English

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or product to

fire or excessive temperature. Exposure to fire

or temperature above 265°F (130°C) may cause

explosion.

• Follow all charging instructions and do not

charge the battery pack or product outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside

the specified range may damage the battery and

increase the risk of fire.

2.2.6 SERVICE

• Have your product serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

2.3 RIDE-ON MOWER SAFETY

WARNINGS

• Do not use the mower in bad weather

conditions, especially when there is a risk of

lightning. This decreases the risk of being struck

by lightning.

• Thoroughly inspect the area for wildlife where

the mower is to be used. Wildlife may be injured

by the mower during operation.

• Thoroughly inspect the area where the mower is

to be used and remove all stones, sticks, wires,

bones, and other foreign objects. Thrown objects

can cause personal injury.

• Before using the mower, always visually inspect

to see that the blade and the blade assembly

are not worn or damaged. Worn or damaged parts

increase the risk of injury.

• Keep guards in place. Guards must be in

working order and be properly mounted. A

guard that is loose, damaged, or is not functioning

correctly may result in personal injury.

• Keep all cooling air inlets clear of debris. Blocked

air inlets and debris may result in overheating or risk

of fire.

• While operating the mower, always wear non-

slip and protective footwear. Do not operate the

mower when barefoot or wearing open sandals.

This reduces the chance of injury to the feet from

contact with the moving blade.

• While operating the mower, always wear long

pants. Exposed skin increases the likelihood of

injury from thrown objects.

• Do not operate the mower on slopes greater

than 15 degrees. This reduces the risk of loss

of control, slipping and falling which may result in

personal injury.

• When working on slopes, always be sure of your

footing. This reduces the risk of loss of control,

slipping and falling which may result in personal

injury.

• Do not mow from side-to-side when operating

mowers on unlevel or sloped ground. Always

mow slopes in the up-and-down direction. This

reduces the risk of loss of control, slipping and

falling which may result in personal injury.

• Do not touch blades and other hazardous

moving parts while they are still in motion. This

reduces the risk of injury from moving parts.

• When clearing jammed material or cleaning the

mower, make sure all power switches are off

and remove (or activate) the disabling device.

Unexpected operation of the mower may result in

serious personal injury.

• The user and technician SHALL carefully review

ALL applicable original equipment manufacturer

(OEM) safety-related repair manual procedures,

training, and precautions before use, maintenance

and service.

Note: The user and technician should consult a medical

professional if they have or are wearing:

• An implanted defibrillator.

• A cardiac pacemaker.

• An internal analgesic medication pump.

• An insulin pump.

• Hearing aids.

• Other medical devices.

2.4 SAFE PRACTICES FOR RIDE-ON

MOWERS

WARNING

This mower is capable of amputating hands and feet

and throwing objects at high speed. Failure to read

and follow the warnings and safety instruction in this

manual could result in severe personal injury or death

to the operator or bystanders.

2.4.1 GENERAL SAFETY

• Do not use battery-operated ride-on mower in rain.

• Only allow responsible, capable adults who are

familiar with the instructions to operate this product.

• Safe operation requires your full attention and

capabilities.

• Always look where you are going and be aware of

your surroundings.

• Listen to the product and be aware of any change.

• Feel the product and its responses from both your

inputs and the environment.

• Remain focused on your task.

English

• Always wear proper eye protection that complies

with the latest safety standards in order to reduce

the risk of eye injury while operating or performing

any adjustment or repair. See ANSI Z87.1.

• Do not operate product unless discharge guard or

other safety devices are in place and working.

• Always wear a face mask or a dust mask while

operating the mower in a dusty environment.

• Always dress properly. The wearing of protective

gloves and safety footwear is recommended.

• Never operate the product while using a mobile

phone or any other electronic device. Operating

while distracted can increase the risk of serious

personal injury to the operator and bystanders.

• Do not operate the equipment while wearing

sandals, tennis shoes, sneakers, shorts or any type

of loose-fitting clothing. Wear safety shoes, hard

hats, long pants, protective eyewear and hearing

protection during operation to reduce the risk of

personal injury. Avoid loose-fitting clothing, jewelry

and any other apparel that could be caught on

moving parts. Secure hair above shoulder level

before starting work.

• Never carry passengers and keep bystanders away.

• Follow the manufacturer's recommendation for

wheel weights or counterweights.

2.4.2 PREPARATION BEFORE OPERATING

• Clear the operating area of any objects which could

be thrown by or interfere with operation of the

product.

• Keep the area of operation clear of all bystanders,

particularly small children. Stop the product and

attachment(s) if anyone enters the area.

• Do not operate the product without the entire grass

catcher, discharge chute, or other safety devices

in place and functioning properly. Check frequently

for signs of wear or deterioration and replace as

needed.

• Wear appropriate personal protective equipment

such as safety glasses, hearing protection, and

footwear.

• Do not carry passengers anywhere on the product.

Keep pets and bystanders out of the mowing area

during operation.

2.4.3 OPERATING

• Always drive with both hands. Do not drive with just

one hand.

• Only operate the product in daylight or good artificial

light.

• Avoid holes, ruts, bumps, rocks, or other hidden

hazards. Uneven terrain could overturn the product

or cause operator to lose their balance or footing.

• Do not put hands or feet near rotating parts or under

the product. Keep clear of the discharge opening at

all times.

• Do not direct discharge material toward anyone.

Avoid discharging material against a wall or

obstruction. Material may ricochet back toward the

operator. Stop the blade(s) when crossing gravel

surfaces.

• Never leave an activated product unattended. Take

appropriate precautions when stopping the product

or leaving the operator’s position. Always stop on

level ground. Disengage the PTO, set the parking

brake, switch off the power and remove the key

before standing up from the operator’s position.

• Do not mow in reverse unless absolutely necessary.

Always look down, behind and to the side before

changing directions or backing up.

2.4.4 CHILDREN SPECIFIC

• Tragic accidents can occur if the operator is not

alert to the presence of children. Children are often

attracted to the product and the mowing activity.

Never assume that children will remain where you

last saw them.

• Keep children out of the operating area and under

the watchful care of another responsible adult other

than the operator.

• Do not carry children, even with the blade(s) off.

Children could fall off and be seriously injured or

interfere with safe operation. Children who have

been given rides in the past could suddenly appear

in the mowing area for another ride and be run over

or backed over by the product.

2.4.5 USE A RAMP

• When loading or unloading the product from a

trailer, always use full width ramps that extend

beyond the width of the product.

• This provides a surface for the mower frame to

contact if the unit starts to tip backwards. It also

reduces the risk of a wheel going off and the product

tipping over.

• Do not exceed a 15-degree angle between the ramp

and the ground or between the ramp and the trailer

or truck.

• Become familiar with the mower’s controls and

confident in its smooth operation before attempting

to drive it up or down a ramp.

• Use slow drive mode and drive carefully.

• Avoid any sudden movement of the controls and use

only slow, even acceleration.

2.4.6 TOWING

• Tow only with a product that has a hitch designed

for towing. Do not attach towed equipment except at

the hitch point.

• Follow the manufacturer’s recommendation for

weight limits for towed equipment and towing on

slopes. (Reference )

English

• Never allow children or others in or on towed

equipment.

• On slopes, the weight of the towed equipment may

cause loss of traction and loss of control.

• Travel slowly and allow extra distance to stop.

2.4.7 SERVICE

• Keep product in good working order. Replace worn

or damaged parts.

• Use caution when servicing blades. Wrap the

blade(s) or wear gloves. Replace damaged blades.

Do not repair or alter blade(s).

• Do not charge ride-on mower in rain, or wet

locations.

• Store idle ride-on mower indoors - When not in use,

ride-on mower should be stored in an indoor dry and

locked-up place - out of reach of children.

• Turn off and remove start key before servicing,

cleaning, or removing material from the ride-on

mower.

Save all warnings and instructions for future

reference.

2.4.8 SLOPE OPERATION

Slopes are a major factor related to accidents.

Operation on slopes requires extra caution. To reduce

the risk of injury, never operate the product under

any condition where you experience wheel slipping or

sliding, or where wheel traction or mower stability and

control are in doubt. The product may slide even if the

wheels are stopped. These conditions increase the risk

of roll over.

• Never operate on a slope greater than 15 degrees

- a slope that has 5.4 feet of elevation change

over any 20 foot segment. See Slope Identification

Guide (Reference ) in this Operator Manual.

• Reduce speed and use extra care when mowing on

slopes. If you cannot back up the slope or if you feel

uncomfortable, do not drive on the slope.

• Avoid turning the product down slopes. Turn up

slopes.

• Always keep the product in gear when going down

slopes. Do not coast downhill.

• Avoid starting and stopping on slopes. Avoid making

sudden changes in speed or direction. Make turns

slowly and gradually.

• Avoid mowing grass that is slippery, wet, or soft.

Operating on wet or soft slopes can cause loss of

control, which can lead to tip over.

• Use extra care while operating the product with a

grass catcher or other attachments.They can affect

the stability of the product.

2.4.9 SLOPE IDENTIFICATION GUIDE

WARNING

To reduce the risk of serious personal injury or death,

never operate on slopes greater than 15 degrees.

Always check the degree of slope on the lawn surface

before attempting to mow in that area.

• Download an inclinometer app onto your mobile

device that measures slopes.

• Place a flat piece of wood or metal, 4-6 feet in

length, on the surface of the slope.

• Open the app and place your phone (2) on the flat

piece of metal or wood (1) to determine the exact

slope of your lawn. Do not mow if the slope is

greater than 15 degrees.

rb





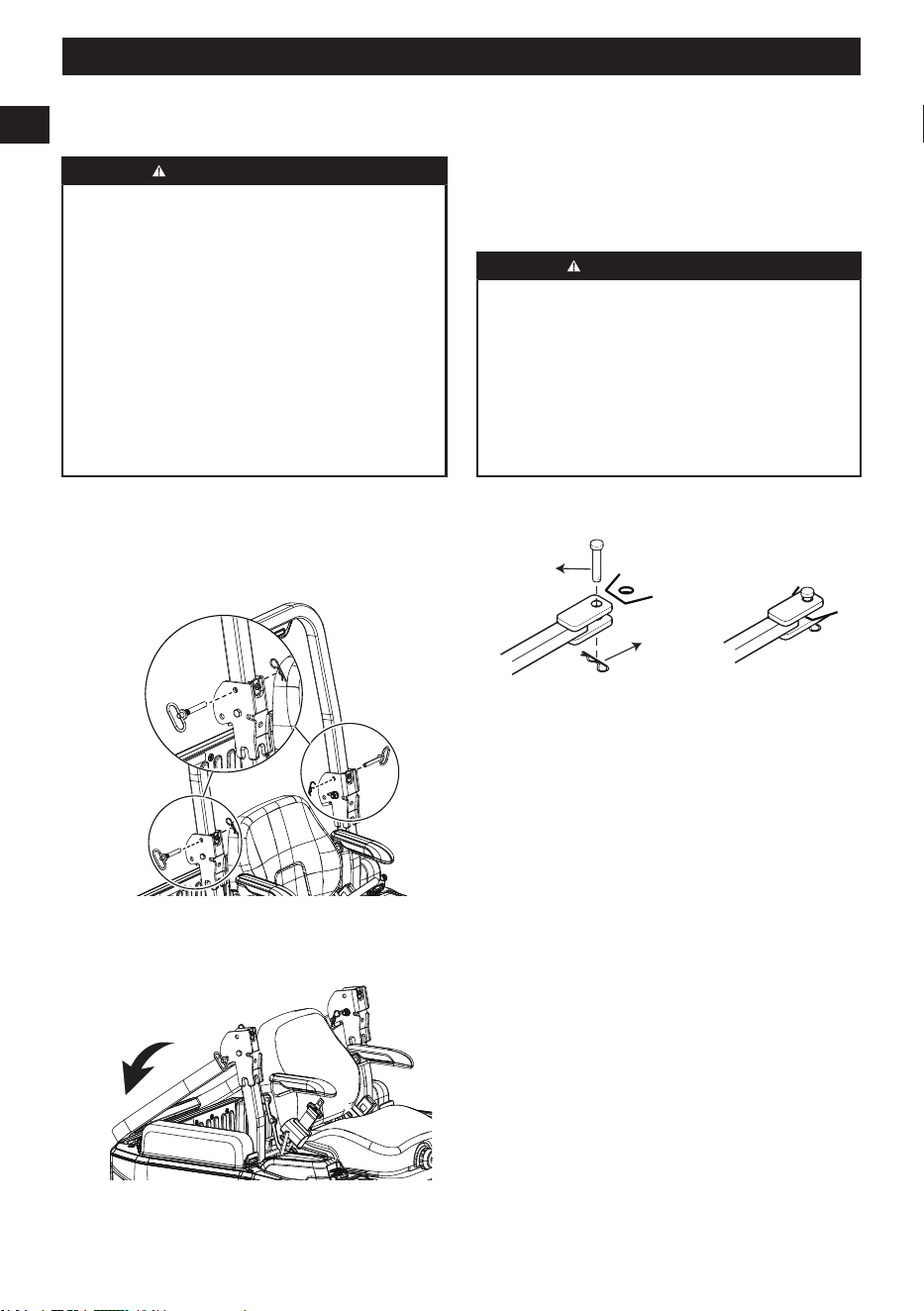

2.4.10 ROLL OVER PROTECTION SYSTEM

(ROPS)

The Roll Over Protection System (ROPS) is an

important and effective safety device. Do not remove,

repair or alter the ROPS. Replace a damaged

component of the ROPS.

WARNING

Keep the roll bar in the raised and locked position and

fasten the seat belt around your waist when operating

the product. There is no roll over protection when the

roll bar is down. When the roll bar is raised and your

seat belt is fastened, do not jump off the mower if it

tips. It is safer to be secured by the seat belt with the

roll bar raised.

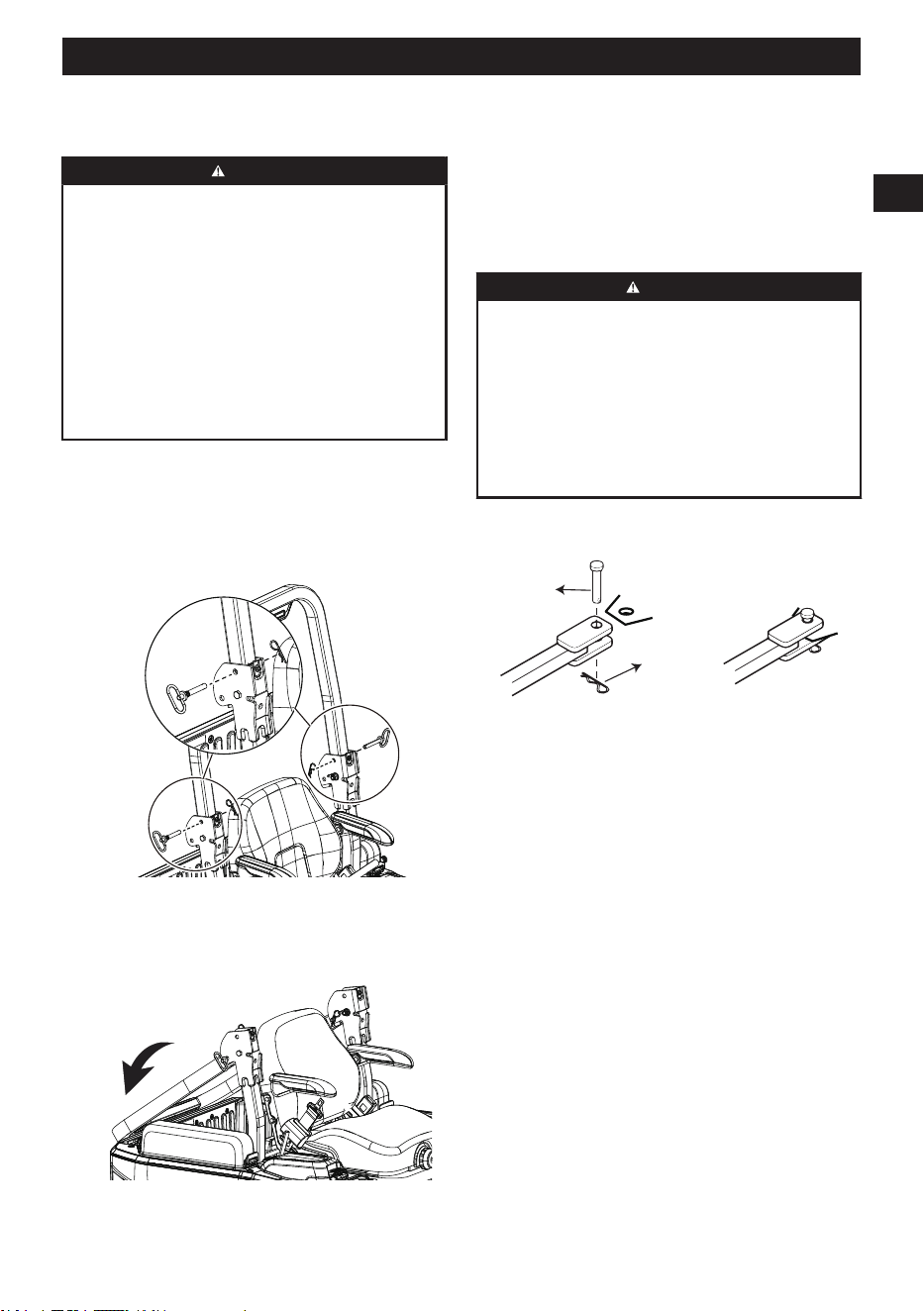

The roll bar is designed to fold down to allow the

operator to drive under overhanging obstacles and fit

the mower into trailers. Lower the roll bar only when

absolutely necessary. Never use the seat belt when the

roll bar is down. Raise the roll bar as soon as overhead

clearance permits. Never remove the roll bar.

WARNING

In order to avoid serious injury or death from roll over,

follow the warnings listed below.

• Always fasten the seat belt when the roll bar is in

the raised position.

English

• Never use the seat belt when the roll bar is down.

• Keep the roll bar raised and locked unless

absolutely necessary to pass under an obstacle.

There is no roll over protection when the roll bar is

down.

• Overhanging obstacles can be dangerous. Before

passing under tree branches and other obstacles,

always ensure sufficient clearance. If absolutely

necessary, lower the roll bar to pass under the

object. Return the roll bar to the raised and locked

position immediately after clearing the obstacle.

• Never modify, alter or remove the roll bar.

• The roll bar has a maximum weight limit. Never

exceed the weight rating marked on the roll bar.

• Read and follow the instructions about inspecting

and maintaining the ROPS.

Inspect the Roll Bar

WARNING

Failure to properly inspect and maintain the roll bar

can result in serious injury or death.

Inspect the roll bar to ensure that it has not been

damaged, weakened or otherwise compromised during

use. Inspect for evidence of misuse, wear, modification,

or damage. Contact your authorized servicing dealer if

you have any questions about the condition of the roll

bar.

• Do not attempt to repair a roll bar. It must

be inspected and replaced by the manufacturer

following a collision, rollover, or other overhead

impact to ensure there is no microstructural

damage, which could reduce its effectiveness. Avoid

welding, straightening segments, or attempting

repairs on the roll bar. Likewise, refrain from

drilling holes or welding anything to it, as this will

compromise its structural integrity.

• Before using the mower for the first time:

1. Make sure the mower's gross weight, including

attachments, payload, and operator, is below the

maximum weight stated on the roll bar label.

2. Check for missing, damaged, or loose hardware.

Make sure all of the components are in place

and securely attached.

3. Check for proper installation of the components

of the roll bar. If you have questions, consult

your authorized servicing dealer.

• Before each use or daily—Inspect the roll bar and

mounting hardware for:

1. Deformation or twisting of the roll bar.

2. Missing or damaged hardware—including

hardware that cannot be re-tightened.

3. Cracks in the metal tubing or welds.

4. Corrosion on the roll bar or the ROPS hardware.

5. Unauthorized welds, holes, or hardware.

6. In addition, confirm that the roll bar label and

ROPS warning information is still in place and

readable.

Inspect the Seat Belt

WARNING

The seat belt is another component of the roll over

protection system. Inspect the seat belt regularly to

ensure that it can perform its intended safety function.

• Before each use, check for wear or damage caused

by normal degradation, misuse, modification, or

abuse.

1. Check for fraying, cuts, or other wear in the

fabric of the seat belt.

2. Check the seat belt for dirt and debris. Remove

dirt. Confirm proper mechanical operation by

testing extension and retraction of the belt and

the mechanism securing the buckle and latch.

If the polymer or metal parts are damaged

or cracked, or if latching and releasing the

buckle are difficult, or if the seat belt has any

other mechanical problems, have the seat belt

replaced by your authorized servicing dealer.

2.4.11 DROP-OFFS AND WATER

WARNING

Drop-offs around steps and water are a common

hazard. Never operate your mower down a slope

towards water, a retaining wall, or other drop-off. Use

extra caution when operating the mower in the vicinity

of such hazards.

WARNING

To reduce the risk of falling into water, down steps, or

over the edge of a drop-off, always leave yourself two

mower widths of clearance between your mower and

the hazard. Failure to maintain sufficient clearance

may result in serious injury, death, or drowning.

2.4.12 SAFETY START INTERLOCK SYSTEM

This mower is equipped with a safety start interlock

system consisting of the parking brake, operator

presence control switch, PTO switch and start key to

protect the operator and others from accidental injury

due to unintentional drive activation.

English

Check mower safety start interlock system daily prior

to operation. This system is an important mower

safety feature. It should be repaired immediately if

it malfunctions. The mower incorporates a separate

operator presence control switch which will stop the

drive system and blade motors when the operator is not

in place for any reason while the mower is operating.

This is a safety feature designed to prevent runaway or

accidental entanglement.

WARNING

The safety interlock system must not be disconnected

or bypassed. Doing so could cause the product to

operate unexpectedly, resulting in personal injury.

To inspect the system:

1. The operator must be on the seat when testing the

operator presence control switch.

2. Insert the start key and turn to ON position.

3. Make sure the steering control levers are pivoted

outwards to engage the parking brake.

4. Pull the PTO switch to engage the blade motor.

5. Slowly stand up from the seat. The mower blades

should stop in 3 seconds.

6. If the mower blades fail to stop when the operator

is not in place, contact your authorized servicing

dealer immediately. Do not operate the mower until

the safety start interlock system has been repaired.

3 UNCRATE THE PRODUCT

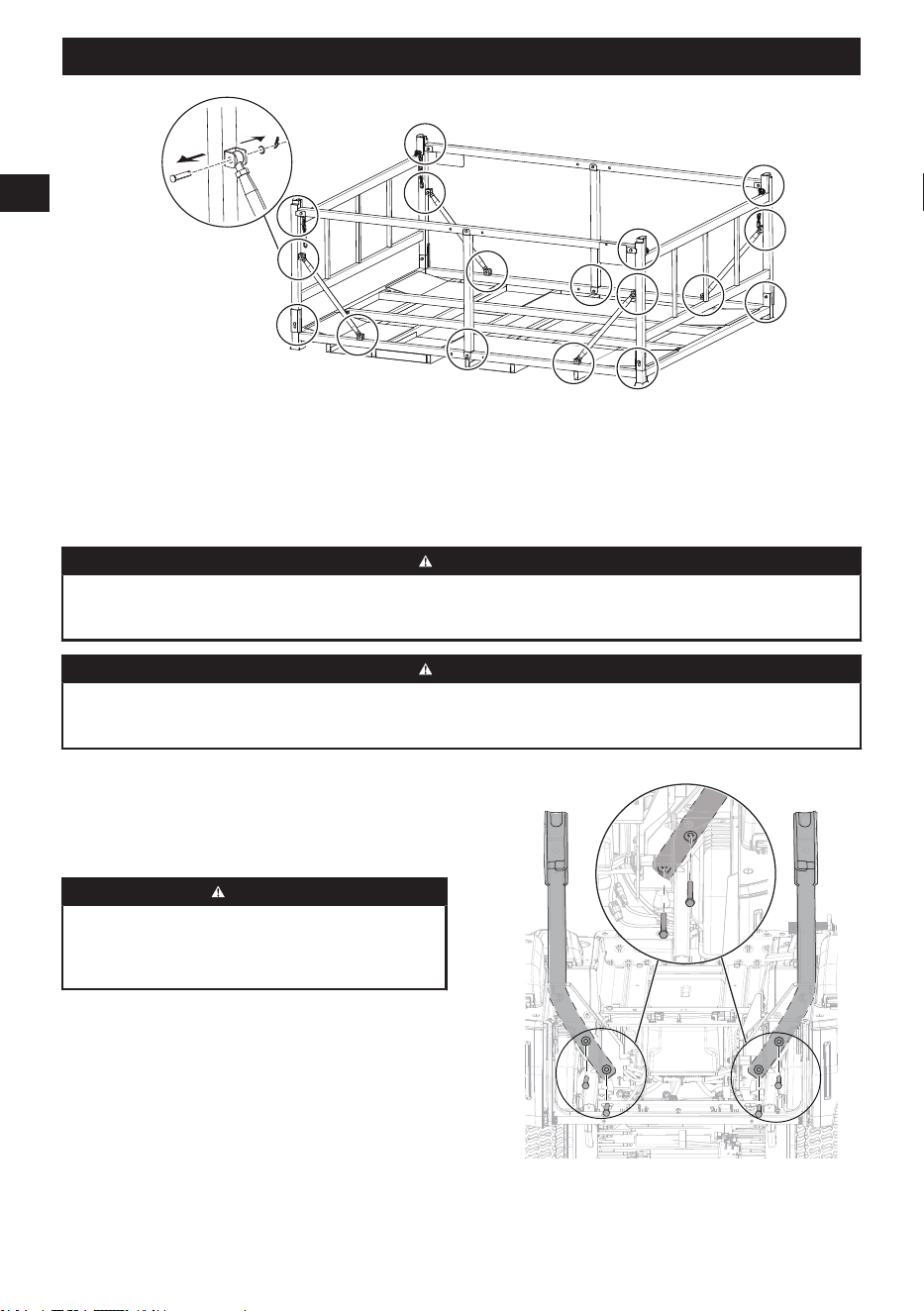

The mower is shipped in a crate. Here is the procedure to uncrate it and drive it out.

1. Remove two pins, washers and clevis pins securing the wire netting to the frame and remove the wire netting.

2. Remove each pin, washer and clevis pin securing every brace to the frame and remove the braces.

3. Release or cut the four straps securing the front and rear wheel axles to the bottom frame.

4. Remove boxes containing the loose parts, assembly hardware and documentation.

English

5. Remove and set aside all accessible packaging and wrap from unit and parts. Do not discard the packing

material until you have carefully inspected and operated the product.

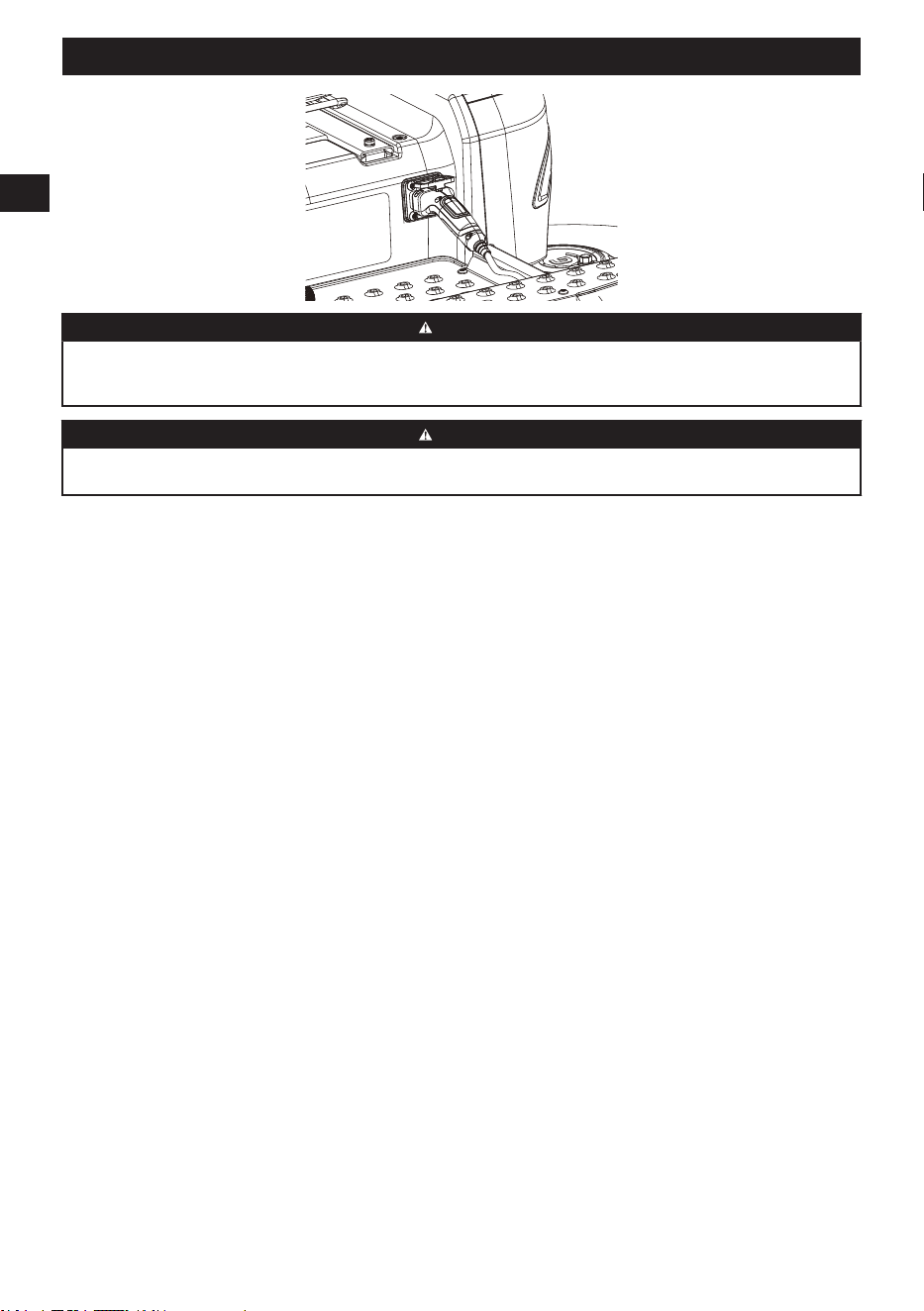

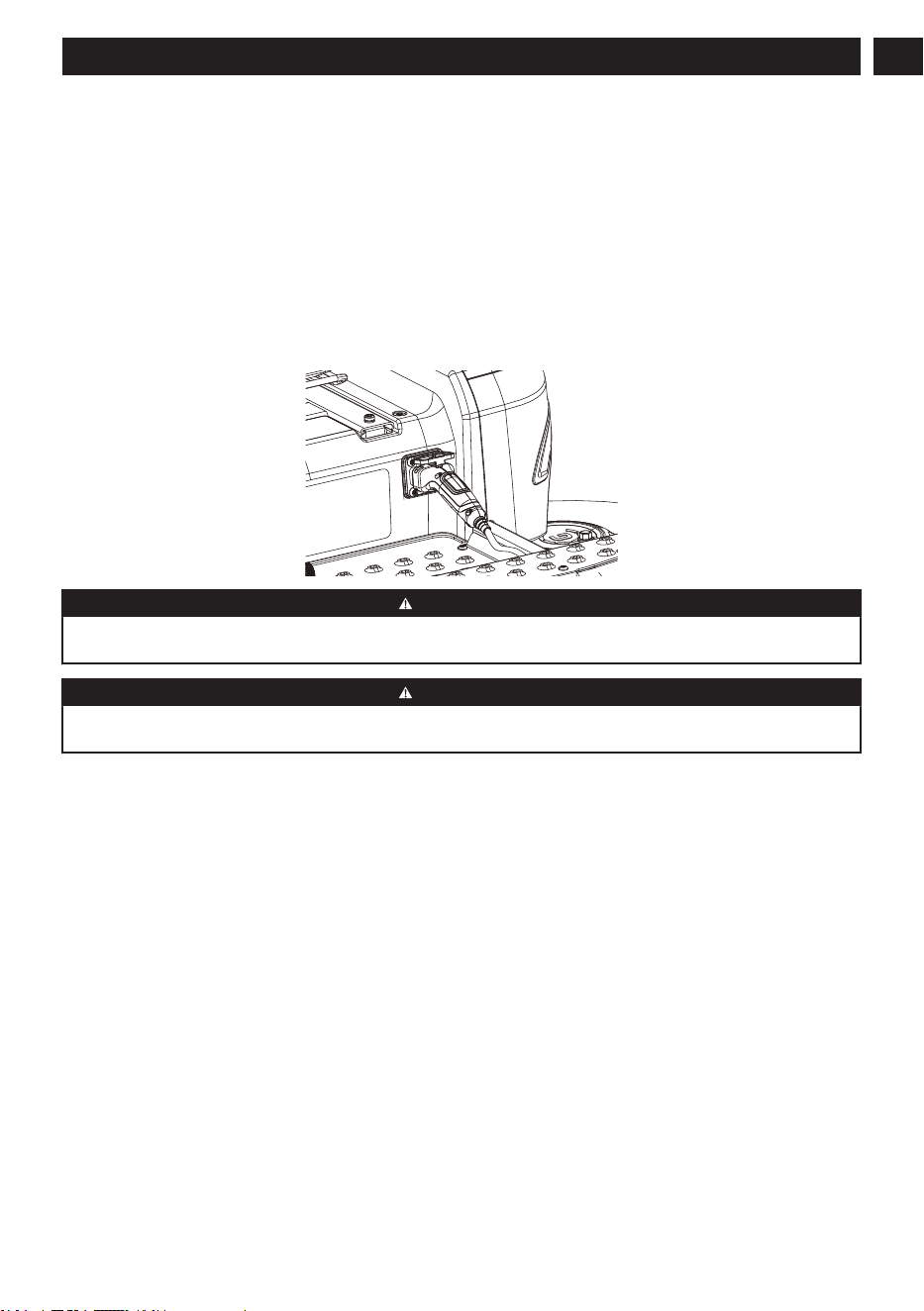

6. Inspect the product carefully to make sure no breakage or damage occurred during shipping.

WARNING

When assembling loose parts to your mower, verify the part is assembled correctly, is properly tightened, and is

torqued correctly (where applicable) before proceeding to the next assembly step. Use of a mower that may have

been improperly assembled could result in serious personal injury.

WARNING

Carefully read and understand the manual before driving the mower off of the frame. Failure to follow these

instructions can result in loss of control and result in death, serious personal injury, or property damage.

4 ASSEMBLY

This section describes how to assemble and adjust the

product.

WARNING

CAREFULLY READ AND UNDERSTAND THE

SAFETY CHAPTER AND THE ASSEMBLY

INSTRUCTIONS BEFORE YOU ASSEMBLE THE

PRODUCT.

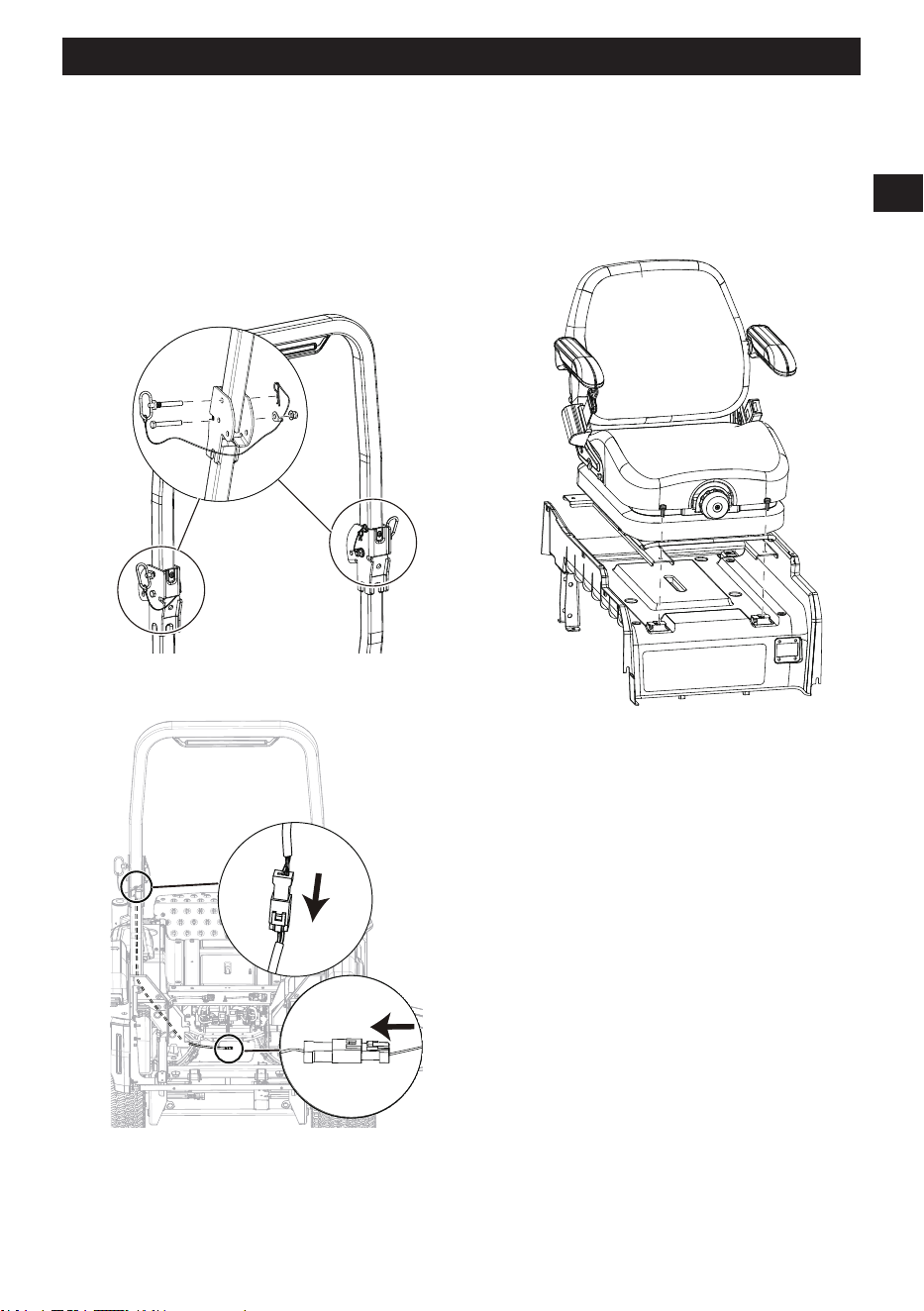

4.1 INSTALL THE ROLL BAR

1. Align the holes of the lower roll bar with the frame.

Use an 18 mm wrench to tighten the four bolts,

applying torque within the range of 30 - 37 ft-lbs (40

- 50 N·m).

Note: In order to ensure proper alignment, avoid

fully torquing all bolts until the very end.

2. Align the holes of the top roll bar with the lower roll

bar. Install bolts, washers, and nuts in the bottom

hole. Tighten with an 18 mm wrench applying torque

within the range of 15 - 22 ft-lbs (20 - 30 N·m).

Insert clevis pins and R pins into the top hole to

secure the top roll bar in the raised position.

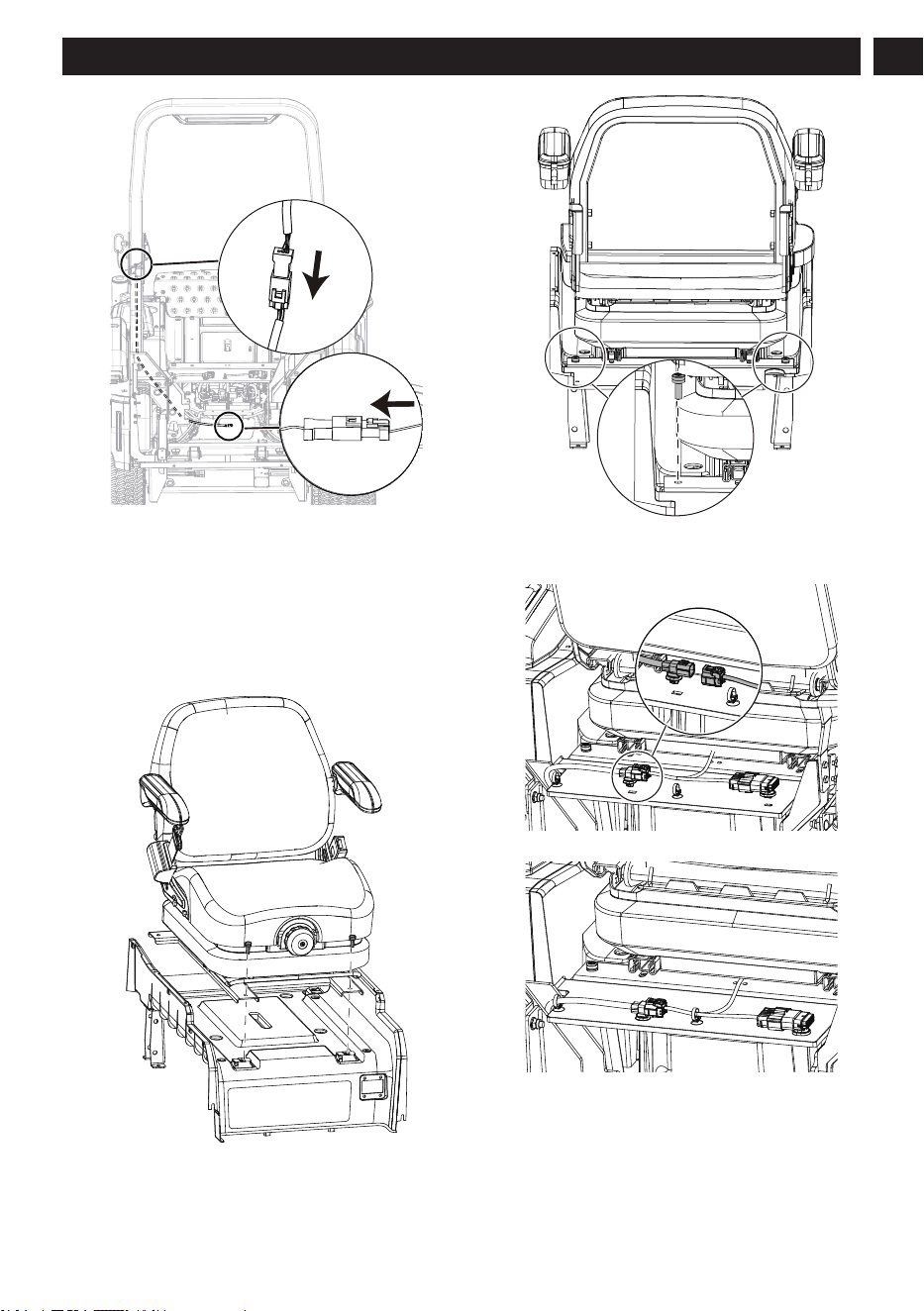

3. At the middle and bottom sections of the roll bar,

connect the corresponding wire connectors.

English

4. Make sure all nuts and bolts are torques to the

mentioned values above.

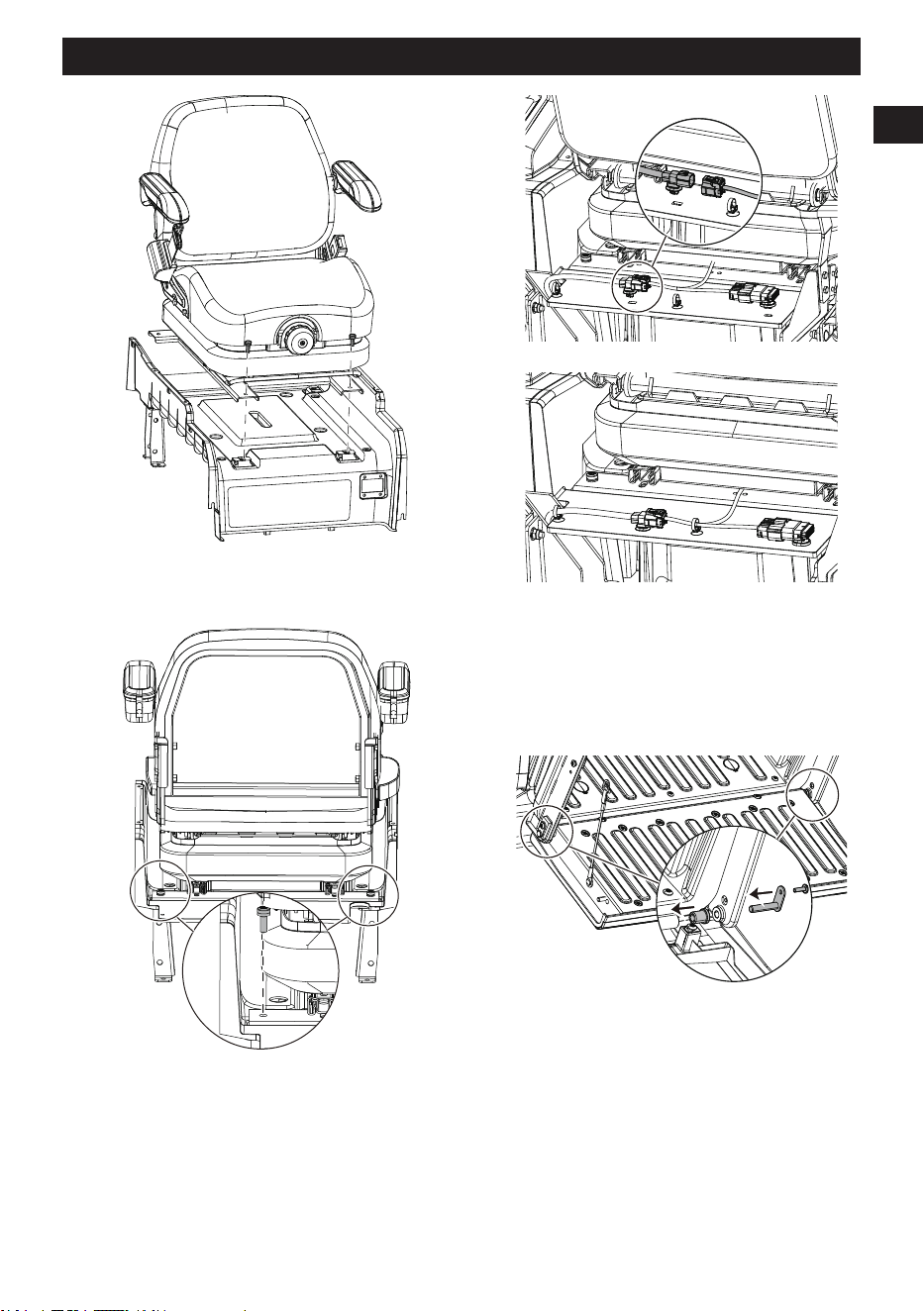

4.2 INSTALL THE SEAT

1. Position the seat assembly over the seat panel and

align holes.

2. Install two bolts on the front of the seat and tighten

securely with a T40 wrench applying torque within

the range of 14 - 18 ft-lbs (20 - 25 N·m).

3. Pull the seat adjustment lever to move the seat

forward and expose the two mounting holes in the

back. Install the two bolts and tighten securely.

4. Connect the wire connector to the seat plug located

behind the seat. Ensure the plugs are securely

attached.

5. Secure the cables into the clips on the panel.

4.3 INSTALL THE TAILGATE OF THE

REAR STORAGE BIN

1. Insert the nylon bushing and the rotation shaft to the

pipe of the rear tailgate.

English

2. Install a bolt through each rotation shaft and tighten

securely with a T30 wrench, applying torque within

the range of 3 - 4 ft-lbs (4 - 6 N·m).

3. Install the bolts and nuts to secure the top of the

rear storage bin. Ensure that the nuts are positioned

outside the storage bin. Use a 10 mm wrench

applying torque within the range of 2 - 3 ft-lbs (3

- 4 N·m).

4. Securely suspend the tailgate cable on the bolts

ensuring that the metal sheet sides face outward.

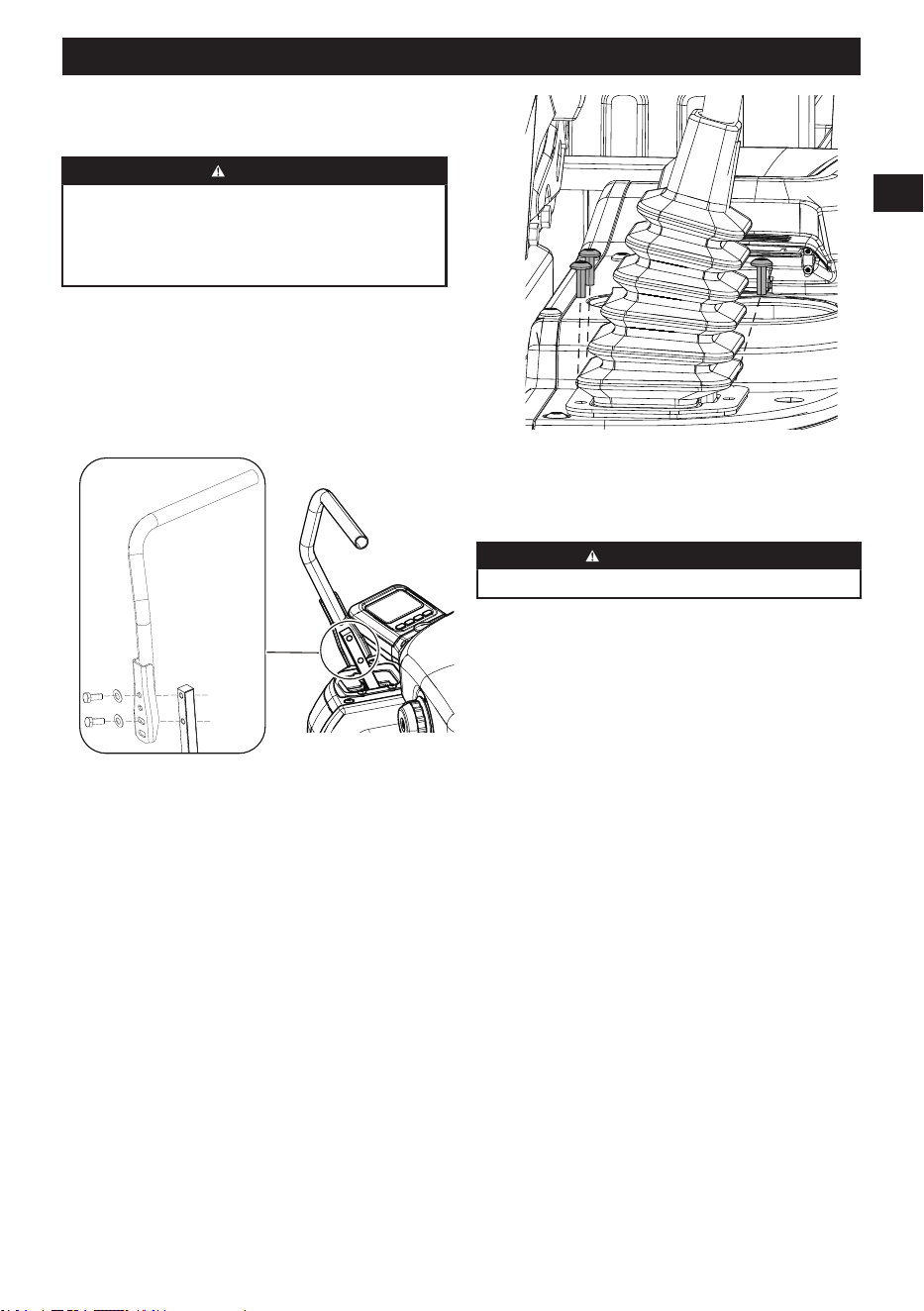

4.4 INSTALL THE STEERING

CONTROL LEVER

The two levers control the mower’s speed, direction,

stopping, neutral lock, and parking brake, serving to

steer, adjust speed, reduce speed, stop, and change

direction.

WARNING

The left and right steering levers should be adjusted

so that they align and mirror each other when in the

neutral position. NEVER install the steering levers in

an asymmetrical operating height.

1. Lift the steering control lever to align the holes in the

lever with the holes in the mounting pole.

2. Select the preferred steering-lever operating height.

Insert the screw together with the washer into the

hole. Secure the screw as close to the center of the

hole as possible to ensure proper alignment.

3. Use a 16mm wrench to tighten the steering control

lever bolts, applying torque within the range of 14 -

22 ft-lbs (20 - 30 N.m).

4. Fasten the rubber cover of each lever by tightening

three screws with a T30 wrench and applying torque

within the range of 4 - 6 ft-lbs (5 - 8 N.m).

5. After installing both rubber covers, ensure that both

handles mirror each other and automatically align

after being pulled backwards.

English

CAUTION

Do not install the steering control levers in reverse.

Note: Always drive with both hands on the steering

control levers. Do not drive with just one hand.

5 FEATURES AND CONTROLS

The following section provides a brief description of

the function of individual controls. For information on

starting, stopping, driving, and mowing, refer to the

Operation (Reference ) section.

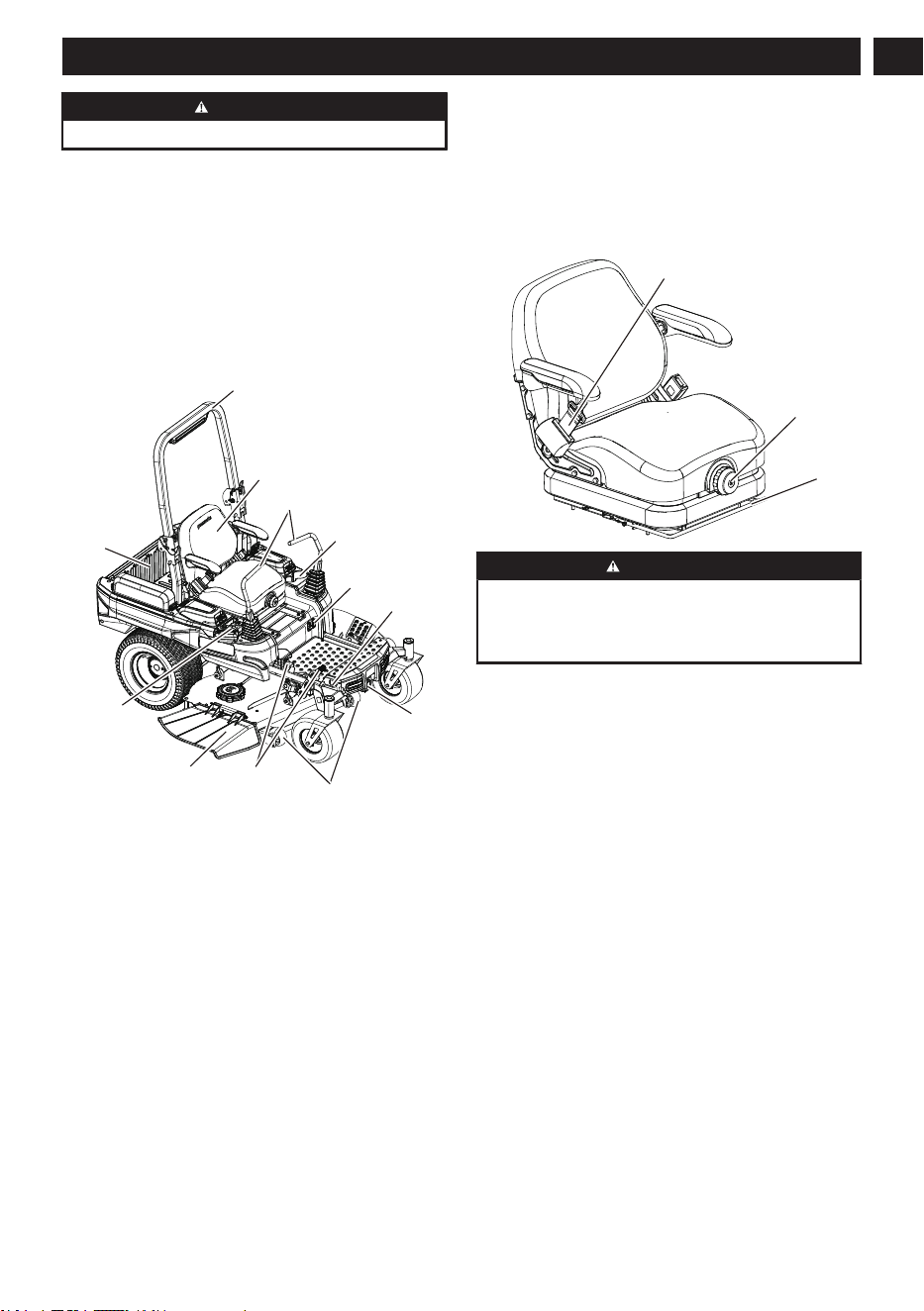

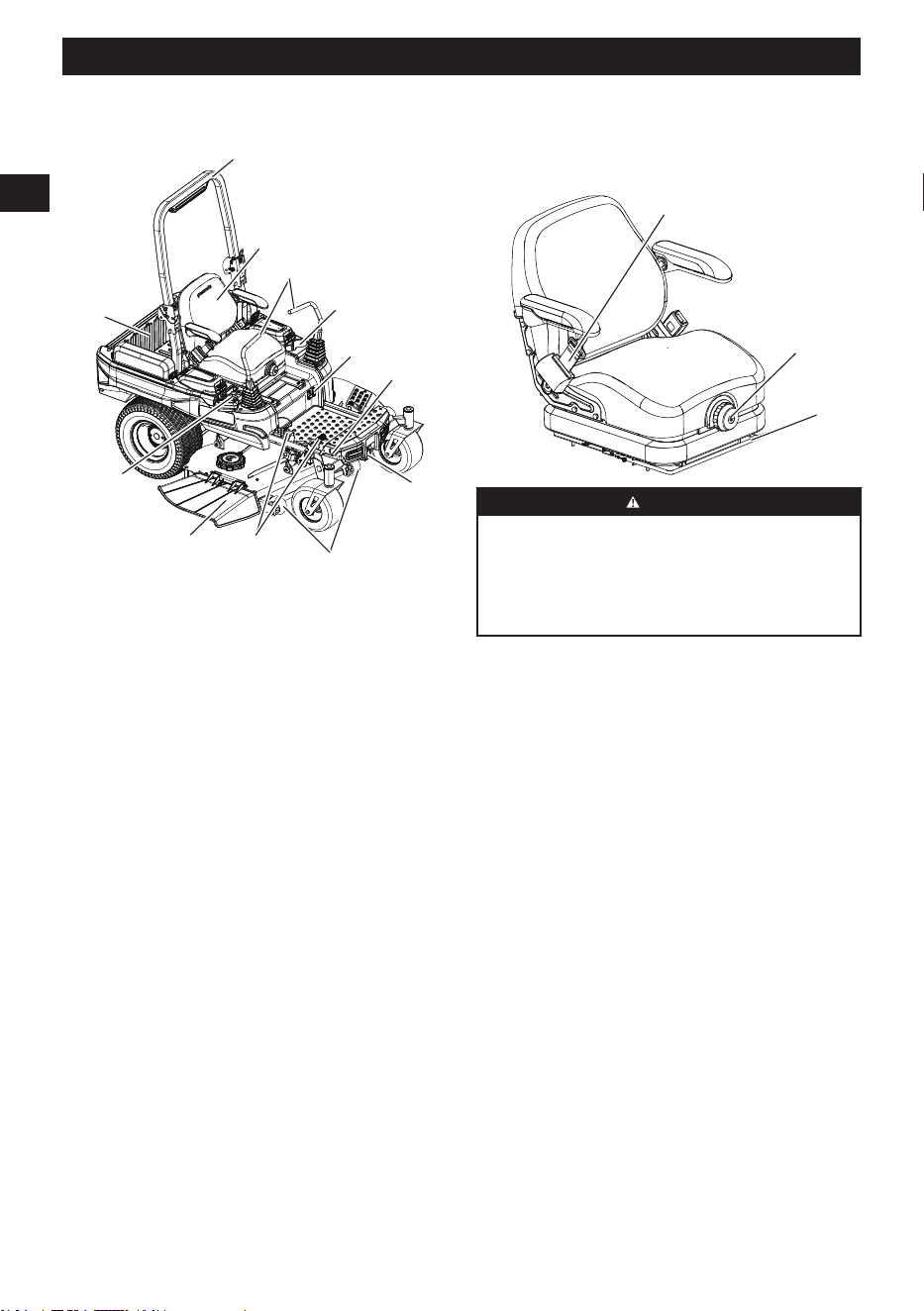

5.1 PRODUCT CONTROLS

Roll bar

Suspension seat

Steering control

levers

Cup holder

Charging port

ETO socket

Front hitch

Anti-scalp wheels

Foot pedal & Deck

height adjustment

Discharge chute

Control panel

Rear storage bin

5.1.1 SUSPENSION SEAT

The mower is equipped with a suspension seat. This

seat has several additional options. See the figure and

list below for the location of the seat's features and brief

description of their function.

1. Retractable Seat Belt: The seat belt is used to

secure the operator in the seat.

Note: The seat belt should always be worn when the

roll bar is in the raised position. The seat belt should

never be worn when the roll bar is in the down position.

2. Suspension Adjustment Knob: The suspension

adjustment knob adjusts the suspension of the seat.

Turn the adjustment knob until the display scale has a

reading that matches the weight of the operator.

3. Seat Adjustment Lever (Forwards / Backwards):

The seat can be adjusted forward and back. Lift the seat

adjustment lever and hold, position the seat as desired,

and release the lever to lock the seat in position.

WARNING

Be sure the seat is locked before operating the mower.

A seat that is not secure can cause the operator

to shift and lose control of the mower and result in

possible death or serious personal injury.

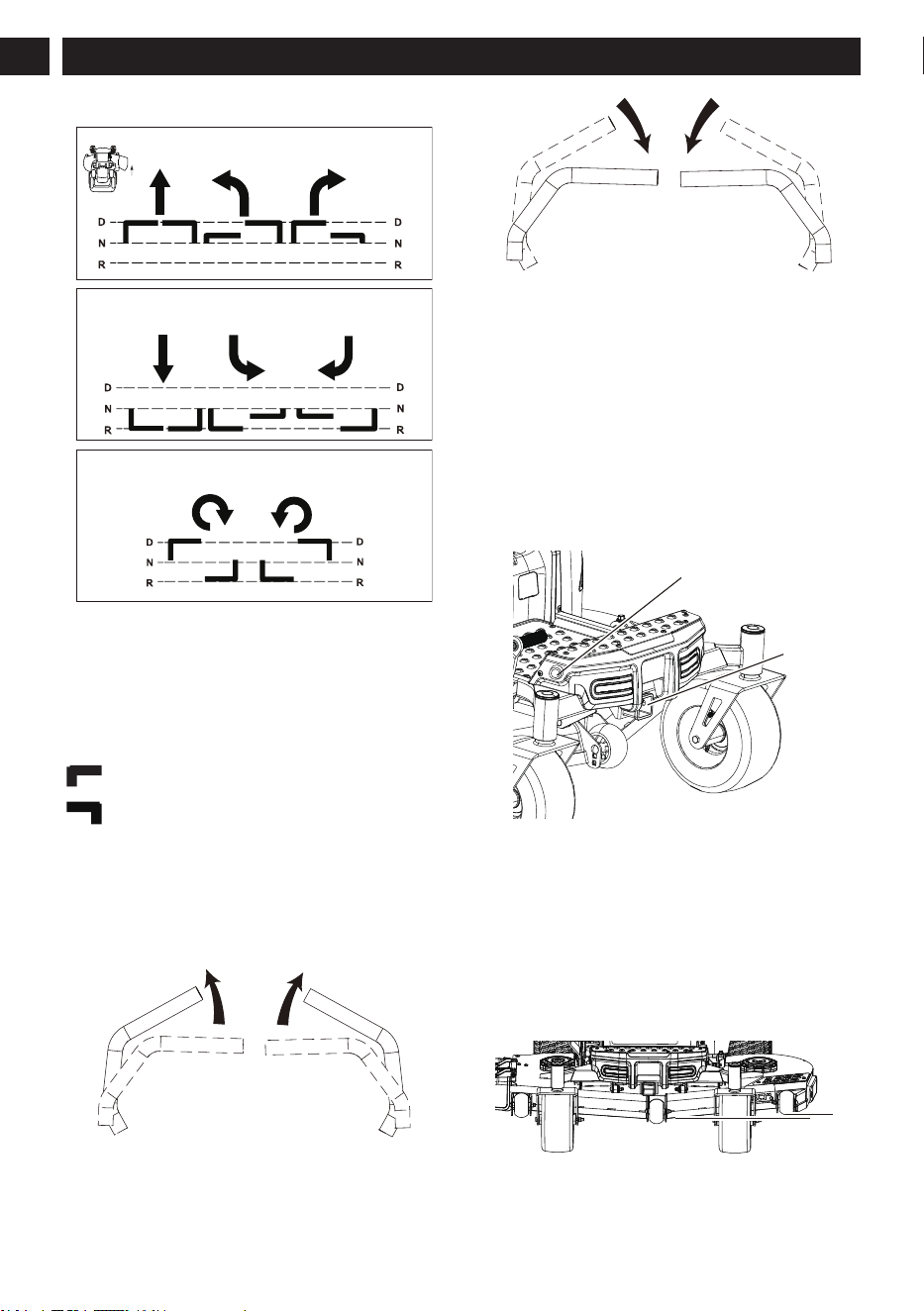

5.1.2 STEERING CONTROL LEVER

The steering control levers control the direction of the

mower.

English

FRONT OF MOWER FACES THIS DIRECTION

FORWARD TRAVEL

REVERSE TRAVEL

ZERO-RADIUS TURN

N= NEUTRAL POSITION

D= DRIVE POSITION

R= REVERSE POSITION

Direction of arrows indicate direction of mower move-

ment

Left steering control lever

Right steering control lever

The left steering control lever controls the left rear drive

wheel and the right steering control lever controls the

right rear drive wheel.

Tilting both steering control levers outwards from the

NEUTRAL position will engage the parking brake.

Tilting steering control levers in towards the NEUTRAL

position will disengage the parking brake.

Note: The further a steering control lever is moved

away from the neutral position, the faster the drive

wheel will turn.

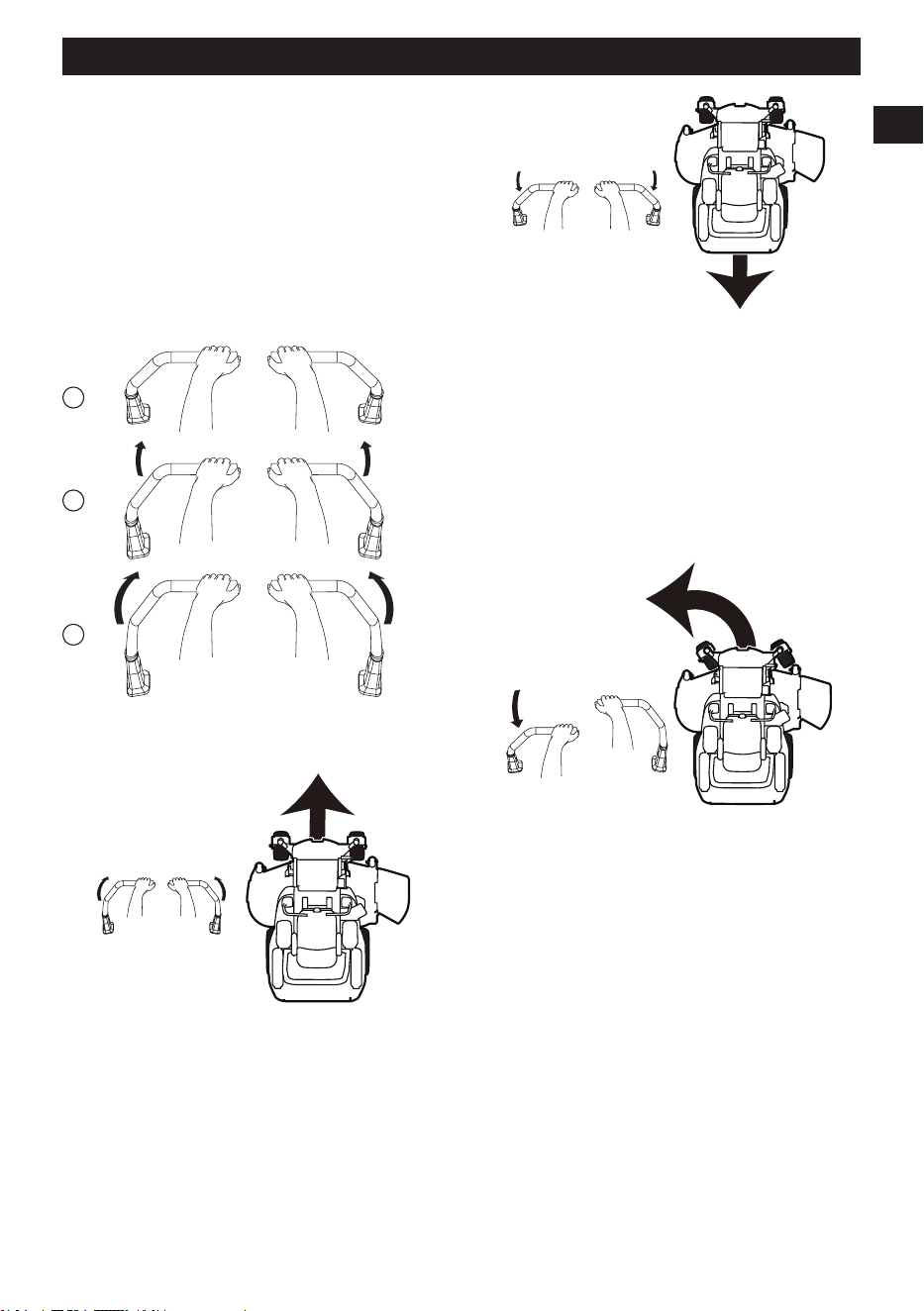

See the Zero-turn Mower Driving Practice section for

steering instructions.

5.1.3 ELECTRIC TAKE OFF (ETO) SOCKET

The mower can be used with other attachments

designed specifically for this unit, such as an accessory

blower. The attachments can be powered by the mower

with the ETO socket (1) in the front part of the mower

and mounted to the front hitch (2) if the attachment has

the matched port.

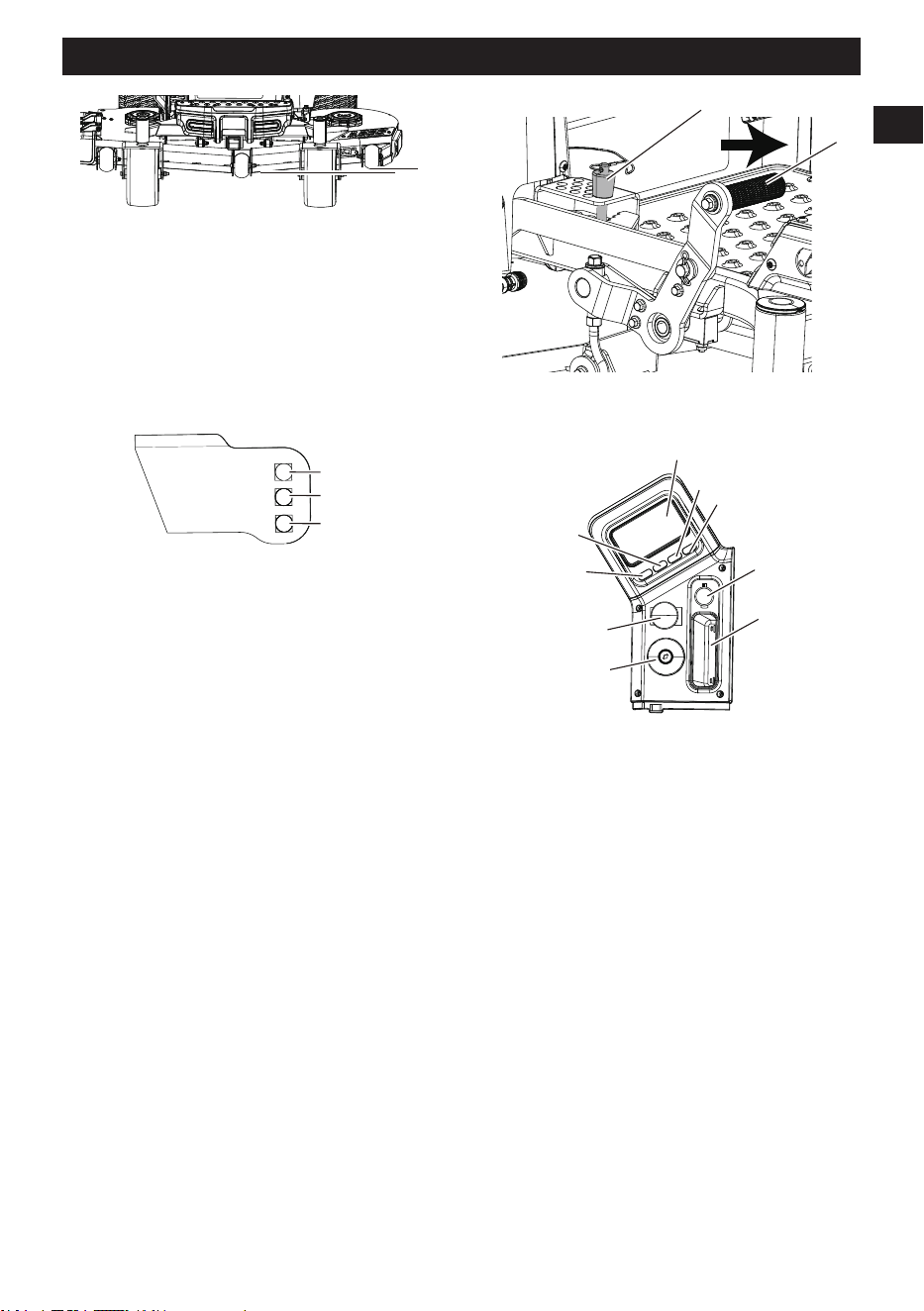

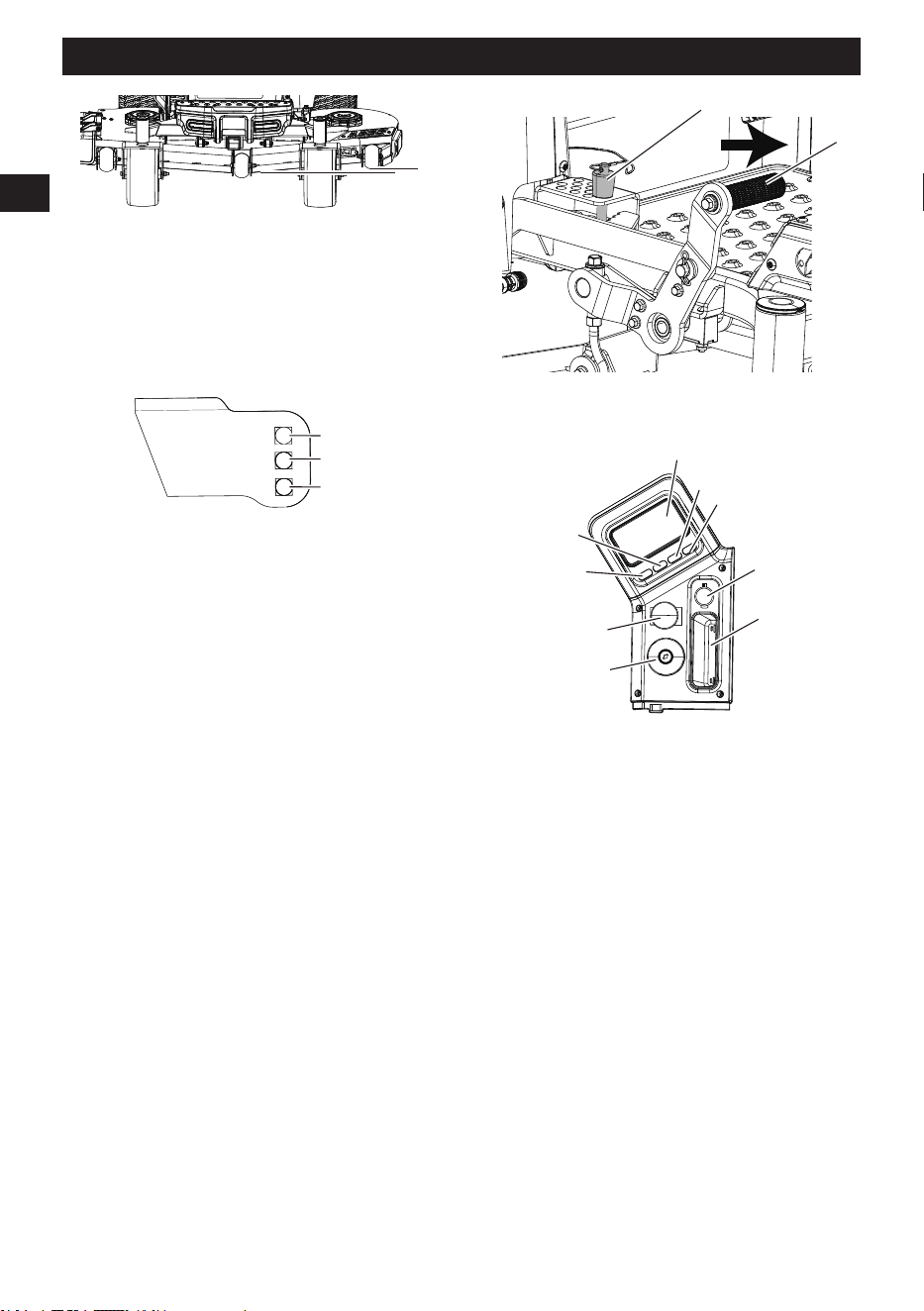

5.1.4 ANTI-SCALP WHEELS

These anti-scalp wheels are designed to minimize

scalping when mowing on rough, uneven terrain. After

setting the cutting height, adjust the anti-scalp wheels

(2) so they extend below the deck but do not contact

the ground. They should always be at least 1/4" to 3/4"

below the deck (1). With the mower sitting on a flat level

surface, the wheel position can be adjusted up or down

as needed from 3/4" to 1-3/4" from the anti-scalp wheels

(2) to the ground.

English

Move the wheels up or down - using the different axle

mount holes in the wheel mount bracket (if applicable

on model).

1. After adjusting the cutting height, adjust the anti-

scalp wheels by removing the locking flange nut, the

hex bolt which fix the wheels.

2. Select a hole so that the wheel is positioned to the

corresponding height-of-cut desired.

1.5-2.5 in

2.5-3.5 in

3.5-4.5 in

Note: For cutting height over 4.5 inches (114 mm)

use the bottom hole. The anti-scalp wheels will be

effective against scalping.

3. Install the locking flange nut and the hex nut.

4. Repeat the adjustment on the other anti-scalp

wheels.

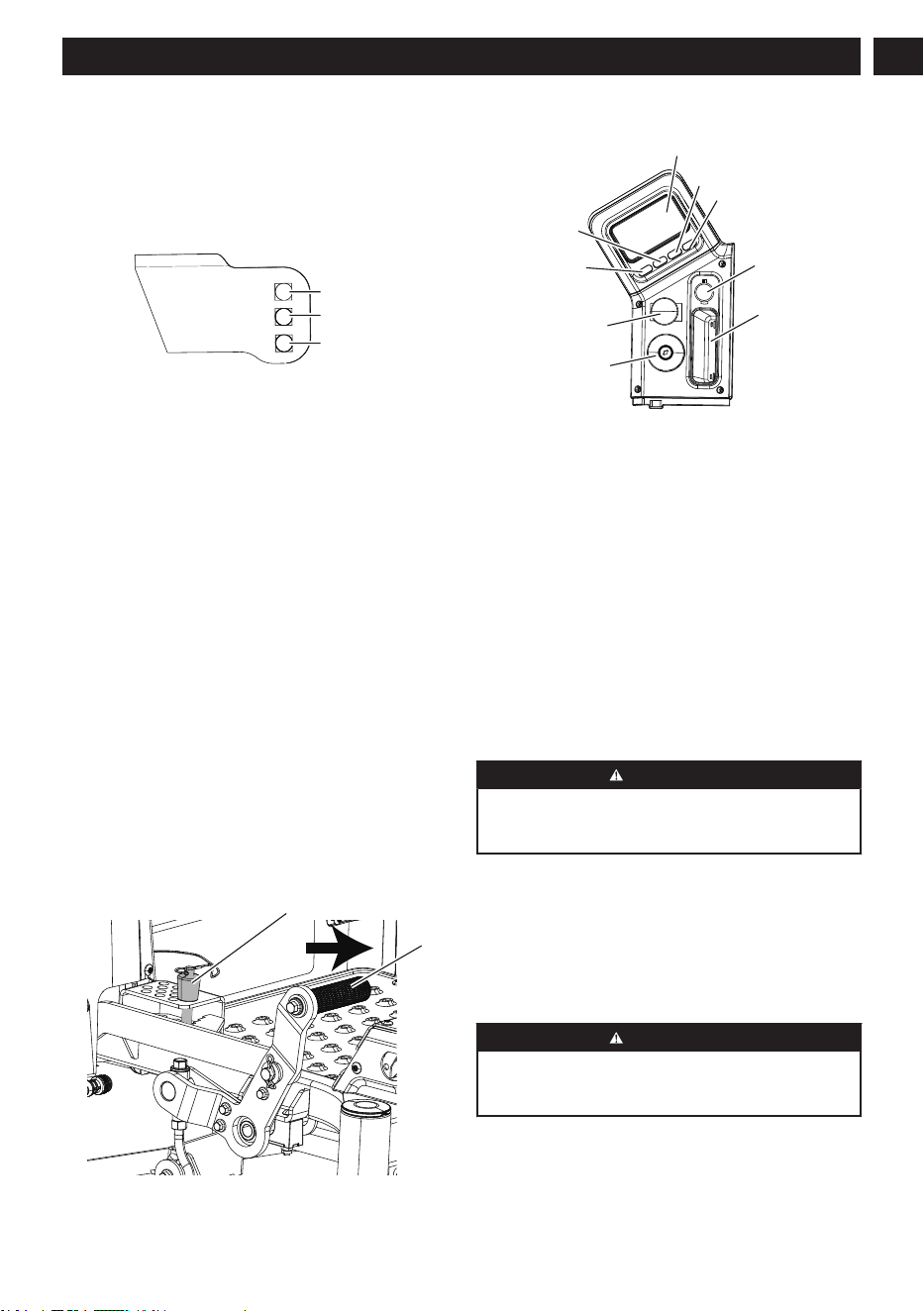

5.1.5 FOOT PEDAL & DECK HEIGHT

ADJUSTMENT PIN

Before using the mower, raise the deck height to the

cutting position best suited for your lawn.

When transporting the mower, adjust the deck height to

5.5'' (139.7 cm) by stepping on the foot pedal to the end

and lock.

Cutting height is adjustable from 1.5-4.5 inch. Deck

should be raised to avoid stumps, rocks or other

obstacle that might damage mower deck.

To adjust the cutting height:

1. Stop the mower and disengage blades.

2. Turn the start key to OFF position and set the

parking brake.

3. Step on the foot pedal (2) and push forward till the

very end.

4. Choose a desired deck height, insert the height

adjustment pin (1) into slot to secure.

5. Slowly release the foot pedal.

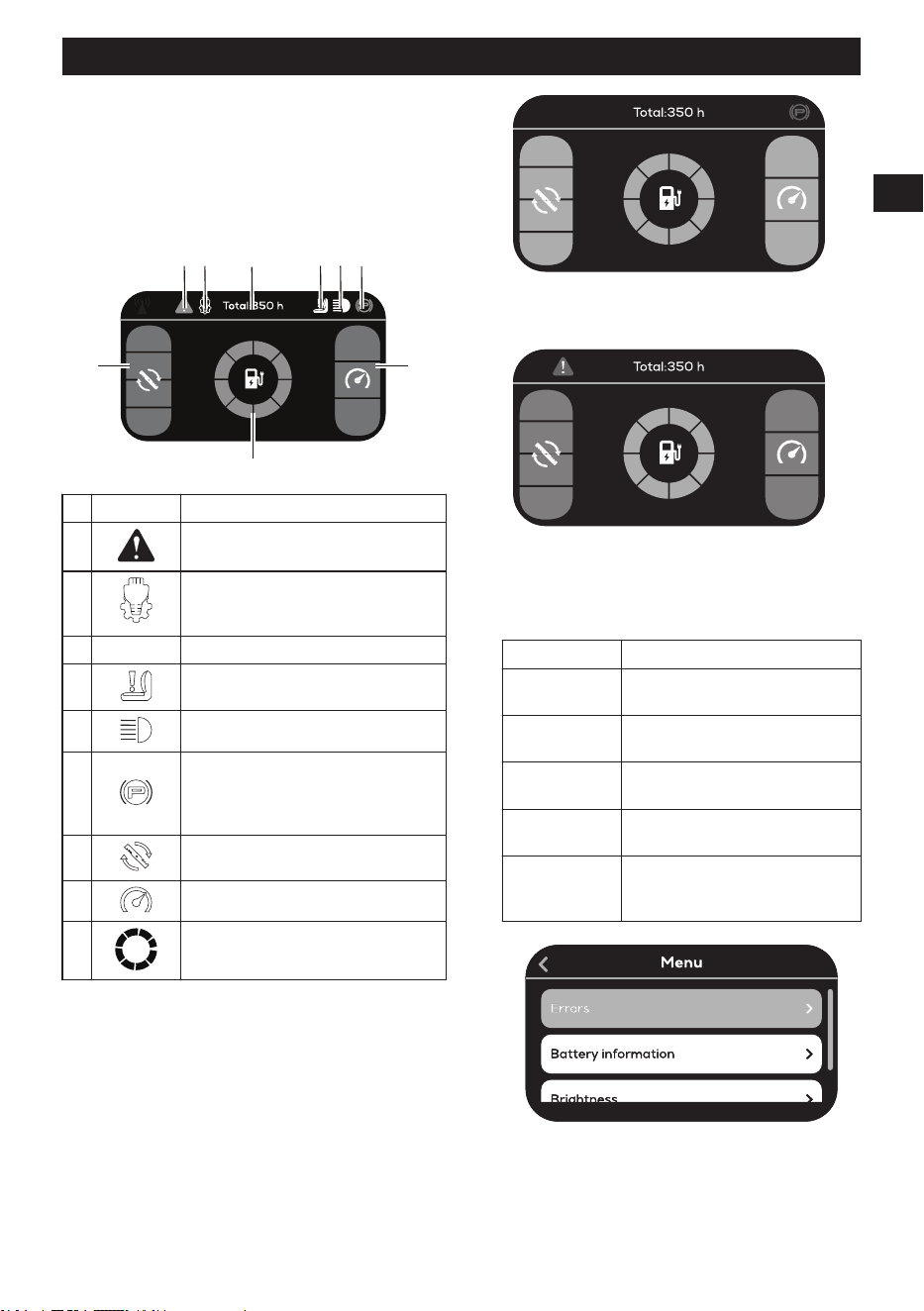

5.1.6 CONTROL PANEL

Note: Adjustments for blade speed, drive speed, and

lights are only possible on the home screen.

1. Blade Speed / Back Button: Adjust the blade speed

(cyclic). / Return to previous page.

2. Menu / Page Up Button: Menu / Navigate page up.

3. Digital Display Screen: This digital display screen

shows important electrical system information. See

Digital Display Screen under Operation.

4. Lights / Page Down Button: Activate lights /

Navigate page down.

5. Drive Speed / Confirm Button: Adjust the drive

speed (cyclic). / Press to confirm.

6. USB Charging Port: Open the top cover to access

the USB-A and USB-C charging ports. The mower must

be activated for charging.

CAUTION

Attempting to charge devices rated more than 2.1

amps could damage the USB charging port and/or the

mower.

7. Phone Slot: Mobile device storage.

8. Ignition Switch: This switch is used to turn the

mower on and off. The start key must be inserted before

the switch can be operated.

9. PTO (Power Take Off) Switch: The PTO switch

engages and disengages the mower blades. Pull UP on

the switch to engage, and push DOWN to disengage.

CAUTION

Do not engage PTO switch when the deck is under

load. Failure to do so may damage the motor and/or

deck.

5.1.7 REAR STORAGE BIN

The mower's rear storage bin can transport various

tools or materials, with a maximum load capacity of lbs.

English

It is equipped with a tipping mechanism for unloading

materials.

WARNING

When driving on the slope, the maximum load

capacity of the rear storage bin is lbs.

1. Move the release lever forward to disengage the

rear storage bin.

2. The rear storage bin will tip backward.

3. To return the storage bin to its original position,

push the release lever forward, then push the rear

storage bin forward until it securely locks onto the

release lever hook.

6 ELECTRICAL SYSTEM

6.1 ELECTRICAL SYSTEM SAFETY

To reduce the risk of serious personal injury from fire or

electric shock when working on the electrical system:

• Always remove the start key and batteries, and read

operator manual before working on this product.

• Always remove the start key and batteries when

transporting the product.

• Keep the product free of grass clippings, leaves

and other debris. DO NOT use water to clean the

product. Use only compressed air. Wear adequate

eye and hearing protection when cleaning the

product.

• Always wear protective gear (safety glasses, face

shield and gloves) when working with the battery.

Use insulated tools.

• Clean the product of all dirt and debris. Do not use

solvents, hard cleaners or abrasives.

• Keep the area clear of bystanders when engaging

the PTO switch.

• Never allow flames, sparks or smoking near the

product or batteries.

• Keep the product and batteries out of reach of

children.

• Always keep protective shields, covers and guards

in place and securely fastened. If they become

damaged, repair or replace immediately. Never

modify or remove safety devices.

6.2 ELECTRICAL SYSTEM

INFORMATION

The product is powered by a 60V / 80V electrical

system. It consists of the following components:

1. Blade controller (1)

2. Blade motor (3)

3. Drive controller (2)

4. Accelerator - right (1)

5. Accelerator - left (1)

6. Digital display (1)

7. Wheel motor (2)

8. Battery (6)

9. Front light (2)

10. Front fender light (2)

11. Rear light (2)

12. ROPS light (1)

13. ETO socket (1)

7 OPERATION

This section describes how to operate the product.

WARNING

CAREFULLY READ AND UNDERSTAND

THE SAFETY CHAPTER AND OPERATION

INSTRUCTIONS BEFORE YOU OPERATE THE

PRODUCT.

7.1 BEFORE OPERATION

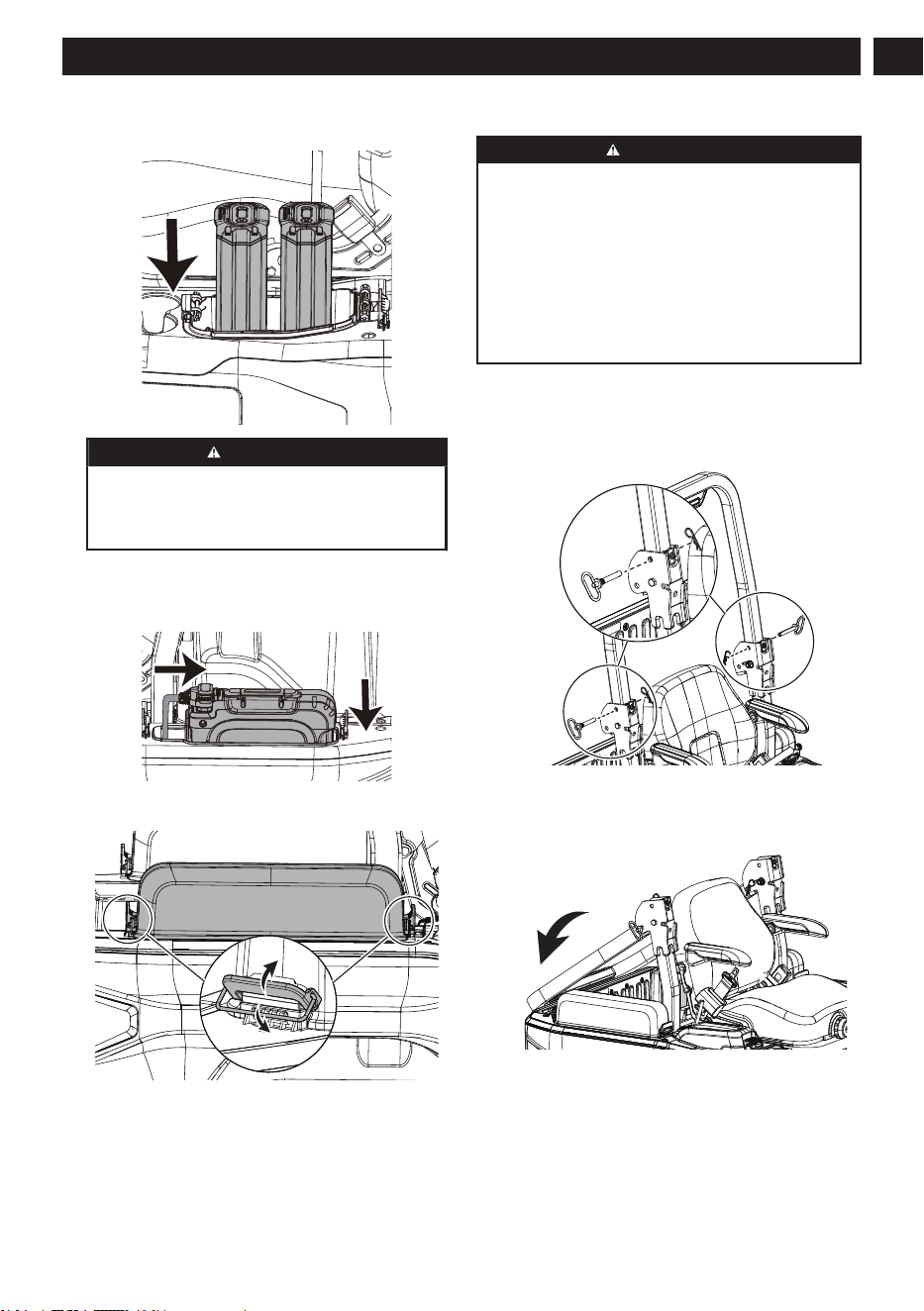

7.1.1 CONNECT THE BATTERIES TO THE

PRODUCT

WARNING

Only use genuine Greenworks batteries with the

product.

1. Make sure that the batteries are fully charged.

2. Press the release button to open the small battery

compartment cover.

English

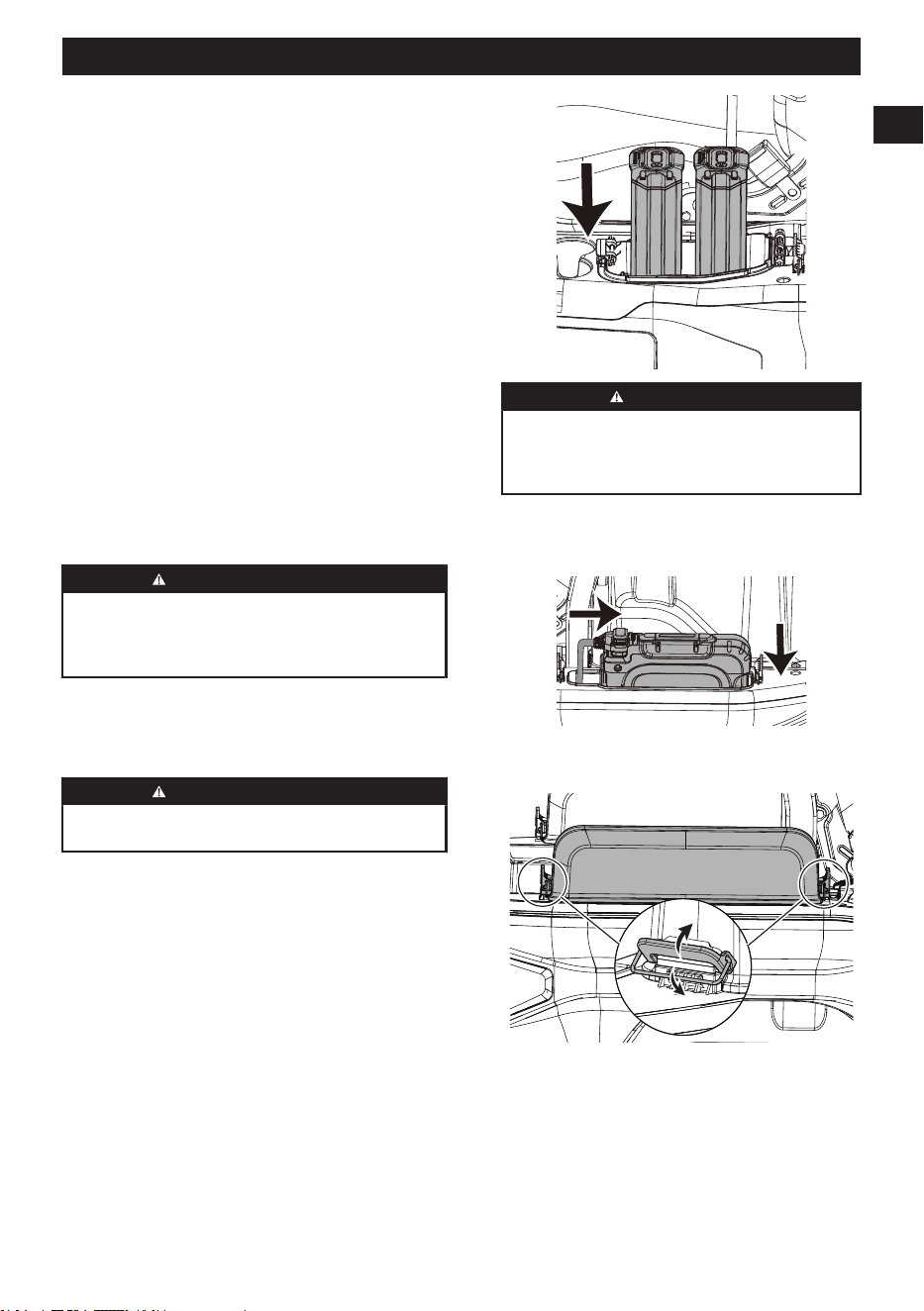

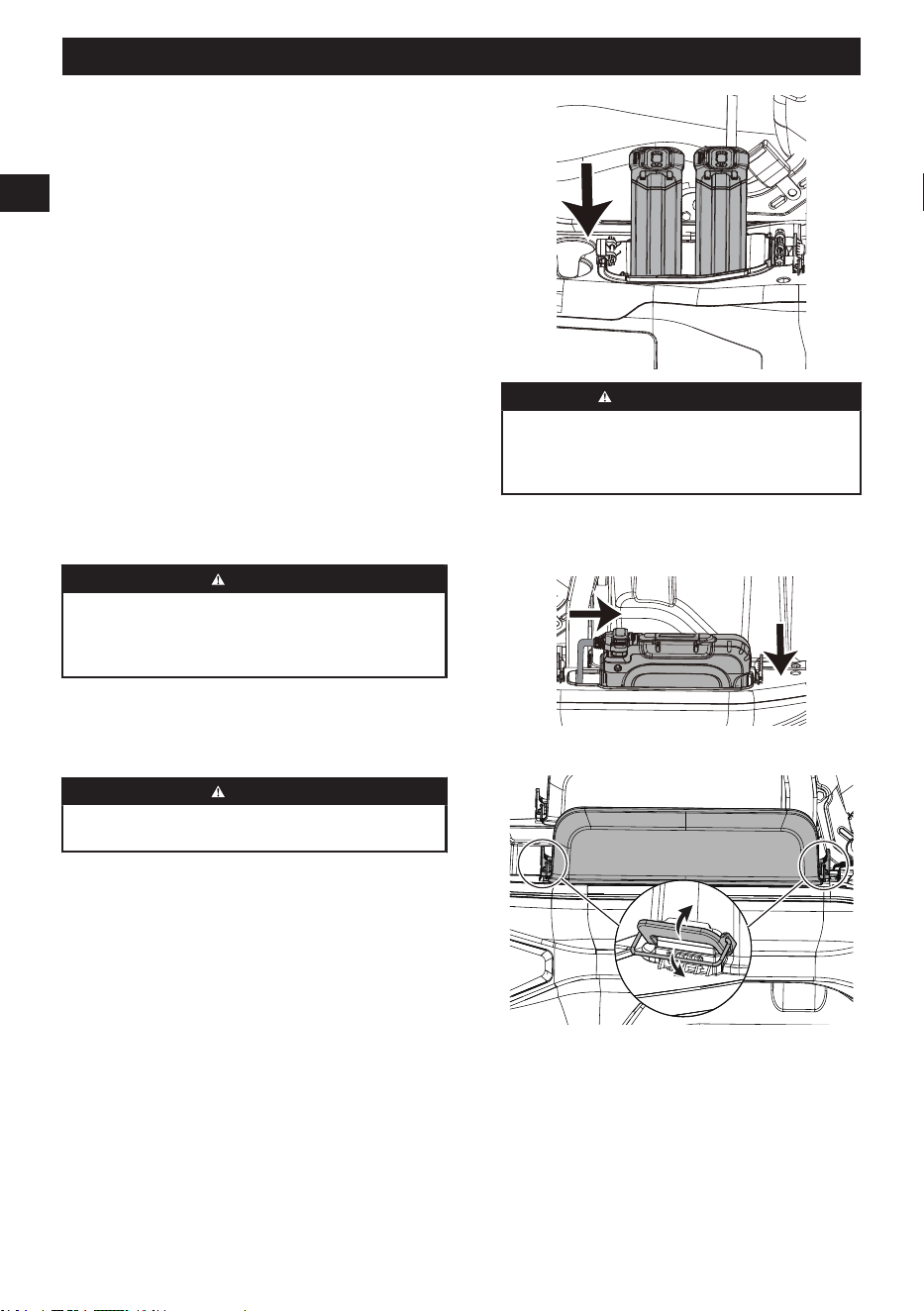

3. Push the small batteries into the battery

compartment. The battery locks into position when

you hear a click.

CAUTION

If the battery does not move easily into the

rectangular compartment, the battery is not

installed correctly. This can cause damage to the

product.

4. Push the suitcase battery into the large battery

compartment. The suitcase battery locks into

position when you hear a click. Connect the plug

to the suitcase battery.

5. Put the large compartment cover on the

compartment, pull the latches to lock the cover.

7.1.2 RAISE AND LOWER THE ROLL BAR

WARNING

Avoid serious injury or death from roll over:

• Wear seat belt when the roll bar is raised.

• There is no rollover protection when the roll bar is

lowered.

• Lower the roll bar only when necessary and

NEVER remove it.

• Do NOT use seat belt with the roll bar down.

• Raise the roll bar when space allows.

• Do NOT jump off if the mower tips.

To lower the roll bar:

1. Extract R pins from clevis pins.

2. Remove clevis pins. Adjust the top bar if needed to

free the pins from the roll bar.

3. Lower the roll bar.

4. Install the clevis pins and R pins to secure the roll

bar down.

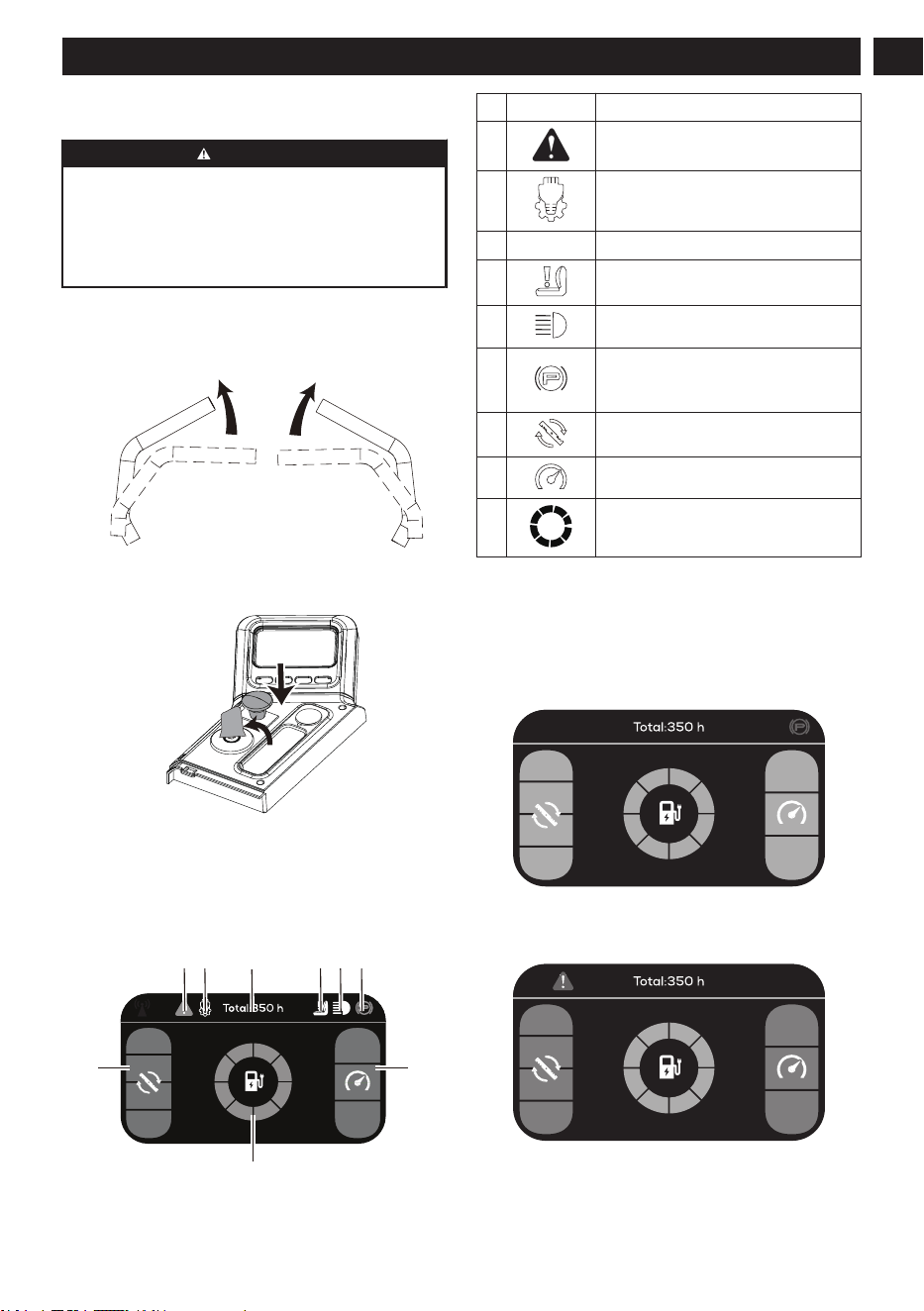

To raise the roll bar:

1. Raise the top roll bar into the raised position.

2. Insert the clevis pins through the roll bar.

3. Then install the R pins into the clevis pins.

English

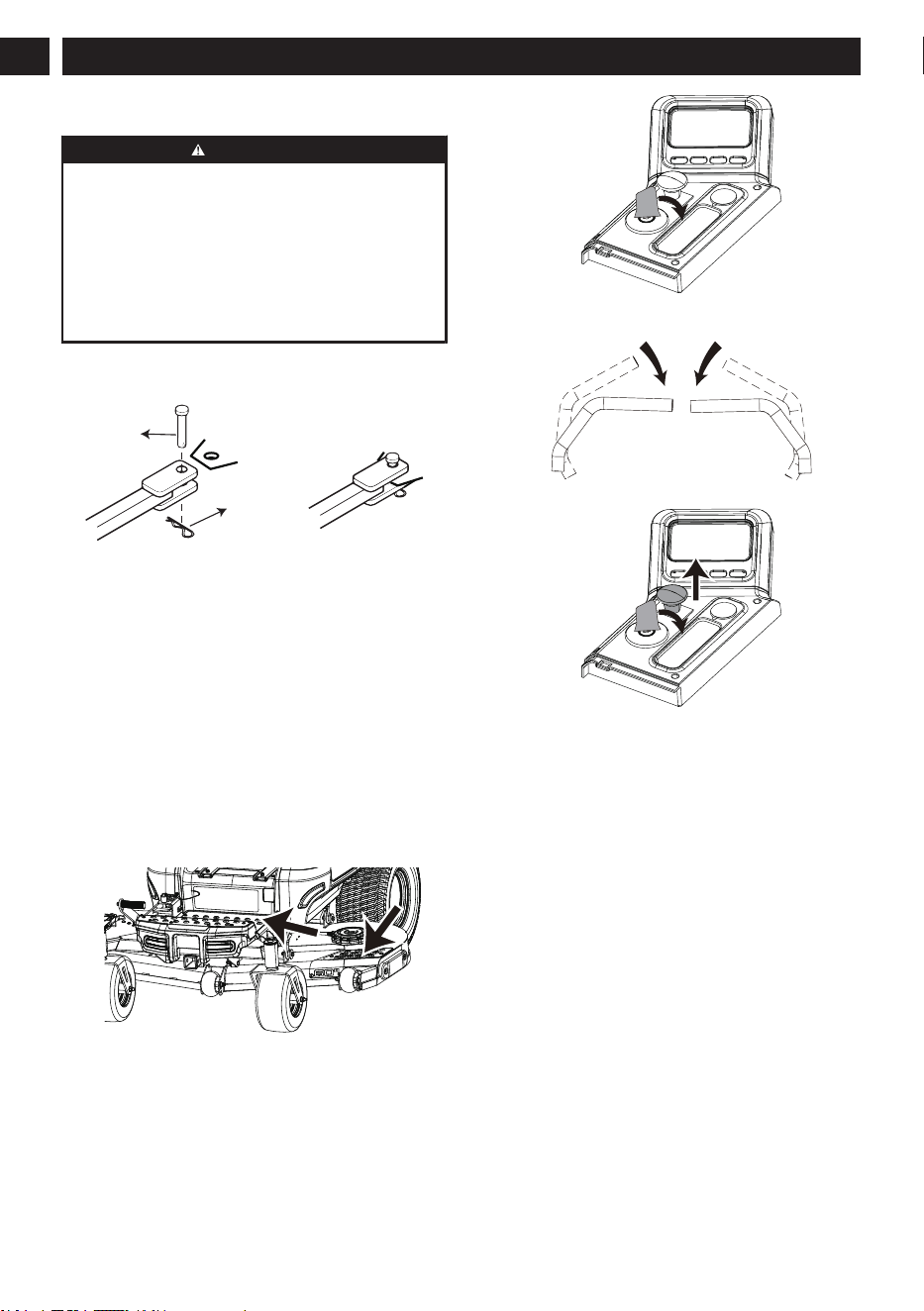

7.1.3 REAR TRAILER HITCH

WARNING

Towing loads can be risky, especially on slopes.

• Max total weight (trailer & load) should not exceed

300 lbs (136 kg).

• Max tongue weight should be under 45 lbs (20.2

kg).

• Avoid slopes over 10 degrees.

• Slow down and be cautious on slopes.

• Do not tow with a grass catcher.

Secure the trailer using the appropriate clevis pin (1)

and R pin (2).

Excessive towed loads affect traction and control on

slopes. Lighten the load on slopes. Surface conditions

impact traction and stability. Wet or slippery surfaces

reduce traction, impacting stopping and turning.

Evaluate the terrain before using the unit and trailer,

avoiding slopes steeper than 10 degrees.

7.2 START THE PRODUCT

Note:

Clear the area of bystanders before operating

the mower. If anyone enters the mowing area, stop

immediately and do not return to mowing until the

bystanders leave the area.

1. Get on the mower from the footrest on the left side

of the deck. Accessing the operator's seat from

other directions may cause damage to the mower

or increase the risk of injury to the operator.

2. Raise the mower deck to its highest position. See

Foot Pedal & Deck Height Adjustment Pin section

under Features and Controls.

3. Insert the start key and turn to ON position.

4. Pull steering control levers inward to the NEUTRAL

position.

5. Pull up PTO switch to engage blades for mowing.

Note: Engage blades only after steering control

levers are moved into the NEUTRAL position.

NEVER engage blades when mowing!

6. Push steering control levers forward for forward

motion and pull for reverse motion.

Note: Use caution when crossing over gravel paths

or driveways. Before crossing, disengage the blades

and raise the cutting deck to the highest position to

minimize the possibility of ricochet. Drive slowly to

avoid loss of traction and control.

Note: Do not attempt to change the direction of

operation while the mower is in motion. Always

come to a complete stop before changing the

mower direction.

Note: Steering control levers will spring back

towards the neutral position if released from behind,

but it is important to manually guide them to reach

the neutral position.

English

7.3 STOP THE PRODUCT

DANGER

Never make sudden stops or reverse direction,

especially when maneuvering on a slope. The steering

is designed for sensitive response. Rapid movement

of the steering control levers in either direction could

result in a reaction of the product that can cause

serious injury.

1. Drive the mower to a flat, level surface and return

the steering control levers to the NEUTRAL position

to stop the mower’s movement. Push the steering

control levers outward to engage the parking brake.

2. Push down PTO switch to disengage the blades.

3. Rotate start key to the OFF position. Remove the

start key.

7.4 DIGITAL DISPLAY SCREEN

The function of the digital display, located on the control

panel, is to provide electrical system information to the

operator. It gives detailed information in the form of

patterns, codes and numbers.

1 2 3 4 5 6

# Name Function

1 Error warning. Check the error code.

2 ETO device is under operation. If it

blinks, the device is connected.

3 Total: 350h Working time

4 User presence needed to operate.

5 LED Lights activated.

6 The parking brake is engaged. If the

icon is blinking, neutral bypass func-

tion is activated.

7 Blade speed

8 Drive speed

9 Battery level

7.4.1 HOME SCREEN

1. The drive speed has 3 levels and the blade speed

has 4 levels. Press the Blade Speed button and

Drive Speed button on the control panel to adjust.

The level of the green icon at each side indicates

the current driving speed or blade speed.

2. If the drive/blade system has errors, the driving/

blade speed bar will turn gray until the error is

cleared.

English

7.4.2 MENU

1. Press the Menu Button to go to the menu page. You

can set 5 items including Errors, Battery information,

Brightness, Language, ETO.

Item Function

Errors This page shows the error con-

tents and suggestions.

Battery informa-

tion

This page shows the battery sta-

tus.

Brightness Select your desired screen

brightness.

Language Select the digital display screen

language.

ETO This page shows the ETO device

status.

2. Select the Errors, and press the Confirm button to

enter the Errors page. This page will show all the

errors. Choose the specific error name and press

the Confirm button to read the suggestions. Press

the Back button to exit.

3. Press the Page Down button to select the Battery

information, and press the Confirm button to enter

the battery information page. This page shows

batteries working status. Green icon - the battery is

working properly. Red icon - the battery is too hot.

Grey icon - the battery slot is empty or the battery is

completely dead.

4. Press the Page Down button to select the

Brightness, and press the Confirm button to enter

the brightness page. Select your desired screen

brightness. Press the Back button to exit.

5. Press the Page Down button to select the

Language, and press the Confirm button to enter

the language page. Select the language you need.

Press the Back button to exit.

6. Press the Page Down button to select the ETO, and

press the Confirm button to enter the ETO page.

Press the Back button to exit.

7.4.3 ELECTRIC TAKE OFF (ETO) SOCKET

FOR CONNECTING ACCESSORIES

The ETO allows this mower to be used together with

special accessories.

English

1. When accessories are mounted on the mower and

plugged into the front or rear ETO socket, a pop-up

will show on any page except on the ETO page.

Press the Confirm button to enter the ETO page.

When the ETO device is activated, the icon will turn

green.

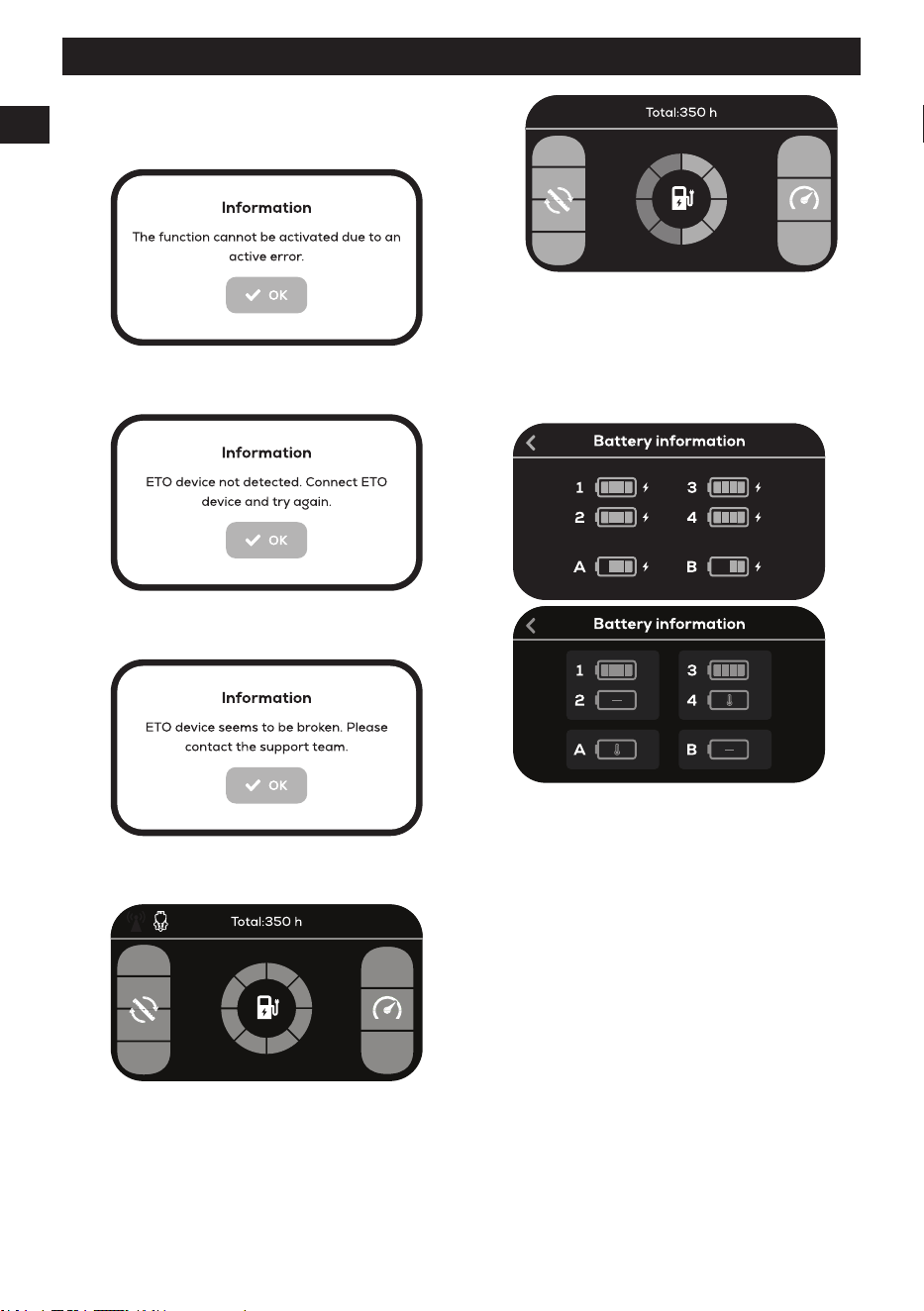

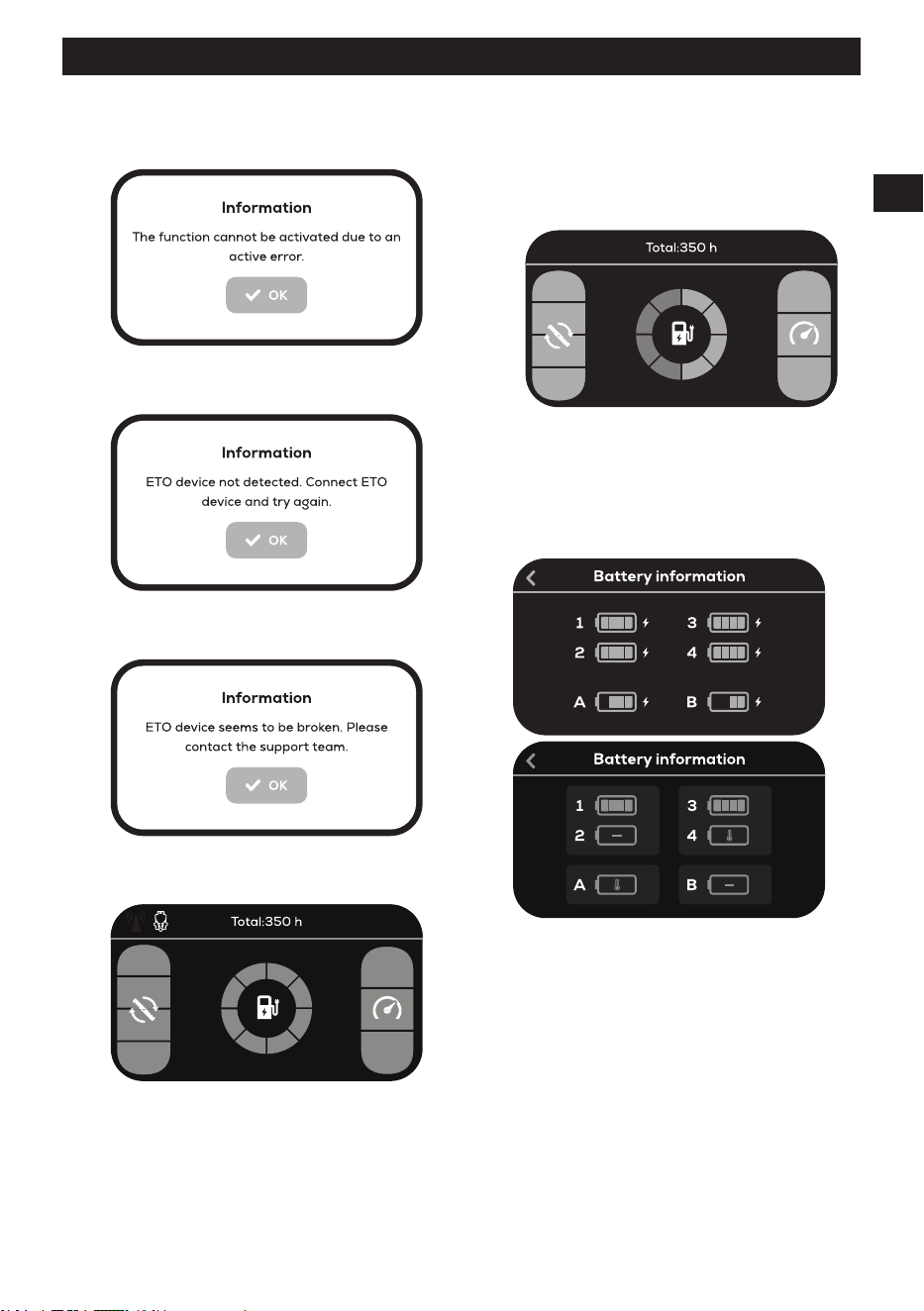

2. When ETO device can't be activated because of

mower error, the screen will show as below. Press

the Confirm button to check the errors.

3. When the ETO device is not detected, the screen

will show as below. Press the Confirm button to

confirm.

4. When the ETO device seems to be broken, the

screen will show as below. Press the Confirm button

to confirm.

5. Press Back button to return to the home page. The

ETO icon will show on the screen if the ETO device

is activated.

7.4.4 CHARGING

1. While the product is charging, the digital display

will indicate the battery level on the home screen.

Charging information will also be visible in the

Battery Information section of the menu.

2. The battery information will also be visible in

the Battery Information section of the menu. The

green icon indicates that the battery is working

properly, the red icon indicates the battery is

overtemperature and the the grey icon indicates

the battery compartment is empty or the battery is

completely dead.

English

7.5 ZERO-TURN MOWER DRIVING

PRACTICE

Prior to operating the mower, ensure you have studied

the Features And Controls section to grasp control

functions. Using the steering control levers to master

smooth and efficient control over forward, reverse,

and turning requires practice. Familiarize yourself

with acceleration, travel, and steering by practicing

maneuvers in a clear, open lawn area, free of obstacles

and hazards. Drive at low speeds to prevent tire

slippage and lawn damage. Start with the smooth travel

procedure and progress through forward, reverse, and

turning maneuvers.

7.5.1 SMOOTH TRAVEL

The mower's steering control levers are quick to

respond. The optimal approach for managing these

handles involves three steps:

1. Place your hands onto the levers.

2. To move forward slowly, push the levers forward

with your palms.

3. To reach the maximum of the set speed, move the

levers farther forward. For a gentle deceleration,

move the levers towards neutral.

7.5.2 BASIC DRIVING

Forward Travel Practice

Move both steering control levers evenly and gradually

forward from neutral. Practice slowing down and

repeating.

Note: Mastering straight forward travel requires

practice. Adjust the speed as needed.

Reverse Travel Practice

Look behind and down, then gradually pull both steering

control levers evenly back from neutral. Practice slowing

down and repeating.

Note: Spend several minutes practicing reverse before

doing so near objects. Remember, the mower turns

sharply in reverse, similar to forward motion, and

backing up straight requires practice.

7.5.3 PRACTICE TURNING AROUND A

CORNER

While moving forward, gently bring one steering control

lever back towards neutral. Practice this repeatedly.

English

Note: To prevent pivoting directly on the tire tread,

ensure both wheels maintain a slight forward motion.

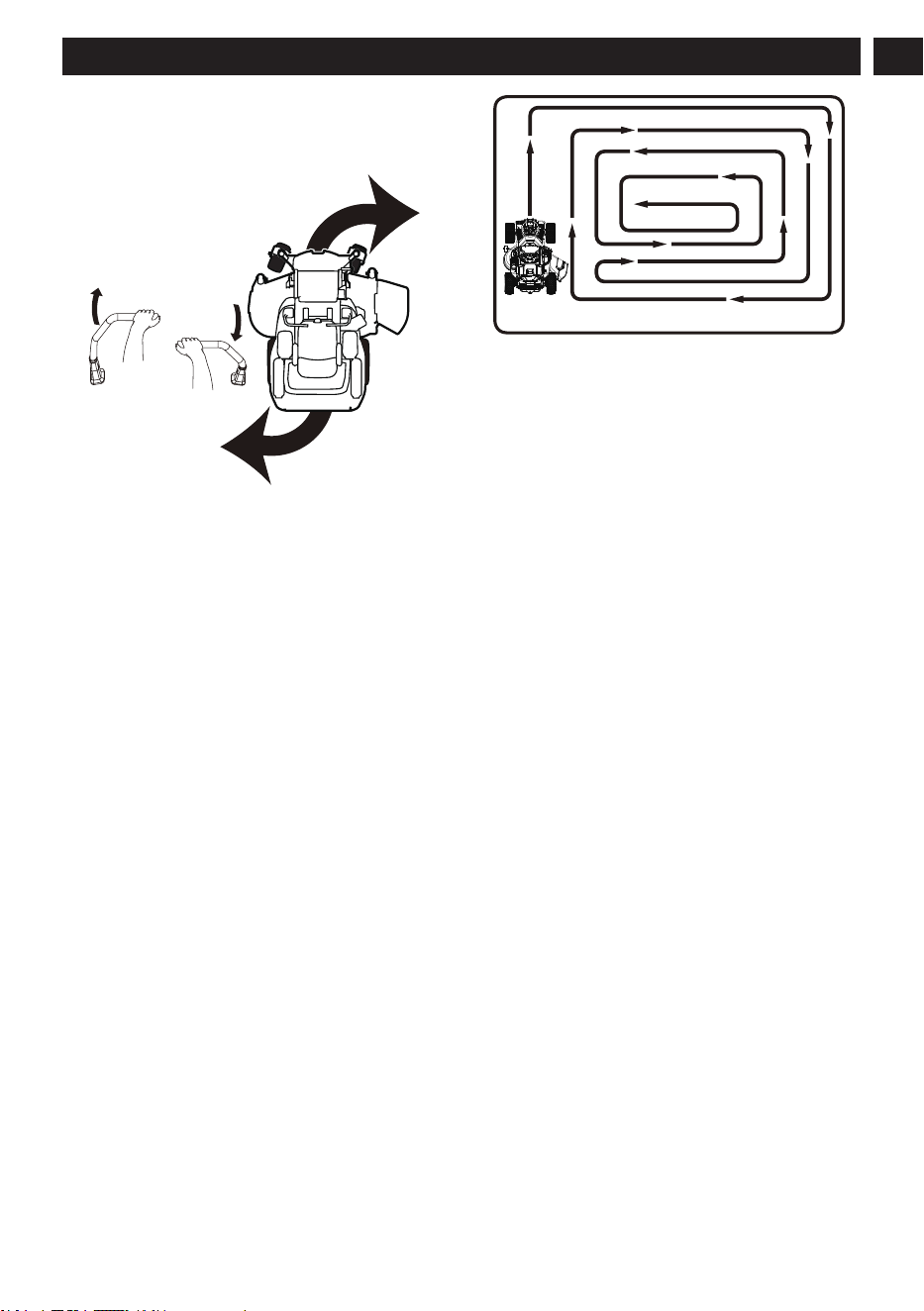

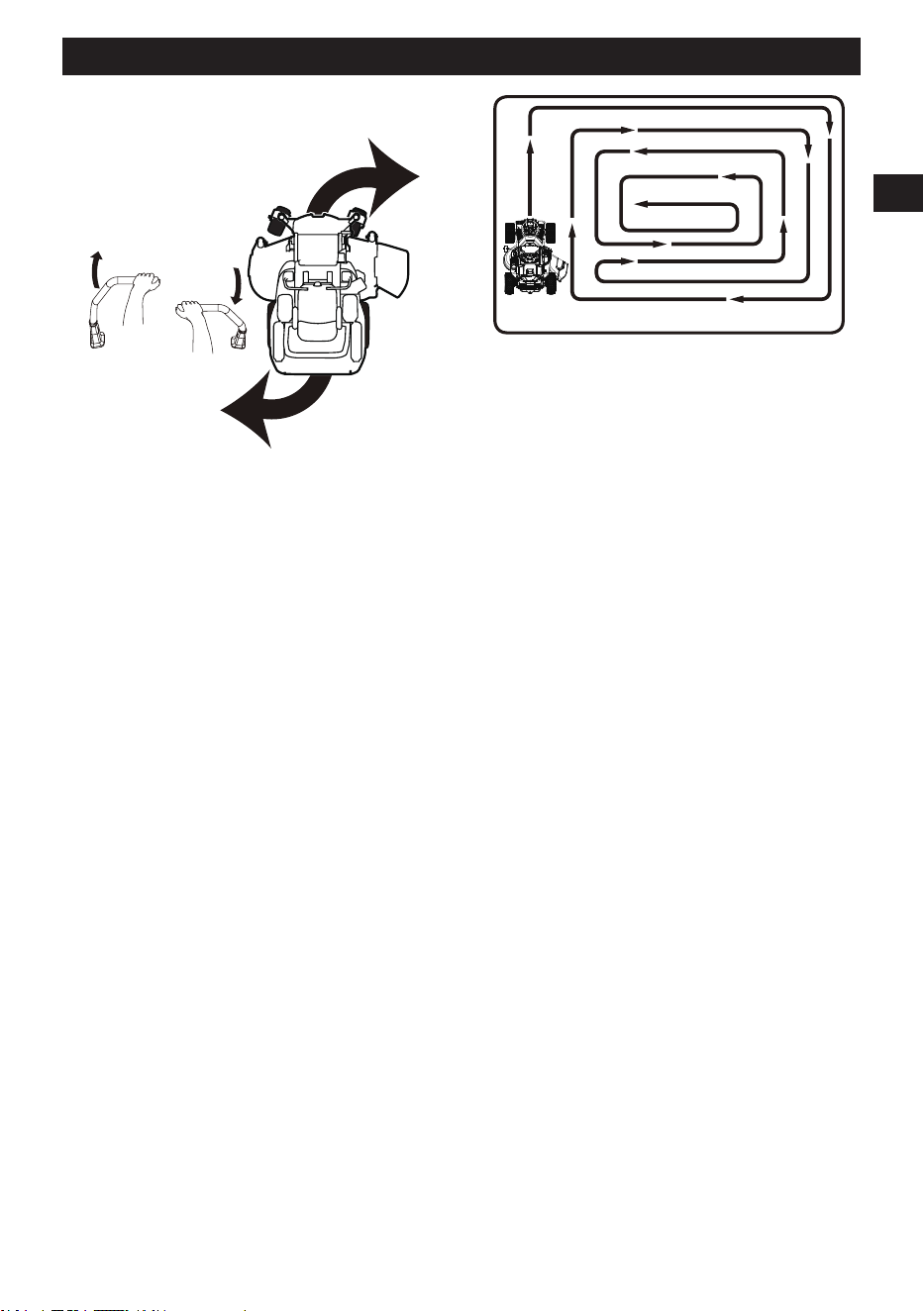

7.5.4 PRACTICE TURNING IN PLACE

For a "zero-turn" maneuver, gradually move one

steering control lever forward from neutral while moving

the other handle back from neutral simultaneously.

Practice this several times.

Note: Adjusting the extent of pulling each steering

control lever forward or back alters the turning "pivot

point."

7.5.5 ADVANCED DRIVING

Your zero-turn mower's exceptional feature of turning in

place allows you to pivot at the row's end instead of

stopping and performing a Y-turn before commencing a

new row.

Here's how to execute a left end-of-row zero turn:

1. Gradually decelerate at the row's end.

2. Slightly push the RIGHT steering control lever

forward while moving the LEFT steering control

lever back to its center and then slightly back.

3. Resume forward mowing.

By adopting this approach, the mower turns left and

slightly overlaps the recently cut row, eliminating the

necessity to backtrack and recut any missed grass.

7.6 MOWING

Select a smooth, level area to mow. Be cautious of

trees, fences, and slopes. Mow in straight lines, slightly

overlapping. Occasionally change patterns to prevent

flat spots. For a professional touch, mow across once

and then go perpendicular on the next round.

When mowing expansive spaces, begin by turning

towards the right to ensure that clippings are directed

away from shrubs, fences, driveways, and other areas.

After completing one or two rounds, mow in a back-and-

forth pattern across the lawn, pivoting at the edges of

the previously mowed grass.

7.7 MOWING PATTERNS

7.7.1 SIDE-DISCHARGING

Side-discharging is a mowing technique that efficiently

processes a larger volume of grass in a single pass.

This method involves expelling grass clippings to the

side of the mower deck and dispersing them across

the lawn. The side-discharge deck design allows for

effective cutting even in high grass conditions, making

it ideal for larger areas where expedited mowing is

essential. For optimal mowing, set blade speed to

the highest level. If the motor slows, reduce drive

speed. Slower drive speed boosts blade efficiency

and prevents cutting issues. Choose side-discharging

mowing for 3-5 inch grass. Avoid cutting more than 1

inch at once.

7.7.2 MULCHING

Mulching offers versatile benefits, finely cutting grass

and returning clippings to the soil. Remember, mulching

works best on dry and moderate-height grass. For

successful mulching, set the blade speed highest and

match it with the slowest driving speed. This ensures

finely cut clippings. When mulching, drive at about half

the speed used for broadcasting.

Optimal Clipping Length

Ideal mulching trims just the top ½ - ¾ inch of grass,

resulting in decomposing clippings. Experiment with

cutting height based on your climate, season, and lawn

thickness. As always, mow thoughtfully and consider

your lawn's unique conditions for the best results.

7.8 MOWING RECOMMENDATIONS

Multiple factors impact your mower's grass-cutting

efficiency. Adhering to mowing guidelines enhances

performance and longevity.

English

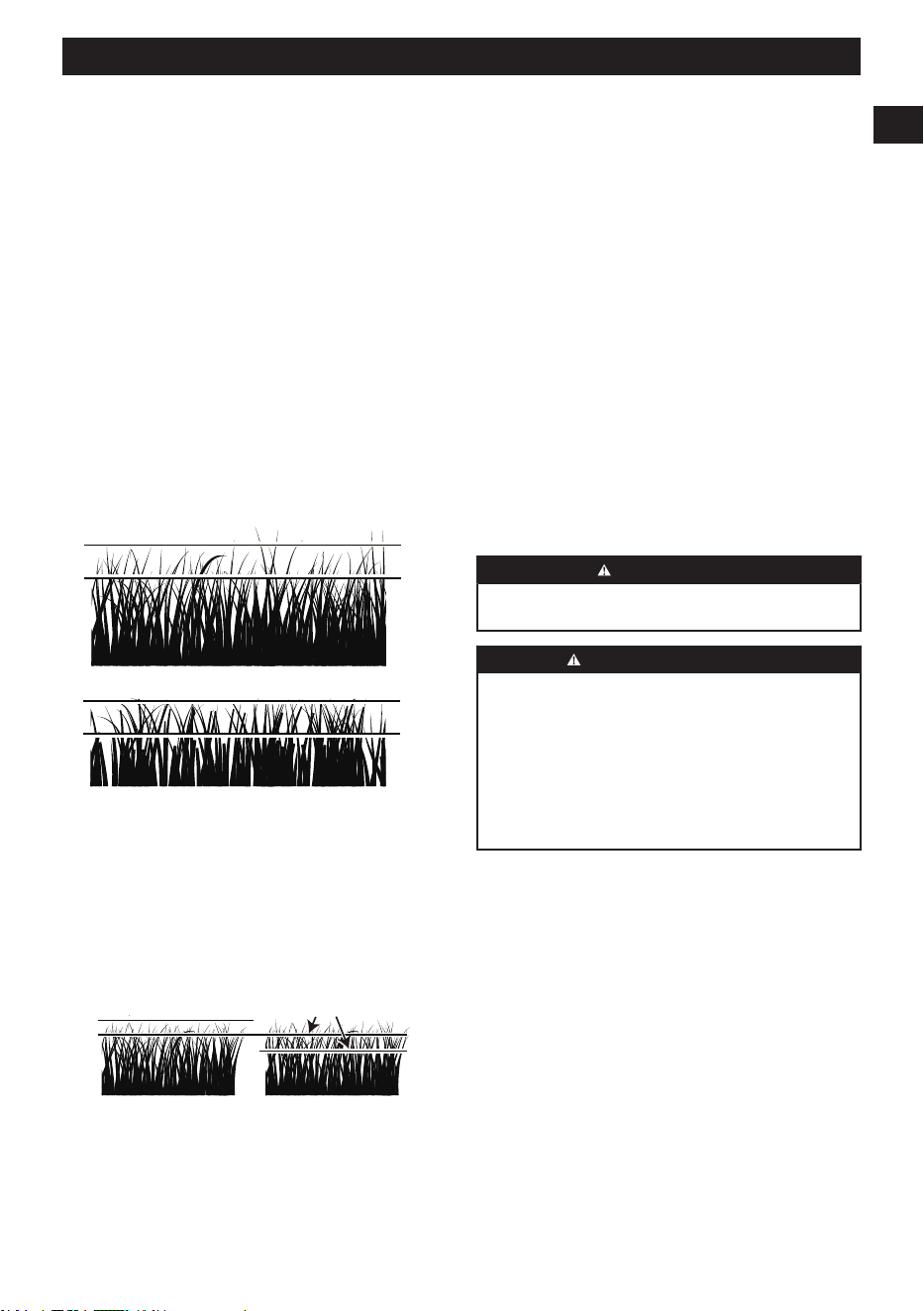

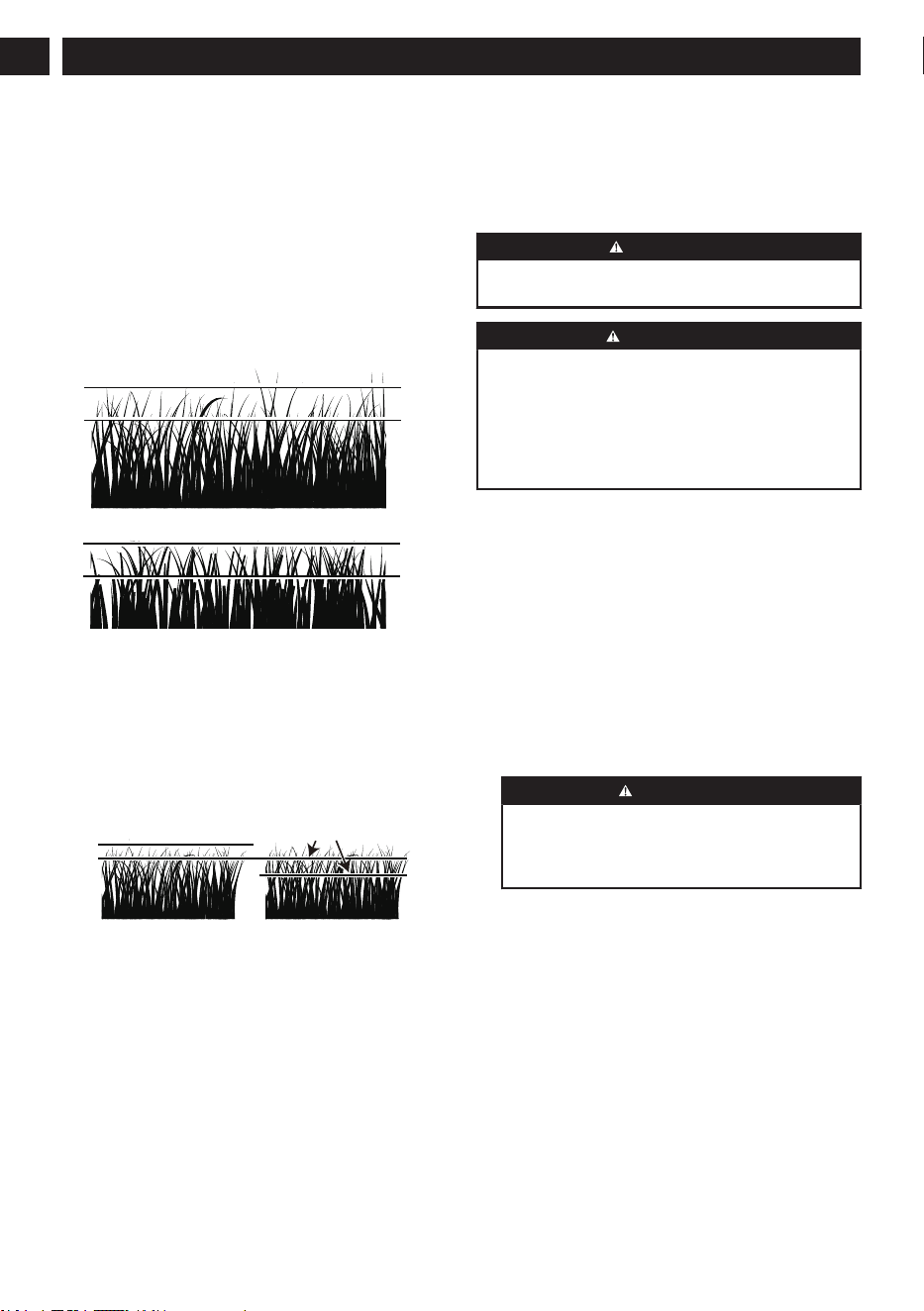

7.8.1 HEIGHT OF GRASS

Cutting height often depends on preference. Typically,

mow when grass is 3-5 inches high. Proper height

varies based on grass type, rainfall, temperature, and

lawn health. Cutting too short weakens grass and

makes it prone to damage by dry periods and pests.

Slightly longer grass is less prone to damage. Longer

growth in hot, dry conditions reduces heat stress,

conserves moisture, and guards against damage.

Keeping the grass too long leads to thin turf and

problems. Don't cut too much at once; follow the 1/3

rule: trim a maximum of 1/3 and no more than 1 inch at

a time.



ರ

Mowing capacity depends on your chosen mowing

system. Broadcasting with side discharge decks

handles more grass than mulching. Tall grass needs

gradual cutting. For very tall grass, begin with max

height (1), then lower it for the second (2) or third pass.

Avoid leaving excessive clippings on top of the grass.

Consider a grass collection system or composting.

Remember, different systems are suited to different

situations.

7.8.2 WHEN AND HOW OFTEN TO MOW

The timing and grass condition significantly influence

mowing outcomes. Follow these guidelines for best

results:

• Mow when grass height is between three to five

inches.

• Use sharp blades for precision. Short clippings

under one inch decompose faster, and sharp blades

prevent frayed edges.

• Choose a cool and dry time of day for mowing, like

late afternoon or early evening.

• Avoid mowing after rain or heavy dew. Never mulch

wet grass as it clumps beneath the mower deck and

doesn’t mulch effectively.

8 TRANSPORTATION

8.1 TRANSPORT THE MOWER

CAUTION

Do not tow this mower, it may cause damage to the

drive system.

WARNING

Do not load mower on a trailer or truck using two

separate ramps. Only use a full-width ramp that is

at least one foot wider than the width of the rear

wheels of the mower. The rear wheels could fall off the

ramps or the unit could tip over injuring the operator

or bystanders. Ensure the cutting deck is raised to the

highest position so it does not get caught on the ramp.

1. Park the mower on a level surface.

2. Raise the cutting deck to the highest position.

3. Position and secure ramp to the trailer according to

manufacturer’s instructions.

4. Use a full-width loading ramp that is at least 1 ft.

wider than the mower to reduce the risk of driving off

the side of the ramp.

5. Slowly drive the mower onto the ramp and into the

trailer.

6. After loading, lower mower deck completely.

7. Set the parking brake.

8. Secure the mower as needed using straps or cables

to prevent movement during transport.

WARNING

To avoid accidental starting or movement that

could result in serious personal injury, always

remove the start key and engage the parking

brake when transporting the mower.

8.2 TRANSPORT THE LITHIUM-ION

BATTERY

The US Department of Transportation and international

transportation authorities require that lithium-ion battery

be transported using special packaging and only be

transported by carriers certified to haul them. In the US,

you are allowed to transport a battery when it is installed

on the mower as battery powered equipment, with some

regulatory requirements. Contact the US Department of

Transportation or the appropriate government body in

your country for detailed regulations on transportation of

your battery or the mower with the battery equipped. For

detailed information on shipping a battery, contact your

authorized Greenworks servicing dealer.

English

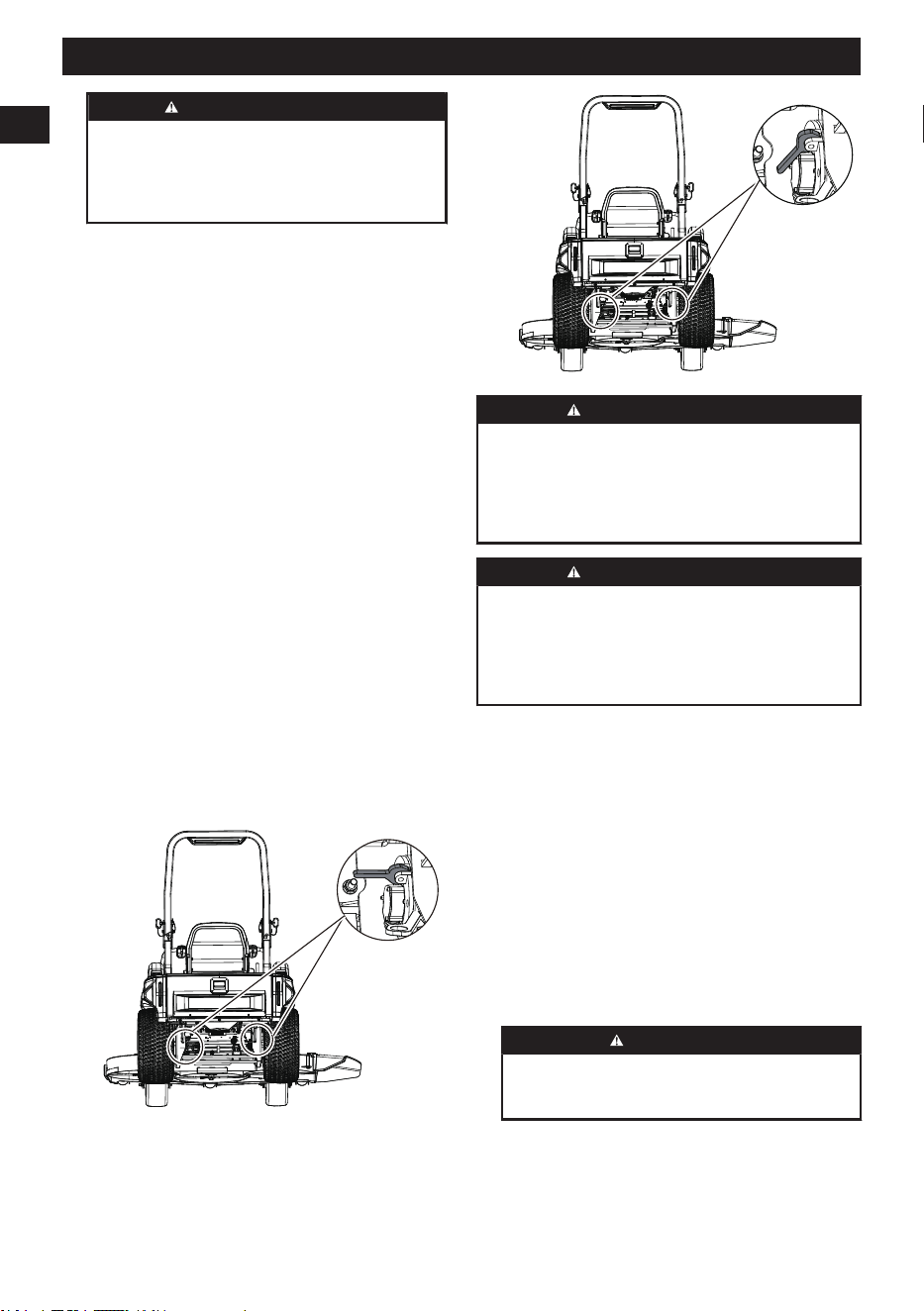

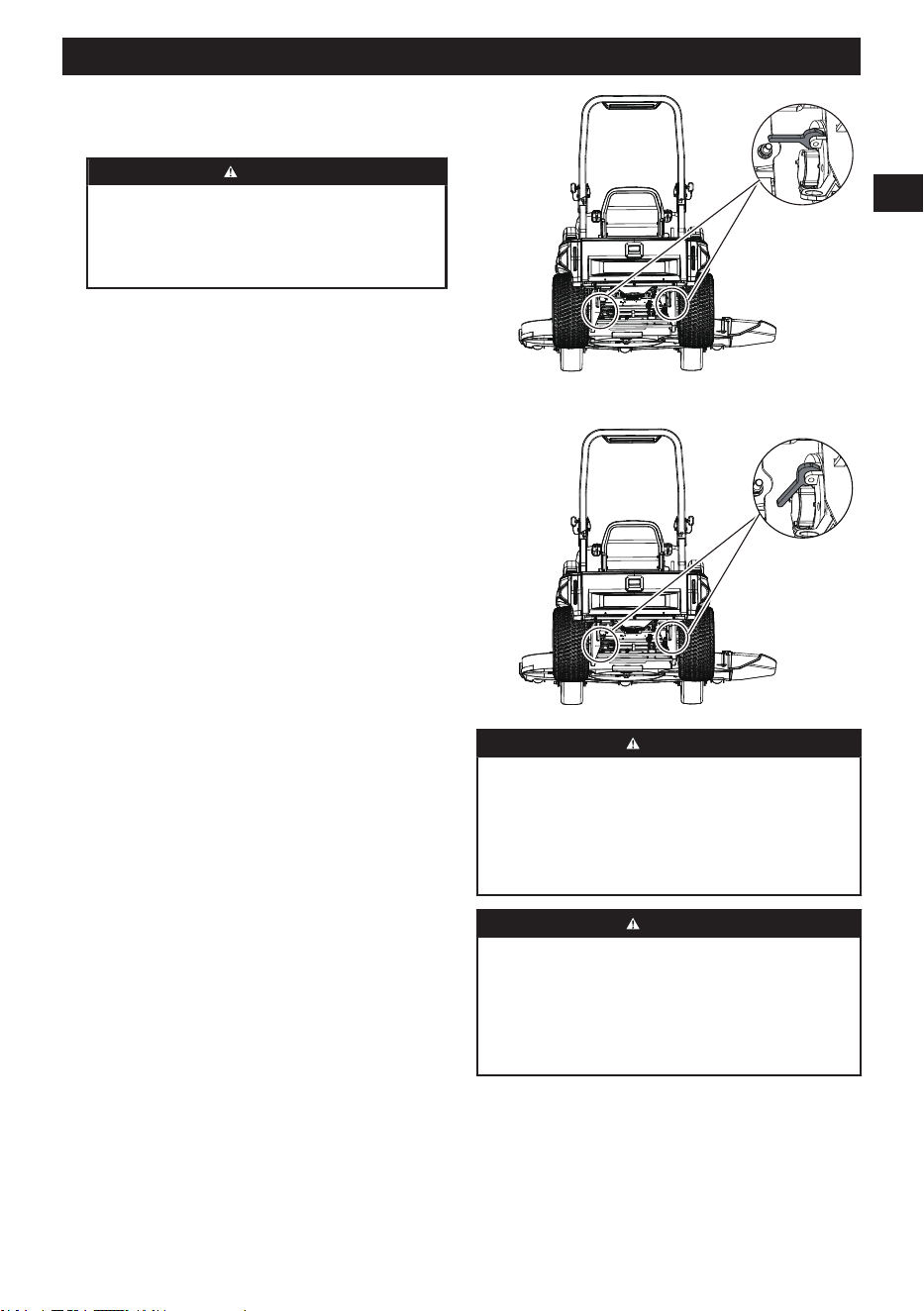

8.3 NEUTRAL BYPASS LEVER

The neutral bypass levers disengage the drive system

that connects the engine power to the wheels and may

be used when you need to manually push or move the

mower without the engine running.

• Locate the neutral bypass levers situated

underneath the rear of the mower's frame. These

levers individually manage the drive wheels.

• Push the lever outwards to unlock the levers to

release the drive brakes.

• Push the lever inward to lock the levers for regular

operation.

WARNING

Never drive mower with the neutral bypass lever

disengaged. Always engage the neutral bypass lever

to the original position before driving! Failure to

engage the lever could cause serious damage to your

mower and void mower warranty!

WARNING

Never unlock the neutral bypass levers when the

mower is on a slope. Once the levers are released,

the mower can roll freely and does not have a brake.

Releasing the lever on a slope could lead to loss of

control and increase the risk of serious personal injury.

8.4 MOVE THE MOWER MANUALLY

To push the mower manually:

1. Disengage the blades and push the steering control

levers outward to engage the parking brake.

2. Turn the start key to the OFF position. Remove the

start key, and wait for all moving parts to stop before

leaving the operating position.

3. Return the steering control levers to the NEUTRAL

position then unlock the neutral bypass levers to

disengage the drive system.

4. Move the mower to the desired location.

CAUTION

To avoid damage to the motor and drive system,

do not move the product faster than 5 mph (8

km/h).

5. Immediately after moving the mower, lock the

neutral bypass levers.

9 CLEAN AND STORAGE

9.1 CLEAN THE PRODUCT

• Remove any build-up of grass and leaves on or

around the motor cover (Do not use water).

• Occasionally wipe the mower clean with a dry cloth.

• If debris builds up on the underside of the mower

during use, stop the motor on level ground,

disengage the PTO switch, set the parking brake,

shut off the product, remove the start key and use

the compressed air to clean the area.

9.2 STORE THE PRODUCT

The following steps should be taken in order to prepare

the product for storage.

• Clean the Mower: Before storing the product,

thoroughly clean it as outlined in the previous

section.

• Blade Inspection and Maintenance: Inspect the

blades and replace them as detailed in the Service

the Mower Blades (Reference ) section if needed.

• Avoid Corrosive Materials: Keep the mower away

from corrosive substances, such as fertilizer or rock

salt, as these can lead to rust and corrosion on

metal components like the blade, deck, motor, and

frame. Keep the mower and its battery away from

conductive or corrosive materials to reduce the risk

English

of short circuit, fire, explosion and other electrical

hazards.

• Children Safety: Store the product in a location

inaccessible to children to prevent accidents.

• Proper Covering: Do not cover the product with

a solid plastic sheet. Plastic coverings can trap

moisture, which causes rust and corrosion.

• Check for Wear and Tear: Thoroughly inspect the

mower for any worn or damaged parts that may

require replacement.

• Tire Maintenance: Avoid deflating the tires during

storage.

• Storage Environment: Store the product in a well-

ventilated, clean, and dry area. Note that the battery

charger cannot be used in a wet environment.

• Charging Process: Refer to the Charging

(Reference ) section and also the Battery Charger

Manual for comprehensive instructions on using the

charger and effectively charging the battery.

By adhering to these guidelines, you can help increase

the longevity of your mower during periods of storage.

10 MAINTENANCE

10.1 MAINTENANCE SAFETY

• Specific steps must be taken in order to perform service and maintenance procedures safely.

• Read and follow all the applicable safety and instructional messages in this manual.

• Always disengage the mower blades, set the parking brake, shut the mower off, remove the start key, remove the

batteries and wait for all movement to stop prior to performing service and maintenance procedures.

• Wear appropriate personal protective equipment such as safety shoes, safety glasses, gloves and ear protection.

Long hair, loose clothing or jewelry may get tangled in moving parts. Secure hair above shoulder level before

starting work.

• Use of parts that are not authorized or approved by Greenworks may cause serious or fatal injury or property

damage.

10.2 BATTERY MAINTENANCE

The mower is powered by Lithium-Ion batteries which, when maintained properly, will provide years of useful life. For

proper care, adhere to the following instructions:

• Always charge battery after each use. This is especially crucial when temperatures drop below 32°F (0°C).

Over-discharge will shorten battery life and risk permanent damage. If a full charging cycle is not possible

immediately after cutting, a 5-10 minute cycle will help maintain battery health. Fully re-charge the battery within

24 hours after use. To maintain proper calibration, run and charge the mower at least once a month. Complete a

full charge every six months.

• Keep grass, dirt and debris from collecting in battery area.

• Charge battery in an enclosed, dry area away from sparks and flames. Never expose charger to rain, water vapor

or other liquids.

• Do not touch uninsulated portion of charger (terminal pins) or output connector.

• Do not use charger if cords are damaged.

• Please refer to the Battery Manual for more information of batteries.

10.2.1 ROUTINE MAINTENANCE

Routine maintenance should include cleaning and inspection.

• During the battery charging process:

• Make sure the charging plug connects securely and fully in the socket;

• Make sure the charger operates without faults;

• Address any faults and have them repaired before charging.

• During the operation of the mower and when charging the battery, keep the charging port away from water and

other conductive materials. Never charge when the mower is wet.

• Charging time will depend on a number of factors, including battery health, ambient temperatures and other

factors. Monitor the battery for abnormal performance or behavior.

English

10.3 CHARGING

10.3.1 CHARGE THE SMALL BATTERY AND SUITCASE BATTERY

The batteries can be charged separately. The four small batteries can be charged with specific charger (not

provided), and the two suitcase batteries can be charged with the mower charger.

Refer to Battery Charger Manual for the two battery types for more charging information of the batteries.

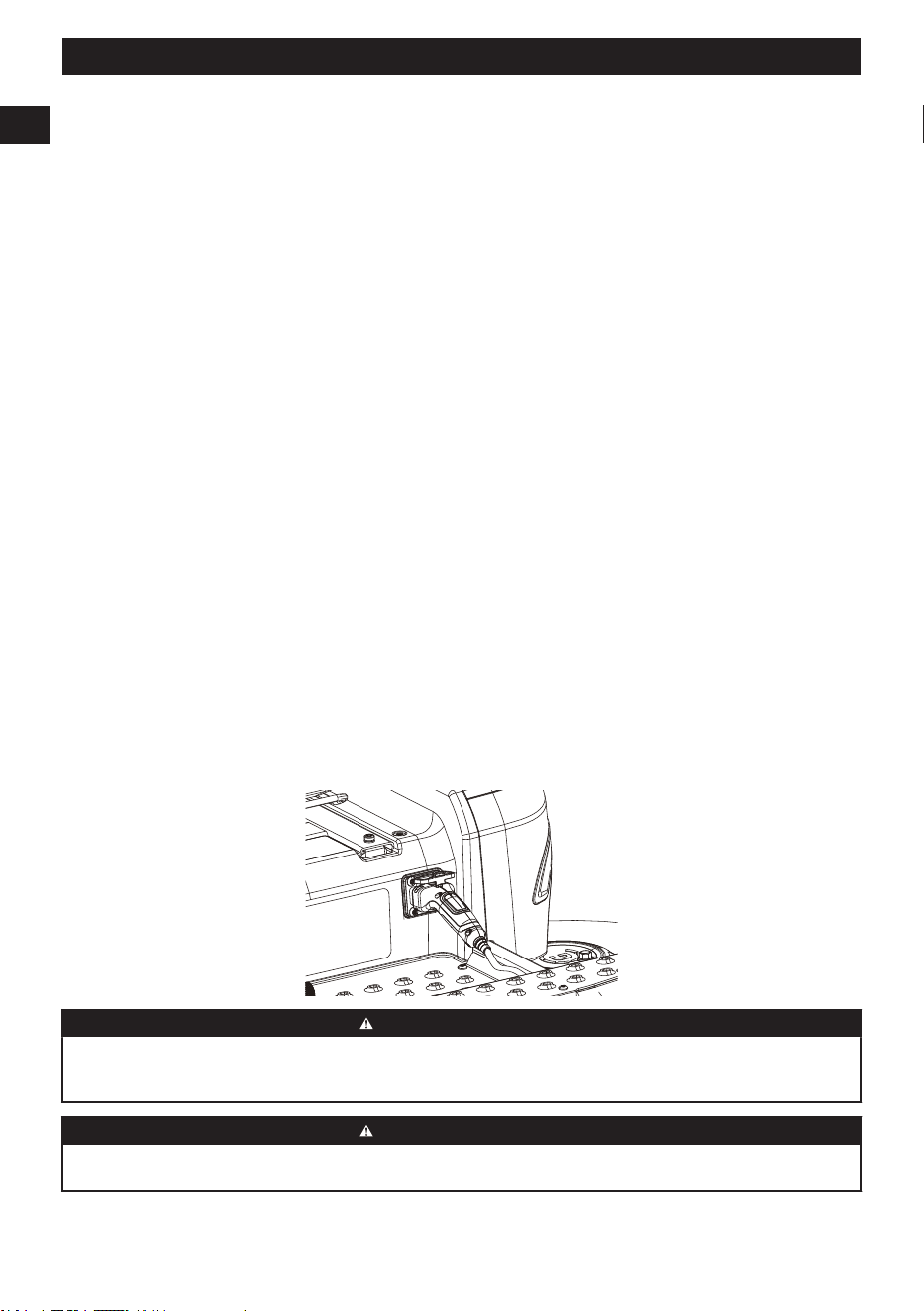

10.3.2 CHARGE THE PRODUCT

1. The charging port is located near the footrest. Open the port cover from the battery charging port on the mower.

2. Plug the charger into the battery charging port, and make sure it is firmly plugged in.

3. Plug the charger into a power outlet, and make sure it is firmly plugged in.

4. When the mower is charging, the digital display will show the battery percentage.

WARNING

See the Battery Charger Manual for warnings and instructions for charging. Read and understand all its safety

warnings and instructions. Failure to follow them may result in electrical shock, fire and/or serious injury.

WARNING

To reduce the risk of fire and explosion, keep open flames and sparks away from the mower and its batteries.

Ensure proper ventilation around the mower while charging.

Charging recommendations:

• The battery does not need to be fully discharged before recharging. To maintain proper state of charge

calibration, run and charge the mower at least once a month. Complete a full charge every six months.

• A battery left uncharged will slowly discharge. Before initial use each spring season, be sure battery has a full

charge before mowing.

• Check the battery every six months and charge the battery if the power level is below 50%.

• When the battery level is lower than 5%, the blade motor will stop automatically, and the max driving speed will

be 4 mph. The mower needs to be charged immediately.

Note: Cover the battery charging port with the port cover before mowing to prevent foreign objects from entering and

causing any damage to the port.

English

10.4 RECOMMENDED MAINTENANCE SCHEDULES

Maintenance Service Interval Maintenance Procedure

Before each use or daily • Check the safety interlock system as mentioned in Safety Start Interlock

System section.

• Check the seat belt as mentioned in Inspect The Seat Belt section.

• Inspect the blades.

• Check for frayed and deteriorated insulations.

• Check the contacts of all switches and brakes. If the P icon will show on

the LED display screen, the brakes have no error.

• Clean under the cutting deck. Clean the area under the operator’s seat

and near the battery. Remove all grass clippings, leaves, and debris from

the product before starting work.

• Blades will stop in 3 seconds after being disengaged in a trouble-free

condition.

Every 25 hours • Inspect the blades.

Every 50 hours • Check the tire pressure.

Every 100 hours • Check the wheel-lug nuts.

Before storage • Remove the battery and the start key from the product.

• Perform all maintenance procedures listed above and thoroughly clean

the product.

• Inspect the entire product for damaged, missing, or loose parts, replace or

tighten the corresponding ones before storage.

• Paint chipped surfaces.

10.5 CHECK TIRE PRESSURE

Tire pressure should be checked periodically, and maintained at the levels shown below. Notice that these

recommendations may differ slightly from the "Max Inflation" stamped on the side-wall of the tires. Exceeding the

max inflation will lead to a tire explosion. The pressures shown provide proper traction and extend tire life.

Front caster wheels 26-28 psi

Drive wheels 18-20 psi

10.6 TORQUE VALUES

WARNING

Particular attention must be given to tightening the drive wheel lug nuts and blade spindle bolts. Failure to correctly

torque these items may result in the loss of a wheel or blade, which can cause serious damage and/or personal

injury.

Torque values are given below:

Part Ft-lbs. N.m

Wheel lug nuts 70-77 90-105

Blade spindle bolts 118 160

Wheel lug nuts only: It is recommended that these be checked after the first 2 hours of operation initially, then every

100 hours and following removal for repair or replacement.

English

10.7 SERVICE THE MOWER BLADES

10.7.1 MOWER BLADE MAINTENANCE

Inspect the mower blades on a daily basis. They are crucial for power efficiency and optimal mowing. Ensure they

are sharp, as a dull blade can cause tearing instead of cutting, resulting in a brown and ragged appearance on the

grass within a few hours. Additionally, a dull blade requires more power. Replace any blades that are bent, cracked,

or broken.

WARNING

Never attempt to straighten a bent blade by heating, or weld a cracked or broken blade as the blade may break and

cause serious injury. Replace worn or damaged blades.

WARNING

Never work with blades while the start key is in the ignition switch. Turn the start key to “OFF” position, remove

the batteries from the product. Support the mower with certified jack stands when working beneath it. Wear gloves

when handling blades. Always check for blade damage if mower strikes a rock, branch or other foreign objects!

• The blade sail (curved part) must be pointing upward toward the inside of the deck to ensure proper cutting.

• Rotate blades after installation to prevent blade tips from touching each other or the sides of the mower.

• Ensure correct torque on the bolt to prevent potential blade loss, which may result in serious injury.

• Mower blades are sharp and capable of cutting. Always wear gloves and exercise extra caution during servicing.

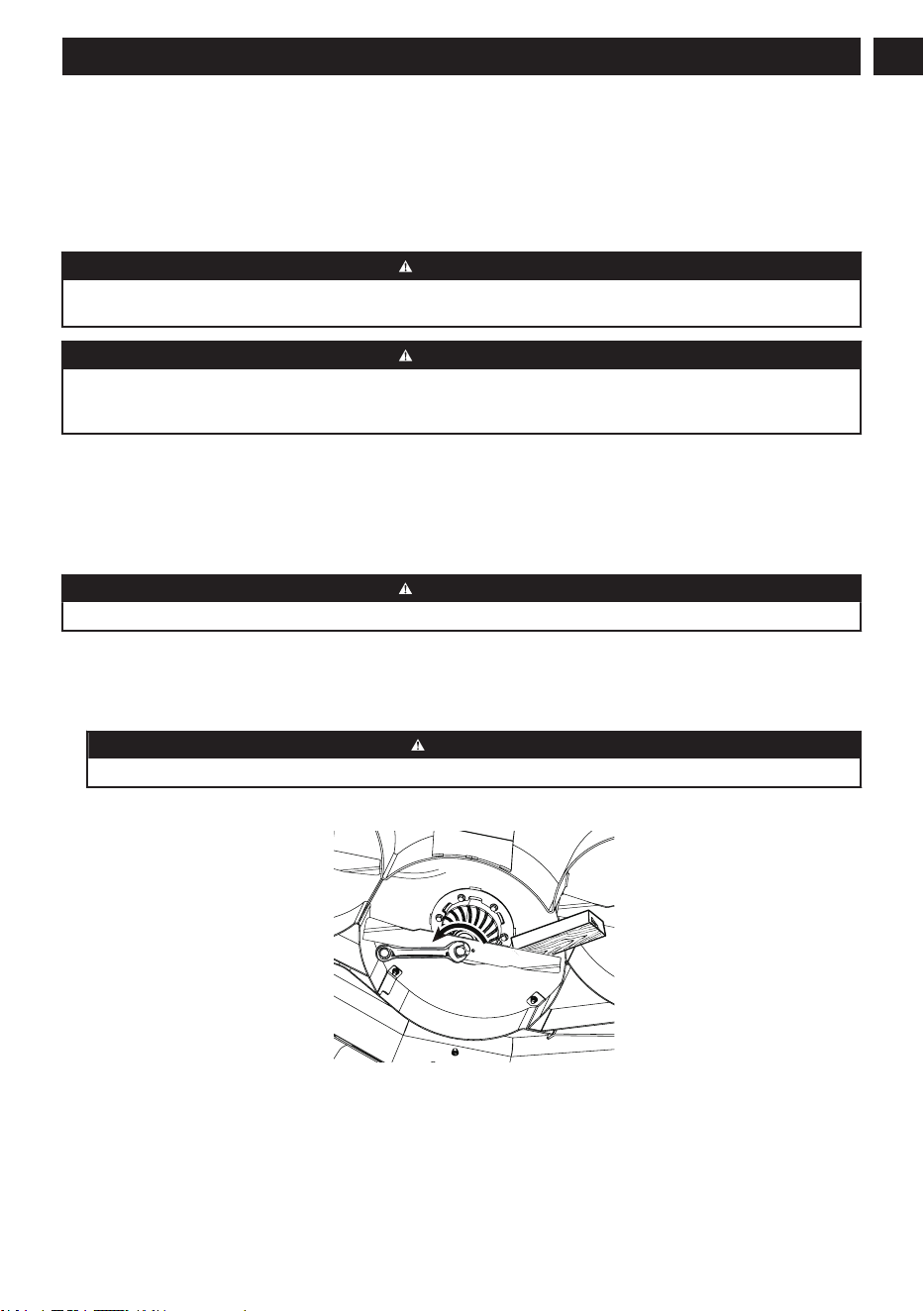

10.7.2 REMOVE THE MOWER BLADES

WARNING

Mower blades are sharp. Always wear gloves when handling or working near mower blades.

1. Park the mower on a flat level surface, disengage the PTO and pivot the steering control levers outward to

engage the parking brake. Shut off the mower, remove the start key and batteries.

2. Use a jack stand to lift the front of the mower chassis upward for easier access to the blades. The jack stand can

be put against the front hitch. Ensure the mower is secure before working underneath it.

WARNING

Make sure the mower is secured when it is lifted by the jack stand and while working on it.

3. Place a block of wood between the blade and the deck to prevent it from spinning while you work.

4. Loosen the blade bolt by rotating counterclockwise with a 24mm socket or wrench.

5. Remove the blade bolt, spacer, blade, and blade support.

English

10.7.3 INSPECT THE MOWER BLADES

A worn or damaged mower blade has the potential to break, leading to fragments being propelled into the operator's

or bystander's area, causing severe personal harm or death. Inspect it before each use. Halt operation if the mower

hits an object and inspect for damage.

WARNING

Mower blades are sharp. Always wear gloves when handling or working near mower blades.

• Remove the mower blade from the mower. See Remove the Blades (Reference ).

• Inspect the mower blades to assess whether they are blunt and require sharpening or display signs of damage

and should be replaced. Blades showing cracks, corrosion, rust, excessive wear or bending should be discarded.

10.7.4 INSTALL THE MOWER BLADES

WARNING

Mower blades are sharp. Always wear gloves when handling or working near mower blades.

1. Install the new blades following the specified sequence: blade support, blade, spacer, and blade bolt. Ensure that

the blade sail (curved part) is pointing upward toward the inside of the deck.

WARNING

Incorrect orientation of the blades can damage the cutting deck and impact the mower’s stability which can

affect operator’s safety.

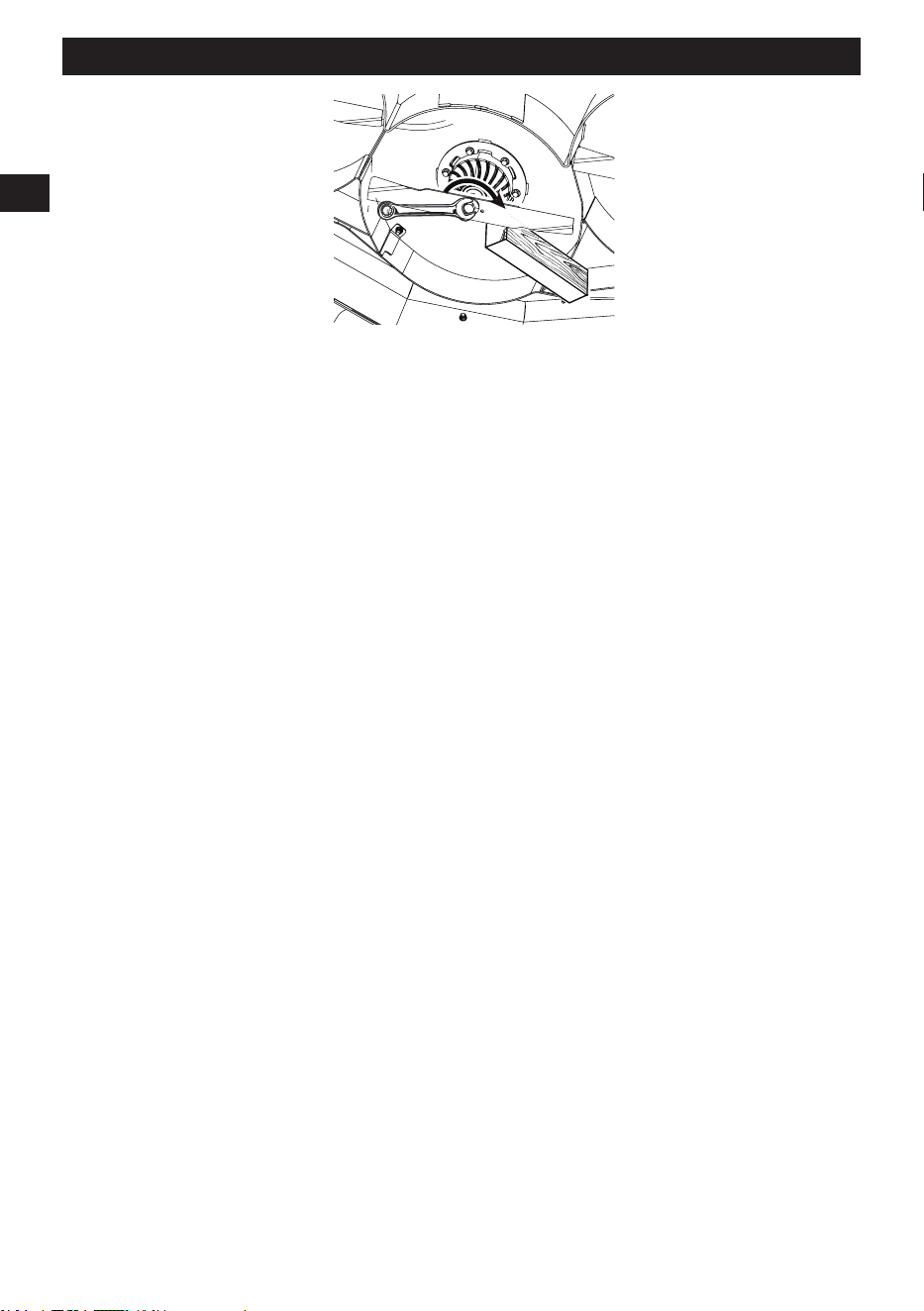

2. Securely tighten the blade bolts by rotating clockwise with a 24 mm socket or wrench. Torque to 118 Ft-lbs (160

N.m).

English

11 TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Product won't

move.

There is no battery installed in the

battery compartment or the battery is

not an official Greenworks battery.

Use only official Greenworks battery (or batteries). At

least one is required for operation.

Battery power is low. Check the battery power, if the battery power is low,

charge the battery.

Steering control levers are in the

parking position.

Make sure that both the left and right steering control

levers are not in the parking position.

No one is sitting on the seat or the

operator presence switch is not func-

tioning properly.

Make sure the driver is sitting on the seat.

When powered on, the left and right

parking switches are not in their initial

positions.

Place steering control levers in the initial position and

restart the product. If it still can't start, please contact

official Greenworks after-sales service center.

The battery compartment is in dor-

mant state.

Turn the start key to the OFF position and wait for more

than 5 seconds before restarting the product.

Product sudden-

ly stops during

driving.

Battery is not charged. Use only official Greenworks battery (batteries). At least

one fully-charged battery is required for operation.

Driving on rough and uneven road

conditions cause the operator pres-

ence switch to disconnect.

Place the steering control levers in the initial position,

restart the product, push the steering control levers.

Accelerator pedal failure. Contact Greenworks after-sales service center.

Vehicle controller failure. Contact Greenworks after-sales service center.

The blade does

not operate after

pulling the PTO

switch.

There is no battery installed in the

battery compartment or the battery is

not an official Greenworks battery.

Use only official Greenworks battery (batteries). At least

one fully-charged battery is required for operation.

The battery power is lower than 5%. Check the battery power, if the battery power is low,

charge the battery.

The operator presence switch is not

functioning properly.

Ensure the driver is sitting on the seat.

The blade switch (PTO) is not in the

correct position before powering on.

Push the PTO and pull it up again.

Blade motor blockage or other func-

tional protection.

Make sure there are no weeds or foreign objects at the

connection point between the blade and the motor. It

is recommended to raise the deck and start the blade

to ensure normal operation before adjusting the deck

height.

Drive controller malfunction Check the error code on display screen. Contact Green-

works after-sales service center.

The blade stops

when mowing

grass.

Blade controller malfunction Check the error code on display screen. Contact Green-

works after-sales service center.

Blade motor overload. Clean the inside of the deck, make sure there is no ab-

normal blade rotation, press the PTO switch, restart the

product and reduce the blade load, either by raising the

cutting deck or reducing the driving speed.

English

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Battery temperature is too high. Do not use the product immediately after charging, oth-

erwise it may trigger the battery temperature protection

error.

The battery power is lower than 5%. Check the battery power, if the battery power is low,

charge the battery.

The blade is hit by a foreign object,

causing a sudden stop.

Turn the start key to the OFF position and wait for more

than 5 seconds before restarting the product.

Drive controller malfunction Check the error code on display. Contact greenworks af-

ter-sales service center. Contact Greenworks after-sales

service center.

The mower cuts

the grass un-

evenly, and the

height difference

is very large.

The blade is blunt. Contact the Greenworks after-sales service center to

sharpen or replace the blades.

Blade is bent. Replace the blade according to the manual instructions,

and wear protective gears.

Uneven deck. Contact the Greenworks after-sales service center to lev-

el the deck.

The actual mow-

ing height does

not match the

marked mowing

height chosen.

Deck mounting bolts are loose. Securely tighten deck mounting bolts. The deck needs to

be re-leveled after adjusting the mounting bolts.

The deck is seriously worn or dam-

aged.

Contact the Greenworks after-sales service center to re-

place the deck.

Abnormal prod-

uct shredding

The grass is too wet. Wait until grass is dry.

The grass is too tall/dense. Raise the deck and cut grass with multiple passes, ad-

justing the height accordingly.

Excessive prod-

uct vibration

Blade bolts are loose. Contact the Greenworks after-sales service center to

sharpen or replace the blades..

Blade is bent. Replace the bent blade according to the manual instruc-

tions, and wear protective gears.

Uneven deck. Contact the Greenworks after-sales service center to lev-

el the deck.

Deck mounting bolts are loose. Securely tighten deck mounting bolts. The deck needs to

be re-leveled after adjusting the mounting bolts.

The grass is too tall/dense. If the grass is too dense and high, please raise the deck,

try to avoid cutting heavy grass.

Grass leaves or

debris left on the

ground after

mowing.

The grass is too tall/dense. Raise the deck and cut grass with multiple passes, ad-

justing the height accordingly. If the grass exceeds 6

inches, please use two mowing cycles to achieve the

mowing effect. Try to avoid cutting heavy grass as much

as possible.

The grass is too wet. Wait until grass is dry.

Driving speed is too high. Lower the driving speed.

Blade cutting speed is too low. Increase the blade speed.

Short mowing

duration

Grass is too tall/dense. Raising the deck or decrease blade speed to increase

the mower's usage time on one charge.

Mower runaway Different tire pressure Check the rear tire pressure of the product regularly ac-

cording to the manual instructions.

English

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Product won't

start after wash-

ing.

Improper cleaning, leading to water

entering: the digital display screen,

battery compartment, and/or other

electronic components.

1. Follow the instructions to clean the product.

2. If the product is accidentally drenched, store the

product in a dry place for 12 hours or blow dry before

restarting.

3. Contact Greenworks after-sales service center if the

problem persists.

The mower is

blocked.

Weeds and debris build up on the

deck.

Follow the manual instructions to clean the product after

each use.

Product with

parking brake

slides on slope.

Severe tire wear. Contact the Greenworks after-sales service center to re-

place the tires.

The parking brake is damaged or ter-

ribly worn.

Contact the Greenworks after-sales service center to re-

place the parking brake.

The parking brake is manually re-

leased.

Check the parking brake and reset it to the initial posi-

tion.

12 TECHNICAL DATA

Model No. MZ546 MZ548(TYPE1) MZ548 MZ606 MZ608

Voltage 60 V 80 V 80 V 60 V 80 V

Length 76.18 inch 76.18 inch 76.18 inch 76.18 inch 76.18 inch

Height 72.99 inch 72.99 inch 72.99 inch 72.99 inch 72.99 inch

Width (with

discharge

chute)

66.1 inch 66.1 inch 66.1 inch 75.24 inch 75.24 inch

Deck width 55 inch 55 inch 55 inch 61 inch 61 inch

Driving

speed

4/6/8 mph 4/6/8 mph 4/6/8 mph 4/6/8 mph 4/6/8 mph

Blade

speed

2800/3400/3600/3700 r/min 2600/3000/3200/3400 r/min

No load

speed

2800/3400/3600/3700 RPM 2600/3000/3200/3400 RPM

Charger

model

CH60LV00 and

other CAC series

CH80LV00 and

other CAB series

CH80LV00 and oth-

er CAB series

CH60LV00 and

other CAC series

CH80LV00 and

other CAB series

Battery

model

LB60200,

LB6081, LB6042

and other BAC

series

BAB742 and other

BAB series

LB8080, BAB742,

LB80160 and other

BAB series

LB60200, LB6081

and other BAC

series

LB8080, LB80160

and other BAB ser-

ies

The recommended ambient temperature range:

English

Product storage temperature 32 °F ~ 95 °F (0 °C ~ 35 °C)

Product operation temperature 7 °F ~ 104 °F (-14 °C ~ 40 °C)

Battery pack storage

temperature

less than 1 month 32 °F ~ 122 °F (0 °C ~ 50 °C)

less than 3 months 32 °F ~ 104 °F (0 °C ~ 40 °C)

more than 3 months 32 °F ~ 68 °F (0 °C ~ 20 °C)

Charger operation temperature 32 °F ~ 104 °F (0 °C ~ 40 °C)

Battery pack charging temperature 32 °F ~ 104 °F (0 °C ~ 40 °C)

Battery pack discharging temperature 7 °F ~ 104 °F (-14 °C ~ 40 °C)

13 WARRANTY

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of four (4) years or 200 hours of use (whichever comes

first) against defects in materials, parts or workmanship.

Greenworks, at its own discretion, will repair or replace

any and all parts found to be defective, through normal

use, free of charge to the customer. This warranty is

valid only for units which have been used for personal

use that have not been hired or rented for industrial/

commercial use, and that have been maintained in

accordance with the instructions in the owners’ manual

supplied with the product from new.

13.1 ITEMS NOT COVERED BY

WARRANTY

1. Any that have been transferred to a new owner. This

warranty only applies to the original purchaser from

an authorized Greenworks retailer or dealer. This

warranty is nontransferable.

2. Any part that has become inoperative due to

misuse, rental use, commercial use, abuse,

neglect, accident, improper maintenance, product

modification, unauthorized repair or alteration; or

3. If item has not been operated and/or maintained in

accordance with the owner’s manual; or

4. Normal wear.

5. Routine maintenance parts or service include, but

are not limited to: lubricants, mower seat wear,

blade sharpening, wheels, tires, anti-scalp wheels,

blades as well as any optional accessories or

attachments.

6. Normal deterioration of the exterior finish due to use

or exposure.

7. Damage or failure resulting from, but not solely:

immersion in water or other liquids, accidents,

misuse, neglect or lack of proper installation, and

proper maintenance and storage.

8. An item that has not been registered

on an authorized Greenworks website (see

REGISTRATION info with QR code or product page

info for proper product registration).

13.2 HELPLINE

Warranty service is available by calling our toll-free

helpline, at 1-855-345-3934.

13.3 TRANSPORTATION CHARGES

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address: Canadian address:

Greenworks Tools Greenworks Tools Canada

Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

English

14 GREENWORKS PRODUCT REGISTRATION

NAME:

ADDRESS:

CITY： STATE： ZIP CODE： COUNTRY：

HOME PHONE: MOBILE PHONE:

PURCHASE DATE: PURCHASED FROM:

15 SERIAL NUMBER(S)

Please list Serial Number(s) below along with Model Information:

DESCRIPTION MODEL # PART # SERIAL # DATE PURCHASED

16 ERRORS

The CANBUS system takes actions to protect the user and the product when it detects an issue. When it acts to turn

off the product or a component, it indicates that an error occurs and the error code is shown on the digital display.

Each electrical error has a letter code followed by a number.

English

The first letter describes the system that caused the error according to this chart:

Name Meaning

TR Right Wheel Motor Controller

TL Left Wheel Motor Controller

PMU Power Management Unit (in the battery compartment)

ML Left blade Motor Controller

MM Middle Blade Motor Controller

MR Right Blade Motor Controller

English

16.1 RIGHT WHEEL MOTOR CONTROLLER ERROR CODES

Error Co-

des

Errors Contents Suggetions

TR 2 Drive motor stalled Check if the drive wheels are stuck and restart the power supply.

TR 5 Motor encoder error Check that the connector of motor is properly connected with the drive

controller, and then restart the power supply.

TR 6 Controller phase loss Check that motor cables of the drive controller are connected properly,

and then restart the power supply.

TR 7 MOSFET error If you encounter this issue, contact your distributor for a solution.

TR 8 Controller undervoltage The voltage is too low. Charge the battery pack before use.

TR 9 Controller overvoltage The voltage is too high. Restart the power supply.

TR 12 Motor overtemperature The motor temperature is too high. Wait for the motor to cool down, and

then restart the power supply.

TR 13 Controller overtemperature The controller temperature is too high. Wait for the controller to cool

down, and then restart the power supply

TR 14 Overcurrent-Level 1 The load is too high. Restart the power supply.

TR 15 Overcurrent-Level 2 The load is too high. Restart the power supply.

TR 16 Speed controller error Check that the speed controller of handle is connected properly, and

then restart the power supply.

TR 19 Operating sequence error Place the left and right levers in the park position and try again.

TR 21 ETO relay error Restart the power supply.

TR 22 Magnetic valve error Check that the solenoid valve of drive motor is connected properly, and

then restart the power supply.

TR 23 Battery compartment

(PMU)communication error

Communication failure with battery compartment. Restart the power

supply.

TR 24 Battery compartment (PMU)

error

Minor/major error in battery compartment. Perform a check and restart

the power supply.

TR 25 CAN timeout error - left drive Communication failure with the left drive controller. Restart the power

supply.

TR 26 CAN timeout error - right

drive

Communication failure with the right drive controller. Restart the power

supply.

TR 27 CAN timeout error - left blade Communication failure with the left blade controller. Restart the power

supply.

English

Error Co-

des

Errors Contents Suggetions

TR 28 CAN timeout error - central

blade

Communication failure with the central blade controller. Restart the pow-

er supply.

TR 29 CAN timeout error - right

blade

Communication failure with the right blade controller. Restart the power

supply.

TR 31 Seat switch verification error Check that the connector under the seat is connected properly, and then

restart the power supply.

TR 32 Software authentication error Restart the power supply.

TR 42 Software Version verification

error

Restart the power supply.

TR 60 Controller undertemperature Restart the power supply.

TR 61 Power supply - 5V error Restart the power supply.

TR 62 Power supply - 12V error Restart the power supply.

TR 63 Controller temperature sen-

sor error

Restart the power supply.

TR 64 Controller flash error Restart the power supply.

TR 65 Motor encoder data error Restart the power supply.

TR 66 Controller internal communi-

cation error

Restart the power supply.

TR 67 Motor overtemperature alarm The motor temperature is too high. Wait for the motor to cool down, and

then restart the power supply.

TR 68 Controller overtemperature

alarm

The controller temperature is too high. Wait for the controller to cool

down, and then restart the power supply

English

16.2 LEFT WHEEL MOTOR CONTROLLER ERROR CODES

Error Co-

des

Error Contents Suggestions

TL 2 Drive motor stalled Check if the drive wheels are stuck and restart the power supply.

TL 5 Motor encoder error Check that the connector of motor is properly connected with the drive

controller, and then restart the power supply.

TL 6 Controller phase loss Check that motor cables of the drive controller are connected properly,

and then restart the power supply.

TL 7 MOSFET error If you encounter this issue, contact your distributor for a solution.

TL 8 Controller undervoltage The voltage is too low. Charge the battery pack before use.

TL 9 Controller overvoltage The voltage is too high. Restart the power supply.

TL 12 Motor overtemperature The motor temperature is too high. Wait for the motor to cool down, and

then restart the power supply.

TL 13 Controller overtemperature The controller temperature is too high. Wait for the controller to cool

down, and then restart the power supply

TL 14 Overcurrent-Level 1 The load is too high. Restart the power supply.

TL 15 Overcurrent-Level 2 The load is too high. Restart the power supply.

TL 16 Speed throttle error Check that the speed controller of handle is connected properly, and

then restart the power supply.

TL 19 Operating sequence error Place the left and right levers in the park position and try again.

TL 21 ETO relay error Restart the power supply.

TL 22 Magnetic valve error Check that the solenoid valve of drive motor is connected properly, and

then restart the power supply.

TL 23 Battery compartment

(PMU)communication error

Communication failure with battery compartment. Restart the power

supply.

TL 24 Battery compartment (PMU)

error

Minor/major error in battery compartment. Perform a check and restart

the power supply.

TL 25 CAN timeout error - left drive Communication failure with the left drive controller. Restart the power

supply.

TL 26 CAN timeout error - right

drive

Communication failure with the right drive controller. Restart the power

supply.

TL 27 CAN timeout error - left blade Communication failure with the left blade controller. Restart the power

supply.

English

Error Co-

des

Error Contents Suggestions

TL 28 CAN timeout error - central

blade

Communication failure with the central blade controller. Restart the

power supply.

TL 29 CAN timeout error - right

blade

Communication failure with the right blade controller. Restart the power

supply.

TL 31 Seat switch verification error Check that the connector under the seat is connected properly, and

then restart the power supply.

TL 32 Software authentication error Restart the power supply.

TL 42 Software Version verification

error

Restart the power supply.

TL 60 Controller undertemperature Restart the power supply.

TL 61 Power supply - 5V error Restart the power supply.

TL 62 Power supply - 12V error Restart the power supply.

TL 63 Controller temperature sen-

sor error

Restart the power supply.

TL 64 Controller flash error Restart the power supply.

TL 65 Motor encoder data error Restart the power supply.

TL 66 Controller internal communi-

cation error

Restart the power supply.

TL 67 Motor overtemperature alarm The motor temperature is too high. Wait for the motor to cool down, and

then restart the power supply.

TL 68 Controller overtemperature

alarm

The controller temperature is too high. Wait for the controller to cool

down, and then restart the power supply

English

16.3 POWER MANAGEMENT UNIT (IN THE BATTERY COMPARTMENT) ERROR

CODES

Error Co-

des

Errors Contents Suggestions

PMU 1 Overcurrent-Level1 The PMU load is too high. The error will automatically resolve itself when

the load drops.

PMU 2 Overtemperature-Level1 The PMU temperature is too high. The error will automatically resolve

itself when the temperature drops.

PMU 33 Hardware overcurrent The PMU load is too high. Restart the power supply.

PMU 34 Feedback overcurrent Restart the power supply.

PMU 35 Overtemperature-Level2 The PMU temperature is too high. Wait until the temperature drops, then

restart the power supply.

PMU 36 Undervoltage The voltage is too low. Charge the battery pack and try again.

PMU 37 Overvoltage The voltage is too high. Restart the power supply.

PMU 38 Power supply output fail-

ure

Restart the power supply.

PMU 41 No battery pack available Check that you are using the correct battery pack, and then restart the

power supply.

PMU 46 Power circuit error Contact your distributor for a solution.

PMU 47 Pre-charge error Restart the power supply and contact your distributor for a solution.

PMU 48 Pre-charge hardware error Contact your distributor for a solution.

PMU 49 Negative MOS tempera-

ture sensing error

Contact your distributor for a solution.

PMU 52 Current sensor error Contact your distributor for a solution.

PMU 57 KSI Pre-MOS error Contact your distributor for a solution.

PMU 59 KSI MOS error Contact your distributor for a solution.

PMU 61 Battery pack 1 does not

match

Replace the battery pack with a suitable voltage platform.

PMU 62 Battery pack 2 does not

match

Replace the battery pack with a suitable voltage platform.

PMU 63 Battery pack 3 does not

match

Replace the battery pack with a suitable voltage platform.

English

Error Co-

des

Errors Contents Suggestions

PMU 64 Battery pack 4 does not

match

Replace the battery pack with a suitable voltage platform.

PMU 65 Battery pack 5 does not

match

Replace the battery pack with a suitable voltage platform.

PMU 66 Battery pack 6 does not

match

Replace the battery pack with a suitable voltage platform.

PMU 67 Abnormal charging status Check that the charging socket is connected or check that the charger

input is plugged in.

English

16.4 LEFT BLADE MOTOR CONTROLLER ERROR CODES

Error Co-

des

Error Contents Suggestions

ML 2 Blade motor stalled Check the mowing load and return the blade start switch to its initial position.

ML 6 Controller phase loss Check that motor cables of the drive controller are connected properly, and

then restart the power supply.

ML 7 MOSFET error If you encounter this issue, contact your distributor for a solution.

ML 8 Controller undervolt-

age

The voltage is too low. Charge the battery pack before use.

ML 9 Controller overvoltage The voltage is too high. Restart the power supply.

ML 13 Controller overtemper-

ature

The controller temperature is too high. Wait for the controller to cool down,

and then restart the power supply

ML 14 Software overcurrent The load is too high. Restart the power supply.

ML 15 Hardware overcurrent The load is too high. Restart the power supply.

ML 19 Operating sequence

error

Place the left and right handles in the park position, and the blade start switch

in the OFF position. Sit in the seat and try again.

ML 25 CAN timeout error -

left drive

Communication failure with the left drive controller. Restart the power supply.

ML 26 CAN timeout error -

right drive

Communication failure with the right drive controller. Restart the power supply.

ML 27 CAN timeout error -

left blade

Communication failure with the left blade controller. Restart the power supply.

ML 28 CAN timeout error -

central blade

Communication failure with the central blade controller. Restart the power

supply.

ML 29 CAN timeout error -

right blade

Communication failure with the right blade controller. Restart the power sup-

ply.

ML 31 Failed to verify blade

signal

Check that the blade start switch is connected properly, and then return the

switch to its initial position.

ML 32 Software authentica-

tion error

Restart the power supply.

ML 42 Software Version veri-

fication error

Restart the power supply.

English

16.5 MIDDLE BLADE MOTOR CONTROLLER ERROR CODES

Error Co-

des

Error Contents Suggestions

MM 2 Blade motor stalled Check the mowing load and return the blade start switch to its initial position.

MM 6 Controller phase loss Check that motor cables of the drive controller are connected properly, and

then restart the power supply.

MM 7 MOSFET error If you encounter this issue, contact your distributor for a solution.

MM 8 Controller undervolt-

age

The voltage is too low. Charge the battery pack before use.

MM 9 Controller overvoltage The voltage is too high. Restart the power supply.

MM 13 Controller overtemper-

ature

The controller temperature is too high. Wait for the controller to cool down,

and then restart the power supply

MM 14 Software overcurrent The load is too high. Restart the power supply.

MM 15 Hardware overcurrent The load is too high. Restart the power supply.

MM 19 Operating sequence

error

Place the left and right handles in the park position, and the blade start switch

in the OFF position. Sit in the seat and try again.

MM 25 CAN timeout error -

left drive

Communication failure with the left drive controller. Restart the power supply.

MM 26 CAN timeout error -

right drive

Communication failure with the right drive controller. Restart the power supply.

MM 27 CAN timeout error -

left blade

Communication failure with the left blade controller. Restart the power supply.

MM 28 CAN timeout error -

central blade

Communication failure with the central blade controller. Restart the power

supply.

MM 29 CAN timeout error -

right blade

Communication failure with the right blade controller. Restart the power sup-

ply.

MM 31 Failed to verify blade

signal

Check that the blade start switch is connected properly, and then return the

switch to its initial position.

MM 32 Software authentica-

tion error

Restart the power supply.

MM 42 Software Version veri-

fication error

Restart the power supply.

English

16.6 RIGHT BLADE MOTOR CONTROLLER ERROR CODES

Error Co-

des

Error Contents Suggestions

MR 2 Blade motor stalled Check the mowing load and return the blade start switch to its initial position.

MR 6 Controller phase loss Check that motor cables of the drive controller are connected properly, and

then restart the power supply.

MR 7 MOSFET error If you encounter this issue, contact your distributor for a solution.

MR 8 Controller undervolt-

age

The voltage is too low. Charge the battery pack before use.

MR 9 Controller overvoltage The voltage is too high. Restart the power supply.

MR 13 Controller overtemper-

ature

The controller temperature is too high. Wait for the controller to cool down,

and then restart the power supply

MR 14 Software overcurrent The load is too high. Restart the power supply.

MR 15 Hardware overcurrent The load is too high. Restart the power supply.

MR 19 Operating sequence

error

Place the left and right handles in the park position, and the blade start switch

in the OFF position. Sit in the seat and try again.

MR 25 CAN timeout error - left

drive

Communication failure with the left drive controller. Restart the power supply.

MR 26 CAN timeout error -

right drive

Communication failure with the right drive controller. Restart the power supply.

MR 27 CAN timeout error - left

blade

Communication failure with the left blade controller. Restart the power supply.

MR 28 CAN timeout error -

central blade

Communication failure with the central blade controller. Restart the power

supply.

MR 29 CAN timeout error -

right blade

Communication failure with the right blade controller. Restart the power sup-

ply.

MR 31 Failed to verify blade

signal

Check that the blade start switch is connected properly, and then return the

switch to its initial position.

MR 32 Software authentica-

tion error

Restart the power supply.

MR 42 Software Version verifi-

cation error

Restart the power supply.

English

1 Introduction............................. 50

1.1 Description du produit............................50

1.2 Utilisation conforme............................... 50

1.3 Symboles figurant sur la machine..........50

1.4 Élimination des batteries sans

danger pour l'environnement................. 51

1.5 California Proposition 65........................51

2 Sécurité.................................... 51

2.1 Définitions de sécurité........................... 51

2.2 Avertissements généraux de sécurité....51

2.3 Avertissements de sécurité pour

tondeuse autoportée..............................53

2.4 Pratiques sûres pour les tondeuses

à conducteur porté.................................54

3 Déballage du produit...............58

4 Assemblage............................. 59

4.1 Installation de l'arceau de sécurité.........60

4.2 Installation du siège............................... 60

4.3 Installation du hayon du bac de

rangement arrière.................................. 61

4.4 Installation de leviers de commande

de direction............................................ 62

5 Fonctionnalités et

commandes............................. 63

5.1 Commandes de produit......................... 63

6 Système électrique..................66

6.1 Sécurité du système électrique..............66

6.2 Renseignements sur le système

électrique............................................... 67

7 Fonctionnement...................... 67

7.1 Avant le fonctionnement........................ 67

7.2 Démarrage du produit............................68

7.3 Arrêt du produit...................................... 69

7.4 Écran d’affichage numérique................. 70

7.5 Pratique de conduite de tondeuse à

rayon de braquage zéro.........................72

7.6 Tonte...................................................... 74

7.7 Motifs de tonte....................................... 74

7.8 Recommandations de tonte...................75

8 Transport..................................75

8.1 Transport de la tondeuse....................... 75

8.2 Transport de batterie lithium-ion............ 76

8.3 Levier de dérivation neutre.................... 76

8.4 Déplacement manuel de la tondeuse.... 76

9 Nettoyage et entreposage...... 77

9.1 Nettoyage du produit............................. 77

9.2 Entreposage du produit......................... 77

10 Entretien...................................77

10.1 Sécurité de la maintenance................... 77

10.2 Maintenance de la batterie.................... 77

10.3 Mise en charge...................................... 78

10.4 Programmes de maintenance

recommandés........................................ 79

10.5 Contrôlez la pression des pneus........... 79

10.6 Valeurs de couple.................................. 80

10.7 Entretien des lames de tondeuse.......... 80

11 Dépannage............................... 83

12 Technical data..........................85

13 Garantie....................................86

13.1 ARTICLES NON COUVERTS PAR

LA GARANTIE :..................................... 86

13.2 Ligne d’assistance téléphonique............86

13.3 FRAIS DE TRANSPORT :..................... 86

14 Greenworks enregistrement

de produit.................................87

15 Numéro(s) de série..................87

16 Erreurs......................................87

16.1 Codes d’erreur du contrôleur du

moteur de la roue droite.........................89

16.2 Codes d’erreur du contrôleur du

moteur de la roue gauche......................91

16.3 Codes d'erreur d’unité de gestion de

l'alimentation (dans compartiment de

batterie)..................................................93

16.4 Codes d'erreur de contrôleur de

moteur de lame gauche......................... 95

16.5 Codes d'erreur de contrôleur de

moteur de lame centrale........................ 97

16.6 Codes d’erreur de contrôleur de

moteur de lame droite............................99

Français

1 INTRODUCTION

1.1 DESCRIPTION DU PRODUIT

Ce produit est une tondeuse à rayon de braquage zéro

sur batterie dotée de moteurs électriques.

Nous nous engageons à améliorer en continu nos

produits et nous réservons donc le droit de modifier le

design et l’apparence sans préavis.

1.2 UTILISATION CONFORME

Le produit est pensé pour la tonte et l’entretien efficients

du gazon sur les pelouses résidentielles et les espaces

extérieurs. Il n’est pas conçu pour une quelconque autre

finalité.

1.3 SYMBOLES FIGURANT SUR LA

MACHINE

Vous devez lire les autocollants de sécurité avant

d’utiliser votre produit. Les avertissements ont

été développés pour votre sécurité. Vous devez

comprendre et respecter tous les autocollants de

sécurité afin de réduire le risque de blessure ou de

dégâts matériels.

Symbole Explication

IPX4 Protection contre les projections d’eau.

V Voltage

kg Kilogramme

lb Livre

Indique un risque potentiel de blessure

corporelle.

Pour réduire les risques de blessures,

l'utilisateur doit lire et comprendre le

manuel d'opérateur avant d'utiliser ce

produit.

Portez un casque anti-bruit.

Portez systématiquement des lunettes

intégrales ou des lunettes de sécurité

avec écrans latéraux et un écran facial

intégral lorsque vous utilisez ce produit.

Une formation professionnelle est obli-

gatoire avant d’utiliser le produit.

Ne tondez pas lorsque des enfants ou

d’autres personnes se trouvent à proxi-

mité.

Symbole Explication

N’ouvrez pas et ne retirez pas les pro-

tections de sécurité lorsque le produit

est en marche.

KEEP HANDS AND FEET AWAY MANTENGA

LAS MANOS Y LOS PIES LEJOS

GARDEZ LES MAINS ET LES PIEDS À L'ÉCART

DANGER/PELIGRO

Pour réduire les risques de blessures,

éloignez les mains et les pieds des

pièces en mouvement. Ne pas faire

fonctionner à moins que le couvercle

de décharge ou le sac d'herbe ne soit

à sa place appropriée. S'il est endom-

magé, remplacez-le immédiatement.

Ne remorquez pas ce produit au risque

d’endommager le système d’entraîne-

ment.

Ne transportez jamais d’enfants ou de

personnes, même lorsque les lames

sont éteintes.

Regardez toujours vers le bas et der-

rière vous lorsque vous faites une mar-

che arrière ou un demi-tour. Assurez-

vous que les enfants, les passants et

les animaux domestiques sont éloignés

de la zone.

Soyez très prudent sur les pentes. Ne

tondez pas les pentes de plus de 15

degrés. Ne pas utiliser sur les pentes

proches de l’eau libre.

Retirez les objets qui peuvent être pro-

jetés par la lame dans n'importe quel-

le direction. Portez des lunettes de pro-

tection.

Tenez tous les passants à une distance

d’au moins 30 m (100 pi.).

Ne marchez pas.

Tirez le levier de dérivation neutre vers

l’extérieur pour libérer le frein d’en-

traînement. Ne déverrouillez jamais le

levier de dérivation neutre dans les

pentes. Cela peut entraîner une perte

de contrôle.

ATTENTION — Ne regardez pas fixe-

ment la lampe allumée

Français

1.4 ÉLIMINATION DES BATTERIES

SANS DANGER POUR

L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se

trouvent dans les batteries utilisées dans ce produit :

Lithium-ion, une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une

manière spécifiée afin de prévenir la contamination

de l'environnement. Avant de jeter une batterie au

Lithium-ion endommagée ou usée, contactez votre

agence locale d’élimination des déchets ou l’agence

locale de protection de l’environnement pour obtenir

des informations et des instructions spécifiques.

Apportez les batteries à un centre local de recyclage

ou d’élimination certifié pour l’élimination de batteries

au Lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans

fuites, ne la rechargez pas et ne l'utilisez pas.

Jetez-la et remplacez-la par une nouvelle batterie.

N'ESSAYEZ PAS DE LA RÉPARER ! Pour prévenir

les blessures et les risques d'incendie, d'explosion ou

de décharge électrique, et pour éviter tout dommage à

l'environnement :

• Couvrez les bornes de la batterie avec du ruban

adhésif résistant.

• NE PAS essayer d'enlever ou de détruire les

composants de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont

corrosifs et toxiques. NE PAS laisser entrer la

solution dans les yeux ou en contact avec la peau

et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre

poubelle à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront

partie d'un site d'enfouissement de déchets ou

d'un flux de déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

1.5 CALIFORNIA PROPOSITION 65

AVERTISSEMENT

CE PRODUIT CONTIENT OU ÉMET UN PRODUIT

CHIMIQUE CONNU DANS L'ÉTAT DE CALIFORNIE

COMME ÉTANT UNE CAUSE DE CANCER, DE

MALFORMATIONS CONGÉNITALES OU D'AUTRES

PROBLÈMES DE REPRODUCTION.

2 SÉCURITÉ

2.1 DÉFINITIONS DE SÉCURITÉ

Les avertissements, précautions et notes mettent

l'accent sur des parties spécialement importantes du

manuel.

AVERTISSEMENT

L’OPÉRATEUR OU LES BADAUDS SONT

EXPOSÉS À UN RISQUE DE BLESSURES,

PARFOIS MORTELLES, SI LES INSTRUCTIONS DU

MANUEL NE SONT PAS RESPECTÉES.

ATTENTION

LE PRODUIT, LE RESTE DU MATÉRIEL OU LA

ZONE ADJACENTE EST EXPOSÉ À UN RISQUE

DE DOMMAGES SI LES INSTRUCTIONS DU

MANUEL NE SONT PAS RESPECTÉES.

Note : Pour un complément d’information nécessaire

dans une situation donnée.

2.2 AVERTISSEMENTS GÉNÉRAUX

DE SÉCURITÉ

AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes

les instructions, illustrations et spécifications

accompagnant ce produit. Le non-respect de ces

instructions peut entraîner un choc électrique, un

incendie et/ou des blessures graves.

Conservez tous les avertissements et instructions

pour référence ultérieure.

Le terme "produit" dans les avertissements fait

référence à votre produit fonctionnant sur secteur (avec

fil) ou sur BATTERIE (sans fil).

2.2.1 SÉCURITÉ DE LA ZONE DE TRAVAIL

• Gardez la zone de travail propre et bien éclairée.

Les endroits encombrés ou sombres favorisent les

accidents.

• N’utilisez pas le produit dans des

environnements explosifs, par exemple en

présence de liquides, gaz ou poussières

Français

inflammables. Le produit génère des étincelles qui

peuvent enflammer la poussière ou les vapeurs.

• Maintenez les enfants et les badauds à l’écart

lorsque vous utilisez le produit. Les distractions

peuvent vous faire perdre le contrôle.

2.2.2 SÉCURITÉ ÉLECTRIQUE

• Les fiches du produit doivent correspondre à

la prise. Ne modifiez jamais la prise d'aucune

façon. N’utilisez pas de fiches adaptatrices avec

des produits mis à la terre. Des prises non

modifiées et leurs prises de courant respectives

réduisent les risques de choc électrique.

• Évitez que le corps n'entre en contact avec des

surfaces mises à la terre comme les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs. Il

y a un risque accru de choc électrique si votre corps

est en contact avec la terre.

• N’exposez pas le produit à la pluie ou à des

conditions humides. L’eau qui pénètre dans un

produit augmente le risque de décharge électrique.

• N'abusez pas du cordon. N’utilisez jamais le

cordon pour porter, tirer ou débrancher le

produit. Éloignez le cordon de la chaleur, de

l’huile, des bords tranchants ou des pièces

mobiles. Les cordons endommagés augmentent le

risque d’un choc électrique.

• Lorsque vous le produit en extérieur, employez

une rallonge de câble adaptée à l’usage en

extérieur. Utiliser un câble adapté à un usage en

extérieur réduit le risque de choc électrique.

• Si vous ne pouvez éviter d'utiliser un produit

dans un environnement humide, employez une

alimentation protégée par un dispositif de

courant résiduel (DCR). Le respect de cette règle

réduira le risque de chocs électriques.

• Ne nettoyez pas le produit avec l’eau d’un tuyau

d'arrosage ou un nettoyeur haute-pression.

L’eau qui pénètre dans un produit augmente le

risque de décharge électrique.

• N’utilisez pas le produit sous la pluie. L’eau qui

pénètre dans un produit augmente le risque de

décharge électrique.

2.2.3 SÉCURITÉS DES PERSONNES

• Restez vigilant, soyez attentif à ce que vous

faites et faites preuve de bon sens lorsque

vous utilisez le produit. N’utilisez pas le produit

lorsque vous êtes fatigué, sous l’emprise de

l’alcool ou de drogues, voire après avoir pris

des médicaments. Un moment d’inattention lors

de l’utilisation du produit peut causer des blessures

graves.

• Utilisez de l’équipement de protection

individuelle. Portez toujours des lunettes de

protection. L’utilisation d’équipement de protection

adapté aux conditions masque antipoussière,

chaussures de sécurité antidérapantes, casque et

protections auditives, etc. permet de réduire les

risques de blessures corporelles.

• Évitez tout démarrage accidentel. Assurez-vous

que l’interrupteur est en position d’arrêt avant

de connecter l’outil à la source d’alimentation

ou au bloc-batterie et quand vous soulevez ou

transportez le produit. Le transport des outils

électriques avec votre doigt sur l'interrupteur ou

la mise sous tension des outils électriques dont

l'interrupteur est sur marche est une invitation aux

accidents.

• Retirez la clé d’ajustement avant d’allumer le

produit. Une clé restée sur une pièce rotative du

produit peut causer des blessures.

• Ne vous penchez pas trop en avant. Gardez un

bon équilibre en tout temps. Vous maîtrisez ainsi

mieux le produit dans des situations inattendues.

• Habillez-vous correctement. Ne portez pas de

vêtements amples ou de bijoux. Maintenez vos

cheveux et vêtements à l'écart des pièces en

mouvement. Les vêtements amples, les bijoux et

les cheveux longs peuvent se prendre dans les

pièces en mouvement.

• Si un appareil est conçu pour être utilisé avec

des dispositifs d’extraction et de récupération

des poussières, veillez à ce que ces dispositifs

soient bien raccordés et correctement utilisés.

L’utilisation de dispositifs de récupération des

poussières permet de réduire les risques liés aux

poussières.

• Ne laissez pas l'habitude des fréquentes

utilisations vous faire oublier et ignorer les

principes de sécurité. Une action négligente peut

provoquer de graves blessures en une fraction de

seconde.

2.2.4 USAGE ET ENTRETIEN DU PRODUIT

• Ne forcez pas sur le produit. Utilisez le produit

correct pour votre application. Le produit correct

fera mieux le travail en toute sécurité au rythme

pour lequel il a été conçu.

• N'utilisez pas le produit si l'interrupteur ne le

met pas sous et hors tension. Tout produit qui

ne peut pas être contrôlé avec l'interrupteur est

dangereux et doit être réparé.

• Déconnectez la prise de la source d’alimentation

ou retirez du produit le bloc-batterie, s’il est

amovible, avant d’effectuer des ajustements, de

changer d’accessoire ou de ranger le produit.

Ces mesures de sécurité préventives réduisent le

risque de démarrage accidentel du produit.

• Rangez le produit à l'arrêt hors de portée des

enfants et ne laissez pas quiconque qui ne

serait pas familiarisé avec le produit ou ces

instructions l’utiliser. Un produit est dangereux

entre les mains d’utilisateurs non formés.

• Entretien du produit et des accessoires. Vérifiez

qu’aucune pièce mobile n’est mal alignée ou

Français

grippée et qu’aucune pièce n’est cassée et

soyez attentif à toute autre condition pouvant

affecter le fonctionnement du produit. S'il est

endommagé, faites réparer le produit avant de

l'utiliser. De nombreux accidents sont le fruit d'une

maintenance de produit inappropriée.

• Garder les outils de coupe propres et

tranchants. Les outils de coupe bien entretenus

avec des bords tranchants sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

• Utilisez le produit, les accessoires, les embouts,

etc. conformément à ces instructions, en tenant

compte des conditions de travail et des travaux

à effectuer. L'utilisation du produit pour des

opérations différentes de celles prévues pourrait

créer une situation dangereuse.

• Veillez à ce que les poignées restent propres,

sèches et exemptes d’huile et de graisse.

Les poignées et surfaces de prise glissantes ne

permettent pas de manipuler et de maîtriser le

produit dans des situations inattendues.

• Retirez la clé ou désactivez le produit lorsque

vous le laissez sans surveillance. Le produit

est dangereux pour les utilisateurs dépourvus de

formation.

2.2.5 UTILISATION ET ENTRETIEN DE

L’OUTIL À BATTERIE

•

Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

bloc-batterie peut créer un risque d'incendie lorsqu'il

est utilisé avec un autre bloc-batterie.

• Utilisez le produit uniquement avec des blocs-

batteries spécialement conçus. L'utilisation de

tous autres bloc-batteries peut créer un risque de

blessure et d'incendie.

• Lorsque le bloc-batterie n'est pas utilisé,

éloignez-le des autres objets métalliques tels

qu’attaches trombones, pièces de monnaie, clés,

clous, vis ou autres petits objets métalliques

qui peuvent établir une connexion d'une borne

à une autre. Le court-circuitage des bornes de la

batterie peut provoquer des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut

être éjecté de la batterie; évitez tout contact.

En cas de contact accidentel, rincez avec de

l’eau. En cas de contact avec les yeux, consultez

également un médecin. Le liquide s'échappant des

batteries peut causer des irritations ou des brûlures.

• N'utilisez pas un produit ou un bloc-

batterie endommagé ou modifié. Les batteries

endommagées ou modifiées peuvent présenter

un fonctionnement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N’exposez pas un produit ou un bloc-batterie au

feu ou à une température excessive. L'exposition

au feu ou une température supérieure à 265 °F

(130 °C) peut provoquer une explosion.

•

Suivez toutes les instructions de charge et ne

chargez pas le bloc-batterie ou le produit en

dehors de la plage de température spécifiée

dans les instructions. Un rechargement incorrect

ou à des températures en dehors de la plage

spécifiée peut endommager la batterie et augmenter

le risque d'incendie.

2.2.6 SERVICE

• Confiez l’entretien de votre produit à un

réparateur qualifié utilisant uniquement des

pièces de rechange identiques. Vous assurez la

préservation de la sécurité du produit.

• Ne réparez jamais une batterie endommagée.

L'entretien d’une batterie ne doit être effectué que

par le fabricant ou des fournisseurs de service

agréés.

2.3 AVERTISSEMENTS DE SÉCURITÉ

POUR TONDEUSE AUTOPORTÉE

• N’utilisez pas la tondeuse par mauvais temps,

spécialement si la foudre menace. Cela diminue

le risque d'être frappé par la foudre.

• Vérifiez minutieusement l’absence d’animaux

sauvage dans la zone où la tondeuse doit

être utilisée. Les animaux sauvages peuvent

être blessés par la tondeuse pendant son

fonctionnement.

• Inspectez soigneusement la zone d’utilisation de

la tondeuse et enlevez tous les bâtons, pierres,

fils, os et autres objets étrangers. Les objets

projetés peuvent causer des blessures corporelles.

• Avant d’utiliser la tondeuse, vérifiez

systématiquement visuellement que la lame et

l’assemblage de lame ne sont pas usés ou

endommagés. Les pièces usées ou endommagées

augmentent le risque de blessure.

• Maintenez les protections en place. Les

protections doivent être en état de marche

et être correctement montées. Un dispositif de

protection desserré, endommagé ou ne fonctionnant

pas correctement, peut entraîner des blessures.

• Maintenez toutes les entrées d'air de

refroidissement libres de débris. Des entrées

d’air obstruées et des débris peuvent entraîner une

surchauffe ou un risque d’incendie.

• Lorsque vous utilisez la tondeuse,

portez systématiquement des chaussures

antidérapantes et protectrices. N’utilisez pas

la tondeuse pieds nus ou si vous portez des

sandales ouvertes. Vous réduisez ainsi le risque

de blessure aux pieds par contact avec la lame en

mouvement.

• Lorsque vous utilisez la tondeuse, portez

systématiquement des pantalons longs. Une

peau exposée augmente le risque de blessure par

des objets lancés.

Français

• N’utilisez pas la tondeuse sur des pentes

supérieures à 15 degrés. Cela réduit le risque

de perte de contrôle, de glissement et de chute

pouvant entraîner des blessures corporelles.

• Pour le travail en pente, assurez-vous

systématiquement d’être bien campé. Cela réduit

le risque de perte de contrôle, de glissement et de

chute pouvant entraîner des blessures corporelles.

• Ne tondez pas d’un côté à l’autre lorsque vous

utilisez les tondeuses sur un terrain non nivelé

ou en pente. Tondez toujours les pentes dans le

sens de la montée et de la descente. Cela réduit

le risque de perte de contrôle, de glissement et de

chute pouvant entraîner des blessures corporelles.

• Ne touchez pas les lames et autres pièces

mobiles dangereuses lorsqu’elles sont encore

en mouvement. Cela permet de réduire le risque

de blessures dues aux pièces mobiles.

• Pour débloquer des matériaux coincés ou

nettoyer la tondeuse, assurez-vous que tous

les interrupteurs d’alimentation sont éteints et

retirez (ou activez) le dispositif de désactivation.

Un fonctionnement inattendu de la tondeuse peut

entraîner des blessures graves.

• Soyez extrêmement prudent lorsque vous faites

marche arrière ou que vous tirez la tondeuse

vers vous. Soyez toujours conscient de votre

environnement.

• L’utilisateur et le technicien DOIVENT examiner

attentivement TOUTES les procédures du manuel

de réparation, les formations et les précautions

du fabricant (équipementier) relatives à la sécurité

avant l’utilisation, la maintenance et l’entretien.

Note : L’utilisateur et le technicien devraient consulter

un professionnel médical pour déterminer s’ils portent :

• Un implant défibrillateur.

• Un stimulateur cardiaque.

• Une pompe à analgésique interne.

• Une pompe à insuline.

• Des appareils auditifs.

• D’autres appareillages médicaux.

2.4 PRATIQUES SÛRES POUR LES

TONDEUSES À CONDUCTEUR

PORTÉ

AVERTISSEMENT

Cette tondeuse est capable d’amputer les mains et

les pieds et de projeter des objets à grande vitesse.

Le fait de ne pas lire et respecter les avertissements

et instructions de sécurité dans ce manuel pourrait

entraîner des blessures graves, voire mortelles, pour

l’opérateur et les badauds.

2.4.1 SÉCURITÉ GÉNÉRALE

• N'utilisez pas la tondeuse autoportée à batterie sous

la pluie.

• Seuls des adultes responsables et capables, qui

connaissent bien le mode d’emploi, peuvent être

autorisés à faire fonctionner ce produit.

• Une utilisation sécuritaire requiert toute votre

attention et vos capacités.

• Regardez toujours où vous allez et soyez conscient

de votre environnement.

• Écoutez le produit et soyez attentif à tout

changement.

• Sentez le produit et observez ses réactions à vos

mouvements et à l’environnement.

• Restez concentré sur votre tâche.

• Portez toujours une protection oculaire appropriée,

conforme aux normes de sécurité les plus récentes,

afin de réduire le risque de blessure oculaire lors

de l’utilisation ou de l’exécution de tout réglage ou

réparation. Consultez la norme ANSI Z87.1.

• N’utilisez pas le produit si le dispositif de protection

de la décharge ou d’autres dispositifs de sécurité ne

sont pas en place et en état de marche.

• Portez toujours un masque facial ou un masque

antipoussière pendant l’utilisation de la tondeuse

dans un endroit poussiéreux.

• Portez toujours des vêtements appropriés. Le port

de gants de protection et de chaussures de sécurité

est recommandé.

• N’utilisez jamais le produit en employant un

téléphone portable ou un quelconque autre dispositif

électronique. Une utilisation distraite peut accroître

le risque de blessures graves pour l’opérateur et les

badauds.

• N’utilisez pas l’équipement si vous portez

des sandales, des chaussures de tennis, des

chaussures de course, des shorts ou tout autre

type de vêtement ample. Portez des chaussures

de sécurité, un casque, des pantalons longs, une

protection oculaire et une protection auditive durant

le travail pour réduire le risque de blessure. Évitez

les vêtements amples, les bijoux et tout autre

accessoire pouvant être piégé dans des pièces

mobiles. Attachez les cheveux au-dessus du niveau

des épaules avant de débuter le travail.

• Ne transportez pas de passagers et maintenez les

badauds à l’écart.

• Suivez les recommandations du fabricant en ce qui

concerne les poids des roues ou les contrepoids.

2.4.2 PRÉPARATION AVANT L’UTILISATION

• Débarrassez la zone d’utilisation de tous les objets

qui pourraient être projetés par le produit ou en

gêner le fonctionnement.

• Garder la zone d’opération à l’écart des spectateurs,

en particulier les jeunes enfants. Arrêtez le produit

Français

et le ou les accessoires si quiconque entre dans la

zone.

• N'utilisez pas le produit sans le collecteur d'herbe,

la goulotte de décharge ou les autres dispositifs

de sécurité en place et en état de marche. Vérifiez

fréquemment les signes d'usure ou de détérioration

et remplacez-les si nécessaire.

• Portez des équipements de protection individuelle

appropriés tels que des lunettes de sécurité, des

protections auditives et des chaussures.

• Ne transportez pas de passagers où que ce soit

sur le produit. Maintenez les animaux de compagnie

et les badauds hors de la zone de tonte durant le

travail.

2.4.3 OPÉRATION

• Conduisez toujours avec les deux mains. Ne

conduisez pas d’une seule main.

• Utilisez le produit uniquement à la lumière du jour

ou sous une bonne lumière artificielle.

• Évitez les trous, les ornières, les bosses, les rochers

ou autres dangers cachés. Un terrain irrégulier peut

faire se retourner le produit ou perdre l’équilibre ou

la posture à l’opérateur.

• Ne mettez pas les mains ou les pieds près des

pièces en rotation ou sous le produit. En tout temps,

se tenir à l'écart de l'ouverture de déchargement.

• Ne pas diriger le matériau de décharge vers

quelqu’un. Évitez de déverser le matériau contre

un mur ou un obstacle. Le matériau peut ricocher

en direction de l’opérateur. Arrêtez la ou les lames

lorsque vous traversez des surfaces de gravier.

• Ne laissez jamais un produit activé sans

surveillance. Prenez les précautions appropriées en

arrêtant le produit ou en abandonnant la position

de l’opérateur. Arrêtez systématiquement sur un sol

de niveau. Désengagez la PDF, engagez le frein de

stationnement, mettez hors tension et retirez la clé

avant de vous lever de la position de l’opérateur.

• Ne tondez pas en marche arrière, sauf en cas

de nécessité absolue. Regardez systématiquement

vers le bas, en arrière et sur les côtés avant de

changer de direction ou en reculant.

2.4.4 SPÉCIFIQUE AUX ENFANTS

• Des accidents tragiques peuvent se produire si

l’opérateur ne fait pas attention à la présence des

enfants. Les enfants sont souvent attirés par le

produit et l’activité de tonte. Ne supposez jamais

que les enfants resteront là où vous les avez vus

pour la dernière fois.

• Maintenez les enfants hors de la zone de travail

et placez-les sous la surveillance d’un adulte

responsable autre que l'opérateur.

• Ne transportez pas d’enfants, même si la ou les

lames sont arrêtées. Les enfants risquent de tomber

et de se blesser grièvement ou de nuire au travail

en toute sécurité. Les enfants à qui vous avez

permis de monter sur la tondeuse dans le passé

pourraient soudainement apparaître dans la zone de

tonte pour une autre promenade et se faire écraser

ou renverser par le produit.

2.4.5 UTILISATION D’UNE RAMPE

• Pour le chargement et le déchargement du produit

hors d’une remorque, utilisez systématiquement des

rampes de pleine largeur, dépassant la largeur du

produit.

• Elle offre une surface sur laquelle le châssis de

la tondeuse pourrait entrer en contact si l’appareil

commençait à basculer vers l’arrière. Elle réduit

également le risque qu’une roue se détache et que

le produit se renverse.

• Ne dépassez pas un angle de 15 degrés entre la

rampe et le sol ou entre la rampe et la remorque ou

le camion.

• Familiarisez-vous avec les commandes de la

tondeuse et ayez confiance en son bon

fonctionnement avant d’essayer de la faire monter

ou descendre une rampe.

• Utilisez le mode de conduite lente et conduisez

prudemment.

• Évitez tout mouvement brusque des commandes

et n’effectuez que des accélérations lentes et

régulières.

2.4.6 REMORQUAGE D’UNE CHARGE

• Remorquez uniquement avec un produit doté d’un

attelage conçu pour le remorquage. N’attachez

l’équipement remorqué qu’au point d’attelage.

• Suivez les recommandations du fabricant

concernant les limites de poids de l’équipement

remorqué et le remorquage sur les pentes.

(Référence )

• Ne permettez jamais aux enfants ou à d’autres

personnes d’entrer dans ou sur l’équipement

remorqué.

• Sur les pentes, le poids de l’équipement remorqué

peut entraîner une perte de traction et une perte de

contrôle.

• Conduisez lentement et prévoyez une distance

supplémentaire au moment de freiner.

2.4.7 ENTRETIEN

• Maintenez le produit en bon état de marche.

Remplacez les pièces usées ou endommagées.

• Soyez prudent lors de l’entretien des lames.

Enveloppez la ou les lames ou portez des gants.

Remplacez les lames endommagées. Ne pas

réparer ou modifier la ou les lames.

• Ne chargez pas la tondeuse autoportée sous la

pluie ou dans des endroits humides.

• Rangez la tondeuse à siège à l’intérieur - lorsqu’elle

n’est pas utilisée, la tondeuse autoportée doit être

Français

rangée à l’intérieur, dans un endroit sec et fermé à

clé, hors de portée des enfants.

• Éteignez et retirez la clé de contact avant l'entretien,

le nettoyage ou le retrait de matériaux de la

tondeuse autoportée.

Conservez tous les avertissements et instructions

pour référence ultérieure.

2.4.8 UTILISATION SUR UNE PENTE

Les pentes sont un facteur important lié aux accidents.

L'utilisation sur les pentes exige une prudence

supplémentaire. Pour réduire le risque de blessure,

n’utilisez jamais le produit sous aucune condition si

vous sentez qu’une roue glisse ou patine, voire si la

traction d’une roue ou la stabilité et la maîtrise de

la tondeuse ne sont pas certaines. Le produit peut

glisser même si les roues sont arrêtées. Ces conditions

rehaussent le risque de retournement.

• N’utilisez jamais sur une pente supérieure à

15 degrés - une pente s’élevant de 1,6 m (5,4 pi.)

sur un segment de 6 m (20 pi). Voir Guide

d’identification des pentes (Référence ) dans ce

Manuel de l’opérateur.

• Ralentissez et soyez spécialement prudent pour

tondre en pente. Si vous ne pouvez pas reculer sur

la pente ou si vous ne vous sentez pas à l’aise, ne

conduisez pas sur la pente.

• Évitez les virages en pente vers le bas avec le

produit. Tournez en remontant la pente.

• Maintenez systématiquement le produit avec une

vitesse engagée pour descendre une pente. Ne

descendez pas en roue libre.

• Évitez de démarrer et de vous arrêter dans une

pente. Évitez les changements de direction ou de

vitesse brusques. Faites les virages lentement et

progressivement.

• Évitez de tondre l’herbe glissante, humide ou

tendre. Le fonctionnement sur des pentes humides

ou meubles peut causer une perte de contrôle,

entraînant un renversement.

• Faites spécialement attention en utilisant le produit

avec un collecteur d'herbe ou d’autres accessoires.

Ils peuvent affecter la stabilité du produit.

2.4.9 GUIDE D’IDENTIFICATION DES

PENTES

AVERTISSEMENT

Pour réduire le risque de blessures graves, voire

mortelles, ne travaillez jamais sur des pentes de plus

de 15 degrés. Vérifiez systématiquement l’inclinaison

de la pente sur une surface de pelouse avant de

tenter de la tondre.

• Téléchargez une application d’inclinomètre sur votre

dispositif mobile pour mesurer les pentes.

• Placez une pièce plate de bois ou de métal longue

de 1,2-1,8 m (4-6 pi.) sur la surface de la pente.

• Ouvrez l’application et placez votre téléphone (2)

sur la pièce plate de métal ou de bois (1) afin

de déterminer la pente exact de votre pelouse. Ne

tondez pas si la pente est inclinée de plus de 15

degrés.

rb





2.4.10 SYSTÈME DE PROTECTION CONTRE

LE RETOURNEMENT (ROPS)

Le système de protection contre le retournement

(ROPS) est un dispositif de sécurité important et

efficace. Ne retirez pas, ne réparez pas et ne modifiez

pas le ROPS. Remplacez tout composant du ROPS en

cas de dommage.

AVERTISSEMENT

Maintenez la barre stabilisatrice en position relevée

et verrouillée et attachez la ceinture de sécurité

autour de votre taille lorsque vous utilisez le produit.

Si la barre stabilisatrice est abaissée, il n’y a

aucune protection contre le retournement. Si la barre

stabilisatrice est abaissée et votre ceinture de sécurité

est attachée, ne sautez pas de la tondeuse si elle

bascule. Vous êtes plus en sécurité grâce à la ceinture

de sécurité avec la barre stabilisatrice levée.

La barre stabilisatrice est conçue pour se replier vers le

bas afin que l’opérateur conduise sous les obstacles en

surplomb et que la tondeuse tienne sur une remorque.

Abaissez la barre stabilisatrice uniquement si c’est

absolument nécessaire. N’utilisez jamais la ceinture de

sécurité si la barre stabilisatrice est abaissée. Levez la

barre stabilisatrice dès que le dégagement en hauteur

le permet. Ne retirez jamais la barre stabilisatrice.

Français

AVERTISSEMENT

Pour éviter les blessures graves, voire mortelles, en

cas de retournement, respectez les avertissements à

la suite.

• Attachez systématiquement la ceinture de sécurité

lorsque la barre stabilisatrice est en position

relevée.

• N’utilisez jamais la ceinture de sécurité si la barre

stabilisatrice est abaissée.

• Maintenez la barre stabilisatrice levée et verrouillée

sauf si c’est absolument nécessaire pour passer

sous un obstacle. Si la barre stabilisatrice est

abaissée, il n’y a aucune protection contre le

retournement.

• Les obstacles en surplomb peuvent être dangereux.

Avant de passer sous les branches d’arbre et autres

obstacles, assurez-vous systématiquement que le

dégagement est suffisant. Si c’est absolument

nécessaire, abaissez la barre stabilisatrice pour

passer sous l’objet. Ramenez la barre stabilisatrice

en position levée et verrouillée immédiatement

après le franchissement de l’obstacle.

• Ne modifiez, altérez ou retirez jamais la barre

stabilisatrice.

• La barre stabilisatrice a une limite de poids

maximum. Ne dépassez jamais le poids nominal

marqué sur la barre stabilisatrice.

• Vous devez lire et respecter les instructions relatives

à l’inspection et à la maintenance du ROPS.

Inspection de la barre stabilisatrice

AVERTISSEMENT

Un défaut d'inspection et de maintenance correctes

de la barre stabilisatrice peut entraîner des blessures

graves, voire mortelles.

Inspectez la barre stabilisatrice pour vous assurer

qu’elle n’a pas été endommagée, affaiblie ou autrement

compromise durant l’usage. Recherchez les signes

d’abus, d’usure, de modification ou de dommage.

Contactez votre concessionnaire d’entretien agréé pour

toutes vos questions sur l’état de la barre stabilisatrice.

• Ne tentez jamais de réparer une barre stabilisatrice.

Elle doit être inspectée et remplacée par le

fabricant après une collision, un retournement ou

un impact en surplomb pour s'assurer de l’absence

de dommages microstructurels qui peuvent réduire

son efficacité. Évitez les soudures, le redressement

de segments ou les tentatives de réparation de

la barre stabilisatrice. De même, abstenez-vous

de percer des orifices ou de souder quoi que ce

soit dessus au risque sinon de compromettre son

intégrité structurelle.

• Avant la première utilisation de la tondeuse :

1. Assurez-vous que le poids brut de la tondeuse,

accessoires, charge utile et opérateur inclus,

est inférieur au poids maximum indiqué sur

l’étiquette de la barre stabilisatrice.

2. Recherchez la visserie manquante,

endommagée ou desserrée. Assurez-vous que

tous les composants sont en place et installés

en toute sécurité.

3. Vérifiez l’installation correcte des composants

de la barre stabilisatrice. Si vous avez des

questions, consultez votre concessionnaire

d’entretien agréé.

• Avant chaque usage ou quotidiennement—

Inspectez la barre stabilisatrice et la visserie de

montage pour détecter :

1. Déformation ou torsion de la barre stabilisatrice.

2. Visserie manquante ou endommagée,

notamment la visserie qui ne peut pas être

resserrée.

3. Fissures dans les soudures ou la tuyauterie

métallique.

4. Corrosion sur la visserie du ROPS ou la barre

stabilisatrice.

5. Soudures, orifices ou visserie sans autorisation.

6. En outre, confirmez que l’étiquette de la barre

stabilisatrice et les informations d’avertissement

du ROPS sont encore en place et lisibles.

Inspection de la ceinture de sécurité

AVERTISSEMENT

La ceinture de sécurité est un autre composant

du système de protection contre le retournement.

Inspectez régulièrement la ceinture de sécurité pour

vous assurer qu’elle accomplit sa fonction de sécurité

prévue.

• Avant chaque usage, vérifiez l’usure ou les

dommages causés par une dégradation normale, un

usage inapproprié, une modification ou des abus.

1. Recherchez les signes d’effilochage, de coupure

ou autrement d’usure du tissu de la ceinture de

sécurité.

2. Recherchez les salissures et débris sur la

ceinture de sécurité. Éliminez la salissure.

Confirmez le fonctionnement mécanique correct

en testant l’extension et la rétraction de la

ceinture et le mécanisme de sécurisation de la

boucle et du loquet. Si les pièces en métal ou

en polymère sont endommagées ou fissurées,

voire si le verrouillage et la libération de la

boucle sont difficiles, ou encore si la ceinture de

sécurité présente un autre problème mécanique,

faites remplacer la ceinture de sécurité par votre

concessionnaire d’entretien agréé.

Français

2.4.11 FOSSÉS ET EAU

AVERTISSEMENT

Les fossés autour des marches et l’eau sont des

dangers répandus. N’utilisez jamais votre tondeuse

en descente sur une pente à proximité de l’eau,

d’un mur de soutènement ou autrement d’un fossé.

Faites spécialement attention en utilisant la tondeuse

à proximité de ces dangers.

AVERTISSEMENT

Pour réduire le risque de chute dans l’eau, par-

dessus des marches ou au bord d’un fossé, préservez

systématiquement deux largeurs de tondeuse entre

votre tondeuse et le danger. Le non-respect d’un

dégagement suffisant peut causer des blessures

graves, voire mortelles, ou une noyade.

2.4.12 SYSTÈME DE VERROUILLAGE DU

DÉMARRAGE SÉCURITAIRE

Cette tondeuse comporte un système de verrouillage

réciproque de démarrage de sécurité comprenant un

frein de stationnement, un interrupteur contrôle de

présence d'opérateur, un interrupteur PDF et la clé

de contact afin de protéger l’opérateur et quiconque

d’autre contre les blessures accidentelles associées à

une activation inopinée de l’entraînement.

Vérifiez le système de verrouillage réciproque de

démarrage de sécurité de la tondeuse tous les

jours avant l’utilisation. Ce système est un élément

important de la sécurité de la tondeuse. Il doit être

réparé immédiatement en cas de dysfonctionnement.

La tondeuse comprend un interrupteur contrôle

de présence d'opérateur qui arrête le système

d’entraînement et les moteurs des lames lorsque

l’opérateur n’est pas en place pour une quelconque

raison pendant que la tondeuse fonctionne. Il s’agit

d’un dispositif de sécurité conçu pour empêcher que

la tondeuse avance seule ou les enchevêtrements

accidentels.

AVERTISSEMENT

Le système de verrouillage de sécurité ne doit pas

être déconnecté ou contourné. Ce faisant, vous

risquez de provoquer un fonctionnement inattendu du

produit et de causer des blessures.

Pour procéder à l’inspection du système :

1. L’opérateur doit être assis lors du test de

l’interrupteur contrôle de présence d'opérateur.

2. Insérez la clé de contact et positionnez-la sur ON.

3. Assurez-vous que les leviers de commande de

direction sont pivotés vers l’extérieur pour engager

le frein de stationnement.

4. Tirez l’interrupteur PDF pour engager le moteur de

lames.

5. Levez-vous lentement hors du siège. Les lames de

tondeuse devraient s’arrêter en 3 secondes.

6. Si les lames de tondeuse ne s’arrêtent pas quand

l’opérateur n’est pas en place, contactez votre

concessionnaire d’entretien agréé immédiatement.

N’utilisez pas la tondeuse tant que le système de

verrouillage réciproque de démarrage de sécurité

n’a pas été réparé.

3 DÉBALLAGE DU PRODUIT

La tondeuse est expédiée dans une caisse. Voici sa procédure de déballage et de sortie.

1. Retirez les deux goupilles, rondelles et axes de chape fixant le maillage métallique sur le châssis et retirez le

maillage métallique.

Français

2. Retirez chaque goupille, rondelle et axe de chape sécurisant chaque traverse sur le châssis et retirez les

traverses.

3. Libérez ou coupez les quatre sangles qui fixent les essieux des roues avant et arrière sur le châssis inférieur.

4. Retirez les boîtes contenant les pièces détachées, la visserie d’assemblage et la documentation.

5. Enlevez tout l’emballage et la cellophane et mettez-les de côté, à l’écart de l’unité et des pièces. Ne jetez pas le

matériel d’emballage avant d’avoir soigneusement inspecté et fait fonctionner le produit.

6. Inspectez soigneusement le produit pour vous assurer qu’il n’a pas été cassé ou endommagé pendant le

transport.

AVERTISSEMENT

Lors de l'assemblage de pièces en vrac sur votre tondeuse, vérifiez que la pièce est correctement assemblée

et qu’elle est bien serrée au couple correct (le cas échéant) avant de passer à l’étape d’assemblage suivante.

L’utilisation d’une tondeuse qui aurait été mal assemblée pourrait entraîner des blessures graves.

AVERTISSEMENT

Vous devez lire attentivement et comprendre le manuel avant de conduire la tondeuse hors du châssis. Le non-

respect de ces instructions peut entraîner une perte de contrôle et provoquer la mort, des blessures corporelles

graves ou des dommages matériels.

4 ASSEMBLAGE

Cette section décrit la méthode d’assemblage et de

Français

réglage du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LE CHAPITRE SÉCURITÉ ET

LES INSTRUCTIONS D’ASSEMBLAGE AVANT

D’ASSEMBLER LE PRODUIT.

4.1 INSTALLATION DE L'ARCEAU DE

SÉCURITÉ

1. Alignez les trous de l'arceau de sécurité inférieur

avec le cadre. Utilisez une clé de 18 mm pour serrer

les quatre boulons, en appliquant un couple compris

entre 30 et 37 pi-lb (40 - 50 N·m).

Remarque : Afin de garantir un bon alignement,

évitez de serrer complètement tous les boulons

jusqu'à la toute fin.

2. Alignez les trous de l’arceau de sécurité supérieur

avec l’arceau de sécurité inférieur. Installez les

boulons, les rondelles et les écrous dans le trou

inférieur. Serrez avec une clé de 18 mm en

appliquant un couple compris entre 15 et 22 pi-lb

(20 - 30 N·m). Insérez les axes de chape et les

axes R dans le trou supérieur pour fixer l'arceau de

sécurité supérieur en position relevée.

3. Aux sections centrale et inférieure de l'arceau

de sécurité, connectez les connecteurs de fils

correspondants.

4. Assurez-vous que tous les écrous et les boulons

sont serrés aux valeurs mentionnées ci-dessus.

4.2 INSTALLATION DU SIÈGE

1. Positionnez l'ensemble du siège sur le panneau du

siège et alignez les trous.

2. Installez deux boulons à l'avant du siège et serrez-

les fermement à l'aide d'une clé T40 en appliquant

un couple compris entre 14 et 18 pi-lb (20 - 25 N·m).

Français

3. Tirez le levier de réglage du siège pour avancer

le siège et exposer les deux trous de montage

à l'arrière. Installez les deux boulons et serrez-les

fermement.

4. Branchez le connecteur du fil à la fiche du siège

située derrière le siège. Assurez-vous que les fiches

sont solidement fixées.

5. Fixez les câbles dans les clips du panneau.

4.3 INSTALLATION DU HAYON DU

BAC DE RANGEMENT ARRIÈRE

1. Insérez la douille en nylon et l'arbre de rotation dans

le tuyau du hayon arrière.

2. Installez un boulon dans chaque arbre de rotation et

serrez fermement avec une clé T30, en appliquant

un couple compris entre 3 et 4 pi-lb (4 et 6 N·m).

3. Installez les boulons et les écrous pour fixer le haut

du bac de rangement arrière. Assurez-vous que

les écrous sont positionnés à l’extérieur du bac de

stockage. Utilisez une clé de 10 mm en appliquant

un couple compris entre 3 et 4 N·m (2 à 3 pi-lb).

Français

4. Suspendez solidement le câble du hayon aux

boulons en vous assurant que les côtés de la tôle

sont tournés vers l'extérieur.

4.4 INSTALLATION DE LEVIERS DE

COMMANDE DE DIRECTION

Les deux leviers commandent la vitesse, le sens, l'arrêt,

le verrou au point mort et le frein de stationnement de

la tondeuse, assurant ainsi la direction, le réglage de

la vitesse, la décélération, l’arrêt et le changement de

sens.

AVERTISSEMENT

Les leviers de direction gauche et droit doivent

être réglés de manière à être alignés et face à

face lorsqu’ils sont en position neutre. N’installez

JAMAIS les leviers de direction à une hauteur de

fonctionnement asymétrique.

1. Soulevez le levier de commande de direction pour

aligner les orifices du levier avec ceux du poteau de

montage.

2. Sélectionnez la hauteur de service de levier de

direction préférée. Insérez la vis avec la rondelle

dans l'orifice. Fixez la vis aussi proche que possible

du centre de l’orifice pour assurer un alignement

correct.

3. Utilisez une clé de 16 mm pour serrer les boulons

du levier de commande de direction, en appliquant

un couple compris entre 20 - 30 N.m (14 - 22 ft-lb).

4. Serrez le cache caoutchouc de chaque levier en

serrant trois vis avec une clé de serrage T30 en

appliquant un couple dans la plage de 5 - 8 N.m (4 -

6 ft-lb).

5. Après l’installation des caches caoutchouc, assurez-

vous que les deux poignées sont face à face et

s’alignent automatiquement après avoir été tirées en

arrière.

ATTENTION

N'installez pas les leviers de commande de direction à

l’envers.

Note : Conduisez systématiquement avec les deux

mains sur les leviers de commande de direction. Ne

conduisez pas d’une seule main.

Français

5 FONCTIONNALITÉS ET

COMMANDES

La section suivante offre une brève description des

fonctions des commandes individuelles. Pour en savoir

plus sur le démarrage, l’arrêt, la conduite et la tonte,

voir la section Fonctionnement (Référence ).

5.1 COMMANDES DE PRODUIT

Barre stabilisatrice

Siège à suspension

Leviers de

commande de

direction

Porte-gobelet

Prise de recharge

Prise ETO

Attelage avant

Roues

antiscalpage

Pédale au pied

& Goupille

d'ajustement de

hauteur de carter

Goulotte de

décharge

Panneau de

contrôle

Bac de stockage

arrière

5.1.1 SIÈGE À SUSPENSION

La tondeuse est équipée d’un siège à suspension.

Ce siège offre plusieurs options additionnelles. Voir la

figure et la liste à la suite pour l’emplacement des

fonctionnalités de siège et une brève description de leur

fonction.

1. Ceinture de sécurité rétractile : La ceinture de

sécurité sert à sécuriser l’opérateur sur le siège.

Note : La ceinture de sécurité doit être

systématiquement utilisée si la barre stabilisatrice est

en position levée. La ceinture de sécurité ne doit jamais

être utilisée si la barre stabilisatrice est en position

abaissée.

2. Molette d'ajustement de suspension : La molette

d'ajustement de suspension ajuste la suspension du

siège. Tournez la molette d'ajustement jusqu'à ce que

l’échelle d’affichage propose un nombre correspondant

au poids de l’opérateur.

3. Levier d’ajustement de siège (En avant /En

arrière) : Le siège peut être ajusté en avant et en

arrière. Levez le levier d'ajustement de siège sans le

relâcher, positionnez le siège comme vous le souhaitez

et relâchez le levier pour verrouiller la position du siège.

AVERTISSEMENT

Assurez-vous que le siège est verrouillé avant

d’utiliser la tondeuse. Un siège qui n’est pas verrouillé

peut entraîner le déplacement de l’opérateur et la

perte de contrôle de la tondeuse, ce qui peut entraîner

la mort ou des blessures graves.

5.1.2 LEVIER DE COMMANDE DE

DIRECTION

Les leviers de commande de direction commandent le

sens de la tondeuse.

Français

L’AVANT DE LA TONDEUSE EST ORIENTÉ DANS

CETTE DIRECTION

FORWARD TRAVEL

REVERSE TRAVEL

ZERO-RADIUS TURN

N= POSITION NEUTRE

D = POSITION CONDUITE

R = POSITION RECUL

Le sens des flèches indique la direction du mouve-

ment de la tondeuse

Levier de commande de direction gauche

Levier de commande de direction droite

Le levier de commande de direction de gauche

commande la roue d'entraînement arrière gauche et le

levier de commande de direction de droite commande la

roue d'entraînement arrière droite.

L’inclinaison des deux leviers de commande de

direction vers l’extérieur depuis la position NEUTRE

engage le frein de stationnement.

L’inclinaison des leviers de commande de direction vers

l’intérieur en direction de la position NEUTRE libère le

frein de stationnement.

Note : Plus le levier de commande de direction est

écarté de la position neutre, plus la roue d'entraînement

tourne vite.

Voir la section Pratique de conduite de tondeuse

à rayon de braquage zéro pour des instructions de

direction.

5.1.3 PRISE ETO (ELECTRIC TAKE OFF -

DÉMARRAGE ÉLECTRIQUE)

La tondeuse peut être utilisée avec d’autres accessoires

conçus spécifiquement pour cette unité, notamment une

souffleuse. Les accessoires peuvent être alimentés par

la tondeuse via la prise ETO (1) sur sa partie avant et

montés sur l’attelage avant (2) si l’accessoire comporte

le port correspondant.

5.1.4 ROUES ANTISCALPAGE

Ces roues antiscalpage sont conçues pour minimiser le

scalpage lors de la tonte sur des terrains accidentés et

inégaux. Après avoir réglé la hauteur de coupe, ajustez

les roues antiscalpage (2) pour qu’elles dépassent sous

le carter mais sans toucher le sol. Elles doivent toujours

être au moins entre 1/4" et 3/4" sous le carter (1). Avec

la tondeuse reposant sur une surface plane de niveau,

la position des roues peut être ajustée (haut ou bas) si

nécessaire entre 3/4" et 1-3/4 » des roues antiscalpage

(2) jusqu’au sol.

Français

Déplacez les roues vers le haut ou vers le bas en

utilisant les différents trous de fixation de dans le

support de montage des roues (si le modèle en est

doté).

1. Après l’ajustement de la hauteur de coupe, ajustez

les roues antiscalpage en retirant l’écrou à bride de

verrouillage et le boulon hex de fixation des roues.

2. Sélectionnez un orifice de sorte que la roue soit

positionnée à la hauteur de coupe correspondante

souhaitée.

1.5-2.5 in

2.5-3.5 in

3.5-4.5 in

Note : Pour une hauteur de coupe supérieure à

114 mm (4,5 po.), utilisez l’orifice du bas. Les roues

antiscalpage sont efficaces contre le scalpage.

3. Installez l’écrou à bride de verrouillage et l’écrou

hex.

4. Répétez l’ajustement pour les autres roues

antiscalpage.

5.1.5 PÉDALE AU PIED & GOUPILLE

D'AJUSTEMENT DE HAUTEUR DE

CARTER

Avant d’utiliser la tondeuse, élevez la hauteur du

plateau de coupe à la position de coupe la mieux

adaptée à votre pelouse.

Pour le transport de la tondeuse, ajustez la hauteur de

carter sur 13,97 cm (5,5'') en appuyant sur la pédale au

pied à fond puis en la verrouillant.

La hauteur de carter est réglable à partir de 1,5-4,5 po.

Le carter devrait être levé pour éviter les souches,

pierres et autres obstacles susceptibles d'endommager

le carter de tondeuse.

Pour ajuster la hauteur de coupe :

1. Arrêtez la tondeuse et débrayez les lames.

2. Positionnez la clé de contact sur OFF et serrez le

frein de stationnement.

3. Appuyez sur la pédale au pied (2) et poussez en

avant complètement à fond.

4. Choisissez la hauteur de carter souhaitée et insérez

la goupille d’ajustement de hauteur (1) dans la fente

pour sécuriser.

5. Relâchez lentement la pédale au pied.

5.1.6 PANNEAU DE CONTRÔLE

Note :

Les ajustements de vitesse de lame, de vitesse

de conduite et de feux sont uniquement possibles dans

l’écran d'accueil.

1. Bouton Vitesse de lame /Retour : Ajustez la vitesse

de lame (cyclique) : / Revenez à la page précédente.

2. Bouton Menu / Page haut : Menu / Remontez d’une

page.

3. Écran d’affichage numérique : Cet écran

d’affichage numérique montre des informations

importantes concernant le système électrique. Voir

Écran d’affichage numérique sous Fonctionnement.

4. Bouton Lampes / Page bas : Activez les lampes /

Descendez d’une page.

5. Bouton Vitesse de conduite / Confirmer : Ajustez

la vitesse de conduite (cyclique). / Appuyez pour

confirmer.

6. Port de charge USB : Ouvrez le couvercle supérieur

pour accéder aux ports de charge USB-A et USB-C. La

tondeuse doit être activée pour se recharger.

Français

ATTENTION

Tenter de charger des appareils de plus de

2,1 ampères pourrait endommager le port de

chargement USB et/ou la tondeuse.

7. Logement de téléphone : Stockage de dispositif

mobile.

8. Interrupteur d’allumage : L’interrupteur sert à

allumer et à éteindre la tondeuse. La clé de contact doit

être insérée avant de pouvoir actionner l’interrupteur.

9. Interrupteur PDF (Prise de force) : L'interrupteur

PDF engage et désengage les lames de tondeuse.

Appuyez sur l’interrupteur vers le HAUT pour engager

et vers le BAS pour désengager.

ATTENTION

N’engagez jamais interrupteur PDF du carter lorsque

le carter est chargé. Autrement, vous risquez

d’endommager le moteur ou le carter.

5.1.7 BAC DE STOCKAGE ARRIÈRE

Le bac de stockage arrière de la tondeuse permet

d’emporter divers outils ou matériels pour une capacité

de charge maximum de 90 kg (200 lb). Il comporte un

mécanisme de bascule pour décharger le matériel.

AVERTISSEMENT

En cas de conduite sur une pente, la capacité de

charge maximale du bac de rangement arrière est de

livres.

1. Déplacez le levier de libération en avant pour libérer

le bac de stockage arrière.

2. Le bac de stockage arrière va basculer en arrière.

3. Pour ramener le bac de stockage en position

initiale, poussez le levier de libération en avant puis

poussez le bac de stockage arrière en avant jusqu'à

ce qu’il se verrouille en toute sécurité sur le crochet

de levier de libération.

6 SYSTÈME ÉLECTRIQUE

6.1 SÉCURITÉ DU SYSTÈME

ÉLECTRIQUE

Pour réduire le risque de blessures graves par un

incendie ou une décharge électrique en travaillant sur

le système électrique :

• Retirez systématiquement la clé de contact et les

batteries et lisez le manuel de l’opérateur avant de

travailler sur ce produit.

• Retirez systématiquement la clé de contact et les

batteries pour le transport du produit.

• Débarrassez le produit de l’herbe coupée, des

feuilles et d’autres débris. N’utilisez PAS d’eau pour

nettoyer le produit. N’utilisez que de l’air comprimé.

Portez une protection oculaire et auditive adéquate

lorsque vous nettoyez le produit.

• Portez systématiquement un équipement de

protection (lunettes de sécurité, masque facial et

gants) pour travailler avec la batterie. Utilisez des

outils isolés.

• Nettoyez le produit de tous les débris et salissures.

N’utilisez pas de solvants, de nettoyants puissants

ou d’abrasifs.

• Maintenez les badauds à l’écart lorsque vous

enclenchez l’interrupteur PDF.

• Assurez-vous qu’il n’y ait jamais de flammes,

d’étincelles ou de fumée à proximité du produit ou

des batteries.

• Maintenez le produit et les batteries hors de la

portée des enfants.

• Gardez toujours les boucliers de protection, les

couvercles et les protections en place et bien fixés.

S’ils sont endommagés, réparez ou remplacez-les

immédiatement. Ne modifiez ou n’enlevez jamais

les dispositifs de sécurité.

Français

6.2 RENSEIGNEMENTS SUR LE

SYSTÈME ÉLECTRIQUE

Le produit est alimenté par un système électrique 60V/

80V. Il se compose des éléments suivants :

1. Contrôleur de lame (1)

2. Moteur de lame (3)

3. Contrôleur d’entraînement (2)

4. Accélérateur - droite (1)

5. Accélérateur - gauche (1)

6. Afficheur numérique (1)

7. Moteur de roue (2)

8. Batterie (6)

9. Phare (2)

10. Feu de garde-boue avant (2)

11. Feu arrière (2)

12. Feu de ROPS (1)

13. Prise ETO (1)

7 FONCTIONNEMENT

Cette section décrit le mode d’emploi du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LE CHAPITRE SÉCURITÉ ET

LES INSTRUCTIONS D’UTILISATION AVANT

D’UTILISER LE PRODUIT.

7.1 AVANT LE FONCTIONNEMENT

7.1.1 CONNEXION DES BATTERIES AU

PRODUIT

AVERTISSEMENT

Utilisez uniquement Greenworks les batteries

originales avec ce produit

1. Assurez-vous que les batteries sont complètement

chargées.

2. Appuyez sur le bouton de déverrouillage pour ouvrir

le couvercle du compartiment des petites batteries.

3. Poussez les petites batteries dans le compartiment.

Les batteries se verrouillent en position lorsque

vous entendez un déclic.

ATTENTION

Si les batteries ne s'insèrent pas facilement dans

le compartiment rectangulaire, c'est qu'elles ne

sont pas installées correctement. Cela pourrait

endommager le produit.

4. Poussez la batterie de la valise dans le grand

compartiment à batterie. La batterie de la valise

se verrouille en position lorsque vous entendez un

déclic. Connectez la fiche à la batterie de la valise.

5. Placez le couvercle du grand compartiment sur le

compartiment, tirez les loquets pour verrouiller le

couvercle.

Français

7.1.2 LEVAGE ET DESCENTE DE LA BARRE

STABILISATRICE

AVERTISSEMENT

Évitez les blessures graves, voire mortelles, du fait

d’un retournement :

• Portez la ceinture de sécurité si la barre

stabilisatrice est relevée.

• Si la barre stabilisatrice est abaissée, il n’y a

aucune protection contre le retournement.

• Abaissez la barre stabilisatrice uniquement si

nécessaire et ne la retirez JAMAIS.

• N’utilisez PAS la ceinture de sécurité si la barre

stabilisatrice est abaissée.

• Levez la barre stabilisatrice quand l'espace le

permet.

• Ne sautez PAS hors de la tondeuse si elle

bascule.

Pour abaisser la barre stabilisatrice :

1. Extrayez les goupilles R des axes de chape.

2. Retirez les axes de chape. Ajustez la barre

supérieure si nécessaire pour libérer les goupilles

de la barre stabilisatrice.

3. Abaissez la barre stabilisatrice.

4. Installez les axes de chape et goupilles R pour fixer

la barre stabilisatrice abaissée.

Pour lever la barre stabilisatrice :

1. Levez la barre stabilisatrice supérieure en position

érigée.

2. Insérez les axes de chape à travers la barre

stabilisatrice.

3. Puis installez les goupilles R dans les axes de

chape.

7.1.3 ATTELAGE DE REMORQUE ARRIÈRE

AVERTISSEMENT

Le remorquage de charge peut être risqué,

spécialement en pente.

• Le poids total maxi. (remorque et charge) ne

devrait pas dépasser 300 lbs (136 kg).

• Les poids maxi. de la flèche devrait être inférieur à

45 lbs (20,2 kg).

• Évitez les pentes supérieures à 10 degrés.

• Ralentissez et soyez prudent sur les pentes.

• Ne remorquez pas avec un collecteur d’herbe.

Sécurisez la remorque avec l’axe de chape (1) et la

goupille R (2) appropriés.

Des charges remorquées excessives affectent la

traction et la maîtrise sur les pentes. Allégez la charge

sur les pentes. Les conditions de surface affectent

la traction et la stabilité. Des surfaces humides ou

glissantes réduisent la traction, affectant les capacités

d'arrêt de virage. Évaluez le terrain avant d’utiliser

l’unité et la remorque en évitant les pentes supérieures

à 10 degrés.

7.2 DÉMARRAGE DU PRODUIT

Note : Assurez-vous qu’il n’y a pas de passants dans

la zone avant de faire fonctionner la tondeuse. Si

quelqu’un pénètre dans la zone de tonte, arrêtez

immédiatement et ne recommencez pas à tondre avant

que les passants aient quitté la zone.

1. Montez sur la tondeuse par le repose-pied sur la

gauche du carter. L’accès au siège de l’opérateur

depuis une autre direction risque d’endommager la

tondeuse ou d’augmenter le risque de blessure pour

l’opérateur.

Français

2. Relevez le plateau de la tondeuse à sa position

la plus haute. Voir la section Pédale au pied &

Goupille d'ajustement de hauteur de carter sous

Fonctionnalités et commandes.

3. Insérez la clé de contact et positionnez-la sur ON.

4. Tirez les leviers de commande direction vers

l’intérieur pour les positionner sur NEUTRE.

5. Tirez l’interrupteur PDF vers le haut pour engager

les lames de tonte.

Note : Engagez les lames uniquement après que

les leviers de commande de direction soient en

position NEUTRE. N’engagez JAMAIS les lames

pendant la tonte !

6. Poussez les leviers de commande de la direction

vers l’avant pour la marche avant et tirez-les pour la

marche arrière.

Note : Soyez prudent lorsque vous traversez des

chemins de gravier ou des entrées. Avant de

traverser, désengagez les lames et relevez le

plateau de coupe à la position la plus haute

pour minimiser les risques de ricochet. Conduisez

lentement pour éviter la perte de traction et de

contrôle.

Note : N’essayez pas de changer le sens de la

marche lorsque la tondeuse est en mouvement.

Arrêtez-vous toujours complètement avant de

changer le sens de marche de la tondeuse.

Note : Les leviers de commande de direction

reviennent en arrière en position neutre s’ils sont

relâchés depuis derrière mais il est important de

les guider manuellement pour qu’ils atteignent la

position neutre.

7.3 ARRÊT DU PRODUIT

DANGER

N’effectuez jamais d’arrêt ou de marche arrière

brusque, surtout en cas de manœuvre sur une pente.

La direction est sensible. Un mouvement rapide des

leviers de commande de direction dans l’une ou l’autre

direction pourrait entraîner une réaction du produit

susceptible de causer des blessures graves.

1. Conduisez la tondeuse sur une surface plane et

de niveau et ramenez les leviers de commande

de direction sur la position NEUTRE pour arrêter

le mouvement de la tondeuse. Poussez les leviers

de commande de direction vers l’extérieur pour

engager le frein de stationnement.

2. Poussez l’interrupteur PDF vers le bas pour

désengager les lames.

3. Tournez la clé de contact sur la position OFF.

Retirez la clé de contact.

Français

7.4 ÉCRAN D’AFFICHAGE

NUMÉRIQUE

La fonction de l’afficheur numérique situé sur le

panneau de commande est de fournir des informations

sur le système électrique à l’opérateur. Il donne des

informations détaillées sous la forme de motifs, codes et

nombres.

1 2 3 4 5 6

# Nom Fonction

1 Avertissement d’erreur. Vérifiez code

d'erreur.

2 Le dispositif ETO est en fonctionne-

ment. S’il clignote, le dispositif est

connecté.

3 Total :

350h

Temps de marche

4 La présence de l’utilisateur est néc-

essaire pour fonctionner.

5 Témoins DEL activés.

6 Le frein de stationnement est enclen-

ché. Si l’icône clignote, la fonction de

dérivation neutre est activée.

7 Vitesse de lame

8 Vitesse de conduite

9 Niveau de pile

7.4.1 ÉCRAN D'ACCUEIL

1. La vitesse d'entraînement comporte 3 niveaux et la

vitesse de la lame comporte 4 niveaux. Appuyez sur

le bouton Vitesse de la lame et sur le bouton Vitesse

d'entraînement sur le panneau de commande pour

les régler. Le niveau de l'icône verte de chaque côté

indique la vitesse d'entraînement ou la vitesse de la

lame en cours.

2. Si le système d'entraînement / de lame présente

des erreurs, la barre de vitesse d'entraînement /

de lame devient grise jusqu'à ce que l'erreur soit

corrigée.

7.4.2 MENU

1. Appuyez sur le bouton Menu pour accéder à la

page du menu. Vous pouvez régler 5 éléments, dont

Erreurs, Informations sur la batterie, Luminosité,

Langue, ETO.

Élément Fonction

Erreurs Cette page affiche le contenu des

erreurs et des suggestions.

Informations

sur les batteries

Cette page indique le statut des

batteries.

Luminosité Sélectionnez la luminosité de vo-

tre écran.

Langue Sélectionnez la langue de l’affich-

age numérique.

ETO Cette page affiche le statut de

l'appareil ETO.

Français

2. Sélectionnez Erreurs et appuyez sur le bouton

Confirmer pour accéder à la page Erreurs. Cette

page affiche toutes les erreurs. Choisissez le nom

de l'erreur spécifique et appuyez sur le bouton

Confirmer pour lire les suggestions. Appuyez sur le

bouton Retour pour quitter.

3. Appuyez sur le bouton Page suivante pour

sélectionner Informations sur les batteries et

appuyez sur le bouton Confirmer pour accéder à

la page d'informations sur les batteries. Cette page

indique le statut de fonctionnement des batteries.

Icône verte - la batterie fonctionne correctement.

Icône rouge - la batterie est trop chaude. Icône

grise - le compartiment de la batterie est vide ou

la batterie est complètement déchargée.

4. Appuyez sur le bouton Page suivante pour

sélectionner Luminosité, et appuyez sur le bouton

Confirmer pour accéder à la page de luminosité.

Sélectionnez la luminosité souhaitée pour l'écran.

Appuyez sur le bouton Retour pour quitter.

5. Appuyez sur le bouton Page suivante pour

sélectionner Langue, et appuyez sur le bouton

Confirmer pour accéder à la page de la langue.

Sélectionnez la langue souhaitée. Appuyez sur le

bouton Retour pour quitter.

6. Appuyez sur le bouton Page suivante pour

sélectionner ETO, et appuyez sur le bouton

Confirmer pour accéder à la page ETO. Appuyez

sur le bouton Retour pour quitter.

7.4.3 PRISE ETO (ELECTRIC TAKE OFF

- DÉMARRAGE ÉLECTRIQUE) DE

CONNEXION DES ACCESSOIRES

Grâce à l’ETO, cette tondeuse peut être combinée avec

des accessoires spéciaux.

1. Lorsque des accessoires sont montés sur la

tondeuse et branchés sur la prise ETO avant ou

arrière, une fenêtre contextuelle s'affiche à l’écran

sur toutes les pages sauf la page ETO. Appuyez

le bouton Confirmer pour accéder à la page ETO.

Quand le dispositif ETO est activé, l’icône devient

verte.

Français

2. Quand le dispositif ETO ne peut pas être activé du

fait d’une erreur de la tondeuse, l’écran s’affiche

comme suit. Appuyez le bouton Confirmer pour

vérifier les erreurs.

3. Quand le dispositif ETO n’est pas détecté, l’écran

s’affiche comme suit. Appuyez sur le bouton

Confirmer pour confirmer.

4. Quand le dispositif ETO semble cassé, l’écran

s’affiche comme suit. Appuyez sur le bouton

Confirmer pour confirmer.

5. Appuyez sur le bouton Retour pour revenir à la page

d’accueil. L’icône ETO s'affiche verte à l’écran si le

dispositif ETO est activé.

7.4.4 MISE EN CHARGE

1. Pendant la charge du produit, l’affichage numérique

indique le niveau de batterie sur l’écran d'accueil.

Les informations de charge sont aussi visibles dans

la section Informations de batterie du menu.

2. Les informations de batterie sont aussi visibles

dans la section Informations de batterie du

menu. L’icône verte indique que la batterie

fonctionne correctement, l’icône rouge indique que

la batterie surchauffe et l’icône verte indique que le

compartiment de batterie est vide ou que la batterie

est complètement épuisée.

7.5 PRATIQUE DE CONDUITE DE

TONDEUSE À RAYON DE

BRAQUAGE ZÉRO

Avant d’utiliser la tondeuse, assurez-vous d’avoir étudié

la section Fonctionnalités et Commandes afin de

comprendre les fonctions des commandes. L’usage des

leviers de commande de direction pour assurer une

maîtrise fluide et efficiente de la marche avant, de la

marche arrière et des virages exige de la pratique.

Familiarisez-vous avec l’accélération, le déplacement

et la direction en pratiquant des manœuvres sur une

pelouse dégagée et ouverte, sans obstacles ni dangers.

Conduisez lentement pour éviter de faire patiner les

roues et d’endommager le gazon. Débutez par la

procédure Déplacement fluide et progressez avec les

manœuvres de marche avant, de marche arrière et de

virage.

Français

7.5.1 DÉPLACEMENT FLUIDE

Les leviers de commande de direction de la tondeuse

sont très réactifs. L’approche optimale de gestion de

ces poignées implique trois étapes :

1. Placez vos mains sur les leviers.

2. Pour avancer lentement, poussez les leviers en

avant avec vos paumes.

3. Pour atteindre la vitesse réglée maximum, poussez

davantage les leviers en avant. Pour décélérer

délicatement, ramenez les leviers vers la position

neutre.

7.5.2 CONDUITE BASIQUE

Pratique de la marche avant

Déplacez les deux leviers de commande de direction

uniformément et progressivement vers l'avant depuis la

position neutre. Pratiquez la décélération et répétez.

Note : La maîtrise du déplacement en marche avant

exige de la pratique. Réglez la vitesse souhaitée.

Pratique de la marche arrière

Regardez en arrière et vers le bas puis tirez

progressivement les deux leviers de commande de

direction uniformément en arrière depuis la position

neutre. Pratiquez la décélération et répétez.

Note : Passez quelques minutes à pratiquer la marche

arrière avant de le faire à proximité d’objets. N’oubliez

pas : la tondeuse effectue des virages abrupts en

marche arrière comme en marche avant et reculer en

ligne droite exige de la pratique.

7.5.3 PRATIQUE DU VIRAGE AUTOUR D’UN

ANGLE

En marche avant, ramenez délicatement un levier de

commande de direction en arrière vers la position

neutre. Pratiquez de manière répétée.

Note : Pour éviter de pivoter directement sur la trace du

pneu, assurez-vous que les deux roues préservent un

léger mouvement vers l'avant.

Français

7.5.4 PRATIQUE DU VIRAGE SUR PLACE

Pour une manœuvre à rayon de braquage zéro,

déplacez progressivement un levier de commande de

direction en avant depuis la position neutre tout en

déplaçant simultanément l’autre levier en arrière depuis

la position neutre. Pratiquez à plusieurs reprises.

Note : L’ajustement de l’ampleur de la traction de

chaque levier de commande de direction en avant ou

en arrière modifie le "point de pivotement" du virage.

7.5.5 CONDUITE AVANCÉE

La fonctionnalité exceptionnelle de virage sur place de

votre tondeuse à rayon de braquage zéro vous permet

de pivoter à la fin du rang au lieu de devoir vous arrêter

pour effectuer un virage trois points avant de débuter un

nouveau rang.

Méthode d'exécution d'un virage à rayon de braquage

zéro en fin de rang à gauche :

1. Décélérez progressivement au bout du rang.

2. Poussez légèrement le levier de commande de

direction DROIT en avant tout en ramenant le

levier de commande de direction GAUCHE vers son

centre puis légèrement en arrière.

3. Reprenez la tonte en marche avant.

En adoptant cette approche, la tondeuse tourne à

gauche et chevauche légèrement le rang récemment

coupé, éliminant le besoin de revenir sur ses pas et de

couper l’herbe manquée.

7.6 TONTE

Sélectionnez une zone nivelée et régulière à tondre.

Soyez prudent avec les arbres, les clôtures et

les pentes. Tondez en ligne droite en chevauchant

légèrement. Modifiez occasionnellement les motifs

de tonte pour éviter les méplats. Pour une touche

professionnelle, tondez longitudinalement une fois puis

perpendiculairement la fois suivante.

Pour tondre de vastes espaces, commencez par tourner

à droite afin de vous assurer que les coupures sont

dirigées à l’écart des buissons, clôtures, allées et autres

zones. Après avoir effectué un ou deux tours, tondez

selon un motif de va-et-vient à travers la pelouse, en

pivotant aux bords de l’herbe déjà tondue.

7.7 MOTIFS DE TONTE

7.7.1 DÉCHARGE LATÉRALE

La décharge latérale est une technique de tonte qui

traite avec efficience un volume d’herbe plus important

en un seul passage. Cette méthode implique l’expulsion

des coupures d'herbe sur le côté du carter de tondeuse

et leur dispersion sur la pelouse. Le design de carter à

décharge latérale permet une coupe efficace même si

l’herbe est haute, le rendant idéal pour les espaces plus

étendus où une tonte rapide est essentielle. Pour une

tonte optimale, réglez la vitesse de lame au maximum.

Si le moteur ralentit, réduisez la vitesse de conduite.

Une vitesse de conduite inférieure rehausse l’efficience

des lames et évite les problèmes de coupe. Choisissez

la tonte par décharge latérale pour une herbe de

7-12 cm (3-5 po.). Évitez de couper plus de 2,5 cm

(1 po.) à la fois.

7.7.2 MULCHING

Le mulching offre des avantages différents, une herbe

finement coupée et le retour des coupures dans le

sol. N’oubliez pas : le mulching fonctionne mieux sur

une herbe sèche et d’une hauteur modérée. Pour un

mulching réussi, réglez la vitesse de lame maximum

en association avec la vitesse de conduite minimum.

Vous assurez ainsi des coupures fines. Pendant le

mulching, conduisez environ à la moitié de la vitesse

de dispersion.

Longueur de coupures optimale

Dans l’idéal pour le mulching, taillez uniquement ½

- ¾ po. au sommet de l’herbe pour obtenir des

coupures se décomposant facilement. Expérimentez

avec la hauteur de coupe selon votre climat, la saison

et l’épaisseur de la pelouse. Comme toujours, tondez

judicieusement et réfléchissez aux conditions uniques

de votre pelouse pour le summum des résultats.

Français

7.8 RECOMMANDATIONS DE TONTE

De multiples facteurs affectent l’efficience de la tonte

de votre tondeuse. Le respect des consignes de tonte

rehausse les performances et la longévité.

7.8.1 HAUTEUR DE L’HERBE

La hauteur de coupe dépend des préférences.

Normalement, tondez quand l’herbe est haute de

7-12 cm (3-5 po.). La hauteur appropriée varie selon

le type d’herbe, la pluie, la température et la santé

de la pelouse. Une coupe trop courte affaiblit l’herbe

et la laisse exposée en cas de sécheresse et face

aux nuisibles. Une herbe un peu plus longue est

moins exposée aux dommages. Une pousse plus

longue par des conditions chaudes et sèches réduit

la contrainte thermique, préserve l’humidité et protège

contre les dommages. Le maintien d’une herbe trop

longue entraîne un gazon peu fourni et des problèmes.

Ne coupez pas trop à la fois. Respectez la règle 1/3 :

taillez un maximum de 1/3 et pas plus de 2,5 cm (1 po.)

à la fois.



ರ

La capacité de tonte dépend du système de tonte de

votre choix. La dispersion avec les carters de décharge

latérale traite davantage d’herbe que le mulching.

L’herbe haute exige une coupe progressive. Si l’herbe

est très haute, commencez par la hauteur maximum

(1) puis baissez pour le second (2) ou le troisième

passage. Évitez de laisser un excès de coupures au

sommet de l’herbe. Pensez à un système de collecte

d'herbe ou au compostage. N’oubliez pas : différents

systèmes sont adaptés à différentes situations.

7.8.2 QUAND ET À QUELLE FRÉQUENCE

TONDRE

Le moment et l’état de l’herbe influencent

significativement les résultats de la tonte. Respectez les

consignes suivantes pour le summum des résultats :

• Tondez quand la hauteur de l’herbe est entre

7-12 cm (3-5 po.).

• Utilisez des lames affûtées pour la précision. Les

coupures courtes inférieures à 2,5 cm (1 po.). se

décomposent plus vite et les lames affûtées évitent

les bords déchirés.

• Choisissez un moment frais et sec de la journée

pour la tonte, en fin d’après-midi ou en début de

soirée.

• Évitez de tondre après la pluie ou une rosée

importante. Évitez le mulching avec de l’herbe

mouillée car elle s’amasse sous le carter de

tondeuse et le mulching devient inefficace.

8 TRANSPORT

8.1 TRANSPORT DE LA TONDEUSE

ATTENTION

Ne remorquez pas cette tondeuse au risque

d’endommager le système d’entraînement.

AVERTISSEMENT

Ne chargez pas la tondeuse sur un camion ou

une remorque avec deux rampes séparées. Utilisez

uniquement une seule rampe large d’au moins 30 cm

(1 pi.) de plus que la largeur des roues arrière

de la tondeuse. Les roues arrière pourraient chuter

des rampes ou l'unité pourrait basculer blessant

l'opérateur ou les badauds. Veillez à ce que le carter

de coupe soit relevé sur la position la plus élevée afin

de ne pas être piégé sur la rampe.

1. Stationnez la tondeuse sur une surface plane.

2. Relevez le plateau de coupe à la position la plus

haute.

3. Positionnez et fixez la rampe à la remorque

conformément aux instructions du fabricant.

4. Utilisez une rampe de chargement de pleine largeur,

au moins 1 ft. plus large que la tondeuse, afin de

réduire le risque de sortie de la rampe par les côtés.

5. Reculez lentement la tondeuse sur la rampe et dans

la remorque.

6. Après le chargement, abaissez complètement le

carter de tondeuse.

7. Serrez le frein de stationnement.

8. Fixez la tondeuse au besoin à l’aide de sangles ou

de câbles pour éviter tout mouvement pendant le

transport.

Français

AVERTISSEMENT

Pour éviter tout démarrage ou mouvement

accidentel qui pourrait entraîner des blessures

graves, retirez systématiquement la clé de contact

et serrez le frein de stationnement lorsque vous

transportez la tondeuse.

8.2 TRANSPORT DE BATTERIE

LITHIUM-ION

Le ministère américain des Transports et les autorités

de transport international exigent que les batteries

au lithium-ion soient transportées dans un emballage

spécial et uniquement par des transporteurs certifiés

pour les transporter. Aux États-Unis, vous êtes autorisé

à transporter une batterie lorsqu’elle est installée

sur la tondeuse en tant qu’équipement alimenté par

batterie, avec certaines exigences réglementaires.

Contactez le ministère américain des Transports ou

l’organisme gouvernemental compétent de votre pays

pour connaître les réglementations détaillées relatives

au transport de votre batterie ou de la tondeuse

équipée de cette batterie. Pour des informations

détaillées sur l’expédition d’une batterie, contactez votre

concessionnaire d’entretien Greenworks agréé.

8.3 LEVIER DE DÉRIVATION NEUTRE

Les leviers de dérivation neutre désengagent le

système d'entraînement qui connecte la puissance du

moteur aux roues et peuvent servir à pousser ou

déplacer manuellement la tondeuse sans que le moteur

soit en marche.

• Les leviers de dérivation neutre sont situés sous

l’arrière du châssis de la tondeuse. Ces leviers

gèrent individuellement les roues d'entraînement.

• Poussez le levier vers l’extérieur pour déverrouiller

les leviers afin de desserrer les freins

d’entraînement.

• Poussez le levier vers l’intérieur afin de verrouiller

les leviers pour le fonctionnement normal.

AVERTISSEMENT

Ne conduisez jamais la tondeuse avec le

levier de dérivation neutre désengagé. Engagez

systématiquement le levier de dérivation neutre sur sa

position initiale avant de conduire ! Si vous n’engagez

pas le levier, vous risquez d’endommager gravement

votre tondeuse et d’annuler sa garantie !

AVERTISSEMENT

Ne déverrouillez jamais les leviers de dérivation

neutre lorsque la tondeuse est en pente. Une fois les

leviers libérés, la tondeuse peut rouler librement et n’a

pas de frein. La libération d’un levier en pente pourrait

entraîner une perte de contrôle et augmenter le risque

de blessures graves.

8.4 DÉPLACEMENT MANUEL DE LA

TONDEUSE

Pour pousser la tondeuse manuellement :

1. Désengagez les lames et poussez les leviers

de commande de direction vers l’extérieur pour

engager le frein de stationnement.

2. Tournez la clé de contact en position OFF. Retirez

la clé de contact et attendez l’arrêt de toutes les

pièces mobiles avant de quitter le poste de travail.

3. Ramenez les leviers de commande de direction

en position NEUTRE puis déverrouillez les leviers

de dérivation neutre pour désengager le système

d'entraînement.

4. Déplacez la tondeuse à l’endroit souhaité.

ATTENTION

Pour éviter d’endommager le moteur et le système

d’entraînement, ne déplacez pas le produit à plus

de 8 km/h (5 mph).

5. Immédiatement après avoir déplacé la tondeuse,

verrouillez les leviers de dérivation neutre.

Français

9 NETTOYAGE ET

ENTREPOSAGE

9.1 NETTOYAGE DU PRODUIT

• Enlevez toute accumulation d’herbe et de feuilles

sur ou autour du capot du moteur (n’utilisez pas

d’eau).

• Essuyez de temps en temps la tondeuse avec un

chiffon sec.

• Si des débris s'accumulent sous la tondeuse durant

l’usage, arrêtez le moteur sur un sol de niveau,

désengagez l’interrupteur PDF, serrez le frein de

stationnement, éteignez le produit, retirez la clé de

contact et utilisez de l’air comprimé pour nettoyer la

zone.

9.2 ENTREPOSAGE DU PRODUIT

Les mesures suivantes doivent être prises afin de

préparer le produit pour son entreposage.

• Nettoyez la tondeuse : Avant l’entreposage du

produit, nettoyez-le soigneusement comme indiqué

à la section précédente.

• Inspection et maintenance des lames : Inspectez

les lames et remplacez-les comme détaillé à

la section Entretien des lames de tondeuse

(Référence ) si nécessaire.

• Éviter les substances corrosives : Maintenez

la tondeuse à l’écart des substances corrosives

comme les fertilisants ou le sel gemme, des

causes de rouille et de corrosion des composants

métalliques comme les lames, le carter, le moteur

et le châssis. Maintenez la tondeuse et sa batterie

à l’écart des substances et matériaux conducteurs

ou corrosifs pour réduire le risque de court-

circuit, d’incendie, d’explosion et autres dangers

électriques.

• Sécurité des enfants : Rangez le produit à un

endroit inaccessible pour les enfants afin d’éviter les

accidents.

• Couverture correcte : Ne couvrez pas le produit

avec un film plastique solide. Les couvertures

plastiques peuvent piéger l’humidité, une cause de

rouille et de corrosion.

• Contrôle de l’usure et du vieillissement :

Inspectez soigneusement la tondeuse pour détecter

si une pièce est usée ou endommagée et nécessite

un remplacement.

• Maintenance des pneus : Évitez le dégonflage des

pneus durant le stockage.

• Environnement de stockage : Rangez le produit

dans un endroit propre, sec et bien ventilé. Notez

que le chargeur de batterie ne peut pas être utilisé

dans un environnement humide.

• Processus de charge : Référez-vous à la section

Mise en charge (Référence ) ainsi qu’au Manuel

du chargeur de batterie pour des instructions

complètes sur l’usage du chargeur et la charge

efficace de la batterie.

En respectant ces consignes, vous contribuez à

maximiser la longévité de votre tondeuse durant les

périodes de stockage.

10 ENTRETIEN

10.1 SÉCURITÉ DE LA MAINTENANCE

• Des étapes spécifiques s’imposent pour effectuer les procédures d’entretien et de maintenance en toute sécurité.

• Lisez et respectez l’ensemble des messages de sécurité et d’instruction applicables dans ce manuel.

• Vous devez systématiquement désengager les lames de tondeuse, engager le frein de stationnement, éteindre

la tondeuse, retirer la clé de contact, retirer les batteries et attendre que tous les mouvements cessent avant

d’effectuer les procédures d’entretien et de maintenance.

• Portez un équipement de protection individuelle approprié comme des chaussures de sécurité, des lunettes de

sécurité, des gants et une protection auditive. Les cheveux longs, les vêtements amples ou les bijoux peuvent

s’emmêler dans les pièces mobiles. Attachez les cheveux au-dessus du niveau des épaules avant de débuter le

travail.

• L’usage de pièces qui ne sont pas autorisées ou agréées par Greenworks peut causer des blessures graves,

voire mortelles, ou des dégâts matériels.

10.2 MAINTENANCE DE LA BATTERIE

La tondeuse est alimentée par des batteries lithium-ion qui, lorsqu’elles sont entretenues correctement, vous

assurent des années de vie utile. Pour un entretien approprié, respectez les instructions suivantes :

• Chargez systématiquement les batteries après chaque utilisation. C’est spécialement crucial quand les

températures chutent sous 32°F (0°C). Une décharge profonde raccourcit la vie utile de la batterie et risque

d’entraîner des dommages permanents. Si un cycle de charge complet est impossible immédiatement après la

coupe, un cycle de 5-10 minutes contribuer à préserver la santé de la batterie. Rechargez la batterie à fond dans

Français

les 24 heures suivant son usage. Pour préserver une bonne calibration, faites fonctionner et chargez la tondeuse

au moins une fois par mois. Effectuez une charge complète tous les six mois.

• Empêchez l’herbe, la saleté et les débris de s’accumuler dans la zone de la batterie.

• Chargez la batterie dans un endroit sec et fermé, à l’abri des étincelles et des flammes. N’exposez jamais le

chargeur à la pluie, aux vapeurs d’eau ou à d’autres liquides.

• Ne touchez pas la partie non isolée du chargeur (broches de connexion) ou le connecteur de sortie.

• N’utilisez pas le chargeur si les cordons sont endommagés.

• Veuillez vous référer au Manuel de la batterie pour en savoir plus sur les batteries.

10.2.1 MAINTENANCE DE ROUTINE

La maintenance de routine devrait inclure le nettoyage et l’inspection.

• Durant le processus de charge de la batterie :

• Assurez-vous que la fiche de charge se connecte à fond en toute sécurité dans la prise.

• Assurez-vous que le chargeur fonctionne sans pannes.

• Corrigez toutes les pannes et faites-les réparer avant la charge.

• Durant le fonctionnement de la tondeuse et pendant la charge de la batterie, maintenez le port de charge à l’écart

de l’eau et des autres matériaux conducteurs. Ne chargez jamais si la tondeuse est humide.

• Le temps de charge dépend de plusieurs facteurs, notamment l’état de la batterie, la température ambiante et

d’autres facteurs. Surveillez la batterie pour détecter un fonctionnement ou un comportement anormal.

10.3 MISE EN CHARGE

10.3.1 CHARGE DE LA PETITE BATTERIE ET DE LA BATTERIE MALLETTE

Les batteries peuvent être chargées séparément. Les quatre petites batteries peuvent être chargées avec un

chargeur spécifique (non fourni) et les deux batteries mallettes avec le chargeur de la tondeuse.

Référez-vous au Manuel de chargeur de batterie pour les deux types de batterie afin d’en savoir plus sur leur charge.

10.3.2 CHARGER LE PRODUIT

1. Le port de charge se trouve près du repose-pied. Ouvrez le cache de port du port de charge de batterie sur la

tondeuse.

2. Enfichez le chargeur sur le port de charge de batterie et assurez-vous qu’il est fermement enfiché.

3. Enfichez le chargeur sur une prise électrique et assurez-vous qu’il est fermement enfiché.

4. Lorsque la tondeuse est en charge, l’affichage numérique indique le pourcentage de batterie.

AVERTISSEMENT

Voir le Manuel du chargeur de batterie pour les avertissements et instructions de charge. Lisez et assurez-vous de

comprendre tous les avertissements et toutes les instructions de sécurité. Le non-respect de ces consignes peut

entraîner une décharge électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT

Pour réduire le risque d’incendie et d’explosion, maintenez les flammes nues et les étincelles à l’écart de la

tondeuse et des batteries. Assurez une ventilation appropriée autour de la tondeuse durant la charge.

Français

Recommandations de charge :

• La batterie n’a pas besoin d’être complètement déchargée avant sa recharge. Pour préserver un état correct de

calibration de charge, faites fonctionner et chargez la tondeuse au moins une fois par mois. Effectuez une charge

complète tous les six mois.

• Une batterie laissée déchargée se décharge lentement. Avant la première utilisation chaque printemps, assurez-

vous que la batterie est complètement chargée avant de commencer à tondre.

• Vérifiez la batterie tous les six mois et chargez-la si le niveau de puissance est inférieur à 50%.

• Le niveau de batterie est inférieur à 5%, le moteur de lames s’arrête automatiquement et la vitesse de conduite

maxi. est de 4 mph. La tondeuse doit être chargée immédiatement.

Note : Couvrez le port de charge de la batterie avec le cache de port avant la tonte pour éviter l’entrée de corps

étrangers risquant d’endommager le port.

10.4 PROGRAMMES DE MAINTENANCE RECOMMANDÉS

Intervalles d'entretien de mainte-

nance

Procédure de maintenance

Avant chaque usage ou quoti-

diennement

• Vérifiez le système de verrouillage réciproque de sécurité comme indiqué

dans la section Système de verrouillage réciproque de démarrage de

sécurité.

• Vérifiez la ceinture de sécurité comme indiqué à la section Inspection de

la ceinture de sécurité.

• Inspectez les lames.

• Recherchez les signes de détérioration et d'effilochage sur l’isolation.

• Vérifiez les contacts de tous les interrupteurs et freins. Si l’icône P s’affi-

che sur l’écran d’affichage DEL, les freins ne présentent aucune erreur.

• Nettoyez sous le carter de coupe. Nettoyez la zone sous le siège de

l’opérateur et à proximité de la batterie. Retirez tous les débris, coupures

d'herbe et feuilles du produit avant de débuter le travail.

• Les lames s’arrêtent 3 secondes après être désengagées en l’absence de

défaillance.

Toutes les 25 heures • Inspectez les lames.

Toutes les 50 heures • Vérifiez la pression des pneus.

Toutes les 100 heures • Vérifiez les écrous de roue.

Avant le stockage • Retirez la clé de contact et la batterie du produit.

• Effectuez toutes les procédures de maintenance listées précédemment et

nettoyez soigneusement le produit.

• Inspectez l’ensemble du produit pour identifier les pièces endommagées,

manquantes ou desserrées . Remplacez-les ou serrez-les avant le stock-

age.

• Peignez les surfaces écaillées.

10.5 CONTRÔLEZ LA PRESSION DES PNEUS

La pression des pneus devrait être vérifiée périodiquement et entretenue aux niveaux indiqués à la suite. Notez que

ces recommandations peuvent légèrement différer du « Gonflage maximum » estampillé sur le flanc des pneus. Le

dépassement du niveau de gonflage maximum risque de faire exploser le pneu. Les pressions indiquées assurent

une traction appropriée et prolongent la vie utile du pneu.

Roues avant 26-28 psi

Roues motrices 18-20 psi

Français

10.6 VALEURS DE COUPLE

AVERTISSEMENT

Une attention particulière doit être accordée au serrage des écrous de roue d’entraînement et des boulons de l’axe

de la lame. Si ces éléments ne sont pas serrés correctement, une roue ou une lame pourrait être perdue, ce qui

pourrait provoquer des dommages graves ou des blessures.

Les valeurs de couple sont indiquées ci-dessous :

Pièce Pi-lb N.m

Écrous de roue 70-77 90-105

Boulons d’axe de lame 118 160

Écrous de roue uniquement : Il est recommandé de les vérifier après les 2 premières heures de fonctionnement

initialement puis toutes les 100 heures et après leur retrait pour réparation ou remplacement.

10.7 ENTRETIEN DES LAMES DE TONDEUSE

10.7.1 ENTRETIEN DES LAMES DE LA TONDEUSE

Inspectez les lames de tondeuse quotidiennement. Elles sont cruciales pour l’efficience énergétique et une tonte

optimale. Assurez-vous qu’elles sont affûtées. En effet, une lame émoussée peut déchirer au lieu de couper,

entraînant en quelques heures une apparence marron et déchiquetée de l’herbe. De plus, une lame émoussée

nécessite plus de puissance. Remplacez toute lame pliée, fissurée ou brisée.

AVERTISSEMENT

N’essayez jamais de redresser une lame courbée en la chauffant, ni de souder une lame fissurée ou cassée, car la

lame peut se briser et causer des blessures graves. Remplacez les lames usées ou endommagées.

AVERTISSEMENT

Ne travaillez jamais avec les lames si la clé de contact est dans l’interrupteur d’allumage. Tournez la clé de

contact en position OFF et retirez les batteries du produit. Soutenez la tondeuse avec des chandelles certifiées

pour travailler dessous. Portez des gants lorsque vous manipulez les lames. Vérifiez toujours si les lames sont

endommagées si la tondeuse heurte une pierre, une branche ou un autre objet étranger!

• La voile de la lame (partie incurvée) doit être dirigée vers le haut, vers l’intérieur du plateau, pour assurer une

coupe correcte.

• Faites tourner les lames après les avoir installées pour éviter que les pointes des lames ne se touchent entre

elles ou ne touchent les côtés de la tondeuse.

• Assurez-vous du couple de serrage correct du boulon pour éviter une perte de lame potentielle, pouvant causer

des blessures graves.

• Les lames de la tondeuse sont tranchantes et capable de couper. Portez systématiquement des gants et soyez

extrêmement prudent durant l’entretien.

10.7.2 RETRAIT DES LAMES DE TONDEUSE

AVERTISSEMENT

Les lames de tondeuse sont affûtées. Portez systématiquement des gants de protection lorsque vous manipulez

des lames de tondeuse ou travaillez à proximité.

1. Stationnez la tondeuse sur une surface plane et de niveau, désengagez la PDF et faites pivoter les leviers de

commande de direction vers l’extérieur pour engager le frein de stationnement. Éteignez la tondeuse et retirez la

clé de contact et les batteries.

2. Utilisez une chandelle pour lever l’avant du châssis de la tondeuse afin de faciliter l'accès aux lames. La

chandelle peut être placée contre l’attelage avant. Assurez-vous que la tondeuse est sécurisée avant de travailler

dessous.

Français

AVERTISSEMENT

Assurez-vous que la tondeuse est sécurisée une fois levée avec la chandelle et en travaillant dessus.

3. Placez un bloc de bois entre la lame et le plateau de la tondeuse pour empêcher la lame de tourner durant votre

travail.

4. Desserrez le boulon de lame dans le sens antihoraire horaire avec une clé à douille ou plate de 24 mm.

5. Retirez le boulon de lame, l'espaceur, la lame et le porte-lame.

10.7.3 INSPECTION DES LAMES DE TONDEUSE

Une lame de tondeuse usée ou endommagée risque de se briser, entraînant la projection de fragments dans la zone

de l’opérateur ou des badauds et causant des blessures graves, voire mortelles. Inspectez avant chaque usage.

Cessez le fonctionnement si la tondeuse heurte un objet et recherchez les dommages.

AVERTISSEMENT

Les lames de tondeuse sont affûtées. Portez systématiquement des gants de protection lorsque vous manipulez

des lames de tondeuse ou travaillez à proximité.

• Retirez la lame de tondeuse de la tondeuse. Voir Retrait des lames (Référence ).

• Inspectez les lames de tondeuse pour apprécier si elles sont émoussées et nécessitent un affûtage ou

présentent des signes de dommages et devraient être remplacées. Les lames présentant des fissures, de la

corrosion, de la rouille, une usure excessive ou un cintrage devraient être mises au rebut.

10.7.4 INSTALLATION DES LAMES DE TONDEUSE

AVERTISSEMENT

Les lames de tondeuse sont affûtées. Portez systématiquement des gants de protection lorsque vous manipulez

des lames de tondeuse ou travaillez à proximité.

1. Installez les lames neuves selon la séquence spécifiée : porte-lame, lame, espaceur et boulon de lame. Assurez-

vous que le voile de la lame (partie incurvée) pointe vers le haut, vers l’intérieur du carter.

Français

AVERTISSEMENT

Une orientation incorrecte des lames peut endommager le carter de coupe et affecter la stabilité de la tondeuse

et, par conséquent, la sécurité de l’opérateur.

2. Serrez fermement les boulons de lame dans le sens horaire avec une clé à douille ou plate de 24 mm. Serrez à

160 N.m (118 ft-lbs).

Français

11 DÉPANNAGE

PROBLÈME CAUSE POSSIBLE ACTION CORRECTIVE

Le produit ne

bouge pas.

Il n'y a pas de batterie installée dans

le compartiment de batterie ou il ne

s’agit pas d’une batterie Greenworks

officielle.

Utilisez uniquement une ou des ou batteries Greenworks

officielles. Au moins une est nécessaire pour le fonc-

tionnement.

La puissance de la batterie est faible. Vérifiez la puissance de la batterie. Si elle est faible,

chargez la batterie.

Les leviers de commande de direction

sont en position de stationnement.

Assurez-vous que les leviers de commande de direction

de droite et de gauche ne sont pas en position de sta-

tionnement.

Personne n’est assis sur le siège ou

l’interrupteur de présence d'opérateur

fonctionne mal.

Assurez-vous que le conducteur est assis sur le siège.

Après la mise sous tension, les in-

terrupteurs de stationnement droit et

gauche ne sont pas en position ini-

tiale.

Placez les leviers de commande de direction en position

initiale et redémarrez le produit. Si le démarrage reste

impossible, contactez un centre d'entretien après-vente

Greenworks officiel.

Le compartiment de batterie est en

état de veille.

Positionnez la clé de contact sur OFF et attendez plus

de 5 secondes avant le redémarrage du produit.

Le produit s’ar-

rête soudaine-

ment durant la

conduite.

La batterie n’est pas chargée. Utilisez uniquement une ou des batteries Greenworks

officielles. Au moins une batterie chargée à fond est néc-

essaire pour le fonctionnement.

La conduite dans des conditions de

terrain difficiles ou irrégulières peut

déconnecter l’interrupteur de prés-

ence d'opérateur.

Placez les leviers de commande de direction en position

initiale, redémarrez le produit et poussez les leviers de

commande de direction.

Défaillance de pédale d’accélérateur. Contactez le centre d'entretien après-vente Greenworks.

Défaillance de contrôleur de véhicule. Contactez le centre d'entretien après-vente Greenworks.

La lame ne fonc-

tionne pas après

avoir actionné

l’interrupteur

PDF.

Il n'y a pas de batterie installée dans

le compartiment de batterie ou il ne

s’agit pas d’une batterie Greenworks

officielle.

Utilisez uniquement une ou des batteries Greenworks

officielles. Au moins une batterie chargée à fond est néc-

essaire pour le fonctionnement.

La puissance de la batterie est inféri-

eure à 5%.

Vérifiez la puissance de la batterie. Si elle est faible,

chargez la batterie.

L’interrupteur de présence de l’opéra-

teur fonctionne mal.

Assurez-vous que le conducteur est assis sur le siège.

L’interrupteur de lame (PDF) n’est pas

sur la position correcte avant la mise

sous tension.

Appuyez sur l’interrupteur PDF puis tirez-le à nouveau

vers le haut.

Blocage de moteur de lames ou autre

protection fonctionnelle.

Assurez-vous de l’absence de mauvaises herbes ou de

corps étrangers sur le point de connexion entre la lame

et le moteur. Il est recommandé de lever le carter et de

démarrer la lame pour assurer le fonctionnement normal

avant d’ajuster la hauteur de carter.

Dysfonctionnement du contrôleur

d’entraînement

Vérifiez le code d'erreur à l'affichage. Contactez le centre

d'entretien après-vente Greenworks.

Français

PROBLÈME CAUSE POSSIBLE ACTION CORRECTIVE

La lame s’arrête

en tondant

l’herbe.

Dysfonctionnement de contrôleur de

lames

Vérifiez le code d'erreur à l'affichage. Contactez le centre

d'entretien après-vente Greenworks.

Moteur de lames surchargé. Nettoyez l’intérieur du carter, assurez-vous que la rota-

tion de la lame n’est pas anormale, appuyez sur l’inter-

rupteur PDF, redémarrez le produit et réduisez la charge

sur la lame, soit en levant le carter de coupe, soit en

réduisant la vitesse de conduite.

La température de la batterie est trop

élevée.

N’utilisez pas le produit immédiatement après la charge.

Sinon, vous risquez de déclencher l'erreur de protection

de température de batterie.

La puissance de la batterie est inféri-

eure à 5%.

Vérifiez la puissance de la batterie. Si elle est faible,

chargez la batterie.

La lame est frappée par un objet

étranger, ce qui provoque son arrêt

soudain.

Positionnez la clé de contact sur OFF et attendez plus

de 5 secondes avant le redémarrage du produit.

Dysfonctionnement du contrôleur

d’entraînement

Vérifiez le code d'erreur à l'affichage. Contactez le centre

de service après-vente Greenworks. Contactez le centre

d'entretien après-vente Greenworks.

La tondeuse

coupe l’herbe ir-

régulièrement et

la différence de

hauteur est im-

portante.

La lame est émoussée. Contactez le centre d'entretien après-vente Greenworks

pour faire affûter ou remplacer les lames.

La lame est tordue. Remplacez la lame selon les instructions du manuel et

portez un équipement de protection.

Carter irrégulier. Contactez le centre d'entretien après-vente Greenworks

pour niveler le carter.

La hauteur de

tonte réelle ne

correspond pas

à celle réglée.

Les boulons de montage de carter

sont desserrés.

Serrez fermement les boulons de montage de carter. Le

carter doit être nivelé à nouveau après l’ajustement des

boulons de montage.

Le carter est gravement usé ou en-

dommagé.

Contactez le centre d'entretien après-vente Greenworks

pour remplacer le carter.

Déchiquetage

anormal du pro-

duit

L’herbe est trop humide. Attendez que l’herbe sèche.

L'herbe est trop haute/ dense. Levez le carter et tondez en plusieurs passages, en

ajustant la hauteur en conséquence.

Vibrations de

produit exces-

sives

Les boulons de lame sont desserrés. Contactez le centre d'entretien après-vente Greenworks

pour faire affûter ou remplacer les lames.

La lame est tordue. Remplacez la lame tordue selon les instructions du man-

uel et portez un équipement de protection.

Carter irrégulier. Contactez le centre d'entretien après-vente Greenworks

pour niveler le carter.

Les boulons de montage de carter

sont desserrés.

Serrez fermement les boulons de montage de carter. Le

carter doit être nivelé à nouveau après l’ajustement des

boulons de montage.

L'herbe est trop haute/ dense. Si l’herbe est trop dense et trop haute, relevez le plateau

et tentez d’éviter de couper de l’herbe trop lourde.

Il y a de l’herbe

ou des débris re-

stants au sol

après la tonte.

L'herbe est trop haute/ dense. Levez le carter et tondez en plusieurs passages, en

ajustant la hauteur en conséquence. Si l’herbe dépasse

6 po., exécutez deux cycles de tonte pour obtenir l'effet

de tonte. Efforcez-vous d’éviter autant que possible de

tondre de l’herbe dense.

Français

PROBLÈME CAUSE POSSIBLE ACTION CORRECTIVE

L’herbe est trop humide. Attendez que l’herbe sèche.

La vitesse de conduite est trop éle-

vée.

Ralentissez.

La vitesse de coupe de lame est trop

basse.

Augmentez la vitesse de lame.

Durée de tonte

courte

Herbe trop haute /dense. Levez le carter ou réduisez la vitesse de lame pour

augmenter l’autonomie de la tondeuse avec une seule

charge.

La tondeuse dé-

vie

Pressions de pneus différentes Vérifiez régulièrement la pression des pneus arrière du

produit en suivant les instructions du manuel.

Le produit ne dé-

marre pas après

le lavage.

Nettoyage inapproprié causant l’infil-

tration d’eau dans l’écran d’affichage

numérique, le compartiment de batt-

erie ou d’autres composants électro-

niques.

1. Suivez les instructions pour nettoyer le produit.

2. Si le produit est trempé accidentellement, rangez-le à

un endroit sec pendant 12 heures ou séchez-le par

soufflage avant le redémarrage.

3. Contactez le centre d'entretien après-vente Green-

works si le problème persiste.

La tondeuse est

bloquée.

Des mauvaises herbes et des débris

s'accumulent sur le carter.

Suivez les instructions du manuel pour nettoyer le pro-

duit après chaque utilisation.

Le produit avec

le frein de sta-

tionnement

glisse en pente.

Usure grave des pneus. Contactez le centre d'entretien après-vente Greenworks

pour remplacer les pneus.

Le frein de stationnement est endom-

magé ou très usé.

Contactez le centre d'entretien après-vente Greenworks

pour remplacer le frein de stationnement.

Le frein de stationnement est des-

serré manuellement.

Vérifiez le frein de stationnement et remettez-le en posi-

tion initiale.

12 TECHNICAL DATA

Model No. MZ546 MZ548(TYPE1) MZ548 MZ606 MZ608

Voltage 60 V 80 V 80 V 60 V 80 V

Length 76,18 inch 76,18 inch 76,18 inch 76,18 inch 76,18 inch

Height 72,99 inch 72,99 inch 72,99 inch 72,99 inch 72,99 inch

Width (with

discharge

chute)

66,1 inch 66,1 inch 66,1 inch 75,24 inch 75,24 inch

Deck width 55 inch 55 inch 55 inch 61 inch 61 inch

Driving

speed

4/6/8 mph 4/6/8 mph 4/6/8 mph 4/6/8 mph 4/6/8 mph

Blade

speed

2800/3400/3600/3700 r/min 2600/3000/3200/3400 r/min

No load

speed

2800/3400/3600/3700 RPM 2600/3000/3200/3400 RPM

Charger

model

CH60LV00 and

other CAC series

CH80LV00 and

other CAB series

CH80LV00 and oth-

er CAB series

CH60LV00 and

other CAC series

CH80LV00 and

other CAB series

Battery

model

LB60200,

LB6081, LB6042

and other BAC

series

BAB742 and other

BAB series

LB8080, BAB742,

LB80160 and other

BAB series

LB60200, LB6081

and other BAC

series

LB8080, LB80160

and other BAB ser-

ies

Français

The recommended ambient temperature range:

Product storage temperature 32 °F ~ 95 °F (0 °C ~ 35 °C)

Product operation temperature 7 °F ~ 104 °F (-14 °C ~ 40 °C)

Battery pack storage

temperature

less than 1 month 32 °F ~ 122 °F (0 °C ~ 50 °C)

less than 3 months 32 °F ~ 104 °F (0 °C ~ 40 °C)

more than 3 months 32 °F ~ 68 °F (0 °C ~ 20 °C)

Charger operation temperature 32 °F ~ 104 °F (0 °C ~ 40 °C)

Battery pack charging temperature 32 °F ~ 104 °F (0 °C ~ 40 °C)

Battery pack discharging temperature 7 °F ~ 104 °F (-14 °C ~ 40 °C)

13 GARANTIE

Greenworks garantit par la présente ce produit, à

l'acheteur original avec preuve d'achat, pour une

période de quatre (4) ans contre tout défaut de

matériaux, de pièces ou de main-d'œuvre, ou 200

heures d'utilisation (selon la première éventualité)

contre les défauts de matériaux, de pièces ou

de fabrication. Greenworks, à sa propre discrétion,

réparera ou remplacera toutes les pièces défectueuses,

dans des conditions normales d'utilisation, sans frais

pour le client. Cette garantie n'est valable que pour les

appareils qui ont été utilisés à des fins personnelles,

qui n'ont pas été loués à des fins industrielles ou

commerciales et qui ont été entretenus conformément

aux instructions du manuel du propriétaire fourni avec le

produit neuf.

13.1 ARTICLES NON COUVERTS PAR

LA GARANTIE :

1. Tout ce qui a été transféré à un nouveau

propriétaire. Cette garantie s'applique uniquement

à l'acheteur d'origine d'un détaillant ou revendeur

Greenworks agréé. Cette garantie n'est pas

transférable.

2. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale ,, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

3. S'il n'a pas été utilisé et/ou entretenu conformément

au manuel du propriétaire; ou

4. Usure normale.

5. Les pièces ou les services d'entretien courant

incluent, mais sans s'y limiter: les lubrifiants, l'usure

du siège de la tondeuse, l'affûtage des lames, les

roues, les gradins, les roues anti-scalp, les lames

ainsi que tout accessoire ou accessoire optionnel.

6. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

7. Dommages ou pannes résultant, mais pas

uniquement: de l'immersion dans l'eau ou d'autres

liquides, ts, mauvaise utilisation, négligence ou

manque d'installation appropriée, et entretien et

stockage appropriés.

8. Un article qui n'a pas été enregistré sur un site

Web Greenworks autorisé (voir les renseignements

d'enregistrement avec le code QR ou ceux sur la

page du produit pour un enregistrement correct du

produit).

13.2 LIGNE D’ASSISTANCE

TÉLÉPHONIQUE

Le service de garantie est disponible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-855-345-3934.

13.3 FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge de

l'acheteur. Il incombe à l'acheteur de payer les frais de

transport pour toute pièce retournée pour remplacement

en vertu de la présente garantie, à moins qu'un tel

retour soit demandé par écrit par .

Adresse aux États-

Unis :

Adresse au Canada :

Greenworks Tools Greenworks Tools Canada

Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

Français

14 GREENWORKS ENREGISTREMENT DE PRODUIT

NOM :

ADRESSE :

VILLE : ÉTAT/PROVINCE : CODE POSTAL ： PAYS :

NUMÉRO DE TÉLÉPHONE : NUMÉRO DE TÉLÉPHONE CELLULAIRE :

DATE DE L’ACHAT : ACHAT EFFECTUÉ AUPRÈS DE :

15 NUMÉRO(S) DE SÉRIE

Veuillez indiquer le ou les numéros de série ci-dessous avec les renseignements sur le modèle :

DESCRIPTION NO. DE MOD-

ÈLE

NO. DE PIÈCE NO. DE SÉRIE DATE D’ACHAT

16 ERREURS

Le système de bus CAN prend des mesures pour protéger l’utilisateur et le produit lorsqu’il détecte un problème.

Lorsqu’il éteint le produit ou un composant, c’est l’indication d’une erreur. Ce code d'erreur est présenté sur

l’affichage numérique. Chaque erreur électrique a un code de lettre suivi d’un chiffre.

Français

La première lettre décrit le système qui a provoqué l’erreur selon ce tableau :

Nom Signification

TR Contrôleur de moteur de roue droite

TL Contrôleur de moteur de roue gauche

PMU Unité de gestion de l'alimentation (dans le compartiment de batterie)

ML Contrôleur de moteur de lame gauche

MM Contrôleur de moteur de lame centrale

MR Contrôleur de moteur de lame droite

Français

16.1 CODES D’ERREUR DU CONTRÔLEUR DU MOTEUR DE LA ROUE DROITE

Codes

d’erreur

Contenu des erreurs Suggestions

TR 2 Calage de moteur d'entraîne-

ment

Vérifiez si les roues d'entraînement sont bloquées et redémarrez l’ali-

mentation électrique.

TR 5 Erreur d’encodeur de moteur Vérifiez que le connecteur du moteur est bien connecté avec le contrô-

leur d'entraînement puis redémarrez l’alimentation électrique.

TR 6 Perte de phase de contrôleur Vérifiez que les câbles de moteur du contrôleur d'entraînement sont

bien connectés puis redémarrez l’alimentation électrique.

TR 7 Erreur MOSFET Si vous rencontrez ce problème, contactez votre distributeur pour une

solution.

TR 8 Sous-tension de contrôleur La tension est trop basse. Chargez le bloc-batterie avant usage.

TR 9 Surtension de contrôleur La tension est trop élevée. Redémarrez l’alimentation électrique.

TR 12 Surchauffe de moteur La température du moteur est trop élevée. Attendez que le moteur

refroidisse puis redémarrez l’alimentation électrique.

TR 13 Surchauffe de contrôleur La température du contrôleur est trop élevée. Attendez que le contrôleur

refroidisse puis redémarrez l’alimentation électrique

TR 14 Surintensité - Niveau 1 La charge est trop élevée. Redémarrez l’alimentation électrique.

TR 15 Surintensité - Niveau 2 La charge est trop élevée. Redémarrez l’alimentation électrique.

TR 16 Erreur de contrôleur de vi-

tesse

Vérifiez que les câbles de moteur du contrôleur de vitesse de la poignée

sont bien connectés puis redémarrez l’alimentation électrique.

TR 19 Erreur de séquence de fonc-

tionnement

Placez les leviers droit et gauche en position de stationnement et rées-

sayez.

TR 21 Erreur de relais ETO Redémarrez l’alimentation électrique.

TR 22 Erreur de vanne magnétique Vérifiez que la vanne solénoïde du moteur d'entraînement est bien con-

nectée puis redémarrez l’alimentation électrique.

TR 23 Erreur de communication

de compartiment de batterie

(PMU)

Défaillance de communication avec le compartiment de batterie. Redé-

marrez l’alimentation électrique.

TR 24 Erreur de compartiment de

batterie (PMU)

Erreur mineure /majeure dans compartiment de batterie. Contrôlez puis

redémarrez l’alimentation électrique.

TR 25 Erreur temporisation CAN -

entraînement gauche

Défaillance de communication avec le contrôleur d'entraînement gau-

che. Redémarrez l’alimentation électrique.

TR 26 Erreur temporisation CAN -

entraînement droit

Défaillance de communication avec le contrôleur d'entraînement droit.

Redémarrez l’alimentation électrique.

Français

Codes

d’erreur

Contenu des erreurs Suggestions

TR 27 Erreur temporisation CAN -

lame gauche

Défaillance de communication avec le contrôleur de la lame gauche.

Redémarrez l’alimentation électrique.

TR 28 Erreur temporisation CAN -

lame centrale

Défaillance de communication avec le contrôleur de la lame centrale.

Redémarrez l’alimentation électrique.

TR 29 Erreur temporisation CAN -

lame droite

Défaillance de communication avec le contrôleur de la lame droite. Re-

démarrez l’alimentation électrique.

TR 31 Erreur de vérification d’inter-

rupteur de siège

Vérifiez que le connecteur sous le siège est bien connecté puis redé-

marrez l’alimentation électrique.

TR 32 Erreur d'authentification du

logiciel

Redémarrez l’alimentation électrique.

TR 42 Erreur de vérification de ver-

sion logicielle

Redémarrez l’alimentation électrique.

TR 60 Température trop basse de

contrôleur

Redémarrez l’alimentation électrique.

TR 61 Alimentation électrique - er-

reur 5V

Redémarrez l’alimentation électrique.

TR 62 Alimentation électrique - er-

reur 12V

Redémarrez l’alimentation électrique.

TR 63 Erreur de capteur de tempér-

ature de contrôleur

Redémarrez l’alimentation électrique.

TR 64 Erreur Flash de contrôleur Redémarrez l’alimentation électrique.

TR 65 Erreur de données d’enco-

deur de moteur

Redémarrez l’alimentation électrique.

TR 66 Erreur de communication in-

terne de contrôleur

Redémarrez l’alimentation électrique.

TR 67 Alarme de surchauffe de mo-

teur

La température du moteur est trop élevée. Attendez que le moteur

refroidisse puis redémarrez l’alimentation électrique.

TR 68 Alarme de surchauffe de con-

trôleur

La température du contrôleur est trop élevée. Attendez que le contrôleur

refroidisse puis redémarrez l’alimentation électrique

Français

16.2 CODES D’ERREUR DU CONTRÔLEUR DU MOTEUR DE LA ROUE GAUCHE

Codes

d’erreur

Contenu des erreurs Suggestions

TL 2 Calage de moteur d'entraîne-

ment

Vérifiez si les roues d'entraînement sont bloquées et redémarrez l’ali-

mentation électrique.

TL 5 Erreur d’encodeur de moteur Vérifiez que le connecteur du moteur est bien connecté avec le contrô-

leur d'entraînement puis redémarrez l’alimentation électrique.

TL 6 Perte de phase de contrôleur Vérifiez que les câbles de moteur du contrôleur d'entraînement sont

bien connectés puis redémarrez l’alimentation électrique.

TL 7 Erreur MOSFET Si vous rencontrez ce problème, contactez votre distributeur pour une

solution.

TL 8 Sous-tension de contrôleur La tension est trop basse. Chargez le bloc-batterie avant usage.

TL 9 Surtension de contrôleur La tension est trop élevée. Redémarrez l’alimentation électrique.

TL 12 Surchauffe de moteur La température du moteur est trop élevée. Attendez que le moteur

refroidisse puis redémarrez l’alimentation électrique.

TL 13 Surchauffe de contrôleur La température du contrôleur est trop élevée. Attendez que le contrô-

leur refroidisse puis redémarrez l’alimentation électrique

TL 14 Surintensité - Niveau 1 La charge est trop élevée. Redémarrez l’alimentation électrique.

TL 15 Surintensité - Niveau 2 La charge est trop élevée. Redémarrez l’alimentation électrique.

TL 16 Erreur de manette des gaz Vérifiez que les câbles de moteur du contrôleur de vitesse de la poign-

ée sont bien connectés puis redémarrez l’alimentation électrique.

TL 19 Erreur de séquence de fonc-

tionnement

Placez les leviers droit et gauche en position de stationnement et rées-

sayez.

TL 21 Erreur de relais ETO Redémarrez l’alimentation électrique.

TL 22 Erreur de vanne magnétique Vérifiez que la vanne solénoïde du moteur d'entraînement est bien

connectée puis redémarrez l’alimentation électrique.

TL 23 Erreur de communication

de compartiment de batterie

(PMU)

Défaillance de communication avec le compartiment de batterie. Redé-

marrez l’alimentation électrique.

TL 24 Erreur de compartiment de

batterie (PMU)

Erreur mineure /majeure dans compartiment de batterie. Contrôlez puis

redémarrez l’alimentation électrique.

TL 25 Erreur temporisation CAN -

entraînement gauche

Défaillance de communication avec le contrôleur d'entraînement gau-

che. Redémarrez l’alimentation électrique.

TL 26 Erreur temporisation CAN -

entraînement droit

Défaillance de communication avec le contrôleur d'entraînement droit.

Redémarrez l’alimentation électrique.

Français

Codes

d’erreur

Contenu des erreurs Suggestions

TL 27 Erreur temporisation CAN -

lame gauche

Défaillance de communication avec le contrôleur de la lame gauche.

Redémarrez l’alimentation électrique.

TL 28 Erreur temporisation CAN -

lame centrale

Défaillance de communication avec le contrôleur de la lame centrale.

Redémarrez l’alimentation électrique.

TL 29 Erreur temporisation CAN -

lame droite

Défaillance de communication avec le contrôleur de la lame droite.

Redémarrez l’alimentation électrique.

TL 31 Erreur de vérification d’inter-

rupteur de siège

Vérifiez que le connecteur sous le siège est bien connecté puis redé-

marrez l’alimentation électrique.

TL 32 Erreur d'authentification du

logiciel

Redémarrez l’alimentation électrique.

TL 42 Erreur de vérification de ver-

sion logicielle

Redémarrez l’alimentation électrique.

TL 60 Température trop basse de

contrôleur

Redémarrez l’alimentation électrique.

TL 61 Alimentation électrique - er-

reur 5V

Redémarrez l’alimentation électrique.

TL 62 Alimentation électrique - er-

reur 12V

Redémarrez l’alimentation électrique.

TL 63 Erreur de capteur de tempér-

ature de contrôleur

Redémarrez l’alimentation électrique.

TL 64 Erreur Flash de contrôleur Redémarrez l’alimentation électrique.

TL 65 Erreur de données d’enco-

deur de moteur

Redémarrez l’alimentation électrique.

TL 66 Erreur de communication in-

terne de contrôleur

Redémarrez l’alimentation électrique.

TL 67 Alarme de surchauffe de mo-

teur

La température du moteur est trop élevée. Attendez que le moteur

refroidisse puis redémarrez l’alimentation électrique.

TL 68 Alarme de surchauffe de con-

trôleur

La température du contrôleur est trop élevée. Attendez que le contrô-

leur refroidisse puis redémarrez l’alimentation électrique

Français

16.3 CODES D'ERREUR D’UNITÉ DE GESTION DE L'ALIMENTATION (DANS

COMPARTIMENT DE BATTERIE)

Codes d’er-

reur

Contenu des erreurs Suggestions

PMU 1 Surintensité - Niveau 1 La charge de PMU est trop élevée. L’erreur est automatiquement réso-

lue quand la charge chute.

PMU 2 Surchauffe - Niveau 1 La température de PMU est trop élevée. L’erreur est automatiquement

résolue quand la température chute.

PMU 33 Surintensité matériel La charge de PMU est trop élevée. Redémarrez l’alimentation électri-

que.

PMU 34 Surintensité de feedback Redémarrez l’alimentation électrique.

PMU 35 Surchauffe - Niveau 2 La température de PMU est trop élevée. Attendez que la température

chute puis redémarrez l’alimentation électrique.

PMU 36 Sous-tension La tension est trop basse. Chargez le bloc-batterie puis réessayez.

PMU 37 Surtension La tension est trop élevée. Redémarrez l’alimentation électrique.

PMU 38 Défaillance de sortie d’ali-

mentation électrique

Redémarrez l’alimentation électrique.

PMU 41 Aucun bloc-batterie dis-

ponible

Vérifiez que vous utilisez le bloc-batterie correct puis redémarrez l’ali-

mentation électrique.

PMU 46 Erreur de circuit d’alimen-

tation

Contactez votre distributeur pour une solution.

PMU 47 Erreur de précharge Redémarrez l’alimentation électrique et contactez votre distributeur pour

une solution.

PMU 48 Erreur matérielle de pré-

charge

Contactez votre distributeur pour une solution.

PMU 49 Erreur de détection de

température MOS néga-

tive

Contactez votre distributeur pour une solution.

PMU 52 Erreur de capteur de cou-

rant

Contactez votre distributeur pour une solution.

PMU 57 Erreur préMOS KSI Contactez votre distributeur pour une solution.

PMU 59 Erreur MOS KSI Contactez votre distributeur pour une solution.

PMU 61 Le bloc-batterie 1 ne cor-

respond pas

Remplacez le bloc-batterie par une plateforme à la tension appropriée.

PMU 62 Le bloc-batterie 2 ne cor-

respond pas

Remplacez le bloc-batterie par une plateforme à la tension appropriée.

Français

Codes d’er-

reur

Contenu des erreurs Suggestions

PMU 63 Le bloc-batterie 3 ne cor-

respond pas

Remplacez le bloc-batterie par une plateforme à la tension appropriée.

PMU 64 Le bloc-batterie 4 ne cor-

respond pas

Remplacez le bloc-batterie par une plateforme à la tension appropriée.

PMU 65 Le bloc-batterie 5 ne cor-

respond pas

Remplacez le bloc-batterie par une plateforme à la tension appropriée.

PMU 66 Le bloc-batterie 6 ne cor-

respond pas

Remplacez le bloc-batterie par une plateforme à la tension appropriée.

PMU 67 Statut de charge anormal Vérifiez que la prise de charge est connectée ou que l’entrée du char-

geur est enfichée.

Français

16.4 CODES D'ERREUR DE CONTRÔLEUR DE MOTEUR DE LAME GAUCHE

Codes

d’erreur

Contenu des erreurs Suggestions

ML 2 Calage de moteur de

lames

Vérifiez la charge de tonte et ramenez l’interrupteur de démarrage de lames

en position initiale.

ML 6 Perte de phase de

contrôleur

Vérifiez que les câbles de moteur du contrôleur d'entraînement sont bien

connectés puis redémarrez l’alimentation électrique.

ML 7 Erreur MOSFET Si vous rencontrez ce problème, contactez votre distributeur pour une solu-

tion.

ML 8 Sous-tension de con-

trôleur

La tension est trop basse. Chargez le bloc-batterie avant usage.

ML 9 Surtension de contrô-

leur

La tension est trop élevée. Redémarrez l’alimentation électrique.

ML 13 Surchauffe de contrô-

leur

La température du contrôleur est trop élevée. Attendez que le contrôleur

refroidisse puis redémarrez l’alimentation électrique

ML 14 Surintensité logiciel La charge est trop élevée. Redémarrez l’alimentation électrique.

ML 15 Surintensité matériel La charge est trop élevée. Redémarrez l’alimentation électrique.

ML 19 Erreur de séquence

de fonctionnement

Placez les poignées gauche et droite en position de stationnement et l’inter-

rupteur de démarrage de lame sur OFF. Asseyez-vous sur le siège et rées-

sayez.

ML 25 Erreur temporisation

CAN - entraînement

gauche

Défaillance de communication avec le contrôleur d'entraînement gauche. Re-

démarrez l’alimentation électrique.

ML 26 Erreur temporisation

CAN - entraînement

droit

Défaillance de communication avec le contrôleur d'entraînement droit. Redé-

marrez l’alimentation électrique.

ML 27 Erreur temporisation

CAN - lame gauche

Défaillance de communication avec le contrôleur de la lame gauche. Redé-

marrez l’alimentation électrique.

ML 28 Erreur temporisation

CAN - lame centrale

Défaillance de communication avec le contrôleur de la lame centrale. Redé-

marrez l’alimentation électrique.

ML 29 Erreur temporisation

CAN - lame droite

Défaillance de communication avec le contrôleur de la lame droite. Redémar-

rez l’alimentation électrique.

ML 31 Échec de vérification

de signal de lame

Vérifiez que l’interrupteur de démarrage de lames est bien connecté puis

ramenez l’interrupteur en position initiale.

ML 32 Erreur d'authentifica-

tion du logiciel

Redémarrez l’alimentation électrique.

Français

Codes

d’erreur

Contenu des erreurs Suggestions

ML 42 Erreur de vérification

de version logicielle

Redémarrez l’alimentation électrique.

Français

16.5 CODES D'ERREUR DE CONTRÔLEUR DE MOTEUR DE LAME CENTRALE

Codes

d’erreur

Contenu des erreurs Suggestions

MM 2 Calage de moteur de

lames

Vérifiez la charge de tonte et ramenez l’interrupteur de démarrage de lames

en position initiale.

MM 6 Perte de phase de

contrôleur

Vérifiez que les câbles de moteur du contrôleur d'entraînement sont bien

connectés puis redémarrez l’alimentation électrique.

MM 7 Erreur MOSFET Si vous rencontrez ce problème, contactez votre distributeur pour une solu-

tion.

MM 8 Sous-tension de con-

trôleur

La tension est trop basse. Chargez le bloc-batterie avant usage.

MM 9 Surtension de contrô-

leur

La tension est trop élevée. Redémarrez l’alimentation électrique.

MM 13 Surchauffe de contrô-

leur

La température du contrôleur est trop élevée. Attendez que le contrôleur

refroidisse puis redémarrez l’alimentation électrique

MM 14 Surintensité logiciel La charge est trop élevée. Redémarrez l’alimentation électrique.

MM 15 Surintensité matériel La charge est trop élevée. Redémarrez l’alimentation électrique.

MM 19 Erreur de séquence de

fonctionnement

Placez les poignées gauche et droite en position de stationnement et l’inter-

rupteur de démarrage de lame sur OFF. Asseyez-vous sur le siège et rées-

sayez.

MM 25 Erreur temporisation

CAN - entraînement

gauche

Défaillance de communication avec le contrôleur d'entraînement gauche. Re-

démarrez l’alimentation électrique.

MM 26 Erreur temporisation

CAN - entraînement

droit

Défaillance de communication avec le contrôleur d'entraînement droit. Redé-

marrez l’alimentation électrique.

MM 27 Erreur temporisation

CAN - lame gauche

Défaillance de communication avec le contrôleur de la lame gauche. Redé-

marrez l’alimentation électrique.

MM 28 Erreur temporisation

CAN - lame centrale

Défaillance de communication avec le contrôleur de la lame centrale. Redé-

marrez l’alimentation électrique.

MM 29 Erreur temporisation

CAN - lame droite

Défaillance de communication avec le contrôleur de la lame droite. Redémar-

rez l’alimentation électrique.

MM 31 Échec de vérification

de signal de lame

Vérifiez que l’interrupteur de démarrage de lames est bien connecté puis

ramenez l’interrupteur en position initiale.

MM 32 Erreur d'authentifica-

tion du logiciel

Redémarrez l’alimentation électrique.

Français

Codes

d’erreur

Contenu des erreurs Suggestions

MM 42 Erreur de vérification

de version logicielle

Redémarrez l’alimentation électrique.

Français

16.6 CODES D’ERREUR DE CONTRÔLEUR DE MOTEUR DE LAME DROITE

Codes

d’erreur

Contenu des erreurs Suggestions

MR 2 Calage de moteur de

lames

Vérifiez la charge de tonte et ramenez l’interrupteur de démarrage de lames

en position initiale.

MR 6 Perte de phase de

contrôleur

Vérifiez que les câbles de moteur du contrôleur d'entraînement sont bien

connectés puis redémarrez l’alimentation électrique.

MR 7 Erreur MOSFET Si vous rencontrez ce problème, contactez votre distributeur pour une solu-

tion.

MR 8 Sous-tension de con-

trôleur

La tension est trop basse. Chargez le bloc-batterie avant usage.

MR 9 Surtension de contrô-

leur

La tension est trop élevée. Redémarrez l’alimentation électrique.

MR 13 Surchauffe de contrô-

leur

La température du contrôleur est trop élevée. Attendez que le contrôleur

refroidisse puis redémarrez l’alimentation électrique

MR 14 Surintensité logiciel La charge est trop élevée. Redémarrez l’alimentation électrique.

MR 15 Surintensité matériel La charge est trop élevée. Redémarrez l’alimentation électrique.

MR 19 Erreur de séquence de

fonctionnement

Placez les poignées gauche et droite en position de stationnement et l’inter-

rupteur de démarrage de lame sur OFF. Asseyez-vous sur le siège et rées-

sayez.

MR 25 Erreur temporisation

CAN - entraînement

gauche

Défaillance de communication avec le contrôleur d'entraînement gauche. Re-

démarrez l’alimentation électrique.

MR 26 Erreur temporisation

CAN - entraînement

droit

Défaillance de communication avec le contrôleur d'entraînement droit. Redé-

marrez l’alimentation électrique.

MR 27 Erreur temporisation

CAN - lame gauche

Défaillance de communication avec le contrôleur de la lame gauche. Redé-

marrez l’alimentation électrique.

MR 28 Erreur temporisation

CAN - lame centrale

Défaillance de communication avec le contrôleur de la lame centrale. Redé-

marrez l’alimentation électrique.

MR 29 Erreur temporisation

CAN - lame droite

Défaillance de communication avec le contrôleur de la lame droite. Redémar-

rez l’alimentation électrique.

MR 31 Échec de vérification

de signal de lame

Vérifiez que l’interrupteur de démarrage de lames est bien connecté puis

ramenez l’interrupteur en position initiale.

MR 32 Erreur d'authentifica-

tion du logiciel

Redémarrez l’alimentation électrique.

Français

Codes

d’erreur

Contenu des erreurs Suggestions

MR 42 Erreur de vérification

de version logicielle

Redémarrez l’alimentation électrique.

100

Français

1 Introducción...........................103

1.1 Descripción del producto..................... 103

1.2 Uso previsto.........................................103

1.3 Símbolos en el producto...................... 103

1.4 Eliminación de batería segura para

el medio ambiente............................... 103

1.5 Propuesta 65 de California.................. 104

2 Seguridad...............................104

2.1 Definiciones de seguridad................... 104

2.2 Advertencias de seguridad generales. 104

2.3 Advertencias de seguridad para

cortacéspedes con conductor sentado 106

2.4 Prácticas seguras para los

cortacéspedes con conductor sentado 107

3 Desembalaje del producto.... 111

4 Montaje................................... 112

4.1 Instale la barra antivuelco.................... 112

4.2 Instalación del asiento..........................113

4.3 Instale el portón trasero del

compartimiento trasero de

almacenamiento...................................114

4.4 Instalación de la palanca de control

de dirección..........................................114

5 Funciones y controles.......... 115

5.1 Controles del producto.........................116

6 Sistema eléctrico................... 119

6.1 Seguridad del sistema eléctrico........... 119

6.2 Información del sistema eléctrico........ 120

7 Funcionamiento.....................120

7.1 Antes del funcionamiento.................... 120

7.2 Puesta en marcha del producto...........121

7.3 Parada del producto............................ 122

7.4 Pantalla de indicación digital............... 123

7.5 Práctica de conducción del

cortacésped de giro cero..................... 125

7.6 Corte de hierba.................................... 127

7.7 Patrones de segado.............................127

7.8 Recomendaciones de segado............. 128

8 Transporte..............................128

8.1 Transporte del cortacésped................. 128

8.2 Transporte de las baterías de iones

de litio.................................................. 129

8.3 Palanca de derivación de punto

muerto..................................................129

8.4 Desplazamiento manual del

cortacésped......................................... 129

9 Limpieza y almacenamiento.130

9.1 Limpieza del producto..........................130

9.2 Almacenamiento del producto............. 130

10 Mantenimiento....................... 130

10.1 Seguridad durante el mantenimiento...130

10.2 Mantenimiento de la batería................ 131

10.3 Carga................................................... 131

10.4 Calendarios recomendados de

mantenimiento..................................... 133

10.5 Comprobación de la presión de los

neumáticos.......................................... 133

10.6 Valores de par......................................133

10.7 Tareas de servicio de las cuchillas

del cortacésped................................... 134

11 Solución de problemas.........137

12 Technical data........................140

13 Garantía..................................140

13.1 ARTÍCULOS NO CUBIERTOS POR

LA GARANTÍA:.................................... 140

13.2 Línea de asistencia telefónica............. 141

13.3 COSTES DE TRANSPORTE:..............141

14 Registro de producto de

Greenworks............................141

15 Número(s) de serie................141

16 Errores....................................142

16.1 Códigos de error del controlador del

motor de la rueda derecha...................143

16.2 Códigos de error del controlador del

motor de la rueda izquierda................. 145

16.3 Códigos de error de la unidad de

gestión de alimentación (en el

compartimento de la batería)...............147

16.4 Códigos de error del controlador del

motor de la cuchilla izquierda.............. 149

101

Español

16.5 Códigos de error del controlador del

motor de la cuchilla central.................. 151

16.6 Códigos de error del controlador del

motor de la cuchilla derecha................153

102

Español

1 INTRODUCCIÓN

1.1 DESCRIPCIÓN DEL PRODUCTO

Este producto es un cortacésped de giro cero con

funcionamiento a batería que dispone de motores

eléctricos.

Nos comprometemos a mejorar continuamente

nuestros productos y nos reservamos el derecho a

modificar el diseño y el aspecto sin previo aviso.

1.2 USO PREVISTO

El producto se ha diseñado para el corte y el

mantenimiento eficaz de la hierba en céspedes

residenciales y espacios exteriores. No se ha diseñado

para ningún otro fin.

1.3 SÍMBOLOS EN EL PRODUCTO

Lea los adhesivos de seguridad antes de utilizar

el producto. Las advertencias se han desarrollado

para su seguridad. Debe entender y seguir todos

los adhesivos de seguridad para reducir el riesgo de

lesiones personales o daños materiales.

Símbolo Explicación

IPX4 Protección de salpicaduras de agua.

V Tensión

kg Kilogramo

lbs Libra

Indica un riesgo potencial de lesiones

personales.

Para reducir el riesgo de lesiones, el

usuario debe leer y entender el manual

del operario antes de utilizar este pro-

ducto.

Lleve protección auditiva.

Lleve siempre gafas o anteojos de se-

guridad con protectores laterales y un

protector facial completo cuando utilice

este producto.

Se requiere formación profesional an-

tes de utilizar el producto.

No corte el césped cuando haya niños

u otras personas alrededor.

No abra ni retire las protecciones de

seguridad mientras el producto esté

funcionando.

Símbolo Explicación

KEEP HANDS AND FEET AWAY MANTENGA

LAS MANOS Y LOS PIES LEJOS

GARDEZ LES MAINS ET LES PIEDS À L'ÉCART

DANGER/PELIGRO

Para reducir el riesgo de lesiones,

mantenga las manos y los pies aleja-

dos de las piezas giratorias. No utilice

a menos que la cubierta de descarga

o la bolsa recogehierba estén en su

posición. En caso de daños, sustituya

inmediatamente.

No remolque este producto para evitar

daños en el sistema de transmisión.

Nunca transporte niños ni ninguna otra

persona, ni siquiera cuando las cuchil-

las estén apagadas.

Mire siempre hacia abajo y hacia atrás

al maniobrar marcha atrás o al gir-

ar. Asegúrese de que no haya niños,

transeúntes ni mascotas en la zona.

Tenga especial precaución en las pen-

dientes. No siegue en pendientes may-

ores de 15 grados. No utilice en pen-

dientes cerca de masas de agua.

Retire los objetos que puedan ser

proyectados por la cuchilla en cualqui-

er dirección. Lleve gafas de seguridad.

Mantenga a los transeúntes al menos a

30 m (100 ft).

No pise.

Tire de la palanca de derivación de

punto muerto hacia fuera para soltar

el freno. Nunca desbloquee la palanca

de derivación de punto muerto en una

pendiente. Puede producirse una pér-

dida de control.

PRECAUCIÓN — No mire directa-

mente a la lámpara en funcionamiento.

1.4 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

103

Español

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas

en este producto: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de iones

de litio dañada o agotada, contacte con la agencia

local de eliminación de residuos o con la agencia

de protección medioambiental local para obtener

información e instrucciones específicas. Lleve las

baterías a un centro de reciclaje o eliminación local

certificado para la eliminación de los iones de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala

por una batería nueva. ¡NO INTENTE REPARARLA!

Para evitar lesiones y riesgos de incendio, explosión

o descarga eléctrica, y para evitar daños al medio

ambiente:

• Cubra los terminales de la batería con cinta

adhesiva resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados

son corrosivos y tóxicos. NO deje que la solución

entre en contacto con los ojos o la piel, y no la

ingiera.

• NO deseche estas baterías con la basura

doméstica normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán

parte de vertederos de residuos o flujos de

residuos sólidos urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

1.5 PROPUESTA 65 DE CALIFORNIA

AVISO

ESTE PRODUCTO CONTIENE O EMITE UNA

SUSTANCIA QUÍMICA CONOCIDA EN EL ESTADO

DE CALIFORNIA COMO CAUSANTE DE CÁNCER

O DEFECTOS DE NACIMIENTO U OTROS DAÑOS

REPRODUCTIVOS.

2 SEGURIDAD

2.1 DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan para

señalar partes especialmente importantes del manual.

AVISO

EXISTE UN RIESGO DE LESIONES O MUERTE

PARA EL OPERARIO O PARA OTRAS PERSONAS

SI NO SE RESPETAN LAS INSTRUCCIONES DEL

MANUAL.

PRECAUCIÓN

EXISTE UN RIESGO DE DAÑOS AL PRODUCTO,

OTROS DAÑOS MATERIALES O EN LA ZONA

ADYACENTE SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

Nota: Se utiliza para ofrecer más información de la

necesaria en una situación determinada.

2.2 ADVERTENCIAS DE SEGURIDAD

GENERALES

AVISO

Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especificaciones

que se proporcionan con este producto. El

incumplimiento de las instrucciones indicadas a

continuación puede provocar descargas eléctricas,

incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para

su consulta posterior.

El término "producto" empleado en las advertencias

se refiere a su producto con funcionamiento de red

(con cable) o producto con funcionamiento a BATERÍA

(inalámbrico).

2.2.1 SEGURIDAD DE LA ZONA DE

TRABAJO

• Mantenga limpia y bien iluminada la zona

de trabajo. Las zonas desordenadas u oscuras

fomentan los accidentes.

• No utilice el producto en atmósferas explosivas,

como en la presencia de líquidos, gases o

polvo que puedan inflamarse. El producto genera

chispas que pueden inflamar el polvo o los gases.

• Mantenga alejados a los niños y los transeúntes

mientras utilice el producto. Las distracciones

pueden hacer que pierda el control.

2.2.2 SEGURIDAD ELÉCTRICA

• Los enchufes del producto deben corresponder

con la toma de corriente. Nunca modifique el

enchufe en modo alguno. No utilice enchufes

adaptadores con productos que tengan toma de

tierra. La utilización de enchufes no modificados y

de tomas de corriente adecuadas reducirá el riesgo

de descarga eléctrica.

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías, radiadores,

104

Español

estufas y refrigeradores. Existe un riesgo

aumentado de descarga eléctrica si su cuerpo está

conectado a tierra.

• No exponga el producto a la lluvia ni a

condiciones de humedad. Si penetra agua en

un producto, aumentará el riesgo de descarga

eléctrica.

• No abuse del cable. Nunca utilice el cable para

transportar, tirar o desenchufar el producto.

Mantenga el cable alejado del calor, el aceite,

los bordes afilados o las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• Cuando utilice el producto en exteriores, utilice

un cable alargador adecuado para uso en

exterior. La utilización de un cable adecuado para

uso en exterior reduce el riesgo de descarga

eléctrica.

• Si es inevitable el uso de un producto en un

lugar húmedo, utilice un suministro protegido

mediante un dispositivo de corriente residual

(RCD). La utilización de un RCD reduce el riesgo

de descarga eléctrica.

• No limpie el producto con agua de una

manguera o un limpiador a presión. Si penetra

agua en un producto, aumentará el riesgo de

descarga eléctrica.

• No utilice el producto bajo la lluvia. Si penetra

agua en un producto, aumentará el riesgo de

descarga eléctrica.

2.2.3 SEGURIDAD PERSONAL

• Manténgase alerta, observe lo que está haciendo

y emplee el sentido común cuando utilice el

producto. No utilice el producto mientras esté

cansado o bajo la influencia de drogas, alcohol

o medicamentos. Un momento de inatención

durante el uso del producto puede provocar

lesiones personales graves.

• Utilice equipos de protección personal. Lleve

siempre protección ocular. Si se utilizan equipos

de protección como máscaras antipolvo, zapatos

de seguridad antideslizantes, cascos o protecciones

auditivas en las condiciones adecuadas, se

reducirán las lesiones personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectar a la fuente de alimentación o

a la batería, al coger o al transportar el producto.

El transporte de herramientas eléctricas con el dedo

en el interruptor o la conexión de herramientas

eléctricas que tienen el interruptor activado fomenta

los accidentes.

• Retire cualquier llave de ajuste antes de

encender el producto. Una llave que se quede

fijada a una pieza giratoria del producto puede

provocar lesiones personales.

•

No se estire. Mantenga en todo momento una

postura adecuada y el equilibrio. Esto permite

un mejor control del producto en situaciones

inesperadas.

• Lleve indumentaria adecuada. No lleve ropa o

joyas sueltas. Mantenga el cabello y la ropa lejos

de las piezas móviles. La ropa suelta, las joyas

o el cabello largo pueden quedar atrapados en las

piezas móviles.

• Si se utilizan dispositivos para la conexión de

sistemas de extracción y recogida de polvo,

asegúrese de que estén conectados y se

utilicen correctamente. La utilización de sistemas

de recogida de polvo puede reducir los riesgos

relacionados con el polvo.

• No permita que la familiaridad adquirida con el

uso frecuente de las herramientas le permita ser

confiado e ignorar los principios de seguridad

de las herramientas. Una acción descuidada

puede provocar lesiones graves en una fracción de

segundo.

2.2.4 USO Y CUIDADO DEL PRODUCTO

• No fuerce el producto. Utilice el producto

correcto para su aplicación. El producto correcto

hará el trabajo mejor y con mayor seguridad a la

velocidad para la que se diseñó.

• No utilice el producto si el interruptor de

encendido no lo enciende y apaga. Cualquier

producto que no pueda controlarse con el

interruptor es peligroso y debe repararse.

• Desconecte el enchufe de la fuente de

alimentación o retire la BATERÍA, si es extraíble,

del producto antes de realizar ajustes, cambiar

accesorios o almacenar el producto. Estas

medidas de seguridad preventivas reducen el

riesgo de que el producto se ponga en marcha

accidentalmente.

• Almacene el producto inactivo fuera del alcance

de los niños y no permita que personas que

no estén familiarizadas con el producto o estas

instrucciones puedan utilizarlo. El producto es

peligroso en las manos de usuarios inexpertos.

• Realice el mantenimiento del producto y los

accesorios. Compruebe si hay desalineación o

atasco de las piezas móviles, rotura de piezas

y cualquier otra condición que pueda afectar

al funcionamiento del producto. Si ha sufrido

daños, lleve a reparar el producto antes del uso.

Numerosos accidentes se deben a productos mal

mantenidos.

• Mantenga limpias y afiladas las herramientas

de corte. Las herramientas de corte mantenidas

correctamente con filos cortantes tienen menos

probabilidades de atascarse y son más fáciles de

controlar.

• Utilice el producto, los accesorios, las brocas,

etc., de acuerdo con estas instrucciones,

105

Español

teniendo en cuenta las condiciones de trabajo

y el trabajo a realizar. El uso del producto para

operaciones distintas de las previstas podría dar

lugar a una situación peligrosa.

• Mantenga las asas y las superficies de agarre

secas, limpias y sin restos de aceite y grasa.

Las asas y las superficies de agarre resbaladizas no

permiten un manejo y control seguros del producto

en situaciones inesperadas.

• Retire la llave o desactive el producto cuando

lo deje desatendido. El producto es peligroso para

los usuarios inexpertos.

2.2.5 UTILIZACIÓN Y CUIDADO DE

HERRAMIENTAS A BATERÍA

• Recargue solo con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo

de batería crear a un riesgo de incendio cuando se

utiliza con otro tipo de batería.

• Utilice el producto únicamente con las baterías

designadas específicamente. El uso de cualquier

otra batería puede dar lugar a un riesgo de lesiones

e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan hacer

una conexión entre los terminales. El cortocircuito

de los terminales de la batería puede provocar

quemaduras o incendios.

• Bajo condiciones abusivas, es posible que salga

líquido de la batería; evite el contacto. En caso

de un contacto accidental, lavar con abundante

agua. Si el líquido entra en contacto con los

ojos, acuda también al médico. El líquido de la

batería puede provocar irritación o quemaduras.

• No utilice una batería o un producto que

haya sufrido daños o modificaciones. Las

baterías dañadas o modificadas pueden exhibir un

comportamiento impredecible que puede causar un

incendio, una explosión o un riesgo de lesiones.

• No exponga la batería ni el producto al fuego ni

a temperaturas excesivas. La exposición al fuego

o a una temperatura superior a 265 °F (130 °C)

puede provocar una explosión.

• Siga todas las instrucciones de carga y

no cargue la batería ni el producto fuera

del intervalo de temperatura especificado en

las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede

dañar la batería y aumentar el riesgo de incendio.

2.2.6 SERVICIO

• Solicite a un técnico de reparación cualificado

que realice las tareas de servicio del producto

utilizando únicamente piezas de repuesto

idénticas. Esto garantizará el mantenimiento de la

seguridad del producto.

•

Nunca repare las baterías dañadas. La reparación

de las baterías únicamente debe ser realizada por

el fabricante o los proveedores de servicio técnico

autorizados.

2.3 ADVERTENCIAS DE SEGURIDAD

PARA CORTACÉSPEDES CON

CONDUCTOR SENTADO

• No utilice el cortacésped con mal tiempo,

especialmente cuando exista un riesgo de rayos.

Esto disminuye el riesgo de ser alcanzado por un

rayo.

• Inspeccione detenidamente si hay animales

salvajes en la zona donde va a utilizarse el

cortacésped. Los animales pueden sufrir lesiones

debidas al cortacésped durante el funcionamiento.

• Inspeccione exhaustivamente la superficie

donde va a utilizarse el cortacésped y quite

todas las piedras, ramas, cables, huesos y otros

objetos extraños. Los objetos proyectados pueden

producir lesiones personales.

• Antes del uso del cortacésped, realice siempre

una inspección visual para comprobar que la

cuchilla y el conjunto de la cuchilla no estén

desgastados o dañados. Las piezas desgastadas

o dañadas aumentan el riesgo de lesiones.

• Mantenga las protecciones en su posición.

Las protecciones deben estar en condiciones

de funcionamiento y estar correctamente

montadas. Una protección que esté suelta, dañada

o que no funcione correctamente puede provocar

lesiones personales.

• Mantenga libres de residuos todas las entradas

de aire de refrigeración. Las entradas de aire

obstruidas y los residuos pueden provocar un

sobrecalentamiento o riesgo de incendio.

• Durante el funcionamiento del cortacésped, lleve

siempre calzado antideslizante y de protección.

No utilice el cortacésped si está descalzo o lleva

sandalias abiertas. Esto reduce la posibilidad de

sufrir lesiones en los pies debido al contacto con la

cuchilla en movimiento.

• Lleve siempre pantalones largos cuando utilice

el cortacésped. La piel expuesta aumenta la

probabilidad de lesiones por objetos arrojados.

• No utilice el cortacésped en pendientes

superiores a 15 grados. Así se reduce el riesgo de

pérdida de control, resbalones y caídas que pueden

provocar lesiones personales.

• Cuando trabaje en pendientes, asegúrese

siempre de tener un buen equilibrio. Así se

reduce el riesgo de pérdida de control, resbalones

y caídas que pueden provocar lesiones personales.

• No siegue transversalmente cuando utilice

el cortacésped en terrenos desnivelados o

inclinados. En las pendientes, siegue siempre

en dirección ascendente y descendente. Así se

106

Español

reduce el riesgo de pérdida de control, resbalones y

caídas que pueden provocar lesiones personales.

• No toque las cuchillas ni otras piezas móviles

peligrosas mientras aún estén en movimiento.

Esto reduce el riesgo de lesiones por las piezas

móviles.

• Asegúrese de que todos los interruptores de

alimentación estén apagados y retire (o active)

el dispositivo de desactivación antes de quitar

el material atascado o limpiar el cortacésped. El

funcionamiento inesperado del cortacésped puede

provocar lesiones personales graves.

• Extreme las precauciones al dar marcha atrás o

tirar del cortacésped hacia usted. Sea siempre

consciente de lo que le rodea.

• El usuario y el técnico DEBEN revisar

detenidamente TODOS los procedimientos

manuales de reparación relativos a la seguridad,

la formación y las precauciones aplicables del

fabricante del equipo original (OEM) antes del uso,

el mantenimiento y el servicio.

Nota: el usuario y el técnico deben consultar con un

profesional sanitario si tienen o llevan:

• Un desfibrilador implantado.

• Un marcapasos cardíaco.

• Una bomba interna de medicación analgésica.

• Una bomba de insulina.

• Audífonos.

• Otros dispositivos médicos.

2.4 PRÁCTICAS SEGURAS PARA

LOS CORTACÉSPEDES CON

CONDUCTOR SENTADO

AVISO

Este cortacésped es capaz de amputar manos y

pies y de proyectar objetos a alta velocidad. Si no

se leen y siguen las advertencias e instrucciones

de seguridad de este manual, podrían producirse

lesiones personales graves o la muerte del operario

o de cualquier transeúnte.

2.4.1 SEGURIDAD GENERAL

• No utilice el cortacésped con conductor sentado y

funcionamiento a batería bajo la lluvia.

• Permita que únicamente adultos responsables

y capaces, que estén familiarizados con las

instrucciones, manejen este producto.

• El funcionamiento seguro requiere toda su atención

y capacidades.

• Mire siempre hacia dónde va y esté atento a su

entorno.

• Escuche cómo suena el producto y esté alerta a

cualquier cambio.

• Sienta el producto y sus respuestas tanto con

relación a sus acciones como al entorno.

• Permanezca centrado en su tarea.

• Lleve siempre una protección ocular adecuada que

cumpla las normas de seguridad más recientes a fin

de reducir el riesgo de lesiones oculares durante el

funcionamiento o la realización de cualquier ajuste o

reparación. Consulte la ANSI Z87.1.

• No utilice el producto a menos que la protección de

descarga u otros dispositivos de seguridad estén en

su posición y en funcionamiento.

• Lleve siempre una máscara facial o antipolvo

cuando utilice el cortacésped en un entorno

polvoriento.

• Lleve siempre indumentaria adecuada. Se

recomienda el uso de guantes protectores y calzado

de seguridad.

• Nunca maneje el producto mientras utiliza

un teléfono móvil o cualquier otro dispositivo

electrónico. El manejo mientras se está distraído

puede aumentar el riesgo de lesiones personales

graves para el operario y los transeúntes.

• No maneje el equipo si lleva sandalias, calzado

de tenis, deportivas, pantalones cortos o cualquier

tipo de ropa holgada. Lleve calzado de seguridad,

casco, pantalones largos, gafas protectoras y

protección auditiva durante el funcionamiento para

reducir el riesgo de lesiones personales. Evite la

ropa holgada, las joyas y cualquier otra prenda que

pueda engancharse en las piezas en movimiento.

Sujete el cabello por encima del nivel de los

hombros antes de empezar a trabajar.

• Nunca transporte pasajeros y mantenga alejados a

los transeúntes.

• Siga las recomendaciones del fabricante para los

pesos o contrapesos de las ruedas.

2.4.2 PREPARATIVOS ANTES DEL

FUNCIONAMIENTO

• Despeje la zona de trabajo de cualquier objeto

que podría salir proyectado a causa del producto

o interferir en su funcionamiento.

• Mantenga la zona de funcionamiento libre de

transeúntes, especialmente niños pequeños y

mascotas. Detenga el producto y los accesorios si

alguien entra en la zona.

• No haga funcionar el producto sin que todo

el recogehierba, el conducto de descarga u

otros dispositivos de seguridad estén colocados

y funcionen correctamente. Compruebe con

frecuencia si hay signos de desgaste o deterioro y

sustituya según sea necesario.

• Lleve equipos adecuados de protección personal,

como gafas de seguridad, protección auditiva y

calzado.

• No transporte pasajeros en ninguna parte del

producto. Mantenga a los animales domésticos y a

107

Español

los transeúntes fuera de la zona de corte durante el

funcionamiento.

2.4.3 FUNCIONAMIENTO

• Conduzca siempre con ambas manos. No conduzca

con una sola mano.

• Utilice el producto únicamente con luz diurna o con

una buena iluminación artificial.

• Evite agujeros, surcos, baches, piedras u otros

riesgos ocultos. Los terrenos irregulares pueden

hacer que el producto vuelque o que el operario

pierda el equilibrio.

• No coloque las manos ni los pies cerca de

las piezas giratorias ni debajo del producto.

Manténgase alejado en todo momento de la

abertura de descarga.

• No dirija el material de descarga hacia nadie. Evite

descargar el material contra una pared u obstáculo.

El material puede rebotar hacia el operario. Pare las

cuchillas al cruzar sobre superficies de gravilla.

• Nunca deje desatendido el producto cuando esté

en marcha. Tome las precauciones adecuadas al

detener el producto o abandonar el puesto del

operario. Deténgase siempre sobre un suelo a nivel.

Desacople el interruptor PTO, aplique el freno de

estacionamiento, desconecte la alimentación y retire

la llave antes de levantarse del puesto del operario.

• No siegue marcha atrás a menos que sea

absolutamente necesario. Mire siempre hacia abajo,

hacia atrás y hacia los lados antes de cambiar de

dirección y al retroceder.

2.4.4 CON RELACIÓN A LOS NIÑOS

• Pueden producirse accidentes trágicos si el operario

no está alerta a la presencia de niños. Los niños

con frecuencia se sienten atraídos por el producto y

la actividad de cortar el césped. Nunca asuma que

los niños permanecerán en el último sitio en que les

vio.

• Mantenga a los niños fuera de la zona de

funcionamiento y bajo la vigilancia de un adulto

responsable que no sea el operario.

• No transporte niños, ni siquiera con las cuchillas

desactivadas. Los niños podrían caerse y

resultar gravemente heridos o interferir con el

funcionamiento seguro. Si un niño ha montado en el

cortacésped en alguna ocasión anterior, este podría

aparecer de repente en la zona de corte para subir

otra vez y podría ser atropellado o golpeado por el

producto.

2.4.5 USO DE UNA RAMPA

• Al cargar o descargar el producto de un remolque,

utilice siempre rampas de anchura completa que

sobrepasen la anchura del producto.

• Esto proporciona una superficie de contacto para

el bastidor del cortacésped si la unidad empieza a

inclinarse hacia atrás. También reduce el riesgo de

que una rueda se salga y el producto vuelque.

• No supere un ángulo de 15 grados entre la rampa y

el suelo o entre la rampa y el remolque o el camión.

• Familiarícese con los controles del cortacésped y

adquiera un uso fluido de los mismos antes de

intentar subir o bajar una rampa.

• Utilice el modo de conducción lenta y conduzca con

cuidado.

• Evite cualquier movimiento brusco de los controles

y utilice solo una aceleración lenta y uniforme.

2.4.6 REMOLCADO

• Remolque únicamente con un producto que tenga

un enganche diseñado para remolcar. No fije

el equipo a remolcar excepto en el punto de

enganche.

• Siga las recomendaciones del fabricante sobre los

límites de peso para equipos remolcados y el

remolcado en pendientes. (Referencia )

• Nunca permita que niños u otras personas entren o

se suban en el equipo remolcado.

• En las pendientes, el peso del equipo remolcado

puede provocar la pérdida de tracción y control.

• Desplácese lentamente y deje una distancia

adicional para detenerse.

2.4.7 SERVICIO

• Mantenga el producto en buen estado de

funcionamiento. Sustituya las piezas desgastadas o

dañadas.

• Tenga precaución al realizar tareas de servicio en

las cuchillas. Envuelva las cuchillas o lleve guantes.

Sustituya las cuchillas que hayan sufrido daños. No

repare ni modifique las cuchillas.

• No cargue el cortacésped con conductor sentado

bajo la lluvia o en lugares húmedos.

• Almacene los cortacéspedes con conductor sentado

inactivos en el interior - Cuando no esté en

uso, el cortacésped con conductor sentado debe

almacenarse en un lugar interior, seco y cerrado -

fuera del alcance de los niños.

• Apague y retire la llave de arranque antes

de realizar tareas de mantenimiento, limpieza o

retirada de material del cortacésped con conductor

sentado.

Guarde todas las advertencias e instrucciones para

su consulta posterior.

2.4.8 FUNCIONAMIENTO EN PENDIENTES

108

Español

Las pendientes son un factor importante relacionado

con los accidentes. Durante el funcionamiento

en pendientes, es necesario tomar precauciones

adicionales. Para reducir el riesgo de lesiones, nunca

utilice el producto en condiciones en las que las ruedas

patinen o se deslicen, o en las que la tracción de las

ruedas o la estabilidad y el control del cortacésped

sean dudosos. El producto puede resbalar, aunque las

ruedas estén paradas. Estas condiciones aumentan el

riesgo de vuelco.

• Nunca utilice el cortacésped en una pendiente de

más de 15 grados, es decir, una pendiente que

tenga un desnivel de 1,6 m (5,4 pies) en cualquier

segmento de 6 m (20 pies). Consulte Guía de

identificación de pendientes (Referencia ) en este

Manual del operario.

• Reduzca la velocidad y extreme las precauciones al

segar en pendientes. Si no puede retroceder por la

pendiente o si se siente incómodo ella, no conduzca

en la pendiente.

• Evite girar el producto hacia abajo en pendientes.

Gire hacia arriba en pendientes.

• Cuando descienda una pendiente, lleve siempre el

producto con una marcha puesta. No descienda en

punto muerto.

• Evite arrancar y parar en una pendiente. Evite

realizar cambios bruscos de velocidad o dirección.

Realice los giros lenta y gradualmente.

• Evite cortar césped resbaladizo, húmedo o blando.

El funcionamiento en pendientes mojadas o blandas

puede provocar la pérdida de control, lo que puede

dar lugar a una caída.

• Tenga especial cuidado cuando utilice el producto

con un recogehierba u otros accesorios. Estos

pueden afectar a la estabilidad del producto.

2.4.9 GUÍA DE IDENTIFICACIÓN DE

PENDIENTES

AVISO

Para reducir el riesgo de lesiones personales graves o

la muerte, no trabaje nunca en pendientes superiores

a 15 grados. Compruebe siempre el grado de

inclinación de la superficie del césped antes de

intentar segar en esa zona.

• Descargue en su dispositivo móvil una aplicación de

inclinómetro que mida pendientes.

• Coloque una pieza plana de madera o metal, de

1,2-1,8 m (4-6 pies) de longitud, sobre la superficie

de la pendiente.

• Abra la aplicación y coloque el teléfono (2) sobre la

pieza plana de metal o madera (1) para determinar

la pendiente exacta del césped. No siegue si la

pendiente supera los 15 grados.

rb





2.4.10 SISTEMA DE PROTECCIÓN

ANTIVUELCO (ROPS)

El sistema de protección antivuelco (ROPS) es un

dispositivo de seguridad importante y eficaz. No

desmonte, repare ni modifique el ROPS. Sustituya

cualquier componente dañado del ROPS.

AVISO

Mantenga la barra antivuelco en la posición elevada

y bloqueada y abróchese el cinturón de seguridad

alrededor de la cintura cuando maneje el producto. No

hay protección antivuelco cuando la barra antivuelco

está bajada. Con la barra antivuelco elevada y

el cinturón de seguridad abrochado, no salte del

cortacésped si este vuelca. Es más seguro estar

sujeto por el cinturón de seguridad con la barra

antivuelco elevada.

La barra antivuelco se ha diseñado para abatirse y

permitir al operario pasar por debajo de obstáculos

elevados y meter el cortacésped en remolques. Baje

la barra antivuelco solo cuando sea absolutamente

necesario. Nunca utilice el cinturón de seguridad

cuando la barra antivuelco esté bajada. Eleve la barra

antivuelco en cuanto el espacio superior lo permita.

Nunca retire la barra antivuelco.

AVISO

Para evitar lesiones graves o la muerte por vuelco,

siga las advertencias que se indican a continuación.

• Abroche siempre el cinturón de seguridad cuando la

barra antivuelco esté en la posición elevada.

• Nunca utilice el cinturón de seguridad cuando la

barra antivuelco esté bajada.

• Mantenga la barra antivuelco elevada y bloqueada

a menos que sea absolutamente necesario para

pasar por debajo de un obstáculo. No hay

protección antivuelco cuando la barra antivuelco

está bajada.

• Los obstáculos elevados pueden ser peligrosos.

Antes de pasar por debajo de ramas de árboles

y otros obstáculos, asegúrese siempre de que

haya suficiente espacio libre. Si es absolutamente

necesario, baje la barra antivuelco para pasar

por debajo del objeto. Vuelva a colocar la barra

antivuelco en la posición elevada y bloqueada

inmediatamente después de superar el obstáculo.

• Nunca modifique, altere o retire la barra antivuelco.

109

Español

• La barra antivuelco tiene un límite de peso máximo.

Nunca supere el nivel de peso marcado en la barra

antivuelco.

• Lea y siga las instrucciones sobre la inspección y el

mantenimiento de la estructura ROPS.

Inspección de la barra antivuelco

AVISO

La falta de inspección y mantenimiento adecuados de

la barra antivuelco puede provocar lesiones graves o

la muerte.

Inspeccione la barra antivuelco para asegurarse de que

no se haya visto dañada, debilitada o afectada de otro

modo durante el uso. Inspeccione si hay indicios de uso

indebido, desgaste, modificación o daños. Contacte con

su distribuidor de servicio técnico autorizado si tiene

alguna pregunta sobre el estado de la barra antivuelco.

• No intente reparar una barra antivuelco. Debe ser

inspeccionada y sustituida por el fabricante después

de un choque, vuelco u otro impacto elevado para

garantizar que no haya daños microestructurales,

lo que podría reducir su eficacia. Evite soldar,

enderezar segmentos o intentar reparar la barra

antivuelco. Asimismo, absténgase de taladrar o

soldar nada en ella, ya que esto comprometería su

integridad estructural.

• Antes de utilizar el cortacésped por primera vez:

1. Asegúrese de que el peso bruto del

cortacésped, incluidos los accesorios, la carga

útil y el operario, sea inferior al peso máximo

indicado en la etiqueta de la barra antivuelco.

2. Compruebe que no haya elementos de fijación

ausentes, dañados o sueltos. Asegúrese de que

todos los de los componentes estén bien fijados

en su posición.

3. Compruebe la correcta instalación de los

componentes de la barra antivuelco. Si tiene

preguntas, consulte con un distribuidor de

servicio técnico autorizado.

• Antes de cada uso o a diario — Inspeccione la

barra antivuelco y los elementos de montaje en

busca de:

1. Deformación o torsión de la barra antivuelco.

2. Elementos de fijación ausentes o dañados,

incluidos los que no se pueden volver a apretar.

3. Grietas en los tubos metálicos o en las

soldaduras.

4. Corrosión en la barra antivuelco o en los

elementos de fijación de la estructura ROPS.

5. Soldaduras, orificios o elementos de fijación no

autorizados.

6. Asimismo, confirme que la etiqueta de la barra

antivuelco y la información de advertencia de

la estructura ROPS sigan en su sitio y sean

legibles.

Inspección del cinturón de seguridad

AVISO

El cinturón de seguridad es otro componente del

sistema de protección antivuelco. Inspeccione el

cinturón de seguridad periódicamente para garantizar

que puede realizar la función de seguridad prevista.

• Antes de cada uso, compruebe si hay desgaste

o daños debidos a la degradación normal, uso

indebido, modificación o abuso.

1. Compruebe si hay desgarros, cortes u otro

desgaste en el tejido del cinturón de seguridad.

2. Compruebe si hay suciedad o residuos en

el cinturón de seguridad. Elimine la suciedad.

Confirme el correcto funcionamiento mecánico

probando la extensión y retracción del cinturón y

el mecanismo que fija la hebilla y el cierre. Si el

polímero o las piezas metálicas están dañados

o agrietados, o si el cierre y la liberación de

la hebilla resultan difíciles, o si el cinturón

de seguridad presenta cualquier otro problema

mecánico, solicite la sustitución del cinturón de

seguridad a un distribuidor de servicio técnico

autorizado.

2.4.11 DESNIVELES Y AGUA

AVISO

Los desniveles alrededor de escalones y agua son

un peligro común. Nunca utilice el cortacésped

en pendientes que desciendan hacia agua, muros

de contención u otros desniveles. Extreme las

precauciones cuando utilice el cortacésped en las

proximidades de tales riesgos.

AVISO

Para reducir el riesgo de caerse al agua, por

escalones o por el borde de un desnivel, deje siempre

dos veces la anchura del cortacésped de espacio libre

entre el cortacésped y el riesgo. Si no se mantiene

una distancia suficiente, pueden producirse lesiones

graves, la muerte o el ahogamiento.

2.4.12 SISTEMA DE INTERBLOQUEO DE

ARRANQUE DE SEGURIDAD

Este cortacésped dispone de un sistema de

interbloqueo de arranque de seguridad compuesto por

el freno de estacionamiento, el interruptor de control de

110

Español

presencia del operario, el interruptor PTO y la llave de

arranque para proteger al operario y a otras personas

de lesiones accidentales debidas a una activación

involuntaria de la conducción.

Compruebe el sistema de interbloqueo de arranque

de seguridad del cortacésped diariamente antes del

funcionamiento. Este sistema es una característica de

seguridad importante del cortacésped. Debe repararse

inmediatamente en caso de fallo. El cortacésped

incorpora un interruptor de control de presencia del

operario independiente que detendrá el sistema de

transmisión y los motores de las cuchillas cuando

el operario se levante por cualquier motivo mientras

el cortacésped está en funcionamiento. Esta es una

característica de seguridad diseñada para evitar el

descontrol o un enredo accidental.

AVISO

El sistema de interbloqueo de seguridad no debe

desconectarse ni derivarse. De hacerlo, el producto

podría funcionar de forma inesperada y provocar

lesiones personales.

Para inspeccionar el sistema:

1. El operario debe estar en el asiento al probar el

interruptor de control de presencia del operario.

2. Inserte la llave de arranque y gírela a la posición de

encendido.

3. Asegúrese de que las palancas de control de

dirección giren hacia fuera para aplicar el freno de

estacionamiento.

4. Tire del interruptor PTO para acoplar el motor de las

cuchillas.

5. Levántese lentamente del asiento. Las cuchillas del

cortacésped deben detenerse en 3 segundos.

6. Si las cuchillas del cortacésped no se detienen

cuando el operario no está en su posición, contacte

inmediatamente con el distribuidor de servicio

técnico autorizado. No utilice el cortacésped hasta

que se haya reparado el sistema de interbloqueo de

arranque de seguridad.

3 DESEMBALAJE DEL PRODUCTO

El cortacésped se envía en un cajón. Este es el procedimiento para desembalarlo y sacarlo.

1. Retire los dos pasadores, las arandelas y los pasadores de horquilla que fijan la red de alambre al bastidor y

retire la red de alambre.

2. Retire los pasadores, la arandela y el pasador de horquilla que fijan los apoyos al bastidor y baje los apoyos.

111

Español

3. Suelte o corte las cuatro correas que fijan los ejes de las ruedas delanteras y traseras a la parte inferior del

bastidor.

4. Retire las cajas que contienen las piezas sueltas, los elementos de montaje y la documentación.

5. Retire y aparte todo el embalaje y los envoltorios accesibles de la unidad y sus piezas. No deseche el material

de embalaje hasta que haya inspeccionado exhaustivamente y utilizado el producto.

6. Inspeccione el producto con cuidado para asegurarse de que no se haya producido ninguna rotura ni daños

durante el transporte.

AVISO

Al montar las piezas sueltas del cortacésped, verifique que la pieza esté montada correctamente y que esté bien

apretada al par correcto (donde corresponda) antes de continuar con el siguiente paso de montaje. El uso de un

cortacésped que pueda haberse montado incorrectamente podría dar lugar a lesiones personales graves.

AVISO

Debe leer detenidamente y entender el manual antes de sacar el cortacésped del bastidor. Si no se siguen estas

instrucciones, puede perderse el control y pueden producirse daños materiales, lesiones personales graves o

incluso la muerte.

4 MONTAJE

Esta sección describe cómo montar y ajustar el

producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE MONTAJE ANTES DE

MONTAR EL PRODUCTO.

4.1 INSTALE LA BARRA ANTIVUELCO

1. Alinee los orificios de la barra antivuelco inferior con

el bastidor. Utilice una llave de 18 mm para apretar

los cuatro tornillos, aplicando un par de apriete

comprendido entre 30 y 37 pies-libra (40 y 50 N-m).

112

Español

Nota: Para garantizar una alineación correcta, evite

apretar completamente todos los tornillos hasta el

final.

2. Alinee los orificios de la barra antivuelco superior

con los de la inferior. Instale los pernos, arandelas

y tuercas en el orificio inferior. Apriete con una llave

de 18 mm aplicando un par de apriete dentro del

rango de 15 - 22 pies-libra (20 - 30 N-m). Inserte

los pasadores de horquilla y los pasadores R en

el orificio superior para fijar la barra antivuelco

superior en la posición elevada.

3. En las secciones central e inferior de la barra

antivuelco, conecte los conectores de cables

correspondientes.

4. Asegúrese de que todas las tuercas y tornillos

están apretados a los valores mencionados

anteriormente.

4.2 INSTALACIÓN DEL ASIENTO

1. Coloque el conjunto del asiento sobre el panel del

asiento y alinee los orificios.

2. Instale dos pernos en la parte delantera del asiento

y apriételos firmemente con una llave T40 aplicando

un par de apriete comprendido entre 14 y 18 pies-

libra (20 y 25 N-m).

3. Tire de la palanca de ajuste del asiento para

desplazarlo hacia delante y dejar al descubierto los

dos orificios de montaje de la parte trasera. Instale

los dos pernos y apriete firmemente.

113

Español

4. Conecte el conector del cable al enchufe del asiento

situado detrás del asiento. Asegúrese de que los

enchufes están bien sujetos.

5. Fije los cables en los clips del panel.

4.3 INSTALE EL PORTÓN TRASERO

DEL COMPARTIMIENTO

TRASERO DE ALMACENAMIENTO

1. Inserte el casquillo de nylon y el eje de rotación en

el tubo del portón trasero.

2. Instale un perno a través de cada eje de rotación

y apriételo firmemente con una llave T30, aplicando

un par de apriete dentro del rango de 3 - 4 pies-libra

(4 - 6 N-m).

3. Instale los pernos y las tuercas para fijar

la parte superior del compartimento de

almacenamiento trasero. Asegúrese de que las

tuercas están colocadas fuera del compartimiento

de almacenamiento. Utilice una llave de 10 mm

aplicando un par de apriete comprendido entre 2 - 3

pies-libra (3 - 4 N·m).

4. Suspenda firmemente el cable del portón trasero en

los pernos asegurándose de que los lados de la

chapa metálica miran hacia fuera.

4.4 INSTALACIÓN DE LA PALANCA

DE CONTROL DE DIRECCIÓN

Las dos palancas controlan la velocidad, la dirección,

la parada, el bloqueo en punto muerto y el freno de

114

Español

estacionamiento del cortacésped y sirven para dirigir,

ajustar o reducir la velocidad, parar y cambiar de

dirección.

AVISO

Las palancas de control de dirección izquierda y

derecha deben ajustarse de manera que se alineen

entre sí cuando estén en la posición de punto muerto.

NUNCA instale las palancas de dirección a una altura

de funcionamiento asimétrica.

1. Levante la palanca de control de dirección para

alinear los orificios de la palanca con los orificios

del poste de montaje.

2. Seleccione la altura de funcionamiento de la

palanca de dirección de su preferencia. Inserte el

tornillo junto con la arandela en el orificio. Fije el

tornillo lo más cerca posible del centro del orificio

para garantizar una alineación correcta.

3. Utilice una llave de 16 mm para apretar los pernos

de la palanca de control de la dirección, aplicando

un par de apriete comprendido entre 20 - 30 N.m

(14 - 22 ft-lbs).

4. Fije la cubierta de goma de cada palanca apretando

tres tornillos con la llave T30 y aplicando un par de

apriete entre 5 - 8 N.m (4 - 6 ft-lbs).

5. Después de instalar ambas cubiertas de goma,

asegúrese de que las palancas queden una

enfrente de la una de la otra y se alineen

automáticamente después de tirar de ellas hacia

atrás.

PRECAUCIÓN

No instale las palancas de control dirección al revés.

Nota: conduzca siempre con ambas manos en las

palancas de control de dirección. No conduzca con una

sola mano.

5 FUNCIONES Y CONTROLES

En la sección siguiente se describe brevemente la

función de los controles individuales. Para obtener

información sobre el arranque, la parada, la conducción

y el corte de hierba, consulte la (referencia) sección

Funcionamiento (Referencia ).

115

Español

5.1 CONTROLES DEL PRODUCTO

Barra antivuelco

Asiento con

suspensión

Palancas de

control de dirección

Portavasos

Puerto de carga

Toma ETO

Enganche

delantero

Ruedas anti-calvas

Pedal y pasador de

ajuste de altura de

plataforma

Conducto de

descarga

Panel de control

Cajón de

almacenamiento

trasero

5.1.1 ASIENTO CON SUSPENSIÓN

El cortacésped está equipado con un asiento con

suspensión. Este asiento tiene varias opciones

adicionales. Consulte la figura y la lista que siguen para

ver la ubicación de las características del asiento y una

breve descripción de su función.

1. Cinturón de seguridad retráctil: El cinturón de

seguridad se utiliza para sujetar al operario en el

asiento.

Nota: El cinturón de seguridad debe usarse siempre

que la barra antivuelco esté en la posición elevada. El

cinturón de seguridad nunca debe llevarse con la barra

antivuelco bajada.

2. Mando de ajuste de suspensión: El mando de

ajuste de la suspensión ajusta la suspensión del

asiento. Gire el mando de ajuste hasta que la escala de

la pantalla tenga una lectura que coincida con el peso

del operario.

3. Palanca de ajuste del asiento (hacia delante/

atrás): El asiento puede ajustarse hacia delante y

hacia atrás. Levante la palanca de ajuste del asiento

y mantenga, coloque el asiento en la posición deseada

y suelte la palanca para bloquear el asiento en posición.

AVISO

Asegúrese de que el asiento esté bloqueado antes de

manejar el cortacésped. Un asiento que no es seguro

puede hacer que el operario cambie de posición

y pierda el control del cortacésped, lo que podría

provocar lesiones personales graves o incluso la

muerte.

5.1.2 PALANCA DE CONTROL DE

DIRECCIÓN

Las palancas de control de dirección controlan la

dirección del cortacésped.

116

Español

LA PARTE DELANTERA DEL CORTACÉSPED ES-

TÁ ORIENTADA EN ESTA DIRECCIÓN

FORWARD TRAVEL

REVERSE TRAVEL

ZERO-RADIUS TURN

N= POSICIÓN DE PUNTO MUERTO

D= POSICIÓN DE CONDUCCIÓN

R= POSICIÓN DE MARCHA ATRÁS

El sentido de las flechas indica la dirección de movi-

miento del cortacésped

Palanca de control de dirección izquierda

Palanca de control de dirección derecha

La palanca de control de dirección izquierda controla

la rueda de tracción trasera izquierda y la palanca

de control de dirección derecha controla la rueda de

tracción trasera derecha.

Al inclinar ambas palancas de control de dirección

hacia fuera desde la posición de PUNTO MUERTO, se

aplicará el freno de estacionamiento.

Al inclinar ambas palancas de control dirección hacia

dentro en dirección a la posición de PUNTO MUERTO,

se desaplicará el freno de estacionamiento.

Nota: cuanto más se aleje una palanca de control de

dirección de la posición de punto muerto, más rápido

girará la rueda de tracción.

Consulte la sección Práctica de conducción del

cortacésped de giro cero para conocer las

instrucciones sobre la dirección.

5.1.3 TOMA DE CORRIENTE ELÉCTRICA

(ETO)

El cortacésped puede utilizarse con otros accesorios

diseñados específicamente para esta unidad, como

un soplador accesorio. Los accesorios pueden recibir

alimentación del cortacésped con la toma ETO (1) de

la parte delantera del cortacésped y montarse en el

enganche delantero (2) si el accesorio tiene el puerto

correspondiente.

5.1.4 RUEDAS ANTI-CALVAS

Estas ruedas anti-calvas se han diseñado para

minimizar las calvas al segar en terrenos difíciles

e irregulares. Tras ajustar la altura de corte, ajuste

las ruedas anti-calvas (2) para que se extiendan por

debajo de la plataforma, pero no toquen el suelo.

Siempre deben estar al menos entre 0,6 cm y 1,9

cm (1/4" y 3/4") por debajo de la plataforma (1). Con

el cortacésped asentado sobre una superficie plana a

nivel, la posición de la rueda puede ajustarse hacia

arriba o abajo según sea necesario desde 1,9 cm a 0,6

cm (3/4" a 1/4") desde las ruedas anti-calvas (2) hasta

el suelo.

117

Español

Mueva las ruedas hacia arriba o abajo, utilizando los

diferentes orificios de montaje del eje en el soporte de

montaje de la rueda (si corresponde en el modelo).

1. Tras ajustar la altura de corte, ajuste las ruedas

anti-calvas retirando la contratuerca bridada y el

perno hexagonal que fija las ruedas.

2. Seleccione un orificio de forma que la rueda quede

colocada a la altura de corte deseada.

1.5-2.5 in

2.5-3.5 in

3.5-4.5 in

Nota: Para una altura de corte superior a 114 mm

(4,5 pulg.), utilice el orificio inferior. Las ruedas

anti-calvas serán eficaces para evitar calvas en el

césped.

3. Instale la contratuerca bridada y la tuerca

hexagonal.

4. Repita el ajuste en las otras ruedas anti-calvas.

5.1.5 PEDAL Y PASADOR DE AJUSTE DE

ALTURA DE PLATAFORMA

Antes de utilizar el cortacésped, eleve la altura de la

plataforma a la posición de corte más adecuada para su

césped.

Cuando transporte el cortacésped, ajuste la altura de la

plataforma a 13,97 cm (5,5'') pisando el pedal hasta el

tope para bloquearlo.

La altura de corte es ajustable de 1,5-4,5 pulg. La

plataforma debe estar elevada para evitar tocones,

piedras u otros obstáculos que podrían dañar la

plataforma del cortacésped.

Para ajustar la altura de corte:

1. Detenga el cortacésped y desacople las cuchillas.

2. Gire la llave de arranque a la posición de apagado y

aplique el freno de estacionamiento.

3. Pise el pedal (2) y empuje hacia delante hasta el

tope.

4. Elija altura deseada de la plataforma, inserte el

pasador de ajuste de altura (1) en la ranura para

fijar.

5. Suelte lentamente el pedal.

5.1.6 PANEL DE CONTROL

Nota:

los ajustes de la velocidad de las cuchillas, la

velocidad de conducción y las luces solo son posibles

en la pantalla de inicio.

1. Botón de velocidad de la cuchilla / Atrás: Ajuste la

velocidad de la cuchilla (cíclico). / Regresar a la página

anterior.

2. Botón de menú / Re Pág: Menú / Navegar a la

página anterior.

3. Pantalla de indicación digital: Esta pantalla de

indicación digital muestra información importante sobre

el sistema eléctrico. Consulte Pantalla de indicación

digital en Funcionamiento.

4. Botón de luces / Av Pág: Activar luces / Navegar a

la página siguiente.

5. Botón de velocidad de conducción / Confirmar:

Ajuste la velocidad de conducción (cíclico). / Pulsar

para confirmar.

6. Puerto de carga USB: Abra la cubierta superior para

acceder a los puestos de carga USB-A y USB-C. El

cortacésped debe activarse para la carga.

118

Español

PRECAUCIÓN

Si intenta cargar dispositivos con un valor nominal

superior a 2,1 amperios, podría dañar el puerto de

carga USB o el cortacésped.

7. Ranura de teléfono: Almacenamiento del dispositivo

móvil.

8. Interruptor de encendido: Este interruptor se utiliza

para encender y apagar el cortacésped. La llave de

arranque debe insertarse antes de poder accionar el

interruptor.

9. Interruptor PTO (Toma de fuerza): El interruptor

PTO acopla y desacopla las cuchillas del cortacésped.

Tire hacia ARRIBA del interruptor para acoplarlo y

empuje hacia ABAJO para desacoplarlo.

PRECAUCIÓN

Nunca acople el interruptor PTO cuando la plataforma

esté bajo carga. En caso de no hacerlo, podrían

producirse daños graves en el motor o la plataforma.

5.1.7 CAJÓN DE ALMACENAMIENTO

TRASERO

El cajón de almacenamiento trasero del cortacésped

puede transportar diversas herramientas o materiales,

con una capacidad de carga máxima de 90 kg (200 lbs).

Está equipado con un mecanismo basculante para la

descarga de materiales.

AVISO

Cuando se circula en pendiente, la capacidad máxima

de carga del compartimento de almacenamiento

trasero es de lb.

1. Mueva la palanca de desbloqueo hacia delante para

desbloquear el cajón de almacenamiento trasero.

2. El cajón de almacenamiento trasero basculará hacia

atrás.

3. Para volver a colocar el cajón de almacenamiento

en su posición original, empuje la palanca de

desbloqueo hacia delante y, a continuación, empuje

el cajón de almacenamiento trasero hacia delante

hasta que se bloquee firmemente en el gancho de

la palanca de desbloqueo.

6 SISTEMA ELÉCTRICO

6.1 SEGURIDAD DEL SISTEMA

ELÉCTRICO

Para reducir el riesgo de lesiones personales graves

debidas a un incendio o una descarga eléctrica al

trabajar en el sistema eléctrico:

• Retire siempre la llave de arranque y las baterías,

y lea el manual del operario antes de trabajar con

este producto.

• Retire siempre la llave de arranque y las baterías al

transportar el producto.

• Mantenga el producto limpio de recortes de hierba,

hojas y otros residuos. NO utilice agua para limpiar

el producto. Utilice únicamente aire comprimido.

Lleve protección ocular y auditiva adecuada al

limpiar el producto.

• Lleve siempre equipos de protección (gafas de

seguridad, protector facial y guantes) cuando

trabaje con la batería. Utilice herramientas aisladas.

• Limpie toda la suciedad y los residuos del producto.

No utilice disolventes, limpiadores agresivos o

abrasivos.

• Mantenga la zona libre de transeúntes al acoplar el

interruptor PTO.

• Nunca permita la presencia de llamas, chispas ni

humo cerca del producto o las baterías.

• Mantenga el producto y las baterías fuera del

alcance de los niños.

• Mantenga siempre las protecciones, cubiertas y

protectores en su posición y bien fijados. Si resultan

dañados, repare o sustituya inmediatamente. Nunca

modifique ni retire los dispositivos de seguridad.

119

Español

6.2 INFORMACIÓN DEL SISTEMA

ELÉCTRICO

El producto recibe alimentación de un sistema eléctrico

de 60V/ 80V. Consta de los siguientes componentes:

1. Controlador de cuchilla (1)

2. Motor de cuchilla (3)

3. Controlador de transmisión (2)

4. Acelerador - derecho (1)

5. Acelerador - izquierdo (1)

6. Pantalla digital (1)

7. Motor de rueda (2)

8. Batería (6)

9. Luz delantera (2)

10. Luz del guardabarros delantero (2)

11. Luz trasera (2)

12. Luz ROPS (1)

13. Toma ETO (1)

7 FUNCIONAMIENTO

Esta sección describe el funcionamiento del producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE FUNCIONAMIENTO ANTES

DE UTILIZAR EL PRODUCTO.

7.1 ANTES DEL FUNCIONAMIENTO

7.1.1 CONECTE LAS BATERÍAS AL

PRODUCTO

AVISO

Utilice sólo Greenworks baterías originales con el

producto.

1. Asegúrese de que las baterías están

completamente cargadas.

2. Presione el botón de desbloqueo para abrir la tapa

del compartimento de las baterías.

3. Introduzca las baterías pequeñas dentro del

compartimiento. La batería se bloquea en su

posición cuando escucha un clic.

PRECAUCIÓN

Si la batería no se desplaza con facilidad en

el compartimento rectangular, la batería no está

instalada correctamente. Esto puede causar daños

al producto.

4. Introduzca la batería de maleta en el compartimento

de la batería grande. La batería de la maleta se

bloquea en su posición cuando se oye un clic.

Conecte el enchufe a la batería de la maleta.

5. Coloque la tapa grande del compartimento y tire de

los pestillos para bloquear la tapa.

120

Español

7.1.2 ELEVACIÓN Y DESCENSO DE LA

BARRA ANTIVUELCO

AVISO

Evite lesiones graves o la muerte por vuelco:

• Utilice el cinturón de seguridad cuando la barra

antivuelco esté elevada.

• No hay protección antivuelco cuando la barra

antivuelco está bajada.

• Baje la barra antivuelco solo cuando sea

necesario y NUNCA la quite.

• NO utilice el cinturón de seguridad con la barra

antivuelco bajada.

• Suba la barra antivuelco cuando el espacio lo

permita.

• NO salte si el cortacésped vuelca.

Para bajar la barra antivuelco:

1. Extraiga los pasadores en R de los pasadores de

horquilla.

2. Retire los pasadores de horquilla. Ajuste la barra

superior si es necesario para soltar los pasadores

de la barra antivuelco.

3. Baje la barra antivuelco.

4. Instale los pasadores de horquilla y los pasadores

en R para fijar la barra antivuelco en la posición

bajada.

Para subir la barra antivuelco:

1. Levante la barra antivuelco superior hasta la

posición elevada.

2. Inserte los pasadores de horquilla por la barra

antivuelco.

3. Posteriormente, instale los pasadores en R en los

pasadores de horquilla.

7.1.3 ENGANCHE DE REMOLQUE

TRASERO

AVISO

El remolcado de cargas puede resultar peligroso,

especialmente en pendientes.

• El peso total máx. (remolque y carga) no debe

superar los 136 kg (300 lbs).

• El peso máximo de remolcado debe ser inferior a

20,2 kg (45 lbs).

• Evite pendientes de más de 10 grados.

• Ralentice y tenga cuidado en las pendientes.

• No remolque con un recogehierba.

Fije el remolque con el pasador de horquilla adecuado

(1) y el pasador en R (2).

Las cargas remolcadas excesivas afectan a la tracción

y al control en pendientes. Aligere la carga en

pendientes. Las condiciones de la superficie afectan a

la tracción y la estabilidad. Las superficies mojadas o

resbaladizas reducen la tracción, lo que afecta a las

maniobras de frenado y giro. Evalúe el terreno antes

de utilizar la unidad y el remolque, evitando pendientes

superiores a 10 grados.

7.2 PUESTA EN MARCHA DEL

PRODUCTO

Nota: Mantenga la zona libre de transeúntes antes de

manejar el cortacésped. Si alguien entra en la zona de

corte, deténgase inmediatamente y no vuelva a segar

hasta que los transeúntes abandonen la zona.

1. Suba al cortacésped desde el reposapiés del lado

izquierdo de la plataforma. El acceso al asiento

del operario desde otras direcciones puede producir

daños en el cortacésped o aumentar el riesgo de

lesiones para el operario.

121

Español

2. Levante la plataforma del cortacésped a su posición

más alta. Consulte la sección Pedal y pasador de

ajuste de altura de plataforma en Funciones y

controles.

3. Inserte la llave de arranque y gírela a la posición de

encendido.

4. Lleve las palancas de control dirección hacia dentro

a la posición de PUNTO MUERTO.

5. Tire hacia arriba del interruptor PTO para acoplar

las cuchillas para segar.

Nota: Acople las cuchillas solo después de colocar

las palancas de control de dirección en la posición

de PUNTO MUERTO. ¡NUNCA acople las cuchillas

cuando esté segando!

6. Empuje las palancas de control de dirección hacia

delante para el movimiento hacia delante y tire para

el movimiento hacia atrás.

Nota: Tenga cuidado al cruzar sobre caminos o

senderos de grava. Antes de cruzar, desacople

las cuchillas y levante la plataforma de corte a la

posición más alta para minimizar la posibilidad de

rebote. Conduzca lentamente para evitar la pérdida

de tracción y de control.

Nota: No intente cambiar la dirección de

funcionamiento mientras el cortacésped esté en

movimiento. Deténgase siempre por completo antes

de cambiar la dirección del cortacésped.

Nota: las palancas de control de dirección

retrocederán hacia la posición de punto muerto si

se sueltan desde atrás, pero es importante guiarlas

manualmente para alcanzar la posición de punto

muerto.

7.3 PARADA DEL PRODUCTO

PELIGRO

Nunca haga paradas repentinas ni dé marcha atrás,

especialmente cuando maniobre en una pendiente. La

dirección se ha diseñado para una respuesta sensible.

El movimiento rápido de las palancas de control de

dirección en cualquier dirección podría ocasionar una

reacción del producto que puede producir lesiones

graves.

1. Lleve el cortacésped a una superficie llana y a nivel

y devuelva las palancas de control de dirección a

la posición de PUNTO MUERTO para detener el

movimiento del cortacésped. Empuje las palancas

de control de dirección hacia fuera para aplicar el

freno de estacionamiento.

2. Presione el interruptor PTO hacia abajo para

desacoplar las cuchillas.

3. Gire la llave de arranque a la posición de apagado.

Retire la llave de arranque.

122

Español

7.4 PANTALLA DE INDICACIÓN

DIGITAL

La función de la pantalla digital, que se encuentra en

el panel de control, es ofrecer información del sistema

eléctrico al operario. Ofrece información detallada en

forma de patrones, códigos y números.

1 2 3 4 5 6

# Nombre Función

1 Advertencia de error. Compruebe el

código de error.

2 El dispositivo ETO está en funciona-

miento. Si parpadea, el dispositivo

está conectado.

3 Total: 350h Tiempo de trabajo

4 Se necesita la presencia del usuario

para funcionar.

5 Luces LED activadas.

6 El freno de estacionamiento está

aplicado. Si el icono parpadea, la

función de derivación de punto muer-

to está activada.

7 Velocidad de la cuchilla

8 Velocidad de conducción

9 Nivel de batería

7.4.1 PANTALLA DE INICIO

1. La velocidad de accionamiento tiene 3 niveles y la

velocidad de la cuchilla 4 niveles. Pulse el botón de

velocidad de la cuchilla y el botón de velocidad de

accionamiento en el panel de control para ajustar.

El número del icono verde que aparece a cada lado

indica la velocidad de conducción o de la cuchilla en

ese momento.

2. Si el sistema de conducción/de la cuchilla tiene

errores, la barra de velocidad de conducción/de la

cuchilla se volverá gris hasta que se elimine el error.

7.4.2 MENÚ

1. Pulse el botón de menú para ir a la página de menú.

Puede configurar 5 elementos, incluyendo Errores,

Información de la batería, Brillo, Idioma, ETO.

Artículo Función

Errores Esta página muestra el contenido

del error y sugerencias.

Información so-

bre la batería

Esta página muestra el estado

de la batería.

Brillo Seleccione el brillo de pantalla

que desee.

Idioma Seleccione el idioma de la pan-

talla digital.

Toma de cor-

riente eléctrica

(ETO)

Esta página muestra el estado

del dispositivo ETO.

123

Español

2. Seleccione los errores y pulse el botón Confirmar

para entrar en la página de errores. Esta página

mostrará todos los errores. Elija el nombre

específico del error y pulse el botón Confirmar para

leer las sugerencias. Pulse el botón de retroceso

para salir.

3. Pulse el botón de descender página para

seleccionar la información de la batería y pulse

el botón Confirmar para entrar en la página de

información de la batería. Esta página muestra el

estado de funcionamiento de las baterías. Icono

verde: la batería funciona correctamente. Icono rojo:

la batería está demasiado caliente. Icono gris - la

ranura de la batería está vacía o la batería está

completamente agotada.

4. Pulse el botón de ascender página para seleccionar

el brillo y pulse el botón confirmar para entrar en la

página de brillo. Seleccione el brillo de pantalla que

desee. Pulse el botón de retroceso para salir.

5. Pulse el botón de descender página para

seleccionar el idioma y pulse el botón Confirmar

para entrar en la página de idioma. Seleccione el

idioma que desee. Pulse el botón de retroceso para

salir.

6. Pulse el botón ascender página para seleccionar

ETO y pulse el botón Confirmar para entrar en la

página ETO. Pulse el botón de retroceso para salir.

7.4.3 TOMA DE CORRIENTE ELÉCTRICA

(ETO) PARA CONECTAR LOS

ACCESORIOS

La ETO permite utilizar este cortacésped junto con

accesorios especiales.

1. Cuando los accesorios están montados en el

cortacésped y enchufados en la toma ETO

delantera o trasera, aparecerá una ventana

emergente en cualquier página excepto en la

página ETO. Pulse el botón Confirmar para acceder

a la página ETO. Cuando el dispositivo ETO está

activado, el icono se volverá verde.

124

Español

2. Cuando el dispositivo ETO no se puede activar

debido a un error del cortacésped, la pantalla

mostrará lo siguiente. Pulse el botón Confirmar para

comprobar los errores.

3. Cuando no se detecta el dispositivo ETO, la pantalla

mostrará lo siguiente. Pulse el botón Confirmar para

confirmar.

4. Cuando el dispositivo ETO parece estar roto, la

pantalla mostrará lo siguiente. Pulse el botón

Confirmar para confirmar.

5. Pulse el botón Atrás para regresar a la página de

inicio. El icono ETO aparecerá en la pantalla si el

dispositivo ETO está activado.

7.4.4 CARGA

1. Mientras el producto se está cargando, la pantalla

digital indicará el nivel de carga de la batería en

la pantalla de inicio. La información sobre la carga

también estará visible en la sección Información de

la batería del menú.

2. La información de la batería también estará visible

en la sección Información de la batería del menú.

El icono verde indica que la batería funciona

correctamente, el icono rojo indica que la batería

se ha sobrecalentado y el icono gris indica que el

compartimento de la batería está vacío o que la

batería se ha agotado por completo.

7.5 PRÁCTICA DE CONDUCCIÓN DEL

CORTACÉSPED DE GIRO CERO

Antes de utilizar el cortacésped, asegúrese de haber

estudiado la sección Funciones y Controles para

comprender las funciones de control. El uso de las

palancas de control de dirección para dominar el

control suave y eficaz del avance, el retroceso y el

giro requiere práctica. Familiarícese con la aceleración,

el desplazamiento y la dirección practicando las

maniobras en una zona de césped despejada y

abierta, sin obstáculos ni riesgos. Conduzca a baja

velocidad para evitar que patinen los neumáticos y se

dañe el césped. Comience con el procedimiento de

125

Español

desplazamiento suave y progrese a las maniobras de

avance, retroceso y giro.

7.5.1 DESPLAZAMIENTO SUAVE

Las palancas de control de dirección del cortacésped

tienen una respuesta rápida. El enfoque óptimo para

manejar estas asas implica tres pasos:

1. Coloque las manos sobre las palancas.

2. Para avanzar lentamente, empuje las palancas

hacia delante con las palmas de las manos.

3. Para alcanzar el máximo de la velocidad definida,

mueva las palancas más hacia delante. Para una

deceleración suave, mueva las palancas hacia el

punto muerto.

7.5.2 CONDUCCIÓN BÁSICA

Práctica de desplazamiento hacia delante

Mueva las dos palancas de control de dirección de

forma uniforme y gradual hacia delante desde el punto

muerto. Practique la ralentización y la repetición.

Nota: el dominio del desplazamiento hacia delante

requiere práctica. Ajuste la velocidad según sea

necesario.

Práctica de desplazamiento hacia atrás

Mire hacia atrás y hacia abajo, a continuación, tire

gradualmente de ambas palancas de control de

dirección de manera uniforme hacia atrás desde el

punto muerto. Practique la ralentización y la repetición.

Nota: dedique varios minutos a practicar la marcha

atrás antes de hacerlo cerca de objetos. Recuerde

que el cortacésped gira bruscamente en marcha atrás,

de forma similar al movimiento hacia delante, y el

retroceso en línea recta requiere práctica.

7.5.3 PRÁCTICA DE GIRO EN ESQUINA

Mientras se desplaza hacia delante, lleve suavemente

una palanca de control de dirección hacia atrás, hacia

el punto muerto. Practique esto repetidamente.

Nota: para evitar girar directamente sobre la banda de

rodadura de los neumáticos, asegúrese de que ambas

ruedas mantengan un ligero movimiento hacia delante.

126

Español

7.5.4 PRACTICA DE GIRO EN EL SITIO

Para una maniobra de "giro cero", mueva gradualmente

una palanca de control de dirección hacia delante

desde el punto muerto mientras mueve la otra

hacia atrás desde el punto muerto simultáneamente.

Practique esto varias veces.

Nota: Al ajustar el grado de avance o retroceso de cada

palanca de control de dirección, se modifica el "punto

de giro".

7.5.5 CONDUCCIÓN AVANZADA

La excepcional función de giro cero del cortacésped le

permite girar al final de la hilera en lugar de detenerse

y realizar un giro en Y antes de comenzar una nueva

hilera.

A continuación, se muestra cómo ejecutar un giro cero

a la izquierda al final de la hilera:

1. Decelere gradualmente al final de la hilera.

2. Empuje ligeramente la palanca de control de

dirección DERECHA hacia delante mientras mueve

la palanca de control de dirección IZQUIERDA

hacia el centro y, posteriormente, ligeramente hacia

atrás.

3. Reanude el segado marcha hacia delante.

Al adoptar este enfoque, el cortacésped gira a la

izquierda y solapa ligeramente la hilera recién cortada,

eliminando la necesidad de retroceder y volver a cortar

la hierba que se haya quedado sin cortar.

7.6 CORTE DE HIERBA

Seleccione una zona lisa y nivelada para segar.

Tenga cuidado con los árboles, las vallas y las

pendientes. Siegue en líneas rectas, ligeramente

solapadas. Cambie de vez en cuando los patrones para

evitar zonas planas. Para dar un toque profesional,

siegue una vez transversalmente y, a continuación,

perpendicularmente en la siguiente vuelta.

Cuando siegue espacios amplios, empiece girando

hacia la derecha para asegurarse de que los recortes

se alejen de arbustos, vallas, entradas de vehículos y

otras zonas. Después de realizar una o dos rondas,

siegue en un patrón de vaivén a través del césped,

girando en los bordes de la hierba cortada previamente.

7.7 PATRONES DE SEGADO

7.7.1 DESCARGA LATERAL

La descarga lateral es una técnica de segado que

procesa eficazmente un mayor volumen de hierba en

una sola pasada. Este método consiste en expulsar

los recortes de hierba hacia el lateral de la plataforma

del cortacésped y dispersarlos por el césped. El diseño

de la plataforma de descarga lateral permite un corte

eficaz incluso en condiciones de hierba alta, por lo que

es ideal para zonas de mayor tamaño en las que es

esencial agilizar el corte del césped. Para un corte

óptimo, ajuste la velocidad de las cuchillas al nivel

más alto. Si el motor ralentiza, reduzca la velocidad

de conducción. Una velocidad más lenta aumenta la

eficacia de las cuchillas y evita problemas de corte.

Elija el segado con descarga lateral para hierba entre

7-12 cm (3-5 pulg.). Evite cortar más de 2,5 cm (1 pulg.)

cada vez.

7.7.2 MULCHING

El mulching ofrece ventajas versátiles, cortando

finamente la hierba y devolviendo los recortes al suelo.

Recuerde que el mulching funciona mejor con hierba

seca y de altura moderada. Para que el mulching

se realice correctamente, ajuste la velocidad de la

cuchilla al máximo de modo que corresponda con la

velocidad de conducción más lenta. De este modo, los

recortes serán más finos. Al hacer mulching, conduzca

aproximadamente a la mitad de la velocidad empleada

para esparcir.

Longitud óptima de recorte

El mulching óptimo recorta solo un ½ - ¾ de pulgada

superior de la hierba, dando lugar a recortes que se

descompondrán. Experimente con la altura de corte en

función del clima, la estación y la densidad del césped.

Como siempre, siegue con cuidado y tenga en cuenta

127

Español

las condiciones específicas de su césped para obtener

los mejores resultados.

7.8 RECOMENDACIONES DE

SEGADO

Son muchos los factores que influyen en la eficacia de

corte hierba del cortacésped. El cumplimiento de las

normas de corte mejora el rendimiento y la vida útil del

cortacésped.

7.8.1 ALTURA DE LA HIERBA

La altura de corte suele depender de las preferencias.

Normalmente, siegue cuando la hierba tenga

aproximadamente 7-12 cm (3-5 pulg.) de altura. La

altura adecuada varía en función del tipo de hierba, las

precipitaciones, la temperatura y la salud del césped.

Un corte demasiado corto debilita la hierba y la hace

más propensa a sufrir daños por los periodos de

sequía y las plagas. Un césped ligeramente más largo

es menos propenso a sufrir daños. Un crecimiento

más largo en condiciones calurosas y secas reduce

el estrés térmico, conserva la humedad y protege

contra los daños. Si mantiene la hierba demasiado

larga se genera un césped fino y problemas. No corte

demasiado de una vez; siga la regla de 1/3: recorte un

máximo de 1/3 y no más de 2,5 cm (1 pulg.) cada vez.



ರ

La capacidad de corte depende del sistema de segado

elegido. El esparcido con cubiertas de descarga lateral

maneja más hierba que el mulching. La hierba alta

necesita un corte gradual. Para hierba muy alta,

comience con la altura máxima (1), luego bájela para

la segunda (2) o tercera pasada. Evite dejar un exceso

de recortes sobre la hierba. Considere la posibilidad

de utilizar un sistema de recogida de hierba o de

compostaje. Recuerde que cada sistema se adapta a

una situación diferente.

7.8.2 CUÁNDO Y CON QUÉ FRECUENCIA

SEGAR

El momento y el estado de la hierba influyen

notablemente en los resultados de corte. Siga estas

orientaciones para obtener los mejores resultados:

• Siegue cuando la altura de la hierba esté entre

7-12 cm (3-5 pulg).

• Utilice cuchillas afiladas para una mayor precisión.

Los recortes cortos de menos de 2,5 cm (1 pulg.) se

descomponen más rápido, y las cuchillas afiladas

evitan los bordes deshilachados.

• Elija un momento del día fresco y seco para segar,

por ejemplo, a última hora de la tarde o justo antes

de que anochezca.

• Evite cortar la hierba después de que haya llovido

o si hay mucho rocío. Nunca haga mulching

con hierba mojada, ya que se apelmaza bajo

la plataforma del cortacésped y no se tritura

eficazmente.

8 TRANSPORTE

8.1 TRANSPORTE DEL

CORTACÉSPED

PRECAUCIÓN

No remolque este cortacésped para evitar daños en el

sistema de transmisión.

AVISO

No cargue el cortacésped en un remolque o camión

utilizando dos rampas separadas. Utilice únicamente

una rampa de anchura completa que sea al menos

30 cm (1 pie) más ancha que la anchura de las

ruedas traseras del cortacésped. Las ruedas traseras

podrían caerse de las rampas o la unidad podría

volcar lesionando al operario o a cualquier transeúnte.

Asegúrese de que la plataforma de corte esté elevada

a la posición más alta para que no quede atrapada en

la rampa.

1. Estacione el cortacésped en una superficie a nivel.

2. Levante la plataforma de corte a su posición más

alta.

3. Coloque y fije la rampa en el remolque según las

instrucciones del fabricante.

4. Utilice una rampa de carga de ancho completo que

sea al menos 30 cm (1 pie) más ancha que el

cortacésped para reducir el riesgo de salirse por un

lateral de la rampa.

5. Conduzca lentamente el cortacésped sobre la

rampa y en el interior del remolque.

6. Tras la carga, baje por completo la plataforma del

cortacésped.

7. Aplique el freno de estacionamiento.

128

Español

8. Fije el cortacésped según sea necesario con

correas o cables para evitar que se mueva durante

el transporte.

AVISO

Para evitar el arranque o el movimiento accidental,

que podría provocar lesiones personales graves,

retire siempre la llave de arranque y aplique el

freno de estacionamiento cuando transporte el

cortacésped.

8.2 TRANSPORTE DE LAS BATERÍAS

DE IONES DE LITIO

El Departamento de Transporte de EE.UU. y las

autoridades de transporte internacional exigen que

las baterías de iones de litio se transporten con un

embalaje especial y que solo sean transportadas por

empresas certificadas para ello. En EE.UU., se permite

transportar la batería cuando está instalada en el

cortacésped como equipo alimentado mediante batería,

con algunos requisitos reglamentarios. Póngase en

contacto con el Departamento de Transporte de EE.UU.

o con el organismo gubernamental correspondiente

de su país para conocer los reglamentos detallados

sobre el transporte de su batería o del cortacésped

equipado con la batería. Para obtener información

detallada sobre el envío de una batería, contacte

con un distribuidor de servicio técnico autorizado de

Greenworks.

8.3 PALANCA DE DERIVACIÓN DE

PUNTO MUERTO

Las palancas de derivación de punto muerto

desconectan el sistema de transmisión que conecta la

potencia del motor a las ruedas y pueden utilizarse

cuando necesite empujar o mover manualmente el

cortacésped sin que el motor esté en marcha.

• Localice las palancas de derivación de punto

muerto situadas debajo de la parte trasera del

bastidor del cortacésped. Estas palancas manejan

individualmente las ruedas de tracción.

• Empuje la palanca hacia fuera para desbloquear las

palancas y soltar los frenos.

• Empuje la palanca hacia dentro para bloquear las

palancas para un funcionamiento normal.

AVISO

Nunca conduzca el cortacésped cuando la palanca

de derivación de punto muerto se haya desacoplado.

¡Acople siempre la palanca de derivación de punto

muerto en su posición original antes de conducir! ¡En

caso de no acoplar la palanca, podrían producirse

daños graves en el cortacésped, lo que anularía la

garantía de este!

AVISO

Nunca desbloquee las palancas de derivación de

punto muerto cuando la máquina esté trabajando en

pendiente. Una vez desbloqueadas las palancas, el

cortacésped puede rodar libremente y no dispone de

freno. Si se suelta la palanca en una pendiente, puede

perderse el control y aumentar el riesgo de lesiones

personales graves.

8.4 DESPLAZAMIENTO MANUAL DEL

CORTACÉSPED

Para empujar el cortacésped manualmente:

129

Español

1. Desacople las cuchillas y empuje las palancas de

control de dirección hacia fuera para aplicar el freno

de estacionamiento.

2. Sitúe la llave de arranque en la posición de

apagado. Retire la llave de arranque y espere a que

se detengan todas las piezas en movimiento antes

de abandonar la posición de trabajo.

3. Vuelva a colocar las palancas de control de

dirección en la posición de PUNTO MUERTO

y, a continuación, desbloquee las palancas de

derivación de punto muerto para desacoplar el

sistema de transmisión.

4. Desplace el cortacésped al lugar deseado.

PRECAUCIÓN

Para evitar daños en el motor y el sistema de

transmisión, no mueva el producto a más de 8

km/h (5 mph).

5. Inmediatamente después de desplazar el

cortacésped, bloquee las palancas de derivación de

punto muerto.

9 LIMPIEZA Y

ALMACENAMIENTO

9.1 LIMPIEZA DEL PRODUCTO

• Elimine cualquier acumulación de hierba y hojas en

la cubierta del motor o alrededor de esta (no utilice

agua).

• Limpie ocasionalmente el cortacésped con un paño

seco.

• Si se acumulan residuos en la parte inferior del

cortacésped durante su uso, pare el motor sobre

terreno llano, desacople el interruptor PTO, aplique

el freno de estacionamiento, apague el producto,

retire la llave de arranque y utilice aire comprimido

para limpiar la zona.

9.2 ALMACENAMIENTO DEL

PRODUCTO

Para preparar el producto para el almacenamiento,

deben seguirse estos pasos.

• Limpieza del cortacésped: Antes de almacenar

el producto, límpielo a fondo como se indica en la

sección anterior.

• Inspección y mantenimiento de la cuchilla:

Inspeccione las cuchillas y sustitúyalas como se

indica en la sección Tareas de servicio de las

cuchillas del cortacésped (Referencia ) en caso

necesario.

• Evite los materiales corrosivos: Mantenga el

cortacésped alejado de sustancias corrosivas, como

fertilizantes o sal gema, ya que pueden provocar

óxido y corrosión en los componentes metálicos,

como la cuchilla, la plataforma, el motor y el

bastidor. Mantenga el cortacésped y su batería

alejados de materiales conductores o corrosivos

para reducir el riesgo de cortocircuito, incendio,

explosión y otros riesgos eléctricos.

• Seguridad infantil: Guarde el producto en un lugar

inaccesible a los niños para evitar accidentes.

• Cobertura adecuada: No cubra el producto con

una lona de plástico dura. Las cubiertas de plástico

pueden atrapar humedad, lo que da lugar a

oxidación y corrosión.

• Compruebe el desgaste: Inspeccione

minuciosamente el cortacésped en busca de piezas

desgastadas o dañadas que puedan necesitar

sustitución.

• Mantenimiento de los neumáticos: Evite desinflar

los neumáticos durante el almacenamiento.

• Entorno de almacenamiento: Almacene el

producto en una zona limpia, seca y con buena

ventilación. Tenga en cuenta que el cargador de

baterías no puede utilizarse en un entorno húmedo.

• Proceso de carga: Consulte la sección Carga

(Referencia ) y también el Manual del cargador

de baterías para obtener instrucciones exhaustivas

sobre el uso del cargador y la carga eficaz de la

batería.

Si se respetan estas indicaciones, puede contribuir a

aumentar la vida útil de su cortacésped durante los

periodos de almacenamiento.

10 MANTENIMIENTO

10.1 SEGURIDAD DURANTE EL MANTENIMIENTO

• Deben tomarse medidas específicas para realizar los procedimientos de servicio y mantenimiento de forma

segura.

• Lea y siga todos los mensajes de seguridad e instrucciones aplicables de este manual.

• Desacople siempre las cuchillas del cortacésped, aplique el freno de estacionamiento, apague el cortacésped,

retire la llave de arranque, retire las baterías y espere a que se detenga todo el movimiento antes de realizar los

procedimientos de servicio y mantenimiento.

• Lleve equipos de protección personal adecuados, como calzado de seguridad, gafas de seguridad, guantes y

protección auditiva. El cabello largo, la ropa holgada o las joyas pueden enredarse en las piezas móviles. Sujete

el cabello por encima del nivel de los hombros antes de empezar a trabajar.

130

Español

• La utilización de piezas no autorizadas o aprobadas por Greenworks puede provocar lesiones graves o mortales

o daños materiales.

10.2 MANTENIMIENTO DE LA BATERÍA

El cortacésped recibe alimentación de baterías de iones de litio que, cuando se mantienen correctamente,

proporcionarán años de vida útil. Para un cuidado adecuado, respete las siguientes instrucciones:

• Cargue siempre la batería tras cada uso. Esto es especialmente importante cuando las temperaturas descienden

por debajo de 0°C (32°F). Una descarga excesiva acortará la vida útil de la batería y puede provocar daños

permanentes. Si no es posible realizar un ciclo de carga completo inmediatamente después del corte, un ciclo de

5-10 minutos ayudará a mantener la salud de la batería. Vuelva a cargar por completo la batería en las 24 horas

siguientes a su uso. Para mantener una calibración adecuada, haga funcionar y cargue el cortacésped al menos

una vez al mes. Realice una carga completa cada seis meses.

• Evite que la hierba, la suciedad y los residuos se acumulen cerca de la zona de la batería.

• Cargue las baterías en una zona cubierta y seca lejos de las chispas y las llamas. Nunca exponga el cargador a

la lluvia, al vapor de agua ni a otros líquidos.

• No toque la parte sin aislamiento del cargador (patillas de los terminales) o del conector salida.

• No utilice el cargador si los cables han sufrido daños.

• Consulte el manual de la batería para obtener información adicional sobre las baterías.

10.2.1 MANTENIMIENTO RUTINARIO

El mantenimiento rutinario debe incluir la limpieza y la inspección.

• Durante el proceso de carga de la batería:

• Asegúrese de que el enchufe de carga se conecte de forma segura y por completo en la toma de corriente;

• Asegúrese de que el cargador funcione sin fallos;

• Solucione cualquier fallo y hágalo reparar antes de cargar.

• Durante el funcionamiento del cortacésped y la carga de la batería, mantenga el puerto de carga alejado del

agua y otros materiales conductores. Nunca cargue el cortacésped si está mojado.

• El tiempo de carga depende de varios factores, como el estado de la batería y las temperaturas ambiente, así

como otros factores. Supervise si la batería presenta un rendimiento o un comportamiento anómalos.

10.3 CARGA

10.3.1 CARGA DE LA BATERÍA PEQUEÑA Y LA BATERÍA DE MALETA

Las baterías pueden cargarse por separado. Las cuatro baterías pequeñas pueden cargarse con un cargador

específico (no suministrado), y las dos baterías de maleta pueden cargarse con el cargador del cortacésped.

Consulte el manual del cargador de baterías de los dos tipos de baterías para obtener más información sobre la

carga de las baterías.

10.3.2 CARGA DEL PRODUCTO

1. El puerto de carga está situado cerca del reposapiés. Abra la cubierta del puerto de carga de la batería del

cortacésped.

2. Enchufe el cargador en el puerto de carga de la batería y asegúrese de que esté bien enchufado.

3. Enchufe el cargador en una toma de corriente y asegúrese de que esté bien enchufado.

4. Cuando el cortacésped está cargando, la pantalla digital solo mostrará el porcentaje de batería.

131

Español

AVISO

Consulte las advertencias e instrucciones de carga en el manual del cargador de baterías. Debe leer y entender

todas sus advertencias e instrucciones de seguridad. El incumplimiento de las mismas puede provocar descargas

eléctricas, incendios o lesiones graves.

AVISO

Para reducir el riesgo de incendio y explosión, mantenga las llamas abiertas y las chispas alejadas del cortacésped

y de sus baterías. Asegúrese de que haya una ventilación adecuada alrededor del cortacésped durante la carga.

Recomendaciones de carga:

• No es necesario que la batería esté completamente descargada antes de recargarla. Para mantener un estado

adecuado de calibración de carga, haga funcionar y cargue el cortacésped al menos una vez al mes. Realice

una carga completa cada seis meses.

• Una batería dejada sin cargar se descargará lentamente. Antes del uso inicial cada temporada de primavera,

asegúrese de que la batería tenga una carga completa antes de segar.

• Compruebe la batería cada seis meses y cárguela si el nivel de carga es inferior al 50%.

• Cuando el nivel de la batería sea inferior al 5%, el motor de las cuchillas se detendrá automáticamente y la

velocidad máxima de conducción será de 4 mph. El cortacésped debe cargarse inmediatamente.

Nota: Cubra el puerto de carga de la batería con la cubierta de carga antes de segar para evitar que entren objetos

extraños y provoquen daños en el puerto.

132

Español

10.4 CALENDARIOS RECOMENDADOS DE MANTENIMIENTO

Intervalo de servicio de manteni-

miento

Procedimiento de mantenimiento

Antes de cada uso o a diario • Compruebe el sistema de seguridad de interbloqueo como se menciona

en la sección Sistema de interbloqueo de arranque de seguridad.

• Compruebe el cinturón de seguridad como se menciona en la sección

Inspección del cinturón de seguridad.

• Inspeccione las cuchillas.

• Compruebe si hay aislamientos deshilachados o deteriorados.

• Compruebe los contactos de todos los interruptores y frenos. Si el icono P

aparece en la pantalla de indicación LED, no hay un error en los frenos.

• Limpie debajo de la plataforma de corte. Limpie el área debajo del asiento

del operario y cerca de la batería. Retire todos los recortes de hierba,

hojas y residuos del producto antes de empezar a trabajar.

• Las cuchillas se detendrán en 3 segundos después de desacoplarse en

un estado sin problemas.

Cada 25 horas • Inspeccione las cuchillas.

Cada 50 horas • Compruebe la presión de los neumáticos.

Cada 100 horas • Compruebe las tuercas de las ruedas con lengüeta.

Antes del almacenamiento • Retire la batería y la llave de arranque del producto.

• Realice todos los procedimientos de mantenimiento indicados anterior-

mente y limpie a fondo el producto.

• Inspeccione todo el producto en busca de piezas dañadas, ausentes o

sueltas; sustituya o apriete lo que corresponda antes del almacenamien-

to.

• Pinte las superficies desconchadas.

10.5 COMPROBACIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS

La presión de los neumáticos debe comprobarse periódicamente y mantenerse en los niveles que se indican a

continuación. Tenga en cuenta que estas recomendaciones pueden diferir ligeramente del "Inflado máximo" marcado

en la pared lateral de los neumáticos. Si se supera el inflado máximo, puede producirse la explosión del neumático.

Las presiones indicadas proporcionan una tracción adecuada y prolongan la vida útil de los neumáticos.

Ruedas de guía delanteras 26-28 psi

Ruedas de tracción 18-20 psi

10.6 VALORES DE PAR

AVISO

Debe prestarse especial atención al apriete de las tuercas con lengüeta de la rueda de tracción y de los pernos del

eje de la cuchilla. Si no se aprietan correctamente estos elementos, puede perderse una rueda o una cuchilla, lo

que puede provocar daños o lesiones personales graves.

A continuación, se indican los valores de par:

Pieza Ft-lbs. N.m

Tuercas de las ruedas con lengüeta 70-77 90-105

Pernos del eje de la cuchilla 118 160

133

Español

Tuercas de las ruedas con lengüeta únicamente: Se recomienda comprobarlas tras las primeras 2 horas

de funcionamiento inicialmente, posteriormente cada 100 horas y después de retirarlas para su reparación o

sustitución.

10.7 TAREAS DE SERVICIO DE LAS CUCHILLAS DEL CORTACÉSPED

10.7.1 MANTENIMIENTO DE LAS CUCHILLAS DEL CORTACÉSPED

Inspeccione diariamente las cuchillas del cortacésped. Su buen estado es fundamental para una eficiencia y una

siega óptimas. Asegúrese de que estén afiladas, ya que una cuchilla desafilada puede causar desgarros en lugar de

corte, lo que da lugar a un aspecto marrón y desigual en la hierba en pocas horas. Asimismo, una cuchilla desafilada

requiere más potencia. Sustituya las cuchillas cuando estén dobladas, agrietadas o rotas.

AVISO

Nunca intente enderezar una cuchilla doblada calentándola, ni soldar una cuchilla rota o agrietada ya que esta

puede romperse y provocar lesiones graves. Sustituya las cuchillas desgastadas o dañadas.

AVISO

Nunca trabaje con las cuchillas mientras la llave de arranque esté en el interruptor de encendido. Gire la

llave de arranque a la posición de apagado, retire las baterías del producto. Apoye el cortacésped con gatos

estabilizadores homologados cuando trabaje debajo de este. Lleve guantes al manipular las cuchillas. ¡Compruebe

siempre que la cuchilla no esté dañada si el cortacésped golpea una piedra, una rama u otros objetos extraños!

• El filo de la cuchilla (parte curva) debe apuntar hacia arriba al interior de la plataforma para garantizar un corte

adecuado.

• Gire las cuchillas tras la instalación para evitar que las puntas de las cuchillas se toquen entre sí o toquen los

laterales del cortacésped.

• Asegúrese de que el perno tenga el par de apriete correcto para evitar la posible pérdida de la cuchilla, lo que

podría provocar lesiones graves.

• Las cuchillas del cortacésped están afiladas y pueden cortar. Lleve siempre guantes y extreme las precauciones

durante las tareas de servicio.

10.7.2 RETIRADA DE LAS CUCHILLAS DEL CORTACÉSPED

AVISO

Las cuchillas del cortacésped están afiladas. Lleve siempre guantes protectores cuando manipule o trabaje cerca

de las cuchillas del cortacésped.

1. Estacione el cortacésped en una superficie plana y nivelada, desacople el interruptor PTO y gire las palancas de

control de dirección hacia fuera para aplicar el freno de estacionamiento. Apague el cortacésped, retire la llave

de arranque y las baterías.

2. Utilice un gato estabilizador para elevar la parte delantera del chasis del cortacésped y facilitar el acceso a las

cuchillas. El gato estabilizador puede colocarse contra el enganche delantero. Asegúrese de que el cortacésped

esté bien sujeto antes de trabajar debajo de él.

AVISO

Asegúrese de que el cortacésped esté sujeto cuando se eleve con el gato estabilizador y mientras se trabaje

en él.

3. Coloque un bloque de madera entre la cuchilla y la plataforma del cortacésped para evitar que la cuchilla gire

mientras trabaja.

4. Afloje el perno de la cuchilla girándolo en sentido antihorario con una llave de tubo de 24 mm u otra llave.

134

Español

5. Retire el perno de la cuchilla, el espaciador, la cuchilla y el soporte de la cuchilla.

10.7.3 INSPECCIÓN DE LAS CUCHILLAS DEL CORTACÉSPED

Si una cuchilla del cortacésped está desgastada o dañada, puede romperse y proyectar fragmentos hacia la zona

del operario o de cualquier transeúnte, provocando lesiones graves o incluso la muerte. Inspeccione antes de cada

uso. Detenga el funcionamiento si el cortacésped golpea un objeto e inspeccione si hay daños.

AVISO

Las cuchillas del cortacésped están afiladas. Lleve siempre guantes protectores cuando manipule o trabaje cerca

de las cuchillas del cortacésped.

• Retire la cuchilla del cortacésped de este. Consulte Retirada de las cuchillas (Referencia ).

• Inspeccione las cuchillas del cortacésped para evaluar si están desafiladas y necesitan afilarse o si muestran

señales de daños y deben sustituirse. Las cuchillas que presenten grietas, corrosión, óxido, desgaste excesivo, o

que estén dobladas, deben desecharse.

10.7.4 INSTALACIÓN DE LAS CUCHILLAS DEL CORTACÉSPED

AVISO

Las cuchillas del cortacésped están afiladas. Lleve siempre guantes protectores cuando manipule o trabaje cerca

de las cuchillas del cortacésped.

1. Instale las cuchillas nuevas siguiendo la secuencia especificada: soporte de la cuchilla, cuchilla, espaciador y

perno de la cuchilla. Asegúrese de que el filo de la cuchilla (parte curva) esté orientado hacia arriba al interior de

la plataforma.

AVISO

Una orientación incorrecta de las cuchillas puede dañar la plataforma de corte y afectar a la estabilidad del

cortacésped, lo que puede afectar a la seguridad del operario.

2. Apriete firmemente los pernos de las cuchillas girándolos en sentido horario con una llave de tubo u otra llave de

24 mm. Apriete a 160 N.m (118 ft-lbs).

135

Español

136

Español

11 SOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA

El producto no

se mueve.

No hay batería instalada en el com-

partimento de la batería o la batería

no es una batería oficial de Green-

works.

Utilice únicamente batería(s) oficial(es) de Greenworks.

Se necesita al menos una para el funcionamiento.

Energía baja de la batería. Compruebe la energía de la batería, si es baja, cargue la

batería.

Las palancas de control de dirección

están en la posición de estaciona-

miento.

Asegúrese de que las palancas de control de dirección

izquierda y derecha no estén en la posición de estacio-

namiento.

No hay nadie en el asiento o el inter-

ruptor de presencia del operario no

funciona correctamente.

Asegúrese de que el conductor esté sentado en el asien-

to.

Los interruptores de estacionamiento

izquierdo y derecho no están en la

posición inicial cuando se conecta la

alimentación.

Sitúe las palancas de control de dirección en la posición

inicial y vuelva a arrancar el producto. Si aún no es posi-

ble arrancar, contacte con el centro de servicio posventa

de Greenworks.

El compartimento de la batería está

en estado de reposo.

Gire la llave de arranque a la posición de apagado y

espere más de 5 segundos antes de volver a poner en

marcha el producto.

El producto se

detiene repenti-

namente durante

la conducción.

La batería no está cargada. Utilice únicamente batería(s) oficial(es) de Greenworks.

Se necesita al menos una batería totalmente cargada

para el funcionamiento.

La conducción en condiciones viarias

accidentadas e irregulares hace que

el interruptor de presencia del operar-

io se desconecte.

Coloque las palancas de control de dirección en la pos-

ición inicial, vuelva a arrancar el producto, empuje las

palancas de control de dirección.

Fallo del pedal del acelerador. Contacte con el centro de servicio posventa de Green-

works.

Fallo del controlador de vehículo. Contacte con el centro de servicio posventa de Green-

works.

La cuchilla no

funciona tras ti-

rar del interruptor

PTO.

No hay batería instalada en el com-

partimento de la batería o la batería

no es una batería oficial de Green-

works.

Utilice únicamente batería(s) oficial(es) de Greenworks.

Se necesita al menos una batería totalmente cargada

para el funcionamiento.

La energía de la batería es inferior al

5%.

Compruebe la energía de la batería, si es baja, cargue la

batería.

El interruptor de presencia del operar-

io no funciona correctamente.

Asegúrese de que el conductor esté sentado en el asien-

to.

El interruptor (PTO) de las cuchillas

no está en la posición correcta antes

del encendido.

Empuje el interruptor PTO y vuelva a tirar de él.

Obstrucción del motor de la cuchilla u

otra protección funcional.

Asegúrese de que no haya maleza ni objetos extraños

en el punto de conexión entre la cuchilla y el motor. Se

recomienda elevar la plataforma y poner en marcha la

cuchilla para garantizar un funcionamiento normal antes

de ajustar la altura de la plataforma.

137

Español

PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA

Fallo del controlador de la transmisión Compruebe el código de error en la pantalla. Contacte

con el centro de servicio posventa de Greenworks.

La cuchilla se

para al cortar la

hierba.

Fallo del controlador de la cuchilla Compruebe el código de error en la pantalla. Contacte

con el centro de servicio posventa de Greenworks.

Sobrecarga del motor de la cuchilla. Limpie el interior de la plataforma, asegúrese de que

no haya una rotación anormal de la cuchilla, pulse el

interruptor PTO, vuelva a poner en marcha el producto y

reduzca la carga de la cuchilla, ya sea elevando la plata-

forma de corte o reduciendo la velocidad de conducción.

Temperatura de batería demasiado

alta.

No utilice el producto inmediatamente después de finali-

zar la carga, de lo contrario puede activarse el error de

protección de temperatura de la batería.

La energía de la batería es inferior al

5%.

Compruebe la energía de la batería, si es baja, cargue la

batería.

La cuchilla ha sido golpeada por un

objeto extraño, por lo que se ha dete-

nido repentinamente.

Gire la llave de arranque a la posición de apagado y

espere más de 5 segundos antes de volver a poner en

marcha el producto.

Fallo del controlador de la transmisión Compruebe el código de error en pantalla. Contacte con

el centro de servicio posventa de greenworks. Contacte

con el centro de servicio posventa de Greenworks.

El cortacésped

corta la hierba

de forma irregu-

lar y la diferencia

de altura es muy

grande.

La cuchilla está desafilada. Contacte con el centro de servicio posventa de Green-

works para afilar o sustituir las cuchillas.

La cuchilla está doblada. Sustituya la cuchilla siguiendo las instrucciones del man-

ual y lleve equipos de protección.

Plataforma irregular. Contacte con el centro de servicio posventa de Green-

works para nivelar la plataforma.

La altura de

corte real no co-

incide con la al-

tura de corte

marcada que se

ha seleccionado.

Los pernos de montaje de la platafor-

ma están flojos.

Apriete firmemente los pernos de montaje de la plata-

forma. Es necesario volver a nivelar la plataforma tras

ajustar los pernos de montaje.

La plataforma está gravemente des-

gastada o dañada.

Contacte con el centro de servicio posventa de Green-

works para sustituir la plataforma.

Marcas anor-

males del paso

del producto

La hierba está demasiado mojada. Espere que se seque la hierba.

La hierba es demasiado alta/densa. Eleve la plataforma y corte la hierba con varias pasadas,

ajustando la altura en consecuencia.

Vibración excesi-

va del producto

Los pernos de la cuchilla están flojos. Contacte con el centro de servicio posventa de Green-

works para afilar o sustituir las cuchillas.

La cuchilla está doblada. Sustituya la cuchilla doblada siguiendo las instrucciones

del manual y lleve equipos de protección.

Plataforma irregular. Contacte con el centro de servicio posventa de Green-

works para nivelar la plataforma.

Los pernos de montaje de la platafor-

ma están flojos.

Apriete firmemente los pernos de montaje de la plata-

forma. Es necesario volver a nivelar la plataforma tras

ajustar los pernos de montaje.

La hierba es demasiado alta/densa. Si la hierba es demasiado densa o alta, eleve la platafor-

ma de corte e intente evitar el corte de hierba densa.

Queda hierba o

residuos en el

La hierba es demasiado alta/densa. Eleve la plataforma y corte la hierba con varias pasadas,

ajustando la altura en consecuencia. Si la hierba supera

los 15 cm (6 pulg.), utilice dos ciclos de segado para

138

Español

PROBLEMA POSIBLE CAUSA ACCIÓN CORRECTIVA

suelo después

de segar.

conseguir el efecto de segado. Evite cortar hierba densa

en la medida de lo posible.

La hierba está demasiado mojada. Espere que se seque la hierba.

La velocidad de conducción es dema-

siado elevada.

Reduzca la velocidad de conducción.

La velocidad de corte de las cuchillas

es demasiado baja.

Aumente la velocidad de la cuchilla.

Duración corta

de segado

La hierba es demasiado alta/densa. Eleve la plataforma o disminuya la velocidad de la cu-

chilla para aumentar el tiempo de uso del cortacésped

con una carga.

Cortacésped difí-

cil de controlar

Presiones distintas de los neumáticos Compruebe periódicamente la presión de los neumáticos

del producto según las instrucciones del manual.

El producto no

arranca tras el

lavado.

Limpieza inadecuada; ha penetrado

agua en la pantalla de visualización

digital, el compartimento de la batería

u otros componentes electrónicos.

1. Siga las instrucciones para limpiar el producto.

2. Si el producto se moja accidentalmente, déjelo en

un lugar seco durante 12 horas o séquelo antes de

volver a ponerlo en marcha.

3. Contacte con el centro de servicio posventa de

Greenworks.

El cortacésped

está bloqueado.

Maleza y residuos acumulados en la

plataforma.

Siga las instrucciones del manual para limpiar el produc-

to después de cada uso.

El producto con

freno de estacio-

namiento se de-

sliza en pen-

diente.

Desgaste grave de los neumáticos. Contacte con el centro de servicio posventa de Green-

works para sustituir los neumáticos.

El freno de estacionamiento está da-

ñado o seriamente desgastado.

Contacte con el centro de servicio posventa de Green-

works para sustituir el freno de estacionamiento.

El freno de estacionamiento se suelta

manualmente.

Compruebe el freno de estacionamiento y restablézcalo

a la posición inicial.

139

Español

12 TECHNICAL DATA

Model No. MZ546 MZ548(TYPE1) MZ548 MZ606 MZ608

Voltage 60 V 80 V 80 V 60 V 80 V

Length 76,18 inch 76,18 inch 76,18 inch 76,18 inch 76,18 inch

Height 72,99 inch 72,99 inch 72,99 inch 72,99 inch 72,99 inch

Width (with

discharge

chute)

66,1 inch 66,1 inch 66,1 inch 75,24 inch 75,24 inch

Deck width 55 inch 55 inch 55 inch 61 inch 61 inch

Driving

speed

4/6/8 mph 4/6/8 mph 4/6/8 mph 4/6/8 mph 4/6/8 mph

Blade

speed

2800/3400/3600/3700 r/min 2600/3000/3200/3400 r/min

No load

speed

2800/3400/3600/3700 RPM 2600/3000/3200/3400 RPM

Charger

model

CH60LV00 and

other CAC series

CH80LV00 and

other CAB series

CH80LV00 and oth-

er CAB series

CH60LV00 and

other CAC series

CH80LV00 and

other CAB series

Battery

model

LB60200,

LB6081, LB6042

and other BAC

series

BAB742 and other

BAB series

LB8080, BAB742,

LB80160 and other

BAB series

LB60200, LB6081

and other BAC

series

LB8080, LB80160

and other BAB ser-

ies

The recommended ambient temperature range:

Product storage temperature 32 °F ~ 95 °F (0 °C ~ 35 °C)

Product operation temperature 7 °F ~ 104 °F (-14 °C ~ 40 °C)

Battery pack storage

temperature

less than 1 month 32 °F ~ 122 °F (0 °C ~ 50 °C)

less than 3 months 32 °F ~ 104 °F (0 °C ~ 40 °C)

more than 3 months 32 °F ~ 68 °F (0 °C ~ 20 °C)

Charger operation temperature 32 °F ~ 104 °F (0 °C ~ 40 °C)

Battery pack charging temperature 32 °F ~ 104 °F (0 °C ~ 40 °C)

Battery pack discharging temperature 7 °F ~ 104 °F (-14 °C ~ 40 °C)

13 GARANTÍA

Por la presente, Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de cuatro (4) años o 200 horas

de uso (lo que se dé primero) frente a defectos

en materiales, piezas o mano de obra. A su entera

discreción, Greenworks reparará o sustituirá cualquiera

y todas las piezas que resulten ser defectuosas, con

un uso normal, sin coste alguno para el cliente. Esta

garantía es válida únicamente para unidades que se

hayan utilizado para uso personal que no han sido

arrendadas o alquiladas para uso industrial/comercial y

cuyo mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado

con el producto nuevo.

13.1 ARTÍCULOS NO CUBIERTOS POR

LA GARANTÍA:

1. Cualquiera que haya sido transferido a un nuevo

propietario. Esta garantía solo es aplicable al

comprador original de un vendedor o distribuidor

autorizado de Greenworks. Esta garantía no es

transferible.

2. Cualquier pieza que no funcione debido a mal uso,

uso en alquiler, uso comercial, abuso, negligencia,

accidente, mantenimiento inadecuado, modificación

140

Español

del producto, reparación o alteración no autorizada;

3. Si el artículo no ha sido utilizado o mantenido de

acuerdo con el manual del propietario; o

4. Desgaste normal.

5. Las piezas o servicios de mantenimiento rutinario

incluyen, sin limitación: lubricantes, desgaste del

asiento del cortacésped, afilado de las cuchillas,

ruedas, niveles, ruedas anti-calvas, cuchillas, así

como cualquier otro accesorio opcional.

6. Deterioro normal del acabado exterior debido al uso

o la exposición.

7. Los daños o fallos derivados de, pero no de

forma exclusiva: inmersión en agua u otros

líquidos, accidentes, mal uso, negligencia o falta

de instalación adecuada, así como mantenimiento

y almacenamiento adecuados.

8. Un artículo que no haya sido registrado en un

sitio web autorizado de Greenworks (véase la

información de REGISTRO con código QR o la

información de la página del producto para el

registro correcto del producto).

13.2 LÍNEA DE ASISTENCIA

TELEFÓNICA

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita, a

1-855-345-3934.

13.3 COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.: Dirección en Canadá:

Greenworks Tools Greenworks Tools Canada

Inc.

P.O. Box 1238 P.O. Box 93095, Newmarket,

Ontario

Mooresville, NC 28115 L3Y 8K3

14 REGISTRO DE PRODUCTO DE GREENWORKS

NOMBRE:

DIRECCIÓN:

CIUDAD: ESTADO: CÓDIGO POSTAL: PAÍS:

TELÉFONO FIJO: TELÉFONO MÓVIL:

FECHA DE COMPRA: COMPRADO A:

15 NÚMERO(S) DE SERIE

Indique el número o números de serie a continuación junto con la información del modelo:

141

Español

DESCRIPCIÓN Nº DE MODELO Nº DE PIEZA Nº DE SERIE FECHA DE COMPRA

16 ERRORES

El sistema CANBUS emprenderá acciones para proteger al usuario y al producto cuando detecte un problema.

Cuando actúe apagando el producto o un componente, esto indica que se producido un error y dicho código de error

se mostrará en la pantalla digital. Todos los errores eléctricos tienen un código de letra seguida por un número.

La primera letra describe el sistema que ha generado el error de acuerdo con la siguiente tabla:

Nombre Significado

TR Controlador del motor de la rueda derecha

TL Controlador del motor de la rueda izquierda

PMU Unidad de gestión de alimentación (en el compartimento de la batería)

ML Controlador del motor de la cuchilla izquierda

MM Controlador del motor de la cuchilla central

MR Controlador del motor de la cuchilla derecha

142

Español

16.1 CÓDIGOS DE ERROR DEL CONTROLADOR DEL MOTOR DE LA RUEDA

DERECHA

Códigos

de error

Contenido del error Sugerencias

TR 2 Motor de propulsión calado Compruebe si las ruedas de tracción están obstruidas y reinicie el sumi-

nistro de alimentación.

TR 5 Error del codificador del mo-

tor

Compruebe que el conector del motor esté correctamente conectado

con el controlador de transmisión y, a continuación, reinicie el suminis-

tro de alimentación.

TR 6 Fase del controlador perdida Compruebe que los cables del motor del controlador de transmisión es-

tén correctamente conectados y, posteriormente, reinicie el suministro

de alimentación.

TR 7 Error de MOSFET Si encuentra este problema, contacte con su distribuidor para obtener

una solución.

TR 8 Infratensión del controlador La tensión es demasiado baja. Cargue la batería antes del uso.

TR 9 Sobretensión del controlador La tensión es demasiado alta. Reinicie el suministro de alimentación.

TR 12 Sobretemperatura del motor La temperatura del motor es demasiado alta. Espere que el motor se

enfríe y, posteriormente, reinicie el suministro de alimentación.

TR 13 Sobretemperatura del contro-

lador

La temperatura del controlador es demasiado alta. Espere que el con-

trolador se enfríe y, posteriormente, reinicie el suministro de alimenta-

ción.

TR 14 Sobrecorriente - Nivel 1 La carga es demasiado alta. Reinicie el suministro de alimentación.

TR 15 Sobrecorriente - Nivel 2 La carga es demasiado alta. Reinicie el suministro de alimentación.

TR 16 Error del controlador de ve-

locidad

Compruebe que el controlador de velocidad del asa esté conectado

correctamente y, posteriormente, reinicie el suministro de alimentación.

TR 19 Error de secuencia de funcio-

namiento

Coloque las palancas izquierda y derecha en la posición de estaciona-

miento y vuelva a intentarlo.

TR 21 Error de relé ETO Reinicie el suministro de alimentación.

TR 22 Error de válvula magnética Compruebe que la válvula de solenoide del motor de propulsión esté

conectada correctamente y, posteriormente, reinicie el suministro de

alimentación.

TR 23 Error de comunicación del

compartimento de la batería

(PMU)

Fallo de comunicación con el compartimento de la batería. Reinicie el

suministro de alimentación.

TR 24 Error del compartimento de

la batería (PMU)

Error leve/grave en el compartimento de la batería. Realice una com-

probación y reinicie el suministro de alimentación.

143

Español

Códigos

de error

Contenido del error Sugerencias

TR 25 Error de tiempo de espera

CAN - transmisión izquierda

Fallo de comunicación con el controlador de la transmisión izquierda.

Reinicie el suministro de alimentación.

TR 26 Error de tiempo de espera

CAN - transmisión derecha

Fallo de comunicación con el controlador de la transmisión derecha.

Reinicie el suministro de alimentación.

TR 27 Error de tiempo de espera

CAN - cuchilla izquierda

Fallo de comunicación con el controlador de la cuchilla izquierda. Reini-

cie el suministro de alimentación.

TR 28 Error de tiempo de espera

CAN - cuchilla central

Fallo de comunicación con el controlador de la cuchilla central. Reinicie

el suministro de alimentación.

TR 29 Error de tiempo de espera

CAN - cuchilla derecha

Fallo de comunicación con el controlador de la cuchilla derecha. Reini-

cie el suministro de alimentación.

TR 31 Error de verificación del inter-

ruptor del asiento

Compruebe que el conector situado debajo del asiento esté conectado

correctamente y, posteriormente, reinicie el suministro de alimentación.

TR 32 Error de autenticación de

software

Reinicie el suministro de alimentación.

TR 42 Error de verificación de ver-

sión de software

Reinicie el suministro de alimentación.

TR 60 Subtemperatura del controla-

dor

Reinicie el suministro de alimentación.

TR 61 Suministro de alimentación -

error 5V

Reinicie el suministro de alimentación.

TR 62 Suministro de alimentación -

error 12V

Reinicie el suministro de alimentación.

TR 63 Error del sensor de tempera-

tura del controlador

Reinicie el suministro de alimentación.

TR 64 Error flash del controlador Reinicie el suministro de alimentación.

TR 65 Error de datos del codificador

del motor

Reinicie el suministro de alimentación.

TR 66 Error de comunicación inter-

na del controlador

Reinicie el suministro de alimentación.

TR 67 Alarma de sobretemperatura

del motor

La temperatura del motor es demasiado alta. Espere que el motor se

enfríe y, posteriormente, reinicie el suministro de alimentación.

TR 68 Alarma de sobretemperatura

del controlador

La temperatura del controlador es demasiado alta. Espere que el con-

trolador se enfríe y, posteriormente, reinicie el suministro de alimenta-

ción.

144

Español

16.2 CÓDIGOS DE ERROR DEL CONTROLADOR DEL MOTOR DE LA RUEDA

IZQUIERDA

Códigos

de error

Contenido del error Sugerencias

TL 2 Motor de propulsión calado Compruebe si las ruedas de tracción están obstruidas y reinicie el

suministro de alimentación.

TL 5 Error del codificador del mo-

tor

Compruebe que el conector del motor esté correctamente conectado

con el controlador de transmisión y, a continuación, reinicie el suminis-

tro de alimentación.

TL 6 Fase del controlador perdida Compruebe que los cables del motor del controlador de transmisión es-

tén correctamente conectados y, posteriormente, reinicie el suministro

de alimentación.

TL 7 Error de MOSFET Si encuentra este problema, contacte con su distribuidor para obtener

una solución.

TL 8 Infratensión del controlador La tensión es demasiado baja. Cargue la batería antes del uso.

TL 9 Sobretensión del controlador La tensión es demasiado alta. Reinicie el suministro de alimentación.

TL 12 Sobretemperatura del motor La temperatura del motor es demasiado alta. Espere que el motor se

enfríe y, posteriormente, reinicie el suministro de alimentación.

TL 13 Sobretemperatura del contro-

lador

La temperatura del controlador es demasiado alta. Espere que el con-

trolador se enfríe y, posteriormente, reinicie el suministro de alimenta-

ción.

TL 14 Sobrecorriente - Nivel 1 La carga es demasiado alta. Reinicie el suministro de alimentación.

TL 15 Sobrecorriente - Nivel 2 La carga es demasiado alta. Reinicie el suministro de alimentación.

TL 16 Error del regulador de veloci-

dad

Compruebe que el controlador de velocidad del asa esté conectado

correctamente y, posteriormente, reinicie el suministro de alimentación.

TL 19 Error de secuencia de funcio-

namiento

Coloque las palancas izquierda y derecha en la posición de estaciona-

miento y vuelva a intentarlo.

TL 21 Error de relé ETO Reinicie el suministro de alimentación.

TL 22 Error de válvula magnética Compruebe que la válvula de solenoide del motor de propulsión esté

conectada correctamente y, posteriormente, reinicie el suministro de

alimentación.

TL 23 Error de comunicación del

compartimento de la batería

(PMU)

Fallo de comunicación con el compartimento de la batería. Reinicie el

suministro de alimentación.

TL 24 Error del compartimento de

la batería (PMU)

Error leve/grave en el compartimento de la batería. Realice una com-

probación y reinicie el suministro de alimentación.

145

Español

Códigos

de error

Contenido del error Sugerencias

TL 25 Error de tiempo de espera

CAN - transmisión izquierda

Fallo de comunicación con el controlador de la transmisión izquierda.

Reinicie el suministro de alimentación.

TL 26 Error de tiempo de espera

CAN - transmisión derecha

Fallo de comunicación con el controlador de la transmisión derecha.

Reinicie el suministro de alimentación.

TL 27 Error de tiempo de espera

CAN - cuchilla izquierda

Fallo de comunicación con el controlador de la cuchilla izquierda. Rein-

icie el suministro de alimentación.

TL 28 Error de tiempo de espera

CAN - cuchilla central

Fallo de comunicación con el controlador de la cuchilla central. Reinicie

el suministro de alimentación.

TL 29 Error de tiempo de espera

CAN - cuchilla derecha

Fallo de comunicación con el controlador de la cuchilla derecha. Reini-

cie el suministro de alimentación.

TL 31 Error de verificación del inter-

ruptor del asiento

Compruebe que el conector situado debajo del asiento esté conectado

correctamente y, posteriormente, reinicie el suministro de alimentación.

TL 32 Error de autenticación de

software

Reinicie el suministro de alimentación.

TL 42 Error de verificación de ver-

sión de software

Reinicie el suministro de alimentación.

TL 60 Subtemperatura del controla-

dor

Reinicie el suministro de alimentación.

TL 61 Suministro de alimentación -

error 5V

Reinicie el suministro de alimentación.

TL 62 Suministro de alimentación -

error 12V

Reinicie el suministro de alimentación.

TL 63 Error del sensor de tempera-

tura del controlador

Reinicie el suministro de alimentación.

TL 64 Error flash del controlador Reinicie el suministro de alimentación.

TL 65 Error de datos del codificador

del motor

Reinicie el suministro de alimentación.

TL 66 Error de comunicación inter-

na del controlador

Reinicie el suministro de alimentación.

TL 67 Alarma de sobretemperatura

del motor

La temperatura del motor es demasiado alta. Espere que el motor se

enfríe y, posteriormente, reinicie el suministro de alimentación.

TL 68 Alarma de sobretemperatura

del controlador

La temperatura del controlador es demasiado alta. Espere que el con-

trolador se enfríe y, posteriormente, reinicie el suministro de alimenta-

ción.

146

Español

16.3 CÓDIGOS DE ERROR DE LA UNIDAD DE GESTIÓN DE ALIMENTACIÓN (EN EL

COMPARTIMENTO DE LA BATERÍA)

Códigos de

error

Contenido del error Sugerencias

PMU 1 Sobrecorriente - nivel1 La carga de la PMU es demasiado alta. El error se resolverá automáti-

camente cuando baje la carga.

PMU 2 Sobretemperatura - nivel1 La temperatura de la PMU es demasiado alta. El error se resolverá

automáticamente cuando baje la temperatura.

PMU 33 Sobrecorriente del hard-

ware

La carga de la PMU es demasiado alta. Reinicie el suministro de alimen-

tación.

PMU 34 Sobrecorriente de retroali-

mentación

Reinicie el suministro de alimentación.

PMU 35 Sobretemperatura - nivel2 La temperatura de la PMU es demasiado alta. Espere a que baje la

temperatura y reinicie el suministro de alimentación.

PMU 36 Infratensión La tensión es demasiado baja. Cargue la batería e inténtelo de nuevo.

PMU 37 Sobretensión La tensión es demasiado alta. Reinicie el suministro de alimentación.

PMU 38 Fallo de salida del sumi-

nistro de alimentación

Reinicie el suministro de alimentación.

PMU 41 Sin batería disponible Compruebe que esté utilizando la batería correcta y, posteriormente,

reinicie el suministro de alimentación.

PMU 46 Error del circuito de ali-

mentación

Contacte con su distribuidor para encontrar una solución.

PMU 47 Error de precarga Reinicie el suministro de alimentación y contacte con su distribuidor

para encontrar una solución.

PMU 48 Error de hardware de pre-

carga

Contacte con su distribuidor para encontrar una solución.

PMU 49 Error de detección de tem-

peratura MOS negativa

Contacte con su distribuidor para encontrar una solución.

PMU 52 Error del sensor de cor-

riente

Contacte con su distribuidor para encontrar una solución.

PMU 57 Error Pre-MOS KSI Contacte con su distribuidor para encontrar una solución.

PMU 59 Error KSI MOS Contacte con su distribuidor para encontrar una solución.

PMU 61 La batería 1 no coincide Sustituya la batería por otra con la tensión adecuada.

PMU 62 La batería 2 no coincide Sustituya la batería por otra con la tensión adecuada.

PMU 63 La batería 3 no coincide Sustituya la batería por otra con la tensión adecuada.

147

Español

Códigos de

error

Contenido del error Sugerencias

PMU 64 La batería 4 no coincide Sustituya la batería por otra con la tensión adecuada.

PMU 65 La batería 5 no coincide Sustituya la batería por otra con la tensión adecuada.

PMU 66 La batería 6 no coincide Sustituya la batería por otra con la tensión adecuada.

PMU 67 Estado de carga anormal Compruebe que la toma de carga esté conectada o compruebe que la

entrada del cargador esté enchufada.

148

Español

16.4 CÓDIGOS DE ERROR DEL CONTROLADOR DEL MOTOR DE LA CUCHILLA

IZQUIERDA

Códigos

de error

Contenido del error Sugerencias

ML 2 Motor de cuchilla cala-

Compruebe la carga de segado y devuelva el interruptor de arranque de las

cuchillas a su posición inicial.

ML 6 Fase del controlador

perdida

Compruebe que los cables del motor del controlador de transmisión estén

correctamente conectados y, posteriormente, reinicie el suministro de alimen-

tación.

ML 7 Error de MOSFET Si encuentra este problema, contacte con su distribuidor para obtener una

solución.

ML 8 Infratensión del con-

trolador

La tensión es demasiado baja. Cargue la batería antes del uso.

ML 9 Sobretensión del con-

trolador

La tensión es demasiado alta. Reinicie el suministro de alimentación.

ML 13 Sobretemperatura del

controlador

La temperatura del controlador es demasiado alta. Espere que el controlador

se enfríe y, posteriormente, reinicie el suministro de alimentación.

ML 14 Sobrecorriente del

software

La carga es demasiado alta. Reinicie el suministro de alimentación.

ML 15 Sobrecorriente del

hardware

La carga es demasiado alta. Reinicie el suministro de alimentación.

ML 19 Error de secuencia de

funcionamiento

Sitúe las asas izquierda y derecha en la posición de estacionamiento, y el

interruptor de arranque de las cuchillas en la posición de apagado. Vuelva a

sentarse en el asiento e inténtelo de nuevo.

ML 25 Error de tiempo de es-

pera CAN - transmi-

sión izquierda

Fallo de comunicación con el controlador de la transmisión izquierda. Reinicie

el suministro de alimentación.

ML 26 Error de tiempo de es-

pera CAN - transmi-

sión derecha

Fallo de comunicación con el controlador de la transmisión derecha. Reinicie

el suministro de alimentación.

ML 27 Error de tiempo de es-

pera CAN - cuchilla iz-

quierda

Fallo de comunicación con el controlador de la cuchilla izquierda. Reinicie el

suministro de alimentación.

ML 28 Error de tiempo de es-

pera CAN - cuchilla

central

Fallo de comunicación con el controlador de la cuchilla central. Reinicie el

suministro de alimentación.

ML 29 Error de tiempo de es-

pera CAN - cuchilla

derecha

Fallo de comunicación con el controlador de la cuchilla derecha. Reinicie el

suministro de alimentación.

149

Español

Códigos

de error

Contenido del error Sugerencias

ML 31 Fallo al verificar la

señal de la cuchilla

Compruebe que el interruptor de arranque de las cuchillas esté conectado

correctamente y, posteriormente, devuelva el interruptor a su posición inicial.

ML 32 Error de autenticación

de software

Reinicie el suministro de alimentación.

ML 42 Error de verificación

de versión de software

Reinicie el suministro de alimentación.

150

Español

16.5 CÓDIGOS DE ERROR DEL CONTROLADOR DEL MOTOR DE LA CUCHILLA

CENTRAL

Códigos

de error

Contenido del error Sugerencias

MM 2 Motor de cuchilla cala-

Compruebe la carga de segado y devuelva el interruptor de arranque de las

cuchillas a su posición inicial.

MM 6 Fase del controlador

perdida

Compruebe que los cables del motor del controlador de transmisión estén

correctamente conectados y, posteriormente, reinicie el suministro de alimen-

tación.

MM 7 Error de MOSFET Si encuentra este problema, contacte con su distribuidor para obtener una

solución.

MM 8 Infratensión del con-

trolador

La tensión es demasiado baja. Cargue la batería antes del uso.

MM 9 Sobretensión del con-

trolador

La tensión es demasiado alta. Reinicie el suministro de alimentación.

MM 13 Sobretemperatura del

controlador

La temperatura del controlador es demasiado alta. Espere que el controlador

se enfríe y, posteriormente, reinicie el suministro de alimentación.

MM 14 Sobrecorriente del

software

La carga es demasiado alta. Reinicie el suministro de alimentación.

MM 15 Sobrecorriente del

hardware

La carga es demasiado alta. Reinicie el suministro de alimentación.

MM 19 Error de secuencia de

funcionamiento

Sitúe las asas izquierda y derecha en la posición de estacionamiento, y el

interruptor de arranque de las cuchillas en la posición de apagado. Vuelva a

sentarse en el asiento e inténtelo de nuevo.

MM 25 Error de tiempo de es-

pera CAN - transmi-

sión izquierda

Fallo de comunicación con el controlador de la transmisión izquierda. Reinicie

el suministro de alimentación.

MM 26 Error de tiempo de es-

pera CAN - transmi-

sión derecha

Fallo de comunicación con el controlador de la transmisión derecha. Reinicie

el suministro de alimentación.

MM 27 Error de tiempo de es-

pera CAN - cuchilla iz-

quierda

Fallo de comunicación con el controlador de la cuchilla izquierda. Reinicie el

suministro de alimentación.

MM 28 Error de tiempo de es-

pera CAN - cuchilla

central

Fallo de comunicación con el controlador de la cuchilla central. Reinicie el

suministro de alimentación.

MM 29 Error de tiempo de es-

pera CAN - cuchilla

derecha

Fallo de comunicación con el controlador de la cuchilla derecha. Reinicie el

suministro de alimentación.

151

Español

Códigos

de error

Contenido del error Sugerencias

MM 31 Fallo al verificar la

señal de la cuchilla

Compruebe que el interruptor de arranque de las cuchillas esté conectado

correctamente y, posteriormente, devuelva el interruptor a su posición inicial.

MM 32 Error de autenticación

de software

Reinicie el suministro de alimentación.

MM 42 Error de verificación

de versión de software

Reinicie el suministro de alimentación.

152

Español

16.6 CÓDIGOS DE ERROR DEL CONTROLADOR DEL MOTOR DE LA CUCHILLA

DERECHA

Códigos

de error

Contenido del error Sugerencias

MR 2 Motor de cuchilla cala-

Compruebe la carga de segado y devuelva el interruptor de arranque de las

cuchillas a su posición inicial.

MR 6 Fase del controlador

perdida

Compruebe que los cables del motor del controlador de transmisión estén

correctamente conectados y, posteriormente, reinicie el suministro de alimen-

tación.

MR 7 Error de MOSFET Si encuentra este problema, contacte con su distribuidor para obtener una

solución.

MR 8 Infratensión del contro-

lador

La tensión es demasiado baja. Cargue la batería antes del uso.

MR 9 Sobretensión del con-

trolador

La tensión es demasiado alta. Reinicie el suministro de alimentación.

MR 13 Sobretemperatura del

controlador

La temperatura del controlador es demasiado alta. Espere que el controlador

se enfríe y, posteriormente, reinicie el suministro de alimentación.

MR 14 Sobrecorriente del

software

La carga es demasiado alta. Reinicie el suministro de alimentación.

MR 15 Sobrecorriente del

hardware

La carga es demasiado alta. Reinicie el suministro de alimentación.

MR 19 Error de secuencia de

funcionamiento

Sitúe las asas izquierda y derecha en la posición de estacionamiento, y el

interruptor de arranque de las cuchillas en la posición de apagado. Vuelva a

sentarse en el asiento e inténtelo de nuevo.

MR 25 Error de tiempo de es-

pera CAN - transmi-

sión izquierda

Fallo de comunicación con el controlador de la transmisión izquierda. Reinicie

el suministro de alimentación.

MR 26 Error de tiempo de es-

pera CAN - transmi-

sión derecha

Fallo de comunicación con el controlador de la transmisión derecha. Reinicie

el suministro de alimentación.

MR 27 Error de tiempo de es-

pera CAN - cuchilla iz-

quierda

Fallo de comunicación con el controlador de la cuchilla izquierda. Reinicie el

suministro de alimentación.

MR 28 Error de tiempo de es-

pera CAN - cuchilla

central

Fallo de comunicación con el controlador de la cuchilla central. Reinicie el

suministro de alimentación.

MR 29 Error de tiempo de es-

pera CAN - cuchilla

derecha

Fallo de comunicación con el controlador de la cuchilla derecha. Reinicie el

suministro de alimentación.

153

Español

Códigos

de error

Contenido del error Sugerencias

MR 31 Fallo al verificar la señ-

al de la cuchilla

Compruebe que el interruptor de arranque de las cuchillas esté conectado

correctamente y, posteriormente, devuelva el interruptor a su posición inicial.

MR 32 Error de autenticación

de software

Reinicie el suministro de alimentación.

MR 42 Error de verificación de

versión de software

Reinicie el suministro de alimentación.

154

Español

www.greenworkstools.com

P0805579-01 Rev B

Greenworks MZ608 80V 60" MaximusZ Zero Turn Lawn Mower MZ608 TYPE 1

Product's Documents

Owner's Manual

Specifications

Greenworks MZ608 TYPE 1 Questions and Answers
