Karcher 1.447-050.0 K 7 Compact User Manual

K 7 Compact

59682910

(03/23)

Deutsch 4

English 8

Français 13

Italiano 18

Español 23

Português 27

Nederlands 32

Türkçe 37

Svenska 41

Suomi 46

Norsk 50

Dansk 55

Eesti 59

Latviešu 63

Lietuviškai 68

Polski 72

Magyar 77

Čeština 82

Slovenčina 86

Slovenščina 91

Româneşte 95

Hrvatski 100

Srpski 105

Ελληνικά 109

Русский 114

Українська 120

Қазақша 125

Български 130

B C D

E F G

H I J

4 Deutsch

Inhalt

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des

Geräts diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder

für Nachbesitzer auf.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit-

te Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten

wertvolle recyclebare Materialien und oft Be-

standteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine

potentielle Gefahr für die menschliche Gesundheit und

die Umwelt darstellen können. Für den ordnungsgemä-

ßen Betrieb des Geräts sind diese Bestandteile jedoch

notwendig. Mit diesem Symbol gekennzeichnete Gerä-

te dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwas-

ser entsteht, z. B. Motorenwäsche, Unterbodenwä-

sche dürfen nur an Waschplätzen mit Ölabscheider

durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs-

sigkeitsdichten Arbeitsflächen mit Anschluss an die

Schmutzwasserkanalisation durchgeführt werden. Rei-

nigungsmittel nicht in Gewässer oder Erdreich eindrin-

gen lassen.

Die Entnahme von Wasser aus öffentlichen Gewäs-

sern ist in einigen Ländern nicht erlaubt.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un-

ter: www.kaercher.de/REACH

Bestimmungsgemäße Verwendung

Benutzen Sie den Hochdruckreiniger ausschließlich für

den Privathaushalt.

Der Hochdruckreiniger ist zur Reinigung von Maschi-

nen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden,

Terrassen, Gartengeräten usw. mit Hochdruck-Wasser-

strahl bestimmt.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung ab-

gebildet. Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit. Bei fehlendem Zubehör oder bei Trans-

portschäden benachrichtigen Sie bitte Ihren Händler.

Gerätebeschreibung

Abbildungen siehe Grafikseite

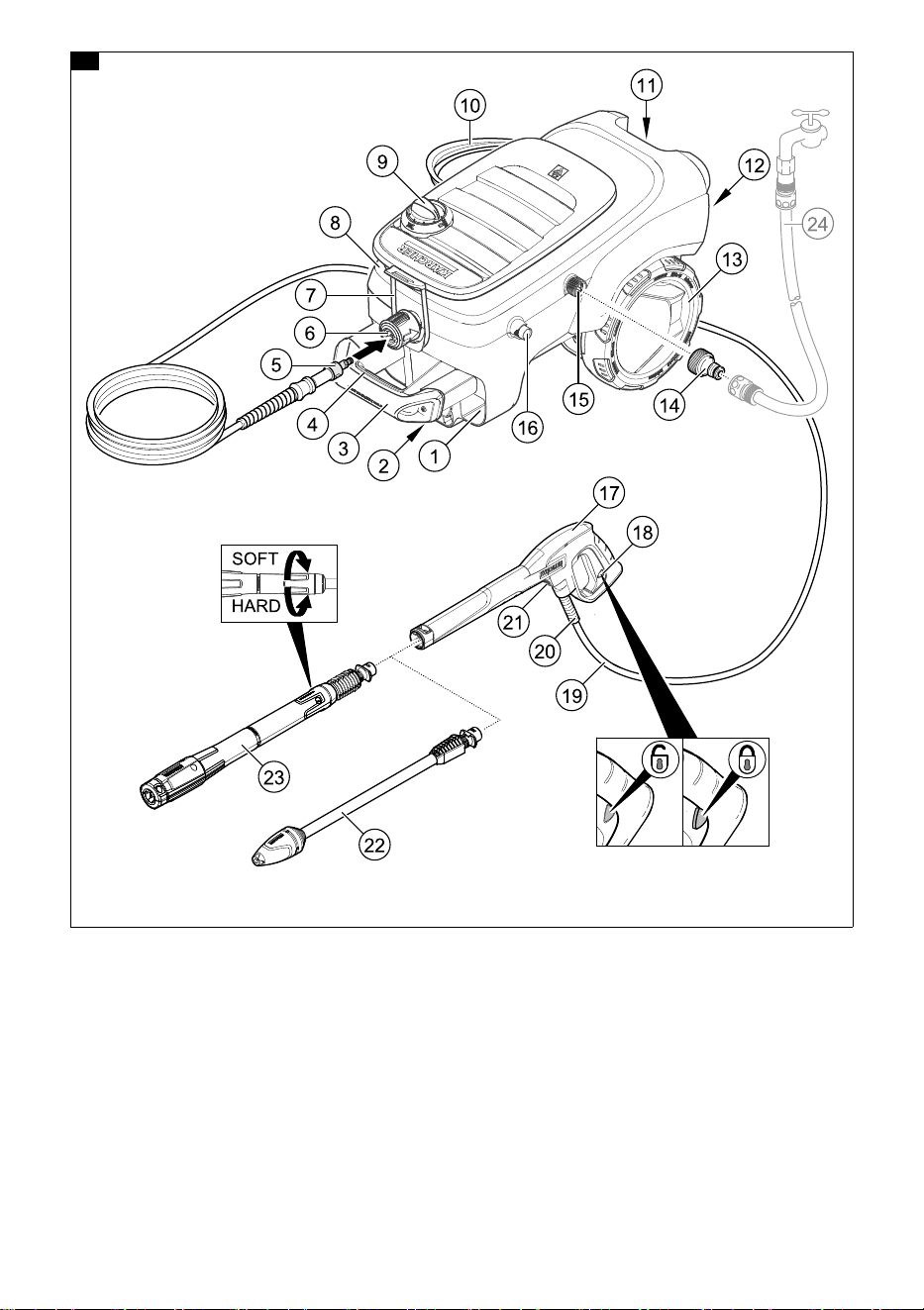

Abbildung A

1 Aufbewahrung für Strahlrohre

2 Aufbewahrung für Hochdruckpistole

3 Transportgriff, ausziehbar

4 Tragegriff

5 Anschluss Hochdruckreiniger (mit Anti-Twist)

6 Schnellkupplung für Hochdruckschlauch

7 Gummiband

8 Aufbewahrung für Hochdruckschlauch und Netzan-

schlussleitung

9 Geräteschalter “0/OFF” / “I/ON”

10 Netzanschlussleitung mit Netzstecker

11 Tragegriff

12 Typenschild

13 Transportrad

14 Kupplung für den Wasseranschluss

15 Wasseranschluss mit eingebautem Sieb

16 Saugschlauch für Reinigungsmittel (mit Filter)

17 Hochdruckpistole

18 Verriegelung Hochdruckpistole

19 Hochdruckschlauch

20 Anschluss Hochdruckpistole

21 Taste zum Trennen des Hochdruckschlauchs von

der Hochdruckpistole

22 Strahlrohr mit Dreckfräser für hartnäckige Ver-

schmutzungen

23 Strahlrohr Vario Power für die gängigsten Reini-

gungsaufgaben. Der Arbeitsdruck lässt sich stufen-

los von SOFT bis HARD erhöhen. Zum Verstellen

des Arbeitsdrucks, den Hebel der Handspritzpistole

loslassen und das Strahlrohr auf die gewünschte

Stellung drehen. Wenn das Strahlrohr bis zum An-

schlag in Richtung SOFT gedreht ist, kann Reini-

gungsmittel zudosiert werden.

24 **Gartenschlauch mit handelsüblicher Kupplung

– Gewebeverstärkt

– Durchmesser mindestens 1/2 Zoll (13 mm)

– Länge mindestens 7,5 m

Allgemeine Hinweise ........................................... 4

Umweltschutz ...................................................... 4

Bestimmungsgemäße Verwendung .................... 4

Zubehör und Ersatzteile ...................................... 4

Lieferumfang ....................................................... 4

Gerätebeschreibung............................................ 4

Sicherheitseinrichtungen ..................................... 5

Symbole auf dem Gerät ...................................... 5

Montage .............................................................. 5

Inbetriebnahme ................................................... 5

Betrieb ................................................................. 5

Transport ............................................................. 6

Lagerung ............................................................. 6

Pflege und Wartung............................................. 7

Hilfe bei Störungen.............................................. 7

Garantie............................................................... 7

Technische Daten................................................ 8

EU-Konformitätserklärung ................................... 8

** zusätzlich erforderlich

Deutsch 5

Sicherheitseinrichtungen

몇 VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitsein-

richtungen.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten

Betrieb des Geräts.

Verriegelung Hochdruckpistole

Die Verriegelung sperrt den Hebel der Hochdruckpistole

und verhindert den unbeabsichtigten Start des Geräts.

Auto-Stopp-Funktion

Wenn der Hebel an der Hochdruckpistole losgelassen

wird, schaltet der Druckschalter die Pumpe ab und der

Hochdruckstrahl stoppt. Wenn der Hebel gedrückt wird,

schaltet die Pumpe wieder ein.

Motorschutzschalter

Bei zu hoher Stromaufnahme schaltet der Motorschutz-

schalter das Gerät ab.

Symbole auf dem Gerät

Montage

Abbildungen siehe Grafikseite.

Vor der Inbetriebnahme die lose beigelegten Teile an

das Gerät montieren.

Transportgriff montieren

1. Den Transportgriff aufstecken.

Abbildung B

Kupplung für den Wasseranschluss

montieren

1. Die Kupplung für den Wasseranschluss auf den

Wasseranschluss des Geräts schrauben.

Abbildung C

Inbetriebnahme

Hinweis

Achten Sie darauf, dass die maximal zulässige Netzim-

pedanz am Anschlusspunkt (siehe Kapitel Technische

Daten) nicht überschritten wird.

Bei Unklarheiten bezüglich der an Ihrem Anschluss-

punkt vorliegenden Netzimpedanz setzen Sie sich bitte

mit Ihrem Energieversorgungsunternehmen in Verbin-

dung.

1. Das Gerät auf eine ebene Fläche stellen.

2. Den Anschluss Hochdruckreiniger (mit Anti-Twist)

des Hochdruckschlauchs in die Schnellkupplung

am Gerät stecken, bis dieser hörbar einrastet.

Abbildung D

3. Den Hochdruckschlauch in die Hochdruckpistole

stecken, bis dieser hörbar einrastet.

Hinweis

Auf die richtige Ausrichtung des Nippels achten.

Abbildung E

4. Die sicheren Verbindungen durch Ziehen am Hoch-

druckschlauch prüfen.

5. Den Netzstecker in eine Steckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild oder Kapitel Techni-

sche Daten.

Vorschriften des Wasserversorgungsunternehmens be-

achten.

ACHTUNG

Schäden durch verunreinigtes Wasser

Verunreinigungen im Wasser können die Pumpe und

das Zubehör beschädigen.

Zum Schutz empfiehlt KÄRCHER die Verwendung des

KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnum-

mer 4.730-059).

Anschluss an die Wasserleitung

ACHTUNG

Schlauchkupplung mit Aquastop am Wasseran-

schluss des Geräts

Beschädigung der Pumpe

Verwenden Sie niemals eine Schlauchkupplung mit

Aquastop am Wasseranschluss des Geräts.

Sie können eine Aquastop-Kupplung am Wasserhahn

verwenden.

1. Den Gartenschlauch auf die Kupplung für den Was-

seranschluss stecken.

2. Den Gartenschlauch an die Wasserleitung anschlie-

ßen.

3. Den Wasserhahn vollständig öffnen.

Abbildung F

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saug-

schlauch mit Rückschlagventil (Sonderzubehör, Be-

stellnr. 2.643-100) zum Ansaugen von

Oberflächenwasser z. B. aus Regentonnen oder Tei-

chen geeignet (Maximale Ansaughöhe siehe Kapitel

Technische Daten).

Bei Saugbetrieb wird die Kupplung für den Wasseran-

schluss nicht benötigt.

1. Den Saugschlauch mit Wasser füllen.

2. Den Saugschlauch auf den Wasseranschluss des

Geräts schrauben und in eine Wasserquelle (zum

Beispiel Regentonne) hängen.

Gerät entlüften

1. Das Gerät einschalten “I/ON”.

2. Den Hebel der Hochdruckpistole entsperren.

3. Den Hebel der Hochdruckpistole drücken.

Das Gerät schaltet ein.

4. Das Gerät maximal 2 Minuten laufen lassen, bis das

Wasser blasenfrei an der Hochdruckpistole austritt.

5. Den Hebel der Hochdruckpistole loslassen.

6. Den Hebel der Hochdruckpistole verriegeln.

Betrieb

ACHTUNG

Trockenlauf der Pumpe

Beschädigung des Geräts

Wenn das Gerät innerhalb von 2 Minuten keinen Druck

aufbaut, dann schalten Sie das Gerät ab und verfahren

Sie gemäß den Hinweisen im Kapitel Hilfe bei Störun-

gen.

Den Hochdruckstrahl nicht auf Personen,

Tiere, aktive elektrische Ausrüstung oder

auf das Gerät selbst richten.

Das Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öf-

fentliche Trinkwassernetz angeschlossen

werden.

6 Deutsch

Betrieb mit Hochdruck

ACHTUNG

Beschädigung von lackierten oder empfindlichen

Oberflächen

Oberflächen werden bei zu geringem Strahlabstand

oder durch die Wahl eines ungeeigneten Strahlrohrs be-

schädigt.

Halten Sie mindestens 30 cm Strahlabstand bei der Rei-

nigung von lackierten Oberflächen ein.

Reinigen Sie Autoreifen, Lack oder empfindliche Ober-

flächen wie Holz nicht mit dem Dreckfräser.

1. Ein Strahlrohr in die Hochdruckpistole einstecken

und durch 90° Drehung fixieren.

Abbildung G

2. Das Gerät einschalten (“I/ON”).

3. Den Hebel der Hochdruckpistole entsperren.

4. Den Hebel der Hochdruckpistole drücken.

Das Gerät schaltet ein.

Betrieb mit Reinigungsmittel

 GEFAHR

Nichtbeachtung des Sicherheitsdatenblatts

Schwere Gesundheitsschäden durch unsachgemäße

Verwendung des Reinigungsmittels.

Beachten Sie das Sicherheitsdatenblatt des Reini-

gungsmittelherstellers, insbesondere die Hinweise zur

persönlichen Schutzausrüstung.

Hinweis

Das Reinigungsmittel kann nur bei Niederdruck zuge-

mischt werden.

Hinweis

KÄRCHER-Reinigungsmittel garantieren ein störungs-

freies Arbeiten. Bitte lassen Sie sich beraten oder for-

dern Sie unseren Katalog oder unsere

Reinigungsmittel-Informationsblätter an.

1. Den Saugschlauch für Reinigungsmittel in ge-

wünschter Länge aus dem Gehäuse ziehen.

Abbildung H

2. Den Saugschlauch für Reinigungsmittel in einen Be-

hälter mit Reinigungsmittellösung hängen.

3. Das Strahlrohr Click-Vario Power verwenden.

4. Das Strahlrohr in Stellung “MIX” drehen.

Während des Betriebs wird die Reinigungsmittellö-

sung dem Wasserstrahl zugemischt.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht trocknen)

lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl ab-

spülen.

Nach Betrieb mit Reinigungsmittel

1. Das Gerät ca. 30 Sekunden mit klarem Wasser spü-

len.

Betrieb unterbrechen

1. Den Hebel der Hochdruckpistole loslassen.

Wenn der Hebel losgelassen wird, schaltet das Ge-

rät ab. Der Hochdruck im System bleibt erhalten.

2. Den Hebel der Hochdruckpistole verriegeln.

3. Die Hochdruckpistole in die Aufbewahrung für die

Hochdruckpistole stecken.

4. Die Hochdruckpistole mit dem Strahlrohr in die

Parkposition stellen.

5. Bei Arbeitspausen über 5 Minuten das Gerät aus-

schalten “0/OFF”.

Betrieb beenden

몇 VORSICHT

Druck im System

Verletzungen durch unter Hochdruck unkontrolliert aus-

tretendes Wasser

Trennen Sie den Hochdruckschlauch nur von der Hoch-

druckpistole oder dem Gerät, wenn kein Druck im Sys-

tem vorhanden ist.

몇 VORSICHT

Heißes Wasser

Verbrennungsgefahr

Beim Trennen von Garten- oder Hochdruckschlauch

kann nach dem Betrieb heißes Wasser aus den An-

schlüssen austreten.

1. Den Hebel der Hochdruckpistole loslassen.

2. Den Wasserhahn schließen.

3. Den Hebel der Hochdruckpistole 30 Sekunden drü-

cken.

Der noch im System verbliebene Druck wird abge-

baut.

4. Den Hebel der Hochdruckpistole loslassen.

5. Den Hebel der Hochdruckpistole verriegeln.

6. Das Gerät von der Wasserversorgung trennen.

7. Das Gerät ausschalten “0/OFF”.

8. Den Netzstecker aus der Steckdose ziehen.

Transport

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Geräts.

Gerät tragen

1. Das Gerät an den Tragegriffen hochheben und tra-

gen.

Gerät ziehen

1. Den Transportgriff ausziehen bis er hörbar einrastet.

2. Das Gerät am Transportgriff ziehen.

Gerät im Fahrzeug transportieren

1. Das Gerät gegen Verrutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Ge-

räts.

Gerät aufbewahren

1. Das Gerät auf einer ebenen Fläche abstellen.

2. Das Strahlrohr von der Hochdruckpistole trennen.

3. Die Trenntaste an der Hochdruckpistole drücken

und den Hochdruckschlauch von der Hochdruckpis-

tole trennen.

4. Den Hochdruckschlauch am Gerät verstauen.

5. Die Netzanschlussleitung und den Hochdruck-

schlauch mit dem Gummiband sichern.

Abbildung K

6. Die Netzanschlussleitung und das Zubehör am Ge-

rät verstauen.

Vor längerer Lagerung zusätzliche Hinweise beachten,

siehe Kapitel Pflege und Wartung.

Deutsch 7

Frostschutz

ACHTUNG

Frostgefahr

Nicht vollständig entleerte Geräte können durch Frost

zerstört werden.

Entleeren Sie Gerät und Zubehör vollständig.

Schützen Sie das Gerät vor Frost.

Folgendes muss erfüllt sein:

● Das Gerät ist von der Wasserversorgung getrennt.

● Der Hochdruckschlauch ist entfernt.

1. Das Gerät einschalten “I/ON”.

2. Maximal 1 Minute warten, bis kein Wasser mehr am

Hochdruckanschluss austritt.

3. Das Gerät ausschalten.

4. Das Gerät mit komplettem Zubehör in einem frostsi-

cheren Raum aufbewahren.

Pflege und Wartung

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Tei-

len

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker.

Das Gerät ist wartungsfrei, d. h. Sie müssen keine re-

gelmäßigen Wartungsarbeiten durchführen.

Sieb im Wasseranschluss reinigen

ACHTUNG

Beschädigtes Sieb im Wasseranschluss

Beschädigung des Geräts durch Wasserverunreinigung

Prüfen Sie das Sieb vor dem Einsetzen in den Wasser-

anschluss auf Beschädigungen.

Reinigen Sie bei Bedarf das Sieb im Wasseranschluss.

1. Die Kupplung vom Wasseranschluss entfernen.

2. Das Sieb mit einer Flachzange herausziehen.

3. Das Sieb unter fließendem Wasser reinigen.

Abbildung I

4. Das Sieb in den Wasseranschluss einsetzen.

Reinigungsmittelfilter reinigen

Reinigen Sie den Reinigungsmittelfilter vor längerer La-

gerung.

1. Den Filter vom Saugschlauch für das Reinigungs-

mittel abziehen.

2. Den Filter unter fließendem Wasser reinigen.

Abbildung J

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hil-

fe der folgenden Übersicht selbst beheben können. Im

Zweifelsfall oder bei hier nicht genannten Störungen

wenden Sie sich bitte an den autorisierten Kunden-

dienst.

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Tei-

len

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker.

Gerät läuft nicht

1. Den Hebel der Hochdruckpistole drücken.

Das Gerät schaltet ein.

2. Prüfen, ob die angegebene Spannung auf dem Ty-

penschild mit der Spannung der Stromquelle über-

einstimmt.

3. Die Netzanschlussleitung auf Beschädigungen prü-

fen.

4. Falls der Motor überlastet ist und der Motorschutz-

schalter ausgelöst hat:

a Das Gerät ausschalten “0/OFF”.

b Das Gerät 1 Stunde abkühlen lassen.

c Das Gerät einschalten “I/ON” und wieder in Be-

trieb nehmen.

Tritt die Störung mehrmalig auf, das Gerät durch

den Kundendienst prüfen lassen.

Gerät läuft nicht an, Motor brummt

Spannungsabfall wegen schwachem Stromnetz oder

bei Verwendung eines Verlängerungskabels

1. Beim Einschalten erst den Hebel der Hochdruckpis-

tole drücken, dann das Gerät einschalten “I/ON”.

Gerät kommt nicht auf Druck

Die Wasserzufuhr ist zu gering

1. Den Wasserhahn vollständig öffnen.

2. Den Wasserzulauf auf ausreichende Fördermenge

prüfen.

Das Sieb im Wasseranschluss ist verschmutzt.

1. Das Sieb im Wasseranschluss mit einer Flachzange

herausziehen.

2. Das Sieb unter fließendem Wasser reinigen.

Im Gerät ist Luft.

1. Das Gerät entlüften:

a Das Gerät ohne angeschlossenen Hochdruck-

schlauch maximal 2 Minuten einschalten und

warten, bis Wasser blasenfrei am Hochdruckan-

schluss austritt.

b Das Gerät ausschalten.

c Den Hochdruckschlauch anschließen.

d Bei Saugbetrieb die max. Ansaughöhe beachten

(siehe Kapitel Technische Daten).

Starke Druckschwankungen

1. Die Hochdruckdüse reinigen:

a Verschmutzungen aus der Düsenbohrung mit ei-

ner Nadel entfernen.

b Die Hochdruckdüse von vorne mit Wasser spü-

len.

2. Die Wasserzulaufmenge prüfen.

Gerät undicht

1. Eine geringe Undichtheit des Geräts ist technisch

bedingt. Bei starker Undichtheit den autorisierten

Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

1. Das Strahlrohr Click-Vario Power verwenden und in

Stellung “MIX” drehen.

2. Den Filter am Saugschlauch für Reinigungsmittel

reinigen.

3. Den Saugschlauch für Reinigungsmittel auf Knick-

stellen prüfen.

Garantie

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

(Adresse siehe Rückseite)

8English

Technische Daten

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete

Maschine aufgrund ihrer Konzipierung und Bauart so-

wie in der von uns in Verkehr gebrachten Ausführung

den einschlägigen grundlegenden Sicherheits- und Ge-

sundheitsanforderungen der EU-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung der Ma-

schine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.447-xxx

Einschlägige EU-Richtlinien

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 91

Die Unterzeichnenden handeln im Auftrag und mit Voll-

macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Contents

General notes

Read these original operating instruc-

tions and the enclosed safety instruc-

tions before using the device for the first

time. Proceed accordingly.

Keep both books for future reference or for future own-

ers.

Environmental protection

The packing materials can be recycled. Please

dispose of packaging in accordance with the en-

vironmental regulations.

Elektrischer Anschluss

Spannung V 230

Phase ~ 1

Frequenz Hz 50

Maximal zulässige Netzimpedanz Ω 0,394 +

j0,246

Anschlussleistung kW 3,0

Schutzart IPX5

Schutzklasse I

Netzabsicherung (träge) A 16

Wasseranschluss

Zulaufdruck (max.) MPa 1,2

Zulauftemperatur (max.) °C 60

Zulaufmenge (min.) l/min 12

Ansaughöhe (max.) m 0,5

Leistungsdaten Gerät

Betriebsdruck MPa 15

Max. zulässiger Druck MPa 18

Fördermenge, Wasser l/min 9,2

Fördermenge maximal l/min 10

Fördermenge, Reinigungsmittel l/min 0,3

Rückstoßkraft der Hochdruckpis-

tole

N27

Maße und Gewichte

Typisches Betriebsgewicht kg 17,6

Länge mm 378

Breite mm 291

Höhe mm 516

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm-Vibrationswert m/s

< 2,5

Unsicherheit K m/s

0,7

Schalldruckpegel L

dB(A) 76

Unsicherheit K

dB(A) 3

Schallleistungspegel L

Unsicherheit K

dB(A) 91

General notes...................................................... 8

Environmental protection .................................... 8

Intended use ....................................................... 9

Accessories and spare parts............................... 9

Scope of delivery................................................. 9

Device description............................................... 9

Safety devices..................................................... 9

Symbols on the device ........................................ 9

Assembly............................................................. 9

Initial startup........................................................ 10

Operation ............................................................ 10

Transport............................................................. 11

Storage................................................................ 11

Care and service................................................. 11

Troubleshooting guide......................................... 11

Warranty.............................................................. 12

Technical data ..................................................... 12

EU Declaration of Conformity.............................. 12

English 9

Electrical and electronic appliances contain valu-

able, recyclable materials and often components

such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can

pose a potential danger to human health and the envi-

ronment. However, these components are required for

the correct operation of the appliance. Appliances

marked by this symbol are not allowed to be disposed

of together with the household rubbish.

Cleaning work producing in oily waste water, e.g.

washing engines, washing undercarriages etc.,

may only be performed at washing stations with an oil

separator.

Working with detergents may only be performed on

watertight surfaces with connection to the waste

water sewage system. Do not allow detergent to enter

waterways or the soil.

Extraction of water from public waterways is not

permitted in some countries.

Notes on the content materials (REACH)

Current information on content materials can be found

at: www.kaercher.de/REACH

Intended use

Use the high-pressure cleaner in private households

only.

The high-pressure cleaner is intended for cleaning ma-

chines, vehicles, buildings, tools, façades, terraces,

garden machines etc. using a high-pressure water jet.

Accessories and spare parts

Only use original accessories and original spare parts.

They ensure that the appliance will run fault-free and

safely.

Information on accessories and spare parts can be

found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the

packaging. Check the contents for completeness when

unpacking. If any accessories are missing or in the

event of any shipping damage, please notify your deal-

er.

Device description

For the illustrations, refer to the graphics page

Illustration A

1 Storage for spray lance

2 Storage for high-pressure gun

3 Transport handle, telescoping

4 Carrying handle

5 High-pressure cleaner connection (with anti-twist)

6 Quick coupling for high-pressure hose

7 Rubber band

8 Storage for high-pressure hose and mains connec-

tion cable

9 Power switch "0/OFF" / "I/ON"

10 Mains connection cable with mains plug

11 Carrying handle

12 Type plate

13 Transport wheel

14 Water connection coupling

15 Water connection with integrated sieve

16 Suction hose for detergent (with filter)

17 High-pressure gun

18 High-pressure gun lock

19 High-pressure hose

20 High-pressure gun connection

21 Button for separating the high-pressure hose from

the high-pressure gun

22 Spray lance with dirt grinder for stubborn soiling

23 Vario Power spray lance for common cleaning

tasks. The working pressure can be continuously in-

creased from "SOFT" to "HARD". To adjust the

working pressure, release the trigger gun lever and

turn the spray lance to the desired position. Deter-

gent can be added to the water jet when the spray

lance is turned all the way in the SOFT direction.

24 **Garden hose with commonly available coupling

– Fabric reinforced

– Diameter of at least 1/2 inch (13 mm)

– Length at least 7.5 m

** additionally required

Safety devices

몇 CAUTION

Missing or modified safety devices

Safety devices are provided for your own protection.

Never modify or bypass safety devices.

Power switch

The power switch prevents unintentional operation of

the device.

High-pressure gun lock

The lock locks the lever of the high-pressure gun and

prevents the device from starting unintentionally.

Auto-stop function

If the lever of the high-pressure gun is released, the

pressure switch turns off the pump and the high-pres-

sure jet stops. The pump switches on again when the le-

ver is pressed.

Motor circuit breaker

The motor circuit breaker shuts off the device if power

consumption it too high.

Symbols on the device

Assembly

For the illustrations, refer to the graphics page.

Do not aim the high-pressure jet may at per-

sons, animals, live electrical equipment or

the device itself.

Protect the device against frost.

The device may not be connected to the

public drinking water network.

10 English

Fit the supplied loose parts onto the device before start-

ing up the device.

Mounting the transport handle

1. Attach the transport handle.

Illustration B

Installing the water connection coupling

1. Screw the water connection coupling onto the water

connection on the device.

Illustration C

Initial startup

Note

Take care not to exceed the maximum permissible

mains impedance at the connection point (see chapter

Technical data).

Contact your electricity supplier in the case of any un-

certainties regarding the mains grid impedance at your

electrical connection point.

1. Place the device on a flat and level surface.

2. Insert the high-pressure cleaner connection (with

anti-twist) of the high-pressure hose into the quick

coupling on the device until it audibly latches into

place.

Illustration D

3. Insert the high-pressure hose into the high-pressure

gun until it audibly latches into place.

Note

Take care to ensure the correct alignment of the nipple.

Illustration E

4. Check for a secure connection by pulling on the

high-pressure hose.

5. Plug the mains plug into a mains socket.

Water supply

For the connection values, see the type plate or chapter

Technical data.

Observe the water distribution company regulations.

ATTENTION

Damage through contaminated water

Contamination in the water can damage the pump and

the accessories.

KÄRCHER recommends using the KÄRCHER water fil-

ter for protection(special accessory, order number

4.730-059).

Connection to the water line

ATTENTION

Hose coupling with Aquastop on the water connec-

tion of the device

Damage to the pump

Never use a hose coupling with Aquastop on the water

connection of the device.

You can use an Aquastop coupling on the tap.

1. Plug the garden hose onto the water connection

coupling.

2. Connect the garden hose to the water line.

3. Open the water tap fully.

Illustration F

Sucking water from open containers

When used with the KÄRCHER suction hose with check

valve (special accessory, order number 2.643-100) this

high-pressure cleaner is suitable for sucking up surface

water, e.g. from rain barrels or ponds (for the maximum

suction height see chapter Technical data).

The water connection coupling is not required for vacu-

uming operation.

1. Fill the suction hose with water.

2. Screw the suction hose onto the device water con-

nection and hang it in a water source (e.g. water

butt).

Vent the device

1. Switch the device on "I/ON".

2. Unlock the lever of the high-pressure gun.

3. Press the lever of the high-pressure gun.

The device switches on.

4. Allow the device for run a maximum of 2 minutes un-

til the water escaping from the high-pressure gun is

free of air bubbles.

5. Release the lever of the high-pressure gun.

6. Lock the lever of the high-pressure gun.

Operation

ATTENTION

Pump running dry

Damage to the device

If pressure does not build up in the device after 2 min-

utes then switch the device off and proceed according

to the instructions in chapter Troubleshooting guide.

High-pressure operation

ATTENTION

Damage to painted or sensitive surfaces

Surfaces can be damaged when the jet is too close to

the surface or an unsuitable spray lance is used.

Maintain a minimum spray distance of 30 cm when

cleaning painted surfaces.

Do not clean car tyres, paint or sensitive surfaces such

as wood with the dirt blaster.

1. Insert a spray lance into the high-pressure gun and

lock it by turning it 90°.

Illustration G

2. Switch the device on ("I/ON").

3. Unlock the lever of the high-pressure gun.

4. Press the lever of the high-pressure gun.

The device switches on.

Operation with detergent

 DANGER

Failure to adhere to the safety data sheet

Incorrect handling of the detergent can seriously dam-

age your health

Observe the safety data sheet of the detergent manu-

facturer, in particular the instructions on personal pro-

tective equipment.

Note

Detergent can only be mixed into the jet at low pressure.

Note

KÄRCHER detergents ensure fault-free operation. Ask

us for a consultation, request our catalogue or our de-

tergent information sheets.

1. Pull the desired length of the detergent suction hose

out of the casing.

Illustration H

2. Hang the detergent suction hose in a container with

detergent solution.

3. Use the Click-Vario Power spray lance.

4. Turn the spray lance to "MIX".

The detergent solution is mixed with the water jet

during operation.

Recommended cleaning method

1. Spray the detergent sparingly on the dry surface and

let it work for a while (do not let it dry).

English 11

2. Rinse off the loosened dirt with the high-pressure

jet.

After operation with detergent

1. Flush the device with clear water for approx. 30 sec-

onds.

Interrupting operation

1. Release the lever of the high-pressure gun.

The device switches off when the lever is released.

The high pressure in the system is retained.

2. Lock the lever of the high-pressure gun.

3. Insert the high-pressure gun into the high-pressure

gun storage compartment.

4. Place the high-pressure gun with the spray lance in

the parking position.

5. Switch the device off "0/OFF" during work breaks

longer than 5 minutes.

Ending operation

몇 CAUTION

Pressure in the system

Injuries from high-pressure water escaping uncontrolla-

bly

Only disconnect the high-pressure hose from the high-

pressure gun or the device when the system is fully de-

pressurised.

몇 CAUTION

Hot water

Danger of burns

Hot water can leak out of the connections when discon-

necting the garden hose or high-pressure hose after op-

eration.

1. Release the lever of the high-pressure gun.

2. Close the water tap.

3. Press the lever of the high-pressure gun for 30 sec-

onds.

The pressure remaining in the system is discharged.

4. Release the lever of the high-pressure gun.

5. Lock the lever of the high-pressure gun.

6. Disconnect the device from the water supply.

7. Switch off the device "0/OFF".

8. Pull the mains plug out of the socket.

Transport

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Be aware of the weight of the device during transporta-

tion.

Carrying the device

1. Lift and carry the device by the carrying handles.

Pulling the device

1. Pull the transport handle out until it audibly latches

into place.

2. Pull the device via the transport handle.

Transporting the device in a vehicle

1. Secure the device against slipping and tipping over.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Be aware of the weight of the device during storage.

Storing the device

1. Place the device on a level surface.

2. Disconnect the spray lance from the high-pressure

gun.

3. Press the separation button on the high-pressure

gun and disconnect the high-pressure hose from the

high-pressure gun.

4. Store the high-pressure hose on the device.

5. Secure the mains connection cable and the high-

pressure hose with the rubber band.

Illustration K

6. Store the mains connection cable and accessories

on the device.

Observe the additional notes before storing the device

for a long period of time, see chapter Care and service.

Frost protection

ATTENTION

Danger of frost

Incompletely emptied devices can be destroyed by

frost.

Completely empty the device and accessories.

Protect the device from frost.

The following requirements must be satisfied:

● The device is disconnected from the water supply.

● The high-pressure hose is removed.

1. Switch the device on "I/ON".

2. Wait for a maximum of 1 minute until no more water

escapes from the high-pressure connection.

3. Switch off the device.

4. Store the device in a frost-protected room, together

with all accessories.

Care and service

 DANGER

Danger of electric shock

Injuries due to touching live parts

Switch off the device.

Remove the mains plug.

The device is maintenance-free, i.e. you do not need to

perform any maintenance work.

Clean the sieve in the water connection

ATTENTION

Damaged sieve in the water connection

Damage to the device through contaminated water

Check the sieve for damage before inserting it in the wa-

ter connection.

If necessary, clean the sieve in the water connection.

1. Remove the water connection coupling.

2. Pull the sieve out using flat pliers.

3. Clean the sieve under running water.

Illustration I

4. Insert the sieve into the water connection.

Clean the detergent filter

Clean the detergent filter before longer periods of stor-

age.

1. Pull the filter off the detergent suction hose.

2. Clean the filter under running water.

Illustration J

Troubleshooting guide

Malfunctions often have simple causes that you can

remedy yourself using the following overview. When in

doubt, or in the case of malfunctions not mentioned

here, please contact your authorised Customer Service.

12 English

 DANGER

Danger of electric shock

Injuries due to touching live parts

Switch off the device.

Remove the mains plug.

Device not running

1. Press the lever of the high-pressure gun.

The device switches on.

2. Check that the voltage specified on the type plate

corresponds to the voltage of the power source.

3. Check the mains connection cable for damage.

4. If the motor is overloaded and the motor circuit

breaker has triggered:

a Switch off the device "0/OFF".

b Allow the device to cool down for 1 hour.

c Switch the device on "I/ON" and resume opera-

tion.

Have the device checked by Customer Service if

this fault occurs repeatedly.

The device does not start up, the motor buzzes

Voltage drop due to a weak mains grid or when using an

extension cable

1. When switching on, first press the lever on the high-

pressure gun and then switch on the device "I/ON".

Device does not reach required pressure

The water supply is too low

1. Open the water tap fully.

2. Check the water inlet for an adequate flow rate.

The sieve in the water connection is dirty.

1. Pull the sieve in the water connection out using flat

pliers.

2. Clean the sieve under running water.

Air is in the device.

1. Vent the device:

a Switch on the device without a connected high-

pressure hose for a maximum of 2 minutes until

the water escaping from the high-pressure con-

nection is free of air bubbles.

b Switch off the device.

c Connect the high-pressure hose.

d Observe the maximum suction height during suc-

tion operation (see chapter Technical data).

Strong pressure fluctuations

1. Clean the high-pressure nozzle:

a Use a needle to remove dirt from the nozzle drill.

b Rinse the high-pressure nozzle from the front

with water.

2. Check the water supply volume.

Device leaking

1. The device leaks a small amount for technical rea-

sons. If the leak is severe, request authorised Cus-

tomer Service.

Detergent is not sucked in

1. Use the Click-Vario Power spray lance and turn it to

"MIX".

2. Clean the filter on the detergent suction hose.

3. Check the detergent suction hose for kinks.

Warranty

The warranty conditions issued by our sales company

responsible apply in all countries. We shall remedy pos-

sible malfunctions on your device within the warranty

period free of cost, provided that a material or manufac-

turing defect is the cause. In a warranty case, please

contact your dealer (with the purchase receipt) or the

next authorised customer service site.

(See overleaf for the address)

Technical data

Subject to technical modifications.

EU Declaration of Conformity

We hereby declare that the machine described below

complies with the relevant basic safety and health re-

quirements in the EU Directives, both in its basic design

and construction as well as in the version placed in cir-

culation by us. This declaration is invalidated by any

changes made to the machine that are not approved by

us.

Product: High-pressure cleaner

Type: 1.447-xxx

Currently applicable EU Directives

2000/14/EC

2014/30/EU

2006/42/EC (+2009/127/EC)

2011/65/EU

Harmonised standards used

EN 50581

Electrical connection

Voltage V 230

Phase ~ 1

Frequency Hz 50

Maximum permissible mains grid

impedance

Ω 0,394 +

j0,246

Power rating kW 3,0

Degree of protection IPX5

Protection class I

Power protection (slow-blowing) A 16

Water connection

Feed pressure (max.) MPa 1,2

Input temperature (max.) °C 60

Input amount (min.) l/min 12

Suction height (max.) m 0,5

Device performance data

Operating pressure MPa 15

Max. permissible pressure MPa 18

Water flow rate l/min 9,2

Maximum flow rate l/min 10

Detergent flow rate l/min 0,3

High-pressure gun recoil force N 27

Dimensions and weights

Typical operating weight kg 17,6

Length mm 378

Width mm 291

Height mm 516

Determined values in acc. with EN 60335-2-79

Hand-arm vibration value m/s

< 2,5

Uncertainty K m/s

0,7

Sound pressure level L

dB(A) 76

Uncertainty K

dB(A) 3

Sound power level L

+ uncer-

tainty K

dB(A) 91

Français 13

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Conformity evaluation procedure used

2000/14/EC: Annex V

Sound power level dB(A)

Measured: 89

Guaranteed: 91

The signatories act on behalf of and with the authority of

the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Contenu

Remarques générales

Veuillez lire le présent le manuel d'ins-

tructions original et les consignes de sé-

curité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ulté-

rieure ou pour le propriétaire suivant.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect

de l’environnement.

Les appareils électriques et électroniques

contiennent des matériaux précieux recyclables

et souvent des composants tels que des piles,

batteries ou de l’huile représentant un danger potentiel

pour la santé humaine et l'environnement, s'ils ne sont

pas manipulés ou éliminés correctement. Ces compo-

sants sont cependant nécessaires pour le fonctionne-

ment correct de l'appareil. Les appareils marqués par ce

symbole ne doivent pas être jetés dans les ordures mé-

nagères.

Les travaux de nettoyage provoquant des eaux

usées huileuses, p. ex. lavage de moteur, lavage

de dessous de caisse, ne doivent être effectués que sur

les pistes de lavage équipées de séparateur d'huile.

Les travaux avec du détergent ne doivent être faits

que sur des plans de travail étanches aux liquides,

avec raccord à la canalisation d'eaux usées. Ne pas

laisser le détergent s'infiltrer dans les eaux ou dans le

sol.

Dans certains pays, il est interdit de prélever de

l'eau dans les eaux publiques.

Remarques concernant les matières composantes

(REACH)

Les informations actuelles concernant les matières

composantes sont disponibles sous : www.kaercher.de/

REACH

Utilisation conforme

Utilisez le nettoyeur haute pression uniquement pour un

usage ménager privé.

Le nettoyeur haute pression est prévu pour le nettoyage

de machines, véhicules, bâtiments, outils, façades, ter-

rasses, appareils de jardin, etc. avec le jet d'eau haute

pression.

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re-

change originaux. Ceux-ci garantissent le fonctionne-

ment sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de re-

change sont disponibles sur le site Internet www.kaer-

cher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est illustrée sur l'em-

ballage. Lors du déballage, vérifiez que le contenu de la

livraison est complet. Si un accessoire manque ou en

cas de dommage dû au transport, veuillez informer

votre distributeur.

Description de l'appareil

Pour les figures, voir la page des graphiques

Illustration A

1 Rangement des lances

2 Rangement du pistolet haute pression

3 Poignée de transport, extensible

4 Poignée de transport

5 Raccordement du nettoyeur haute pression (avec

Anti-Twist)

6 Coupleur rapide pour flexible haute pression

7 Elastique en caoutchouc

8 Rangement du flexible haute pression et du câble

d’alimentation électrique

9 Interrupteur principal « 0/OFF »/« I/ON »

10 Câble d'alimentation électrique avec fiche secteur

Remarques générales......................................... 13

Protection de l'environnement ............................. 13

Utilisation conforme............................................. 13

Accessoires et pièces de rechange..................... 13

Etendue de livraison............................................ 13

Description de l'appareil ...................................... 13

Dispositifs de sécurité ......................................... 14

Symboles sur l'appareil ....................................... 14

Montage .............................................................. 14

Mise en service ................................................... 14

Fonctionnement................................................... 15

Transport ............................................................. 16

Stockage ............................................................. 16

Entretien et maintenance .................................... 16

Dépannage en cas de pannes ............................ 16

Garantie............................................................... 17

Caractéristiques techniques ................................ 17

Déclaration de conformité UE ............................. 17

14 Français

11 Poignée de transport

12 Plaque signalétique

13 Roue de transport

14 Raccord pour le raccord d'alimentation en eau

15 Raccord d'alimentation en eau avec tamis intégré

16 Tuyau d'aspiration du détergent (avec filtre)

17 Pistolet haute pression

18 Verrouillage du pistolet haute pression

19 Flexible haute pression

20 Raccordement du pistolet haute pression

21 Touche de séparation du flexible haute pression et

du pistolet haute pression

22 Lance avec rotabuse pour encrassements tenaces

23 Lance Vario Power pour tâches de nettoyage

usuelles. La pression de travail peut être augmen-

tée en continu de « SOFT » à « HARD ». Pour ré-

gler la pression de travail, relâcher le levier de la

poignée pistolet et tourner la lance sur la position

souhaitée. Le détergent peut être dosé lorsque la

lance est tournée jusqu'en butée dans le sens

SOFT.

24 **Tuyau d'arrosage avec raccord traditionnel

– renforcé

– Diamètre de minimum 1/2 pouce (13 mm)

– Longueur minimum de 7,5 m

** également nécessaire

Dispositifs de sécurité

몇 PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger.

Ne modifiez, ni ne contournez jamais les dispositifs de

sécurité.

Interrupteur principal

L'interrupteur principal évite un fonctionnement involon-

taire de l'appareil.

Verrouillage du pistolet haute pression

Le verrouillage bloque le levier du pistolet haute pres-

sion et évite un démarrage involontaire de l'appareil.

Fonction Auto-Stop

Lorsque le levier sur le pistolet haute pression est relâ-

ché, le pressostat désactive la pompe et arrête le jet

haute pression. La pompe est réactivée lorsque le levier

est actionné.

Protection thermique du moteur

Lorsque la puissance absorbée est trop élevée, la pro-

tection thermique du moteur coupe l’appareil.

Symboles sur l'appareil

Montage

Pour les figures, voir la page des graphiques.

Monter les pièces détachées fournies sur l'appareil

avant sa mise en service.

Montage de la poignée de transport

1. Placer la poignée de transport.

Illustration B

Montage de l'accouplement du raccord

d'alimentation en eau

1. Visser l'accouplement du raccord d'alimentation en

eau sur le raccord d'alimentation en eau de l'appa-

reil.

Illustration C

Mise en service

Remarque

Veillez à ne pas dépasser l’impédance secteur maxi-

male admissible au point de raccordement (voir cha-

pitre Caractéristiques techniques).

En cas de doute sur l’impédance secteur présente sur

votre point de raccordement, veuillez contacter votre

fournisseur d’énergie.

1. Placer l'appareil sur une surface plane.

2. Brancher le raccord nettoyeur haute pression (avec

Anti-Twist) du flexible haute pression sur le coupleur

rapide de l’appareil jusqu’à ce qu’il s’enclenche de

manière audible.

Illustration D

3. Enficher le flexible haute pression sur le pistolet

haute pression jusqu'à ce qu'il s'enclenche de ma-

nière audible.

Remarque

S'assurer de l'orientation correcte de l'embout.

Illustration E

4. Vérifier si la connexion est correcte en tirant sur le

flexible haute pression.

5. Brancher la fiche secteur dans une prise de courant.

Alimentation en eau

La puissance raccordée est indiquée sur la plaque si-

gnalétique ou dans le chapitre des Caractéristiques

techniques.

Respecter les directives de l'entreprise de distribution

d'eau.

ATTENTION

Dommages dus à de l'eau impure

Les impuretés contenues dans l'eau peuvent endom-

mager la pompe et les accessoires.

Pour les protéger, KÄRCHER recommande d'utiliser le

filtre à eau KÄRCHER (accessoire spécial, référence

4.730-059).

Raccordement à une conduite d'eau

ATTENTION

Coupleur rapide du flexible avec Aquastop sur le

raccord d'alimentation en eau de l'appareil

Détérioration de la pompe

Ne jamais utiliser le coupleur rapide du flexible avec

Aquastop sur le raccord d'alimentation en eau de l'ap-

pareil.

Vous pouvez utiliser un raccord Aquastop sur le robinet

d’eau.

Ne pas diriger le jet haute pression sur des

personnes, des animaux, des équipements

électriques sous tension ou sur l'appareil lui-

même.

Protéger l'appareil contre le gel.

L'appareil ne doit pas être raccordé directe-

ment au réseau d'eau potable public.

Français 15

1. Enficher le tuyau d'arrosage sur l'accouplement du

raccord d'alimentation en eau.

2. Raccorder le tuyau d'arrosage à la conduite d'eau.

3. Ouvrir complètement le robinet d'eau.

Illustration F

Aspiration de l'eau des réservoirs ouverts

Ce nettoyeur haute pression est doté du tuyau d'aspira-

tion KÄRCHER avec clapet anti-retour (accessoire spé-

cial, référence 2.643-100), est approprié pour aspirer de

l'eau de surface, p. ex. z. B. à partir de tonneaux d'eau

de pluie ou d'étangs (hauteur d'aspiration maximale in-

diquée dans le chapitre des Caractéristiques tech-

niques).

En mode Aspiration, l'accouplement du raccord n'est

pas utilisé.

1. Remplir le tuyau d'aspiration avec de l'eau.

2. Visser le tuyau d'aspiration sur le raccord d'alimen-

tation en eau de l'appareil et le suspendre dans une

source d'eau (un tonneau d'eau de pluie par

exemple).

Purge de l'appareil

1. Mettre l'appareil sous tension « I/ON ».

2. Déverrouiller le levier du pistolet haute pression.

3. Appuyer sur le levier du pistolet haute pression.

L'appareil démarre.

4. Faire fonctionner l'appareil pendant 2 minutes maxi-

mum jusqu'à ce que l'eau sorte du pistolet haute

pression sans faire de bulles.

5. Relâcher le levier du pistolet haute pression.

6. Verrouiller le levier du pistolet haute pression.

Fonctionnement

ATTENTION

Marche à sec de la pompe

Endommagement de l'appareil

Si l'appareil n'établit pas la pression dans un délai de 2

minutes, le mettre hors tension et procéder selon les in-

dications fournies dans le chapitre Dépannage en cas

de pannes.

Fonctionnement avec la haute pression

ATTENTION

Détérioration de surfaces peintes ou sensibles

Des surfaces sont endommagées lorsque la distance

par rapport au jet est trop faible ou lorsque le choix de

la lance est inapproprié.

Respecter au moins un écartement du jet de 30 cm lors

du nettoyage de surfaces peintes.

Ne pas nettoyer des pneus de voiture, de la peinture ou

des surfaces sensibles telles que le bois avec la Rota-

buse.

1. Enficher une lance dans le pistolet haute pression et

la fixer par une rotation de 90°.

Illustration G

2. Mettre l'appareil sous tension (« I/ON »).

3. Déverrouiller le levier du pistolet haute pression.

4. Appuyer sur le levier du pistolet haute pression.

L'appareil démarre.

Fonctionnement avec détergent

 DANGER

Non-observation de la fiche de données de sécurité

Graves dommages pour la santé dus à une utilisation

inappropriée du détergent.

Respecter la fiche de données de sécurité du fabricant

du détergent, en particulier les remarques sur l’équipe-

ment de protection individuelle.

Remarque

Le détergent doit être uniquement mélangé à basse

pression.

Remarque

Les détergents KÄRCHER garantissent un fonctionne-

ment sans défaut. Veuillez demander conseil ou com-

mander notre catalogue ou nos fiches d'informations

sur les détergents.

1. Sortir le tuyau d'aspiration du détergent de la lon-

gueur souhaitée hors du boîtier.

Illustration H

2. Suspendre le tuyau d'aspiration du détergent dans

un réservoir avec une solution de nettoyage.

3. Utiliser la lance Click Vario Power.

4. Tourner la lance en position « MIX ».

En cours de fonctionnement, la solution de net-

toyage est mélangée au jet d'eau.

Méthode de nettoyage conseillée

1. Vaporiser avec parcimonie le détergent sur la sur-

face sèche et laisser agir (mais pas sécher).

2. Rincer les salissures détachées avec le jet haute

pression.

Après le fonctionnement avec détergent

1. Rincer l'appareil à l'eau claire pendant 30 secondes.

Interrompre le fonctionnement

1. Relâcher le levier du pistolet haute pression.

L'appareil se met hors tension lorsque le levier est

relâché. La haute pression demeure dans le sys-

tème.

2. Verrouiller le levier du pistolet haute pression.

3. Introduire le pistolet haute pression dans son range-

ment.

4. Placer le pistolet haute pression et la lance dans la

position de stationnement.

5. Mettre l'appareil hors tension « 0/OFF » dans le cas

de pauses de travail excédant 5 minutes.

Terminer l'utilisation

몇 PRÉCAUTION

Pression dans le système

Blessures dues à de l'eau éjectée à haute pression de

manière incontrôlée

Ne séparer le flexible haute pression du pistolet haute

pression ou de l'appareil que lorsque le système est

hors pression.

몇 PRÉCAUTION

Eau chaude

Risque de brûlures

Lors du débranchement des tuyaux ou des flexibles

haute pression, de l’eau très chaude peut sortir des rac-

cords après le fonctionnement.

1. Relâcher le levier du pistolet haute pression.

2. Fermer le robinet d'eau.

3. Appuyer sur le levier du pistolet haute pression pen-

dant 30 secondes.

La pression résiduelle dans le système est évacuée.

4. Relâcher le levier du pistolet haute pression.

5. Verrouiller le levier du pistolet haute pression.

6. Couper l'appareil de l'alimentation en eau.

7. Mettre l'appareil hors pression « 0/OFF ».

8. Retirer la fiche secteur de la prise de courant.

16 Français

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Observer le poids de l’appareil pour le transport.

Porter l'appareil

1. Soulever et porter l'appareil par les poignées de

transport.

Tirer l'appareil

1. Sortir la poignée de transport jusqu'à ce qu'elle s'en-

clenche de manière audible.

2. Tirer l'appareil par la poignée de transport.

Transport de l'appareil dans un véhicule

1. Empêcher l'appareil de glisser et de se renverser.

Stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Tenir compte du poids de l’appareil pour lestockage.

Rangement de l'appareil

1. Placer l'appareil sur une surface plane.

2. Séparer la lance du pistolet haute pression.

3. Appuyer sur le bouton de séparation du pistolet

haute pression et séparer le flexible haute pression

du pistolet haute pression.

4. Ranger le flexible haute pression de l'appareil.

5. Bloquer le câble d’alimentation électrique et le

flexible haute pression avec l’élastique.

Illustration K

6. Ranger le câble d'alimentation électrique et les ac-

cessoires sur l'appareil.

Avant le stockage de longue durée, tenir compte des re-

marques complémentaires, voir chapitre Entretien et

maintenance.

Protection antigel

ATTENTION

Risque de gel

Un appareil pas entièrement vidé peut être endommagé

par le gel.

Vider entièrement l'appareil et les accessoires.

Protéger l'appareil contre le gel.

Les conditions suivantes doivent être remplies :

● L'appareil est coupé de l'alimentation en eau.

● Le flexible haute pression est retiré.

1. Mettre l'appareil sous tension « I/ON ».

2. Attendre maximum 1 minute jusqu'à ce que de l'eau

ne sorte plus du raccord haute pression.

3. Éteindre l'appareil.

4. Conserver l'appareil et les accessoires complets

dans un local à l'abri du gel.

Entretien et maintenance

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous ten-

sion

Mettre l’appareil hors tension.

Débrancher la fiche secteur.

L'appareil est exempt de maintenance, c.-à-d. qu'il est

inutile d'effectuer des travaux de maintenance réguliers.

Nettoyer le filtre dans le raccord

d'alimentation en eau

ATTENTION

Tamis endommagé dans le raccord d'alimentation

en eau

Endommagement de l'appareil dû à de l'eau encrassée

Contrôler si le tamis n'est pas endommagé avant de le

placer dans le raccord d'alimentation en eau.

Si nécessaire, nettoyer le tamis dans le raccord d'ali-

mentation en eau.

1. Retirer l'accouplement du raccord d'alimentation en

eau.

2. Sortir le tamis à l'aide d'une pince plate.

3. Nettoyer le tamis à l'eau courante.

Illustration I

4. Mettre le tamis en place dans le raccord d'alimenta-

tion en eau.

Nettoyer le filtre du détergent

Nettoyer le filtre pour détergent avant tout stockage de

longue durée.

1. Retirer le filtre du tuyau d'aspiration du détergent.

2. Nettoyer le filtre à l'eau courante.

Illustration J

Dépannage en cas de pannes

Les pannes ont souvent des causes simples qui

peuvent être éliminées soi-même à l'aide de l'aperçu

suivant. En cas de doute, ou en absence de mention

des pannes, veuillez vous adresser au service après-

vente autorisé.

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous ten-

sion

Mettre l’appareil hors tension.

Débrancher la fiche secteur.

L'appareil ne fonctionne pas

1. Appuyer sur le levier du pistolet haute pression.

L'appareil démarre.

2. Vérifier si la tension indiquée sur la plaque signalé-

tique correspond à la tension de la source de cou-

rant.

3. Vérifier si le câble d'alimentation électrique n'est pas

endommagé.

4. Si le moteur est surchargé et la protection thermique

du moteur s'est déclenchée :

a Mettre l'appareil hors pression « 0/OFF ».

b Laisser refroidir l'appareil pendant 1 heure.

c Mettre l'appareil sous tension « I/ON » et le re-

mettre en service.

Si le dérangement se reproduit plusieurs fois, faire

réviser l'appareil par le service après-vente.

L'appareil de démarre pas, le moteur gronde

Chute de tension due à un réseau électrique faible ou à

l'utilisation d'un câble de rallonge

1. Lors de la mise sous tension, appuyer tout d'abord

sur le levier du pistolet haute pression, puis mettre

l'appareil sous tension « I/ON ».

L'appareil ne se met pas sous pression

L'alimentation en eau est trop faible

1. Ouvrir complètement le robinet d'eau.

2. S'assurer qu'un débit suffisant est appliqué sur l'ar-

rivée d'eau.

Français 17

Le tamis dans le raccord d'alimentation en eau est

encrassé.

1. Sortir le tamis dans le raccord d'alimentation en eau

à l'aide d'une pince plate.

2. Nettoyer le tamis à l'eau courante.

De l'air se trouve dans l'appareil.

1. Purger l’appareil :

a Mettre l'appareil sous tension pendant maximum

2 minutes sans raccorder le flexible haute pres-

sion jusqu'à ce que de l'eau s'écoule du raccord

haute pression sans faire de bulles.

b Éteindre l'appareil.

c Raccorder le flexible haute pression.

d En mode Aspiration, tenir compte de la hauteur

d'aspiration maximale (voir le chapitre Caracté-

ristiques techniques).

Fortes variations de pression

1. Nettoyer la buse haute pression :

a Retirer les salissures de l'orifice de la buse au

moyen d'une épingle.

b Rincer la buse haute pression par l'avant avec de

l'eau.

2. Contrôler le débit d'alimentation de l'eau.

L'appareil n'est pas étanche.

1. Une faible fuite de l'appareil est purement tech-

nique. En cas de forte fuite, commissionner le Ser-

vice après-vente autorisé.

Le détergent n'est pas aspiré

1. Utiliser la lance Click Vario Power et la tourner en

position « MIX ».

2. Nettoyer le filtre sur le tuyau d'aspiration du dé-

tergent.

3. Vérifier si le tuyau d'aspiration du détergent n'est

pas plié.

Garantie

Les conditions de garantie publiées par notre société

commerciale compétente s’appliquent dans chaque

pays. Nous remédions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de garantie dans

la mesure où la cause du défaut est un vice de matériau

ou de fabrication. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de service

après-vente autorisé le plus proche avec la facture

d’achat.

(Voir l'adresse au dos)

Caractéristiques techniques

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la machine dési-

gnée ci-après ainsi que la version que nous avons mise

en circulation, est conforme, de par sa conception et

son type, aux exigences fondamentales de sécurité et

de santé en vigueur des normes UE. Toute modification

de la machine sans notre accord annule cette déclara-

tion.

Produit : Nettoyeur haute pression

Type : 1.447-xxx

Normes UE en vigueur

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Normes harmonisées appliquées

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Méthode d'évaluation de conformité appliquée

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré : 89

Garanti : 91

Les signataires agissent sous ordre et avec le pouvoir

de la direction.

Raccordement électrique

Tension V 230

Phase ~ 1

Fréquence Hz 50

Impédance secteur maximale ad-

missible

Ω 0,394 +

j0,246

Puissance raccordée kW 3,0

Type de protection IPX5

Classe de protection I

Fusible principal (lent) A 16

Raccord d'alimentation en eau

Pression d'alimentation (max.) MPa 1,2

Température d'alimentation

(max.)

°C 60

Débit d'alimentation (min.) l/min 12

Hauteur d’aspiration (max.) m 0,5

Caractéristiques de puissance de l’appareil

Pression de service MPa 15

Pression max. admissible MPa 18

Débit, eau l/min 9,2

Débit maximal l/min 10

Débit, détergent l/min 0,3

Force de recul du pistolet haute

pression

N27

Dimensions et poids

Poids opérationnel typique kg 17,6

Longueur mm 378

Largeur mm 291

Hauteur mm 516

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations main-bras m/s

< 2,5

Incertitude K m/s

0,7

Niveau de pression acoustique

dB(A) 76

Incertitude K

dB(A) 3

Niveau de puissance acoustique

+ incertitude K

dB(A) 91

18 Italiano

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/10/2018

Indice

Avvertenze generali

Prima di utilizzare l’apparecchio per la

prima volta, leggere le presenti istruzioni

per l’uso originali e le allegate avverten-

ze di sicurezza. Agire secondo quanto indicato nelle

istruzioni.

conservare entrambi i libretti per un uso futuro o per un

successivo proprietario.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire

gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono

materiali riciclabili preziosi e spesso componenti

come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'am-

biente. Questi componenti sono tuttavia necessari per

un corretto funzionamento dell'apparecchio. Gli appa-

recchi contrassegnati con questo simbolo non devono

essere smaltiti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua di

scarico contenente olio, per es. il lavaggio di motori

o di sottoscocche, vanno effettuati esclusivamente in

luoghi di lavaggio provvisti di separatori d'olio.

Gli interventi con detergenti possono essere ese-

guiti solo su superfici di lavoro impermeabili con

collegamento alla canalizzazione dell'acqua sporca.

Non fare infiltrare il detergente nelle acque di scarico o

nel terreno.

In alcuni paesi non è consentito il prelievo di acqua

da fonti pubbliche.

Avvertenze sui componenti (REACH)

Informazioni aggiornate sui componenti sono disponibili

all'indirizzo: www.kaercher.de/REACH

Impiego conforme alle disposizioni

Questa idropulitrice è destinata esclusivamente all’uso

domestico.

L'idropulitrice è progettata per la pulizia con getto d'ac-

qua ad alta pressione di macchine, veicoli, edifici, at-

trezzi, facciate, terrazzi, attrezzi da giardinaggio ecc.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla

confezione. Disimballare la confezione e controllare che

il contenuto sia completo. In caso di accessori mancanti

o danni dovuti al trasporto si prega di contattare il riven-

ditore.

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici

Figura A

1 Alloggiamento per lance

2 Alloggiamento per pistola AP

3 Maniglia per trasporto, estraibile

4 Maniglia di trasporto

5 Collegamento idropulitrice (con anti-twist)

6 Attacco rapido per tubo flessibile per alta pressione

7 Nastro di gomma

8 Alloggiamento per tubo flessibile per alta pressione

e cavo di collegamento alla rete

9 Interruttore dell'apparecchio "0/OFF" / "I/ON"

10 Cavo di collegamento alla rete con spina

11 Maniglia di trasporto

12 Targhetta

13 Ruota trasporto

14 Giunto per il collegamento idrico

15 Collegamento idrico con filtro integrato

16 Tubo flessibile di aspirazione per detergente (con

filtro)

17 Pistola AP

18 Bloccaggio pistola AP

19 Tubo flessibile per alta pressione

20 Collegamento pistola AP

21 Tasto per scollegare il tubo flessibile per alta pres-

sione dalla pistola AP

Avvertenze generali............................................. 18

Tutela dell’ambiente ............................................ 18

Impiego conforme alle disposizioni ..................... 18

Accessori e ricambi ............................................. 18

Volume di fornitura .............................................. 18

Descrizione dell’apparecchio............................... 18

Dispositivi di sicurezza ........................................ 19

Simboli riportati sull’apparecchio......................... 19

Montaggio............................................................ 19

Messa in funzione ............................................... 19

Esercizio.............................................................. 20

Trasporto ............................................................. 20

Stoccaggio........................................................... 21

Cura e manutenzione .......................................... 21

Guida alla risoluzione dei guasti.......................... 21

Garanzia.............................................................. 22

Dati tecnici........................................................... 22

Dichiarazione di conformità UE ........................... 22

Italiano 19

22 Lancia con ugello mangia sporco per lo sporco re-

sistente

23 Lancia Vario Power per le operazioni di pulizia più

comuni. È possibile aumentare in modo continuo la

pressione di lavoro da SOFT a HARD. Per regolare

la pressione di lavoro, rilasciare la leva della pistola

a spruzzo e girare la lancia nella posizione deside-

rata. Quando la lancia è avvitata fino all'arresto in

direzione SOFT, è possibile aggiungere il detergen-

te.

24 **Tubo flessibile per giardino con giunto commer-

ciale

– Rinforzato con tessuto

– Diametro minimo 1/2 pollice (13 mm)

– Lunghezza minima 7,5 m

** richiesto in aggiunta

Dispositivi di sicurezza

몇 PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere

l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurez-

za.

Interruttore dell’apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento

accidentale dell'apparecchio.

Bloccaggio pistola AP

Il dispositivo di blocco inibisce la leva della pistola AP ed

impedisce l'azionamento accidentale dell'apparecchio.

Funzione di stop automatico

Se si allenta la leva della pistola AP, il pressostato spe-

gne la pompa, il getto ad alta pressione si ferma. Se si

tira la leva, si riattiva la pompa.

Interruttore salvamotore

In caso di eccessivo assorbimento di corrente l'interrut-

tore salvamotore provvede a disattivare l’apparecchio.

Simboli riportati sull’apparecchio

Montaggio

Per le figure vedi pagina dei grafici.

Prima della messa in funzione, montare nell'apparec-

chio le parti singole fornite.

Montaggio della maniglia di trasporto

1. Infilare dall'alto la maniglia per trasporto estraibile, si

deve sentire lo scatto.

Figura B

Montaggio del giunto per il collegamento

idrico

1. Avvitare il giunto per il collegamento idrico al colle-

gamento idrico dell'apparecchio.

Figura C

Messa in funzione

Nota

Assicurarsi che non venga superata l’impedenza di rete

massima consentita nel collegamento elettrico (vedi ca-

pitolo Dati tecnici).

In caso di dubbi in merito all'impedenza di rete esistente

sul vostro collegamento elettrico, vi preghiamo di con-

tattare la vostra impresa fornitrice di energia elettrica.

1. Posizionare l'apparecchio su una superficie piana.

2. Inserire il collegamento idropulitrice (con anti-twist)

del tubo flessibile per alta pressione nell'attacco ra-

pido dell'apparecchio, fino al suo aggancio.

Figura D

3. Introdurre il tubo flessibile per alta pressione nella

pistola AP fino al suo aggancio.

Nota

Accertarsi del corretto allineamento del raccordo.

Figura E

4. Accertarsi che i collegamenti siano sicuri tirando il

tubo flessibile per alta pressione.

5. Inserire la spina di rete in una presa.

Alimentazione dell'acqua

Valori di collegamento: vedi targhetta o capitolo Dati

tecnici.

Rispettare le disposizioni fornite dalla società per l'ap-

provvigionamento idrico.

ATTENZIONE

Pericolo di danneggiamento causato da acqua im-

pura

Le impurità nell'acqua possono danneggiare la pompa

e gli accessori.

KÄRCHER consiglia come protezione di utilizzare il fil-

tro per l'acqua KÄRCHER (accessorio speciale, codice

d'ordine 4.730-059).

Collegamento alla rete idrica

ATTENZIONE

Attacco con Aquastop per tubo flessibile allacciato

al collegamento idrico dell'apparecchio

Danneggiamento della pompa

Non allacciare mai l'attacco con Aquastop per tubo fles-

sibile direttamente al collegamento idrico dell'apparec-

chio.

È possibile utilizzare un attacco con Aquastop allac-

ciandolo direttamente al rubinetto.

1. Inserire il tubo flessibile per giardino sull'attacco per

il collegamento idrico.

2. Collegare il tubo flessibile per giardino all'alimenta-

zione idrica.

3. Aprire completamente il rubinetto dell'acqua.

Figura F

Aspirazione di acqua da contenitori aperti

Questa idropulitrice con il tubo di aspirazione KÄRC-

HER con valvola di non ritorno (accessorio speciale, co-

dice art. 2.643-100) è adatta all'aspirazione di acqua di

superficie per es. da raccoglitori di acqua piovana o da

stagni (altezza di aspirazione max. vedi capitolo Dati

tecnici).

In aspirazione il giunto per il collegamento idrico non è

necessario.

Il getto ad alta pressione non va mai puntato

su persone, animali, equipaggiamenti elettri-

ci attivi o sull’apparecchio stesso.

Proteggere l’apparecchio dal gelo.

L'apparecchio non deve essere collegato di-

rettamente alla rete dell’acqua potabile.

20 Italiano

1. Riempire il tubo flessibile di aspirazione con acqua.

2. Avvitare il tubo flessibile di aspirazione al collega-

mento idrico dell'apparecchio ed agganciarlo alla

fonte (ad es. raccoglitore di acqua piovana).

Sfiatare l'aria dell'apparecchio

1. Accendere l'apparecchio "I/ON".

2. Sbloccare la leva della pistola AP.

3. Premere la leva della pistola AP.

L'apparecchio si accende.

4. Far funzionare l'apparecchio per un massimo di 2

minuti fino a quando l'acqua esce dalla pistola AP

senza bolle.

5. Rilasciare la leva della pistola AP.

6. Bloccare la leva della pistola AP.

Esercizio

ATTENZIONE

Funzionamento a secco della pompa

Danneggiamento dell’apparecchio

Se l'apparecchio non produce pressione entro 2 minuti,

spegnerlo e seguire le istruzioni indicate nel capitolo

Guida alla risoluzione dei guasti.

Funzionamento ad alta pressione

ATTENZIONE

Danneggiamento di superfici verniciate o delicate

Dirigere il flusso a distanza troppo ravvicinata o sceglie-

re una lancia non adeguata può danneggiare le superfi-

ci.

Durante la pulizia tenere il getto ad almeno 30 cm di di-

stanza dalle superfici verniciate.

Non usare l'ugello mangia sporco per pulire pneumatici

di auto, vernici o superfici sensibili.

1. Inserire una lancia sulla pistola AP e fissarla con

una rotazione di 90°.

Figura G

2. Accendere l'apparecchio ("I/ON").

3. Sbloccare la leva della pistola AP.

4. Premere la leva della pistola AP.

L'apparecchio si accende.

Utilizzo con detergenti

 PERICOLO

Mancata osservanza della scheda tecnica di sicu-

rezza

L'utilizzo non corretto di detergenti può causare gravi

danni alla salute.

Osservare la scheda tecnica di sicurezza del produttore

del detergente, in particolare le indicazioni riguardo

all'equipaggiamento di protezione individuale.

Nota

Il detergente può essere aggiunto solo con funziona-

mento a bassa pressione.

Nota

I detergenti KÄRCHER garantiscono un lavoro senza

inconvenienti. Chiedete consiglio ai nostri esperti oppu-

re ordinate il nostro catalogo o le schede informative

specifiche per i detergenti.

1. Estrarre dall'alloggiamento il tubo flessibile di aspi-

razione per detergente necessario.

Figura H

2. Appendere il tubo flessibile di aspirazione per deter-

gente in un contenitore con una soluzione detergen-

te.

3. Utilizzare la lancia Click Vario Power.

4. Ruotare la lancia in posizione “MIX”.

Durante il funzionamento, al getto d'acqua viene ag-

giunta la soluzione detergente.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla super-

ficie asciutta e lasciare agire (non far asciugare).

2. Sciacquare lo sporco sciolto con il getto ad alta

pressione.

Dopo il funzionamento con il detergente

1. Sciacquare l'apparecchio per circa 30 secondi co

cqua pulita.

Interruzione del funzionamento

1. Rilasciare la leva della pistola AP.

Quando si rilascia la leva, l'apparecchio si spegne.

Il sistema rimane comunque in pressione.

2. Bloccare la leva della pistola AP.

3. Riporre la pistola AP nell'apposita custodia.

4. Mettere la pistola AP con la lancia in posizione di

parcheggio.

5. Durante pause di lavoro superiori a 5 min spegnere

l'apparecchio "0/OFF".

Termine del funzionamento

몇 PRUDENZA

Pressione nel sistema

Rischio di lesioni causate dalla fuoriuscita non control-

lata di acqua ad alta pressione

Scollegare il tubo flessibile per alta pressione dalla pi-

stola AP o dall'apparecchio solo quando la pressione è

scaricata dal sistema.

몇 PRUDENZA

Acqua calda

Pericolo di ustioni

Quando si stacca il tubo flessibile per giardino o alta

pressione, dopo l’utilizzo può fuoriuscire acqua calda

dai raccordi.

1. Rilasciare la leva della pistola AP.

2. Chiudere il rubinetto dell'acqua.

3. Premere la leva della pistola AP per 30 secondi.

La pressione ancora presente nel sistema viene

scaricata.

4. Rilasciare la leva della pistola AP.

5. Bloccare la leva della pistola AP.

6. Scollegare l'apparecchio dall'alimentazione idrica.

7. Spegnere l'apparecchio "0/OFF".

8. Togliere la spina di rete dalla presa.

Trasporto

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

Spostamenti a mano

1. Sollevare l'apparecchio dalle maniglie di trasporto e

trasportarlo.

Tirare l’apparecchio

1. Estrarre la maniglia per trasporto fino a quando non

si aggancia in modo udibile.

2. Tirare l'apparecchio dalla maniglia per trasporto.

Trasporto dell’apparecchio in veicoli

1. Fissare l’apparecchio per impedirne lo scivolamento

e il ribaltamento.

Italiano 21

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento.

Nello stoccaggio, osservare il peso dell'apparecchio.

Conservazione dell’apparecchio

1. Depositare l'apparecchio su una superficie piana.

2. Scollegare la lancia dalla pistola AP.

3. Premere il tasto di sblocco sulla pistola AP e scolle-

gare il tubo flessibile per alta pressione dalla pistola

AP.

4. Sistemare il tubo flessibile per alta pressione sull'ap-

parecchio.

5. Fissare la condotta di collegamento alla rete e il tubo

flessibile per alta pressione con il nastro di gomma.

Figura K

6. Sistemare la condotta di collegamento alla rete e gli

accessori sull'apparecchio.

In previsione di uno stoccaggio di lunga durata, occorre

osservare altre indicazioni, vedi capitolo Cura e manu-

tenzione.

Antigelo

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere

danneggiati dal gelo.

Svuotare l’apparecchio e gli accessori completamente.

Proteggere l’apparecchio dal gelo.

Occorre attenersi alle seguenti istruzioni:

● L'apparecchio è scollegato dall'alimentazione idrica.

● Il tubo flessibile per alta pressione è rimosso.

1. Accendere l'apparecchio "I/ON".

2. Attendere fino a 1 minuto fino a quando non esce

più acqua dall'attacco alta pressione.

3. Spegnere l’apparecchio.

4. Conservare l'apparecchio e tutti gli accessori in un

ambiente protetto dal gelo.

Cura e manutenzione

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto ten-

sione

Spegnere l'apparecchio.

Staccare la spina.

L'apparecchio non richiede manutenzione, quindi non è

necessario eseguire lavori di manutenzione periodici.

Pulizia del filtro nel collegamento idrico

ATTENZIONE

Filtro danneggiato nel collegamento idrico

Danni all'apparecchio causati da impurità nell'acqua

Verificare la presenza di danni al filtro prima di impiegar-

lo nel collegamento idrico.

Se necessario, pulire il filtro del collegamento idrico.

1. Rimuovere il giunto dal collegamento idrico.

2. Estrarre il filtro con una pinza piatta.

3. Pulire il filtro sotto acqua corrente.

Figura I

4. Inserire il filtro nel collegamento idrico.

Pulizia del filtro del detergente

Prima di uno stoccaggio di lunga durata, pulire il filtro

del detergente.

1. Rimuovere il filtro dal tubo flessibile di aspirazione

per il detergente.

2. Pulire il filtro sotto acqua corrente.

Figura J

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono es-

sere risolte con l’ausilio della panoramica seguente. In

caso di dubbi o di guasti qui non menzionati si consiglia

di rivolgersi al servizio assistenza autorizzato.

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto ten-

sione

Spegnere l'apparecchio.

Staccare la spina.

L'apparecchio non funziona

1. Premere la leva della pistola AP.

L'apparecchio si accende.

2. Controllare se la tensione dichiarata sulla targhetta

coincide con la tensione della sorgente di corrente.

3. Verificare la presenza di eventuali danni sul cavo di

collegamento alla rete.

4. Se il motore è sovraccarico ed è scattato l'interrutto-

re salvamotore:

a Spegnere l'apparecchio "0/OFF".

b Lasciare raffreddare l'apparecchio per 1 ora.

c Accendere l'apparecchio "I/ON” e rimetterlo in

funzione.

Se il malfunzionamento si ripete, rivolgersi al servi-

zio di assistenza clienti per un controllo.

L'apparecchio non si accende, il motore emette un

ronzio

Calo della tensione a causa di una bassa corrente nella

rete o in caso di utilizzo di una prolunga

1. All'attivazione premere prima la leva della pistola

AP, quindi accendere l'apparecchio su "I/ON".

L’apparecchio non raggiunge pressione

L'alimentazione di acqua è insufficiente

1. Aprire completamente il rubinetto dell'acqua.

2. Verificare che l'alimentazione dell'acqua abbia una

portata sufficiente.

Il filtro nel collegamento idrico è sporco.

1. Estrarre il filtro nel collegamento idrico con una pin-

za piatta.

2. Pulire il filtro sotto acqua corrente.

È presente dell'aria nell'apparecchio.

1. Far sfiatare l’apparecchio:

a Accendere l'apparecchio senza il tubo flessibile

per alta pressione collegato per un massimo di 2

minuti ed attendere finché l’acqua che fuoriesce

dall'attacco alta pressione sia priva di bolle d’aria.

b Spegnere l’apparecchio.

c Collegare il tubo flessibile per alta pressione.

d Durante l'aspirazione rispettare l'altezza massi-

ma di aspirazione (vedi capitolo Dati tecnici).

Forti variazioni di pressione

1. Pulire l’ugello per alta pressione:

a Eliminare con un ago lo sporco nei fori degli ugel-

li.

b Risciacquare l'ugello per alta pressione dirigendo

l'acqua dalla parte anteriore.

2. Controllare la portata dell'acqua.

L'apparecchio perde

1. Alcune cause tecniche fanno sì che ci sia una lieve

permeabilità dell'apparecchio. In caso di permeabi-

lità elevata rivolgersi al servizio clienti autorizzato.

22 Español

Il detergente non viene aspirato

1. Utilizzare la lancia Click Vario Power e ruotarla su

"MIX".

2. Pulire il filtro sul tubo flessibile di aspirazione per de-

tergente.

3. Controllare se il tubo flessibile di aspirazione per de-

tergente presenta dei punti di piegatura.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilascia-

te dalla nostra società di vendita competente. Entro il

termine di garanzia eliminiamo gratuitamente eventuali

guasti all’apparecchio, se causati da difetto del materia-

le o di produzione. Nei casi previsti dalla garanzia si pre-

ga di rivolgersi al proprio rivenditore, oppure al più

vicino centro di assistenza autorizzato, esibendo lo

scontrino di acquisto.

(Indirizzo vedi retro)

Dati tecnici

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito

definita, in conseguenza della sua progettazione e co-

struzione nonché nello stato in cui è stata immessa sul

mercato, è conforme ai requisiti essenziali di sicurezza

e salute pertinenti delle direttive UE. In caso di modifi-

che apportate alla macchina senza il nostro consenso,

la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Tipo: 1.447-xxx

Direttive UE pertinenti

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/EG)

2011/65/UE

Norme armonizzate applicate

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

Misurato: 89

Garantito: 91

I firmatari agiscono per incarico e con delega della dire-

zione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/10/2018

Índice de contenidos

Collegamento elettrico

Tensione V 230

Fase ~ 1

Frequenza Hz 50

Massima impedenza di rete con-

sentita

Ω 0,394 +

j0,246

Potenza assorbita dalla rete kW 3,0

Grado di protezione IPX5

Classe di protezione I

Protezione di rete (lento) A 16

Collegamento idrico

Pressione in entrata (max.) MPa 1,2

Temperatura in entrata (max.) °C 60

Portata (min.) l/min 12

Altezza di aspirazione (max.) m 0,5

Dati sulle prestazioni dell’apparecchio

Pressione d’esercizio MPa 15

Pressione max. consentita MPa 18

Portata, acqua l/min 9,2

Portata massima l/min 10

Portata, detergente l/min 0,3

Forza repulsiva della pistola AP N 27

Dimensioni e pesi

Tipico peso d’esercizio kg 17,6

Lunghezza mm 378

Larghezza mm 291

Altezza mm 516

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio m/s

< 2,5

Incertezza K m/s

0,7

Livello di pressione acustica L

dB(A) 76

Incertezza K

dB(A) 3

Livello di potenza acustica L

incertezza K

dB(A) 91

Avisos generales................................................. 23

Protección del medio ambiente........................... 23

Uso previsto ........................................................ 23

Accesorios y recambios ...................................... 23

Volumen de suministro........................................ 23

Descripción del equipo........................................ 23

Dispositivos de seguridad ................................... 23

Símbolos en el equipo......................................... 24

Montaje ............................................................... 24

Puesta en funcionamiento................................... 24

Funcionamiento................................................... 24

Transporte........................................................... 25

Almacenamiento ................................................. 25

Conservación y mantenimiento........................... 26

Ayuda en caso de avería .................................... 26

Garantía .............................................................. 26

Español 23

Avisos generales

Antes de poner en marcha por primera

vez el equipo, lea este manual de ins-

trucciones y las instrucciones de seguri-

dad adjuntas. Actúe conforme a estos documentos.

Conserve estos dos manuales para su uso posterior o

para propietarios ulteriores.

Protección del medio ambiente

Los materiales de embalaje son reciclables. Eli-

mine los embalajes de forma respetuosa con el

medio ambiente.

Los equipos eléctricos y electrónicos contienen

materiales reciclables y, a menudo, componen-

tes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las

personas o el medio ambiente en caso de manipularse

o eliminarse de forma inadecuada. Sin embargo, dichos

componentes son necesarios para un servicio adecua-

do del equipo. Los equipos identificados con este sím-

bolo no pueden eliminarse con la basura doméstica.

Los trabajos de limpieza que generan agua sucia

con un alto contenido en aceite, p. ej., los lavados

de motores o la limpieza de bajos, deben realizarse úni-

camente en estaciones de lavado con un separador de

aceite.

Los trabajos con detergentes deben realizarse úni-

camente sobre superficies de trabajo a prueba de

filtraciones y conectadas a la canalización de agua su-

cia. No permita que los detergentes penetren en masas

de agua o en la tierra.

La extracción de agua de dominio público no está

permitida en determinados países.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustan-

cias contenidas en: www.kaercher.de/REACH

Uso previsto

Utilice la limpiadora de alta presión únicamente en el

ámbito doméstico.

La limpiadora de alta presión está diseñada para la lim-

pieza de máquinas, vehículos, edificios, herramientas,

fachadas, terrazas, equipos para el jardín, etc. con un

chorro de agua de alta presión.

Accesorios y recambios

Utilice únicamente accesorios y recambios originales,

estos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y recam-

bios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el

embalaje. Compruebe la integridad del volumen de su-

ministro durante el desembalaje. Póngase en contacto

con su distribuidor si faltan accesorios o en caso de da-

ños de transporte.

Descripción del equipo

Ver figuras en la página de gráficos

Figura A

1 Almacenaje para tubos pulverizadores

2 Almacenaje para pistolas de alta presión

3 Asa de transporte, extraíble

4 Asa de transporte

5 Conexión de la limpiadora de alta presión (con anti-

Twist)

6 Acoplamiento de acción rápida para manguera de

alta presión

7 Cinta elástica

8 Almacenaje para la manguera de alta presión y el

cable de conexión de red

9 Interruptor del equipo «0/OFF»/«I/ON»

10 Cable de conexión de red con conector de red

11 Asa de transporte

12 Placa de características

13 Rueda de transporte

14 Acoplamiento de la conexión de agua

15 Conexión de agua con tamiz integrado

16 Manguera de aspiración de detergente (con filtro)

17 Pistola de alta presión

18 Cierre de la pistola de alta presión

19 Manguera de alta presión

20 Conexión de la pistola de alta presión

21 Tecla para separar la manguera de alta presión de

la pistola de alta presión

22 Tubo pulverizador con boquilla turbo para suciedad

incrustada

23 Tubo pulverizador Vario Power para tareas de lim-

pieza habituales. La presión de trabajo aumenta de

forma continua de «SOFT» a «HARD». Para rea-

justar la presión de trabajo, suelte la palanca de la

pistola pulverizadora y gire el tubo pulverizador ha-

cia la posición deseada. Se puede dosificar el de-

tergente girando el tubo pulverizador hasta el tope

en dirección «SOFT».

24 **Manguera de riego con acoplamiento convencio-

nal

– Refuerzo de tela

– Diámetro mínimo de 1/2 pulgada (13 mm)

– Longitud mínima de 7,5 m

** necesaria de manera adicional

Dispositivos de seguridad

몇 PRECAUCIÓN

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad.

Nunca modifique ni manipule los dispositivos de segu-

ridad.

Interruptor del equipo

El interruptor del equipo impide el funcionamiento invo-

luntario del equipo.

Cierre de la pistola de alta presión

El cierre bloquea la palanca de la pistola de alta presión

y evita el arranque involuntario del equipo.

Datos técnicos..................................................... 26

Declaración de conformidad UE.......................... 27

24 Español

Función de parada automática

Cuando se suelta la palanca de la pistola de alta pre-

sión, el interruptor de presión desconecta la bomba y se

para el chorro de alta presión. Al presionar la palanca,

vuelve a conectarse la bomba.

Guardamotor

En caso de un elevado consumo de corriente, el guar-

damotor desconecta el equipo.

Símbolos en el equipo

Montaje

Véanse las figuras en la página de gráficos.

Antes de la puesta en funcionamiento, monte en el

equipo las piezas que se suministran sueltas.

Montaje del asa de transporte

1. Coloque el asa de transporte.

Figura B

Montaje del acoplamiento de la conexión de

agua

1. Enrosque el acoplamiento de la conexión de agua

en dicha conexión del equipo.

Figura C

Puesta en funcionamiento

Nota

Asegúrese de que la impedancia de red máxima admi-

sible en el punto de conexión (véase el capítulo Datos

técnicos) no se sobrepase.

En caso de dudas sobre la impedancia de red presente

en su punto de conexión, póngase en contacto con su

empresa de abastecimiento eléctrico.

1. Coloque el equipo sobre una superficie plana.

2. Conectar la conexión de la limpiadora de alta pre-

sión (con anti-Twist) de la manguera de alta presión

en el acoplamiento de acción rápida del equipo has-

ta que encaje de forma audible.

Figura D

3. Conectar la manguera de alta presión en la pistola

de alta presión hasta que encaje de manera audible.

Nota

Preste atención a que el inyector esté correctamente

alineado.

Figura E

4. Comprobar que las conexiones son seguras tirando

de la manguera de alta presión.

5. Conectar el conector de red en un enchufe.

Alimentación de agua

Para consultar los valores de conexión, véase la placa

de características o el apartado Datos técnicos.

Respete las normas de la empresa de suministro de

agua.

CUIDADO

Daños por agua sucia

La suciedad en el agua puede dañar la bomba y los ac-

cesorios.

Para protegerlos, KÄRCHER recomienda usar su filtro

de agua (accesorio especial, referencia de pedido

4.730-059).

Conexión al conducto de agua

CUIDADO

Acoplamiento de mangueras con Aquastop en la

conexión de agua del equipo

Daños en la bomba

Nunca use un acoplamiento de mangueras con Aquas-

top en la conexión de agua del equipo.

Puede usar un acoplamiento Aquastop en el grifo de

agua.

1. Inserte la manguera de riego en el acoplamiento de

la conexión de agua.

2. Conecte la manguera de riego al conducto de agua.

3. Abra el grifo de agua por completo.

Figura F

Aspiración de agua de recipientes abiertos

Esta limpiadora de alta presión equipada con la man-

guera de aspiración de KÄRCHER con válvula de re-

tención (accesorio especial, referencia de pedido

2.643-100), está diseñada para aspirar agua de super-

ficie, p. ej., de bidones de recogida de agua de lluvia o

estanques (vea la altura de aspiración máxima en el ca-

pítulo Datos técnicos).

Durante el servicio de aspiración, no se requiere el aco-

plamiento de la conexión de agua.

1. Llene la manguera de aspiración de agua.

2. Enrosque la manguera de aspiración en la conexión

de agua del equipo y cuélguela en una fuente de

agua (por ejemplo, un bidón de recogida de agua de

lluvia).

Purga del equipo

1. Conecte el equipo con «I/ON».

2. Desbloquee la palanca de la pistola de alta presión.

3. Presione la palanca de la pistola de alta presión.

El equipo se conecta.

4. Deje el equipo en marcha durante un máximo de

2 minutos hasta que el agua salga sin burbujas de

la pistola de alta presión.

5. Suelte la palanca de la pistola de alta presión.

6. Bloquee la palanca de la pistola de alta presión.

Funcionamiento

CUIDADO

Marcha en vacío de la bomba

Daños en el equipo

Si el equipo no genera ninguna presión en un intervalo

de 2 minutos, desconéctelo y proceda conforme a las

instrucciones del apartado Ayuda en caso de avería.

Funcionamiento con alta presión

CUIDADO

Daños en superficies pintadas o delicadas

Las superficies resultan dañadas si no se mantiene la

suficiente distancia con la boquilla de pulverizado o si

se selecciona un tubo pulverizador inadecuado.

Mantenga una distancia con la boquilla de pulverizado

de al menos 30 cm al limpiar superficies pintadas.

No utilice la boquilla turbo para limpiar llantas de vehí-

culos, pinturas ni superficies delicadas, como la made-

ra.

1. Insertar un tubo pulverizador en la pistola de alta

presión y fijarlo girándolo 90°.

Figura G

No dirija el chorro de alta presión hacia per-

sonas, animales, equipamiento eléctrico ac-

tivo ni apunte con él al propio equipo.

Proteja el equipo de las heladas.

El equipo no debe conectarse directamente

a la red pública de agua potable.

Español 25

2. Conectar el equipo («I/ON»).

3. Desbloquear la palanca de la pistola de alta presión.

4. Presionar la palanca de la pistola de alta presión.

El equipo se conecta.

Funcionamiento con detergente

 PELIGRO

Inobservancia de la hoja de datos de seguridad

Problemas de salud graves por un uso inadecuado del

detergente.

Observe la hoja de datos de seguridad del fabricante de

detergentes, especialmente las indicaciones sobre

equipos de protección personal.

Nota

El detergente solo se puede añadir al utilizar baja pre-

sión.

Nota

Los detergentes KÄRCHER garantizan un funciona-

miento sin averías. Solicite el asesoramiento oportuno

o pida nuestro catálogo o nuestra hoja informativa so-

bre detergentes.

1. Extraiga la manguera de aspiración de detergente

de la carcasa hasta alcanzar la longitud deseada.

Figura H

2. Cuelgue la manguera de aspiración de detergente

en un recipiente con solución de detergente.

3. Use el tubo pulverizador Click-Vario Power.

4. Gire el tubo pulverizador a la posición "MIX".

Durante el funcionamiento, se añade la solución de

detergente al chorro de agua.

Métodos de limpieza recomendados

1. Pulverizar poco detergente sobre la superficie seca

y dejar que actúe (no secar).

2. Lavar la suciedad desprendida con el chorro de alta

presión.

Tras el funcionamiento con detergente

1. Enjuague el equipo con agua limpia durante unos

30 segundos.

Interrupción del servicio

1. Suelte la palanca de la pistola de alta presión.

Al soltar la palanca, el equipo se desconecta. Se

mantiene la alta presión en el sistema.

2. Bloquee la palanca de la pistola de alta presión.

3. Introduzca la pistola de alta presión en su almace-

naje.

4. Coloque la pistola de alta presión con el tubo pulve-

rizador en la posición de estacionamiento.

5. Desconecte el equipo con «0/OFF» durante las

pausas de trabajo de más de 5 minutos.

Finalización del funcionamiento

몇 PRECAUCIÓN

Presión en el sistema

Lesiones por la salida incontrolada de agua a alta pre-

sión

Desconecte la manguera de alta presión de la pistola de

alta presión o del equipo únicamente cuando no haya

ninguna presión en el sistema.

몇 PRECAUCIÓN

Agua caliente

Peligro de quemaduras

Tras el servicio, puede salir agua caliente de las cone-

xiones al desconectar la manguera de riego o la de alta

presión.

1. Suelte la palanca de la pistola de alta presión.

2. Cierre el grifo de agua.

3. Presione la palanca de la pistola de alta presión du-

rante 30 segundos.

Se elimina toda la presión que queda en el sistema.

4. Suelte la palanca de la pistola de alta presión.

5. Bloquee la palanca de la pistola de alta presión.

6. Desconecte el equipo de la alimentación de agua.

7. Desconecte el equipo con «0/OFF».

8. Desconectar el conector de red del enchufe.

Transporte

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo durante el transpor-

te.

Trasporte del equipo

1. Levante y transporte el equipo agarrándolo por las

asas de transporte.

Arrastre del equipo

1. Extraiga el asa de transporte hasta que encaje de

forma audible.

2. Tire del equipo utilizando el asa de transporte.

Transporte del equipo en vehículo

1. Asegure el equipo para evitar que se desplace o

vuelque.

Almacenamiento

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo para sualmacena-

miento.

Almacenaje del equipo

1. Deposite el equipo sobre una superficie plana.

2. Desconecte el tubo pulverizador de la pistola de alta

presión.

3. Pulse la tecla de separación de la pistola de alta

presión y separe la manguera de alta presión de la

pistola de alta presión.

4. Guardar la manguera de alta presión en el equipo.

5. Asegurar el cable de conexión de red y la manguera

de alta presión con la cinta elástica.

Figura K

6. Guardar el cable de conexión de red y el accesorio

en el equipo.

Tener en cuenta las instrucciones adicionales si se va a

almacenar el equipo durante un periodo de tiempo pro-

longado; véase el capítulo Conservación y manteni-

miento.

Anticongelante

CUIDADO

Riesgo de helada

Los aparatos que no estén totalmente vacíos pueden

destruirse con las heladas.

Vacíe el aparato y los accesorios por completo.

Proteja el aparato de las heladas.

Debe cumplirse los siguiente:

● El equipo está desconectado de la alimentación de

agua.

● Se ha retirado la manguera de alta presión.

1. Conecte el equipo con «I/ON».

26 Español

2. Espere 1 minuto como máximo hasta que ya no sal-

ga agua de la conexión de alta presión.

3. Desconecte el equipo.

4. Guarde el equipo con todos los accesorios en una

sala protegida de heladas.

Conservación y mantenimiento

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente

Desconecte el equipo.

Desconecte el conector de red.

El equipo no requiere mantenimiento, es decir, no es

necesario llevar a cabo trabajos de mantenimiento de

forma periódica.

Limpieza del tamiz de la conexión de agua

CUIDADO

Tamiz de la conexión de agua dañado

Daños en el equipo debido a agua sucia

Antes de colocarlo en la conexión de agua, compruebe

si el tamiz presenta daños.

En caso necesario, limpie el tamiz de la conexión de

agua.

1. Retire el acoplamiento de la conexión de agua.

2. Extraiga el tamiz con un alicate de boca plana.

3. Limpie el tamiz con agua corriente.

Figura I

4. Coloque el tamiz en la conexión de agua.

Limpieza del filtro de detergente

Limpie el filtro de detergente si lo va almacenar durante

un tiempo prolongado.

1. Retire el filtro de la manguera de aspiración de de-

tergente.

2. Limpie el filtro con agua corriente.

Figura J

Ayuda en caso de avería

A menudo, las causas de las averías son simples y pue-

den solucionarse con ayuda del siguiente resumen. En

caso de duda o averías no mencionadas aquí, póngase

en contacto con el servicio de posventa.

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente

Desconecte el equipo.

Desconecte el conector de red.

El equipo no funciona

1. Presione la palanca de la pistola de alta presión.

El equipo se conecta.

2. Compruebe si la tensión indicada en la placa de ca-

racterísticas coincide con la tensión de la fuente de

corriente.

3. Compruebe si el cable de conexión de red presenta

daños.

4. En caso de que el motor esté sobrecargado y el

guardamotor esté activado:

a Desconecte el equipo con «0/OFF».

b Deje enfriar el equipo 1 hora.

c Conecte el equipo con «I/ON» y vuelva a ponerlo

en funcionamiento.

En caso de que se repita la avería, solicite al servi-

cio posventa que revise el equipo.

El equipo no funciona, el motor emite un zumbido

Caída de tensión debido a una corriente eléctrica de-

masiado baja o a la utilización de un cable de prolonga-

ción

1. Para la conexión, presione primero la palanca de la

pistola de alta presión y, a continuación, conecte el

equipo con «I/ON».

El equipo no genera presión

Entrada de agua insuficiente

1. Abra el grifo de agua por completo.

2. Compruebe que la entrada de agua cuenta con el

volumen transportado suficiente.

El tamiz de la conexión de agua está sucio.

1. Extraer el tamiz de la conexión de agua con un ali-

cate de boca plana.

2. Limpie el tamiz con agua corriente.

Hay aire en el equipo.

1. Purgue el equipo:

a Conectar el equipo sin la manguera de alta pre-

sión conectada durante un máximo de 2 minutos

y esperar hasta que el agua salga sin burbujas de

la conexión de alta presión.

b Desconecte el equipo.

c Conectar la manguera de alta presión.

d Tener en cuenta la altura de aspiración máxima

durante el servicio de aspiración (véase el capí-

tulo Datos técnicos).

Fuertes variaciones de presión

1. Limpie la boquilla de alta presión:

a Elimine la suciedad del taladro de boquilla con

ayuda de una aguja.

b Enjuague la boquilla de alta presión con agua

desde la parte frontal.

2. Compruebe el volumen de entrada de agua.

Equipo no estanco

1. Desde un punto de vista técnico, el equipo puede

presentar una pequeña falta de estanqueidad. En

caso de que la falta de estanqueidad sea más gra-

ve, informe al servicio de posventa.

No se aspira el detergente

1. Use el tubo pulverizador Click-Vario Power y gírelo

a la posición "MIX".

2. Limpiar el filtro de la manguera de aspiración de de-

tergente.

3. Comprobar si la manguera de aspiración de deter-

gente presenta puntos de flexión.

Garantía

En cada país se aplican las condiciones de garantía in-

dicadas por nuestra compañía distribuidora autorizada.

Subsanamos cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre que la causa

se deba a un fallo de fabricación o material. En caso de

garantía, póngase en contacto con su distribuidor o con

el servicio de posventa autorizado más próximo presen-

tando la factura de compra.

(Dirección en el reverso)

Datos técnicos

Conexión eléctrica

Tensión V 230

Fase ~ 1

Frecuencia Hz 50

Impedancia de red máx. admisible Ω 0,394 +

j0,246

Potencia conectada kW 3,0

Português 27

Reservado el derecho a realizar modificaciones.

Declaración de conformidad UE

Por la presente declaramos que la máquina designada

a continuación cumple, en lo que respecta a su diseño

y tipo constructivo así como a la versión puesta a la

venta por nosotros, las normas básicas de seguridad y

sobre la salud que figuran en las directivas comunitarias

correspondientes. Si se producen modificaciones no

acordadas en la máquina, esta declaración pierde su

validez.

Producto: Limpiadora de alta presión

Tipo: 1.447-xxx

Directivas UE aplicables

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Normas armonizadas aplicadas

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Procedimiento de evaluación de la conformidad

aplicado

2000/14/CE: Anexo V

Intensidad acústica dB(A)

Medida: 89

Garantizada: 91

Los abajo firmantes actúan en nombre y con la autori-

zación de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/10/2018

Índice

Indicações gerais

Antes da primeira utilização do aparelho

leia o manual de instruções original e os

avisos de segurança que o acompa-

nham. Proceda em conformidade.

Conserve as duas folhas para referência ou utilização

futura.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis.

Elimine as embalagens de acordo com os regula-

mentos ambientais.

Os aparelhos eléctricos e electrónicos contêm

materiais recicláveis de valor e, com frequência,

componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha er-

rada, podem representar um potencial perigo para a

saúde humana e para o ambiente. Estes componentes

são necessários para o bom funcionamento do apare-

lho. Os aparelhos que apresentem este símbolo não

devem ser recolhidos no lixo doméstico.

Tipo de protección IPX5

Clase de protección I

Fusible de red (lento) A 16

Conexión de agua

Presión de entrada (máx.) MPa 1,2

Temperatura de entrada (máx.) °C 60

Volumen de entrada (mín.) l/min 12

Altura de aspiración (máx.) m 0,5

Datos de potencia del equipo

Presión de servicio MPa 15

Presión máx. admisible MPa 18

Volumen transportado, agua l/min 9,2

Volumen transportado máximo l/min 10

Volumen transportado, detergente l/min 0,3

Fuerza de retroceso de la pistola

de alta presión

N27

Peso y dimensiones

Peso de servicio típico kg 17,6

Longitud mm 378

Anchura mm 291

Altura mm 516

Valores calculados conforme a EN 60335-2-79

Nivel de vibraciones mano-brazo m/s

< 2,5

Inseguridad K m/s

0,7

Nivel de presión acústica L

dB(A) 76

Inseguridad K

dB(A) 3

Intensidad acústica L

Inseguridad K

dB(A) 91

Indicações gerais ................................................ 27

Protecção do meio ambiente .............................. 27

Utilização adequada............................................ 28

Acessórios e peças sobressalentes.................... 28

Volume do fornecimento ..................................... 28

Descrição do aparelho ........................................ 28

Unidades de segurança ...................................... 28

Símbolos no aparelho ......................................... 28

Montagem ........................................................... 28

Arranque ............................................................. 29

Operação ............................................................ 29

Transporte........................................................... 30

Armazenamento.................................................. 30

Conservação e manutenção ............................... 30

Ajuda em caso de avarias................................... 31

Garantia .............................................................. 31

Dados técnicos.................................................... 31

Declaração de conformidade UE ........................ 32

28 Português

Trabalhos de limpeza dos quais resulte água resi-

dual contendo óleo, como, p.ex., lavagem de moto-

res ou carroçarias, apenas devem ser executados em

locais que disponham de separador de óleo.

Trabalhos com produtos de limpeza apenas devem

ser executados sobre superfícies de trabalho es-

tanques, com ligação à canalização de esgoto própria.

Não permitir que os produtos de limpeza penetrem nas

massas de água ou no solo.

A recolha de água a partir de massas de água aber-

tas não é permitida nalguns países.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de in-

gredientes em: www.kaercher.de/REACH

Utilização adequada

Utilize a lavadora de alta pressão exclusivamente na

habitação privada.

A lavadora de alta pressão destina-se à limpeza de má-

quinas, veículos, estruturas, ferramentas, fachadas,

terraços, aparelhos de jardinagem, entre outros, com

jacto de água de alta pressão.

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres-

salentes originais, garante uma utilização segura e o

bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressa-

lentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na

embalagem. Ao abrir a embalagem, confirme a integra-

lidade do conteúdo. Caso faltem acessórios ou em caso

de danos de transporte informe o seu fornecedor.

Descrição do aparelho

Figuras, ver página de gráficos

Figura A

1 Armazenamento para lanças

2 Armazenamento para pistola de alta pressão

3 Pega de transporte, amovível

4 Pega de transporte

5 Ligação da lavadora de alta pressão (com sistema

anti-torção)

6 Acoplamento rápido para mangueira de alta pres-

são

7 Fita de borracha

8 Armazenamento para mangueira de alta pressão e

cabo de ligação à rede

9 Interruptor do aparelho “0/OFF”/“I/ON”

10 Cabo de ligação à rede com ficha de rede

11 Pega de transporte

12 Placa de características

13 Roda de transporte

14 Acoplamento para a ligação de água

15 Ligação de água com filtro incorporado

16 Mangueira de aspiração de produto de limpeza

(com filtro)

17 Pistola de alta pressão

18 Bloqueio da pistola de alta pressão

19 Mangueira de alta pressão

20 Ligação da pistola de alta pressão

21 Tecla para separar a mangueira de alta pressão da

pistola de alta pressão

22 Lança com bico fresador para sujidade persistente

23 Lança Vario Power para as tarefas de limpeza mais

comuns. É possível aumentar a pressão de traba-

lho continuamente de SOFT até HARD. Para ajus-

tar a pressão de trabalho, soltar a alavanca da

pistola e rodar a lança para a posição desejada.

Quando a lança estiver rodada até ao batente no

sentido SOFT, pode ser adicionado produto de lim-

peza.

24 **Mangueira de jardim com acoplamento disponível

comercialmente

– Reforçado com tecido

– Diâmetro mínimo de 1/2 pol. (13 mm)

– Comprimento mínimo de 7,5 m

** adicionalmente necessário

Unidades de segurança

몇 CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua protec-

ção.

Nunca altere ou evite as unidades de segurança.

Interruptor do aparelho

O interruptor do aparelho evita o accionamento involun-

tário do mesmo.

Bloqueio da pistola de alta pressão

O bloqueio bloqueia a alavanca da pistola de alta pres-

são e impede o arranque inadvertido do aparelho.

Função de paragem automática

Ao soltar a alavanca da pistola de alta pressão, o inter-

ruptor de pressão desliga a bomba e interrompe o jacto

de alta pressão. Se a alavanca for premida, a bomba é

novamente ligada.

Disjuntor de segurança do motor

Em caso de corrente de consumo demasiado elevada,

o disjuntor de segurança do motor desliga o aparelho.

Símbolos no aparelho

Montagem

Figuras, ver página de gráficos.

Antes do arranque, montar as peças soltas no aparelho.

Não direccionar o jacto de alta pressão para

pessoas, animais, equipamento eléctrico

activo ou para o próprio aparelho.

Proteger o aparelho da geada.

O aparelho não pode ser ligado directamen-

te à rede de água potável pública.

Português 29

Montar a pega de transporte

1. Encaixar a pega de transporte amovível.

Figura B

Montar o acoplamento para a ligação de água

1. Aparafusar o acoplamento para a ligação de água

na ligação de água do aparelho.

Figura C

Arranque

Aviso

Certifique-se de que a impedância eléctrica máxima

permitida não é excedida no ponto de ligação (consultar

capítulo Dados técnicos).

Em caso de incertezas relativamente à impedância

eléctrica disponível no seu ponto de ligação, entre em

contacto com o seu fornecedor de energia eléctrica.

1. Colocar o aparelho numa superfície plana.

2. Inserir a ligação da lavadora de alta pressão (com

sistema anti-torção) da mangueira de alta pressão

no acoplamento rápido do aparelho até engatar de

forma audível.

Figura D

3. Inserir a mangueira de alta pressão na pistola de al-

ta pressão, até que engate de forma audível.

Aviso

Ter atenção ao alinhamento correcto do bocal.

Figura E

4. Verificar a segurança das ligações, puxando a man-

gueira de alta pressão.

5. Ligar a ficha de rede a uma tomada.

Alimentação de água

Os valores de ligação podem ser consultados na placa

de características ou no capítulo Dados técnicos.

Respeitar as directrizes da empresa fornecedora da

água.

ADVERTÊNCIA

Danos deviso a água suja

Impurezas na água podem danificar a bomba e os

acessórios.

Para protecção, a KÄRCHER recomenda a utilização

do filtro de água KÄRCHER (acessórios opcionais, n.º

de referência 4.730-059).

Ligação à conduta de água

ADVERTÊNCIA

Acoplamento de mangueira com Aquastop na liga-

ção de água do aparelho

Danos na bomba

Nunca utilize um acoplamento de mangueira com

Aquastop na ligação de água do aparelho.

Pode utilizar um acoplamento Aquastop na própria tor-

neira.

1. Inserir a mangueira de jardim no acoplamento para

a ligação de água.

2. Ligar a mangueira de jardim à conduta de água.

3. Abrir completamente a torneira de água.

Figura F

Aspirar a água dos depósitos abertos

Esta lavadora de alta pressão, com a mangueira de as-

piração KÄRCHER com válvula de retenção (acessó-

rios opcionais, n.º de ref. 2.643-100), é adequada para

a aspiração de águas superficiais, p.ex. de tanques de

recuperação da água da chuva ou lagos (quanto ao ní-

vel de aspiração máximo, consultar o capítulo Dados

técnicos).

Para a operação de aspiração não é necessário o aco-

plamento para a ligação de água.

1. Encher a mangueira de aspiração com água.

2. Aparafusar a mangueira de aspiração na ligação de

água do aparelho e suspender numa fonte de água

(por exemplo, num tanque de recuperação da água

da chuva).

Purgar o aparelho

1. Ligar o aparelho “I/ON”.

2. Destravar a alavanca da pistola de alta pressão.

3. Pressionar a alavanca da pistola de alta pressão.

O aparelho é ligado.

4. Deixar o aparelho funcionar por um máximo de 2 mi-

nutos, até a água sair sem bolhas da pistola de alta

pressão.

5. Soltar a alavanca da pistola de alta pressão.

6. Bloquear a alavanca da pistola de alta pressão.

Operação

ADVERTÊNCIA

Funcionamento a seco da bomba

Danos no aparelho

Se o aparelho não desenvolver qualquer pressão no es-

paço de 2 minutos, desligue-o e siga os procedimentos

indicados no capítulo Ajuda em caso de avarias.

Operação com alta pressão

ADVERTÊNCIA

Danos em superfícies lacadas ou sensíveis

Uma distância de jacto demasiado curta ou a selecção

de uma lança inadequada danificam as superfícies.

Na limpeza de superfícies lacadas, mantenha uma dis-

tância de jacto de 30 cm, no mínimo.

Não limpe pneus de automóveis, laca ou superfícies

sensíveis, como madeira, com a fresa de sujidade.

1. Inserir uma lança na pistola de alta pressão e fixar

rodando 90°.

Figura G

2. Ligar o aparelho (“I/ON”).

3. Destravar a alavanca da pistola de alta pressão.

4. Pressionar a alavanca da pistola de alta pressão.

O aparelho é ligado.

Operação com produto de limpeza

 PERIGO

Não observância da ficha técnica de segurança

Efeitos graves para a saúde devido à utilização inade-

quada do produto de limpeza.

Tenha em atenção a ficha técnica de segurança do fa-

bricante do produto de limpeza, especialmente os avi-

sos relativos ao equipamento de protecção individual.

Aviso

O produto de limpeza apenas pode ser adicionado com

baixa pressão.

Aviso

Os produtos de limpeza KÄRCHER garantem um traba-

lho sem problemas. Procurar aconselhamento ou solici-

tar o nosso catálogo ou os nossos folhetos informativos

sobre produtos de limpeza.

1. Puxar o comprimento pretendido da mangueira de

aspiração do respectivo compartimento.

Figura H

2. Pendurar a mangueira de aspiração para produto

de limpeza num recipiente com produto de limpeza.

3. Utilizar a lança Click-Vario Power.

4. Rodar a lança pulverizadora para a posição “MIX”.

30 Português

Durante a operação, a solução de limpeza é mistu-

rada ao jacto de água.

Método de limpeza recomendado

1. Pulverizar uma pequena quantidade de produto de

limpeza na superfície seca e deixar actuar (não se-

car).

2. A sujidade libertada pode ser removida com o jacto

de alta pressão.

Após operação com produto de limpeza

1. Enxaguar o aparelho durante aprox. 30 segundos

com água limpa.

Interromper a operação

1. Soltar a alavanca da pistola de alta pressão.

Quando a alavanca é solta, o aparelho desliga-se.

A alta pressão no sistema é mantida.

2. Bloquear a alavanca da pistola de alta pressão.

3. Inserir a pistola de alta pressão no respectivo arma-

zenamento.

4. Colocar a pistola de alta pressão com a lança na po-

sição de estacionamento.

5. No caso de pausas de trabalho superiores a 5 minu-

tos, desligar o aparelho “0/OFF”.

Terminar a operação

몇 CUIDADO

Pressão no sistema

Ferimentos devido a saída descontrolada de água sob

alta pressão

Separe a mangueira de alta pressão da pistola de alta

pressão ou do aparelho apenas quando não existir

qualquer pressão no sistema.

몇 CUIDADO

Água quente

Perigo de queimadura

Ao separar a mangueira de jardim ou a mangueira de

alta pressão, pode sair água quente das ligações de-

pois da operação.

1. Soltar a alavanca da pistola de alta pressão.

2. Fechar a torneira de água.

3. Pressionar a alavanca da pistola de alta pressão

durante 30 segundos.

A pressão ainda restante no sistema é libertada.

4. Soltar a alavanca da pistola de alta pressão.

5. Bloquear a alavanca da pistola de alta pressão.

6. Separar o aparelho da alimentação de água.

7. Desligar o aparelho “0/OFF”.

8. Retirar a ficha de rede da tomada.

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho ao transportá-lo.

Transportar o aparelho

1. Pegar no aparelho pelas pegas de transporte e

transportá-lo.

Puxar o aparelho

1. Puxar a pega de transporte para fora até encaixar

de forma audível.

2. Puxar o aparelho pela pega de transporte.

Transportar o aparelho em veículos

1. Proteger o aparelho de forma a que o mesmo não

se mova ou tombe.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo arma-

zenamento.

Armazenar o aparelho

1. Colocar o aparelho numa superfície plana.

2. Separar a lança da pistola de alta pressão.

3. Premir a tecla separadora na pistola de alta pressão

e separar a mangueira de alta pressão da pistola.

4. Armazenar a mangueira de alta pressão no apare-

lho.

5. Fixar o cabo de ligação à rede e a mangueira de alta

pressão com a cinta de borracha.

Figura K

6. Guardar o cabo de ligação de rede e os acessórios

no aparelho.

Observar indicações adicionais antes de um armazena-

mento prolongado, consultar o capítulo Conservação e

manutenção.

Protecção anticongelante

ADVERTÊNCIA

Perigo de geada

Aparelhos que não estejam completamente vazios po-

dem ficar avariados devido à geada.

Esvazie o aparelho e os acessórios por completo.

Proteger o aparelho da geada.

Têm de estar cumpridas as seguintes condições:

● O aparelho está separado da alimentação de água.

● A mangueira de alta pressão está removida.

1. Ligar o aparelho “I/ON”.

2. Aguardar no máximo 1 minuto, até não sair mais

água da ligação de alta pressão.

3. Desligar o aparelho.

4. Armazenar o aparelho com os acessórios comple-

tos num compartimento resistente ao gelo.

Conservação e manutenção

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão

Desligue o aparelho.

Retire a ficha de rede.

O aparelho é isento de manutenção, ou seja, não é ne-

cessário efectuar trabalhos de manutenção regulares.

Limpar o filtro na ligação de água

ADVERTÊNCIA

Filtro danificado na ligação de água

Danos no aparelho devido a sujidade da água

Inspeccione o filtro quanto a danos antes de o colocar

na ligação de água.

Caso necessário, limpe o filtro na ligação de água.

1. Retirar o acoplamento da ligação de água.

2. Puxar o filtro para fora com um alicate universal.

3. Limpar o filtro sob água corrente.

Figura I

4. Inserir o filtro na ligação de água.

Português 31

Limpar o filtro de produto de limpeza

Limpe o filtro de produto de limpeza antes de um arma-

zenamento prolongado.

1. Puxar o filtro da mangueira de aspiração para pro-

duto de limpeza.

2. Limpar o filtro sob água corrente.

Figura J

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que po-

dem ser corrigidas por si com a ajuda do seguinte resu-

mo. Em caso de dúvida ou no caso de se tratar de uma

avaria não mencionada aqui, contacte o serviço de as-

sistência técnica autorizado.

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão

Desligue o aparelho.

Retire a ficha de rede.

O aparelho não funciona

1. Pressionar a alavanca da pistola de alta pressão.

O aparelho é ligado.

2. Verificar se a tensão indicada na placa de caracte-

rísticas coincide com a tensão da fonte de corrente.

3. Verificar o cabo de ligação de rede quanto a danos.

4. Caso haja uma sobrecarga do motor e o respectivo

disjuntor de segurança dispare:

a Desligar o aparelho “0/OFF”.

b Deixar o aparelho arrefecer durante 1 hora.

c Ligar o aparelho “I/ON” e colocar de novo em fun-

cionamento.

Caso a avaria se repita várias vezes, o aparelho de-

ve ser verificado pelo serviço de assistência técni-

ca.

O aparelho não arranca, o motor zumbe

Baixa tensão devido a tensão de rede fraca ou à utiliza-

ção de um cabo de extensão

1. Ao ligar, pressionar primeiro a alavanca da pistola

de alta pressão e, em seguida, ligar o aparelho “I/

ON”.

O aparelho não aplica pressão

A admissão de água é insuficiente

1. Abrir completamente a torneira de água.

2. Verificar a admissão de água quanto ao caudal de

bombagem necessário.

O filtro da ligação de água está sujo.

1. Puxar o filtro da ligação de água para fora com um

alicate de pontas chatas.

2. Limpar o filtro sob água corrente.

Há ar no aparelho.

1. Purgar o aparelho:

a Ligar o aparelho sem a mangueira de alta pres-

são durante um máximo de 2 minutos e aguardar

até sair água sem bolhas da ligação de alta pres-

são.

b Desligar o aparelho.

c Ligar a mangueira de alta pressão.

d Observar o nível de aspiração máximo na opera-

ção de aspiração (consultar o capítulo Dados

técnicos).

Oscilações de pressão acentuadas

1. Limpar o bocal de alta pressão:

a Remover quaisquer sujidades do orifício do bocal

com uma agulha.

b Enxaguar o bocal de alta pressão de frente com

água.

2. Verificar o volume de admissão de água.

Aparelho não estanque

1. O aparelho tem uma pequena fuga por razões téc-

nicas. Em caso de fugas significativas, consultar o

serviço de assistência técnica autorizado.

O produto de limpeza não é aspirado

1. Utilizar a lança Click-Vario Power e rodar para a po-

sição “MIX”.

2. Limpar o filtro da mangueira de aspiração do produ-

to de limpeza.

3. Verificar a mangueira de aspiração de produto de

limpeza quanto a vincos.

Garantia

Em cada país são válidas as condições de garantia

transmitidas pela nossa sociedade distribuidora res-

ponsável. Trataremos de possíveis avarias no seu apa-

relho no âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro de material

ou de fabrico. Em caso de garantia, contacte o seu re-

vendedor ou a assistência técnica autorizada mais pró-

xima, apresentando o talão de compra.

(endereço consultar o verso)

Dados técnicos

Ligação eléctrica

Tensão V 230

Fase ~ 1

Frequência Hz 50

Impedância eléctrica máxima ad-

missível

Ω 0,394 +

j0,246

Potência da ligação kW 3,0

Tipo de protecção IPX5

Classe de protecção I

Protecção da rede (de acção len-

ta)

A16

Ligação de água

Pressão de admissão (máx.) MPa 1,2

Temperatura de admissão (máx.) °C 60

Volume de admissão (mín.) l/min 12

Altura de aspiração (máx.) m 0,5

Características do aparelho

Pressão de trabalho MPa 15

Pressão máx. admissível MPa 18

Caudal de bombagem, água l/min 9,2

Caudal de bombagem máximo l/min 10

Caudal de bombagem, produto de

limpeza

l/min 0,3

Recuo da pistola de alta pressão N 27

Medidas e pesos

Peso de operação típico kg 17,6

Comprimento mm 378

Largura mm 291

Altura mm 516

Valores determinados de acordo com a EN 60335-

2-79

Valor de vibração mão/braço m/s

< 2,5

32 Nederlands

Reservados os direitos a alterações técnicas.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas,

em virtude da sua concepção e tipo de construção, bem

como do modelo colocado por nós no mercado, estão

em conformidade com os requisitos de saúde e segu-

rança essenciais e pertinentes das directivas da União

Europeia. Em caso de realização de alterações na má-

quina sem o nosso consentimento prévio, a presente

declaração fica sem efeito.

Produto: Lavadora de alta pressão

Tipo: 1.447-xxx

Directivas da União Europeia pertinentes

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Normas harmonizadas aplicadas

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Procedimento de avaliação da conformidade aplica-

2000/14/CE: Anexo V

Nível de potência sonora dB(A)

Medido: 89

Garantido: 91

Os signatários actuam em nome e em procuração do

Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/10/2018

Inhoud

Algemene instructies

Voordat u het apparaat voor het eerst

gebruikt, dient u deze originele ge-

bruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te

nemen.

Bewaar beide documenten voor later gebruik of volgen-

de eigenaars.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Verpak-

kingen op een milieuvriendelijke manier afvoeren.

Elektrische en elektronische apparaten bevatten

waardevolle recyclebare materialen en vaak be-

standdelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering

een mogelijk gevaar voor de gezondheid en het milieu

kunnen vormen. Voor een correct werking van het ap-

paraat zijn deze bestanddelen echter noodzakelijk. Ap-

paraten met dit symbool mogen niet met het huisvuil

worden weggegooid.

Reinigingswerkzaamheden waarbij oliehoudend af-

valwater ontstaat, zoals motorreiniging en bodem-

was, mogen alleen op wasplaatsen met een

olieafscheider worden uitgevoerd.

Werkzaamheden met reinigingsmiddelen mogen

alleen worden uitgevoerd op vloeistofdichte werk-

oppervlakken met een aansluiting op de vuilwateraf-

voer. Reinigingsmiddelen niet in wateren of de bodem

laten afvloeien.

In enkele landen is het niet toegestaan om water uit

openbare wateren te halen.

Instructies voor stoffen (REACH)

Actuele informatie over stoffen vindt u onder: www.kae-

rcher.nl/REACH

Reglementair gebruik

Gebruik de hogedrukreiniger uitsluitend voor de privé-

huishouding.

De hogedrukreiniger is bestemd voor het reinigen van

bijvoorbeeld machines, voertuigen, bouwwerken, ge-

reedschap, gevels, terrassen, tuintoestellen met hoge-

drukwaterstralen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen een veilige en sto-

ringsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt

u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpak-

king afgebeeld. Controleer de inhoud bij het uitpakken

Insegurança K m/s

0,7

Nível acústico L

dB(A) 76

Insegurança K

dB(A) 3

Nível de potência sonora L

Insegurança K

dB(A) 91

Algemene instructies ........................................... 32

Milieubescherming .............................................. 32

Reglementair gebruik .......................................... 32

Toebehoren en reserveonderdelen ..................... 32

Leveringsomvang ................................................ 32

Beschrijving apparaat.......................................... 33

Veiligheidsinrichtingen......................................... 33

Symbolen op het apparaat.................................. 33

Montage .............................................................. 33

Inbedrijfstelling .................................................... 33

Werking ............................................................... 34

Vervoer................................................................ 35

Opslag................................................................. 35

Onderhoud .......................................................... 35

Hulp bij storingen ................................................ 35

Garantie .............................................................. 36

Technische gegevens.......................................... 36

EU-conformiteitsverklaring .................................. 36

Nederlands 33

op volledigheid. Bij ontbrekend toebehoren of bij trans-

portschade neemt u contact op met uw distributeur.

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken

Afbeelding A

1 Opbergvak voor straalbuizen

2 Opbergvak voor hogedrukpistolen

3 Transportgreep, uittrekbaar

4 Handgreep

5 Aansluiting hogedrukreiniger (met anti-twist)

6 Snelkoppeling voor hogedrukslang

7 Rubberen band

8 Opbergvak voor hogedrukslang en stroomleiding

9 Apparaatschakelaar "0/OFF" / "I/ON"

10 Stroomleiding met netstekker

11 Handgreep

12 Typeplaatje

13 Transportwiel

14 Koppeling voor de wateraansluiting

15 Wateraansluiting

16 Zuigslang voor het reinigingsmiddel (met filter)

17 Hogedrukpistool

18 Vergrendeling hogedrukpistool

19 Hogedrukslang

20 Aansluiting hogedrukpistool

21 Toets om de hogedrukslang van het hogedruk-

pistool te scheiden

22 Straalbuis met vuilfrees voor hardnekkige verontrei-

niging

23 Straalbuis Vario Power voor gebruikelijke reini-

gingstaken. De werkdruk kan traploos worden ver-

hoogd van "SOFT" tot "HARD". Om de werkdruk te

wijzigen, de hendel van het handspuitpistool losla-

ten en de straalbuis in de gewenste stand draaien.

Als de straalbuis helemaal in de richting van SOFT

is gedraaid, kan reinigingsmiddel worden bijgevuld.

24 **Tuinslang met gangbare koppeling

– Vezelversterkt

– Diameter minstens 1/2 inch (13 mm)

– Lengte minstens 7,5 m

** tevens vereist

Veiligheidsinrichtingen

몇 VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

Apparaatschakelaar

De apparaatschakelaar verhindert dat het apparaat per

ongeluk in werking wordt gesteld.

Vergrendeling hogedrukpistool

De vergrendeling blokkeert de hendel van het hoge-

drukpistool en voorkomt dat het apparaat onbedoeld

wordt gestart.

Automatische stopfunctie

Als de hendel op het hogedrukpistool wordt losgelaten,

schakelt de drukschakelaar de pomp uit en stopt de ho-

gedrukstraal. Als de hendel wordt indrukt, wordt de

pomp weer ingeschakeld.

Schakelaar voor motorbescherming

Bij een te hoge stroomopname wordt het apparaat uit-

geschakeld door de schakelaar voor motorbescher-

ming.

Symbolen op het apparaat

Montage

Afbeeldingen, zie pagina met grafieken.

Vóór de inbedrijfstelling de los meegeleverde onderde-

len op het apparaat monteren.

Transportgreep monteren

1. De transportgreep aanbrengen.

Afbeelding B

Koppeling voor de wateraansluiting

monteren

1. De koppeling voor de wateraansluiting op de wa-

teraansluiting van het apparaat schroeven.

Afbeelding C

Inbedrijfstelling

Instructie

Zorg ervoor dat de maximaal toegelaten netimpedantie

aan het aansluitpunt (zie hoofdstuk Technische gege-

vens) niet wordt overschreden.

Bij onduidelijkheden over de op uw aansluitpunt be-

staande netimpedantie neemt u contact op met uw

energiebedrijf.

1. Het apparaat op een vlakke ondergrond zetten.

2. De aansluiting van de hogedrukreiniger (met anti-

twist) van de hogedrukslang in de snelkoppeling op

het apparaat aansluiten tot deze hoorbaar vastklikt.

Afbeelding D

3. De hogedrukslang in het hogedrukpistool steken tot

deze hoorbaar vastklikt.

Instructie

Op de juiste positionering van de nippel letten.

Afbeelding E

4. Controleren of de verbindingen goed vastzitten door

aan de hogedrukslang te trekken.

5. De netstekker in een stopcontact steken.

Watertoevoer

Aansluitwaarden, zie typeplaatje of hoofdstuk Techni-

sche gegevens.

Voorschriften van het waterbedrijf in acht nemen.

De hogedrukstraal niet op personen, dieren,

actieve elektrische uitrusting of het apparaat

zelf richten.

Het apparaat tegen vorst beschermen.

Het apparaat mag niet direct op het openba-

re drinkwaternet worden aangesloten.

34 Nederlands

LET OP

Schade door verontreinigd water

Verontreinigingen in het water kunnen beschadigingen

aan de pomp en het toebehoren veroorzaken.

Ter bescherming adviseert KÄRCHER het KÄRCHER-

waterfilter (bijzondere toebehoren, bestelnummer

4.730-059) te gebruiken.

Aansluiting op de waterleiding

LET OP

Slangkoppeling met aquastop op de wateraanslui-

ting van het apparaat

Beschadiging van de pomp

Gebruik nooit een slangkoppeling met aquastop op de

wateraansluiting van het apparaat.

U kunt een aquastop-koppeling op de waterkraan ge-

bruiken.

1. De tuinslang op de koppeling voor de wateraanslui-

ting plaatsen.

2. De tuinslang op de waterleiding aansluiten.

3. De waterkraan volledig opendraaien.

Afbeelding F

Water uit open reservoirs aanzuigen

Deze hogedrukreiniger is in combinatie met de KÄR-

CHER-zuigslang met terugslagklep (bijzondere toebe-

horen, bestelnr. 2.643-100) geschikt voor het aanzuigen

van oppervlaktewater, bijvoorbeeld uit regentonnen of

vijvers (maximale aanzuighoogte, zie hoofdstuk Tech-

nische gegevens).

Bij de zuigwerking is de koppeling voor de wateraanslui-

ting niet nodig.

1. De zuigslang met water vullen.

2. De zuigslang op de wateraansluiting van het appa-

raat schroeven en in een waterbron (bijvoorbeeld

een regenton) hangen.

Apparaat ontluchten

1. Het apparaat inschakelen "I/ON".

2. De hendel van het hogedrukpistool ontgrendelen.

3. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

4. Het apparaat maximaal 2 minuten laten draaien tot

het water zonder bellen uit het hogedrukpistool

komt.

5. De hendel van het hogedrukpistool loslaten.

6. De hendel van het hogedrukpistool vergrendelen.

Werking

LET OP

Droogloop van de pomp

Beschadiging van het apparaat

Als het apparaat binnen 2 minuten geen druk opbouwt,

schakelt u het apparaat uit en gaat u te werk volgens de

instructies in het hoofdstuk Hulp bij storingen.

Werking met hoge druk

LET OP

Beschadiging van gelakte of gevoelige oppervlak-

ken

Oppervlakken raken beschadigd bij een te kleine straal-

afstand of door de keuze van een ongeschikte straal-

buis.

Houd bij de reiniging van gelakte oppervlakken een

straalafstand van minstens 30 cm aan.

Reinig autobanden, lak of gevoelige oppervlakken zoals

hout niet met de vuilfrees.

1. Een straalbuis in het hogedrukpistool steken en

vastzetten door 90° te draaien.

Afbeelding G

2. Het apparaat inschakelen ("I/ON").

3. De hendel van het hogedrukpistool ontgrendelen.

4. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

Werking met reinigingsmiddel

 GEVAAR

Niet in acht nemen van het veiligheidsgegevens-

blad

Ernstige gezondheidsschade door ondeskundig ge-

bruik van het reinigingsmiddel.

Neem het veiligheidsgegevensblad van de fabrikant

van het reinigingsmiddel in acht, met name de instruc-

ties over de persoonlijke veiligheidsuitrusting.

Instructie

Het reinigingsmiddel kan alleen bij lage druk worden bij-

gevuld.

Instructie

KÄRCHER-reinigingsmiddelen garanderen een sto-

ringsvrij gebruik. Vraag om advies of bestel onze cata-

logus of de informatiebladen bij onze

reinigingsmiddelen.

1. De zuigslang voor reinigingsmiddelen in gewenste

lengte uit de behuizing trekken.

Afbeelding H

2. De zuigslang voor reinigingsmiddelen in een reser-

voir met reinigingsmiddeloplossing hangen.

3. De straalbuis Click-Vario Power gebruiken.

4. Draai de spuitlans in stand 'MIX' draaien.

Tijdens de werking wordt de reinigingsmiddeloplos-

sing aan de waterstraal toegevoegd.

Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op-

drogen).

2. Het losgeweekte vuil met de hogedrukstraal weg-

spoelen.

Na gebruik met reinigingsmiddel

1. Het apparaat ca. 30 seconden lang met helder wa-

ter spoelen.

Werking onderbreken

1. De hendel van het hogedrukpistool loslaten.

Als de hendel wordt losgelaten, wordt het apparaat

uitgeschakeld. De hoge druk in het systeem blijft be-

houden.

2. De hendel van het hogedrukpistool vergrendelen.

3. Het hogedrukpistool in de opbergplaats voor het ho-

gedrukpistool steken.

4. Het hogedrukpistool met de straalbuis in de par-

keerpositie zetten.

5. Bij werkonderbrekingen van meer dan 5 minuten het

apparaat uitschakelen "0/OFF".

Werking beëindigen

몇 VOORZICHTIG

Druk in het systeem

Letsel door water dat ongecontroleerd onder hoge druk

uittreedt

Koppel de hogedrukslang alleen los van het hogedruk-

pistool of het apparaat als het systeem drukloos is.

Nederlands 35

몇 VOORZICHTIG

Heet water

Gevaar voor verbranding

Bij het loskoppelen van de tuin- of hogedrukslang kan

na het gebruik heet water uit de aansluitingen komen.

1. De hendel van het hogedrukpistool loslaten.

2. De waterkraan sluiten.

3. De hendel van het hogedrukpistool 30 seconden

lang indrukken.

De resterende druk in het systeem wordt vermin-

derd.

4. De hendel van het hogedrukpistool loslaten.

5. De hendel van het hogedrukpistool vergrendelen.

6. Het apparaat loskoppelen van de watertoevoer.

7. Het apparaat uitschakelen "0/OFF".

8. De netstekker uit het stopcontact trekken.

Vervoer

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij het vervoer rekening met het gewicht van het

apparaat.

Apparaat dragen

1. Het apparaat bij de handgrepen optillen en dragen.

Apparaat trekken

1. De transportgreep uittrekken tot deze hoorbaar

vastklikt.

2. Het apparaat aan de transportgreep trekken.

Apparaat in voertuig vervoeren

1. Het apparaat borgen tegen wegglijden en kantelen.

Opslag

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het ap-

paraat.

Apparaat opbergen

1. Het apparaat op een vlakke ondergrond neerzetten.

2. De straalbuis loskoppelen van het hogedrukpistool.

3. De ontkoppeltoets op het hogedrukpistool indrukken

en de hogedrukslang van het hogedrukpistool los-

koppelen.

4. De hogedrukslang op het apparaat opbergen.

5. De stroomleiding en de hogedrukslang met de rub-

beren band beveiligen.

Afbeelding K

6. De stroomleiding en het toebehoren aan het appa-

raat opbergen.

Vóór langere opslag de aanvullende instructies in acht

nemen, zie hoofdstuk Onderhoud.

Vorstbescherming

LET OP

Vorstgevaar

Apparaten die niet volledig leeg zijn, kunnen bescha-

digd raken door vorst.

Maak het apparaat en het toebehoren volledig leeg.

Bescherm het apparaat tegen vorst.

Aan de volgende voorwaarden moet zijn voldaan:

● Het apparaat is losgekoppeld van de watertoevoer.

● De hogedrukslang is verwijderd.

1. Het apparaat inschakelen "I/ON".

2. Maximaal 1 minuut wachten tot er geen water meer

uit de hogedrukaansluiting komt.

3. Het apparaat uitschakelen.

4. Het apparaat met het complete toebehoren in een

vorstveilige ruimte opbergen.

Onderhoud

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen

Schakel het apparaat uit.

Trek de netstekker eruit.

Het apparaat is onderhoudsvrij, d.w.z. dat u geen regel-

matige onderhoudswerkzaamheden hoeft uit te voeren.

Zeef in de wateraansluiting reinigen

LET OP

Beschadigde zeef in de wateraansluiting

Beschadiging van het apparaat door verontreinigd wa-

ter

Voordat u de zeef in de wateraansluiting plaatst, moet

deze worden gecontroleerd op beschadigingen.

Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.

2. De zeef met een platte tang eruit trekken.

3. De zeef onder stromend water reinigen.

Afbeelding I

4. De zeef in de wateraansluiting plaatsen.

Reinigingsmiddelfilter reinigen

Reinig het reinigingsmiddelfilter voordat het voor lange-

re tijd wordt opgeslagen.

1. Het filter van de zuigslang voor het reinigingsmiddel

eraf trekken.

2. Het filter onder stromend water reinigen.

Afbeelding J

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met be-

hulp van het volgende overzicht kunnen worden verhol-

pen. Neem bij twijfel of storingen die hier niet worden

vermeld contact op met de erkende klantenservice.

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen

Schakel het apparaat uit.

Trek de netstekker eruit.

Apparaat draait niet

1. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

2. Controleren of de aangegeven spanning op het ty-

peplaatje overeenkomt met de spanning van de

stroombron.

3. De stroomleiding op beschadiging controleren.

4. Als de motor is overbelast en de schakelaar voor

motorbescherming is geactiveerd:

a Het apparaat uitschakelen "0/OFF".

b Het apparaat 1 uur laten afkoelen.

c Het apparaat inschakelen "I/ON" en weer in be-

drijf stellen.

Als de storing meermaals optreedt, het apparaat

door de klantenservice laten controleren.

Apparaat start niet op, motor bromt

36 Nederlands

Spanningsdaling wegens zwak stroomnet of door ge-

bruik van een verlengsnoer

1. Bij het inschakelen eerst de hendel van het hoge-

drukpistool indrukken, dan het apparaat inschake-

len "I/ON".

Het apparaat bereikt niet de vereiste druk

De watertoevoer is te klein

1. De waterkraan volledig opendraaien.

2. Controleren of het volume van de watertoevoer vol-

doende is.

De zeef in de wateraansluiting is verontreinigd.

1. De zeef in de wateraansluiting met een platte tang

eruit trekken.

2. De zeef onder stromend water reinigen.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:

a Het apparaat zonder aangesloten hogedrukslang

maximaal 2 minuten inschakelen en wachten tot

het water zonder bellen uit de hogedrukaanslui-

ting komt.

b Het apparaat uitschakelen.

c De hogedrukslang aansluiten.

d Bij zuigwerking de max. aanzuighoogte in acht

nemen (zie hoofdstuk Technische gegevens).

Sterke drukschommelingen

1. De hogedruksproeier reinigen:

a Verontreinigingen uit het sproeiergat met een

naald verwijderen.

b De hogedruksproeier van voren met water spoe-

len.

2. De watertoevoerhoeveelheid controleren.

Apparaat ondicht

1. Geringe lekkage van het apparaat ligt aan de con-

structie en is normaal. Neem contact op met de ver-

antwoordelijke klantenservice wanneer het

apparaat sterke lekkage vertoont.

Reinigingsmiddel wordt niet aangezogen

1. Gebruik de straalbuis Click-Vario Power en stel de-

ze in op stand 'MIX'.

2. Het filter aan de zuigslang voor reinigingsmiddel rei-

nigen.

3. De zuigslang voor reinigingsmiddel op knikplaatsen

controleren.

Garantie

In elk land gelden de garantievoorwaarden die door on-

ze verantwoordelijke verkoopmaatschappij zijn uitgege-

ven. Mogelijke storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zover een mate-

riaal- of fabricagefout de oorzaak is. Als u gebruik wilt

maken van de garantie, neemt u met uw aankoopbon

contact op met uw distributeur of de dichtstbijzijnde ge-

autoriseerde klantenservice.

(adres zie achterzijde)

Technische gegevens

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine

op basis van het ontwerp en type en in de door ons op

de markt gebrachte uitvoering voldoet aan de relevante

veiligheids- en gezondheidsvereisten van de EU-richtlij-

nen. Bij een niet door ons goedgekeurde wijziging van

de machine verliest deze verklaring zijn geldigheid.

Product: Hogedrukreiniger

Type: 1.447-xxx

Relevante EU-richtlijnen

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 89

Gegarandeerd: 91

Elektrische aansluiting

Span

ning V

230

Fase ~ 1

Frequentie Hz 50

Maximaal toegestane netimpe-

dantie

Ω 0,394 +

j0,246

Aansluitvermogen kW 3,0

Beschermingsgraad IPX5

Beschermingsklasse I

Netbeveiliging (traag) A 16

Wateraansluiting

Toevoerdruk (max.) MPa 1,2

Toevoertemperatuur (max.) °C 60

Toevoerdebiet (min.) l/min 12

Aanzuighoogte (max.) m 0,5

Gegevens capaciteit apparaat

Bedrijfsdruk MPa 15

Max. toegestane druk MPa 18

Opbrengst, water l/min 9,2

Opbrengst maximaal l/min 10

Opbrengst, reinigingsmiddel l/min 0,3

Reactiekracht van het hogedruk-

pistool

N27

Afmetingen en gewichten

Typisch bedrijfsgewicht kg 17,6

Lengte mm 378

Breedte mm 291

Hoogte mm 516

Berekende waarden conform EN 60335-2-79

Hand-arm-vibratiewaarde m/s

< 2,5

Onzekerheid K m/s

0,7

Geluidsdrukniveau L

dB(A) 76

Onzekerheid K

dB(A) 3

Geluidsvermogensniveau L

onzekerheid K

dB(A) 91

Türkçe 37

De ondergetekenden handelen in opdracht en met vol-

macht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

İçindekiler

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal

işletim kılavuzunu ve ekli güvenlik bilgi-

lerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden

sonraki kullanıcı için saklayın.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lüt-

fen ambalajları çevreye zarar vermeden tasfiye

edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dö-

nüştürülebilir malzemelerin yanı sıra yanlış kulla-

nılması veya yanlış tasfiye edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak ci-

hazın usulüne uygun şekilde çalıştırılması için bu parça-

lar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp

ile birlikte imha edilmemelidir.

Ör. motor yıkama, alt zemin yıkama gibi yağ içerikli

atık su oluşan temizlik çalışmaları sadece yağ ay-

rıştırıcılı yıkama yerlerinde yapılabilir.

Temizleme maddeli işler sadece kirli su kanalizas-

yonuna bağlantıl

ı sıvı geçirmez çalışma yüzeylerin-

de yapılabilir. Temizleme maddeleri akarsulara veya

toprağa ulaşmamalıdır.

Bazı ülkelerde kamu sularından su çekilmesine izin

verilmemektedir.

İçeriği hakkında uyarılar (REACH)

İçeriği hakkında ayrıntılı bilgileri bulabileceğiniz adres:

www.kaercher.de/REACH

Amaca uygun kullanım

Yüksek basınç temizleyicisini sadece evde kullanın.

Yüksek basınç temizleyicisi makinelerin, araçların, ya-

pıların, aletlerin, ön cephelerin, terasların, bahçe aletle-

rinin vb. yüksek basınçlı su huzmesi ile temizlenmesi

için öngörülmüştür.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın. Bu parçalar cihazın güvenli ve arızasız çalış-

masını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres:

www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde göste-

rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik

olup olmadığını kontrol edin. Aksesuarların eksik olması

durumunda ya da nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Cihaz açıklaması

Resimler için grafik sayfasına bakın

Şekil A

1 Hüzme borusu için saklama yeri

2 Yüksek basınç tabancası için saklama yeri

3 Taşıma tutamağı, dışarı çekilebilir

4 Taşıma kulpu

5 Yüksek basınç temizleyicisi bağlantısı (Anti Twist’li)

6 Yüksek basınç hortumu için hızlı kavrama

7 Lastik bant

8 Yüksek basınç hortumu ve şebeke bağlantı hattı

için saklama yeri

9 Cihaz şalteri "0/OFF" / "I/ON"

10 Şebeke fişli şebeke bağlantı hattı

11 Taşıma kulpu

12 Tip levhası

13 Taşıma bantı

14 Su bağlantısı için kavrama

15 Entegre süzgeçli su bağlantısı

16 Temizleme maddeleri için vakum hortumu (filtreli)

17 Yüksek basınç tabancası

18 Yüksek basınç tabancası kilidi

19 Yüksek basınç hortumu

20 Yüksek basınç tabancası bağlantısı

21 Yüksek basınç hortumunu yüksek basınç tabanca-

sından ayırmak için tuş

22 İnatçı kirler için kir frezeli huzme borusu

Genel uyarılar...................................................... 37

Çevre koruma ...................................................... 37

Amaca uygun kullanım ........................................ 37

Aksesuarlar ve yedek parçalar ............................ 37

Teslimat kapsamı................................................. 37

Cihaz açıklaması ................................................. 37

Güvenlik tertibatları ............................................. 38

Cihazdaki simgeler .............................................. 38

Montaj.................................................................. 38

İşletime alma ....................................................... 38

İşletim .................................................................. 39

Taşıma................................................................. 39

Depolama ............................................................ 39

Bakım ve periyodik bakım ................................... 40

Arızalarda yardım ................................................ 40

Garanti................................................................. 40

Teknik bilgiler....................................................... 40

AB Uygunluk Beyanı ........................................... 41

38 Türkçe

23 En yaygın temizleme görevleri için huzme borusu

Vario Power. Çalışma basıncı kademesiz olarak

SOFT derecesinden HARD derecesine arttırılabilir.

Çalışma basıncının ayarlanması için el püskürtme

tabancasının kolunu bırakın ve huzme borusunu is-

tenen konuma çevirin. Huzme borusu SOFT yönün-

de dayanağa kadar çevrilirse temizleme maddesi

dozajlanabilir.

24 **Piyasada bulunan kavrama ile bahçe hortumu

– Dokuma takviyeli

– Çap en az 1/2 inç (13 mm)

– Uzunluk en az 7,5 m

** ek olarak gerekli

Güvenlik tertibatları

몇 TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas et-

meyin.

Cihaz şalteri

Cihaz şalteri, cihazın istenmeden işletmesini engeller.

Yüksek basınç tabancası kilidi

Kilit, yüksek basınç tabancasının kolunu kilitler ve ciha-

zın istenmeden başlatılmasını engeller.

Otomatik durma fonksiyonu

Yüksek basınç tabancasının kolu bırakılırsa bir basınç

şalteri pompayı kapatır, yüksek basınç huzmesi durdu-

rulur. Kola basıldığında pompa tekrar açılır.

Motor koruma şalteri

Yüksek akım sarfiyatında motor koruma şalteri cihazı

kapatır.

Cihazdaki simgeler

Montaj

Resimler için grafik sayfasına bakın.

İşletime alma öncesinde ayrı olarak birlikte verilen par-

çaları cihaza monte edin.

Taşıma tutamağının montajı

1. Taşıma tutamağını takın.

Şekil B

Su bağlantısı için kavramanın montajı

1. Su bağlantısı kavramasını cihazın su bağlantısına

vidalayın.

Şekil C

İşletime alma

Not

Bağlantı noktasında izin verilen azami şebeke empe-

dansının (bkz. Bölüm Teknik bilgiler) aşılmadığına emin

olun.

Bağlantı noktasında mevcut şebeke empedansı hakkın-

da bir belirsizlik mevcut olması halinde lütfen elektrik te-

darik şirketiniz ile irtibata geçin.

1. Cihazı düz bir zemin üzerine yerleştirin.

2. Yüksek basınç hortumunun yüksek basınç temizle-

yicisi bağlantısını (Anti Twist’li) duyulabilir şekilde ki-

litlenene kadar cihazdaki hızlı kavramaya takın.

Şekil D

3. Yüksek basınç hortumunu duyulabilir şekilde kilitle-

nene kadar yüksek basınç tabancasına takın.

Not

Nipelin doğru hizalanmasına dikkat edin.

Şekil E

4. Yüksek basınç hortumunu çekerek güvenli bağlantı-

yı kontrol edin.

5. Şebeke fişini bir prize takın.

Su beslemesi

Bağlantı değerleri için bkz. tip levhası veya Bölüm Tek-

nik bilgiler.

Su tedarik şirketinin yönetmeliklerini dikkate alın.

DIKKAT

Kirlenmiş su nedeniyle hasarlar

Sudaki kirlenmeler pompaya ve aksesuarlara zarar ve-

rebilir.

KÄRCHER, koruma için KÄRCHER su filtresinin kulla-

nılmasını önerir (özel donanım, sipariş numarası 4.730-

059).

Su hattına bağlantı

DIKKAT

Cihazın su bağlantısında Aquastop olan hortum

kavraması

Pompanın zarar görmesi

Cihazın su bağlantısında asla Aquastop olan bir hortum

kavraması kullanmayın.

Muslukta bir Aquastop kavraması kullanabilirsiniz.

1. Bahçe hortumunu su bağlantısı kavramasına takın.

2. Bahçe hortumunu su hattına bağlayın.

3. Su musluğunu tam olarak açın.

Şekil F

Suyu açık hazneden emme

Bu yüksek basınç temizleyicisi, çekvalfli KÄRCHER va-

kum hortumu (özel donanım, sipariş no. 2.643-100) bir-

likte üst yüzey sularını örn. yağmur fıçılarından veya

göletlerden emmek için uygundur (maksimum emme

yüksekliği için bkz. Bölüm Teknik bilgiler).

Vakum işletiminde su bağlantısı kavraması gerekli de-

ğildir.

1. Vakum hortumunu suyla doldurun.

2. Vakum hortumunu cihaz

ın su bağlantısına vidalayın

ve bir su kaynağına (örneğin yağmur fıçısı) asın.

Cihazın havasını boşaltın

1. Cihazı açın "I/ON".

2. Yüksek basınç tabancasının kolunun kilidini açın.

3. Yüksek basınç tabancasının koluna basın.

Cihaz açılır.

4. Su, yüksek basınç tabancasında baloncuksuz bir

şekilde dışarı çıkana kadar cihazı maksimum 2 da-

kika çalıştırın.

5. Yüksek basınç tabancasının kolunu bırakın.

6. Yüksek basınç tabancasının kolunu kilitleyin.

Yüksek basınç hüzmesini asla insanlara,

hayvanlara, aktif elektrikli donanımlara veya

cihazın kendisine doğrultmayın.

Cihazı donmaya karşı koruyun.

Cihaz içme suyu şebekesine doğrudan bağ-

lanamaz.

Türkçe 39

İşletim

DIKKAT

Pompanın kuru çalışması

Cihazın hasar görmesi

Cihaz 2 dakika içinde basınç oluşturmazsa cihazı kapa-

tın ve uyarıları takip etmek için bakınız Bölüm Arızalar-

da yardım.

Yüksek basınçla işletme

DIKKAT

Boyalı veya hassas yüzeylerde zarar oluşabilir

Yüzeyler çok düşük huzme mesafesinde veya uygun ol-

mayan bir huzme borusu seçiminde zarar görür.

Boyalı yüzeyleri temizlerken en az 30 cm huzme mesa-

fesi bırakın.

Araba lastikleri, boya ya da ahşap gibi hassas yüzeyleri

kir frezesi ile temizlemeyin.

1. Yüksek basınç tabancasına bir huzme borusu takın

ve 90° döndürerek sabitleyin.

Şekil G

2. Cihazı açın ("I/ON").

3. Yüksek basınç tabancasının kolunun kilidini açın.

4. Yüksek basınç tabancasının koluna basın.

Cihaz açılır.

Temizleme maddesiyle işletme

 TEHLIKE

Güvenlik bilgi formunun dikkate alınmaması

Temizleme maddesinin uygun olmayan kullanımı nede-

niyle ağır sağlık zararları.

Temizleme maddesi üreticisinin, özellikle kişisel koruyu-

cu donanım ile ilgili güvenlik bilgi formunu dikkate alın.

Not

Temizleme maddesi sadece alçak basınçta eklenebilir.

Not

KÄRCHER temizleme maddeleri sorunsuz çalışmayı

garanti eder. Lütfen danışmanlık hizmeti alın veya kata-

loğumuzu ya da temizleme maddesi bilgi broşürlerini ta-

lep edin.

1. Temizleme maddesi için vakum hortumunu istenen

uzunlukta gövdeden çekin.

Şekil H

2. Temizleme maddesi vakum hortumunu temizleme

maddesi çözeltisi içeren bir haznenin içine asın.

3. Click-Vario Power hüzme borusunu kullanın.

4. Hüzme borusunu "MIX" konumuna çevirin.

İşletme sırasında temizleme maddesi çözeltisi su

hüzmesine karıştırılır.

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir

şekilde püskürtün ve etki etmesini bekleyin (kurut-

mayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

1. Cihaz yakl. 30 saniye boyunca temiz suyla çalışt

ırın.

İşletmeyi iptal etme

1. Yüksek basınç tabancasının kolunu bırakın.

Kol bırakıldığında cihaz kapanır. Sistemdeki yüksek

basınç olduğu gibi kalır.

2. Yüksek basınç tabancasının kolunu kilitleyin.

3. Yüksek basınç tabancasını yüksek basınç tabanca-

sı saklama yerine takın.

4. Yüksek basınç tabancasını huzme borusuyla birlikte

park konumuna getirin.

5. 5 dakikadan uzun çalışma molalarında cihazı kapa-

tın "0/OFF".

İşletmenin tamamlanması

몇 TEDBIR

Sistemde basınç

Yüksek basınç altında kontrolsüz çıkan su nedeniyle

yaralanmalar

Yüksek basınç hortumunu sadece sistemde basınç yok-

ken yüksek basınç tabancasından veya cihazdan ayı-

rın.

몇 TEDBIR

Sıcak su

Yanık tehlikesi

Bahçe veya yüksek basınç hortumunu çıkarırken işletim

sonrasında bağlantı yerlerinden sıcak su çıkabilir.

1. Yüksek basınç tabancasının kolunu bırakın.

2. Su musluğunu kapatın.

3. Yüksek basınç tabancasının koluna 30 saniye bo-

yunca basın.

Sistemde kalan basınç tahliye edilir.

4. Yüksek basınç tabancasının kolunu bırakın.

5. Yüksek basınç tabancasının kolunu kilitleyin.

6. Cihazı su beslemesinden ayırın.

7. Cihazı kapatın "0/OFF".

8. Şebeke fişini prizden çekin.

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma sırasında cihazın ağırlığını dikkate alın.

Cihazı taşıma

1. Cihazı taşıma kulplarından kaldırın ve taşıyın.

Cihazı çekme

1. Taşıma tutamağını duyulacak şekilde kilitlenene ka-

dar çekin.

2. Cihazı taşıma tutamağından çekin.

Cihazı araç içinde taşıma

1. Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Depolama sırasında cihazın ağırlığına dikkat edin.

Cihazın muhafaza edilmesi

1. Cihazı düz bir zemin üzerine bırakın.

2. Hüzme borusunu yüksek basınç tabancasından ayı-

rın.

3. Yüksek basınç tabancasındaki ayırma düğmesine

basın ve yüksek basınç hortumunu yüksek basınç

tabancasından ayırın.

4. Yüksek basınç hortumunu cihazda depolayın.

5. Şebeke bağlantı hattını ve yüksek basınç hortumu-

nu lastik bantla emniyete alın.

Şekil K

6. Şebeke bağlantı hattı ve aksesuarları cihazda depo-

layın.

Uzun süreli depolama öncesinde ek uyarıları dikkate

alın, bkz. Bölüm Bakım ve periyodik bakım.

40 Türkçe

Antifriz

DIKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip

edilebilir.

Cihazı ve aksesuarları tamamen boşaltın.

Cihazı dona karşı koruyun.

Aşağıdakiler yerine getirilmiş olmalıdır:

● Cihaz su beslemesinden ayrılmış.

● Yüksek basınç hortumu çıkarılmış.

1. Cihazı açın "I/ON".

2. Yüksek basınç bağlantısından su çıkmayana kadar

maksimum 1 dakika bekleyin.

3. Cihazı kapatın.

4. Cihazı komple aksesuarlarla birlikte dona karşı em-

niyetli bir yerde saklayın.

Bakım ve periyodik bakım

 TEHLIKE

Akım çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar

Cihazı kapatın.

Şebeke fişini çekin.

Cihaz bakım gerektirmemektedir, yani düzenli bakım

çalışmalarının yapılması gerekli değildir.

Su bağlantısındaki süzgeci temizleyin

DIKKAT

Su bağlantısında hasarlı süzgeç

Su kirliliği nedeniyle cihazın zarar görmesi

Su bağlantısına takmadan önce süzgeçte hasar olup ol-

madığını kontrol edin.

Gerekirse su bağlantısındaki süzgeci temizleyin.

1. Kavramayı su bağlantısından çıkarın.

2. Süzgeci bir yassı penseyle dışarı çekin.

3. Süzgeci akan su altında yıkayın.

Şekil I

4. Süzgeci su bağlantısına takın.

Temizleme maddesi filtresini temizleme

Uzun süreli depolamadan önce temizleme maddesi filt-

resini temizleyin.

1. Filtreyi temizleme maddesi vakum hortumundan çe-

kip çıkarın.

2. Filtreyi akan su altında yıkayın.

Şekil J

Arızalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış

yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka-

rarsızlık durumunda veya burada adı geçmeyen arıza-

larda lütfen yetkili müşteri hizmetlerine başvurun.

 TEHLIKE

Akım çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar

Cihazı kapatın.

Şebeke fişini çekin.

Cihaz çalışmıyor

1. Yüksek basınç tabancasının koluna basın.

Cihaz açılır.

2. Tip levhasında belirtilen gerilimin akım kaynağı geri-

limiyle uyuşup uyuşmadığını kontrol edin.

3. Şebeke bağlantı hattında herhangi bir arıza olup ol-

madığını kontrol edin.

4. Motor aşırı yüklenmiş ve motor koruma şalteri dev-

reye girmişse:

a Cihazı kapatın "0/OFF".

b Cihazı 1 saatliğine soğumaya bırakın.

c Cihazı açın "I/ON" ve tekrar işletmeye alın.

Arıza birkaç kez meydana gelirse cihazı müşteri hiz-

metleri tarafından kontrol ettirin.

Cihaz çalışmıyor, motor bağırıyor

Zayıf akım şebekesi veya bir uzatma kablosu kullanımı

nedeniyle gerilim düşüşü

1. Açma sırasında önce yüksek basınç tabancasının

koluna basın, ardından cihazı açın "I/ON".

Cihaz basınca ulaşmıyor

Su beslemesi çok düşük

1. Su musluğunu tam olarak açın.

2. Su girişinde yeterli pompalama miktarı

nı kontrol

edin.

Su bağlantısındaki süzgeç kirlenmiş.

1. Su bağlantısındaki süzgeci bir yassı penseyle dışarı

çekin.

2. Süzgeci akan su altında yıkayın.

Cihazda hava var.

1. Cihazın havasını boşaltın:

a Cihazı yüksek basınç hortumunu bağlamadan

maksimum 2 dakika çalıştırın ve yüksek basınç

bağlantısında su kabarcıksız olarak çıkana kadar

bekleyin.

b Cihazı kapatın.

c Yüksek basınç hortumunu bağlayın.

d Vakum işletiminde maks. emme yüksekliğine dik-

kat edin (bkz. Bölüm Teknik bilgiler).

Güçlü basınç dalgalanmaları

1. Yüksek basınç memesini temizleyin:

a Enjektör delmesindeki kirlenmeleri bir iğne ile te-

mizleyin.

b Yüksek basınç memesini önden suyla durulayın.

2. Su giriş miktarını kontrol edin.

Cihaz sızdırıyor

1. Cihazın az miktarda sızdırması teknik açıdan zorun-

ludur. Güçlü sızıntıda yetkili müşteri hizmetlerini gö-

revlendirin.

Temizleme maddesi emilmiyor

1. Click-Vario Power huzme borusunu kullanın ve

"MIX" konumuna çevirin.

2. Temizleme maddesi vakum hortumundaki filtreyi te-

mizleyin.

3. Temizleme maddesi vakum hortumunda bükülme

yerleri kontrolü yapın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içerisinde ciha-

zınızda oluşabilecek hasarları, üretim veya malzeme

hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyo-

ruz. Garanti durumunda satış fişi ile satıcınıza veya size

en yakın yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

Elektrik bağlantısı

Gerilim V 230

Faz ~ 1

Frekans Hz 50

İzin verilen maksimum şebeke

empedansı

Ω 0,394 +

j0,246

Bağlantı gücü kW 3,0

Koruma türü IPX5

Svenska 41

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta-

sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo-

deliyle AB direktifinin ilgili temel güvenlik ve sağlık

yükümlülüklerine uygun olduğunu beyan ederiz. Bizim

onayımız olmadan makinede yapılan bir değişiklik duru-

munda, bu açıklama geçerliliğini kaybeder.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.447-xxx

İlgili AB direktifleri

2000/14/EG

2014/30/AB

2006/42/AT (+2009/127/AT)

2011/65/AB

Uygulanan uyumlaştırılmış normlar

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Uygulanan uygunluk değerlendirme yöntemi

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 89

Garanti edilen: 91

Aşağıda imzası olan, yönetim kurulu adına ve yönetim

yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2018/10/01

Innehåll

Allmän information

Läs igenom den här originalbruksanvis-

ningen och medföljande säkerhetsinfor-

mation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa

ägare.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls-

hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller

ofta värdefulla återvinningsbara material och

komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en

potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maski-

nen ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt av-

loppsvatten, t.ex. motortvätt och underredestvätt

får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras

på vattentäta arbetsytor med anslutning till smuts-

vattenskanalisationen. Låt inte rengöringsmedel tränga

in i vattendrag eller i jordmånen.

Koruma sınıfı I

Şebeke emniyeti (gecikmeli) A 16

Su bağlantısı

Giriş basıncı (maks.) MPa 1,2

Giriş sıcaklığı (maks.) °C 60

Giriş miktarı (min.) l/min 12

Emme yüksekliği (maks.) m 0,5

Cihaz performans verileri

Çalışma basıncı MPa 15

İzin verilen maks. basınç MPa 18

Pompalama miktarı, su l/min 9,2

Maksimum pompalama miktarı l/min 10

Pompalama miktarı, temizleme

maddesi

l/min 0,3

Yüksek basınç tabancasının geri

tepme kuvveti

N27

Boyutlar ve ağırlıklar

Tipik işletim ağırlığı kg 17,6

Uzunluk mm 378

Genişlik mm 291

Yükseklik mm 516

EN 60335-2-79 uyarınca tespit edilen değerler

El-kol titreşim değeri m/s

< 2,5

Belirsizlik K m/s

0,7

Ses basınç seviyesi L

dB(A) 76

Belirsizlik K

dB(A) 3

Ses gücü seviyesi L

+ Belirsiz-

lik K

dB(A) 91

Allmän information .............................................. 41

Miljöskydd ........................................................... 41

Ändamålsenlig användning ................................. 42

Tillbehör och reservdelar..................................... 42

Leveransens omfattning...................................... 42

Apparatbeskrivning ............................................. 42

Säkerhetsanordningar......................................... 42

Symboler på maskinen........................................ 42

Montering ............................................................ 42

Idrifttagning ......................................................... 42

Drift...................................................................... 43

Transport............................................................. 44

Förvaring ............................................................. 44

Skötsel och underhåll.......................................... 44

Hjälp vid störningar ............................................. 44

Garanti ................................................................ 45

Tekniska data ...................................................... 45

EU-försäkran om överensstämmelse.................. 45

42 Svenska

I en del länder är det inte tillåtet att hämta vatten

från allmänna vattendrag.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaer-

cher.de/REACH

Ändamålsenlig användning

Denna högtrycksrengörare får endast användas i privat-

hushåll.

Högtrycksrengöraren är avsedd för rengöring av maski-

ner, fordon, byggnationer, verktyg, fasader, terasser,

trädgårdsredskap osv. med högtrycksvattenstråle.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpack-

ningen. Kontrollera att innehållet i leveransen är full-

ständigt. Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

Apparatbeskrivning

För bilder, se grafiksida

Bild A

1 Förvaring för strålrör

2 Förvaring för spolhandtag

3 Transporthandtag, utdragbart

4 Bärhandtag

5 Anslutning högtryckstvätt (med Anti-Twist)

6 Snabbkoppling till högtrycksslang

7 Gummiband

8 Förvaring för högtrycksslang och nätkabel

9 Apparatens strömbrytare ”0/OFF”/”I/ON”

10 Nätkabel med nätkontakt

11 Bärhandtag

12 Typskylt

13 Transporthjul

14 Koppling för vattenanslutning

15 Vattenanslutning med inbyggd sil

16 Sugslang för rengöringsmedel (med filter)

17 Spolhandtag

18 Spolhandtagets lås

19 Högtrycksslang

20 Spolhandtagets anslutning

21 Knapp för lossning av högtrycksslangen från spol-

handtaget

22 Strålrör med smutsfräs för svår smuts

23 Strålrör Vario Power för de vanligaste rengörings-

uppgifterna. Arbetstrycket kan ökas steglöst från

SOFT till HARD. För att ställa in arbetstrycket släp-

per du spaken på handsprutpistolen och vrider

strålröret till önskat läge. När strålröret är vridet till

anslag i riktningen SOFT kan rengöringsmedlet do-

seras.

24 **Trädgårdsslang med vanlig koppling

– Materialförstärkt

– Diameter minst 1/2 tum (13 mm)

– Längd minst 7,5 m

** behövs dessutom

Säkerhetsanordningar

몇 FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Maskinens strömbrytare

Strömbrytaren förhindrar att maskinen startas av miss-

tag.

Spolhandtagets lås

Spärren låser spolhandtaget spak och förhindrar att ma-

skinen startas av misstag.

Automatiskt stopp

När handtaget på spolhandtaget släpps kopplas hög-

tryckspumpen från av en tryckbrytare som stoppar hög-

trycksstrålen. När man trycker in handtaget kopplas

pumpen till igen.

Motorskyddsbrytare

Vid för hög strömförbrukning stänger motorskyddsbry-

taren av maskinen.

Symboler på maskinen

Montering

För bilder, se bildsidorna.

Montera de lösa delarna på maskinen före idrifttagning-

en.

Montera transporthandtag

1. Fäst transporthandtaget.

Bild B

Montera kopplingen för vattenanslutningen

1. Skruva fast kopplingen för vattenanslutningen på

maskinens vattenanslutning.

Bild C

Idrifttagning

Hänvisning

Se till att den max. tillåtna nätimpedansen på anslut-

ningsstället (se kapitlet Tekniska data) inte överskrids.

Vid oklarheter rörande nätimpedansen på ditt anslut-

ningsställe bör du ta kontakt med ditt energiföretag.

1. Ställ maskinen på ett jämnt underlag.

Rikta inte högtrycksstrålen mot personer,

djur, aktiv elektrisk utrustning eller mot själ-

va maskinen.

Skydda maskinen mot frost.

Maskinen får inte anslutas direkt till det all-

männa dricksvattennätet.

Svenska 43

2. Stick in högtrycksslangens högtrycksrengörare

(med Anti-Twist) i snabbkopplingen på apparaten

tills den hakar fast med ett hörbart klick.

Bild D

3. Stick in högtrycksslangen i spolhandtaget tills den

hakar fast med ett hörbart klick.

Hänvisning

Var noga med att nippeln ligger rätt.

Bild E

4. Dra i högtrycksslangen för att kontrollera att allt sit-

ter ordentligt.

5. Anslut nätkontakten till eluttaget.

Vattenförsörjning

Anslutningsvärden, se typskylten eller kapitel Tekniska

data.

Beakta vattenleverantörens anvisningar och föreskrif-

ter.

OBSERVERA

Skador på grund av förorenat vatten

Föroreningar i vattnet kan skada pumpen eller tillbehö-

ren.

Som skydd rekommenderar KÄRCHER att man använ-

der vattenfilter (specialtillbehör, artikelnummer 4.730-

059).

Anslutning till vattenledningen

OBSERVERA

Slangkoppling med Aquastop på maskinens vatte-

nanslutning

Skador i pumpen

Använd aldrig en slangkoppling med Aquastop på ma-

skinens vattenanslutning.

Du kan använda en Aquastop-koppling på vattenkra-

nen.

1. Stick in trädgårdsslangen i kopplingen för vattenan-

slutning.

2. Anslut trädgårdsslangen till vattenledningen.

3. Öppna vattenkranen helt.

Bild F

Suga upp vatten ur öppna behållare

Denna högtryckstvätt är tillsammans med KÄRCHERs

sugslang med backventil (specialtillbehör, beställnings-

nr 2.643-100) lämpad att suga upp ytvatten t.ex. ur

regntunnor eller dammar (max. insugningshöjd anges i

kapitlet Tekniska data).

Vid sugdrift behövs inte kopplingen för vattenanslut-

ningen.

1. Fyll sugslangen med vatten.

2. Skruva fast sugslangen på maskinens vattenanslut-

ning och häng ner den i vattenkällan (till exempel en

regntunna).

Avlufta maskinen

1. Starta maskinen ”I/ON”.

2. Lås upp spolhandtagets spak.

3. Tryck in spolhandtagets spak.

Maskinen slås på.

4. Kör maskinen högst 2 minuter tills vattnet kommer

ut ur spolhandtaget utan luftbubblor.

5. Släpp spolhandtagets spak.

6. Lås spolhandtagets spak.

Drift

OBSERVERA

Torrkörning av pumpen

Skador på maskinen

Om maskinen inte genererar något tryck inom 2 minuter

stänger du av den och går till väga enligt informationen

i kapitlet Hjälp vid störningar.

Drift med högtryck

OBSERVERA

Skador på lackerade eller känsliga ytor

Ytor skadas om strålavståndet är för kort eller om ett

olämpligt strålrör används.

Håll alltid ett lägsta strålavstånd på 30 cm när du rengör

lackerade ytor.

Rengör inte bildäck, lack eller känsliga ytor som trä med

smutsfräsen.

1. Stick in strålröret i spolhandtaget och fäst det genom

att vrida det 90°.

Bild G

2. Starta maskinen (”I/ON”).

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak.

Maskinen slås på.

Drift med rengöringsmedel

 FARA

Ej överensstämmelse med säkerhetsdatabladet

Allvarliga hälsoskador på grund av felaktig användning

av rengöringsmedlet.

Observera tillverkarens säkerhetsblad, särskilt anvis-

ningarna om personlig skyddsutrustning.

Hänvisning

Rengöringsmedlet kan endast användas vid lågtryck.

Hänvisning

KÄRCHER-rengöringsmedel garanterar ett störnings-

fritt arbete. Låt oss ge dig råd eller beställ vår katalog el-

ler våra informationsblad om rengöringsmedel.

1. Dra ut önskad längd på sugslangen för rengörings-

medel ur kåpan.

Bild H

2. Häng slangen för rengöringsmedel i en behållare

med rengöringsmedelslösning.

3. Använd strålröret Click-Vario Power.

4. Vrid strålröret till ”MIX” -läget.

Under drift blandas rengöringsmedelslösningen in i

vattenstrålen.

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torra

ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycks-

strålen.

Efter drift med rengöringsmedel

1. Spola maskinen i 30 sekunder med klart vatten.

Stoppa driften

1. Släpp spolhandtagets spak.

Om spaken släpps stängs maskinen av. Högtrycket

i systemet bibehålls.

2. Lås spolhandtagets spak.

3. Stick in spolhandtaget i förvaringen för spolhandta-

get.

4. Placera spolhandtaget med strålröret i parkerings-

position.

5. Stäng av maskinen vid arbetspauser över 5 minuter

”0/OFF”.

44 Svenska

Avsluta driften

몇 FÖRSIKTIGHET

Tryck i systemet

Skador på grund av vatten som sprutar ut okontrollerat

under högtryck

Högtrycksslangen ska bara lossas från spolhandtaget

eller från maskinen när det inte finns något tryck i syste-

met.

몇 FÖRSIKTIGHET

Hett vatten

Risk för brännskador

När trädgårds- eller högtrycksslangen lossas kan hett

vatten tränga ut ur anslutningarna efter driften.

1. Släpp spolhandtagets spak.

2. Stäng vattenkranen.

3. Tryck in spolhandtagets spak i 30 sekunder.

Det återstående trycket i systemet reduceras.

4. Släpp spolhandtagets spak.

5. Lås spolhandtagets spak.

6. Koppla från maskinen från vattenförsörjningen.

7. Stäng av maskinen ”0/OFF”.

8. Dra ut strömkontakten ur uttaget.

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

Bära maskinen

1. Lyft och bär maskinen i bärhandtaget.

Dra i maskinen

1. Dra ut transporthandtaget tills det hakar i så det

hörs.

2. Dra maskinen i transporthandtaget.

Transportera maskinen i fordonet

1. Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor.

Ta hänsyn till maskinens vikt vid förvaring.

Förvara maskinen

1. Parkera maskinen på ett jämnt underlag.

2. Lossa strålrörets från spolhandtaget.

3. Tryck på frånskiljningsknappen på spolhandtaget

och lossa högtrycksslangen från spolhandtaget.

4. Förvara högtrycksslangen på apparaten.

5. Säkra nätkabeln och högtrycksslangen med gummi-

band.

Bild K

6. Förvara nätkabeln och tillbehöret på apparaten.

Observera ytterligare information före längre förvaring,

se kapitlet Skötsel och underhåll.

Frostskydd

OBSERVERA

Frostrisk

Maskiner som inte har tömts helt kan förstöras på grund

av frost.

Töm maskinen och tillbehöret helt.

Skydda maskinen mot frost.

Följande måste uppfyllas:

● Maskinen har kopplats bort från vattenförsörjningen.

● Högtrycksslangen har tagits bort.

1. Starta maskinen ”I/ON”.

2. Vänta högst 1 minut tills det inte längre kommer ut

vatten ur högtrycksanslutningen.

3. Stäng av maskinen.

4. Förvara maskinen med alla tillbehör i frostsäkert ut-

rymme.

Skötsel och underhåll

 FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar

Stäng av maskinen.

Dra ut nätkontakten.

Maskinen är underhållsfri, dvs. inga regelbundna under-

hållsarbeten behöver genomföras.

Rengöra silen i vattenanslutningen

OBSERVERA

Skadad sil i vattenanslutningen

Skador på maskinen på grund av vattenförorening

Kontrollera om silen är skadad innan du sätter in den i

vattenanslutningen.

Rengör vid behov silen i vattenanslutningen.

1. Ta bort kopplingen på vattenanslutningen.

2. Dra ut silen med en plattång.

3. Rengör silen under rinnande vatten.

Bild I

4. Sätt silen i vattenanslutningen.

Rengöra rengöringsmedelsfiltret

Rengör rengöringsmedelsfiltret före längre förvaring.

1. Dra av filtret från sugslangen för rengöringsmedlet.

2. Rengör filtret under rinnande vatten.

Bild J

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda

på egen hand med hjälp av översikten nedan. I tvek-

samma fall eller vid störningar som inte anges här kon-

taktar du auktoriserad kundtjänst.

 FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar

Stäng av maskinen.

Dra ut nätkontakten.

Maskinen fungerar inte

1. Tryck in spolhandtagets spak.

Maskinen slås på.

2. Kontrollera om den angivna spänningen på typskyl-

ten överensstämmer med strömkällans spänning.

3. Kontrollera att nätkabeln inte är skadad.

4. Om motorn är överbelastad och motorskyddsbryta-

ren har löst ut:

a Stäng av maskinen ”0/OFF”.

b Låt maskinen svalna i 1 timme.

c Starta maskinen ”I/ON” och ta den i drift igen.

Om störningen återkommer låter du maskinen un-

dersökas av kundtjänst.

Maskinen startar inte, motorn går

Spänningsfall på grund av svagt elnät eller vid använd-

ning av en förlängningskabel

1. Tryck först in spolhandtagets spak och starta sedan

maskinen ”I/ON”.

Inget tryck skapas i maskinen

Svenska 45

Vattentillförseln är för låg

1. Öppna vattenkranen helt.

2. Kontrollera att vattentillflödet levererar tillräcklig

mängd vatten.

Silen i vattenanslutningen är smutsig.

1. Dra ut silen i vattenanslutningen med en plattång.

2. Rengör silen under rinnande vatten.

Det finns luft i maskinen.

1. Avlufta maskinen:

a Starta maskinen utan högtrycksslang och vänta 2

minuter tills vattnet kommer ut ur högtrycksan-

slutningen utan luftbubblor.

b Stäng av maskinen.

c Anslut högtrycksslangen.

d Observera max. insugningshöjd vid sugdrift (se

kapitlet Tekniska data).

Kraftiga tryckvariationer

1. Rengör högtrycksmunstycket:

a Ta bort smuts från munstyckshålen med en nål.

b Skölj högtrycksmunstycket framifrån med vatten.

2. Kontrollera vattentillflödesmängden.

Maskinen otät

1. En lätt otäthet på maskinen är normalt. Kontakta

auktoriserad kundtjänst om det finns stora otätheter.

Rengöringsmedel sugs inte in

1. Använd Click-Vario Power-strålröret och vrid det till

”MIX”.

2. Rengör filtret på sugslangen för rengöringsmedel.

3. Kontrollera att sugslangen för rengöringsmedel inte

är knäckt.

Garanti

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

maskinen repareras utan kostnad inom garantitiden,

under förutsättning att de orsakats av ett material- eller

tillverkningsfel. Vid frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller närmaste,

auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

Med förbehåll för tekniska ändringar.

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom

sin utformning och konstruktionstyp samt i det utförande

som marknadsförs av oss uppfyller gällande grundläg-

gande säkerhets- och hälsokrav i EU-direktivet. Denna

försäkran upphör att gälla om maskinen ändras utan att

detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.447-xxx

Gällande EU-direktiv

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Tillämpade harmoniserade standarder

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Tillämpad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 89

Garanterad: 91

Undertecknande agerar på uppdrag av och med styrel-

sens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Elanslutning

Spänning V 230

Fas ~ 1

Frekvens Hz 50

Maximalt tillåten nätimpedans Ω 0,394 +

j0,246

Anslutningseffekt kW 3,0

Kapslingsklass IPX5

Skyddsklass I

Nätsäkring (trög) A 16

Vattenanslutning

Tilloppstryck (max.) MPa 1,2

Tilloppstemperatur (max.) °C 60

Tilloppsmängd (min.) l/min 12

Insugningshöjd (max.) m 0,5

Effektdata maskin

Drifttryck MPa 15

Max. tillåtet tryck MPa 18

Transportmängd, vatten l/min 9,2

Transportmängd, maximalt l/min 10

Transportmängd, rengöringsme-

del

l/min 0,3

Spolhandtagets rekylkraft N 27

Mått och vikter

Typisk arbetsvikt kg 17,6

Längd mm 378

Bredd mm 291

Höjd mm 516

Fastställda värden enligt EN 60335-2-79

Hand-arm-vibrationsvärde m/s

< 2,5

Osäkerhet K m/s

0,7

Ljudtrycksnivå L

dB(A) 76

Osäkerhet K

dB(A) 3

Ljudeffektsnivå L

+ Osäkerhet

dB(A) 91

46 Suomi

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Sisältö

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä

tämä alkuperäinen käyttöohje ja muka-

na toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seu-

raavaa omistajaa varten.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä

pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja tai rakenneosia ku-

ten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle.

Nämä rakenneosat ovat kuitenkin välttämättömiä lait-

teen asianmukaista käyttöä varten. Tällä symbolilla

merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Puhdistustöitä, joiden yhteydessä syntyy öljypitois-

ta jätevettä, esim. moottorin pesu, alustapesu, saa

tehdä vain pesupaikoilla, joilla on öljynerotin.

Puhdistusaineita sisältäviä töitä saa tehdä vain

nestetiivistetyillä työpinnoilla, joilla on liitäntä lika-

vesiviemäriin. Älä päästä puhdistusaineita vesistöihin

tai maaperään.

Veden ottaminen julkisista vesistöistä ei ole joissain

maissa sallittua.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.de/REACH

Määräystenmukainen käyttö

Käytä korkeapainepesuria vain yksityisissä kotitalouk-

sissa.

Korkeapainepesuri on tarkoitettu koneiden, ajoneuvo-

jen, rakenteiden, työkalujen, julkisivujen, terassien,

puutarhalaitteiden jne. puhdistamiseen korkeapainei-

sella vesisuihkulla.

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va-

raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt-

tömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta

www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa.

Tarkasta laitetta pakkauksesta purkaessasi pakkauksen

sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha-

vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitekuvaus

Kuvat, katso kuvasivu

Kuva A

1 Suihkuputkien säilytys

2 Korkeapainepistoolin säilytys

3 Kuljetuskahva, ulosvedettävä

4 Kantokahva

5 Painepesuriliitäntä (jossa kierronesto)

6 Korkeapaineletkun pikaliitin

7 Kuminauha

8 Korkeapaineletkun ja verkkoliitäntäjohdon säilytys

9 Laitekytkin ”0/OFF” / ”I/ON”

10 Verkkoliitäntäjohto ja verkkopistoke

11 Kantokahva

12 Tyyppikilpi

13 Kuljetuspyörä

14 Vesiliitännän kytkin

15 Vesiliitäntä ja sisään rakennettu siivilä

16 Puhdistusaineen imuletku (sisältää suodattimen)

17 Korkeapainepistooli

18 Korkeapainepistoolin lukitus

19 Korkeapaineletku

20 Korkeapainepistoolin liitäntä

21 Painike, jolla irrotetaan korkeapaineletku korkea-

painepistoolista

22 Suihkuputki pyörivällä suuttimella sitkeille tahroille

23 Suihkuputki Vario Power useimpiin puhdistustöihin.

Työpainetta voi korottaa portaattomasti tasolta

SOFT tasoon HARD. Säätääksesi työpaineen va-

pauta käsikäyttöisen ruiskupistoolin vipu ja käännä

suihkuputki haluttuun asentoon. Kun suihkuputki on

käännetty vasteeseen saakka suuntaan SOFT, voi-

daan annostella puhdistusainetta.

24 **Puutarhaletku, jossa tavallinen kytkin

– Kudosvahvisteinen

– Halkaisija vähintään 1/2 tuumaa (13 mm)

– Pituus vähintään 7,5 m

** vaaditaan lisäksi

Yleisiä ohjeita ...................................................... 46

Ympäristönsuojelu............................................... 46

Määräystenmukainen käyttö ............................... 46

Lisävarusteet ja varaosat .................................... 46

Toimituksen sisältö .............................................. 46

Laitekuvaus ......................................................... 46

Turvalaitteet......................................................... 47

Laitteessa olevat symbolit ................................... 47

Asennus .............................................................. 47

Käyttöönotto ........................................................ 47

Käyttö .................................................................. 47

Kuljetus................................................................ 48

Varastointi............................................................ 48

Hoito ja huolto ..................................................... 48

Ohjeet häiriötilanteissa ........................................ 49

Takuu................................................................... 49

Tekniset tiedot ..................................................... 49

EU-vaatimustenmukaisuusvakuutus ................... 50

Suomi 47

Turvalaitteet

몇 VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten.

Älä koskaan muuta tai ohita turvalaitteita.

Laitekytkin

Laitekytkin estää laitteen tahattoman käytön.

Korkeapainepistoolin lukitus

Lukitus lukitsee korkeapainepistoolin vivun ja estää lait-

teen tahattoman käynnistämisen.

Automaattinen pysäytystoiminto

Kun korkeapainepistoolin vipu vapautetaan, painekytkin

kytkee pumpun pois päältä ja korkeapainesuihku lop-

puu. Kun vipua taas painetaan, pumppu käynnistyy.

Moottorin suojakytkin

Jos virrankulutus on liian suuri, moottorin suojakytkin

kytkee laitteen pois päältä.

Laitteessa olevat symbolit

Asennus

Kuvat, katso kuvasivu.

Asenna irrallaan toimitetut osat laitteeseen ennen käyt-

töönottoa.

Kuljetuskahvan asentaminen

1. Kiinnitä kuljetuskahva.

Kuva B

Vesiliitännän kytkimen asentaminen

1. Ruuvaa vesiliitännän kytkin laitteen vesiliitäntään.

Kuva C

Käyttöönotto

Huomautus

Huolehdi, ettei liitäntäpisteen suurin sallittu verkon im-

pedanssi (katso luku Tekniset tiedot) ylity.

Jos et ole varma, mikä liitäntäpisteesi verkon impedans-

si on, ota yhteyttä sähköyhtiöösi.

1. Aseta laite tasaiselle alustalle.

2. Yhdistä korkeapaineletkun painepesuriliitäntä (jos-

sa kierronesto) laitteen pikaliittimeen niin, että se lu-

kittuu kuuluvasti.

Kuva D

3. Aseta korkeapaineletku korkeapainepistooliin niin,

että se lukittuu kuuluvasti.

Huomautus

Varmista nippelin oikea suunta.

Kuva E

4. Tarkista korkeapaineletkua vetämällä, että liitännät

ovat tukevia.

5. Yhdistä verkkopistoke pistorasiaan.

Vedensyöttö

Katso liitäntäarvot tyyppikilvestä tai luvusta Tekniset tie-

dot.

Noudata vesiyhtiön määräyksiä.

HUOMIO

Likaisen veden aiheuttamat vauriot

Veden epäpuhtaudet voivat vaurioittaa pumppua ja va-

rusteita.

KÄRCHER suosittelee käyttämään suojaksi

KÄRCHER-vesisuodatinta (erikoisvaruste, tilausnume-

ro 4.730-059).

Liitäntä vesijohtoon

HUOMIO

Letkun kytkentä Aquastop-mekanismin kanssa lait-

teen vesiliitäntään

Pumpun vaurioituminen

Älä koskaan liitä vesikytkentää, jossa on Aquastop-me-

kanismi, laitteen vesiliitäntään.

Voit käyttää Aquastop-mekanismia hanassa.

1. Yhdistä puutarhaletku vesiliitännän kytkimeen.

2. Liitä puutarhaletku vesijohtoon.

3. Avaa vesihana kokonaan.

Kuva F

Veden imeminen avoimista säiliöistä

Tämä korkeapainepesuri soveltuu takaiskuventtiilillä

varustetun KÄRCHER- imuletkun (erikoisvaruste, ti-

lausnumero 2.643-100) pintaveden imemiseen esim.

sadevesitynnyreistä tai lammista (maksimaalinen imu-

korkeus, katso luku Tekniset tiedot).

Imukäytössä vesiliitännän kytkintä ei tarvita.

1. Täytä imuletku vedellä.

2. Ruuvaa imuletku laitteen vesiliitäntään ja laita vesi-

lähteeseen (esimerkiksi sadevesitynnyriin).

Laitteen ilmanpoisto

1. Kytke laite päälle “I/ON”.

2. Vapauta korkeapainepistoolin vivun lukitus.

3. Paina korkeapainepistoolin vipua.

Laite kytkeytyy päälle.

4. Anna laitteen käydä enintään 2 minuuttia, kunnes

vesi valuu korkeapainepistoolista ulos ilman kuplia.

5. Vapauta korkeapainepistoolin vipu.

6. Lukitse korkeapainepistoolin vipu.

Käyttö

HUOMIO

Pumpun kuivakäynti

Laitevauriot

Jos laite ei muodosta painetta 2 minuutin kuluessa, kyt-

ke laite pois päältä ja menettele ohjeiden mukaan, jotka

ovat luvussa Ohjeet häiriötilanteissa.

Käyttö korkeapaineella

HUOMIO

Maalattujen tai herkkien pintojen vaurioituminen

Pinnat vaurioituvat, jos ruiskutusetäisyys on liian pieni

tai valitaan väärä suihkuputki.

Säilytä vähintään 30 cm:n ruiskutusetäisyys puhdistet-

taessa maalattuja pintoja.

Älä puhdista pyörivällä suuttimella autonrenkaita, maa-

lia tai herkkiä pintoja, kuten puuta.

1. Yhdistä suihkuputki korkeapainepistooliin ja kiinnitä

se kääntämällä 90°.

Kuva G

2. Kytke laite päälle (“I/ON”).

3. Vapauta korkeapainepistoolin vivun lukitus.

4. Paina korkeapainepistoolin vipua.

Laite kytkeytyy päälle.

Älä suuntaa korkeapainesuihkua kohti ihmi-

siä, eläimiä, toimivaa sähkövarustusta tai it-

se laitetta.

Suojaa laite jäätymiseltä.

Laitetta ei saa liittää suoraan julkiseen juo-

mavesiverkkoon.

48 Suomi

Käyttö pesuaineella

 VAARA

Käyttöturvallisuustiedotteen noudattamatta jättä-

minen

Vakavia terveydellisiä haittoja puhdistusaineen epä-

asianmukaisen käytön johdosta

Noudata puhdistusaineen valmistajan käyttöturvalli-

suustiedotetta, erityisesti henkilökohtaista suojavarus-

tusta koskevia ohjeita.

Huomautus

Puhdistusainetta voidaan lisätä vain matalapaineella.

Huomautus

KÄRCHER-puhdistusaineet takaavat häiriöttömän työs-

kentelyn. Pyydä ohjeita ja luettelomme tai puhdistusai-

ne-esitteemme.

1. Vedä puhdistusaineen imuletkua haluttu määrä ulos

kotelosta.

Kuva H

2. Aseta puhdistusaineen imuletku säiliöön, jossa on

puhdistusaineliuosta.

3. Käytä suihkuputkea Click-Vario Power.

4. Käännä suihkuputki “MIX” -asentoon.

Käytön aikana puhdistusaineliuosta sekoitetaan ve-

sisuihkuun.

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle

ja anna vaikuttaa (ei kuivua).

2. Huuhtele lika pois korkeapainesuihkulla.

Käytön jälkeen puhdistusaineilla

1. Huuhtele laitetta n. 30 sekuntia puhtaalla vedellä.

Käytön keskeyttäminen

1. Päästä korkeapainepistoolin vivusta.

Kun vipu vapautetaan, laite kytkeytyy pois päältä.

Järjestelmässä pysyy korkeapaine.

2. Lukitse korkeapainepistoolin vipu.

3. Laita korkeapainepistooli sen säilytyspaikkaan.

4. Aseta korkeapainepistooli suihkuputken kanssa py-

säköintikohtaan.

5. Jos laitetta ei käytetä yli 5 minuuttiin, kytke laite pois

päältä ”0/OFF”.

Käytön lopettaminen

몇 VARO

Järjestelmässä on paine

Korkeapaineen aikana hallitsemattomasti ulos tulevan

veden aiheuttamat loukkaantumiset

Irrota korkeapaineletku korkeapainepistoolista tai lait-

teesta vain, kun järjestelmässä ei ole painetta.

몇 VARO

Kuuma vesi

Palovammojen vaara

Puutarha- tai korkeapaineletkun irrottamisen yhteydes-

sä voi käytön jälkeen tulla liitännöistä ulos kuumaa vet-

tä.

1. Päästä korkeapainepistoolin vivusta.

2. Sulje vesihana.

3. Paina korkeapainepistoolin vipua 30 sekuntia.

Järjestelmässä vielä oleva paine purkautuu.

4. Päästä korkeapainepistoolin vivusta.

5. Lukitse korkeapainepistoolin vipu.

6. Irrota laite vedensyötöstä.

7. Kytke laite pois päältä “0/OFF”.

8. Irrota verkkopistoke pistorasiasta.

Kuljetus

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljetettaessa laitteen paino.

Laitteen kantaminen

1. Nosta laitetta ja kanna sitä kantokahvoista.

Laitteen vetäminen

1. Vedä kuljetuskahvaa ulos, kunnes se lukittuu kuulu-

vasti.

2. Vedä laitetta kuljetuskahvasta.

Laitteen kuljetus ajoneuvossa

1. Varmista laite siirtymistä ja kaatumista vastaan.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi varastoitaessa laitteen paino.

Laitteen säilytys

1. Aseta laite tasaiselle alustalle.

2. Irrota suihkuputki korkeapainepistoolista.

3. Paina korkeapainepistoolin irrotuspainiketta ja irrota

korkeapaineletku korkeapainepistoolista.

4. Säilytä korkeapaineletku laitteen luona.

5. Kiinnitä verkkoliitäntäjohto ja korkeapaineletku ku-

mihihnalla.

Kuva K

6. Säilytä verkkoliitäntäjohto ja varusteet laitteen luo-

na.

Noudata lisäohjeita ennen pitkää varastointia, katso lu-

ku Hoito ja huolto.

Jäätymisenesto

HUOMIO

Jäätymisvaara

Jos laitteita ei ole täysin tyhjennetty, ne voivat rikkoutua

jäätyessään.

Tyhjennä laite ja varusteet täysin.

Suojaa laite jäätymiseltä.

Seuraavien ehtojen on täytyttävä:

● Laite on irrotettu vedensyötöstä.

● Korkeapaineletku on irrotettu.

1. Kytke laite päälle “I/ON”.

2. Odota enintään 1 minuutti, kunnes korkeapainelii-

tännästä ei enää tule ulos vettä.

3. Kytke laite pois päältä.

4. Säilytä laite ja kaikki varusteet jäätymiseltä suoja-

tussa tilassa.

Hoito ja huolto

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia

osia

Kytke laite pois päältä.

Irrota verkkopistoke.

Laitetta ei tarvitse huoltaa, eli säännöllisiä huoltotöitä ei

tarvitse suorittaa.

Suomi 49

Vesiliitännän siivilän puhdistaminen

HUOMIO

Vesiliitännän vaurioitunut siivilä

Veden epäpuhtauden aiheuttama laitevaurio

Tarkasta ennen siivilän asettamista vesiliitäntään, onko

siinä vaurioita.

Puhdista vesiliitännän siivilä tarvittaessa.

1. Irrota kytkin vesiliitännästä.

2. Vedä siivilä ulos lattapihdeillä.

3. Puhdista siivilä juoksevan veden alla.

Kuva I

4. Aseta siivilä vesiliitäntään.

Puhdistusainesuodattimen puhdistaminen

Puhdista puhdistusainesuodatin ennen pitkää varas-

tointia.

1. Irrota puhdistusaineen imuletkun suodatin.

2. Puhdista suodatin juoksevan veden alla.

Kuva J

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse

poistaa seuraavan yleiskatsauksen avulla. Ota yhteys

valtuutettuun asiakaspalveluun epäselvissä tapauksis-

sa tai jos häiriöitä ei ole tässä mainittu.

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia

osia

Kytke laite pois päältä.

Irrota verkkopistoke.

Laite ei käynnisty

1. Paina korkeapainepistoolin vipua.

Laite kytkeytyy päälle.

2. Tarkasta, onko tyyppikilvessä ilmoitettu jännite yh-

teensopiva virtalähteen jännitteen kanssa.

3. Tarkasta verkkoliitäntäjohto vaurioiden varalta.

4. Jos moottori on ylikuormittunut ja moottorin suoja-

kytkin on lauennut:

a Kytke laite pois päältä “0/OFF”.

b Anna laitteen jäähtyä 1 tunti.

c Kytke laite päälle “I/ON” ja ota se jälleen käyt-

töön.

Jos häiriö ilmenee useita kertoja, anna asiakaspal-

velun tarkastaa laite.

Laite ei käynnisty, moottori hurisee

Jännitteen lasku heikon virtaverkon tai jatkojohdon käy-

tön vuoksi

1. Paina käynnistettäessä ensin korkeapainepistoolin

vipua, ja kytke sitten laite päälle “I/ON”.

Laitteeseen ei muodostu painetta

Vedensyöttö on liian vähäistä

1. Avaa vesihana kokonaan.

2. Tarkista, että vedentulon pumppausmäärä on riittä-

vä.

Vesiliitännän siivilä on likainen.

1. Vedä vesiliitännän siivilä ulos lattapihdeillä.

2. Puhdista siivilä juoksevan veden alla.

Laitteessa on ilmaa.

1. Ilmaa laite:

a Käynnistä laite korkeapaineletkua liittämättä

enintään 2 minuutiksi ja odota, kunnes korkea-

paineliitännästä tulee ulos vettä, jossa ei ole kup-

lia.

b Kytke laite pois päältä.

c Yhdistä korkeapaineletku.

d Noudata imukäytössä maks. imukorkeutta (katso

luku Tekniset tiedot).

Suuret paineen heilahtelut

1. Puhdista korkeapainesuutin:

a Poista lika suuttimen kanavasta neulalla.

b Huuhtele korkeapainesuutin edestä vedellä.

2. Tarkista veden tulomäärä.

Laite vuotaa

1. Laitteen vähäinen epätiiviys johtuu tekniikasta. Jos

laite vuotaa paljon, ota yhteyttä valtuutettuun asia-

kaspalveluun.

Puhdistusainetta ei imetä

1. Käytä suihkuputkea Click-Vario Power ja kierrä se

”MIX”-asentoon.

2. Puhdista puhdistusaineen imuletkun suodatin.

3. Tarkista, onko puhdistusaineen imuletkussa taite-

kohtia.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti-

yhtiön julkaisemat takuuehdot. Korjaamme laitteessa

mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak-

sutta, jos häiriöiden syynä ovat olleet materiaali- tai val-

mistusvirheet. Takuutapauksessa pyydämme ottamaan

yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

Sähköliitäntä

Jännite V 230

Vaihe ~ 1

Taajuus Hz 50

Suurin sallittu verkon impedanssi Ω 0,394 +

j0,246

Liitäntäteho kW 3,0

Kotelointiluokka IPX5

Suojaluokka I

Verkkosulake (hidas) A 16

Vesiliitäntä

Tulopaine (enint.) MPa 1,2

Tulolämpötila (enint.) °C 60

Tulomäärä (väh.) l/min 12

Imunostokorkeus (enint.) m 0,5

Laitteen tehotiedot

Käyttöpaine MPa 15

Suurin sallittu paine MPa 18

Pumppausmäärä, vesi l/min 9,2

Pumppausmäärä, enintään l/min 10

Pumppausmäärä, puhdistusaine l/min 0,3

Käsiruiskupistoolin rekyylivoima N 27

Mitat ja painot

Tyypillinen käyttöpaino kg 17,6

Pituus mm 378

Leveys mm 291

Korkeus mm 516

Määritetyt arvot EN 60335-2-79 mukaan

50 Norsk

Oikeus teknisiin muutoksiin pidätetään.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vas-

taa suunnittelultaan ja rakenteeltaan sekä meidän

markkinoille tuomanamme mallina EU-direktiivien olen-

naisia turvallisuus- ja terveysvaatimuksia. Jos konetta

muutetaan ilman meidän hyväksyntäämme, tämän va-

kuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.447-xxx

Sovellettavat EU-direktiivit

2000/14/EY

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

Sovelletut yhdenmukaistetut standardit

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Sovellettu vaatimustenmukaisuuden arviointime-

nettely

2000/14/EY: liite V

Äänen tehotaso dB(A)

Mitattu: 89

Taattu: 91

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta

ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 2018/10/01

Indhold

Generelle merknader

Les denne oversettelsen av den origina-

le driftsveiledningen før apparatet tas i

bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen

eier.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt

deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder

verdifulle resirkulerbare materialer og ofte deler

som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved

feil bruk eller feil avfallsbehandling. Disse delene er

imidlertid nødvendige for korrekt drift av apparatet. Ap-

parater merket med dette symbolet skal ikke kastes i

husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig spill-

vann, som f.eks. vask av motor og karosseri, skal

bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal bare utføres på

vanntette arbeidsområder som er koblet til kloakk-

systemet. Ikke la rengjøringsmiddel renne ut i vassdrag

eller trenge ned i jordsmonn.

Uttak av vann fra offentlige vassdrag er forbudt i en-

kelte land.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der: www.kaercher.de/REACH

Forskriftsmessig bruk

Høytrykksvaskeren skal kun brukes til private formål.

Høytrykksvaskeren er ment for rengjøring av maskiner,

kjøretøy, byggverk, verktøy, fasader, terrasser, hageut-

styr osv. med høytrykksvannstråle.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen.

Kontroller at innholdet i pakken er komplett når du pak-

ker ut. Manglende tilbehør eller transportskader skal

meldes til forhandleren.

Beskrivelse av apparatet

Figurer, se grafikkside

Figur A

Käsi-käsivarsi-tärinäarvo m/s

< 2,5

Epävarmuus K m/s

0,7

Äänenpainetaso L

dB(A) 76

Epävarmuus K

dB(A) 3

Äänen tehotaso L

epävarmuus K

dB(A) 91

Generelle merknader........................................... 50

Miljøvern.............................................................. 50

Forskriftsmessig bruk .......................................... 50

Tilbehør og reservedeler ..................................... 50

Leveringsomfang................................................. 50

Beskrivelse av apparatet ..................................... 50

Sikkerhetsinnretninger......................................... 51

Symboler på apparatet........................................ 51

Montering ............................................................ 51

Igangsetting......................................................... 51

Bruk..................................................................... 52

Transport............................................................. 52

Lagring ................................................................ 53

Stell og vedlikehold ............................................. 53

Utbedring av feil .................................................. 53

Garanti ................................................................ 54

Tekniske data ...................................................... 54

EU-samsvarserklæring........................................ 54

Norsk 51

1 Oppbevaring for strålerør

2 Oppbevaring for høytrykkspistol

3 Transporthåndtak, uttrekkbart

4 Bærehåndtak

5 Tilkobling høytrykksvasker (med anti-vridningsme-

kanisme)

6 Hurtigkobling for høytrykksslange

7 Gummibånd

8 Oppbevaring for høytrykksslange og strømledning

9 Apparatbryter “0/OFF” / “I/ON”

10 Strømledning med strømstøpsel

11 Bærehåndtak

12 Typeskilt

13 Transporthjul

14 Kobling for vanntilkoblingen

15 Vanntilkobling med innebygd sil

16 Sugeslange for rengjøringsmiddel (med filter)

17 Høytrykkspistol

18 Låsemekanisme høytrykkspistol

19 Høytrykksslange

20 Tilkobling høytrykkspistol

21 Knapp for å skille høytrykksslangen fra høytrykk-

spistolen

22 Strålerør med smussfreser for vanskelige flekker

23 Strålerør Vario Power for de vanligste rengjørings-

oppgavene. Arbeidstrykket kan økes trinnløst fra

SOFT til HARD. For å regulere arbeidstrykket slip-

per du avtrekkeren på sprøytepistolen og dreier

strålerøret til ønsket stilling. Når strålerøret er dreid

helt til endeposisjonen i retningen SOFT, kan det

doseres inn rengjøringsmiddel.

24 **Hageslange med vanlig kobling

– Forsterket med stoffinnlegg

– Diameter minst 1/2 tomme (13 mm)

– Lengde minst 7,5 m

** kreves i tillegg

Sikkerhetsinnretninger

몇 FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet.

Du må aldri forandre eller omgå sikkerhetsinnretninger.

Apparatbryter

Apparatbryteren forhindrer utilsiktet oppstart av appara-

tet.

Låsemekanisme høytrykkspistol

Låsemekanismen sperrer avtrekkeren på høytrykkspis-

tolen og forhindrer at apparatet slås utilsiktet på.

Auto-stopp-funksjon

Når du slipper avtrekkeren på høytrykkspistolen, slår

trykkbryteren av pumpen og høytrykksstrålen stopper.

Hvis du trykker inn avtrekkeren, kobles pumpen inn

igjen.

Motorvernbryter

Dersom strømforbruket er for høyt, slår motorvernbryte-

ren av apparatet.

Symboler på apparatet

Montering

Illustrasjoner, se grafikkside.

Monter på de løse delene som følger med før apparatet

tas i bruk.

Monter transporthåndtaket

1. Sett på transporthåndtaket.

Figur B

Monter koblingen for vanntilkoblingen

1. Skru koblingen for vanntilkoblingen på apparatets

vanntilkobling.

Figur C

Igangsetting

Merknad

Pass på at maksimalt tillatt nettimpedans på tilkoblings-

punktet (se kapittel Tekniske data) ikke overskrides.

Hvis du er i tvil angående hvilken nettimpedans som

gjelder på tilkoblingspunktet ditt, vennligst ta kontakt

med strømleverandøren din.

1. Sett apparatet på et jevnt underlag.

2. Sett høytrykksslangens høytrykksvaskertilkobling

(med anti-vridningsmekanisme) inn i hurtigkoblin-

gen på apparatet inntil du hører at den smekker i lås.

Figur D

3. Sett inn høytrykksslangen i høytrykkspistolen til du

hører at den smekker i lås.

Merknad

Pass på at nippelen står i riktig stilling.

Figur E

4. Sjekk at forbindelsen er sikker ved å dra i høytrykks-

slangen.

5. Sett støpselet inn i en stikkontakt.

Vannforsyning

Tilkoblingsverdier, se typeskiltet eller kapitlet Tekniske

data.

Overhold vannverkets forskrifter.

OBS

Skader forårsaket av skittent vann

Smuss i vannet kan skade pumpen og tilbehøret.

KÄRCHER anbefaler bruk av vannfilter fra KÄRCHER

som beskyttelse (spesialtilbehør, bestillingsnummer

4.730-059).

Ikke rett høyttrykksstrålen mot personer, dyr,

aktiv elektrisk utrustning eller mot selve ap-

paratet.

Beskytt apparatet mot frost.

Apparatet må ikke umiddelbart kobles til det

offentlige drikkevannsnettet.

52 Norsk

Tilkobling til vannledningen

OBS

Slangekobling med Aquastop på vanntilkoblingen

for apparatet

Skade på pumpen

Bruk aldri en slangekobling med Aquastop på vanntil-

koblingen for apparatet.

Du kan bruke en Aquastop-kobling på vannkranen.

1. Sett hageslangen på koblingen for vanntilkoblingen.

2. Koble hageslangen til vannledningen.

3. Åpne vannkranen helt.

Figur F

Suge vann fra åpen beholder

Høytrykksvaskeren er, sammen med sugeslange med

tilbakeslagsventil fra KÄRCHER (spesialtilbehør, bestil-

lingsnr. 2.643-100), egnet til suging av overflatevann,

f.eks. fra regntønne eller basseng (maksimal sugehøy-

de, se kapitlet Tekniske data).

Det er ikke behov for koblingen for vanntilkoblingen un-

der sugedrift.

1. Fyll sugeslangen med vann.

2. Skru sugeslangen på apparatets vanntilkobling og

heng den andre enden i en vannkilde (f.eks. en

regntønne).

Lufte ut apparatet

1. Slå på maskinen “I/ON”.

2. Lås opp avtrekkeren på høytrykkspistolen.

3. Trykk inn avtrekkeren på høytrykkspistolen.

Apparatet slås på.

4. La apparatet gå i maksimalt 2 minutter, til vannet

kommer ut av høytrykkspistolen uten bobler.

5. Slipp avtrekkeren på høytrykkspistolen.

6. Lås avtrekkeren på høytrykkspistolen.

Bruk

OBS

Tørrkjøring av pumpen

Skader på apparatet

Dersom apparatet ikke bygger opp trykk i løpet av

2 minutter, slår du det av og går fram som beskrevet i

kapitlet Utbedring av feil.

Drift med høytrykk

OBS

Skade på lakkerte eller ømfintlige overflater

Overflatene kan ta skade av for kort stråleavstand eller

dersom det velges et uegnet strålerør.

Hold en stråleavstand på minst 30 cm ved rengjøring av

lakkerte overflater.

Ikke rengjør bilhjul, lakk eller ømfintlige overflater, som

tre, med smussfreseren.

1. Sett et strålerør i høytrykkspistolen og lås det ved å

dreie det 90° rundt.

Figur G

2. Slå på apparatet “(I/ON”).

3. Lås opp avtrekkeren på høytrykkspistolen.

4. Trykk inn avtrekkeren på høytrykkspistolen.

Apparatet slås på.

Drift med rengjøringsmiddel

 FARE

Ved ignorering av sikkerhetsdatabladet

Alvorlige helseskader forårsaket av uriktig bruk av ren-

gjøringsmiddel.

Ta hensyn til sikkerhetsbladet fra produsenten av ren-

gjøringsmiddelet, særlig informasjonen om personlig

verneutstyr.

Merknad

Rengjøringsmiddelet skal bare blandes i ved lavtrykk.

Merknad

KÄRCHER rengjøringsmidler garanterer at arbeidet

skjer uten problemer. Innhent råd eller be om å få til-

sendt vår katalog eller våre informasjonsblader om ren-

gjøringsmidlene.

1. Trekk ut så mye av sugeslangen for rengjørings-

middel som du trenger fra huset.

Figur H

2. Heng sugeslangen for rengjøringsmiddel i en behol-

der med rengjøringsmiddeloppløsning.

3. Bruk strålerøret Click-Vario Power.

4. Drei strålerøret til “MIX”-stilling.

Rengjøringsmiddeloppløsningen blandes i vann-

strålen under driften.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den

tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med rengjøringsmiddel

1. Spyl apparatet med rent vann i ca. 30 sekunder.

Avbryte driften

1. Slipp avtrekkeren på høytrykkspistolen.

Når du slipper avtrekkeren, slår apparatet seg av.

Høytrykket i systemet blir bevart.

2. Lås avtrekkeren på høytrykkspistolen.

3. Sett høytrykkspistolen i oppbevaringen.

4. Sett høytrykkspistolen med strålerør i parkeringspo-

sisjonen.

5. Slå av apparatet ved arbeidspauser som varer len-

ger enn 5 minutter “0/OFF”.

Avslutte driften

몇 FORSIKTIG

Trykk i systemet

Skader forårsaket av vann som strømmer ukontrollert ut

under høytrykk

Høytrykksslangen skal kun tas av høytrykkspistolen el-

ler apparatet så lenge det ikke er trykk i systemet.

몇 FORSIKTIG

Varmt vann

Forbrenningsfare

Ved frakobling av hage- eller høyttrykkslange kan det

strømme varmt vann ut av tilkoblingene etter drift.

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold

den inne i 30 sekunder.

Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Koble apparatet fra vannforsyningen.

7. Slå av apparatet “0/OFF”.

8. Trekk støpselet ut av stikkontakten.

Transport

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt under transport.

Norsk 53

Bære apparatet

1. Løft og bær apparatet i bærehåndtakene.

Trekke apparatet

1. Trekk ut transporthåndtaket til det hørbart går i lås.

2. Trekk apparatet ved å holde i transporthåndtaket.

Transportere apparatet i kjøretøy

1. Sikre apparatet så det ikke kan skli eller velte.

Lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

Oppbevare apparatet

1. Sett apparatet på et jevnt underlag.

2. Ta strålerøret av høytrykkspistolen.

3. Trykk på løsneknappen på høytrykkspistolen og ta

av høytrykksslangen.

4. Oppbevar høytrykksslangen på apparatet.

5. Sikre strømledningen og høytrykksslangen med

gummibåndet.

Figur K

6. Oppbevar strømledningen og tilbehøret på appara-

tet.

Ved langvarig lagring må du ta hensyn til tilleggshenvis-

ningene, se kapitlet Stell og vedlikehold.

Frostbeskyttelse

OBS

Frostfare

Apparater som ikke er helt tømt, kan bli ødelagt av frost.

Tøm apparatet og tilbehøret helt.

Beskytt apparatet mot frost.

Følgende må være oppfylt:

● Apparatet er koblet fra vannforsyningen.

● Høytrykksslangen er fjernet.

1. Slå på maskinen “I/ON”.

2. Vent i maksimalt 1 minutt, til det ikke kommer mer

vann ut av høytrykkstilkoblingen.

3. Slå av apparatet.

4. Oppbevar apparatet og alt tilbehøret i et frostsikkert

rom.

Stell og vedlikehold

 FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende

deler

Slå av apparatet.

Trekk ut strømstøpselet.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta

regelmessig vedlikeholdsarbeid.

Rengjøre silen i vanntilkoblingen

OBS

Skadet sil i vanntilkoblingen

Skade på apparatet forårsaket av skittent vann

Kontroller om silen er skadet før du setter den inn i

vanntilkoblingen.

Rengjør silen i vanntilkoblingen om nødvendig.

1. Ta koblingen av vanntilkoblingen.

2. Ta ut silen med en flattang.

3. Rengjør silen under rennende vann.

Figur I

4. Sett silen inn i vanntilkoblingen.

Rengjøre rengjøringsmiddelfilter

Rengjør rengjøringsmiddelfilteret før langtidslagring.

1. Trekk filteret av sugeslangen for rengjøringsmiddel.

2. Rengjør filteret under rennende vann.

Figur J

Utbedring av feil

Feil har oftest enkle årsaker som du selv kan utbedre

ved hjelp av følgende oversikt. I tvilstilfeller, eller ved

driftsforstyrrelser som ikke er nevnt her, kan du kontakte

vår autoriserte kundeservice.

 FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende

deler

Slå av apparatet.

Trekk ut strømstøpselet.

Maskinen går ikke

1. Trykk inn avtrekkeren på høytrykkspistolen.

Apparatet slås på.

2. Kontroller at spenningen som er oppgitt på typeskil-

tet stemmer overens med strømkildens spenning.

3. Kontroller om strømledningen er skadet.

4. Dersom motoren er overbelastet og motorvernbry-

teren har løst seg ut:

a Slå av apparatet “0/OFF”.

b La apparatet avkjøles i en time.

c Slå på apparatet “I/ON” og sett det i drift igjen.

Hvis feilen oppstår flere ganger, må apparatet kon-

trolleres av kundeservice.

Apparatet starter ikke, motoren brummer

Spenningsfall forårsaket av svakt strømnett eller ved

bruk av en skjøteledning

1. Når du slår på apparatet, trykker du først inn avtrek-

keren på høytrykkspistolen og deretter på “I/ON”.

Apparatet bygger ikke opp trykk

Vanntilførselen er for liten

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

Silen i vanntilkoblingen er skitten.

1. Ta ut silen i vanntilkoblingen med en flattang.

2. Rengjør silen under rennende vann.

Det er luft i apparatet.

1. Luft ut apparatet:

a Slå på apparatet i maksimalt 2 minutter uten at

høytrykksslangen er tilkoblet, og vent til vannet

kommer ut uten bobler.

b Slå av apparatet.

c Koble til høytrykksslangen.

d Ta hensyn til maks. sugehøyde under sugedrift

(se kapitlet Tekniske data).

Store trykksvingninger

1. Rengjør høytrykksdysen:

a Fjern smuss fra dyseboringen med en nål.

b Skyll høytrykksdysen forfra med vann.

2. Kontroller vanntilløpsmengden.

Lekk apparat

1. Litt lekkasje fra apparatet må man regne med. Ved

stor utetthet må du kontakte autorisert kundeser-

vice.

Rengjøringsmiddel suges ikke opp

1. Bruk strålerøret Click-Vario Power og drei det til

“MIX”-stilling.

2. Rengjør filteret på sugeslangen for rengjørings-

middel.

54 Dansk

3. Kontroller at sugeledningen for rengjøringsmiddel

ikke er knekt.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på apparatet repareres gratis i ga-

rantitiden dersom disse kan føres tilbake til material- el-

ler produksjonsfeil. Ved behov for garantireparasjoner

bes du henvende deg til din forhandler eller nærmeste

autoriserte kundeservice og fremvise kjøpskvitteringen.

(Se adresse på baksiden)

Tekniske data

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på

grunn av design og konstruksjon, samt i versjonen som

vi har markedsført, oppfyller de relevante grunnleggen-

de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at

denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.447-xxx

Gjeldende EU-direktiver

2000/14/EF

2014/30/EU

2006/42/EF (+2009/127/EF)

2011/65/EU

Anvendte harmoniserte standarder

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Anvendte samsvarsvurderingsprosesser

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 89

Garantert: 91

Undertegnede handler på vegne av og med fullmakt fra

styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 10/01/2018

Indhold

Elektrisk tilkobling

Spenning V 230

Fase ~ 1

Frekvens Hz 50

Maks. tillatt nettimpedans Ω 0,394 +

j0,246

Tilkoblingskapasitet kW 3,0

Beskyttelsesgrad IPX5

Beskyttelsesklasse I

Nettsikring (treg) A 16

Vanntilkobling

Tilførselstrykk (maks.) MPa 1,2

Tilførselstemperatur (maks.) °C 60

Tilførselsmengde (min.) l/min 12

Innsugingshøyde (maks.) m 0,5

Effektspesifikasjoner apparat

Driftstrykk MPa 15

Maks. tillatt trykk MPa 18

Transportmengde, vann l/min 9,2

Transportmengde maks. l/min 10

Transportmengde, rengjørings-

middel

l/min 0,3

Rekylkraften til høytrykkspistolen N 27

Mål og vekt

Gjennomsnittlig driftsvekt kg 17,6

Lengde mm 378

Bredde mm 291

Høyde mm 516

Registrerte verdier mht. EN 60335-2-79

Hånd-arm-vibrasjonsverdi m/s

< 2,5

Usikkerhet K m/s

0,7

Lydtrykknivå L

dB(A) 76

Usikkerhet K

dB(A) 3

Lydeffektnivå L

+ usikkerhet

dB(A) 91

Generelle henvisninger ....................................... 55

Miljøbeskyttelse................................................... 55

Korrekt anvendelse ............................................. 55

Tilbehør og reservedele ...................................... 55

Leveringsomfang................................................. 55

Beskrivelse af maskinen ..................................... 55

Sikkerhedsanordninger ....................................... 55

Symboler på maskinen........................................ 55

Montering ............................................................ 56

Ibrugtagning ........................................................ 56

Drift...................................................................... 56

Transport............................................................. 57

Opbevaring.......................................................... 57

Pleje og vedligeholdelse ..................................... 57

Hjælp ved fejl ...................................................... 57

Garanti ................................................................ 58

Tekniske data ...................................................... 58

EU-overensstemmelseserklæring....................... 58

Dansk 55

Generelle henvisninger

Læs den originale driftsvejledning og de

vedlagte sikkerhedshenvisninger inden

maskinen tages i brug første gang. Bet-

jen maskinen i overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller til kommen-

de brugere.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaf-

fe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder

værdifulde materialer, der kan genbruges, og ofte

dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert

bortskaffelse kan udgøre en fare for menneskers sund-

hed og for miljøet. Disse dele imidlertid nødvendige for

at sikre en korrekt drift af maskinen. Maskiner, der er

mærket med dette symbol, må ikke bortskaffes sammen

med husholdningsaffaldet.

Rengøringsopgaver, der genererer olieholdigt spil-

devand, f.eks. motorvask, undervognsvask, må

kun udføres på vaskepladser med olieudskiller.

Arbejde med rengøringsmidler må kun udføres på

væsketætte arbejdsflader med tilslutning til spilde-

vandsafløbet. Rengøringsmidler må ikke løbe ud i vand-

løb eller jorden.

I nogle lande er det ikke tilladt af tappe vand fra of-

fentlige vandløb.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Korrekt anvendelse

Denne højtryksrenser må kun anvendes til privat brug.

Højtryksrenseren er beregnet til rengøring af maskiner,

køretøjer, bygninger, værktøjer, facader, terrasser, ha-

veredskaber osv. med en højtryksvandstråle.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes på

www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen.

Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør

eller ved transportskader.

Beskrivelse af maskinen

Illustrationer, se grafikside

Figur A

1 Holder til strålerør

2 Holder til højtrykspistol

3 Transportgreb, kan trækkes ud

4 Bæregreb

5 Tilslutning højtryksrenser (med anti-twist)

6 Lynkobling til højtryksslange

7 Gummibånd

8 Holder til højtryksslange og nettilslutningsledning

9 Maskinkontakt "0/OFF" / "I/ON"

10 Nettilslutningsledning med netstik

11 Bæregreb

12 Typeskilt

13 Transporthjul

14 Kobling til vandtilslutningen

15 Vandtilslutning med indbygget si

16 Sugeslange til rengøringsmiddel (med filter)

17 Højtrykspistol

18 Lås højtrykspistol

19 Højtryksslange

20 Tilslutning højtrykspistol

21 Knap til at adskille højtryksslangen fra højtrykspi-

stolen

22 Strålerør med rotojet-dyse til genstridigt snavs

23 Strålerør Vario Power til de mest almindelige rengø-

ringsopgaver. Arbejdstrykket kan øges trinløst fra

SOFT til HARD. Slip håndsprøjtepistolens greb, og

drej strålerøret til den ønskede stilling for at justere

arbejdstrykket. Når strålerøret er drejet til anslag i

retning SOFT, kan der tilsættes rengøringsmiddel.

24 **Haveslange med almindelig kobling

– Stofforstærket

– Diameter mindst 1/2 tommer (13 mm)

– Længde mindst 7,5 m

** derudover nødvendigt

Sikkerhedsanordninger

몇 FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger

Sikkerhedsanordninger fungerer som din beskyttelse.

Sikkerhedsanordninger må aldrig ændres eller ignore-

res.

Maskinkontakt

Maskinkontakten forhindrer en utilsigtet start af maski-

nen.

Lås højtrykspistol

Låsen spærrer højtrykspistolens greb og hindrer, at ma-

skinen starter utilsigtet.

Auto-stop-funktion

Når grebet på højtrykspistolen slippes, frakobler tryk-

kontakten pumpen, og højtryksstrålen stopper. Hvis der

trykkes på grebet, tilkobles pumpen igen.

Motorværn

Maskinens motorværn frakobles ved for højt strømfor-

brug.

Symboler på maskinen

Højtryksstrålen må ikke rettes mod perso-

ner, dyr, tændt elektrisk udstyr eller mod sel-

ve maskinen.

Beskyt maskinen mod frost.

56 Dansk

Montering

Figurer, se grafikside.

Inden ibrugtagningen skal de løse dele, der følger med

maskinen, monteres.

Montering af transportgrebet

1. Sæt transportgrebet på.

Figur B

Monter koblingen til vandtilslutningen

1. Skru koblingen til vandtilslutningen på maskinens

vandtilslutning.

Figur C

Ibrugtagning

Obs

Sørg for, at den maksimalt tilladte netimpedans på til-

slutningspunktet (sie kapitel Tekniske data) ikke over-

skrides.

Ved uklarheder vedrørende netimpedansen ved dit til-

slutningspunkt, skal du kontakte dit forsyningsselskab.

1. Stil maskinen på en jævn flade.

2. Sæt højtryksslangens højtryksrensertilslutning

(med anti-twist) ind i lynkoblingen på maskinen, til

det kan høres, at den går i hak.

Figur D

3. Stik højtryksslangen ind i højtrykspistolen, til det kan

høres, at den går i hak.

Obs

Sørg for, at niplen er justeret korrekt.

Figur E

4. Kontrollér, at forbindelserne er sikre ved at trække i

højtryksslangen.

5. Sæt netstikket i en stikkontakt.

Vandforsyning

Tilslutningsværdier, se typeskiltet eller kapitel Tekniske

data.

Overhold forskrifterne fra vandforsyningsvirksomhe-

den.

BEMÆRK

Skader på grund af forurenet vand

Forurening i vandet kan beskadige pumpen og tilbehø-

ret.

KÄRCHER anbefaler at bruge KÄRCHER-vandfiltret til

beskyttelse (specialtilbehør, ordrenummer 4.730-059).

Tilslutning til vandledningen

BEMÆRK

Slangekobling med aquastop på maskinens vandtil-

slutning

Beskadigelse af pumpen

Brug aldrig en slangekobling med aquastop på maski-

nens vandtilslutning.

Du kan bruge en aquastop-kobling på vandhanen.

1. Sæt haveslangen på koblingen til vandtilslutningen.

2. Tilslut haveslangen til vandledningen.

3. Åbn vandhanen helt.

Figur F

Sug vandet ud af åbne beholdere

Denne højtryksrenser er sammen med KÄRCHER-su-

geslangen med kontraventil (specialtilbehør, bestillings-

nr. 2.643-100) egnet til opsugning af overfladevand,

f.eks. fra regnvandstønder eller damme (maksimal op-

sugningshøjde, se kapitel Tekniske data).

Ved sugedrift er koblingen til vandtilslutningen ikke nød-

vendig.

1. Fyld sugeslangen med vand.

2. Skru sugeslangen på maskinens vandtilslutning, og

hæng den på en vandkilde (f.eks. en regnvandstøn-

de).

Udluftning af maskinen

1. Tænd maskinen "I/ON".

2. Lås grebet på højtrykspistolen op.

3. Tryk på grebet på højtrykspistolen.

Maskinen tændes.

4. Lad maskinen køre mindst 2 minutter, indtil der kom-

mer vand ud uden bobler ved højtrykspistolen.

5. Slip grebet på højtrykspistolen.

6. Lås grebet på højtrykspistolen.

Drift

BEMÆRK

Tørløb på pumpen

Beskadigelse af maskinen

Hvis maskinen ikke opbygger et tryk inden for 2 minut-

ter, skal du slukke maskinen og gøre som beskrevet i

henvisningerne i kapitlet Hjælp ved fejl.

Drift med højtryk

BEMÆRK

Beskadigelse af lakerede eller sarte overflader

Overflader bliver beskadiget ved for lille stråleafstand,

eller hvis der vælges et uegnet strålerør.

Hold en stråleafstand på mindst 30 cm ved rengøring af

lakerede overflader.

Rengør ikke bildæk, lak eller sarte overflader som træ

med roto-jet dysen.

1. Sæt et strålerør ind i højtrykspistolen, og fastgør det

ved at dreje 90°.

Figur G

2. Tænd maskinen ("I/ON").

3. Lås grebet på højtrykspistolen op.

4. Tryk på grebet på højtrykspistolen.

Maskinen tændes.

Drift med rengøringsmiddel

 FARE

Manglende overholdelse af sikkerhedsdatabladet

Alvorlige sundhedsskader på grund af ukorrekt anven-

delse af rengøringsmidlet.

Overhold sikkerhedsdatabladet fra rengøringsmiddel-

producenten, specielt henvisningerne vedr. personligt

beskyttelsesudstyr.

Obs

Rengøringsmidlet kan kun tilsættes ved lavtryk.

Obs

KÄRCHER-rengøringsmidler garanterer fejlfrit arbejde.

Indhent rådgivning eller rekvirer vores katalog eller vo-

res informationsblade til rengøringsmidlerne.

1. Træk sugeslangen til rengøringsmiddel ud af huset

i den ønskede længde.

Figur H

2. Hæng sugeslangen til rengøringsmiddel i en behol-

der med rengøringsmiddelopløsning.

3. Anvend Click-Vario Power-strålerøret.

4. Drej strålerøret til positionen "MIX".

Under driften tilsættes rengøringsmiddelopløsnin-

gen til vandstrålen.

Maskinen må ikke sluttes direkte til det of-

fentlige drikkevandsnet.

Dansk 57

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med rengøringsmiddel

1. Skyl maskinen ca. 30 sekunder med rent vand.

Afbrydelse af driften

1. Slip grebet på højtrykspistolen.

Hvis grebet slippes, frakobles maskinen. Højtrykket

i systemet bevares.

2. Lås grebet på højtrykspistolen.

3. Sæt højtrykspistolen ind i holderen til højtrykspisto-

len.

4. Sæt højtrykspistol med strålerør i parkeringspositi-

on.

5. Sluk maskinen "0/OFF" ved arbejdspauser over 5

minutter.

Afslutning af driften

몇 FORSIGTIG

Tryk i systemet

Kvæstelser på grund af vand, der trænger ud ukontrol-

leret under højtryk

Højtryksslangen må kun afbrydes fra højtrykspistolen

eller maskinen, når der ikke er tryk i systemet.

몇 FORSIGTIG

Varmt vand

Fare for forbrændinger

Når have- eller højtryksslangen skilles ad, kan der efter

driften komme varmt vand ud af tilslutningerne.

1. Slip grebet på højtrykspistolen.

2. Luk vandhanen.

3. Tryk på grebet på højtrykspistolen i 30 sekunder.

Det tryk, der er tilbage i systemet, reduceres.

4. Slip grebet på højtrykspistolen.

5. Lås grebet på højtrykspistolen.

6. Afbryd maskinen fra vandforsyningen.

7. Sluk maskinen "0/OFF".

8. Træk netstikket ud af stikkontakten.

Transport

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt ved transporten.

Bær maskinen

1. Løft og bær maskinen i bæregrebene.

Træk maskinen

1. Tryk transportgrebet ud, indtil man kan høre, at det

går i hak.

2. Træk maskinen i transportgrebet.

Transporter maskinen i køretøj

1. Maskinen sikres mod at blive forskubbet eller vælte.

Opbevaring

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt vedopbevaring.

Opbevaring af maskinen

1. Stil maskinen på en jævn flade.

2. Adskil strålerøret fra højtrykspistolen.

3. Tryk på afbryderen på højtrykspistolen, og adskil

højtryksslangen fra højtrykspistolen.

4. Opbevar højtryksslangen på maskinen.

5. Sikr nettilslutningsledningen og højtryksslangen

med gummibåndet.

Figur K

6. Pak nettilslutningsledning og tilbehør på maskinen

ned.

Inden længere tids opbevaring skal der tages hensyn til

yderligere henvisninger, se kapitel Pleje og vedligehol-

delse.

Frostbeskyttelse

BEMÆRK

Frostfare

Apparater, der ikke er tømt helt, kan ødelægges på

grund af frost.

Tøm apparat og tilbehør helt.

Beskyt apparatet mod frost.

Følgende skal være opfyldt:

● Maskinen er afbrudt fra vandforsyningen.

● Højtryksslangen er fjernet.

1. Tænd maskinen "I/ON".

2. Vent maks. 1 minut, til der ikke længere løber vand

ud ved højtrykstilslutningen.

3. Sluk maskinen.

4. Maskinen og alt udstyr skal opbevares i et frostsik-

kert rum.

Pleje og vedligeholdelse

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring på grund af strømførende dele

Sluk for maskinen.

Træk netstikket ud.

Maskinen er vedligeholdelsesfri, dvs. at du ikke skal ud-

føre regelmæssig vedligeholdelse.

Rengør sien i vandtilslutningen

BEMÆRK

Beskadiget si i vandtilslutningen

Beskadigelse af maskinen på grund af vandforurening

Kontroller sien for skader, inden den sættes ind i vand-

tilslutningen.

Rengør ved behov sien i vandtilslutningen.

1. Fjern koblingen fra vandtilslutningen.

2. Træk sien ud med en fladtang.

3. Rengør sien under rindende vand.

Figur I

4. Sæt sien ind i vandtilslutningen.

Rengør rengøringsmiddelfiltret

Rengør rengøringsmiddelfiltret inden længere tids op-

bevaring.

1. Træk filteret af sugeslangen til rengøringsmiddel.

2. Rengør filtret under rindende vand.

Figur J

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjæl-

pe ved hjælp af følgende oversigt. I tvivlstilfælde eller

ved fejl, der ikke nævnes her, skal du kontakte den auto-

riserede kundeservice.

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring på grund af strømførende dele

58 Dansk

Sluk for maskinen.

Træk netstikket ud.

Maskinen kører ikke

1. Tryk på grebet på højtrykspistolen.

Maskinen tændes.

2. Kontrollér, om den angivne spænding på typeskiltet

stemmer overens med strømkildens spænding.

3. Kontroller nettilslutningsledningen for skader.

4. Hvis motoren er overbelastet, og motorværnet er

udløst:

a Sluk maskinen "0/OFF".

b Lad maskinen afkøle 1 time.

c Tænd maskinen "I/ON", og tag den i drift igen.

Hvis fejlen forekommer flere gange, skal maskinen

kontrolleres af kundeservice.

Maskinen starter ikke, motor brummer

Spændingssvigt på grund af svagt strømnet eller ved

brug af et forlængerkabel

1. Ved tilkobling skal der først trykkes på grebet på høj-

trykspistolen, derefter tændes maskinen "I/ON".

Trykket i maskinen opbygges ikke

Vandtilførslen er for lav

1. Åbn vandhanen helt.

2. Kontrollér, at vandtilløbet har tilstrækkelig transport-

mængde.

Sien i vandtilslutningen er tilsmudset.

1. Træk sien i vandtilslutningen ud med en fladtang.

2. Rengør sien under rindende vand.

Der er luft i maskinen.

1. Udluft maskinen:

a Tænd maskinen uden højtryksslange i maks. 2

minutter, og vent, til vandet kommer ud ved høj-

trykstilslutningen uden bobler.

b Sluk maskinen.

c Tilslut højtryksslangen.

d Overhold den maksimale indsugningshøjde ved

sugedrift (se kapitel Tekniske data).

Kraftige tryksvingninger

1. Rengør højtryksdysen:

a Fjern smuds fra dysehullet med en nål.

b Skyl højtryksdysen forfra med vand.

2. Kontroller vandindløbsmængden.

Maskine utæt

1. En lille utæthed på maskinen er tekniske betinget.

Send bud efter den autoriserede kundeservice ved

stor utæthed.

Rengøringsmidlet suges ikke ind

1. Anvend Click-Vario Power-strålerøret og drej til po-

sitionen "MIX".

2. Rengør filteret på sugeslangen for rengøringsmid-

del.

3. Kontrollér sugeslangen til rengøringsmiddel for

knæk.

Garanti

I det enkelte lande gælder de garantibetingelser, der er

fastsat af vore salgsselskab. Eventuelle fejl ved maski-

nen udbedres gratis inden for garantien, såfremt fejlen

kan tilskrives en materiale- eller produktionsfejl. Hvis du

ønsker at gøre garantien gældende, bedes du henven-

de dig til din forhandler eller nærmeste kundeser-

vicecenter medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

Der tages forbehold for tekniske ændringer.

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund

af sin udformning og konstruktion i den udførelse, i hvil-

ken den sælges af os, overholder EU-direktivernes re-

levante, grundlæggende sikkerheds- og

sundhedsmæssige krav. Hvis maskinen ændres uden

aftale med os, mister denne attest sin gyldighed.

Produkt: Højtryksrenser

Type: 1.447-xxx

Relevante EU-direktiver

2000/14/EF

2014/30/EU

2006/42/EF (+2009/127/EF)

2011/65/EU

Elektrisk tilslutning

Spænding V 230

Fase ~ 1

Frekvens Hz 50

Maks. tilladt netimpedans Ω 0,394 +

j0,246

Tilslutningseffekt kW 3,0

Kapslingsklasse IPX5

Beskyttelsesklasse I

Netsikring (træg) A 16

Vandtilslutning

Tilløbstryk (maks.) MPa 1,2

Tilløbstemperatur (maks.) °C 60

Tilløbsmængde (min.) l/min 12

Indsugningshøjde (maks.) m 0,5

Effektdata maskine

Driftstryk MPa 15

Maks. tilladt tryk MPa 18

Transportmængde, vand l/min 9,2

Transportmængde maks. l/min 10

Transportmængde, rengørings-

middel

l/min 0,3

Højtrykspistolens tilbageslags-

kraft

N27

Mål og vægt

Typisk driftsvægt kg 17,6

Længde mm 378

Bredde mm 291

Højde mm 516

Beregnede værdier iht. EN 60335-2-79

Hånd-arm-vibrationsværdi m/s

< 2,5

Usikkerhed K m/s

0,7

Lydtryksniveau L

dB(A) 76

Usikkerhed K

dB(A) 3

Lydeffektniveau L

usikkerhed K

dB(A) 91

Eesti 59

Anvendte harmoniserede standarder

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

Målt: 89

Garanteret: 91

Underskriverne handler på bestyrelsens vegne og med

dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Sisukord

Üldised juhised

Enne seadme esmast kasutamist luge-

ge see originaalkasutusjuhend ja kaa-

sasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks kasutamiseks

või järgmise omaniku tarbeks alles.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utili-

seerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda-

vad väärtuslikke taaskasutatavaid materjale ja

sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja

keskkonnale. Seadme nõuetekohaseks käitamiseks on

neid koostisosi siiski vaja. Selle sümboliga tähistatud

seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib õlisisaldusega heit-

vesi, nt mootoripesu, aluspõranda pesu, tohib teos-

tada ainult õliseparaatoriga pesuplatsidel.

Puhastusvahenditega töid tohib teostada ainult ve-

delikutihedatel, musta vee kanalisatsiooniga ühen-

datud tööpindadel. Ärge laske puhastusvahendil

tungida veekogudesse või mulda.

Vee võtmine avalikest veekogudest ei ole mõnes

riigis lubatud.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Sihtotstarbeline kasutamine

Kasutage kõrgsurvepesurit eranditult eramajapidami-

ses.

Kõrgsurvepesur on ette nähtud masinate, sõidukite,

ehitiste, tööriistade, fassaadide, terrasside, aiaseadme-

te jne puhastamiseks kõrgsurve-veejoaga.

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak-

kimisel kontrollige, kas pakendi sisu on täielik. Puudu-

olevate tarvikute või transpordikahjustuste korral

teavitage oma edasimüüjat.

Seadme kirjeldus

Jooniseid vt graafika leheküljelt

Joonis A

1 Joatoru hoidik

2 Kõrgsurvepüstoli hoidik

3 Transpordikäepide, väljatõmmatav

4 Kandekäepide

5 Kõrgsurvepesuri ühendus (Anti-Twistiga)

6 Kõrgsurvevooliku kiirliitmik

7 Kummilint

8 Kõrgsurvevooliku hoidik ja võrguühendusjuhe

9 Seadmelüliti “0/OFF” / “I/ON”

10 Võrguühendusjuhe võrgupistikuga

11 Kandekäepide

12 Tüübisilt

13 Transpordiratas

14 Veeühenduse liitmik

15 Paigaldatud sõelaga veeühendus

16 Puhastusvahendi imivoolik (filtriga)

Üldised juhised .................................................... 59

Keskkonnakaitse ................................................. 59

Sihtotstarbeline kasutamine ................................ 59

Lisavarustus ja varuosad..................................... 59

Tarnekomplekt ..................................................... 59

Seadme kirjeldus................................................. 59

Ohutusseadised .................................................. 60

Seadmel olevad sümbolid ................................... 60

Montaaž............................................................... 60

Käikuvõtmine ....................................................... 60

Käitamine ............................................................ 61

Transport ............................................................. 61

Ladustamine........................................................ 61

Hooldus ja jooksevremont ................................... 62

Abi rikete korral ................................................... 62

Garantii................................................................ 62

Tehnilised andmed .............................................. 62

EL vastavusdeklaratsioon.................................... 63

60 Eesti

17 Kõrgsurvepüstol

18 Kõrgsurvepüstoli lukusti

19 Kõrgsurvevoolik

20 Kõrgsurvepüstoli ühendus

21 Klahv kõrgsurvevooliku lahutamiseks kõrgsurve-

püstolist

22 Mustusefreesiga joatoru raskestieemaldatava mus-

tuse jaoks

23 Joatoru Vario Power enamkasutatavateks puhas-

tusülesanneteks. Töörõhku saab sujuvalt suuren-

dada SOFT pealt HARD peale. Töörõhu

reguleerimiseks laske käsipihustuspüstoli hoob lah-

ti ja keerake joatoru soovitud asendisse. Kui joatoru

on SOFT suunas lõpuni keeratud, saab puhastus-

vahendit juurde doseerida.

24 **Aiavoolik laiatarbe liitmikuga

– Kangatugevdusega

– Läbimõõt vähemalt 1/2 tolli (13 mm)

– Pikkus vähemalt 7,5 m

** lisaks nõutav

Ohutusseadised

몇 ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis-

test.

Seadmelüliti

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

Kõrgsurvepüstoli lukusti

Lukusti blokeerib kõrgsurvepüstoli hoova ja hoiab ära

seadme tahtmatu käivitamise.

Auto-stopp funktsioon

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab

survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova

vajutamisega lülitub pump jälle sisse.

Mootorikaitselüliti

Liiga suure voolutarbe korral lülitab mootorikaitselüliti

seadme välja.

Seadmel olevad sümbolid

Montaaž

Jooniseid vt graafika leheküljelt.

Monteerige enne käikuvõtmist lahtised kaasasolevad

osad seadme külge.

Transpordikäepideme paigaldamine

1. Kinnitage transpordikäepide.

Joonis B

Veeühenduse liitmiku monteerimine

1. Kruvige veeühenduse liitmik seadme veeühenduse-

le.

Joonis C

Käikuvõtmine

Märkus

Pidage silmas, et ei ületata maksimaalselt lubatud võr-

guimpedantsi ühenduspunktil (vt peatükki Tehnilised

andmed).

Ebaselguste korral Teie ühenduspunktil oleva võrguim-

pedantsi osas võtke palun ühendust oma energiavarus-

tusettevõttega.

1. Asetage seade tasasele pinnale.

2. Pistke kõrgsurvevooliku kõrgsurvepesuri ühendus

(Anti-Twistiga) seadmel olevasse kiirliitmikusse, ku-

ni see kuuldavalt fikseerub.

Joonis D

3. Pistke kõrgsurvevoolik kõrgsurvepüstolisse, kuni

see kuuldavalt fikseerub.

Märkus

Pidage silmas nipli õiget väljajoondust.

Joonis E

4. Kontrollige kindlaid ühendusi kõrgsurvevoolikust

tõmbamisega.

5. Ühendage võrgupistik pistikupessa.

Veevarustus

Ühendusväärtusi vt tüübisildilt või peatükist Tehnilised

andmed.

Järgige veevarustusettevõtte eeskirju.

TÄHELEPANU

Kahjustused saastunud vee tõttu

Vees olev mustus võib pumpa ja tarvikuid kahjustada.

Kaitseks soovitab KÄRCHER kasutada KÄRCHERi

veefiltrit (erivarustus, tellimisnumber 4.730-059).

Ühendus veetoruga

TÄHELEPANU

Aquastopiga voolikuliitmik seadme veeühendusel

Pumba kahjustus

Ärge kunagi kasutage seadme veeühendusel Aquasto-

piga voolikuliitmikku.

Veekraanil saate kasutada Aquastop-liitmikku.

1. Pistke aiavoolik veeühenduse liitmikule.

2. Ühendage aiavoolik veetoru külge.

3. Avage veekraan täielikult.

Joonis F

Vee sisseimemine avatud mahutitest

Käesolev kõrgsurvepesur sobib tagasilöögiventiiliga

KÄRCHERi imivoolikuga (erivarustus, tellimisnr 2.643-

100) pinnavee sisseimemiseks nt vihmaveetünnidest

või tiikidest (maksimaalset sissevõtu kõrgust vt peatü-

kist Tehnilised andmed).

Sissevõturežiimi korral ei ole veeühenduse liitmikku va-

ja.

1. Täitke imivoolik veega.

2. Keerake imivoolik seadme veeühendusele ja riputa-

ge veeallikasse (nt vihmaveetünni).

Õhu eemaldamine seadmest

1. Lülitage seade sisse “I/ON”.

2. Vabastage kõrgsurvepüstoli hoob.

3. Vajutage kõrgsurvepüstoli hooba.

Seade lülitub sisse.

4. Laske seadmel maksimaalselt 2 minutit töötada, ku-

ni vesi väljub kõrgsurvepüstolist mullideta.

Ärge suunake kõrgsurvejuga inimestele,

loomadele, aktiivsele elektrilisele varustuse-

le ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei tohi ühendada otse avalikku joogi-

veevõrku.

Eesti 61

5. Laske kõrgsurvepüstoli hoob lahti.

6. Lukustage kõrgsurvepüstoli hoob.

Käitamine

TÄHELEPANU

Pumba kuivkäik

Seadme kahjustus

Kui seade ei tekita 2 minuti jooksul rõhku, siis lülitage

seade välja ja toimige vastavalt juhenditele peatükis

Abi rikete korral.

Käitamine kõrgsurvega

TÄHELEPANU

Värvitud või tundlike pindade kahjustus

Pinnad saavad liiga väikse joa kauguse või ebasobiva

joatoru valiku tõttu kahjustada.

Hoidke värvitud pindade puhastamisel vähemalt 30 cm

joa kaugust.

Ärge puhastage mustusefreesiga autorehve, värvi või

tundlikke pindu nagu puit.

1. Pistke joatoru kõrgsurvepüstolisse ja fikseerige 90°

pöördega.

Joonis G

2. Lülitage seade sisse (“I/ON”).

3. Vabastage kõrgsurvepüstoli hoob.

4. Vajutage kõrgsurvepüstoli hooba.

Seade lülitub sisse.

Käitamine puhastusvahendiga

 OHT

Ohutuskaardi eiramine

Rasked tervisekahjustused puhastusvahendi asjatund-

matu kasutamise tõttu.

Järgige puhastusvahendi tootja ohutuskaarti, eelkõige

juhiseid isikliku kaitsevarustuse kohta.

Märkus

Puhastusvahendit saab juurde segada ainult alarõhu

korral.

Märkus

KÄRCHERi puhastusvahendid garanteerivad riketeta

töö. Palun laske end nõustada või küsige meie kataloogi

või meie puhastusvahendite infolehti.

1. Tõmmake puhastusvahendi imivoolik soovitud pik-

kuses korpusest välja.

Joonis H

2. Riputage puhastusvahendi imivoolik puhastusva-

hendi lahusega täidetud mahutisse.

3. Kasutage Click Vario Power joatoru.

4. Pöörake joatoru asendisse “MIX”.

Käituse ajal lisatakse puhastusvahendi lahus vee-

joale.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pea-

lispinnale ja laske mõjuda (mitte kuivada).

2. Loputage vabanenud mustus kõrgsurvejoaga ma-

ha.

Puhastusvahendiga käitamise järel

1. Loputage seadet u 30 sekundit puhta veega.

Käituse katkestamine

1. Laske kõrgsurvepüstoli hoob lahti.

Hoova lahtilaskmisel lülitub seade välja. Kõrgsurve

süsteemis jääb püsima.

2. Lukustage kõrgsurvepüstoli hoob.

3. Pistke kõrgsurvepüstol kõrgsurvepüstoli hoidikusse.

4. Seadke kõrgsurvepüstol joatoruga parkimisposit-

siooni.

5. Lülitage üle 5-minutiliste tööpauside korral seade

välja “0/OFF”.

Käituse lõpetamine

몇 ETTEVAATUS

Rõhk süsteemis

Vigastused kõrgsurve all kontrollimatult väljatungiva

vee tõttu

Lahutage kõrgsurvevoolik kõrgsurvepüstolist või sead-

mest ainult siis, kui süsteemis pole rõhku.

몇 ETTEVAATUS

Kuum vesi

Põletusoht

Aia- või kõrgsurvevooliku lahutamisel võib pärast käita-

mist tungida ühendustest välja kuuma vett.

1. Laske kõrgsurvepüstoli hoob lahti.

2. Sulgege veekraan.

3. Vajutage kõrgsurvepüstoli hooba 30 sekundit.

Süsteemi veel allesjäänud rõhk lastakse välja.

4. Laske kõrgsurvepüstoli hoob lahti.

5. Lukustage kõrgsurvepüstoli hoob.

6. Lahutage seade veevarustusest.

7. Lülitage seade välja “0/OFF”.

8. Tõmmake võrgupistik pistikupesast välja.

Transport

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

Seadme kandmine

1. Tõstke seade kandekäepidemetest üles ja kandke.

Seadme tõmbamine

1. Tõmmake transpordikäepide välja, kuni see kuulda-

valt fikseerub.

2. Tõmmake seadet transpordikäepidemest.

Seadme transportimine sõidukis

1. Kindlustage seade libisemise ja ümberkukkumise

vastu.

Ladustamine

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Seadme hoidmine

1. Pange seade tasasel pinnal seisma.

2. Lahutage joatoru kõrgsurvepüstolist.

3. Vajutage lahutusklahvi kõrgsurvepüstolil ja lahutage

kõrgsurvevoolik kõrgsurvepüstolist.

4. Pange kõrgsurvevoolik seadmele hoiule.

5. Kindlustage võrguühendusjuhe ja kõrgsurvevoolik

kummilindiga.

Joonis K

6. Pange võrguühendusjuhe ja tarvikud seadmele

hoiule.

Pidage enne pikemat ladustamist silmas täiendavaid ju-

hiseid, vt peatükki Hooldus ja jooksevremont.

62 Eesti

Külmumiskaitse

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma tõttu

kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

Järgnev peab olema täidetud:

● Seade on veevarustusest lahutatud.

● Kõrgsurvevoolik on eemaldatud.

1. Lülitage seade sisse “I/ON”.

2. Oodake maksimaalselt 1 minut, kuni kõrgsurve-

ühendusest ei välju enam vett.

3. Lülitage seade välja.

4. Hoidke seadet koos kõigi tarvikutega külmumiskind-

las ruumis.

Hooldus ja jooksevremont

 OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise tõttu

Lülitage seade välja.

Tõmmake võrgupistik välja.

Seade on hooldusvaba, st Te ei pea regulaarseid hool-

dustöid teostama.

Sõela puhastamine veeühenduses

TÄHELEPANU

Kahjustatud sõel veeühenduses

Seadme kahjustus vee saastumise tõttu

Kontrollige sõela enne veeühendusse panekut kahjus-

tuste suhtes.

Puhastage vajaduse korral sõela veeühenduses.

1. Eemaldage liitmik veeühenduselt.

2. Tõmmake sõel näpitstangidega välja.

3. Puhastage sõela voolava vee all.

Joonis I

4. Pange sõel veeühendusse.

Puhastusvahendi filtri puhastamine

Puhastage puhastusvahendi filter enne pikemat ladus-

tamist.

1. Tõmmake filter puhastusvahendi imivoolikult ära.

2. Puhastage filtrit voolava vee all.

Joonis J

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise

kõrvaldada järgneva ülevaate abil. Kahtluse korral või

siin mittenimetatud rikke puhul pöörduge palun volitatud

klienditeeninduse poole.

 OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise tõttu

Lülitage seade välja.

Tõmmake võrgupistik välja.

Seade ei tööta

1. Vajutage kõrgsurvepüstoli hooba.

Seade lülitub sisse.

2. Kontrollige, kas tüübisildil esitatud pinge langeb

kokku vooluallika pingega.

3. Kontrollige toitejuhet kahjustuste suhtes.

4. Kui mootor on ülekoormatud ja mootorikaitselüliti on

vallandunud:

a Lülitage seade välja “0/OFF”.

b Laske seadmel 1 tund maha jahtuda.

c Lülitage seade sisse “I/ON” ja võtke jälle käiku.

Kui rike esineb mitu korda, siis laske seadet kontrol-

lida klienditeenindusel.

Seade ei käivitu, mootor undab

Pingelangus nõrga vooluvõrgu tõttu või pikenduskaabli

kasutamisel

1. Sisselülitamisel vajutage kõigepealt kõrgsurvepüs-

toli hooba, siis lülitage seade sisse “I/ON”.

Seade ei saavuta rõhku

Vee pealevool on liiga väike

1. Avage veekraan täielikult.

2. Kontrollige vee pealevoolu piisava edastuskoguse

suhtes.

Veeühenduses olev sõel on määrdunud.

1. Tõmmake sõel veeühendusest näpitstangidega väl-

ja.

2. Puhastage sõela voolava vee all.

Seadmes on õhku.

1. Eemaldage seadmest õhk:

a Lülitage seade ilma külgeühendatud kõrgsurve-

voolikuta maksimaalselt 2 minutiks sisse ja ooda-

ke, kuni vesi kõrgsurveühendusest mullideta

väljub.

b Lülitage seade välja.

c Ühendage kõrgsurvevoolik külge.

d Pidage sissevõturežiimi puhul silmas max sisse-

võtu kõrgust (vt peatükki Tehnilised andmed).

Tugevad rõhukõikumised

1. Kõrgsurvedüüsi puhastamine:

a Eemaldage mustus nõelaga düüsiavast.

b Loputage kõrgsurvedüüsi eest veega.

2. Kontrollige vee pealevoolu kogust.

Seade ebatihe

1. Seadme vähene ebatihedus on tehniliselt tingitud.

Tugeva ebatiheduse korral võtke ühendust volitatud

klienditeenindusega.

Puhastusvahendit ei imeta sisse

1. Kasutage Click Vario Poweri joatoru ja keerake see

asendisse „MIX”.

2. Puhastage puhastusvahendi imivoolikul olevat filtrit.

3. Kontrollige puhastusvahendi imivoolikut murdunud

kohtade suhtes.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad mistahes rikked

kõrvaldame garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöörduge ostu

tõendava dokumendiga oma edasimüüja või lähima vo-

litatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

Elektriühendus

Pinge V 230

Faas ~ 1

Sagedus Hz 50

Maksimaalselt lubatud võrgu im-

pedants

Ω 0,394 +

j0,246

Tarbitav võimsus kW 3,0

Kaitseliik IPX5

Kaitseklass I

Võrgukaitse (inertne) A 16

Veevõtuühendus

Latviešu 63

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud

masin vastab oma kontseptsiooni ja koosteliigi põhjal

ning meie poolt turule viidud teostuses EL direktiivide

asjaomastele põhilistele ohutus- ja tervisenõuetele. Ma-

sinal meiega kooskõlastamata muudatuste teostamisel

kaotab käesolev deklaratsioon kehtivuse.

Toode: Kõrgsurvepesur

Tüüp: 1.447-xxx

Asjaomased EL direktiivid

2000/14/EÜ

2014/30/EL

2006/42/EÜ (+2009/127/EÜ)

2011/65/EL

Kohaldatud ühtlustatud normid

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Kohaldatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 89

Garanteeritud: 91

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-

sega.

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2018/10/01

Saturs

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet

šo oriģinālo lietošanas instrukciju un

pievienotās drošības norādes. Rīkojie-

ties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-

kamajam īpašniekam.

Apkārtējās vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt at-

kārtoti. Utilizējiet iepakojumus videi draudzīgā

veidā.

Elektriskās un elektroniskās ierīces satur noderī-

gus pārstrādājumus materiālus un bieži vien tā-

das sastāvdaļas kā baterijas, akumulatorus un

eļļu, kuras to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā var radīt potenciālu ap-

draudējumu cilvēku veselībai un videi. Tomēr šīs

sastāvdaļas ir nepieciešamas ierīces pareizai darbībai.

Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest

kopā ar sadzīves atkritumiem.

Tīr

īšanas darbus, kuros notekūdens satur eļļu, pie-

mēram, motora mazgāšanu, zemgrīdas mazgāša-

nu, drīkst veikt tikai mazgāšanas vietās, kas aprīkotas

ar eļļas atdalītāju.

Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz

darba virsmām, kas ir nodrošinātas pret šķidruma

noteci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau-

jiet tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē.

Juurdevoolurõhk (maks.) MPa 1,2

Juurdevoolu temperatuur (maks.) °C 60

Juurdevoolu kogus (min.) l/min 12

Sissevõtu kõrgus (maks.) m 0,5

Seadme võimsusandmed

Töörõhk MPa 15

Maks. lubatud rõhk MPa 18

Juurdevoolu kogus, vesi l/min 9,2

Juurdevoolu kogus, maksimaalne l/min 10

Juurdevoolu kogus, puhastusva-

hend

l/min 0,3

Kõrgsurvepüstoli tagasilöögijõud N 27

Mõõtmed ja kaalud

Tüüpiline töökaal kg 17,6

Pikkus mm 378

Laius mm 291

Kõrgus mm 516

Kindlakstehtud väärtused EN 60335-2-79 kohaselt

Labakäsi-käsivars vibratsiooni-

väärtus

m/s

< 2,5

Ebakindlus K m/s

0,7

Helirõhutase L

dB(A) 76

Ebakindlus K

dB(A) 3

Helivõimsustase L

+ Ebakind-

lus K

dB(A) 91

Vispārīgas norādes ............................................. 63

Apkārtējās vides aizsardzība .............................. 63

Noteikumiem atbilstoša lietošana........................ 64

Piederumi un rezerves daļas............................... 64

Piegādes komplekts............................................ 64

Ierīces apraksts................................................... 64

Drošības ierīces .................................................. 64

Simboli uz ierīces ................................................ 64

Montāža .............................................................. 64

Ekspluatācijas uzsākšana................................... 64

Ekspluatācija ....................................................... 65

Transportēšana ................................................... 66

Uzglabāšana ....................................................... 66

Kopšana un apkope ............................................ 66

Palīdzība traucējumu gadījumā........................... 66

Garantija.............................................................. 67

Tehniskie dati ...................................................... 67

ES atbilstības deklarācija.................................... 67

64 Latviešu

Dažās valstīs nav atļauta ūdens ņemšana no atklā-

tām ūdenstilpnēm.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.de/REACH

Noteikumiem atbilstoša lietošana

Augstspiediena tīrītāju izmantojiet tikai privātā mājsaim-

niecībā.

Augstspiediena tīrītājs ir paredzēts mašīnu, transportlī-

dzekļu, būvju, darbarīku, fasāžu, terašu, dārza ierīču

utt. tīrīšanai ar augstspiediena ūdens strūklu.

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-

saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-

rumi vai transportēšanas laikā radušies bojājumi, lūdzu,

informējiet tirgotāju.

Ierīces apraksts

Attēlus skatiet grafika lappusē

Attēls A

1 Strūklas caurules uzglabāšana

2 Augstspiediena pistoles uzglabāšana

3 Transportēšanas rokturis, izvelkams

4 Nešanas rokturis

5 Augstspiediena tīrītāja pieslēgums (ar Anti-Twist)

6 Augstspiediena šļūtenes ātrais savienojums

7 Gumijas siksna

8 Augstspiediena šļūtenes un tīkla pieslēguma vada

uzglabāšana

9 Ierīces slēdzis “0/OFF” (izsl.) / “I/ON” (iesl.)

10 Tīkla pieslēguma vads ar tīkla spraudni

11 Nešanas rokturis

12 Tipa datu plāksnīte

13 Transportēšanas ritenis

14 Ūdens pieslēguma savienojums

15 Ūdens pieslēgums ar iebūvētu sietu

16 Tīrīšanas līdzekļa iesūkšanas šļūtene (ar filtru)

17 Augstspiediena pistole

18 Augstspiediena pistoles fiksators

19 Augstspiediena šļūtene

20 Augstspiediena pistoles pieslēgums

21 Poga augstspiediena šļūtenes atvienošanai no pis-

toles

22 Strūklas caurule ar netīrumu frēzētāju noturīgiem

netīrumiem

23 Strūklas caurule Vario Power biežāk veicamajiem

tīrīšanas uzdevumiem. Darba spiedienu iespējams

palielināt bezpakāpju veidā no “SOFT” (rāmi) līdz

“HARD” (spēcīgi). Lai nomainītu darba spiedienu,

atlaist rokas izsmidzinošās pistoles sviru un strūk-

las cauruli pagriezt vēlamajā pozīcijā. Kad strūklas

caurule ir līdz atdurei pagriezta virzienā “SOFT” (rā-

mi), var pievienot tīrīšanas līdzekli.

24 **Dārza šļūtene ar tirdzniecībā pieejamu savienoju-

– Nostiprināta ar audumu

– Diametrs vismaz 1/2 colla (13 mm)

– Garums vismaz 7,5 m

** papildus nepieciešams

Drošības ierīces

몇 UZMANĪBU

Atvienotas vai mainītas drošības ierīces

Drošības ierīces ir paredzētas jūsu aizsardzībai.

Nemainiet un neatvienojiet drošības ierīces.

Ierīces slēdzis

Ierīces slēdzis novērš neparedzētu ierīces iedarbināša-

nu.

Augstspiediena pistoles fiksators

Fiksators nobloķē augstspiediena pistoles sviru un no-

vērš neapzinātu ierīces ieslēgšanos.

Auto-Stop funkcija

Atlaižot augstspiediena pistoles sviru, spiediena slēdzis

izslēdz sūkni un augstspiediena strūkla tiek pārtraukta.

Ja svira tiek nospiesta, sūknis atkal ieslēdzas.

Motora aizsardzības slēdzis

Pārāk augsta strāvas patēriņa gadījumā motora aizsar-

dzības slēdzis izslēdz ierīci.

Simboli uz ierīces

Montāža

Attēlus skatiet grafika lappusē.

Nenostiprinātās detaļas piestipriniet pie ierīces pirms

lietošanas sākuma.

Transportēšanas roktura montāža

1. Uzspraust transportēšanas rokturi.

Attēls B

Ūdens pieslēguma savienojuma montāža

1. Ūdens pieslēguma savienojumu piestipriniet ar

skrūvēm pie ierīces ūdens pieslēguma.

Attēls C

Ekspluatācijas uzsākšana

Norādījum

Ievērojiet, lai netiktu pārsniegta maksimāli pieļaujamā

tīkla pretestība pieslēguma vietā (skatīt nodaļu Tehnis-

kie dati).

Nevērsiet augstspiediena strūklu pret perso-

nām, dzīvniekiem, aktīvu elektrisko aprīko-

jumu vai pašu ierīci.

Aizsargāt ierīci pret salu.

Ierīci nedrīkst pieslēgt tieši pie dzeramā

ūdens sistēmas.

Latviešu 65

Neskaidrību gadījumā attiecībā uz Jūsu pieslēguma

punkta tīkla pretestību, lūdzu, sazinieties ar savu ener-

goapgādes uzņēmumu.

1. Novietojiet ierīci uz līdzenas virsmas.

2. Augstspiediena šļūtenes augstspiediena tīrītāja pie-

slēgumu (ar “Anti-Twist”) iespraust ierīces ātrajā sa-

vienojumā, līdz tas dzirdami nofiksējas.

Attēls D

3. Ievietojiet augstspiediena šļūteni pistolē, līdz tā dzir-

dami nofiksējas.

Norādījum

Pārliecinieties, ka nipelis ir pareizi izlīdzināts.

Attēls E

4. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz

augstspiediena šļūtenes.

5. Iespraudiet tīkla spraudni kontaktligzdā.

Ūdens apgāde

Pieslēguma vērtības skatīt uz tipa plāksnītes vai nodaļā

Tehniskie dati.

Ievērojiet ūdens apgādes uzņēmuma priekšrakstus.

IEVĒRĪBAI

Piesārņota ūdens izraisīti bojājumi

Ūdens piesārņojumi var radīt sūkņa un piederumu bojā-

jumus.

KÄRCHER iesaka aizsardzībai izmantot KÄRCHER

ūdens filtrus (speciālie piederumi, pasūtījuma numurs

4.730-059).

Pieslēgums ūdensvadam

IEVĒRĪBAI

Šļūtenes savienojums ar Aquastop ierīces ūdens

pieslēguma vietā

Sūkņa bojājums

Nekad nelietojiet šļūtenes savienojumu ar Aquastop ie-

rīces ūdens pieslēguma vietā.

Aquastop savienojumu varat izmantot pie ūdens krāna.

1. Ievietojiet dārza šļūteni ūdens pieslēguma savieno-

jumā.

2. Pievienojiet dārza šļūteni pie ūdensvada.

3. Pilnībā atveriet ūdens krānu.

Attēls F

Ūdeni iesūkt no atklātas tvertnes

Šis augstspiediena tīrītājs ir aprīkots ar KÄRCHER ie-

sūkšanas šļūteni ar atsitiena vārstu (speciālais piede-

rums, pasūtījuma Nr. 2.643-100), lai iesūktu virsmas

ūdeni, piemēram, no lietus notek

ūdens mucas vai dīķa

(par maksimālo iesūkšanas augstumu skatīt nodaļu

Tehniskie dati).

Iesūkšanas režīmā ūdens pieslēguma savienojums nav

nepieciešams.

1. Piepildiet iesūkšanas šļūteni ar ūdeni.

2. Iesūkšanas šļūteni pieskrūvējiet pie ierīces ūdens

pieslēguma un ievietojiet ūdens padeves avotā (pie-

mēram, lietus notekūdens mucā).

Ierīces atgaisošana

1. Ieslēdziet ierīci “I/ON” (Iesl.).

2. Atbloķējiet augstspiediena pistoles sviru.

3. Nospiediet augstspiediena pistoles sviru.

Ierīce ieslēdzas.

4. Ļaujiet ierīcei darboties līdz 2 minūtēm, līdz ūdens

izplūst no augstspiediena pistoles bez burbulīšiem.

5. Atlaidiet augstspiediena pistoles sviru.

6. Nofiksējiet augstspiediena pistoles sviru.

Ekspluatācija

IEVĒRĪBAI

Sūkņa darbināšana bez šķidruma

Ierīces bojājums

Ja ierīce nerada spiedienu 2 minūšu darbības laikā, iz-

slēdziet ierīci un rīkojieties atbilstoši norādījumiem no-

daļā Palīdzība traucējumu gadījumā.

Ekspluatācija ar augstspiedienu

IEVĒRĪBAI

Lakotu vai trauslu virsmu bojājumi

Virsmas var tikt bojātas ar pārāk mazu strūklas atstatu-

mu vai izvēloties neatbilstošu strūklas cauruli.

Ievērojiet vismaz 30 cm strūklas atstatumu, tīrot lakotas

virsmas.

Neizmantojiet netīrumu frēzētāju, tīrot autoriepas, lako-

tas vai trauslas virsmas, piemēram, koka virsmas.

1. Ievietojiet strūklas cauruli augstspiediena pistolē un

nofiksējiet to, pagriežot par 90°.

Attēls G

2. Ieslēdziet ierīci “I/ON” (Iesl.).

3. Atbloķējiet augstspiediena pistoles sviru.

4. Nospiediet augstspiediena pistoles sviru.

Ierīce ieslēdzas.

Ekspluatācija ar tīrīšanas līdzekļiem

 BĪSTAMI

Drošības datu lapas neievērošana

Veselībai var tikt nodarīti smagas pakāpes kaitējumi, tī-

rīšanas līdzekli izmantojot neatbilstošā veidā.

Ņemiet vērā tīrīšanas līdzekļa ražotāja drošības datu la-

pu, jo īpaši norādes, kas attiecas uz personīgo aizsarga-

prīkojumu.

Norādījum

Tīrīšanas līdzekli var piejaukt tikai, kad ierīce tiek darbi-

nāta ar zemu spiedienu.

Norādījum

KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucē-

jumiem. Lūdzu, konsultējieties vai pieprasiet mūsu kata-

logu vai mūsu tī

rīšanas līdzekļu informācijas lapas.

1. Izvelciet tīrīšanas līdzekļa iesūkšanas šļūteni vēla-

mā garumā no korpusa.

Attēls H

2. Tīrīšanas līdzekļa iesūkšanas šļūteni iekārt tvertnē

ar tīrīšanas līdzekļa šķīdumu.

3. Izmantojiet strūklas cauruli Click-Vario Power.

4. Pagrieziet strūklas cauruli pozīcijā “MIX”.

Lietošanas gaitā tīrīšanas līdzekļa šķīdums tiek pie-

jaukts ūdens strūklai.

Ieteicamā tīrīšanas metode

1. Tīrīšanas lī

dzekli taupīgi uzsmidzināt uz sausas

virsmas un ļaut iedarboties (neļaut nožūt).

2. Lielākos netīrumus noskalot ar augstspiediena

strūklu.

Pēc lietošanas ar tīrīšanas līdzekļiem

1. Skalojiet ierīci apm. 30 sekundes ar tīru ūdeni.

Ekspluatācijas pārtraukšana

1. Atlaidiet augstspiediena pistoles sviru.

Kad svira tiek atlaista, ierīce izslēdzas. Sistēmā tiek

uzturēts augstspiediens.

2. Nofiksējiet augstspiediena pistoles sviru.

3. Augstspiediena pistoli ievietojiet pistoles uzglabāša-

nas nodalījumā.

66 Latviešu

4. Augstspiediena pistoli ar strūklas cauruli iestatiet

novietošanas pozīcijā.

5. Ja darbs tiek pārtraukts uz laiku ilgāk par 5 minūtēm,

izslēdziet ierīci “0/OFF” (Izsl.).

Ekspluatācijas pabeigšana

몇 UZMANĪBU

Sistēmā ir spiediens

Pastāv ievainojumu risks, nekontrolēti izplūstot augst-

spiediena ūdenim

Augstspiediena šļūteni atvienojiet no augstspiediena

pistoles vai ierīces tikai tad, ja sistēmā nav spiediena.

몇 UZMANĪBU

Karsts ūdens

Apdedzināšanās risks

Pēc lietošanas atvienojot dārza vai augstspiediena cau-

ruli, no pieslēgumiem var izplūst karsts ūdens.

1. Atlaidiet augstspiediena pistoles sviru.

2. Aizveriet ūdens krānu.

3. Uz 30 sekundēm nospiediet augstspiediena pistoles

sviru.

Sistēmā atlikušais spiediens tiek likvidēts.

4. Atlaidiet augstspiediena pistoles sviru.

5. Nofiksējiet augstspiediena pistoles sviru.

6. Atvienojiet ierīci no ūdens apgādes.

7. Izslēdziet ierīci “0/OFF” (Izsl.).

8. Atvienojiet tīkla spraudni no kontaktligzdas.

Transportēšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot ņemiet vērā ierīces svaru.

Ierīces nešana

1. Ierīci pacelt un nest, turot aiz nešanas rokturiem.

Ierīces vilkšana

1. Izvelciet transportēšanas rokturi tā, lai tas dzirdami

nofiksētos.

2. Ierīci vilkt, turot aiz transportēšanas roktura.

Ierīces pārvietošana transportlīdzeklī

1. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

Uzglabāšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot ņemiet vērā ierīces svaru.

Ierīces uzglabāšana

1. Novietojiet ierīci uz līdzenas virsmas.

2. Atvienojiet strūklas cauruli no augstspiediena pisto-

les.

3. Nospiediet atvienošanas pogu uz augstspiediena

pistoles un atvienojiet augstspiediena šļūteni no pis-

toles.

4. Augstspiediena šļūteni uzglabāt pie ierīces.

5. Tīkla pieslēguma vadu un augstspiediena šļūteni

nofiksēt ar gumijas siksnu.

Attēls K

6. Ievietojiet tīkla pieslēguma vadu un piederumus ie-

rīcē.

Pirms ilgākas uzglabāšanas ievērojiet papildu norādīju-

mus, skat. nodaļu Kopšana un apkope.

Pretaizsalšanas aizsardzība

IEVĒRĪBAI

Sala draudi

Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus.

Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti.

Aizsargājiet ierīci no sala.

Jābūt izpildītiem šādiem nosacījumiem:

● Ierīcei jābūt atvienotai no ūdens apgādes.

● Augstspiediena šļūtenei jābūt iztīrītai.

1. Ieslēdziet ierīci “I/ON” (Iesl.).

2. Gaidiet maks. 1 minūti, līdz no augstspiediena

pieslēguma vairs neizplūst ūdens.

3. Izslēdziet ierīci.

4. Novietojiet ierīci ar visiem piederumiem uzglabāša-

nai telpā, kas aizsargāta no sala.

Kopšana un apkope

 BĪSTAMI

Strāvas sitiena bīstamība

Iespējams gūt ievainojumus, pieskaroties strāvu vado-

šām detaļām

Izslēdziet ierīci.

Atvienojiet tīkla spraudni.

Ierīcei nav nepieciešama apkope, tas nozīmē, ka nav

nepieciešams veikt nekādus regulārās apkopes darbus.

Ūdens pieslēguma vietas sieta tīrīšana

IEVĒRĪBAI

Bojāts siets ūdens pieslēgumā

Ūdens piesārņojuma radīti ierīces bojājumi

Pirms sieta ievietošanas ūdens pieslēgumā pārbaudiet,

vai tas nav bojāts.

Vajadzības gadījumā iztīriet ūdens pieslēguma sietu.

1. Noņemiet ūdens pieslēguma savienojumu.

2. Ar plakanknaiblēm izvelciet sietu.

3. Iztīriet sietu zem tekoša ūdens.

Attēls I

4. Ievietojiet sietu ūdens pieslēgumā.

Tīrīšanas līdzekļa filtra tīrīšana

Pirms ilgākas glabāšanas iztīriet tīrīšanas līdzekļa filtru.

1. Izvelciet filtru no tīrīšanas līdzekļa iesūkšanas šļūte-

nes.

2. Iztīriet filtru zem tekoša ūdens.

Attēls J

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-

mākā pārskata palīdzību var novērst pašu spēkiem.

Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vēr-

sieties autorizētā klientu servisā.

 BĪSTAMI

Strāvas sitiena bīstamība

Iespējams gūt ievainojumus, pieskaroties strāvu vado-

šām detaļām

Izslēdziet ierīci.

Atvienojiet tīkla spraudni.

Ierīce nedarbojas

1. Nospiediet augstspiediena pistoles sviru.

Ierīce ieslēdzas.

2. Pārbaudiet, vai sakrīt sprieguma norāde uz tipa

plāksnītes ar strāvas avota spriegumu.

3. Pārbaudiet, vai tīkla pieslēguma vadam nav bojāju-

mu.

4. Ja motors ir pārslogots un ir aktivizēts motora aiz-

sardzības slēdzis:

Latviešu 67

a Izslēdziet ierīci “0/OFF” (Izsl.).

b Ļaujiet ierīcei 1 stundu atdzist.

cIeslēdziet ierīci “I/ON” (Iesl.) un turpiniet lietot.

Ja vairākkārt rodas traucējumi, ierīces pārbaudi

veikt klientu servisā.

Ierīce nedarbojas, motors rūc

Sprieguma zudums vāja strāvas tīkla dēļ vai arī pagari-

nāšanas kabeļa izmantošanas dēļ

1. Pirms ieslēgšanas vispirms nospiediet augstspie-

diena pistoles sviru, tad ieslēdziet ierīci “I/ON” (Ie-

sl.).

Ierīce nespēj sasniegt nepieciešamo spiedienu

Ūdens padeve ir pārāk maza

1. Pilnībā atveriet ūdens krānu.

2. Pārbaudiet, vai ūdens pieplūdei ir pietiekams pade-

ves daudzums.

Ūdens pieslēguma siets ir netīrs.

1. Ar plakanknaiblēm izvelciet sietu no ūdens pieslē-

guma.

2. Iztīriet sietu zem tekoša ūdens.

Ierīcē ir gaiss.

1. Atgaisojiet ierīci:

aIeslēdziet ierīci uz maksimums 2 minūtēm bez

pievienotas augstspiediena šļūtenes un pagai-

diet, līdz no augstspiediena pieslēguma izplūst

ūdens bez burbulīšiem.

b Izslēdziet ierīci.

c Pievienojiet augstspiediena šļūteni.

dPārliecinieties, ka iesūkšana notiek pareizajā ie-

sūkšanas augstumā (skatīt nodaļu Tehniskie da-

ti).

Spēcīgas spiediena svārstības

1. Iztīriet augstspiediena sprauslu:

a Ar adatu iztīriet netīrumus no sprauslas cauruma.

bAr ūdeni izskalojiet augstspiediena sprauslu no

priekšas.

2. Pārbaudiet ūdens pieplūdes daudzumu.

Ierīce nav hermētiska

1. Neliels nehermētiskums ir tehniski paredzē

ts. Izteik-

ta nehermētiskuma gadījumā vērsieties autorizētā

klientu servisā.

Tīrīšanas līdzeklis netiek iesūkts

1. Izmantojiet Click-Vario Power strūklas cauruli un

pagrieziet to pozīcijā “MIX”.

2. Iztīriet tīrīšanas līdzekļa iesūkšanas šļūtenes filtru.

3. Pārbaudiet tīrīšanas līdzekļa iesūkšanas šļūtenes

locīšanas vietas.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņā Jūsu ierīces iespējamos darbības traucējumus

mēs novērsīsim bez maksas, ja to cēlonis būs materiāla

vai ražošanas kļūda. Garantijas gadījumā ar pirkumu

apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-

kajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

Paturētas tiesības veikt tehniskas izmaiņas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār-

tas projekts un konstrukcija, kā arī mūsu izgatavotais

modelis atbilst ES direktīvu drošības un veselības pa-

matprasībām. Veicot ar mums nesaskaņotas izmaiņas

iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.447-xxx

Attiecīgās ES direktīvas

2000/14/EK

2014/30/ES

2006/42/EK (+2009/127/EK)

2011/65/ES

Piemērotie saskaņotie standarti

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Strāvas pieslēgums

Spriegums V 230

Fāze ~ 1

Frekvence Hz 50

Maksimāli pieļaujamā tīkla pretes-

tība

Ω 0,394 +

j0,246

Pieslēguma jauda kW 3,0

Drošinātāja veids IPX5

Aizsardzības klase I

Tīkla drošinātājs (inertais) A 16

Ūdens pieslēgums

Pieplūdes spiediens (maks.) MPa 1,2

Pievades temperatūra (maks.) °C 60

Pieplūdes daudzums (min.) l/min 12

Iesūkšanas augstums (maks.) m 0,5

Ierīces veiktspējas dati

Darba spiediens MPa 15

Maks. pieļaujamais spiediens MPa 18

Padeves apjoms, ūdens l/min 9,2

Maksimālais padeves apjoms l/min 10

Padeves apjoms, tīrīšanas līdzek-

lis

l/min 0,3

Augstspiediena pistoles atsitiena

spēks

N27

Izmēri un svars

Raksturīgais ekspluatācijas svars kg 17,6

Garums mm 378

Platums mm 291

Augstums mm 516

Aprēķinātās vērtības saskaņā ar EN 60335-2-79

Roku-plaukstu vibrācijas vērtība m/s

< 2,5

Nedrošības faktors K m/s

0,7

Trokšņa spiediena līmenis L

dB(A) 76

Nedrošības faktors K

dB(A) 3

Trokšņa intensitātes līmenis

+ Nedrošības faktors K

dB(A) 91

68 Lietuviškai

Trokšņa intensitātes līmenis dB(A)

Izmērīts: 89

Nodrošināts: 91

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Vinendene (Winnenden), 01.10.2018.

Turinys

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, per-

skaitykite šią originalią naudojimo ins-

trukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba ki-

tam prietaiso savininkui.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa-

kuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna ver-

tingų perdirbamų medžiagų ir dažnai tokių dalių,

su kuriomis netinkamai elgiantis arba netinkamai

jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį

šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius

draudžiama šalinti su buitinėmis atliekomis.

Valymo darbus, kurių metu susidaro alyvos turin-

čios nuotekos, pvz., variklių valymas, automobilių

dugno plovimas), atlikti galima tik tose valymo vietose,

kuriose yra alyvos separatorius.

Darbus su valymo priemonėmis atlikti galima tik ant

vandeniui atsparių darbinių paviršių su jungtimi prie

nešvaraus vandens kanalizacijos. Neleiskite, kad valy-

mo priemonės patektų į vandens telkinius arba įsi-

skverbtų į dirvožemį.

Kai kuriose šalyse draudžiama imti vandenį iš vie-

šųjų vandens telkinių.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite:

www.kaercher.de/REACH

Naudojimas laikantis nurodymų

Šį aukšto slėgio valymo įrenginį naudokite tik privačiai.

Aukšto slėgio valymo įrenginys skirtas aukšto slėgio

vandens srove valyti mašinas, transporto priemones,

statinius, įrankius, fasadus, terasas, sodo įrankius ir

pan.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines

dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir

be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetai-

nėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pa-

kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de-

talės. Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje

Paveikslas A

1 Purškimo antgalio dėtuvė

2 Aukšto slėgio pistoleto dėtuvė

3 Transportavimo rankena, ištraukiama

4 Nešimo rankena

5 Aukšto slėgio valytuvo (su „Anti-Twist“) prijungimas

6 Greitoji mova aukšto slėgio žarnai

7 Guminė juosta

8 Aukšto slėgio žarnos ir maitinimo tinklo laido dėtuvė

9 Prietaiso jungiklis “0/OFF” / “I/ON”

10 Maitinimo tinklo laidas su tinklo kištuku

11 Nešimo rankena

12 Duomenų plokštelė

13 Transportavimo ratas

14 Mova vandens jungčiai

15 Vandens jungtis su sumontuotu sietu

16 Siurbimo žarna valymo priemonei (su filtru)

17 Aukšto slėgio pistoletas

18 Aukšto slėgio pistoleto fiksatorius

19 Aukšto slėgio žarna

20 Aukšto slėgio pistoleto jungtis

21 Mygtukas, skirtas aukšto slėgio žarnai nuo aukšto

slėgio pistoleto atskirti

22 Purškimo antgalis su purvo skutikliu sunkiai nuvalo-

miems nešvarumams

Bendrosios nuorodos .......................................... 68

Aplinkos apsauga ................................................ 68

Naudojimas laikantis nurodymų .......................... 68

Priedai ir atsarginės dalys ................................... 68

Komplektacija ...................................................... 68

Prietaiso aprašymas............................................ 68

Saugos įtaisai ...................................................... 69

Simboliai ant prietaiso ......................................... 69

Montavimas ......................................................... 69

Atidavimas eksploatuoti....................................... 69

Eksploatavimas ................................................... 70

Transportavimas.................................................. 70

Laikymas ............................................................. 70

Techninė priežiūra ir eksploatacinės parengties

užtikrinimas ......................................................... 71

„Pagalba trikčių atveju“........................................ 71

Garantija.............................................................. 71

Techniniai duomenys........................................... 71

ES atitikties deklaracija ....................................... 72

Lietuviškai 69

23 Purškimo antgalis „Vario Power“ įprastoms valymo

užduotims. Darbinį slėgį galima tolydžiai didinti nuo

„MAŽASIS“ iki „DIDYSIS“. Norėdami keisti darbinį

slėgį, atleiskite rankinio purškimo pistoleto svirtį ir

pasukite purškimo antgalį į norimą padėtį. Kai purš-

kimo antgalis iki galo pasuktas kryptimi „MAŽASIS“,

galima dozuoti valymo priemonę.

24 **Sodo žarna su įprasta mova

– Sustiprinta audiniu

– Skersmuo mažiausiai 1/2 colių (13 mm)

– Ilgis mažiausiai 7,5 m

** papildomai reikalinga

Saugos įtaisai

몇 ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Įrenginio jungiklis

Įrenginio jungiklis užkerta kelią netyčiniam prietaiso vei-

kimui.

Aukšto slėgio pistoleto fiksatorius

Fiksatorius užblokuoja aukšto slėgio pistoleto svertą ir

užkelta kelią netyčiniam prietaiso paleidimui.

Automatinio sustabdymo funkcija

Atleidus aukšto slėgio pistoleto svertą, pneumatinis jun-

giklis išjungia siurblį ir aukšto slėgio srovė nutrūksta.

Nuspaudus svertą, siurblys vėl įsijungia.

Apsauginis variklio jungiklis

Suvartojant per daug elektros, apsauginis variklio jungi-

klis prietaisą išjungia.

Simboliai ant prietaiso

Montavimas

Paveikslai pateikti grafikų puslapyje.

Prieš naudojimą sumontuokite ant įrenginio atskiras

kartu pristatytas dalis.

Transportavimo rankenos montavimas

1. Įstatykite gabenimo rankeną.

Paveikslas B

Movos vandens jungčiai montavimas

1. Užsukite movą vandens jungčiai ant prietaiso van-

dens jungties.

Paveikslas C

Atidavimas eksploatuoti

Pastaba

Atkreipkite dėmesį, kad prijungimo taške nebūtų viršija-

ma didžiausia leistina tinklo elektrinė pilnutinė varža (žr.

sk. Techniniai duomenys).

Jeigu kyla neaiškumų dėl jūsų prijungimo taško leistinos

tinklo pilnutinės varžos, susisiekite su savo elektros

energijos tiekėju.

1. Pastatykite prietaisą ant lygaus paviršiaus.

2. Aukštojo slėgio valytuvo aukštojo slėgio žarnos

jungtį (su „Anti-Twist“) jungtį įkiškite į prietaiso grei-

tojo sujungimo movą – turi būti girdima, kaip ji užfik-

suojama.

Paveikslas D

3. Įkiškite aukštojo slėgio žarną į aukštojo slėgio pisto-

letą – turi būti girdima, kaip ji užfiksuojama.

Pastaba

Stenkitės, kad antgalis būtų tinkamai užfiksuotas.

Paveikslas E

4. Patikrinkite, ar sujungimai patikimi, patraukdami

aukšto slėgio žarną.

5. Įkiškite tinklo kištuką į lizdą.

Vandens tiekimas

Jungčių vertes žr. skyriuje „Identifikacinė plokštelė“ arba

Techniniai duomenys.

Vadovaukitės vandens tiekimo įmonės nuostatomis.

DĖMESIO

Žala dėl užteršto vandens

Vandenyje esantys nešvarumai gali pažeisti siurblį ir

priedus.

Apsaugai KÄRCHER rekomenduoja naudoti KÄR-

CHER vandens filtrus (specialus priedas, užsakymo nu-

meris 4.730-059).

Žarnos movos su „Aquastop“

DĖMESIO

sujungimas su prietaiso vandens jungtimi

Siurblio pažeidimai

Žarnos movą su „Aquastop“ jungti su prietaiso vandens

jungtimi draudžiama.

Su vandens čiaupu galite naudoti „Aquastop“ movą.

1. Užmaukite sodo žarną ant vandens jungties movos.

2. Prijunkite sodo žarną prie vandens linijos.

3. Iki galo atsukite vandens čiaupą.

Paveikslas F

Vandens įsiurbimas iš atvirų talpyklų

Šis slėgio valymo įrenginys tinkamas naudoti su „KÄR-

CHER“ siurbimo žarna su atbuliniu vožtuvu (specialus

priedas, užsakymo Nr. 2.643-100) ir adapteriu (specia-

lus priedas, užsakymo Nr. 2 643-100), skirta siurbti pa-

viršiniams vandenims, pvz., iš lietaus vandens talpyklų

arba tvenkinių (didžiausias įsiurbimo aukštis nurodytas

skyriuje Techniniai duomenys).

Siurbimo režimu mova vandens jungčiai nereikalinga.

1. Pripildykite siurbimo žarną vandeniu.

2. Užsukite siurbimo žarną ant įrenginio vandens jung-

ties ir įdėkite į vandens šaltinį (pvz., lietaus vandens

talpyklą).

Oro išleidimas iš įrenginio

1. Prietaiso įjungimas „I/ON“.

2. Atfiksuokite aukšto slėgio pistoleto svertą.

3. Užspauskite aukšto slėgio pistoleto svertą.

Prietaisas įsijungia.

4. Paleiskite prietaisą veikti daugiausia 2 minutes, kol

vanduo iš pistoleto pasirodys be oro burbuliukų.

5. Atleiskite aukšto slėgio pistoleto svertą.

6. Užfiksuokite aukšto slėgio pistoleto svertą.

Aukštojo slėgio srovės nenukreipkite į žmo-

nes, gyvūnus, įtampingąją elektros įrangą

arba į patį prietaisą.

Saugokite prietaisą nuo šalčio.

Prietaiso neleidžiama jungti tiesiogiai prie

viešųjų geriamoji vandens tinklų.

70 Lietuviškai

Eksploatavimas

DĖMESIO

Siurblio sausoji eiga

Prietaiso pažeidimas

Jeigu prietaise per 2 minutes nesukuriamas slėgis, iš-

junkite prietaisą ir toliau vadovaukitės nurodymais, pa-

teiktais skyriuje „Pagalba trikčių atveju“.

Aukštojo slėgio režimas

DĖMESIO

Dažytų arba jautrių paviršių pažeidimas

Paviršiai pažeidžiami pasirinkus nedidelį srovės atstu-

mą arba netinkamą purškimo antgalį.

Valydami dažytus paviršius laikykite bent 30 cm srovės

atstumą.

Automobilių padangų, dažų arba jautrių paviršių, tokių

kaip medis, nevalykite su purvo skutikliu.

1. Įkiškite purkštą į aukštojo slėgio pistoletą ir užfiksuo-

kite pasukdami 90°.

Paveikslas G

2. Įjunkite prietaisą („I / ON“).

3. Panaikinkite aukštojo slėgio pistoleto sverto blokavi-

mą.

4. Nuspauskite aukštojo slėgio pistoleto svertą.

Prietaisas įsijungia.

Eksploatavimas naudojant valiklį

 PAVOJUS

Sagos duomenų lapo nepaisymas

Sunki žala sveikatai netinkamai naudojant valiklį.

Atsižvelkite į valiklio gamintojo saugos duomenų lapą,

ypač nurodymus dėl asmeninių apsaugos priemonių.

Pastaba

Valymo priemonės įmaišyti leidžiant tik pasirinkus veiki-

mą žemu slėgiu.

Pastaba

Naudojant „KÄRCHER“ valymo priemonę užtikrinamas

sklandus darbas. Pasikonsultuokite arba užsakykite

mūsų katalogą ar mūsų valymo priemonių informacinius

lapelius.

1. Iš korpuso ištraukite norimo ilgio valiklio siurbimo

žarną.

Paveikslas H

2. Valiklio siurbimo žarną įkiškite į valiklio tirpalo talpy-

klą.

3. Naudokite purkštą „Click Vario Power“.

4. Purkštą pasukite į „MIX“ padėtį.

Eksploatuojant valiklio tirpalas maišomas su van-

dens srove.

Rekomenduojamas valymo būdas

1. Taupiai užpurkškite valymo priemonės ant sauso

paviršiaus ir leiskite jai veikti (nedžiovinkite).

2. Nuplaukite atsilaisvinusį purvą aukšto slėgio srove.

Baigus eksploatuoti su valymo priemone

1. Skalaukite prietaisą apie 30 sekundžių

švariu van-

deniu.

Eksploatavimo nutraukimas

1. Atleiskite aukštojo slėgio pistoleto svertą.

Kai svertas atleidžiamas, prietaisas išjungiamas.

Aukštasis slėgis sistemoje nėra panaikinamas.

2. Užfiksuokite aukštojo slėgio pistoleto svertą.

3. Aukštojo slėgio pistoletą įkiškite į aukštojo slėgio

pistoleto laikymo vietą.

4. Aukštojo slėgio pistoletą su purkštu nustatykite į lai-

kymo padėtį.

5. Darydami ilgesnes negu 5 minučių darbo pertrau-

kas prietaisą išjunkite „0/OFF“.

Darbo užbaigimas

몇 ATSARGIAI

Slėgis sistemoje

Sužalojimai dėl nekontroliuojamai išsiveržiančio aukšto

slėgio vandens

Aukšto slėgio žarną nuo aukšto slėgio pistoleto arba

nuo prietaiso atjunkite tik tuo atveju, kai sistemoje nėra

slėgio.

몇 ATSARGIAI

Karštas vanduo

Pavojus nusideginti

Po naudojimo atjungiant sodo arba aukšto slėgio žarną

iš jungčių gali išbėgti karšto vandens.

1. Atleiskite aukštojo slėgio pistoleto svertą.

2. Užsukite vandens čiaupą.

3. Spauskite aukšto slėgio pistoleto svertą

30 sekundžių.

Sistemoje dar likęs slėgis bus išleistas.

4. Atleiskite aukštojo slėgio pistoleto svertą.

5. Užfiksuokite aukštojo slėgio pistoleto svertą.

6. Atjunkite įrenginį nuo vandens tiekimo.

7. Išjunkite prietaisą „0/OFF“.

8. Ištraukite tinklo kištuką iš lizdo.

Transportavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite į įrenginio svorį.

Prietaiso nešiojimas

1. Pakelkite prietaisą už nešiojimo rankenų ir neškite.

Prietaiso traukimas

1. Ištraukite transportavimo rankeną, kol ji garsiai užsi-

fiksuos.

2. Traukite prietaisą už transportavimo rankenos.

Prietaiso vežimas transporto priemonėje

1. Apsaugokite prietaisą nuo slydimo ir apvirtimo.

Laikymas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite į prietaiso svorį.

Prietaiso sandėliavimas

1. Pastatykite prietaisą ant lygaus paviršiaus.

2. Atjunkite purkštą nuo aukštojo slėgio pistoleto.

3. Nuspauskite aukštojo slėgio pistoleto atskyrimo

mygtuką ir atskirkite aukštojo slėgio žarną nuo aukš-

tojo slėgio pistoleto.

4. Sudėkite aukštojo slėgio žarną ant prietaiso.

5. Maitinimo tinklo laidą ir aukštojo slėgio žarną pritvir-

tinkite gumine juosta.

Paveikslas K

6. Maitinimo laidą ir priedus sudėkite ant prietaiso.

Prieš padėdami į saugojimo vietą ilgesniam laikui, at-

kreipkite dėmesį į papildomus nurodymus, žr. sk. Tech-

ninė priežiūra ir eksploatacinės parengties užtikrinimas.

Lietuviškai 71

Apsauga nuo šalčio

DĖMESIO

Užšalimo pavojus

Nevisiškai ištuštintus prietaisus gali sugadinti šaltis.

Iki galo ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Reikia įvykdyti šias sąlygas:

● Prietaisas atjungtas nuo vandens tiekimo.

● Aukštojo slėgio žarna pašalinta.

1. Įjunkite prietaisą „I / ON“.

2. Palaukite ne ilgiau kaip 1 minutę, kol iš aukštojo

slėgio jungties nebetekės joks vanduo.

3. Išjunkite įrenginį.

4. Prietaisą su prijungtais priedais laikykite nuo šalčio

apsaugotoje vietoje.

Techninė priežiūra ir

eksploatacinės parengties

užtikrinimas

 PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių

Išjunkite prietaisą.

Ištraukite tinklo kištuką.

Prietaisui nereikia atlikti techninės priežiūros, t. y. jums

nereikia atlikti reguliarių techninės priežiūros darbų.

Vandens jungties sieto valymas

DĖMESIO

Vandens jungtyje pažeistas sietas

Prietaiso pažeidimai dėl nešvaraus vandens

Prieš įdėdami sietą į vandens jungtį, patikrinkite, ar jis

nepažeistas.

Jeigu reikia, išvalykite vandens jungties sietą .

1. Nuimkite vandens jungties movą.

2. Ištraukite sietą plokščiomis replėmis.

3. Nuplaukite sietą po tekančiu vandeniu.

Paveikslas I

4. Įdėkite sietą į vandens jungtį.

Valiklio filtro valymas

Jeigu ketinate sandėliuoti ilgesnį laiką, išvalykite valiklio

filtrą.

1. Nutraukite filtrą nuo valiklio siurbimo žarnos.

2. Nuplaukite filtrą po tekančiu vandeniu.

Paveikslas J

„Pagalba trikčių atveju“

Gedimų priežastys dažnai yra paprastos, kurias nesun-

kiai pašalinsite pasinaudoję šia apžvalga. Kilus abejo-

nių arba atsiradus čia nenurodytų gedimų, kreipkitės į

įgaliotą klientų aptarnavimo tarnybą.

 PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių

Išjunkite prietaisą.

Ištraukite tinklo kištuką.

Įrenginys nepasileidžia

1. Užspauskite aukšto slėgio pistoleto svertą.

Prietaisas įsijungia.

2. Patikrinkite, ar ant tipo plokštelės nurodyta įtampa

atitinka elektros šaltinio įtampą.

3. Patikrinkite, ar nepažeistas maitinimo laidas.

4. Jeigu variklis perkrautas ir suveikė apsauginis vari-

klio jungiklis:

a Išjunkite prietaisą „0/OFF“.

b Palaukite 1 sekundę, kol įrenginys atauš.

c Įjunkite prietaisą „I/ON“ ir vėl naudokite.

Jeigu triktis pasireiškia dažniau, prietaisą patikrinki-

te klientų aptarnavimo centre.

Prietaisas nepasileidžia, variklis burzgia

Maitinimo triktis dėl silpno elektros tinklo arba dėl nau-

dojamo ilginamojo laido

1. Įjungdami pirma paspauskite aukšto slėgio pistoleto

svertą, tada įjunkite prietaisą „I/ON“.

Prietaise nesukuriamas slėgis

Per mažas tiekiamo vandens kiekis

1. Iki galo atsukite vandens čiaupą.

2. Patikrinkite vandens įvadą, ar tiekiama pakankamai

vandens.

Užterštas vandens jungties sietas.

1. Ištraukite sietą iš vandens jungties plokščiomis re-

plėmis.

2. Nuplaukite sietą po tekančiu vandeniu.

Prietaise yra oro.

1. Iš prietaiso išleiskite orą:

a Neprijungę aukštojo slėgio žarnos paleiskite prie-

taisą veikti ne ilgiau kaip 2 minutes ir palaukite,

kol vanduo iš aukštojo slėgio žarnos ims tekėti be

oro burbuliukų.

b Išjunkite įrenginį.

c Prijunkite aukštojo slėgio žarną.

d Pasirinkę siurbimo režimą stebė

kite didž. įsiurbi-

mo aukštį (žr. skyrių Techniniai duomenys).

Dideli slėgio svyravimai

1. Išvalykite aukšto slėgio antgalį:

a pašalinkite nešvarumus iš antgalio skylės adata.

b Nuskalaukite aukšto slėgio antgalį vandeniu iš

priekio.

2. Patikrinkite tiekiamo vandens kiekį.

Prietaisas nesandarus

1. Nedidelis prietaiso nesandarumas techniškai gali-

mas. Dėl didelio nesandarumo kreipkitės į klientų

aptarnavimo centrą.

Valiklis nesiurbiamas

1. Naudokite purkštą „Vario Power“ ir nustatykite jį į

„MIX“ padėtį.

2. Išvalykite valiklio siurbimo žarnos filtrą.

3. Patikrinkite, ar neįlenkta valiklio siurbimo žarna.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos klaidos. Dėl garantinių gedimų

šalinimo kreipkitės į savo pardavėją arba artimiausią kli-

entų aptarnavimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

Elektros jungtis

Įtampa V 230

Fazė ~1

Dažnis Hz 50

Didžiausia leistina tinklo pilnutinė

varža

Ω 0,394 +

j0,246

Imama galia kW 3,0

Saugiklio rūšis IPX5

72 Polski

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir

konstrukcija bei mūsų į rinką išleistas modelis atitinka

pagrindinius ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jeigu įrenginiui atliekamas su mumis

nesuderintas keitimas, ši deklaracija netenka savo ga-

lios.

Produktas: Aukšto slėgio valymo įrenginys

Tipas: 1.447-xxx

Atitinkamos ES direktyvos

2000/14/EB

2014/30/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

Taikomi darnieji standartai

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 89

Garantuojamas: 91

Pasirašantys asmenys veikia pagal bendrovės vadovų

įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: +49 7195 14-0

Faks.: +49 7195 14-2212

Vinendenas (Winnenden), 2018-10-01

Spis treści

Wskazówki ogólne

Przed rozpoczęciem użytkowania urzą-

dzenia należy przeczytać oryginalną in-

strukcję obsługi oraz załączone

wskazówki dotyczące bezpieczeństwa. Postępować

zgodnie z podanymi instrukcjami.

Oba zeszyty przechować do późniejszego wykorzysta-

nia lub dla następnego użytkownika.

Ochrona środowiska

Materiały, z których wykonano opakowania, na-

dają się do recyklingu. Opakowania poddać utyli-

zacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają

cenne surowce wtórne, a często również takie

części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawi-

dłowej utylizacji mogą stanowić potencjalne zagrożenie

dla zdrowia ludzkiego i środowiska naturalnego. Jednak

te części składowe są niezbędne do prawidłowej pracy

urządzenia. Urządzeń oznaczonych tym symbolem nie

można wyrzucać do odpadów z gospodarstw domo-

wych.

Czyszczenie, podczas którego powstaje woda za-

wierająca olej, np. mycie silnika, mycie podwozia,

Apsaugos klasė I

Maitinimo tinklo saugiklis (inerti-

nis)

A16

Vandens jungtis

Įleidimo slėgis (maks.) MPa 1,2

Įleidimo temperatūra (maks.) °C 60

Tiekiamas kiekis (min.) l/min 12

Įsiurbimo aukštis (maks.) m 0,5

Įrenginio galios duomenys

Darbinis slėgis MPa 15

Maks. leistinas slėgis MPa 18

Tiekimo pajėgumas, vanduo l/min 9,2

Tiekimo pajėgumas, maksimalus l/min 10

Tiekimo pajėgumas, valymo prie-

monė

l/min 0,3

Rankinio purškimo pistoleto ata-

trankos jėga

N27

Matmenys ir svoriai

Tipinis darbinis svoris kg 17,6

Ilgis mm 378

Plotis mm 291

Aukštis mm 516

Nustatytos vertės pagal EN 60335-2-79

Plaštakos ir rankos vibracijos ver-

tė

m/s

< 2,5

Neapibrėžtis K m/s

0,7

Garso lygis L

dB(A) 76

Neapibrėžtis K

dB(A) 3

Garso galios lygis L

+ Neapi-

brėžtis K

dB(A) 91

Wskazówki ogólne .............................................. 72

Ochrona środowiska ........................................... 72

Zastosowanie zgodne z przeznaczeniem ........... 73

Akcesoria i części zamienne ............................... 73

Zakres dostawy................................................... 73

Opis urządzenia .................................................. 73

Urządzenia zabezpieczające .............................. 73

Symbole na urządzeniu....................................... 73

Montaż ................................................................ 73

Uruchamianie...................................................... 74

Eksploatacja........................................................ 74

Transport............................................................. 75

Składowanie........................................................ 75

Czyszczenie i konserwacja ................................. 75

Usuwanie usterek................................................ 76

Gwarancja ........................................................... 76

Dane techniczne ................................................. 76

Deklaracja zgodności UE.................................... 77

Polski 73

może być wykonywane tylko na stanowiskach do mycia

wyposażonych w oddzielacz oleju.

Prace z użyciem środków czyszczących można wy-

konywać tylko na wodoszczelnych powierzchniach

roboczych z podłączeniem do kanalizacji odprowadza-

jącej brudną wodę. Nie dopuszczać, aby środki czysz-

czące dostały się do zbiorników wodnych lub do gleby.

Pobór wody z publicznych zbiorników wodnych w

niektórych krajach jest niedozwolony.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna-

leźć na stronie: www.kaercher.de/REACH

Zastosowanie zgodne z

przeznaczeniem

Myjka wysokociśnieniowa jest przeznaczona wyłącznie

do zastosowania w gospodarstwach domowych.

Myjka wysokociśnieniowa jest przeznaczona do czysz-

czenia maszyn, pojazdów, budynków, narzędzi, fasad,

tarasów, sprzętu ogrodowego itd. za pomocą strumienia

wody pod wysokim ciśnieniem.

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za-

mienne, ponieważ gwarantują one bezpieczną i beza-

waryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opa-

kowaniu. Podczas rozpakowywania urządzenia należy

sprawdzić, czy w opakowaniu znajdują się wszystkie

elementy. W przypadku stwierdzenia braków w akceso-

riach lub szkód powstałych w transporcie należy zwró-

cić się do dystrybutora.

Opis urządzenia

Ilustracje patrz strona z grafikami

Rysunek A

1 Schowek na lance

2 Schowek na pistolet wysokociśnieniowy

3 Uchwyt transportowy, wyciągany

4 Uchwyt do noszenia

5 Przyłącze myjki wysokociśnieniowej (z zabezpie-

czeniem przed obracaniem)

6 Szybkozłączka do węża wysokociśnieniowego

7 Taśma gumowa

8 Schowek na wąż wysokociśnieniowy i przewód

elektryczny

9 Wyłącznik urządzenia „0/OFF” / „I/ON”

10 Przewód zasilający z wtyczką sieciową

11 Uchwyt do noszenia

12 Tabliczka znamionowa

13 Kółko transportowe

14 Złączka przyłącza wody

15 Przyłącze wody z wbudowanym sitkiem

16 Wąż ssawny środka czyszczącego (z filtrem)

17 Pistolet wysokociśnieniowy

18 Blokada pistoletu wysokociśnieniowego

19 Wąż wysokociśnieniowy

20 Przyłącze pistoletu wysokociśnieniowego

21 Przycisk do odłączania węża wysokociśnieniowego

od pistoletu wysokociśnieniowego

22 Lanca z dyszą rotacyjną do uporczywych zabru-

dzeń

23 Lanca Vario Power do najczęstszych zastosowań w

ramach czyszczenia. Ciśnienie robocze można

płynnie zwiększać od poziomu SOFT do HARD.

Aby zmienić ciśnienie robocze, należy zwolnić

dźwignię pistoletu ręcznego i obrócić lancę w żąda-

ne położenie. Gdy lanca jest obrócona do oporu w

kierunku SOFT, można dodawać środek czyszczą-

cy.

24 **Wąż ogrodowy z dostępną w sklepach złączką

– Wzmocniony

– Średnica co najmniej 1/2 cala (13 mm)

– Długość co najmniej 7,5 m

** konieczne dodatkowo

Urządzenia zabezpieczające

몇 OSTROŻNIE

Brak urządzeń zabezpieczających lub zmiany wpro-

wadzone w urządzeniach

Urządzenia zabezpieczające służą ochronie użytkowni-

ka.

Dlatego nigdy nie wolno zmieniać ani pomijać urządzeń

zabezpieczających.

Wyłącznik urządzenia

Wyłącznik urządzenia zapobiega niezamierzonemu

włączeniu urządzenia.

Blokada pistoletu wysokociśnieniowego

Blokada unieruchamia dźwignię pistoletu wysokociśnie-

niowego i zapobiega niezamierzonemu włączeniu urzą-

dzenia.

Funkcja automatycznego zatrzymania

Po zwolnieniu dźwigni pistoletu wysokociśnieniowego

wyłącznik ciśnieniowy wyłącza pompę wysokociśnie-

niową i wysokociśnieniowy strumień wody ustaje. Po

naciśnięciu dźwigni pompa ponownie się włącza.

Wyłącznik ochronny silnika

W przypadku zbyt dużego poboru prądu wyłącznik

ochronny silnika wyłącza urządzenie.

Symbole na urządzeniu

Montaż

Ilustracje patrz strona z grafikami.

Nie kierować strumienia pod wysokim ci-

śnieniem na osoby, zwierzęta, aktywne wy-

posażenie elektryczne ani na samo

urządzenie.

Chronić urządzenie przed mrozem.

Urządzenia nie wolno podłączać bezpośred-

nio do publicznej sieci wody pitnej.

74 Polski

Przed uruchomieniem zamontować do urządzenia do-

starczone luzem części.

Montaż uchwytu transportowego

1. Zamocować uchwyt transportowy.

Rysunek B

Montaż złączki przyłącza wody

1. Przykręcić złączkę przyłącza wody na urządzeniu.

Rysunek C

Uruchamianie

Wskazówka

Dopilnować, nie została przekroczona maksymalna do-

puszczalna impedancja sieci w punkcie przyłącza elek-

trycznego (patrz rozdział Dane techniczne).

W razie wątpliwości dotyczących impedancji sieciowej

występującej na danym przyłączu należy zwrócić się do

właściwego zakładu energetycznego.

1. Ustawić urządzenie na równej powierzchni.

2. Przyłącze myjki wysokociśnieniowej (z zabezpie-

czeniem przed obracaniem) na wąż wysokociśnie-

niowy podłączyć do szybkozłączki na urządzeniu,

aż słyszalnie się zatrzaśnie.

Rysunek D

3. Podłączyć wąż wysokociśnieniowy do pistoletu wy-

sokociśnieniowego, aż słyszalnie się zatrzaśnie.

Wskazówka

Zwrócić uwagę na prawidłowe ustawienie złą

czki.

Rysunek E

4. Sprawdzić bezpieczne połączenia poprzez pocią-

gnięcie węża wysokociśnieniowego.

5. Włożyć wtyczkę sieciową do gniazdka.

Dopływ wody

Wartości przyłączeniowe patrz tabliczka znamionowa

lub rozdział Dane techniczne.

Przestrzegać przepisów przedsiębiorstwa wodociągo-

wego.

UWAGA

Uszkodzenia z powodu zanieczyszczonej wody

Zanieczyszczenia w wodzie mogą uszkodzić pompę

oraz akcesoria.

W celu ochrony KÄRCHER zaleca stosowanie filtra wo-

dy KÄRCHER (wyposażenie specjalne, numer artykułu

4.730-059).

Podłączenie do instalacji wodnej

UWAGA

Złączka węża z Aquastop na przyłączu wody urzą-

dzenia

Uszkodzenie pompy

Nigdy nie używać złączki węża z Aquastop na przyłączu

wody urządzenia.

Można użyć złączki z Aquastop na kranie.

1. Podłączyć wąż ogrodowy do złączki przyłącza wo-

dy.

2. Podłączyć wąż ogrodowy do instalacji wodnej.

3. Całkowicie odkręcić kran.

Rysunek F

Zasysanie wody z otwartych zbiorników

Ta myjka wysokociśnieniowa jest wyposażona w wąż

ssawny KÄRCHER z zaworem zwrotnym (wyposażenie

specjalne, nr art. 2.643-100), przeznaczony do zasysa-

nia wody powierzchniowej, np. ze zbiorników wody

deszczowej lub stawów (maksymalna wysokość zasy-

sania, patrz rozdział Dane techniczne).

W trybie zasysania złączka przyłącza wody jest niepo-

trzebna.

1. Napełnić wąż ssawny wodą.

2. Przykręcić wąż ssawny do przyłącza wody urządze-

nia i włożyć do źródła wody (np. zbiornika z wodą

deszczową).

Odpowietrzanie urządzenia

1. Włączyć urządzenie „I/ON”.

2. Odblokować dźwignię pistoletu wysokociśnieniowe-

go.

3. Nacisnąć dźwignię pistoletu wysokociśnieniowego.

Urządzenie włącza się.

4. Urządzenie powinno pracować przez maksymalnie

2 minuty, do momentu, aż z pistoletu wysokociśnie-

niowego będzie się wydostawać woda bez pęche-

rzyków.

5. Puścić dźwignię pistoletu wysokociśnieniowego.

6. Zablokować dźwignię pistoletu wysokociśnieniowe-

go.

Eksploatacja

UWAGA

Praca pompy na sucho

Uszkodzenie urządzenia

Jeśli urządzenie nie wytworzy ciśnienia w ciągu 2 minut,

wyłączyć urządzenie i postępować zgodnie ze wska-

zówkami w rozdziale Usuwanie usterek.

Praca z wysokim ciśnieniem

UWAGA

Uszkodzenie delikatnych lub lakierowanych po-

wierzchni

Zbyt mała odległość spryskiwania lub wybór nieodpo-

wiedniej lancy powoduje uszkodzenie powierzchni.

Zachować odległość strumienia min. 30 cm podczas

czyszczenia lakierowanych powierzchni.

Nie czyścić opon, lakieru ani delikatnych powierzchni,

np. drewna, za pomocą dyszy rotacyjnej.

1. Włożyć lancę do pistoletu wysokociśnieniowego i

zablokować poprzez obrót o 90°.

Rysunek G

2. Włączyć urządzenie („I/ON”).

3. Odblokować dźwignię pistoletu wysokociśnieniowe-

go.

4. Nacisnąć dźwignię pistoletu wysokociśnieniowego.

Urządzenie włącza się.

Praca ze środkiem czyszczącym

 NIEBEZPIECZEŃSTWO

Nieprzestrzeganie karty charakterystyki

Poważny uszczerbek na zdrowiu z powodu nieprawidło-

wego użycia środka czyszczącego.

Przestrzegać karty charakterystyki producenta środka

czyszczącego, a w szczególności wskazówek dotyczą-

cych osobistego wyposażenia ochronnego.

Wskazówka

Tylko podczas pracy z niskim ciśnieniem można doda-

wać środki czyszczące.

Wskazówka

Środki czyszczące KÄRCHER gwarantują niezakłóco-

ną pracę urządzenia. Zachęcamy do skorzystania

z porady lub zamówienia naszego katalogu albo bro-

szury z informacjami o naszych środkach czyszczą-

cych.

Polski 75

1. Wyciągnąć z obudowy na żądaną długość wąż

ssawny środka czyszczącego.

Rysunek H

2. Zawiesić wąż ssawny środka czyszczącego w po-

jemniku z roztworem środka czyszczącego.

3. Zastosować lancę Click-Vario Power.

4. Obrócić lancę na pozycję „MIX”.

Podczas pracy do strumienia wody dodawany jest

roztwór środka czyszczącego.

Zalecana metoda czyszczenia

1. Cienko spryskać suchą powierzchnię środkiem

czyszczącym i pozostawić na pewien czas (ale nie

do wyschnięcia).

2. Spłukać rozpuszczony brud strumieniem wysokoci-

śnieniowym.

Po zakończeniu pracy ze środkiem czyszczącym

1. Płukać urządzenie przez ok. 30 sekund w czystej

wodzie.

Przerwanie pracy

1. Puścić dźwignię pistoletu wysokociśnieniowego.

Po zwolnieniu dźwigni urządzenie wyłącza się. W

układzie pozostaje wysokie ciśnienie.

2. Zablokować dźwignię pistoletu wysokociśnieniowe-

go.

3. Włożyć pistolet wysokociśnieniowy do schowka na

pistolet wysokociśnieniowy.

4. Pistolet wysokociśnieniowy wraz z lancą ustawić w

pozycji spoczynkowej.

5. Podczas przerw w pracy trwających dłużej niż 5 mi-

nut wyłączyć urządzenie „0/OFF”.

Zakończenie pracy

몇 OSTROŻNIE

Ciśnienie w układzie

Obrażenia spowodowane przez wodę wydostającą się

w niekontrolowany sposób pod wysokim ciśnieniem

Wąż ciśnieniowy odłączać od pistoletu wysokociśnie-

niowego lub od urządzenia tylko wtedy, gdy układ nie

znajduje się pod ciśnieniem.

몇 OSTROŻNIE

Gorąca woda

Niebezpieczeństwo poparzenia

Po zakończeniu pracy i odłączeniu węża ogrodowego

lub wysokociśnieniowego z przyłączy może wypływać

gorąca woda.

1. Puścić dźwignię pistoletu wysokociśnieniowego.

2. Zamknąć kran.

3. Nacisnąć dźwignię pistoletu wysokociśnieniowego i

przytrzymać 30 s.

Ciśnienie znajdujące się jeszcze w układzie zostaje

zredukowane.

4. Puścić dźwignię pistoletu wysokociśnieniowego.

5. Zablokować dźwignię pistoletu wysokociśnieniowe-

go.

6. Odłączyć urządzenie od dopływu wody.

7. Wyłączyć urządzenie „0/OFF”.

8. Od

łączyć wtyczkę od gniazdka.

Transport

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas transportu zwrócić uwagę na masę urządze-

nia.

Noszenie urządzenia

1. Urządzenie podnosić i nosić za uchwyty.

Ciągnięcie urządzenia

1. Wyciągnąć uchwyt transportowy, aż słyszalnie się

zatrzaśnie.

2. Ciągnąć urządzenie za uchwyt transportowy.

Transport urządzenia pojazdem

1. Zabezpieczyć urządzenie przed przesunięciem i

upadkiem.

Składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

Podczas składowania uwzględnić masę urządzenia.

Przechowywanie urządzenia

1. Ustawić urządzenie na równej powierzchni.

2. Odłączyć lancę od pistoletu wysokociśnieniowego.

3. Nacisnąć przycisk rozłączający na pistolecie wyso-

kociśnieniowym i odłączyć wąż wysokociśnieniowy

od pistoletu wysokociśnieniowego.

4. Umieścić wąż wysokociśnieniowy na urządzeniu.

5. Zabezpieczyć przewód elektryczny i wąż wysokoci-

śnieniowy taśmą gumową.

Rysunek K

6. Umieścić na urządzeniu przewód zasilający i akce-

soria.

Przed dłuższym przechowywaniem zapoznać się z do-

datkowymi wskazówkami, patrz rozdział Czyszczenie i

konserwacja.

Ochrona przeciwmrozowa

UWAGA

Zagrożenie mrozem

Nie w pełni opróżnione urządzenia mogą ulec uszko-

dzeniu na skutek mrozu.

Całkowicie opróżnić urządzenie i akcesoria.

Chronić urządzenie przed mrozem.

Muszą być spełnione następujące warunki:

● Urządzenie jest odłączone od dopływu wody.

● Wąż wysokociśnieniowy jest odłączony.

1. Włączyć urządzenie „I/ON”.

2. Poczekać maks. 1 minutę, aż z przyłącza wysoko-

ciśnieniowego przestanie wypływać woda.

3. Wyłączyć urządzenie.

4. Przechowywać urządzenie ze wszystkimi akceso-

riami w pomieszczeniu zabezpieczonym przed mro-

zem.

Czyszczenie i konserwacja

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą-

cych prąd

Wyłączyć urządzenie.

Odłączyć wtyczkę sieciową.

Urządzenie jest bezobsługowe, tj. nie trzeba wykony-

wać żadnych regularnych czynności konserwacyjnych.

Czyszczenie sitka w przyłączu wody

UWAGA

Uszkodzone sitko w przyłączu wody

Uszkodzenie urządzenia z powodu zanieczyszczenia

wody

76 Polski

Przed włożeniem sitka do przyłącza wody sprawdzić,

czy sitko nie jest uszkodzone.

W razie potrzeby wyczyścić sitko w przyłączu wody.

1. Wyjąć złączkę z przyłącza wody.

2. Wyjąć sitko za pomocą płaskich szczypiec.

3. Umyć sitko pod bieżącą wodą.

Rysunek I

4. Włożyć sitko do przyłącza wody.

Czyszczenie filtra środka czyszczącego

Przed dłuższym składowaniem wyczyścić filtr środka

czyszczącego.

1. Wyjąć filtr z węża ssawnego środka czyszczącego.

2. Wyczyścić filtr pod bieżącą wodą.

Rysunek J

Usuwanie usterek

Usterki mają często proste przyczyny, które można usu-

nąć samodzielnie, korzystając z poniższego przeglądu.

W razie wątpliwości lub wystąpienia usterek innych niż

wymienione należy skontaktować się z autoryzowanym

serwisem.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą-

cych prąd

Wyłączyć urządzenie.

Odłączyć wtyczkę sieciową.

Urządzenie nie działa

1. Nacisnąć dźwignię pistoletu wysokociśnieniowego.

Urządzenie włącza się.

2. Sprawdzić, czy napięcie sieciowe podane na ta-

bliczce znamionowej odpowiada napięciu źródła

prądu.

3. Sprawdzić przewód zasilający pod kątem uszko-

dzeń.

4. Jeśli silnik jest przeciążony i zadziałał wyłącznik

ochronny silnika:

aWyłączyć urządzenie „0/OFF”.

b Poczekać 1 godzinę

, aż urządzenie ostygnie.

cWłączyć urządzenie „I/ON” i ponownie zacząć

używać.

W razie kilkukrotnego wystąpienia usterki należy

zlecić kontrolę serwisowi.

Urządzenie nie uruchamia się, silnik warczy

Spadek napięcia z powodu słabej sieci elektrycznej lub

stosowania przedłużacza

1. Przy włączaniu najpierw nacisnąć dźwignię pistole-

tu wysokociśnieniowego, następnie włączyć urzą-

dzenie „I/ON”.

Urządzenie nie osiąga odpowiedniego ciśnienia

Za mały dopływ wody

1. Całkowicie odkręcić kran.

2. Sprawdzić, czy zasilanie wodą ma wystarczającą

wydajność.

Sitko w przyłączu wody jest zanieczyszczone.

1. Wyjąć

sitko z przyłącza wody za pomocą płaskich

szczypiec.

2. Umyć sitko pod bieżącą wodą.

Urządzenie jest zapowietrzone.

1. Odpowietrzyć urządzenie:

aWłączyć urządzenie bez podłączonego węża wy-

sokociśnieniowego na maksymalnie 2 minuty, aż

z przyłącza wysokociśnieniowego zacznie wypły-

wać woda bez pęcherzyków.

bWyłączyć urządzenie.

cPodłączyć wąż wysokociśnieniowy.

d Podczas trybu zasysania przestrzegać maks. wy-

sokości zasysania (patrz rozdział Dane technicz-

ne).

Mocne wahania ciśnienia

1. Wyczyścić dyszę wysokociśnieniową:

a Za pomocą igły usunąć zanieczyszczenia z otwo-

ru dyszy.

bPrzepłukać dyszę wysokociśnieniową wodą od

przodu.

2. Sprawdzić ilość doprowadzanej wody.

Urządzenie nieszczelne

1. Nieznaczna nieszczelność urządzenia jest uwarun-

kowana technicznie. Przy mocnej nieszczelności

skontaktować się z autoryzowanym serwisem.

Środek czyszczący nie jest zasysany

1. Zastosować lancę Click-Vario Power i zmienić usta-

wienie na „MIX”.

2. Wyczyścić filtr węża ssawnego środka czyszczące-

go.

3. Sprawdzić, czy wąż ssawny środka czyszcz

ącego

nie jest zgięty.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo-

ne przez dystrybutora urządzeń Kärcher. Ewentualne

usterki urządzenia usuwane są w okresie gwarancji

bezpłatnie, o ile spowodowane są błędem materiało-

wym lub produkcyjnym. W sprawach napraw gwaran-

cyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

(Adres znajduje się na odwrocie)

Dane techniczne

Przyłącze elektryczne

Napięcie V 230

Faza ~ 1

Częstotliwość Hz 50

Maksymalna dopuszczalna impe-

dancja sieci

Ω 0,394 +

j0,246

Moc przyłącza kW 3,0

Stopień ochrony IPX5

Klasa ochrony I

Bezpiecznik sieciowy (zwłoczny) A 16

Przyłącze wody

Ciśnienie dopływu (maks.) MPa 1,2

Temperatura dopływu (maks.) °C 60

Ilość dopływu (min.) l/min 12

Wysokość zasysania (maks.) m 0,5

Wydajność urządzenia

Ciśnienie robocze MPa 15

Maks. dopuszczalne ciśnienie MPa 18

Ilość pobieranej wody l/min 9,2

Maks. ilość przetłaczanej cieczy l/min 10

Ilość pobieranego środka czysz-

czącego

l/min 0,3

Odrzut pistoletu wysokociśnienio-

wego

N27

Wymiary i masa

Magyar 77

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urzą-

dzenie odpowiada pod względem koncepcji, konstrukcji

oraz wprowadzonej przez nas do handlu wersji obowią-

zującym zasadniczym wymogom dyrektyw UE dotyczą-

cym bezpieczeństwa i zdrowia. Wszelkie

nieuzgodnione z nami modyfikacje urządzenia powodu-

ją utratę ważności tego oświadczenia.

Produkt: Myjka wysokociśnieniowa

Typ: 1.447-xxx

Obowiązujące dyrektywy UE

2000/14/WE

2014/30/UE

2006/42/WE (+2009/127/WE)

2011/65/UE

Zastosowane normy zharmonizowane

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 89

Gwarantowany: 91

Niżej podpisane osoby działają na zlecenie i z upoważ-

nienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01.10.2018 r.

Tartalom

Általános utasítások

A készülék első használata előtt olvassa

el az eredeti kezelési útmutatót és a

mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Őrizze meg mindkét tájékoztatót későbbi használatra

vagy a következő tulajdonos számára.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,

környezetbarát módon semmisítse meg a csoma-

golást.

Az elektromos és elektronikus készülékek érté-

kes, újrahasznosítható anyagokat, és gyakran

olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelése vagy helytelen megsemmisíté-

se potenciális veszélyt jelenthet az emberek egészség-

re és a környezetre. Ezek az alkotóelemek azonban a

készülék rendeltetésszerű üzemeléséhez szüksége-

sek. Az ezzel a szimbólummal jelölt készülékeket nem

szabad a háztartási hulladékkal együtt megsemmisíte-

ni.

Olyan tisztítási munkálatokat, amelyek során olaj-

tartalmú szennyvíz keletkezik – pl. motormosás, al-

vázmosás –, csak olajleválasztóval rendelkező

mosóhelyeken szabad végezni.

Tisztítószerekkel végzett munkákat csak szigetelt,

a szennyvízcsatornára csatlakoztatott munkafelü-

leteken szabad végezni. A tisztítószerek nem kerülhet-

nek vizekbe vagy talajba.

A nyilvános vizekből történő vízvétel egyes orszá-

gokban nem engedélyezett.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta-

lálja: www.kaercher.de/REACH

Rendeltetésszerű alkalmazás

Kizárólag magánháztartásban használja a magasnyo-

mású mosót.

A magasnyomású mosó gépek, járművek, építmények,

szerszámok, homlokzatok, teraszok, kerti készülékek

stb. magasnyomású vízsugárral történő tisztítására.

Typowy ciężar roboczy kg 17,6

Długość mm 378

Szerokość mm 291

Wysokość mm 516

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez koń-

czyny górne

m/s

< 2,5

Niepewność pomiaru K m/s

0,7

Poziom ciśnienie akustycznego

dB(A) 76

Niepewność pomiaru K

dB(A) 3

Poziom mocy akustycznej L

niepewność pomiaru K

dB(A) 91

Általános utasítások ............................................ 77

Környezetvédelem .............................................. 77

Rendeltetésszerű alkalmazás ............................. 77

Tartozékok és pótalkatrészek.............................. 78

Szállított tartozékok............................................. 78

A készülék leírása ............................................... 78

Biztonsági berendezések.................................... 78

Szimbólumok a készüléken................................. 78

Szerelés .............................................................. 78

Üzembe helyezés................................................ 78

Üzemeltetés ........................................................ 79

Szállítás............................................................... 80

Tárolás ................................................................ 80

Ápolás és karbantartás ....................................... 80

Segítség üzemzavarok esetén............................ 80

Garancia.............................................................. 81

Műszaki adatok ................................................... 81

EU-megfelelőségi nyilatkozat.............................. 81

78 Magyar

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal-

mazzon; ezek garantálják a készülék biztonságos és

zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan infor-

mációkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a

csomagoláson. Kicsomagolásnál ellenőrizze, hogy

megvan-e minden tartozék. Hiányzó tartozékok vagy

szállítási sérülések esetén kérjük, értesítse a kereske-

dőt.

A készülék leírása

Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

1 Szórócsövek tárolása

2 Magasnyomású pisztoly tárolása

3 Szállító fogó, kihúzható

4 Fogó

5 Magasnyomású mosó csatlakoztatása (csavaro-

dásgátlóval)

6 Gyorscsatlakozó magasnyomású tömlőhöz

7 Gumiszalag

8 Magasnyomású tömlő és hálózati csatlakozó veze-

ték tárolása

9 Készülék kapcsoló „0/OFF” / „I/ON”

10 Hálózati csatlakozó vezeték hálózati dugasszal

11 Fogó

12 Ismertető címke

13 Szállító kerék

14 Vízcsatlakozás csatlakozója

15 Vízcsatlakozás beszerelt szitával

16 Tisztítószer szívótömlője (szűrővel)

17 Magasnyomású pisztoly

18 Magasnyomású pisztoly retesze

19 Magasnyomású tömlő

20 Magasnyomású pisztoly csatlakozója

21 Billentyű a magasnyomású tömlő magasnyomású

pisztolyról történő leválasztásához

22 Szennymarós szórócső makacs szennyeződések-

hez

23 Vario Power szórócső a leggyakoribb tisztítási fel-

adatokhoz. A munkanyomás fokozatmentesen

SOFT-ról HARD-ra növelhető. A munkanyomás át-

állításához engedje el a kézi szórópisztoly karját, és

forgassa a szórócsövet a kívánt állásba. Ha a szó-

rócső ütközésig el van fordítva SOFT irányban,

hozzá lehet adagolni a tisztítószert.

24 **Kerti tömlő kereskedelemben kapható csatlako-

zóval

– Szálerősítéses

– Minimális átmérő 1/2 inch (13 mm)

– Minimális hossz 7,5 m

** kiegészítőleg szükséges

Biztonsági berendezések

몇 VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják.

A biztonsági berendezéseket ne módosítsa és ne mel-

lőzze használatukat.

Készülék kapcsoló

A készülék kapcsoló megakadályozza a készülék vélet-

lenszerű működtetését.

Magasnyomású pisztoly retesze

A retesz lezárja a magasnyomású pisztoly karját, és

megakadályozza a készülék véletlen elindítását.

Auto-stop funkció

A magasnyomású pisztolyon található kar elengedésé-

vel a nyomáskapcsoló lekapcsolja a szivattyút, és a ma-

gasnyomású sugár leáll. Ha a kart megnyomjuk, a

szivattyú ismét bekapcsol.

Motorvédő kapcsoló

Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki-

kapcsolja a készüléket.

Szimbólumok a készüléken

Szerelés

Lásd az ábrákat tartalmazó oldalon.

Üzembe helyezés előtt szerelje a készülékre a külön

mellékelt alkatrészeket.

A szállítófogantyú felszerelése

1. Helyezze fel a szállítófogantyút.

Ábra B

Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készü-

lék vízcsatlakozására.

Ábra C

Üzembe helyezés

Megjegyzés

Ügyeljen arra, hogy ne lépje túl a megengedett maximá-

lis hálózati impedanciaértéket a csatlakozási pontnál

(lásd a Műszaki adatok. fejezetet)

Az Ön csatlakozási pontjánál fennálló hálózati impe-

danciával kapcsolatos kétségek esetén kérjük, forduljon

áramszolgáltatójához.

1. Állítsa a készüléket sík felületre.

2. A nagynyomású tömlő nagynyomású mosó csatla-

kozóját helyezze a berendezés gyorscsatlakozójá-

ba, úgy hogy hallhatóan bekattanjon.

Ábra D

3. Helyezze a nagynyomású tömlőt a nagynyomású

pisztolyba, amíg hallhatóan bekattan.

Ne irányítsa a magasnyomású sugarat em-

berekre, állatokra, működő elektromos be-

rendezésekre vagy közvetlenül a

készülékre.

Óvja a készüléket a fagytól.

A készüléket nem szabad közvetlenül a nyil-

vános ivóvízhálózatra csatlakoztatni.

Magyar 79

Megjegyzés

Ügyeljen a csőkapcsoló megfelelő irányára.

Ábra E

4. Ellenőrizze a biztonságos kapcsolatot a nagynyo-

mású tömlő rögzítésével.

5. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás

A csatlakozási értékeket az ismertető címkén vagy a

Műszaki adatokfejezetben találja.

Vegye figyelembe a vízszolgáltató vállalat előírásait.

FIGYELEM

Szennyezett víz által okozott károk

A víz szennyeződései károsíthatják a szivattyút és a tar-

tozékot.

A megelőzéshez a KÄRCHER saját gyártmányú vízszű-

rő használatát javasolja (külön tartozék, rendelési szám

4.730-059).

Csatlakoztatás a vízvezetékhez

FIGYELEM

Tömlőcsatlakozás az Aquastop-pal a készülék víz-

csatlakozásánál

A szivattyú károsodása

Soha ne használjon Aquastop-pal rendelkező tömlő-

csatlakozót a készülék vízcsatlakozásánál.

Használhat egy Aquastop-csatlakozót a vízcsapon.

1. Dugja a kerti tömlőt a vízcsatlakozáshoz szolgáló

csatlakozóra.

2. Csatlakoztassa a kerti tömlőt a vízvezetékhez.

3. Nyissa meg teljesen a vízcsapot.

Ábra F

Víz kiszivattyúzása a nyitott tartályból

Ez a magasnyomású mosó a visszacsapó szelepes

KÄRCHER-szívótömlővel (külön tartozék, rendelési sz.

2.643-100) felületi víz esővíztároló-hordókból vagy ta-

vakból történő felszívására alkalmas (maximális felszí-

vási magasság: lásd a Műszaki adatokfejezetben).

Szívóüzem esetén nincs szükség a vízcsatlakozáshoz

szolgáló csatlakozóra.

1. A szívótömlőt töltse meg tiszta vízzel.

2. Csavarozza a szívótömlőt a készülék vízcsatlako-

zására és akassza egy vízforrásra (pl. esővíztároló-

hordóra).

A készülék légtelenítése

1. Kapcsolja be a készüléket „I/ON”.

2. Oldja fel a magasnyomású pisztoly karjának rete-

szelését.

3. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol.

4. Járassa a készüléket maximum 2 percig, míg a víz

buborékmentesen folyik ki a magasnyomású pisz-

tolyból.

5. Engedje el a magasnyomású pisztoly karját.

6. Reteszelje a magasnyomású pisztoly karját.

Üzemeltetés

FIGYELEM

A szivattyú szárazon futása

A készülék károsodása

Ha a készülékben 2 percen belül nem épül fel a nyo-

más, kapcsolja le a készüléket, és a Segítség üzemza-

varok esetén.

Magasnyomáson történő üzemeltetés

FIGYELEM

Fényezett vagy érzékeny felületek károsodása

A csekély szórás távolság vagy nem megfelelő szó-

rócső választása esetén a felületek károsodhatnak.

Tartson be legalább 30 cm-es szórás távolságot a fé-

nyezett felületek tisztítása során.

Ne tisztítson szennymaróval gumiabroncsot, lakkozott

vagy érzékeny felületeket, pl. fát.

1. Dugjon be egy szórócsövet a magasnyomású pisz-

tolyba, és rögzítse 90°-os elforgatással.

Ábra G

2. Kapcsolja be a készüléket („I/ON”).

3. Oldja fel a magasnyomású pisztoly karjának rete-

szelését.

4. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol.

Tisztítószerrel együtt történő használat

 VESZÉLY

A biztonsági adatlap figyelmen kívül hagyása

A tisztítószer helytelen használata esetén súlyos

egészségkárosodás történhet.

Vegye figyelembe a tisztítószergyártó biztonsági adat-

lapját, különös tekintettel a személyi védőfelszerelésre

vonatkozó útmutatásokra.

Megjegyzés

A tisztítószert csak alacsony nyomás esetén lehet be-

keverni.

Megjegyzés

A KÄRCHER-tisztítószerek biztosítják a zökkenőmen-

tes munkavégzést. Kérjen tanácsot vagy rendelje meg

katalógusunkat vagy a tisztítószerekkel kapcsolatos tá-

jékoztató füzeteinket.

1. Húzza ki a házból a tisztítószer szívótömlőjét kívánt

hosszúságban.

Ábra H

2. A tisztítószer-szívótömlőt akassza egy tisztítószer-

oldatos tartályba.

3. Alkalmazzon Click-Vario Power szórócsövet.

4. Fordítsa a szórócsövet „MIX” helyzetbe.

Üzem közben a tisztítószer oldat a vízsugárhoz

adódik.

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre

és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomá-

sú sugárral.

Tisztítószeres használat után

1. Öblítse át a készüléket kb. 30 másodpercig tiszta

vízzel.

Az üzem megszakítása

1. Engedje el a magasnyomású pisztoly karját.

Ha a kart elengedjük, a készülék ismét lekapcsol. A

magasnyomás a rendszerben megmarad.

2. Reteszelje a magasnyomású pisztoly karját.

3. Dugja a magasnyomású pisztolyt a tartójába.

4. Állítsa a szórócsöves magasnyomású pisztolyt par-

koló pozícióba.

5. 5 percnél hosszabb munkaszünet esetén kapcsolja

ki a készüléket („0/OFF”).

80 Magyar

Az üzem befejezése

몇 VIGYÁZAT

Nyomás a rendszerben

Sérülésveszély a magasnyomáson szabályozatlanul ki-

lépő víz miatt

A magasnyomású tömlőt csak akkor válassza le a ma-

gasnyomású pisztolyról vagy a készülékről, ha már

nincs nyomás a rendszerben.

몇 VIGYÁZAT

Forró víz

Égésisérülés-veszély

Üzemelést követően, a kerti tömlő és a magasnyomású

tömlő levételekor forró víz léphet ki a csatlakozásokból.

1. Engedje el a magasnyomású pisztoly karját.

2. Zárja el a vízcsapot.

3. Nyomja 30 másodpercig a magasnyomású pisztoly

karját.

A rendszerben visszamaradt nyomás megszűnik.

4. Engedje el a magasnyomású pisztoly karját.

5. Reteszelje a magasnyomású pisztoly karját.

6. Válassza le a készüléket a vízellátásról.

7. Kapcsolja ki a készüléket „0/OFF”.

8. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

A készülék hordozása

1. Emelje meg a készüléket a fogóknál, és így szállít-

sa.

A készülék húzása

1. Húzza ki a szállító fogót hallható kattanásig.

2. A készüléket a szállító fogónál húzza.

A készülék szállítása járműveken

1. Biztosítsa ki a készüléket elcsúszás és felborulás el-

len.

Tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Raktározás során ügyeljen a készülék súlyára.

A készülék tárolása

1. A készüléket sík felületre kell leállítani.

2. Válassza le a szórócsövet a nagynyomású mo-

sópisztolyról.

3. Nyomja meg a nagynyomású pisztoly leválasztó-

gombját, és válassza le a nagynyomású tömlőt a

nagynyomású pisztolyról.

4. Helyezze el a nagynyomású tömlőt a készüléken.

5. Rögzítse a tápkábelt és a nagynyomású tömlőt a

gumiszalaggal.

Ábra K

6. Helyezze a hálózati csatlakozó vezetéket és a tarto-

zékot a készülékre.

Hosszabb raktározás előtt vegye figyelembe a kiegészí-

tő utasításokat, lásd a Ápolás és karbantartás. fejeze-

tet.

Fagyvédelem

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására

tönkremehetnek.

Ürítse ki teljesen a készüléket és tartozékait.

Óvja a készüléket a fagytól.

Az alábbiaknak teljesülnie kell:

● A készülék le van választva a vízellátásról.

● A magasnyomású tömlő el van távolítva.

1. Kapcsolja be a készüléket „I/ON”.

2. Legfeljebb egy percig várjon, amíg nem folyik ki

több víz a magasnyomású csatlakozóból.

3. Kapcsolja ki a készüléket.

4. A készüléket és összes tartozékát fagymentes he-

lyiségben tárolja.

Ápolás és karbantartás

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt

Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem igényel karbantartást, tehát nem kell

tervszerű karbantartást végeznie.

A vízcsatlakozás szitájának tisztítása

FIGYELEM

Sérült szita a vízcsatlakozásban

A készülék károsodhat a szennyezett víztől

Ellenőrizze a szitát károsodások tekintetében a vízcsat-

lakozásba való behelyezés előtt.

Szükség esetén tisztítsa meg a vízcsatlakozásban lévő

szitát.

1. Távolítsa el a csatlakozót a vízcsatlakozásból.

2. A szitát laposfogóval kell kihúzni.

3. Tisztítsa meg a szitát folyó víz alatt.

Ábra I

4. Helyezze be a szitát a vízcsatlakozásba.

Tisztítószer szűrő tisztítása

Tisztítsa meg a tisztítószer szűrőt hosszabb raktározási

időszak előtt.

1. Húzza le a szűrőt a tisztítószer-szívótömlőről.

2. Tisztítsa meg a szűrőt folyó víz alatt.

Ábra J

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők

vissza, amelyeket az alábbi áttekintés segítségével a

kezelő maga is könnyen elháríthat. Kétség esetén vagy

az itt meg nem nevezett üzemzavarok esetén, kérjük,

forduljon a felhatalmazott ügyfélszolgálathoz.

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt

Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem megy

1. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol.

2. Ellenőrizze, hogy az ismertető címkén megadott fe-

szültség megegyezik az áramforrás feszültségével.

3. Ellenőrizze a hálózati csatlakozó vezetéket károso-

dások tekintetében.

Magyar 81

4. Ha túlterheli a motort, és kiold a motorvédő kapcso-

ló:

a Kapcsolja ki a készüléket „0/OFF”.

b Hagyja lehűlni a készüléket 1 órán keresztül.

c Kapcsolja be a készüléket („I/ON”), és helyezze

ismét üzembe.

Ha az üzemzavar többször lép fel, ellenőriztesse a

készüléket az ügyfélszolgálattal.

A készülék nem indul, a motor zúg

Gyenge villamos hálózat vagy hosszabbító kábel hasz-

nálata miatti feszültségesés

1. Bekapcsoláskor először a magasnyomású pisztoly

karját nyomja meg, majd kapcsolja be a készüléket

(„I/ON”).

A készülék nem kerül nyomás alá

A vízbevitel túl kicsi

1. Nyissa meg teljesen a vízcsapot.

2. Ellenőrizze a vízbefolyás szállítási mennyiségét.

A vízcsatlakozás szitája szennyeződött.

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

A készülékben levegő van.

1. Légtelenítse a készüléket:

a A készüléket csatlakoztatott magasnyomású

tömlő nélkül maximum 2 percre kapcsolja be, és

várjon, amíg a víz a magasnyomású csatlakozó-

nál buborékmentesen távozik.

b Kapcsolja ki a készüléket.

c Csatlakoztassa a magasnyomású tömlőt.

d Szívóüzemben vegye figyelembe a maximális

felszívási magasságot (lásd a Műszaki adatokfe-

jezetben).

Erős nyomásingadozások

1. A magasnyomású fúvóka megtisztítása:

aTűvel távolítsa el a szennyeződést a fúvókafurat-

ból.

b A magasnyomású fúvókát elölről öblítse ki vízzel.

2. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag in-

dokolt. Erős tömítetlenség esetén keresse fel a hi-

vatalos ügyfélszolgálatot.

Nem szívja fel a tisztítószert

1. Használja a Click-Vario Power szórócsövet, és for-

dítsa „MIX” állásba.

2. Tisztítsa meg a tisztítószer-szívótömlőn található

szűrőt.

3. Ellenőrizze a tisztítószer szívótömlőt töréshelyek te-

kintetében.

Garancia

Minden országban az illetékes értékesítőnk által bizto-

sított garanciális feltételek érvényesek. Amennyiben a

garanciaidőn belül a készüléknél hibák merülnek fel,

azokat díjmentesen orvosoljuk, ha az adott hibák

anyag-, illetve gyártási hibák. Garanciális esetben kér-

jük, a számlával együtt forduljon forgalmazójához vagy

a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A cím a hátoldalon található)

Műszaki adatok

A műszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezé-

se és felépítése alapján, valamint az általunk forgalom-

ba hozott kivitelben megfelel a vonatkozó EU-

irányelvek alapvető biztonsági és egészségügyi köve-

telményeinek. A gépen végzett, de velünk nem egyez-

tetett módosítás esetén jelen nyilatkozat érvényét

veszti.

Termék: Magasnyomású mosó

Típus: 1.447-xxx

Vonatkozó EU-irányelvek

2000/14/EK

2014/30/EU

2006/42/EK (+2009/127/EK)

2011/65/EU

Alkalmazott harmonizált szabványok

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

Elektromos csatlakozás

Feszültség V 230

Fázis ~ 1

Frekvencia Hz 50

Maximális megengedett hálózati

impedancia

Ω 0,394 +

j0,246

Csatlakozási teljesítmény kW 3,0

Védettség IPX5

Érintésvédelmi osztály I

Hálózati biztosíték (lassú kioldá-

sú)

A16

Vízcsatlakozás

Hozzáfolyási nyomás (max.) MPa 1,2

Hozzáfolyási hőmérséklet (max.) °C 60

Hozzáfolyási mennyiség (min.) l/min 12

Szívómagasság (max.) m 0,5

A készülék teljesítményre vonatkozó adatai

Üzemi nyomás MPa 15

Max. engedélyezett nyomás MPa 18

Szállítási mennyiség, víz l/min 9,2

Max. szállítási mennyiség l/min 10

Szállítási mennyiség, tisztítószer l/min 0,3

A magasnyomású pisztoly vissza-

lökőereje

N27

Méretek és súlyok

Jellemző üzemi súly kg 17,6

Hosszúság mm 378

Szélesség mm 291

Magasság mm 516

Az EN 60335-2-79 szerint meghatározott értékek

Kéz-kar-vibrációs érték m/s

< 2,5

Bizonytalansági paraméter K m/s

0,7

Zajszint L

dB(A) 76

Bizonytalansági paraméter K

dB(A) 3

Zajteljesítményszint L

+ bi-

zonytalansági paraméter K

dB(A) 91

82 Čeština

EN 61000-3-11: 2000

EN 62233: 2008

Alkalmazott megfelelőségértékelési eljárások

2000/14/EK: V. melléklet

Zajteljesítményszint dB(A)

Mért: 89

Szavatolt: 91

Az aláírók a cégvezetőség megbízásából és teljes körű

meghatalmazásával járnak el.

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018.10.01

Obsah

Obecné pokyny

Před prvním použitím přístroje si

přečtěte tento překlad originálního

návodu k použití a přiložené

bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro

dalšího vlastníka.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly

prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují

hodnotné recyklovatelné materiály a často

součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské

zdraví nebo pro životní prostředí. Pro řádný provoz

přístroje jsou však tyto součásti nezbytné. Přístroje

označené tímto symbolem se nesmí likvidovat

s domovním odpadem.

Procesy čištění, u nichž vzniká odpadní voda

obsahující oleje, např. mytí motoru, mytí spodků

vozidel se smí provádět pouze v mycích boxech s

odlučovačem oleje.

Práce s čisticími prostředky se smí provádět

výhradně na vodotěsných pracovních plochách s

připojením ke kanalizaci odpadních vod. Čisticí

prostředky nesmí proniknout do vod nebo půdy.

Odběr vody z veřejných vod je v některých zemích

zakázaný.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na

stránkách: www.kaercher.de/REACH

Použití ke stanovenému účelu

Vysokotlaký čistič používejte výhradně pro soukromé

domácí použití.

Vysokotlaký čistič je určený pro čištění strojů, vozidel,

zdiva, nářadí, fasád, teras, zahradního náčiní atd.

vysokotlakým vodním paprskem.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní

díly, které Vám zaručují bezpečný a bezporuchový

provoz přístroje.

Informace o příslušenství a náhradních dílech

naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při

vybalení zkontrolujte úplnost obsahu. V případě

chybějícího příslušenství nebo výskytu poškození při

přepravě informujte prosím Vašeho prodejce.

Popis přístroje

Obrázky viz obrazovou přílohu

Ilustrace A

1 Místo uložení pracovních nástavců

2 Místo uložení vysokotlaké pistole

3 Přepravní držadlo, teleskopické

4 Držadlo

5 Připojení vysokotlakého čističe (se systémem Anti-

Twist)

6 Rychlospojka pro vysokotlakou hadici

7 Gumový pásek

8 Místo uložení pro vysokotlakou hadici a síťové

přívodní vedení

9 Hlavní spínač „0/OFF” / „I/ON“

10 Síťové přívodní vedení se síťovou zástrčkou

11 Držadlo

12 Typový štítek

13 Přepravní kolo

14 Spojka pro vodní přípojku

15 Vodní přípojka s vestavěným sítem

16 Sací hadice pro čisticí prostředky (s filtrem)

17 Vysokotlaká pistole

18 Zajištění vysokotlaké pistole

Obecné pokyny ................................................... 82

Ochrana životního prostředí ................................ 82

Použití ke stanovenému účelu ............................ 82

Příslušenství a náhradní díly ............................... 82

Rozsah dodávky.................................................. 82

Popis přístroje ..................................................... 82

Bezpečnostní mechanismy ................................. 83

Symboly na přístroji............................................. 83

Montáž................................................................. 83

Uvedení do provozu ............................................ 83

Provoz ................................................................. 84

Přeprava.............................................................. 84

Skladování........................................................... 84

Péče a údržba ..................................................... 85

Pomoc při poruchách .......................................... 85

Záruka ................................................................. 85

Technické údaje................................................... 86

EU prohlášení o shodě........................................ 86

Čeština 83

19 Vysokotlaká hadice

20 Připojení vysokotlaké pistole

21 Tlačítko k odpojení vysokotlaké hadice od

vysokotlaké pistole

22 Pracovní nástavec s frézou na nečistoty v případě

odolného znečištění

23 Pracovní nástavec Vario Power pro nejběžnější

úlohy čištění. Pracovní tlak lze plynule zvyšovat od

SOFT do HARD. Pro přestavení pracovního tlaku

uvolněte páku ruční stříkací pistole a pracovní

nástavec otočte do požadované polohy. Jakmile je

pracovní nástavec až na doraz pootočený ve směru

SOFT, je možné přidávkovat čisticí prostředky.

24 **Zahradní hadice s běžnou spojkou

– Vyztužení tkaninou

– Průměr nejméně 1/2 palce (13 mm)

– Délka nejméně 7,5 m

** dodatečně nutné

Bezpečnostní mechanismy

몇 UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní

mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu.

Bezpečnostní mechanismy nikdy nepozměňujte ani

nepřemosťujte.

Hlavní spínač

Hlavní spínač brání nechtěnému provozu přístroje.

Zajištění vysokotlaké pistole

Zajištění zablokuje páku vysokotlaké pistole a zabrání

neúmyslnému zapnutí přístroje.

Funkce automatického zastavení

Při uvolnění páky vysokotlaké pistole vypne tlakový

spínač čerpadlo a vysokotlaký paprsek se zastaví. Při

stlačení páky se čerpadlo opět zapne.

Motorový jistič

V případě příliš velkého odběru proudu motorový jistič

přístroj vypne.

Symboly na přístroji

Montáž

Ilustrace viz strana s obrázky.

Před uvedením do provozu namontujte volně přiložené

součástky na přístroj.

Montáž přepravního držadla

1. Nasaďte přepravní držadlo.

Ilustrace B

Montáž spojky pro vodní přípojku

1. Našroubujte spojku pro vodní přípojku na vodní

přípojku přístroje.

Ilustrace C

Uvedení do provozu

Upozornění

Dbejte na to, aby nedošlo k překročení maximální

přípustné impedance sítě na bodu připojení (viz kapitola

Technické údaje).

Při nejasnostech ohledně impedance sítě v místě

připojení kontaktujte svého distributora elektřiny.

1. Postavte přístroj na rovnou plochu.

2. Přípojku vysokotlakého čističe (se systémem Anti-

Twist) vysokotlaké hadice zasuňte do rychlospojky

na přístroji, až slyšitelně zaskočí.

Ilustrace D

3. Vysokotlakou hadici zasuňte do vysokotlaké pistole,

až slyšitelně zaskočí.

Upozornění

Dbejte na správné ustavení vsuvky.

Ilustrace E

4. Zkontrolujte bezpečná spojení zatáhnutím za

vysokotlakou hadici.

5. Zastrčte síťovou zástrčku do zásuvky.

Zásobování vodou

Připojovací hodnoty viz typový štítek nebo kapitola

Technické údaje.

Dodržujte předpisy stanovené vodárnou.

POZOR

Škody způsobené znečištěnou vodou

Znečištění vody může poškodit čerpadlo i příslušenství.

K ochraně doporučuje firma KÄRCHER používání

vodního filtru KÄRCHER (zvláštní

příslušenství,objednací číslo 4.730-059).

Připojení k vodovodu

POZOR

Hadicová spojka s Aquastopem na vodní přípojce

přístroje

Poškození čerpadla

Nikdy nepoužívejte hadicovou spojku s Aquastopem na

vodní přípojce přístroje.

Můžete používat spojku Aquastop na vodovodním

kohoutku.

1. Zahradní hadici nastrčte na spojku pro vodní

přípojku.

2. Zahradní hadici připojte k vodovodu.

3. Úplně otevřete vodovodní kohoutek.

Ilustrace F

Nasávání vody z otevřených nádrží

Tento vysokotlaký čistič je spolu se sací hadicí

KÄRCHER se zpětným ventilem (zvláštní příslušenství,

obj. č. 2.643-100) vhodný k nasávání povrchové vody

např. z kádí na dešťovku nebo rybníčků (maximální sací

výška viz kapitola Technické údaje).

Při sání nepotřebujete spojku pro vodní přípojku.

1. Sací hadici naplňte vodou.

2. Sací hadici našroubujte na vodní přípojku přístroje a

zavěste ji do vodního zdroje (např. kádě na

dešťovku).

Odvzdušnění přístroje

1. Zapněte přístroj „I/ON”.

2. Odblokujte páku vysokotlaké pistole.

3. Stiskněte páku vysokotlaké pistole.

Nesměřujte vysokotlaký paprsek na osoby,

zvířata, aktivní elektrická zařízení nebo na

přístroj samotný.

Přístroj chraňte před mrazem.

Přístroj se nesmí připojovat přímo k

veřejnému vodovodnímu řádu.

84 Čeština

Přístroj se zapne.

4. Nechte přístroj běžet po dobu nanejvýše 2 minut,

dokud u vysokotlaké pistole nevystoupí voda bez

bublinek.

5. Uvolněte páku vysokotlaké pistole.

6. Zajistěte páku vysokotlaké pistole.

Provoz

POZOR

Chod čerpadla nasucho

Poškození přístroje

V případě, že se na přístroji v průběhu 2 minut nevytvoří

tlak, vypněte přístroj a postupujte podle pokynů v

kapitole Pomoc při poruchách.

Provoz s vysokým tlakem

POZOR

Poškození lakovaných nebo citlivých povrchů

Povrchy jsou poškozeny při příliš nízké vzdálenosti

paprsku vody nebo v důsledku volby nevhodného

pracovního nástavce.

Dodržujte nejméně 30 cm vzdálenost paprsku vody při

čištění lakovaných povrchů.

Pneumatiky, lak či citlivé povrchy jako dřevo nečistěte

frézou na nečistoty.

1. Nasaďte pracovní nástavec do vysokotlaké pistole a

zajistěte ho otočením o 90°.

Ilustrace G

2. Zapněte přístroj („I/ON”).

3. Odblokujte páku vysokotlaké pistole.

4. Stiskněte páku vysokotlaké pistole.

Přístroj se zapne.

Provoz s čisticím prostředkem

 NEBEZPEČÍ

Nerespektování bezpečnostního listu

Vážná poškození zdraví v důsledku neodborného

použití čisticích prostředků.

Řiďte se bezpečnostním listem výrobce čisticích

prostředků, zejména pokyny ohledně osobní ochranné

výstroje.

Upozornění

Čistící prostředek lze přidávat výhradně při nízkém

tlaku.

Upozornění

Čisticí prostředky KÄRCHER zaručují bezporuchovou

práci. Využijte našeho poradenství nebo si vyžádejte

náš katalog či naše informační letáky k čisticím

prostředkům.

1. Sací hadici pro čisticí prostředky vytáhněte z krytu v

požadované délce.

Ilustrace H

2. Zavěste sací hadici pro čisticí prostředek do nádrže

s roztokem čisticího prostředku.

3. Použijte pracovní nástavec Click Vario Power.

4. Otočte pracovní nástavec do polohy „MIX“.

Za provozu je roztok čisticího prostředku přidáván

do vodního paprsku.

Doporučená metoda čiště

ní

1. Nastříkejte úsporným způsobem čisticí prostředek

na suchý povrch a nechte působit (nikoliv

zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým

paprskem.

Po provozu s čisticím prostředkem

1. Přístroj vypláchněte čistou vodou po dobu cca 30

sekund.

Přerušení provozu

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

Při uvolnění páky se čerpadlo vypne. Vysoký tlak

zůstane v systému zachován.

2. Zajistěte páku vysokotlaké pistole.

3. Vysokotlakou pistoli zasuňte do ukládacího prostoru

pro vysokotlakou pistoli.

4. Vysokotlakou pistoli s pracovním nástavcem

nastavte do parkovací polohy.

5. V případě pracovních přestávek nad 5 minut přístroj

vypněte „0/OFF”.

Ukončení provozu

몇 UPOZORNĚNÍ

Tlak v systému

Zranění v důsledku vody, která nekontrolovaně uniká

pod vysokým tlakem

Vysokotlakou hadici odpojte od vysokotlaké pistole

nebo od přístroje jen tehdy, když systém není pod

tlakem.

몇 UPOZORNĚNÍ

Horká voda

Nebezpečí popálení

Při odpojování zahradní nebo vysokotlaké hadice může

po ukončení provozu unikat z přípojek horká voda.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

2. Zavřete vodovodní kohoutek.

3. Stiskněte páku vysokotlaké pistole po dobu 30

sekund.

Systém se zbaví zbylého tlaku.

4. Uvolněte spouštěcí páčku vysokotlaké pistole.

5. Zajistěte páku vysokotlaké pistole.

6. Odpojte přístroj od zásobování vodou.

7. Vypněte přístroj „0/OFF“.

8. Síťovou zástrčku vytáhněte ze zásuvky.

Přeprava

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě vezměte v úvahu hmotnost stroje.

Přenášení přístroje

1. Přístroj nadzvedněte a přenášejte pomocí držadel.

Tažení přístroje

1. Vytáhněte přepravní držadlo, dokud neuslyšíte

cvaknutí.

2. Přístroj tahejte za přepravní držadlo.

Přeprava přístroje ve vozidle

1. Zajistěte přístroj proti sklouznutí a překlopení.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

Uložení přístroje

1. Odstavte přístroj na rovnou plochu.

2. Odpojte pracovní nástavec od vysokotlaké pistole.

Čeština 85

3. Stiskněte odpojovací tlačítko na vysokotlaké pistoli

a odpojte vysokotlakou hadici od vysokotlaké

pistole.

4. Uložte vysokotlakou hadici v přístroji.

5. Síťové přívodní vedení a vysokotlakou hadici

zajistěte gumovým páskem.

Ilustrace K

6. Uložte síťové přívodní vedení a příslušenství

v přístroji.

Před delším skladování dbejte na dodatečná

upozornění, viz kapitola Péče a údržba.

Ochrana před mrazem

POZOR

Nebezpečí mrazu

Ne zcela vypuštěné přístroje mohou být zničeny

mrazem.

Přístroj a příslušenství zcela vyprázdněte.

Přístroj chraňte před mrazem.

Splněno musí být následující:

● Přístroj je odpojen od zásobování vodou.

● Vysokotlaká hadice je odstraněna.

1. Zapněte přístroj „I/ON”.

2. Vyčkejte maximálně 1 minutu, dokud voda zcela

nepřestane unikat z přípojky vysokého tlaku.

3. Vypněte přístroj.

4. Přístroj s kompletním příslušenstvím skladujte v

prostoru odolném proti mrazu.

Péče a údržba

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Zranění v důsledku kontaktu s částmi pod elektrickým

proudem

Vypněte přístroj.

Odpojte síťovou zástrčku.

Přístroj je bezúdržbový, tj. nemusíte provádět

pravidelné údržbářské práce.

Čištění síta ve vodní přípojce

POZOR

Poškozené síto ve vodní přípojce

Poškození přístroje znečištěním vody

Před vsazením síta do vodní přípojky zkontrolujte, zda

není síto poškozené.

V případě potřeby vyčistěte síto ve vodní přípojce.

1. Odstraňte spojku z vodní přípojky.

2. Vytáhněte síto pomocí plochých kleští.

3. Síto očistěte pod tekoucí vodou.

Ilustrace I

4. Síto vsaďte do vodní přípojky.

Čištění filtru čisticího prostředku

Očistěte filtr čisticího prostředku před delším

uskladnění.

1. Stáhněte filtr ze sací hadice pro čisticí prostředek.

2. Filtr očistěte pod tekoucí vodou.

Ilustrace J

Pomoc při poruchách

Poruchy mají často jednoduché příčiny, které můžete

sami odstranit pomocí následujícího přehledu.

V případě pochybností nebo při poruchách, které zde

nejsou neuvedeny, se obraťte na autorizovaný

zákaznický servis.

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Zranění v důsledku kontaktu s částmi pod elektrickým

proudem

Vypněte přístroj.

Odpojte síťovou zástrčku.

Stroj neběží

1. Stiskněte páku vysokotlaké pistole.

Přístroj se zapne.

2. Zkontrolujte, zda údaj o napětí na typovém štítku

shoduje s napětím zdroje el. proudu.

3. Zkontrolujte nezávadnost síťového přívodního

vedení.

4. Je-li motor přetížený a motorový ochranný spínač

aktivovaný:

a Vypněte přístroj „0/OFF“.

b Nechte přístroj vychladnout po dobu 1 hodiny.

cZapněte přístroj „I/ON” a opět ho uveďte do

provozu.

Pokud se porucha opakuje, nechte provést kontrolu

přístroje zákaznickým servisem.

Přístroj se nerozběhne, motor bručí

Ztráta napětí z důvodu slabé elektrické sítě nebo při

použití prodlužovacího kabelu

1. Při zapnutí nejprve stiskněte páku vysokotlaké

pistole, poté přístroj zapněte „I/ON”.

Př

ístroj se nenatlakuje

Přívod vody je příliš nízký

1. Úplně otevřete vodovodní kohoutek.

2. Zkontrolujte, zda přívod vody vykazuje dostatečné

čerpané množství.

Síto ve vodní přípojce je znečištěné.

1. Vytáhněte síto ve vodní přípojce pomocí plochých

kleští.

2. Síto očistěte pod tekoucí vodou.

V přístroji je vzduch.

1. Odvzdušněte přístroj:

aZapněte přístroj bez připojené vysokotlaké

hadice na dobu maximálně 2 minut a vyčkejte,

dokud u přípojky vysokého tlaku nevystoupí voda

bez bublinek.

b Vypněte přístroj.

cPřipojte vysokotlakou hadici.

dPři sání dodržujte max. sací výšku (viz kapitola

Technické údaje).

Silné výkyvy tlaku

1. Čištění vysokotlaké trysky:

aOdstraňte jehlou nečistoty z otvoru trysky.

b Vysokotlakou trysku vypláchněte zepředu vodou.

2. Zkontrolujte množství přiváděné vody.

Přístroj netěsný

1. Nepatrná netě

snost přístroje má technické příčiny.

V případě silné netěsnosti se obraťte na

autorizovaný zákaznický servis.

Nedochází k nasávání čisticího prostředku

1. Použijte pracovní nástavec Click Vario Power a

otočte jej do polohy „MIX“.

2. Očistěte filtr na sací hadici pro čisticí prostředek.

3. Zkontrolujte sací hadici pro čisticí prostředek, zda

se na ní nenacházejí místa zlomu.

Záruka

V každé zemi platí záruční podmínky vydané naší

příslušnou distribuční společností. Případné závady

vašeho přístroje odstraníme bezplatně během záruční

lhůty, pokud jsou zaviněny vadou materiálu nebo

výrobní vadou. V případě uplatnění nároků ze záruky se

86 Slovenčina

prosím obraťte s dokladem o koupi na svého prodejce

nebo na nejbližší autorizované pracoviště zákaznického

servisu.

(Adresa viz zadní stranu)

Technické údaje

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě

svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje

příslušným základním bezpečnostním a zdravotním

požadavkům podle směrnic EU. V případě provedení

námi neschválené změny stroje ztrácí toto prohlášení

svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: 1.447-xxx

Příslušné směrnice EU

2000/14/ES

2014/30/EU

2006/42/ES (+2009/127/ES)

2011/65/EU

Aplikované harmonizované normy

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Použitý postup posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

Naměřeno: 89

Zaručeno: 91

Níže podepsaní jednají z pověření a se zplnomocněním

představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Obsah

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí-

tajte tento originálny návod na obsluhu a

priložené bezpečnostné pokyny. Riaďte

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie

alebo pre nasledujúceho majiteľa.

Elektrické připojení

Napětí V 230

Fáze ~ 1

Kmitočet Hz 50

Maximální povolená impedance

sítě

Ω 0,394 +

j0,246

Příkon kW 3,0

Krytí IPX5

Třída krytí I

Síťové jištění (se zpožděnou

reakcí)

A16

Vodní přípojka

Přívodní tlak (max.) MPa 1,2

Vstupní teplota (max.) °C 60

Vstupní množství (min.) l/min 12

Sací výška (max.) m 0,5

Výkonnostní údaje přístroje

Provozní tlak MPa 15

Max. přípustný tlak MPa 18

Čerpané množství, voda l/min 9,2

Čerpané množství, maximální l/min 10

Čerpané množství, čisticí

prostředek

l/min 0,3

Reaktivní síla vysokotlaké pistole N 27

Rozměry a hmotnosti

Typická provozní hmotnost kg 17,6

Délka mm 378

Šířka mm 291

Výška mm 516

Zjištěné hodnoty podle EN 60335-2-79

Hodnota vibrací rukou/paží m/s

< 2,5

Nejistota K m/s

0,7

Hladina akustického tlaku L

dB(A) 76

Nejistota K

dB(A) 3

Hladina akustického

výkonu L

+ Nejistota K

dB(A) 91

Všeobecné upozornenia ..................................... 86

Ochrana životného prostredia............................. 87

Používanie v súlade s účelom............................. 87

Príslušenstvo a náhradné diely ........................... 87

Rozsah dodávky.................................................. 87

Popis prístroja ..................................................... 87

Bezpečnostné zariadenia.................................... 87

Symboly na prístroji............................................. 87

Montáž ................................................................ 88

Uvedenie do prevádzky....................................... 88

Prevádzka ........................................................... 88

Preprava.............................................................. 89

Skladovanie......................................................... 89

Ošetrovanie a údržba.......................................... 89

Pomoc pri poruchách .......................................... 90

Záruka ................................................................. 90

Technické údaje .................................................. 90

EÚ vyhlásenie o zhode ....................................... 91

Slovenčina 87

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-

vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú

cenné recyklovateľné materiály a často aj kompo-

nenty ako napr. batérie, akumulátory alebo olej,

ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre

ľudské zdravie a životné prostredie. Tieto komponenty

sú však pre správnu prevádzku zariadenia nevyhnutné.

Zariadenia označené týmto symbolom nesmú byť likvi-

dované spolu s domovým odpadom.

Čistiace práce, pri ktorých sa do odpadovej vody

dostávajú zvyšky oleja, napr. umývanie motora,

podvozku, sa smú vykonávať iba v umývačkách s odlu-

čovačom oleja.

Práce s čistiacimi prostriedkami sa smú vykonávať

iba na vodotesných pracovných plochách s prípoj-

kou na kanalizáciu odpadových vôd. Čistiace prostried-

ky nesmú preniknúť do vôd alebo pôdy.

Odber vody z verejných zdrojov je v niektorých kra-

jinách zakázaný.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené

na internetovej stránke: www.kaercher.de/REACH

Používanie v súlade s účelom

Vysokotlakový čistič používajte výhradne v domácnos-

tiach.

Vysokotlakový čistič je určený na čistenie strojov, vozi-

diel, stavebných objektov, nástrojov, fasád, terás, zá-

hradných prístrojov atď. vysokotlakovým prúdom vody.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože takéto komponenty zaručujú bez-

pečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa na-

chádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri

rozbaľovaní skontrolujte, či je obsah kompletný. V prí-

pade chýbajúceho príslušenstva alebo pri výskyte po-

škodení spôsobených prepravou informujte Vášho

predajcu.

Popis prístroja

Obrázky sú uvedené na strane s grafikami

Obrázok A

1 Úložný priestor pre pracovné nadstavce

2 Úložný priestor pre vysokotlakovú pištoľ

3 Prepravné držadlo, teleskopické

4 Držadlo

5 Prípojka pre vysokotlakový čistič (s Anti-Twist)

6 Rýchlospojka pre vysokotlakovú hadicu

7 Gumený pás

8 Úložný priestor pre vysokotlakovú hadicu a sieťové

pripájacie vedenie

9 Spínač prístroja “0/OFF” / “I/ON”

10 Sieťové pripájacie vedenie so sieťovou zástrčkou

11 Držadlo

12 Typový štítok

13 Prepravné koleso

14 Spojka pre prípojku vody

15 Prípojka vody so zabudovaným sitkom

16 Nasávacia hadica na čistiaci prostriedok (s filtrom)

17 Vysokotlaková pištoľ

18 Zaistenie vysokotlakovej pištole

19 Vysokotlaková hadica

20 Prípojka vysokotlakovej pištole

21 Tlačidlo na oddelenie vysokotlakovej hadice od vy-

sokotlakovej pištole

22 Pracovný nadstavec s rotačnou dýzou na odolné

nečistoty

23 Pracovný nadstavec Vario Power pre najbežnejšie

čistiace úkony. Pracovný tlak možno plynulo zvyšo-

vať od SOFT po HARD. Pre prestavenie pracovné-

ho tlaku uvoľnite páku ručnej striekacej pištole a

pracovný nadstavec otočte do požadovanej polohy.

Keď je pracovný nadstavec otočený až po doraz v

smere SOFT, tak možno pridať čistiaci prostriedok.

24 **Záhradná hadica s bežnou spojkou

– Vystužená tkaninou

– Priemer minimálne 1/2 palca (13 mm)

– Dĺžka minimálne 7,5 m

** dodatočne potrebné

Bezpečnostné zariadenia

몇 UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariade-

nia

Bezpečnostné zariadenia slúžia na vašu ochranu.

Nikdy nemeňte ani neobchádzajte bezpečnostné zaria-

denia.

Spínač prístroja

Spínač prístroja zabráni neúmyselnému spusteniu prí-

stroja.

Blokovanie vysokotlakovej pištole

Blokovanie zablokuje páku vysokotlakovej pištole a za-

bráni neúmyselnému zapnutiu prístroja.

Funkcia automatického zastavenia

Pri uvoľnení páky na vysokotlakovej pištoli tlakový spí-

nač vypne čerpadlo a vysokotlakový prúd sa zastaví.

Keď sa páka stlačí, čerpadlo sa znovu zapne.

Motorový istič

Pri príliš vysokom príkone sa motorový istič prístroja

vypne.

Symboly na prístroji

Vysokotlakový prúd sa nesmie smerovať na

osoby, zvieratá, aktívne elektrické zariade-

nia alebo na samotné zariadenie.

Zariadenie chráňte pred mrazom.

88 Slovenčina

Montáž

Obrázky sú uvedené na strane s grafikami.

Na prístroj pred jeho uvedením do prevádzky namontuj-

te voľne priložené diely.

Montáž prepravného držadla

1. Nasaďte prepravné držadlo.

Obrázok B

Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku

vody prístroja.

Obrázok C

Uvedenie do prevádzky

Upozornenie

Dbajte na to, aby v bode pripojenia nedošlo k prekroče-

niu maximálne povolenej impedancie siete (pozrite si

kapitolu Technické údaje).

V prípade nejasností týkajúcich sa impedancie siete prí-

tomnej vo vašom bode pripojenia sa skontaktujte s va-

ším dodávateľom elektrickej energie.

1. Prístroj umiestnite na rovnú plochu.

2. Prípojku vysokotlakovej hadice pre vysokotlakový

čistič (s Anti-Twist) zastrčte do rýchlospojky na prí-

stroji tak, aby došlo k jej počuteľnému zaisteniu.

Obrázok D

3. Vysokotlakovú hadicu zasuňte do vysokotlakovej

pištole tak, aby došlo k jej počuteľnému zacvaknu-

tiu.

Upozornenie

Dbajte na správne zarovnanie vsuvky.

Obrázok E

4. Potiahnutím vysokotlakovej hadice skontrolujte, či

sú spojenia bezpečné.

5. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou

Pripojovacie hodnoty sú uvedené na typovom štítku ale-

bo v kapitole Technické údaje.

Dodržiavajte predpisy dodávateľa vody.

POZOR

Škody spôsobené znečistenou vodou

Nečistoty vo vode môžu spôsobiť poškodenie čerpadla

a príslušenstva.

Spoločnosť KÄRCHER ponúka na ochranu použitie

vodného filtra KÄRCHER (špeciálne príslušenstvo, ob-

jednávacie číslo 4.730-059).

Pripojenie na vodovodné potrubie

POZOR

Hadicová spojka s Aquastopom na prípojke vody

prístroja

Poškodenie čerpadla

Na prípojke vody prístroja nikdy nepoužívajte hadicovú

spojku s Aquastopom.

Na kohútik môžete použiť spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vo-

dy.

2. Záhradnú hadicu pripojte na vodovodné potrubie.

3. Celkom otvorte kohútik na vodu.

Obrázok F

Nasávanie vody z otvorených nádrží

Tento vysokotlakový čistič spolu s nasávacou hadicou

KÄRCHER so spätným ventilom (špeciálne príslušen-

stvo, objednávacie číslo 2.643-100) je vhodný na nasá-

vanie povrchovej vody napr. zo sudov na dažďovú vodu

alebo z rybníkov (maximálna nasávacia výška je uvede-

ná v kapitole Technické údaje).

Pri nasávacej prevádzke nie je potrebná spojka pre prí-

pojku vody.

1. Nasávaciu hadicu naplňte vodou.

2. Nasávaciu hadicu naskrutkujte na prípojku vody prí-

stroja a zaveste do vodného zdroja (napr. sud na

dažďovú vodu).

Odvzdušnenie prístroja

1. Zapnite prístroj “I/ON”.

2. Odblokujte páku vysokotlakovej pištole.

3. Stlačte páku vysokotlakovej pištole.

Prístroj sa zapne.

4. Prístroj nechajte v chode maximálne 2 minúty, až

kým z vysokotlakovej pištole nevyteká voda bez

vzduchových bublín.

5. Uvoľnite páku vysokotlakovej pištole.

6. Zablokujte páku vysokotlakovej pištole.

Prevádzka

POZOR

Chod čerpadla nasucho

Poškodenie prístroja

V prípade, že sa v prístroji v priebehu 2 minút nevytvorí

tlak, vypnite prístroj a postupujte podľa pokynov v kapi-

tole Pomoc pri poruchách.

Prevádzka s vysokým tlakom

POZOR

Poškodenie lakovaných alebo citlivých povrchov

Povrchy sa poškodia pri príliš malej vzdialenosti prúdu

vody alebo pri voľbe nesprávneho pracovného nadstav-

ca.

Pri čistení lakovaných povrchov dodržiavajte minimálne

30 cm vzdialenosť prúdu vody.

Pneumatiky, lak alebo citlivé povrchy ako drevo nečisti-

te rotačnou dýzou.

1. Pracovný nadstavec zasuňte do vysokotlakovej piš-

tole a zaistite ho otočením o 90°.

Obrázok G

2. Zapnite prístroj (“I/ON”).

3. Odblokujte páčku vysokotlakovej pištole.

4. Stlačte páčku vysokotlakovej pištole.

Zariadenie sa zapne.

Prevádzka s čistiacim prostriedkom

 NEBEZPEČENSTVO

Nerešpektovanie karty bezpečnostných údajov

Vážne poškodenie zdravia následkom neodborného

používania čistiaceho prostriedku.

Dbajte na kartu bezpečnostných údajov od výrobcu čis-

tiaceho prostriedku, najmä pokyny týkajúce sa osobné-

ho ochranného vybavenia.

Upozornenie

Čistiaci prostriedok sa môže primiešať iba pri nízkom

tlaku.

Upozornenie

Čistiace prostriedky spoločnosti KÄRCHER zaručujú

bezchybnú prácu. Nechajte si poradiť alebo požadujte

náš katalóg, príp. informačné prospekty o čistiacich pro-

striedkoch.

Prístroj sa nesmie pripojiť bezprostredne na

verejnú sieť pitnej vody.

Slovenčina 89

1. Nasávaciu hadicu na čistiaci prostriedok v požado-

vanej dĺžke vytiahnite z krytu.

Obrázok H

2. Nasávaciu hadicu na čistiaci prostriedok zaveste do

nádrže s roztokom čistiaceho prostriedku.

3. Použite pracovný nadstavec Click-Vario Power.

4. Pracovný nadstavec otočte do polohy „MIX“.

Počas prevádzky sa roztok čistiaceho prostriedku

primiešava do prúdu vody.

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku

na suchý povrch a nechajte pôsobiť (nevysušiť).

2. Uvoľnené nečistoty opláchnite vysokotlakovým prú-

dom.

Po prevádzke s čistiacim prostriedkom

1. Prístroj cca 30 sekúnd preplachujte čistou vodou.

Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole.

Po uvoľnení páky sa prístroj vypne. Vysoký tlak v

systéme zostane zachovaný.

2. Zablokujte páčku vysokotlakovej pištole.

3. Vysokotlakovú pištoľ zasuňte do úložného priestoru

pre vysokotlakovú pištoľ.

4. Vysokotlakovú pištoľ s pracovným nadstavcom po-

ložte do parkovacej polohy.

5. Počas pracovných prestávok dlhších ako 5 minút

prístroj vypnite “0/OFF”.

Ukončenie prevádzky

몇 UPOZORNENIE

Tlak v systéme

Zranenie vodou, ktorá nekontrolovane uniká pod vyso-

kým tlakom

Vysokotlakovú hadicu odpojte z vysokotlakovej pištole

alebo prístroja len vtedy, keď už v systéme nie je žiadny

tlak.

몇 UPOZORNENIE

Horúca voda

Nebezpečenstvo popálenia

Po odpojení záhradnej alebo vysokotlakovej hadice mô-

že po ukončení prevádzky z prípojok vytekať horúca vo-

da.

1. Uvoľnite páčku vysokotlakovej pištole.

2. Zatvorte kohútik na vodu.

3. Páčku vysokotlakovej pištole stlačte na 30 sekúnd.

Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvoľnite páčku vysokotlakovej pištole.

5. Zablokujte páčku vysokotlakovej pištole.

6. Prístroj odpojte od napájania vodou.

7. Vypnite prístroj “0/OFF”.

8. Vytiahnite sie?ťovú zástrčku zo zásuvky.

Preprava

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri preprave dbajte na hmotnosť prístroja.

Prenášanie prístroja

1. Prístroj nadvihnite a prenášajte pomocou držadiel.

Ťahanie prístroja

1. Vytiahnite prepravný držiak tak, aby počuteľne za-

padol.

2. Prístroj ťahajte pomocou prepravného držiaka.

Preprava prístroja vo vozidle

1. Prístroj zaistite proti skĺznutiu a prevráteniu.

Skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri skladovaní dbajte na hmotnosť prístroja.

Uschovanie prístroja

1. Prístroj odložte na rovný podklad.

2. Pracovný nadstavec odpojte od vysokotlakovej piš-

tole.

3. Stlačte odpojovacie tlačidlo na vysokotlakovej pištoli

a oddeľte vysokotlakovú hadicu od vysokotlakovej

pištole.

4. Vysokotlakovú hadicu uložte na prístroji.

5. Sieťovú prípojku a vysokotlakovú hadicu zaistite po-

mocou gumenej pásky.

Obrázok K

6. Uložte sieťový pripojovací kábel a príslušenstvo v

prístroji.

Pred dlhším uskladnením dbajte na doplňujúce pokyny,

pozrite si kapitolu Ošetrovanie a údržba.

Ochrana proti mrazu

POZOR

Ohrozenie prístroja mrazom

Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz

zničiť.

Prístroj a príslušenstvo celkom vyprázdnite.

Prístroj chráňte pred mrazom.

Musia byť splnené nasledujúce podmienky:

● Prístroj je odpojený od zásobovania vodou.

● Vysokotlaková hadica je odstránená.

1. Zapnite prístroj “I/ON”.

2. Počkajte maximálne 1 minútu, kým už z vysokotla-

kovej prípojky prestane vytekať voda.

3. Vypnite prístroj.

4. Prístroj s kompletným príslušenstvom uskladnite v

mrazuvzdornej miestnosti.

Ošetrovanie a údržba

 NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom

Zranenie následkom dotyku dielov vedúcich prúd

Vypnite prístroj.

Vytiahnite sieťovú zástrčku zo zásuvky.

Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravi-

delné údržbové práce.

Čistenie sitka v prípojke vody

POZOR

Poškodené sito v prípojke vody

Poškodenie prístroja znečistenou vodou

Sito pred vložením do prípojky vody skontrolujte z hľa-

diska poškodenia.

V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.

2. Sito vytiahnite pomocou plochých klieští.

3. Sito očistite pod tečúcou vodou.

Obrázok I

4. Sitko vložte do prípojky vody.

Čistenie filtra na čistiace prostriedky

Pred dlhším uskladnením vyčistite filter na čistiaci pro-

striedok.

90 Slovenčina

1. Filter vytiahnite z nasávacej hadice na čistiaci pro-

striedok.

2. Filter očistite pod tečúcou vodou.

Obrázok J

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete

odstrániť sami pomocou nasledujúceho prehľadu. V prí-

pade pochybností alebo pri poruchách, ktoré tu nie sú

uvedené sa obráťte na autorizovaný zákaznícky servis.

 NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom

Zranenie následkom dotyku dielov vedúcich prúd

Vypnite prístroj.

Vytiahnite sieťovú zástrčku zo zásuvky.

Prístroj nebeží

1. Stlačte páku vysokotlakovej pištole.

Prístroj sa zapne.

2. Skontrolujte, či napätie uvedené na typovom štítku

súhlasí s napätím zdroja prúdu.

3. Skontrolujte sieťový pripojovací kábel z hľadiska po-

škodenia.

4. Ak je motor preťažený a motorový istič aktivovaný:

a Vypnite prístroj “0/OFF”.

b Prístroj nechajte na 1 hodinu vychladnúť.

c Zapnite prístroj “I/ON” a znovu do uveďte do pre-

vádzky.

Ak sa porucha vyskytne viackrát, prístroj nechajte

skontrolovať v zákazníckom servise.

Prístroj nenabehne, motor hučí

Pokles napätia z dôvodu slabej elektrickej siete alebo

pri použití predlžovacieho kábla

1. Pri zapnutí najprv stlačte páku vysokotlakovej pišto-

le, potom zapnite prístroj “I/ON”.

Prístroj nedosahuje požadovaný tlak

Prívod vody je príliš slabý

1. Celkom otvorte kohútik na vodu.

2. Prívod vody skontrolujte z hľadiska dostatočného

prietoku.

Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých

klieští.

2. Sito očistite pod tečúcou vodou.

V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojenej vysokotlakovej hadice

zapnite na maximálne 2 minúty a počkajte, kým z

vysokotlakovej prípojky nebude vytekať voda bez

vzduchových bublín.

b Vypnite prístroj.

c Pripojte vysokotlakovú hadicu.

d Pri nasávacej prevádzke dbajte na max. nasáva-

ciu výšku (pozrite si kapitolu Technické údaje).

Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

aNečistoty z otvoru dýzy odstráňte ihlou.

b Vysokotlakovú hubicu spredu prepláchnite vo-

dou.

2. Skontrolujte privádzané množstvo vody.

Netesný prístroj

1. Malá netesnosť prístroja je technicky podmienená.

V prípade ve

ľkej netesnosti poverte autorizovaný

zákaznícky servis.

Čistiaci prostriedok sa nenasáva

1. Použite pracovný nadstavec Click-Vario Power a

otočte ho do polohy „MIX“.

2. Očistite filter v nasávacej hadici na čistiaci prostrie-

dok.

3. Skontrolujte nasávaciu hadicu pre čistiaci prostrie-

dok z hľadiska zalomených miest.

Záruka

V každej krajine platia záručné podmienky vydané na-

šou príslušnou distribučnou spoločnosťou. Prípadné

poruchy vášho prístroja odstránime v rámci záručnej

doby zadarmo, pokiaľ ich príčinou boli materiálové ale-

bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do-

kladom o kúpe obráťte na svojho predajcu alebo na

najbližšie autorizované servisné stredisko.

(adresa je uvedená na zadnej strane)

Technické údaje

Technické zmeny vyhradené.

Elektrická prípojka

Napätie V 230

Fáza ~ 1

Frekvencia Hz 50

Maximálne povolená impedancia

siete

Ω 0,394 +

j0,246

Príkon kW 3,0

Stupeň ochrany IPX5

Trieda ochrany I

Zaistenie siete (zotrvačné) A 16

Prípojka vody

Prívodný tlak (max.) MPa 1,2

Teplota vody na prítoku (max.) °C 60

Privádzané množstvo (min.) l/min 12

Nasávacia výška (max.) m 0,5

Výkonové údaje prístroja

Prevádzkový tlak MPa 15

Max. povolený tlak MPa 18

Prietok, voda l/min 9,2

Maximálny prietok l/min 10

Prietok, čistiace prostriedky l/min 0,3

Sila spätného nárazu vysokotla-

kovej pištole

N27

Rozmery a hmotnosti

Typická prevádzková hmotnosť kg 17,6

Dĺžka mm 378

Šírka mm 291

Výška mm 516

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií ruka-rameno m/s

< 2,5

Neistota K m/s

0,7

Hladina akustického tlaku L

dB(A) 76

Neistota K

dB(A) 3

Hladina akustického výkonu

+ Neistota K

dB(A) 91

Slovenščina 91

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpove-

dá na základe svojej koncepcie a konštrukčného vyho-

tovenia, ako aj od vyhotovení, ktoré sme uviedli do

prevádzky, príslušným základným bezpečnostným a

zdravotným požiadavkám smerníc ES. V prípade zme-

ny, ktorú neschválime, stráca toto prehlásenie platnosť.

Výrobok: Vysokotlakový čistič

Typ: 1.447-xxx

Príslušné smernice EÚ

2000/14/ES

2014/30/EÚ

2006/42/ES (+2009/127/ES)

2011/65/EÚ

Aplikované harmonizované normy

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Hladina akustického výkonu dB (A)

Namerané: 89

Zaručené: 91

Podpísané osoby konajú z poverenia a s plnou mocou

vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.10.2018

Kazalo

Splošna navodila

Pred prvo uporabo naprave preberite ta

originalna navodila za uporabo in prilo-

žena varnostna navodila ter jih upošte-

vajte.

Obe knjižici shranite za poznejšo uporabo ali za nasled-

njega uporabnika.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo

odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dra-

gocene materiale z možnostjo recikliranja, pogos-

to pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo

zdravju ljudi in okolju. Navedeni sestavni deli so kljub te-

mu potrebni za pravilno delovanje naprave. Naprave,

označene s tem simbolom, ne smete odvreči med go-

spodinjske odpadke.

Čistilna dela, pri katerih nastaja odpadna voda z

vsebnostjo olja, npr. pri čiščenju motorjev ali podvo-

zij, je dovoljeno opravljati samo na mestih za pranje, ki

so opremljena z izločevalnikom olja.

Delo s čistili je dovoljeno izvajati samo na delovnih

površinah, ki so neprepustne za tekočine in imajo

priključek na kanalizacijo za umazano vodo. Ne dovoli-

te, da čistila prodrejo v vodo ali zemljo.

Odvzem vode iz javnih vodotokov v nekaterih drža-

vah ni dovoljen.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Namenska uporaba

Visokotlačni čistilnik uporabljajte izključno v zasebnem

gospodinjstvu.

Visokotlačni čistilnik je namenjen za čiščenje strojev,

vozil, zgradb, orodja, fasad, teras, vrtnih naprav itd. z vi-

sokotlačnim curkom.

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra-

njevanju embalaže preverite, ali je vsebina popolna. Če

manjka pribor ali če so med transportom nastale po-

škodbe, obvestite prodajalca.

Opis naprave

Slike si oglejte na strani s slikami

Slika A

1 Mesto za shranjevanje brizgalnih cevi

2 Mesto za shranjevanje visokotlačne pištole

3 Transportni ročaj, z možnostjo izvlečenja

4 Nosilni ročaj

Splošna navodila ................................................. 91

Zaščita okolja ...................................................... 91

Namenska uporaba ............................................. 91

Pribor in nadomestni deli..................................... 91

Obseg dobave..................................................... 91

Opis naprave ....................................................... 91

Varnostne naprave .............................................. 92

Simboli na napravi............................................... 92

Montaža............................................................... 92

Zagon .................................................................. 92

Obratovanje......................................................... 93

Transport ............................................................. 93

Skladiščenje ........................................................ 94

Nega in vzdrževanje............................................ 94

Pomoč pri motnjah .............................................. 94

Garancija ............................................................. 94

Tehnični podatki................................................... 95

Izjava EU o skladnosti......................................... 95

92 Slovenščina

5 Priključek visokotlačnega čistilnika (s sistemom An-

ti-Twist)

6 Hitra sklopka za visokotlačno gibko cev

7 Gumijasti trak

8 Mesto za shranjevanje visokotlačne gibke cevi in

električnega priključnega kabla

9 Stikalo naprave “0/OFF” / “I/ON”

10 Električni priključni kabel z električnim vtičem

11 Nosilni ročaj

12 Tipska ploščica

13 Transportno kolo

14 Sklopka za priključek za vodo

15 Priključek za vodo z vgrajenim sitom

16 Sesalna gibka cev za čistilo (s filtrom)

17 Visokotlačna pištola

18 Zapahnitev visokotlačne pištole

19 Visokotlačna gibka cev

20 Priključek visokotlačne pištole

21 Tipka za ločitev visokotlačne gibke cevi od visoko-

tlačne pištole

22 Brizgalna cev z rezkarjem blata za trdovratno uma-

zanijo

23 Brizgalna cev Vario Power za običajna čistilna dela.

Delovni tlak je mogoče brezstopenjsko nastaviti od

položajev SOFT do HARD. Za nastavitev delovne-

ga tlaka spustite ročico ročne brizgalne pištole in

obrnite brizgalno cev v želeni položaj. Če brizgalno

cev obrnete do omejitve v smeri SOFT, lahko doda-

jate čistilo.

24 **Cev za zalivanje z običajno sklopko

– Ojačana s tkanino

– Premer najmanj 1/2 palca (13 mm)

– Dolžina najmanj 7,5 m

** dodatno potrebno

Varnostne naprave

몇 PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti.

Varnostnih navodil nikoli ne spreminjajte in jih vedno

upoštevajte.

Stikalo naprave

Stikalo naprave preprečuje nenameren vklop naprave.

Zapahnitev visokotlačne pištole

Zapahnitev blokira ročico visokotlačne pištole in prepre-

čuje nenameren vklop naprave.

Avtomatska ustavitev

Pri sprostitvi ročice na visokotlačni pištoli tlačno stikalo

izklopi črpalko in visokotlačni curek se prekine. Pri priti-

sku ročice se črpalka spet vklopi.

Zaščitno stikalo motorja

Če je poraba električnega toka prevelika, zaščitno stika-

lo motorja izklopi napravo.

Simboli na napravi

Montaža

Glejte slike na strani s slikami.

Pred zagonom naprave montirajte priložene dele na na-

pravo.

Montaža transportnega ročaja

1. Nataknite transportni ročaj.

Slika B

Montaža priključka za vodo

1. Sklopko priključka za vodo privijte na priključek za

vodo na napravi.

Slika C

Zagon

Napotek

Poskrbite, da največja dovoljena omrežna impedanca

na električnem priključku (glejte poglavje Tehnični po-

datki) ni prekoračena.

Pri nejasnostih glede obstoječe omrežne impedance na

vašem priključku stopite v stik z upraviteljem električne-

ga omrežja.

1. Napravo postavite na ravno površino.

2. Priključek za visokotlačni čistilnik (s sistemom Anti-

Twist) visokotlačne gibke cevi vstavite v hitro sklop-

ko na napravi, da se slišno zaskoči.

Slika D

3. Vtaknite visokotlačno gibko cev v visokotlačno pi-

štolo tako, da se slišno zaskoči.

Napotek

Pazite na pravilno naravnanost nastavka.

Slika E

4. Preverite zanesljivost povezave s tem, da povlečete

visokotlačno gibko cev.

5. Vtaknite električni vtič v vtičnico.

Oskrba z vodo

O priključnih vrednostih glejte tipsko ploščico ali poglav-

je Tehnični podatki.

Upoštevajte predpise podjetja za dobavo vode.

POZOR

Poškodovanje zaradi onesnažene vode

Onesnažena voda lahko poškoduje črpalko in pribor.

Za zaščito KÄRCHER priporoča uporabo filtra za vodo

KÄRCHER (posebni pribor, številka za naročilo 4.730-

059).

Priključitev na vodovod

POZOR

Cevna sklopka s funkcijo aquastop na priključku za

vodo na napravi

Poškodovanje črpalke

Na priključku za vodo na napravi nikoli ne uporabljajte

cevne sklopke s funkcijo aquastop.

Ne usmerjajte visokotlačnega curka proti

osebam, živalim, priključeni električni opre-

mi ali proti sami napravi.

Varujte napravo pred zmrzaljo.

Naprave ni dovoljeno priključiti neposredno

na javno omrežje pitne vode.

Slovenščina 93

Na vodovodni pipi lahko uporabite sklopko za funkcijo

aquastop.

1. Nataknite cev za zalivanje na sklopko priključka za

vodo.

2. Priključite cev za zalivanje na vodovodno omrežje.

3. Povsem odprite vodovodno pipo.

Slika F

Sesanje vode iz odprtih posod

Ta visokotlačni čistilnik je s sesalno cevjo KÄRCHER s

protipovratnim ventilom (posebni dodatek, številka za

naročilo 2.643-100) primeren za sesanje površinske vo-

de npr. iz soda za deževnico ali iz ribnika (o največji vi-

šini sesanja glejte poglavje Tehnični podatki).

Pri sesanju sklopka za priključek za vodo ni potrebna.

1. Sesalno gibko cev napolnite z vodo.

2. Sesalno gibko cev privijte na priključek za vodo na

napravi in jo spustite v vodni vir (npr. sod za dežev-

nico).

Odzračevanje naprave

1. Vklopite napravo, “I/ON”.

2. Sprostite ročico na visokotlačni pištoli.

3. Pritisnite ročico na visokotlačni pištoli.

Naprava se vklopi.

4. Pustite napravo teči največ 2 minuti, da iz visoko-

tlačne pištole začne izstopati voda brez mehurčkov.

5. Spustite ročico visokotlačne pištole.

6. Zapahnite ročico visokotlačne pištole.

Obratovanje

POZOR

Suhi tek črpalke

Poškodovanje naprave

Če naprava v 2 minutah ne vzpostavi tlaka, jo izklopite

in se ravnajte po navodilih v poglavju Pomoč pri mot-

njah.

Obratovanje z visokim tlakom

POZOR

Poškodovanje lakiranih ali občutljivih površin

Zaradi majhne razdalje curka ali izbire neprimerne briz-

galne cevi lahko pride do poškodovanja površin.

Pri čiščenju lakiranih površin ohranjajte razdaljo curka

najmanj 30 cm.

Ne čistite avtomobilskih pnevmatik, lakiranih in občutlji-

vih površin, npr. lesa, z rezkarjem blata.

1. Vtaknite brizgalno cev v visokotlačno pištolo in jo

pritrdite z zasukom za 90°.

Slika G

2. Vklopite napravo (“I/ON”).

3. Sprostite ročico na visokotlačni pištoli.

4. Pritisnite ročico na visokotlačni pištoli.

Naprava se vklopi.

Obratovanje s čistilom

 NEVARNOST

Neupoštevanje varnostnega lista

Hudo poškodovanje zdravja zaradi nestrokovne upora-

be čistila.

Upoštevajte varnostni list, ki je priložen čistilu, zlasti na-

potke za uporabo osebne zaščitne opreme.

Napotek

Čistilo je mogoče dodajati samo pri nizkem tlaku.

Napotek

Čistila podjetja KÄRCHER zagotavljajo nemoteno delo.

Posvetujte se z nami ali zahtevajte naš katalog oziroma

gradivo z informacijami o čistilih.

1. Povlecite želeno dolžino sesalne gibke cevi za čisti-

lo iz ohišja.

Slika H

2. Vtaknite sesalno gibko cev za čistilo v posodo z raz-

topino čistila.

3. Uporabite brizgalno cev Click-Vario Power.

4. Brizgalno cev obrnite v položaj “MIX”.

Med obratovanjem se raztopina čistila dodaja vod-

nemu curku.

Priporočena metoda čiščenja

1. Čistilo varčno popršite po suhi površini in pustite, da

učinkuje (naj se ne posuši).

2. Odstranjeno umazanijo sperite z visokotlačnim cur-

kom.

Po obratovanju s čistilom

1. Napravo približno 30 sekund izpirajte s čisto vodo.

Prekinitev obratovanja

1. Spustite ročico visokotlačne pištole.

Če spustite ročico, se naprava izklopi. Visok tlak v

napravi se ohrani.

2. Zapahnite ročico visokotlačne pištole.

3. Vtaknite visokotlačno pištolo v prostor za shranjeva-

nje visokotlačne pištole.

4. Postavite visokotlačno pištolo z brizgalno cevjo v

parkirni položaj.

5. Pred premori med delom, daljšimi od 5 minut, izklo-

pite napravo, “0/OFF”.

Konec uporabe

몇 PREVIDNOST

Tlak v sistemu

Telesne poškodbe zaradi nenadzorovanega brizganja

vode pod visokim tlakom

Ločite visokotlačno gibko cev od visokotlačne pištole ali

naprave samo, če v sistemu ni tlaka.

몇 PREVIDNOST

Vroča voda

Nevarnost opeklin

Pri odklopu cevi za zalivanje ali visokotlačne cevi lahko

brizgne vroča voda iz priključkov.

1. Spustite ročico visokotlačne pištole.

2. Zaprite vodovodno pipo.

3. Pritisnite ročico na visokotlačni pištoli za 30 sekund.

Tlak, ki je še prisoten v sistemu, se sprosti.

4. Spustite ročico visokotlačne pištole.

5. Zapahnite ročico visokotlačne pištole.

6. Napravo ločite od sistema za oskrbo z vodo.

7. Izklopite napravo, “0/OFF”.

8. Izklopite električni vtič iz omrežne vtičnice.

Transport

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri transportu upoštevajte težo naprave.

Nošnja naprave

1. Dvignite napravo za nosilna ročaja in jo nesite.

Vlečenje naprave

1. Izvlecite transportni ročaj tako, da se slišno zaskoči.

2. Vlecite napravo s prijemom za transportni ročaj.

Transport naprave na vozilu

1. Zavarujte napravo pred zdrsom in prevrnitvijo.

94 Slovenščina

Skladiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode

Pri skladiščenju upoštevajte težo naprave.

Shranjevanje naprave

1. Napravo postavite na ravno površino.

2. Ločite brizgalno cev od visokotlačne pištole.

3. Pritisnite tipko za ločitev visokotlačne pištole in loči-

te visokotlačno gibko cev do visokotlačne pištole.

4. Visokotlačno gibko cev shranite v napravo.

5. Električni priključni kabel in visokotlačno gibko cev

zavarujte z gumijastim trakom.

Slika K

6. Električni priključni kabel in pribor shranite v napra-

vo.

Pred daljšim skladiščenjem upoštevajte dodatna navo-

dila, glejte poglavje Nega in vzdrževanje.

Zaščita pred zamrzovanjem

POZOR

Nevarnost zmrzali

Zmrzal lahko uniči naprave, ki niso popolnoma izpra-

znjene.

Napravo in pribor popolnoma izpraznite.

Napravo zaščitite pred zmrzaljo.

Izpolnjeni morajo biti naslednji pogoji:

● Naprava je ločena od sistema za oskrbo z vodo.

● Visokotlačna gibka cev je odstranjena.

1. Vklopite napravo, “I/ON”.

2. Počakajte največ 1 minuto, da iz visokotlačnega pri-

ključka več ne izteka voda.

3. Izklopite napravo.

4. Napravo s celotnim priborom shranite v prostoru,

kjer ni zmrzali.

Nega in vzdrževanje

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo

Izklopite napravo.

Izvlecite električni vtič.

Naprava ne potrebuje vzdrževanja; to pomeni, da vam

ni treba izvajati rednih vzdrževalnih del.

Čiščenje sita v priključku za vodo

POZOR

Poškodovano sito v priključku za vodo

Poškodovanje naprave zaradi onesnažene vode

Preglejte sito glede poškodb, preden ga vstavite v pri-

ključek za vodo.

Po potrebi očistite sito v priključku za vodo.

1. Odstranite sklopko s priključka za vodo.

2. Izvlecite sito s ploščatimi kleščami.

3. Očistite sito s tekočo vodo.

Slika I

4. Vstavite sito v priključek za vodo.

Čiščenje filtra za čistilo

Pred daljšim skladiščenjem očistite filter za čistilo.

1. Snemite filter s sesalne gibke cevi za čistilo.

2. Očistite filter s tekočo vodo.

Slika J

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko

odpravite sami s pomočjo naslednjega seznama. V pri-

meru dvoma ali pri motnjah, ki niso navedene tukaj, se

obrnite na pooblaščeno servisno službo.

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo

Izklopite napravo.

Izvlecite električni vtič.

Naprava ne deluje

1. Pritisnite ročico na visokotlačni pištoli.

Naprava se vklopi.

2. Preverite, ali napetost vira električnega toka ustreza

napetosti, ki je navedena na tipski ploščici.

3. Preglejte električni priključni kabel glede poškodo-

vanja.

4. Če je motor preobremenjen in se je sprožilo zašči-

tno stikalo motorja:

a Izklopite napravo, “0/OFF”.

b Pustite, da se naprava ohlaja 1 uro.

c Vklopite napravo, “I/ON”, in jo začnite uporabljati.

Če se motnja ponovi, oddajte napravo v pregled ser-

visni službi.

Naprava ne teče, motor brni

Znižanje napetosti zaradi šibkega električnega omrežja

ali uporabe podaljševalnega kabla

1. Pri vklopu najprej pritisnite ročico na visokotlačni pi-

štoli, nato vklopite napravo, “I/ON”.

Naprava ne vzpostavi tlaka

Dovajanje vode ni zadostno

1. Povsem odprite vodovodno pipo.

2. Preverite, ali je dotok vode zadosten.

Sito v priključku za vodo je umazano.

1. Izvlecite sito iz priključka za vodo s ploščatimi kleš-

čami.

2. Očistite sito pod tekočo vodo.

V napravi je zrak.

1. Odzračite napravo:

a Vklopite napravo brez priključene visokotlačne

gibke cevi in počakajte največ 2 minuti, da iz vi-

sokotlačnega priključka začne izstopati voda

brez mehurčkov.

b Izklopite napravo.

c Priključite visokotlačno gibko cev.

d Pri sesalnem obratovanju upoštevajte največjo

višino sesanja (glejte poglavje

Tehnični podatki).

Močno nihanje tlaka

1. Očistite visokotlačno šobo:

a z iglo odstranite umazanijo iz izvrtine šobe.

b Od spredaj izperite visokotlačno šobo z vodo.

2. Preverite količino dovajanja vode.

Naprava je netesna

1. Majhni netesnosti naprave se tehnično ni mogoče

izogniti. V primeru večje netesnosti stopite v stik s

servisno službo.

Ni vsesavanja čistilnega sredstva

1. Uporabite brizgalno cev Click-Vario Power in jo obr-

nite v položaj “MIX”.

2. Očistite filter na sesalni gibki cevi za čistilo.

3. Preglejte, ali je sesalna gibka cev za čistilo prepog-

njena.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala

naša pristojna prodajna družba. V garancijskem roku

bodo morebitne motnje v delovanju naprave odpravlje-

Româneşte 95

ne brezplačno, če je njihov vzrok napaka v materialu ali

napaka v izdelavi. Pri uveljavljanju garancije zagotovite

dokazilo o nakupu in stopite v stik s prodajalcem ali naj-

bližjim servisom.

Naslov najdete na hrbtni strani.

Tehnični podatki

Pridržujemo si pravico do tehničnih sprememb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-

di svoje zasnove in konstrukcije ter v izvedbi, kakršno

dajemo na tržišče, ustreza osnovnim zahtevam glede

varnosti in varovanja zdravja v skladu z EU-direktivami.

V primeru sprememb na stroju brez našega soglasja ta

izjava izgubi veljavnost.

Izdelek: Visokotlačni čistilnik

Tip: 1.447-xxx

Zadevne EU-direktive

2000/14/ES

2014/30/EU

2006/42/ES (+2009/127/ES)

2011/65/EU

Uporabljeni harmonizirani standardi

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Veljaven postopek ocene skladnosti

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 89

Zajamčeno: 91

Podpisniki ravnajo po navodilih in s pooblastilom upra-

ve.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 1. 10. 2018

Cuprins

Indicații generale

Înainte de prima utilizare a aparatului,

citiţi aceste instrucţiuni de utilizare origi-

nale şi indicaţiile de siguranţă aferente.

Respectați aceste instrucțiuni.

Păstraţi ambele manuale pentru utilizarea ulterioară

sau pentru viitorul posesor.

Električni priključek

Napetost V 230

Število faz ~ 1

Frekvenca Hz 50

Največja dovoljena omrežna im-

pedanca

Ω 0,394 +

j0,246

Priključna moč kW 3,0

Stopnja zaščite IPX5

Razred zaščite I

Omrežna varovalka (počasna) A 16

Priključek za vodo

Tlak na dotoku (maks.) MPa 1,2

Temperatura na dotoku (maks.) °C 60

Količina dotoka (min.) l/min 12

Višina sesanja (maks.) m 0,5

Podatki o zmogljivosti naprave

Obratovalni tlak MPa 15

Maks. dovoljeni tlak MPa 18

Črpalna količina, voda l/min 9,2

Maks. črpalna količina l/min 10

Črpalna količina, čistilo l/min 0,3

Sila vzvratnega sunka visokotlač-

ne pištole

N27

Mere in mase

Tipična delovna masa kg 17,6

Dolžina mm 378

Širina mm 291

Višina mm 516

Ugotovljene vrednosti v skladu s standardom EN

60335-2-79

Vrednost tresljajev za dlani/roke m/s

< 2,5

Negotovost K m/s

0,7

Raven tlaka hrupa L

dB(A) 76

Negotovost K

dB(A) 3

Raven moči hrupa L

+ negoto-

vost K

dB(A) 91

Indicații generale................................................. 95

Protecţia mediului................................................ 96

Utilizarea conform destinaţiei .............................. 96

Accesorii şi piese de schimb ............................... 96

Set de livrare....................................................... 96

Descrierea aparatului .......................................... 96

Dispozitive de siguranţă...................................... 96

Simboluri pe aparat ............................................. 97

Montajul............................................................... 97

Punerea în funcțiune........................................... 97

Funcţionare ......................................................... 97

Transport............................................................. 98

Depozitarea......................................................... 98

Îngrijirea şi întreţinerea........................................ 98

Remedierea defecţiunilor .................................... 99

Garanţie .............................................................. 99

Date tehnice ........................................................ 99

Declaraţie de conformitate UE ............................ 100

96 Româneşte

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă ru-

găm să eliminaţi ambalajele în mod ecologic.

Aparatele electrice şi electronice conţin materiale

reciclabile preţioase şi, uneori, componente pre-

cum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potenţial pericol

pentru sănătatea oamenilor şi pentru mediul înconjură-

tor. Pentru funcţionarea corectă a aparatului, aceste

componente sunt necesare. Aparatele marcate cu

acest simbol nu trebuie aruncate la gunoiul menajer.

Lucrări de curăţare care produc apă uzată uleioasă,

de ex. la spălarea motoarelor, spălarea caroseriei

pot fi efectuate numai în spălătorii cu separatoare de

ulei.

Lucrări cu soluţie de curăţat pot fi efectuate numai

pe suprafeţe de lucru etanşe la lichide, conectate la

sistemul de canalizare. Nu permiteţi ca soluţia de cură-

ţat să ajungă în ape sau sol.

Extragerea de apă din apele publice nu este permi-

să în unele ţări.

Observaţii referitoare la materialele conţinute (RE-

ACH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa: www.kaercher.de/REACH

Utilizarea conform destinaţiei

Aparatul de curăţat cu înaltă presiune este destinat ex-

clusiv uzului casnic.

Aparatul de curăţat cu înaltă presiune este destinat pen-

tru curăţarea maşinilor, autovehiculelor, construcţiilor,

utilajelor, faţadelor, teraselor, aparatelor de grădinărit

etc. cu jet de apă cu înaltă presiune.

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori-

ginale; ele asigură funcţionarea în siguranţă şi fără ava-

rii a aparatului.

Informaţii despre accesorii şi piesele de schimb se gă-

sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La

despachetare, verificaţi dacă conţinutul este complet.

Informaţi imediat distribuitorul dacă lipsesc accesorii

sau dacă există deteriorări provocate în timpul transpor-

tului.

Descrierea aparatului

Pentru imagini, consultaţi pagina de grafice

Figura A

1 Depozitare pentru lănci

2 Depozitare pentru pistol de înaltă presiune

3 Mâner pentru transport, extensibil

4 Mâner

5 Racord aparat de curăţat de înaltă presiune (cu An-

ti-Twist)

6 Cuplaj rapid pentru furtun de înaltă presiune

7 Bandă elastică

8 Depozitare pentru furtun de înaltă presiune şi cablu

de alimentare

9 Comutator aparat „0/OFF” / „I/ON”

10 Cablu de alimentare cu ştecăr

11 Mâner

12 Plăcuţă cu caracteristici

13 Bicicletă cargo

14 Cuplaj pentru conectarea la sursa de apă

15 Conectare la sursa de apă cu sită încorporată

16 Furtun de aspirare pentru soluţia de curăţat (cu fil-

tru)

17 Pistol de înaltă presiune

18 Sistem de blocare pistol de înaltă presiune

19 Furtun de înaltă presiune

20 Racord pistol de înaltă presiune

21 Buton pentru separarea furtunului de înaltă presiu-

ne de pistolul de înaltă presiune

22 Lance cu freză cu dinţi pentru murdărie greu de în-

depărtat

23 Lance Vario Power pentru cele mai frecvente sar-

cini de curăţare. Presiunea de lucru poate fi crescu-

tă continuu de la SOFT până la HARD. Pentru a

regla presiunea de lucru, eliberaţi maneta pistolului

manual de stropit şi rotiţi lancea în poziţia dorită.

Dacă lancea este rotită până la capăt în direcţia

SOFT, se poate doza soluţia de curăţat.

24 **Furtun de grădină cu cuplaj disponibil în comerţ

– Inerţie textilă

– Diametru minim 1/2 ţoli (13 mm)

– Lungime minimă 7,5 m

** necesar suplimentar

Dispozitive de siguranţă

몇 PRECAUŢIE

Dispozitive de siguranţă care lipsesc sau care au

fost modificate

Dispozitivele de siguranţă au drept scop protecţia dvs.

Nu modificaţi şi nu ignoraţi niciodată dispozitivele de si-

guranţă.

Comutator aparat

Comutatorul aparatului împiedică funcţionarea acciden-

tală a aparatului.

Sistem de blocare pistol de înaltă presiune

Dispozitivul de blocare blochează maneta pistolului de

înaltă presiune şi împiedică pornirea accidentală a apa-

ratului.

Funcţia Oprire automată

Când maneta pistolului de înaltă presiune este eliberat,

comutatorul de presiune opreşte pompa, iar jetul de

înaltă presiune se opreşte. Dacă maneta este trasă,

pompa porneşte din nou.

Întrerupător de protecţie a motorului

Dacă consumul de curent este prea mare, întrerupăto-

rul de protecţie a motorului opreşte aparatul.

Româneşte 97

Simboluri pe aparat

Montajul

Pentru imagini, consultaţi pagina de grafice.

Înainte de punerea în funcţiune, montaţi pe aparat pie-

sele fixate lejer.

Montarea mânerului de transport

1. Atașați mânerul de transport.

Figura B

Montarea cuplajului pentru conectarea la

sursa de apă

1. Înşurubaţi cuplajul pentru conectarea la sursa de

apă la conectarea la sursa de apă a aparatului.

Figura C

Punerea în funcțiune

Indicaţie

Aveţi grijă să nu fie depăşită impedanţa de reţea maxi-

mă admisă la punctul de racord (vezi capitolul Date teh-

nice).

În caz de neclarităţi cu privire la impedanţa de reţea de

la punctul de racord, luaţi legătura cu furnizorul de ener-

gie electrică.

1. Amplasaţi aparatul pe o suprafaţă plană.

2. Introduceţi racordul aparatului de curăţat de înaltă

presiune (cu Anti-Twist) al furtunului de înaltă presi-

une în cuplajul rapid la aparat, până când se aude

distinct sunetul de înclichetare.

Figura D

3. Introduceţi furtunul de înaltă presiune în pistolul de

înaltă presiune, până când se aude distinct sunetul

de conectare.

Indicaţie

Acordaţi atenţie alinierii corecte a niplului.

Figura E

4. Verificaţi dacă conexiunile sunt fixe, trăgând de fur-

tunul de înaltă presiune.

5. Introduceţi ştecărul într-o priză.

Alimentarea cu apă

Pentru valorile de racordare, vezi plăcuţa cu caracteris-

tici sau capitolul Date tehnice.

Respectaţi reglementările companiei de alimentare cu

apă.

ATENŢIE

Daune cauzate de apa contaminată

Impurităţile din apă pot deteriora pompa şi accesoriile.

Pentru protecţie KÄRCHER recomandă utilizarea filtru-

lui de apă KÄRCHER (accesoriu special, număr de co-

mandă 4.730-059).

Racord la conducta de apă

ATENŢIE

Cuplajul furtunului cu Aquastop la racordul de apă

al aparatului

Deteriorarea pompei

Nu folosiți niciodată un cuplaj de furtun cu Aquastop la

racordul de apă al aparatului.

Puteți utiliza un cuplaj Aquastop la robinetul de apă.

1. Introduceţi furtunul de grădină la cuplajul pentru co-

nectarea la sursa de apă.

2. Conectaţi furtunul de grădină la conducta de apă.

3. Deschideţi complet robinetul de apă.

Figura F

Aspiraţi apa din recipientele deschise

Acest aparat de curăţat cu înaltă presiune este echipat

cu furtunul de aspirare KÄRCHER cu supapă de reţine-

re (accesoriu special, număr de comandă 2.643-100)

pentru aspirarea apei de suprafaţă, de ex., din butoaiele

pentru apa de ploaie sau iazuri (pentru înălţimea maxi-

mă de aspirare, vezi capitolul Date tehnice).

La regimul de aspirare, cuplajul pentru conectarea la

sursa de apă nu este necesar.

1. Umpleţi furtunul de aspirare cu apă.

2. Înşurubaţi furtunul de aspirare în racordul la sursa

de apă a aparatului şi agăţaţi-l într-o sursă de apă

(de exemplu butoi pentru apa de ploaie).

Aerisirea aparatului

1. Porniţi aparatul „I/ON”.

2. Deblocaţi maneta pistolului de înaltă presiune.

3. Apăsaţi maneta pistolului de înaltă presiune.

Aparatul porneşte.

4. Lăsaţi aparatul să funcţioneze maxim 2 minute, pâ-

nă când apa din pistolul de înaltă presiune nu mai

conţine bule de aer.

5. Eliberaţi maneta pistolului de înaltă presiune.

6. Blocaţi maneta pistolului de înaltă presiune.

Funcţionare

ATENŢIE

Funcţionarea uscată a pompei

Deteriorarea aparatului

Dacă aparatul nu se presurizează în decurs de 2 minu-

te, opriţi aparatul şi urmaţi indicaţiile din capitol Reme-

dierea defecţiunilor.

Funcţionarea la înaltă presiune

ATENŢIE

Deteriorarea suprafeţelor vopsite sau sensibile

Suprafeţele se deteriorează în caz de distanţă prea mi-

că a jetului sau dacă este selectată o lance necorespun-

zătoare.

Păstraţi o distanţă a jetului de cel puţin 30 cm când cu-

răţaţi suprafeţele vopsite.

Nu curăţaţi anvelopele pentru maşini, vopseaua sau su-

prafeţele sensibile, cum ar fi lemnul, cu freza cu dinţi.

1. Introduceţi o lance în pistolul de înaltă presiune şi fi-

xaţi-o prin rotire la 90°.

Figura G

2. Porniţi aparatul („I/ON”).

3. Deblocaţi maneta pistolului de înaltă presiune.

4. Apăsaţi maneta pistolului de înaltă presiune.

Dispozitivul porneşte.

Funcționare cu substanță de curățare

 PERICOL

Nerespectarea fişei cu date de securitate

Utilizarea necorespunzătoare a substanței de curățare

poate cauza deteriorarea stării de sănătate.

Respectați fișa de date de siguranță a producătorului

agentului de curățare, în special indicațiile referitoare la

echipamentul individual de protecție.

Nu îndreptaţi jetul de înaltă presiune spre

persoane, animale, echipamente electrice

aflate în funcţiune sau spre aparat.

Protejaţi aparatul de îngheţ.

Aparatul nu trebuie conectat direct la reţea-

ua publică de apă potabilă.

98 Româneşte

Indicaţie

Sustanța de curățare poate fi adăugată numai la presi-

une joasă.

Indicaţie

Sustanțele de curățare KÄRCHER garantează o funcți-

onare fără probleme. Cereți sfaturi de la angajații noștri

sau solicitați catalogul nostru sau broșurile informative

despre substanțe de curățare.

1. Trageți furtunul de aspirare pentru substanța de cu-

rățare afară din carcasă pe lungimea dorită.

Figura H

2. Agățați furtunul de aspirare pentru substanța de cu-

rățare într-un recipient cu substanța de curățare.

3. Utilizaţi lancea Click-Vario Power.

4. Rotiți lancea în poziția „MIX”.

În timpul utilizării, substanța de curățare este adău-

gată la jetul de apă.

Metoda de curăţ

are recomandată

1. Pulverizaţi cu moderaţie soluţie de curăţat pe supra-

faţa uscată şi lasaţi să acţioneze (nu să se usuce).

2. Clătiţi murdăria dizolvată cu jetul de apă de înaltă

presiune.

După funcţionarea cu soluţie de curăţat

1. Spălaţi aparatul aprox. 30 de secunde cu apă cura-

tă.

Întreruperea funcţionării

1. Eliberaţi maneta pistolului de înaltă presiune.

Dacă maneta este eliberată, aparatul se opreşte. Se

menţine presiunea înaltă din sistem.

2. Blocaţi maneta pistolului de înaltă presiune.

3. Introduceţi pistolul de înaltă presiune în spaţiul de

depozitare pentru pistolul de înaltă presiune.

4. Aşezaţi pistolul de înaltă presiune cu lancea în pozi-

ţia de parcare.

5. În cazul pauzelor de lucru care depăşesc 5 minute,

opriţi aparatul „0/OFF”.

Scoaterea din funcțiune

몇 PRECAUŢIE

Presiune în sistem

Răniri cauzate de scurgerile necontrolate de apă la pre-

siune înaltă

Dacă sistemul nu este presurizat, atunci doar separaţi

furtunul de înaltă presiune de pistolul de înaltă presiune

sau de aparat.

몇 PRECAUŢIE

Apă fierbinte

Pericol de arsuri

După utilizare, la separarea furtunului de grădină sau de

înaltă presiune, din racorduri se poate scurge apă fier-

binte.

1. Eliberaţi maneta pistolului de înaltă presiune.

2. Închideţi robinetul de apă.

3. Apăsaţi maneta pistolului de înaltă presiune timp de

30 de secunde.

Presiunea rămasă în sistem este eliminată.

4. Eliberaţi maneta pistolului de înaltă presiune.

5. Blocaţi maneta pistolului de înaltă presiune.

6. Deconectaţi aparatul de la alimentarea cu apă.

7. Deconectaţi aparatul „0/OFF”.

8. Scoateţi fişa de reţea din priză.

Transport

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare

La transport ţineţi cont de greutatea aparatului.

Transportarea aparatului

1. Ridicaţi aparatul de mânerele pentru transport şi

transportaţi-l.

Tragerea aparatului

1. Trageţi mânerul de transport până când se încliche-

tează cu un sunet.

2. Trageţi aparatul de mânerul pentru transport.

Transportarea aparatului în vehicul

1. Asiguraţi aparatul împotriva alunecării şi basculării.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare

La depozitare ţineţi cont de greutatea aparatului.

Depozitarea aparatului

1. Aşezaţi aparatul pe o suprafaţă plană.

2. Separaţi lancea de pistolul de înaltă presiune.

3. Apăsaţi butonul de separare de pe pistolul de înaltă

presiune şi separaţi furtunul de înaltă presiune de

pistolul de înaltă presiune.

4. Depozitaţi furtunul de înaltă presiune pe aparat.

5. Asiguraţi cablul de alimentare şi furtunul de înaltă

presiune cu bandă elastică.

Figura K

6. Depozitaţi cablul de alimentare şi accesoriile pe

aparat.

Înainte de o depozitare mai îndelungată, respectaţi indi-

caţiile suplimentare, vezi capitolul Îngrijirea şi întreţine-

rea.

Protecţia împotriva îngheţului

ATENŢIE

Pericol de îngheţ

Aparatele care nu sunt complet golite pot fi distruse de

îngheţ.

Goliţi aparatul şi accesoriile complet.

Protejaţi aparatul de îngheţ.

Trebuie îndeplinite următoarele:

● Aparatul este separat de la alimentarea cu apă.

● Furtunul de înaltă presiune este îndepărtat.

1. Porniţi aparatul „I/ON”.

2. Aşteptaţi maxim 1 minut până când din racordul de

înaltă presiune nu mai iese apă.

3. Opriţi aparatul.

4. Depozitaţi aparatul cu toate accesoriile într-un spa-

ţiu protejat împotriva îngheţului.

Îngrijirea şi întreţinerea

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune

Opriţi aparatul.

Scoateţi ştecărul.

Aparatul nu necesită întreţinere, de ex. nu trebuie să

efectuați periodic nicio lucrare de întreţinere.

Româneşte 99

Curăţaţi sita de la racordul la sursa de apă

ATENŢIE

Sită deteriorată în conectarea la sursa de apă

Deteriorarea aparatului cauzată de contaminarea apei

Verificaţi dacă sita este deteriorată înainte de a o intro-

duce la conectarea la sursa de apă.

Dacă este necesar, curăţaţi sita de la racordul la sursa

de apă.

1. Îndepărtaţi cuplajul de la racordul la sursa de apă.

2. Trageţi în afară sita cu un cleşte plat.

3. Curăţaţi sita sub jet de apă curentă.

Figura I

4. Introduceţi sita în racordul la sursa de apă.

Curăţaţi filtrul pentru detergent

Curăţaţi filtrul pentru detergent înainte de o depozitare

mai îndelungată.

1. Scoateţi filtrul de la furtunul de aspirare pentru solu-

ţia de curăţat.

2. Curăţaţi filtrul sub jet de apă curentă.

Figura J

Remedierea defecţiunilor

De cele mai multe ori, defecţiunile au cauze simple, pe

care le puteţi remedia cu ajutorul următoarei liste de an-

samblu. În caz de dubiu sau de defecţiuni nemenţiona-

te, vă rugăm să vă adresaţi unităţii de service

autorizate.

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune

Opriţi aparatul.

Scoateţi ştecărul.

Aparatul nu funcţionează

1. Apăsaţi maneta pistolului de înaltă presiune.

Aparatul porneşte.

2. Verificaţi dacă tensiunea indicată pe plăcuţa cu ca-

racteristici coincide cu tensiunea sursei de curent.

3. Verificaţi cablul de alimentare cu privire la deteriora-

re.

4. Dacă motorul este supraîncărcat şi întrerupătorul de

protecţie a motorului s-a declanşat:

a Deconectaţi aparatul „0/OFF”.

bLăsaţi aparatul să se răcească timp de 1 secun-

dă.

c Porniţi aparatul „I/ON” şi puneţi-l din nou în func-

ţiune.

Dacă defecţiunea apare de mai multe ori, aparatul

trebuie verificat la serviciul de asistenţă clienţi.

Aparatul nu funcţionează, motorul scoate un bâzâit

ădere de tensiune cauzată de alimentarea slabă cu

tensiune sau atunci când se utilizează un cablu prelun-

gitor

1. La pornire, mai întâi apăsaţi maneta pistolului de

înaltă presiune, apoi porniţi aparatul „I/ON”.

Aparatul nu ajunge la presiunea dorită

Alimentarea cu apă este prea redusă

1. Deschideţi complet robinetul de apă.

2. Verificaţi alimentarea cu apă pentru a vă asigura că

are un debit de pompare suficient.

Sita racordului la sursa de apă este murdară.

1. Trageţi în afară sita din conectarea la sursa de apă

cu un cleşte plat.

2. Curăţaţi sita sub jet de apă curentă.

În aparat există aer.

1. Aerisiţi aparatul:

aPorniţi aparatul timp de maximum 2 minute fără a

conecta furtunul de înaltă presiune şi aşteptaţi

până când apa iese din racordul de înaltă presiu-

ne fără bule.

bOpriţi aparatul.

c Conectaţi furtunul de înaltă presiune.

d La regimul de aspirare, ţineţi cont de înălţimea de

aspirare max. (consultaţi capitolul Date tehnice).

Variaţii de presiune puternice

1. Curăţarea duzei de înaltă presiune:

a Îndepărtaţi murdăria din gaura duzei cu un ac.

bSpălaţi duza de înaltă presiune din faţă cu apă.

2. Verificaţi cantitatea de apă alimentată.

Aparatul nu este etanş

1. O uşoară neetanşeitate a aparatului este necesară

din punct de vedere tehnic. În caz de neetanşeitate

serioasă, contactaţi serviciul de asistenţă

clienţi au-

torizat.

Soluţia de curăţat nu este aspirată

1. Folosiți lancea Click-Vario Power și rotiți în poziția

„MIX”.

2. Curăţaţi filtrul de la furtunul de aspirare pentru solu-

ţia de curăţat.

3. Verificaţi furtunul de aspirare pentru soluţia de cură-

ţat dacă prezintă urme de rupere.

Garanţie

În fiecare țară sunt valabile condițiile de garanție acor-

date de distribuitorul nostru din țara respectivă. Eventu-

ale defecțiuni survenite la aparat în perioada de

garanție vor fi remediate gratuit, în limita în care sunt

defecțiuni de fabricație sau de material. Pentru a bene-

ficia de garanție, prezentați-vă cu chitanța de cumpăra-

re la comerciantul dvs. sau la cea mai apropiată unitate

de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

Conexiune electrică

Tensiune V 230

Fază ~1

Frecvenţă Hz 50

Impedanţă de reţea maximă admi-

să

Ω 0,394 +

j0,246

Putere de conectare kW 3,0

Grad de protecţie IPX5

Clasă de protecţie I

Siguranţă pentru reţea (tempori-

zată)

A16

Conectare la sursa de apă

Presiune de alimentare (max.) MPa 1,2

Temperatură de alimentare (max.) °C 60

Cantitate alimentată (min.) l/min 12

Înălţime de aspirare (max.) m 0,5

Date privind puterea aparatului

Presiune de lucru MPa 15

Presiune maximă admisă MPa 18

Debit de pompare, apă l/min 9,2

Debit de pompare maxim l/min 10

100 Hrvatski

Sub rezerva modificărilor tehnice.

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos co-

respunde cerinţelor fundamentale privind siguranţa şi

sănătatea prevăzute în directivele UE relevante, prin

proiectarea și construcția sa, precum și în versiunea co-

mercializată de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi, această de-

claraţie îşi pierde valabilitatea.

Produs: Aparat de curăţat cu înaltă presiune

Tip: 1.447-xxx

Directive UE relevante

2000/14/UE

2014/30/UE

2006/42/UE (+2009/127/UE)

2011/65/UE

Norme armonizate aplicate

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Procedura aplicată de evaluare a conformităţii

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

Măsurat: 89

Garantat: 91

Semnatarii acţionează în numele şi prin împuternicirea

Consiliului director.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Sadržaj

Opće napomene

Prije prve uporabe Vašeg uređaja proči-

tajte ove originalne upute za rad i prilo-

žene Sigurnosne naputke. Postupajte u

skladu s njima.

Čuvajte obje knjižice za kasniju uporabu ili za sljedećeg

vlasnika.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo

odložite ambalažu na ekološki prihvatljiv način.

Električni i elektronički uređaji sadrže vrijedne re-

ciklažne materijale, a često i sastavne dijelove

poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog odlaganja u

otpad mogu predstavljati potencijalnu opasnost za ljud-

sko zdravlje i okoliš. Međutim, ti su sastavni dijelovi po-

trebni za pravilan rad uređaja. Uređaji koji su označeni

ovim simbolom ne smiju se odlagati zajedno s kućnim

otpadom.

Radovi čišćenja kod kojih nastaje otpadna voda ko-

ja sadrži ulje, npr. pranje motora, pranje podvozja,

smiju se provoditi samo na mjestima za pranje koja su

opremljena separatorom ulja.

Radovi sa sredstvima za pranje smiju se provoditi

samo na površinama koje su nepropusne za teku-

ćinu s priključkom na kanalizacjiu za prljavu vodu. Ne

dozvolite da sredstva za pranje dospiju u vodotoke ili

dospiju u tlo.

Uzimanje vode iz javnih vodotoka u nekim zemlja-

ma nije dopušteno.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađite na:

www.kaercher.de/REACH

Namjenska uporaba

Koristite visokotlačni čistač isključivo za privatno kućan-

stvo.

Visokotlačni čistač namijenjen je za čišćenje strojeva,

vozila, zgrada, alata, fasada, terasa, vrtnih uređaja itd.

mlazom vode pod visokim tlakom.

Debit de pompare, soluţie de cură-

ţat

l/min 0,3

Forţă de recul a pistolului de înaltă

presiune

N27

Dimensiuni şi greutăţi

Greutate tipică în timpul funcţionă-

rii

kg 17,6

Lungime mm 378

Lăţime mm 291

Înălţime mm 516

Valori calculate conform EN 60335-2-79

Valoarea vibraţiilor mână-braţ m/s

< 2,5

Incertitudine K m/s

0,7

Nivel de zgomot L

dB(A) 76

Incertitudine K

dB(A) 3

Nivel de putere acustică L

+ In-

certitudine K

dB(A) 91

Opće napomene.................................................. 100

Zaštita okoliša ..................................................... 100

Namjenska uporaba ............................................ 100

Pribor i zamjenski dijelovi.................................... 101

Sadržaj isporuke ................................................. 101

Opis uređaja........................................................ 101

Sigurnosni uređaji ............................................... 101

Simboli na uređaju .............................................. 101

Montaža .............................................................. 101

Puštanje u pogon ................................................ 101

Rad...................................................................... 102

Transport............................................................. 103

Skladištenje......................................................... 103

Njega i održavanje .............................................. 103

Pomoć u slučaju smetnji ..................................... 103

Jamstvo............................................................... 104

Tehnički podaci.................................................... 104

EU izjava o sukladnosti....................................... 104

Hrvatski 101

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske

dijelove jer oni jamče siguran i nesmetan rad uređaja.

Informacije o priboru i zamjenskim dijelovima pronađite

na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod

raspakiravanja provjerite je li sadržaj potpun. U slučaju

nedostatka pribora ili štete nastale prilikom transporta

obavijestite svog prodavača.

Opis uređaja

Vidi slike na stranici sa slikama

Slika A

1 Prihvatni držač za cijevi za prskanje

2 Prihvatni držač za visokotlačnu ručnu prskalicu

3 Transportna ručka, izvlačna

4 Ručka za nošenje

5 Priključak visokotlačnog čistača (s funkcijom „anti-

twist”)

6 Brza spojka za visokotlačno crijevo

7 Gumena traka

8 Prihvatni držač za visokotlačno crijevo i priključni

strujni kabel

9 Sklopka uređaja „0/OFF” (ISKLJ.) / „I/ON” (UKLJ.)

10 Priključni strujni kabel sa strujnim utikačem

11 Ručka za nošenje

12 Natpisna pločica

13 Transportni kotačić

14 Spojka za priključak za vodu

15 Priključak za vodu s ugrađenom mrežicom

16 Usisno crijevo za sredstvo za pranje (s filtrom)

17 Visokotlačna ručna prskalica

18 Zapor visokotlačne ručne prskalice

19 Visokotlačno crijevo

20 Priključak za visokotlačnu ručnu prskalicu

21 Tipka za odvajanje visokotlačnog crijeva od visoko-

tlačne ručne prskalice

22 Cijev za prskanje sa strugalom za tvrdokornu prljav-

štinu

23 Cijev za prskanje Vario Power za uobičajene zadat-

ke čišćenja. Radni tlak može se kontinuirano pode-

siti od stupnja SOFT (blago) do stupnja HARD

(snažno). Za podešavanje radnog tlaka, otpustite

ručicu ručne prskalice i cijev za prskanje okrenite u

željeni položaj. Kad je cijev za prskanje do granični-

ka okrenuta u smjeru SOFT (blago), može se dozi-

rati sredstvo za pranje.

24 **Vrtno crijevo sa spojkom dostupnom u trgovinama

– Ojačano vlaknima

– Promjera minimalno 1/2 inča (13 mm)

– Duljine najmanje 7,5 m

** dodatno potrebno

Sigurnosni uređaji

몇 OPREZ

Manjkavi ili izmijenjeni sigurnosni uređaji

Sigurnosni uređaji služe vašoj zaštiti.

Nikad ne mijenjajte sigurnosne uređaje i nemojte ih za-

obilaziti.

Sklopka uređaja

Sklopka uređaja sprječava slučajno pokretanje uređaja.

Zapor visokotlačne ručne prskalice

Zapor blokira ručicu visokotlačne ručne prskalice i

sprječava slučajno pokretanje uređaja.

Funkcija automatskog zaustavljanja

Kad pustite ručicu visokotlačne prskalice, tlačna sklop-

ka isključuje pumpu i zaustavlja se visokotlačni mlaz.

Kad pritisnete ručicu pumpa se natrag uključuje.

Zaštitna sklopka motora

Pri visokoj potrošnji struje zaštitna sklopka motora is-

ključuje uređaj.

Simboli na uređaju

Montaža

Vidi slike na stranici sa slikama.

Prije puštanja u pogon na uređaj montirajte dijelove koji

su priloženi nepričvršćeni.

Montaža transportne ručke

1. Nataknite transportnu ručku.

Slika B

Montaža spojke za priključak za vodu

1. Spojku za priključak za vodu navrnite na priključak

uređaja za vodu.

Slika C

Puštanje u pogon

Napomena

Pazite na to da se ne prekorači maksimalna dopuštena

impedancija mreže na priključku (vidi poglavlje Tehnički

podaci).

Kod nejasnoća u pogledu impedancije mreže na Vašem

priključku obratite se Vašem distributeru električne

energije.

1. Uređaj postavite na ravnu površinu.

2. Priključak visokotlačnog čistača (s funkcijom „anti

twist”) za visokotlačno crijevo umetnite u brzu spoj-

ku na uređaju tako da se čujno uglavi.

Slika D

3. Visokotlačno crijevo utaknite u visokotlačnu ručnu

prskalicu tako da se čujno uglavi.

Napomena

Pazite da nazuvica bude pravilno okrenuta.

Slika E

4. Sigurnost spojeva provjerite povlačenjem za visoko-

tlačno crijevo.

Visokotlačni mlaz ne usmjeravajte prema

osobama, životinjama, aktivnoj električnoj

opremi ili prema samom uređaju.

Uređaj zaštitite od smrzavanja.

Ovaj se uređaj ne smije priključivati nepo-

sredno na javnu vodovodnu mrežu.

102 Hrvatski

5. Utaknite strujni utikač u utičnicu.

Opskrba vodom

Za priključne vrijednosti vidi natpisnu pločicu ili poglav-

lje Tehnički podaci.

Pridržavajte se propisa vašeg poduzeća za opskrbu vo-

dom.

PAŽNJA

Oštećenja uzrokovana onečišćenom vodom

Onečišćenja u vodi mogu oštetiti pumpu i pribor.

Za zaštitu KÄRCHER preporučuje uporabu filtra za vo-

du KÄRCHER (poseban pribor, kataloški broj 4.730-

059).

Priključak na vodovod

PAŽNJA

Crijevna spojka s Aquastop-om na priključku za vo-

du uređaja

Oštećenje pumpe

Nikada ne koristite crijevnu spojku s Aquastop-om na

priključku za vodu uređaja.

Aquastop spojku možete koristiti na slavini za vodu.

1. Vrtno crijevo nataknite na spojku za priključak za vo-

du.

2. Priključite vrtno crijevo na vodovod.

3. Do kraja otvorite slavinu za vodu.

Slika F

Usisavanje vode iz otvorenih spremnika

Ovaj visokotlačni čistač s usisnim crijevom KÄRCHER s

nepovratnim ventilom (poseban pribor, kataloški broj

2.643-100) za usis površinske vode, npr. iz bačvi za kiš-

nicu ili ribnjaka (maksimalnu usisnu visinu vidi u poglav-

lju Tehnički podaci).

Pri usisavanju spojka za priključak za vodu nje potreb-

na.

1. Usisno crijevo napunite čistom vodom.

2. Usisno crijevo navrnite na priključak za vodu uređa-

ja i objesite u izvor vode (npr. bačva za kišnicu).

Odzračivanje uređaja

1. Uključite uređaj „I/ON” (UKLJ.).

2. Deblokirajte ručicu visokotlačne ručne prskalice.

3. Pritisnite ručicu visokotlačne ručne prskalice.

Uređaj se uključuje.

4. Pustite uređaj da radi maksimalno 2 minute sve dok

voda ne bude istjecala na visokotlačnoj ručnoj pr-

skalici bez mjehurića.

5. Pustite ručicu visokotlačne ručne prskalice.

6. Blokirajte ručicu visokotlačne ručne prskalice.

Rad

PAŽNJA

Rad pumpe na suho

Oštećenje uređaja

Ako se uređaj u roku od 2 minute ne napuni tlakom, is-

ključite uređaj i postupite sukladno uputama u poglavlju

Pomoć u slučaju smetnji.

Rad s visokim tlakom

PAŽNJA

Oštećenja lakiranih ili osjetljivih površina

Površine se oštećuju pri premaloj udaljenosti mlaza ili

zbog odabira neprikladne cijevi za prskanje.

Održavajte udaljenost mlaza od najmanje 30 cm pri pra-

nju lakiranih površina.

Automobilske gume, lak ili osjetljive površine poput dr-

veta ne čistite strugalom za prljavštinu.

1. Cijev za prskanje utaknite u visokotlačnu ručnu pr-

skalicu i uglavite je okretanjem za 90°.

Slika G

2. Uključite uređaj („I/ON” UKLJ.).

3. Deblokirajte ručicu visokotlačne ručne prskalice.

4. Pritisnite ručicu visokotlačne ručne prskalice.

Uređaj se uključuje.

Rad sa sredstvom za čišćenje

 OPASNOST

Nepridržavanje sigurnosno-tehničkog lista

Teška oštećenja zdravlja zbog nestručne uporabe sred-

stva za čišćenje.

Pridržavajte se sigurnosno-tehničkog lista proizvođača

sredstva za pranje, osobito upute o osobnoj zaštitnoj

opremi.

Napomena

Sredstvo za pranje može se primiješati samo pri niskom

tlaku.

Napomena

Sredstva za čišćenje tvrtke KÄRCHER jamče neometa-

ni rad. Molimo posavjetujte se s nama ili zatražite naš

katalog ili listove s podacima o našim sredstvima za či-

šćenje.

1. Usisno crijevo za sredstva za pranje u željenoj dulji-

ni izvucite iz kućišta.

Slika H

2. Usisno crijevo za sredstvo za pranje objesite u spre-

mnik s otopinom sredstva za pranje.

3. Upotrijebite čeličnu cijev Click-Vario Power.

4. Okrenite čeličnu cijev u položaj "MIX".

U toku rada otopina sredstva za pranje miješa se s

mlazom vode.

Preporučena metoda čišćenja

1. Naprskajte malo sredstva za čišćenje na suhu povr-

šinu i pustite da djeluje (ali ne i da se osuši).

2. Odvojenu prljavštinu isperite visokotlačnim mlazom.

Nakon rada sa sredstvom za pranje

1. Uređaj nakon oko 30 sekundi isperite čistom vodom.

Prekid rada

1. Pustite ručicu visokotlačne ručne prskalice.

Kad pustite ručicu, uređaj se isključuje. Visoki tlak u

sustavu ostaje očuvan.

2. Blokirajte ručicu visokotlačne ručne prskalice.

3. Visokotlačnu ručnu prskalicu utaknite u prihvatni dr-

žač za visokotlačnu ručnu prskalicu.

4. Visokotlačnu ručnu prskalicu sa cijevi za prskanje

stavite u položaj za odlaganje.

5. Pri stankama u radu duljim od 5 minuta isključite

uređaj „0/OFF” (ISKLJ.).

Završetak rada

몇 OPREZ

Tlak u sustavu

Ozljede zbog nekontroliranog izlaza vode pod visokim

tlakom

Odvajajte visokotlačno crijevo od visokotlačne ručne pr-

skalice ili uređaja samo ako u sustavu nema tlaka.

몇 OPREZ

Vruća voda

Opasnost od opeklina

Pri odvajanju vrtnog ili visokotlačnog crijeva nakon rada

iz priključaka može curiti vruća voda.

1. Pustite ručicu visokotlačne ručne prskalice.

Hrvatski 103

2. Zatvorite slavinu za vodu.

3. Pritisnite ručicu visokotlačne ručne prskalice na 30

sekundi.

Sustav se rastlačuje od preostalog tlaka.

4. Pustite ručicu visokotlačne ručne prskalice.

5. Blokirajte ručicu visokotlačne ručne prskalice.

6. Odvojite uređaj od dovoda vode.

7. Isključite uređaj „0/OFF” (ISKLJ.).

8. Izvucite strujni utikač iz utičnice.

Transport

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Pri transportu uzmite u obzir težinu uređaja.

Nošenje uređaja

1. Uređaj podižite i nosite za ručke za nošenje.

Vuča uređaja

1. Izvucite transportnu ručku dok se čujno ne uglavi.

2. Vucite uređaj za sobom držeći ga za transportnu

ručku.

Transport uređaja u vozilu

1. Osigurajte uređaj od klizanja ili prevrtanja.

Skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Pri skladištenju uzmite u obzir težinu uređaja.

Čuvanje uređaja

1. Uređaj odložite na ravnu površinu.

2. Odvojite cijev za prskanje od visokotlačne ručne pr-

skalice.

3. Pritisnite tipu za odvajanje na visokotlačnoj ručnoj

prskalici i visokotlačno crijevo odvojite od visoko-

tlačne ručne prskalice.

4. Visokotlačno crijevo spremite na uređaju.

5. Priključni strujni kabel i visokotlačno crijevo osigu-

rajte gumenom vrpcom.

Slika K

6. Spremite priključni strujni kabel i pribor na uređaju.

Prije duljeg skladištenja pridržavajte se dodatnih napo-

mena, vidi poglavlje Njega i održavanje.

Zaštita od smrzavanja

PAŽNJA

Opasnost od smrzavanja

Mraz može uništiti uređaje koji nisu u potpunosti ispra-

žnjeni.

Uređaj i pribor potpuno ispraznite.

Zaštitite uređaj od smrzavanja.

Moraju biti ispunjeni sljedeći uvjeti:

● Uređaj je odvojen od dovoda vode.

● Visokotlačno crijevo je uklonjeno.

1. Uključite uređaj „I/ON” (UKLJ.).

2. Pričekajte maksimalno 1 minutu dok na priključku

visokog tlaka više ne istječe voda.

3. Isključite uređaj.

4. Uređaj s kompletnim priborom čuvajte u prostoriji

zaštićenoj od smrzavanja.

Njega i održavanje

 OPASNOST

Opasnost od strujnog udara

Ozljede zbog dodira dijelova pod naponom

Isključite uređaj.

Izvucite strujni utikač.

Uređaj ne zahtijeva održavanje, to znači da ne morate

provoditi nikakve redovite radove održavanja.

Čišćenje mrežice u priključku za vodu

PAŽNJA

Oštećena mrežica u priključku za vodu

Oštećenje uređaja zbog onečišćenja vode

Prije umetanja u priključak za vodu provjerite je li mreži-

ca oštećena.

Ako je potrebno očistite mrežicu u priključku za vodu.

1. Uklonite spojku s priključka za vodu.

2. Plosnatim kliještima izvucite mrežicu.

3. Očistite mrežicu pod tekućom vodom.

Slika I

4. Umetnite mrežicu u priključak za vodu.

Čišćenje filtra sredstva za pranje

Prije duljeg skladištenja očistite filtar sredstva za pranje.

1. Skinite filtar s usisnog crijeva za sredstvo za pranje.

2. Očistite filtar pod tekućom vodom.

Slika J

Pomoć u slučaju smetnji

Smetnje često imaju jednostavne uzroke koje možete

sami ukloniti uz pomoć pregleda u nastavku. Ako niste

sigurni ili ako smetnje nisu ovdje navedene obratite se

ovlaštenoj servisnoj službi.

 OPASNOST

Opasnost od strujnog udara

Ozljede zbog dodira dijelova pod naponom

Isključite uređaj.

Izvucite strujni utikač.

Uređaj ne radi

1. Pritisnite ručicu visokotlačne ručne prskalice.

Uređaj se uključuje.

2. Provjerite odgovara li napon izvora struje naponu

navedenom na natpisnoj pločici.

3. Provjerite je li priključni strujni kabel oštećen.

4. Ako je motor preopterećen i aktivirala se zaštitna

sklopka motora:

a Isključite uređaj „0/OFF” (ISKLJ.).

b Ostavite uređaj da se hladi 1 sat.

cUključite uređaj „I/ON” (UKLJ.) i ponovno počnite

s radom.

Ako se smetnja ponovi više puta neka servisna služ-

ba provjeri uređaj.

Uređaj ne radi, motor bruji

Pad napona zbog slabe strujne mreže ili pri uporabi pro-

dužnog kabela

1. Pri uključivanju najprije pritisnite ručicu visokotlačne

prskalice, zatim uključite uređaj „I/ON” (UKLJ.).

Uređaj se ne puni tlakom

Dovod vode je nedostatan

1. Do kraja otvorite slavinu za vodu.

2. Provjerite je li protočna količina dovoda vode dostat-

na.

Mrežica u priključku za vodu je onečišćena.

1. Plosnatim kliještima izvucite mrežicu u priključku za

vodu.

2. Očistite mrežicu pod tekućom vodom.

104 Hrvatski

U uređaju se nalazi zrak.

1. Odzračite uređaj:

aUređaj bez priključenog visokotlačnog crijeva

uključite na maksimalno 2 minute i pričekajte dok

voda na visokotlačnom priključku ne bude istje-

cala bez mjehurića.

b Isključite uređaj.

cPriključite visokotlačno crijevo.

d Pri usisnom pogonu pridržavajte se maksimalne

usisne visine (vidi poglavlje Tehnički podaci).

Jaka kolebanja tlaka

1. Očistite visokotlačnu mlaznicu:

a Iglom uklonite onečišćenja iz otvora mlaznice.

b Visokotlačnu mlaznicu sprijeda isperite vodom.

2. Provjerite količinu dovoda vode.

Uređaj propušta

1. Mala količina propuštanja uređaja tehnički je uvjeto-

vana. U slučaju jakog propuštanja obratite se ovla-

štenoj servisnoj službi.

Sredstvo za čišćenje se ne usisava

1. Koristite čeličnu cijev Click-Vario Power i okrenite je

u položaj „MIX”.

2. Očistite filtar na usisnom crijevu za sredstvo za pra-

nje.

3. Provjerite postoje li na usisnom crijevu mjesta savi-

janja.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala

nadležna organizacija za distribuciju. Moguće kvarove

na Vašem uređaju popravljamo besplatno unutar jam-

stvenog roka ako je uzrok materijalna pogreška ili po-

greška u proizvodnji. U slučaju koji podliježe jamstvu

obratite se s potvrdom o plaćanju Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi.

(vidi adresu na poleđini)

Tehnički podaci

Pridržano pravo na tehničke izmjene.

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni stroj na temelju

svoje koncepcije i konstrukcije kao i izvedbe koju mi

stavljamo u promet sukladan odgovarajućim temeljnim

sigurnosnim i zdravstvenim zahtjevima EU direktiva. U

slučaju izmjene stroja koja nije dogovorena s nama ova

izjava gubi svoju valjanost.

Proizvod: Visokotlačni čistač

Tip: 1.447-xxx

Relevantne EU direktive

2000/14/EZ

2014/30/EU

2006/42/EZ (+2009/127/EZ)

2011/65/EU

Primijenjene usklađene norme

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Primijenjeni postupak procjene sukladnosti

2000/14/EZ: Prilog V.

Razina zvučne snage dB(A)

Izmjereno: 89

Zajamčeno: 91

Dolje potpisani djeluju u ime i po opunomoćenju uprave.

Opunomoćenik za dokumentaciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Njemačka)

Tel.: +49 7195 14-0

Telefaks: +49 7195 14-2212

Winnenden, 1. 10. 2018.

Električni priključak

Napon V 230

Faza ~ 1

Frekvencija Hz 50

Maksimalna dopuštena impedan-

cija mreže

Ω 0,394 +

j0,246

Priključna snaga kW 3,0

Vrsta zaštite IPX5

Klasa zaštite I

Strujni osigurač (tromi) A 16

Priključak za vodu

Dovodni tlak (maks.) MPa 1,2

Temperatura dovodne vode

(maks.)

°C 60

Količina dovodne vode (min.) l/min 12

Usisna visina (maks.) m 0,5

Podaci o snazi uređaja

Radni tlak MPa 15

Maks. dopušteni tlak MPa 18

Protočna količina, voda l/min 9,2

Protočna količina, maksimalna l/min 10

Protočna količina, sredstvo za či-

šćenje

l/min 0,3

Povratna udarna sila visokotlačne

ručne prskalice

N27

Dimenzije i težine

Tipična težina pri radu kg 17,6

Duljina mm 378

Širina mm 291

Visina mm 516

Vrijednosti utvrđene prema EN 60335-2-79

Vrijednost vibracije šaka-ruka m/s

< 2,5

Nesigurnost K m/s

0,7

Razina zvučnog tlaka L

dB(A) 76

Nesigurnost K

dB(A) 3

Razina zvučne snage L

Nesigurnost K

dB(A) 91

Srpski 105

Sadržaj

Opšte napomene

Pre prve upotrebe, pročitajte originalna

uputstva za upotrebu i priložene

bezbednosne instrukcije. Postupajte u

skladu sa tim.

Sačuvajte obe knjižice za buduću upotrebu ili sledeće

vlasnike.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja

odložite na otpad u skladu sa ekološkim

propisima.

Električni i elektronski uređaji sadrže dragocene

materijale koji se mogu reciklirati, a često i

komponente kao što su baterije, akumulatori ili

ulje, koje, u slučaju pogrešnog rukovanja ili

pogrešnog odlaganja, mogu da predstavljaju

potencijalnu opasnost po zdravlje ljudi i životnu sredinu.

Međutim, ovi sastavni delovi su neophodni za pravilan

rad uređaja. Uređaji označeni ovim simbolom ne smeju

da se odlažu u kućni otpad.

Radovi na čišćenju, pri kojima nastaje otpadna

voda koja sadrži ulje, npr. pranje motora ili pranje

donjeg dela vozila, smeju da se vrše samo na mestima

za pranje sa separatorom ulja.

Radovi sa deterdžentima smeju da se obavljaju

samo na radnim površinama koje ne propuštaju

tečnost sa priključkom na kanalizaciju za otpadnu vodu.

Deterdženti ne smeju da dospeju u vodotokove ili

zemljište.

Uzimanje vode iz javnih vodotokova u pojedinim

zemljama nije dozvoljeno.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Namenska upotreba

Visokopritisni čistač koristite isključivo za privatna

domaćinstva.

Visokopritisni čistač je namenjen za čišćenje mašina,

vozila, građevina, alata, fasada, terasa, baštenskih

uređaja itd. vodenim mlazom pod visokim pritiskom.

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne

delove pošto oni garantuju bezbedan rad i rad bez

smetnji na uređaju.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

Obim isporuke

Obim isporuke uređaja je prikazan na pakovanju.

Prilikom otpakivanja proverite da li je sadržaj potpun.

Ukoliko nedostaje pribor ili u slučaju štete nastale

prilikom transporta obavestite vašeg distributera.

Opis uređaja

Slike vidi na stranici sa grafikama

Slika A

1 Prihvatni držač za cevi za prskanje

2 Prihvatni držač za visokopritisnu ručnu prskalicu

3 Transportna ručka, sa mogućnošću izvlačenja

4 Ručka za nošenje

5 Priključak visokorptisnog čistača (sa opcijom Anti-

Twist)

6 Brza spojnica za visokopritisno crevo

7 Gumena traka

8 Prihvatni držač za visokopritisno crevo i strujni

priključni kabl

9 Prekidač uređaja „0/OFF” / „I/ON”

10 Strujni priključni kabl sa strujnim utikačem

11 Ručka za nošenje

12 Natpisna pločica

13 Transportni točkić

14 Spojnica za priključak za vodu

15 Priključak za vodu sa ugrađenim sitom

16 Usisno crevo za deterdžent (sa filterom)

17 Visokopritisna ručna prskalica

18 Bravica visokopritisne ručne prskalice

19 Visokopritisno crevo

20 Priključak visokopritisne ručne prskalice

21 Taster za odvajanje visokopritisnog creva sa

visokopritisne ručne prskalice

22 Cev za prskanje sa glodalom za tvrdokornu

prljavštinu

23 Cev za prskanje Vario Power za najčešće poslove

čišćenja. Radni pritisak može da se podešava

kontinualno, od stepena SOFT do stepena HARD.

Za podešavanje radnog pritiska, otpustite polugu

ručne prskalice i cev za prskanje okrenite u željeni

položaj. Kada je cev za prskanje okrenuta do kraja

u smeru SOFT, deterdžent može da se dozira.

24 **Baštensko crevo sa običnom spojnicom

– Ojačano predivom

– Prečnik najmanje 1/2 inča (13 mm)

– Dužina najmanje 7,5 m

Opšte napomene................................................. 105

Zaštita životne sredine ........................................ 105

Namenska upotreba ............................................ 105

Pribor i rezervni delovi......................................... 105

Obim isporuke ..................................................... 105

Opis uređaja ........................................................ 105

Sigurnosni uređaji................................................ 106

Simboli na uređaju............................................... 106

Montaža............................................................... 106

Puštanje u pogon ................................................ 106

Rad...................................................................... 106

Transport ............................................................. 107

Skladištenje ......................................................... 107

Nega i održavanje ............................................... 108

Pomoć u slučaju smetnje .................................... 108

Garancija ............................................................. 108

Tehnički podaci.................................................... 108

EU izjava o usklađenosti ..................................... 109

106 Srpski

** dodatno potrebno

Sigurnosni uređaji

몇 OPREZ

Sigurnosni uređaji koji ne postoje ili su izmenjeni

Sigurnosni uređaji služe za vašu zaštitu.

Nikada nemojte menjati ili zaobilaziti sigurnosne

uređaje.

Prekidač uređaja

Prekidač uređaja sprečava slučajno pokretanje uređaja.

Bravica visokopritisne ručne prskalice

Bravica zaključava polugu visokopritisne ručne

prskalice i sprečava slučajno pokretanje uređaja.

Funkcija automatskog zaustavljanja

Prilikom otpuštanja poluge na visokopritisnoj ručnoj

prskalici, presostat isključuje pumpu i zaustavlja

visokopritisni mlaz. Ukoliko se poluga pritisne, pumpa

se ponovo uključuje.

Zaštitni prekidač motora

Ako je potrošnja struje previsoka, zaštitni prekidač

motora isključuje uređaj.

Simboli na uređaju

Montaža

Slike vidi na stranici sa grafikama.

Pre puštanja u pogon, na uređaj montirajte

nepričvršćene priložene delove.

Montaža transportne ručke

1. Utaknite transportnu ručku.

Slika B

Montaža spojnice za priključak za vodu

1. Spojnicu za priključak za vodu pričvrstite na

priključak za vodu uređaja.

Slika C

Puštanje u pogon

Napomena

Obratite pažnju na to da maksimalno dozvoljena

mrežna impedanca na priključnoj tački (pogledajte

poglavlje Tehnički podaci) ne sme da se prekorači.

U slučaju nedoumica po pitanju mrežne impedance na

vašoj tački priključka, stupite u kontakt sa vašim

preduzećem za snabdevanje električnom energijom.

1. Uređaj odložite na ravnu površinu.

2. Priključak visokopritisnog čistača (sa opcijom Anti-

Twist) na visokopritisnom crevu utaknuti u brzu

spojnicu na uređaju sve dok isti ne nalegne čujno.

Slika D

3. Visokopritisno crevo utaknite u ručnu prskalicu

visokog pritiska tako da čujno nalegne.

Napomena

Obratite pažnju na to da li je priključak pravilno

postavljen.

Slika E

4. Povlačenjem visokopritisnog creva proverite da li su

spojevi bezbedni.

5. Strujni utikač utaknite u utičnicu.

Snabdevanje vodom

Priključne vrednosti proverite na natpisnoj pločicu ili u

poglavlju Tehnički podaci.

Obratite pažnju na propise preduzeća za

vodosnabdevanje.

PAŽNJA

Štete zbog prljave vode

Prljavština u vodi može da ošteti pumpu i pribor.

Radi zaštite, KÄRCHER preporučuje upotrebu

KÄRCHER filtera za vodu (poseban pribor, kataloški

broj 4.730-059).

Priključak na vodovod

PAŽNJA

Crevna spojnica sa Aquastop na priključku uređaja

za vodu

Oštećenje pumpe

Nikada nemojte koristiti crevnu spojnicu sa Aquastop na

priključku uređaja za vodu.

Aquastop spojnicu možete koristiti na slavini za vodu.

1. Baštensko crevo utaknite na spojnicu za crevo za

vodu.

2. Baštensko crevo priključite na vodovod.

3. Do kraja otvorite slavinu za vodu.

Slika F

Usisavanje vode iz otvorenih rezervoara

Ovaj visokopritisni čistač sa KÄRCHER usisnim crevom

sa nepovratnim ventilom (poseban pribor, kataloški br.

2.643-100) je pogodan za usisavanje površinskih voda,

npr. iz buradi sa kišnicom ili iz stajaćih voda (maks.

usisnu visinu proverite u poglavlju Tehnički podaci).

Pri usisavanju nije potrebna spojnica za priključak za

vodu.

1. Usisno crevo napunite vodom.

2. Usisno crevo pričvrstite na priključak za vodu na

uređaju i zakačite ga na neki izvor vode (npr. bure sa

kišnicom).

Odzračivanje uređaja

1. Uključite uređaj „I/ON”.

2. Deblokirajte polugu visokopritisne ručne prskalice.

3. Pritisnite polugu visokopritisne ručne prskalice.

Uređaj se uključuje.

4. Uređaj ostavite da radi maksimalno 2 minuta, dok iz

visokopritisne ručne prskalice ne počne da izlazi

voda bez mehurića.

5. Otpustite polugu visokopritisne ručne prskalice.

6. Zaključajte polugu visokopritisne ručne prskalice.

Rad

PAŽNJA

Rad pumpe na suvo

Oštećenje uređaja

Ukoliko se u roku od 2 minuta u uređaju ne formira

pritisak, isključite uređaj i postupite u skladu sa

uputstvima datim u poglavlju Pomoć u slučaju smetnje.

Režim rada sa visokim pritiskom

PAŽNJA

Oštećenje lakiranih ili osetljivih površina

Površine se oštećuju kada je manje odstojanje mlaza ili

kada se izabere neodgovarajuća cevi za prskanje.

Mlaz visokog pritiska ne usmeravati na

ljude, životinje, aktivnu električnu opremu ili

na sam uređaj.

Uređaj zaštititi od mraza.

Uređaj ne sme da se priključi neposredno na

vodovodnu mrežu.

Srpski 107

Prilikom čišćenja lakiranih površina održavajte

odstojanje mlaza od najmanje 30 cm.

Automobilske gume, lak i osetljive površine kao što je

drvo čistite pomoću glodala za prljavštinu.

1. Cev za prskanje utaknite u ručnu prskalicu visokog

pritiska i fiksirajte je okretanjem za 90°.

Slika G

2. Uključite uređaj („I/ON”).

3. Deblokirajte polugu visokopritisne ručne prskalice.

4. Pritisnite polugu visokopritisne ručne prskalice.

Uređaj se uključuje.

Rad sa deterdžentom

 OPASNOST

Zanemarivanje sigurnosnog tehničkog lista

Teško narušavanje zdravlja zbog nestručne upotrebe

deterdženata.

Obratite pažnju na sigurnosni tehnički list proizvođača

deterdženta, a posebno na napomene u vezi sa ličnom

zaštitnom opremom.

Napomena

Deterdžent sme da se dodaje samo pri niskom pritisku.

Napomena

KÄRCHER sredstva za čišćenje garantuju rad bez

smetnji. Molimo da se posavetujete ili da nabavite naš

katalog ili naše informativne listove o sredstvima za

čišćenje.

1. Iz kućišta izvucite usisno crevo za deterdžent do

željene dužine.

Slika H

2. Usisno crevo za deterdžent zakačite u posudi sa

rastvorom deterdženta.

3. Koristite cev za prskanje Click-Vario Power.

4. Okrenite cev za prskanje u položaj „MIX“.

Tokom rada se rastvor deterdženta meša sa

mlazom vode.

Preporučena metoda čišćenja

1. Po suvoj površini štedljivo naprskajte sredstvo za

čišćenje i ostavite da deluje (ne da se osuši).

2. Rastvorenu nečistoću isperite visokopritisnim

mlazom.

Posle režima rada sa deterdžentom

1. Uređaj oko 30 sekundi ispirajte čistom vodom.

Prekid rada

1. Otpustite polugu ručne prskalice visokog pritiska.

Kada se otpusti poluga, uređaj se isključuje. U

sistemu se zadržava visoki pritisak.

2. Zaključajte polugu visokopritisne ručne prskalice.

3. Ručnu prskalicu visokog pritiska utaknite u prihvatni

držač.

4. Visokopritisnu ručnu prskalicu sa cevi za prskanje

postavite u položaj za parkiranje.

5. U slučaju pauze u radu duže od 5 minuta, isključite

uređaj „0/OFF".

Završetak rada

몇 OPREZ

Pritisak u sistemu

Povrede usled nekontrolisanog izlaženja vode pod

visokim pritiskom

Visokopritisno crevo odvojite sa visokopritisne ručne

prskalice ili uređaja samo ako u sistemu nema pritiska.

몇 OPREZ

Vrela voda

Opasnost od opekotina

Kada se odvaja baštensko ili visokopritisno crevo,

nakon rada iz priključaka može da izlazi vrela voda.

1. Otpustite polugu visokopritisne ručne prskalice.

2. Zatvorite slavinu za vodu.

3. Polugu visokopritisne ručne prskalice pritiskajte oko

30 sekundi.

Preostali pritisak u sistemu se rasterećuje.

4. Otpustite polugu visokopritisne ručne prskalice.

5. Zaključajte polugu visokopritisne ručne prskalice.

6. Uređaj odvojite sa snabdevanja vodom.

7. Isključite uređaj „0/OFF“.

8. Strujni utikač izvucite iz utičnice.

Transport

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Prilikom transporta obratite pažnju na težinu uređaja.

Nošenje uređaja

1. Uređaj podižite i nosite hvatajući ga za ručke za

nošenje.

Vuča uređaja

1. Izvlačite transportnu ručku, sve dok čujno ne uđe u

ležite.

2. Uređaj vucite za transportnu ručku.

Transport uređaja u vozilu

1. Zaštite uređaj od klizanja i prevrtanja.

Skladištenje

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Prilikom skladištenja obratite pažnju natežinu uređaja.

Čuvanje uređaja

1. Uređaj odložite na ravnoj površini.

2. Odvojite cev za prskanje sa ručne prskalice visokog

pritiska.

3. Pritisnite taster za odvajanje na visokopritisnoj

ručnoj prskalici i odvojite visokopritisno crevo sa

visokopritisne ručne prskalice.

4. Visokopritisno crevo čuvajte na uređaju.

5. Strujni priključni kabl i visokopritisno crevo

obezbedite pomoću gumene trake.

Slika K

6. Strujni priključni kabl i pribor čuvajte na uređaju.

Pre dužeg skladištenja obratite pažnju na dodatne

napomene, pogledajte poglavlje Nega i održavanje.

Zaštita od smrzavanja

PAŽNJA

Opasnost od smrzavanja

Mraz može da uništi uređaje koji nisu u potpunosti

ispražnjeni.

Uređaj i pribor u potpunosti isprazniti.

Zaštititi uređaj od mraza.

Moraju biti ispunjeni sledeći uslovi:

● Uređaj je odvojen sa snabdevanja vodom.

● Visokopritisno crevo je uklonjeno.

1. Uključite uređaj „I/ON“.

108 Srpski

2. Sačekajte maksimalno 1 minut dok iz priključka

visokog pritiska ne prestane da izlazi voda.

3. Isključite uređaj.

4. Uređaj može da se čuva sa kompletnim priborom u

prostoriji zaštićenoj od mraza.

Nega i održavanje

 OPASNOST

Opasnost od strujnog udara

Povrede dodirivanjem delova koji provode struju

Isključite uređaj.

Izvucite strujni utikač.

Uređaj ne zahteva održavanje tj. ne morate redovno

sprovoditi održavanje.

Čišćenje sita u priključku za vodu

PAŽNJA

Oštećeno sito na priključku za vodu

Oštećenje uređaja zbog prljave vode

Pre postavljanja sita u priključak za vodu, proverite da li

na njemu ima oštećenja.

Po potrebi očistite sito na priključku za vodu.

1. Sa priključka za vodu uklonite spojnicu.

2. Sito izvucite pomoću pljosnatih klešta.

3. Sito očistite pod mlazom vode.

Slika I

4. Sito postavite na priključak za vodu.

Čišćenje filtera deterdženta

Pre dužeg skladištenja očistite filter za deterdžent.

1. Izvucite filter sa usisnog creva za deterdžent.

2. Filter očistite pod mlazom vode.

Slika J

Pomoć u slučaju smetnje

Smetnje obično imaju jednostavne uzroke koje možete

samostalno da otklonite uz pomoć sledećeg pregleda.

U slučaju da imate nedoumice ili smetnje koje nisu ovde

navedene, obratite se ovlašćenoj servisnoj službi.

 OPASNOST

Opasnost od strujnog udara

Povrede dodirivanjem delova koji provode struju

Isključite uređaj.

Izvucite strujni utikač.

Uređaj ne radi

1. Pritisnite polugu visokopritisne ručne prskalice.

Uređaj se uključuje.

2. Proverite da li napon koji je naznačen na natpisnoj

pločici odgovara naponu izvora struje.

3. Proverite da li ima oštećenja na strujnom

priključnom kablu.

4. Ukoliko je motor preopterećen i aktivira se zaštitni

prekidač motora:

a Isključite uređaj „0/OFF”.

b Ostavite uređaj da se hladi jedan sat.

cUključite uređaj „I/ON” i ponovo ga pustite u rad.

Ukoliko se smetnja javlja više puta, uređaj treba da

proveri servisna služba.

Uređaj se ne pokreće, motor bruji

Pad napona zbog slabe struje ili pri upotrebi produžnog

kabla

1. Prilikom uključivanja najpre pritisnite polugu

visokopritisne ručne prskalice, a zatim uključite

uređaj „I/ON”.

Ne podiže se pritisak u uređaju

Dovod vode je nedovoljan

1. Do kraja otvorite slavinu za vodu.

2. Proverite da li je protočna količina dovoda vode

dovoljna.

Sito na priključku za vodu je zaprljano.

1. Pomoću pljosnatih klešta izvucite sito sa priključka

za vodu.

2. Sito očistite pod mlazom vode.

U uređaju ima vazduha.

1. Ispustite vazduh iz uređaja:

aUključite uređaj bez priključenog visokopritisnog

creva maksimalno na 2 minuta i sačekajte dok

voda bez mehurića ne počne da izlazi iz

priključka visokog pritiska.

b Isključite uređaj.

c Priključite visokopritisno crevo.

d Prilikom usisavanja obratite pažnju na maks.

usisnu visinu (pogledajte poglavlje Tehnički

podaci).

Velike oscilacije pritiska

1. Čišćenje visokopritisne mlaznice:

aPomoću igle uklonite prljavštinu iz otvora

mlaznice.

b Visokopritisnu mlaznicu ispirajte vodom s prednje

strane.

2. Proverite dovodnu količinu vode.

Uređaj nezaptiven

1. Manja nezaptivenost uređaja je tehnički uslovljena.

U slučaju jače nezaptivenosti angažujte servisnu

službu.

Sredstvo za čišćenje se ne usisava

1. Koristite Click-Vario Power cev za prskanje i

okrenite je u položaj „MIX".

2. Očistite filter na usisnom crevu za deterdžent.

3. Proverite da li je usisno crevo za deterdžent

presavijano.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša

nadležna distributivna organizacija. Bilo kakve smetnje

na uređaju otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u materijalu ili

proizvodnji. U slučaju koji podleže garanciji obratite se

sa računom vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

Tehnički podaci

Električni priključak

Napon V 230

Faza ~ 1

Frekvencija Hz 50

Maksimalno dozvoljena mrežna

impedanca

Ω 0,394 +

j0,246

Priključna snaga kW 3,0

Vrsta zaštite IPX5

Klasa zaštite I

Strujni osigurač (inertan) A 16

Priključak za vodu

Dovodni pritisak (maks.) MPa 1,2

Dovodna temperatura (maks.) °C 60

Dovodna količina (min.) l/min 12

Usisna visina (maks.) m 0,5

Podaci o snazi uređaja

Ελληνικά 109

Zadržano pravo na tehničke promene.

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina označena u

nastavku, na osnovu svoje koncepcije i konstrukcije kao

i u izvedbi koju smo pustili u promet, odgovara važećim

osnovnim zahtevima za bezbednost i zdravlje iz EU

direktiva. U slučaju izmena na mašini bez naše

saglasnosti ova izjava prestaje da važi.

Proizvod: Visokopritisni čistač

Tip: 1.447-xxx

Važeće direktive EU

2000/14/EZ

2014/30/EU

2006/42/EZ (+2009/127/EZ)

2011/65/EU

Primenjene harmonizovane norme

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Primenjeni postupak ocenjivanja usklađenosti

2000/14/EZ: Prilog V

Nivo zvučne snage dB(A)

Izmereno: 89

Garantovano: 91

Potpisnici deluju po nalogu i uz punomoć upravnog

odbora.

Lice ovlašćeno za dokumentaciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2018/10/01

Περιεχόμενα

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της

συσκευής, διαβάστε αυτές τις γνήσιες

οδηγίες χρήσης καθώς και τις

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές

τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή

για τον επόμενο ιδιοκτήτη.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Απορρίπτετε τις συσκευασίες με περιβαλλοντικά

ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές

περιέχουν πολύτιμα ανακυκλώσιμα υλικά και,

συχνά, εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε

περίπτωση λανθασμένης χρήσης ή απόρριψης

μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία

και το περιβάλλον. Ωστόσο, αυτά

τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι

συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται

να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Εργασίες καθαρισμού που παράγουν ελαιούχα

υγρά απόβλητα, π.χ. πλύση κινητήρων ή της κάτω

πλευράς οχημάτων, μπορούν να εκτελούνται μόνο σε

θέσεις πλυντηρίου που

είναι εξοπλισμένες με

διαχωριστή λαδιού.

Οι εργασίες με απορρυπαντικό μπορούν να

εκτελούνται μόνο σε υδατοστεγείς επιφάνειες

εργασίας με σύνδεση στο σύστημα απορροής

ακάθαρτου νερού. Το απορρυπαντικό δεν πρέπει να

καταλήγει στα υπόγεια ύδατα ή στο έδαφος.

Η λήψη νερού από δημόσιες πηγές δεν επιτρέπεται

σε ορισμένες χώρες.

Radni pritisak MPa 15

Maks. dozvoljeni pritisak MPa 18

Protočna količina, voda l/min 9,2

Maksimalna protočna količina l/min 10

Protočna količina, sredstvo za

čišćenje

l/min 0,3

Povratna udarna sila

visokopritisne ručne prskalice

N27

Dimenzije i težine

Tipična radna težina kg 17,6

Dužina mm 378

Širina mm 291

Visina mm 516

Utvrđene vrednosti prema EN 60335-2-79

Vrednost vibracije na šaci i ruci m/s

< 2,5

Nepouzdanost K m/s

0,7

Nivo zvučnog pritiska L

dB(A) 76

Nepouzdanost K

dB(A) 3

Nivo zvučne snage L

nepouzdanost K

dB(A) 91

Γενικές υποδείξεις ............................................... 109

Προστασία του περιβάλλοντος............................ 109

Ενδεδειγμένη χρήση............................................ 110

Παρελκόμενα και ανταλλακτικά ........................... 110

Παραδοτέος εξοπλισμός ..................................... 110

Περιγραφή συσκευής .......................................... 110

Συστήματα ασφαλείας......................................... 110

Σύμβολα επάνω στη συσκευή............................. 110

Τοποθέτηση......................................................... 110

Έναρξη χρήσης................................................... 111

Λειτουργία ........................................................... 111

Μεταφορά............................................................ 112

Αποθήκευση........................................................ 112

Φροντίδα και συντήρηση..................................... 113

Αντιμετώπιση βλαβών......................................... 113

Εγγύηση.............................................................. 113

Τεχνικά στοιχεία................................................... 113

Δήλωση συμμόρφωσης EΕ................................. 114

110 Ελληνικά

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά

είναι διαθέσιμες στη διεύθυνση: www.kaercher.de/

REACH

Ενδεδειγμένη χρήση

Χρησιμοποιήστε τη συσκευή καθαρισμού υψηλής

πίεσης αποκλειστικά για οικιακή χρήση.

Η συσκευή καθαρισμού υψηλής πίεσης προορίζεται για

τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών,

εργαλείων, προσόψεων, βεραντών, μηχανημάτων

κήπου κ.λπ. με ριπή νερού υψηλής πίεσης.

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια

ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και

απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα

ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται

επάνω στη συσκευασία. Κατά την αφαίρεση από τη

συσκευασία ελέγξτε την πληρότητα των περιεχομένων.

Σε περίπτωση που λείπουν παρελκόμενα ή έχουν

προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον

προμηθευτή σας.

Περιγραφή συσκευής

Εικόνες, βλ. σελίδα διαγραμμάτων

Εικόνα A

1 Υποδοχή φύλαξης για σωλήνες ψεκασμού

2 Υποδοχή φύλαξης για πιστόλι υψηλής πίεσης

3 Λαβή μεταφοράς, αποσπώμενη

4 Λαβή μεταφοράς

5 Σύνδεση συσκευής καθαρισμού υψηλής πίεσης (με

Anti-Twist)

6 Ταχυσύνδεσμος ελαστικού σωλήνα υψηλής πίεσης

7 Λαστιχένια ταινία

8 Υποδοχή φύλαξης για ελαστικό σωλήνα υψηλής

πίεσης και σωλήνα σύνδεσης στο δίκτυο

9 Διακόπτης συσκευής "0/OFF" / "I/ON"

10 Ηλεκτρικό καλώδιο με φις

11 Λαβή μεταφοράς

12 Πινακίδα τύπου

13 Τροχός μεταφοράς

14 Σύνδεσμος για τη σύνδεση νερού

15 Σύνδεση νερού με ενσωματωμένη σήτα

16 Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού (με φίλτρο)

17 Πιστόλι υψηλής πίεσης

18 Ασφάλιση πιστολιού υψηλής πίεσης

19 Ελαστικός σωλήνας υψηλής πίεσης

20 Σύνδεση πιστολιού υψηλής πίεσης

21 Πλήκτρο διαχωρισμού του ελαστικού σωλήνα

υψηλής πίεσης από το πιστόλι υψηλής πίεσης

22 Σωλήνας ψεκασμού με τούρμπο μπεκ για

επίμονους ρύπους

23 Σωλήνας ψεκασμού Vario Power για τις

συνηθέστερες εργασίες καθαρισμού. Η πίεση

εργασίας μπορεί να αυξάνεται αδιαβάθμητα από

SOFT μέχρι HARD. Για τη ρύθμιση της πίεσης

εργασίας, αφήστε τη σκανδάλη του πιστολέτου

χειρός και περιστρέψτε το σωλήνα ψεκασμού στην

επιθυμητή θέση. Αν ο σωλήνας ψεκασμού έχει

περιστραφεί ως το τέρμα στην κατεύθυνση SOFT,

δεν μπορεί να

προστεθεί απορρυπαντικό.

24 **Λάστιχο κήπου με συνήθη σύνδεσμο

– Ενισχυμένης πλέξης

– Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm)

– Μήκος τουλάχιστον 7,5 m

** επιπροσθέτως απαραίτητο

Συστήματα ασφαλείας

몇 ΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την

προστασία σας.

Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα

συστήματα ασφαλείας.

Διακόπτης συσκευής

Ο διακόπτης της συσκευής αποτρέπει την ακούσια

ενεργοποίηση της συσκευής.

Ασφάλιση πιστολιού υψηλής πίεσης

Η ασφάλεια κλειδώνει τη σκανδάλη του πιστολιού

υψηλής πίεσης και αποτρέπει την ακούσια

ενεργοποίηση της συσκευής.

Λειτουργία Auto-Stop (αυτόματο σταμάτημα)

Αν απελευθερωθεί η σκανδάλη του πιστολιού υψηλής

πίεσης, ο διακόπτης πίεσης απενεργοποιεί την αντλία

και η ριπή υψηλής πίεσης σταματάει. Αν πιεστεί η

σκανδάλη, η αντλία ενεργοποιείται ξανά.

Διακόπτης προστασίας κινητήρα

Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο

διακόπτης προστασίας του κινητήρα απενεργοποιεί το

μηχάνημα.

Σύμβολα επάνω στη συσκευή

Τοποθέτηση

Για τα σχήματα δείτε τη σελίδα διαγραμμάτων.

Πριν από την έναρξη χρήσης συναρμολογήστε τα

λυμένα παρεχόμενα εξαρτήματα στη συσκευή.

Η ριπή υψηλής πίεσης δεν πρέπει να

κατευθύνεται πάνω σε ανθρώπους, ζώα,

ενεργοποιημένο ηλεκτρικό εξοπλισμό ή την

ίδια τη συσκευή.

Προστατέψτε τη συσκευή από τον παγετό.

Η συσκευή δεν επιτρέπεται να συνδέεται

άμεσα στο δημόσιο δίκτυο πόσιμου νερού.

Ελληνικά 111

Τοποθέτηση λαβής μεταφοράς

1. Συνδέστε τη λαβή μεταφοράς.

Εικόνα B

Συναρμολόγηση του συνδέσμου για τη

σύνδεση νερού

1. Βιδώστε το σύνδεσμο για τη σύνδεση νερού στη

σύνδεση νερού της συσκευής.

Εικόνα C

Έναρξη χρήσης

Υπόδειξη

Προσέχετε να μην υπάρχει υπέρβαση της μέγιστης

επιτρεπόμενης εμπέδησης δικτύου στο σημείο

σύνδεσης (βλ. κεφάλαιο Τεχνικά στοιχεία).

Εάν δεν είστε βέβαιοι για την εμπέδηση δικτύου στο

σημείο σύνδεσης, επικοινωνήστε με την εταιρεία

ηλεκτροδότησης.

1. Τοποθετήστε τη συσκευή πάνω σε μια επίπεδη

επιφάνεια.

2. Συνδέστε τον σύνδεσμο της συσκευής καθαρισμού

υψηλής πίεσης (

με Anti-Twist) του σωλήνα υψηλής

πίεσης στον θηλυκό ταχυσύνδεσμο στη συσκευή

έτσι ώστε να ακουστεί που ασφαλίζει.

Εικόνα D

3. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στο

πιστόλι υψηλής πίεσης, έτσι ώστε να ακουστεί που

ασφαλίζει.

Υπόδειξη

Προσέξτε τη σωστή ευθυγράμμιση του μαστού.

Εικόνα E

4. Βεβαιωθείτε ότι οι συνδέσεις είναι ασφαλείς

τραβώντας τον ελαστικό σωλήνα

υψηλής πίεσης.

5. Συνδέστε το βύσμα δικτύου σε μια πρίζα.

Παροχή νερού

Για τις τιμές σύνδεσης βλέπε την πινακίδα τύπου ή το

κεφάλαιο Τεχνικά στοιχεία.

Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης.

ΠΡΟΣΟΧΗ

Ζημιές από ακάθαρτο νερό

Οι ρύποι που περιέχονται στο νερό μπορούν να

προκαλέσουν ζημιές στην αντλία και στα παρελκόμενα.

Για λόγους προστασίας η KÄRCHER συνιστά τη χρήση

του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο,

αριθμός παραγγελίας 4.730-059).

Σύνδεση σε αγωγό νερού

ΠΡΟΣΟΧΗ

Σύνδεσμος σωλήνα με Aquastop στην υποδοχή

νερού της συσκευής

Ζημιά στην αντλία

Ποτέ μην χρησιμοποιείτε σύνδεσμο σωλήνα με

Aquastop στην υποδοχή νερού της συσκευής.

Μπορείτε να χρησιμοποιήσετε έναν σύνδεσμο Aquastop

στη βρύση.

1. Εισαγάγετε το λάστιχο κήπου στο σύνδεσμο για τη

σύνδεση νερού.

2. Συνδέστε το λάστιχο κήπου στον αγωγό νερού.

3. Ανοίξτε εντελώς τη βρύση

Εικόνα F

Αναρρόφηση νερού από ανοιχτά δοχεία

Η παρούσα συσκευή καθαρισμού υψηλής πίεσης

ενδείκνυται για χρήση με τον εύκαμπτο σωλήνα

αναρρόφησης KÄRCHER με βαλβίδα αντεπιστροφής

(ειδικά παρελκόμενα, κωδ. παραγγελίας 2.643-100) για

αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία

όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος

αναρρόφησης, βλέπε κεφάλαιο Τεχνικά στοιχεία).

Κατά τη λειτουργία αναρρόφησης δεν χρειάζεται ο

σύνδεσμος για τη σύνδεση νερού.

1. Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με

νερό.

2. Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στην

υποδοχή νερού της συσκευής και αναρτήστε τον σε

μια πηγή νερού (για

παράδειγμα στο δοχείο

ομβρίων υδάτων).

Εξαέρωση συσκευής

1. Ενεργοποιήστε τη συσκευή με το "I/ON".

2. Απασφαλίστε τη σκανδάλη του πιστολιού υψηλής

πίεσης.

3. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Η συσκευή ενεργοποιείται.

4. Αφήστε τη συσκευή να λειτουργήσει το πολύ για

2 λεπτά, μέχρι το νερό να εξέρχεται χωρίς

φυσαλίδες από το πιστόλι υψηλής πίεσης.

5. Αφήστε τη σκανδάλη του πιστολιού

υψηλής πίεσης.

6. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής

πίεσης.

Λειτουργία

ΠΡΟΣΟΧΗ

Ξηρή λειτουργία της αντλίας

Πρόκληση ζημιών στη συσκευή

Αν δεν αναπτυχθεί πίεση στη συσκευή μέσα σε 2 λεπτά,

απενεργοποιήστε τη συσκευή και ενεργήστε σύμφωνα

με τις υποδείξεις στο κεφάλαιο Αντιμετώπιση βλαβών.

Λειτουργία με υψηλή πίεση

ΠΡΟΣΟΧΗ

Ζημιές σε λακαρισμένες ή ευαίσθητες επιφάνειες

Σε περίπτωση πολύ μικρής απόστασης ριπής ή σε

περίπτωση επιλογής ακατάλληλου σωλήνα ψεκασμού,

προκαλούνται ζημιές στις επιφάνειες.

Κατά τον καθαρισμό, τηρείτε μια απόσταση τουλάχιστον

30 cm από τις λακαρισμένες επιφάνειες.

Μην καθαρίζετε ελαστικά αυτοκινήτων, βερνίκι ή

ευαίσθητες επιφάνειες όπως ξύλο με το τούρμπο μπεκ.

1. Συνδέστε έναν

σωλήνα ψεκασμού στο πιστόλι

υψηλής πίεσης και στερεώστε τον περιστρέφοντάς

τον κατά 90°.

Εικόνα G

2. Ενεργοποιήστε τη συσκευή ("I/ON").

3. Απασφαλίστε τη σκανδάλη του πιστολιού υψηλής

πίεσης.

4. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Η συσκευή ενεργοποιείται.

Λειτουργία με απορρυπαντικό

 ΚΙΝΔΥΝΟΣ

Μη τήρηση του δελτίου δεδομένων ασφαλείας

Σοβαρές βλάβες στην υγεία λόγω λανθασμένης χρήσης

του απορρυπαντικού.

Λάβετε υπόψη το δελτίο δεδομένων ασφαλείας του

κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις

υποδείξεις για τα μέσα ατομικής προστασίας.

Υπόδειξη

Το απορρυπαντικό μπορεί να προστεθεί μόνο υπό

χαμηλή πίεση.

Υπόδειξη

Τα απορρυπαντικά KÄRCHER εγγυώνται εργασία

χωρίς βλάβες. Ζητήστε

συμβουλές ή προμηθευτείτε τον

112 Ελληνικά

κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για

απορρυπαντικά.

1. Τραβήξτε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού από το περίβλημα στο επιθυμητό

μήκος.

Εικόνα H

2. Κρεμάστε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού σε ένα δοχείο με διάλυμα

απορρυπαντικού.

3. Χρησιμοποιήστε τον σωλήνα ψεκασμού Click-Vario

Power.

4. Γυρίστε τον σωλήνα ψεκασμού στη θέση "MIX".

Κατά τη λειτουργία το

διάλυμα απορρυπαντικού

προστίθεται στη ριπή νερού.

Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια

και αφήστε να δράσει (να μη στεγνώσει).

2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι

υψηλής πίεσης.

Μετά τη λειτουργία με απορρυπαντικό

1. Ξεπλύνετε τη συσκευή για περ. 30 δευτερόλεπτα με

καθαρό νερό.

Διακοπή λειτουργίας

1. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού

υψηλής πίεσης.

Εάν αφήσετε τη σκανδάλη, το μηχάνημα

απενεργοποιείται. Η υψηλή πίεση στο σύστημα

διατηρείται.

2. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής

πίεσης.

3. Βάλτε το πιστόλι υψηλής πίεσης στην ειδική

υποδοχή αποθήκευσης.

4. Αφήστε το πιστόλι υψηλής πίεσης με το σωλήνα

ψεκασμού στη θέση στάθμευσης

5. Σε περίπτωση διαλειμμάτων εργασίας με διάρκεια

πάνω από 5 λεπτά, απενεργοποιήστε τη συσκευή

με τη θέση "0/OFF".

Τερματισμός λειτουργίας

몇 ΠΡΟΣΟΧΗ

Πίεση στο σύστημα

Τραυματισμοί από ανεξέλεγκτα εξερχόμενο νερό υπό

υψηλή πίεση

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από

το πιστόλι υψηλής πίεσης ή τη συσκευή, μόνο αν στο

σύστημα δεν υπάρχει πίεση.

몇 ΠΡΟΣΟΧΗ

Καυτό νερό

Κίνδυνος εγκαυμάτων

Κατά την αποσύνδεση του λάστιχου κήπου ή του

ελαστικού σωλήνα υψηλής πίεσης μετά τη λειτουργία,

υπάρχει πιθανότητα να εξέλθει καυτό νερό από τις

συνδέσεις.

1. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού

υψηλής πίεσης.

2. Κλείστε τη βρύση.

3. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης

για 30 δευτερόλεπτα.

Η πίεση

που υπάρχει στο σύστημα εκτονώνεται.

4. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού

υψηλής πίεσης.

5. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής

πίεσης.

6. Αποσυνδέστε τη συσκευή από την παροχή νερού.

7. Απενεργοποιήστε τη συσκευή στη θέση "0/OFF".

8. Αποσυνδέστε το φις από την πρίζα.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

Σηκώστε τη συσκευή

1. Σηκώστε και μεταφέρετε τη συσκευή από τις λαβές

μεταφοράς.

Τράβηγμα της συσκευής

1. Τραβήξτε τη λαβή μεταφοράς μέχρι να ασφαλίσει με

ένα χαρακτηριστικό ήχο.

2. Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά της συσκευής σε όχημα

1. Ασφαλίστε τη συσκευή έναντι ολίσθησης και

ανατροπής.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με τοβάρος

Κίνδυνος τραυματισμού και πρόκλησηςζημιών

Κατά την αποθήκευση προσέξτε το βάροςτης συσκευής.

Αποθήκευση συσκευής

1. Τοποθετήστε τη συσκευή πάνω σε επίπεδη

επιφάνεια.

2. Αποσυνδέστε τον σωλήνα ψεκασμού από το πιστόλι

υψηλής πίεσης.

3. Πιέστε το πλήκτρο απόσπασης του πιστολιού

υψηλής πίεσης και αποσυνδέστε τον ελαστικό

σωλήνα υψηλής πίεσης από το πιστόλι.

4. Αποθηκεύστε τον ελαστικό σωλήνα υψηλής πίεσης

στη συσκευή.

5. Στερεώστε τον σωλήνα σύνδεσης στο δίκτυο

και τον

εύκαμπτο σωλήνα υψηλής πίεσης με την ελαστική

ταινία.

Εικόνα K

6. Αποθηκεύστε το ηλεκτρικό καλώδιο και τα

παρελκόμενα στη συσκευή.

Για αποθήκευση μεγαλύτερης διάρκειας, λάβετε υπόψη

τις επιπλέον υποδείξεις, βλ. κεφάλαιο Φροντίδα και

συντήρηση.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί

να καταστραφούν από παγετό.

Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα.

Προστατεύστε τη συσκευή από τον παγετό.

Πρέπει να ισχύουν τα παρακάτω:

●Η συσκευή έχει αποσυνδεθεί από την παροχή

νερού.

●Έχει αφαιρεθεί ο ελαστικός σωλήνας υψηλής

πίεσης.

1. Ενεργοποιήστε τη συσκευή με

το "I/ON".

2. Περιμένετε το πολύ 1 λεπτό, μέχρι να μην εξέρχεται

πλέον νερό από την υποδοχή υψηλής πίεσης.

3. Απενεργοποιήστε τη συσκευή.

4. Αποθηκεύστε το μηχάνημα μαζί με όλα τα

παρελκόμενα σε χώρο χωρίς κίνδυνο παγετού.

Ελληνικά 113

Φροντίδα και συντήρηση

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Τραυματισμοί από την επαφή με εξαρτήματα που

διαρρέονται από ρεύμα

Θέστε τη συσκευή εκτός λειτουργίας.

Αποσυνδέστε το φις από την πρίζα.

Η συσκευή δεν χρειάζεται συντήρηση, δηλαδή δεν είναι

απαραίτητο να πραγματοποιείτε τακτικές εργασίες

συντήρησης.

Καθαρισμός φίλτρου στη σύνδεση νερού

ΠΡΟΣΟΧΗ

Χαλασμένη σήτα στη σύνδεση νερού

Πρόκληση ζημιών στη συσκευή από βρώμικο νερό

Ελέγξτε τη σήτα για ζημιές προτού την τοποθετήσετε στη

σύνδεση νερού.

Καθαρίστε, αν χρειάζεται, το φίλτρο στη σύνδεση νερού.

1. Αφαιρέστε τον σύνδεσμο από την υποδοχή νερού.

2. Αφαιρέστε τη σήτα με μια πλακέ πένσα.

3. Καθαρίστε το φίλτρο με τρεχούμενο

νερό.

Εικόνα I

4. Τοποθετήστε το φίλτρο στην υποδοχή νερού.

Καθαρισμός του φίλτρου απορρυπαντικού

Πριν από αποθήκευση για μεγαλύτερο χρονικό

διάστημα καθαρίστε το φίλτρο απορρυπαντικού.

1. Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού.

2. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

Εικόνα J

Αντιμετώπιση βλαβών

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις

οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη

βοήθεια του ακολούθου πίνακα. Σε περίπτωση

αμφιβολίας ή σε περίπτωση βλάβης που δεν

αναφέρεται εδώ παρακαλούμε να απευθύνεστε στο

εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Τραυματισμοί από την επαφή με εξαρτήματα που

διαρρέονται από ρεύμα

Θέστε τη συσκευή εκτός λειτουργίας.

Αποσυνδέστε το φις από την πρίζα.

Η μηχάνημα δε λειτουργεί

1. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Η συσκευή ενεργοποιείται.

2. Ελέγξτε αν συμφωνεί η τάση που αναγράφεται στην

πινακίδα τύπου με την τάση της

πηγής ρεύματος.

3. Ελέγξτε το ηλεκτρικό καλώδιο για ζημιές.

4. Σε περίπτωση που ο κινητήρας είναι

υπερφορτωμένος και έχει ενεργοποιηθεί ο

διακόπτης προστασίας κινητήρα:

a Απενεργοποιήστε τη συσκευή στη θέση "0/OFF".

b Αφήστε τη συσκευή να κρυώσει για 1 ώρα.

c Ενεργοποιήστε τη συσκευή με το "I/ON" και θέστε

τη σε λειτουργία.

Αν επαναληφθεί η βλάβη,

αναθέστε τον έλεγχο της

συσκευής στην υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν ενεργοποιείται, ο κινητήρας

μουγκρίζει

Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος

δικτύου ή χρήσης ενός καλωδίου προέκτασης

1. Κατά την ενεργοποίηση, πιέστε πρώτα τη σκανδάλη

του πιστολιού υψηλής πίεσης και στη συνέχεια

ενεργοποιήστε τη συσκευή με τη θέση "I/ON".

Η συσκευή δεν έχει πίεση

Η παροχή νερού είναι πολύ μικρή

1. Ανοίξτε εντελώς τη βρύση.

2. Ελέγξτε αν είναι επαρκής η παροχή νερού.

Το φίλτρο στην υποδοχή νερού είναι λερωμένο.

1. Αφαιρέστε τη σήτα στη σύνδεση νερού με μια

επίπεδη τανάλια.

2. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

Στη συσκευή υπάρχει αέρας.

Εξαερώστε τη συσκευή:

a Ενεργοποιήστε το πολύ για 2 λεπτά τη συσκευή

χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα

υψηλής πίεσης και περιμένετε μέχρι να εξέρχεται

νερό χωρίς φυσαλίδες από τη σύνδεση υψηλής

πίεσης.

b Απενεργοποιήστε τη συσκευή.

c Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης.

d Προσέξτε κατά τη λειτουργία αναρρόφησης το

μέγ. ύψος

αναρρόφησης (βλέπε κεφάλαιο

Τεχνικά στοιχεία).

Έντονες διακυμάνσεις πίεσης

1. Καθαρίστε το ακροφύσιο υψηλής πίεσης:

a Απομακρύνετε τους ρύπους από την οπή του

ακροφυσίου με μια βελόνα.

b Ξεπλύνετε από μπροστά με νερό το ακροφύσιο

υψηλής πίεσης.

2. Ελέγξτε την ποσότητα παροχής νερού.

Μη στεγανή συσκευή

1. Μια μικρή διαρροή στη συσκευή θεωρείται

φυσιολογική

για τεχνικούς λόγους. Σε περίπτωση

έντονης διαρροής, ενημερώστε την

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης

πελατών.

Δεν γίνεται αναρρόφηση του απορρυπαντικού

1. Χρησιμοποιήστε τον σωλήνα ψεκασμού Click-Vario

Power και γυρίστε τον στη θέση «MIX».

2. Καθαρίστε το φίλτρο στον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού.

3. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού για τυχόν τσακίσματα.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι

εκδίδονται από την αρμόδια εταιρεία διανομής μας.

Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από

εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε

περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή

σας ή το πλησιέστερο εξουσιοδοτημένο συνεργείο,

προσκομίζοντας το

παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Τεχνικά στοιχεία

Ηλεκτρική σύνδεση

Τάση V230

Φάση ~1

Συχνότητα Hz 50

Μέγιστη επιτρεπτή εμπέδηση

δικτύου

Ω 0,394 +

j0,246

Ισχύς σύνδεσης kW 3,0

Τύπος προστασίας IPX5

Κατηγορία προστασίας I

Ασφάλεια δικτύου (με

χρονοκαθυστέρηση)

A16

114 Русский

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω

του σχεδιασμού και του τύπου κατασκευής της καθώς

και στην έκδοση την οποία έχουμε διαθέσει στην αγορά

πληροί τις σχετικές βασικές απαιτήσεις για την

ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση

τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

με εμάς

, αυτή η δήλωση ακυρώνεται.

Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης

Τύπος: 1.447-xxx

Σχετικές Οδηγίες ΕΕ

2000/14/EΚ

2014/30/EΕ

2006/42/EΚ (+2009/127/EΚ)

2011/65/EΕ

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Εφαρμοζόμενη διαδικασία αξιολόγησης

συμμόρφωσης

2000/14/EΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

Μετρημένη: 89

Εγγυημένη: 91

Οι υπογράφοντες ενεργούν κατ’ εντολή και με

εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2018/10/01

Содержание

Общие указания

Перед первым применением

устройства ознакомиться с данной

оригинальной инструкцией по

эксплуатации и прилагаемыми указаниями по

технике безопасности. Действовать в соответствии с

ними.

Сохранять обе брошюры для дальнейшего

пользования или для следующего владельца.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку необходимо

утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства

часто содержат ценные материалы,

пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи,

аккумуляторы или масло, которые при

неправильном обращении или ненадлежащей

утилизации представляют потенциальную

опасность для здоровья и экологии. Тем не менее

данные компоненты необходимы для правильной

работы устройства. Устройства, обозначенные этим

символом, запрещено утилизировать вместе с

бытовыми отходами.

Σύνδεση νερού

Πίεση παροχής (μέγ.) MPa 1,2

Θερμοκρασία παροχής (μέγ.) °C 60

Ποσότητα παροχής (ελάχ.) l/min 12

Ύψος αναρρόφησης (μέγ.) m 0,5

Στοιχεία ισχύος συσκευής

Πίεση λειτουργίας MPa 15

Μέγ. επιτρεπτή πίεση MPa 18

Παροχή, νερό l/min 9,2

Παροχή μέγιστη l/min 10

Παροχή, απορρυπαντικό l/min 0,3

Δύναμη οπισθοδρόμησης του

πιστολιού υψηλής πίεσης

N27

Διαστάσεις και βάρη

Τυπικό βάρος λειτουργίας kg 17,6

Μήκος mm 378

Πλάτος mm 291

Ύψος mm 516

Μετρημένες τιμές κατά EN 60335-2-79

Τιμή δονήσεων χεριού-βραχίονα m/s

< 2,5

Αβεβαιότητα Κ m/s

0,7

Στάθμη ηχητικής πίεσης L

dB(A) 76

Αβεβαιότητα Κ

dB(A) 3

Στάθμη ηχητικής ισχύος L

Αβεβαιότητα Κ

dB(A) 91

Общие указания ................................................ 114

Защита окружающей среды.............................. 114

Использование по назначению ........................ 115

Принадлежности и запасные части ................. 115

Комплект поставки ............................................ 115

Описание устройства........................................ 115

Предохранительные устройства ...................... 115

Символы на устройстве .................................... 116

Монтаж ............................................................... 116

Ввод в эксплуатацию......................................... 116

Эксплуатация..................................................... 116

Транспортировка ............................................... 117

Хранение............................................................ 117

Уход и техническое обслуживание................... 118

Помощь при неисправностях ........................... 118

Гарантия............................................................. 119

Технические характеристики ............................ 119

Декларация о соответствии стандартам

ЕС ... 119

Русский 115

Работы по очистке, в результате которых

образуется сточная вода, содержащая масла,

например, промывка двигателя, мойка днища,

должны производиться только на моечных

площадках с маслоотделителем.

Работы с моющими средствами должны

проводиться только на водонепроницаемых

рабочих поверхностях с подключением к бытовой

канализации. Не допускать попадания моющих

средств в водоемы или почву.

Забор воды

из открытых водоемов в некоторых

странах не разрешен.

Указания по компонентам (REACH)

Для получения актуальной информации о

компонентах см. www.kaercher.de/REACH

Использование по назначению

Использовать моющий аппарат высокого давления

только в быту.

Моющий аппарат высокого давления предназначен

для мойки машин, автомобилей, строений,

инструментов, фасадов, террас, садово-огородного

инвентаря и т. д. с помощью струи воды под высоким

давлением.

Принадлежности и запасные

части

Использовать только оригинальные

принадлежности и запасные части. Только они

гарантируют безопасную и бесперебойную работу

устройства.

Для получения информации о принадлежностях и

запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При

распаковке устройства проверить комплектацию.

При обнаружении недостающих принадлежностей

или повреждений, полученных во время

транспортировки, следует уведомить торговую

организацию, продавшую устройство.

Описание устройства

Рисунки см. на страницах с рисунками

Рисунок A

1 Место для хранения струйной трубки

2 Место для хранения высоконапорного

пистолета

3 Ручка для транспортировки, выдвижная

4 Ручка для переноски

5 Подсоединение очистителя высокого давления

(с защитой от проворачивания)

6 Быстроразъемная муфта для подключения

шланга высокого давления

7 Резиновая лента

8 Место для хранения шланга высокого давления

и сетевого шнура

9 Выключатель устройства «0/OFF»/«I/ON»

10 Сетевой кабель со штепсельной вилкой

11 Ручка для переноски

12 Заводская табличка

13 Транспортное колесо

14 Муфта для подвода воды

15 Патрубок подвода воды со встроенным

сетчатым фильтром

16 Всасывающий шланг для моющего средства (с

фильтром)

17 Высоконапорный пистолет

18 Фиксатор высоконапорного пистолета

19 Шланг высокого давления

20 Подсоединение высоконапорного пистолета

21 Кнопка для отсоединения шланга высокого

давления от высоконапорного пистолета

22 Струйная трубка с грязевой фрезой для

удаления затвердевшей грязи.

23 Струйная трубка Vario Power для основных

задач очистки. Рабочее давление можно плавно

повышать от SOFT (низкое) до HARD (высокое).

Для регулировки рабочего давления следует

отпустить рычаг ручного пистолета-

распылителя и повернуть струйную трубку в

нужное положение. Если струйная трубка до

упора повернута в направлении SOFT, можно

добавить моющее средство.

24 **Садовый шланг со стандартной муфтой

– армированный

– минимальный диаметр 1/2 дюйма (13 мм)

– минимальная длина 7,5 м

** требуется дополнительно

Предохранительные устройства

몇 ОСТОРОЖНО

Отсутствующие или измененные

предохранительные устройства

Предохранительные устройства предназначены

для вашей защиты.

Запрещено изменять предохранительные

устройства или пренебрегать ими.

Выключатель устройства

Выключатель устройства препятствует

непреднамеренной работе устройства.

Фиксатор высоконапорного пистолета

Фиксатор блокирует рычаг высоконапорного

пистолета и защищает от непреднамеренного

запуска устройства.

Функция автоматического останова

Если рычаг высоконапорного пистолета

отпускается, манометрический выключатель

отключает насос, подача воды под высоким

давлением прекращается. При нажатии на рычаг

насос снова включается.

Защитный автомат двигателя

При чрезмерном напряжении в сети, защитный

автомат двигателя отключает устройство.

116 Русский

Символы на устройстве

Монтаж

Рисунки см. на страницах с рисунками.

Перед вводом в эксплуатацию установить

незакрепленные прилагаемые части на устройстве.

Установка ручки для транспортировки

1. Прикрепите ручку для транспортировки.

Рисунок B

Установка муфты для подвода воды

1. Привинтить муфту для подвода воды к патрубку

для подвода воды на устройстве.

Рисунок C

Ввод в эксплуатацию

Примечание

Убедитесь, что сопротивление сети в точке

подключения (см. главу Технические

характеристики) не превышает максимально

допустимое сопротивление.

В случае возникновения вопросов относительно

полного сопротивления сети в точке подключения

необходимо связаться со своей организацией по

энергоснабжению.

1. Поставить устройство на ровную поверхность.

2. Вставить патрубок моющего аппарата высокого

давления (с системой Anti-Twist) шланга

высокого

давления в быстроразъемную муфту

устройства до щелчка.

Рисунок D

3. Вставить шланг высокого давления в

высоконапорный пистолет до щелчка.

Примечание

Следить за правильным выравниванием ниппеля.

Рисунок E

4. Проверить надежность соединений, потянув за

шланг высокого давления.

5. Вставить штепсельную вилку в розетку.

Подача воды

Параметры для подключения указаны на заводской

табличке или в главе Технические

характеристики.

Соблюдать предписания предприятия

водоснабжения.

ВНИМАНИЕ

Повреждения из-за загрязненной воды

Загрязнения, содержащиеся в воде, могут

вызвать повреждения насоса и принадлежностей.

Для защиты компания KÄRCHER рекомендует

использовать водяной фильтр KÄRCHER

(специальные принадлежности, номер для заказа

4.730-059).

Подключение к водопроводу

ВНИМАНИЕ

Шланговая муфта с системой Aquastop на

водопроводном патрубке устройства

Повреждение насоса

Никогда не используйте шланговую муфту с

системой Aquastop на водопроводном патрубке

устройства.

Вы можете использовать муфту Aquastop на

водопроводном кране.

1. Установить садовый шланг на муфту для

подвода воды.

2. Подсоединить садовый шланг к водопроводу.

3. Полностью открыть водопроводный кран.

Рисунок F

Подача воды из открытых

резервуаров

Данный моющий аппарат высокого давления со

всасывающим шлангом KÄRCHER и обратным

клапаном (специальные принадлежности, номер

для заказа 2.643-100) предназначен для всасывания

воды из открытых резервуаров, например из бочек

для дождевой воды или прудов (максимальную

высоту всасывания см. в главе Технические

характеристики).

В режиме всасывания не требуется использования

муфты для подвода воды.

Заполнить всасывающий шланг водой.

2. Привинтить всасывающий шланг к патрубку для

подвода воды на устройстве и поместить в

источник воды (например, в бочку для дождевой

воды).

Удаление воздуха из устройства

1. Включить устройство «I/ON».

2. Разблокировать рычаг высоконапорного

пистолета.

3. Нажать рычаг высоконапорного пистолета.

Устройство включается.

4. Дать устройству поработать в течение максимум

2 минут, пока вода не начнет выходить из

высоконапорного пистолета без пузырьков.

5. Отпустить рычаг высоконапорного пистолета.

6. Зафиксировать рычаг высоконапорного

пистолета.

Эксплуатация

ВНИМАНИЕ

Сухой ход насоса

Повреждение устройства

Если устройство не создает давления в течение

2 минут, выключить устройство и следовать

инструкциям в главе Помощь при

неисправностях.

Режим работы с высоким давлением

ВНИМАНИЕ

Повреждение окрашенных или

чувствительных поверхностей

Поверхности повреждаются при слишком малом

расстоянии до объекта или при выборе

неподходящей струйной трубки.

При очистке окрашенных поверхностей

соблюдать расстояние не менее 30 см.

Не чистить автомобильные шины, окрашенные

или чувствительные поверхности с

использованием грязевой фрезы.

Не направлять струю воды под высоким

давлением на людей, животных,

включенное

электрическое

оборудование или на само устройство.

Защищать устройство от мороза.

Устройство запрещается подключать

непосредственно к коммунальной

хозяйственно-питьевой водопроводной

сети.

Русский 117

1. Вставить струйную трубку в высоконапорный

пистолет и зафиксировать ее, повернув на 90°.

Рисунок G

2. Включить устройство («I/ON»).

3. Разблокировать рычаг высоконапорного

пистолета.

4. Нажать рычаг высоконапорного пистолета.

Устройство включается.

Режим работы с моющим средством

 ОПАСНОСТЬ

Несоблюдение паспорта безопасности

Серьезный вред здоровью из-за неправильного

использования чистящего средства.

Соблюдать паспорт безопасности

производителя моющего средства, в частности

указания относительно средств индивидуальной

защиты.

Примечание

Моющее средство можно добавлять только при

низком давлении.

Примечание

Использование моющих средств KÄRCHER

обеспечивает безотказную работу оборудования.

Вы можете обратиться за консультацией,

запросить наш каталог или информационные

памятки по моющим средствам.

1. Всасывающий шланг для моющего средства

вытащить из корпуса на необходимую длину.

Рисунок H

2. Опустить всасывающий шланг для моющего

средства в емкость с раствором моющего

средства.

3. Использовать струйную трубку Click-Vario Power.

4. Повернуть струйную трубку в положение «MIX».

Во время работы раствор моющего средства

добавляется к струе воды.

Рекомендованный метод очистки

1. Моющее средство экономно распылить на сухую

поверхность и дать ему подействовать (не

высыхать).

2. Смыть загрязнения струей высокого давления.

После эксплуатации с моющим средством

1. Промыть устройство чистой водой в течение

прибл. 30 секунд.

Приостановка работы

1. Отпустить рычаг высоконапорного пистолета.

При отпускании рычага устройство выключается.

Высокое давление в системе сохраняется.

2. Зафиксировать рычаг высоконапорного

пистолета.

3. Поместить высоконапорный пистолет в место

для хранения пистолета.

4. Установить высоконапорный пистолет и

струйную трубку в парковочное положение.

5. Во время перерывов в работе более 5 минут

устройство следует выключать «0/OFF».

Окончание работы

몇 ОСТОРОЖНО

Давление в системе

Травмы в результате неконтролируемого выхода

воды под высоким давлением

Отсоединять шланг высокого давления от

высоконапорного пистолета или устройства

только тогда, когда в системе отсутствует

давление.

몇 ОСТОРОЖНО

Горячая вода

Опасность ожога

При отсоединении садового шланга или шланга

высокого давления после эксплуатации

устройства на разъемах может выступать

горячая вода.

1. Отпустить рычаг высоконапорного пистолета.

2. Закрыть водопроводный кран.

3. Нажимать рычаг высоконапорного пистолета в

течение 30 секунд.

Оставшееся в системе давление сбрасывается.

4. Отпустить рычаг высоконапорного пистолета.

5. Зафиксировать рычаг высоконапорного

пистолета.

6. Отсоединить

устройство от системы

водоснабжения.

7. Выключить устройство «0/OFF».

8. Извлечь штепсельную вилку из розетки.

Транспортировка

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время транспортировки учитывать вес

устройства.

Переноска устройства

1. Поднять устройство за ручки и перенести.

Волочение устройства

1. Вытянуть ручку для транспортировки до щелчка.

2. Тянуть устройство за ручку для

транспортирования.

Транспортировка устройства в

транспортном средстве

1. Зафиксировать прибор от смещения и

опрокидывания.

Хранение

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения учитывать вес устройства.

Хранение устройства

1. Поставить устройство на ровной поверхности.

2. Отсоединить струйную трубку от

высоконапорного пистолета.

3. Нажать размыкающую кнопку на

высоконапорном пистолете и отсоединить шланг

высокого давления от пистолета.

4. Уложить шланг высокого давления на

устройстве для хранения.

5. Зафиксировать сетевой кабель и шланг

высокого давления с помощью резиновой ленты.

Рисунок K

6. Уложить сетевой кабель и

остальные

принадлежности на устройстве.

Соблюдать дополнительные указания перед

длительным хранением, см. главу Уход и

техническое обслуживание.

118 Русский

Защита от замерзания

ВНИМАНИЕ

Опасность замерзания

Не полностью опорожненные устройства могут

быть повреждены при воздействии мороза.

Полностью опорожнить устройство и

принадлежности.

Защитить устройство от мороза.

Должны быть выполнены следующие условия:

● Устройство отсоединено от системы

водоснабжения.

●Шланг высокого давления снят.

1. Включить устройство «I/ON».

2. Подождать не более 1 минуты, пока на патрубке

высокого давления не перестанет выступать

вода.

3. Выключить устройство.

4. Хранить устройство и все принадлежности в

защищенном от мороза помещении.

Уход и техническое

обслуживание

 ОПАСНОСТЬ

Опасность поражения электрическим током

Травмы в результате касания токоведущих

частей

Выключить устройство.

Извлечь штепсельную вилку.

Устройство не требует технического обслуживания,

то есть выполнения регулярного технического

обслуживания не требуется.

Очистка сетчатого фильтра в патрубке

для подвода воды

ВНИМАНИЕ

Поврежденный сетчатый фильтр в патрубке

для подвода воды

Повреждение устройства из-за загрязнения воды

Проверить сетчатый фильтр на наличие

повреждений, прежде чем вставлять его в

патрубок для подвода воды.

Очищать сетчатый фильтр в патрубке для подвода

воды по мере необходимости.

1. Снять муфту с патрубка для подвода воды.

2. Вынуть сетчатый фильтр плоскогубцами

3. Промыть сетчатый фильтр под проточной водой.

Рисунок I

4. Вставить сетчатый фильтр в патрубок для

подвода воды.

Очистка фильтра моющего средства

Перед длительным хранением очищать фильтр

моющего средства.

1. Снять фильтр со всасывающего шланга для

моющего средства.

2. Промыть фильтр под проточной водой.

Рисунок J

Помощь при неисправностях

Зачастую неисправности имеют простые причины,

поэтому с помощью следующего обзора их можно

устранить самостоятельно. В случае сомнения или

возникновении не описанных здесь неисправностей

следует обращаться в авторизованную сервисную

службу.

 ОПАСНОСТЬ

Опасность поражения электрическим током

Травмы в результате касания токоведущих

частей

Выключить устройство.

Извлечь штепсельную вилку.

Устройство не работает

1. Нажать рычаг высоконапорного пистолета.

Устройство включается.

2. Проверить соответствие напряжения,

указанного на заводской табличке, напряжению

источника питания.

3. Проверить сетевой кабель на повреждения.

4. Если двигатель перегружен и сработал

защитный автомат двигателя:

a Выключить устройство «0/OFF».

Дать устройству остыть в течение 1 часа.

c Включить устройство «I/ON» и снова

приступить к работе.

Если неисправность появляется многократно,

поручить проверку устройства сервисной

службе.

Устройство не включается, двигатель гудит

Падение напряжения из-за слабой электросети или

при использовании удлинителя

1. При включении прежде всего нажать рычаг

высоконапорного пистолета, затем включить

устройство «I/ON».

Давление в устройстве

не создается

Слишком слабая подача воды

1. Полностью открыть водопроводный кран.

2. Проверить подачу воды на достаточный объем.

Сетчатый фильтр в патрубке подвода воды

загрязнен.

1. Вынуть сетчатый фильтр из патрубка подвода

воды плоскогубцами.

2. Промыть сетчатый фильтр под проточной водой.

В устройстве содержится воздух.

1. Удалить воздух из устройства:

a Включить устройство без

подключенного

шланга высокого давления не более чем на

2 минуты и подождать, пока на патрубке

высокого давления не начнет выступать вода

без пузырьков воздуха.

b Выключить устройство.

c Подсоединить шланг высокого давления.

d В режиме всасывания соблюдать макс.

высоту всасывания (см. главу Технические

характеристики).

Сильные перепады давления

1. Очистить сопло высокого давления:

a Удалить

загрязнения из отверстия сопла

иглой.

b Промыть сопло высокого давления водой

спереди.

2. Проверить объем подаваемой воды.

Устройство негерметично

1. Незначительная негерметичность устройства

обусловлена техническими особенностями. При

сильной негерметичности обратиться в

авторизованную сервисную службу.

Моющее средство не всасывается.

1. Использовать струйную трубку Click-Vario Power

и повернуть ее в положение «MIX».

2. Очистить фильтр во всасывающем шланге

для

моющего средства.

Українська 119

3. Проверить всасывающий шланг для моющего

средства на перегибы.

Гарантия

В каждой стране действуют соответствующие

условия гарантии, установленные нашей дочерней

сбытовой компанией. Возможные неисправности

устройства в течение гарантийного срока мы

устраняем бесплатно, если причина заключается в

дефектах материалов или производственном браке.

В случае возникновения претензий в течение

гарантийного срока просьба обращаться с чеком о

покупке в торговую организацию, продавшую

изделие, или

в ближайшую уполномоченную службу

сервисного обслуживания.

(Адрес указан на обороте)

Технические характеристики

Сохраняется право на внесение технических

изменений.

Декларация о соответствии

стандартам ЕС

Настоящим заявляем, что концепция, конструкция и

исполнение указанной ниже машины отвечают

соответствующим основным требованиям директив

ЕС по безопасности и охране здоровья. При любых

изменениях машины, не согласованных с нашей

компанией, данная декларация теряет свою силу.

Изделие: Моющий аппарат высокого давления

Тип: 1.447-xxx

Действующие директивы ЕС

2000/14/ЕС

2014/30/EС

2006/42/ЕС (+2009/127/ЕС)

2011/65/EС

Примененные гармонизированные

стандарты

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Примененный метод оценки соответствия

2000/14/ЕС: Приложение V

Уровень звуковой мощности дБ(A)

Измерено: 89

Гарантировано: 91

Нижеподписавшиеся лица действуют от имени и по

доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.10.2018

Зміст

Электрическое подключение

Напряжение V230

Фаза ~1

Частота Hz 50

Максимально допустимое

полное сопротивление сети

Ω 0,394 +

j0,246

Потребляемая мощность kW 3,0

Степень защиты IPX5

Класс защиты I

Сетевой предохранитель

(инертный)

A16

Патрубок подвода воды

Давление на входе (макс.) MPa 1,2

Температура на входе (макс.) °C 60

Объем подачи (мин.) l/min 12

Высота всасывания (макс.) m 0,5

Рабочие характеристики устройства

Рабочее давление MPa 15

Макс. допустимое давление MPa 18

Расход, вода l/min 9,2

Расход макс.l/min10

Расход, моющее средство l/min 0,3

Сила отдачи высоконапорного

пистолета

N27

Размеры и вес

Типичный рабочий вес kg 17,6

Длина mm 378

Ширина mm 291

Высота mm 516

Расчетные значения в соответствии с EN 60335-

2-79

Вибрация на руке/кисти m/s

< 2,5

Погрешность K m/s

0,7

Уровень звукового давления L

dB(A) 76

Погрешность K

dB(A) 3

Уровень звуковой мощности

Погрешность K

dB(A) 91

Загальні вказівки................................................ 120

120 Українська

Загальні вказівки

Перед першим використанням

пристрою ознайомитись з цією

оригінальною інструкцією з

експлуатації та вказівками з техніки безпеки, що

додаються. Діяти відповідно до них.

Зберігати обидві брошури для подальшого

використання або для наступного власника.

Охорона довкілля

Пакувальні матеріали придатні до вторинної

переробки. Упаковку необхідно утилізувати

без шкоди для довкілля.

Електричні та електронні пристрої найчастіше

містять цінні матеріали, які придатні до

вторинної переробки, та компоненти, такі як

батареї, акумулятори чи мастило, які у разі

неправильного поводження з ними або

неправильної утилізації можуть створити потенційну

небезпеку для здоров'я

людини та довкілля. Однак

ці компоненти необхідні для належної експлуатації

пристрою. Пристрої, позначені цим символом,

забороняється утилізувати разом із побутовим

сміттям.

Роботи з очищення, в результаті яких

з'являється відпрацьована вода з вмістом

мастила, наприклад, промивання двигуна, миття

днища, повинні виконуватись тільки на мийних

майданчиках з відбірником мастила.

Роботи з

мийними засобами повинні

виконуватись тільки на робочих площинах, не

проникних для рідини, з виходом у побутову

каналізацію. Мийні засоби не повинні потрапляти у

водойми або ґрунт.

Брати воду з відкритих водойм в деяких країнах

заборонено.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на

сайті: www.kaercher.de/REACH

Використання за призначенням

Використовувати миючий апарат високого тиску

тільки у домашньому господарстві.

Миючий апарат високого тиску призначений для

миття машин, автомобілів, будівель, інструментів,

фасадів, терас, садово-городного інвентарю та ін.

струменем води під високим тиском.

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя

та оригінальні запасні частини, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних частин

міститься на сайті www.kaercher.com.

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під

час розпакування пристрою перевірити

комплектацію. У разі нестачі приладдя або

ушкоджень, отриманих під час транспортування,

слід повідомити про це торговельній організації, яка

продала пристрій.

Опис пристрою

Рисунки див. на сторінці з зображеннями

Малюнок A

1 Місце для зберігання струминної трубки

2 Місце для зберігання високонапірного пістолета

3 Ручка для транспортування, висувна

4 Ручка для перенесення

5 Підключення миючого апарату високого тиску (з

захистом від провертання)

6 Швидкорознімне з'єднання для підключення

шланга високого тиску

7 Гумова стрічка

8 Місце для зберігання шлангу високого тиску та

мережевого кабелю

9 Вимикач пристрою «0/OFF»/«I/ON»

10 Мережевий кабель зі штепсельною вилкою

11 Ручка для перенесення

12 Заводська табличка

13 Транспортне колесо

14 Муфта для підведення води

15 Патрубок підведення води зі встановленим

сітчастим фільтром

16 Всмоктувальний шланг для мийного засобу (з

фільтром)

17 Високонапірний пістолет

18 Фіксатор високонапірного пістолета

19 Шланг високого тиску

20 Підключення високонапірного пістолета

21 Кнопка для від'єднання шланга високого тиску

від високонапірного пістолета

22 Струминна трубка з грязьовою фрезою для

видалення затверділого бруду.

23 Струминна трубка Vario Power для основних

завдань очищення. Робочий тиск можна плавно

підвищувати від SOFT (низький) до HARD

(високий). Для регулювання робочого тиску слід

відпустити важіль ручного пістолета-

розпилювача й повернути струминну трубку в

Охорона довкілля .............................................. 120

Використання за призначенням........................ 120

Приладдя та запасні деталі .............................. 120

Комплект поставки............................................. 120

Опис пристрою................................................... 120

Запобіжні пристрої............................................. 121

Символи на

пристрої ......................................... 121

Збирання ............................................................ 121

Введення в експлуатацію.................................. 121

Експлуатація ...................................................... 122

Транспортування................................................ 122

Зберігання .......................................................... 123

Догляд та технічне обслуговування.................. 123

Допомога в разі несправностей........................ 123

Гарантія .............................................................. 124

Технічні характеристики .................................... 124

Декларація про відповідність стандартам ЄС . 124

Українська 121

бажане положення. Якщо струминна трубка до

упору повернута в напрямку SOFT, можна

додати мийний засіб.

24 **Садовий шланг зі стандартною муфтою

– армований

– мінімальний діаметр 1/2 дюйма (13 мм)

– мінімальна довжина 7,5 м

** потрібно додатково

Запобіжні пристрої

몇 ОБЕРЕЖНО

Відсутні або змінені запобіжні пристрої

Запобіжні пристрої призначені для вашого захисту.

Забороняється змінювати запобіжні пристрої чи

нехтувати ними.

Вимикач пристрою

Вимикач пристрою запобігає ненавмисній роботі

пристрою.

Фіксатор високонапірного пістолета

Фіксатор блокує важіль високонапірного пістолета та

захищає від ненавмисного запуску пристрою.

Функція автоматичного зупинення

Якщо важіль високонапірного пістолета

відпускається, манометричний вимикач вимикає

насос і подача води під високим тиском

припиняється. При натисканні на важіль насос знову

вмикається.

Захисний вимикач двигуна

У разі надмірної напруги в мережі захисний вимикач

двигуна вимикає пристрій.

Символи на пристрої

Збирання

Рисунки див. на сторінці з зображеннями.

Перед введенням в експлуатацію встановити

незакріплені частини, що додаються, на пристрої.

Установлення ручки для транспортування

1. Встановити ручку для транспортування.

Малюнок B

Встановлення муфти для підведення води

1. Пригвинтити муфту для підведення води до

патрубку для підведення води на пристрої.

Малюнок C

Введення в експлуатацію

Вказівка

Переконайтеся, що опір мережі в точці

підключення (див. главу Технічні характеристики)

не перевищує максимально допустимий опір.

У разі виникнення питань щодо імпедансу мережі в

точці підключення потрібно звернутися до

організації, що постачає електроенергію.

1. Поставити пристрій на рівну поверхню.

2. вставити патрубок миючого апарата високого

тиску (з системою Anti-Twist) шлангу високого

тиску в швидкорознімне з'єднання на пристрої до

клацання.

Малюнок D

3. Вставити шланг високого тиску у високонапірний

пістолет

до клацання.

Вказівка

Слідкувати за правильним вирівнюванням ніпеля.

Малюнок E

4. Перевірити надійність з'єднань, потягнувши за

шланг високого тиску.

5. Вставити штепсельну вилку в розетку.

Подача води

Параметри для підключення зазначені на заводській

табличці або в главі Технічні характеристики.

Дотримуватись приписів підприємства

водопостачання.

УВАГА

Пошкодження через забруднену воду

Забруднення, що містяться у воді, можуть

спричинити пошкодження насоса і приладдя.

Для захисту радимо скористатись водяним

фільтром KÄRCHER (спеціальне приладдя, номер

для замовлення 4.730-059).

Підключення до водопроводу

УВАГА

Шлангова муфта з системою захисту від

протікання Aquastop на патрубку пристрою

для підведення води

Пошкодження насоса

Не використовуйте шлангову муфту з Aquastop на

патрубку пристрою для підведення води.

Муфту Aquastop можна використовувати на

водопровідному крані.

1. Встановити садовий шланг на муфту для

підведення води.

2. Приєднати садовий шланг до водопроводу.

3. Повністю відкрити водопровідний кран.

Малюнок F

Подавання води з відкритих резервуарів

Цей миючий апарат високого тиску зі

всмоктувальним шлангом KÄRCHER і зворотним

клапаном (спеціальне приладдя, номер для

замовлення 2.643-100) призначений для

всмоктування води з відкритих резервуарів,

наприклад з бочок для дощової води або ставків

(максимальну висоту всмоктування див. у главі

Технічні характеристики).

У режимі всмоктування використання муфти для

підведення води не потрібне.

1. Заповнити всмоктувальний шланг водою.

2. Пригвинтити всмоктувальний шланг до патрубка

для підведення води на пристрої і помістити в

джерело води (наприклад, в бочку для дощової

води).

Видалення повітря з пристрою

1. Увімкнути пристрій «I/ON».

2. Розблокувати важіль високонапірного пістолета.

3. Натиснути важіль високонапірного пістолета.

Не спрямовувати струмінь води під

високим тиском на людей, тварин,

увімкнене електричне обладнання чи на

сам пристрій.

Захищати пристрій від морозу.

Не допускається безпосереднє

під’єднання пристрою до громадської

мережі питного водопостачання.

122 Українська

Пристрій вмикається.

4. Дати пристрою попрацювати протягом максимум

2 хвилин, поки вода не почне виходити з

високонапірного пістолета без бульбашок.

5. Відпустити важіль високонапірного пістолета.

6. Зафіксувати важіль високонапірного пістолета.

Експлуатація

УВАГА

Сухий хід насоса

Пошкодження пристрою

Якщо пристрій не створює тиску протягом

2 хвилин, вимкнути пристрій і слідувати

інструкціям в розділі Допомога в разі

несправностей.

Експлуатація під високим тиском

УВАГА

Пошкодження пофарбованих або чутливих

поверхонь

Поверхні пошкоджуються у разі занадто малої

відстані до об'єкта або у разі вибору невідповідної

струминної трубки.

Під час очищення пофарбованих поверхонь

дотримуватися відстані не менше 30 см.

Не очищувати автомобільні шини, пофарбовані

або чутливі поверхні з використанням грязьової

фрези.

1. Вставити струминну трубку в високонапірний

пістолет і

зафіксувати її, повернувши на 90°.

Малюнок G

2. Увімкнути пристрій («I/ON»).

3. Розблокувати важіль високонапірного пістолета.

4. Натиснути важіль високонапірного пістолета.

Пристрій вмикається.

Експлуатація з миючим засобом

 НЕБЕЗПЕКА

Недотримання паспорта безпеки

Серйозна шкода здоров'ю через неправильне

використання мийного засобу.

Дотримуватися паспорту безпеки виробника

мийного засобу, зокрема вказівок щодо засобів

індивідуального захисту.

Вказівка

Мийний засіб може додаватись тільки за низького

тиску.

Вказівка

Мийні засоби KÄRCHER гарантують безперебійну

роботу. Рекомендуємо отримати консультацію

або замовити наш каталог чи інформаційні

матеріали про наші мийні

засоби.

1. Всмоктувальний шланг для мийного засобу

витягти з корпусу на потрібну довжину.

Малюнок H

2. Опустити всмоктувальний шланг для мийного

засобу в ємність з розчином мийного засобу.

3. Використовувати струминну трубку Click-

Vario Power.

4. Повернути струминну трубку в положення «MIX».

Під час роботи розчин миючого засобу додається

до струменя води.

Рекомендований метод чищення

1. Ощадливо розпилити

мийний засіб на суху

поверхню й залишити на деякий час (не

витирати).

2. Розчинений бруд змити струменем води під

високим тиском.

Після роботи з мийним засобом

1. Промити пристрій чистою водою протягом прибл.

30 секунд.

Переривання роботи

1. Відпустити важіль високонапірного пістолета.

Якщо важіль відпускається, пристрій

вимикається. Високий тиск в системі

зберігається.

2. Зафіксувати важіль високонапірного пістолета.

3. Помістити високонапірний пістолет в місце для

зберігання.

4. Встановити високонапірний пістолет і струминну

трубку в паркувальне положення.

5. Під час перерв у роботі понад 5 хвилин пристрій

слід вимикати «0/OFF».

Завершення роботи

몇 ОБЕРЕЖНО

Тиск у системі

Травми внаслідок неконтрольованого виходу води

під високим тиском

Від'єднувати шланг високого тиску від

високонапірного пістолета або пристрою тільки

тоді, коли в системі відсутній тиск.

몇 ОБЕРЕЖНО

Гаряча вода

Небезпека опіку

Під час від'єднання садового шланга чи шланга

високого тиску після роботи може виникнути

витік гарячої води в місцях з'єднання.

1. Відпустити важіль високонапірного пістолета.

2. Закрити водопровідний кран.

3. Натискати важіль високонапірного пістолета

протягом 30 секунд.

Тиск, що залишився в системі, скидається.

4. Відпустити важіль високонапірного пістолета.

5. Зафіксувати

важіль високонапірного пістолета.

6. Від'єднати пристрій від системи водопостачання.

7. Вимкнути пристрій «0/OFF».

8. Витягнути штепсельну вилку з розетки.

Транспортування

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час транспортування враховувати вагу

пристрою.

Перенесення пристрою

1. Підняти пристрій за ручки і перенести.

Волочіння пристрою

1. Витягнути ручку для транспортування до

клацання.

2. Тягнути пристрій за ручку для транспортування.

Транспортування пристрою в

транспортному засобі

1. Зафіксувати пристрій від зсунення та

перекидання.

Українська 123

Зберігання

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та пошкоджень

Під час зберігання враховувати вагу пристрою.

Зберігання пристрою

1. Поставити пристрій на рівній поверхні.

2. Від'єднати струминну трубку від високонапірного

пістолета.

3. Натиснути розмикальну кнопку на

високонапірному пістолеті і від'єднати шланг

високого тиску від пістолета.

4. укласти шланг високого тиску на пристрої для

зберігання.

5. Зафіксувати мережевий кабель і шланг високого

тиску за допомогою гумової стрічки.

Малюнок K

6. Укласти мережевий

кабель та інші приладдя на

пристрої.

Дотримуватися додаткових вказівок перед тривалим

зберіганням, див. главу Догляд та технічне

обслуговування.

Захист від морозу

УВАГА

Небезпека замерзання

Не повністю випорожнені пристрої можуть бути

пошкоджені через мороз.

Повністю спорожнити пристрій та додаткове

обладнання.

Захистити пристрій від морозу.

Повинні бути виконані такі умови:

● Пристрій від'єднаний від системи

водопостачання.

●шланг високого тиску знятий.

1. Увімкнути пристрій «I/ON».

2. почекати не більше 1 хвилини, поки на патрубку

високого тиску не припинить виступати

вода.

3. Вимкнути пристрій.

4. Зберігати пристрій з приладдям в захищеному

від морозу приміщенні.

Догляд та технічне

обслуговування

 НЕБЕЗПЕКА

Небезпека ураження електричним струмом

Травми в результаті торкання струмоведучих

частин

Вимкнути пристрій.

Витягти штепсельну вилку.

Пристрій не потребує технічного обслуговування,

тобто виконання регулярного технічного

обслуговування не потрібно.

Очищення сітчастого фільтра в патрубку

для підведення води

УВАГА

Пошкоджений сітчастий фільтр в патрубку

для підведення води

Пошкодження пристрою через забруднення води

Перевірити сітчастий фільтр на наявність

пошкоджень, перш ніж вставляти його в патрубок

для підведення води.

Очищати сітчастий фільтр в патрубку для

підведення води в міру необхідності.

1. Зняти муфту з патрубка для підведення води.

2. Витягти сітчастий фільтр плоскогубцями.

3. Промити сітчастий фільтр під проточною водою.

Малюнок I

4. Вставити сітчастий фільтр в патрубок для

підведення води.

Очищення фільтру миючого засобу

Перед тривалим зберіганням очищати фільтр

миючого засобу.

1. Зняти фільтр зі шланга для мийного засобу.

2. Промити фільтр під проточною водою.

Малюнок J

Допомога в разі несправностей

Несправності часто мають просту причину, яку

можна усунути самостійно за допомогою інструкцій,

наведених нижче. За наявності сумнівів або в разі

неназваних несправностей слід звертатися до

авторизованої сервісної служби.

 НЕБЕЗПЕКА

Небезпека ураження електричним струмом

Травми в результаті торкання струмоведучих

частин

Вимкнути пристрій.

Витягти штепсельну вилку.

Пристрій не працює

1. Натиснути важіль високонапірного пістолета.

Пристрій вмикається.

2. Перевірити відповідність напруги, зазначеної на

заводській табличці, напрузі джерела живлення.

3. Перевірити мережевий кабель на пошкодження.

4. Якщо двигун перевантажений і спрацював

захисний вимикач двигуна:

a Вимкнути пристрій «0/OFF».

b Дати

пристрою охолонути впродовж 1 години.

c Увімкнути пристрій «I/ON» та знову розпочати

роботу.

Якщо несправність з'являється багато разів,

доручити перевірку пристрою сервісній службі.

Пристрій не запускається, двигун гудить

Падіння напруги через слабку електромережу або у

разі використання подовжувача.

1. Під час увімкнення насамперед натиснути важіль

високонапірного пістолета, потім увімкнути

пристрій «I/ON».

У пристрої не

створюється тиск

Занадто слабка подача води

1. Повністю відкрити водопровідний кран.

2. Перевірити подачу води на достатній обсяг.

Сітчастий фільтр в патрубку підведення води

забруднений.

1. Витягти сітчастий фільтр з патрубка підведення

води плоскогубцями.

2. Промити сітчастий фільтр під проточною водою.

У пристрої міститься повітря.

1. Видалити повітря з пристрою:

a Увімкнути пристрій без

підключеного шланга

високого тиску не більше ніж на 2 хвилини і

почекати, поки на патрубку високого тиску не

почне виступати вода без бульбашок повітря.

b Вимкнути пристрій.

c Приєднати шланг високого тиску.

d У режимі всмоктування дотримуватися макс.

висоти всмоктування (див. розділ Технічні

характеристики).

Великі перепади тиску

1. Очистити сопло високого тиску:

124 Қазақша

a Видалити забруднення з отвору сопла голкою.

b Промити сопло високого тиску водою спереду.

2. Перевірити обсяг води, що подається.

Пристрій негерметичний

1. Незначна негерметичність пристрою обумовлена

технічними особливостями. У разі сильної

негерметичності звернутися до авторизованої

сервісної служби.

Миючий засіб не всмоктується

1. Використовувати струминну трубку Click-

Vario Power і повернути в напрямку «MIX».

2. Очистити фільтр у

всмоктувальному шлангу для

мийного засобу.

3. Перевірити всмоктувальний шланг для мийного

засобу на перегини.

Гарантія

У кожній країні діють відповідні гарантійні умови,

встановлені уповноваженою організацією збуту

нашої продукції в цій країні. Можливі несправності

пристрою протягом гарантійного строку ми усуваємо

безкоштовно, якщо причина несправності полягає в

дефектах матеріалів або виробничому браку. У разі

виникнення претензій протягом гарантійного строку

прохання звертатися, маючи при собі чек про

покупку, до

торговельної організації, що продала

продукт, або до найближчої уповноваженої служби

сервісного обслуговування.

(Адреси див. на звороті)

Технічні характеристики

Зберігається право на внесення технічних змін.

Декларація про відповідність

стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина

на основі своєї конструкції та конструктивного

виконання, а також у випущеної у продаж моделі,

відповідає спеціальним основним вимогам щодо

безпеки та захисту здоров'я представлених нижче

директив ЄС. У разі внесення неузгоджених із нами

змін до машини ця заява втрачає свою чинність.

Виріб: Миючий

апарат високого тиску

Тип: 1.447-xxx

Відповідні директиви ЄС

2000/14/ЄС

2014/30/ЄС

2006/42/EG (+2009/127/EG)

2011/65/ЄС

Застосовувані гармонізовані стандарти

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Додаток V

Рівень звукової потужності, дБ(A)

Виміряний: 89

Гарантований: 91

Особи, що нижче підписалися, діють від імені та за

довіреністю керівництва.

Особа, відповідальна за ведення документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

м. Вінненден, 01.10.2018

Мазмұны

Електричне підключення

Напруга V230

Фаза ~1

Частота Hz 50

Максимально допустимий

імпеданс мережі

Ω 0,394 +

j0,246

Під’єднувана потужність kW 3,0

Ступінь захисту IPX5

Клас захисту I

Запобіжник мережі (інерційний)A 16

Патрубок для підключення водопостачання

Тиск на вході (макс.) MPa 1,2

Температура на вході (макс.) °C 60

Витрата на вході (мін.) l/min 12

Висота всмоктування (макс.) m 0,5

Робочі характеристики пристрою

Робочий тиск MPa 15

Макс. допустимий тиск MPa 18

Об'єм подачі, вода l/min 9,2

Об'єм подачі, макс.l/min10

Об'єм подачі, мийний засіб l/min 0,3

Сила віддачі високонапірного

пістолета

N27

Розміри та вага

Типова робоча вага kg 17,6

Довжина mm 378

Ширина mm 291

Висота mm 516

Розраховані значення згідно з EN 60335-2-79

Значення вібрації на руці/кисті m/s

< 2,5

Похибка К m/s

0,7

Рівень звукового тиску L

dB(A) 76

Похибка К

dB(A) 3

Рівень звукової потужності

+ похибка К

dB(A) 91

Жалпы нұсқаулар .............................................. 125

Қоршаған ортаны қорғау ................................... 125

Бұйымды мақсатына сəйкес қолдану............... 125

Керек-жарақ жəне қосалқы бөлшектер ............ 125

Қазақша 125

Жалпы нұсқаулар

Құрылғыны алғаш рет қолданбас

бұрын, осы пайдалану жөніндегі

түпнұсқа нұсқаулық пен берілген

қауіпсіздік жөніндегі нұсқауларды оқып шығыңыз.

Оларға сай əрекет етіңіз.

Екі кітапшаны да əрі қарай пайдалану немесе келесі

иесі үшін сақтап қойыңыз.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға

болады. Орауыштарды қоршаған ортаға

қауіпсіз түрде утилизациялаңыз.

Электрлік жəне электрондық бұйымдардың

құрамында қате қолдану немесе

утилизациялау нəтижесінде адам

денсаулығына жəне қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі

материалдар жəне батареялар, аккумуляторлар

немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бұйымды тиісінше

пайдалану үшін қажет болады. Осы

таңбамен

белгіленген бұйымдарды үй қоқыстарымен бірге

тастауға болмайды.

Тазарту кезінде құрамында майы бар ақпасулар

туындайтын жұмыстарды (мысалы,

қозғалтқыштарын, түптерін жуу) майлы айырғышы

бар жуу алаңдарында ғана жүргізуге рұқсат беріледі.

Жуғыш құралдармен жұмыстарды кəрізге

бұрылатын герметикалық жұмыс алаңдарында

ғана жүргізуге рұқсат беріледі. Жуғыш құралдарды

су қоймаларына немесе жерге төкпеңіз.

Кейбір елдерде

қоғамдық су қоймаларынан су

алуға тыйым салынады.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы

мəліметтер төмендегі мекенжай бойынша

қолжетімді: www.kaercher.de/REACH

Бұйымды мақсатына сəйкес

қолдану

Жууға арналған аппаратты тек үй шаруашылығына

арналған қысымда ғана пайдалаңыз.

Қысыммен жуу аппараты машиналарды,

тасымалдау құралдарын, құрылымдарды,

құралдарды, қасбеттерді, террасаларды, бай-бақша

жабдықтарын қысымды ағынның көмегімен

тазалауға арналған.

Керек-жарақ жəне қосалқы

бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы

бөлшектерді пайдаланыңыз, себебі ол құралдың

қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

болады.

Керек-жарақтар мен қосалқы бөлшектер туралы

ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде

көрсетілген. Бұйымды орауыштан шығарғанда

жинақтың толықтығын тексеріп шығыңыз. Керек-

жарақтар жетіспеген немесе тасымалдау кезінде

зақымдар тиген жағдайда, дилеріңізге

хабарласыңыз.

Құрылғының сипаттамасы

Суреттерді суреттері бар беттен қараңыз

Сурет A

1 Хранение лучевых трубок

2 Хранение пистолета-распылителя высокого

давления

3 Тасымалдауға арналған сап, суырмалы

4 Жылжытуға арналған сап

5 Жоғары қысымды тазартқышты қосу (бұралуға

қарсы функциясымен)

6 Жоғарғы қысымды құбыршекке арналған тез

жалғанатын қосылыс

7 Резиновая лента

8 Хранение шланга высокого давления и провода

подключения к сети

9 «0/OFF» / «I/ON» ажыратқышы

10 Желілік істікшесі бар желілік байланыстырғыш

кабель

11 Жылжытуға арналған сап

12 Зауыт тақтайшасы

13 Көліктің дөңгелегі

14 Су жеткізуге арналған жалғағыш муфтасы

15 Су жеткізуге арналған кіріктірілген елегі бар

жалғағыш

16 Жуғыш құралдарға арналған сорғыш құбыршек

(сүзгімен)

17 Жоғары тегеурінді пистолет

18 Жоғары тегеурінді пистолеттің фиксаторы

19 Жоғары тегеурінді құбыршек

20 Жоғары тегеурінді пистолетті қосу

21 Жоғары тегеурінді құбыршекті жоғары тегеурінді

пистолеттен ажырату батырмасы

22 Қиын кетірілетін дақтар үшін фрезалары бар

шүмек

23 Тазалаудың жалпы жұмыстарына арналған Vario

Power шүмегі. Жұмыс қысымын «ЖҰМСАҚ»

күйден «ҚАТТЫ» күйге баяу көтеруге болады.

Жұмыс қысымын өзгерту үшін жоғары тегеурінді

Жеткізілім жинағы .............................................. 125

Құрылғының сипаттамасы................................. 125

Қорғаныс құрал-жабдықтары ............................ 126

Құрылғыдағы белгілер....................................... 126

Орнату ................................................................ 126

Пайдалануға енгізу............................................ 126

Пайдалану.......................................................... 127

Тасымалдау........................................................ 127

Сақтау................................................................. 128

Күтім жəне техникалық қызмет көрсету ........... 128

Ақаулар кезіндегі көмек..................................... 128

Кепілдік............................................................... 129

Техникалық мағлұматтар .................................. 129

ЕО стандарттарына сəйкестігі туралы

декларация......................................................... 129

126 Қазақша

пистолеттің тетігін жіберіңіз жəне шүмекті

қалаған күйге бұраңыз. Бүріккіш SOFT күйіне

толығымен бұралған жағдайда, жуғыш құралды

қосуға болады.

24 **Қарапайым қосылатын бақша құбыршегі

– Талшықпен күшейтілген

– Минималды диаметрі ½ дюйм (13 мм)

– Ұзындығы 7,5 м кем емес

**қосымша талап етіледі

Қорғаныс құрал-жабдықтары

몇 АБАЙЛАҢЫЗ

Жоқ немесе өзгертілген қорғаныс құрал-

жабдықтары

Қорғаныс құрылғысы сіздің қауіпсіздігіңізге

арналған.

Қорғаныс құрылғысын ешқашан өзгертпеңіз

немесе ажыратпаңыз.

Ажыратқыш

Ажыратқыш құрылғының кездейсоқ қосылуына

кедергі болады.

Жоғары тегеурінді пистолеттің фиксаторы

Фиксатор жоғары тегеурінді пистолеттің тетігін

бұғаттайды жəне құрылғының кездейсоқ іске

қосылуына кедергі болады.

Автоматты түрде өшу функциясы

Жоғары тегеурінді пистолеттің тетігі жіберілген кезде

сорғының пневматикалық ажыратқышы өшеді жəне

жоғары тегеурінді ағыс тоқтайды. Тетікті басқан

кезде сорғы қайтадан қосылады.

Қозғалтқыштың қорғаныс ажыратқышы

Тоқты артық тұтынған кезде қозғалтқыштың

қорғаныс ажыратқышы құрылғыны өшіреді.

Құрылғыдағы белгілер

Орнату

Суреттерді графикалық беттен қараңыз.

Пайдалануға енгізер алдында бекітілмеген

бөлшектерді монтаждаңыз.

Тасымалдау тұтқасын орнатыңыз

1. Тасымалдау тұтқасын бекітіңіз.

Сурет B

Су жеткізуге арналған жалғағыш муфтаны

монтаждау

1. Су жеткізуге арналған жалғағыш муфтаны су

жеткізуге арналған жалғағышқа бұраңыз.

Сурет C

Пайдалануға енгізу

Нұсқау

Қосылу нүктесінде максималды рұқсат етілген

желі кедергісі асып кетпегеніне ( Техникалық

мағлұматтар-тарауды қараңыз) көз жеткізіңіз.

Егер сіз қосылу нүктесінде желінің толық

кедергісіне сенімді болмасаңыз, энергиямен

жабдықтаушы компанияға хабарласыңыз.

1. Құрылғыны тегіс жазықтыққа орнатыңыз.

2. Вставьте разъем очистителя высокого давления

(с защитой от перекрута) шланга высокого

давления в быстроразъемную муфту на

устройстве

до слышимого щелчка.

Сурет D

3. Жоғары тегеурінді құбыршекті жоғары тегеурінді

пистолетке ол естілетіндей дыбыспен сарт етіп

жабылғанша сала беріңіз.

Нұсқау

Бұрандалы түтіктің дұрыс қалыпта тұруын

бақылаңыз.

Сурет E

4. Жоғары тегеурінді құбыршекті тартып, бекіністің

сенімділігін тексеріңіз.

5. Желі істікшесінің ашасын розеткаға салыңыз.

Су беру

Қосылатын жүктемені Фирмалық тақтайшадан

немесе бөлімнен қараңыз Техникалық

мағлұматтар.

Сумен қамтамасыз ету кəсіпорнының нұсқауларын

сақтаңыз.

НАЗАР АУДАРЫҢЫ

Ластанған судың келтіретін залалы

Судағы ластанулар сорғының жəне оның

жабдықтарының зақымдануына алып келеді.

KÄRCHER қорғау үшін KÄRCHER су сүзгісін

пайдалану ұсынылады (арнайы жабдық, тапсырыс

беру нөмірі 4.730-059).

Су құбырына қосылу

НАЗАР АУДАРЫҢЫ

Құрылғының су қосылымында шлангінің

Aquastop-пен байланысы

Сорғының зақымдануы

Құрылғының су қосылымында ешқашан Aquastop-

пен байланысқан шлангіні қолданбаңыз.

Кранға Aquastop муфтасын қолдануға болады.

1. Бақша құбыршегін су жеткізуге арналған

жалғағыштың муфтасына орнатыңыз.

2. Бақша құбыршегін су құбырына қосыңыз.

3. Су құбырының шүмегін толықтай ашыңыз.

Сурет F

Ашық ыдыстардан суды айдаңыз

Бұл қысыммен жууға арналған аппарат кері клапаны

бар KÄRCHER сору құбыршегімен (арнайы жабдық,

тапсырыс беру № 2.643-100) беткі суларды,

мысалы, жаңбыр суына арналған бөшкеден немесе

тоғандардан ағызуға жарайды (Ағызудың

максималды биіктігін бөлімнен қараңыз Техникалық

мағлұматтар).

Сору жұмыстарын жүргізу кезінде су жеткізу үшін

жалғағыш муфта талап етілмейді.

1. Сору құбыршегін сумен толтырыңыз.

2. Сорғыш шлангіні құрылғыдағы су жеткізуге

арналған жалғағышқа бұраңыз

жəне су көзіне

жіберіңіз (мысалы, жаңбыр суына арналған

бөшкеге).

Жоғары тегеурінді ағысты адамдарға,

жануарларға, жұмыс істеп тұрған

электрлік құрылғыға жəне құрылғының

өзіне бағыттауға тыйым салынады.

Құрылғыны аяздан қорғаңыз.

Құрылғыны қоғамдық ауыз су жеткізу

желісіне тікелей қосуға тыйым салынады.

Қазақша 127

Құрылғыдағы ауаны жою

1. Құрылғыны қосыңыз («I/ON»).

2. Жоғары тегеурінді пистолеттің тетігін бұғаттан

ашыңыз.

3. Жоғары тегеурінді пистолеттің тетігіне басыңыз.

Құрылғы қосылады.

4. Құрылғыны су жоғары тегеурінді пистолеттен

көпіршіктерсіз шықпағанша максимум 2 минут

жұмыс істетіңіз.

5. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.

6. Жоғары тегеурінді пистолеттің тетігін бұғаттаңыз.

Пайдалану

НАЗАР АУДАРЫҢЫ

Сорғының құрғақтай жұмыс істеуі

Құрылғының зақымдануы

Егер құрылғыда 2 минут бойы қысым пайда

болмаса, онда оны өшіріңіз жəне Ақаулар кезіндегі

көмек- бөлімдегі нұсқауларды сақтаңыз.

Жоғары қысыммен жұмыс істеу режимі

НАЗАР АУДАРЫҢЫ

Боялған немесе сезімтал беттердің

зақымдалуы

Ағыстың жеткілікті қашықтығы сақталмаған

жағдайда немесе тетік дұрыс таңдалмаған

жағдайда беттері зақымдалады.

Боялған беттерді тазалау кезінде 30 см-ден кем

емес шегіністі сақтаңыз.

Автомобиль шиналарын, лагын немесе сезімтал

беттерін фреза көмегімен тазаламаңыз.

1. Тетікті жоғары тегеурінді пистолетке салыңыз

жəне оны 90°-қа бұрай отырып, бекітіңіз.

Сурет G

2. Құрылғыны қосыңыз («I/ON»).

3. Жоғары тегеурінді пистолеттің тетігін бұғаттан

ашыңыз.

4. Жоғары тегеурінді пистолеттің тетігіне басыңыз.

Құрылғы қосылады.

Тазалау құралдарымен пайдалану

 ҚАУІП

Техникалық төлқұжатты сақтамау

Жуғыш құралдарды тиісінше пайдаланбаған

жағдайда денсаулыққа ауыр зақым келеді.

Жуғыш құралдың өндірушісі құраған техникалық

төлқұжатты, көбінесе жеке қорғаныс құралдары

бойынша нұсқауларды қараңыз.

Нұсқау

Жуғыш құралды тек төменгі қысым кезінде

араластыруға болады.

Нұсқау

KÄRCHER тазалау құралдары үздіксіз жұмыс

істеуге кепілдік береді. Сізге кеңес беруге рұқсат

етіңіз немесе біздің каталогты немесе тазалағыш

заттар

туралы ақпараттық парақтарымызды

сұраңыз.

1. Корпустан жуғыш құралға арналған сору

құбыршегінің талап етілетін ұзындығын

тартыңыз.

Сурет H

2. Жуғыш құралға арналған сору құбыршегін жуғыш

құралдың ерітіндісі бар ыдысқа салыңыз.

3. Click-Vario Power бүріккіш түтігін пайдаланыңыз.

4. Бүріккіш түтікті «MIX» күйіне бұраңыз.

Жұмыс барысында жуғыш құралдың ерітіндісі су

ағысына араластырылады.

Ұсынылатын жуу тəсілі

1. Жуғыш құралды үнемдей отырып, құрғақ бетке

шашыңыз жəне сіңуге қалдырыңыз (кептірмей).

2. Еріген балшықты жоғары тегеурінді ағыспен

шайып тастаңыз.

Жуғыш құралмен жуғаннан кейін

1. Құрылғыны 30 секунд бойы таза сумен жуып

тастаңыз.

Жұмысты тоқтату

1. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.

Тетігі жіберілген кезде, құрылғы өшеді. Жүйеде

жоғары қысым қалады.

2. Жоғары тегеурінді пистолеттің тетігін бұғаттаңыз.

3. Жоғары тегеурінді пистолетті сақтау үшін бөлікке

салыңыз.

4. Шүмегі бар жоғары тегеурінді пистолетті сақтауға

арналған қалыпқа орнатыңыз.

5. Жұмыс кезінде 5 минуттан аса үзілістерде

құрылғыны өшіріп жүріңіз («0/OFF»).

Жұмыстың аяқталуы

몇 АБАЙЛАҢЫЗ

Жүйедегі қысым

Күшті тегеурін кезінде су ағысынан жарақат алу

Жоғары тегеурінді құбыршекті жүйедегі қысымды

тастағаннан кейін ғана ажыратыңыз.

몇 АБАЙЛАҢЫЗ

Ыстық су

Күйік алу қаупі

Бақша шлангісін немесе жоғары қысымды шлангіні

ажыратқан кезде, ыстық су пайдаланылғаннан

кейін қосылыстардан ағып кетуі мүмкін.

1. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.

2. Су құбырының шүмегін жабыңыз.

3. Жоғары тегеурінді пистолеттің тетігін 30 секунд

бойы басып тұрыңыз.

Жүйеде қалған қысым тасталады.

4. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.

5. Жоғары тегеурінді

пистолеттің тетігін бұғаттаңыз.

6. Құрылғыны су құбырының желісінен

ажыратыңыз.

7. Құрылғыны өшіріңіз («0/OFF»).

8. Желі істікшесін токтан ажыратыңыз.

Тасымалдау

몇 АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу жəне құрылғыны зақымдау қаупі

Тасымалдау кезінде құрылғының салмағын

ескеріңіз.

Құрылғыны көшіру

1. Құрылғыны тұтқасынан көтеріңіз жəне көшіріңіз.

Құрылғыны сүйреу

1. Тұтқаны естілетін шыртылға дейін тартыңыз.

2. Құрылғыны тасымалдау тұтқасынан сүйреңіз.

Автомобильмен тасымалдау

1. Құрылғыны қисаймайтындай жəне

құламайтындай етіп бекітіңіз.

128 Қазақша

Сақтау

몇 АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу жəне құрылғыны зақымдау қаупі

Тасымалдау кезінде құрылғының салмағын

ескеріңіз.

Құрылғыны ұстау

1. Құрылғыны тегіс жазықтыққа орнатыңыз.

2. Шүмекті жоғары тегеурінді пистолеттен

ажыратыңыз.

3. Жоғары тегеурінді пистолетте ажырату

батырмасын басыңыз жəне жоғары тегеурінді

құбыршекті жоғары тегеурінді пистолеттен

ажыратыңыз.

4. Уберите шланг высокого давления для хранения

на устройстве.

5. Зафиксируйте провод подключения к сети и

шланг высокого давления резиновой лентой.

Сурет K

6. Желі баусымын жəне жабдықтарды құрылғыға

салып қойыңыз.

Ұзақ сақтау алдында қосымша нұсқауларды

сақтаңыз, Күтім жəне техникалық қызмет

көрсету-бөлімін қараңыз.

Аяздан қорғау

НАЗАР АУДАРЫҢЫ

Қатып қалу қаупі

Толығымен кептірілмеген құрылғының аяздан

зақымдалуы мүмкін.

Құрылғы мен құрамдас бөліктерін толығымен

құрғатып алыңыз.

Құрылғыны суық əсерінен қорғаңыз.

Мынаны орындау қажет:

●Құрылғы су құбырынан ажыратылған.

●Жоғары тегеурінді құбыршек ажыратылған.

1. Құрылғыны қосыңыз («I/ON»).

2. Жоғары тегеурінді жалғағыштан су ағып

біткенше максимум 1 минут күтіңіз.

3. Құрылғыны өшіріңіз.

4. Құрылғыны жылыту бөлмесінде барлық

жабдықтарымен

бірге сақтаңыз.

Күтім жəне техникалық қызмет

көрсету

 ҚАУІП

Тоқпен зықымдалу қаупі

Кернеу күйінде тұрған бөлшектермен байланыс

кезіндегі зақымдар

Құрылғыны өшіріңіз.

Желілік штекерді розеткадан шығарып алыңыз.

Құрылғы техникалық қызмет көрсетуді талап

етпейді, яғни, оған қызмет көрсету бойынша тұрақты

жұмыстар жүргізу қажет емес.

Су жеткізуге арналған жалғағыштағы

електі тазалау

НАЗАР АУДАРЫҢЫ

Су жеткізуге арналған жалғағыштағы електің

зақымдалуы

Лас судың əсерінен құрылғының зақымдалуы

Електі су жеткізуге арналған жалғағышқа салмас

бұрын зақымдарға тексеріңіз.

Қажет болған жағдайда, електі су жеткізуге арналған

жалғағышта тазартыңыз.

1. Су жеткізуге арналған жалғағыштан муфтаны

алып тастаңыз.

2. Електі кемпірауызбен шығарыңыз.

3. Електі су ағысының астында жуып алыңыз.

Сурет I

4. Електі су жеткізуге арналған жалғағышқа

салыңыз.

Жуғыш құралға арналған сүзгіні тазалау

Ұзақ сақтау кезеңінің алдында жуғыш құралға

арналған сүзгіні тазалап тұрыңыз.

1. Жуғыш құралға арналған сору құбыршегінен

сүзгіні алып тастаңыз.

2. Сүзгіні су ағысының астында жуып алыңыз.

Сурет J

Ақаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды

пайдалану арқылы өздігінен жоюға болатындай

қарапайым болады. Күдіктер болса немесе осы

жерде көрсетілмеген ақаулар болған кезде, рұқсат

етілген сервистік орталыққа хабарласыңыз.

 ҚАУІП

Тоқпен зықымдалу қаупі

Кернеу күйінде тұрған бөлшектермен байланыс

кезіндегі зақымдар

Құрылғыны өшіріңіз.

Желілік штекерді розеткадан шығарып алыңыз.

Құрылғы жұмыс істемейді

1. Жоғары тегеурінді пистолеттің тетігіне басыңыз.

Құрылғы қосылады.

2. Фирмалық тақтада көрсетілген кернеу қорек

көзінің кернеуімен сəйкес келе ме, жоқ па,

тексеріңіз.

3. Желі баусымын зақымдарға тексеріңіз.

4. Қозғалтқыштың артық жүктелуі кезінде оның

қорғаныс

автоматы істемей қалса:

a Құрылғыны өшіріңіз («0/OFF»).

b Құрылғыны 1 сағатқа сууға қойыңыз.

c Құрылғыны қосыңыз «I/ON» жəне оны

қайтадан пайдалана бастаңыз.

Егер жиі ақаулар туындап жатса, онда

құрылғыны сервистік қызметте тексеру керек.

Құрылғы іске қосылмайды, қозғалтқыш гуілдеп

тұр

Əлсіз желінің əсерінен немесе ұзартушы кабельді

пайдаланудың əсерінен кернеудің құлауы.

1. Қосатын кезде алдымен жоғары тегеурінді

пистолетті

басыңыз, ал содан кейін құрылғыны

қосыңыз («I/ON»).

Құрылғы қысым тудырмайды

Су жеткізу жеткіліксіз

1. Су құбырының шүмегін толықтай ашыңыз.

2. Жеткілікті су мөлшері беріліп жатыр ма, жоқ па,

тексеріңіз.

Су жеткізуге арналған жалғағыштағы елек ластанды.

1. Су жеткізуге арналған жалғағыштан електі

кемпірауыздың көмегімен шығарыңыз.

2. Електі су ағысының астында жуып алыңыз.

Құрылғыдағы ауа.

1. Құрылғыны

желдетіңіз:

a Жалғанған қжоғары тегеурінді құбыршексіз

максимум 2 минутқа құрылғыны қосыңыз жəне

су жоғары тегеурінді жалғағыштан

көпіршіктерсіз шықпағанша күтіңіз.

b Құрылғыны өшіріңіз.

c Жоғары тегеурінді құбыршекті қосыңыз.

Қазақша 129

d Сору жұмыстарын жүргізу кезінде

максималды сору биіктігін бақылаңыз (бөлімді

қараңыз Техникалық мағлұматтар).

Қысымның күшті айырмасы

1. Жоғары тегеурінді саптаманы тазалау:

a Саптаманың саңылауынан.

b Жоғары тегеурінді саптаманы сумен жуып

алыңыз.

2. Келген судың мөлшерін тексеріңіз.

Құрылғының саңылаулылығы

1. Құрылғының шағын саңылаулылығын оның

конструкциясы қамтамасыз етеді. Күшті

саңылаулылық кезінде авторландырылған

сервистік қызметке жүгініңіз.

Жуғыш

құрал сіңбейді

1. Click-Vario Power бүріккіш түтігін қолданыңыз

жəне оны «MIX» күйіне бұраңыз.

2. Жуғыш құралға арналған сору құбыршегіндегі

сүзгіні тазалаңыз.

3. Жуғыш құралға арналған сору құбыршегін иілуге

тексеріңіз.

Кепілдік

Əр елде жергілікті дистрибьюторлар берген кепілдік

шарттары қолданылады. Бұйымда материалдық

немесе өндірістік ақаулар анықталған жағдайда,

ықтимал ақауларды кепілдік мерзімі ішінде ақысыз

жөндейміз. Кепілдік мерзіміне наразылықтарыңыз

болса, бұйымды сатқан сауда мекемесіне немесе

жақындағы өкілетті қызмет көрсету орнына

түбіртекті көрсетіп хабарласыңыз.

(Мекенжайымыз артқы бетте)

Техникалық мағлұматтар

Техникалық өзгерістер рұқсат етілген.

ЕО стандарттарына сəйкестігі

туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік

жəне денсаулық қорғау бойынша ЕО

директиваларының талаптарына сəйкес келетіні

мəлімдейміз. Бізбен келісусіз машинаның

конструкциясы өзгерген жағдайда осы декларация

өз күшін жояды.

Бұйым: Жоғарғы қысымды жуғыш

Типі: 1.447-xxx

Қолданыстағы ЕО директивалары

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Қолданылатын біріздендірілген стандарттар

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Сəйкестікті бағалаудың қолданбалы əдісі

2000/14/EC: V қосымшасы

Дыбыс қуаттылығының деңгейі дБ(А)

Өлшенді: 89

Кепілдік

береді: 91

Қол қойғандар басқарманың тапсырмасы мен

уəкілдігі бойынша əрекет етеді.

Электр желісіне қосу

Кернеу V230

Фаза ~1

Жиілік Hz 50

Желінің максимал қолжетімді

толық кедергісі

Ω 0,394 +

j0,246

Қосылу қуаттылығы kW 3,0

Қорғаныс класы IPX5

Қорғау класы I

Желіні шамадан тыс жүктелуден

қорғау (инерциялық)

A16

Суды қосу

Енгізу қысымы (макс.) MPa 1,2

Енгізу температурасы (макс.) °C 60

Енгізу саны (мин.) l/min 12

Сору биіктігі (макс.) m 0,5

Құрылғының техникалық сипаттамалары

Жұмыс қысымы MPa 15

Максималды қолжетімді қысым MPa 18

Берілетін мөлшері, су l/min 9,2

Максималды берілген мөлшері l/min 10

Берілетін мөлшері, жуғыш

құралдар

l/min 0,3

Жоғары тегеурінді пистолеттің

кері тебу күші

N27

Өлшемдері мен салмағы

Типтік жұмыс салмағы kg 17,6

Ұзындығы mm 378

Ені mm 291

Биіктігі mm 516

EN 60335-2-79 стандартына сəйкес есептелінетін

мəн

Қолдағы дірілдің мəні m/s

< 2,5

Белгісіздік K m/s

0,7

Дыбыс қысымының деңгейі L

dB(A) 76

Белгісіздік K

dB(A) 3

Шу деңгейі L

+ белгісіздік K

dB(A) 91

130 Български

Құжаттаманы жүргізетін уəкілетті тұлға:

С. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Германия)

Тел.: +49 7195 14-0

Телефакс: +49 7195 14-2212

Winnenden, 2018/10/01

Съдържание

Общи указания

Преди първото използване на уреда

прочетете това оригинално

ръководство за експлоатация и

приложените указания за безопасност.

Процедирайте съответно.

Запазете двете книжки за последващо използване

или за следващия собственик.

Защита на околната среда

Опаковъчните материали подлежат на

рециклиране. Моля, изхвърляйте опаковките

по съобразен с околната среда начин.

Електрическите и електронните уреди

съдържат ценни материали, подлежащи на

рециклиране, а често и съставни части, напр.

батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне

могат да представляват потенциална опасност за

човешкото здраве и за

околната среда. За

правилното функциониране на уреда все пак тези

съставни части са необходими. Обозначените с този

символ уреди не трябва да бъдат изхвърляни

заедно с битовите отпадъци.

Работи по почистване, при които се получават

съдържащи масло отпадни води, напр. миене на

двигатели, миене на каросерии, трябва да се

извършват

единствено на места за измиване с

маслоуловители.

Работи с почистващи препарати трябва да се

извършват само върху непропускащи течности

работни повърхности с връзка към канализацията

за мръсна вода. Не допускайте почистващи

препарати да попадат във водни басейни или в

почвата.

В някои страни вземането на вода от

обществени водни басейни не е разрешено.

Указания за съставни вещества (REACH)

Актуална

информация относно съставни вещества

можете да намерите тук: www.kaercher.de/REACH

Употреба по предназначение

Използвайте уреда за почистване под високо

налягане само в частно домакинство.

Уредът за почистване под високо налягане е

предназначен за почистване на машини,

автомобили, строителни конструкции, инструменти,

фасади, тераси, градински уреди и т.н. с водна струя

под високо налягане.

Аксесоари и резервни части

Използвайте само оригинални аксесоари и

оригинални резервни части, по този начин

осигурявате безопасната и безпроблемна

експлоатация на уреда.

Информация относно аксесоари и резервни части

ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху

опаковката. При разопаковане проверете

съдържането за цялост. При липсващи аксесоари

или при транспортни щети, моля, обърнете се към

Вашия дистрибутор.

Описание на уреда

Вижте изображенията на страницата с графики

Фигура A

1 Място за съхранение на тръби за разпръскване

2 Място за съхранение на пистолет за работа под

високо налягане

3 Дръжка за транспортиране, с възможност за

изваждане

4 Дръжка за носене

5 Извод за уред за почистване под високо

налягане (с Anti-Twist)

6 Бързодействащ куплунг за маркуч за работа под

високо налягане

7 Гумена лента

8 Място за съхранение на маркуч за работа под

високо налягане и мрежов захранващ кабел

9 Прекъсвач на уреда “0/OFF” / “I/ON”

10 Мрежов захранващ кабел с щепсел

11 Дръжка за носене

12 Типова табелка

13 Транспортно колело

14 Куплунг за извода за вода

15 Извод за вода с вградена цедка

Общи указания................................................... 130

Защита на околната среда................................ 130

Употреба по предназначение............................ 130

Аксесоари и резервни части............................. 130

Обхват на доставка ........................................... 130

Описание на уреда ............................................ 130

Предпазни устройства....................................... 131

Символи върху уреда ........................................ 131

Монтаж ............................................................... 131

Пускане в експлоатация.................................... 131

Експлоатация..................................................... 132

Транспортиране ................................................. 133

Съхранение........................................................ 133

Грижа и поддръжка............................................ 133

Помощ при повреди........................................... 134

Гаранция............................................................. 134

Технически данни .............................................. 134

Декларация за съответствие на ЕС ................. 135

Български 131

16 Смукателен маркуч за почистващ препарат (с

филтър)

17 Пистолет за работа под високо налягане

18 Блокировка на пистолета за работа под високо

налягане

19 Маркуч за работа под високо налягане

20 Извод за пистолет за работа под високо

налягане

21 Бутон за отделяне на маркуча за работа под

високо налягане от пистолета за работа под

високо налягане

22 Тръба за разпръскване с фреза за

замърсявания - за упорити замърсявания

23 Тръба за разпръскване Vario Power за най-

обичайните работи по почистване. Работното

налягане може да се увеличава безстепенно от

SOFT до HARD. За регулиране на работното

налягане пуснете лоста на пистолета за ръчно

пръскане и завъртете тръбата за разпръскване

на желаното положение. Ако тръбата за

разпръскване е завъртяна докрай в посока

SOFT, може да се

дозира почистващ препарат.

24 **Градински маркуч с обикновен куплунг

– Армиран

– Минимален диаметър 1/2 цола (13 mm)

– Минимална дължина 7,5 m

** допълнително необходимо

Предпазни устройства

몇 ПРЕДПАЗЛИВОСТ

Липсващи или променени предпазни

устройства

Предпазните устройства служат за Вашата

защита.

Никога не променяйте или пренебрегвайте

предпазни устройства.

Прекъсвач на уреда

Прекъсвачът на уреда предотвратява

непреднамереното пускане в експлоатация на

уреда.

Блокировка на пистолета за работа под

високо налягане

Блокировката спира лоста на пистолета за работа

под високо налягане и предотвратява

непреднамереното стартиране на уреда.

Функция Автоматично спиране

Ако се освободи лостът на пистолета за работа под

високо налягане, пневматичният прекъсвач

изключва помпата и струята под високо налягане

спира. Щом лостът се натисне, помпата се включва

отново.

Защитен прекъсвач на двигателя

При твърде високо потребление на ток защитният

прекъсвач на двигателя изключва уреда.

Символи върху уреда

Монтаж

Вижте изображенията на страницата с графики.

Преди пускането в експлоатация монтирайте

отделните приложени части към уреда.

Монтиране на дръжката за

транспортиране

1. Поставете дръжката за транспортиране.

Фигура B

Монтиране на куплунг за извода за вода

1. Завинтете куплунга за извода за вода на извода

за вода на уреда.

Фигура C

Пускане в експлоатация

Указание

Следете да не се превишава максимално

допустимият мрежов импенданс в точката на

свързване (вж. глава Технически данни).

При неясноти по отношение на наличния на

Вашата точка за свързване мрежов импенданс,

моля, свържете се с Вашия доставчик на

електрическа енергия.

1. Поставете уреда на равна повърхност.

2. Пъхнете извода за уред за

почистване под

високо налягане (с Anti-Twist) на маркуча за

работа под високо налягане в бързодействащия

куплунг на уреда, докато се чуе фиксирането му.

Фигура D

3. Пъхнете маркуча за работа под високо налягане

в пистолета за работа под високо налягане,

докато се чуе фиксирането му.

Указание

Следете за правилното центриране на нипела.

Фигура E

4. Проверете

сигурните връзки, като дръпнете

маркуча за работа под високо налягане.

5. Включете щепсела в контакт.

Захранване с вода

Присъединителни стойности - вж. типовата табелка

или глава Технически данни.

Спазвайте предписанията на водоснабдителното

предприятие.

ВНИМАНИЕ

Повреди поради замърсена вода

Замърсяванията във водата могат да повредят

помпата и принадлежностите.

За защита KÄRCHER препоръчва употребата на

водния филтър KÄRCHER (специална

принадлежност, каталожен номер 4.730-059).

Не насочвайте струята под високо

налягане към хора, животни, активно

електрическо оборудване или към самия

уред.

Пазете уреда от замръзване.

Уредът не трябва да се свързва директно

към обществената мрежа за питейна

вода.

132 Български

Свързване към водопровода

ВНИМАНИЕ

Куплунг на маркуча с Aquastop на извода за вода

на уреда

Повреда на помпата

Никога не използвайте куплунг на маркуч с

Aquastop на извода за вода на уреда.

Можете да използвате куплунг Aquastop на крана

за вода.

1. Поставете градинския маркуч на куплунга за

извода за вода.

2. Свържете градинския маркуч към водопровода.

3. Отворете напълно

крана за водата.

Фигура F

Изсмукване на водата от открити резервоари

Този уред за почистване под високо налягане е

подходящ за работа със смукателния маркуч

KÄRCHER с възвратен клапан (специална

принадлежност, кат. номер 2.643-100) за изсмукване

на вода от открити резервоари, напр. от варели за

събиране на дъждовна вода или езера (Максимална

височина

на засмукване - вж. глава Технически

данни).

При режим Засмукване не е необходим куплунгът за

извода за вода.

1. Напълнете смукателния маркуч с вода.

2. Завинтете смукателния маркуч към извода за

вода на уреда и го закачете във водоизточник

(например варел за събиране на дъждовна

вода).

Обезвъздушаване на уреда

1. Включете уреда “I/ON”.

2. Деблокирайте лоста на пистолета за работа под

високо налягане.

3. Натиснете лоста на пистолета за работа под

високо налягане.

Уредът се включва.

4. Оставете уреда да работи максимално 2 минути,

докато водата започне да изтича без мехурчета

от пистолета за работа под високо налягане.

5. Пуснете лоста на пистолета за

работа под

високо налягане.

6. Блокирайте лоста на пистолета за работа под

високо налягане.

Експлоатация

ВНИМАНИЕ

Работа на сухо на помпата

Повреда на уреда

Ако в рамките на 2 минути уредът не постига

налягане, изключете уреда и процедирайте

съгласно указанията, дадени в глава Помощ при

повреди.

Работа с високо налягане

ВНИМАНИЕ

Повреда на лакирани или чувствителни

повърхности

Повърхностите се повреждат при твърде малко

разстояние на струята или поради избор на

неподходяща тръба за разпръскване.

При почистване на лакирани повърхности

спазвайте минимално разстояние 30 cm на

струята.

Не почиствайте автомобилни гуми, лак или

чувствителни повърхности като дърво с фрезата

за замърсявания.

1. Пъхнете тръба за разпръскване в пистолета за

работа под високо налягане и я фиксирайте със

завъртане на 90°.

Фигура G

2. Включете уреда (“I/ON”).

3. Деблокирайте лоста на пистолета за работа под

високо налягане.

4. Натиснете лоста на пистолета за работа

под

високо налягане.

Уредът се включва.

Работа с почистващи препарати

 ОПАСНОСТ

Несъблюдаване на информационния лист за

безопасност

Сериозни увреждания на здравето поради

неправилна употреба на средството за

почистване

Спазвайте информационния лист за безопасност,

предоставен от производителя на почистващите

препарати, особено указанията за лично защитно

оборудване.

Указание

Почистващият препарат може да се добавя само

при ниско налягане.

Указание

Почистващите препарати на KÄRCHER

гарантират безпроблемна работа. Моля,

консултирайте

се или поискайте нашия каталог

или нашите информационни листове за

почистващи препарати.

1. Издърпайте смукателния маркуч за почистващ

препарат до желаната дължина от корпуса.

Фигура H

2. Закачете смукателния маркуч за почистващ

препарат в резервоар с разтвор на почистващ

препарат.

3. Използвайте тръбата за разпръскване Click-Vario

Power.

4. Завъртете тръбата за разпръскване в положение

“MIX”.

По време на работата разтворът на почистващ

препарат се смесва с водната струя.

Препоръчани методи за почистване

1. Напръскайте икономично почистващия препарат

върху сухата повърхност и оставете да

подейства (не изсушавайте).

2. Отмийте разтворената мръсотия със струята под

високо налягане.

След работа с почистващи препарати

1. Изплаквайте уреда ок. 30 секунди с чиста вода.

Прекъсване на работата

1. Пуснете лоста на пистолета за работа под

високо налягане.

Щом лостът се отпусне, уредът се изключва.

Високото налягане в системата се запазва.

2. Блокирайте лоста на пистолета за работа под

високо налягане.

3. Поставете пистолета за работа под високо

налягане в мястото за съхранение на пистолета

за работа под високо налягане.

Български 133

4. Поставете пистолета за работа под високо

налягане с тръбата за разпръскване в позиция за

паркиране.

5. При прекъсвания на работата за повече от 5

минути изключете уреда “0/OFF”.

Приключване на работата

몇 ПРЕДПАЗЛИВОСТ

Налягане в системата

Наранявания поради неконтролирано изтичаща

под високо налягане вода

Отделяйте маркуча за работа под високо

налягане от пистолета за работа под високо

налягане или от уреда само ако в системата няма

налягане.

몇 ПРЕДПАЗЛИВОСТ

Гореща вода

Опасност от изгаряне

При отделяне на градинския маркуч или на маркуча

за работа под високо налягане след експлоатация

от изводите може да изтича гореща вода.

1. Пуснете лоста на пистолета за работа под

високо налягане.

2. Затворете крана за водата.

3. Натиснете лоста на пистолета за работа под

високо налягане за 30

секунди.

Все още наличното в системата налягане се

освобождава.

4. Пуснете лоста на пистолета за работа под

високо налягане.

5. Блокирайте лоста на пистолета за работа под

високо налягане.

6. Отделете уреда от захранването с вода.

7. Изключете уреда “0/OFF”.

8. Извадете мрежовия щепсел от контакта.

Транспортиране

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортиране съблюдавайте теглото на

уреда.

Носене на уреда

1. Повдигнете уреда за дръжките за носене и го

носете.

Теглене на уреда

1. Извадете дръжката за транспортиране, докато

се чуе фиксиране.

2. Теглете уреда за дръжката за транспортиране.

Транспортиране на уреда в превозно

средство

1. Подсигурете уреда срещу изплъзване и

преобръщане.

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание

теглото на уреда.

Съхранение на уреда

1. Поставете уреда на равна повърхност.

2. Отделете тръбата за разпръскване от пистолета

за работа под високо налягане.

3. Натиснете разделителния бутон на пистолета за

работа под високо налягане и отделете маркуча

за работа под високо налягане от пистолета за

работа под високо налягане.

4. Приберете маркуча за работа под високо

налягане в уреда.

5. Осигурете мрежовия захранващ кабел

и маркуча

за работа под високо налягане с гумената лента.

Фигура K

6. Приберете мрежовия захранващ кабел и

принадлежностите в уреда.

Преди по-продължително съхранение обърнете

внимание на допълнителните указания, вж. глава

Грижа и поддръжка.

Защита от замръзване

ВНИМАНИЕ

Опасност от замръзване

Ненапълно изпразнените уреди могат да бъдат

разрушени от замръзване.

Изпразнете напълно уреда и принадлежностите.

Защитете уреда от замръзване.

Трябва да са изпълнени следните условия:

●Уредът е отделен от захранването с вода.

● Маркучът за работа под високо налягане е

свален.

1. Включете уреда “I/ON”.

2. Изчакайте максимално 1 минута, докато от

извода

за високо налягане вече не изтича вода.

3. Изключете уреда.

4. Съхранявайте уреда с всички принадлежности в

защитено от замръзване помещение.

Грижа и поддръжка

 ОПАСНОСТ

Опасност от токов удар

Наранявания поради допир до провеждащи ток

части

Изключете уреда.

Издърпайте щепсела.

Уредът не се нуждае от поддръжка, тоест, не трябва

да извършвате периодични работи по поддръжка.

Почистване на цедката в извода за вода

ВНИМАНИЕ

Повредена цедка в извода за вода

Повреда на уреда поради замърсяване на водата

Преди да поставите цедката в извода за вода, я

проверете за повреди.

При необходимост почистете цедката в извода за

вода.

1. Отстранете куплунга от извода за вода.

2. Извадете цедката с плоски клещи.

3. Почистете цедката под течаща вода.

Фигура I

4. Поставете цедката в извода за вода.

Почистване на филтъра за почистващ

препарат

Преди по-продължително съхранение почистете

филтъра за почистващ препарат.

1. Свалете филтъра от смукателния маркуч за

почистващ препарат.

2. Почистете филтъра под течаща вода.

Фигура J

134 Български

Помощ при повреди

Много често причините за повреда са елементарни

и с помощта на следните указания може сами да ги

отстраните. Ако не сте сигурни или повредите не са

описани тук, обърнете се към оторизирания сервиз.

 ОПАСНОСТ

Опасност от токов удар

Наранявания поради допир до провеждащи ток

части

Изключете уреда.

Издърпайте щепсела.

Уредът не тръгва

1. Натиснете лоста на пистолета за работа под

високо налягане.

Уредът се включва.

2. Проверете дали посоченото на типовата табелка

напрежение съвпада с напрежението на

източника на ток.

3. Проверете мрежовия захранващ кабел за

повреди.

4. Ако

двигателят е претоварен и се е задействал

защитният прекъсвач на двигателя:

a Изключете уреда “0/OFF”.

b Оставете уреда да се охлади за 1 час.

c Включете уреда “I/ON” и отново го пуснете в

експлоатация.

Ако повредата настъпва многократно, предайте

уреда за проверка от сервиза.

Уредът не сработва, моторът бръмчи

Спад на напрежението поради слаба електрическа

мрежа или при използване на удължителен кабел

1. При включването първо натиснете лоста на

пистолета за работа под високо налягане, след

това включете уреда “I/ON”.

Уредът не постига налягане

Подаването на вода е твърде слабо

1. Отворете напълно крана за водата.

2. Проверете подаването на вода за достатъчен

дебит.

Цедката в извода за вода е

замърсена.

1. Извадете цедката в извода за вода с плоски

клещи.

2. Почистете цедката под течаща вода.

В уреда има въздух.

1. Обезвъздушете уреда:

a Включете уреда без свързан маркуч за работа

под високо налягане за максимално 2 минути

и изчакайте, докато водата започне да изтича

без мехурчета от извода за високо налягане.

b Изключете уреда.

c Свържете маркуча за работа под високо

налягане.

d При режим Засмукване съблюдавайте макс.

височина на засмукване (вж. глава

Технически данни).

Силни колебания на налягането

1. Почистване на дюзата за високо налягане:

a Отстранете замърсяванията от отвора на

дюзата с помощта на игла.

b Изплакнете дюзата за високо налягане отпред

вода.

2. Проверете количеството на постъпващата вода.

Уредът не е херметичен

1. Малка липса на херметичност е обусловена

технически. При значителна липса на

херметичност се обърнете към оторизиран

сервиз.

Не се засмуква почистващ препарат

1. Използвайте тръбата за разпръскване Click Vario

Power и я завъртете на положение “MIX”.

2. Почистете филтъра на смукателния маркуч за

почистващ препарат.

3. Проверете смукателния маркуч за почистващ

препарат за прегънати места.

Гаранция

Във всяка държава са валидни издадените от нашия

оторизиран дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно, ако се

касае за дефект в материалите или производствен

дефект. В случай на предявяване на право на

гаранция, се обърнете към Вашия дистрибутор или

към най

-близкия оторизиран сервиз, като

представите касовата бележка.

(Адрес, вж. задната страна)

Технически данни

Електрическо свързване

Напрежение V230

Фаза ~1

Честота Hz 50

Максимално допустим мрежов

импенданс

Ω 0,394 +

j0,246

Присъединителна мощност kW 3,0

Тип защита IPX5

Клас защита I

Предпазител (инертен)A16

Извод за вода

Налягане на постъпващата

вода (макс.)

MPa 1,2

Температура на постъпващата

вода (макс.)

°C 60

Количество на постъпващата

вода (мин.)

l/min 12

Височина на засмукване (макс.) m 0,5

Данни за мощността на уреда

Работно налягане MPa 15

Макс. допустимо налягане MPa 18

Дебит, вода l/min 9,2

Дебит, максимален l/min 10

Дебит, почистващи препарати l/min 0,3

Реактивна сила на пистолета за

работа под високо налягане

N27

Размери и тегла

Типично собствено тегло kg 17,6

Дължина mm 378

Широчина mm 291

Височина mm 516

Установени стойности съгласно EN 60335-2-79

Стойност на вибрацията ръка-

рамо

m/s

< 2,5

Неустойчивост Km/s

0,7

Български 135

Запазваме си правото на технически промени.

Декларация за съответствие на

ЕС

С настоящото декларираме, че посочената по-долу

машина по своята концепция и конструкция, както и

в пуснатото от нас на пазара изпълнение,

съответства на приложимите основни изисквания за

безопасност и опазване на здравето, определени в

директивите на ЕС. При несъгласувана с нас

промяна на машината тази декларация губи своята

валидност.

Продукт

: Уред за почистване под високо налягане

Тип: 1.447-xxx

Приложими директиви на ЕС

2000/14/ЕО

2014/30/ЕС

2006/42/ЕО (+2009/127/ЕО)

2011/65/ЕС

Приложими хармонизирани стандарти

EN 50581

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

Приложима процедура за оценяване на

съответствието

2000/14/ЕО: Приложение V

Ниво на звукова мощност dB(A)

Измерено: 89

Гарантирано: 91

Подписващите лица действат от името и като

пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Виненден, 2018/10/01

Ниво на звуково налягане L

dB(A) 76

Неустойчивост K

dB(A) 3

Ниво на звукова мощност L

Неустойчивост K

dB(A) 91

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnend

en (Germany)

www.kaercher.com/welcome
