Karcher 1.673-501.0 Kärcher K 2 Compact Pressure Washer User Manual

your product

www.kaercher.com/welcome

001

K 2 Compact

59684970 (10/18)

Deutsch 4

English 8

Français 12

Italiano 16

Nederlands 20

Español 24

Português 28

Dansk 32

Norsk 36

Svenska 40

Suomi 44

Ελληνικά 48

Türkçe 52

Русский 56

Magyar 60

Čeština 64

Slovenščina 68

Polski 72

Româneşte 76

Slovenčina 80

Hrvatski 84

Srpski 88

Български 92

Eesti 96

Latviešu 100

Lietuviškai 104

Українська 108

– 4

Lesen Sie vor der ersten Benutzung Ihres

Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinweise. Handeln Sie

danach. Bewahren Sie beide Hefte für späteren Ge-

brauch oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger ausschließ-

lich für den Privathaushalt.

– zum Reinigen von Maschinen, Fahrzeugen, Bau-

werken, Werkzeugen, Fassaden, Terrassen, Gar-

tengeräten usw. mit Hochdruck-Wasserstrahl (bei

Bedarf mit Zusatz von Reinigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehörteilen,

Ersatzteilen und Reinigungsmitteln. Beachten Sie

die Hinweise, die den Reinigungsmitteln beigege-

ben sind.

 GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation,

die zu schweren Körperverletzungen oder zum Tod füh-

ren kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation,

die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation,

die zu Sachschäden führen kann.

몇 VORSICHT

Sicherheitseinrichtungen dienen dem Schutz des Be-

nutzers und dürfen nicht verändert oder umgangen wer-

den.

Der Geräteschalter verhindert den unbeabsichtigten

Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der Hochdruckpisto-

le und verhindert den unbeabsichtigten Start des Gerä-

tes.

Wird der Hebel an der Hochdruckpistole losgelassen,

schaltet der Druckschalter die Pumpe ab, der Hoch-

druckstrahl stoppt. Wird der Hebel gezogen, schaltet

die Pumpe wieder ein.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Inhaltsverzeichnis

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . .DE4

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . DE 4

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . DE 5

Montage und Inbetriebnahme . . . . . . . . . . . . DE 5

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Transport und Lagerung . . . . . . . . . . . . . . . . DE 6

Wartung und Pflege. . . . . . . . . . . . . . . . . . . . DE 6

Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . DE 6

Zubehör und Ersatzteile . . . . . . . . . . . . . . . . DE 6

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 7

Technische Daten . . . . . . . . . . . . . . . . . . . . . DE 7

EU-Konformitätserklärung . . . . . . . . . . . . . . . DE 7

Sicherheit

Bestimmungsgemäße Verwendung

Gefahrenstufen

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Personen, Tiere,

aktive elektrische Ausrüstung oder auf das

Gerät selbst richten.

Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öf-

fentliche Trinkwassernetz angeschlossen

werden.

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Hochdruckpistole

Auto-Stopp Funktion

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte

Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclebare Materia-

lien, die einer Verwertung zugeführt werden soll-

ten. Bitte Altgeräte umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft

Bestandteile, die bei falschem Umgang oder fal-

scher Entsorgung eine potentielle Gefahr für die

menschliche Gesundheit und die Umwelt darstel-

len können. Für den ordnungsgemäßen Betrieb

des Gerätes sind diese Bestandteile jedoch not-

wendig. Mit diesem Symbol gekennzeichnete Ge-

räte dürfen nicht mit dem Hausmüll entsorgt wer-

den.

Reinigungsarbeiten, bei denen ölhaltiges Abwas-

ser entsteht z. B. Motorenwäsche, Unterbodenwä-

sche dürfen nur an Waschplätzen mit Ölabschei-

der durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs-

sigkeitsdichten Arbeitsflächen mit Anschluss an

die Schmutzwasserkanalisation durchgeführt wer-

den. Reinigungsmittel nicht in Gewässer oder Erd-

reich eindringen lassen.

4 DE

– 5

Der Lieferumfang des Gerätes (Modell abhängig) wird

auf der Verpackung abgebildet. Diese Betriebsanlei-

tung beschreibt alle möglichen Optionen.

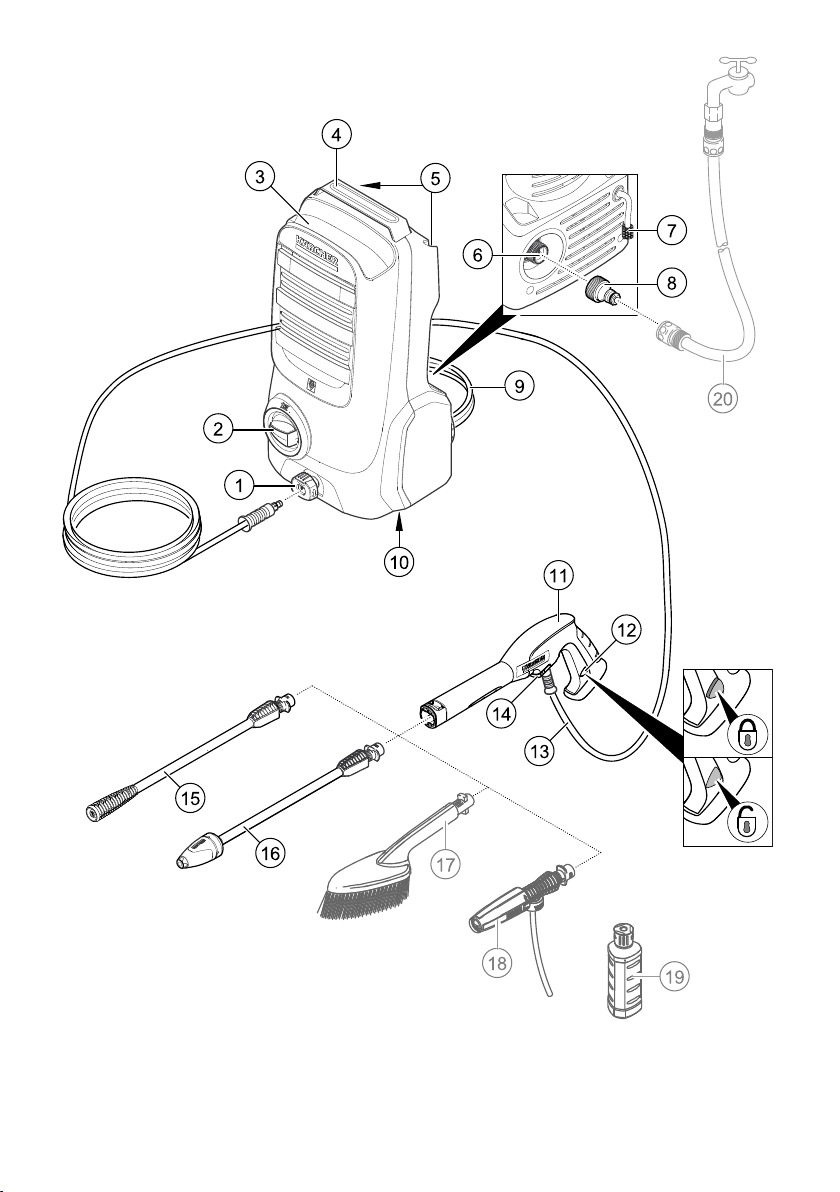

Abbildungen siehe Grafikseiten

1 Hochdruckanschluss

2 Geräteschalter „0/OFF“ / „I/ON“

3 Aufbewahrung für Hochdruckschlauch

4 Tragegriff

5 Aufbewahrung für Strahlrohr

6 Wasseranschluss mit eingebautem Sieb

7 Saugschlauch für Reinigungsmittel (mit Filter)

8 Kupplung für Wasseranschluss

9 Netzanschlussleitung mit Netzstecker

10 Typenschild

11 Hochdruckpistole

12 Verriegelung Hochdruckpistole

13 Hochdruckschlauch

14 Klammer für Hochdruckschlauch

15 Strahlrohr mit Hochdruckdüse

Für normale Reinigungsaufgaben.

16 Strahlrohr mit Dreckfräser

Für hartnäckige Verschmutzungen.

Abbildungen siehe Grafikseiten

 Abbildung

Dem Gerät lose beigelegte Teile vor Inbetriebnah-

me montieren.

 Gerät auf eine ebene Fläche stellen.

 Abbildung

Klammer aus Hochdruckpistole herausziehen und

Hochdruckschlauch in Hochdruckpistole stecken.

Klammer eindrücken, bis sie einrastet. Sichere

Verbindung durch Ziehen am Hochdruckschlauch

prüfen.

 Abbildung

ACHTUNG

Verunreinigungen im Wasser können die Hochdruck-

pumpe und das Zubehör beschädigen. Zum Schutz wird

die Verwendung des KÄRCHER-Wasserfilters (Sonder-

zubehör, Bestellnummer 4.730-059) empfohlen.

몇 VORSICHT

Trockenlauf von mehr als 2 Minuten führt zu Beschädi-

gungen an der Hochdruckpumpe. Baut das Gerät inner-

halb von 2 Minuten keinen Druck auf, Gerät abschalten

und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“

verfahren.

몇 VORSICHT

Mindestens 30 cm Strahlabstand bei der Reinigung von

lackierten Oberflächen einhalten, um Beschädigungen

zu vermeiden.

ACHTUNG

Autoreifen, Lack oder empfindliche Oberflächen wie

Holz nicht mit dem Dreckfräser reinigen, Gefahr der Be-

schädigung.

 Abbildung

ACHTUNG

Gefahr von Lackschäden

Bei Arbeiten mit der Waschbürste muss diese frei von

Schmutz- oder sonstigen Partikeln sein.

Hinweis: Bei Bedarf können auch die Waschbürsten

zum Arbeiten mit Reinigungsmittel verwendet werden.

Hinweis: Reinigungsmittel kann nur im Niederdruck zu-

gemischt werden.

 Abbildung

Optional

 Abbildung

 Reinigungsmittel sparsam auf die trockene Ober-

fläche sprühen und einwirken (nicht trocknen) las-

sen.

 Gelösten Schmutz mit Hochdruckstrahl abspülen.

 Nach Arbeiten mit Reinigungsmittel: Gerät etwa

1 Minute zum klarspülen betreiben.

 Abbildung

Hebel der Hochdruckpistole loslassen und verrie-

geln.

 Bei längeren Arbeitspausen (über 5 Minuten) zu-

sätzlich das Gerät ausschalten „0/OFF“.

몇 VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole

oder dem Gerät trennen, wenn kein Druck im System

vorhanden ist.

 Hebel der Hochdruckpistole loslassen.

 Gerät ausschalten „0/OFF“.

 Netzstecker aus der Steckdose ziehen.

 Wasserhahn schließen.

 Hebel der Hochdruckpistole drücken, um den

noch vorhandenen Druck im System abzubauen.

 Hebel der Hochdruckpistole verriegeln.

 Gerät von der Wasserversorgung trennen.

Gerätebeschreibung

* Optional

17 Waschbürste

18 Schaumdüse

Für kraftvollen Reinigungsmittelschaum.

19 Reinigungsmittel

** Zusätzlich erforderlich

20 Gewebeverstärkter Wasserschlauch mit handels-

üblicher Kupplung

– Durchmesser mindestens 1/2 Zoll (13 mm)

– Länge mindestens 7,5 m

Montage und Inbetriebnahme

Betrieb

Betrieb mit Hochdruck

Betrieb mit Waschbürste

Betrieb mit Reinigungsmittel

Empfohlene Reinigungsmethode

Nach Betrieb mit Reinigungsmittel

Betrieb unterbrechen

Betrieb beenden

5DE

– 6

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport und Lagerung be-

achten.

 Gerät am Tragegriff hochheben und tragen.

 Gerät gegen Verrutschen und Kippen sichern.

 Gerät auf einer ebenen Fläche abstellen.

 Zubehöre entsprechend Vorrichtung am Gerät ver-

stauen.

Vor längerer Lagerung, z.B. im Winter zusätzlich die

Hinweise im Kapitel Pflege beachten.

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können

von Frost zerstört werden. Gerät und Zubehör vollstän-

dig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

 Gerät vollständig von Wasser entleeren: Gerät

ohne angeschlossenen Hochdruckschlauch und

ohne angeschlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis kein Wasser

mehr am Hochdruckanschluss austritt. Gerät aus-

schalten.

 Gerät mit komplettem Zubehör in einem frostsiche-

ren Raum aufbewahren.

Das Gerät ist wartungsfrei.

 GEFAHR

Gefahr eines Stromschlags.

 Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

Das Sieb im Wasseranschluss regelmäßig reinigen.

ACHTUNG

Sieb darf nicht beschädigt werden.

 Kupplung vom Wasseranschluss entfernen.

 Abbildung

Sieb herausziehen (z.B. mit einer Flachzange), un-

ter fließendem Wasser reinigen und danach wieder

einsetzen.

 GEFAHR

Gefahr eines Stromschlags.

 Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

 Hebel der Hochdruckpistole drücken, das Gerät

schaltet ein.

 Prüfen ob die angegebene Spannung auf dem Ty-

penschild mit der Spannung der Stromquelle über-

einstimmt.

 Netzanschlussleitung auf Beschädigung prüfen.

 Wasserhahn vollständig öffnen.

 Gerät entlüften: Gerät ohne angeschlossenen

Hochdruckschlauch einschalten und warten (max.

2 Minuten), bis Wasser blasenfrei am Hochdruck-

anschluss austritt. Gerät ausschalten und Hoch-

druckschlauch wieder anschließen.

 Sieb im Wasseranschluss mit einer Flachzange

herausziehen und unter fließendem Wasser reini-

gen.

 Hochdruckdüse reinigen: Verschmutzungen aus

der Düsenbohrung mit einer Nadel entfernen und

von vorne mit Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

 Eine geringe Undichtheit des Gerätes ist technisch

bedingt. Bei starker Undichtheit den autorisierten

Kundendienst beauftragen.

 Strahlrohr von der Hochdruckpistole trennen. Nur

mit der Hochdruckpistole arbeiten.

 Abbildung

Filter vom Saugschlauch für Reinigungsmittel ab-

ziehen und unter fließendem Wasser reinigen.

 Saugschlauch für Reinigungsmittel auf Knickstel-

len überprüfen.

Nur Original-Zubehör und Original-Ersatzteile verwen-

den, sie bieten die Gewähr für einen sicheren und stö-

rungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie

unter www.kaercher.com.

Transport und Lagerung

Transport von Hand

Transport in Fahrzeugen

Gerät aufbewahren

Frostschutz

Wartung und Pflege

Pflege

Sieb im Wasseranschluss reinigen

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht angesaugt

Zubehör und Ersatzteile

6 DE

– 7

In jedem Land gelten die von unserer zuständigen Ver-

triebsgesellschaft herausgegebenen Garantiebedin-

gungen. Etwaige Störungen an Ihrem Gerät beseitigen

wir innerhalb der Garantiefrist kostenlos, sofern ein Ma-

terial- oder Herstellungsfehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an

Ihren Händler oder die nächste autorisierte Kunden-

dienststelle.

Adressen finden Sie unter:

www.kaercher.com/dealersearch

Hiermit erklären wir, dass die nachfolgend bezeichnete

Maschine aufgrund ihrer Konzipierung und Bauart so-

wie in der von uns in Verkehr gebrachten Ausführung

den einschlägigen grundlegenden Sicherheits- und Ge-

sundheitsanforderungen der EU-Richtlinien entspricht.

Bei einer nicht mit uns abgestimmten Änderung der Ma-

schine verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag und mit Voll-

macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantie

Technische Daten

Elektrischer Anschluss

Spannung 220-240

1~50-60

Stromaufnahme 6 A

Schutzgrad IP X5

Schutzklasse II

Netzabsicherung (träge) 10 A

Wasseranschluss

Zulaufdruck (max.) 1,2 MPa

Zulauftemperatur (max.) 40 °C

Zulaufmenge (min.) 8 l/min

Leistungsdaten

Arbeitsdruck 7,4 MPa

Max. zulässiger Druck 11 MPa

Fördermenge, Wasser 5,2 l/min

Fördermenge maximal 6,0 l/min

Fördermenge, Reinigungsmittel 0,3 l/min

Rückstoßkraft der Hochdruckpistole 10 N

Maße und Gewichte

Länge 180 mm

Breite 219 mm

Höhe 389 mm

Gewicht, betriebsbereit mit Zubehör 4,5 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert

Unsicherheit K

<2,5

0,7

m/s

Schalldruckpegel L

Unsicherheit K

dB(A)

Schallleistungspegel L

Unsicherheit K

93 dB(A)

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Produkt: Hochdruckreiniger

Typ: 1.673-xxx

Einschlägige EU-Richtlinien

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 90

Garantiert: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

7DE

– 4

Please read these original operating in-

structions and the enclosed safety in-

structions prior to the initial use of your device. Proceed

accordingly. Keep both booklets for future reference or

subsequent owners.

This high pressure cleaner is designed for domestic use

only.

– for cleaning machines, vehicles, buildings, tools,

facades, terraces, gardening tools, etc. by means

of a high-pressure water jet (if necessary, with ad-

ditional cleaning agents).

– with accessories, replacement parts and cleaning

agents approved by KÄRCHER. Please observe

the information accompanying the cleaning agents.

 DANGER

Pointer to immediate danger, which leads to severe in-

juries or death.

몇 WARNING

Pointer to a possibly dangerous situation, which can

lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation, which can

lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation, which can

lead to property damage.

몇 CAUTION

Safety installations serve the protection of the user and

may not be modified or bypassed.

The appliance switch prevents unintentional operation

of the appliance.

The lock locks the lever of the trigger gun and prevents

the accidental start of the device.

If the lever on the trigger gun is released, the pressure

switch turns off the pump, the high-pressure jet stops. If

the lever is pulled the pump is turned on again.

Notes about the ingredients (REACH)

You will find current information about the ingredients

at:

www.kaercher.com/REACH

Contents

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 4

Environmental protection. . . . . . . . . . . . . . . . EN 4

Description of the Appliance . . . . . . . . . . . . . EN 5

Installation and Startup . . . . . . . . . . . . . . . . . EN 5

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . .EN5

Transport and storage . . . . . . . . . . . . . . . . . . EN 6

Maintenance and care. . . . . . . . . . . . . . . . . . EN 6

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . EN 6

Accessories and Spare Parts . . . . . . . . . . . . EN 6

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . .EN7

Technical specifications. . . . . . . . . . . . . . . . . EN 7

EU Declaration of Conformity . . . . . . . . . . . . EN 7

Safety

Proper use

Hazard levels

Symbols on the machine

The high pressure jet must not be directed at

persons, animals, live electrical equipment

or at the appliance itself.

Protect the appliance against frost.

The appliance must not be directly connect-

ed to the public drinking water network.

Safety Devices

Appliance switch

Lock trigger gun

Auto-stop function

Environmental protection

The packaging material can be recycled. Please

arrange for the environmentally appropriate dis-

posal of the packaging.

Old appliances contain valuable recyclable mate-

rials that should be recycled properly. Please ar-

range for the environmentally appropriate disposal

of the old devices.

Electrical and electronic devices often contain

components which could potentially pose a dan-

ger to human health and the environment if han-

dled or disposed of incorrectly. However, these

components are necessary for the proper opera-

tion of the device. Devices marked with this sym-

bol must not be disposed of with regular house-

hold rubbish.

Cleaning operations which produce oily waste wa-

ter, e.g. engine washes, underbody washes, may

only be carried out using washing stations

equipped with an oil separator.

Work with detergents must only be performed on

liquid-tight work surfaces with a connection to the

sewer system. Do not let release detergent into

waters or earth.

8 EN

– 5

The scope of delivery of the device (depending on the

model) is illustrated on the packaging. These operating

instructions describe all possible options.

Illustrations on the picture pages

1 High pressure connection

2 Appliance switch „0/OFF“ / „I/ON“

3 Storage for high pressure hose

4 Carrying handle

5 Storage for spray lance

6 Water connection with integrated sieve

7 Detergent suction hose (with sieve)

8 Coupling element for water connection

9 Mains cable with mains plug

10 Nameplate

11 Trigger gun

12 Lock trigger gun

13 High pressure hose

14 Clamp for high pressure hose

15 Spray lance with high pressure nozzle

For normal cleaning tasks.

16 Spray lance with Dirtblaster

For strong contaminations.

Illustrations on the picture pages

 Illustration

Mount loose parts delivered with appliance prior to

start-up.

 Park the appliance on an even surface.

 Illustration

Pull out the clamp from the trigger gun and plug the

high-pressure hose into the trigger gun.

Push the clamp in until it locks. Check the secure

connection by pulling on the high-pressure hose.

 Illustration

ATTENTION

Impurities in the water can damage the high-pressure

pump and the accessories. For protection, the use of

the KÄRCHER water filter (optional accessory, order

no. 4.730-059) is recommended.

몇 CAUTION

Dry running of more than 2 minutes leads to damage of

the high-pressure pump. If the appliance does not build

up pressure within 2 minutes, switch the appliance off

and proceed in accordance with the instructions in

Chapter "Troubleshooting".

몇 CAUTION

Keep a distance of at least 30 cm when using the jet for

cleaning painted surfaces to avoid damage.

ATTENTION

Car tyres, paint or sensitive surfaces such as wood

should not be cleaned with the dirt blaster, as there is a

risk of damage.

 Illustration

ATTENTION

Risk of damage to the paintwork

When working with the washing brush, it must be free of

dirt or other particles.

Note: If required, the washing brushes can be used to

work with detergent.

Note: Detergent can only be added when the device is

operated in low pressure mode.

 Illustration

Optional

 Illustration

 Spray the detergent sparingly on the dry surface

and allow it to react, but not to dry.

 Spray off loosened dirt with the high pressure jet.

 After operation with detergent: Run the machine for

approximately 1 minute for a clear rinse.

 Illustration

Release the lever of the trigger gun and lock it.

 During longer breaks (more than 5 minutes), also

turn the appliance off using the "0/OFF" switch.

몇 CAUTION

Only separate the high-pressure hose from the trigger

gun or the device when there is no pressure in the sys-

tem.

 Release the lever of the trigger gun.

 Turn off the appliance "0/OFF".

 Disconnect the mains plug from the socket.

 Turn off tap.

 Press the lever on the trigger gun to release any

remaining pressure in the system.

 Lock the lever of the trigger gun.

 Detach the appliance from the water supply.

Description of the Appliance

* Optional

17 Washing brush

18 Foam nozzle

For effective detergent foam.

19 Detergent

** Additionally required

20 Fabric-reinforced water hose with commercially

available coupling.

– Minimum diameter, 1/2 inches (13 mm).

– Minimum length 7.5 m.

Installation and Startup

Operation

High pressure operation

Operation with washing brush

Operation with detergent

Recommended cleaning method

After operation with detergent

Interrupting operation

Finish operation

9EN

– 6

몇 CAUTION

Risk of personal injury or damage!

Mind the weight and storage of the appliance during

transport.

 Lift appliance by the carrying handle and carry it.

 Secure the appliance against shifting and tipping

over.

 Park the machine on an even surface.

 Stow away the accessories on the appliance ac-

cording to the device.

Prior to extended storage periods, as during the winter,

also observe the instructions in the Care section.

ATTENTION

Appliances and accessories that are not completely

drained can be destroyed by frost. Completely drain ap-

pliance and accessories and protect them against frost.

To avoid damage:

 Completely drain all water from the appliance:

Switch the appliance on with detached high pres-

sure hose and detached water supply (max. 1 min-

ute) and wait, until no more water exits at the high

pressure connection. Turn off the appliance.

 Store the appliance and the entire accessories in a

frost free room.

The appliance is maintenance free.

 DANGER

Risk of electric shock.

 Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

Clean the sieve in the water connection regularly.

ATTENTION

The sieve must not be damaged.

 Remove coupling from the water connection.

 Illustration

Pull the sieve out (e.g. using flat pliers), clean un-

der running water and then reinsert it.

 DANGER

Risk of electric shock.

 Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

 Push the lever of the trigger gun, the device will

switch on.

 Check whether the voltage indicated on the type

plate corresponds to the voltage of the mains sup-

ply.

 Check the mains connection cable for damages.

 Completely open the water tap.

 Appliance ventilation: Switch the appliance on with

the high-pressure hose detached and operate

(max. 2 minutes) until the water exits the high-pres-

sure connection without bubbles. Switch off appli-

ance and reconnect high-pressure hose.

 Pull out the sieve in the water connection using flat-

nose pliers and clean under running water.

 Clean high-pressure nozzle: Remove dirt and de-

bris from the nozzle bore, using a needle and rinse

through with water from the front.

 Check water flow quantity.

 Slight leakage from the appliance pump is normal.

If the leakage increases contact the authorized

customer service.

 Detach spray lance from the trigger gun. Work only

with the trigger gun.

 Illustration

Remove filter from suction hose for detergent and

clean under running water.

 Check the detergent suction hose for kinks.

Only use original accessories and spare parts, they en-

sure the safe and trouble-free operation of the device.

For information about accessories and spare parts,

please visit www.kaercher.com.

Transport and storage

When transporting by hand

When transporting in vehicles

Storing the Appliance

Frost protection

Maintenance and care

Care

Clean the sieve in the water connection

Troubleshooting

Appliance is not running

Pressure does not build up in the appliance

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

Accessories and Spare Parts

10 EN

– 7

The warranty terms published by the relevant sales

company are applicable in each country. We will repair

potential failures of your appliance within the warranty

period free of charge, provided that such failure is

caused by faulty material or defects in manufacturing. In

the event of a warranty claim please contact your dealer

or the nearest authorized Customer Service centre.

Please submit the proof of purchase.

Addresses can be found under:

www.kaercher.com/dealersearch

We hereby declare that the machine described below

complies with the relevant basic safety and health re-

quirements of the EU Directives, both in its basic design

and construction as well as in the version put into circu-

lation by us. This declaration shall cease to be valid if

the machine is modified without our prior approval.

The signatories act on behalf of and with the authority of

the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Warranty

Technical specifications

Electrical connection

Voltage 220-240

1~50-60

Power consumption 6 A

Protection class IP X5

Protective class II

Mains fuse (slow-blow) 10 A

Water connection

Max. feed pressure 1,2 MPa

Max. feed temperature 40 °C

Min. feed volume 8 l/min

Performance data

Working pressure 7,4 MPa

Max. permissible pressure 11 MPa

Water flow rate 5,2 l/min

Max. flow rate 6,0 l/min

Detergent flow rate 0,3 l/min

Recoil force of trigger gun 10 N

Dimensions and weights

Length 180 mm

Width 219 mm

Height 389 mm

Weight, ready to operate with acces-

sories

4,5 kg

Values determined as per EN 60335-2-79

Hand-arm vibration value

Uncertainty K

<2,5

0,7

m/s

Sound pressure level L

Uncertainty K

dB(A)

Sound power level L

+ Uncertainty

93 dB(A)

Subject to technical changes.

EU Declaration of Conformity

Product: High pressure cleaner

Type: 1.673-xxx

Relevant EU Directives

2000/14/EC

2014/30/EU

2006/42/EC (+2009/127/EC)

2011/65/EU

Applied harmonized standards

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 90

Guaranteed: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

11EN

– 4

Avant la première utilisation de votre ap-

pareil, lire attentivement ce manuel d'ins-

tructions original et les consignes de sécurité qu'il

contient. Respecter l'ensemble de ces instructions.

Conservez les deux livrets pour une utilisation ultérieure

ou pour le futur propriétaire.

Ce nettoyeur haute pression ne doit être utilisé que pour

un usage privé:

– pour le nettoyage de machines, véhicules, bâti-

ments, outils, façades, terrasses, outils de jardi-

nage etc. avec un jet d'eau sous pression (et si be-

soin en ajoutant des détergents).

– avec des accessoires, pièces de rechange et dé-

tergents homologués par KÄRCHER. Veuillez res-

pecter les consignes livrées avec les détergents.

 DANGER

Signale la présence d'un danger imminent entraînant de

graves blessures corporelles et pouvant avoir une issue

mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éventuellement

dangereuse pouvant entraîner de graves blessures cor-

porelles et même avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation potentiellement dan-

gereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dan-

gereuse pouvant entraîner des dommages matériels.

몇 PRÉCAUTION

Le but des dispositifs de sécurité est de protéger l'utili-

sateur. Ils ne doivent en aucun cas être transformés ou

désactivés.

L'interrupteur principal empêche un fonctionnement in-

volontaire de l'appareil.

Le dispositif de verrouillage bloque le levier du pistolet

haute pression et empêche un démarrage non désiré

de l'appareil.

Si le levier est relâché au niveau du pistolet haute pres-

sion, le pressostat coupe la pompe et le jet haute pres-

sion est arrêté. Si le levier est tiré, la pompe est remise

en service.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se

trouvent sous :

www.kaercher.com/REACH

Table des matières

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 4

Protection de l’environnement. . . . . . . . . . . . FR 4

Description de l’appareil . . . . . . . . . . . . . . . . FR 5

Montage et mise en service. . . . . . . . . . . . . . FR 5

Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . FR 5

Transport et stockage . . . . . . . . . . . . . . . . . . FR 6

Entretien et maintenance . . . . . . . . . . . . . . . FR 6

Assistance en cas de panne . . . . . . . . . . . . . FR 6

Accessoires et pièces de rechange. . . . . . . . FR 6

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 7

Caractéristiques techniques . . . . . . . . . . . . . FR 7

Déclaration UE de conformité . . . . . . . . . . . . FR 7

Sécurité

Utilisation conforme

Niveaux de danger

Symboles sur l'appareil

Ne pas diriger le jet haute pression sur des

personnes, des animaux, un équipement

électrique actif ou sur l'appareil lui-même.

Mettre l'appareil à l'abri du gel.

L'appareil ne doit pas être directement rac-

cordé au réseau public d'eau potable.

Dispositifs de sécurité

Interrupteur principal

Dispositif de verrouillage du pistolet haute

pression

Fonction arrêt automatique

Protection de l’environnement

Les matériels d'emballage sont recyclables. Élimi-

nez l'emballage d'une manière respectueuse de

l'environnement.

Les appareils ancien modèle contiennent des ma-

tériaux précieux recyclables qui doivent être ame-

nés à un système de recyclage. Éliminez les ap-

pareils ancien modèle d'une manière respec-

tueuse de l'environnement.

Les appareils électriques et électroniques renfer-

ment souvent des composants qui peuvent repré-

senter un danger potentiel pour l'intégrité phy-

sique et l'environnement s'ils sont mal utilisés ou

éliminés. Ces composants sont pourtant néces-

saires au bon fonctionnement de l'appareil. Les

appareils qui présentent ce symbole ne doivent

pas être jetés avec les déchets ménagers.

Tous travaux de nettoyage produisant des eaux

usées contenant de l’huile, par exemple un net-

toyage de moteur ou de bas de caisse, doivent

uniquement être effectués à des postes de lavage

équipés d’un séparateur d’huile.

Les travaux avec du détergent ne doivent être faits

que sur des plans de travail étanches aux liquides,

avec raccord à la canalisation d'eaux usées. Ne

pas laisser le détergent s'infiltrer dans les eaux ou

dans le sol.

12 FR

– 5

L'étendue de la livraison de l'appareil (selon le modèle)

figure sur l'emballage. Ce manuel d'utilisation décrit

toutes les options possibles.

Pour les illustrations, voir les pages de graphiques

1 Raccord haute pression

2 Interrupteur principal "0/OFF" / "I/ON"

3 Support pour le flexible haute pression

4 Poignée de transport

5 Support pour la lance

6 Arrivée d'eau avec tamis intégré

7 Flexible d'aspiration du détergent (avec filtre)

8 Raccord pour l'arrivée d'eau

9 Câble d'alimentation secteur avec fiche secteur

10 Plaque signalétique

11 Pistolet haute pression

12 Dispositif de verrouillage du pistolet haute pression

13 Flexible haute pression

14 Agrafe pour le flexible haute pression

15 Lance avec buse haute pression

Pour les travaux normaux de nettoyage.

16 Lance avec rotabuse

Pour les salissures tenaces

Pour les illustrations, voir les pages de graphiques

 Figure :

Monter les pièces jointes en vrac à l'appareil avant

la mise en service.

 Garer l'appareil sur une surface plane.

 Figure :

Retirer le clip du pistolet haute pression et insérer

le flexible haute pression dans le pistolet haute

pression.

Enfoncer les agrafes jusqu'á ce qu'elles s'en-

clenchent. Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pression.

 Figure :

ATTENTION

Des impuretés dans l'eau peuvent endommager la

pompe haute pression et les accessoires. Il est recom-

mandé d'utiliser le filtre à eau KÄRCHER (accessoires

spéciaux, référence 4.730-059).

몇 PRÉCAUTION

Une marche à sec de plus de 2 minutes endommage la

pompe haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre hors service

et procéder de la manière indiquée dans les instructions

du chapitre "Aide en cas de défauts".

몇 PRÉCAUTION

Une distance d'au moins 30 cm entre la lance et les sur-

faces peintes est nécessaire pour éviter tout endomma-

gement

ATTENTION

Ne pas nettoyer les pneus, la carrosserie ou les sur-

faces sensibles telles que le bois avec la rotabuse pour

éviter tout endommagement.

 Figure :

ATTENTION

Risque d'endommagement de la peinture

Lors des travaux avec la brosse de lavage, celle-ci doit

être exempte de salissures et d'autres particules.

Remarque : Si nécessaire, il est également possible

d'utiliser les broches de lavage pour le nettoyage avec

détergent.

Remarque : L'ajout de détergent est uniquement pos-

sible en mode basse pression.

 Figure :

Option

 Figure :

 Pulvériser le détergent sur la surface sèche et lais-

ser agir sans toutefois le laisser sécher complète-

ment.

 Retirer les saletés dissoutes au moyen du jet haute

pression.

 Après le travail avec le détergent : exploiter l'appa-

reil pendant 1 minute environ pour le rincer.

 Figure :

Relâcher le levier du pistolet haute pression puis le

bloquer.

 En cas de pauses de longue durée (plus de 5 mi-

nutes), mettre en plus l'appareil hors service avec

l'interrupteur "0/OFF".

몇 PRÉCAUTION

Séparer le tuyau haute pression du pistolet haute pres-

sion ou de l'appareil uniquement quand il n'y a pas de

pression dans le système.

 Relâcher le levier du pistolet haute pression.

 Mettre l'appareil hors service "0/OFF".

 Retirer la fiche secteur de la prise de courant.

 Fermer le robinet d'eau.

 Presser le levier du pistolet haute pression afin

d'éliminer la pression encore présente dans le

système.

 Verrouiller le levier du pistolet haute pression.

 Séparer l'appareil de l'alimentation en eau.

Description de l’appareil

* Option

17 Brosse de lavage

18 Buse à mousse

Pour une mousse détergente efficace.

19 Produit détergent

** Nécessaire en supplément

20 Flexible renforcé avec raccord standard.

– Diamètre minimal 1/2 pouce (13 mm)

– Longueur minimale 7,5 m

Montage et mise en service

Fonctionnement

Fonctionnement à haute pression

Fonctionnement avec brosse de lavage

Fonctionnement avec détergent

Méthode de nettoyage conseillée

Après utilisation avec un détergent

Interrompre le fonctionnement

Fin de l'utilisation

13FR

– 6

몇 PRÉCAUTION

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du transport et du

stockage.

 Soulever l'appareil avec la poignée et le porter.

 Freiner l'appareil pour l'empêcher de glisser et de

basculer.

 Garer l'appareil sur une surface plane.

 Ranger les accessoires selon le dispositif de l'ap-

pareil.

En cas de stockage prolongé, par ex. en hiver, respec-

ter en plus les recommandations fournies au chapitre

Entretien.

ATTENTION

Des appareils et des accessoires qui n'ont pas été com-

plètement vidés peuvent être détruits par le gel. Vider

complètement l'appareil et les accessoires et les mettre

à l'abri du gel.

Pour éviter des dommages :

 Vider complètement l'eau de l'appareil : Mettre l'ap-

pareil en service sans le flexible haute pression

raccordé et sans alimentation d'eau raccordé (max.

1 min.) et attendre jusqu'à ce qu'il ne sorte plus

d'eau du raccord haute pression. Désactiver l'ap-

pareil.

 Conserver l'appareil et l'intégralité des accessoires

dans un endroit à l'abri du gel.

L'appareil ne nécessite aucune maintenance.

 DANGER

Risque d'électrocution.

 Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche sec-

teur.

Nettoyer régulièrement le tamis dans le raccord d'ali-

mentation en eau.

ATTENTION

Le tamis ne doit pas être endommagé.

 Retirer le raccord du raccord d'alimentation en eau.

 Figure :

Retirer le tamis (p. ex. avec une pince plate), le net-

toyer sous l'eau puis le remettre en place.

 DANGER

Risque d'électrocution.

 Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche sec-

teur.

 Actionner le levier du pistolet haute pression, l'ap-

pareil se met en service.

 Vérifier que la tension indiquée sur la plaque signa-

létique correspond à la tension de la prise de cou-

rant.

 Vérifier si le câble d'alimentation est endommagé

 Ouvrir le robinet d'eau complètement.

 Purger l'appareil : Mettre l'appareil en service sans

flexible haute pression et attendre (max. 2 minutes)

jusqu'à ce qu'il s'écoule de l'eau sans bulle du rac-

cord haute pression. Mettre l'appareil hors tension

et raccorder le flexible haute pression.

 Enlever le tamis de l'arrivée d'eau à l'aide d'une

pince et le nettoyer à l'eau courante.

 Nettoyer la buse à haute pression : Ôtez les salis-

sures situées dans l'orifice de la buse à l'aide d'une

aiguille et rincez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

 Une fuite minime au niveau de l'appareil peut sur-

venir sous certaines conditions techniques. Si la

fuite est importante, contacter le service après-

vente agréé.

 Séparer la lance de la poignée-pistolet. Travailler

uniquement avec la poignée-pistolet.

 Figure :

Retirer le filtre du flexible d'aspiration pour dé-

tergent et le nettoyer à l'eau courante.

 Vérifier que le flexible d’aspiration à détergent n’est

plié en aucun endroit.

N'utiliser que des accessoires et pièces de rechange

d'origine, ils garantissent le bon fonctionnement de l'ap-

pareil.

Vous trouverez des informations relatives aux acces-

soires et pièces de rechange sur www.kaercher.com.

Transport et stockage

Transport manuel

Transport dans des véhicules

Ranger l’appareil

Protection antigel

Entretien et maintenance

Entretien

Nettoyage du tamis de l'arrivée d'eau

Assistance en cas de panne

L'appareil ne fonctionne pas

L'appareil ne monte pas en pression

Fluctuations de pression importantes

Appareil non étanche

Le détergent n'est pas aspirée

Accessoires et pièces de rechange

14 FR

– 7

Dans chaque pays, les conditions de garantie en vi-

gueur sont celles publiées par notre société de distribu-

tion responsable. Les éventuelles pannes sur l’appareil

sont réparées gratuitement dans le délai de validité de

la garantie, dans la mesure où celles-ci relèvent d'un

défaut matériel ou d'un vice de fabrication. En cas de re-

cours en garantie, adressez-vous à votre revendeur ou

au service après-vente agréé le plus proche munis de

votre preuve d'achat.

Vous trouverez les adresses sous :

www.kaercher.com/dealersearch

Nous certifions par la présente que la machine spécifiée

ci-après répond de par sa conception et son type de

construction ainsi que de par la version que nous avons

mise sur le marché aux prescriptions fondamentales sti-

pulées en matière de sécurité et d’hygiène par les direc-

tives européennes en vigueur. Toute modification ap-

portée à la machine sans notre accord rend cette décla-

ration invalide.

Les signataires agissent sous ordre et avec le pouvoir

de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantie

Caractéristiques techniques

Branchement électrique

Tension 220-240

1~50-60

Courant absorbée 6 A

Degré de protection IP X5

Classe de protection II

Protection du réseau (à action retar-

dée)

10 A

Arrivée d'eau

Pression d'alimentation (max.) 1,2 MPa

Température d'alimentation (max.) 40 °C

Débit d'alimentation (min.) 8 l/min

Performances

Pression de service 7,4 MPa

Pression maximale admissible 11 MPa

Débit (eau) 5,2 l/min

Débit maximum 6,0 l/min

Débit (détergent) 0,3 l/min

Force de réaction sur la poignée-pis-

tolet

10 N

Dimensions et poids

Longueur 180 mm

Largeur 219 mm

Hauteur 389 mm

Poids, opérationnel avec accessoires 4,5 kg

Valeurs définies selon EN 60335-2-79

Valeur de vibrations bras-main

Incertitude K

<2,5

0,7

m/s

Niveau de pression acoustique L

Incertitude K

dB(A)

Niveau de pression acoustique L

incertitude K

93 dB(A)

Sous réserve de modifications techniques.

Déclaration UE de conformité

Produit : Nettoyeur haute pression

Type : 1.673-xxx

Directives européennes en vigueur :

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Normes harmonisées appliquées :

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 90

Garanti: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

15FR

– 4

Prima di utilizzare l'apparecchio per la pri-

ma volta, leggere queste istruzioni per

l'uso originali e le avvertenze di sicurezza in allegato.

Agire corrispondentemente e conservare entrambi i li-

bretti per un uso futuro o per un successivo proprietario.

Utilizzate questa idropulitrice esclusivamente nell'uso

domestico:

– per la pulizia di macchine, veicoli, edifici, attrezzi,

facciate, terrazzi, attrezzi da giardinaggio ecc. con

getto d'acqua ad alta pressione (se necessario con

l'aggiunta di detergenti).

– con accessori, ricambi e detergenti omologati da

KÄRCHER. Rispettate le indicazioni allegate ai de-

tergenti.

 PERICOLO

Indica un pericolo imminente che determina lesioni gra-

vi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe

determinare lesioni gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa che potrebbe

causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe

determinare danni alle cose.

몇 PRUDENZA

I dispositivi di sicurezza servono alla protezione

dell'utente e non devono essere modificati o essere rag-

girati.

L'interruttore dell'apparecchio impedisce l'azionamento

accidentale dell'apparecchio.

Il dispositivo di blocco blocca la leva della lancia idropu-

litrice ed impedisce l'azionamento accidentale dell'ap-

parecchio.

Se si allenta la leva della lancia idropulitrice, il presso-

stato spegne la pompa, il getto ad alta pressione si fer-

ma. Se si tira la leva, si riattiva la pompa.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili

all'indirizzo:

www.kaercher.com/REACH

Indice

Sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . .IT4

Protezione dell’ambiente. . . . . . . . . . . . . . . . IT 4

Descrizione dell’apparecchio. . . . . . . . . . . . . IT 5

Montaggio e messa in funzione. . . . . . . . . . . IT 5

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . IT 5

Trasporto e stoccaggio . . . . . . . . . . . . . . . . . IT 6

Cura e manutenzione . . . . . . . . . . . . . . . . . . IT 6

Guida alla risoluzione dei guasti . . . . . . . . . . IT 6

Accessori e ricambi . . . . . . . . . . . . . . . . . . . . IT 6

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT7

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . IT 7

Dichiarazione di conformità UE . . . . . . . . . . . IT 7

Sicurezza

Uso conforme a destinazione

Livelli di pericolo

Simboli riportati sull’apparecchio

Il getto ad alta pressione non va mai puntato

su persone, animali, equipaggiamenti elettri-

ci attivi o sull'apparecchio stesso.

Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato di-

rettamente alla rete idrica pubblica.

Dispositivi di sicurezza

Interruttore dell'apparecchio

Dispositivo di blocco lancia idropulitrice

Funzione di stop automatico

Protezione dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire a

regola d'arte gli imballaggi.

Gli apparecchi dismessi contengono preziosi ma-

teriali riciclabili che devono essere consegnati al

riciclaggio. Smaltire a regola d'arte gli apparecchi

dismessi.

Gli apparecchi elettrici ed elettronici contengono

spesso componenti che, con un utilizzo o smalti-

mento non corretti, possono costituire un poten-

ziale pericolo per la salute umana e per l'ambien-

te. Questi componenti sono tuttavia necessari per

un corretto funzionamento dell'apparecchio. Gli

apparecchi contrassegnati con questo simbolo

non devono essere smaltiti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua

di scarico contenente olio, per es. alla pulizia di

motori o di sottoscocche vanno effettuati esclusi-

vamente in luoghi di lavaggio provvisti di separa-

tori d'olio.

Gli interventi con detergenti possono essere ese-

guiti solo su superfici di lavoro impermeabili con

collegamento alla canalizzazione dell'acqua spor-

ca. Non fare infiltrare il detergente nelle acque di

scarico o nel terreno.

16 IT

– 5

L'equipaggiamento dell'apparecchio (in funzione del

modello) è riportato sulla confezione. Le presenti istru-

zioni per l'uso descrivono tutte le opzioni possibili.

Per le figure vedi pagine con grafico

1 Attacco alta pressione

2 Interruttore dell'apparecchio „0/OFF“ / „I/ON“

3 Custodia per tubo flessibile di alta pressione

4 Maniglia di trasporto

5 Custodia per lancia

6 Collegamento dell'acqua con filtro montato

7 Tubo flessibile di aspirazione per detergente (con

filtro)

8 Giunto per collegamento dell'acqua

9 Cavo di allacciamento alla rete con connettore

10 Targhetta

11 Lancia dell'idropulitrice

12 Dispositivo di blocco lancia idropulitrice

13 Tubo flessibile alta pressione

14 Morsetto per tubo flessibile di alta pressione

15 Lancia con ugello alta pressione

Per operazioni normali di pulizia.

16 Lancia con fresa per lo sporco

Per lo sporco più resistente

Per le figure vedi pagine con grafico

 Figura

Prima della messa in funzione montare i compo-

nenti singoli dell'apparecchio.

 Posizionare l'apparecchio su una superficie piana.

 Figura

Estrarre il morsetto dalla lancia dell'idropulitrice ed

inserire il tubo flessibile per alta pressione nella

lancia.

Introdurre il morsetto fino al suo aggancio. Accer-

tarsi del corretto aggancio tirando il tubo flessibile

di alta pressione.

 Figura

ATTENZIONE

Impurità nell'acqua possono danneggiare la pompa ad

alta pressione e gli accessori. Consigliamo come prote-

zione di utilizzare il filtro per l'acqua KÄRCHER (acces-

sorio speciale, codice d'ordine 4.730-059).

몇 PRUDENZA

Un funzionamento a secco di oltre 2 minuti determina

dei danneggiamenti sulla pompa ad alta pressione. Nel

caso in cui l'apparecchio non produca alcuna pressione

entro 2 minuti, spegnere l'apparecchio e procedere se-

condo le indicazioni riportate al capitolo „Guida alla riso-

luzione dei guasti“.

몇 PRUDENZA

Mantenere una distanza minima di 30 cm dal getto du-

rante la pulizia di superfici verniciate, in modo da evitare

danneggiamenti.

ATTENZIONE

Non usare la fresa per pulire pneumatici di auto, vernici

o superfici sensibili, rischio di danneggiamento.

 Figura

ATTENZIONE

Pericolo di danni alla vernice

Per lavori con spazzola di lavaggio, questa deve essere

esente da sporco o altre particelle.

Nota: Se necessario, è possibile utilizzare le spazzole

di lavaggio per lavorare con detergenti.

Indicazione: Il detergente può essere aggiunto solo

con bassa pressione.

 Figura

in opzione

 Figura

 Spruzzare misuratamente il detergente e lasciare

agire (non asciugare) sulla superficie asciutta.

 Sciacquare lo sporco sciolto con il getto alta pres-

sione.

 Dopo gli interventi con il detergente: Sciacquare

l'apparecchio in funzione per circa 1 minuto.

 Figura

Rilasciare la leva della lancia dell'idropulitrice e

bloccarla.

 Durante pause di lavoro prolungate (più di 5 min.)

spegnere anche l'apparecchio „0/OFF“.

몇 PRUDENZA

Scollegare il tubo flessibile ad alta pressione dalla lan-

cia idropulitrice o dall’on sistema depressurizzato.

 Rilasciare la leva della lancia idropulitrice.

 Spegnere l'apparecchio „0/OFF“.

 Togliere la spina di alimentazione dalla presa.

 Chiudere il rubinetto.

 Premere la leva della lancia dell'idropulitrice in

modo da scaricare la pressione ancora presen-

te nel sistema.

 Bloccare la leva della lancia idropulitrice.

 Scollegare l'apparecchio dall'alimentazione idrica.

Descrizione dell’apparecchio

* Opzionale

17 Spazzola di lavaggio

18 Ugello per schiumatura

Per schiuma detergente potente.

19 Detergente

** Aggiuntivamente necessario

20 Tuble flessibile acqua PVC in fibra-tela con raccor-

do commerciale.

– Diametro minimo 1/2 pollice (13 mm)

– Lunghezza minima 7,5 m

Montaggio e messa in funzione

Funzionamento

Funzionamento ad alta pressione

Funzionamento con spazzola di lavaggio

Funzionamento con detergente

Metodo di pulizia consigliato

Dopo il funzionamento con il detergente

Interrompere il funzionamento

Terminare il lavoro

17IT

– 6

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'apparecchio durante il trasporto e

lo stoccaggio.

 Sollevare l'apparecchio con l'apposito manico e

trasportarlo.

 Bloccare l'apparecchio in modo tale che non possa

scivolare o ribaltarsi.

 Depositare la spazzatrice su una superficie piana.

 Conservare gli accessori dell'attrezzo corrispon-

dente nell'apparecchio.

Prima di depositi di lunga durata, per es. in inverno, ri-

spettare anche le avvertenze riportate al capitolo Cura.

ATTENZIONE

Apparecchi e accessori non completamente svuotati

potrebbero venire danneggiati dal gelo. Svuotare com-

pletamente l'apparecchio e gli accessori e proteggerli

dal gelo.

Per evitare danni:

 Svuotare completamente l'acqua dall'apparecchio:

accendere l'apparecchio senza il tubo flessibile di

alta pressione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed attendere fino a

quando dal raccordo di alta pressione non fuorie-

sce più dell'acqua. Spegnere l’apparecchio.

 Conservare l'apparecchio e tutti gli accessori in un

ambiente protetto dal gelo.

L'apparecchio è senza manutenzione.

 PERICOLO

Pericolo di scossa elettrica.

 Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

Pulire regolarmente il filtro nel raccordo dell'acqua.

ATTENZIONE

Non danneggiare il filtro.

 Rimuovere il giunto dall'attacco dell'acqua.

 Figura

Estrarre il filtro (ad es. con una pinza piatta), pulirlo

sotto acqua corrente e inserirlo di nuovo.

 PERICOLO

Pericolo di scossa elettrica.

 Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

 Premere la leva della lancia idropulitrice e l'appa-

recchio si attiva.

 Controllare se la tensione dichiarata sulla targhetta

coincide con la tensione della fonte di energia.

 Verificare la presenza di eventuali danni sul cavo di

allacciamento alla rete.

 Aprire completamente il rubinetto.

 Eliminare l'aria dall' apparecchio: Accendere l'ap-

parecchio senza il tubo flessibile di alta pressione

collegato ed attendere (max. 2 minuti) finché l’ac-

qua che fuoriesce sia priva di bolle d’aria dal rac-

cordo di alta pressione. Spegnere l'apparecchio e

collegare il tubo flessibile di alta pressione.

 Estrarre il filtro nel raccordo dell'acqua con una pin-

za piatta e lavarlo sotto acqua corrente.

 Pulire l’ugello ad alta pressione: Rimuovere con un

ago lo sporco dai fori degli ugelli e sciacquare con

acqua dalla parte anteriore.

 Controllare l'afflusso di acqua.

 Alcune cause tecniche fanno sì che ci sia una lieve

permeabilità dell'apparecchio. In caso di permeabi-

lità elevata rivolgersi al servizio clienti autorizzato.

 Staccare la lancia dalla pistola a spruzzo. Operare

solo con la pistola a spruzzo.

 Figura

Staccare il filtro dal tubo flessibile di aspirazione

per detergente e lavarlo sotto acqua corrente.

 Controllare se il tubo flessibile di aspirazione per

detergente presenti delle incrinature.

Utilizzando solamente accessori e ricambi originali, si

garantisce un funzionamento sicuro e privo di disturbi

dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e

ricambi su www.kaercher.com.

Trasporto e stoccaggio

Posizione manuale

Posizione in veicoli

Deposito dell’apparecchio

Antigelo

Cura e manutenzione

Cura

Pulizia del filtro nel raccordo dell'acqua

Guida alla risoluzione dei guasti

L'apparecchio non funziona

L'apparecchio non raggiunge pressione

Forti variazioni di pressione

L'apparecchio perde

Il detergente non viene aspirato

Accessori e ricambi

18 IT

– 7

Le condizioni di garanzia valgono nel rispettivo paese di

pubblicazione da parte della nostra società di vendita

competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio rivendito-

re, oppure al più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

Gli indirizzi li trovate sotto:

www.kaercher.com/dealersearch

Con la presente si dichiara che la macchina qui di se-

guito indicata, in base alla sua concezione, al tipo di co-

struzione e nella versione da noi introdotta sul mercato,

è conforme ai requisiti fondamentali di sicurezza e di sa-

nità delle direttive UE. In caso di modifiche apportate

alla macchina senza il nostro consenso, la presente di-

chiarazione perde ogni validità.

I firmatari agiscono per incarico e con delega della dire-

zione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garanzia

Dati tecnici

Attacco elettrico

Tensione 220-240

1~50-60

Potenza assorbita 6 A

Grado di protezione IP X5

Classe di protezione II

Protezione rete (fusibile ritardato) 10 A

Collegamento idrico

Pressione in entrata (max.) 1,2 MPa

Temperatura in entrata (max.) 40 °C

Portata (min.) 8 l/min

Dati potenza

Pressione di esercizio 7,4 MPa

Pressione max. consentita 11 MPa

Portata, acqua 5,2 l/min

Portata massima 6,0 l/min

Portata, detergente 0,3 l/min

Forza repulsiva della pistola a spruz-

10 N

Dimensioni e Pesi

Lunghezza 180 mm

Larghezza 219 mm

Altezza 389 mm

Peso, pronto all'uso con accessori 4,5 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio

Dubbio K

<2,5

0,7

m/s

Pressione acustica L

Dubbio K

dB(A)

Pressione acustica L

+ Dubbio K

93 dB(A)

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Prodotto: Idropulitrice

Modello: 1.673-xxx

Direttive UE pertinenti

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Norme armonizzate applicate

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 90

Garantito: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

19IT

– 4

Lees voor het eerste gebruik van uw ap-

paraat deze veiligheidsinstructies en de

originele gebruiksaanwijzing. Neem deze in acht. Be-

waar beide documenten voor later gebruik of volgende

eigenaars.

Deze hogedrukreiniger is uitsluitend bestemd voor huis-

houdelijk gebruik:

– voor het reinigen van machines, voertuigen, ge-

bouwen, gereedschap, gevels, terrassen, tuintoe-

stellen, enz. met een hogedrukwaterstraal (indien

nodig met toevoeging van reinigingsmiddelen);

– met door KÄRCHER vrijgegeven toebehoren, re-

serveonderdelen en reinigingsmiddelen. Neem de

instructies in acht die bij de reinigingsmiddelen ho-

ren.

 GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat

tot ernstige en zelfs dodelijke lichaamsverwondingen

leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot

ernstige en zelfs dodelijke lichaamsverwondingen kan

leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot

lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot

materiele schade kan leiden.

몇 VOORZICHTIG

Veiligheidsinrichtingen dienen ter bescherming van de

gebruiker en mogen niet veranderd of omzeild worden.

De hoofdschakelaar van het apparaat verhindert de on-

voorziene werking van het apparaat.

De vergrendeling blokkeert de hendel van het hand-

spuitpistool en verhindert een onbedoelde start van het

apparaat.

Als de hendel van het handspuitpistool wordt losgela-

ten, schakelt de drukschakelaar de pomp uit, de hoge-

drukstraal stopt. Als de hendel aangetrokken wordt,

schakelt de pomp opnieuw in.

Aanwijzingen betreffende de inhoudsstoffen

(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Inhoud

Veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 4

Zorg voor het milieu. . . . . . . . . . . . . . . . . . . . NL 4

Beschrijving apparaat . . . . . . . . . . . . . . . . . . NL 5

Montage en inbedrijfstelling. . . . . . . . . . . . . . NL 5

Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL5

Transport en opslag. . . . . . . . . . . . . . . . . . . . NL 6

Onderhoud en reparatie . . . . . . . . . . . . . . . . NL 6

Hulp bij storingen. . . . . . . . . . . . . . . . . . . . . . NL 6

Toebehoren en reserveonderdelen . . . . . . . . NL 6

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 7

Technische gegevens . . . . . . . . . . . . . . . . . . NL 7

EU-conformiteitsverklaring . . . . . . . . . . . . . . NL 7

Veiligheid

Reglementair gebruik

Gevarenniveaus

Symbolen op het toestel

Richt de hogedrukstraal niet op personen,

dieren, actieve elektrische uitrusting of het

apparaat zelf.

Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aange-

sloten worden op het openbare drinkwater-

net.

Veiligheidsinrichtingen

Apparaatschakelaar

Vergrendeling handspuitpistool

Auto-stop-functie

Zorg voor het milieu

Het verpakkingsmateriaal is recyclebaar. Gelieve

verpakkingen op milieuvriendelijke manier te ver-

wijderen.

Oude apparaten bevatten waardevolle recycle-

bare materialen die moeten worden hergebruikt.

Gelieve oude apparaten op milieuvriendelijke ma-

nier te verwijderen.

Elektrische en elektronische apparaten bevatten

vaak onderdelen die een potentieel gevaar kun-

nen vormen voor de menselijke gezondheid en

het milieu als ze foutief worden gebruikt of niet

correct worden afgevoerd. Deze onderdelen zor-

gen er desalniettemin voor dat het apparaat naar

behoren functioneert. Apparaten die dit symbool

dragen, mogen niet met het huisvuil worden afge-

voerd.

Reinigingswerkzaamheden waarbij oliehoudend

afvalwater ontstaat, bv. motor- of bodemwas, mo-

gen enkel uitgevoerd worden in wasplaatsen met

olieafscheider.

Werkzaamheden met reinigingsmiddelen mogen

enkel uitgevoerd worden op vloeistofdichte opper-

vlakken die aangesloten zijn op de vuilwateraf-

voer. Laat reinigingsmiddel niet in waterlopen of

de grond dringen.

20 NL

– 5

De inhoud van het geleverde pakket (afhankelijk van

het model) is op de verpakking afgebeeld. Deze ge-

bruiksaanwijzing beschrijft alle mogelijke opties.

Afbeeldingen zie pagina´s met afbeeldingen

1 Hogedrukaansluiting

2 Hoofdschakelaar „0/OFF“ / „I/ON“

3 Houder voor de hogedrukslang

4 Handgreep

5 Houder voor de straalpijp

6 Wateraansluiting met ingebouwde zeef

7 Zuigslang voor reinigingsmiddel(met filter)

8 Koppelinggedeelte voor wateraansluiting

9 Stroomleiding met stekker

10 Typeplaatje

11 Hogedrukpistool

12 Vergrendeling handspuitpistool

13 Hogedrukslang

14 Klemmen voor hogedrukslang

15 Spuitlans met hogedruksproeier

Voor normale reinigingsopdrachten.

16 Spuitlans met vuilfrees

Voor hardnekkig vuil

Afbeeldingen zie pagina´s met afbeeldingen

 Afbeelding

Losse onderdelen die bij het apparaat geleverd

werden, moeten voor de inbedrijfstelling gemon-

teerd worden.

 Zet het apparaat op een effen oppervlak.

 Afbeelding

Klem uit hogedrukpistool trekken en hogedruk-

slang in hogedrukpistool steken.

Klem indrukken tot hij vastklikt. Veilige verbinding

controleren door aan de hogedrukslang te trekken.

 Afbeelding

LET OP

Verontreinigingen in het water kunnen de hogedruk-

pomp en de toebehoren beschadigen. Ter bescherming

wordt het gebruik van de KÄRCHER-waterfilter (bijzon-

dere toebehoren, bestelnummer 4.730-059) aanbevo-

len.

몇 VOORZICHTIG

Een droogloop van meer dan 2 minuten leidt tot bescha-

digingen van de hogedrukpomp. Indien het apparaat

binnen 2 minuten geen druk opbouwt, schakelt u het ap-

paraat uit en gaat u te werk volgens de instructies in het

hoofdstuk „Hulp bij storingen“.

몇 VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken

een minimumstraalafstand van 30 cm om beschadigin-

gen te vermijden.

LET OP

Autobanden, lak of gevoelige oppervlakken zoals hout

mogen niet met de vuilfrees gereinigd worden wegens

beschadigingsgevaar.

 Afbeelding

LET OP

Gevaar van lakschade

Bij werkzaamheden met wasborstel moet deze vrij van

vuil en andere deeltjes zijn.

Aanwijzing: Indien nodig kunnen ook de wasborstels

voor het werken met reinigingsmiddelen gebruikt wor-

den.

Instructie: Reinigingsmiddel kan in lage druk toege-

voegd worden.

 Afbeelding

Optioneel

 Afbeelding

 Reinigingsmiddel in geringe hoeveelheid op het

droge oppervlak sproeien en laten inwerken (niet

laten opdrogen!).

 losgekomen vuil met hogedrukstraal afspoelen.

 Na het werken met reinigingsmiddel: Apparaat on-

geveer 1 minuut laten werken om schoon te spoe-

len.

 Afbeelding

De hendel van het hogedrukpistool loslaten en ver-

grendelen.

 Bij langere werkonderbrekingen (langer dan 5 mi-

nuten) het apparaat tevens uitschakelen "0/OFF".

몇 VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpi-

stool of het apparaat wanneer geen druk in het systeem

voorhanden is.

 Laat de hendel van het handspuitpistool los.

 Apparaat uitschakelen "0/OFF"

 Trek de stekker uit het stopcontact.

 Draai de waterkraan dicht.

 Hendel van het hogedrukpistool indrukken om

de nog aanwezige druk in het systeem af te la-

ten.



Vergrendel de hendel van het handspuitpistool.

 Apparaat scheiden van de watertoevoer.

Beschrijving apparaat

* Optioneel

17 Wasborstel

18 Schuimsproeier

Voor krachtig reigingingsschuim.

19 Reinigingsmiddel

** Extra vereist

20 Versterkte waterslang met courante koppeling

– Diameter minstens 1/2 inch (13 mm)

– Lengte minstens 7,5 m

Montage en inbedrijfstelling.

Werking

Werken met hoge druk

Werking met wasborstel

Werken met reinigingsmiddel

Aanbevolen reinigingsmethode

Na het gebruik met reinigingsmiddel

Werking onderbreken

Werking stopzetten

21NL

– 6

몇 VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij het transport en de opslag het gewicht van het

apparaat in acht.

 Apparaat aan de draaggreep optillen en dragen.

 Apparaat beveiligen tegen verschuiven en kante-

len.

 Apparaat op een egaal oppervlak neerzetten.

 Toebehoren volgens inrichting van het apparaat

opbergen.

Voor langdurige opslag, bv. tijdens de wintermaanden,

moeten tevens de instructies in het hoofdstuk Onder-

houd in acht genomen worden.

LET OP

Niet volledig leeggemaakte apparaten en toebehoren

kunnen door vorst vernield worden. Maak het apparaat

en de toebehoren volledig leeg en bescherm ze tegen

vorst.

Om schade te vermijden:

 Water volledig uit het apparaat aflaten: Apparaat

zonder aangesloten hogedrukslang en zonder aan-

gesloten watertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de hogedrukaan-

sluiting komt. Apparaat uitschakelen.

 Apparaat met alle accessoires in een vorstvrije

ruimte bewaren.

Het apparaat is onderhoudsvrij.

 GEVAAR

Gevaar van stroomschok

 Voor alle werkzaamheden aan het apparaat moet

het apparaat uitgeschakeld en de stekker uitge-

trokken worden.

Reinig de zeef in de wateraansluiting regelmatig.

LET OP

De zeef mag niet beschadigd worden.

 Verwijder de koppeling van de wateraansluiting.

 Afbeelding

Zeef eruit trekken (bijv. met een vlakke tang), onder

stromend water reinigen en dan opnieuw plaatsen.

 GEVAAR

Gevaar van stroomschok

 Voor alle werkzaamheden aan het apparaat moet

het apparaat uitgeschakeld en de stekker uitge-

trokken worden.

 Druk de hendel van het handspuitpistool in, het ap-

paraat schakelt in.

 Controleren of de aangegeven spanning op het

typeplaatje overeenkomt met de spanning van de

stroombron.

 Stroomleiding op beschadiging controleren.

 Waterkraan volledig opendraaien.

 Apparaat ontluchten: Apparaat zonder aangeslo-

ten hogedrukslang inschakelen en wachten (max.

2 minuten) tot water zonder bellen uit de hogedruk-

aansluiting komt. Apparaat uitschakelen en hoge-

drukslang opnieuw aansluiten.

 De zeef in het wateraansluitpunt er met een platte

tang uittrekken en onder stromend water reinigen.

 Hogedruksproeier reinigen: Verontreinigingen met

een naald uit het gat van de sproeier verwijderen

en met water naar voren toe uitspoelen.

 Watertoevoervolume controleren.

 Een geringe ondichtheid van het apparaat is tech-

nisch bepaald. Als de pomp echter erg lekt, moet

contact worden opgenomen met de bevoegde

klantenservice.

 Maak de straalpijp los van het pistool. Alleen met

het handspuitpistool werken.

 Afbeelding

Filter van de reinigingsmiddel-zuigslang trekken en

onder stromend water reinigen.

 Zuigslang voor reinigingsmiddel controleren op

knikplaatsen.

Gebruik alleen origineel toebehoren en originele reser-

veonderdelen. Deze garanderen dat het apparaat veilig

en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde-

len vindt u op www.kaercher.com.

Transport en opslag

Transport met de hand

Transport in voertuigen

Apparaat opslaan

Vorstbescherming

Onderhoud en reparatie

Zorg

Zeef in de wateraansluiting reinigen

Hulp bij storingen

Apparaat draait niet

Apparaat komt niet op druk

Sterke drukschommelingen

Apparaat ondicht

Reinigingsmiddel wordt niet aangezogen

Toebehoren en reserveonderdelen

22 NL

– 7

In ieder land zijn de door ons bevoegde verkoopkantoor

uitgegeven garantiebepalingen van toepassing. Even-

tuele storingen aan het apparaat verhelpen wij zonder

kosten binnen de garantietermijn, mits een materiaal of

fabrieksfout de oorzaak van deze storing is. Neem bij

klachten binnen de garantietermijn contact op met uw

leverancier of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

www.kaercher.com/dealersearch

Hierbij verklaren wij dat de hierna vermelde machine

door haar ontwerp en bouwwijze en in de door ons in de

handel gebrachte uitvoering voldoet aan de betreffende

fundamentele veiligheids- en gezondheidseisen, zoals

vermeld in de desbetreffende EU-richtlijnen. Deze ver-

klaring verliest haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine worden aange-

bracht.

De ondergetekenden handelen in opdracht en met vol-

macht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantie

Technische gegevens

Elektrische aansluiting

Spanning 220-240

1~50-60

Stroomopname 6 A

Veiligheidsklasse IP X5

Beschermingsklasse II

Netzekering (traag) 10 A

Wateraansluiting

Toevoerdruk (max.) 1,2 MPa

Toevoertemperatuur (max.) 40 °C

Toevoerhoeveelheid (min.) 8 l/min

Vermogensgegevens

Werkdruk 7,4 MPa

Maximaal toegestane druk 11 MPa

Opbrengst, water 5,2 l/min

Volume maximaal 6,0 l/min

Opbrengst, reinigingsmiddel 0,3 l/min

Reactiekracht van het pistool 10 N

Afmetingen en gewichten

Lengte 180 mm

Breedte 219 mm

Hoogte 389 mm

Gewicht, bedrijfsklaar met accessoi-

res

4,5 kg

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde

Onzekerheid K

<2,5

0,7

m/s

Geluidsdrukniveau L

Onzekerheid K

dB(A)

Geluidskrachtniveau L

+ onveilig-

heid K

93 dB(A)

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Product: Hogedrukreiniger

Type: 1.673-xxx

Van toepassing zijnde EU-richtlijnen

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 90

Gegarandeerd: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

23NL

– 4

Antes de poner en marcha por primera

vez el aparato, lea el manual de instruc-

ciones original y las indicaciones de seguridad suminis-

tradas. Actúe de acuerdo a ellas. Conserve estos dos

manuales para su uso posterior o para propietarios ul-

teriores.

Utilice esta limpiadora de alta presión, exclusivamente,

en el ámbito doméstico:

– para limpiar máquinas, vehículos, obras, herra-

mientas, fachadas, terrazas, herramientas de jardi-

nería etc. con chorro de agua de alta presión (si es

necesario agregar detergente).

– con accesorios autorizados por KÄRCHER, re-

cambios y detergentes. Respetar las indicaciones

de los detergentes.

 PELIGRO

Aviso sobre un riesgo de peligro inmediato que puede

provocar lesiones corporales graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente peligrosa que

puede provocar lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa,

que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que

puede provocar daños materiales.

몇 PRECAUCIÓN

Los dispositivos de seguridad sirven para proteger al

usuario y no se pueden modificar o sortear.

El interruptor del aparato impide el funcionamiento invo-

luntario del mismo.

El bloqueo bloquea la palanca de la pistola pulverizado-

ra manual e impide que el aparato se ponga en marcha

de forma involuntaria.

Cuando se suelta la palanca de la pistola pulverizadora

manual, un presostato desconecta la bomba y el chorro

de alta presión se para. Cuando se acciona la palanca,

se conecta la bomba nuevamente.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes

en:

www.kaercher.com/REACH

Índice de contenidos

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 4

Protección del medio ambiente . . . . . . . . . . . ES 4

Descripción del aparato. . . . . . . . . . . . . . . . . ES 5

Montaje y puesta en marcha . . . . . . . . . . . . . ES 5

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . ES 5

Transporte y almacenamiento . . . . . . . . . . . . ES 6

Mantenimiento y cuidado . . . . . . . . . . . . . . . ES 6

Ayuda en caso de avería. . . . . . . . . . . . . . . . ES 6

Accesorios y piezas de repuesto. . . . . . . . . . ES 6

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . .ES7

Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . ES 7

Declaración UE de conformidad . . . . . . . . . . ES 7

Seguridad

Uso previsto

Niveles de peligro

Símbolos en el aparato

No dirija el chorro de alta presión hacia per-

sonas, animales, equipamiento eléctrico ac-

tivo, ni apunte con él al propio aparato.

Proteger el aparato de las heladas.

El aparato no se puede conectar directa-

mente al abastecimiento de agua potable

público.

Dispositivos de seguridad

Interruptor del equipo

Bloqueo de la pistola pulverizadora manual

Función de autoparada

Protección del medio ambiente

Los materiales empleados para el embalaje son

reciclables y recuperables. Rogamos elimine los

envases de forma que no se dañe el medio am-

biente.

Los aparatos viejos contienen materiales valiosos

reciclables que deberán ser entregados para su

aprovechamiento posterior. Rogamos desguace

los aparatos usados ecológicamente.

Los equipos eléctricos y electrónicos contienen a

menudo componentes que pueden representar un

peligro potencial para la salud de las personas y

para el medio ambiente en caso de que se mani-

pulen o se eliminen de forma errónea. Estos com-

ponentes son necesarios para el correcto funcio-

namiento del equipo. Los equipos marcados con

este símbolo no pueden eliminarse con la basura

doméstica.

Los trabajos de limpieza que producen aguas re-

siduales que contienen aceite (p. ej., el lavado de

motores o el lavado de los bajos) solo se deben

realizar en zonas de lavado que dispongan de se-

parador de aceite.

Solo se pueden realizar trabajos con detergentes

en superficies herméticas con una conexión al

desagüe de agua sucia. No permitir que se entre

el detergente en las aguas naturales ni penetre en

el suelo.

24 ES

– 5

El contenido de suministro de su aparato (dependiendo

del modelo) está ilustrado en el embalaje. Este manual

de instrucciones describe todas las opciones posibles.

Ilustraciones, véase las hojas de gráficos

1 Conexión de alta presión

2 Interruptor del aparato „0/OFF“ / „I/ON“

3 Zona de recogida para la manguera de alta presión

4 Asa de transporte

5 Zona de recogida para la lanza dosificadora

6 Conexión de agua con filtro incorporado

7 Manguera de aspiración para detergente (con fil-

tro)

8 Pieza de acoplamiento para la conexión de agua

9 Cable de conexión a red y enchufe de red

10 placa de características

11 Pistola de alta presión

12 Bloqueo de la pistola pulverizadora manual

13 Manguera de alta presión

14 Grapa para manguera de alta presión

15 Lanza de agua con tobera alta pression

Para tareas de limpieza normales.

16 Lanza de agua con fresadora de suciedad

Para las suciedades más difíciles de eliminar

Ilustraciones, véase las hojas de gráficos

 Imagen

Antes de la puesta en marcha montar las piezas

sueltas suministradas con el aparato.

 Coloque la dispositivo sobre una superficie plana.

 Imagen

Retirar la pinza de la pistola de alta presión y co-

nectar la manguera de alta presión en la pistola.

Presionar la grapa hacia dentro hasta que se enca-

je. Comprobar si la conexión es segura tirando de

la manguera de alta presión.

 Imagen

CUIDADO

La suciedad en el agua puede dañar la bomba de alta

presión y los accesorios. Como protección se reco-

mienda utilizar el filtro de agua KÄRCHER (accesorios

especiales, referencia de pedido 4.730-059).

몇 PRECAUCIÓN

La marcha en vacío durante más de 2 minutos provoca

daños en la bomba de alta presión. Si el equipo no ge-

nera presión en 2 minutos, desconectar el equipo y pro-

ceder conforme a las indicaciones del capítulo "Ayuda

en caso de fallo".

몇 PRECAUCIÓN

Mantener una distancia mínima de 30 cm con el chorro

a la hora de limpiar superficies lacadas, para evitar da-

ños.

CUIDADO

No limpiar neumáticos, pintura o superficies delicadas

como la madera con la fresa de suciedad, se pueden

dañar.

 Imagen

CUIDADO

Riesgo de daños en la pintura

Al realizar trabajos con el cepillo de lavado, este tiene

que estar limpio de suciedad u otras partículas.

Indicación: Si es necesario también se pueden utilizar

los cepillos de lavado para los trabajos con detergente.

Indicación:El detergente solo se puede mezclar a baja

presión.

 Imagen

Opcional

 Imagen

 Rocíe la superficie seca con detergente y déjelo

actuar pero sin dejar que se seque.

 Aplicar el chorro de agua a alta presión sobre la su-

ciedad disuelta para eliminarla.

 Después de trabajar con detergentes: Operar el

aparato aprox. 1 minuto para enjuagar.

 Imagen

Soltar la palanca de la pistola de alta presión y blo-

quearla.

 Durante las pausas de trabajo prolongadas (de una

duración superior a 5 minutos), desconectar ade-

más el aparato „0/OFF“.

몇 PRECAUCIÓN

Separar la manguera de alta presión de la pistola pulve-

rizadora manual o del aparato solamente cuando no

haya presión en el sistema.

 Suelte la palanca de la pistola pulverizadora ma-

nual.

 Desconectar el aparato "0/OFF".

 Saque el enchufe de la toma de corriente.

 Cierre el grifo de agua.

 Pulsar la palanca de la pistola de alta presión

para eliminar la presión que aún quede en el

sistema.

 Bloquear la palanca de la pistola pulverizadora ma-

nual.

 Desconectar el aparato del suministro de agua.

Descripción del aparato

* Opcional

17 Cepillo para lavar

18 Boquilla para espuma

Para espuma de detergente potente.

19 Detergente

** También se necesita

20 Manguera de agua de tejido resistente con acopla-

miento habitual en el mercado.

– diámetro de por lo menos 1/2 pulgada (13 mm).

– longitud de por lo menos 7,5 m

Montaje y puesta en marcha

Funcionamiento

Funcionamiento con alta presión

Funcionamiento con cepillo de lavado

Funcionamiento con detergente

Método de limpieza recomendado

Después del funcionamiento con detergente

Interrupción del funcionamiento

Finalización del funcionamiento

25ES

– 6

몇 PRECAUCIÓN

¡Peligro de lesiones y daños!

Respetar el peso del aparato para el transporte y alma-

cenamiento.

 Levante el aparato por el asa y de sopórtelo.

 Asegurar el aparato para evitar que se deslice o

vuelque.

 Coloque el dispositivo sobre una superficie plana.

 Guardar los accesorios en la zona correspondiente

del aparato.

Antes de almacenar el aparato durante un período pro-

longado, como por ejemplo en invierno, respetar tam-

bién las indicaciones del capítulo Cuidados.

CUIDADO

Los equipos y accesorios que no hayan sido totalmente

vaciados puede ser destrozados por las heladas. Va-

ciar completamente el equipo y los accesorios y prote-

ger de las heladas.

Para evitar daños:

 Vaciar totalmente el aparato, sacando todo el

agua: conectar el aparato (máx. 1 min) con la man-

guera de alta presión y el suministro de agua des-

conectados, hasta que ya no salga agua de la co-

nexión de alta presión. Desconectar el aparato.

 Almacenar el aparato en un lugar a prueba de he-

ladas con todos los accesorios.

El aparato no precisa mantenimiento.

 PELIGRO

Riesgo de descarga eléctrica.

 Antes de efectuar cualquier trabajo en el aparato,

hay que desconectarlo de la red eléctrica.

Limpiar el tamiz regularmente en la toma de agua.

CUIDADO

El tamiz no se debe dañar.

 Quitar el acoplamiento de la toma de agua.

 Imagen

Retirar el filtro (p. ej. con unos alicates de punta

plana), limpiarlo bajo el agua y volver a colocar.

 PELIGRO

Riesgo de descarga eléctrica.

 Antes de efectuar cualquier trabajo en el aparato,

hay que desconectarlo de la red eléctrica.

 Presionar la palanca de la pistola pulverizadora

manual, el aparato se conecta.

 Comprobar si la tensión indicada en la placa de ca-

racterísticas coincide con la tensión de la fuente de

alimentación.

 Comprobar si el cable de conexión a la red presen-

ta daños.

 Abrir totalmente el grifo del agua.

 Purgar el aparato: conectar el aparato sin conectar

la manguera de alta presión y esperar (máx. 2 mi-

nutos) hasta que salga el agua sin burbujas por la

conexión de alta presión. Desconectar el aparato y

volver a conectar la manguera de alta presión.

 Extraer el tamiz de la conexión del agua con unos

alicates de punta plana y limpiarlo colocándolo

bajo agua corriente.

 Limpiar la boquilla de alta presión: eliminar las im-

purezas del orificio de la boquilla con una aguja y

aclarar con agua desde la parte delantera.

 Comprobar el caudal de agua.

 El aparato presenta una ligera falta de estanquei-

dad por razones técnicas. En caso de que la falta

de estanqueidad sea grande, contactar al Servicio

técnico autorizado.

 Separe la lanza dosificadora de la pistola pulveri-

zadora manual. Trabajar solo con la pistola pulve-

rizadora manual.

 Imagen

Quitar el filtro de la manguera de aspiración del de-

tergente y limpiarlo colocándolo bajo agua corrien-

te.

 Comprobar si la manguera de aspiración presenta

dobleces.

Utilice solamente accesorios y recambios originales, ya

que garantizan un funcionamiento correcto y seguro del

equipo.

Puede encontrar información acerca de los accesorios

y recambios en www.kaercher.com.

Transporte y almacenamiento

Transporte manual

Transporte en vehículos

Almacenamiento del aparato

Protección antiheladas

Mantenimiento y cuidado

Cuidado del aparato

Limpie el tamiz en la conexión del agua

Ayuda en caso de avería

El aparato no funciona

El aparato no alcanza la presión necesaria

Grandes oscilaciones de la presión

El aparato presenta fugas

El aparato no aspira detergente

Accesorios y piezas de repuesto

26 ES

– 7

En todos los países rigen las condiciones de garantía

establecidas por nuestra empresa distribuidora. Las

averías del aparato serán subsanadas gratuitamente

dentro del periodo de garantía, siempre que se deban a

defectos de material o de fabricación. En un caso de ga-

rantía, le rogamos que se dirija con el comprobante de

compra al distribuidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a su domici-

lio.

Aquí encontrará las direcciones:

www.kaercher.com/dealersearch

Por la presente declaramos que la máquina designada

a continuación cumple, tanto en lo que respecta a su di-

seño y tipo constructivo como a la versión puesta a la

venta por nosotros, las normas básicas de seguridad y

sobre la salud que figuran en las directivas comunita-

rias correspondientes. La presente declaración perderá

su validez en caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento explícito.

Los abajo firmantes actúan en nombre y con la autori-

zación de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantía

Datos técnicos

Conexión eléctrica

Tensión 220-240

1~50-60

Consumo de corriente 6 A

Grado de protección IP X5

Clase de protección II

Fusible de red (inerte) 10 A

Conexión de agua

Presión de entrada (máx.) 1,2 MPa

Temperatura de entrada (máx.) 40 °C

Velocidad de alimentación (mín.) 8 l/min

Potencia y rendimiento

Presión de trabajo 7,4 MPa

Presión máx. admisible 11 MPa

Caudal, agua 5,2 l/min

Caudal máximo 6,0 l/min

Caudal, detergente 0,3 l/min

Fuerza de retroceso de la pistola pul-

verizadora manual

10 N

Medidas y pesos

Longitud 180 mm

Anchura 219 mm

Altura 389 mm

Peso, listo para el funcionamiento

con accesorios

4,5 kg

Valores calculados conforme a la norma EN 60335-

2-79

Valor de vibración mano-brazo

Inseguridad K

<2,5

0,7

m/s

Nivel de presión acústica L

Inseguridad K

dB(A)

Nivel de potencia acústica L

+ inse-

guridad K

93 dB(A)

Sujeto a modificaciones técnicas.

Declaración UE de conformidad

Producto: Limpiadora a alta presión

Modelo: 1.673-xxx

Directivas comunitarias aplicables

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Normas armonizadas aplicadas

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Procedimiento de evaluación de la conformidad

aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 90

Garantizado: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

27ES

– 4

Antes da primeira utilização do aparelho

leia o manual de instruções original e os

avisos de segurança anexos. Proceda em conformida-

de. Guarde os dois documentos para uma utilização fu-

tura ou para o proprietário seguinte.

Utilize esta lavadora de alta pressão unicamente para o

uso privado:

– para a limpeza de máquinas, veículos, edifícios,

ferramentas, fachadas, terraços, aparelhos de jar-

dinagem, etc. com jato de água de alta pressão (se

for necessário com detergentes).

– com acessórios, peças sobressalentes e detergen-

tes homologados pela KÄRCHER. Observe os avi-

sos que acompanham os detergentes.

 PERIGO

Aviso referente a um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇 ATENÇÃO

Aviso referente a uma possível situação perigosa que

pode conduzir a graves ferimentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencialmente perigo-

sa que pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigo-

sa que pode causar danos materiais.

몇 CUIDADO

As unidades de segurança protegem o utilizador e não

podem ser alteradas ou colocadas fora de serviço.

O interruptor do aparelho impede a activação inadverti-

da do aparelho.

O bloqueio trava a alavanca da pistola pulverizadora

manual e impede um arranque inadvertido do aparelho.

Ao soltar a alavanca da pistola pulverizadora manual, a

bomba é desligada por um interruptor de pressão; o jac-

to de alta pressão pára. Se a alavanca for puxada, a

bomba volta a ligar.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser

encontradas em:

www.kaercher.com/REACH

Índice

Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . PT4

Proteção do meio-ambiente . . . . . . . . . . . . . PT 4

Descrição da máquina. . . . . . . . . . . . . . . . . . PT 5

Montagem e colocação em funcionamento. . PT 5

Funcionamento . . . . . . . . . . . . . . . . . . . . . . . PT 5

Transporte e armazenamento . . . . . . . . . . . . PT 6

Manutenção e conservação . . . . . . . . . . . . . PT 6

Ajuda em caso de avarias . . . . . . . . . . . . . . . PT 6

Acessórios e peças sobressalentes . . . . . . . PT 6

Garantia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 7

Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . PT 7

Declaração UE de conformidade . . . . . . . . . PT 7

Segurança

Utilização conforme o fim a que se destina a

máquina

Níveis do aparelho

Símbolos no aparelho

O jacto de alta pressão não deve ser dirigido

contra pessoas, animais, equipamento eléc-

trico activo ou contra o próprio aparelho.

Proteger o aparelho contra congelamento.

O aparelho não pode ser conectado de ime-

diato à rede de água pública.

Equipamento de segurança

Interruptor do aparelho

Bloqueio da pistola pulverizadora manual

Função de paragem automática

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Eli-

minar as embalagens de forma a preservar o meio

ambiente.

Os aparelhos velhos contêm materiais preciosos

e recicláveis e deverão ser reutilizados. Eliminar

os aparelhos velhos de forma a preservar o meio

ambiente.

Muitas vezes, os aparelhos eléctricos e electróni-

cos contém componentes que, em caso de manu-

seamento incorrecto ou recolha errada, podem re-

presentar um perigo para a saúde e para o am-

biente. Contudo, estes componentes são neces-

sários para a operação adequada do aparelho. Os

aparelhos assinalados com este símbolo não po-

dem ser eliminados com o lixo doméstico.

Efectuar os trabalhos de limpeza com formação

de águas sujas oleosas, p.ex. lavagem do motor,

lavagem do chassis inferior, só em lugares de la-

vagem onde existem colectores de óleo.

Os trabalhos com detergentes só podem ser rea-

lizados sobre superfícies estanques à água com

uma ligação directa à canalização dos efluentes.

Não permitir a contaminação de lençóis freáticos

ou do solo com detergentes.

28 PT

– 5

O volume de fornecimento do aparelho (conforme o

modelo) é ilustrado na embalagem. Este manual de ins-

truções descreve todas as opções possíveis.

Ver figuras no lado do gráfico

1 Ligação de alta pressão

2 Interruptor do aparelho "0/OFF" / "I/ON"

3 Local de armazenamento para mangueira de alta

pressão

4 Punho de transporte

5 Local de armazenamento para lança

6 Conexão de água com peneira incorporada

7 Mangueira de aspiração do detergente (com filtro)

8 Peça de acoplamento para ligação da água

9 Cabo de ligação à rede com ficha de rede

10 Placa de tipo

11 Pistola pulverizadora manual

12 Bloqueio da pistola pulverizadora manual

13 Mangueira de alta pressão

14 Grampo para mangueira de alta pressão

15 Tubo de jacto com bocal alta pressão

Para trabalhos de limpeza normais.

16 Tubo de jacto com fresadora de sujidade

Para sujidade persistente

Ver figuras no lado do gráfico

 Figura

Montar os componentes soltos na embalagem no

aparelho, antes de proceder à colocação em fun-

cionamento.

 Colocar o aparelho sobre uma superfície plana.

 Figura

Retirar o grampo da pistola pulverizadora manual

e colocar a mangueira de alta pressão na pistola

pulverizadora manual.

Pressionar o grampo até encaixar. Controlar a liga-

ção segura, puxando pela mangueira de alta pres-

são.

 Figura

ADVERTÊNCIA

Contaminações na água podem danificar a bomba de

alta pressão e os acessórios. Como meio de proteção é

recomendado o filtro de água KÄRCHER (acessórios

especiais, refª 4.730-059).

몇 CUIDADO

O funcionamento a seco durante mais de 2 minutos

conduz a danos irreparáveis na bomba de alta pressão.

Se o aparelho não estabelecer nenhuma pressão den-

tro de 2 minutos, deve desligar o aparelho e proceder

conforme indicado no capítulo "Ajuda em caso de ava-

rias".

몇 CUIDADO

Guardar uma distância do jato mínima de 30 cm duran-

te a limpeza de superfícies lacadas para evitar danos.

ADVERTÊNCIA

Não limpar os pneumáticos de automóveis, a pintura ou

superfícies sensíveis como, por exemplo, madeira, com

a fresa de sujidade, devido ao perigo de danificação.

 Figura

ADVERTÊNCIA

Perigo de danos na pintura

Nos trabalhos com escova de lavagem, esta não deve

conter sujidade ou outras partículas.

Aviso: Se necessário, é possível utilizar as escovas de

lavagem para trabalhos com o detergente.

Aviso: o detergente só pode ser adicionado quando o

aparelho funcionar a baixa pressão.

 Figura

Opcional

 Figura

 Espalhar o detergente de forma económica sobre

a superfície seca e deixá-lo actuar (não secar).

 Remover a sujidade solta com o jacto de alta pres-

são.

 Depois de trabalhar com detergente: Operar o apa-

relho durante cerca de 1 minuto para o enxagua-

mento de água limpa.

 Figura

Soltar e bloquear a alavanca da pistola pulveriza-

dora manual.

 Se não trabalhar durante um período prolongado

(superior a 5 minutos) com o aparelho, o mesmo

deve ser desligado "0/OFF".

몇 CUIDADO

Separar a mangueira de alta pressão da pistola pulve-

rizadora manual ou do aparelho apenas se o sistema

estiver livre de pressão.

 Soltar a alavanca da pistola pulverizadora manual.

 Desligar o aparelho "0/OFF".

 Retirar a ficha de rede da tomada.

 Fechar a torneira de água.

 Premir a alavanca da pistola pulverizadora ma-

nual para eliminar a pressão ainda existente no

sistema.

 Bloquear a alavanca da pistola pulverizadora ma-

nual.

 Separar o aparelho da alimentação da água.

Descrição da máquina

* Opcional

17 Escova de lavagem

18 Bocal de espuma

Para espuma de detergente poderosa.

19 Detergente

** Adicionalmente necessário

20 Mangueira de água de material reforçado com aco-

plamento convencional.

– Diâmetro mínimo 1/2 polegada (13 mm)

– Comprimento mínimo 7,5 m

Montagem e colocação em

funcionamento

Funcionamento

Funcionamento a alta pressão

Operação com escova de lavagem

Funcionamento com detergente

Métodos de limpeza recomendados

Depois de trabalhar com detergente

Interromper o funcionamento

Desligar o aparelho

29PT

– 6

몇 CUIDADO

Perigo de ferimentos e de danos!

Ter atenção ao peso do aparelho durante o transporte

e o armazenamento.

 Levantar o aparelho no manípulo e transportar.

 Proteger o aparelho contra deslizamentos e tom-

bamentos.

 Estacionar o aparelho sobre uma superfície plana.

 Guardar os acessórios do respectivo dispositivo no

aparelho.

Antes de armazenar o aparelho durante um longo perí-

odo (p. ex. no Inverno), deve-se prestar especial aten-

ção ao capítulo da conservação.

ADVERTÊNCIA

Aparelhos ou acessórios que não tenham sido comple-

tamente esvaziados podem ser destruídos pela geada.

Esvaziar completamente o aparelho e acessórios e pro-

teger contra geada.

Para evitar danos:

 Esvaziar toda a água do aparelho: ligar o aparelho

sem a mangueira de alta pressão conectada e sem

a alimentação de água conectada (máx. 1 min) e

aguardar até não sair mais nenhuma água da liga-

ção de alta pressão. Desligar o aparelho.

 Guardar o aparelho com todos os acessórios um

local protegido contra geada.

O aparelho está isento de manutenção.

 PERIGO

Perigo de um choque eléctrico.

 Desligar o aparelho e retirar a ficha de rede antes

de efectuar quaisquer trabalhos no aparelho.

Limpar regularmente o coador na ligação de água.

ADVERTÊNCIA

O coador não pode ficar danificado.

 Remover o acoplamento da ligação de água.

 Figura

Retirar o coador (por exemplo, com um alicate de

pontas chatas), limpar em água corrente e voltar a

colocar.

 PERIGO

Perigo de um choque eléctrico.

 Desligar o aparelho e retirar a ficha de rede antes

de efectuar quaisquer trabalhos no aparelho.

 Pressionar a alavanca da pistola pulverizadora

manual, o aparelho entra em funcionamento.

 Verificar se a tensão indicada na placa de caracte-

rísticas coincide com a tensão da fonte de alimen-

tação.

 Verificar o cabo de rede a respeito de danos.

 Abrir a torneira totalmente.

 Eliminar o ar da máquina: Ligar o aparelho sem a

mangueira de alta pressão conectada e esperar

(máx. 2 minutos), até a água sair sem bolhas de ar

na respectiva ligação de alta pressão. Desligar o

aparelho e voltar a ligar a mangueira de alta pres-

são.

 Extrair o coador da conexão de água por meio de

um alicate de pontas chatas e lavar-lo com água

corrente.

 Limpar o bocal de alta pressão: Elimine a sujidade

da abertura do bocal com uma agulha e lave pela

frente com água.

 Verificar a quantidade de alimentação de água.

 Uma pequena fuga no aparelho é normal e deve-

se a razões técnicas. Se houver fortes fugas de

água, manda inspeccionar pelo Serviço Técnico

autorizado.

 Separar o tubo de jacto da pistola de injecção ma-

nual. Trabalhar apenas com a pistola pulverizado-

ra.

 Figura

Retirar o filtro da mangueira de aspiração do deter-

gente e limpá-lo com água corrente.

 Controlar a mangueira de aspiração do detergente

quanto a dobras.

Utilizar apenas acessórios e peças sobressalentes ori-

ginais. Só assim poderá garantir uma operação do apa-

relho segura e sem avarias.

Para mais informações sobre acessórios e peças so-

bressalentes, consulte www.kaercher.com.

Transporte e armazenamento

Transporte manual

Transporte em veículos

Guardar a máquina

Protecção contra o congelamento

Manutenção e conservação

Conservação

Limpar o coador na ligação de água

Ajuda em caso de avarias

A máquina não funciona

A máquina não atinge a pressão de serviço

Fortes variações de pressão

Aparelho com fuga

O detergente não é aspirado

Acessórios e peças sobressalentes

30 PT

– 7

Em cada país vigem as respectivas condições de ga-

rantia estabelecidas pelas nossas Empresas de Co-

mercialização. Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem encargos

para o cliente, desde que se trate dum defeito de mate-

rial ou de fabricação. Em caso de garantia, dirija-se,

munido do documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Os endereços podem ser consultados em:

www.kaercher.com/dealersearch

Declaramos que a máquina a seguir designada corres-

ponde às exigências de segurança e de saúde básicas

estabelecidas nas Directivas UE por quanto concerne à

sua concepção e ao tipo de construção assim como na

versão lançada no mercado. Se houver qualquer modi-

ficação na máquina sem o nosso consentimento prévio,

a presente declaração perderá a validade.

Os signatários actuam em nome e em procuração do

Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantia

Dados técnicos

Ligação eléctrica

Tensão 220-240

1~50-60

Consumo de corrente 6 A

Grau de protecção IP X5

Classe de protecção II

Protecção de rede (de acção lenta) 10 A

Ligação de água

Pressão de admissão (máx.) 1,2 MPa

Temperatura de admissão (máx.) 40 °C

Quantidade de admissão (mín.) 8 l/min

Dados relativos à potência

Pressão de serviço 7,4 MPa

Pressão máxima admissível 11 MPa

Débito, água 5,2 l/min

Caudal de débito máximo 6,0 l/min

Débito, detergente 0,3 l/min

Força de recuo da pistola manual 10 N

Medidas e pesos

Comprimento 180 mm

Largura 219 mm

Altura 389 mm

Peso, operacional com acessórios 4,5 kg

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço

Insegurança K

<2,5

0,7

m/s

Nível de pressão acústica L

Insegurança K

dB(A)

Nível de potência acústica L

+ Inse-

gurança K

93 dB(A)

O fabricante reserva-se o direito de proceder a quaisquer altera-

ções técnicas.

Declaração UE de conformidade

Produto: Lavadora de alta pressão

Tipo: 1.673-xxx

Respectivas Directrizes da UE

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Normas harmonizadas aplicadas

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 90

Garantido: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

31PT

– 4

Læs den originale driftsvejledning før før-

ste gangs brug af maskinen og de vedlag-

te sikkerhedsanvisninger. Følg den nøje. Opbevar de to

hæfter til senere brug eller til senere ejere.

Denne højtryksrenser må kun anvendes til privat brug:

– Til rengøring af maskiner, køretøjer, bygninger,

værktøjer, facader, terrasser, haveredskaber etc.

med højtryksvandstråle (efter behov med tilsæt-

ning af rengøringsmiddel).

– Med tilbehør, reservedele og rengøringsmidler, der

er godkendt af Kärcher. Følg de anvisninger, der er

vedlagt rengøringsmidlerne.

 FARE

Henviser til en umiddelbar fare, der fører til alvorlige

kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan føre til al-

vorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette

personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til ma-

teriel skade.

몇 FORSIGTIG

Sikkerhedsanordninger skal beskytte mod kvæstelser

og må hverken ændres eller omgås.

Hovedafbryderen forhindrer et utilsigtet brug af maski-

nen.

Låseanordningen blokerer sprøjtepistolens greb og for-

hindrer maskinens utilsigtede start.

Hvis sprøjtepistolens greb slippes, frakobles højtryks-

pumpen af en trykafbryder, og højtryksstrålen stopper.

Hvis der trækkes i grebet, kobler trykafbryderen pum-

pen til igen.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Indholdsfortegnelse

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 4

Miljøbeskyttelse. . . . . . . . . . . . . . . . . . . . . . . DA 4

Beskrivelse af apparatet . . . . . . . . . . . . . . . . DA 5

Montering og ibrugtagning. . . . . . . . . . . . . . . DA 5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 5

Transport og opbevaring . . . . . . . . . . . . . . . . DA 6

Service og vedligeholdelse . . . . . . . . . . . . . . DA 6

Hjælp ved fejl. . . . . . . . . . . . . . . . . . . . . . . . . DA 6

Tilbehør og reservedele. . . . . . . . . . . . . . . . . DA 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 7

Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . DA7

EU-overensstemmelseserklæring . . . . . . . . . DA 7

Sikkerhed

Bestemmelsesmæssig anvendelse

Faregrader

Symboler på maskinen

Strålen må ikke rettes mod personer, dyr,

tændt elektrisk udstyr eller mod selve maski-

nen.

Beskyt maskinen imod frost.

Maskinen må ikke tilsluttes umiddelbart til

det offentlige drikkevandsnet.

Sikkerhedsanordninger

Afbryder

Låseanordning på sprøjtepistolen

Auto-stop-funktion

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe

emballagen på en miljømæssigt forsvarlig måde.

Udtjente maskiner indeholder værdifulde materia-

ler, der kan og bør afleveres til genbrug. Sørg for

at bortskaffe gamle maskiner på en miljømæssigt

forsvarlig måde.

Elektriske og elektroniske maskiner indeholder

ofte bestanddele, der ved forkert omgang eller for-

kert bortskaffelse kan udgøre en mulig fare for

menneskers sundhed og for miljøet. For en kor-

rekt drift af maskinen er disse bestanddele imidler-

tid nødvendige. Maskiner kendetegnet med dette

symbol må ikke bortskaffes sammen med hus-

holdningsaffaldet.

Rengøringsarbejder, hvor der opstår olieholdigt

spildevand, f.eks. motorvask eller undervogns-

vask må kun foregå på vaskepladser udstyret med

en olieudskiller.

Arbejder med rensemiddel må kun gennemføres

på arbejdsoverflader som er væsketæt og med til-

slutning til spildevandskanalisationen. Rensemid-

del må ikke trænge ind i vandløb eller jorden.

32 DA

– 5

Apparatets leveringsomfang (afhængig af model) vises

på emballagen. I denne driftsvejledning beskrives alle

optionsmuligheder.

Figurer, se siderne med grafik

1 Højtrykstilslutning

2 Hovedafbryder „0/OFF“ / „I/ON“

3 Opbevaring til højtryksslangen

4Bæregreb

5 Opbevaring til strålerøret

6 Vandtilslutning med integreret si

7 Sugeslange til rensemiddel (med filter)

8 Tilkoblingsdel til vandforsyning

9 Strømledning med netstik

10 Typeskilt

11 Højtrykpistol

12 Låseanordning på sprøjtepistolen

13 Højtryksslange

14 Klemme til højtryksslangen

15 Strålerør med højtryksdyse

Til normal rengøring.

16 Strålerør med rotordyse

Til svære tilsmudsinger

Figurer, se siderne med grafik

 Figur

Løse komponenter, som er vedlagt maskinen, skal

før brugen monteres.

 Stil apparatet på en plan flade.

 Figur

Træk klemmen ud af højtrykpistolen, og sæt høj-

trykslangen i højtrykpistolen.

Tryk klemmen ind indtil den går i hak. Kontroller om

forbindelsen er sikker ved at trække i højtryksslan-

gen.

 Figur

BEMÆRK

Forureninger i vandet kan beskadige højtrykspumpen

og tilbehøret. For at beskytte maskinen anbefales brug

af KÄRCHER-vandfilter (specialtilbehør, bestillings-

nummer 4.730-059).

몇 FORSIGTIG

Tørkørsel på mere end 2 minutter fører til skader på høj-

trykspumpen. Afbryd maskinen hvis den ikke opbygger

tryk indenfor 2 minutter og gå frem ifølge anvisningerne

i kapitel "Hjælp ved fejl".

몇 FORSIGTIG

Hold mindst 30 cm stråleafstand ved rengøring af lake-

rede overflader for at undgå lakskader.

BEMÆRK

Bildæk, lakeringer eller følsomme overflader af træ må

ikke renses med snavsfræseren, fare for beskadigelse.

 Figur

BEMÆRK

Fare for lakskader

Ved arbejder med vaksebørste, skal den være fri for til-

smudsninger eller andre partikler.

Bemærk: Efter behov kan man også bruge vaskebør-

sterne til arbejdet med rensemiddel.

Bemærk: Der kan kun tilsættes rengøringsmiddel i lav-

tryk.

 Figur

Optionel

 Figur

 Sprøjt lidt rengøringsmiddel på den tørre overflade

og lad det virke (skal ikke tørre).

 Vask det løsnede snavs af med højtryksstrålen.

 Efter arbejde med rensemidler: Tænd maskinen i

ca. 1 minut og skyl med klart vand

 Figur

Slip sprøjtepistolens håndtag, og lås det fast.

 Afbryd endvidere maskinen "0/OFF" ved længere

arbejdspauser (mere end 5 minutter).

몇 FORSIGTIG

Højtryksslangen må kun adskilles fra sprøjtepistolen el-

ler maskinen, hvis systemet er uden tryk.

 Slip sprøjtepistolens håndtag.

 Sluk maskinen "0/OFF“.

 Træk stikket ud af stikkontakten.

 Luk vandhanen.

 Tryk på højtrykpistolens håndtag for at fjerne

det tryk, der er tilbage i systemet.

 Lås sprøjtepistolens håndtag.

 Adskil maskinen fra vandforsyningen.

Beskrivelse af apparatet

* Optionel

17 Vaskebørste

18 Skumdyse

Til kraftfuldt rengøringsmiddelskum.

19 Rensemiddel

** Desuden nødvendigt

20 Armeret vandslange med almindelig kobling.

– Diameter min. 1/2 tommer (13 mm)

– Længde min. 7,5 m

Montering og ibrugtagning

Drift

Drift med højtryk

Drift med vaskebørste

Drift med rengøringsmiddel

Anbefalet rensemetode

Efter brug med rensemiddel

Afbrydelse af driften

Efter brug

33DA

– 6

몇 FORSIGTIG

Fare for person- og materialeskader!

Vær opmærksom på apparatets vægt ved transport og

opbevaring.

 Løft maskinen ved hjælp af grebet og bær den.

 Maskinen sikres/fastgøres, så den ikke kan vælte

eller flytte sig.

 Stil fejemaskinen på et plant underlag.

 Anbring tilbehøret i de respektive holdere på appa-

ratet.

Inden maskinen opbevares over et længere tidsrum,

f.eks. om vinteren, skal der tages hensyn til anvisnin-

gerne i kapitel "Pleje".

BEMÆRK

Ikke fuldstændig tømte maskin- eller tilbehørsdele kan

ødelægges af frost. Tøm maskin- og tilbehørsdele fuld-

stændig og frostsikre dem.

For at undgå skader:

 Tømme maskinen for vand: Tænd maskinen uden

tilsluttet højtryksslange og uden tilsluttet vandforsy-

ning (max. 1 min.) og vent, indtil der ikke længere

kommer vand ud af højtrykstilslutningen. Sluk for

maskinen.

 Maskinen og alt tilbehør opbevares i et frostfrit rum.

Højtryksrenseren er vedligeholdelsesfri.

 FARE

Risiko for elektrisk stød.

 Træk netstikket og afbryd maskinen inden der ar-

bejdes på maskinen.

Rens vandtilslutningens filter med jævne mellemrum.

BEMÆRK

Sien må ikke beskadiges.

 Fjern koblingen fra vandtilslutningen.

 Figur

Træk sien ud (f.eks. med en fladtang), rengør den

under rindende vand og sæt den derefter i igen.

 FARE

Risiko for elektrisk stød.

 Træk netstikket og afbryd maskinen inden der ar-

bejdes på maskinen.

 Apparatet tændes ved at trykke på sprøjtepistolens

håndtag.

 Kontroller, at den angivne spænding på typeskiltet

stemmer overens med strømkildens spænding.

 Kontroller nettilslutningskablet for beskadigelse.

 Åbn for vandhanen.

 Maskinen skal afluftes: Tænd maskinen uden til-

sluttet højtryksslange og vent (max. 2 minutter),

indtil vandet kommer ud af højtrykstilslutningen

uden bobler. Sluk for maskinen og tilslut højtryks-

slangen igen.

 Træk sien i vandtilslutningen ud med en fladtang

og rens den under løbende vand.

 Rens højtryksdysen: Fjern snavs fra dyseborehul-

let med en nål og skyl ved at spule vand fremad.

 Kontroller den tilløbende vandmængde.

 Teknisk betinget er maskinen lidt utæt. Kontakt den

autoriserede kundeservice, hvis den er meget

utæt.

 Tag strålerøret af pistolgrebet. Arbejde kun med

håndsprøjtepistolen.

 Figur

Træk filteret af rensemiddel-sugeslangen og rens

det under løbende vand.

 Kontroller rensemiddel-sugeslangen for knæk.

Anvend kun originaltilbehør og -reservedele. De er en

garanti for en sikker og fejlfri drift af maskinen.

Informationer om tilbehør og reservedele findes

www.kaercher.com

Transport og opbevaring

Manuel transport

Transport i køretøjer

Opbevaring af apparatet

Frostbeskyttelse

Service og vedligeholdelse

Pleje

Rens filteret i vandtilslutningen.

Hjælp ved fejl

Maskinen kører ikke

Maskinen kommer ikke op på det nødvendige

tryk

Kraftige trykudsving

Maskinen er utæt

Rensemiddel bliver ikke indsuget

Tilbehør og reservedele

34 DA

– 7

I de enkelte lande gælder de af vore forhandlere fastlag-

te garantibetingelser. Eventuelle fejl på apparatet af-

hjælpes gratis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl. Hvis De øn-

sker at gøre garantien gældende, bedes De henvende

Dem til Deres forhandler eller nærmeste kundeservice

medbringende kvittering for købet.

Adresser finder De under:

www.kaercher.com/dealersearch

Hermed erklærer vi, at den nedenfor nævnte maskine i

design og konstruktion og i den af os i handlen bragte

udgave overholder de gældende grundlæggende sik-

kerheds- og sundhedskrav i EU-direktiverne. Ved æn-

dringer af maskinen, der foretages uden forudgående

aftale med os, mister denne erklæring sin gyldighed.

Underskriverne handler på bestyrelsens vegne og med

dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garanti

Tekniske data

El-tilslutning

Spænding 220-240

1~50-60

Strømoptagelse 6 A

Beskyttelsesniveau IP X5

Beskyttelsesklasse II

Netsikring (træg) 10 A

Vandtilslutning

Tilførselstryk, maks. 1,2 MPa

Forsyningstemperatur, maks. 40 °C

Forsyningsmængde, min. 8 l/min

Ydelsesdata

Arbejdstryk 7,4 MPa

Maks. tilladt tryk 11 MPa

Kapacitet, vand 5,2 l/min

Transportmængde max. 6,0 l/min

Kapacitet, rengøringsmiddel 0,3 l/min

Pistolgrebets tilbagestødskraft 10 N

Mål og vægt

Længde 180 mm

Bredde 219 mm

Højde 389 mm

Vægt, driftsklar med tilbehør 4,5 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi

Usikkerhed K

<2,5

0,7

m/s

Lydtryksniveau L

Usikkerhed K

dB(A)

Lydeffektniveau L

+ usikkerhed K

93 dB(A)

Der tages forbehold for tekniske ændringer.

EU-overensstemmelseserklæring

Produkt: Højtryksrenser

Type: 1.673-xxx

Gældende EU-direktiver

2000/14/EF

2014/30/EU

2006/42/EF (+2009/127/EF)

2011/65/EU

Anvendte harmoniserede standarder

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedu-

rer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 90

Garanteret: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

35DA

– 4

Les denne oversettelsen av den originale

bruksanvisningen før apparatet tas i bruk

første gang, og følg de vedlagte sikkerhetsanvisninge-

ne. Følg dem. Oppbevar begge heftene til senere bruk

eller for neste eier.

Denne høytrykksvaskeren må kun brukes til private for-

mål.

– for rengjøring av maskiner, biler, bygninger, verk-

tøy, fasader, terrasser, hageutstyr, etc. med høy-

trykkvannstråle (ved behov tilsatt rengjøringsmid-

ler).

– med tilbehør, reservedeler og rengjøringsmidler

som er godkjent av KÄRCHER. Følg anvisningene

som følger med rengjøringsmiddelet.

 FARE

Anvisning om en umiddelbar truende fare som kan føre

til store personskader eller til død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som kan føre til

store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til

mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til

materielle skader.

몇 FORSIKTIG

Sikkerhetsinnretningen fungerer som beskyttelse for

brukeren, og må ikke endres eller omgås.

Apparatbryteren forhindrer utilsiktet bruk av apparatet.

Låsingen sperrer hendelen til høytrykkspistolen og for-

hindrer utilsiktet start av apparatet.

Hvis hendelen på høytrykkspistolen slippes, slår trykk-

bryteren av pumpen, og høytrykksstrålen stopper. Når

hendelen betjenes igjen, kobles pumpen inn igjen.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un-

der:

www.kaercher.com/REACH

Innholdsfortegnelse

Sikkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . .NO4

Miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 4

Beskrivelse av apparatet . . . . . . . . . . . . . . . . NO 5

Montering og igangsetting . . . . . . . . . . . . . . . NO 5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 5

Transport og lagring . . . . . . . . . . . . . . . . . . . NO 6

Vedliekhold og stell . . . . . . . . . . . . . . . . . . . . NO 6

Feilretting. . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 6

Tilbehør og reservedeler . . . . . . . . . . . . . . . . NO 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 7

Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . NO7

EU-samsvarserklæring . . . . . . . . . . . . . . . . . NO 7

Sikkerhet

Forskriftsmessig bruk

Risikotrinn

Symboler på maskinen

Høytrykksstrålen må ikke rettes mot perso-

ner, dyr, elektrisk utstyr som er på, eller mas-

kinen selv.

Skal ikke utsettes for frost.

Maskinen skal ikke kobles direkte til den of-

fentlige vannforsyningen.

Sikkerhetsinnretninger

Apparatbryter

Låsing høytrykkspistol

Auto-stopp-funksjon

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg

med emballasjen på miljøvennlig måte.

Gamle apparater inneholder verdifulle materialer

som kan gjenbrukes og som bør sendest til gjen-

bruk. Kvitt deg med gamle maskiner på miljøvenn-

lig måte.

Elektriske og elektroniske apparater inneholder

ofte deler som kan utgjøre en potensiell fare for

helse og miljø ved feil bruk eller feil avfallsbehand-

ling. Disse delene er imidlertid nødvendige for kor-

rekt drift av apparatet. Apparater merket med det-

te symbolet skal ikke kastes i husholdningsavfal-

let.

Rengjøringsarbeid som medfører oljeholdig av-

løpsvann, f. eks. motorvask, karosserivask, må

bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal kun utføres på

væsketette arbeidsflater med tilkobling til avløps-

systemet. Ikke la rengjøringsmiddelet slippe ut til

vann eller jord.

36 NO

– 5

Leveringsomfanget til apparatet (avhengig av modell) er

vist på emballasjen. Denne bruksanvisningen beskriver

alle mulige opsjoner.

Figurer se grafikk-sider

1 Høytrykksforsyning

2 Apparatbryter "0/OFF" / "I/ON"

3 Oppbevaring for høytrykkslange

4 Bærehåndtak

5 Oppbevaring for strålerør

6 Vanntilkobling med innebygget sil

7 Rengjøringsmiddel-sugeslange (med filter)

8 Koblingsdel for vanntilkoblingen

9 Strømledning med støpsel

10 Merkeplate

11 Høytrykkspistol

12 Låsing høytrykkspistol

13 Høytrykksslange

14 Klammer for høytrykksslange

15 Strålerør med høytrykksdyse

For alminnelige rengjøringsoppgaver.

16 Strålerør med Rotojet

For hardnakket smuss

Figurer se grafikk-sider

 Figur

De løse delene som følger apparatet skal monteres

før det tas i bruk.

 Sett maskinen på en jevn flate.

 Figur

Trekk klemmen ut av høytrykkspistolen og stikk

høytrykksslangen inn i høytrykkspistolen.

Klammer trykkes inn til de går i lås. Kontroller sik-

ker tilkobling ved å trekke i høytrykkslangen.

 Figur

OBS

Forurensning i vannet kan skade høytrykkspumpen og

tilbehøret. For beskyttelse anbefales bruk av KÄR-

CHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-

059).

몇 FORSIKTIG

Tørrkjøring i mer enn 2 minutter fører til skader på høy-

trykkspumpen. Dersom maskinen ikke bygger opp trykk

innen 2 minutter, slå av maskinen og gå frem som be-

skrevet i kapittel "Feilretting".

몇 FORSIKTIG

Hold en avstand på minst 30 cm ved rengjøring av lak-

kerte flater, for å unngå skader

OBS

Bildekk, lakk eller ømfintlige overflater som treverk skal

ikke rengjøres med smussfreser, det er fare for skader.

 Figur

OBS

Fare for lakkskader

Ved arbeid med vaskebørste skal den være fri for

smuss og andre partikler.

Merk: Ved behov kan også vaskebørsten brukes

sammen med rengjøringsmiddel.

Merknad: Rengjøringsmiddel kan kun tilsettes ved bruk

av lavtrykk.

 Figur

Tilleggsutstyr

 Figur

 Sprøyt litt rengjøringsmiddel på den tørre overfla-

ten og la det virke (men ikke tørke).

 Spyl det oppløste smusset vekk med høytrykks-

strålen.

 Etter arbeide med rengjøringsmiddel: Kjør maski-

nen i ca. 1 minutt for å spyle den ren.

 Figur

Slipp og lås spaken til høytrykkspistolen.

 Ved lengre arbeidspauser (mer enn 5 minutter) må

høytrykksvaskeren i tillegg slås av "0/OFF".

몇 FORSIKTIG

Høytrykkslangen må bare tas av høytrykkspistolen eller

apparatet, når det ikke er noe trykk i systemet.

 Slipp hendelen til høytrykkspistolen.

 Slå av apparatet "0/OFF".

 Trekk ut støpselet fra veggkontakten.

 Steng vannkranen.

 Trykk inn spaken på høytrykkspistolen for å ut-

ligne det gjenværende trykket i systemet.

 Lås hendelen til høytrykkspistolen.

 Skill apparatet fra vannforsyningen.

Beskrivelse av apparatet

* Tilleggsutstyr

17 Vaskebørste

18 Skumdyse

For kraftig rengjøringsskum.

19 Rengjøringsmiddel

** I tillegg kreves

20 Vevforsterket vannslange med alminnelig kobling.

– Minimumsdiameter 1/2 tomme (13 mm).

– Minimumslengde 7,5 m.

Montering og igangsetting

Drift

Drift med høytrykk

Drift med vaskebørste

Bruk av rengjøringsmiddel

Anbefalt rengjøringsmetode

Etter bruk av rengjøringsmiddel

Opphold i arbeidet

Etter bruk

37NO

– 6

몇 FORSIKTIG

Fare for personskade og materiell skade!

Ta hensyn til vekten av apparatet ved transport og lag-

ring.

 Løft apparatet i bærehåndtaket og bær det.

 Sikre maskinen mot å skli eller vippe.

 Sett høytrykksvaskeren på et jevnt underlag.

 Oppbevar tilbehør tilsvarende innretning på appa-

ratet.

Før lengre tids lagring, f.eks. om vinteren, pass på an-

visningene i kapittelet Pleie.

OBS

Maskiner og tilbehør som ikke er helt tømt kan bli øde-

lagt av frost. Tøm maskin og tilbehør komplett og sikre

mot frost.

For å unngå skader:

 Tømme apparatet helt for vann: Slå på apparatet

uten tilkoblet høytrykkslange og uten tilkoblet vann-

forsyninf (maks 1 min.) og vent til det ikke kommer

mer vann ut av høytrykkslangen. Slå av maskinen.

 Oppbevar apparat med alt utstyr i et frostsikkert

rom.

Høytrykksvaskeren er vedlikeholdsfri.

 FARE

Fare for elektrisk støt.

 Før alt arbeide på apparatet skal apparatet slås av

og strømkabelen trekkes ut.

Rengjør sil i vanntilkoblingen regelmessig.

OBS

Silen skal ikke være skadet.

 Ta av koblingen fra vanntilkoblingen.

 Figur

Trekk ut sil (f.eks. med en flattang), rengjør den un-

der rennende vann og sett den inn igjen etterpå.

 FARE

Fare for elektrisk støt.

 Før alt arbeide på apparatet skal apparatet slås av

og strømkabelen trekkes ut.

 Trykk hendelen på høytrykkspistolen, apparatet

slås på.

 Kontroller at spenningen som er oppgitt på typeskil-

tet er overensstemmende med strømkildens spen-

ning.

 Kontroller strømkabelen for skader.

 Åpne vannkranen helt.

 Lufte maskinen: Slå på apparatet uten tilkoblet

høytrykkslange og kjør det til det kommer ut vann

(maks. 2 minutter) uten bobler fra høytrykkstilkob-

lingen. Slå av maskinen og koble på høytrykksslan-

gen igjen.

 Ta ut sugeinntaket i vanntilkoblingen med en flat-

tang, og rengjør det under rennende vann.

 Rengjøre høytrykksdyse: Fjern smuss fra dysehul-

lene med en nål, og skyll med vann i retning fra

fremsiden.

 Kontroller vanntilførselsmengde.

 Små utettheter i apparatet skyldes tekniske årsa-

ker. Ved større utettheter, ta kontakt med autorisert

kundeservice.

 Ta strålerøret av håndsprøytepistolen. Arbeide kun

med høytrykkspistol.

 Figur

Ta ut filteret fra rengjøringsmiddel-sugeslangen og

rengjør det under rennende vann.

 Kontroller at sugeslange for rengjøringsmiddel ikke

er i klem ("knekk").

Bruk bare originalt tilbehør og originale reservedeler; de

garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på

www.kaercher.com.

Transport og lagring

Transport for hånd

Transport i kjøretøy

Oppbevaring av apparatet

Frostbeskyttelse

Vedliekhold og stell

Vedlikehold

Rengjør sil i vanntilkobling

Feilretting

Apparatet går ikke

Høytrykksvaskeren bygger ikke opp trykk

Sterke trykksvingninger

Apparatet er utett

Maskinen suger ikke rengjøringsmiddel

Tilbehør og reservedeler

38 NO

– 7

Vår ansvarlige salgsorganisasjon for det enkelte land

har utgitt garantibetingelsene som gjelder i det aktuelle

landet. Eventuelle feil på maskinen blir reparert gratis i

garantitiden dersom disse kan føres tilbake til material-

eller produksjonsfeil. Ved behov for garantireparasjo-

ner, vennligst henvend deg med kjøpskvitteringen til din

forhandler eller nærmeste autoriserte kundeservice.

Adresser finner du under:

www.kaercher.com/dealersearch

Vi erklærer hermed at maskinen angitt nedenfor oppfyl-

ler de grunnleggende sikkerhets- og helsekravene i de

relevante EU-direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss. Ved endringer

på maskinen som er utført uten vårt samtykke, mister

denne erklæringen sin gyldighet.

Undertegnede handler på vegne av og med fullmakt fra

styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garanti

Tekniske data

Elektrisk tilkobling

Spenning 220-240

1~50-60

Strømforbruk 6 A

Beskyttelsesklasse IP X5

Beskyttelsesklasse II

Strømsikring (trege) 10 A

Vanntilkobling

Tilførselstrykk (max) 1,2 MPa

Vanntilførsels-temperatur (max) 40 °C

Tilførselsmengde (min) 8 l/min

Effektspesifikasjoner

Arbeidstrykk 7,4 MPa

Maks. tillatt trykk 11 MPa

Vannmengde 5,2 l/min

Matemengde maks 6,0 l/min

Rengjøringsmiddelmengde 0,3 l/min

Rekylkraft høytrykkspistol 10 N

Mål og vekt

Lengde 180 mm

Bredde 219 mm

Høyde 389 mm

Vekt, driftsklar, med tilbehør 4,5 kg

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi

Usikkerhet K

<2,5

0,7

m/s

Støytrykksnivå L

Usikkerhet K

dB(A)

Støyeffektnivå L

+ usikkerhet K

93 dB(A)

Det tas forbehold om tekniske endringer.

EU-samsvarserklæring

Produkt: Høytrykksvasker

Type: 1.673-xxx

Relevante EU-direktiver

2000/14/EF

2014/30/EU

2006/42/EF (+2009/127/EF)

2011/65/EU

Anvendte overensstemmende normer

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 90

Garantert: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

39NO

– 4

Läs igenom denna originalbruksanvisning

och de medföljande säkerhetsanvisning-

arna innan du använder din maskin första gången. Följ

dem. Spara båda häftena för senare behov eller för nya

ägare.

Högtryckstvätten får endast användas för privat bruk.

– för rengöring av maskiner, fordon, verktyg, fasader,

terrasser, trädgårdsredskap o.s.v. med högtrycks-

stråle (använd vid behov rengöringsmedel).

– tillsammans med av KÄRCHER godkända tillbe-

hör, reservdelar och rengöringsmedel. Beakta an-

visningarna som medföljer rengöringsmedlen.

 FARA

Varnar om en omedelbart överhängande fara som kan

leda till svåra personskador eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som kan leda till

svåra personskador eller döden.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till

lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till

materiella skador.

몇 FÖRSIKTIGHET

Säkerhetsanordningar är till för att skydda användaren

och får inte ändras eller sättas ur spel.

Strömbrytaren förhindrar att aggregatet startas av miss-

tag.

Spärren låser handsprutspistolens spak och förhindrar

att aggregatet startas av misstag.

När handtaget på handsprutpistolen släpps kopplas

högtryckspumpen från av en tryckbrytare som stoppar

högtrycksstrålen. Drar man i handtaget kopplar tryck-

brytaren in pumpen igen.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Innehållsförteckning

Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV4

Miljöskydd . . . . . . . . . . . . . . . . . . . . . . . . . . .SV4

Beskrivning av aggregatet. . . . . . . . . . . . . . . SV 5

Montering och driftsättning . . . . . . . . . . . . . . SV 5

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 5

Transport och förvaring . . . . . . . . . . . . . . . . . SV 6

Skötsel och underhåll . . . . . . . . . . . . . . . . . . SV 6

Åtgärder vid störningar . . . . . . . . . . . . . . . . . SV 6

Tillbehör och reservdelar. . . . . . . . . . . . . . . . SV 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7

Tekniska data. . . . . . . . . . . . . . . . . . . . . . . . . SV7

EU-försäkran om överensstämmelse . . . . . . SV 7

Säkerhet

Ändamålsenlig användning

Risknivåer

Symboler på aggregatet

Rikta inte högtrycksstråle mot människor,

djur, aktiv elektrisk utrustning eller mot själva

maskinen.

Skydda apparaten mot frost.

Apparaten får inte anslutas i omedelbar när-

het till det offentliga dricksvattennätet.

Säkerhetsanordningar

Maskinens strömbrytare

Handsprutpistolens lås

Automatiskt stopp

Miljöskydd

Emballagematerialen kan återvinnas. Avfallshan-

tera emballag på ett miljövänligt sätt.

Uttjänta maskiner innehåller värdefulla material

som kan återvinnas och de ska därför lämnas till

ett insamlingsställe. Hantera kasserade maskiner

på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller

ofta komponenter som vid felaktig användning el-

ler felaktig avfallshantering kan utgöra en potenti-

ell risk för människors hälsa och för miljön. Dessa

komponenter är dock nödvändiga för att maskinen

ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hushållssopor-

na.

Rengöringsarbeten som orsakar oljehaltigt av-

loppsvatten som t.ex. motortvätt och underre-

destvätt får endast utföras på tvättplatser med ol-

jeavskiljare.

Arbeten med rengöringsmedel får endast utföras

på vattentäta arbetsytor med anslutning till smuts-

vattenskanalisationen. Låt inte rengöringsmedel

tränga in i vattendrag eller i jordmånen.

40 SV

– 5

Maskinens leveransomfattning (beroende på modell)

anges på förpackningen. Den här bruksanvisningen be-

skriver alla alternativ.

Bilder finns på bildsidorna

1 Högtrycksanslutning

2 Strömbrytare "0/OFF / I/ON"

3 Förvaring för högtrycksslang

4 Bärhandtag

5 Förvaring för stålrör

6 Vattenanslutning med inbyggt filter

7 Sugslang för rengöringsmedel (med filter)

8 Kopplingsdel för vattenanslutning

9 Nätkabel med nätkontakt

10 Typskylt

11 Högtrycksspruta

12 Handsprutpistolens lås

13 Högtrycksslang

14 Klämmor till högtrycksslang

15 Strålrör med högtrycksmunstycke

För normal rengöring.

16 Spolrör med rotojet

Vid hårt fastsittande smuts

Bilder finns på bildsidorna

 Bild

Montera de bifogade lösa delarna på aggregatet

innan det tas i drift.

 Ställ maskinen på ett jämnt underlag.

 Bild

Dra ut klammern ur högtryckssprutan och för in

högtrycksslangen i högtryckssprutan.

Tryck in klämman tills den hakar fast. Kontrollera

att förbindelsen sitter säkert genom att dra i hög-

trycksslangen.

 Bild

OBSERVERA

Föroreningar i vattnet kan skada högtryckspumpen eller

tillbehören. Som skydd rekommenderas att man använ-

der KÄRCHER vattenfilter (specialtillbehör, artikelnum-

mer 4.730-059).

몇 FÖRSIKTIGHET

Torrkörning under mer än 2 minuter leder till skador på

högtryckspumpen. Om maskinen inte bygger upp tryck

inom 2 minuter, stäng av maskinen och följ hänvisning-

arna i kapitlet "Åtgärder vid störning"

몇 FÖRSIKTIGHET

Håll aldrig strålen närmare än 30 cm vid rengöring av

lackerade ytor för att undvika skador.

OBSERVERA

Rengör inte bildäck, lack eller känsliga ytor som trä med

rotorjet, risk för skador.

 Bild

OBSERVERA

Risk för lackskador.

Vid arbeten med tvättborste måste den vara fri från

smuts eller andra partiklar.

Anvisning: Vid behov kan även tvättborstarna använ-

das vid arbeten med rengöringsmedel.

Hänvisning: Rengöringsmedel kan endast användas i

lågtryck.

 Bild

Tillval

 Bild

 Spruta sparsamt med rengöringsmedel på den

torra ytan och låt det verka (låt det inte torka).

 Spola bort upplöst smuts med högtrycksstråle.

 Efter arbeten med rengöringsmedel Låt maskinen

gå ca 1 minut för att spola rent.

 Bild

Släpp handtaget på högtryckssprutan och spärra

det.

 Vid längre pauser i arbetet (över fem minuter) bör

aggregatet dessutom slås av "0/OFF".

몇 FÖRSIKTIGHET

Högtrycksslangen ska bara lossas från handsprutpisto-

len eller från maskinen när det inte finns något tryck i

systemet.

 Släpp spaken till handsprutpistolen.

 Stäng av strömbrytaren "0/OFF“.

 Dra ut nätkontakten ur vägguttaget.

 Stäng av vattenkranen.

 Tryck in handtaget på högtryckssprutan för att

släppa ut trycket i systemet.

 Lås spaken till handsprutpistolen.

 Koppla bort aggregatet från vattenförsörjningen.

Beskrivning av aggregatet

* Tillval

17 Tvättborste

18 Skummunstycke

För kraftfullt rengöringsmedelsskum.

19 Rengöringsmedel

** Behövs dessutom

20 Vävförstärkt vattenslang med vanlig koppling.

– Diameter minst 1/2 tum (13 mm)

– Längd minst 7,5 m

Montering och driftsättning

Drift

Drift med högtryck

Användning med tvättborste

Drift med rengöringsmedel

Rekommenderade rengöringsmetoder

Efter användning med rengöringsmedel

Avbryta driften

Avsluta driften

41SV

– 6

몇 FÖRSIKTIGHET

Risk för person och egendomsskada!

Observera maskinens vikt vid transport och förvaring.

 Lyft upp maskinen i bärhandtaget och bär den.

 Säkra maskinen så att den inte kan glida eller tippa.

 Ställ maskinen på ett jämnt underlag.

 Förvara tillbehören på respektive plats på maski-

nen.

Beakta innan lägre lagring, t.ex. över vintern, även de

extra anvisningarna i kapitlet om skötsel.

OBSERVERA

Maskiner och inte komplett tömda maskiner och tillbe-

hör kan förstöras av frostskador. Skydda maskinen och

tillbehören mot frost.

För att undvika skador:

 Töm aggregatet helt på vatten: Slå på aggregatet

utan ansluten högtrycksslang och utan ansluten

vattenförsörjning (max 1 min) och vänta tills det inte

längre kommer ut vatten från högtrycksanslutning-

en. Stäng av apparaten.

 Förvara aggregatet med alla tillbehör i frostsäkert

utrymme.

Aggregatet är underhållsfritt.

 FARA

Risk för elektrisk stöt.

 Stäng av aggregatet och dra ut nätkontakten innan

arbete utförs på aggregatet.

Rengör silen i vattenanslutningen regebundet.

OBSERVERA

Silen får inte ta skada.

 Ta bort kopplingen på vattenanslutningen.

 Bild

Dra ut filtret (t.ex. med en tång), skölj det under rin-

nande vatten och sätt in det igen.

 FARA

Risk för elektrisk stöt.

 Stäng av aggregatet och dra ut nätkontakten innan

arbete utförs på aggregatet.

 Tryck in spaken till handsprutpistolen. Aggregatet

startar.

 Kontrollera om den angivna spänningen på typ-

skylten överensstämmer med strömkällans spän-

ning.

 Kontrollera om nätkabeln är skadad.

 Öppna vattenkranen helt.

 Lufta ur aggregatet: Starta aggregatet utan anslu-

ten högtrycksslang och låt gå (max 2 minuter) tills

vattnet som kommer ut från högtrycksanslutningen

är fritt från luftbubblor. Stäng av aggregatet och an-

slut högtrycksslangen igen.

 Lossa filtret i vattenanslutningen med ett plattång

och rengör den under rinnande vatten.

 Rengör högtrycksmunstycke: Ta bort smuts från

munstyckshålet med en nål och spola ut det frami-

från med vatten.

 Kontrollera vattenflödesmängden.

 En lätt otäthet på aggregatet är normal. Kontakta

auktoriserad serviceverksstad om det finns stora

otätheter.

 Lossa strålröret från handsprutan. Arbeta endast

med handsprutpistolen.

 Bild

Lossa filtret från sugslangen för rengöringsmdel

och rengör det under rinnande vatten.

 Kontrollera att slangen för rengöringsmedel inte är

knäckt.

Använd endast originaltillbehör och originalreservdelar,

så att en säker och störningsfri drift av maskinen är ga-

ranterad.

Information om tillbehör och reservdelar finns på

www.kaercher.com.

Transport och förvaring

Transport för hand

Transport i fordon

Förvara aggregatet

Frostskydd

Skötsel och underhåll

Underhåll

Rengör sil i vattenanslutningen

Åtgärder vid störningar

Apparaten arbetar inte

Aggregatet ger inget tryck

Kraftiga tryckvariationer

Aggregatet ej tätt

Rengöringsmedel sugs inte in

Tillbehör och reservdelar

42 SV

– 7

I respektive land gäller de garantivillkor som publicerats

av våra auktoriserade distributörer. Eventuella fel på

aggregatet repareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverkningsfel. I

frågor som gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste auktoriserade service-

verkstad.

Adressen hittar du på:

www.kaercher.com/dealersearch

Härmed försäkrar vi att nedanstående betecknade ma-

skin i ändamål och konstruktion samt i den av oss leve-

rerade versionen motsvarar EU-direktivens tillämpliga

grundläggande säkerhets- och hälsokrav. Vid ändringar

på maskinen som inte har godkänts av oss blir denna

överensstämmelseförklaring ogiltig.

Undertecknande agerar på uppdrag av och med styrel-

sens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garanti

Tekniska data

Elanslutning

Spänning 220-240

1~50-60

Strömförbrukning 6 A

Skyddsgrad IP X5

Skyddsklass II

Nätsäkring (trög) 10 A

Vattenanslutning

Inmatningsstryck (max.) 1,2 MPa

Inmatningstemperatur (max.) 40 °C

Inmatningsmängd (min.) 8 l/min

Prestanda

Arbetstryck 7,4 MPa

Max. tillåtet tryck 11 MPa

Matningsmängd, vatten 5,2 l/min

Maximal matningsmängd 6,0 l/min

Matningsmängd, rengöringsmedel 0,3 l/min

Spolhandtagets rekylkraft 10 N

Mått och vikter

Längd 180 mm

Bredd 219 mm

Höjd 389 mm

Vikt, driftklar med tillbehör 4,5 kg

Fastställda värden enligt SS-EN 60335-2-79

Hand-Arm Vibrationsvärde

Osäkerhet K

<2,5

0,7

m/s

Ljudtrycksnivå L

Osäkerhet K

dB(A)

Ljudteffektsnivå L

+ Osäkerhet K

93 dB(A)

Tekniska ändringar förbehålls.

EU-försäkran om överensstämmelse

Produkt: Högtryckstvätt

Typ: 1.673-xxx

Tillämpliga EU-direktiv

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Tillämpade harmoniserade normer

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 90

Garanterad: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

43SV

– 4

Lue tämä alkuperäiskäyttöohje ja mukana

olevat turvaohjeet ennen laitteen ensim-

mäistä käyttöä. Toimi niiden mukaisesti. Säilytä molem-

mat ohjeet myöhempää käyttöä tai myöhempää omista-

jaa varten.

Käytä tätä painepesuria yksinomaan yksityisessä koti-

paloudessa

– koneiden, ajoneuvojen, rakennusten, työkalujen,

julkisivujen, terassien, puutarhavälineiden jne.

puhdistamiseen käyttäen suurpaineista vesisuih-

kua (tarvittaessa lisäten puhdistusaineita).

– KÄRCHER:in hyväksymien varusteosien, varaosi-

en ja puhdistusaineiden kanssa. Huomioi ohjeet,

jotka on liitetty puhdistusaineiden mukaan.

 VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi

aiheuttaa vakavan ruumiinvamman tai johtaa kuole-

maan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa vakavan ruumiinvamman tai voi johtaa

kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka

voi aiheuttaa aineellisia vahinkoja.

몇 VARO

Turvalaitteet on tarkoitettu loukkaantumisilta suojaami-

seksi, niitä ei saa muuttaa eikä ohittaa.

Laitekytkin estää laitteen tahattoman käyttämisen.

Lukitus lukitsee käsiruiskupistoolin liipaisimen ja estää

täten laitteen tahattoman käynnistymisen.

Kun käsiruiskupistoolin liipaisin päästetään irti, kytkee

painekytkin pumpun pois päältä, korkeapainesuihku py-

sähtyy. Kun liipaisimesta vedetään, kytkee painekytkin

taas pumpun päälle.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Sisällysluettelo

Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . FI 4

Ympäristönsuojelu. . . . . . . . . . . . . . . . . . . . . FI 4

Laitekuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . FI5

Asennus ja käyttöönotto . . . . . . . . . . . . . . . . FI 5

Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 5

Kuljetus ja varastointi . . . . . . . . . . . . . . . . . . FI 6

Huolto ja hoito . . . . . . . . . . . . . . . . . . . . . . . . FI6

Häiriöapu . . . . . . . . . . . . . . . . . . . . . . . . . . . .FI6

Varusteet ja varaosat. . . . . . . . . . . . . . . . . . . FI 6

Takuu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 7

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . FI7

EY-vaatimustenmukaisuusvakuutus . . . . . . . FI 7

Turvallisuus

Käyttötarkoitus

Vaarallisuusasteet

Laitteessa olevat symbolit

Suihkua ei saa suunnata ihmisiin, eläimiin,

jännitteellisiin sähkövarusteisiin tai itse lait-

teeseen.

Suojaa laite jäätymiseltä.

Laitetta ei saa välittömästi liittää julkiseen

juomavesiverkkoon.

Turvalaitteet

Laitekytkin

Käsiruiskupistoolin lukitus

Automaattinen pysäytystoiminto

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi

pakkausten ympäristöystävällisestä hävittämises-

tä.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä

materiaaleja, jotka tulee toimittaa kierrätykseen.

Hävitä vanhat laitteet ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät usein ra-

kenneosia, jotka voivat aiheuttaa mahdollisen

vaaran ihmisten terveydelle ja ympäristölle, jos nii-

tä käsitellään väärin tai ne hävitetään väärin.

Nämä rakenneosat ovat kuitenkin tarpeellisia, jot-

ta laite toimisi asianmukaisesti. Tällä symbolilla

merkittyjä laitteita ei saa hävittää tavallisena ta-

lousjätteenä.

Puhdistustöitä, joissa syntyy öljynpitoista jätevet-

tä, esim. moottorinpesu, alustanpesu, saa suorit-

taa vain pesupaikoissa, joissa on öljyn erottimet.

Jos töissä käytetään puhdistusaineita, puhdistuk-

sia saa suorittaa vain vesitiiviillä lattiapinnoilla, jot-

ka on liitetty likavesiviemäröintiin. Älä päästä puh-

distusaineita vesistöihin tai imeytymään maape-

rään.

44 FI

– 5

Laitteen toimituslaajuus (riippuu mallista) käy ilmi pak-

kauksessa olevasta kuvasta. Käyttöohje sisältää kaikki-

en mahdollisten valinnaisten varusteiden kuvauksen.

Ks. kuvasivut

1 Korkeapaineliitäntä

2 Laitekytkin „0/OFF“ / „I/ON“

3 Pidike korkeapaineletkulle

4 Kantokahva

5 Pidike suihkuputkelle

6 Suodattimella varustettu vesiliitäntä

7 Puhdistusaineen imuletku (varustettu suodattimel-

la)

8 Tulovesiliitäntä

9 Verkkojohto, jossa on verkkopistoke

10 Tyyppikilpi

11 Pesukahva

12 Käsiruiskupistoolin lukitus

13 Korkeapaineletku

14 Korkeapaineletkun pikaliitin

15 Ruiskuputki ja 1-kertainen suutin

Tarkoitettu tavallisiin puhdistustehtäviin.

16 Suihkuputki ja Pyörivä pistesuutin

Pinttyneen lian poistoon.

Ks. kuvasivut

 Kuva

Kiinnitä laitteen mukana irtonaisena tulleet osat

laitteeseen ennen käyttöönottamista.

 Pysäköi laite tasaiselle alustalle.

 Kuva

Vedä kiinnityskappale ulos pesukahvasta ja yhdis-

tä paineletku pesukahvaan.

Paina pikaliitintä sisään kunnes se lukittuu. Kokeile

liitoksen pitävyys korkeapaineletkusta vetämällä.

 Kuva

HUOMIO

Veden epäpuhtaudet voivat vahingoittaa korkeapaine-

pumppua ja varusteita. Vahinkojen estämiseksi suosit-

telemme käyttämään KÄRCHER-vesisuodatinta (lisä-

varuste, tilausnumero 4.730-059).

몇 VARO

Yli 2 minuuttia kestävä kuivakäynti vahingoittaa korkea-

painepumppua. Jos laitteeseen ei muodostu painetta 2

minuutin sisällä, kytke laite pois ja toimi luvun "Apu häi-

riötapauksissa" ohjeiden mukaan.

몇 VARO

Pidä maalattuja pintoja puhdistettaessa, vaurioiden

välttämiseksi, vähintään 30 cm:n suihkutusetäisyys

HUOMIO

Älä puhdista autonrenkaita, maalipintoja tai arkoja pin-

toja kuten puuta likajyrsimella, vahingoittumisvaara.

 Kuva

HUOMIO

Maalipinnan vahingoittumisvaara

Pesuharjassa ei puhdistettaessa saa olla lika- tai muita

hiukkasia.

Huomautus: Tarvittaessa myös pesuharjoja voi käyttää

puhdistusaineilla suoritettavaan puhdistamiseen.

Huomautus: Puhdistusainetta voidaan lisätä vain pien-

paineella.

 Kuva

Valinnaiset

 Kuva

 Suihkuta puhdistusainetta säästeliäästi kuivalle

pinnalle ja anna sen vaikuttaa (ei kuivua).

 Huuhdo irrotettu lika pois korkeapainesuihkulla.

 Kun on työskennelty puhdistusaineita käyttäen:

Huuhtele laite puhtaaksi käyttämällä sitä n. 1 mi-

nuutin ajan.

 Kuva

Vapauta pesukahvan liipaisin ja lukitse liipaisin.

 Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite

on lisäksi kytkettävä pois päältä „0/OFF“.

몇 VARO

Irrota korkeapaineletku käsiruiskupistoolista tai laittees-

ta vain, kun järjestelmässä ei ole painetta.

 Päästä käsiruiskupistoolin liipaisin vapaaksi.

 Kytke laite pois päältä "0/OFF".

 Vedä virtapistoke irti pistorasiasta.

 Sulje vesihana.

 Paina pesukahvan liipaisinta, jolloin jäännös-

paine pääsee purkautumaan järjestelmästä.

 Lukitse käsiruiskupistoolin liipaisin.

 Irrota laite vedensyötöstä.

Laitekuvaus

* Valinnaiset

17 Pesuharja

18 Vaahtosuutin

Vaahdottaa puhdistusaineen tehokkaasti.

19 Puhdistusaine

** Lisäksi tarvitaan

20 Kudosvahvistettu vesiletku tavallisella kaupasta

saatavalla liittimellä.

– Läpimitta vähintään 1/2 tuuma (13 mm)

– Pituus vähintään 7,5 m

Asennus ja käyttöönotto

Käyttö

Käyttö suurpaineella

Pesuharjan käyttäminen

Käyttö puhdistusaineella

Suositeltavat puhdistusmenetelmät

Toimenpiteet pesuaineella puhdistamisen jälkeen

Käytön keskeytys

Käytön lopetus

45FI

– 6

몇 VARO

Loukkaantumis- ja vaurioitumisvaara!

Ota kuljetuksen ja varastoinnin yhteydessä huomioon

laitteen paino.

 Nosta ja kanna laitetta kantokahvasta.

 Varmista laite siirtymisen ja kaatumisen varalta.

 Pysäytä laite tasaiselle pinnalle.

 Säilytä varusteita laitteeseen kuuluvissa säilytyspi-

dikkeissä.

Jos säilytys on pitempiaikaista, esim talven ajaksi, huo-

mioi lisäksi luvussa Hoito olevat ohjeet.

HUOMIO

Pakkanen voi vaurioittaa laitteita ja varusteita, jotka ei

ole täysin tyhjennetty vedestä. Tyhjennä laite ja varus-

teet täysin vedestä ja suojaa jäätymiseltä.

Vaurioiden välttämiseksi:

 Veden poistaminen laitteesta: Käynnistä laite ilman

korkeapaineletkua ja vesiliitäntää (maks. 1 min) ja

odota kunnes korkeapaineliittimestä ei tule enää

vettä. Kytke laite pois päältä.

 Säilytä laitetta kaikkine varusteineen pakkaselta

suojatuissa tiloissa.

Laitetta ei tarvitse huoltaa.

 VAARA

Sähköiskun vaara

 Virtapistoke on vedettävä irti pistorasiasta ennen

kaikkia laitteeseen kohdistuvia töitä.

Puhdista vesiliitännän sihti säännöllisesti.

HUOMIO

Sihtiä ei saa vaurioittaa.

 Irrota liitin vesiliitännästä.

 Kuva

Poista siivilä (esim. lattapihdeillä) ja puhdista siivilä

juoksevan veden alla. Asenna siivilä puhdistuksen

jälkeen takaisin paikalleen.

 VAARA

Sähköiskun vaara

 Virtapistoke on vedettävä irti pistorasiasta ennen

kaikkia laitteeseen kohdistuvia töitä.

 Paina käsiruiskupistoolin liipaisinta, laite käynnis-

tyy.

 Tarkasta, onko tyyppikilvessä ilmoitettu jännite

sama kuin virtalähteen jännite.

 Tarkasta, onko verkkojohto vaurioitunut.

 Avaa vesihana kokonaan.

 Ilmanpoisto laitteesta: Käynnistä laite ilman kor-

keapaineletkua ja odota (kork. 2 minuuttia), kunnes

korkeapaineliittimestä tulee vettä ilman ilmakuplia.

Kytke laite pois päältä ja kiinnitä korkeapaineletku

jälleen takaisin paikalleen.

 Vedä suodatin ulos vesiliitännästä lattapihtiä käyt-

täen ja puhdista sihti juoksevassa vedessä.

 Korkeapainesuuttimen puhdistus: Poista suuttimen

reiän likaantumat neulan avulla ja huuhtele reikää

edestäpäin vedellä.

 Tarkasta veden tulomäärä.

 Laitteen vähäinen epätiiviys on tekniikasta johtu-

vaa ja normaalia. Jos epätiiviys on suurempaa, ota

yhteys valtuutettuun asiakaspalveluun.

 Irrota suihkuputki käsiruiskupistoolista. Työskente-

le vain käsiruiskupistoolia käyttäen.

 Kuva

Vedä suodatin irti puhdistusaineen imuletkusta ja

puhdista suodatin juoksevassa vedessä.

 Tarkasta, että puhdistusaineen imuletku ei ole nur-

jahtanut.

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta-

kaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.ka-

ercher.com.

Kuljetus ja varastointi

Kuljetus käsin

Kuljetus ajoneuvoissa

Laitteen säilytys

Suojaaminen pakkaselta

Huolto ja hoito

Hoito

Vesiliitännän sihdin puhdistus

Häiriöapu

Laite ei toimi

Laitteeseen ei tule painetta

Suuret paineenvaihtelut

Laite ei ole tiivis

Laite ei ime puhdistusainetta

Varusteet ja varaosat

46 FI

– 7

Kussakin maassa ovat voimassa valtuuttamamme

myyntiorganisaation julkaisemat takuuehdot. Materiaa-

li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor-

jaamme takuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään tai lähim-

pään valtuutettuun huoltoon.

Osoitteet löydät sivustoltamme:

www.kaercher.com/dealersearch

Vakuutamme, että alla mainitut tuotteet vastaavat suun-

nittelultaan ja rakenteeltaan sekä valmistustavaltaan

EU-direktiivien asianomaisia turvallisuus- ja terveys-

vaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muu-

toksia, joista ei ole sovittu kanssamme, tämä vakuutus

ei ole enää voimassa.

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta

ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Takuu

Tekniset tiedot

Sähköliitäntä

Jännite 220-240

1~50-60

Virrankulutus 6 A

Suojausluokka IP X5

Kotelointiluokka II

Verkkosulake (hidas) 10 A

Vesiliitäntä

Tulopaine (maks.) 1,2 MPa

Tulolämpötila (maks.) 40 °C

Tulomäärä (min.) 8 l/min

Suoritustiedot

Työpaine 7,4 MPa

Maks. sallittu paine 11 MPa

Syöttömäärä, vesi 5,2 l/min

Pumppausmäärä maks. 6,0 l/min

Syöttömäärä, puhdistusaine 0,3 l/min

Käsiruiskupistoolin takaiskuvoima 10 N

Mitat ja painot

Pituus 180 mm

Leveys 219 mm

Korkeus 389 mm

Paino, käyttövalmiina varusteineen 4,5 kg

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo

Epävarmuus K

<2,5

0,7

m/s

Äänenpainetaso L

Epävarmuus K

dB(A)

Äänitehotaso L

+ epävarmuus K

93 dB(A)

Oikeus teknisiin muutoksiin pidätetään.

EY-vaatimustenmukaisuusvakuutus

Tuote: korkeapainepesuri

Tyyppi: 1.673-xxx

Yksiselitteiset EU-direktiivit

2000/14/EY

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

Sovelletut harmonisoidut standardit

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Sovellettu yhdenmukaisuuden analysointimenetel-

mä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 90

Taattu: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

47FI

– 4

Πριν από την πρώτη χρήση της συσκευής

σας, διαβάστε τις γνήσιες οδηγίες λει-

τουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφα-

λείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη

για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής

πίεσης αποκλειστικά για οικιακή χρήση:

– για τον καθαρισμό μηχανημάτων, οχημάτων, οικο-

δομών, εργαλείων, προσόψεων, βεραντών, μηχα-

νημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίε-

σης (κατά περίπτωση με προσθήκη απορρυπαντι-

κών).

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε-

να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπό-

ψη τις υποδείξεις που συνοδεύουν τα απορρυπα-

ντικά.

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος

μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυμα-

τισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η

οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο

τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση

, η

οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η

οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

몇 ΠΡΟΣΟΧΗ

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία

του χρήστη και δεν πρέπει να τροποποιούνται ή να πα-

ραλείπονται.

Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία

ενεργοποίηση του μηχανήματος.

Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκα-

σμού χειρός και αποτρέπει την ακούσια ενεργοποίηση

της συσκευής.

Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκα-

σμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της

αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώ-

ντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία

σε λειτουργία.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε

να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Πίνακας περιεχομένων

Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 4

Προστασία περιβάλλοντος. . . . . . . . . . . . . . . EL 4

Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 5

Συναρμολόγηση και έναρξη χρήσης . . . . . . . EL 5

Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL5

Μεταφορά και αποθήκευση . . . . . . . . . . . . . . EL 6

Συντήρηση και φροντίδα . . . . . . . . . . . . . . . . EL 6

Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 6

Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . EL 6

Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 7

Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 7

Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . EL 7

Ασφάλεια

Χρήση σύμφωνα με τους κανονισμούς

Επίπεδα ασφαλείας

Σύμβολα στη συσκευή

Η δέσμη υψηλής πίεσης δεν πρέπει να κα-

τευθύνεται πάνω σε άτομα, ζώα, ενεργοποι-

ημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συ-

σκευή.

Προστατεύετε τη συσκευή από τον παγετό.

Η συσκευή δεν πρέπει να συνδεθεί απευθεί-

ας στο δημόσιο δίκτυο πόσιμου νερού.

Μηχανισμοί ασφάλειας

Διακόπτης συσκευής

Ασφάλιση πιστολιού ψεκασμού χειρός

Λειτουργία Auto-Stop (αυτόματο σταμάτημα)

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορ-

ρίψτε τη συσκευασία με οικολογικό τρόπο.

Οι παλιές συσκευές περιέχουν πολύτιμα ανακυ-

κλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται

για ανακύκλωση. Αποσύρετε τις παλιές συσκευές

με οικολογικό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά

περιλαμβάνουν εξαρτήματα, που σε περίπτωση

λανθασμένης μεταχείρισης ή απόρριψης μπορούν

να αποτελέσουν εστία κινδύνου για την υγεία και

το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως

απαραίτητα για τη σωστή λειτουργία της συσκευ-

ής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν

επιτρέπεται να πετιούνται στα σκουπίδια.

Οι εργασίες καθαρισμού, κατά τις οποίες προκύ-

πτουν απόνερα που περιέχουν λάδια, π.χ. πλύσι-

μο κινητήρων, πλύσιμο του κάτω μέρους των οχη-

μάτων, επιτρέπονται μόνο σε πλυντήρια που δια-

θέτουν διαχωριστή λαδιών.

Οι εργασίες με απορρυπαντικό μπορούν να εκτε-

λούνται μόνο σε υδατοστεγείς επιφάνειες εργασί-

ας με σύνδεση στο σύστημα απορροής βρώμικου

νερού. Το απορρυπαντικό δεν πρέπει να καταλή-

γει στα υπόγεια ύδατα ή στο έδαφος.

48 EL

– 5

Ο παρεχόμενος εξοπλισμός της συσκευής (ανάλογα με

το μοντέλο) απεικονίζεται στη συσκευασία. Αυτό το εγ-

χειρίδιο λειτουργίας περιγράφει όλες τις πιθανές παραλ-

λαγές.

Για τα σχήματα δείτε τις σελίδες εικόνων

1Σύνδεση υψηλής πίεσης

2 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“

3 Θήκη φύλαξης του ελαστικού σωλήνα υψηλής πίε-

σης

4Λαβή μεταφοράς

5 Θήκη φύλαξης του σωλήνα ρίψης

6 Σύνδεση νερού με ενσωματωμένη σίτα

7 Ελαστικός σωλήνας αναρρόφησης απορρυπαντι-

κού (με φίλτρο)

8 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

ρού

9 Αγωγός σύνδεσης δικτύου με ρευματολήπτη

10 Πινακίδα τύπου

11 Πιστόλι υψηλής πίεσης

12 Ασφάλιση πιστολιού ψεκασμού χειρός

13 Ελαστικός σωλήνας υψηλής πίεσης

14 Σφικτήρας ελαστικού σωλήνα υψηλής πίεσης

15 Σωλήνας ψεκασμού με απλό ακροφύσιο

Για κανονικές εργασίες καθαρισμού.

16 Σωλήνας ψεκασμού με φρέζα ρύπων

Για επίμονους ρύπους

Για τα σχήματα δείτε τις σελίδες εικόνων

 Εικόνα

Πριν την ενεργοποίηση συναρμολογήστε στο μη-

χάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήμα-

τα.

 Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.

 Εικόνα

Αφαιρέστε την ασφάλεια από το πιστόλι υψηλής πί-

εσης και συνδέστε το σωλήνα υψηλής πίεσης στο

πιστόλι υψηλής πίεσης.

Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιωθεί-

τε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελα-

στικό σωλήνα υψηλής πίεσης.

 Εικόνα

ΠΡΟΣΟΧΗ

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά

στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για

προστασία συνιστάται η χρήση του φίλτρου νερού

KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας

4.730-059).

몇 ΠΡΟΣΟΧΗ

λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά

προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συ-

σκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργο-

ποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις

στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

몇 ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση

30 cm από τις λακαρισμένες επιφάνειες, προκειμένου

να

αποφύγετε ενδεχόμενες ζημιές.

ΠΡΟΣΟΧΗ

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινή-

των, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες,

όπως ξύλο. Κίνδυνος βλάβης.

 Εικόνα

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης στη βαφή

Κατά την εργασία με βούρτσα πλυσίματος, η βούρτσα

πρέπει να είναι απαλλαγμένη από ρύπους ή άλλα σωμα-

τίδια.

Υπόδειξη: Αν χρειάζεται, μπορούν να χρησιμοποιη-

θούν και οι βούρτσες πλυσίματος με απορρυπαντικό.

Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μό-

νον υπό χαμηλή πίεση.

 Εικόνα

Προαιρετικό

 Εικόνα

 Ψεκάστε με οικονομία το απορρυπαντικό σε στε-

γνή επιφάνεια και αφήστε το να δράσει (όχι να στε-

γνώσει).

 Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας

με ριπή υψηλής πίεσης.

 Μετά την εργασία με απορρυπαντικό: Ενεργοποιή-

στε τη συσκευή για 1 λεπτό, ώστε να πραγματοποι-

ήσει έκπλυση.

 Εικόνα

Αφήστε το μοχλό του πιστολιού υψηλής πίεσης και

ασφαλίστε.

 Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ-

γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι-

πλέον το μηχάνημα στη θέση „0/OFF“.

몇 ΠΡΟΣΟΧΗ

Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης

από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον

εάν στο σύστημα δεν υπάρχει πίεση.

 Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.

 Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.

 Αποσυνδέστε το ρευματολήπτη από την πρίζα.

 Κλείστε τη βρύση.

Περιγραφή συσκευής

* Προαιρετικό

17 Βούρτσα πλυσίματος

18 Ακροφύσιο αφρού

Για ισχυρό αφρό απορρυπαντικού.

19 Απορρυπαντικό

** Επιπροσθέτως απαραίτητο

20 Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς

και τυπικό σύνδεσμο.

– Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm)

– Μήκος τουλάχιστον 7,5 m.

Συναρμολόγηση και έναρξη χρήσης

Λειτουργία

Λειτουργία με υψηλή πίεση

Λειτουργία με βούρτσα πλυσίματος

Λειτουργία με απορρυπαντικό

Προτεινόμενη μέθοδος καθαρισμού

Μετά τη λειτουργία με απορρυπαντικό

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

49EL

– 6

 Πιέστε το μοχλό του πιστολέτου υψηλής πίε-

σης, για να εκτονώσετε την υπάρχουσα πίεση

στο σύστημα.

 Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

ρός.

 Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

νερού.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά τη μεταφορά και την αποθήκευση λάβετε υπόψη το

βάρος της συσκευής.

 Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

μεταφοράς.

 Ασφαλίστε τη συσκευή έναντι της ολίσθησης και

της ανατροπής.

 Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.

 Αποθηκεύστε τα εξαρτήματα στη συσκευή σύμφω-

να με τη διάταξη.

Πριν από την αποθήκευση για μεγαλύτερο διάστημα,

π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις

στο κεφάλαιο Φροντίδα.

ΠΡΟΣΟΧΗ

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενω-

θεί πλήρως μπορεί να καταστραφούν σε περίπτωση πα-

γετού. Εκκενώστε εντελώς τη

συσκευή και τα παρελκό-

μενα και προστατέψτε τα από τον παγετό.

Για να αποφύγετε τις βλάβες:

 Αδειάστε εντελώς το νερό από το μηχάνημα: Ενερ-

γοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει

τον ελαστικό σωλήνα υψηλής πίεσης και το σωλή-

να παροχής νερού (έως 1 λεπτό) και περιμένετε,

έως ότου το νερό σταματήσει να εκρέει από τη σύν-

δεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνη-

μα.

 Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή-

ματα σε χώρο όπου δεν επικρατεί παγετός.

Το μηχάνημα δεν χρειάζεται συντήρηση.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.

 Πριν από όλες τις εργασίες στη συσκευή, απενερ-

γοποιήστε τη συσκευή και τραβήξτε το φις από την

πρίζα.

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

ΠΡΟΣΟΧΗ

Το φίλτρο δεν πρέπει να υποστεί βλάβη.

 Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.

 Εικόνα

Αφαιρέστε το φίλτρο (π.χ. με μία πένσα), καθαρίστε

το με τρεχούμενο νερό και τοποθετήστε το πάλι.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.

 Πριν από όλες τις εργασίες στη συσκευή, απενερ-

γοποιήστε τη συσκευή και τραβήξτε το φις από την

πρίζα.

 Η συσκευή τίθεται σε λειτουργία με πίεση του μο-

χλού του πιστολιού ψεκασμού χειρός.

 Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται

στην πινακίδα τύπου με την τάση της πηγής ρεύμα-

τος.

 Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

βλάβες.

 Ανοίξτε εντελώς τη βάνα νερού.

 Εξαέρωση της συσκευής: Ενεργοποιήστε τη συ-

σκευή χωρίς να έχετε συνδέσει τον ελαστικό σωλή-

να υψηλής πίεσης και περιμένετε (έως 2 λεπτά),

μέχρις ότου από τη σύνδεση υψηλής πίεσης στα-

ματήσει να εκρέει νερό με φυσαλίδες. Θέστε τη συ-

σκευή εκτός λειτουργίας και συνδέστε πάλι τον ελα-

στικό σωλήνα υψηλής πίεσης.

 Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ-

τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από

τρεχούμενο νερό.

 Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ-

στε τις ακαθαρσίες από την οπή του ακροφυσίου με

μια βελόνα και ξεπλύνετε από την μπροστινή πλευ-

ρά με νερό.

 Ελέγξτε την ποσότητα προσαγωγής νερού.

 Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυ-

σιολογική για τεχνικούς λόγους. Σε περίπτωση

έντονης έλλειψης στεγανότητας, ενημερώστε την

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

τών.

 Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο. Ερ-

γασία μόνον με πιστολέτο χειρός.

 Εικόνα

Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού και ξεπλύνετέ το

κάτω από τρεχούμενο νερό.

 Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορ-

ρυπαντικού για τυχόν τσακίσματα.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα-

κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο-

πτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλλακτικά θα

βρείτε στη διεύθυνση www.kaercher.com.

Μεταφορά και αποθήκευση

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Φύλαξη της συσκευής

Αντιπαγετική προστασία

Συντήρηση και φροντίδα

Φροντίδα

Καθαρισμός του φίλτρου σύνδεσης νερού

Αντιμετώπιση βλαβών

Η συσκευή δεν λειτουργεί

Η συσκευή δεν αναπτύσσει πίεση

Έντονες διακυμάνσεις πίεσης

Το μηχάνημα δεν είναι στεγανό

Το απορρυπαντικό δεν αναρροφάται

Εξαρτήματα και ανταλλακτικά

50 EL

– 7

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν

από την αρμόδια εταιρία μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή-

ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε

αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα-

λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά-

στημα από το οποίο προμηθευτήκατε τη συσκευή ή

στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα:

www.kaercher.com/dealersearch

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα-

ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την

κατασκευή του, υπό τη μορφή που διατίθεται στην αγο-

ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας

και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση

παύει να ισχύει σε περίπτωση τροποποιήσεων του μη-

χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε-

ξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Εγγύηση

Τεχνικά χαρακτηριστικά

Ηλεκτρολογική σύνδεση

Τάση 220-240

1~50-60

Κατανάλωση ρεύματος 6 A

Βαθμός προστασίας IP X5

Κατηγορία προστασίας II

Ασφάλεια δικτύου (βραδείας τήξης) 10 A

Υδραυλική σύνδεση

Πίεση προσαγωγής (μέγ.) 1,2 MPa

Θερμοκρασία προσαγωγής (μέγ.) 40 °C

Ποσότητα προσαγωγής (ελάχ.) 8 l/min

Στοιχεία ισχύος

Πίεση λειτουργίας 7,4 MPa

Μέγ. επιτρεπόμενη πίεση 11 MPa

Παροχή, νερό 5,2 l/min

Παρεχόμενη ποσότητα, μέγιστη 6,0 l/min

Παροχή, απορρυπαντικό 0,3 l/min

Δύναμη οπισθοδρόμησης πιστολέ-

του χειρός

10 N

Διαστάσεις και βάρη

Μήκος 180 mm

Πλάτος 219 mm

Ύψος 389 mm

Βάρος, έτοιμο για λειτουργία με εξαρ-

τήματα

4,5 kg

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο βραχίονα

Αβεβαιότητα K

<2,5

0,7

m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύ-

ος L

Αβεβαιότητα K

dB(A)

Επιτρεπόμενη στάθμη ηχητικής ισχύ-

ος L

+ Αβεβαιότητα K

93 dB(A)

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση Συμμόρφωσης των ΕE

Προϊόν: Σύστημα καθαρισμού υψηλής πίεσης

Τύπος: 1.673-xxx

Σχετικές οδηγίες των ΕE

2000/14/EΚ

2014/30/EE

2006/42/EK (+2009/127/EK)

2011/65/EE

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 90

Εγγυημένη: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

51EL

– 4

Cihazınızı ilk defa kullanmadan önce bu

orijinal kullanım kılavuzunu ve birlikte ve-

rilen güvenlik uyarılarını okuyun. Buna göre davranın.

Her iki kitabı da daha sonra tekrar kullanmak ya da ci-

hazın sonraki kullanıcılarına iletmek üzere saklayın.

Bu yüksek tazyikli temizleyiciyi sadece evinizde şu

amaçlar için kullanın.

– makineleri, araçları, inşaat malzemesini, aletleri,

bina cephesini, terasları, bahçe malzemeleri v.s.

yüksek tazyikle temizlemek (gerektiğinde temizlik

maddesi katkısı kullanarak).

– KÄRCHER firmasının onayladığı aksesuar parça-

ları, yedek parçalar ve temizlik maddeleri de dahil-

dir. Temizlik maddelerinin ekinde yer alan uyarıları

dikkate alın.

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan di-

rekt bir tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabile-

cek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir

duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir du-

ruma yönelik uyarı.

몇 TEDBIR

Güvenlik tertibatları kullanıcıyı korur ve değiştirilmeme-

lidir veya herhangi bir işlem yapılmamalıdır.

Cihaz şalteri cihazın istenmeden çalıştırılmasını önler.

Kilit, el püskürtme tabancasının kolunu bloke eder ve ci-

hazın farkında olmadan çalıştırılmasını önler.

El püskürtme tabancasının kolu bırakılırsa bir basınç

şalteri pompayı kapatır, yüksek basınçlı tazyik durduru-

lur. Kol çekilirse, pompa tekrar açılır.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad-

res:

www.kaercher.com/REACH

İçindekiler

Güvenlik . . . . . . . . . . . . . . . . . . . . . . . . . . . .TR4

Çevre koruma . . . . . . . . . . . . . . . . . . . . . . . . TR 4

Cihaz tanımı . . . . . . . . . . . . . . . . . . . . . . . . . TR5

Montaj ve işletime alma. . . . . . . . . . . . . . . . . TR 5

Çalıştırma . . . . . . . . . . . . . . . . . . . . . . . . . . .TR5

Taşıma ve depolama . . . . . . . . . . . . . . . . . . . TR 6

Bakım ve koruma . . . . . . . . . . . . . . . . . . . . . TR 6

Arızalarda yardım . . . . . . . . . . . . . . . . . . . . . TR 6

Aksesuarlar ve yedek parçalar . . . . . . . . . . . TR 6

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 7

Teknik Bilgiler . . . . . . . . . . . . . . . . . . . . . . . . TR 7

AB uygunluk bildirisi . . . . . . . . . . . . . . . . . . . TR 7

Güvenlik

Kurallara uygun kullanım

Tehlike kademeleri

Cihazdaki semboller

Yüksek basınçlı tazyiki insanlara, hayvanla-

ra, elektrikli aletlere ve makinenin kendisine

doğru tutmayın.

Cihazı donmaya karşı koruyun.

Cihaz, açık içme suyu şebekelerine direkt

olarak bağlanmamalıdır.

Güvenlik tertibatları

Cihaz şalteri

El püskürtme tabancasının kilidi

Otomatik durdurma fonksiyonu

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen

ambalajları çevreye zarar vermeden tasfiye edin.

Eski cihazlarda, yeniden değerlendirme işlemine

tabi tutulması gereken değerli geri dönüşüm mal-

zemeleri bulunmaktadır. Lütfen eski cihazları çev-

reye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış

kullanıldıklarında veya yanlış şekilde tasfiye edil-

diklerinde insan sağlığı ve çevre için tehlikeli ola-

bilecek bileşenler içerir. Cihazın kurallara uygun

şekilde işletilmesi için bu bileşenlerin bulunması

gereklidir. Bu simge ile işaretlenmiş cihazlar evsel

çöpler ile birlikte tasfiye edilmemelidir.

Örneğin motorların yıkanması, zeminin yıkanması

gibi yağ içerikli atık suyun oluştuğu temizlik çalış-

maları sadece yıkama yerlerinde yağ seperatörüy-

le yapılmalıdır.

Temizlik maddeleriyle yapılacak çalışmalar sade-

ce, pis su kanalizasyonuna bağlantısı olan sıvı ge-

çirmez yüzeylerde gerçekleştirilmelidir. Temizlik

maddesinin suya ve toprağa karışmasını önleyin.

52 TR

– 5

Cihazınızın teslimat kapsamı (modele bağlı olarak) am-

balajı üzerinde gösterilmiştir. Bu kullanım kılavuzu

mümkün olan tüm seçenekleri açıklamaktadır.

Şekiller için grafik sayfalarına bakın

1 Yüksek basınç bağlantısı

2 Cihaz şalteri „0/OFF“ / „I/ON“

3 Yüksek basınç hortumunun saklama parçası

4 Taşıma kolu

5 Püskürtme borusunun saklama parçası

6 Entegre süzgeçli su bağlantısı

7 Temizlik maddesi emme hortumu (filtreli)

8 Su bağlantısının bağlantı parçası

9 Elektrik fişiyle birlikte şebeke bağlantı kablosu

10 Tip levhası

11 Yüksek basınç tabancası

12 El püskürtme tabancasının kilidi

13 Yüksek basınç hortumu

14 Yüksek basınç hortumunun mandalı

15 1 kademeli memeli püskürtme borusu

Normal temizlik görevleri için.

16 Kir frezeli püskürtme borusu

İnatçı kirler için

Şekiller için grafik sayfalarına bakın

 Şekil

Cihazla birlikte gelen gevşek parçaları işletime al-

madan önce yerine takın.

 Cihazı düz bir yüzeye koyun.

 Şekil

Mandalı yüksek basınç tabancasından dışarı çekin

ve yüksek basınç hortumunu el püskürtme taban-

casına takın.

Kilitlenene kadar mandalı içeri bastırın. Yüksek ba-

sınç hortumundan çekerek bağlantının güvenli olup

olmadığını kontrol edin.

 Şekil

DIKKAT

Sudaki kirlenmeler yüksek basınç pompası ve aksesu-

arlara zarar verebilir. Korumak için, KÄRCHER su filtre-

sinin (özel aksesuar, sipariş numarası 4.730-059) kulla-

nılması önerilir.

몇 TEDBIR

2 dakikadan daha uzun süreli kuru çalışma, yüksek ba-

sınç pompasında hasarlara neden olur. Cihaz 2 dakika

içinde basınç oluşturmazsa, cihazı kapatın ve "Arızalar-

da yardım" bölümündeki uyarılara göre hareket edin.

몇 TEDBIR

Hasar oluşumunu önlemek için, boyalı üst yüzeyleri te-

mizlerken minimum 30 cm püskürtme mesafesine uyul-

malıdır

DIKKAT

Araç lastikleri, cila veya ahşap gibi hassas yüzeyleri kir

frezesiyle temizleyin, hasar tehlikesi.

 Şekil

DIKKAT

Boya hasarı tehlikesi

Yı

kama fırçasıyla yapılan çalışmalarda, fırçada kir veya

başka partiküller olmamalıdı r.

Uyarı: Gerekirse, yıkama fırçaları temizlik maddesiyle

çalışma için de kullanılabilir.

Not: Temizlik maddesi, sadece alçak basınçta karıştırı-

labilir.

 Şekil

Opsiyonel

 Şekil

 Temizlik maddesini ekonomik bir şekilde üst yüze-

ye sıkın ve etkili olmasını (kurutmayın) sağlayın.

 Çözülen kiri yüksek basınç huzmesiyle yıkayın.

 Temizlik maddesiyle çalışmadan sonra: Cihazı

yakl. 1 dakika yıkama için çalıştırın.

 Şekil

Yüksek basınç tabancasının kolundaki kilidi bırakın

ve kilitleyin.

 Uzun çalışma molalarında (5 dakikanın üstünde)

ek olarak cihazı kapatın "0/OFF".

몇 TEDBIR

Sistemde basınç yoksa, yüksek basınç hortumunu sa-

dece el püskürtme tabancası ya da cihazdan ayırın.

 El püskürtme tabancasının kolundaki kilidi bırakın.

 Cihazı kapatın "0/OFF".

 Cihazın fişini prizden çekin.

 Musluğu kapatın.

 Mevcut sistem basıncını azaltmak için yüksek

basınç tabancasının kolunu bastırın.

 El püskürtme tabancasının kolunu kilitleyin.

 Cihazı su beslemesinden ayırın.

Cihaz tanımı

* İsteğe bağlı

17 Yıkama fırçası

18 Köpük memesi

Temizlik maddesinin güçlü şekilde köpürtülmesi

için.

19 Temizlik maddesi

** Ek olarak gereklidir

20 Piyasada bulunan bir kavramaya sahip, kumaş tak-

viyeli su hortumu.

– Çap minimum 1/2 inç (13 mm)

– Uzunluk minimum 7,5 m

Montaj ve işletime alma

Çalıştırma

Yüksek basınçla çalışma

Yıkama fırçasıyla çalışma

Temizlik maddesiyle çalışma

Önerilen temizlik yöntemleri

Temizlik maddesiyle çalışmadan sonra

Çalışmaya ara verme

Çalışmanın tamamlanması

53TR

– 6

몇 TEDBIR

Yaralanma ve hasar tehlikesi!

Taşıma ve saklama sırasında cihazın ağırlığına dikkat

edin.

 Cihazı taşıma kolundan yukarı kaldırın ve taşıyın.

 Cihazı kaymaya ve devrilmeye karşı emniyete alın.

 Cihazı düz bir yüzeye bırakın.

 Aksesuarları cihazdaki aksesuar saklama parça-

sında saklayın.

Örn. kış aylarında olduğu gibi uzun süreli depolamadan

önce, bakım bölümündeki uyarılara dikkat edin.

DIKKAT

Tam olarak boşaltılmamış cihazlar ve aksesuarlar don-

ma nedeniyle tahrip olabilir. Cihazı ve aksesuarlarını ta-

mamen boşaltın ve donmaya karşı koruyun.

Hasarları önlemek için:

 Cihazdaki suyun komple boşaltılması: Yüksek ba-

sınç hortumu ve su besleme bağlı değilken cihazı

çalıştırın (maksimum 1 dakika) ve yüksek basınç

bağlantısından su çıkmayana kadar bekleyin. Ci-

hazı kapatın.

 Cihazı komple aksesuarları ile birlikte donyama

karşı korunmuş bir bölümde saklayın.

Cihaz bakım gerektirmez.

 TEHLIKE

Elektrik çarpması tehlikesi.

 Cihazdaki tüm çalışmalardan önce cihazı kapatın

ve elektrik fişini çekin.

Su bağlantısındaki süzgeci düzenli olarak temizleyin.

DIKKAT

Süzgeç zarar görmemelidir.

 Kavramayı su bağlantısından çıkartın.

 Şekil

Süzgeci dışarı çekin (örn. bir penseyle), akan su-

yun altında temizleyin ve ardından yeniden yerine

takın.

 TEHLIKE

Elektrik çarpması tehlikesi.

 Cihazdaki tüm çalı

şmalardan önce cihazı kapatın

ve elektrik fişini çekin.

 El püskürtme tabancasının kolunu bastırın, cihaz

çalışır.

 Tip etiketinde belirtilen gerilimin güç kaynağındaki

gerilimle aynı olup olmadığını kontrol edin.

 Şebeke bağlantı kablosuna hasar kontrolü yapın.

 Su musluğunu tamamen açın.

 Cihazdaki havanın boşaltılması: Yüksek basınç

hortumu bağlanmadan cihazı açın ve su kabarcık-

sız bir şekilde yüksek basınç bağlantısından dışarı

çıkana kadar (maksimum 2 dakika) bekleyin. Ciha-

zı kapatın ve yüksek basınç hortumunu tekrar bağ-

layın.

 Su bağlantısındaki süzgeci düz bir penseyle dışarı

çıkartın ve suyun altında temizleyin.

 Yüksek basınç memesinin temizlenmesi: Meme

deliğindeki kirleri bir iğneyle çıkartın ve suyla öne

doğru yıkayın.

 Su besleme miktarını kontrol edin.

 Cihazda az bir sızıntı olması teknik olarak normal-

dir. Ağır sızıntılarda yetkili müşteri hizmetini çağı-

rın.

 Püskürtme borusunu el tabancasından ayırın. Sa-

dece el püskürtme tabancası ile çalışın.

 Şekil

Filtreyi temizlik maddesi emme hortumundan çekin

ve suyun altında temizleyin.

 Temizlik maddesi emme hortumunda bükülme yer-

leri olup olmadığını kontrol edin.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar

kullanın; cihazın güvenli şekilde ve arızasız işletilmesini

garantilerler.

Aksesuarlar ve yedek parçalar hakkında bilgi için site-

mizi ziyaret edin: www.kaercher.com.

Taşıma ve depolama

Elle taşıma

Araçlarda taşıma

Cihazın saklanması

Antifriz koruma

Bakım ve koruma

Temizlik

Su bağlantısındaki süzgecin temizlenmesi

Arızalarda yardım

Cihaz çalışmıyor

Cihaz basınca gelmiyor

Güçlü basınç dalgalanmaları

Cihaz sızdırıyor

Temizlik maddesi emilmiyor

Aksesuarlar ve yedek parçalar

54 TR

– 7

Her ülkede yetkili distribütörümüz tarafından verilmiş

garanti şartları geçerlidir. Garanti süresi içinde cihazı-

nızda oluşan muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak

karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge-

rektiren bir durum olduğu zaman, ilgili faturanız ile birlik-

te satıcınıza veya size en yakın yetkili servisimize baş-

vurunuz.

Adresleri burada bulabilirsiniz:

www.kaercher.com/dealersearch

İşbu belge ile aşağıda tanımlanan makinenin konsepti

ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle

AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve

sağlık yükümlülüklerine uygun olduğunu bildiririz. Ona-

yımız olmadan cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yö-

netim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garanti

Teknik Bilgiler

Elektrik bağlantısı

Gerilim 220-240

1~50-60

Akım çekişi 6 A

Koruma derecesi IP X5

Koruma sınıfı II

Şebeke sigortası (gecikmeli) 10 A

Su bağlantısı

Besleme bas 1,2 MPa

Besleme sıcaklığı (maks.) 40 °C

Besleme miktar 8 l/min

Performans değerleri

Çalışma basıncı 7,4 MPa

Maksimum müsaade edilen basınç 11 MPa

Besleme miktarı, su 5,2 l/min

Maksimum sevk miktarı 6,0 l/min

Besleme miktarı, temizlik maddesi 0,3 l/min

El püskürtme tabancasının geri tep-

me kuvveti

10 N

Ölçüler ve ağırlıklar

Uzunluk 180 mm

Genişlik 219 mm

Yükseklik 389 mm

Çalışmaya hazır aksesuarla birlikte

ağırlık

4,5 kg

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri

Güvensizlik K

<2,5

0,7

m/s

Ses basıncı seviyesi L

Güvensizlik K

dB(A)

Ses basıncı seviyesi L

+ Güvensiz-

lik K

93 dB(A)

Teknik değişiklik yapma hakkı saklıdır.

AB uygunluk bildirisi

Ürün: Yüksek basınç temizleyicisi

Tip: 1.673-xxx

İlgili AB yönetmelikleri

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Kullanılmış olan uyumlu standartlar

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 90

Garanti edilen: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

55TR

– 4

Перед первым применением устройст-

ва прочитайте эту оригинальную ин-

струкцию по эксплуатации и прилагаемые указания

по технике безопасности. Действуйте в соответст-

вии с ними. Сохраните обе брошюры для дальней-

шего пользования или для следующего владельца.

Данный моечный аппарат высокого давления пред-

назначен только для использования в домашнем хо-

зяйстве.

– для мойки машин, автомобилей, строений, ин-

струментов, фасадов, террас, садовых принад-

лежностей и т.д. с помощью струи воды под вы-

соким давлением (при необходимости с добав-

лением моющих средств).

– При этом применению подлежат принадлежно-

сти, запасные части и чистящие средства, раз-

решенные для использования фирмой

KÄRCHER. Указания, приложенные к чистящим

средствам, подлежат соблюдению.

 ОПАСНОСТЬ

Указание относительно непосредственно грозя-

щей опасности, которая приводит к тяжелым

увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной потенциально

опасной ситуации, которая может привести к тя-

желым увечьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную ситуацию, ко-

торая может привести к

получению легких

травм.

ВНИМАНИЕ

Указание относительно возможной потенциально

опасной ситуации, которая может повлечь мате-

риальный ущерб.

몇 ОСТОРОЖНО

Защитные устройства служат для защиты поль-

зователей. Видоизменение защитных устройств

или пренебрежение ими не допускается.

Главный выключатель препятствует непроизволь-

ной работе аппарата.

Фиксатор блокирует рычаг высоконапорного писто-

лета и защищает от непроизвольного запуска

устройства.

Если рычаг высоконапорного пистолета отпускает-

ся, манометрический выключатель отключает на-

сос, подача воды под высоким давлением прекра-

щается. При нажатии на рычаг насос снова включа-

ется.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приведены на

веб-узле по следующему адресу:

www.kaercher.com/REACH

Оглавление

Безопасность . . . . . . . . . . . . . . . . . . . . . . . . RU 4

Защита окружающей среды . . . . . . . . . . . . RU 4

Описание прибора. . . . . . . . . . . . . . . . . . . . RU 5

Монтаж и ввод в эксплуатацию . . . . . . . . . RU 5

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . RU 5

Транспортировка и хранение . . . . . . . . . . . RU 6

Техническое обслуживание и уход. . . . . . . RU 6

Помощь в случае неполадок . . . . . . . . . . . RU 6

Принадлежности и запасные детали . . . . . RU 6

Гарантия . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 6

Технические данные . . . . . . . . . . . . . . . . . . RU 7

Заявление о соответствии ЕU . . . . . . . . . . RU 7

Безопасность

Использование по назначению

Степень опасности

Символы на приборе

Не направлять струю воды под высоким

напором на людей, животных, включен-

ное электрическое оборудование или на

само устройство.

Защищать прибор от мороза.

Запрещается напрямую подключать

устройство к трубопроводу с питьевой

водой.

Защитные устройства

Приборный выключатель

Блокировка высоконапорного пистолета

Функция автоматического останова

Защита окружающей среды

Упаковочные материалы поддаются вторич-

ной переработке. Упаковку необходимо утили-

зировать без ущерба для окружающей среды.

Отслужившие устройства содержат пригодные

для вторичного использования ценные мате-

риалы, которые должны передаваться на пере-

работку. Отслужившие устройства необходимо

утилизировать без ущерба для окружающей

среды.

Электрические и электронные приборы часто

содержат компоненты, которые при непра-

вильном обращении или ненадлежащей ути-

лизации представляют потенциальную опа-

сность для людей и экологии. Тем не менее

данные компоненты необходимы для правиль-

ной работы прибора. Приборы, обозначенные

этим символом, запрещено утилизировать

вместе с бытовыми отходами.

Работы по очистке, в результате которых обра-

зуется отходящая вода, содержащая масла,

например, промывка двигателя, мойка днища,

должны производиться только на моечных

площадках с маслоотделителем.

Работы с моющими средствами должны про-

водиться только на рабочих поверхностях, не

проницаемых для жидкостей, с подключением

к бытовой канализации. Моющие средства не

должны попадать в водоемы или почву.

56 RU

– 5

Комплектация устройства (в зависимости от моде-

ли) указана на упаковке. В данной инструкции по эк-

сплуатации содержится описание всех возможных

опций.

Рисунки см. на страницах с рисунками

1 Соединение высокого давления

2 Главный выключатель „0/OFF“ / „I/ON“ (0/ВЫКЛ

/ I/ВКЛ)

3 Хранение шланга высокого давления

4 Рукоятка для ношения прибора

5 Хранение струйной трубки

6 Элемент для подключения водоснабжения со

встроенным сетчатым фильтром

7 Всасывающий шланг для моющего средства (с

фильтром)

8 Cоединительный элемент для подключения во-

ды,

9 Сетевой кабель со штепсельной вилкой

10 Заводская табличка

11 Высоконапорный пистолет

12 Блокировка высоконапорного пистолета

13 Шланг высокого давления

14 Скоба для шланга высокого давления

15 Струйная трубка с 1-элементной форсункой

Для стандартных задач мойки.

16 Cтруйная трубка с фрезой для удаления грязи

Для устойчивых загрязнений

Рисунки см. на страницах с рисунками

 Рисунок

Перед началом эксплуатации аппарата устано-

вить прилагаемые незакрепленные части.

 Поставить устройство на ровную поверхность.

 Рисунок

Из высоконапорного пистолета вытянуть зажим

и вставить в пистолет шланг высокого давле-

ния.

Вдавить скобу до фиксации. Проверить надеж-

ность крепления, потянув за шланг высокого

давления.

 Рисунок

ВНИМАНИЕ

Загрязнения, содержащиеся в воде, могут вызвать

повреждения насоса высокого давления и принад-

лежностей. Для защиты рекомендуется использо-

вать водяной фильтр KÄRCHER (специальные при-

надлежности, номер для заказа 4.730-059).

몇 ОСТОРОЖНО

Работа всухую в

течение более 2 минут приводит

к выходу из строя насоса высокого давления. Если

устройство в течение 2 минут не набирает дав-

ление, то его следует выключить и действовать

в соответствии с указаниям, которые приводят-

ся в главе „Помощь в случае неполадок“.

몇 ОСТОРОЖНО

При мойке лакированный поверхностей следует

выдерживать расстояние 30 см от форсунки до

поверхности, чтобы избежать повреждения лаки-

ровки.

ВНИМАНИЕ

Не чистить автомобильные шины, лакокрасочное

покрытие или чувствительные поверхности (на-

пример, деревянные) с применением фрезы для

удаления грязи. Существует опасность повре-

ждения.

 Рисунок

ВНИМАНИЕ

Риск повреждения лакокрасочного покрытия

Перед работой с моющей щеткой следует убе-

диться в том, что она очищена от грязи или дру

гих посторонних частиц.

Указание: В случае необходимости моющие щетки

также можно использовать для работы с моющим

средством.

Примечание: Моющее средство может добавлять-

ся только при низком давлении.

 Рисунок

Дополнительно

 Рисунок

 Экономно разбрызгать моющее средство по су-

хой поверхности и дать ему подействовать (не

позволять высыхать).

 Растворенную грязь смыть струей высокого

давления.

 После работы с моющим средством: С целью

полоскания дать прибору поработать около 1

минуты.

 Рисунок

Отпустить и заблокировать рычаг высоконапор-

ного пистолета.

 Во время продолжительных перерывов в рабо-

те (свыше 5 минут) аппарат следует выключать

„0/OFF“ (0/ВЫКЛ).

몇 ОСТОРОЖНО

Отсоединять высоконапорный шланг от высоко-

напорного пистолета или устройства только

тогда, когда в системе отсутствует давление.

 Отпустить рычаг высоконапорного пистолета.

 Выключить аппарат "0/OFF" (0/ВЫКЛ).

 Вытащите штепсельную вилку из розетки.

 закрыть водный кран.

 Нажать рычаг высоконапорного пистолета

для сброса давления в системе.

 Заблокировать рычаг высоконапорного писто-

лета.

 Отделить аппарат от водоснабжения.

Описание прибора

* В качестве опции

17 Моющая щетка

18 Форсунка для чистки пеной

Для интенсивного вспенивания моющего сред-

ства.

19 Моющее средство

** Дополнительно требуется

20 Армированный водяной шланг со стандартной

муфтой

– минимальный диаметр 1/2 дюйма (13 мм)

– минимальная длина 7,5 м.

Монтаж и ввод в эксплуатацию

Эксплуатация

Режим работы высокого давления

Режим с моющей щеткой

Режим работы с моющим средством

Рекомендуемый способ мойки

После эксплуатации с моющим средством

Перерыв в работе

Окончание работы

57RU

– 6

몇 ОСТОРОЖНО

Опасность травм и повреждений!

При транспортировке и хранении следует учиты-

вать вес устройства.

 Высоко поднять прибор за ручку и перенести.

 Зафиксировать прибор от смещения и опроки-

дывания.

 Установить устройству на ровную поверхность.

 Сложить принадлежности в соответствующее

приспособление на устройстве.

При длительном хранении, например зимой, допол-

нительно следует принять во внимание указания в

разделе "Уход".

ВНИМАНИЕ

Не полностью опорожненные устройства и обору-

дование могут быть повреждены разрушению при

воздействии мороза. Полностью опорожнить

устройство и принадлежности, а также обеспе-

чить защиту от мороза.

Во избежание повреждений:

 Из аппарата следует полностью удалить воду.

Включить аппарат без подключенного шланга

высокого давления и без присоединенного во-

доснабжения (максимум на 1 минуту) и подо-

ждать до тех пор, пока не прекратиться вытека-

ние воды из шланга высокого давления. Выклю-

чите аппарат.

 Храните прибор и все принадлежности в защи-

щенном от мороза помещении.

Аппарат не нуждается в профилактическом обслу-

живании.

 ОПАСНОСТЬ

Опасность поражения электрическим током.

 Перед проведением любых работ по обслужи-

ванию устройство следует выключить и из-

влечь штепсельную вилку из розетки.

Регулярно очищать сетку в подводе воды.

ВНИМАНИЕ

Сетку нельзя повреждать.

 Снять муфту с подвода воды.

 Рисунок

Извлечь сетчатый фильтр (например, с помо-

щью плоскогубцев), помыть под проточной во-

дой и снова установить.

 ОПАСНОСТЬ

Опасность поражения электрическим током.

 Перед проведением любых работ по обслужи-

ванию устройство следует выключить и из-

влечь штепсельную вилку из розетки.

 Нажать рычаг высоконапорного пистолета и

включить устройство.

 Проверьте соответствие напряжения, указанно-

го в заводской табличке, напряжению источника

электроэнергии.

 Проверить сетевой кабель на повреждения.

 Полностью откройте водопроводный кран.

 Удаление воздуха из прибора: Включить аппа-

рат без подключенного высоконапорного шлан-

га и подождать (не более 2 минут), пока из вы-

соконапорного шланга не начнет выходить вода

без пузырьков воздуха. Выключить прибор и за-

ново подсоединить высоконапорный шланг.

 Выньте с помощью плоскогубцев сетевой

фильтр из элемента для водоснабжения и про-

мойте его проточной водой.

 Очистить форсунку высокого давления: Игол-

кой удалить загрязнение из отверстия форсунки

и промыть ее спереди водой.

 Проверьте количество подаваемой воды.

 Незначительная негерметичность аппарата об-

условлена техническими особенностями. При

сильной негерметичности обратитесь в автори-

зованную службу сервисного обслуживания.

 Отделить струйную трубку от ручного пистоле-

та-распылителя, Для работы только с ручным

пистолетом-распылителем.

 Рисунок

Снимите фильтр из всасывающего шланга для

моющего средства и промойте его проточной

водой,

 Проверить всасывающий шланг для моющего

средства на перегибы.

Используйте оригинальные принадлежности и за-

пчасти — только они гарантируют безопасную и бес-

перебойную работу устройства.

Информацию о принадлежностях и запчастях вы

можете найти на сайте www.kaercher.com.

В каждой стране действуют соответственно гаран-

тийные условия, изданные уполномоченной органи-

зацией сбыта нашей продукции в данной стране.

Возможные неисправности прибора в течение га-

рантийного срока мы устраняем бесплатно, если

причина заключается в дефектах материалов или

ошибках при изготовлении. В случае возникновения

претензий в течение гарантийного срока просьба

обращаться, имея при себе чек о покупке, в торго-

вую организацию, продавшую вам прибор или в бли-

жайшую уполномоченную службу сервисного обслу-

живания.

Транспортировка и хранение

Транспортировка вручную

Транспортировка на транспортных

средствах

Хранение прибора

Защита от замерзания

Техническое обслуживание и уход

Уход

Очистка сетки в подводе воды

Помощь в случае неполадок

Прибор не работает

Давление в приборе не увеличивается

Сильные перепады давления

Прибор негерметичен

Чистящее средство не всасывается

Принадлежности и запасные детали

Гарантия

58 RU

– 7

адреса вы сможете найти на веб-странице:

www.kaercher.com/dealersearch

Настоящим мы заявляем, что нижеуказанный при-

бор по своей концепции и конструкции, а также в

осуществленном и допущенном нами к продаже ис-

полнении отвечает соответствующим основным

требованиям по безопасности и здоровью согласно

директивам ЕU. При внесении изменений, не согла-

сованных с нами, данное заявление теряет свою си-

лу.

Нижеподписавшиеся лица действуют от имени и по

доверенности Правления.

Уполномоченный сотрудник по ведению документо-

оборота:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Технические данные

Электрическое подключение

Напряжение 220-240

1~50-60

Потребление электроэнергии 6 A

Степень защиты IP X5

Класс защиты II

Сетевой предохранитель (инер-

тный)

10 A

Подключение водоснабжения

Давление напора (макс.) 1,2 MPa

Температура подаваемой воды

(макс.)

40 °C

Количество подаваемой воды

(мин.)

8l/min

Рабочие характеристики

Рабочее давление 7,4 MPa

Макс. допустимое давление 11 MPa

Подача, вода 5,2 l/min

Максимальная подача 6,0 l/min

Подача, моющее средство 0,3 l/min

Сила отдачи ручного пистолета-

распылителя

10 N

Размеры и вес

Длина 180 mm

Ширина 219 mm

высота 389 mm

Вес, в готовности к эксплуатации и

с принадлежностями

4,5 kg

Значение установлено согласно стандарту EN

60335-2-79

Значение вибрации рука-плечо

Опасность K

<2,5

0,7

m/s

Уровень шума дб

Опасность K

dB(A)

Уровень мощности шума L

+ опа-

сность K

93 dB(A)

Сохраняется право на внесение технических изменений.

Заявление о соответствии ЕU

Продукт высоконапорный моющий прибор

Тип: 1.673-xxx

Основные директивы ЕU

2000/14/ЕС

2014/30/EU

2006/42/EC (+2009/127/EC)

2011/65/ЕC

Примененные гармонизированные нормы

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Примененный порядок оценки соответствия

2000/14/ЕС: Приложение V

Уровень мощности звука дБ(A)

Измерено: 90

Гарантировано: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

59RU

– 4

Készüléke első használata előtt olvassa

el az eredeti üzemeltetési útmutatót és a

mellékelt biztonsági utasításokat. Ezek alapján járjon el.

Tartsa meg a mindkét füzetet későbbi használatra, vagy

az esetleges új tulajdonos számára!

Ez a magasnyomású tisztítóberendezés kizárólag ma-

gánháztartásban használható:

– gépek, járművek, épületek, szerszámok, homlok-

zatok, teraszok, kerti gépek stb. magasnyomású

vízsugárral (szükség esetén tisztítószer hozzáadá-

sával) történő tisztításához.

– a KÄRCHER által jóváhagyott tartozékokkal, pótal-

katrészekkel és tisztítószerekkel. Vegye figyelem-

be a tisztítószerekhez mellékelt utasításokat.

 VESZÉLY

Közvetlenül fenyegető veszélyre való figyelmeztetés,

amely súlyos testi sérüléshez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való figyelmeztetés,

amely súlyos testi sérüléshez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre,

amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés,

amely anyagi kárhoz vezethet.

몇 VIGYÁZAT

A biztonsági berendezések a felhasználó védelmét

szolgálják és ezeket nem szabad megváltoztatni vagy

megkerülni.

A készülékkapcsoló megakadályozza a készülék vélet-

len üzemeltetését.

A zár lezárja a kézi szórópisztoly karját és megakadá-

lyozza a készülék véletlen beindítását.

Ha a kézi szórópisztoly karját elengedi, akkor a nyo-

máskapcsoló a szivattyút lekapcsolja, a magasnyomá-

sú sugár leáll. Ha a kart meghúzza, a szivattyú ismét

bekapcsol.

Megjegyzések a tartalmazott anyagokkal kapcsolat-

ban (REACH)

Aktuális információkat a tartalmazott anyagokkal kap-

csolatosan a következő címen talál:

www.kaercher.com/REACH

Tartalomjegyzék

Biztonság. . . . . . . . . . . . . . . . . . . . . . . . . . . .HU4

Környezetvédelem. . . . . . . . . . . . . . . . . . . . . HU 4

Készülék leírása . . . . . . . . . . . . . . . . . . . . . . HU 5

Szerelés és üzembe helyezés. . . . . . . . . . . . HU 5

Üzem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 5

Szállítás és tárolás . . . . . . . . . . . . . . . . . . . . HU 6

Ápolás és karbantartás . . . . . . . . . . . . . . . . . HU 6

Segítség üzemzavar esetén . . . . . . . . . . . . . HU 6

Tartozékok és alkatrészek . . . . . . . . . . . . . . . HU 6

Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .HU7

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . HU 7

EU konformitási nyilatkozat . . . . . . . . . . . . . . HU 7

Biztonság

Rendeltetésszerű használat

Veszély fokozatok

Szimbólumok a készüléken

A magasnyomású sugarat soha ne irányítsa

személyek, állatok, aktív elektromos szerel-

vények vagy maga a készülék felé.

A készüléket fagy ellen védje.

A készüléket nem szabad közvetlenül a nyil-

vános ivóvízellátáshoz csatlakoztatni.

Biztonsági berendezések

Készülék kapcsoló

Kézi szórópisztoly fedélzárja

Auto-stop funkció

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Kérjük

a csomagolást környezetkímélő módon ártalmat-

lanítsa.

A használt készülékek értékes újrahasznosítható

anyagokat tartalmaznak, amelyeket újrahasznosí-

tó helyen kell elhelyezni. Kérjük, a régi készüléke-

ket környezetkímélő módon ártalmatlanítsa.

Az elektromos és az elektronikus készülékek

gyakran tartalmaznak olyan alkotóelemeket, ame-

lyek helytelen kezelés vagy helytelen ártalmatlaní-

tás esetén potenciális veszélyt jelenthetnek az

emberi egészségre és a környezetre. A készülék

szabályszerű üzemeltetéséhez azonban szükség

van ezekre az alkotóelemekre. Az ilyen szimbó-

lummal megjelölt készülékeket nem szabad a

háztartási hulladékkal együtt ártalmatlanítani.

Tisztítási munkákat, amelyeknél olajtartalmú

szennyvíz keletkezik pl. motormosás, alvázmosás

csak olajleválasztóval ellátott mosóhelyen szabad

elvégezni.

Tisztítószeres munkát csak szennyvízcsatorná-

hoz csatlakoztatott vízzáró munkafelületen sza-

bad végezni. A tisztítószert ne hagyja vizekbe

vagy a talajba jutni.

60 HU

– 5

A készülék szállítási terjedelme (modellfüggő) fel van

tüntetve a csomagoláson. A jelen használati utasítás az

összes lehetséges opciót ismerteti.

Az ábrákat lásd a grafikai oldalakon

1 Magasnyomású csatlakozás

2 Készülékkapcsoló „0/OFF“ / „I/ON“

3 A magasnyomású tömlő tárolója

4 Fogantyú

5 A sugárcső tárolója

6 Vízcsatlakozás beépített szűrővel

7 Tisztítószer szívócső (szűrővel)

8 Csatlakozóelem a vízcsatlakozáshoz

9 Hálózati csatlakozóvezeték hálózati csatlakozóval

10 Típus tábla

11 Magasnyomású pisztoly

12 Kézi szórópisztoly fedélzárja

13 Magasnyomású tömlő

14 Kapocs a magasnyomású tömlőhöz

15 Sugárcső 1-szeres fúvókával

Normál tisztítási tevékenységekhez.

16 Sugárcső szennymaróval

A makacs szennyeződésekhez

Az ábrákat lásd a grafikai oldalakon

 Ábra

Üzembevétel előtt szerelje fel a mellékelt különálló

alkatrészeket.

 A készüléket sík területre állítsa.

 Ábra

Húzza ki a kapcsot a magasnyomású pisztolyból,

és dugja be a magasnyomású tömlőt a magasnyo-

mású pisztolyba.

Nyomja be a kapcsot, amíg bekattan. A biztos csat-

lakozást a magasnyomású tömlő meghúzásával

ellenőrizni.

 Ábra

FIGYELEM

A vízben lévő szennyeződések megrongálhatják a ma-

gasnyomású szivattyút és a tartozékokat. A védelem ér-

dekében ajánlott a KÄRCHER vízszűrő használata (kü-

lönleges tartozék, megrendelési szám: 4.730-059).

몇 VIGYÁZAT

2 percnél hosszabb szárazmenet a magasnyomású szi-

vattyú rongálódásához vezet. Ha a készülék 2 percen

belül nem épít fel nyomást, akkor kapcsolja ki a készü-

léket és a „Segítség üzemzavar esetén“ c.fejezet utasí-

tásainak megfelelően járjon el.

몇 VIGYÁZAT

Lakkozott felületek tisztításánál tartsa be a legalább 30

cm-es sugártávolságot a rongálódások elkerülése érde-

kében.

FIGYELEM

Járműgumikat, lakkot vagy érzékeny felületeket, mint

pl. fát ne tisztítson szennymaróval, rongálódás veszélye

áll fenn.

 Ábra

FIGYELEM

Lakksérülések veszélye

A mosókefének munka esetén szennytől vagy más ré-

szecskéktől mentesnek kell lennie.

Megjegyzés: Szükség esetén a mosókeféket is lehet

tisztítószeres munkához használni.

Megjegyzés: Tisztítószer csak alacsony nyomás mel-

lett keverhető hozzá.

 Ábra

Opcionális

 Ábra

 Takarékosan permetezze fel a tisztítószert a szá-

raz felületre és hagyja hatni (ne hagyja megszárad-

ni).

 A feloldott szennyeződést magasnyomású sugár-

ral mossa le.

 Tisztítószeres munkavégzés után: Működtesse a

készüléket kb. 1 percig, hogy tisztára öblítse.

 Ábra

Engedje el és reteszelje a magasnyomású pisztoly

karját.

 Hosszabb munkaszünetekben (5 percen túl) továb-

bá kapcsolja ki a készüléket „0/OFF“.

몇 VIGYÁZAT

A magasnyomású tömlőt csak akkor válassza le a kézi

szórópisztolyról vagy a készülékről, ha nincs nyomás a

rendszerben.

 Engedje el a kézi szórópisztoly karját.

 A készüléket kikapcsolni "0/OFF" .

 Húzza ki a hálózati csatlakozót az aljzatból.

 Zárja el a vízcsapot.

 Nyomja meg a magasnyomású pisztoly karját,

hogy a rendszerben még meglevő nyomást ki-

engedje.

 Zárja be a kézi szórópisztoly karját.

 Válassza le a készüléket vízellátásról.

Készülék leírása

* Opcionális

17 Mosókefe

18 Habfúvóka

Az erős tisztítószerhab-képződés érdekében.

19 tisztítószer

** Továbbá szükséges

20 Megerősített anyagú víztömlő kereskedelmi forga-

lomban kapható csatlakozóval.

– Átmérő legalább 1/2 coll (13 mm)

– Hosszúság legalább 7,5 m

Szerelés és üzembe helyezés

Üzem

Nagynyomású üzem

Üzem mosókefével

Használat tisztítószerrel

Javasolt tisztítási módszer

Tisztítószeres használat után

A használat megszakítása

Használat befejezése

61HU

– 6

몇 VIGYÁZAT

Sérülés- és rongálódásveszély!

Szállítás és tárolás esetén vegye figyelembe a készülék

súlyát.

 A készüléket a hordófogantyúnál megemelni és

vinni.

 A készüléket elcsúszás és borulás ellen biztosítani

kell.

 A készüléket sík területen állítsa le.

 A tartozékokat a kialakításnak megfelelően helyez-

ze el a készüléken.

Hosszabb tárolás előtt, ill. tél idején vegye figyelembe

az "Ápolás" fejezet utasításait is.

FIGYELEM

A nem teljesen kiürített készüléket vagy tartozékokat a

fagy megrongálhatja. A készüléket és a tartozékokat

teljesen ürítse ki és óvja a fagytól.

Károk elkerülése érdekében:

 A készülékből teljesen ürítse ki a vizet: A készülé-

ket magasnyomású tömlő és vízellátás csatlakoz-

tatása nélkül kapcsolja be (max. 1 perc) és várjon,

amíg nem jön ki víz a magasnyomású csatlakozó-

ból. A készüléket kikapcsolni.

 A készüléket az össze tartozékkal együtt fagymen-

tes helyen tárolja.

A készülék nem igényel karbantartást.

 VESZÉLY

Áramütés veszélye.

 A készüléken történő bármiféle munka előtt kap-

csolja ki a készüléket és húzza ki a hálózati csatla-

kozót.

A vízcsatlakozás szűrőjét rendszeresen tisztítani kell.

FIGYELEM

A szűrőt nem szabad megsérteni.

 Távolítsa el csatlakozót a vízcsatlakozásról.

 Ábra

Húzza ki a szűrőt (pl. laposfogóval), tisztítsa meg

folyó víz alatt, majd helyezze vissza.

 VESZÉLY

Áramütés veszélye.

 A készüléken történő bármiféle munka előtt kap-

csolja ki a készüléket és húzza ki a hálózati csatla-

kozót.

 Nyomja meg a kézi szórópisztoly karját, a készülék

bekapcsol.

 Ellenőrizze, hogy a feszültség adata a típustáblán

megegyezik-e az áramforrás feszültségével.

 Vizsgálja meg a hálózati csatlakozóvezetéket eset-

leges sérülésekre.

 Teljesen nyissa ki a vízcsapot.

 A készülék légtelenítése: Készüléket magasnyo-

mású tömlő csatlakoztatása nélkül bekapcsolni, és

várni (max. 2 percig), amíg a víz buborékmentesen

jön ki a magasnyomású csatlakozásból. Kapcsolja

ki a készüléket, és kösse vissza a magasnyomású

tömlőt.

 A vízcsatlakozóban található szűrőszitát húzza ki

laposfogóval és tisztítsa meg folyó víz alatt.

 Magasnyomású fúvóka tisztítása: A szennyeződé-

seket a szórófej furatból egy tű segítségével távo-

lítsa el és vízzel előrefelé öblítse ki.



Ellenőrizze a vízellátás mennyiségét.

 A készülék kismértékű szivárgása műszaki okok

miatt lehetséges. Erős szivárgás esetén hívja a jó-

váhagyott szerviz szolgálatot.

 Válassza le a kézi szórópisztolyt a sugárcsőről.

Csak a kézi szórópisztollyal dolgozzon.

 Ábra

Húzza le a szűrőt a tisztítószer szívócsőről és fo-

lyóvíz alatt tisztítsa meg.

 Ellenőrizze, hogy a tisztítószer szívócső nem törik-

e meg valahol.

Kizárólag eredeti tartozékokat és eredeti pótalkatrésze-

ket alkalmazzon, mivel ezek szavatolják a készülék biz-

tonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos infor-

mációkat a www.kaercher.com oldalon olvashatja.

Szállítás és tárolás

Szállítás kézzel

Szállítás járműben

A készülék tárolása

Fagyás elleni védelem

Ápolás és karbantartás

Ápolás

A vízcsatlakozás szűrőjének tisztítása

Segítség üzemzavar esetén

A készülék nem megy

A készülék nem termel nyomást

Erős nyomásingadozások

A készülék szivárog

Nem szívja fel a tisztítószert

Tartozékok és alkatrészek

62 HU

– 7

Minden országban az illetékes forgalmazónk által ki-

adott garancia feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a garancia lejártáig

költségmentesen elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben kérjük, fordul-

jon a vásárlást igazoló bizonylattal kereskedőjéhez

vagy a legközelebbi hivatalos szakszervizhez.

A címeket a következő helyen találja:

www.kaercher.com/dealersearch

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett

gép tervezése és építési módja alapján az általunk for-

galomba hozott kivitelben megfelel az EU irányelvek vo-

natkozó, alapvető biztonsági és egészségügyi követel-

ményeinek. A gép jóváhagyásunk nélkül történő módo-

sítása esetén ez a nyilatkozat elveszti érvényességet. A

készülék megfelel az EU-ban és Magyarországon (HU)

harmonizált szabványoknak.

Az aláírók az igazgatóság megbízásából és teljes körű

meghatalmazásával járnak el.

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garancia

Műszaki adatok

Elektromos csatlakozás

Feszültség 220-240

1~50-60

Áramfelvétel 6 A

Védelmi fokozat IP X5

Védelmi osztály II

Hálózati biztosító (lomha) 10 A

Vízcsatlakozás

Hozzáfolyási nyomás (max.) 1,2 MPa

Hozzáfolyási hőmérséklet (max.) 40 °C

Hozzáfolyási mennyiség (min.) 8 l/min

Teljesítmény adatok

Üzemi nyomás 7,4 MPa

Max. megengedett nyomás 11 MPa

Szállított mennyiség, víz 5,2 l/min

Maximális szállítási mennyiség 6,0 l/min

Szállított mennyiség, tisztítószer 0,3 l/min

A kézi szórópisztoly visszalökő erő-

hatása

10 N

Méret és súly

Hossz 180 mm

Szélesség 219 mm

Magasság 389 mm

Súly, üzemkészen a tartozékkal 4,5 kg

Az EN 60335-2-79 szerint megállapított értékek

Kéz-kar vibrációs kibocsátási érték

Bizonytalanság K

<2,5

0,7

m/s

Hangnyomás szint L

Bizonytalanság K

dB(A)

Hangnyomás szint L

+ bizonytalan-

ság K

93 dB(A)

Műszaki változtatások joga fenntartva.

EU konformitási nyilatkozat

Termék: Nagynyomású tisztító

Típus: 1.673-xxx

Vonatkozó európai közösségi irányelvek:

2000/14/EK

2014/30/EU

2006/42/EK (+2009/127/EK)

2011/65/ЕU

Alkalmazott harmonizált szabványok:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 90

Garantált: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

63HU

– 4

Než začnete poprvé používat Váš přístroj

přečtěte si tento původní provozní návod

a přiložené bezpečnostní pokyny. Řiďte se těmito poky-

ny. Uschovejte si obě příručky pro pozdější použití nebo

pro dalšího majitele.

Tento vysokotlaký čistič používejte výhradně v domác-

nosti.

– na čištění strojů, vozidel, budov, nářadí, fasád, te-

ras, zahradního náčiní apod. vysokotlakým pa-

prskem vody (dle potřeby použijte čisticí prostřed-

ky).

– pouze příslušenství, náhradní díly a čisticí pro-

středky schválené firmou KÄRCHER. Při používání

čisticích prostředků se řiďte pokyny na nich uvede-

nými.

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpečnou situaci, kte-

rá by mohla vést k těžkým fyzickým zraněním nebo

usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která

může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která

může mít za následek poškození majetku.

몇 UPOZORNĚNÍ

Bezpečnostní zařízení slouží k ochraně uživatele a ne-

smějí být měněny či obcházeny.

Vypínač na zařízení zabraňuje zařízení v nahodilému

provozu.

Pojistné ústrojí blokuje páčku ruční stříkací pistole a

brání nahodilému spuštění zařízení.

Uvolněním páčky na ruční stříkací pistoli vypne tlakový

spínač čerpadlo a vysokotlaký vodní paprsek se přeru-

ší. Přitažením páčky se čerpadlo opět zapne.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na

adrese:

www.kaercher.com/REACH

Obsah

Bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . CS4

Ochrana životního prostředí . . . . . . . . . . . . . CS 4

Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . CS5

Montáž a uvedení do provozu . . . . . . . . . . . . CS 5

Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 5

Přeprava a skladování. . . . . . . . . . . . . . . . . . CS 6

Údržba a ošetřování . . . . . . . . . . . . . . . . . . . CS 6

Pomoc při poruchách . . . . . . . . . . . . . . . . . . CS 6

Příslušenství a náhradní díly . . . . . . . . . . . . . CS 6

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 7

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . CS 7

EU prohlášení o shodě . . . . . . . . . . . . . . . . . CS 7

Bezpečnost

Používání v souladu s určením

Stupně nebezpečí

Symboly na zařízení

Vysokotlakým vodním paprskem se nesmí

mířit na osoby, zvířata, elektrickou výstroj

pod napětím ani na zařízení samotné.

Přístroj chraňte před mrazem.

Přístroj nesmí být připojen přímo k veřejné

vodovodní síti.

Bezpečnostní prvky

Přístrojový spínač

Zablokování ruční stříkací pistole

Funkce automatického zastavení

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Při likvida-

ci obalu berte ohled na životní prostředí.

Vysloužilá zařízení obsahují cenné recyklovatelné

materiály, které by měly být odevzdávány k opět-

nému zhodnocení. Při likvidaci starých přístrojů

berte ohled na životní prostředí.

Elektrické a elektronické přístroje jsou často tvoře-

ny složkami, které při nesprávném používání nebo

nesprávné likvidaci mohou představovat potenci-

ální riziko pro lidské zdraví a životní prostředí.

Tyto složky jsou však nezbytné pro správnou

funkci zařízení. Přístroj označený tímto symbolem

nesmíte likvidovat v domovním odpadu.

Čisticí práce, při kterých vzniká odpadová voda

obsahující olej např. při čištění motoru či podvoz-

ku automobilu, se smějí provádět výhradně na

místech k tomu určených disponujících odlučova-

čem oleje.

Práce s čisticími prostředky se smí provádět pou-

ze na nepropustných pracovních plochách s při-

pojením ke kanalizaci. Nenechte proniknout čisticí

prostředek do vodních toků nebo do zeminy.

64 CS

– 5

Objem dodávky přístroje (v závislosti na modelu) je vy-

obrazen na obalu. Tento návod k použití popisuje veš-

keré možné volitelné příslušenství.

Ilustrace viz obrazová příloha

1 Přípojka vysokého tlaku

2 Vypínač na přístroji "0/OFF" / "I/ON"

3 Uložení pro vysokotlakou hadici

4Držadlo

5 Uložení pro stříkací trubku

6 Vodní přípojka s integrovaným sítkem

7 Sací hadice na čisticí prostředek (s filtrem)

8 Spojovací element pro přívod vody

9 Síťové napájecí vedení se zástrčkou

10 Identifikační štítek

11 Vysokotlaká pistole

12 Zablokování ruční stříkací pistole

13 Vysokotlaká hadice

14 Spona pro vysokotlakou hadici

15 Proudnice s vysokotlakou tryskou

Pro obvyklé čištění.

16 Vysokotlaká trubka s frézou na nečistoty

Pro těžká znečištění

Ilustrace viz obrazová příloha

 Ilustrace

Před uvedením do provozu namontujte díly volně

přiložené k zařízení.

 Přístroj postavte na rovné ploše.

 Ilustrace

Vysuňte svorku z vysokotlaké pistole a zasuňte do

ní vysokotlakou hadici.

Na sponu zatlačte tak, aby zaskočila. Prověřte bez-

pečné spojení tahem za vysokotlakou hadici.

 Ilustrace

POZOR

Nečistoty ve vodě mohou poškodit vysokotlaké čerpa-

dlo a příslušenství. Na ochranu doporučujeme použití

vodního filtru KÄRCHER (zvláštní příslušenství, obj.

číslo 4.730-059).

몇 UPOZORNĚNÍ

Chod nasucho po dobu delší než 2 minuty vede k po-

škození vysokotlakého čerpadla. Pokud přístroj během

2 minut nevytvoří tlak, vypněte jej a postupujte podle po-

kynů v kapitole „Nápověda při poruchách“.

몇 UPOZORNĚNÍ

Při čištění lakovaných povrchů dodržujte minimální

vzdálenost 30 cm, abyste zabránili poškození plochy.

POZOR

Nečistěte pneumatiky, lak nebo citlivé povrchy jako dře-

vo pomocí frézy na nečistoty, hrozí poškození.

 Ilustrace

POZOR

Nebezpečí poškození laku.

Při práci s čistícím kartáček musí být kartáč zabaven

nečistot nebo jiných částic.

Upozornění: Je-li potřeba, je možné při práci s čisticím

prostředkem použít také mycí kartáče.

Upozornění: Čisticí prostředek lze přidávat pouze při

nízkém tlaku.

 Ilustrace

Volitelně

 Ilustrace

 Čisticí prostředek úsporně nastříkejte na suchý po-

vrch a nechte působit (ne však zaschnout).

 Uvolněnou nečistotu opláchněte paprskem vyso-

kého tlaku.

 Po práci s čisticím prostředkem: Nechte přístroj na

dobu 1 minuty zapnutý, aby mohlo dojít k vyplách-

nutí.

 Ilustrace

Uvolněte a zajistěte spoušť vysokotlaké pistole.

 Při delších přestávkách v práci (přes 5 minut) pří-

stroj ještě vypněte vypínačem „0/OFF“.

몇 UPOZORNĚNÍ

Vysokotlakou hadici odpojujte od ruční stříkací pistole

nebo od zařízení pouze, pokud v systému není tlak.

 Uvolněte páčku na ruční stříkací pistoli.

 Zařízení vypněte „0/OFF“.

 Vytáhněte zástrčku ze sítě.

 Zavřete vodovodní kohoutek.

 Stiskněte spoušť vysokotlaké pistole za úče-

lem uvolnění tlaku v systému.

 Zajistěte páčku na ruční stříkací pistoli.

 Odpojte zařízení od přívodu vody.

Popis zařízení

* Dodatečná výbava

17 Mycí kartáč

18 Pěnová tryska

Pro účinný pěnový čisticí prostředek.

19 Čisticí prostředky

** Navíc je potřeba

20 Tkaninou vyztužená hadice se standardní přípoj-

kou.

– minimální průměr 1/2 palce (13 mm)

– minimální délka 7,5 m

Montáž a uvedení do provozu

Provoz

Provoz s vysokým tlakem

Provoz s mycím kartáčem

Provoz s použitím čisticího prostředku

Doporučovaná metoda čištění

Po provozu s použitím čisticího prostředku

Přerušení provozu

Ukončení provozu

65CS

– 6

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!

Mějte na zřeteli hmotnost přístroje při přepravě a skla-

dování.

 Zařízení zvedněte za držadlo a přeneste je.

 Zajistěte přístroj proti sklouznutí a převrácení.

 Přístroj odstavte na rovné ploše.

 Příslušenství uložte do úložného prostoru na zaří-

zení.

Před dlouhodobým uskladněním, např. v zimě navíc do-

držujte pokyny v kapitole Péče.

POZOR

Ne zcela vyprázdněné přístroje a příslušenství mohou

být znehodnoceny mrazem. Zcela vyprazdňuje přístroj

a příslušenství a chraňte je před mrazem.

Aby nedošlo ke škodám:

 Ze zařízení vypusťte veškerou vodu: zařízení za-

pněte bez připojené vysokotlaké hadice a bez při-

pojeného přívodu vody (na max. 1 minutu) a po-

čkejte, dokud z vysokotlakého přípoje nepřestane

vytékat voda. Zařízení vypněte.

 Zařízení s úplným příslušenstvím ukládejte na mís-

to chráněné před mrazem.

Zařízení je bezúdržbové.

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.

 Před každou prací na zařízení vždy zařízení vypně-

te a vytáhněte síťovou zástrčku.

Pravidelně čistěte síto v přípojce vody.

POZOR

Síto nesmí být poškozeno.

 Odmontujte spojku z vodovodní přípojky.

 Ilustrace

Vysuňte síto (např. plochými kleštěmi), opláchněte

je pod tekoucí vodou a poté opět nasaďte.

 NEBEZPEČÍ

Nebezpeč

í úrazu elektrickým proudem.

 Před každou prací na zařízení vždy zařízení vypně-

te a vytáhněte síťovou zástrčku.

 Stiskněte páčku na ruční stříkací pistoli, zařízení se

zapne.

 Zkontrolujte, zda napětí uvedené na typovém štítku

přístroje souhlasí s napětím zdroje elektrického

proudu.

 Zkontrolujte, zda není síťové napájecí vedení po-

škozeno.

 Zcela otevřete vodovodní kohoutek.

 Zařízení odvzdušněte: Zařízení zapněte bez připo-

jené vysokotlaké hadice a čekejte (max. 2 minuty),

dokud z vysokotlaké přípojky nezačne vystupovat

voda bez bublin. Zařízení vypněte a znovu připojte

vysokotlakou hadici.

 Síto ve vodní přípojce vyjměte plochými kleštěmi a

vyčistěte je pod tekoucí vodou.

 Vyčistěte vysokotlakou trysku: Odstraňte jehlou

nečistoty z otvoru trysky a zpředu ji propláchněte

vodou.

 Zkontrolujte množství přiváděné vody.

 Mírná netěsnost zařízení je podmíněna technicky.

Při značné netěsnosti je třeba řešením pověřit au-

torizovaný zákaznický servis.

 Odpojte stříkací trubku od ruční stříkací pistole.

Pracujte pouze s ruční stříkací pistolí.

 Ilustrace

Sejměte filtr ze sací hadice na čisticí prostředky a

opláchněte jej pod tekoucí vodou.

 Zkontrolujte, zda na sací hadici nejsou zlomy.

Používejte pouze originální příslušenství a originální

náhradní díly, ty poskytují záruku bezpečného a bezpo-

ruchového provozu přístroje.

Informace o příslušenství a náhradních dílech nalezne-

te na adrese www.kaercher.com.

Přeprava a skladování

Ruční přeprava

Přeprava ve vozidle

Uložení přístroje

Ochrana proti zamrznutí

Údržba a ošetřování

Péče

Vyčistěte síto na přívodu vody

Pomoc při poruchách

Přístroj neběží

Zařízení nelze natlakovat

Silné kolísání tlaku

Zařízení je netěsné

Čisticí prostředek není nasáván

Příslušenství a náhradní díly

66 CS

– 7

V každé zemi platí záruční podmínky vydané příslušnou

distribuční společností. Případné poruchy zařízení od-

straníme během záruční lhůty bezplatně, pokud byl je-

jich příčinou vadný materiál nebo výrobní závady. V pří-

padě uplatňování nároku na záruku se s dokladem o za-

koupení obraťte na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

Adresy najdete zde:

www.kaercher.com/dealersearch

Tímto prohlašujeme, že níže označené stroje odpovída-

jí jejich základní koncepcí a konstrukčním provedením,

stejně jako námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním požadavkům o bez-

pečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na

stroji provedených změnách, které nebyly námi odsou-

hlaseny, pozbývá toto prohlášení svou platnost.

Níže podepsaní jednají z pověření a se zplnomocněním

představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Záruka

Technické údaje

Připojení elektrického proudu

Napětí 220-240

1~50-60

Odběr proudu 6 A

Stupeň krytí IP X5

Třída krytí II

Síťová pojistka (pomalá) 10 A

Přívod vody

Přívodní tlak (max.) 1,2 MPa

Teplota přívodu (max.) 40 °C

Přiváděné množství (min.) 8 l/min

Výkonové parametry

Pracovní tlak 7,4 MPa

Max. přípustný tlak 11 MPa

Čerpané množství vody 5,2 l/min

Maximální výkon čerpadla 6,0 l/min

Čerpané množství čisticího prostřed-

0,3 l/min

Síla zpětného nárazu vysokotlaké

pistole

10 N

Rozměry a hmotnost

Délka 180 mm

Šířka 219 mm

Výška 389 mm

Hmotnost přístroje připraveného k

provozu s příslušenstvím

4,5 kg

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže

Kolísavost K

<2,5

0,7

m/s

Hladina akustického tlaku L

Kolísavost K

dB(A)

Hladina akustického výkonu L

Kolísavost K

93 dB(A)

Technické změny jsou vyhrazeny.

EU prohlášení o shodě

Výrobek: Vysokotlaký čistič

Typ: 1.673-xxx

Příslušné směrnice EU:

2000/14/ES

2014/30/EU

2006/42/ES (+2009/127/ES)

2011/65/EU

Použité harmonizační normy

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 90

Garantovanou: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

67CS

– 4

Pred prvo uporabo vaše naprave preberi-

te to originalno navodilo za uporabo in pri-

ložene varnostne napotke. Ravnajte v skladu z njimi.

Oba zvezka shranite za kasnejšo uporabo ali za nasle-

dnjega lastnika.

Ta visokotlačni čistilnik uporabljajte izključno za priva-

tno gospodinjstvo:

– za čiščenje strojev, vozil, zgradb, orodja, fasad, te-

ras, vrtnega orodja itd. z visokotlačnim vodnim cur-

kom (po potrebi z dodatkom čistilnih sredstev).

– z deli pribora, nadomestnimi deli in čistilnimi sred-

stvi, ki jih dopušča podjetje KÄRCHER. Upoštevaj-

te navodila, ki so priložena čistilnim sredstvom.

 NEVARNOST

Opozorilo na neposredno nevarnost, ki vodi do težkih

telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do

težkih telesnih poškodb ali smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do

lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do

premoženjskih škod.

몇 PREVIDNOST

Varnostne naprave služijo za zaščito uporabnika in se

jih ne sme spreminjati ali ignorirati.

Stikalo naprave preprečuje nehoteno delovanje napra-

ve.

Blokada zapira ročico ročne brizgalne pištole in prepre-

čuje nehoten vklop naprave.

Če ročico na ročni brizgalni pištoli spustite, tlačno stika-

lo izklopi črpalko, visokotlačni curek se ustavi. Če se ro-

čica potegne, se črpalka ponovno vklopi.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

Vsebinsko kazalo

Varnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SL 4

Varstvo okolja . . . . . . . . . . . . . . . . . . . . . . . . SL4

Opis naprave. . . . . . . . . . . . . . . . . . . . . . . . . SL 5

Montaža in zagon . . . . . . . . . . . . . . . . . . . . . SL 5

Obratovanje. . . . . . . . . . . . . . . . . . . . . . . . . . SL5

Transport in skladiščenje. . . . . . . . . . . . . . . . SL 6

Vzdrževanje in nega . . . . . . . . . . . . . . . . . . . SL 6

Pomoč pri motnjah . . . . . . . . . . . . . . . . . . . . SL 6

Pribor in nadomestni deli. . . . . . . . . . . . . . . . SL 6

Garancija . . . . . . . . . . . . . . . . . . . . . . . . . . . .SL7

Tehnični podatki. . . . . . . . . . . . . . . . . . . . . . . SL 7

Izjava EU o skladnosti . . . . . . . . . . . . . . . . . . SL 7

Varnost

Namenska uporaba

Stopnje nevarnosti

Simboli na napravi

Visokotlačnega curka se ne sme usmerjati v

osebe, živali, aktivno električno opremo ali

na samo napravo.

Napravo zaščitite pred zmrzaljo.

Naprave se ne sme priključiti neposredno na

javno omrežje pitne vode.

Varnostne naprave

Stikalo naprave

Blokada ročne brizgalne pištole

Funkcija za samodejno zaustavitev

Varstvo okolja

Embalažni materiali so primerni za recikliranje.

Embalažo zavrzite okolju prijazno.

Stare naprave vsebujejo dragocene za recikliranje

primerne materiale, ki jih je treba odvesti za po-

novno uporabo. Stare naprave zavrzite okolju pri-

jazno.

Električne in elektronske naprave imajo pogosto

sestavne dele, ki pri nepravilnem ravnanju ali od-

stranjevanju med odpadke lahko predstavljajo ne-

varnost za zdravje ljudi in okolje. Ti sestavni deli

so kljub temu pomembni za pravilno delovanje na-

prav. Naprav, označenih s tem simbolom, ne sme-

te odvreči med gospodinjske odpadke.

Čiščenja, pri katerih nastaja odpadna voda, ki vse-

buje olje, npr. pranje motorjev, pranje podvozij, se

smejo izvajati le na mestih za pranje z izločevalni-

kom olja.

Dela s čistili se smejo izvajati le na delovnih povr-

šinah, ki so neprepustne za tekočine, in imajo pri-

ključek na kanalizacijo za umazano vodo. Prepre-

čite pronicanje čistil v vodotoke ali zemljo.

68 SL

– 5

Obseg dobave naprave (odvisno od modela) je prika-

zan na embalaži. V teh navodilih za uporabo so opisane

vse možne opcije.

Za slike glejte strani z grafikami

1 Visokotlačni priključek

2 Stikalo naprave „0/OFF“ / „I/ON“

3 Shranjevalo za visokotlačno gibko cev

4 Ročaj

5 Shranjevalo za brizgalno cev

6 Vodni priključek z vgrajenim sitom

7 Gibka sesalna cev za čistilno sredstvo (s filtrom)

8 Spojni del za priključek za vodo

9 Omrežni priključni vodnik z omrežnim vtičem

10 Tipska tablica

11 Visokotlačna pištola

12 Blokada ročne brizgalne pištole

13 Visokotlačna cev

14 Sponke za visokotlačno cev

15 Brizgalna cev s enojno šobo

Za normalne čistilne naloge.

16 Brizgalna cev s strgalom za umazanijo

za trdovratno umazanijo

Za slike glejte strani z grafikami

 Slika

Pred zagonom montirajte napravi prosto priložene

dele.

 Napravo postavite na ravno površino.

 Slika

Iz visokotlačne pištole izvlecite sponko in visoko-

tlačno gibko cev vstavite v visokotlačno pištolo.

Pritisnite sponko, dokler se ne zaskoči. Preverite

varno povezavo s potegom za visokotolačno cev.

 Slika

POZOR

Nečistoče v vodi lahko poškodujejo visokotlačno črpal-

ko in pribor. Za zaščito se priporoča uporaba vodnega

filtra podjetja KÄRCHER (poseben pribor, naročniška

številka 4.730-059).

몇 PREVIDNOST

Suhi tek, ki traja več kot 2 minuti, lahko vodi do poškodb

visokotlačne črpalke. Če naprava v 2 minutah ne izgradi

nobenega tlaka, napravo izklopite in postopajte v skladu

z napotki v poglavju „Pomoč pri motnjah“.

몇 PREVIDNOST

Pri čiščenju lakiranih površin upoštevajte razdaljo cur-

kam najmanj 30 cm, da preprečite poškodbe

POZOR

Avtomobilskih gum, laka ali občutljivih površin kot je les

ne čistite s strgalom za umazanijo, nevarnost poškod-

be.

 Slika

POZOR

Nevarnost poškodb laka

Pri delih s pralno krtačo mora biti le-ta brez umazanije

ali drugih delcev.

Opozorilo: Po potrebi se lahko uporabijo tudi pračne kr-

tače za delo s čistilnim sredstvom.

Napotek: Čistilno sredstvo se lahko dodaja le v podro-

čju nizkega tlaka.

 Slika

Opcijsko



Slika

 Čistilno sredstvo varčno razpršite po suhi površini

in pustite, da učinkuje (vendar se ne sme posušiti).

 Raztopljeno umazanijo splaknite z visokotlačnim

curkom.

 Po delu s čistilnimi sredstvi: Naprava naj za spira-

nje deluje približno 1 minuto.

 Slika

Spustite in blokirajte ročico visokotlačne pištole.

 Pri daljših delovnih premorih (več kot 5 minut) na-

pravo dodatno izklopite „0/OFF“.

몇 PREVIDNOST

Visokotlačno gibko cev ločite z ročne pršilne pištole ali

naprave le, če v sistemu ni tlaka.

 Spustite ročico ročne brizgalne pištole.

 Izklopite napravo "0/OFF".

 Izvlecite omrežni vtič iz vtičnice.

 Zaprite pipo.

 Pritisnite ročico visokotlačne pištole, da iz sis-

tema izpustite še obstoječi tlak.

 Blokirajte ročico ročne brizgalne pištole.

 Napravo ločite z oskrbe z vodo.

Opis naprave

* Opcijsko

17 Krtača za pranje

18 Šoba za peno

Za učinkovito peno čistila.

19 čistila

** Dodatno potrebno

20 S platnom ojačana gibka vodna cev z običajnim pri-

ključkom.

– Premer najmanj 1/2 cole (13 mm)

– Dolžina najmanj 7,5 m

Montaža in zagon

Obratovanje

Delo z visokom tlakom

Obratovanje s pralno krtačo

Obratovanje s čistilom

Priporočljiva metoda čiščenja

Po obratovanju s čistilom

Prekinitev obratovanja

Zaključek obratovanja

69SL

– 6

몇 PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari!

Pri transportu in skladiščenju upoštevajte težo naprave.

 Dvignite stroj s pomočjo nosilnega ročaja in ga ne-

site.

 Napravo zavarujte proti zdrsu in prevrnitvi.

 Postavite napravo na ravno površino.

 Pribor shranite v skladu s pripravami na napravi.

Pred daljšim shranjevanjem, npr. v času zime, dodatno

upoštevajte napotke v poglavju Vzdrževanje.

POZOR

Zmrzal lahko uniči naprave in pribor, pri katerih voda ni

bila popolnoma izpraznjena. Napravo in pribor popolno-

ma izpraznite in zaščitite pred zmrzaljo.

Da preprečite škode:

 Popolna izpraznitev vode iz naprave: Napravo

vklopite brez priključene visokotlačne gibke cevi in

brez priključene oskrbe z vodo (max. 1 min.) in po-

čakajte, dokler iz visokotlčanega priključka ne iz-

stopa več voda. Izklopite napravo.

 Napravo s celotnim priborom shranjujte v prostoru,

varnem pred zmrzaljo.

Naprave ni treba vzdrževati.

 NEVARNOST

Nevarnost električnega udara.

 Pred vsemi deli na napravi, izklopite napravo in iz-

vlecite omrežni vtič.

Sito v vodnem priključku redno čistite.

POZOR

Sito se ne sme poškodovati.

 Odstranite spojko z vodnega priključka.

 Slika

Izvlecite sito (npr. s ploščatimi kleščami), ga sperite

pod tekočo vodo in nato ponovno vstavite.

 NEVARNOST

Nevarnost električnega udara.

 Pred vsemi deli na napravi, izklopite napravo in iz-

vlecite omrežni vtič.

 Pritisnite ročico ročne brizgalne pištole, naprava se

vklopi.

 Preverite, ali na tipski tablici navedena napetost

ustreza napetosti vira električnega toka.

 Omrežni priključni vodnik preglejte glede poškodb.

 Vodno pipo popolnoma odprite.

 Prezračite napravo: Napravo vklopite brez priklju-

čene visokotlačne gibke cevi in počakajte (največ 2

minuti), dokler voda na visokotlačnem priključku ne

izstopa brez mehurčkov. Napravo izklopite in po-

novno priklopite visokotlačno cev.

 Sito v priključku za vodo izvlecite s ploščatimi kle-

ščami in ga očistite pod tekočo vodo.

 Čiščenje visokotlačne šobe: Iz šobne izvrtine z iglo

odstranite umazanijo in jo od spredaj splaknite z

vodo.

 Preverite količino dotoka vode.

 Neznatna netesnost naprave je tehnično pogojena.

Pri močnejši netesnosti se obrnite na pooblaščeno

servisno službo.

 Brizgalno cev ločite z ročne brizgalne pištole. De-

lajte le z ročno brizgalno pištolo.

 Slika

Filter izvlecite iz gibke sesalne cevi za čistilno sred-

stvo in ga očistite pod tekočo vodo.



Preverite gibko sesalno cev za čistilno sredstvo

glede pregibov.

Uporabljajte samo originalen pribor in originalne nado-

mestne dele, ki zagotavljajo varno in nemoteno delova-

nje naprave.

Informacije o priboru in nadomestnih delih najdete na

www.kaercher.com.

Transport in skladiščenje

Ročni transport

Transport v vozilih

Shranjevanje naprave

Zaščita pred zamrznitvijo

Vzdrževanje in nega

Nega

Čiščenje sita v vodnem priključku

Pomoč pri motnjah

Naprava ne deluje

Naprava ne dosega zadostnega tlaka

Močna nihanja tlaka

Naprava je netesna

Čistilno sredstvo se ne vsesava

Pribor in nadomestni deli

70 SL

– 7

V vsaki državi veljajo garancijski pogoji, ki jih določa

naše prodajno predstavništvo. Morebitne motnje na na-

pravi, ki so posledica materialnih ali proizvodnih napak,

v času garancije brezplačno odpravljamo. V primeru

uveljavljanja garancije, se z originalnim računom obrni-

te na prodajalca oziroma najbližji uporabniški servis.

Naslove najdete na:

www.kaercher.com/dealersearch

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi

svoje zasnove in načina izdelave ustreza temeljnim var-

nostnim in zdravstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo napravo spremeni

brez našega soglasja.

Podpisniki ravnajo po navodilih in s pooblastilom upra-

ve.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garancija

Tehnični podatki

Električni priključek

Napetost 220-240

1~50-60

Odvzem toka 6 A

Stopnja zaščite IP X5

Razred zaščite II

Omrežna varovalka (inertna) 10 A

Vodni priključek

Pritisk dotoka (maks.) 1,2 MPa

Temperatura dotoka (maks.) 40 °C

Količina dotoka (min.) 8 l/min

Podatki o zmogljivosti

Delovni tlak 7,4 MPa

Maks. dovoljeni tlak 11 MPa

Črpalna količina, voda 5,2 l/min

Črpalna količina, maksimalna 6,0 l/min

Črpalna količina, čistilno sredstvo 0,3 l/min

Povratna sila ročne brizgalne pištole 10 N

Mere in teže

Dolžina 180 mm

Širina 219 mm

Višina 389 mm

Teža, pripravljeno za uporabo s pri-

borom

4,5 kg

Ugotovljene vrednosti v skladu z EN 60335-2-79

Vrednost vibracij dlan-roka

Negotovost K

<2,5

0,7

m/s

Nivo hrupa L

Negotovost K

dB(A)

Nivo hrupa ob obremenitviL

+ ne-

gotovost K

93 dB(A)

Pridržujemo si pravico do tehničnih sprememb.

Izjava EU o skladnosti

Proizvod: visokotlačni čistilec

Tip: 1.673-xxx

Zadevne direktive EU:

2000/14/ES

2014/30/EU

2006/42/ES (+2009/127/ES)

2011/65/ЕU

Uporabljeni usklajeni standardi:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 90

Zajamčeno: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

71SL

– 4

Przed rozpoczęciem użytkowania urzą-

dzenia należy przeczytać oryginalną in-

strukcję obsługi i poniższe przepisy bezpieczeństwa.

Postępować zgodnie z podanymi wskazaniami. Zeszyty

zachować do późniejszego wykorzystania lub dla na-

stępnego użytkownika.

Myjka wysokociśnieniowa przeznaczona jest wyłącznie

do zastosowania w gospodarstwach domowych:

– do czyszczenia maszyn, pojazdów, budynków, na-

rzędzi, fasad, tarasów, urządzeń ogrodowych itp.

przy użyciu strumienia wody pod wysokim ciśnie-

niem (w razie potrzeby z dodatkiem środków

czyszczących).

– w połączeniu z akcesoriami, częściami zamienny-

mi i środkami czyszczącymi dopuszczonymi przez

firmę KÄRCHER. Przestrzegać wskazówek dołą-

czonych do środków czyszczących.

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej sytuacji, mo-

gącej prowadzić do ciężkich obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej sytuacji, która

może prowadzić do lekkich zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej sytuacji, która

może prowadzić do szkód materialnych.

몇 OSTROŻNIE

Urządzenia zabezpieczające zapewniają ochronę u

żyt-

kownika i nie wolno ich zmieniać ani pomijać.

Wyłącznik zapobiega niepożądanemu włączeniu się

urządzenia.

Blokada rygluje dźwignię pistoletu natryskowego i zapo-

biega niezamierzonemu włączeniu się urządzenia.

Po zwolnieniu dźwigni pistoletu natryskowego wyłącz-

nik ciśnieniowy pompy wyłącza się, a strumień wody

pod wysokim ciśnieniem zanika. Po pociągnięciu za

dźwignię pompa ponownie się włącza.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się

pod:

www.kaercher.com/REACH

Spis treści

Bezpieczeństwo . . . . . . . . . . . . . . . . . . . . . . PL 4

Ochrona środowiska . . . . . . . . . . . . . . . . . . . PL 4

Opis urządzenia . . . . . . . . . . . . . . . . . . . . . . PL 5

Montaż i uruchomienie . . . . . . . . . . . . . . . . . PL 5

Działanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . PL 5

Transport i składowanie. . . . . . . . . . . . . . . . . PL 6

Dogląd i pielęgnacja . . . . . . . . . . . . . . . . . . . PL 6

Usuwanie usterek . . . . . . . . . . . . . . . . . . . . . PL 6

Wyposażenie dodatkowe i części zamienne . PL 6

Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . . . . PL7

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . PL 7

Deklaracja zgodności UE . . . . . . . . . . . . . . . PL 7

Bezpieczeństwo

Użytkowanie zgodne z przeznaczeniem

Stopnie zagrożenia

Symbole na urządzeniu

Nie wolno kierować strumienia wysokociś-

nieniowego na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo urządzenie.

Urządzenie chronić przed mrozem.

Urządzenia nie można podłączać bezpo-

średnio do sieci wodociągowej.

Zabezpieczenia

Wyłącznik urządzenia

Blokada pistoletu wysokociśnieniowego

Funkcja automatycznego zatrzymania

Ochrona środowiska

Materiały użyte do opakowania nadają się do re-

cyklingu. Opakowania poddać utylizacji przyjaznej

dla środowiska naturalnego.

Zużyte urządzenia zawierają cenne surowce wtór-

ne, które należy oddać do utylizacji. Wyeksploato-

wane urządzenia poddawać utylizacji przyjaznej

dla środowiska.

Urządzenia elektryczne i elektroniczne często za-

wierają materiały, które rozporządzane lub utylizo-

wane niewłaściwie, mogą potencjalnie być nie-

bezpieczne dla zdrowia ludzkiego i środowiska.

Są jednak kluczowe dla prawidłowego funkcjono-

wania urządzenia. Urządzenia oznaczone tym

symbolem nie mogą być usuwane z odpadami do-

mowymi.

Czyszczenie, podczas którego powstają ścieki za-

wierające olej, np. mycie silnika lub podłogi samo-

chodu, dozwolone jest tylko w myjniach wyposa-

żonych w separator oleju.

Prace przy użyciu środków czyszczących można

wykonywać jedynie na szczelnych powierzch-

niach roboczych z przyłączem kanalizacji ścieko-

wej. Nie pozwolić na przedostanie się środków

czyszczących do ziemi ani do wód.

72 PL

– 5

Zakres dostawy urządzenia (zależnie od modelu) jest

przedstawiony na opakowaniu. Niniejsza instrukcja ob-

sługi opisuje wszystkie możliwe opcje.

Rysunki, patrz strony okładki z grafikami

1 Przyłącze wysokiego ciśnienia

2 Wyłącznik urządzenia „0/OFF“ / „I/ON“

3 Schowek na wąż wysokociśnieniowy

4 Uchwyt do noszenia przenoszenia

5 Schowek na lancę

6 Przyłącze wody z wbudowanym sitem

7 Wąż ssący na środek czyszczący (z filtrem)

8 Złączka do przyłącza wody

9 Przewód zasilający z wtyczką

10 Tabliczka identyfikacyjna

11 Pistolet wysokociśnieniowy

12 Blokada pistoletu wysokociśnieniowego

13 Wąż wysokociśnieniowy

14 Klamra na węża wysokociśnieniowego

15 Lanca z dyszą wysokociśnieniową

Do zwykłych prac związanych z czyszczeniem.

16 Lanca z frezem do zanieczyszczeń

Do przywartych zanieczyszczeń, trudnych do usu-

nięcia

Rysunki, patrz strony okładki z grafikami

 Rysunek

Przed uruchomieniem zamontować luźno dołączo-

ne części do urządzenia.

 Ustawić urządzenie na równej powierzchni.

 Rysunek

Wyjąć klamry z pistoletu wysokociśnieniowego i

włożyć do niego wąż wysokociśnieniowy.

Wcisnąć klamrę aż do zatrzaśnięcia. Sprawdzić

bezpieczeństwo połączenia przez pociągnięcie

węża wysokociśnieniowego.

 Rysunek

UWAGA

Zanieczyszczenia znajdujące się w wodzie mogą

uszkodzić pompę wysokociśnieniową i akcesoria. W

celu zapewnienia ochrony zaleca się stosowanie filtra

wodnego KÄRCHER (wyposażenie specjalne, nr kata-

logowy 4.730-059).

몇 OSTROŻNIE

Praca na sucho trwająca przez ponad 2 minuty prowa-

dzi do uszkodzenia pompy wysokociśnieniowej. Jeżeli

urządzenie nie wytworzy ciśnienia w ciągu 2 minut, na-

leży je wyłączyć i postąpić zgodnie ze wskazówkami z

rozdziału „Usuwanie usterek“.

몇 OSTROŻ

NIE

W celu uniknięcia uszkodzeń, w trakcie czyszczenia po-

wierzchni lakierowanych zachować co najmniej 30-cen-

tymetrowy odstęp.

UWAGA

Nie czyścić opon samochodowych, lakieru ani wrażli-

wych powierzchni, jak drewno, za pomocą frezu do za-

nieczyszczeń; niebezpieczeństwo uszkodzenia.

 Rysunek

UWAGA

Niebezpieczeństwo uszkodzenia lakieru

W pracach przy użyciu szczotki należy zadbać o to, by

była ona pozbawiona zanieczyszczeń i innych cząste-

czek.

Wskazówka: W razie potrzeby do pracy z użyciem

środków czyszczących można też użyć szczotek myją-

cych.

Wskazówka: Środek czyszczący można dodawać tylko

pod niskim ciśnieniem.

 Rysunek

Opcjonalnie

 Rysunek

 Cienko spryskać suchą powierzchnię środkiem

czyszczącym i pozostawić na pewien czas (ale nie

do wyschnięcia).

 Spłukać rozpuszczony brud strumieniem wysoko-

ciśnieniowym.

 Po pracy ze środkiem czyszczącym: Urządzenie

przepłukać do czysta przez ok. 1 min.

 Rysunek

Zwolnić i zablokować dźwignię pistoletu wysoko-

ciśnieniowego.

 W przypadku dłuższych przerw w pracy (ponad 5

minut) dodatkowo wyłączać urządzenie „0/OFF“.

몇 OSTROŻNIE

Wąż wysokociśnieniowy oddzielić od pistoletu wysoko-

ciśnieniowego albo urządzenia tylko wtedy, gdy w ukła-

dzie nie ma ciśnienia.

 Zwolnić dźwignię pistoletu wysokociśnieniowego.

 Wyłączyć urządzenie „0/OFF”.

 Wyciągnąć wtyczkę z gniazdka.

 Zakręcić kran.

 Nacisnąć dźwignię pistoletu wysokociśnienio-

wego, aby usunąć resztę ciśnienia z systemu.

 Zablokować dźwignię pistoletu wysokociśnienio-

wego.

 Oddzielić urządzenie od dopływu wody.

Opis urządzenia

* Opcjonalnie

17 Szczotka do mycia

18 Dysza pianowa

Do wytwarzania silnej piany.

19 Środek czyszczący

** Wymagany dodatkowo

20 Wąż do wody ze wzmocnioną tkaniną i ze złączem

dostępnym na rynku.

– Średnica min. 1/2 cala (13 mm)

– Długość min. 7,5 m

Montaż i uruchomienie

Działanie

Praca z wysokim ciśnieniem

Praca ze szczotką myjącą

Praca ze środkiem czyszczącym

Zalecana metoda czyszczenia

Po pracy ze środkiem czyszczącym

Przerwanie pracy

Zakończenie pracy

73PL

– 6

몇 OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia!

Zwrócić uwagę na ciężar urządzenia w czasie transpor-

tu i składowania.

 Podnieść urządzenie i nosić przy użyciu uchwytu

nośnego.

 Zabezpieczyć urządzenie przed przesunięciem i

przewróceniem się.

 Pozostawić urządzenie na równej powierzchni.

 Schować akcesoria odpowiednio do wyposażenia

przy urządzeniu.

Przed dłuższym okresem przechowywania, np. w zimie

należy zwrócić uwagę na wskazówki w rozdziale

„Ochrona przeciwmrozowa.

UWAGA

Nie w pełni opróżnione urządzenia i akcesoria mogą

ulec zniszczeniu przez mróz. Całkowicie opróżnić urzą-

dzenie i akcesoria i chronić je przed mrozem.

W celu uniknięcia szkód:

 Całkowicie opróżnić urządzenie z wody: Włączyć

urządzenie bez podłączonego węża wysokociśnie-

niowego i bez podłączonego dopływu wody (maks.

1 min.) i zaczekać, aż z przyłącza wysokociśnienio-

wego już nie będzie się wydobywać woda. Wyłą-

czyć urządzenie.

 Przechowywać urządzenie z wszystkimi akcesoria-

mi w ogrzewanym pomieszczeniu.

Urządzenie nie wymaga konserwacji.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem.

 Przed przystąpieniem do wszelkich prac przy urzą-

dzeniu należy odłączyć przewód sieciowy od zasi-

lania.

Regularnie czyścić sitko przyłącza wody.

UWAGA

Nie wolno uszkodzić sitka.

 Usunąć złącze przyłącza wody.

 Rysunek

Wyjąć sitko (np. szczypcami płaskimi), umyć pod

bieżącą wodą i ponownie założyć.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem.

 Przed przystąpieniem do wszelkich prac przy urzą-

dzeniu należy odłączyć przewód sieciowy od zasi-

lania.

 Nacisnąć dźwignię pistoletu wysokociśnieniowego,

urządzenie się włącza.

 Sprawdzić, czy napięcie sieciowe podane na tab-

liczce znamionowej odpowiada napięciu źródła

prądu.

 Skontrolować przewód zasilający pod kątem

uszkodzeń.

 Całkowicie otworzyć kran.

 Odpowietrzyć urządzenie: Włączyć urządzenie bez

podłączonego węża wysokociśnieniowego i zacze-

kać (maks. 2 minuty), aż z przyłącza wysokociśnie-

niowego zacznie wydobywać się woda bez bąbel-

ków. Wyłączyć urządzenie i ponownie podłączyć

wąż wysokociśnieniowy.

 Wyciągnąć szczypcami płaskimi sito z przyłącza

wody i oczyścić je pod bieżącą wodą.

 Czyszczenie dyszy wysokociśnieniowej: Usunąć

zanieczyszczenia z otworu dyszy za pomocą igły i

wypłukać wodą od przodu.

 Sprawdzić ilość dopływającej wody.

 Niewielka nieszczelność urządzenia wynika z jej

konstrukcji. W przypadku większej nieszczelności

zlecić naprawę w autoryzowanym serwisie.

 Odłączyć lancę od pistoletu natryskowego. Praco-

wać z wykorzystaniem pistoletu natryskowego.

 Rysunek

Zdjąć filtr z węża ssącego środka czyszczącego i

oczyścić go pod bieżącą wodą.

 Sprawdzić wąż ssący środka czyszczącego czy nie

ma załamań.

Stosować tylko oryginalne akcesoria i części zamienne,

które gwarantują niezawodną i bezusterkową eksploa-

tację przyrządu.

Informacje dotyczące akcesoriów i części zamiennych

można znaleźć na stronie internetowej www.kaer-

cher.com.

Transport i składowanie

Transport ręczny

Transport w pojazdach

Przechowywanie urządzenia

Ochrona przeciwmrozowa

Dogląd i pielęgnacja

Konserwacja

Oczyścić filtr sitowy na przyłączu wody

Usuwanie usterek

Urządzenie nie działa

Urządzenie nie wytwarza ciśnienia

Silne wahania ciśnienia

Nieszczelne urządzenie

Środek czyszczący nie jest zasysany

Wyposażenie dodatkowe i części

zamienne

74 PL

– 7

W każdym kraju obowiązują warunki gwarancji określo-

ne przez odpowiedniego lokalnego dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w okresie gwa-

rancji bezpłatnie, o ile spowodowane są błędem mate-

riałowym lub produkcyjnym. W sprawach napraw gwa-

rancyjnych prosimy kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu serwisowe-

go.

Adresy podano pod:

www.kaercher.com/dealersearch

Niniejszym oświadczamy, że określone poniżej urzą-

dzenie odpowiada pod względem koncepcji, konstrukcji

oraz wprowadzonej przez nas do handlu wersji obowią-

zującym wymogom dyrektyw UE dotyczącym wymagań

w zakresie bezpieczeństwa i zdrowia. Wszelkie nie

uzgodnione z nami modyfikacje urządzenia powodują

utratę ważności tego oświadczenia.

Niżej podpisane osoby działają na zlecenie i z upoważ-

nienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Gwarancja

Dane techniczne

Podłączenie do sieci

Napięcie 220-240

1~50-60

Pobór prądu 6 A

Stopień zabezpieczenia IP X5

Klasa ochrony II

Bezpiecznik sieciowy (zwłoczny) 10 A

Przyłącze wody

Ciśnienie dopływowe (maks.) 1,2 MPa

Temperatura doprowadzenia (maks.) 40 °C

Ilość doprowadzenia (min.) 8 l/min

Wydajność

Ciśnienie robocze 7,4 MPa

Maks. dopuszczalne ciśnienie 11 MPa

Ilość pobieranej wody 5,2 l/min

Maks. ilość przetłaczanej cieczy 6,0 l/min

Ilość pobieranego środka czyszczą-

cego

0,3 l/min

Siła odrzutu pistoletu natryskowego 10 N

Wymiary i ciężary

Długość 180 mm

Szerokość 219 mm

Wysokość 389 mm

Ciężar, urządzenie gotowe do pracy

wraz z akcesoriami

4,5 kg

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez kończy-

ny górne

Niepewność pomiaru K

<2,5

0,7

m/s

Poziom ciśnienie akustycznego L

Niepewność pomiaru K

dB(A)

Poziom mocy akustycznej L

+ Nie-

pewność pomiaru K

93 dB(A)

Zastrzega się prawo wprowadzania zmian technicznych.

Deklaracja zgodności UE

Produkt: Myjka wysokociśnieniowa

Typ: 1.673-xxx

Obowiązujące dyrektywy UE

2000/14/WE

2014/30/UE

2006/42/WE (+2009/127/WE)

2011/65/UE

Zastosowane normy zharmonizowane

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 90

Gwarantowany: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

75PL

– 4

Citiţi aceste instrucţiuni din manualul de

utilizare original înainte de prima utilizare

a aparatului dumneavoastră şi instrucţiunile de siguran-

ţă anexate. Respectaţi aceste instrucţiuni. Păstraţi

aceste manuale pentru viitoarele utilizări sau pentru vii-

torul posesor.

Utilizaţi acest aparat de curăţat sub presiune exclusiv

pentru gospodăria particulară.

– la curăţarea maşinilor, vehiculelor, utilajelor, faţa-

delor, teraselor, aparatelor de grădinărit, etc. cu jet

de apă sub presiune (în caz de nevoie cu adăuga-

rea de soluţie de curăţat).

– cu accesoriile, piesele de schimb şi soluţiile de cu-

răţat autorizaţi de KÄRCHER. Respectaţi instrucţi-

unile de utilizare ale soluţiilor de curăţat.

 PERICOL

Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau

moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

몇 PRECAUŢIE

Dispozitivele de siguranţă servesc pentru protecţia utili-

zatorului şi nu este permisă modificarea sau scoaterea

din func

ţiune a acestora.

Comutatorul aparatului împiedică pornirea accidentală

a aparatului.

Închizătoarea blochează maneta pistolului de pulverizat

şi împiedică pornirea accidentală a aparatului.

Dacă eliberaţi mânerul pistolului manual de pulverizat,

întrerupătorul manometric decuplează pompa, iar jetul

sub presiune se opreşte. Dacă trageţi de mâner, pompa

porneşte din nou.

Observaţii referitoare la materialele conţinute (REA-

CH)

Informaţii actuale referitoare la materialele conţinute pu-

teţi găsi la adresa:

www.kaercher.com/REACH

Cuprins

Siguranţa . . . . . . . . . . . . . . . . . . . . . . . . . . . .RO4

Protecţia mediului înconjurător . . . . . . . . . . . RO 4

Descrierea aparatului . . . . . . . . . . . . . . . . . . RO 5

Montare şi punere în funcţiune . . . . . . . . . . . RO 5

Funcţionarea . . . . . . . . . . . . . . . . . . . . . . . . . RO 5

Transportare şi depozitare. . . . . . . . . . . . . . . RO 6

Îngrijirea şi întreţinerea . . . . . . . . . . . . . . . . . RO 6

Remedierea defecţiunilor . . . . . . . . . . . . . . . RO 6

Accesorii şi piese de schimb . . . . . . . . . . . . . RO 6

Garanţie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO 7

Date tehnice . . . . . . . . . . . . . . . . . . . . . . . . . RO7

Declaraţie UE de conformitate. . . . . . . . . . . . RO 7

Siguranţa

Utilizarea corectă

Trepte de pericol

Simboluri pe aparat

Nu îndreptaţi jetul de înaltă presiune spre

persoane, animale, echipamente electrice

active sau asupra aparatului însuşi.

Feriţi aparatul de îngheţ.

Aparatul nu poate fi racordat direct la reţea-

ua publică de alimentare cu apă.

Dispozitive de siguranţă

Comutator principal

Închizătoare pistol de pulverizat

Funcţie de oprire automată

Protecţia mediului înconjurător

Materialele de ambalare sunt reciclabile. Vă ru-

găm să dezafectaţi ambalajele într-un mod com-

patibil cu mediul înconjurător.

Aparatele vechi conţin materiale reciclabile valo-

roase, care pot fi supuse unui proces de revalori-

ficare. Vă rugăm să eliminaţi aparatele vechi într-

un mod compatibil cu mediul înconjurător.

Aparatele electrice și electronice conțin adesea

componente care pot reprezenta un potențial peri-

col pentru sănătatea persoanelor, în cazul mane-

vrării sau eliminării incorecte. Însă, aceste compo-

nente sunt necesare pentru funcționarea cores-

punzătoare a aparatului. Aparatele marcate cu

acest simbol nu trebuie aruncate în gunoiul mena-

jer.

Lucrările de curăţare la care se obţine apă rezidu-

ală cu un conţinut de ulei de maşină, de exemplu

spălarea motoarelor şi a şasiurilor trebuie să fie

efectuate numai în locuri special amenajate cu

dispozitive de separare şi de înlăturare a uleiului

de maşină.

Lucrările cu soluţii de curăţat pot fi efectuate doar

pe suprafeţe impermeabile cu racord la sistemul

de canalizare a apei uzate. Nu lăsaţi soluţiile de

curăţat să ajungă în ape sau sol.

76 RO

– 5

Setul de livrare a aparatului (în funcţie de model) este

ilustrat pe ambalaj. Acest manual de utilizare descrie

toate opţiunile posibile.

Pentru figuri, vezi paginile cu grafice

1 Racord de presiune înaltă

2 Comutatorul aparatului „0/OFF“ / „I/ON“

3 Spaţiu de depozitare pentru furtunul de presiune

4 Mâner pentru transport

5 Spaţiu de depozitare pentru lance

6 Racord de apă cu sită inclusă

7 Furtun de aspiraţie pentru detergent (cu filtru)

8 Piesă de cuplare pentru conexiunea de apă

9 Cablu de reţea cu ştecher

10 Plăcuţa de tip

11 Pistol de pulverizat sub presiune

12 Închizătoare pistol de pulverizat

13 Furtun de înaltă presiune

14 Cleme pentru furtunul de înaltă presiune

15 Lancea cu duză cvadruplă

Pentru operaţiuni de curăţare normale.

16 Lance cu freză pentru murdărie

Pentru murdărie persistentă

Pentru figuri, vezi paginile cu grafice

 Figură

Înainte de punerea în funcţiune montaţi piesele ne-

fixate, livrate împreună cu aparatul.

 Amplasaţi aparatul pe o suprafaţă plană.

 Figură

Scoateţi clemele pistolului de pulverizat sub presi-

une şi introduceţi furtunul de înaltă presiune în

acesta.

Împingeţi clema spre interior, până se fixează. Ve-

rificaţi trăgând de furtunul de înaltă presiune, dacă

îmbinarea s-a făcut corect.

 Figură

ATENŢIE

Impurităţile din apă pot afecta pompa de înaltă presiune

şi accesoriile. Pentru protecţia acestora vă recoman-

dăm filtrul de apă KÄRCHER (accesoriu special, nr. de

comandă 4.730-059).

몇 PRECAUŢIE

Funcţionarea uscată timp de mai mult de 2 minute poate

duce la deteriorarea pompei de înaltă presiune. În cazul

în care aparatul nu generează presiune timp de 2 minu-

te, opriţi-l şi procedaţi conform instrucţiunilor din capito-

lul "Remedierea defecţiunilor".

몇 PRECAUŢIE

La curăţarea suprafeţelor lăcuite, trebuie respectată o

distanţă minim

ă de 30 cm, pentru a evita deteriorarea

acestora.

ATENŢIE

Nu curăţaţi roţile autovehiculelor, vopseaua şi suprafe-

ţele sensibile, cum ar fi lemnul cu freza pentru murdărie,

pericol de deterioarare.

 Figură

ATENŢIE

Pericol de deterioarare a vopselei

În cazul lucrărilor cu perie de apă aveţi grijă, ca aceasta

să nu conţină impurităţi sau alte particule.

Indicaţie: Dacă este nevoie în cazul funcţionării cu so-

luţie de curăţat puteţi folosi şi periile rotative.

Indicaţie: Detergentul poate fi adăugat numai la utiliza-

rea cu presiune joasă.

 Figură

Opţional

 Figură

 Se pulverizează cu economie soluţie de curăţat pe

suprafaţa uscată şi se lasă să acţioneze (nu să se

usuce).

 Mizeria desprinsă se spală cu jetul de înaltă presi-

une.

 După funcţionare cu soluţie de curăţat: Pentru clă-

tire lăsaţi aparatul să funcţioneze circa un minut.

 Figură

Eliberaţi şi blocaţi maneta pistolului.

 În cazul pauzelor mai lungi (peste 5 min) se deco-

nectează aparatul de la întrerupător „0/OFF“.

몇 PRECAUŢIE

Deconectaţi furtunul de presiune de la pistolul manual

de pulverizat sau de la aparat numai atunci, când siste-

mul de află în stare depresurizată.

 Eliberaţi maneta pistolului.

 Opriţi aparatul „0/OFF“.

 Trageţi fişa din priză.

 Închideţi robinetul de apă.

 Apăsaţi maneta pistolului de pulverizat sub

presiune pentru a elimina presiunea încă exis-

tentă în sistem.

 Blocaţi maneta pistolului.

 Deconectaţi aparatul de la sursa de alimentare cu

apă.

Descrierea aparatului

* Opţional

17 Perie pentru spălat

18 Duza de spumă

Pentru spumă puternică formată de agenţii de cu-

răţare.

19 Detergent

** Se necesită suplimentar

20 Furtun cu inserţie textilă cu cuplaj uzual.

– Diametru minim 1/2 ţoli (13 mm)

– Lungime minimă 7,5 m

Montare şi punere în funcţiune

Funcţionarea

Utilizarea cu presiune înaltă

Operare cu perie de spălat

Utilizarea cu soluţie de curăţat

Metoda de curăţare recomandată

După utilizarea cu soluţie de curăţat

Întreruperea utilizării

Încheierea utilizării

77RO

– 6

몇 PRECAUŢIE

Pericol de rănire şi deteriorare a aparatului!

La transport şi depozitare, ţineţi cont de greutatea apa-

ratului.

 Ridicaţi aparatul de la mânerul de transport şi

transportaţi-l în acest fel

 Asiguraţi aparatul contra alunecării şi răsturnării.

 Amplasaţi aparatul pe o suprafaţă plană.

 Depozitaţi la aparat accesoriile corespunzătoare

dispozitivului.

În cazul depozitării pe perioade îndelungate, de ex. iar-

na, ţineţi cont suplimentar de indicaţiile din capitolul În-

grijire.

ATENŢIE

Dacă nu goliţi complet aparatul şi accesoriile, acestea

pot fi distruse de îngheţ. Goliţi complet aparatul şi ac-

cesoriile acestuia şi feriţi-le de îngheţ.

Pentru evitarea deteriorărilor:

 Goliţi în totalitate apa din aparat: Porniţi aparatul cu

furtunul de înaltă presiune şi racordul la sursa de

alimentare cu apă deconectaţi (max. 1 minut) şi aş-

teptaţi până când nu mai iese apă din racordul de

presiune înaltă. Opriţi aparatul.

 Aparatul şi toate accesoriile trebuie depozitate într-

o încăpere ferită de îngheţ.

Aparatul nu necesită întreţinere.

 PERICOL

Pericol de electrocutare.

 Înaintea tuturor lucrărilor la aparat, opriţi aparatul şi

scoateţi ştecherul din priză.

Curăţaţi la intervale regulate sita din racordul de apă.

ATENŢIE

Aceasta nu poate fi deteriorată.

 Îndepărtaţi cuplajul de la racordul de apă.

 Figură

Scoateţi sita (de exemplu, cu un cleşte) curăţaţi-o

sub un jet de apă curentă şi apoi introduceţi-o la

loc.

 PERICOL

Pericol de electrocutare.

 Înaintea tuturor lucrărilor la aparat, opri

ţi aparatul şi

scoateţi ştecherul din priză.

 Apăsaţi maneta pistolului manual de pulverizat,

aparatul porneşte.

 Verificaţi dacă tensiunea indicată pe plăcuţa de tip

coincide cu tensiunea sursei de alimentare.

 Verificaţi cablul de alimentare, pentru a vedea dacă

este deteriorat.

 Deschideţi robinetul de apă în totalitate.

 Evacuarea aerului din aparat: Porniţi aparatul cu

furtunul de înaltă presiune deconectat şi lăsaţi-l să

funcţioneze (max. 2 min.), până ce apa iese pe ie-

şirea de înaltă presiune fără a conţine bule de aer.

Opriţi aparatul şi racordaţi furtunul de înaltă presiu-

ne.

 Se scoate, cu un cleşte, filtrul de la racordul de apă

şi se spală sub jet de apă.

 Curăţaţi duza de înaltă presiune: îndepărtaţi cu un

ac murdăria din gaura duzei şi apoi clătiţi din faţă

cu apă.

 Verificaţi cantitatea de apă de alimentare.

 O mică neetanşeitate a aparatului este condiţiona-

tă de motive tehnice. În caz de neetanşeitate mare,

adresaţi-vă service-ului.

 Se separă lancea de la pistol. Lucraţi numai cu pis-

tolul de pulverizare manual.

 Figură

Se scot filtrele de la furtunul de aspiraţie detergent

şi se curăţă sub jet de apă.

 Verificaţi furtunul de aspiraţie pentru soluţia de cu-

răţat să nu fie îndoit.

Utilizați doar accesorii și piese de schimb originale;

acestea oferă garanția unei funcționări sigure și fără

defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se

găsesc la adresa www.kaercher.com.

Transportare şi depozitare

Transportul manual

Transportul în vehicule

Depozitarea aparatului

Protecţia împotriva îngheţului

Îngrijirea şi întreţinerea

Îngrijirea

Curăţarea sitei din racordul de apă

Remedierea defecţiunilor

Aparatul nu funcţionează

Aparatul nu ajunge la presiunea dorită

Oscilaţii puternice de presiune

Aparatul nu este etanş

Soluţia de curăţat nu este aspirată

Accesorii şi piese de schimb

78 RO

– 7

În fiecare ţară sunt valabile condiţiile de garanţie publi-

cate de distribuitorul nostru din ţara respectivă. Eventu-

ale defecţiuni ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor defecte de fabri-

caţie sau de material, vor fi remediate gratuit. Pentru a

putea beneficia de garanţie, prezentaţi-vă cu chitanţa

de cumpărare la magazin sau la cea mai apropiată uni-

tate de service autorizată.

Pentru adrese accesaţi:

www.kaercher.com/dealersearch

Prin prezenta declarăm că aparatul desemnat mai jos

corespunde cerinţelor fundamentale privind siguranţa în

exploatare şi sănătatea incluse în directivele UE aplica-

bile, datorită conceptului şi a modului de construcţie pe

care se bazează, în varianta comercializată de noi. În

cazul efectuării unei modificări a aparatului care nu a

fost convenită cu noi, această declaraţie îşi pierde vala-

bilitatea.

Semnatarii acţionează în numele şi prin împuternicirea

Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garanţie

Date tehnice

Racord electric

Tensiune 220-240

1~50-60

Consum de curent 6 A

Grad de protecţie IP X5

Clasa de protecţie II

Siguranţă pentru reţea (temporizată) 10 A

Racordul de apă

Presiunea de circulare (max.) 1,2 MPa

Temperatura de circulare (max.) 40 °C

Debitul de circulare (min.) 8 l/min

Caracteristicile de performanţă

Presiunea de lucru 7,4 MPa

Presiunea maximă admisă 11 MPa

Debit, apă 5,2 l/min

Debit maxim 6,0 l/min

Debit, agent de curăţare 0,3 l/min

Reculul pistolului de pulverizat 10 N

Dimensiuni şi masa

Lungime 180 mm

Lăţime 219 mm

Înălţime 389 mm

Greutate în stare de funcţionare cu

accesorii

4,5 kg

Valori determinate conform EN 60335-2-79

Valoare vibraţie mână-braţ

Nesiguranţă K

<2,5

0,7

m/s

Nivel de zgomot L

Nesiguranţă K

dB(A)

Nivelul puterii energiei L

+ nesigu-

ranţă K

93 dB(A)

Se rezervă dreptul la modificări tehnice.

Declaraţie UE de conformitate

Produs: Aparat de curăţare sub presiune

Tip: 1.673-xxx

Directive UE respectate:

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

Norme armonizate utilizate:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 90

garantat: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

79RO

– 4

Prečítajte si pred prvým použitím vášho

prístroja tento originálny návod na použí-

vanie a priložené bezpečnostné pokyny. Konajte podľa

nich. Uschovajte si oba návody pre možné neskoršie

použitie alebo pre ďalšieho majiteľa prístroja.

Tento vysokotlakový čistič používajte výhradne na prá-

ce v domácnosti.

– na umývanie strojov, vozidiel, stavieb, náradia, fa-

sád, terás, záhradného náradia atď. spolu s vyso-

kotlakovým prúdom vody (v prípade potreby s pri-

daním čistiacich prostriedkov).

– s dielmi príslušenstva, náhradnými dielmi a čistia-

cimi prostriedkami schválenými spoločnosťou

KÄRCHER. Rešpektujte pokyny priložené k čistia-

cim prostriedkom.

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace nebezpečen-

stvo, ktoré môže spôsobiť vážne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k vážnemu zraneniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k ľahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situáciu, ktorá by

mohla viesť k vecným škodám.

몇 UPOZORNENIE

Bezpečnostné prvky slúžia na ochranu používateľa

pred poranením a nesmú byť zmenené ani vyradené z

činnosti.

Vypínač zariadenia zabraňuje nezávislej prevádzke za-

riadenia.

Zaistenie zablokuje páku vysokotlakovej pištole a za-

braňuje neúmyselnému spusteniu prístroja.

Pri uvoľnení páčky vysokotlakovej pištole sa vypne tla-

kový spínač čerpadla, ktorý zastaví vysokotlakový prúd

vody. Po potiahnutí páčky sa znova zapne čerpadlo.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Obsah

Bezpečnosť . . . . . . . . . . . . . . . . . . . . . . . . . . SK 4

Ochrana životného prostredia . . . . . . . . . . . . SK 4

Popis prístroja . . . . . . . . . . . . . . . . . . . . . . . . SK5

Montáž a uvedenie do prevádzky . . . . . . . . . SK 5

Prevádzka . . . . . . . . . . . . . . . . . . . . . . . . . . . SK5

Preprava a skladovanie. . . . . . . . . . . . . . . . . SK 6

Údržba a ošetrovanie . . . . . . . . . . . . . . . . . . SK 6

Pomoc pri poruchách . . . . . . . . . . . . . . . . . . SK 6

Príslušenstvo a náhradné diely . . . . . . . . . . . SK 6

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SK 7

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . SK 7

EÚ Vyhlásenie o zhode . . . . . . . . . . . . . . . . . SK 7

Bezpečnosť

Používanie výrobku v súlade s jeho určením

Stupne nebezpečenstva

Symboly na prístroji

Vysokotlakový prúd sa nesmie nasmerovať

na osoby, zvieratá, aktívne elektrické zaria-

denia alebo na samotný prístroj.

Prístroj chráňte pred mrazom.

Prístroj sa nesmie pripojiť priamo na verejnú

sieť s pitnou vodou.

Bezpečnostné prvky

Vypínač prístroja

Zablokovanie vysokotlakovej pištole

Funkcia automatického zastavenia

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obal zlikvi-

dujte podľa ekologických zásad.

Staré stroje obsahujú hodnotné recyklovateľné

látky, ktoré by sa mali opäť zužitkovať. Staré prí-

stroje likvidujte podľa ekologických zásad

Elektrické a elektronické prístroje často obsahujú

súčasti, ktoré môžu pri nesprávnom zaobchádza-

ní alebo nesprávnej likvidácii predstavovať poten-

ciálne nebezpečenstvo pre ľudské zdravie a život-

né prostredie. Tieto súčasti sú však potrebné pre

správnu prevádzku prístroja. Prístroje označené

týmto symbolom sa nesmú likvidovať spolu s do-

movým odpadom.

Čistiace práce, pri ktorých vznikajú odpadové

vody s obsahom oleja, napr. pri čistení motora,

čistení podlahy prístroja, sa môžu vykonávať iba v

umyvárkach s odlučovačom oleja.

Práce s čistiacimi prostriedkami sa môžu vykoná-

vať iba na pracovných plochách utesnených proti

kvapaline a s pripojením do kanalizácie na znečis-

tenú vodu. Zabráňte úniku čistiacich prostriedkov

do vodných zdrojov alebo pôdy.

80 SK

– 5

Rozsah dodávky zariadenia (v závislosti od modelu) je

znázornený na obale. Tento návod na obsluhu popisuje

všetky možné voliteľné vybavenia.

Obrázky sú uvedené na stranách s obrázkami

1 Vysokotlaková prípojka

2 Vypínač zariadenia „0/OFF“ / „I/ON“

3 Uloženie vysokotlakovej hadice

4 Rukoväť

5 Uloženie trysky

6 Prípojka vody so zabudovaným sitkom

7 Nasávacia hadica čistiaceho prostriedku (s filtrom)

8 Spojovací diel na pripojenie prívodu vody

9 Prípojka siete so sieťovou zástrčkou

10 Výrobný štítok

11 Vysokotlaková pištoľ

12 Zablokovanie vysokotlakovej pištole

13 Vysokotlaková hadica

14 Svorka vysokotlakovej hadice

15 Prúdnica s jednoduchou dýzou

Na normálne čistiace úlohy.

16 Prúdnica s frézou na nečistoty

Pri silnom znečistení

Obrázky sú uvedené na stranách s obrázkami

 Obrázok

Pred uvedením zariadenia do prevádzky namontuj-

te dielce voľne priložené k zariadeniu.

 Prístroj postavte na rovnú plochu.

 Obrázok

Z vysokotlakovej pištole vytiahnite svorku a vyso-

kotlakovú hadicu zasuňte do vysokotlakovej pišto-

le.

Sponu zatlačte, až kým nezapadne na svoje mies-

to. Potiahnutím za vysokotlakovú hadicu skontro-

lujte bezpečné spojenie.

 Obrázok

POZOR

Nečistoty vo vode môžu poškodiť vysokotlakové čer-

padlo a príslušenstvo. Na ochranu sa odporúča použitie

vodného filtra spoločnosti KÄRCHER (špeciálne príslu-

šenstvo, objednávacie číslo 4.730-059).

몇 UPOZORNENIE

Chod na sucho viac ako 2 minúty spôsobí poškodenie

vysokotlakového čerpadla. Ak prístroj do 2 minút nevyt-

vorí tlak, vypnite prístroj a postupujte podľa pokynov

uvedených v kapitole „Pomoc v prípade porúch“.

몇 UPOZORNENIE

Pri čistení lakovaných povrchov dodržiavajte vzdiale-

nosť striekania najmenej 30 cm, aby ste zabránili po-

škodeniu.

POZOR

Automobilové pneumatiky, lak alebo citlivé plochy, na-

pr. drevo nečistite s frézkou na blato. Vzniká nebezpe-

čenstvo poškodenia.

 Obrázok

POZOR

Nebezpečenstvo poškodenia laku

Pri činnostiach s umývacou kefou musí byť kefa bez ne-

čistoty a iných častíc.

Upozornenie: V prípade potreby je možné pri práci s

čistiacim prostriedkom používať aj umývaciu kefu.

Upozornenie: Čistiaci prostriedok možno primiešavať

iba pri nízkom tlaku.

 Obrázok

Voliteľné

 Obrázok

 Nastriekajte malé množstvo čistiaceho prostriedku

na suchý povrch a nechajte pôsobiť (nevysušiť).

 Rozpustenú nečistotu odstráňte prúdom vysokého

tlaku vody.

 Po ukončení prác s čistiacim prostriedkom: Pre-

vádzkujte na vypláchnutie dočista prístroj asi 1 mi-

nútu.

 Obrázok

Uvoľnite a zaistite páčku vysokotlakovej pištole.

 Pri dlhších prestávkach pri práci (viac ako 5 minút)

vypnite zariadenie vypínačom „0/OFF“.

몇 UPOZORNENIE

Vysokotlakovú hadicu odpojte len od vysokotlakovcej

pištole alebo prístroja, ak nie je v systéme žiadny tlak.

 Uvoľnite páčku vysokotlakovej pištole.

 Zariadenie vypnite „0/VYP“.

 Vytiahnite zástrčku zo zásuvky.

 Vodovodný kohút uzavrite.

 Stlačte páčku striekacej pištole, aby došlo k od-

stráneniu tlaku prítomného v systéme.

 Zablokujte páčku vysokotlakovej pištole.

 Zariadenie odpojte od vodovodnej prípojky.

Popis prístroja

* Voliteľné

17 Umýacia kefa

18 Penová dýza

Pre silnú penu s čistiacim prostriedkom.

19 čistiaci prostriedok

** Dodatočne sa vyžaduje

20 Tkaninou vystužená vodná hadica s bežnou ob-

chodnou spojkou.

– Priemer najmenej 1/2" (13 mm)

– Dĺžka najmenej 7,5 m

Montáž a uvedenie do prevádzky

Prevádzka

Prevádzka s vysokým tlakom

Prevádzka s umývacou kefou

Prevádzka s čistiacim prostriedkom

Odporúčaný spôsob čistenia

Po ukončení prevádzky s čistiacimi prostriedkami

Prerušenie prevádzky

Ukončenie prevádzky

81SK

– 6

몇 UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia!

Pri preprave a skladovaní zariadenia dbajte na jeho

hmotnosť.

 Zariadenie zdvihnite a prenášajte za prenosný dr-

žiak.

 Prístroj zaistite proti zošmyknutiu a prevráteniu.

 Prístroj postavte na rovnú plochu.

 Príslušenstvo uložte do príslušných priestorov za-

riadenia.

Pred dlhším skladovaním, napr. v zime, dodatočne zo-

hľadnite pokyny uvedené v kapitole Ošetrovanie.

POZOR

Prístroje a príslušenstvo, ktoré nie sú úplne vyprázdne-

né, môžu byť poškodené mrazom. Vyprázdnite úplne

prístroj a príslušenstvo a chráňte ich pred mrazom.

Aby ste zabránili vzniku škôd:

 Zo zariadenia vypustite všetku vodu: Zapnite zaria-

denie bez pripojenej vysokotlakovej hadice a vodo-

vodnej prípojky (max. 1 min.) a počkajte, kým už z

vysokotlakovej prípojky nebude vytekať žiadna vo-

da. Zariadenie vypnite.

 Zariadenie s kompletným príslušenstvom uscho-

vajte na mieste chránenom pred mrazom.

Zariadenie si nevyžaduje údržbu.

 NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.

 Pred všetkými prácami prístroj vypnite a vytiahnite

sieťovú zástrčku.

Pravidelne čistite sitko vo vodnej prípojke.

POZOR

Sitko sa nesmie poškodiť.

 Odstráňte spojku vodnej prípojky.

 Obrázok

Vytiahnite sitko (napr. pomocou plochých klieští),

očistite ho pod tečúcou vodou a potom ho znovu

nasaďte.

 NEBEZPEČENSTVO

Nebezpečenstvo úderu elektrickým prúdom.

 Pred všetkými prácami prístroj vypnite a vytiahnite

sieťovú zástrčku.

 Po stlačení páčky vysokotlakovej pištole sa zapne

prístroj.

 Skontrolujte, či napätie uvedené na výrobnom štít-

ku súhlasí s napätím napájacieho zdroja.

 Skontrolujte, či nie je kábel elektrickej siete poško-

dený.

 Úplne otvorte vodovodný kohút.

 Zariadenie odvzdušnite: Zariadenie zapnite bez vy-

sokotlakovej hadice a počkajte (max. 2 minúty),

kým voda nevystupuje na vysokotlakovej prípojke

bez bubliniek. Zariadenie vypnite a opäť pripojte

vysokotlakovú hadicu.

 Plochými kliešťami vytiahnite sitko z vodovodnej

prípojky a umyte ho pod tečúcou vodou.



Vyčistite vysokotlakovú dýzu: Ihlou odstráňte ne-

čistoty z vŕtania dýzy a vypláchnite vodou smerom

dopredu.

 Skontrolujte pritekajúce množstvo vody.

 Malá netesnosť zariadenia je technicky normálna.

Pri veľkej netesnosti sa obráťte na autorizovanú

servisnú službu.

 Trysku odpojte od ručnej striekacej pištole. Pracuj-

te len s ručnou striekacou pištoľou.

 Obrázok

Vytiahnite filter zo sacej hadice na čistiaci prostrie-

dok a umyte ho pod tečúcou vodou.

 Skontrolujte nasávaciu hadicu čistiaceho prostried-

ku, či nie je zlomená.

Používajte len originálne príslušenstvo a originálne ná-

hradné diely, pretože zaručujú bezpečnú a bezporucho-

vú prevádzku prístroja.

Informácie o príslušenstve a náhradných dieloch nájde-

te na stránke www.kaercher.com.

Preprava a skladovanie

Ručná preprava

Preprava vo vozidlách

Uskladnenie prístroja

Ochrana proti zamrznutiu

Údržba a ošetrovanie

Ošetrovanie

Vyčistenie sitka v prívode vody

Pomoc pri poruchách

Spotrebič sa nezapína

Zariadenie nedosahuje požadovaný tlak

Silné výkyvy tlaku

Zariadenie netesní

Čistiaci prostriedok sa nenasáva

Príslušenstvo a náhradné diely

82 SK

– 7

V každej krajine platia záručné podmienky našej distri-

bučnej organizácie. Prípadné poruchy spotrebiča od-

stránime počas záručnej lehoty bezplatne, ak sú ich prí-

činou chyby materiálu alebo výrobné chyby. Pri uplatňo-

vaní záruky sa spolu s dokladom o kúpe zariadenia lás-

kavo obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

Adresy nájdete na:

www.kaercher.com/dealersearch

Týmto vyhlasujeme, že ďalej označený stroj zodpovedá

na základe jeho koncepcie a konštrukcie a takisto vyho-

tovenia, ktoré sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia uvedeným v

smerniciach EÚ. Pri zmene stroja, ktorá nebola nami

odsúhlasená, stráca toto prehlásenie svoju platnost'.

Podpísaní jednajú z poverenia a s plnou mocou pred-

stavenstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Záruka

Technické údaje

Elektrická prípojka

Napätie 220-240

1~50-60

Elektrický prúd 6 A

Stupeň ochrany IP X5

Krytie II

Sieťový istič (pomalý) 10 A

Vodovodná prípojka

Prívodný tlak (max.) 1,2 MPa

Prívodná teplota (max.) 40 °C

Prívodné množstvo (min.) 8 l/min

Údaje o výkone

Prevádzkový tlak 7,4 MPa

Max. prípustný tlak 11 MPa

Dopravované množstvo, voda 5,2 l/min

Maximálne dopravované množstvo 6,0 l/min

Dopravované množstvo, čistiaci pros-

triedok

0,3 l/min

Reaktívna sila ručnej striekacej pišto-

10 N

Rozmery a hmotnosť

Dĺžka 180 mm

Šírka 219 mm

Výška 389 mm

Hmotnosť, s príslušenstvom pripra-

vené na prevádzku

4,5 kg

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/ramene

Nebezpečnosť K

<2,5

0,7

m/s

Hlučnosť L

Nebezpečnosť K

dB(A)

Hlučnosť L

+ nebezpečnosť K

93 dB(A)

Technické zmeny vyhradené.

EÚ Vyhlásenie o zhode

Výrobok: Vysokotlakový čistič

Typ: 1.673-xxx

Príslušné Smernice EÚ:

2000/14/ES

2014/30/EÚ

2006/42/ES (+2009/127/ES)

2011/65/EÚ

Uplatňované harmonizované normy:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Uplatňované postupy posudzovania zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 90

Zaručovaná: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

83SK

– 4

Prije prve uporabe Vašeg uređaja proči-

tajte ove originalne upute za rad i prilože-

ne sigurnosne upute i postupajte prema njima. Obje bi-

lježnice sačuvajte za kasniju uporabu ili za sljedećeg

vlasnika.

Ovaj visokotlačni čistač koristite isključivo u privatnom

kućanstvu.

– za čišćenje strojeva, vozila, zgrada, alata, fasada,

terasa, vrtnih strojeva itd. visokotlačnim vodenim

mlazom (prema potrebi uz dodatak sredstava za

pranje).

– uz primjenu pribora, rezervnih dijelova i sredstava

za pranje koje odobrava Kärcher. Obratite pažnju

na naputke koji su priloženi sredstvima za pranje.

 OPASNOST

Napomena koja upućuje na neposredno prijeteću opa-

snost koja za posljedicu ima teške tjelesne ozljede ili

smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti teške tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti lakše ozljede.

PAŽNJA

Napomena koja upućuje na eventualno opasnu situaci-

ju koja može prouzročiti materijalnu štetu.

몇 OPREZ

Sigurnosna oprema služi zaštiti korisnika te se stoga ne

smije mijenjati niti zaobilaziti.

Sklopka uređaja sprječava njegov neželjeni rad.

Zapor blokira polugu visokotlačne prskalice i sprječava

nehotično pokretanje uređaja.

Kada se pusti poluga visokotlačne prskalice, tlačna

sklopka isključuje pumpu i zaustavlja visokotlačni mlaz.

Kada se poluga povuče, pumpa se ponovo uključuje.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Pregled sadržaja

Sigurnost . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR4

Zaštita okoliša . . . . . . . . . . . . . . . . . . . . . . . . HR 4

Opis uređaja . . . . . . . . . . . . . . . . . . . . . . . . . HR5

Montaža i stavljanje u pogon. . . . . . . . . . . . . HR 5

U radu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HR 5

Transport i skladištenje . . . . . . . . . . . . . . . . . HR 6

Održavanje i njega . . . . . . . . . . . . . . . . . . . . HR 6

Otklanjanje smetnji . . . . . . . . . . . . . . . . . . . . HR 6

Pribor i pričuvni dijelovi . . . . . . . . . . . . . . . . . HR 6

Jamstvo . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HR7

Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . HR 7

EU izjava o suklađnosti . . . . . . . . . . . . . . . . . HR 7

Sigurnost

Namjensko korištenje

Stupnjevi opasnosti

Simboli na uređaju

Visokotlačni mlaz ne usmjeravajte na osobe,

životinje, aktivnu električnu opremu ili na

sam uređaj.

Zaštiti uređaj od mraza.

Uređaj se ne smije neposredno priključiti na

javnu vodovodnu mrežu.

Sigurnosni uređaji

Sklopka uređaja

Zapor visokotlačne prskalice

Funkcija Auto-Stopp

Zaštita okoliša

Materijali ambalaže se mogu reciklirati. Ambalažu

odložite na otpad u skladu s propisima o očuvanju

okoliša.

Stari uređaji sadrže vrijedne materijale koji se

mogu reciklirati te bi ih stoga trebalo predati kao

sekundarne sirovine. Stare uređaje odložite na ot-

pad u skladu s propisima o očuvanju okoliša.

Električni i elektronički dijelovi često sadrže sa-

stavne dijelove koji pri pogrešnom rukovanju ili po-

grešnom zbrinjavanju mogu predstavljati potenci-

jalnu opasnost za ljudsko zdravlje i okoliš. Ipak, ti

sastavni dijelovi nužni su za propisani pogon ure-

đaja. Uređaji označeni ovim simbolom ne smiju se

odlagati u komunalni otpad.

Radovi na čišćenju kod kojih nastaju uljne otpad-

ne vode, kao što su pranje motora, pranje donjeg

dijela vozila, smiju se izvoditi samo u praonicama

sa separatorom ulja.

Sa sredstvima za pranje smije se raditi samo na

vodonepropusnim radnim površinama koje su pri-

ključene na kanalizacijski sustav. Nemojte dopu-

stiti da sredstva za pranje dospiju u površinske

vode ili tlo.

84 HR

– 5

Sadržaj isporuke uređaja (ovisno o modelu) prikazan je

na ambalaži. Ove upute za uporabu opisuju sve mogu-

će opcije.

Za slike vidi stranice sa slikama

1 Priključak visokog tlaka

2 Sklopka uređaja "0/OFF" / "I/ON"

3 Prihvatni držač visokotlačnog crijeva

4 Ručka za nošenje

5 Prihvatni držač cijevi za prskanje

6 Priključak za vodu s ugrađenom mrežicom

7 Crijevo za usis sredstva za pranje (s filtrom)

8 Dio spojke za priključak za vodu

9 Strujni priključni kabel s utikačem

10 Označna pločica

11 Visokotlačna prskalica

12 Zapor visokotlačne prskalice

13 Visokotlačno crijevo

14 Stezaljka visokotlačnog crijeva

15 Cijev za prskanje s jednostrukom sapnicom

Za normalne radove čišćenja.

16 Crijev za prskanje sa strugalom za prljavštinu

Za tvrdokornu nečistoću

Za slike vidi stranice sa slikama

 Slika

Prije puštanja u rad montirajte nespojene dijelove

koji su priloženi uz uređaj.

 Postavite uređaj na ravnu podlogu.

 Slika

Stezaljke izvucite iz visokotlačne prskalice, a viso-

kotlačno crijevo utaknite u visokotlačnu prskalicu.

Utisnite stezaljku tako da dosjedne. Povlačenjem

visokotlačnog crijeva provjerite je li spoj siguran.

 Slika

PAŽNJA

Onečišćenja u vodi mogu oštetiti visokotlačnu pumpu i

pribor. Radi zaštite preporučuje se primjena Kärchero-

vog filtra za vodu (poseban pribor, kataloški br. 4.730-

059).

몇 OPREZ

Rad na suho koji traje više od 2 minute može oštetiti vi-

sokotlačnu pumpu. Ako uređaj u roku od 2 min. ne us-

postavi tlak, isključite ga i postupite sukladno uputama

u poglavlju "Otklanjanje smetnji".

몇 OPREZ

Prilikom čišćenja lakiranih površina valja održavati raz-

mak od najmanje 30 cm, kako bi se izbjegla oštećenja.

PAŽNJA

Strugalom za prljavštinu nemojte čistiti automobilske

gume, lak ili osjetljive površine kao što je drvo, jer posto-

ji opasnost od oštećenja.

 Slika

PAŽNJA

Opasnost od oštećenja laka.

Četka za pranje prilikom rada mora biti čista tako da na

njoj nema prljavštine niti sličnih čestica.

Napomena: Po potrebi se za rad sa sredstvom za pra-

nje mogu koristiti i četke za pranje.

Napomena: Sredstvo za čišćenje se može dodavati

samo pri niskom tlaku.

 Slika

Opcionalno

 Slika

 Sredstvo za pranje štedljivo poprskajte po suhoj

površini i pustite ga da djeluje (a da se ne osuši).

 Smekšalu prljavštinu isperite visokotlačnim mla-

zom.

 Nakon rada sa sredstvom za pranje: Pustite uređaj

da radi u trajanju oko 1 min radi ispiranja.

 Slika

Otpustite i zakočite polugu visokotlačne prskalice.

 Kod duljih radnih stanki (više od 5 minuta) uređaj

dodatno isključite s "0/OFF".

몇 OPREZ

Visokotlačno crijevo odvojite od visokotlačne prskalice

ili od uređaja samo ako je sustav rastlačen.

 Otpustite polugu visokotlačne prskalice.

 Isključite uređaj s "0/OFF".

 Strujni utikač izvucite iz utičnice.

 Zatvorite pipu za vodu.

 Pritisnite polugu visokotlačne prskalice kako

biste rastlačili sustav.

 Zakočite polugu visokotlačne prskalice.

 Odvojite uređaj od dovoda vode.

Opis uređaja

* Opcionalno

17 Četka za pranje

18 Sapnica za pjenu

Za snažnu pjenu od sredstva za čišćenje.

19 sredstva za pranje

** Dodatno neophodno

20 Crijevo za vodu ojačano tkanjem s uobičajenom

spojkom.

– promjer najmanje 1/2 inča (13 mm)

– duljina najmanje 7,5 m

Montaža i stavljanje u pogon

U radu

Rad s visokim tlakom

Rad sa četkom za pranje

Rad sa sredstvom za pranje

Preporučena metoda čišćenja

Nakon rada sa sredstvom za pranje

Prekid rada

Kraj rada

85HR

– 6

몇 OPREZ

Opasnost od ozljeda i oštećenja!

Pri transporti u skladištenju pazite na težinu uređaja.

 Uređaj podignite i nosite držeći ga za ručicu za no-

šenje.

 Osigurajte uređaj od proklizavanja i naginjanja.

 Stroj postavite na ravnu podlogu.

 Pribor odložite u skladu s napravom na uređaju.

Prije dužeg skladištenja, primjerice zimi, postupite do-

datno u skladu s napomenama iz poglavlja "Njega".

PAŽNJA

Mraz može uništiti uređaje i pribor koji nisu u potpunosti

ispražnjeni. Uređaj i pribor sasvim ispraznite i zaštitite

od mraza.

Kako biste spriječili oštećenja:

 Ispraznite svu vodu iz uređaja: Uključite uređaj bez

priključenog visokotlačnog crijeva i bez priključe-

nog dovoda vode (maks. 1 min) te pričekajte da na

visokotlačnom priključku prestane istjecati voda.

Isključite uređaj.

 Uređaj zajedno sa cjelokupnim priborom čuvajte u

prostoriji zaštićenoj od mraza.

Uređaj nije potrebno održavati.

 OPASNOST

Opasnost od strujnog udara.

 Uređaj prije svih radova na njemu isključite i izvuci-

te strujni utikač iz utičnice.

Redovito čistite mrežicu u priključku za vodu.

PAŽNJA

Mrežica se ne smije oštetiti.

 Skinite spojku s priključka za vodu.

 Slika

Sito izvucite sito (npr. plosnatim kliještima), očistite

pod tekućom vodom pa ga ponovno umetnite.

 OPASNOST

Opasnost od strujnog udara.

 Uređaj prije svih radova na njemu isključite i izvuci-

te strujni utikač iz utičnice.

 Pritisnite polugu visokotlačne prskalice, nakon

čega će se uređaj uključiti.

 Provjerite podudara li se navedeni napon na natpi-

snoj pločici s naponom izvora struje.

 Provjerite je li strujni priključni kabel oštećen.

 Otvorite pipu za vodu do kraja.

 Odzračite uređaj: Uključite uređaj bez priključenog

visokotlačnog crijeva i pričekajte (najviše 2 minute)

da voda iz visokotlačnog priključka počne izlaziti

bez mjehurića. Isključite uređaj te ponovo priključi-

te visokotlačno crijevo.

 Mrežicu u priključku za vodu izvucite plosnatim kli-

ještima i operite pod tekućom vodom.

 Čišćenje visokotlačne mlaznice: Nečistoću iz otvo-

ra mlaznice uklonite iglom i vodom isperite s pred-

nje strane.

 Provjerite dovodnu količinu vode.



Mala propusnost uređaja je tehnički uvjetovana. U

slučaju jače propusnosti obratite se ovlaštenoj ser-

visnoj službi.

 Cijev za prskanje odvojite od ručne prskalice. Radi-

te samo s ručnom prskalicom.

 Slika

Skinite filtar sa crijeva za usisavanje sredstva za

pranje i operite pod tekućom vodom.

 Provjerite je li crijevo za usis sredstva za pranje

presavijeno.

Upotrebljavajte samo originalni pribor i originalne rezer-

vne dijelove, oni jamče za siguran rad uređaja bez

smetnji.

Informacije o priboru i rezervnim dijelovima možete pro-

naći na www.kaercher.com.

Transport i skladištenje

Ručni transport

Transport vozilima

Čuvanje uređaja

Zaštita od smrzavanja

Održavanje i njega

Njega

Čišćenje mrežice u priključku za vodu

Otklanjanje smetnji

Stroj ne radi

U uređaju se ne uspostavlja tlak

Jaka kolebanja tlaka

Uređaj ne brtvi

Sredstvo za pranje se ne usisava

Pribor i pričuvni dijelovi

86 HR

– 7

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša

nadležna organizacija za distribuciju. Eventualne smet-

nje na stroju za vrijeme trajanja jamstva uklanjamo be-

splatno ukoliko je uzrok greška u materijalu ili proizvod-

nji. U slučaju koji podliježe garanciji obratite se, uz pri-

laganje potvrde o kupnji, Vašem prodavaču ili najbližoj

ovlaštenoj servisnoj službi.

Adrese možete pronaći na:

www.kaercher.com/dealersearch

Izjavljujemo da navedeni uređaj u svojoj zamisli i kon-

strukciji te kod nas korištenoj izvedbi odgovara osnov-

nim sigurnosnim i zdravstvenim zahtjevima u skladu s

niže navedenim direktivama Europske Zajednice. Ova

izjava gubi valjanost u slučaju izmjene stroja koja nisu

ugovorene s nama.

Dolje potpisani djeluju u ime i po opunomoćenju uprave.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Jamstvo

Tehnički podaci

Električni priključak

Napon 220-240

1~50-60

Potrošnja struje 6 A

Stupanj zaštite IP X5

Klasa zaštite II

Strujna zaštita (inertna) 10 A

Priključak za vodu

Dovodni tlak (maks.) 1,2 MPa

Dovodna temperatura (maks.) 40 °C

Dovodni protok (min.) 8 l/min

Podaci o snazi

Radni tlak 7,4 MPa

Maks. dozvoljeni tlak 11 MPa

Protok vode 5,2 l/min

Maksimalni protok 6,0 l/min

Protok sredstva za čišćenje 0,3 l/min

Povratna udarna sila ručnog pištolja

za prskanje

10 N

Dimenzije i težine

Duljina 180 mm

Širina 219 mm

Visina 389 mm

Težina u stanju pripravnosti za rad, s

priborom

4,5 kg

Utvrđene vrijednosti prema EN 60335-2-79

Vrijednost vibracije na ruci

Nepouzdanost K

<2,5

0,7

m/s

Razina zvučnog tlaka L

Nepouzdanost K

dB(A)

Razina zvučne snage L

+ nepouz-

danost K

93 dB(A)

Pridržano pravo na tehničke izmjene.

EU izjava o suklađnosti

Proizvod: Visokotlačni čistač

Tip: 1.673-xxx

Odgovarajuće smjernice EU:

2000/14/EZ

2014/30/EU

2006/42/EZ (+2009/127/EZ)

2011/65/EU

Primijenjene usklađene norme:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Primijenjeni postupak ocjenjivanja suglasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 90

Zajamčena: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

87HR

– 4

Pre prve upotrebe Vašeg uređaja

pročitajte ovo originalno uputstvo za rad i

priložene sigurnosne napomene i postupajte prema

njima. Sačuvajte obe sveske za kasniju upotrebu ili za

sledećeg vlasnika.

Ovaj visokopritisni uređaj za čišćenje upotrebljavajte

isključivo u privatnom domaćinstvu.

– za čišćenje mašina, vozila, zgrada, alata, fasada,

terasa, baštenskih uređaja itd. mlazom vode pod

visokim pritiskom (prema potrebi uz dodatak

deterdženata).

– uz primenu pribora, rezervnih delova i

deterdženata koje odobrava Kärcher. Obratite

pažnju na napomene koje su priložene

deterdžentima.

 OPASNOST

Napomena koja ukazuje na neposredno preteću

opasnost koja dovodi do teških telesnih povreda ili

smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno opasnu

situaciju, koja može izazvati lakše telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno opasnu situaciju

koja može izazvati materijalne štete.

몇 OPREZ

Sigurnosna oprema služi zaštiti korisnika i ne sme se ni

menjati niti zaobilaziti.

Prekidač uređaja sprečava njegov neželjeni rad.

Bravica blokira polugu visokopritisne prskalice i

sprečava nehotično pokretanje uređaja.

Kada se poluga visokopritisne prskalice pusti, presostat

isključuje pumpu i zaustavlja mlaz visokog pritiska.

Kada se poluga povuče, pumpa se ponovo uključuje.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na

stranici:

www.kaercher.com/REACH

Pregled sadržaja

Sigurnost . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR4

Zaštita životne sredine. . . . . . . . . . . . . . . . . . SR 4

Opis uređaja . . . . . . . . . . . . . . . . . . . . . . . . . SR5

Montaža i puštanje u pogon . . . . . . . . . . . . . SR 5

Rad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SR 5

Transport i skladištenje . . . . . . . . . . . . . . . . . SR 6

Održavanje i nega . . . . . . . . . . . . . . . . . . . . . SR 6

Otklanjanje smetnji . . . . . . . . . . . . . . . . . . . . SR 6

Pribor i rezervni delovi. . . . . . . . . . . . . . . . . . SR 6

Garancija . . . . . . . . . . . . . . . . . . . . . . . . . . . .SR7

Tehnički podaci . . . . . . . . . . . . . . . . . . . . . . . SR 7

Izjava o usklađenosti sa propisima EU . . . . . SR 7

Sigurnost

Namensko korišćenje

Stepeni opasnosti

Simboli na uređaju

Mlaz pod visokim pritiskom ne usmeravajte

na ljude, životinje, aktivnu električnu opremu

ili na sam uređaj.

Uređaj čuvati od mraza.

Uređaj se ne sme priključiti neposredno na

javnu vodovodnu mrežu.

Sigurnosni elementi

Prekidač uređaja

Bravica visokopritisne prskalice

Funkcija automatskog zaustavljanja

Zaštita životne sredine

Ambalaža se može ponovo preraditi. Ambalažu

odložite u otpad ekološki primereno.

Stari uređaji sadrže vredne materijale sa

sposobnošću recikliranja i treba ih dostaviti na

ponovnu preradu. Stare uređaje odložite u otpad

ekološki primereno.

Električni i elektronski uređaji sadrže često

sastavne delove koji, u slučaju nepravilnog

rukovanja ili nepravilnog odlaganja u otpad, mogu

da predstavljaju potencijalnu opasnost za zdravlje

ljudi i okolinu. Ipak, ovi sastavni delovi su

neophodni za pravilan rad uređaja. Uređaji koji su

označeni ovim simbolom ne smeju da se odlažu u

kućni otpad.

Radovi na čišćenju kod kojih nastaju uljne

otpadne vode, kao što su pranje motora, pranje

donjeg dela vozila, smeju da se izvode samo u

perionicama sa separatorom ulja.

S deterdžentima se sme raditi samo na

vodonepropusnim radnim površinama koje su

priključene na kanalizacioni sistem. Ne dozvolite

da deterdženti prodru u površinske vode ili tlo.

88 SR

– 5

Obim isporuke uređaja (u zavisnosti od modela) je

prikazan na ambalaži. Ovo uputstvo za rad opisuje sve

moguće opcije.

Slike pogledajte na stranicama sa grafikama

1 Priključak visokog pritiska

2 Prekidač uređaja "0/OFF" / "I/ON"

3 Prihvatni držač creva visokog pritiska

4 Ručka za nošenje

5 Prihvatni držač cevi za prskanje

6 Priključak za vodu sa ugrađenom mrežicom

7 Crevo za usisavanje deterženta (sa filterom)

8 Spojni deo za priključak za vodu

9 Strujni priključni kabl sa utikačem

10 Natpisna pločica

11 Visokopritisna prskalica

12 Bravica visokopritisne prskalice

13 Crevo visokog pritiska

14 Kopča creva visokog pritiska

15 Crevo za prskanje sa jednostrukom mlaznicom

Za uobičajeno čišćenje.

16 Crevo za prskanje sa glodalom za prljavštinu

Za tvrdokornu nečistoću

Slike pogledajte na stranicama sa grafikama

 Slika

Pre puštanja u rad montirajte nespojene delove koji

su priloženi uz uređaj.

 Postavite uređaj na ravnu podlogu.

 Slika

Izvući stezaljku iz visokopritisne prskalice, a

visokopritisno crevo postaviti u visokopritisnu

prskalicu.

Utisnite kopču tako da se uglavi. Povlačenjem

creva visokog pritiska proverite da li je spoj sigurno

pričvršćen.

 Slika

PAŽNJA

Nečistoće u vodi mogu da oštete visokopritisnu pumpu

i pribor. U cilju zaštite preporučujemo primenu filtera za

vodu proizvođača Kärcher (poseban pribor, kataloški

br. 4.730-059).

몇 OPREZ

Rad na suvo koji traje duže od 2 minuta može da ošteti

visokopritisnu pumpu. Ukoliko u roku od 2 minuta uređaj

ne uspostavi pritisak, isključite ga i postupite u skladu sa

napomenama u poglavlju "Otklanjanje smetnji".

몇 OPREZ

Prilikom čišćenja lakiranih površina treba održavati

minimalno odstojanje od 30 cm, kako bi se izbegla

oštećenja.

PAŽNJA

Glodalom za prljavštinu nemojte čistiti automobilske

gume, lak ili osetljive površine kao što je drvo jer postoji

opasnost od oštećenja.

 Slika

PAŽNJA

Opasnost od oštećenja laka

Na četki za pranje se tokom rada ne sme nalaziti

prljavština ili druge čestice.

Napomena: Po potrebi se za rad s deterdžentom mogu

koristiti i četke za pranje.

Napomena: Deterdžent se može dodavati samo pri

niskom pritisku.

 Slika

Opcionalno

 Slika

 Deteržent štedljivo poprskajte po suvoj površini i

pustite ga da deluje (a da se ne osuši).

 Smekšalu prljavštinu isperite mlazom pod visokim

pritiskom.

 Nakon rada sa deterdžentom: Pustite uređaj da

radi u trajanju oko 1 min radi ispiranja.

 Slika

Pustiti i zabraviti polugu visokopritisne prskalice.

 Prilikom dužih pauza u radu (preko 5 minuta)

uređaj dodatno isključite sa "0/OFF".

몇 OPREZ

Crevo visokog pritiska odvojite od visokopritisne

prskalice ili od uređaja samo ako je sistem rasterećen

od pritiska.

 Otpustite polugu visokopritisne prskalice.

 Isključite uređaj sa "0/OFF".

 Strujni utikač izvucite iz utičnice.

 Zatvorite slavinu za vodu.

 Pritisnuti polugu visokopritisne prskalice kako

biste ispustili preostali pritisak iz sistema.

 Blokirajte polugu visokopritisne prskalice.

 Odvojite uređaj od dovoda vode.

Opis uređaja

* Opcionalno

17 Četka za pranje

18 Mlaznica za penu

Za snažnu penu deterdženta.

19 deterdženti

** Dodatno neophodno

20 Crevo za vodu ojačano tkanjem sa uobičajenom

spojnicom.

– prečnik najmanje 1/2 inča (13 mm)

– dužina najmanje 7,5 m

Montaža i puštanje u pogon

Rad

Rad sa visokim pritiskom

Rad sa četkom za pranje

Rad sa deterdžentom

Preporučena metoda čišćenja

Nakon rada sa deterdžentom

Prekid rada

Kraj rada

89SR

– 6

몇 OPREZ

Opasnost od povreda i oštećenja!

Prilikom transporta i skladištenja paziti na težinu

uređaja.

 Uređaj podignite i nosite držeći ga za ručku za

nošenje.

 Osigurajte uređaj od proklizavanja i nakretanja.

 Uređaj postavite na ravnu podlogu.

 Pribore odložiti na uređaju u skladu sa sklopom.

Pre dužeg skladištenja, npr. tokom zime, postupajte

dodatno u skladu sa napomenama iz poglavlja "Nega".

PAŽNJA

Mraz može uništiti uređaje i pribor koji nisu u potpunosti

ispražnjeni. Uređaj i pribor stoga dobro ispraznite i

zaštitite od mraza.

Kako biste sprečili oštećenja:

 Ispustite svu vodu iz uređaja: Uključite uređaj bez

priključenog creva visokog pritiska i bez

priključenog dovoda vode (maks. 1 min) pa

sačekajte da voda prestane da ističe na priključku

visokog pritiska. Isključite uređaj.

 Uređaj zajedno sa kompletnim priborom čuvajte u

prostoriji zaštićenoj od smrzavanja.

Uređaj nije potrebno održavati.

 OPASNOST

Opasnost od strujnog udara.

 Uređaj pre svih radova na njemu isključite i izvucite

strujni utikač iz utičnice.

Redovno čistite mrežicu u priključku za vodu.

PAŽNJA

Mrežica ne sme da se ošteti.

 Skinite spojnicu sa priključka za vodu.

 Slika

Izvući mrežicu (npr. pomoću pljosnatih klešta),

očistiti je pod mlazom vode i zatim ponovo

postaviti.

 OPASNOST

Opasnost od strujnog udara.

 Uređaj pre svih radova na njemu isključite i izvucite

strujni utikač iz utičnice.

 Pritisnite polugu visokopritisne prskalice, nakon

čega će se uređaj uključiti.

 Proverite da li se navedeni napon na natpisnoj

pločici podudara sa naponom izvora struje.

 Proverite da li je strujni priključni kabl oštećen.

 Otvorite slavinu za vodu do kraja.

 Ispustite vazduh iz uređaja: Uključite uređaj bez

priključenog creva visokog pritiska pa sačekajte

(najviše 2 minuta) da voda iz priključka visokog

pritiska počne da ističe bez mehurića. Isključite

uređaj pa ponovo priključite crevo visokog pritiska.

 Mrežicu u priključku za vodu izvucite pljosnatim

kleštima i operite pod tekućom vodom.

 Čišćenje mlaznice visokog pritiska: Prljavštinu iz

otvora mlaznice uklonite iglom i isperite je vodom s

prednje strane.

 Proverite dovodnu količinu vode.



Mala propusnost uređaja je tehnički uslovljena. U

slučaju jače propusnosti obratite se ovlašćenoj

servisnoj službi.

 Cev za prskanje odvojite od ručne prskalice. Radite

samo sa ručnom prskalicom.

 Slika

Skinite filter sa creva za usisavanje deterdženta pa

ga operite pod tekućom vodom.

 Proverite da li je crevo za usisavanje deterdženta

presavijeno.

Koristite samo originalni pribor i originalne rezervne

delove, oni pružaju garanciju za bezbedan i nesmetan

rad uređaja.

Informacije o priboru i rezervnim delovima možete

pronaći na www.kaercher.com.

Transport i skladištenje

Ručni transport

Transport u vozilima

Skladištenje uređaja

Zaštita od smrzavanja

Održavanje i nega

Održavanje

Čišćenje mrežice u priključku za vodu

Otklanjanje smetnji

Uređaj ne radi

U uređaju se ne uspostavlja pritisak

Jaka kolebanja pritiska

Uređaj je nedovoljno zaptiven

Deterdžent se ne usisava

Pribor i rezervni delovi

90 SR

– 7

U svakoj zemlji važe garantni uslovi koje je izdala naša

nadležna distributivna organizacija. Eventualne

smetnje na uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji podleže garanciji

obratite se sa potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Adrese ćete naći na:

www.kaercher.com/dealersearch

Ovim izjavljujemo da ovde opisana mašina po svojoj

koncepciji i načinu izrade, sa svim njenim modelima

koje smo izneli na tržište, odgovara osnovnim

zahtevima dole navedenih propisa Evropske Zajednice

o sigurnosti i zdravstvenoj zaštiti. Ova izjava prestaje da

važi ako se bez naše saglasnosti na mašini izvedu bilo

kakve promene.

Potpisnici deluju po nalogu i uz punomoć upravnog

odbora.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garancija

Tehnički podaci

Električni priključak

Napon 220-240

1~50-60

Potrošnja struje 6 A

Stepen zaštite IP X5

Klasa zaštite II

Mrežni osigurač (inertan) 10 A

Priključak za vodu

Dovodni pritisak (maks.) 1,2 MPa

Dovodna temperatura (maks.) 40 °C

Dovodni protok (min.) 8 l/min

Podaci o snazi

Radni pritisak 7,4 MPa

Maks. dozvoljeni pritisak 11 MPa

Protok vode 5,2 l/min

Maksimalni protok 6,0 l/min

Protok sredstva za čišćenje 0,3 l/min

Povratna udarna sila ručnog pištolja

za prskanje

10 N

Dimenzije i težine

Dužina 180 mm

Širina 219 mm

Visina 389 mm

Težina u stanju spremnom za rad, sa

priborom

4,5 kg

Izračunate vrednosti prema EN 60335-2-79

Vrednost vibracije na ruci

Nepouzdanost K

<2,5

0,7

m/s

Nivo zvučnog pritiska L

Nepouzdanost K

dB(A)

Nivo zvučne snage L

nepouzdanost K

93 dB(A)

Pridržano pravo na tehničke promene.

Izjava o usklađenosti sa propisima EU

Proizvod: Uređaj za čišćenje pod visokim

pritiskom

Tip: 1.673-xxx

Odgovarajuće EU-direktive:

2000/14/EZ

2014/30/EU

2006/42/EZ (+2009/127/EZ)

2011/65/EU

Primenjene usklađene norme:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Primenjeni postupak ocenjivanja usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 90

Zagarantovana: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

91SR

– 4

Преди първото използване на Вашия

уред прочетете това оригинално упът-

ване за работа и приложените указания за безопас-

ност. Действайте според тях. Запазете двете книжки

за по-късна употреба или за евентуален последващ

собственик.

Използвайте уреда за почистване под високо наля-

гане само в частни домакинства.

– за почистване на машини, автомобили, строи-

телни конструкции, инструменти, фасади, тера-

си, градински уреди и др. с водна струя под ви-

соко налягане (ако е необходимо с добавка на

почистващи препарати).

– с разрешени от KÄRCHER принадлежности, ре-

зервни части и почистващи препарати. Спаз-

вайте указанията, приложени към почистващи-

те препарати.

 ОПАСНОСТ

Указание за непосредствено грозяща опасност,

която води до тежки телесни наранявания или до

смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която

може да доведе до тежки телесни наранявания

или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която

може да доведе до

леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която

може да доведе до материални щети.

몇 ПРЕДПАЗЛИВОСТ

Предпазните приспособления служат за защита

на потребителя и не бива да бъдат променяни или

заобикаляни.

Прекъсвачът на уреда предотвратява непреднаме-

реното пускане в експлоатация на уреда.

Блокировката спира лоста на пистолета за ръчно

пръскане и предотвратява непреднамерения старт

на уреда.

Ако се освободи лостът на пистолета за ръчно пръ-

скане, пневматичният контакт изключва помпата,

струята под високо налягане прекъсва. Ако лостът

се придърпа, отново включва помпата.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите

на:

www.kaercher.com/REACH

Съдържание

Сигурност . . . . . . . . . . . . . . . . . . . . . . . . . . . BG4

Опазване на околната среда . . . . . . . . . . . BG 4

Описание на уреда . . . . . . . . . . . . . . . . . . . BG 5

Монтаж и пускане в експлоатация . . . . . . . BG 5

Експлоатация. . . . . . . . . . . . . . . . . . . . . . . . BG 5

Транспорт и съхранение . . . . . . . . . . . . . . . BG 6

Поддръжка и грижи . . . . . . . . . . . . . . . . . . . BG 6

Помощ при неизправности . . . . . . . . . . . . . BG 6

Принадлежности и резервни части . . . . . . BG 6

Гаранция. . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 7

Технически данни . . . . . . . . . . . . . . . . . . . . BG 7

EC Декларация за съответствие . . . . . . . . BG 7

Сигурност

Употреба по предназначение

Степени на опасност

Символи на уреда

Не насочвайте струята под високо на-

лягане към хора, животни, активно

електрическо оборудване или към самия

уред.

Уреда да се пази от замръзване.

Уредът не бива да се включва непосред-

ствено към обществената мрежа за пи-

тейна вода.

Предпазни приспособления

Прекъсвач на уреда

Блокировка на пистолета за ръчно пръскане

Функция за автоматично спиране

Опазване на околната среда

Опаковъчните материали могат да се рецикли-

рат. Моля отстранявайте опаковките като отпа-

дъци, опазвайки околната среда

Старите уреди съдържат ценни материали,

подлежащи на рециклиране, които могат да

бъдат употребени повторно. Моля отстраня-

вайте старите уреди като отпадъци, опазвайки

околната среда.

Електрическите и електронните уреди често

съдържат съставни части, които при неправил-

но боравене или неправилно изхвърляне мо-

гат да представляват потенциална опасност за

човешкото здраве и за околната среда. Въпре-

ки това за правилната експлоатация на уреди-

те тези съставни части са необходими. Обо-

значените с този символ уреди не трябва да

бъдат изхвърляни с битовите отпадъци.

Дейности по почистването, при които се отде-

ля мръсна вода, съдържаща масла, например

при миене на двигатели, миене на подове,

може да се извършва само на места, където са

предвидени резервоари за събиране на масла.

Работата с почистващи препарати е позволена

само върху устойчиви на течности работни по-

върхности с извод към канализацията за мръс-

на вода. Не допускайте почистващите препа-

рати да попадат във водните басейни или поч-

вата.

92 BG

– 5

Обемът на доставка на уреда (в зависимост от мо-

дела) е изобразен на опаковката. Това ръководство

за експлоатация описва всички възможни опции.

Вижте изображенията на страниците с графики

1 Извод за високо налягане

2 Прекъсвачи на уреда „0/OFF“ / „I/ON“

3 Място за съхранение на маркуча за работа под

налягане

4 Дръжка за носене

5 Място за съхранение на стоманената тръба

6 Връзка за вода с вградена цедка

7 Всмукателен маркуч за почистващо средство (с

филтър)

8 Куплунг за свързване към захранване с вода

9 Мрежови захранващ кабел с щепсел

10 Типова табелка

11 Пистолет за работа под високо налягане

12 Блокировка на пистолета за ръчно пръскане

13 Маркуч за работа под налягане

14 Скоба за маркуча за работа под налягане

15 Тръба за разпръскване с единична дюза

За нормални дейности по почистването.

16 Тръба за разпръскване с мелачка за мръсотия-

та

За упорите замърсявания

Вижте изображенията на страниците с графики

 Фигура

Монтирайте приложените свободно към уреда

части преди пускане в експлоатация.

 Поставете уреда върху равна повърхност.

 Фигура

Изтеглете скобата от пистолета за работа под

високо налягане и пъхнете маркуча за работа

под високо налягане в пистолета за работа под

високо налягане.

Притиснете скобата, докато се фиксира. Прове-

рете сигурното свързване като дръпнете марку-

ча за работа под налягане.

 Фигура

ВНИМАНИЕ

Замърсяванията във водата могат да повредят

помпата под високо налягане и принадлежности-

те. За защита се препоръчва използването на во-

ден филтър на фирма KÄRCHER (специална при-

надлежност, каталожен номер 4.730-059).

몇 ПРЕДПАЗЛИВОСТ

Сухият

ход за повече от 2 минути води до увреж-

дания на помпата под високо налягане. Ако уре-

дът не създаде налягане в рамките на 2 минути,

изключете уреда и действайте според указания-

та в глава "Помощ при неизправности".

몇 ПРЕДПАЗЛИВОСТ

При почистване на лакирани повърхности спаз-

вайте минимално разстояние на пръскане от 30

cм,

за да избегнете уврежданията

ВНИМАНИЕ

Не почиствайте автомобилни гуми, лак или

чувствителни повърхности като дърво с фреза-

та за замърсявания, опасност от увреждане.

 Фигура

ВНИМАНИЕ

Опасност от увреждания на лака

При работа с четка за миене по нея не бива да има

частици от замърсявания или други частици.

Указание: При нужда могат да се използват и мие-

щи четки за работа с почистващи препарати.

Указание: Почистващите препарати за могат да се при-

бавят само при режим на работа под ниско налягане.

 Фигура

Опционално

 Фигура

 Напръскайте сухата повърхност с малко препа-

рат за почистване и оставете да подейства (но

да не изсъхва).

 Разтворената мръсотия да се изплакне със

струя под високо налягане.

 След работа с почистващия препарат: Работе-

те с уреда около 1 минута, за да се изплакне.

 Фигура

Пуснете лоста на пистолета за работа под висо-

ко налягане и го блокирайте.

 При прекъсване на работа за по-продължител-

но време (над 5 минути), изключете допълни-

телно уреда „0/OFF“.

몇 ПРЕДПАЗЛИВОСТ

Отделете маркуча за високо налягане от писто-

лета за ръчно пръскане или от уреда, само ако в

системата няма налично налягане.

 Пуснете лоста на пистолета за ръчно пръскане.

 Изключете уреда „0/OFF“.

 Извадете щепсела от контакта.

 Затворете крана за водата.

 Притиснете лоста на пистолета за работа

под високо налягане, за да освободите сис-

темата от все още наличното налягане.

 Блокирайте лоста на пистолета за ръчно пръ-

скане.

 Отделете уреда от захранването с вода.

Описание на уреда

* Опционално

17 Четка за миене

18 Дюза за пяна

За силно почистваща пяна от почистващ препа-

рат.

19 Почистващ препарат

** Допълнително е необходимо

20 Подсилен с текстил маркуч за вода със стан-

дартен куплунг.

– Диаметър минимум 1/2 цол (13 mm)

– Дължина минимум 7,5 м

Монтаж и пускане в експлоатация

Експлоатация

Работа с високо налягане

Работа с четка за миене

Работа с почистващи средства

Препоръчителен метод на почистване

След работа с почистващи препарати

Прекъсване на работа

Край на работата

93BG

– 6

몇 ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда!

При транспортиране и съхранение имайте пред-

вид теглото на уреда.

 Повдигнете уреда за дръжката и го носете.

 Осигурете уреда против изплъзване и преобръ-

щан.

 Уредът се поставя върху равна плоскост.

 Приберете принадлежностите в съответствие с

приспособлението на уреда.

Преди по-продължително съхранение, напр. през

зимата спазвайте допълнително указанията в глава

Поддръжка.

ВНИМАНИЕ

Не напълно изпразнените уреди и принадлежнос-

ти могат да доведат до замръзване. Изпразнете

уреда и принадлежностите напълно и ги защите-

те против измръзване.

За избягване на щети:

 Изпразнете уреда напълно от водата: Включете

уреда без подвързан маркуч за работа под на-

лягане и без подвързано захранване с вода

(макс. 1 мин) и изчакайте, докато от извода за

високо налягане спре да излиза вода. Изключе-

те уреда.

 Уреда и всички принадлежности да се съхраня-

ват в защитено от замръзване място.

Уредът не се нуждае от поддръжка.

 ОПАСНОСТ

Опасност от токов удар.

 Преди всички дейности по уреда той да се из-

ключи и да се извади щепсела.

Почиствайте редовно цедката в извода за вода.

ВНИМАНИЕ

Цедката не бива да бъде повреждана.

 Отстранете куплунга от извода за вода.

 Фигура

Извадете цедката (напр. с плоски клещи), по-

чистете под течаща вода и след това я поставе-

те отново.

 ОПАСНОСТ

Опасност от токов удар.

 Преди всички дейности по уреда той да се из-

ключи и да се извади щепсела

 Натиснете лоста на пистолета за ръчно пръска-

не, уредът се включва.

 Проверете дали посоченото на типовата табел-

ката напрежение съвпада с напрежението на

източника на ток.

 Проверете захранващия кабел за увреждане.

 Отворете напълно крана за водата.

 Обезвъздушаване на уреда: Включете уреда

без маркуч за работа под налягане и изчакайте

(макс. 2 минути), докато водата започне да из-

лиза без мехурчета от извода за високо наляга-

не. Изключете уреда и отново подвържете мар-

куча за работа под налягане.

 Изтеглете цедката от връзката за крана за вода

с помощта на плоски клещи и я почистете под

течаща вода.

 Почистване на дюза високо налягане: Махнете

замърсяванията от отвора на дюзата с помощта

на игла и изплакнете с вода напред.

 Проверете дебита на водата.

 Малката липса на херметичност на уреда е обу-

словена технически. При силна липса на херме-

тичност се обърнете към оторизиран сервиз.

 Отделете тръбата за разпръскване от пистоле-

та за ръчно пръскане. Работете само с пистоле-

та за ръчно пръскане.

 Фигура

Изтеглете филтъра от всмукателния маркуч за

почистващо средство и по почистете под теча-

ща вода.

 Проверете всмукателния маркуч за почистващо

средство за огънати места.

Използвайте само оригинални аксесоари и ориги-

нални резервни части, по този начин осигурявате

безопасната и безпроблемна експлоатация на уре-

да.

Можете да намерите информация за аксесоари и

резервни части на www.kaercher.com.

Транспорт и съхранение

Ръчен транспорт

Транспорт в превозни средства

Съхранение на уреда

Защита от замръзване

Поддръжка и грижи

Поддръжка

Почистване на цедката в извода за вода

Помощ при неизправности

Уредът не работи

Уредът не достига налягане

Силни колебания в налягането

Уредът не е херметичен

Почистващото средство не се засмуква

Принадлежности и резервни части

94 BG

– 7

Във всяка страна важат гаранционните условия,

публикувани от оторизираната от нас дистрибутор-

ска фирма. Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния срок безплат-

но, ако се касае за дефект в материалите или при

производство. В гаранционен случай се обърнете

към дистрибутора или най-близкия оторизиран сер-

виз, като представите касовата бележка.

Адреси ще намерите на:

www.kaercher.com/dealersearch

С настоящото декларираме, че цитираната по-долу

машина съответства по концепция и конструкция,

както и по начин на производство, прилаган от нас,

на съответните основни изисквания за техническа

безопасност и безвредност на Директивите на ЕC.

При промени на машината, които не са съгласувани

с нас, настоящата декларация губи валидност.

Подписващите лица действат от името и като пъл-

номощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Гаранция

Технически данни

Електрическо захранване

Напрежение 220-240

1~50-60

Консумацията на ток 6 A

Градус на защита IP X5

Клас защита II

Предпазител (инертен) 10 A

Захранване с вода

Налягане на постъпващата вода

(макс.)

1,2 MPa

Температура на постъпващата

вода (макс.)

40 °C

Дебит за постъпващата вода (мин.) 8 l/min

Данни за мощността

Работно налягане 7,4 MPa

Максимално допустимо налягане 11 MPa

Дебит, вода 5,2 l/min

Максимален дебит 6,0 l/min

Дебит, препарати за почистване 0,3 l/min

Сила на отпора на пистолета за

ръчно пръскане

10 N

Размери и тегла

Дължина 180 mm

Широчина 219 mm

Височина 389 mm

Тегло, в готовност за работа с при-

надлежности

4,5 kg

Установени стойности съгласно EN 60335-2-79

Стойност на вибрациите в облас-

тта на дланта – ръката

Несигурност K

<2,5

0,7

m/s

Ниво на звука L

Неустойчивост K

dB(A)

Ниво на звукова мощност L

+ не-

устойчивост K

93 dB(A)

Запазваме си правото на технически промени.

EC Декларация за съответствие

Продукт: Парочистачка/пароструйка за ра-

бота под налягане

Тип: 1.673-xxx

Намиращи приложение Директиви на ЕC:

2000/14/ЕО

2014/30/ЕC

2006/42/EO (+2009/127/EO)

2011/65/ЕC

Намерили приложение хармонизирани стандар-

ти:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Приложен метод за оценка на съответствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено: 90

Гарантирано: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

95BG

– 4

Enne seadme esmakordset kasutamist

lugege see originaalkasutusjuhend ja juu-

resolevad ohutusnõuded läbi. Toimige vastavalt. Hoid-

ke need mõlemad vihikud hilisemaks kasutamiseks või

järgmisele omanikule alles.

Seda kõrgsurvepesurit tohib kasutada ainult kodumaja-

pidamises.

– seadmete, sõidukite, ehitiste, tööriistade, fassaadi-

de, terrasside, aiatööriistade jms puhastamiseks

kõrgsurvelise veejoaga (vajadusel lisatakse puhas-

tusvahendeid).

– koos KÄRCHERi poolt kasutamiseks lubatud tarvi-

kute, varuosade ja puhastusvahenditega. Järgige

puhastusvahenditega kaasasolevaid juhiseid.

 OHT

Osutab vahetult ähvardavale ohule, mis võib põhjusta-

da tõsiseid kehavigastusi või lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põh-

justada tõsiseid kehavigastusi või lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjusta-

da kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjusta-

da materiaalset kahju.

몇 ETTEVAATUS

Ohutusseadised on mõeldud kasutaja kaitsmiseks ning

neid ei tohi muuta ega neid mitteaktiivseks seada.

Seadme lüliti hoiab ära seadme kogemata käimapane-

ku.

Lukustus blokeerib pihustuspüstoli hoova ja takistab

seadme kogemata käivitamist.

Kui pihustuspüstolil asuv päästik lastakse lahti, lülitub

välja pumba rõhuhoidja ning kõrgsurve juga seiskub.

Päästikule vajutamisel lülitub pump jälle sisse.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

www.kaercher.com/REACH

Sisukord

Ohutus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 4

Keskkonnakaitse . . . . . . . . . . . . . . . . . . . . . . ET 4

Seadme osad . . . . . . . . . . . . . . . . . . . . . . . . ET 5

Paigaldamine ja kasutuselevõtt. . . . . . . . . . . ET 5

Käitamine. . . . . . . . . . . . . . . . . . . . . . . . . . . .ET5

Transport ja hoiustamine . . . . . . . . . . . . . . . . ET 6

Tehnohooldus ja korrashoid . . . . . . . . . . . . . ET 6

Abi häirete korral . . . . . . . . . . . . . . . . . . . . . . ET 6

Lisavarustus ja varuosad. . . . . . . . . . . . . . . . ET 6

Garantii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 7

Tehnilised andmed . . . . . . . . . . . . . . . . . . . . ET 7

ELi vastavusdeklaratsioon. . . . . . . . . . . . . . . ET 7

Ohutus

Sihipärane kasutamine

Ohuastmed

Seadmel olevad sümbolid

Kõrgsurvejuga ei tohi suunata inimestele,

loomadele, töötavatele elektriseadmetele

ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei ole lubatud ühendada vahetult

avalikku veevärki.

Ohutusseadised

Seadme lüliti

Pihustuspüstoli riivistamine

Automaatseiskamisfunktsioon

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Pakendid

palume realiseerida vastavalt keskkonnanõuete-

le.

Vanad seadmed sisaldavad taaskasutatavaid ma-

terjale, mis tuleks suunata taaskasutusse. Palun

utiliseerige vanad seadmed keskkonnasõbralikult

Elektrilistes ja elektroonilistes seadmetes sisaldub

tihti komponente, mis võivad valesti ümber käies

või vale jäätmekäitluse korral olla ohuks inimeste

tervisele ja keskkonnale. Neid komponente on

aga seadme nõuetekohaseks tööks hädasti vaja.

Selle sümboliga tähistatud seadmeid ei tohi panna

olmeprügi hulka.

Puhastustöid, mille käigus tekib õli sisaldavat heit-

vett, nt mootori pesemine, aluspõhja pesemine,

võib viia läbi ainult õliseparaatoriga pesuväljaku-

tel.

Töid puhastusvahenditega võib läbi viia ainult

veekindlatel tööpindadel, millel on ühendus kana-

lisatsiooniga. Ärge laske puhastusvahendil sattu-

da veekogudesse ega pinnasesse.

96 ET

– 5

Selle seadme tarnekomplekt (sõltuvalt mudelist) on ku-

jutatud pakendil. See kasutusjuhend kirjeldab kõiki või-

malikke variante.

Jooniseid vt graafika leheküljelt

1 Kõrgsurveühendus

2 Seadme lüliti „0/VÄLJAS“ / „I/SEES“

3 Kõrgsurvevooliku hoiukoht

4 Kandekäepide

5 Joatoru hoiukoht

6 Veevõtuliitmik, sisseehitatud sõelaga

7 Puhastusvahendi sissevõtuvoolik (filtriga)

8 Ühendusdetail veevõtuliitmikule

9 Toitepistikuga toitekaabel

10 Tüübisilt

11 Kõrgsurve-pesupüstol

12 Pihustuspüstoli riivistamine

13 Kõrgsurvevoolik

14 Kõrgsurvevooliku klamber

15 Pritsetoru kõrgsurveotsikuga

Tavapäraste puhastustööde jaoks.

16 Pritsetoru mustusefreesiga

tugeva mustuse jaoks

Jooniseid vt graafika leheküljelt

 Joonis

Paigaldage enne kasutuselevõttu seadmega kaa-

sas olevad lahtised osad.

 Paigutage seade tasasele pinnale.

 Joonis

Tõmmake klamber kõrgsurve-pesupüstolist välja ja

ühendage kõrgsurvevoolik kõrgsurve-pesupüstoli-

ga.

Suruge klamber sisse, kuni see asendisse fiksee-

rub. Tõmmake kõrgsurvevoolikust, et kontrollida,

kas ühendus on kindel.

 Joonis

TÄHELEPANU

Vees olev mustus võib kõrgsurvepumpa ja tarvikuid

kahjustada. Kaitseks soovitame kasutada KÄRCHERi

veefiltrit (lisavarustus, tellimise nr 4.730-059).

몇 ETTEVAATUS

Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab

kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minu-

ti vältel rõhku, tuleb see välja lülitada ja toimida vasta-

valt peatükis "Abi häirete korral" toodud juhistele.

몇 ETTEVAATUS

Värvitud pindade puhastamisel peab vahekaugus ole-

ma vähemalt 30 cm, et vältida kahjustusi.

TÄHELEPANU

Ärge puhastage autorehve, lakki ega tundlikke pindu

nagu puit mustusefreesiga - vigastamisoht.

 Joonis

TÄHELEPANU

Lakikahjustuste oht

Pesuharjaga töötades peab hari olema puhas.

Märkus: Vajadusel võib puhastusvahendiga töötades

kasutada ka pesuharju.

Märkus: Puhastusvahendit on võimalik juurde segada

ainult madalsurve korral.

 Joonis

Valikuliselt

 Joonis

 Puhastusvahend piserdada säästlikult kuivale pin-

nale ja lasta mõjuda (mitte kuivatada).

 Lahtileotatud mustus kõrgsurvejoaga maha pesta.

 Pärast töid puhastusvahendiga: Loputamiseks las-

ke seadmel umbes 1 minut töötada.

 Joonis

Vabastage pihustuspüstoli päästik ja lukustage

see.

 Pikematel tööpausidel (üle 5 minuti) lülitage seade

lisaks ka välja "0/VÄLJAS".

몇 ETTEVAATUS

Lahutage kõrgsurvevoolik pihustuspüstolilt või seadme

küljest ainult siis, kui süsteemis ei ole rõhku.

 Vabastage pihustuspüstoli päästik.

 Lülitage masin välja „0/VÄLJAS“.

 Tõmmake võrgupistik seinakontaktist välja.

 Veekraan sulgeda.

 Vajutage kõrgsurve-pesupüstoli päästikule, et

eemaldada süsteemist jääkrõhk.

 Lukustage pihustuspüstoli hoob.

 Lahutage masin veevarustusest.

Seadme osad

* Lisavarustus

17 Pesuhari

18 Vahuotsik

Tugeva puhastusvahendi vahu jaoks.

19 Puhastusvahend

** Lisaks vajalik

20 Tekstiiliga tugevdatud veevoolik, millel on tavapä-

rane ühendusmuhv.

– Läbimõõt vähemalt 13 mm.

– Pikkus vähemalt 7,5 m

Paigaldamine ja kasutuselevõtt

Käitamine

Kõrgsurvekäitus

Kasutamine pesuharjaga

Puhastusvahendiga käitus

Soovitatav puhastusmeetod

Pärast töötamist puhastusvahendiga

Töö katkestamine

Töö lõpetamine

97ET

– 6

몇 ETTEVAATUS

Vigastus- ja kahjustusoht!

Transportimisel ja hoiustamisel pidage silmas masina

kaalu.

 Tõstke seade kandesangast üles ja kandke.

 Kinnitage seade libisemise ja ümbermineku vastu.

 Pange pühkimismasin tasasele pinnale.

 Paigutage tarvikud vastavasse seadmes olevasse

seadeldisse.

Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas

pidada hoolduspeatükis toodud nõudeid.

TÄHELEPANU

Kui seadmed ja tarvikud ei ole täiesti tühjad, võivad

need pakasega puruneda. Tühjendage seade ja tarvi-

kud täielikult ja kaitske neid pakase eest.

Kahjustuste vältimiseks:

 Tühjendage masin täielikult veest: Lülitage masin

ilma külgeühendatud kõrgsurvevoolikuta ja ilma

ühendatud veevarustuseta sisse (maks. 1 min)

ning oodake, kuni kõrgsurveliitmikust ei tule enam

vett. Lülitage seade välja.

 Säilitage masinat ja kõiki tarvikuid ruumis, mille

temperatuur ei lange allapoole nulli.

Seade on hooldusvaba.

 OHT

Elektrilöögi oht.

 Enne kõiki töid seadme juures tuleb seade välja lü-

litada ja pistik seinakontaktist välja tõmmata.

Puhastage veevõtuliitmikus olevat sõela.

TÄHELEPANU

Sõela ei tohi vigastada.

 Eemaldage ühendusmuhv veeliitmikult.

 Joonis

Tõmmake sõel välja (nt näpitstangide abil), puhas-

tage see jooksva vee all ning paigaldage seejärel

taas.

 OHT

Elektrilöögi oht.

 Enne kõiki töid seadme juures tuleb seade välja lü-

litada ja pistik seinakontaktist välja tõmmata.

 Vajutage pihustuspüstoli hooba, seade lülitub sis-

se.

 Kontrollige, kas tüübisildile märgitud pinge vastab

vooluallika pingele.

 Kontrollige toitekaablit vigastuste osas.

 Avage veekraan täielikult.

 Seadme õhutamine: Lülitage seade ilma ühenda-

tud kõrgsurvevoolikkuta sisse ja oodake (maks. 2

minutit), kuni kõrgsurveliitmikust väljuvas vees ei

ole mulle. Lülitage seade välja ja ühendage uuesti

kõrgsurvevoolik.

 Tõmmake veevõtuliitmiku sõel näpitstangidega

välja ja peske voolava vee all puhtaks.

 Kõrgsurvedüüsi puhastamine: Eemaldage nõelaga

mustus düüsiavast ning peske eest veega üle.

 Kontrollige pealevoolava vee kogust.

 Masina väike leke on tehniliselt tingitud. Tugeva

lekke korral pöörduge volitatud hooldustöökoja

poole.

 Võtke joatoru pesupüstoli küljest ära. Töötage ai-

nult pesupüstoliga.

 Joonis

Tõmmake maha puhastusvahendi imivooliku filter

ja peske voolava vee all puhtaks.

 Kontrollige, et puhastusvahendi imivoolikus ei ole

murdekohti.

Kasutage ainult originaaltarvikuid ja originaalvaruosi,

mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt

www.kaercher.com.

Transport ja hoiustamine

Käsitsi transportimine

Transportimine sõidukites

Seadme ladustamine

Jäätumiskaitse

Tehnohooldus ja korrashoid

Hooldus

Puhastage veeühenduse sõela

Abi häirete korral

Seade ei tööta

Seadmes puudub surve

Surve tugev kõikumine

Seade lekib

Puhastusainet ei võeta sisse

Lisavarustus ja varuosad

98 ET

– 7

Igas riigis kehtivad meie volitatud müügiesindaja antud

garantiitingimused. Seadmel esinevad rikked kõrvalda-

me garantiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse poole, esi-

tades ostu tõendava dokumendi.

Aadressid leiate:

www.kaercher.com/dealersearch

Käesolevaga kinnitame, et allpool kirjeldatud seade

vastab meie poolt turule toodud mudelina oma kont-

septsioonilt ja konstruktsioonilt EL direktiivide asjako-

hastele põhilistele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tegemise korral

seadme juures kaotab käesolev deklaratsioon kehtivu-

se.

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-

sega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantii

Tehnilised andmed

Elektriühendus

Pinge 220-240

1~50-60

Voolutarbimine 6 A

Kaitseaste IP X5

Elektriohutusklass II

Võrgukaitse (inertne) 10 A

Veevõtuühendus

Juurdevoolurõhk (max) 1,2 MPa

Juurdevoolava vee temperatuur

(max)

40 °C

Juurdevoolu hulk (min) 8 l/min

Jõudluse andmed

Töörõhk 7,4 MPa

Max lubatud rõhk 11 MPa

Jõudlus, vesi 5,2 l/min

Maksimaalne pumpamiskogus 6,0 l/min

Jõudlus, puhastusvahend 0,3 l/min

Pritsepüstoli reaktiivjõud 10 N

Mõõtmed ja kaalud

Pikkus 180 mm

Laius 219 mm

Kõrgus 389 mm

Kaal, tööks valmis koos lisaseadme-

tega

4,5 kg

Tuvastatud väärtused vastavalt standardile EN

60335-2-79

Käte/käsivarte vibratsiooniväärtus

Ebakindlus K

<2,5

0,7

m/s

Helirõhu tase L

Ebakindlus K

dB(A)

Müratase L

+ ebakindlus K

93 dB(A)

Jäetakse õigus teha tehnilisi muudatusi.

ELi vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.673-xxx

Asjakohased EL direktiivid:

2000/14/EÜ

2014/30/EL

2006/42/EU (+2009/127/EU)

2011/65/EL

Kohaldatud ühtlustatud standardid:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 90

Garanteeritud: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

99ET

– 4

Pirms uzsākt aparāta lietošanu, izlasiet

šo oriģinālo lietošanas instrukciju un pie-

vienotos drošības norādījumus. Rīkojieties saskaņā ar

tiem. Saglabājiet abus izdevumus vēlākai izmantošanai

vai nodošanai nākošajam īpašniekam.

Augstspiediena tīrīšanas aparātu izmantojiet tikai un

vienīgi mājsaimniecībā.

– iekārtu, automašīnu, būvkonstrukciju, instrumentu,

fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augst-

spiediena ūdens strūklu (pēc vajadzības pievieno-

jot tīrīšanas līdzekli).

– kopā ar KÄRCHER atļautām piederumdetaļām, re-

zerves daļām un tīrīšanas līdzekļiem. Ievērojiet tīrī-

šanas līdzekļiem pievienotos norādījumus.

 BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa

smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var

izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

몇 UZMANĪBU

Drošības ietaises kalpo lietotāja aizsardzībai, un tās ne-

drī

kst izmainīt vai noņemt.

Aparāta slēdzis novērš aparāta neatļautu lietošanu.

Fiksators nobloķē rokas smidzināšanas pistoles sviru

un novērš aparāta nejaušu iedarbināšanu.

Ja rokas smidzināšanas pistoles svira tiek atlaista, ma-

nometriskais slēdzis atslēdz sūkni, un augstspiediena

strūkla vairs netiek izsmidzināta. Pavelkot sviru, sūknis

atkal ieslēdzas.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

www.kaercher.com/REACH

Satura rādītājs

Drošība . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 4

Vides aizsardzība . . . . . . . . . . . . . . . . . . . . . LV 4

Aparāta apraksts . . . . . . . . . . . . . . . . . . . . . . LV 5

Montāža un ekspluatācijas sākšana . . . . . . . LV 5

Darbība . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5

Transportēšana un uzglabāšana. . . . . . . . . . LV 6

Apkope un kopšana. . . . . . . . . . . . . . . . . . . . LV 6

Palīdzība darbības traucējumu gadījumā . . . LV 6

Piederumi un rezerves daļas. . . . . . . . . . . . . LV 6

Garantija . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 7

Tehniskie dati. . . . . . . . . . . . . . . . . . . . . . . . . LV 7

ES Atbilstības deklarācija . . . . . . . . . . . . . . . LV 7

Drošība

Noteikumiem atbilstoša lietošana

Riska pakāpes

Simboli uz aparāta

Nevērsiet augstspiediena strūklu pret perso-

nām, dzīvniekiem, ieslēgtām elektriskām ie-

rīcēm vai pret pašu aparātu.

Sargāt ierīci no sala.

Aparātu nedrīkst pieslēgt tieši pie publiskās

dzeramā ūdens sistēmas.

Drošības ierīces

Ierīces slēdzis

Rokas smidzināšanas pistoles fiksators

Automātiskas apstādināšanas funkcija

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt at-

kārtoti. Utilizējiet iepakojumus videi draudzīgā vei-

dā.

Nolietotās ierīces satur noderīgus materiālus, ku-

rus iespējams pārstrādāt un izmantot atkārtoti.

Pēc nolietoto ierīču kalpošanas termiņa beigām

utilizējiet tās videi draudzīgā veidā

Elektriskās un elektroniskās ierīces bieži vien sa-

tur sastāvdaļas, kuras, to nepareizas izmantoša-

nas vai neatbilstošas utilizācijas gadījumā, var ra-

dīt potenciālu apdraudējumu cilvēku veselībai un

videi. Tomēr šīs sastāvdaļas ir nepieciešamas ie-

rīces pareizai darbībai. Ierīces, kas apzīmētas ar

šo simbolu, nedrīkst izmest kopā ar sadzīves at-

kritumiem.

Tīrīšanu, kuras laikā rodas eļļu saturoši notekūde-

ņi, piemēram, mazgājot motoru vai šasiju, drīkst

izdarīt tikai ar eļļas separatoru aprīkotās mazgā-

šanas vietās.

Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz

hermētiskām darba virsmām ar pieslēgumu kana-

lizācijas sistēmai netīrā ūdens novadīšanai. Tīrī-

šanas līdzekļiem neļaut nokļūt ūdeņos vai augsnē.

100 LV

– 5

Aparāta piegādes komplekts (atkarībā no modeļa) ir at-

tēlots uz iepakojuma. Šajā lietošanas instrukcijā ir ap-

rakstīti visi iespējamie varianti.

Attēlus skatīt grafiskajās lapās

1 Augstspiediena padeve

2 Aparāta slēdzis „0/OFF“ / „I/ON“

3 Augstspiediena šļūtenes glabāšanas nodalījums

4 Nešanas rokturis

5 Uzgaļa glabāšanas nodalījums

6 Ūdens pieslēgums ar iebūvētu sietu

7 Tīrīšanas līdzekļa sūkšanas šļūtene (ar filtru)

8 Savienojuma detaļa ūdens pieslēgumam

9 Tīkla pieslēguma kabelis ar kontaktdakšu

10 Ražotājfirmas datu plāksnīte

11 Rokas smidzināšanas pistole

12 Rokas smidzināšanas pistoles fiksators

13 Augstspiediena šļūtene

14 Augstspiediena šļūtenes skava

15 Uzgalis ar vienkārtīgu sprauslu

Parastiem tīrīšanas uzdevumiem.

16 Uzgalis ar netīrumu griezni

Noturīgiem netīrumiem

Attēlus skatīt grafiskajās lapās

 Attēls

Pirms ekspluatācijas sākšanas uzmontējiet aparā-

tam atsevišķi komplektā esošās daļas.

 Novietojiet aparātu uz līdzenas virsmas.

 Attēls

Izvelciet no rokas smidzināšanas pistoles apskavu

un iespraudiet augstspiediena šļūteni rokas smidzi-

nāšanas pistolē.

Iespiediet skavu, līdz tā nofiksējas. Pārbaudiet, vai

savienojums ir drošs, pavelkot aiz augstspiediena

šļūtenes.

 Attēls

IEVĒRĪBAI

Piesārņots ūdens var radīt augstspiediena sūkņa un

piederumu bojājumus. Aizsardzībai tiek ieteikts izman-

tot KÄRCHER ūdens filtru (speciālais piederums, pasū-

tījuma numurs 4.730-059).

몇 UZMANĪBU

Ierīcei vairāk nekā 2 minūtes darbojoties tukšgaitā, tiek

radīti augstspiediena sūkņa bojājumi. Ja ierīce 2 minūšu

laikā nepalielina spiedienu, izsl

ēdziet ierīci un rīkojieties

atbilstoši norādījumiem nodaļā "Palīdzība traucējumu

gadījumā".

몇 UZMANĪBU

Tīrot krāsotas virsmas, ievērojiet vismaz 30 cm attālu-

mu, lai novērstu virsmu bojājumus.

IEVĒRĪBAI

Automašīnu riepas, krāsojumu vai jutīgas virsmas,

piem., koku nedrīkst tīrīt ar netīrumu griezni, pastāv sa-

bojāšanas risks.

 Attēls

IEVĒRĪBAI

Krāsas bojājumu risks

Strādājot ar mazgāšanas suku, tai jābūt tīrai no netīru-

miem un citām daļiņā

Norāde: Vajadzības gadījumā kopā ar tīrīšanas līdzekli

var izmantot arī mazgāšanas sukas.

Norādījums: Tīrīšanas līdzekli var piejaukt tikai strādā-

jot ar zemu spiedienu.

 Attēls

Opcionāls

 Attēls

 Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas

virsmas un ļaujiet tam iedarboties (neļaujiet izžūt).

 Atmērcētos netīrumus noskalot ar augstpiediena

šļūteni.

 Pēc darba ar tīrīšanas līdzekli: darbiniet aparātu

apm. 1 minūti, lai to izskalotu.

 Attēls

Atlaidiet un nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Garākos darba pārtraukumos (ilgākos par 5 minū-

tēm) papildus izslēdziet arī aparāta slēdzi ("0/

OFF").

몇 UZMANĪBU

Atvienojiet augstspiediena šļūteni no rokas smidzināša-

nas pistoles vai aparāta tikai tad, kad sistēmā nav spie-

diena.

 Atlaidiet rokas smidzināšanas pistoles sviru.

 Izslēdziet aparātu („0/OFF“).

 Atvienojiet kontaktspraudni no kontaktligzdas.

 Aizveriet ūdens krānu.

 Nospiediet rokas smidzināšanas pistoles sviru,

lai izlaistu sistēmā atlikušo spiedienu.

 Nobloķējiet rokas smidzināšanas pistoles sviru.

 Atvienojiet aparātu no ūdens padeves pieslēguma.

Aparāta apraksts

* Opcionāls

17 Mazgāšanas suka

18 Putu sprausla

Spēcīgām tīrīšanas līdzekļa putām.

19 Mazgāšanas līdzekļi

** Papildus nepieciešama

20 ar audumu nostiprināta ūdens šļūtene ar tirdzniecī-

bā pieejamu savienojumu.

– Minimālais diametrs 1/2 colla (13 mm)

– Minimālais garums 7,5 m

Montāža un ekspluatācijas sākšana

Darbība

Darbs ar augstspiedienu

Darbs ar mazgāšanas suku

Tīrīšanas līdzekļa izmantošana

Ieteicamā tīrīšanas metode

Pēc tīrīšanas līdzekļa lietošanas

Darba pārtraukšana

Darba beigšana

101LV

– 6

몇 UZMANĪBU

Savainošanās un bojājumu gūšanas risks!

Transportējot un uzglabājot, ņemiet vērā aparāta svaru.

 Paceliet aparātu aiz roktura un nesiet.

 Nodrošiniet aparātu pret izslīdēšanu un apgāša-

nos.

 Novietojiet aparātu uz līdzenas virsmas.

 Uzglabājiet piederumus tiem paredzētajā nodalīju-

mā aparātā.

Pirms ilgākas uzglabāšanas, piem., ziemā, ievērojiet

papildu norādījumus nodaļā "Kopšana".

IEVĒRĪBAI

Ja ierīce un piederumi nav iztukšoti pilnībā, tos var sa-

bojāt sals. Iztukšojiet ierīci un piederumus pilnībā un

sargiet no sala.

Lai novērstu bojājumus:

 Pilnībā izlejiet no aparāta ūdeni: Ieslēdziet (maks.

1 min) aparātu bez pieslēgtas augstspiediena šļū-

tenes un bez pievienošanas ūdens padeves pieslē-

gumam un pagaidiet, līdz no augstspiediena pie-

slēguma vairs neizplūst ūdens. Izslēdziet ierīci.

 Uzglabājiet ierīci ar visiem piederumiem no sala

aizsargātā telpā.

Aparātam nav nepieciešama apkope.

 BĪSTAMI

Strāvas trieciena risks.

 Pirms jebkuriem aparāta apkopes darbiem izslē-

dziet aparātu un atvienojiet tīkla kontaktdakšu.

Regulāri iztīriet ūdens pieslēguma sietu.

IEVĒRĪBAI

Sietu nedrīkst sabojāt.

 Noņemiet uzmavu no ūdens pieslēguma.



Attēls

Izvelciet sietu (piem., ar plakanknaiblēm), iztīriet to

zem tekoša ūdens pēc tam ievietojiet atpakaļ.

 BĪSTAMI

Strāvas trieciena risks.

 Pirms jebkuriem aparāta apkopes darbiem izslē-

dziet aparātu un atvienojiet tīkla kontaktdakšu.

 Nospiediet rokas smidzināšanas pistoles sviru,

aparāts ieslēdzas.

 Pārbaudiet, vai tīkla spriegums atbilst ražotāja datu

plāksnītē norādītajam barošanas spriegumam.

 Pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis.

 Pilnībā atveriet ūdens krānu.

 Aparāta atgaisošana: Ieslēdziet aparātu bez pie-

slēgtas augstspiediena šļūtenes un pagaidiet

(maks. 2 minūtes), līdz no augstspiediena pieslē-

guma izplūst burbuļus nesaturošs ūdens. Izslēdziet

aparātu un pievienojiet atpakaļ augstspiediena šļū-

teni.

 Ar plakanknaiblēm izvelciet ūdens pievades vietā

ievietoto sietu un izskalojiet to zem tekoša ūdens.

 Augstspiediena sprauslas tīrīšana: iztīriet netīru-

mus no sprausla urbuma ar adatas palīdzību un iz-

skalojiet sprauslu no priekšpuses ar ūdeni.

 Pārbaudiet ūdens pieplūdes daudzumu.

 Neliels aparāta neblīvums ir tehniski iespējams.

Spēcīga neblīvuma gadījumā konsultējieties ar

pilnvaroto klientu apkalpošanas centru.

 Noņemiet uzgali no rokas smidzināšanas pistoles.

Strādājiet tikai ar rokas smidzināšanas pistoli.

 Attēls

Novelciet filtru no tīrīšanas līdzekļa sūkšanas šļūte-

nes un izskalojiet to zem tekoša ūdens.

 Pārbaudiet, vai tīrīšanas līdzekļa sūkšanas šļūte-

nei nav lūzuma vietu.

Izmantot tikai oriģinālos piederumus un oriģinālās re-

zerves daļas, jo tie garantē drošu un nevainojamu ierī-

ces darbību.

Informāciju par piederumiem un rezerves daļām skatīt

www.kaercher.com.

Transportēšana un uzglabāšana

Transportēšana ar rokām

Transportēšana automašīnās

Aparāta uzglabāšana

Aizsardzība pret aizsalšanu

Apkope un kopšana

Kopšana

Sieta tīrīšana ūdens pieslēgumā

Palīdzība darbības traucējumu

gadījumā

Aparāts nestrādā

Aparāts nerada spiedienu

Spēcīgas spiediena maiņas

Neblīvs aparāts

Netiek iesūkts tīrīšanas līdzeklis

Piederumi un rezerves daļas

102 LV

– 7

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-

biedrības izdotie garantijas nosacījumi. Garantijas ter-

miņa ietvaros iespējamos Jūsu iekārtas darbības trau-

cējumus mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu apliecinošu do-

kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota-

jā klientu apkalpošanas dienestā.

Adreses Jūs atradīsit:

www.kaercher.com/dealersearch

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pama-

tojoties uz tās konstrukciju un izgatavošanas veidu, kā

arī mūsu apgrozībā laistajā izpildījumā atbilst ES direk-

tīvu attiecīgajām galvenajām drošības un veselības aiz-

sardzības prasībām. Iekārtā izdarot ar mums nesaska-

ņotas izmaiņas, šis paziņojums zaudē savu spēku.

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantija

Tehniskie dati

Elektropieslēgums

Spriegums 220-240

1~50-60

Elektroenerģijas patēriņš 6 A

Aizsardzības līmenis IP X5

Aizsardzības klase II

Tīkla drošinātājs (kūstošais) 10 A

Ūdensapgādes pieslēgums

Pievadāmā ūdens spiediens (maks.) 1,2 MPa

Pievadāmā ūdens temperatūra

(maks.)

40 °C

Pievadāmā ūdens daudzums (min.) 8 l/min

Jaudas parametri

Darba spiediens 7,4 MPa

Maks. pieļaujamais spiediens 11 MPa

Ūdens patēriņš 5,2 l/min

Maksimālais padeves daudzums 6,0 l/min

Tīrīšanas līdzekļa patēriņš 0,3 l/min

Rokas smidzināšanas pistoles reaktī-

vais spēks

10 N

Izmēri un svars

Garums 180 mm

Platums 219 mm

Augstums 389 mm

Svars, darba gatavībā ar piederu-

miem

4,5 kg

Saskaņā ar EN 60335-2-79 aprēķinātās vērtības.

Plaukstas-rokas vibrācijas lielums

Nenoteiktība K

<2,5

0,7

m/s

Skaņas spiediena līmenis L

Nenoteiktība K

dB(A)

Skaņas jaudas līmenis L

+ neno-

teiktība K

93 dB(A)

Paturam tiesības veikt tehniskas izmaiņas.

ES Atbilstības deklarācija

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.673-xxx

Attiecīgās ES direktīvas:

2000/14/EK

2014/30/ES

2006/42/EK (+2009/127/EK)

2011/65/ES

Piemērotās harmonizētās normas:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skaņas intensitates līmenis dB(A)

Izmērītais: 90

Garantētais: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

103LV

– 4

Prieš pradėdami naudoti įsigytą įrenginį,

perskaitykite originalią naudojimo instruk-

ciją ir pridėtus saugos reikalavimus. Vadovaukitės šiais

dokumentais. Išsaugokite abu šiuos dokumentus, kad

galėtumėte naudotis jais vėliau arba perduoti kitam sa-

vininkui.

Šį aukšto slėgio valymo įrenginį naudokite tik namų ūky-

je.

– mašinoms, automobiliams, pastatams, įrankiams,

fasadams, terasoms, sodo prietaisams ir pan. valy-

ti aukšto slėgio vandens srove (jei reikia, galima

papildomai naudoti valymo priemonę)

– naudojant „KÄRCHER“ aprobuotas priedų dalis, at-

sargines dalis ir valymo priemones. Atkreipkite dė-

mesį į ant valymo priemonių pateiktas nuorodas.

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun-

kius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius

kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužaloji-

mus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materiali-

nius nuostolius.

몇 ATSARGIAI

Saugos įrenginiai skirti naudotojui apsaugoti ir negali

būti pakeisti arba apeiti.

Prietaiso jungiklis užtikrina, kad prietaisas nebūtų įjung-

tas atsitiktinai.

Fiksatorius užblokuoja rankinio purškimo pistoleto svirtį

ir užtikrina, kad prietaisas nebūtų įjungtas atsitiktinai.

Atleidus rankinio purškimo pistoleto svirtį, pneumatinis

jungiklis išjungia siurblį ir didelio slėgio srovė nutrūksta.

Jei svirtis patraukiama, vėl įjungiamas siurblys.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite

adresu:

www.kaercher.com/REACH

Turinys

Sauga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LT 4

Aplinkos apsauga . . . . . . . . . . . . . . . . . . . . . LT 4

Prietaiso aprašymas . . . . . . . . . . . . . . . . . . . LT 5

Montavimas ir pradėjimas naudoti. . . . . . . . . LT 5

Naudojimas . . . . . . . . . . . . . . . . . . . . . . . . . . LT 5

Transportavimas ir laikymas . . . . . . . . . . . . . LT 6

Priežiūra ir aptarnavimas. . . . . . . . . . . . . . . . LT 6

Pagalba gedimų atveju . . . . . . . . . . . . . . . . . LT 6

Priedai ir atsarginės dalys . . . . . . . . . . . . . . . LT 6

Garantija . . . . . . . . . . . . . . . . . . . . . . . . . . . . LT 7

Techniniai duomenys. . . . . . . . . . . . . . . . . . . LT 7

ES atitikties deklaracija . . . . . . . . . . . . . . . . . LT 7

Sauga

Naudojimas pagal paskirtį

Rizikos lygiai

Simboliai ant prietaiso

Jokiu būdu nenukreipkite aukšto slėgio sro-

vės į asmenis, gyvūnus, veikiančią elektros

įrangą arba patį prietaisą.

Saugokite prietaisą nuo šalčio.

Draudžiami jungti įrenginį tiesiogiai prie vie-

šo geriamojo vandens tinklo.

Saugos įranga

Prietaiso jungiklis

Rankinio purškimo pistoleto fiksatorius

Automatinio sustabdymo funkcija

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa-

kuotės atliekas sutvarkykite tausodami aplinką.

Naudotų prietaisų sudėtyje yra vertingų, perdirbi-

mui tinkamų medžiagų, todėl jie turėtų būti atiduoti

perdirbimo įmonėms. Senų įrenginių atliekas tvar-

kykite tausodami gamtą.

Elektros ir elektroniniuose prietaisuose dažnai

būna dalių, su kuriomis netinkamai elgiantis arba

netinkamai jas pašalinus gali kilti pavojus žmonių

sveikatai ir aplinkai. Tačiau norint tinkamai eksplo-

atuoti prietaisą šios dalys būtinos. Šiuo simboliu

pažymėtus prietaisus draudžiama šalinti su buiti-

nėmis atliekomis.

Valymo darbus, kurių metu išsiskiria vanduo su

naftos priemaišomis, pvz., variklio ar dugno plovi-

mą galima atlikti tik plovimo aikštelėse su įrengtu

naftos separatorium.

Naudoti valomąją priemonę galima tik ant sanda-

raus darbo paviršiaus, prijungto prie nuotekų ka-

nalizacijos. Neišleiskite į vandens vandens telki-

nius ar dirvožemį.

104 LT

– 5

Įrenginio tiekiamo komplekto sudėtis (priklauso nuo mo-

delio) parodyta ant pakuotės. Šioje naudojimo instrukci-

joje aprašyti visi galimi variantai.

Paveikslai pateikti puslapiuose su brėžiniais

1 Aukšto slėgio jungtis

2 Prietaiso jungiklis „0/IŠJ.“ / „I/ĮJ.“

3 Aukšto slėgio žarnos laikiklis

4 Rankena nešimui

5 Purškimo antgalio laikiklis

6 Vandens čiaupas su įmontuotu filtru

7 Valomųjų priemonių siurbimo žarna (su filtru)

8 Movos dalis vandens prijungimo antgaliui

9 Maitinimo laidas su kištuku

10 Techninių parametrų lentelė

11 Rankinio purškimo pistoletas

12 Rankinio purškimo pistoleto fiksatorius

13 Aukšto slėgio žarna

14 Aukšto slėgio žarnos sąvarža

15 Purškimo antgalis su 1 skyriaus filtru

Įprastiems valymo darbams.

16 Purškimo antgalis su purvo skutikliu

Sukietėjusio purvo plotams

Paveikslai pateikti puslapiuose su brėžiniais

 Paveikslas

Prieš pradėdami naudoti prietaisą, sumontuokite

kartu patiektas atskiras dalis.

 Pastatykite įrenginį ant lygaus paviršiaus.

 Paveikslas

Iš rankinio purškimo pistoleto ištraukite sąvaržą ir

įkiškite aukšto slėgio žarną į rankinio purškimo pis-

toletą.

Įspauskite sąvaržą tiek, kad ji užsifiksuotų. Trauk-

dami aukšto slėgio žarną, patikrinkite, ar jungtis pa-

kankamai tvirta.

 Paveikslas

DĖMESIO

Vandenyje esantys nešvarumai gali pažeisti aukšto slė-

gio siurblį ir priedus. Apsauga rekomenduojame naudoti

„KÄRCHER“ vandens filtrą (specialus priedas, užsaky-

mo Nr. 4.730-059).

몇 ATSARGIAI

Jei prietaisas veikia sausa eiga ilgiau nei 2 minutes, jis

gali būti pažeistas. Jei per 2 minutes prietaisas neturi

reikiamo slėgio, išjunkite jį ir imkitės skyriuje „Pagalba

šalinant sutrikimus“ nurodytų veiksmų.

몇 ATSARGIAI

Valydami lakuotus paviršius, laikykitės bent 30 cm ats-

tumo nuo srovės, kad nepažeistumėte jų.

DĖMESIO

Automobilių padangų, lakuotų arba jautrių paviršių, pa-

vyzdžiui, medienos, nevalykite nešvarumų skutikliu, nes

galite pažeisti.

 Paveikslas

DĖ

MESIO

Pavojus pažeisti

dažus

Dirbdami plovimo šepečiu užtikrinkite, kad ant jo nebūtų

nešvarumų ar kitokių dalelių.

Pastaba: jei reikia, darbui su valymo priemonėmis gali-

ma naudoti ir plovimo šepečius.

Pastaba: valymo priemonę įmaišyti galima tik esant že-

mam slėgiui.

 Paveikslas

Pasirenkami priedai

 Paveikslas

 Šiek tiek ploviklio užpurkškite ant sauso paviršiaus

ir leiskite įsigerti (bet ne išdžiūti).

 Ištirpusius nešvarumus nuplaukite aukšto slėgio

srove.

 Baigę dirbti su valomosiomis priemonėmis: palikite

įrenginį įjungtą maždaug 1 valandai, kad jis išsiska-

lautų.

 Paveikslas

Atleiskite ir užfiksuokite rankinio purškimo pistoleto

svirtį.

 Jei pertraukos ilgesnės (daugiau nei 5 minutės),

jungikliu papildomai išjunkite prietaisą„0/IŠJ.“.

몇 ATSARGIAI

Aukšto slėgio žarną nuo rankinio purškimo pistoleto

arba prietaiso atjunkite tik, jei sistema nėra veikiama

slėgio.

 Atleiskite rankinio purškimo pistoleto svirtį.

 Išjunkite prietaisą „0/IŠJ.“.

 Ištraukite prietaiso kištuką iš kištukinio lizdo.

 Užsukite vandentiekio čiaupą.

 Paspauskite rankinio purškimo pistoleto svirtį,

kad pašalintumėte sistemoje dar esantį slėgį.

 Užblokuokite rankinio purškimo pistoleto svirtį.

 Atjunkite prietaisą nuo vandens tiekimo sistemos.

Prietaiso aprašymas

* Pasirenkami priedai

17 Plovimo šepetys

18 Putų pūstuvas

Veiksmingoms valomosioms putoms.

19 Valymo priemonės

** Papildomai būtina

20 Audiniu sutvirtinta vandens žarna su įprasta sanka-

ba.

– Skersmuo bent 1/2 colio (13 mm)

– Ilgis bent 7,5 m.

Montavimas ir pradėjimas naudoti

Naudojimas

Naudojimas esant aukštam slėgiui

Naudojimas su plovimo šepečiu

Darbas su valymo priemonėmis

Rekomenduojame tokį plovimo metodą

Baigus naudoti prietaisą su valymo priemonėmis

Darbo nutraukimas

Darbo pabaiga

105LT

– 6

몇 ATSARGIAI

Sužalojimų ir pažeidimų pavojus!

Transportuojant ir pastatant įrenginį, reikia atsižvelgti į

jo svorį.

 Prietaisą už rankenos pakelkite į viršų ir neškite.

 Prietaisą užfiksuokite, kad nenuslystų ir neapvirstų.

 Pastatykite prietaisą ant lygaus paviršiaus.

 Atsižvelgdami į įtaisą priedus sudėkite į prietaisą.

Prieš ilgesnį sandėliavimą, pvz., žiemą, papildomai lai-

kykitės skyriaus „Priežiūra“ nurodymų.

DĖMESIO

Nevisiškai ištuštintus prietaisus ir priedus gali sugadinti

šaltis. Prietaisą ir priedus visiškai ištuštinkite ir apsau-

gokite nuo užšalimo.

Kad apsisaugotumėte nuo pažeidimų:

 Viso vandens pašalinimas iš prietaiso: įjunkite prie-

taisą (ilgiausiai 1 min.) be aukšto slėgio žarnos bei

neprijungę prie vandens tiekimo sistemos ir palau-

kite, kol iš aukšto slėgio movos nustos tekėti van-

duo. Išjunkite prietaisą.

 laikykite juos nuo šalčio apsaugotoje patalpoje.

Prietaisas nereikalauja techninės priežiūros.

 PAVOJUS

Elektros srovės smūgio pavojus.

 Prieš visus prietaiso priežiūros darbus išjunkite

prietaisą ir ištraukite elektros laido kištuką iš tinklo

lizdo.

Reguliariai valykite vandens tiekimo čiaupo filtrą.

DĖMESIO

Nepažeiskite filtro.

 Atjunkite sankabą nuo vandens jungties.

 Paveikslas

Ištraukite sietelį (pvz., naudodami plokščias re-

ples), išskalaukite po tekančiu vandeniu ir vėl įsta-

tykite.

 PAVOJUS

Elektros srovės smūgio pavojus.

 Prieš visus prietaiso priežiūros darbus išjunkite

prietaisą ir ištraukite elektros laido kištuką iš tinklo

lizdo.

 Paspauskite rankinio purškimo pistoleto svirtį. Įren-

ginys įsijungia.

 Patikrinkite, ar prietaiso duomenų lentelėje nurody-

ta įtampa atitinka elektros šaltinio įtampą.

 Patikrinkite, ar nepažeistas maitinimo laidas.

 Iki galo atsukite vandentiekio čiaupą.

 Oro išleidimas iš prietaiso: Įjunkite prietaisą be

aukšto slėgio žarnos ir palaukite (maks. 2 minutes),

kol vanduo iš aukšto slėgio movos bus purškiamas

be purslų. Išjunkite prietaisą ir vėl prijunkite purški-

mo aukšto slėgio žarną.

 Plokščiareplėmis ištraukite sietą, esantį vandens

tiekimo movoje, ir išplaukite tekančiu vandeniu.

 Aukšto slėgio purkštuko valymas: Adata pašalinki-

te nešvarumus iš purkštuko ertmių ir palenkę į prie-

kį išskalaukite.

 Patikrinkite tiekiamo vandens kiekį.

 Nedidelį prietaiso nesandarumą lemia techninės

priežastys. Tačiau jei nesandarumas yra per dide-

lis, kreipkitės į klientų aptarnavimo tarnybą.

 Nuo rankinio purškimo pistoleto nuimkite purškimo

antgalį. Dirbkite tik rankiniu purškimo pistoletu.

 Paveikslas

Nuimkite filtrą nuo valomųjų priemonių siurbimo

žarnos ir išplaukite po tekančiu vandeniu.

 Patikrinkite, ar neperlenkta valomųjų priemonių

žarna.

Naudokite tik originalius priedus ir atsargines dalis, taip

užtikrinsite, kad prietaisas būtų eksploatuojamas patiki-

mai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia:

www.kaercher.com.

Transportavimas ir laikymas

Transportavimas rankomis

Transportavimas transporto priemonėmis

Prietaiso laikymas

Apsauga nuo šalčio

Priežiūra ir aptarnavimas

Priežiūra

Vandens tiekimo čiaupo filtro valymas

Pagalba gedimų atveju

Prietaisas neveikia

Nesusidaro slėgis

Stiprūs slėgio svyravimai

Prietaisas nesandarus

Nesiurbiamos valomosios priemonės

Priedai ir atsarginės dalys

106 LT

– 7

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-

statytos garantijos sąlygos. Galimus prietaiso gedimus

garantijos galiojimo laikotarpiu pašalinsime nemoka-

mai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų ša-

linimo kreipkitės į savo pardavėją arba artimiausią klien-

tų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį

kasos kvitą.

Adresus rasite:

www.kaercher.com/dealersearch

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai

ir konstrukcija bei mūsų į rinką išleistas modelis atitinka

pagrindinius ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jei mašinos modelis keičiamas su

mumis nepasitarus, ši deklaracija nebegalioja.

Pasirašantys asmenys veikia pagal bendrovės vadovų

įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Garantija

Techniniai duomenys

Jungimas į elektros tinklą

Įtampa 220-240

1~50-60

Tiekiama elektros srovė 6 A

Saugiklio rūšis IP X5

Apsaugos klasė II

Elektros tinklo saugiklis (inercinis) 10 A

Vandens prijungimo antgalis

Maks. atitekančio vandens slėgis 1,2 MPa

Maks. atitekančio vandens tempera-

tūra

40 °C

Maž. atitekančio vandens kiekis 8 l/min

Galia

Darbinis slėgis 7,4 MPa

Maks. leistinas slėgis 11 MPa

Vandens debitas 5,2 l/min

Didžiausias debitas 6,0 l/min

Valymo priemonės debitas 0,3 l/min

Rankinio purškimo pistoleto sukuria-

ma atatranka

10 N

Matmenys ir masė

Ilgis 180 mm

Plotis 219 mm

Aukštis 389 mm

Masė su priedais 4,5 kg

Nustatytos vertės pagal EN 60335-2-79

Delno / rankos vibracijos poveikis

Nesaugumas K

<2,5

0,7

m/s

Garso slėgio lygis L

Neapibrėžtis K

dB(A)

Garantuotas triukšmo lygis L

+ ne-

apibrėžtis K

93 dB(A)

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.673-xxx

Specialios ES direktyvos:

2000/14/EB

2014/30/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

Taikomi darnieji standartai:

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Taikyta atitikties vertinimo procedūra:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 90

Garantuotas: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

107LT

– 4

Перед першим використанням приладу

прочитати цю оригінальну інструкцію з

експлуатації і вказівки з техніки безпеки, що дода-

ються. Діяти відповідно до них. Збережіть їх для по-

дальшого користування або для наступного власни-

ка.

Цей очищувач високого тиску призначений тільки

для використання в домашньому господарстві.

– для очищення машин, автомобілів, будівель, ін-

струментів, фасадів, терас, присадибних при-

ладів та ін. струменем води під тиском (при не-

обхідності, з додаванням засобів для чищення).

– При цьому застосуванню підлягають допоміжне

обладнання, запчастини та засоби для чищен-

ня, дозволені для використання фірмою

KÄRCHER. Будь ласка, слідуйте вказівкам до

засобів для чищення.

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загро-

жує та призводить до тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної

ситуації, що може призвести до тяжких травм чи

смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації,

яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній

ситуації, що може спричинити матеріальні збит-

ки.

몇 ОБЕРЕЖНО

Захисні пристрої слугують для захисту користу-

вачів. Зміна захисних пристроїв чи нехтування

ними не допускається.

Головний вимикач запобігає самовільній роботі апа-

рату.

Фіксатор блокує важіль високонапірного пістолета

та захищає від мимовільного запуску пристрою.

Якщо важіль високонапірного пістолета відпускаєть-

ся, манометричний вимикач відключає насос, пода-

ча води під високим тиском припиняється. При нати-

сканні на важіль насос знову включається.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на

веб-вузлі за адресою:

www.kaercher.com/REACH

Зміст

Безпека. . . . . . . . . . . . . . . . . . . . . . . . . . . . .UK4

Захист навколишнього середовища. . . . . . UK 4

Опис пристрою. . . . . . . . . . . . . . . . . . . . . . . UK 5

Монтаж і введення в експлуатацію. . . . . . . UK 5

Експлуатація . . . . . . . . . . . . . . . . . . . . . . . . UK 5

Транспортування та зберігання . . . . . . . . . UK 6

Технічне обслуговування й догляд . . . . . . . UK 6

Допомога у випадку неполадок. . . . . . . . . . UK 6

Приладдя й запасні деталі . . . . . . . . . . . . . UK 6

Гарантія . . . . . . . . . . . . . . . . . . . . . . . . . . . .UK7

Технічні характеристики . . . . . . . . . . . . . . . UK 7

Заява при відповідність Європейського

співтовариства . . . . . . . . . . . . . . . . . . . . . . . UK 7

Безпека

Правильне застосування

Рівень небезпеки

Символи на пристрої

Не спрямовувати струмінь води під ве-

ликим тиском на людей, тварин, уві-

мкнене електричне обладнання чи на

сам пристрій.

Слід захищати прилад від морозу.

Пристрій не можна підключати безпосе-

редньо до трубопроводу з питною во-

дою.

Захисні засоби

Вимикач пристрою

Блокування високонапірного пістолета

Функція автоматичного зупинення

Захист навколишнього середовища

Пакувальні матеріали піддаються вторинній

переробці. Упаковку необхідно утилізувати без

шкоди для довкілля.

Пристрої, що відпрацювали, містять цінні ма-

теріали, які потрібно передавати на вторинну

переробку. Старі пристрої необхідно утилізува-

ти без шкоди для довкілля.

Електричні та електронні прилади найчастіше

містять складові частини, які у разі неправиль-

ного поводження з ними або неправильної

утилізації можуть створити потенційну небез-

пеку для здоров'я людини та навколишнього

середовища. Однак ці частини необхідні для

належної експлуатації приладу. Прилади, по-

значені цим символом, забороняється утиліз-

увати разом з побутовим сміттям.

Роботи з очищення, в яких з'являється відпра-

цьована вода з вмістом мастила, наприклад,

промивання двигуна, миття днища, повинні ви-

конуватись тільки на мийних майданчиках з

відбірником мастила.

Роботи з мийними засобами повинні виконува-

тись тільки на робочих площинах, не проникних

для рідини, з виходом у побутову каналізацію.

Мийні засоби не повинні потрапляти у водойми

або ґрунт.

108 UK

– 5

Комплектація пристрою (залежно від моделі) зазна-

чена на упаковці. У цій інструкції з експлуатації мі-

ститься опис усіх можливих опцій.

Малюнки див. на сторінках з малюнками

1 З’єднання високого тиску

2 Головний вимикач „0/OFF“ / „I/ON“ (0/ВИМК. / I/

УВІМК.)

3 Зберігання шлангу високого тиску

4Ручка

5 Зберігання струминної трубки

6 Підведення води із встановленим сітчастим

фільтром

7 Всмоктувальний шланг для мийного засобу (з

фільтром)

8 Частина з’єднання для підведення води

9 Мережевий кабель із штепсельною вилкою

10 Заводська табличка

11 Високонапірний пістолет

12 Блокування високонапірного пістолета

13 Рукав високого тиску

14 Скоба для шлангу високого тиску

15 Стуменева трубка з соплом високого тиску

Для стандартних задач із чищення.

16 Стуменева трубка з фрезою

Для стійких забруднень

Малюнки див. на сторінках з малюнками

 Рисунок

Перед початком експлуатації апарату встанови-

ти додані незакріплені частини.

 Поставити пристрій на рівну поверхню.

 Рисунок

З високонапірного пістолета витягти затискач і

вставити високонапірний шланг у пістолет.

Вдавити скобу до фіксації. Перевірити надій-

ність кріплення, потягнувши за шланг високого

тиску.

 Рисунок

УВАГА

Водяні забруднення можуть спричинити пошкод-

ження насосу високого тиску та приладдя. Для за-

хисту радимо скористатись водяним фільтром

KÄRCHER (спеціальне приладдя, номер для замов-

лення 4.730-059).

몇 ОБЕРЕЖНО

Робота всуху протягом більше 2 хвилин приво-

дить

до виходу з ладу насоса високого тиску. Якщо

пристрій протягом 2 хвилин не набирає тиск, то

його слід вимкнути та діяти відповідно вказівкам,

які приводяться в главі "Допомога у випадку непо-

ладок".

몇 ОБЕРЕЖНО

Для запобігання пошкодження при очищенні слід

зберігати відстань щонайменше 30 см від лакова-

них поверхонь.

УВАГА

Не чистити автомобільні шини

, лакофарбове по-

криття або чутливі поверхні (наприклад, з дереви-

ни) із застосуванням фрези для видалення бруду.

Існує загроза пошкодження.

 Рисунок

УВАГА

Ризик пошкодження лакофарбового покриття

Перед роботою з миючою щіткою слід перекона-

тися в тому, що вона очищена від бруду або інших

сторонніх часток.

Примітка: У разі потреби щітки для миття також

можна використовувати для роботи з мийним засо-

бом.

Примітка: Мийний засіб може додаватись тільки при

низькому тиску.

 Рисунок

Додатково

 Рисунок

 Розпилити невелику кількість засобу для чи-

щення на суху поверхню та залишити діяти (не

висихати).

 Змийте розчинений бруд струменем високого

тиску.

 Після роботи з мийним засобом: З метою поло-

скання дати попрацювати приладу протягом

близько 1 хвилини.

 Рисунок

Відпустити та заблокувати важіль високонапір-

ного пістолета.

 Під час тривалих перерв у роботы (понад 5 хви-

лин) апарат слід вимикати „0/OFF“ (0/ВИМК.).

몇 ОБЕРЕЖНО

Від'єднувати високонапірний шланг від високона-

пірного пістолета або пристрою тільки тоді, коли

в системі відсутній тиск.

 Відпустити важіль високонапірного пістолета.

 Вимкнути апарат "0/OFF" (0/ВИМК.).

 Витягніть мережний штекер зі штепсельної ро-

зетки.

 Закрити водопровідний кран.

Опис пристрою

* В якості опції

17 Щітка для миття

18 Cопло для піни

Для інтенсивного спінювання мийного засобу.

19 Засіб для чищення

** Додатково знадобиться

20 Армований водяний шланг зі стандартною муф-

тою.

– мінімальний діаметр 1/2 дюйма (13 мм)

– мінімальна довжина 7,5 м

Монтаж і введення в експлуатацію

Експлуатація

Робота під високим тиском

Режим з мийною щіткою

Експлуатація з засобом для чищення

Рекомендовані методи очищення

Після роботи з миючим засобом

Припинити експлуатацію

Закінчення роботи

109UK

– 6

 Натиснути на ручку високонапірного пісто-

лета, щоб зменшити тиск у системі.

 Заблокувати важіль високонапірного пістолета.

 Відокремити апарат від водопостачання.

몇 ОБЕРЕЖНО

Небезпека травм та пошкоджень!

Під час транспортування та зберігання слід врахо-

вувати вагу пристрою.

 Високо підняти пристрій за ручку та перенести.

 Зафіксувати прилад від зсунення та перекидан-

ня.

 Встановити пристрій на рівній поверхні.

 Скласти приладдя у відповідне місце на при-

строї.

Перед тривалим зберіганням, наприклад взимку,

слід додатково звернути увагу на вказівки в розділі

"Догляд".

УВАГА

Не повністю випорожнені пристрої та обладнання

можуть бути пошкоджені при дії морозу. Повністю

випорожнити пристрій та обладнання, а також за-

безпечити захист від морозу

Щоб уникнути пошкоджень:

 З апарату слід повністю видалити воду. Вмика-

ти апарат без приєднаного шланга високого ти-

ску і

без приєднаного водопостачання (макси-

мум на 1 хвилину) та почекати доти, доки припи-

ниться витік води зі шлангу високого тиску. Ви-

мкніть апарат.

 Зберігати пристрій з усіма аксесуарами у тепло-

му приміщенні.

Апарат не потребує профілактичного обслуговуван-

ня.

 НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

 Перед проведенням будь-яких робіт з обслуго-

вування пристрій слід вимкнути та витягну-

ти штепсельну вилку з розетки.

Сітку в підведенні води очищувати регулярно.

УВАГА

Сітку не можна пошкоджувати.

 Зняти муфту з водяного шлангу.

 Рисунок

Витягти сітчастий фільтр (наприклад, за допо-

могою плоскогубців), помити під протічною во-

дою і знов встановити.

 НЕБЕЗПЕКА

Небезпека ураження електричним струмом.

 Перед проведенням будь-яких робіт з обслуго-

вування пристрій слід вимкнути та ви

тягну-

ти штепсельну вилку з розетки.

 Натиснути на важіль високонапірного пістолета.

Пристрій увімкнеться.

 Перевірте відповідність напруги, вказаної у за-

водській табличці, напрузі джерела електрое-

нергії.

 Перевірити мережевий кабель на пошкодження.

 Повністю відкрийте водогінний кран.

 Видалення повітря із пристрою: Ввімкнути при-

стрій без підключеного високонапірного шланга

та почекати (не більше 2 хвилин), поки з високо-

напірного шланга не почне виходити вода без

бульбашок повітря. Вимкнути пристрій та зано-

во приєднати шланг високого тиску.

 Витягніть з допомогою плоскогубців мережевий

фільтр з елементу для водопостачання та про-

мийте його у проточній воді.

 Очистити форсунку високого тиску: Голкою при-

брати бруд з отвору форсунки та промити її во-

дою.

 Перевірте кількість подаваної води.

 Незначну негерметичність апарату зумовлено

технічними особливостями. При сильній негер-

метичності зверніться до авторизованої служби

сервісного обслуговування.

 Відділити струминну трубку від ручного пістоле-

ту-розпилювача. Для роботи тільки з ручним

пістолетом-розпилювачем.

 Рисунок

Зніміть фільтр зі всмоктувального шлангу для

мийного засобу та промийте його проточною во-

дою.

 Перевірити всмоктувальний шланг для мийного

засобу на перегини.

Слід використовувати лише оригінальні комплекту-

ючі та оригінальні запасні деталі, тому що саме вони

гарантують безпечну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та запасних дета-

лей міститься на сайті www.kaercher.com.

Транспортування та зберігання

Транспортування вручну

Транспортування транспортними

асобами

Зберігати пристрій

Захист від морозів

Технічне обслуговування й догляд

Догляд

Очищення сітки в підведенні води

Допомога у випадку неполадок

Пристрій не працює

Пристрій не працює під тиском

Великі перепади тиску

Апарат негерметичний

Очисний засіб не всмоктується

Приладдя й запасні деталі

110 UK

– 7

У кожній країні діють умови гарантії, наданої відпо-

відною фірмою-продавцем. Неполадки в роботі при-

строю ми усуваємо безкоштовно протягом терміну

дії гарантії, якщо вони викликані браком матеріалу

чи помилками виготовлення. У випадку чинної га-

рантії звертіться до продавця чи в найближчий авто-

ризований сервісний центр з документальним під-

твердженням покупки.

адреси ви зможете знайти на веб-сторінці:

www.kaercher.com/dealersearch

Цим ми повідомляємо, що нижче зазначена машина

на основі своєї конструкції та конструктивного вико-

нання, а також у випущеної у продаж моделі, відпо-

відає спеціальним основним вимогам щодо безпеки

та захисту здоров'я представлених нижче директив

ЄС. У випадку неузгодженої з нами зміни машини ця

заява втрачає свою силу.

Особи, що нижче підписалися, діють від імені та за

довіреністю керівництва.

Уповноважений співробітник по веденню

документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Гарантія

Технічні характеристики

Електричне підключення

Напруга 220-240

1~50-60

Споживання енергії 6 A

Ступінь захисту IP X5

Клас захисту II

Запобіжник (інерційний) 10 A

Підключення водопостачання

Тиск, що подається (макс.) 1,2 MPa

Температура струменя (макс.) 40 °C

Об’єм, що подається (мін). 8 l/min

Характеристики потужності

Робочий тиск 7,4 MPa

Макс. допустимий тиск 11 MPa

Продуктивність насоса, вода 5,2 l/min

Максимальний об’єм подачі 6,0 l/min

Об’єм подачі, засоби для чищення 0,3 l/min

Реактивна сила ручного

розпилювача

10 N

Розміри та вага

Довжина 180 mm

Ширина 219 mm

Висота 389 mm

Вага, у готовності до роботи та з

аксесуарами

4,5 kg

Розраховані значення згідно EN 60335-2-79

Значення вібрації рука-плече

Небезпека K

<2,5

0,7

m/s

Рівень шуму L

Небезпека K

dB(A)

Рівень потужності шуму L

небезпека K

93 dB(A)

Зберігається право на внесення технічних змін.

Заява при відповідність

Європейського співтовариства

Продукт: Очищувач високого тиску

Тип: 1.673-xxx

Відповідна директива ЄС

2000/14/ЄС

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/ЄС

Прикладні гармонізуючі норми

EN 50581

EN 55014-1:2017

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–3: 2013

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(A)

Виміряний: 90

Гарантований: 93

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

111UK

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/serYLFH

Alfred Kärcher 6( & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 1.673-501.0 Kärcher K 2 Compact Pressure Washer

Product's Documents

User Manual

Specifications

Karcher 1.673-501.0 Questions and Answers

Related Products

TP-Link ARCHER A7 AC1750 Wireless Dual Band Gigabit Router

TP-Link ARCHER AX23 AX1800 Dual-Band Wi-Fi 6 Router

TP-Link ARCHER AX95 AX7800 Tri-Band 8-Stream Wi-Fi 6 Router

TP-Link ARCHER AXE200 OMNI AXE11000 Tri-Band Wi-Fi 6E Motor Router

TP-Link ARCHER TBE400UH BE6500 Wi-Fi 7 High Gain Wireless USB Adapter

TP-Link ARCHER AX11000 AX11000 Next-Gen Tri-Band Gaming Router
