Karcher K 2 Compact 16021140 User Manual

K 2 Compact

OPERATOR MANUAL

High-Pressure Washer . . . . . . . . . 2

MANUEL D’UTILISATION

Nettoyeur haute pression . . . . . 16

MANUAL DE USUARIO

Limpiador de alta presión . . . . . 32

59680670 (2017.12)

2 English

 DANGER

indicates “an imminently hazardous situ-

ation which, if not avoided, will result in

death or serious injury.”

 WARNING

indicates “a potentially hazardous situa-

tion which, if not avoided, could result in

death or injury.”

몇 CAUTION

indicates “a potentially hazardous situa-

tion which, if not avoided, may result in

minor or moderate injury or in property

damage incidents.”

The owner and/or user must have an un-

derstanding of the manufacturer’s oper-

ating instructions and warnings before

using this pressure washer.

Warning information should be empha-

sized and understood.

If the operator is not fluent in English,

the manufacturer’s instructions and

warnings shall be read to and discussed

with the operator in the operator’s native

language by the purchaser/owner, mak-

ing sure that the operator comprehends

its contents.

Owner and/or user must study and

maintain for future reference the manu-

facturers’ instructions.

For household use only!

In the U.S. or Canada, please call

1-800-537-4129 for warranty issues and

visit www.karcher-help.com for techni-

cal support and product assistance.

Please take a moment to register your

pressure washer online at

www.karcher-register.com. Be sure to

save your purchase receipt, it will be re-

quired for repairs covered by warranty.

Call: 01-800-024-13-13 for help or visit

our website: www.karcher.com.mx

HIGH-PRESSURE WASHER OPERATOR MANUAL

Model Overview 3

Important Safety Instructions 4

Assembly Instructions 6

Operating Instructions 6

Using the Accessories 8

Working with Detergents 8

Taking a Break 9

Shutting Down and Clean-Up 9

Winterizing and Long-Term Storage 10

Maintenance Instructions 10

Cleaning Tips 11

Optional Cleaning Accessories 12

Troubleshooting 14

Safety Alert Symbols

Specifications

Max. Pressure 1600 PSI

Max. Water Flow 1.23 GPM

Amp draw 13 AMPS

Voltage 120 V

Part No. 1.602-114.0

Serial no.

Owner/User Responsibility

Customer Support

USA and Canada

Customer Support Mexico

English 3

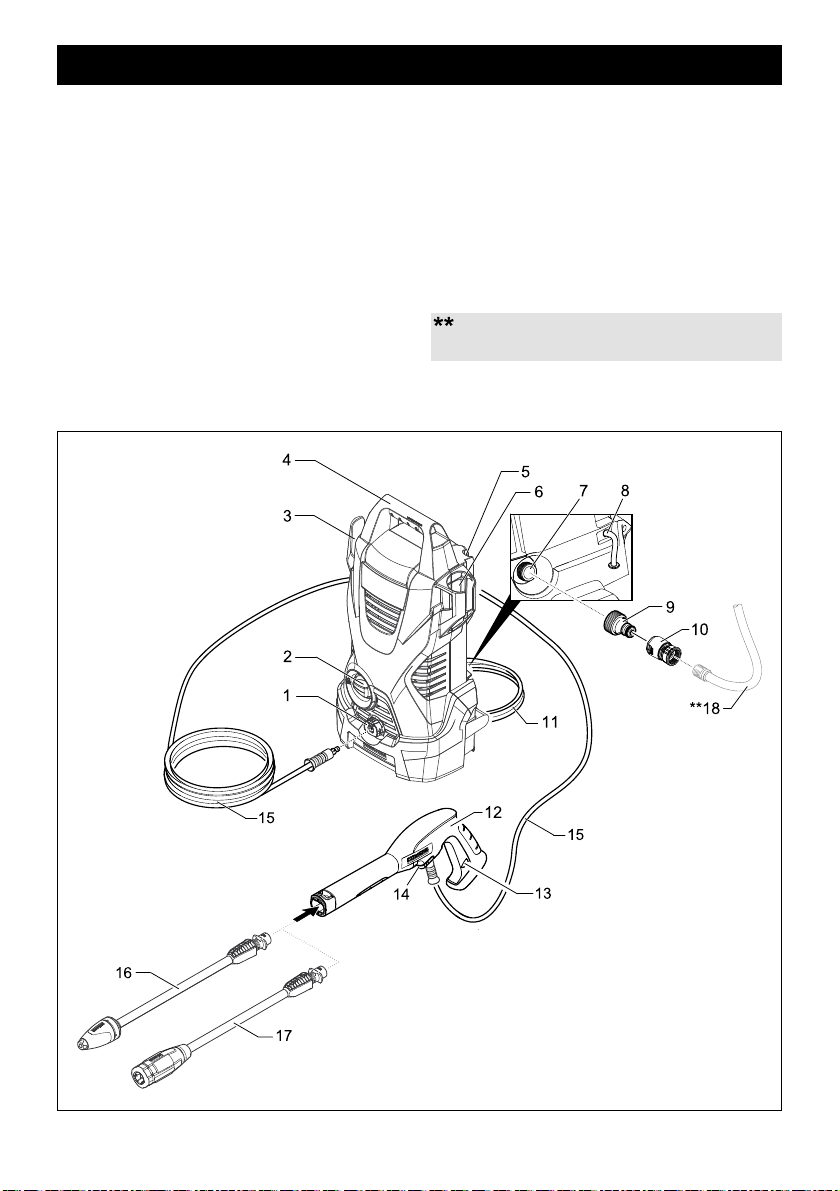

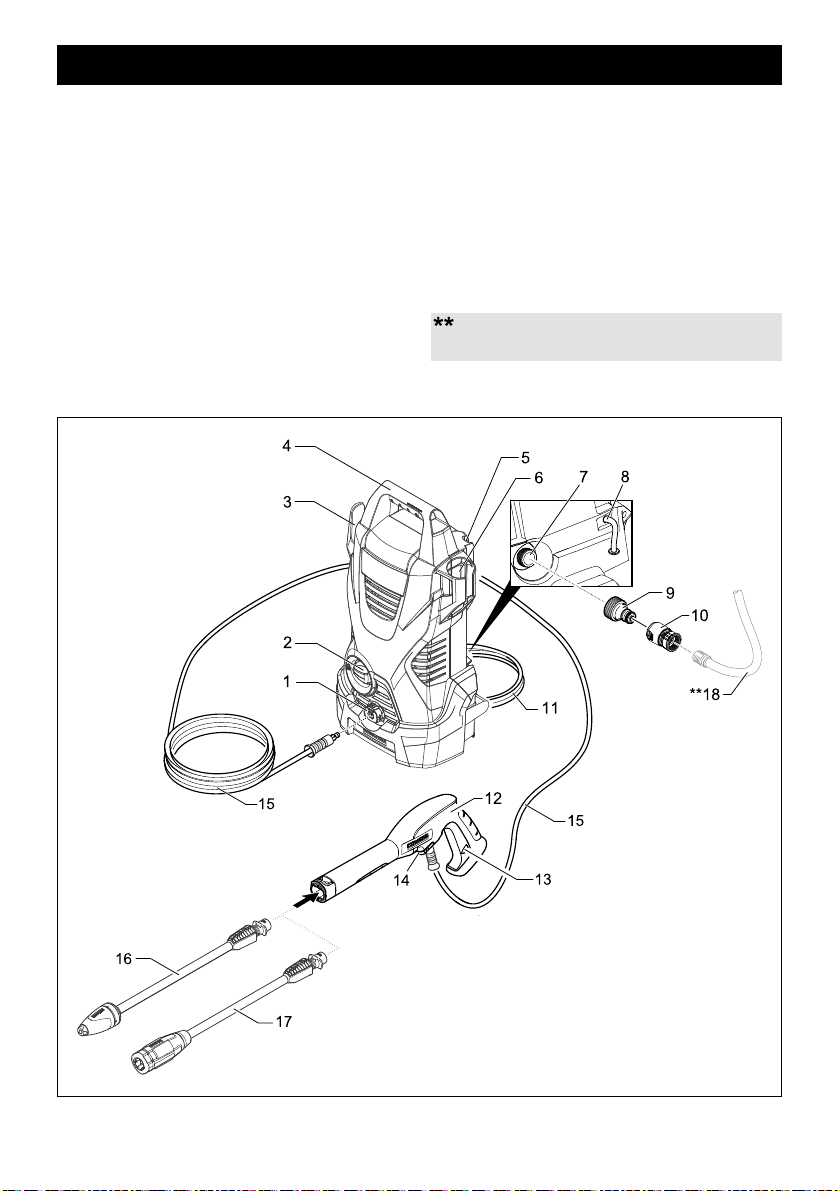

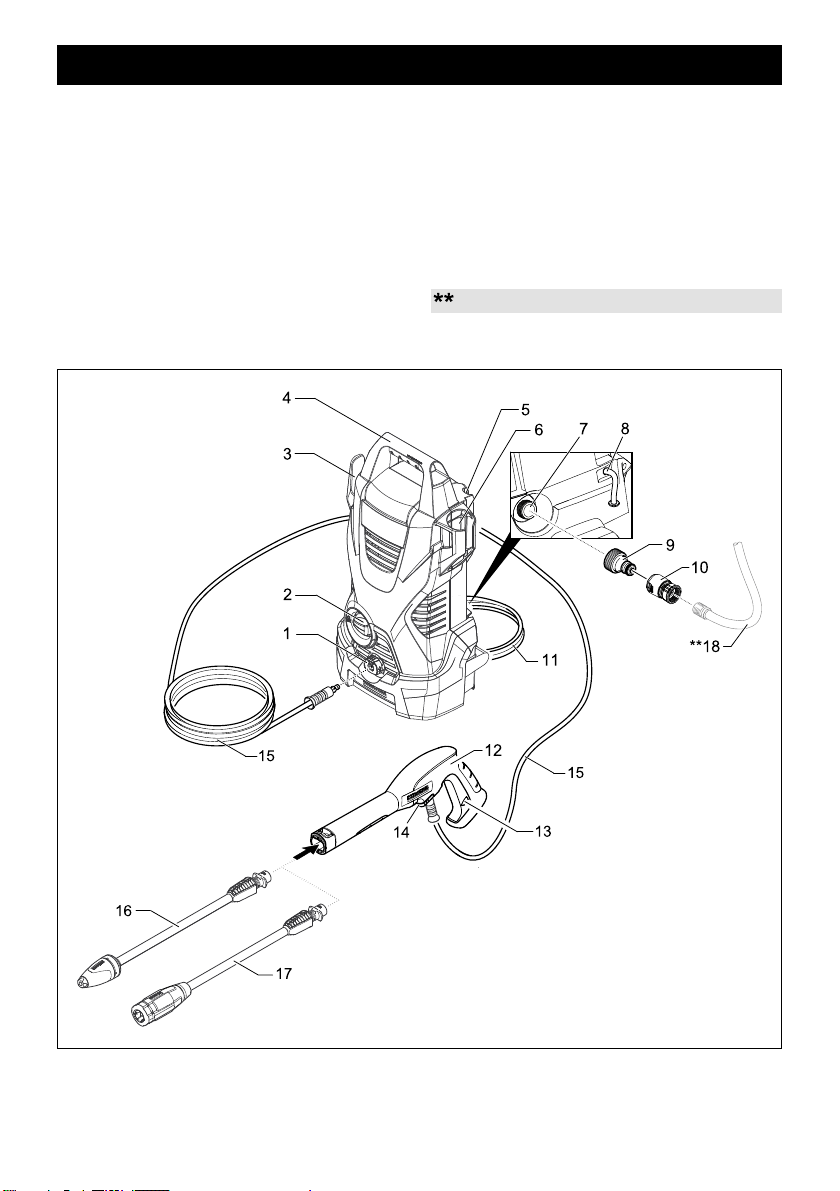

1 High-pressure outlet

2 ON/OFF switch

3 Hose/Cord Hook

4 Handle

5 Spray Wand Storage

6 Trigger gun holder

7 Water inlet

8 Detergent siphon tube with filter

9 Water inlet connector

10 Garden hose connector (female)

11 Power cord with Ground Fault Circuit

Interrupter (GFCI)

12 Trigger gun

13 Trigger gun safety lock

14 Locking slide for high pressure hose

15 High-pressure hose

16 Dirtblaster

(Rotary spray wand)

17 Vario Power Spray wand

MODEL OVERVIEW

Not included in the delivery

18 Garden hose

4 English

 WARNING

When using this product basic precau-

tions should always be followed, includ-

ing the following:

 Read all the instructions before using

the product.

 To reduce the risk of injury, close su-

pervision is necessary when a prod-

uct is used near children.

 Know how to stop the product and

bleed pressures quickly. Be thor-

oughly familiar with the controls.

 Stay alert – watch what you are doing.

 Do not operate the product when fa-

tigued or under the influence of alco-

hol or drugs.

 Keep operating area clear of all persons.

 Do not overreach or stand on unsta-

ble support. Keep good footing and

balance at all times.

 Follow the maintenance instructions

specified in the manual.

 This product is provided with a

Ground Fault Circuit Interrupter built

into the power cord plug. If replace-

ment of the plug or cord is needed,

use only identical replacement parts.

 WARNING

Risk of Injection or Injury – Do Not

Direct Discharge Stream At Persons.

 High-pressure jets can be dangerous

if misused. The jet must not be di-

rected at persons, animals, electrical

devices, or the unit itself.

 Wear safety goggles.

 WARNING

Risk Of Explosion – Do not spray

flammable liquids.

 Do not use acids, alkaline, solvents,

or any flammable material in this

product. These products can cause

physical injuries to the operator and

irreversible damage to the machine.

 WARNING – Risk of Electrocution

 Inspect cord before using – Do not

use if cord is damaged.

 Keep all connections dry and off the

ground.

 Do not touch plug with wet hands.

 Do not use extension cord with this

product.

 Connect to individual branch circuit

only.

몇 CAUTION

This unit has been designed for use with

cleaning detergents recommended by

the manufacturer. The use of other

cleaning detergents may affect the oper-

ation of the machine and void the war-

ranty.

몇 CAUTION

Gun kicks back – Hold with both

hands.

 The Spray Gun Safety Lock prevents

the spray from accidentally being en-

gaged. This safety feature DOES

NOT lock spray in the ON position.

 WARNING

 DO NOT SPRAY ELECTRICAL APPA-

RATUS AND WIRING.

 DO NOT USE WITH FLAMMABLE LIQ-

UIDS AND TOXIC CHEMICALS.

 HIGH-PRESSURE. KEEP CLEAR OF

NOZZLE.

 INJECTION HAZARD: EQUIPMENT

CAN CAUSE SERIOUS INJURY IF

THE SPRAY PENETRATES THE

SKIN. DO NOT POINT THE GUN AT

ANYONE OR ANY PART OF THE

BODY. IN CASE OF PENETRATION

SEEK MEDICAL AID IMMEDIATELY.

 THIS SYSTEM IS CAPABLE OF PRO-

DUCING 1600 PSI TO AVOID RUP-

TURE AND INJURY, DO NOT

OPERATE THIS PUMP WITH COM-

PONENTS RATED LESS THAN

IMPORTANT SAFETY INSTRUCTIONS

English 5

1600 PSI WORKING PRESSURE (IN-

CLUDING BUT NOT LIMITED TO

SPRAY GUNS, HOSE AND HOSE

CONNECTIONS).

 BEFORE SERVICING, CLEANING OR

REMOVING ANY PARTS, SHUT OFF

POWER AND RELIEVE PRESSURE.

 IF CONNECTION IS MADE TO A PO-

TABLE WATER SYSTEM, THE SYS-

TEM SHALL BE PROTECTED

AGAINST BACK FLOW.

In a double-insulated product, two sys-

tems of insulation are provided instead

of grounding. No grounding means is

provided on a double-insulated product,

nor should a means for grounding be

added to the product. Servicing a dou-

ble-insulated product requires extreme

care and knowledge of the system, and

should be done only by qualified service

personnel. Replacement parts for a dou-

ble-insulated product must be identical

to the parts they replace. A doubleinsu-

lated product is marked with the words

“DOUBLE INSULATION” or “DOUBLE

INSULATED”. The symbol “ ” may also

be marked on the product.

This pressure washer is provided with a

ground-fault circuit-interrupter (GFCI)

built into the plug of the power-supply

cord. This device provides additional

protection from the risk of electric shock.

Should replacement of the plug or cord

become necessary, use only identical

replacement parts that include GFCI

protection.

몇 CAUTION

When connecting the water inlet to the

water supply mains, local regulations of

your water company must be observed.

In some areas the unit must not be con-

nected directly to the public drinking wa-

ter supply. This is to ensure that there is

no feedback of chemicals into the water

supply. Direct connection via a receiver

tank or backflow preventer, for example,

is permitted.

Dirt in the feed water will damage the

unit. To avoid this risk, we recommend

fitting a water filter.

 Garden hose must be at least 13 mm

or 16 mm (1/2 inch or 5/8) inch in di-

ameter.

 Flow rate of water supply must not

fall below 7.6 L/min. (2 GPM/gallons

per minute).

 Flow rate can be determined by run-

ning the water for one minute into an

empty 20 litre (5-gallon) container.

 The water supply temperature must

not exceed 40°C/104°F.

 Never use the pressure washer to

draw in water contaminated with sol-

vents, e.g. paint thinners, gasoline,

oil, etc.

 Always prevent debris from being

drawn into the unit by using a clean

water source.

SAVE THESE INSTRUCTIONS!

SERVICING OF A DOUBLE-

INSULATED PRODUCT

GROUND FAULT CIRCUIT

INTERRUPTER PROTECTION

WATER SUPPLY

(Cold Water Only)

6 English



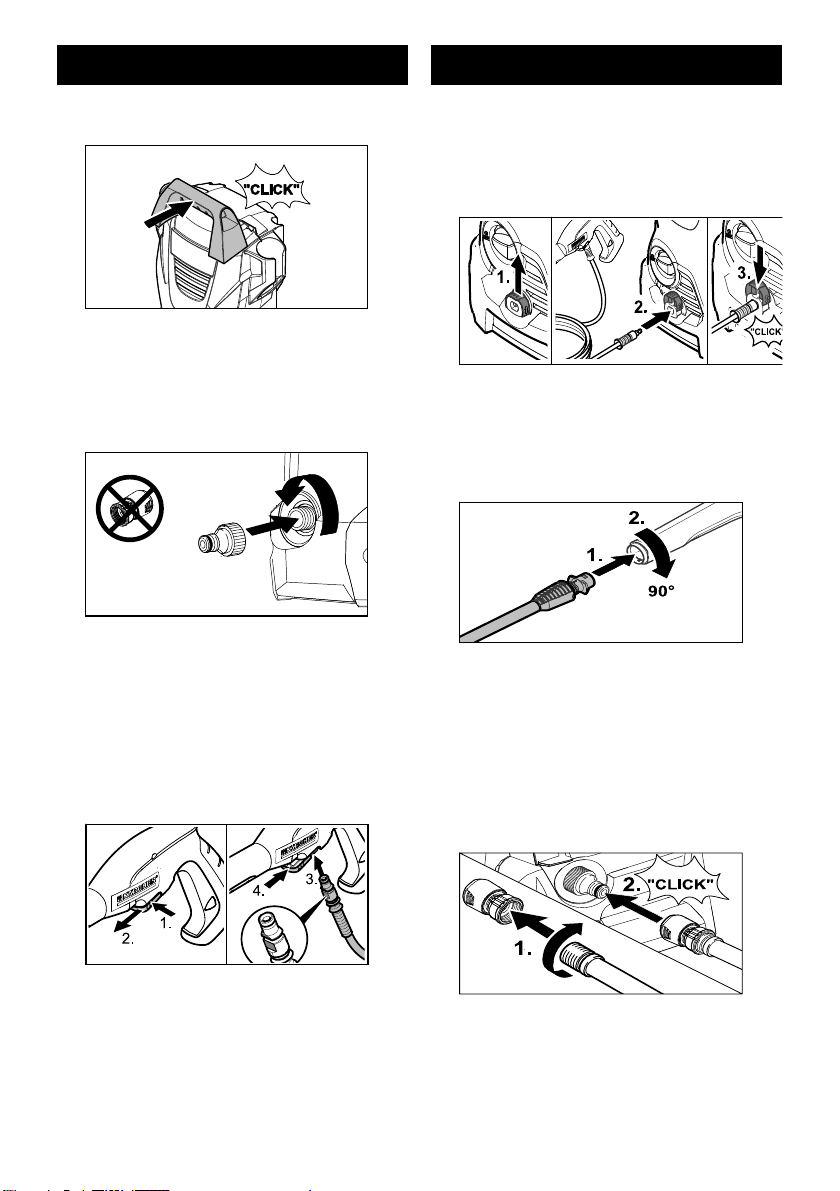

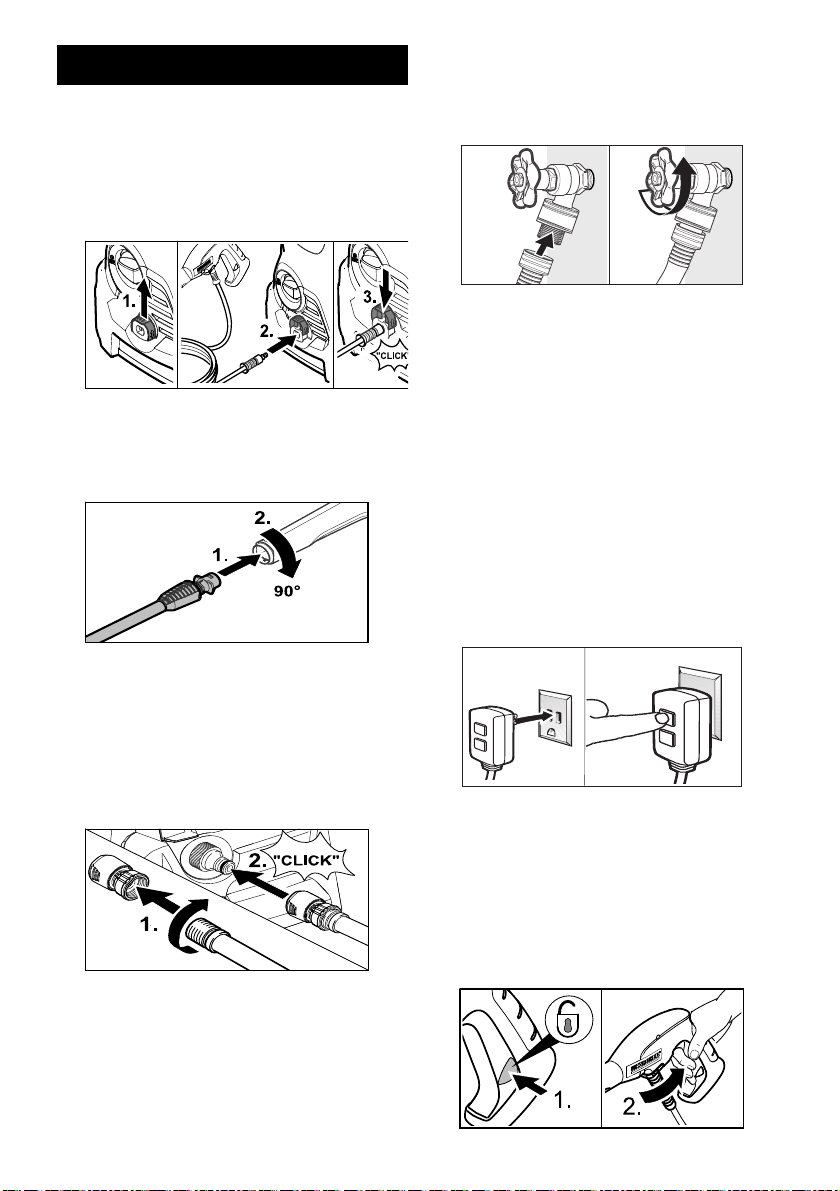

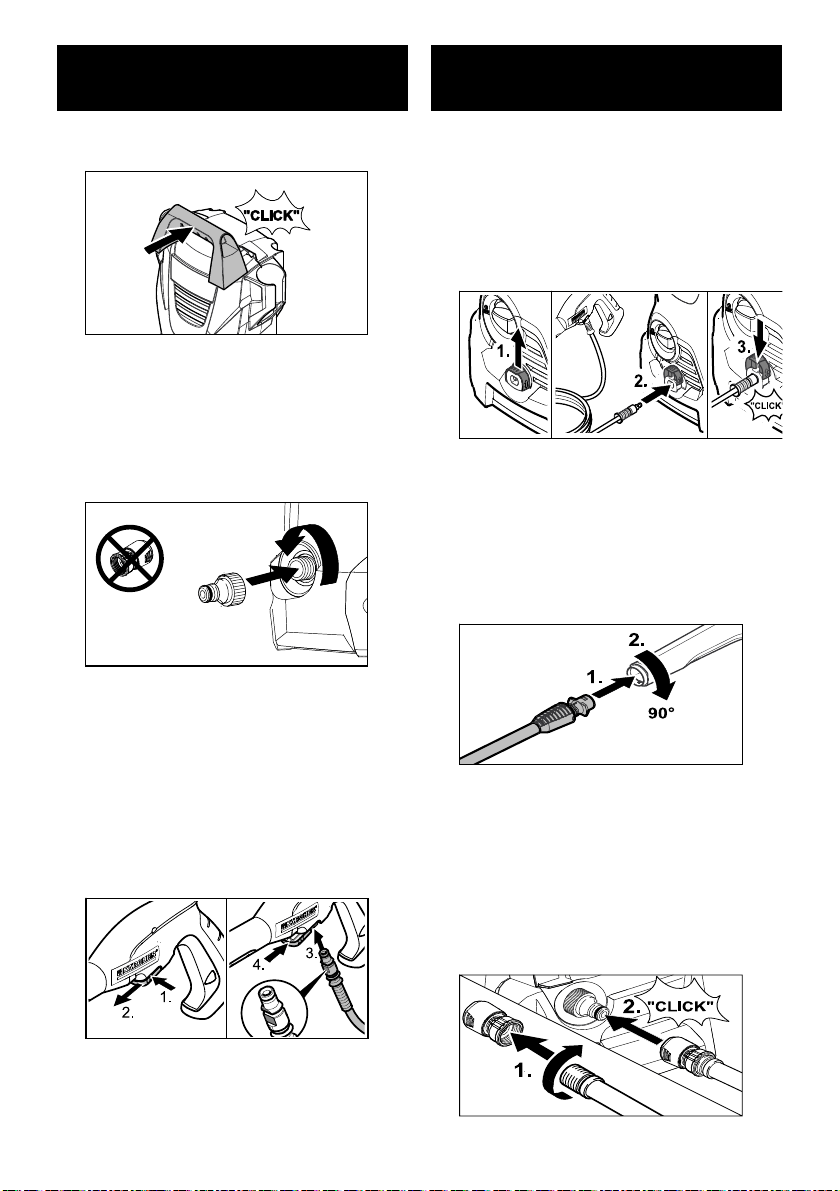

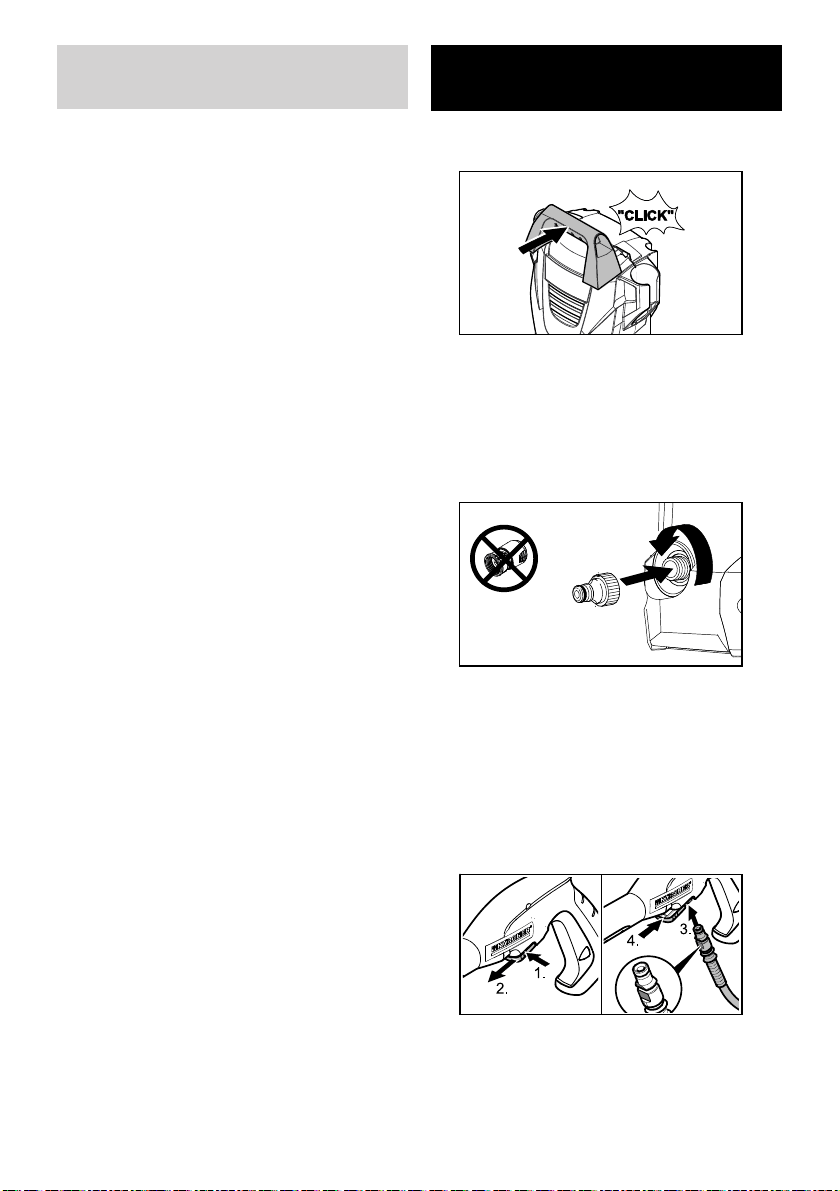

STEP 1:

Slide the transport handle into place.

 STEP 2:

Install the water inlet connector to the

unit’s water inlet.

Note: Never attach the garden hose

connector to the unit’s water inlet!

 STEP 3:

– Pull out the locking slide of the trigger

gun handle.

– Insert the small end of the high-pres-

sure hose into place.

– Push the locking slide back into the

trigger gun to lock the hose in posi-

tion.

 STEP 1:

Connect the high pressure hose to

the unit’s high pressure outlet.

Check the secure connection by pull-

ing on the high-pressure hose.

 STEP 2:

Insert the spray wand of your choice

into the trigger gun. Press in against

the spring tension and twist into

locked position.

 STEP 3:

1 Screw the supplied garden hose con-

nector on to the end of your garden

hose.

2 Push the garden hose connector on

to the water inlet connector and

make sure you hear it click into place

before proceeding.

ASSEMBLY INSTRUCTIONS OPERATING INSTRUCTIONS

English 7



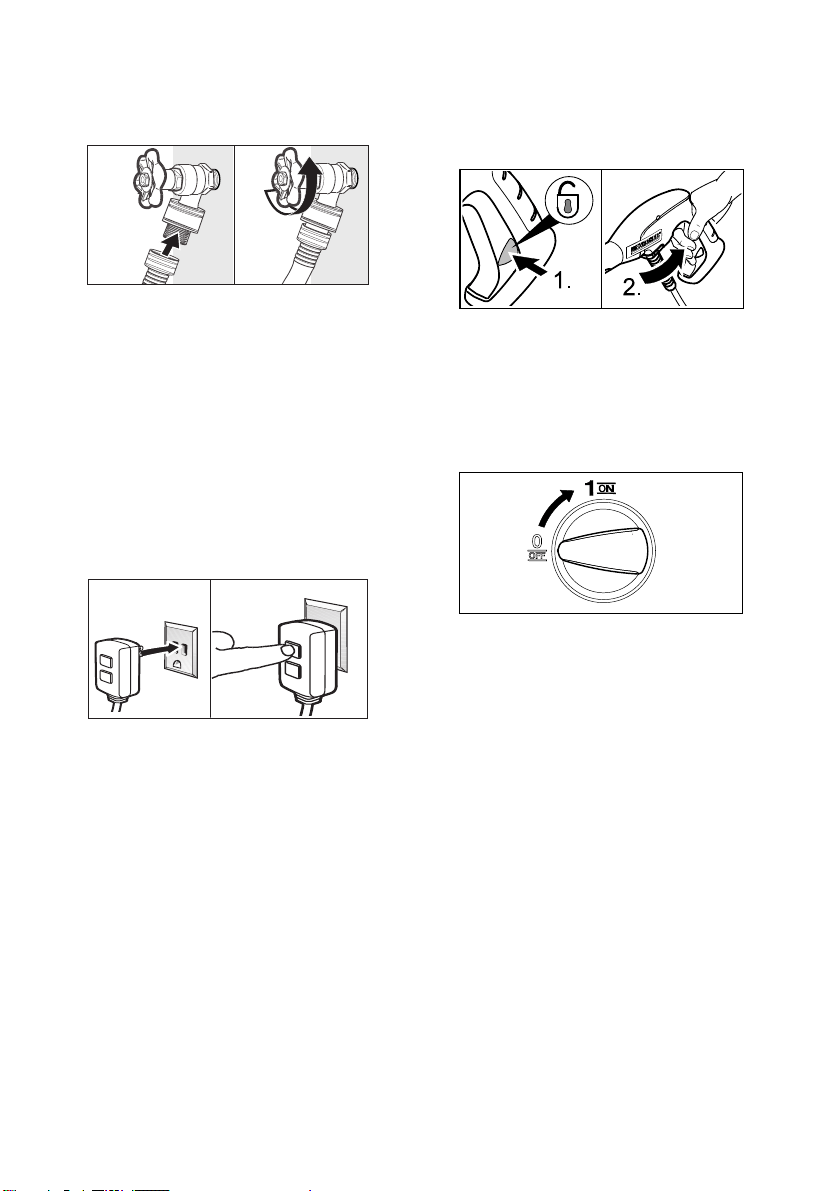

STEP 4:

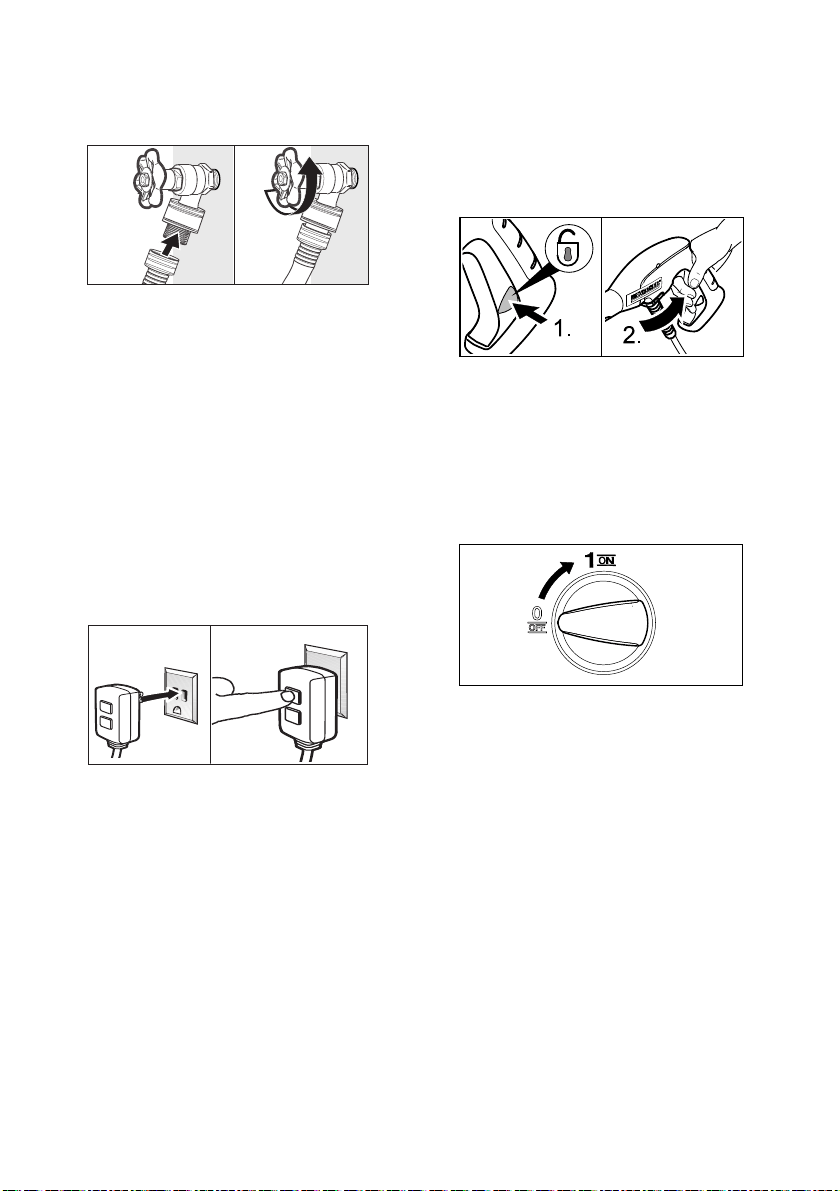

Connect garden hose to the cold wa-

ter source and turn water on com-

pletely.

 STEP 5:

Plug the Ground Fault Circuit Inter-

rupter (GFCI) into a working outlet.

We recommend that you test the GFCI as

part of your startup procedure each time

you use your pressure washer. To learn

how to peform this test on your unit, visit

http://www.karcherresidential.com/

gfci_test.php for detailed instructions for

your type of GFCI.

 WARNING

Do not use if above test fails.

Note: The actual appearance of the GFCI

may be different from this illustration.



STEP 6:

Unlock the trigger gun safety lock.

Trigger the gun to eliminate trapped

air, wait for a steady flow of water to

emerge from the spray nozzle.

 STEP 7:

Turn on the high-pressure washer (I/

ON).

The motor starts only if the trigger

of the gun is pulled and shuts off

when the trigger is released.

8 English

 WARNING

To avoid serious injury never point spray

nozzle at yourself, other persons or ani-

mals.

몇 CAUTION

Always test an inconspicuous area be-

fore cleaning with high-pressure.

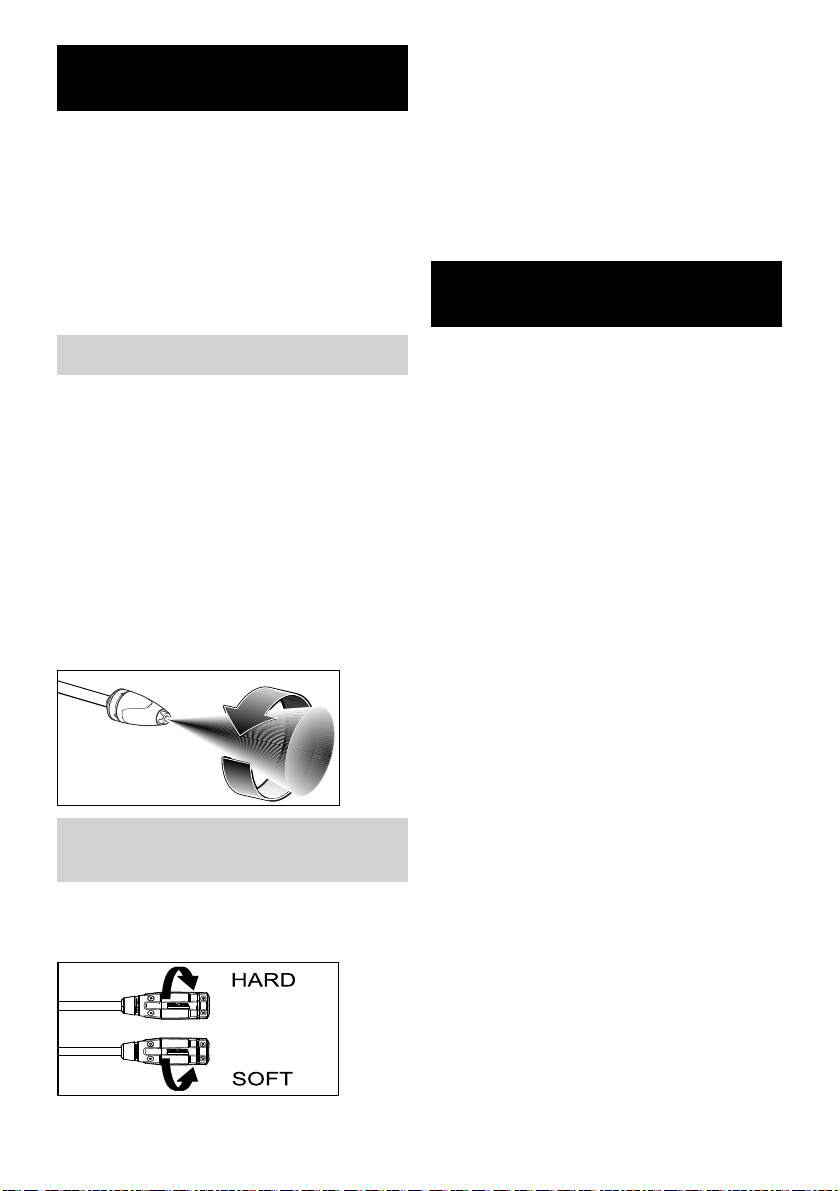

This nozzle features a 0º pencil jet which

rotates 360º for maximum dirt cutting ac-

tion, effectively increasing cleaning per-

formance up to 50%. This nozzle

combines the cleaning performance of a

0º pencil jet with the surface coverage of

a wide angle nozzle.

Not recommended for soft materials,

siding, painted surfaces, decks or au-

tos.

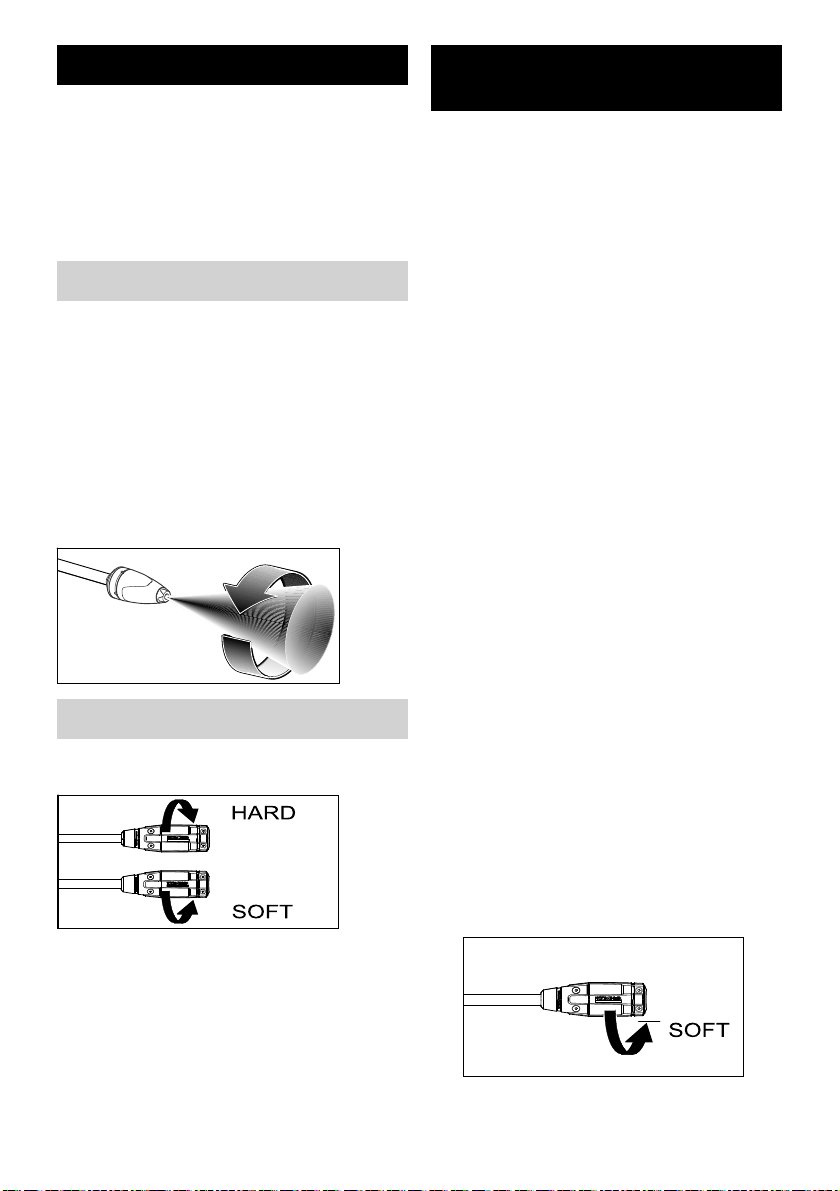

The Vario Power Spray Wand allows

you to adjust the cleaning pressure.

 To clean at maximum pressure, the

wand must be positioned to the high-

pressure setting (HARD).

 For reduced pressure turn the wand

collar in the "SOFT" direction.

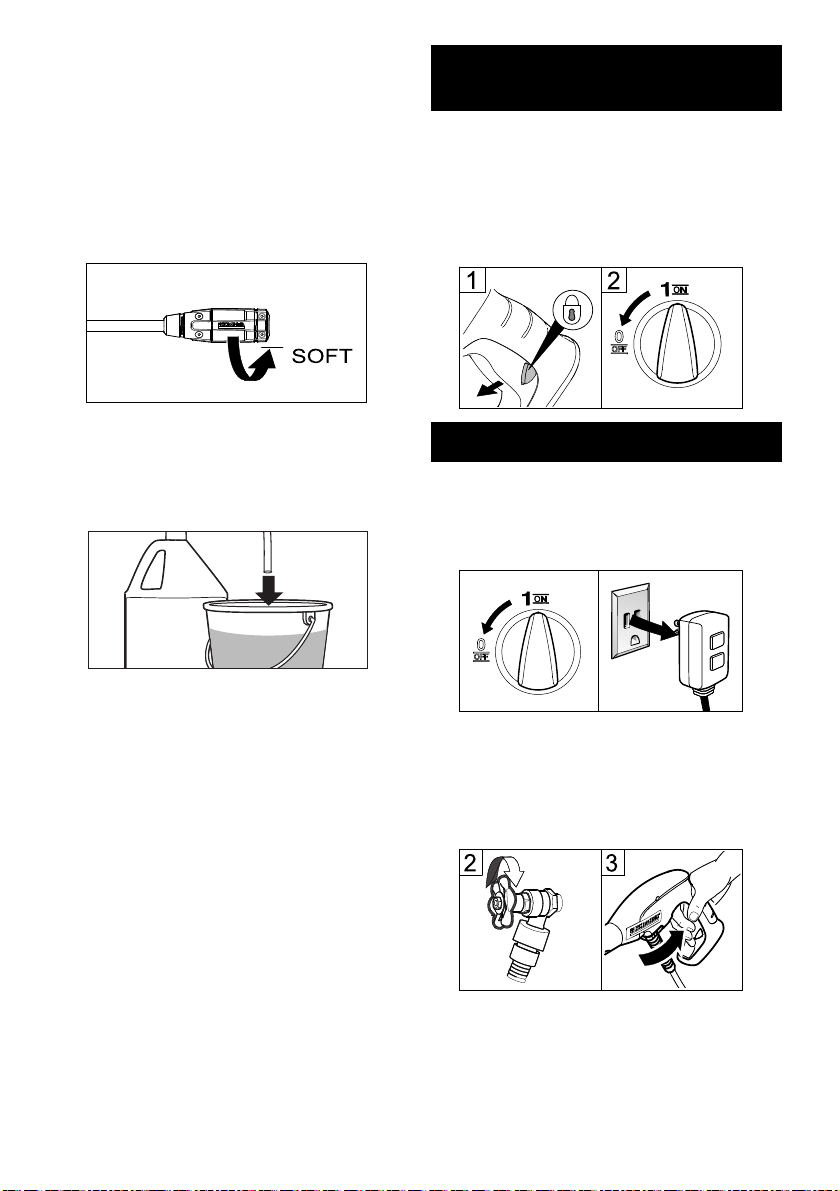

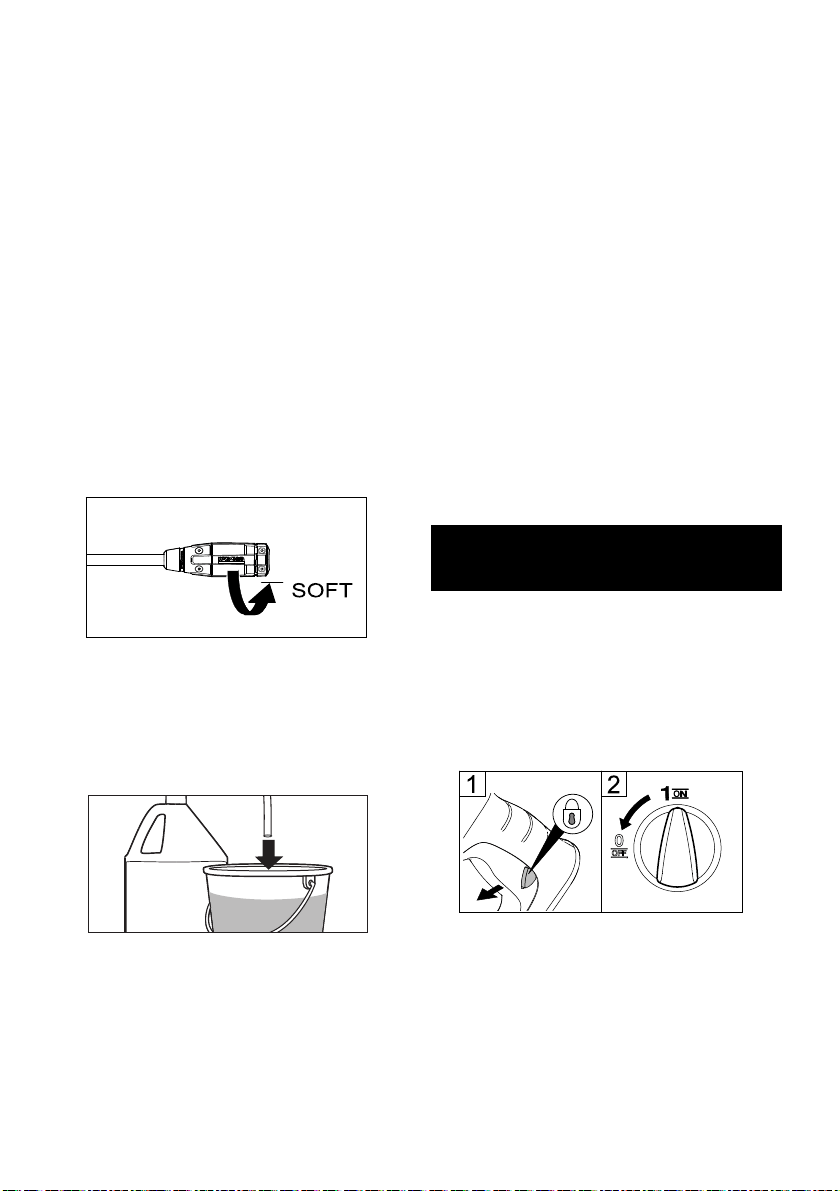

 To apply detergent, turn the wand

as far as it will go in the "SOFT" di-

rection (low-pressure setting).

For best results see Cleaning Tips for

specific information on how to clean

different surfaces.

Always Use Kärcher

Detergent for

Best Results

Kärcher

biodegradable detergents are

specially formulated to protect the envi-

ronment and your pressure washer. The

special formula won’t clog the suction

tube filter and will protect the internal

parts of the pressure washer for a longer

life. For Kärcher

detergents, check

your retailer or visit our website:

www.buykarcher.com

몇 CAUTION

Never use:

– Bleach, chlorine products and other

corrosive chemicals

– Liquids containing solvents (i.e.,

paint thinners, gasoline, oils)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and

will damage the surface being cleaned.

Use of these items will void the war-

ranty.

 STEP 1:

Detergents can only be applied at

low pressure.

Install the Vario Power Spray Wand.

Set the spray wand to the low pres-

sure setting (Mix).

USING THE ACCESSORIES

Dirtblaster

Vario Power Spray Wand

WORKING WITH

DETERGENTS

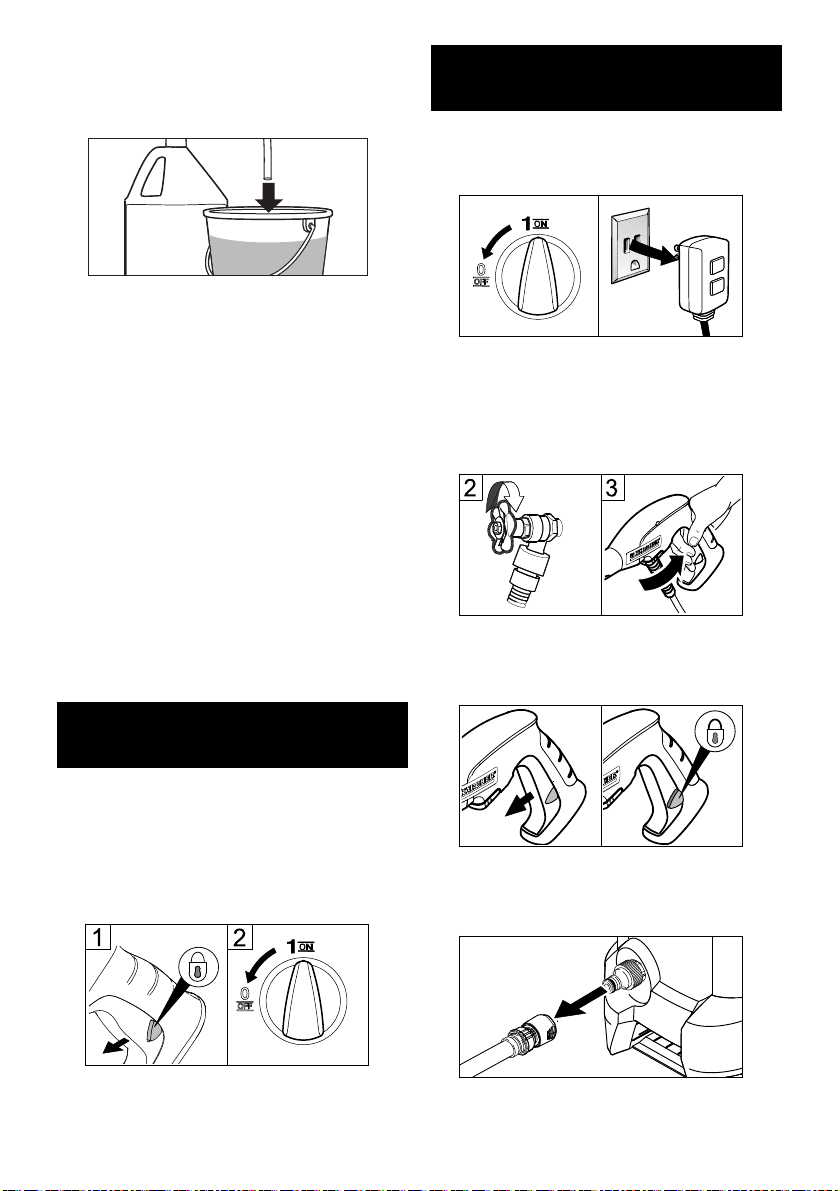

English 9



STEP 2:

Fill a container with Kärcher deter-

gent. Place the filter end of detergent

siphon tube into the container.

 STEP 3:

Turn on the pressure washer (I). Pull

trigger to operate unit. Liquid deter-

gent is drawn into the unit and mixed

with water. Apply detergent to work

area. Do not allow detergent to dry

on surface.

 STEP 4:

To rinse, insert the spray wand and

pull trigger to operate unit.

 STEP 5:

Cleaning up: Always draw fresh wa-

ter through the detergent tank or si-

phon tube when done to flush any

remaining detergents from the injec-

tion system.

 STEP 1:

Release trigger and engage gun

safety lock.

 STEP 2:

Turn pressure washer to OFF (0) po-

sition.

 STEP 1:

Turn the switch to OFF (0) position

and unplug cord from outlet.

 STEP 2:

Turn off the water source.

 STEP 3:

Press trigger to release water pres-

sure.

 STEP 4:

Release trigger and engage gun

safety lock.

 STEP 5:

Disconnect the garden hose from the

water inlet on the unit.

TAKING A BREAK ... five

minutes or more

SHUTTING DOWN &

CLEAN-UP

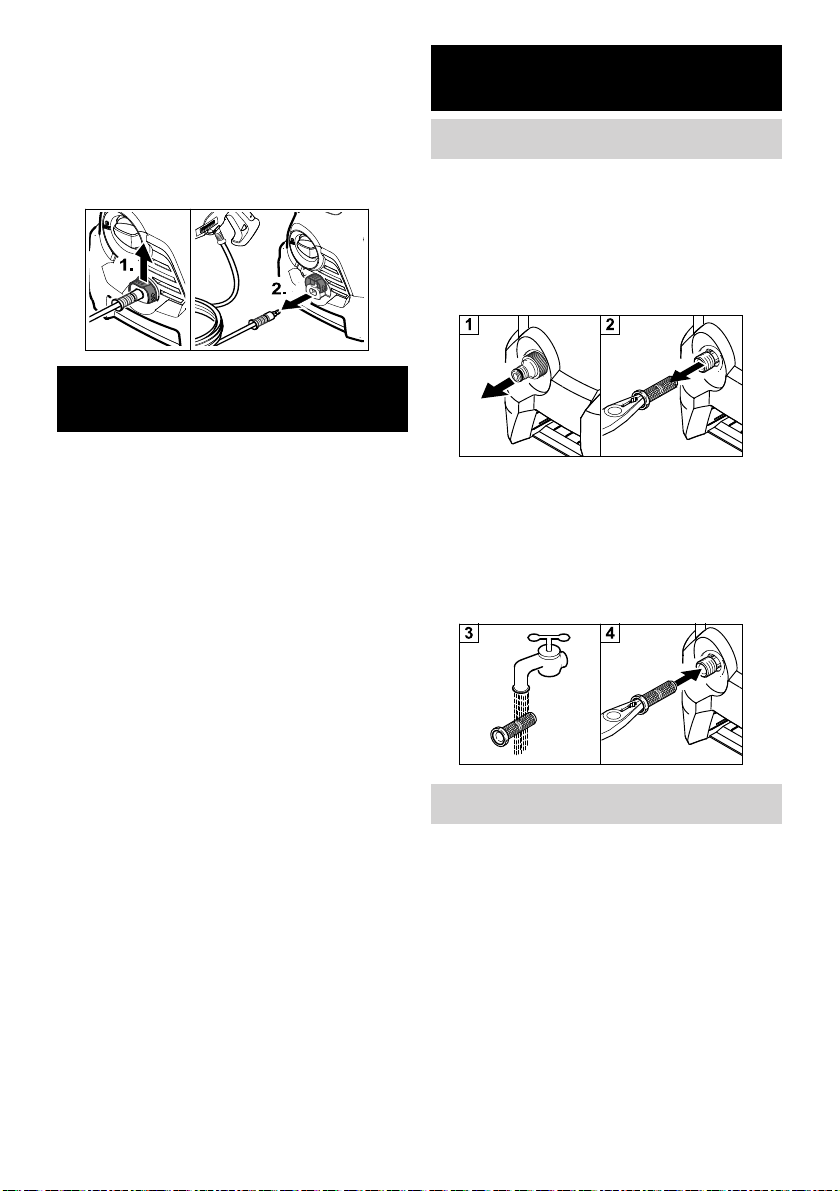

10 English

몇 CAUTION

When disconnecting the supply or high-

pressure hose, warm water may leak

from the connector after operation.

 STEP 6:

Disconnect the high-pressure hose

from the high-pressure outlet.

1 Disconnect all water connections.

2 Turn on the machine for a few sec-

onds, until the water which had re-

mained in the pump exits, turn off

immediately.

3 Do not allow high-pressure hose to

become kinked.

4 Store the machine and accessories

in a room which does not reach

freezing temperatures. DO NOT

store near furnace or other sources

of heat as it may dry out the pump

seals.

몇 CAUTION

Failure to follow the above directions will

result in damage to the pump assembly

and accessories and will void the war-

ranty.

Kärcher

also recommends the regular

practice of using a pump protector like

“Kärcher

Pump Guard” to prevent cold

weather damage during storage in the

winter months.

 STEP 1:

Disconect the connector from the

water inlet.

 STEP 2:

Pull out water inlet filter with flat-nose

pliers.

 STEP 3:

Rinse out water inlet filter in warm

water.

 STEP 4:

Reinsert water inlet filter into the wa-

ter inlet.

The unit is maintenance-free.

WINTERIZING AND LONG-

TERM STORAGE

CARE AND MAINTENANCE

INSTRUCTIONS

Cleaning the water inlet filter

Maintenance

English 11

몇 CAUTION

 Before cleaning any surface an in-

conspicuous area should be cleaned

to test spray pattern and distance for

maximum cleaning results.

 If painted surfaces are peeling or

chipping, use extreme caution as

pressure washer may remove the

loose paint from the surface.

 When using on surfaces which might

come in contact with food, flush sur-

faces with plenty of drinking water.

 For additional cleaning tips and a com-

plete video library, visit our website:

www.karcherresidential.com

(with or without detergent). Pre-rinse

deck and surrounding area with fresh

water. If using detergent, apply to sur-

face at low pressure. For best results,

limit your work area to smaller sections

of approximately 2.3 m² (25 sq. ft.). Al-

low detergent to remain on surface 1-3

minutes. Do not allow detergent to dry

on surface. Rinse at high-pressure in a

long sweeping motion keeping the spray

nozzle approximately 7.5-15 cm (3-6 in.)

from the cleaning surface. Always clean

from top to bottom and from left to right.

When moving on to a new section of the

cleaning surface, be sure to overlap the

previous section to eliminate stop marks

and ensure a more even cleaning result.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent, apply to surface at low

pressure (for best results, limit your

work area to sections of approximately

1.8 m (6 ft.) and always apply detergent

from bottom to top). Allow detergent to

remain on surface 1-3 minutes. Do not

allow detergent to dry on surface, if sur-

face appears to be drying, simply wet

down surface with fresh water. If need-

ed, use special wash brush attachment

(not included) to remove stubborn dirt.

Rinse at high-pressure from top to bot-

tom in an even sweeping motion keep-

ing the spray nozzle approximately

1.8 m (6 ft.) from the cleaning surface.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent or Degreaser, apply to

surface at low pressure. For best re-

sults, limit your work area to smaller sec-

tions of approximately 2.3 m² (25 sq. ft.).

Allow detergent or Degreaser to remain

on surface 1-3 minutes. Do not allow de-

tergent to dry on surface. Rinse at high-

pressure in a sweeping motion keeping

the spray nozzle approximately 7.5-

15 cm (3-6 in.) from the cleaning sur-

face. Always clean from top to bottom

and from left to right. For removing ex-

tremely stubborn stains, use the

Dirtblaster

Nozzle.

(with or without detergent). Pre-rinse

vehicle with fresh water. If using deter-

gent, apply to surface at low pressure.

For best results, clean one side of vehi-

cle at a time and always apply detergent

from bottom to top, do not allow deter-

gent to dry on surface. If needed, use

special wash brush attachment (not in-

cluded) to remove stubborn dirt. Rinse

at high-pressure in a sweeping motion

keeping the spray nozzle approximately

15-20 cm (6-8 in.) from the cleaning sur-

face (distance should increase when

rinsing pin-striping or other sensitive

surfaces). Always clean from top to bot-

CLEANING TIPS

Deck Cleaning

House Siding

Cement Patios, Brick and Stone

Cars, Boats and Motorcycles

12 English

tom and from left to right. For best re-

sults, wipe surface dry with a chamois or

soft dry cloth.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent or Degreaser, apply deter-

gent at low pressure. Allow detergent to

remain on surface 1-3 minutes. Do not

allow detergent to dry on surface. Rinse

at high-pressure keeping the spray noz-

zle approximately 7.5-15 cm (3-6 in.)

from the cleaning surface. For removing

extremely stubborn dirt, it may be nec-

essary to move the spray nozzle even

closer to the surface for greater dirt cut-

ting action.

(with or without detergent). Pre-rinse

furniture and surrounding area with

fresh water. If using detergent, apply to

surface at low pressure. Allow detergent

to remain on surface 1-3 minutes. Do

not allow detergent to dry on surface. If

needed use special Wash Brush Attach-

ment (not included) to remove stubborn

dirt. Rinse at high-pressure in a sweep-

ing motion keeping the spray nozzle ap-

proximately 7.5-15 cm (3-6 in.) from the

cleaning surface. For best results, clean

from top to bottom and from left to right.

Optional accessories are available to

further enhance your cleaning capabili-

ties. These accessories are accurate as

of the printing date of this manual.

Please check our website for pricing and

up-to-date information.

Specially formulated to protect your

pressure washer from freezing, corro-

sion and premature wear. The Pump

Guard also adds lubrication to valves

and seals to prevent sticking. Highly rec-

ommended for all Kärcher

pressure

washers!

Part No. 9.558-998.0

Extension Hose for all Kärcher

high-

pressure washers between the original

equipment hose and gun up to

2000 PSI.

Part No. 2.642-588.0

Need to clean second story windows or

other high areas? Increase the reach of

your pressure washer by up to 1.67 m

(66 in.) with this extension kit. Includes 4

aluminum sections for variable length.

1.67 m (66 in.) fully assembled. Fits

most Kärcher

pressure washers up to

2300 PSI. (bayonet)

Part No. 2.640-746.0

Barbecue Grills, Outdoor Power

Equipment and Gardening Tools

Patio and Lawn Furniture

OPTIONAL CLEANING

ACCESSORIES

Pump Guard

7.5 m (25 ft.) Extension High-

Pressure Hose

1.67 m (66 in.) Extension Wand

(four-piece)

English 13

For more effortless cleaning of all

smooth surfaces (painted, glass and

plastic) try the Kärcher

Rotating Wash

Brush. Use it on your automobile, house

siding or windows. The water pressure

from your pressure washer causes the

inner brushes to gently spin, making

your cleaning job much easier. The an-

gle of brush head is adjustable to help

you reach difficult areas. Excellent for

the application of detergent. A must-

have accessory designed for Kärcher

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.640-743.0

Made with soft bristles that will not harm

painted surfaces. Easily attaches direct-

ly to the trigger gun. Ideal for stubborn

dirt on cars, boats, patio furniture and

other surfaces. Great for applying deter-

gent. Fits most Kärcher

pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-740.0

Need to clean blocked pipes, drains or

downspouts? The Kärcher

pipe clean-

ing kit is the answer! The pipe cleaner

propels itself forward while simultane-

ously flushing out debris. For example,

insert the cleaning nozzle in the base of

a downspout, pull the trigger on the

pressure washer gun and watch as the

nozzle shoots out leaves and other de-

bris while climbing upward. Connects di-

rectly to the trigger gun of most

Kärcher

pressure washers up to

2300 PSI. (bayonet)

Part No. 2.640-747.0

Why spend hours stripping old paint and

rust by hand using harsh chemicals? Let

the Kärcher

Wet Sandblasting Kit do

the work! Attach the kit to your pressure

washer, add abrasive material and at-

tack the rust and paint with our eco-

friendly alternative. Fits most Kärcher

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.638-792.0

Ideal for applications which require a

thick foam. Simply fill the resevoir cup

with liquid pressure washer detergent to

generate a foam spray. Connects direct-

ly to the trigger gun. Fits most Kärcher

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 6.964-507.0

For cleaning surfaces such as patios,

terraces and driveways without splash-

back, there is no better solution than the

Kärcher

T 200. It saves time by clean-

ing a 30 cm (1 ft.) wide area gently as it

hovers, providing consistent, streak-free

cleaning. When you finish cleaning the

patio and driveway, remove the wand

and use the handle to clean garage

doors and other vertical surfaces. In-

cludes two nozzles which spin at high

speed for optimum results. Our top sell-

ing accessory for Kärcher

pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.642-188.0

Rotating Wash Brush (bayonet)

Soft Clean Washing Brush

7.5 m (25 ft.) Pipe Cleaning Kit

(bayonet)

Wet Sandblasting Kit (bayonet)

Detergent Foamer Attachment

T 200 Wide Area Surface Cleaner

14 English

 WARNING

TROUBLESHOOTING

Disconnect the unit from the power source before making any repair.

Issue Cause Solution

Motor will not start On/Off switch is in the “OFF”

(0) position.

Turn switch to the “ON” (I)

position

Power cord is not plugged in. Plug in power cord.

Electrical outlet does not

supply adequate power.

Try a different outlet.

Tripped GFCI plug. Press “RESET” button on

GFCI plug.

Tripped circuit breaker. Switch off pressure washer.

The reset comes automatically

once the temperature of the

unit drops.

Unit does not

reach high-

pressure.

Diameter of garden hose is too

small.

Replace with a 16 mm (5/8

inch) or larger garden hose.

Water supply is restricted. Check garden hose for kinks,

leaks and blockage.

Not enough inlet water supply. Open water source full force.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Spray wand is on low-pressure

position.

Turn spray wand to high-

pressure position.

Output pressure

varies high and

low.

Not enough inlet water supply. Turn water on full force. Check

garden hose for kinks, leaks or

blockage.

Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeezing

trigger gun until a steady flow

of water emerges through the

nozzle.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Discharge nozzle is

obstructed.

Blow out or remove debris with

a fine needle.

Calcified gun, hose or spray

wand.

Run distilled vinegar through

detergent suction tube.

English 15

No detergent. Detergent is too thick. Dilute detergent, for best

results use Kärcher detergent.

Filter on detergent siphon tube

is clogged.

Run warm water through filter

to remove debris.

Damaged or clogged detergent

siphon tube.

Remove obstruction or replace

detergent siphon tube.

Spray wand is in high-pressure

position.

Turn the spray wand tip as far

as it will go in the direction of

"SOFT".

Discharge nozzle is

obstructed.

Blow out or remove debris with

fine needle.

Garden hose

connection leaks.

Loose fittings. Tighten fittings.

Missing/worn rubber washer. Insert new washer.

Spray wand leaks. Spray wand not properly

attached.

Insert the spray wand into the

trigger gun. Carefully press in

against the spring tension and

twist into the locked position.

Broken o-ring or plastic insert. Call Customer Support

Pump is noisy. Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeezing

trigger gun until a steady flow

of water emerges through the

nozzle.

Water leaks from

pump (up to 10

drops per minute

is permissible).

Loose fittings. Check that all fittings are tight.

Water seals are damaged or

worn.

Call Customer Support

Oil drip. Oil seals are damaged or worn. Call Customer Support

Issue Cause Solution

If you encounter any additional difficulties not listed, please visit our website.

USA / Canada:

www.karcher-help.com

Mexico:

www.karcher.com.mx

16 Français

 DANGER

Identifie « une situation de danger im-

minent qui, si elle n'est pas évitée, en-

traîne la mort ou des blessures

graves ».

 AVERTISSEMENT

Identifie « une situation de danger po-

tentiel qui, si elle n'est pas évitée, pour-

rait entraîner la mort ou des blessures ».

 ATTENTION

Identifie « une situation de danger po-

tentiel qui, si elle n'est pas évitée, peut

éventuellement entraîner des blessures

légères ou modérées » ou des dom-

mages matériels.

Avant d'utiliser ce nettoyeur pression, le

propriétaire et/ou l'utilisateur doit impé-

rativement avoir pris connaissance des

consignes d'utilisation et mises en garde

du fabricant.

Il est nécessaire d'insister sur les aver-

tissements et de les comprendre.

Si l'utilisateur ne parle pas couramment

l'anglais, l'acheteur/le propriétaire doit

lire les consignes et mises en garde du

fabricant avec l'utilisateur dans la

langue maternelle de ce dernier et s'as-

surer qu'il en comprend bien le contenu.

Le propriétaire et/ou l'utilisateur doit se

familiariser avec les consignes du fabri-

cant et les conserver afin de pouvoir s'y

référer ultérieurement.

À usage domestique seulement!

Pour faire valoir une demande en garan-

tie, appelez le : 1-800-537-4129. Toutes

les autres informations sont disponibles

sous : www.karcher-help.com

Prenez le temps d'enregistrer votre net-

toyeur haute pression en ligne en vous

adressant à www.karcher-regis-

ter.com. Veuillez à conserver précieu-

sement votre preuve d'achat, qui sera

exigée en cas de réparation assujettie à

la garantie.

Appeler : 01-800-024-13-13 pour obte-

nir de l'aide ou visitez notre site Web :

www.karcher.com.mx

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

Généralités 17

Consignes de sécurité importantes 18

Instructions de montage 20

Mode d'emploi 21

Utilisation des accessoires 22

Emploi de détergents 22

Prendre une pause 23

Arrêt de l'appareil et nettoyage 24

Entreposage à long terme 24

Consignes d'entretien 25

Conseils de nettoyage 25

Accessoires de nettoyage en option 27

Dépannage 29

Symboles d'alerte de sécurité

Caractéristiques

Pression max. 1600 PSI

Débit d'eau max. 1.23 GPM

Ampérage 13 AMPS

Tension 120 V

N° de pièce 1.602-114.0

N° de série

Responsabilité du propriétaire

de l'utilisateur

Service client É.-U.A et Canada

Assistance Mexique

Français 17

1 Sortie haute pression

2 Interrupteur marche/arrêt

3 Support de rangement pou tuyau/

cordon

4 Poignée

5 Rangement, lance

6 Compartiment de la poignée-pistolet

7 Arrivée d'eau

8 Tuyau d'aspiration du détergent avec

filtre

9 Raccord pour arrivée d'eau

10 Raccord pour tuyau d'arrosage

(femelle)

11 Cordon d'alimentation avec

disjoncteur différentiel

12 Poignée-pistolet

13 Verrouillage de sécurité de la

poignée-pistolet

14 Agrafe pour le flexible haute pression

15 Tuyau à haute pression

16 Dirtblaster

(lance rotative)

17 Lance Vario

GÉNÉRALITÉS

Pas comprise dans l'étendue de

livraison

18 Tuyau d'alimentation d'eau

18 Français

 AVERTISSEMENT

En utilisant ce produit, toujours observer

une certaine prudence élémentaire, in-

cluant notamment :

 Lire toutes les instructions de service

avant d'utiliser l'appareil.

 Afin de minimiser les risques de bles-

sure, ne jamais laisser l'appareil

sans surveillance lorsque celui-ci est

utilisé à proximité d'enfants.

 Il est impératif de savoir arrêter et

mettre l'appareil hors pression rapi-

dement. Une connaissance appro-

fondie des commandes est

nécessaire.

 Rester attentif – se concentrer sur la

tâche en cours.

 L'utilisateur ne doit jamais faire

usage de l'appareil lorsqu'il est fati-

gué ou sous l'emprise d'alcool ou de

drogues.

 Veiller à ce qu'aucun individu ne se

trouve dans la zone de travail.

 Ne jamais passer ou monter sur des

supports instables. Toujours rester

stable et équilibré.

 Respecter les consignes d'entretien

figurant dans le manuel.

 Ce produit est fourni avec un disjonc-

teur différentiel monté dans la fiche

du cordon d'alimentation. Si le rem-

placement de la fiche ou du cordon

d'alimentation s'avère nécessaire,

n'utiliser que des pièces de rechange

identiques.

 AVERTISSEMENT

Risque de projection ou de blessure

– Ne pas diriger le jet de vapeur en

direction d'individus.

 En cas d'utilisation incorrecte, les

jets haute pression peuvent être dan-

gereux. Ne jamais diriger les jets de

vapeur en direction d'individus, d'ani-

maux, de dispositifs électriques ou

de l'appareil lui-même.

 Le port de lunettes de protection est

obligatoire.

 AVERTISSEMENT

Risque d'explosion – Ne pas vapori-

ser de liquides inflammables.

 N'utiliser en aucun cas d'acides, de

solutions alcalines, de solvants ou de

produits inflammables dans cet ap-

pareil. Ces produits peuvent être à

l'origine de blessures graves ou d'en-

dommagement irréversible de l'ap-

pareil.

 AVERTISSEMENT

– Risque d'électrocution

 Examiner le cordon avant de l'utiliser

– Ne pas utiliser de cordon endom-

magée.

 Garder toutes les connexions au sec

et ne pas les laisser à terre.

 Ne pas toucher la fiche avec les

mains mouillées.

 Ne pas utiliser de rallonges.

 Brancher à une dérivation distincte.

몇 ATTENTION

Cette machine a été conçue pour être

utilisée avec des détergents du fabri-

cant. L'utilisation d'autres détergents

peut altérer le fonctionnement de la ma-

chine et annuler la garantie.

몇 ATTENTION

Le pistolet génère une force de pro-

pulsion – Le maintenir toujours à

deux mains.

 Le dispositif de sécurité de la poi-

gnée-pistolet permet d'éviter tout ac-

tionnement accidentel de la

gâchette. Ce dispositif de sécurité

NE verrouille PAS la gâchette en po-

sition marche (ON).

CONSIGNES DE SÉCURITÉ IMPORTANTES

Français 19

 ATTENTION

 NE PAS ASPERGER DES

APPAREILS OU CÂBLAGES

ÉLECTRIQUES.

 NE PAS UTILISER AVEC DES

LIQUIDES INFLAMMABLES OU

DES PRODUITS CHIMIQUES

TOXIQUES.

 HAUTE PRESSION. NE PAS

S’APPROCHER DE LA BUSE.

 RISQUE D'INJECTION :

L'ÉQUIPEMENT PEUT CAUSER

BLESSURES GRAVES SI LE JET

PÉNÈTRE SOUS LA PEAU. NE PAS

DIRIGER LE PISTOLET SUR UNE

PERSONNE OU UNE

QUELCONQUE PARTIE DU

CORPS. EN CAS DE

PÉNÉTRATION, DEMANDER

IMMÉDIATEMENT DES SOINS

MÉDICAUX.

 CE SYSTÈME EST CAPABLE DE

PRODUIRE UNE PRESSION DE

1600 PSI. AFIN D'ÉVITER TOUT

RISQUE DE RUPTURE OU DE

BLESSURE, NE PAS UTILISER

CETTE POMPE AVEC DES

ÉLÉMENTS DANS LA PRESSION

DE SERVICE NOMINALE EST

INFÉRIEURE À 1600 PSI (Y

COMPRIS LES PULVÉRISATEURS,

TUYAUX ET RACCORDS).

 COUPER LE COURANT ET

RELACHER LA PRESSION AVANT

DE PROCÉDER AU DÉPANNAGE,

AU NETTOYAGE OU À TOUT

ENLÈVEMENT DE PIÈCE

 SI CET APPAREIL EST RACCORDÉ

À UN RÉSEAU D’EAU POTABLE,

CE DERNIER DOIT ÊTRE

PROTÉGÉ CONTRE LES

RETOURS.

Dans un appareil à double isolation,

deux isolations distinctes remplacent la

mise à la terre. L’appareil à double iso-

lation n’est pourvu d’aucun dispositif de

mise à la terre et un tel dispositif ne doit

pas être ajouté. L’entretien d’un appareil

à double isolation demande beaucoup

de soins ainsi qu’une bonne connais-

sance du système et ne davrait être ef-

fectué que par un techncien d’entretien

qualifé. Les pièces de rechange d’un

appareil à double isolation doivent être

identiques aux pièces originales.

Ce produit est fourni avec un disjoncteur

différentiel intégré dans la fiche de cor-

don d'alimentation. Ce dispositif fournit

une protection supplémentaire contre

les risques de décharges électriques.

Utiliser des pièces de rechange iden-

tiques en cas de remplacement du cor-

don ou de la fiche.

ENTRETIEN DES APPAREILS A

DOUBLE ISOLATION

Protection par disjoncteur

différentiel

20 Français

 ATTENTION

Lors de la connexion de l'entrée d'eau à

la canalisation d'alimentation en eau, les

régulations locales de votre compagnie

des eaux doivent être observées. Dans

certaines zones, l'appareil ne doit pas

être connecté directement à l'alimenta-

tion en eau potable publique. Il s'agit de

s'assurer qu'il n'y a pas de retour de pro-

duits chimiques dans l'alimentation en

eau. Une connexion directe par l'inter-

médiaire d'un réservoir de réception ou

d'un disconnecteur hydraulique par

exemple est autorisée.

D'éventuelles impuretés dans l'eau d'ali-

mentation endommagent l'appareil.

Pour prévenir ce risque, nous recom-

mandons d'installer un filtre à eau.

 Le tuyau d'eau doit avoir un diamètre

d'au moins 13 mm (1/2 po) ou 16 mm

(5/8 po).

 Le débit d'alimentation en eau ne

doit pas être inférieur à 7,6 L/min

(litres par minute).

 Le débit peut être déterminé en lais-

sant couler de l'eau pendant une mi-

nute dans un bidon vide de 20 litres

(5 gal).

 La température de l'eau d'alimenta-

tion ne doit pas excéder 40°C/104°F.

 Ne jamais utiliser le nettoyeur à

haute pression pour aspirer de l'eau

contaminée par des solvants, des di-

luants, de l'essence, de l'huile, etc.

 Toujours utiliser une source d'eau

propre pour éviter d'aspirer des dé-

bris.

CONSERVER CES

INSTRUCTIONS!

 ÉTAPE 1 :

Attacher la poignée de transport.

 ÉTAPE 2 :

Mettre le raccord fourni sur l'arrivée

d'eau de l'unité.

Remarque : Ne jamais raccorder le

tuyau d'arrosage à l'arrivée d'eau de

l'unité!

 ÉTAPE 3 :

– Retirer la languette de verrouillage

de la poignée-pistolet.

– Mettre en place l'extrémité la plus

petite du tuyau à haute pression.

– Repousser la languette de verrouil-

lage dans la poignée-pistolet pour

bloquer le tuyau en position.

ALIMENTATION EN EAU (eau

froide seulement)

INSTRUCTIONS DE

MONTAGE

Français 21



ÉTAPE 1 :

Fixer le tuyau à haute pression à la

sortie haute pression de l'appareil.

Contrôler que la connexion est bien

réissie en tirant sur le tuyau à haute

pression.

 ÉTAPE 2 :

Fixer la lance choisie à la poignée-

pistolet. Presser contre le ressort et

tourner en position verrouillée.

 ÉTAPE 3 :

1 Visser le tuyau de jardin fourni sur

l'extrémité de votre tuyau de jardin.

2 Relier le tuyau de jardin au raccord

d'arrivée d'eau et s'assurer qu'un clic

audible soit perceptible, avant de

continuer.

 ÉTAPE 4 :

Raccorder le tuyau d'arrosage à la

source d'eau froide et ouvrir complè-

tement le robinet.

 ÉTAPE 5 :

Brancher le disjoncteur de fuite de

terre (GFCI) dans une prise alimentée.

Nous vous recommandons de tester le

GFCI comme partie intégrante de votre pro-

cédure de démarrage à chaque fois que

vous utilisez votre nettoyeur haute pres-

sion. Pour apprendre comment réaliser ce

test sur votre unité, visitez

http://www.karcherresidential.com/

gfci_test.php où vous trouverez des instruc-

tions détaillées pour votre type de GFCI.

 AVERTISSEMENT

Ne pas mettre l'appareil en service si le

test ci-dessus échoue.

Remarque : L’apparence effective du dis-

joncteur différentiel peut différer de l’illus-

tration.



ÉTAPE 6 :

Déverrouiller la sécurité de la poi-

gnée-pistolet. Appuyer sur la gâ-

chette pour purger l'air jusqu'à obtenir

un jet d'eau régulier à la lance.

MODE D'EMPLOI

22 Français



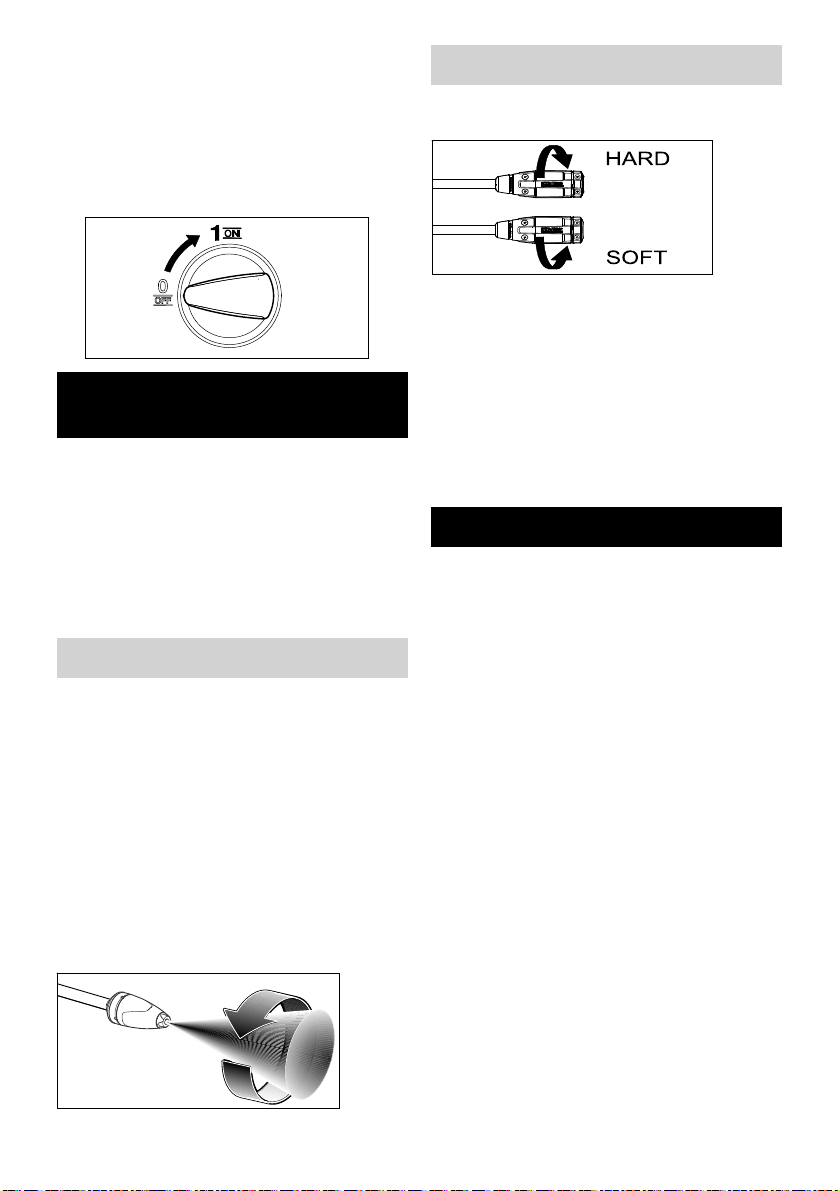

ÉTAPE 7 :

Mettre le nettoyeur à haute pression

en marche (I/ON).

Le moteur démarre seulement

lorsque la gâchette est actionnée

et s'éteint lorsque celle-ci est relâ-

chée.

 AVERTISSEMENT

Afin d'éviter de graves blessures, ne ja-

mais pointer la lance sur soi-même,

d'autres personnes ou des animaux.

몇 ATTENTION

Toujours tester sur une zone discrète

avant de procéder au nettoyage haute

pression.

Cette buse comporte un jet crayon de 0°

en rotation sur 360° pour une efficacité

maximale du décrassage, permettant

d'augmenter les performances de net-

toyage jusqu'à 50%. La buse allie le

pouvoir nettoyant d'un jet crayon de 0°

au pouvoir couvrant d'une buse à grand

angle.

Non recommandé pour les matériaux

tendres, les revêtements de façades,

les surfaces peintes, les terrasses en

bois et les automobiles.

La lance Vario permet de régler la pres-

sion de nettoyage.

 Pour nettoyer à la pression maxi-

male, la lance doit être tournée en

position haute pression (HARD).

 Pour réduire la pression, tourner la

lance vers la position basse pression

(SOFT).

 Pour appliquer du détergent, tour-

ner la lance jusqu'en butée en direc-

tion de 'SOFT'(basse pression).

Pour obtenir les meilleurs résultats,

voir les conseils donnant des infor-

mations propres au nettoyage des

différents types de surfaces.

Toujours utiliser les détergents Kär-

cher® pour produire les meilleurs ré-

sultats.

Les détergents biodégradables de

Kärcher

sont spécialement élaborés

pour ménager l'environnement et le net-

toyeur à haute pression. La formule spé-

ciale évite d'encrasser le filtre du tuyau

d'aspiration et protège les pièces in-

ternes du nettoyeur à haute pression

pour en prolonger la durée de vie. Pour

obtenir des détergents Kärcher

s'adresser au revendeur ou visiter notre

site Web :

www.buykarcher.com

몇 ATTENTION

Ne jamais utiliser :

– d'agent de blanchiment, produits à

base de chlore et autres produits

chimiques corrosifs

UTILISATION DES

ACCESSOIRES

Dirtblaster

Lance Vario

EMPLOI DE DÉTERGENTS

Français 23

–

liquides contenant des solvants (p.

ex. diluants pour peintures, essence,

huiles)

– produits à base de trisodium de

phosphate

– produits à base d'ammoniaque

– produits à base d'acide

Ces produits chimiques endommagent

l'appareil et altèrent la surface à net-

toyer.

L'utilisation de ces produits entraîne-

ra l'annulation de la garantie.

 ÉTAPE 1 :

Les détergents ne peuvent être

appliqués qu'à basse pression.

Monter la lance Vario. Tourner la

lance jusqu'en butée en direction de

'SOFT'.

 ÉTAPE 2 :

Remplir un récipient avec du dé-

tergent Kärcher. Insérer dans le réci-

pient l'extrémité du tuyau

d'aspiration de détergent munie d'un

filtre.

 ÉTAPE 3 :

Mettre le nettoyeur à haute pression

en marche (I). Appuyer sur la gâ-

chette pour faire fonctionner

l'appareil : le détergent liquide est

aspiré dans l'appareil et mélangé à

l'eau. Appliquer le détergent sur la

surface à nettoyer. Ne pas laisser sé-

cher.

 ÉTAPE 4 :

Pour rincer, fixer la lance et tirer le

déclencheur pour faire fonctionner

l’unité.

 ÉTAPE 5 :

Nettoyage : une fois les travaux de

nettoyage terminés, il convient de

toujours rincer le réservoir à dé-

tergent à l'eau propre afin d'éliminer

tout résidu de détergent du système

d'injection.

 ÉTAPE 1 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

 ÉTAPE 2 :

Arrêter le nettoyeur à haute pression

en tournant l'interrupteur sur OFF

(0).

PRENDRE UNE PAUSE

...cinq minutes ou plus

24 Français



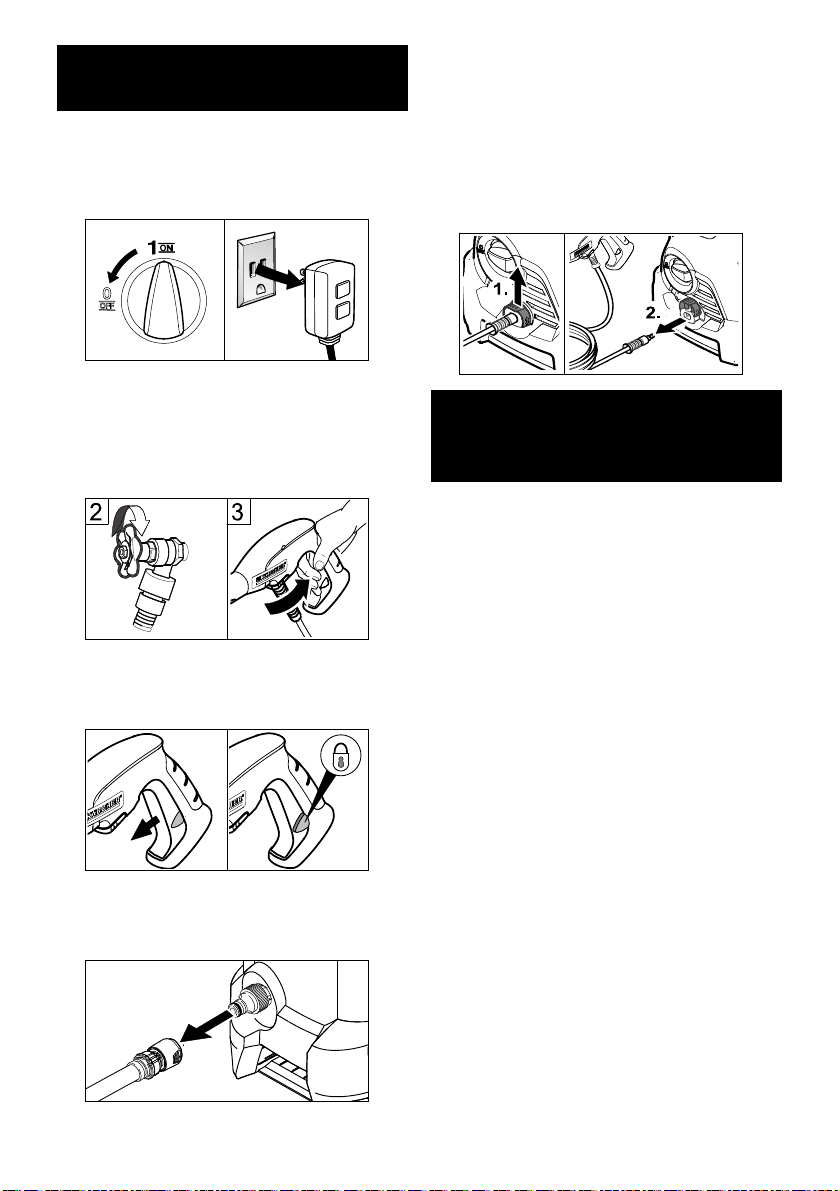

ÉTAPE 1 :

Tourner l'interrupteur d’alimentation

sur OFF (0) et débrancher le cordon

de la prise.

 ÉTAPE 2 :

Fermer l'arrivée d'eau.

 ÉTAPE 3 :

Appuyer sur la gâchette pour éva-

cuer la pression de l'eau.

 ÉTAPE 4 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

 ÉTAPE 5 :

Débrancher le tuyau d'arrosage de

l'entrée d'eau sur l'appareil.

몇 ATTENTION

En cas de séparation du flexible d'ame-

née ou haute pression, de l'eau chaude

peut s'échapper des raccords avec le

fonctionnement.

 ÉTAPE 6 :

Débrancher le tuyau à haute pres-

sion de la sortie haute pression.

1 Débrancher tous les raccordements

d'eau.

2 Mettre l'appareil en marche pendant

quelques secondes pour évacuer

toute l'eau restant dans les pompes,

puis l'arrêter immédiatement.

3 Ne pas laisser le tuyau d'arrosage

tordu.

4 Ranger l'appareil et les accessoires

dans une pièce à l'abri du gel. NE

PAS stocker près d'un appareil de

chauffage ou d'autres sources de

chaleur, afin d'éviter un dessèche-

ment des joints de la pompe.

몇 ATTENTION

L'inobservation des instructions ci-des-

sus cause des dégâts au bloc-pompe et

aux accessoires en plus d'entraîner l'an-

nulation de la garantie.

Kärcher

recommande d'utiliser correc-

tement un dispositf de protection de

pompe tel que « Kärcher

Pump

Guard » afin de garantir un meilleur

stockage au cours de l'hiver.

ARRÊT DE L'APPAREIL ET

NETTOYAGE

REMISAGE HIVERNAL ET

ENTREPOSAGE À LONG

TERME

Français 25



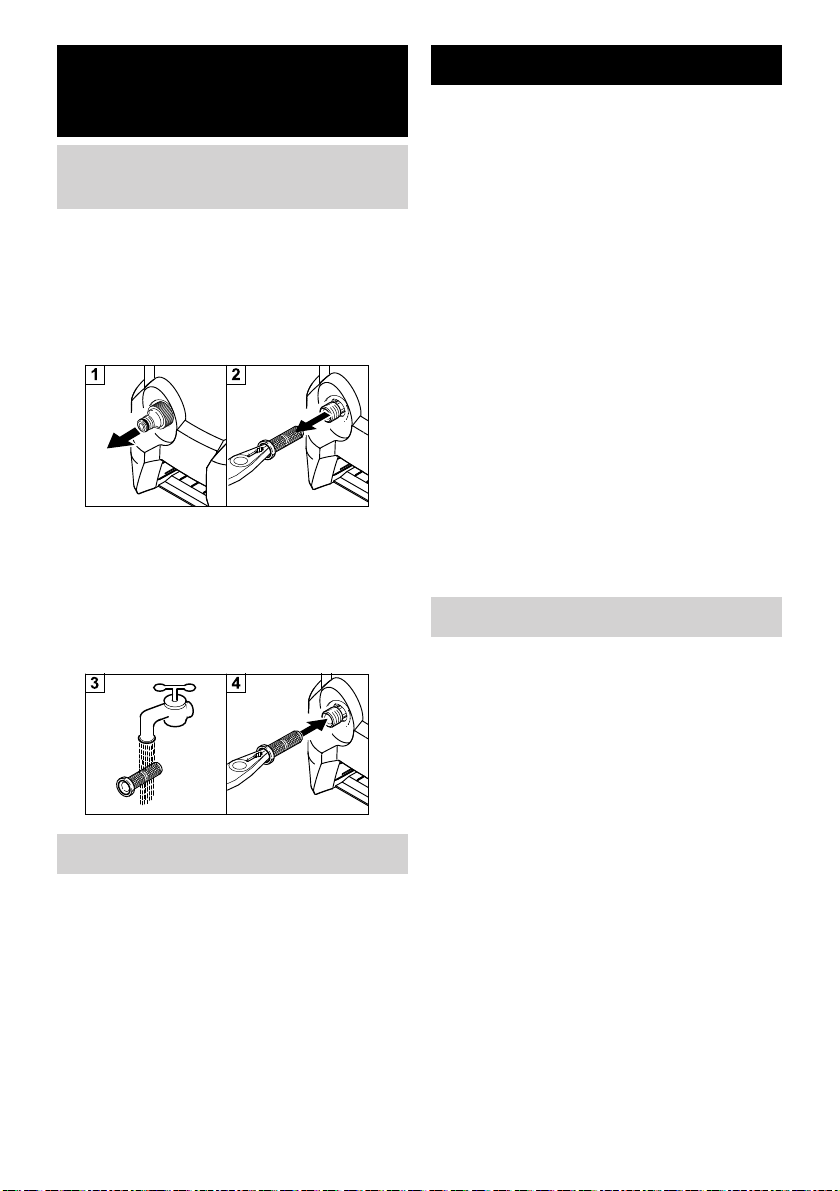

ÉTAPE 1 :

Débrancher le raccord fourni de l'ar-

rivée d'eau.

 ÉTAPE 2 :

Sortir le filtre d'arrivée d'eau avec

une pince plate.

 ÉTAPE 3 :

Rincer le filtre d'arrivée d'eau à l'eau

chaude.

 ÉTAPE 4 :

Remettre le filtre d'arrivée d'eau

dans l'arrivée d'eau.

L'appareil n'exige aucune maintenance.

몇 ATTENTION

 Avant de nettoyer une quelconque

surface, procéder à un essai sur une

petite surface discrète pour détermi-

ner le mode d'action et la distance

qui produiront les meilleurs résultats

de nettoyage.

 Si des surfaces peintes s'écaillent,

procéder avec une extrême précau-

tion car le nettoyeur à haute pression

peut détacher la peinture à ces en-

droits.

 Rincer abondamment à l'eau potable

les surfaces traitées pouvant éven-

tuellement entrer en contact avec de

la nourriture.

 Pour des astuces de nettoyage sup-

plémetaires ainsi qu'une librairie

complète en vidéo, veuillez visiter

notre site Web au :

www.karcherresidential.com

(avec ou sans détergent). Commencer

par un prérinçage de la terrasse et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du détergent pour terrasses et

clôtures en bois Kärcher

, l'appliquer à

basse pression. Pour obtenir de meil-

leurs résultats, limiter la surface de tra-

vail à environ 2,3 m² (25 pi²). Laisser le

détergent agir 1-3 minutes sur la sur-

face. Ne pas laisser sécher. Rincer à

haute pression d'un ample mouvement

de balayage en maintenant la buse à

environ 7,5-15 cm (3-6 po) de la surface

à nettoyer. Toujours nettoyer de haut en

bas et de gauche à droite. En entamant

une nouvelle section de la surface à net-

toyer, veiller à chevaucher la section

précédente afin de ne pas laisser de

marques et d'assurer un résultat uni-

forme.

INSTRUCTIONS

D'ENTRETIEN ET DE

MAINTENANCE

Nettoyage du filtre d'admission

d'eau

Entretien

CONSEILS DE NETTOYAGE

Terrasses en bois

26 Français

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net Kärcher

l'appliquer à basse pression sur la sur-

face (pour obtenir de meilleurs résultats,

limiter la surface de travail à des sec-

tions d'environ 1,80 m (6 pi) et toujours

appliquer le détergent de bas en haut).

Laisser le détergent agir 1-3 minutes sur

la surface. Ne pas laisser sécher. Si la

surface semble sécher, il suffit de la

mouiller avec de l'eau fraîche. Au be-

soin, utiliser l'embout spécial à brosse

de lavage (non compris) pour éliminer la

saleté tenace. Rincer à haute pression

de haut en bas d'un mouvement de ba-

layage régulier en maintenant la buse à

environ 15 cm (6 po) de la surface à net-

toyer.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher

, l'appliquer à basse

pression. Pour obtenir de meilleurs ré-

sultats, limiter la surface de travail à en-

viron 2,3 m² (25 pi²). Laisser le presso-

net ou le dégraisseur agir 1 - 3 minutes

sur la surface. Ne pas laisser sécher.

Rincer à haute pression d'un mouve-

ment de balayage en maintenant la

buse à environ 7,5-15 cm (3-6 po) de la

surface à nettoyer. Toujours nettoyer de

haut en bas et de gauche à droite. Pour

éliminer la saleté extrêmement tenace,

utiliser la lance rotative Dirtblaster.

(avec ou sans détergent) Commencer

par un prérinçage du véhicule à l'eau

fraîche. S'il est prévu d'utiliser du dé-

tergent pour véhicules Kärcher

, l'appli-

quer à basse pression. Pour otenir de

meilleurs résultats, nettoyer un côté du

véhicule après l'autre et toujours appli-

quer le détergent de bas en haut. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un mou-

vement de balayage en maintenant la

buse à environ 15-20 cm (6-8 po) de la

surface à nettoyer (augmenter la dis-

tance pour des surfaces fragiles). Tou-

jours nettoyer de haut en bas et de

gauche à droite. Pour obtenir de meil-

leurs résultats, essuyer la surface avec

une peau de chamois ou un chiffon

doux.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher

, l'appliquer à basse

pression. Laisser le détergent agir 1-3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression en

maintenant la buse à environ 7,5-15 cm

(3-6 po) de la surface à nettoyer. Pour

éliminer la saleté extrêmement tenace, il

peut s'avérer nécessaire d'approcher la

buse plus près de la surface afin d'aug-

menter l'efficacité du nettoyage.

Revêtements de façades

Patios de ciment, briques et

pierres

Autos, bateaux et motos

Grilles de barbecue, équipements

mécaniques d'extérieur et outils

de jardinage

Français 27

(avec ou sans détergent) Commencer

par un prérinçage des meubles et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du presso-net Kärcher

, l'appli-

quer à basse pression. Laisser le dé-

tergent agir 1-3 minutes sur la surface.

Ne pas laisser sécher. Au besoin, utili-

ser l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un mou-

vement de balayage en maintenant la

buse à environ 7,5-15 cm (3-6 po) de la

surface à nettoyer. Pour obtenir de meil-

leurs résultats, nettoyer de haut en bas

et de gauche à droite.

Des accessoires sont disponibles en op-

tion afin d'augmenter encore l'efficacité

du nettoyage : Ces accessoires sont

disponibles à la date d'impression du

présent catalogue. Veuillez consulter

notre site Web pour de plus amples in-

formations sur les prix et les nouveau-

tés.

Formule spéciale pour protéger le net-

toyeur à haute pression contre le gel, la

corrosion et l'usure prématurée. Le pro-

tecteur de pompe ajoute également du

lubrifiant aux valves et joints afin de pré-

venir les adhérences. Hautement re-

commandé pour tous les nettoyeurs à

haute pression Kärcher

N° de pièce 9.558-998.0

Le tuyau d'extension à tous les net-

toyeurs à haute pression Kärcher

entre

le tuyau de l'équipement d'origine et la

poignée-pistolet jusqu'à 2000 psi.

N° de pièce 2.642-588.0

Comment nettoyer des fenêtres au deu-

xième étage ou d'autres zones en hau-

teur? Cette trousse d'extension permet

d'augmenter de 66 po le rayon d'action

du nettoyeur à haute pression. Com-

prend 4 sections en aluminium pour une

longueur variable. Longueur complète-

ment assemblée de 66 po. Convient à la

plupart des nettoyeurs à haute pression

Kärcher

jusqu'à 2300 PSI. (Baïon-

nette)

N° de pièce 2.640-746.0

Pour un nettoyage à moindre effort de

toute surface lisse (peinture, verre et

plastique), la brosse rotative Kärcher

s'impose. Elle s’utilise sur les voitures,

les revêtements de façades ou les fe-

nêtres. La pression de l'eau du net-

toyeur à haute pression fait tourner

douce men les brosses intérieures, exi-

geant ainsi moins d'effort pour le travail

de nettoyage. L'angle de la tête de

brosse est ajustable pour faciliter l'acès

aux moindres recoins. Excellent pour

l'application de détergent. Un acces-

soire indispensable pour les nettoyeurs

à haute pression Kärcher

jusqu'à 2300

PSI. (Baïonnette)

N° de pièce 2.640-743.0

Meubles de patio et de jardin

ACCESSOIRES DE

NETTOYAGE EN OPTION

Protecteur de pompe

Tuyau d'extension à haute

pression 7,5 m (25 pi)

Extension de lance 1,67 m (66 po)

(quatre pièces)

Brosse de lavage rotative

(baïonnette)

28 Français

Faite de poils doux qui n'endommagent

pas les surfaces peintes. Se fixe facile-

ment sur la poignée-pistolet. Idéale

contre la saleté tenace sur les voitures,

les bateaux, les meubles de patio et

autres surfaces. Parfaite pour l'applica-

tion de détergent. Convient à la plupart

des nettoyeurs à haute pression

Kärcher

jusqu'à 2300 PSI. (Baïon-

nette)

N° de pièce 2.640-740.0

Des conduites, gouttières ou canalisa-

tions bouchées à nettoyer? La réponse

est un trousse de nettoyage de conduite

Kärcher

! Le nettoyeur de conduites se

propulse lui-même en avant, tout en

évacuant les débris. Par exemple, en in-

sérant la buse de nettoyage au bas de la

gouttière, il suffit d'appuyer sur la gâ-

chette du pistolet du nettoyeur à haute

pression pour voir la buse dégager des

feuilles et autres débris tout en grimpant

vers le haut. Se branche directement

sur la poignée-pistolet de la plupart des

nettoyeurs à haute pression Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-747.0

Pourquoi passer des heures à décaper

d'anciennes peintures ou de la rouille à

la main à l'aide de produits chimiques

agressifs? Alors qu'il suffit de laisser le

trousse de sablage humide Kärcher

s'en charger! Fixer le trousse sur le net-

toyeur à haute pression, ajouter l'abrasif

et attaquer la rouille et la peinture avec

notre alternative ménageant l'environ-

nement. Convient à la plupart des net-

toyeurs à haute pression Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.638-792.0

Idéal pour les applications requérant

une mousse épaisse. Il suffit de remplir

le réservoir avec du détergent liquide de

nettoyeur à haute pression pour pro-

duire un jet moussant. Se fixe directe-

ment sur la poignée-pistolet. Convient à

la plupart des nettoyeurs à haute pres-

sion Kärcher

jusqu'à 2300 PSI. (Baïon-

nette)

N° de pièce 6.964-507.0

Pour nettoyer des surfaces telles que

patios, terrasses et allées sans bor-

dures, il n'y a pas de meilleure solution

que le T 200 de Kärcher

. Il fait gagner

du temps en agissant sur une largeur de

30 cm (1 pi), assurant ainsi un net-

toyage régulier, sans traces. Après avoir

terminé le nettoyage du patio ou de l'al-

lée, il suffit d'enlever la lance et d'utiliser

la poignée pour nettoyer les portes du

garage et autres surfaces verticales.

Comprend deux buses tournant à

grande vitesse pour produire des résul-

tats parfaits. Notre accessoire le plus

vendu pour les nettoyeurs à haute pres-

sion Kärcher

jusqu'à 2300 PSI. (Baïon-

nette)

N° de pièce 2.642-188.0

Brosse de rinçage douce

Trousse de nettoyage de

conduite 7,5 m (25 pi)

(baïonnette)

Trousse de sablage humide

(baïonnette)

Embout moussant

Nettoyeur grande surface T 200

Français 29

 AVERTISSEMENT

DÉPANNAGE

Débrancher l'appareil du secteur avant de procéder à une quelconque réparation.

Symptôme Cause Solution

Le moteur ne

démarre pas.

Assurer que l'interrupteur

principal est sur OFF (O).

Tourner l’interrupteur du

moteur en position ON (I).

Cordon d'alimentation non

branché.

Brancher le cordon

d'alimentation.

Prise fournissant un courant

insuffisant.

Essayer une autre prise.

Fiche GFCI disjonctée. Appuyez sur le bouton «

RESET » de la fiche GFCI.

Disjoncteur déclenché. Arrêter le nettoyeur à haute

pression. Réinitialisation

automatique, attendre que la

température baisse.

L'appareil n'atteint

pas le niveau de

haute pression.

Diamètre du tuyau d'arrosage

insuffisant.

Remplacer par un tuyau

d'arrosage de 5/8 po ou plus.

Débit d'eau restreint. Vérifier si le tuyau d'arrosage

est tordu, s'il présente des

fuites ou est bouché.

Alimentation d'eau

insuffisante.

Ouvrir le robinet d'eau à fond.

Filtre d'admission d'eau

encrassé.

Retirer le filtre et le rincer à

l'eau tiède.

Lance en position basse

pression.

Mettre la lance en position

haute pression.

30 Français

La pression de

sortie varie.

Alimentation d'eau

insuffisante.

Ouvrir le robinet d'eau à fond.

Vérifier si le tuyau d'arrosage

est tordu, s'il présente des

fuites ou est bouché.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux

et raccords. Arrêter l'appareil

et purger la pompe en

appuyant sur la gâchette

jusqu'à obtenir un jet d'eau

régulier à la sortie de la buse.

Filtre d'admission d'eau

encrassé.

Retirer le filtre et le rincer à

l'eau tiède.

Buse obstruée. Souffler dans la buse ou retirer

le débris à l'aide d'une aiguille.

Calcification du pistolet, du

tuyau ou de la lance.

Faire couler du vinaigre distillé

dans le tube d'aspiration de

détergent.

Il n'y a pas de

détergent.

Détergent trop épais. Diluer le détergent; pour de

meilleurs résultats, utiliser du

détergent Kärcher

Filtre ou tube d'aspiration de

détergent obstrué.

Faire couler de l'eau tiède à

travers le filtre pour éliminer les

débris.

Tube d'aspiration de détergent

endommagé ou obstrué.

Eliminer l'obstruction ou

remplacer le tube d'aspiration

de détergent.

Lance en position haute

pression.

Tourner la lance jusqu'en bu-

tée en direction de 'SOFT'.

Buse obstruée. Souffler dans la buse ou retirer

le débris à l'aide d'une aiguille.

Le raccord du

tuyau d'arrosage

fuit.

Raccords desserrés. Serrer les raccords.

Rondelle caoutchouc perdue

ou usée.

Monter une nouvelle rondelle.

La lance fuit. Lance mal fixée. Réinsérer la lance dans la

poignée-pistolet. Presser

soigneusement contre le

ressort et tourner en position

verrouillée.

Joint torique ou insert plastique

brisé.

Appeler le service après-vente.

Symptôme Cause Solution

Français 31

La pompe est

bruyante.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux

et raccords. Arrêter l'appareil

et purger la pompe en

appuyant sur la gâchette

jusqu'à obtenir un jet d'eau

régulier à la sortie de la buse.

La pompe

présente des

fuites d'eau

(jusqu'à 10

gouttes par minute

sont admissibles).

Raccords desserrés. Vérifier si tous les raccords

sont bien serrés.

Joints d'eau endommagés ou

usés.

Appeler le service après-vente.

De l'huile

s'égoutte.

Joints d'huile endommagés ou

usés.

Appeler le service après-vente.

Symptôme Cause Solution

En cas d'apparition d'un problème ne figurant pas dans cette liste, faire rendre sur

le site Web.

États-Unis / Canada :

www.karcher-help.com

Mexique :

www.karcher.com.mx

32 Español

 PELIGRO

indica “una situación de peligro inminen-

te que, si no se evita, puede causar le-

siones graves e incluso la muerte”.

 ADVERTENCIA

indica “una situación de peligro poten-

cial que, si no se evita, puede causar le-

siones e incluso la muerte”.

 ATENCIÓN

indica “una situación de peligro poten-

cial que, si no se evita, puede causar le-

siones de poca importancia o leves", o

daños materiales.

El propietario y/o el usuario deben com-

prender bien las instrucciones de servi-

cio y advertencias del fabricante antes

de empezar a utilizar este limpiador de

alta presión.

Debe prestarse especial atención y te-

ner muy claras las advertencias.

Si el operador no habla bien el español,

el propietario/comprador debe respon-

sabilizarse de leer y comentar las ins-

trucciones y las advertencias en su

lengua natal, y asegurarse de que en-

tienda a la perfección su contenido.

El propietario y/o el usuario deben leer y

guardar como referencia para el futuro

las instrucciones del fabricante.

Sólo para uso doméstico.

En EE.UU: o Canadá, llame al

1-800-537-4129 para temas de garantía

y visite www.karcher-help.com para el

servicio técnico y asesoramiento sobre

productos.

Registre su limpiadora a alta presión on-

line en www.karcher-register.com.

Guarde bien el ticket de compra, será

necesario para reparaciones que cubra

la garantía.

Llame al: 01-800-024-13-13 si necesita

ayuda o visite nuestra página Web:

www.karcher.com.mx

MANUAL DE USUARIO DEL LIMPIADOR

DE ALTA PRESIÓN

Vista general del modelo 33

Instrucciones de seguridad 34

Instrucciones de montaje 36

Instrucciones de funcionamiento 36

Utilicación de los accesorios 38

Trabajar con detergentes 38

Tomarse un descanso 39

Apagado y limpieza 39

Almacenamiento prolongado 40

Instrucciones de mantenimiento 41

Consejos de limpieza 41

Accesorios de limpieza opcionales 43

Localización y reparación de averías 45

Símbolos de aviso de seguridad

Especificaciones

Máx. presión 1600 PSI

Máx. caudal de agua 1.23 GPM

Corriente 13 AMPS

Tensión 120 V

Nº de pieza 1.602-114.0

Nº de serie

Responsabilidades del

propietario/usuario

Ayuda a clientes

EE.UU. y Canadá

Soporte México

Español 33

1 Salida de alta presión

2 Interruptor de encendido/apagado

3 Soporte para manguera/cable

4 Asa de transporte

5 Zona de recogida, pulverizador

6 Soporte de la pistola de gatillo

7 Conexión de agua

8 Manguera de succión de detergente

con filtro

9 Conector para entrada de agua

10 Conector para manguera de jardín

(female)

11 Cable de potencia con interruptor de

circuito de avería por puesta a tierra

12 Pistola de disparo

13 Pestillo de seguridad de la pistola de

disparo

14 Grapa para manguera de alta pre-

sión

15 Manguera de alta presión

16 Dirtblaster

(Lanza rotativa de alta

presión)

17 Lanza de alta presión variable

VISTA GENERAL DEL MODELO

No incluido en el volumen de

suministro

18 Manguera de alimentación de agua

34 Español

 ADVERTENCIA

Al utilizar este producto, tome siempre

las precauciones básicas, incluidas las

siguientes:

 Lea todas las instrucciones antes de

usar el producto.

 Para reducir el riesgo de lesiones, es

preciso vigilar atentamente si se usa

el producto cerca de niños.

 Es necesario saber cómo parar rápi-

damente el producto y parar hemo-

rragias. Estar familiarizado con los

mandos.

 Estar atento, prestar atención a lo

que se está haciendo.

 No ponga en funcionamiento el pro-

ducto si está cansado o está bajo la

influencia de alcohol o drogas.

 Mantenga la zona de trabajo libre de

personas.

 No sobrecargar o colocar sobre un

soporte inestable. Mantener el equi-

librio en todo momento.

 Seguir las instrucciones de manteni-

miento especificadas en el manual.

 Este producto se suministra con un

interruptor de circuito de avería por

puesta a tierra, que está montado en

el enchufe del cable de potencia. Si

es necesario reemplazar el enchufe

o el cable, utilice sólo piezas de re-

puesto idénticas.

 ADVERTENCIA

Riesgo de inyección o lesiones - no

dirigir el chorro directamente sobre

personas.

 Los aparatos a alta presión pueden

resultar peligrosos si se usan de for-

ma incorrecta. No se debe dirigir el

aparato a personas, animales, dis-

positivos eléctricos o la equipo mis-

mo.

 Utilizar gafas de seguridad.

 ADVERTENCIA

Riesgo de explosión - no pulverizar

sobre líquidos inflamables.

 No usar ácidos, alcalinos, disolven-

tes, o cualquier material inflamable

con este producto. Estos productos

pueden causar heridas físicas al

operario y daños irreparables a la

máquina.

 ADVERTENCIA – Riesgo de

electrocución

 Examine el cable eléctrico antes del

uso – No utilice cable dañados.

 Mantenga todas las conexiones se-

cas y alejadas del suelo.

 No toque el enchufe con las manos

mojadas.

 No se debe usar el cable de exten-

sión para esta máquina.

 Conéctese solo a un circuito eléctri-

co individual.

몇 ATENCIÓN

Este aparato ha sido diseñado para ser

utilizado con detergentes de limpieza

del fabricante. El uso de otros detergen-

tes de limpieza puede afectar al funcio-

namiento del aparato y hacer que deje

de tener validez la garantía.

몇 ATENCIÓN

La pistola tiene efecto de retrocesco

- sujetar con las dos manos.

 El seguro del gatillo de la pistola evi-

ta que el gatillo salte de forma invo-

luntaria. El dispositivo de seguridad

NO bloquea el gatillo en la posición

ON (encendido).

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español 35

Un aparato dotado de doble aislamiento

incorpora dos sistemas de aislamiento

en lugar de la puesta a tierra. Es decir,

los equipos dotados de doble aislamien-

to no incorporan ningún conductor ni

dispositivo des puesta a tierra ni hay

que acoplar adicionalmente a los mis-

mos una puesta a tierra. Los trabajos de

mantenimiento de un equipo dotado de

un sistema de doble aislamiento requie-

ren unos conocimientos particularmente

amplios y completos de dicho dispositi-

vo y del aparato en cuestión, debiendo

ser ejecutados exclusivamente por per-

sonal especializado del Servicio Técni-

co Postventa Oficial. En caso de tener

que sustituir piezas o componentes de-

fectuosos del sistema de doble aisla-

miento, las piezas de repuesto deberán

ser idénticas a las piezas defectuosas

que deben sustituir. Los artefactos con

doble aislamiento están marcados

"DOUBLE INSULATION" o "DOUBLE

INSULATED". También podría tener el

símbolo “ ”.

Este producto se suministra con un inte-

rruptor de circuito de avería por puesta

a tierra montado en el enchufe del cable

de potencia. Este aparato proporciona

una protección adicional contra el riesgo

de electrochoque. Si es necesario

reemplazar el enchufe o el cable, utilice

piezas idénticas.

 ATENCIÓN

Al conectar la toma de agua a la red de

suministro del agua, es obligatorio res-

petar la normativa local establecida por

la compañía del agua. En algunas zo-

nas, está prohibido conectar la unidad

directamente a la red pública de sumi-

nistro de agua potable. Esto es así para

garantizar que no penetren sustancias

químicas en la red de suministro del

agua. Sí se permite efectuar la conexión

directamente por ejemplo a través de un

depósito receptor o un dispositivo anti-

rretorno.

Si el agua de alimentación está sucia, la

unidad sufrirá daños. Para evitar este

riesgo, le recomendamos que monte un

filtro de agua.

 La manguera de agua tiene que te-

ner al menos 1/2“ (13 mm) pulgadas

de diámetro.

 El caudal de agua no debe ser infe-

rior a 450 l/h (litros por hora).

 El caudal de agua se puede determi-

nar llenando de agua un recipiente

vacío de 8 litros durante un minuto.

 La temperatura de la toma de agua

no debe sobrepasar los 104°F/40°C.

 No utilice nunca el limpiador a pre-

sión para aspirar agua contaminada

con disolventes como, p. ej., diluyen-

tes de pintura, gasolina, aceite, etc.

 Evite siempre que la unidad aspire

residuos utilizando una fuente de

abastecimiento cuya agua esté lim-

pia.

CONSERVE ESTAS

INSTRUCCIONES!

MANTENIMIENTO DE LOS

EQUIPOS DOTADOS DE DOBLE

AISLAMIENTO

Protección mediante interruptor

de circuito de avería por puesta a

tierra

SUMINISTRO DE AGUA (sólo

agua fría)

36 Español



PASO 1:

Monte la agarradera.

 PASO 2:

Instalar el conector suministrado a la

toma de agua del equipo.

Nota: No sujetar nunca el conector

de la manguera de jardín a la toma

de agua del equipo.

 PASO 3:

– Desenganche la lengüeta corrediza

de fijación del asa de la pistola.

– Inserte el extremo pequeño de la

manguera de alta presión en su sitio.

– Vuelva a meter la lengüeta corrediza

de fijación en la pistola de disparo

para fijar la manguera en esa posi-

ción.

 PASO 1:

Conecte la manguera de alta presión

a la salida de alta presión de la uni-

dad.

Comprobar si la conexión es segura

tirando de la manguera de alta pre-

sión.

 PASO 2:

Inserte la lanza de alta presión de su

elección en la pistola de disparo.

Empújelo en sentido contrario al de

la tensión que ejerce el muelle y gí-

relo hasta que quede en la posición

de bloqueo.

 PASO 3:

1 Enroscar el conector de manguera

suministrado al extremo de su man-

guera de jardín.

2 Empujar el conector de la manguera

de jardín al conector de la toma de

agua y asegúrese de oir el clic cuan-

do encaje antes de seguir.

INSTRUCCIONES DE

MONTAJE

INSTRUCCIONES DE

FUNCIONAMIENTO

Español 37



PASO 4:

Conecte la manguera de jardín a la

toma de agua fría y abra el agua del

todo.

 PASO 5:

Enchufe el interruptor de circuito de

avería por puesta a tierra a un toma-

corriente de servicio.

Recomendamos que pruebe el GFCI

como parte de su procedimiento de

arranque cada que use su arandela de

presión. Para conocer cómo realizar esta

prueba en su unidad, visite http://

www.karcherresidential.com/

gfci_test.php para más información para

su modelo de GFCI.

 ADVERTENCIA

No usar si el test anterior da error.

Nota: El aspecto actual del interruptor de

circuito de avería por puesta a tierra pue-

de ser distinto al de la ilustración.



PASO 6:

Desbloquee el pestillo de seguridad

de la pistola de alta presión. Dispare

la pistola para eliminar el aire aprisio-

nado y espere hasta que salga un

caudal de agua constante de la bo-

quilla de alta presión.

 PASO 7:

Encienda el limpiador de alta presión

(I/ON).

El motor sólo arranca si se presio-

na el gatillo de la pistola, y se des-

conecta cuando se libera el

gatillo.

38 Español

 ADVERTENCIA

Para evitar heridas graves, nunca dirija

la boquilla pulverizadora hacia usted

mismo, hacia otras personas o hacia

animales.

몇 ATENCIÓN

Haga una prueba siempre en las áreas

que pasan desapercibidas antes de lim-

piar con alta presión.

Esta boquilla cuenta con chorro fino de

0º que rota 360º para que la acción ero-

siva sea máxima, lo que aumenta de for-

ma efectiva la potencia de limpieza

hasta un 50%. Esta boquilla combina la

potencia de limpieza del chorro fino de

0º con la cobertura de superficie de la

boquilla de gran ángulo.

Non recommandé pour les matériaux

tendres, les revêtements de façades,

les surfaces peintes, les terrasses en

bois et les automobiles.

La lanza variable de alta presión accio-

nada mecánicamente le permite ajustar

la presión de limpieza.

 Para limpiar a la presión máxima, la

lanza de alta presión se tiene que

posicionar en el ajuste de alta pre-

sión (HARD).

 Para una presión menor, gire la ani-

lla del pulverizador en dirección al

„SOFT“.

 Para aplicar detergente, girar la

lanza hasta el tope en la dirección

«SOFT» (presión más baja).

Para obtener mejores resultados,

consulte la sección de consejos de

limpieza para obtener información

específica sobre cómo limpiar dife-

rentes superficies.

Utilice siempre detergente Kärcher

para obtener los mejores resultados.

Los detergentes biodegradables de

Kärcher

han sido especialmente con-

cebidos para proteger el medio ambien-

te y el limpiador a presión. Su fórmula

especial no obstruirá el filtro de la man-

guera de succión y protegerá las piezas

internas del limpiador de alta presión

para que su vida útil sea más larga.

Para adquirir los detergentes Kärcher

diríjase a su comerciante minorista o vi-

site nuestra página Web:

www.karcher.com.mx

몇 ATENCIÓN

No utilice nunca:

– ejía, productos que contengan cloro

ni otro tipo de productos químicos

corrosivos

– Líquidos que contengan disolventes

(p. ej., diluyentes de pintura, gasoli-

na, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados

dañarán la unidad y dañarán la superfi-

cie que se limpie.

UTILIZACIÓN DE LOS

ACCESORIOS

Dirtblaster

Lanza variable de alta presión

accionada mecánicamente

TRABAJAR CON

DETERGENTES

Español 39

El uso de estos objetos invalidará la

garantía.

 PASO 1:

Los detergentes sólo se pueden

aplicar a baja presión.

Monte la boquilla variable accionada

mecánicamente. Girar el tubo pulve-

rizador hasta el tope en la dirección

«SOFT».

 PASO 2:

Llene el recipiente con detergente

Kärcher. Coloque el extremo con fil-

tro del tubo de succión de detergente

dentro del recipiente.

 PASO 3:

Encienda el limpiador de alta presión

(I). Presione el gatillo para poner en

funcionamiento la unidad: el deter-

gente líquido es succionado en la

unidad y mezclado con agua. Apli-

que detergente al área de trabajo.

No deje que se seque el detergente

sobre la superficie.

 PASO 4:

Para enjuagar, inserte la lanza de

alta presión y tire del disparador para

operar la unidad.

 PASO 5:

Limpieza: Al terminar, haga correr

siempre agua limpia por el depósito

del detergente para eliminar todos

los restos del sistema de inyección.

 PASO 1:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.

 PASO 2:

Ponga el limpiador a presión en la

posición de apagado (0).

 PASO 1:

Gire el interruptor y póngalo en la po-

sición de apagado (0); después, des-

enchufe el cable del tomacorriente.

 PASO 2:

Cierre el grifo del agua.

 PASO 3:

Presione el gatillo para que salga la

presión.

TOMARSE UN DESCANSO

de cinco minutos o más

APAGADO Y LIMPIEZA

40 Español



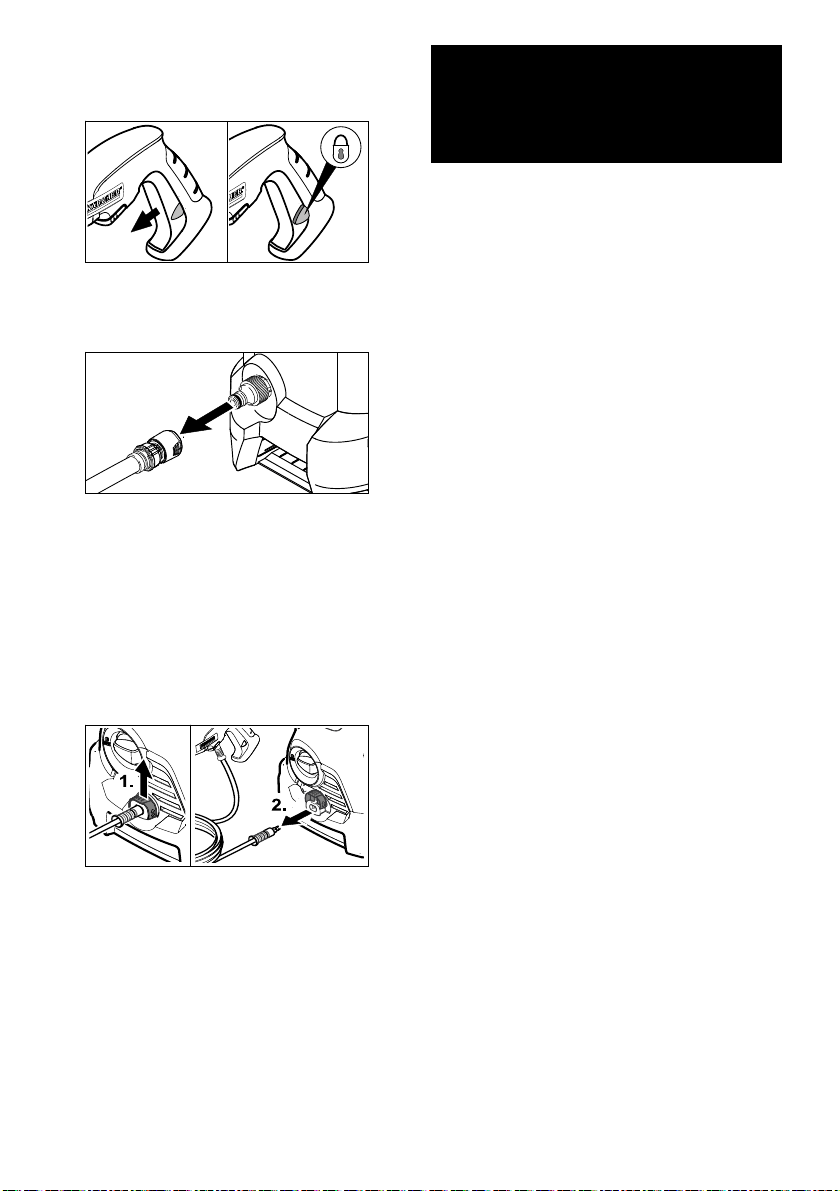

PASO 4:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.

 PASO 5:

Desconecte la manguera de jardín

de la toma de agua de la unidad.

몇 ATENCIÓN

Al separar el tubo de alimentación o el

de alta presión, puede salir agua calien-

te de las tomas después del funciona-

miento.

 PASO 6:

Desconecte la manguera de alta pre-

sión de la salida de alta presión.

1 Desconecte todas las conexiones de

agua.

2 Encienda el aparato durante unos

segundos hasta que haya salido el

agua que haya quedado en la bom-

ba, y apáguelo inmediatamente.

3 Evite que la manguera de alta pre-

sión se retuerza.

4 Almacene el aparato y los acceso-

rios en una habitación que no llegue

a temperaturas bajo cero. NO lo al-

macene cerca de hornos u otras

fuentes de calor, ya que se podrían

secar las juntas de estanqueidad de

la bomba.

몇 ATENCIÓN

Si no se cumplen las instrucciones men-

cionadas arriba, el grupo de la bomba y

los accesorios sufrirán daños y anular

su garantía.

Kärcher

también recomienda el prácti-

ca general de usar un protector de bom-

ba como "Protección de bomba

Kärcher

" para ayudar en el almacena-

miento durante los meses de invierno.

PROTECCIÓN CONTRA LOS

AGENTES INVERNALES Y

ALMACENAMIENTO

PROLONGADO

Español 41



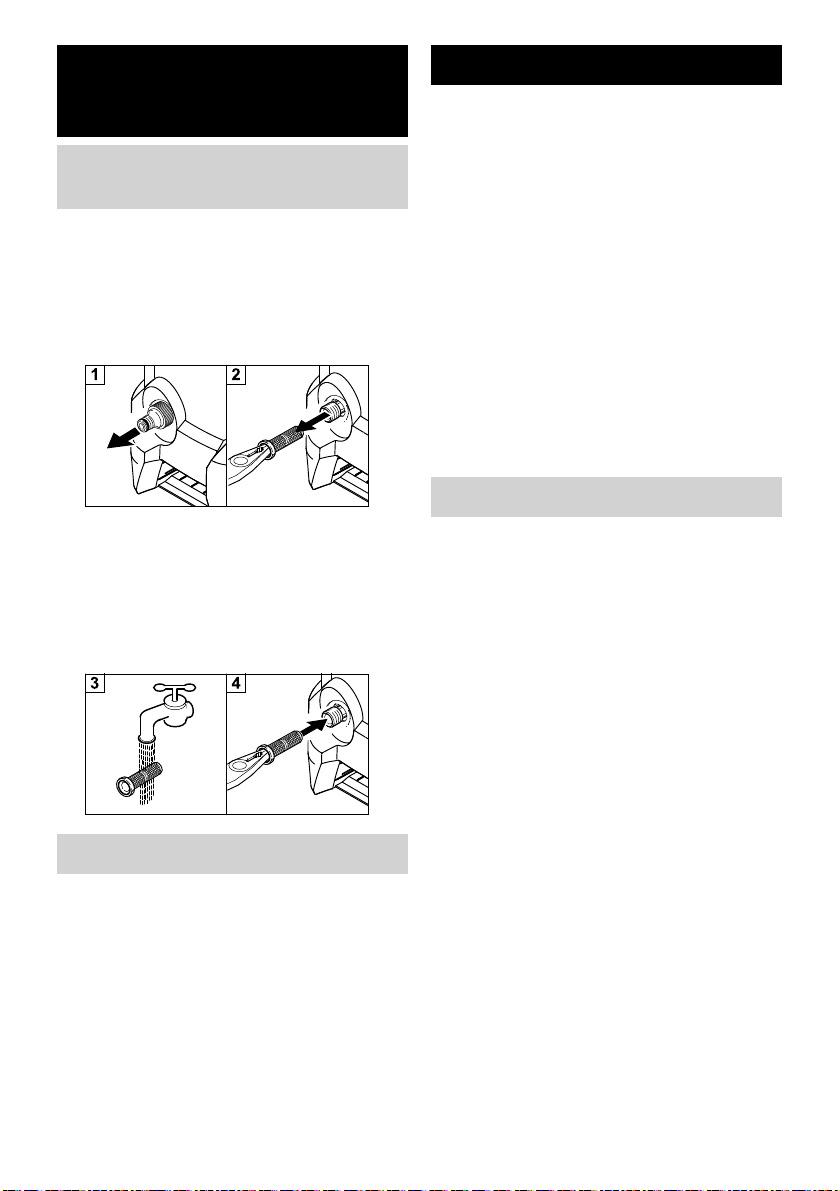

PASO 1:

Desconecte la conector de la entra-

da de agua.

 PASO 2:

Sacar el filtro de entrada de agua

con pinzas planas.

 PASO 3:

Enjuagar el filtro de entrada de agua

en agua caliente.

 PASO 4:

Reinsertar de nuevo el filtro de entra-

da de agua.

La unidad no necesita mantenimiento.

몇 ATENCIÓN

 Antes de limpiar cualquier superficie,

se debe limpiar una parte de la mis-

ma que sea poco visible para probar

el ajuste del chorro a presión y la dis-

tancia para obtener los mejores re-

sultados de limpieza.

 Si las superficies pintadas se están

pelando o descarapelando, extreme

las precauciones, ya que el limpiador

a presión podría arrancar la pintura

suelta de la superficie.

 Para obtener consejos adicionales

de limpieza y una videoteca comple-

ta, visite nuestra página web:

www.karcherresidential.com

(con o sin detergente). Preenjuague la

cubierta y el área circundante con agua

limpia. Si utiliza Deck Wash de

Kärcher

, aplíquelo en la superficie a

baja presión. Para obtener mejores re-

sultados, divida el área de trabajo en

pequeñas secciones de aprox. 2.5 me-

tros cuadrados. Deje el Deck Wash so-

bre la superficie durante 1-3 minutos.

No deje que se seque el detergente so-

bre la superficie. Enjuague a alta pre-

sión mediante un movimiento de

barrido, manteniendo la boquilla de alta

presión a aprox. 8 a 15 cm de la super-

ficie a limpiar. Limpie siempre de arriba

a abajo y de izquierda a derecha. Cuan-

do pase a la siguiente sección de la su-

perficie a limpiar, asegúrese de solapar

la nueva sección con la sección anterior

para evitar que queden marcas de se-

paración y garantizar, así, un resultado

homogéneo.

INSTRUCCIONES DE

CONSERVACIÓN Y

MANTENIMIENTO

Limpieza del filtro de entrada de

agua

Mantenimiento

CONSEJOS DE LIMPIEZA

Limpieza de cubiertas

42 Español

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza Paredes de Kärcher

, aplíquelo a

la superficie a baja presión (para obte-

ner mejores resultados, divida la zona

de trabajo en secciones de aproximada-

mente 2 m y aplique siempre el deter-

gente de abajo a arriba). Deje el

detergente para alta presión sobre la

superficie durante 1-3 minutos. No deje

que el detergente se seque sobre la su-

perficie. Si ve que la superficie se va a

secar, simplemente moje la superficie

con agua limpia. Si es necesario, utilice

un accesorio especial con cepillo de la-

vado (no incluido) para quitar la sucie-

dad difícil. Enjuague a alta presión

mediante un movimiento de barrido ho-

mogéneo, manteniendo la boquilla de

alta presión a aprox. 15 centímetros de

la superficie a limpiar.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza detergente para alta presión ó

desengrasante de Kärcher

, aplíquelo

en la superficie a baja presión. Para ob-

tener mejores resultados, divida el área

de trabajo en pequeñas secciones de

aprox. 2.5 metros cuadrados. Deje el

detergente para alta presión ó desen-

grasante sobre la superficie durante 1-

3 minutos. No deje que se seque el de-

tergente sobre la superficie. Enjuague a

alta presión mediante un movimiento de

barrido, manteniendo la boquilla de alta

presión a aprox. 8 a 15 cm de la super-

ficie a limpiar. Limpie siempre de arriba

a abajo y de izquierda a derecha. Para

quitar manchas especialmente difíciles,

utilice la boquilla desincrustante.

(con o sin detergente). Preenjuague el

vehículo con agua limpia. Si utiliza Tou-

chless Vehicle Wash de Kärcher

, aplí-

quelo en la superficie a baja presión.

Para obtener mejores resultados, limpie

un lado del vehículo cada vez y aplique

siempre el detergente de abajo a arriba.

No deje que el detergente se seque so-

bre la superficie. Si es necesario, utilice

un accesorio especial con cepillo de la-

vado (no incluido) para quitar la sucie-

dad difícil. Enjuague a alta presión

mediante un movimiento de barrido y

manteniendo la boquilla pulverizadora a

aprox. 15 a 20 centímetros de la super-

ficie a limpiar (la distancia se debe incre-

mentar en el caso de que se enjuaguen

superficies con ranuras u otras superfi-

cies delicadas). Limpie siempre de arri-

ba a abajo y de izquierda a derecha.

Para obtener mejores resultados, seque

la superficie con una gamuza o un trapo

suave y seco.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza detergente para alta presión o

desengrasante, aplique el detergente a

baja presión. Deje el detergente para

alta presión sobre la superficie 1-3 mi-

nutos. No deje que el detergente se se-

que sobre la superficie. Enjuague a alta

presión manteniendo la boquilla pulveri-

zadora a aprox. 8 a 15 cm de la superfi-

cie a limpiar. Para quitar suciedad

especialmente difícil, puede ser necesa-

rio tener que poner la boquilla de alta

presión más cerca para que la potencia

de limpieza sea mayor.

Paredes de la casa

Patios de cemento, ladrillos y

piedras

Autos, lanchas y motos

Parrillas de asadores, equipos

con motor exteriores y

herramientas de jardín

Español 43

(con o sin detergente). Preenjuague el

mueble y el área circundante con agua

limpia. Si utiliza detergente para alta

presión de Kärcher

, aplíquelo a la su-

perficie a baja presión. Deje el Pressure

Wash sobre la superficie durante 1-3

minutos. No deje que se seque el deter-

gente sobre la superficie. Si es necesa-

rio, utilice un accesorio especial con

cepillo de lavado (no incluido) para qui-

tar la suciedad difícil. Enjuague a alta

presión mediante un movimiento de ba-

rrido, manteniendo la boquilla de alta

presión a aprox. 8 a 15 cm de la super-

ficie a limpiar. Para obtener mejores re-

sultados, limpie de arriba a abajo y de

izquierda a derecha.

Disponemos de accesorios de limpieza

opcionales para mejorar la capacidad

de limpieza. Estos accesorios son preci-

sos desde la fecha de impresión de este

manual. Consulte nuestra página Web

para obtener información acerca de pre-

cios e información actualizada.

Especialmente indicado para proteger

el limpiador a presión de las heladas, la

corrosión y el desgaste prematuro. El

protector de bomba también añade lu-

bricante a las válvulas y juntas de estan-

queidad para prevenir del

engarrotamiento. ¡Muy recomendable

para todos los limpiadores a presión de

Kärcher

Nº de pieza 9.558-998.0

La manguera alargadora para limpiado-

ras de presión Kärcher ® entre la man-

guera del equipo original y la pistola de

disparo (hasta 2000 PSI).

Nº de pieza 2.642-588.0

¿Necesita limpiar ventanas de segun-

dos pisos u otras áreas altas? Aumente

el alcance del limpiador a presión hasta

1.7 m con este kit alargador. Incluye 4

piezas de aluminio para que la longitud

sea variable. De 1.7 m montado por

completo. Encaja en la mayoría de lim-

piadores a presión de Kärcher

de has-

ta 2300 PSI. (bayoneta)

Nº de pieza 2.640-746.0

Para que la limpieza de las zonas más

delicadas (superficies pintadas, cristal y

plástico) le cueste menos esfuerzo,

pruebe el cepillo de lavado rotatorio

Kärcher

. Utilícelo en el automóvil, pa-

redes o ventanas de casa. La presión

del agua del limpiador a presión hace

que giren suavemente los cepillos inter-

nos, haciendo mucho más fácil la tarea

de limpieza. El ángulo de la cabeza del

cepillo es ajustable para ayudarle a lle-

gar a áreas de difícil acceso. Excelente

para la aplicación de detergente. Un ac-

cesorio imprescindible diseñado para

los limpiadores a presión de Kärcher

de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-743.0

Mobiliario de patios y jardines

ACCESORIOS DE LIMPIEZA

OPCIONALES

Protector de bomba

Manguera alargadora de alta

presión de 7.5 m

Extensión de lanza de alta

presión de 1.7 m (cuatro piezas)

Cepillo de lavado rotatorio

(bayoneta)

44 Español

Hecho con cerdas suaves que no dañan

las superficies pintadas. Se monta fácil-

mente en la pistola de disparo. Ideal

para la suciedad difícil de autos, lan-

chas, muebles de patios y otras superfi-

cies. Fantástico para la aplicación de

detergente. Encaja en la mayoría de

limpiadores a presión de Kärcher

hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-740.0

¿Necesita limpiar tubos, desagües o ba-

jadas de agua atascados? ¡El kit de lim-

pieza de tuberías de Kärcher

es la

solución! El limpiador de tubos se pro-

pulsa así mismo hacia delante y quita a

la vez la suciedad. Por ejemplo, inserte

la boquilla de limpieza en la base de una

bajada de agua, presione el gatillo del

limpiador a presión y observe como la

boquilla hace saltar las hojas y la sucie-

dad conforme asciende por la tubería.

Se conecta, directamente, a la pistola

de disparo de la mayoría de los limpia-

dores a presión de Kärcher

de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.640-747.0

¿Por qué emplear horas rascando la

pintura vieja y el óxido a mano usando

productos químicos fuertes? ¡Deje que

haga el trabajo el kit de limpieza me-

diante aspersión de arena húmeda!

Monte el kit en el limpiador a presión,

añada material abrasivo y ataque el óxi-

do y la pintura con nuestra alternativa

ecológica. Encaja en la mayoría de lim-

piadores a presión de Kärcher

de has-

ta 2300 PSI. (bayoneta)

Nº de pieza 2.638-792.0

Ideal para aplicaciones que requieren

mucha espuma. Simplemente llene el

tapón del depósito con detergente líqui-

do para el limpiador a presión para ge-

nerar la pulverización de espuma. Se

conecta, directamente, a la pistola de

disparo. Encaja en la mayoría de limpia-

dores a presión de Kärcher

de hasta

2300 PSI. (bayoneta)

Nº de pieza 6.964-507.0

Para limpiar superficies como patios, te-

rrazas y caminos sin salpicar. No hay

solución mejor que el T 200 de

Kärcher

. Ahorra tiempo al limpiar un

área a un pie suavemente mientras "le-

vita", proporcionando una limpieza con-

sistente sin rayar. Cuando termine de

limpiar el patio o camino, quite el pulve-

rizador y utilice el asa para limpiar las

puertas del garaje y otras superficies

verticales. Incluye dos boquillas que gi-

ran a gran velocidad para que el resulta-

do sea óptimo. Nuestro accesorio líder

en ventas para limpiadores a presión de

Kärcher

de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.642-188.0

Cepillo de lavado de suave

Kit de limpieza de tuberías de

7.5 m (bayoneta)

Kit de limpieza mediante

aspersión de arena húmeda

(bayoneta)

Accesorio espumador de

detergente

Limpiador de superficies de

zonas amplias T 200

Español 45

 ADVERTENCIA

LOCALIZACIÓN Y REPARACIÓN DE AVERÍASG

Desconecte el aparato de la fuente de alimentación antes de hacer cualquier

reparación.

Síntoma Causa Solución

El motor no

arranca

El interruptor de encendido/

apagado está en la posición de

“apagado” (O).

Gire el interruptor hasta la

posición de “encendido” (I).

El cable eléctrico no está

enchufado.

Enchufe el cable eléctrico.

El tomacorriente eléctrico no

suministra la corriente

adecuada.

Inténtelo con otro

tomacorriente.

Tomacorriente GFCI

equivocado.

Pulsar el botón "RESET" del

enchufe GFCI.

El interruptor automático está

desconectado.

Apague el limpiador a presión.

El reencendido será

automático, por tanto, espere

hasta que la temperatura baje.

La unidad no llega

a la alta presión.

El diámetro de la manguera de

jardín es demasiado pequeño.

Sustituir con una manguera de

jardín de 5/8 pulgadas o más.

El suministro de agua está

restringido.

Compruebe si la manguera de

jardín tiene grietas, fugas o si

está obstruida.

El suministro de agua de

entrada no es suficiente.

Abra la toma de agua del todo.

El filtro de entrada de agua

está obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La lanza de alta presión está

en la posición de baja presión.

Ponga la lanza de alta presión

en la posición de alta presión.

46 Español

La presión de

salida varía entre

alta y baja presión.

El suministro de agua de

entrada no es suficiente.

Abra el grifo de agua del todo.

Compruebe si la manguera de

jardín tiene grietas, fugas o si

está obstruida.

La bomba está succionando

aire.

Compruebe que las

mangueras y conectores están

bien apretados. Apague el

aparato y purgue la bomba

apretando la pistola de disparo

hasta que salga un caudal

constante de la boquilla.

El filtro de entrada de agua

está obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La boquilla de descarga está

obstruida.

Limpie con aire comprimido o

quite la suciedad con una

aguja fina.

Pistola, manguera o lanza de

alta presión calcificados.

Vierta vinagre destilado por la

manguera de succión de

detergente.

No entra

detergente.

El detergente está demasiado

espeso.

Diluya el detergente. Para

obtener mejores resultados

utilice detergente Kärcher

El filtro de la manguera de

succión de detergente está

obstruido.

Deje correr agua caliente por

el filtro para quitar la suciedad.

La manguera de succión de

detergente está dañado u

obstruido.

Quite la obstrucción o

reemplace la manguera de

succión de detergente.

La lanza de alta presión está

en la posición de alta presión.

Girar el tubo pulverizador has-

ta el tope en la dirección

«SOFT».

La boquilla de descarga está

obstruida.

Limpie con aire comprimido o

quite la suciedad con una

aguja fina.

La conexión de la

manguera de

jardín fuga.

Las conexiones están sueltas. Apriete las conexiones.

No hay arandela de hule o está

desgastada.

Inserte una arandela nueva.

Síntoma Causa Solución

Español 47

La lanza de alta

presión fuga.

La lanza de alta presión no

está montado correctamente.

Inserte la lanza de alta presión

en la pistola de disparo.

Presiónelo en contra de la

tensión que ejerce el muelle y

gírelo hasta que quede en la

posición de bloqueo.

Anillo tórico o inserción de

plástico rotos.

Llame al Servicio de asistencia

al cliente.

La bomba hace

ruido.

La bomba está succionando

aire.

Compruebe que las

mangueras y conectores están

bien apretados. Apague el

aparato y purgue la bomba

apretando la pistola de disparo

hasta que salga un caudal

constante de la boquilla.

Fuga agua de la

bomba (hasta 10

gotas por minuto

es permisible).

Las conexiones están sueltas. Compruebe que todos los

accesorios están apretados.

Las juntas de estanqueidad de

agua están dañadas o

desgastadas.

Llame al Servicio de asistencia

al cliente.

Goteo de aceite. La juntas de estanqueidad de

aceite están dañadas o

desgastadas.

Llame al Servicio de asistencia

al cliente.

Síntoma Causa Solución

Si tiene más problemas de los que están indicados, visite nuestra página web.

USA / CDN:

www.karcher-help.com

México:

www.karcher.com.mx

Karcher K 2 Compact 16021140

Product's Documents

User Manual

Specifications

Karcher 16021140 Questions and Answers

Related Products

Karcher 11035100 Compact CoAg Water Management Center

Karcher 1.520-917.0 Compact HD 4/8 X Classic Pressure Washer

Karcher K 4 Compact Pressure Washer

Karcher 1.673-501.0 Kärcher K 2 Compact Pressure Washer

Karcher 1.272-901.0 HDS Compact Class HDS 2.3/12 C Ed
