Milwaukee 2613-20 M18 Brushless 1” SDS Plus D-Handle Rotary User Manual

Cat. No. / No de cat.

2613-20

SDS

PLUS

M18™ BRUSHLESS 1" SDS PLUS D-HANDLE ROTARY HAMMER

PERCEUSE À PERCUSSION À POIGNÉE EN " D " SANS BALAIS

DE 25 mm (1") SDS PLUS M18™

ROTOMARTILLO CON EMPUÑADURA EN "D" SIN CEPILLOS

DE 25 mm (1") SDS PLUS M18™

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to

lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of an GFCI

reduces the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power

source and/or battery pack, picking up or carry-

ing the tool. Carrying power tools with your nger

on the switch or energizing power tools that have

the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

a󰀨ect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and the

work to be performed. Use of the power tool for

operations di󰀨erent from those intended could result

in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used

with another battery pack.

• Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

• When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact acci-

dentally occurs, ush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instructions.

Charging improperly or at temperatures outside

the specied range may damage the battery and

increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

ROTARY HAMMERS

Safety instructions for all operations

• Wear ear protectors. Exposure to noise can cause

hearing loss.

• Use auxiliary handle(s), if supplied with the tool.

Loss of control can cause personal injury.

• Hold power tools by insulated gripping surfaces,

when performing an operation where the cutting

tool may contact hidden wiring. Cutting accessory

contacting a "live" wire may make exposed metal

parts of the power tool "live" and could give the

operator an electric shock.

Safety instructions when using long drill bits with

rotary hammers

• Always start drilling at low speed and with the

bit tip in contact with the workpiece. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting in

personal injury.

• Apply pressure only in direct line with the bit

and do not apply excessive pressure. Bits can

bend, causing breakage or loss control, resulting in

personal injury.

• Keep hands away from all cutting edges and

moving parts.

• Cut embedded rebar only if this operation does

not a󰀨ect the integrity of the building. If in doubt,

consult a structural engineer. Tool operator fully

responsible for adverse structural e󰀨ects.

•

WARNING

To reduce the risk of injury, when

working in dusty situations, wear

appropriate respiratory protection or use an

OSHA compliant dust extraction solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these

operating instructions or you feel the work is beyond

your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

WARNING

Some dust created by power sand-

ing, sawing, grinding, drilling, and

other construction activities contains chemicals

known to cause cancer, birth defects or other repro-

ductive harm. Some examples of these chemicals

are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to lter out microscopic particles.

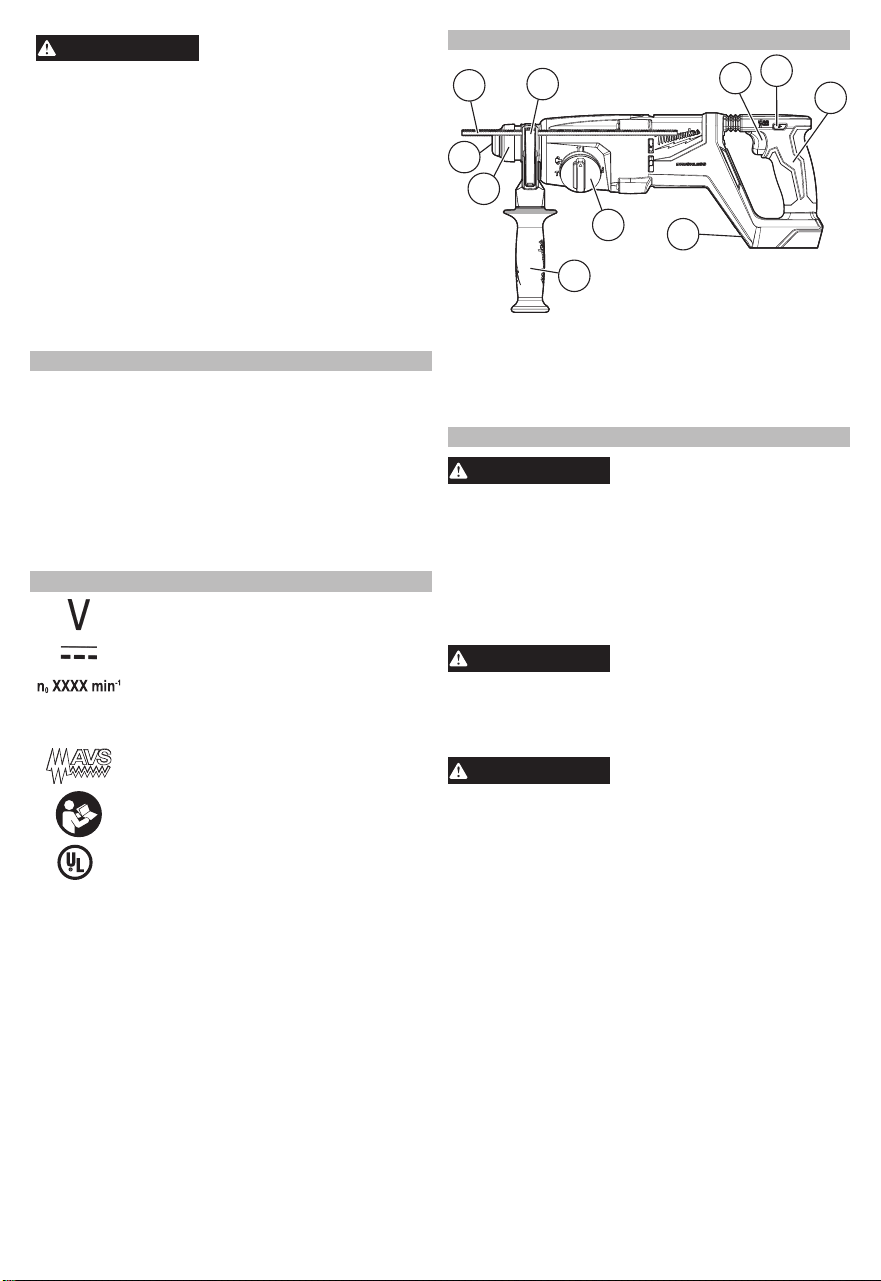

SYMBOLOGY

Volts

Direct Current

No-Load Revolutions per Minute (RPM)

BPM

Blows per Minute (BPM)

Anti-vibration System

Read Operator's Manual

UL Listing Mark for Canada and U.S.

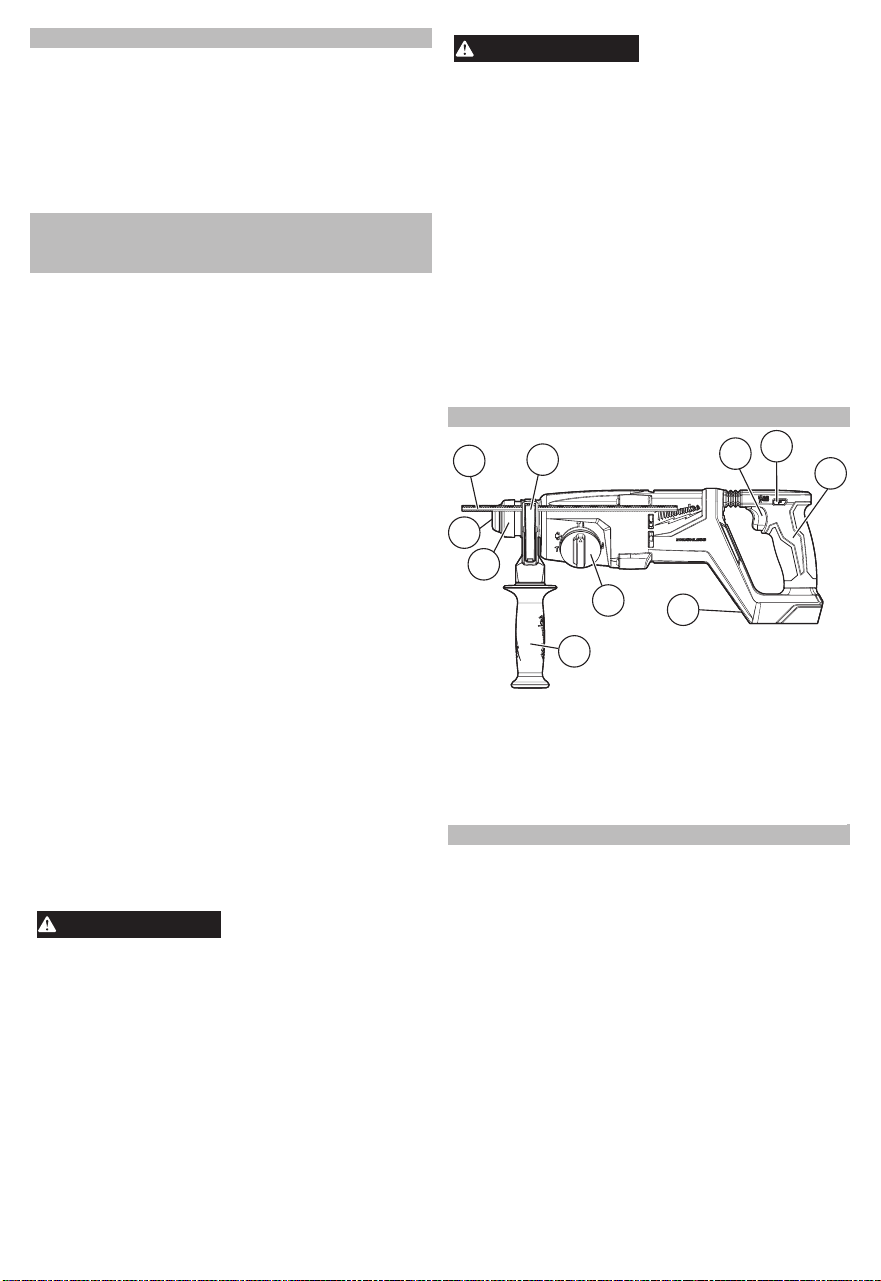

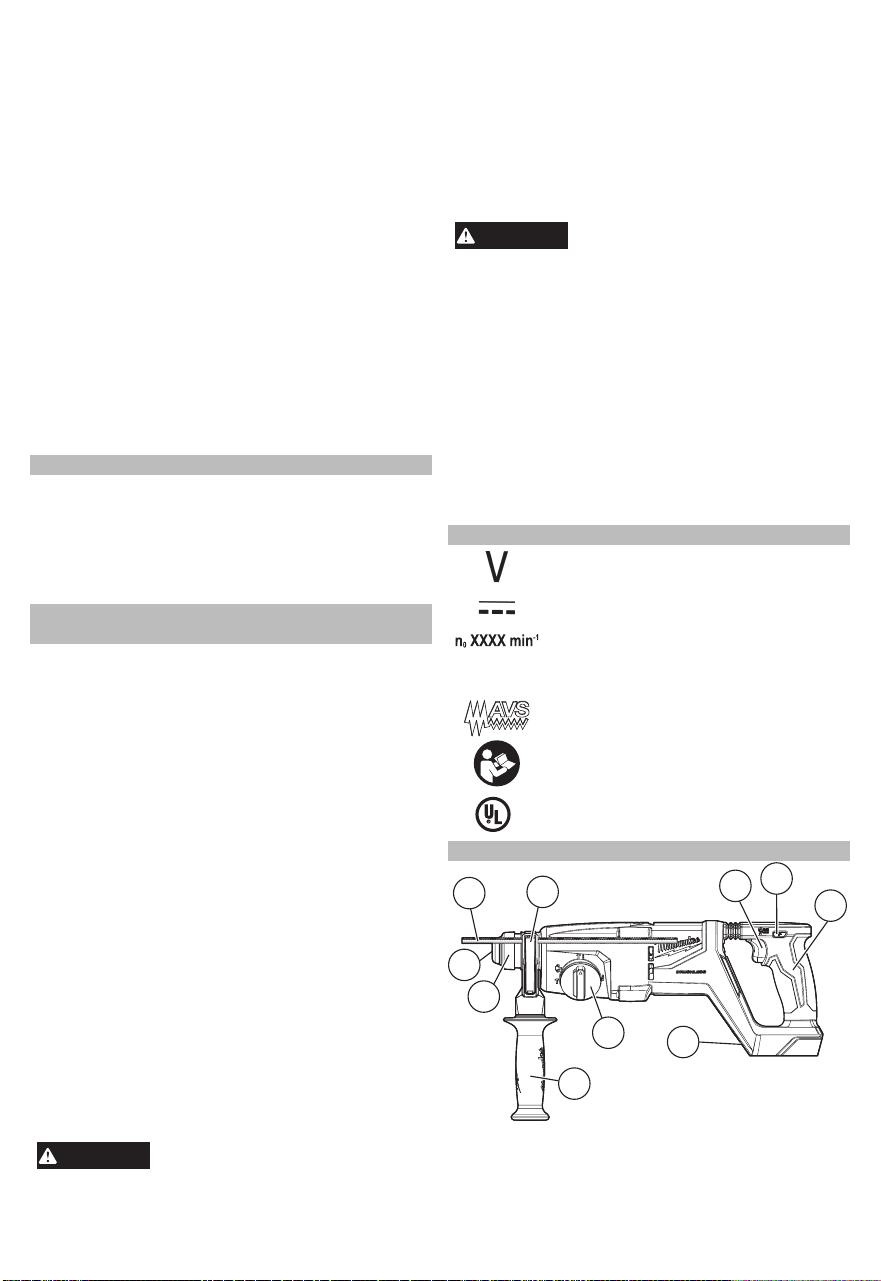

FUNCTIONAL DESCRIPTION

1. Bit release collar

2. Bit holder

3. Depth gauge rod

4. Clamping lever

5. Trigger

6. Control switch

7. Rear handle

8. LED

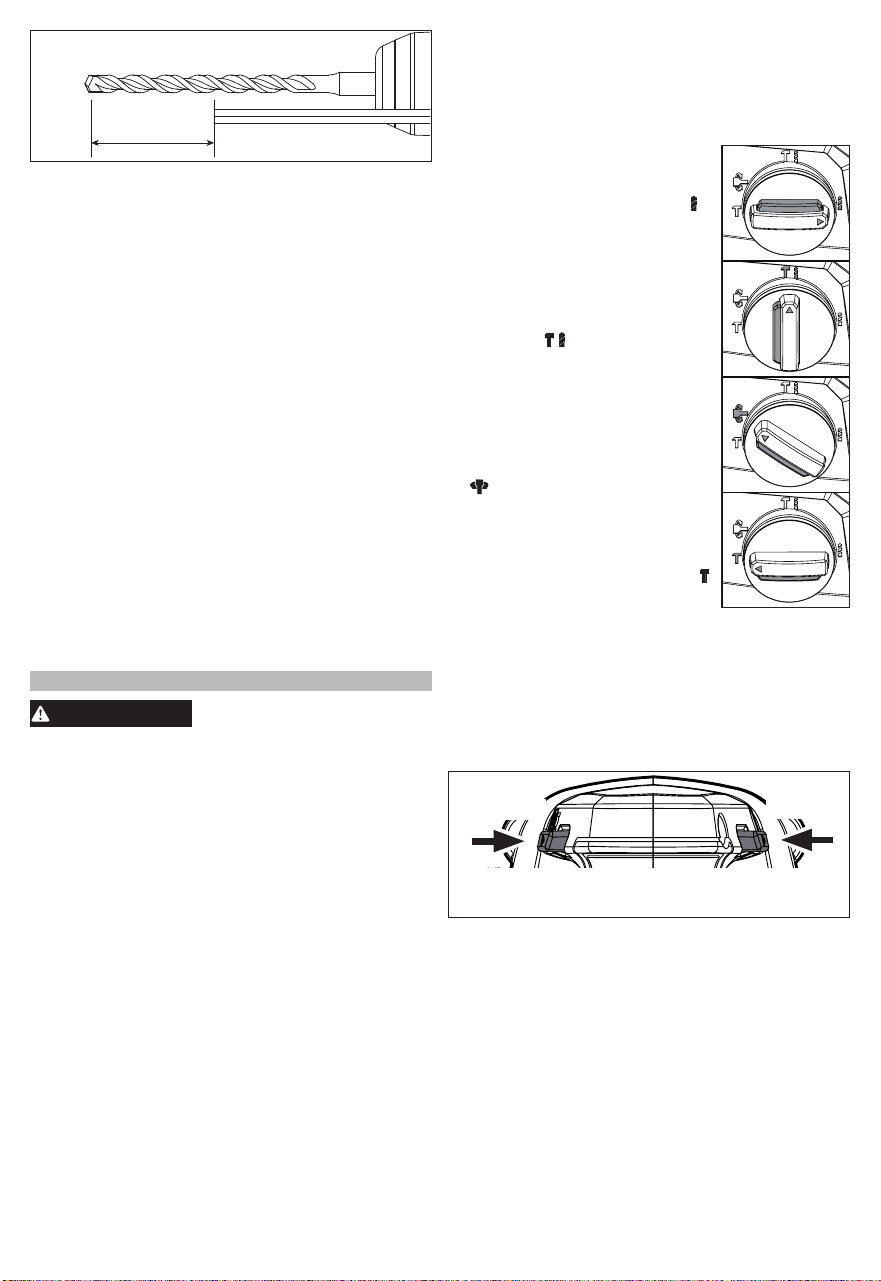

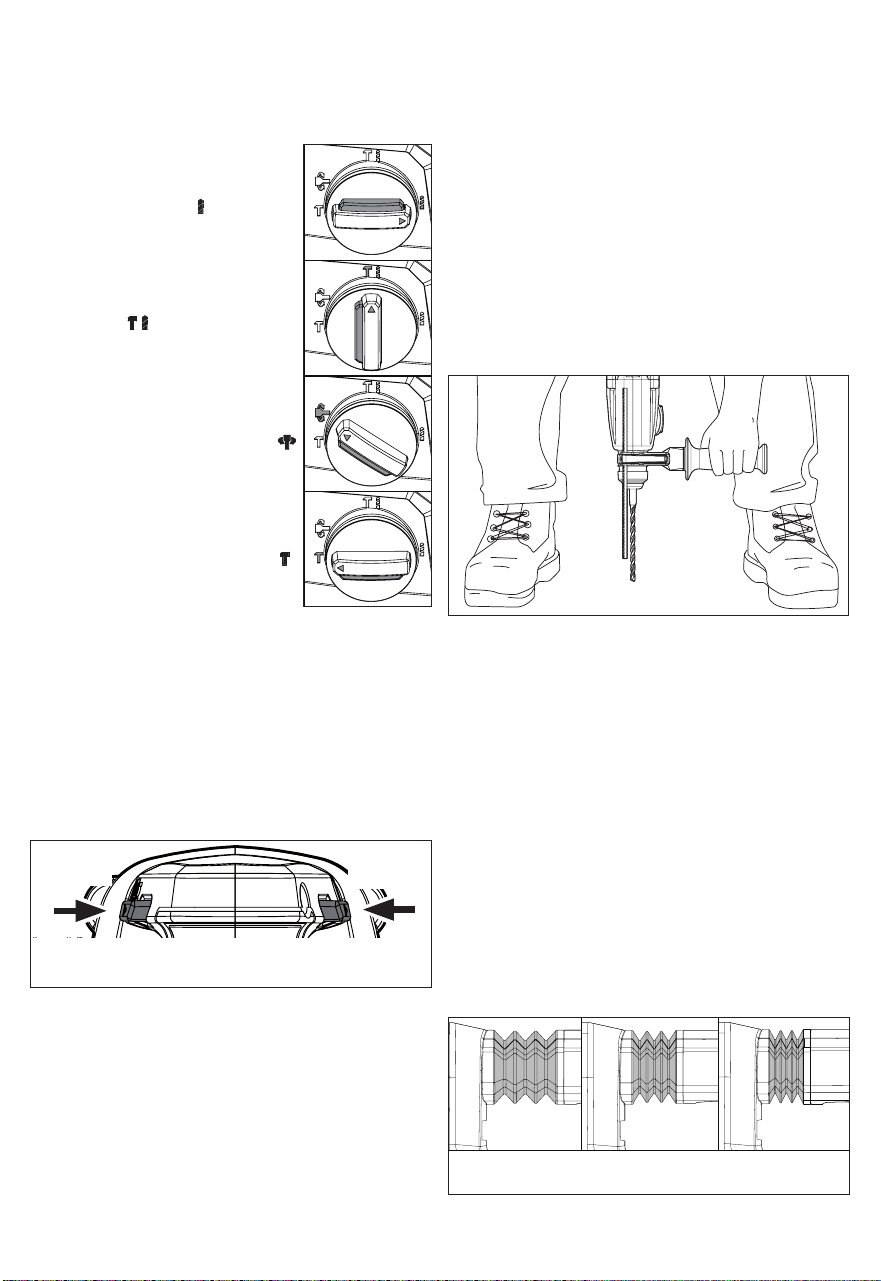

9. Mode selector knob

10. Side handle

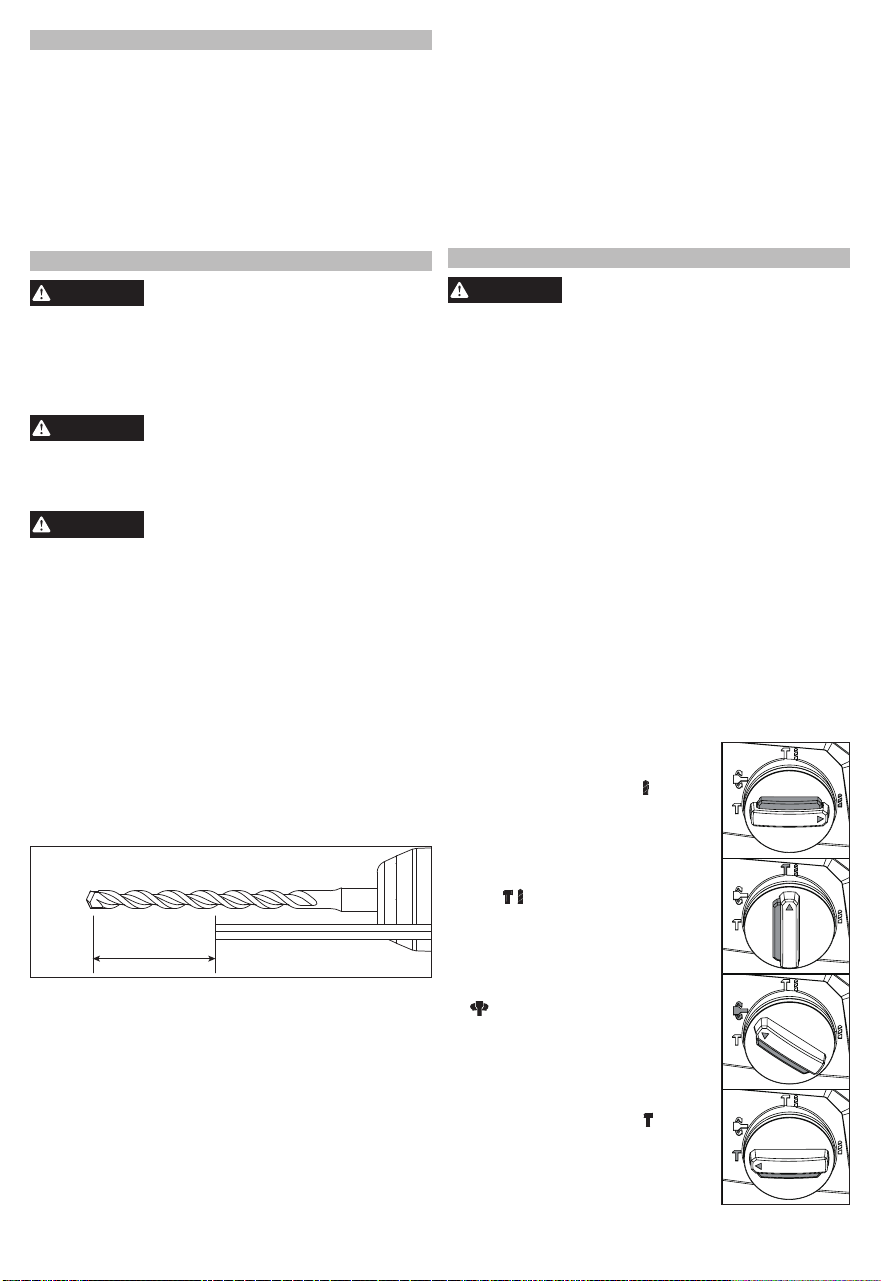

1. Remove battery pack.

2. Insert the bit or chisel into the nose of the tool.

3. Rotate bit slowly until it aligns with the locking

mechanism.

4. Push bit into tool until it locks.

5. Check that the bit is locked properly; it should be

possible to pull the bit back and forth slightly (about

1/4").

6. To remove bits and chisels, pull bit holder release

collar toward the rear of tool and remove bit.

NOTE: Use caution when handling hot bits and

chisels.

OPERATION

WARNING

To reduce the risk of injury, always

remove battery pack before chang-

ing or removing accessories. Only use acces-

sories specically recommended for this tool.

Others may be hazardous.

Keep hands away from the bit and all moving

parts.

Always wear proper eye protection marked to

comply with ANSI Z87.1.

When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA

compliant dust extraction solution.

Always use a side handle when using this tool.

Always brace or hold securely.

Cut embedded rebar only if this operation does

not a󰀨ect the integrity of the building. If in doubt,

consult a structural engineer. Tool operator fully

responsible for adverse structural e󰀨ects.

Selecting Action

MILWAUKEE Rotary Hammers have three settings:

rotation only, rotary hammer, and hammer only.

Always allow the motor to come to a complete stop

before changing the mode selection to avoid dam-

age to the tool.

1. For rotation only, rotate the mode

selector so the arrow on the lever

points to the twist drill

symbol.

2. For rotary hammering, rotate

the mode selector so the arrow

points to the hammer and twist

drill

symbol.

3. To freely rotate the bit to the de-

sired angle for hammering only,

rotate the mode selector to the

symbol. Then, follow step 4.

4. For hammering only, rotate

the mode selector so the arrow

points to the hammer

symbol.

NOTE: To engage the ham-

mering mechanism, maintain

pressure on the bit. When the

pressure on the bit is released,

the hammering will stop.

SPECIFICATIONS

Cat. No. ..................................................... 2613-20

Volts .............................................................. 18 DC

Battery Type .................................................M18™

Charger Type ................................................M18™

RPM ........................................................... 0 - 1270

BPM ........................................................... 0 - 4580

Type ......................................................... SDS Plus

Twist bit................................................................ 1"

Core bit ............................................................ 2.5"

Recommended Ambient

Operating Temperature ......................0°F to 125°F

ASSEMBLY

WARNING

Recharge only with the charger

specied for the battery. For spe-

cic charging instructions, read the operator’s

manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

WARNING

lways lock the trigger or remove

the battery pack any time the tool

is not in use.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Only use accessories specically

recommended for this tool. Others

may be hazardous.

To reduce the risk of injury, always use a side

handle when using this tool. Always brace or

hold securely.

Adjusting the Side Handle Position

1. Loosen the side handle by unscrewing the side

handle grip until the side handle rotates freely.

2. Rotate the side handle to the desired position.

3. Tighten the side handle grip securely.

Setting the Depth Gauge

1. Press in the clamping lever.

2. Slide the depth gauge rod backward or forward

until it is set for the desired depth.

NOTE: The drilling depth is the distance between

the tip of the bit and the tip of the depth gauge rod.

3. Release the clamping lever.

Drilling Depth

Installing Drill Bits and Chisels

NOTE: Only use accessories with SDS or SDS Plus

shanks.

Be sure that the shank of the bit is clean. Dirt particles

may cause the bit to line up improperly. Do not use

bits larger than the maximum recommended capacity

of the drill because gear damage or motor overload-

ing may result. For best performance, be sure that

the bit is properly sharpened and the shank is lightly

greased before use.

Using the Control Switch

The control switch may be set to three positions:

forward, reverse and lock. Always allow the motor

to come to a complete stop before using the control

switch to avoid damage to the tool.

Forward

Reverse

LOCK

Push to CENTER

1. For forward (clockwise) rotation, push in the con-

trol switch from the right side of the tool. Check

the direction of rotation before use.

2. For reverse (counterclockwise) rotation, push in

the control switch from the left side of the tool.

Check direction of rotation before use.

3. To lock the trigger, push the control switch to the

center position. The trigger will not work while

the control switch is in the center locked position.

Always lock the trigger or remove the battery pack

any time the tool is not in use.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle(s) rmly and

pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled and will go o󰀨 shortly after the trigger is

released.

2. To vary the speed, increase or decrease the pres-

sure on the trigger. The further the trigger is pulled,

the greater the speed.

3. To stop the tool, release the trigger. Ensure the

tool has come to a complete stop before laying

the tool down.

Operating

Position the tool, grasp the handles rmly and pull

the trigger. Always hold the tool securely using both

handles to maintain control. This tool has been de-

signed to achieve top performance with only moder-

ate pressure. Let the tool do the work.

If the speed begins to drop o󰀨 when drilling large or

deep holes, pull the bit partially out of the hole while

the tool is running to help clear dust. Do not use water

to settle the dust since it will clog the bit utes and

tend to make the bit bind in the hole. If the bit should

bind, a built-in, non-adjustable slip clutch prevents

the bit from turning. If this occurs, stop the tool, free

the bit and begin again.

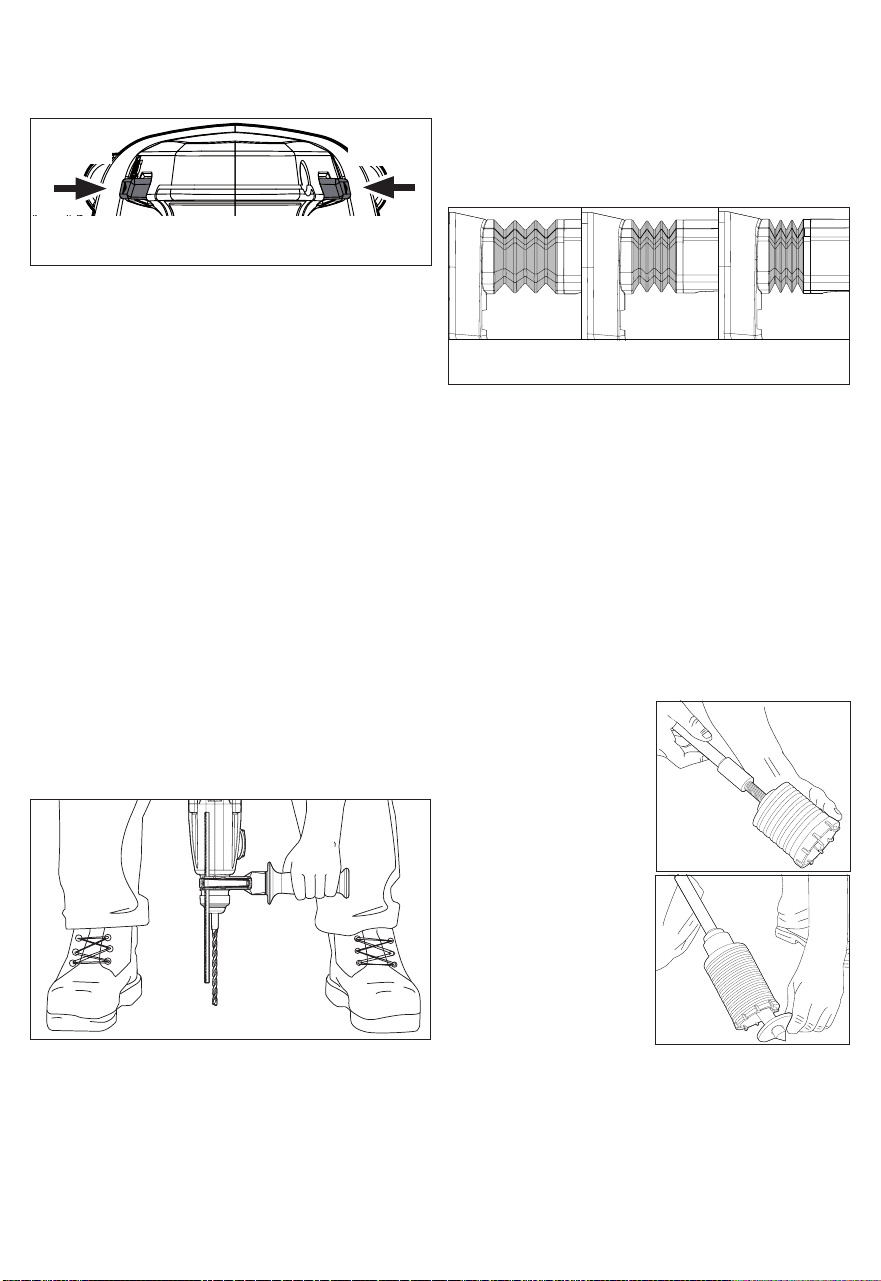

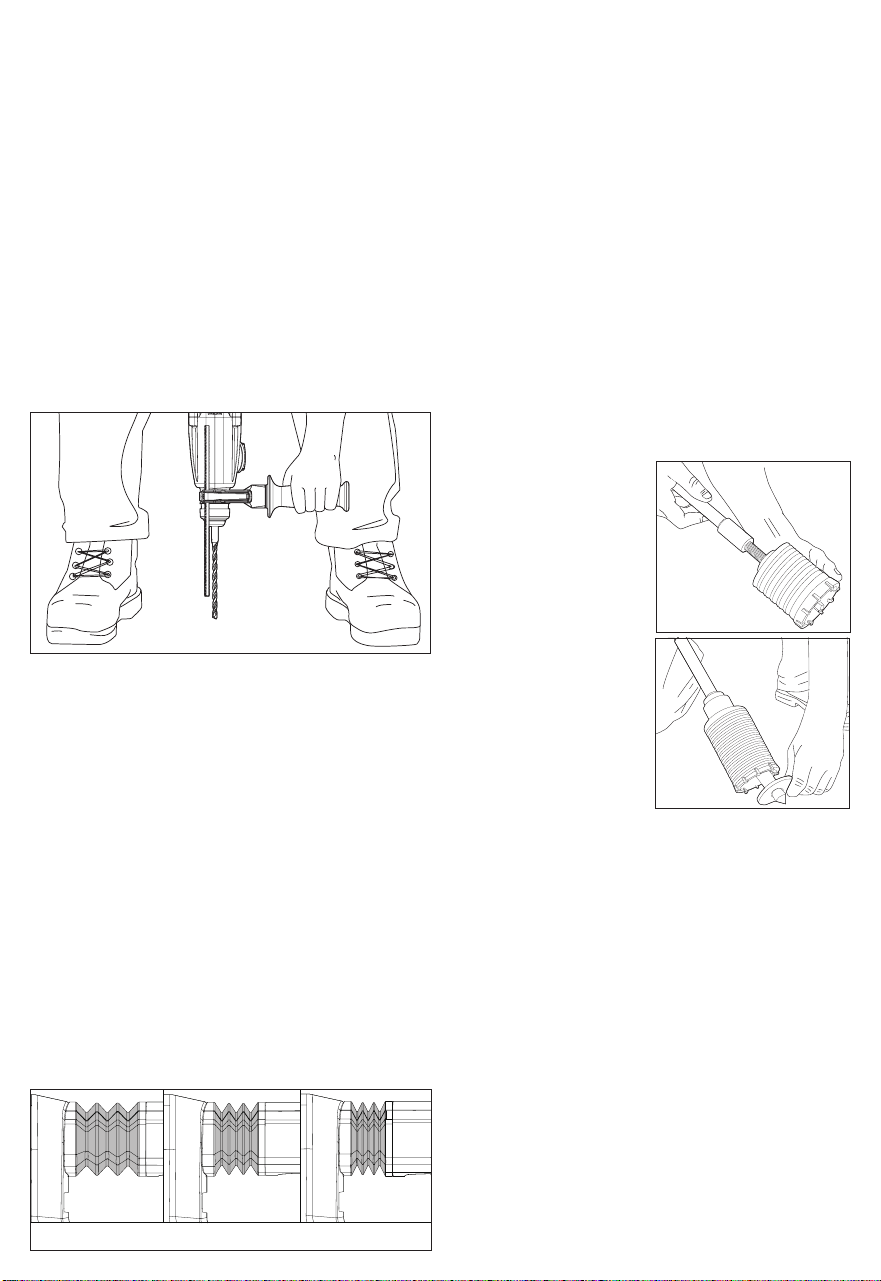

Operator Force

The Anti-Vibration System provides the operator with

comfort without sacricing power or performance.

Ideal operator force compresses the bellows slightly

and allows the tool to work aggressively while the

handle remains steady.

Excessive force compresses the bellows signicantly

and reduces vibration dampening. Users will be able

to feel the di󰀨erence and should adjust the force to

the handle accordingly.

Too little Correct Too much

force force force

Cold Starting

If this tool is stored for a long period of time or

at cold temperatures, it may not hammer ini-

tially because the lubrication has become stiff.

To warm up the tool:

1. Insert and lock a bit or chisel into the tool.

2. Pull the trigger and apply force to the bit or chisel

against a concrete or wood surface for a few

seconds. Release the trigger

3. Repeat until the tool starts hammering. The colder

the tool is, the longer it will take to warm up.

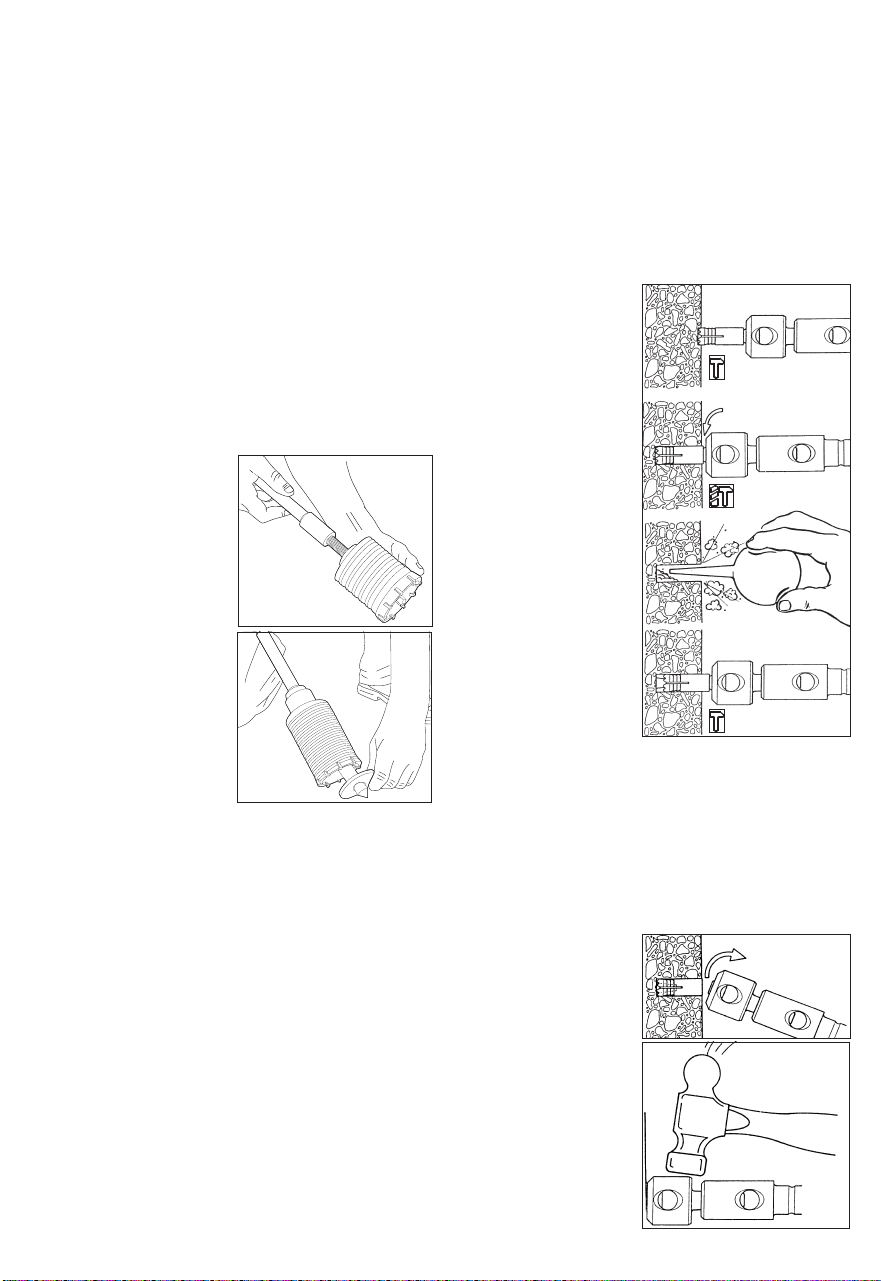

Using Rotary Percussion Core Bits

Core Bits are useful for drilling large or long holes

in concrete. MILWAUKEE Heavy-Duty Core Bits

have heat-treated steel bodies with durable carbide

tips. These core bits are specially designed for fast,

accurate drilling with combined hammering and

rotary action.

1. Clean and lubricate the

threads on the adapter

and core bit to make

later removal easier.

Thread the adapter

shank to the rear of the

core bit.

2. Push the guide plate

onto the pointed end of

the center pin. Insert the

center pin and guide

plate assembly into the

core bit. Be sure the

small end of the center

pin is securely placed

into the hole in the cen-

ter of the core bit.

For LHS systems, screw

the threaded end of the

centering bit into the core bit.

NOTE: If using an extension, first thread the

adapter shank to the extension. Then thread the

core bit to the extension.

3. Insert the adapter into the nose of the tool as

described in "Installing Bits and Chisels". Set the

knob to the "hammering with rotation" setting.

4. Press the centering bit rmly against your center

mark, hold the tool rmly and pull the trigger.

NOTE: If the 48-20-5099 threaded stud is used,

or a center pin and guide plate are not available,

use a template or notched board to start the hole.

5. Start the tool. After drilling to about the depth

of the core bit teeth, remove the center pin and

guide plate from the core bit (not necesary for LHS

system). Resume drilling.

6. To change the core bit, hold the tool upwards,

pointing it away from your body, and run it briey

in forward to loosen the core bit from the adapter.

NOTE: To make deeper holes, remove the core bit,

break and remove the core, then resume drilling.

When drilling long or deep holes, after each inch

of penetration pull the bit partially out of the hole

while the tool is running, to help clear dust from

the bit utes. Dust can clog the bit utes and can

make the bit bind in the hole. If this occurs, stop

the tool, free the bit and begin again.

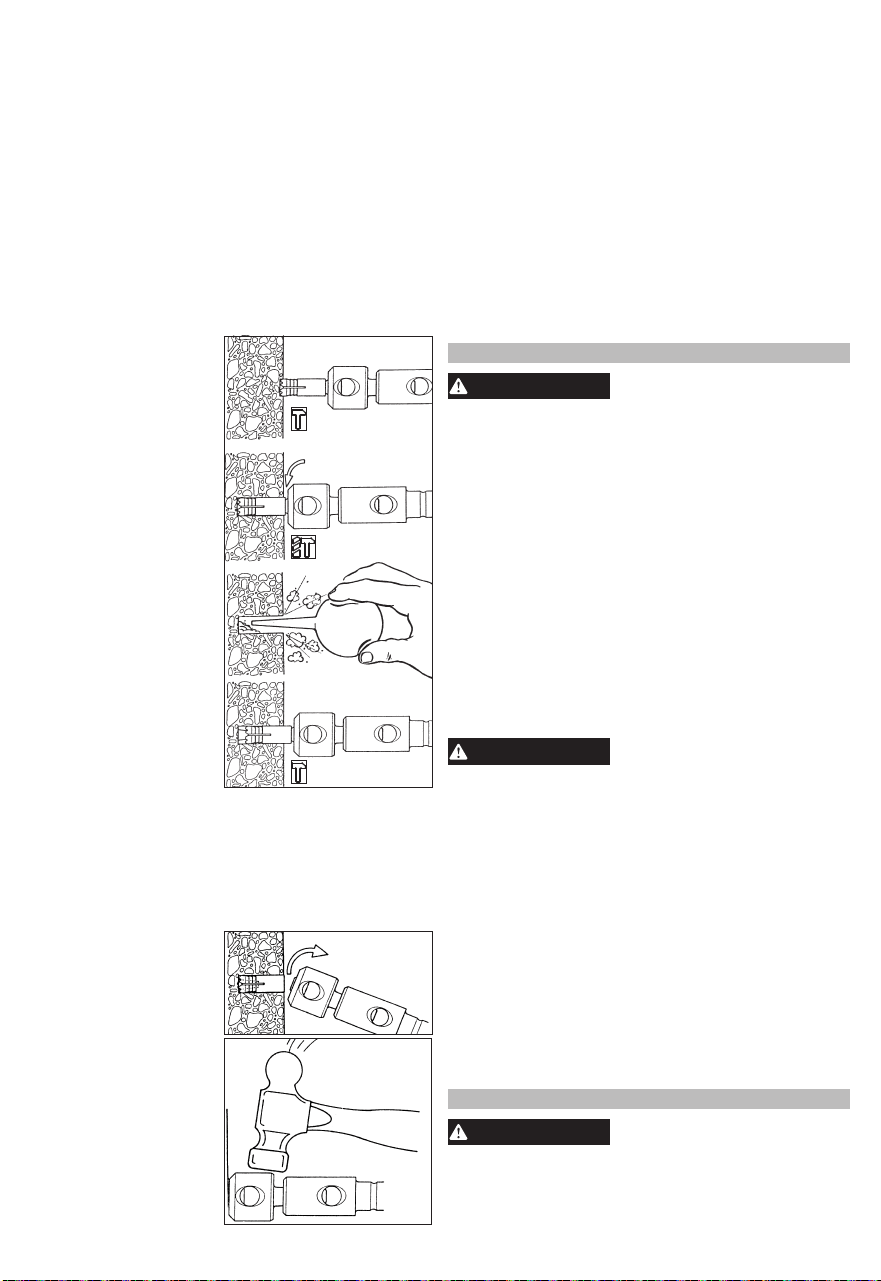

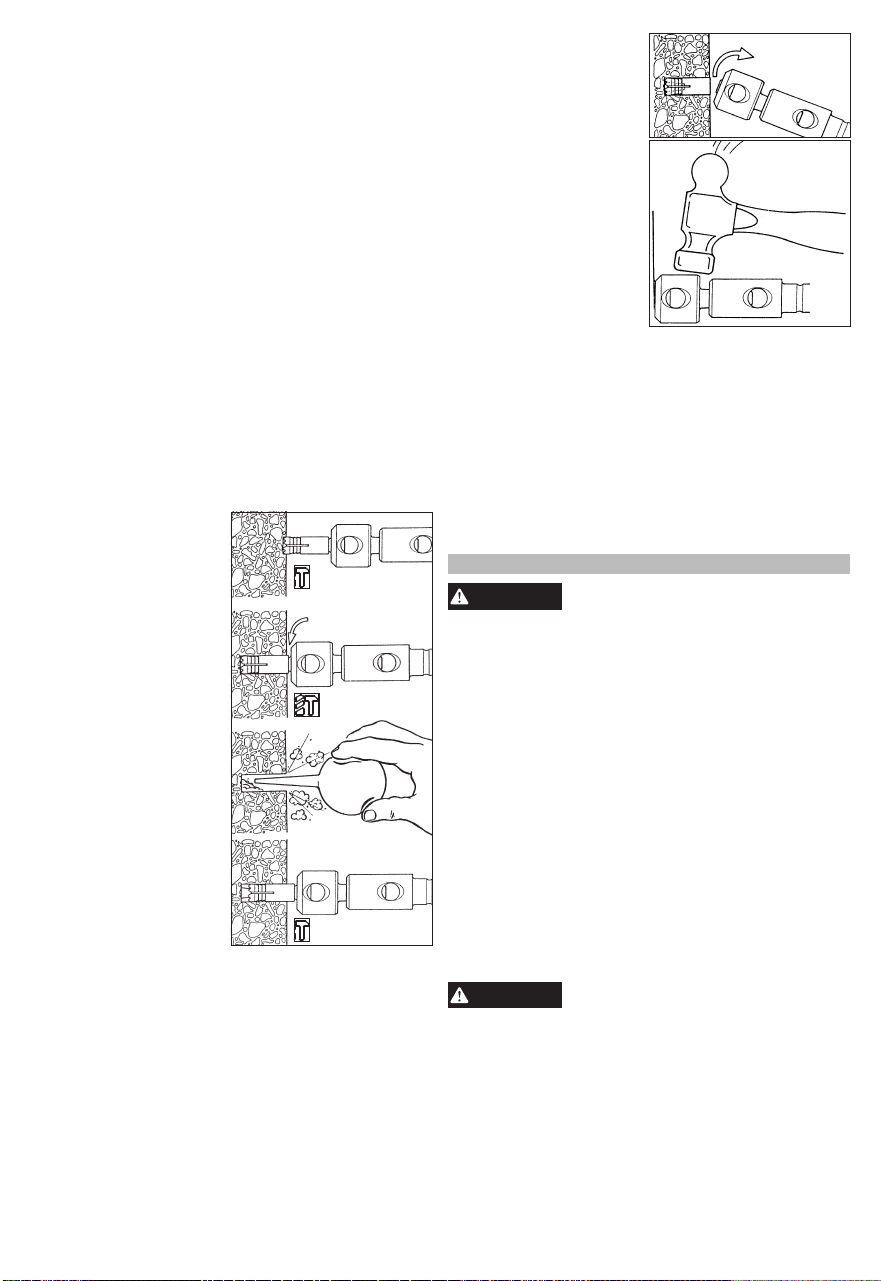

Setting Self-Drilling Anchors

MILWAUKEE Tooth Anchor Chucks require a "B"

taper adapter.

1. Place the proper size tooth anchor chuck into the

"B" taper adapter. Then insert the "B" taper adapter

into the tool and lock it into place as described.

See "Installing Bits and Chisels".

2. Insert the anchor into

1/8"

the tooth anchor chuck.

Set the knob for ham-

mering only. Set the

anchor on your mark

and hammer until the

teeth have penetrated

the concrete.

3. Set the knob for ham-

mering with rotation

and drill until the chuck

is 1/8" above the con-

crete.

NOTE: It may be nec-

essary to clean dust

and cuttings from the

anchor several times

while drilling the hole.

4. Remove the anchor

from the hole while the

tool is running. Clean

the dust and cuttings

from the anchor by

pointing it downward

and turning the tool on

and o󰀨 several times. Clean the dust out of the

hole with a vacuum cleaner or blowout bulb.

5. Place the expansion plug into the anchor and insert

the anchor into the hole. Switch the knob back to

hammering only, and hammer the anchor rmly

into the hole.

6. Snap the head o󰀨 of the

anchor. To remove the

head of anchors up to

5/8", grasp the handles

rmly and pull the tool

sharply towards you or

snap off the anchor

head with a hand ham-

mer as shown. The

anchor is now ready to

receive a bolt.

7. To remove the anchor

head wedged in the

tooth anchor chuck,

use a drift pin.

8. To remove the tooth

anchor chuck, remove

the "B" taper adapter from the nose of the tool.

Insert the drift pin supplied with the adapter into

the hole on the side of the "B" taper adapter and

strike it sharply to force out the tooth anchor chuck.

Chiseling and Chipping

MILWAUKEE Rotary Hammers may be used for

chipping and chiseling. A variety of accessories are

available.

When chiseling, hold the tool at an angle to the

workpiece. Work from a corner or close to the edge

of the workpiece, breaking o󰀨 one small area at a

time rather than attempting too large an area.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,

misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger

to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ow inside them.

Cleaning

Clean dust and debris from any vents. Keep tool

clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean-

ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

ACCESSORIES

WARNING

Use only recommended accesso-

ries. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

This MILWAUKEE power tool* is warranted to the original purchaser

from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which,

after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the

date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,

but not limited to, chucks, brushes, cords, saw shoes, blade clamps,

o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover battery packs or all power tools. Refer

to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171)

and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED

Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST (1.800.729.3878) to locate your nearest service facility

for warranty and non-warranty service on a MILWAUKEE power tool.

RÈGLES DE SÉCURITÉ

GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spécications fournies avec cet

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence

ultérieure. Le terme "outil électrique" gurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inammables.

Les outils électriques produisent des étincelles

risquant d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modier la che, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non

modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à la

terre comme des tuyaux, des radiateurs, des cui-

sinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais

débrancher ce dernier en tirant sur le cordon.

Garder le cordon à l'écart de la chaleur, de l'huile,

des objets tranchants et des pièces en mouve-

ment. Un cordon endommagé ou emmêlé accroît

le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque an-

tipoussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an

de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant

de brancher l’outil à une source de courant,

d’insérer la batterie, de le ramasser ou de le

transporter. Le fait de transporter un outil électrique

en gardant le doigt sur la gâchette ou de mettre sous

tension un outil électrique lorsque la gâchette est

en position de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se

tenir bien campé et en équilibre. Une bonne sta-

bilité procure un meilleur contrôle de l’outil électrique

en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et

les vêtements à l’écart des pièces en mouve-

ment. Les vêtements ottants, les bijoux ou les

cheveux longs risquent d’être happés par les pièces

en mouvement.

• Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisation d’un collect-

eur de poussière permet de réduire les dangers liés

à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise

par une utilisation fréquente vous rendre suf-

sant et vous amener à ignorer les règles de

sécurité. Une utilisation négligée peut causer une

blessure grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et

de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commuta-

teur ne permet pas de le mettre en marche ou

de l'arrêter. Tout outil électrique qui ne peut pas

être contrôlé par son commutateur est dangereux

et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles,

si possible, avant d’effectuer des réglages,

de changer d’accessoire ou de remiser l’outil.

Ces mesures de sécurité préventives réduisent les

risques de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée

des enfants et interdire à quiconque de l’utiliser

si la personne ne connaît pas bien le produit

ou les instructions. Les outils électriques sont

dangereux dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces-

soires. Vérier qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'a󰀨ecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique

pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhen-

sion glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement

le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut en-

traîner un risque d’incendie lorsqu’il est utilisé avec

un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trom-

bones, les pièces de monnaie, les clés, les clous,

les vis ou d’autres petits objets métalliques

qui pourraient connecter les bornes. Le court-

circuitage des bornes d’une pile peut entraîner des

brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive.

En cas de contact accidentel, rincer immédiate-

ment les parties atteintes avec de l’eau. Si le

liquide entre en contact avec les yeux, consulter

un médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant

été endommagé ou modié. Des piles endomma-

gées ou modiées peuvent adopter un comporte-

ment imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux

ammes ou à une température excessive. Une

exposition aux ammes ou à une température supé-

rieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de

la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et aug-

menter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent

être conées à un technicien qualié, utilisant

exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil élect-

rique sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de

service agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCFIQUES

PARA MARTEAU ROTATIF

Consignes de sécurité pour toutes les opérations

•Porter des protège-oreilles avec un marteau

perforateur. Une exposition au bruit peut provoquer

une perte auditive.

• Utiliser les poignées auxiliaires fournies avec

l’outil. Une perte de contrôle peut provoquer des

blessures.

• Tenir l’outil par les surfaces de prise isolées si,

au cours des travaux, l’outil de coupe risque

d’entrer en contact avec des ls cachés. Le

contact avec un l sous tension met les parties

métalliques exposées de l’outil sous tension, ce qui

inigera un choc électrique à l’opérateur.

Consignes de sécurité lors de l’utilisation des

mèches longues avec des perceuses à percus-

sion

• Toujours commencer à percer à une faible vi-

tesse, en tenant la pointe de la mèche toujours

en contact avec la pièce. À des vitesses plus

hautes, il est possible que la mèche se torde si

elle est laissée tourner librement sans faire aucun

contact avec la pièce, en causant des blessures

physiques.

• Exercer de la pression uniquement sur la mèche

et ne pas exercer une pression excessive. Les

mèches peuvent se tordre, en causant une

rupture ou une perte de contrôle, ce qui pourra

ainsi causer des blessures physiques.

• Tenez les mains à l’écart des arêtes tranchantes

et des pièces en mouvement.

• Couper les barres d’armature intégrées unique-

ment si l’opération ne porte pas atteinte à

l’intégrité du bâtiment. En cas de doute, con-

tacter un ingénieur en structures. L’utilisateur

de l’outil assume la pleine responsabilité pour

les e󰀨ets structuraux nuisibles.

•

AVERTISSEMENT

An de minimiser le risque

de blessures, lorsque de

travaux sont faits dans de situations poussié-

reuses, porter une protection respiratoire ou

bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si

vous pensez que le travail dépasse votre capacité ;

veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques

d’identification. Des informations importantes

y gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de

plomb;

• la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimique-

ment.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

DESCRIPTION FONCTIONNELLE

1. Collier de déblocage

2. Porte-embout

3. Tige de jauge de

profondeur

4. Vis de xation

5. Détente

6. Commutateur

7. Poignée arrière

8. DEL

9. Levier sélecteur

de mode

10. Poignée latérale

SPÉCIFICATIONS

No de Cat. ................................................. 2613-20

Volts .............................................................. 18 CD

Type de batterie ............................................M18™

Type de chargeur..........................................M18™

Tours-minute á vide ..................................0 à 1 270

Coups par minute á charge ......................0 à 4 580

Porte-embout ........................................... SDS Plus

Forets heli ..............................................25 mm (1")

Trépan carottier ..................................64 mm (2,5")

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F

125°F)

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

BPM

Coups par minute á charge (BPM)

Système antivibratoire

Lire le manuel d’utilisation

UL Listing Mark pour

Canada et États-unis

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avec le chargeur spéci-

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

AVERTISSEMENT

Toujours verrouiller la

détente ou retirer la bat-

terie les fois que l’outil est inutilisé.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

AVERTISSEMENT

L’emploi d’accessoires

autres que ceux qui sont

expressément recommandés pour cet outil peut

comporter des risques.

Pour minimiser les risques de blessures

corporelles,utilisez toujours la poignée lat-

erérale lorsque vous maniez l’outil. Étayez-la ou

maintenez-la solidement.

Attache de poignée latérale

1. Desserrez la poignée latérale en dévissant son

attache jusqu’à ce que la poignée pivote librement.

2. Faites tourner la poignée latérale à la position

désirée.

3. Serrez fermement l’attache de la poignée latérale.

Réglage de la jauge de profondeur

1. Appuyez sur le levier de serrage.

2. Faites glisser vers l’arrière ou vers l’avant la tige

de la jauge de profondeur jusqu’à ce qu’elle soit

réglée à la profondeur désirée.

N.B. : La profondeur de perçage correspond à la

distance entre l’extrémité du foret et l’extrémité de

la tige de la jauge de profondeur.

3. Dégagez le levier de serrage.

Profondeur

de perçage

Insertion des forets et ciseaux

N.B. : N’utiliser que des outils pourvus d’une tige

SDS ou SDS Plus.

Assurez-vous que la tige du foret et les mâchoires

du mandrin sont propres pour éviter que des saletés

ne nuisent au parfait alignement du foret. Pour éviter

d’endommager les engrenages et de provoquer la

surchau󰀨e du moteur, n’employez pas de forets d’un

calibre supérieur aux dimensions maximales recom-

mandées pour cet outil. Pour obtenir un redement

maximal,assurez-vous que le foret est correctement

aiguisé et que sa qeue est légèrement graisseé avant

qu’il soit utilisé.

1. Retirer la batterie.

2. Introduisez le foret ou le ciseau dans la bec de

l’outil.

3. Tournez la pièce lentement jusqu’à ce qu’elle

s’aligne sur le mécanisme d’enclechement.

4. Poussez la pièce dans l’outil pour qu’ell

s’enclenche.

5. Veri ez que le foret correctement verrouillé; il doit

pouvoir être déplacé légèrement (environ 6 mm

(1/4")).

6. Pour retire le foret ou le ciseau, tirez le collier de dé-

gagement du porte-foret, du foret lui-même, en le

déplaçant vers l’arrière de l’outil et enlevez la pièce.

N.B. : Soyez prudent lorsque vous maniez des

forets ou des ciseaux brûlants.

MANIEMENT

AVERTISSEMENT

Pour réduire le risque de

blessures, toujours retirer

la batterie de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

Garder les mains à l’écart de le forets et des

autres pièces en mouvement.

Toujours porter la protection oculaire appropriée

certiée conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations

poussiéreuses, porter une protection respiratoire

ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Utilisez toujours la poignée laterérale lorsque

vous maniez l’outil. Étayez-la ou maintenez-la

solidement.

Couper les barres d’armature intégrées unique-

ment si l’opération ne porte pas atteinte à

l’intégrité du bâtiment. En cas de doute, contacter

un ingénieur en structures. L’utilisateur de l’outil

assume la pleine responsabilité pour les e󰀨ets

structuraux nuisibles.

Choix du mode de forage

Les marteaux rotatifs de MILWAUKEE comportent

trois réglages : perceuse seulement, marteau rotatif

et marteau seulement. Toujours laisser le moteur

s’arrêter complètement avant d’utiliser le levier

sélecteur.

1. Pour le perçage, tournez le levier

sélecteur pour que la èche sur

le levier pointe vers le symbole

de foret hélicoïdal

2. Pour une percussion rotative,

tournez le levier sélecteur pour

que la flèche pointe vers le

symbole de marteau et de foret

hélicoïdal

3. Pour faire tourner librement

l’embout à l’angle désiré pour la

percussion seulement, tournez

le levier sélecteur pour que la

èche pointe vers le symbole

. Suivez ensuite l’étape 4.

4. Pour une percussion seule-

ment, tournez le levier sélecteur

pour que la èche pointe vers

le symbole de marteau

N.B. : Pour engager le mécanisme

de percussion, maintenez la pres-

sion sur le foret. Lorsque la pres-

sion sur le foret est relâchée, la percussion s’arrête.

N.B. : Pour engager le mécanisme de percus-

sion, maintenez la pression sur le foret. Lorsque

la pression sur le foret est relâchée, la percussion

s’arrête.

Utilisation du commutateur de commande

Il est possible de régler le commutateur dans trois

positions : marche avant, marche arrière et verrouil-

lage. Toujours laisser le moteur parvenir à s’arrêter

complètement avant d’utiliser le commutateur de

commande, ceci pour éviter que l’outil subisse des

dommages.

Avant

Arrière

VERROUILLAGE

Pousser vers le CENTRE

1. Pour avoir une rotation en avant (à droite),

pousser le commutateur de commande au côté

droit de l’outil. Vérier le sens de rotation avant

de procéder à utiliser le produit.

2. Pour avoir une rotation à l’inverse (à gauche),

pousser le commutateur de commande au côté

gauche de l’outil. Vérier le sens de rotation

avant de procéder à utiliser le produit.

3. Pour verrouiller la gâchette, pousser le com-

mutateur de commande au centre. La gâchette

ne fonctionnera pas lorsque le commutateur de

commande est en position centrale de verrouil-

lage. Toujours verrouiller la gâchette ou retirer le

bloc-piles à chaque fois que l’outil n’est pas utilisé.

Démarrage, arrêt et contrôle de vitesse

1. Pour démarrer l’outil, tenir la ou les poignées

fermement et appuyer sur la gâchette.

N.B. : Un voyant à DEL s’allumera lorsque la

gâchette est appuyée et s’éteindra quelque temps

après qu’elle aura été relâchée.

2. Pour changer la vitesse, augmenter ou réduire la

pression exercée sur la gâchette. Plus la gâchette

est appuyée, plus la vitesse augmentera.

3. Pour arrêter l’outil, relâcher la gâchette. S’assurer

que l’outil parvient à s’arrêter complètement avant

de le déposer.

Fonctionnement

Positionner l'outil, tenir les poignées fermement et

appuyer sur la gâchette. Tenir toujours l'outil en toute

sécurité à l’aide des deux poignées pour garder le

contrôle. Cet outil a été conçu pour atteindre un ren-

dement maximal avec juste une pression modérée.

Laisser l'outil faire le travail.

Si la vitesse diminue au moment de percer des trous

profonds ou de grandes dimensions, retirer la mèche

partiellement hors du trou alors que l’outil est en

marche an de faciliter l’évacuation de la poussière.

Ne pas utiliser de l’eau pour enlever la poussière car

ceci risque d’obstruer les goujures de la mèche, ce

qui entraînerait le coincement de la mèche dans le

trou. Si la mèche se coince, un limiteur de couple

intégré non réglable empêche la mèche de tourner.

Si cela se produit, arrêter l’outil, dégager la mèche

et recommencer l’opération.

Pression sur l’outil

Ce marteau rotatif est pourvu d’un système an-

tivibration pour assurer leconfort de l’utitisateur

sans diminuer la performance de l’outil.

La pression idéale exercée par l’utilisateur comprime

légèrement les sou󰀪ets et laisse l’outil travailler ef-

cacement tandis que la poignée demeure stable.

Une trop grande pression comprime fortement les

sou󰀪ets, neutralisant leur e󰀨et antivibration. Si tel

est Ïe cas, l’utitisateur pourra s’en réndre compte et

corriger la-pression sur l’outil.

Trop peu Correct Trop de

de force force

Démarrage à froid

Si cet outil est rangé pendant une longue période ou

dans un endroit à basse température, il se peut que

la percussion ne débute pas immédiatement parce

que le lubriant sera gé. Pour réchau󰀨er l’outil :

1. Insérer une mèche ou un ciseau dans l’outil et

verrouiller.

2. Appuyer sur la gâchette et appliquer une force sur

la mèche ou le ciseau contre une surface de béton

ou de bois pour quelques secondes. Relâcher la

gâchette.

3. Répéter jusqu’à voir l’outil commencer à percer.

Plus l’outil sera froid, plus le temps de réchau󰀨e-

ment sera long.

Utilisation des trépans carottiers à

percussion rotatifs

Les trépans carottiers sont utiles pour percer

des orices plus larges pour les conduits ou les

tubes. Les trépans carottiers extra robustes de

MILWAUKEE sont constituées d’un corps en acier

traité thermiquement et d’une pointe robuste en

carbure. Ces trépans carottiers sont spécialement

conçus pour un perçage rapide et précis avec un

marteau rotatif.

1. Nettoyez et lubriez les

lets de l’adaptateur et

du trépan carottier pour

faciliter son extraction.

Vissez l’extrémité letée

de l’adaptateur à

l’arrière du trépan

carottier.

2. Poussez la plaque de

guidage sur l’extrémité

pointue de la broche

centrale. Introduisez la

broche centrale et la

plaque de guidage dans

le trépan carottier. As-

surez-vous que la petite

extrémité de la broche

centrale est fermement

xée dans l’orice cen-

tral du trépan carottier.

3. Introduisez l’adaptateur dans l’embout de l’outil

(voir " Installation des mèches et des ciseaux ").

Placez le sélecteur de mode sur " martelage avec

rotation ".

4. Poussez la broche centrale contre la marque

centrale, maintenez fermement l’outil et tirez sur

la gâchette.

N.B. : Si une broche centrale et une plaque de

guidage ne sont pas disponibles, utilisez un gabarit

ou une plaque crantée pour commencer le trou.

5. Après avoir percé à une profondeur approximative-

ment égale à la taille de la dent du trépan carottier,

retirez la broche centrale et la plaque de guidage

du trépan carottier. Terminez le perçage.

6. Pour remplacer le trépan carottier, orientez l’outil

vers le haut (pas vers vous) et faites-le fonction-

ner durant cinq secondes en mode " martelage

avec rotation " jusqu’à ce que le trépan carottier

se desserre de l’adaptateur.

N.B. : Pour percer des orices plus profonds,

enlevez le trépan carottier, cassez et retirez le

noyau. Terminez le perçage. Lors du perçage

d’orices profonds, retirez partiellement le trépan

carottier tous les 25 mm (1") de l’orice tout en

maintenant l’outil en fonctionnement an d’éliminer

les poussières des cannelures du trépan carottier.

Les poussières peuvent obstruer les cannelures

et coincer le trépan carottier dans l’orice. Dans

ce cas, arrêtez l’outil, libérez le trépan carottier et

recommencez.

Réglage des pièces d’ancrage à

autoforage

Les pièces d’ancrage dentelées MILWAUKEE exi-

gent l’emploi d’un adaptateur conique de type "B".

1. Placer la pièce den d’ancrage telée appropriée

dans l’adaptateur conique de type "B". Ensuite,

insérer l’adaptateur conique de type "B" dans

l’outil et verrouiller en place tel que décrit. Voir

"Installation des mèches et des ciseaux".

2. Introduire l’ancrage

3 mm (1/8")

dans la pièce

d’ancrage dentelée.

Mettre le commuta-

teur en position de

"percussion unique-

ment". Poser la pièce

d’ancrage sur le re-

père et marteler

jusqu’à ce que les

dents de la pièce aient

pénétré le béton.

3. Mettre le commuta-

teur en position de

"percussion-avec-ro-

tation" et forer jusqu’à

voir la tige à 3 mm

(1/8") au-dessus du

béton.

N.B. : Il peut être

nécessaire de

débarrasser le point

d’ancrage de la pous-

sière et des rognures

plusieurs fois durant le

forage d’un trou.

4. Retirer le point d’ancrage du trou pendant que

l’outil tourne encore. Nettoyer le point d’ancrage

de la poussière et des rognures en la pointant vers

le bas et en actionnant plusieurs fois le moteur de

l’outil de façon intermittente. Retirer la poussière

du trou à l’aide d’un aspirateur ou d’une poire à

sou󰀪er.

5. Placer la cheville de retenue dans le point

d’ancrage et introduire le point d’ancrage dans

le trou. Remettre le commutateur en position de

"percussion uniquement".et marteler fermement

l’ancrage dans le trou.

6. Détacher la tête du

point d’ancrage. Pour

retirer la tête de points

d’un calibre maximal

de 16 mm (5/8"),

maintenir solidement

les poignées et tirer

brusquement l’outil

vers soi ou détacher

la tête du point

d’ancrage avec un

marteau tel

qu’indiqué. Le point

d’ancrage est à

présent prêt à recevoir

un boulon.

7. Pour retirer la tête du point d’ancrage du mandrin

à pièce d’ancrage dentelée, utiliser le goujon

d’éjection.

8. Pour retirer la pièce d’ancrage dentelée, retirer

d’abord l’adaptateur conique de type "B" du bec

de l’outil. Introduire le goujon d’éjection fourni avec

l’adaptateur dans le trou sur le côté de l’adaptateur

conique de type "B" et frapper d’un coup sec pour

éjecter la pièce d’ancrage dentelée.

Cisellement et burinage

Les marteaux rotatifs MlLWAUKEE peuvent être em-

ployés pour le burinage et le cisellement. Plusieurs

genres d’accessoires sont o󰀨erts :

Pour buriner, tenir l’outil à angle de la surface de

travail. Commencer par un coin ou en bordure de la

surface et ciseler une petite partie de cette surface

à la fois plutôt que d’en prendre trop grand.

ENTRETIEN

AVERTISSEMENT

Pour minimiser les risques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y e󰀨ectuer des travaux

d’entretien. Ne démontez jamais l’outil, la batterie

ou le chargeur. Pour toute réparation, consultez un

centre de service MILWAUKEE accrédité.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service

MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon

l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

AVERTISSEMENT

Pour minimiser les risques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inltrer.

Nettoyage

Débarrassez les tous évents des débris et de la pous-

sière. Gardez les outil propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire

avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu-

ants à laque ou à peinture, les solvants chlorés,

l’ammoniaque et les détergents d’usage domestique

qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants

inammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

ACCESOIRES

AVERTISSEMENT

L’utilisation d’autres ac-

cessoires que ceux qui

sont spécifiquement recommandés pour cet

outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine

uniquement par un distributeur agréé de MILWAUKEE d’être exempt

de vice du matériau et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet

outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie

de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

d’être causés par des réparations ou des tentatives de réparation

par quiconque d’autre que le personnel agréé par MILWAUKEE, des

utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents.

Usure normale : Par rapport à plusieurs outils électriques, il faut

remplacer et entretenir leurs pièces an de jouir de leur rendement

optimal. Cette garantie ne couvre pas les cas de réparation lorsque la

vie utile normale de la pièce s’est terminée, incluant, sans s’y limiter, les

mandrins, les balais, les câbles, les patins de scie, les brides de lame,

les joints toriques, les embouts, les butoirs, les lames d’entraînement,

les pistons, les percuteurs, les poussoirs et les rondelles de protec-

tion de butoir.

*Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques.

Veuillez vous reporter aux autres garanties di󰀨érentes disponibles

pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL

de la lampe de travail à DEL (49-24-0171) et l’ampoule transformée

à DEL (49-81-0090) est d’une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l’ampoule

transformée à DEL tombent en panne durant l’utilisation normale, la

pièce sera remplacée gratuitement.

L’inscription de la garantie n’est pas nécessaire pour bénécier de

la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCES-

SOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS

S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-

BILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION

D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA

EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR

DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre Service », dans

la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

Veuillez consulter l’ongle " Trouver un centre de service ", dans la

section " Pièces et service " du site web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-

729-3878) an de trouver le centre de service de votre région le plus

proche pour l’entretien, sous garantie ou non, de votre outil électrique

Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especicaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término "herra-

mienta eléctrica" en todas las advertencias incluidas

más abajo se reere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.

Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD LÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de

descarga eléctrica.

• Evite el contacto corporal con supercies aterri-

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. Si se introduce

agua en una herramienta eléctrica, aumentará el

riesgo de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteri-

ores, utilice una extensión adecuada para uso

en exteriores. El uso de una extensión adecuada

para el uso en exteriores disminuye el riesgo de

descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de cir-

cuito por falla de conexión a tierra (GFCI). El uso

de un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haci-

endo y utilice el sentido común al utilizar una

herramienta eléctrica. No utilice una herrami-

enta eléctrica mientras está cansado o bajo la

inuencia de drogas, alcohol o medicamentos.

Un momento de distracción al utilizar herramientas

eléctricas puede ocasionar lesiones personales

graves.

• Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interrup-

tor o energizar herramientas eléctricas que tienen

el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de en-

tender la herramienta. Una llave que se deje

insertada en una parte giratoria de la herramienta

eléctrica puede ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga

un buen contacto entre los pies y el suelo y

mantenga el equilibrio en todo momento. Esto

permite un mejor control de la herramienta eléctrica

en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso fre-

cuente de las herramientas lo hagan sentirse

seguro e ignorar los principios de seguridad

de las herramientas. Un descuido puede provocar

lesiones graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo

mejor y con mayor seguridad a la velocidad para la

que fue diseñada.

• No utilice la herramienta eléctrica si el inter-

ruptor no la enciende y la apaga. Cualquier her-

ramienta eléctrica que no pueda controlarse con el

interruptor es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramien-

tas eléctricas. Tales medidas preventivas de segu-

ridad disminuyen el riesgo de que la herramienta

eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no

se estén utilizando fuera del alcance de los

niños y no permita que personas que no estén

familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas

eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas

y accesorios. Verique que no haya desalin-

eación, amarre de partes móviles, partes rotas

o alguna otra condición que pueda afectar el

funcionamiento de la herramienta eléctrica.

Si se daña, asegúrese de que la herramienta

eléctrica sea reparada antes de que se utilice.

Muchos accidentes son ocasionados por her-

ramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos

propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones de

trabajo y el trabajo a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes a las

previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies

de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción

resbalosas no permiten el manejo y control seguros

de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especi-

cado por el fabricante. Un cargador que es adec-

uado para un tipo de batería puede crear un riesgo

de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente

con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra.

Crear un corto entre las terminales de la batería

puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede

ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque

además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no car-

gue la batería o la herramienta fuera del rango de

temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un

técnico calicado que use únicamente piezas

de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Única-

mente el fabricante o proveedores de servicio

autorizados deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA

ROTOMARTILLOS

Instrucciones de seguridad para todas las op-

eraciones

• Lleve protectores auditivos. La exposición a ruido

puede producir la pérdida de la audición.

• Use los asideros auxiliares que se suministran

con la herramienta. La pérdida de control puede

provocar lesiones personales.

• Agarre la herramienta por los asideros aisla-

dos cuando realice una operación en la que la

herramienta de corte pueda entrar en contacto

con cables ocultos. El contacto con un cable "con

corriente" hará que las partes de metal expuesto de

la herramienta pasen la corriente y produzcan una

descarga al operador.

Instrucciones de seguridad al usar brocas largas

con rotomartillos

• Siempre empiece a perforar a baja velocidad y

con la punta de la broca en contacto con la pieza.

A velocidades más altas, es probable que la broca

se doble si se le deja girar libremente sin estar en

contacto con la pieza, lo que ocasionará una lesión

física.

• Aplique presión únicamente en línea recta sobre

la broca y no aplique una presión excesiva. Las

brocas pueden doblarse, lo que ocasionará

rupturas o pérdida de control, lo que provocará

lesiones físicas.

• Mantenga las manos alejadas de todos los

bordes cortadores y partes en movimiento.

• Corte la varilla de refuerzo integrada sólo si la

operación no afecta la integridad del edicio.

En caso de dudas, consulte a un ingeniero es-

tructural. El operador de la herramienta asume

la plena responsabilidad por todos los efectos

estructurales adversos.

•

ADVERTENCIA

Para reducir el riesgo de

lesiones, al momento de

realizar trabajos en situaciones donde haya

presencia de polvo, utilice la protección respira-

toria adecuada o utilice una solución de extrac-

ción de polvo que cumpla con los requisitos de

la OSHA.

• Válgase siempre de su sentido común y sea

cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían

tener un desenlace peligroso. No utilice esta her-

ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro

de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños re-

productivos. Algunos ejemplos de estos químicos

son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, depen-

diendo de la frecuencia con que realice este tipo

de trabajo. Para reducir su exposición a estos

químicos: trabaje en un área bien ventilada y tra-

baje con equipo de seguridad aprobado, como

mascarillas protectoras contra polvo especialmente

diseñadas para ltrar partículas microscópicas.

ESPECIFICACIONES

Cat. No. ..................................................... 2613-20

Volts .............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Revoluciones por minuto sin carga ......... 0 a 1 270

Golpes por minuto ....................................0 a 4 580

Portador de brocas .................................. SDS Plus

Brocas ...................................................25 mm (1")

Cortadores de corazon .......................64 mm (2,5")

Temperatura ambiente recomendada

para operar .............. -18°C

50°C (0°F to 125°F)

SIMBOLOGÍA

Volts

Corriente directa

Revoluciones por minuto

sin carga (RPM)

BPM

Golpes por minuto (BPM)

Sistema antivibración

Leer el manual del operador

UL Listing mark para

Canadá y Estados Unidos

DESCRIPCION FUNCIONAL

1. Collarín de liberación

2. Portador de brocas

3. Varilla de calibre de

profundidad

4. Tornillo de sujeción

5. Gatillo

6. Interruptor de control

7. Manija trasera

8. LED

9. Palanca de selector

de modo

10. Mango lateral

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

herramienta

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la

herramienta.

ADVERTENCIA

Bloquee siempre el gatillo o

retire la batería cada vez que

la herramienta no esté en uso

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

ADVERTENCIA

Utilice únicamente acceso-

rios especícamente reco-

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Para reducir el riesgo de lesiones, use siempre un

mango lateral al operar la herramienta. Siempre

agarre o sujete la herramienta rmemente.

Agarre del mango lateral

1. Aoje el mango lateral desenroscando el agarre

del mango lateral hasta que el mango lateral gire

libremente.

2. Gire el mango lateral a la posición deseada.

3. Apriete el agarre del mango lateral de forma segura.

Cómo colocar el medidor de profundidad

1. Oprima la palanca de jación.

2. Deslice el vástago del medidor de profundidad

hacia atrás o hacia adelante hasta que quede

ajustado en la profundidad deseada.

NOTA: La profundidad de taladrado es la distancia

entre la punta de la broca y la punta del vástago

del medidor de seguridad.

3. Suelte la palanca de jación.

Profundidad

de perforación

Colocación de las brocas and cinceles

NOTA: Sólo use los accesorios con una varilla de

SDS o SDS Plus.

Asegúrese que tanto el zanco de la broca como las

uñas del mandril están limpias. Partículas de sucie-

dad pueden hacer que la broca quede mal alineada.

No use brocas mas grandes que las de la máxima

capacidad recomendada para este taladro porque se

puede generar daño a los engranes o sobrecar-gar el

motor. Para un mejor rendimiento, antes de usarlos

asegúrese de que la broca se encuentre bien alada

y la varilla ligeramente lubricada.

1. Extraiga la batería.

2. Inserte la broca o el cincel en la nariz de la her-

ramienta.

3. Gire la broca lentamente, hasta que se alinee con

el mecanismo asegurador.

4. Presione la broca en la herramienta hasta que se

 je.

5. Veri que que la broca se encuentre  rmemente

ajustada; debe poder tirarse de la broca leve-

mente hacia atrás y hacia adelante (alrededor de

6 mm (1/4")).

6. Para retirar las brocas y cinceles, tire el del col-

larín de liberación del portabrocas hacia la parte

posterior de la herramienta y retire la broca.

NOTA: Tenga cuidado cuando maneje puntas o

cinceles calientes.

OPERACION

ADVERTENCIA

Para reducir el riesgo de le-

siones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

Mantenga ambas manos alejadas de la segueta

y de otras piezas móviles.

Siempre utilice la protección de ojos adecuada

indicada para cumplir con lo dispuesto en la

norma ANSI Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución

de extracción de polvo que cumpla con los req-

uisitos de la OSHA.

Use siempre un mango lateral al operar la her-

ramienta. Siempre agarre o sujete la herramienta

rmemente.

Corte la varilla de refuerzo integrada sólo si la

operación no afecta la integridad del edicio.

En caso de dudas, consulte a un ingeniero es-

tructural. El operador de la herramienta asume

la plena responsabilidad por todos los efectos

estructurales adversos.

Seleccion de funciones

Los Martillos Rotatorios de MILWAUKEE tienen

tres reglajes: taladro solamente, martillo rotatorio y

martillo solamente. Siempre se debe esperar a que

el motor se pare por completo antes de usar.

1. Para taladrar, gire la palanca de

selector de manera que la echa

en la palanca apunte hacia el

símbolo de broca helicoidal

2. Para martilleo rotatorio, gire la

palanca de selector de manera

que la echa apunte hacia el

símbolo del martillo y de broca

helicoidal

3. Para girar libremente la broca

hacia el ángulo deseado de mar-

tilleo solamente, gire la palanca

de selector de manera que la

echa apunte hacia el símbolo

. Luego, siga el paso 4.

4. Para martilleo solamente,

gire la palanca de selector de

manera que la flecha apunte

hacia el símbolo del martillo

NOTA: Para activar el mecanis-

mo de martillado, mantenga la

presión sobre la broca. Cuando se libere la presión

en la broca, el martilleo se detendrá.

Uso del interruptor de control

El interruptor de control puede congurarse en tres

posiciones: avance, reversa y bloqueo. Siempre

espere hasta que el motor se detenga por completo

antes de usar el interruptor de control, esto con el n

de evitar que la herramienta sufra daños.

Avanzar

Retroceder

TRABA

Empuje al CENTRO

1. Para una rotación de avance (hacia la derecha),

empuje el interruptor de control del lado derecho

de la herramienta. Revise la dirección de ro-

tación antes de proceder a usar la herramienta.

2. Para una rotación de reversa (hacia la izquierda),

empuje el interruptor de control del lado izquierdo

de la herramienta. Revise la dirección de ro-

tación antes de proceder a usar la herramienta.

3. Para bloquear el gatillo, empuje el interruptor de

control a la posición central. El gatillo no funcio-

nará mientras el interruptor de control esté en la

posición central de bloqueo. Siempre bloquee el

gatillo o quite la batería cuando la herramienta

no esté en uso.

Activación, detención y

control de velocidad

1. Para encender la herramienta, sujete la o las

empuñaduras con rmeza y jale el gatillo.

NOTA: Se encenderá una luz LED cuando se jale

el gatillo y se apagará pocos segundos después

de que se suelte el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión que ejerce sobre el gatillo. Mientras más

se jale el gatillo, mayor será la velocidad.

3. Para detener la herramienta, suelte el gatillo.

Asegúrese de que la herramienta se haya de-

tenido por completo antes de bajarla.

Funcionamiento

Ponga la herramienta en posición, sujete los mangos

con rmeza y presione el gatillo. Sujete siempre

la herramienta de manera segura usando los dos

mangos para mantener el control. Esta herramienta

se ha diseñado para obtener una ecacia máxima

a presión moderada. Permita que la herramienta

realice el trabajo.

Si la velocidad comienza a disminuir cuando se

perforan agujeros grandes o profundos, saque la

broca parcialmente del agujero mientras la herra-

mienta está funcionando para ayudar a evacuar el

polvo. No use agua para asentar el polvo, ya que

se obturarán las estrías de la broca y harán que

la broca se atasque en el agujero. Si la broca se

atasca, un embrague de deslizamiento incorporado,

no ajustable, evita que la broca gire. Si esto ocurre,

pare la herramienta, desatasque la broca y comience

de nuevo.

Fuerza aplicada por el operador

Estos martillos giratorios cuentan con un sistema de

aislamiento de vibración que le proporciona mayor

comodidad al operador sin sacricarla potencia o el

rendimiento de la máquina.

Una fuerza apropiada por parte del operador com-

prime el fuelle ligeramente y permite que la her-

ramienta funcione agresivamente al tiempo que la

empuñadura permanece rme.

Una fuerza excesiva comprime los fuelles consider-

ablemente y reducela absorción de vibración. Los

operadores notarán la diferencia y deberán ajustar

la presión a la empuñadura según corresponda.

Insuciente Correcto Demasiado

Arranque en frío

Si esta herramienta se guarda durante un largo

periodo de tiempo o en bajas temperaturas, es

posible que no martille inicialmente debido a que el

lubricante se ha puesto rígido.

Para calentar la herramienta:

1. Inserte y asegure una broca o un cincel en la her-

ramienta.

2. Hale el gatillo y aplique fuerza a la broca o cincel

contra una supercie de hormigón o madera du-

rante unos segundos. Suelte el gatillo.

3. Repita hasta que la herramienta empiece el martil-

leo. Cuanto más frío esté el martillo, más tiempo

tardará en calentarse.

Uso de las brocas sacabocados de

percusión rotatorias

Las brocas sacabocados son útiles para taladrar agu-

jeros más grandes en canalizaciones y tuberías. Las

brocas sacabocados Heavy-Duty de MILWAUKEE

constan de cuerpos de acero tratados térmicamente

con puntas de carburo de larga duración. Estas bro-

cas sacabocados se han diseñado especialmente

para efectuar un taladro rápido y preciso combinado

con el martillado y la acción rotatoria.

1. Limpie y engrase las

roscas del adaptador y

de la broca sacaboca-

dos para facilitar su

posterior extracción.

Enrosque el extremo

roscado del adaptador

en la parte posterior de

la broca sacabocados.

2. Empuje la placa de la

guía sobre el extremo

en punta del pasador

central. Introduzca el

conjunto del pasador

central y la placa de la

guía en la broca sa-

cabocados. Asegúrese

de que el extremo

pequeño del pasador

central se haya sujeta-

do de forma segura en

el oricio de la parte central de la broca sacabo-

cados.

3. Introduzca el adaptador en el portabrocas de la

herramienta. Coloque el selector de acción en el

ajuste de martillado con rotación.

4. Presione el pasador central con rmeza sobre la

marca central; sujete la herramienta con fuerza y

pulse el gatillo.

NOTA: Si no se dispone de pasador central o de

placa de la guía, use una plantilla o un tablero

muescado para iniciar el agujero.

5. Después de taladrar un agujero con una pro-

fundidad aproximadamente igual al diente de la

broca sacabocados, extraiga el pasador central

y la placa de la guía de la broca sacabocados.

Reanude el taladro.

6. Para cambiar la broca sacabocados, coloque la

herramienta hacia arriba, apuntando en dirección

contraria al cuerpo del operador y póngala en

funcionamiento permitiendo que gire e impacte

durante cinco segundos para aojar la broca

sacabocados de la espiga del adaptador.

NOTA: Para efectuar agujeros más profundos,

extraiga la broca sacabocados para fragmentar

y extraer el bocado. Reanude el taladro. Cuando

taladre agujeros largos o profundos, tras cada par

de centímetro taladrados extraiga parcialmente

la broca del agujero mientras que la herramienta

sigue funcionando para así eliminar el polvo de

las estrías de la broca. El polvo puede obturar las

estrías de la broca y atascarla en el agujero. Si

esto ocurriera, pare la herramienta, desatasque

la broca y comience de nuevo.

Fijación de anclajes auto-perforantes

Los mandriles de diente de anclaje MILWAUKEE

requieren un adaptador de cono "B".

1. Coloque el mandril de diente de anclaje de

tamaño adecuado en el adaptador de cono "B"

A continuación, inserte adaptador de cono "B" en

la herramienta y asegúrelo en su lugar como se

describe. Ver "Instalación de brocas y cinceles"

2. Inserte el anclaje en el

3 mm (1/8")

mandril de diente de

anclaje. Ajuste el

mando para martillar

solamente. Coloque el

anclaje en su marca y

el martille hasta que

los dientes penetren

el hormigón.

3. Ajuste el mando para

martillar con rotación

y perfore hasta que

el mandril esté 3 mm

(1/8") por encima del

hormigón.

NOTA: Puede que

sea necesario limpiar

varias veces el polvo y

los cortes del anclaje

durante la perforación

del agujero.

4. Quite el anclaje del

agujero mientras la

herramienta está fun-

cionando. Limpie el

polvo y los cortes del

anclaje, apuntándolo hacia abajo y encendiendo

y apagando la herramienta varias veces. Limpie

el polvo del agujero con una aspiradora o una

bomba para soplar.

5. Coloque el tapón de expansión en el anclaje e

insértelo en el agujero. Cambie el botón de nuevo

a sólo martillo y martille el anclaje rmemente

dentro del agujero.

6. Corte la cabeza del

anclaje. Para quitar la

cabeza de los anc-

lajes de hasta 16 mm

(5/8"), agarre las asas

rmemente y tire de la

herramienta brusca-

mente hacia usted o

rompa la cabeza del

anclaje con un martillo

de mano, como se

muestra. Ahora el an-

claje está listo para

recibir un perno.

7. Para quitar la cabeza del anclaje encajada en el

diente de anclaje del mandril, use el pin drift.

8. Para quitar el mandril de diente de anclaje, quite

el adaptador de cono "B" de la nariz de la her-

ramienta. Inserte el pin drift suministrado con el

adaptador en el agujero en el lado del adaptador

de cono "B" y golpéelo fuerte para forzar la salida

de los dientes de anclaje del mandril.

Cincelar y triturar

Los martillos rotatorios MILWAUKEE se pueden

utilizar para triturar y cincelar. Hay disponibles una

variedad de accesorios.

Cuando cincele, mantenga la herramienta en ángulo

con respecto a la zona de trabajo. Trabaje desde una

esquina o cerca del borde de la pieza, rompiendo

una zona pequeña a la vez en lugar de intentar un

área demasiado grande.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de

Servicio MILWAUKEE para TODAS las reparacio-

nes.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como rui-

dos indebidos, desalineadas o agarrotadas de partes

móviles, piezas rotas o cualquier otra condición que

pueda afectar el funcionamiento de la herramienta.

Envíe su herramienta al Centro de Servicio

MILWAUKEE para reparación. Después de 6

meses a un año, dependiendo del uso dado,

envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

ADVERTENCIA

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpieza

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo

húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven-

tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios

especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o

póngase en contacto con un distribuidor.

58140181d1 961014553-01(A)

08/22 Printed in China

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y

CANADÁ

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el

comprador original únicamente, por parte de un distribuidor autorizado

MILWAUKEE, de que no tenga material y mano de obra defectuosos.

Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá

cualquier pieza de esta herramienta eléctrica que tenga defectos de

material o mano de obra según lo determine MILWAUKEE mediante

una revisión, por un periodo de cinco (5) años después de la fecha de

compra a menos que se indique lo contrario. Al devolver la herramienta

eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una

estación de servicio autorizada de MILWAUKEE, es necesario que la

devolución se haga con ete pagado por adelantado y asegurado. Se

debe incluir una copia del comprobante de compra con el producto

devuelto. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones

realizados por una persona que no sea personal autorizado de

MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan cambios

de piezas y mantenimiento periódicos para alcanzar su máximo ren-

dimiento Esta garantía no cubre la reparación cuando el uso normal ha

agotado la vida útil de una pieza, incluyendo, entre otros, mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas

tóricas, sellos, protectores, hojas de accionamiento, pistones, herrajes,

levantadores y arandelas de cubierta de los protectores.

*La presente garantía no cubre ni las baterías ni todas las herramientas

eléctricas. Consulte las distintas garantías independientes que están

disponibles para estos productos.

La vigencia de la garantía de la luz LED en la lámpara LED de trabajo

(49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma

que la vida útil del producto sujeto a las limitaciones anteriores. Si

la luz LED o el foco mejorado LED presentan fallas durante su suso

normal, se cambiará la pieza sin costo.

No es necesario realizar el registro de la garantía para recibir la

garantía correspondiente a un producto de herramienta eléctrica

de MILWAUKEE. La fecha de fabricación del producto servirá para

determinar la vigencia de la garantía en caso de que no presente

ningún comprobante de compra al solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS

DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA

CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-

TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O

DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-

DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA

EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR

LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU

CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS

LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U

ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCON-

OCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMIT-

ACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE

DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY,

DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE

LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA

DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES

EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA

GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS

Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE

VARÍAN SEGÚN EL ESTADO.

Esta garantía aplica únicamente a los productos vendidos en EE.

UU. y Canadá.

Consulte la pestaña “Búsqueda de centro de servicio” en la sección de

Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.

com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su

centro de servicio más cercano para darle servicio, con y sin garantía,

a una herramienta de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

CENTRAL Y EL CARIBE

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra.

Esta tarjeta de garantía cubre cualquier defecto de material y mano

de obra en ese Producto.

Para hacer válida esta garantía, presente esta tarjeta de garantía,

cerrada/sellada por el distribuidor o la tienda donde compró el pro-

ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

manual del usuario nal o de instrucciones.

b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Nota: si el juego de cables está dañado, tiene que reemplazarse

en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.

Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

Modelo:

Fecha de Compra:

Sello del Distribuidor:

Milwaukee 2613-20 M18 Brushless 1” SDS Plus D-Handle Rotary Hammer

Product's Documents

Operator’s Manual

Specifications

Milwaukee 2613-20 Questions and Answers
